| LEADER LOW DISTORTION AUDIO GENERATOR ＬＡＧ−１２５ 備品修理 |
| 平成１５年９月２６到着 ９月２６日完成 |
| A． ＹＡＨＯＯで購入（動作品１７，５５０円で落札） しかし、動作せず B． 原因 ＦＥＴ劣化 Ｄ． 使用部品 ついでに電解コンデンサーを、オーディオ用電解コンデンサーに交換する ２台目はこちら |
| Ｃ． 修理状況 Ｃ１Ａ． 修理前 発振基盤 |
 |

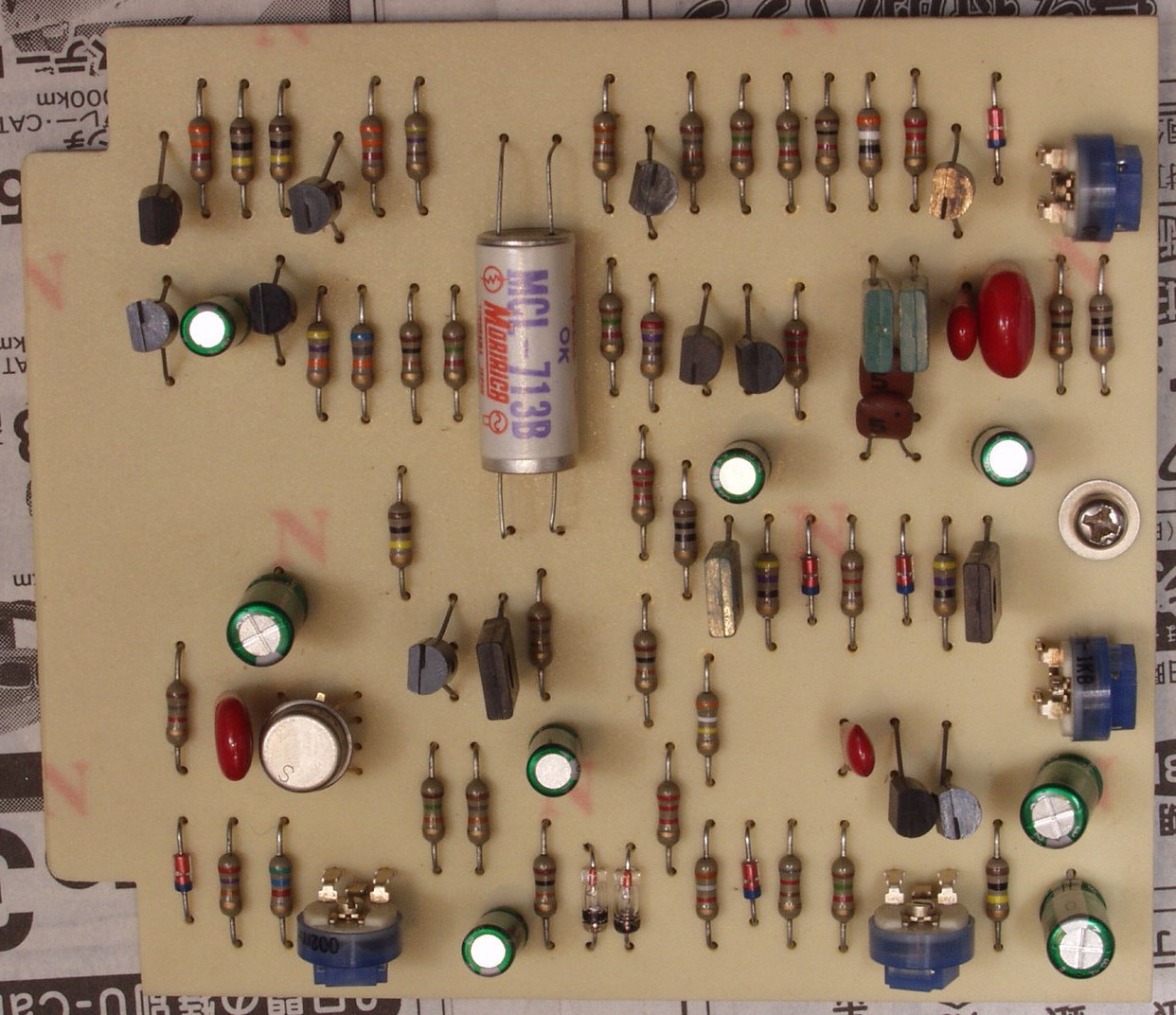

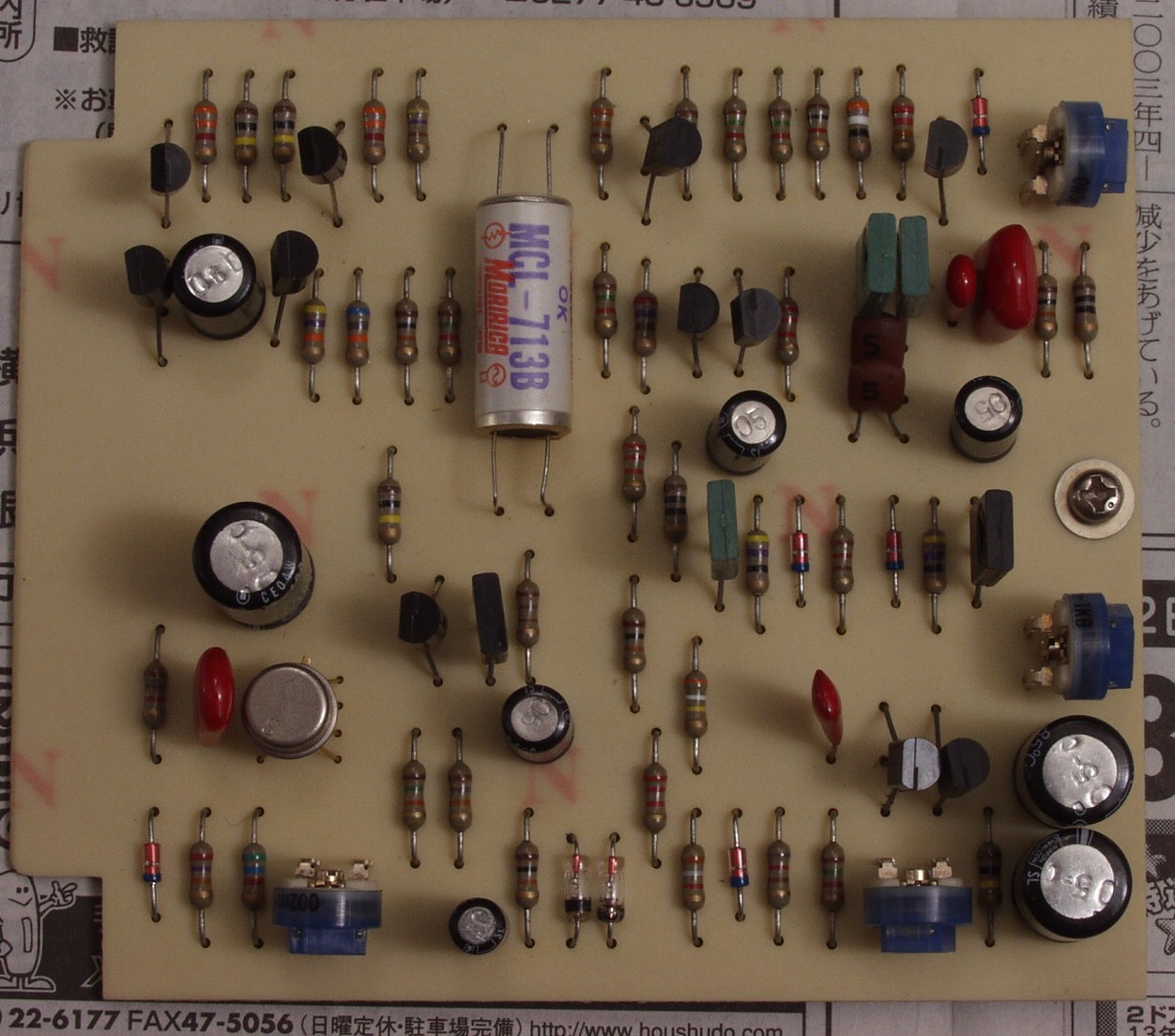

| Ｃ１Ｂ． 修理後 発振基盤 電解コンデンサー、ＦＥＴ（電界トランジスター）交換 |
 |
| Ｃ１Ｃ． 修理前 発振基盤裏 |
| 写真紛失 |

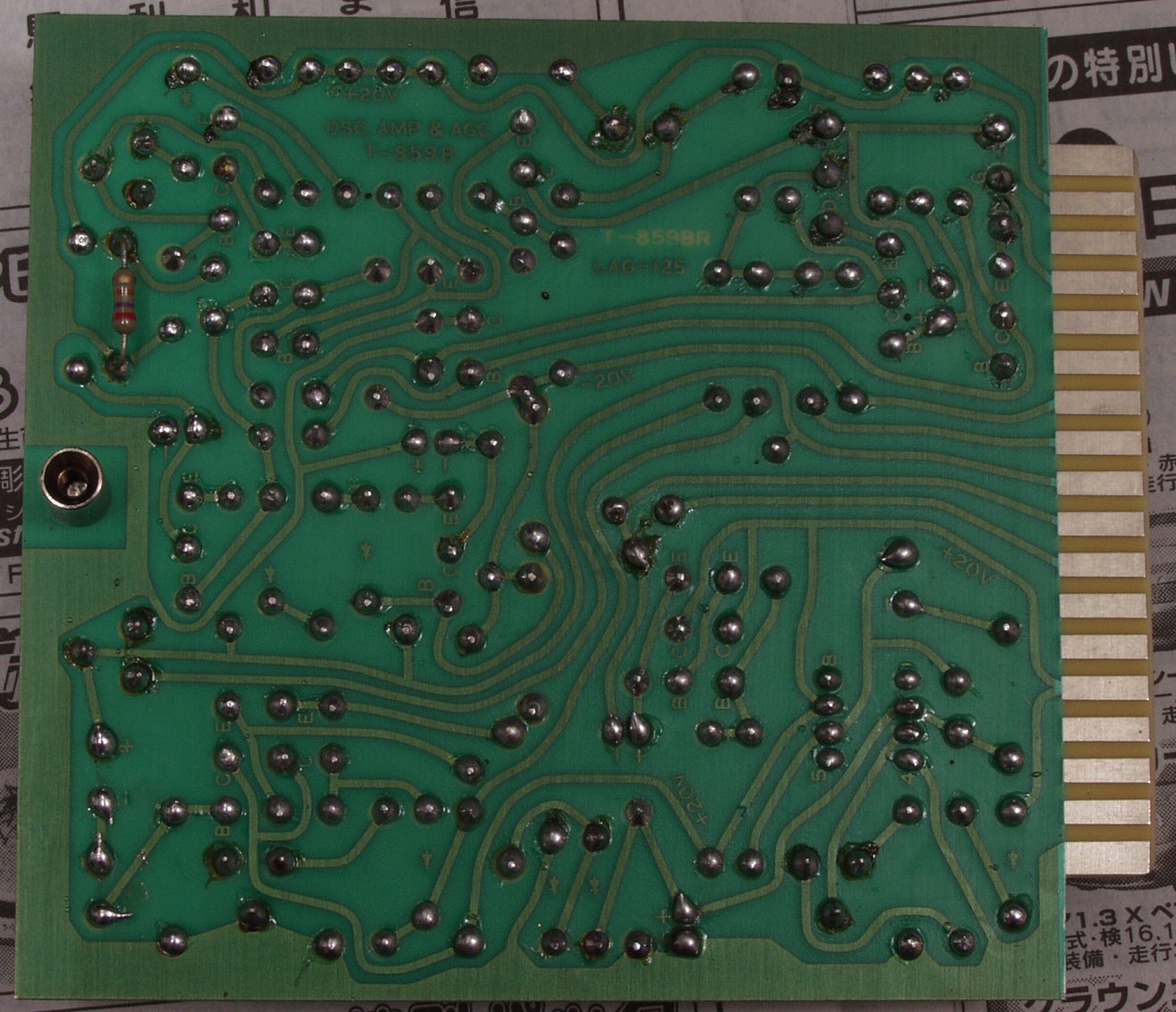

| Ｃ１Ｄ． 修理（半田補正）後 発振基盤裏 |
 |
| Ｃ２Ａ． 修理前 ＡＭＰ基盤 |
 |

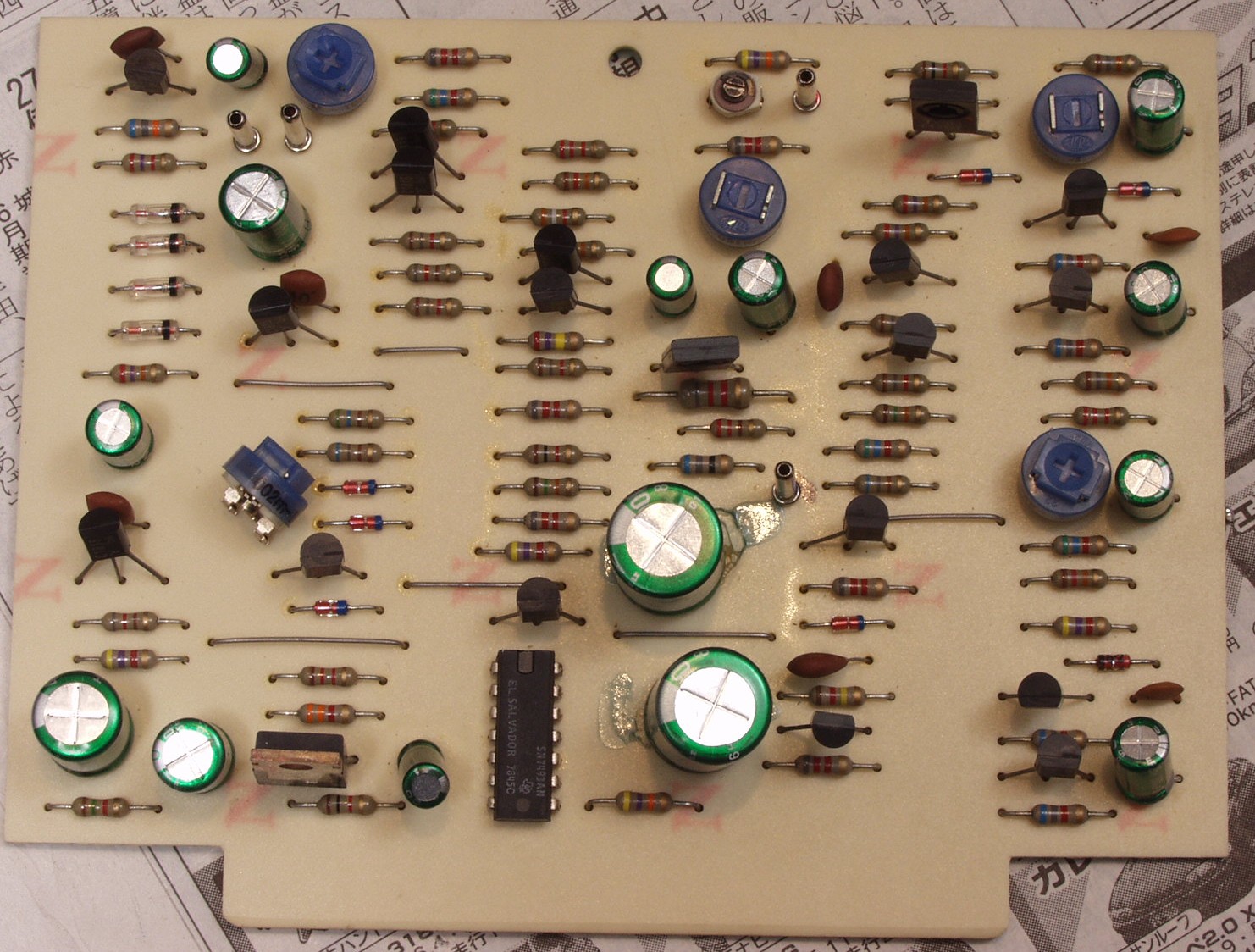

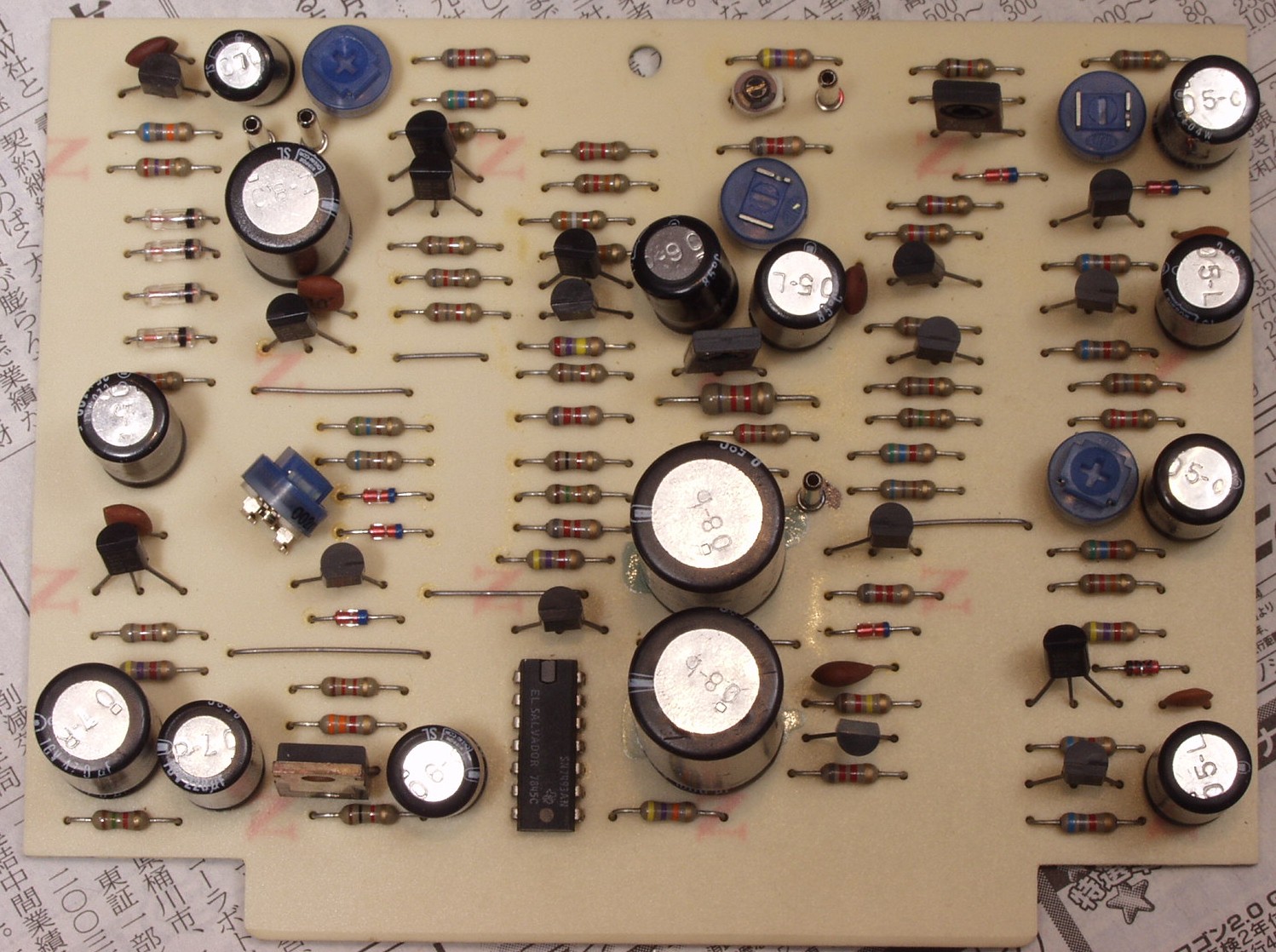

| Ｃ２Ｂ． 修理後 ＡＭＰ基盤 電解コンデンサー交換 |
 |

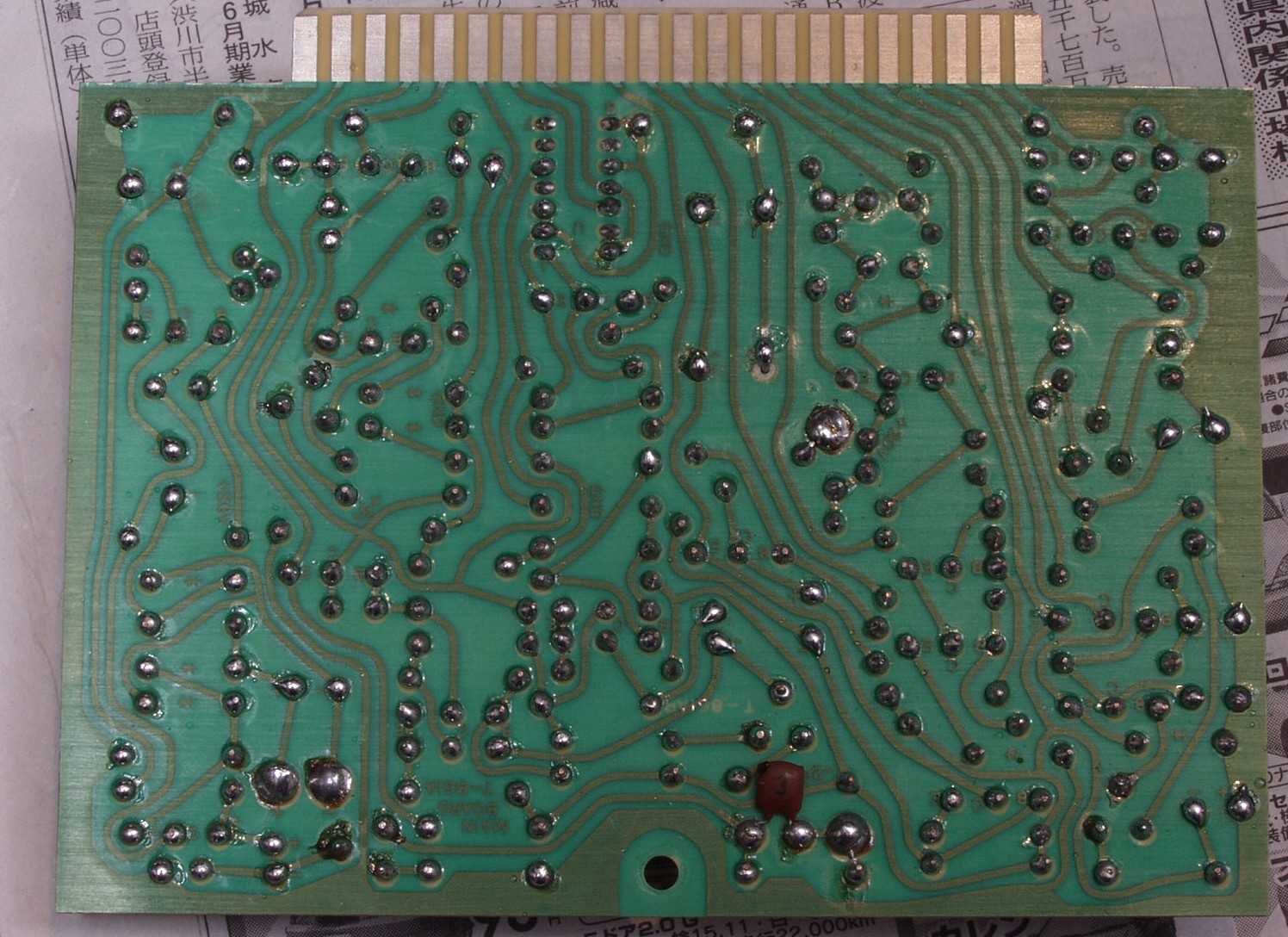

| Ｃ２Ｃ． 修理前 ＡＭＰ基盤裏 |
 |
| Ｃ２Ｄ． 修理後 ＡＭＰ基盤裏 |
 |
| Ｃ３Ａ． 修理前 電源電解コンデンサー |
 |

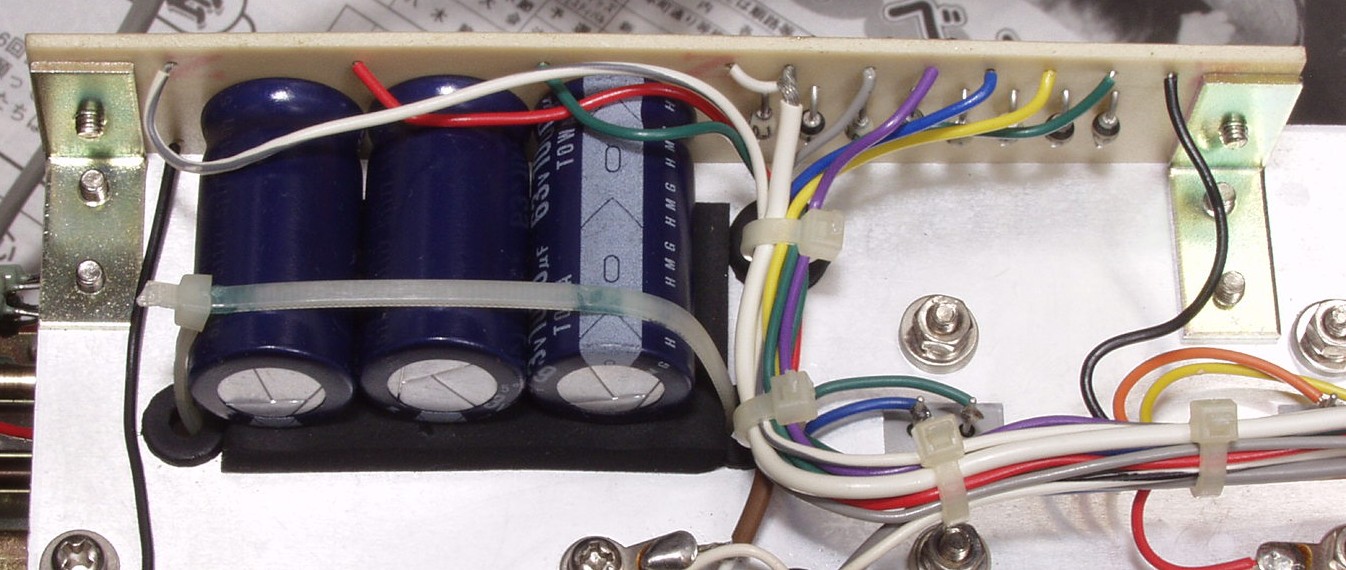

| Ｃ３Ｂ． 修理後 電源電解コンデンサー ４７０μから１０００μに増量交換 |
 |

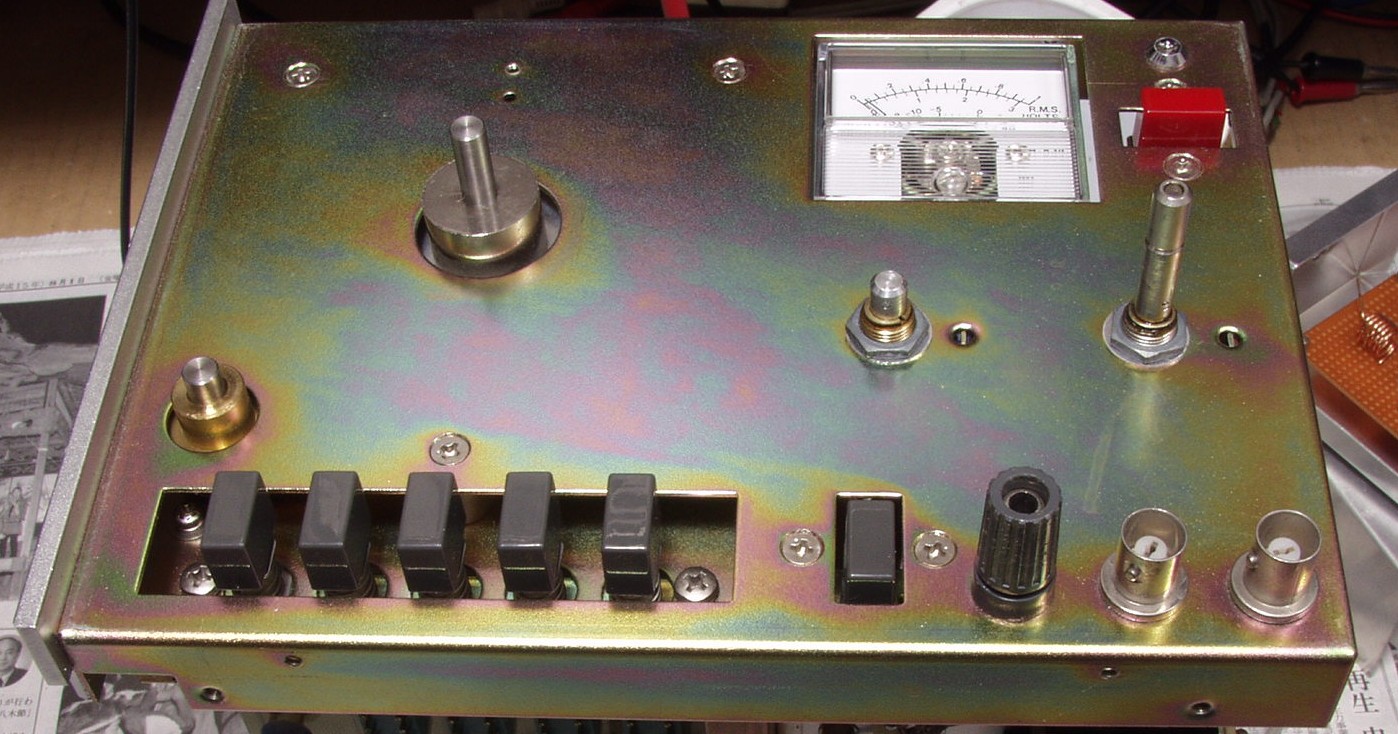

| Ｃ４． 出力端子をＢＮＣに交換 目的は操作性の向上です |
 |
| Ｄ． 出力・歪み率測定 Ｄ１． 出力電圧０．８Ｖ 歪み率＝０．０？％ 測定レンジ＝０．１％ ＡＵＸ入力 ４００ＨＺ |
 |

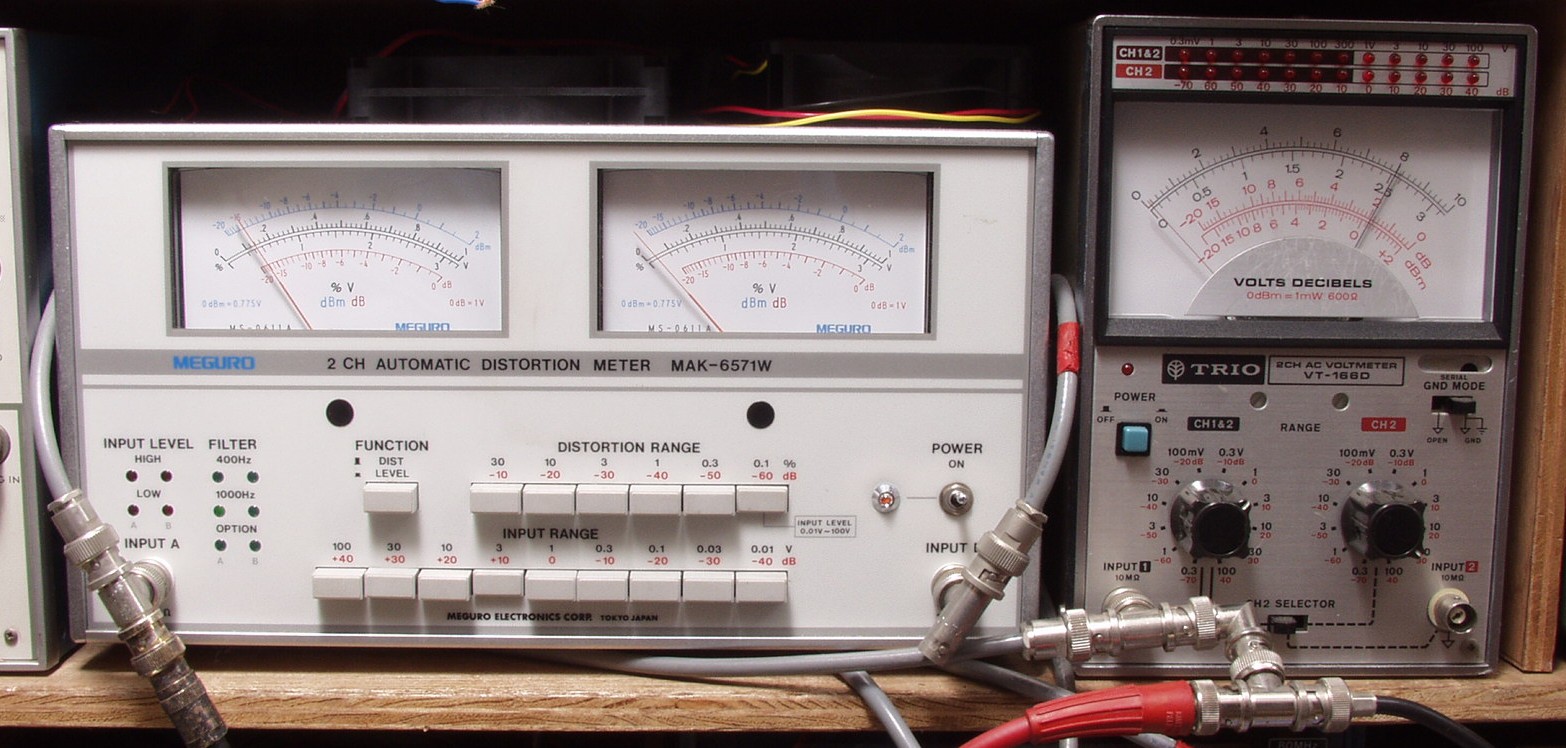

| Ｅ． 上位測定器で出力・歪み率測定 |
 |

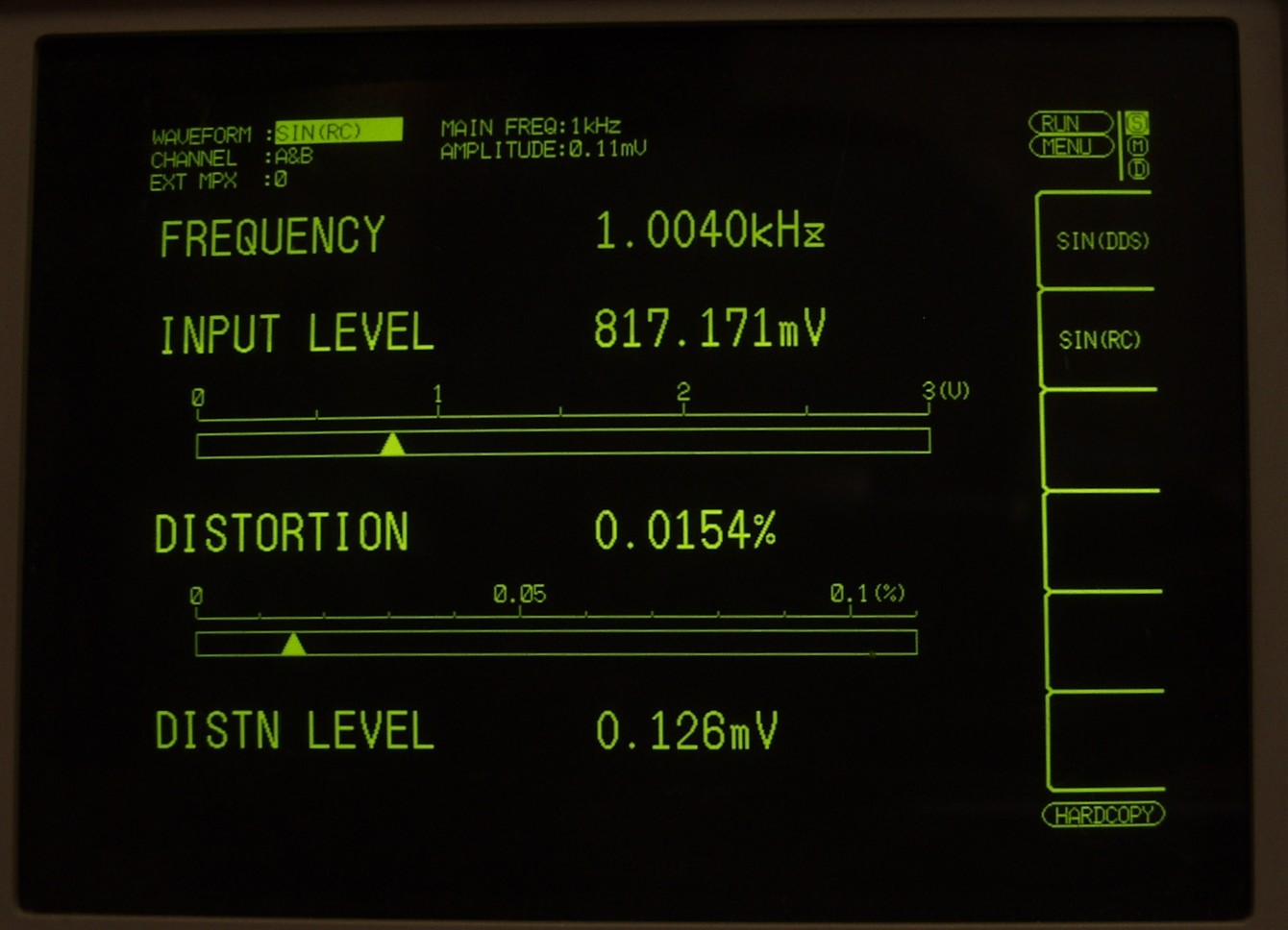

| Ｅ１． 出力電圧０．８Ｖ 歪み率＝０．０１５％ １０００ＨＺ |
 |

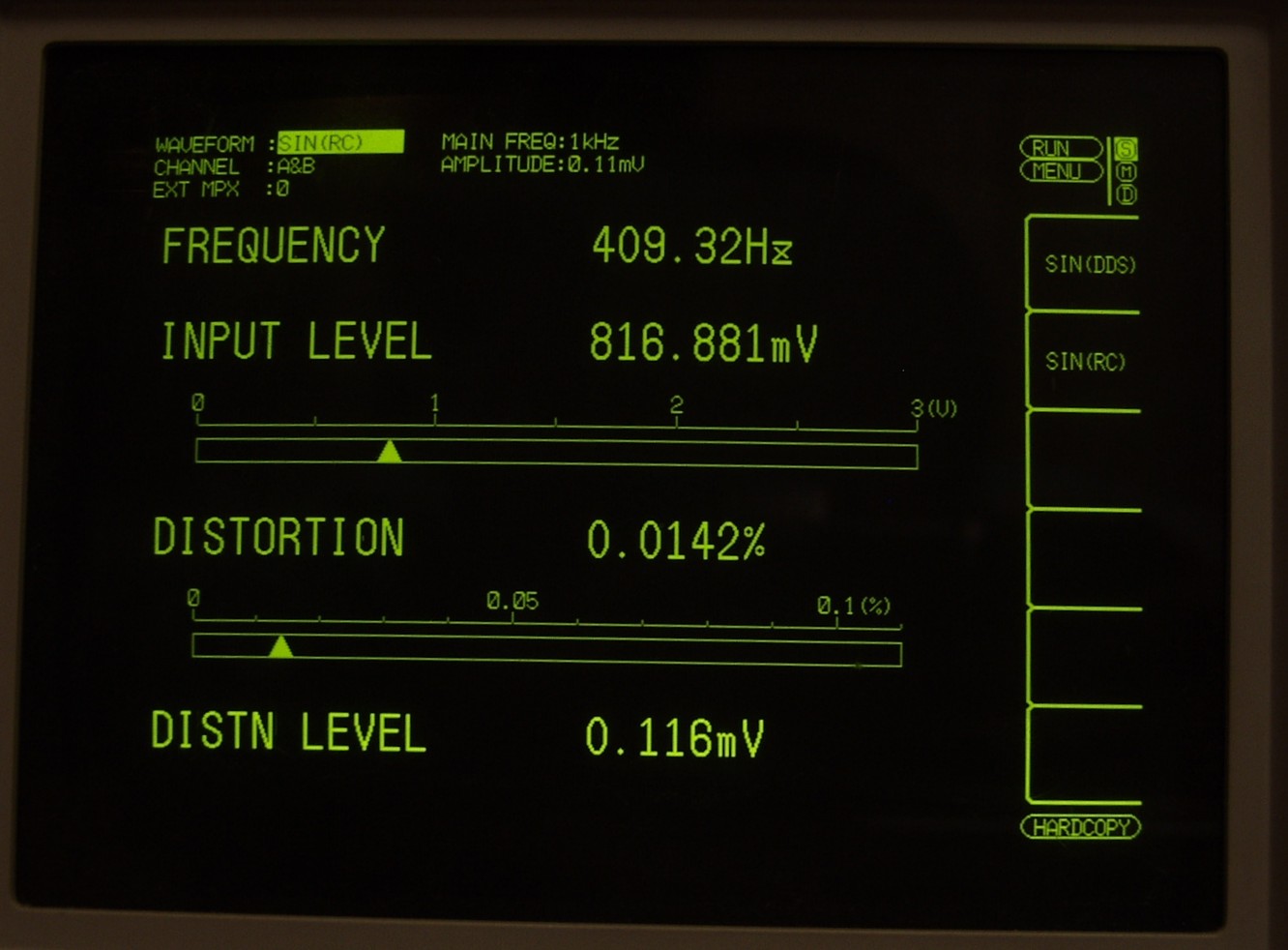

| Ｅ２． 出力電圧０．８Ｖ 歪み率＝０．０１４％ ４００ＨＺ |
 |

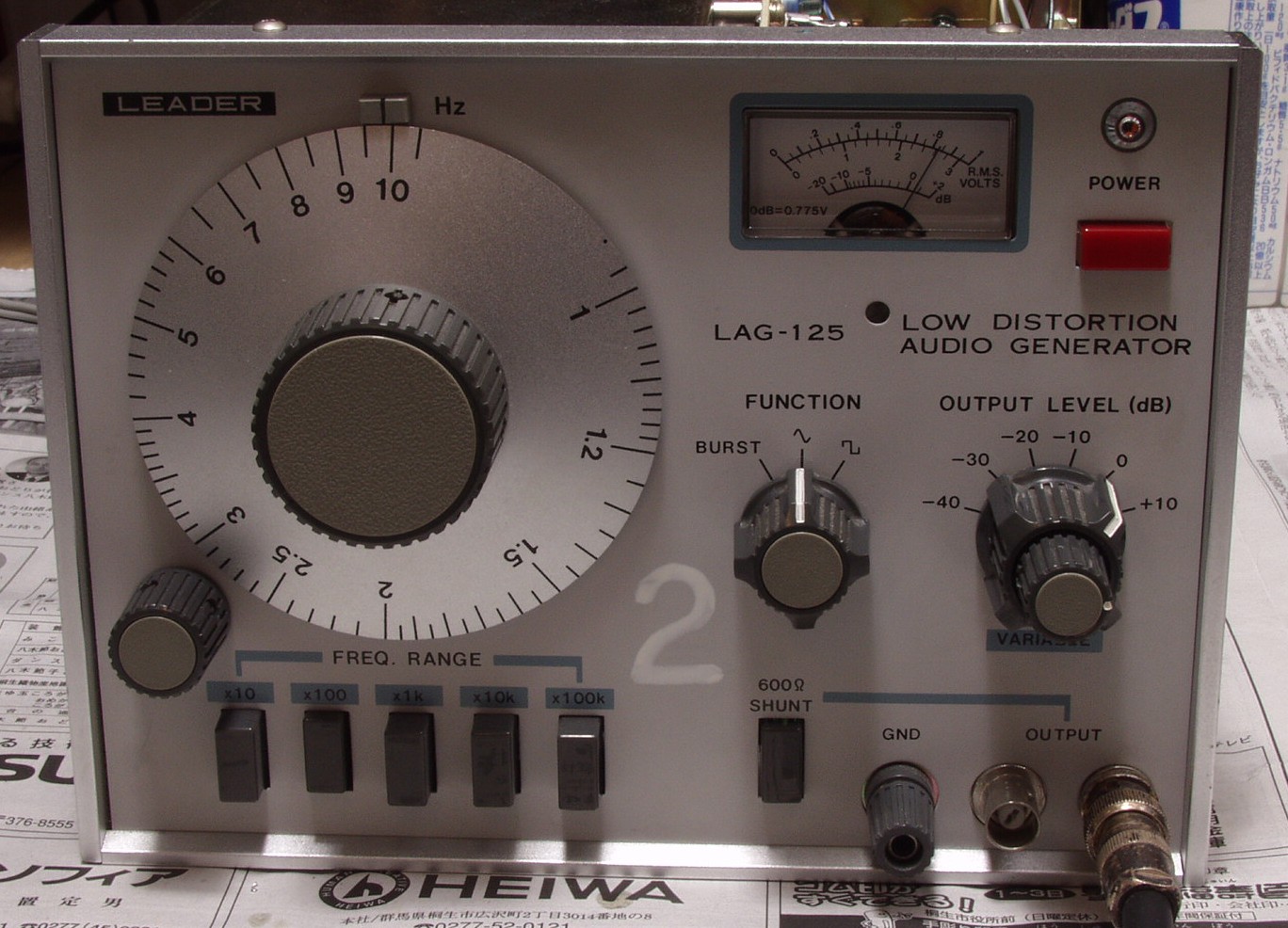

| Ｅ３． 完成 |
 |

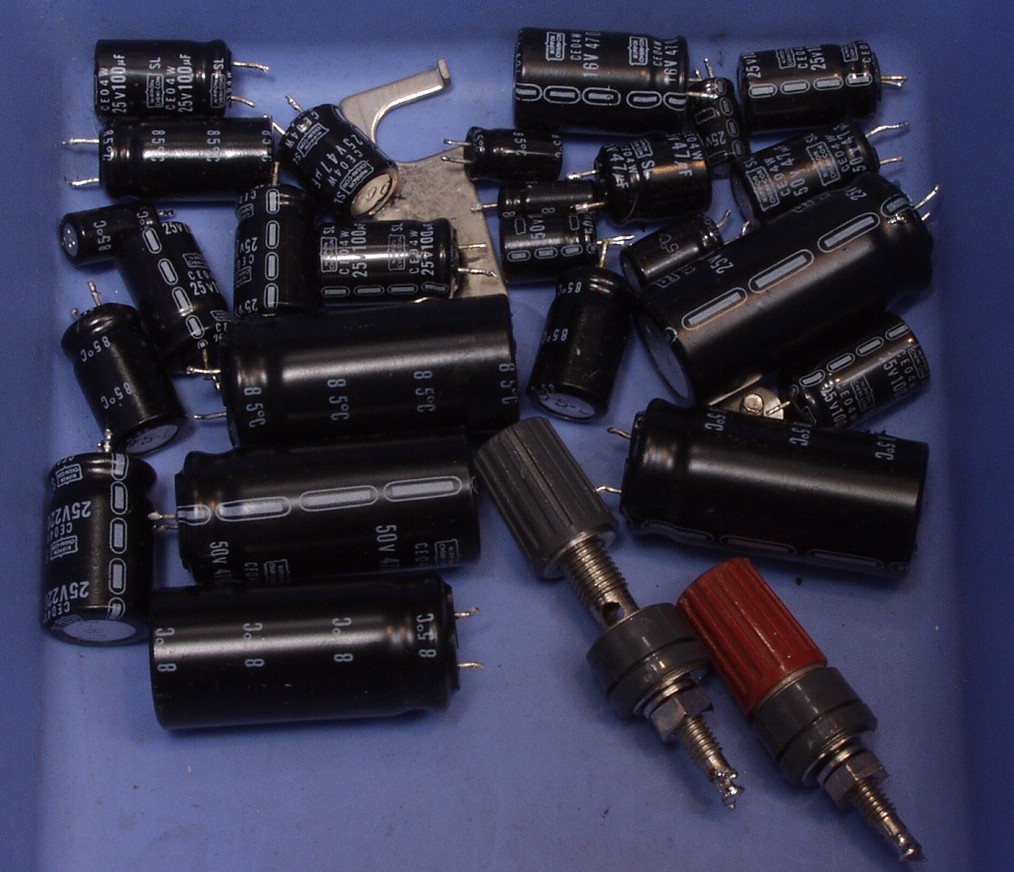

| Ｅ４． 交換部品 |
 |
| Ｆ． 真剣に調整後、歪み率測定 Ｆ１． 出力＝０ｄＢ ４００ＨＺ |
 |
| Ｆ２． 出力＝０ｄＢ １０００ＨＺ |
 |
