LEADER Dip Meter LDM-815修理記録
A. 修理前の状況。
  • オークションで購入。

C. 点検・清掃・修理状況

E. 校正・測定

S. LEADER Dip Meter LDM-815 仕様(マニアル・カタログより)

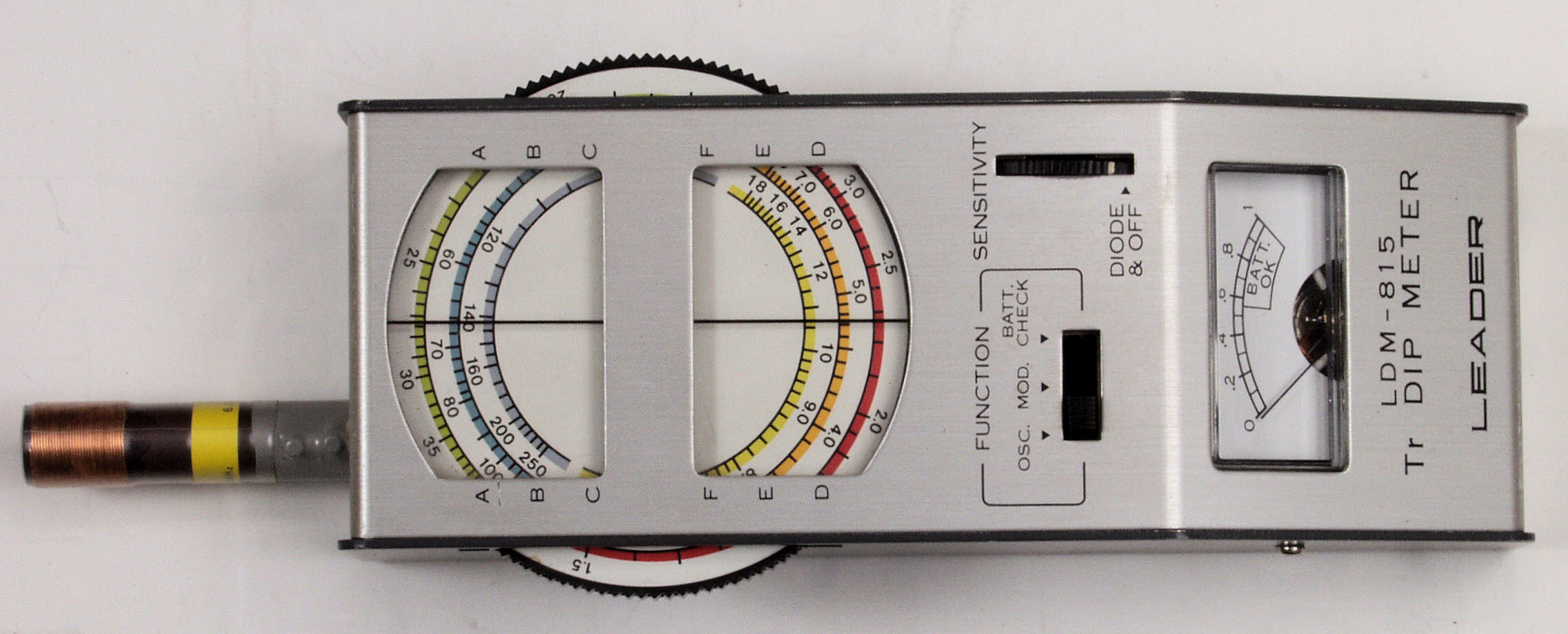

A1. 外観−上から見る。

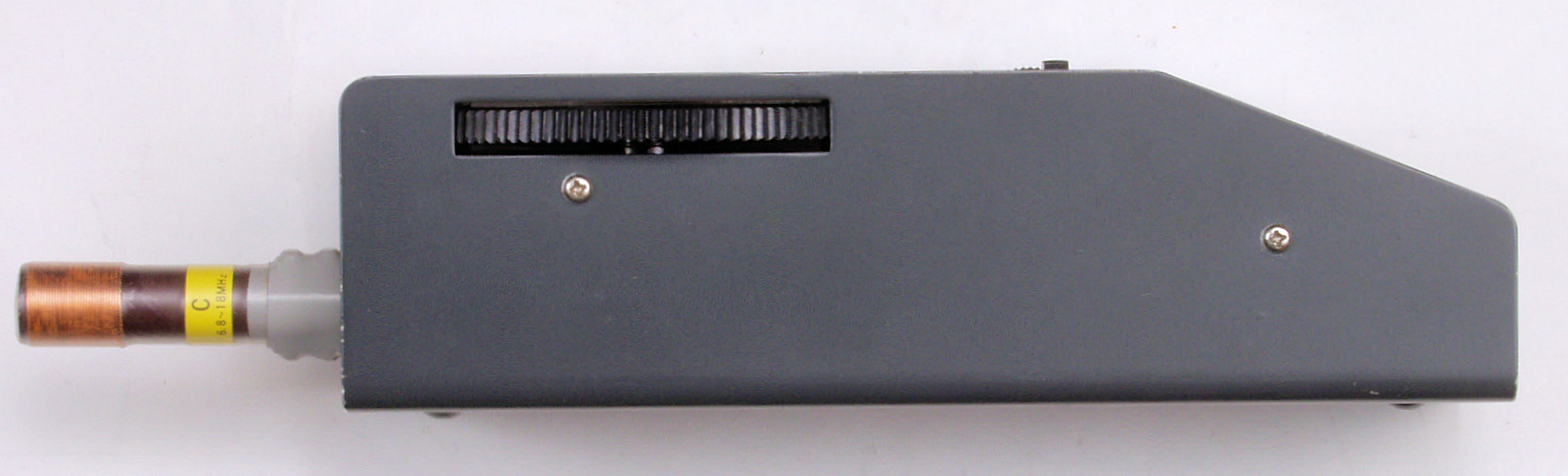

A2. 外観−左横から見る。

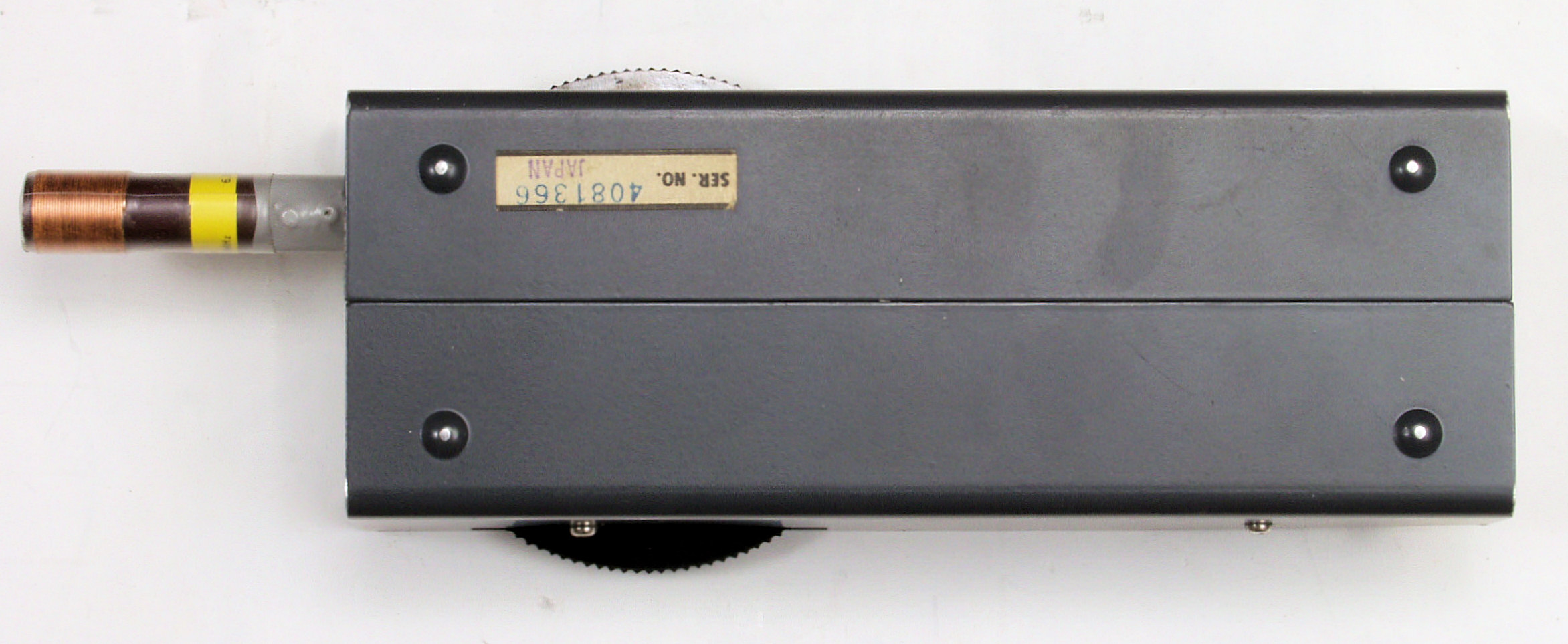

A3. 外観−下から見る。

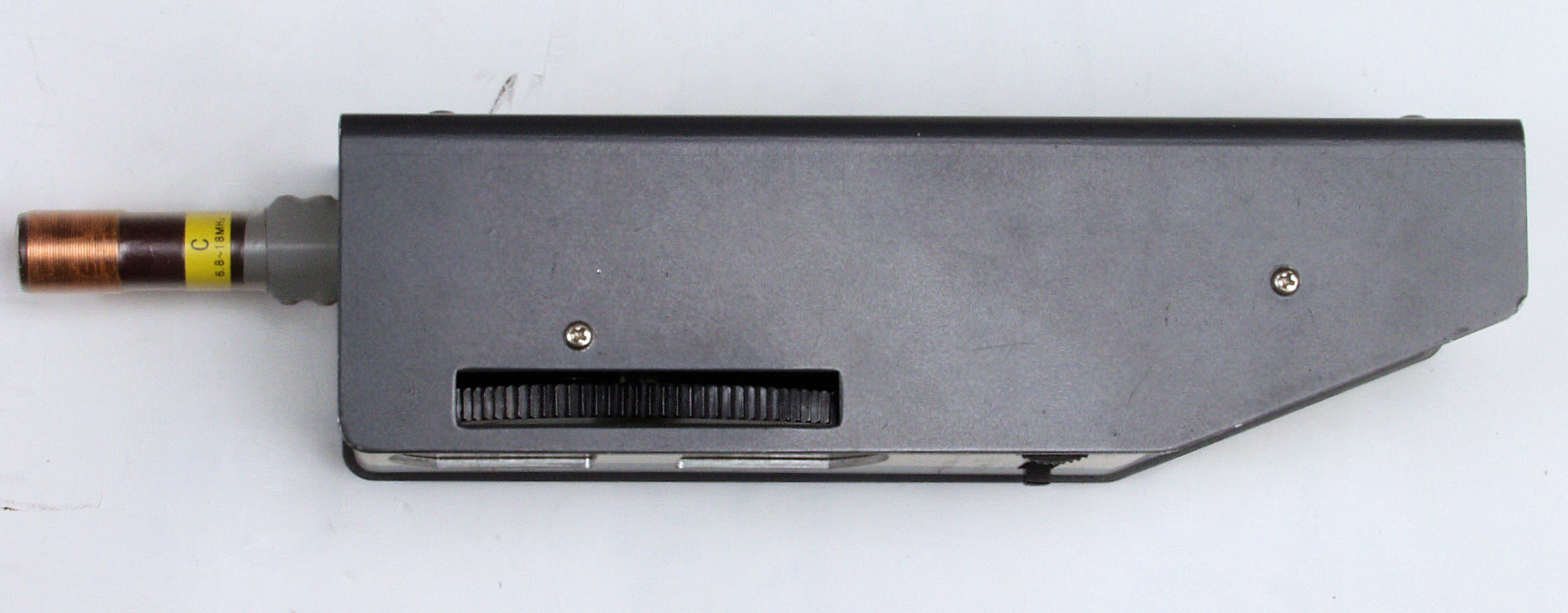

A4. 外観−右横から見る
C. 点検・清掃・修理状況

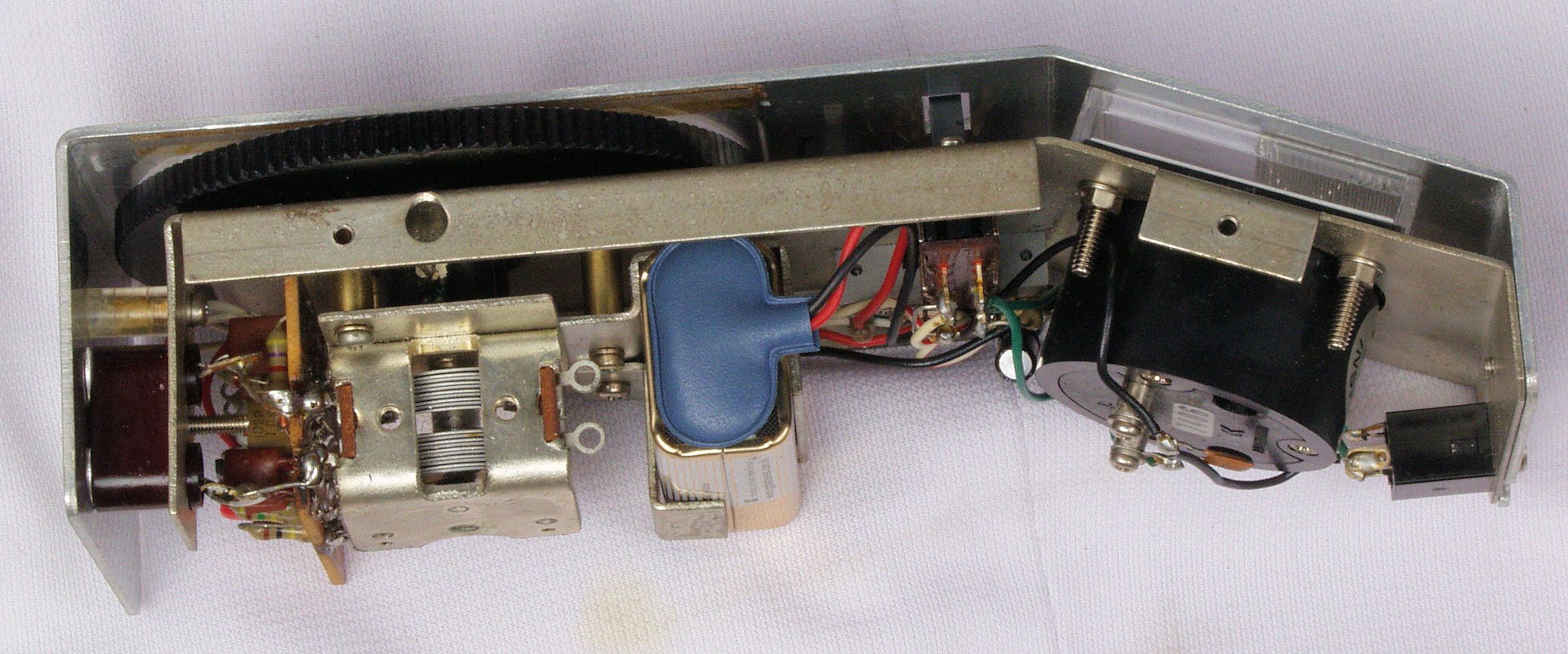

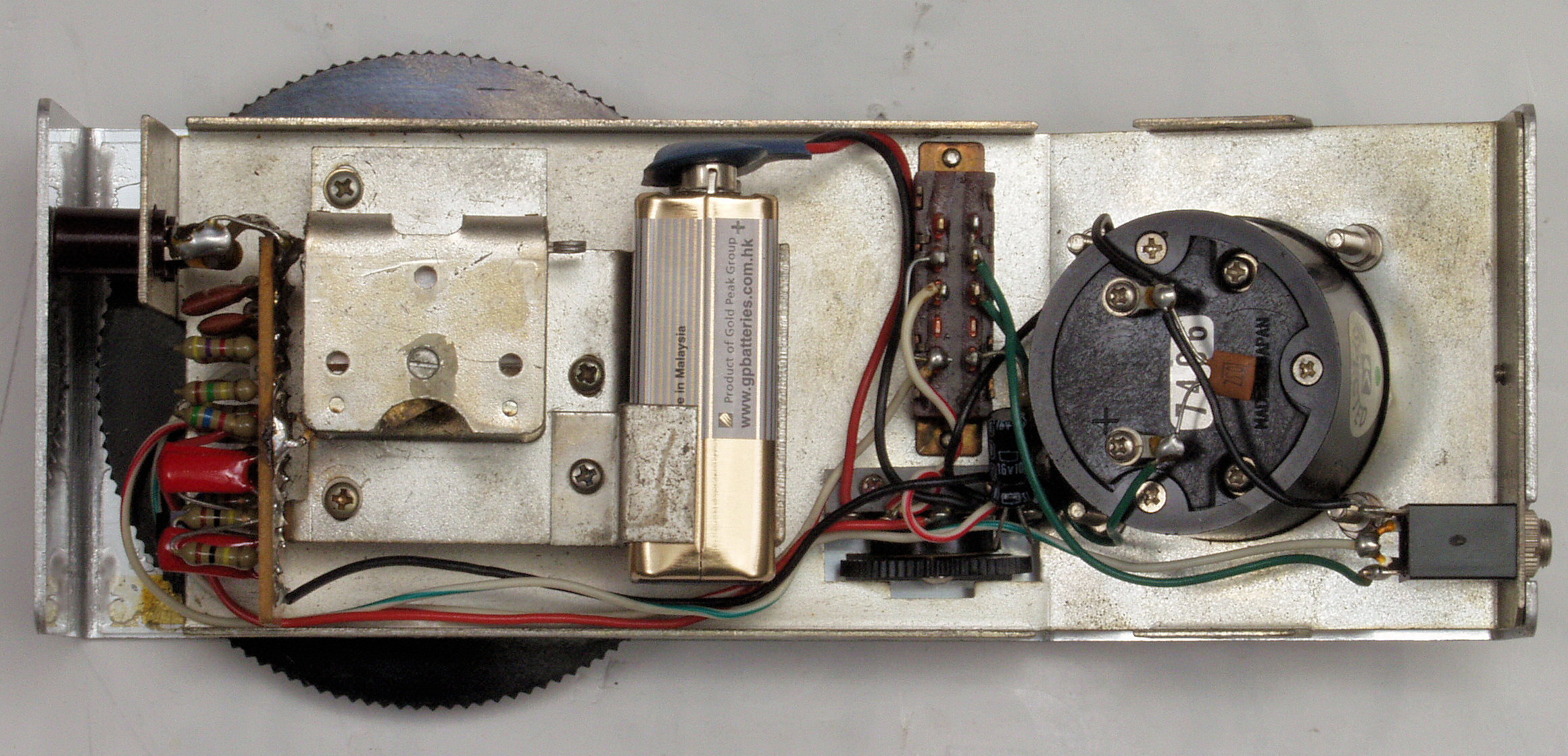

C1. 下から見る。

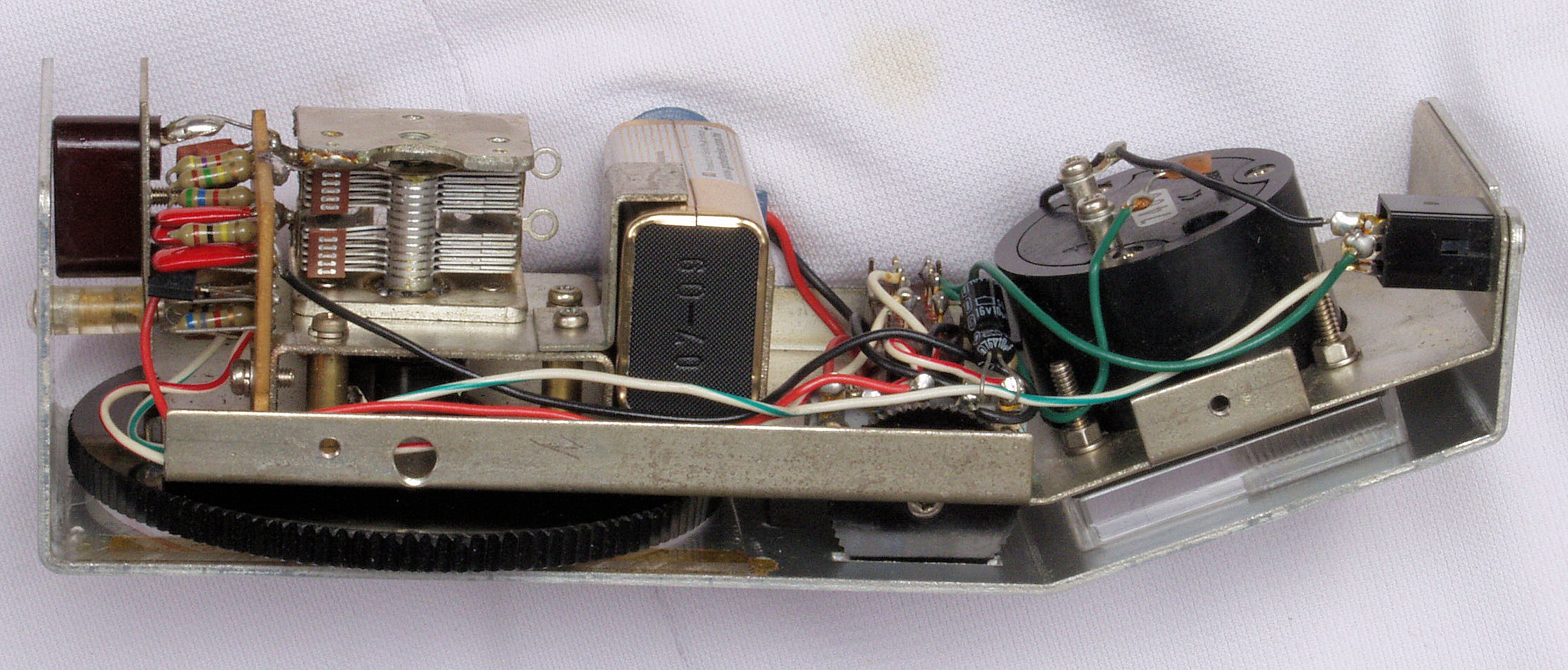

C2. 右から見る。
C3. 左から見る。
E. 校正・測定

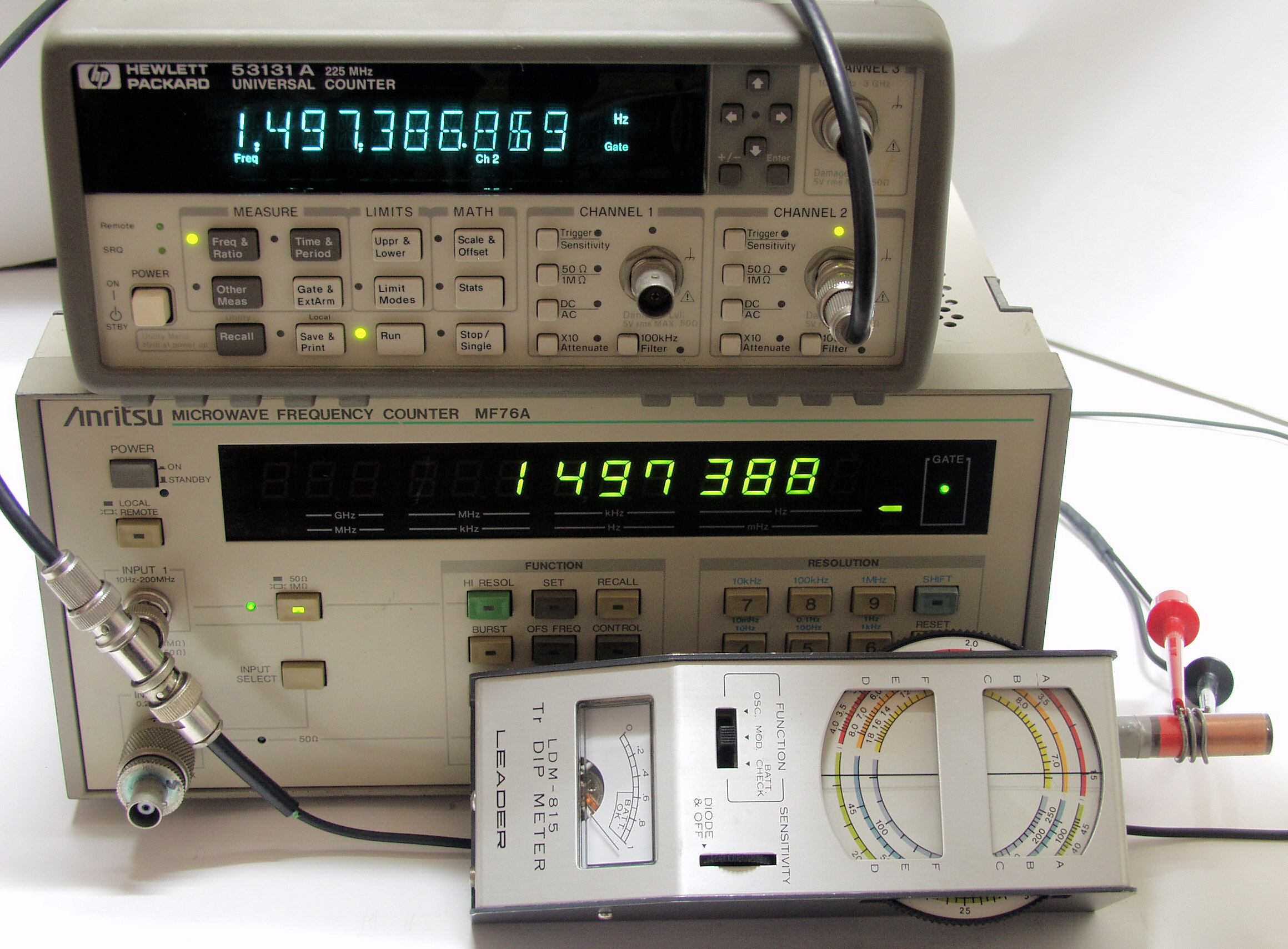

E1. HP 53131A と Anritsu MF76A で測定。
E11. Aバンド1.5MHZ、測定値=1.5MHZ
E12. Aバンド4.0MHZ、測定値=3.9MHZ

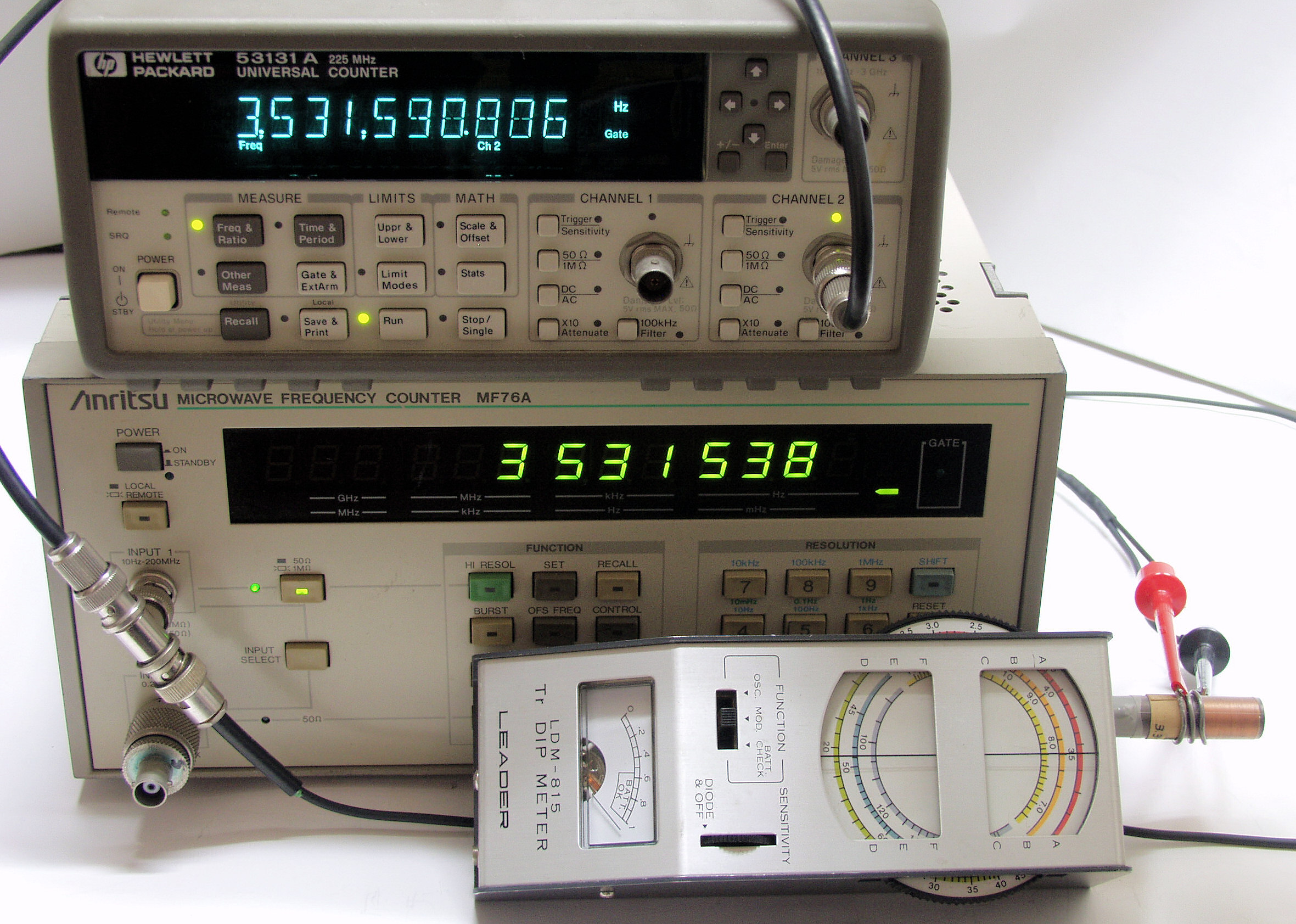

E21. Bバンド3.5MHZ、測定値=3.5MHZ

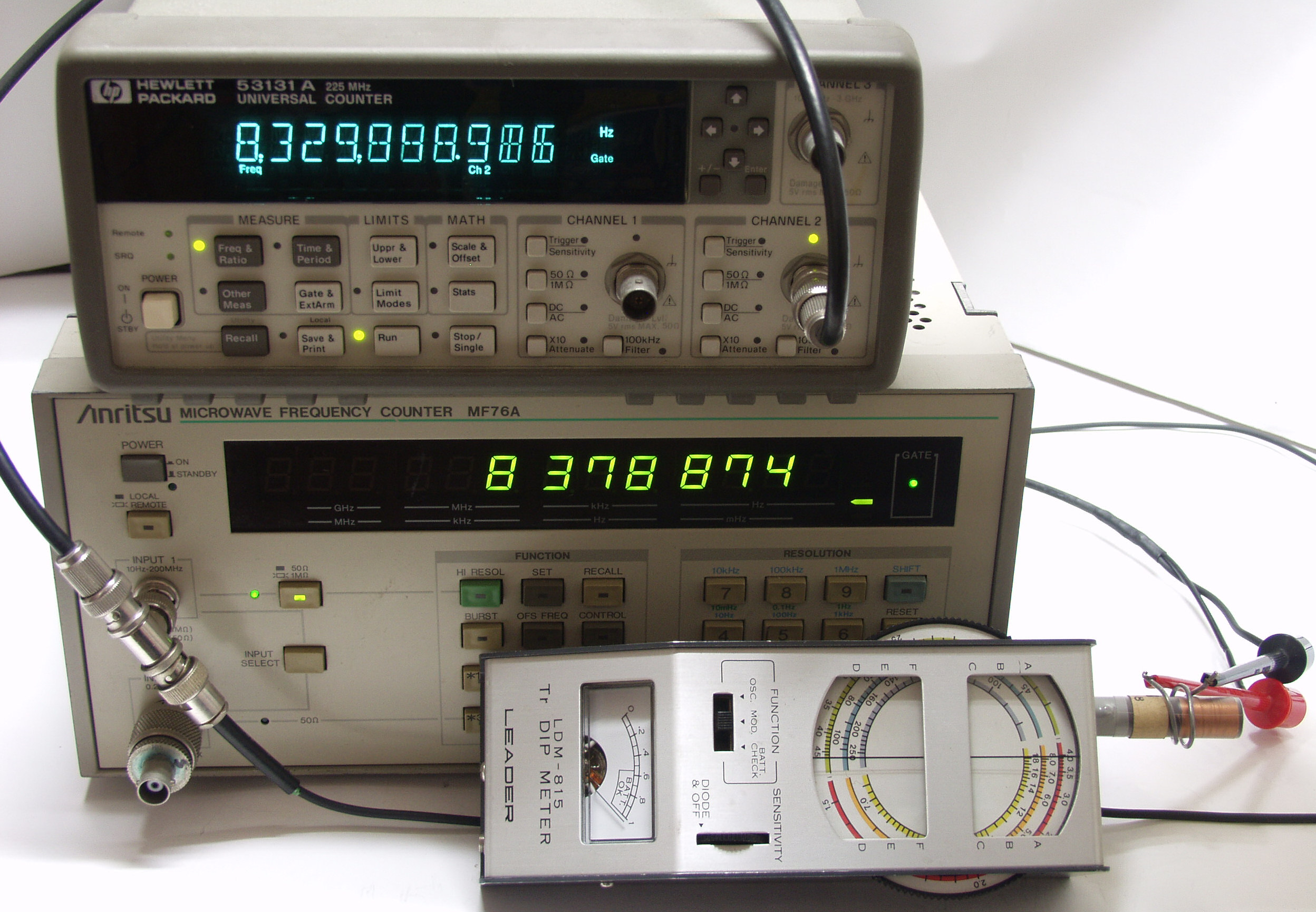

E22. Bバンド8.0MHZ、測定値=8.3MHZ

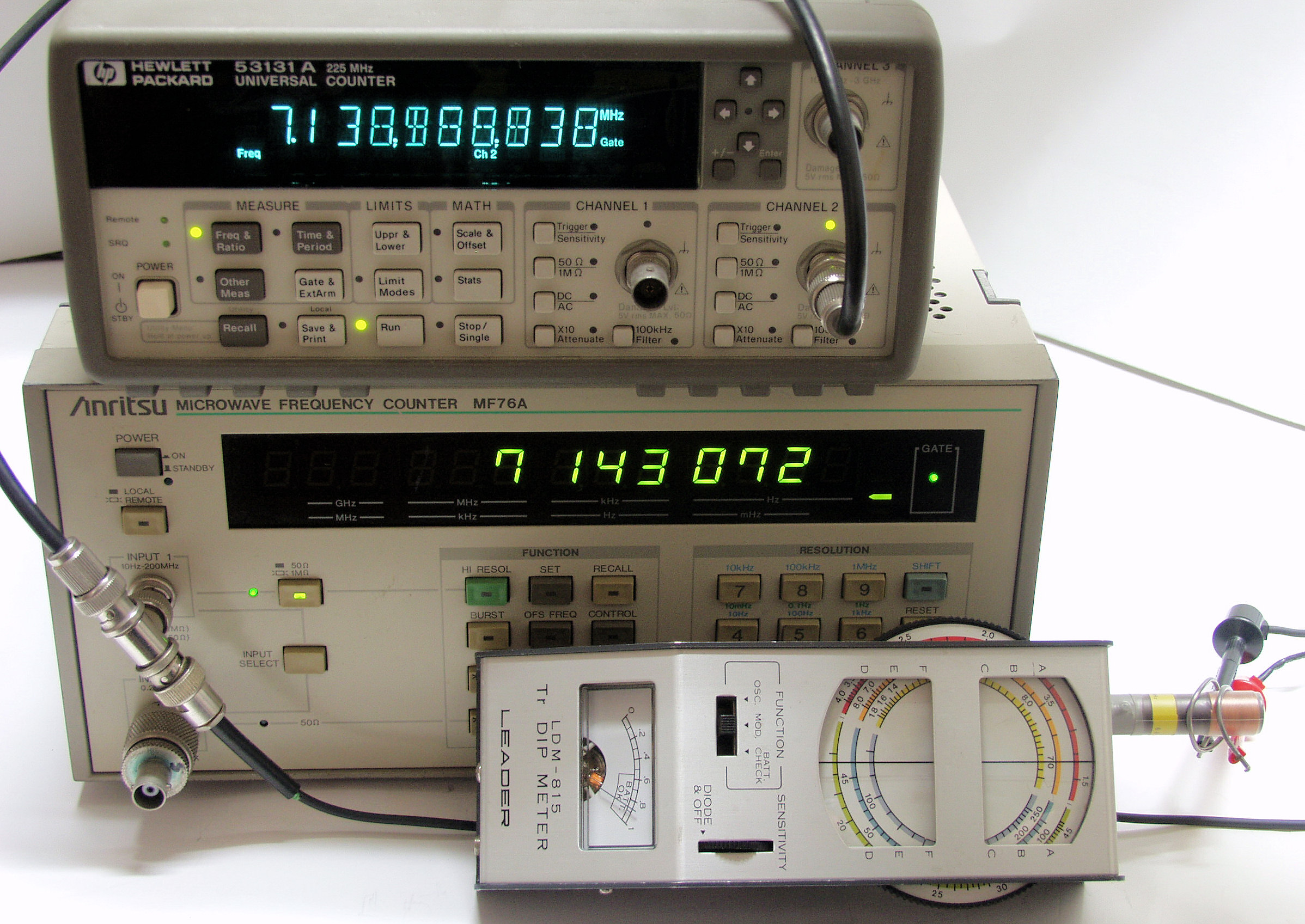

E31. Cバンド7.0MHZ、測定値=7.1MHZ

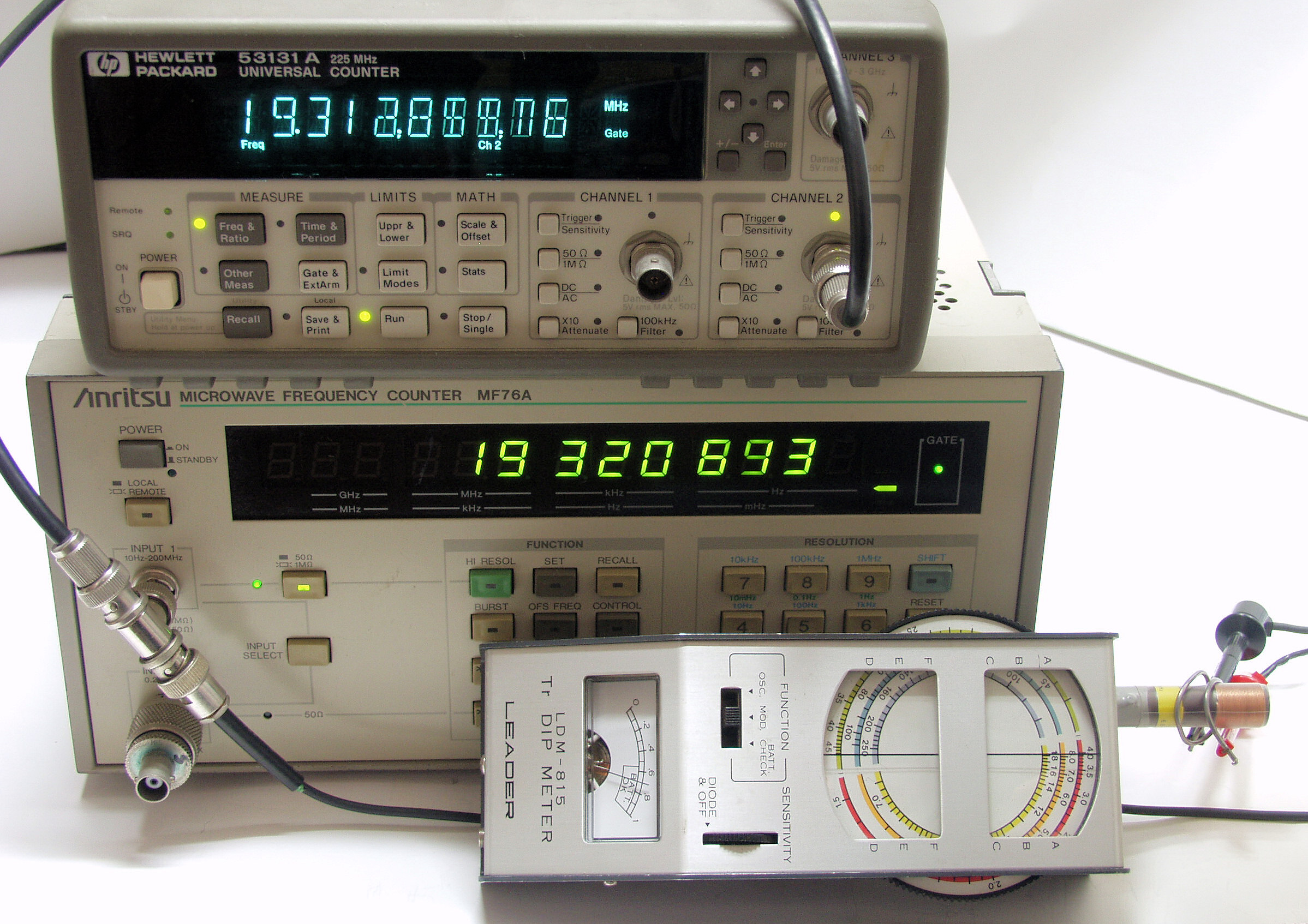

E32. Cバンド18.0MHZ、測定値=19.3MHZ

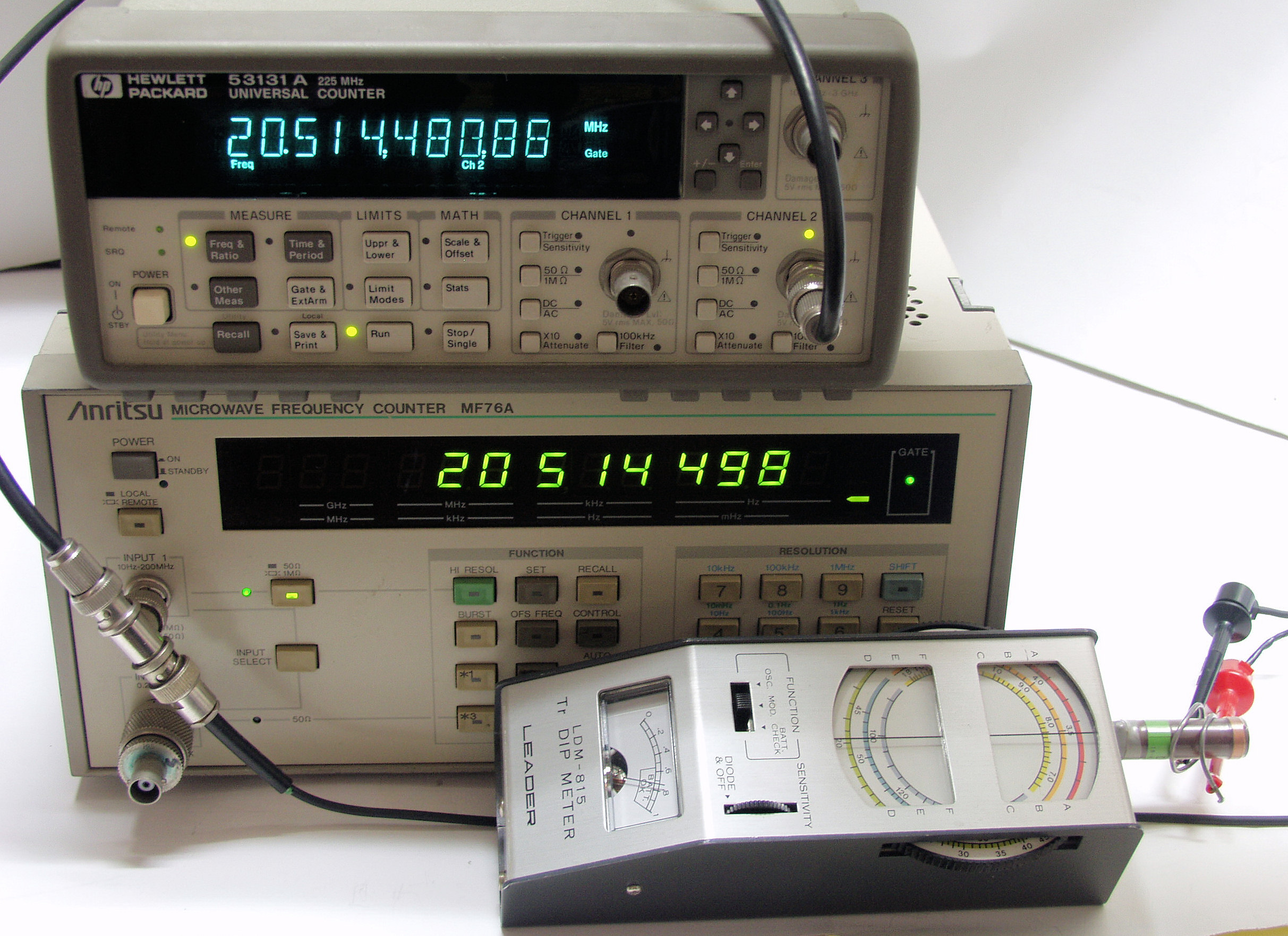

E41. Dバンド20MHZ、測定値=20.5MHZ

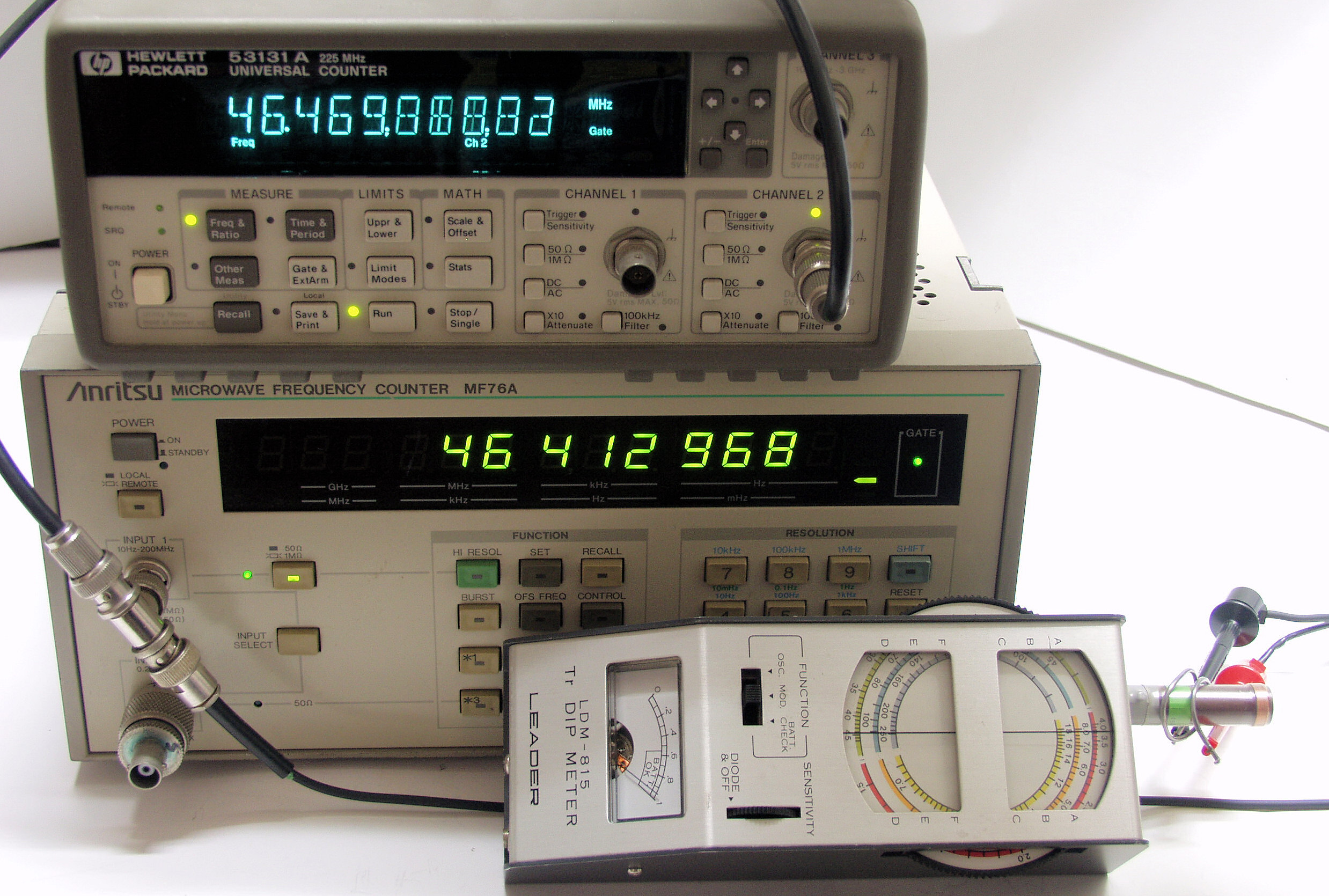

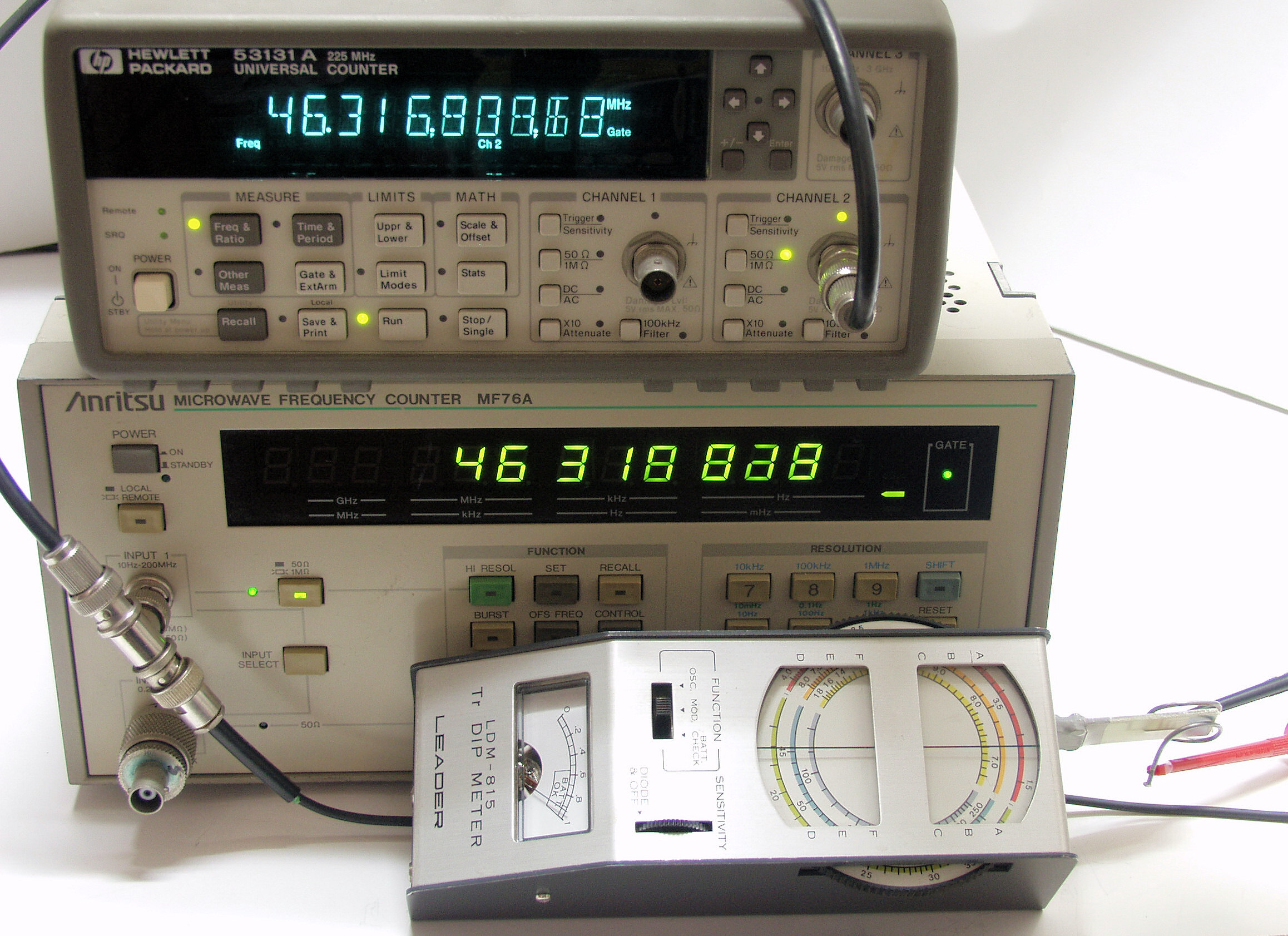

E42. Dバンド45MHZ、測定値=46MHZ
E51. Eバンド45MHZ、測定値=46MHZ

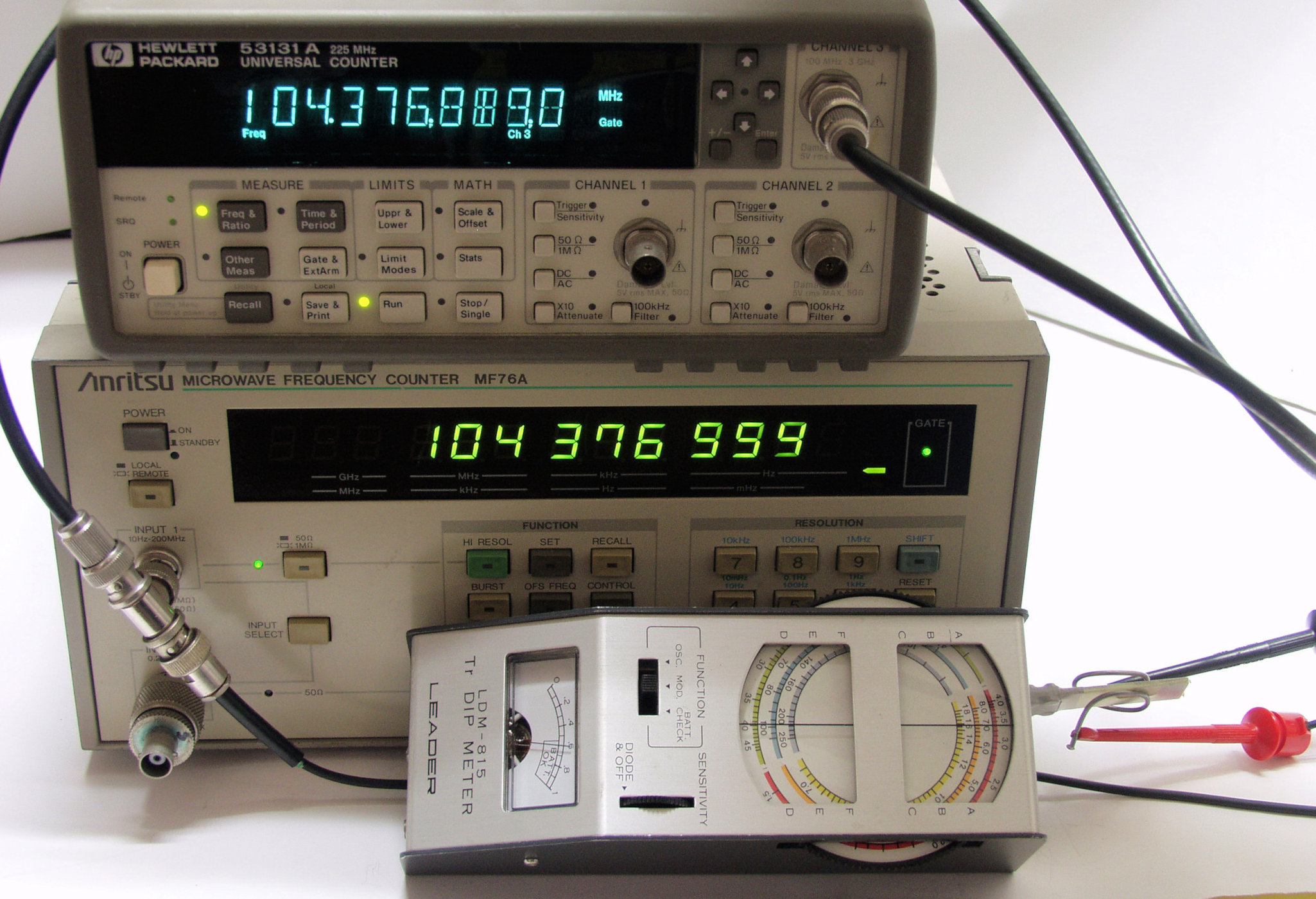

E52. Eバンド100MHZ、測定値=104MHZ

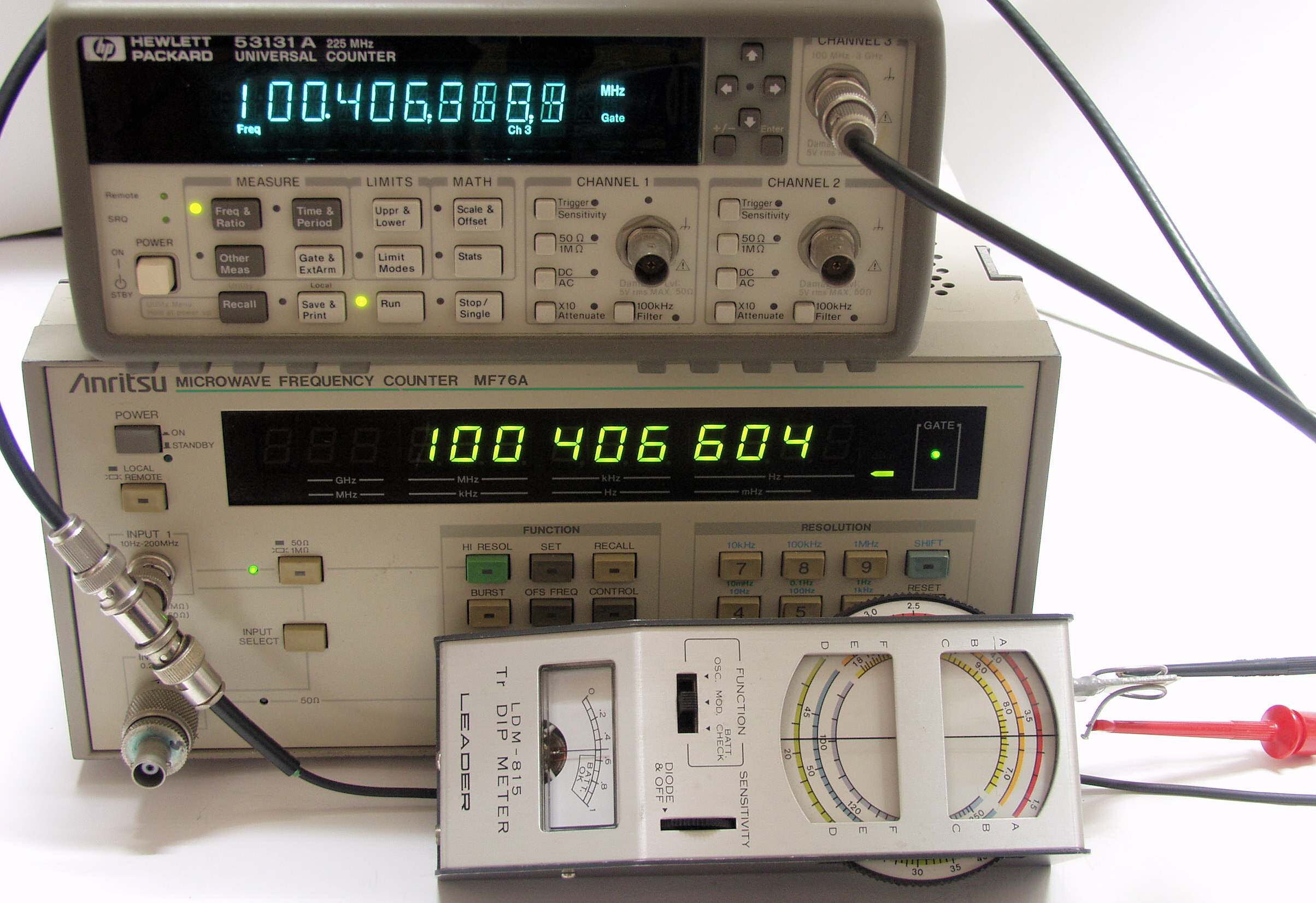

E61. Fバンド100MHZ、測定値=100MHZ
E62. Fバンド250MHZ、測定値=250.9MHZ
S. LEADER Dip Meter LDM-815 の仕様 (マニアル・カタログより)
周波数範囲 1.5〜250MHz 6バンド
バンド A=   1.5MHz  〜 4.0MHz  赤色
B=   3.3MHz  〜 8.0MHz  橙色
C=   6.8MHz  〜 18.0MHz  黄色
D=   18MHz  〜 47MHz  黄緑色
E=   45MHz  〜 110MHz  青色
F=   100MHz  〜 250MHz  紫色
変調 約2kHz 正弦波
電源 9V乾電池 0006P
消費電流 最大2mA
外形寸法 約 175(W) × 65(H) × 50(D)mm
重量 約500g
