プログラマブル超低歪率RC発振器
 VP−7214A 備品修理

                                                                                  平成16年6月19日完成
A. 1台目=2004年6月  YAHOOオークションで購入。 歪み多い、出力レベル不良。
   2台目=2008年11月 YAHOOオークションで購入。 動作品なので清掃のみ。
   3台目=20010年5月 YAHOOオークションで購入。 動作品なので清掃のみ。

B. 原因。
   経年劣化。

D. 使用部品。

S. Panasonic VP-7214A 仕様(マニアル・カタログより)

A. 修理・点検・調整。

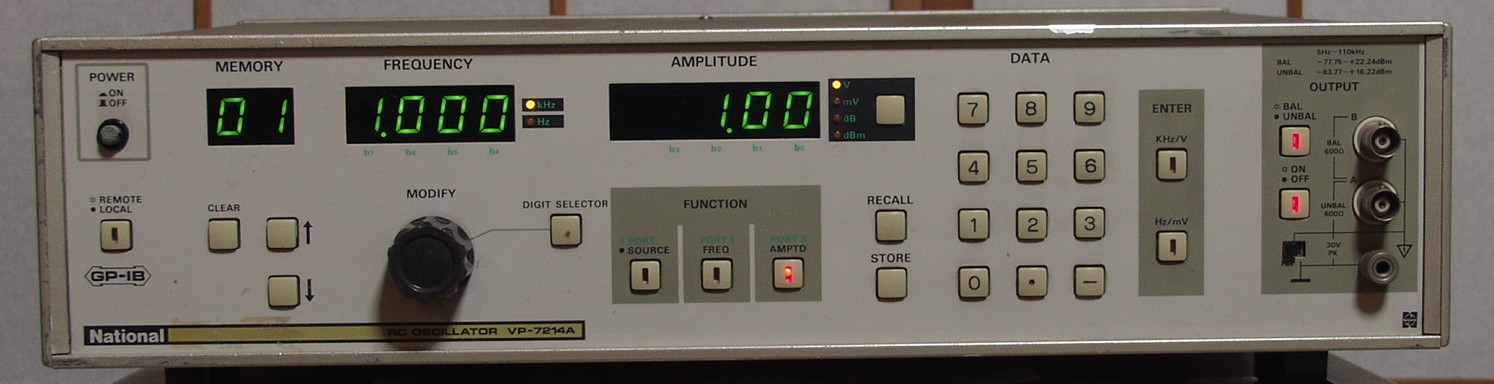

A11. 点検中 前から見る。

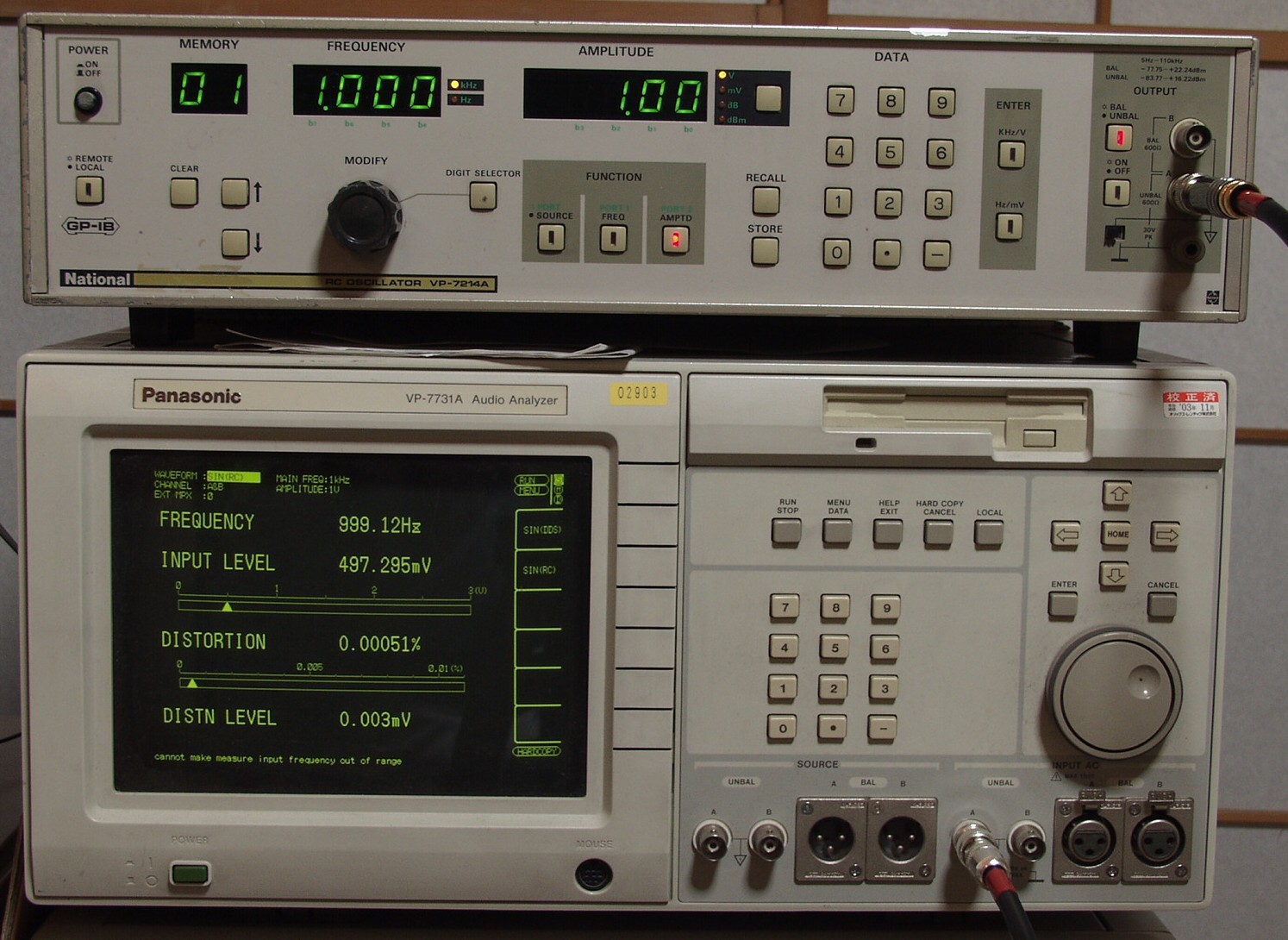

A12. 点検中 歪み率測定

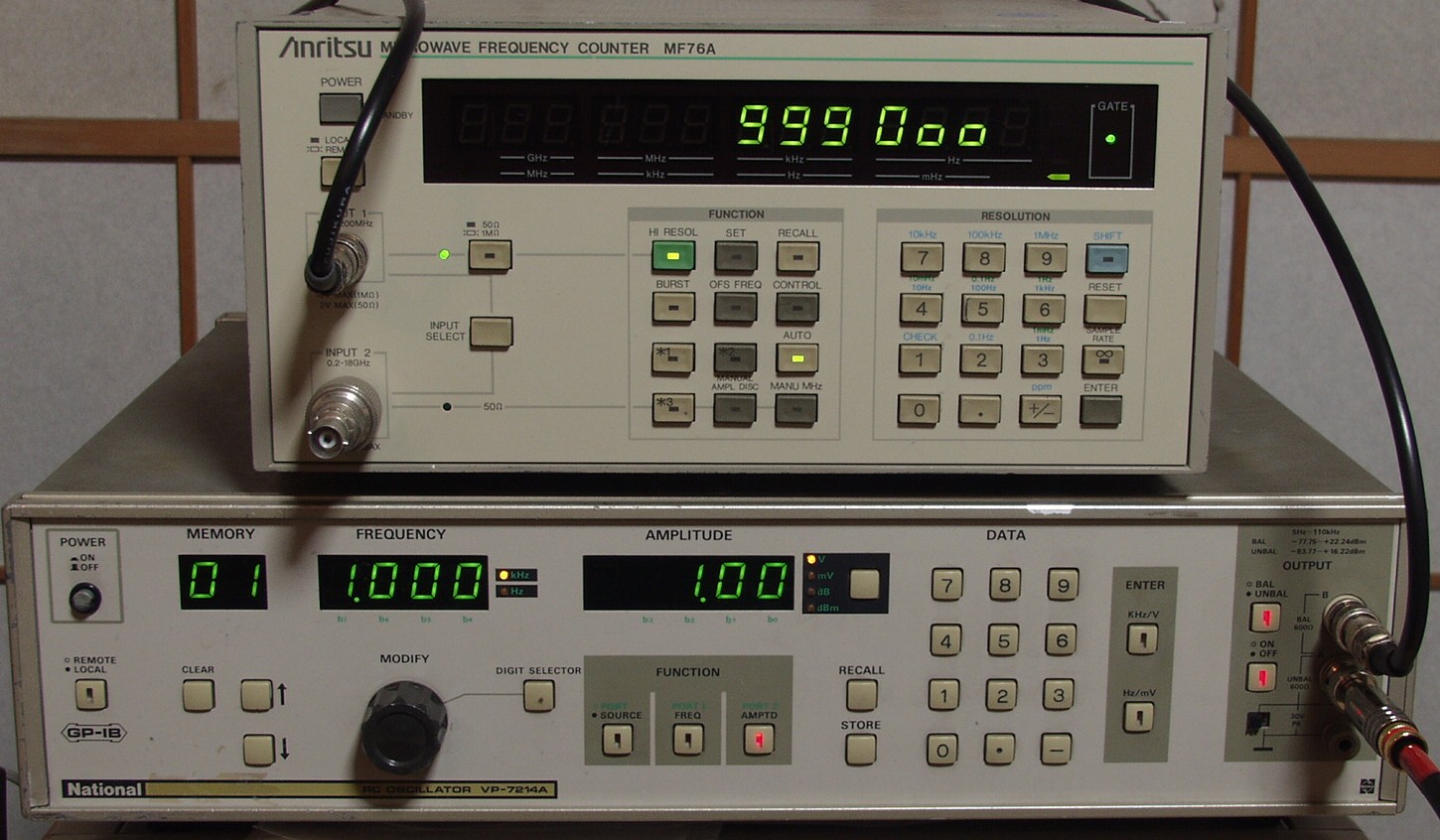

A13. 点検中 周波数測定

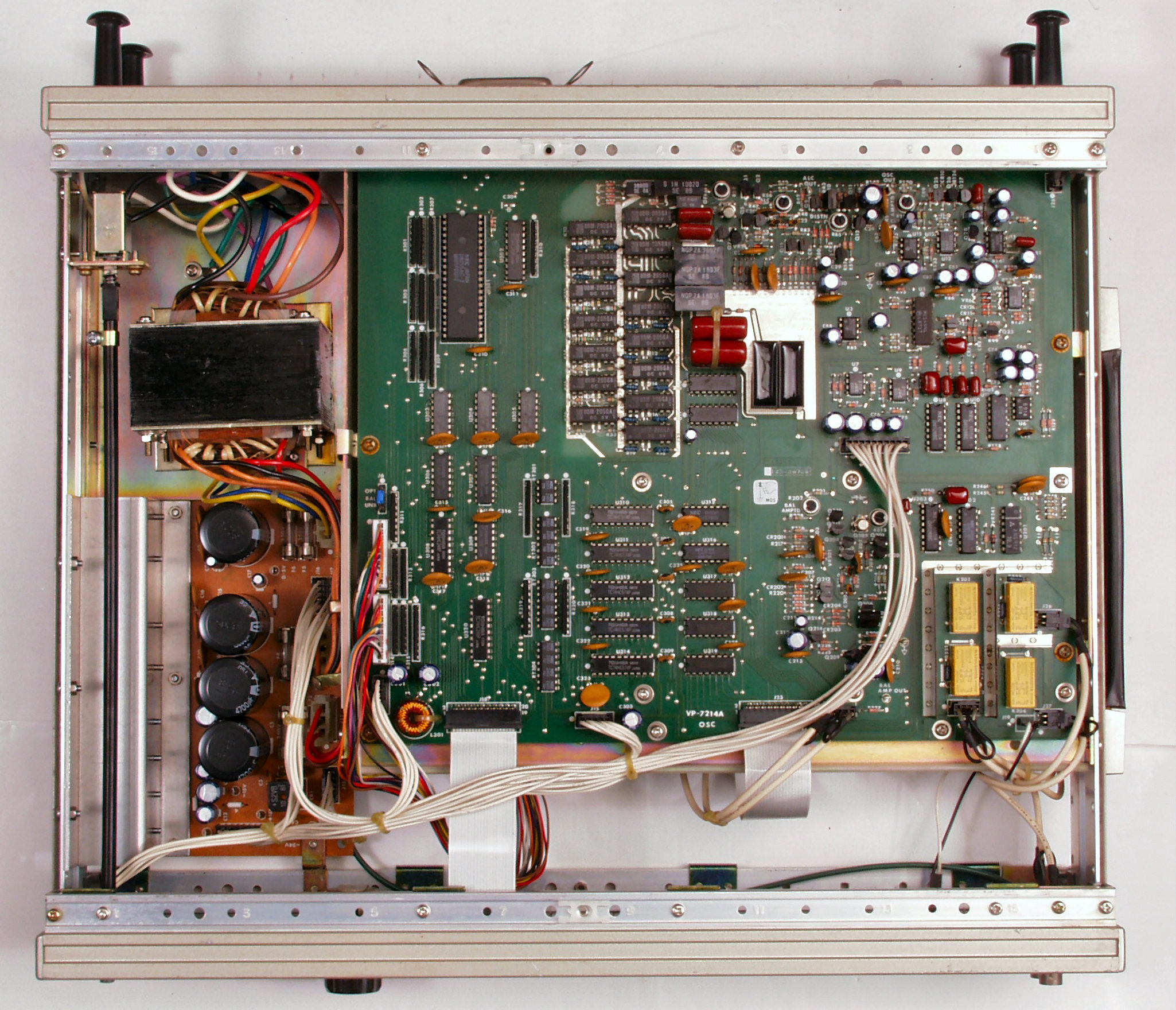

C2. 修理後 上から見る

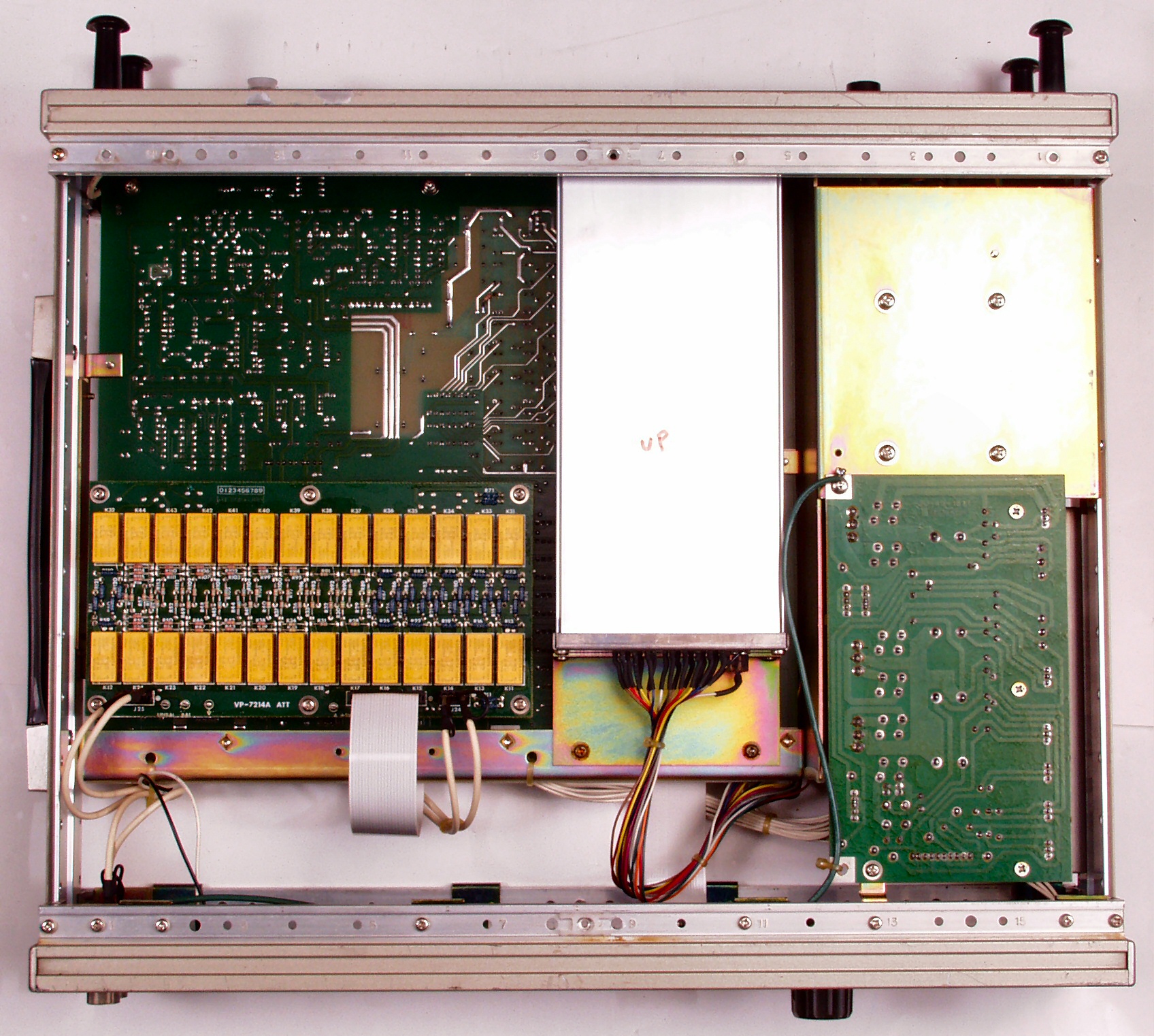

C3. 修理後 下から見る

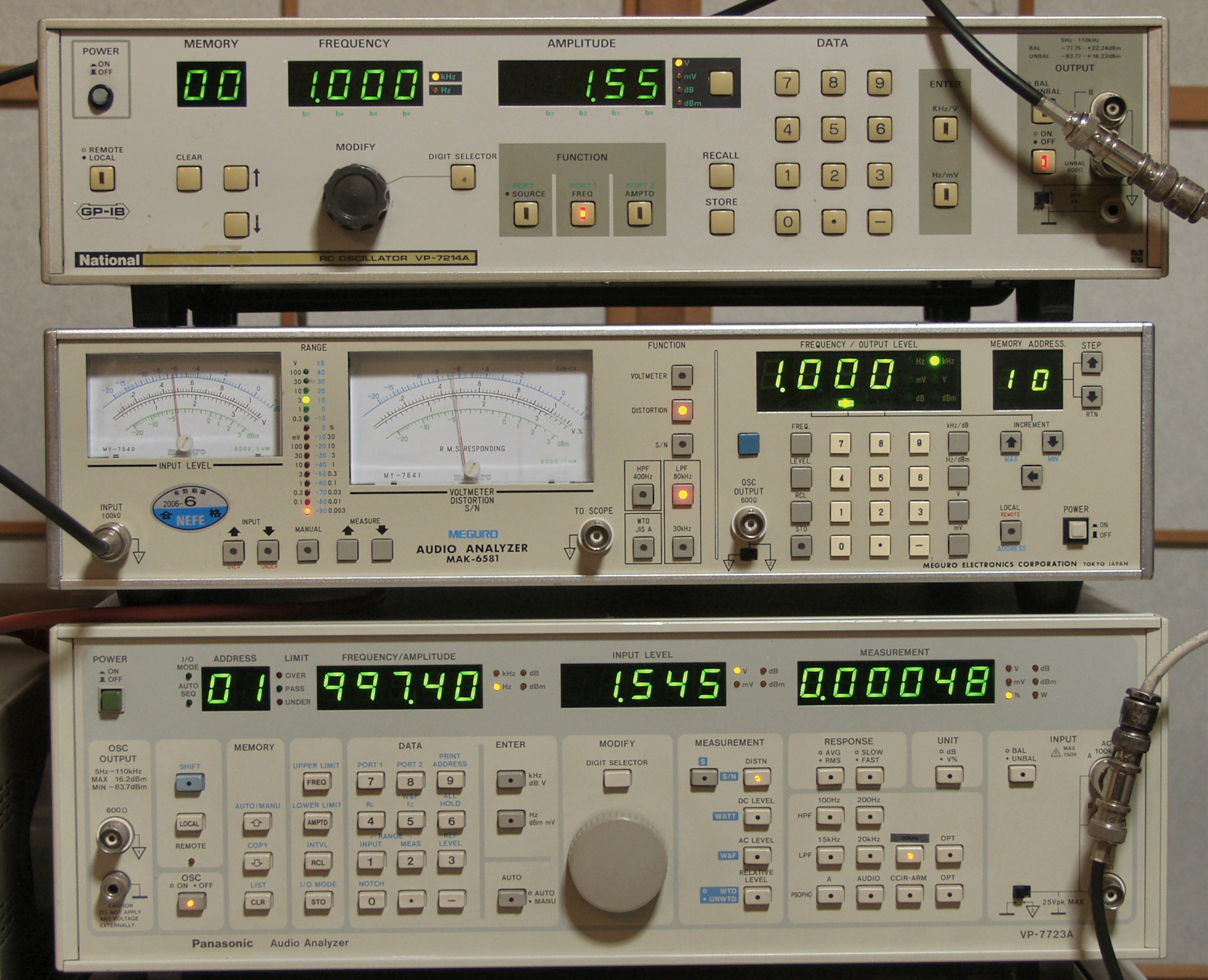

E1. 完成後の測定。 上=VP−7214A、 中=MEGURO MAK−6581、 下=VP−7721A。
         上=VP−7214AよりOSC出力=1kHz、1.55V出力。
         中=MAK−6581での歪み率測定=0.0015%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=20Hz〜10kHz、(80HzBW sw入)で残留歪み率=0.0018%。
         下=VP−7723Aでの歪み率測定=0.00048%(0.01%レンジ、80HzBW sw入)=測定限界以下のレベル。
              取扱説明書仕様=5Hz〜20kHz、で残留歪み率=0.001% 以下。
アナログ・デジタル測定機器では測定限界以下なので、参考値?

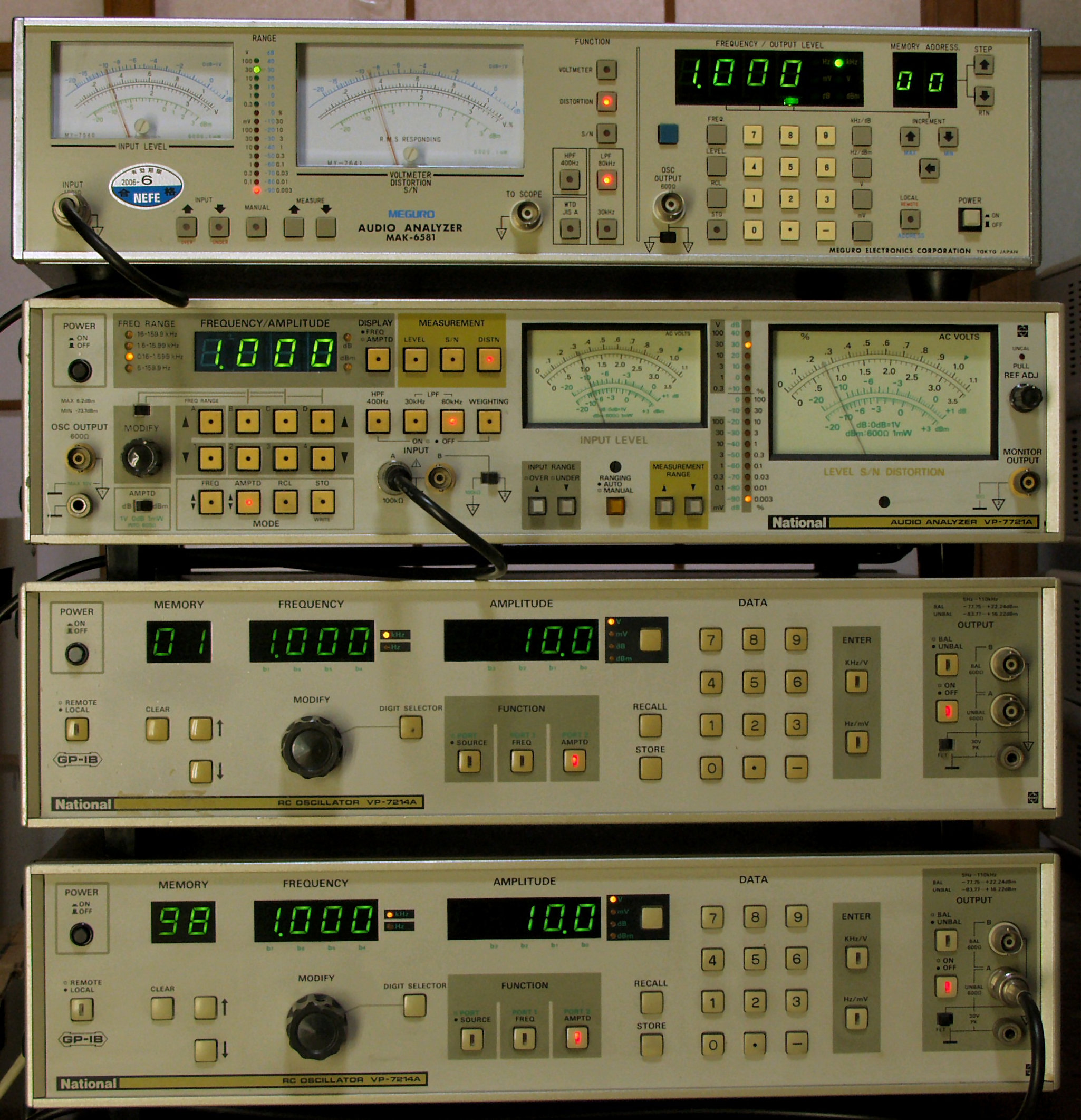

E2. 頑張って調整する。上=MEGURO MAK−6581、 中=VP−7721A、下2台=VP−7214A。
         上=MAK−6581での歪み率測定=0.0013%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=20Hz〜10kHz、(80HzBW sw入)で残留歪み率=0.0018%以下。
         中=VP−7721Aでの歪み率測定=0.001%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=10Hz〜15.99kHz、で残留歪み率=0.0018%以下
         下=VP−7214AよりOSC出力=1kHz、10V出力。
              取扱説明書仕様=不平衡出力50Hz〜10kHz、で残留歪み率=0.0001%以下。
              現手持ち測定機器では測定不可
E3. 頑張って調整する。上=MEGURO MAK−6581、 中=VP−7721A、下2台=VP−7214A。
         上=MAK−6581での歪み率測定=0.0012%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=20Hz〜10kHz、(80HzBW sw入)で残留歪み率=0.0018%以下。
         中=VP−7721Aでの歪み率測定=0.001%(0.003%レンジ、80HzBW sw入)。
              取扱説明書仕様=10Hz〜15.99kHz、で残留歪み率=0.0018%以下
         下=VP−7214AよりOSC出力=1kHz、10V出力。
              取扱説明書仕様=不平衡出力50Hz〜10kHz、で残留歪み率=0.0001%以下
              現手持ち測定機器では測定不可
S. Panasonic VP-7214A の仕様 (マニアル・カタログより)
<周波数>
範囲 5.0Hz〜110kHz
確度 設定値の ±3% 全範囲、 設定値の ±2% 0.160〜15.99kHz。
表示・分解能 4レンジ   5.0Hz  〜 159.9Hz  0.1Hz分解能
3レンジ 0.160kHz 〜 1.599kHz  1Hz分解能
2レンジ  1.60kHz 〜 15.9kHz 10Hz分解能
1レンジ 16.0kHz  〜 110.0Hz 100Hz分解能
<出力振幅>
範囲 dBm  平衡出力   −77.75 〜 22.24dBm  600Ω=1mW基準
     不平衡出力 −83.77 〜 16.22dBm
dB   平衡出力   −79.97 〜 20.02dBm   0dB=1Vrms
     不平衡出力 −85.99 〜 14.00dBm   600Ω負荷端
V/mV 平衡出力   0.201mV 〜 20.0V      開放端
     不平衡出力 0.101mV 〜 10.0V
確度 dBm  平衡出力  設定値の±0.5dB≧−28.95dBm 400Hz
             設定値の±0.8dB≦−28.96dBm 400Hz
     不平衡出力 設定値の±0.5dB≧−34.97dBm 400Hz
             設定値の±0.8dB≦−34.98dBm 400Hz
dB   平衡出力  設定値の±0.5dB≧−31.17dBm 400Hz 600Ω負荷端
             設定値の±0.8dB≦−31.18dBm 400Hz 600Ω負荷端
     不平衡出力 設定値の±0.5dB≧−37.19dBm 400Hz 600Ω負荷端
             設定値の±0.8dB≦−37.20dBm 400Hz 600Ω負荷端
V/mV 平衡出力   設定値の ±5% ≧50mV   400Hz 開放端
     不平衡出力 設定値の±10% ≦49.9mV 400Hz 開放端
表示・分解能 dBm  平衡出力   22.24dBm〜 −77.75dBm 設定分解能 0.01dBm 600Ω
     不平衡出力 16.22dBm〜 −83.77dBm 設定分解能 0.01dBm 600Ω
dB   平衡出力    20.02dB〜 −79.97dB 設定分解能 0.01dB 600Ω負荷端
     不平衡出力  14.00dB〜  −85.99dB 設定分解能 0.01dB 600Ω負荷端
V/mV レンジ1 平衡出力   20.0V〜5.0V  設定分解能 0.1V 開放端
           不平衡出力 10.0V〜5.0V  設定分解能 0.1V 開放端
     レンジ2 平衡出力   4.99V〜0.50V  設定分解能 0.01V 開放端
           不平衡出力 4.99V〜0.50V  設定分解能 0.01V 開放端
     レンジ4 平衡出力   499mV〜50mV  設定分解能 1mV 開放端
           不平衡出力 499mV〜50mV  設定分解能 1mV 開放端
     レンジ5 平衡出力   4.99mV〜0.50mV  設定分解能 0.01mV 開放端
           不平衡出力 4.99mV〜0.50mV  設定分解能 0.01mV 開放端
     レンジ6 平衡出力   0.499mV〜0.201mV  設定分解能 0.001mV 開放端
           不平衡出力 0.499mV〜0.101mV  設定分解能 0.001mV 開放端
フラットネス 平衡出力 ±0.5dB 全範囲、
       ±0.1dB 20Hz〜20kHz、最大出力、600Ω負荷、 400Hz基準
不平衡出力 ±0.3dB 全範囲、
        ±0.05dB 20Hz〜20kHz、最大出力、600Ω負荷、 400Hz基準
出力オフ時の雑音 10μV以下
出力抵抗 600Ω±2%
<ひずみ率>
ひずみ率 平衡出力 −80dB(0.01%)以下 全範囲
       −100dB(0.001%)以下   20Hz〜20kHz(第2〜第10高調波ひずみ率)
       −110dB(0.00032%)以下 50Hz〜10kHz(第2〜第10高調波ひずみ率)
不平衡出力 −90dB(0.0032%)以下 全範囲
       −110dB(0.0032%)以下   20Hz〜20kHz(第2〜第10高調波ひずみ率)
       −120dB(0.0001%)以下 50Hz〜10kHz(第2〜第10高調波ひずみ率)
<その他>
SYNC出力
プリセット機能 100
モディファイ機能
GP−IB機能
外部制御インターフェース機能
電源 AC100V±10% 50/60Hz 約50VA
外形寸法 約 420(W) × 100(H) × 400(D)mm
重量 約9kg
                        vp7214a2
