ＡＬＴＥＣ　６０４－８Ｇ ＳＰ Ｎｅｔ Ｗｏｒｋ修理記録

平成１５年９月１０日到着　　１０月１０日完成

Ａ．　修理前の状況 オーバーホール B．　原因 コンデンサーの劣化 　 Ｃ．　修理状況 コンデンサー　　　　交換 ＳＰ接続端子　　　　交換 Ｄ．　使用部品（２台分） メタライズド・ポリエステル・フイルムコンデンサー　　　１０個 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　２組４個 Ｅ．　調整・測定 Ｆ．　修理費　　３９，０００円／２台分 Ｓ．　ＡＬＴＥＣ　６０４－８Ｇ ＳＰ　の仕様（カタログ・マニアルより）

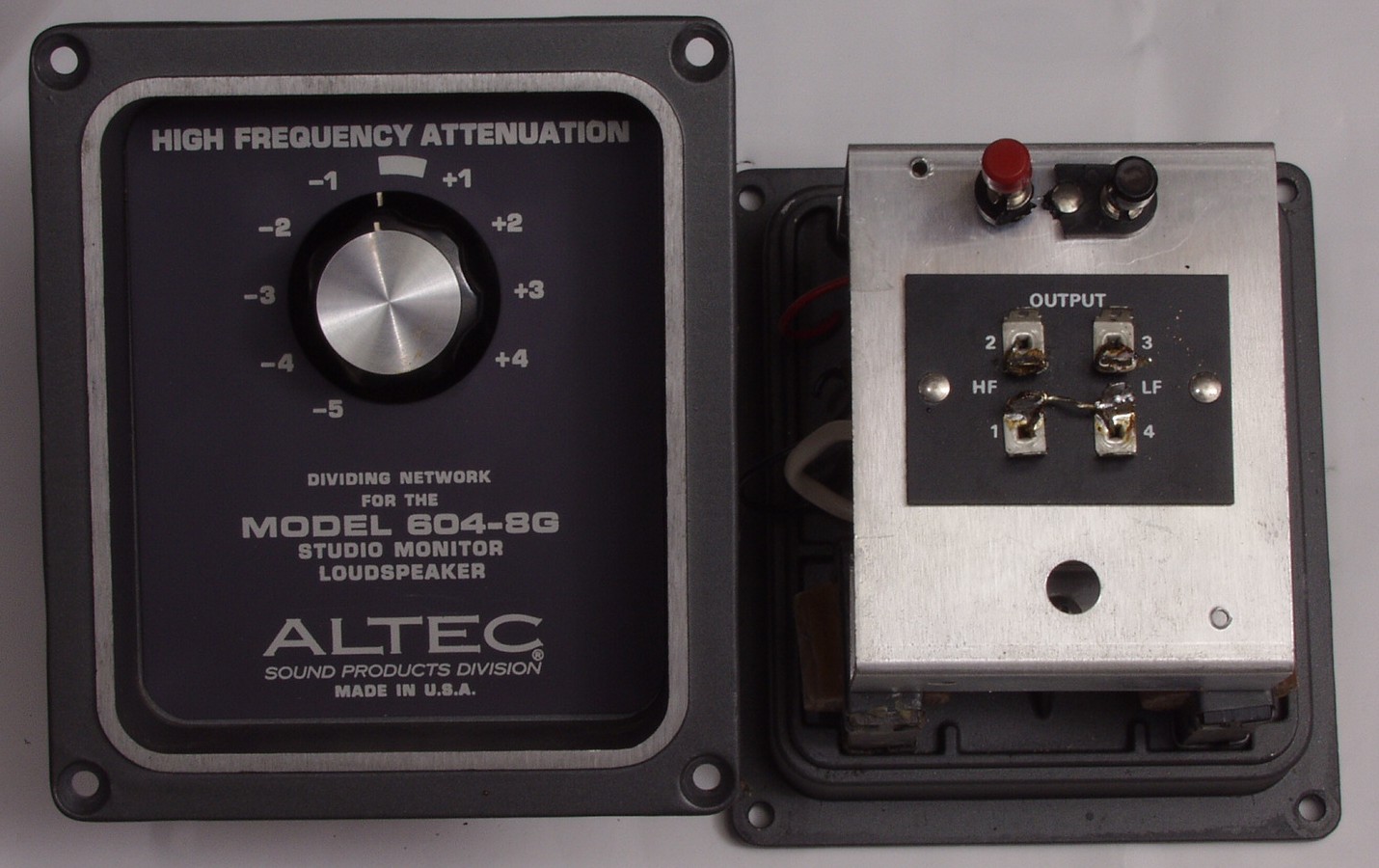

Ａ．　修理前の状況 Ａ－１．　修理前、外観

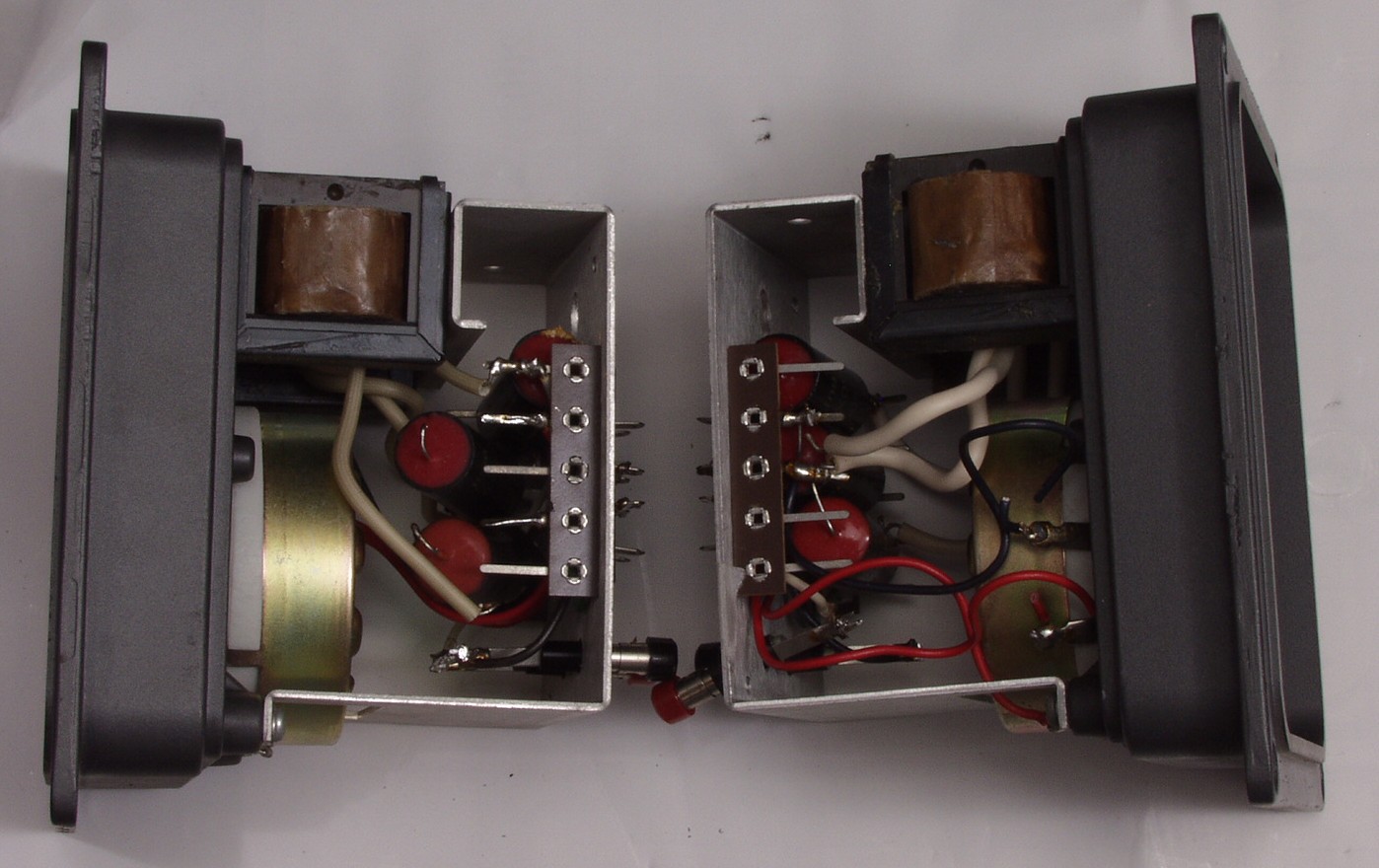

Ａ－２．　修理前、横から見る

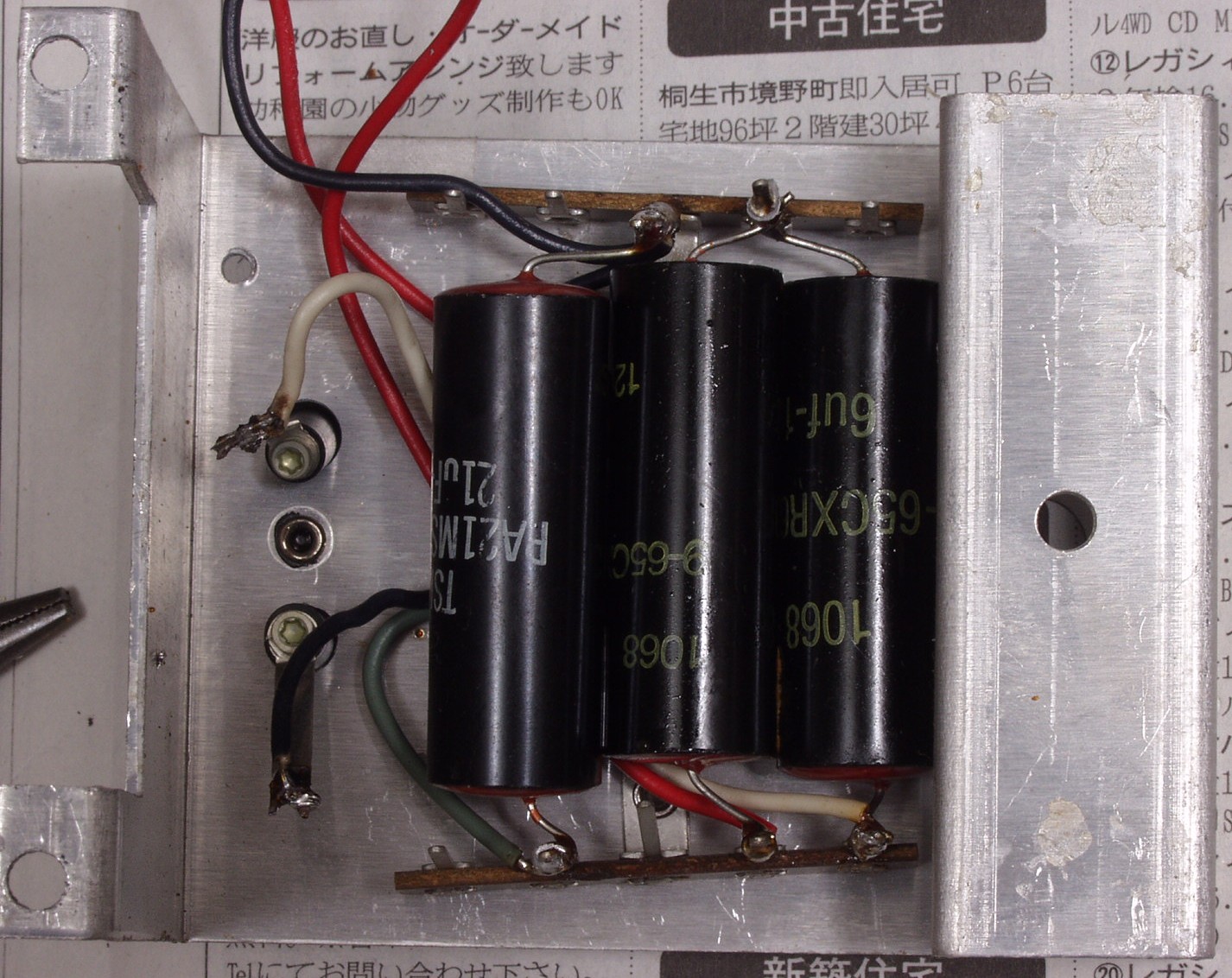

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　コンデンサー

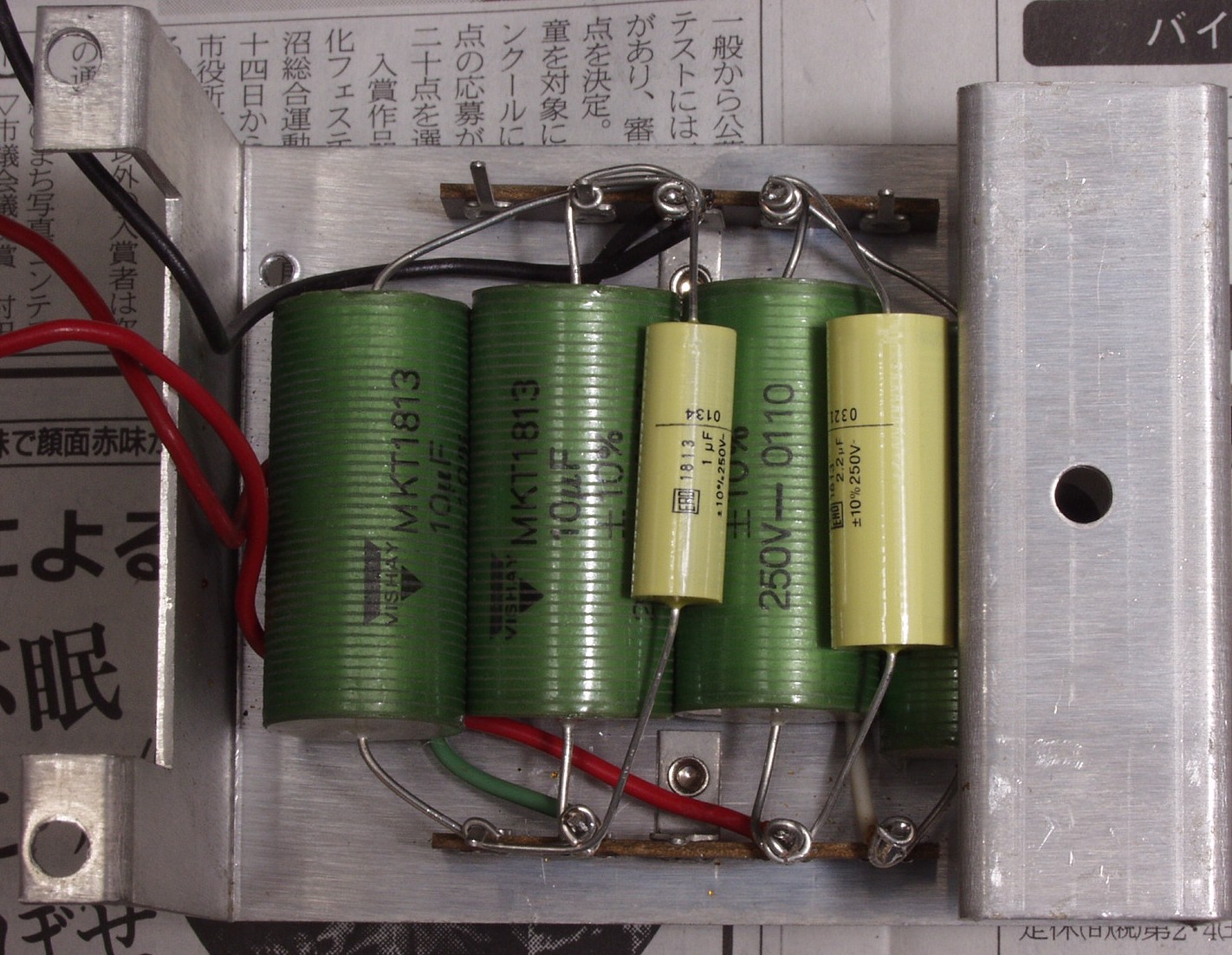

Ｃ－１Ｂ．　修理後　コンデンサー

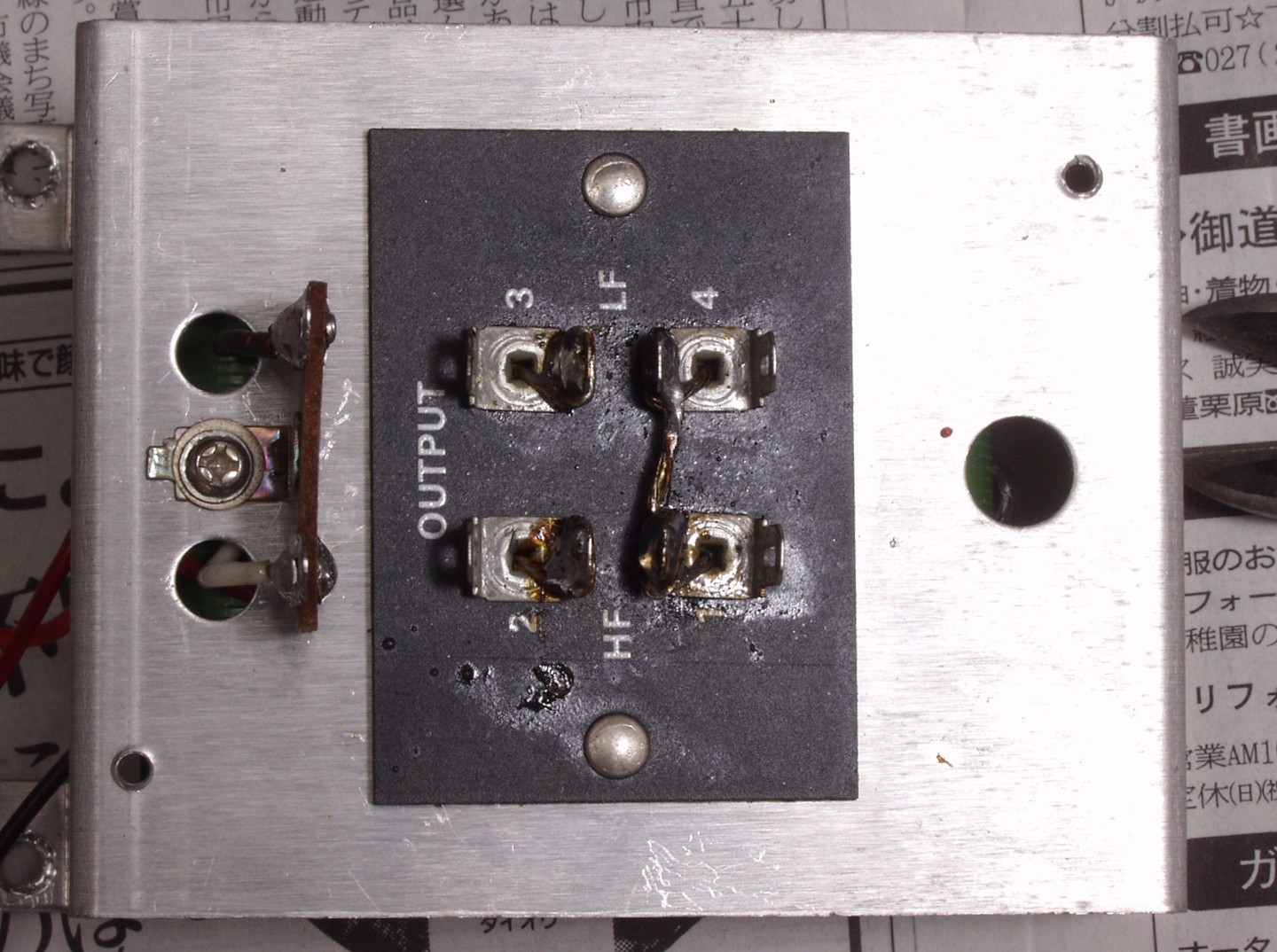

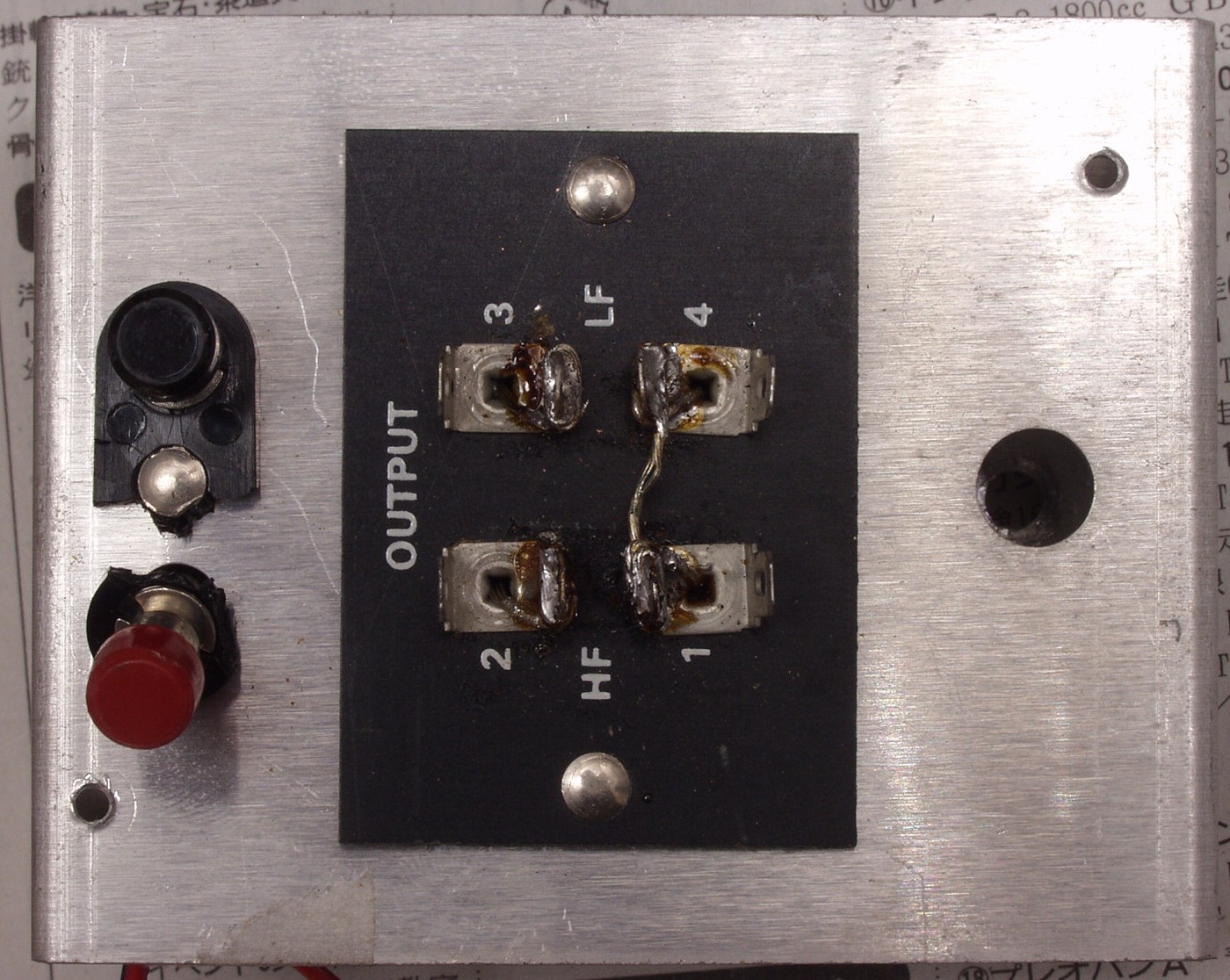

Ｃ－２Ａ．　修理前　端子

Ｃ－２Ｂ．　修理後　端子

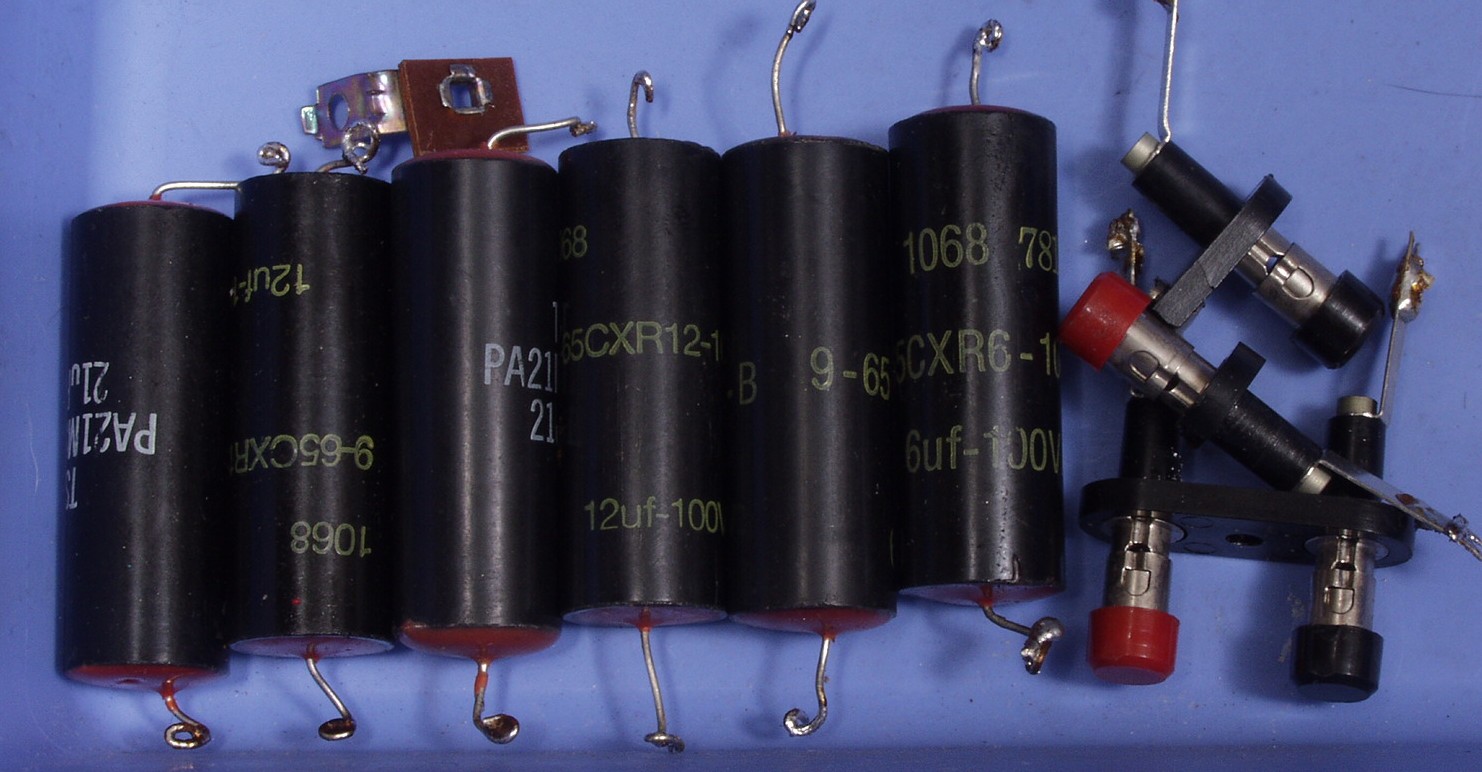

Ｃ－３．　交換部品

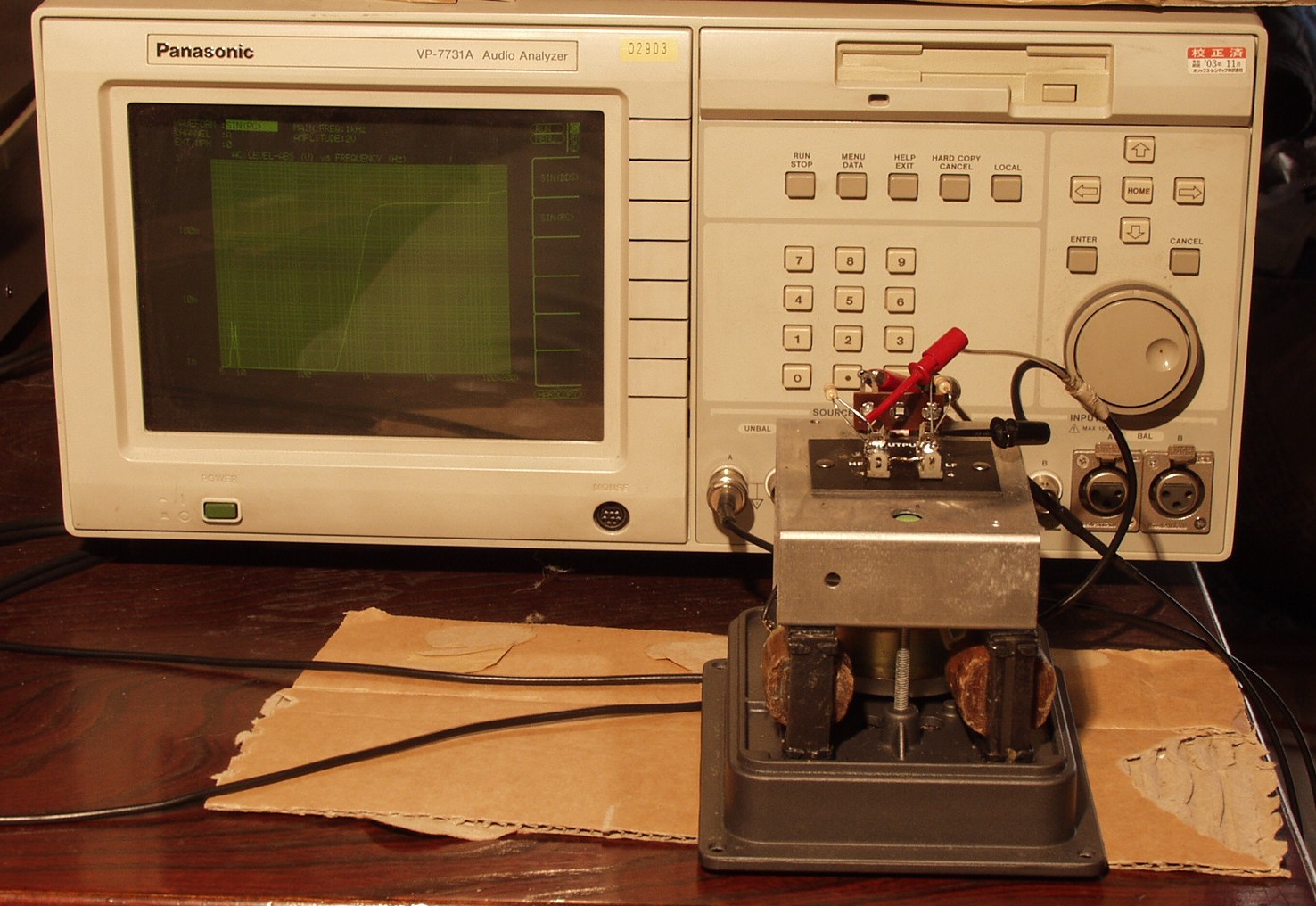

Ｅ．　測定・調整 Ｅ－１．　測定中

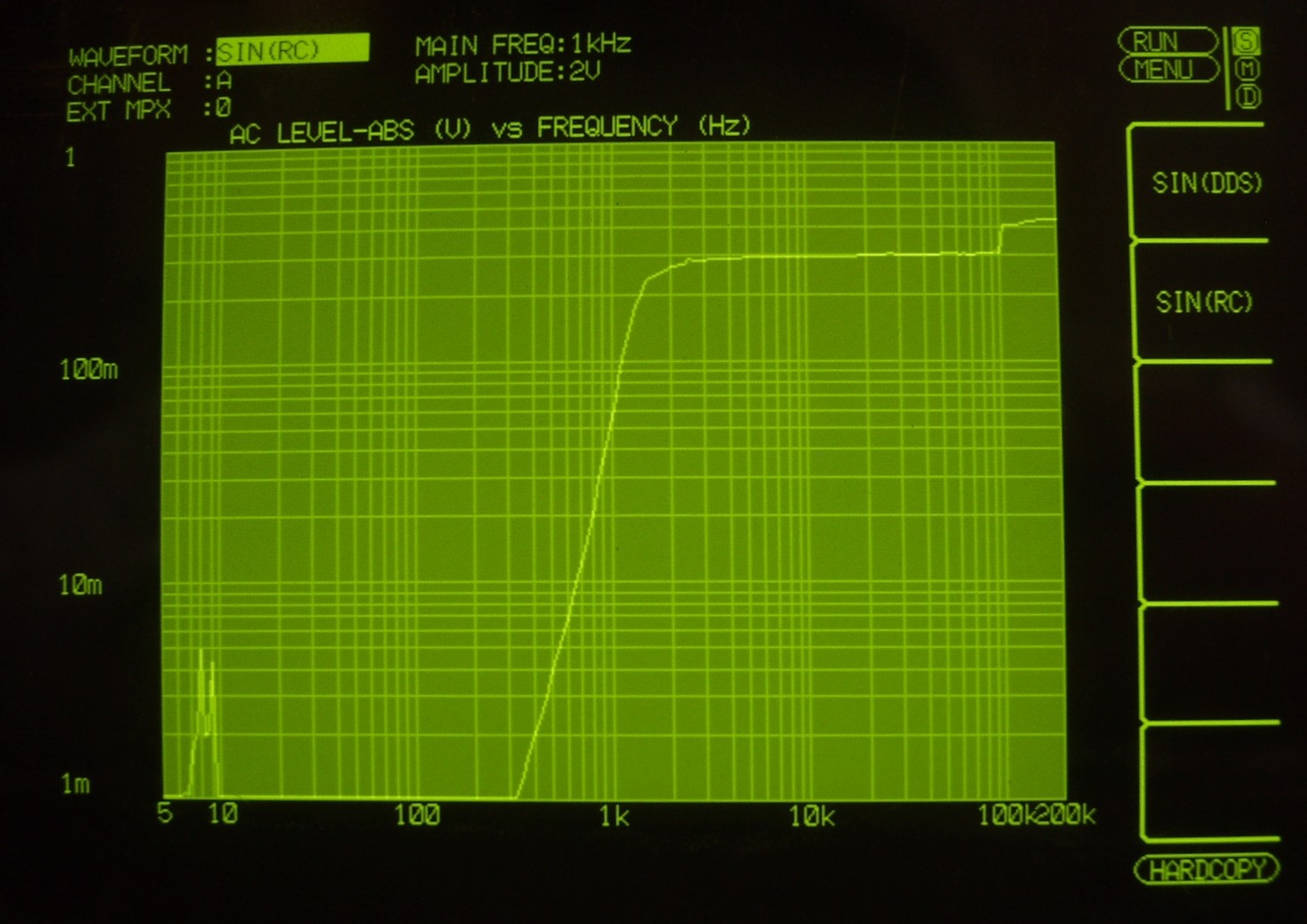

Ｅ－２Ａ．　ハイパス特性

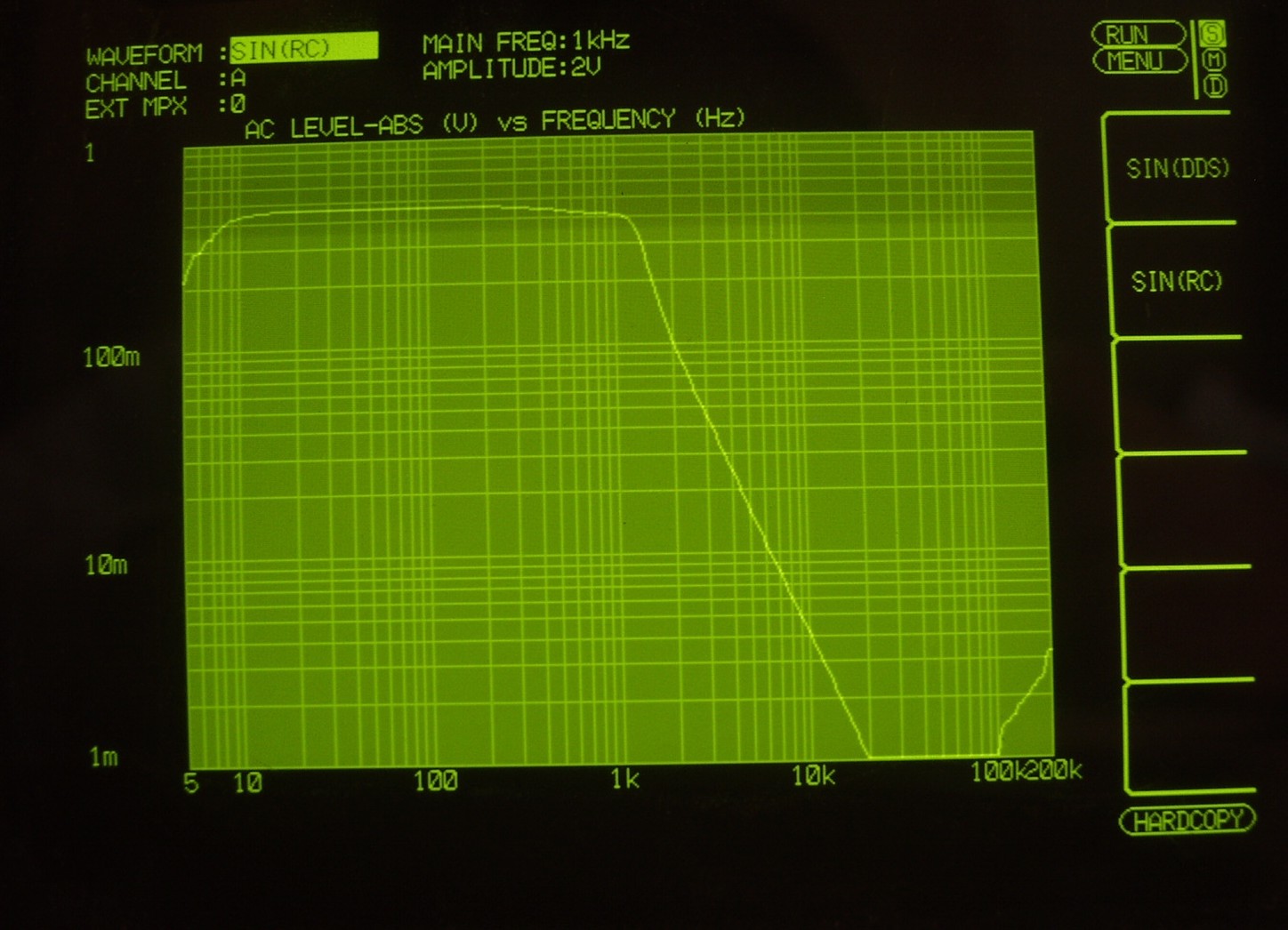

Ｅ－２Ａ．　ローパス特性

Ｓ．　ＡＬＴＥＣ　６０４－８Ｇ ＳＰ　の仕様（カタログ・マニアルより）

型式 2ウェイ38cm同軸型スピーカーユニット 使用ユニット 低域用:38cmコーン型 高域用:ホーン型 周波数特性 20Hz～22kHz 最低共振周波数 30Hz インピーダンス 8Ω 許容入力 40W 出力音圧レベル 103dB/W/m(新JIS) ボイスコイル径 低域:75mm 高域:45mm クロスオーバー周波数 1.5kHz 外形寸法 - 重量 15.4kg 価格 ※1975年発売 ￥157,700(1台、1976年頃)

604-8g-
