Ｌｅｘｉｃｏｎ　ＣＰ−１ｓ　修理記録

平成１９年５月１５持込　　平成２０年４月１９日完成

Ａ．　修理前の状況 音出ない。 輸入業者が修理出来ない為修理依頼。 B．　　原因 　経年劣化 Ｃ．　修理状況 電解コンデンサー交換（オーデオコンデンサー使用） フイルムコンデンサー交換 Ｃ−ＭＯＳ−ＩＣ及び赤外受光ユニット交換 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　４６個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　 　２７個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　４０，０００円　　　通常修理 Ｓ．　Ｌｅｘｉｃｏｎ　ＣＰ−１ｓ　の仕様（カタログ・マニアルより）

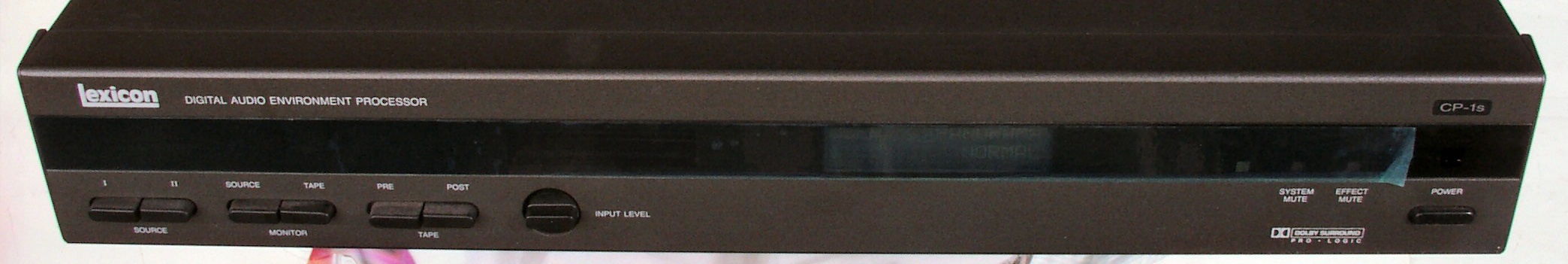

Ａ．　修理前の状況 Ａ−１．　点検中　前から見る

Ａ−２．　点検中　後から見る

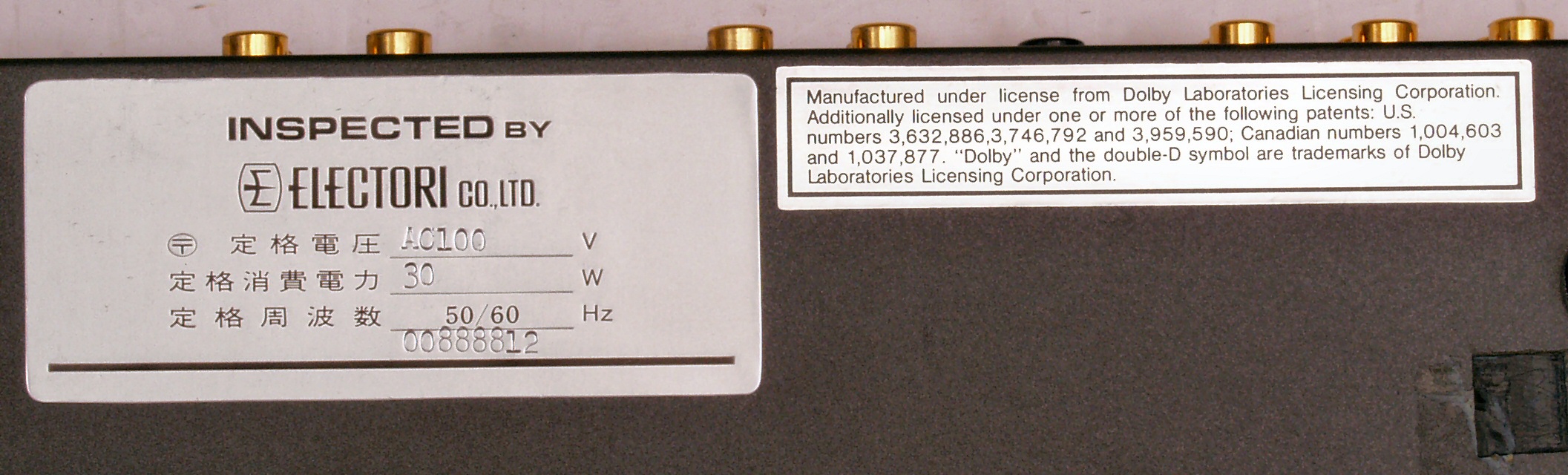

Ａ−３．　点検中　日本１の輸入業者のはず？

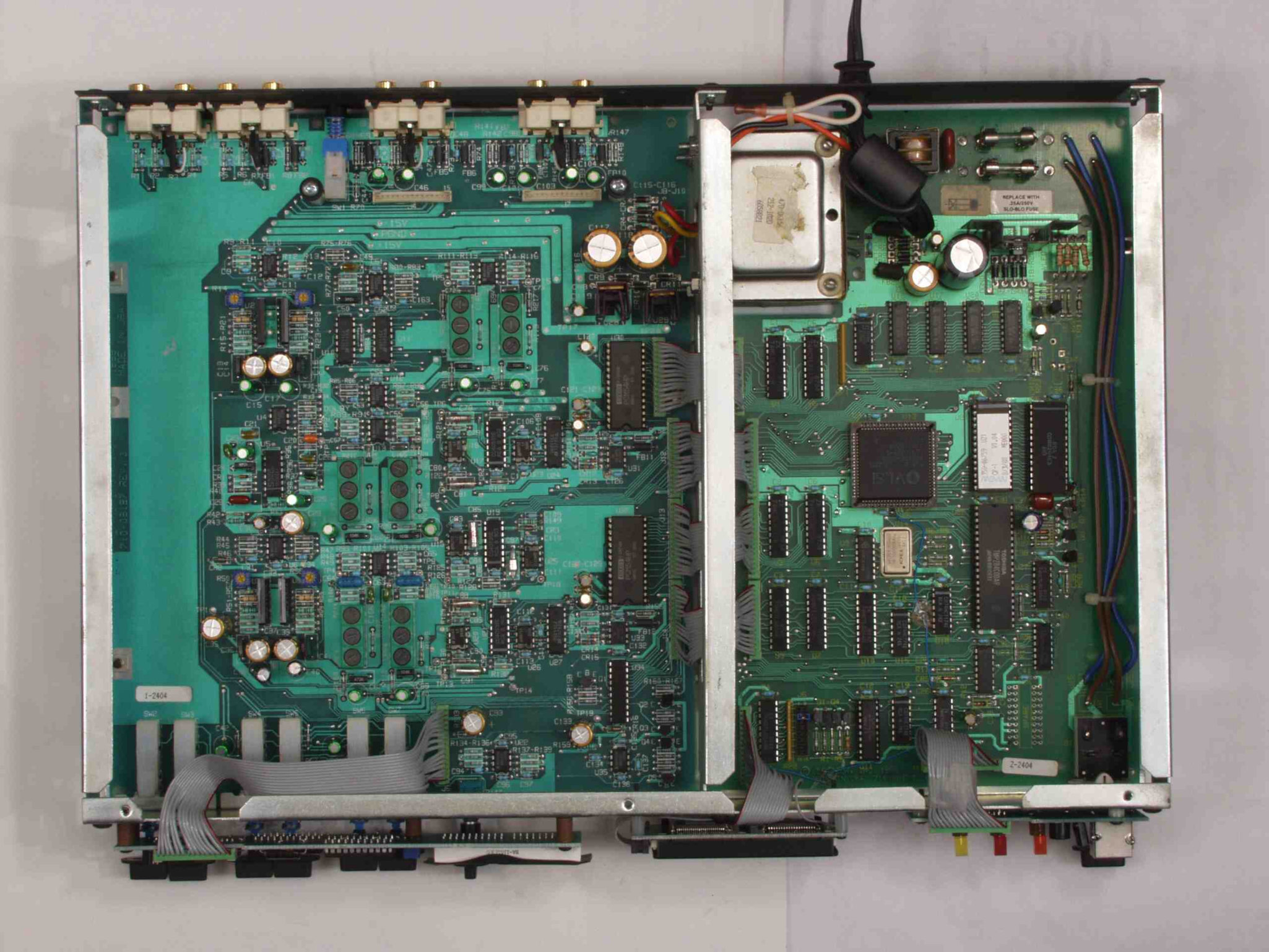

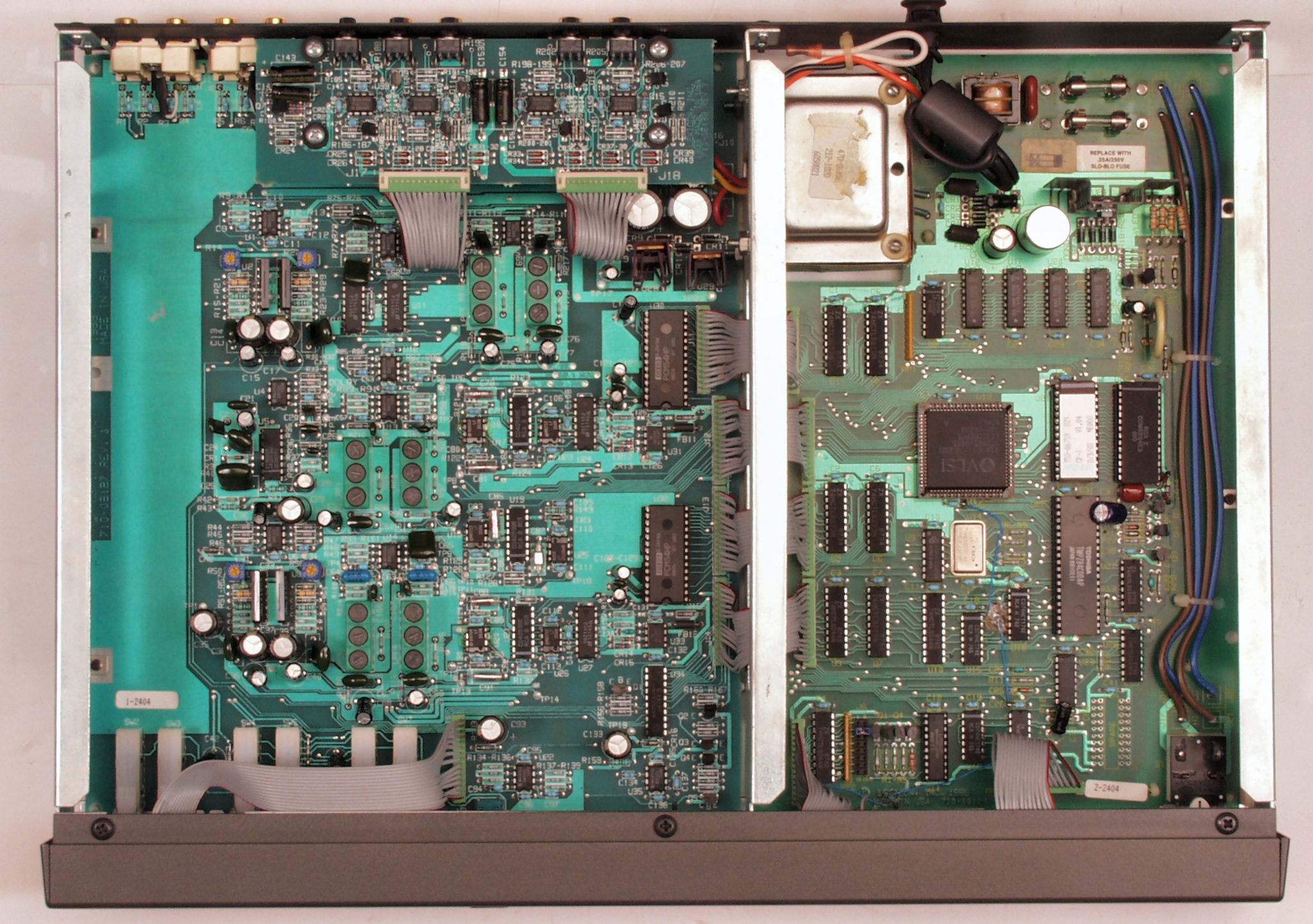

Ａ−４．　点検中　上から見る

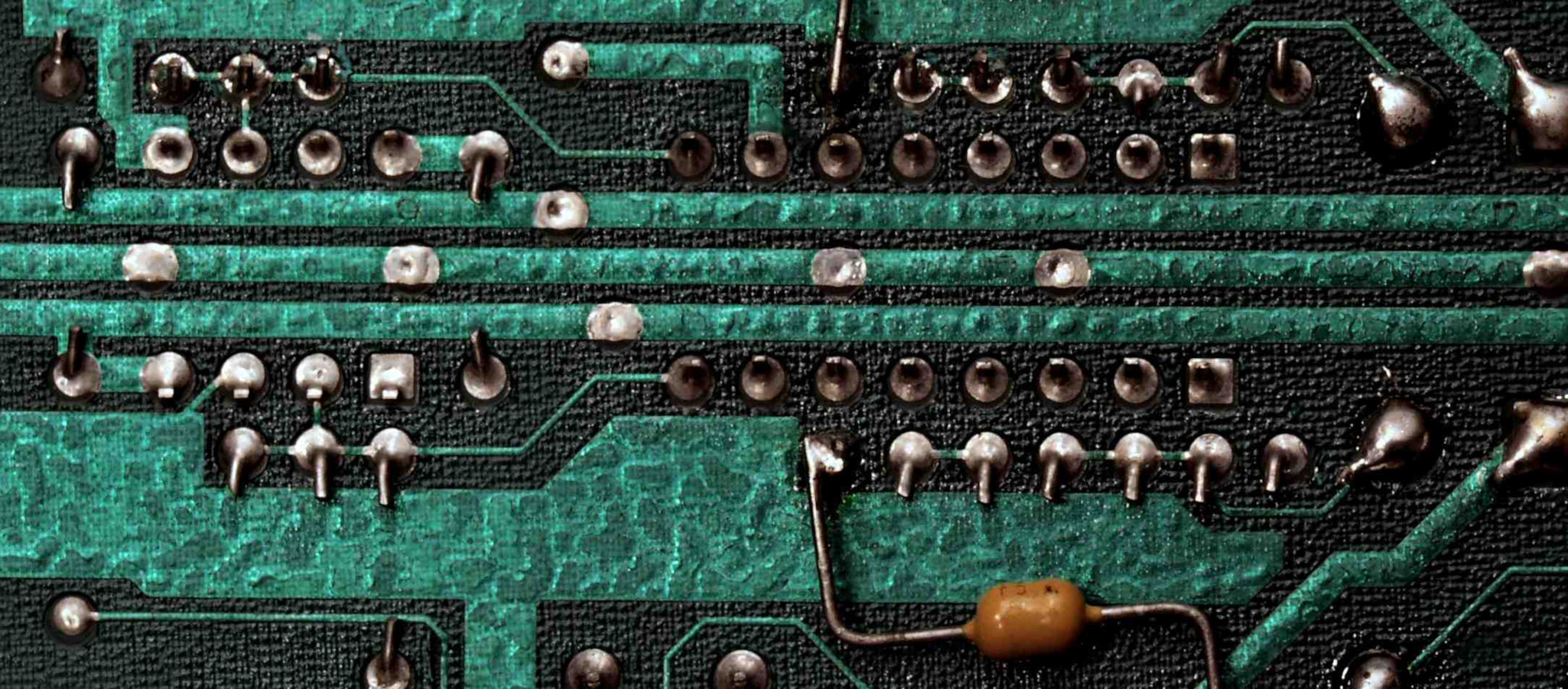

Ａ−５．　点検中　基板裏の部品のリード線の曲げ方向に配慮が足りない！ 　　　　　　　　　　　何でも内側に曲げ、銅箔の有る部分に曲げてある、絶縁は薄いレジストのみ！

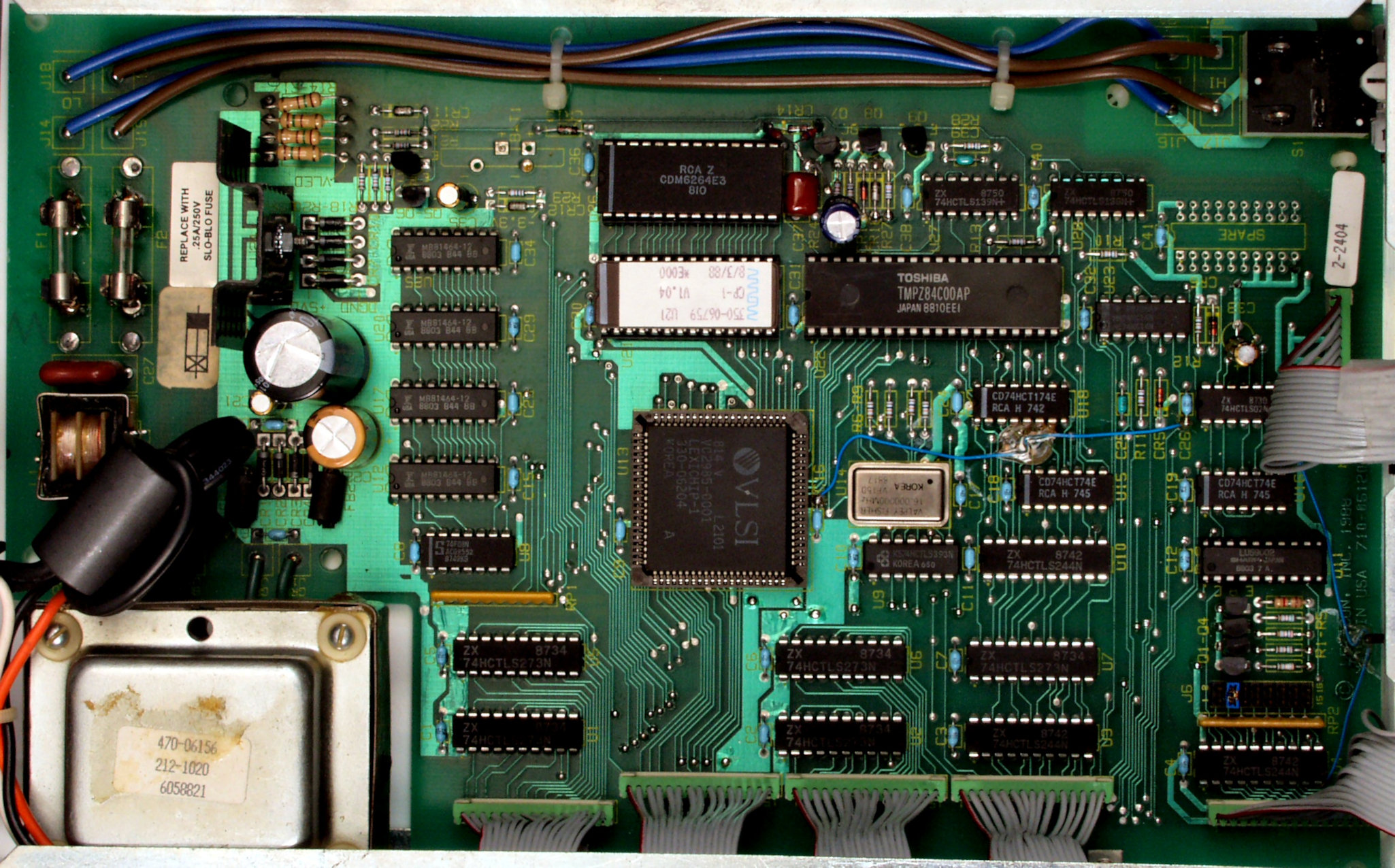

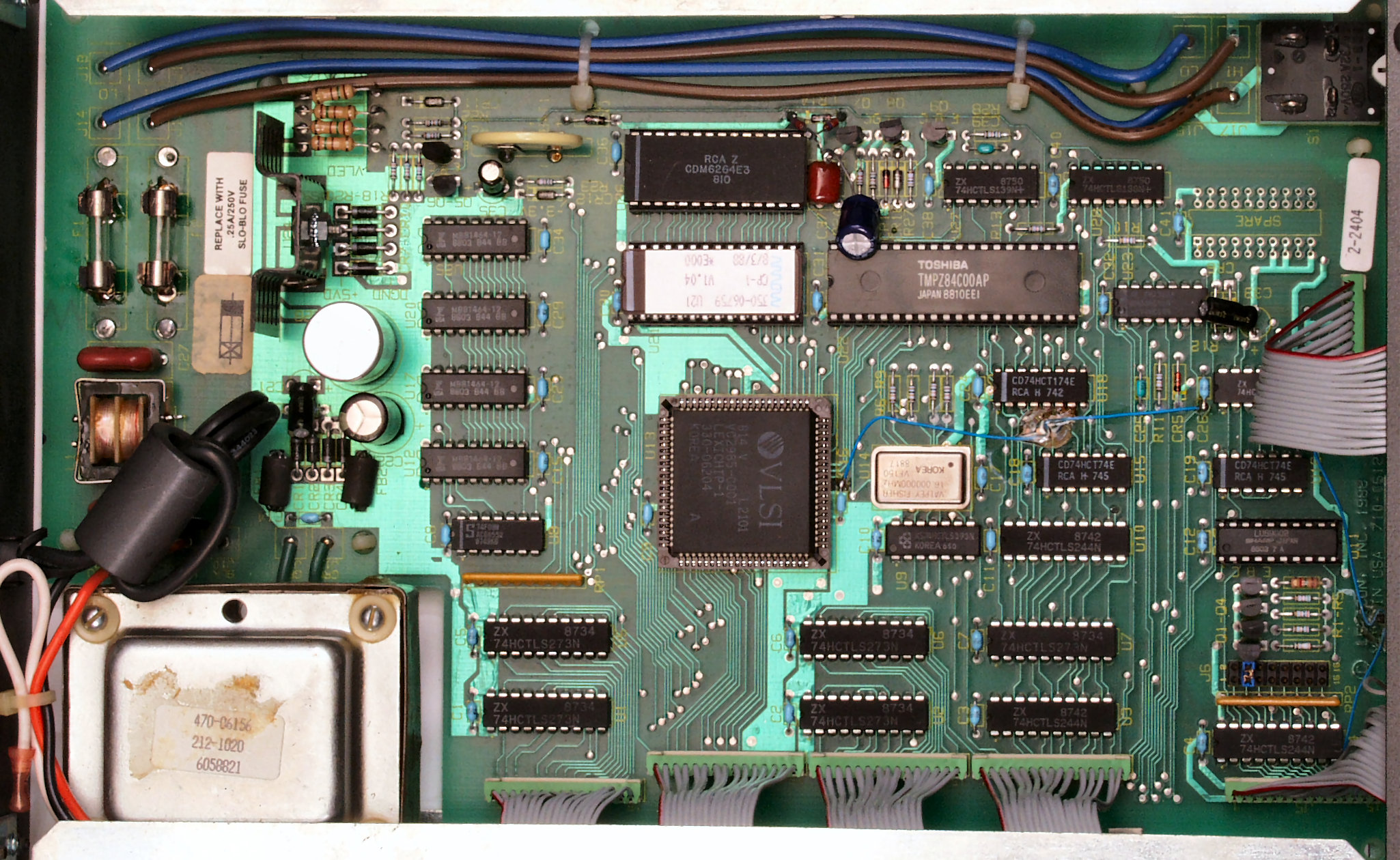

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　電源・制御基板

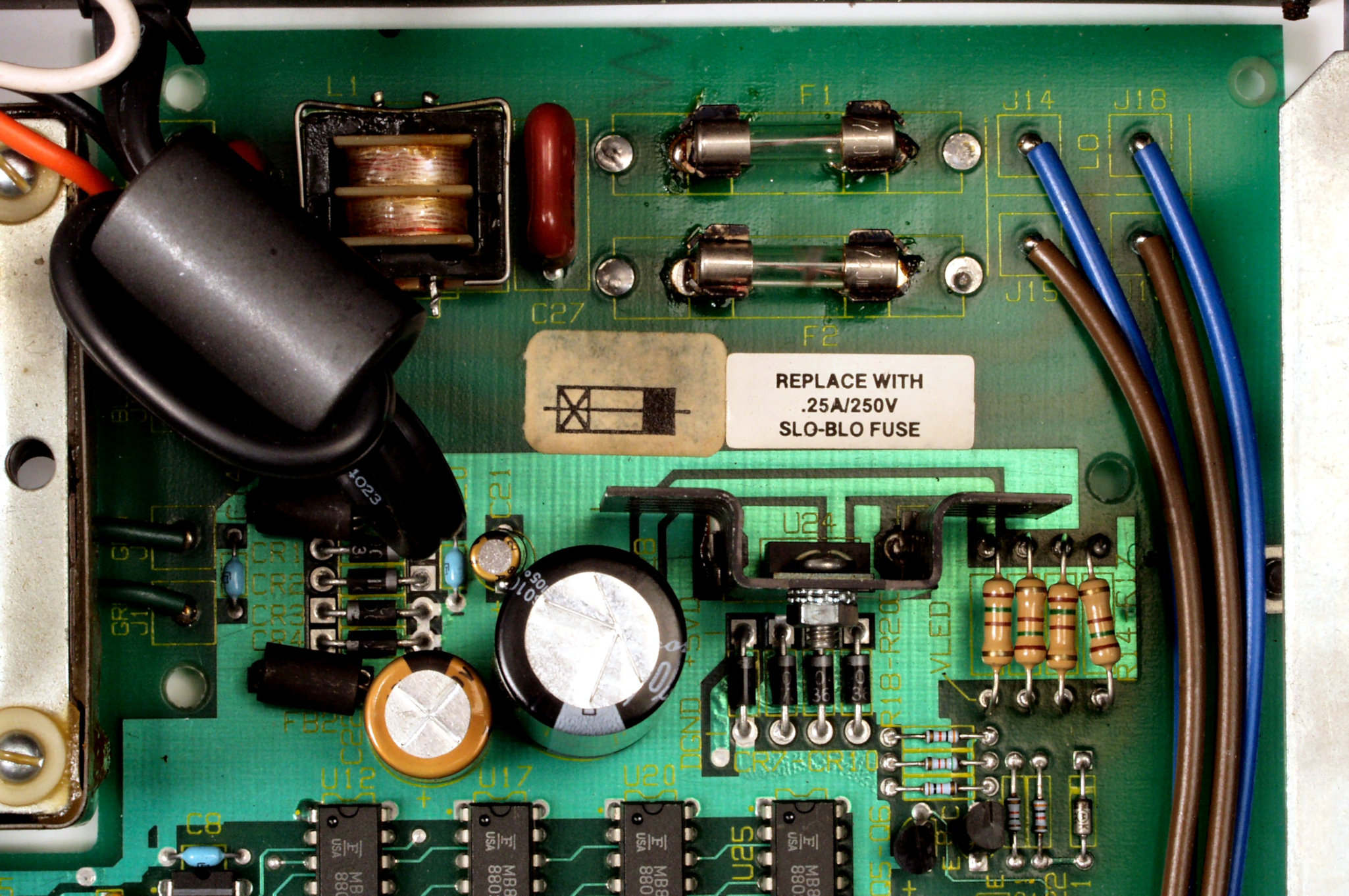

Ｃ−１Ｂ．　修理後　電源・制御基板　電解コンデンサー５個交換

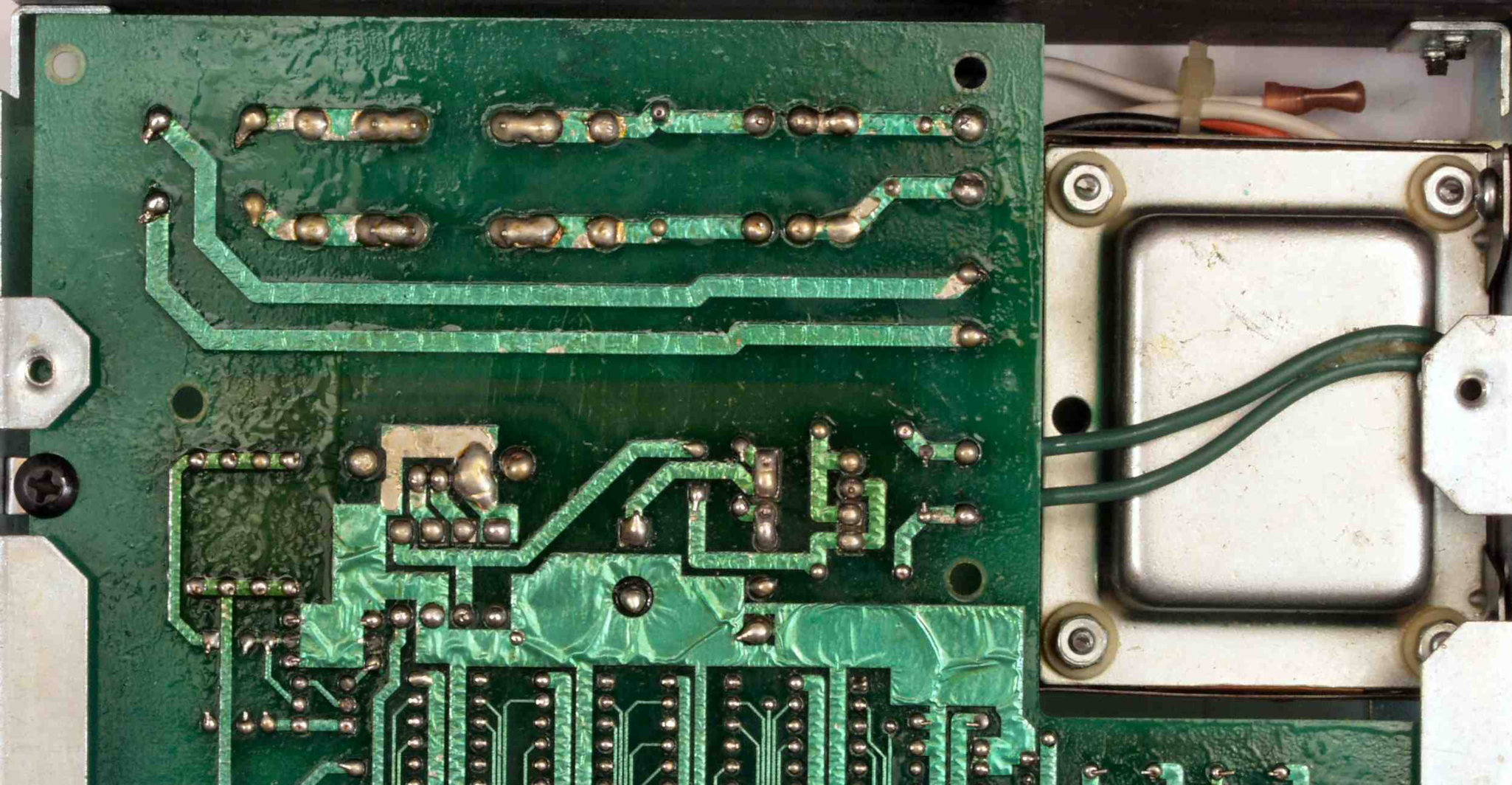

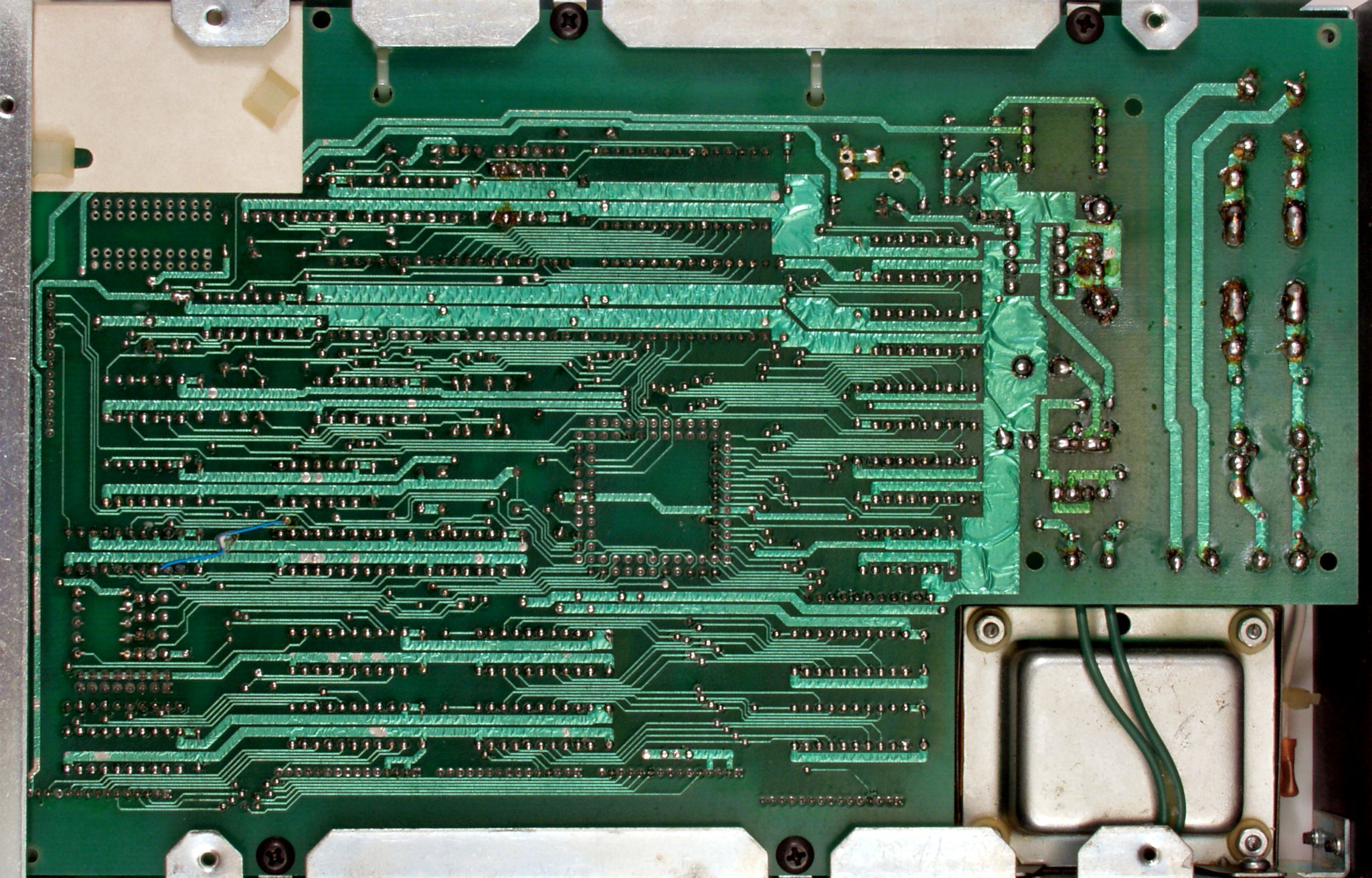

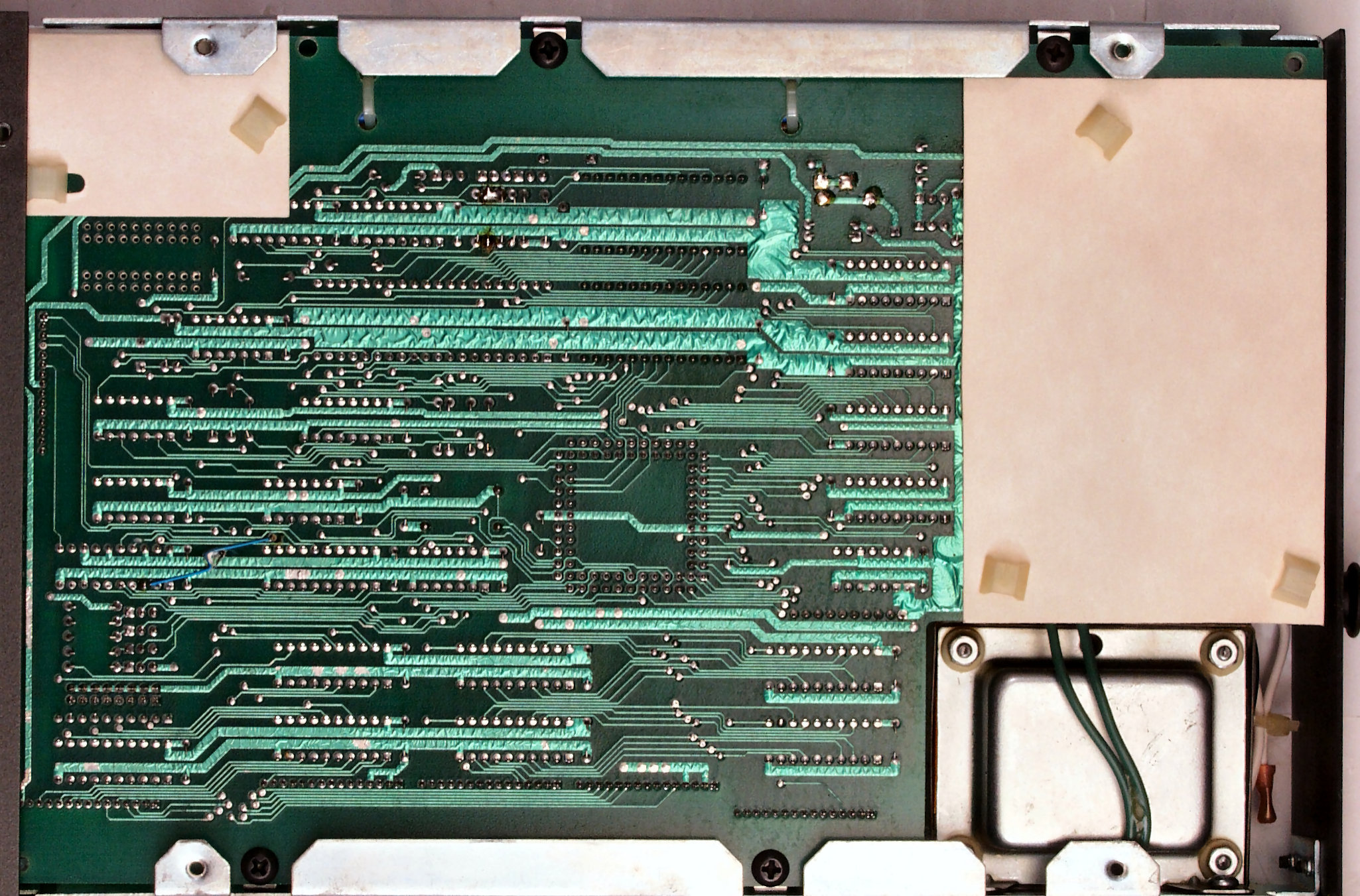

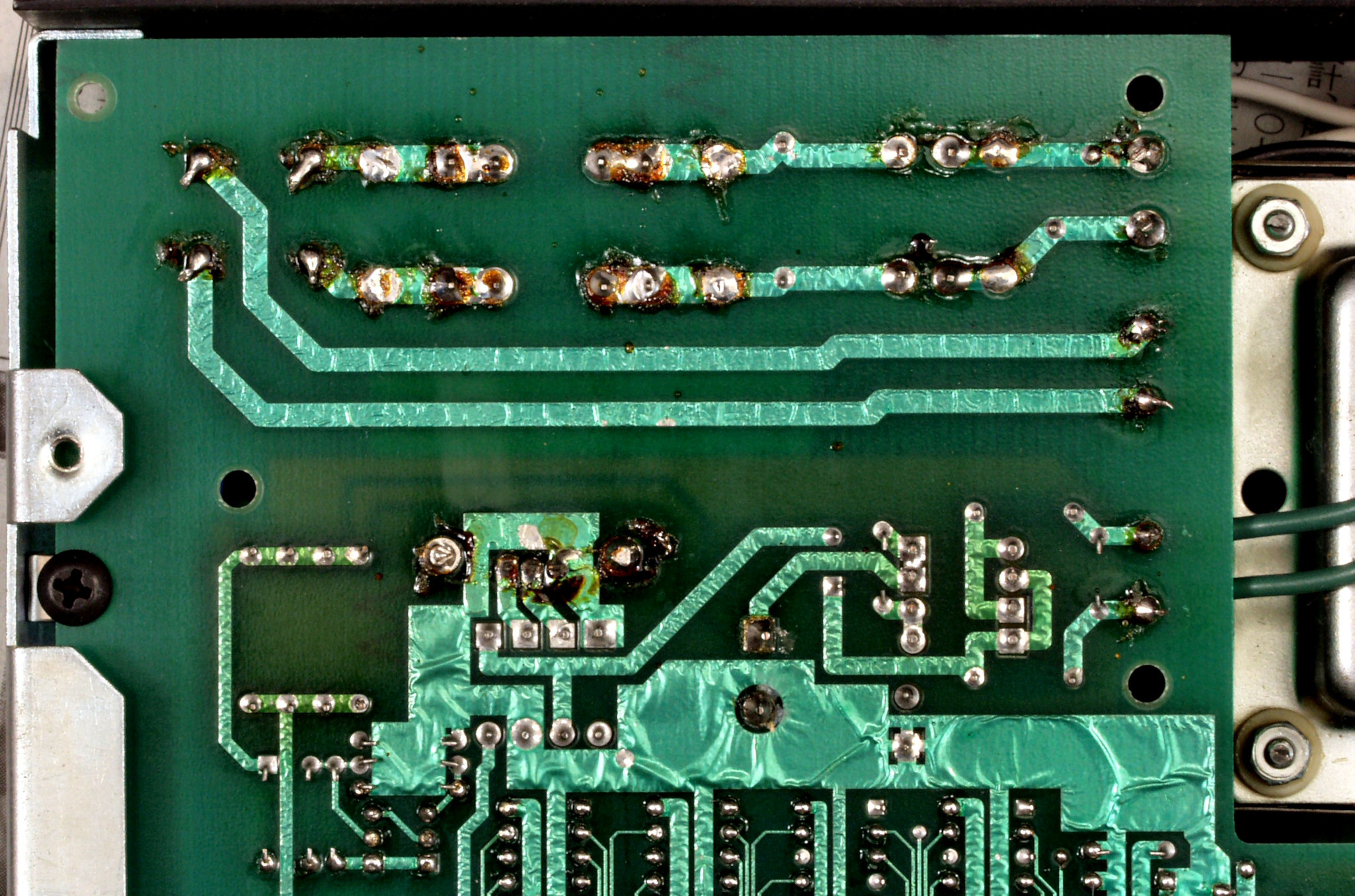

Ｃ−１Ｃ．　修理前　電源・制御基板裏

Ｃ−１Ｄ．　修理（半田補正）後　電源・制御基板裏

Ｃ−１Ｅ．　修理完成後　電源・制御基板裏。余分なフラックスを落として、コート液を塗る。

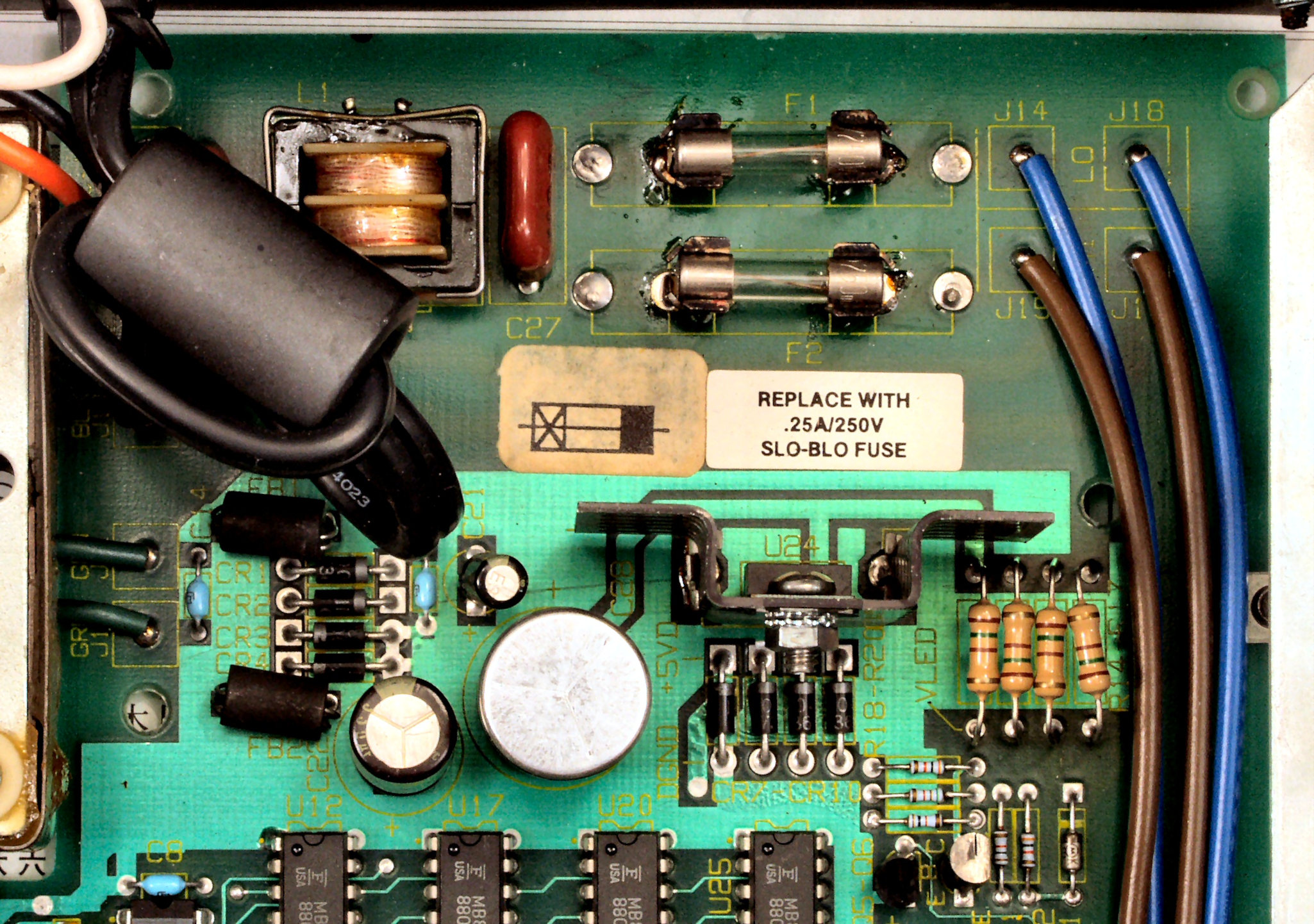

Ｃ−２Ａ．　修理前　定電圧基板

Ｃ−２Ｂ．　修理後　定電圧基板　電解コンデンサー３個交換

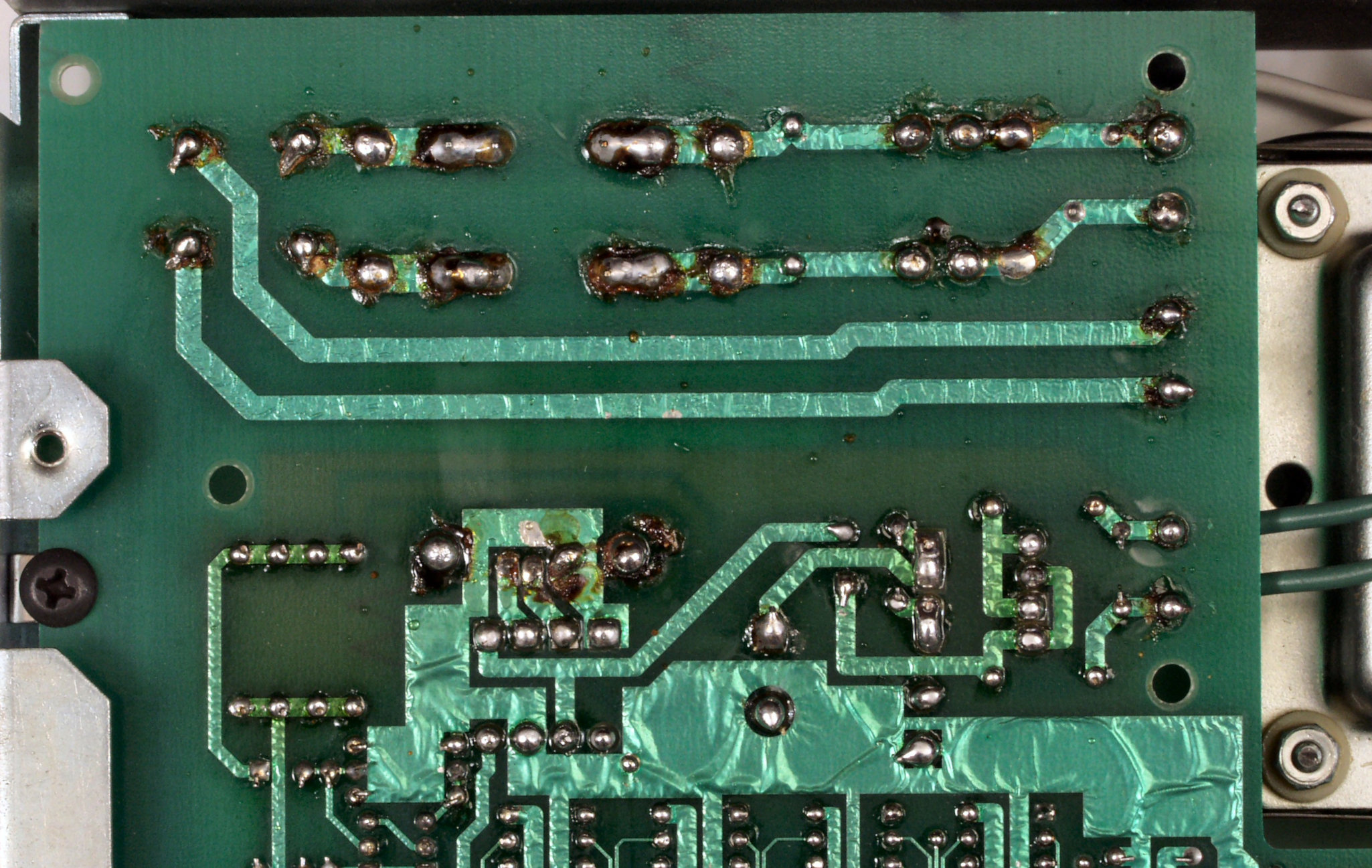

Ｃ−２Ｃ．　修理前　定電圧基板裏

Ｃ−２Ｄ．　修理（半田補正）後　定電圧基板裏

Ｃ−２Ｅ．　修理完成後　定電圧基板裏。余分なフラックスを落として、コート液を塗る。

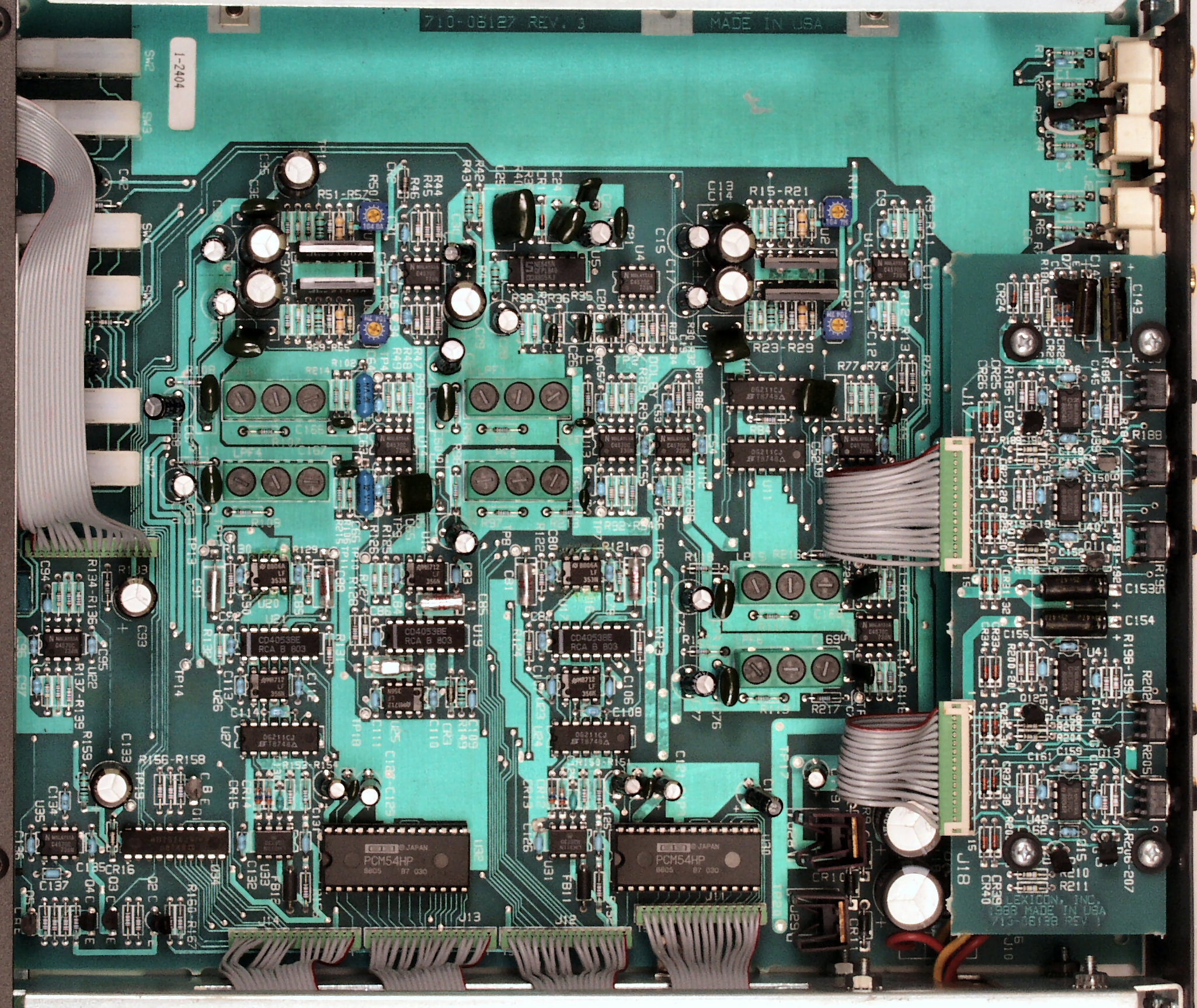

Ｃ−３Ａ．　修理前　メイン基板

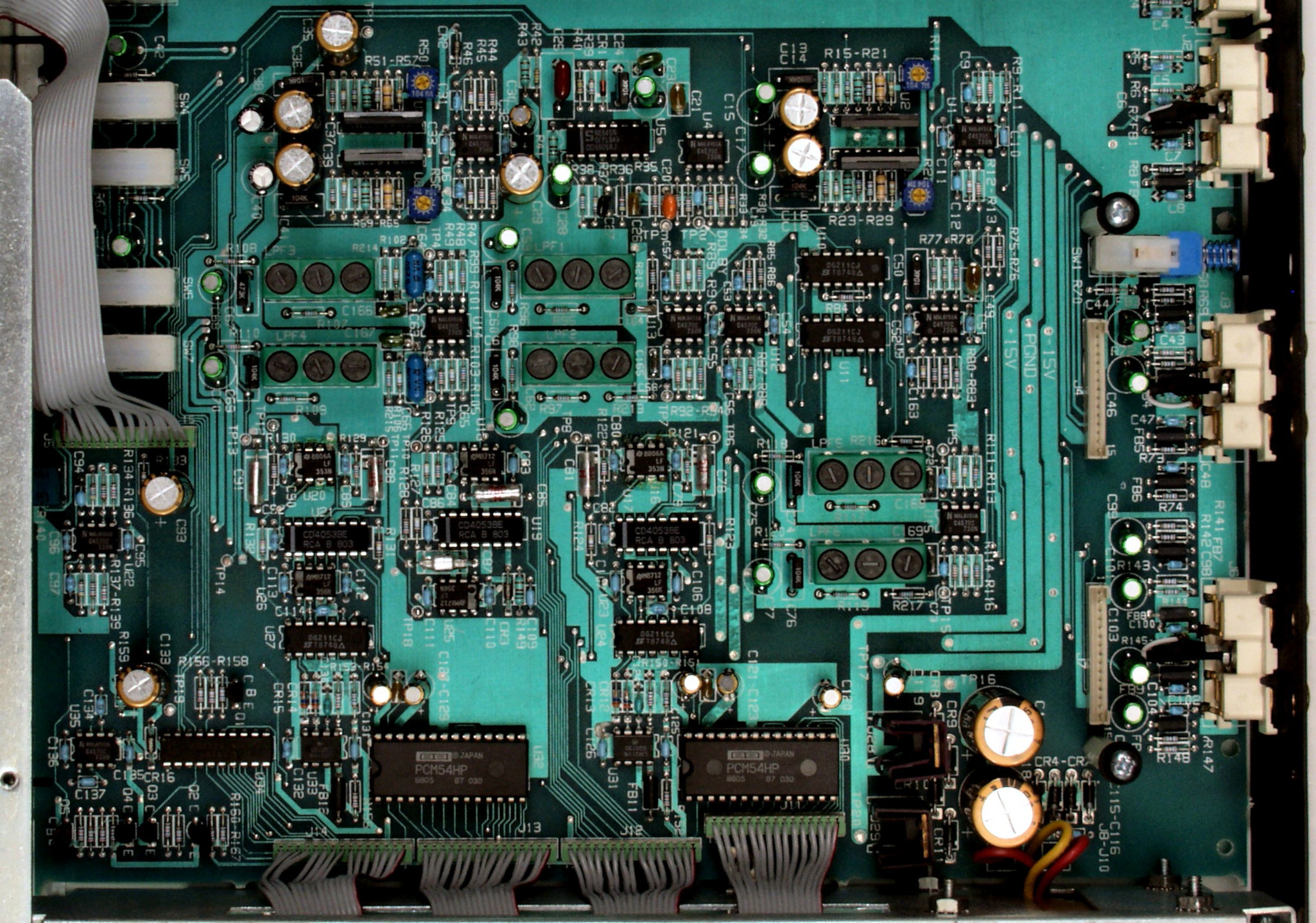

Ｃ−３Ｂ．　修理後　メイン基板　電解コンデンサー３３個、フイルムコンデンサー２４個交換

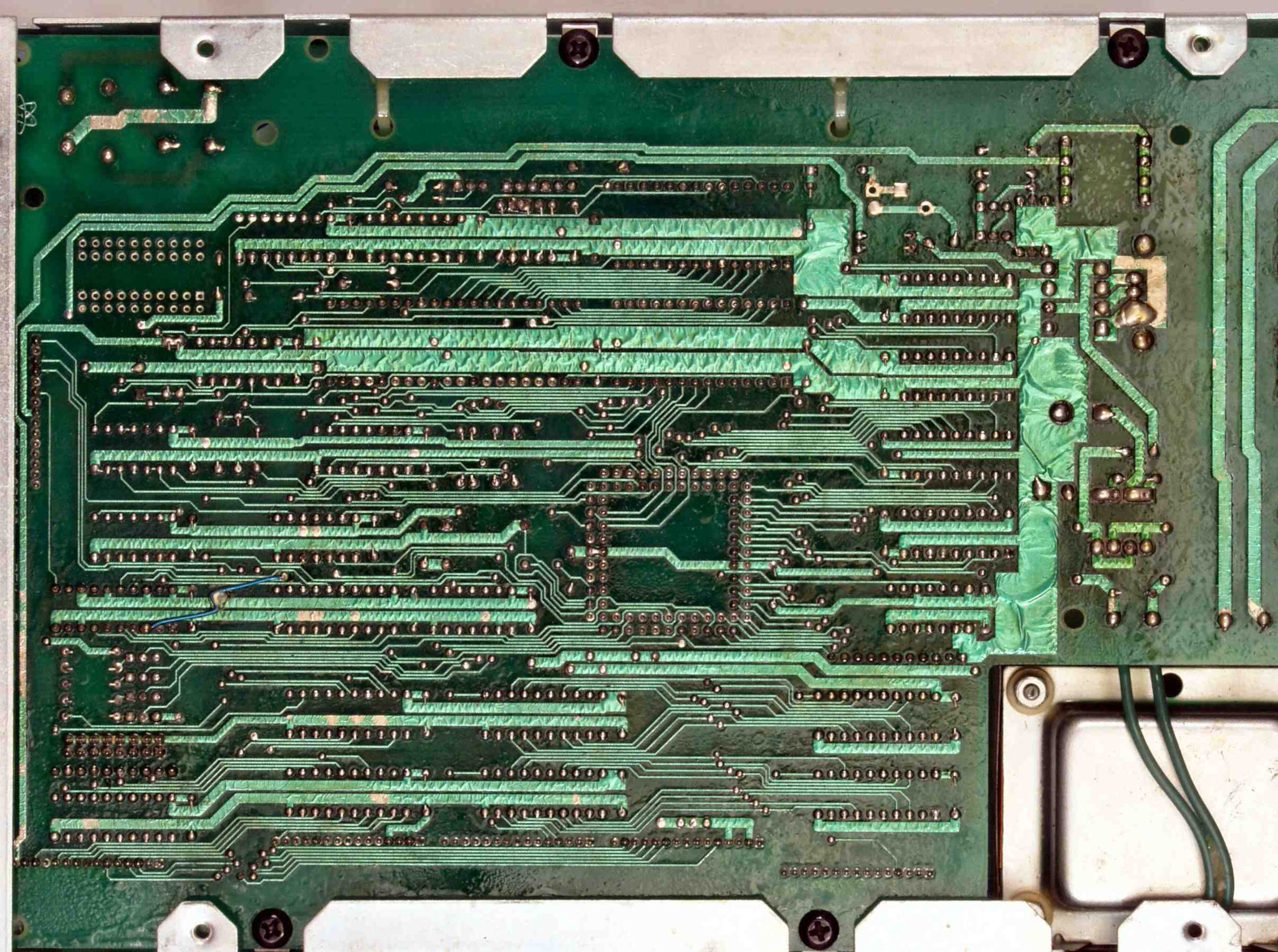

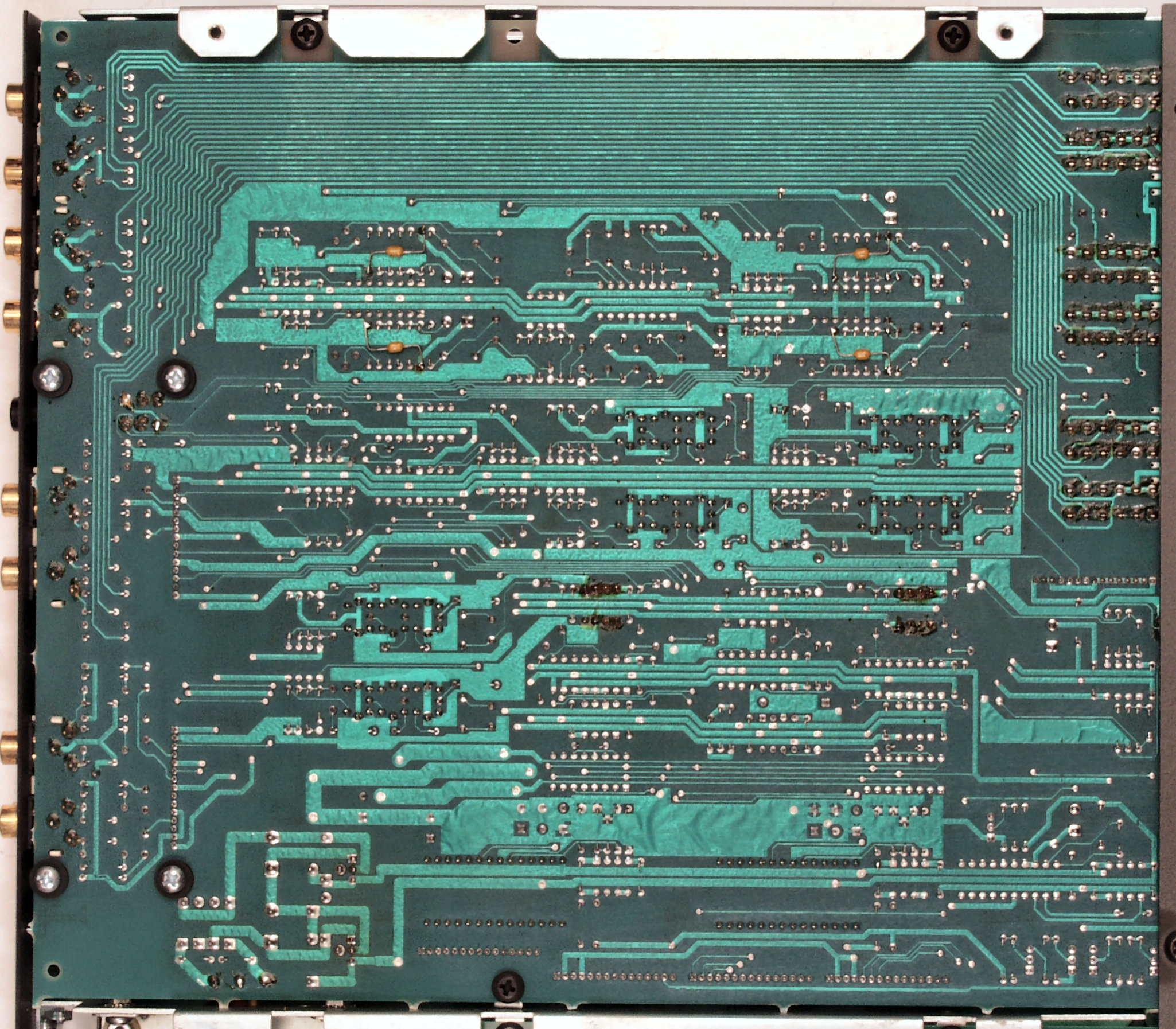

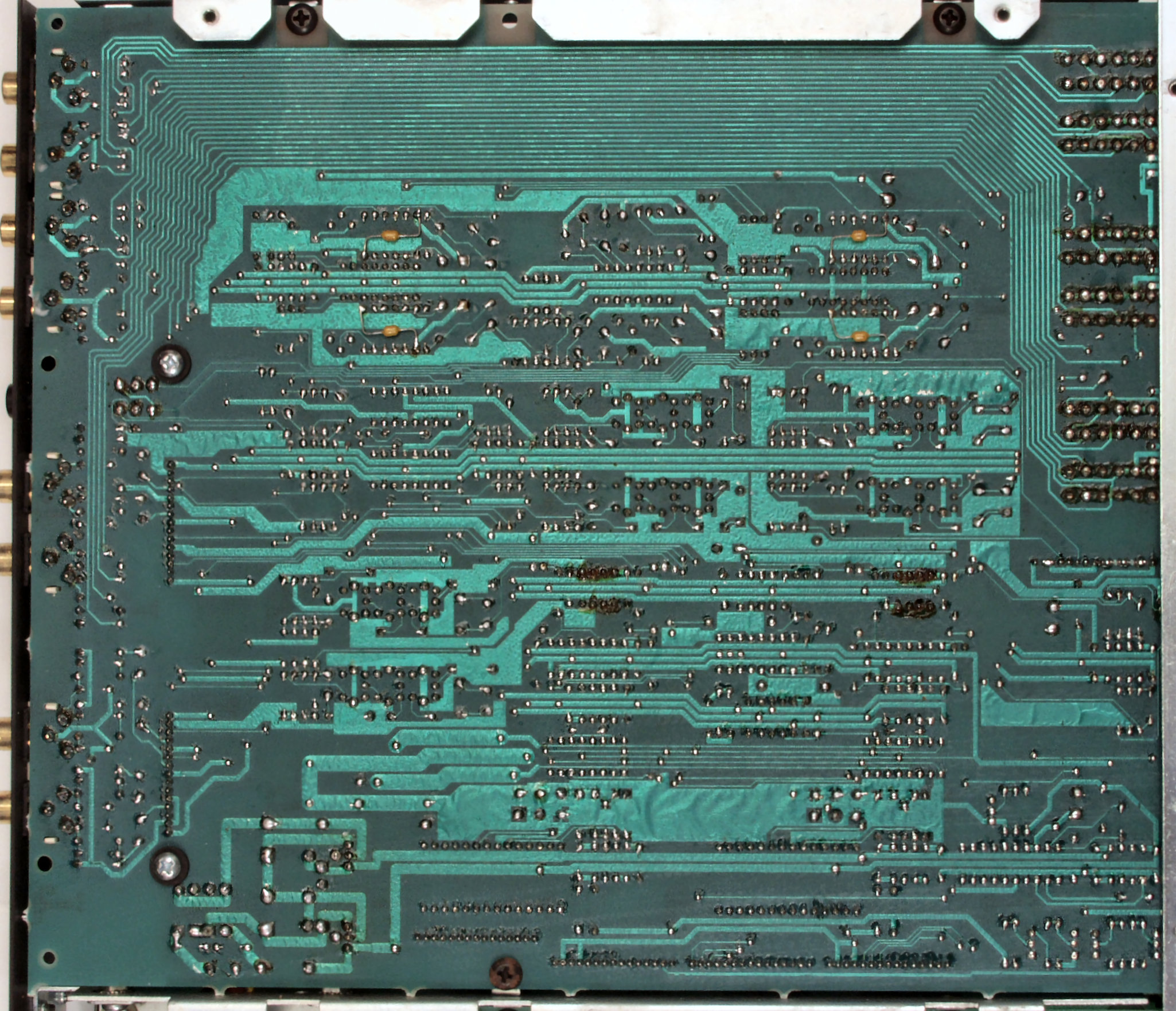

Ｃ−３Ｃ．　修理前　メイン基板裏

Ｃ−３Ｄ．　修理（半田補正）後　メイン基板裏

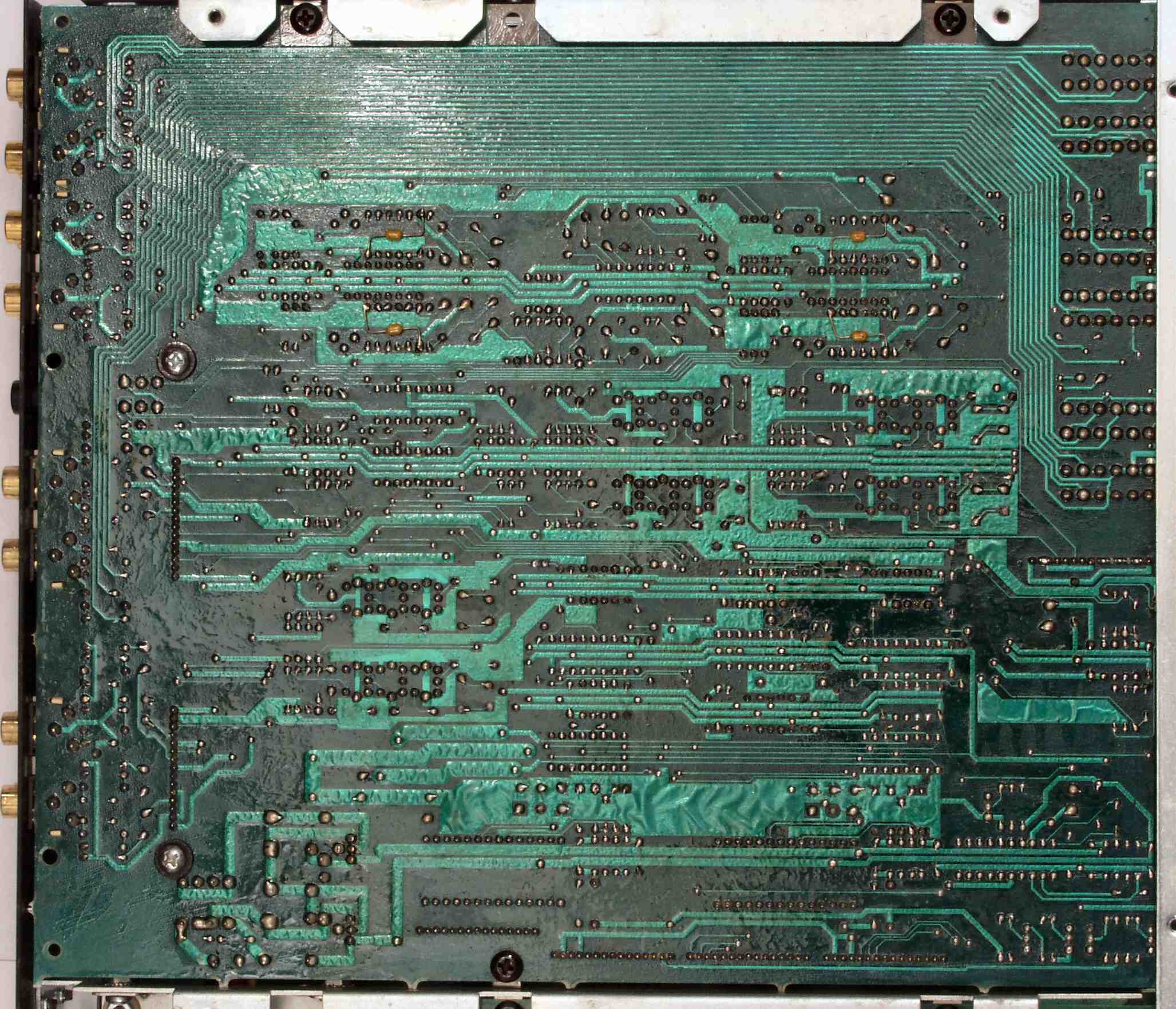

Ｃ−３Ｅ．　修理完成後　メイン基板裏。余分なフラックスを落として、コート液を塗る。

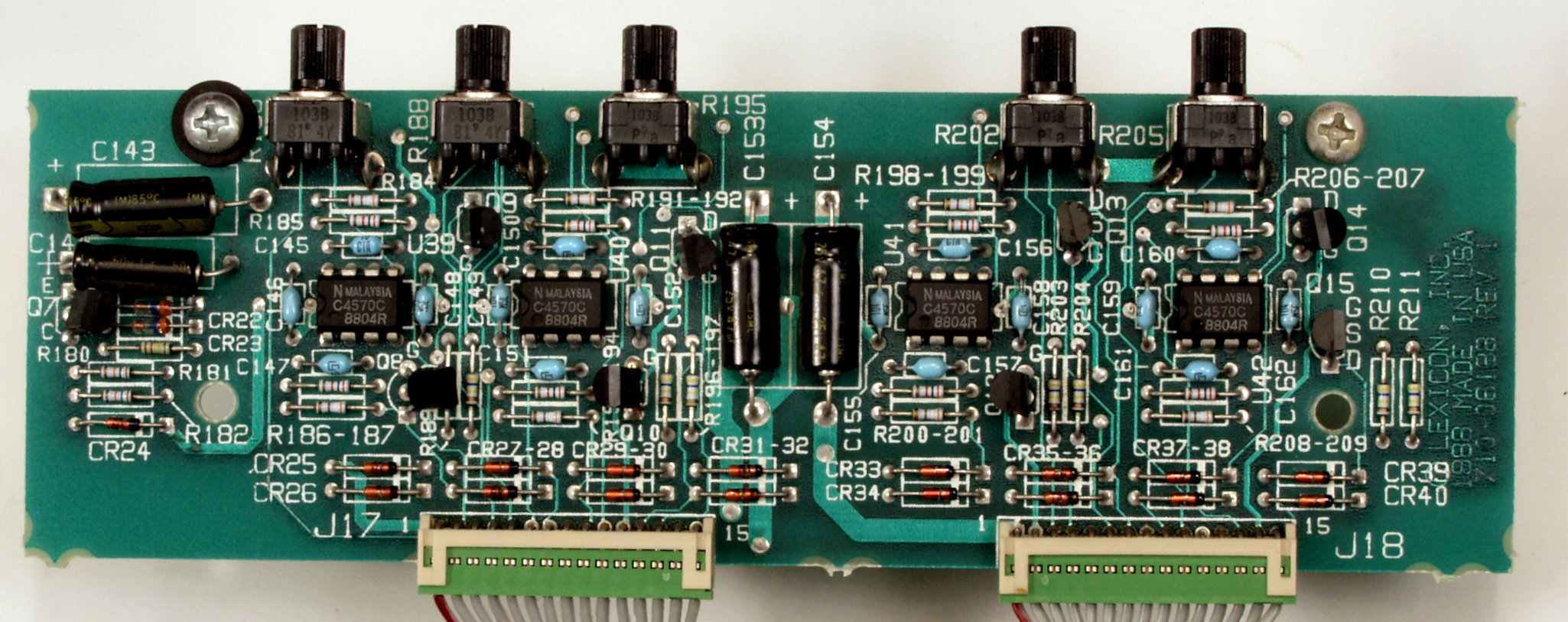

Ｃ−４Ａ．　修理前　出力制御基板

Ｃ−４Ｂ．　修理後　出力制御基板　電解コンデンサー４個交換

Ｃ−４Ｃ．　修理前　出力制御基板裏

Ｃ−４Ｄ．　修理（半田補正）後　出力制御基板裏

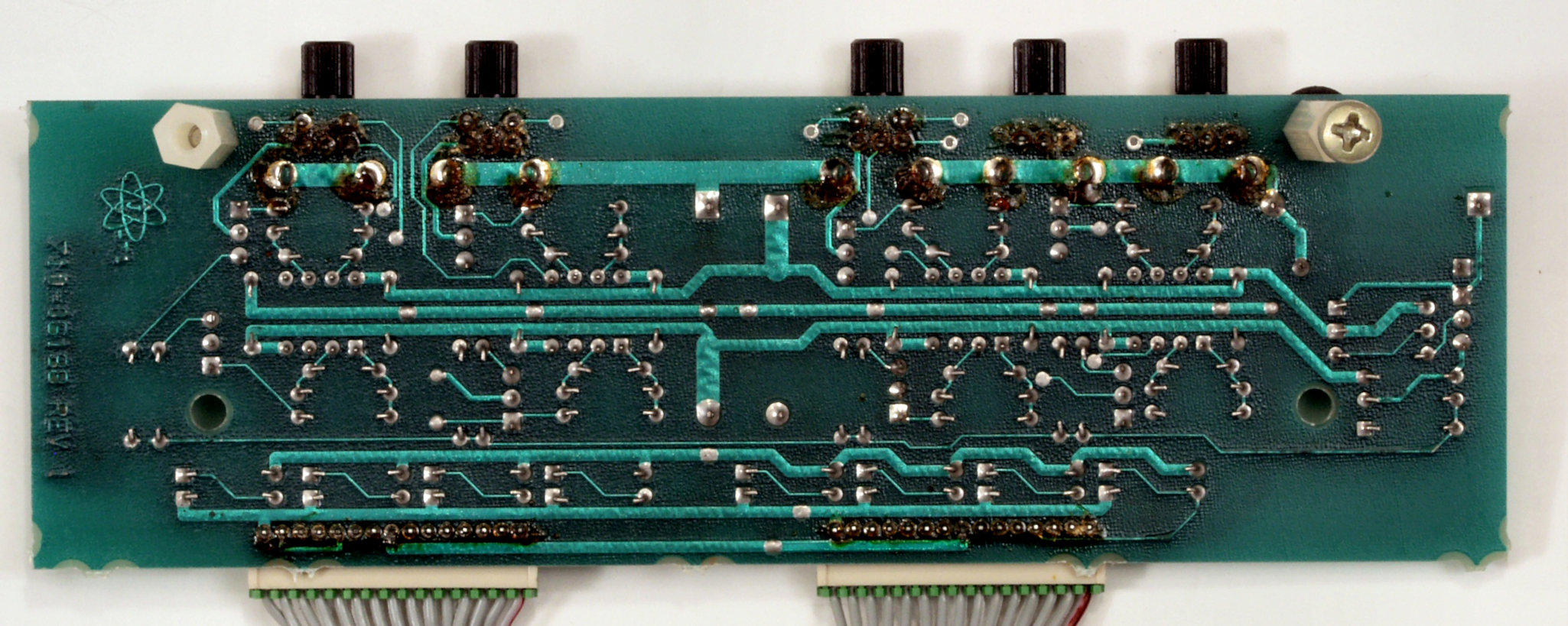

Ｃ−４Ｅ．　完成出力制御基板裏。余分なフラックスを落として、コート液を塗る。

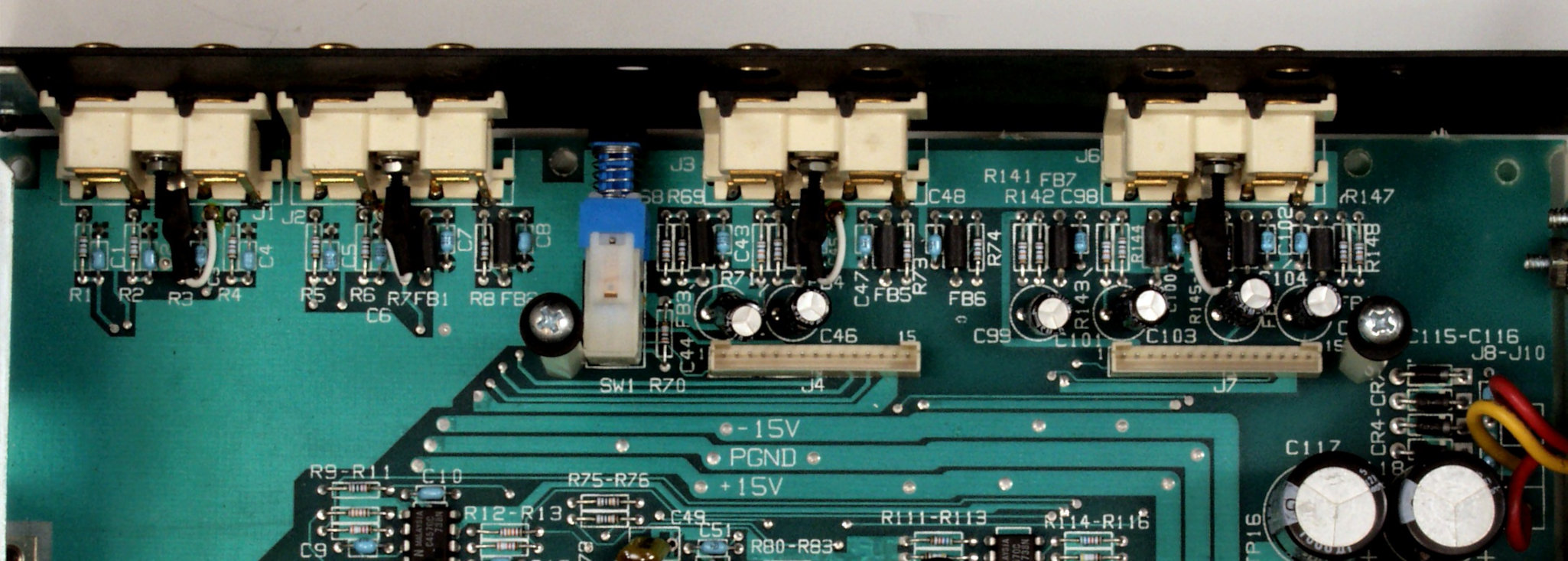

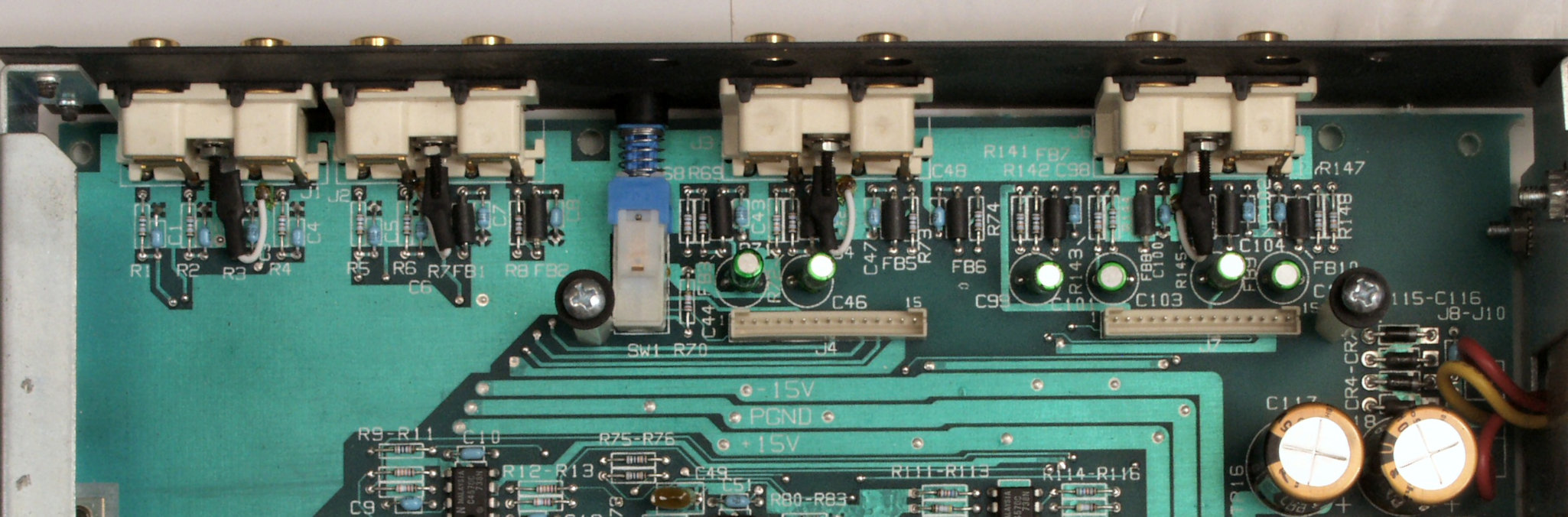

Ｃ−４Ａ．　修理前　RCA端子

Ｃ−４Ｂ．　修理後　RCA端子　電解コンデンサー６個交換

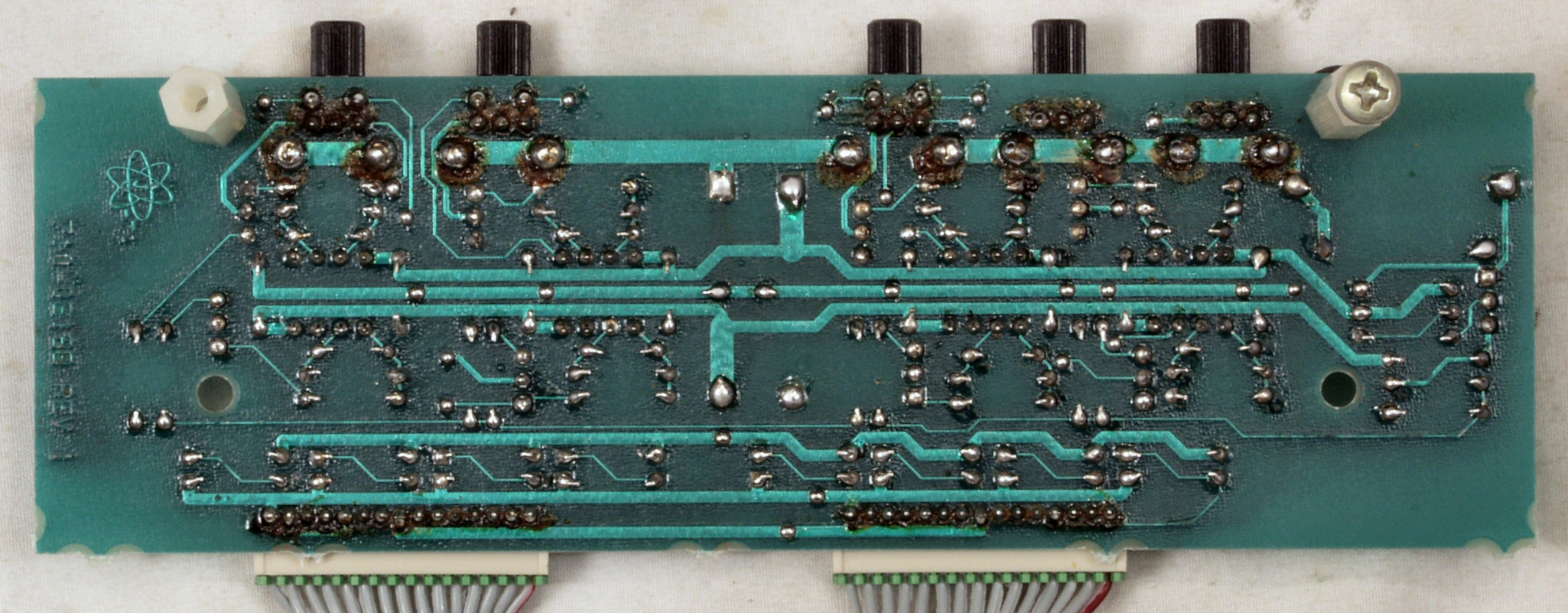

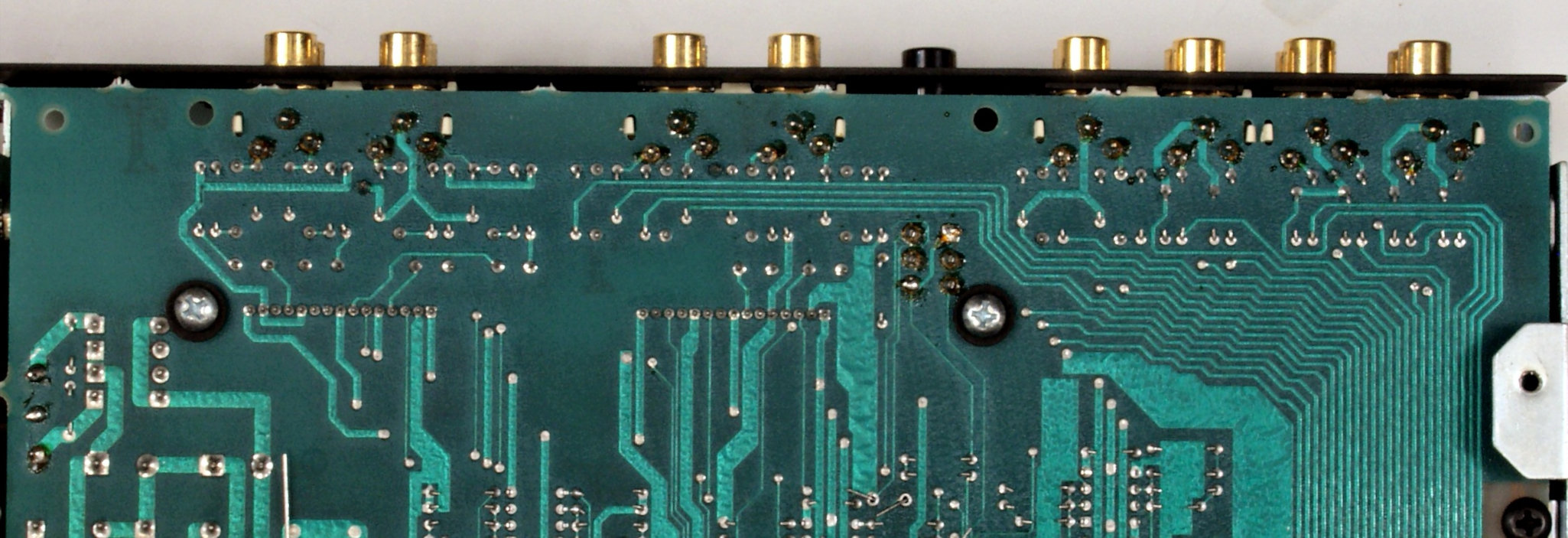

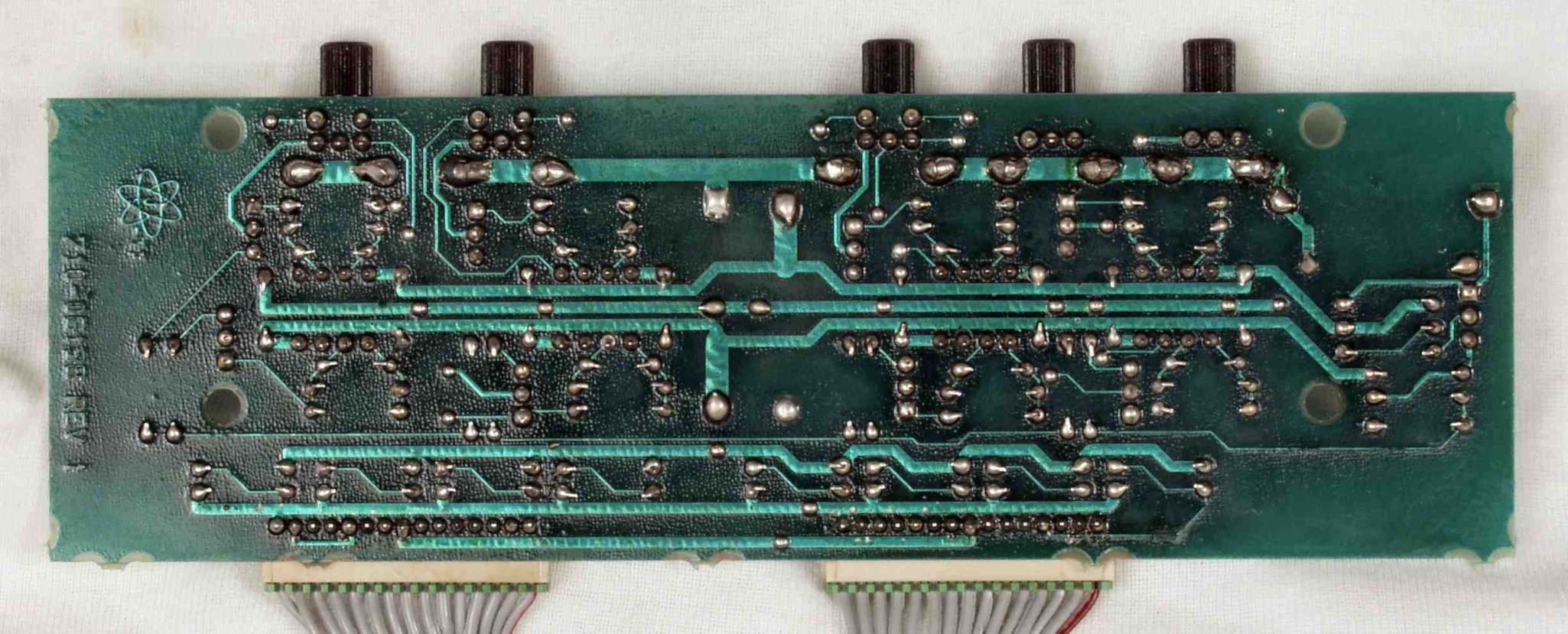

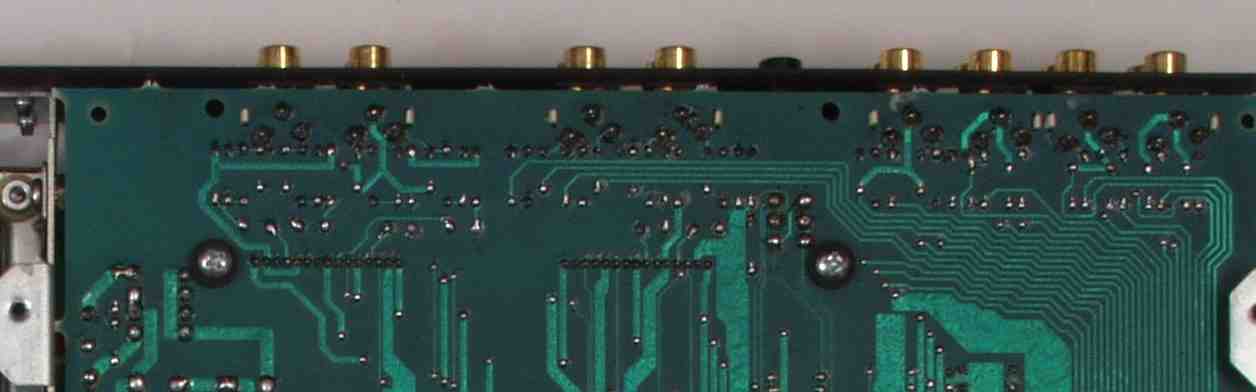

Ｃ−４Ｃ．　修理前　RCA端子基板接続

Ｃ−４Ｄ．　修理（半田補正）後　RCA端子基板接続

Ｃ−４Ｅ．　完成RCA端子基板接続。余分なフラックスを落として、コート液を塗る。

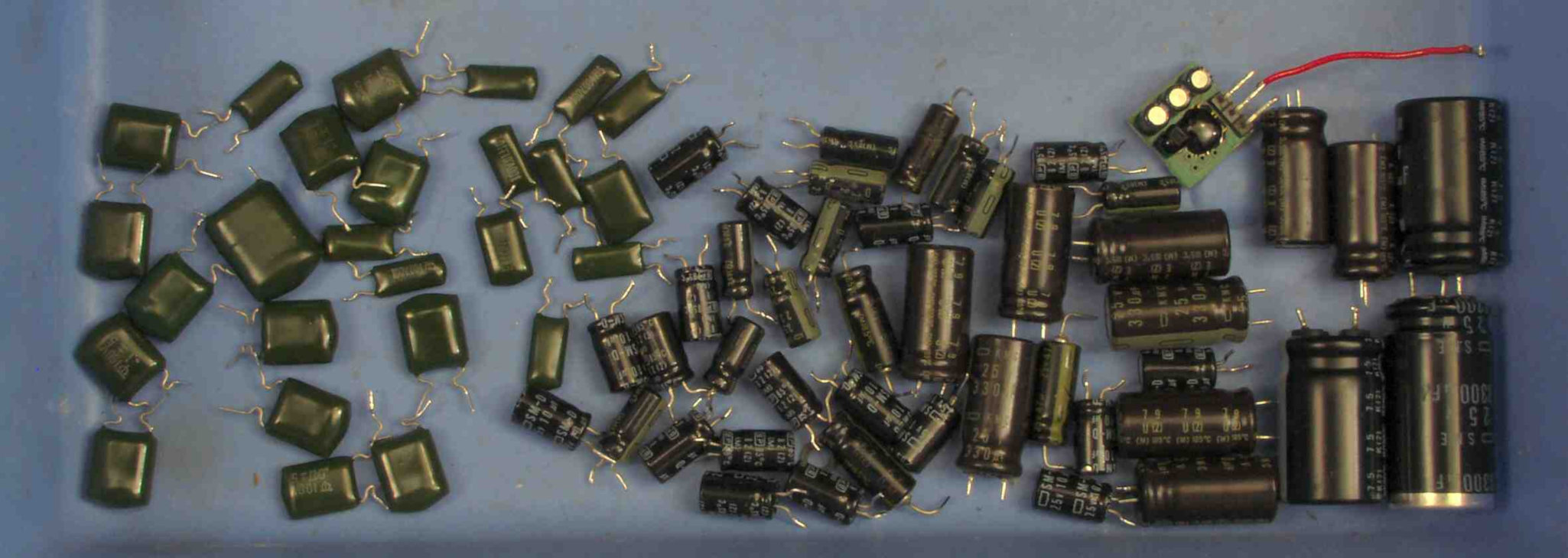

Ｃ−５．　交換部品

Ｃ−６Ａ．　修理前　上から見る

Ｃ−６Ｂ．　修理後　上から見る

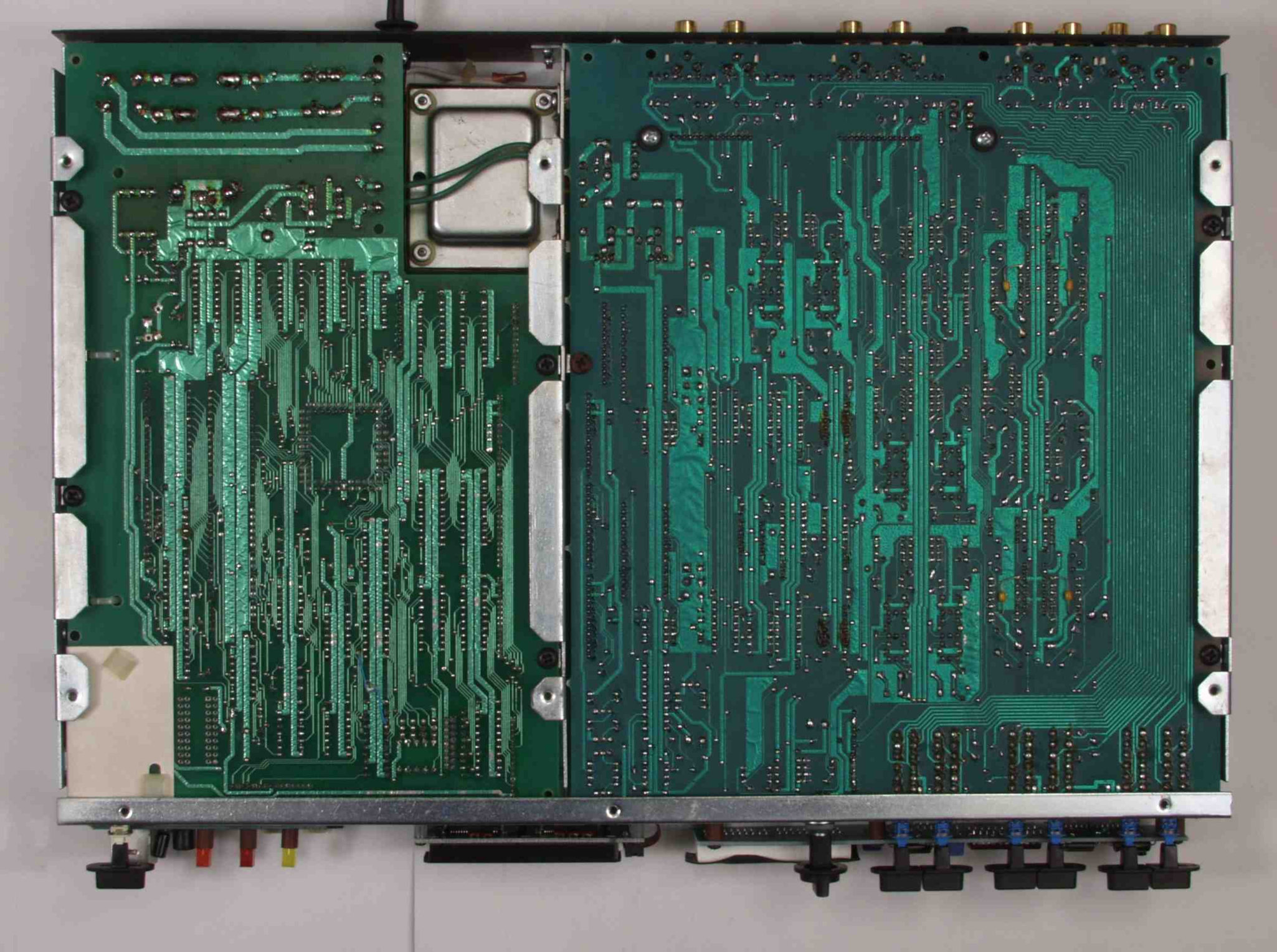

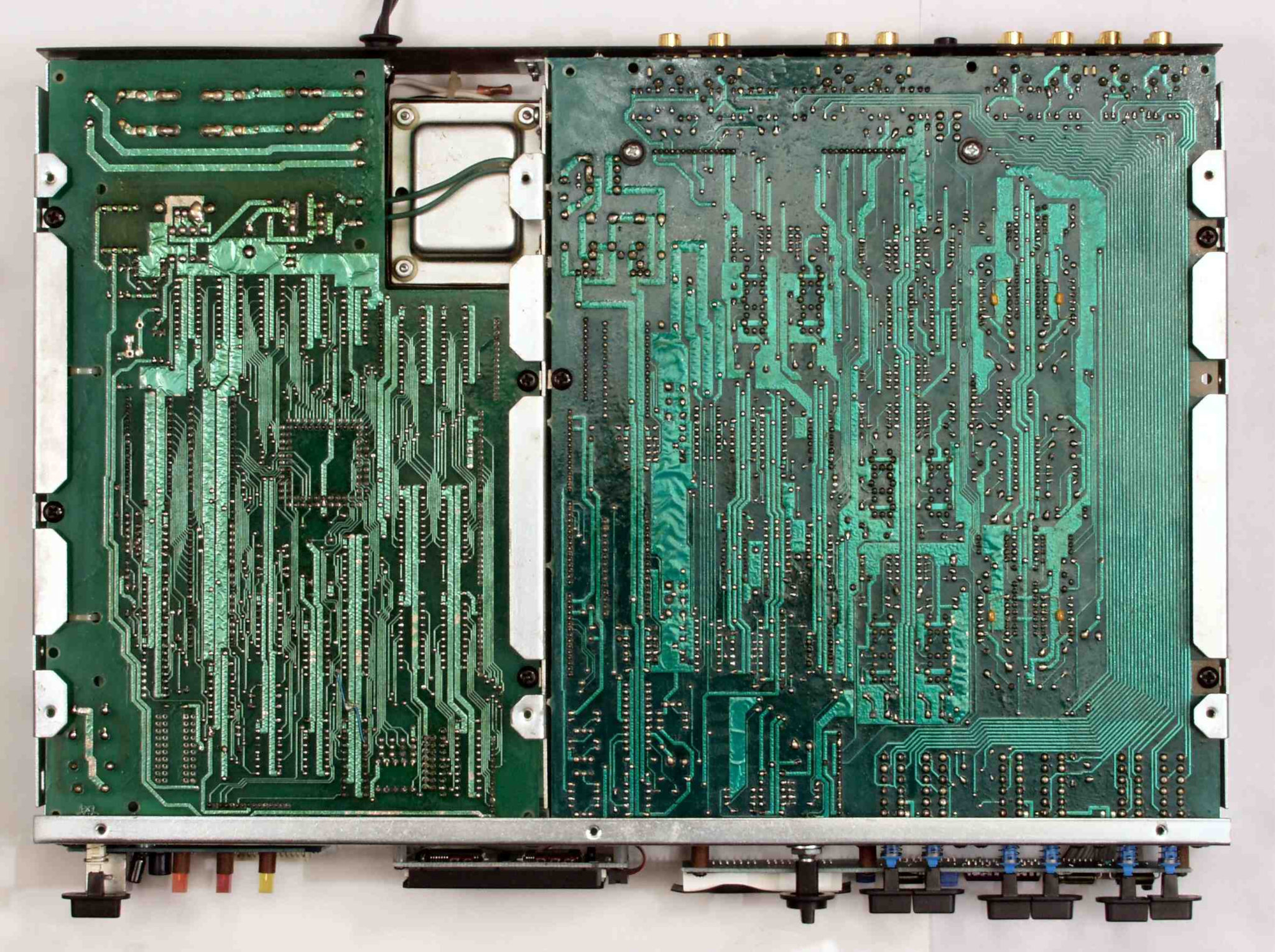

Ｃ−６Ｃ．　修理前　下から見る

Ｃ−６Ｄ．　修理後　下から見る

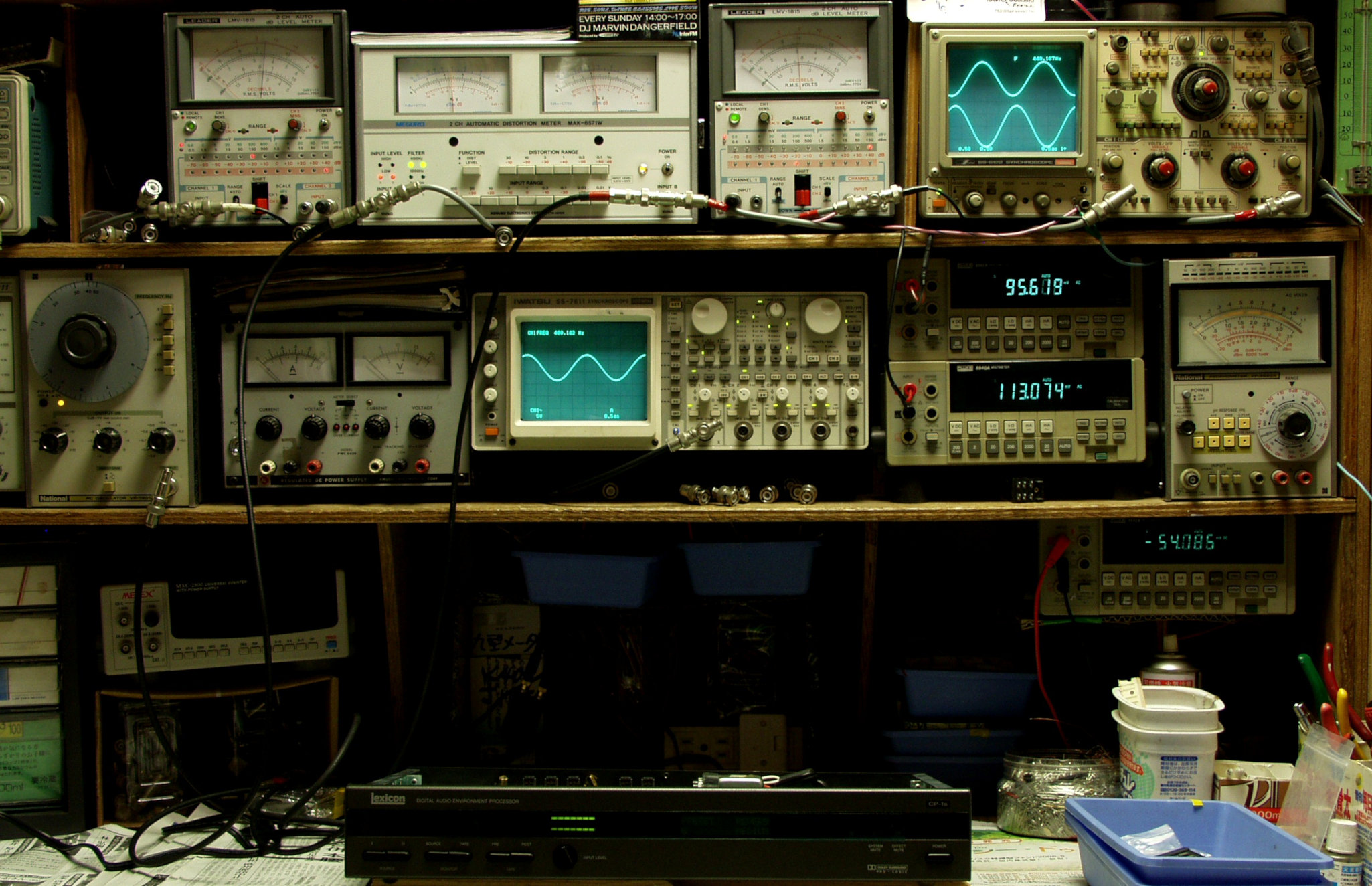

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

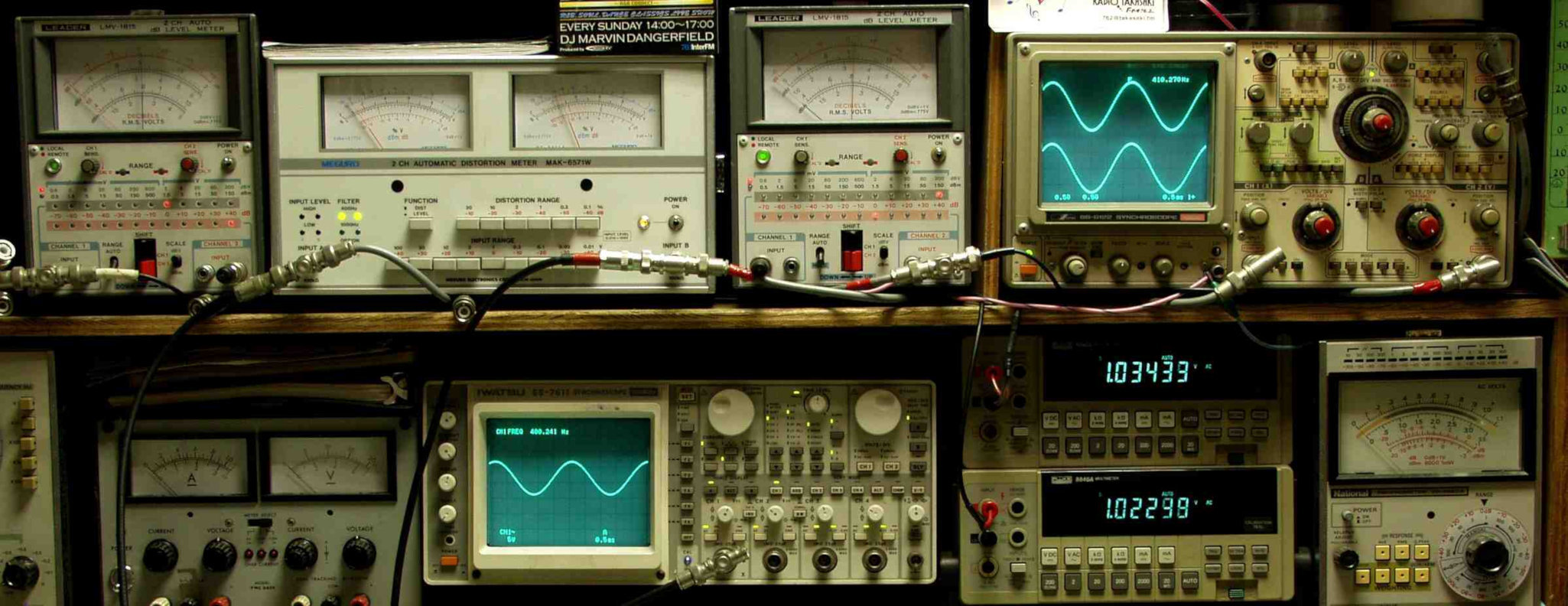

Ｅ−２Ａ．　メイン出力電圧１Ｖ　歪み率＝０．０３％（測定レンジ＝０．１％）　ＡＵＸ入力　１０００ＨＺ

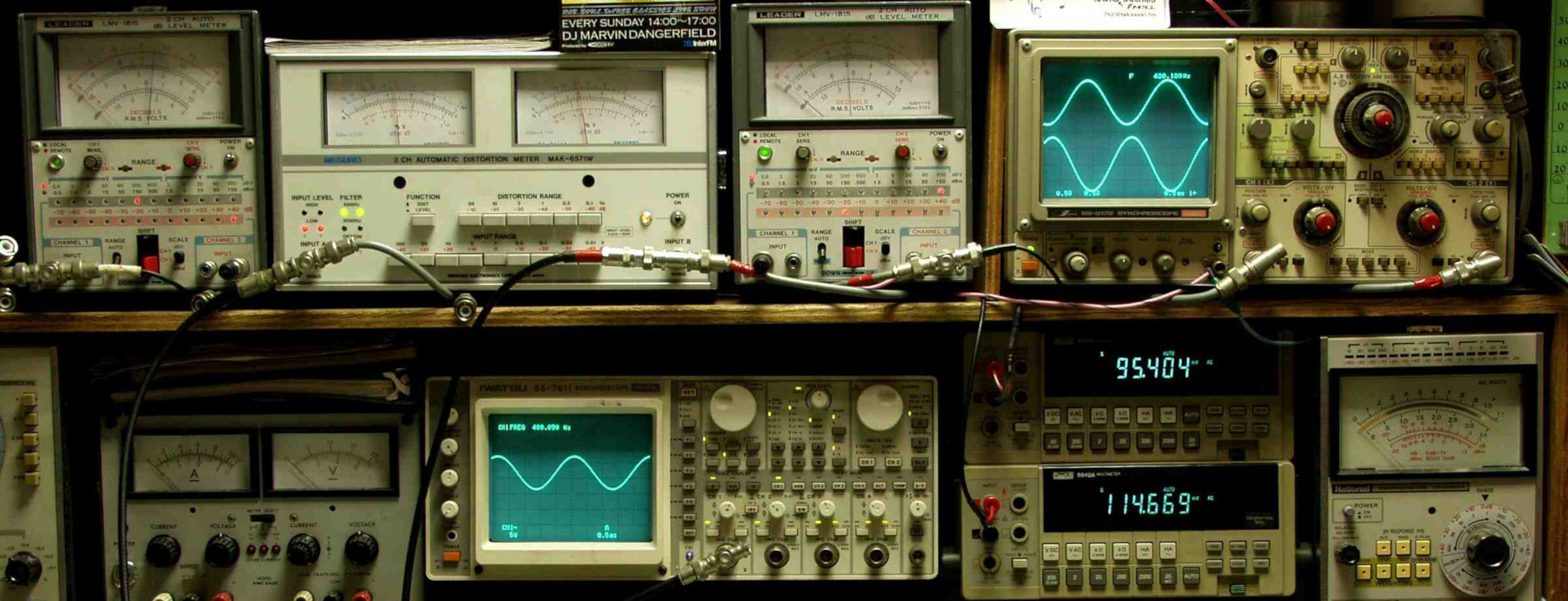

Ｅ−２Ｂ．　メイン出力電圧１Ｖ　歪み率＝０．０３％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ

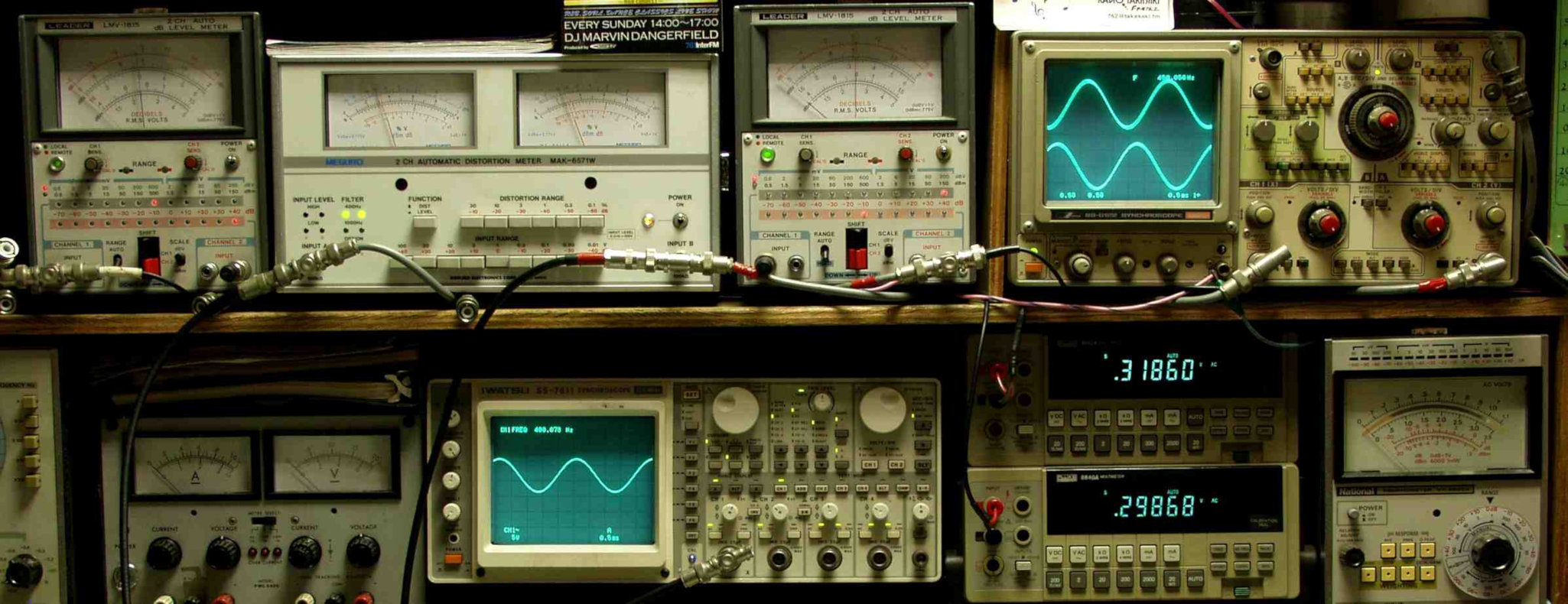

Ｅ−３．　サイド出力電圧１Ｖ　歪み率＝０．０３％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ。 　　　　　　　　　　　　　　　　　　　エフェクトが作動しているので、位相・レベルが変化する。

Ｅ−３．　サイド出力電圧１Ｖ　歪み率＝０．０５％（測定レンジ＝０．１％）　ＡＵＸ入力　４００ＨＺ 　　　　　　　　　　　　　　　　　　　エフェクトが作動しているので、位相・レベルが変化する。

Ｓ．　Ｌｅｘｉｃｏｎ　ＣＰ−１ｓ　の仕様（カタログ・マニアルより）

型式 フォノイコライザーアンプ 入力インピーダンス 50kΩ 周波数特性 Unprocessed　Channel　10Hz〜100kHz +1.-3dB/Ref 1kHz Processed　Channel　10Hz〜16kHz +1.-3dB-3dB/Ref 1kHz 歪み Front＝　　Less　Than　0.5%､１ｋHZ、Max　Level Sides＝　　Less　Than　0.5%､１ｋHZ、Max　Level Center＝　Less　Than　0.5%､１ｋHZ、Max　Level Rears＝　　Less　Than　0.5%､１ｋHZ、Max　Level SubWoofer＝Less　Than　0.5%､１0-100HZ、Max　Level S/N比 85dB　min、A-Weighted Ref=1kHz Max level 出力インピーダンス 500Ω 電源電圧 AC100V、50Hz/60Hz 外形寸法 幅17x高さ2.5x奥行12.5インチ 重量 約11kg オプション Rack-Mount　adaputer、Lexicon　Part#021-06639 価格
