JBL 4430 NETWORK 修理記録
平成29年3月6日到着   4月21日完成
A. 修理前の状況
  • オーバーホール修理依頼

B. 原因
  • コンデンサー劣化

C. 修理状況
  • フイルムコンデンサー交換。
    セメント抵抗交換。

D. 使用部品(2台1組)
  • フイルムコンデンサー        34個。
    抵抗                  12個。

E. 調整・測定
  • 測定には、外付けチョーク+アッテネターが必要な為、ユーザーと相談の上で省略。

F. 修理費  40,000円/1組

Y. ユーザー宅の設置状況

S. JBL 4430 の仕様(マニアル・カタログより)

A. 修理前の状況

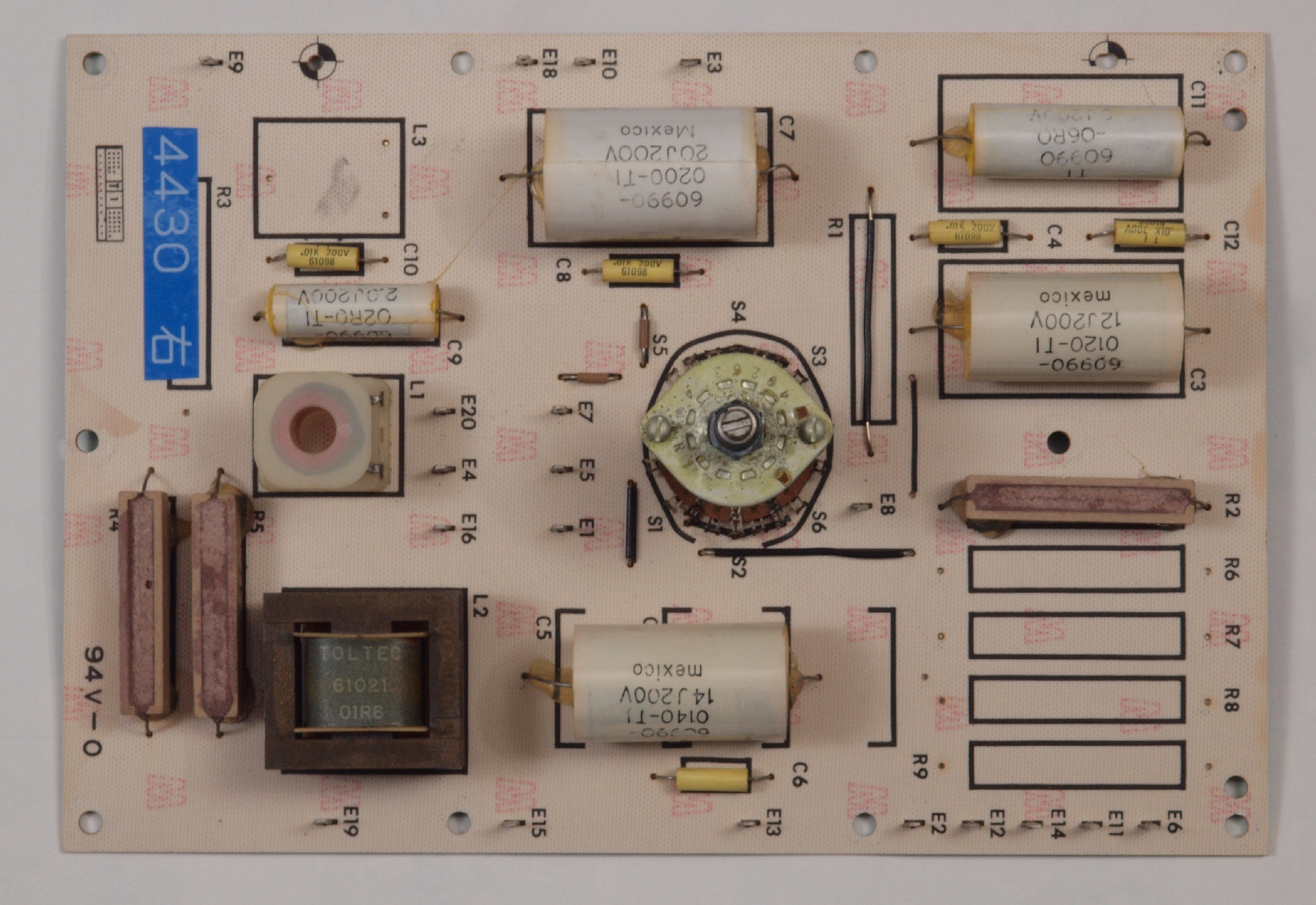

A11.点検中 右側ユニット基板。

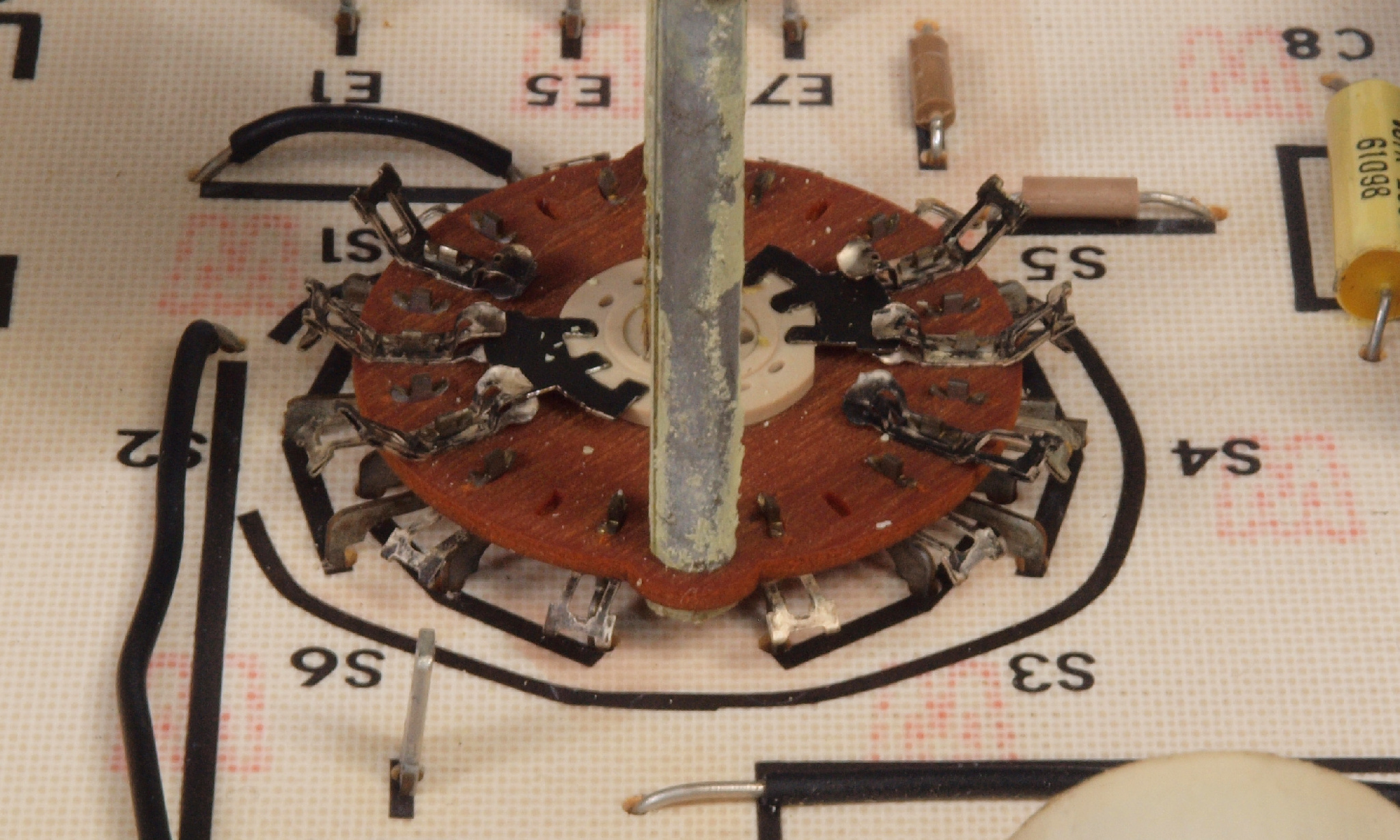

A12.点検中 右側ユニット基板。 ネットワーク切り換えSW。
A21.点検中 左側ユニット基板。
A22.点検中 左側ユニット基板。 ネットワーク切り換えSW。

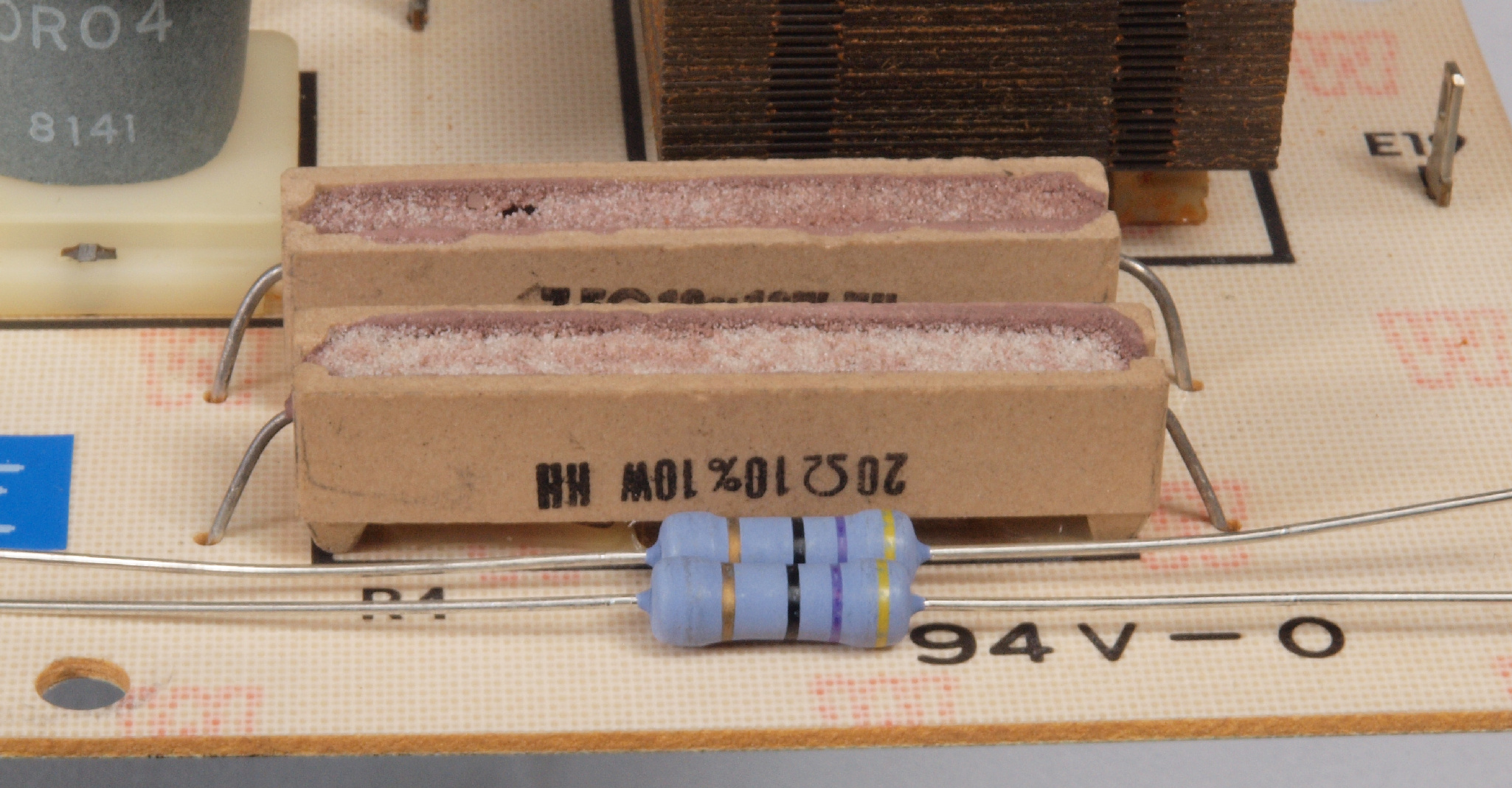

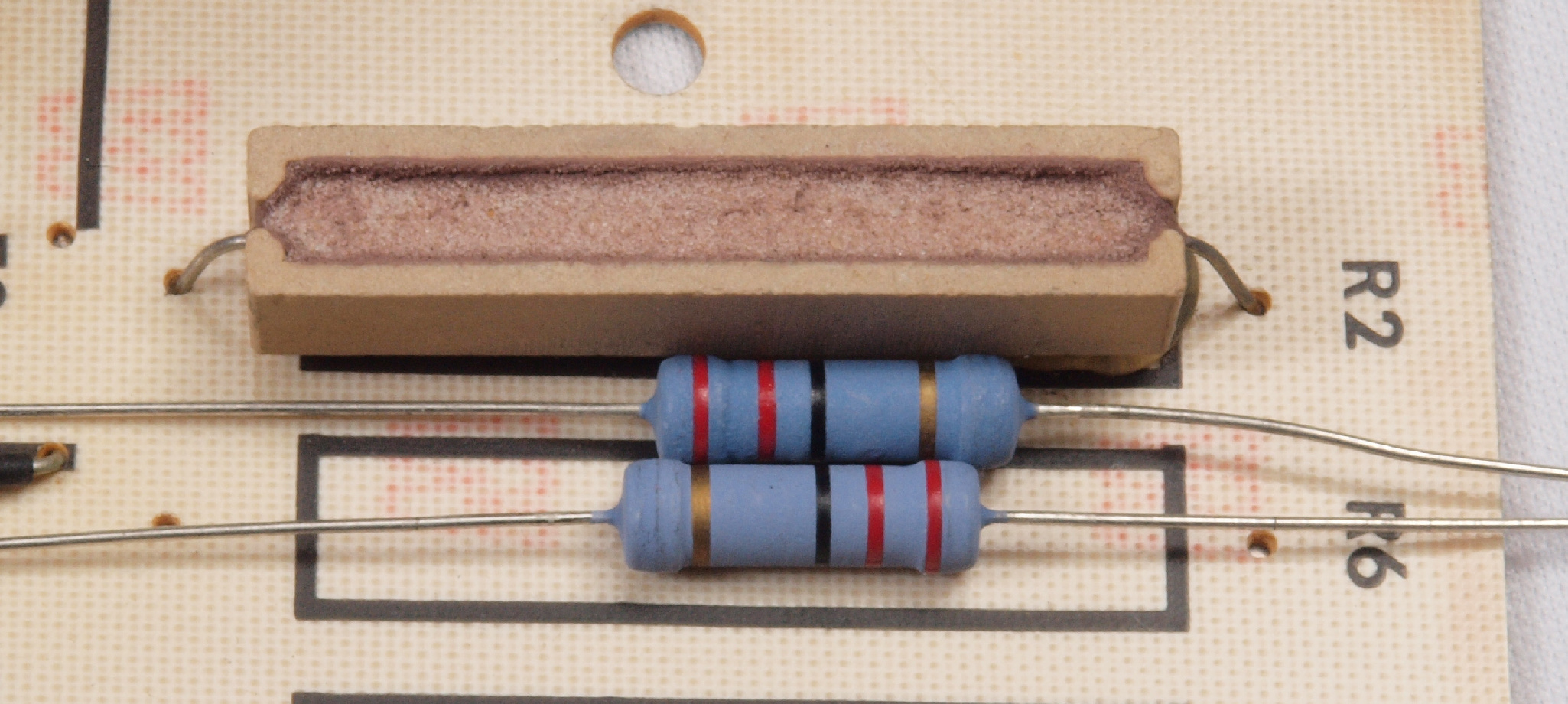

A31.点検中 ニクロム線使用のセメント抵抗器は酸化金属皮膜抵抗に交換可能? 今回は見送り。
A32.点検中 ニクロム線使用のセメント抵抗器は酸化金属皮膜抵抗に交換可能? 今回は見送り。

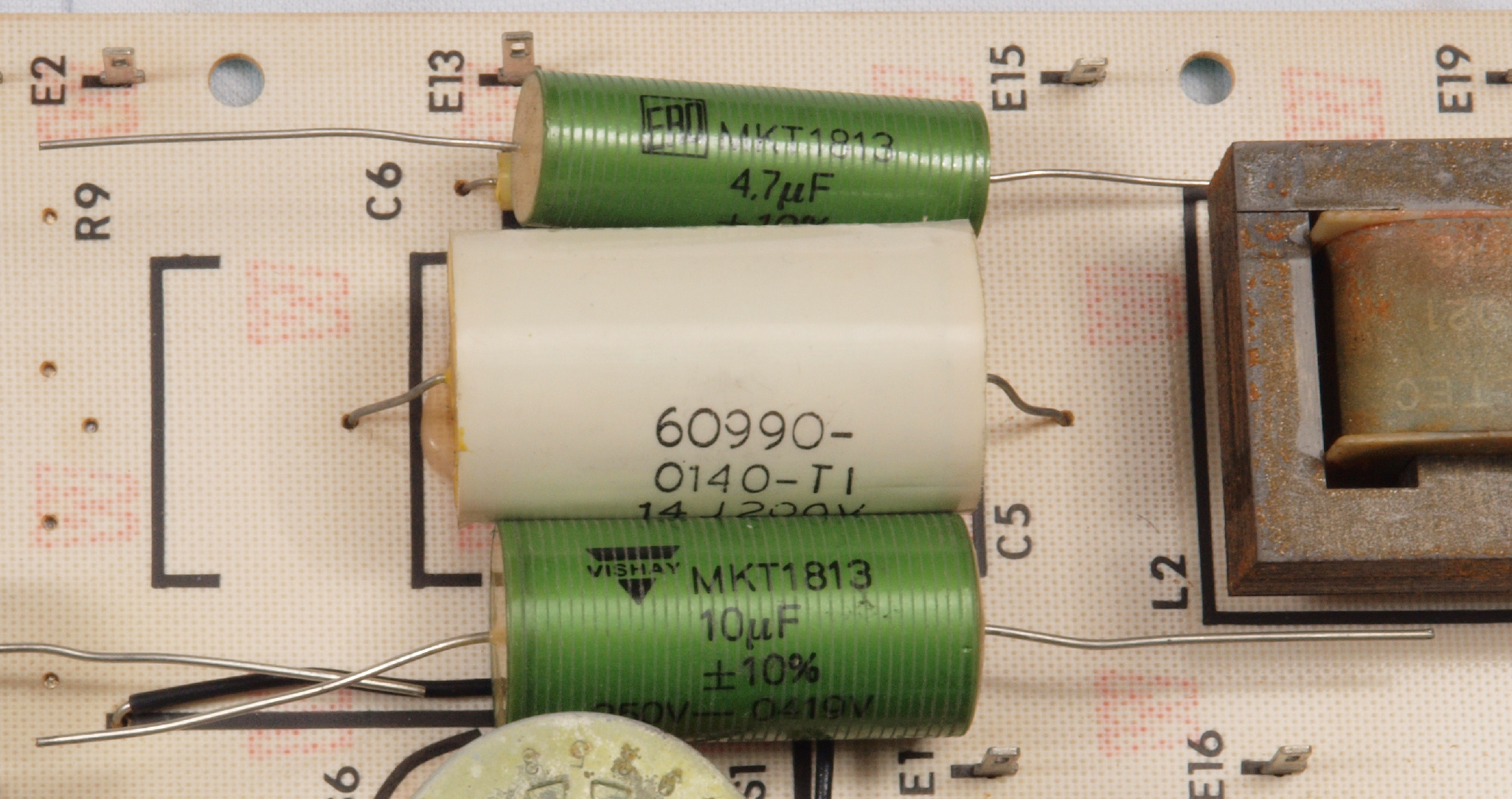

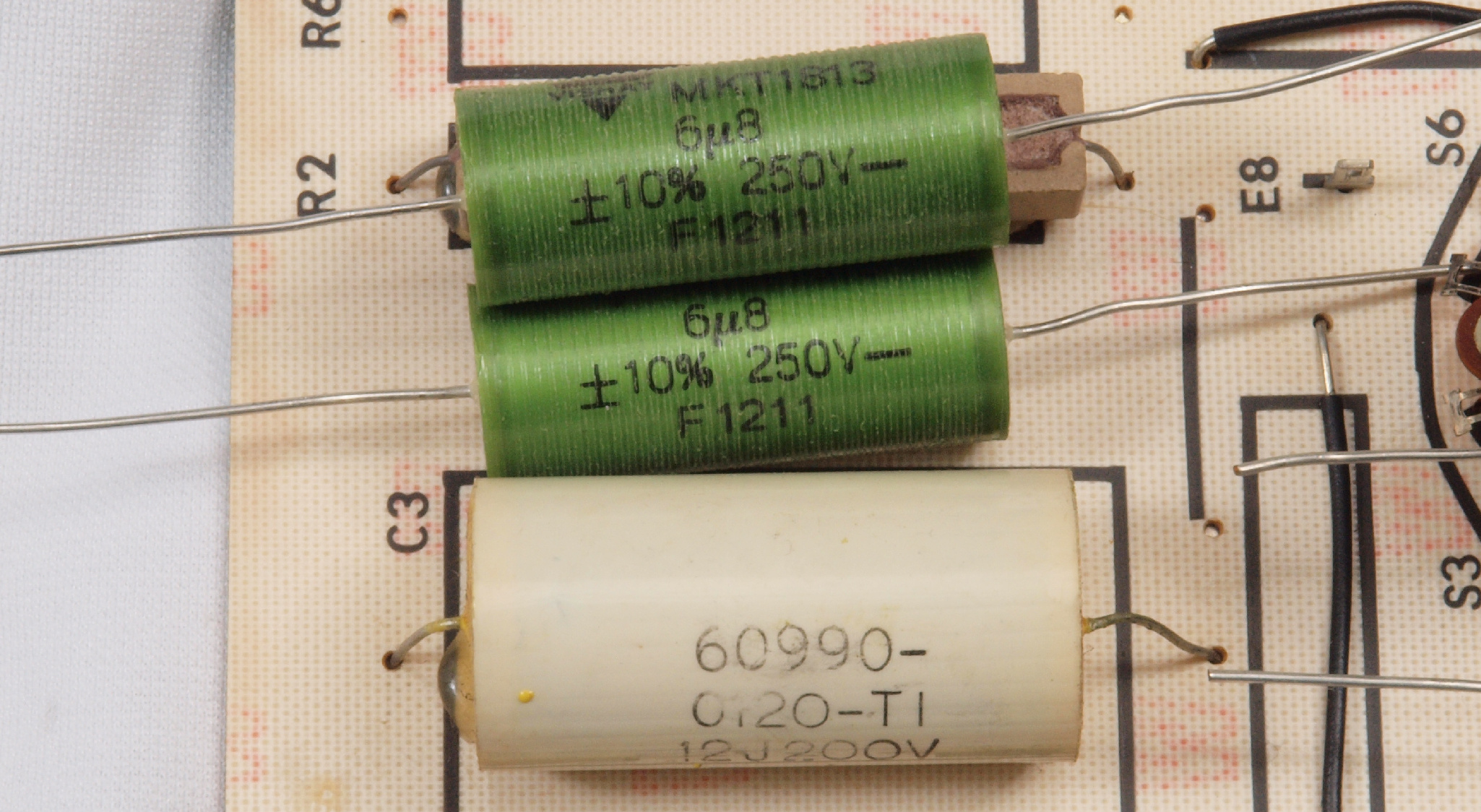

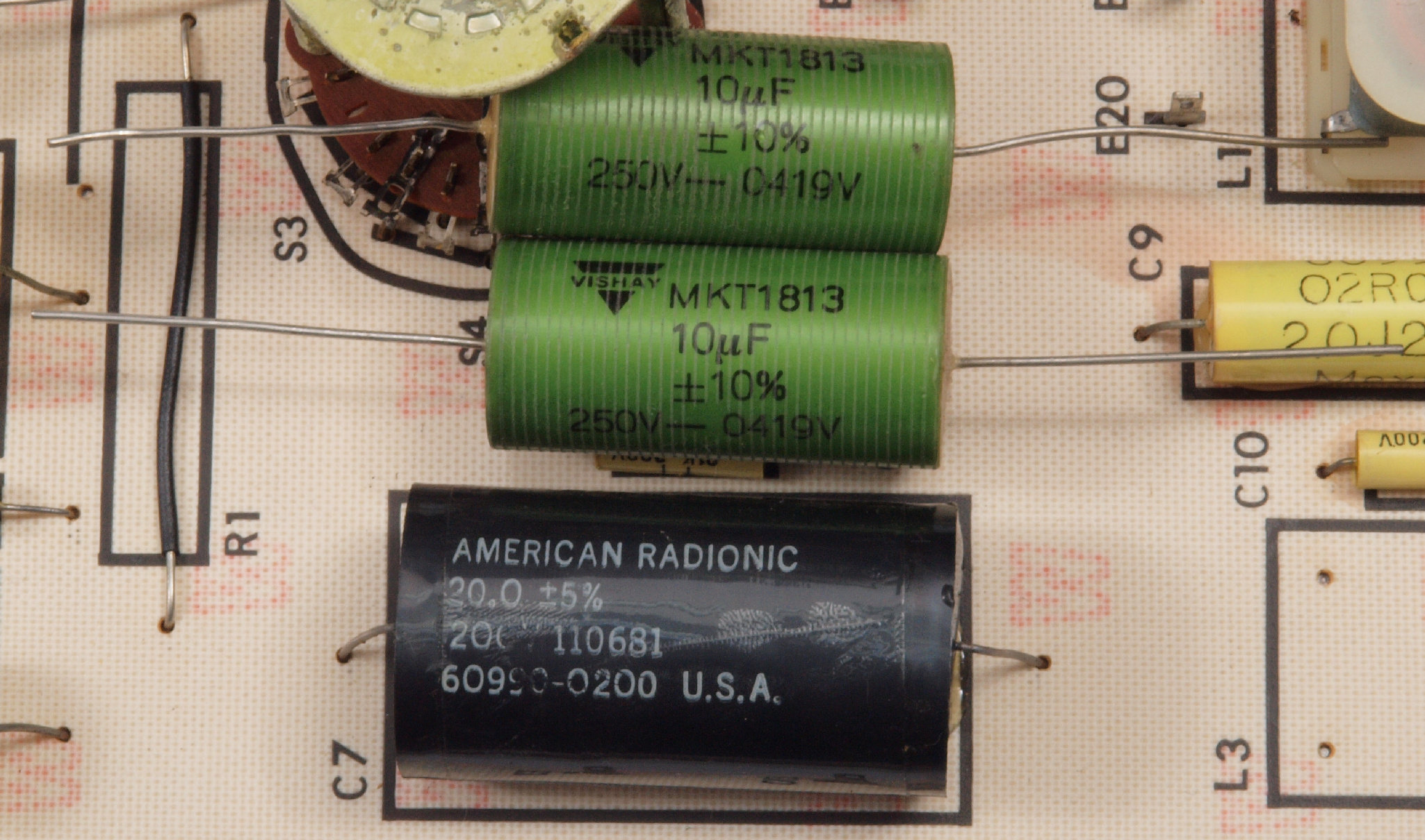

A41.点検中 大容量フイルムコンデンサーは2パラに交換可能。 20μ=10μ×2個
A42.点検中 大容量フイルムコンデンサーは2パラに交換可能。 14μ=10μ+4.7μ
A41.点検中 大容量フイルムコンデンサーは2パラに交換可能。 12μ=6μ×2個
C. 修理状況
C11. 修理前  右側ユニット基板。
C12. 修理後  右側ユニット基板。

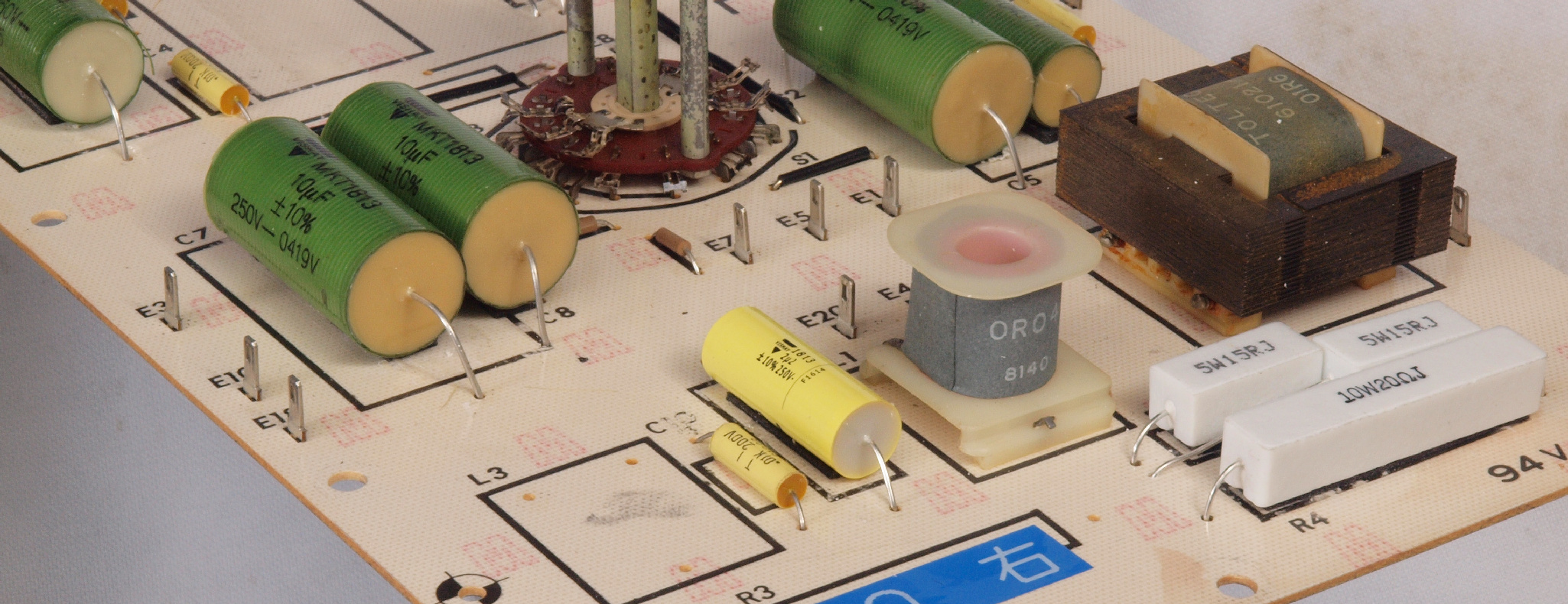

C13. 修理後  右側ユニット基板。 大型部品は基板に接着する。
C14. 修理前  右側ユニット基板裏。

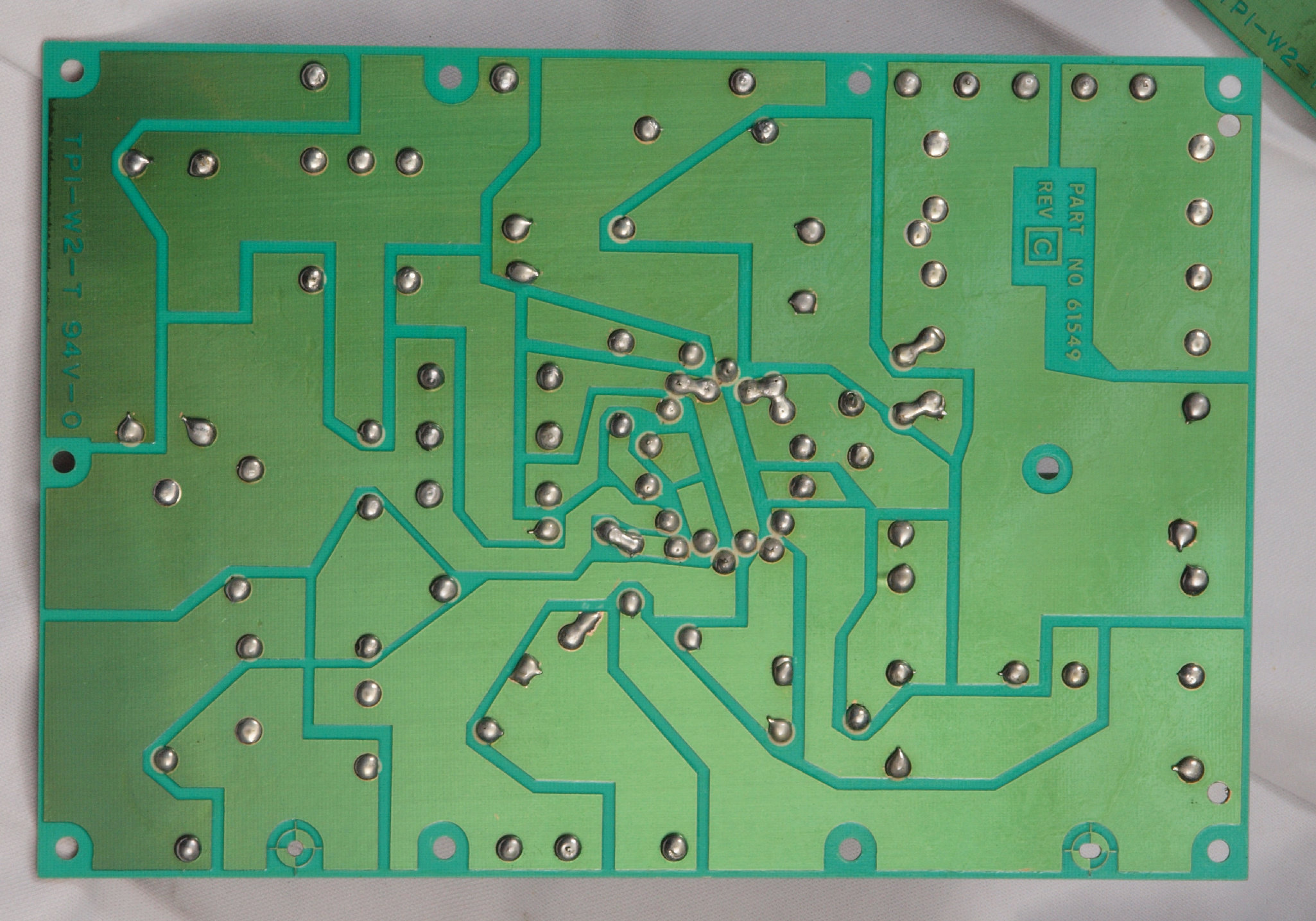

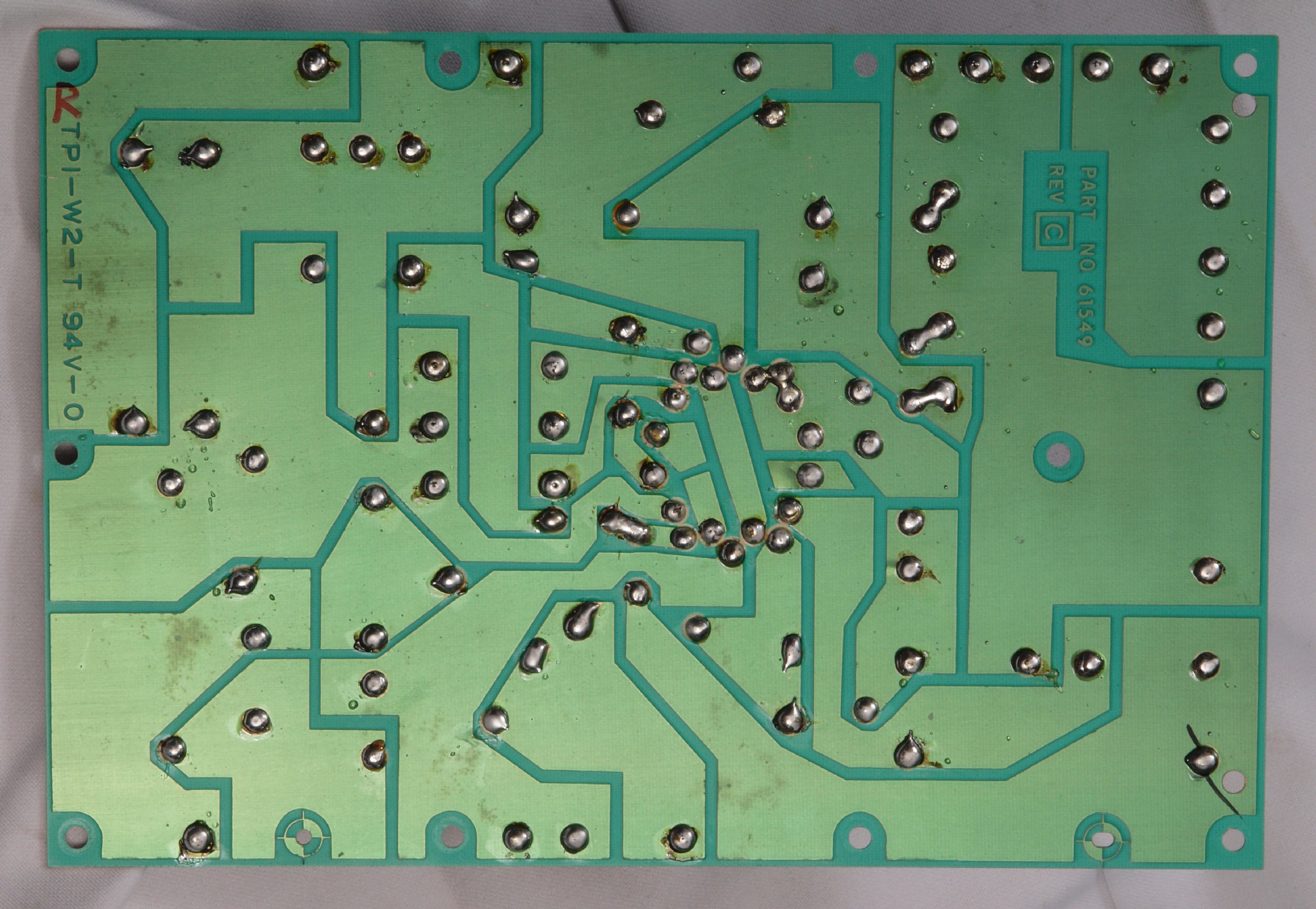

C15. 修理(半田補正)後  右側ユニット基板裏。 半田を全部やり直す。
C16. 完成右側ユニット基板裏。 洗浄後、さらに防湿材を塗る。

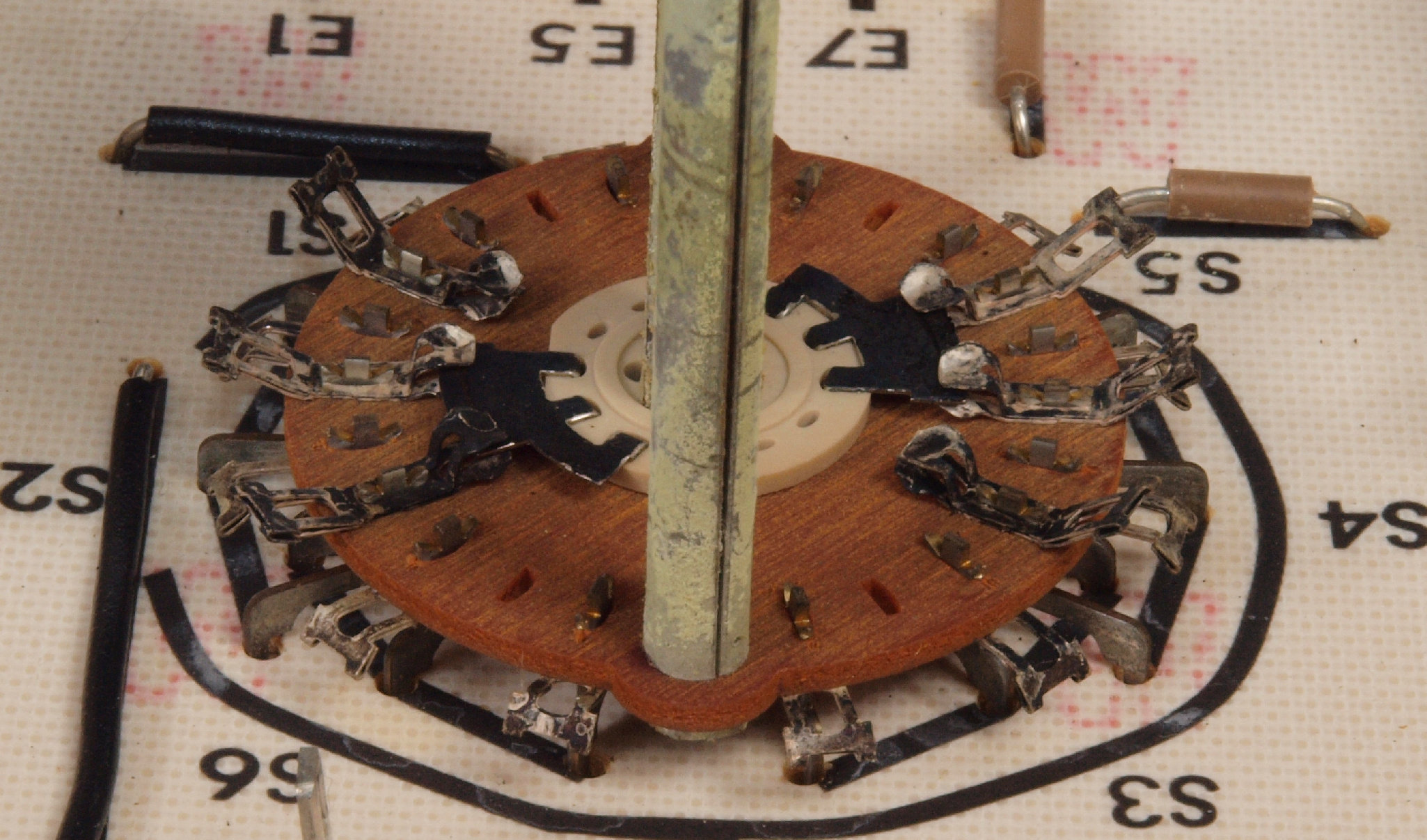

C17. 修理前  右側ユニット基板。切り換えSW。

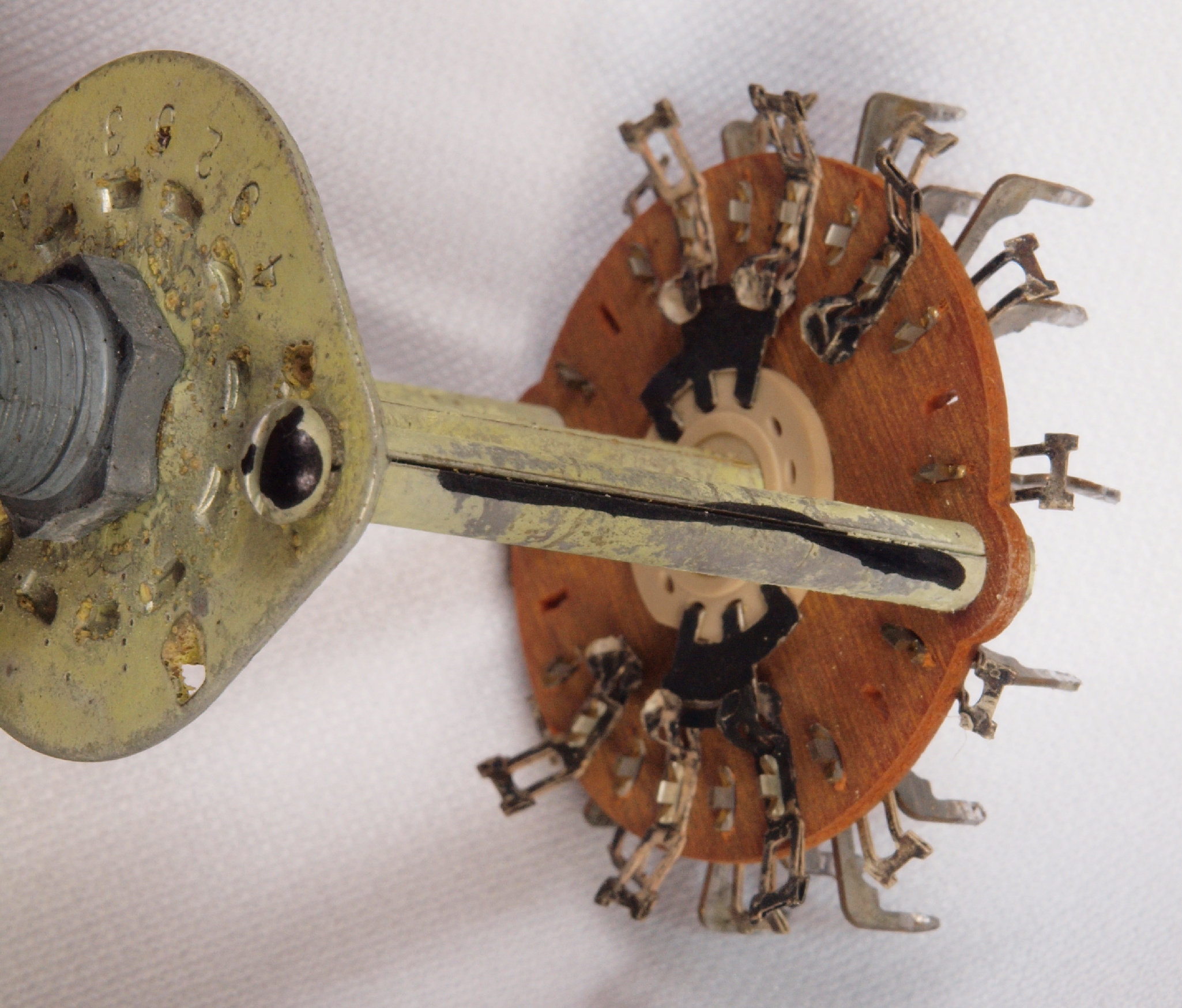

C21. 修理中  右側ユニット基板切り換えSW。

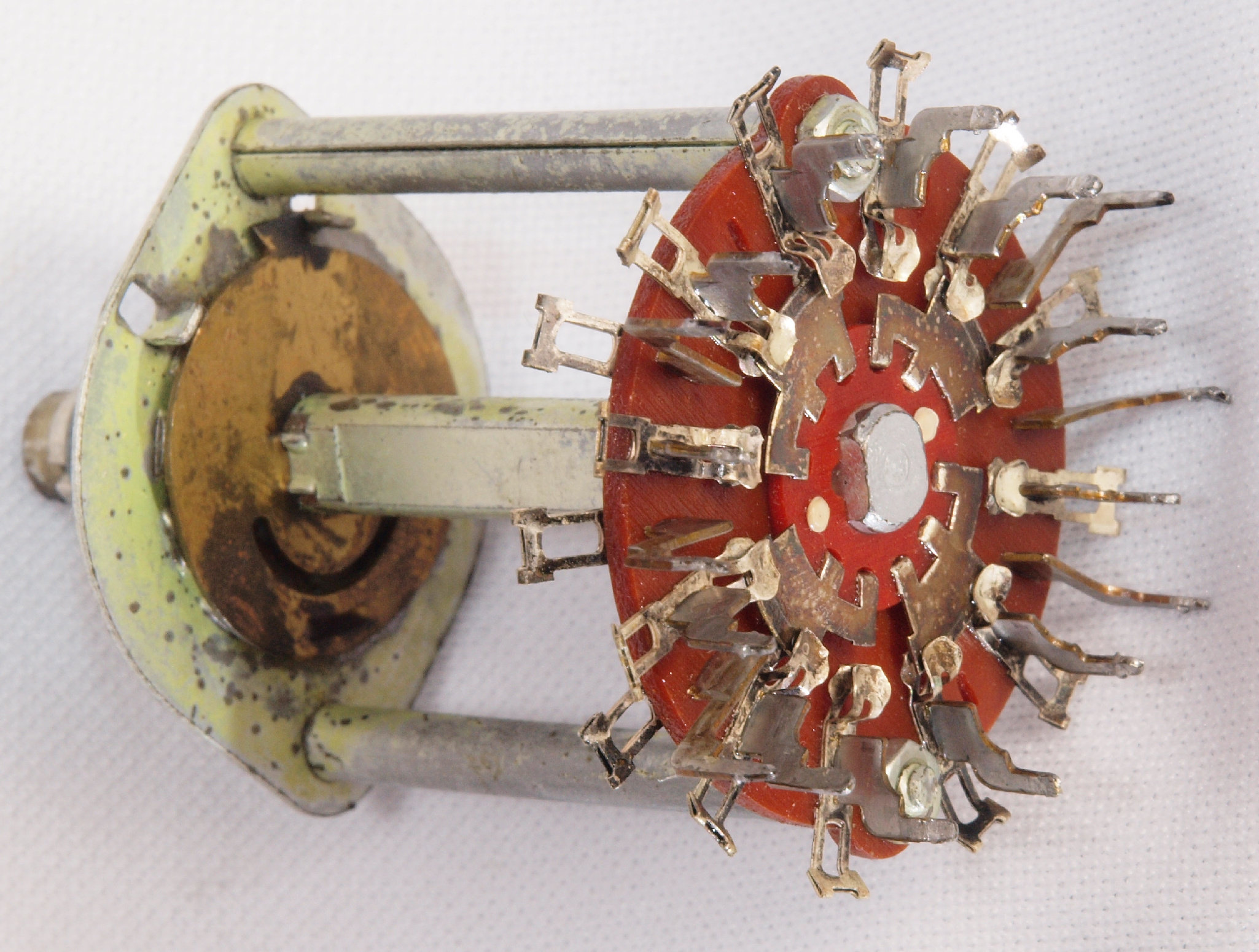

C22. 修理(清掃)後  右側ユニット基板切り換えSW。

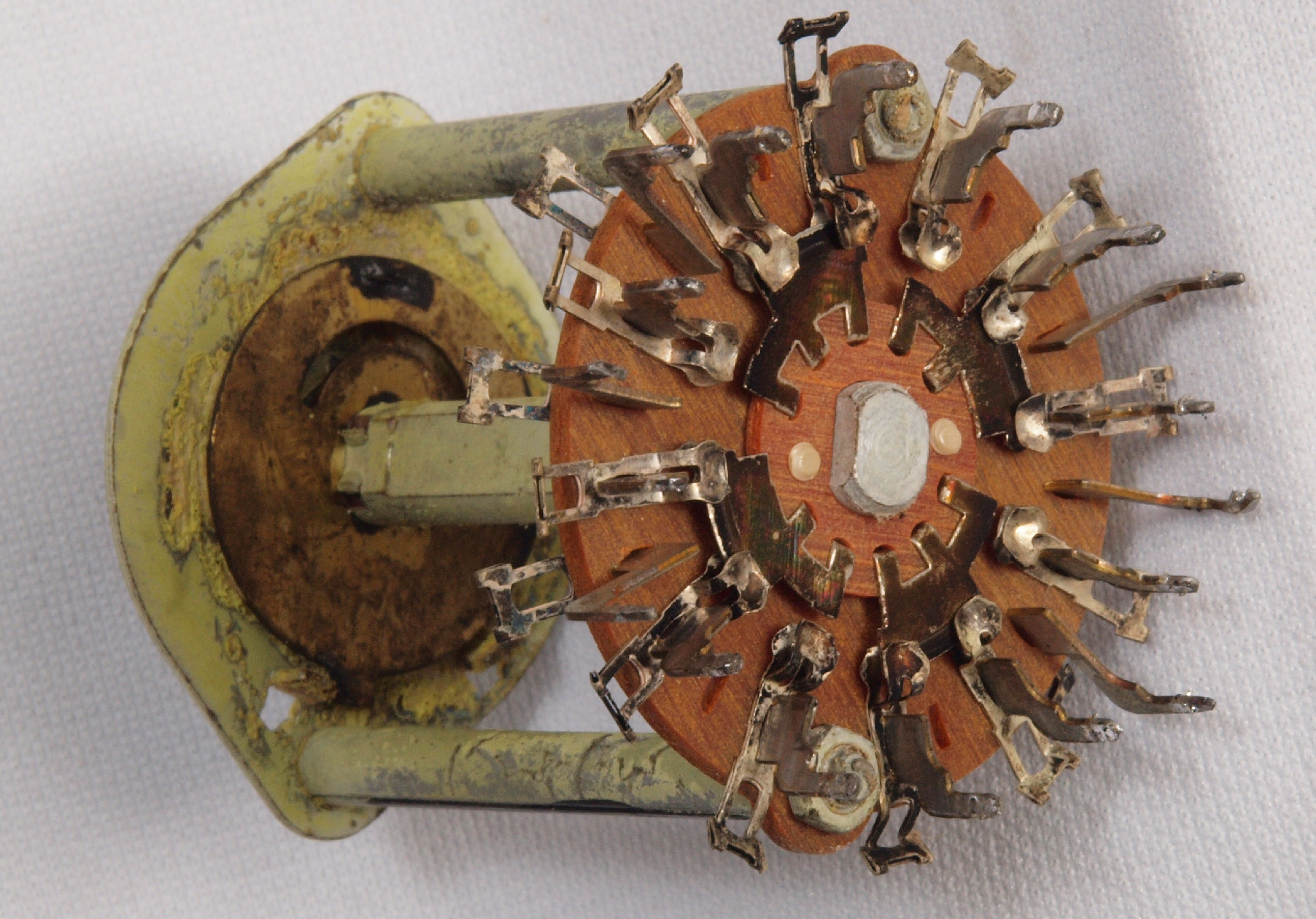

C23. 修理中  右側ユニット基板切り換えSW裏。

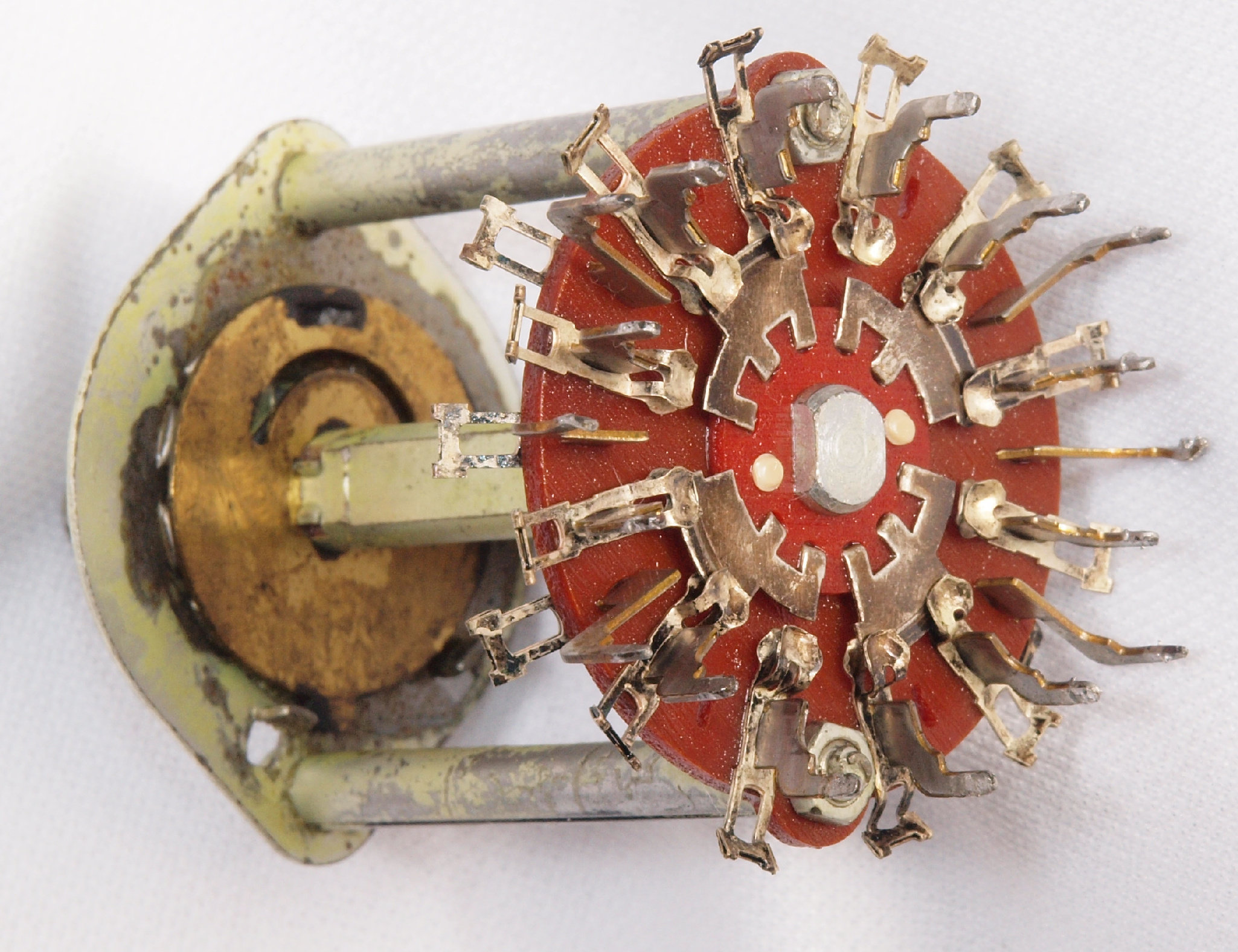

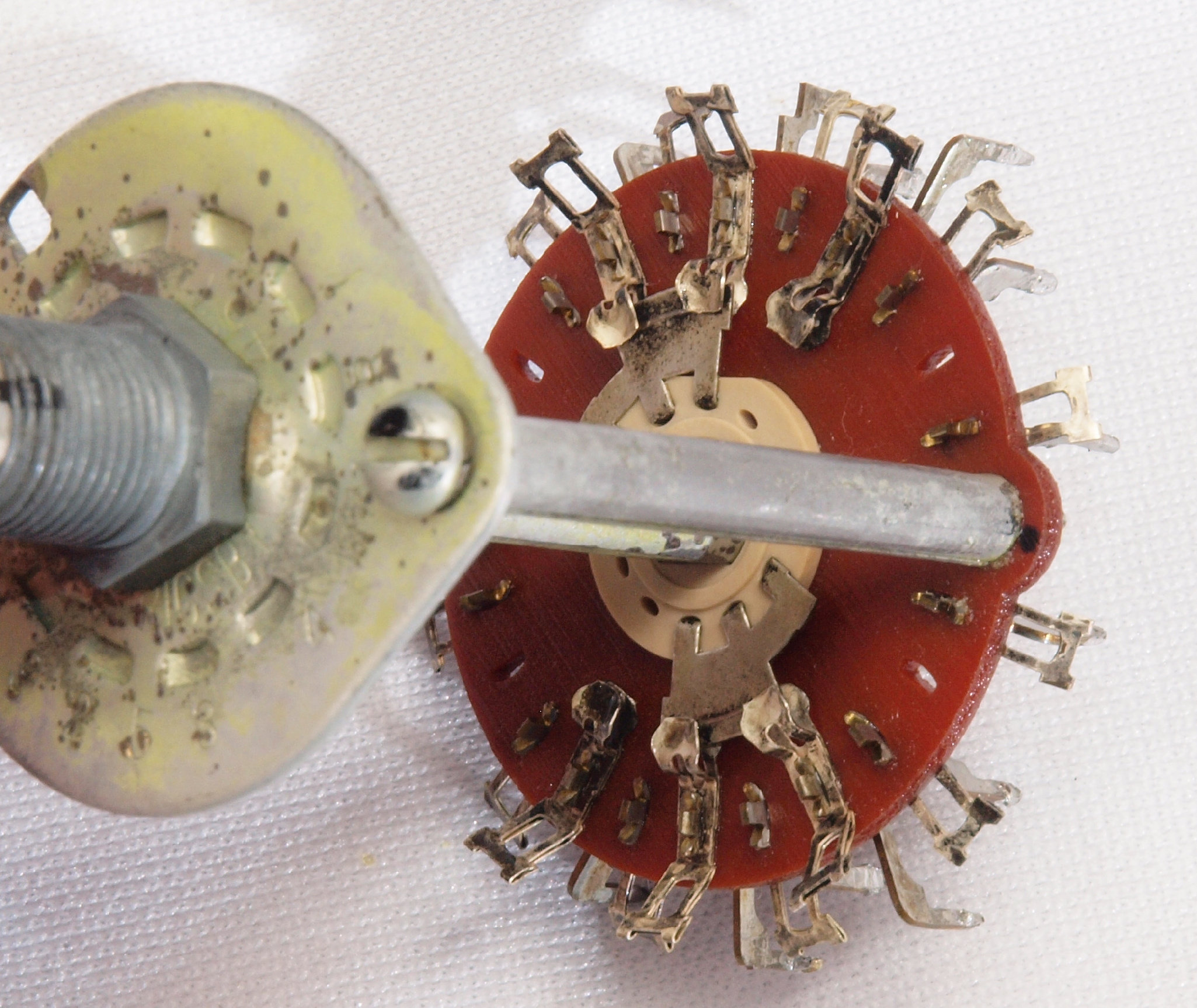

C24. 修理(清掃)後  右側ユニット基板切り換えSW裏。

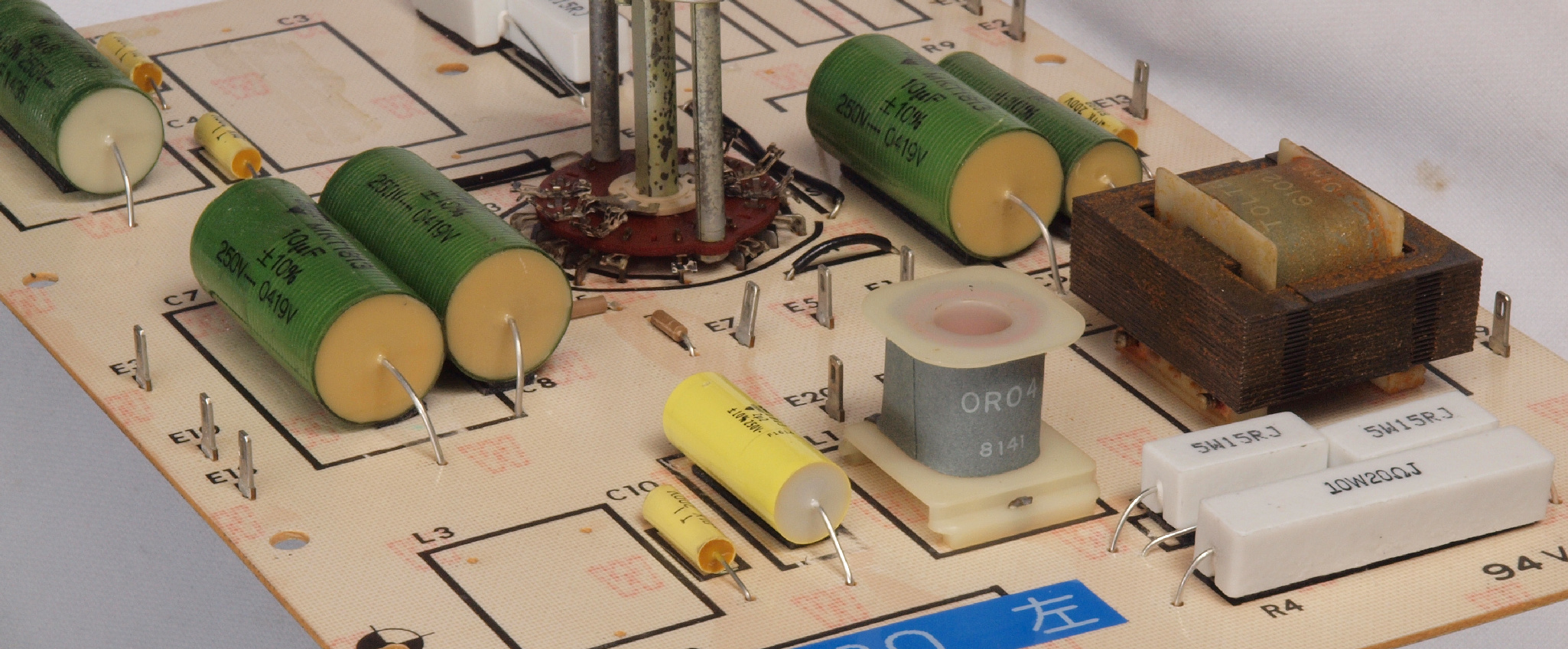

C31. 修理前  左側ユニット基板。

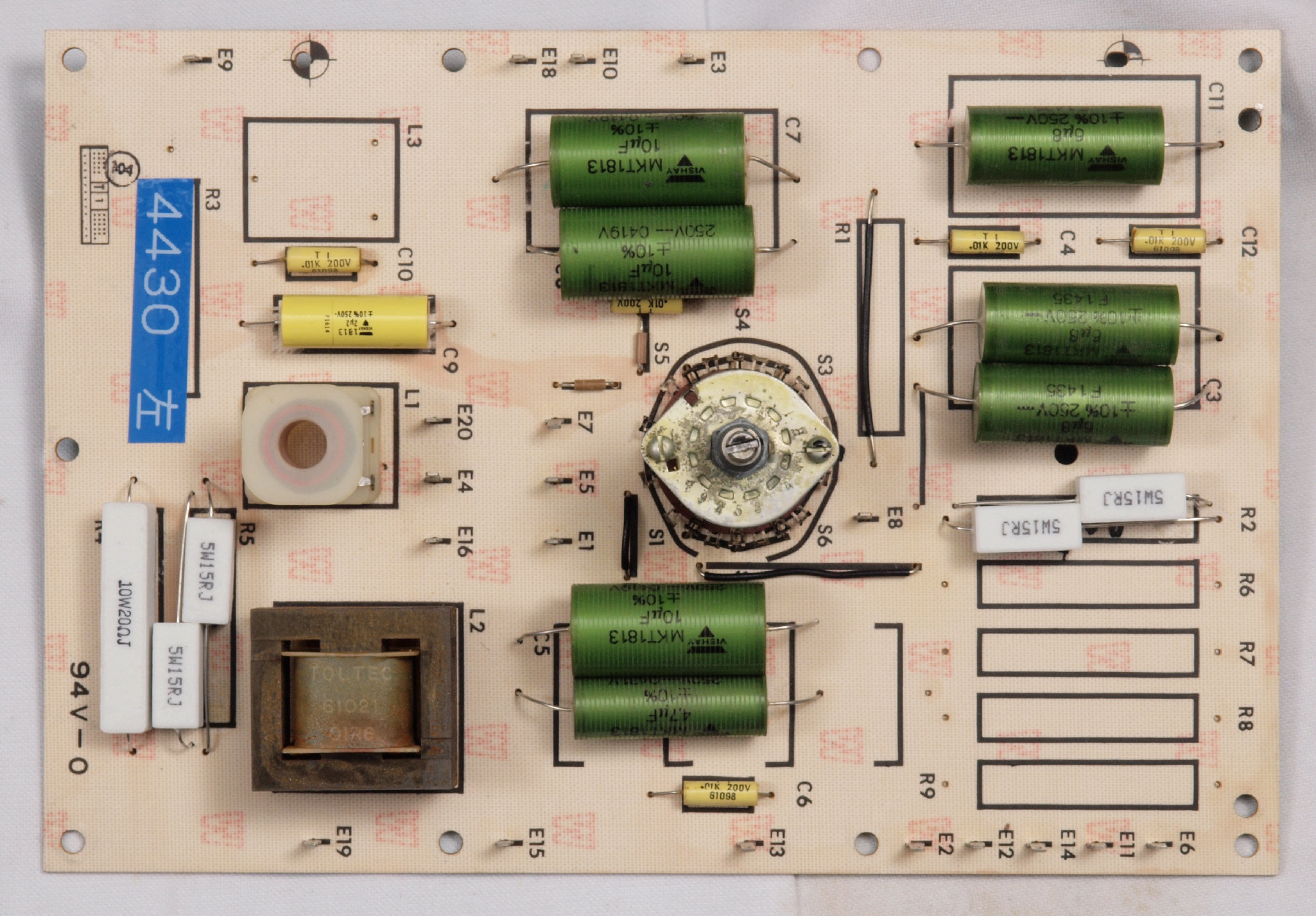

C32. 修理後  左側ユニット基板。
C33. 修理後  左側ユニット基板。 大型部品は基板に接着する。

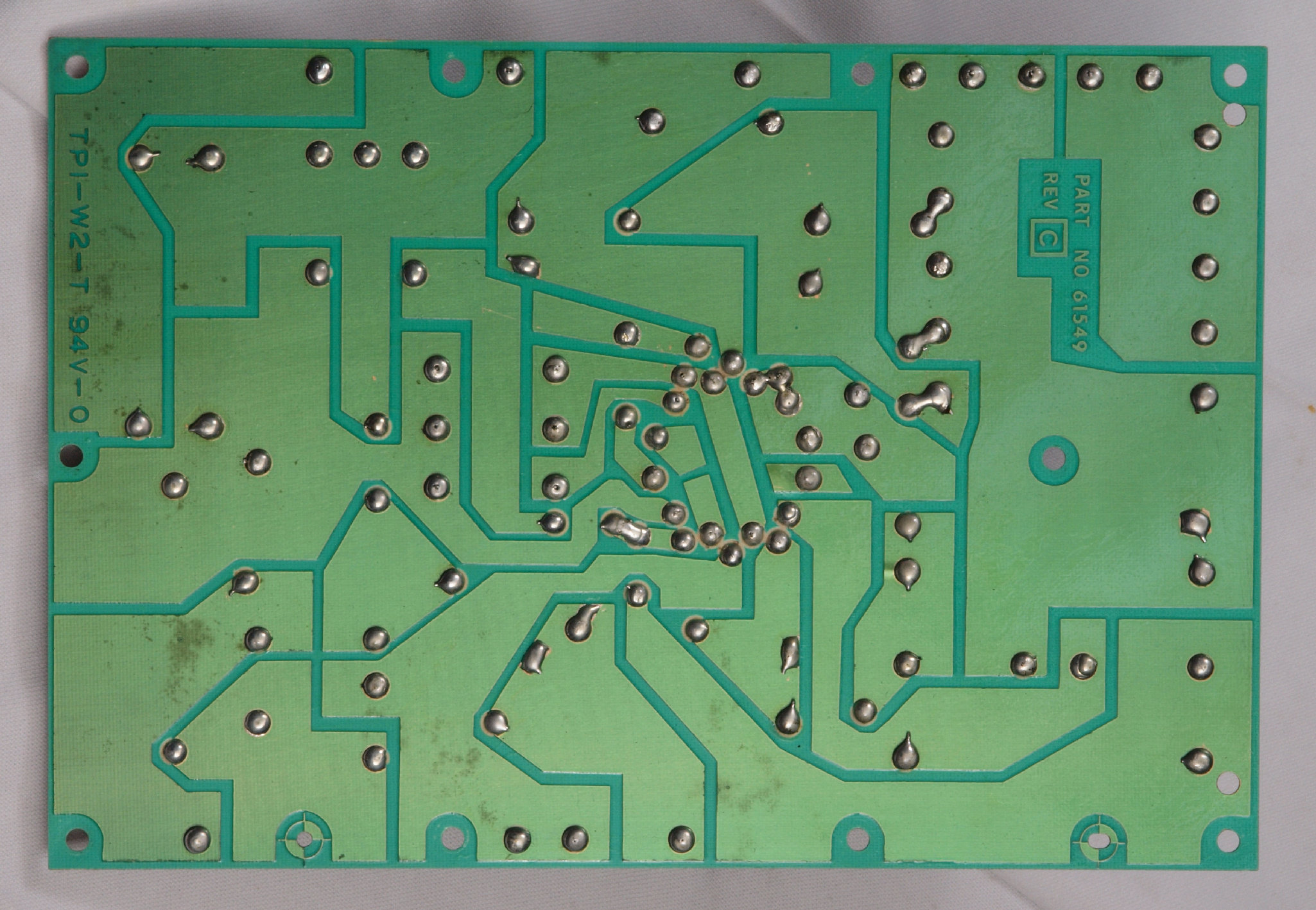

C34. 修理前  左側ユニット基板裏。

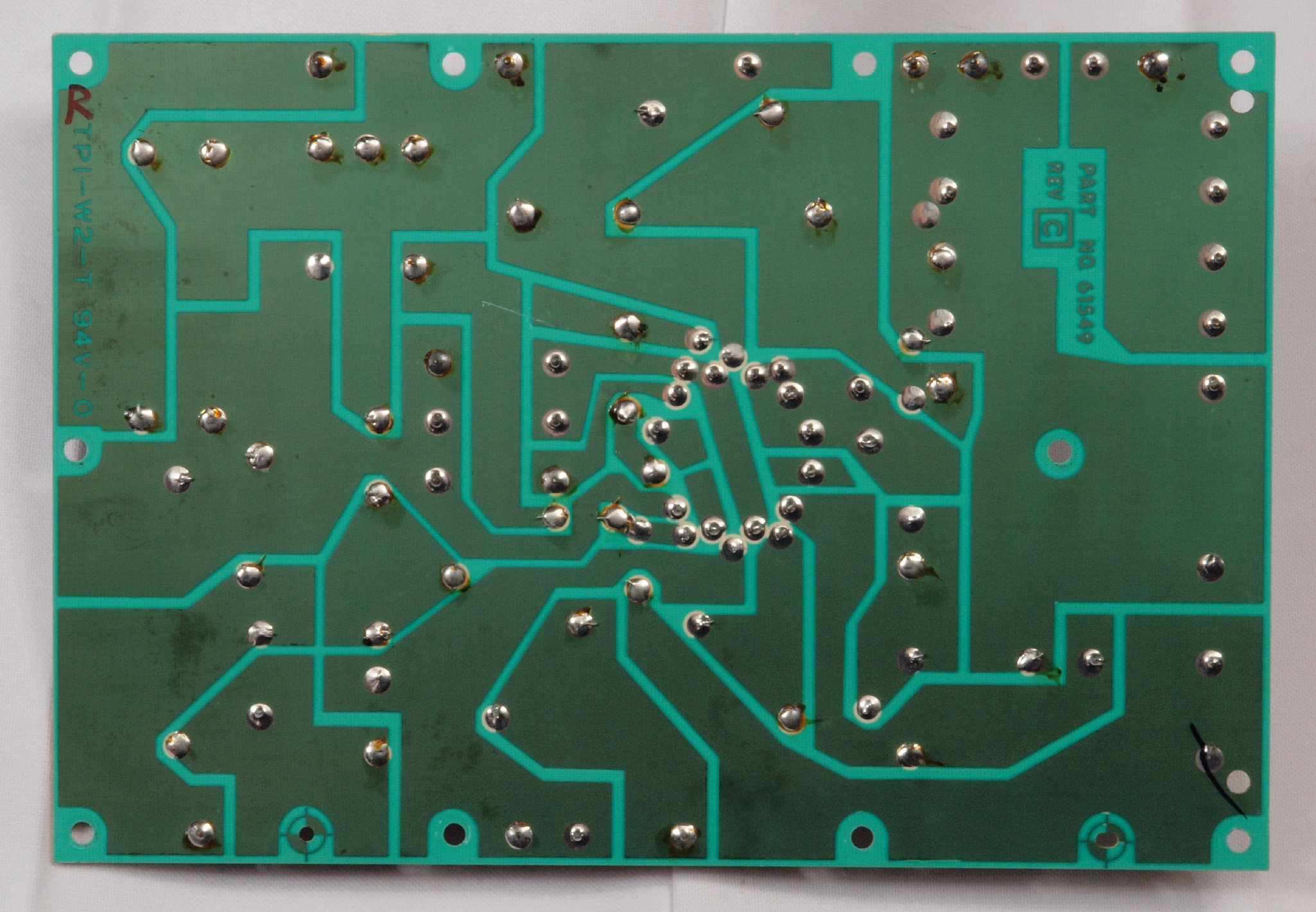

C35. 修理(半田補正)後  左側ユニット基板裏。 半田を全部やり直す。
C36. 完成左側ユニット基板裏。 洗浄後、さらに防湿材を塗る。
C37. 修理前  右側ユニット基板。切り換えSW。

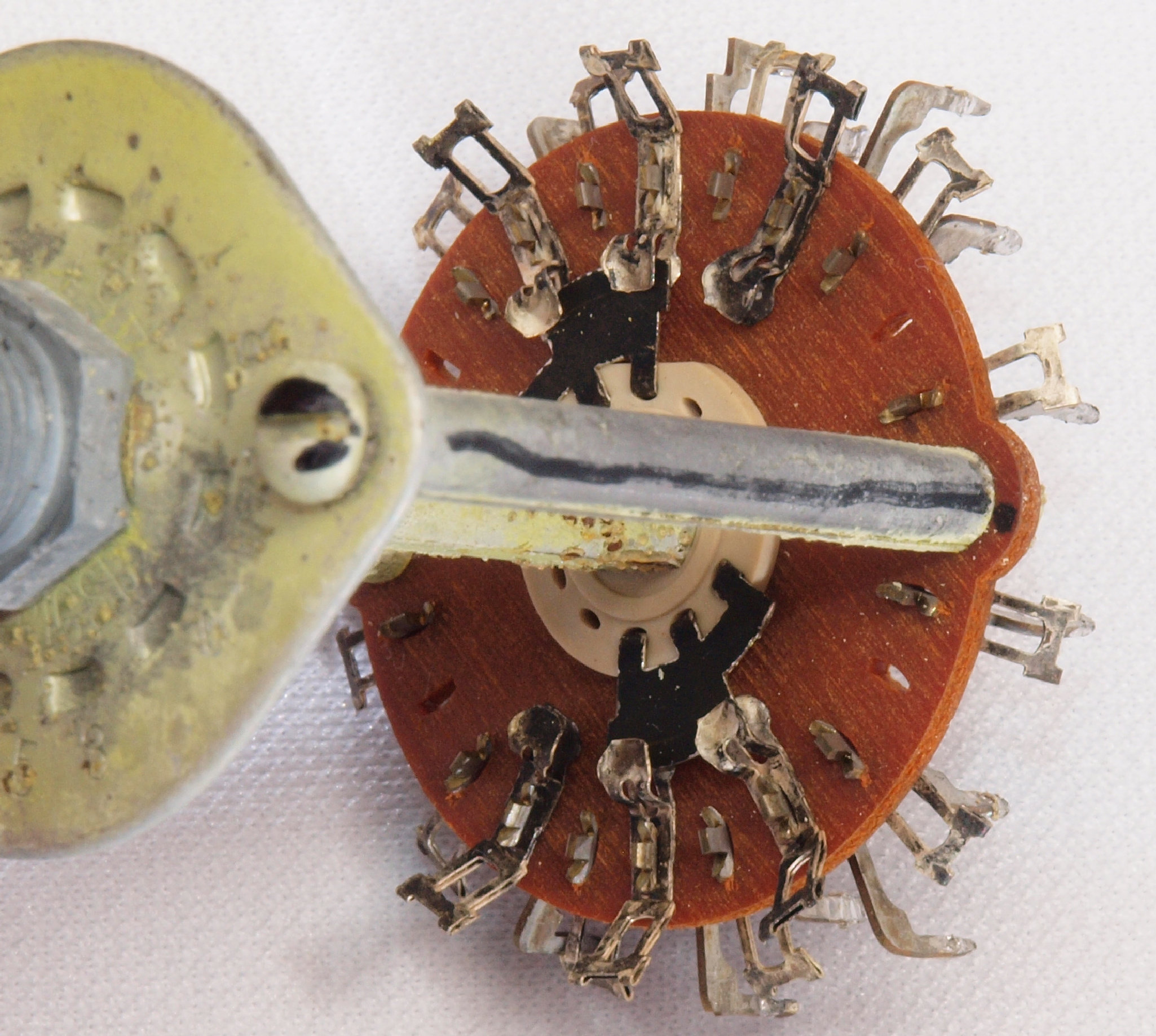

C41. 修理中  左側ユニット基板切り換えSW。

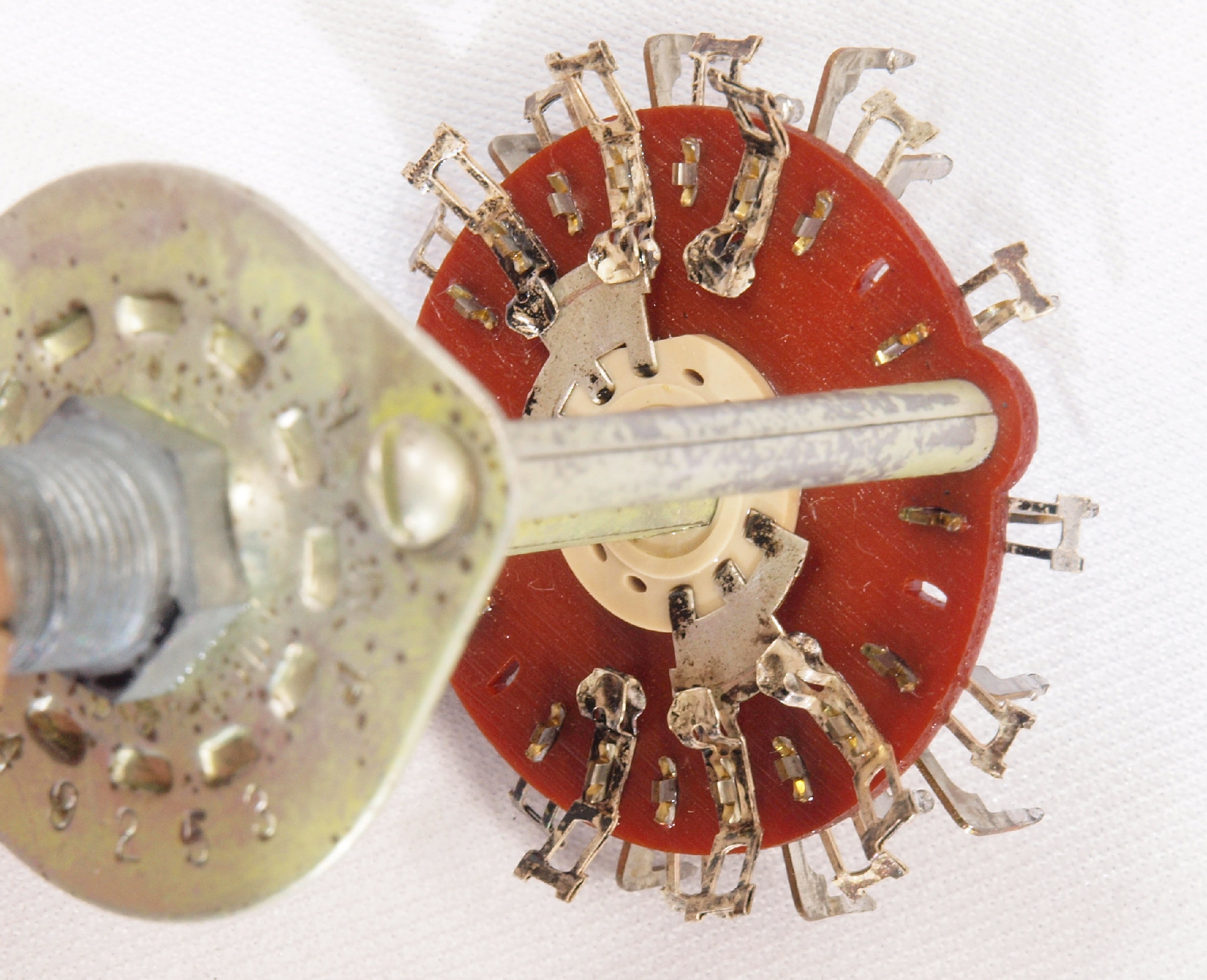

C42. 修理(清掃)後 左側ユニット基板切り換えSW。
C43. 修理中  左側ユニット基板切り換えSW裏。
C44. 修理(清掃)後  左側ユニット基板切り換えSW裏。

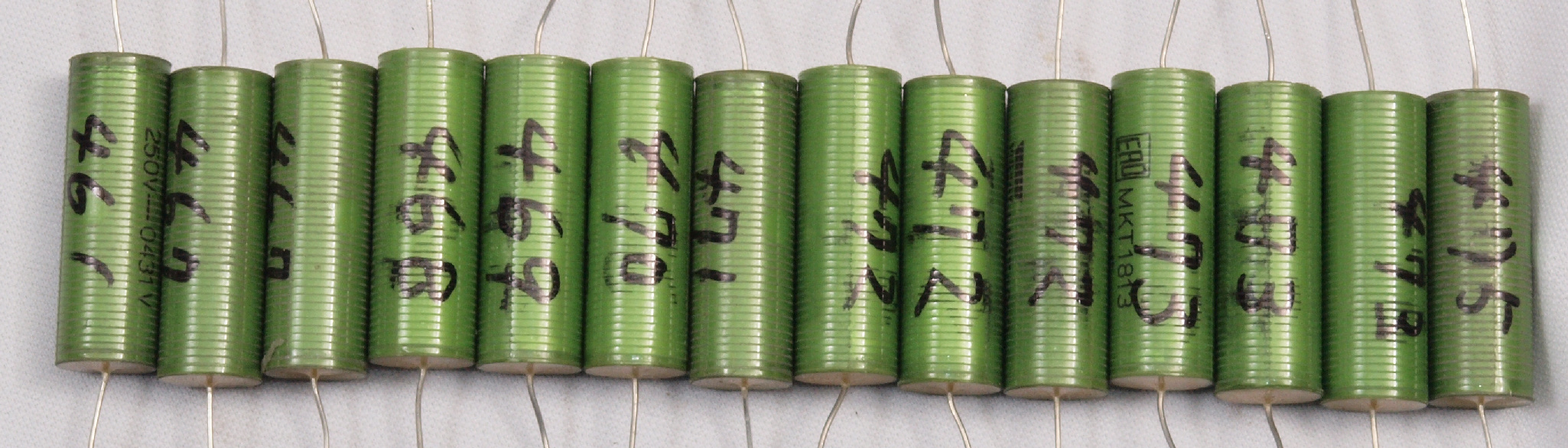

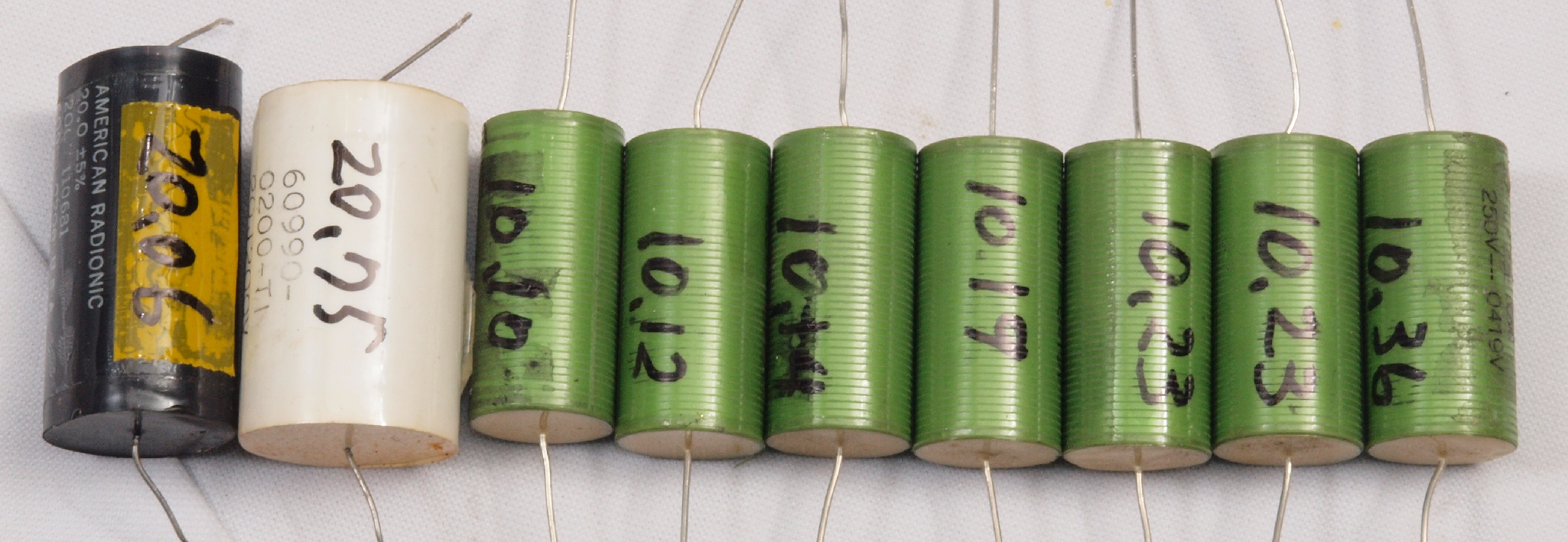

C51. 修理中 10μFフイルムコンデンサー測定中。
C52. 修理中 6.8μFフイルムコンデンサー測定中。
C53. 修理中 4.7μFフイルムコンデンサー測定中。
C54. 修理中 2.2μFフイルムコンデンサー測定中。

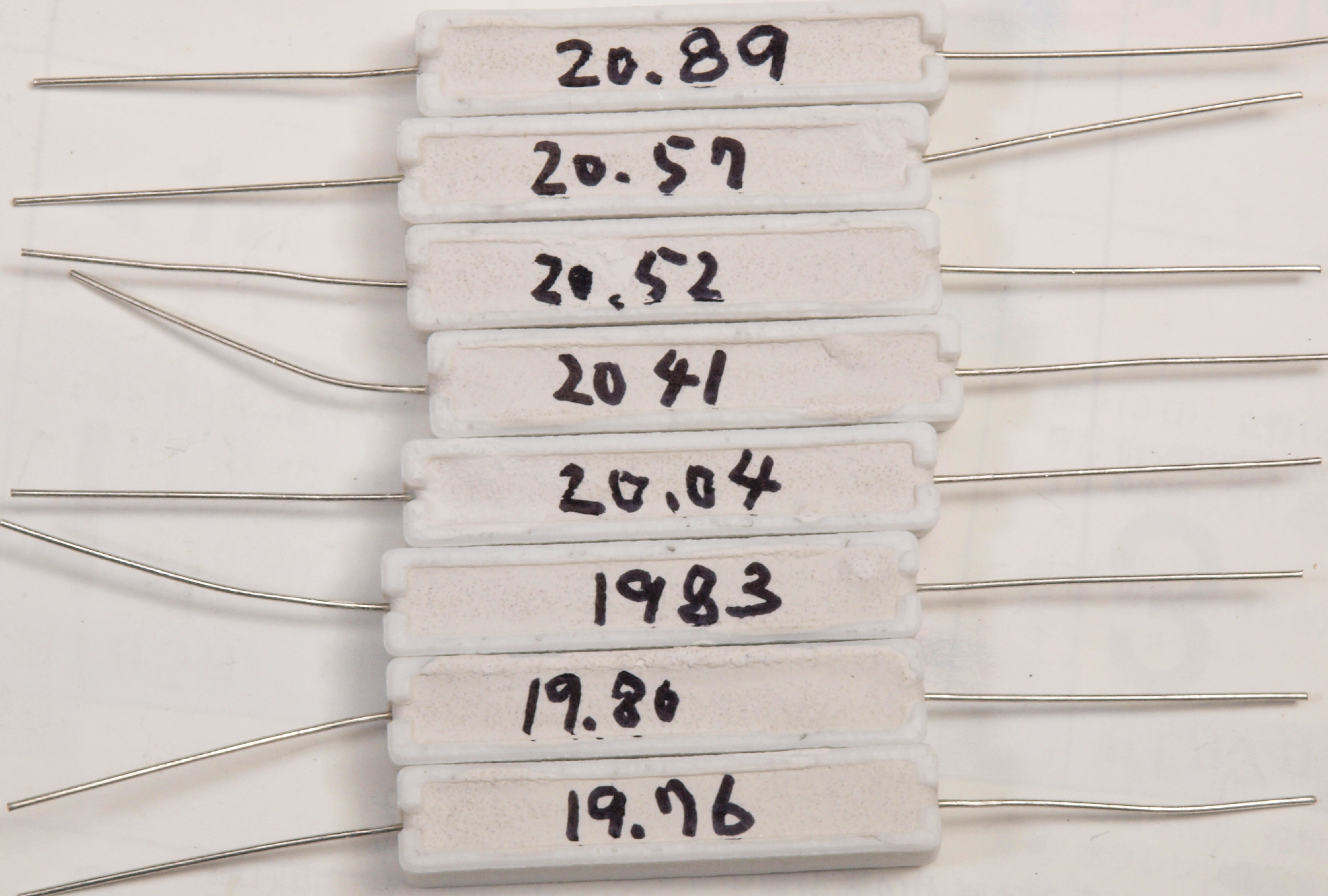

C61. 修理中 20Ω/10Wセメント抵抗測定中。
C62. 修理中 15Ω/5Wセメント抵抗測定中。

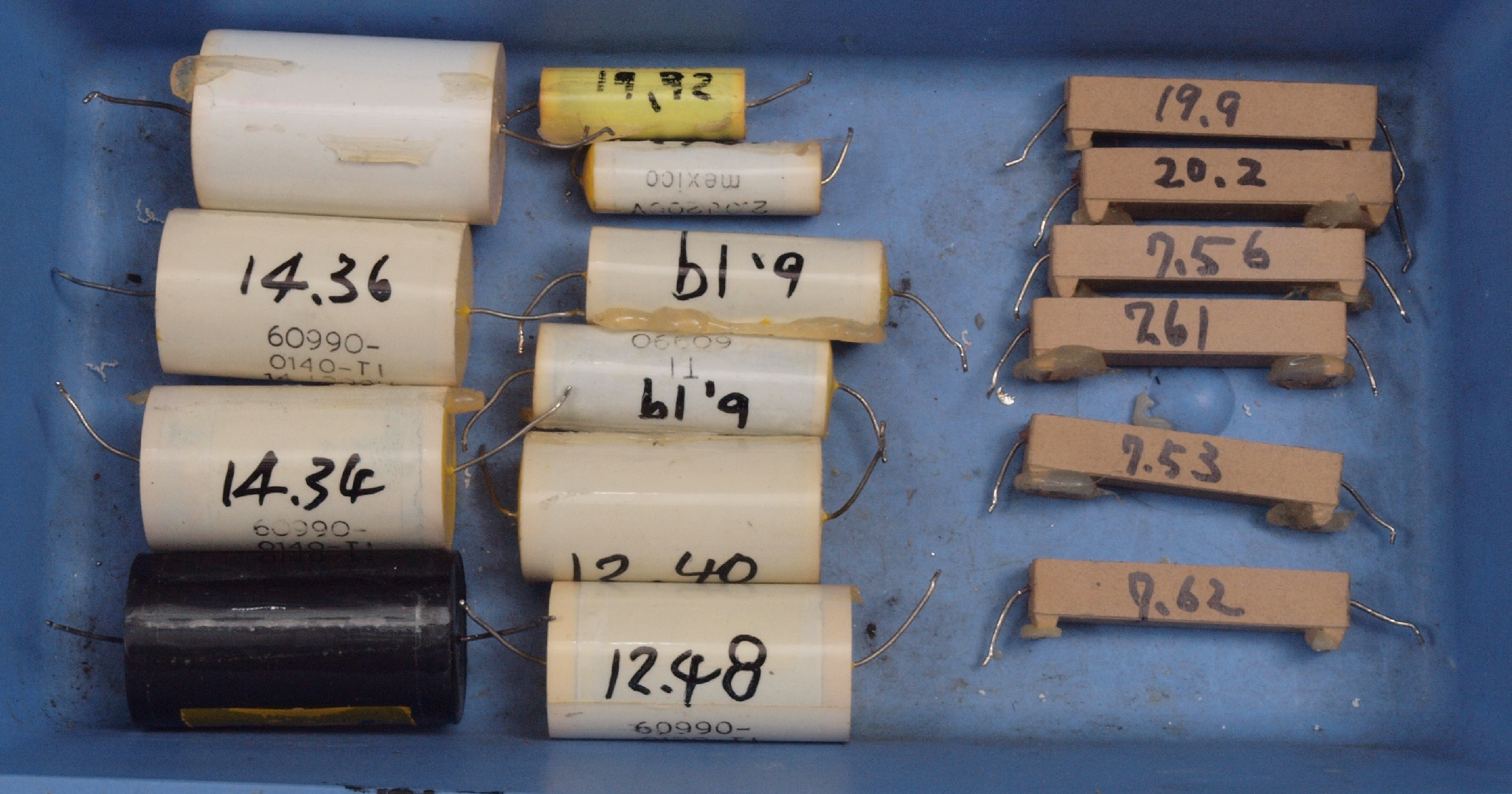

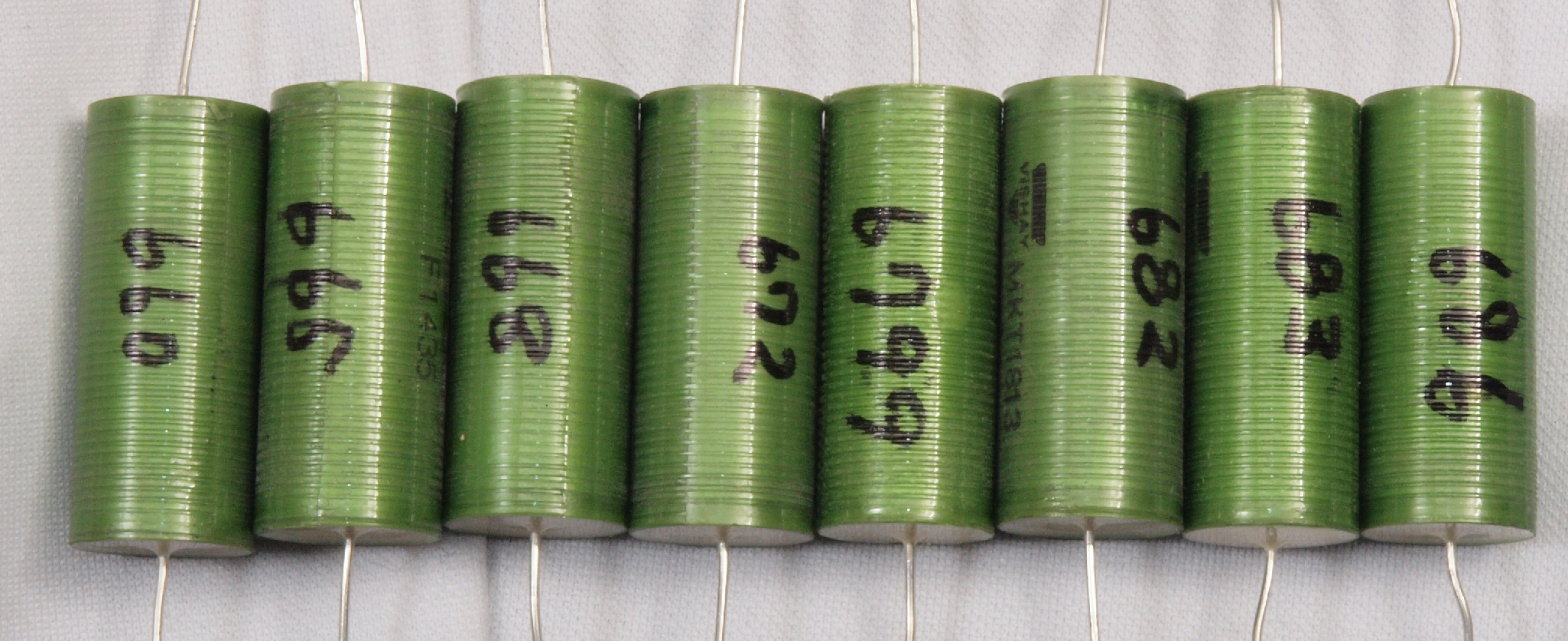

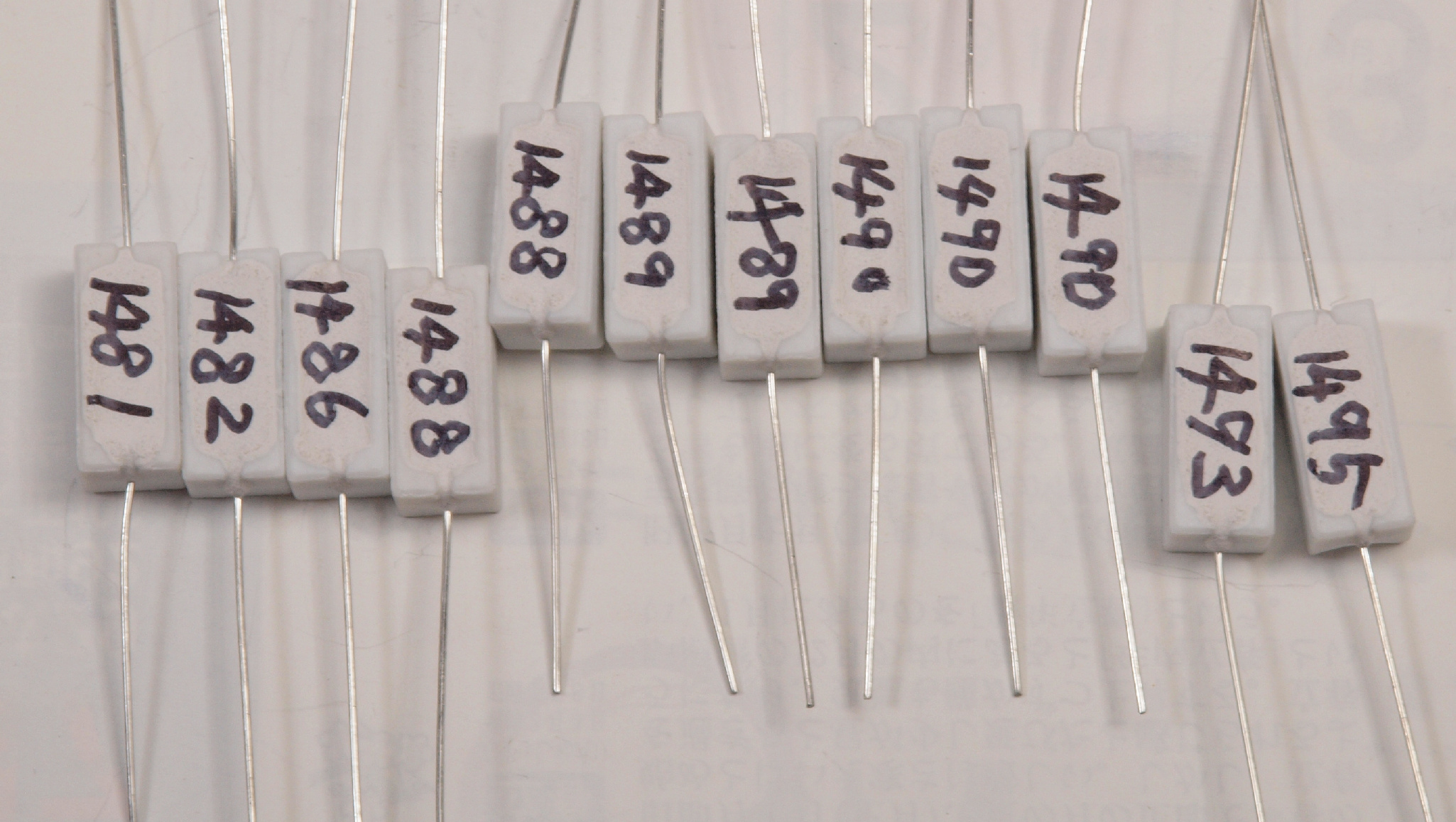

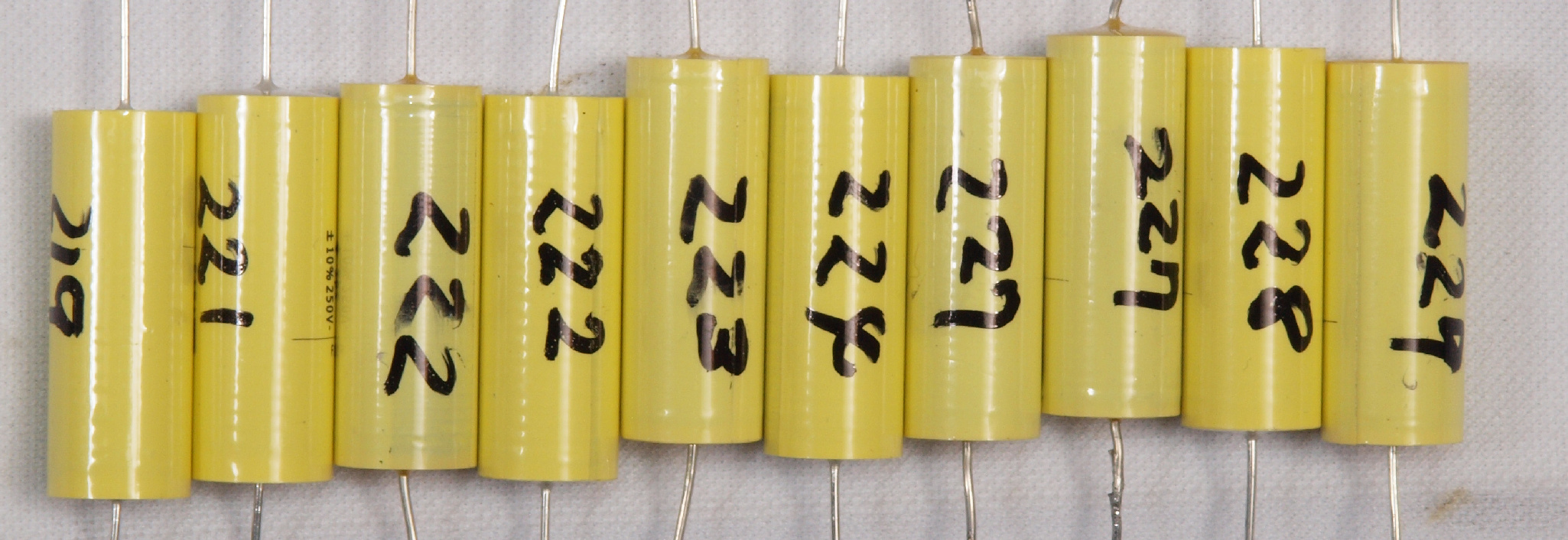

C71. 交換部品
Y. ユーザー宅の設置状況
Y1. 設置状況.
S. JBL 4430 の仕様(マニアル・カタログより)
方式 2ウェイ・2スピーカー・バスレフ方式・フロア型
使用ユニット 低域用:38cmコーン型(2235H)
高域用:ホーン型(2421A+2344)
周波数特性 35Hz?16kHz ±3dB
指向性
(-6dB、1.25kHz?16kHz)
水平:100゜
垂直:100゜
インピーダンス
出力音圧レベル 93dB/W/m
許容入力 300W(連続プログラム)
ピーク入力 2kW(≦10ms)
クロスオーバー周波数 1kHz
レベルコントロール ミッドレンジ:-∞?+4dB/2kHz
ハイ・フリケンシー:-∞?+2dB/12kHz
エンクロージャー容積 140L
外形寸法 幅556×高さ908×奥行480mm
重量 79.5kg(梱包時)
価格 \440,000(1台、1981年発売)
\470,000(1台、1983年頃)
\420,000(1台、1988年頃)
\310,000(1台、1998年頃)
