MICROSEIKI RY−1500D. 5台目修理記録

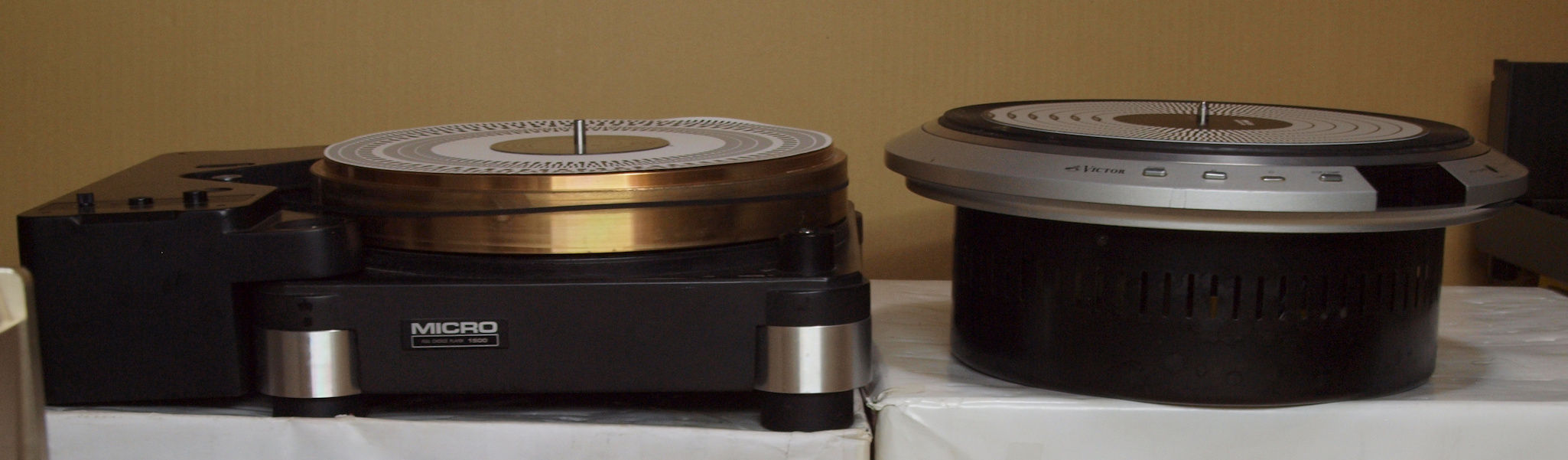

 同時修理RB−1500. 4台目    2019/4/28到着  2019/5/11完成
A. 修理前の状況
  • わたくしも長年使用しておりました、MICRO SEIKI RY−1500が、動いたり、動かなかったりです。
    又、回転が不安定であたったり、モーターから異音が出たりです。
    使用中に停止したりで使用できる状況で無い状態です。


B. 原因
  • 各部経年劣化。
C. 修理状況

D. 使用部品
  • 電解コンデンサー       14個。
    半固定VR          2個。
    TR(トランジスター)    1個

E. 調整・測定

F. 修理費
 48,000円

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

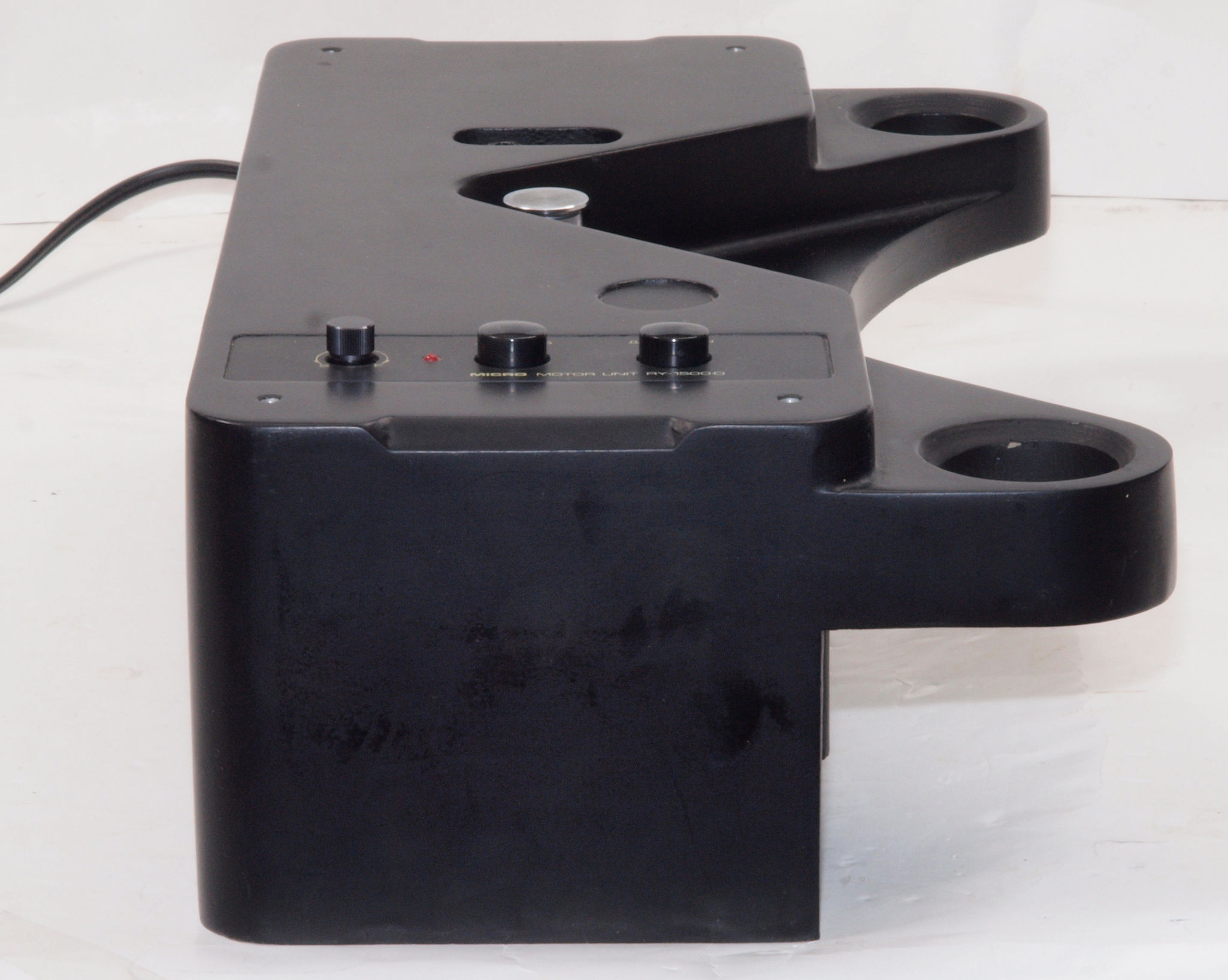

A11. 点検中 前から見る

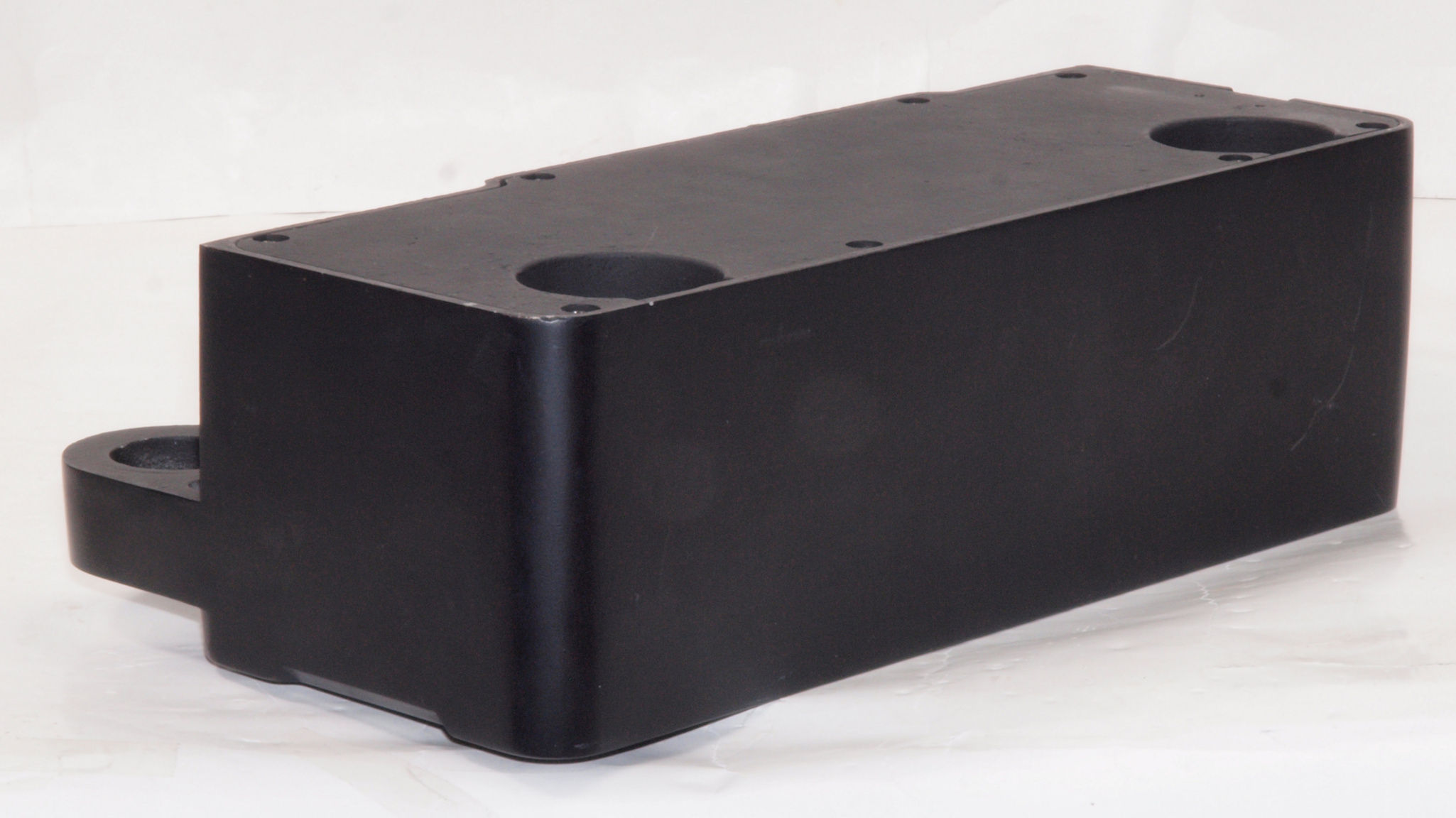

A12. 点検中 前右から見る

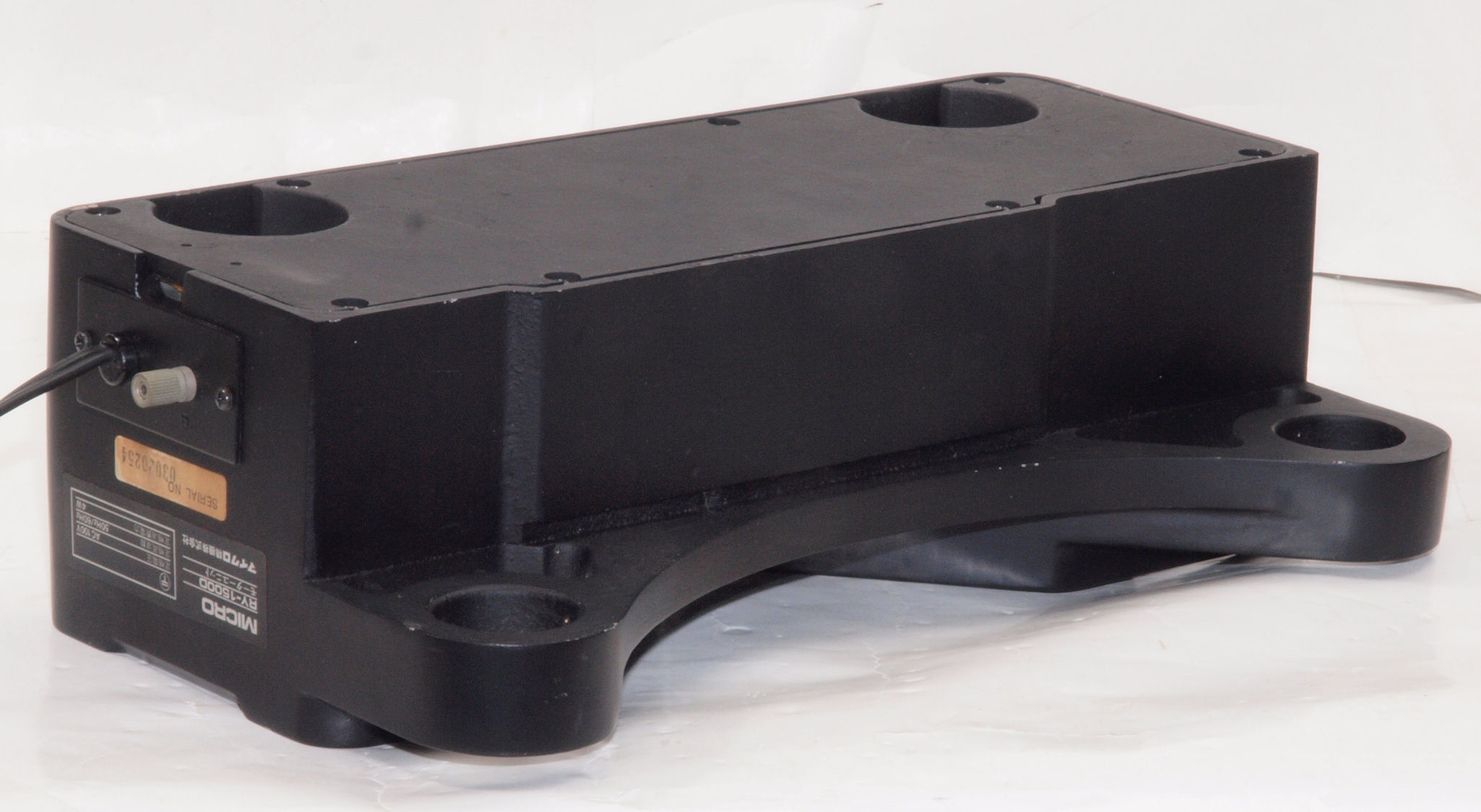

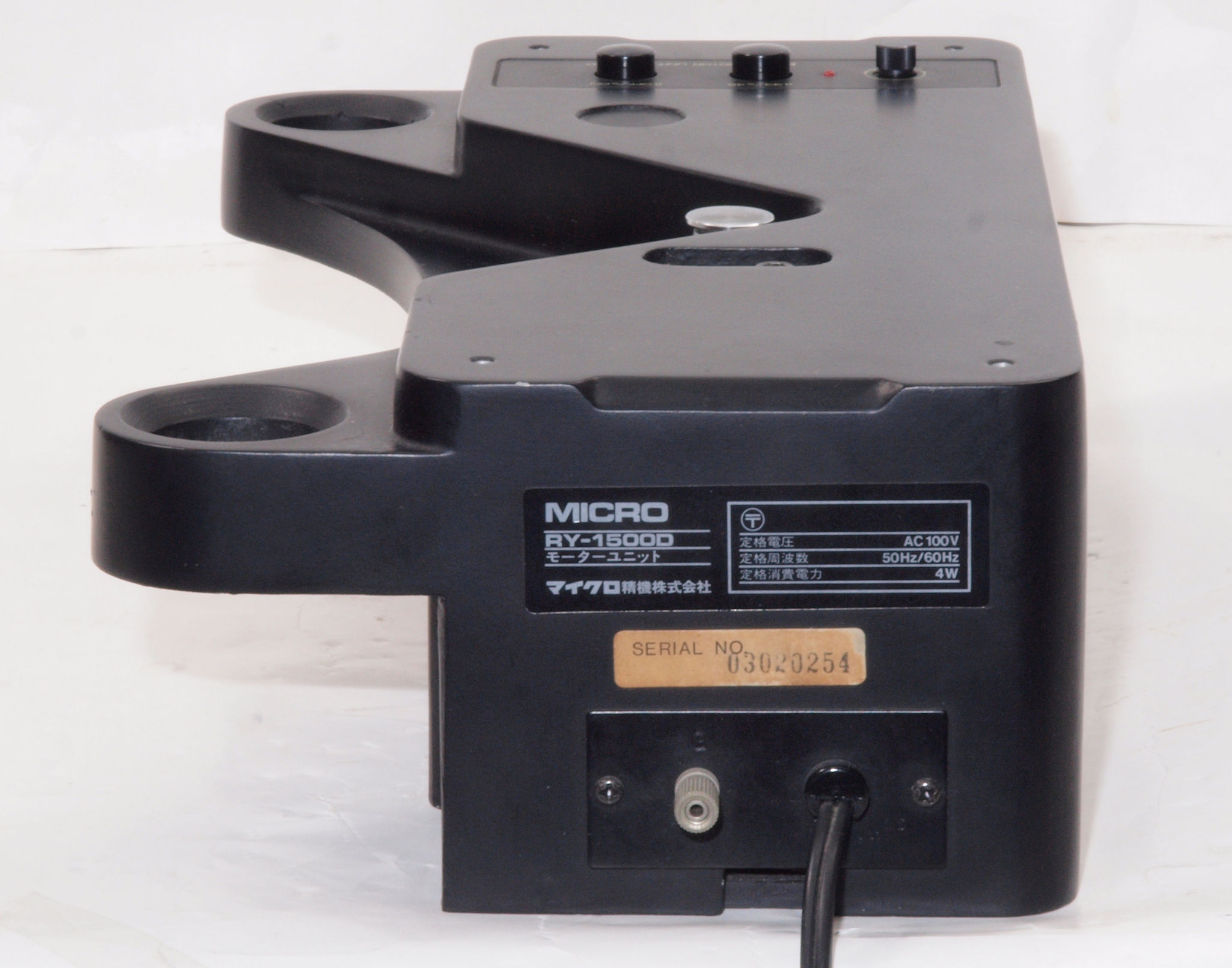

A13. 点検中 後から見る
A14. 点検中 後左から見る

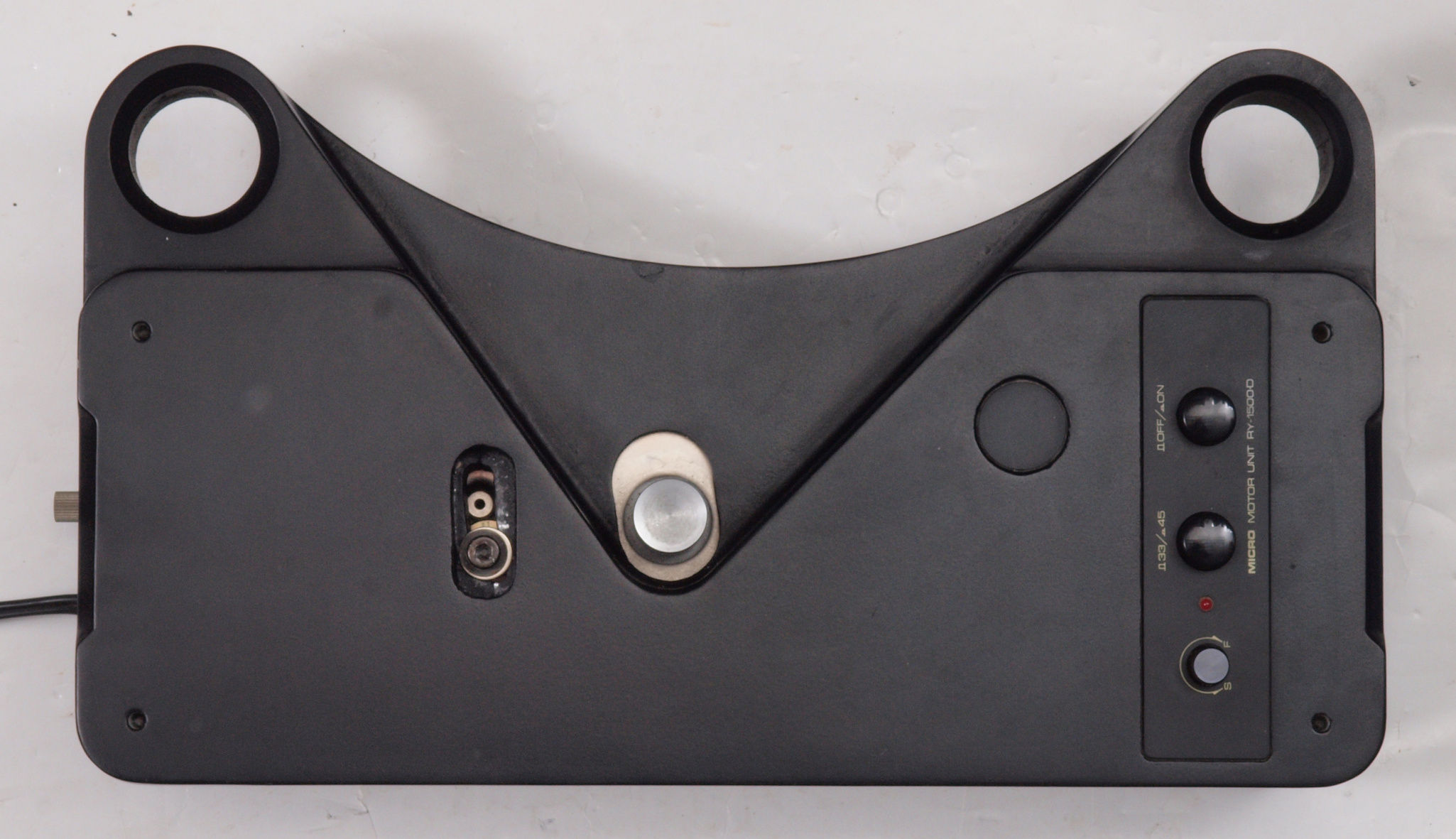

A21. 点検中 上から見る
A23. 点検中 モータープリーは真ん中に糸用ミゾ有り。
A31. 点検中 下前左から
A32. 点検中 下後右から見る

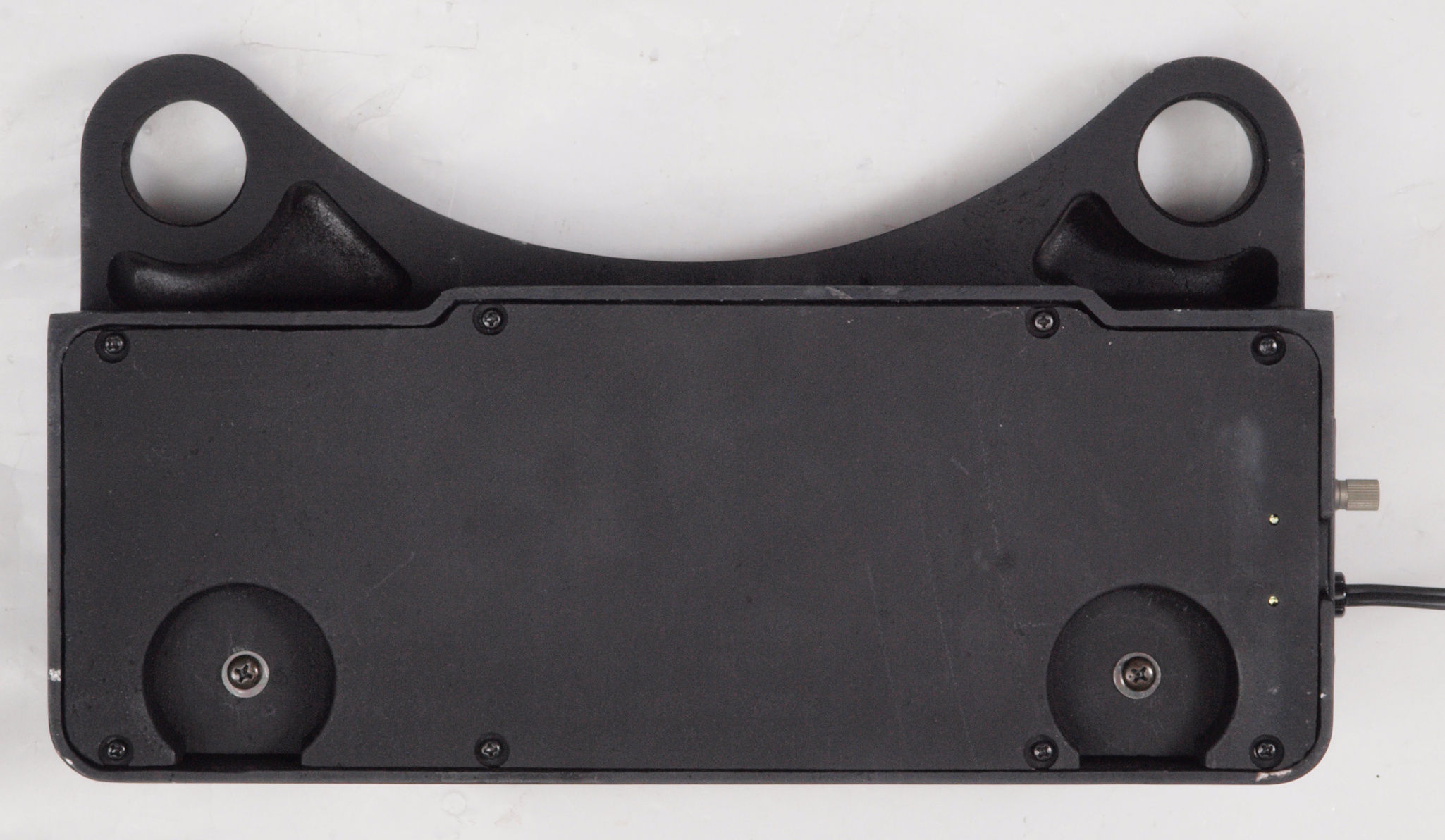

A33. 点検中 下から見る

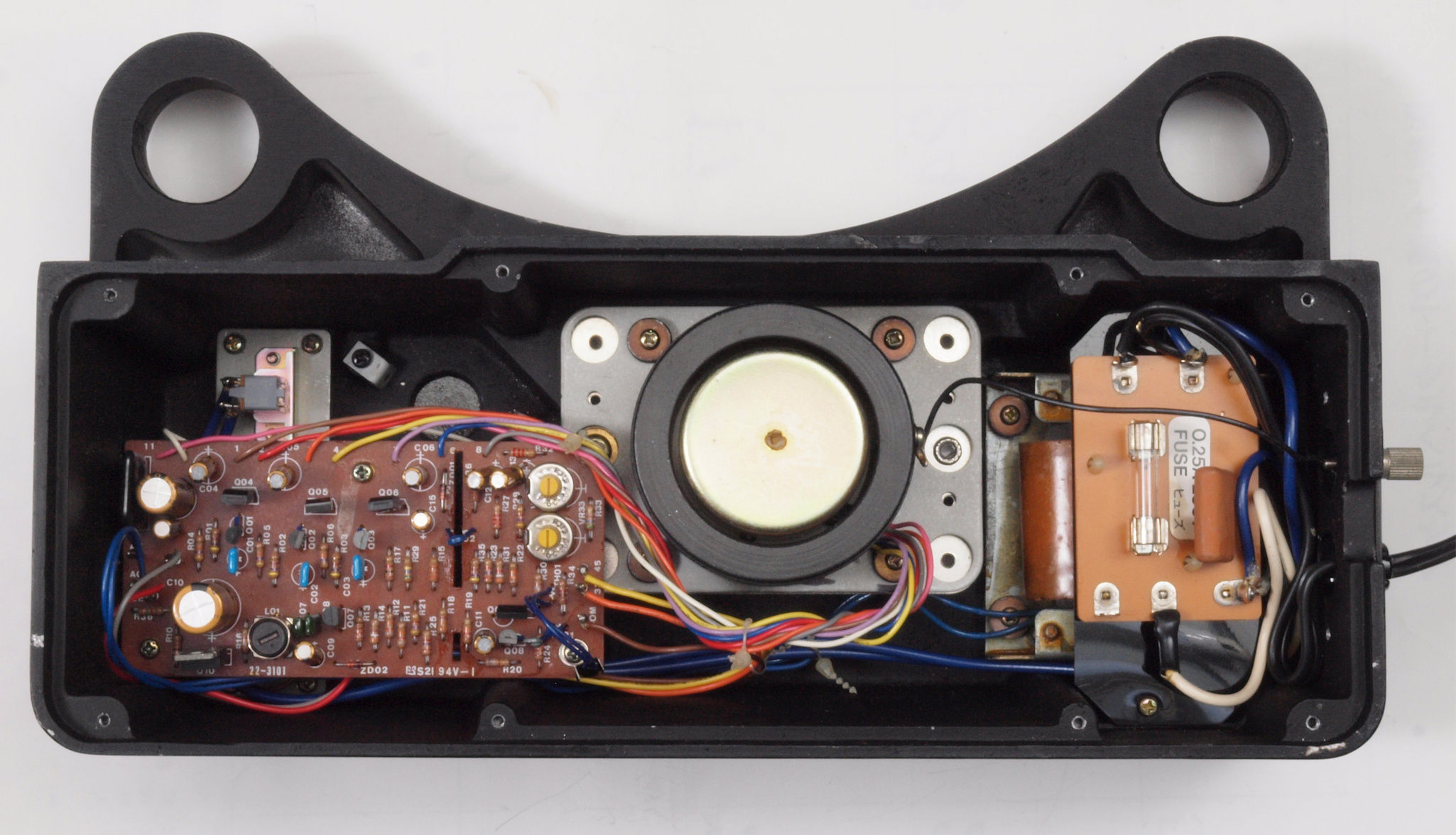

A41. 点検中 下蓋を取り、下から見る
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

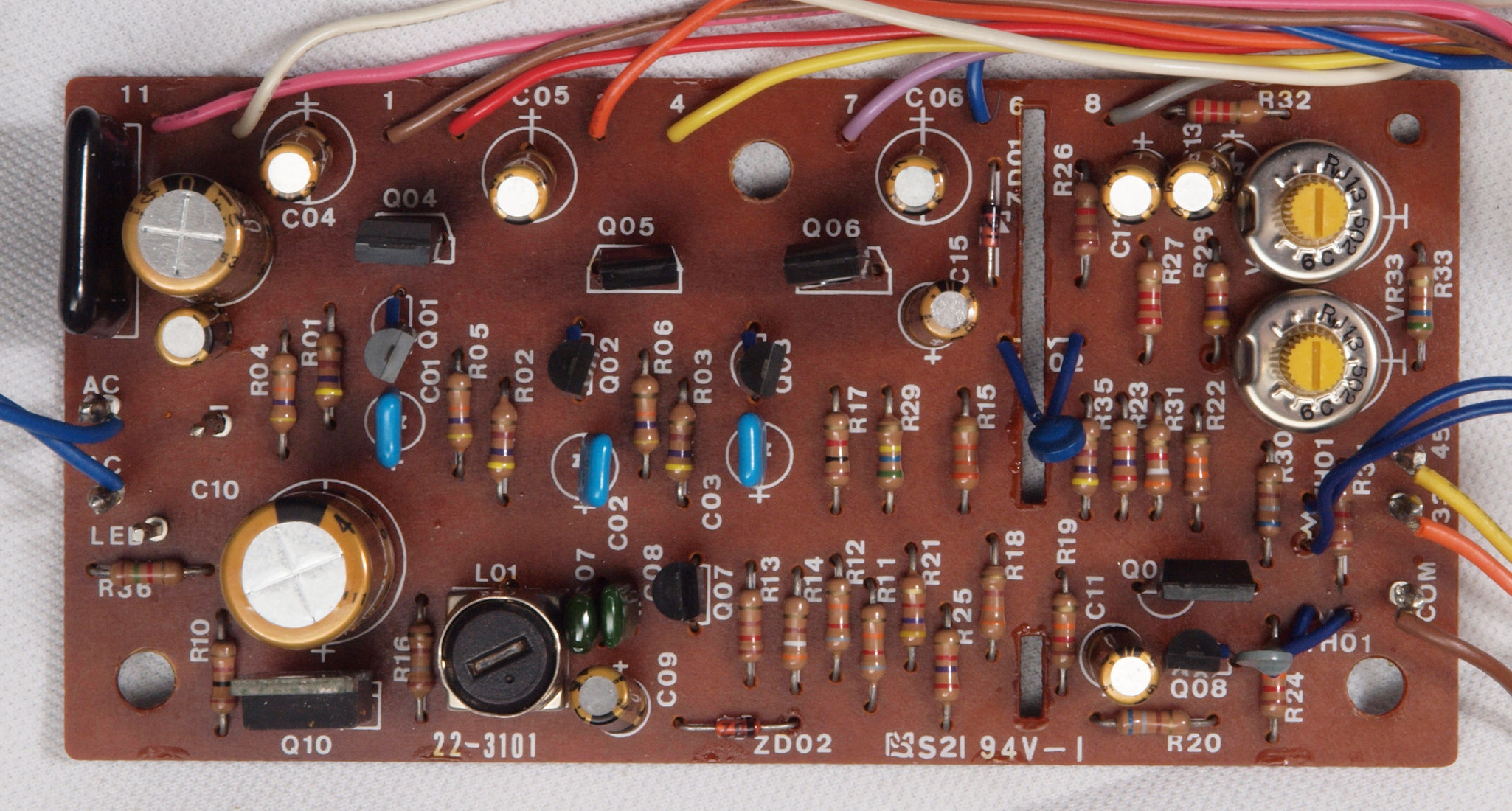

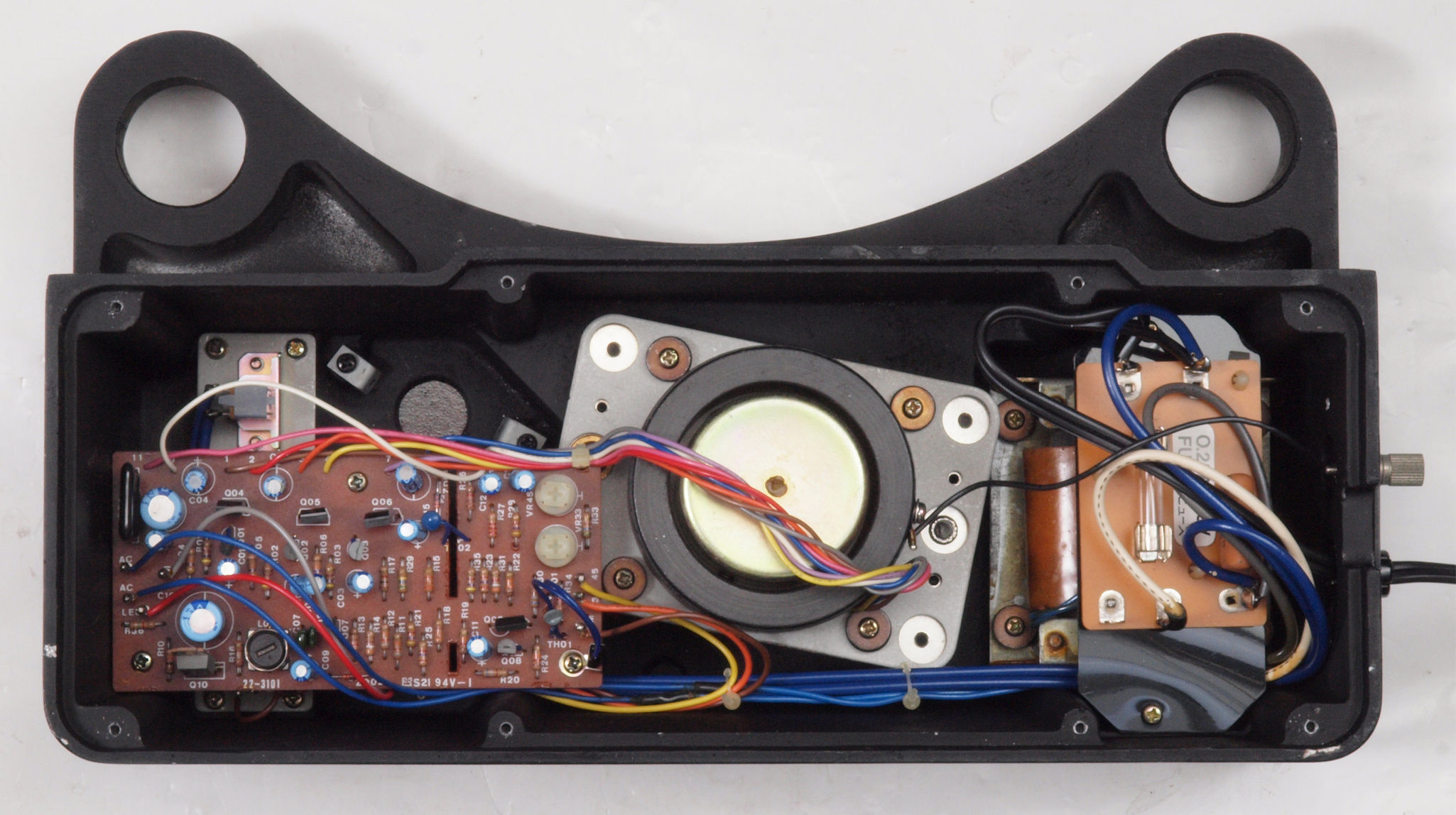

C11. 修理前 モーター部コントロール基板。
C12 .修理後 モーター部コントロール基板。 半固定VR2個、電解コンデンサー14個、交換。

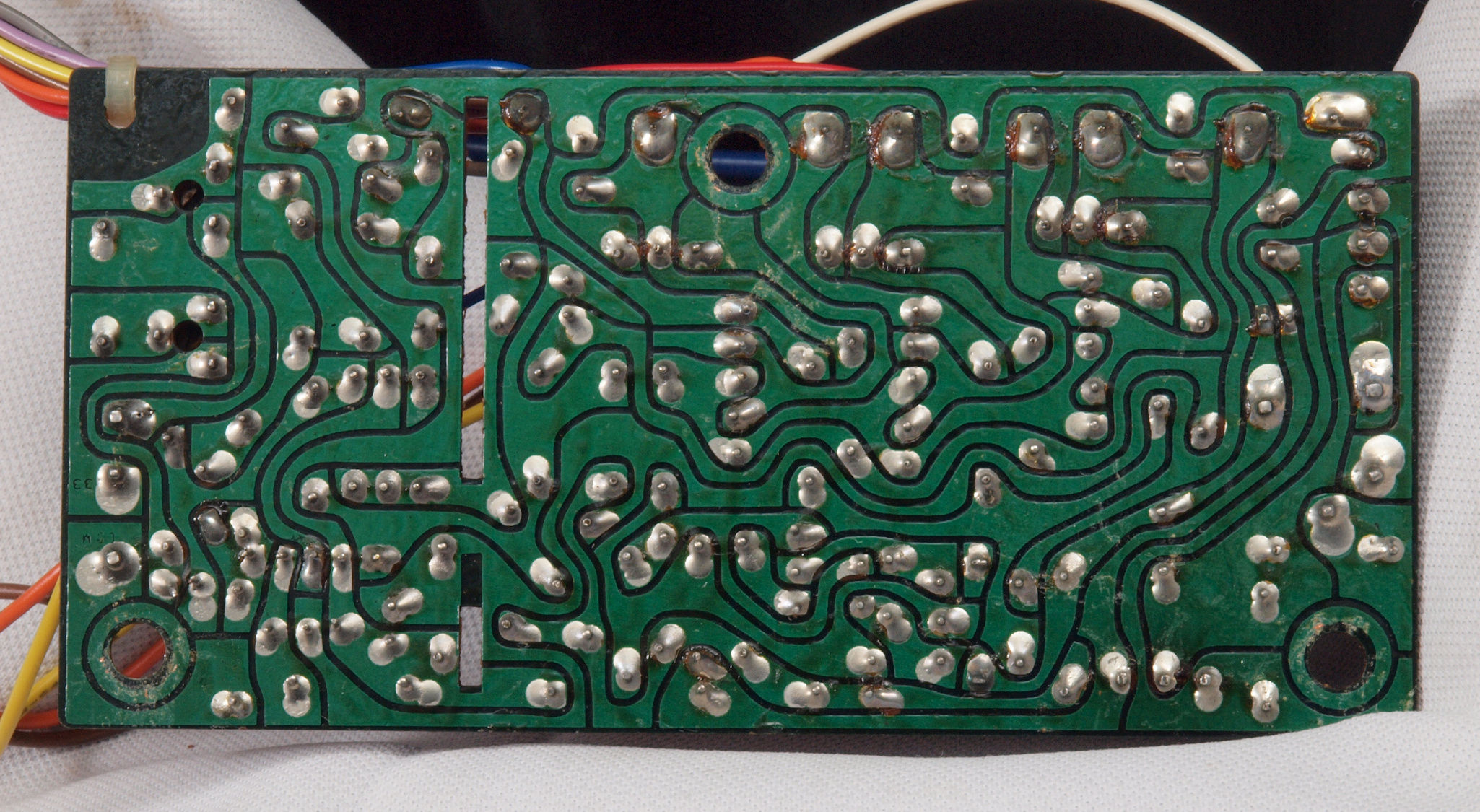

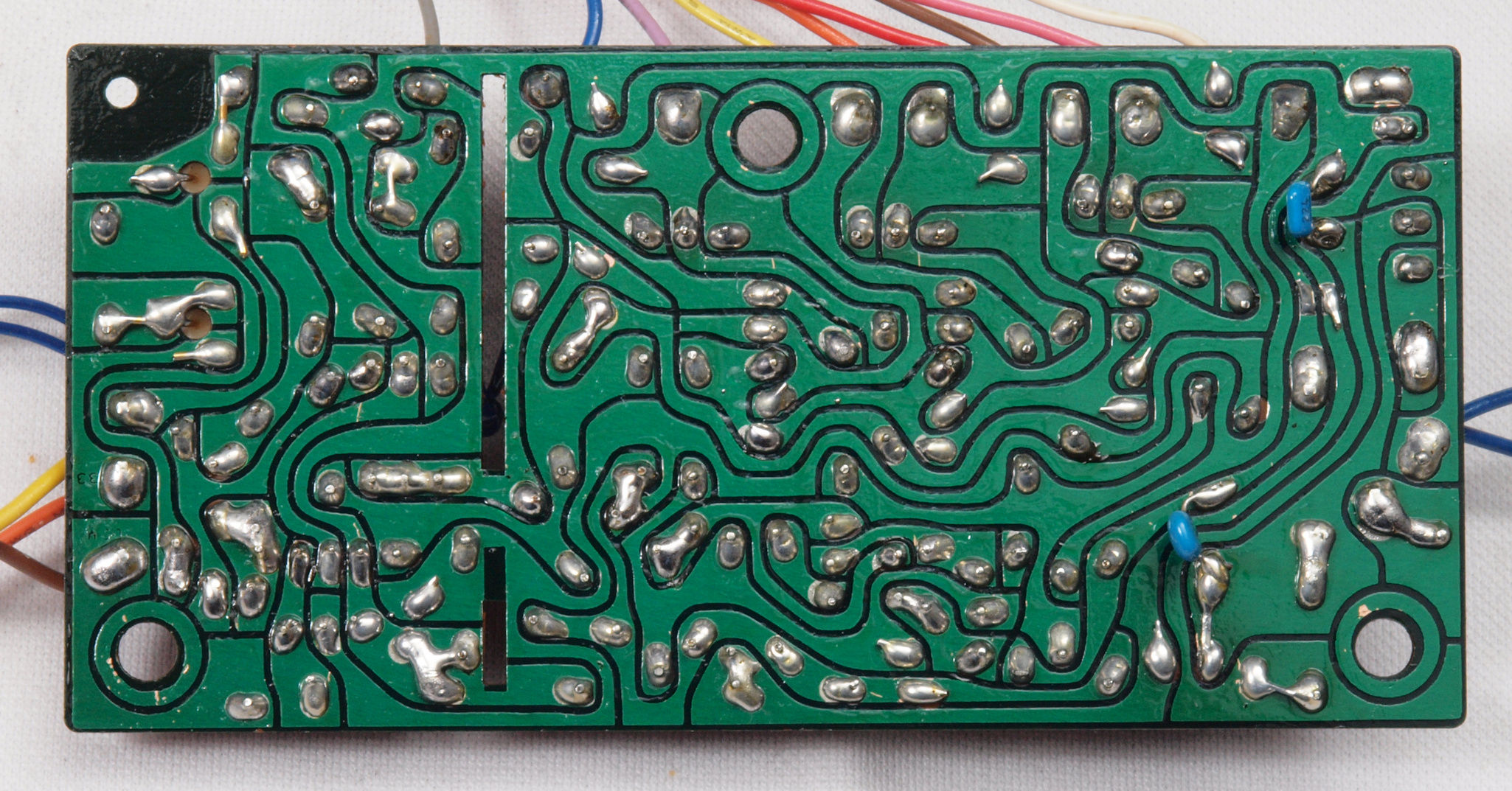

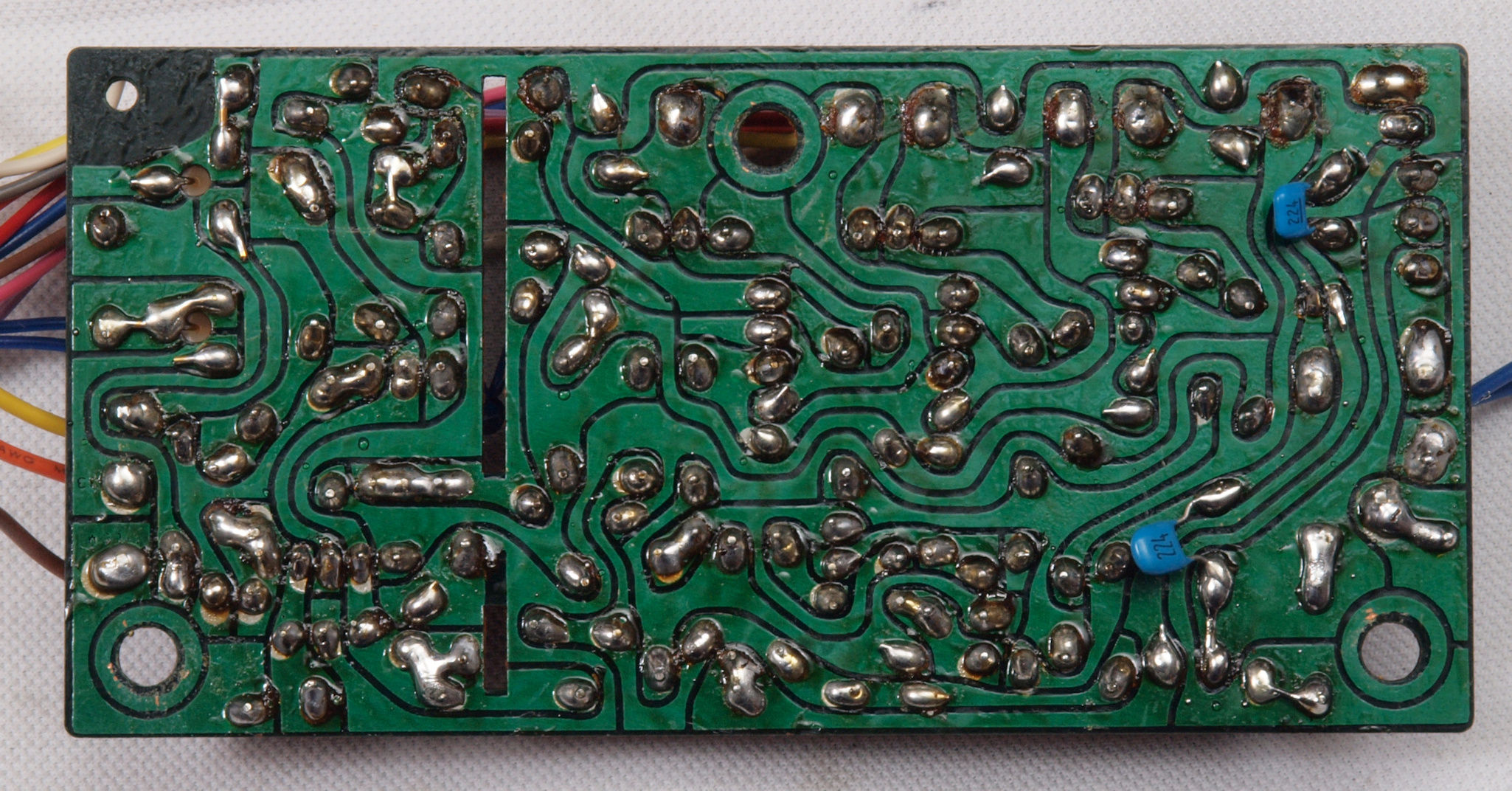

C13. 修理前 モーター部コントロール基板裏
C14. 修理(半田補正)後 モーター部コントロール基板裏
C15. 完成モーター部コントロール基板裏、余分なフラックスを落として、コート液を塗る。

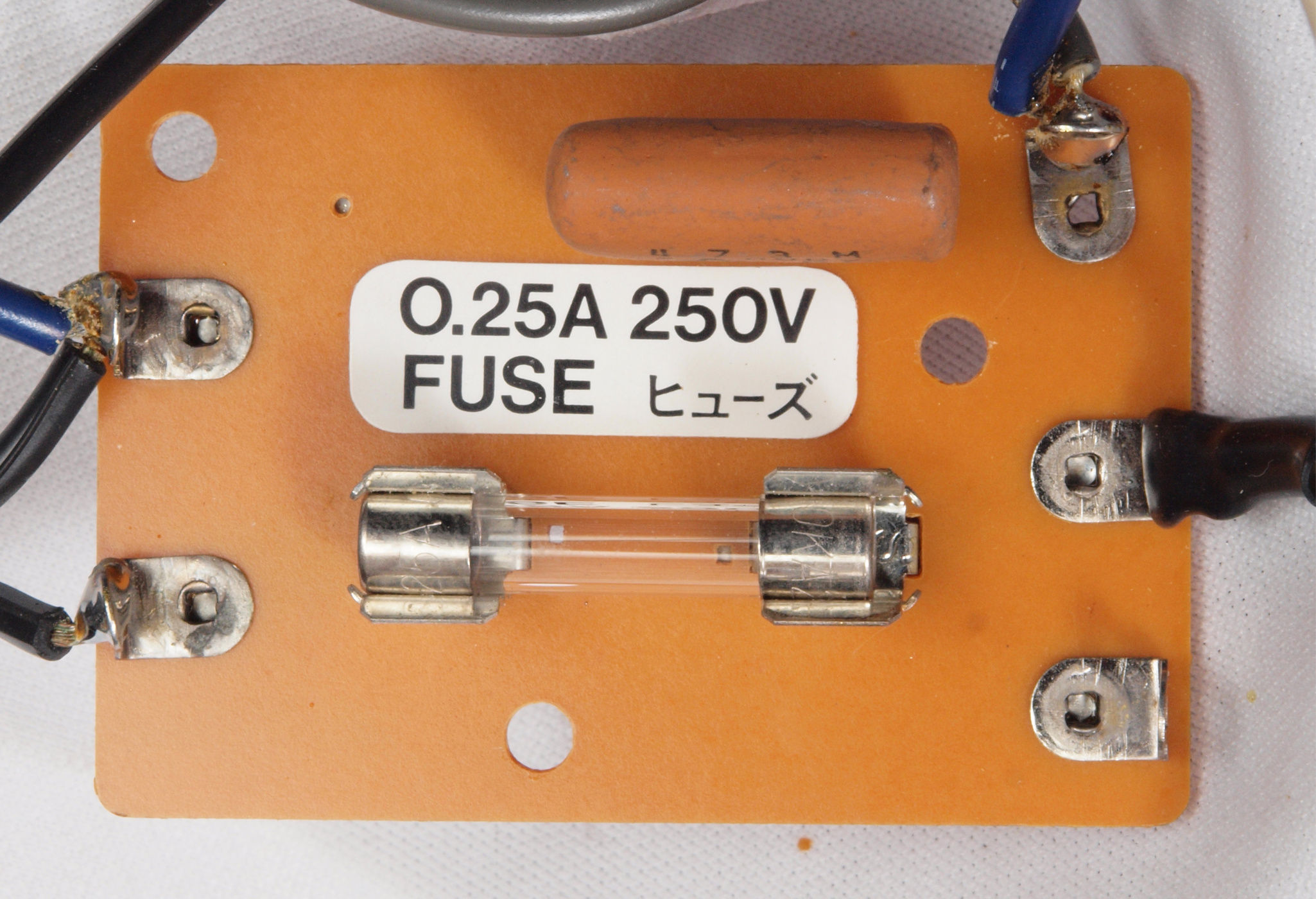

C21. 修理前 ヒューズ基板
C22. 修理前 ヒューズ基板裏

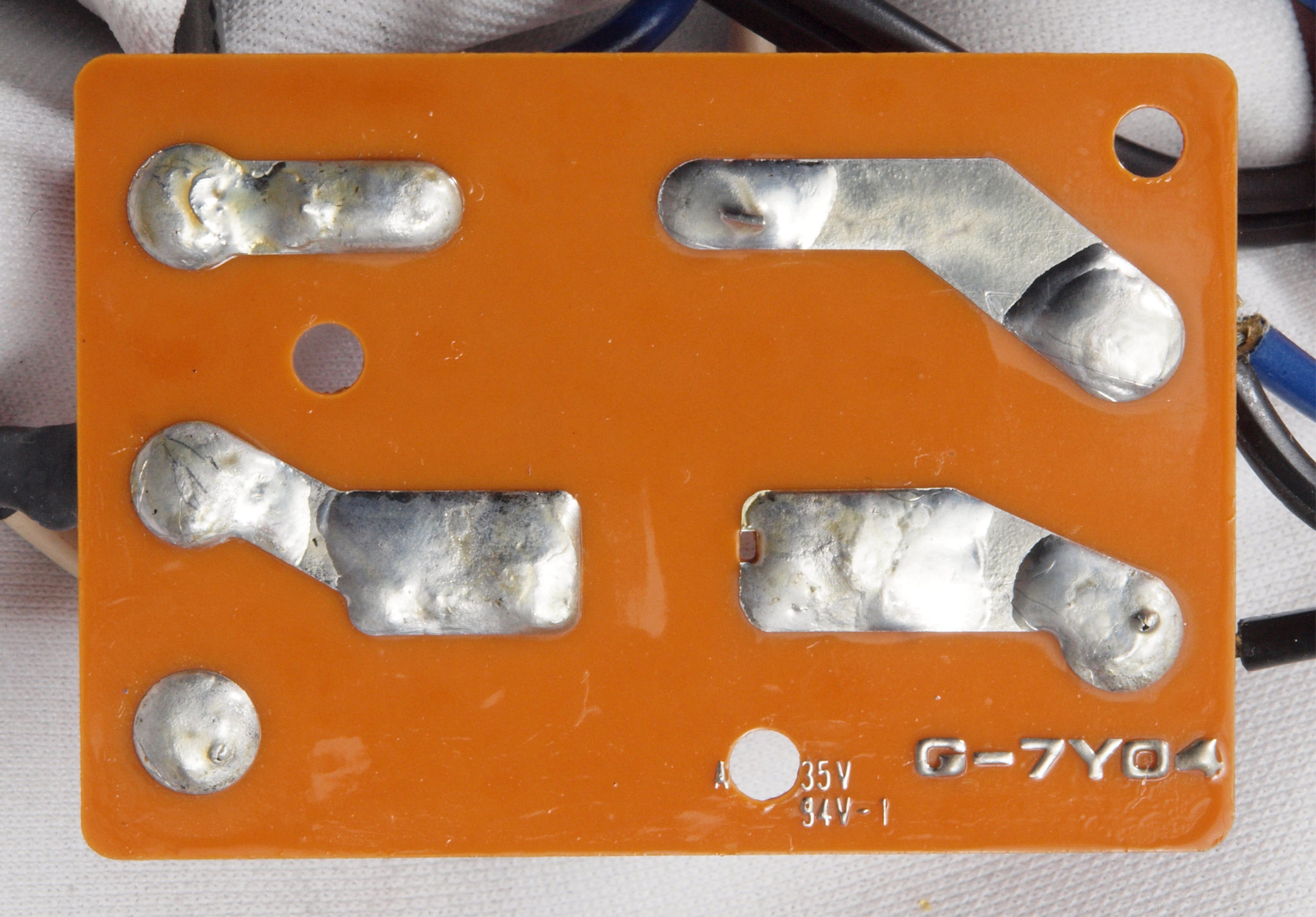

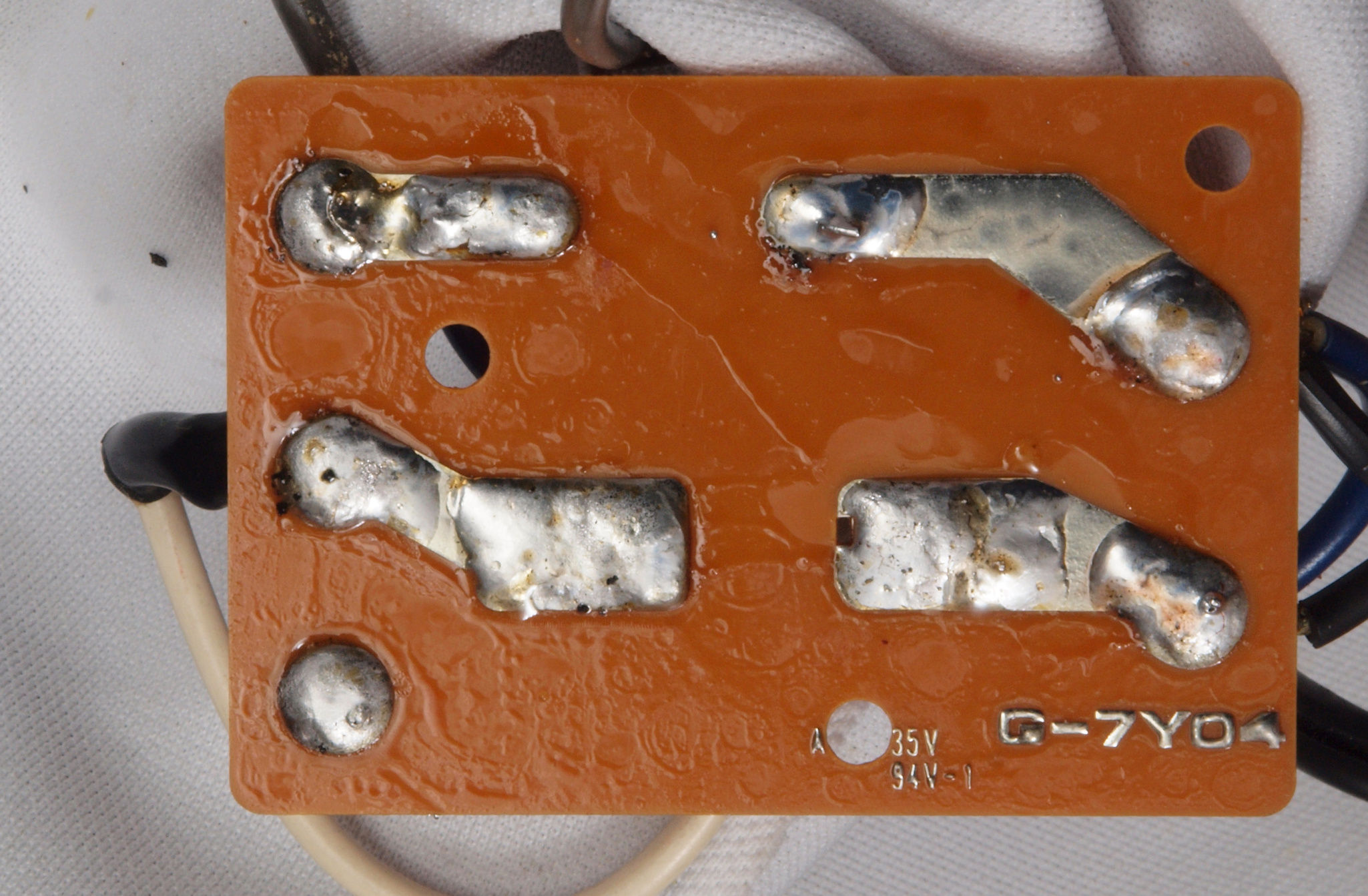

C23. 修理(半田補正)後 ヒューズ基板裏
C23. 完成ヒューズ基板裏 余分なフラックスを落として、コート液を塗る。

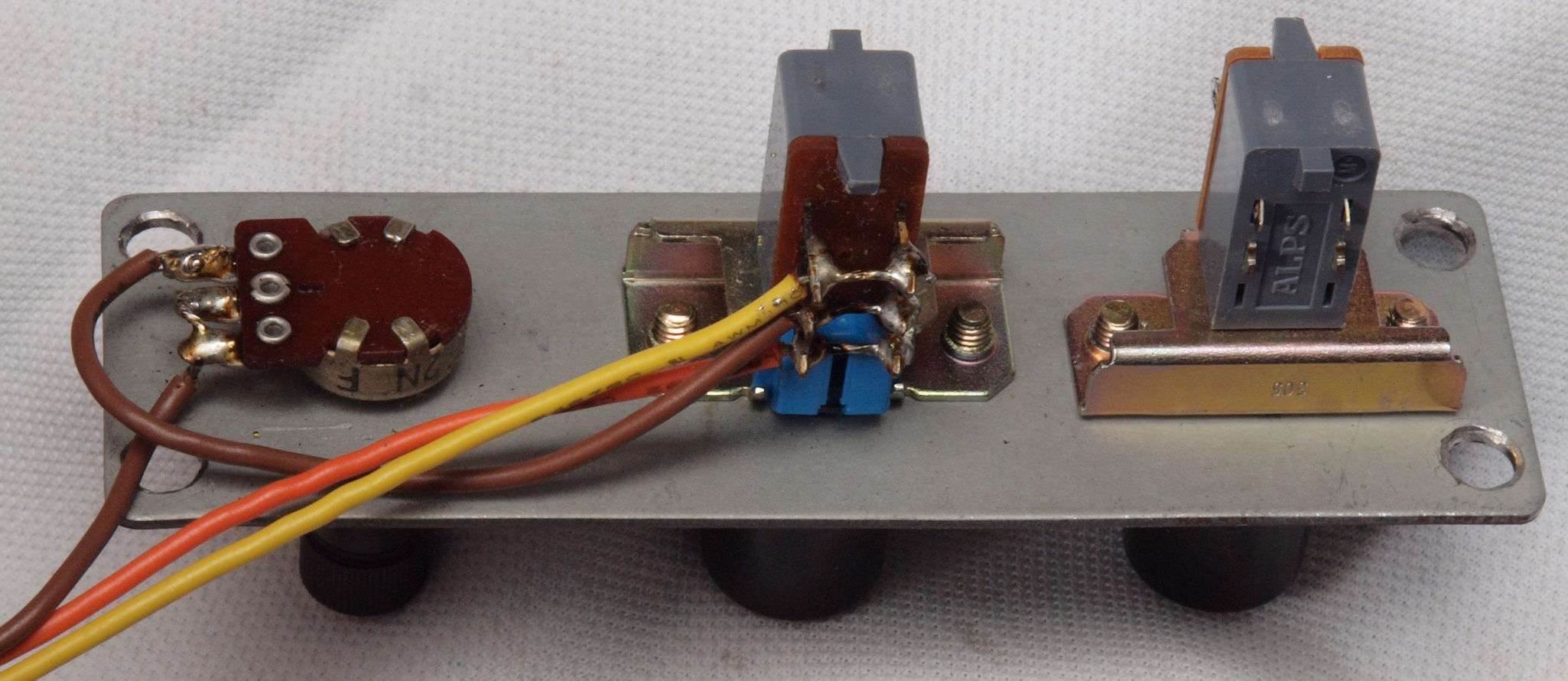

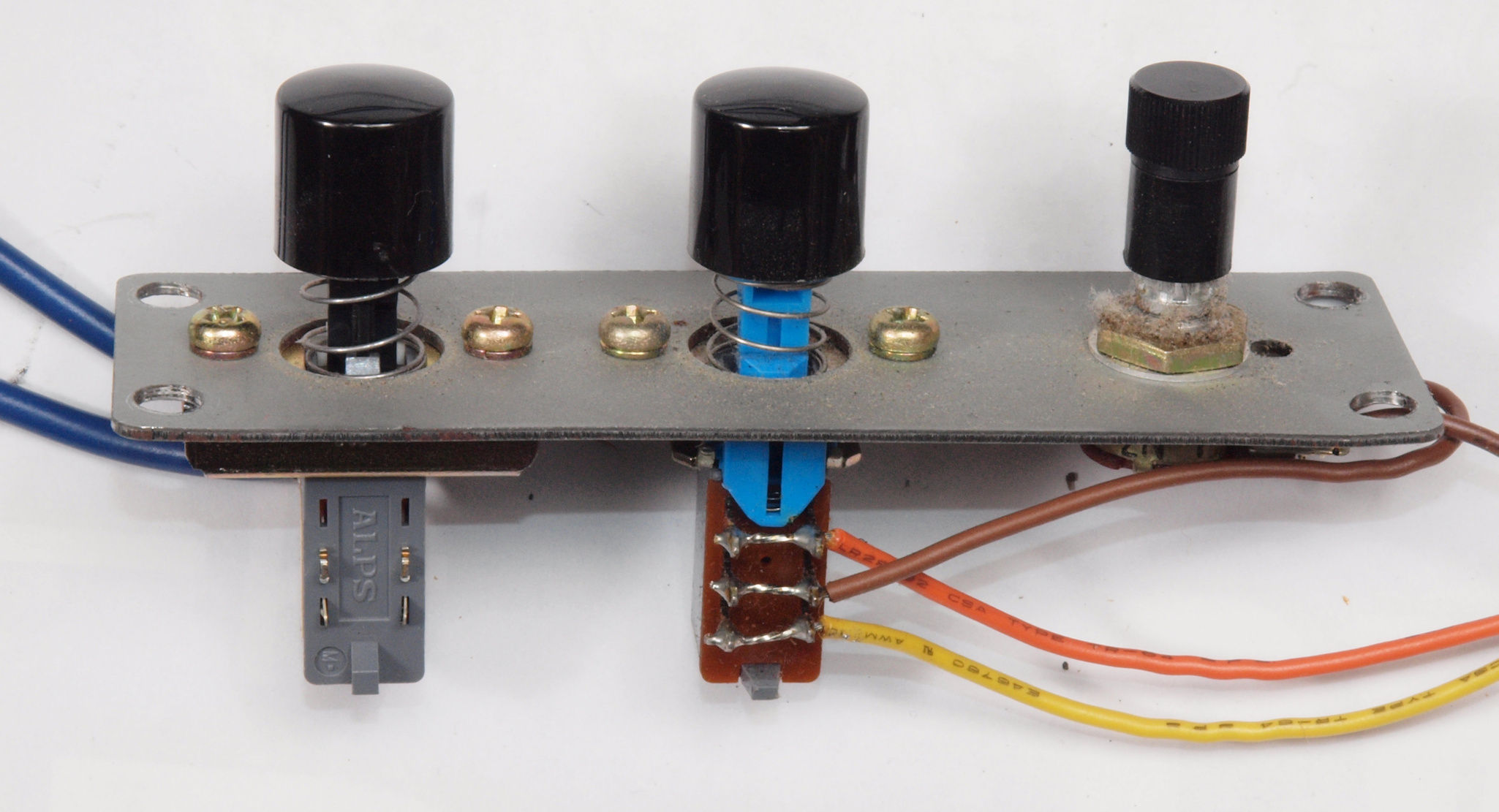

C31. 修理前 操作SW・VR
C32. 修理前 操作SW・VR裏。

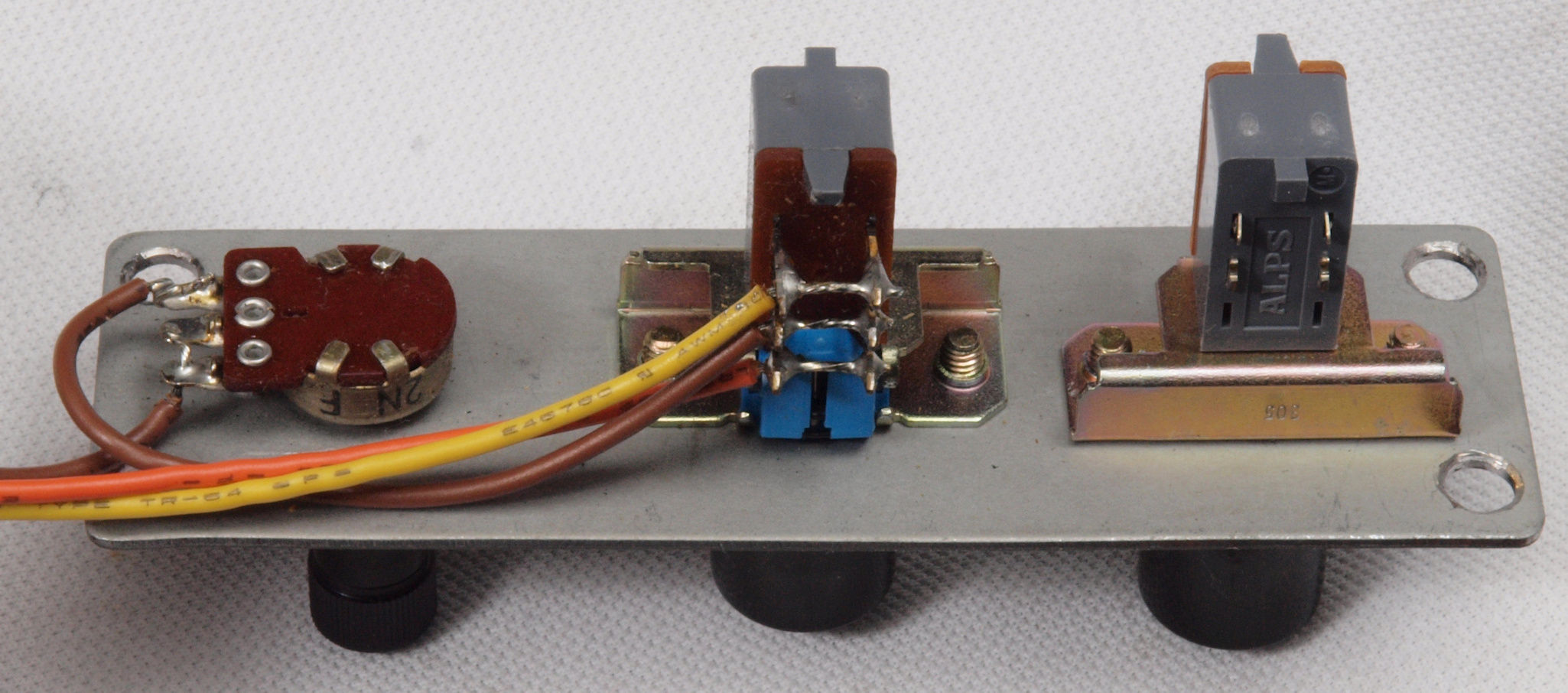

C33. 修理(半田補正)後 操作SW・VR裏。

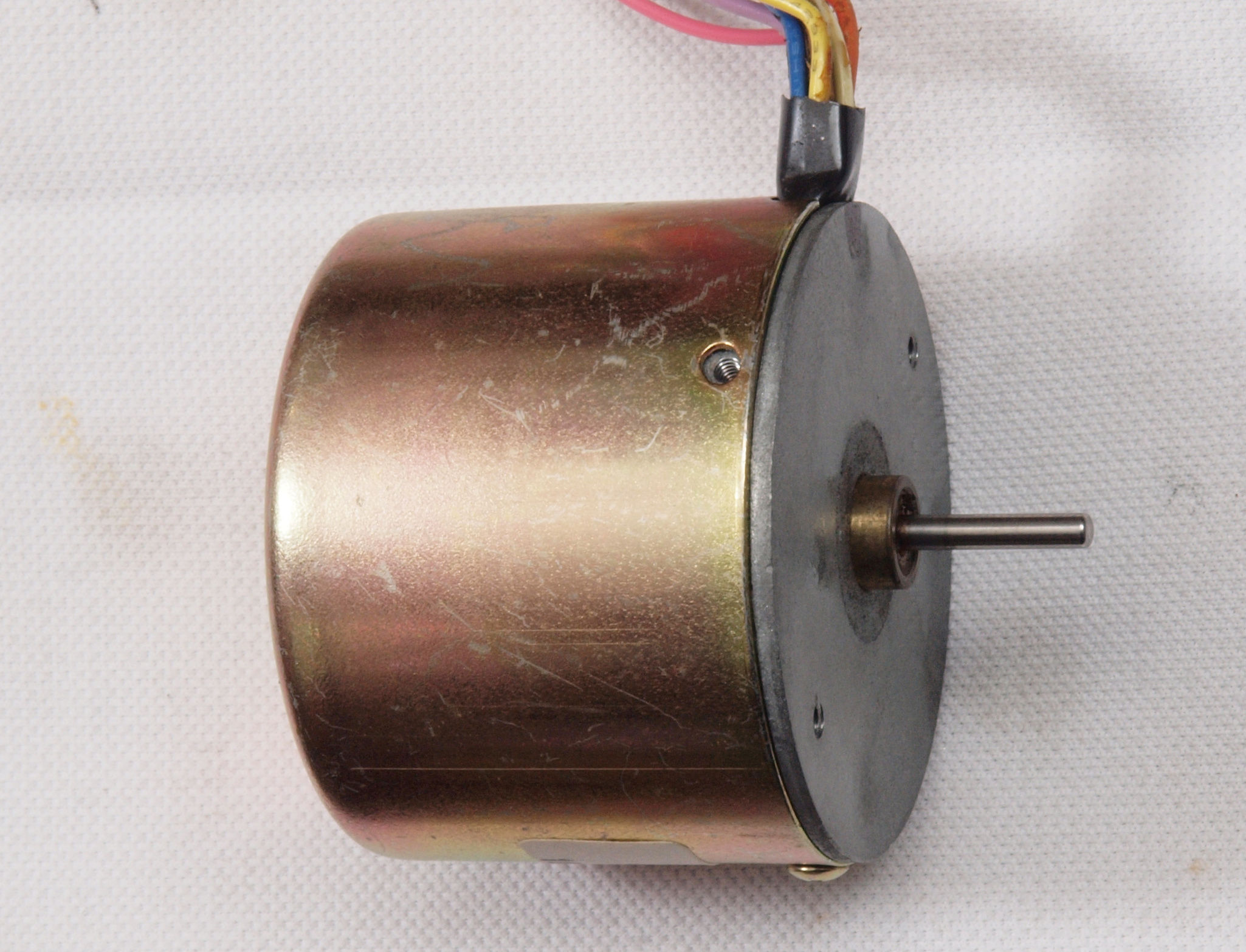

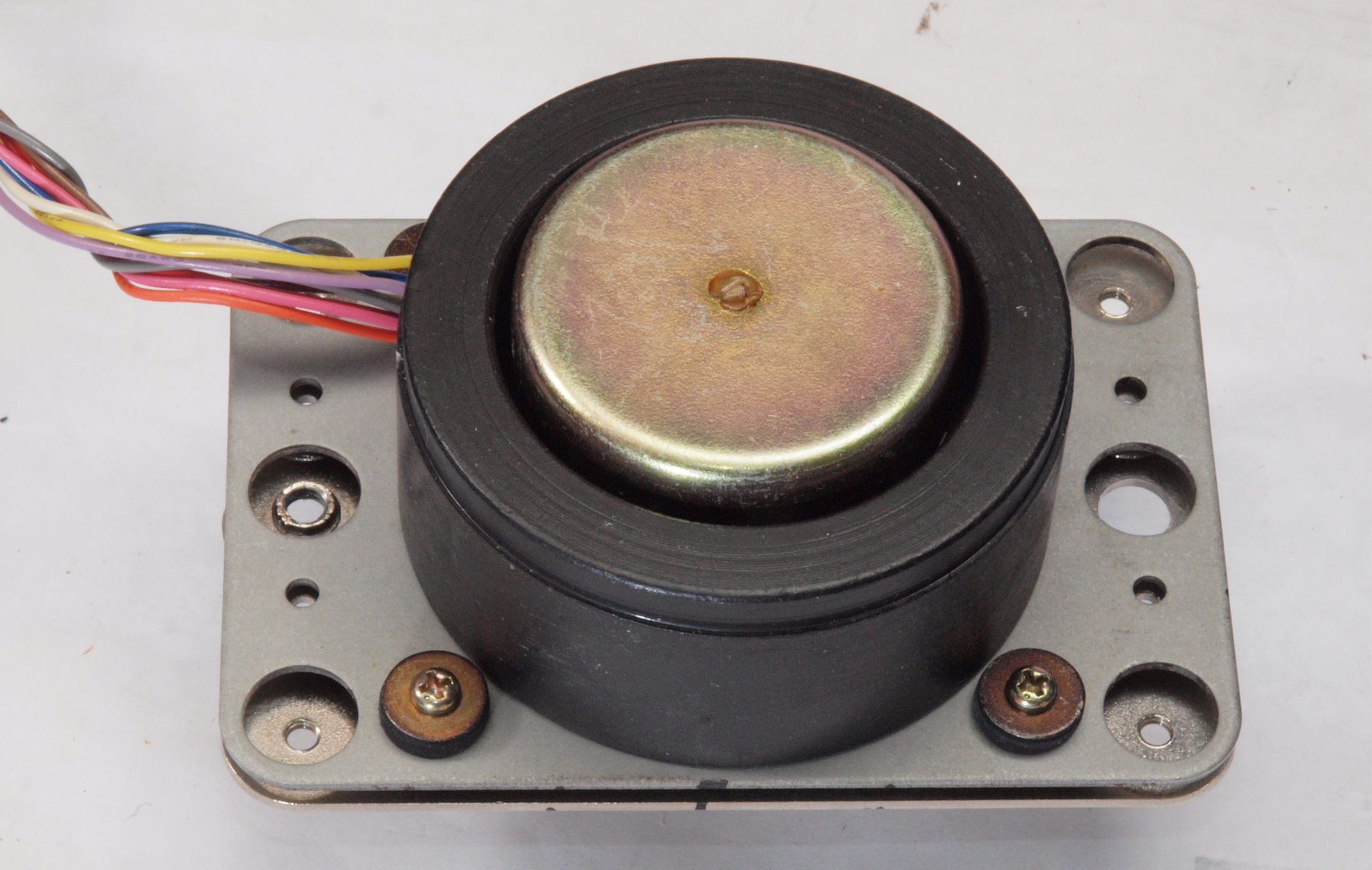

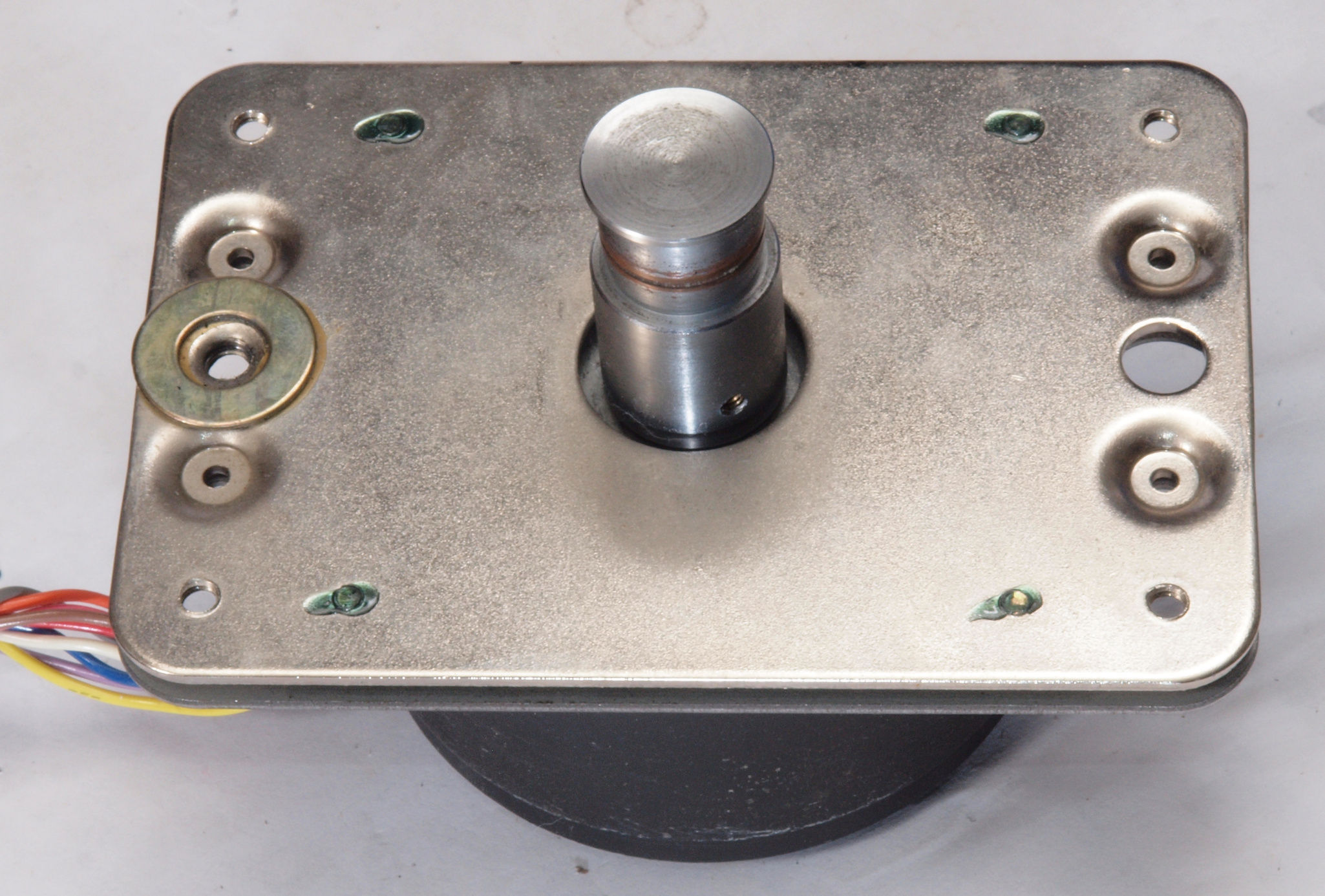

C41. 修理中 モータ取り出す。
C42. 修理中 モータ取り出す、下から見る。
C43. 修理中 磁気遮蔽リングからモータ取り出す。

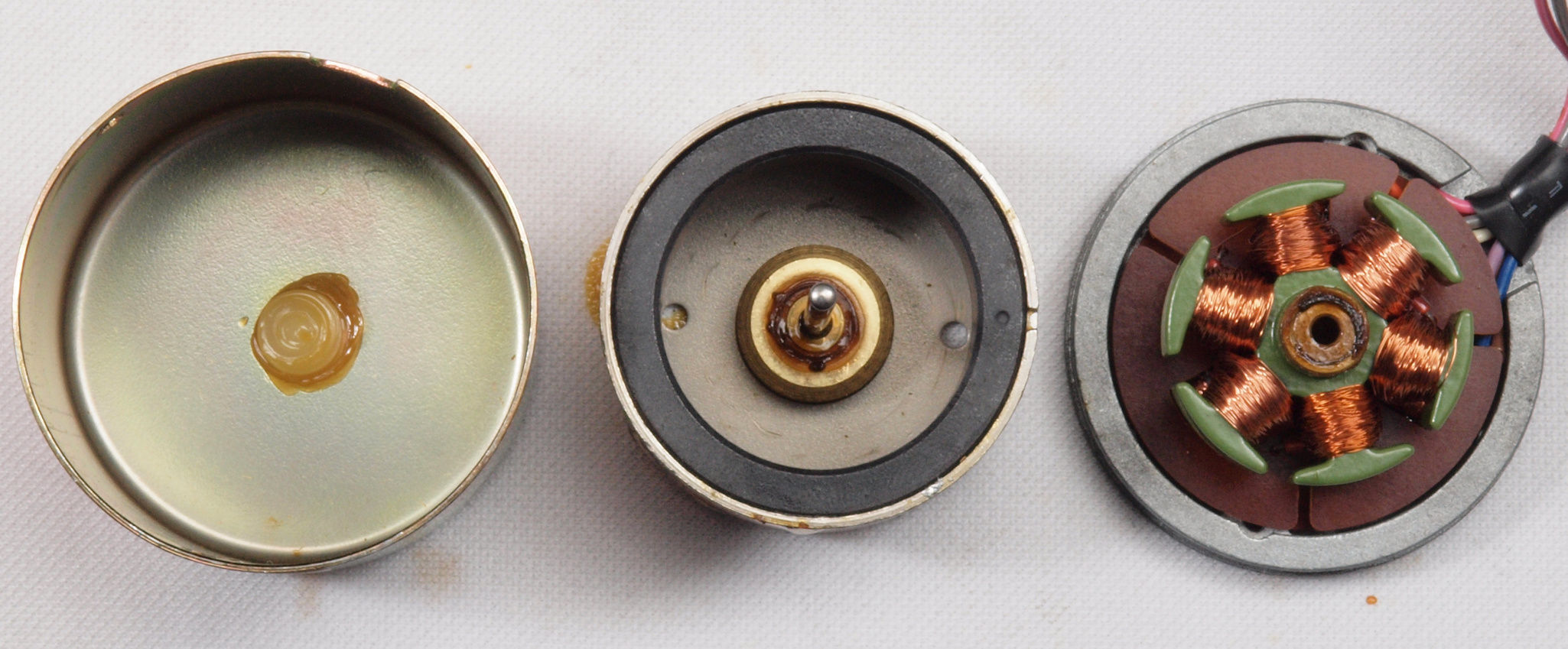

C44. 修理中 モーター分解・整備・給油。

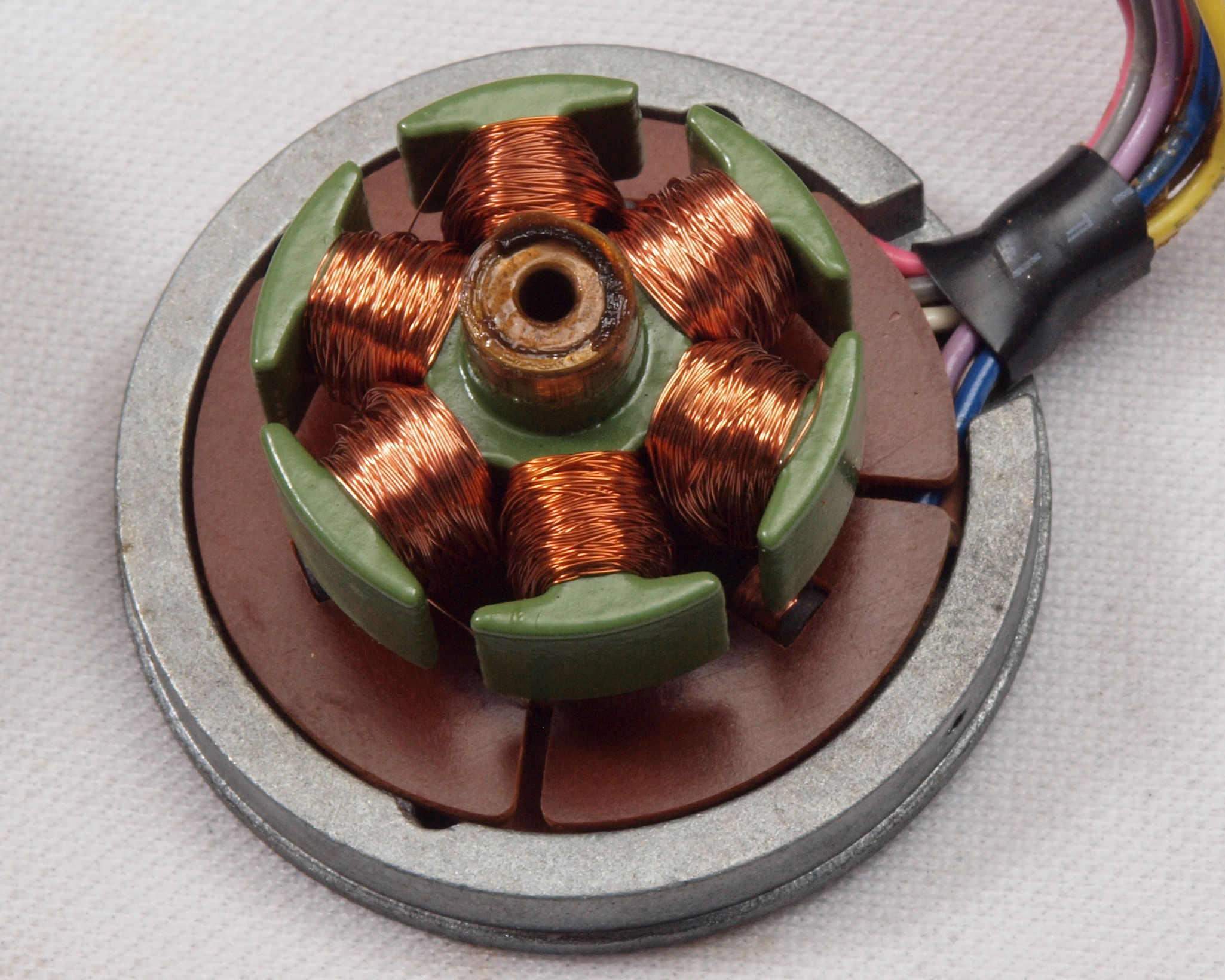

C45. 修理中 モーター固定子。

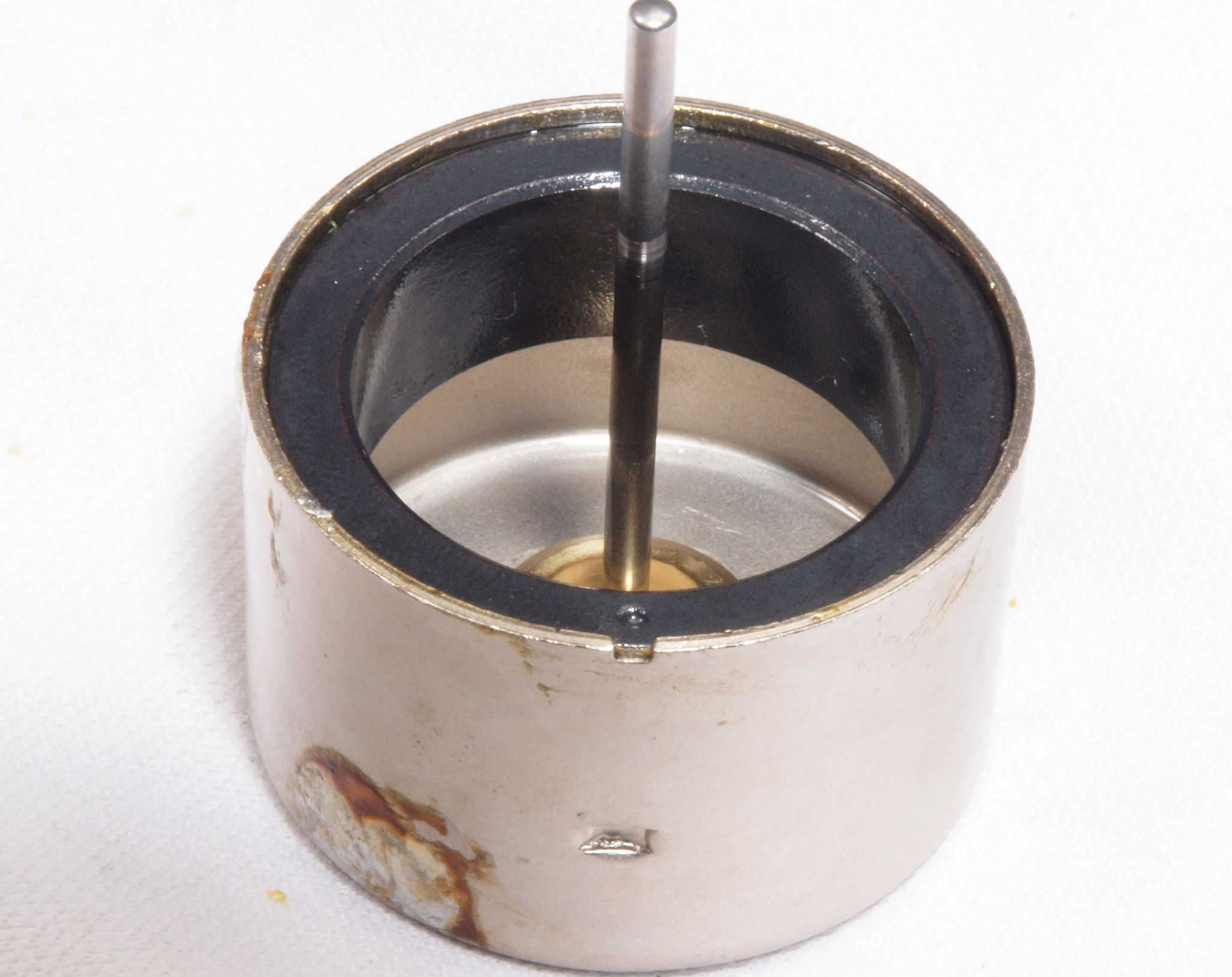

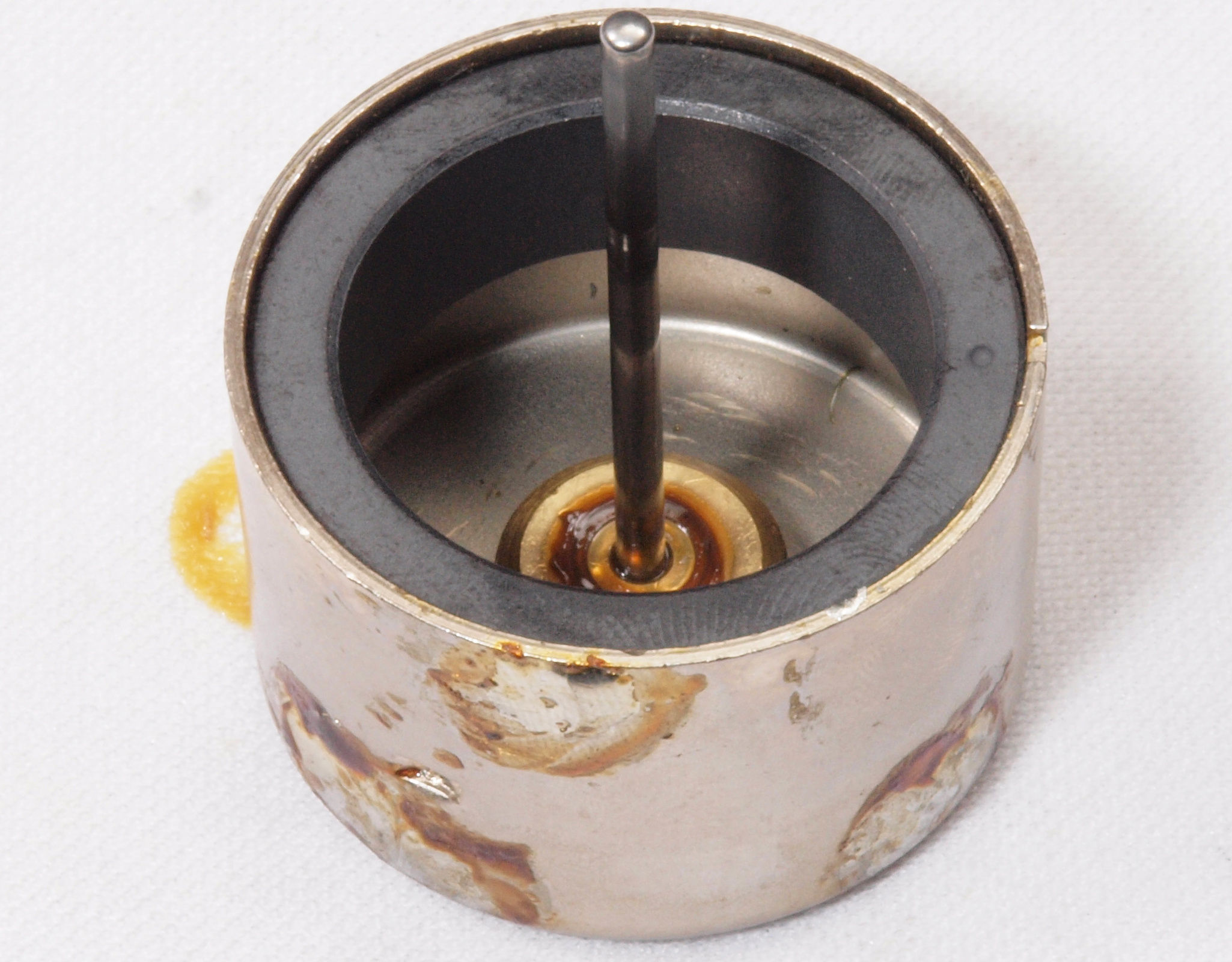

C46. 修理前 モーターアウターロータ。
C47. 修理後 モーターアウターロータ。 錆止めにCRCを塗る。
C48. 修理中 モーターアウターロータ、反対側。
C49. 修理後 モーターアウターロータ、反対側。 錆止めにCRCを塗る。

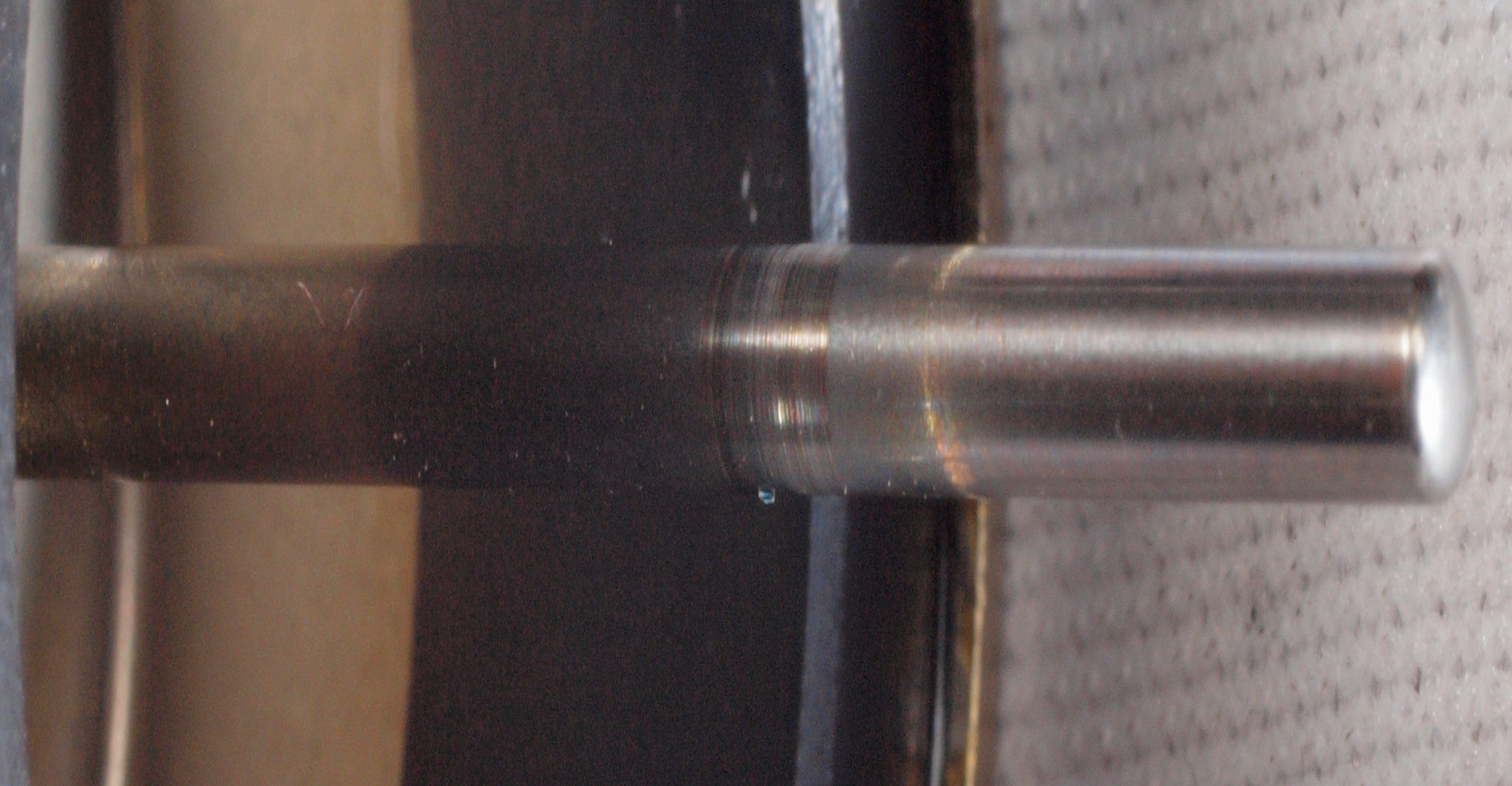

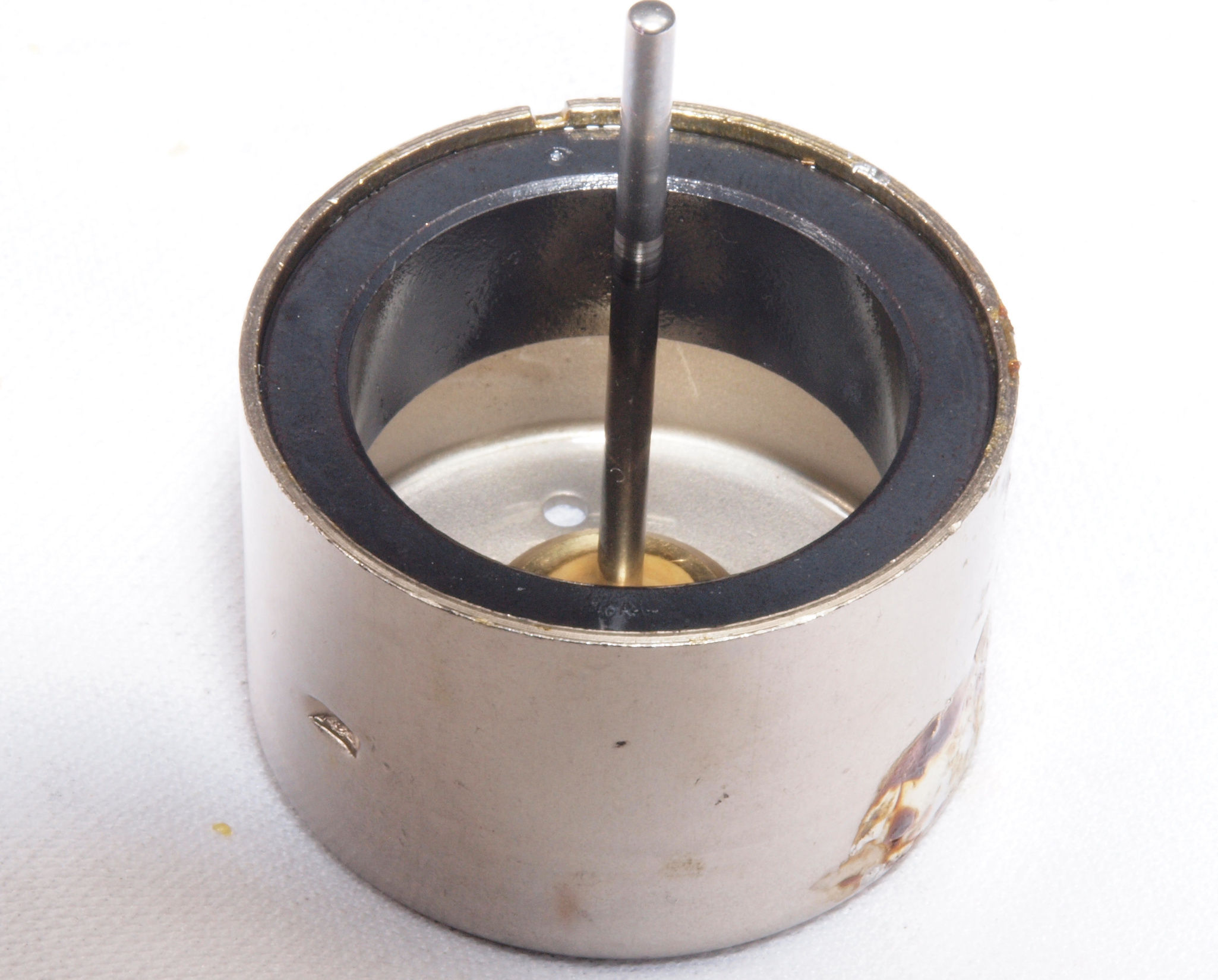

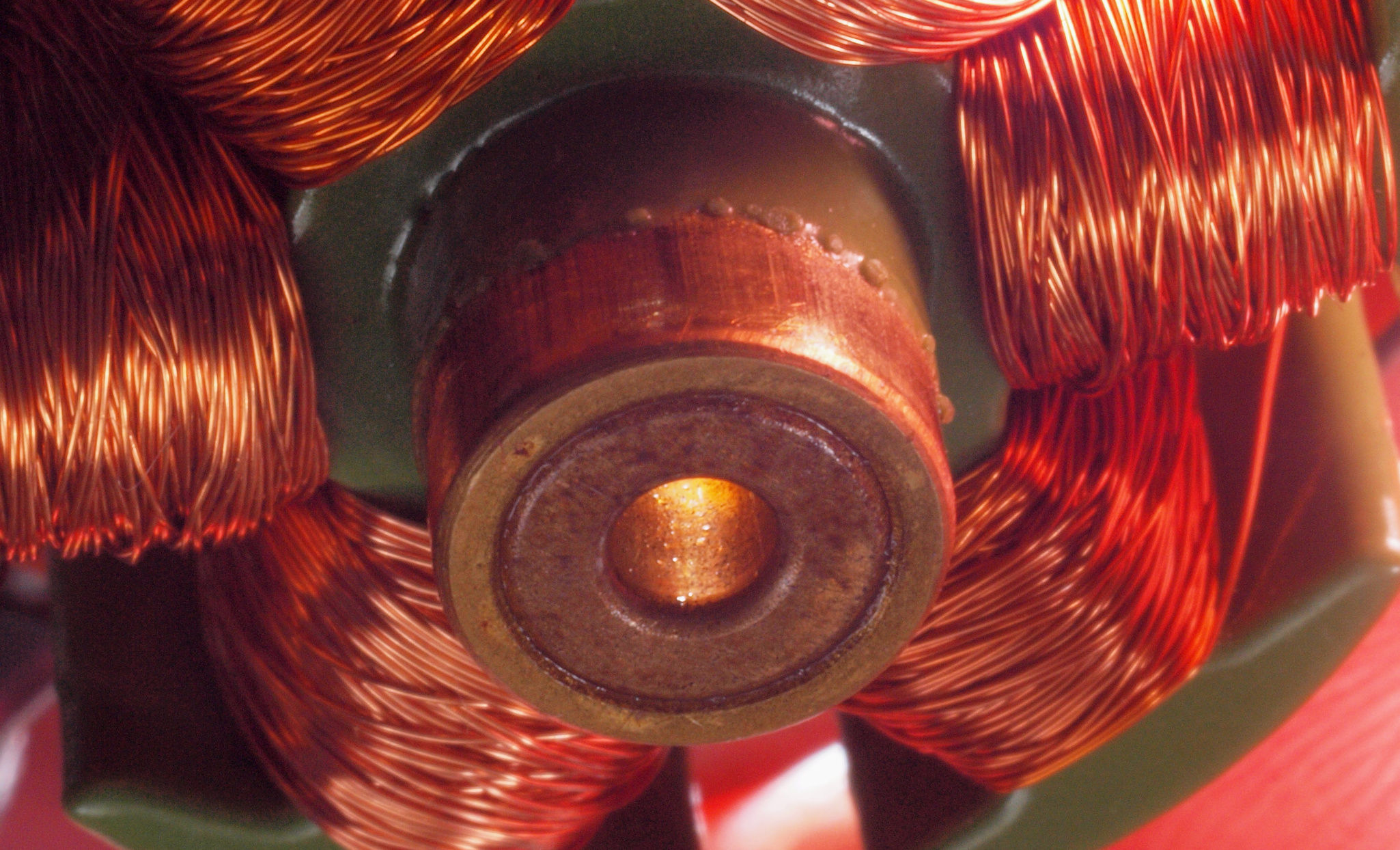

C51. 修理中 モーター軸

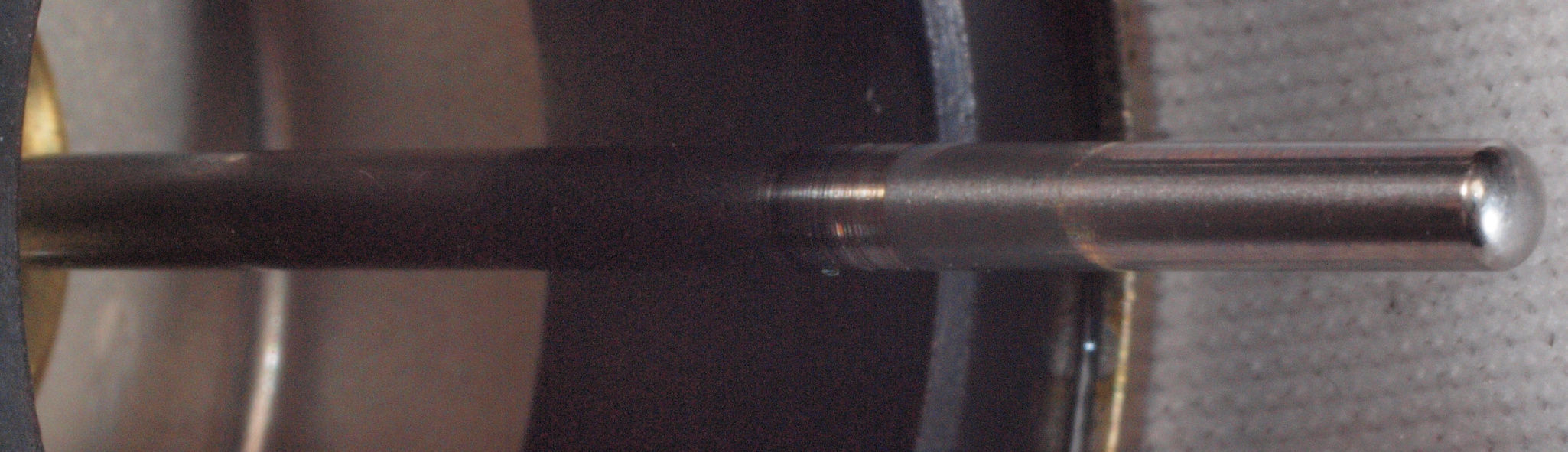

C52. 修理中 モーター軸拡大。 縦横比変更。

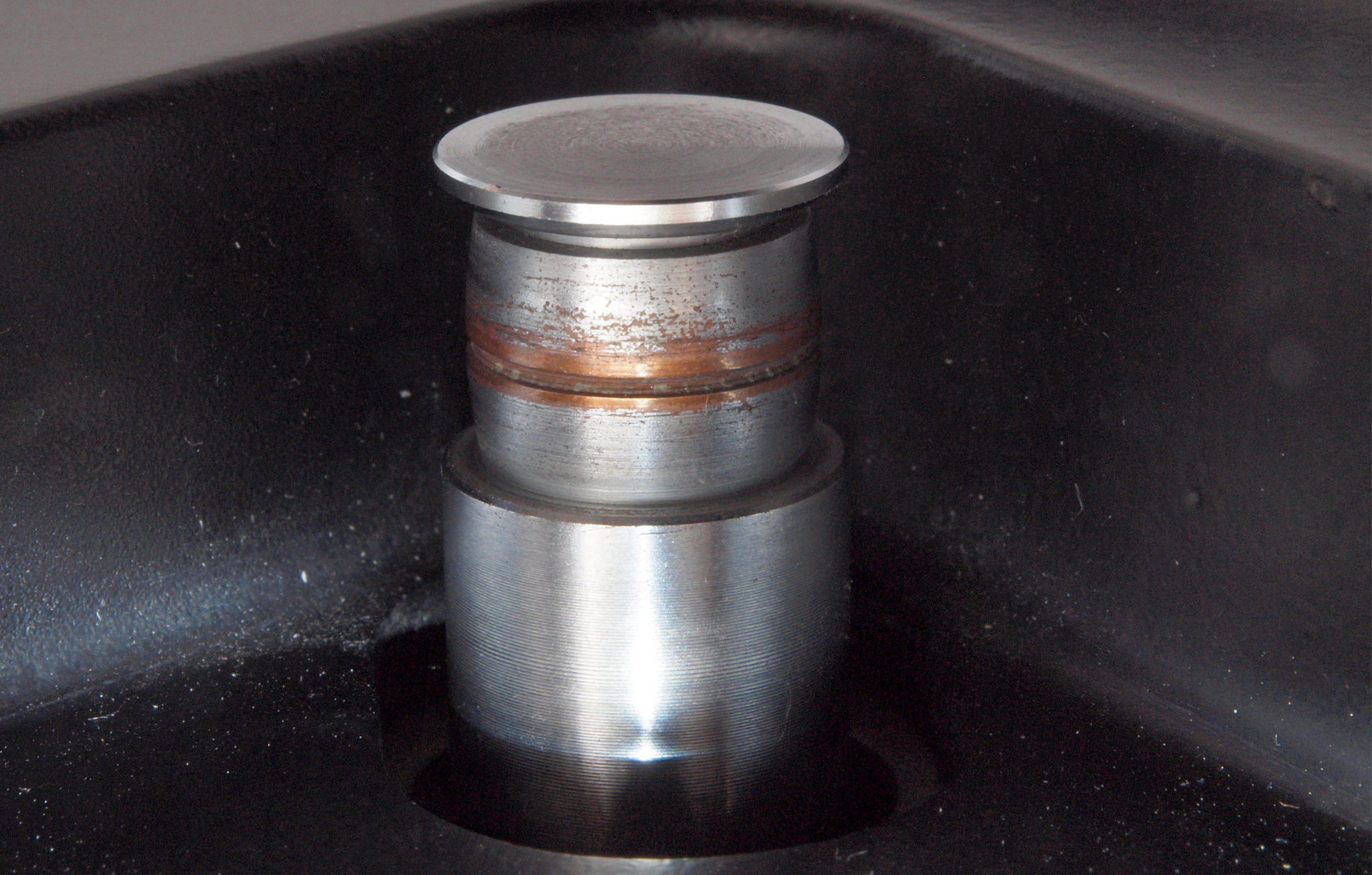

C61. 修理中 モーター上側軸受。
C62. 修理中 モーター下側軸受。

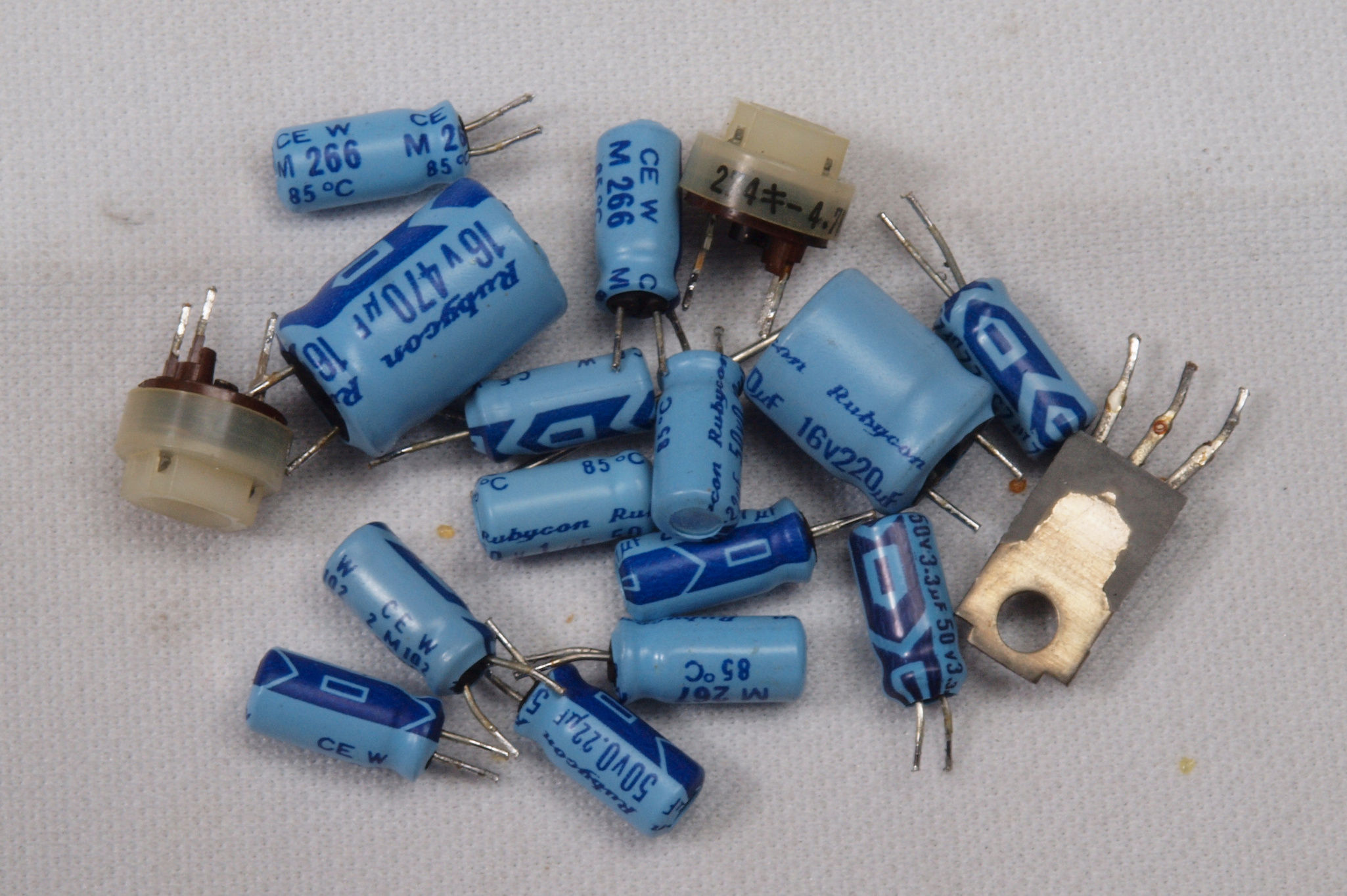

C7. 交換部品
C81. 修理前 下から見る
C82. 修理後 下から見る
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E0. 60Hzで測定・調整中。

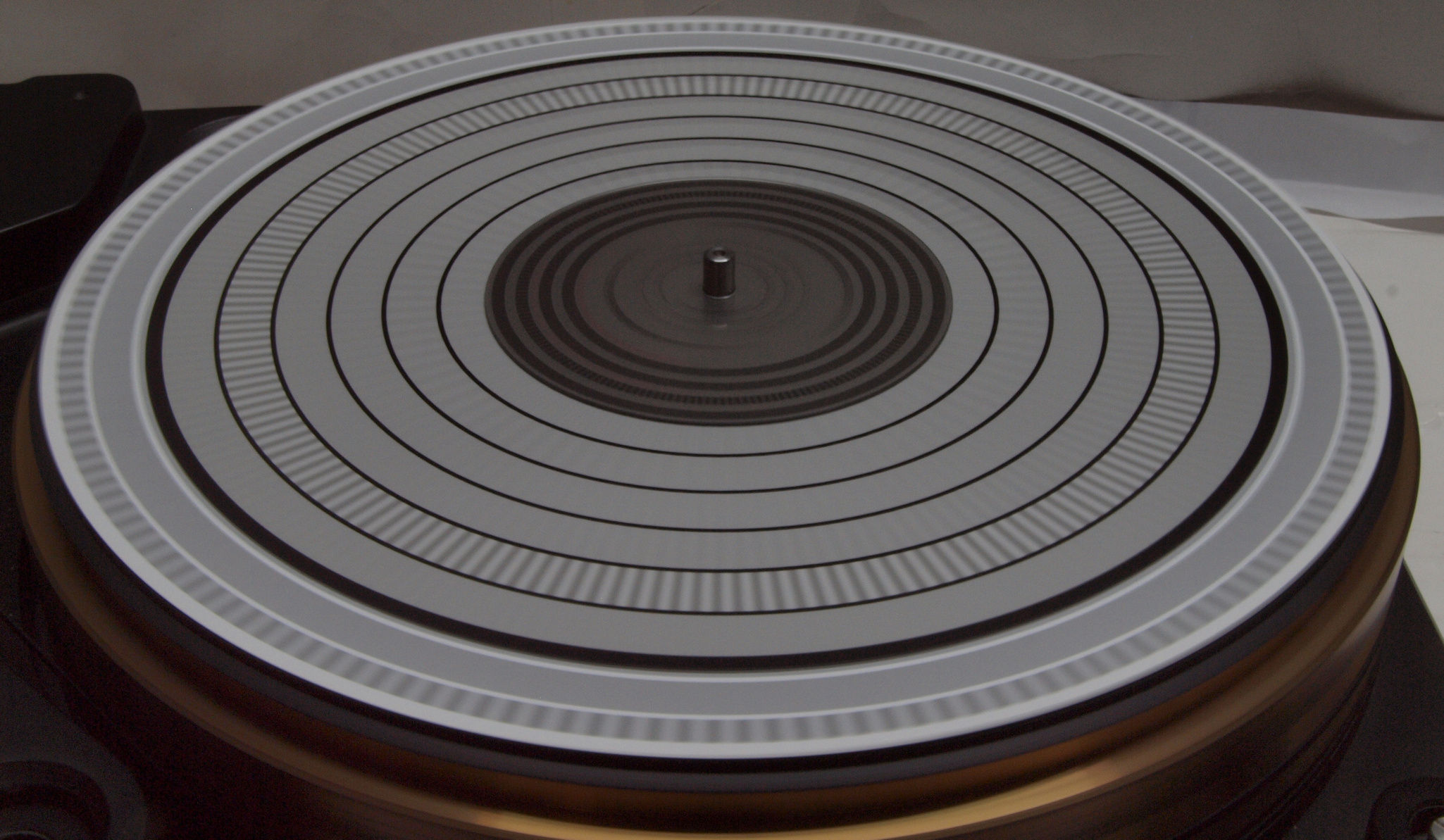

E1. ストロボで測定、33回転。
E2. ストロボで測定、45回転。
E3. 完成 24時間エージング。 右はJVC TT−81
