| ＭＩＣＲＯＳＥＩＫＩ ＢＬ−９９９ 修理記録 |
| 平成２１年７月１日到着 ８月２４日完成 |
Ａ． 修理前の状況
Ｂ． 原因
Ｃ． 修理状況
Ｕ． 下蓋及び本体下部 修理状況 Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ５０，０００円 オーバーホール修理 ３台目からの、お馴染みさん価格 |

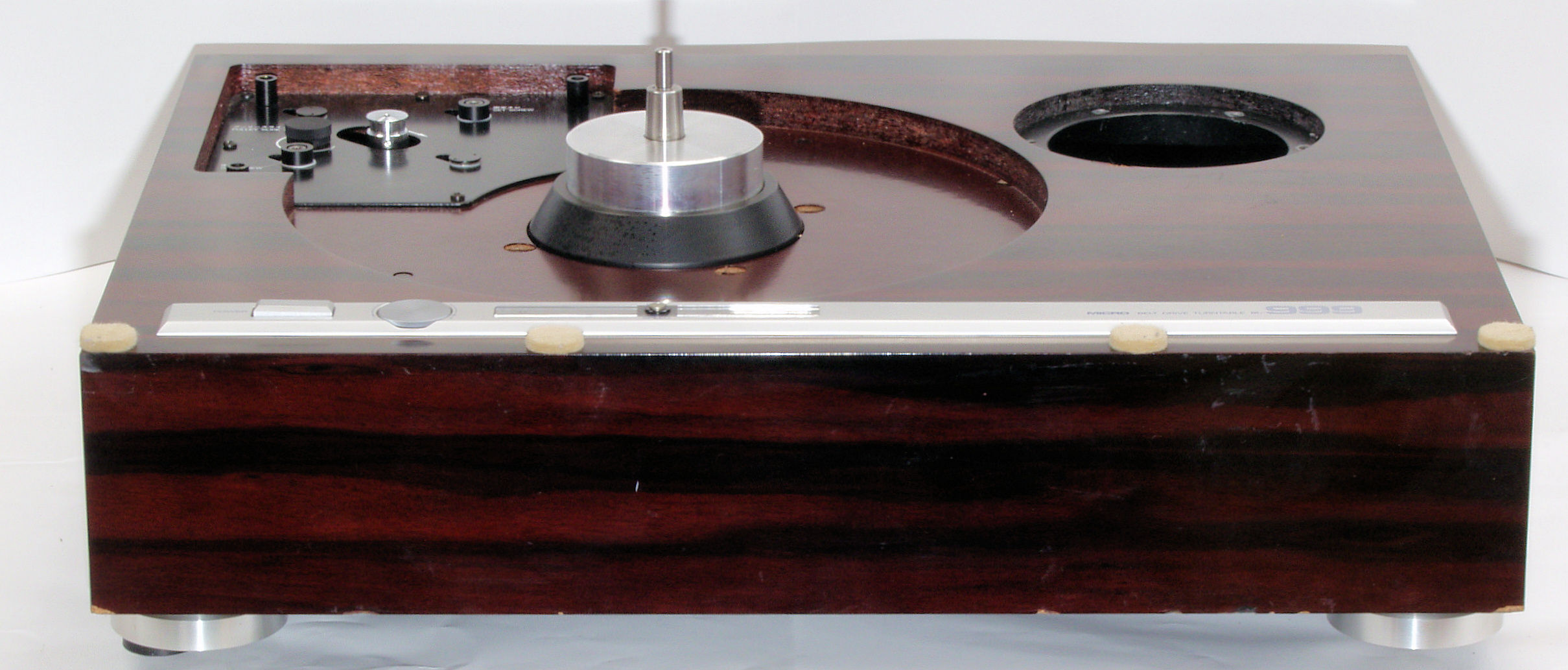

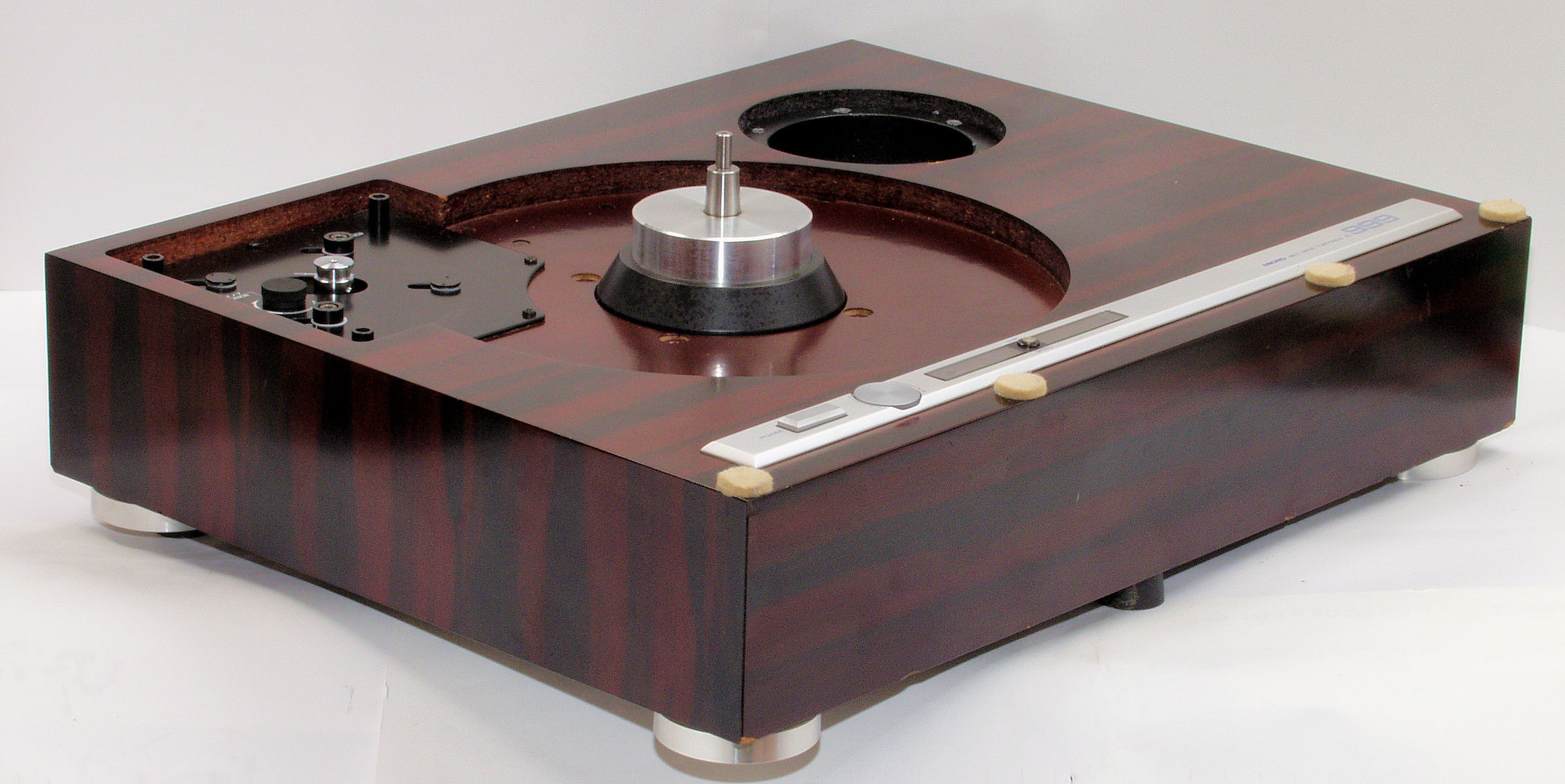

| Ａ． 修理前の状況 Ａ１１． 点検中 前から見る。ターンテーブルは付いてこない。 |
 |

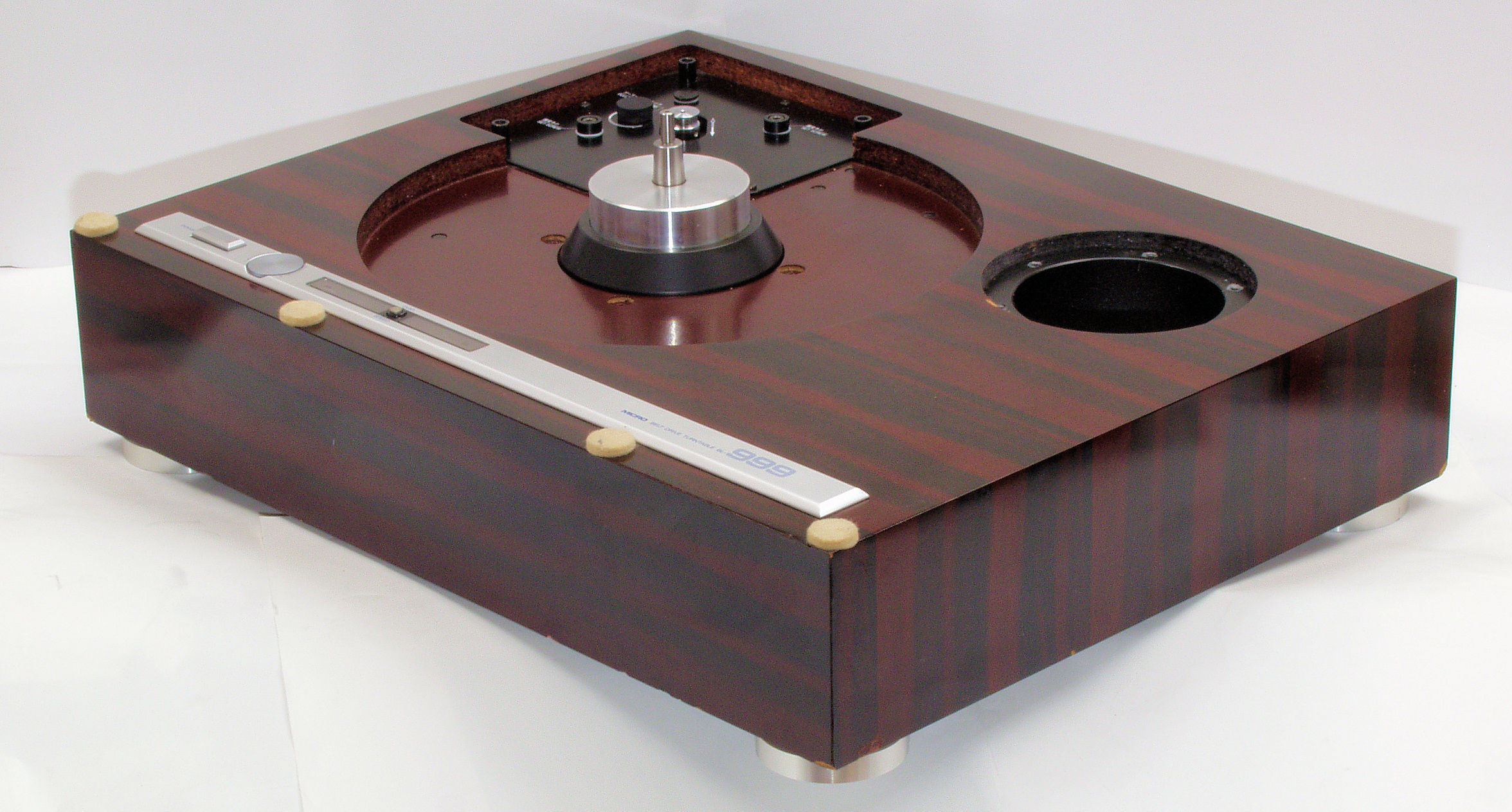

| Ａ１２． 点検中 前左から見る。 |
 |

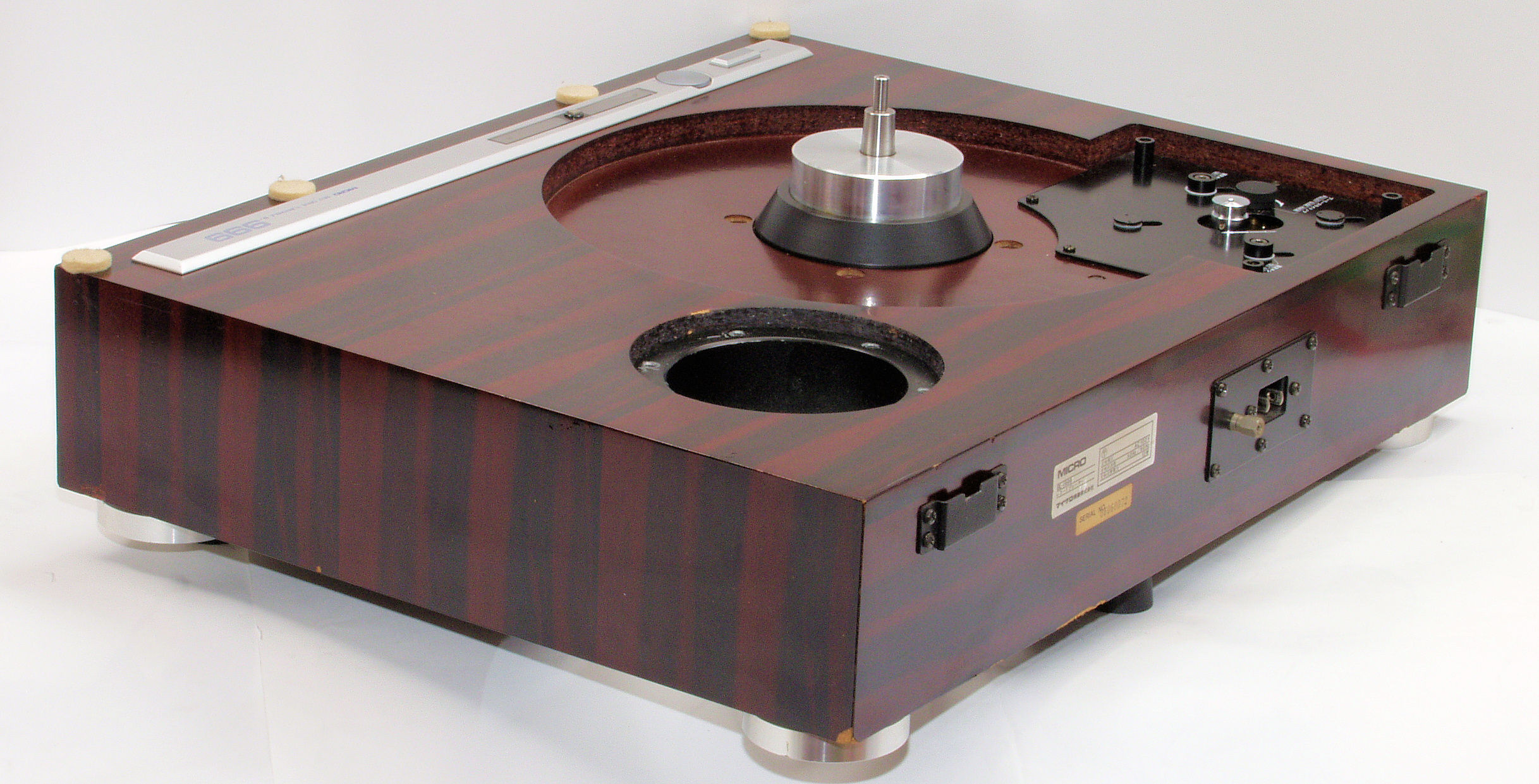

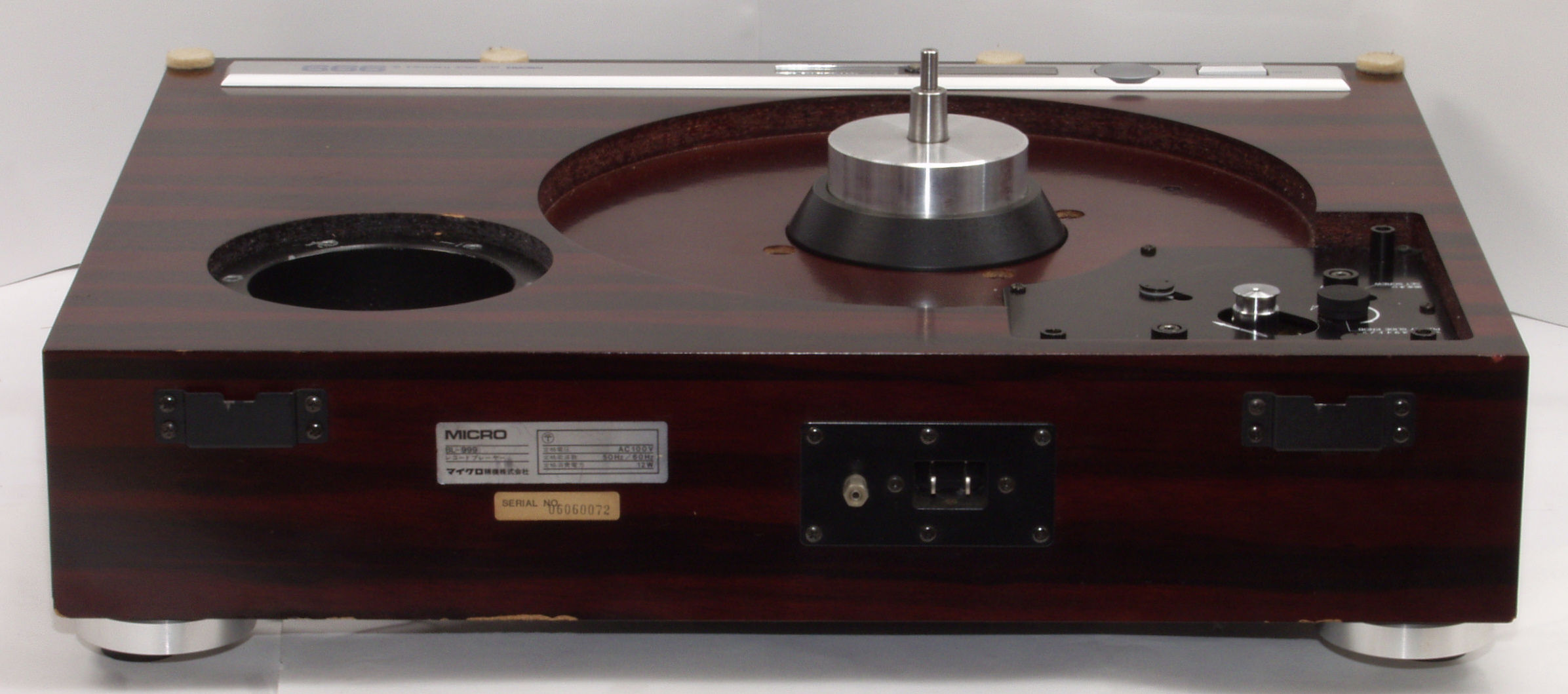

| Ａ１３． 点検中 後から見る。 |
 |
| Ａ１４． 点検中 後右から見る。 |
 |

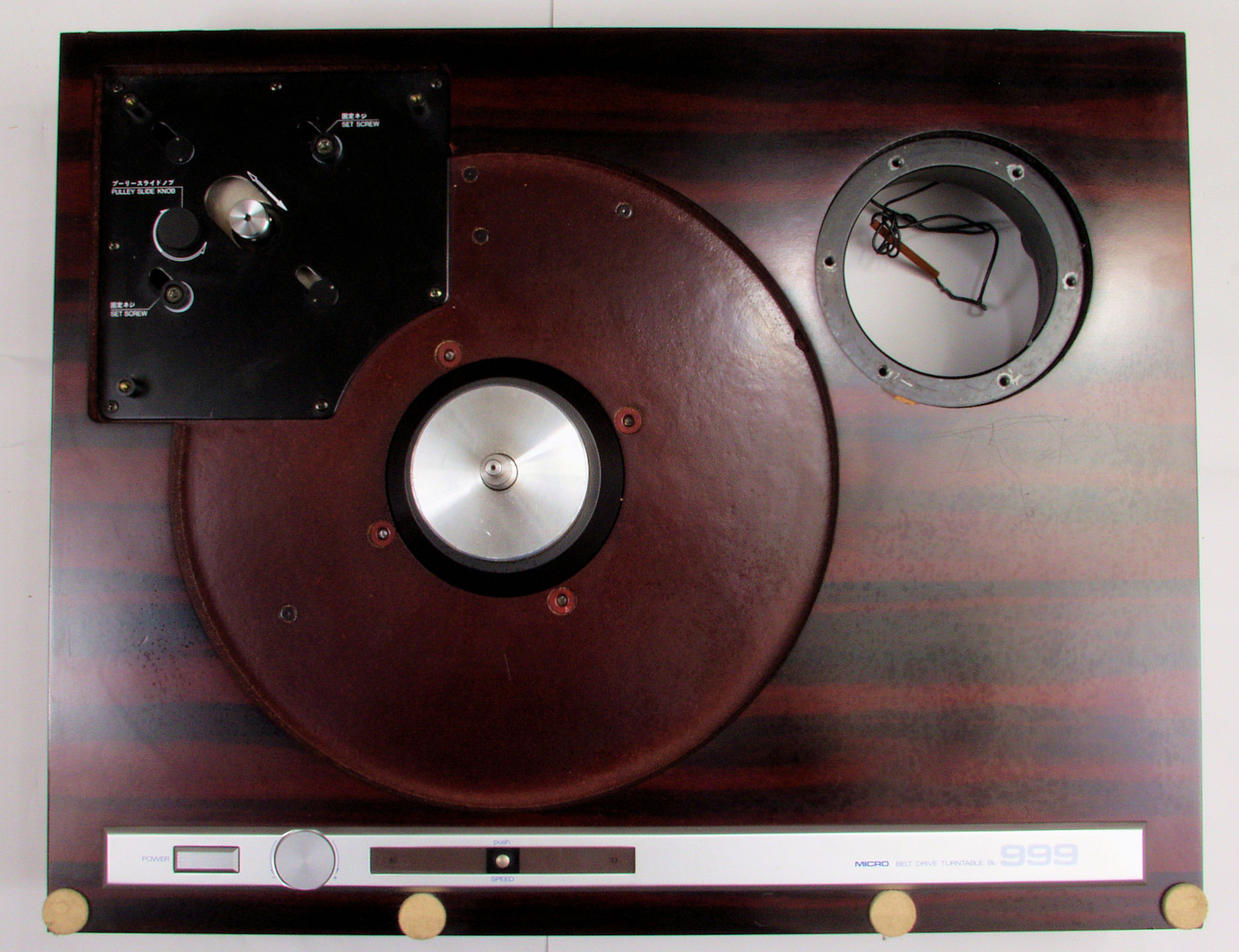

| Ａ１５． 点検中 上から見る。 |
 |
| Ａ１６． 点検中 駆動モータ取り付け部を見る。固定ネジ下のテフロンワシャーがずれている。 |
 |
| Ａ２１． 点検中 下から見る。 |
 |

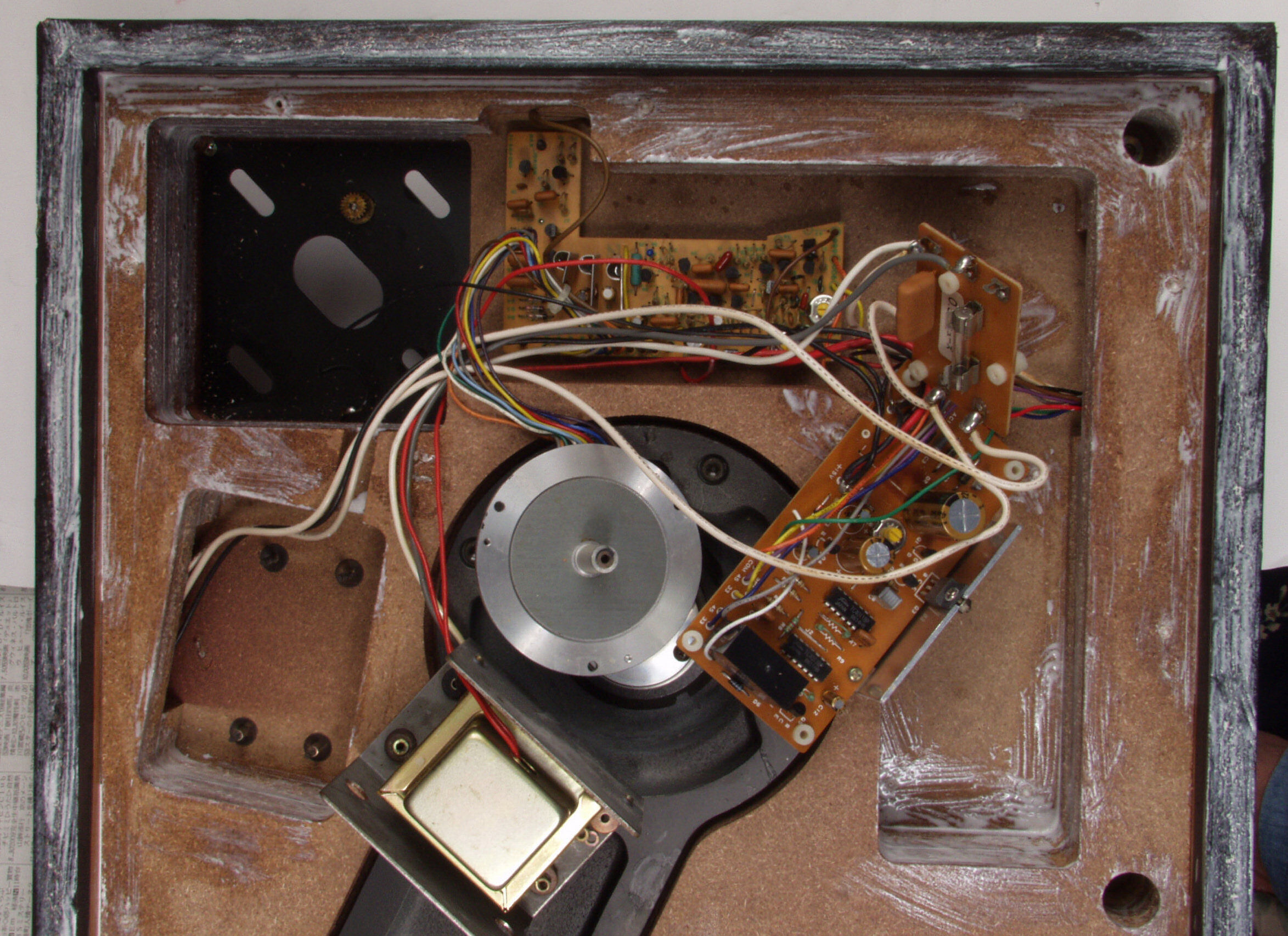

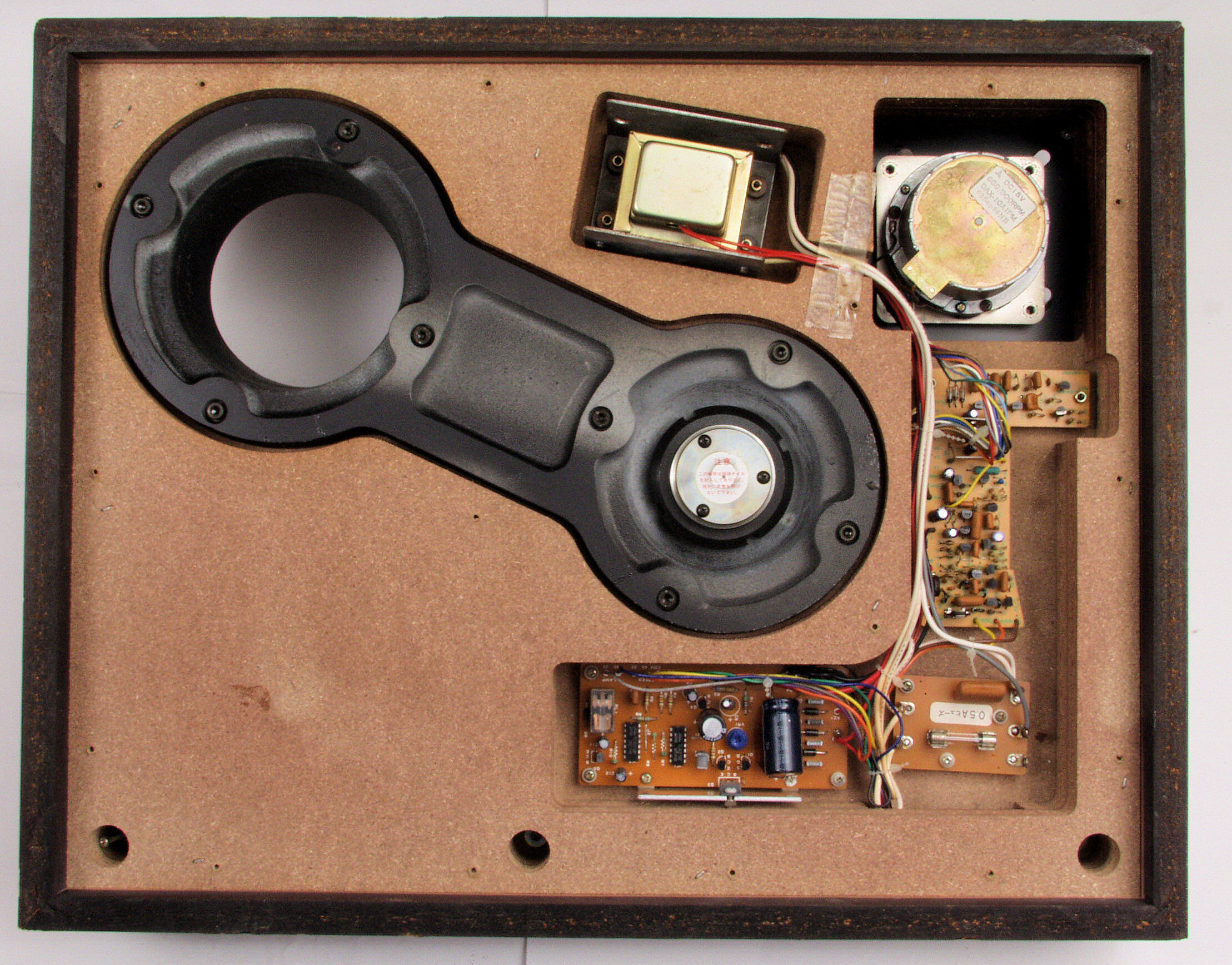

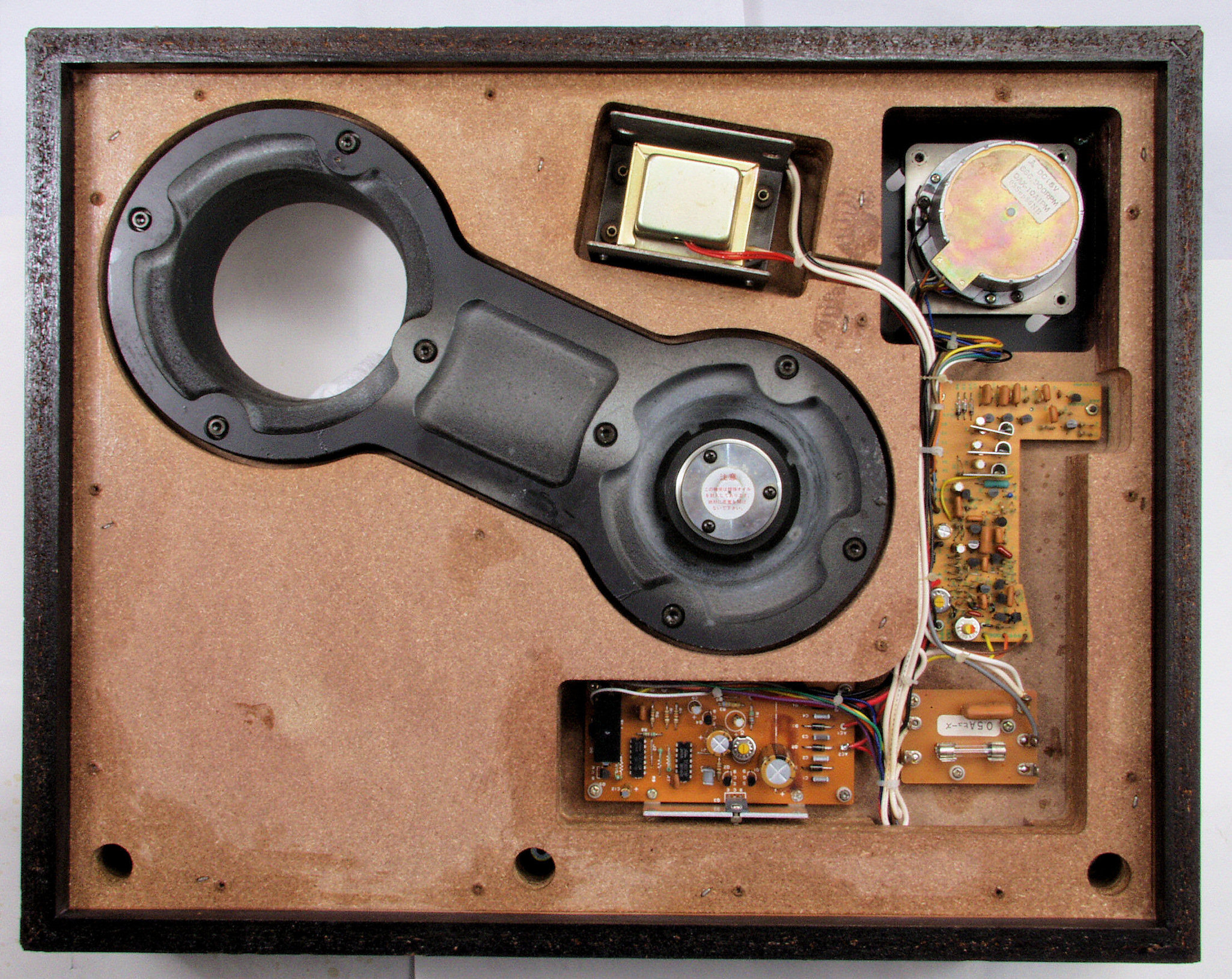

| Ａ２２． 点検中 下蓋を取り、下から見る。 |
 |
| Ａ２３． 点検中 下蓋取付けネジ、錆が出ている。 |
 |
| Ａ３１． 点検中 基板取り付けネジ腐食。 |
 |

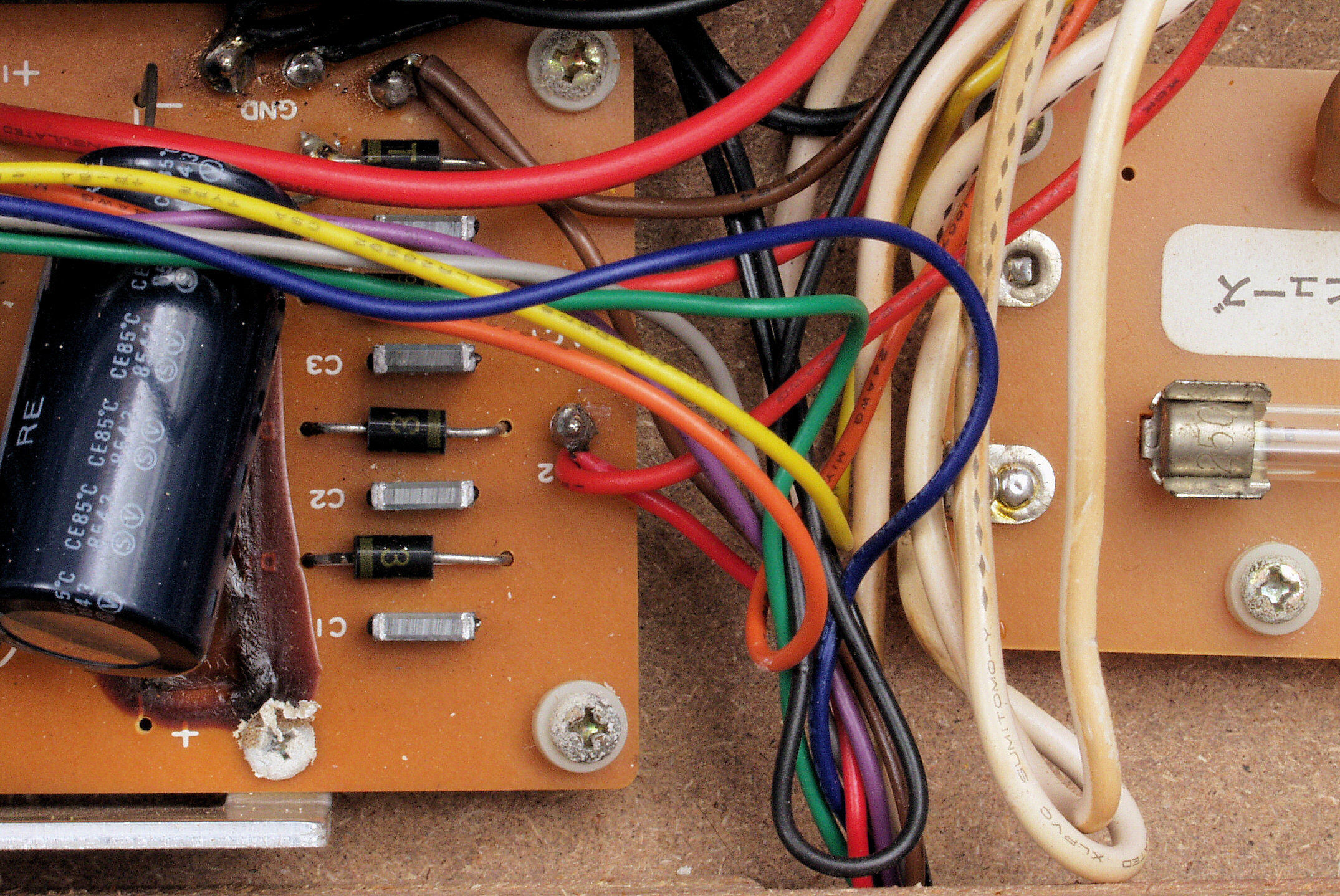

| Ａ３２． 点検中 電源・３３／４５切替基板の電解コンデンサー取り付け。 |
 |

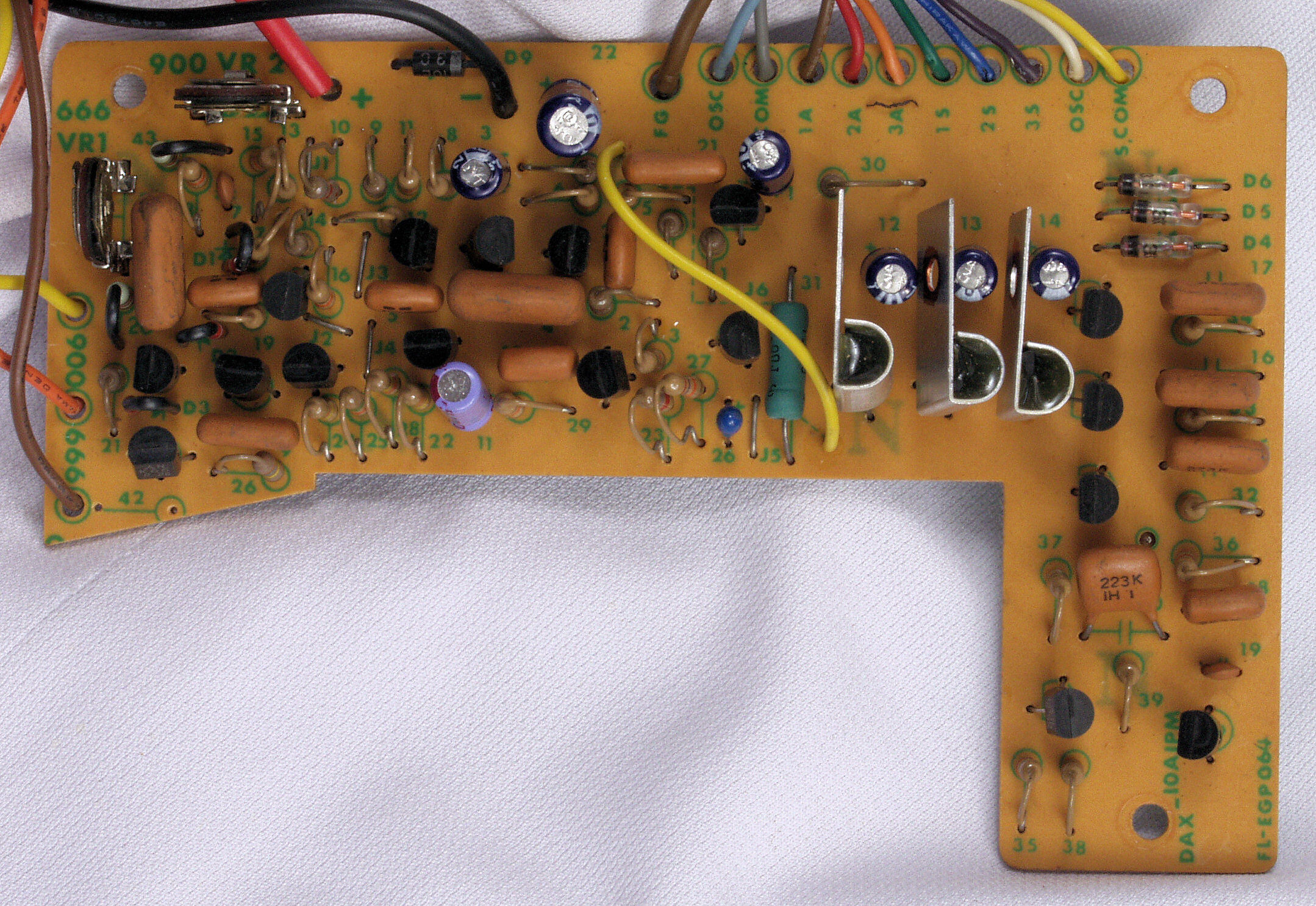

| Ｃ． 修理状況 Ｃ１１． 修理前 制御基板 |
 |

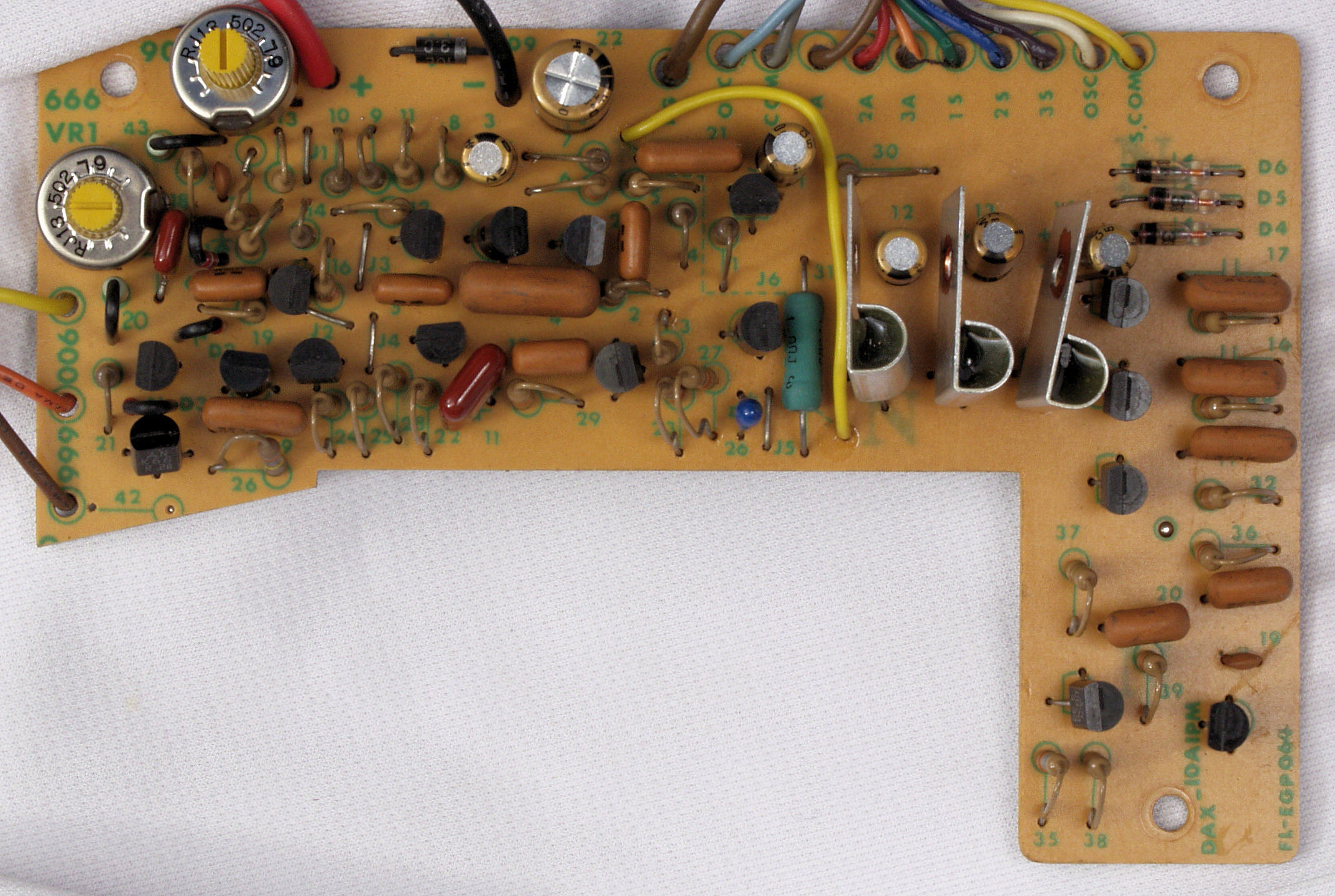

| Ｃ１２． 修理後 制御基板 半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換 |
 |

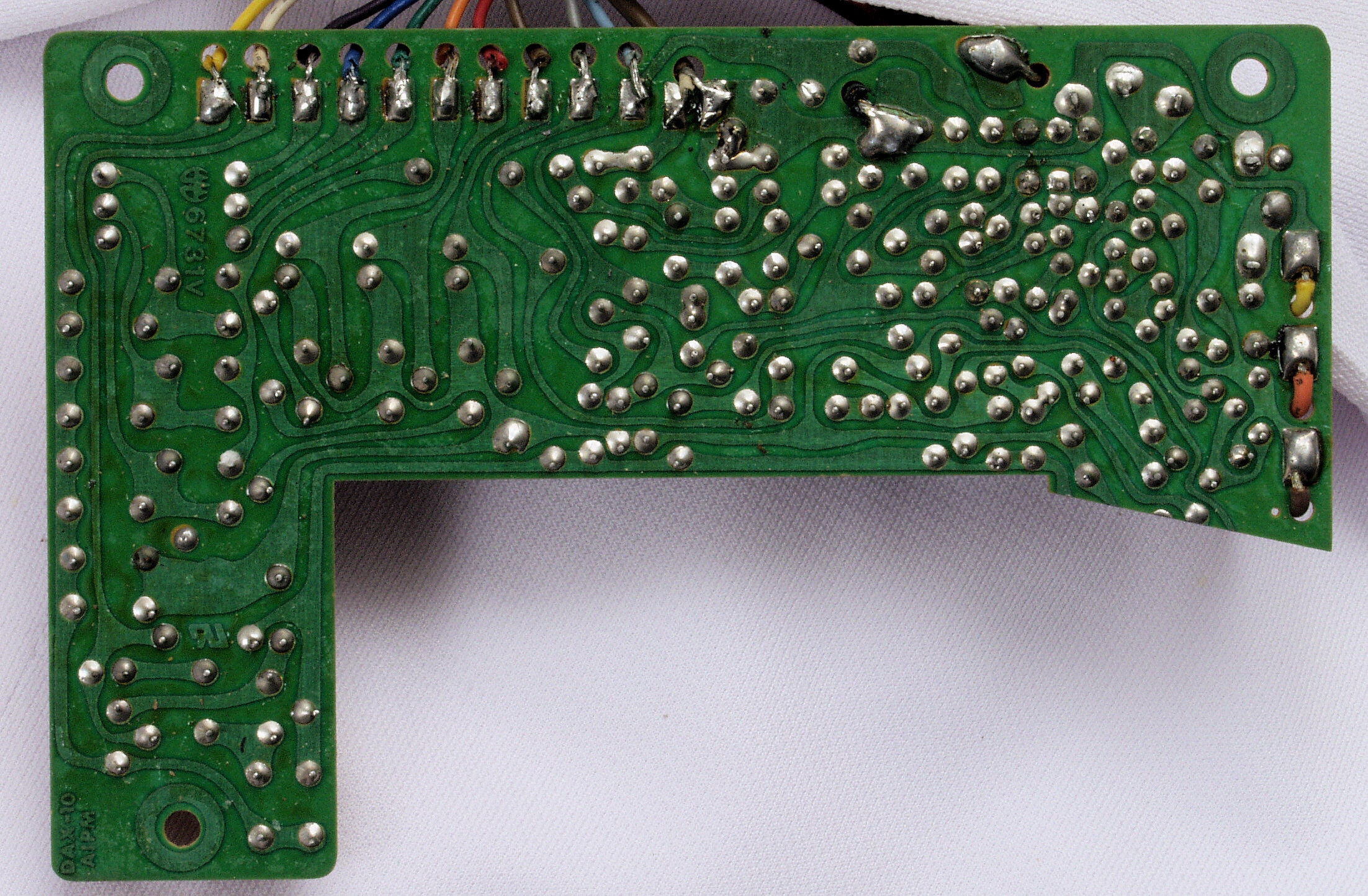

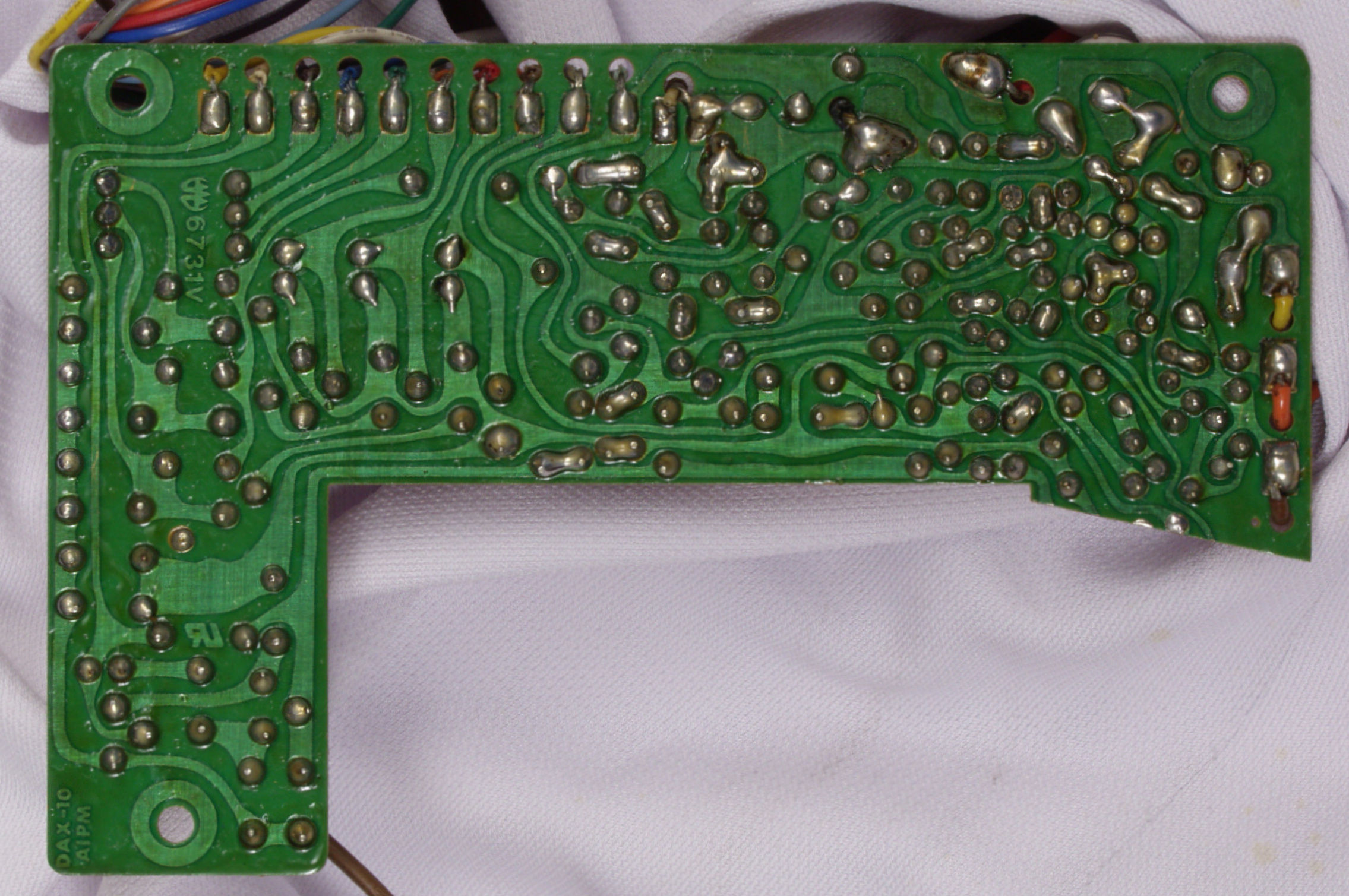

| Ｃ１３． 修理前 制御基板裏 |
 |

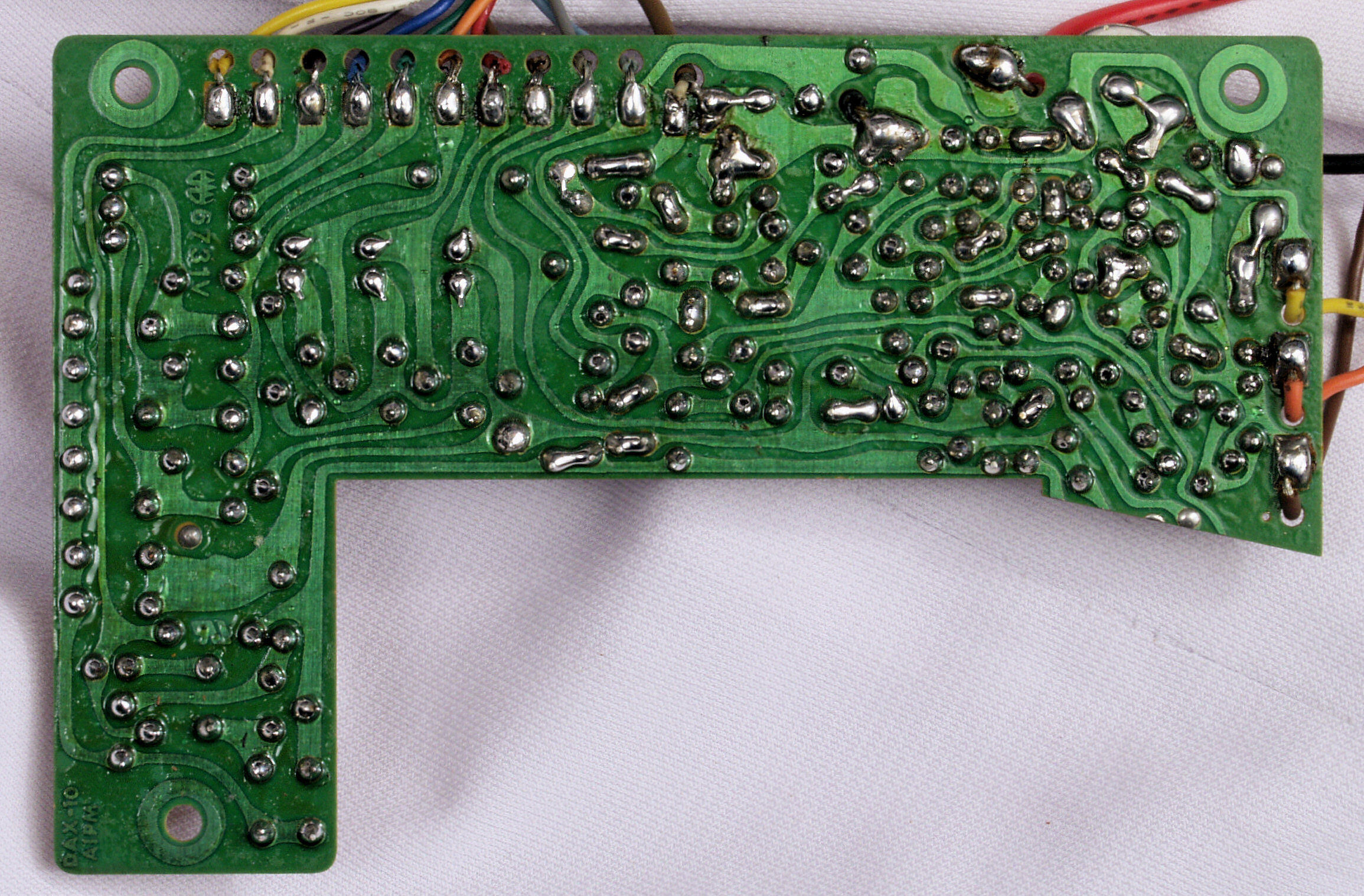

| Ｃ１４． 修理（半田補正）後 制御基板裏 |
 |
| Ｃ１５． 完成制御基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

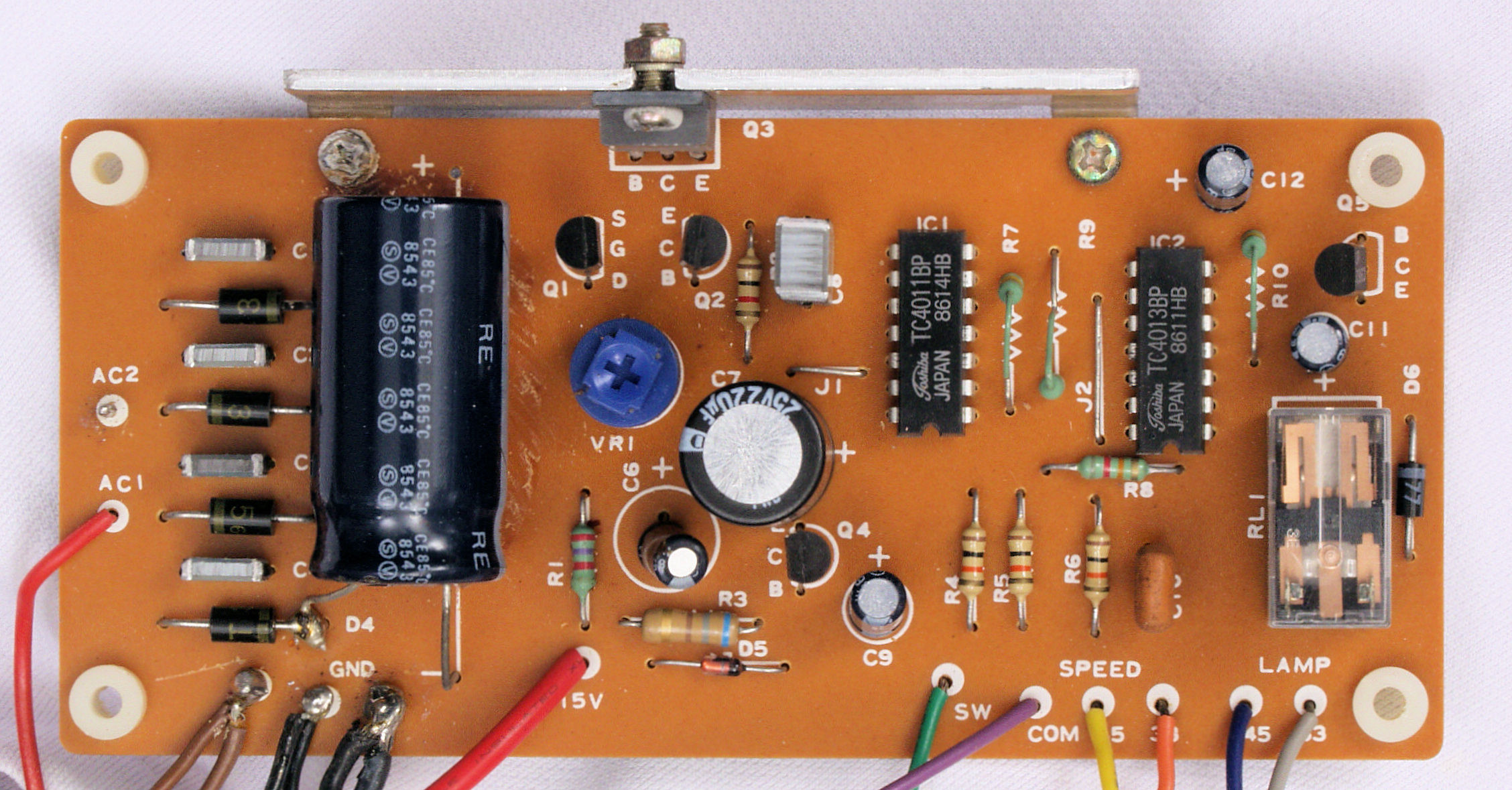

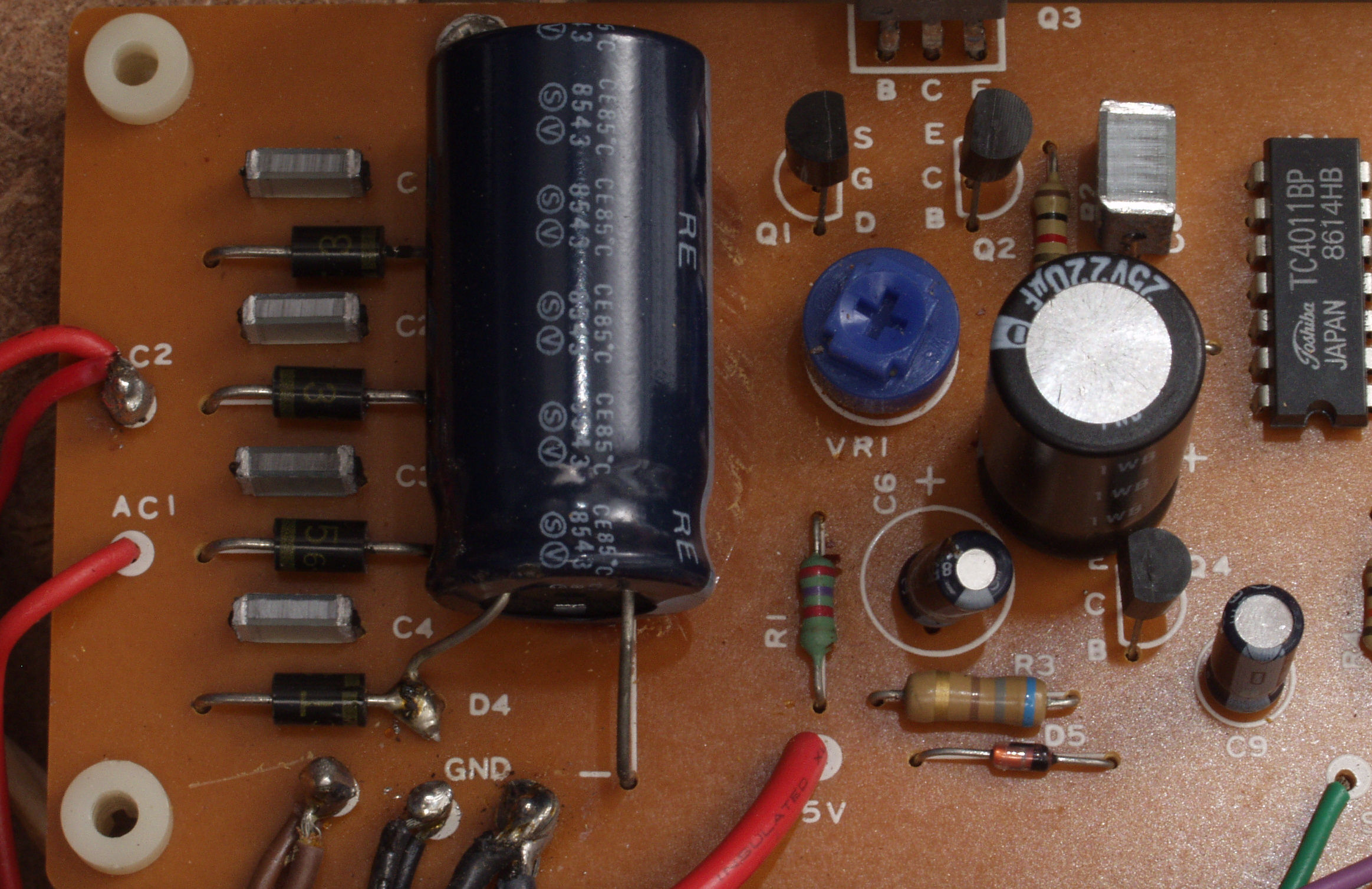

| Ｃ２１． 修理前 電源・３３／４５切替基板 |
 |

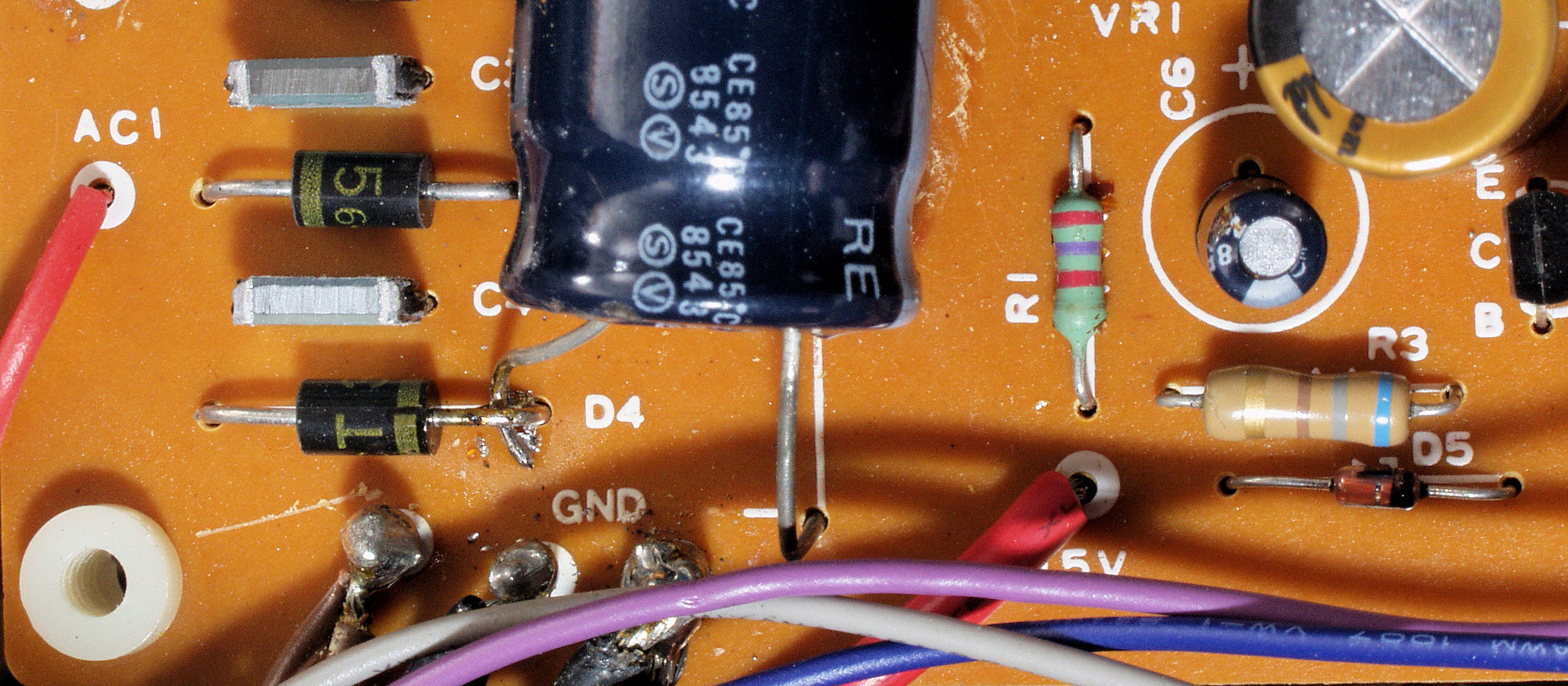

| Ｃ２１１． 修理中 電源・３３／４５切替基板の電解コンデンサー取り付け。 |
 |

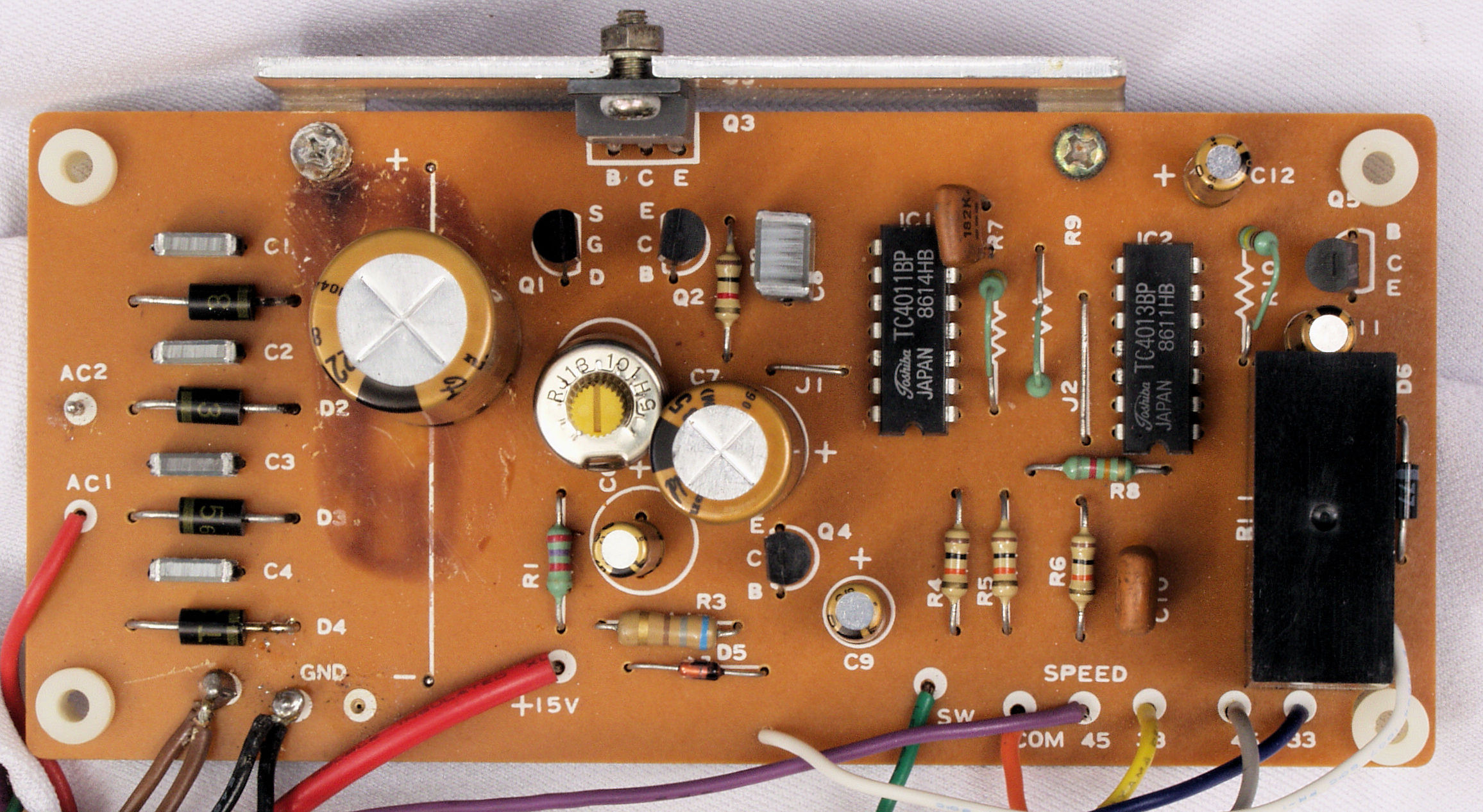

| Ｃ２２． 修理後 電源・３３／４５切替基板 半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換 |
 |
| Ｃ２３． 修理前 電源・３３／４５切替基板裏 |
 |

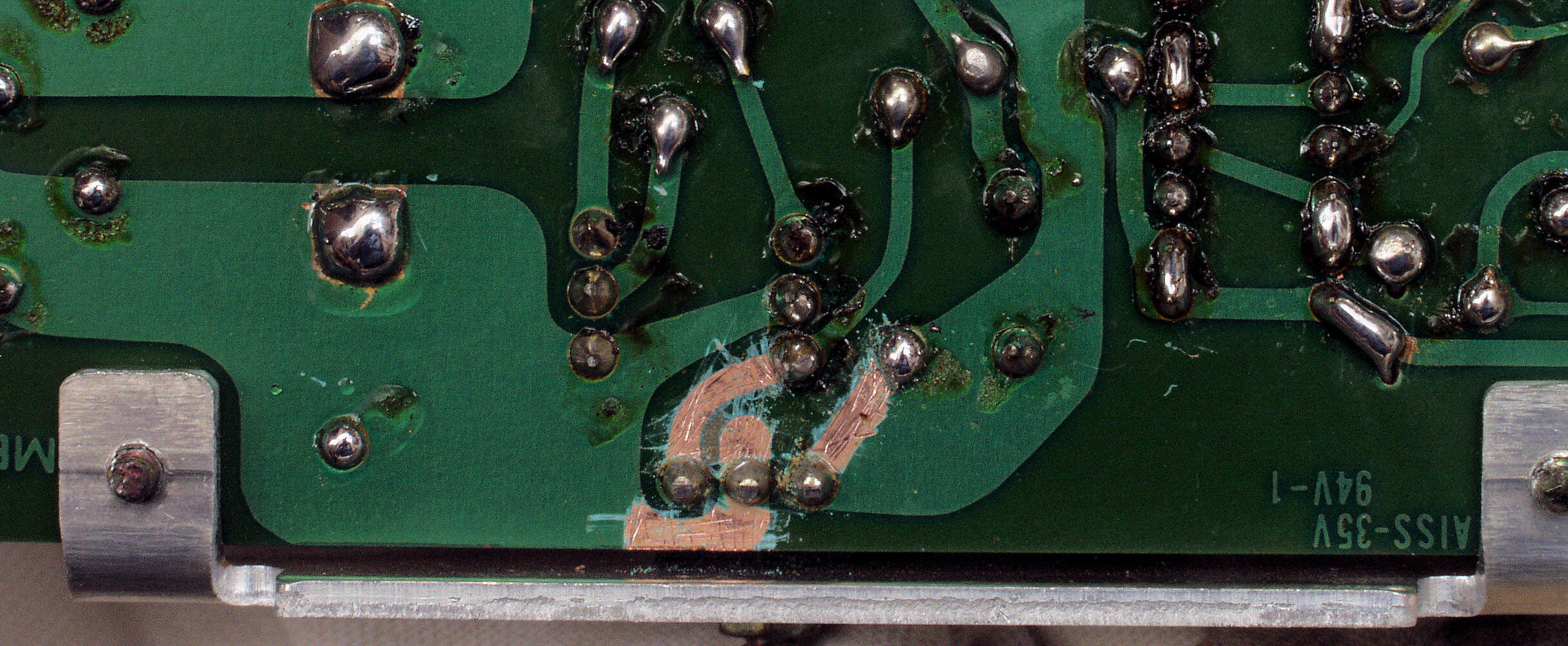

| Ｃ２３１． 修理中 電源・３３／４５切替基板裏。 銅箔を広げる。 |
 |

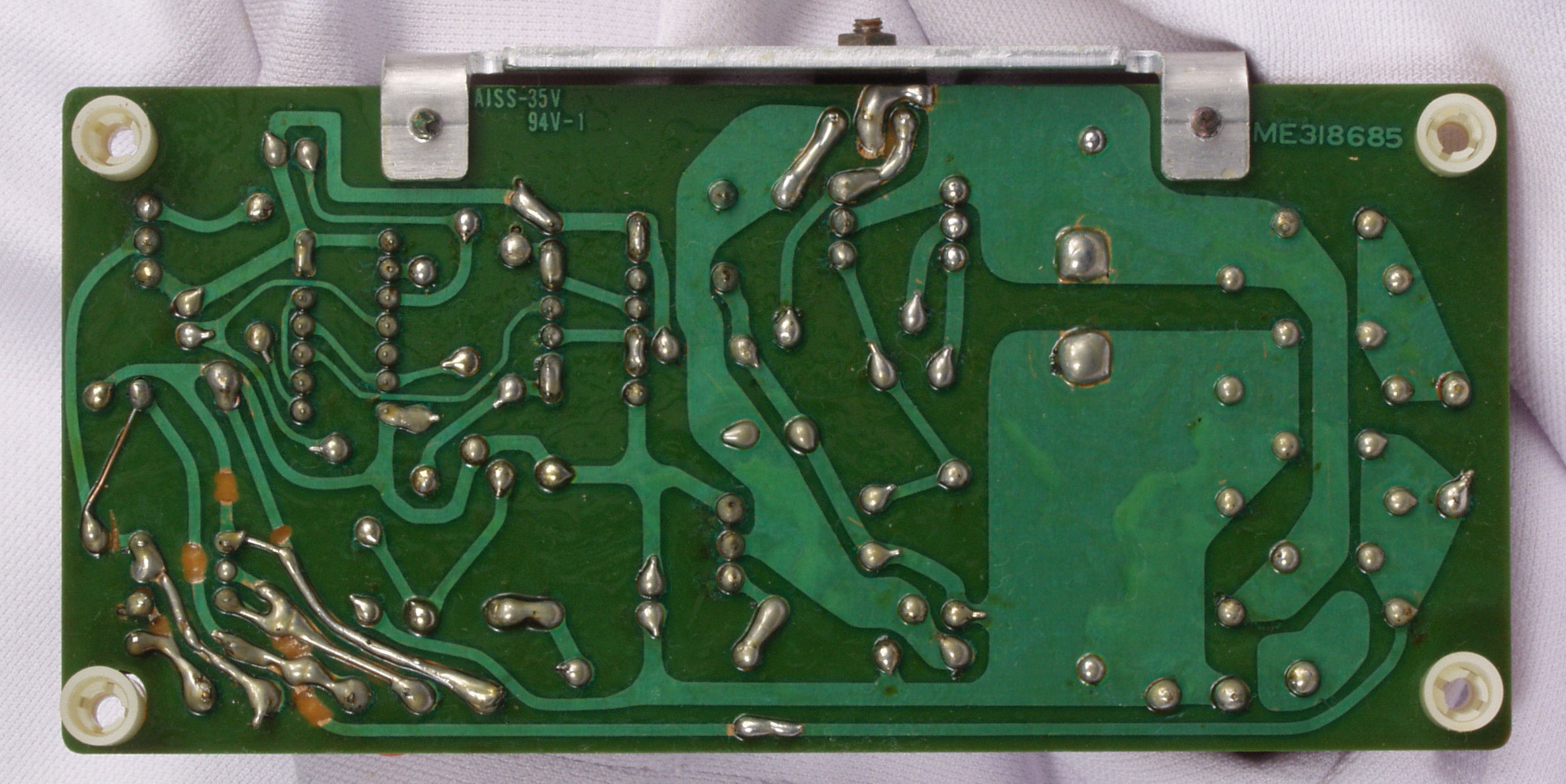

| Ｃ２４． 完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ３１． 修理後 フユーズ基板 |
 |

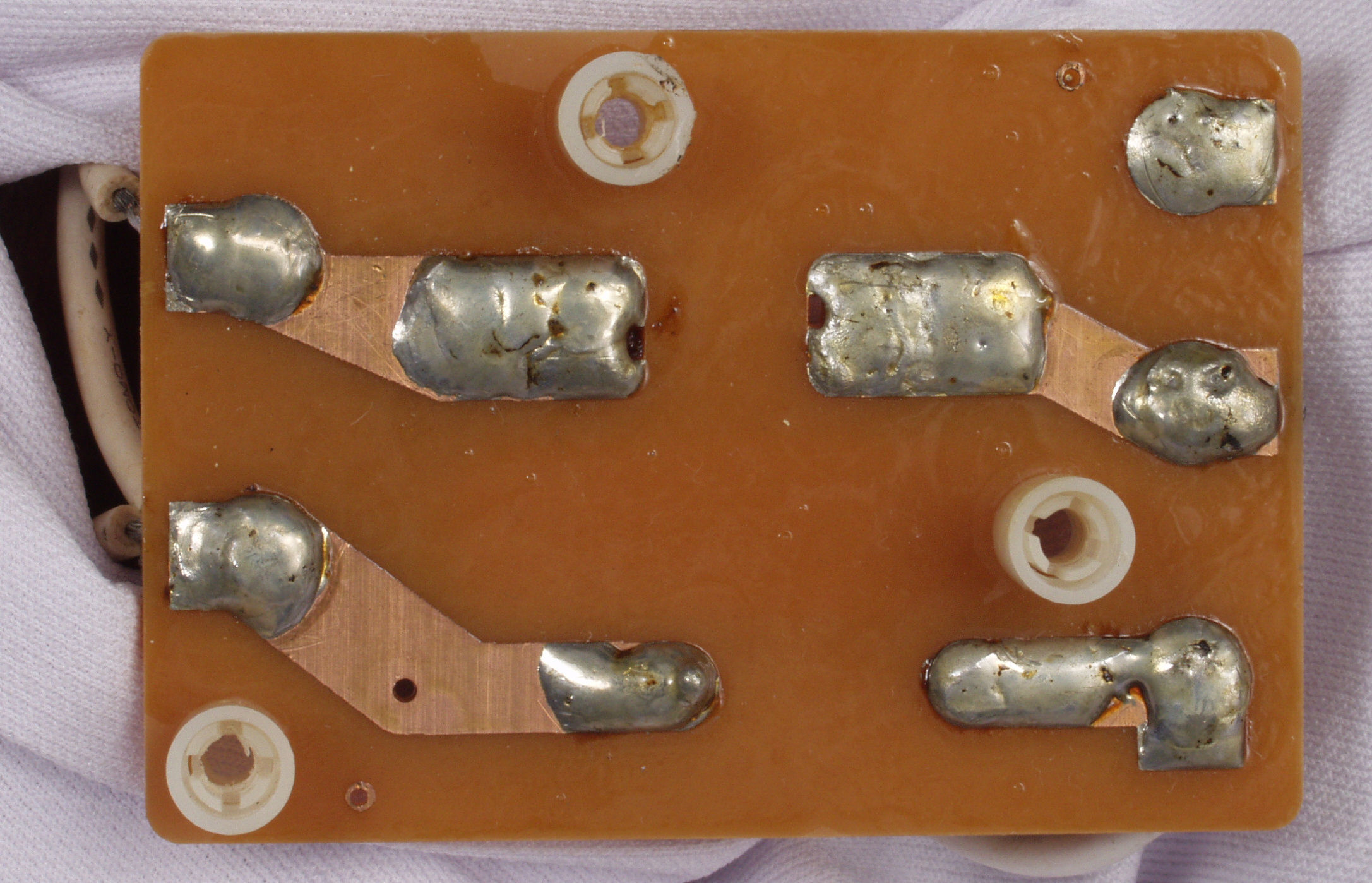

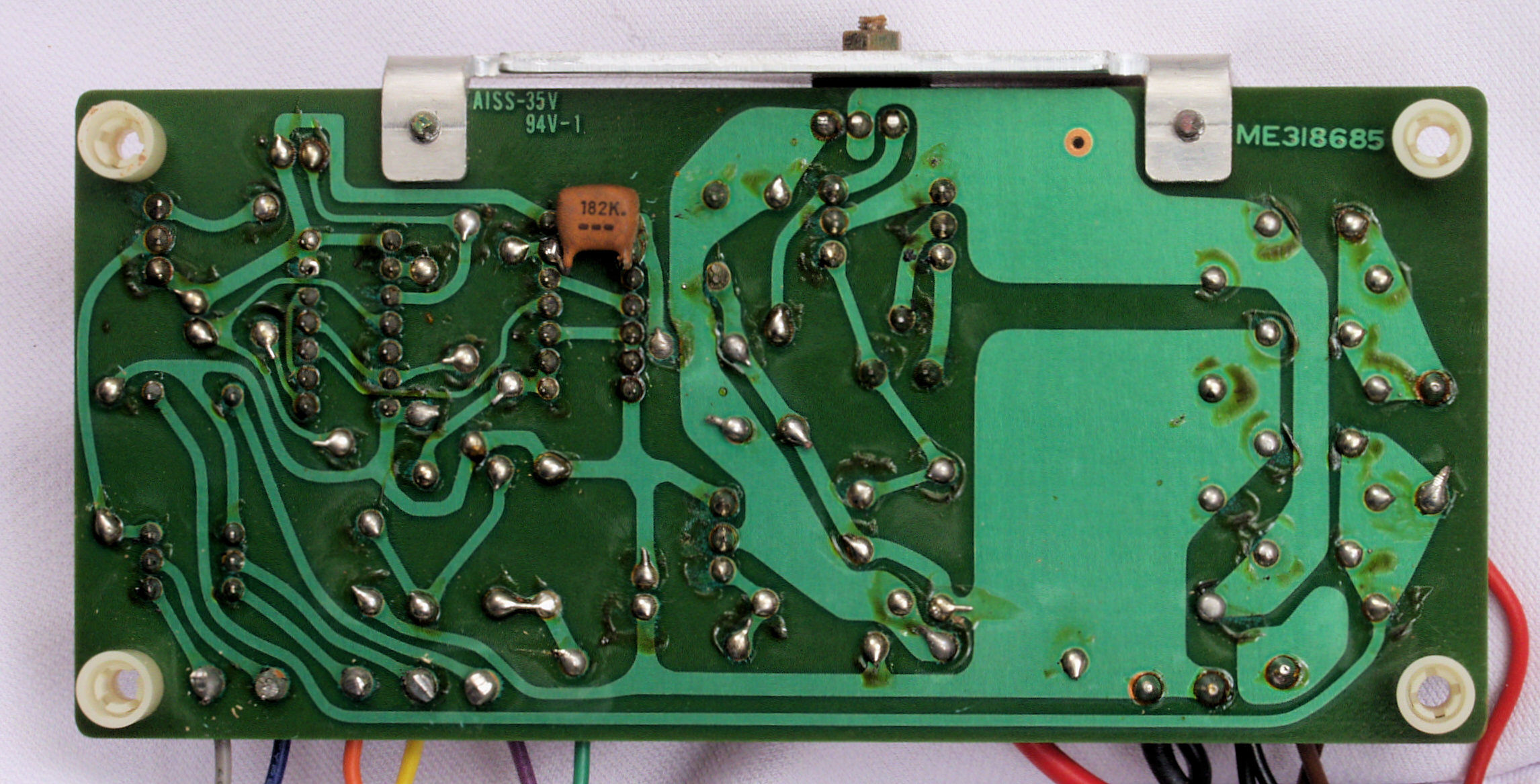

| Ｃ３３． 修理前 フユーズ基板裏 |
 |

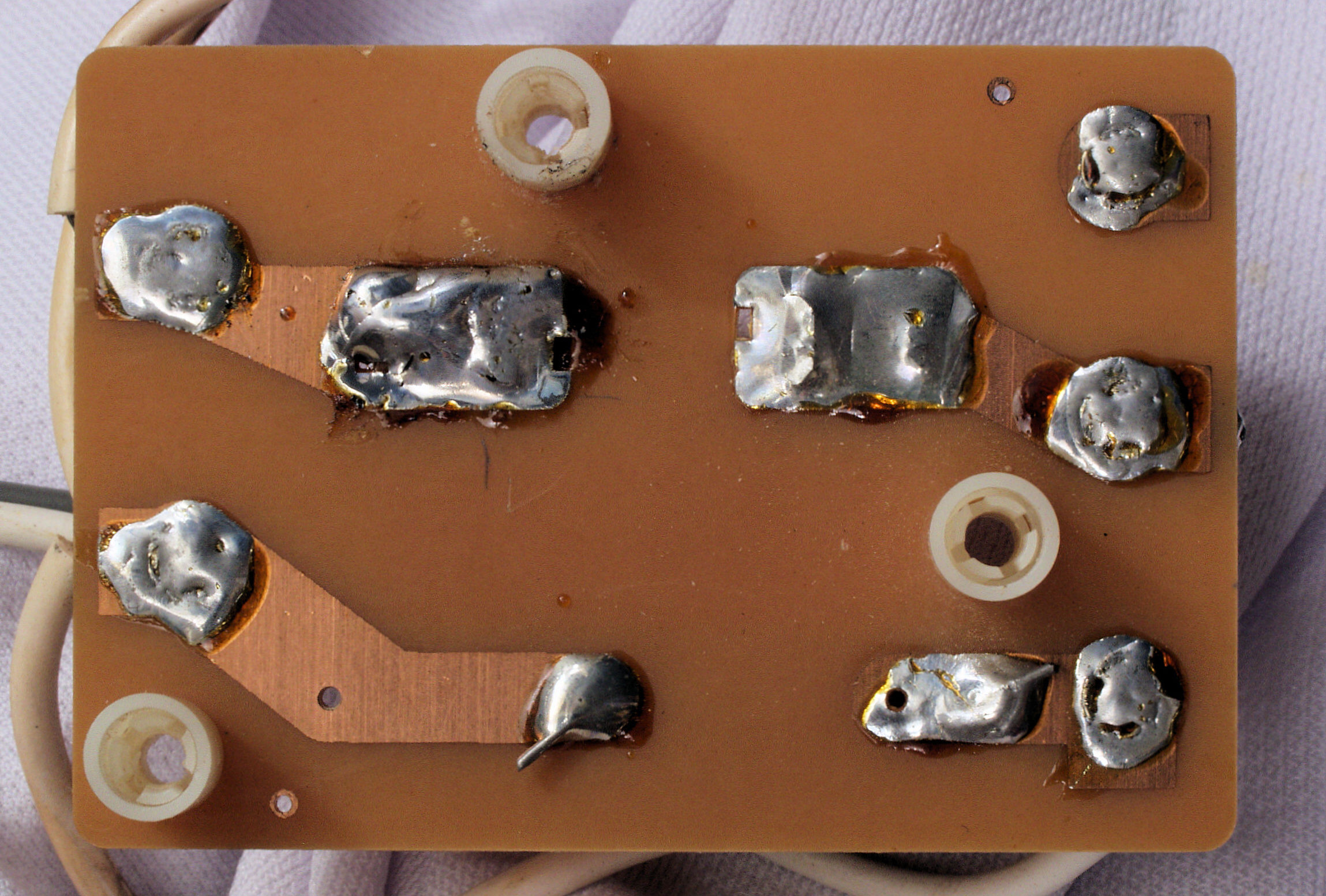

| Ｃ３４． 修理（半田補正）後 フユーズ基板裏 |
 |

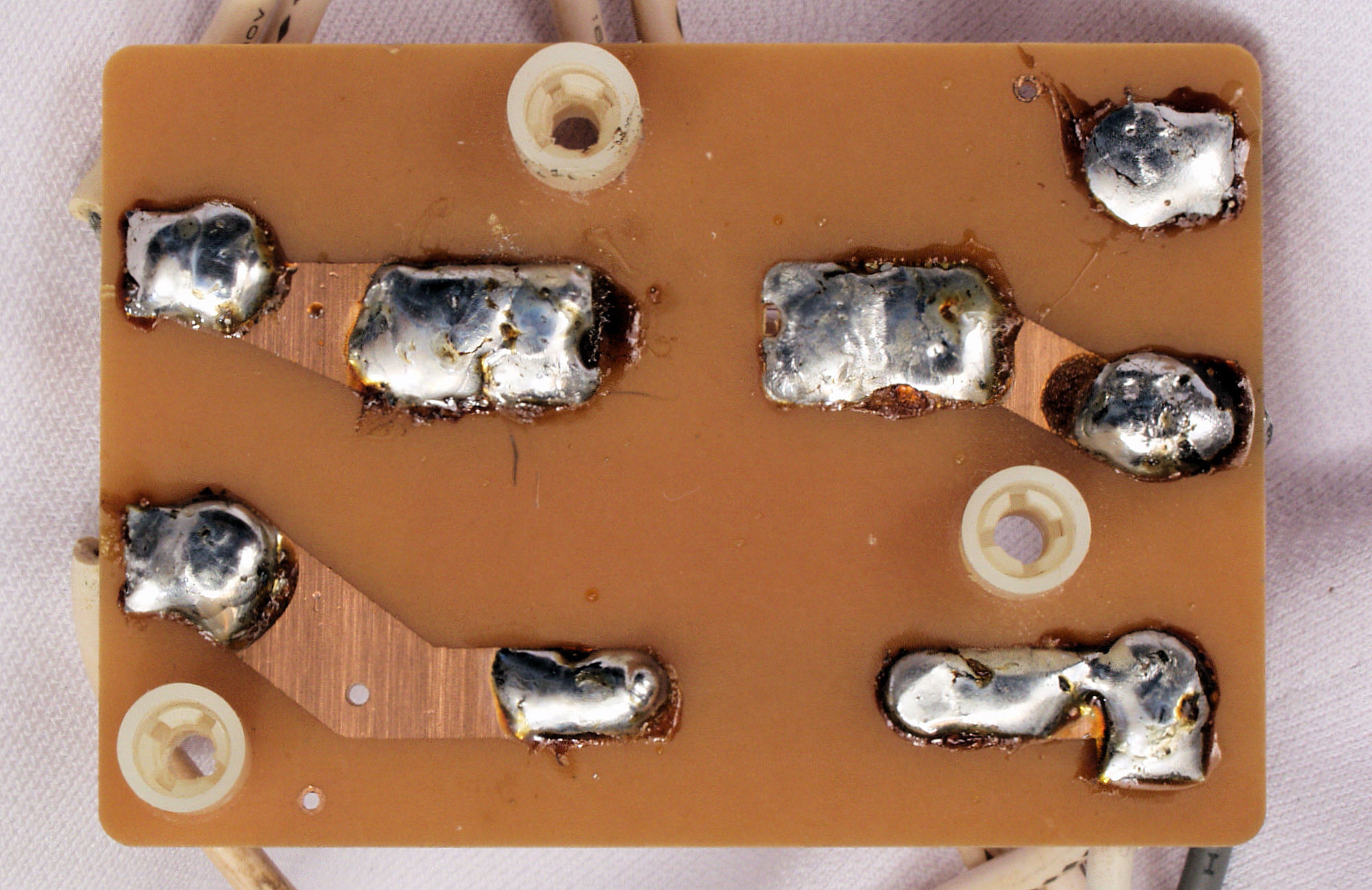

| Ｃ３５． 完成フユーズ基板裏 |
 |

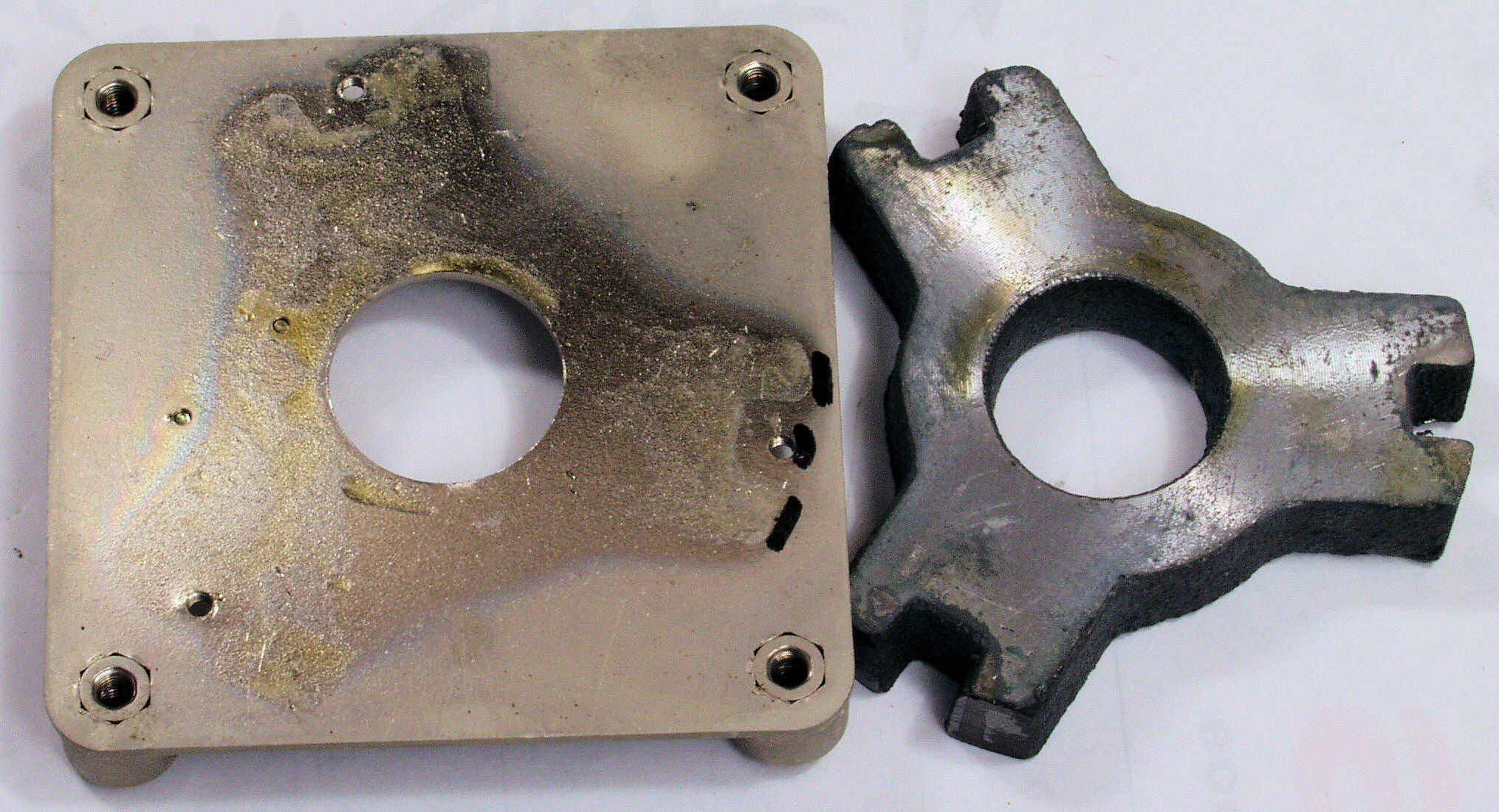

| Ｃ４． 修理中 モータ取り付け台、オイルがベットリ！ |
 |

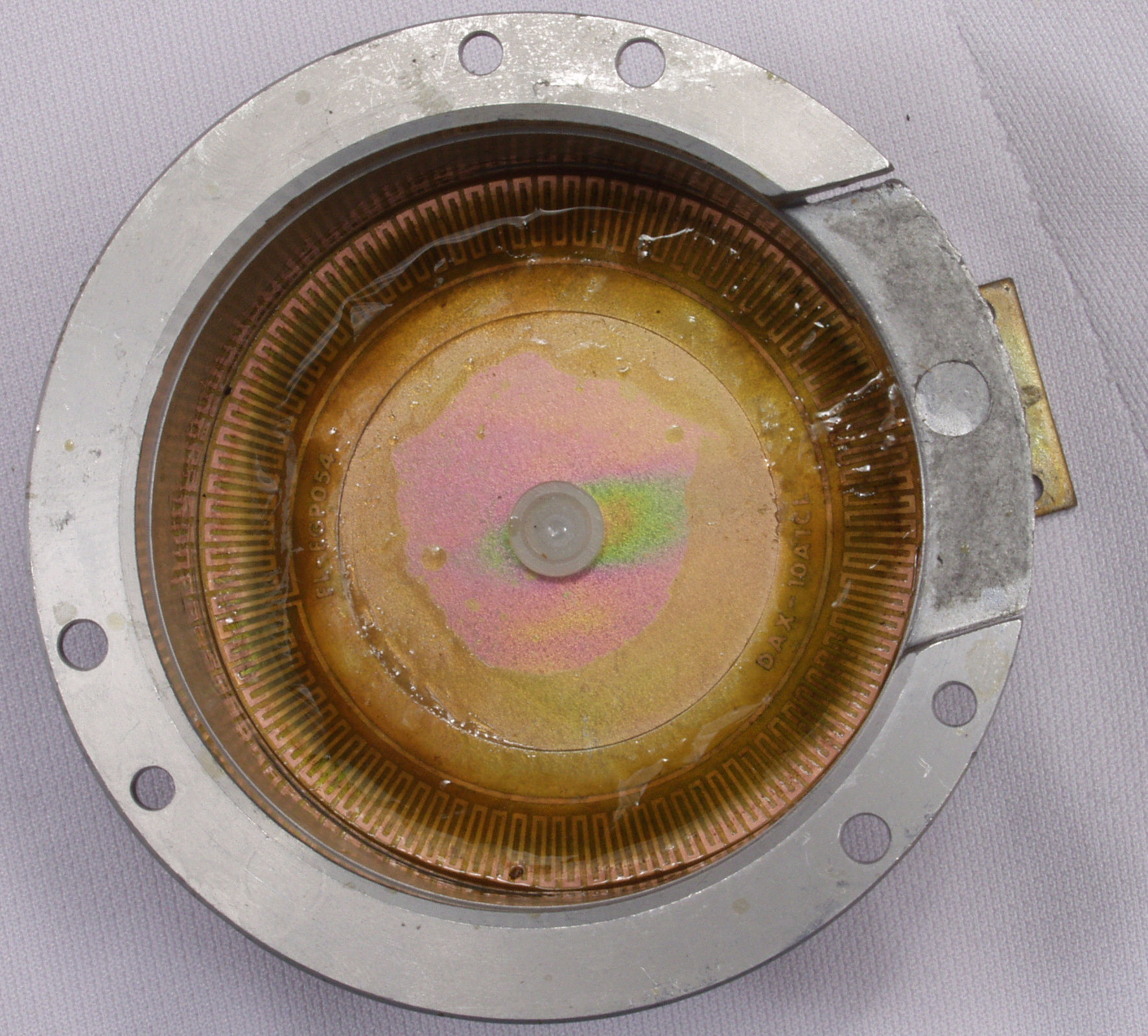

| Ｃ５１． 修理中 モーターＦＧコイル。 |
 |

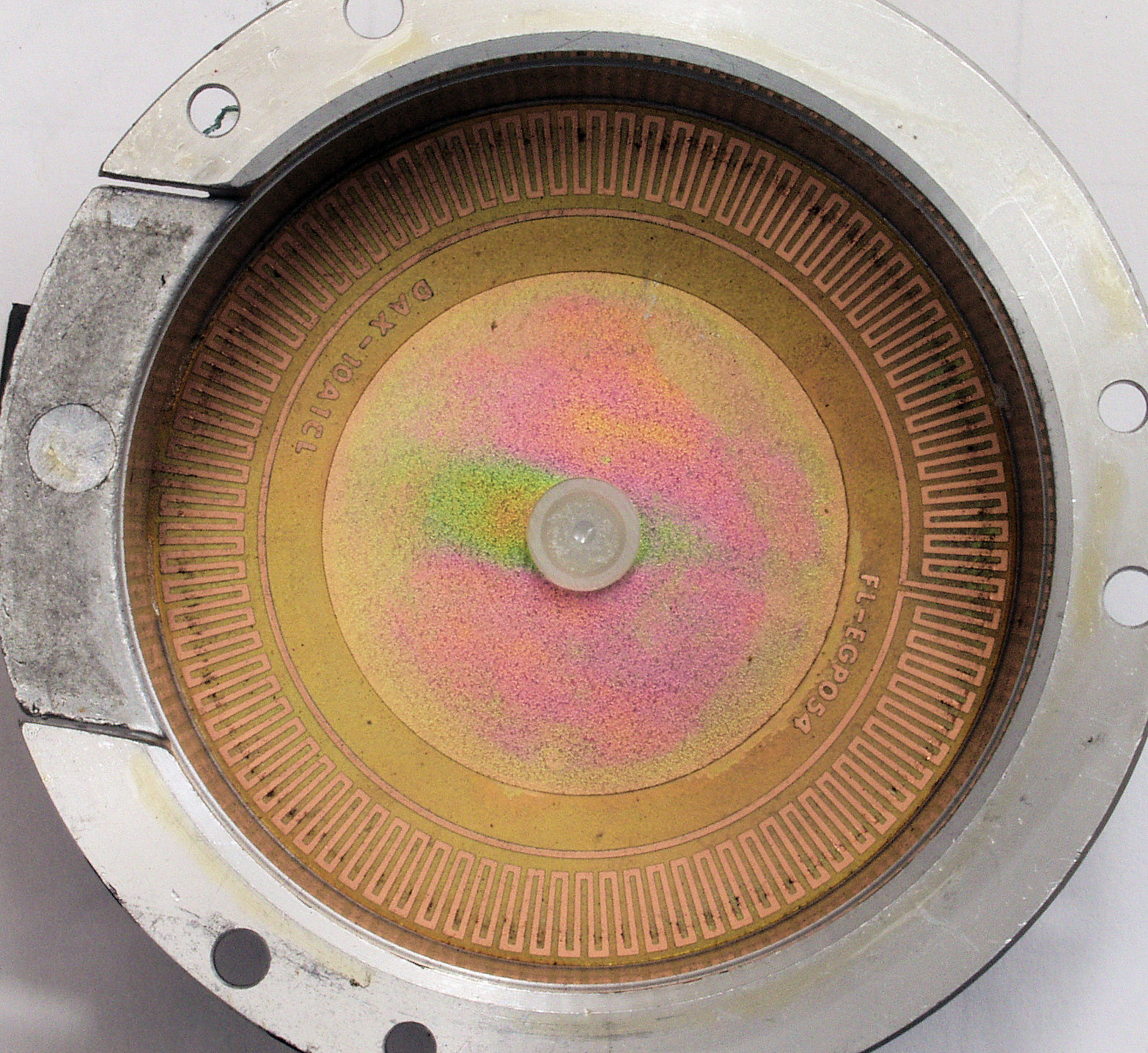

| Ｃ５２． 修理後 モーターＦＧコイル、コート液で固定する。 |
 |

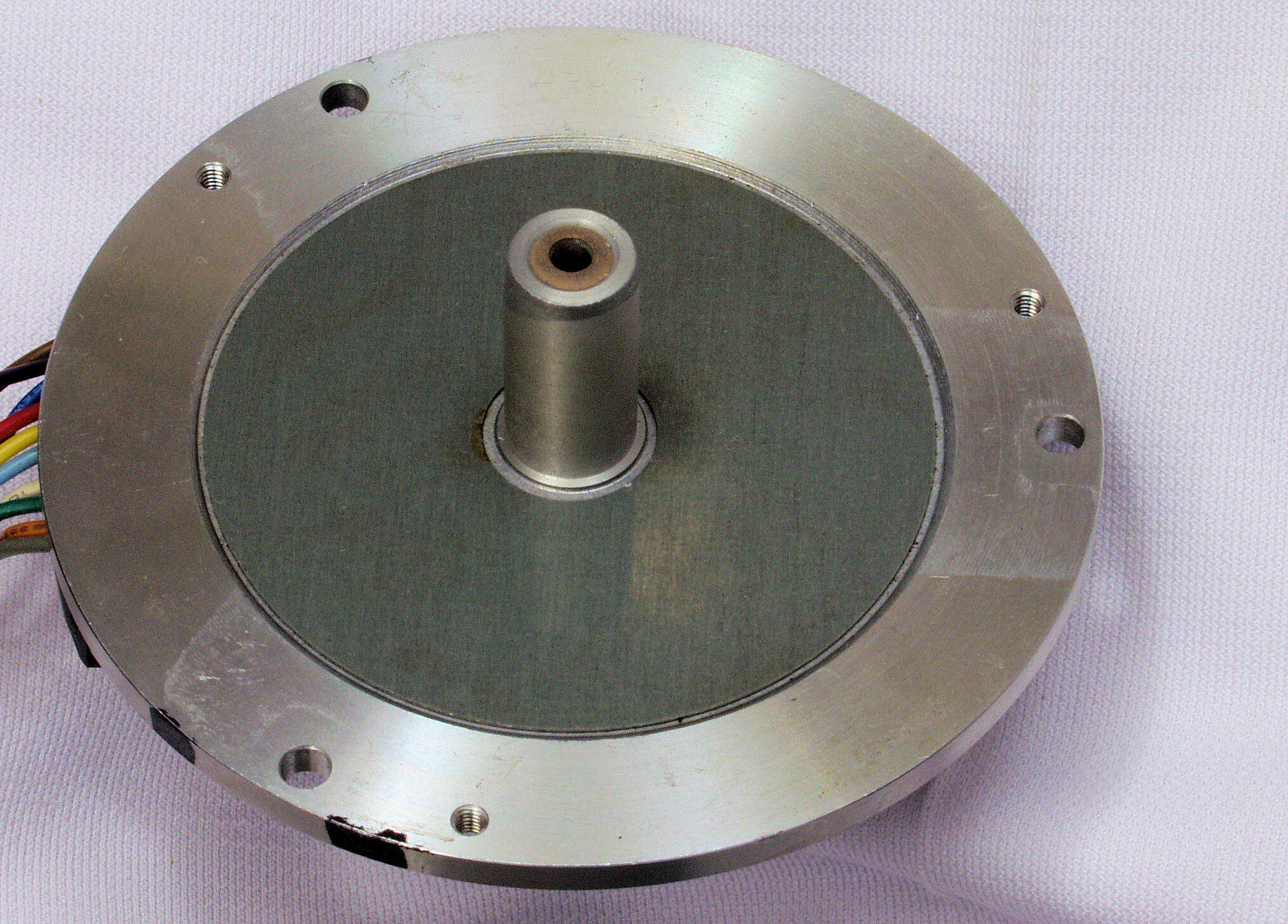

| Ｃ５３． 修理中 モーター固定子軸、オイル切れです。 |
 |

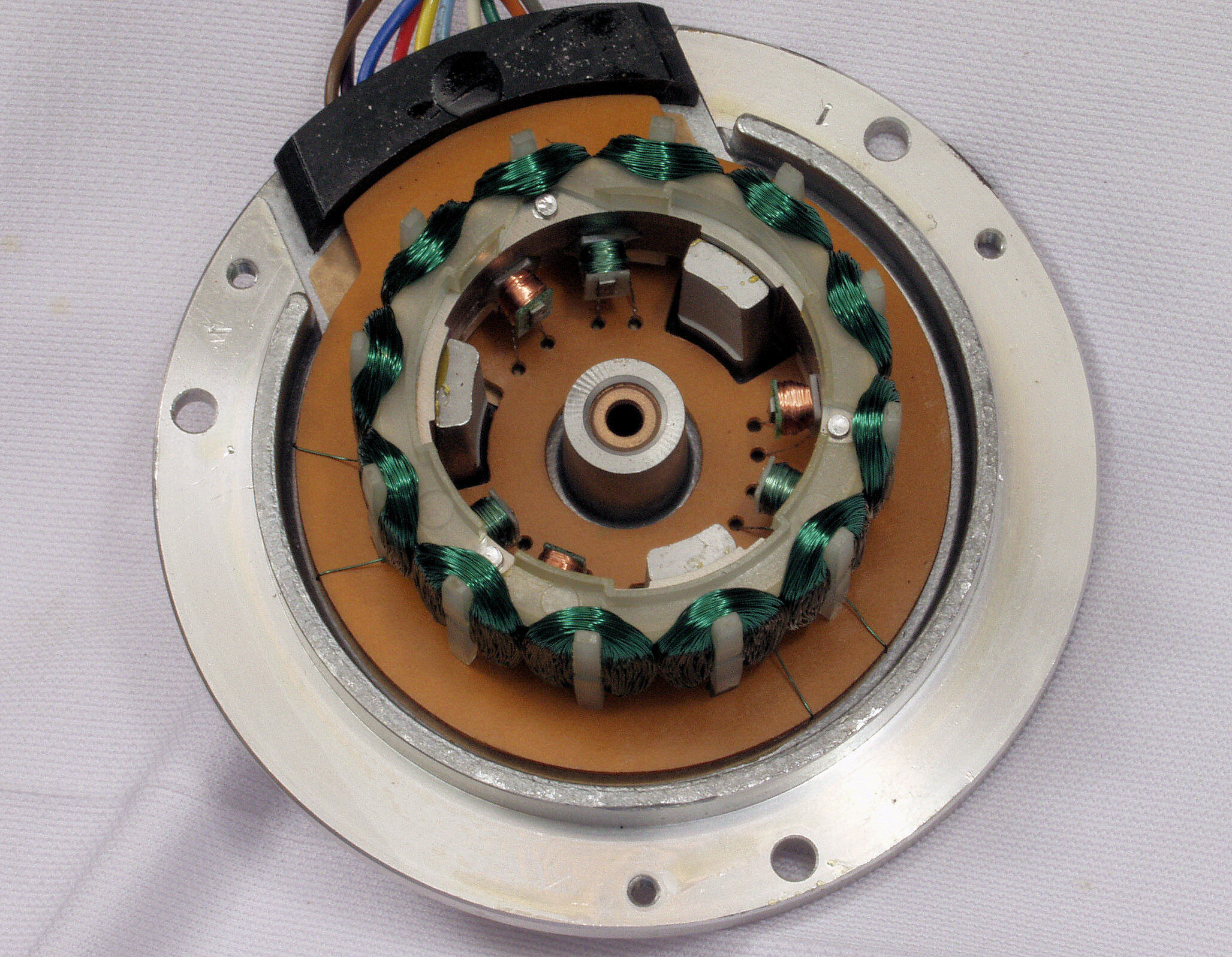

| Ｃ５４． 修理中 モーター固定子巻き線、綺麗です。 |
 |

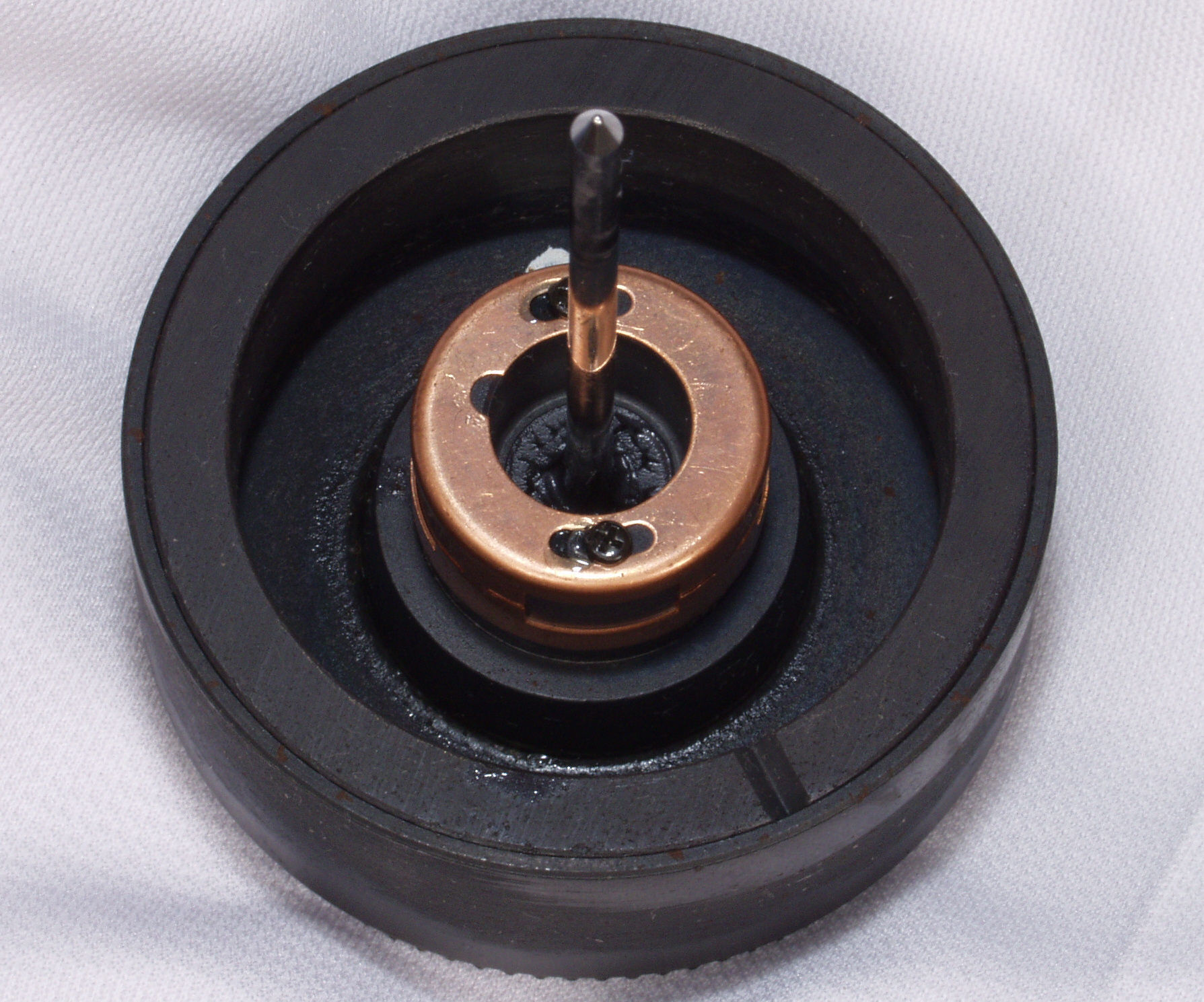

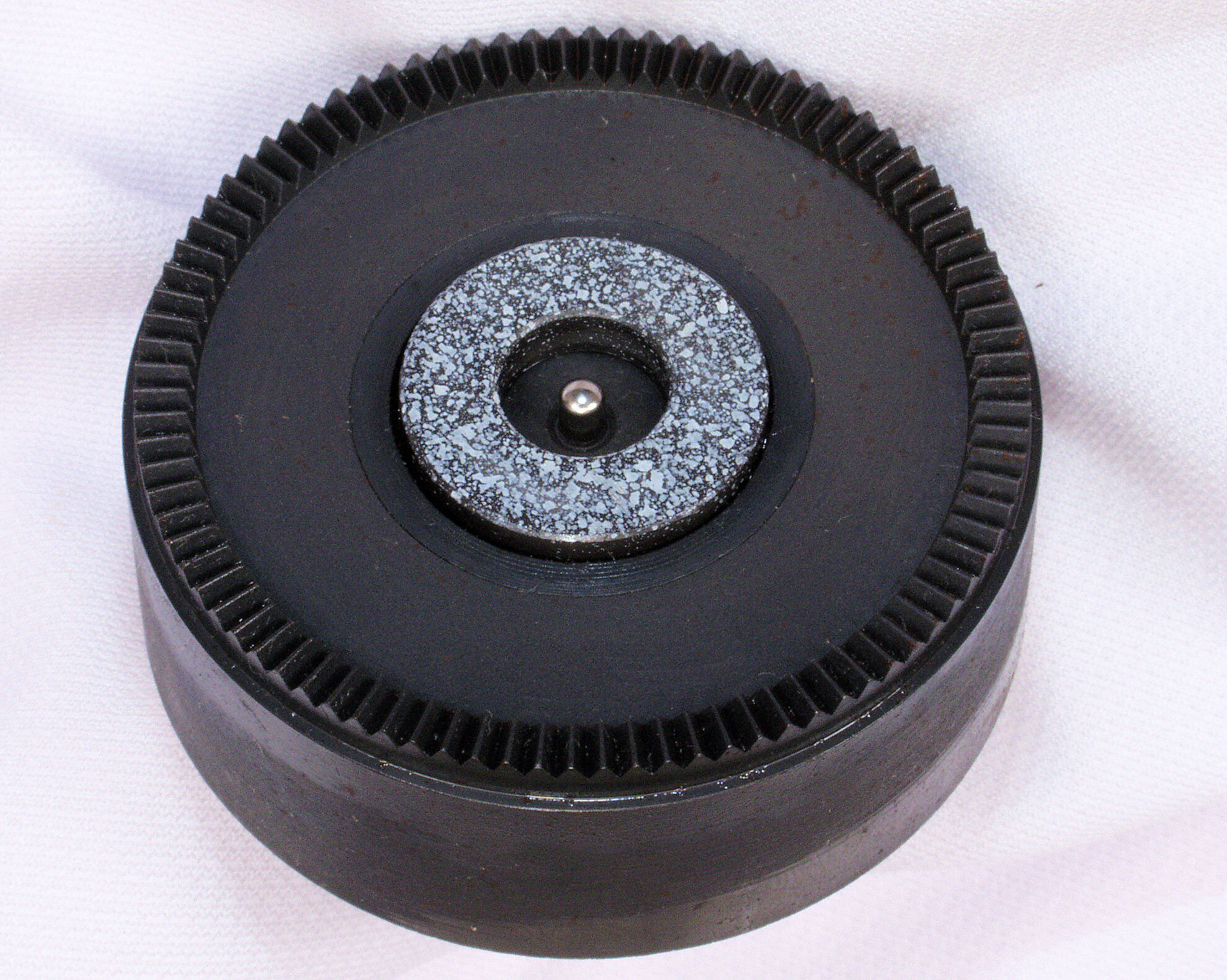

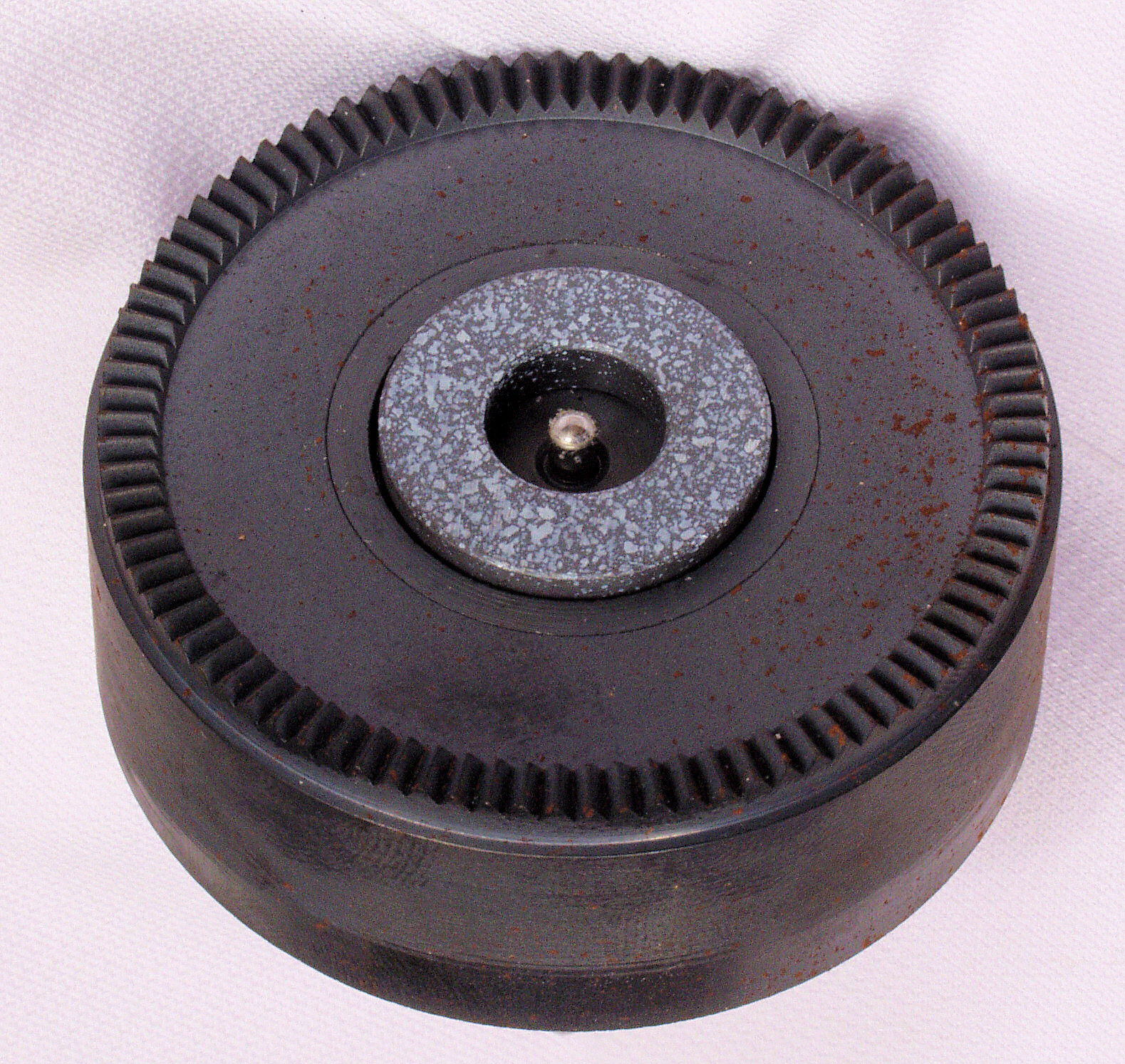

| Ｃ６１． 修理中 モーター回転子、錆が少し発生。 |
 |
| Ｃ６２． 修理後 モーター回転子、ＣＲＣで洗浄し、鉱物油を軽く塗布。 |
 |
| Ｃ６３． 修理中 モーター回転子、錆が少し出始めました、軸もキズ無く綺麗です。 |
 |
| Ｃ６４． 修理後 モーター回転子、ＣＲＣで洗浄し、鉱物油を軽く塗布。 |
 |

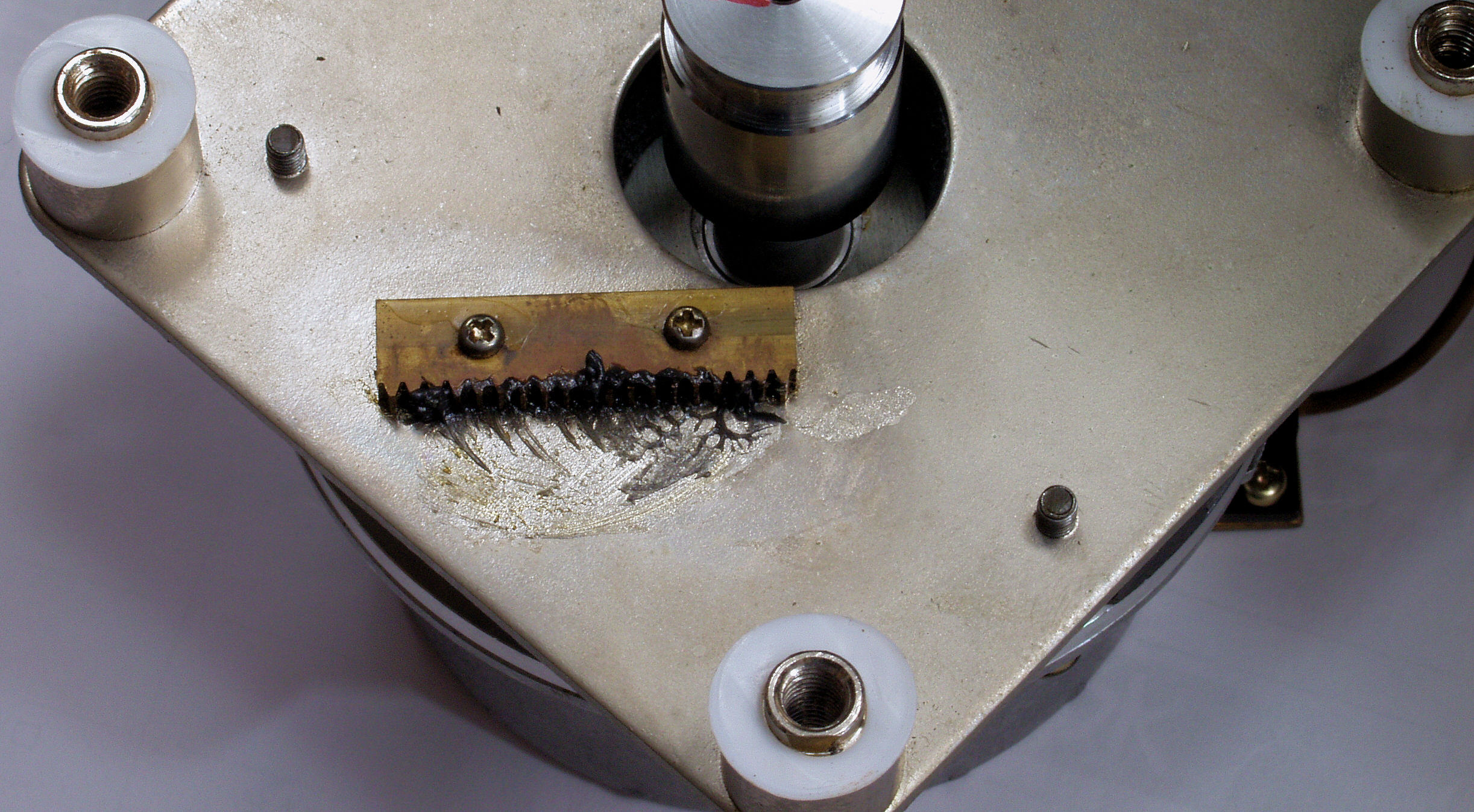

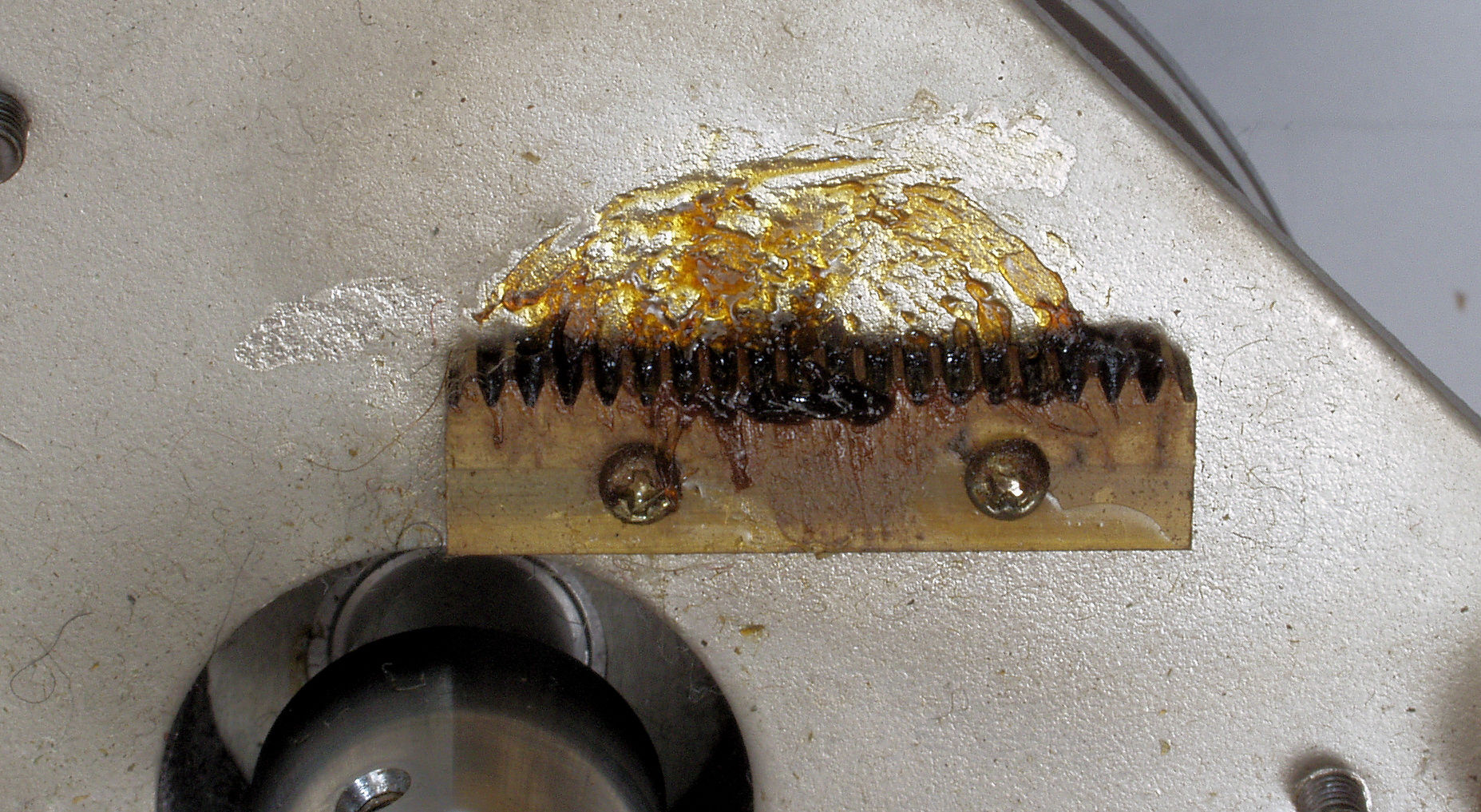

| Ｃ７１． モーター移動ラックギヤー、グリスが汚れている。 |
 |
| Ｃ７２． モーター移動ラックギヤー、グリス交換（グリスが黒いのはモリブデン入りの為）。写真は無いが、当然ピニオン歯車も清掃。 |
 |

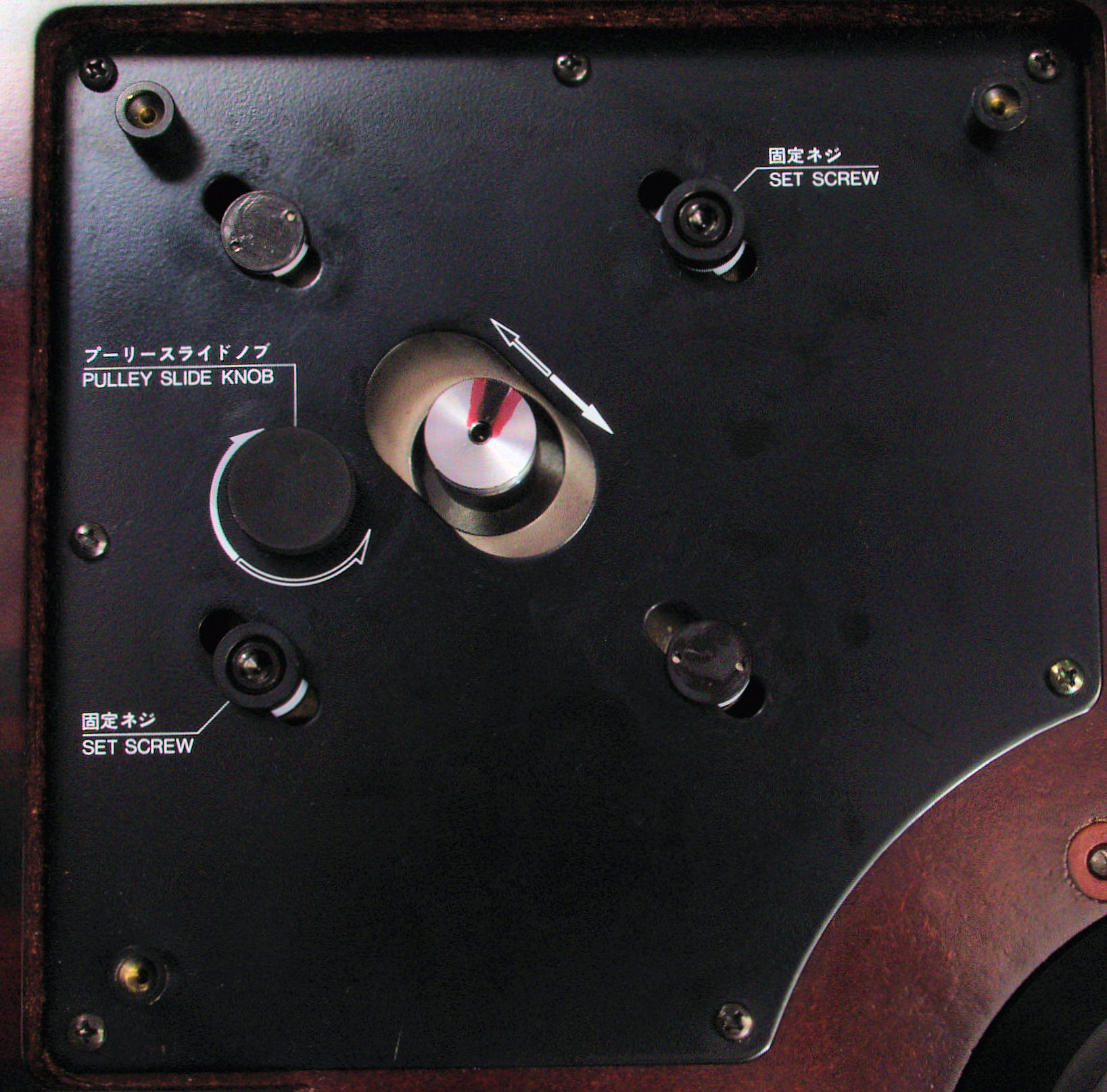

| Ｃ７３． 修理前 駆動モータ取り付け部。 固定ネジ下のテフロンワシャーがずれている。 |
|
| Ｃ７４． 修理後 駆動モータ取り付け部。 固定ネジ下のテフロンワシャーは適正位置。 |
 |

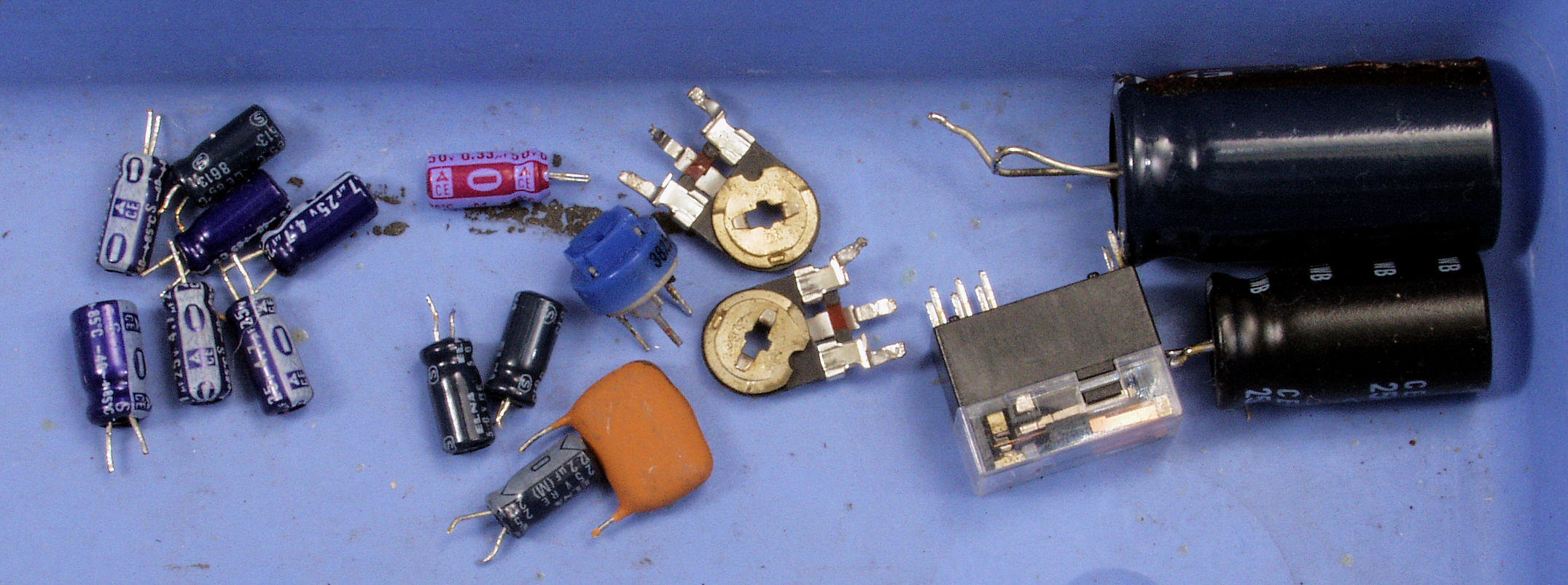

| Ｃ８． 交換部品 |
 |

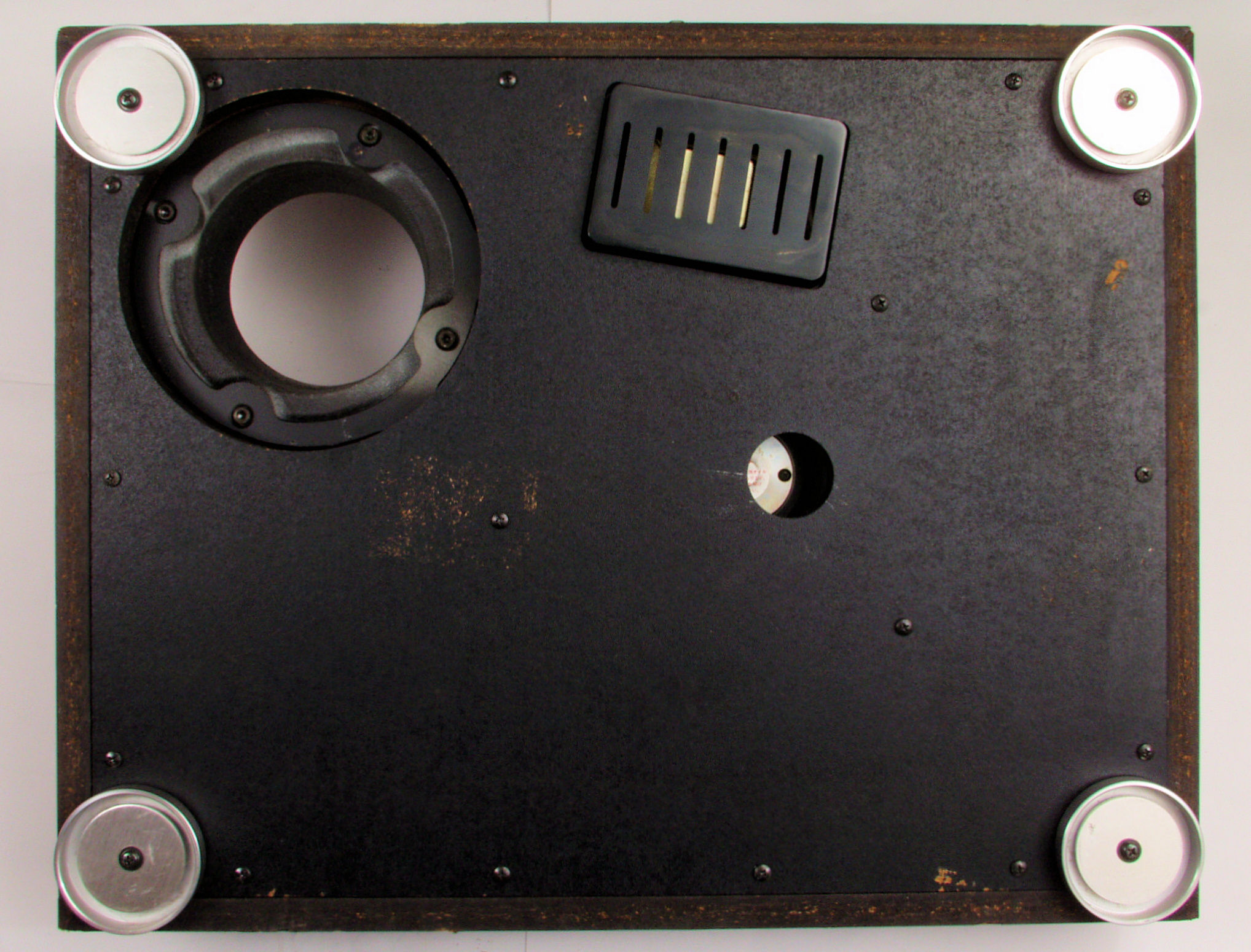

| Ｃ９１． 修理前 下から見る |
|

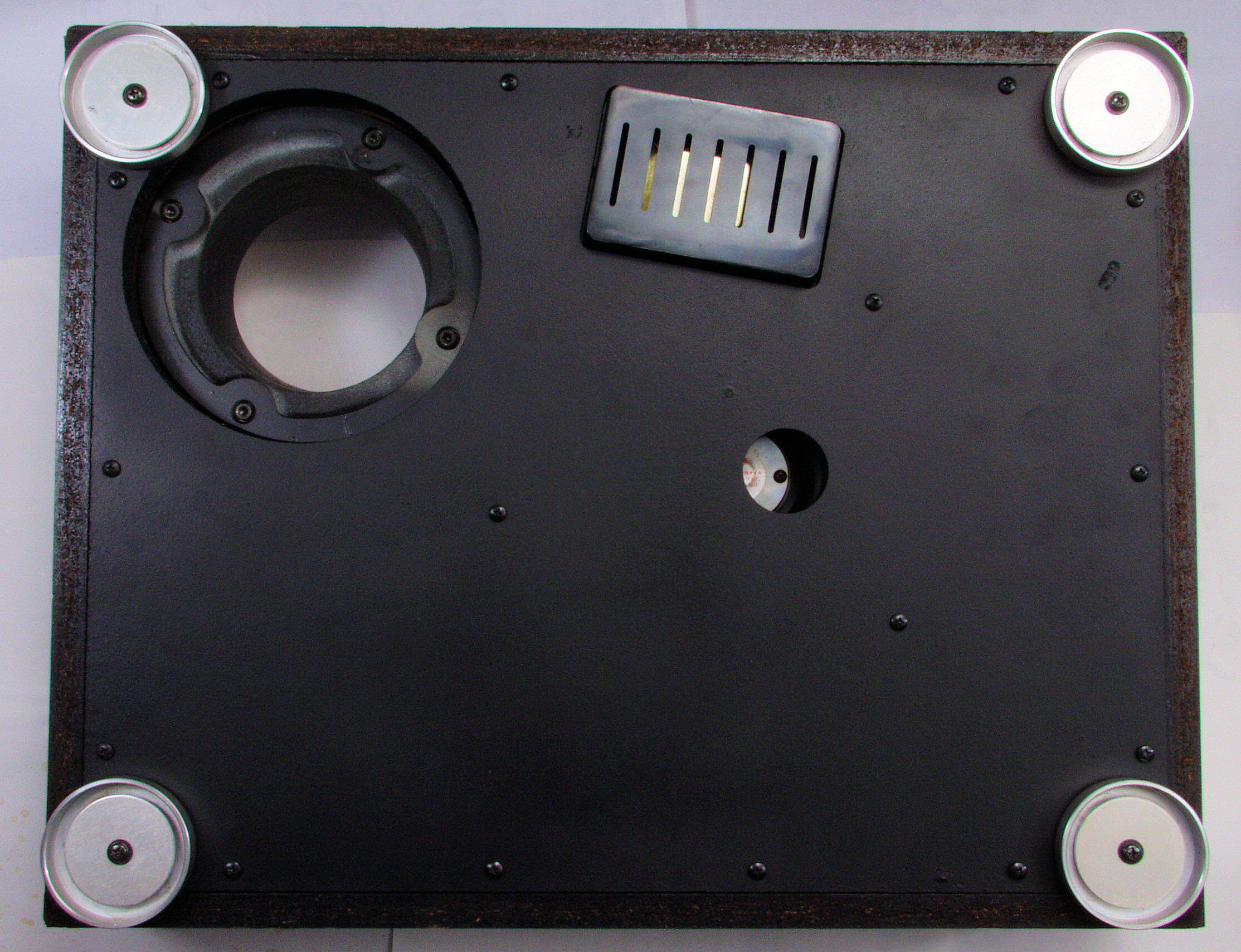

| Ｃ９２． 修理後 下から見る。 |
 |
| Ｃ９３． 修理前 下から見る |
|
| Ｃ９４． 完成後 下から見る |
 |
| Ｃ９５． 修理前 上から見る |
|
| Ｃ９６． 完成後 上から見る |
 |

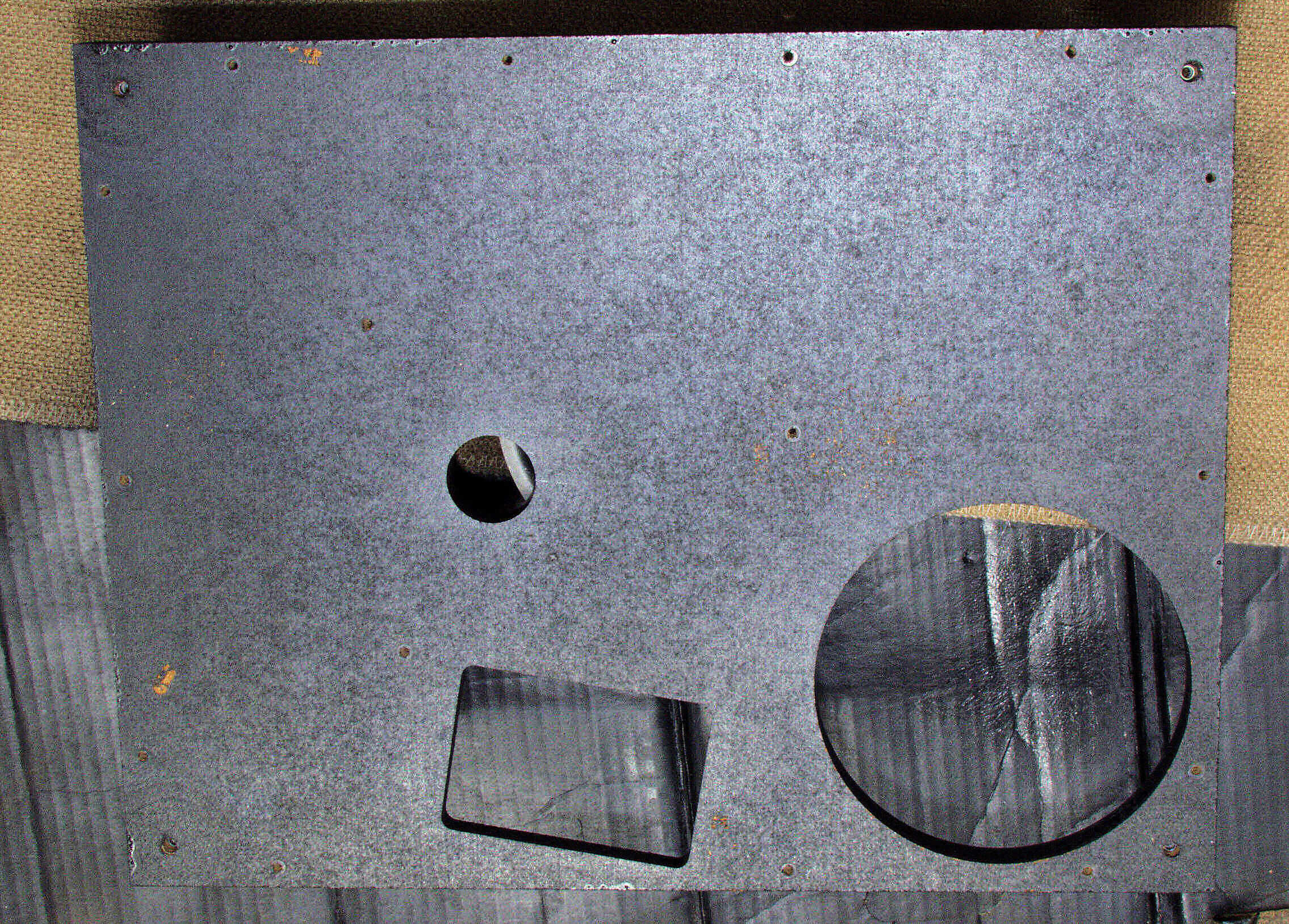

| Ｕ． 下蓋及び本体下部 修理状況 Ｕ１１． 修理前 下蓋表 |
 |
| Ｕ１２． 修理中 下蓋表、湿気が入らないよう塗装して目止めをする。 |
 |
| Ｕ２１． 修理中 裏側、湿気が入らないよう塗装して目止めをする。 |
 |

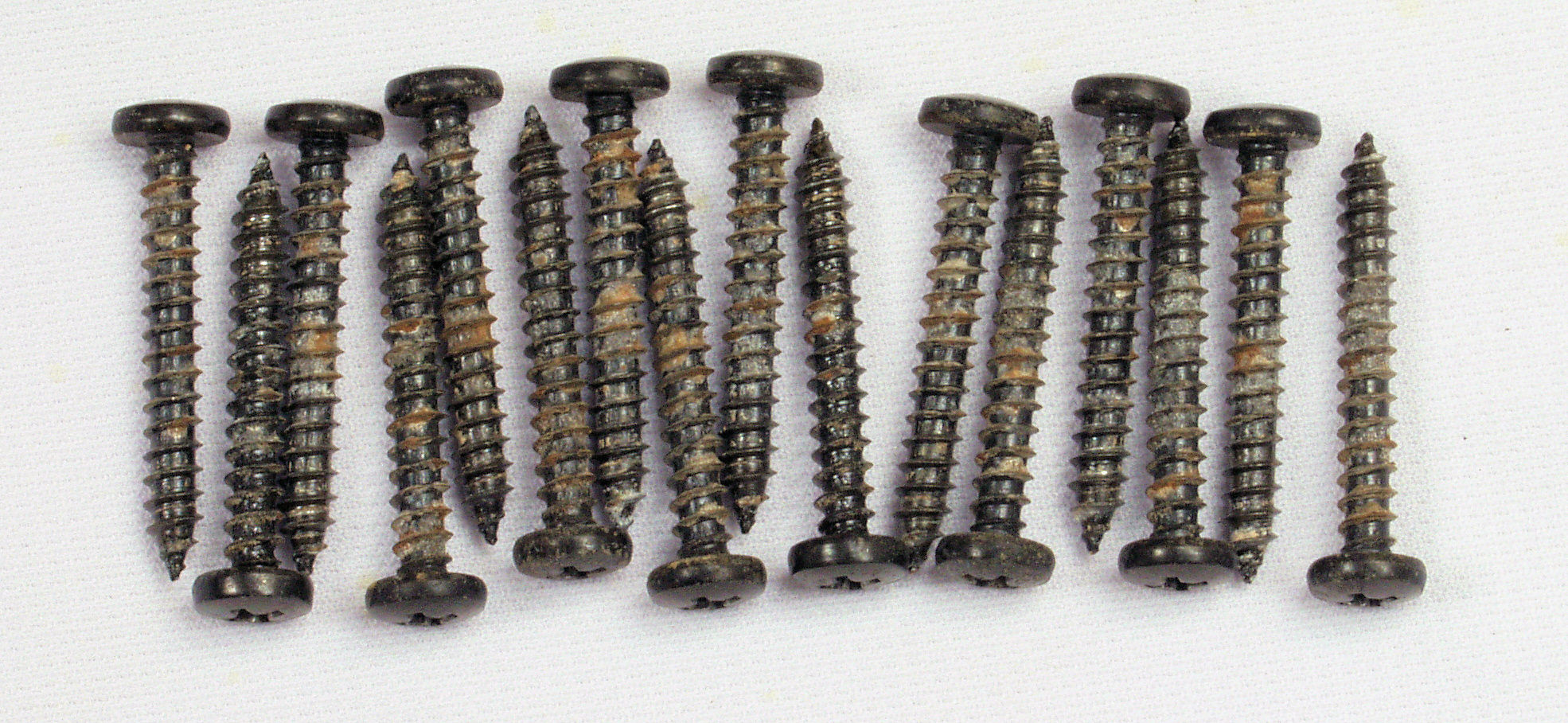

| Ｕ３１． 修理前 下蓋等止めネジ、錆が少し出ている。 |
|

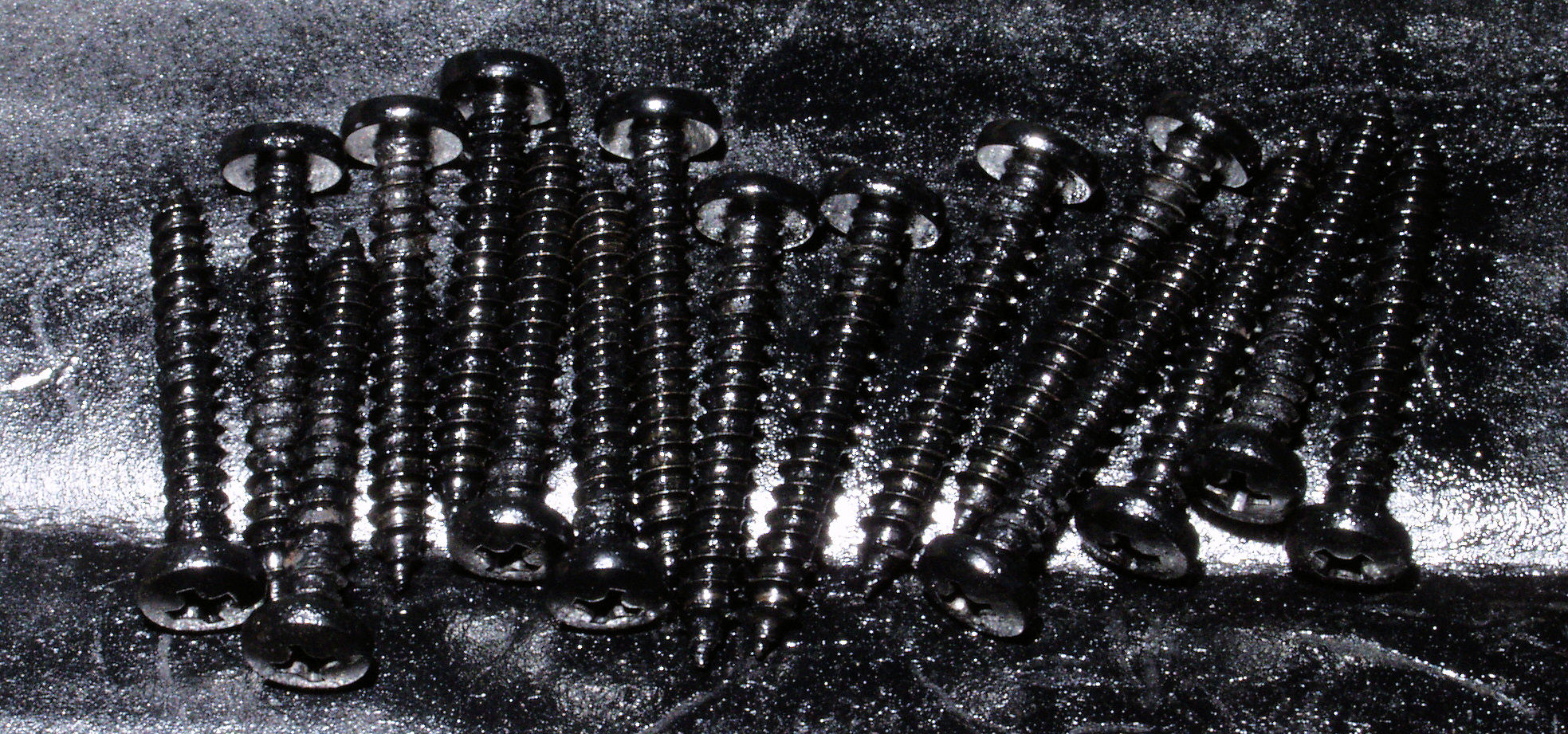

| Ｕ３２． 修理後 下蓋等止めネジ、ラッカーを軽く吹き付ける。 |
 |

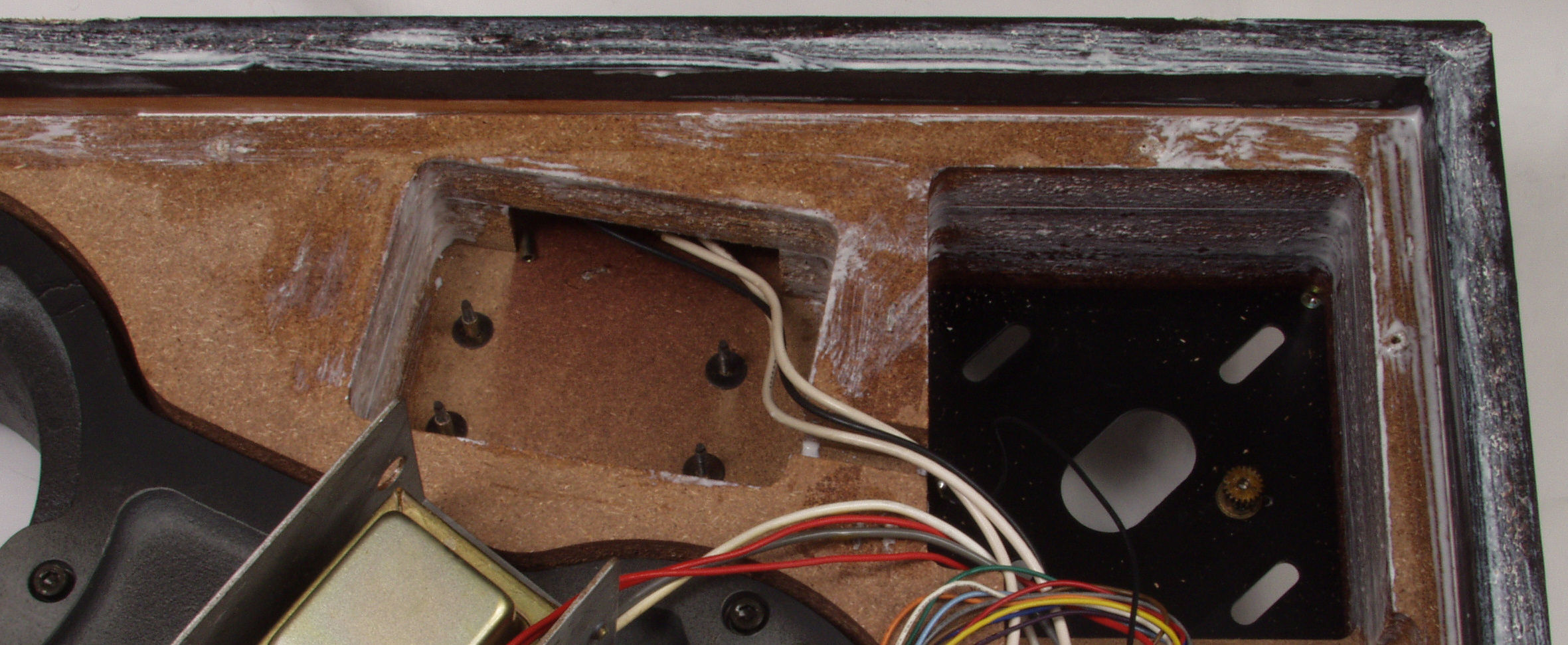

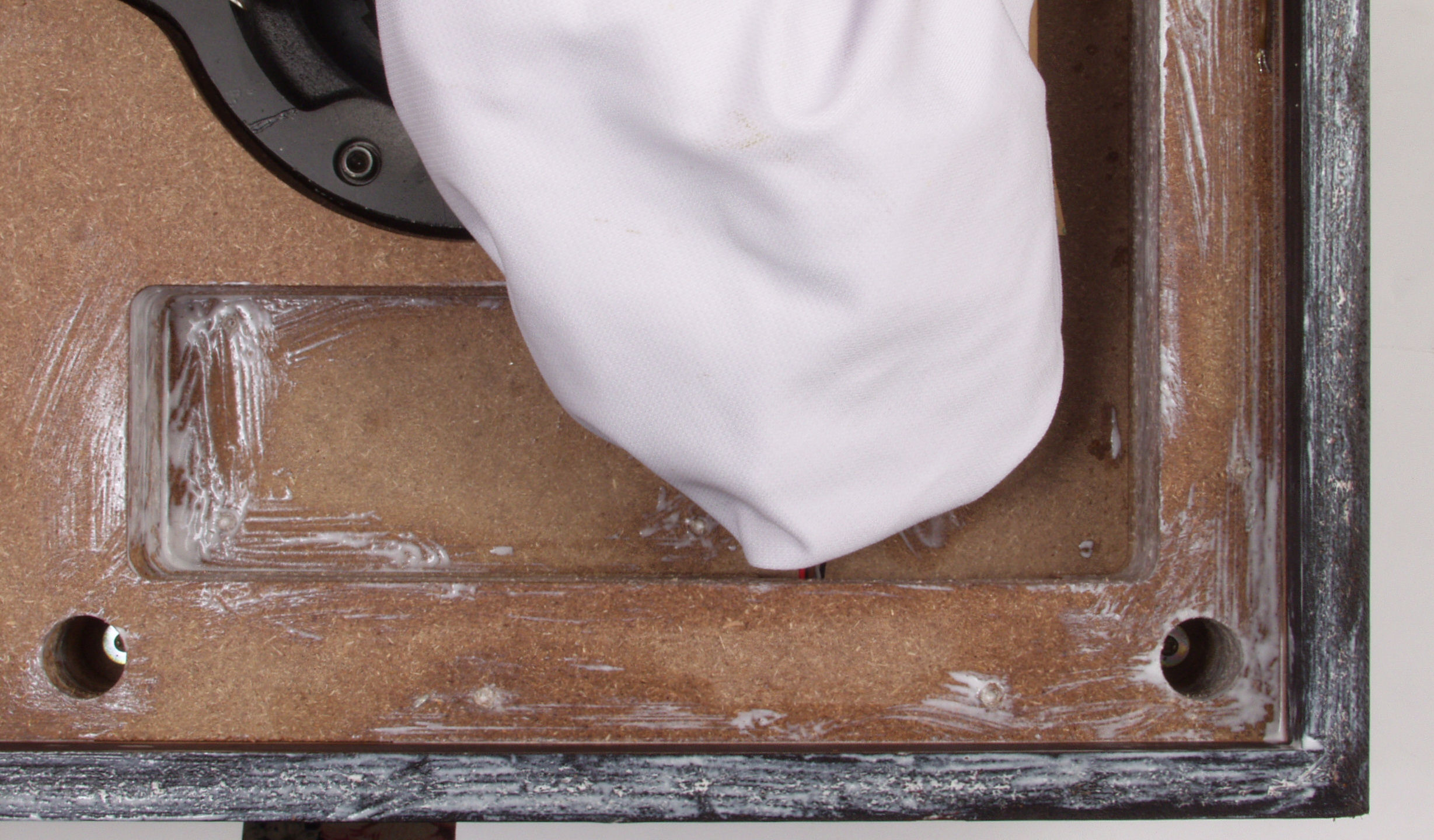

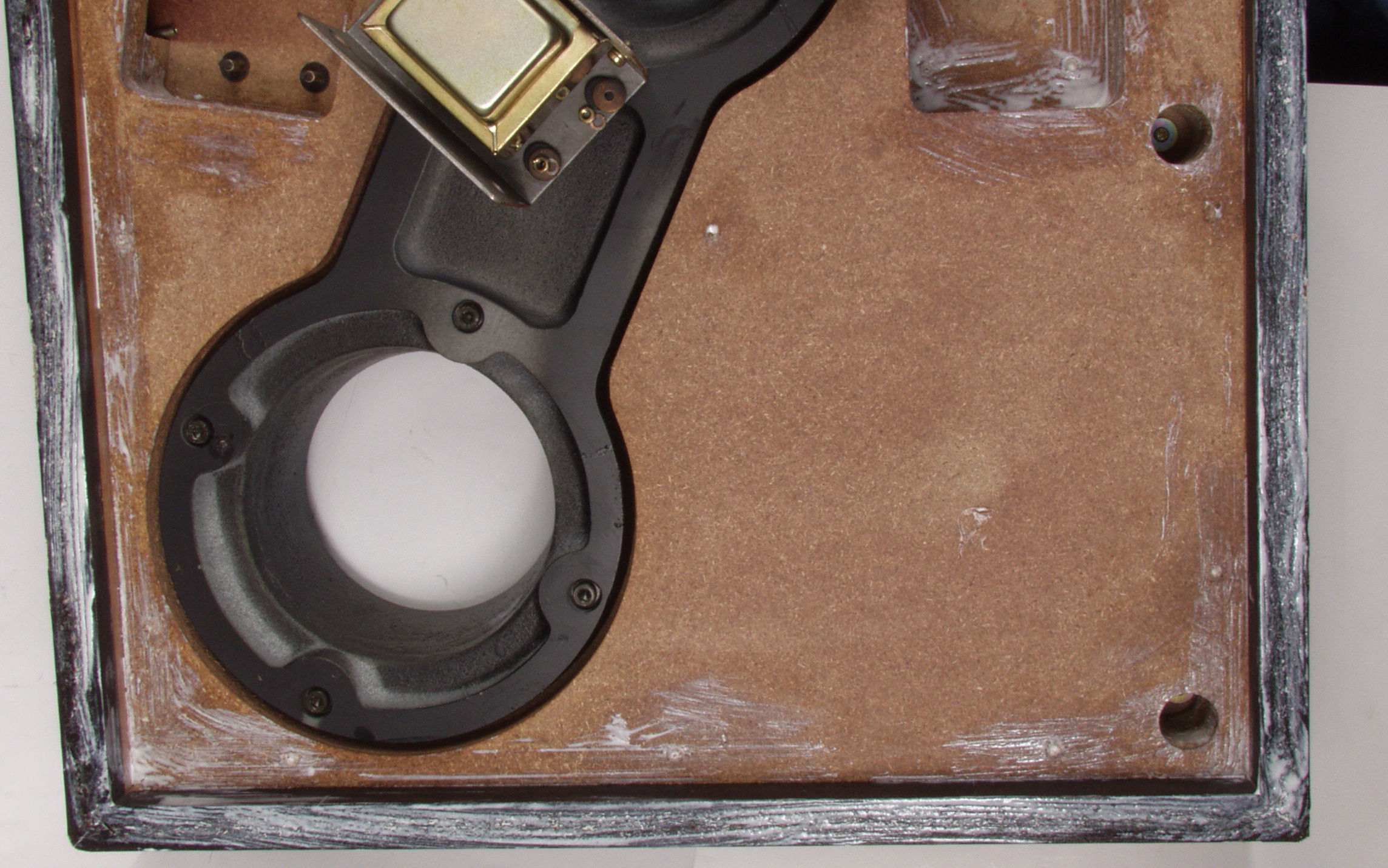

| Ｕ４１． 修理中 本体木枠下左、 圧縮材にボンドを染みこませる、ネジ穴も塗る。 |
 |
| Ｕ４２． 修理中 本体木枠下右、圧縮材にボンドを染みこませる、ネジ穴も塗る。 |
 |
| Ｕ４３． 修理中 本体木枠下後ろ左、圧縮材にボンドを染みこませる、ネジ穴も塗る。 |
 |
| Ｕ４４． 修理中 本体木枠下後ろ右、圧縮材にボンドを染みこませる、ネジ穴も塗る。 |
 |
| Ｅ． 調整・測定 Ｅ１． タンテーブルが無いので、エージングのみ行う |
 |
