ＭＩＣＲＯＳＥＩＫＩ ＢＬ−１１１．　２台目修理記録

平成２０年１０月２日到着　　１０月３１日完成

Ａ．　修理前の状況 ２６年ほど前にＦＲ−６４Ｓと共に新品にて購入し今日迄使ってきました。 かなり前より、回転数を表示するランプが暗くなり回転が乱れる症状が出ていました。 駆動ベルトを交換してみましたが変わりませんでした。 　又、モーターから小さいですがカタカタという音がしていたので、 一年程前に分解してミシン油をさしてみました。 音はほとんど無くなりましたが回転が乱れる症状は変わりませんでした。 忘れてしまうほどまったく症状の出ない期間があったり、 症状が出てもしばらくすると回転が安定する事が多かったので何とか使ってきたのですが、 最近は電源を入れるとほとんどの場合症状が出るようになり、回転が安定したと思って レコードをかけていると片面終わる前に回転がみだれるようになってしまいました。 　こちらのＨＰを拝見し自分でなんとかしようと裏蓋を開けてみたのですが、 自信が無くなり止めてしまいました。 Ｂ．　原因 　　　経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 リレー交換。 半固定ＶＲ交換。 モーターをオーバーホール（分解・清掃・給油） ＣＢ．　下蓋修理状況 Ｄ．　使用部品 電解コンデンサー　　　　１３個。 リレー　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　３個。 フイルムコンデンサー　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　５０，０００円　　オーバーホール修理 Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（マニアル・カタログより）

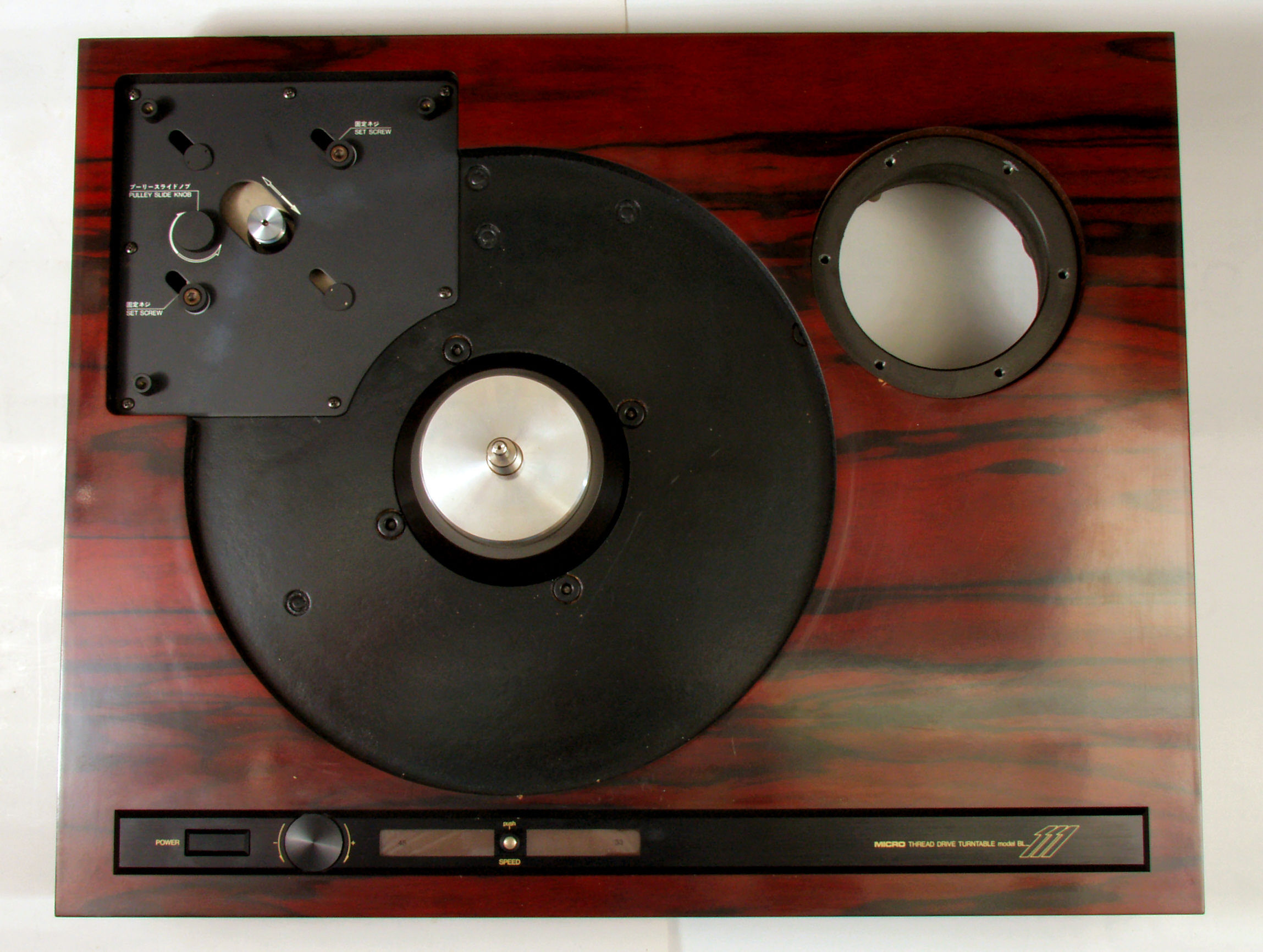

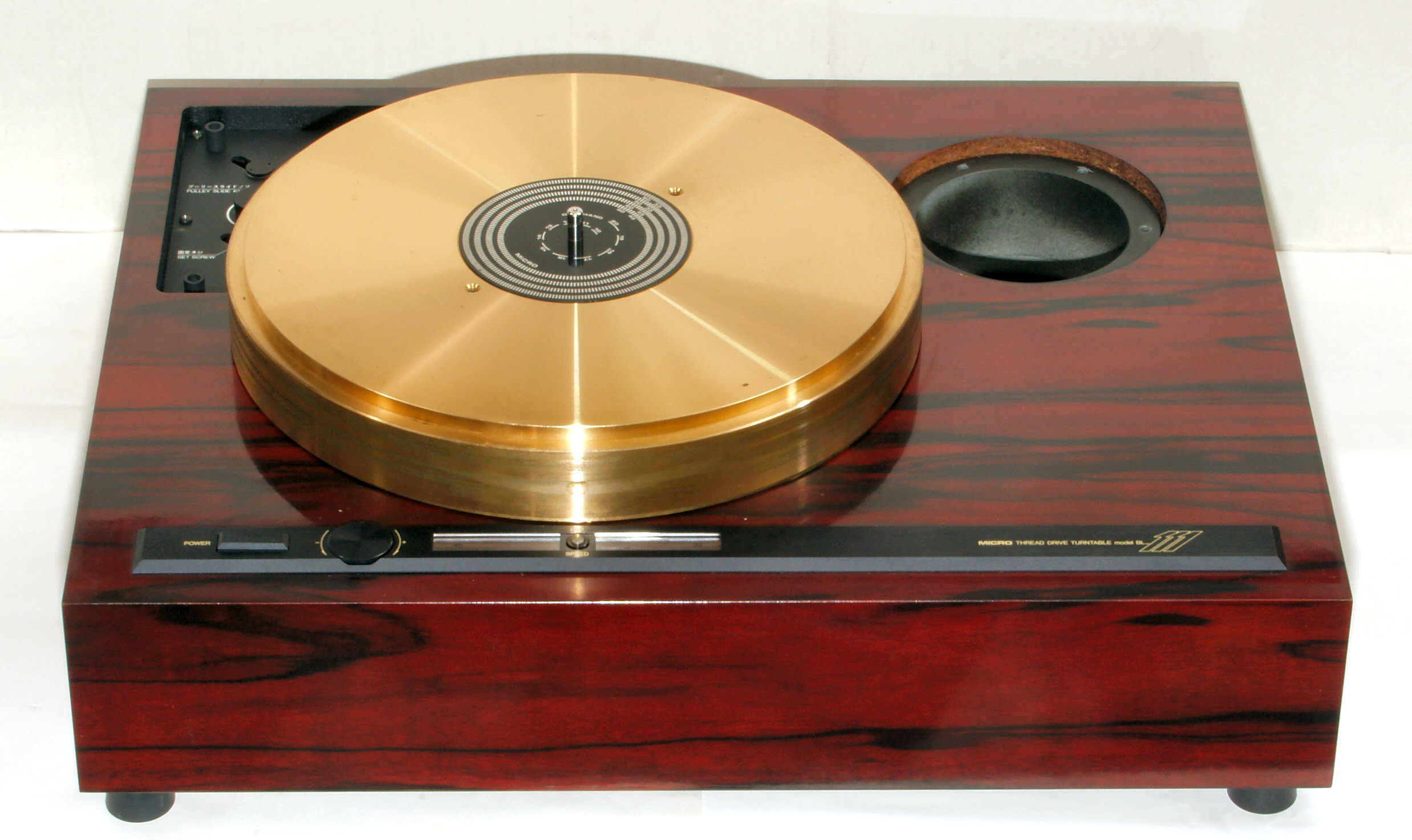

Ａ．　修理前の状況 Ａ１Ａ．　点検中　前上から見る。

Ａ１Ｂ．　点検中　上から見る。

Ａ１Ｃ．　点検中　下から見る。

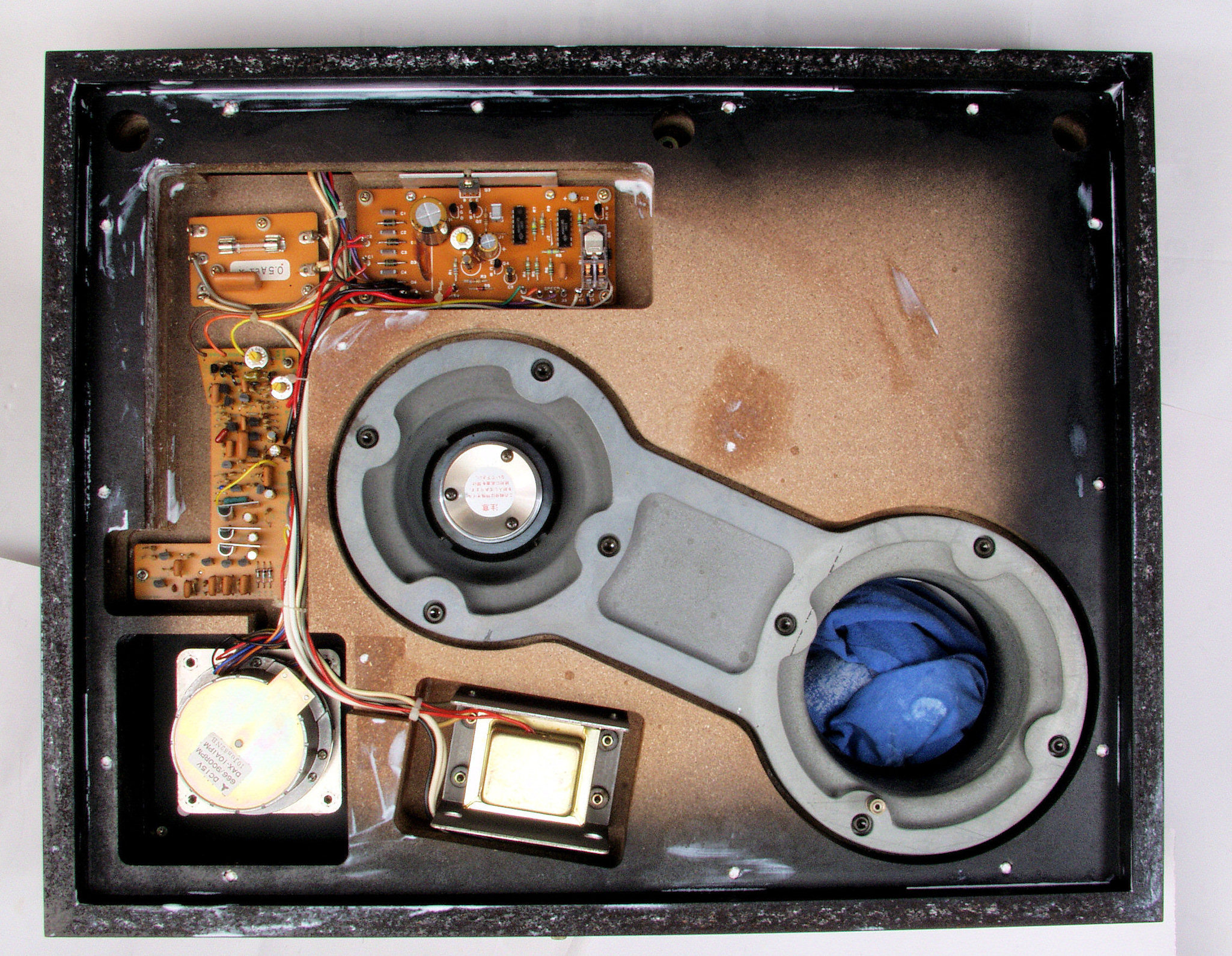

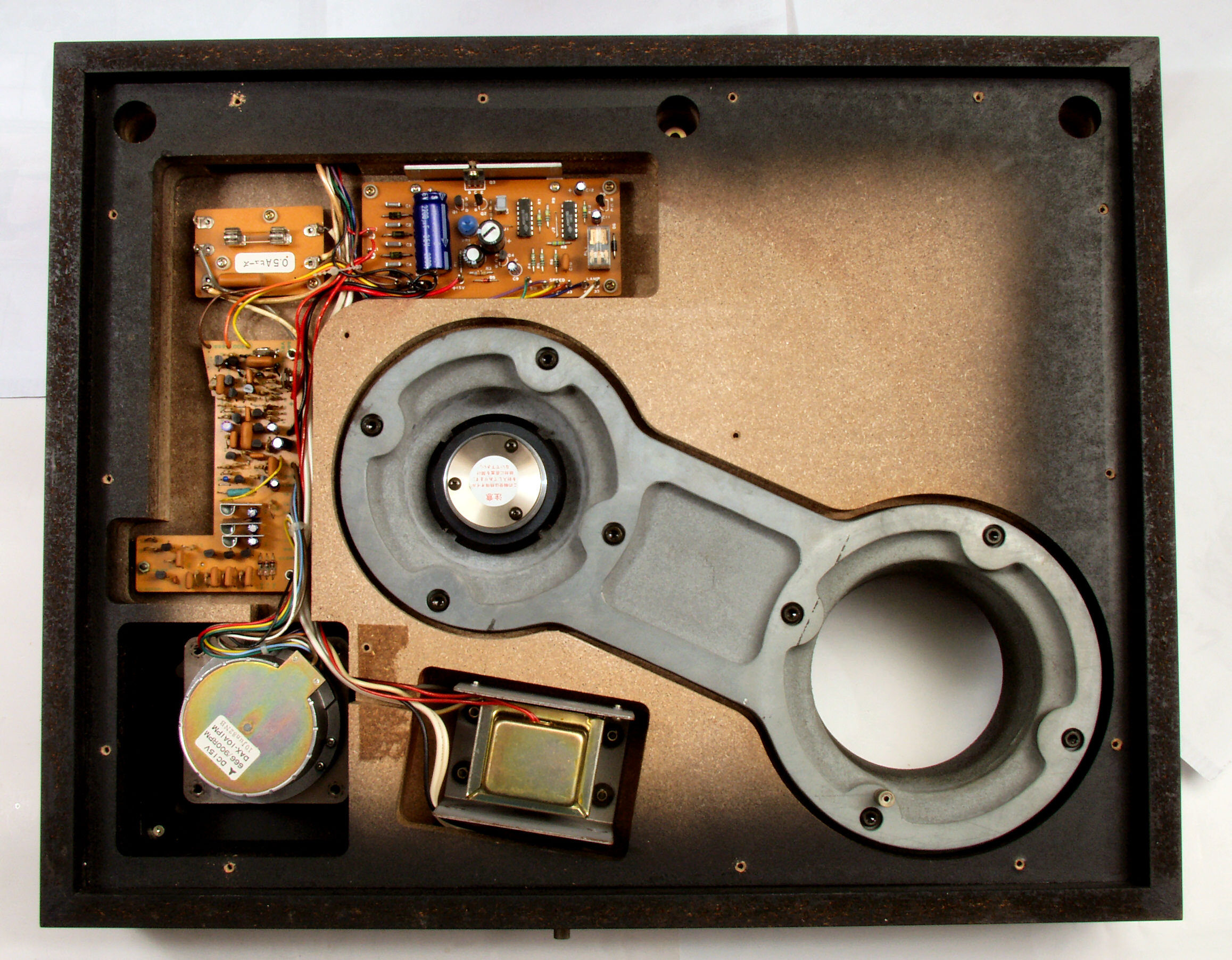

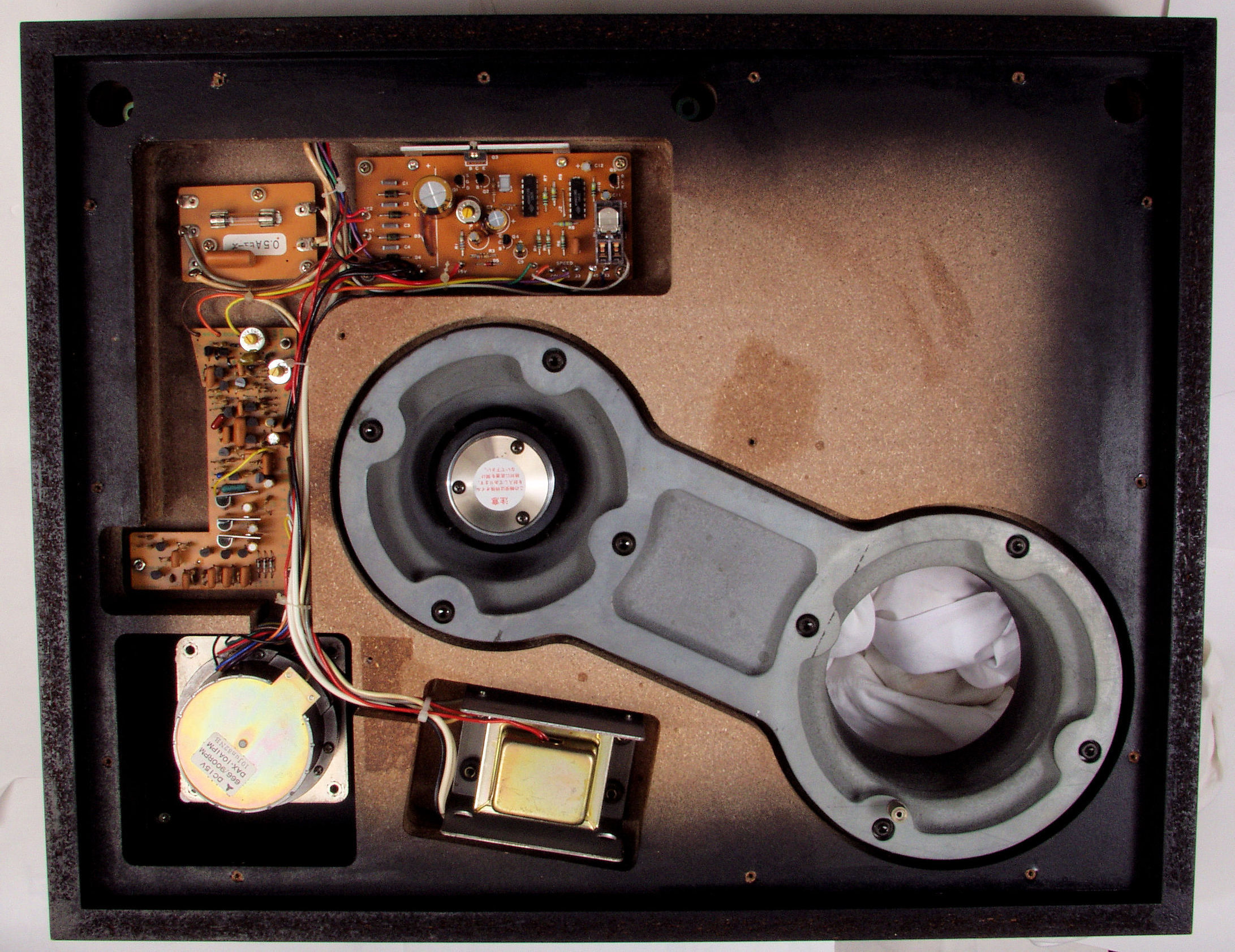

Ａ１Ｄ．　点検中　下蓋を取り、下から見る。

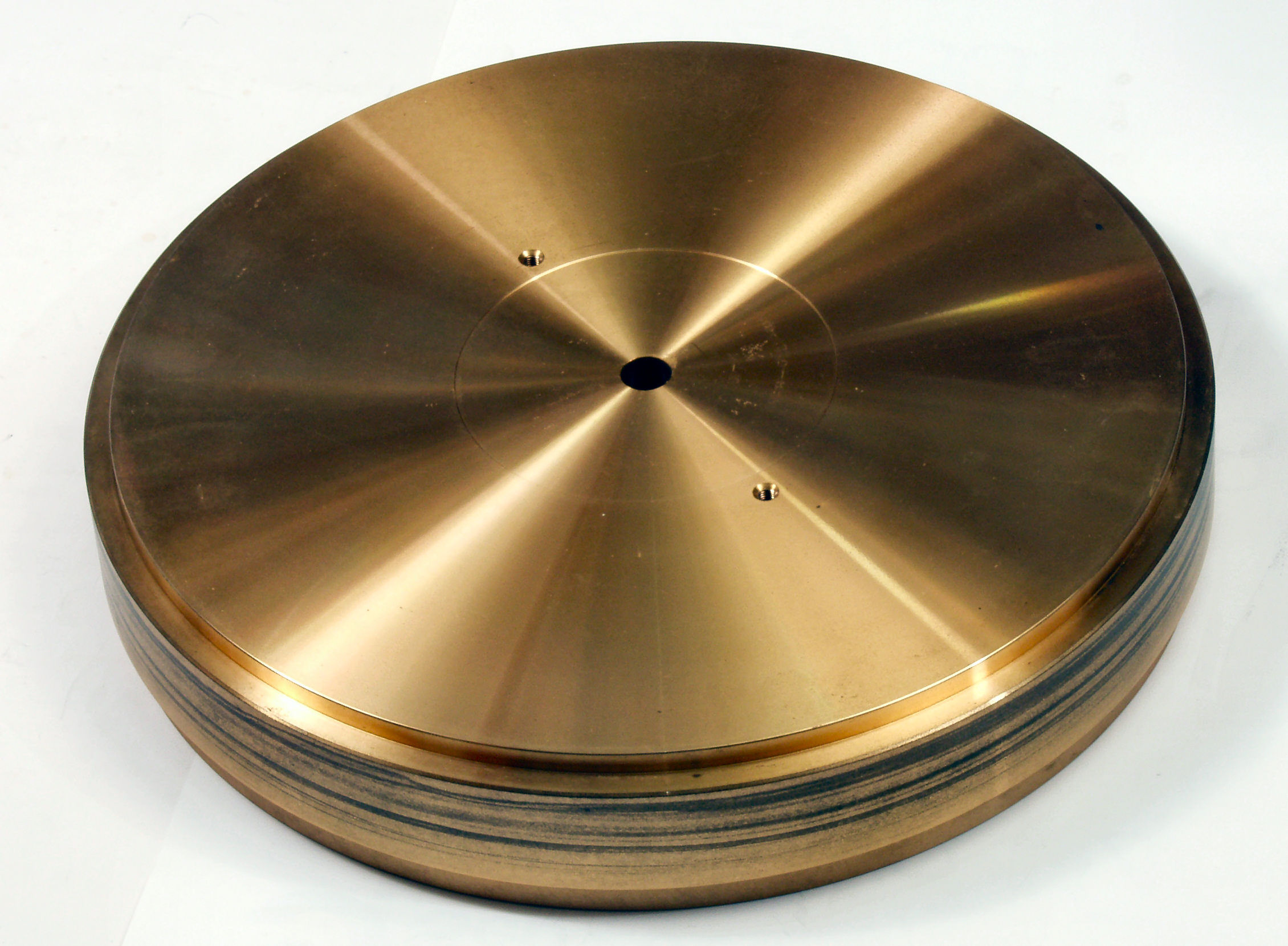

Ａ２Ａ．　点検中　タンテーブル。

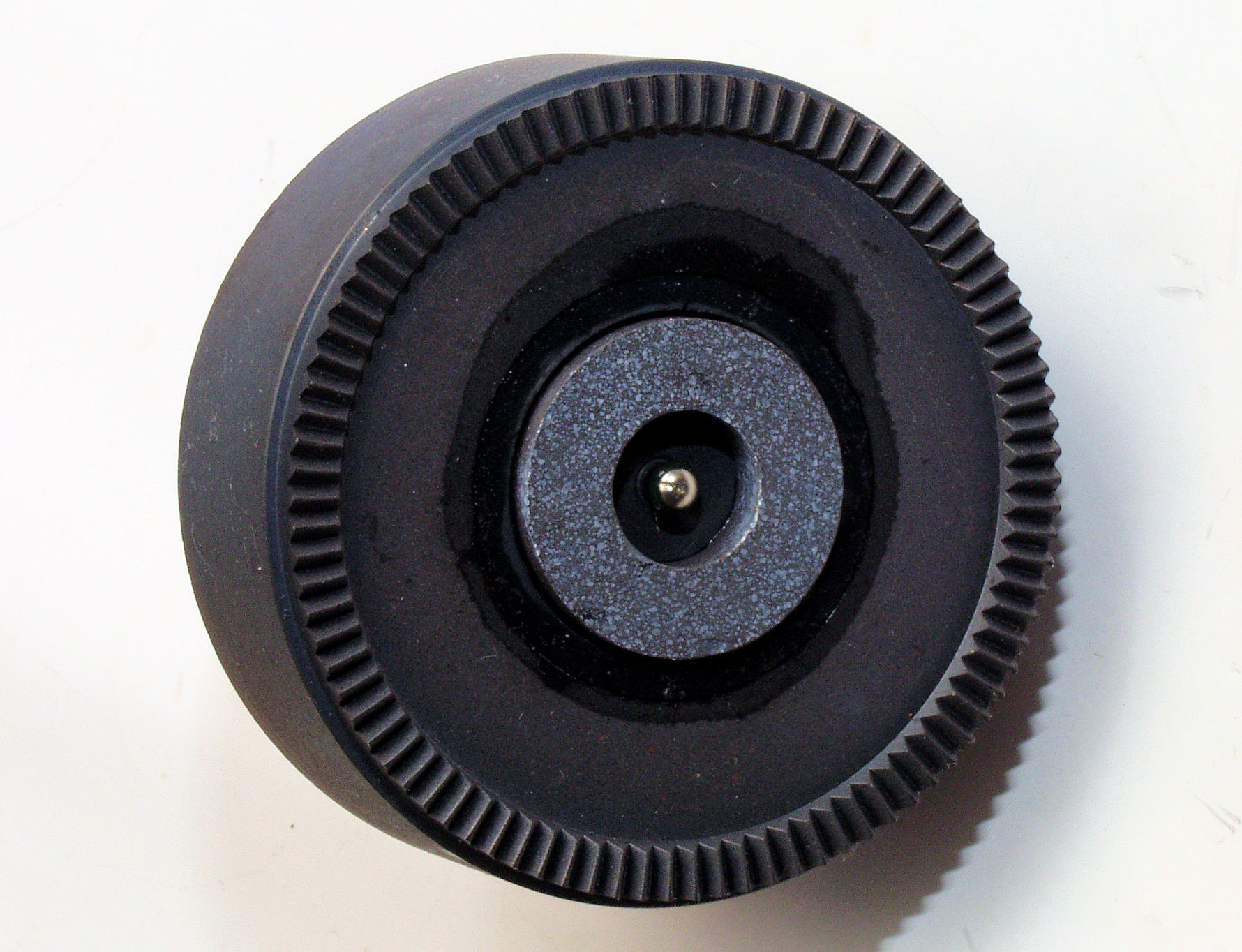

Ａ２Ｂ．　点検中　タンテーブルを裏がわ見る。

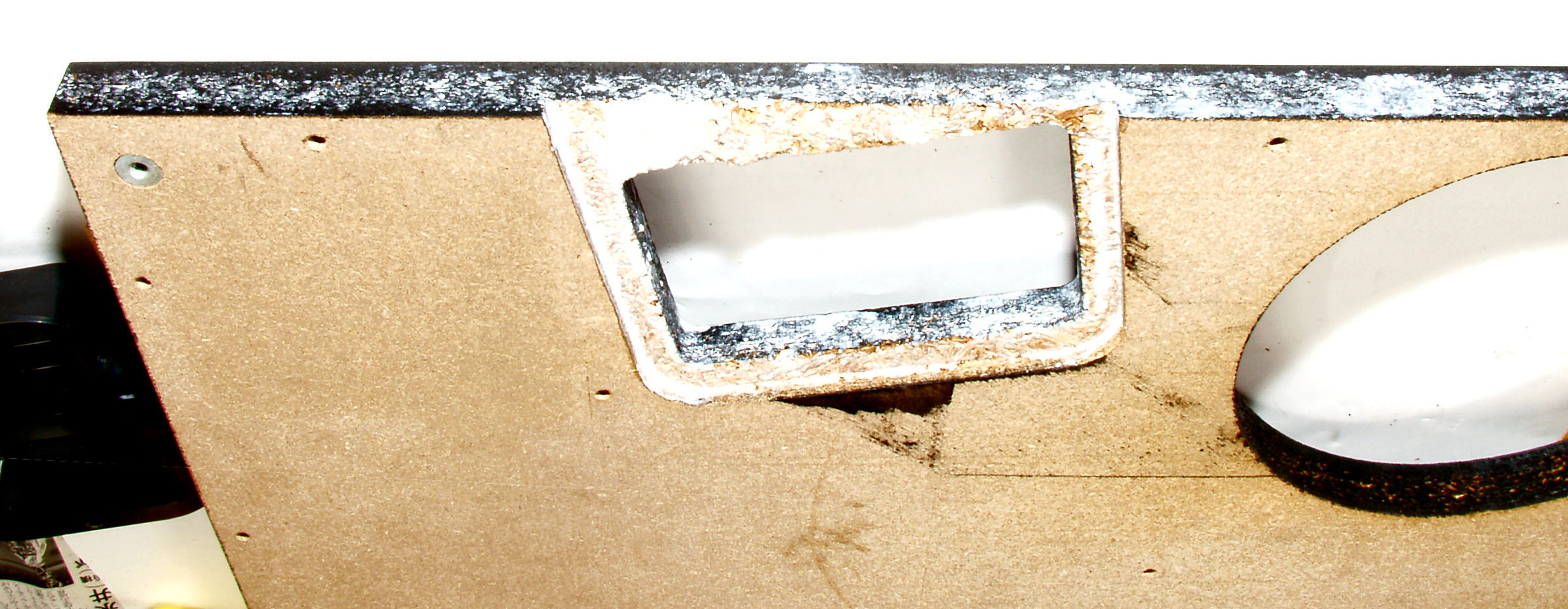

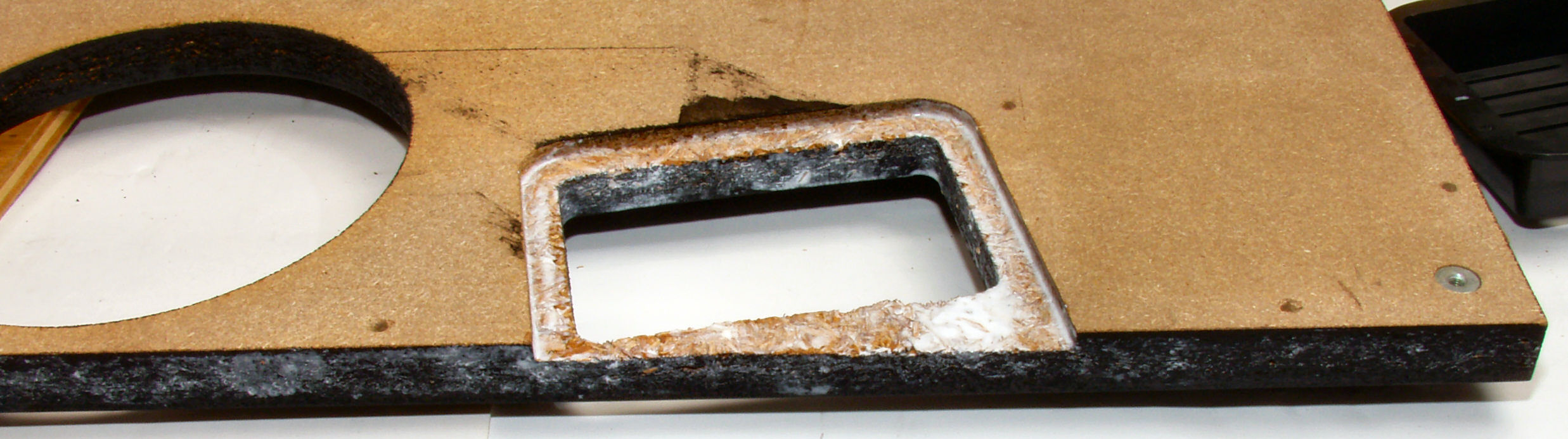

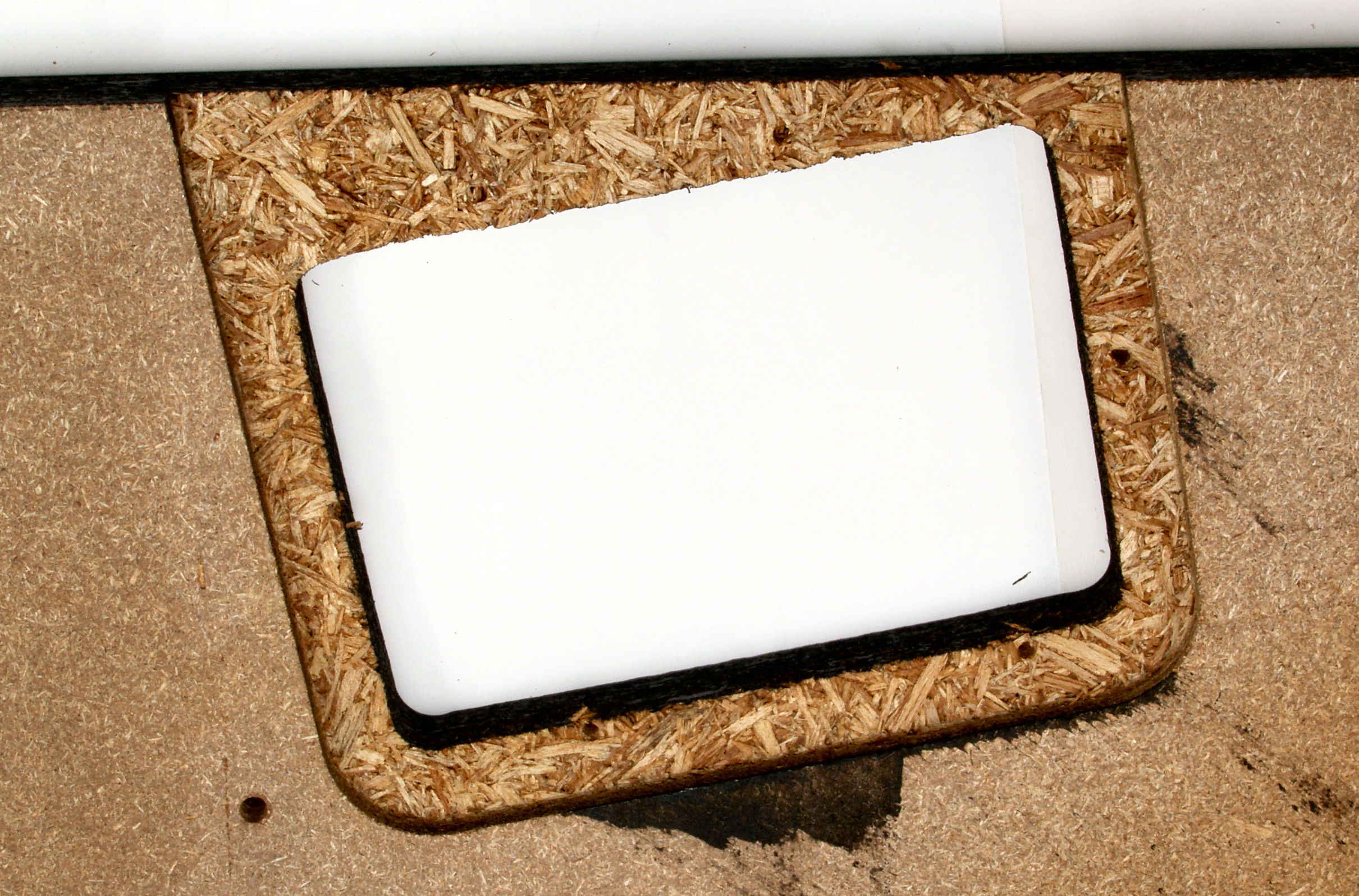

Ａ３．　点検中　下蓋のトランスカバー取り付け穴の圧縮材の接着材が経年劣化で、効かなくなっている。

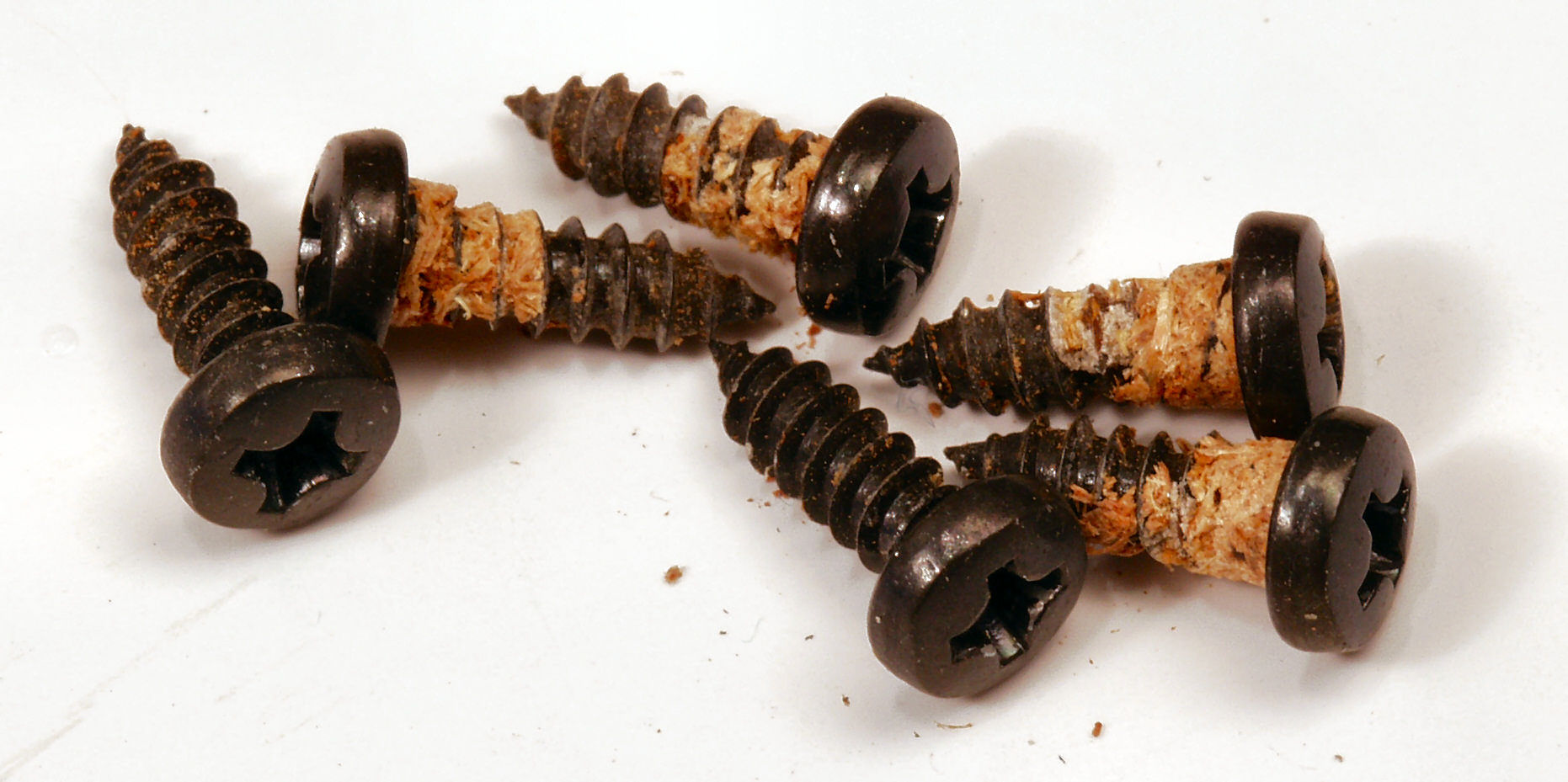

Ａ４．　点検中　トランス保護ケース止めネジ

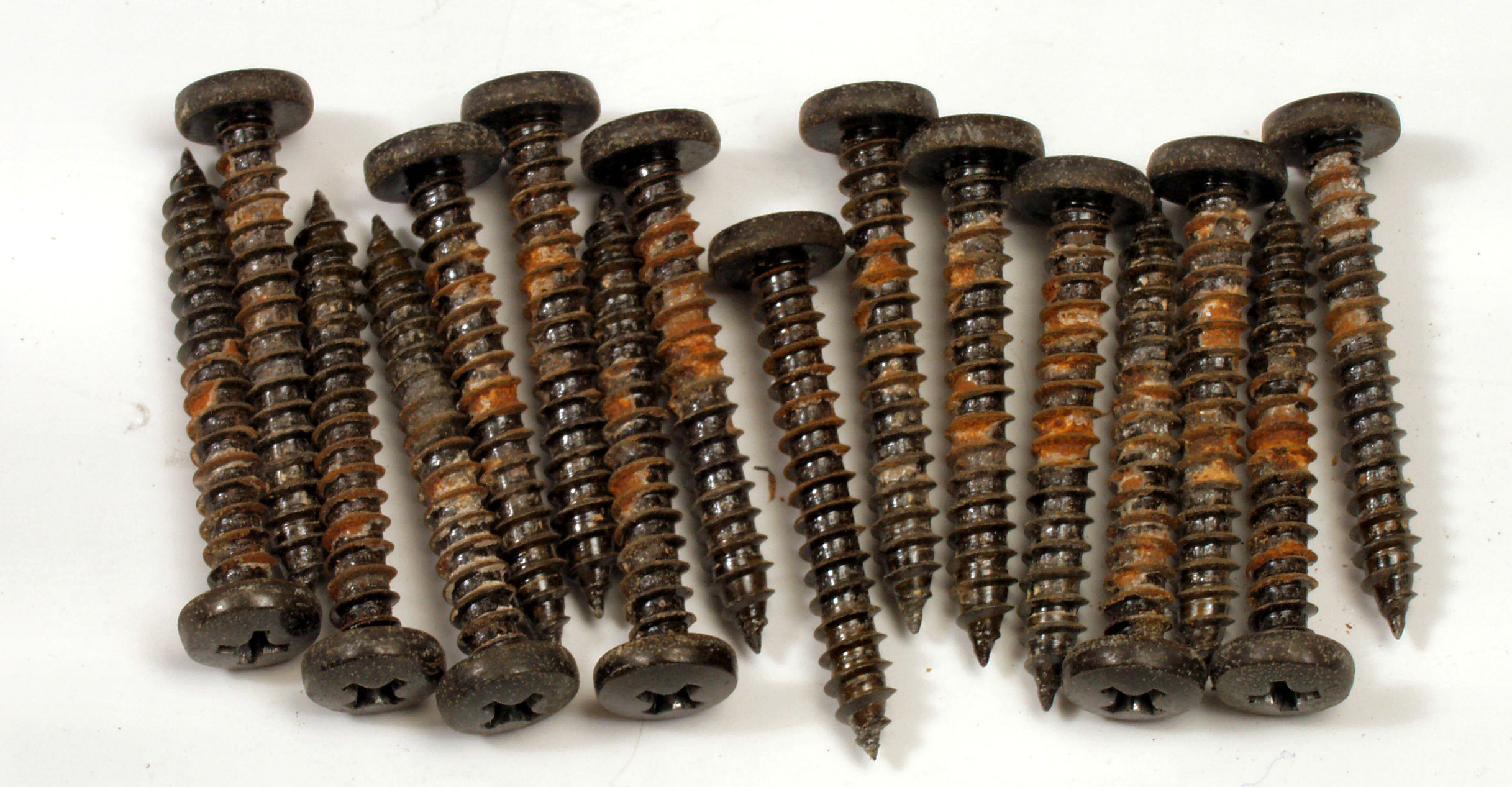

Ａ５．　点検中　下蓋の取付ネジ

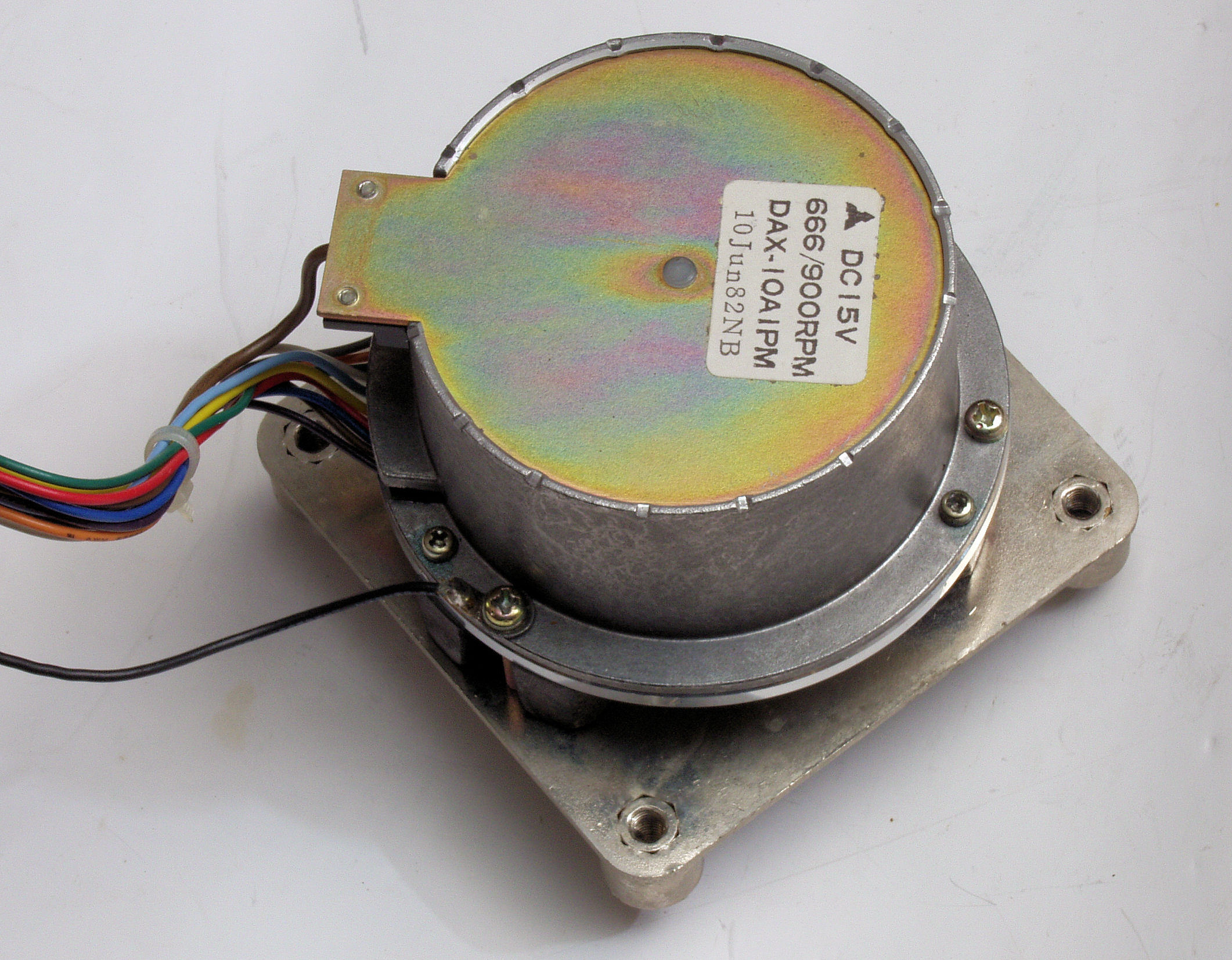

Ａ６Ａ．　モーター外観

Ａ６Ｂ．　モーター外観

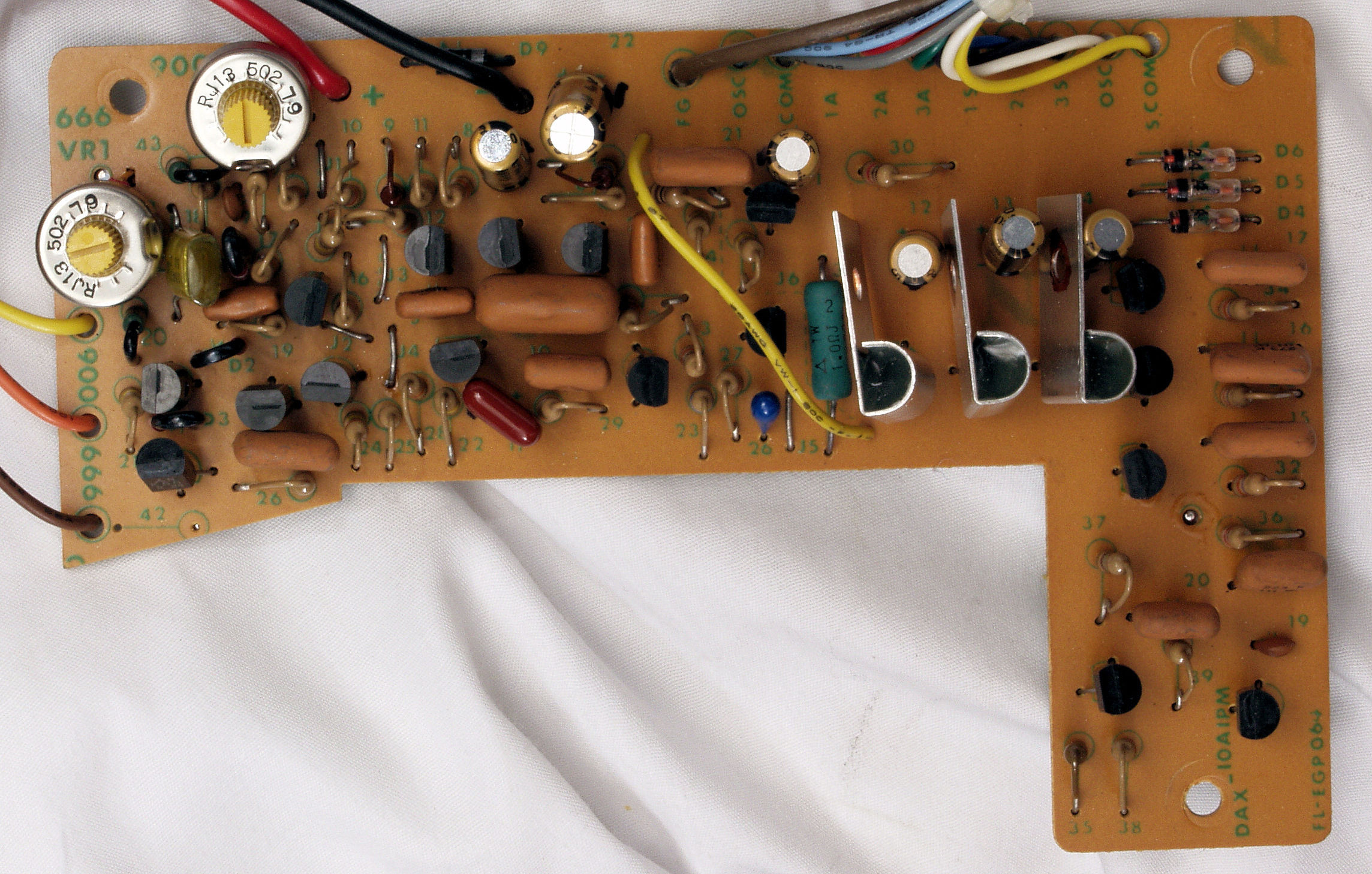

Ｃ．　修理状況 Ｃ１Ａ．　修理前　制御基板

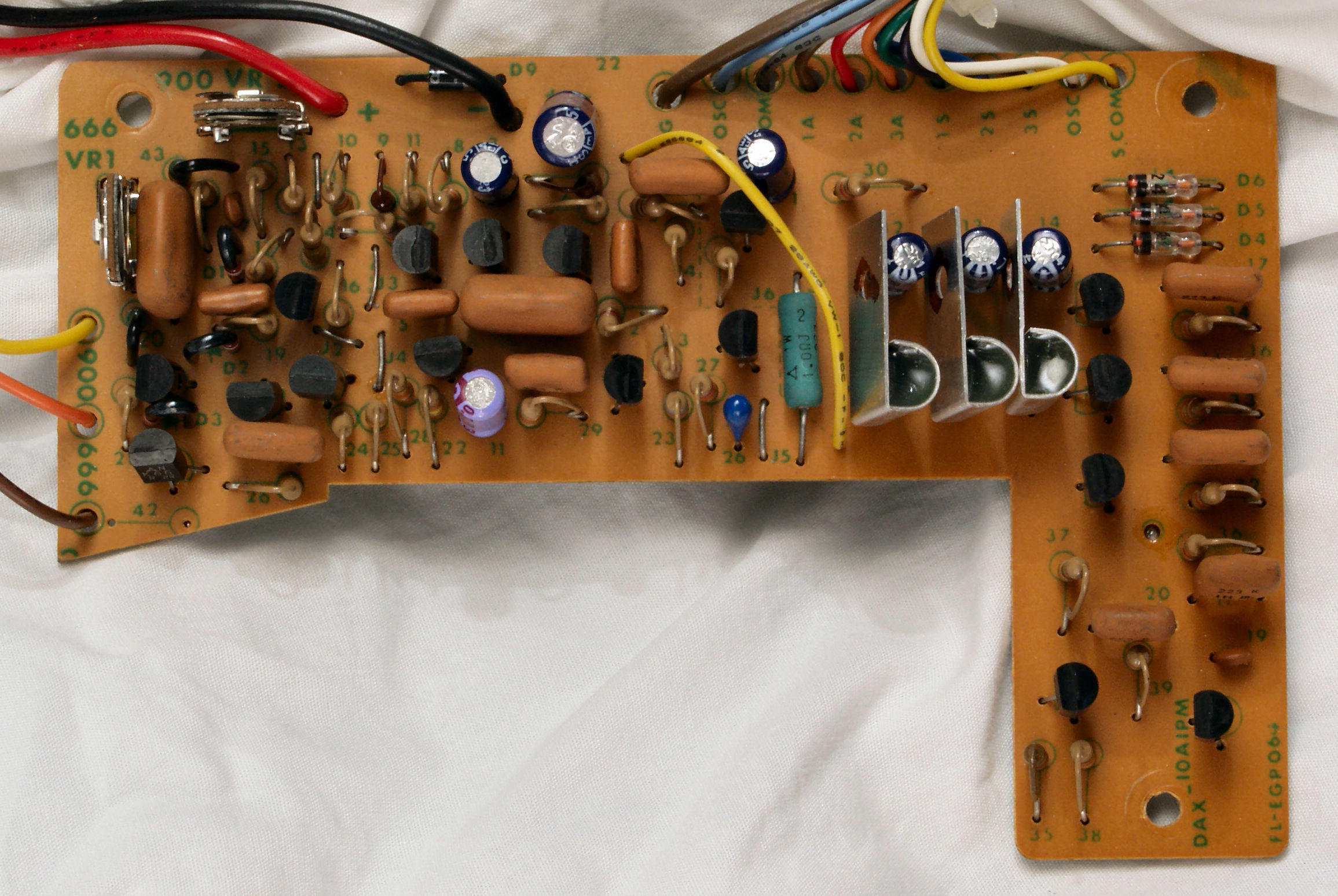

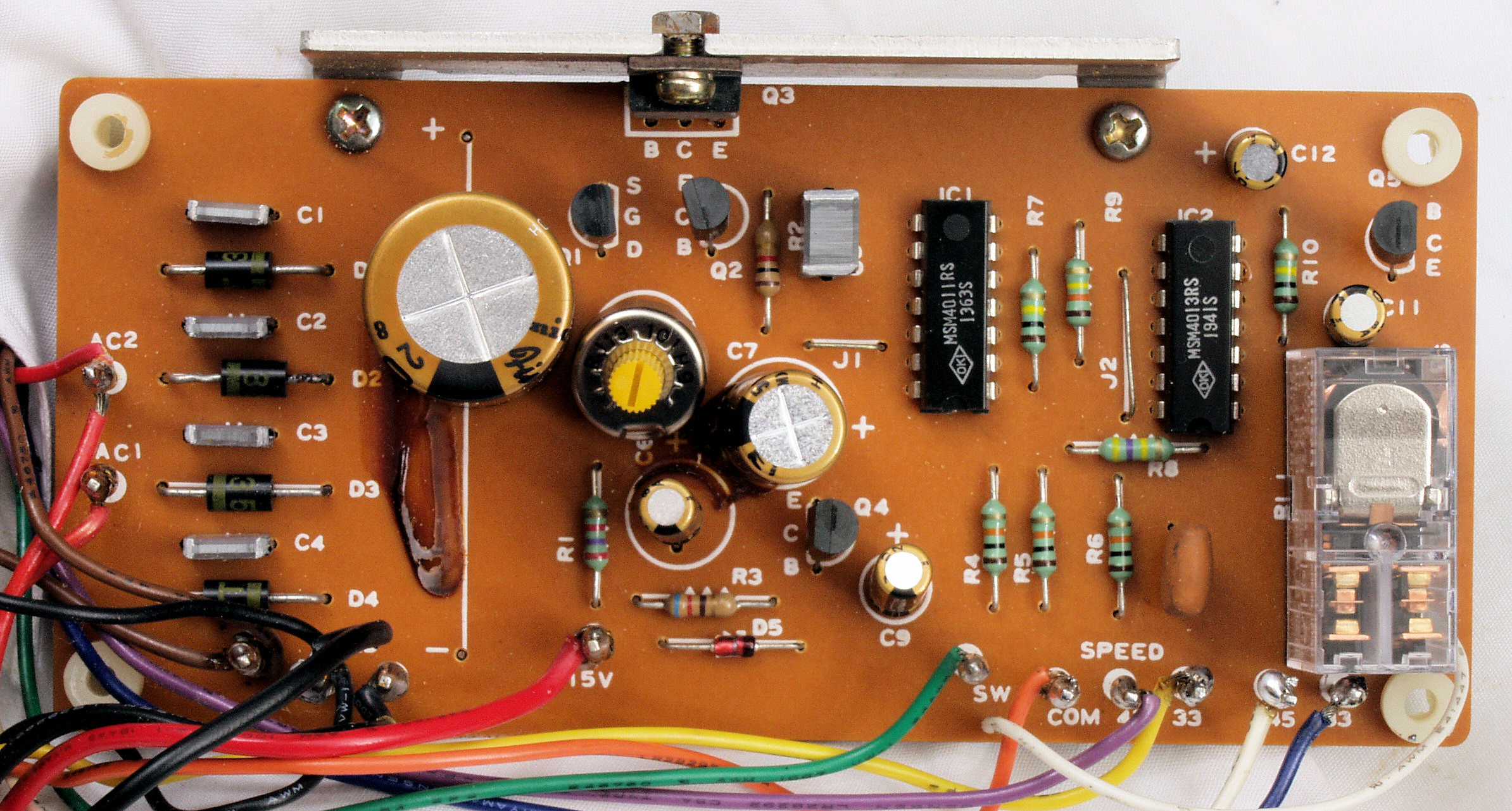

Ｃ１Ｂ．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

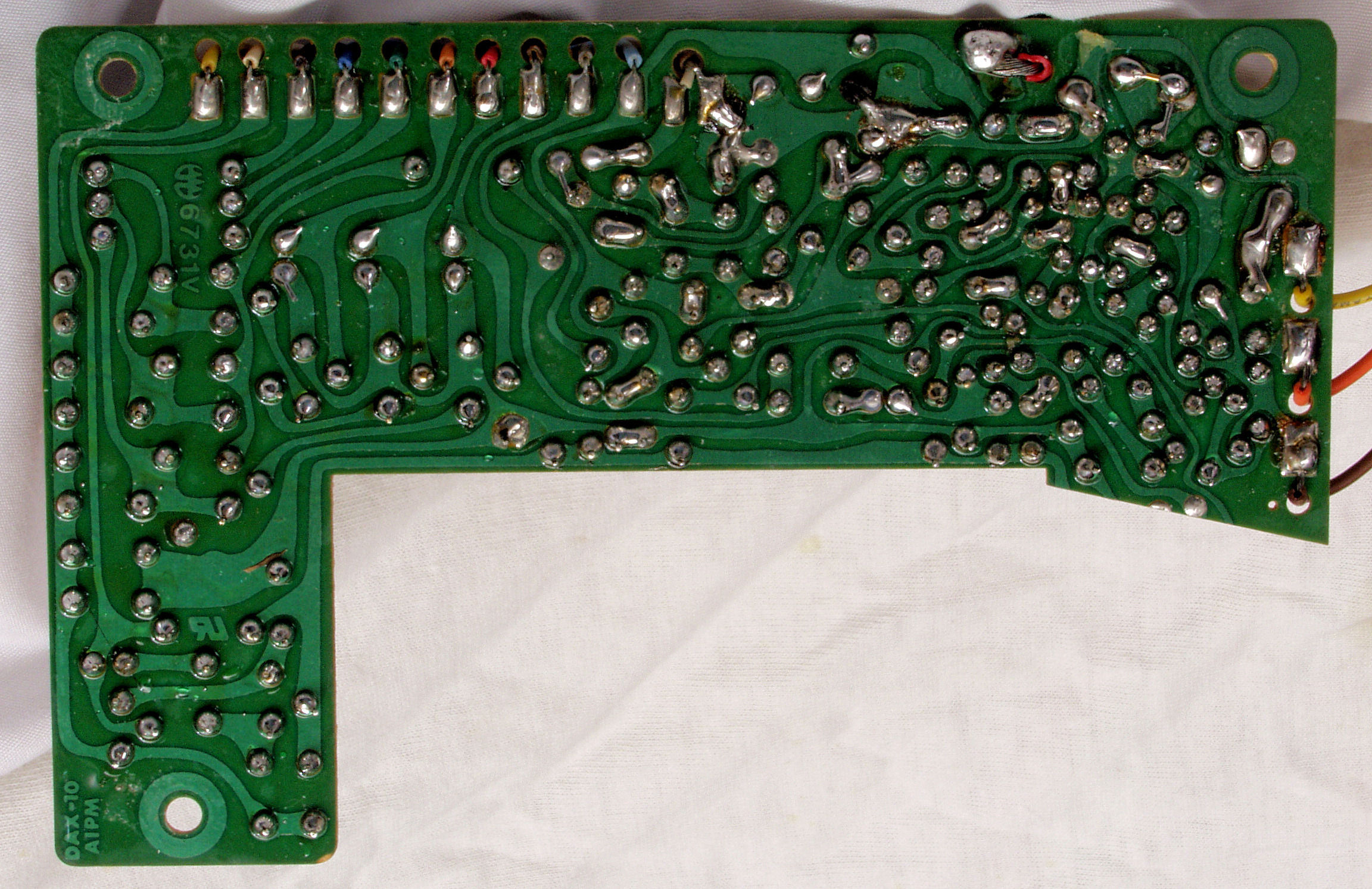

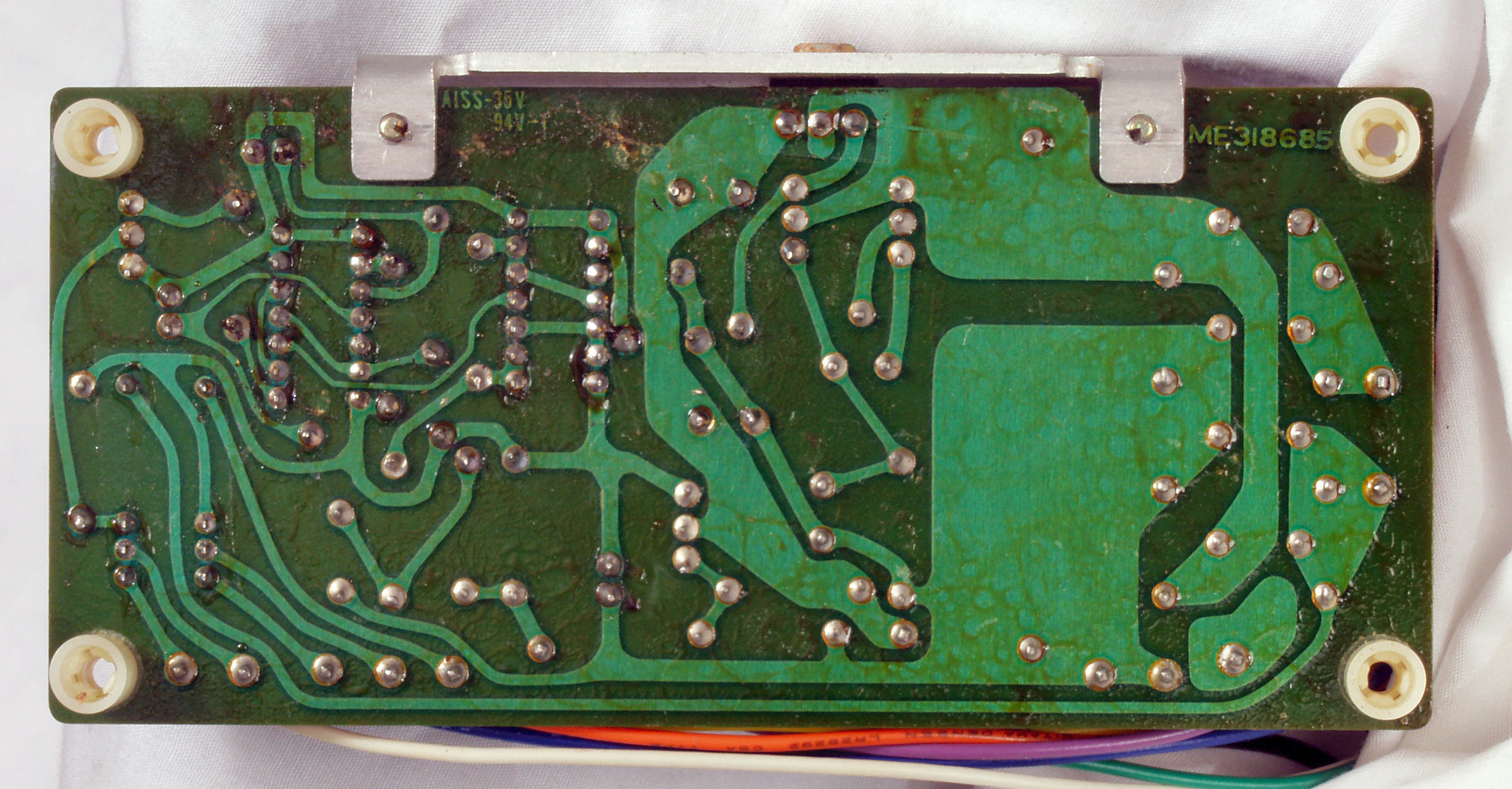

Ｃ１Ｃ．　修理前　制御基板裏

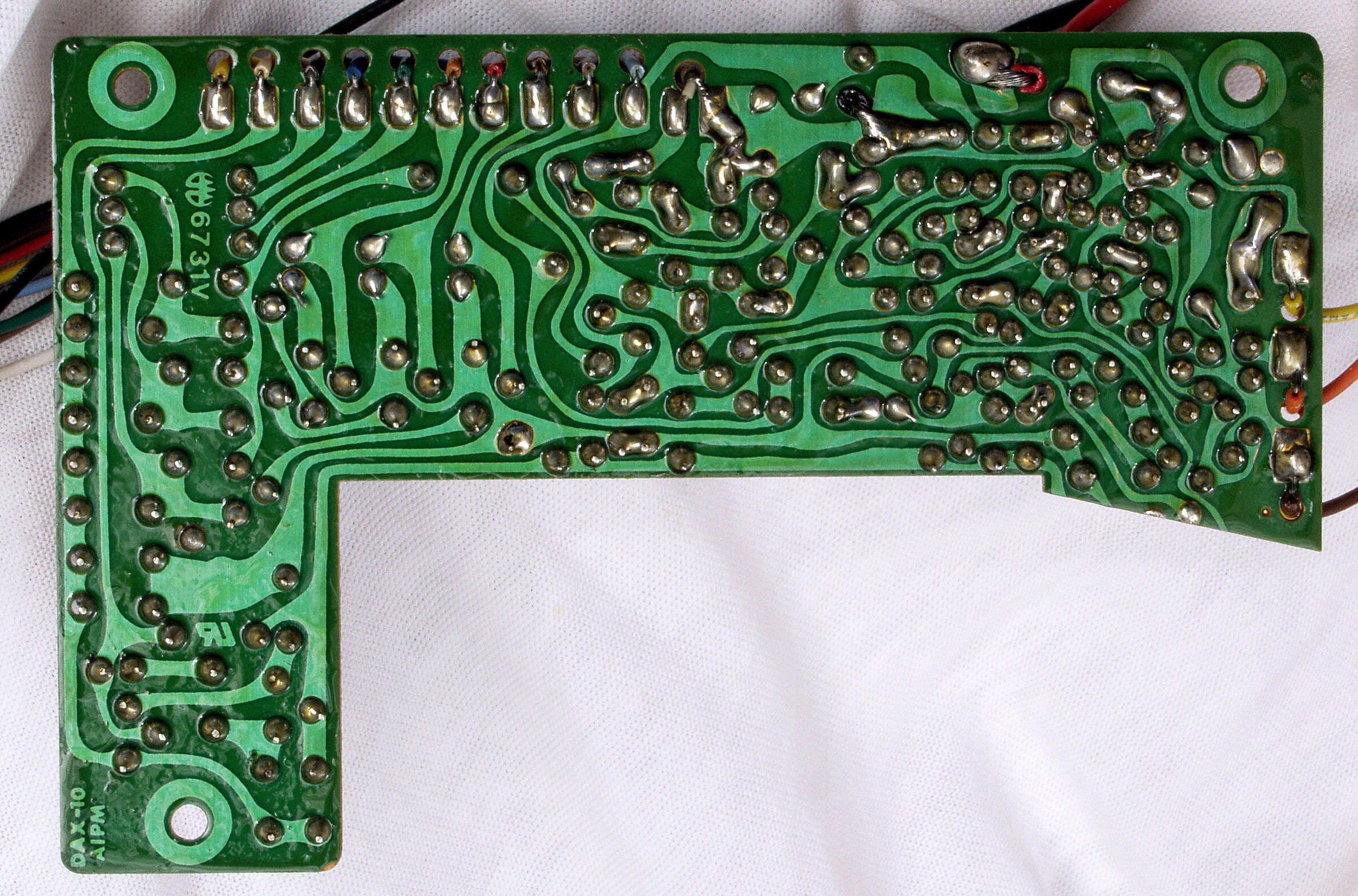

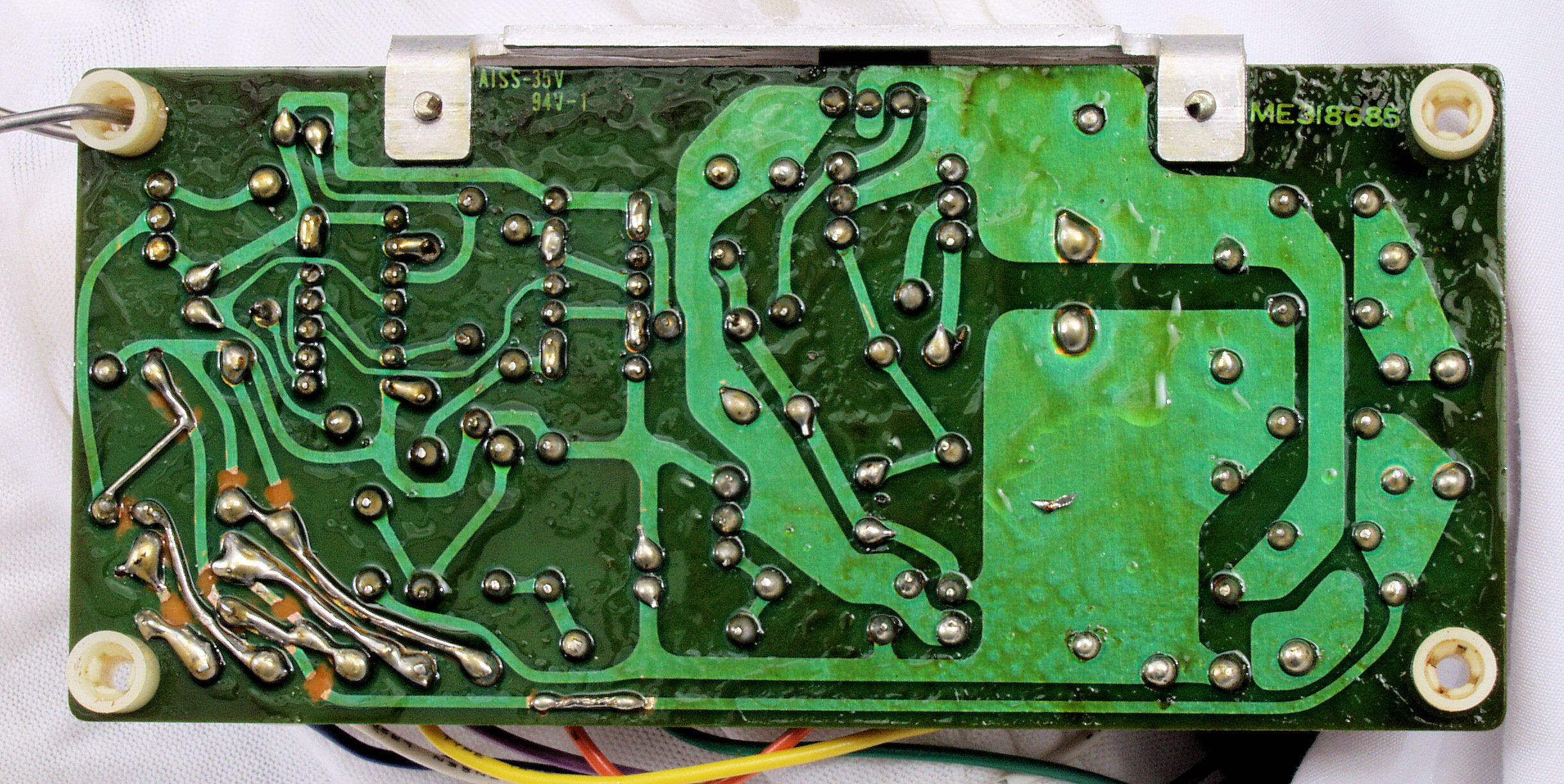

Ｃ１Ｄ．　修理（半田補正）後　制御基板裏

Ｃ１Ｆ．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２Ａ．　修理前　電源・３３／４５切替基板

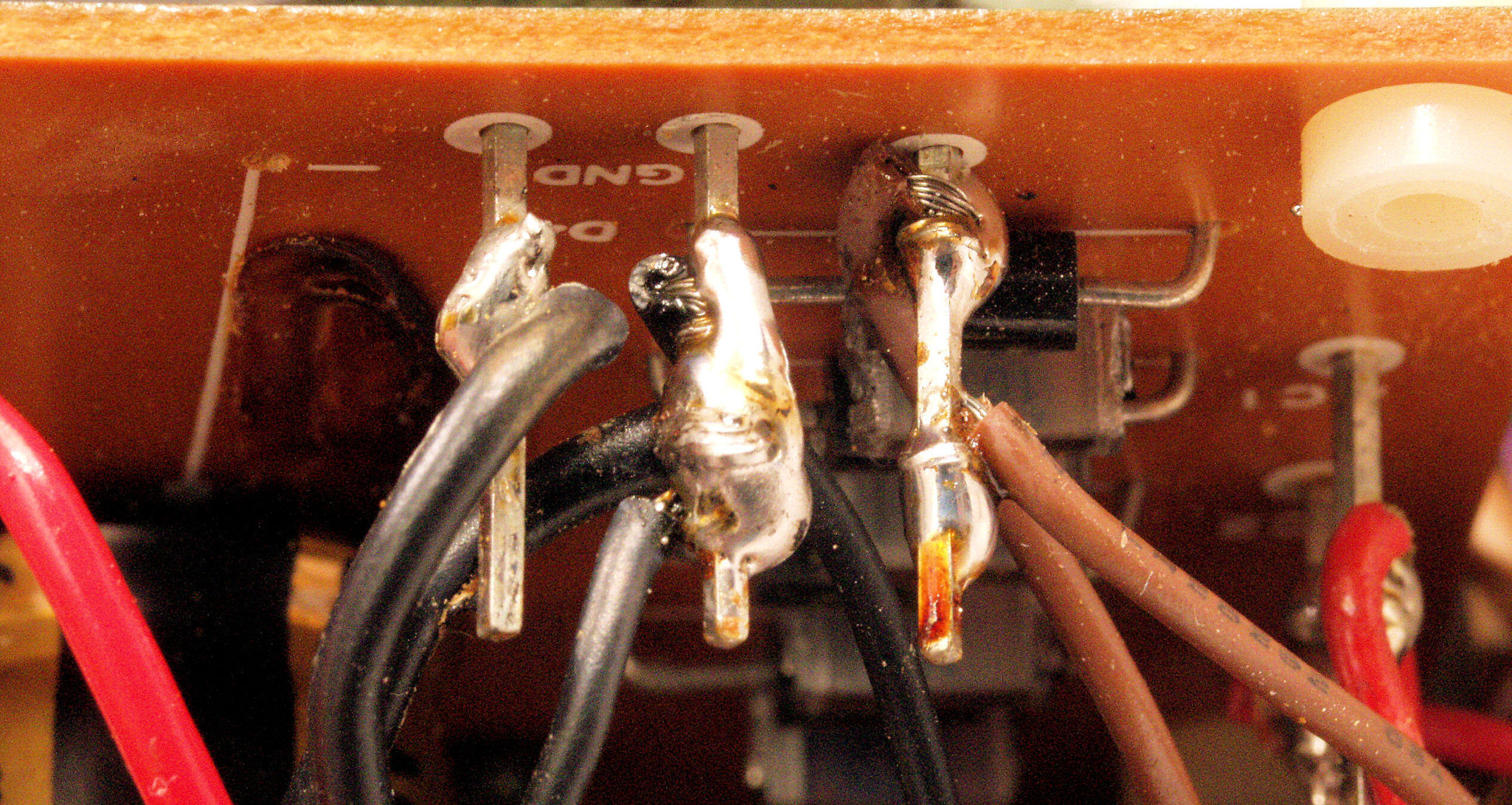

Ｃ２Ａ−１．　修理中　電源・３３／４５切替基板、半田が染み込んでいない引き出し（配線）線。

Ｃ２Ａ−２．　修理中　電源・３３／４５切替基板、巻き付けたのみ、半田が染み込んでいない。

Ｃ−２Ａ−３．　修理後　電源・３３／４５切替基板、半田を染み込ませる。

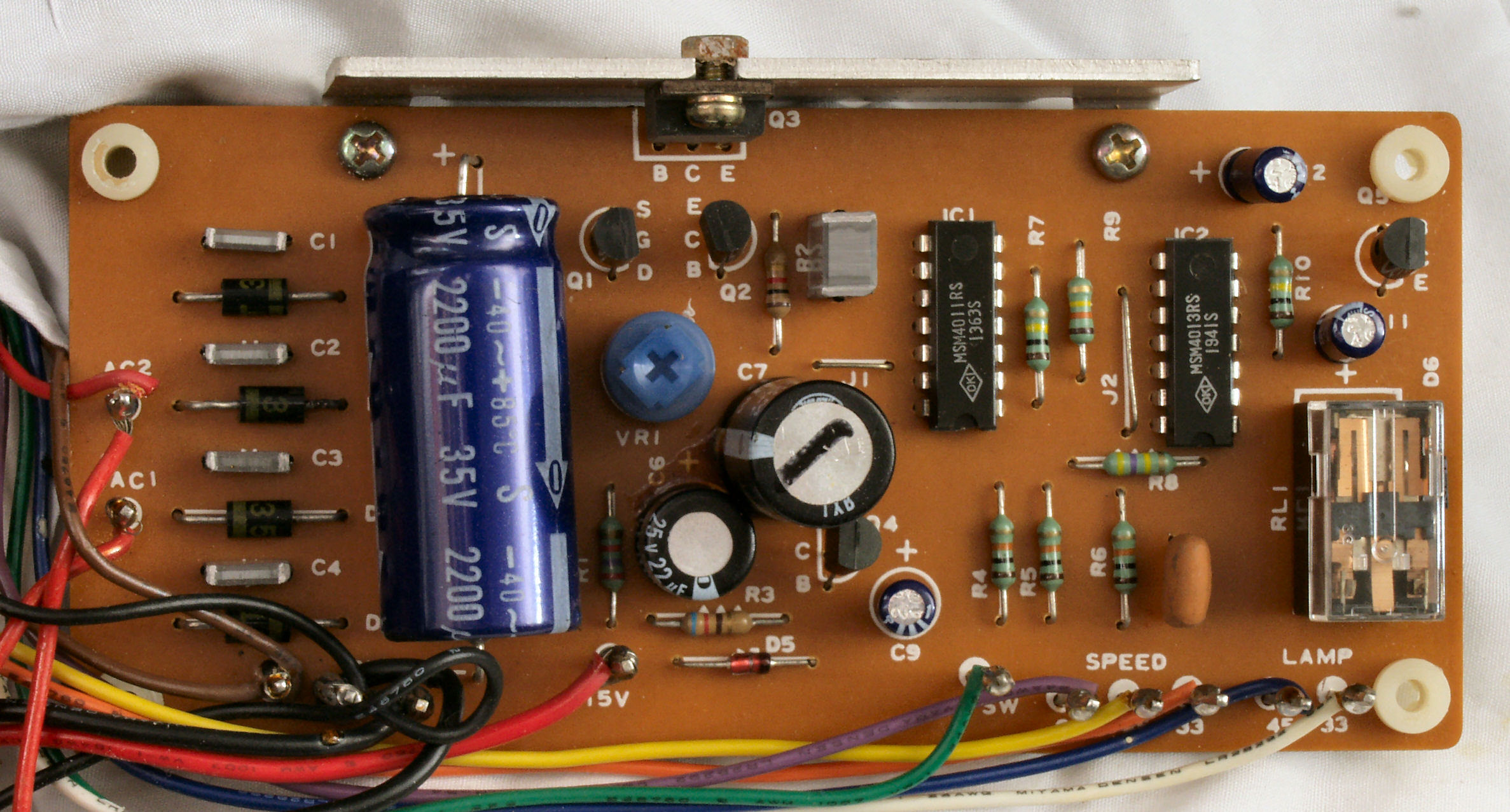

Ｃ２Ｂ．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

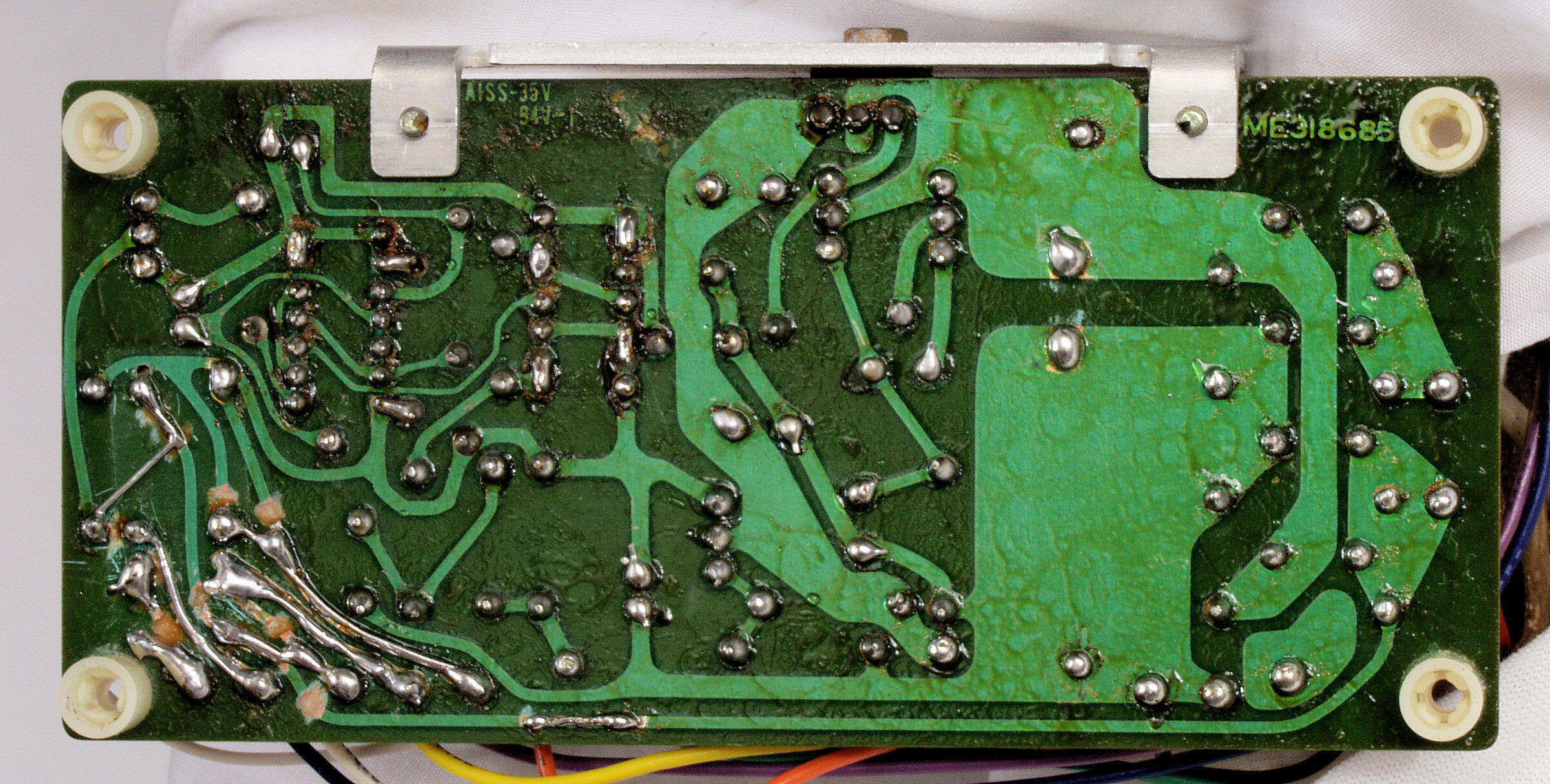

Ｃ２Ｃ．　修理前　電源・３３／４５切替基板裏

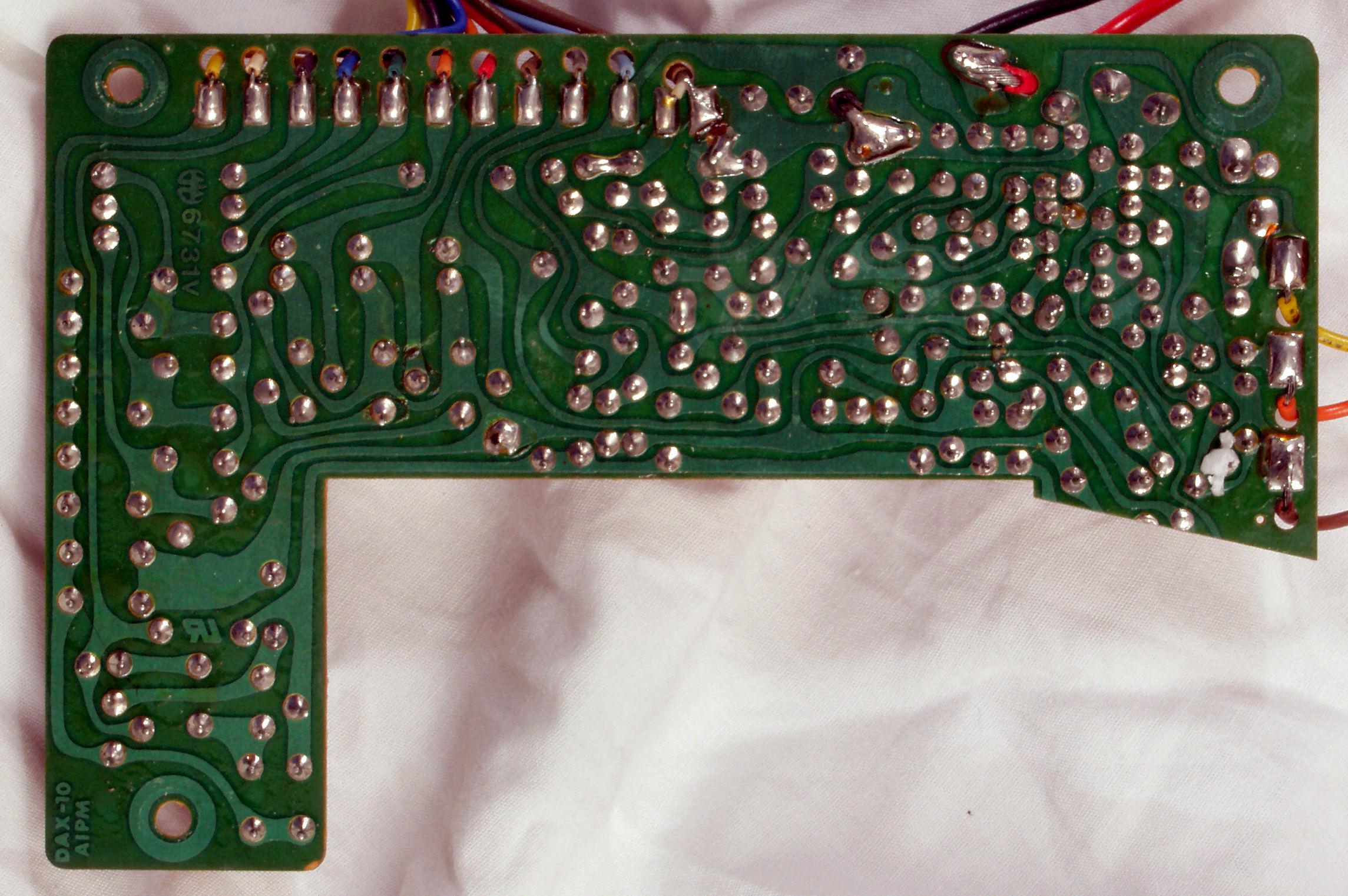

Ｃ２Ｄ．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２Ｆ．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３Ａ．　修理後　ヒューズ基板

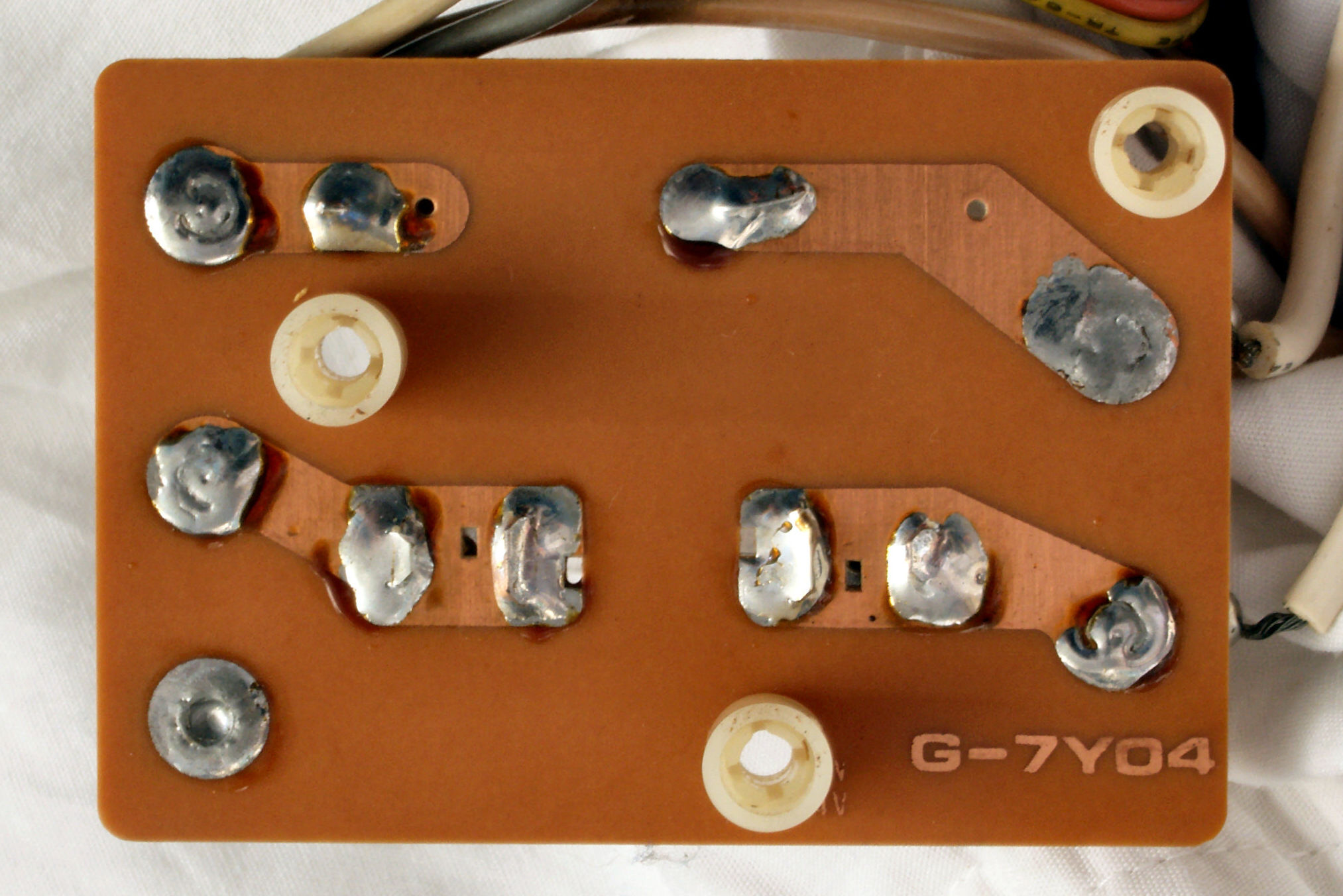

Ｃ３Ｃ．　修理前　ヒューズ基板裏

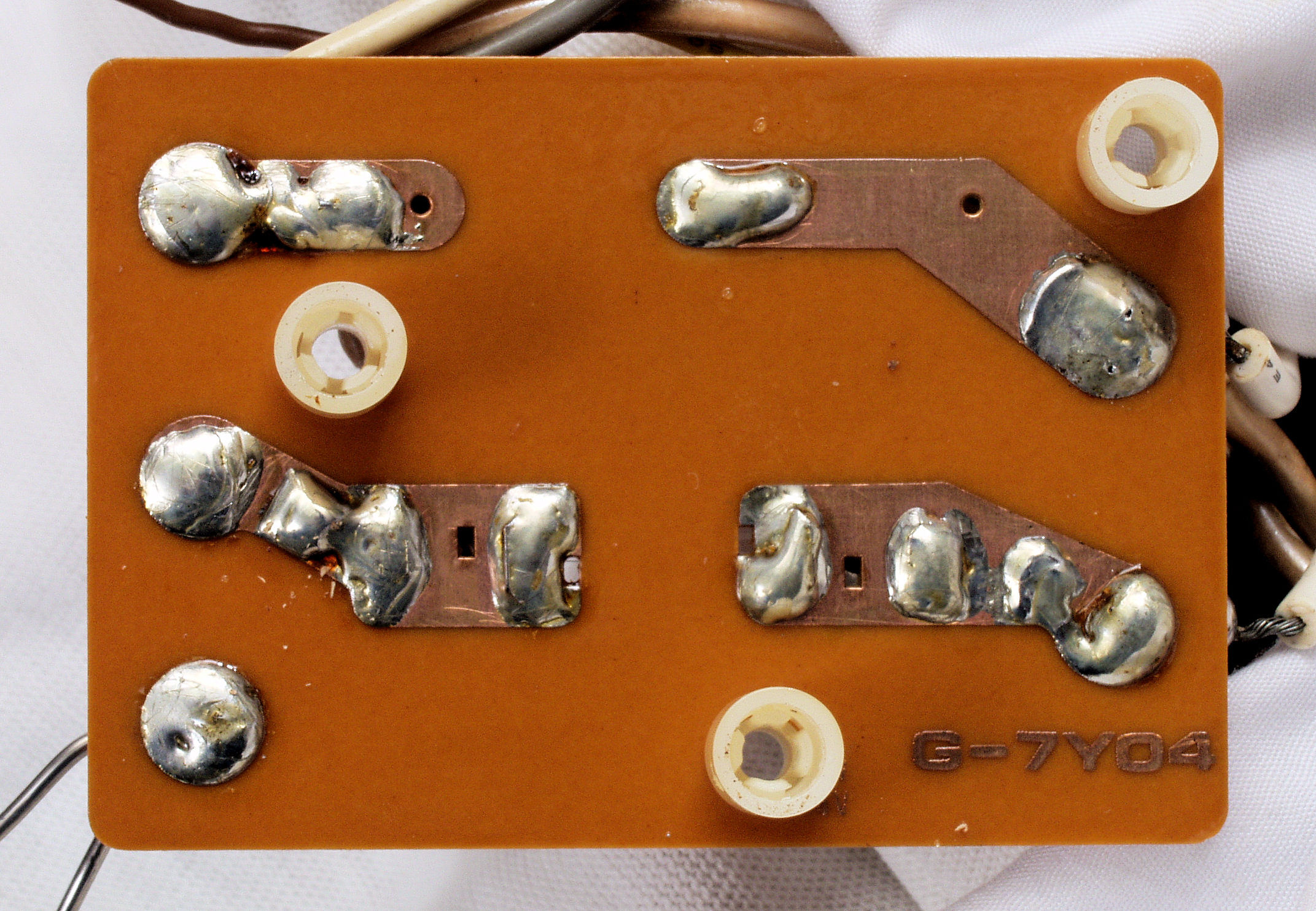

Ｃ３Ｄ．　修理（半田補正）後　ヒューズ基板裏

Ｃ３Ｅ．　完成ヒューズ基板裏

Ｃ４．　修理（点検）中　操作・表示部分

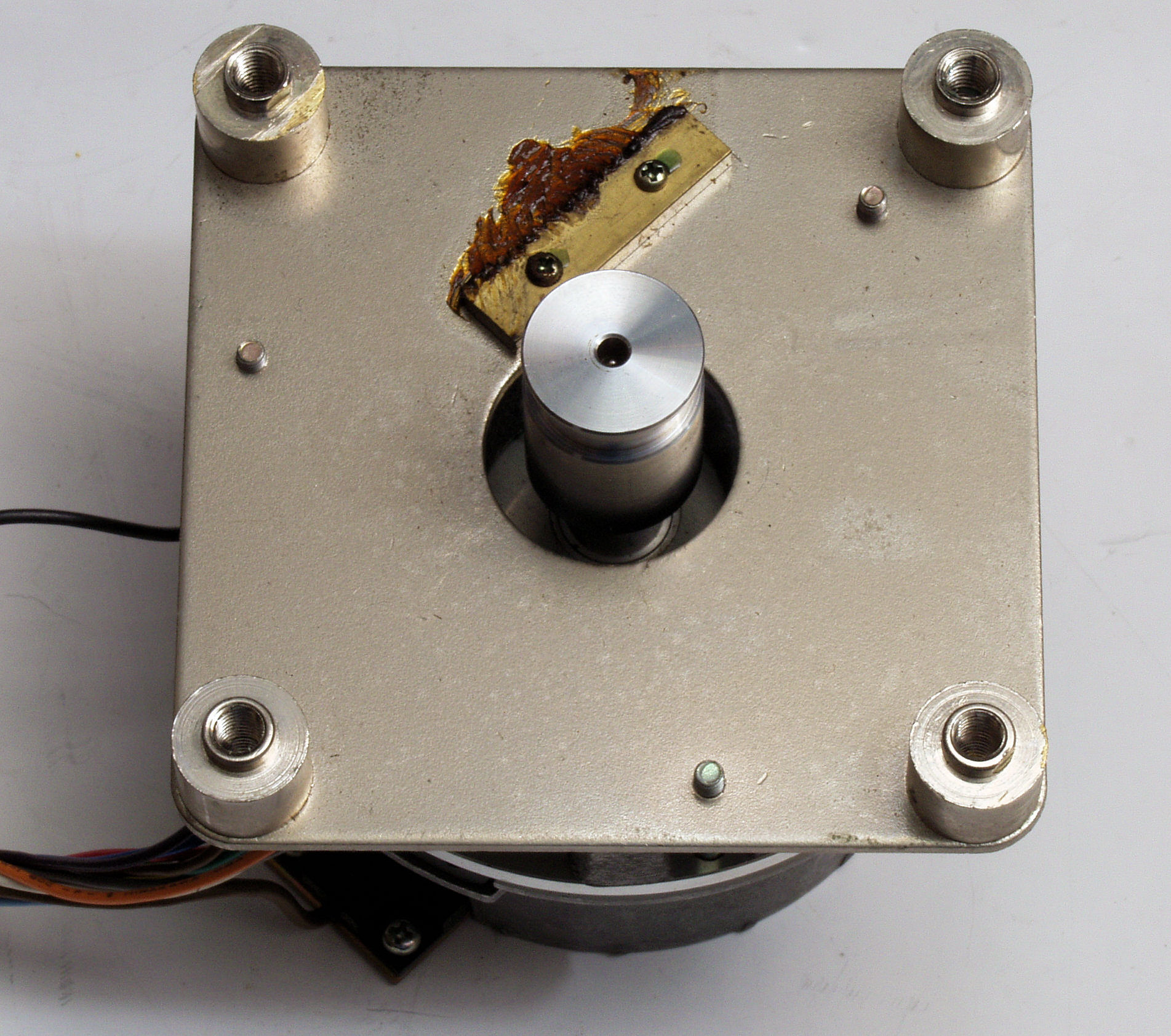

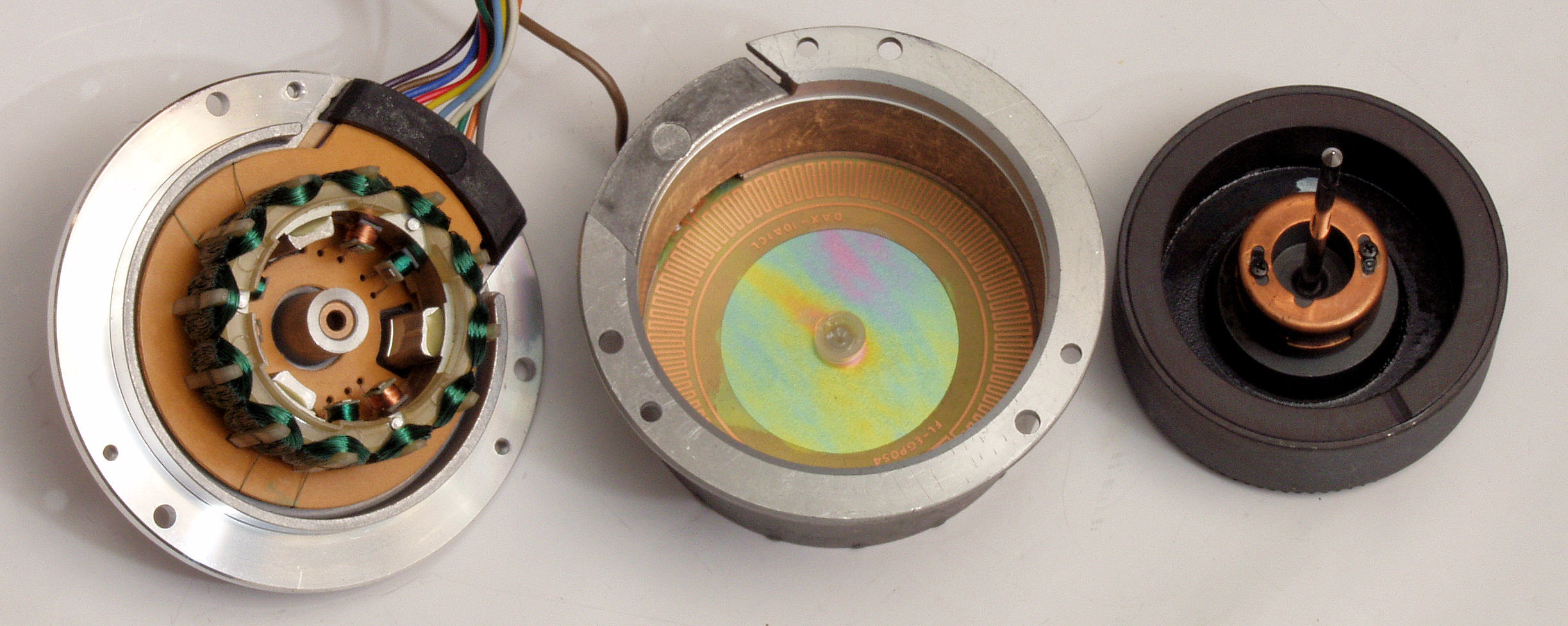

Ｃ５Ａ．　モーターをオーバーホール（分解・清掃・給油）

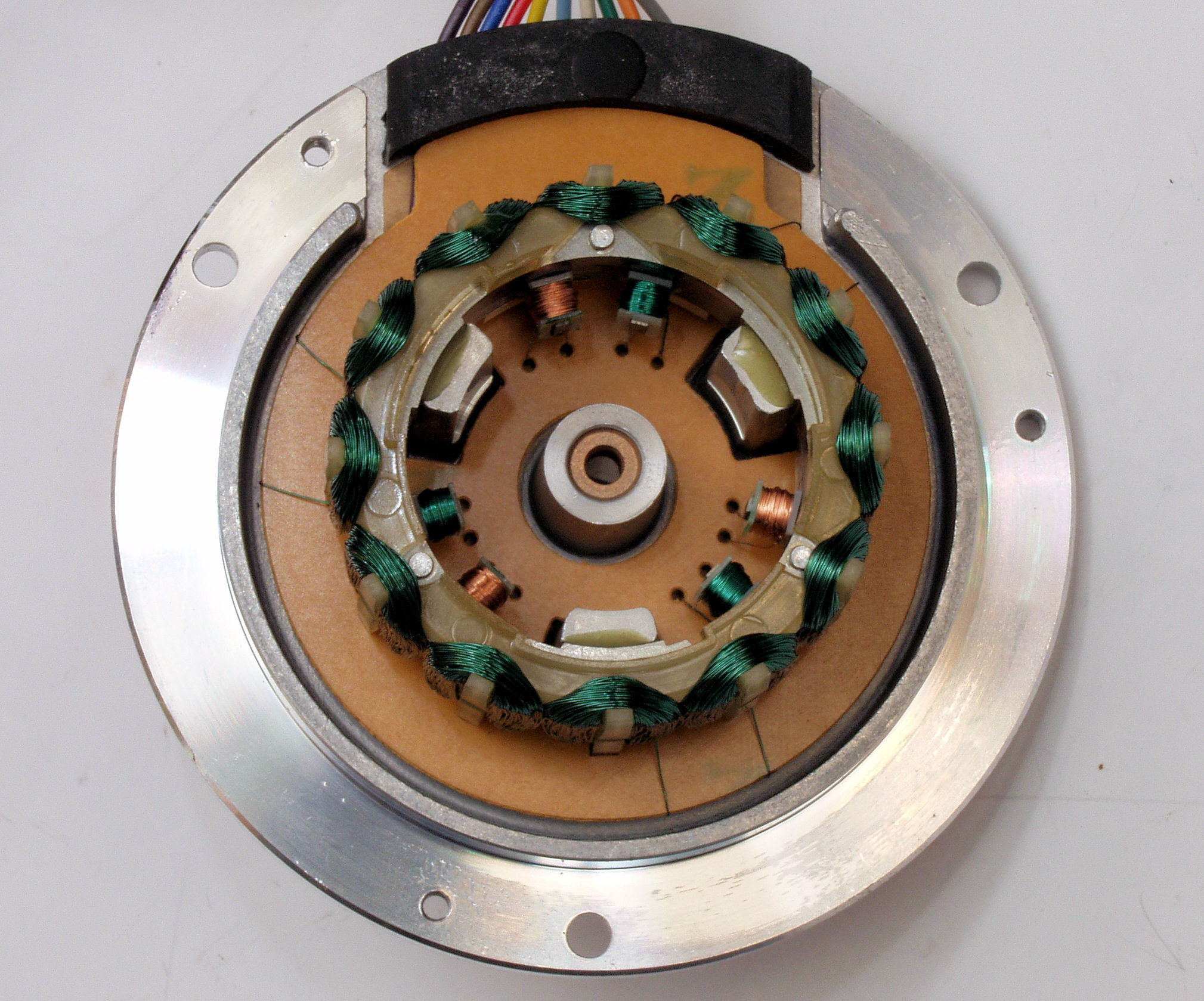

Ｃ５Ｂ．　モーターＦＧコイル、剥がれ無く綺麗です。

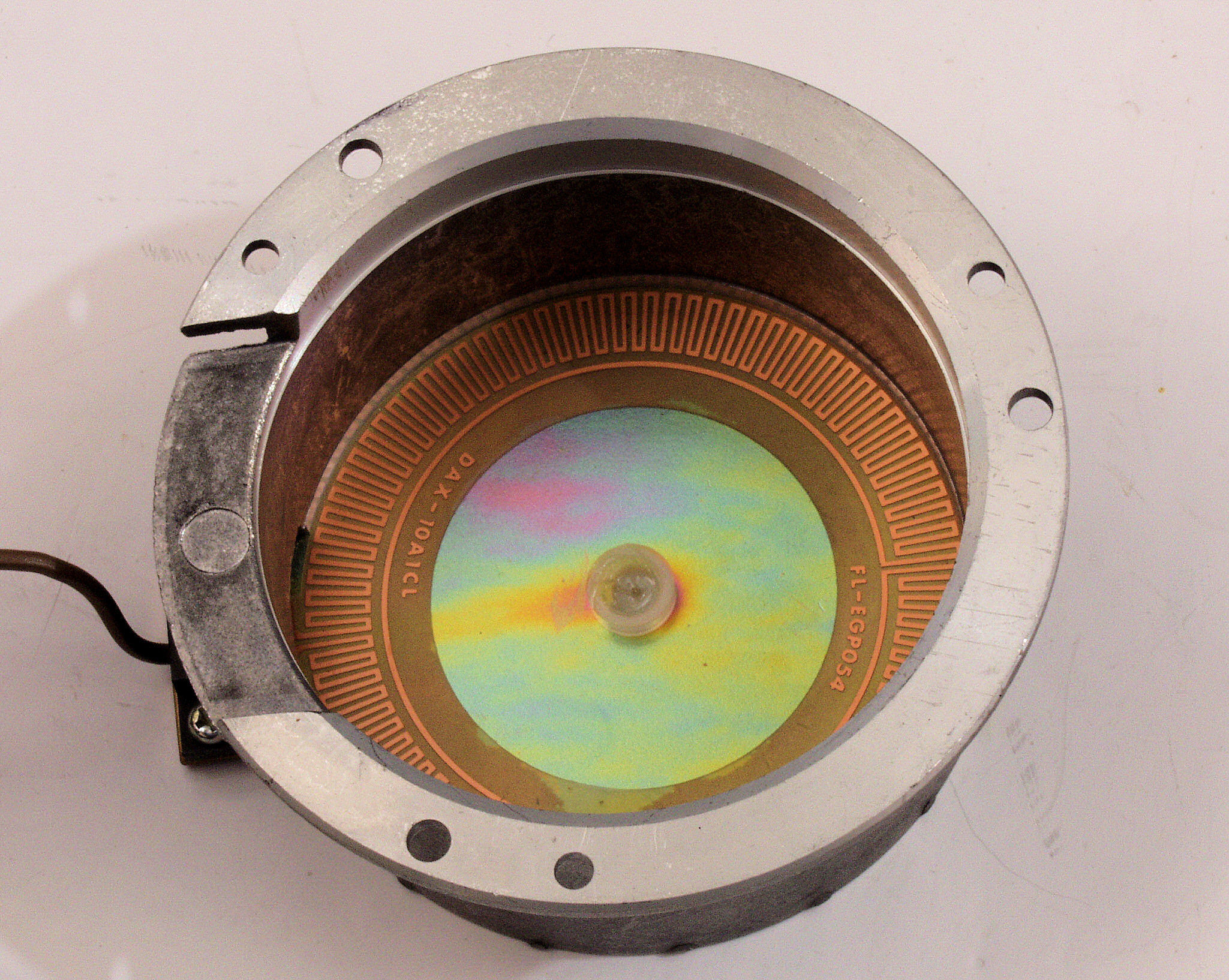

Ｃ５Ｃ．　モーター固定子、綺麗です。

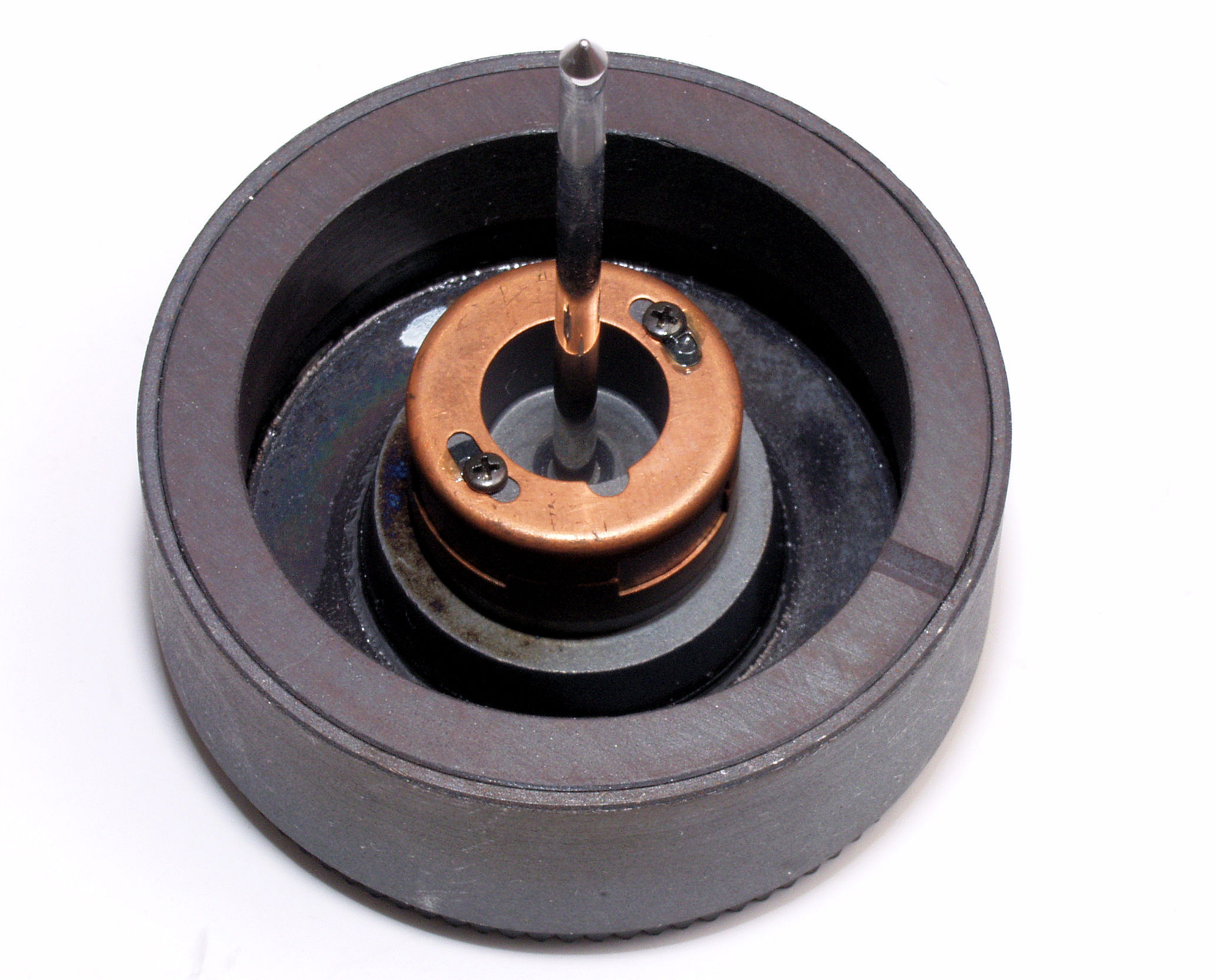

Ｃ５Ｄ．　モーター回転子、錆が無く綺麗です。

Ｃ５Ｅ．　モーター回転子、錆が無く、軸もキズ無く綺麗です。

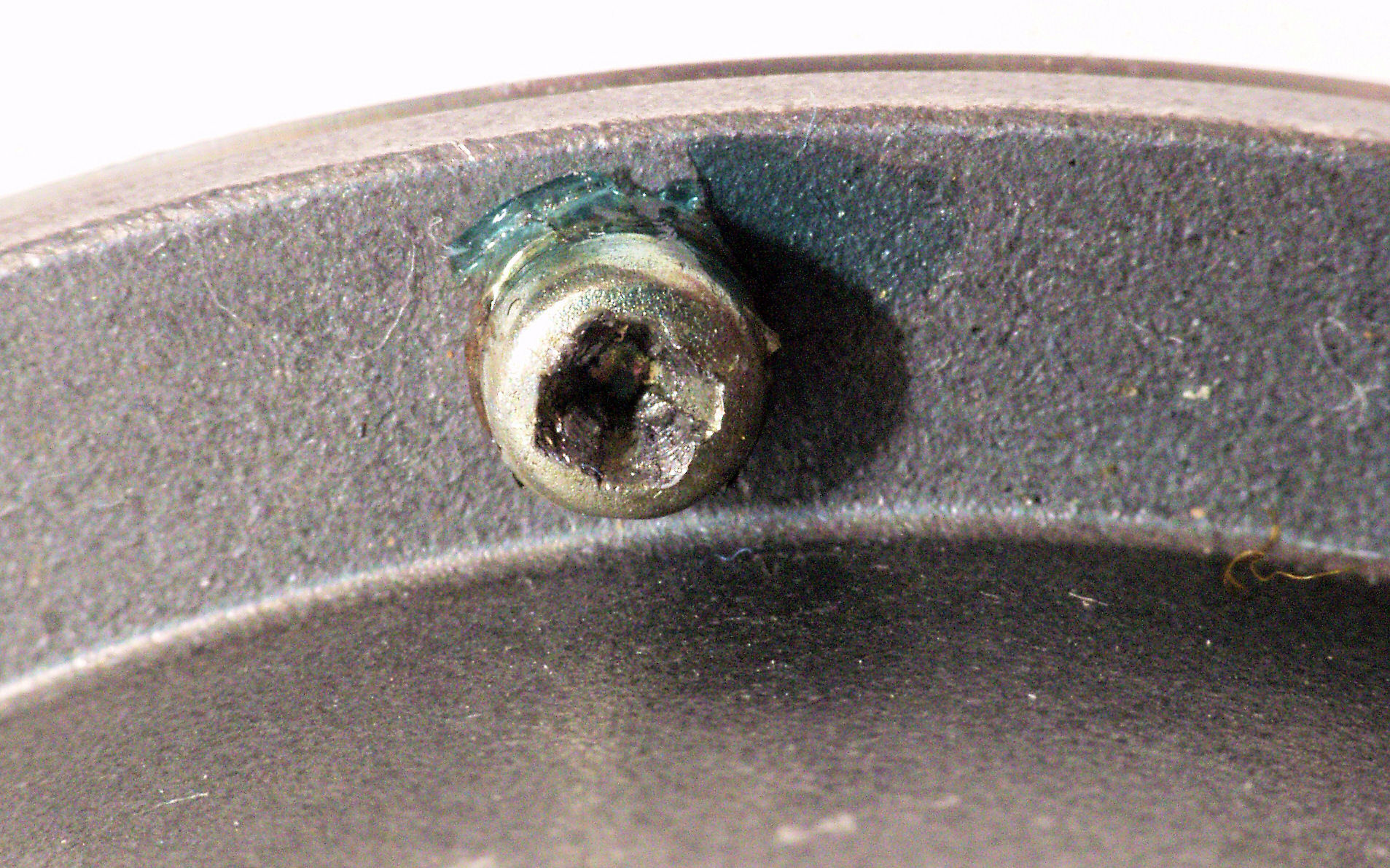

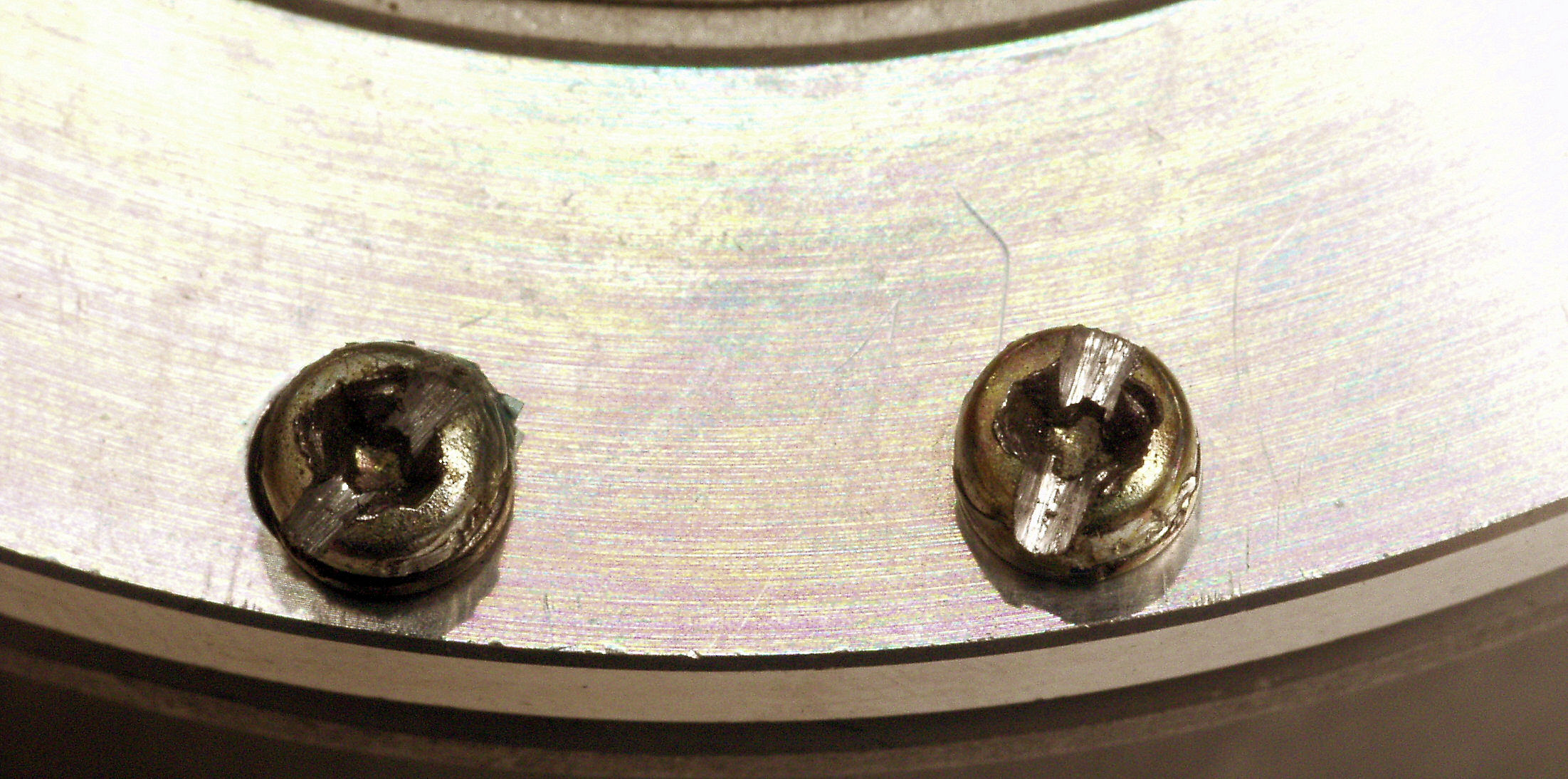

Ｃ６Ａ．　モーター止めネジ、ホームセンターで購入したドライバーでは緩みません！。

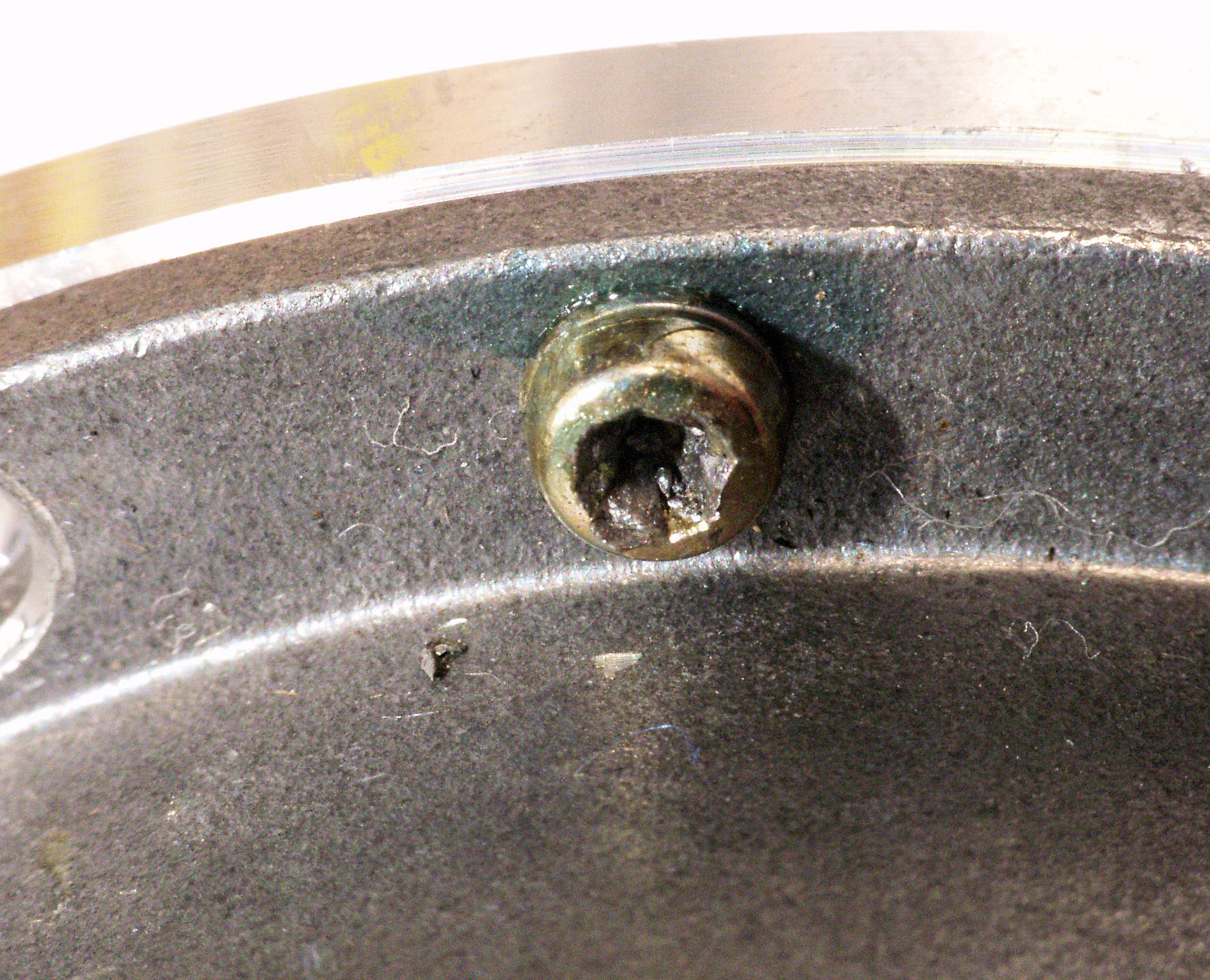

Ｃ６Ｂ．　モーター止めネジ、ホームセンターで購入したドライバーでは緩みません！。

Ｃ６Ｃ．　モーター止めネジ、交換の方が簡単で安いですが、ネジの事を考えて、溝を切る。

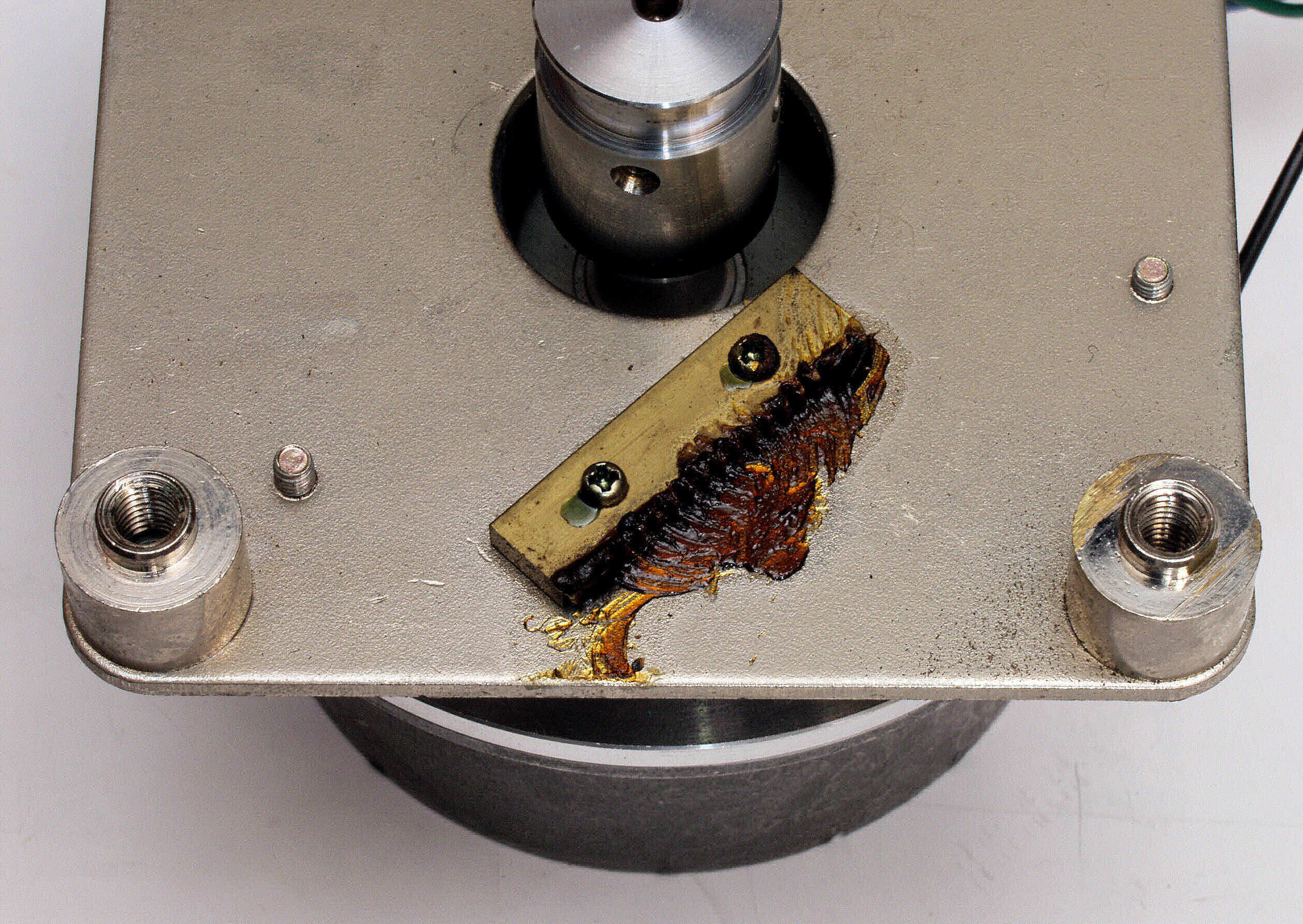

Ｃ７Ａ．　モーター移動ラックギヤー、グリスが汚れている。

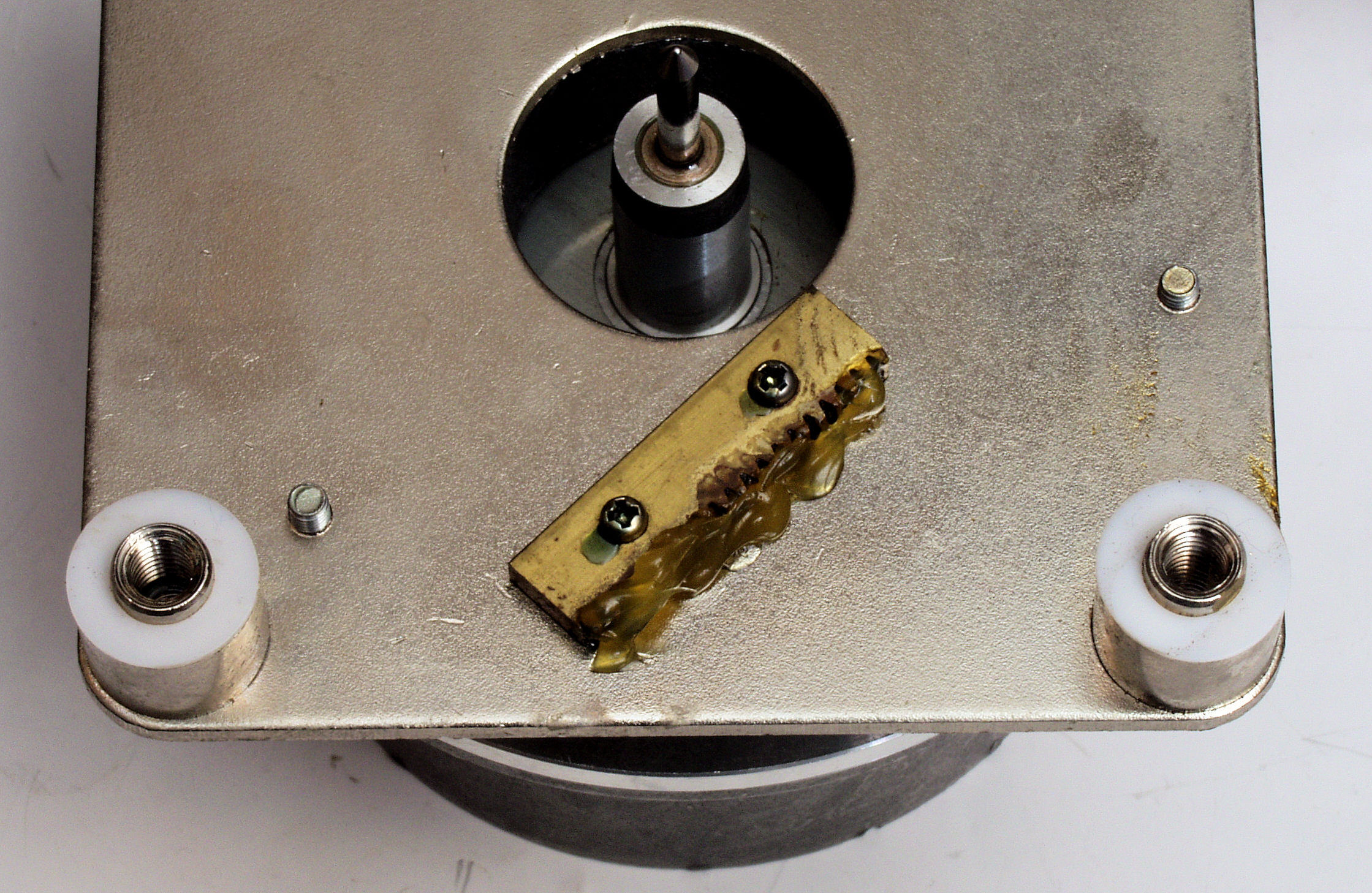

Ｃ７Ｂ．　モーター移動ラックギヤー、グリス交換。写真は無いが、当然ピニオン歯車も清掃。

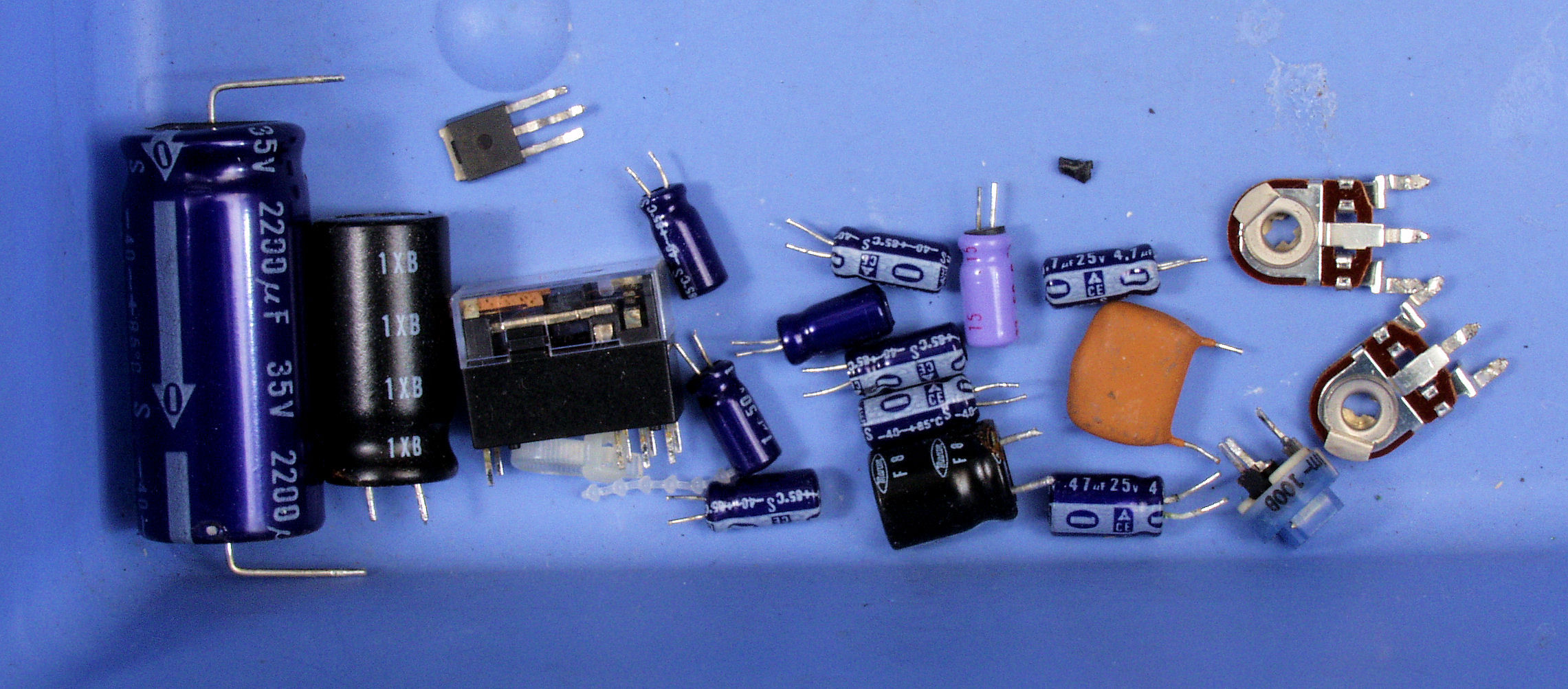

Ｃ8．　交換部品

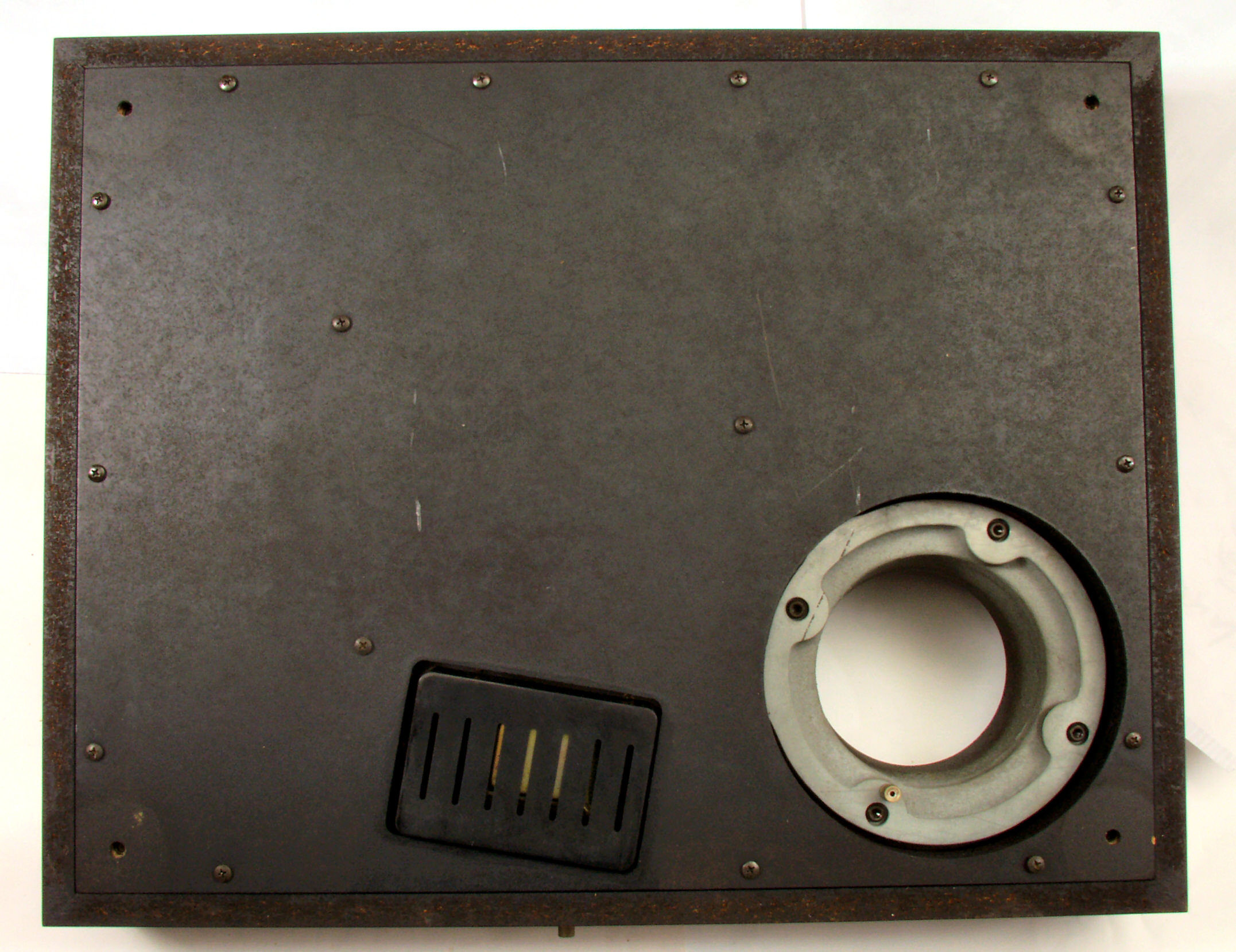

Ｃ9Ａ．　修理前　　下から見る

Ｃ9Ｂ．　修理後　　下から見る、白いのは接着材。未乾燥なので白い。

Ｃ9Ｃ．　完成

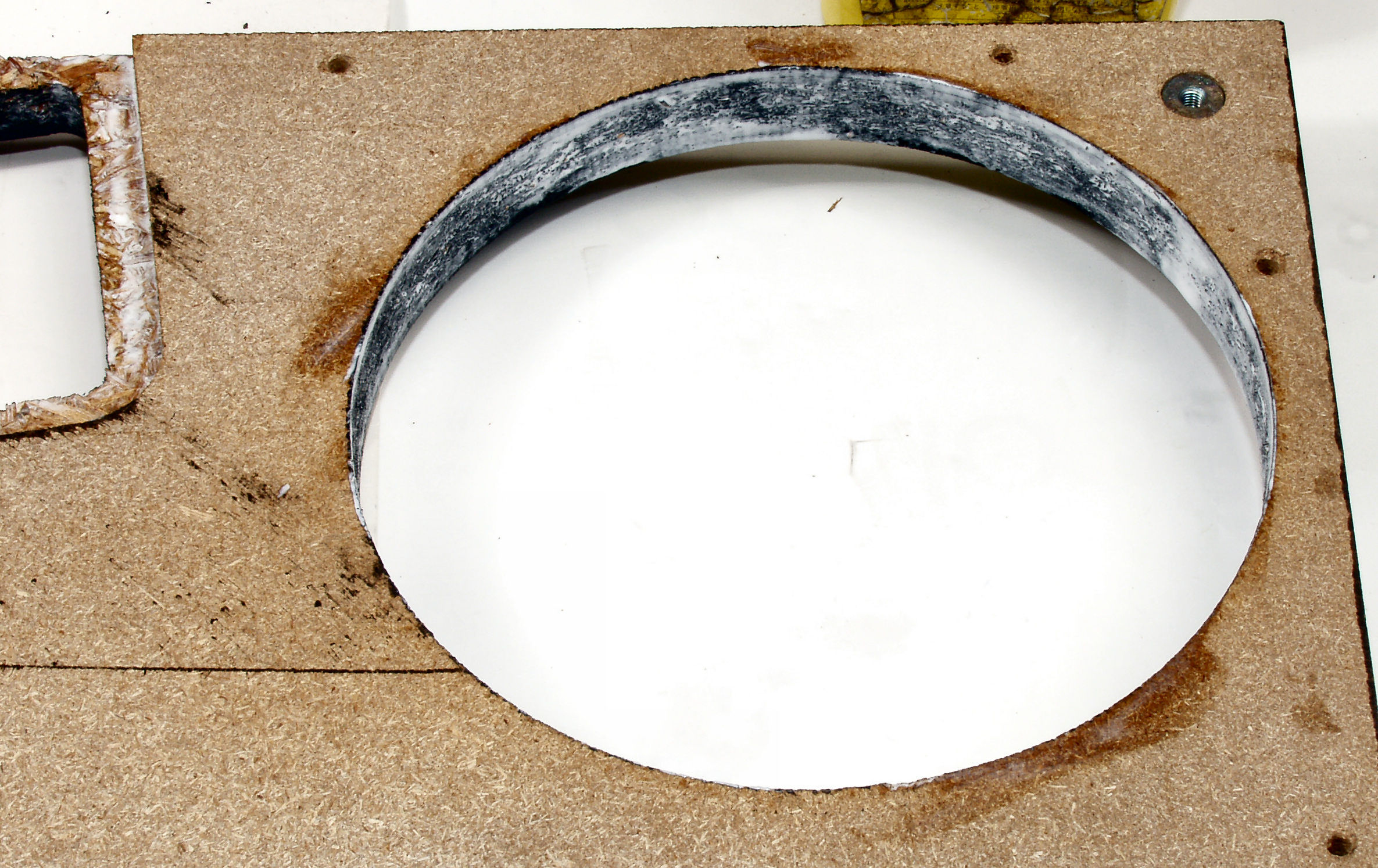

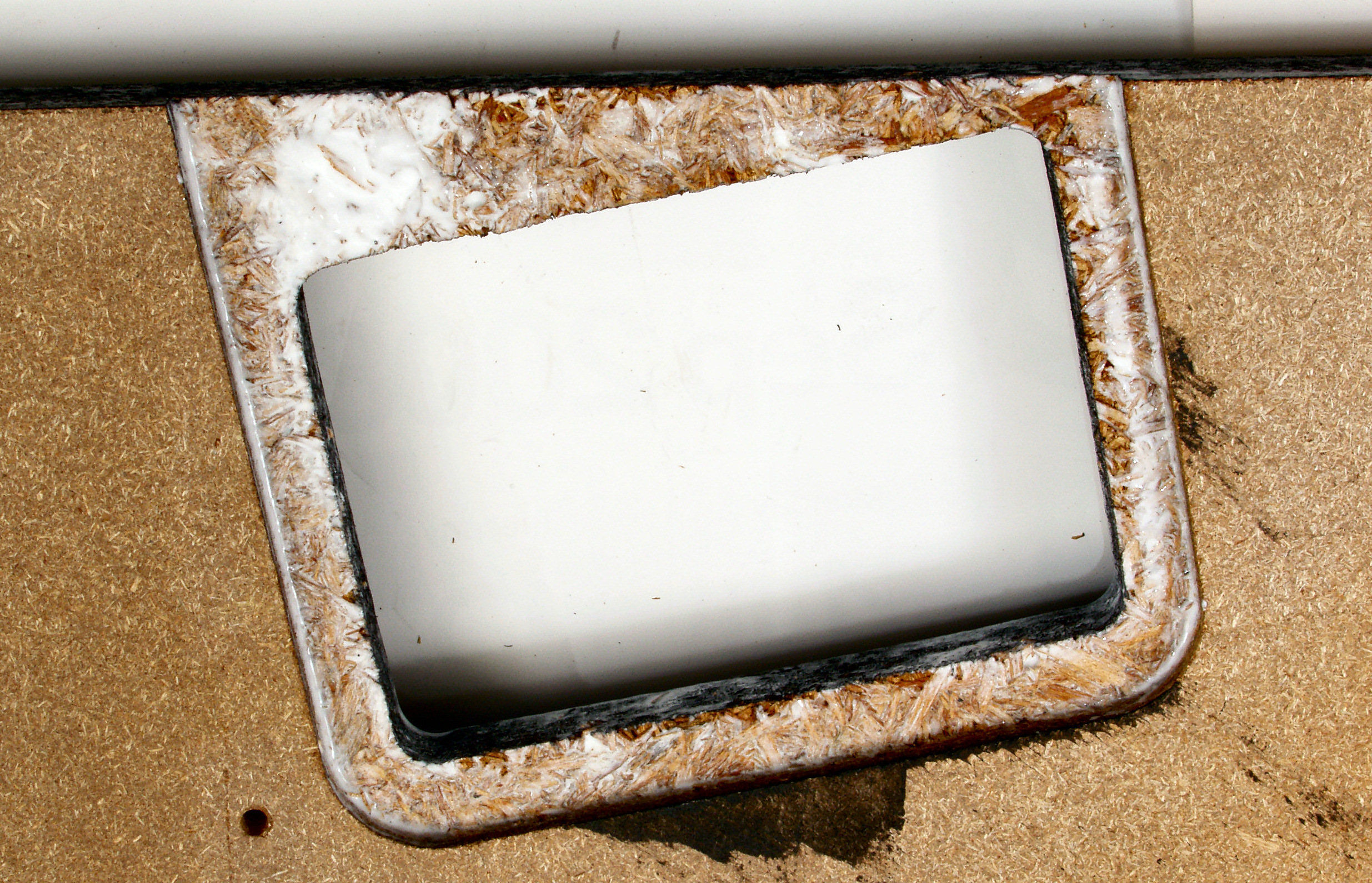

ＣＢ．　下蓋修理状況 ＣＢ１．　修理前　下蓋のトランスカバー取り付け穴。

ＣＢ２．　修理中　ボンドを差し込み万力で締める。

ＣＢ３．　修理中　１日万力で締め後。

ＣＢ３．　修理中　さらにボンドを塗布し固める。

ＣＢ４．　修理中　さらにボンドを塗布し固める。

ＣＢ５．　修理中　さらにボンドを塗布し固める。

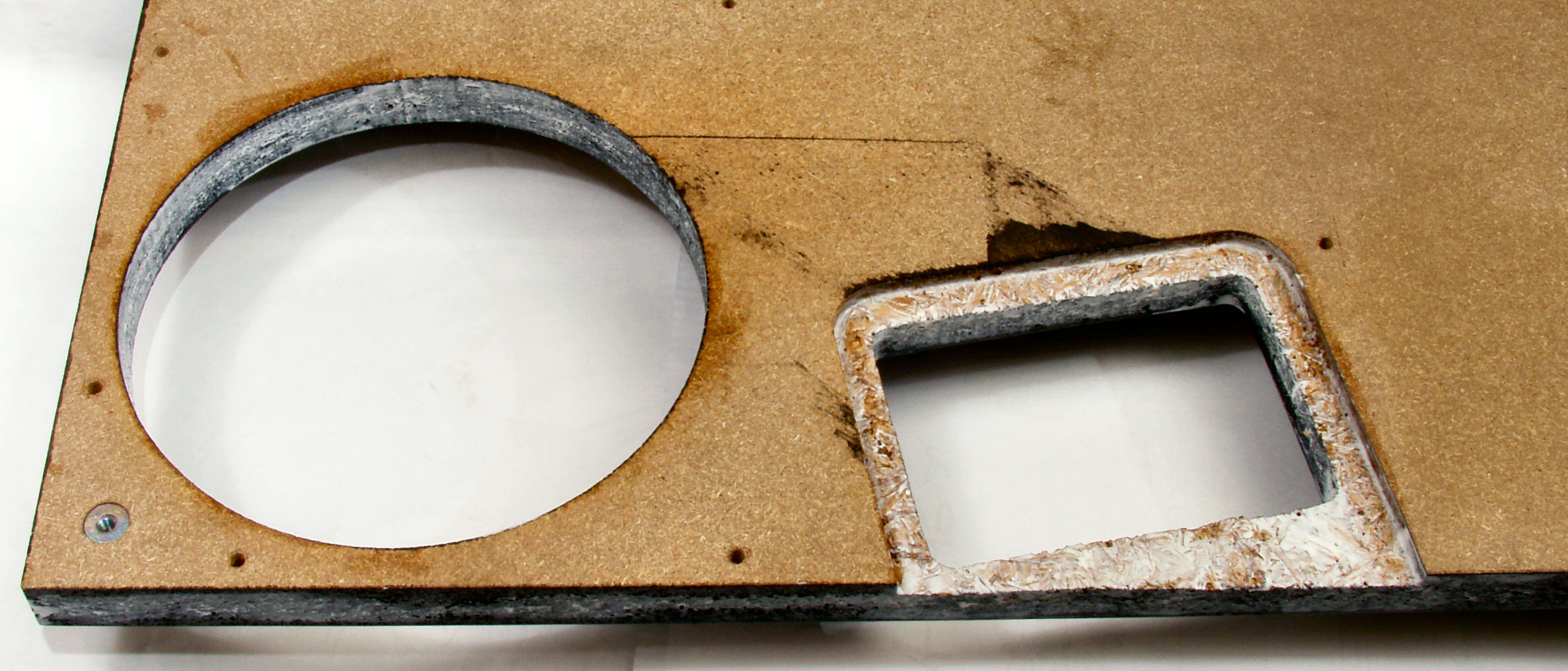

ＣＢ６．　修理中　アーム取り付け穴も、ボンドを塗布し固める。

ＣＢ７．　修理中　１日後、もう１度塗布する。

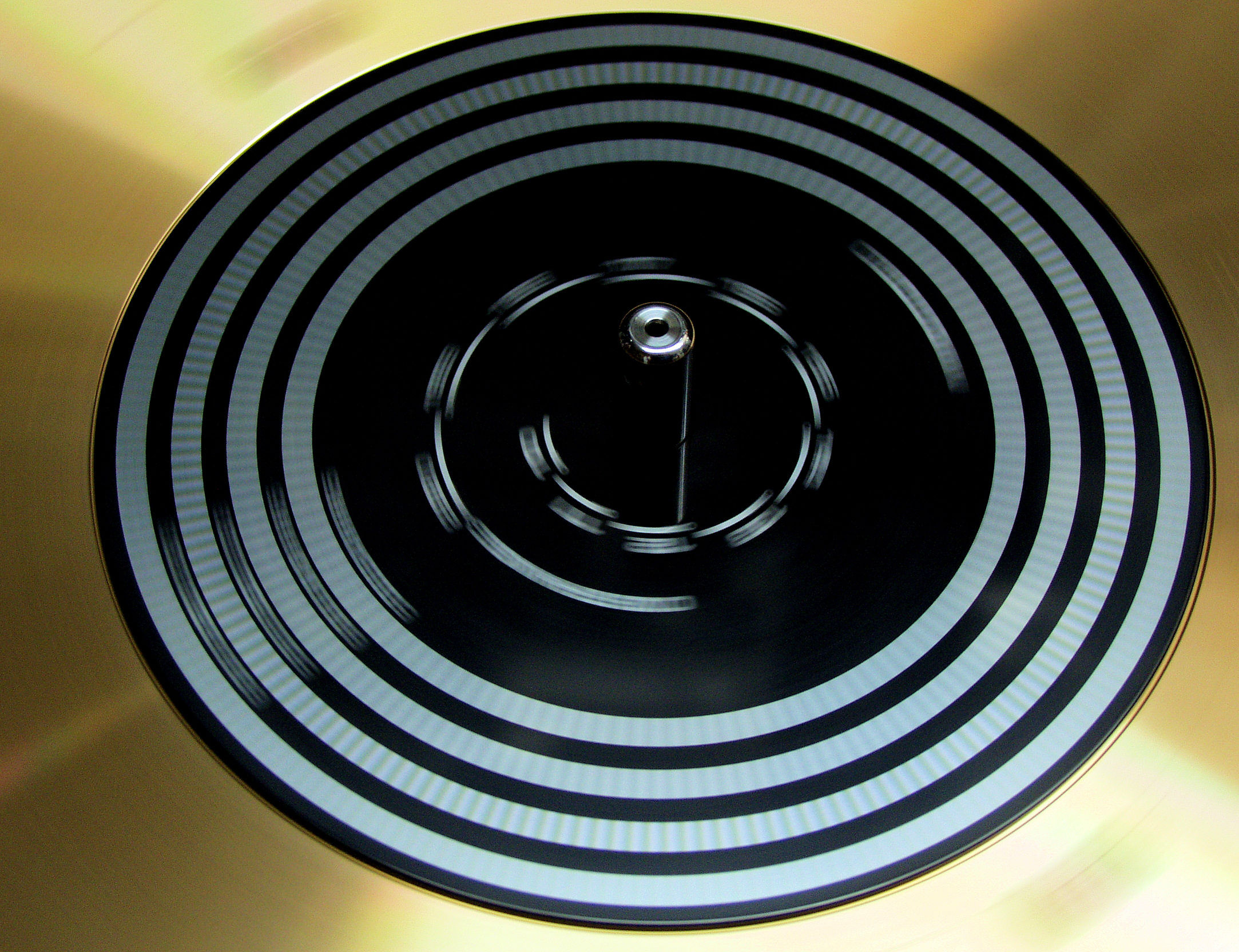

Ｅ．　調整・測定 Ｅ１．　　３３回転ストロボ

Ｅ１．　　４５回転ストロボ

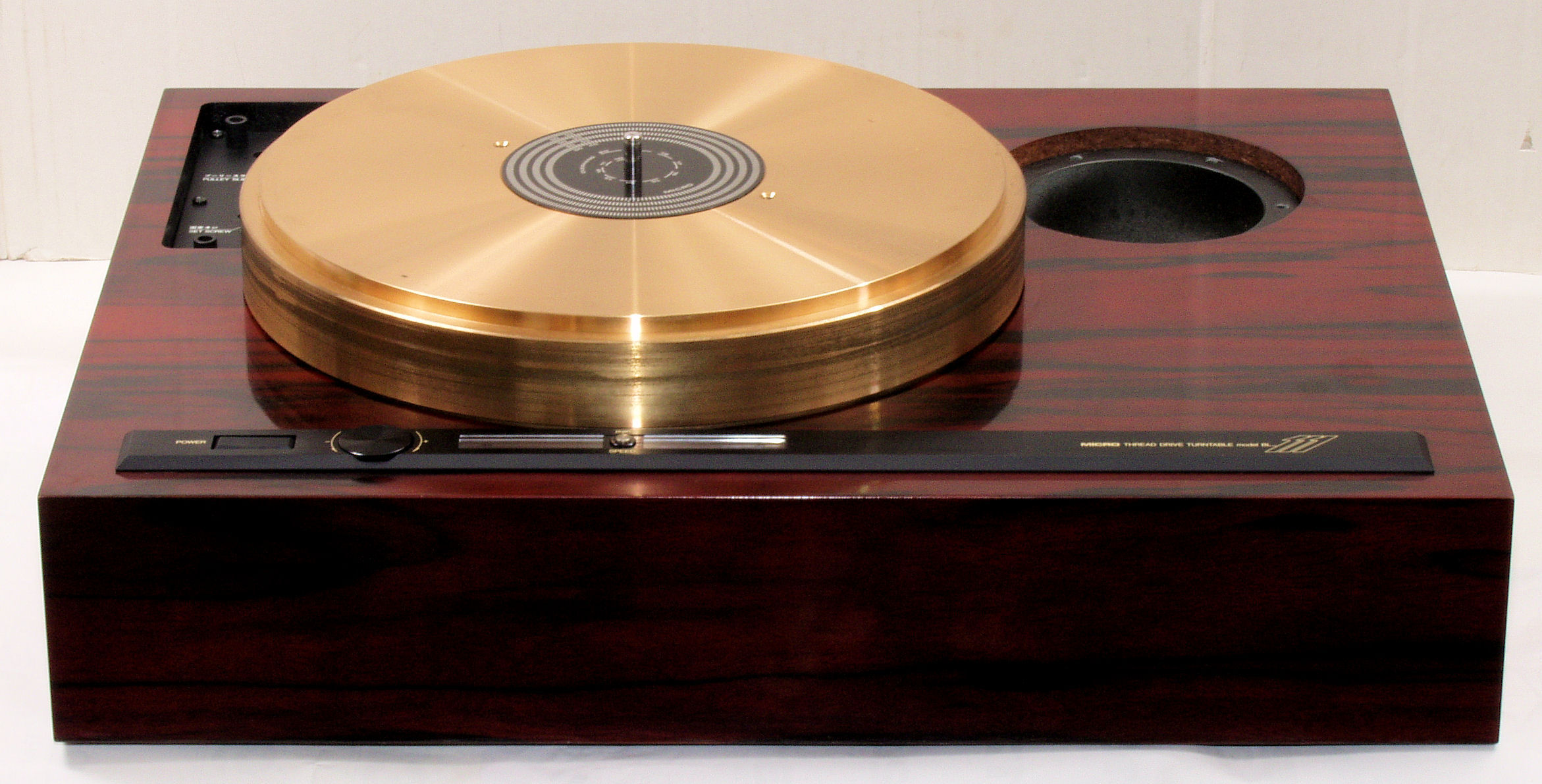

Ｅ２．　　完成

Ｓ．　MICRO SEIKI　ＢＬ−１１１　の仕様（カタログ・マニアルより）

型式 アームレスプレイヤー　ＢＬ−１１１ 駆動方式 ベルトドライブ方式 使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅532×高さ230×奥行440mm 重量 36kg 価格 270，000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
