MICROSEIKI RB−1500. 3台目修理記録
同時修理RP1110. 24台目 RY−1500D. 4台目       2018/10/27到着  11/30完成
A. 修理前の状況
  • オーバーホール修理。


B. 原因
  • 各部経年劣化。

C. 修理状況

D. 使用部品
  • オイル交換

E. 調整・測定

F. 修理費  20,000円


S. MICRO SEIKI SX−1500 の仕様(マニアル・カタログより)

A. 修理前の点検状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

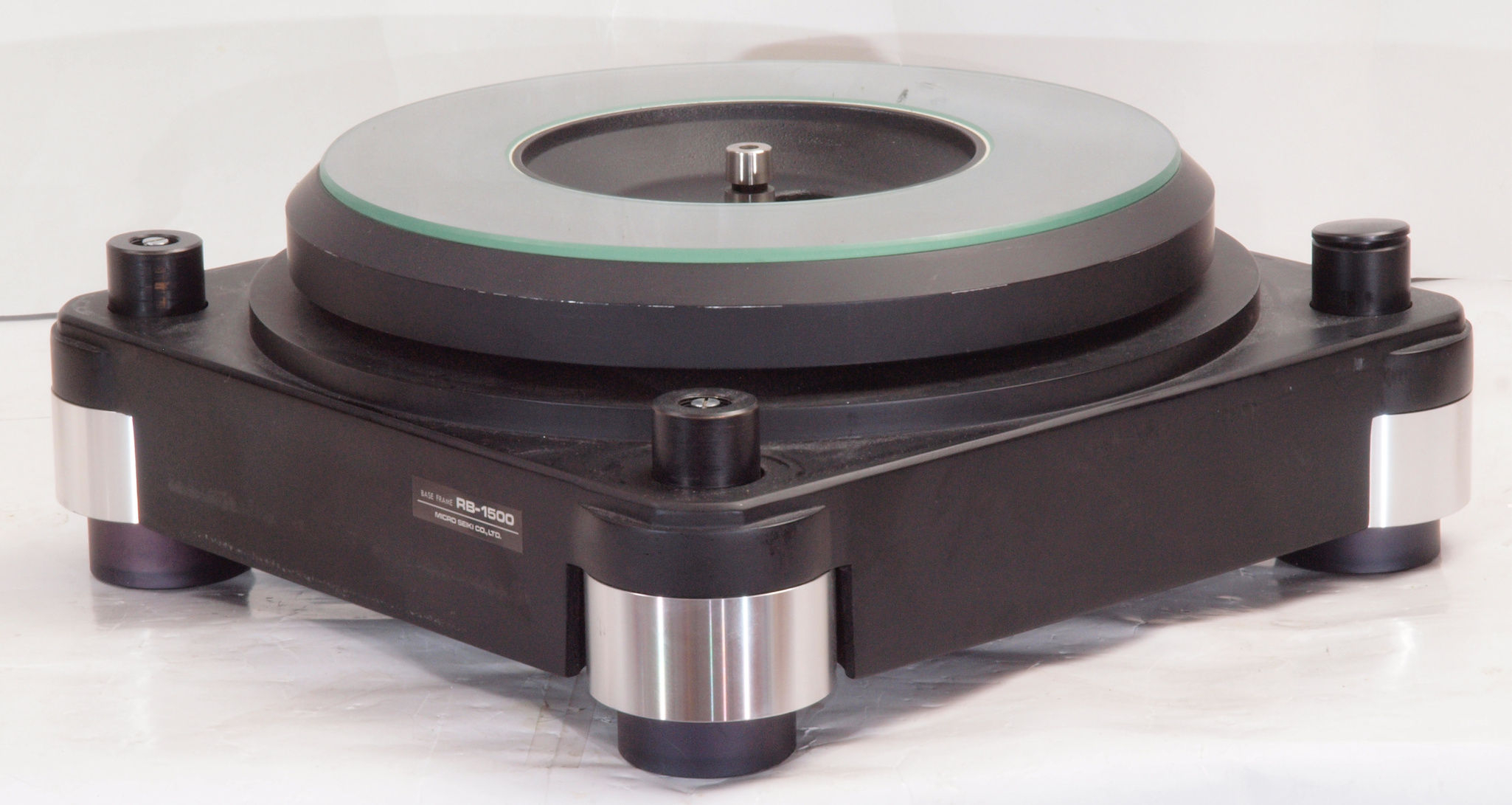

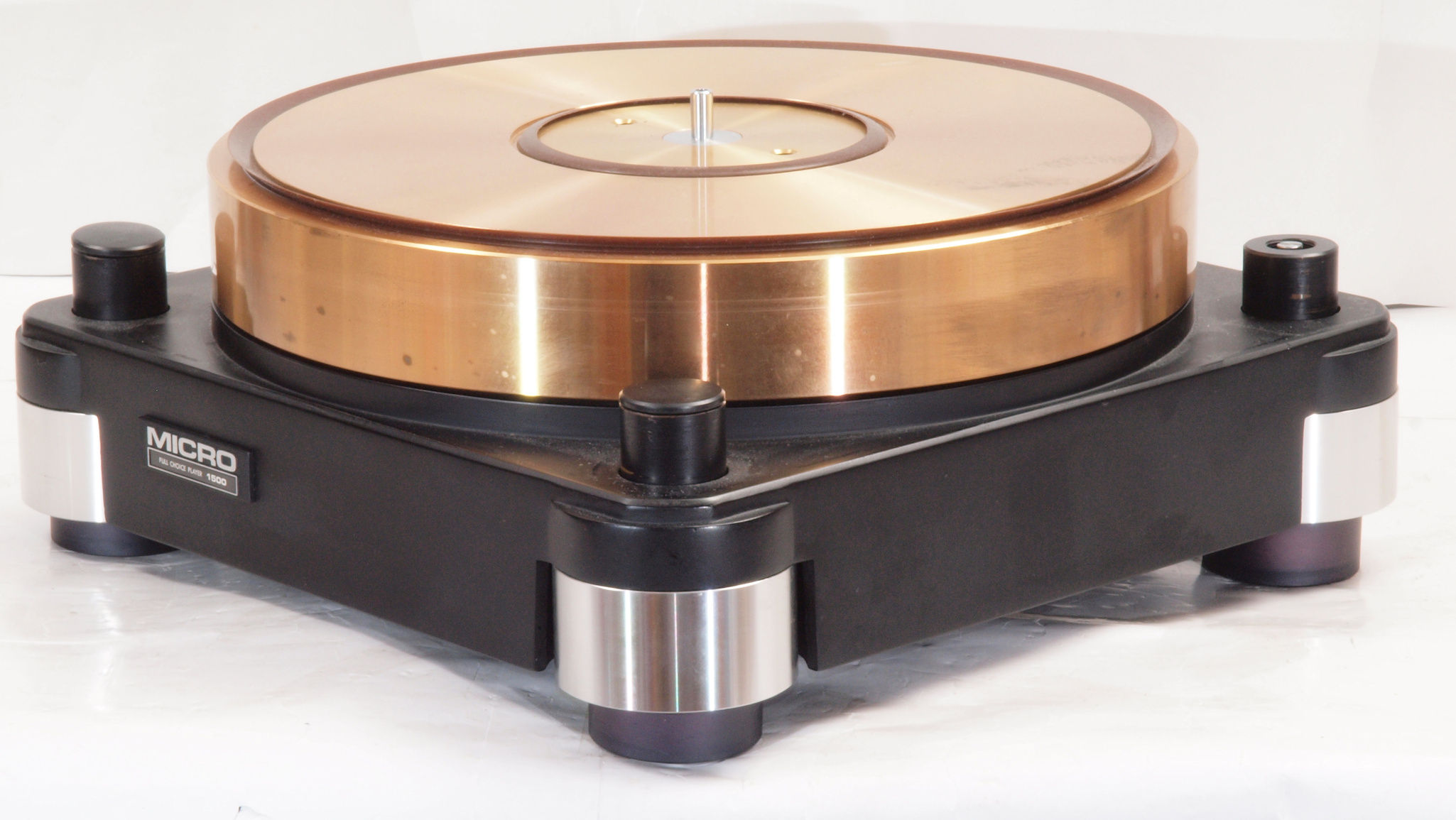

A01. 点検中 前右から見る。

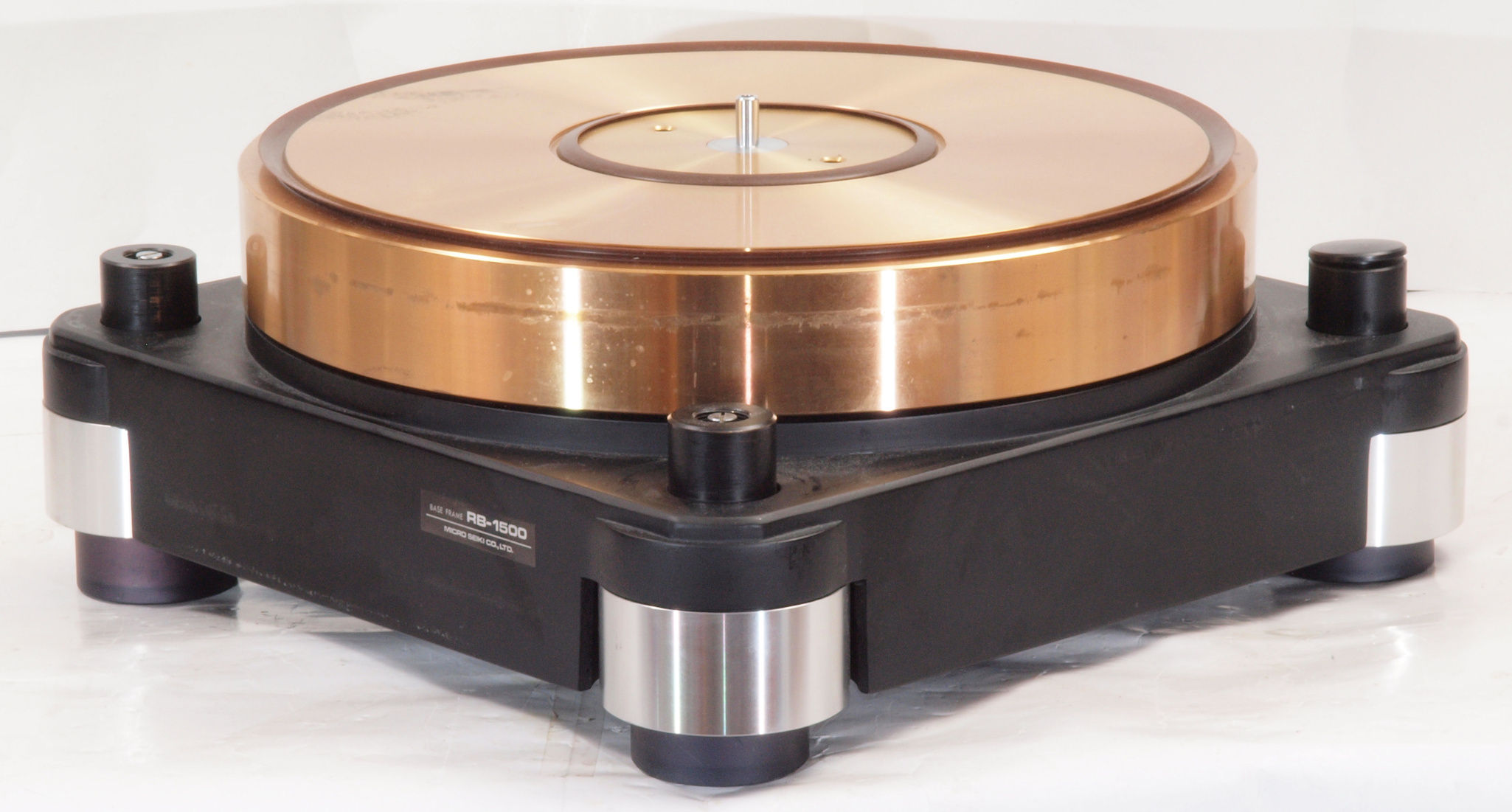

A02. 点検中 後左から見る。

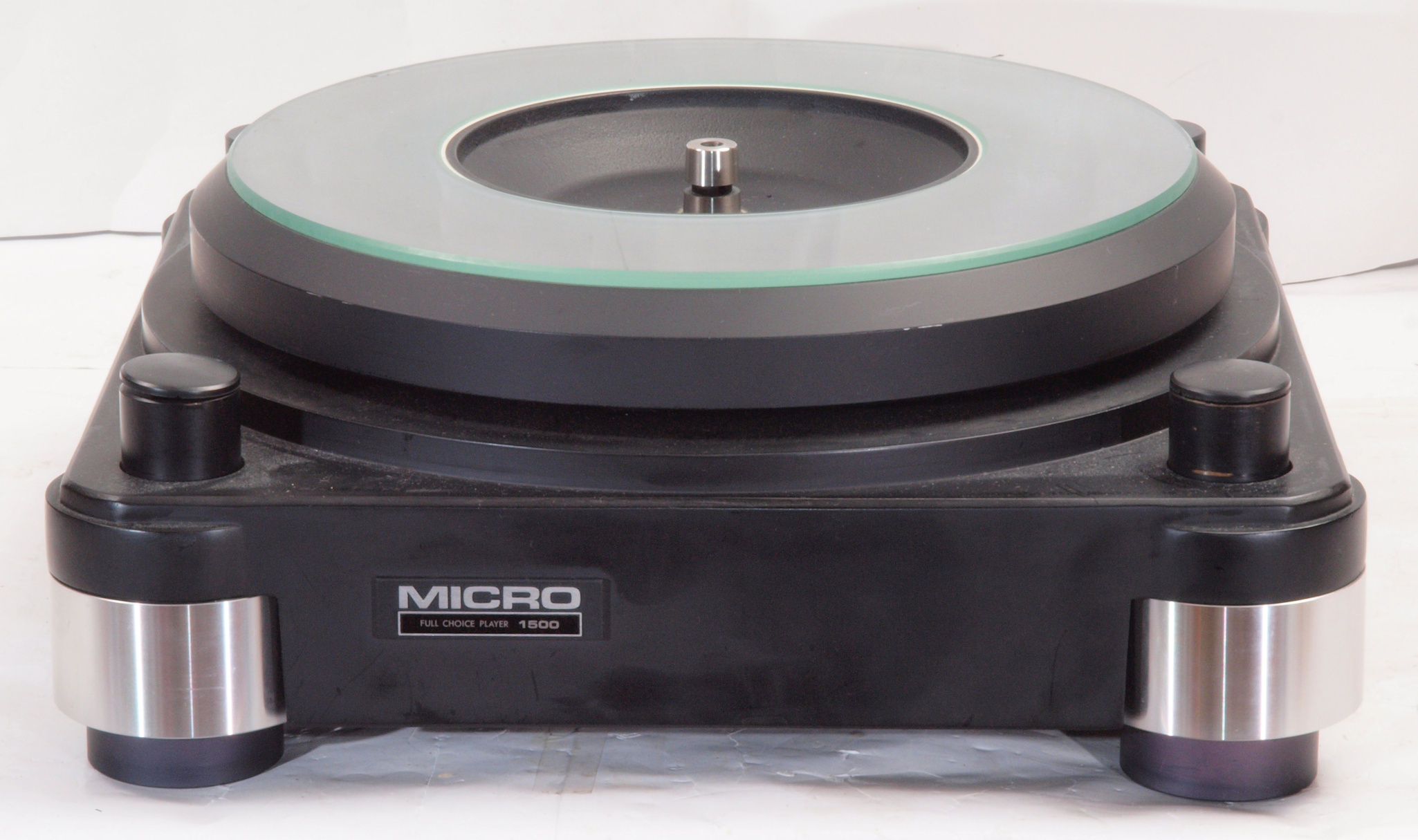

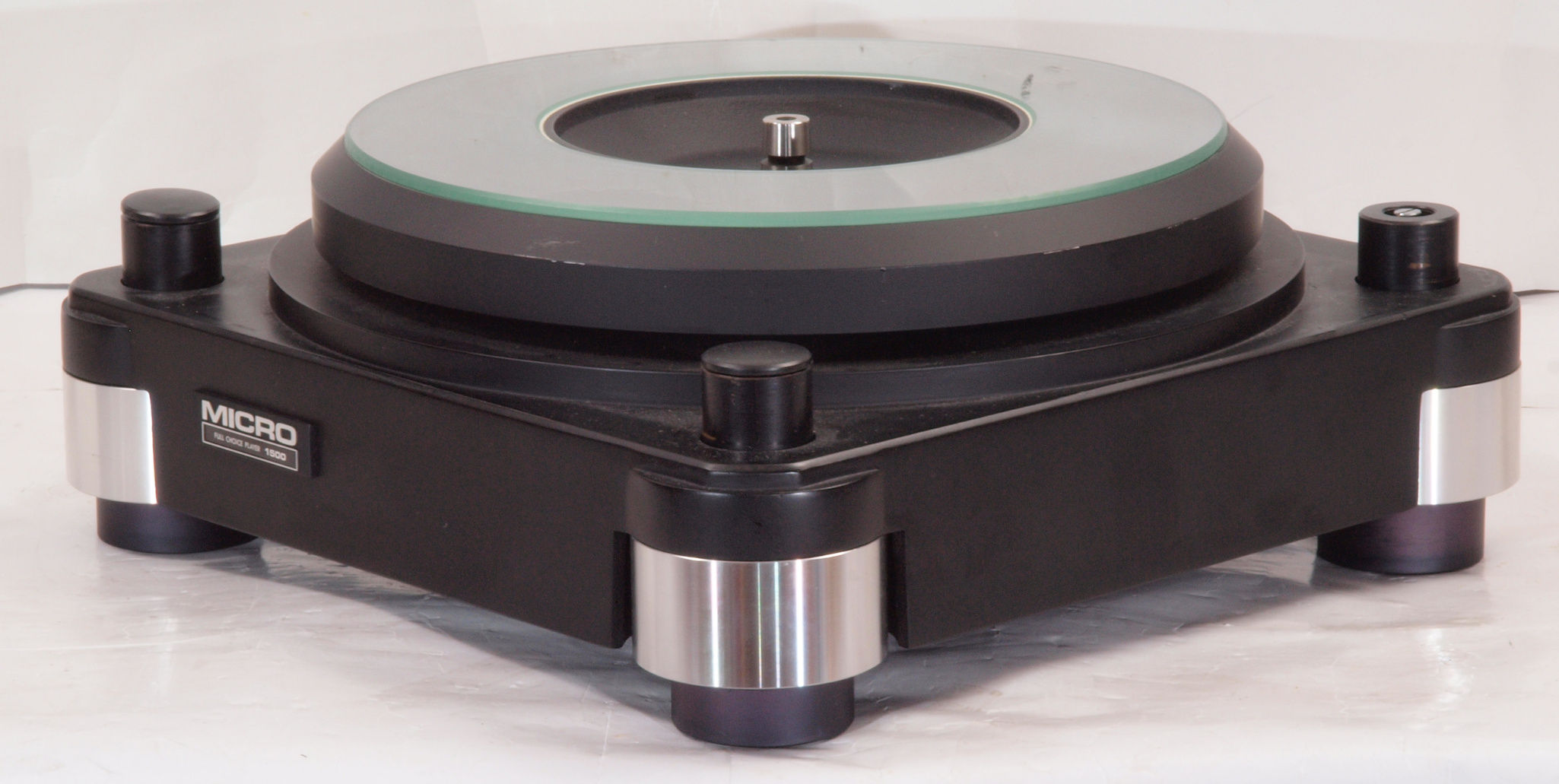

A11. 点検中 前から見る。
A12. 点検中 前右から見る

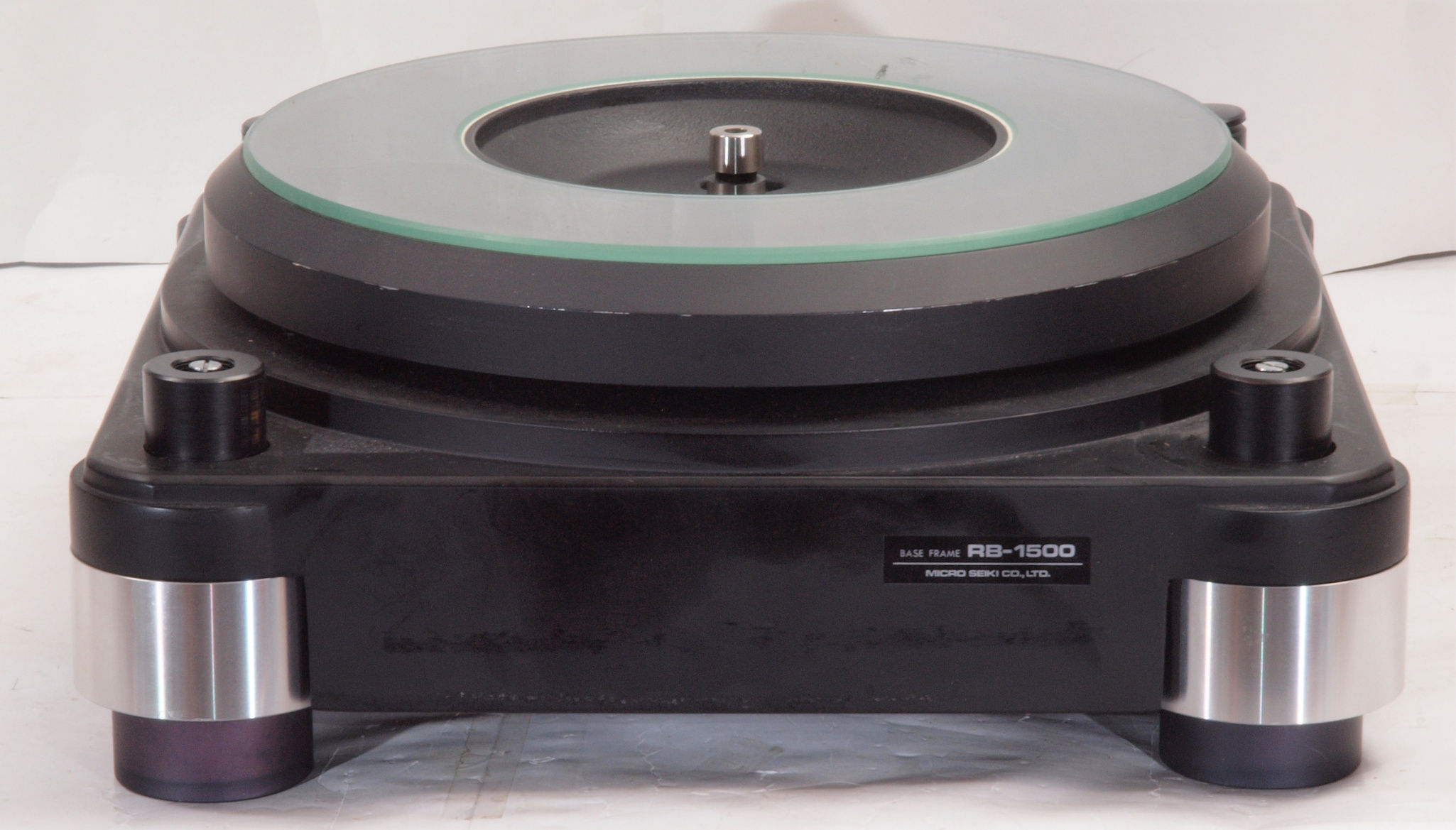

A13. 点検中 後から見る
A14. 点検中 後左から見る

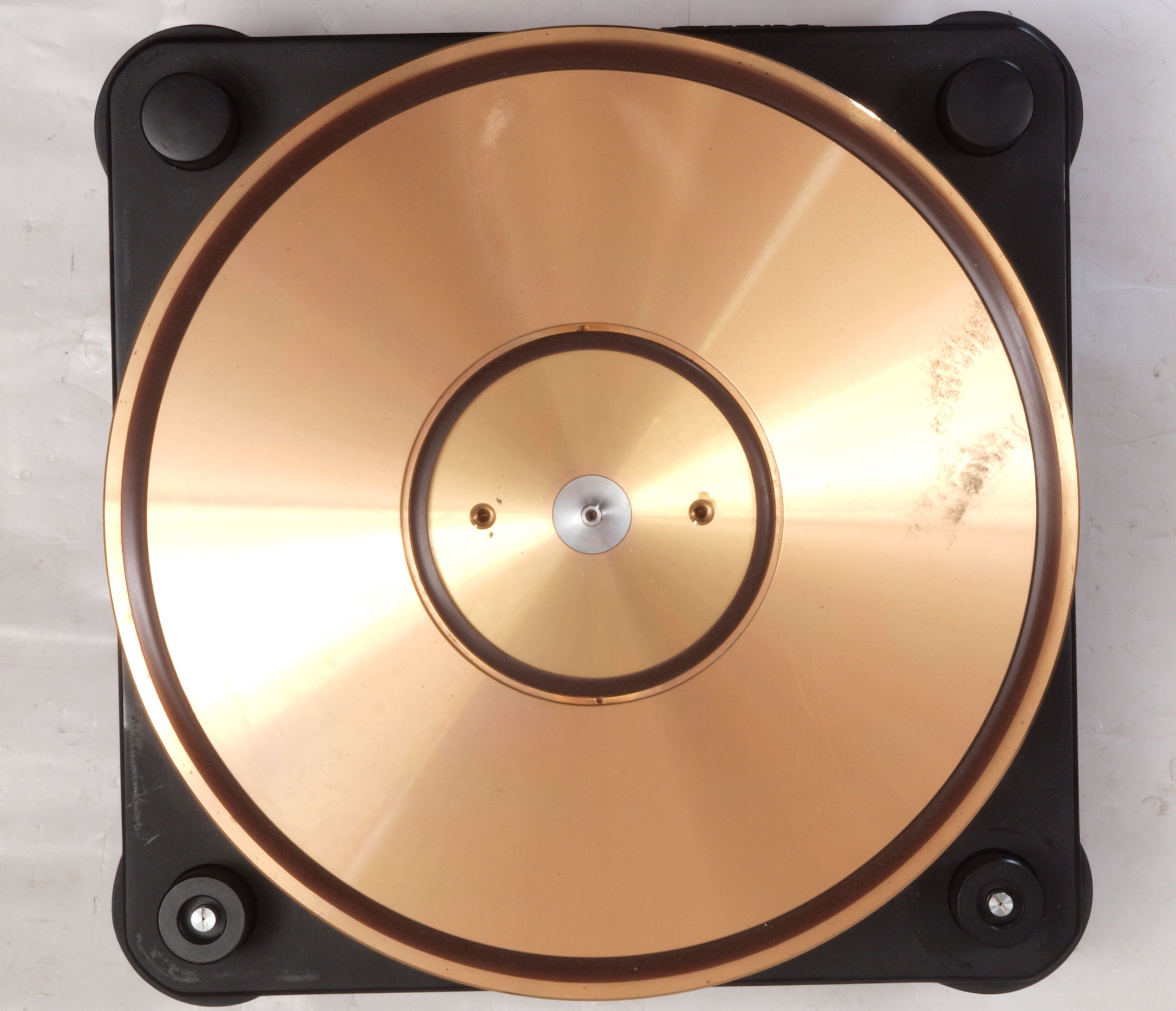

A21. 点検中 上から見る
A22. 点検中 タンテーブル(プラッター)を取り、上から見る。
A23. 点検中 タンテーブル(プラッター)軸受けを見る。

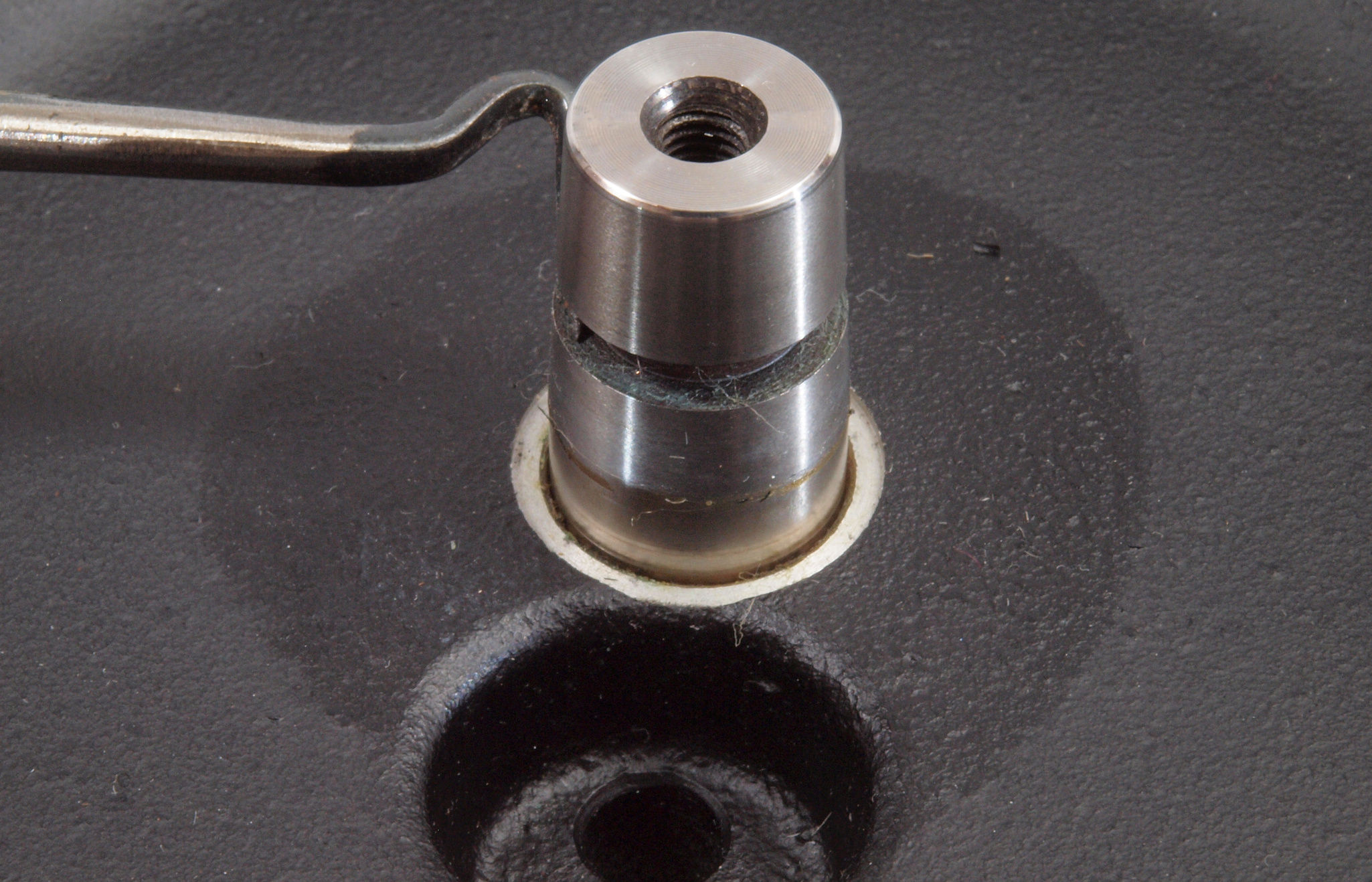

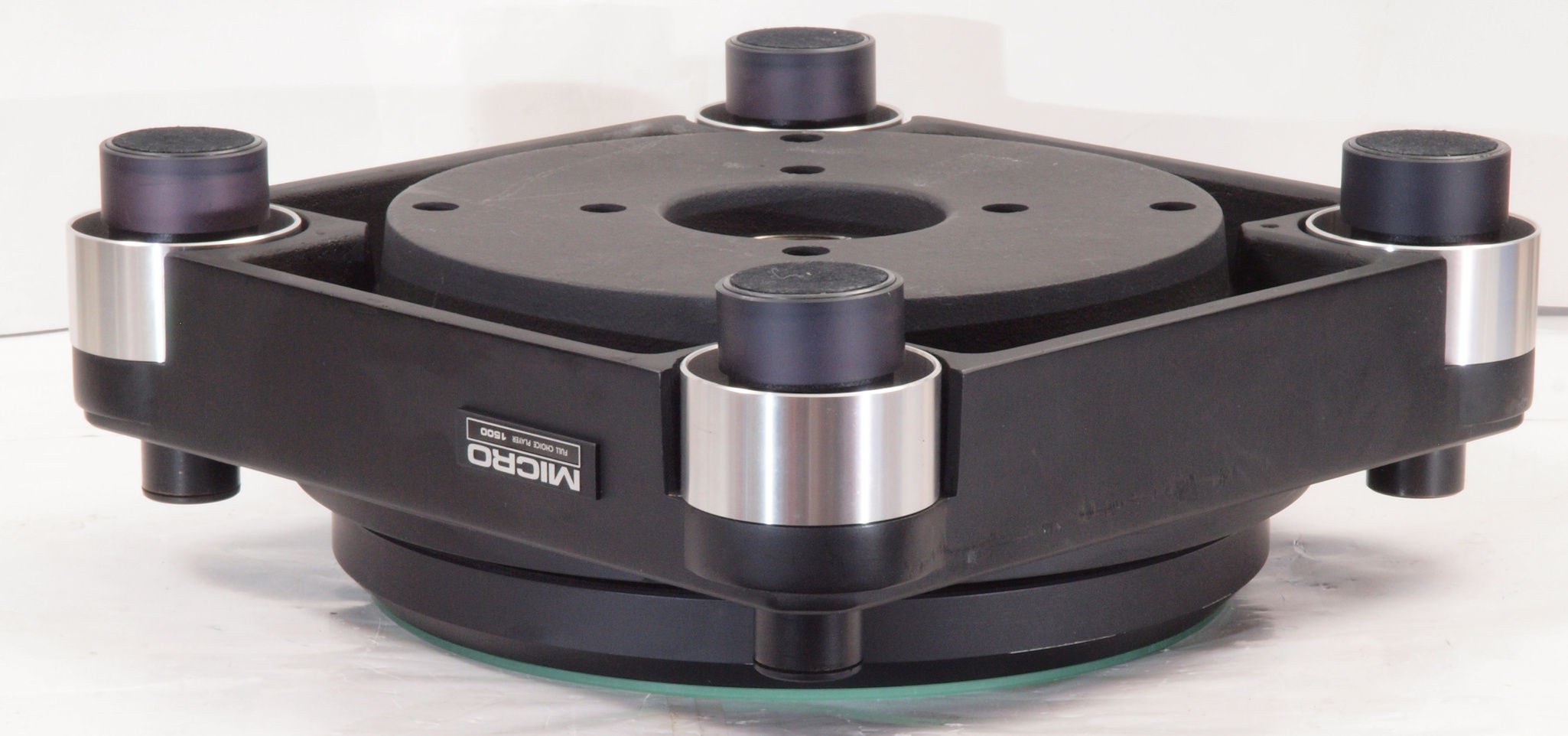

A31. 点検中 下前左から見る

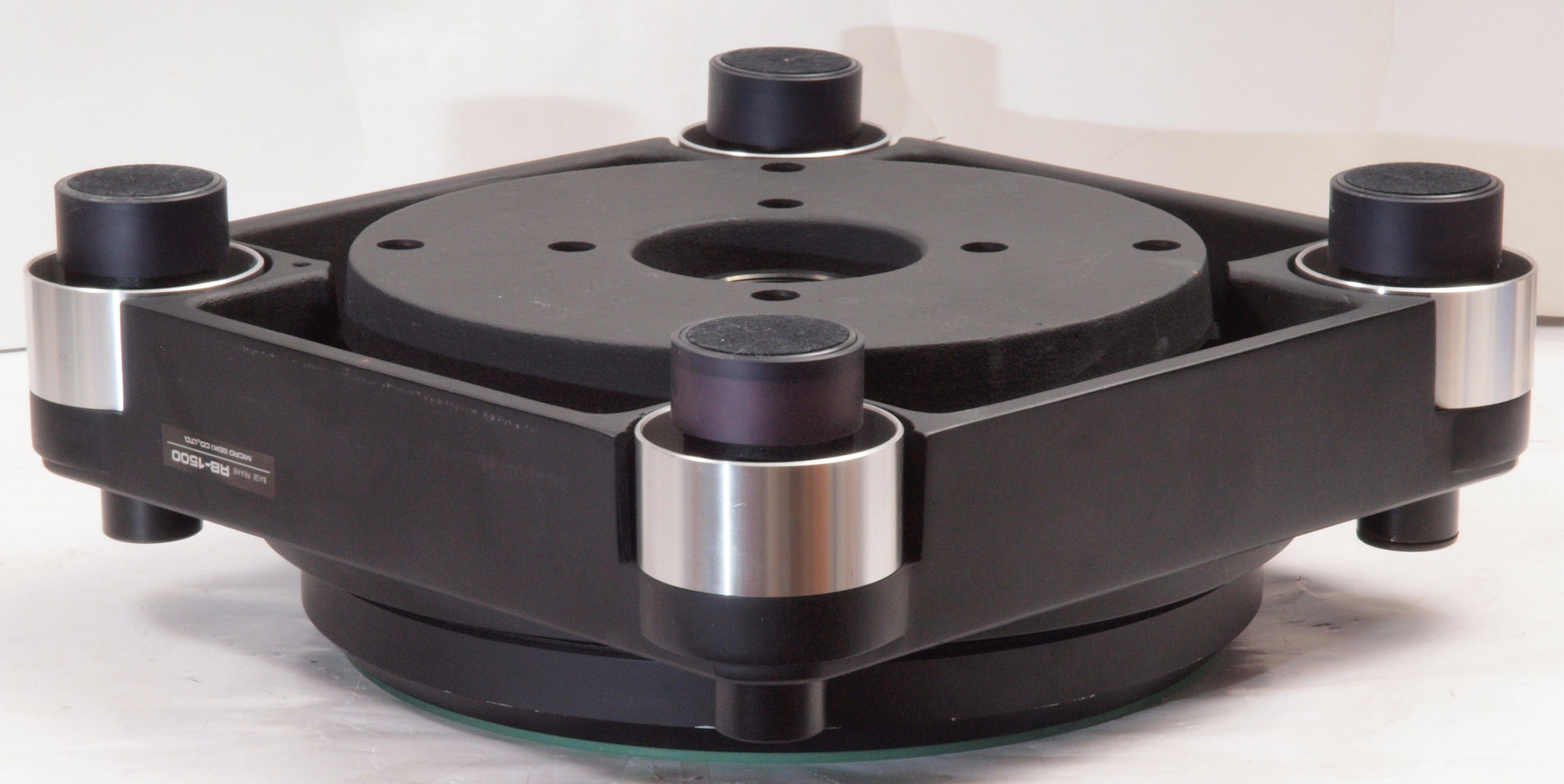

A32. 点検中 下後左から見る

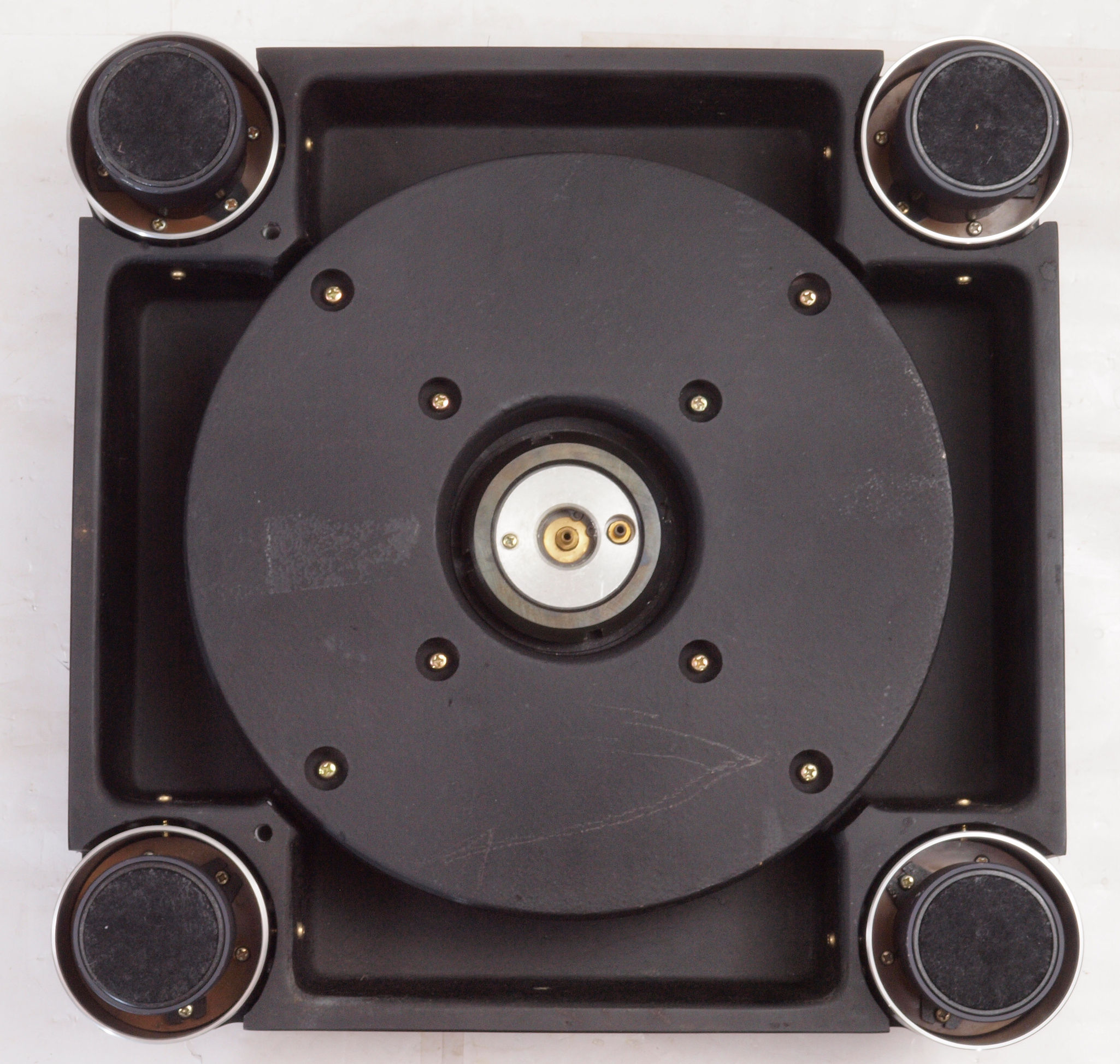

A41. 点検中 下から見る

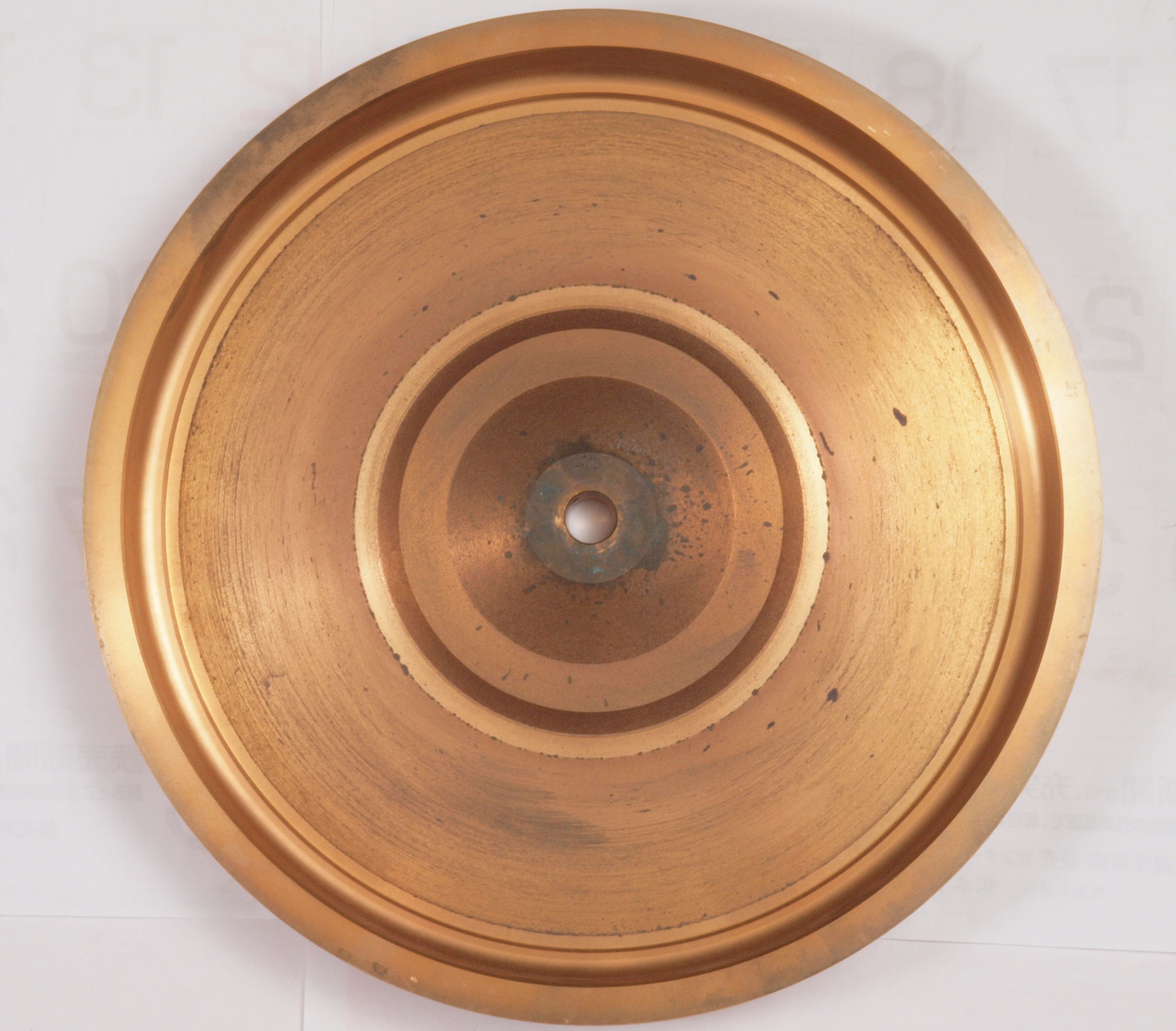

A51. 点検中 タンテーブル(プラッター)を下から見る。

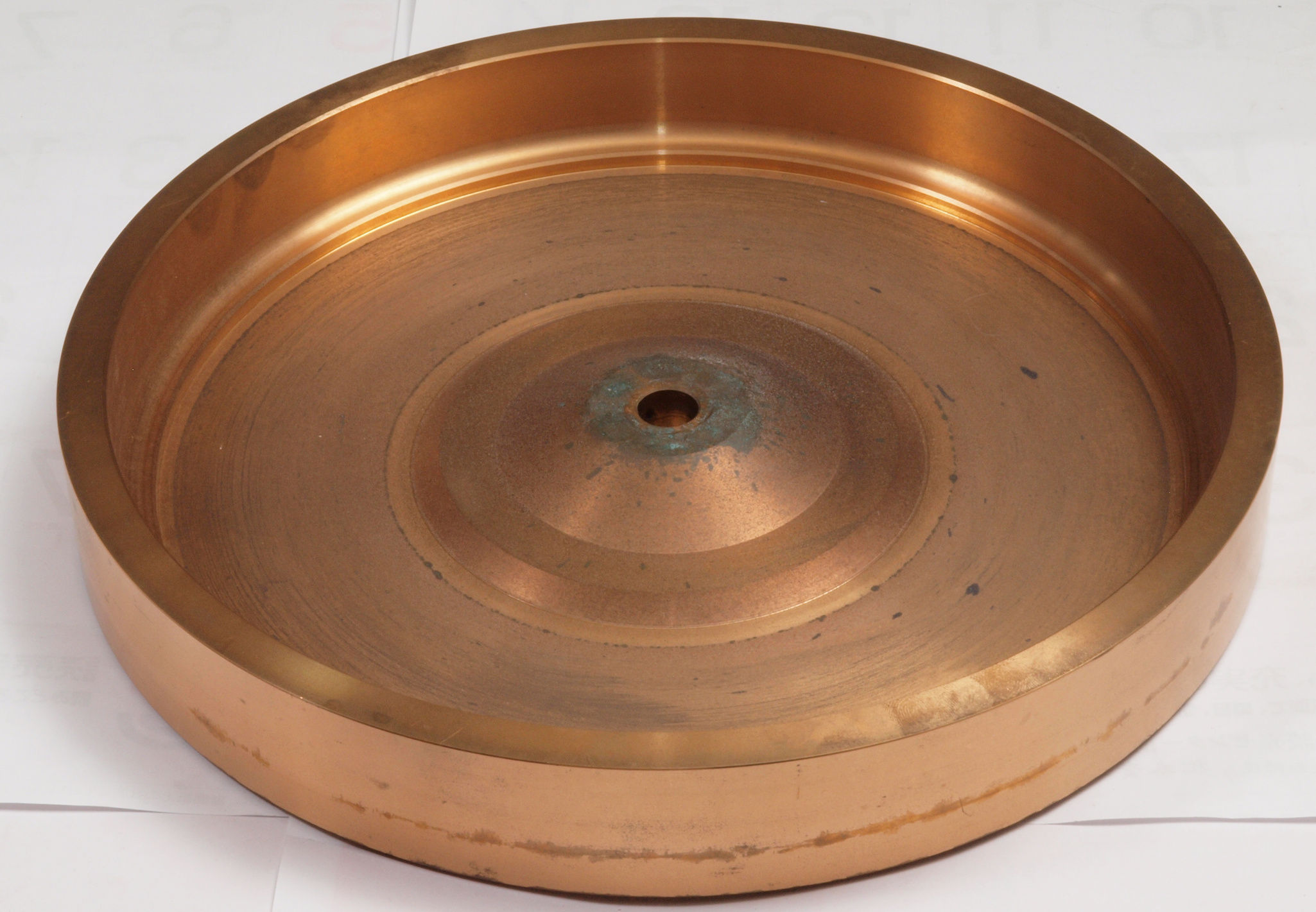

A52. 点検中 タンテーブル(プラッター)を前下から見る。

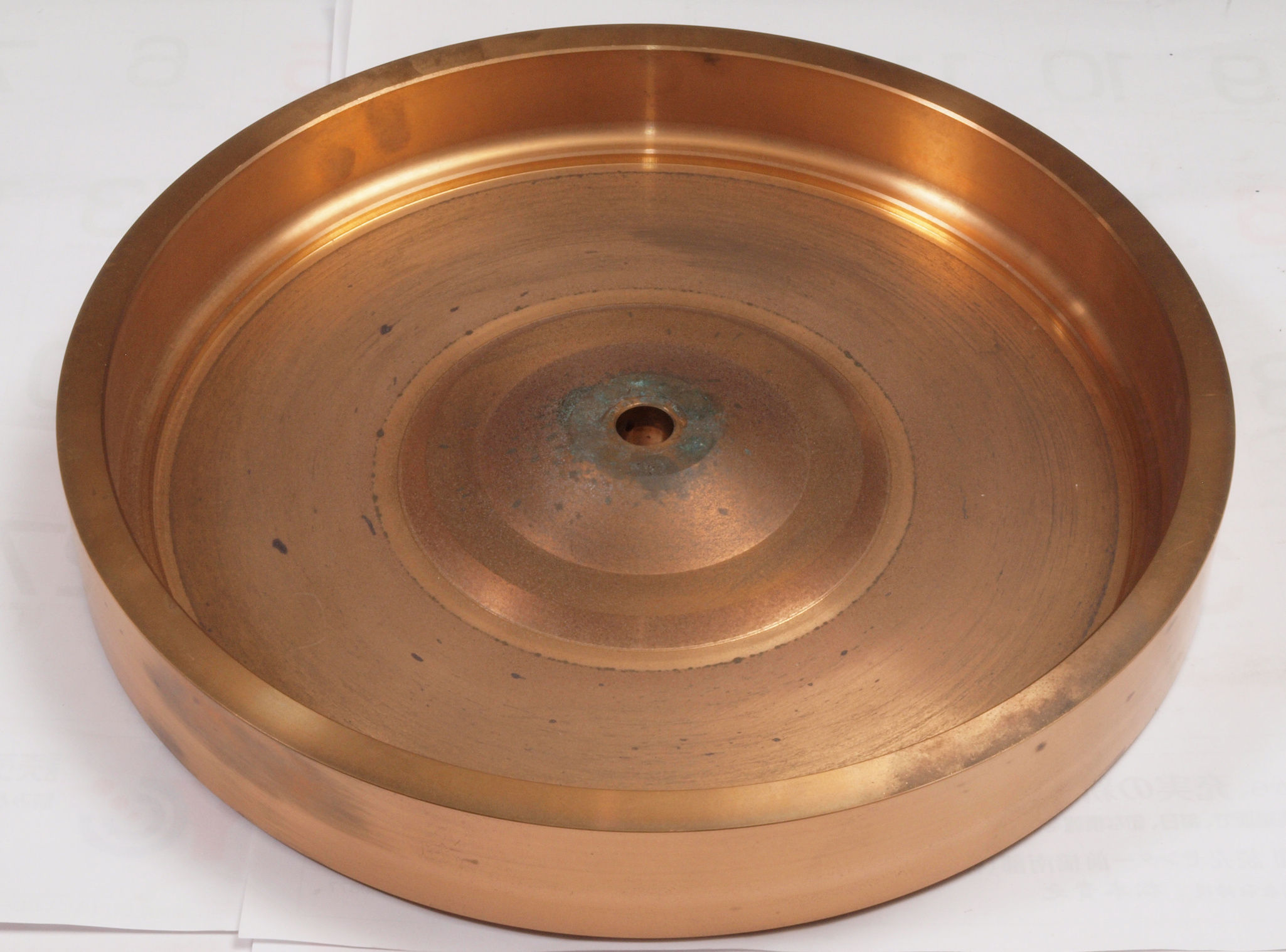

A53. 点検中 タンテーブル(プラッター)を後下から見る。

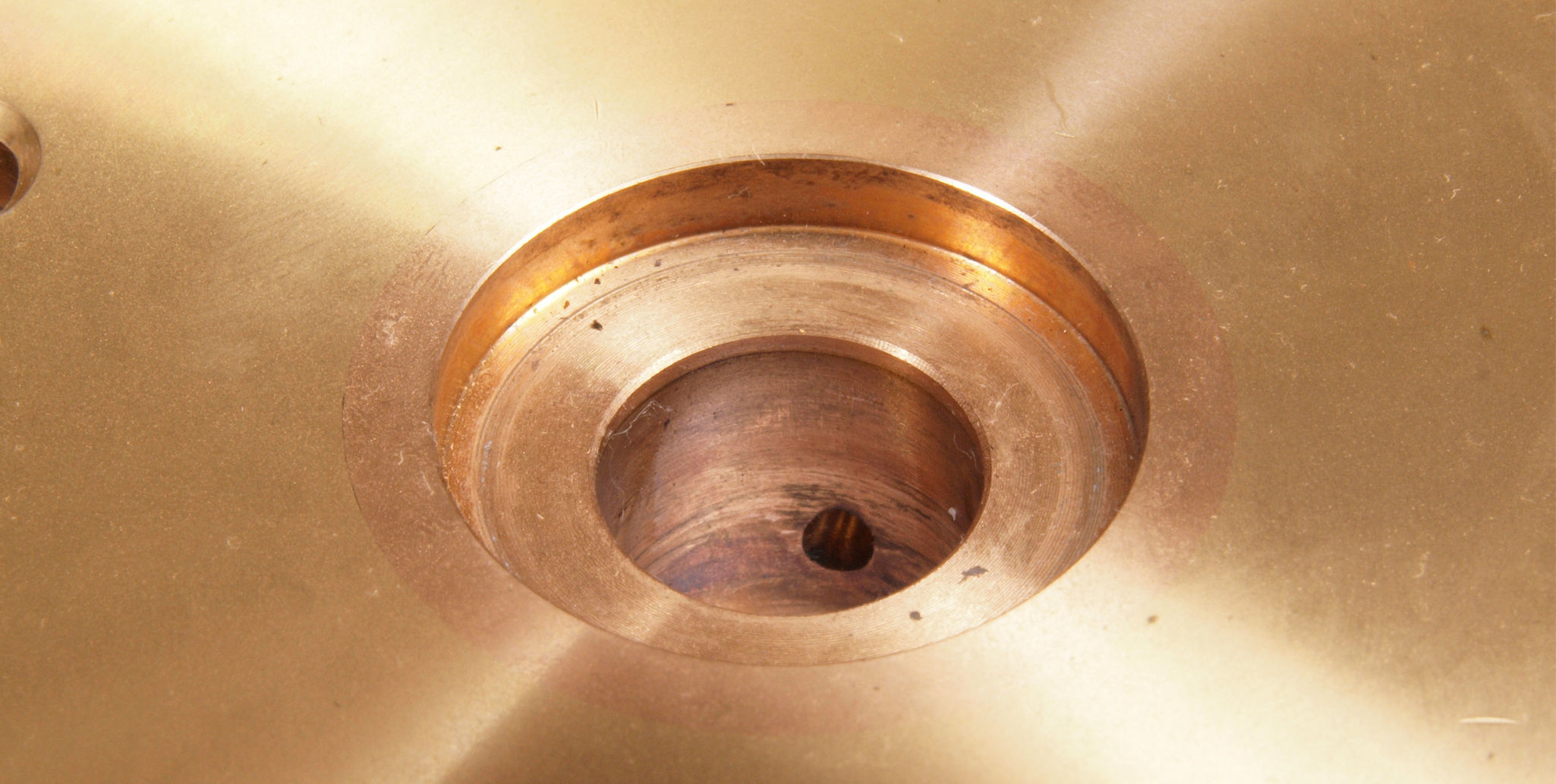

A54. 点検中 タンテーブル(プラッター)軸穴を見る。

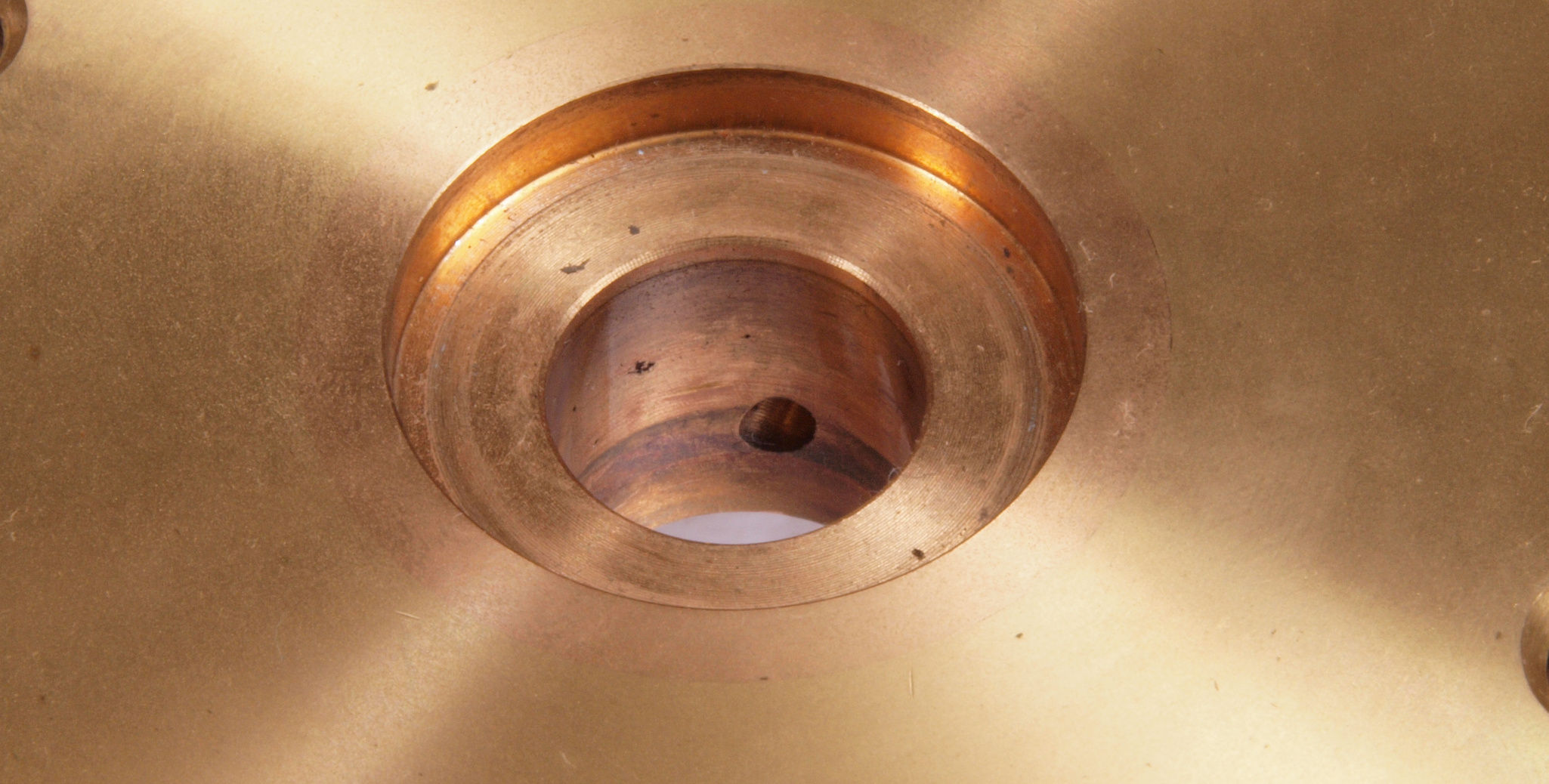

A55. 点検中 タンテーブル(プラッター)軸穴を見る、反対側。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
C1. 修理中 プラッター受けを外す。

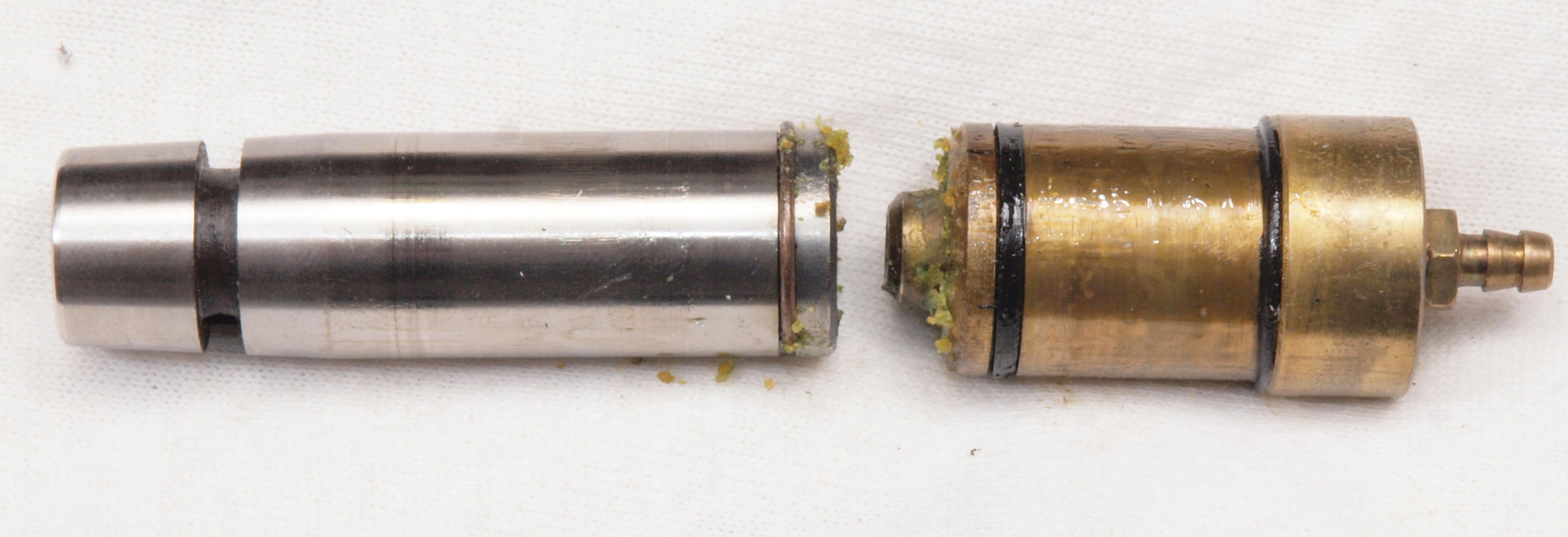

C2. 修理中 プラッター軸を取り外す、潤滑油が経年劣化で硬化している。
E. 測定・調整。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E0. 60Hzで測定・調整中。
E1. ストロボで測定、33回転。
E2. ストロボで測定、45回転。
E3. 完成 24時間エージング。右は THORENS TD125U
S. MICRO SEIKI SX−1500 の仕様(マニアル・カタログより)
型式 ターンテーブル SX1500
型名 SX-1500A SX-1500VG SX-1500FVG
ターンテーブル アルミ製 砲金製 砲金製
ターンテーブル重量 2.8kg 9kg 9kg
ターンテーブル・イナーシャ 600kg・cm2 1,360kg・cm2 1,360kg・cm2
付属品 ベルト(B-91)
ターンテーブル・シート(RS-2)
ストロボスコープ(MST-105)
レコードスタビライザー(ST-10)
ベルト(SF-1L)
糸(K-15)
ターンテーブル・シート(AS-1V)
ストロボスコープ(MST-105)
レコードスタビライザー(ST-10)
エアポンプ(RP-1090) エアポンプ(RP-1110)
アームマウント・ベース AX-1G〜AX-8Gの中から使用するトーンアームに合ったものを使用
価格 \180,000(1991年頃)
\220,000(1997年頃)
\320,000(1991/1995年頃) \420,000(1991/1995年頃)
別売品 ストロボスコープ(MST-305)ストロボライト(MSA-204)、
ハンドベース(HB-15)、
ハイスピードイナーシャ(HS-80)、
アクリル製ダストカバー(C-853)、
オーディオベース(BA-50)、
リジッドポール(R-15)
