MICROSEIKI RX−5000. 5台目修理記録
同時修理RY−5500. 12台目                    2021/1/11到着  2021/2/26完成
A. 修理前の状況
  • 症状1
    レコード演奏中に突然回転速度が不安定になる。
    当初は2時間ほど稼働した辺りから症状が出始めていたが、 徐々に間隔が短くなり、現状はLP片面が終了前にも症状出現。

  • 症状2
    45回転スイッチの不調。
    切り替えができない場合あり。
    自覚出来ている症状は以上ですが、ターンテーブル軸受けのオイル交換や その他、総合的に点検・修理をお願いいたします。


B. 原因


C. 修理状況
  • 軸オイル交換


D. 使用部品
  • 特殊オイル

E. 調整・測定

F. 修理費  27,000円

Y. ユーザー宅の設置状況

S. MICRO SEIKI RX−5000 の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

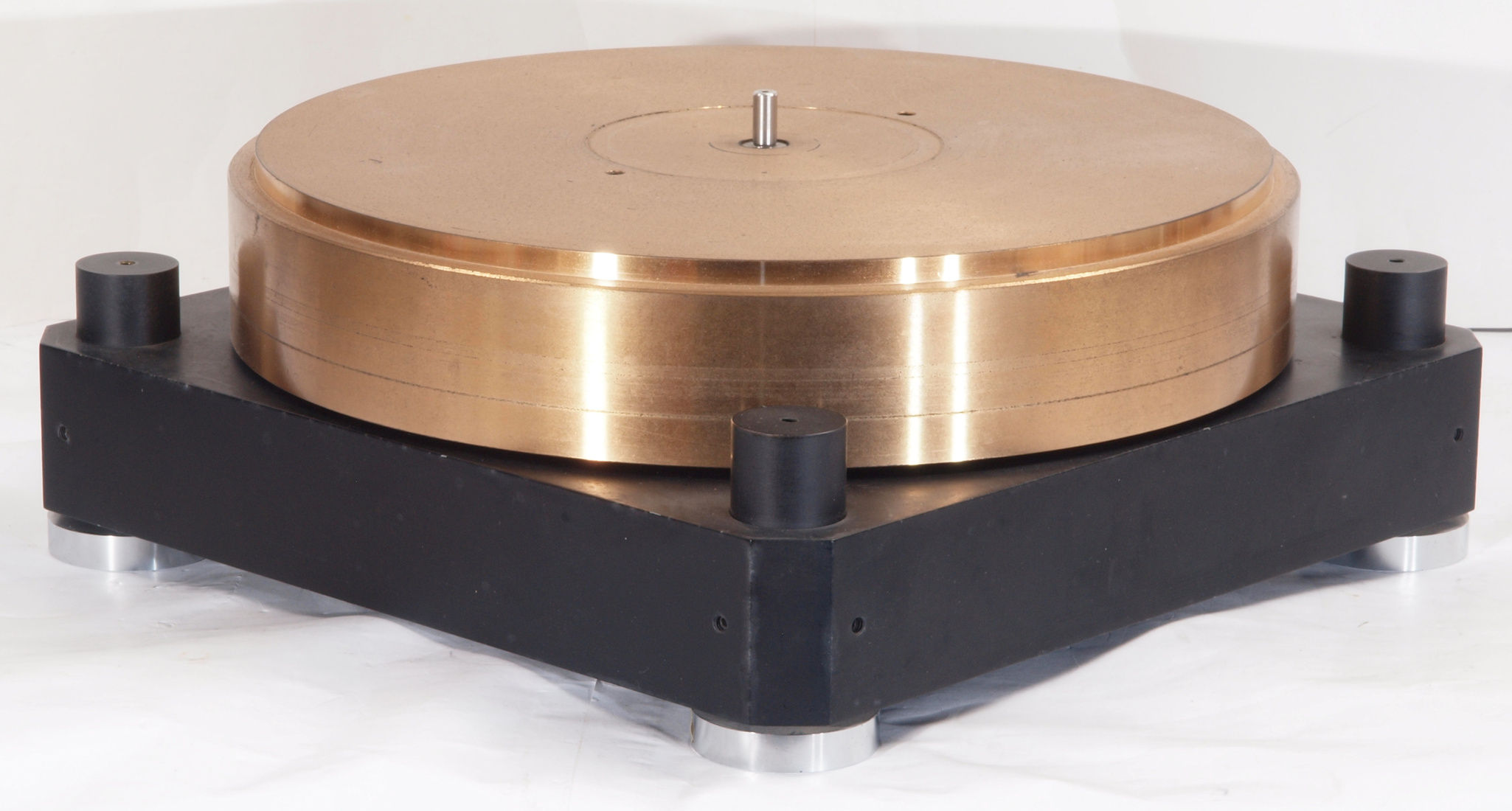

A11. 点検中 前から見る。
A12. 点検中 前右から見る。
A13. 点検中 後から見る。
A14. 点検中 後左から見る。

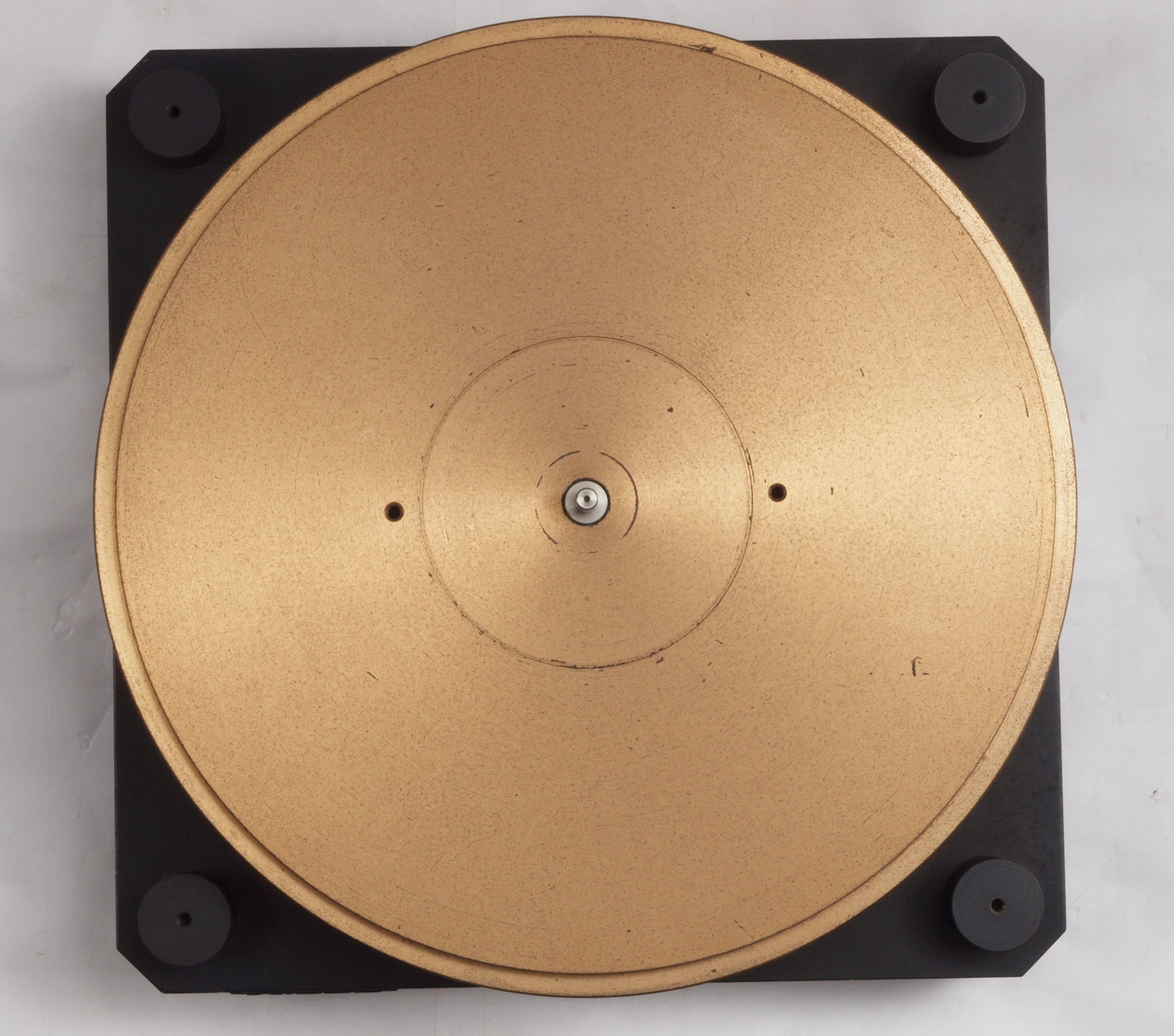

A15. 点検中 上から見る。

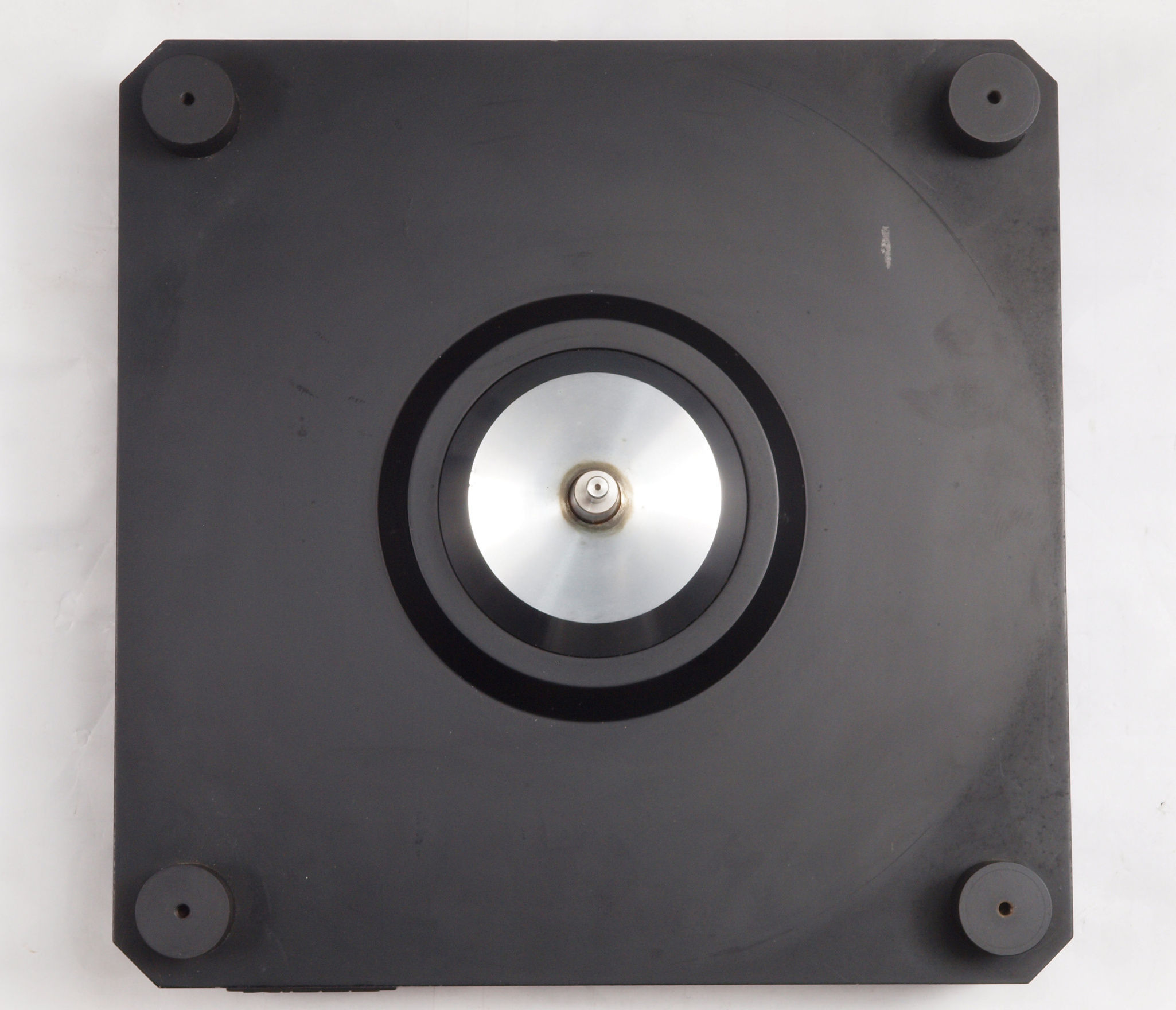

A16. 点検中 タンテーブルを外し、上から見る。
A17. 点検中 タンテーブルを外し、上から軸を見る。オイル気配が見えない。

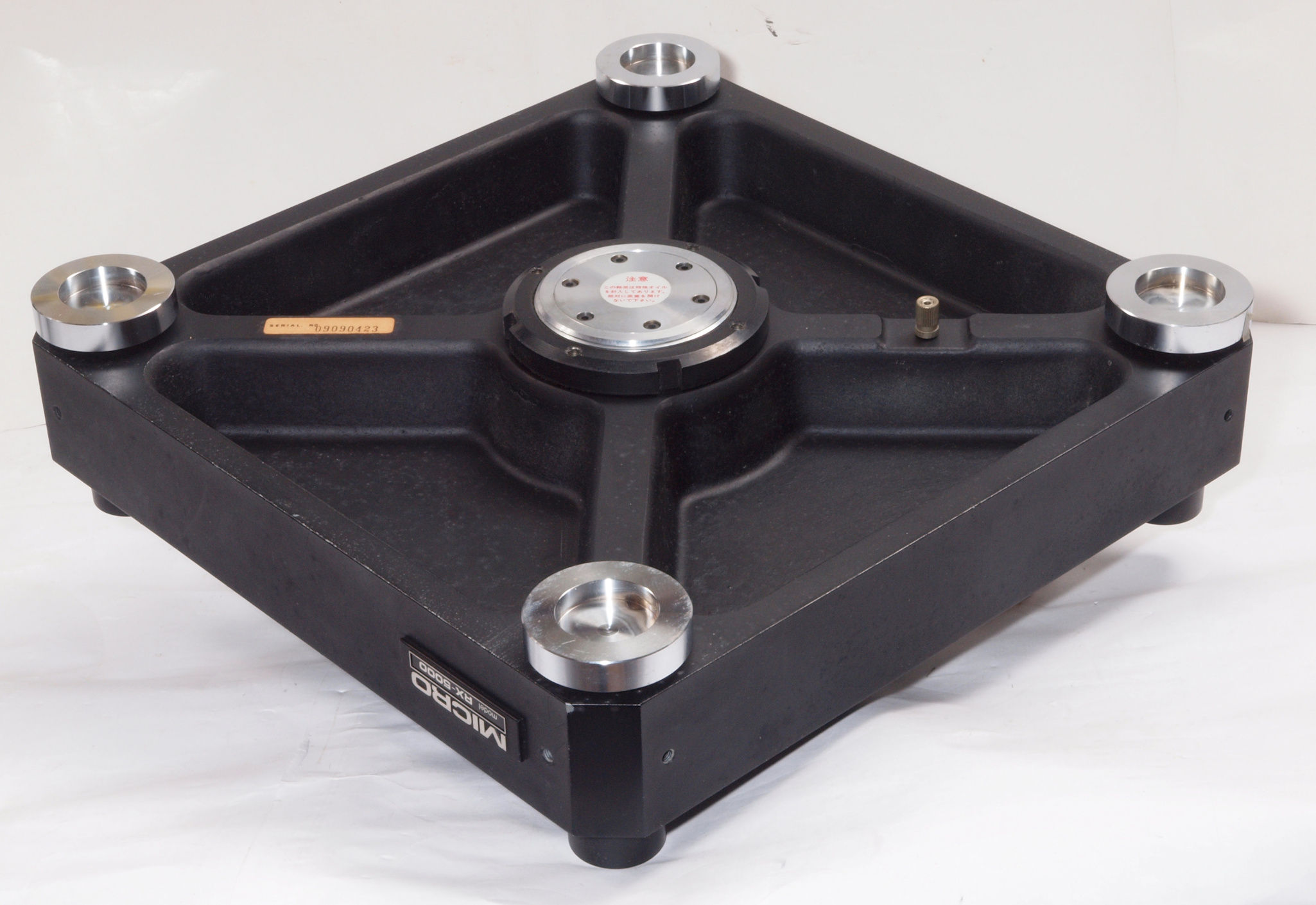

A21. 点検中 タンテーブルを外し、下前左から見る。

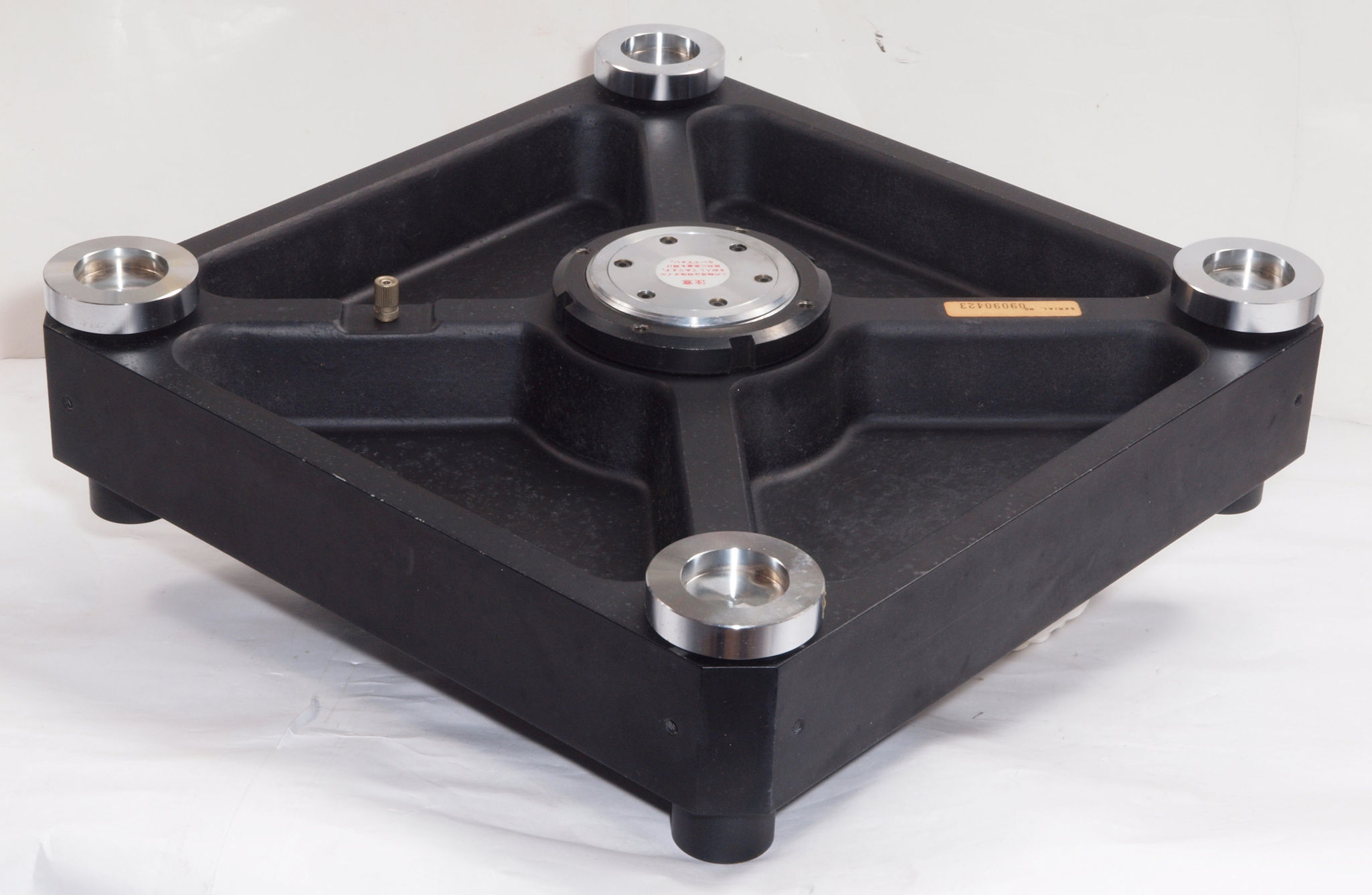

A22. 点検中 タンテーブルを外し、下後右から見る。
A23. 点検中 タンテーブルを外し、下から見る。

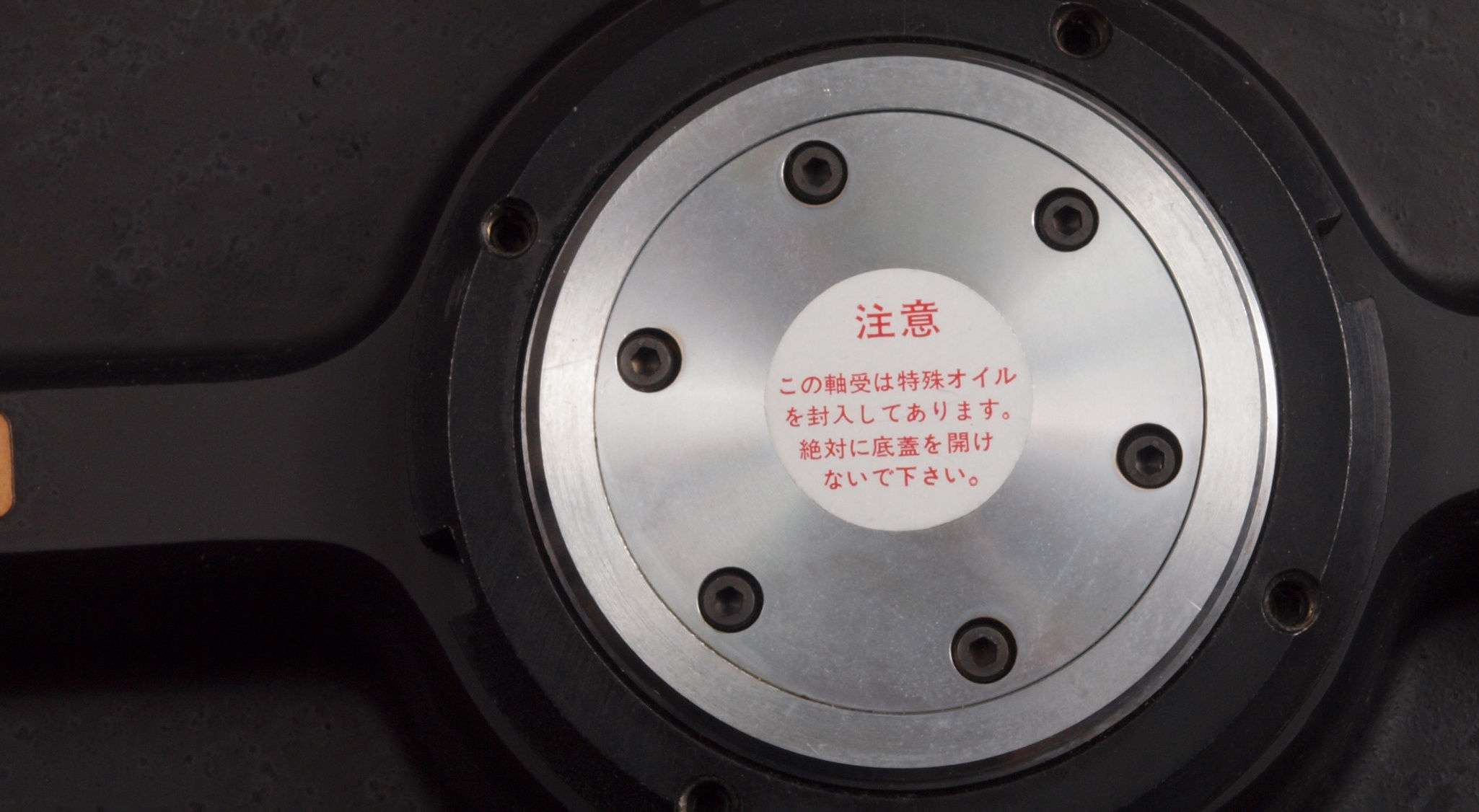

C24. 点検中 タンテーブル軸受け。注意のシールが空しい!

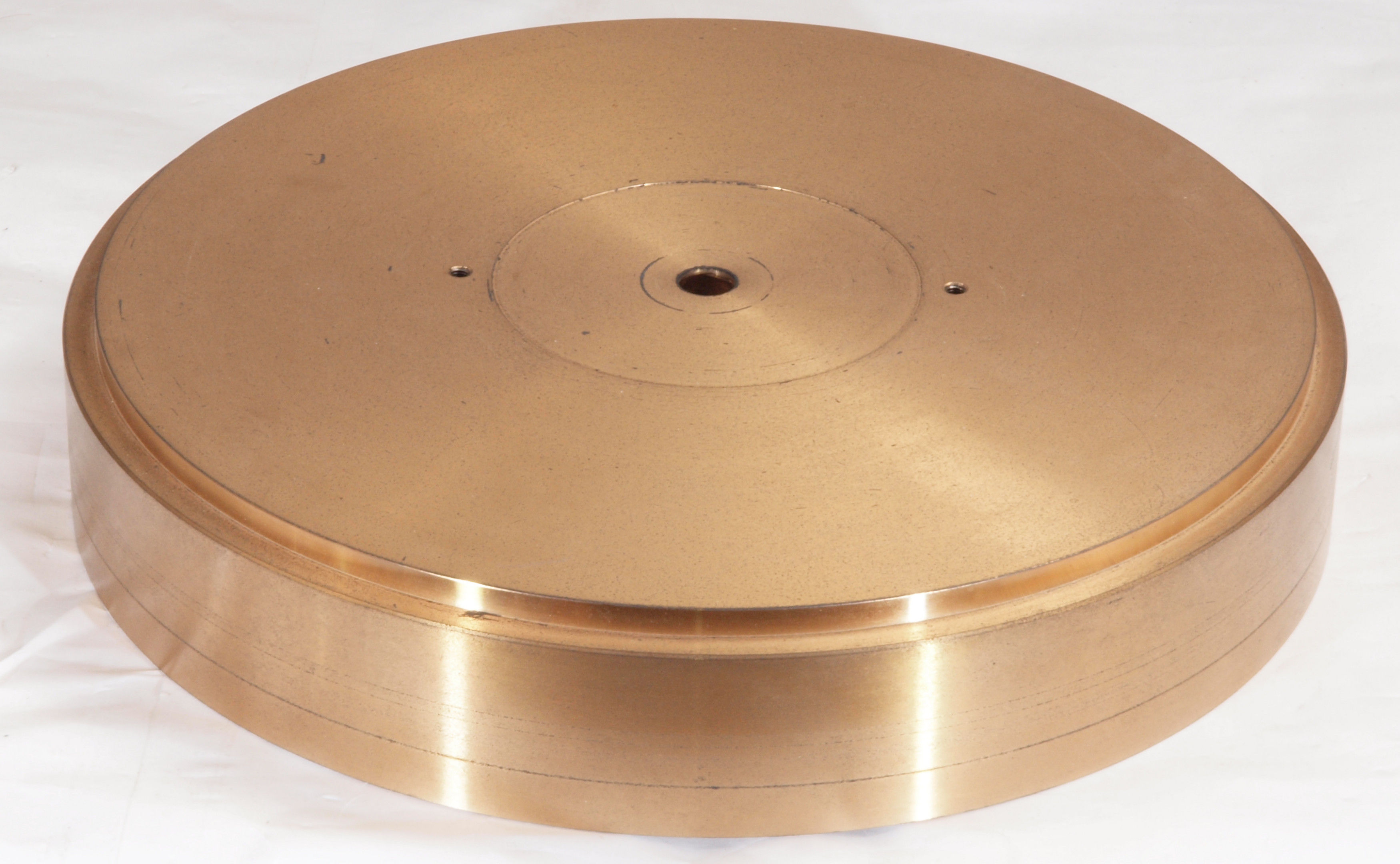

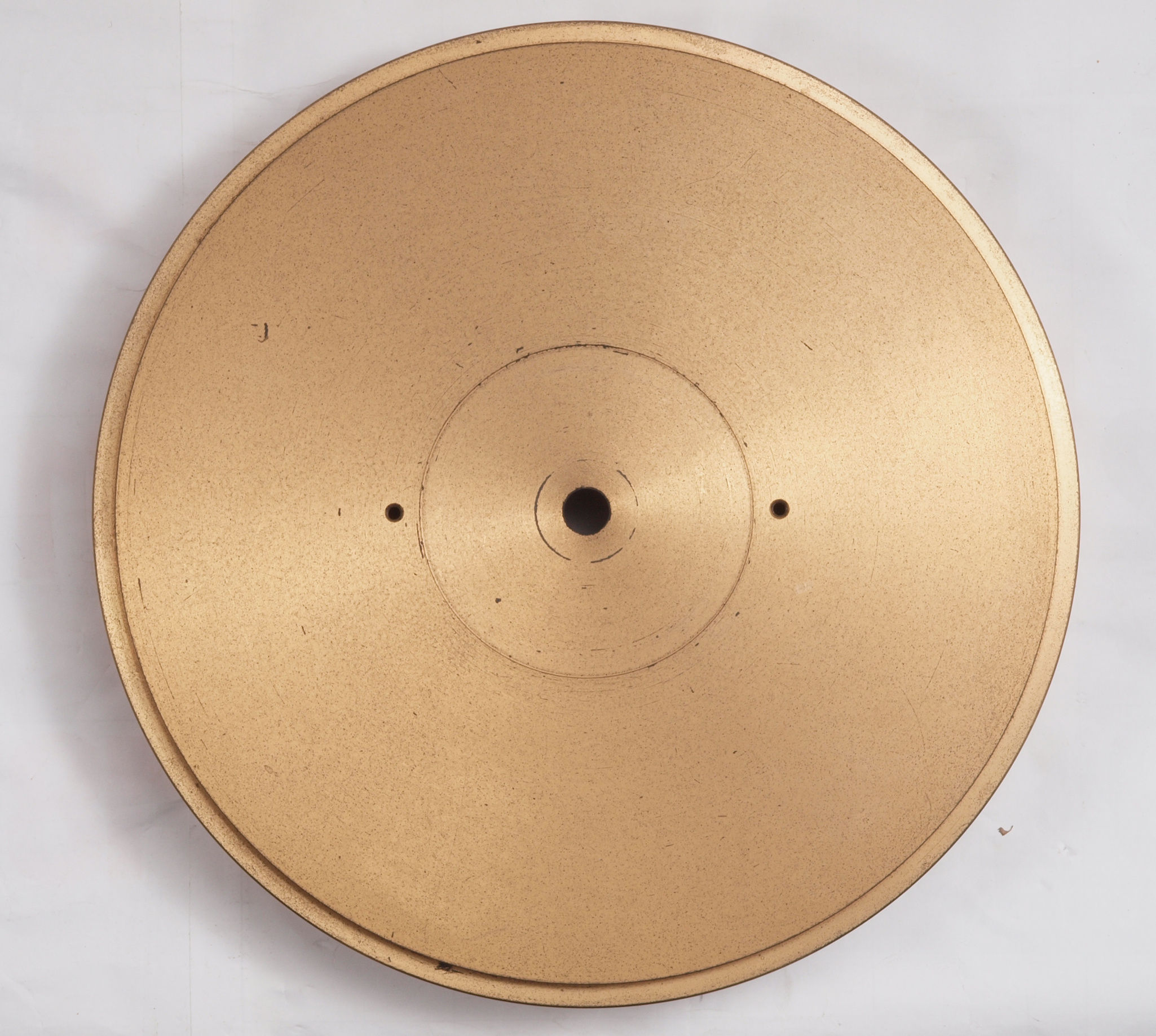

A31. 点検中 タンテーブル、上から見る。

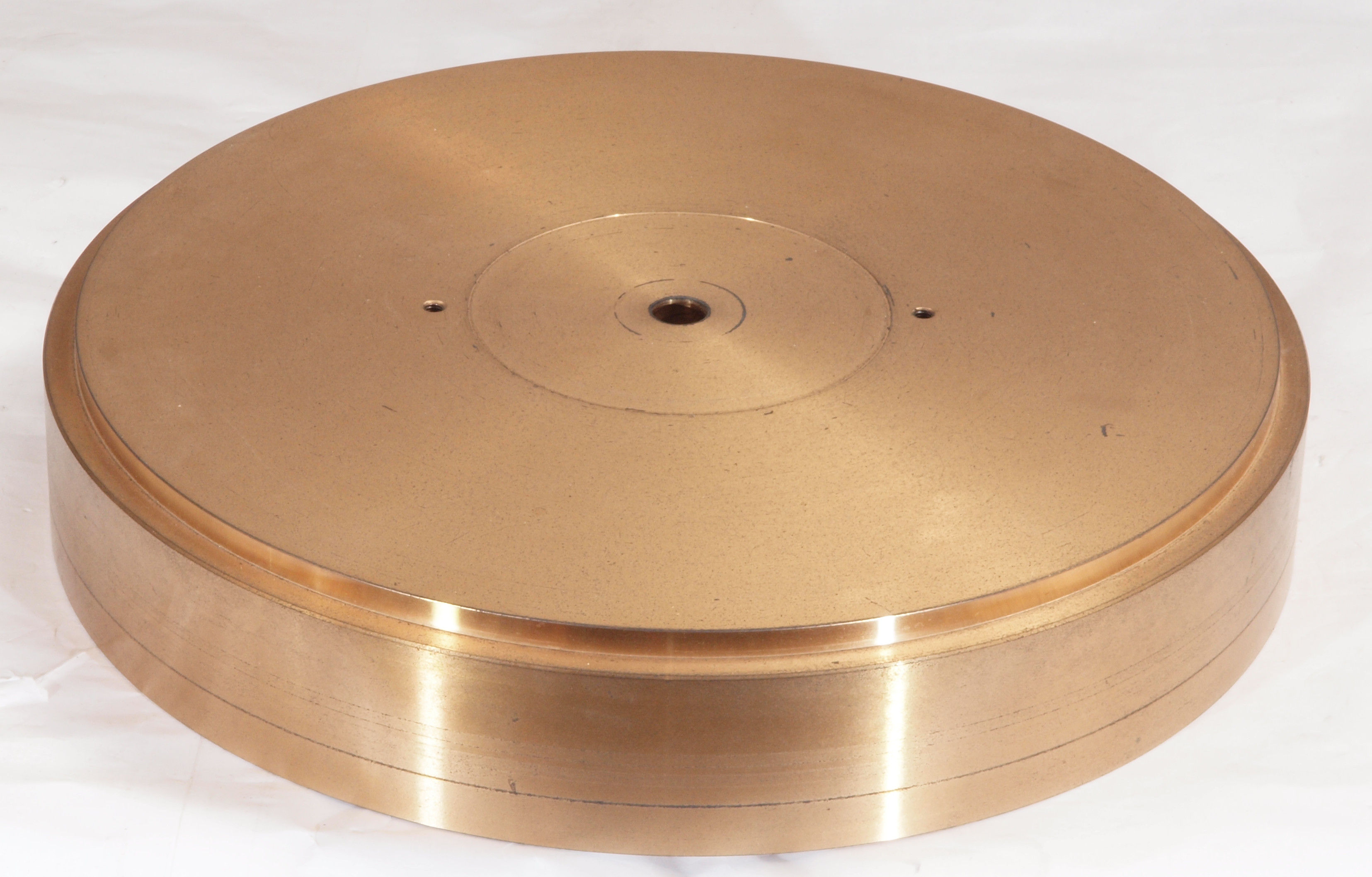

A32. 点検中 タンテーブル、斜め上から見る。
A33. 点検中 タンテーブル、反対側斜め上から見る。

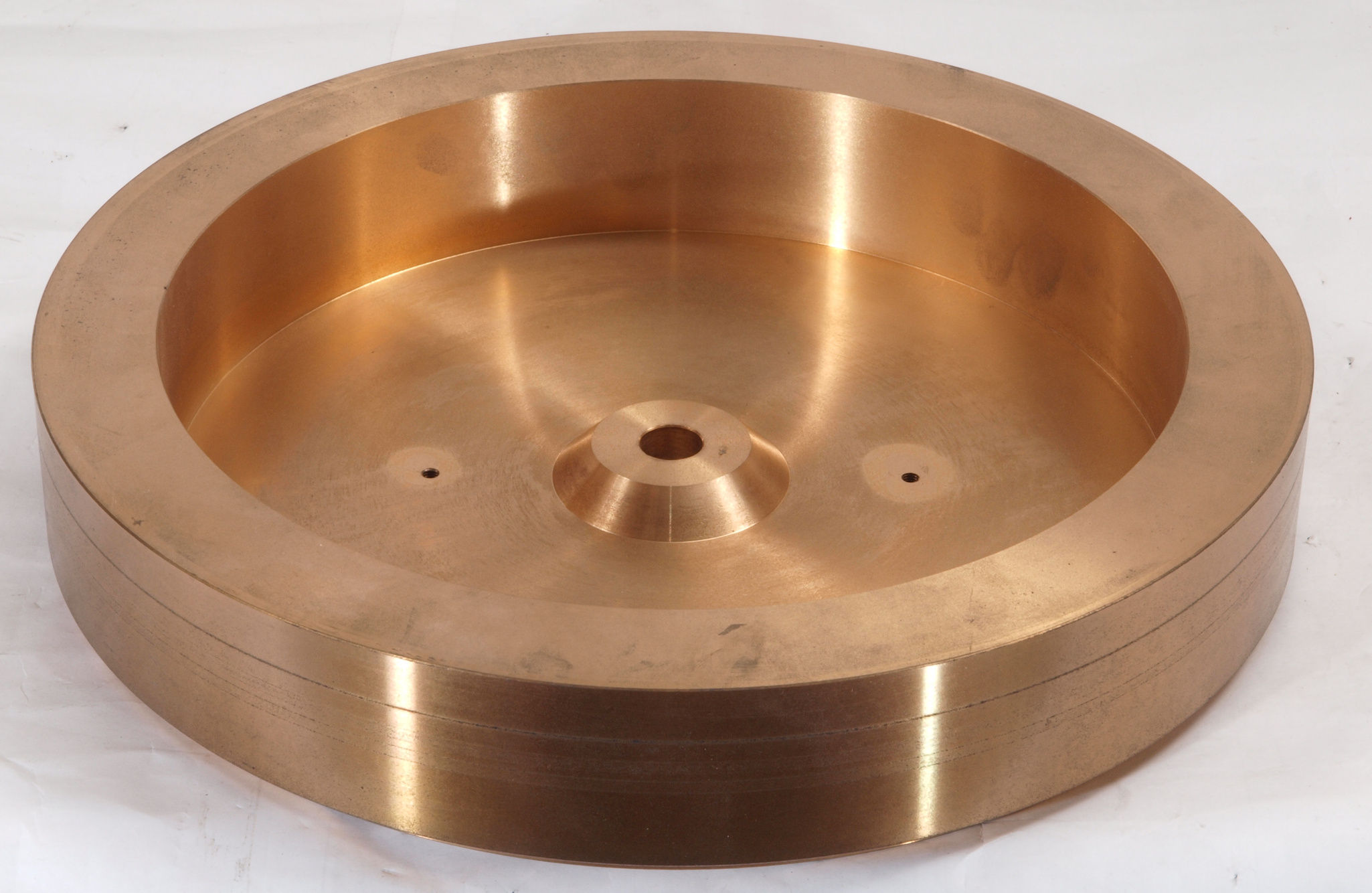

A41. 点検中 タンテーブル裏見る。
A42. 点検中 タンテーブルを斜め裏側から見る。
A43. 点検中 タンテーブルを反対側斜め裏側から見る。

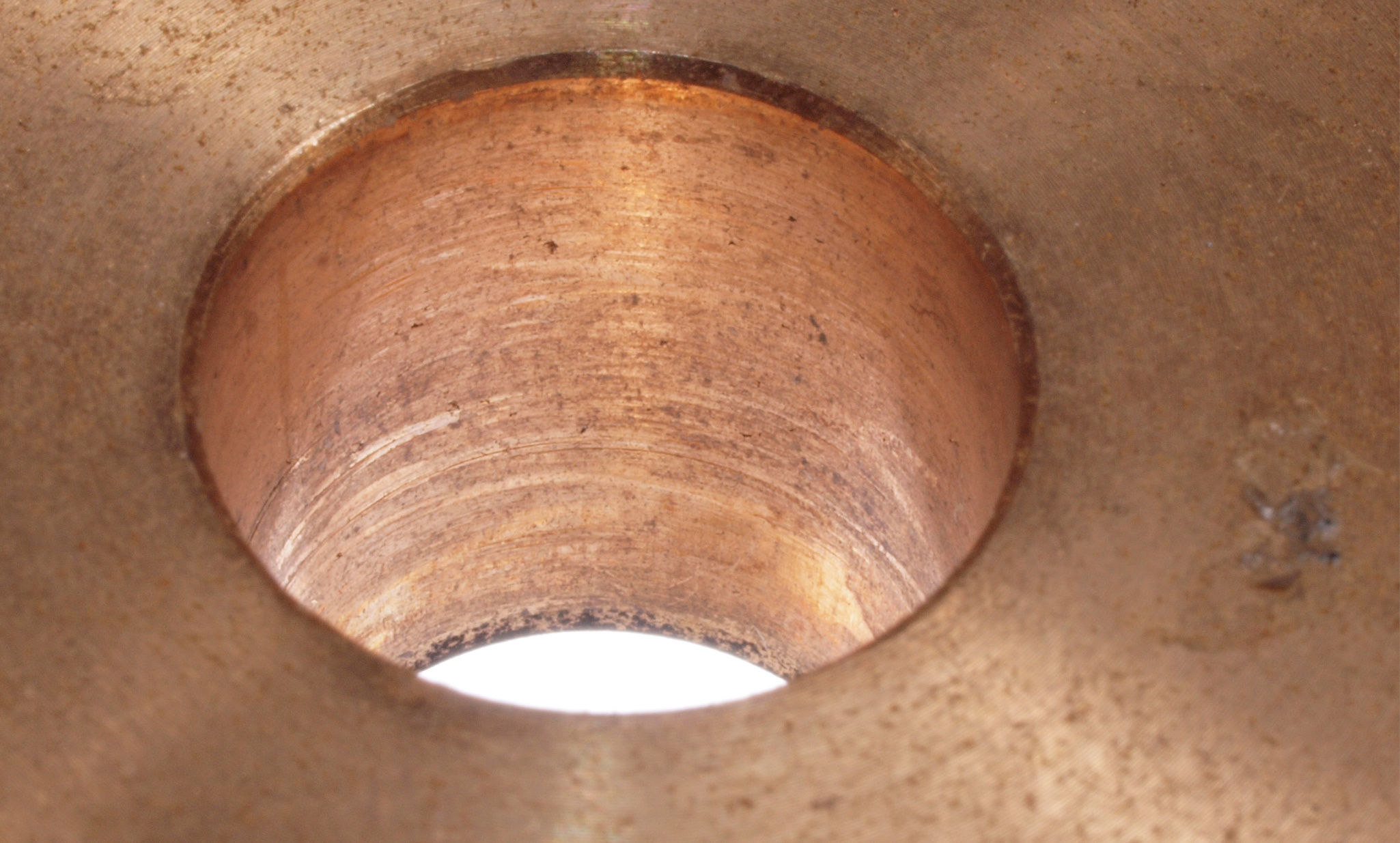

A51. 点検中 タンテーブル軸穴を上から見る。
A52. 点検中 タンテーブル軸穴を上から見る、反対側。

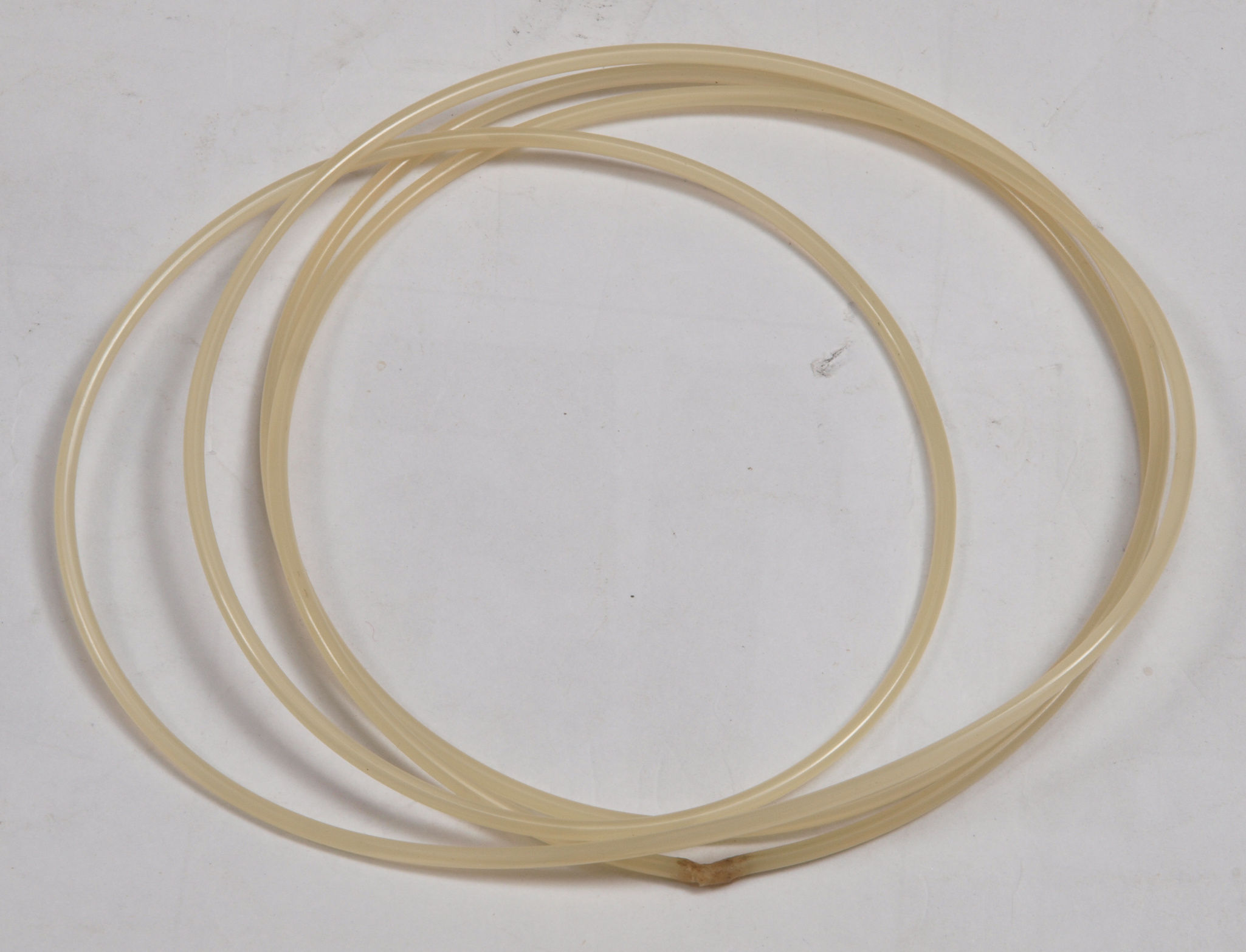

A61. 点検中 ベルト、少し固いのでモーターに負荷がかかる。

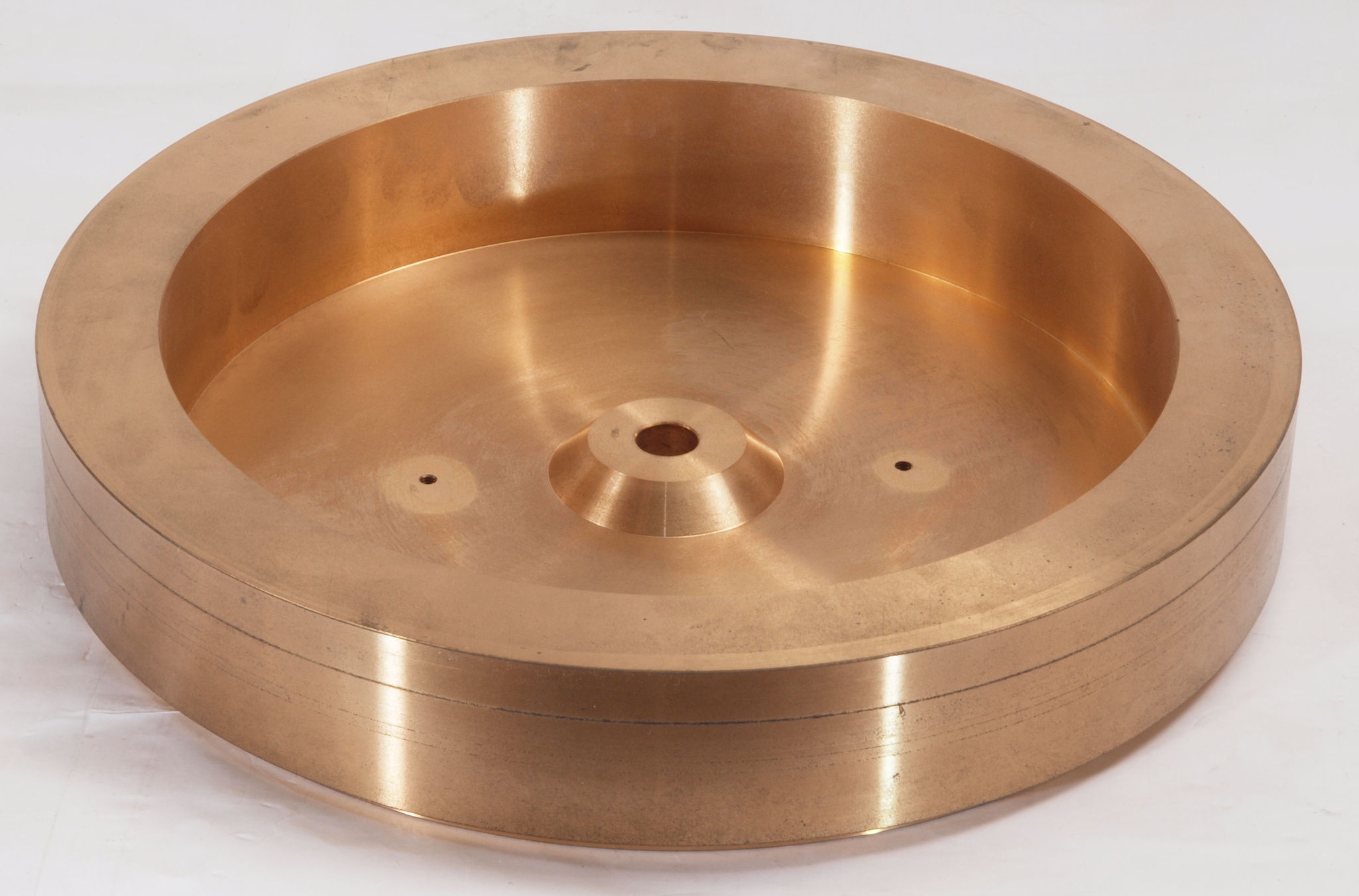

A62. 点検中 ベルト、少し固いのでモーターに負荷がかかる、拡大。
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

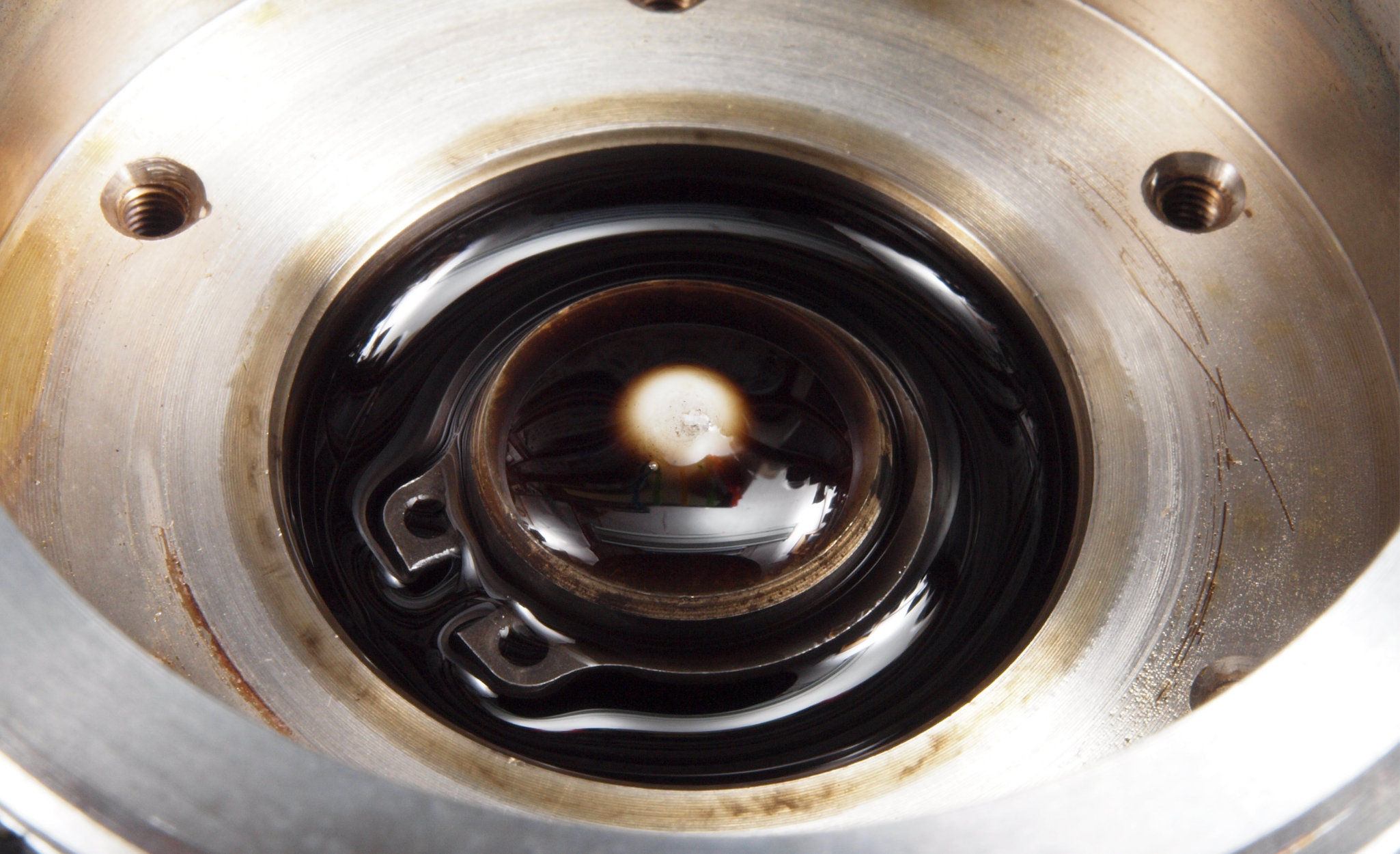

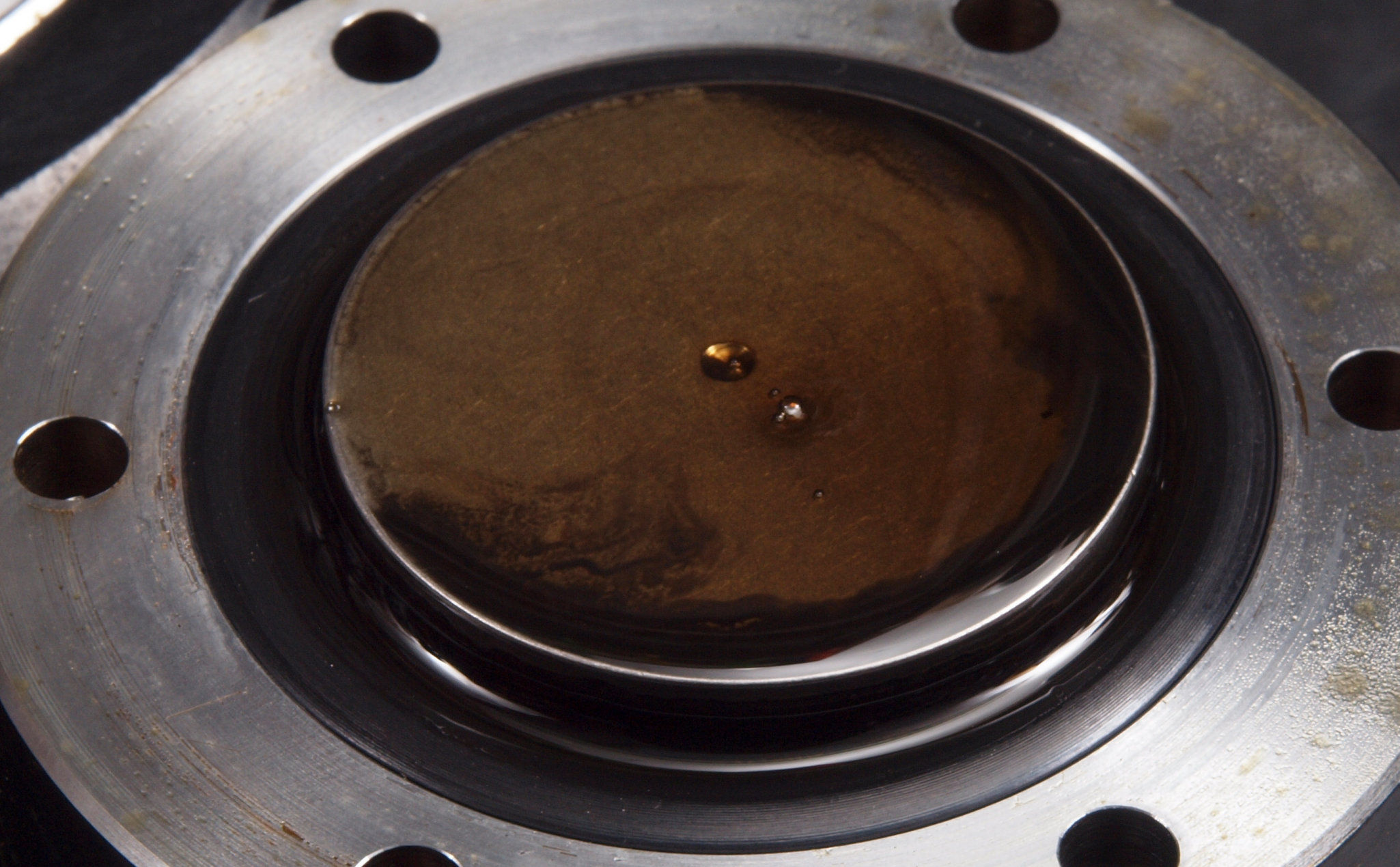

C1. 修理(交換前)中 タンテーブル軸受けのオイル。
C2. 修理(交換前)中 タンテーブル軸下のオイル。
C3. 修理(交換前)中 周りを拭き取った布。
E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
E1. 調整中。
E2. 33回転
E3. 33回転ストロボ測定
E4. 45回転
E5. 45回転ストロボ測定
E6. ベルトは手持ちゴムベルトを使用。
E7. 調整中、回転調整ツマミはセンター位置。
E8. 24時間エ−ジング中。 左は RY−5500. 13台目 RS-8050付。
Y. ユーザー宅の設置状況
Y1. 設置状況、 正面から見る。
S. MICRO SEIKI RX−5000 の仕様(カタログ・マニアルより)
ターンテーブル 31cm・5.5cm厚砲金製、16kg
慣性モーメント 2,700kg・cm2
ターンテーブルシャフト 4.14kg
外形寸法 フレーム部:幅312×奥行312mm
重量 42.34kg(フレーム部:22.2kg)
価格 \330,000、1980年頃
  その他
付属 ドライブ糸 K-5
別売 ドライブ糸 5M(\1,000)
アームマウント AX-1G〜6G、AX-8G(\12,000)
アームマウント AX-7G(\38,000)
アームレスト用ベース RX-1(\500)
備考 アームマウント
AX-1G Micro MA-505X、505S、707X、
ADC LMF-1、LMF-2、EMT 929
Ortofon RS-212、RMG-212、SMG-212II、
Audio-Technica AT-1005II
Audio Craft AC-300C、A
Denon DA-303、305、307、309、401
FR FR-54、24mkII、14
SAEC WE-308N、308SX、407/23
Grace G-545F、707、840FB、940、945S
Technics EPA-101S、L、121S、L、99
Pioneer PA-1000
AX-2G SME 3009SII、SIII
AX-3G Micro MA-505LX、505LS
EMT 997
Ortofon RF297、RMG309
Audio Craft AC-300A、400A、C、400mkII
Denon DA-302、304、308
Grace G-565F、860FB、960
SAEC WE-308L
AX-4G SME 3012
AX-5G Audio-Technica:AT-1503II、1503III
FR FR-64、64S
AX-6G Micro MAX-282
Luster GST801
Audio Craft AC-4000MC
Audio-Technica AT-1501II、AT-1501III
FR FR-66S
SAEC WE-506/30
Victor UA-7082、7045
Technics EPA-100
Grace G660P
AX-7G: Micro MAX-282
Audio Craft AC-4000MC
※RX-5000のみ取付可能
AX-8G: Micro MA-505XII、SII、808X
SAEC WE-308N、308SX、407/23
Audio Craft AC-300mkII、3000MC
