| ＭＩＣＲＯＳＥＩＫＩ ＲＹ－５５００Ⅱ. ２台目修理記録 |
| 再修理（平成２６年５月） 平成１７年１１月７日到着 １２月４日完成 |
Ａ． 修理前の状況
Ｂ． 原因
Ｃ． 修理状況 Ｄ． 使用部品
Ｆ． 修理費 ５５，０００円 |

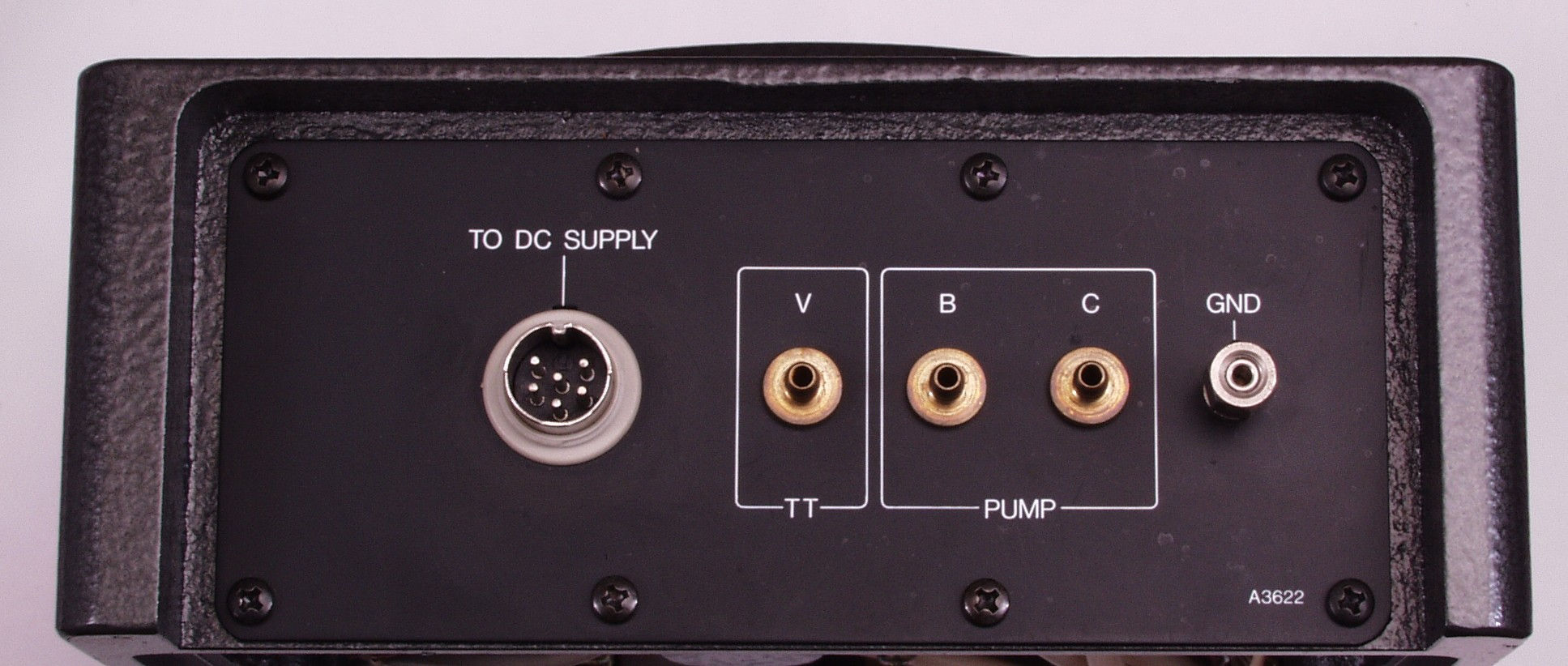

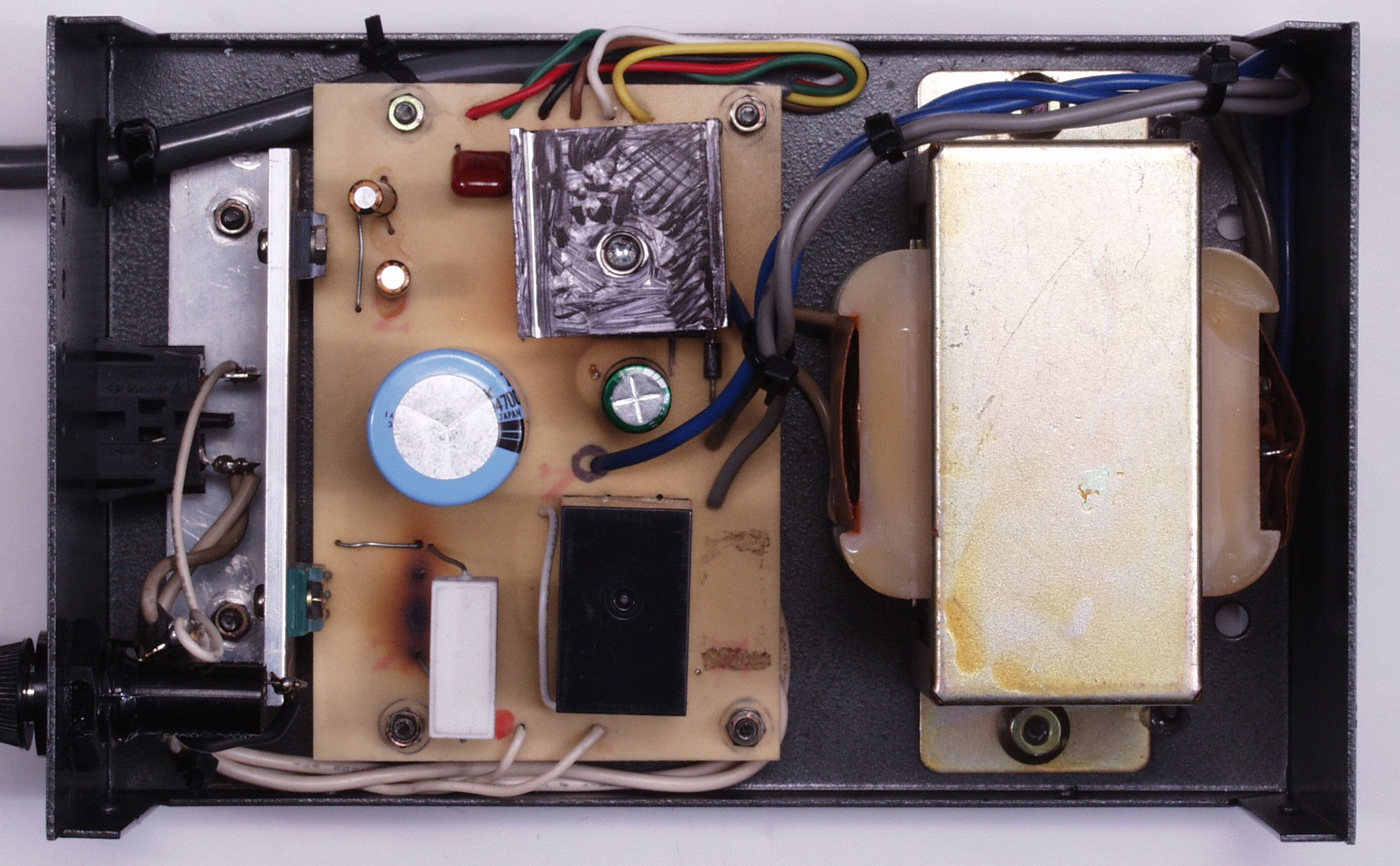

| Ａ． 修理前の点検状況 Ａ１． 点検中 電源部を上から見る、右下のこの小さなリレーでAC１００Vの外部機器をON/OFF！！ |
 |
| Ａ２． 点検中 電源部を下から見る、放熱が悪い |
 |

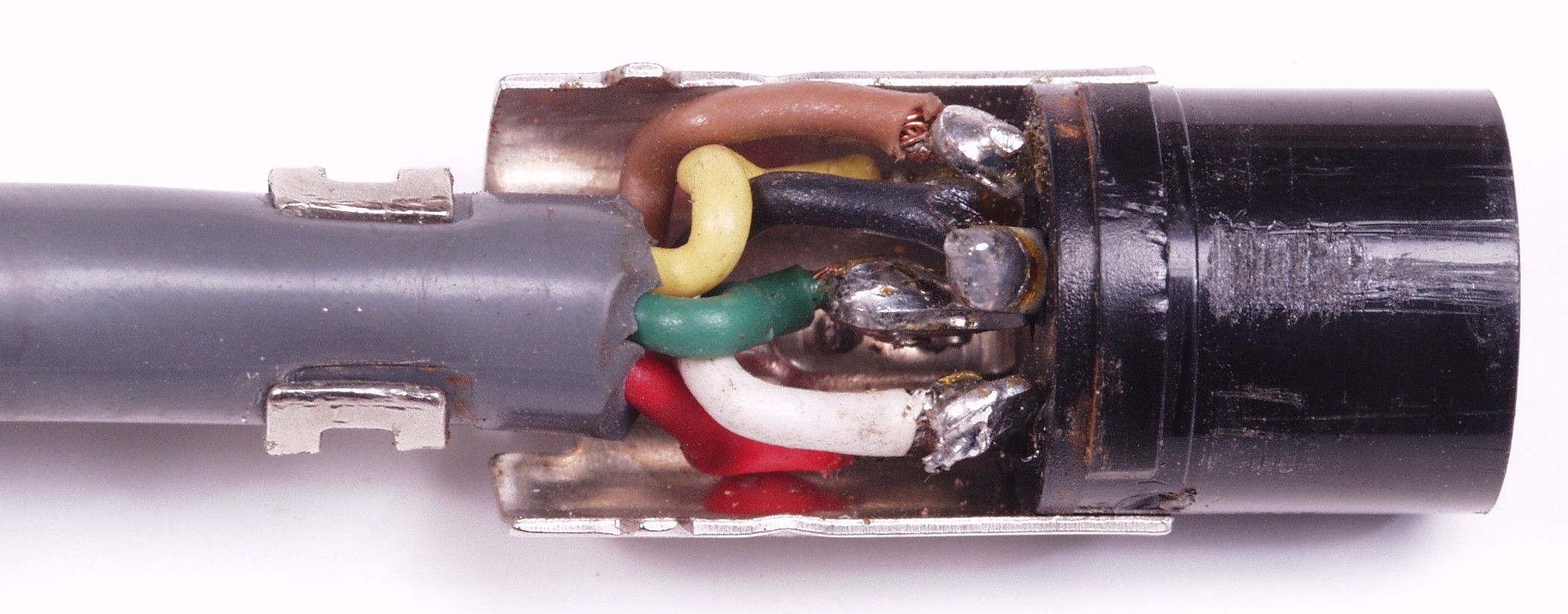

| Ａ３． 点検中 コネクター点検、シールドが無い！ |
 |

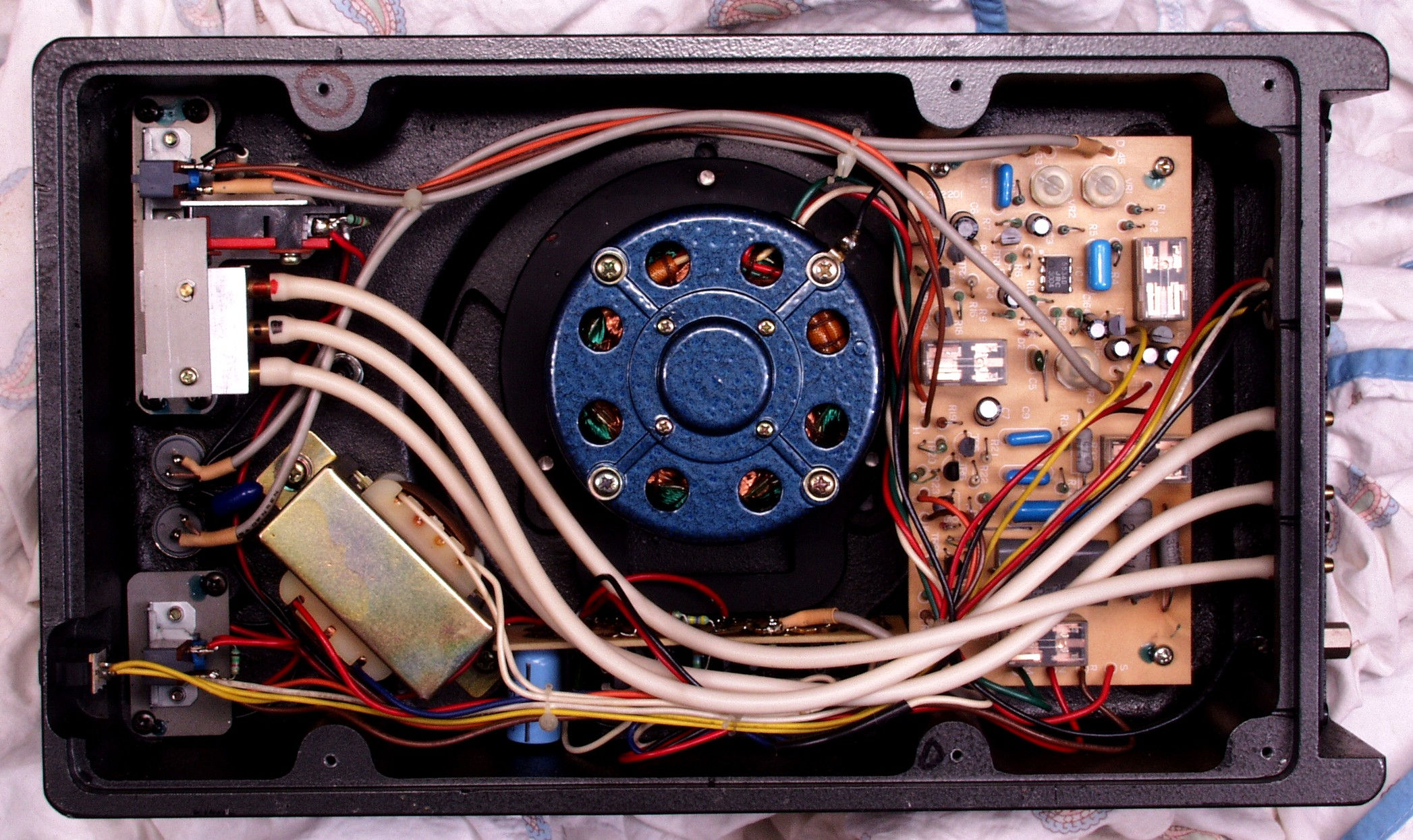

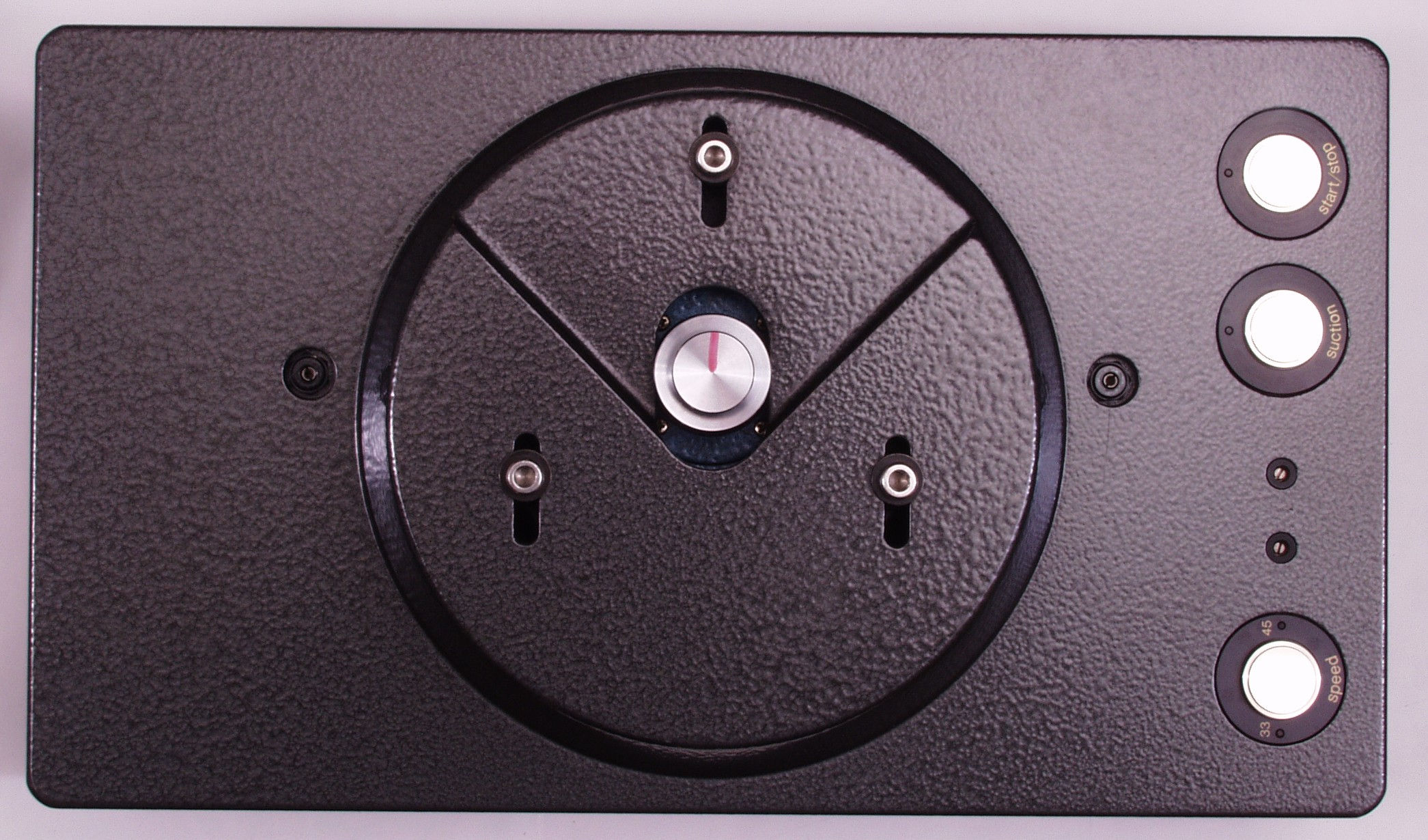

| Ａ４． 点検中 モーター部 上から見る |
 |
| Ａ５． 点検中 モーター部 端子部を見る |
 |
| Ａ６． 点検中 モーター部 下から見る |
 |

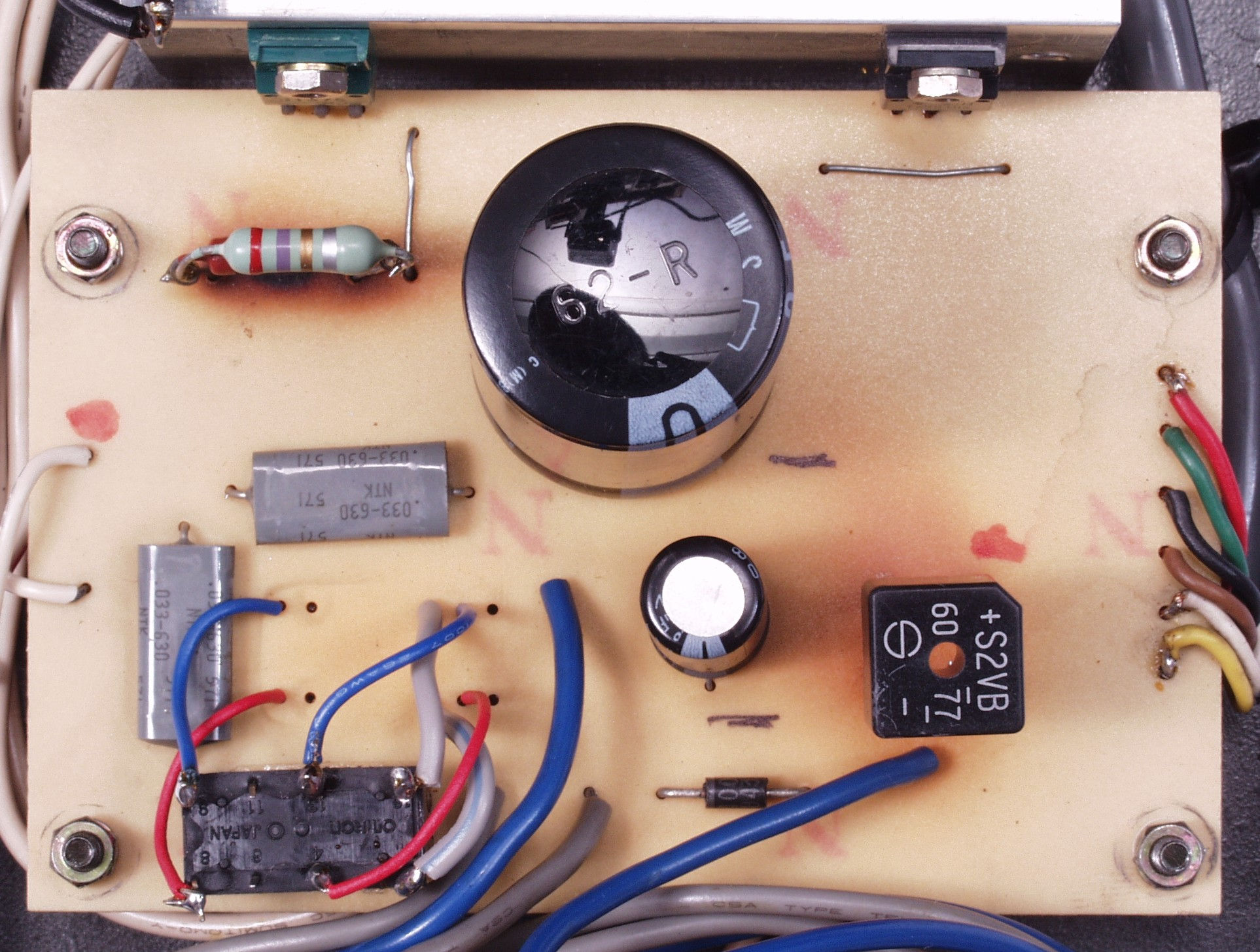

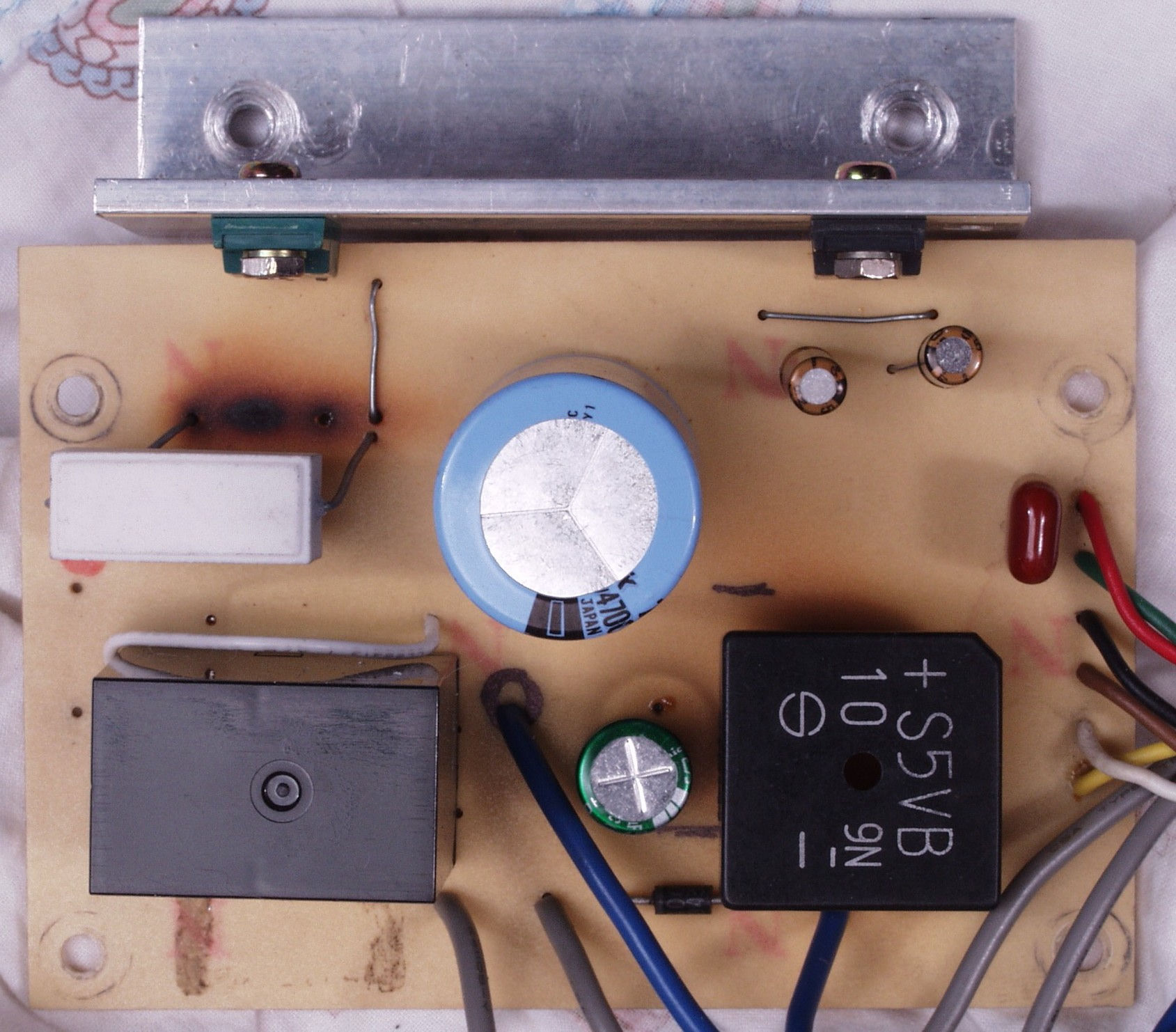

| Ｃ． 修理状況 Ｃ１Ａ． 修理前 電源部整流基板、熱で電解コンデンサーの頭が膨れています |
 |

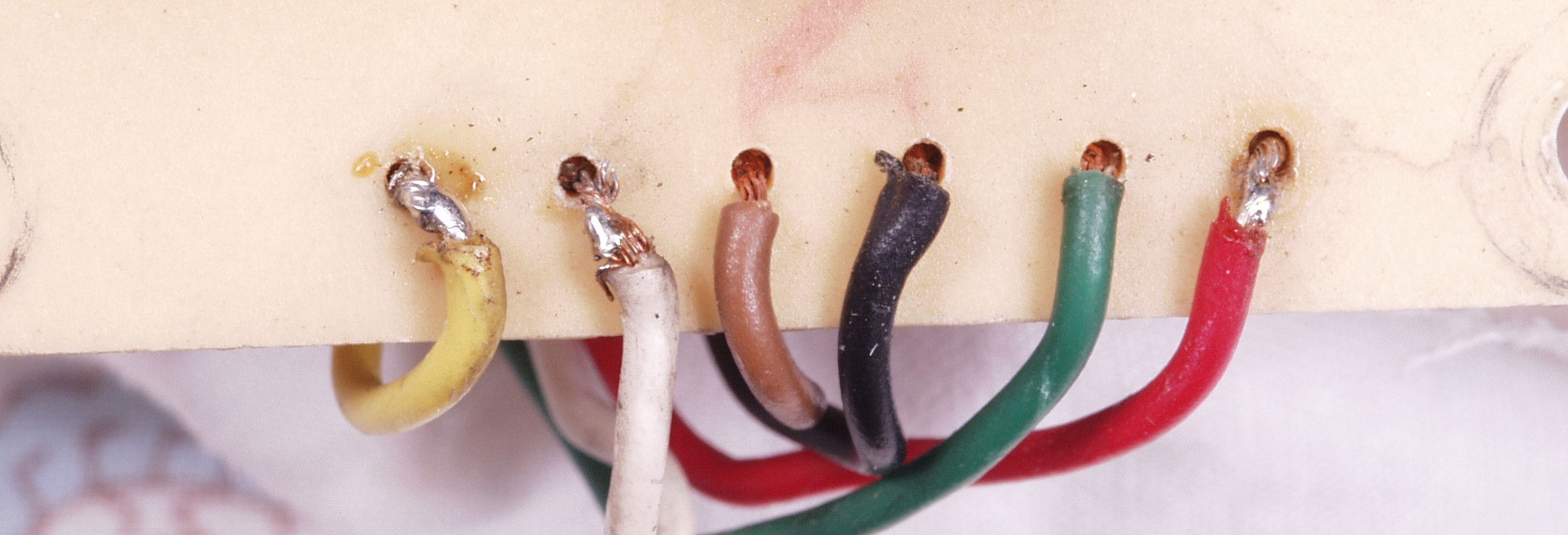

| Ｃ１Ａ１． 修理前 電源部整流基板、モーターへの供給線 |
 |
| Ｃ１Ｂ ．修理後 電源部整流基板 整流器１個、リレー１個、抵抗１個、電解コンデンサー４個交換、フイルムコンデンサー１個追加 |
 |

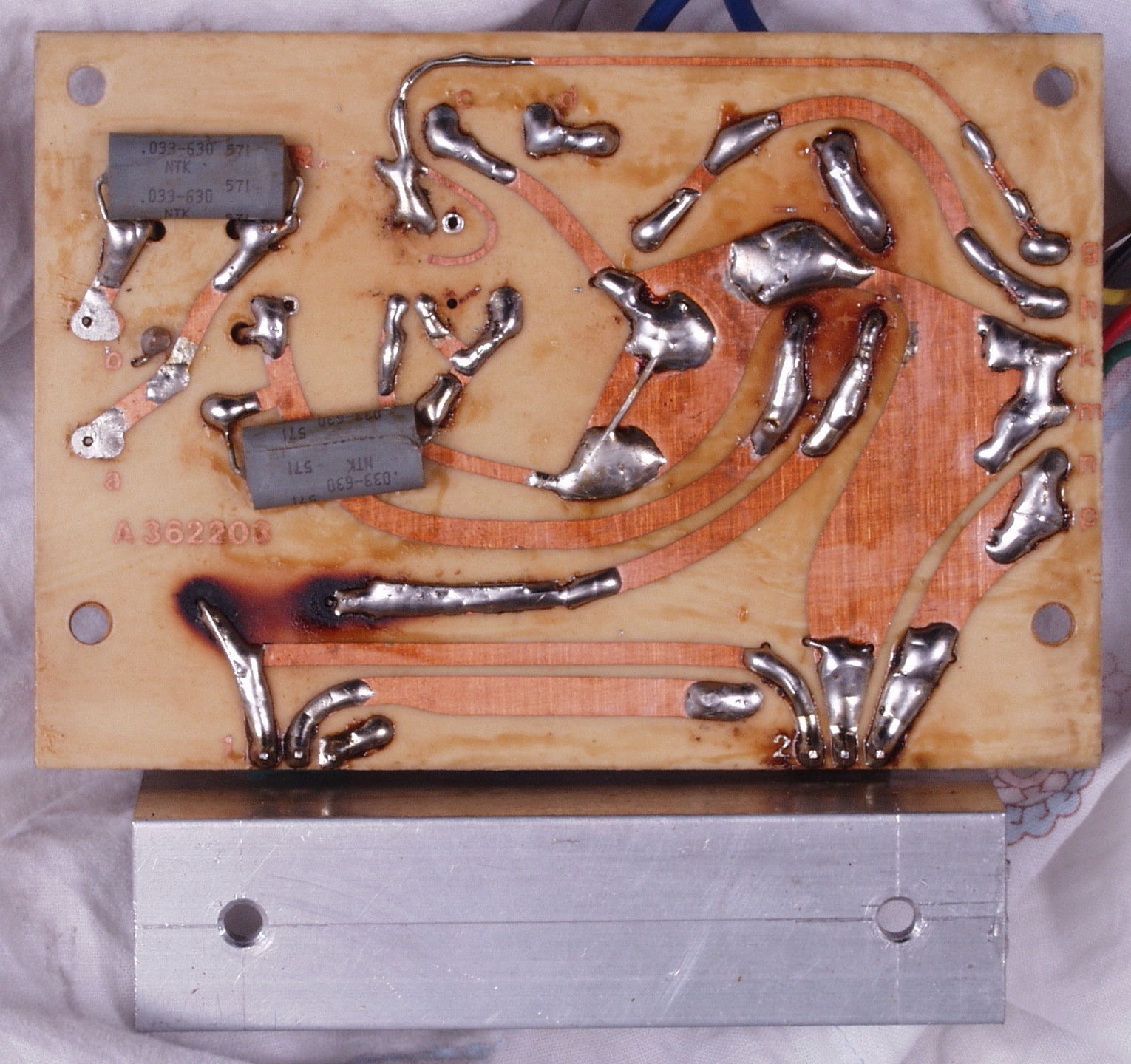

| Ｃ１Ｃ． 修理前 電源部整流基板裏 |
 |

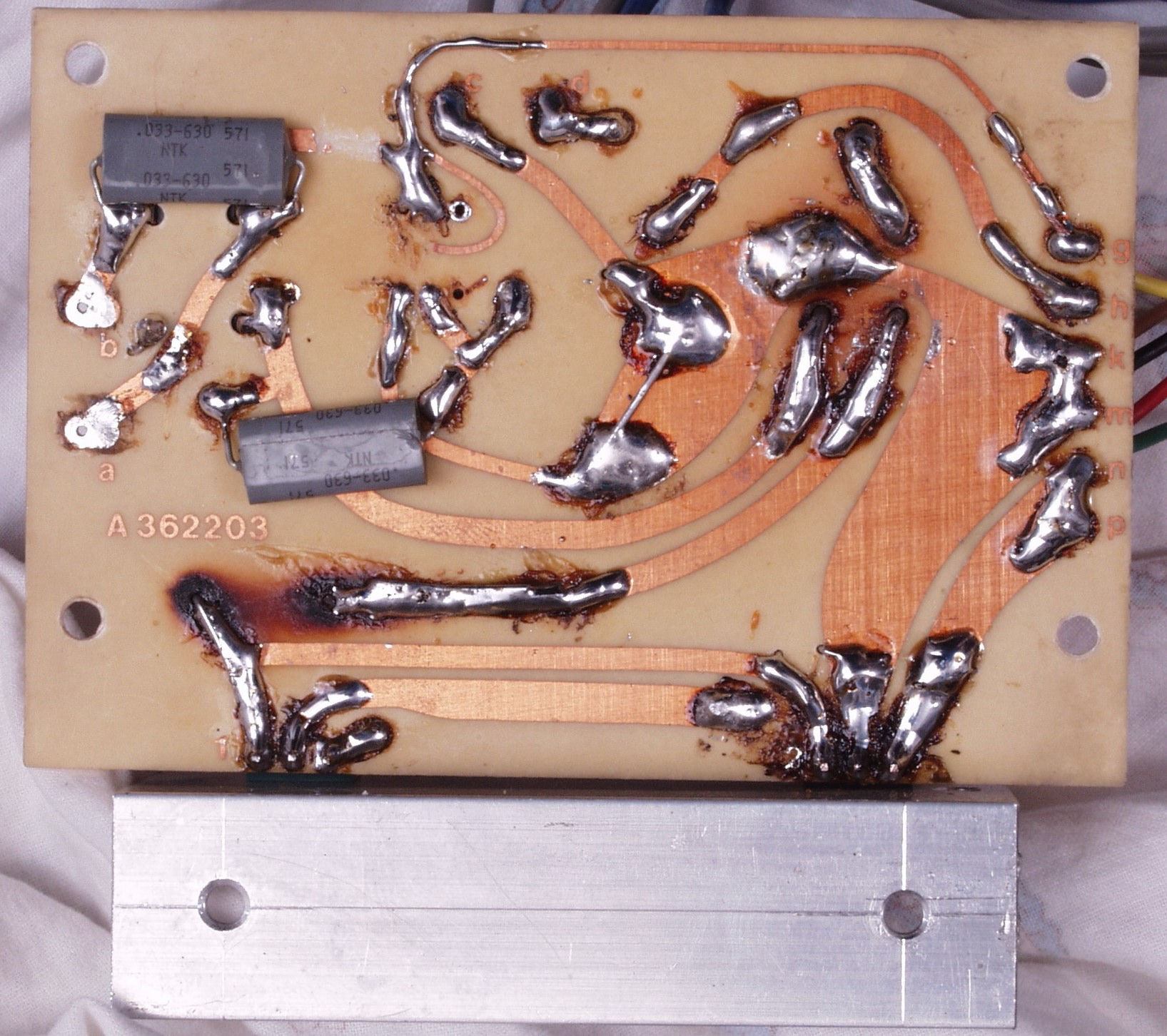

| Ｃ１Ｄ． 修理（半田補正）後 電源部整流基板裏 |
 |

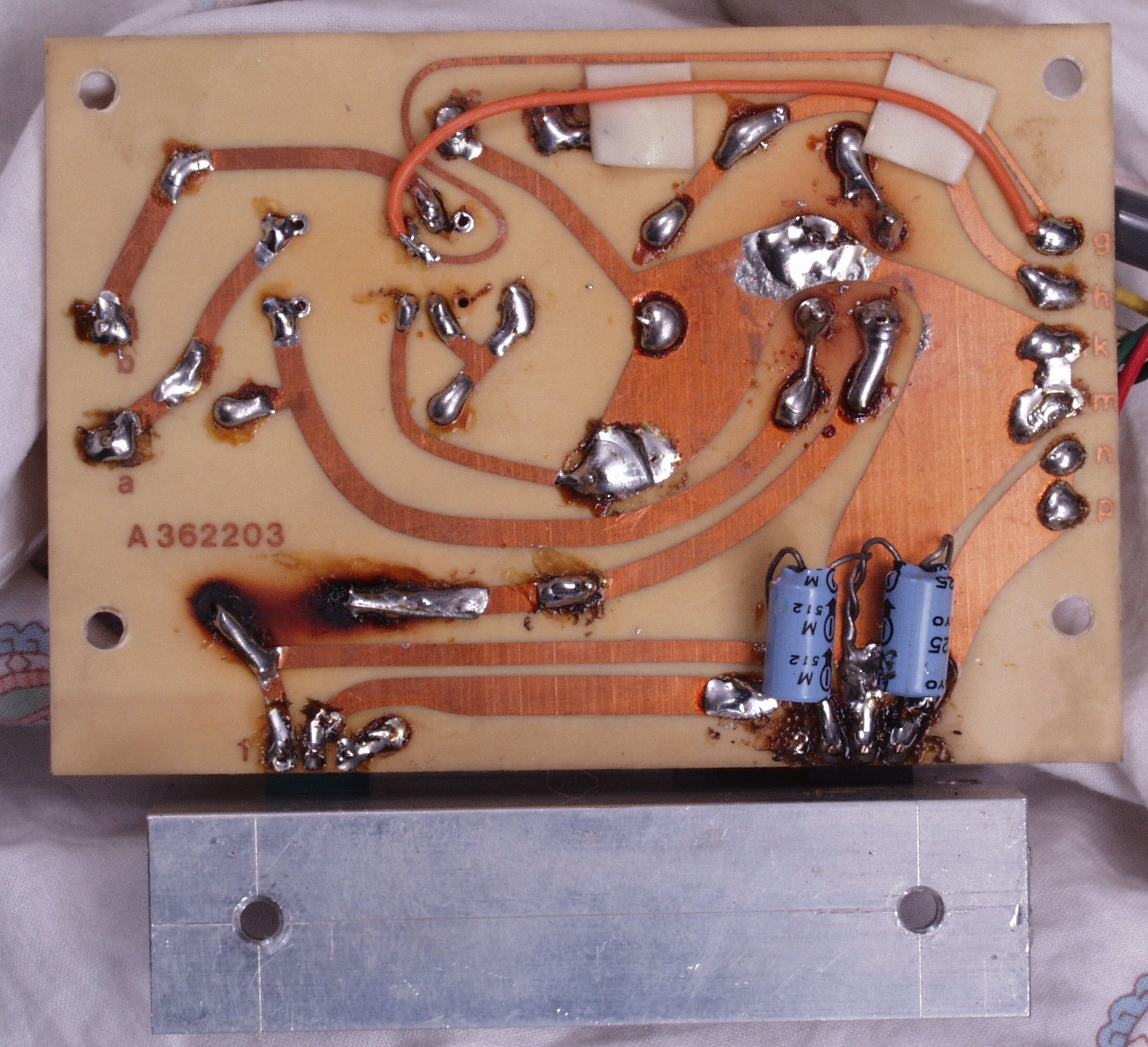

| Ｃ１Ｅ． 完成電源部整流基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

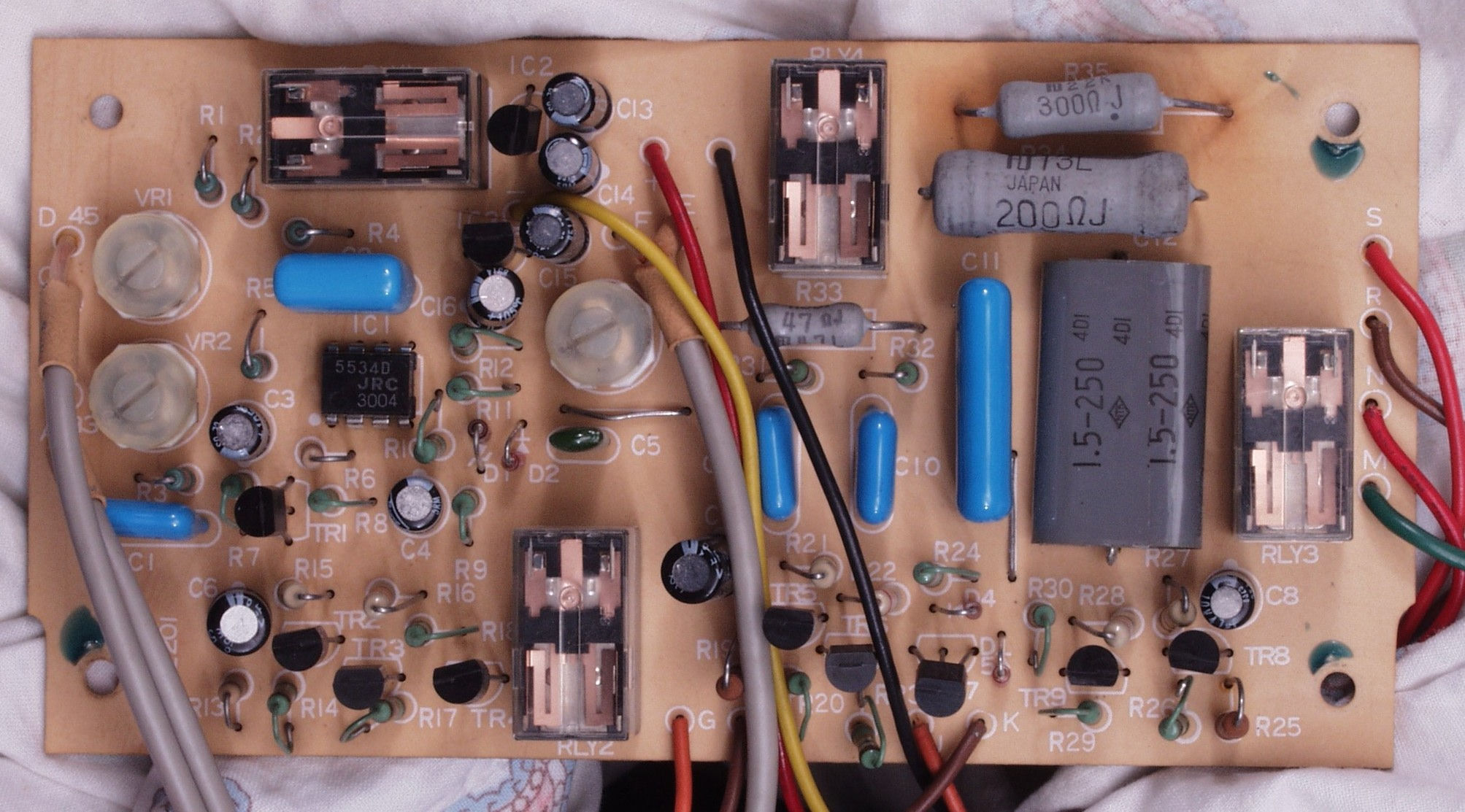

| Ｃ２Ａ． 修理前 モーター部コントロール基板 |
 |

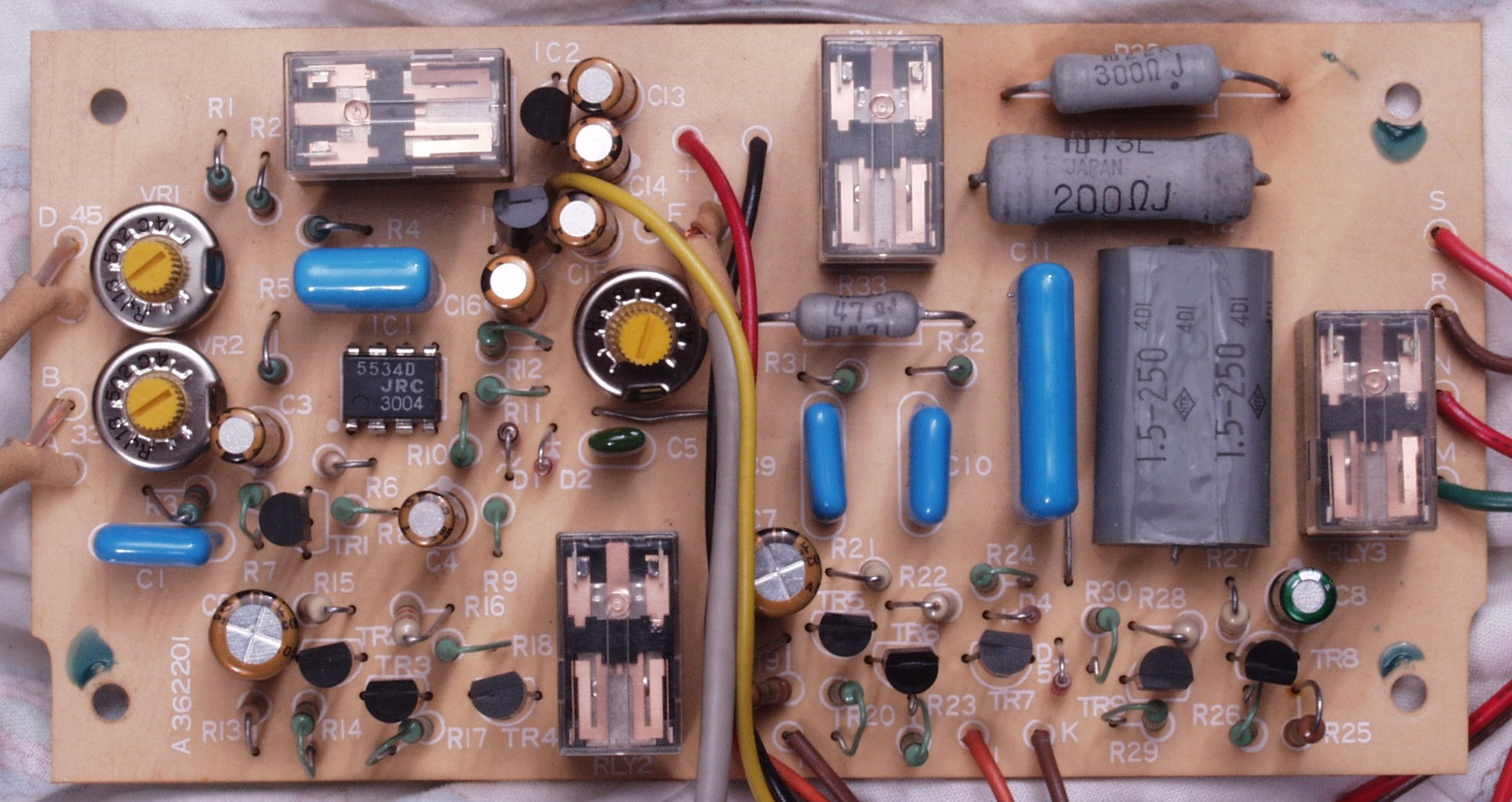

| Ｃ２Ｂ． 修理後 モーター部コントロール基板 半固定ＶＲ３個、電解コンデンサー９個交換 |
 |

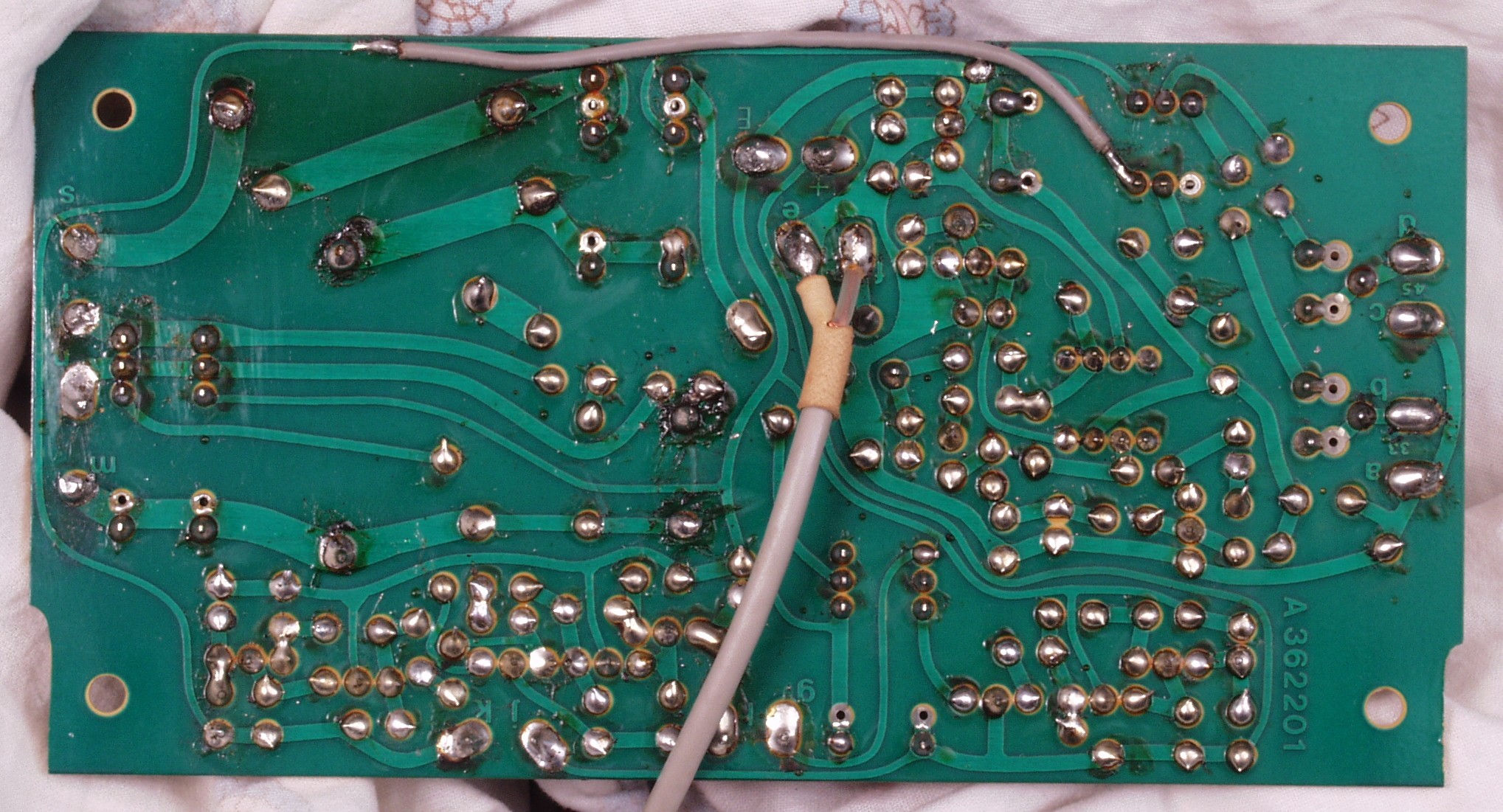

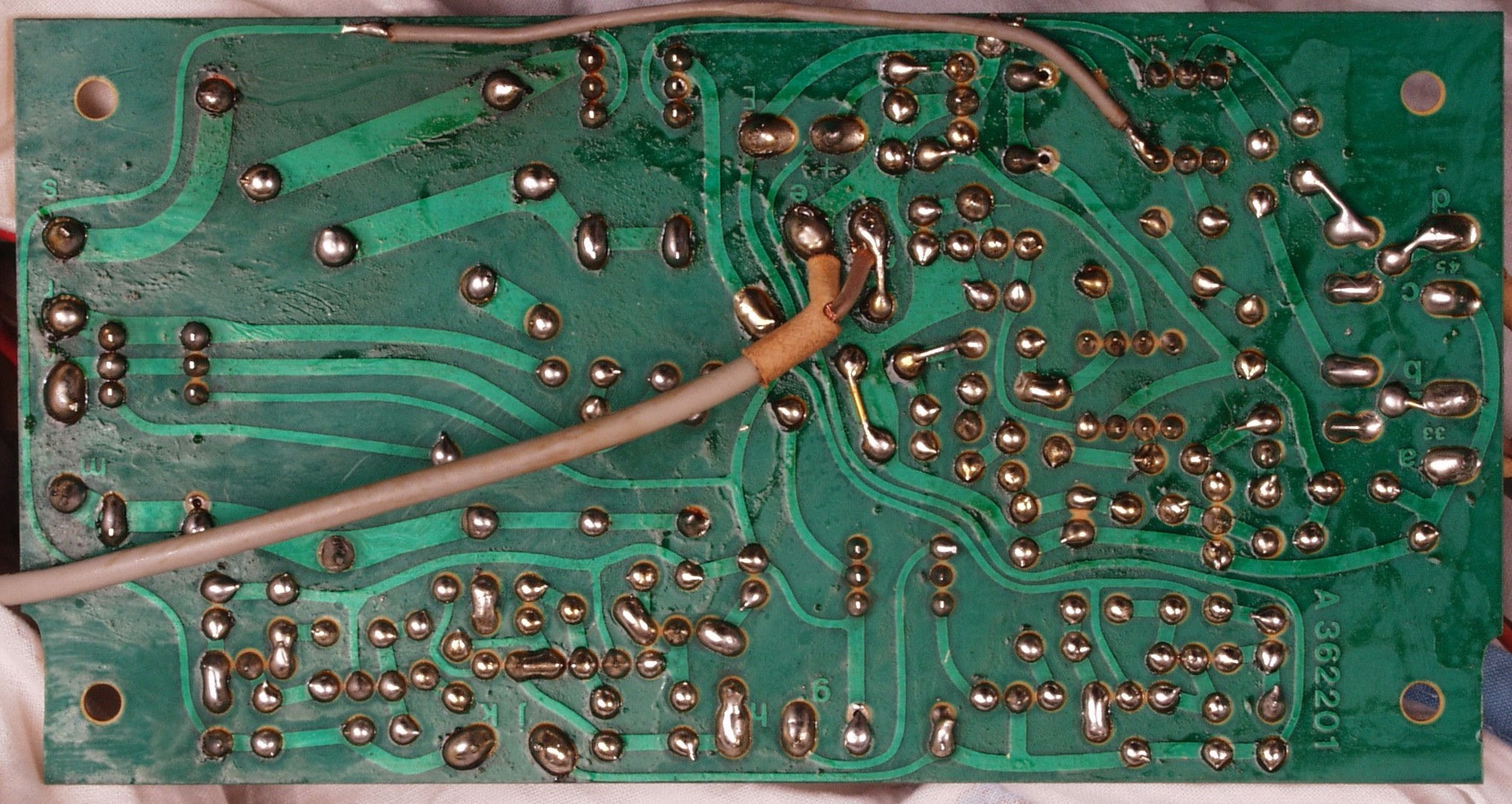

| Ｃ２Ｃ． 修理前 モーター部コントロール基板裏 |
 |

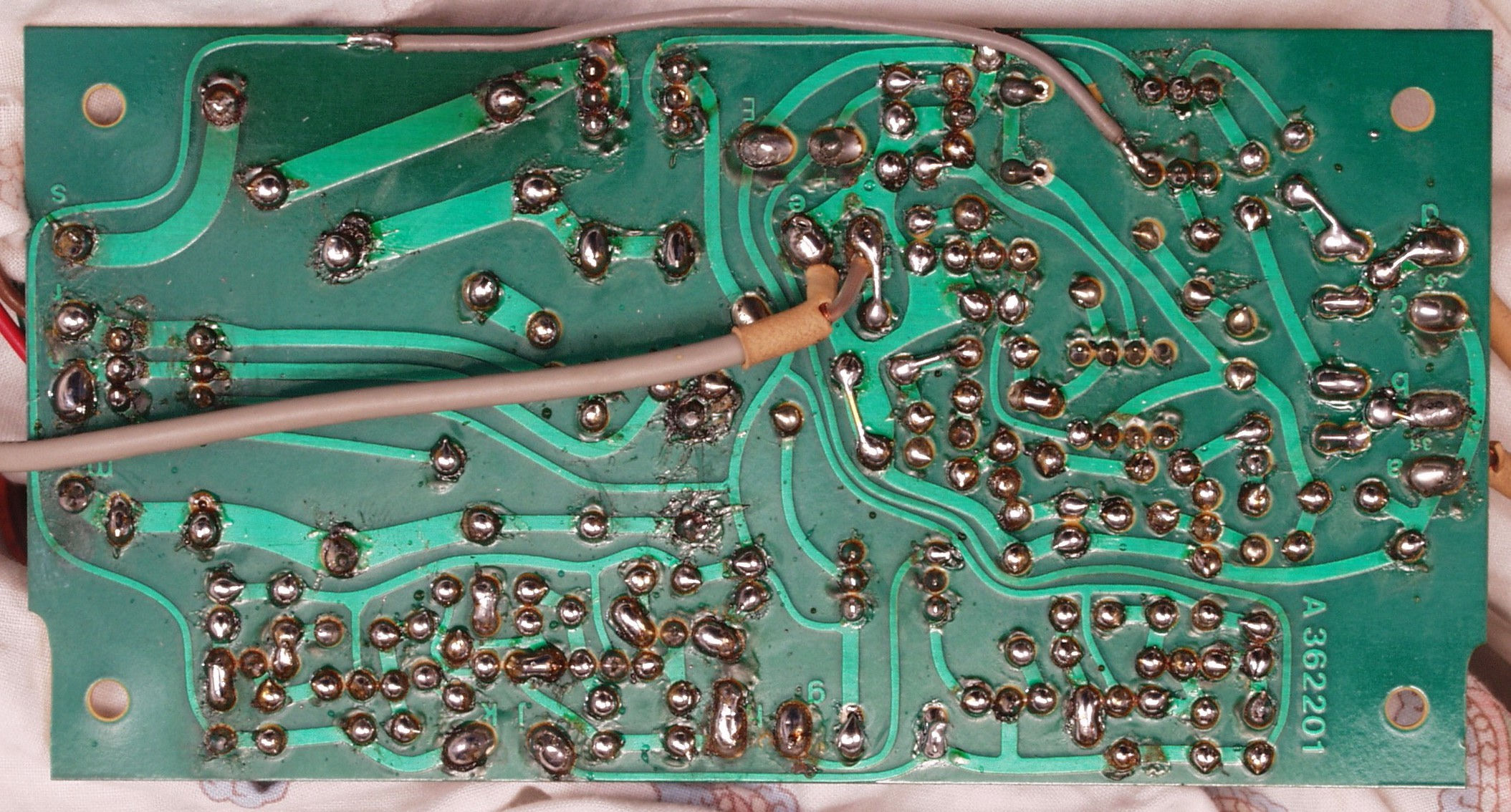

| Ｃ２Ｄ． 修理（半田補正）後 モーター部コントロール基板裏 |
 |
| Ｃ２Ｅ． 完成モーター部コントロール基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

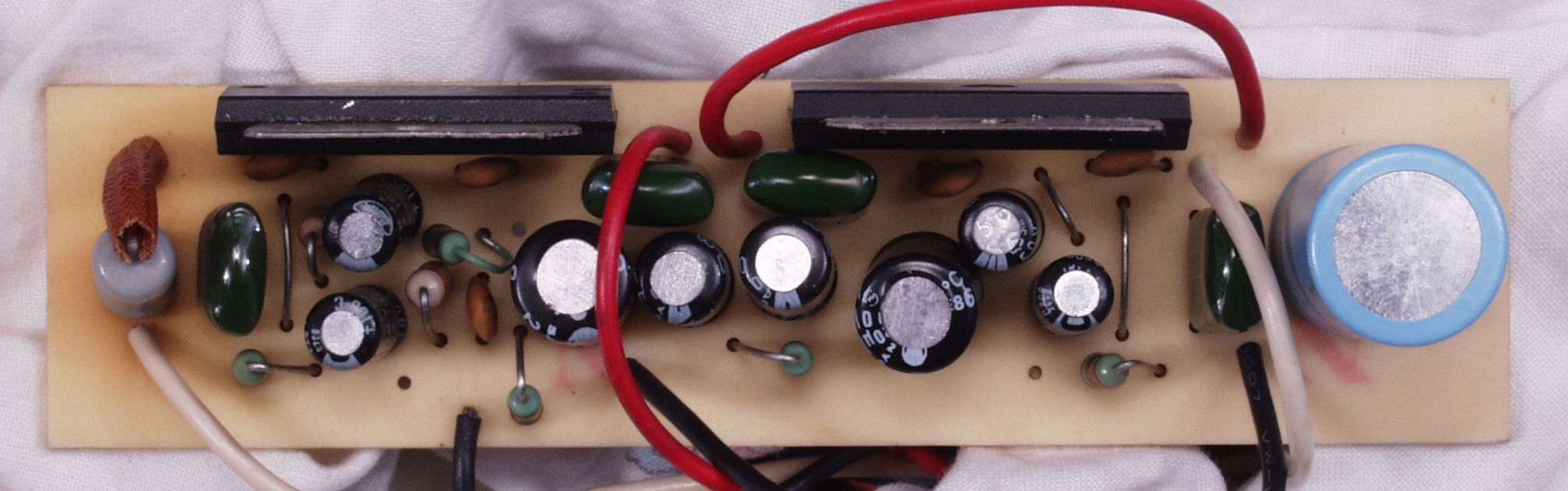

| Ｃ３Ａ． 修理前 モーター部ＡＭＰ基板 |
 |

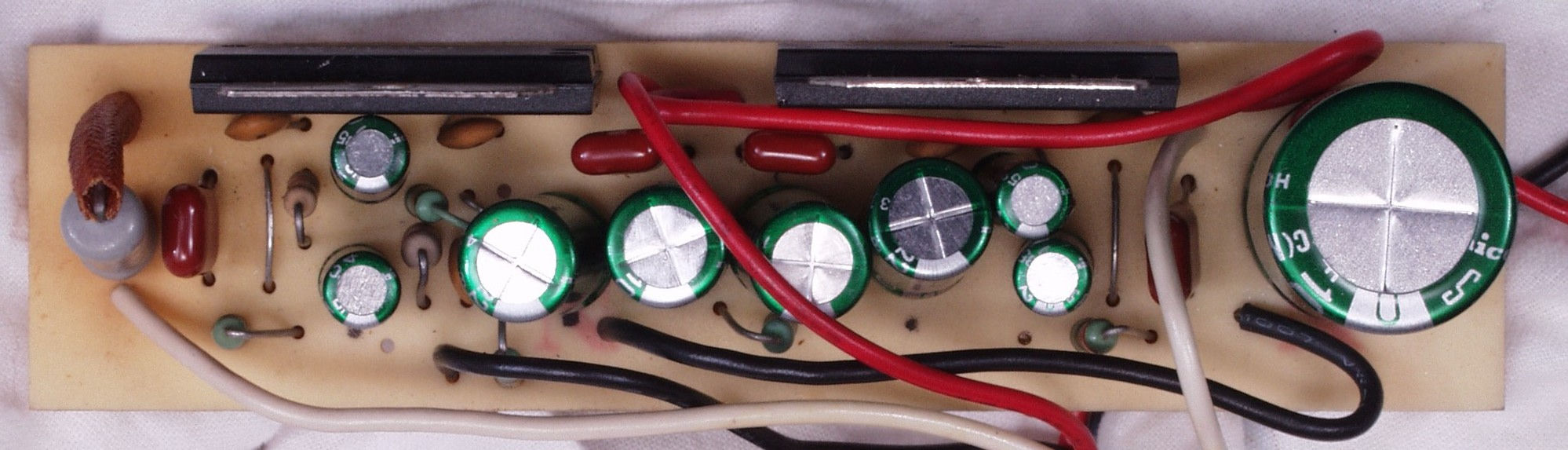

| Ｃ３Ｂ． 修理後 モーター部ＡＭＰ基板 電解コンデンサー９個、フイルムコンデンサー４個交換 |
 |

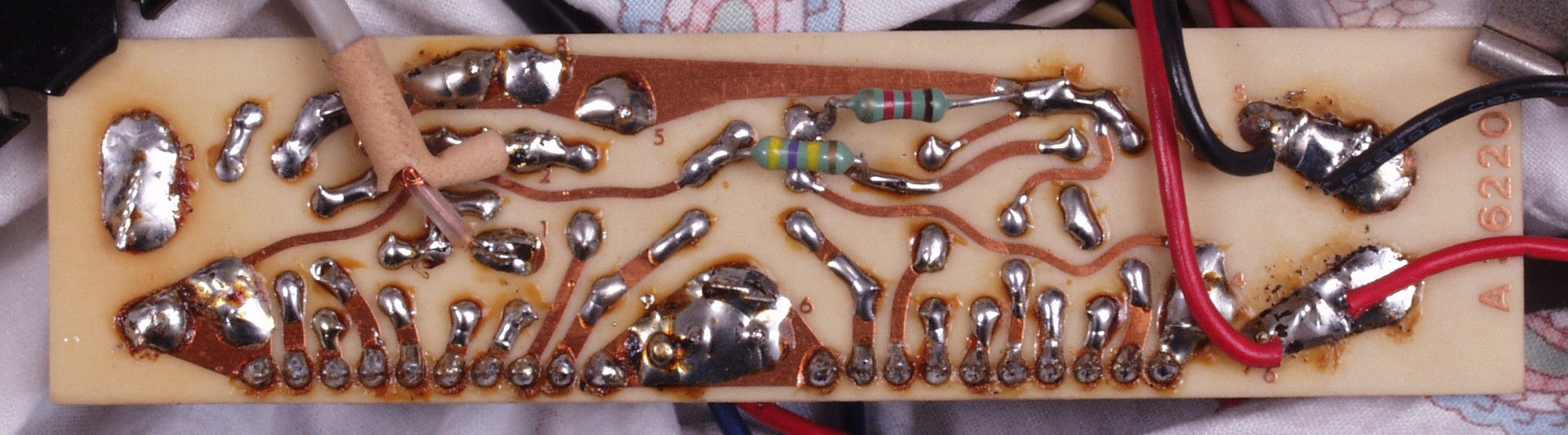

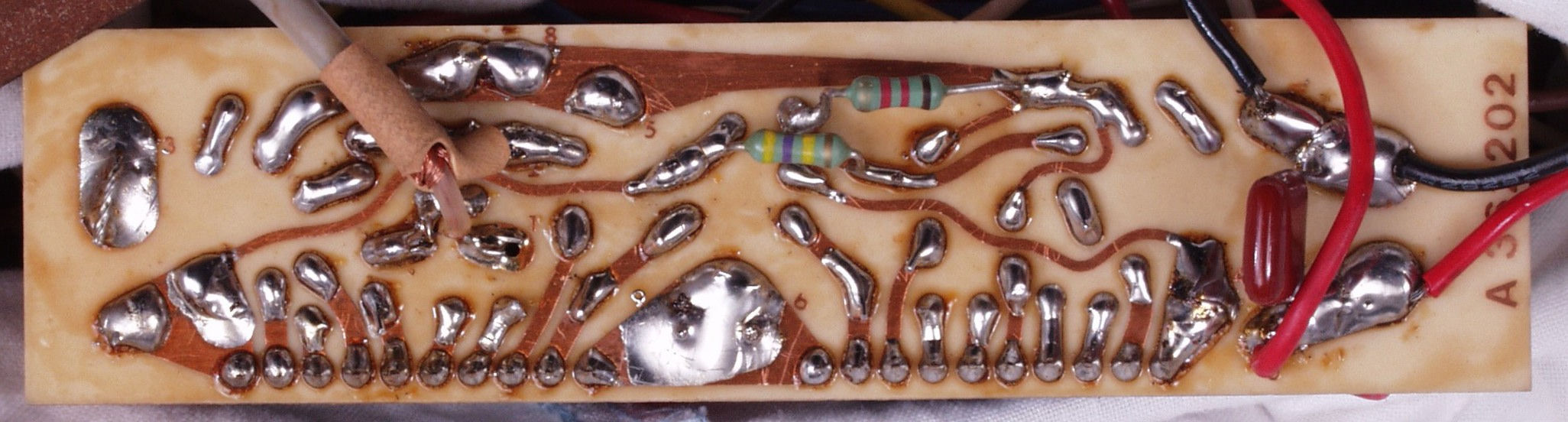

| Ｃ３Ｃ． 修理前 モーター部ＡＭＰ基板裏 |
 |

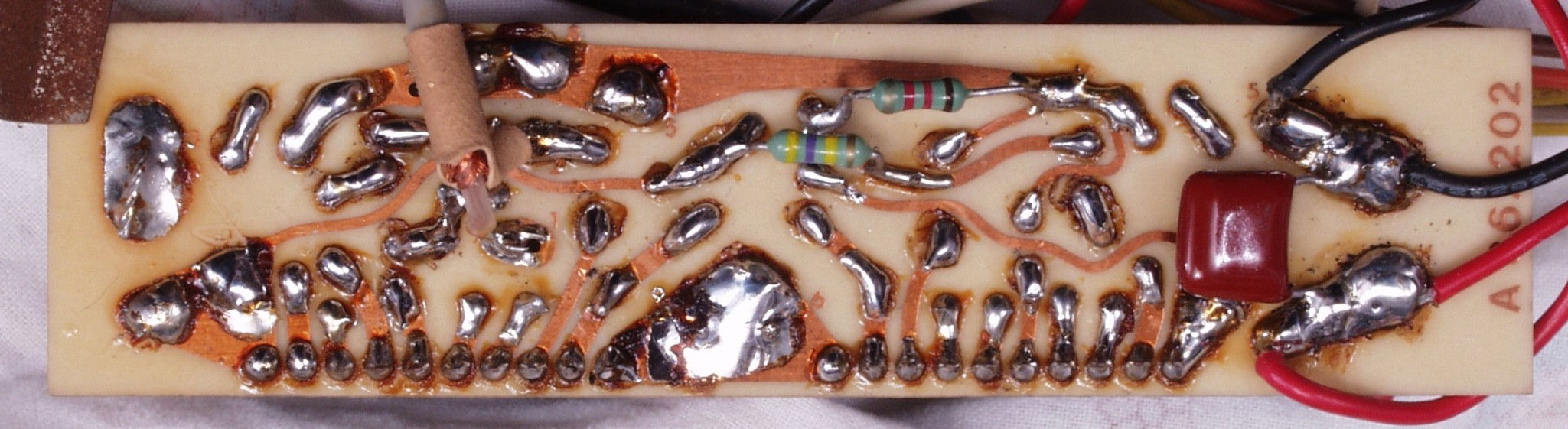

| Ｃ３Ｄ． 修理（半田補正）後 モーター部ＡＭＰ基板裏 フイルムコンデンサー１個追加 |
 |
| Ｃ３Ｅ． 完成モーター部ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。 |
 |

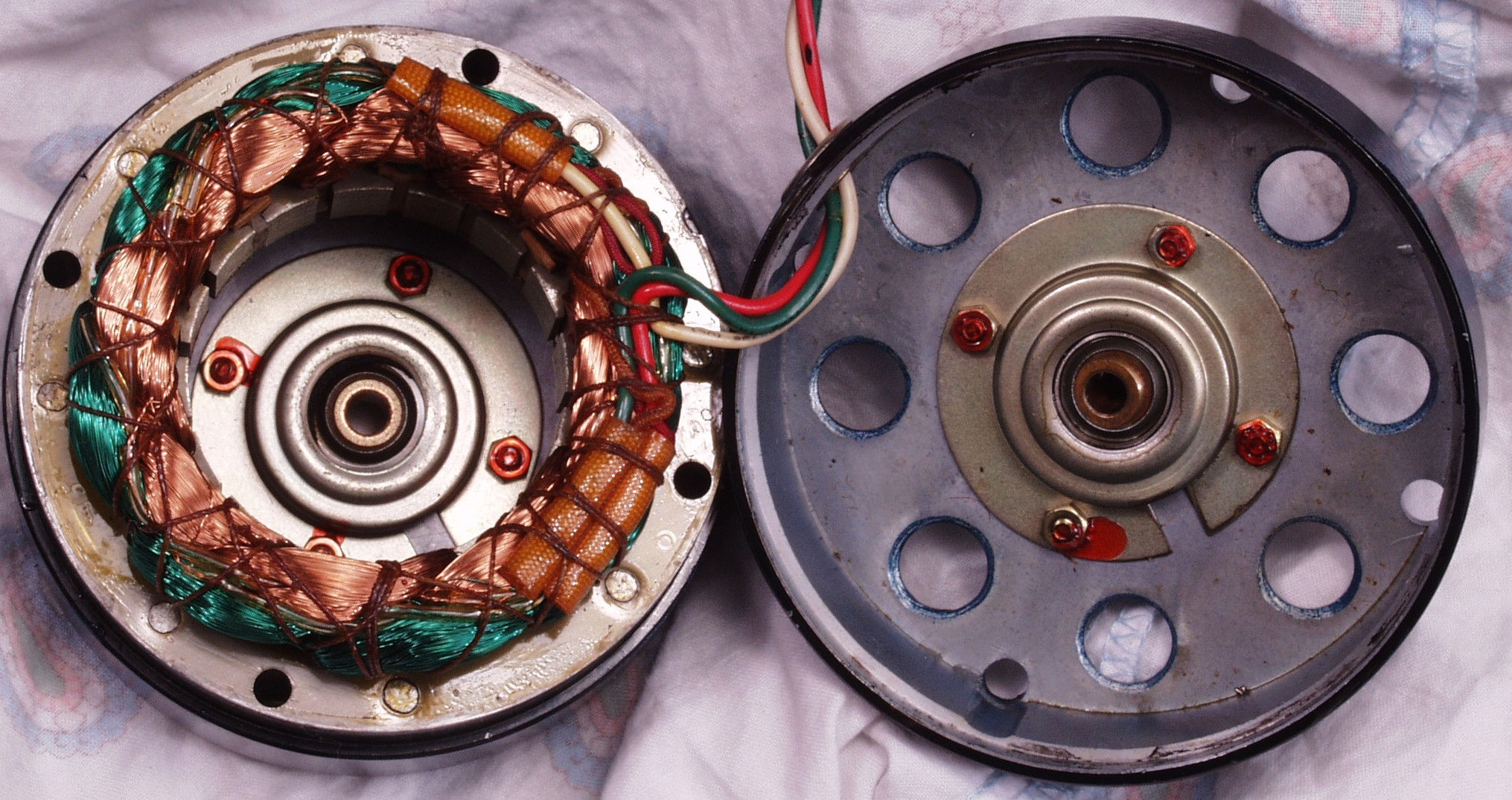

| Ｃ４Ａ． 修理中 モターベアリングを点検・注油 |
 |

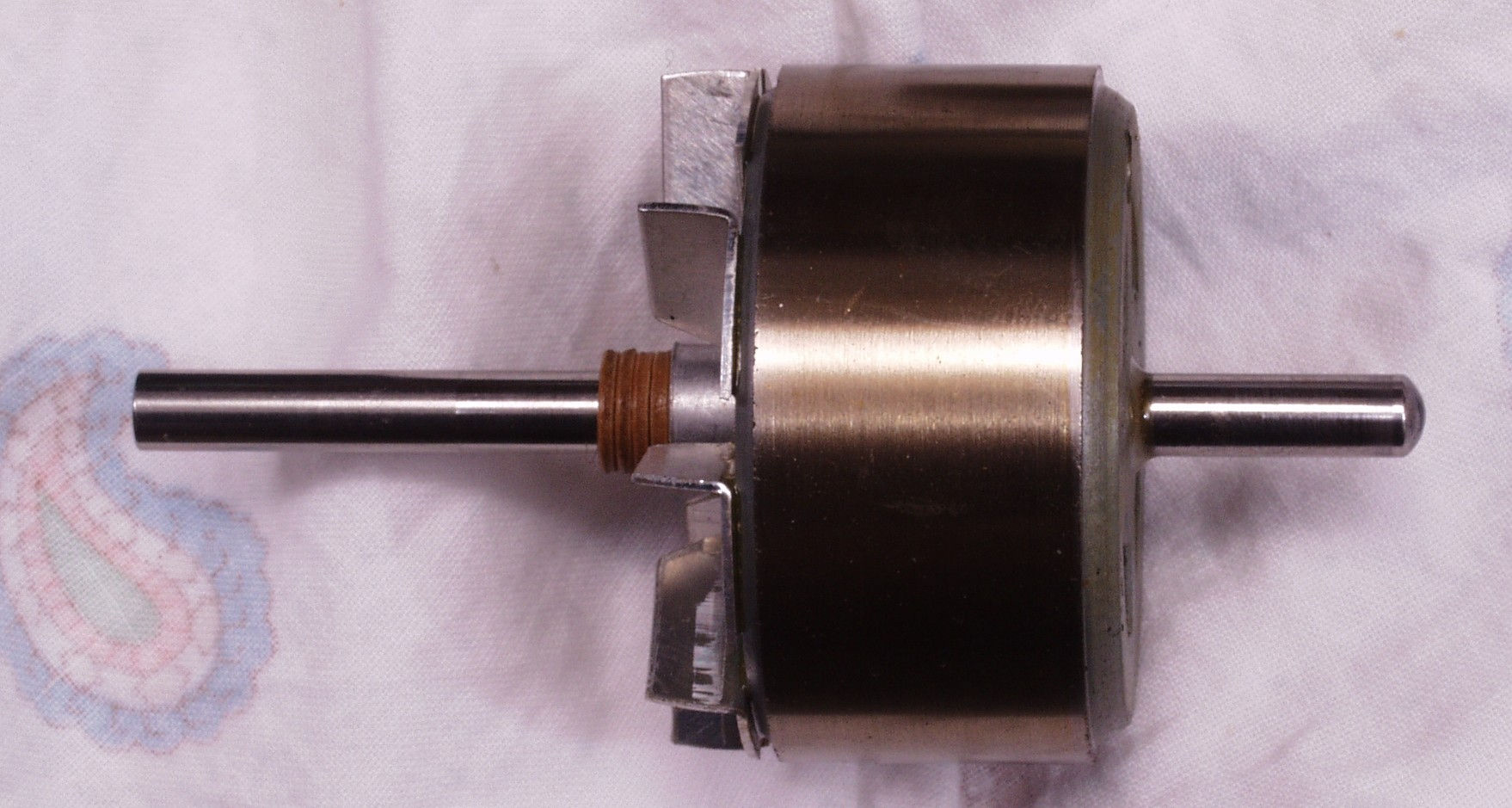

| Ｃ４Ｂ． 修理中 モーター回転子（アマチュア）点検・注油、肝心の右側のスペンサーが無い、テフロンライナー入れる |
 |

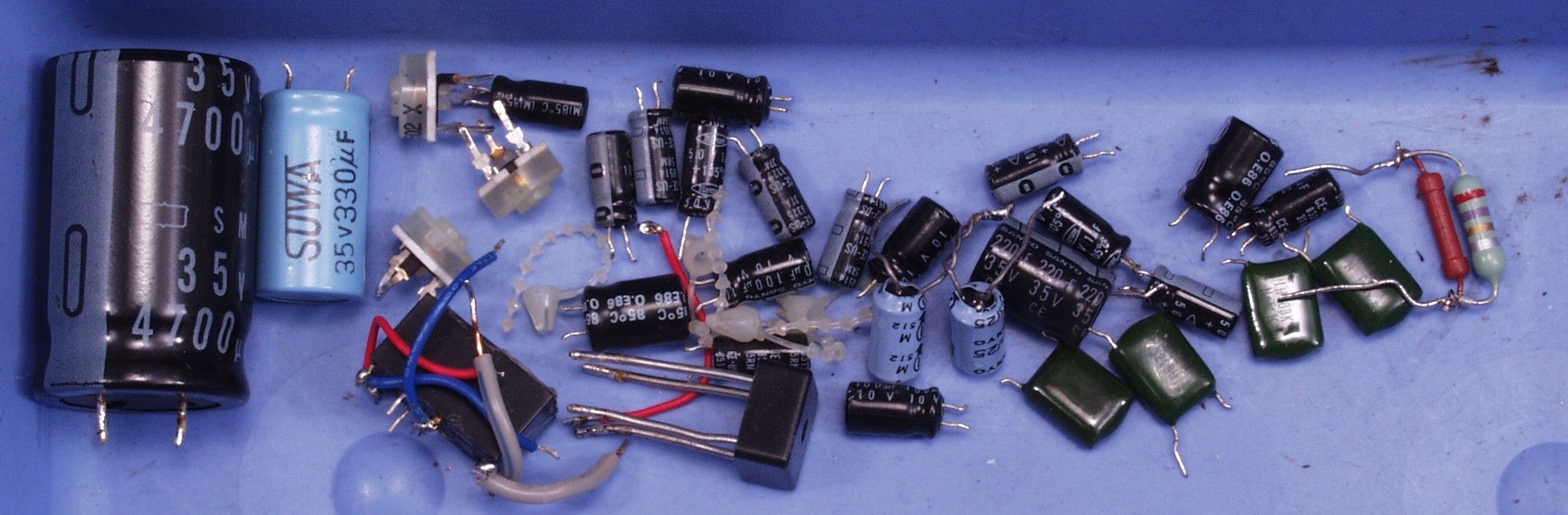

| Ｃ５． 交換部品 |
 |

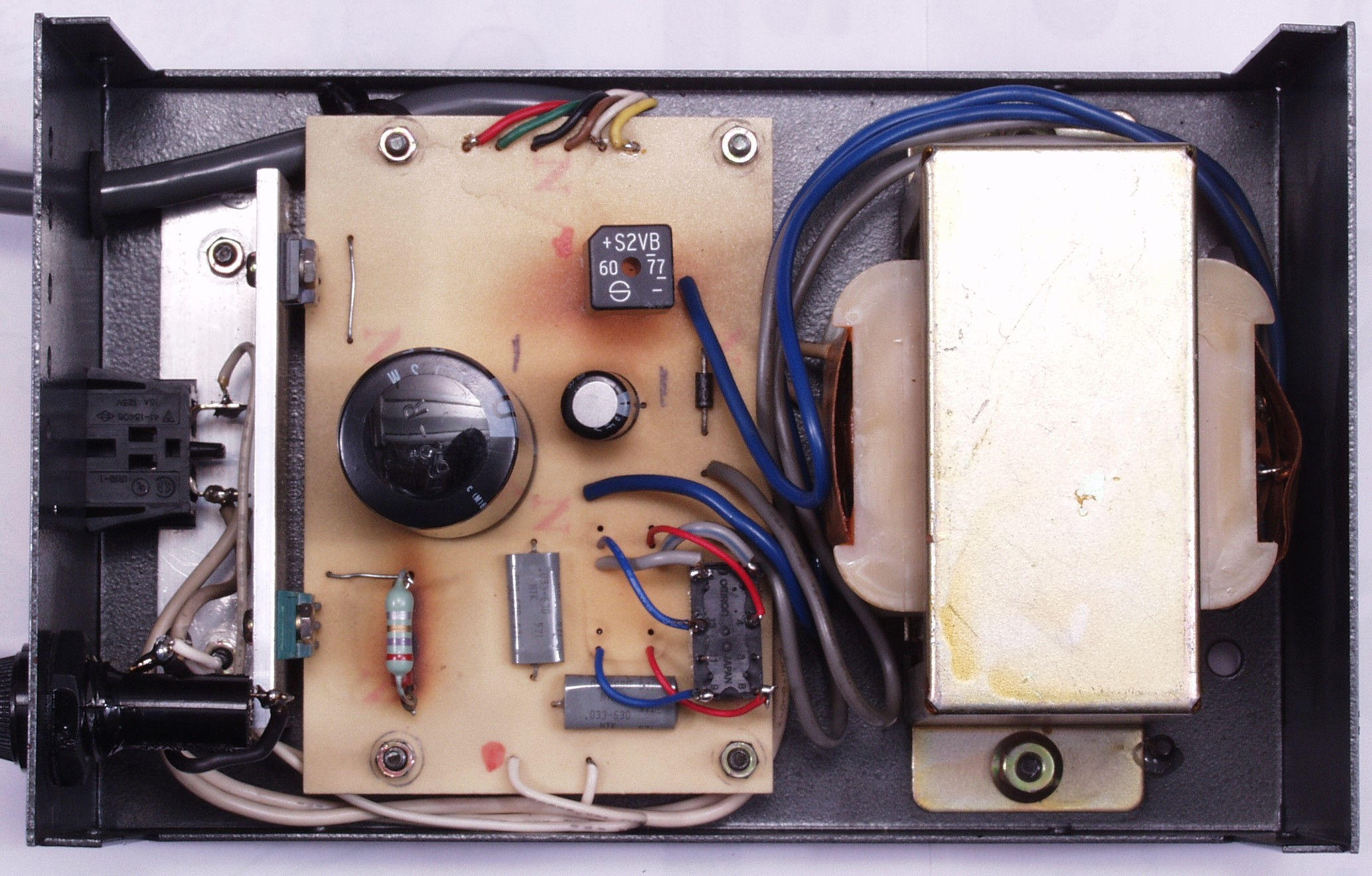

| Ｃ６Ａ． 修理前 電源部を上から見る |
|
| Ｃ６B． 修理後 電源部を上から見る |
 |

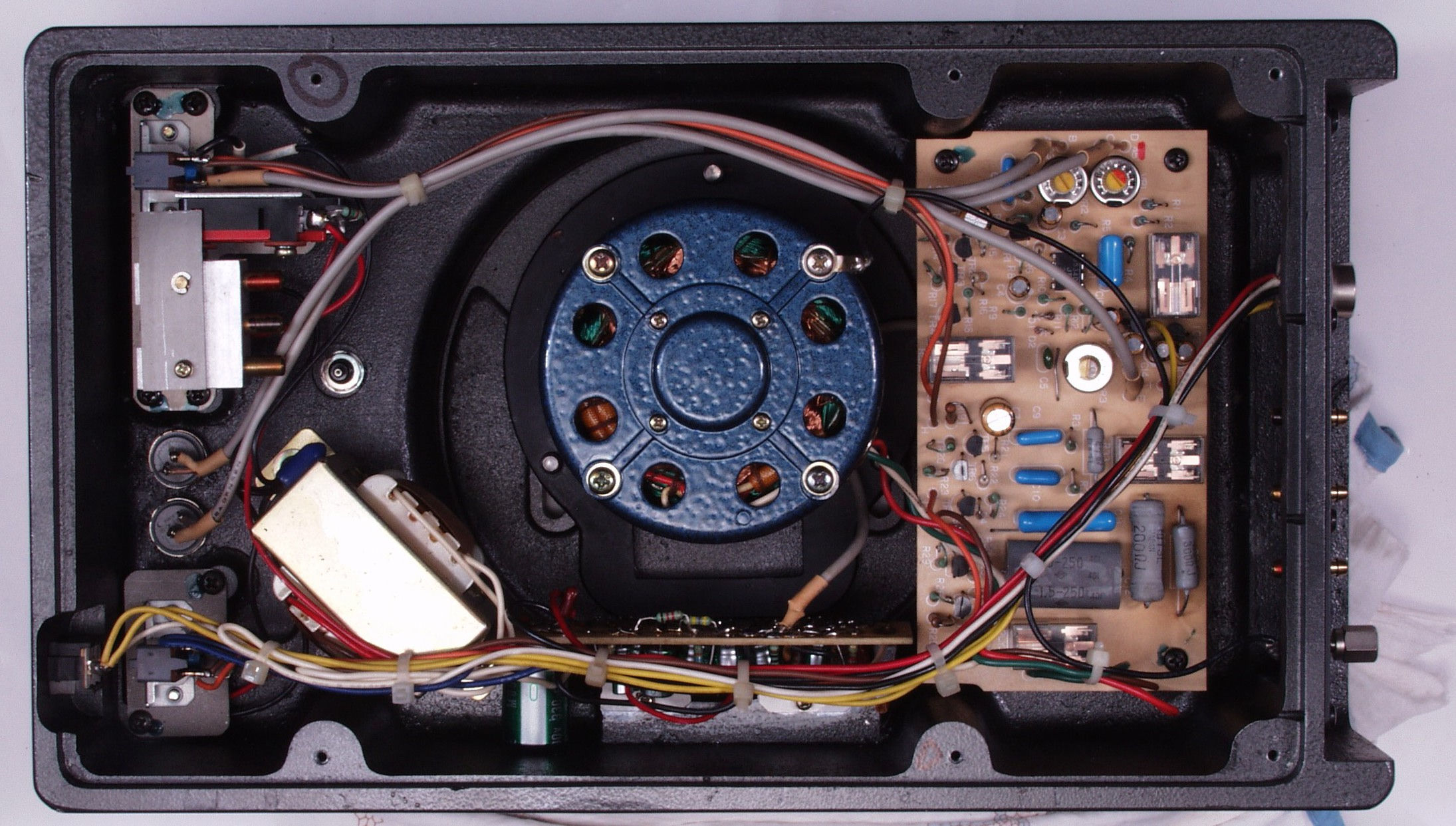

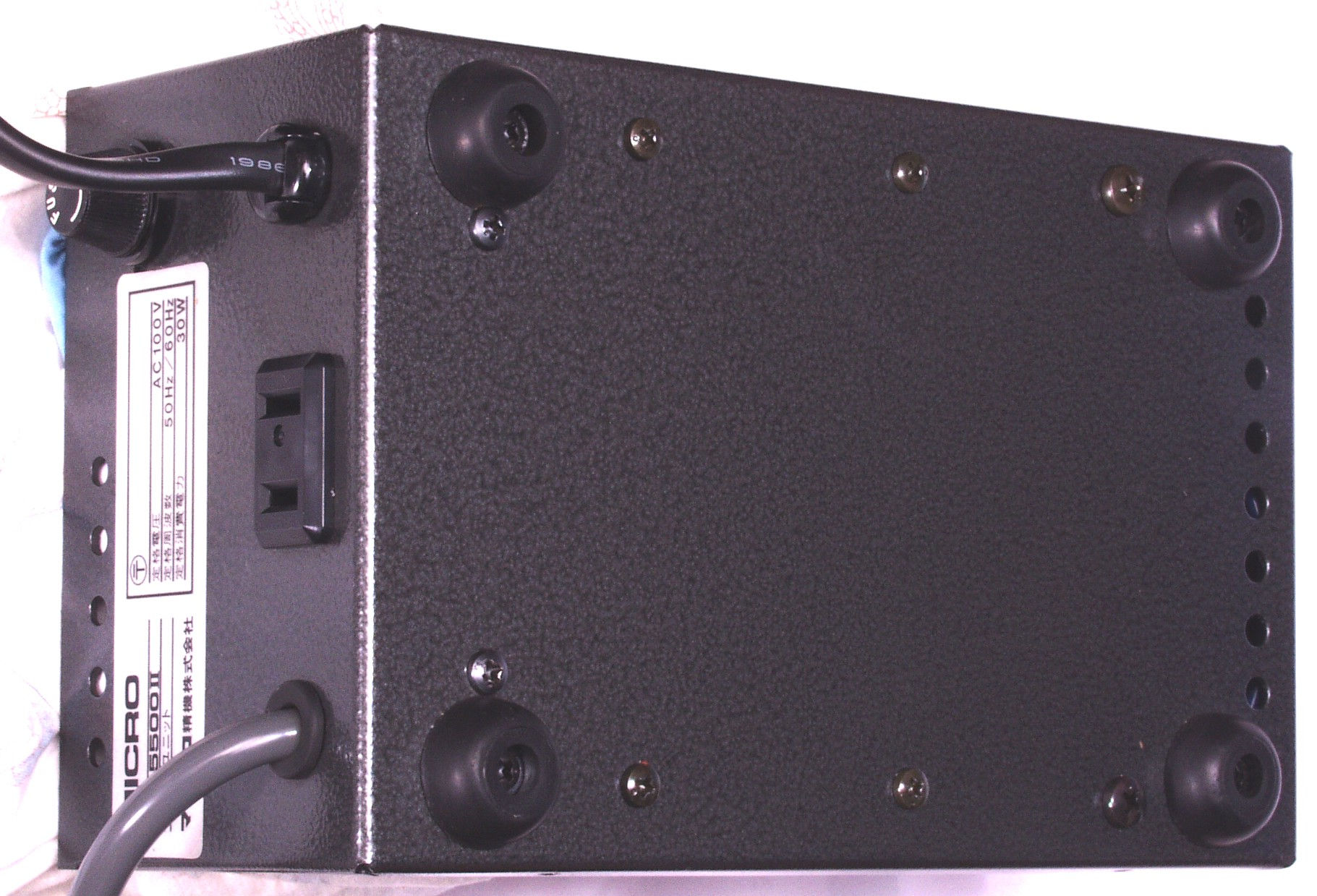

| Ｃ７Ａ． 修理前 モーター部 下から見る |
|
| Ｃ７Ｂ． 修理後 モーター部 下から見る、配管はまだ |
 |

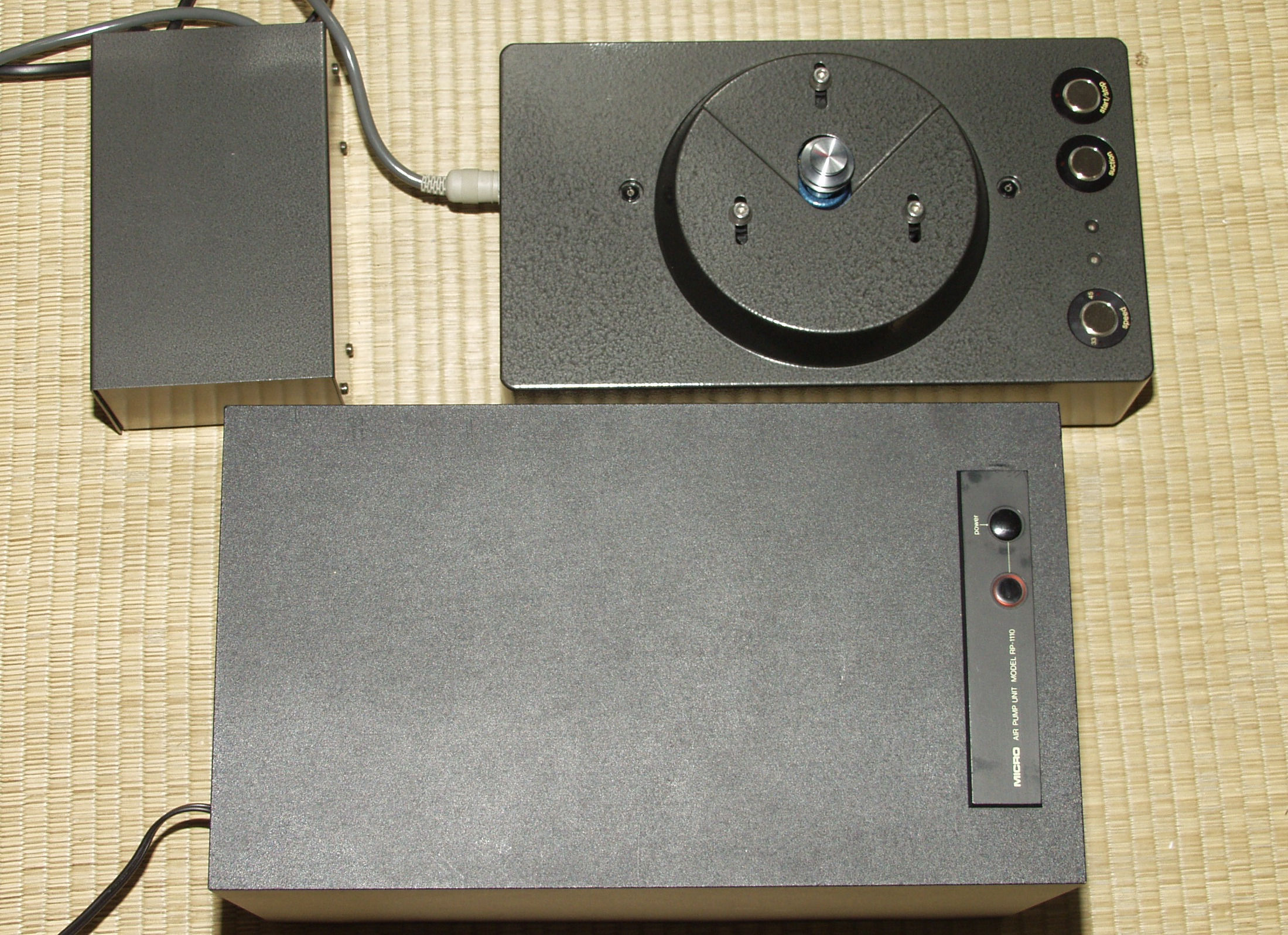

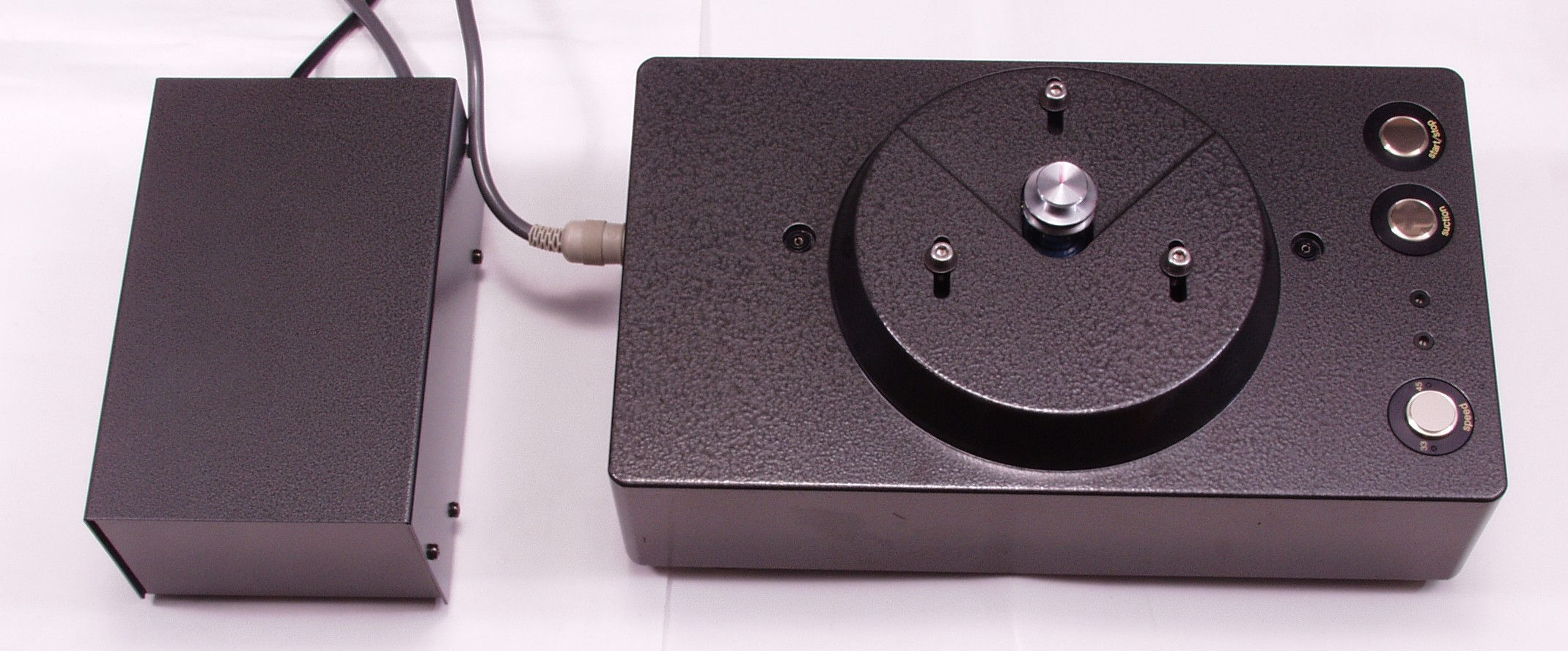

| Ｃ８． 完成 |
 |
| Ｃ９． 完成 エージング中 |
 |
