Vacuum Tube Tester Hickok TV-2B/Uで
12AT7、ECC81、12AZ7 Gm、Ip測定
A.オークションで購入。チューブテスター (AMPLITREX AT1000) にて測定済RCA他 12AT7 中古5本測定。
  • 1本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=10.67mA。
                    ユニット2 Gm測定=6000μmho、IP=11.05mA。
    2本目 12AT7 測定。 ユニット1 Gm測定=5500μmho、IP=10.10mA。
                    ユニット2 Gm測定=5750μmho、IP=10.08mA。
    3本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=10.23mA。
                    ユニット2 Gm測定=6000μmho、IP=11.36mA。
    4本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=11.88mA。
                    ユニット2 Gm測定=6000μmho、IP=10.17mA。
    5本目 12AT7 測定。 ユニット1 Gm測定=6500μmho、IP=12.56mA。
                    ユニット2 Gm測定=6500μmho、IP=11.90mA。
B.Gold Lion ECC81 2本測定
  • 1本目 ECC81測定。 ユニット1 Gm測定=5750μmho、IP=10.96mA。
                   ユニット2 Gm測定=5750μmho、IP=11.18mA。
    2本目 ECC81測定。 ユニット1 Gm測定=5750μmho、IP=11.00mA。
                   ユニット2 Gm測定=5750μmho、IP=11.07mA。
C.Electro Harmonix 12AT7 4本測定
  • 1本目 12AT7 測定。 ユニット1 Gm測定=3000μmho、IP=4.32mA。
                    ユニット2 Gm測定=3000μmho、IP=4.37mA。
    2本目 12AT7 測定。 ユニット1 Gm測定=5000μmho、IP=9.49mA。
                    ユニット2 Gm測定=5500μmho、IP=10.52mA。
    3本目 12AT7 測定。 ユニット1 Gm測定=5750μmho、IP=10.88mA。
                    ユニット2 Gm測定=5750μmho、IP=10.72mA。
    4本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=11.72mA。
                    ユニット2 Gm測定=5850μmho、IP=11.38mA。
D. 12AZ7 3本目測定
  • 1本目 12AZ7 測定。 ユニット1 Gm測定=2720μmho、IP=11.44mA。
                    ユニット2 Gm測定=2800μmho、IP=10.37mA。
    2本目 12AZ7 測定。 ユニット1 Gm測定=2800μmho、IP=10.95mA。
                    ユニット2 Gm測定=2600μmho、IP=10.15mA。
    3本目 12AZ7 測定。 ユニット1 Gm測定=2750μmho、IP=11.37mA。
                    ユニット2 Gm測定=2600μmho、IP=10.30mA。

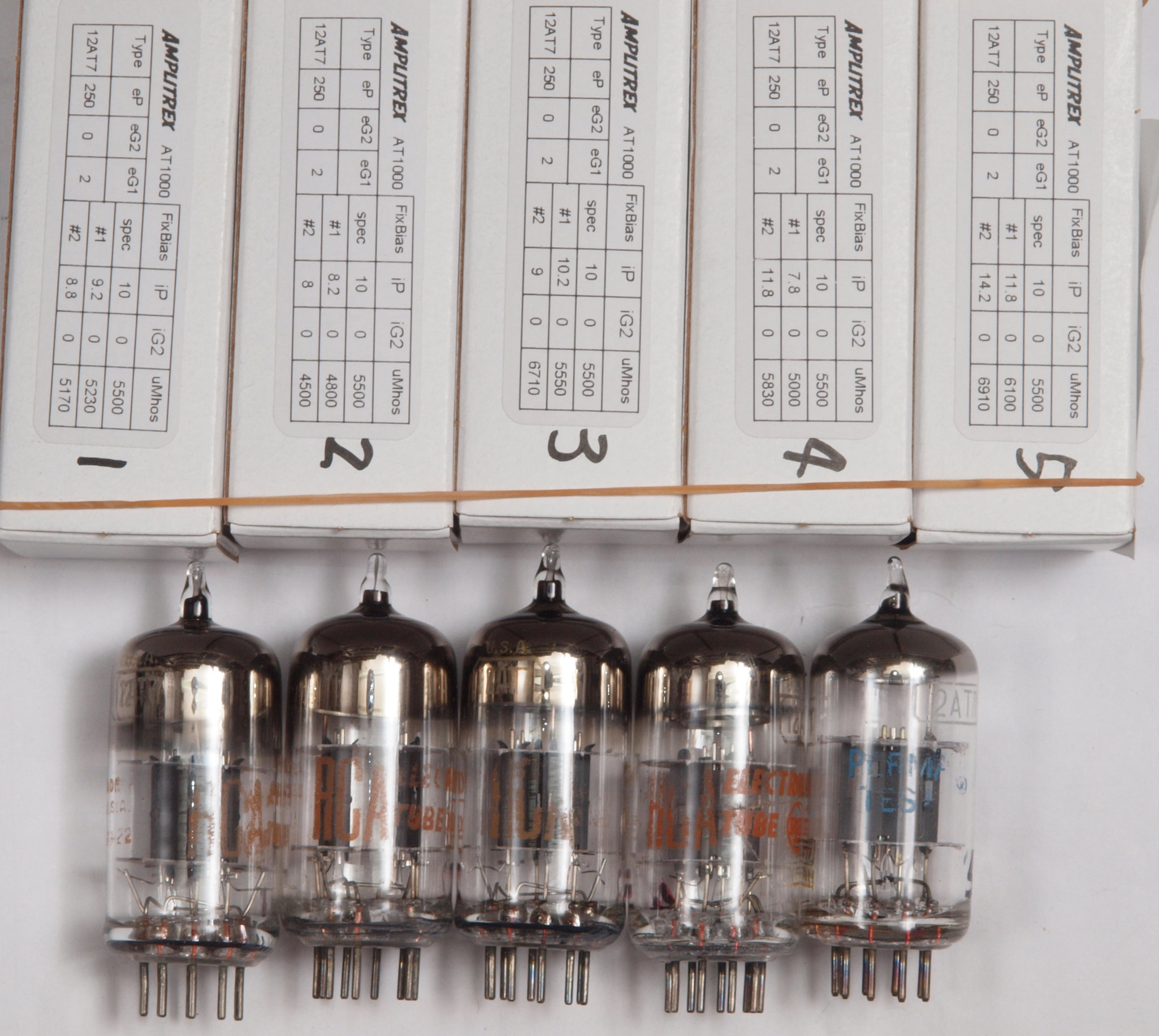

A. RCA他 12AT7 測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。
   真空管ハンドブック(規格表)の 12AT7、ECC81 相互コンダクタンス=5500μmho
       「Ep=250V、Rk=200Ω(Eg1=−2V)、Ip=10mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

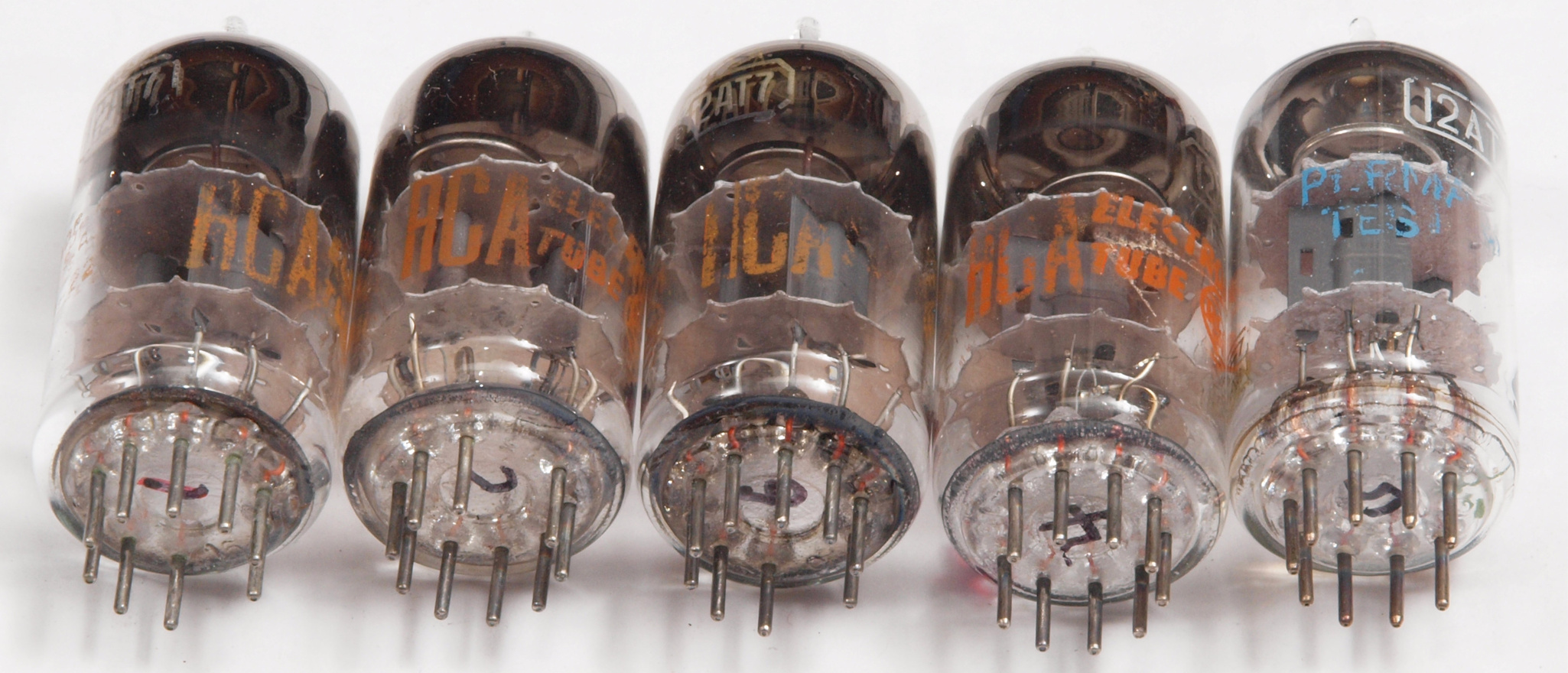

左から1本目、2本目、、、5本目。
  • 1本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=10.67mA。
                    ユニット2 Gm測定=6000μmho、IP=11.05mA。
    2本目 12AT7 測定。 ユニット1 Gm測定=5500μmho、IP=10.10mA。
                    ユニット2 Gm測定=5750μmho、IP=10.08mA。
    3本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=10.23mA。
                    ユニット2 Gm測定=6000μmho、IP=11.36mA。
    4本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=11.88mA。
                    ユニット2 Gm測定=6000μmho、IP=10.17mA。
    5本目 12AT7 測定。 ユニット1 Gm測定=6500μmho、IP=12.56mA。
                    ユニット2 Gm測定=6500μmho、IP=11.90mA。
A11. 1本目 12AT7 ユニット1測定。 Gm測定=6000μmho、IP=10.67mA。
        測定条件「250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。

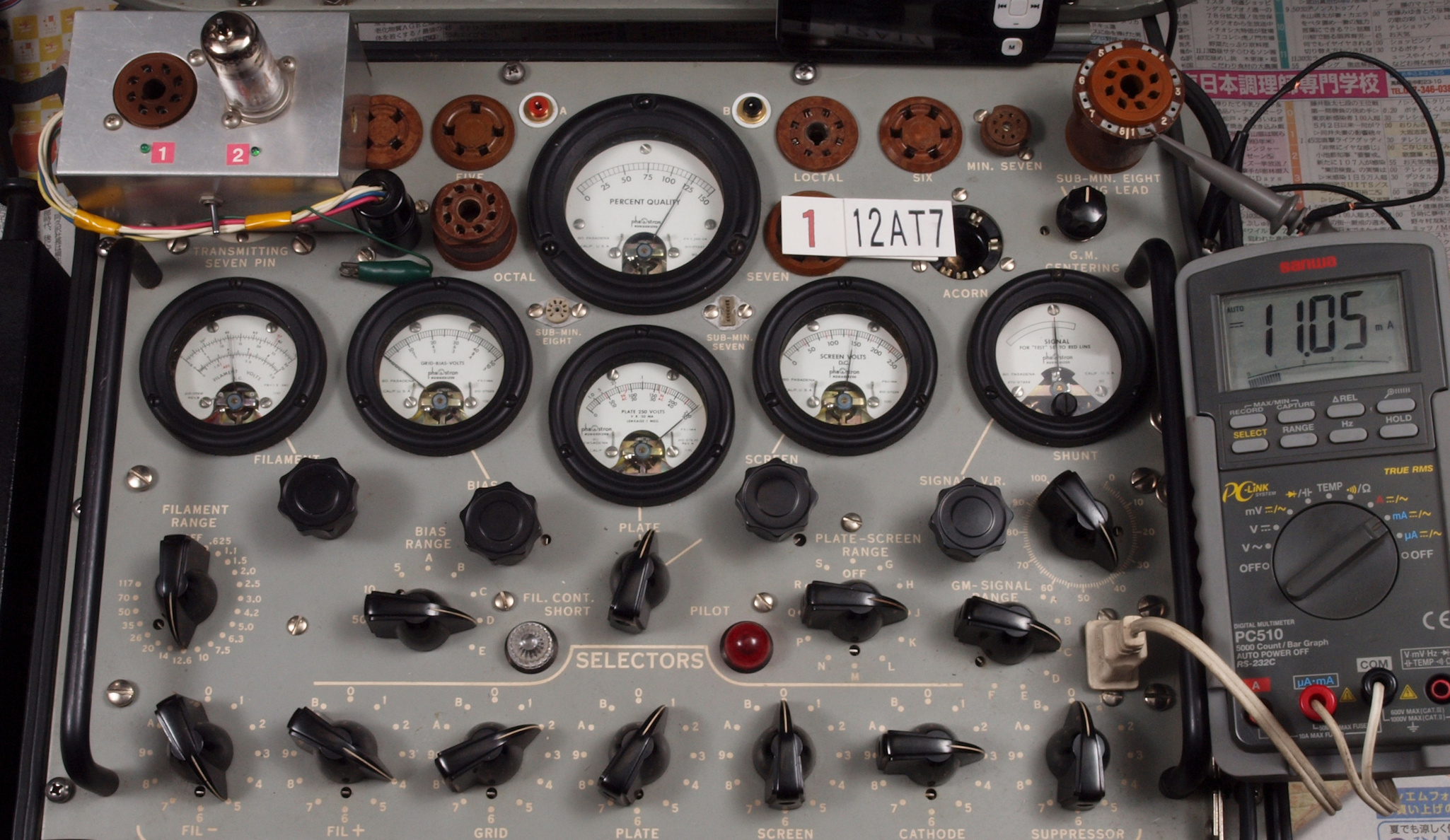

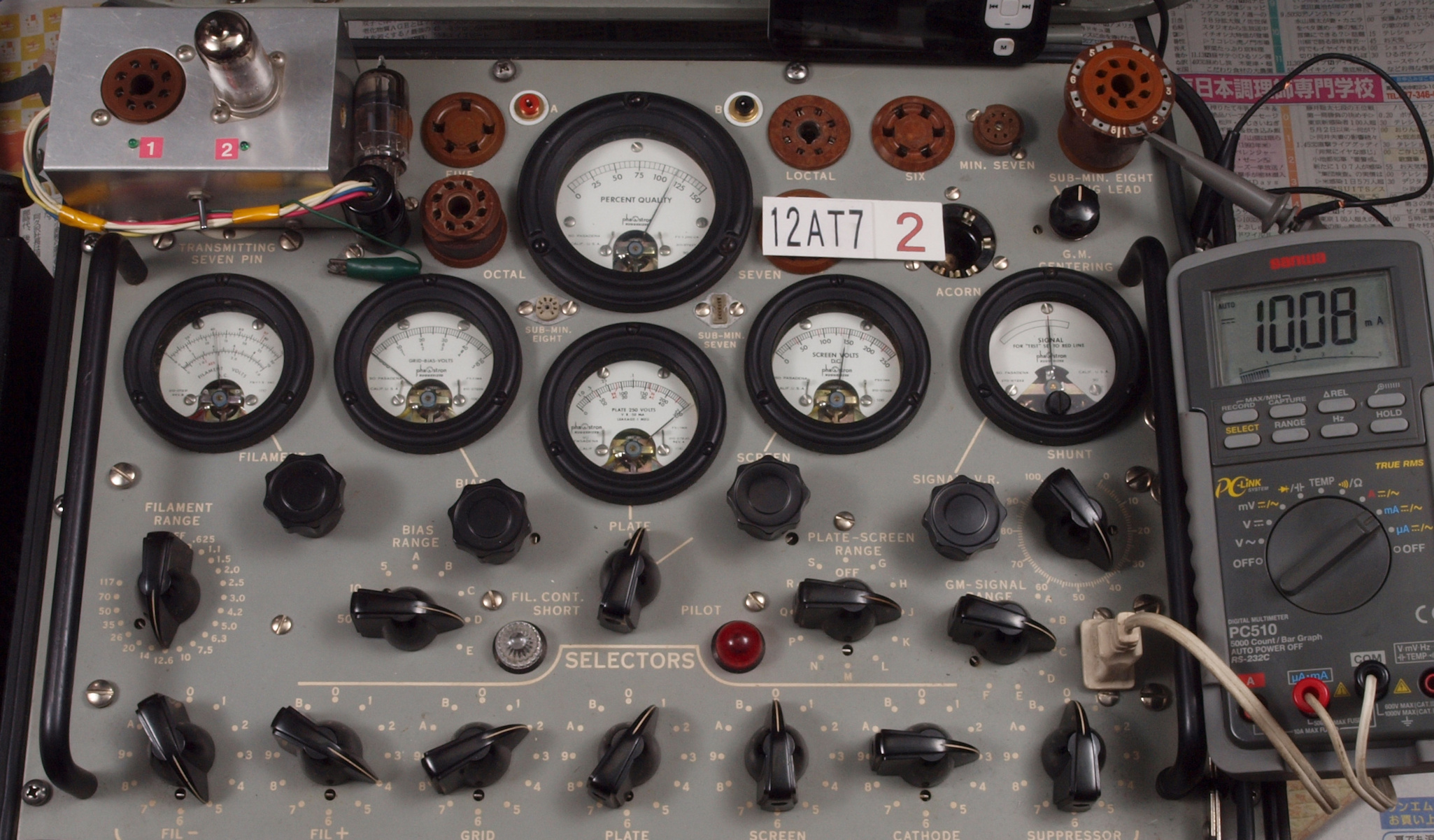

A12. 1本目 12AT7 ユニット2測定。 Gm測定=6000μmho、IP=11.05mA。

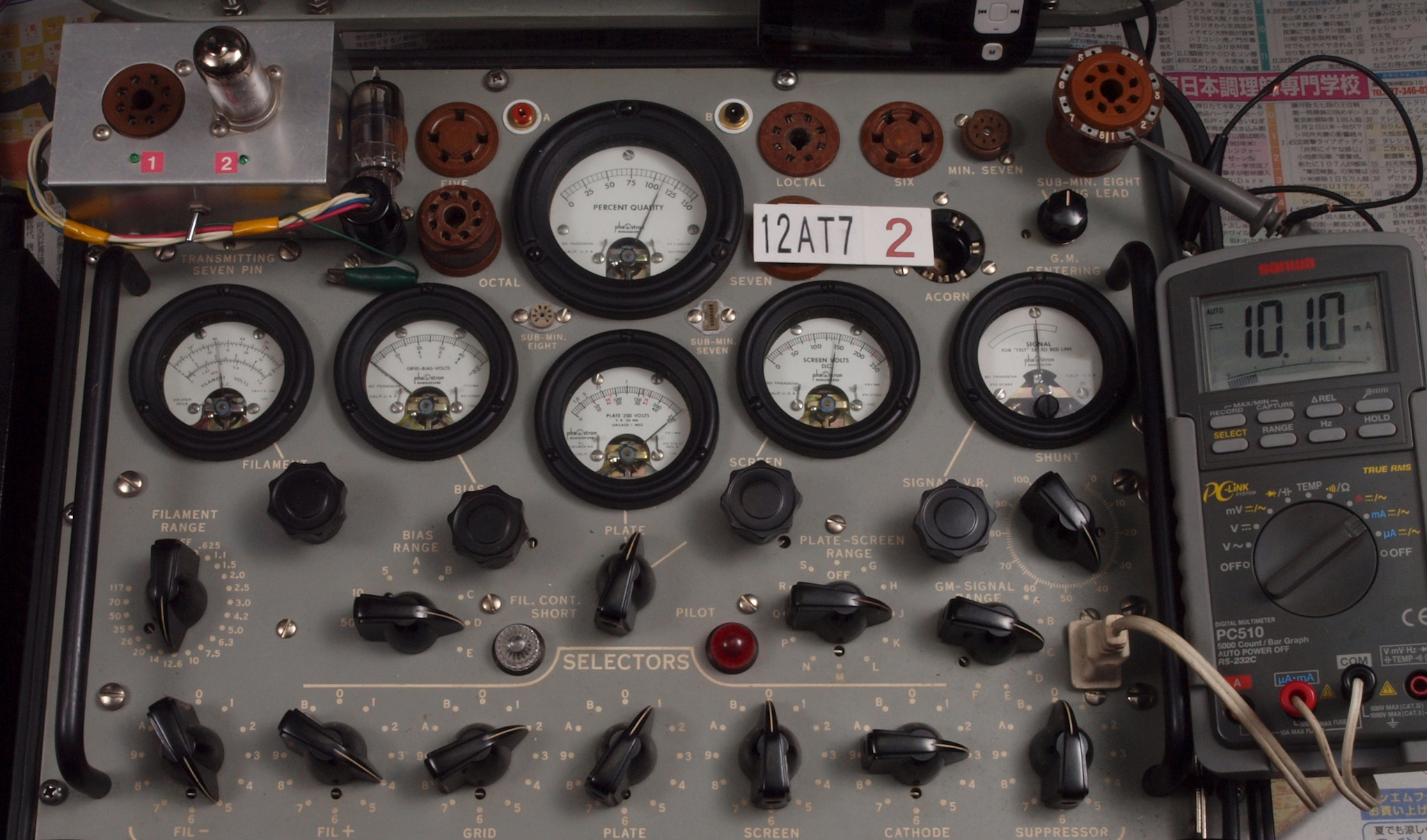

A21. 2本目 12AT7 ユニット1測定。 Gm測定=5500μmho、IP=10.10mA。
A22. 2本目 12AT7 ユニット2測定。 Gm測定=5750μmho、IP=10.08mA。

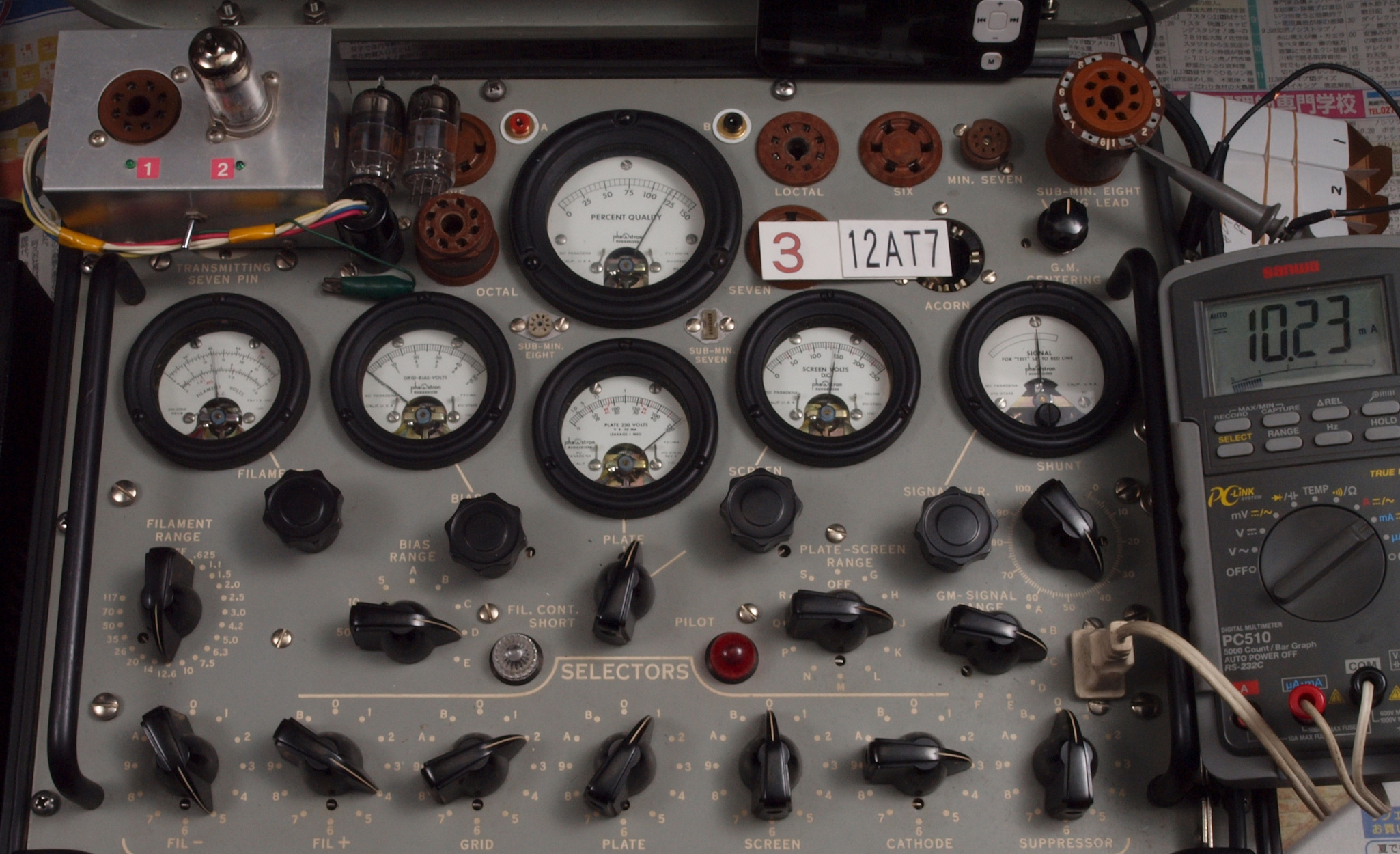

A31. 3本目 12AT7 ユニット1測定。 Gm測定=6000μmho、IP=10.23mA。
        測定条件「250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。

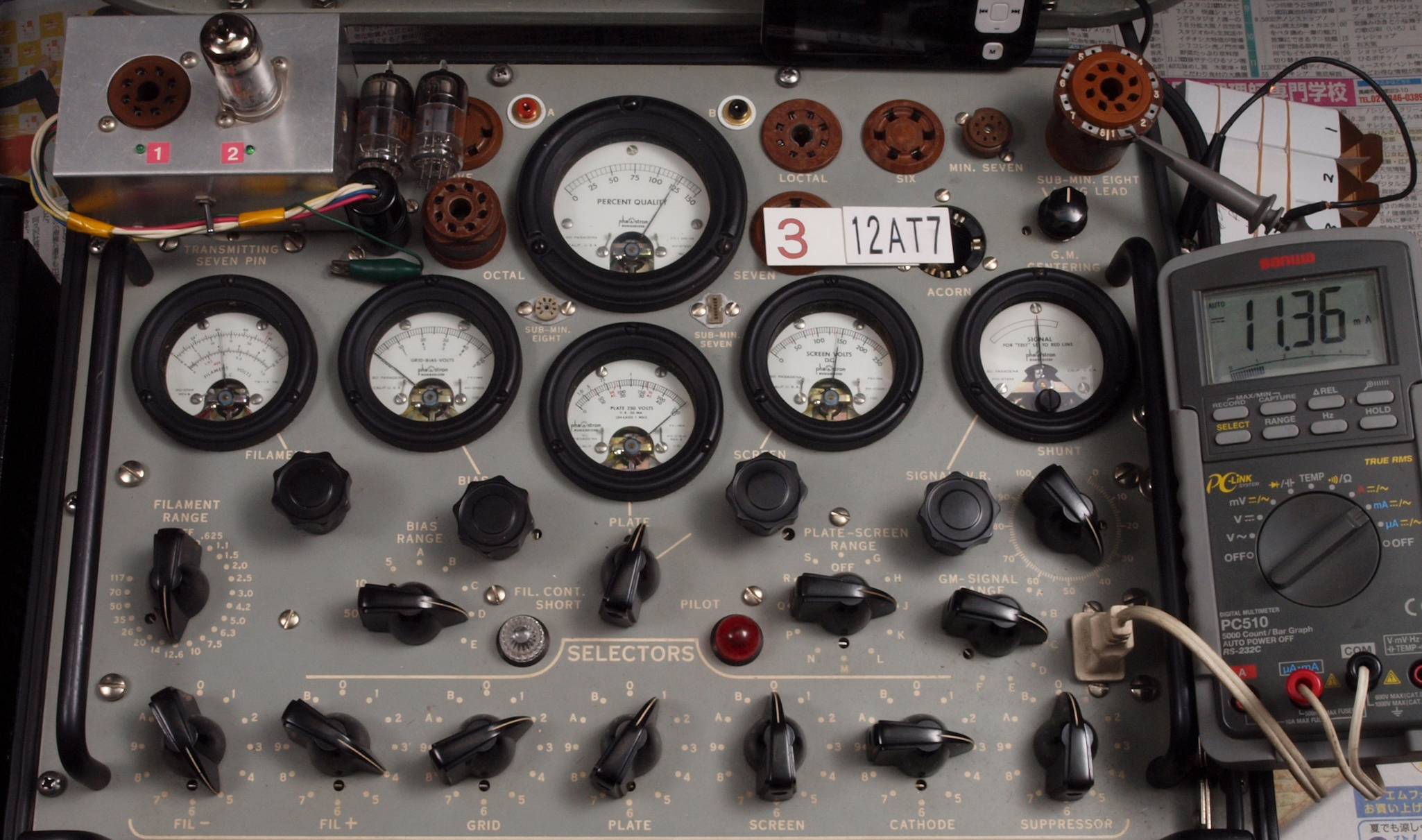

A32. 3本目 12AT7 ユニット2測定。 Gm測定=6000μmho、IP=11.36mA。

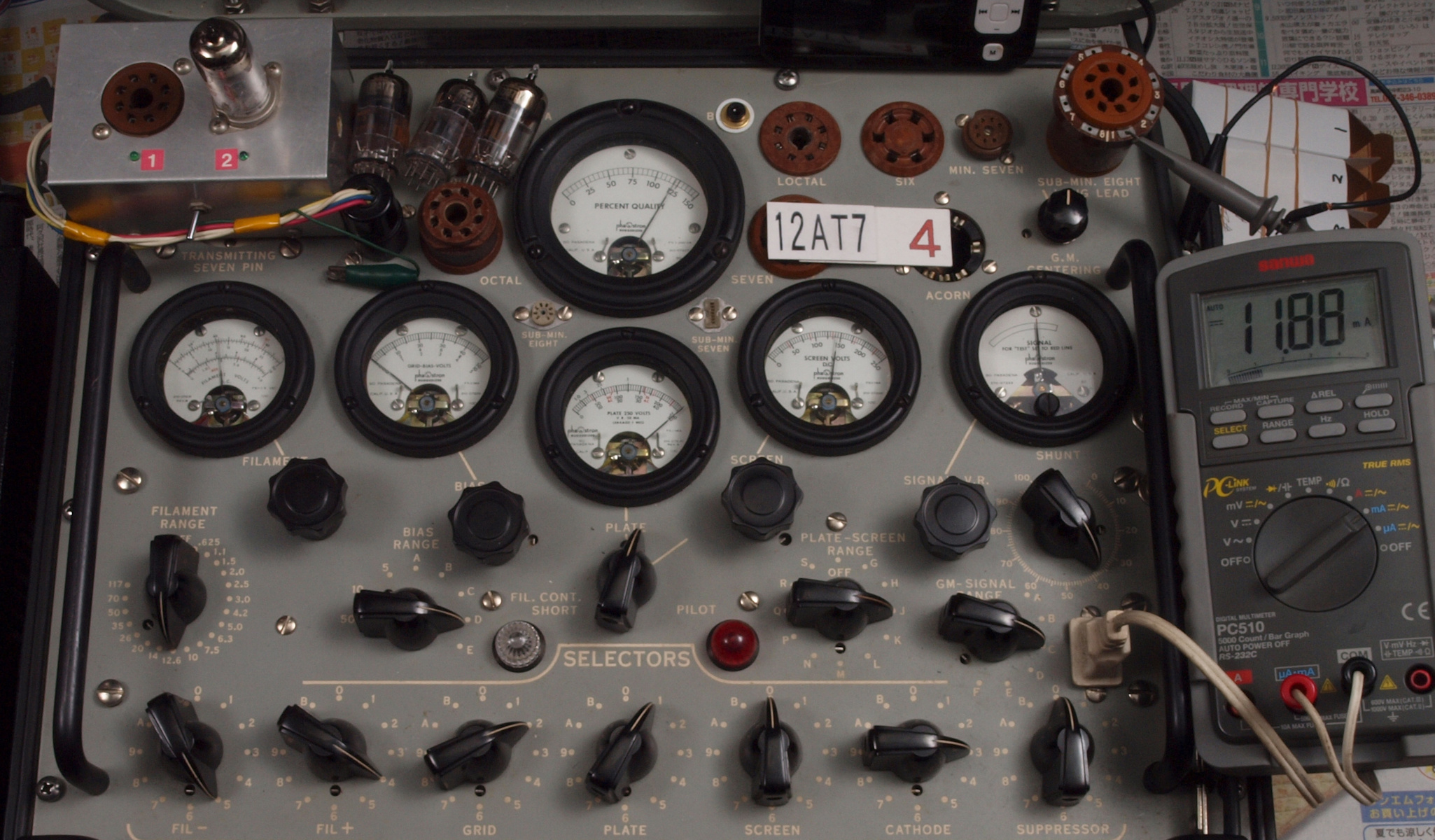

A41. 4本目 12AT7 ユニット1測定。 Gm測定=6000μmho、IP=11.88mA。

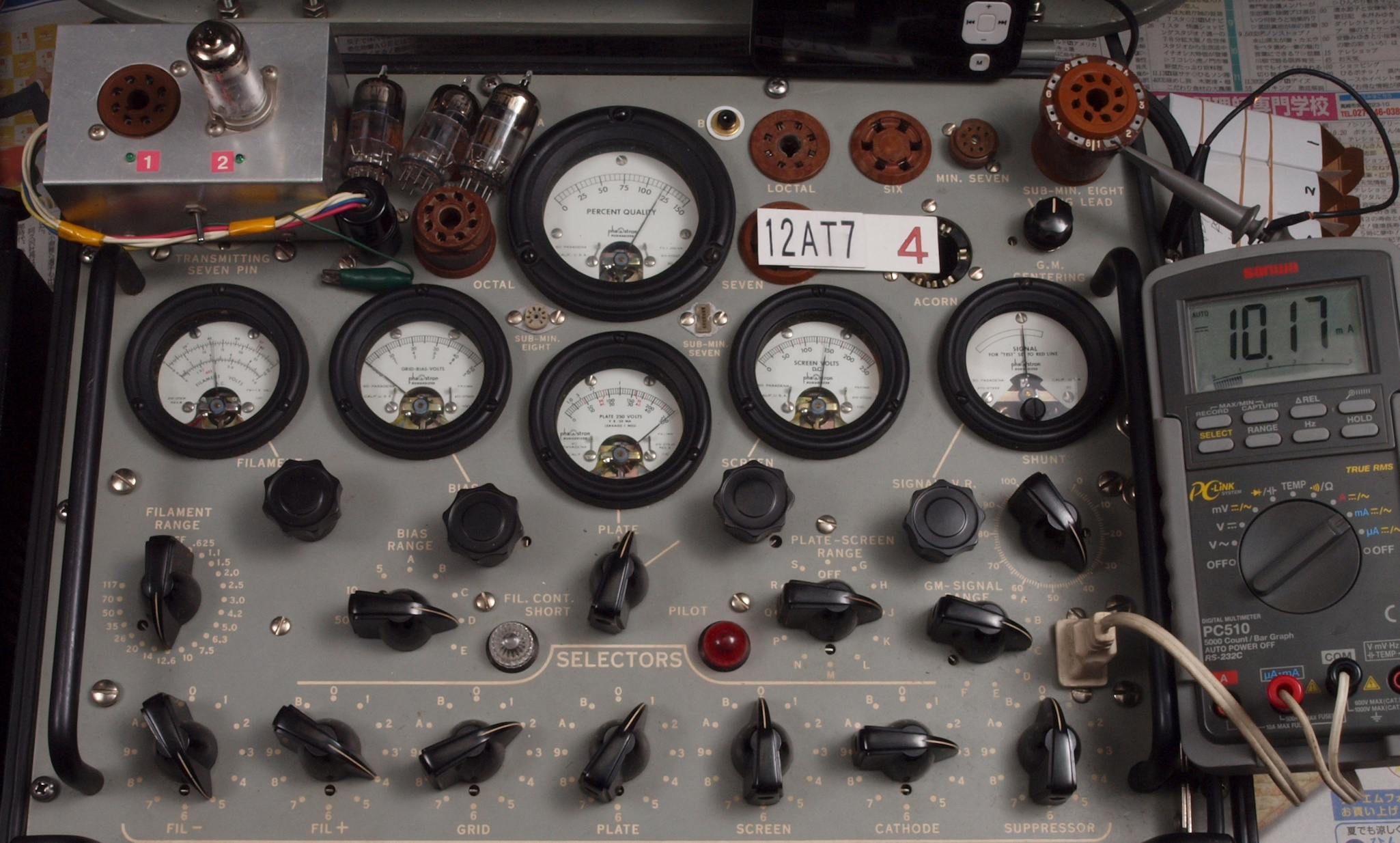

A42. 4本目 12AT7 ユニット2測定。 Gm測定=6000μmho、IP=10.17mA。
A51. 5本目 12AT7 ユニット1測定。 Gm測定=6500μmho、IP=12.56mA。
        測定条件「Ep=250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。

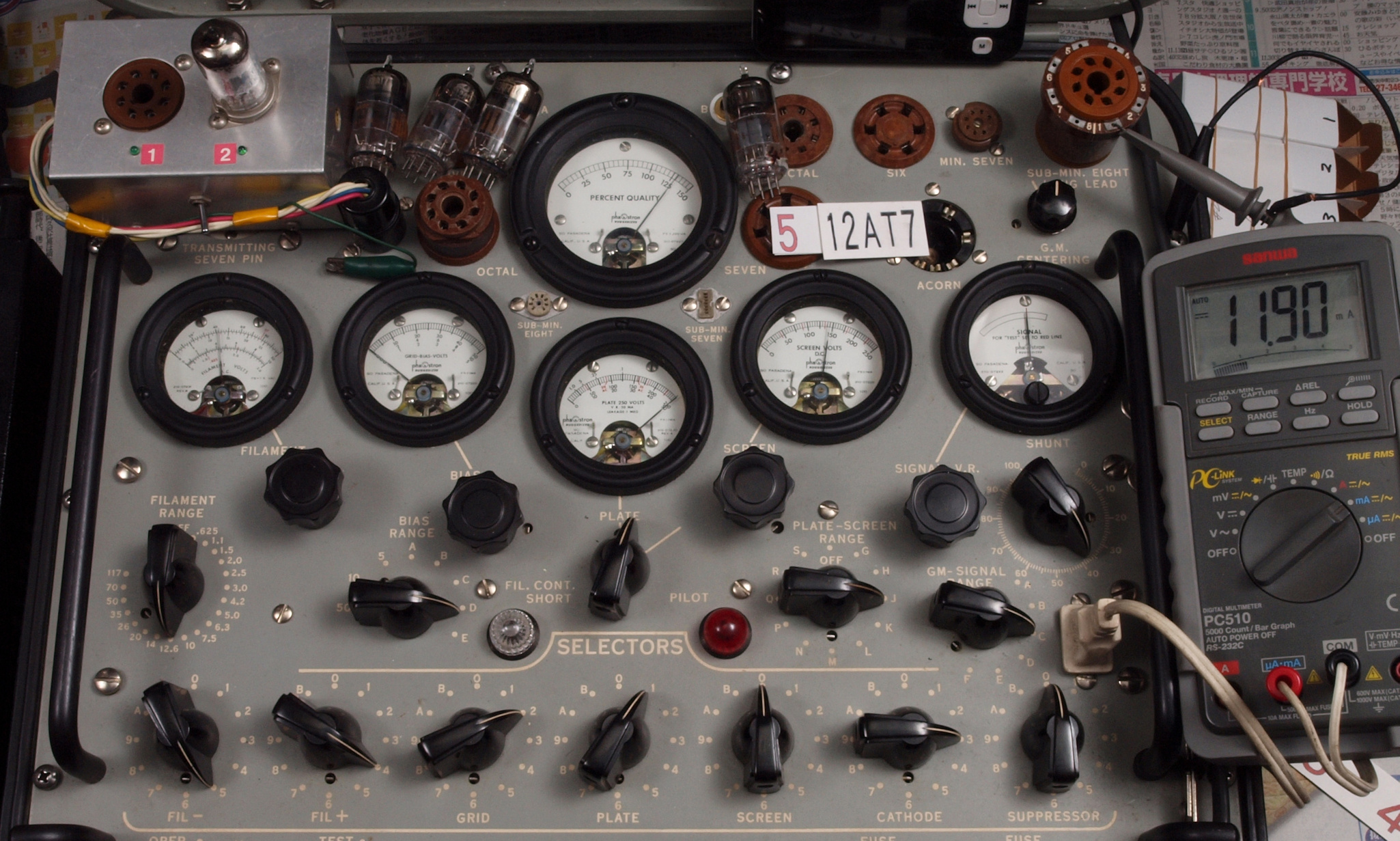

A52. 5本目 12AT7 ユニット2測定。 Gm測定=6500μmho、IP=11.90mA。

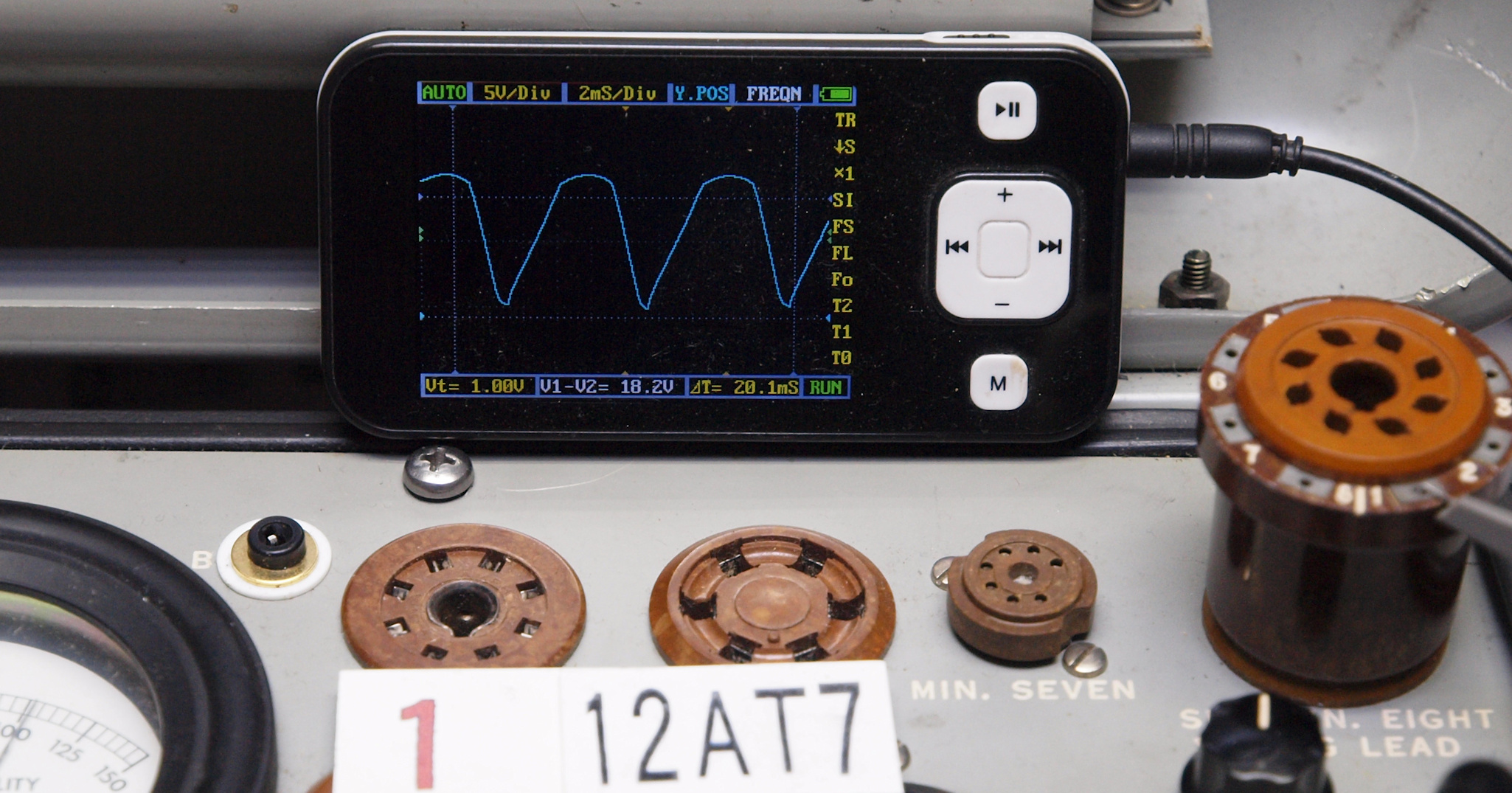

A6. プレート電圧波形を観測しながら測定する。

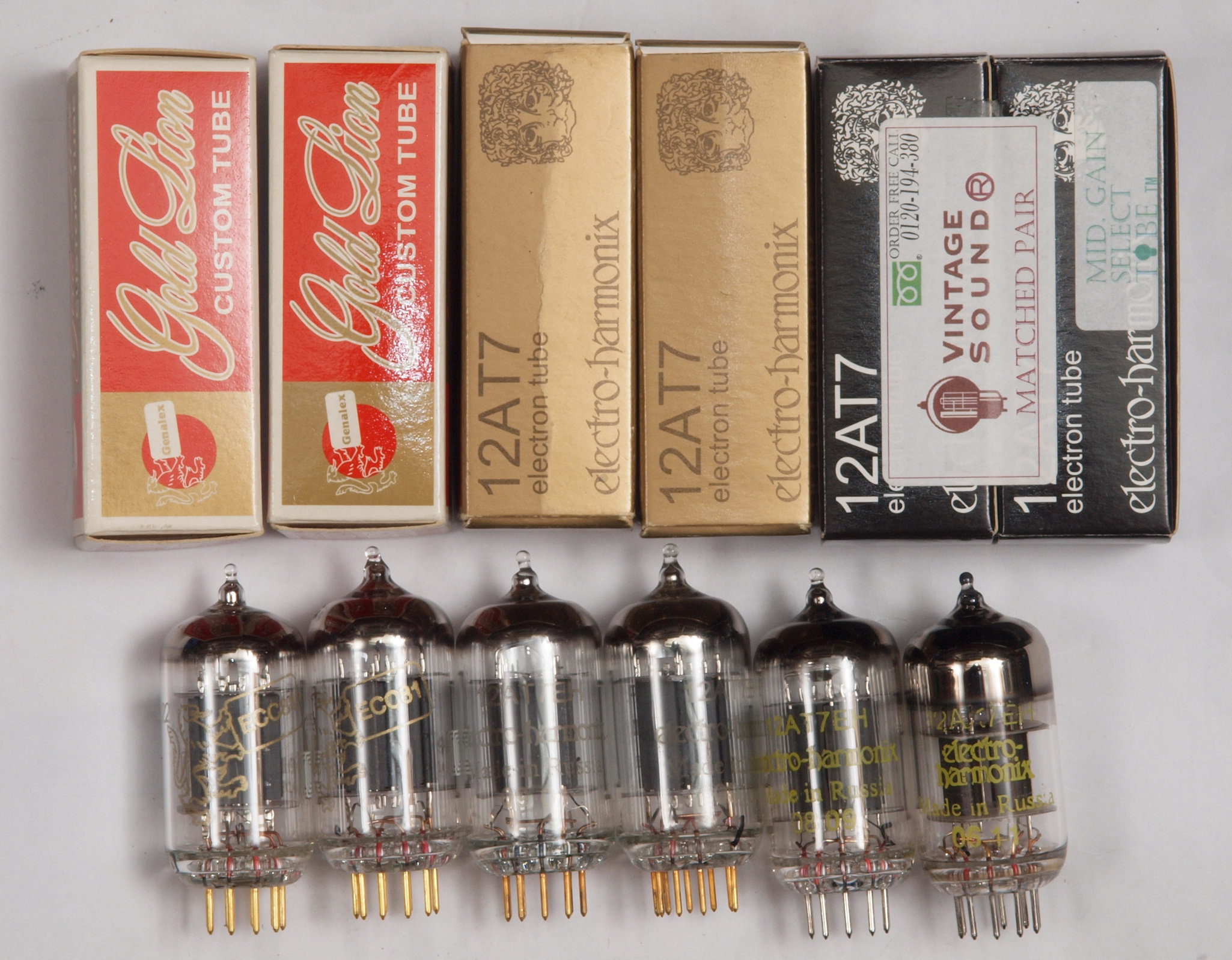

B.Gold Lion ECC81 2本測定。
左から1本目、2本目。
  • 1本目 ECC81測定。 ユニット1 Gm測定=5750μmho、IP=10.96mA。
                   ユニット2 Gm測定=5750μmho、IP=11.18mA。
    2本目 ECC81測定。 ユニット1 Gm測定=5750μmho、IP=11.00mA。
                   ユニット2 Gm測定=5750μmho、IP=11.07mA。
B11. 1本目 ECC81 ユニット1測定。 Gm測定=5750μmho、IP=10.96mA。
        測定条件「250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。
B12. 1本目 ECC81 ユニット2測定。 Gm測定=5750μmho、IP=11.18mA。
B21. 2本目 ECC81 ユニット1測定。 Gm測定=5750μmho、IP=11.00mA。
B22. 2本目 ECC81 ユニット2測定。 Gm測定=5750μmho、IP=11.07mA。

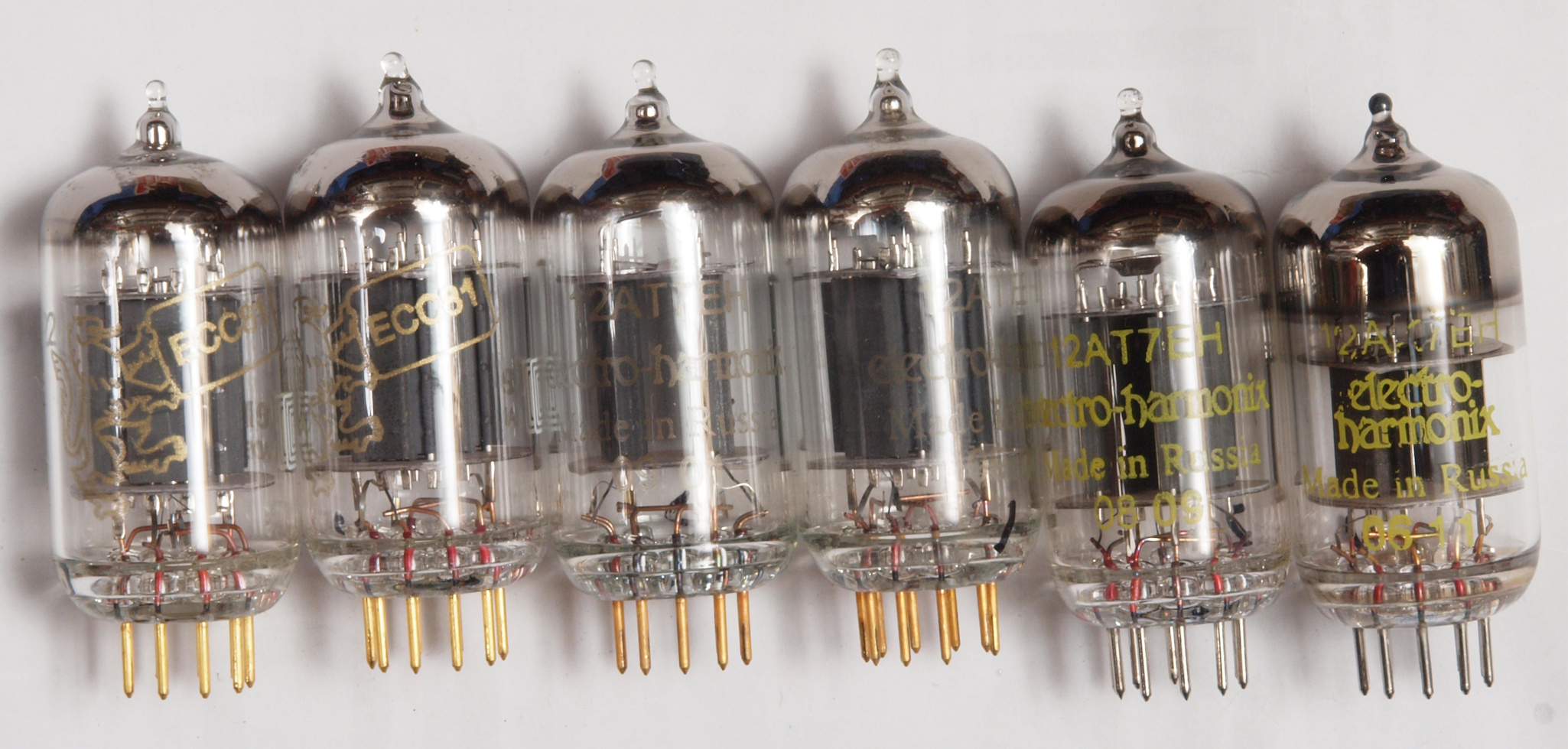

C.Electro Harmonix 12AT7 4本測定。
左から3本目より、1本目、2本目、、4本目。
  • 1本目 12AT7 測定。 ユニット1 Gm測定=3000μmho、IP=4.32mA。
                    ユニット2 Gm測定=3000μmho、IP=4.37mA。
    2本目 12AT7 測定。 ユニット1 Gm測定=5000μmho、IP=9.49mA。
                    ユニット2 Gm測定=5500μmho、IP=10.52mA。
    3本目 12AT7 測定。 ユニット1 Gm測定=5750μmho、IP=10.88mA。
                    ユニット2 Gm測定=5750μmho、IP=10.72mA。
    4本目 12AT7 測定。 ユニット1 Gm測定=6000μmho、IP=11.72mA。
                    ユニット2 Gm測定=5850μmho、IP=11.38mA。

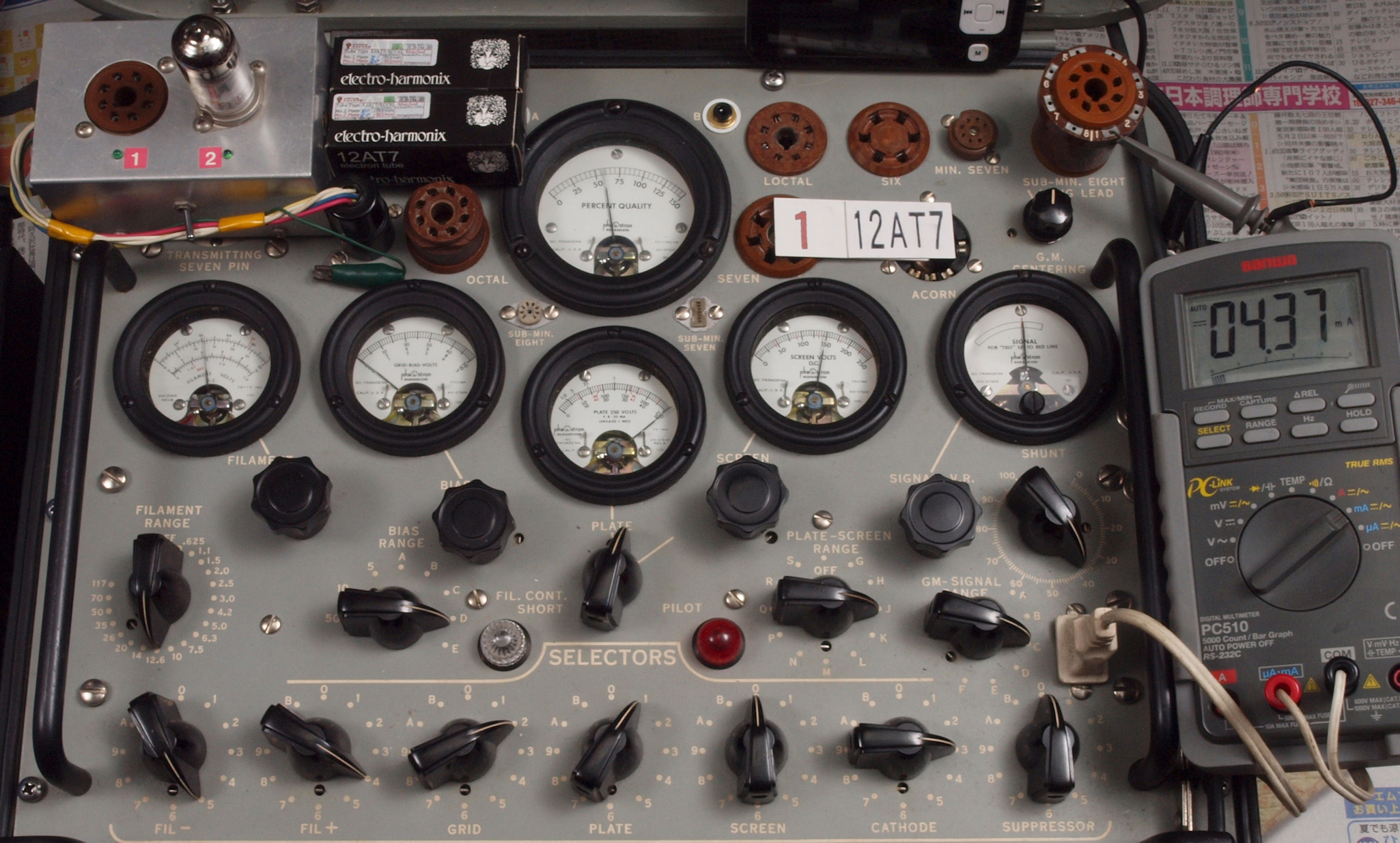

C11. 1本目 12AT7 ユニット1測定。 Gm測定=3000μmho、IP=4.32mA。
        測定条件「250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。
C12. 1本目 12AT7 ユニット2測定。 Gm測定=3000μmho、IP=4.37mA。
C21. 2本目 12AT7 ユニット1測定。 Gm測定=5000μmho、IP=9.49mA。
C22. 2本目 12AT7 ユニット2測定。 Gm測定=5500μmho、IP=10.52mA。
C31. 3本目 12AT7 ユニット1測定。 Gm測定=5750μmho、IP=10.88mA。
        測定条件「250V、Rk=200Ω」。 Bレンジ=7500μmhoレンジでの測定。

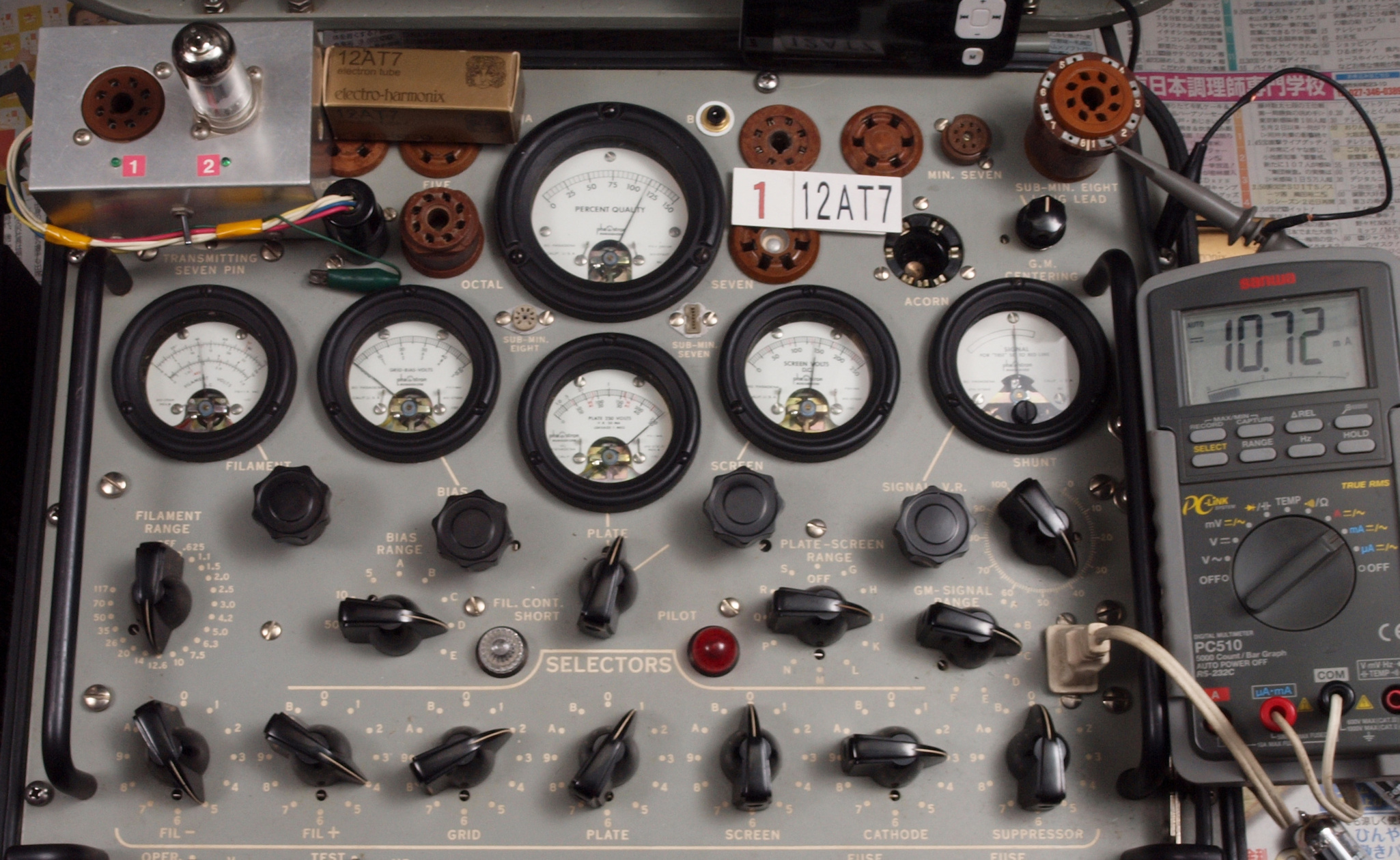

C32. 3本目 12AT7 ユニット2測定。 Gm測定=5750μmho、IP=10.72mA。
C41. 4本目 12AT7 ユニット1測定。 Gm測定=6000μmho、IP=11.72mA。

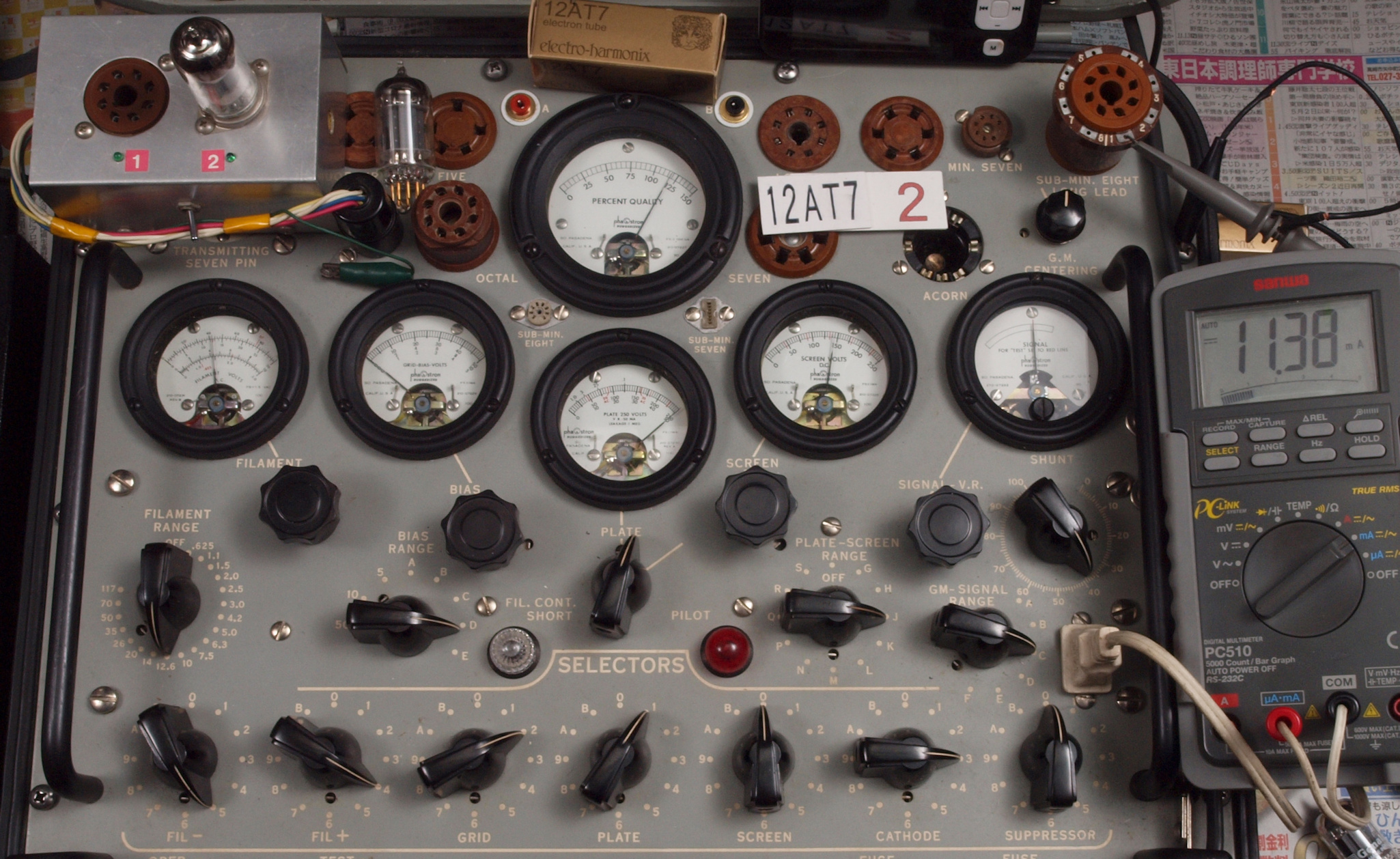

C42. 4本目 12AT7 ユニット2測定。 Gm測定=5850μmho、IP=11.38mA。

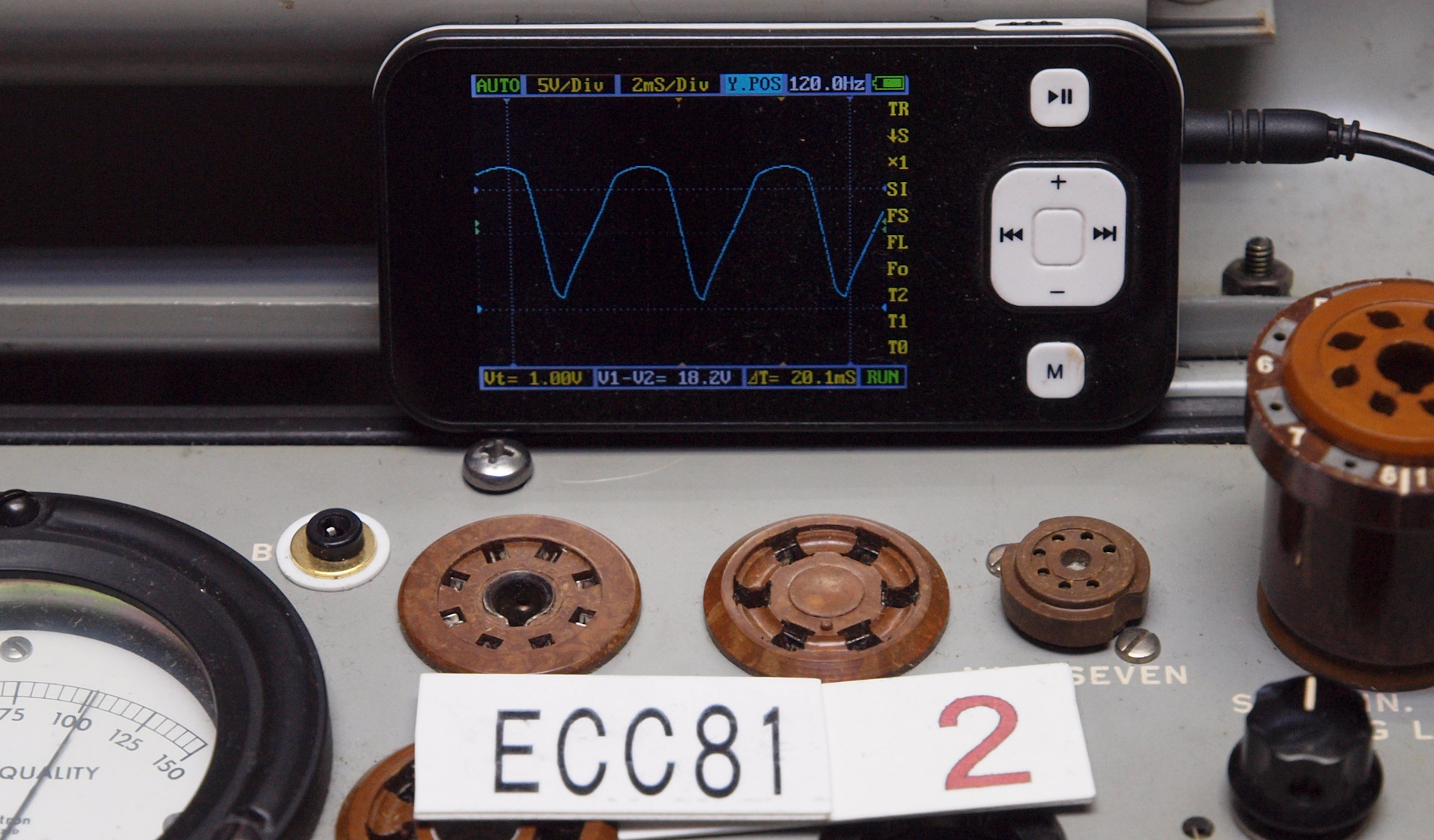

C5. プレート電圧波形を観測しながら測定する。

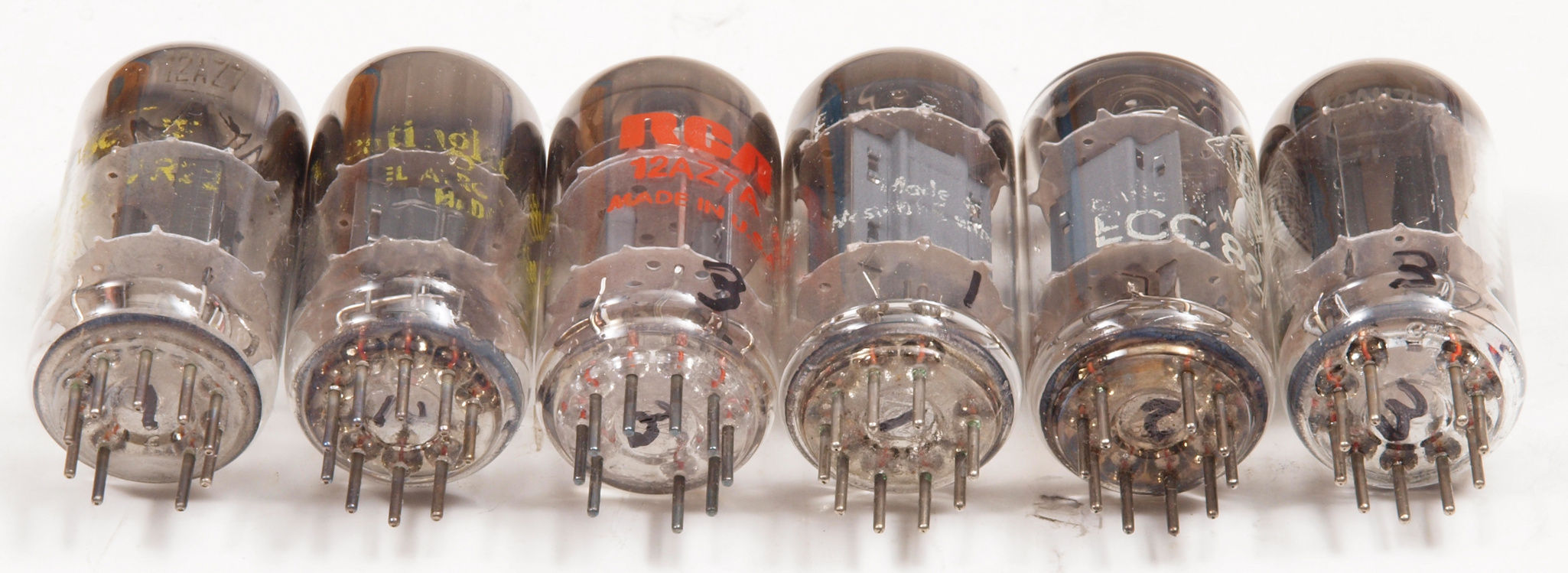

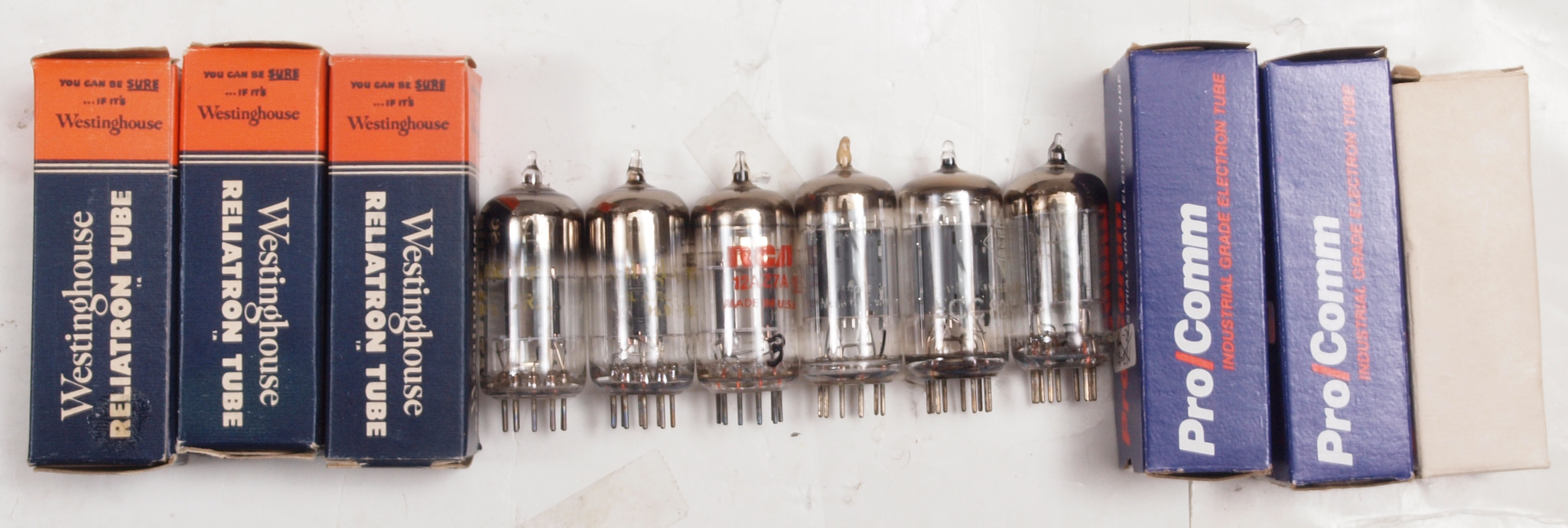

D. 左から、12AZ7−1本目,2本目、3本目。 ECC82−1本目、2本目、3本目
  • 1本目 12AZ7 測定。 ユニット1 Gm測定=2720μmho、IP=11.44mA。
                    ユニット2 Gm測定=2800μmho、IP=10.37mA。
    2本目 12AZ7 測定。 ユニット1 Gm測定=2800μmho、IP=10.95mA。
                    ユニット2 Gm測定=2600μmho、IP=10.15mA。
    3本目 12AZ7 測定。 ユニット1 Gm測定=2750μmho、IP=11.37mA。
                    ユニット2 Gm測定=2600μmho、IP=10.30mA。

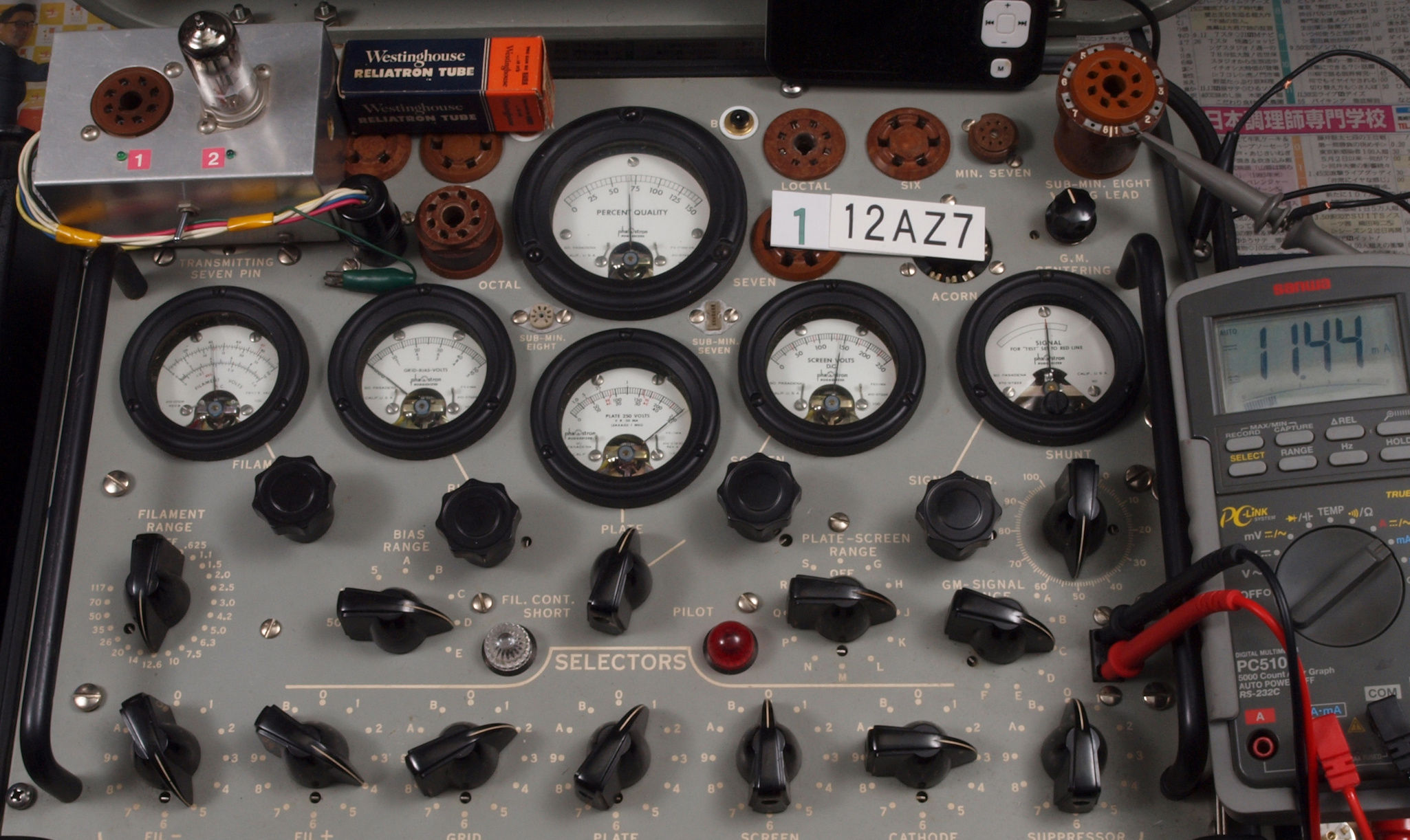

D11. 1本目12AZ7ユニット1。 Gm測定=2720μmho、Ip=11.44mA。
      測定条件、「Ep=250V、Rk=200Ω」、 Cレンジ=6000μmhoレンジでの測定。
D12. 1本目12AZ7(ECC81)ユニット2。 Gm測定=2800μmho、Ip=10.37mA。

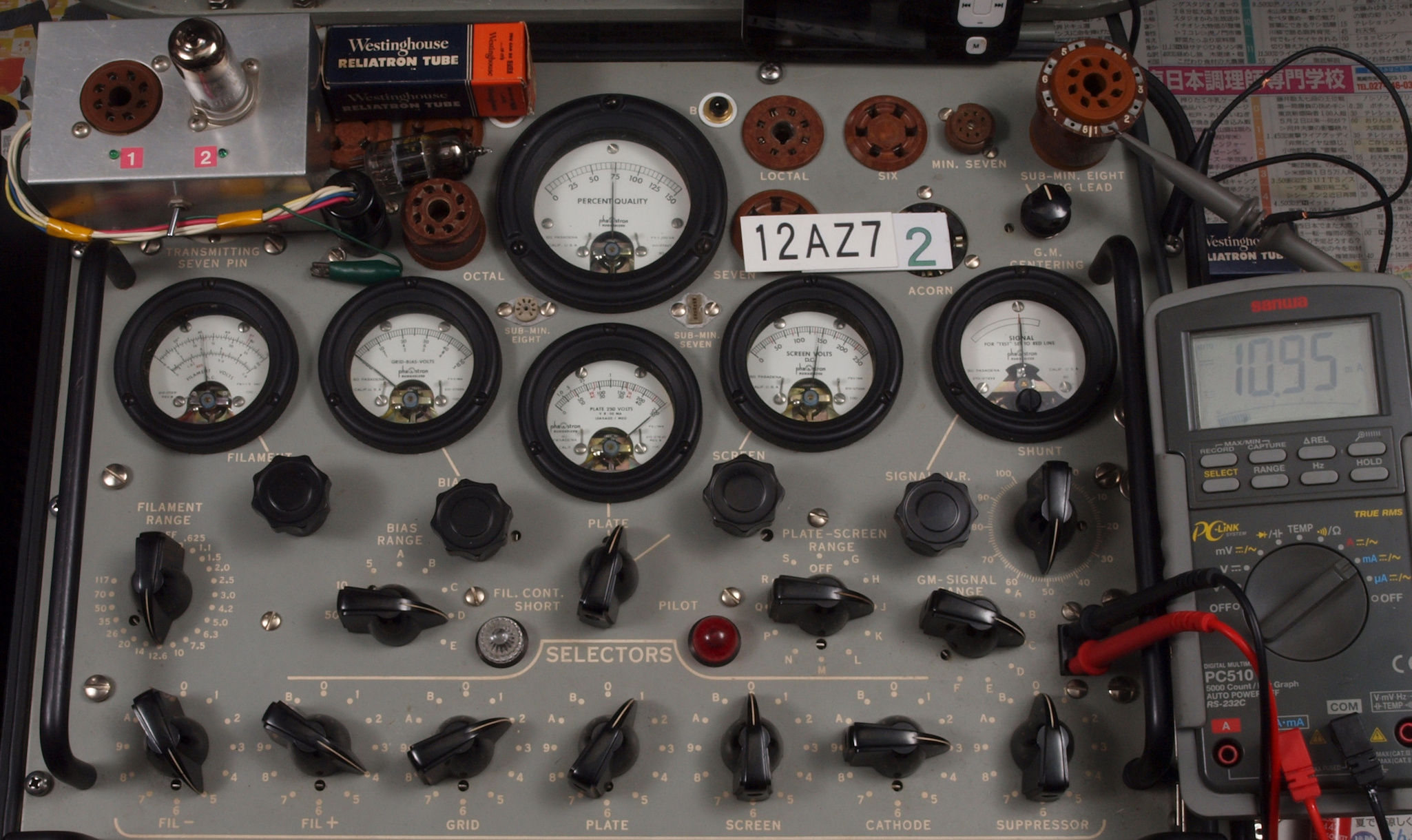

D21. 2本目12AZ7(ECC81)ユニット1。 Gm測定=2800μmho、Ip=10.95mA。
      測定条件、「Ep=250V、Rk=200Ω」、 Cレンジ=6000μmhoレンジでの測定。

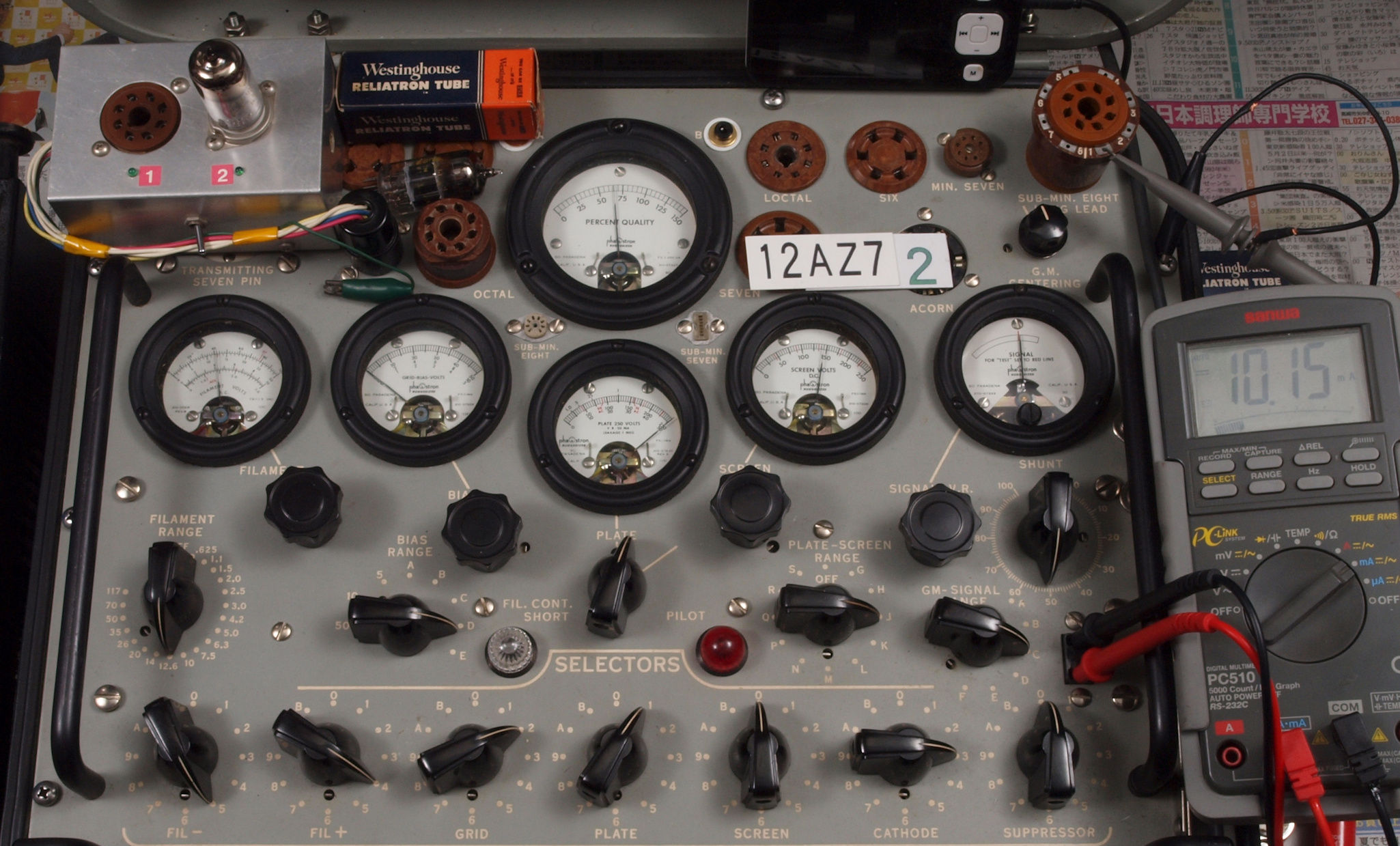

D22. 2本目12AZ7(ECC81)ユニット2。 Gm測定=2600μmho、Ip=10.15mA。

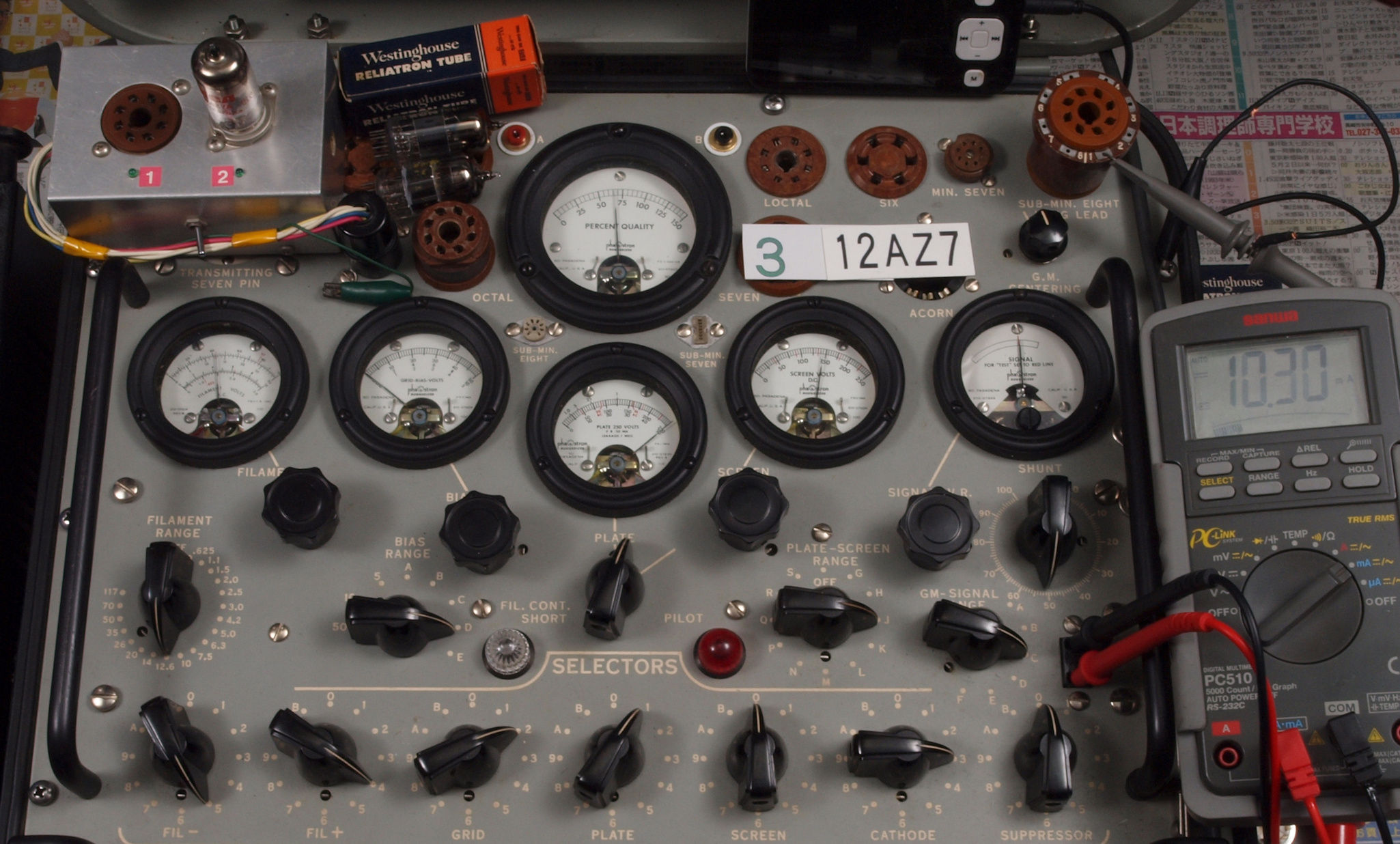

D31. 3本目12AZ7(ECC81)ユニット1。 Gm測定=2750μmho、Ip=11.37mA。
      測定条件、「Ep=250V、Rk=200Ω」、 Cレンジ=6000μmhoレンジでの測定。

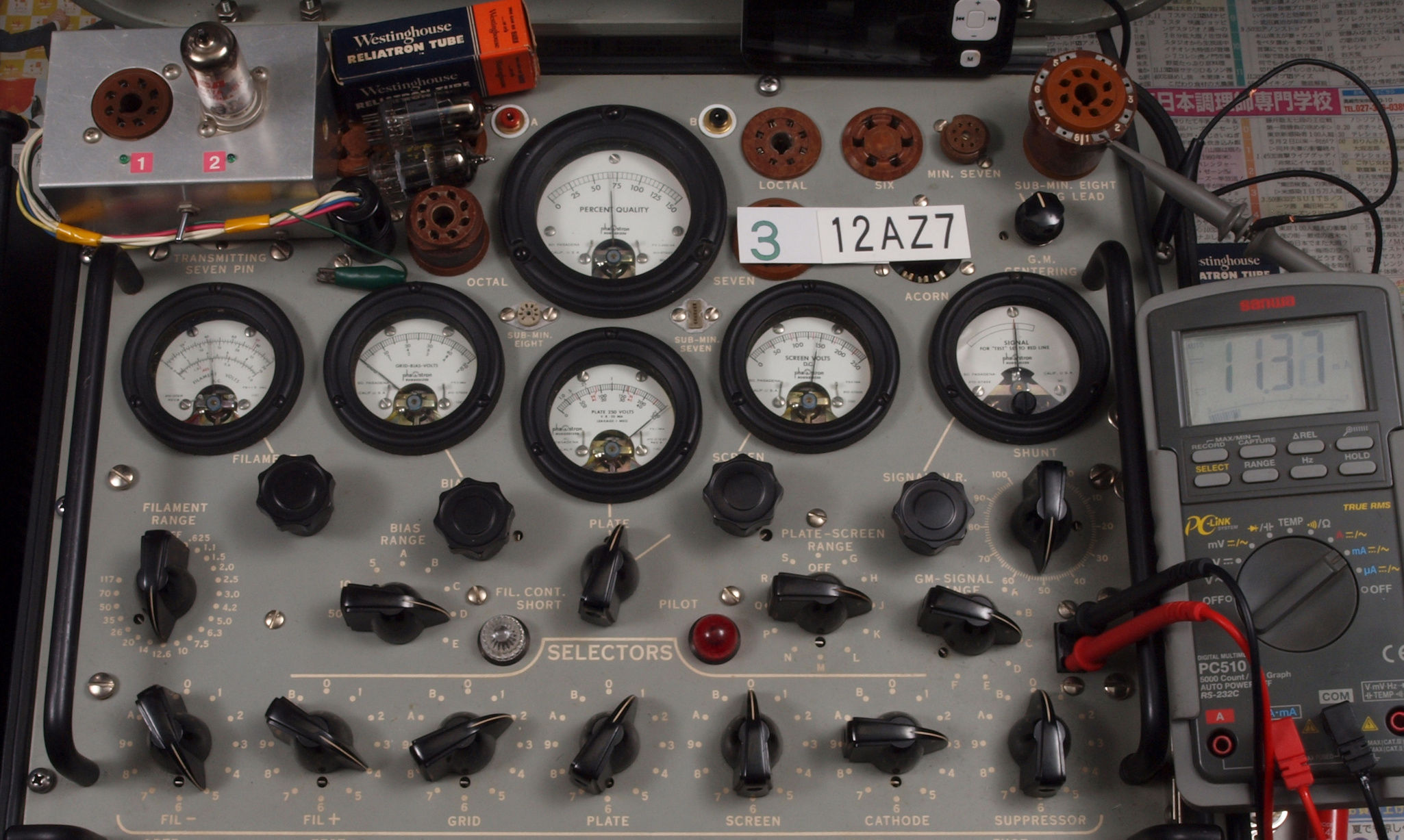

D32. 3本目12AZ7(ECC81)ユニット2。 Gm測定=2600μmho、Ip=10.30mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
                  12at7-m  ecc81-7
