Vacuum Tube Tester Hickok TV-2B/Uで
12AU7、ECC82 Gm、Ip測定
A. 12AU7(ECC82) 4本測定

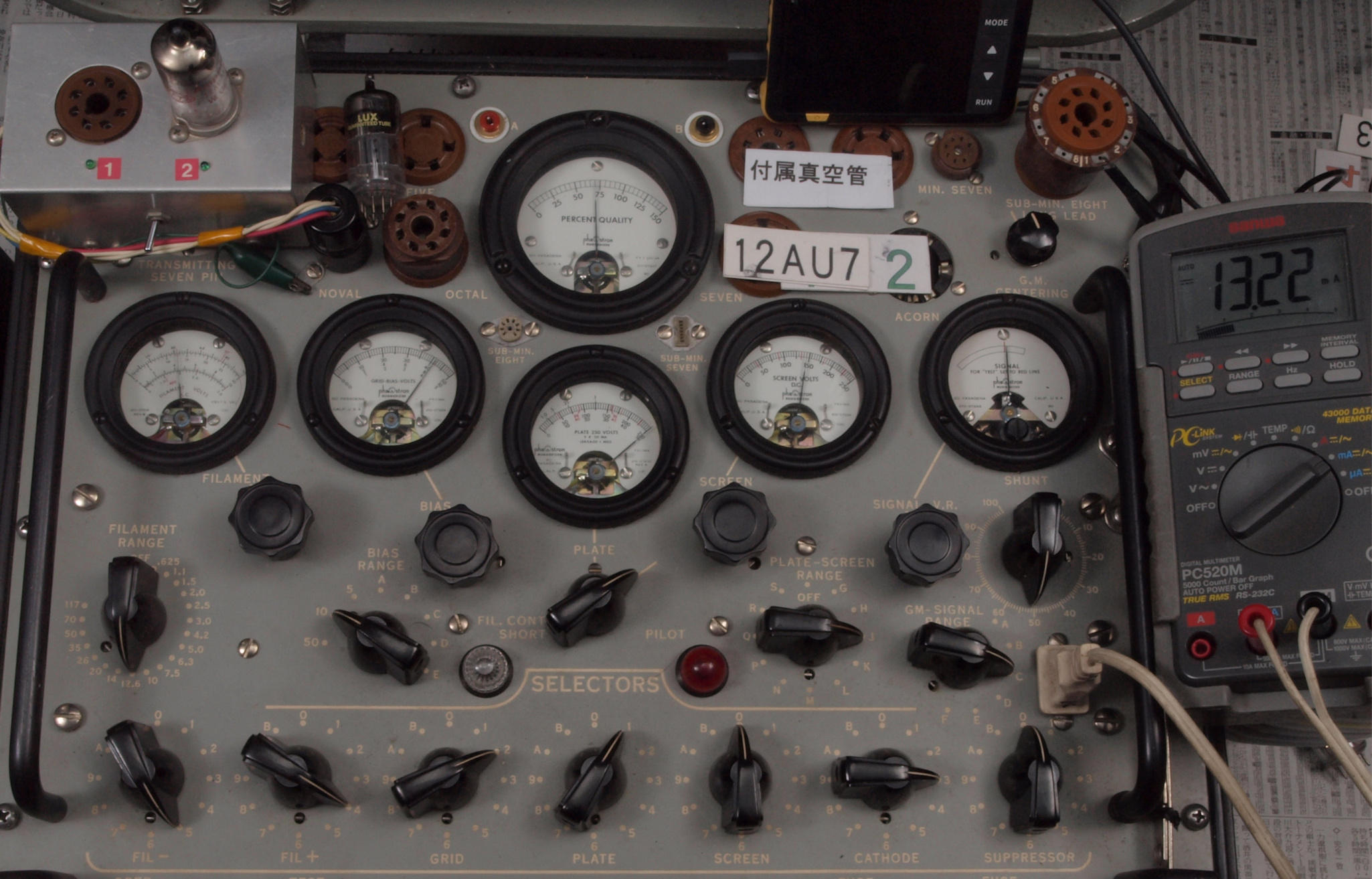

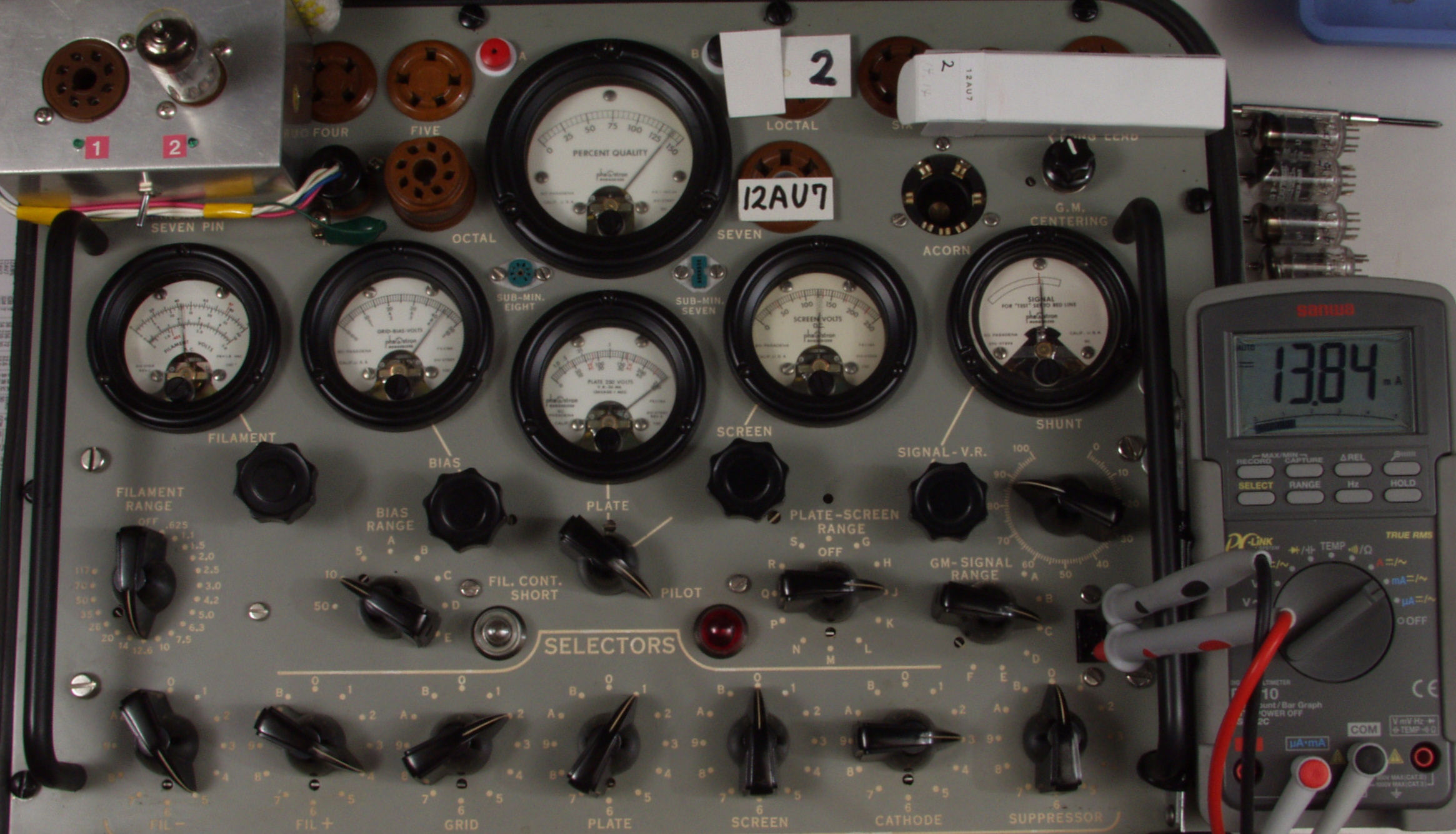

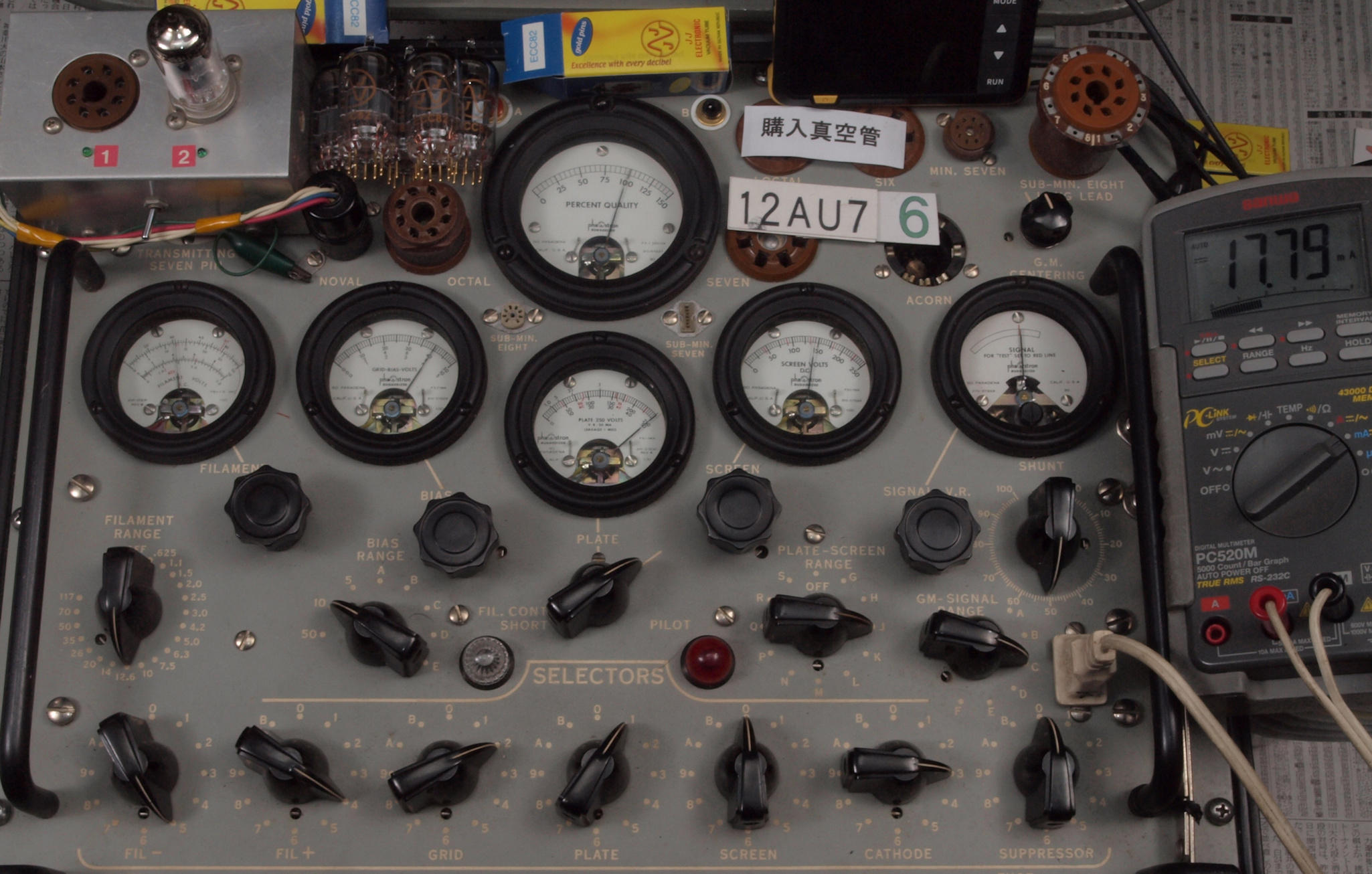

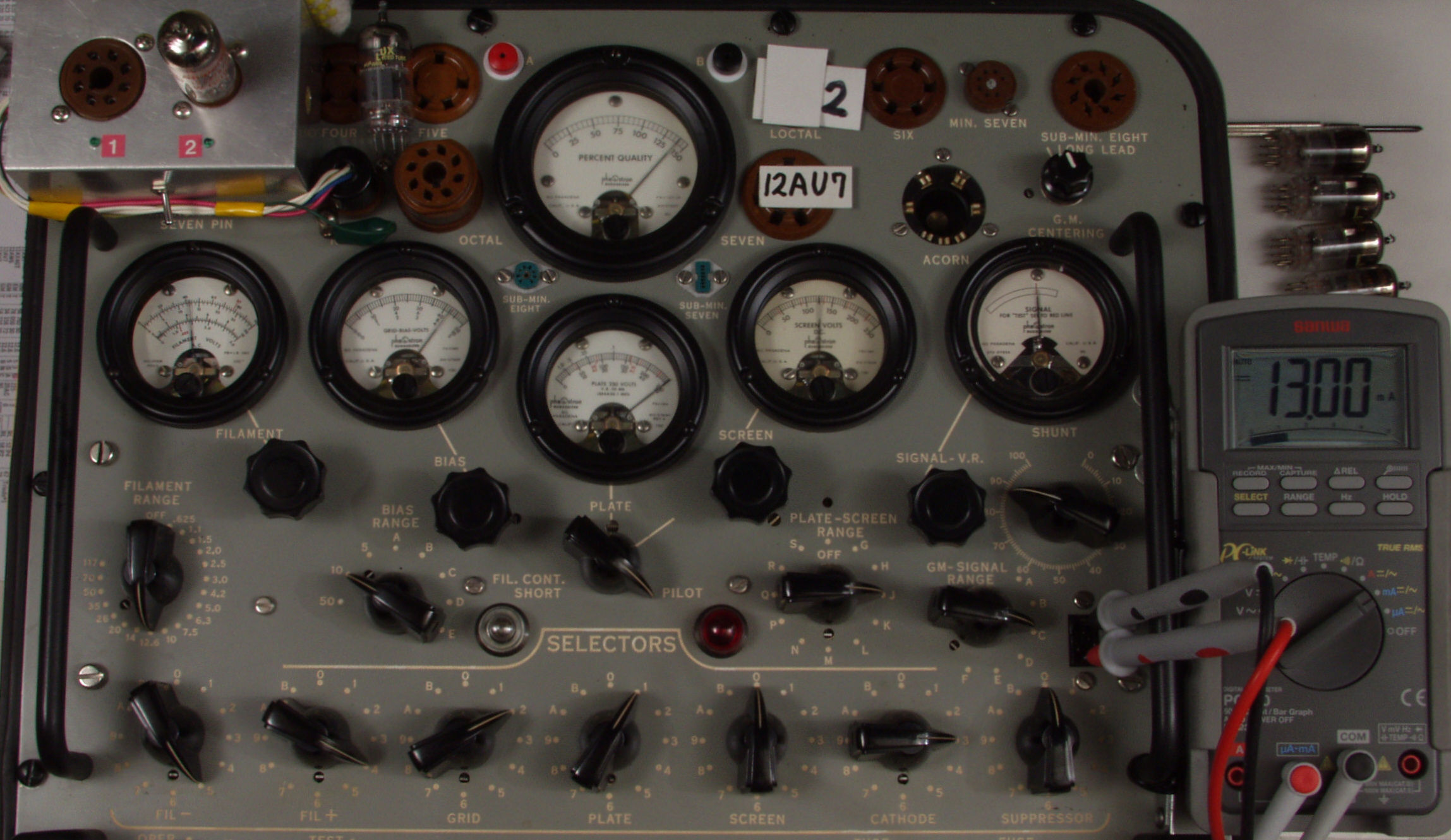

  • 1本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
    1本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
    2本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
    2本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=11.96mA。

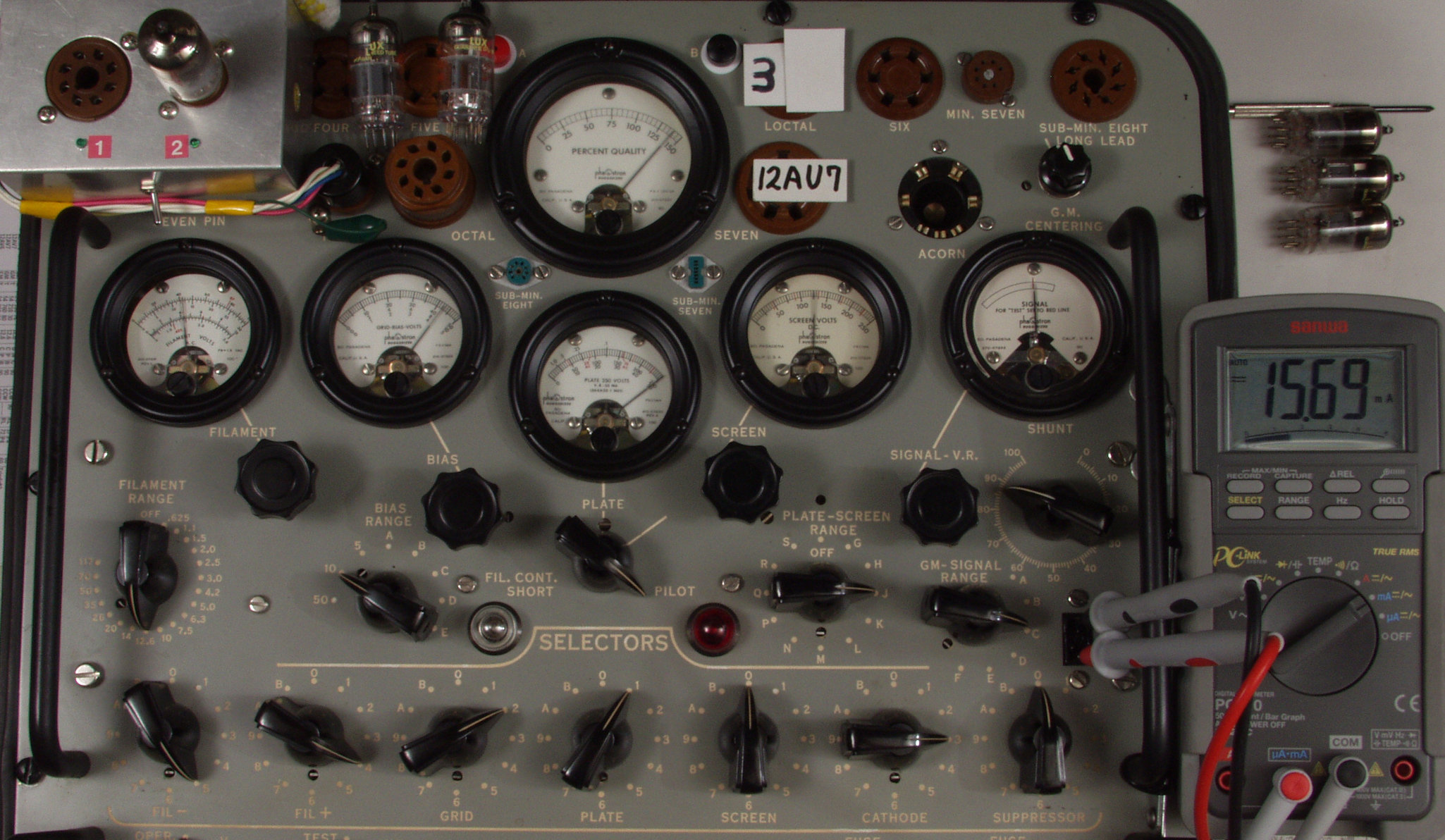

    3本目 12AU7 ユニット1測定。 Gm=300μmho、Ip=1.09mA。
    3本目 12AU7 ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
    4本目 12AU7 ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
    4本目 12AU7 ユニット2測定。 Gm=2600μmho、Ip=14.05mA。

B. ElectroHarmonix 12AU7(ECC82) 4本測定
  • 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
    12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
    12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
    12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
    12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
    12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
    12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
    12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
A. 12AU7(ECC82) 4本測定。
   真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

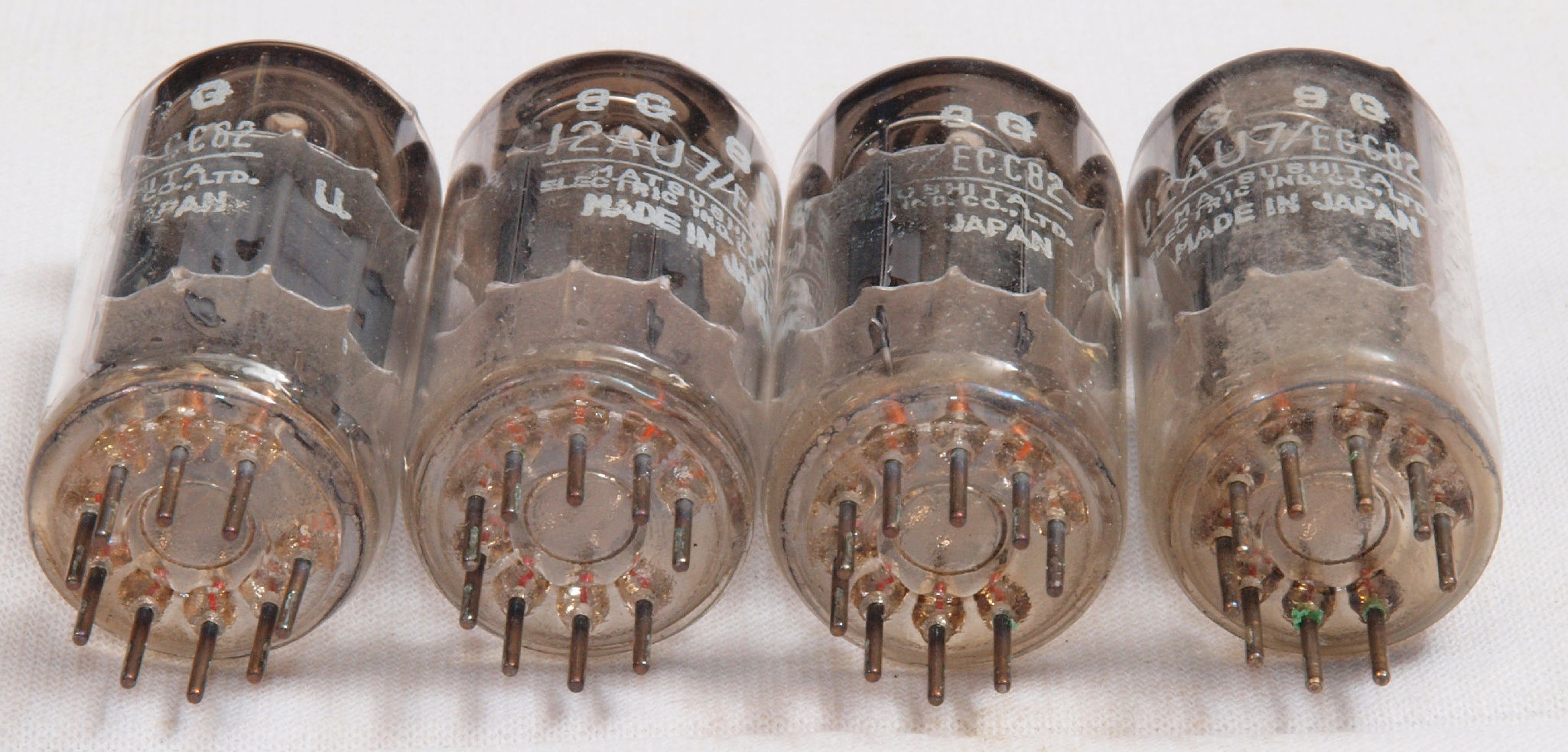

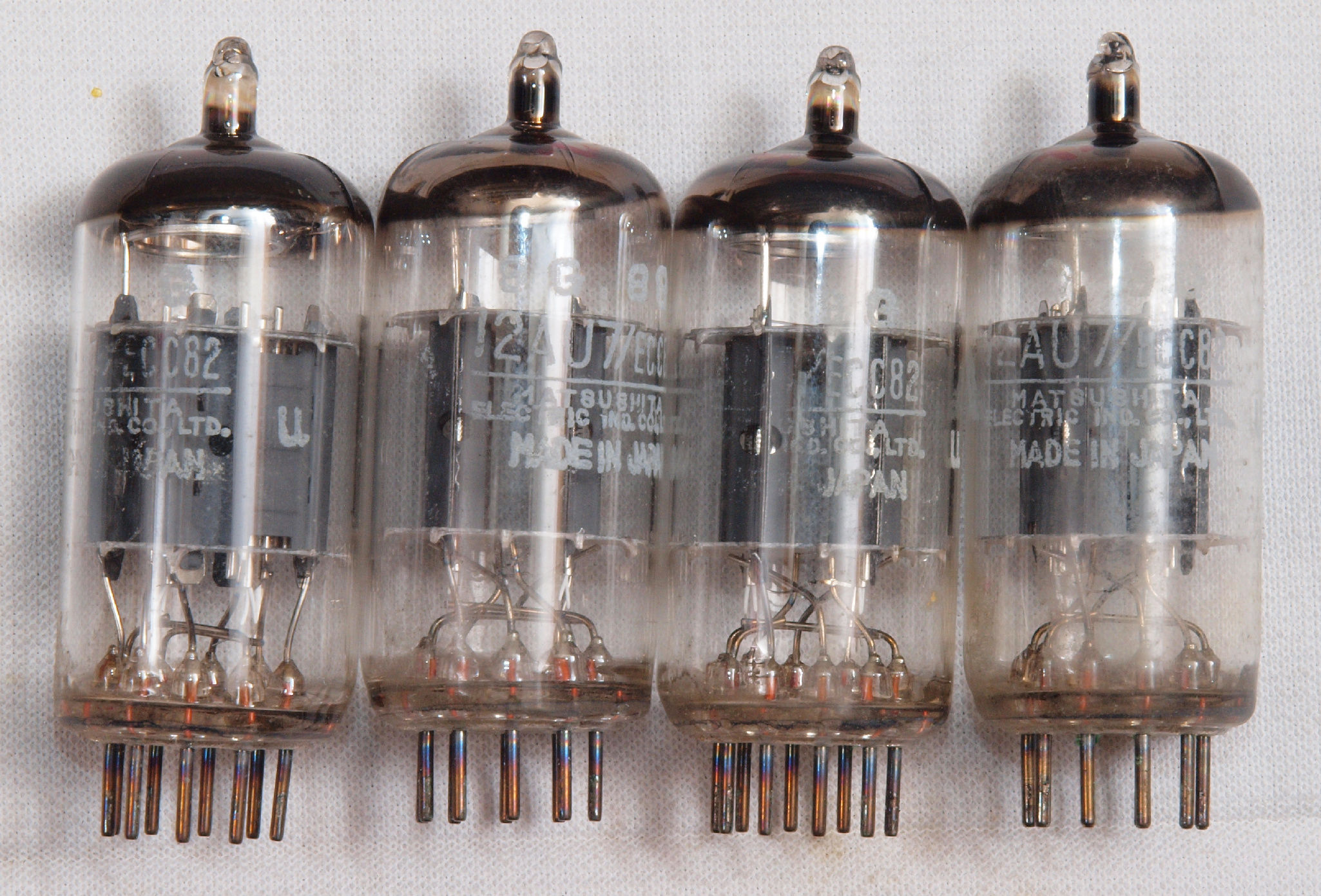

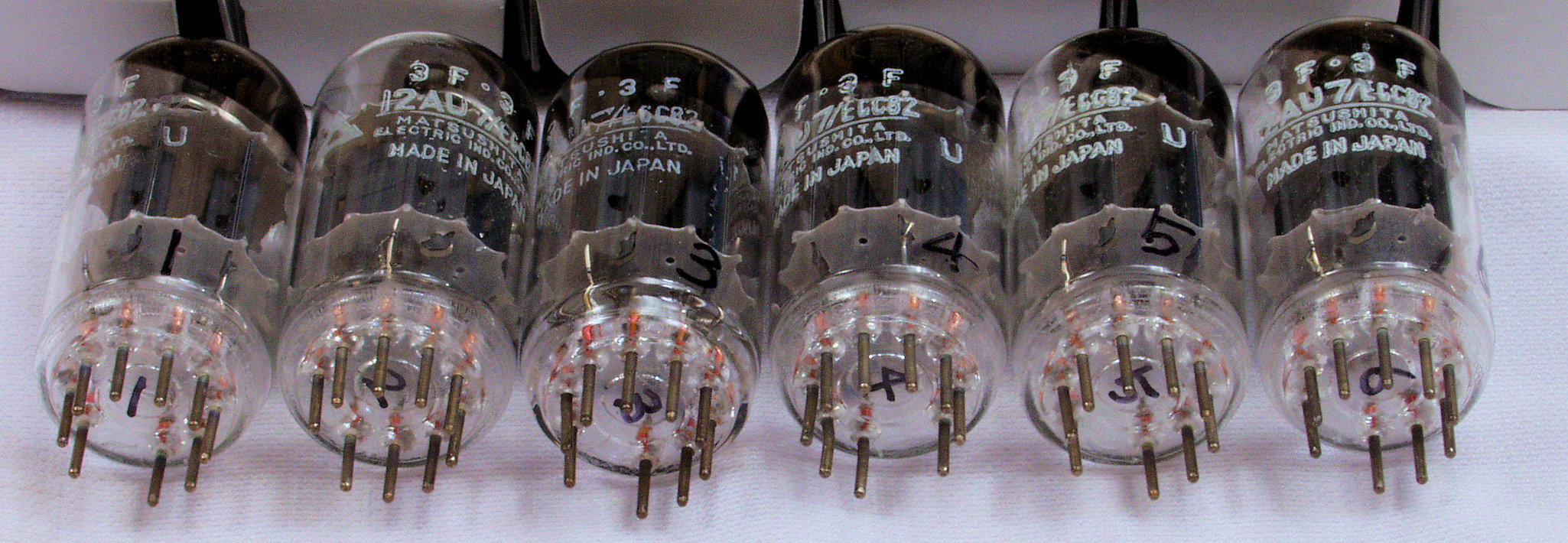

12AU7(ECC82)。 左から1本目.2本目...4本目、。

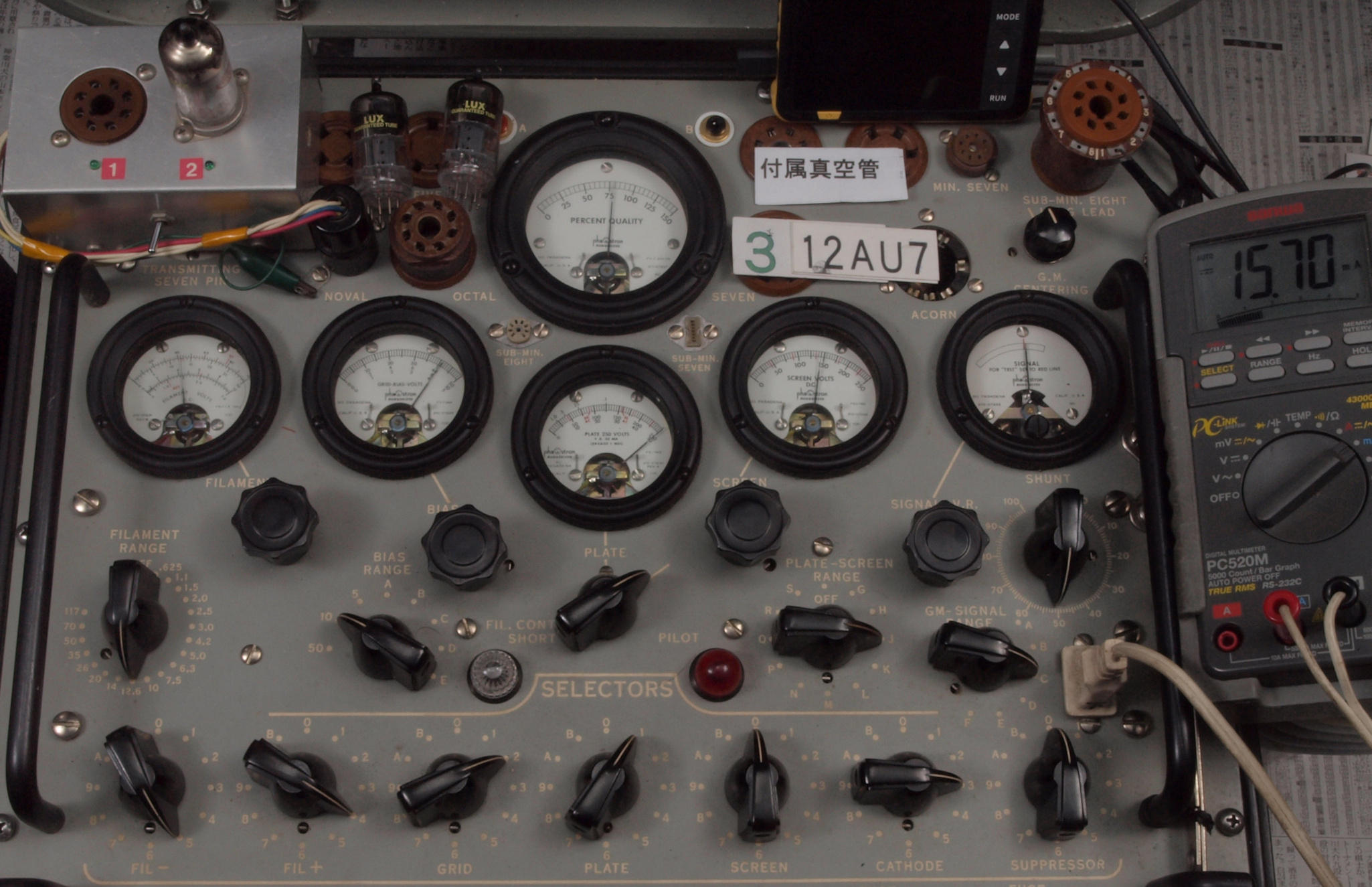

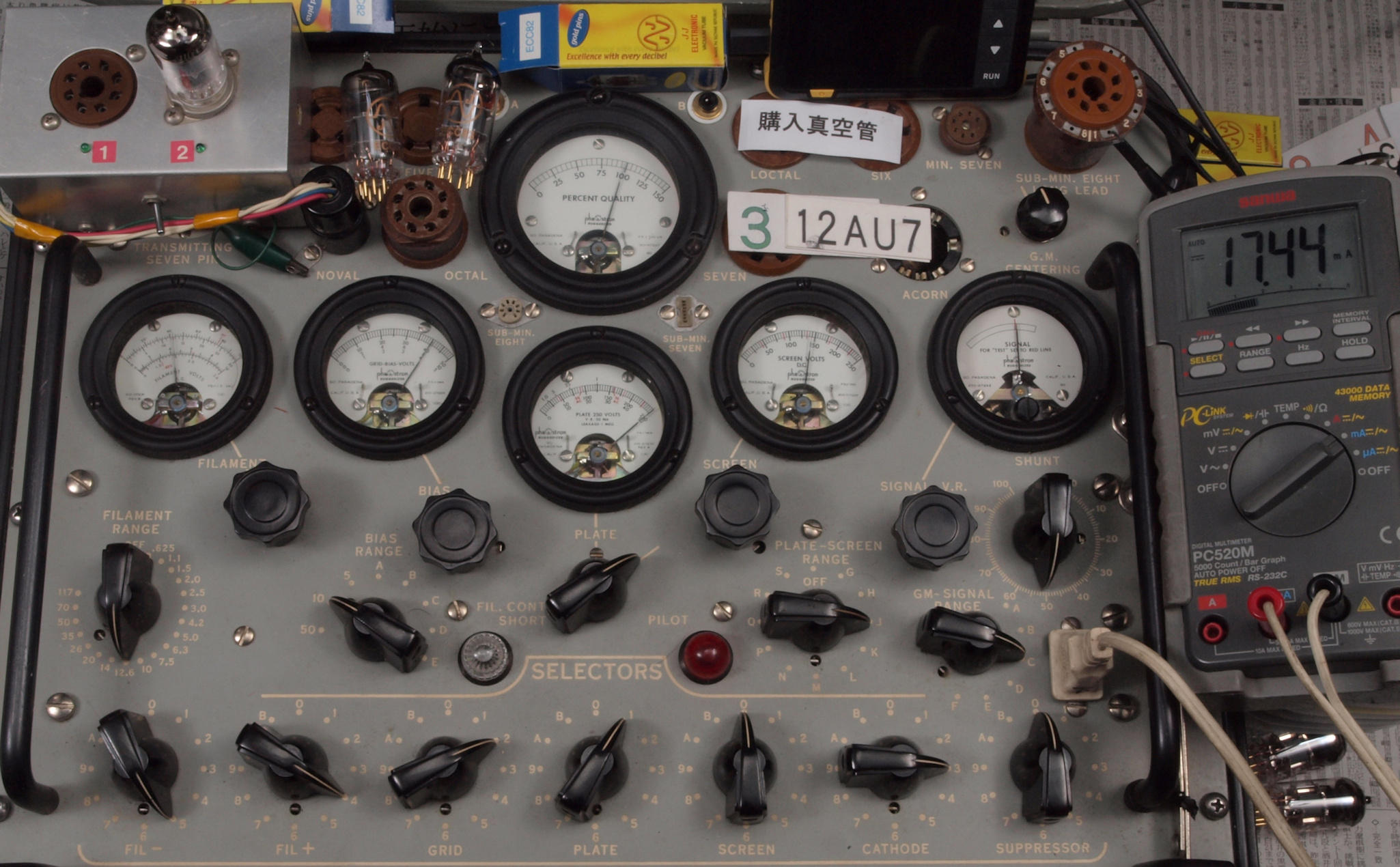

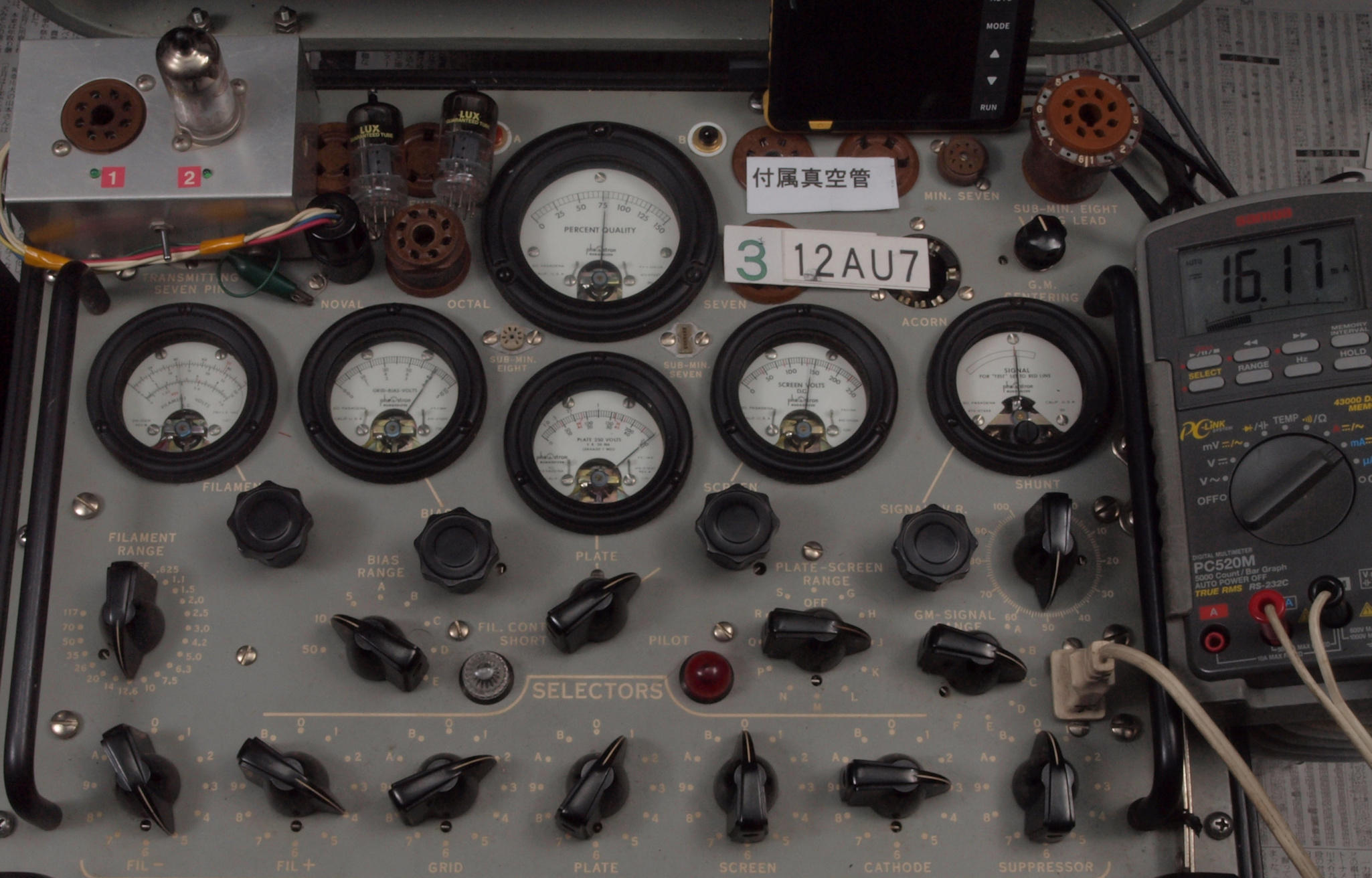

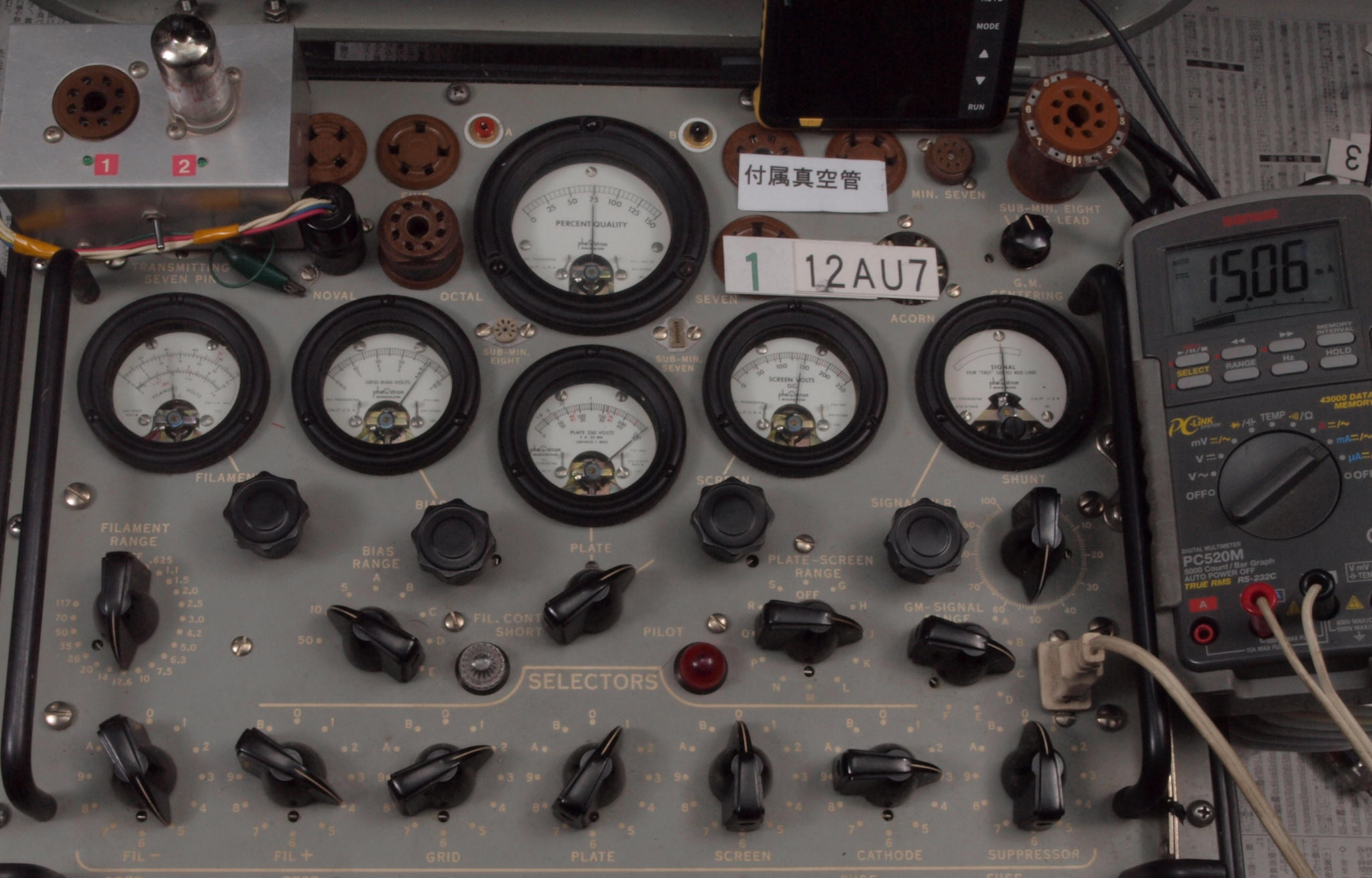

  • 1本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.54mA。

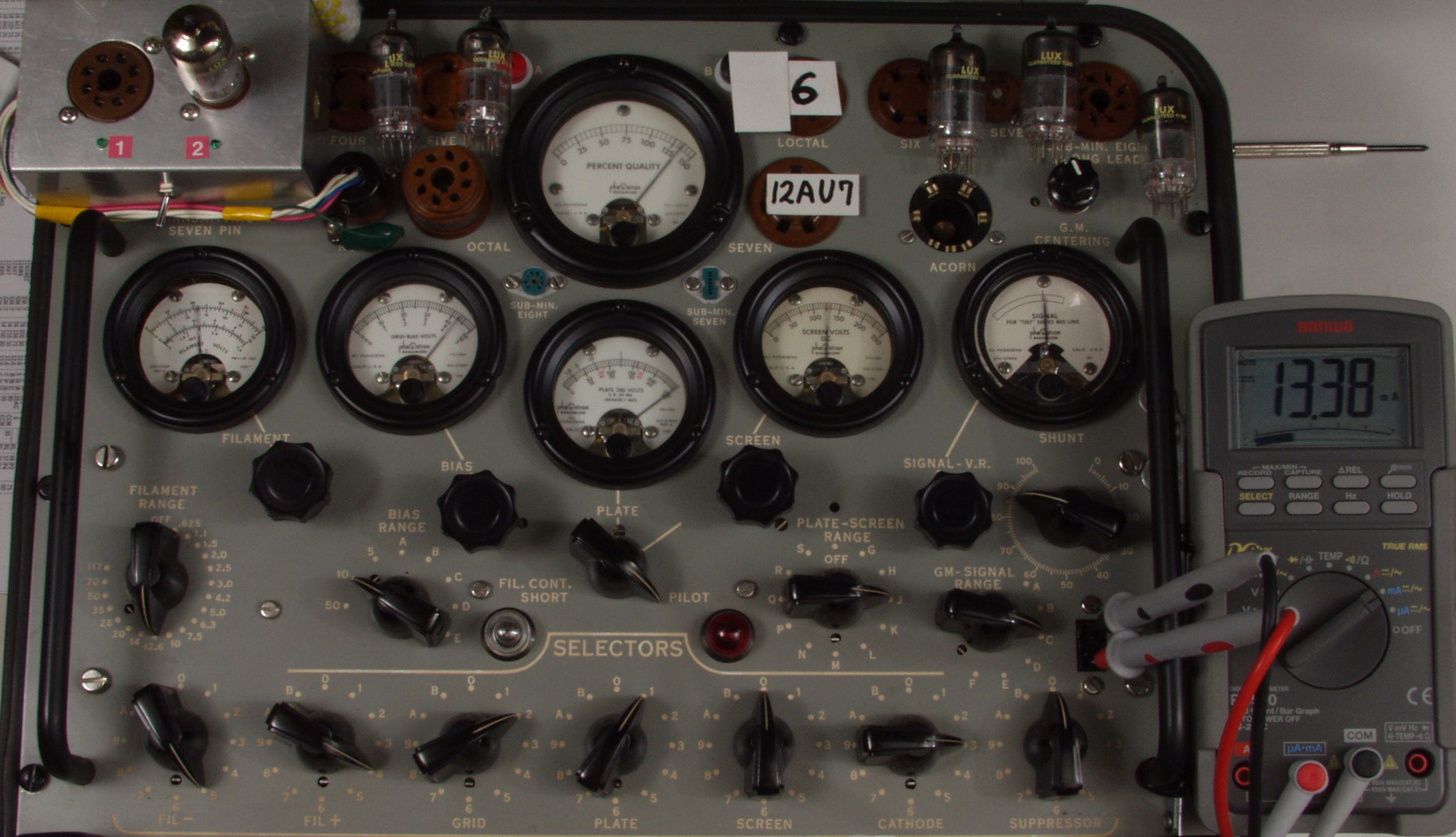

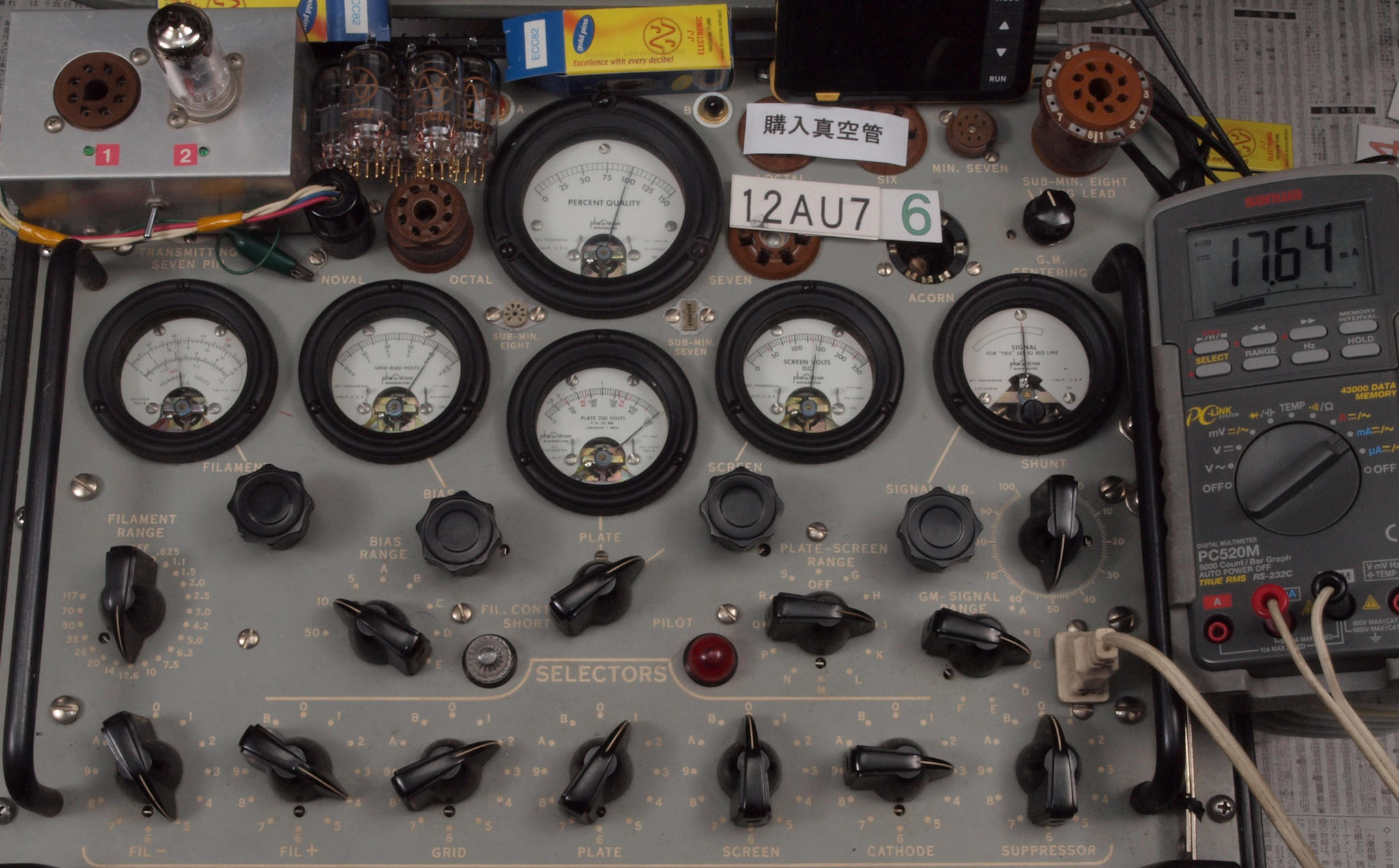

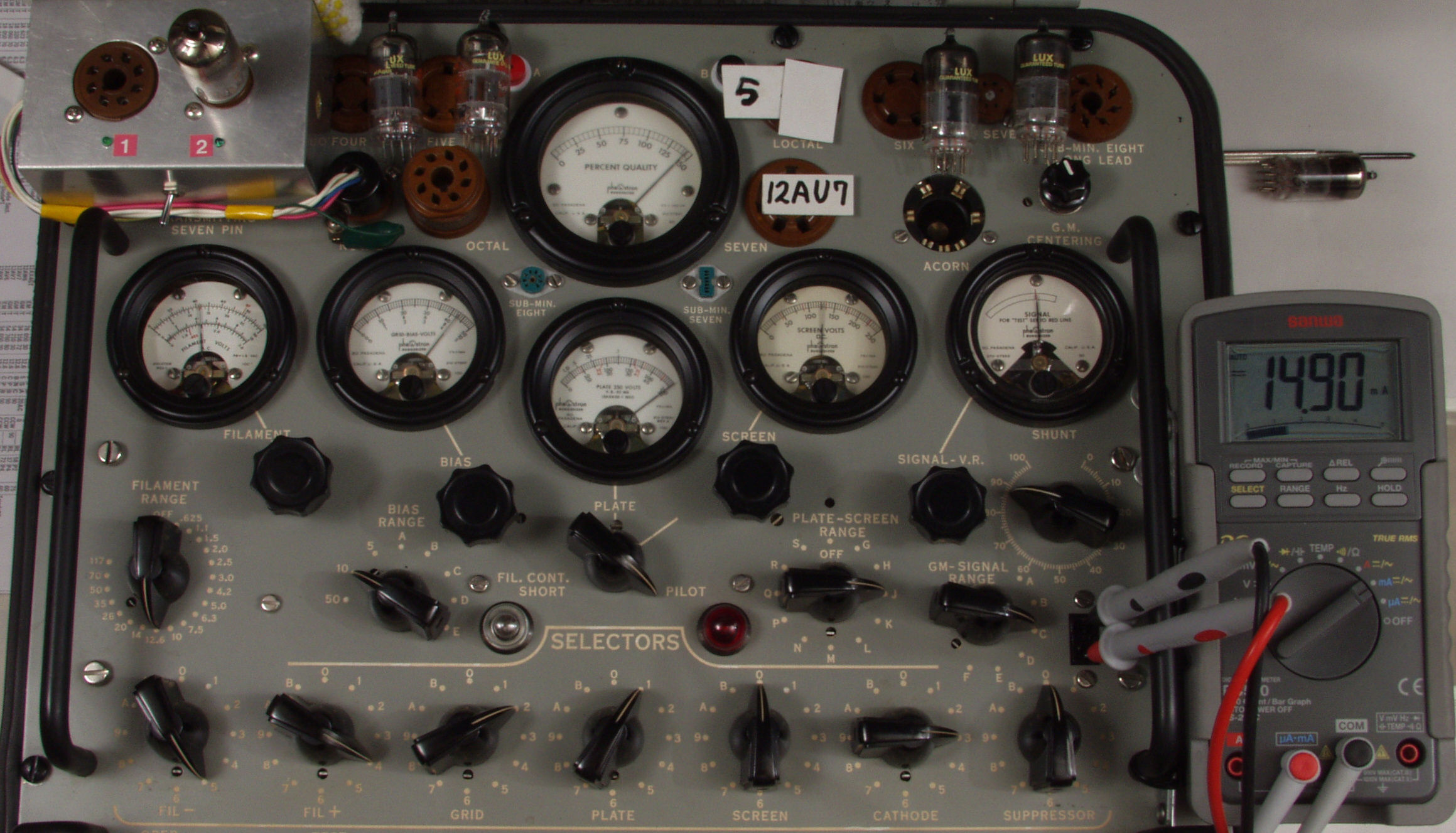

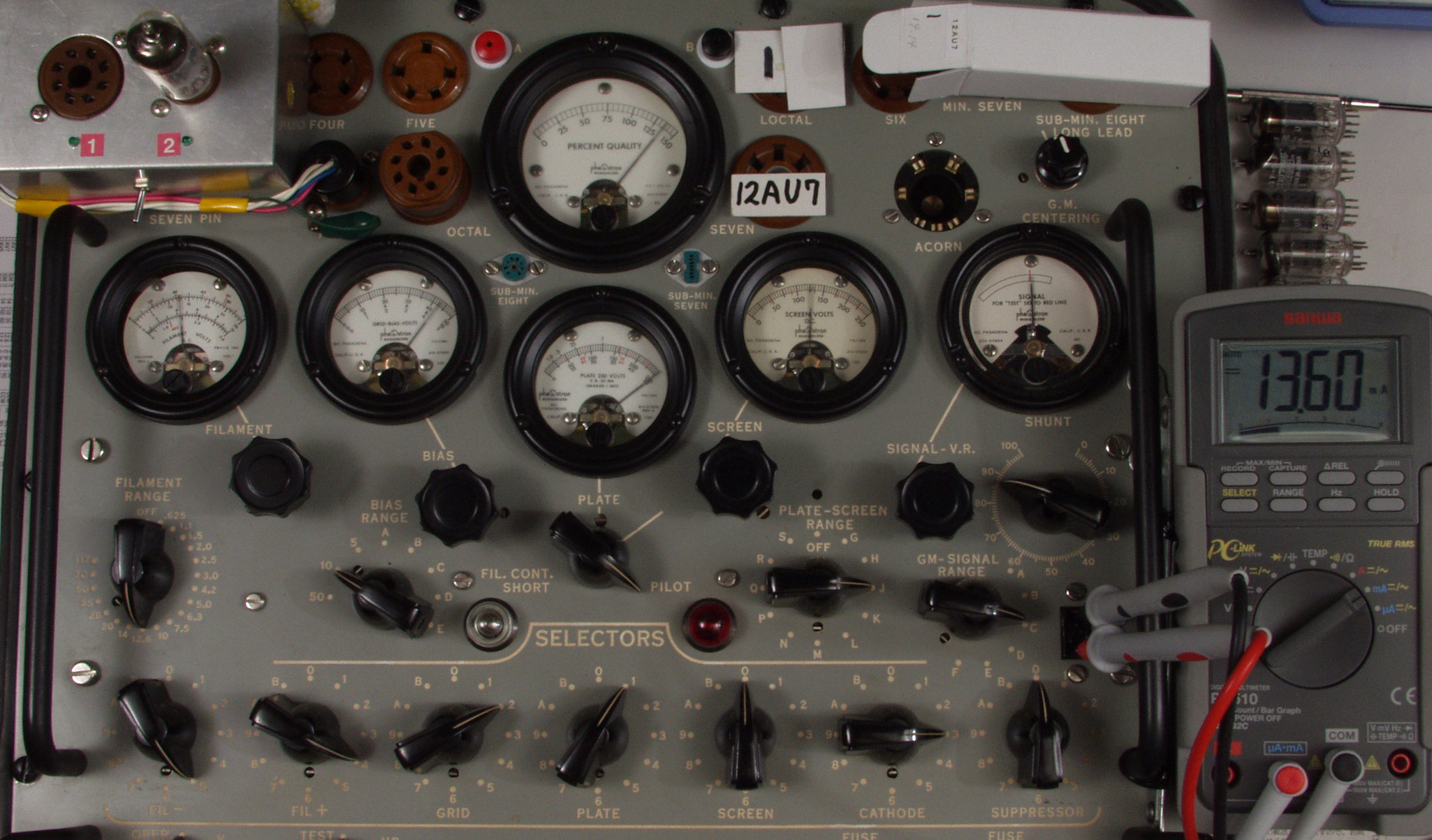

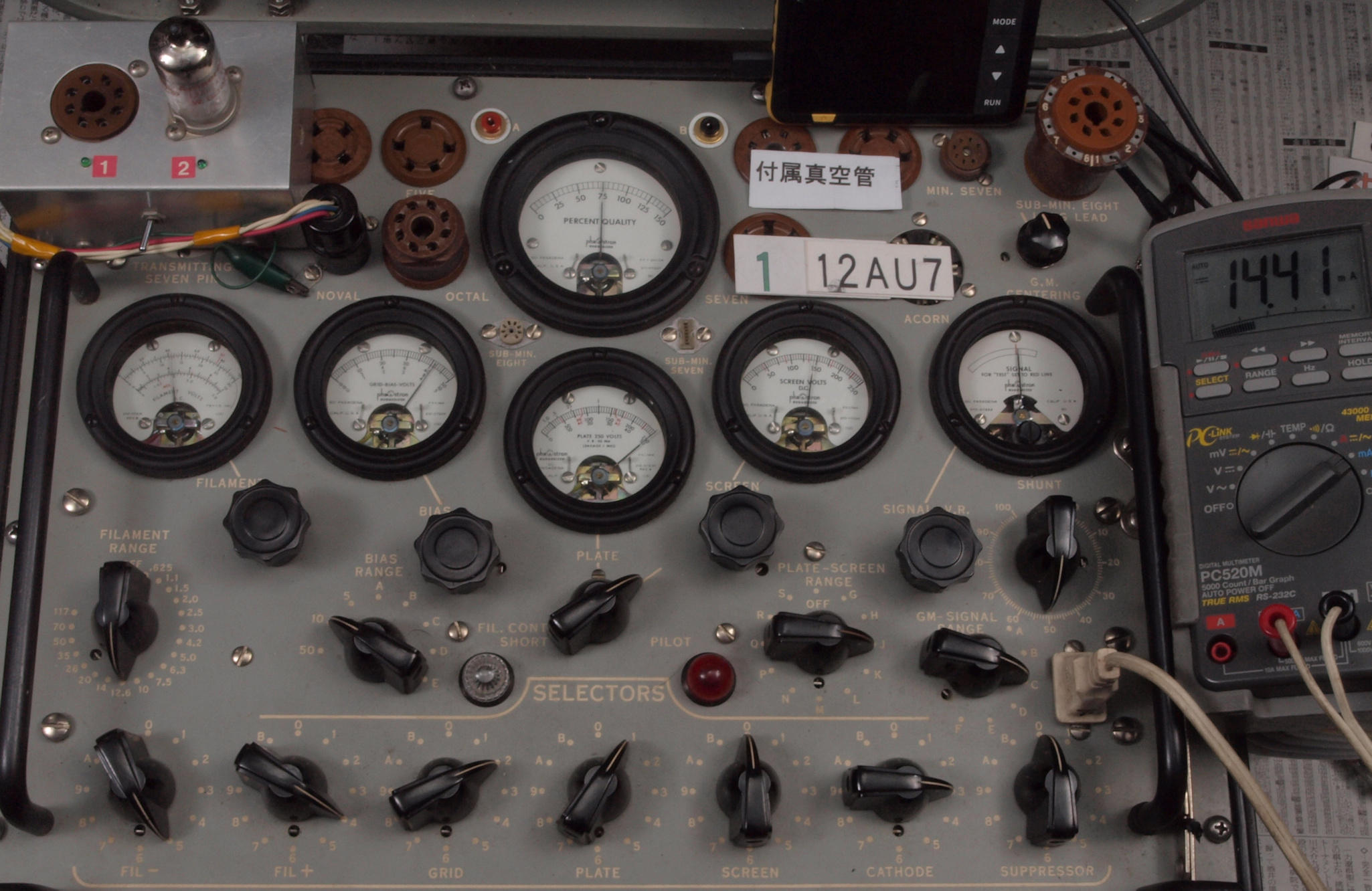

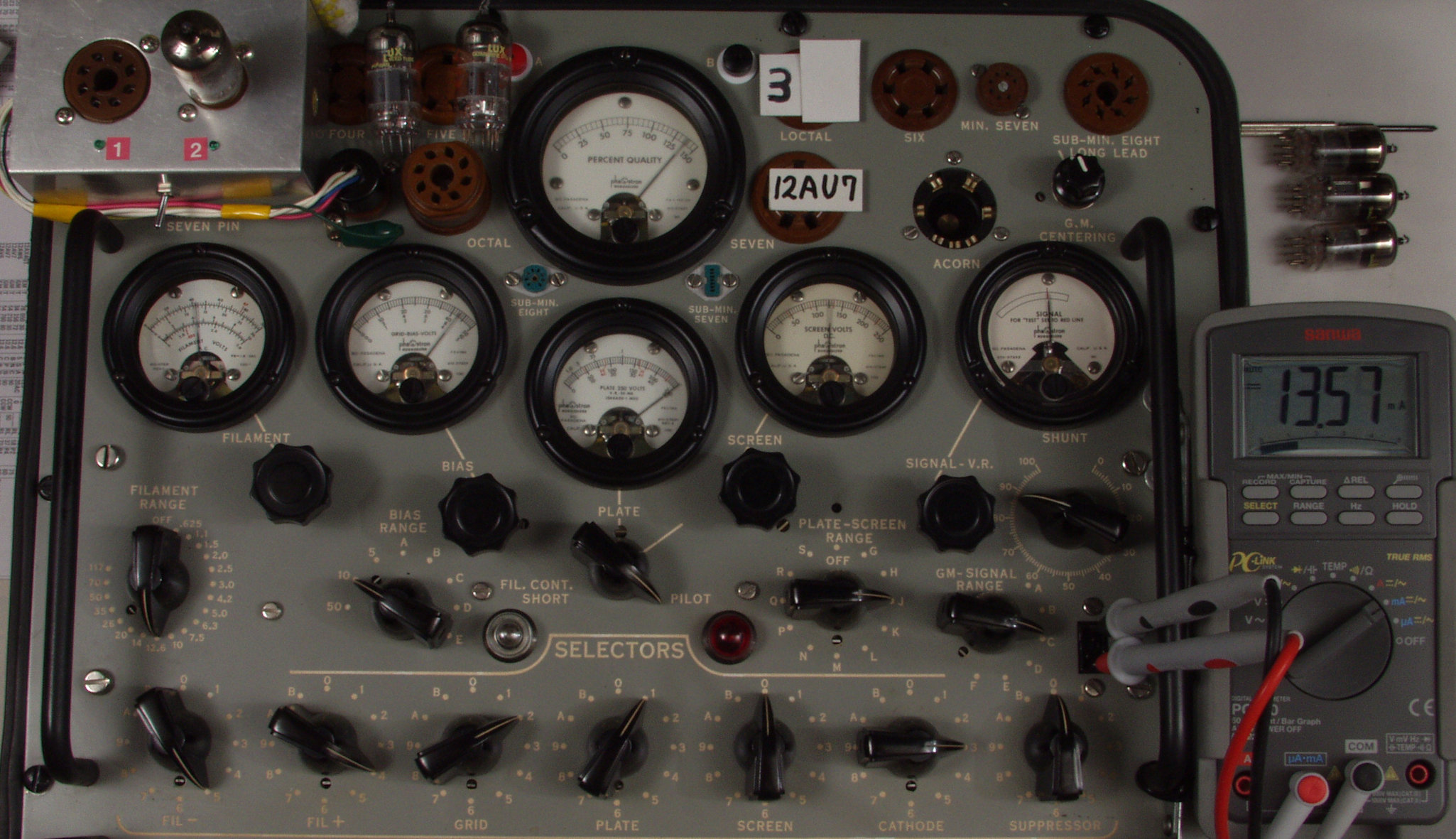

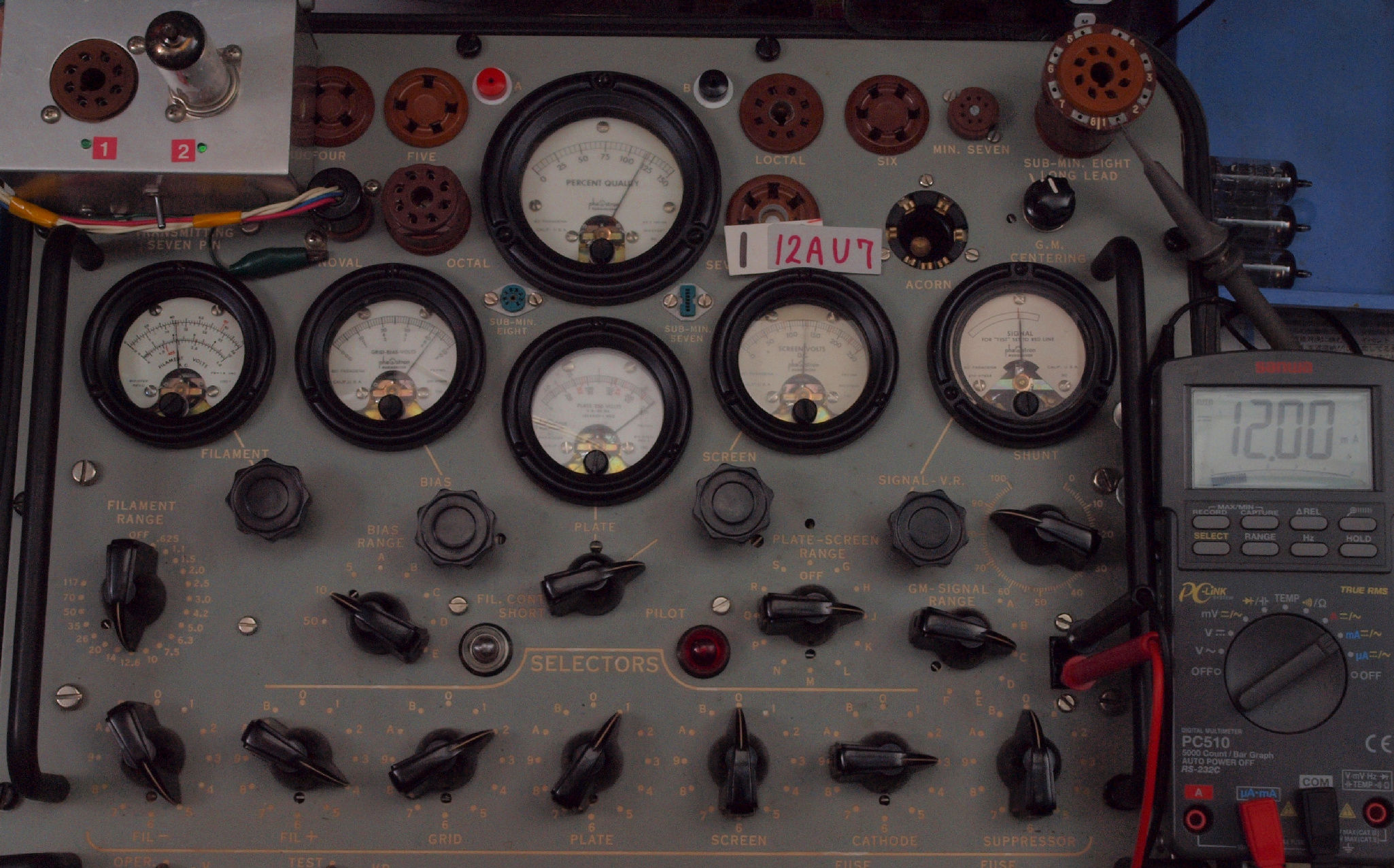

    1本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=12.00mA。
    2本目 12AU7 ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
    2本目 12AU7 ユニット2測定。 Gm=2340μmho、Ip=11.96mA。
    3本目 12AU7 ユニット1測定。 Gm=300μmho、Ip=1.09mA。
    3本目 12AU7 ユニット2測定。 Gm=1000μmho、Ip=5.08mA。
    4本目 12AU7 ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
    4本目 12AU7 ユニット2測定。 Gm=2600μmho、Ip=14.05mA。

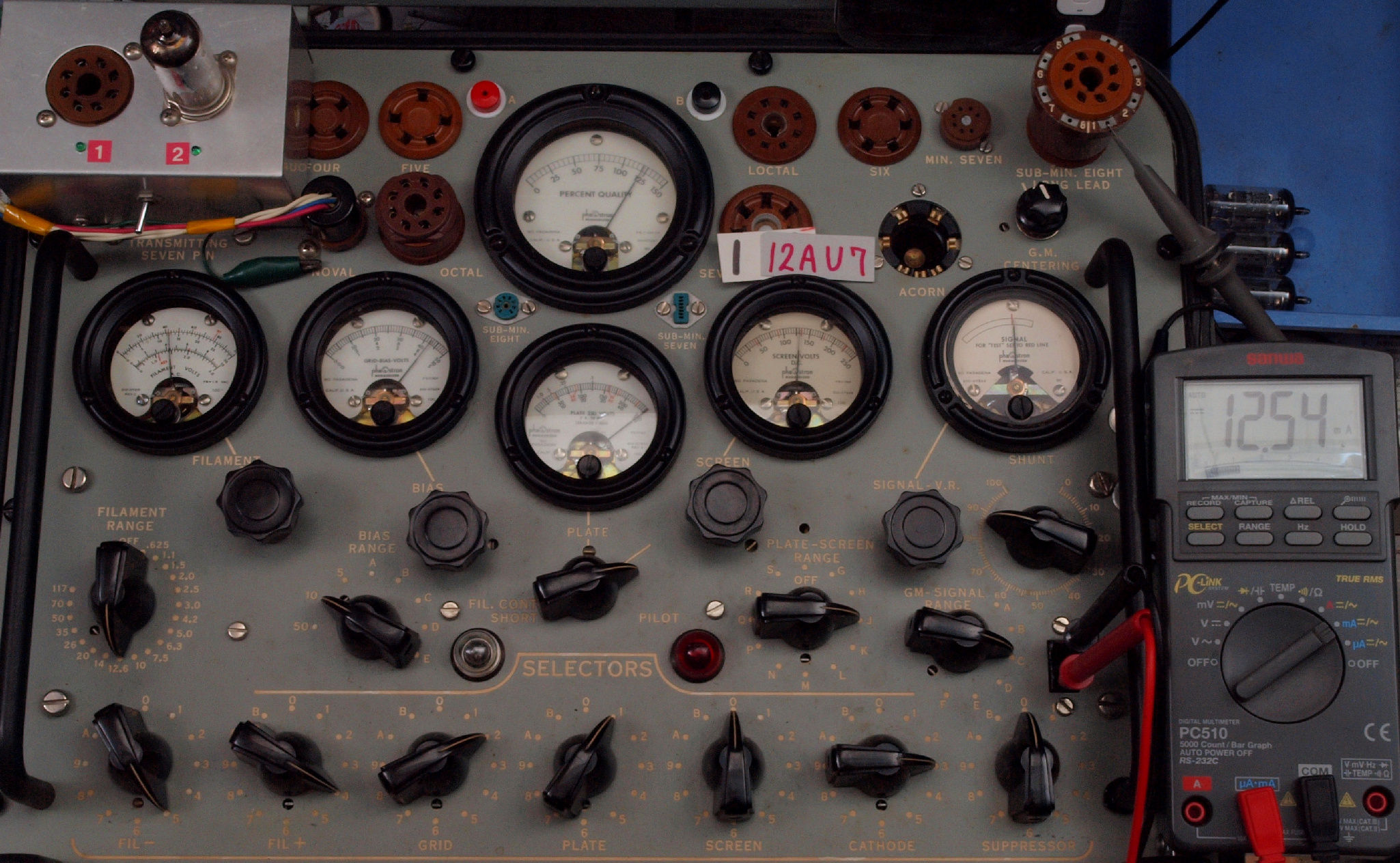

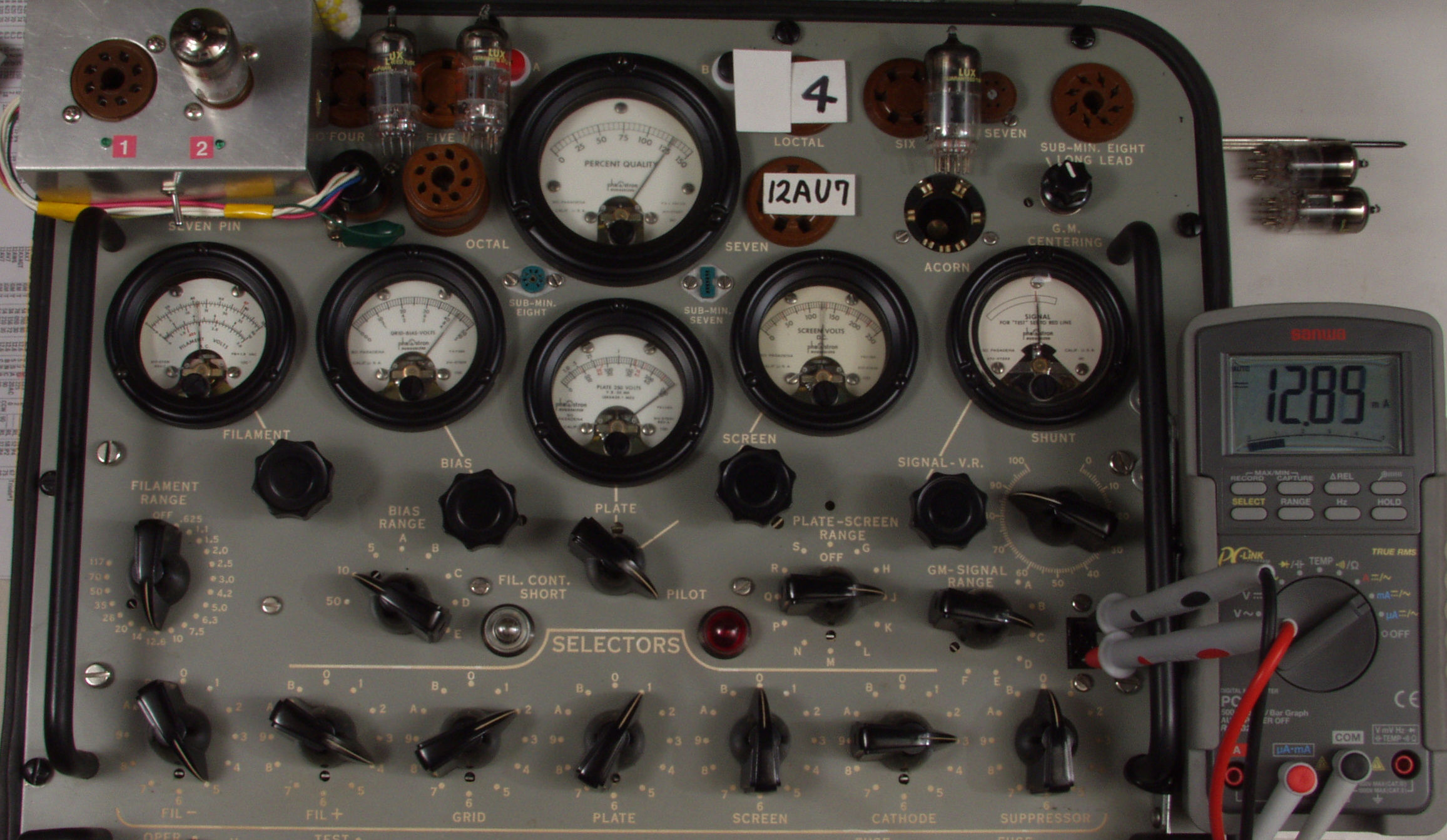

A11. 12AU7 1本目ユニット1測定。 Gm=2400μmho、Ip=12.54mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

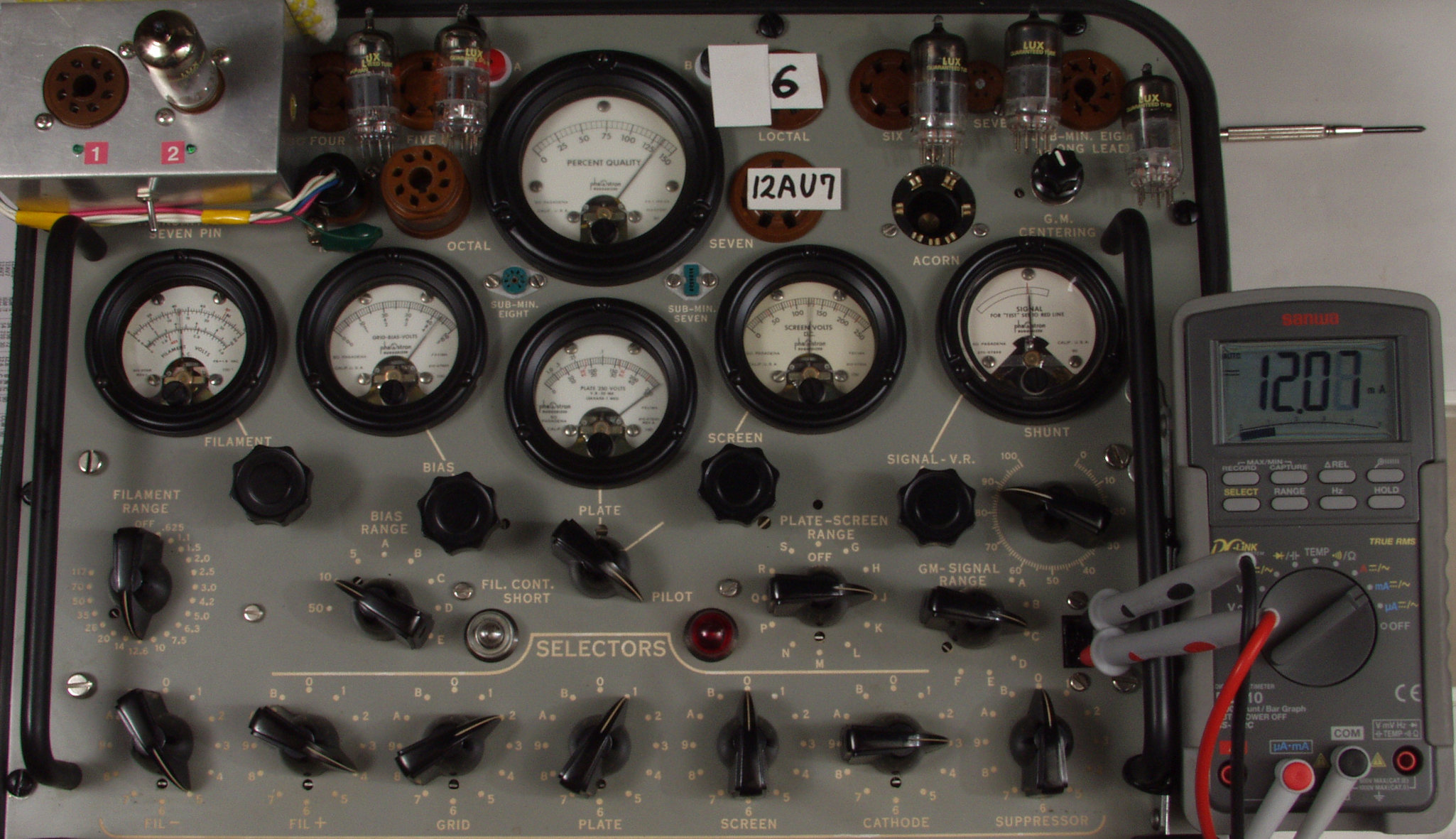

A12. 12AU7 1本目ユニット2測定。 Gm=2340μmho、Ip=12.00mA。

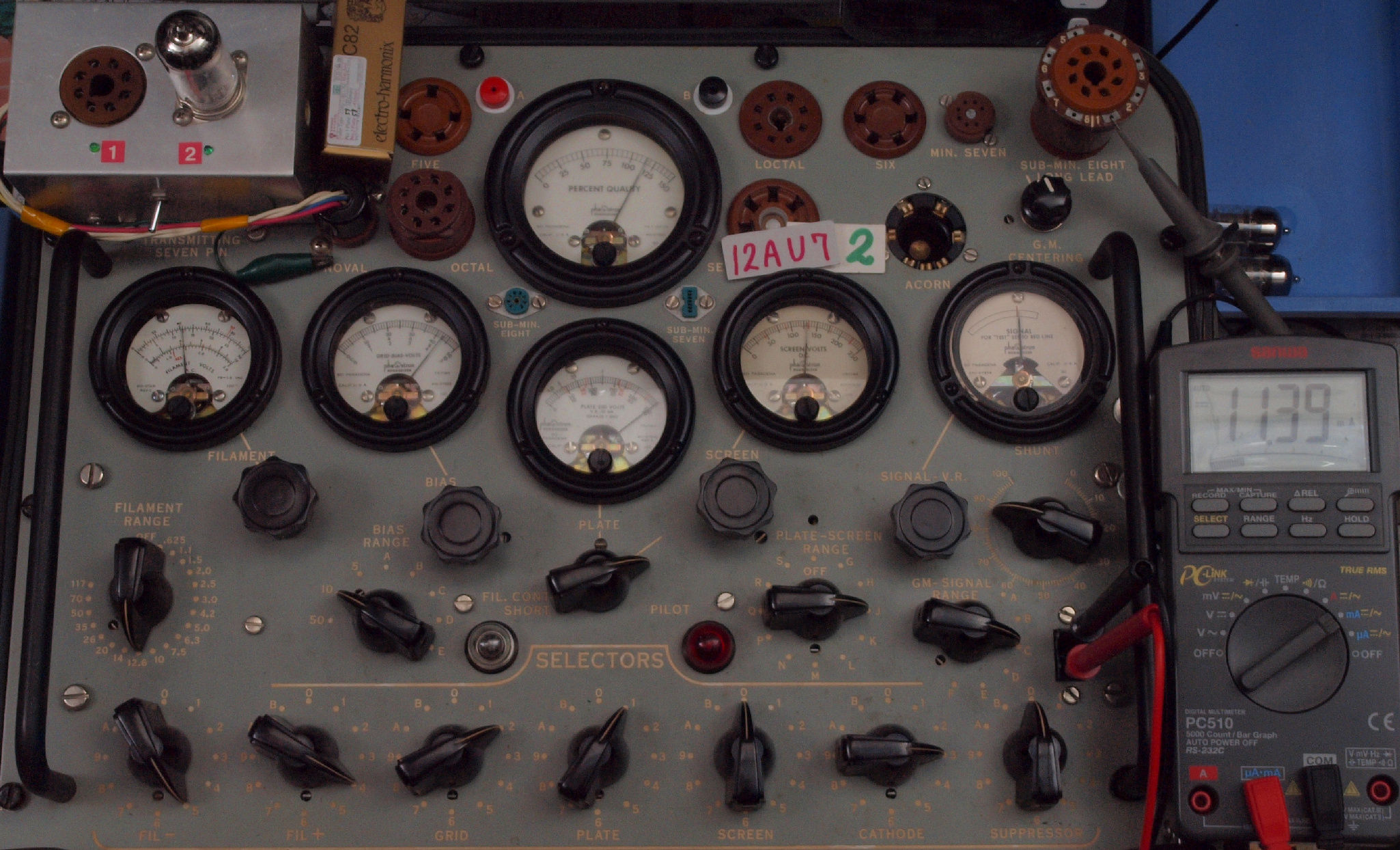

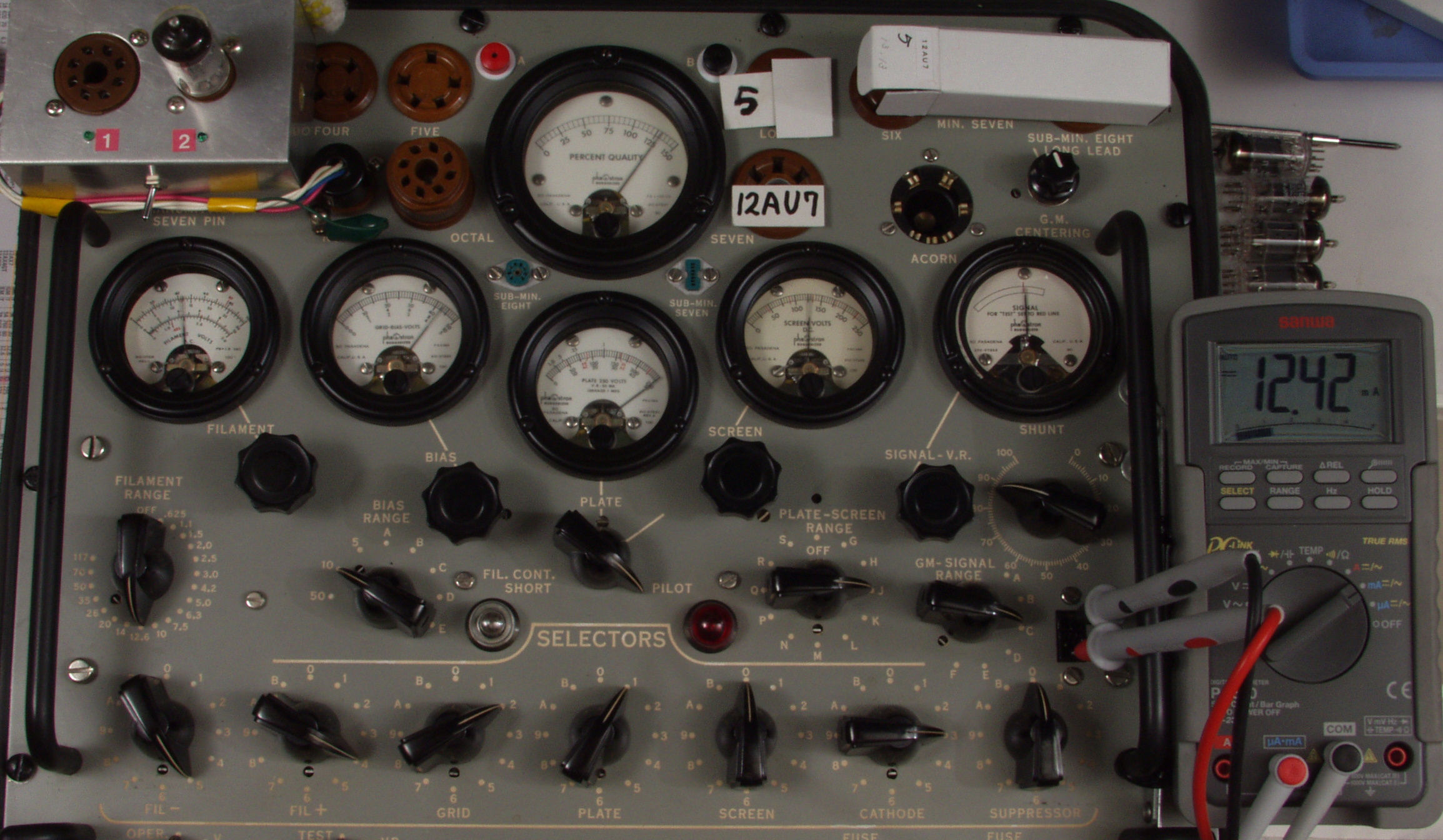

A21. 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=12.14mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

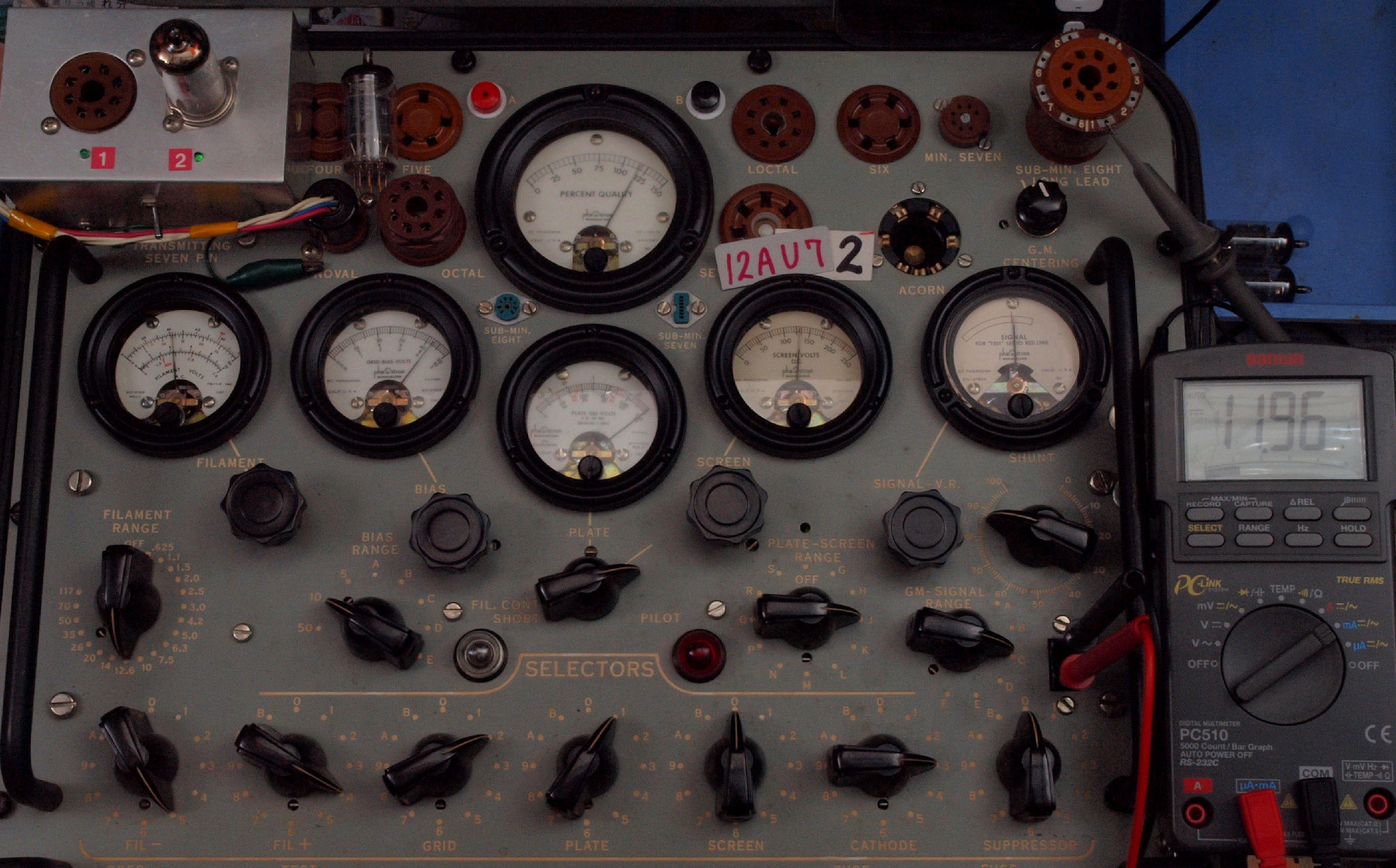

A22. 12AU7 2本目ユニット2測定。 Gm=2340μmho、Ip=11.96mA。

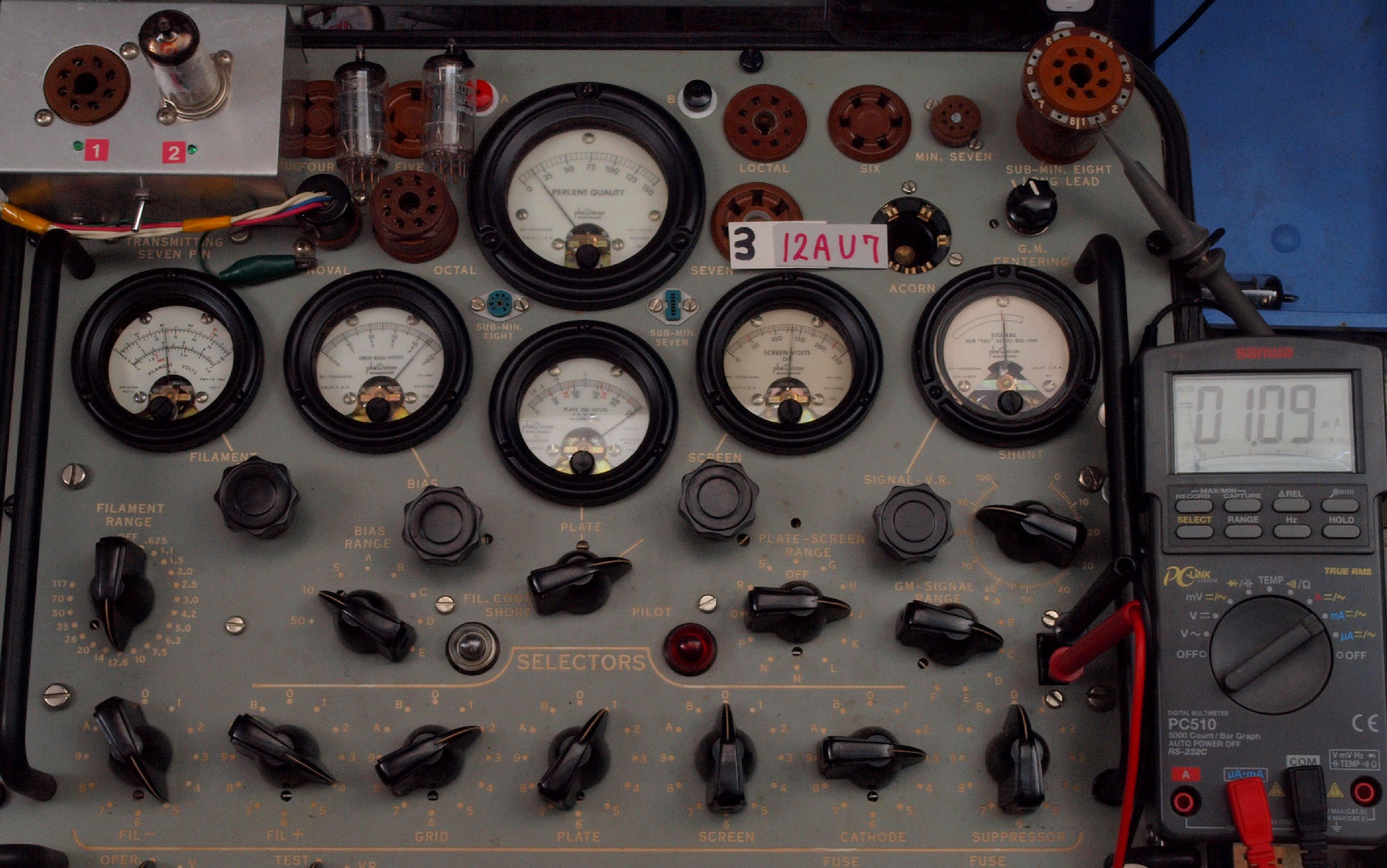

A31. 12AU7 3本目ユニット1測定。 Gm=300μmho、Ip=1.09mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

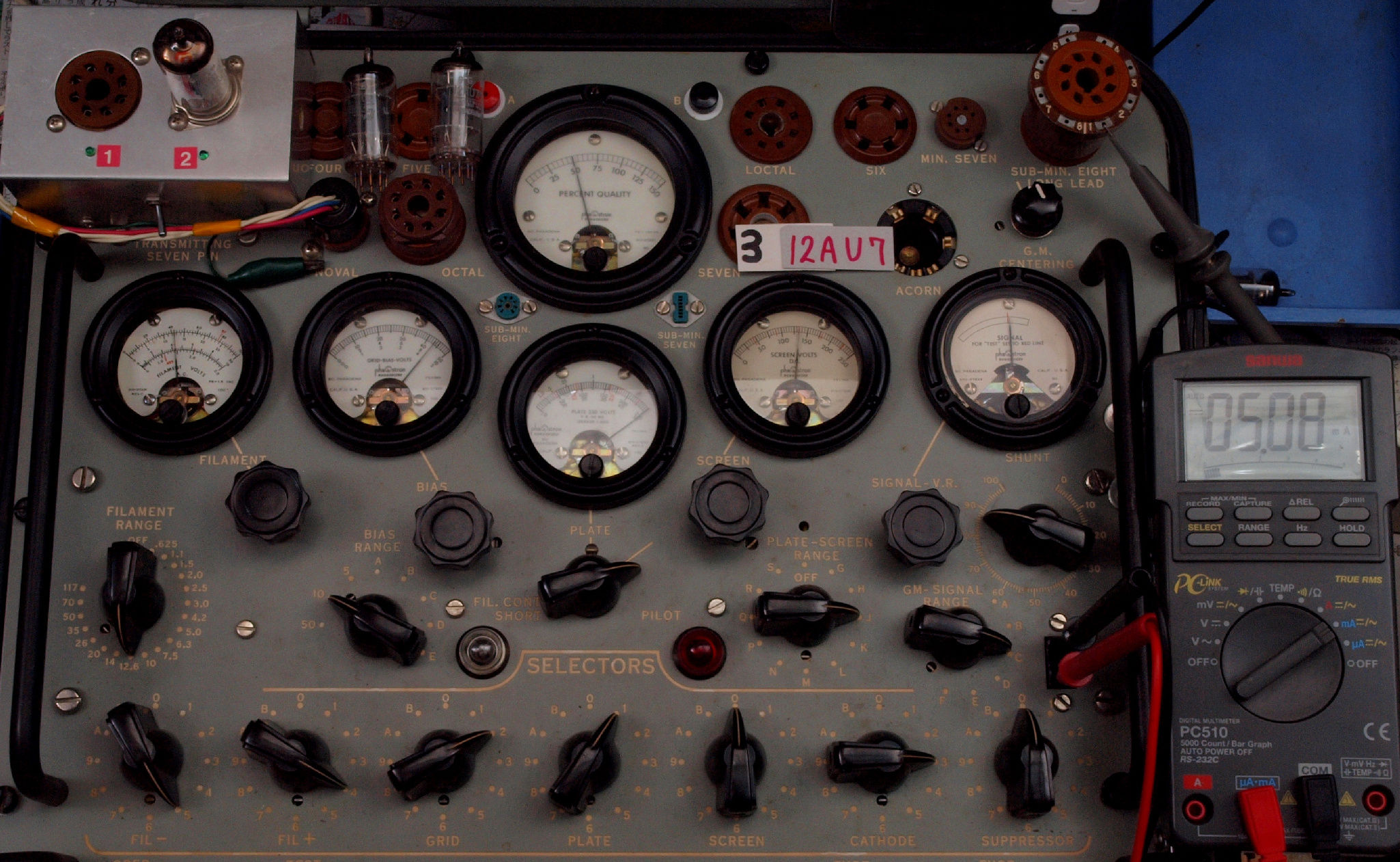

A32. 12AU7 3本目ユニット2測定。 Gm=1000μmho、Ip=5.08mA。

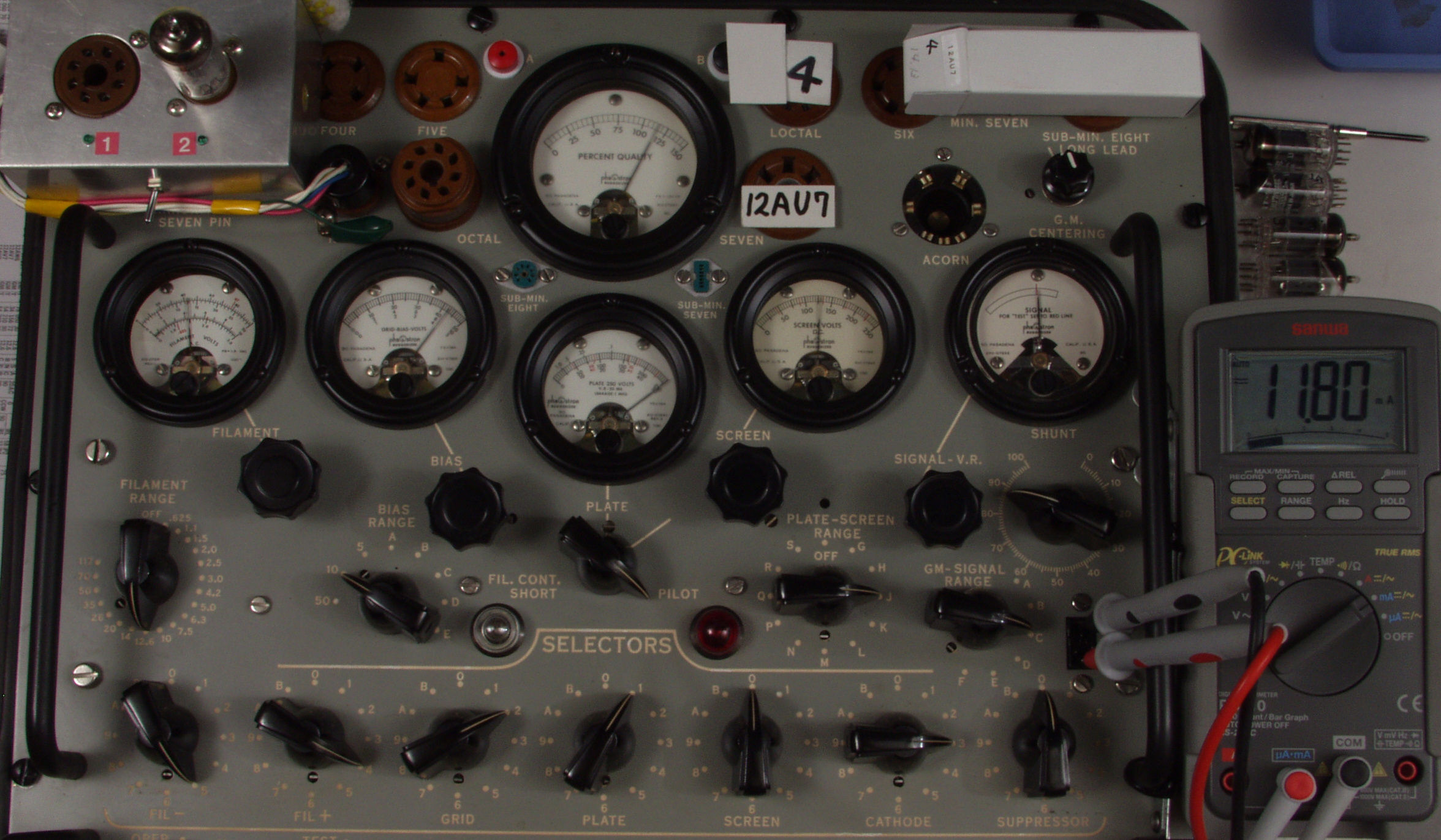

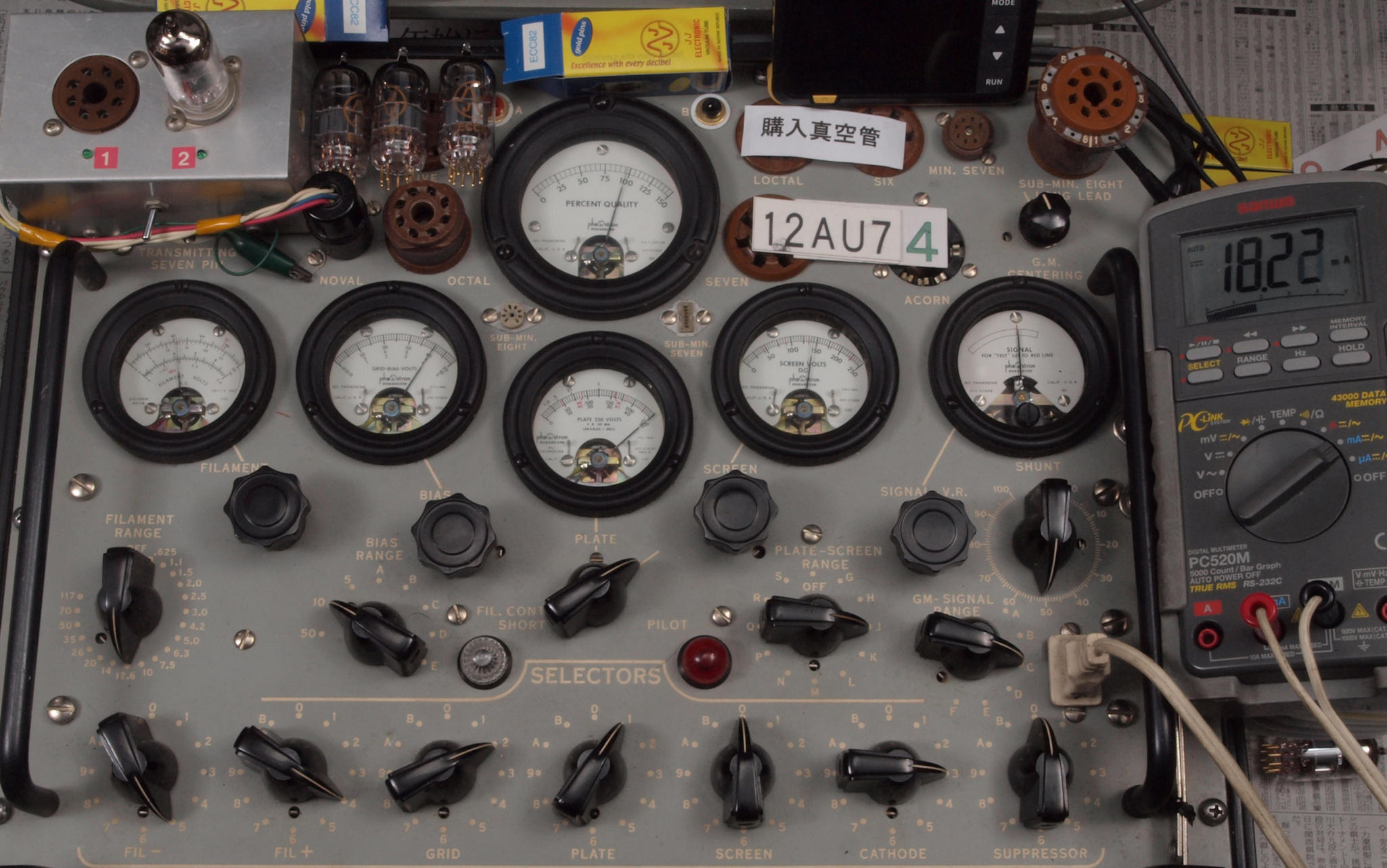

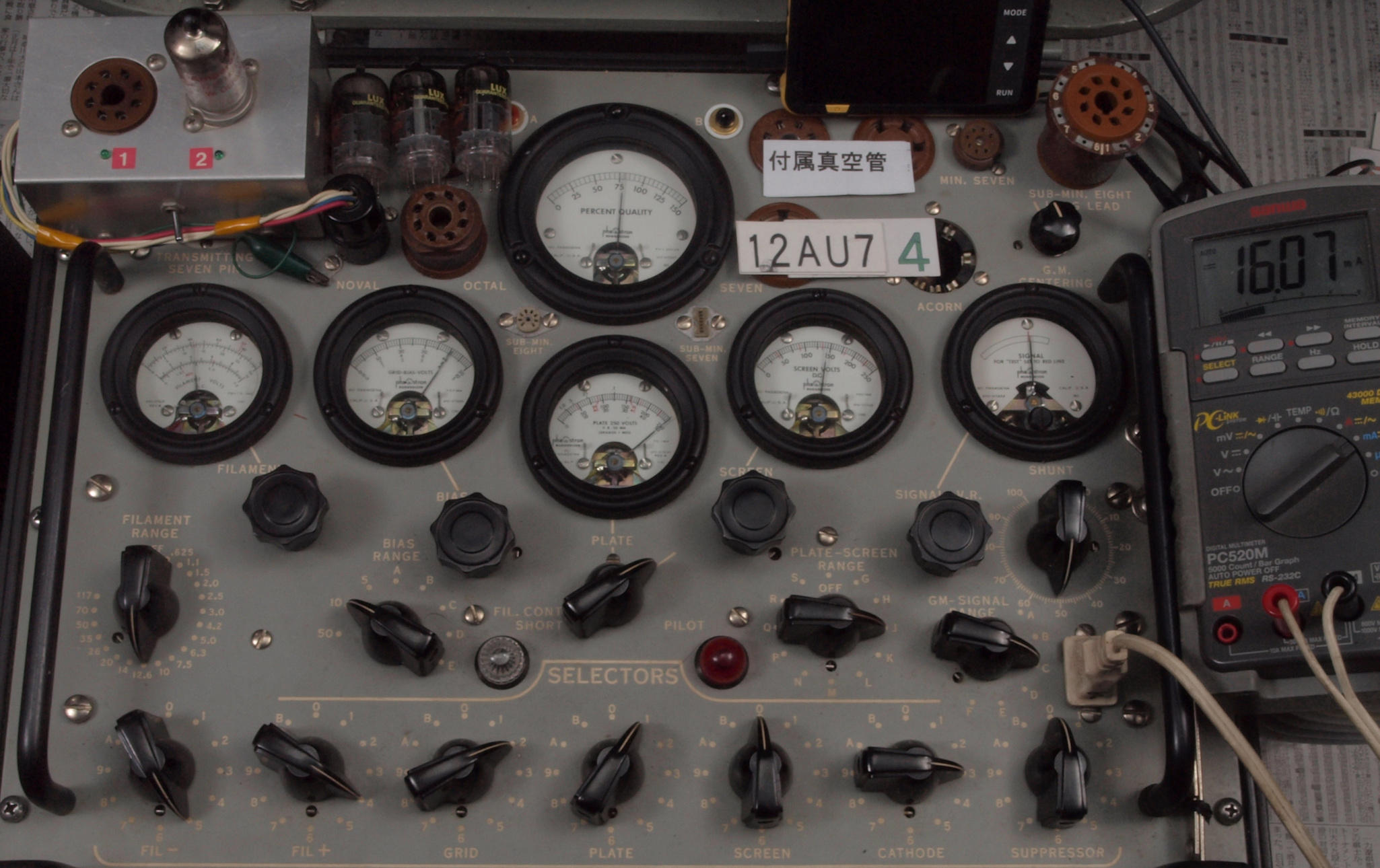

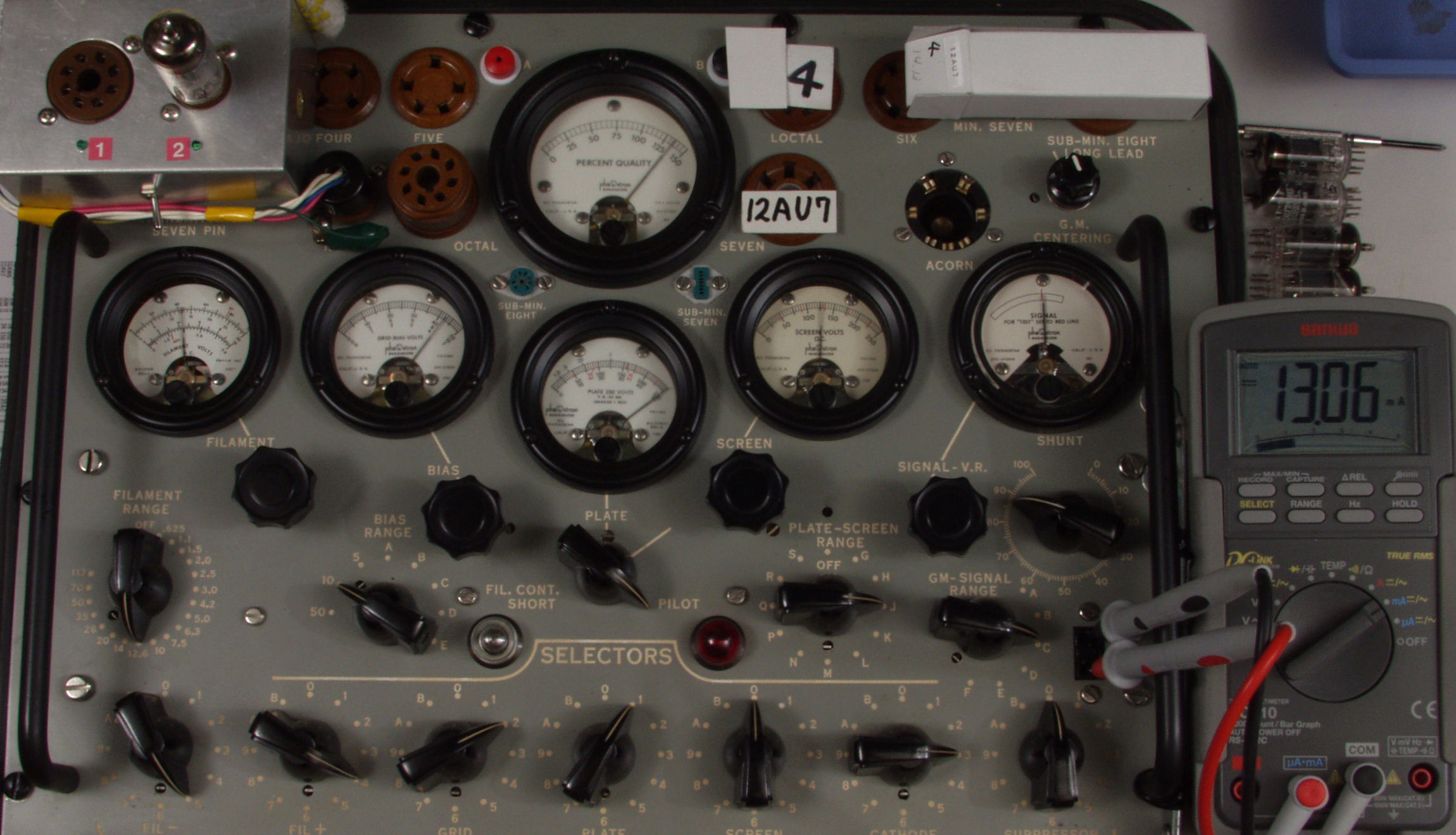

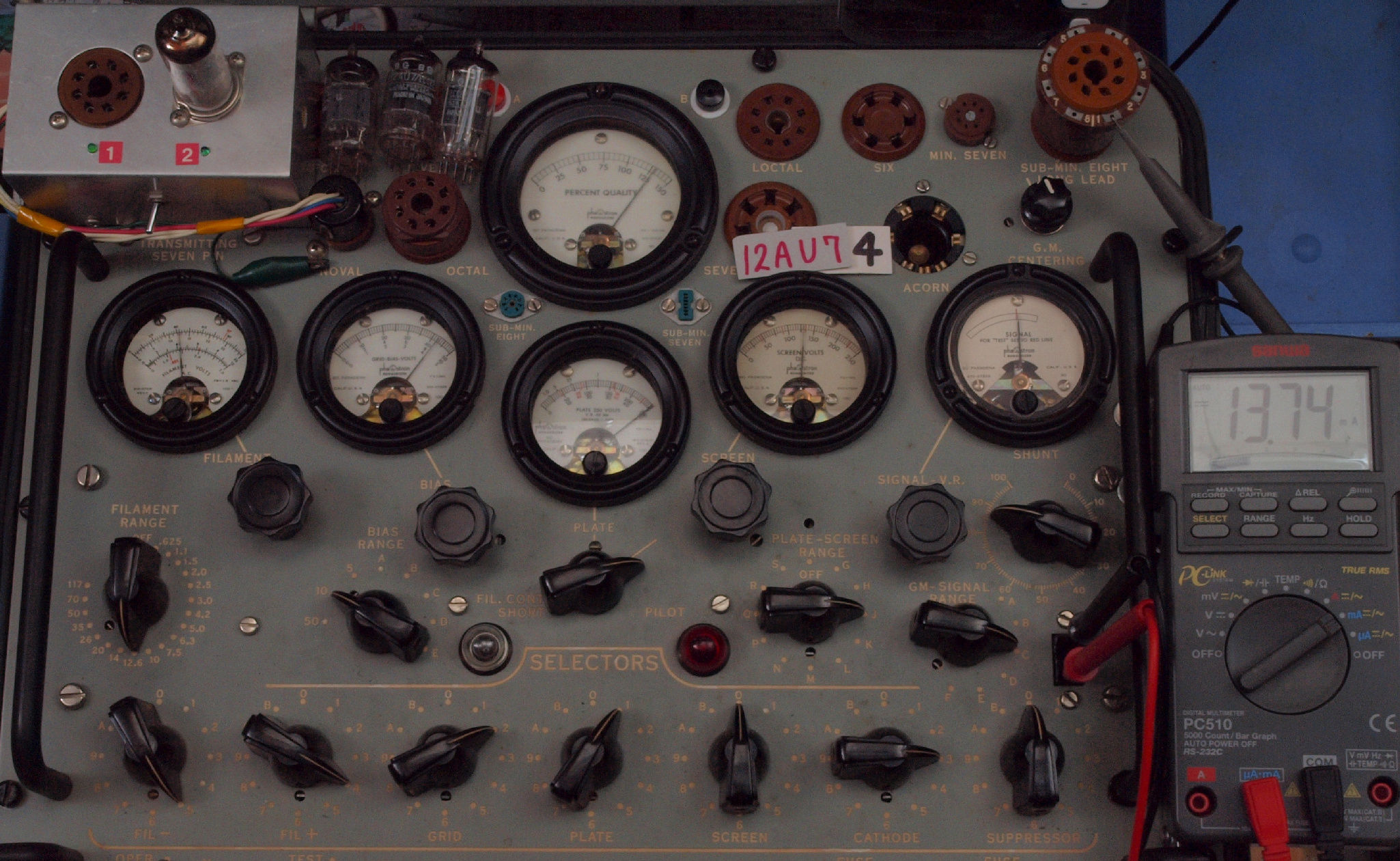

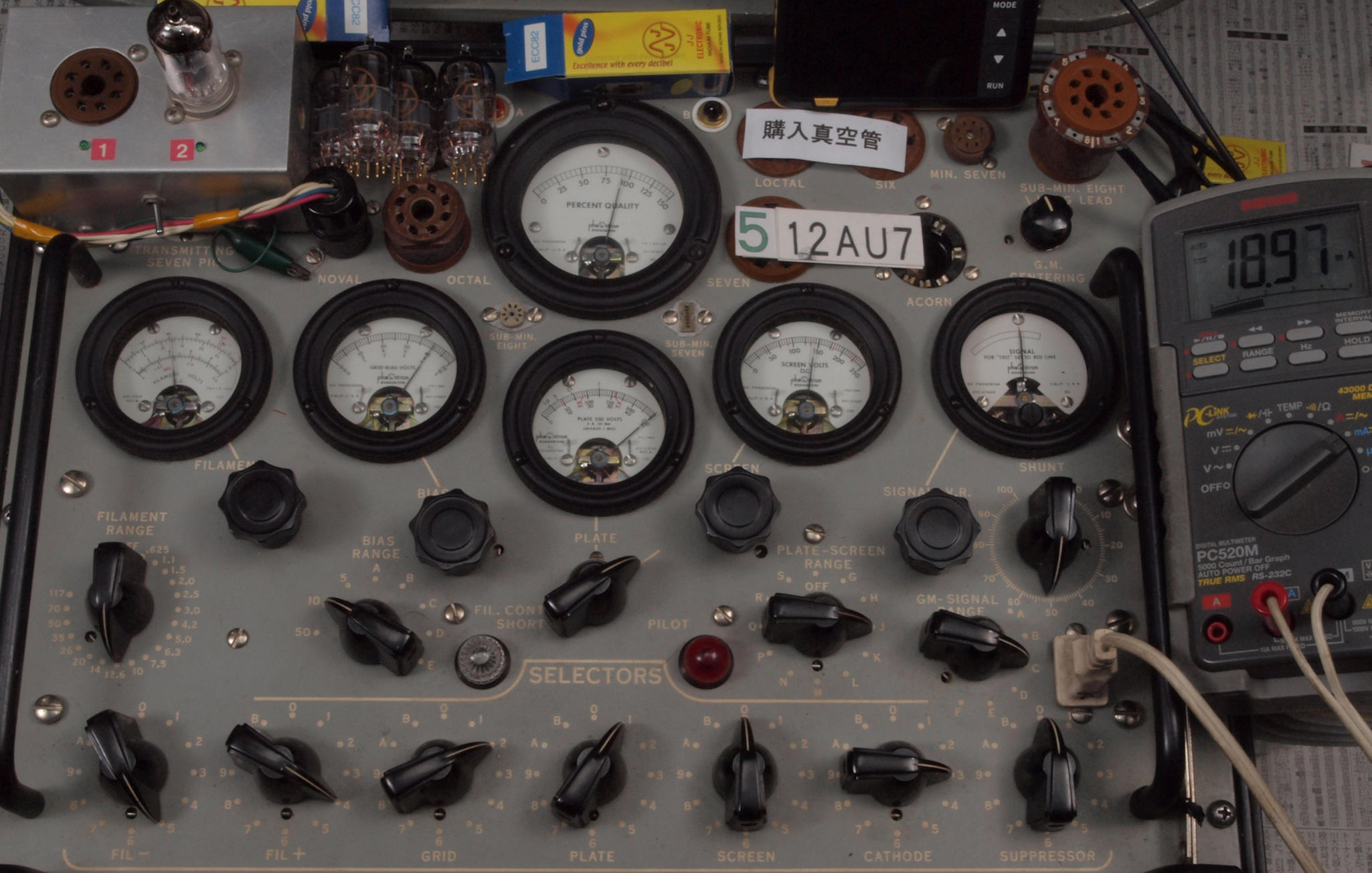

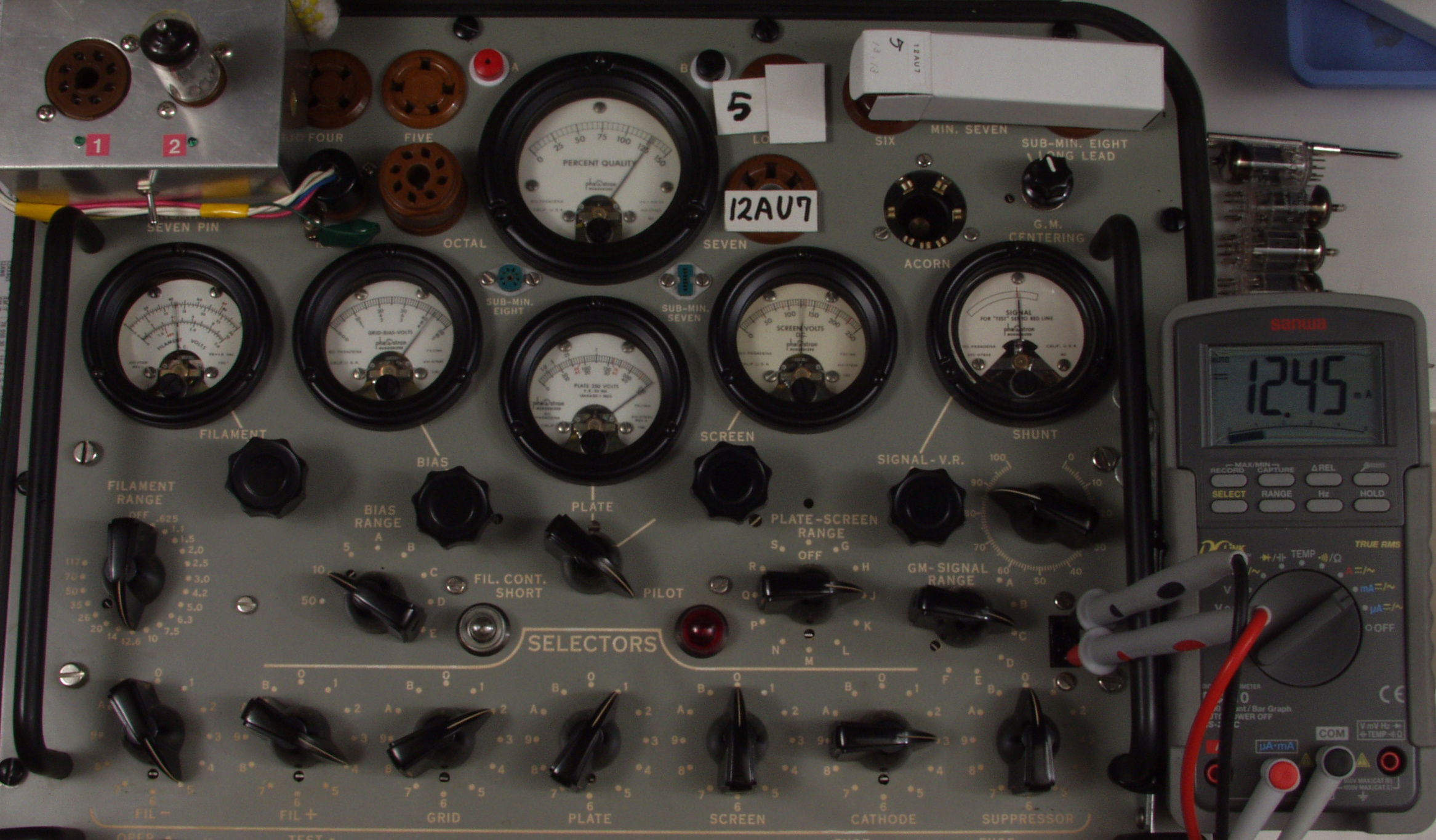

A41. 12AU7 4本目ユニット1測定。 Gm=2600μmho、Ip=13.74mA。
                  測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

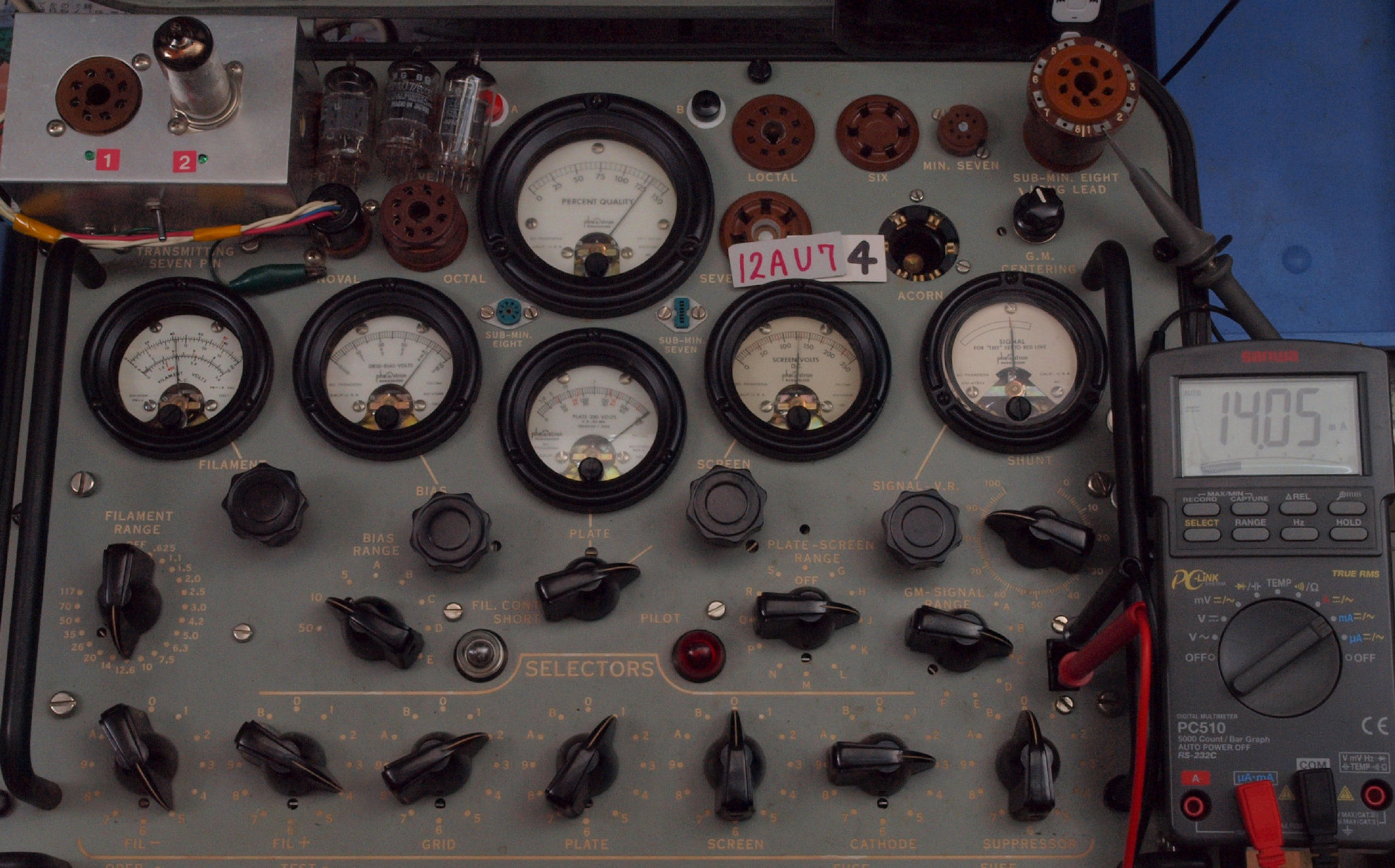

A42. 12AU7 4本目ユニット2測定。 Gm=2600μmho、Ip=14.05mA。
B. ElectroHarmonix 12AU7(ECC82) 4本測定。
   真空管ハンドブック(規格表)の、12AU7(ECC82)相互コンダクタンス=2200μmho「Ep=250V、Ip=10.5mA、Eg1=−8.5V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

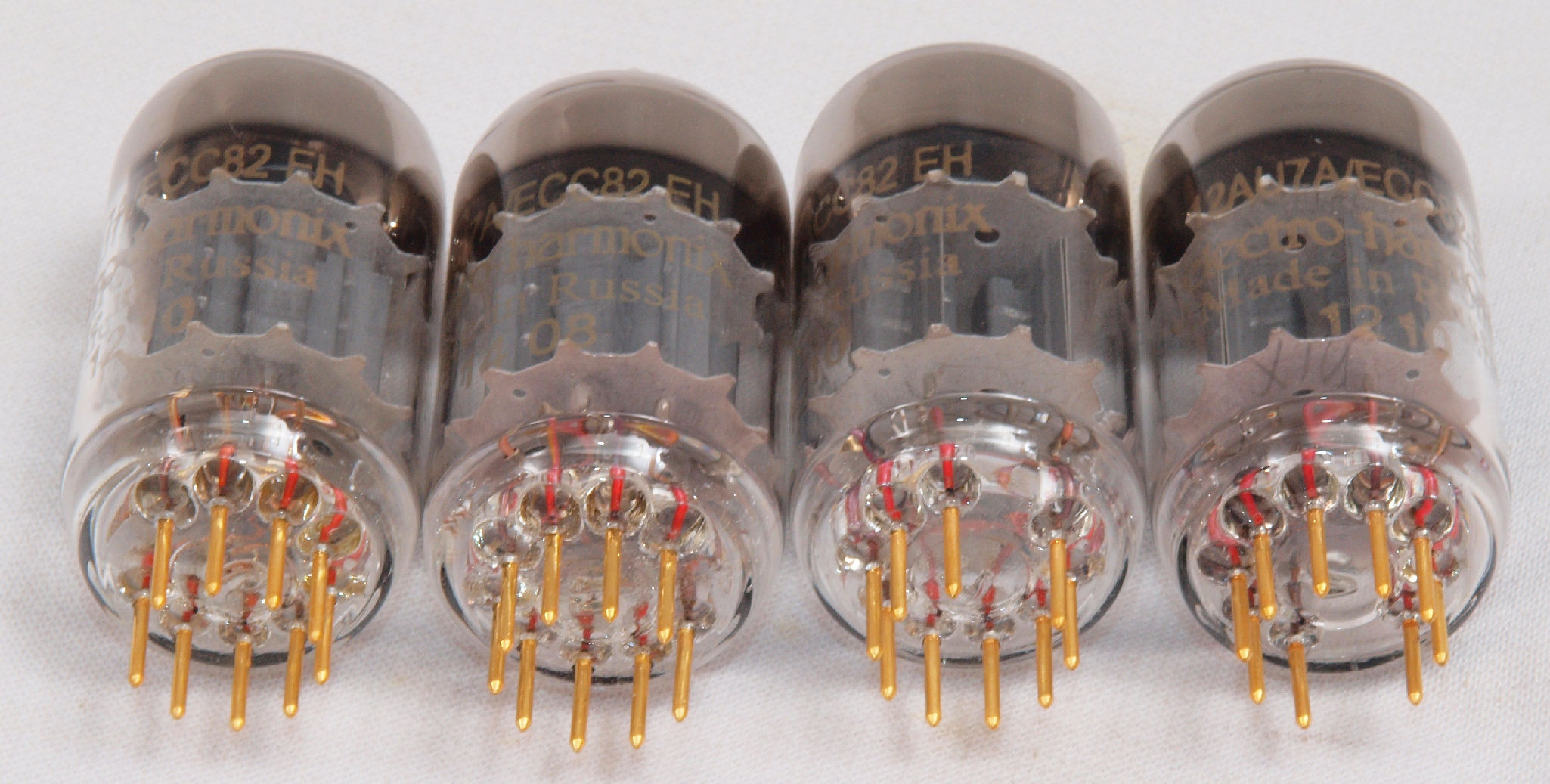

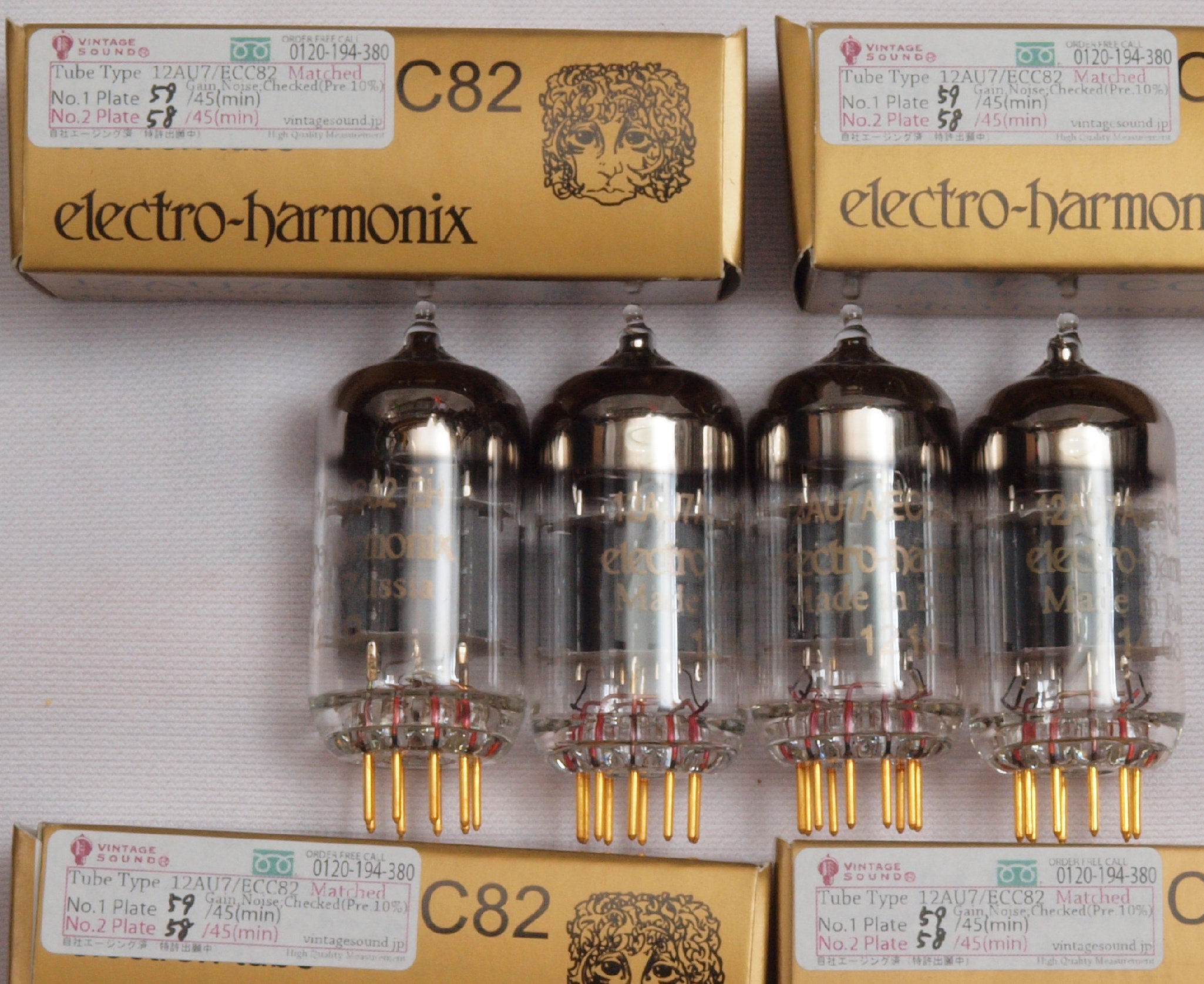

ElectroHarmonix 12AU7(ECC82)。 左から1本目.2本目...4本目。
  • 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
    12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
    12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
    12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。
    12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
    12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。
    12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
    12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。

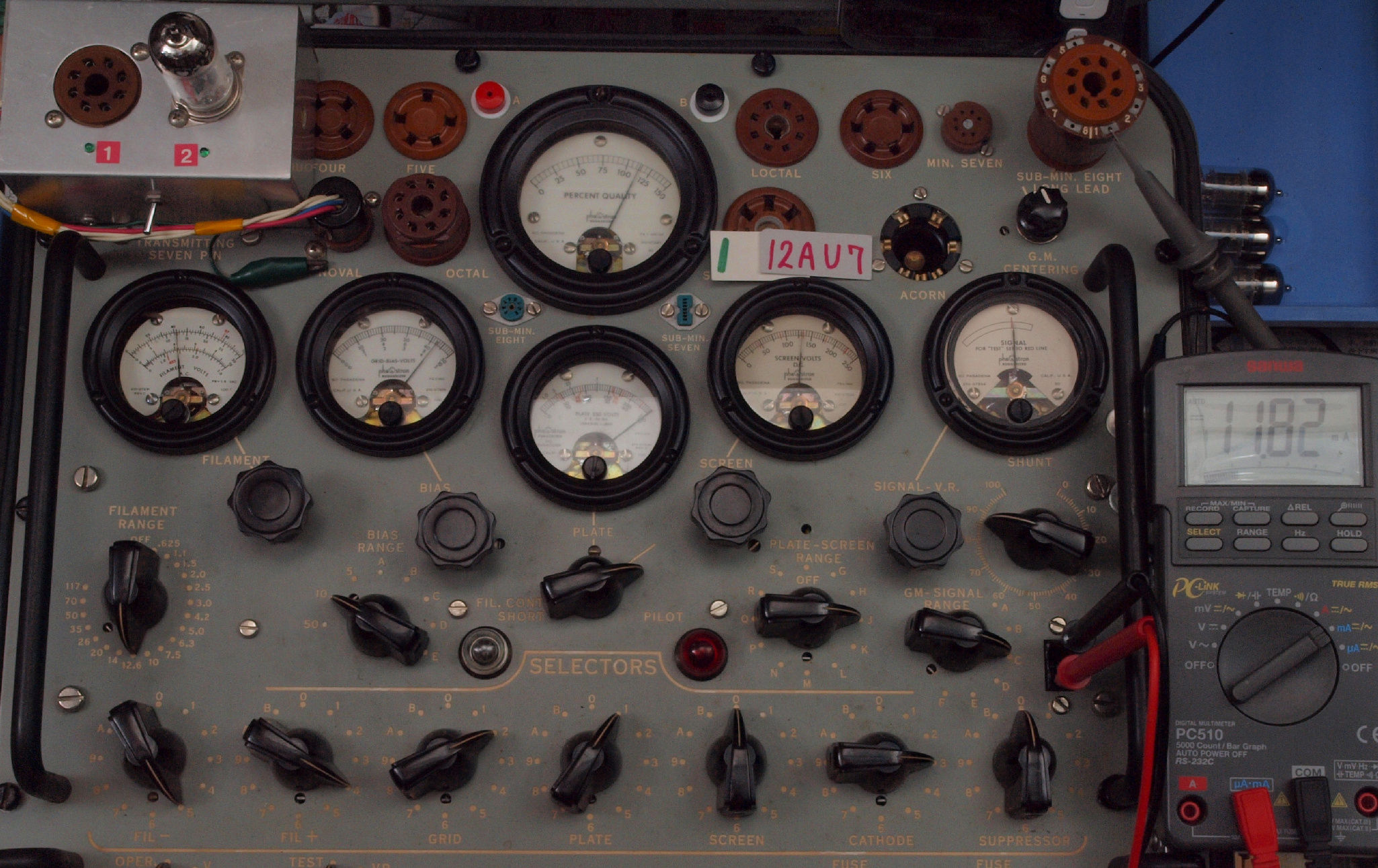

B11. 12AU7 1本目ユニット1測定。 Gm=2260μmho、Ip=11.82mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

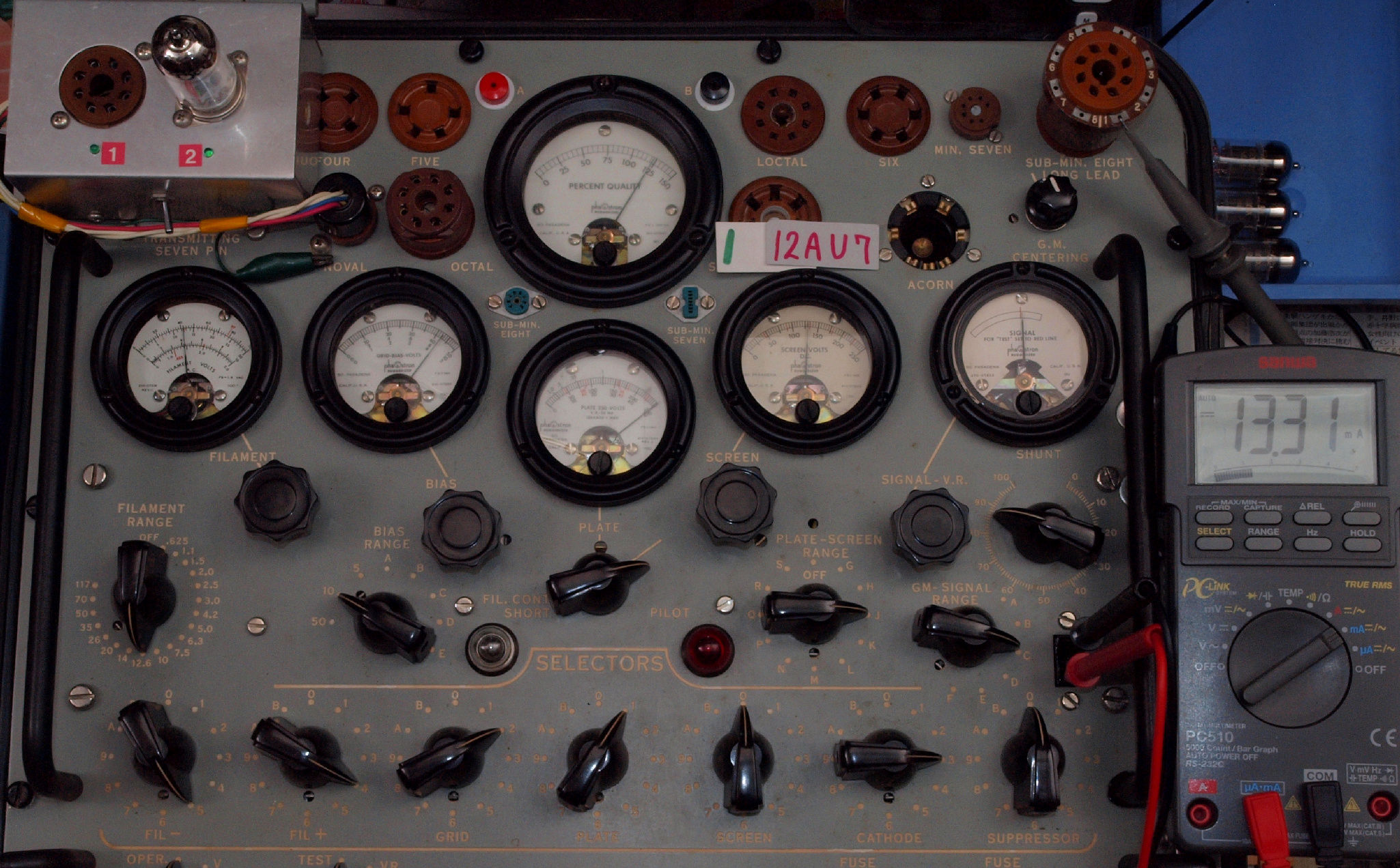

B12. 12AU7 1本目ユニット2測定。 Gm=2480μmho、Ip=13.31mA。
B21. 12AU7 2本目ユニット1測定。 Gm=2400μmho、Ip=11.39mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

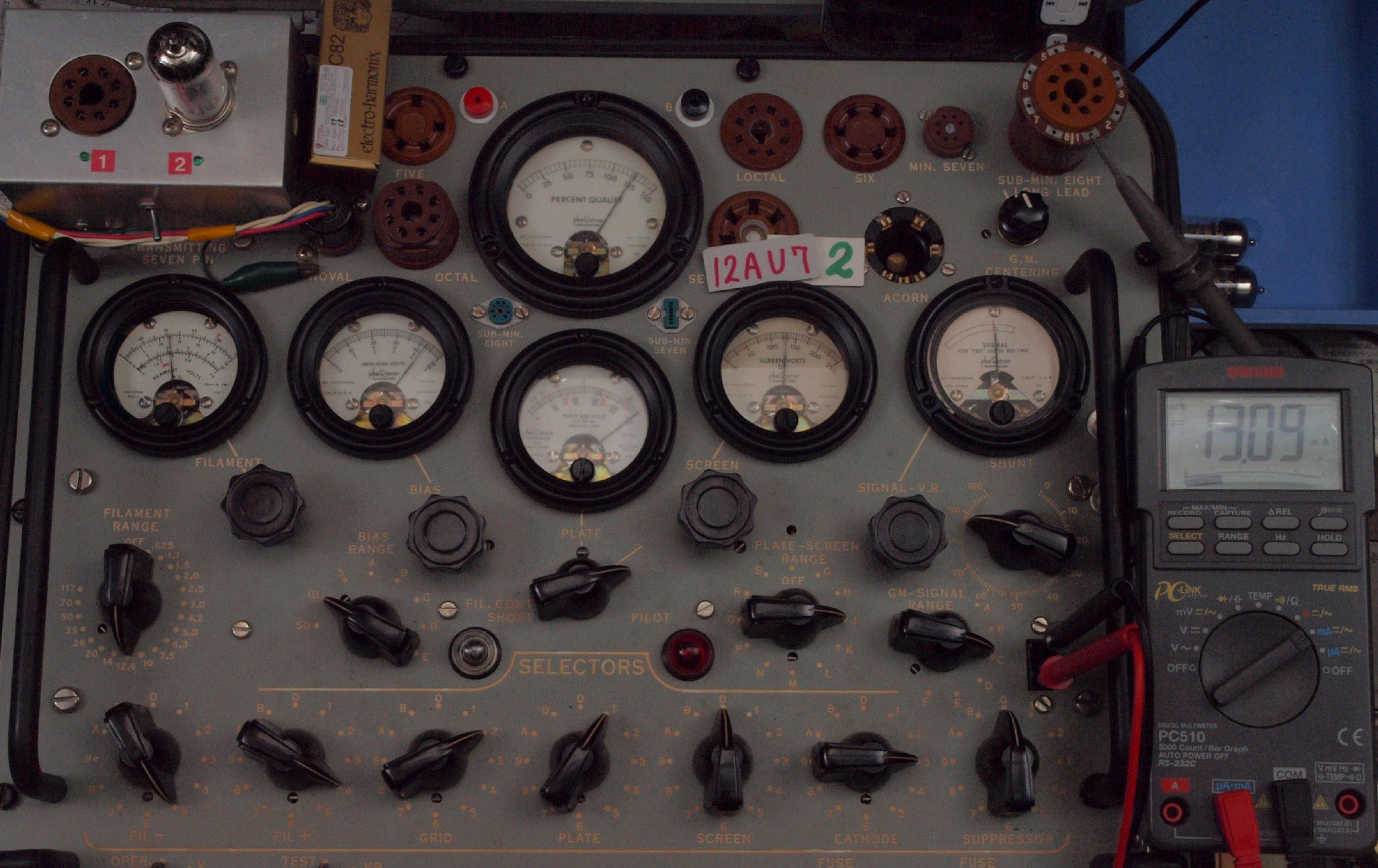

B22. 12AU7 2本目ユニット2測定。 Gm=2480μmho、Ip=13.09mA。

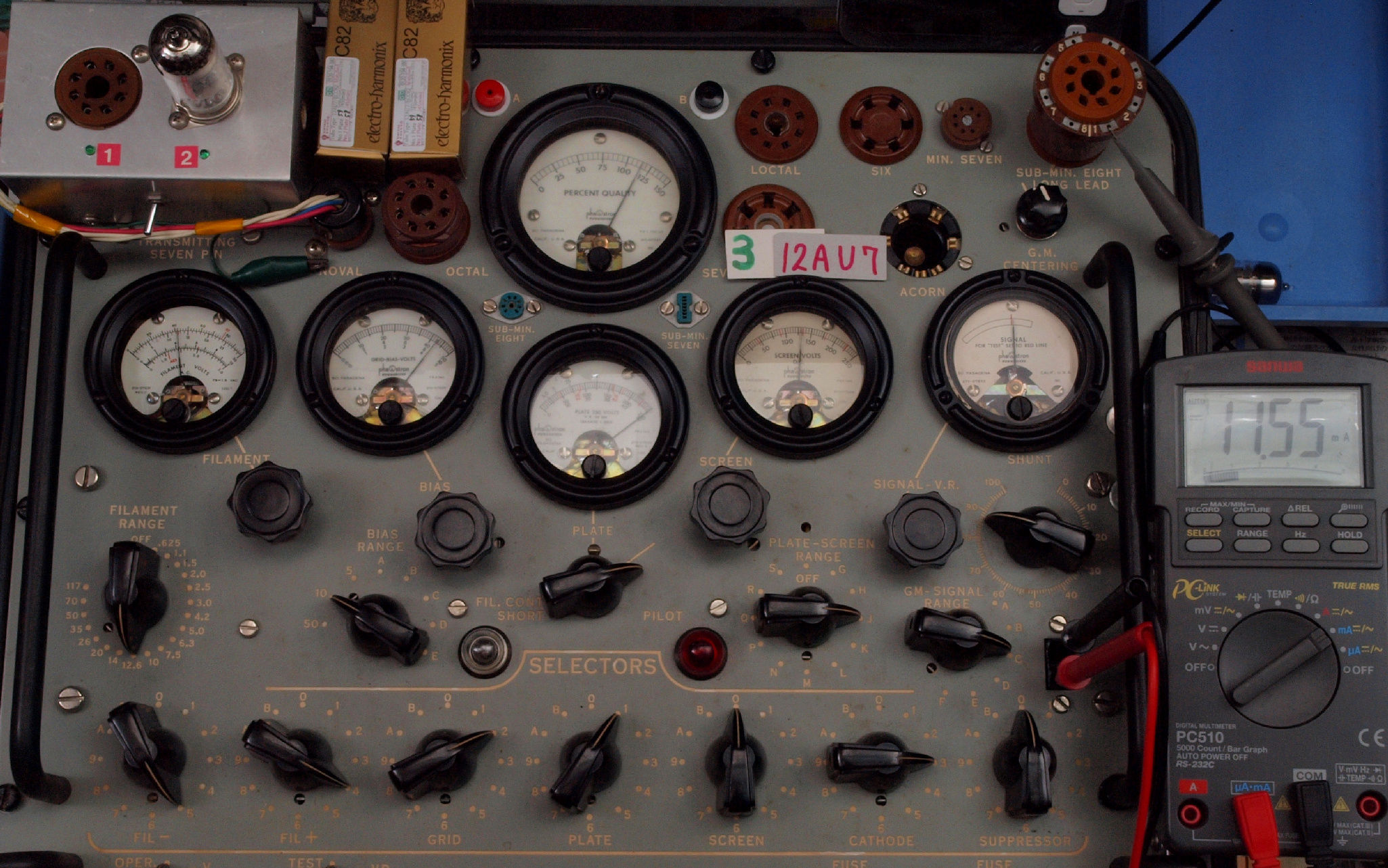

B31. 12AU7 3本目ユニット1測定。 Gm=2200μmho、Ip=11.55mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

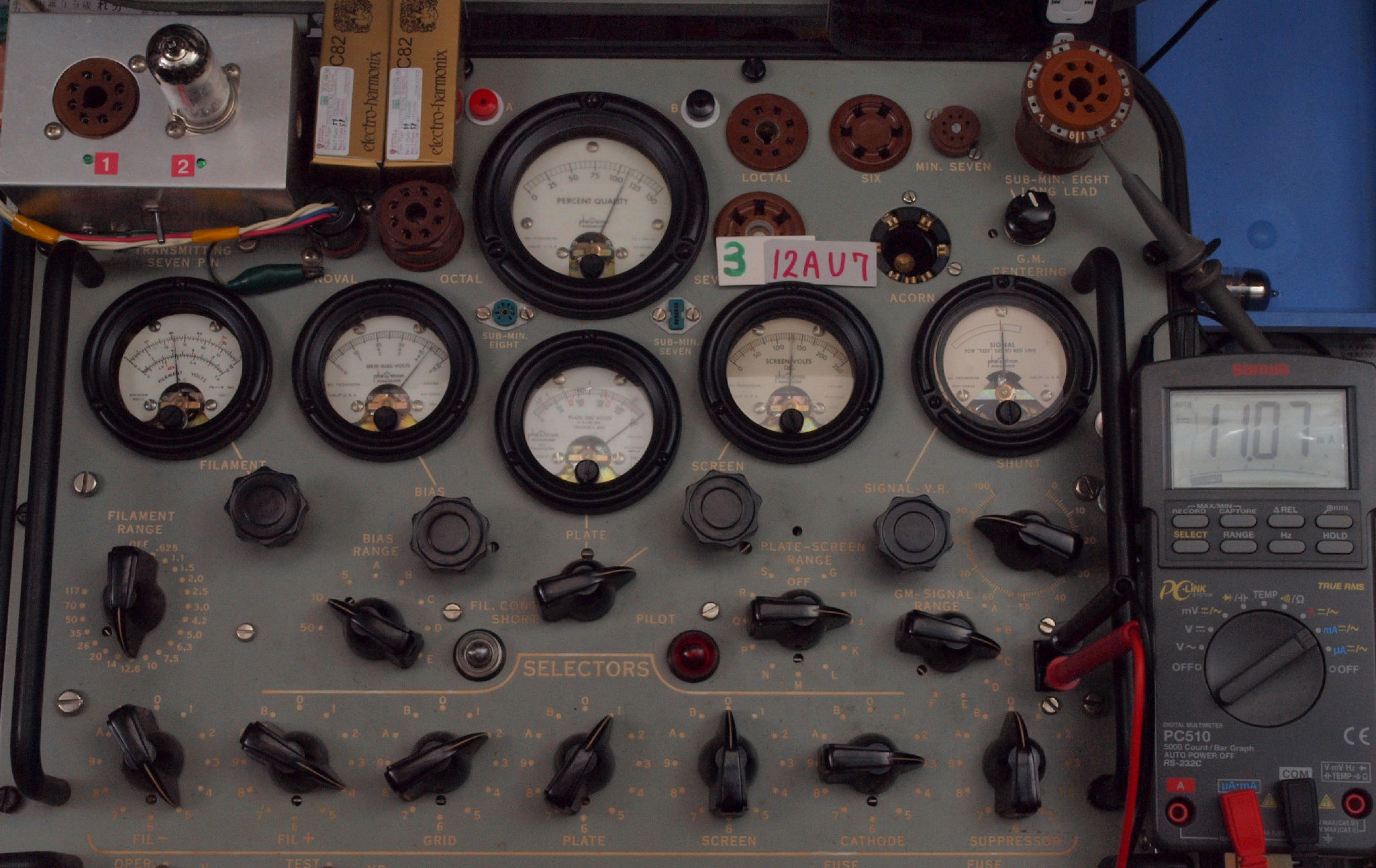

B32. 12AU7 3本目ユニット2測定。 Gm=2200μmho、Ip=11.07mA。

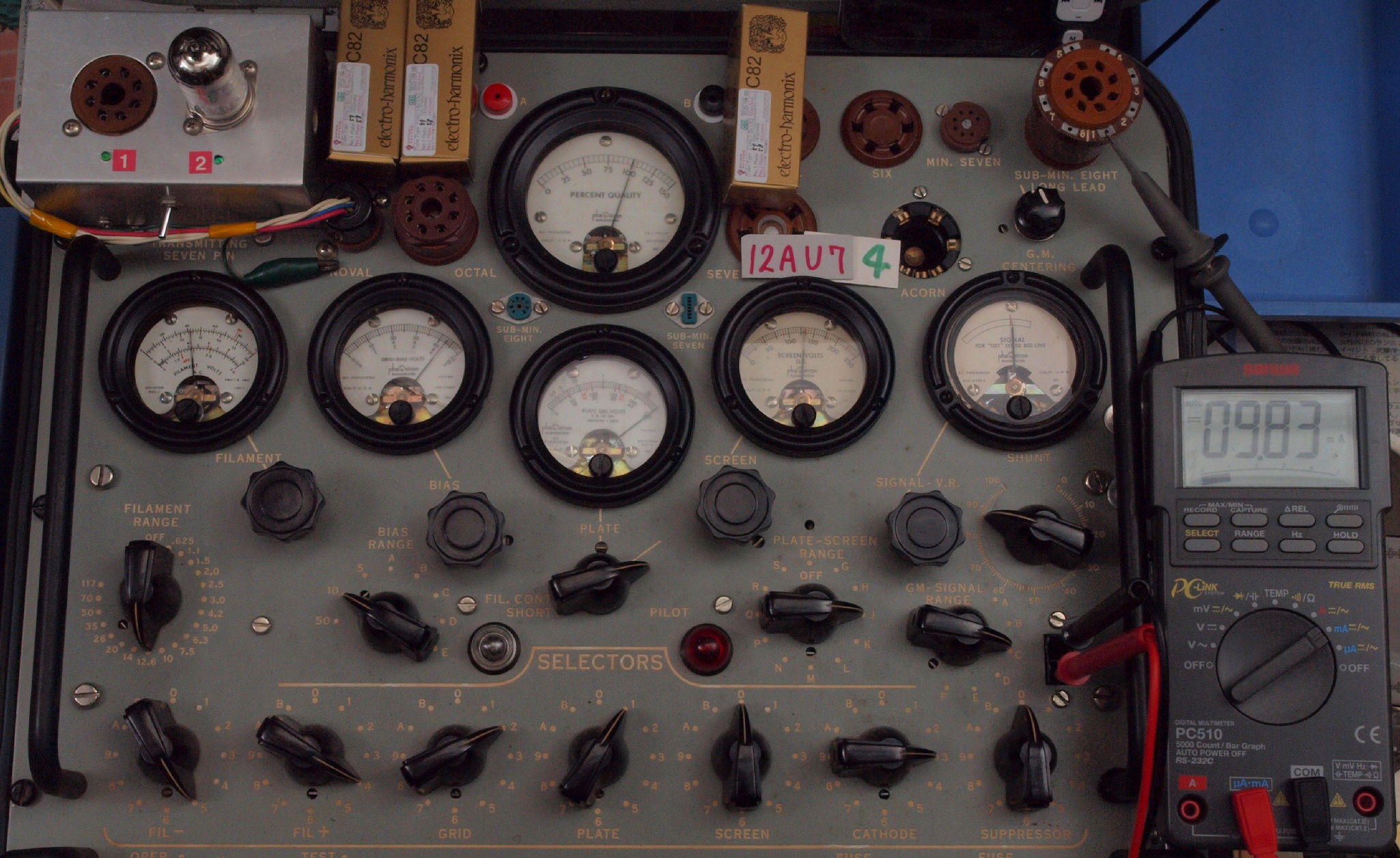

B41. 12AU7 4本目ユニット1測定。 Gm=2000μmho、Ip=9.83mA。
                 測定条件、「Ep=250V、Eg1=−8.5V」、 Cレンジ=3000μmhoレンジでの測定。

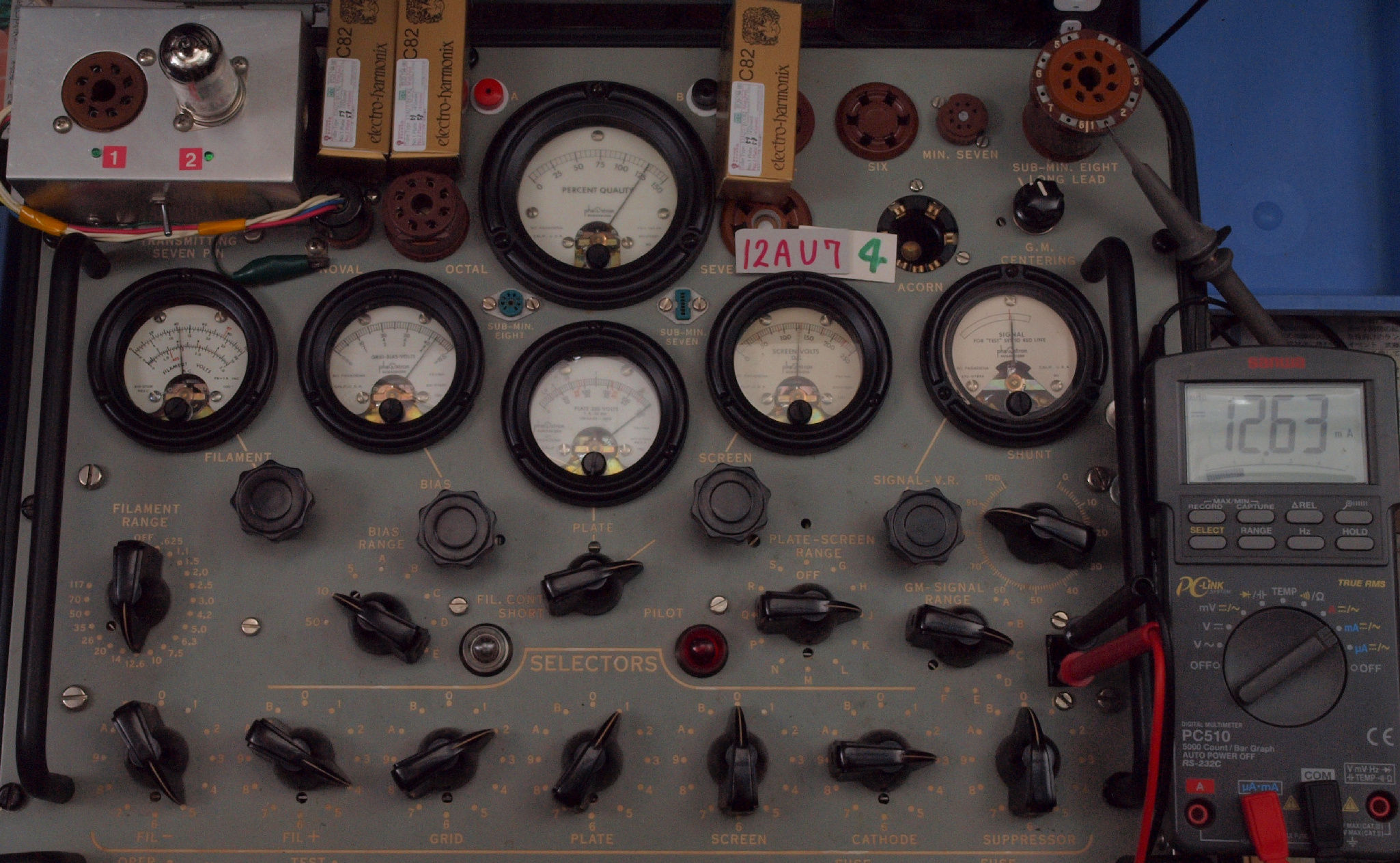

B42. 12AU7 4本目ユニット2測定。 Gm=2500μmho、Ip=12.63mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
