VacuumTubeTester Hickok TV-2B/Uで
50CA10 Gm & Ip測定
Ａ１．ＬＵＸ　ＫＭＱ６０．　３台目付属真空管「５０CA１０」測定。　修理記録はこちら。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝８２００μmho、　ＩＰ＝８７．１ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１４０００μmho、ＩＰ＝１４３．４ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１３５．１ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝１４４００μmho、ＩＰ＝１０９．３ｍＡ。
Ａ２．ＬＵＸ　ＫＭＱ６０．　３台目予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１６８００μmho、ＩＰ＝１５７．５ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１６５００μmho、ＩＰ＝１５５．３ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１４５．２ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝１６０００μmho、ＩＰ＝１５７．４ｍＡ。

J１．ＬＵＸ　ＳＱ-３８ＦＤ.　４台目付属真空管５０ＣＡ１０測定。　修理記録はこちら。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝９４００μmho、ＩＰ＝９６．３ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝７４００μmho、ＩＰ＝７３．３ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝９４００μmho、ＩＰ＝８５．９ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、ＩＰ＝８５．９ｍＡ。
J２．ＬＵＸ　ＳＱ-３８ＦＤ.　４台目予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝９１．８ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１７０００μmho、ＩＰ＝１０４．８ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１２４００μmho、ＩＰ＝７８．８ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝１４０００μmho、ＩＰ＝７４．８ｍＡ。
J３．ＬＵＸ　ＳＱ-３８ＦＤ.　４台目第二予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝１３９．３ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１２４００μmho、ＩＰ＝１３８．３ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝６２００μmho、　ＩＰ＝１１８．４ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝６４００μmho、　ＩＰ＝１１６．１ｍＡ。

K１．ＬＵＸ　ＳＱ-３８ＦＤ.　５台目付属真空管５０ＣＡ１０測定。　修理記録はこちら。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝４２００μmho、ＩＰ＝８８．４ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝４０００μmho、ＩＰ＝９８．５ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝０μmho、　　　ＩＰ＝０．０ｍＡ。　　ヒータ切れで測定不可。
    　４本目　５０ＣＡ１０　Ｇｍ＝６０００μmho、ＩＰ＝１１５．５ｍＡ。
K２．ＬＵＸ　ＳＱ-３８ＦＤ.　５台目予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝８８００μmho、ＩＰ＝１１９．５ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、ＩＰ＝１２７．９ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝８８００μmho、ＩＰ＝１２８．９ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝８３００μmho、ＩＰ＝１２４．９ｍＡ。

Ｌ１．ＬＵＸ　ＳＱ-３８ＦＤ.　６台目付属真空管５０ＣＡ１０測定。　修理記録はこちら。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝７２００μmho、ＩＰ＝９５．２ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝？μmho、　　　ＩＰ＝０．９５ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１３００μmho、ＩＰ＝１４．４４ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝５０μmho、　　ＩＰ＝４．５９ｍＡ。

Ｍ１．ＬＵＸ　ＳＱ-３８ＦＤ.　７台目付属真空管５０ＣＡ１０測定。　修理記録はこちら。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１３０００μmho、ＩＰ＝１１０．６ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝５４００μmho、　ＩＰ＝４１．６ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝８０００μmho、　ＩＰ＝５８．６ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝１００００μmho、ＩＰ＝７５．２ｍＡ。
Ｍ２．ＬＵＸ　ＳＱ-３８ＦＤ.　７台目予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝１１５．７ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝０μmho、　　　　ＩＰ＝０．０ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝８０００μmho、　ＩＰ＝８６．２ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝７０００μmho、　ＩＰ＝７９．９ｍＡ。
Ｍ３．ＬＵＸ　ＳＱ-３８ＦＤ.　７台目第二予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、　ＩＰ＝９０．９ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、　ＩＰ＝９３．９ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１００００μmho、ＩＰ＝１０８．５ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝１２０００μmho、ＩＰ＝１０９．２ｍＡ。
Ｍ４．ＬＵＸ　ＳＱ-３８ＦＤ.　７台目第三予備真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２１．１ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１３２．６ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２７．６ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝９６００μmho、　ＩＰ＝８７．０。
Ｎ．ＬＵＸ　ＳＱ-３８ＦＤ.　９台目　付属真空管５０ＣＡ１０測定。
  • 　１本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２１．１ｍＡ。
    　２本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１３２．６ｍＡ。
    　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２７．６ｍＡ。
    　４本目　５０ＣＡ１０　Ｇｍ＝９６００μmho、　ＩＰ＝８７．０。

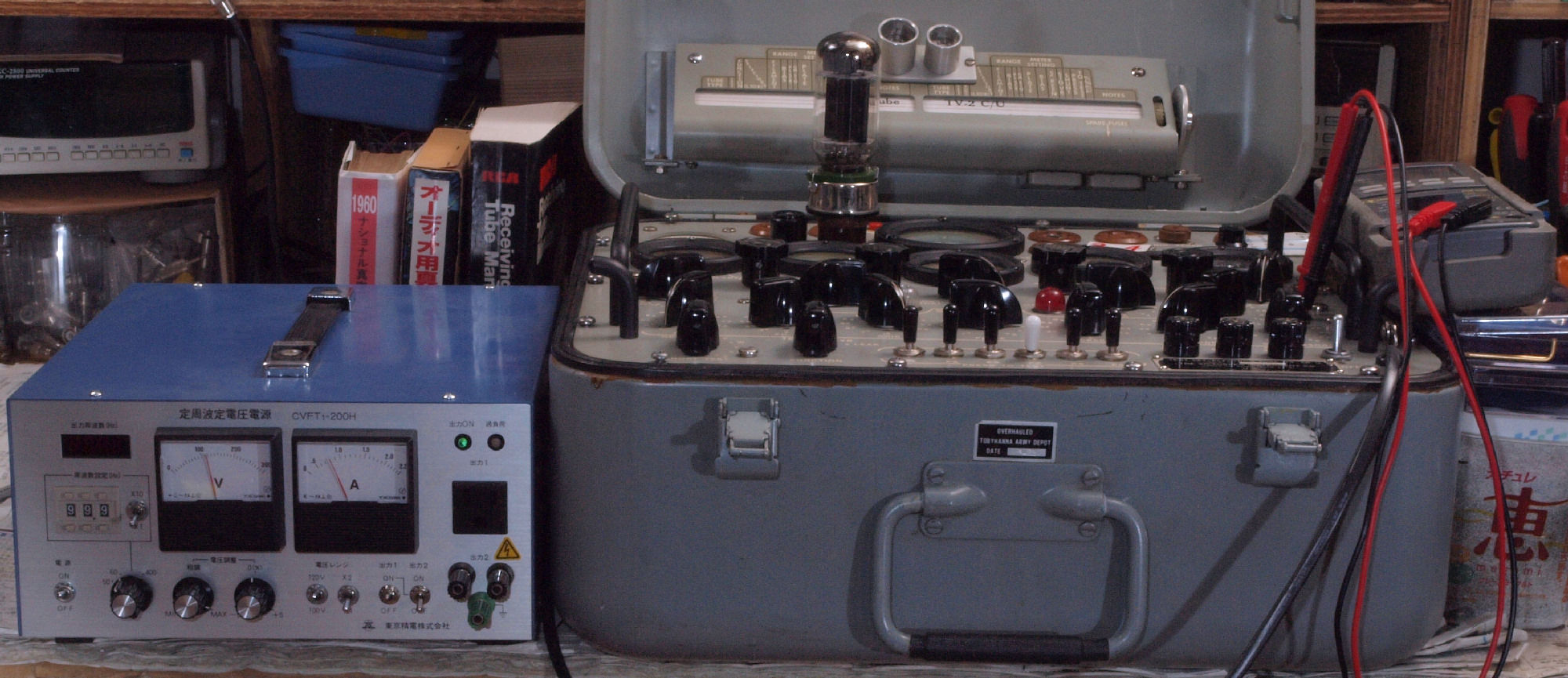

電源は定周波定電圧電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
測定器に挿入する前に、十分ヒーターを暖めて置く。

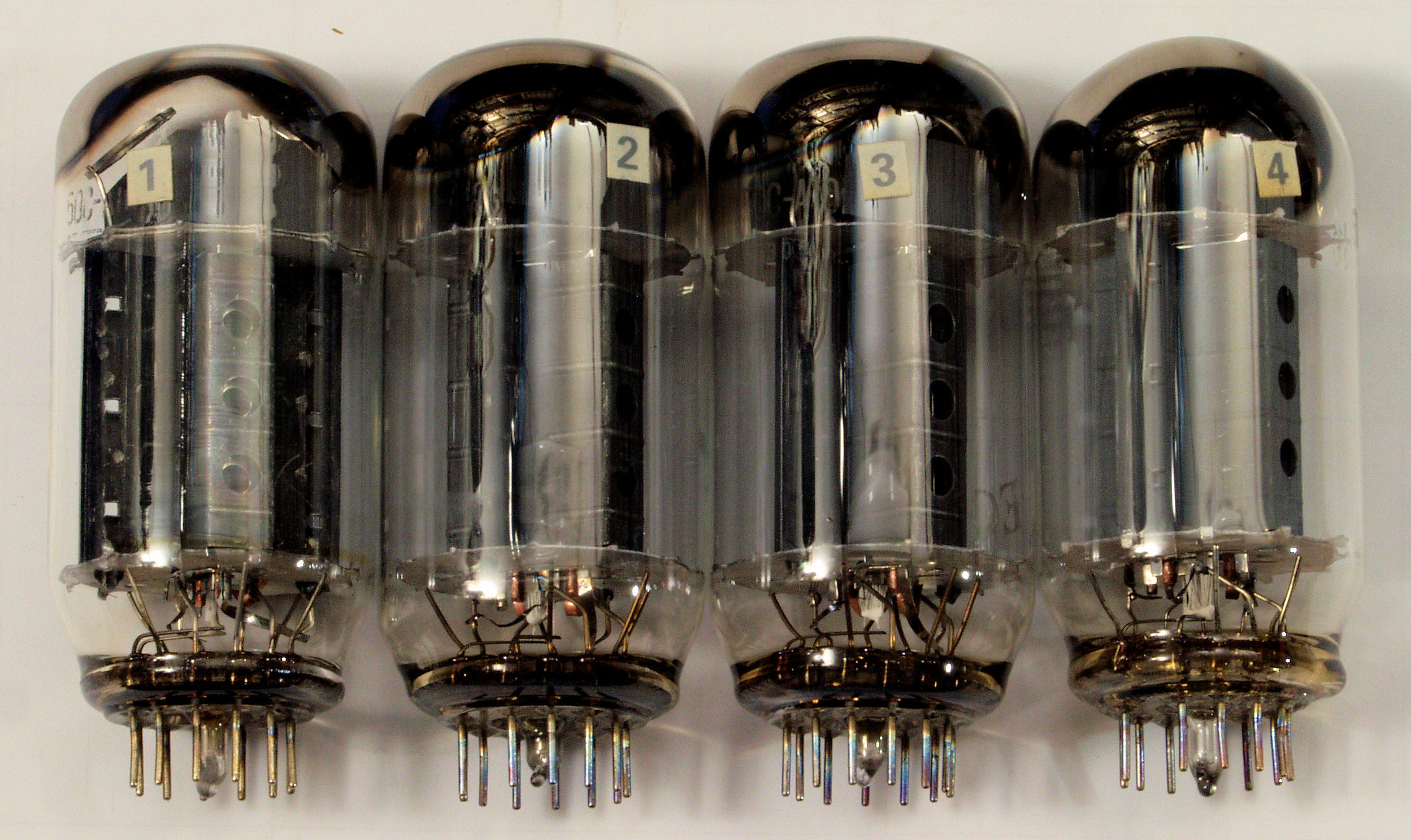

Ａ１．　ＬＵＸ　ＫＭＱ６０．　３台目付属真空管「５０CA１０」測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝８２００μmho、　ＩＰ＝８７．１ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝１４０００μmho、ＩＰ＝１４３．４ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１３５．１ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝１４４００μmho、ＩＰ＝１０９．３ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ａ１１．　付属１本目　「５０ＣＡ１０」。　Ｇｍ測定＝８２００μmho、ＩＰ＝８７．１ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ａ１２．　付属２本目　「５０ＣＡ１０」。　Ｇｍ測定＝１４０００μmho、ＩＰ＝１４３．４ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ａ１３．　付属３本目　「５０ＣＡ１０」。　Ｇｍ測定＝１５０００μmho、ＩＰ＝１３５．１ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ａ１４．　付属４本目　「５０ＣＡ１０」。　Ｇｍ測定＝１４４００μmho、ＩＰ＝１０９．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ａ２．　ＬＵＸ　ＫＭＱ６０．　３台目予備真空管５０ＣＡ１０測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１６８００μmho、ＩＰ＝１５７．５ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝１６５００μmho、ＩＰ＝１５５．３ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１４５．２ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝１６０００μmho、ＩＰ＝１５７．４ｍＡ。
　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ａ２１．　予備球１本目　「５０ＣＡ１０」　Ｇｍ測定＝１６８００μmho、ＩＰ＝１５７．５ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」。
Ａ２２．　予備球２本目　「５０ＣＡ１０」　Ｇｍ測定＝１６５００μmho、ＩＰ＝１５５．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」
Ａ２３．　予備球３本目　「５０ＣＡ１０」　Ｇｍ測定＝１５０００μmho、ＩＰ＝１４５．２ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」
Ａ２４．　予備球４本目　「５０ＣＡ１０」　Ｇｍ測定＝１６０００μmho、ＩＰ＝１５７．４ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２２Ｖ」

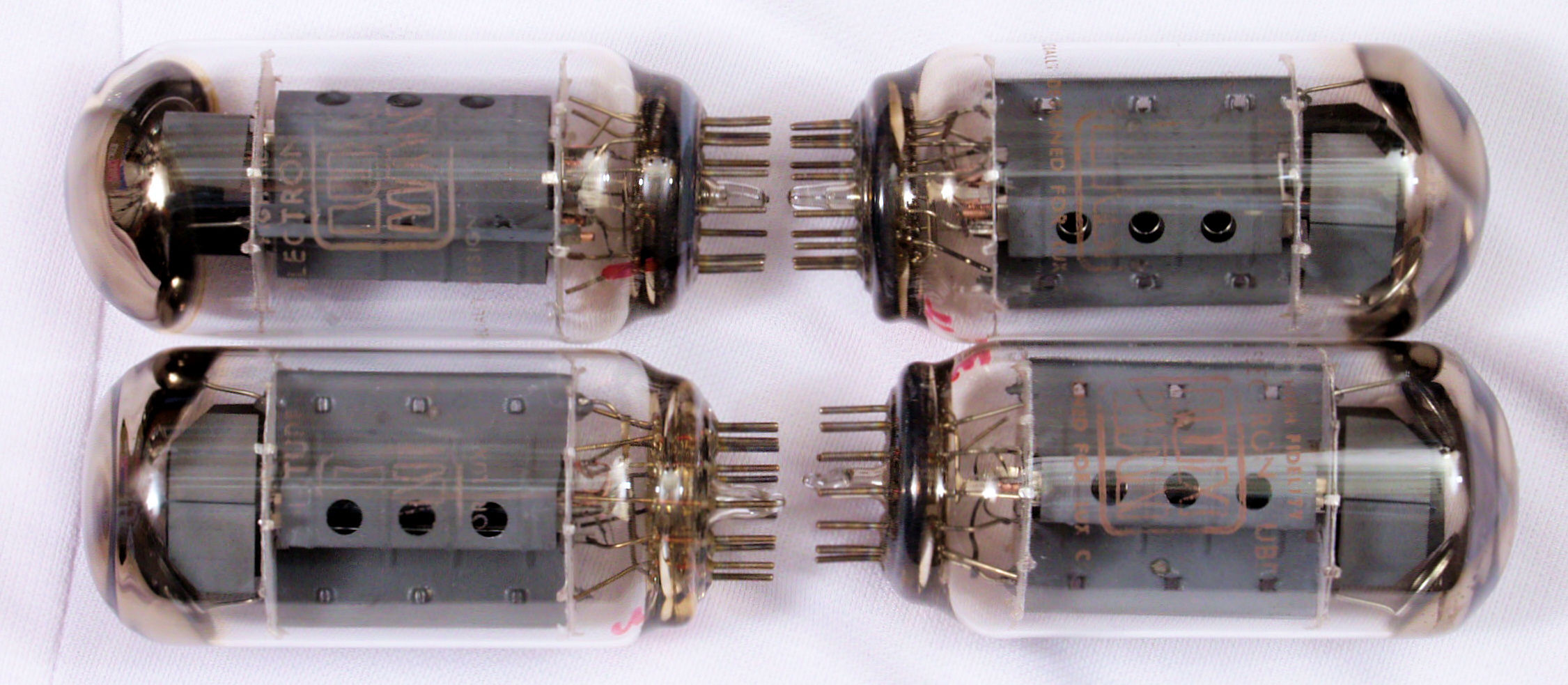

Ｊ１．　ＬＵＸ　ＳＱ-３８ＦＤ.　４台目付属真空管５０ＣＡ１０測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝９４００μmho、ＩＰ＝９６．３ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝７４００μmho、ＩＰ＝７３．３ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝９４００μmho、ＩＰ＝８５．９ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、ＩＰ＝８５．９ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｊ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝９４００μmho、ＩＰ＝９６．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｊ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝７４００μmho、ＩＰ＝７３．３ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝９４００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝９０００μmho、ＩＰ＝８５．９ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」

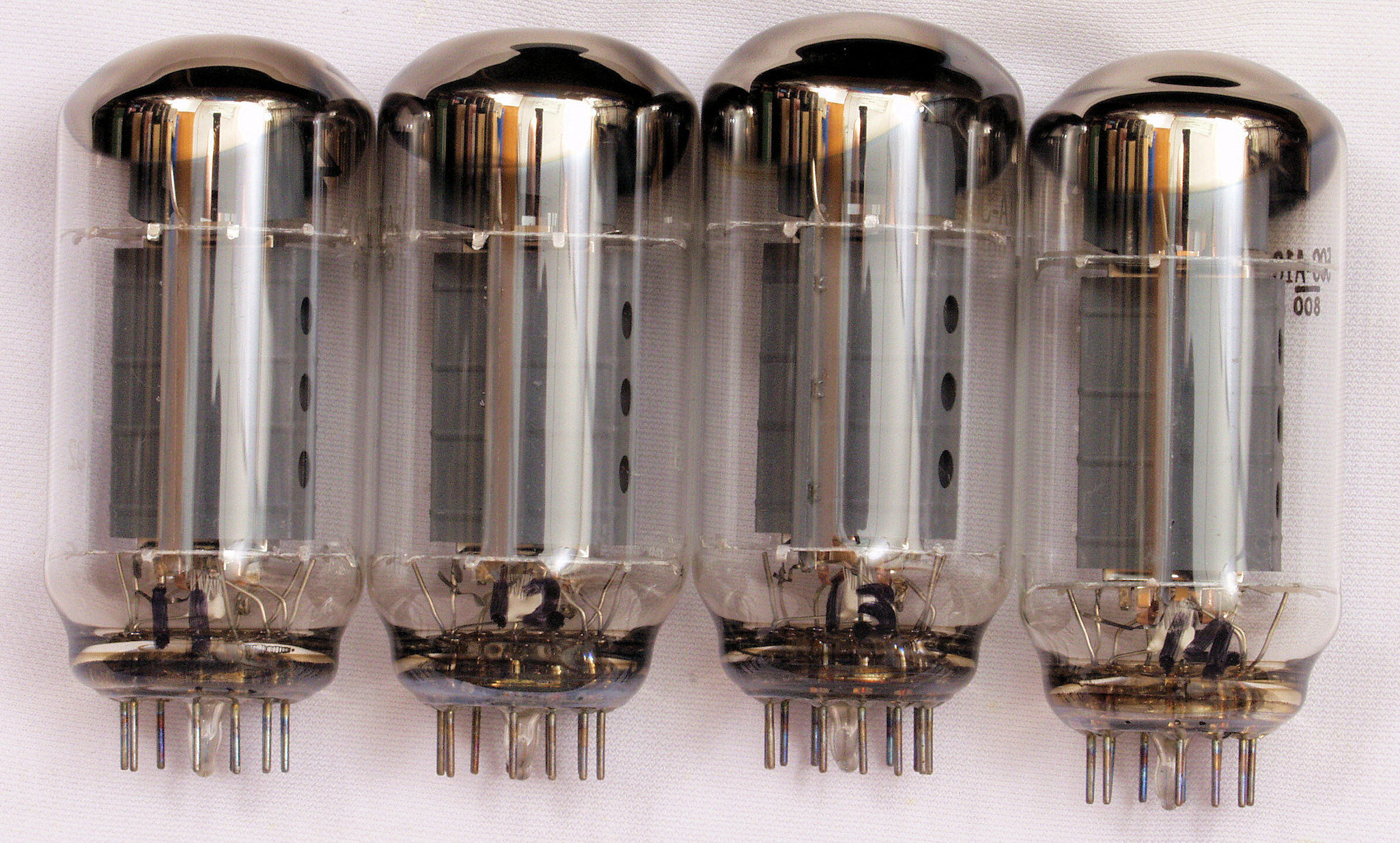

Ｊ２．　ＬＵＸ　ＳＱ-３８ＦＤ.　４台目予備真空管５０ＣＡ１０測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝９１．８ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝１７０００μmho、ＩＰ＝１０４．８ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１２４００μmho、ＩＰ＝７８．８ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝１４０００μmho、ＩＰ＝７４．８ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｊ２１．　予備球１本目　５０ＣＡ１０　Ｇｍ測定＝１３４００μmho、ＩＰ＝９１．８ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｊ２２．　予備球２本目　５０ＣＡ１０　Ｇｍ測定＝１７０００μmho、ＩＰ＝１０４．８ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ２３．　予備球３本目　５０ＣＡ１０　Ｇｍ測定＝１２４００μmho、ＩＰ＝７８．８ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ２４．　予備球４本目　５０ＣＡ１０　Ｇｍ測定＝１４０００μmho、ＩＰ＝７４．８ｍＡ。
　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ３．　ＬＵＸ　ＳＱ-３８ＦＤ.　４台目第二予備真空管５０ＣＡ１０測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝１３９．３ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝１２４００μmho、ＩＰ＝１３８．３ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝６２００μmho、　ＩＰ＝１１８．４ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝６４００μmho、　ＩＰ＝１１６．１ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｊ３１．　第２予備球１本目　５０ＣＡ１０　Ｇｍ測定＝１３４００μmho、ＩＰ＝１３９．３ｍＡ。
　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ３２．　第２予備球２本目　５０ＣＡ１０　Ｇｍ測定＝１２４００μmho、ＩＰ＝１３８．３ｍＡ。
　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ３３．　第２予備球３本目　５０ＣＡ１０　Ｇｍ測定＝６２００μmho、ＩＰ＝１１８．４ｍＡ。
　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｊ３４．　第２予備球４本目　５０ＣＡ１０　Ｇｍ測定＝６４００μmho、ＩＰ＝１１６．１ｍＡ。
　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」

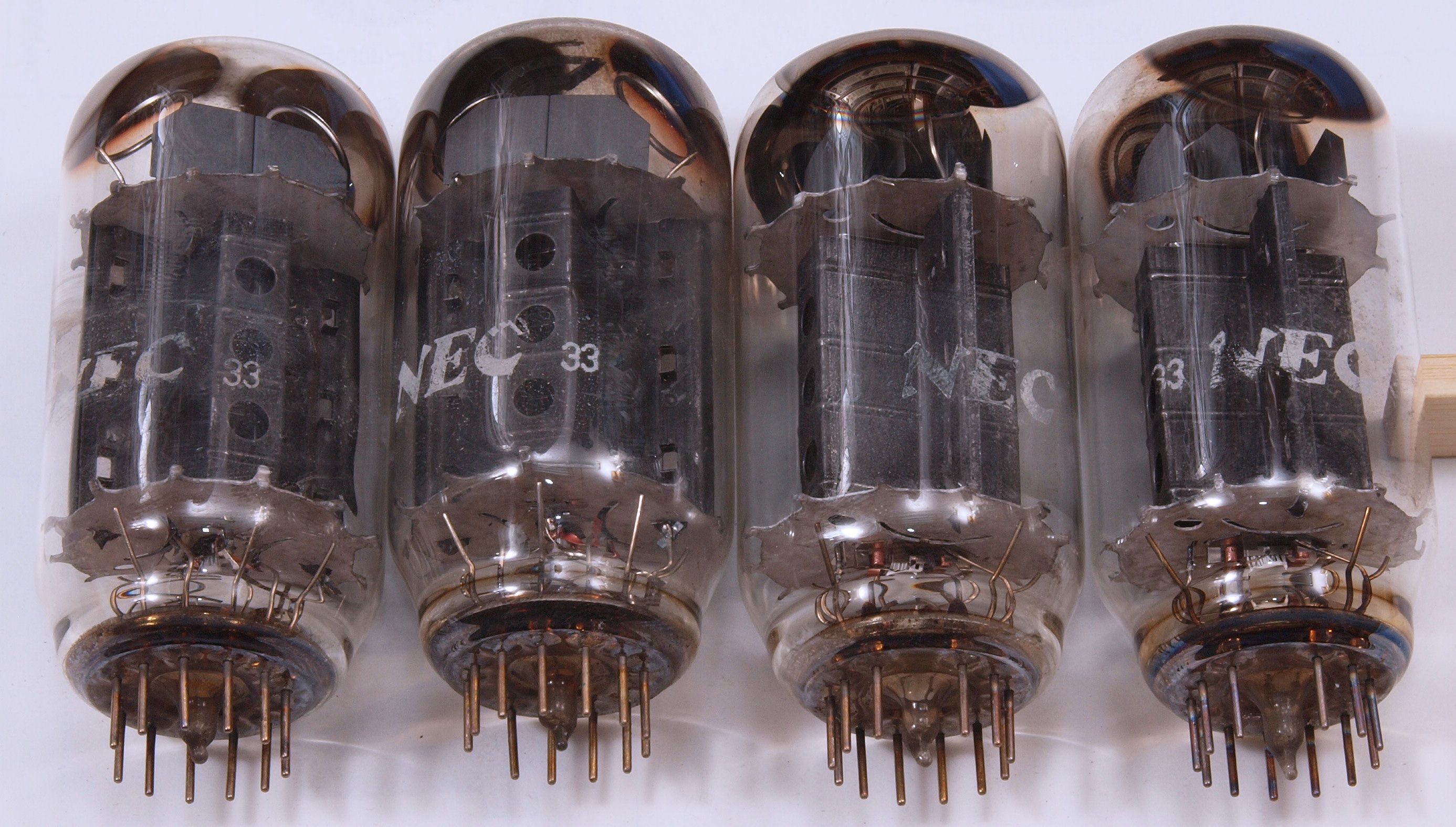

Ｋ１．　ＬＵＸ　ＳＱ-３８ＦＤ.　５台目付属真空管５０ＣＡ１０測定。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝４２００μmho、ＩＰ＝８８．４ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝４０００μmho、ＩＰ＝９８．５ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝０μmho、　　　ＩＰ＝０．０ｍＡ。　　ヒータ切れで測定不可。
　４本目　５０ＣＡ１０　Ｇｍ＝６０００μmho、ＩＰ＝１１５．５ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｋ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝４２００μmho、ＩＰ＝８８．４ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｋ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝４０００μmho、ＩＰ＝９８．５ｍＡ。
Ｋ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝０μmho、ＩＰ＝０．０ｍＡ。
　　　　　　　ヒータ切れで測定不可。
Ｋ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝６０００μmho、ＩＰ＝１１５．５ｍＡ。
Ｋ２．　　ＬＵＸ　ＳＱ-３８ＦＤ.　５台目購入予備真空管５０ＣＡ１０測定。
　左から１本目、２本目、３本目、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝８８００μmho、ＩＰ＝１１９．５ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝９０００μmho、ＩＰ＝１２７．９ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝８８００μmho、ＩＰ＝１２８．９ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝８３００μmho、ＩＰ＝１２４．９ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｋ２１．　購入球１本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１１９．５ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｋ２２．　購入球２本目　５０ＣＡ１０　Ｇｍ測定＝９０００μmho、ＩＰ＝１２７．９ｍＡ。
Ｋ２３．　購入球３本目　５０ＣＡ１０　Ｇｍ測定＝８８００μmho、ＩＰ＝１２８．９ｍＡ。
　　　　　　　　Bレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」
Ｋ２４．　購入球４本目　５０ＣＡ１０　Ｇｍ測定＝８３００μmho、ＩＰ＝１２４．９ｍＡ。

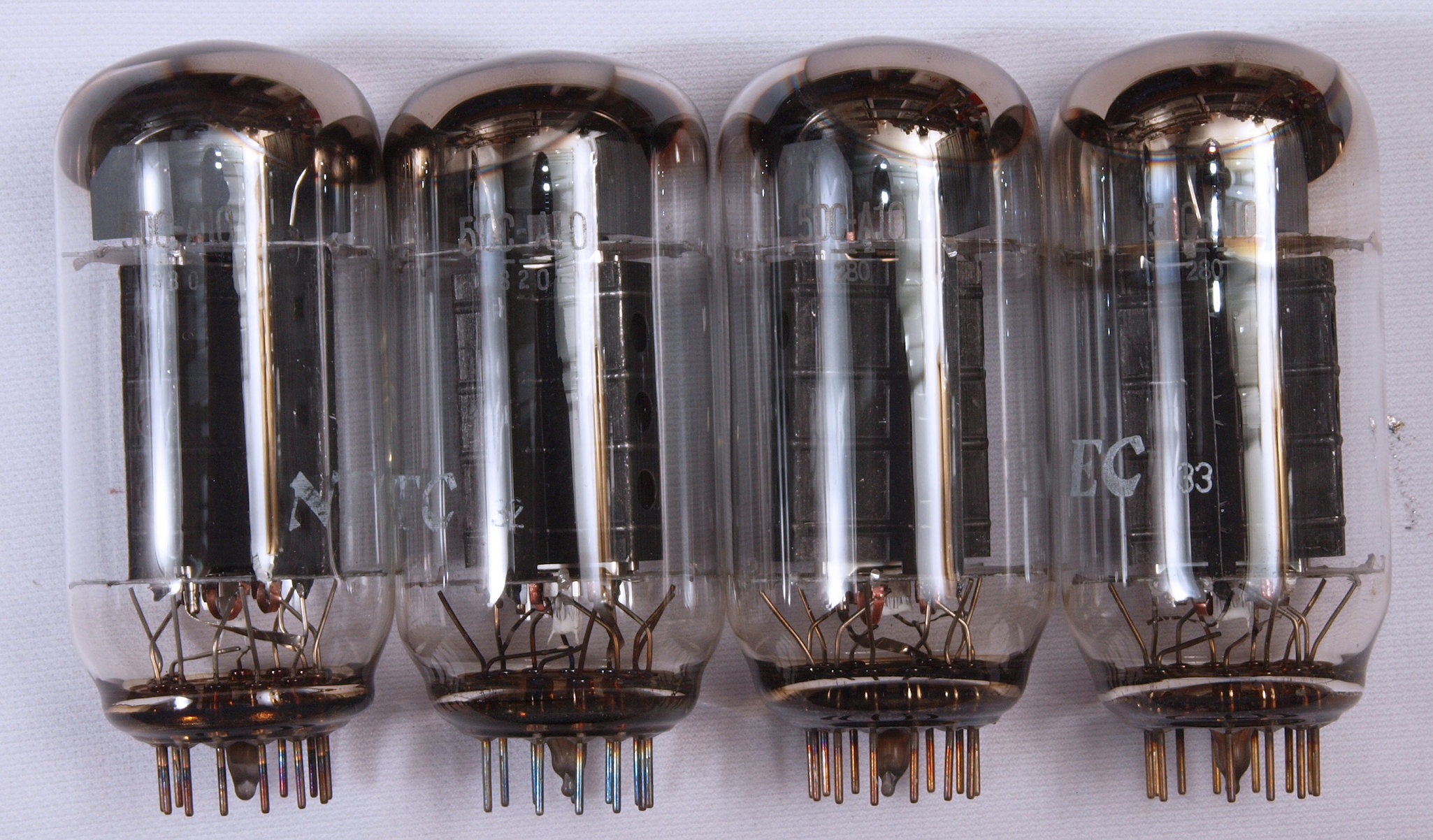

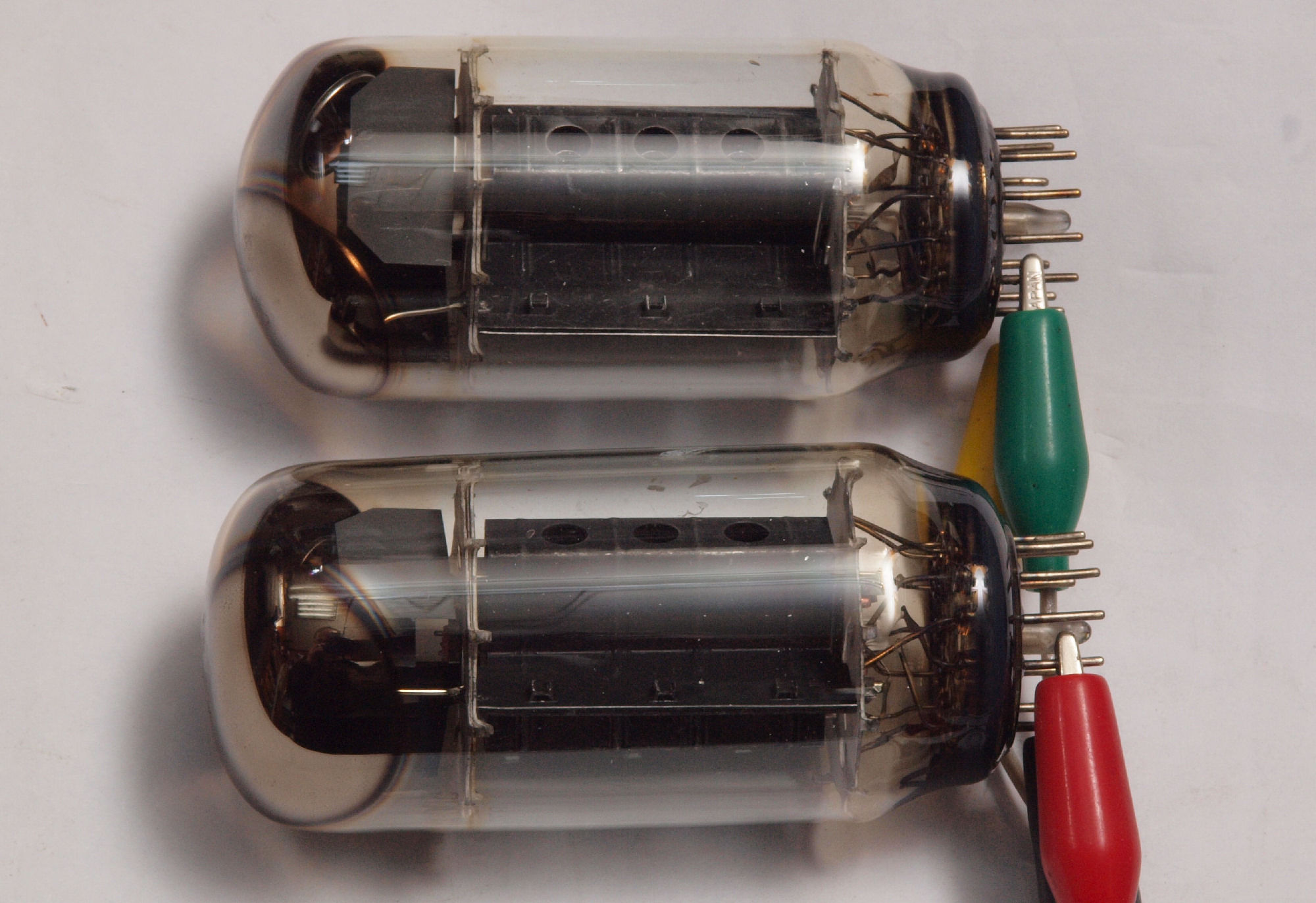

Ｌ１．　ＬＵＸ　ＳＱ-３８ＦＤ.　６台目付属真空管５０ＣＡ１０測定。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝７２００μmho、ＩＰ＝９５．２ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝？μmho、　　　ＩＰ＝０．９５ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１３００μmho、ＩＰ＝１４．４４ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝５０μmho、　　ＩＰ＝４．５９ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｌ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝７２００μmho、ＩＰ＝９５．２ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｌ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝？μmho、ＩＰ＝０．９５ｍＡ。
Ｌ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝１３００μmho、ＩＰ＝１４．４４ｍＡ。
　　　　　　　　　　　　　　　　　　　　　　　Ａレンジ＝３００００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。
Ｌ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝５０μmho、ＩＰ＝４．５９ｍＡ。

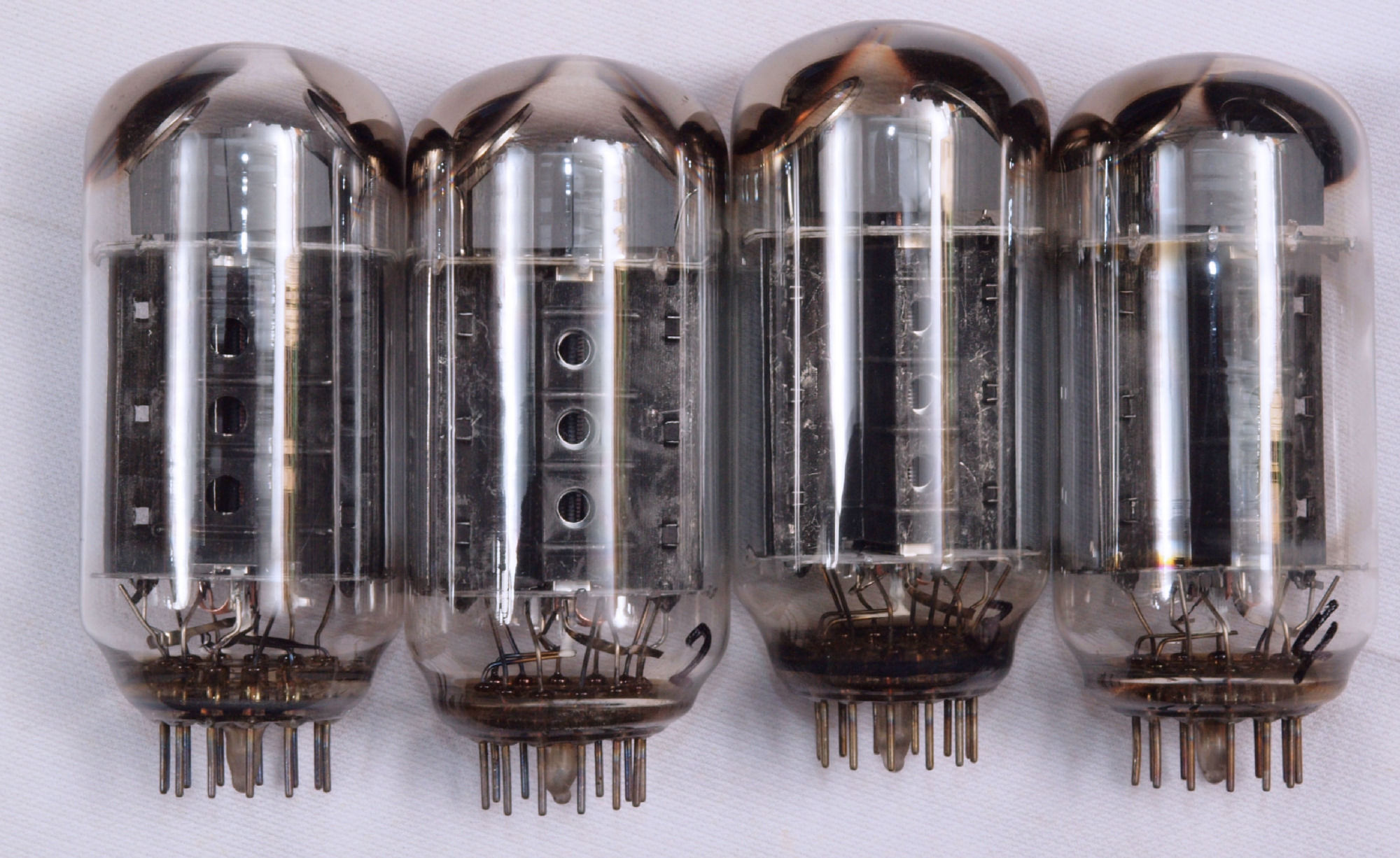

Ｍ１．　ＬＵＸ　ＳＱ-３８ＦＤ.　７台目付属真空管５０ＣＡ１０測定。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１３０００μmho、ＩＰ＝１１０．６ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝５４００μmho、　ＩＰ＝４１．６ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝８０００μmho、　ＩＰ＝５８．６ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝１００００μmho、ＩＰ＝７５．２ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｍ１１．　付属１本目　「５０ＣＡ１０」。　Ｇｍ測定＝１３０００μmho、ＩＰ＝１１０．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ１２．　付属２本目　「５０ＣＡ１０」。　Ｇｍ測定＝５４００μmho、ＩＰ＝４１．６ｍＡ。
Ｍ１３．　付属３本目　「５０ＣＡ１０」。　Ｇｍ測定＝８０００μmho、ＩＰ＝５８．６ｍＡ。
Ｍ１４．　付属４本目　「５０ＣＡ１０」。　Ｇｍ測定＝１００００μmho、ＩＰ＝７５．２ｍＡ。

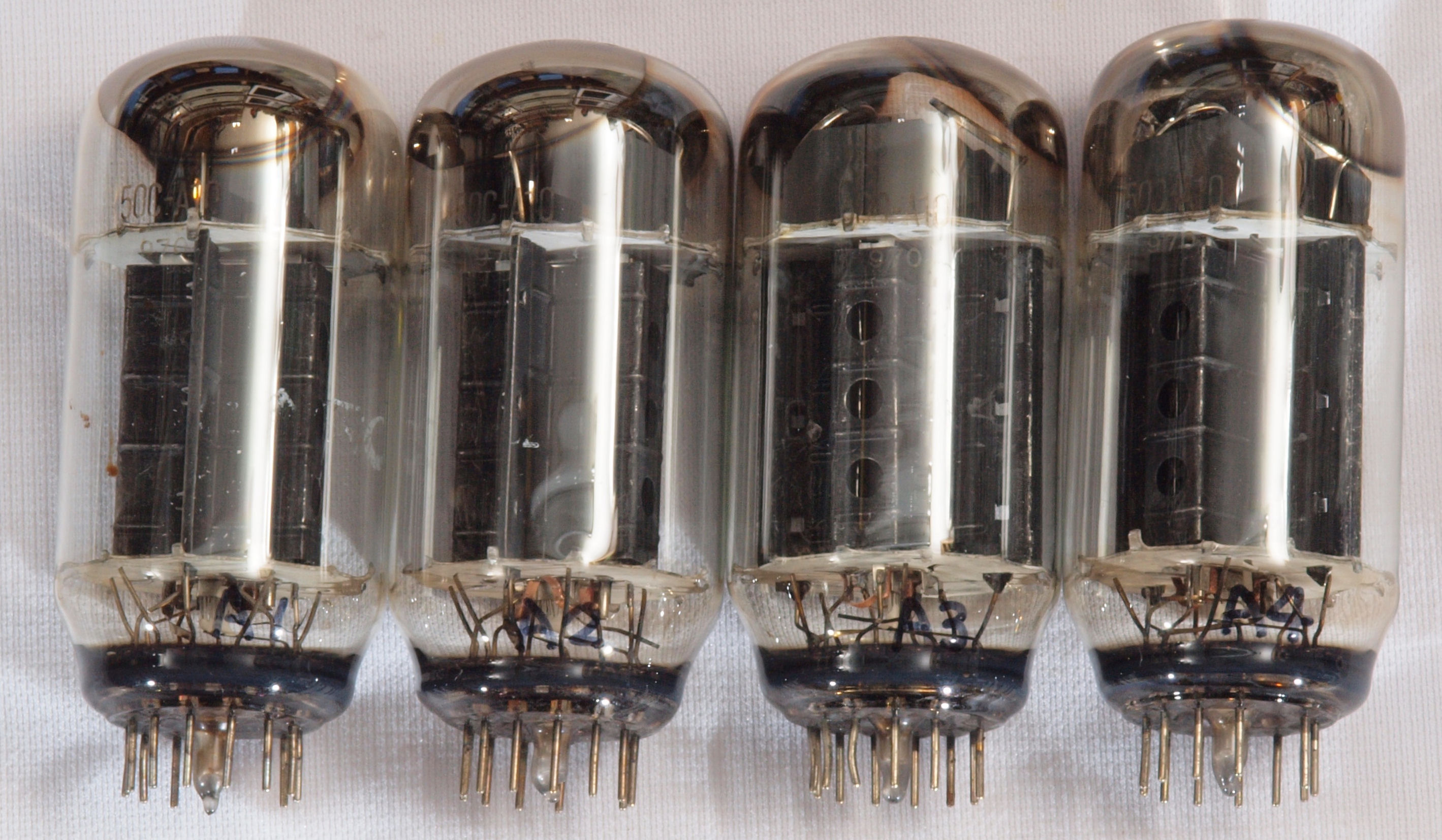

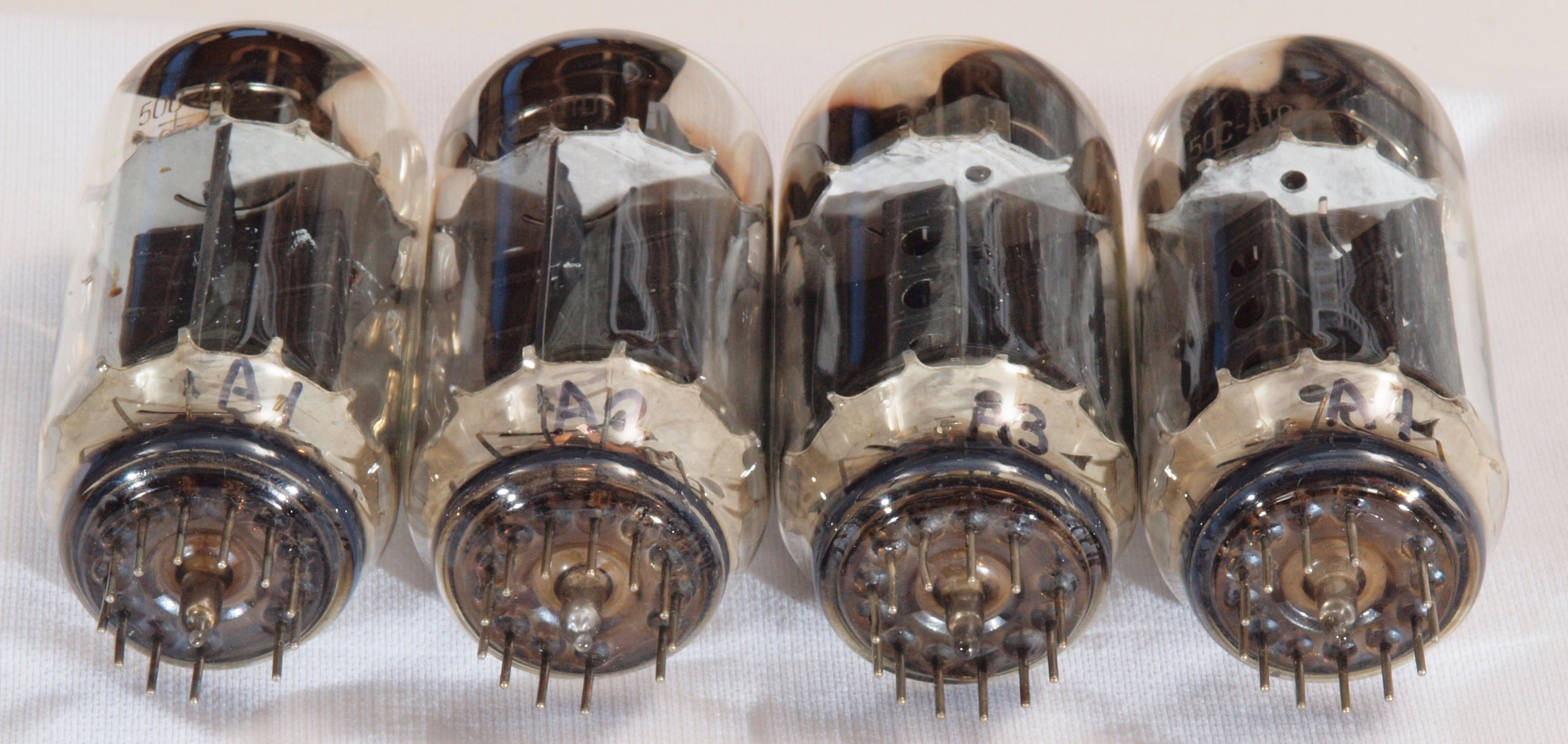

Ｍ２．　ＬＵＸ　ＳＱ-３８ＦＤ.　７台目　予備真空管５０ＣＡ１０測定。
　　　　Ａ組　５０ＣＡ１０　４本＝YAHOOオークションにて　５５，０００円で購入。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１３４００μmho、ＩＰ＝１１５．７ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝０μmho、　　　　ＩＰ＝０．０ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝８０００μmho、　ＩＰ＝８６．２ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝７０００μmho、　ＩＰ＝７９．９ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｍ２１．　購入　Ａ組１本目　「５０ＣＡ１０」　Ｇｍ測定＝１３４００μmho、ＩＰ＝１１５．７ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ２２．　購入　Ａ組２本目　「５０ＣＡ１０」　Ｇｍ測定＝０μmho、ＩＰ＝０．０ｍＡ。
Ｍ２３．　購入　Ａ組３本目　「５０ＣＡ１０」　Ｇｍ測定＝８０００μmho、ＩＰ＝８６．２ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ２４．　購入　Ａ組４本目　「５０ＣＡ１０」　Ｇｍ測定＝７０００μmho、ＩＰ＝７９．９ｍＡ。

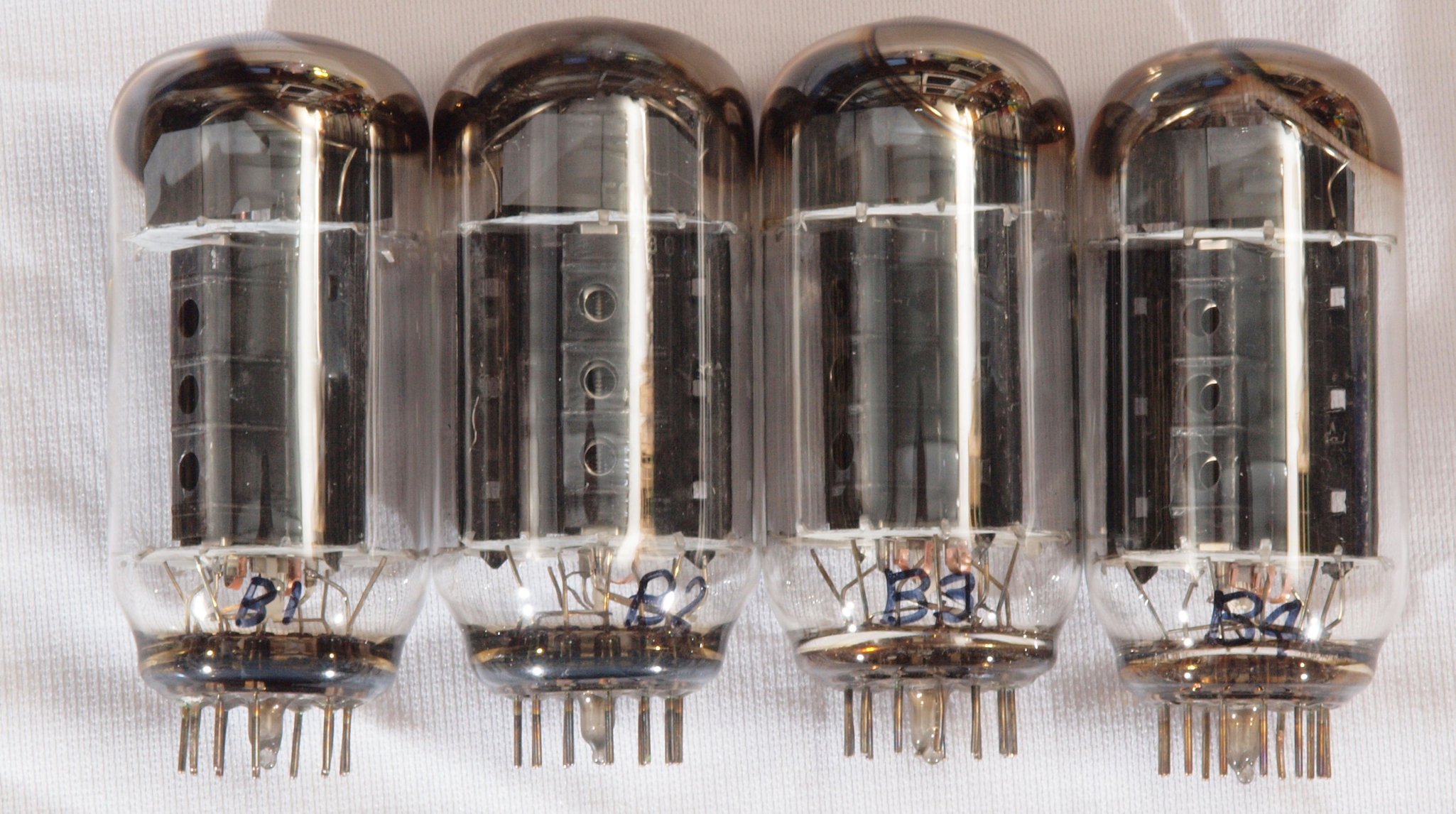

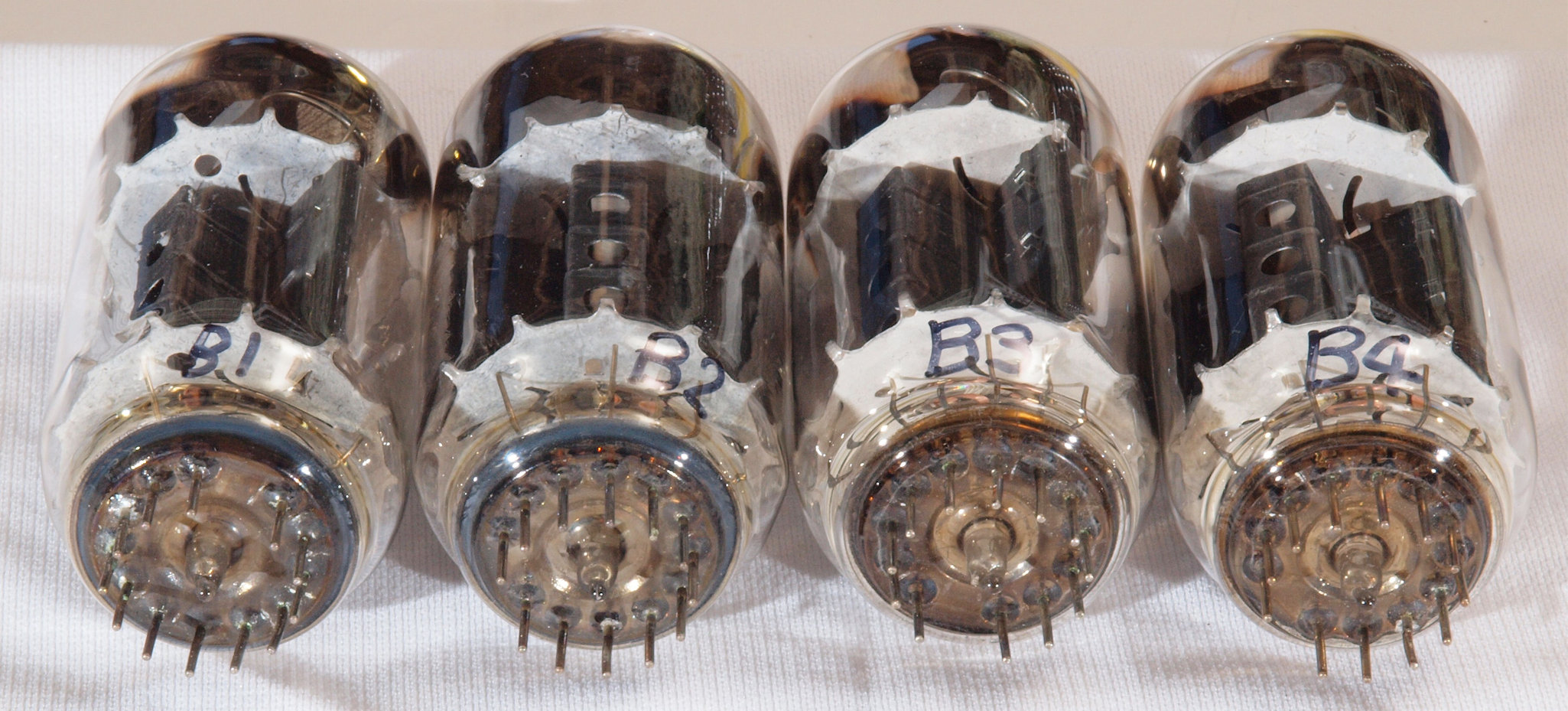

Ｍ３．　ＬＵＸ　ＳＱ-３８ＦＤ.　７台目　第二予備真空管５０ＣＡ１０測定。
　　　　　Ｂ組　５０ＣＡ１０　４本YAHOOオークションにて　２２，０００円で購入。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝　９０００μmho、ＩＰ＝　９０．９ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝　９０００μmho、ＩＰ＝　９３．９ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１００００μmho、ＩＰ＝１０８．５ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝１２０００μmho、ＩＰ＝１０９．２ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｍ３１．　購入　Ｂ組１本目　「５０ＣＡ１０」　Ｇｍ測定＝９０００μmho、ＩＰ＝９０．９ｍＡ。
　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ３２．　購入　Ｂ組２本目　「５０ＣＡ１０」　Ｇｍ測定＝９０００μmho、ＩＰ＝９３．９ｍＡ。
Ｍ３３．　購入　Ｂ組３本目　「５０ＣＡ１０」　Ｇｍ測定＝１００００μmho、ＩＰ＝１０８．５ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ３４．　購入　Ｂ組４本目　「５０ＣＡ１０」　Ｇｍ測定＝１２０００μmho、ＩＰ＝１０９．２ｍＡ。

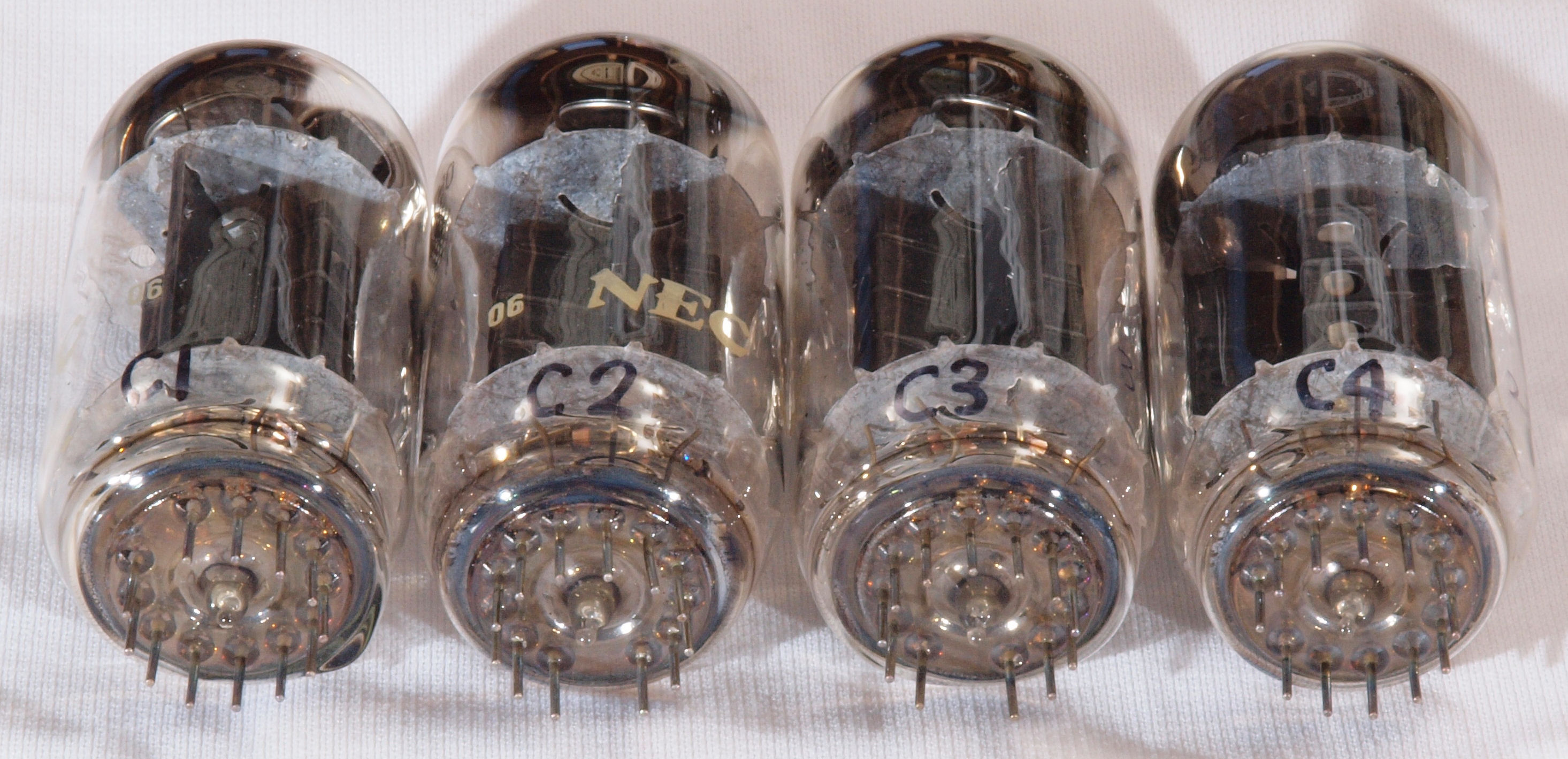

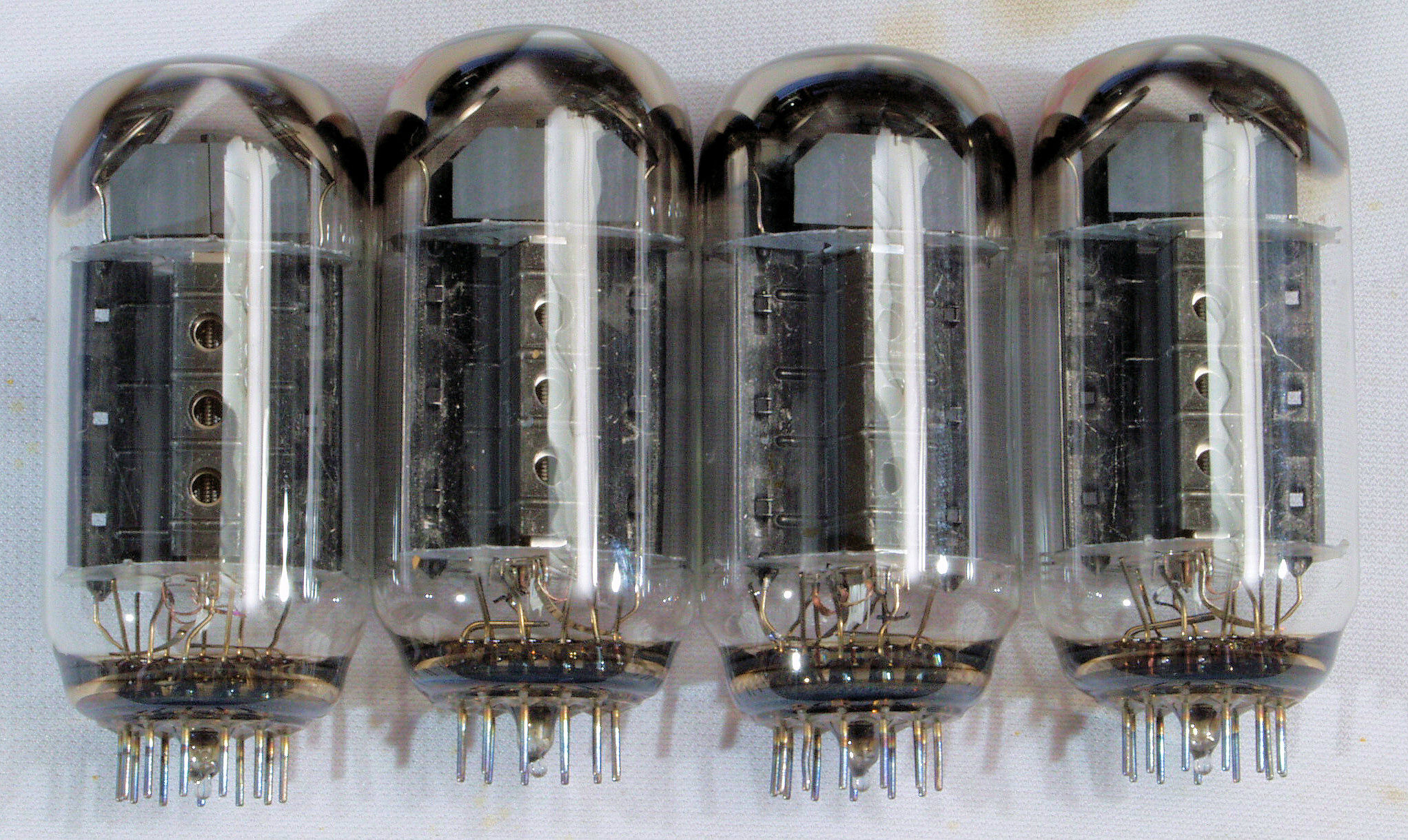

Ｍ４．　ＬＵＸ　ＳＱ-３８ＦＤ.　７台目　第三予備真空管５０ＣＡ１０測定。
　　　　Ｃ組　５０ＣＡ１０　４本YAHOOオークションにて　２８，０００円で購入。
　左から１本目、２、３、４本目。
　１本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２１．１ｍＡ。
　２本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１３２．６ｍＡ。
　３本目　５０ＣＡ１０　Ｇｍ＝１５０００μmho、ＩＰ＝１２７．６ｍＡ。
　４本目　５０ＣＡ１０　Ｇｍ＝９６００μmho、　ＩＰ＝　８７．０ｍＡ。

　　真空管規格表による　相互コンダクタンス＝１４０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝８０ｍＡ、Ｅｇ１＝−２２Ｖ」
　　（全日本真空管ﾏﾆｭｱﾙ、ｵｰﾃﾞｨｵ用真空管マニアルより）。
Ｍ４１．　購入　Ｃ組１本目　「５０ＣＡ１０」　Ｇｍ測定＝１５０００μmho、ＩＰ＝１２１．１ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ４２．　購入　Ｃ組２本目　「５０ＣＡ１０」　Ｇｍ測定＝１５０００μmho、ＩＰ＝１３２．６ｍＡ。
Ｍ４３．　購入　Ｃ組３本目　「５０ＣＡ１０」　Ｇｍ測定＝１５０００μmho、ＩＰ＝１２７．６ｍＡ。
　　　　　　　　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｍ４４．　購入　Ｃ組４本目　「５０ＣＡ１０」　Ｇｍ測定＝９６００μmho、ＩＰ＝８７．０ｍＡ。
Ｎ．　ＬＵＸ　ＳＱ−３８ＦＤ．　９台目付属真空管５０ＣＡ１０測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｎ１．　付属真空管　５０ＣＡ１０。　左から１本目．２．３．４本目。
　　　　　　真空管ハンドブック（規格表）の、
　　　　　　５０ＣＡ１０相互コンダクタンス＝１２０００μmho「Ｅｐ＝２５０Ｖ、ＩＰ＝９５ｍＡ、Ｅｇ１＝−２２Ｖ」。
　　　　　　1965/1971全日本真空管ﾏﾆｭｱﾙ、1995ｵｰﾃﾞｨｵ用真空管マニアルより。
付属真空管　５０ＣＡ１０。　左から１本目．２．３．４本目。
  • 付属１本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１１３．４ｍＡ。
    付属２本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１０９．３ｍＡ。
    付属３本目　５０ＣＡ１０。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１１８．６ｍＡ。
    付属４本目　５０ＣＡ１０。　Ｇｍ測定＝１６８００μmho、ＩＰ＝１１２．５ｍＡ。
Ｎ１１．　付属１本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１１３．４ｍＡ。
　　　　　　　　　　測定条件、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２２Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
Ｎ１２．　付属２本目　５０ＣＡ１０。　Ｇｍ測定＝１６４００μmho、ＩＰ＝１０９．３ｍＡ。
Ｎ１３．　付属３本目　５０ＣＡ１０。　Ｇｍ測定＝１７０００μmho、ＩＰ＝１１８．６ｍＡ。
Ｎ１４．　付属４本目　５０ＣＡ１０。　Ｇｍ測定＝１６８００μmho、ＩＰ＝１１２．５ｍＡ。
　　　 　　　　　　　　　　　　　　　　　
