VacuumTubeTester Hickok TV-2B/Uで
6267、EF86、6J32P、EF806SG Gm & Ip測定
A. EF86測定
  • 1本目 EF86 測定。 Gm=2300μmho、Ip=3.47mA。
    2本目 EF86 測定。 Gm=1660μmho、Ip=1.94mA。
    3本目 EF86 測定。 Gm=2400μmho、Ip=3.51mA。
    4本目 EF86 測定。 Gm=2100μmho、Ip=3.21mA。
B. 6J32P測定
  • 1本目 6J32P 測定。 Gm=2500μmho、Ip=3.59mA。
    2本目 6J32P 測定。 Gm=2100μmho、Ip=3.04mA。
    3本目 6J32P 測定。 Gm=2400μmho、Ip=3.52mA。
    4本目 6J32P 測定。 Gm=2400μmho、Ip=3.42mA。
C. EF806SG測定
  • 1本目「EF806SG」。 Gm測定=1900μmho、IP=2.27mA。
    2本目「EF806SG」。 Gm測定=1900μmho、IP=2.19mA。
D. 6267測定
  • 1本目 6267。 Gm測定=2160μmho、IP=3.11mA。
    2本目 6267。 Gm測定=2140μmho、IP=3.05mA。

A. EF86測定。
真空管ハンドブック(規格表)による相互コンダクタンス=2000μmho
「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブックより。
RC-26,RC-28、RC-30 Receiving Tube Manualより。

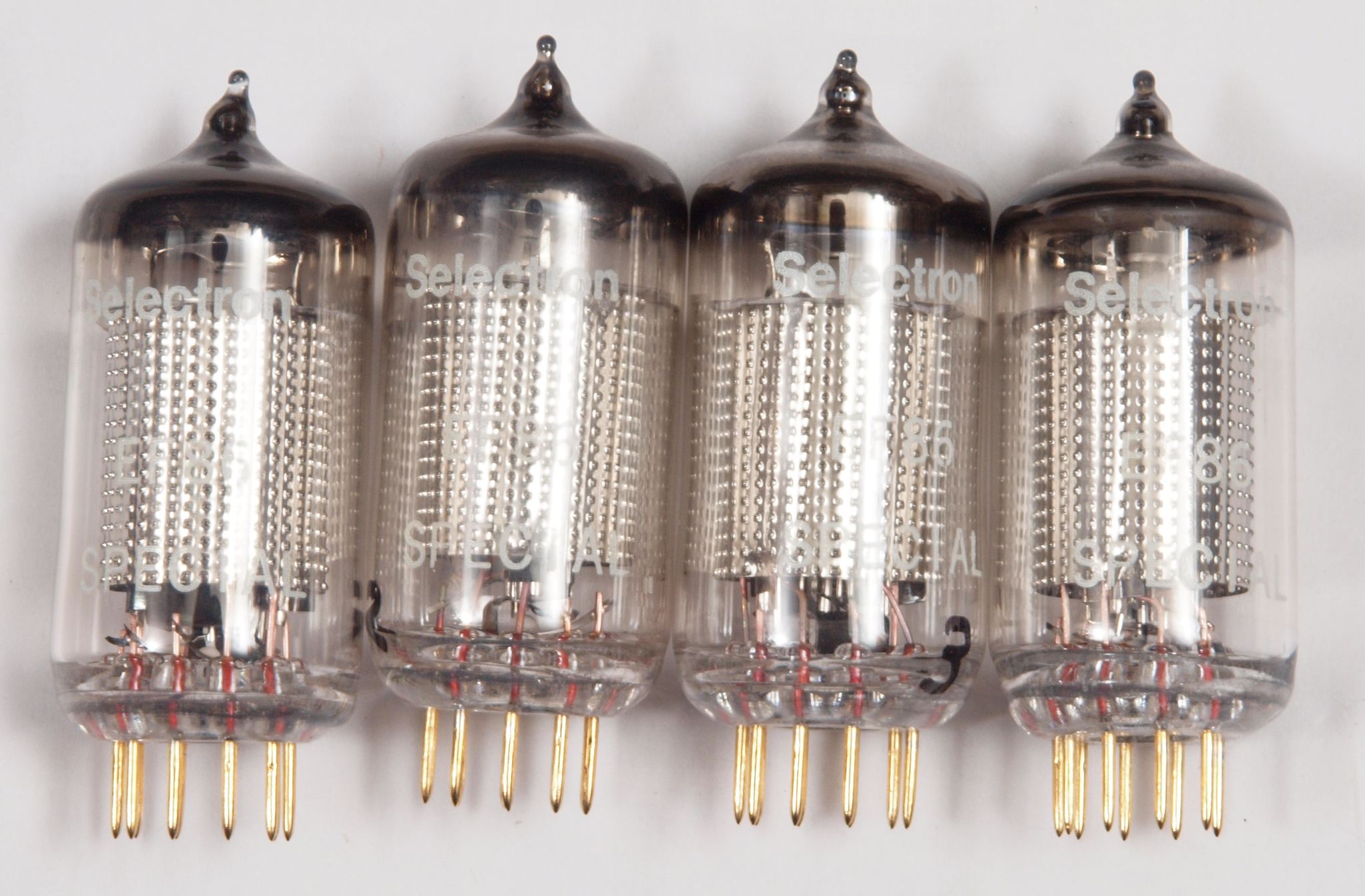

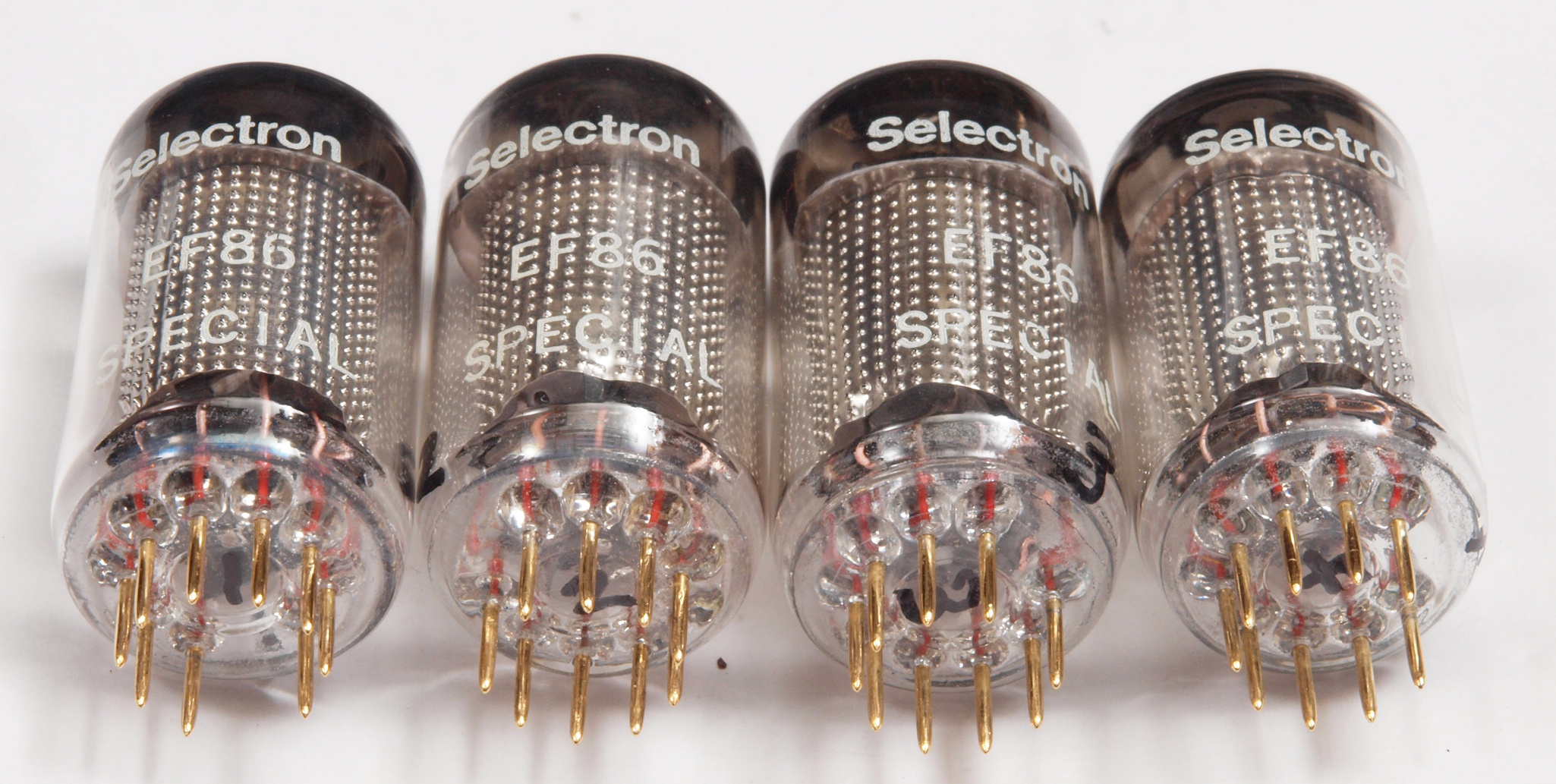

EF86 左から、1、2、、4本目。
  • 1本目 EF86 測定。 Gm=2300μmho、Ip=3.47mA。
    2本目 EF86 測定。 Gm=1660μmho、Ip=1.94mA。
    3本目 EF86 測定。 Gm=2400μmho、Ip=3.51mA。
    4本目 EF86 測定。 Gm=2100μmho、Ip=3.21mA。

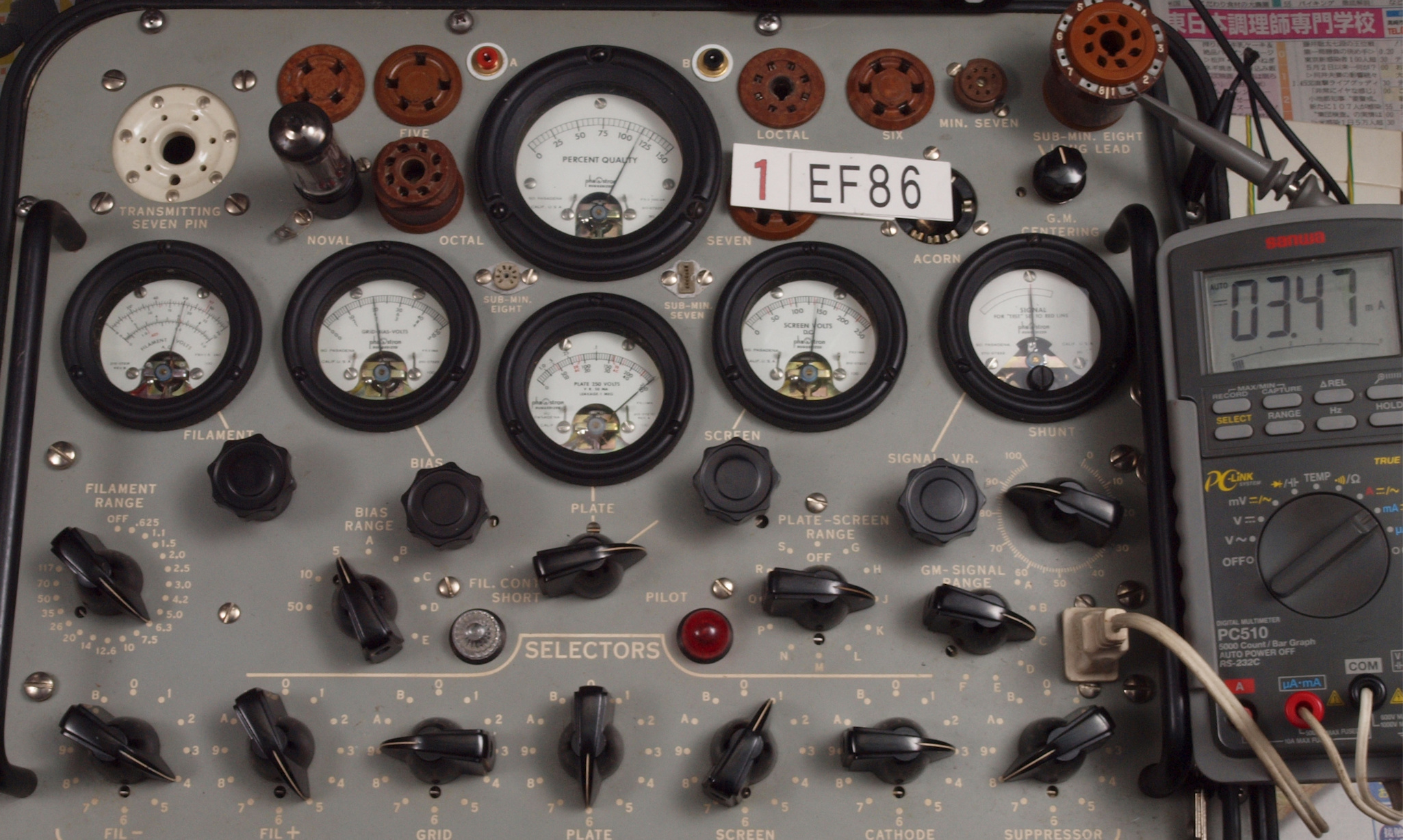

A1. 1本目 EF86 測定。 Gm測定=2300μmho、IP=3.47mA。
        測定条件「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」 Cレンジ=3000μmhoレンジでの測定。

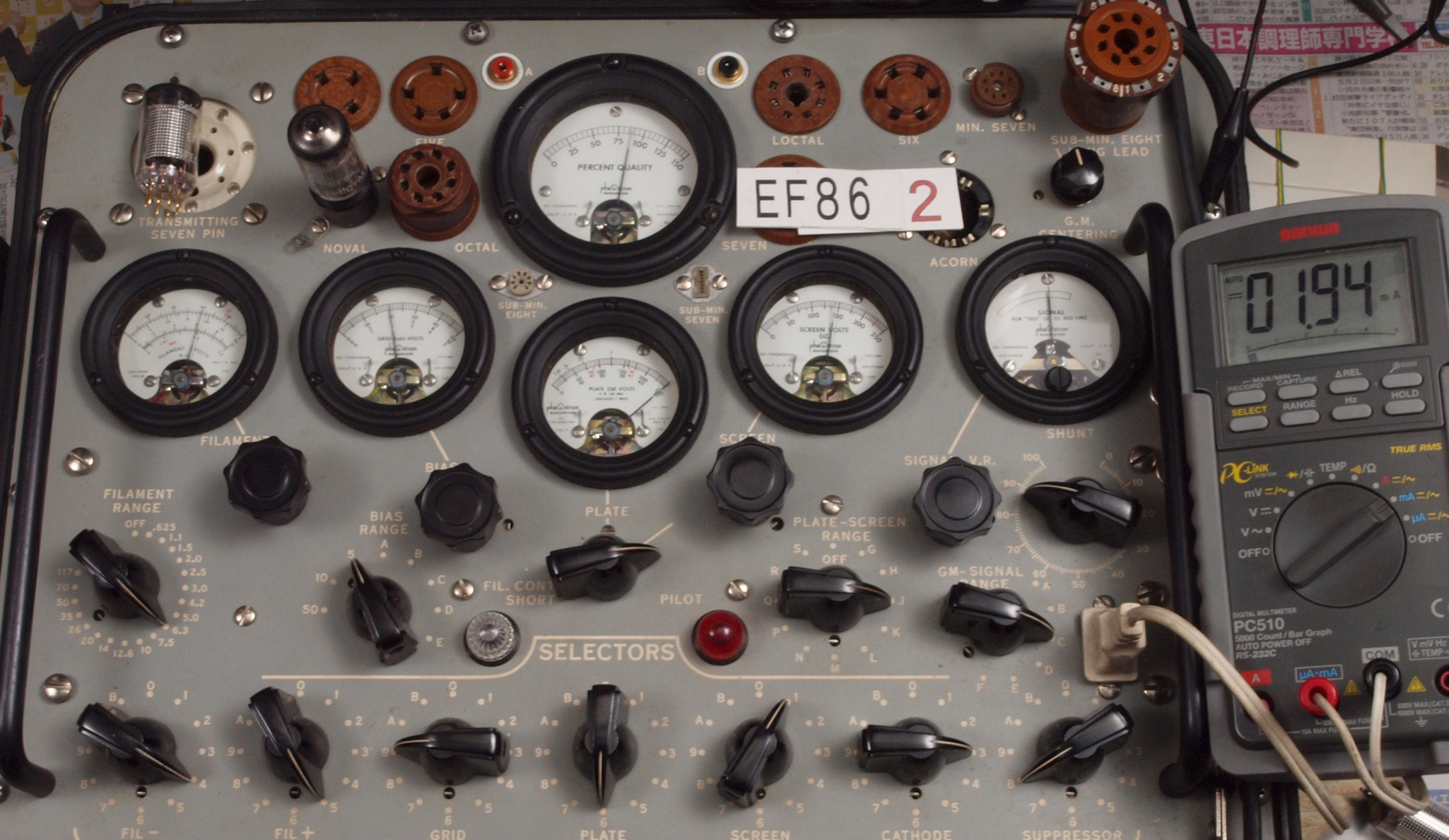

A2. 2本目 EF86 測定。 Gm測定=1660μmho、IP=1.94mA。

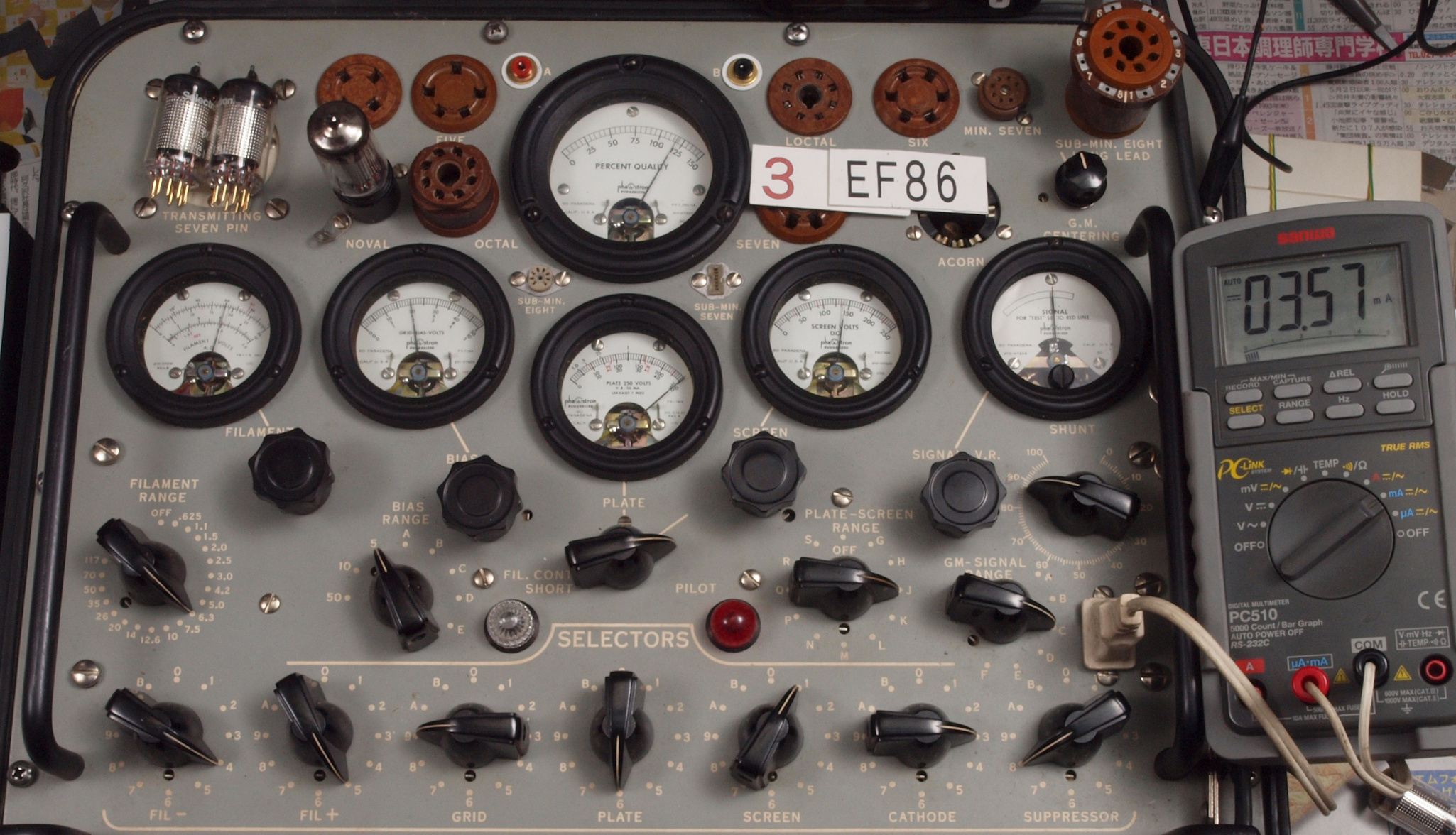

A3. 3本目 EF86 測定。 Gm測定=2400μmho、IP=3.51mA。
        測定条件「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」 Cレンジ=3000μmhoレンジでの測定。

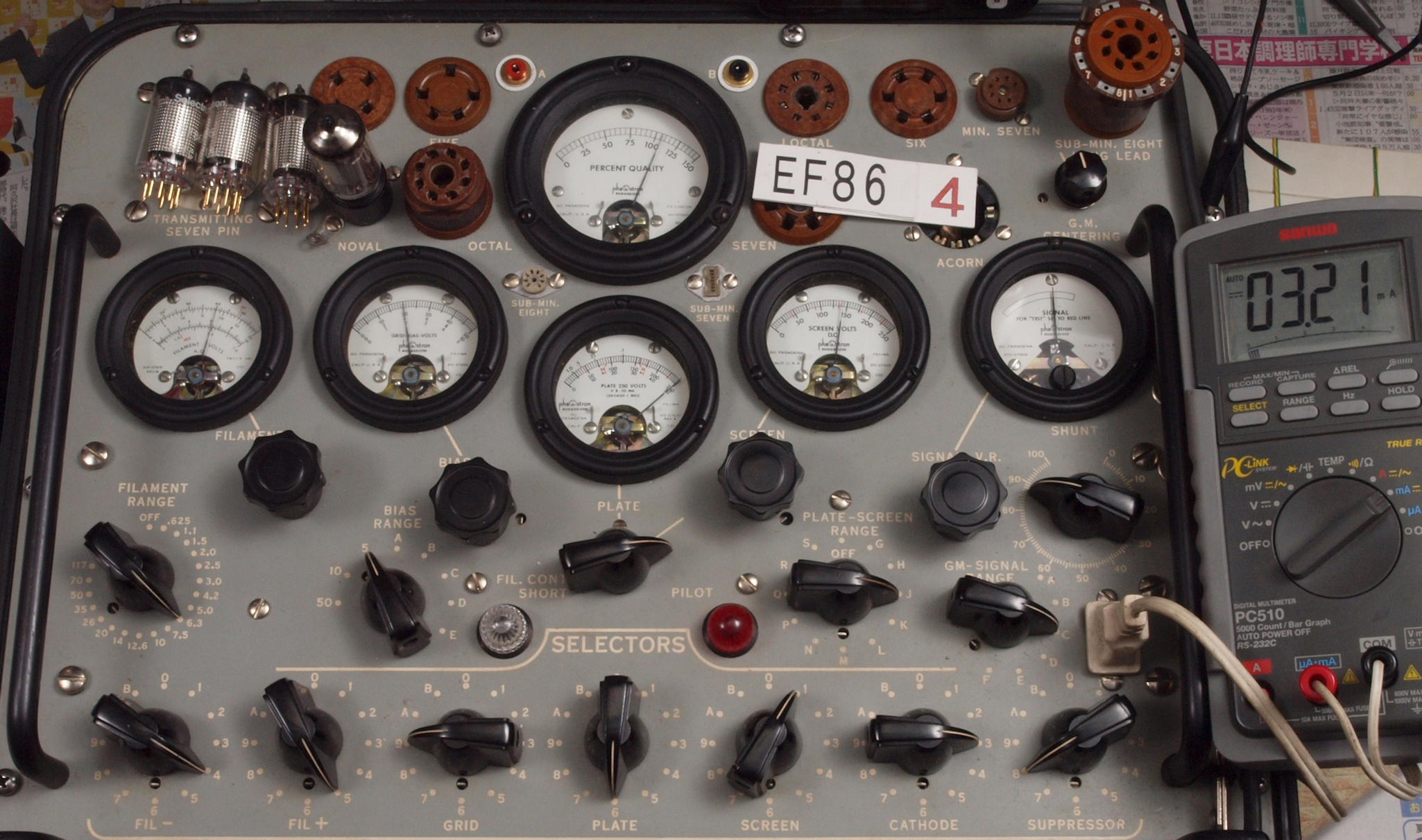

A4. 4本目 EF86 測定。 Gm測定=2100μmho、IP=3.21mA。

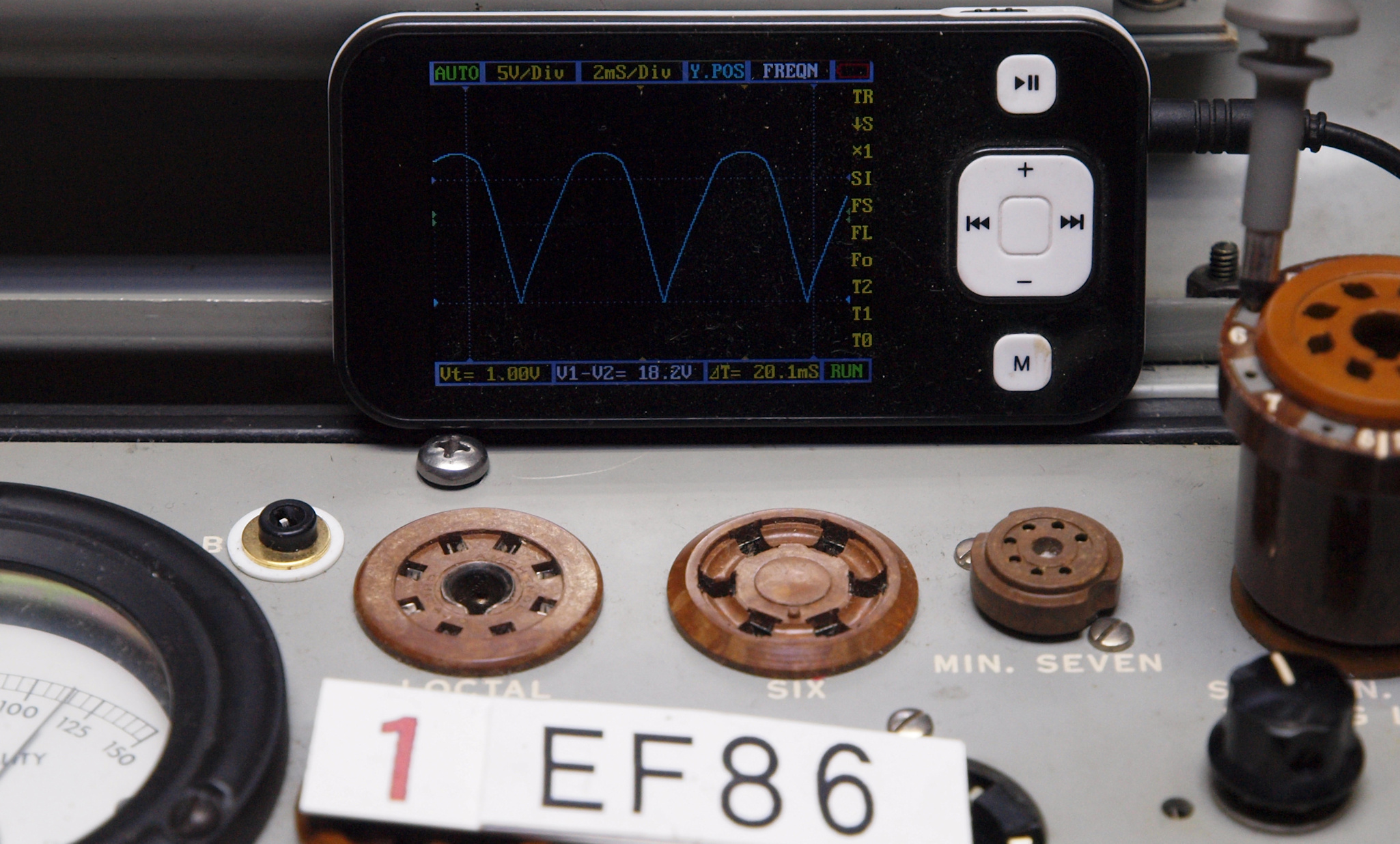

A5. プレート電圧波形を観測しながら測定する。
B. 6J32P測定。
真空管ハンドブック(規格表)による相互コンダクタンス=2000μmho
「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」
1960/1962ナショナル真空管ハンドブック、全日本真空管マニュアル、オーディオ用真空管マニアル、69'東芝電子管ハンドブックより。
RC-26,RC-28、RC-30 Receiving Tube Manualより。
6J32P 左から、1、2、、4本目。
  • 1本目 6J32P 測定。 Gm=2500μmho、Ip=3.59mA。
    2本目 6J32P 測定。 Gm=2100μmho、Ip=3.04mA。
    3本目 6J32P 測定。 Gm=2400μmho、Ip=3.52mA。
    4本目 6J32P 測定。 Gm=2400μmho、Ip=3.42mA。

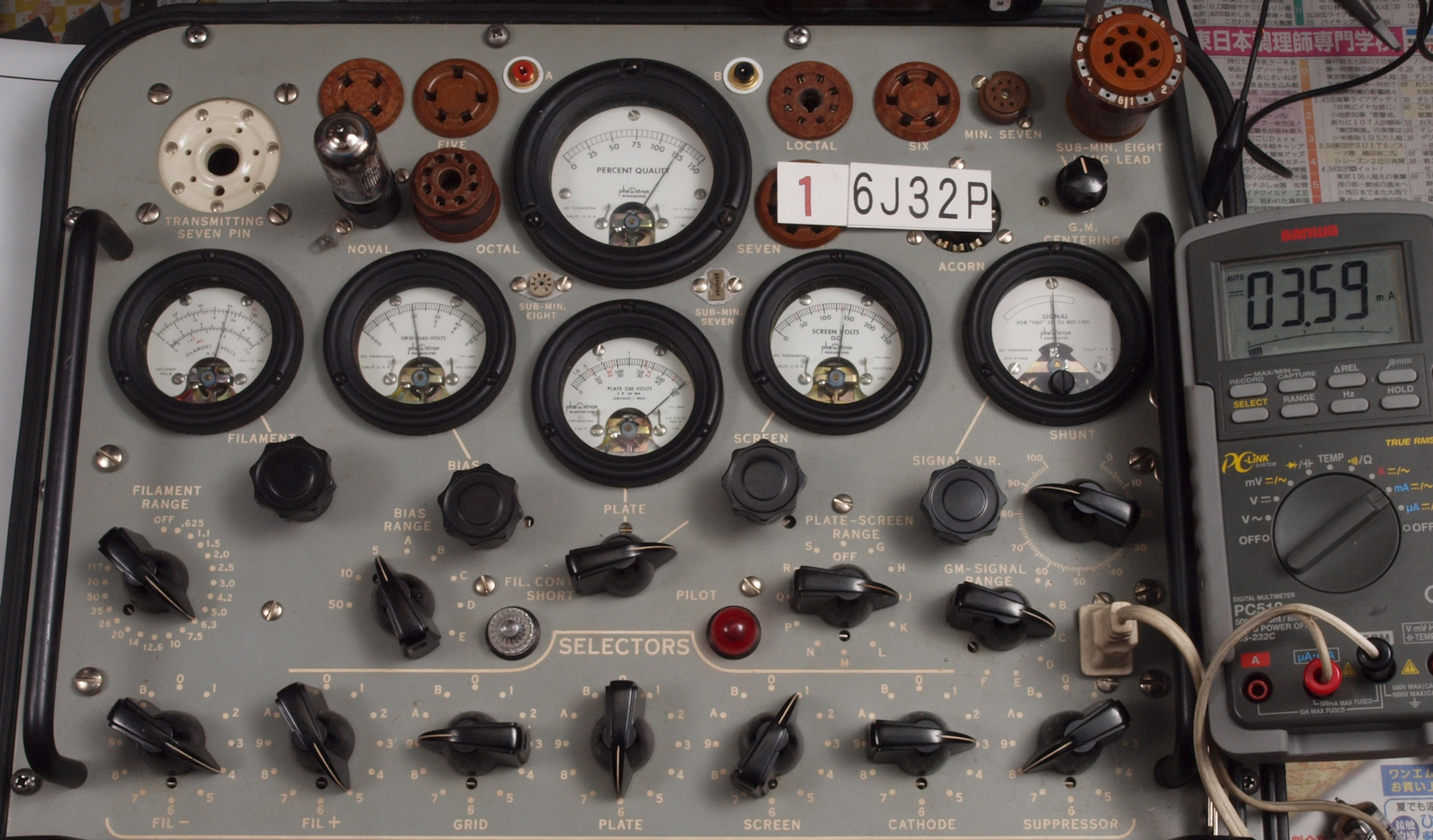

B1. 1本目 6J32P 測定。 Gm測定=2500μmho、IP=3.59mA。
        測定条件「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」 Cレンジ=3000μmhoレンジでの測定。

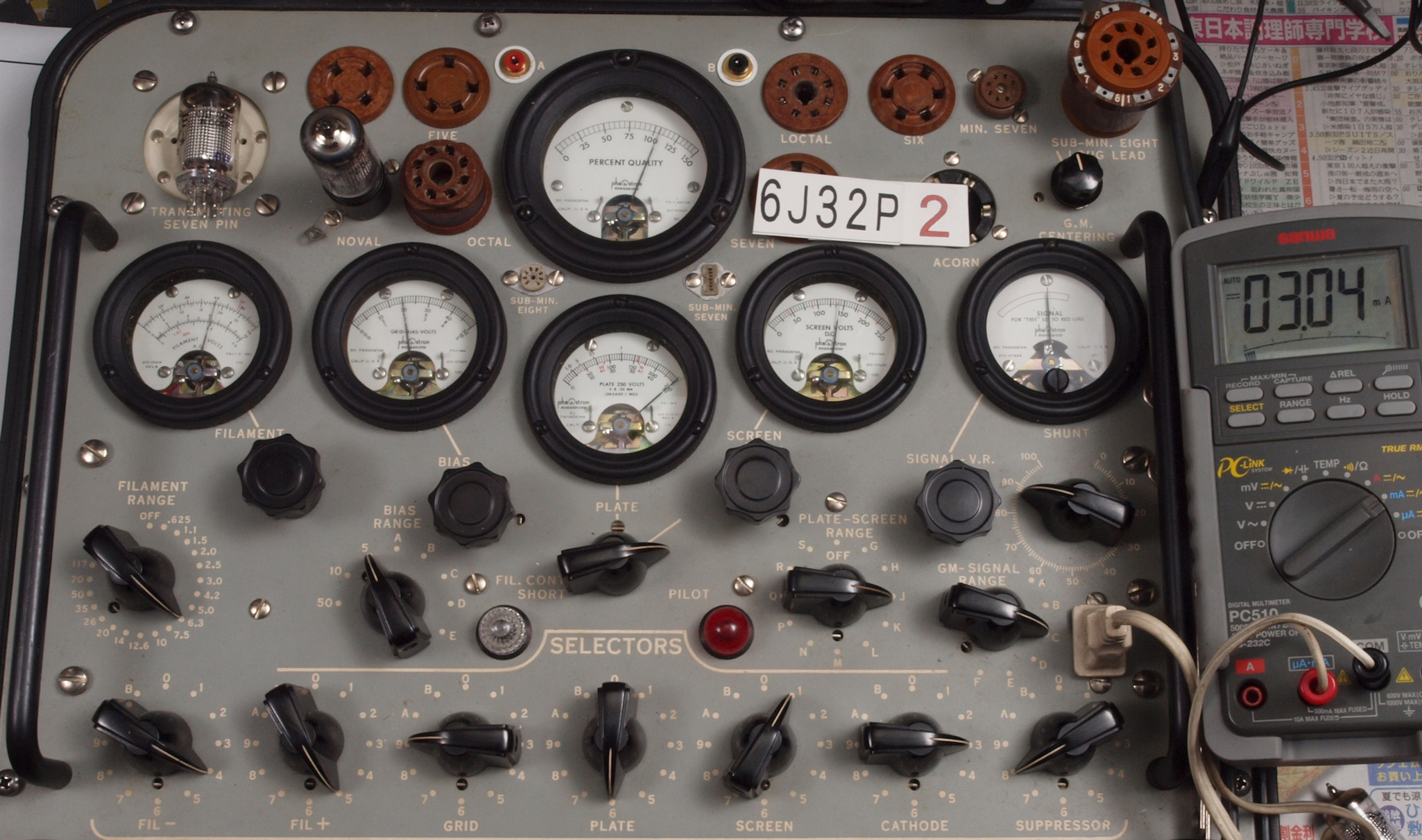

B2. 2本目 6J32P 測定。 Gm測定=2100μmho、IP=3.04mA。

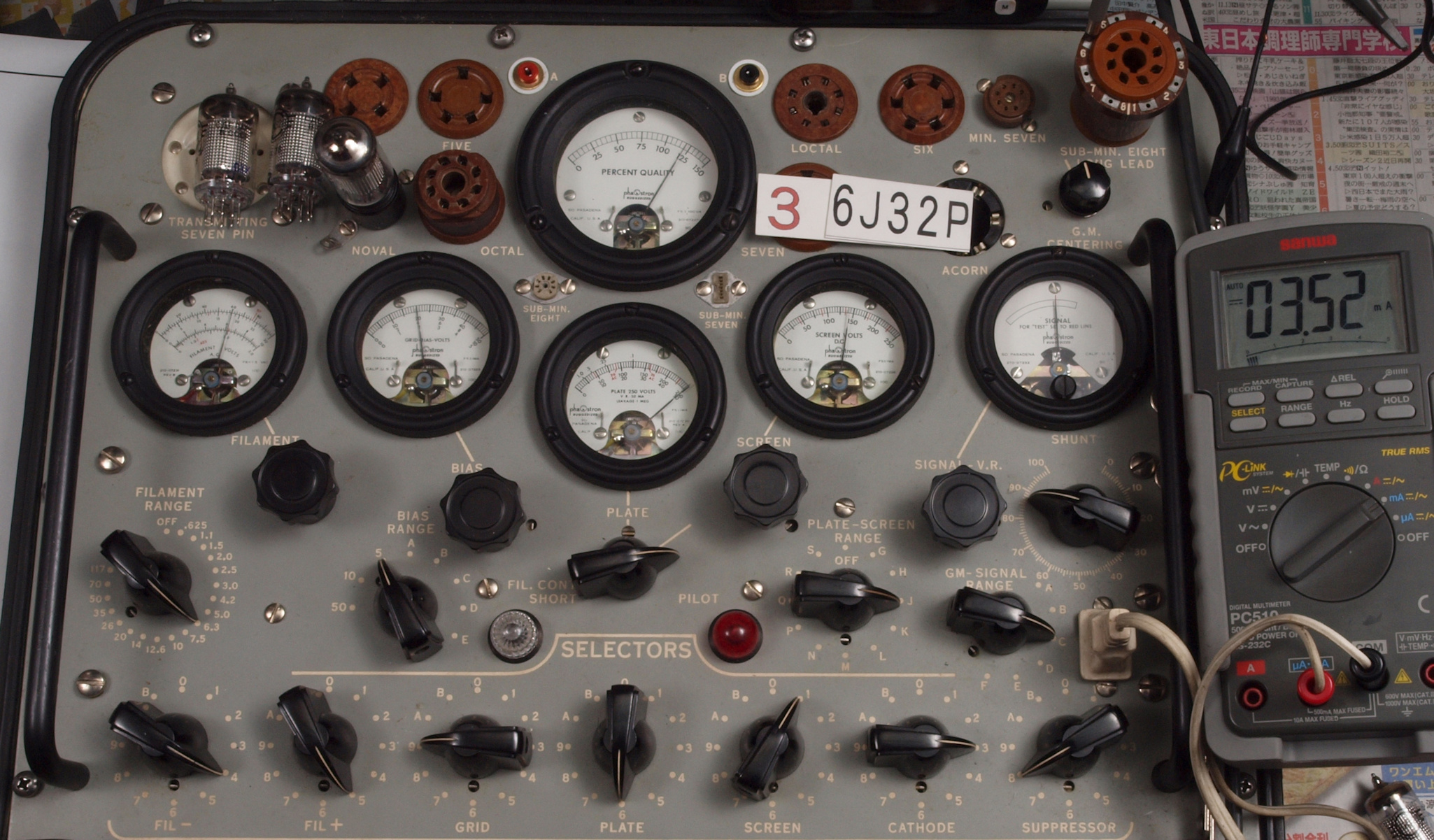

B3. 3本目 6J32P 測定。 Gm測定=2400μmho、IP=3.52mA。
        測定条件「Ep=250V、Esg=140V、Ip=3mA、eg1=−2V」 Cレンジ=3000μmhoレンジでの測定。

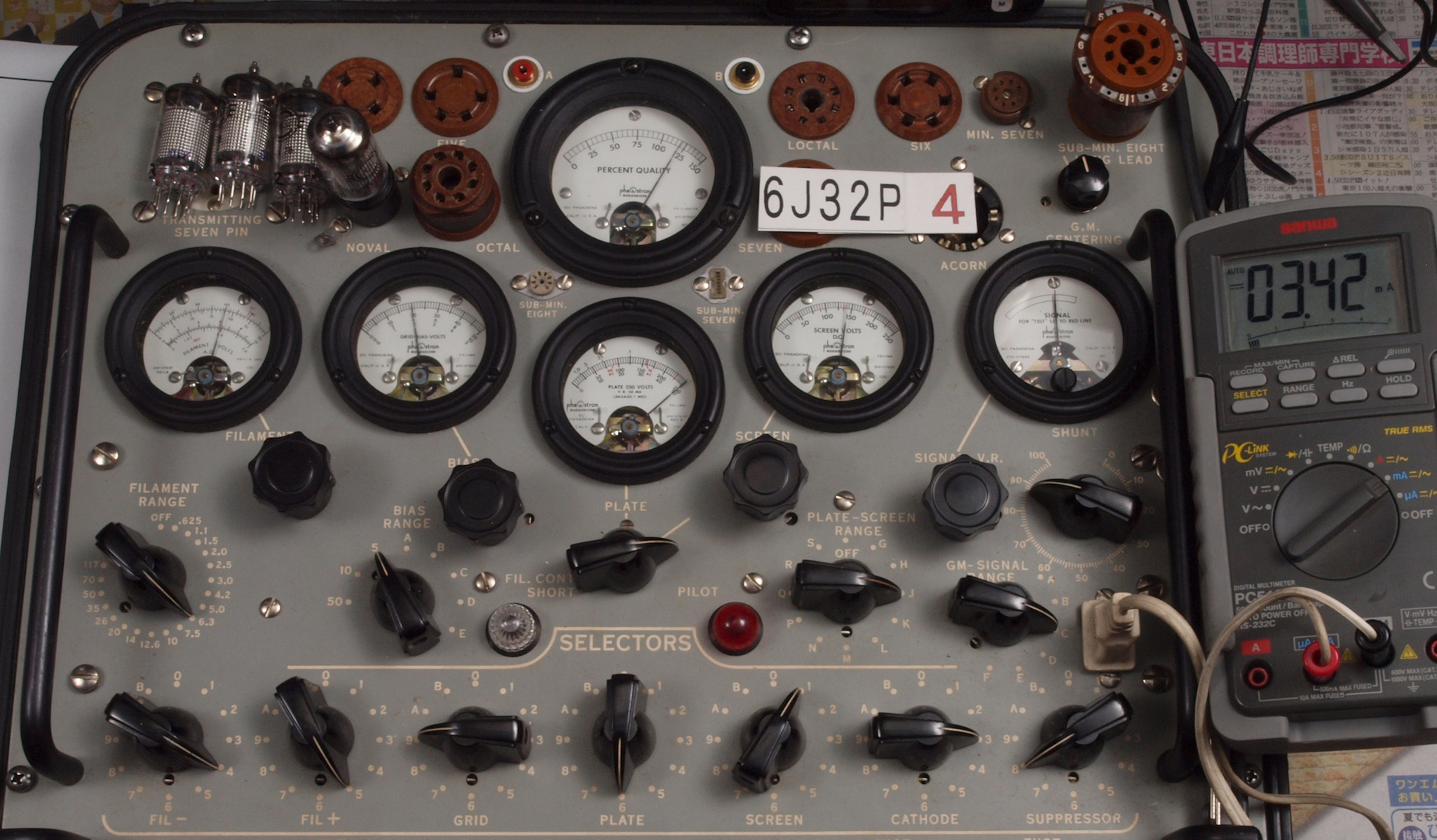

B4. 4本目 6J32P 測定。 Gm測定=2400μmho、IP=3.42mA。
B5. プレート電圧波形を観測しながら測定する。
C. TUNG−SOL EF806SG 2本測定。
       真空管ハンドブック(規格表)の、
       EF806SG(6267)相互コンダクタンス=2000μmho、
       「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。

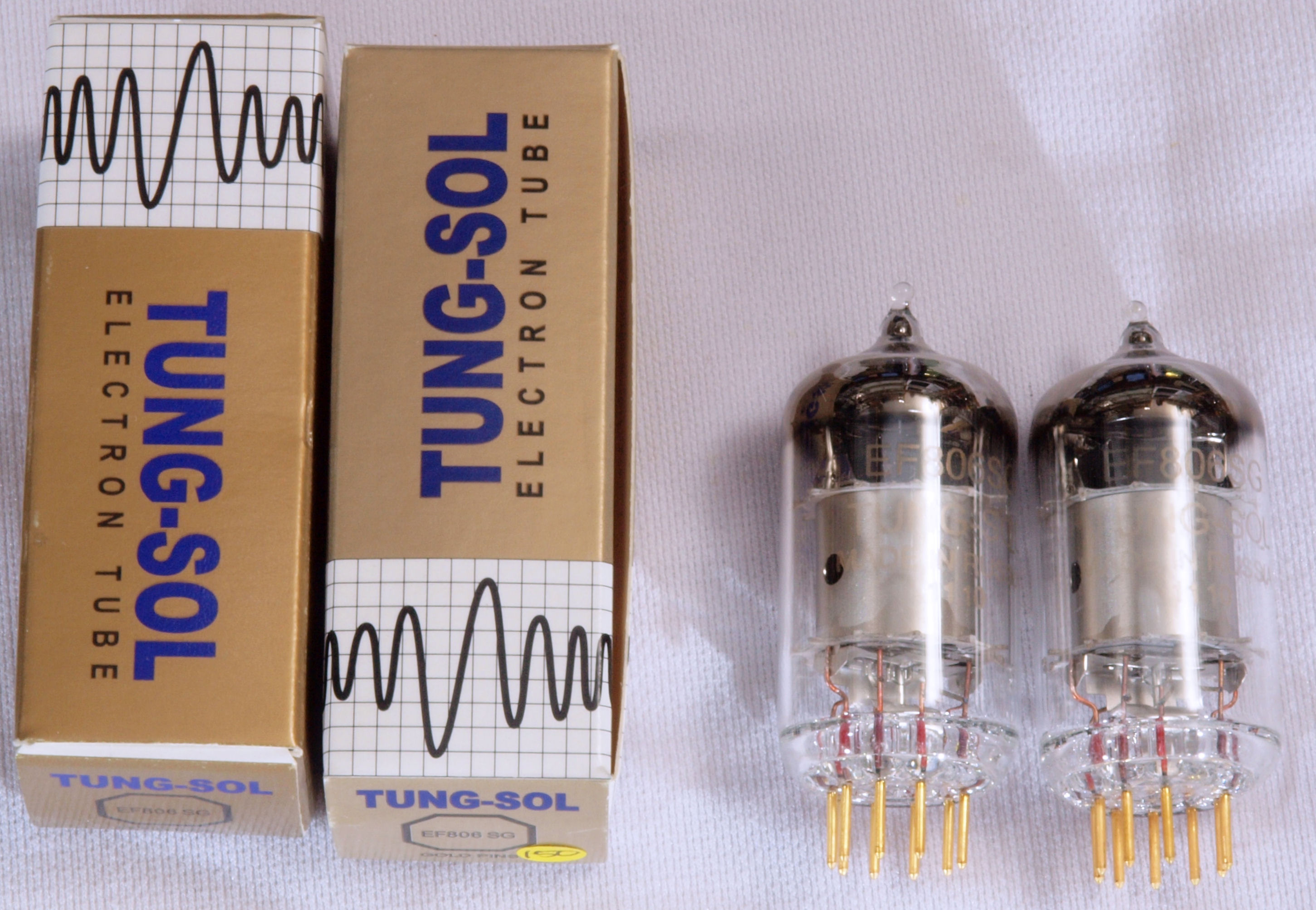

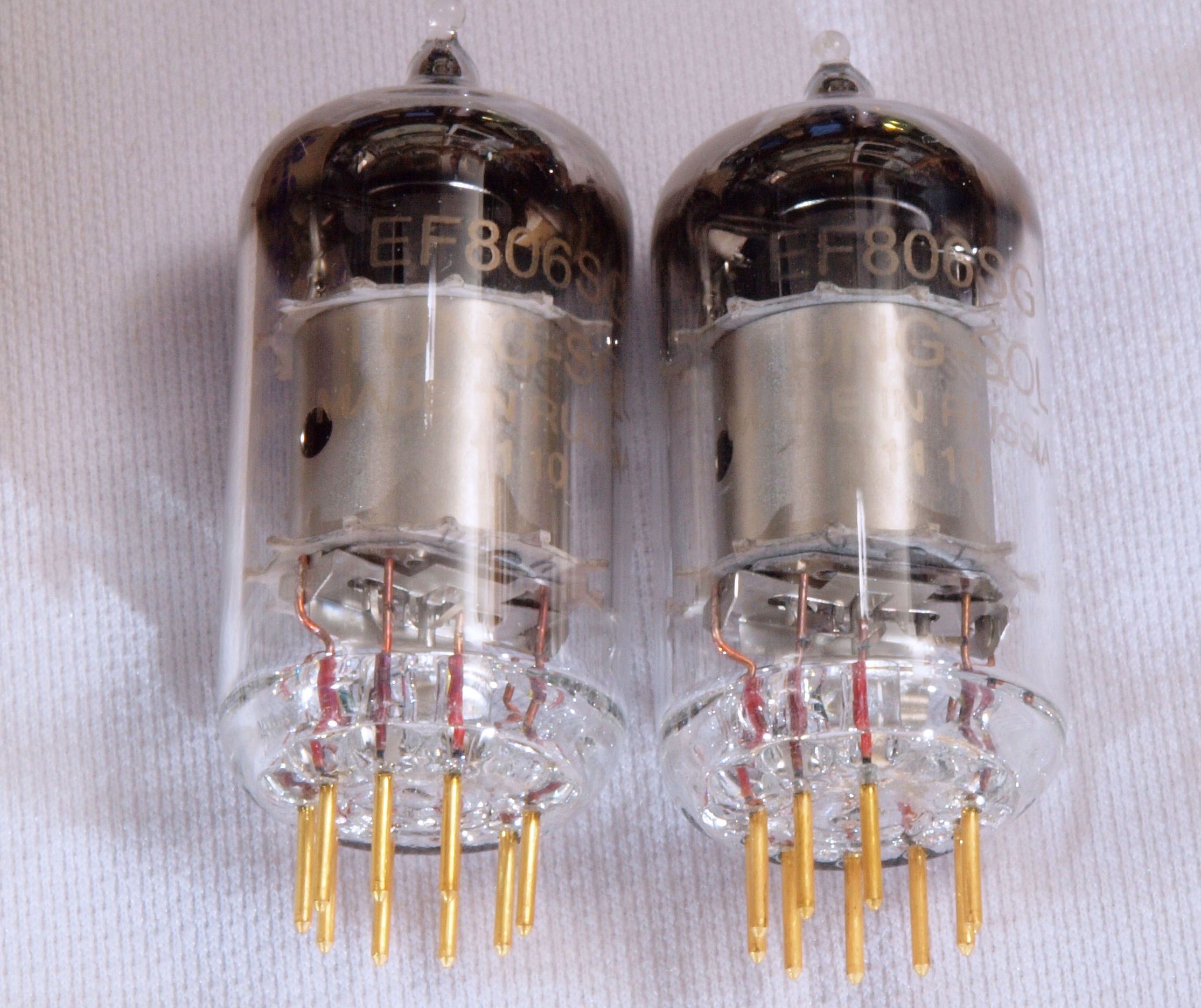

C0. TUNG−SOL金足 EF806SG 左から1−2本目。
  • 1本目 EF806SG。 Gm測定=1900μmho、IP=2.27mA。
    2本目 EF806SG。 Gm測定=1900μmho、IP=2.19mA。

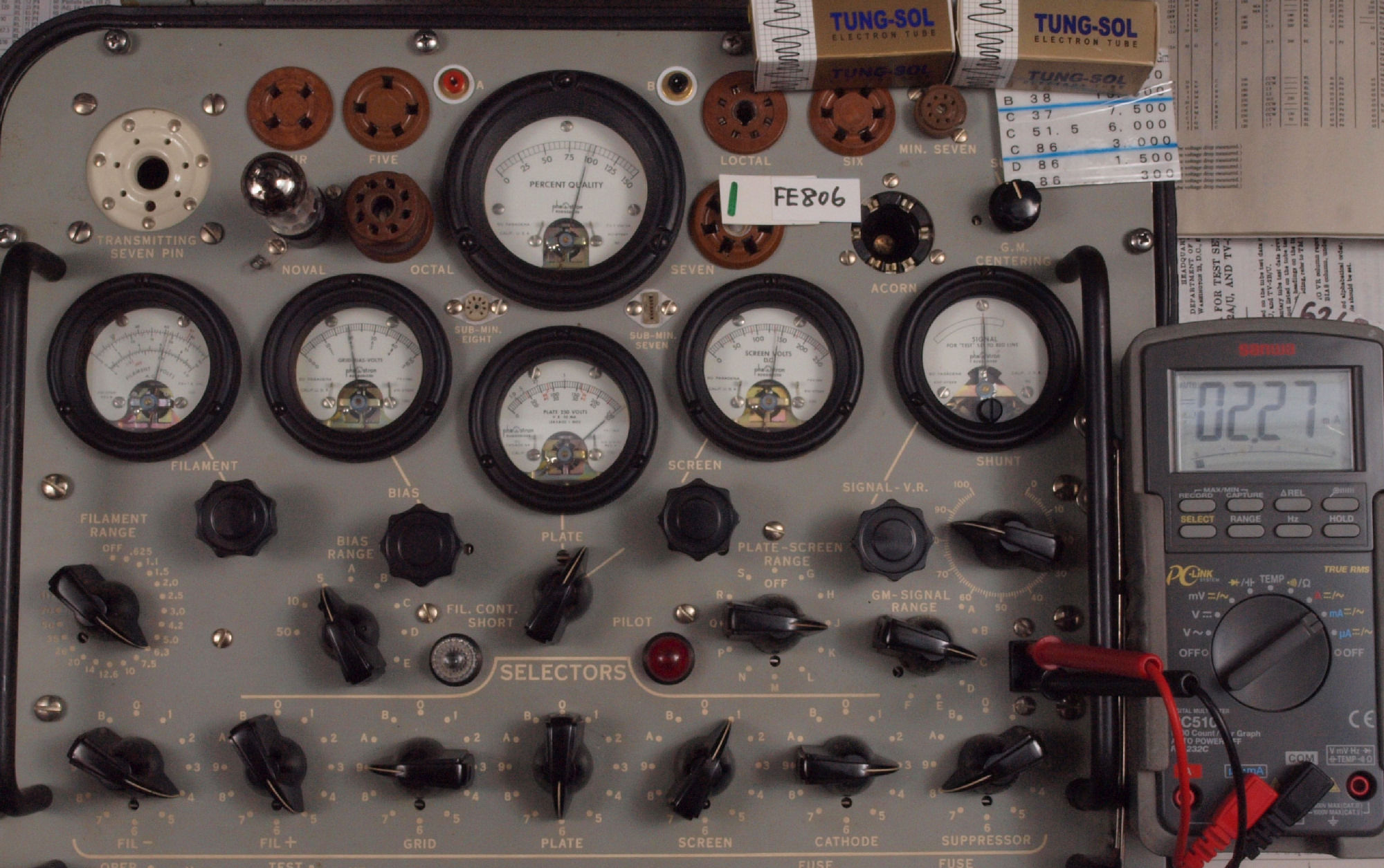

C1. 1本目 EF806SG。 Gm測定=1900μmho、IP=2.27mA。
            測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

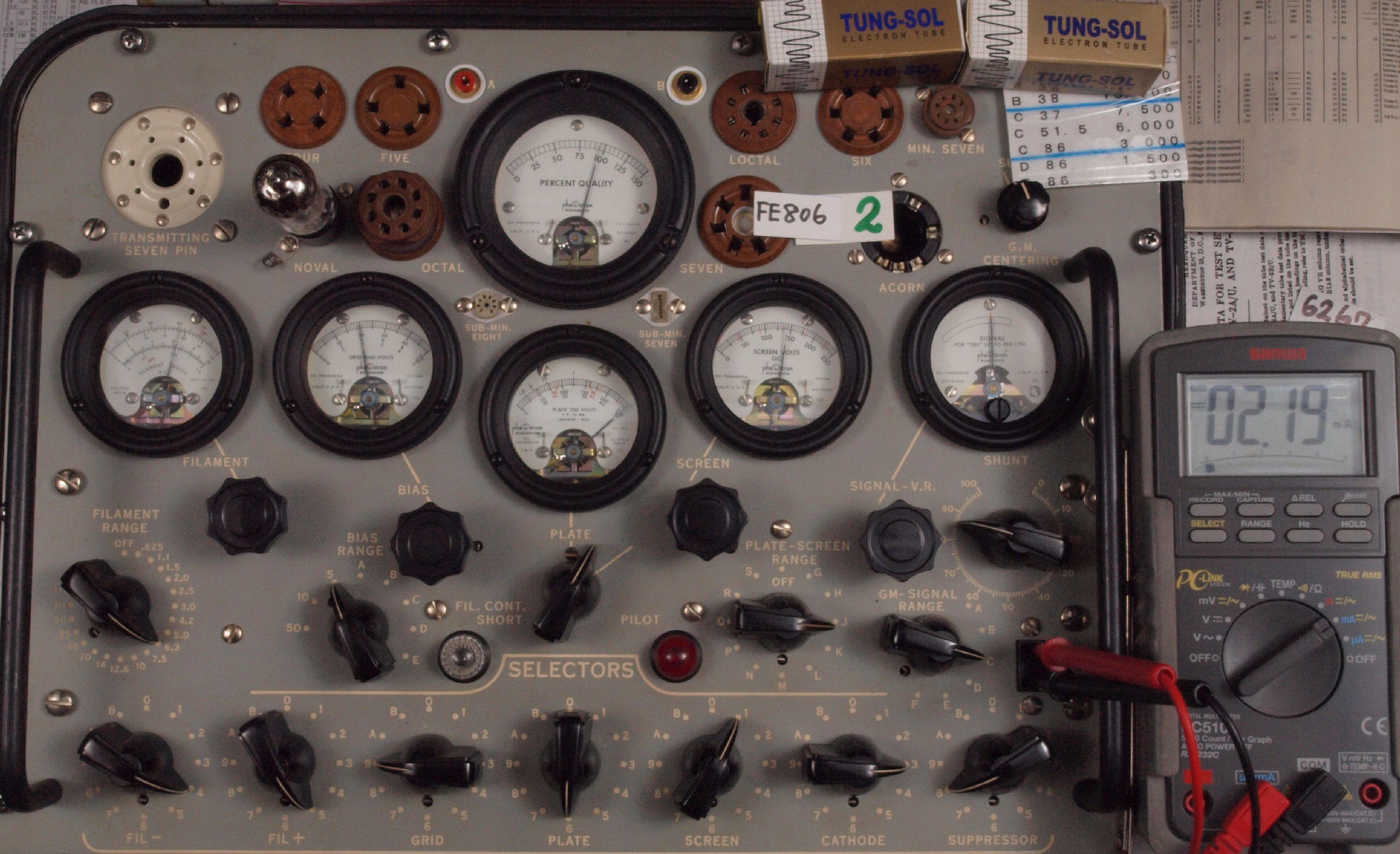

C2. 2本目 EF806SG。 Gm測定=1900μmho、IP=2.19mA。
D. 6267 2本測定。
       真空管ハンドブック(規格表)の、
       6267相互コンダクタンス=2000μmho、「Ep=250V、Ip=3mA、Esg=140V、Eg1=−2V」。
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
D0. 左から6267 1、2本目。
  • 1本目 6267。 Gm測定=2160μmho、IP=3.11mA。
    2本目 6267。 Gm測定=2140μmho、IP=3.05mA。

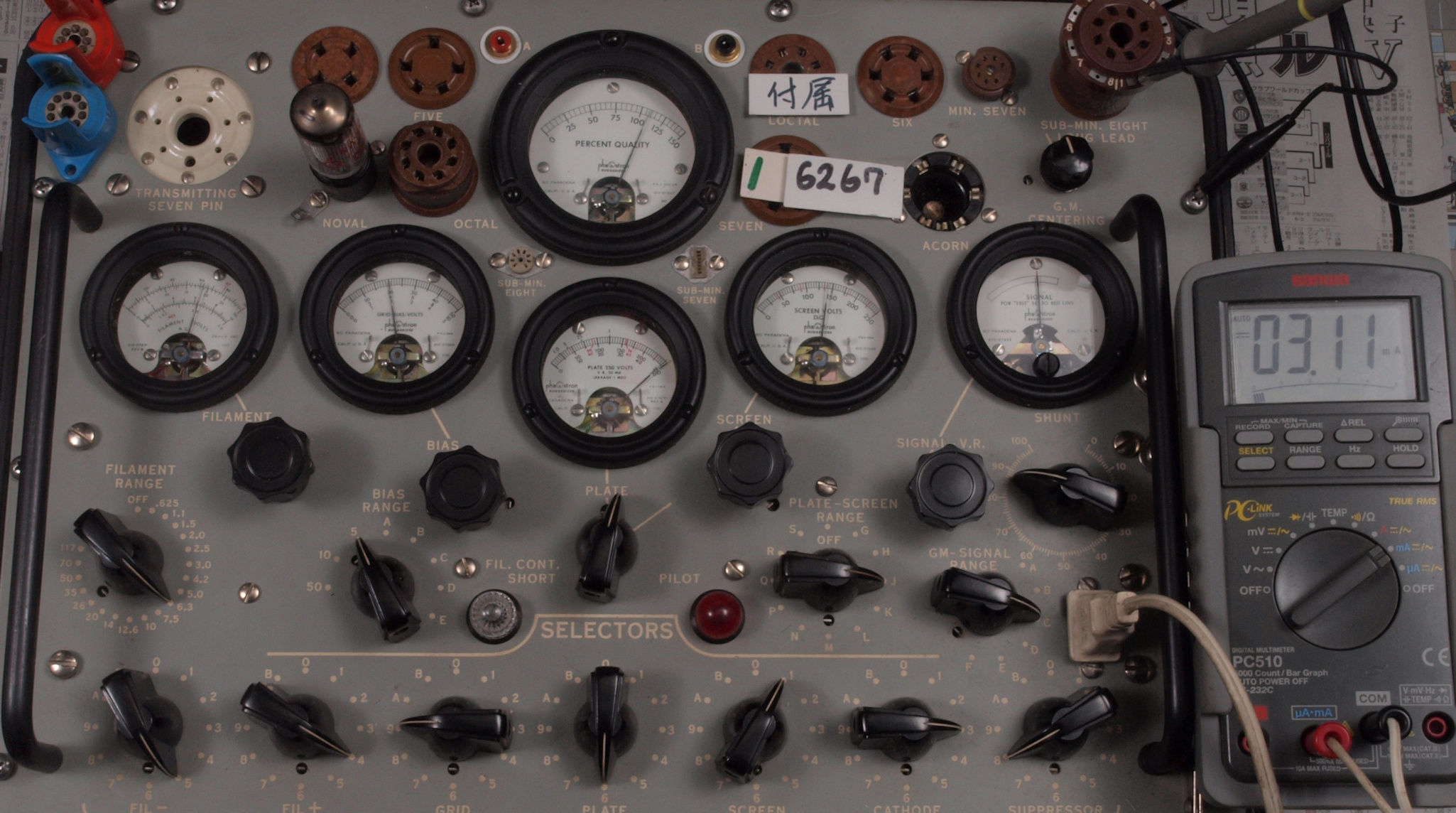

D1. 1本目 6267。 Gm測定=2160μmho、IP=3.11mA。
     測定条件、「Ep=250V、Esg=150V、Eg1=−2V」。 RangeSW=C、FullScale=3000μmho

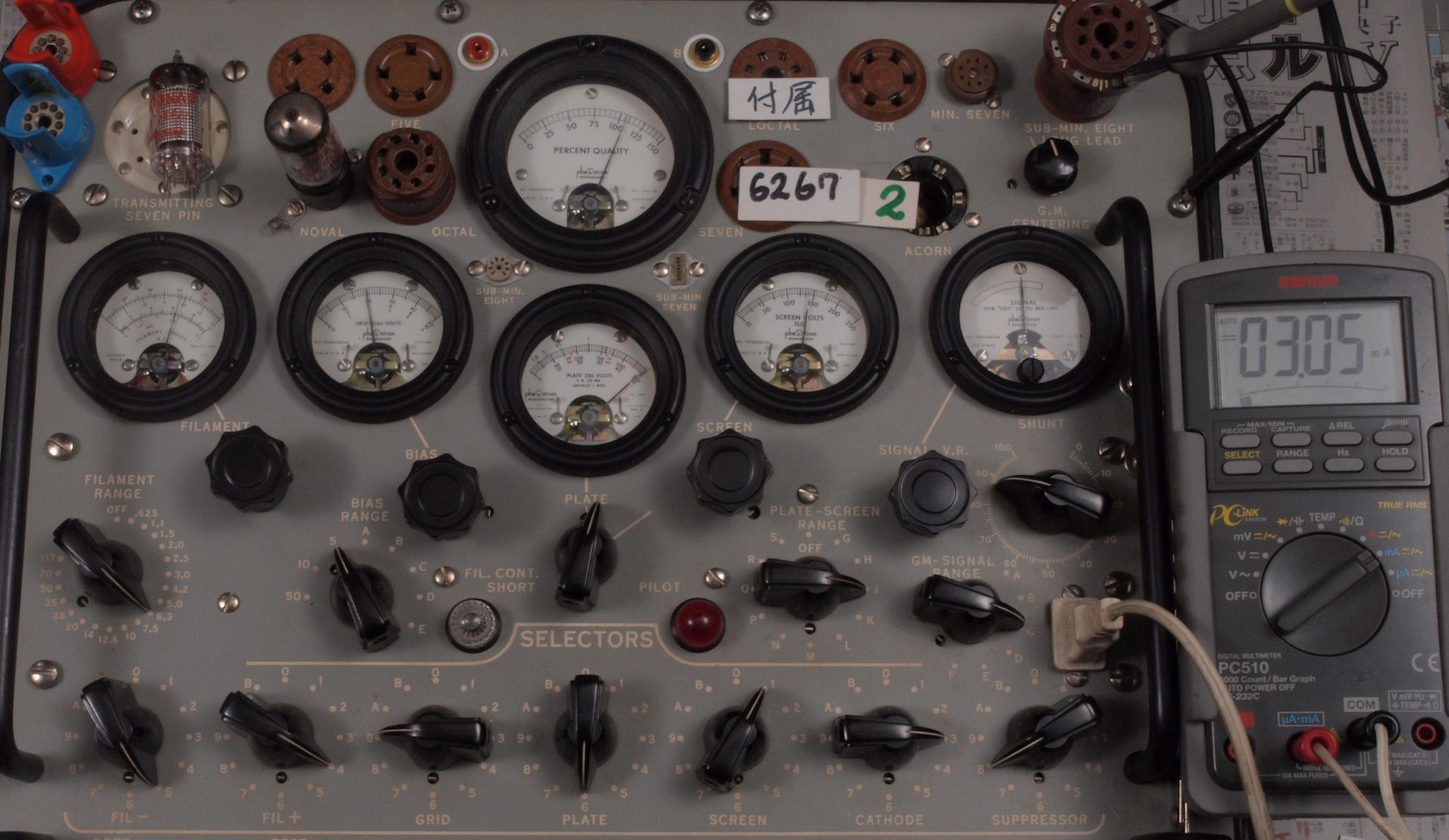

D2. 2本目 6267 。 Gm測定=2140μmho、IP=3.05mA。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
