VacuumTubeTester Hickok TV-2B/Uで
KT−88、KT−88SV、6550EH Gm、Ip測定
  • SOVTEK KT−88
    1本目 KT−88 測定。 Gm=12000μmho、Ip=114.5mA。
    2本目 KT−88 測定。 Gm=11700μmho、Ip=109.5mA。
    3本目 KT−88 測定。 Gm=13400μmho、Ip=127.2mA。
    4本目 KT−88 測定。 Gm=13000μmho、Ip=122.2mA。
  • GrooveTubes GT-KT88SV
    1本目 KT−88SV 測定。 Gm=14000μmho、Ip=137mA。
    2本目 KT−88SV 測定。 Gm=15000μmho、Ip=137mA。
    3本目 KT−88SV 測定。 Gm=14500μmho、Ip=135.7mA。
    4本目 KT−88SV 測定。 Gm=14500μmho、Ip=130.2mA。
  • GoldLion KT−88
    1本目 KT−88 測定。 Gm=13000μmho、Ip=117.1mA。
    2本目 KT−88 測定。 Gm=12500μmho、Ip=116.3mA。
    3本目 KT−88 測定。 Gm=11500μmho、Ip=104.4mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=110.9mA。
  • GoldLionKT88 その2
    1本目 KT−88 測定。  Gm=13500μ、Ip=123.2mA。
    2本目 KT−88 測定。  Gm=13000μ、Ip=120.6mA。
    3本目 KT−88 測定。  Gm=13500μ、Ip=123.0mA。
    4本目 KT−88 測定。  Gm=13000μ、Ip=121.3mA。
  • 中国製 KT−88
    1本目 KT−88 測定。 Gm=14000μmho、Ip=124.3mA。
    2本目 KT−88 測定。 Gm=15000μmho、Ip=129.5mA。
    3本目 KT−88 測定。 Gm=13000μmho、Ip=102.6mA。
    4本目 KT−88 測定。 Gm=13200μmho、Ip=114.6mA。。
  • Electro−Harmonix 6550EH
    1本目 6550EH 測定。 Gm=12500μmho、Ip=118.8mA。
    2本目 6550EH 測定。 Gm=11500μmho、Ip=114.7mA。
    3本目 6550EH 測定。 Gm=11000μmho、Ip=110.0mA。
    4本目 6550EH 測定。 Gm=11500μmho、Ip=113.3mA。
  • G.E.C KT88
    A組
    1本目 KT−88 測定。 Gm=12500μmho、Ip=108.7mA。
    2本目 KT−88 測定。 Gm=11500μmho、Ip=103.9mA。
    3本目 KT−88 測定。 Gm=12500μmho、Ip=109.5mA。
    4本目 KT−88 測定。 Gm=10500μmho、Ip=93.0mA。
    B組
    1本目 KT−88 測定。 Gm=11500μmho、Ip=115.6mA。
    2本目 KT−88 測定。 Gm=12000μmho、Ip=123.6mA。
    3本目 KT−88 測定。 Gm=11000μmho、Ip=112.2mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=117.0mA。
    C組。
    1本目 KT−88 測定。 Gm=11500μmho、Ip=114.5mA。
    2本目 KT−88 測定。 Gm=11000μmho、Ip=112.7mA。
    3本目 KT−88 測定。 Gm=11500μmho、Ip=115.0mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=115.3mA。
A. YAHOOオークションで購入、 SOVTEK KT−88 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

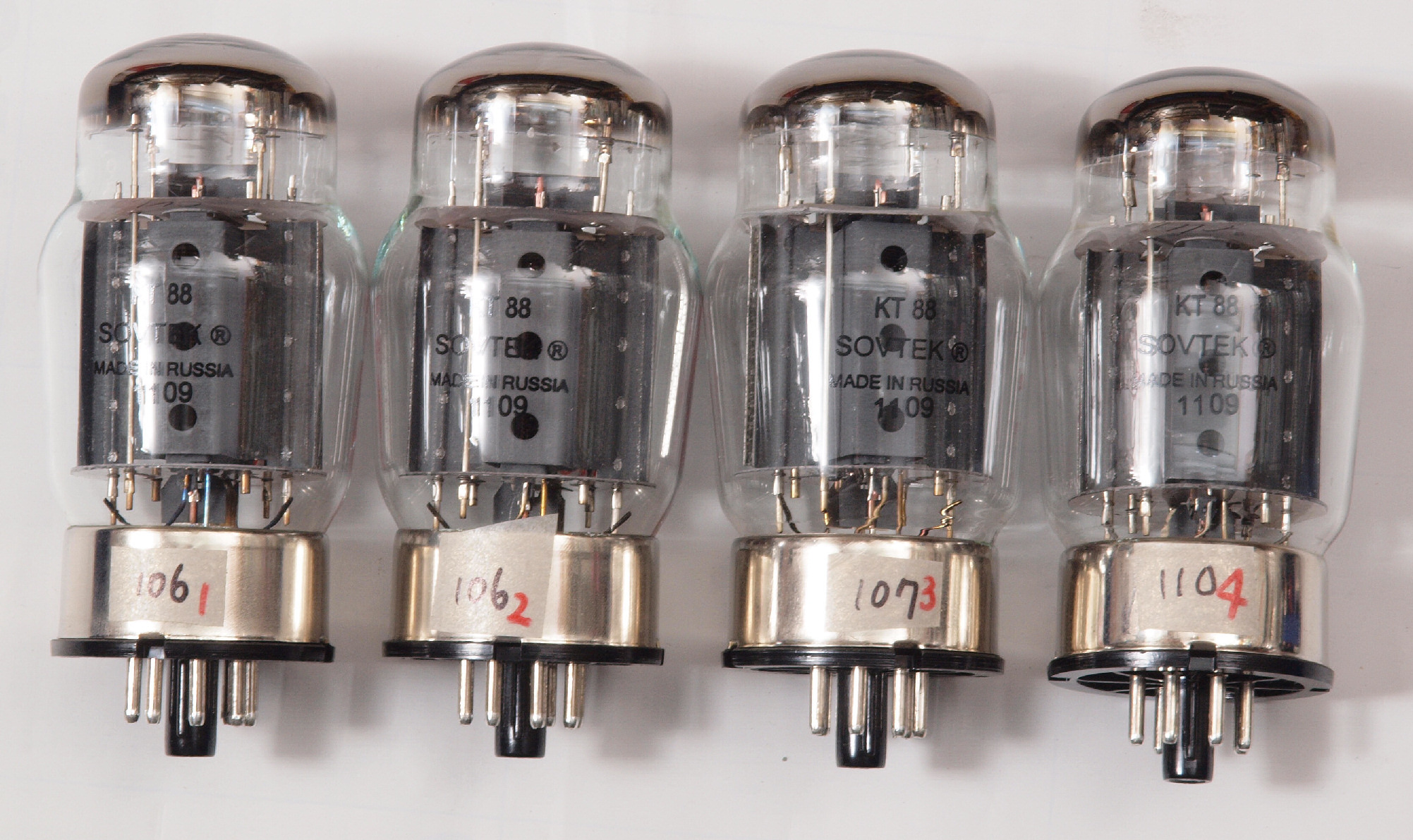

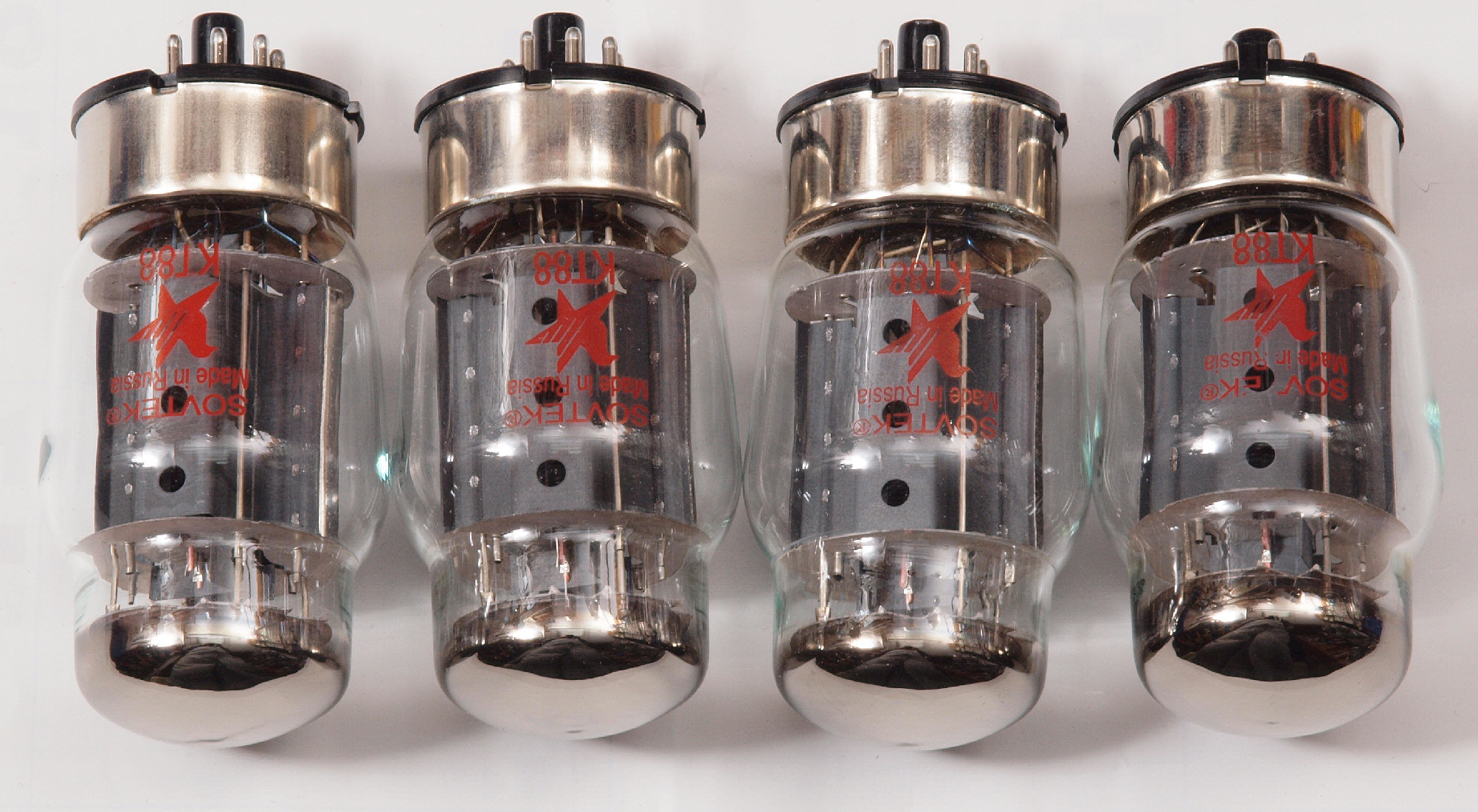

SOVTEK KT−88 4本 左から 1本目、2本目、、4本目。
  • 1本目 KT−88 測定。 Gm=12000μmho、Ip=114.5mA。
    2本目 KT−88 測定。 Gm=11700μmho、Ip=109.5mA。
    3本目 KT−88 測定。 Gm=13400μmho、Ip=127.2mA。
    4本目 KT−88 測定。 Gm=13000μmho、Ip=122.2mA。

ソケットの黒い数字は、販売者のTV-7D/uでの測定値。
100=12500μmho、105=13125μmho、110=13750μmho。
TV-7D/uでの測定条件 「Ep=180V、Esg=150V、Eg1=−3.2V」なので、上記値とはは異なる。
A1. 1本目 KT−88 測定。 Gm=12000μmho、Ip=114.5mA。
                      RangeSW=B、FullScale=15000μmho。
                      測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」、

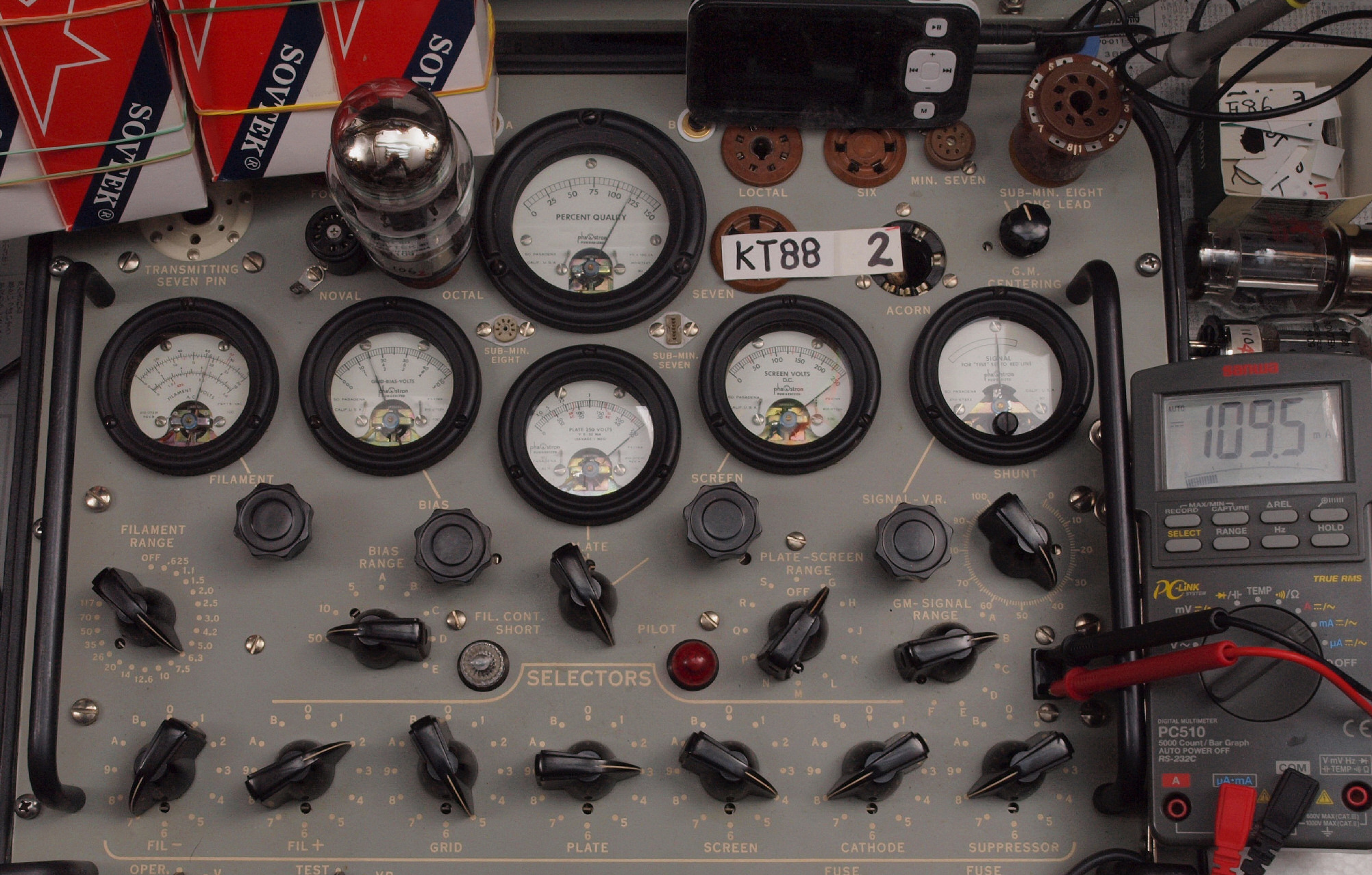

A2. 2本目 KT−88 測定。 Gm=11700μmho、Ip=109.5mA。

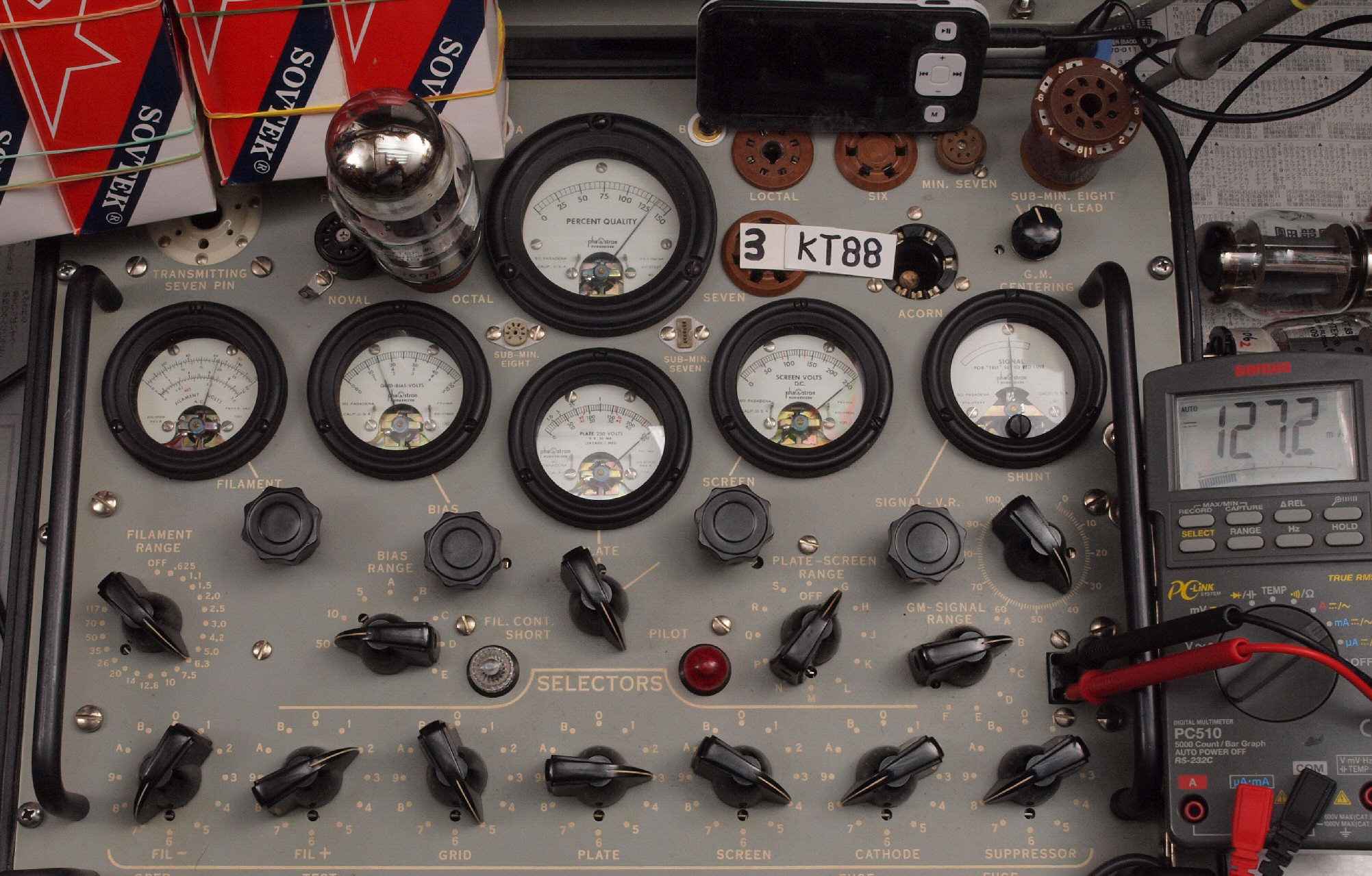

A3. 3本目 KT−88 測定。 Gm=13400μmho、Ip=127.2mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」

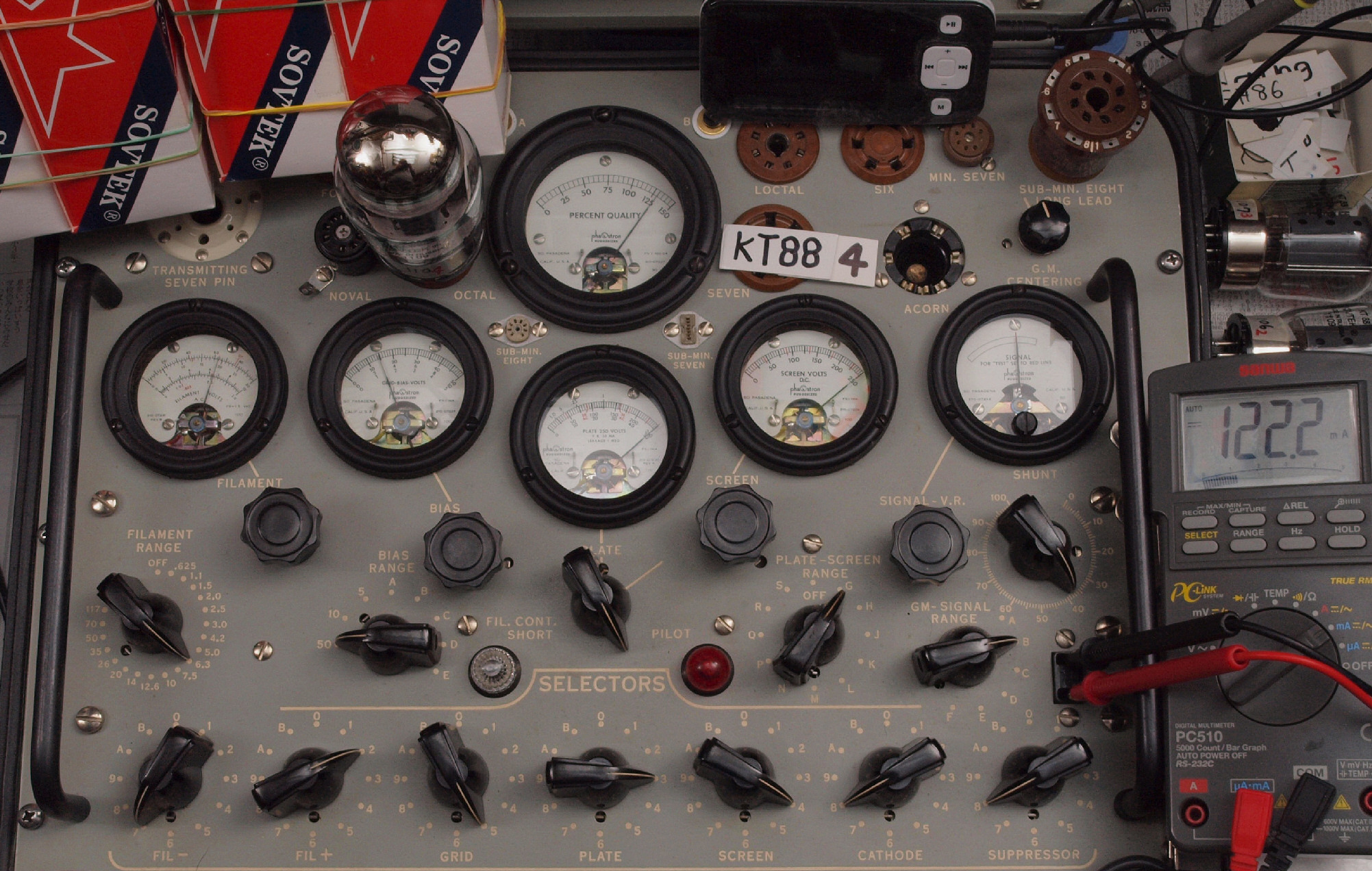

A4. 4本目 KT−88 測定。 Gm=13000μmho、Ip=122.2mA。
B. GrooveTubes GT-KT88SV 4本の「Gm & Ip」測定
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
左から 1本目、2本目、、4本目。
  • 1本目 KT−88SV 測定。 Gm=14000μmho、Ip=137mA。
    2本目 KT−88SV 測定。 Gm=15000μmho、Ip=137mA。
    3本目 KT−88SV 測定。 Gm=14500μmho、Ip=135.7mA。
    4本目 KT−88SV 測定。 Gm=14500μmho、Ip=130.2mA。

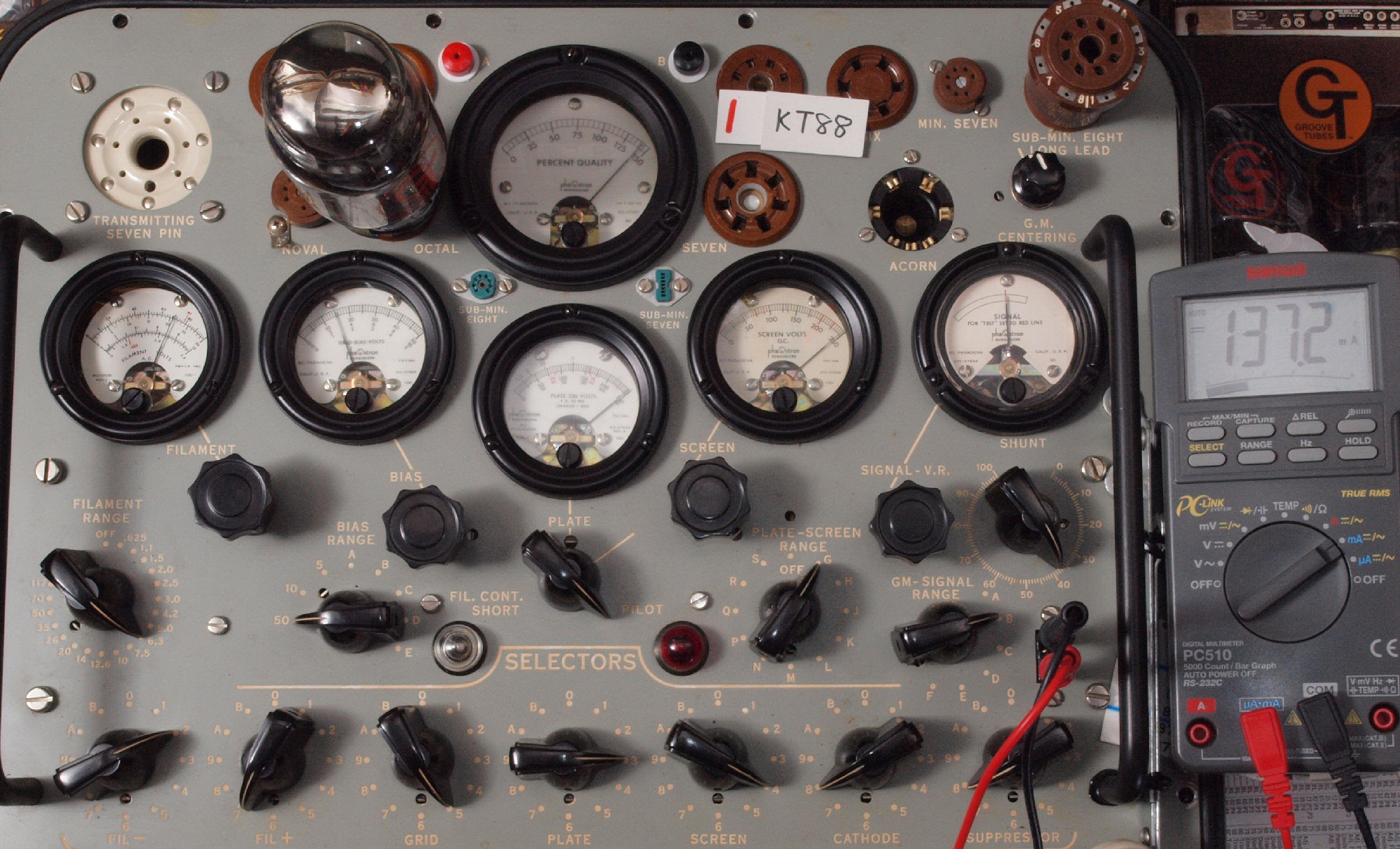

B1. 1本目 KT−88SV。 Gm測定=14000μmho、Ip=137mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」

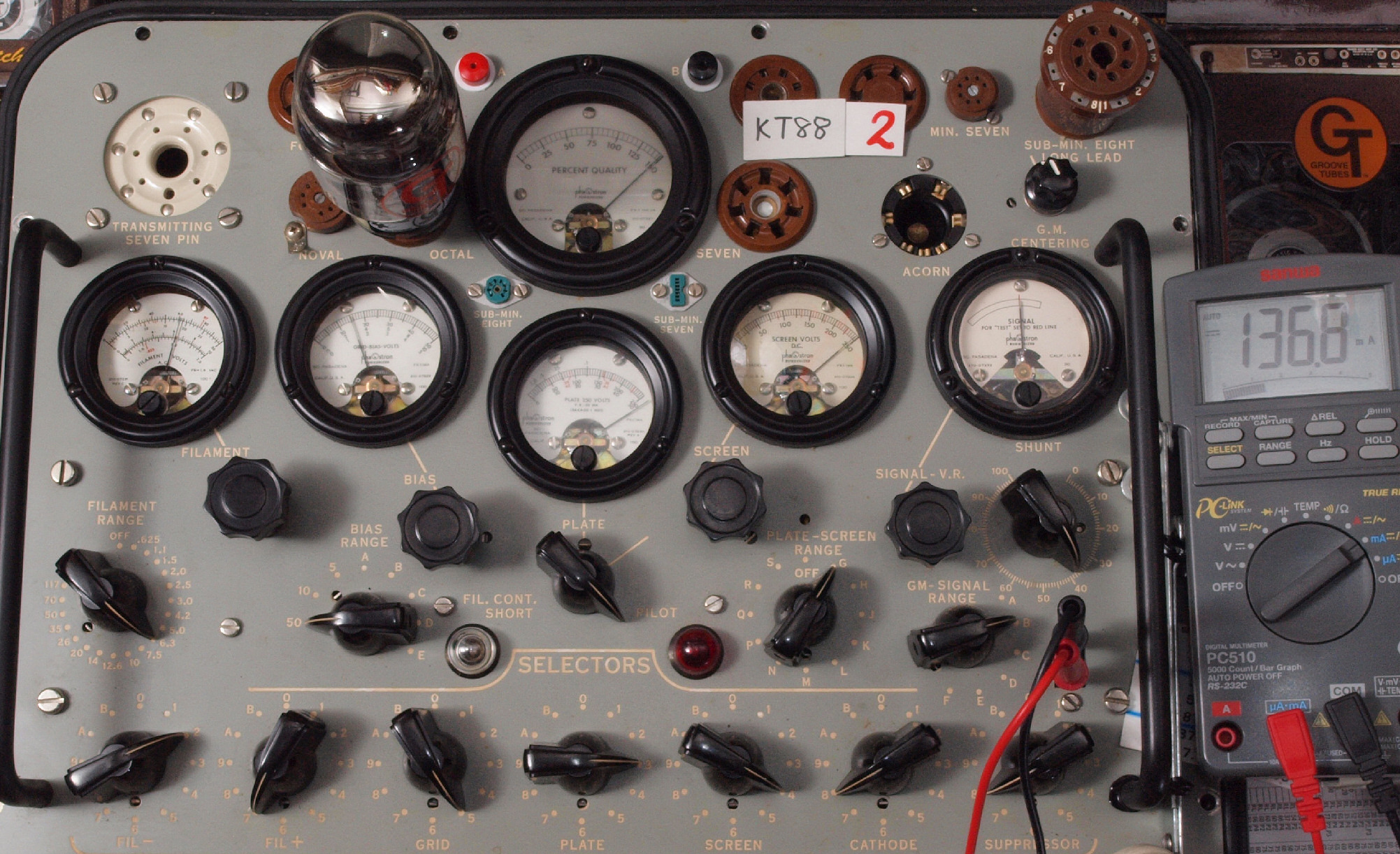

B2. 2本目 KT−88SV。 Gm測定=15000μmho、Ip=137mA。
B3. 3本目 KT−88SV。 Gm測定=14500μmho、Ip=135.7mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
B4. 4本目 KT−88SV。 Gm測定=14500μmho、Ip=130.2mA。

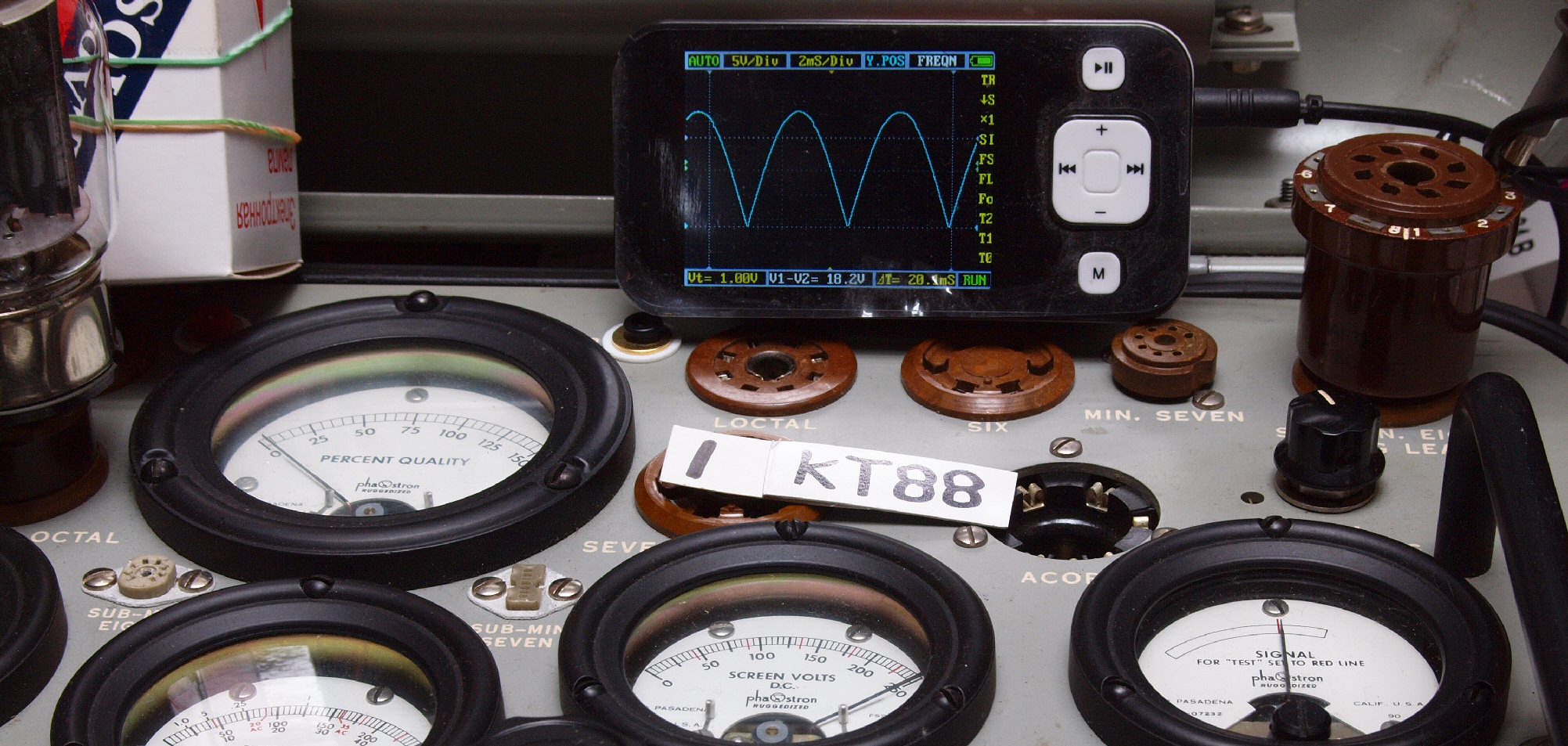

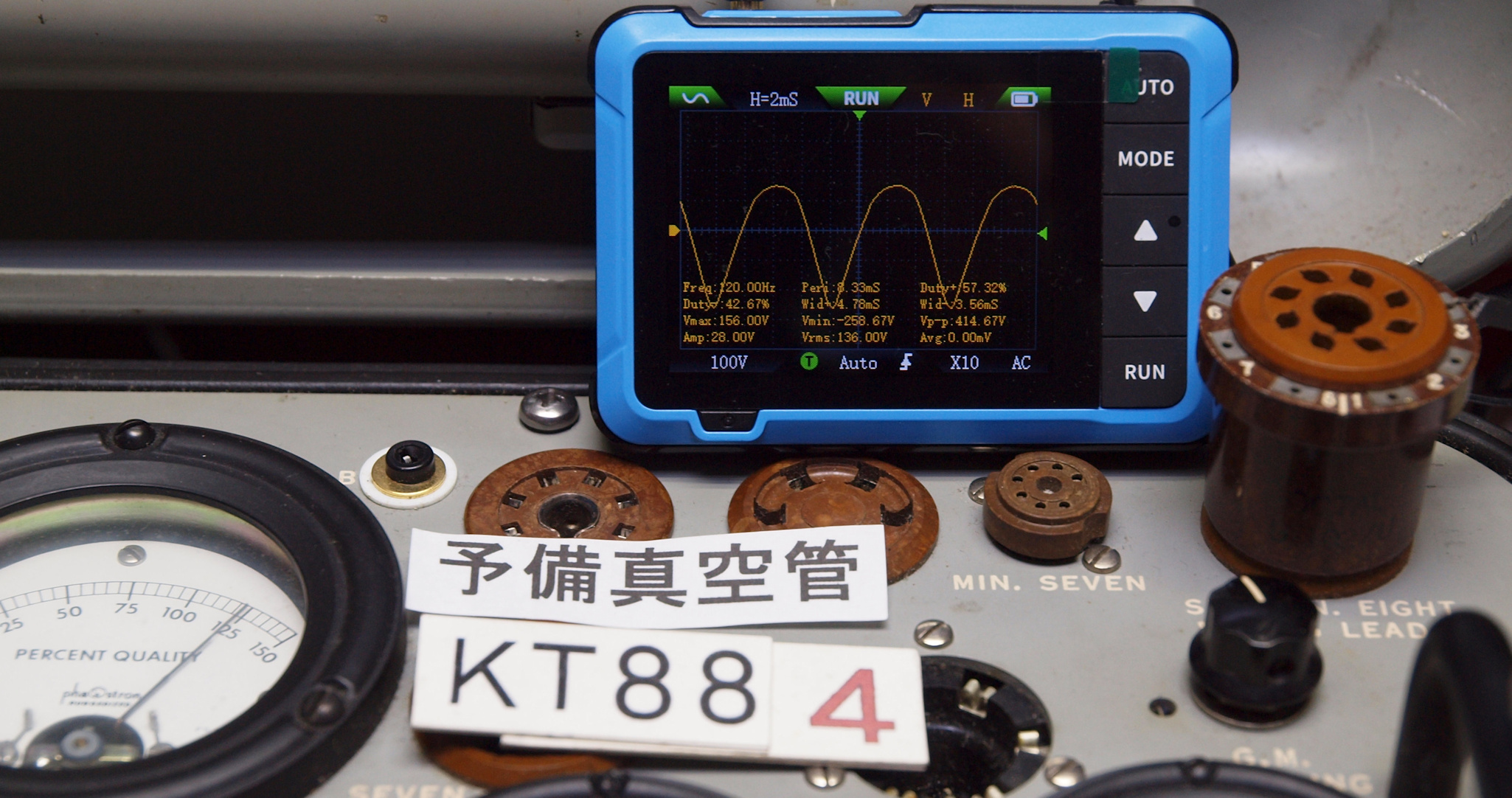

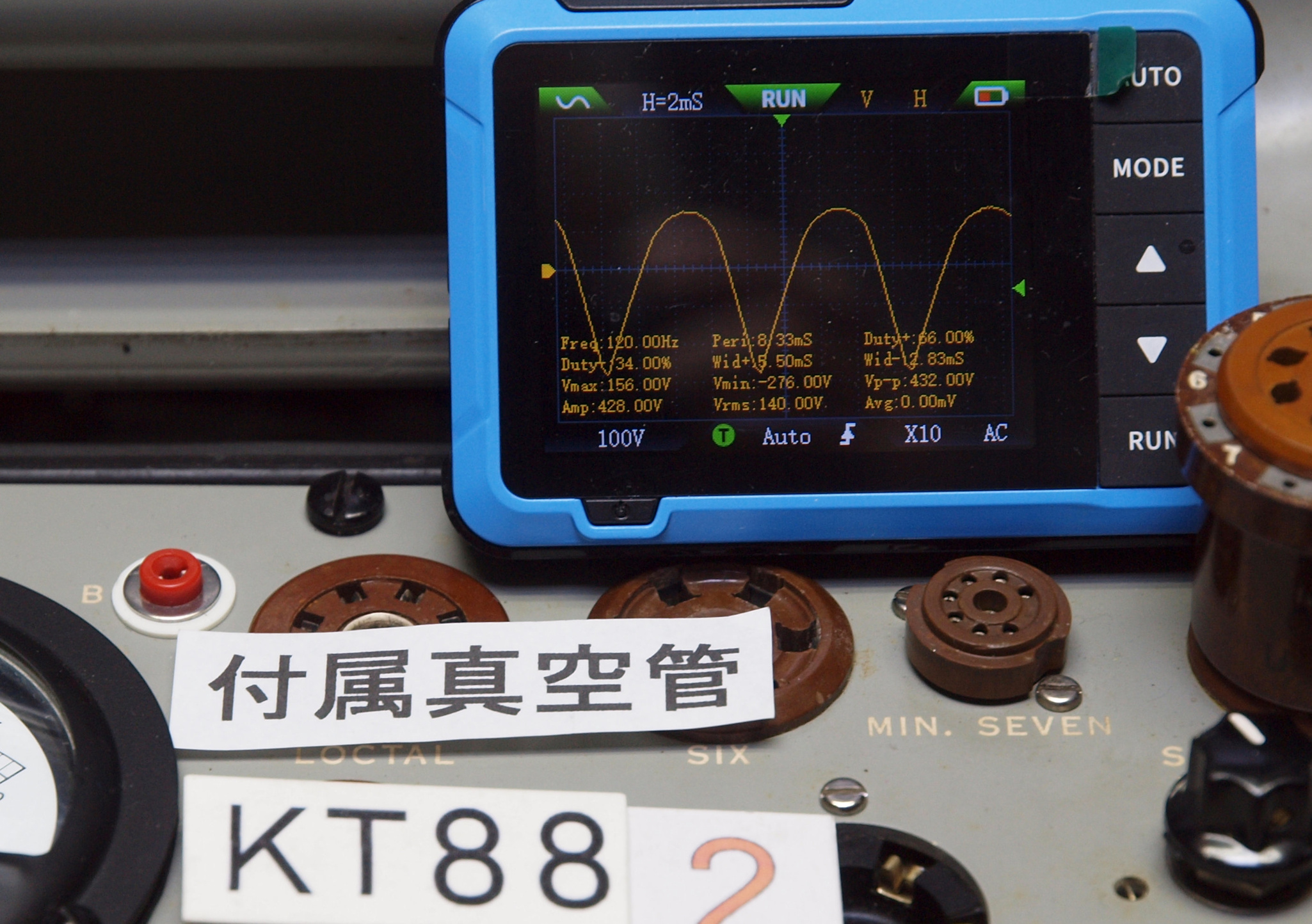

B5. プレート電圧波形を観測しながら測定する。
C. Gold Lion KT88 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

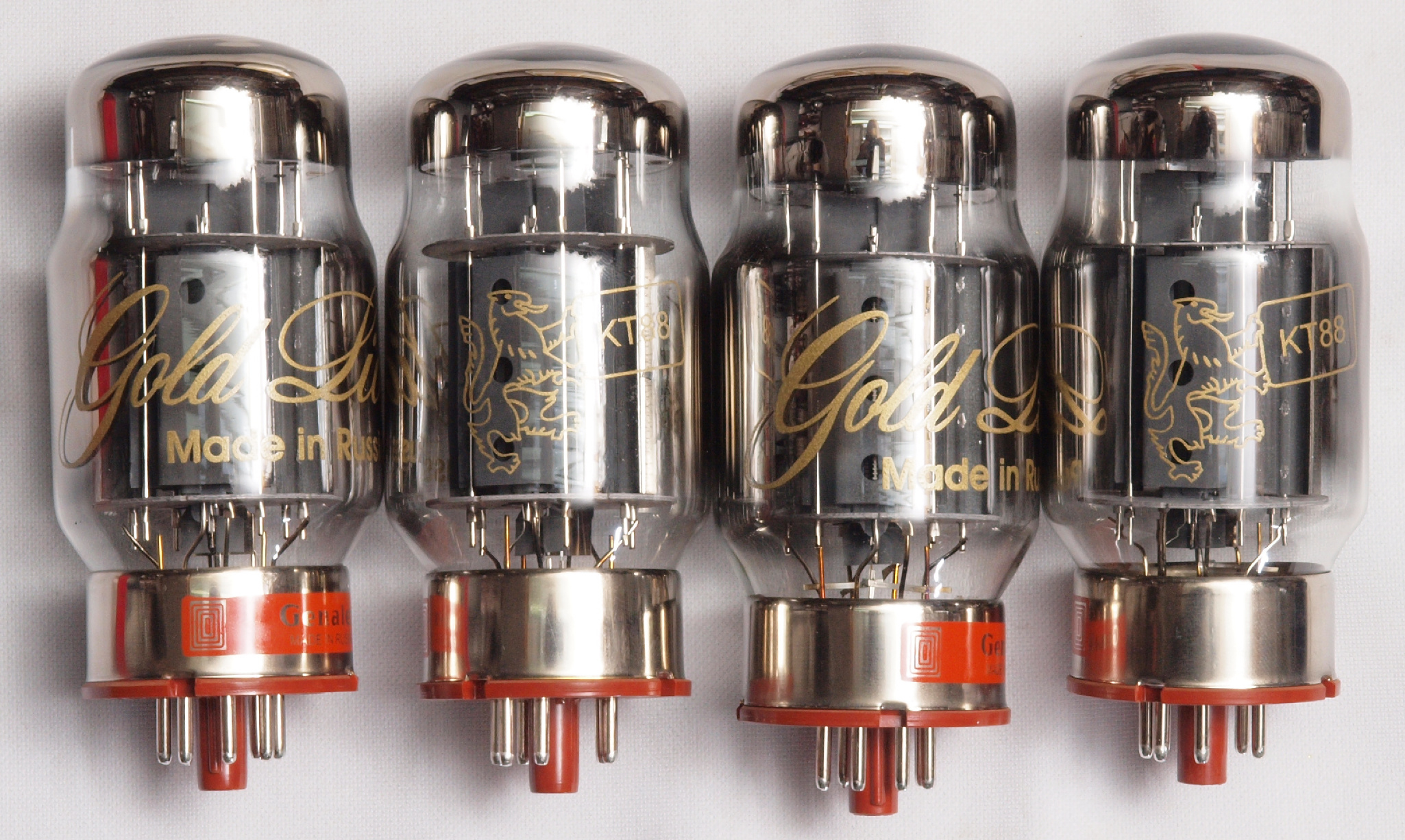

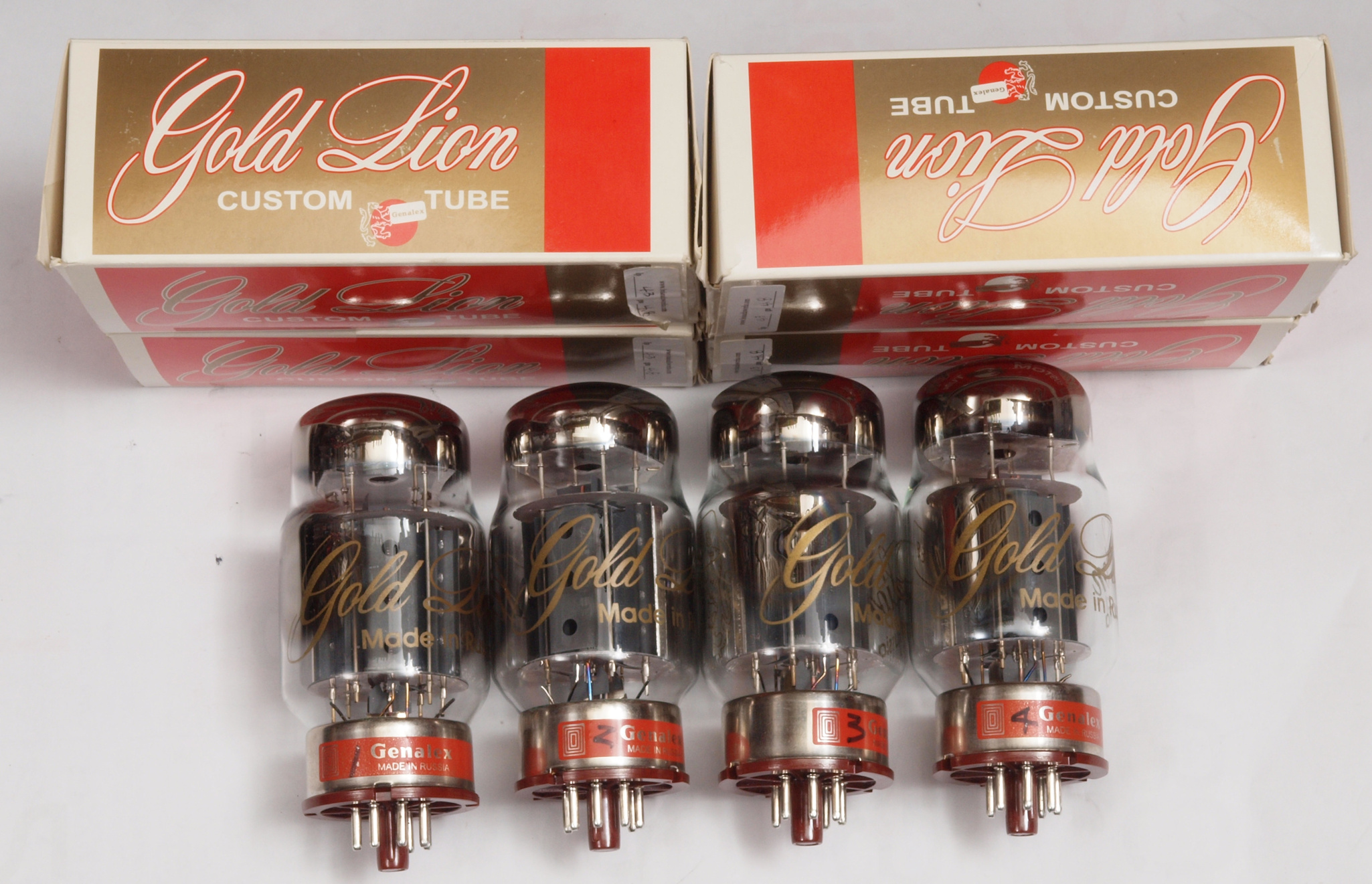

左から 1本目、2本目、、4本目。
  • 1本目 KT−88 測定。 Gm=13000μmho、Ip=117.1mA。
    2本目 KT−88 測定。 Gm=12500μmho、Ip=116.3mA。
    3本目 KT−88 測定。 Gm=11500μmho、Ip=104.4mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=110.9mA。

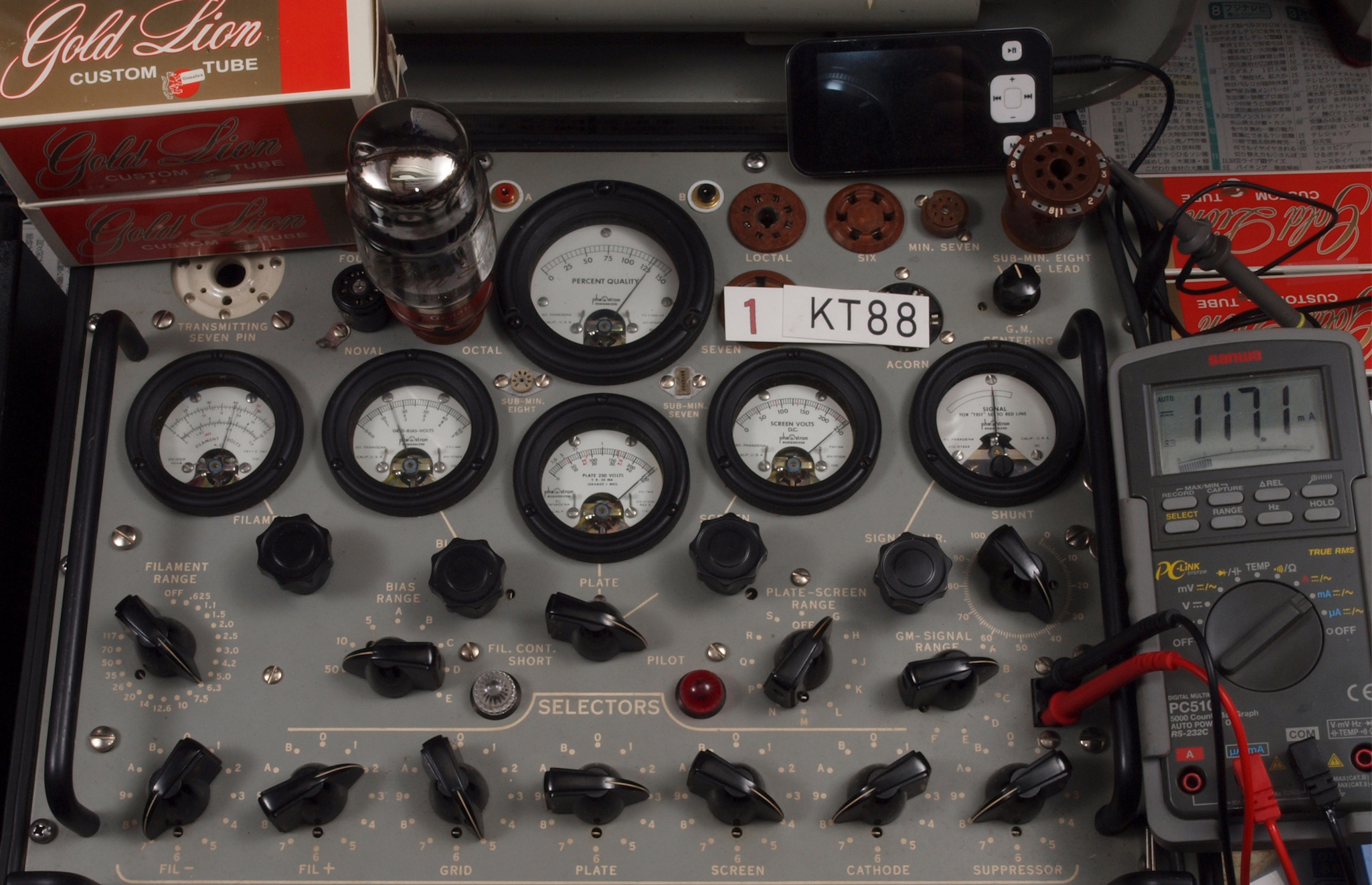

C1. 1本目 KT−88。 Gm測定=13000μmho、Ip=117.1mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
C2. 2本目 KT−88。 Gm測定=12500μmho、Ip=116.3mA。

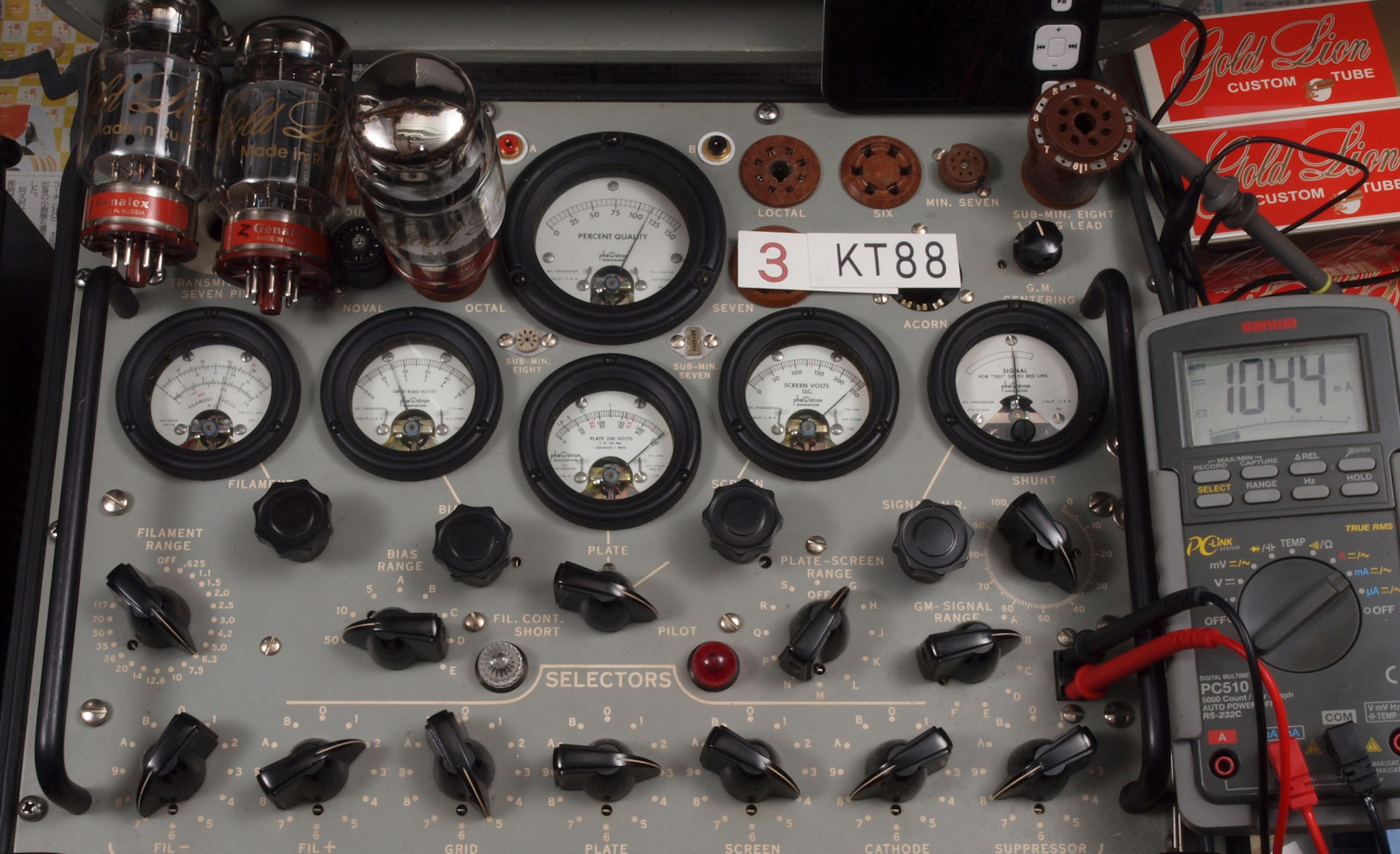

C3. 3本目 KT−88。 Gm測定=11500μmho、Ip=104.4mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」

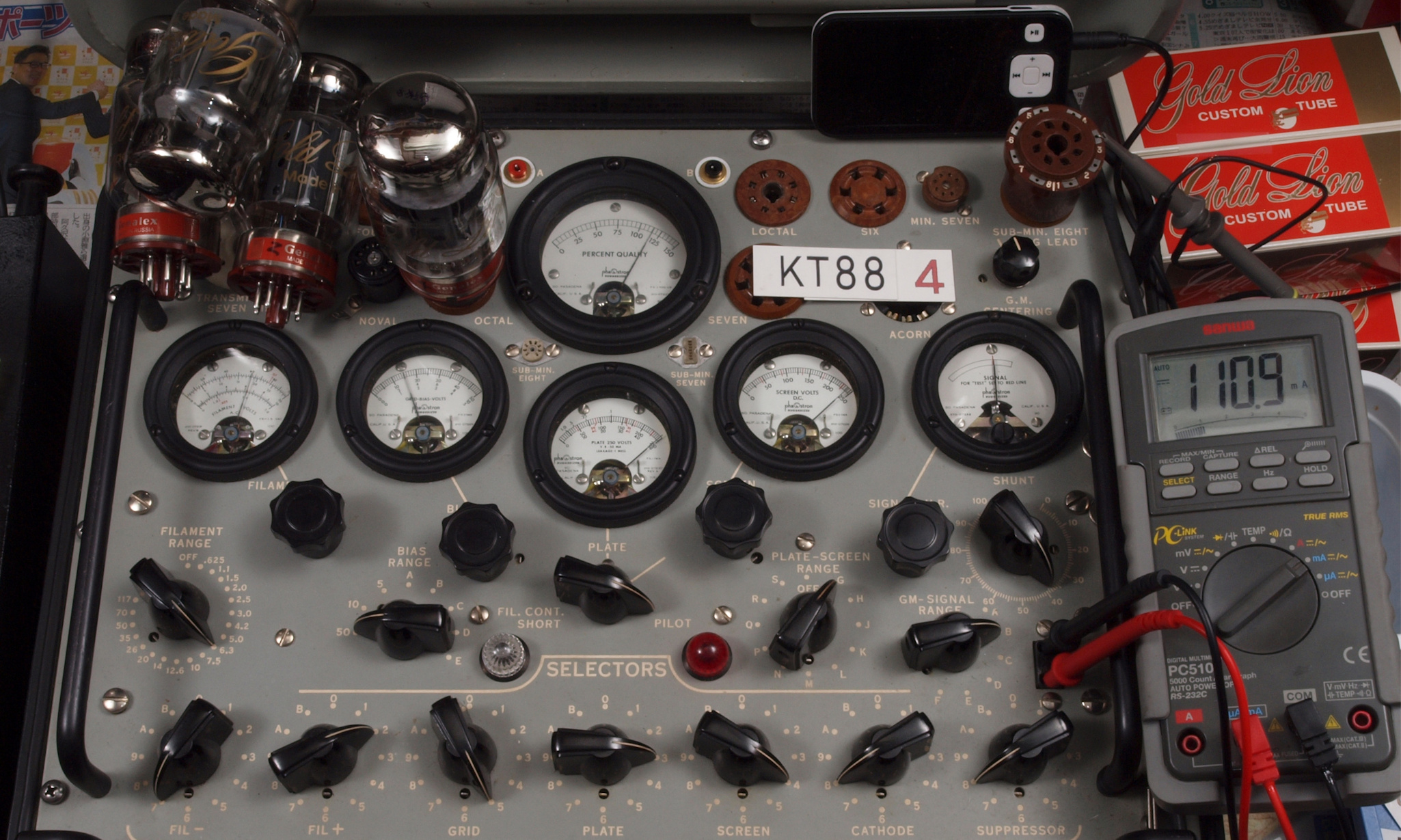

C4. 4本目 KT−88。 Gm測定=11500μmho、Ip=110.9mA。

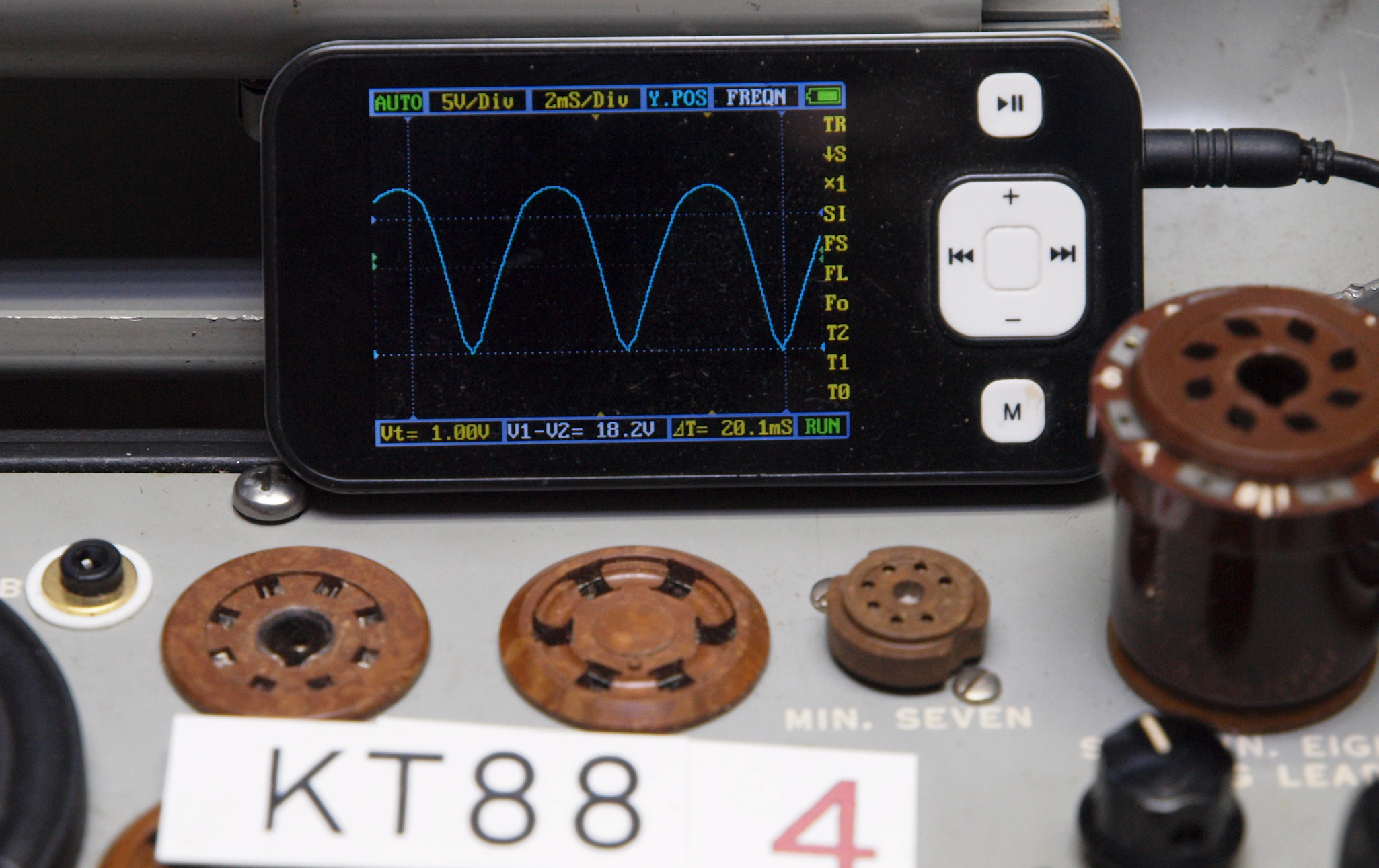

C5. プレート電圧波形を観測しながら測定する。

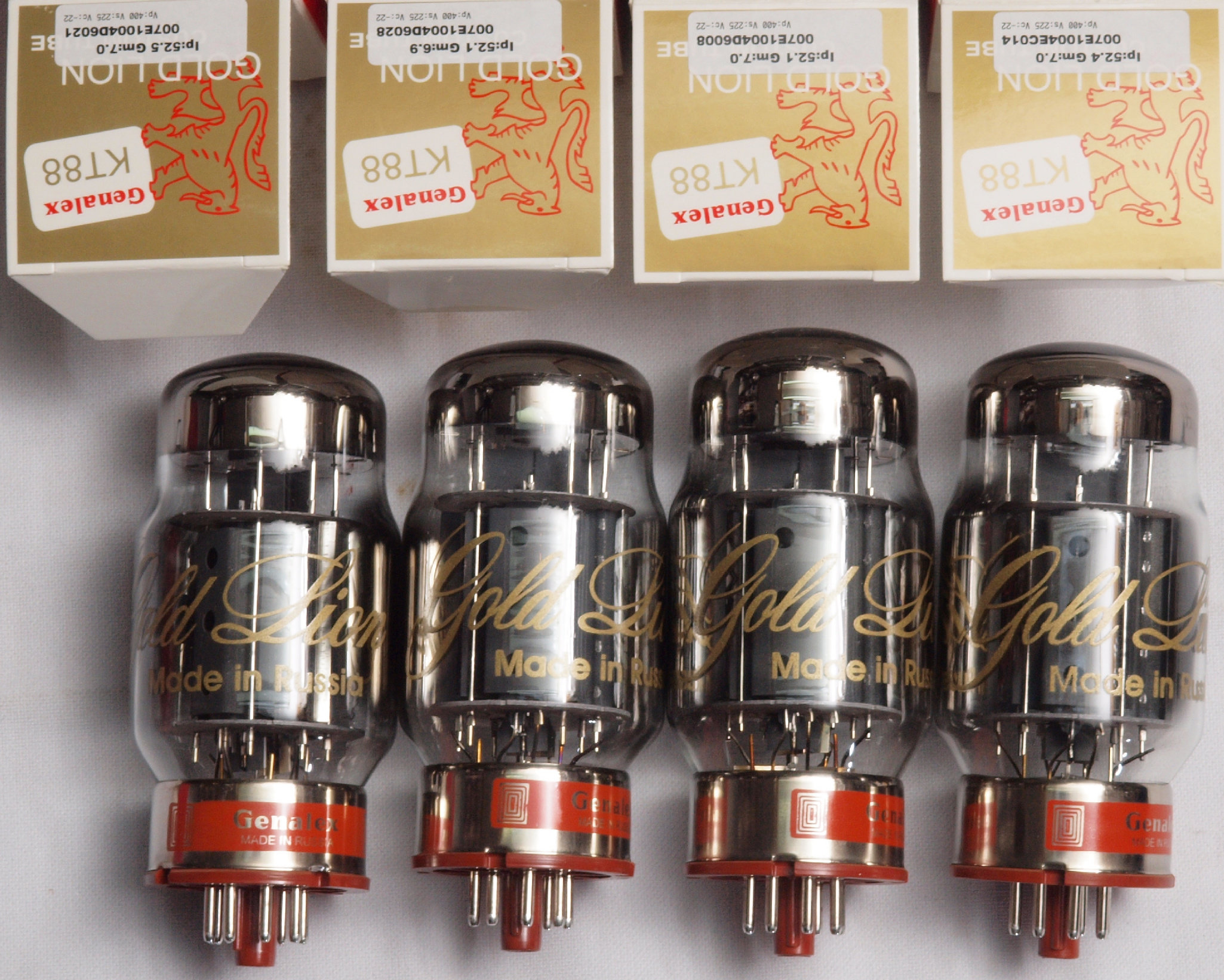

CB. GoldLion KT88 4本(2ペア)測定。
       測定条件不明ですが、Ip=とGmの測定結果付き
       真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
       「Ep=250V、Esg=250V、Eg1=−15V、Ip=140mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
GoldLion KT88 4本(2ペア)。左から1本目、、4本目。
  • 1本目 KT88 測定。  Gm=13500μ、Ip=123.2mA。
    2本目 KT88 測定。  Gm=13000μ、Ip=120.6mA。
    3本目 KT88 測定。  Gm=13500μ、Ip=123.0mA。
    4本目 KT88 測定。  Gm=13000μ、Ip=121.3mA。
CB1. 1本目 KT88。  Gm測定=13500μ、Ip=123.2mA。
       Bレンジ=15000μmhoレンジでの測定。 測定条件「Ep=250V、Eg2=250V、Eg1=−15V」
CB2. 2本目 KT88。  Gm測定=13000μ、Ip=120.6mA。
CB3. 3本目 KT88。  Gm測定=13500μ、Ip=123.0mA。
       Bレンジ=15000μmhoレンジでの測定。 測定条件「Ep=250V、Eg2=250V、Eg1=−15V」
CB4. 4本目 KT88。  Gm測定=13000μ、Ip=121.3mA。
D. 中国製 KT88 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。

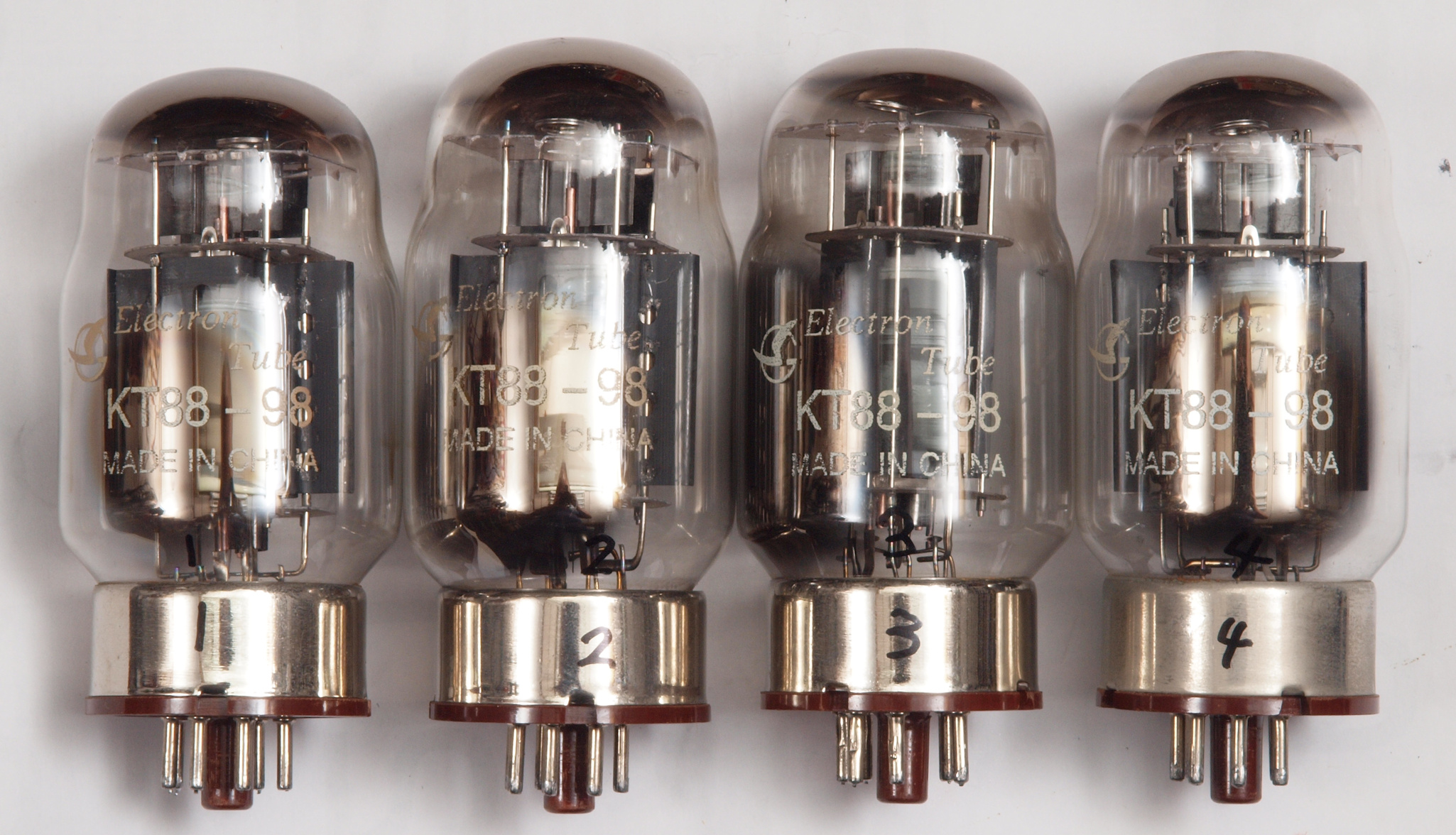

左から 1本目、2本目、、4本目。
  • 1本目 KT−88 測定。 Gm=14000μmho、Ip=124.3mA。
    2本目 KT−88 測定。 Gm=15000μmho、Ip=129.5mA。
    3本目 KT−88 測定。 Gm=13000μmho、Ip=102.6mA。
    4本目 KT−88 測定。 Gm=13200μmho、Ip=114.6mA。

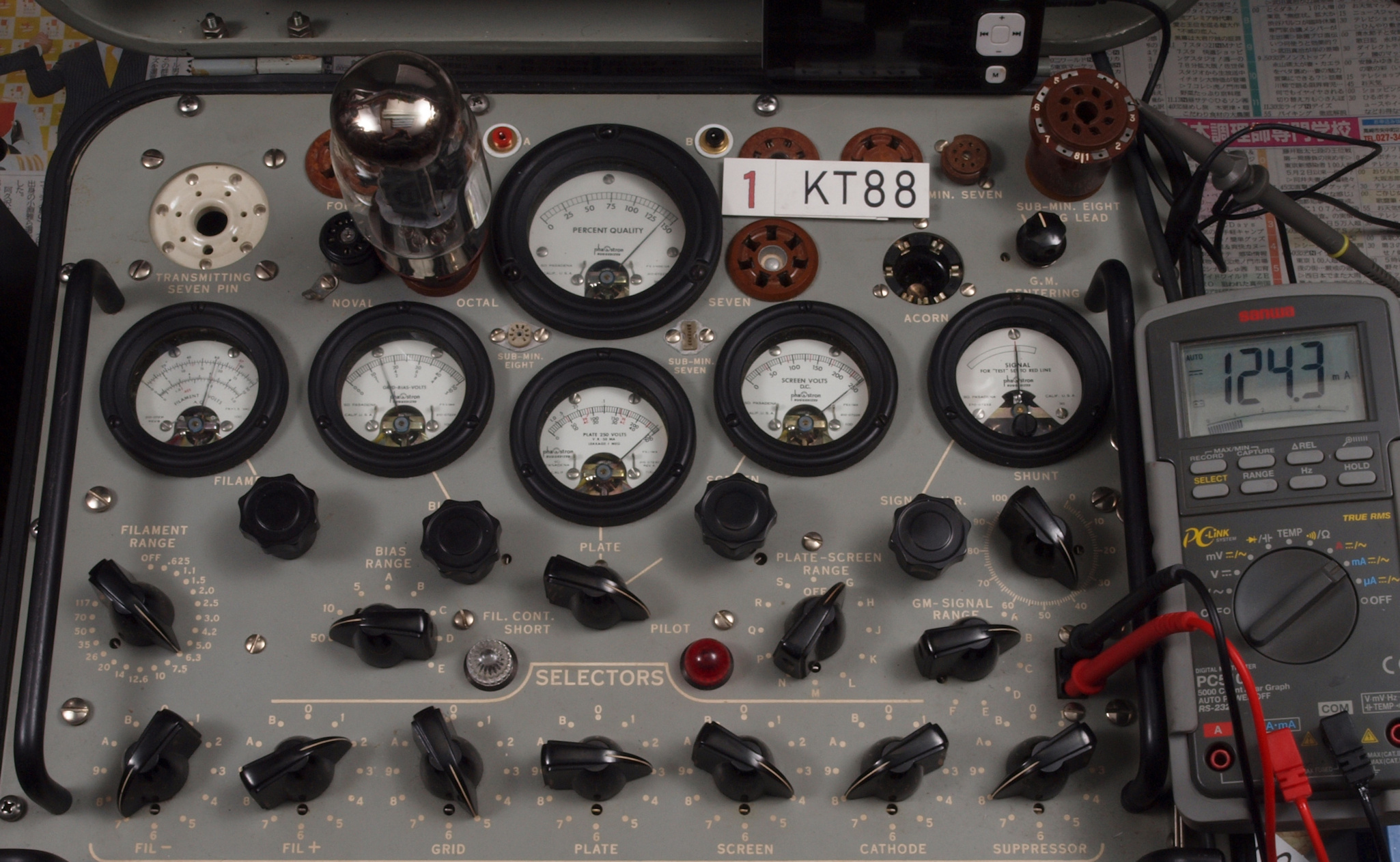

D1. 1本目 KT−88。 Gm測定=14000μmho、Ip=124.3mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
D2. 2本目 KT−88。 Gm測定=15000μmho、Ip=129.5mA。
D3. 3本目 KT−88。 Gm測定=13000μmho、Ip=102.6mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
D4. 4本目 KT−88。 Gm測定=13200μmho、Ip=114.6mA。
E. Electro−Harmonix 6550EH 4本の「Gm & Ip」測定。
    真空管ハンドブック(規格表)の相互コンダクタンス=11500μmho
    「Ep=Esg=250V、Ip=140mA、Eg1=−15V」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966/実用真空管ハンドブック、1995世界の真空管カタログより。
画像をクリックすると、大きく(横幅2050ドット)表示されます。
右から 1本目、2本目、、4本目。
  • 1本目 6550EH 測定。 Gm=12500μmho、Ip=118.8mA。
    2本目 6550EH 測定。 Gm=11500μmho、Ip=114.7mA。
    3本目 6550EH 測定。 Gm=11000μmho、Ip=110.0mA。
    4本目 6550EH 測定。 Gm=11500μmho、Ip=113.3mA。
E1. 1本目 6550EH。 Gm測定=12500μmho、Ip=118.8mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
E2. 2本目 6550EH。 Gm測定=11500μmho、Ip=114.7mA。
E3. 3本目 6550EH。 Gm測定=11000μmho、Ip=110.0mA。
                       RangeSW=B、FullScale=15000μmho。
                       測定条件、 「Ep=250V、Esg=250V、Eg1=−15V」
E4. 4本目 6550EH。 Gm測定=11500μmho、Ip=113.3mA。
E5. プレート電圧波形を観測しながら測定する。

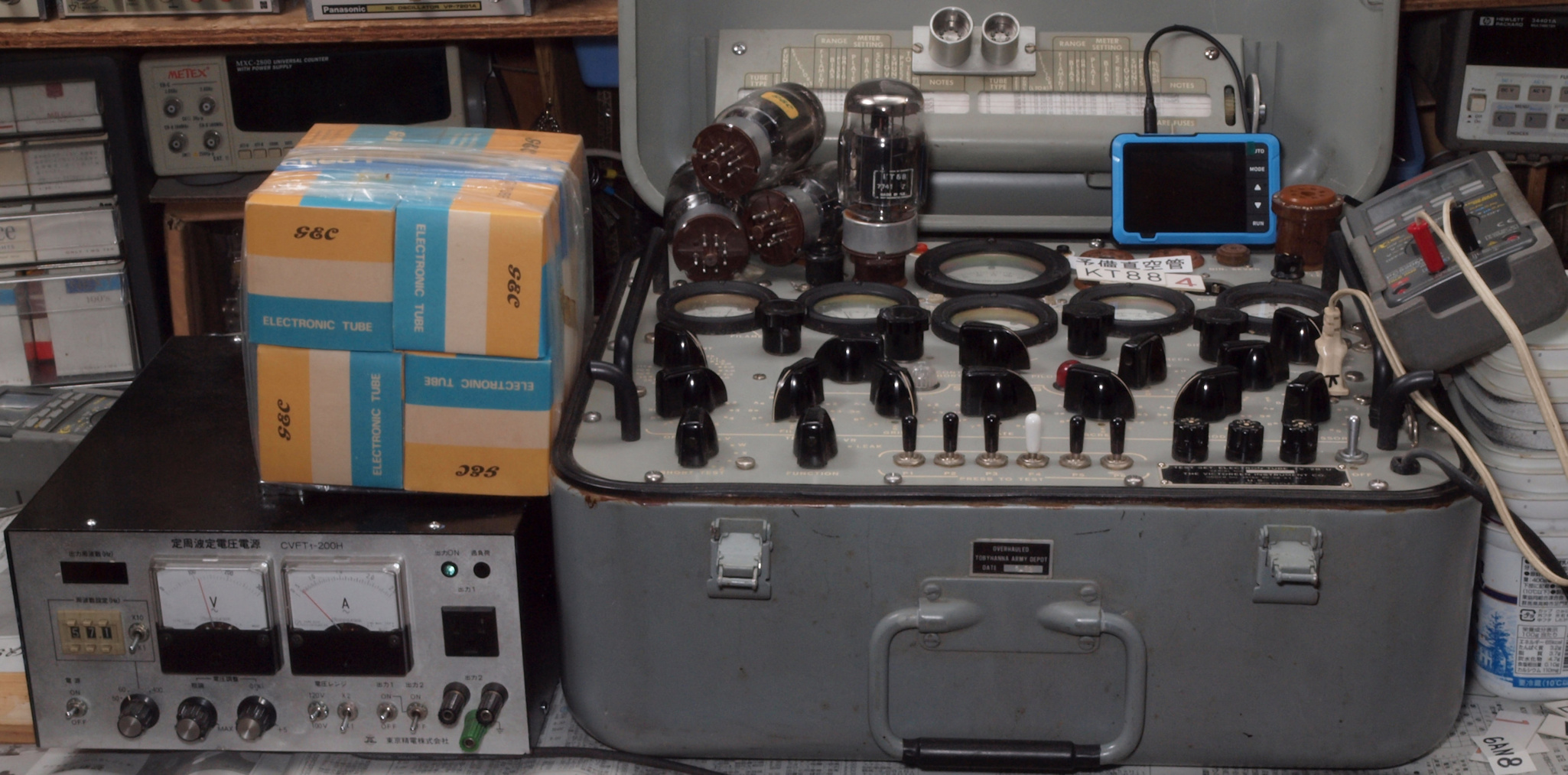

測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。

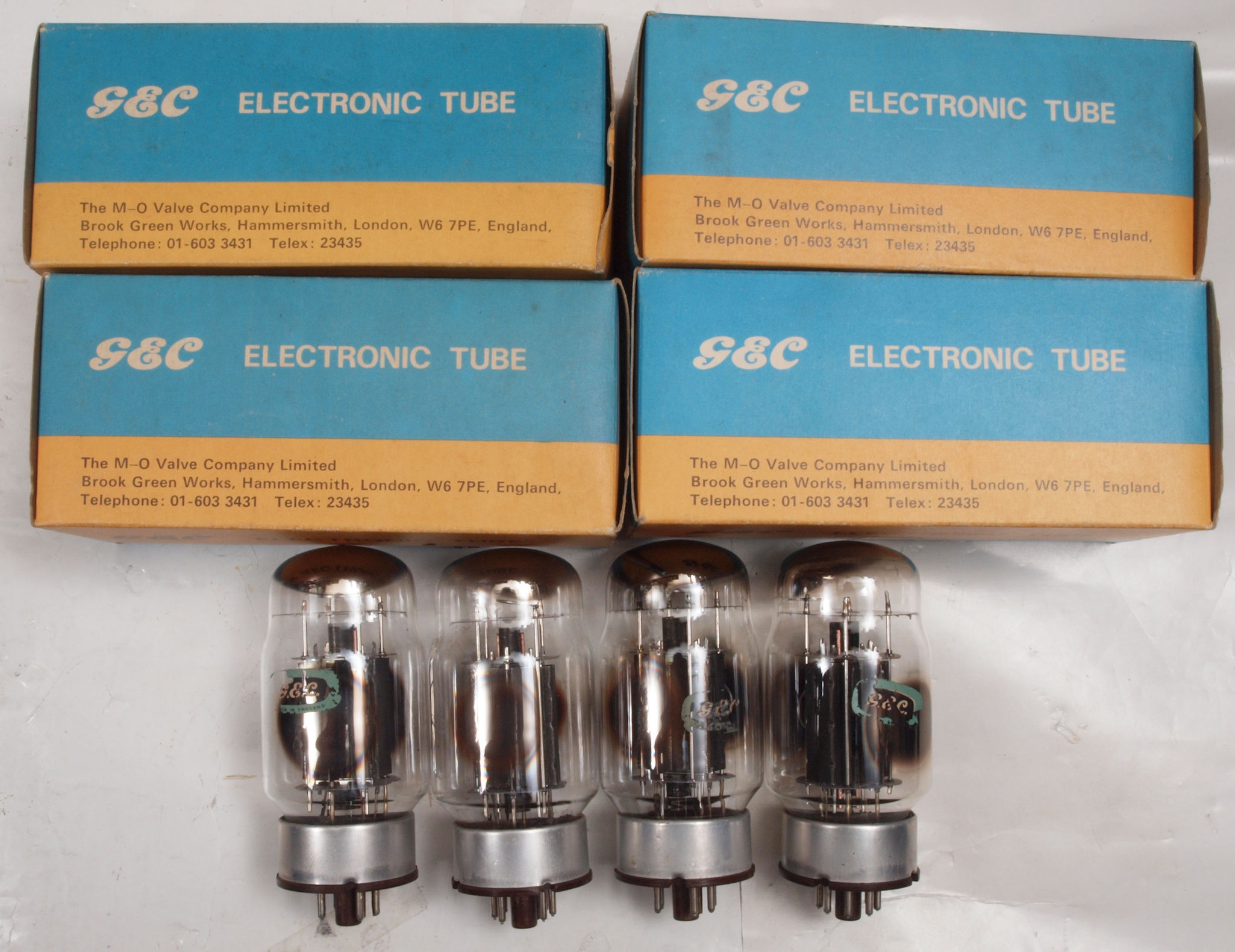

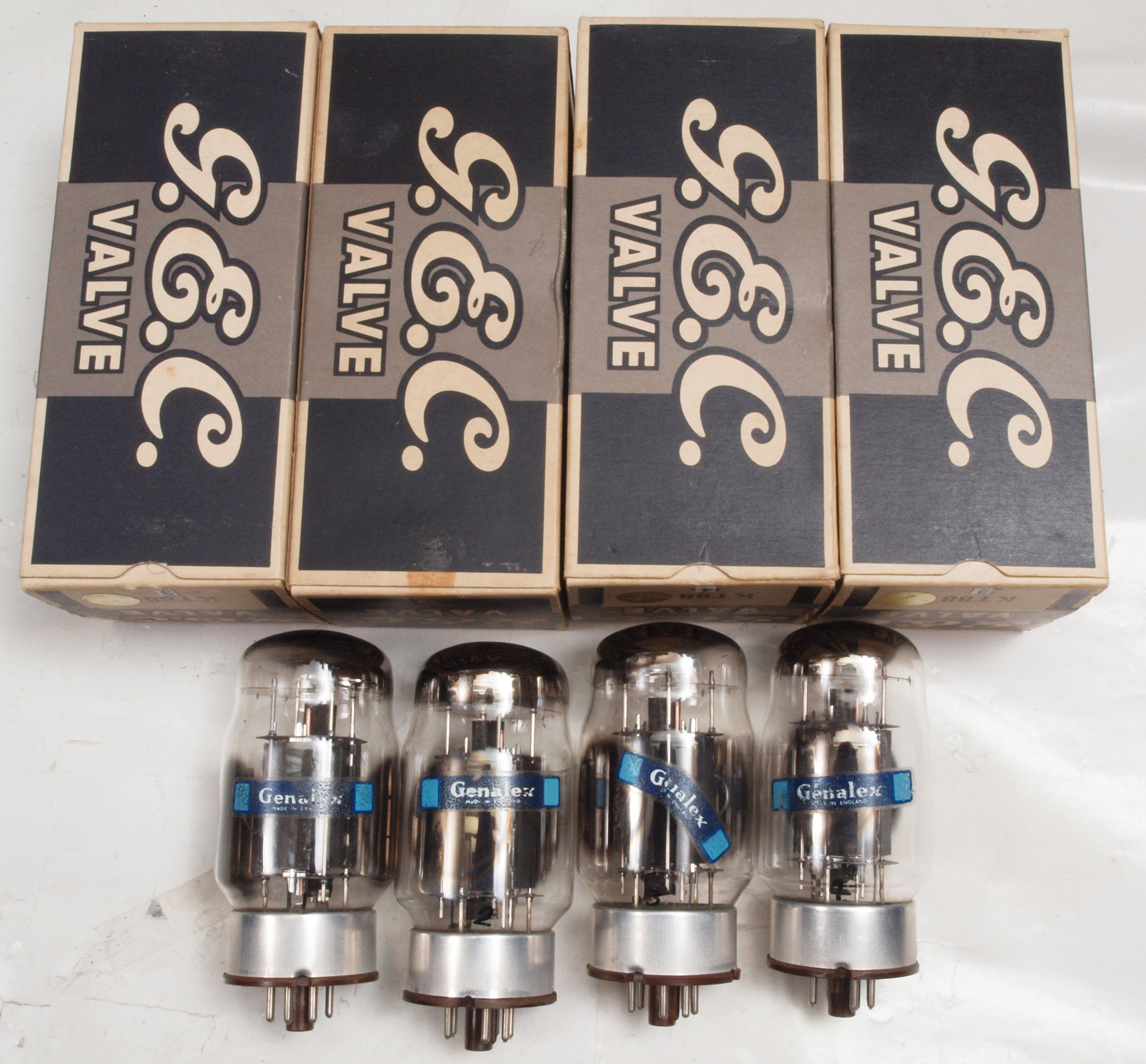

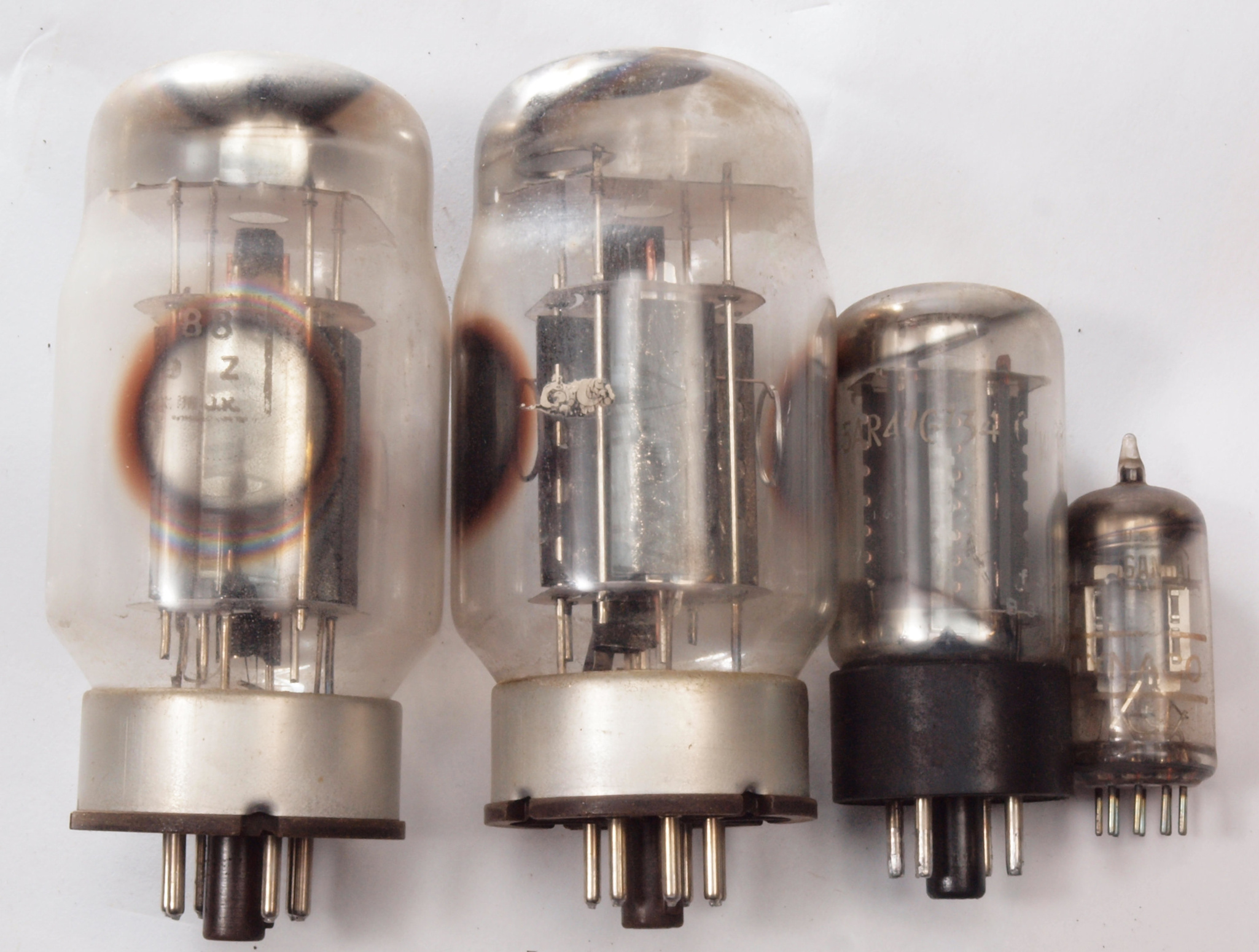

G.  G.E.C KT88 の「Gm & Ip」測定。
     相互コンダクタンス=11500μmho「Ep=250V、Esg=250V、Eg1=−15V、Ip=140mA」
1960/1962/1964/1966ナショナル真空管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1962日立電子管ハンドブック、1965/1971全日本真空管マニュアル、RC15/19/26/27/28/29/30 Receiving Tube Manual、1966実用真空管ハンドブック、1995世界の真空管カタログより。

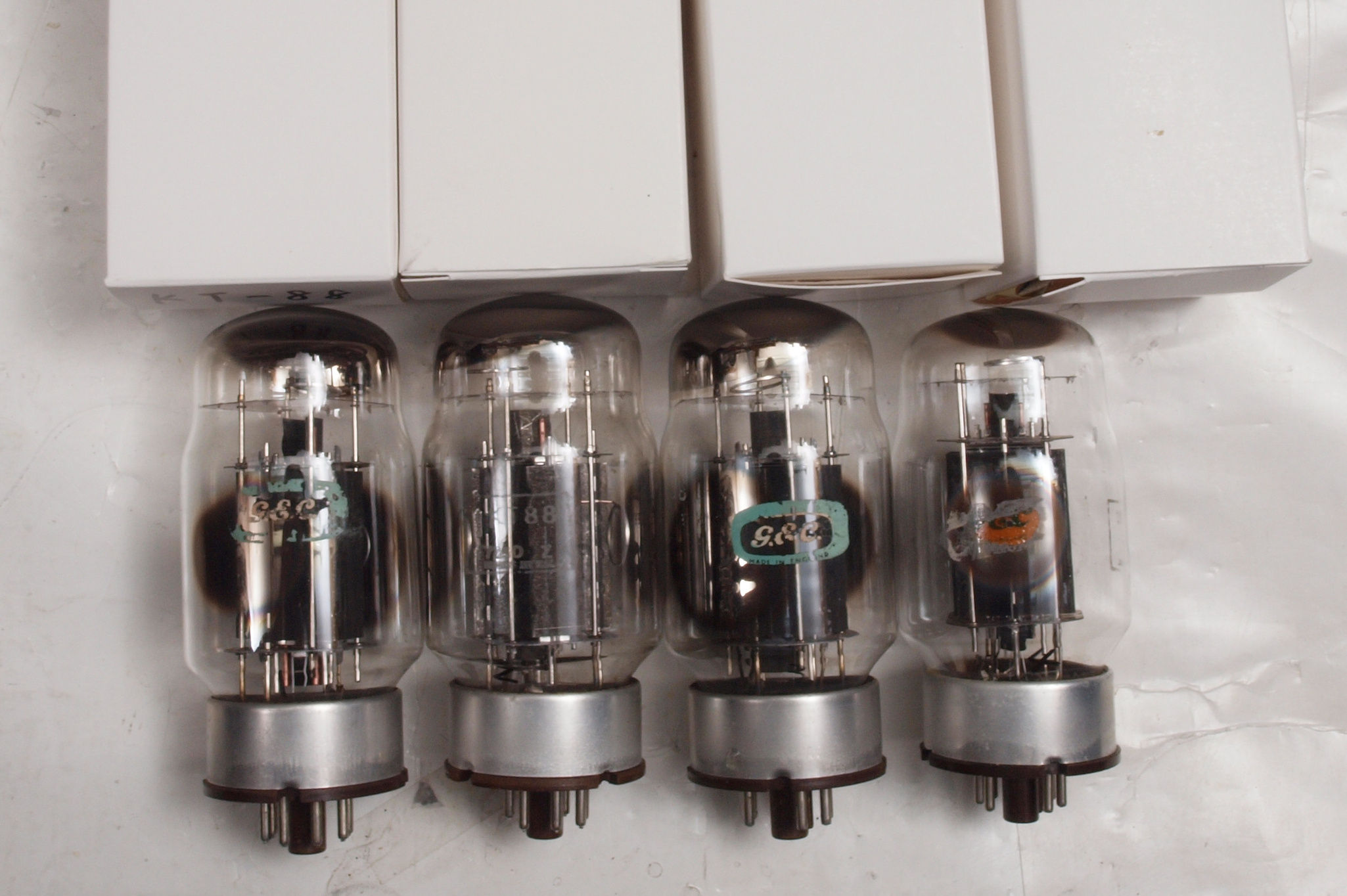

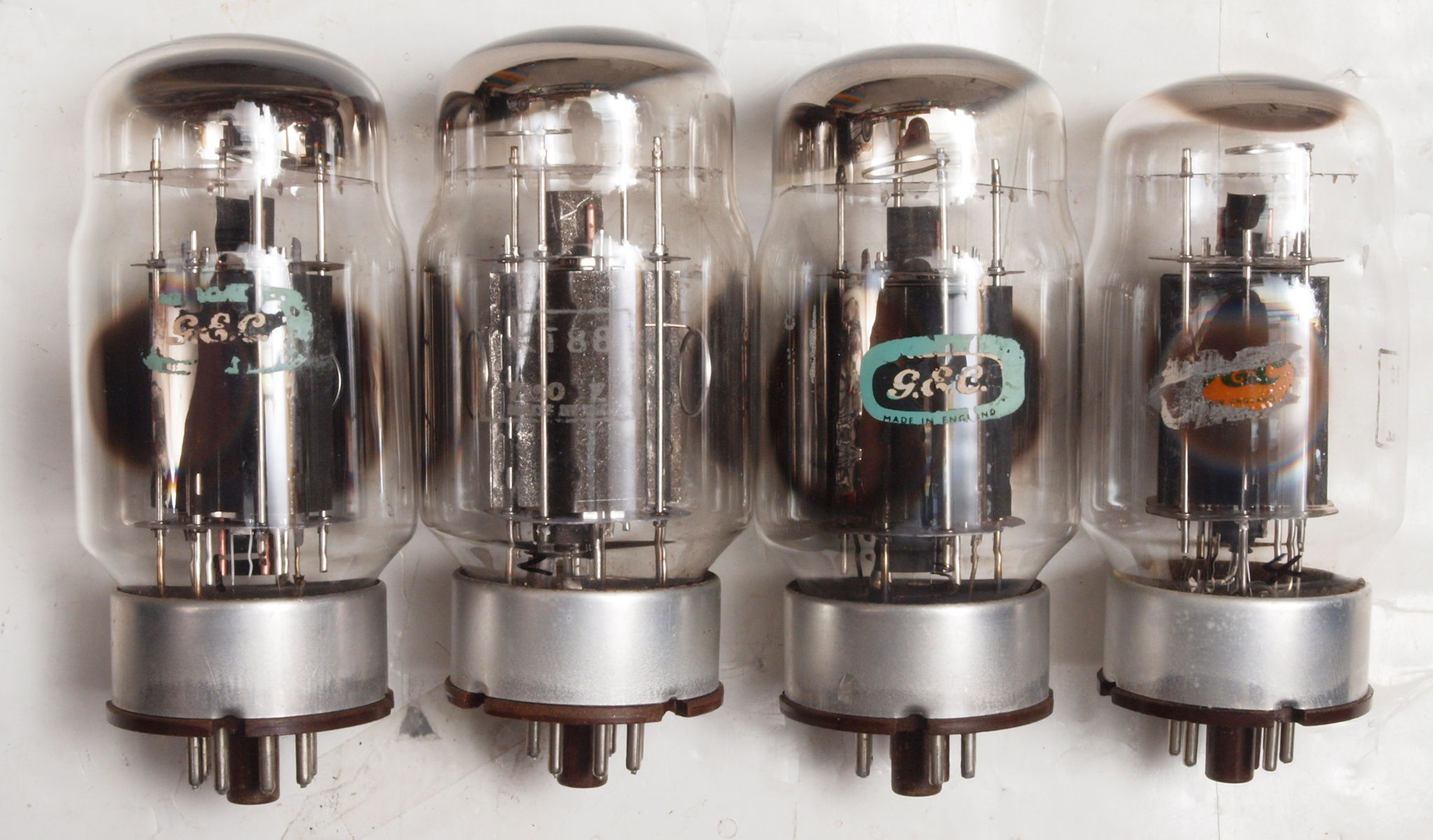

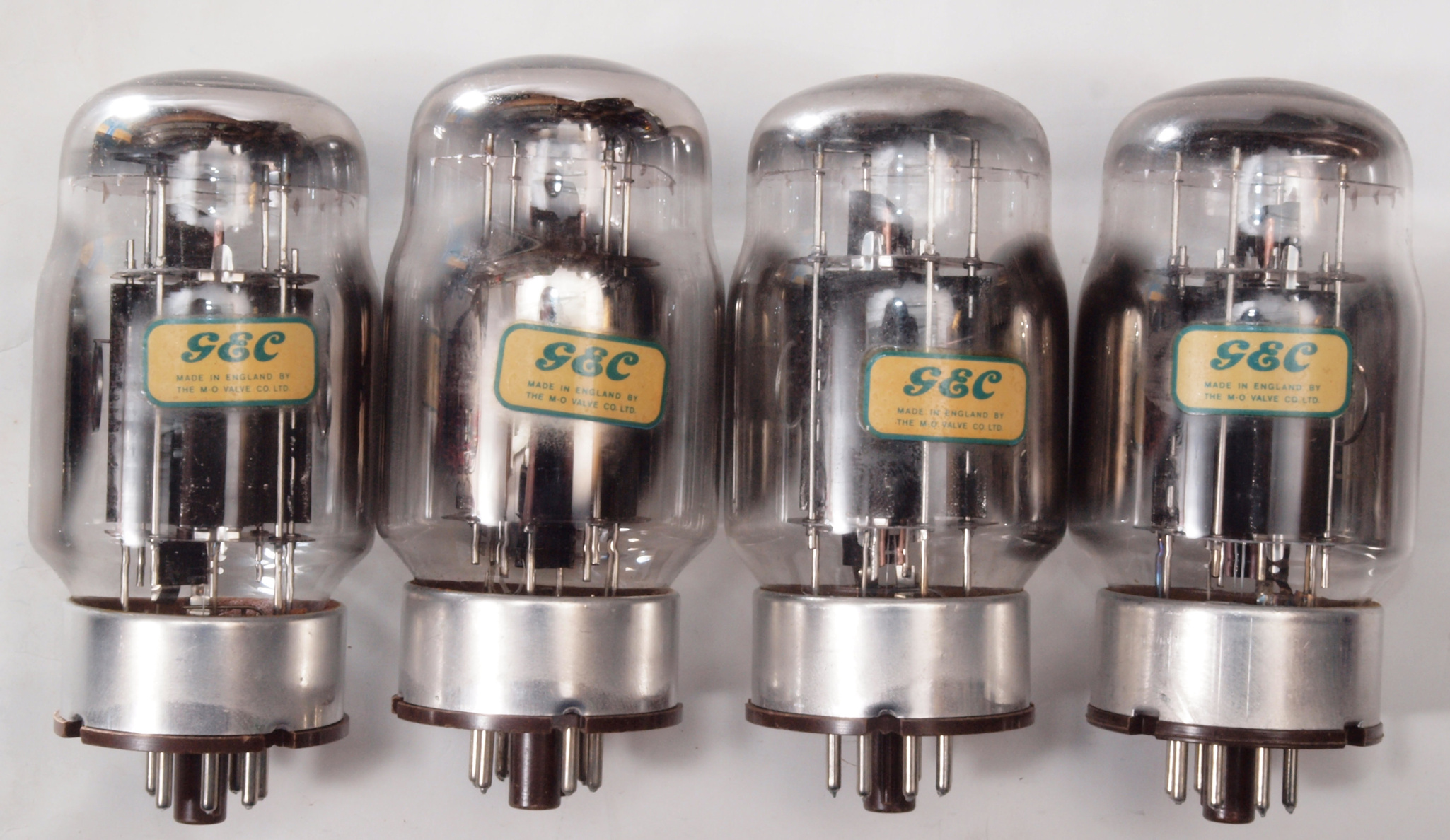

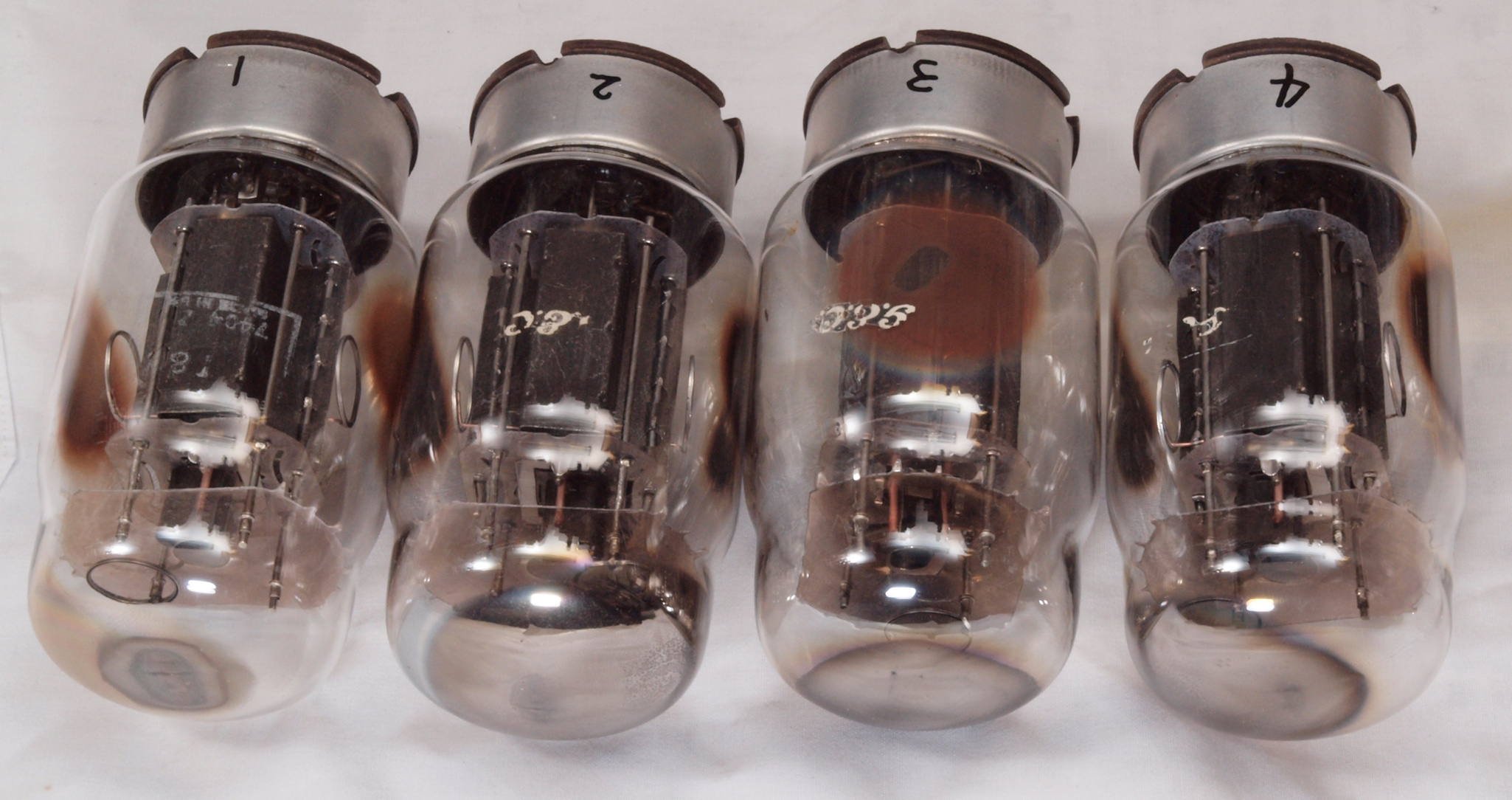

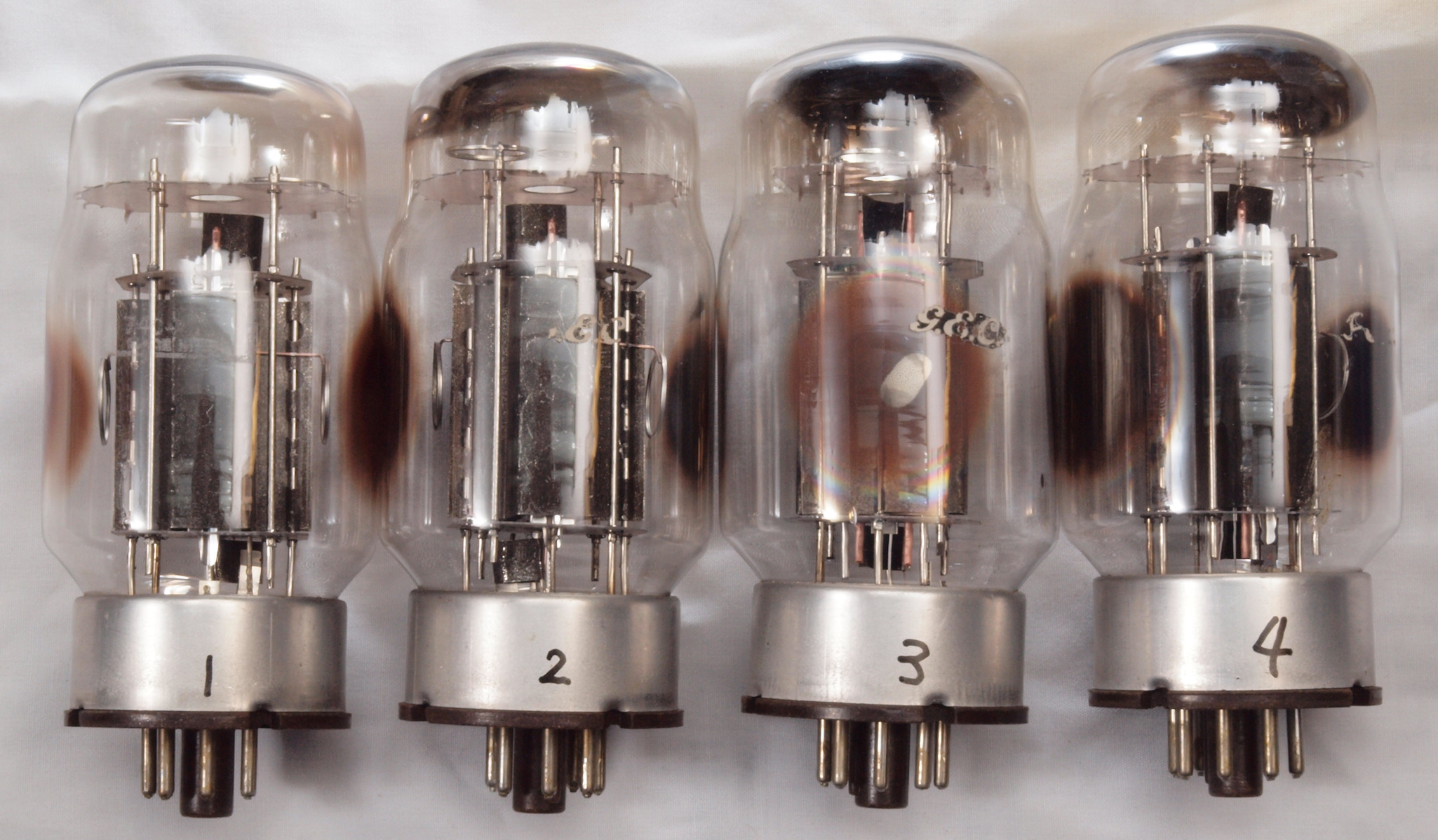

GA. A組真空管。左から KT88−1本目、、、4本目
  • 1本目 KT−88 測定。 Gm=12500μmho、Ip=108.7mA。
    2本目 KT−88 測定。 Gm=11500μmho、Ip=103.9mA。
    3本目 KT−88 測定。 Gm=12500μmho、Ip=109.5mA。
    4本目 KT−88 測定。 Gm=10500μmho、Ip=93.0mA。

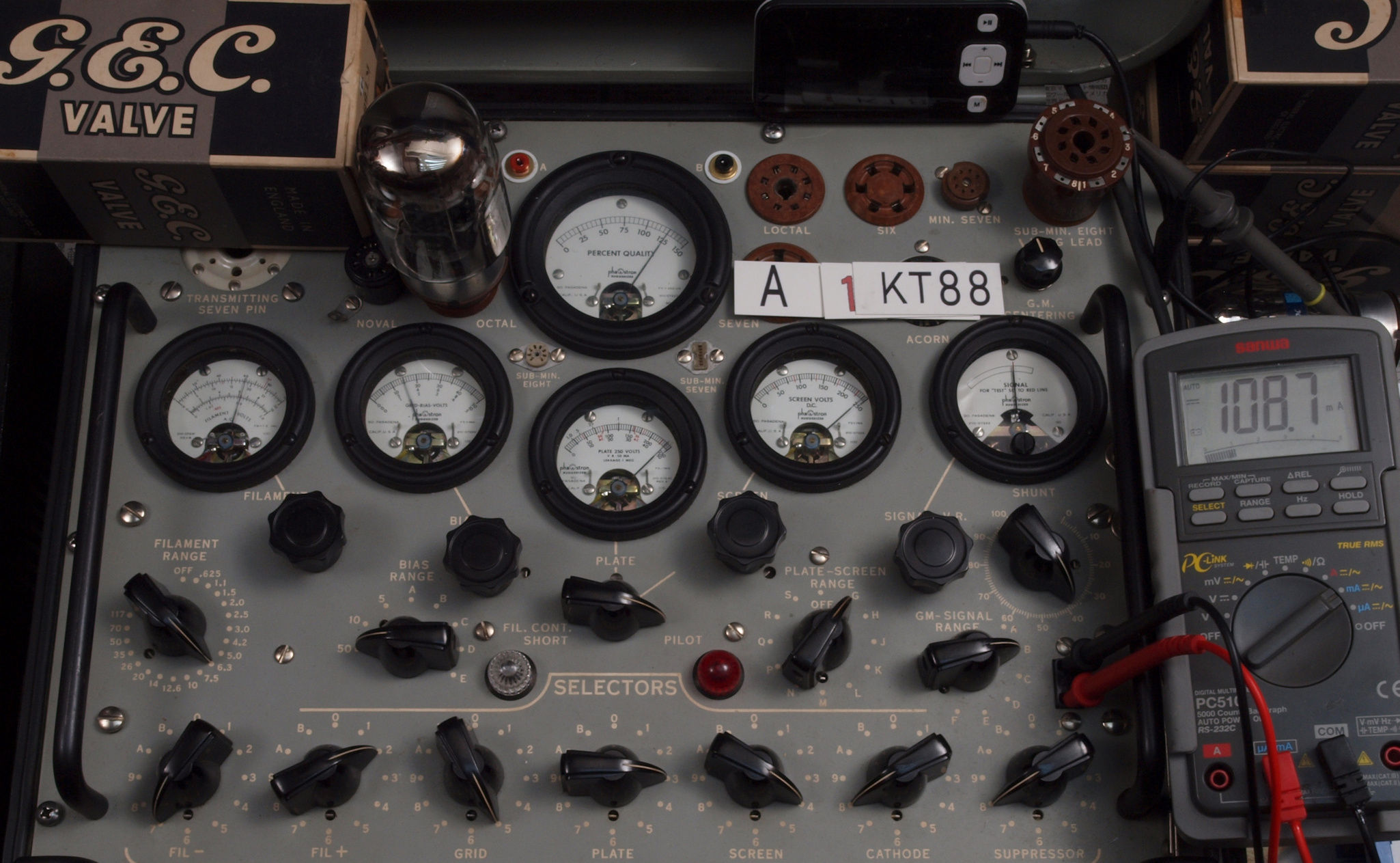

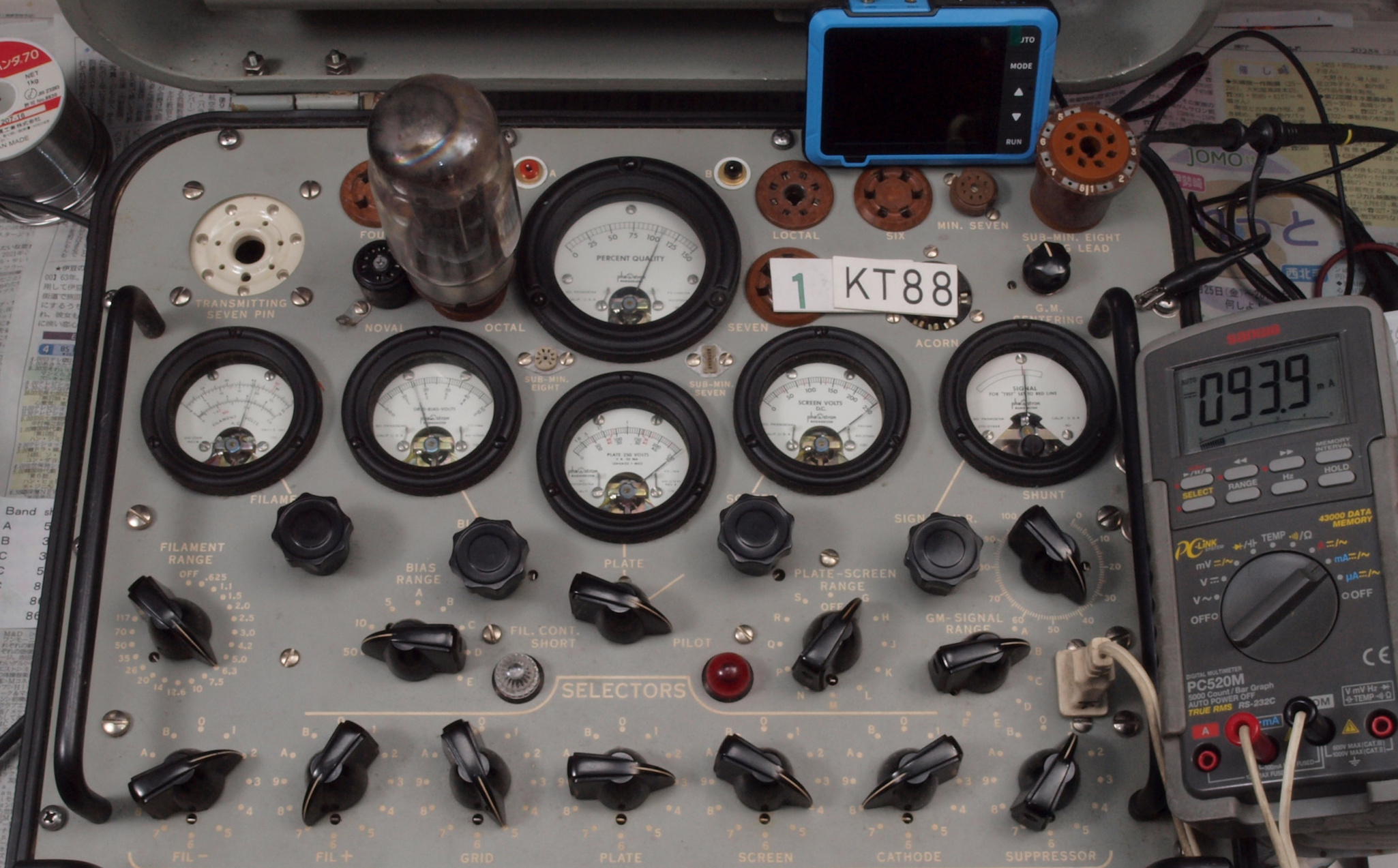

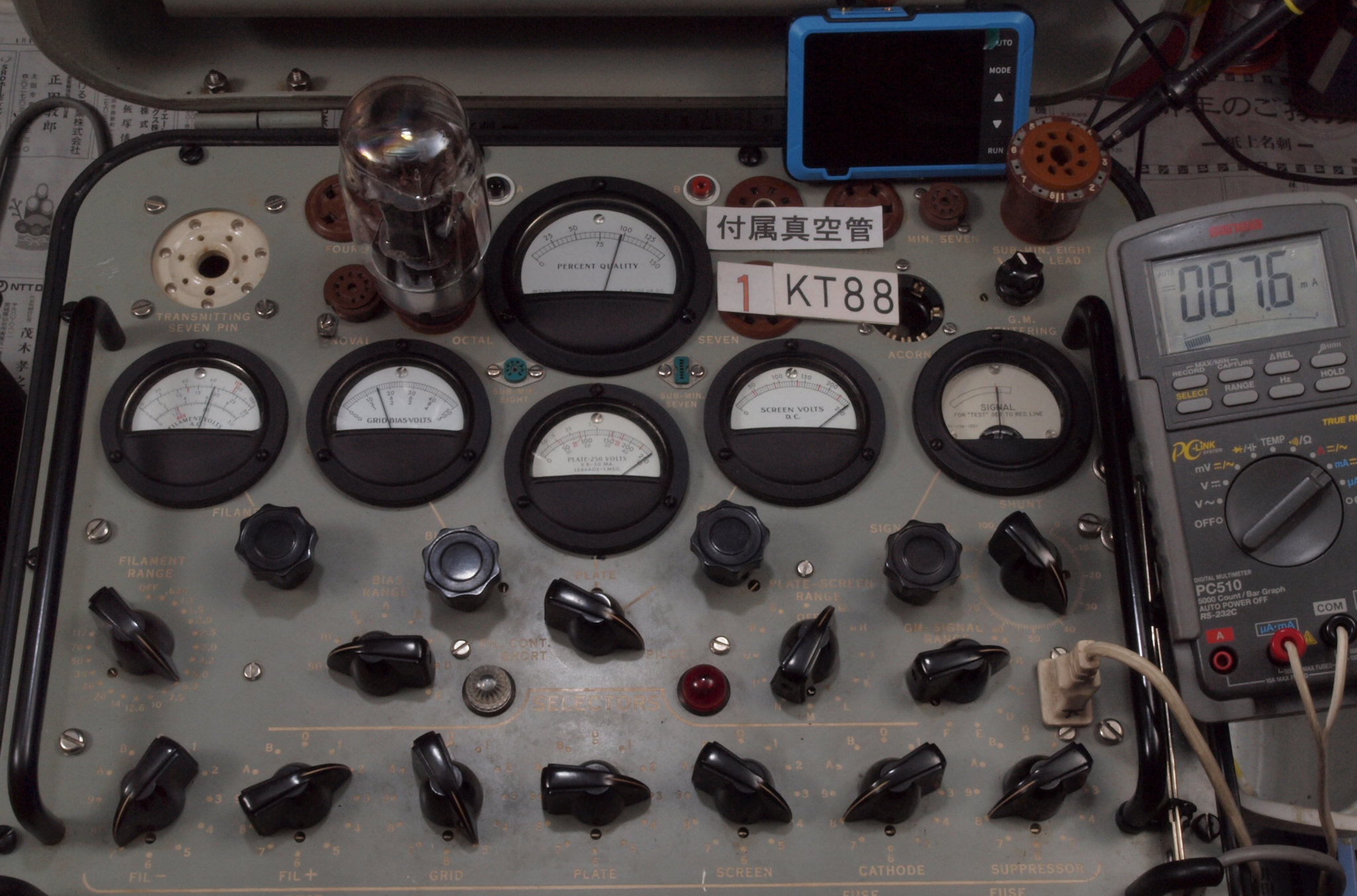

GA1. A組1本目KT88。 Gm測定=12500μmho、Ip=108.7mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

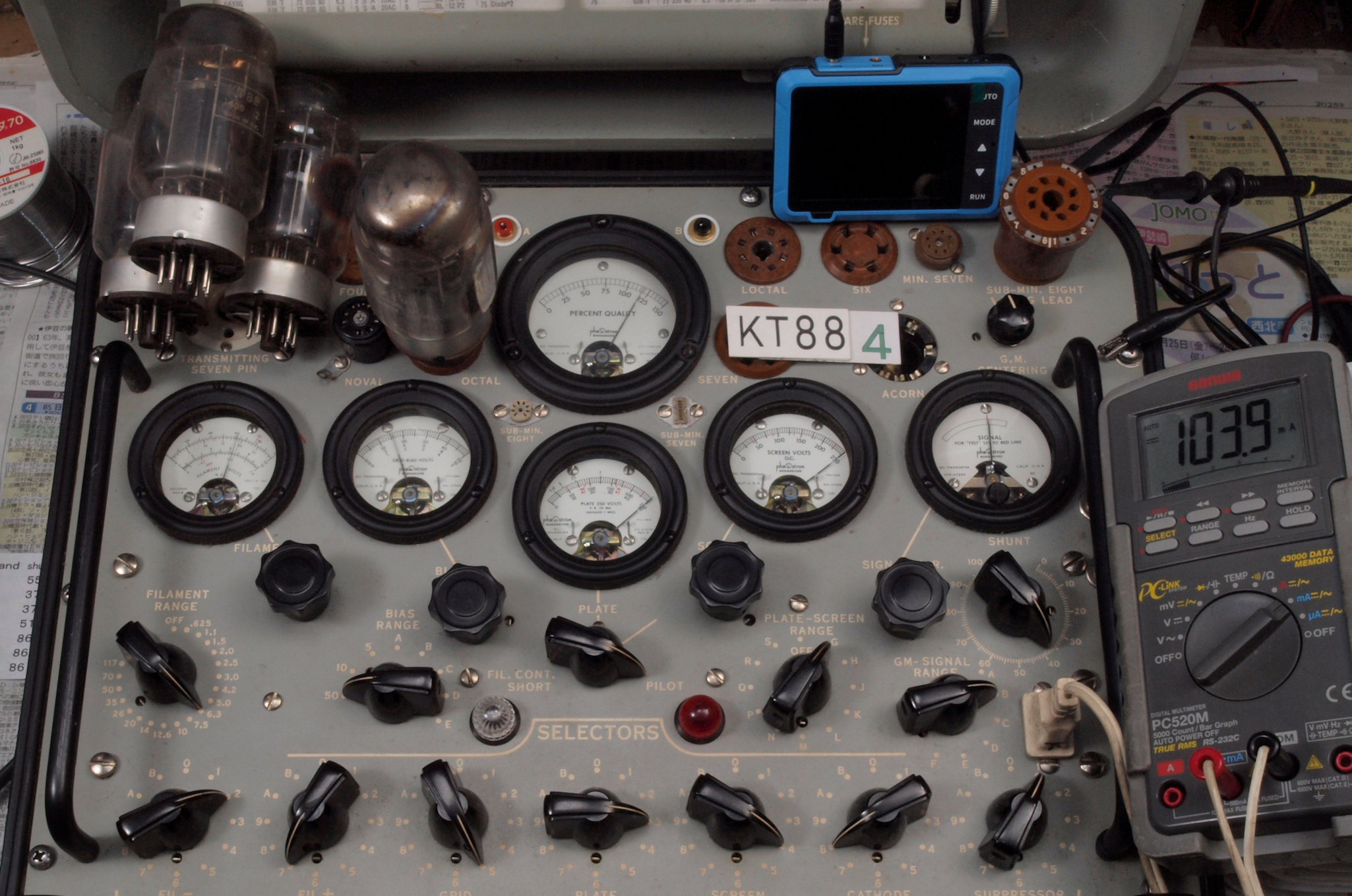

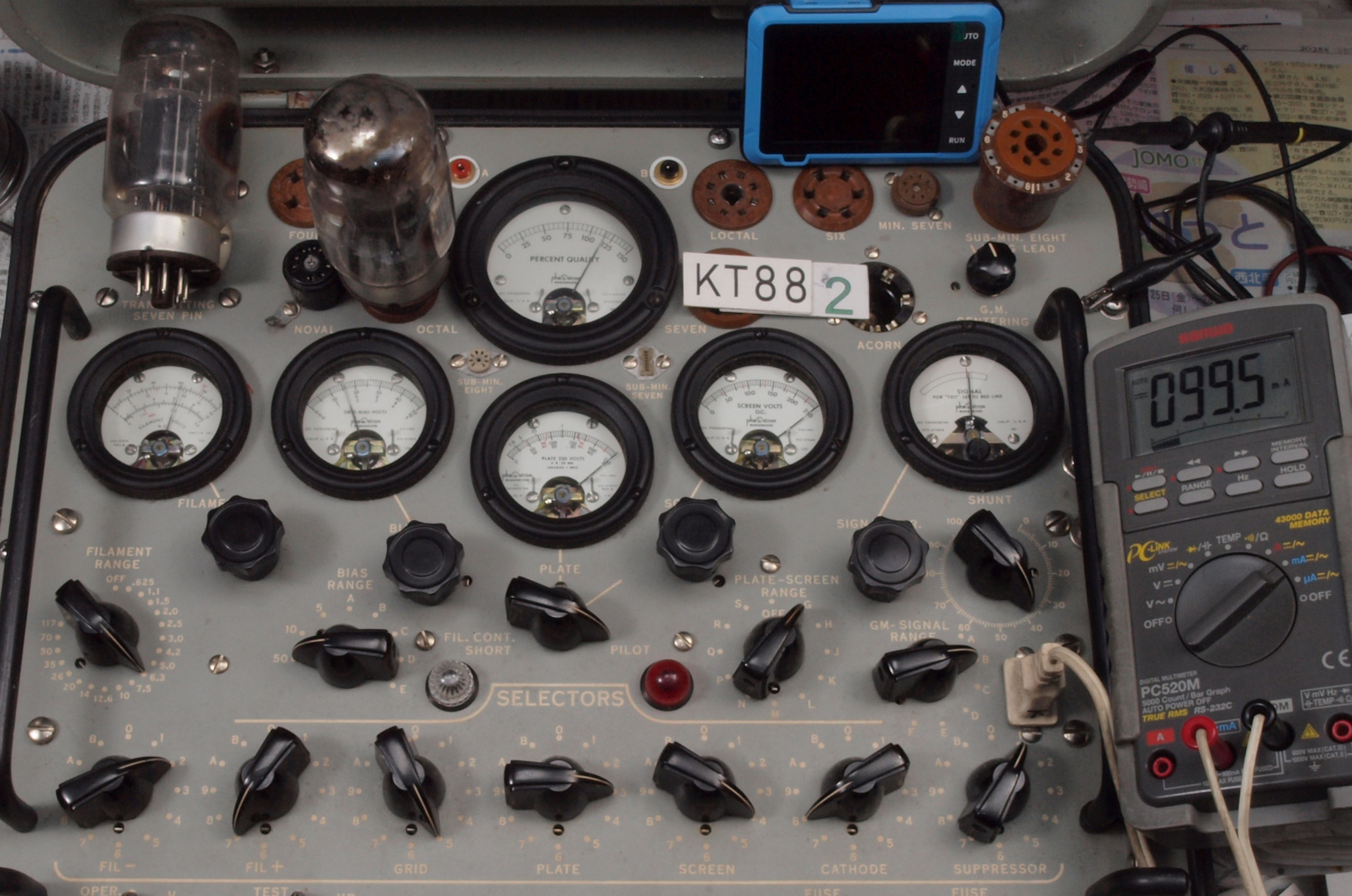

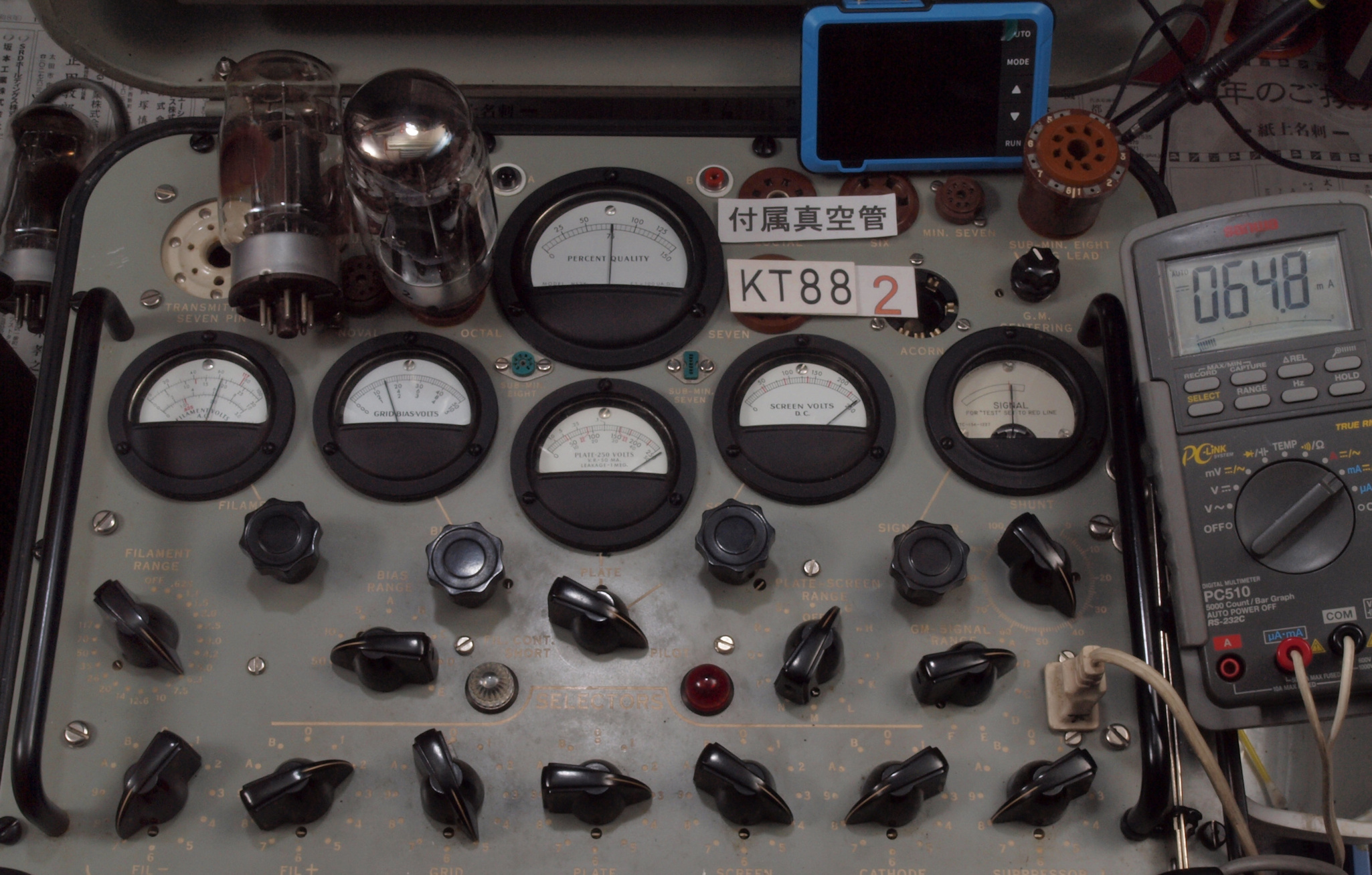

GA2. A組2本目付属KT88。 Gm測定=11500μmho、Ip=103.9mA。

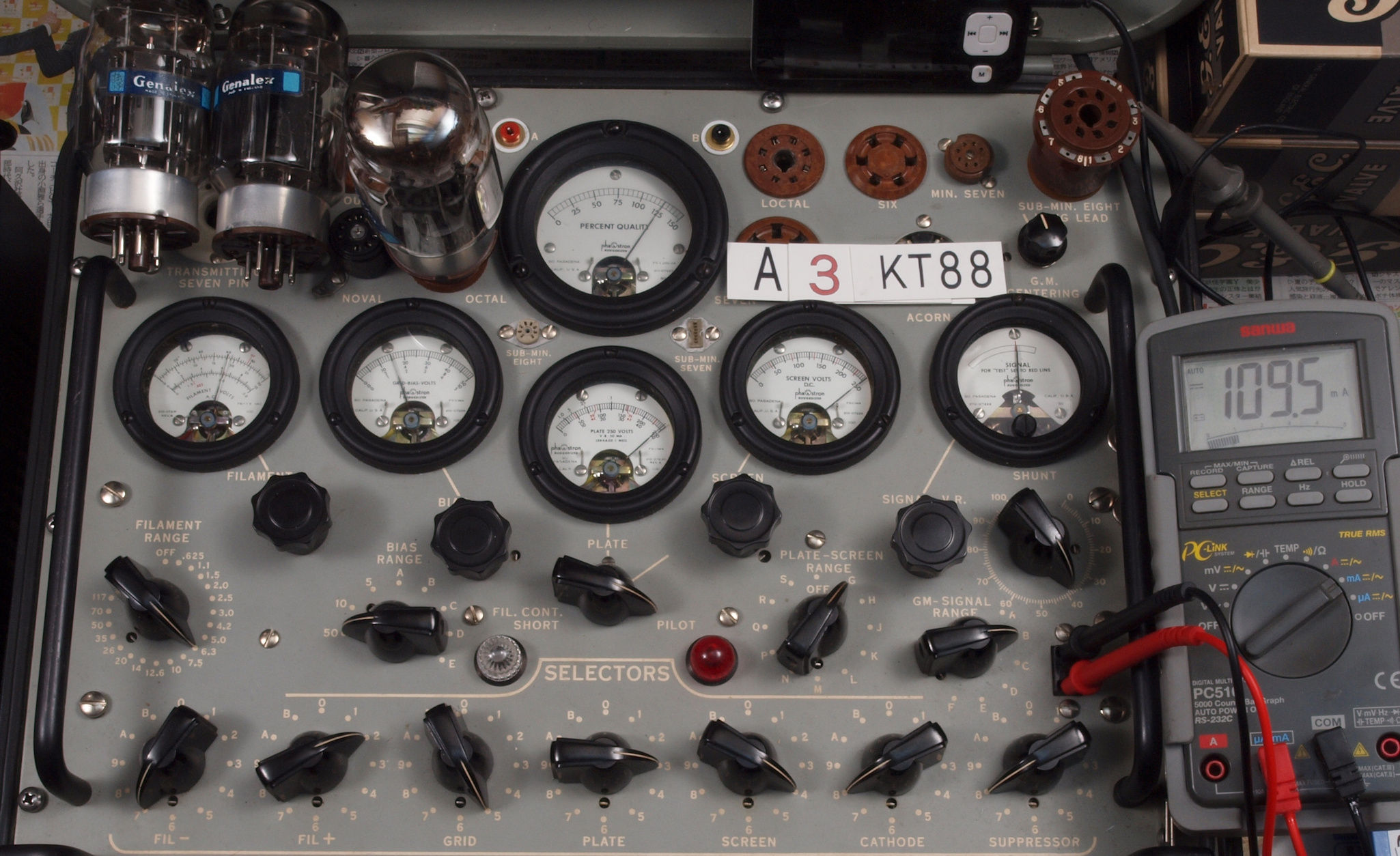

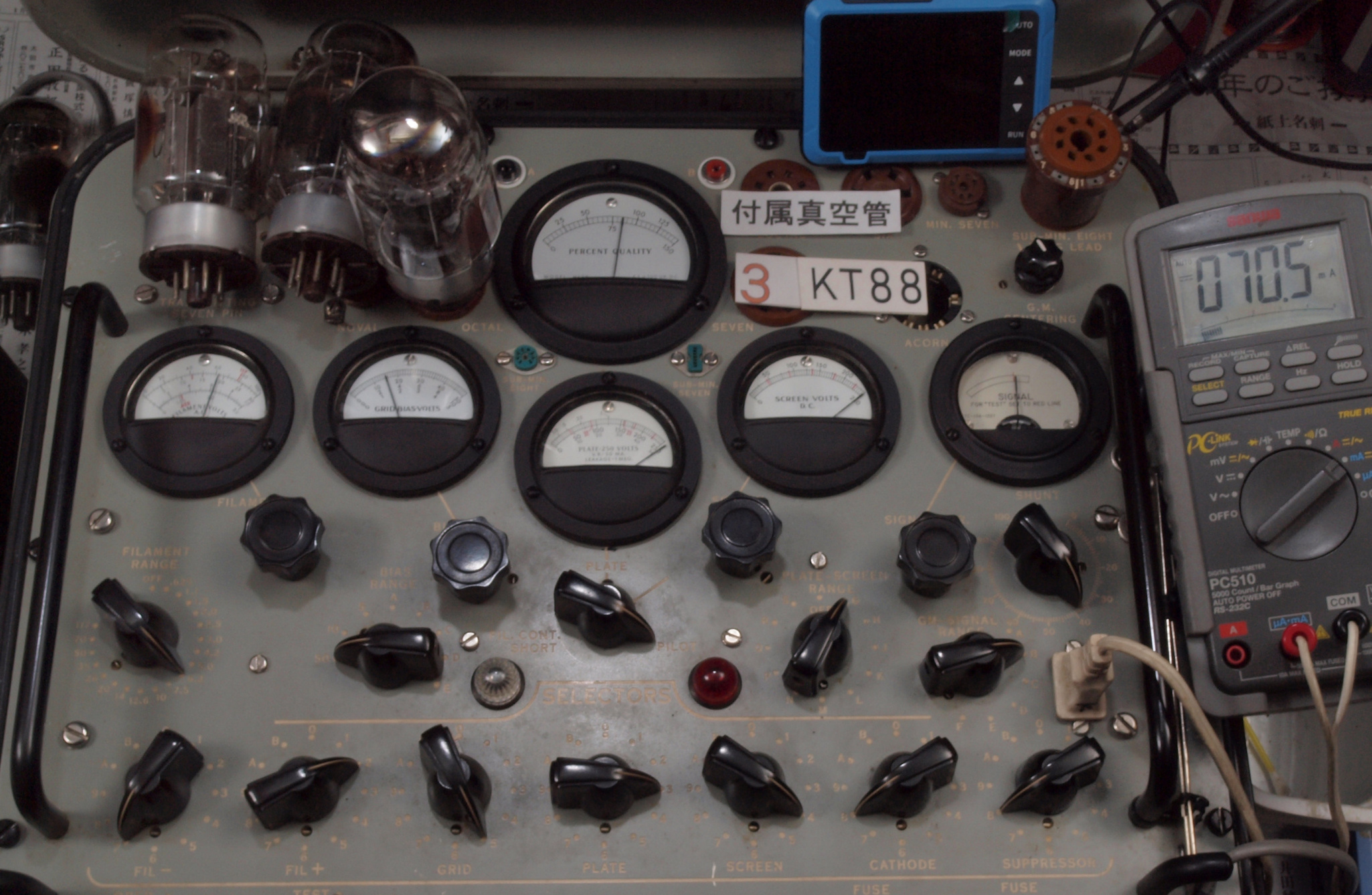

GA3. A組3本目付属KT88。 Gm測定=12500μmho、Ip=109.5mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。
GA4. A組4本目付属KT88。 Gm測定=10500μmho、Ip=93.0mA。
GB. B組真空管。左から KT88−1本目、、、4本目。
  • 1本目 KT−88 測定。 Gm=11500μmho、Ip=115.6mA。
    2本目 KT−88 測定。 Gm=12000μmho、Ip=123.6mA。
    3本目 KT−88 測定。 Gm=11000μmho、Ip=112.2mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=117.0mA。

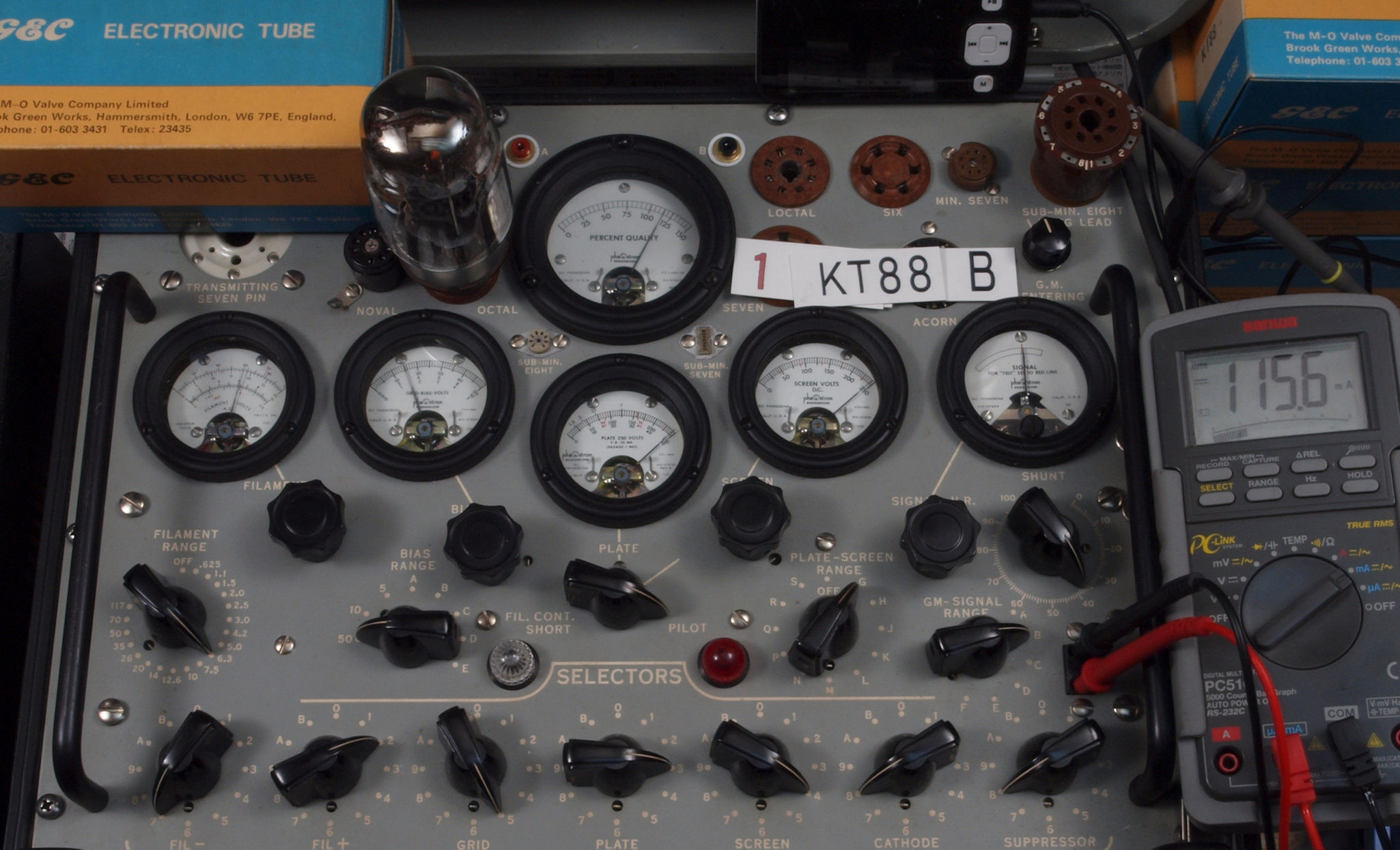

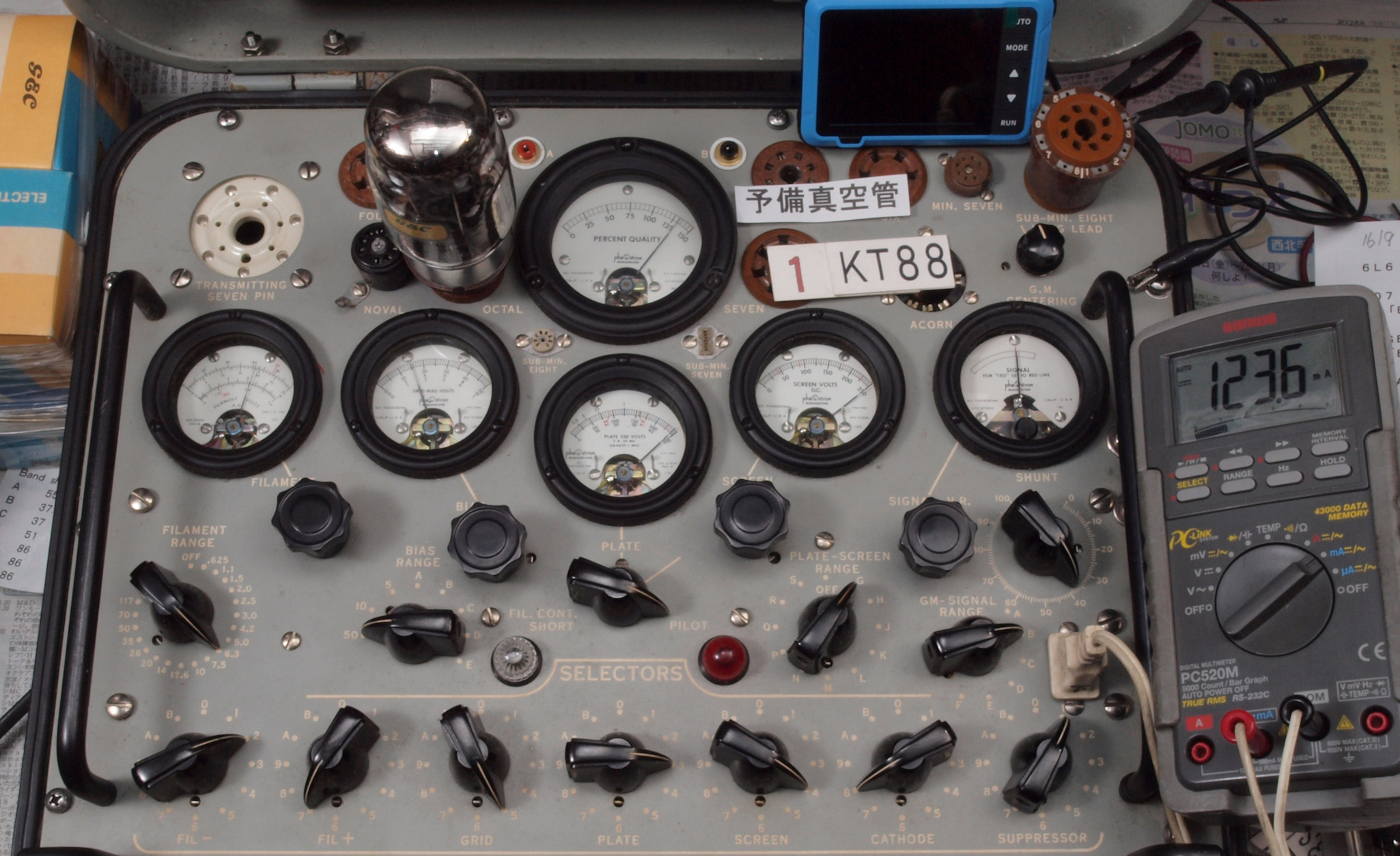

GB1. B組1本目KT88。 Gm測定=11500μmho、Ip=115.6mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

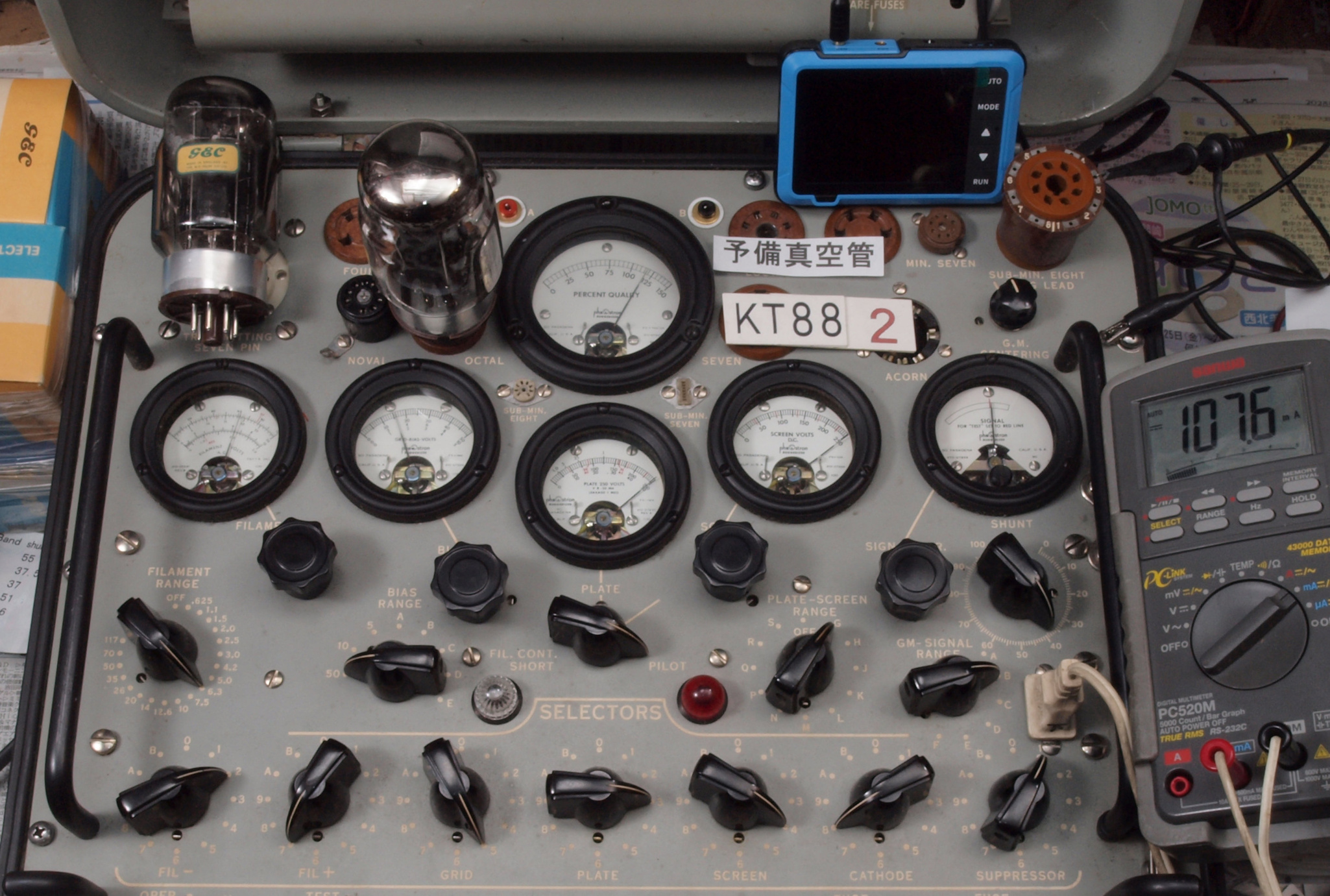

GB2. B組2本目付属KT88。 Gm測定=12000μmho、Ip=123.6mA。

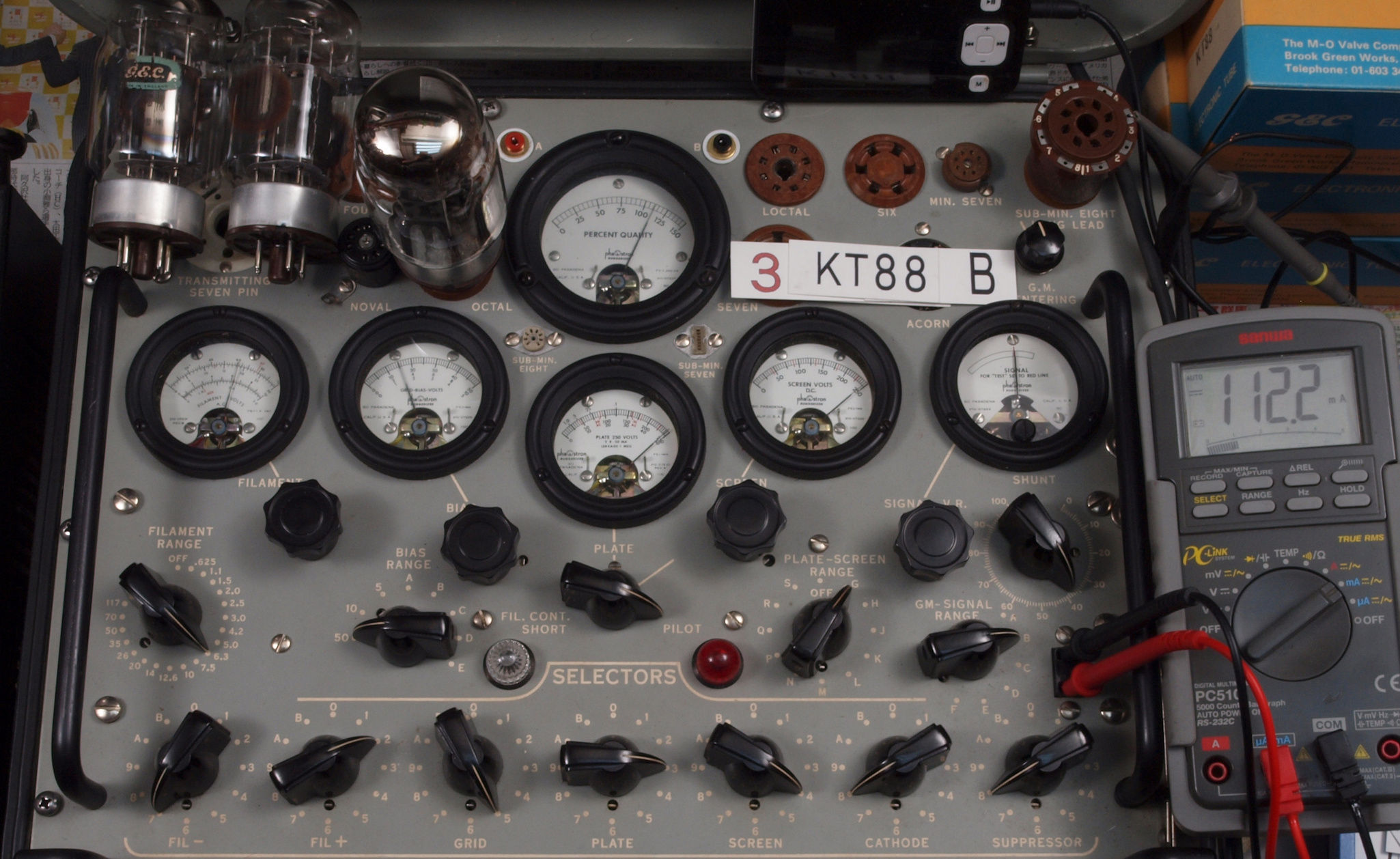

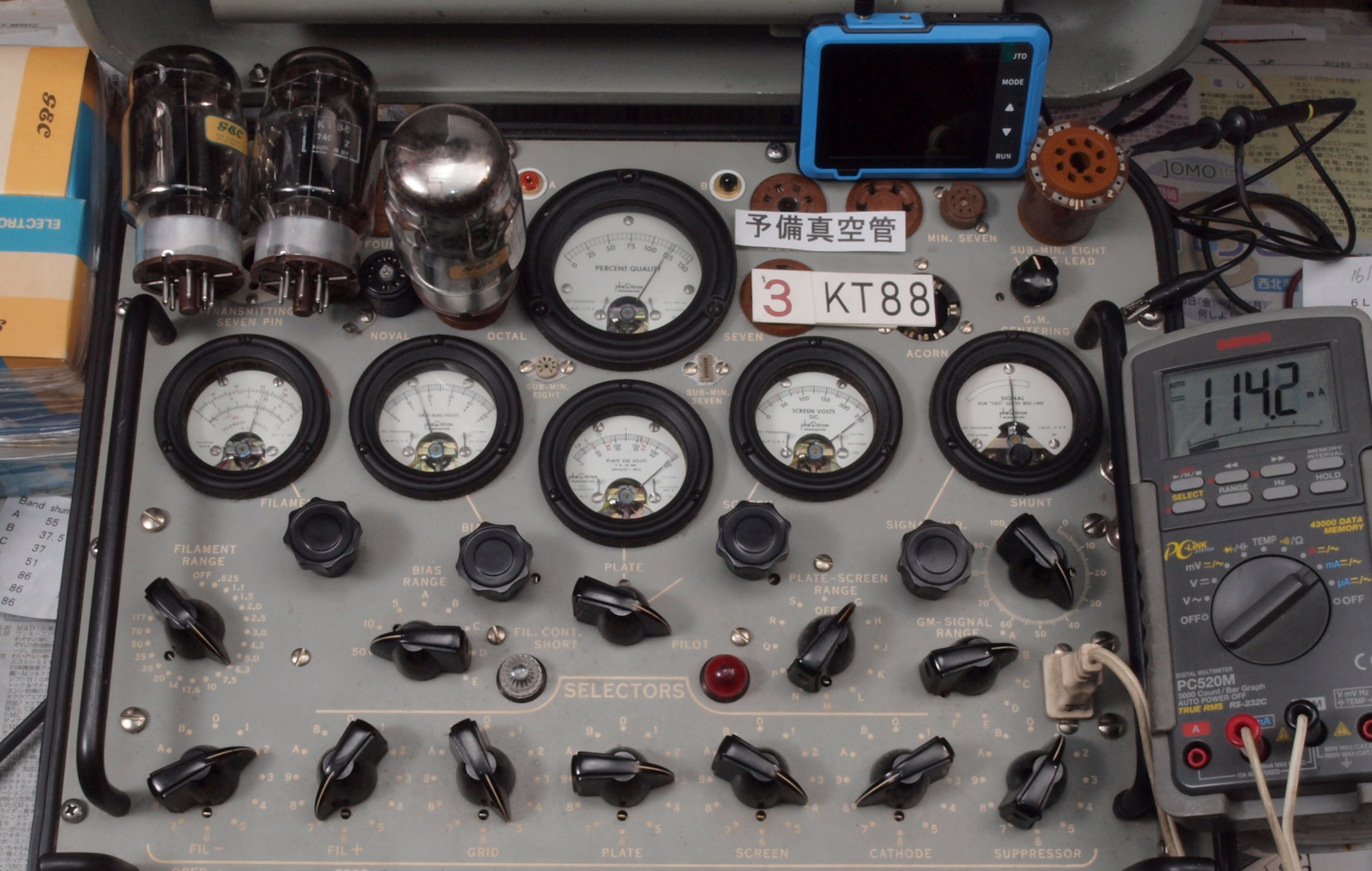

GB3. B組3本目付属KT88。 Gm測定=11000μmho、Ip=112.2mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

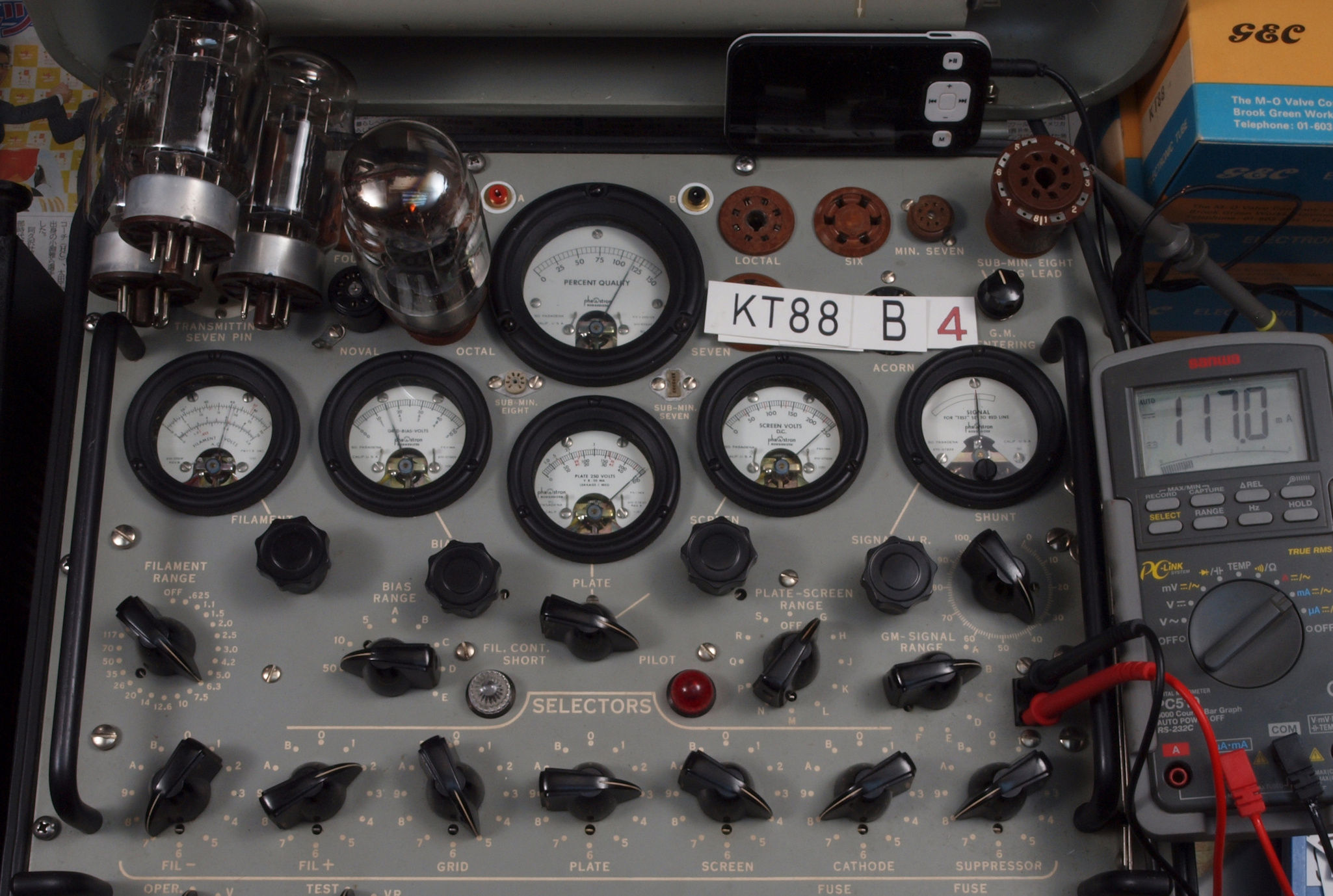

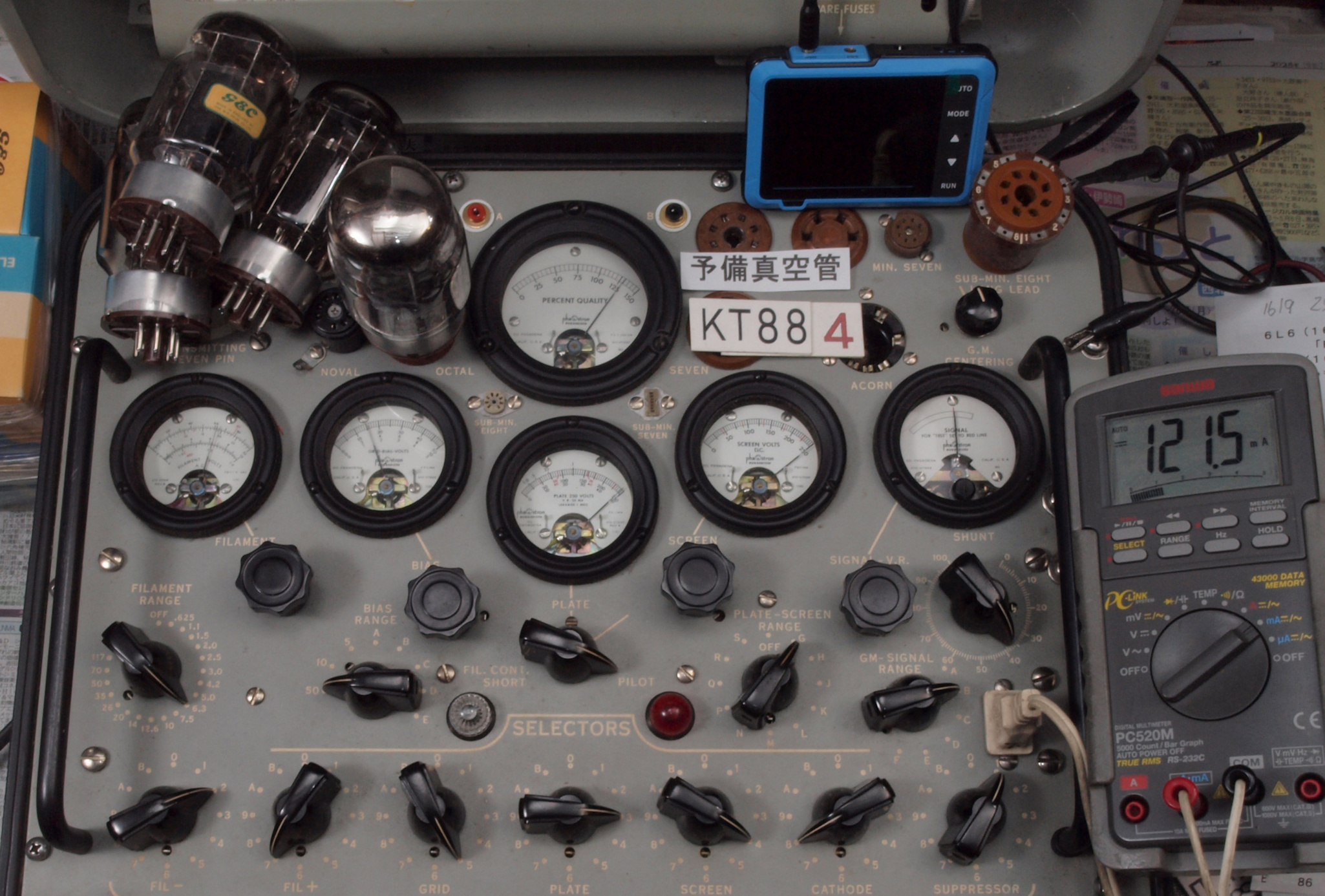

GB4. B組4本目付属KT88。 Gm測定=11500μmho、Ip=117.0mA。
GC. C組真空管。左から KT88−1本目、、、4本目
  • 1本目 KT−88 測定。 Gm=11500μmho、Ip=114.5mA。
    2本目 KT−88 測定。 Gm=11000μmho、Ip=112.7mA。
    3本目 KT−88 測定。 Gm=11500μmho、Ip=115.0mA。
    4本目 KT−88 測定。 Gm=11500μmho、Ip=115.3mA。

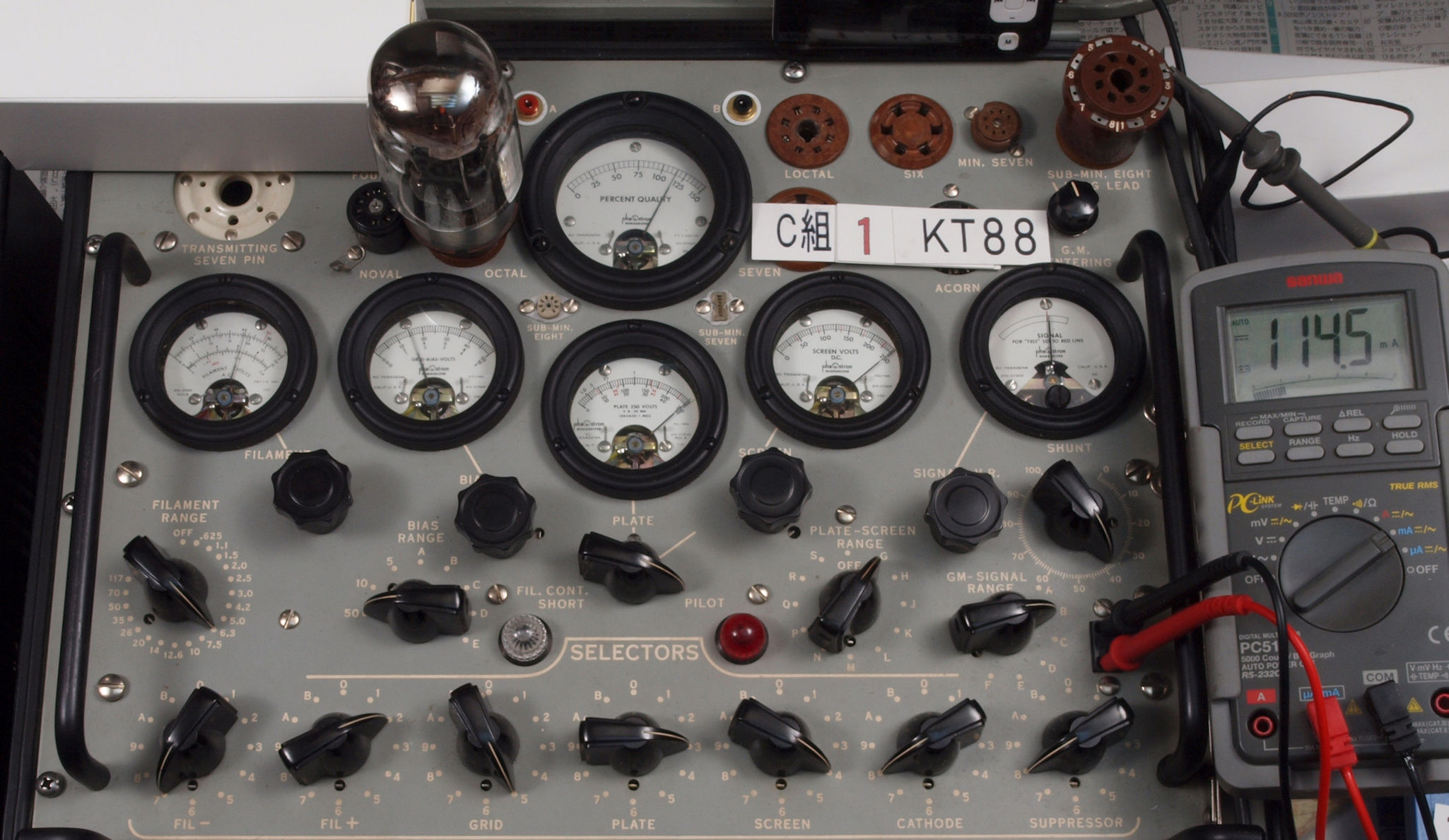

GC1. C組1本目KT88。 Gm測定=11500μmho、Ip=114.5mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

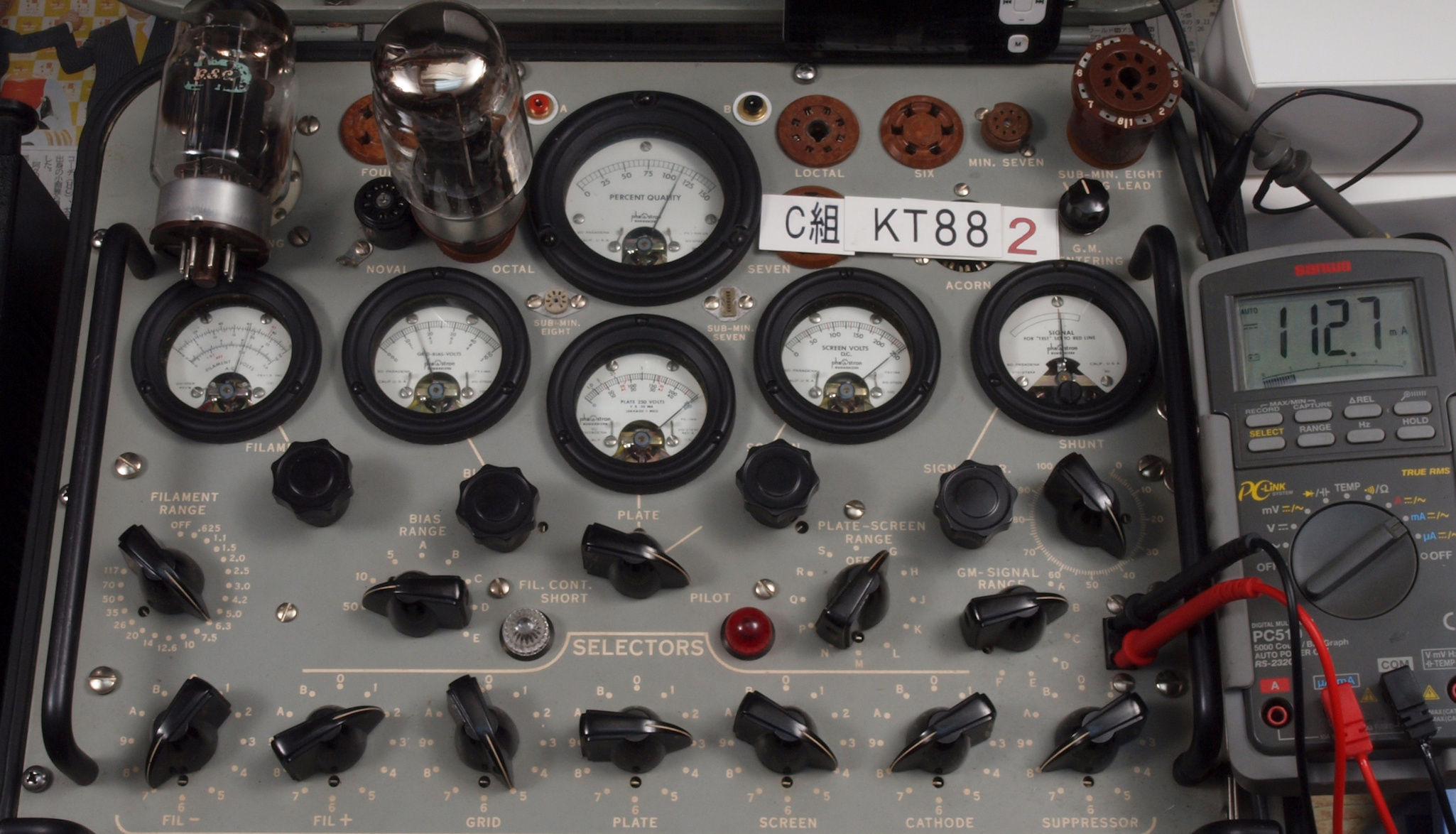

GC2. C組2本目付属KT88。 Gm測定=11000μmho、Ip=112.7mA。

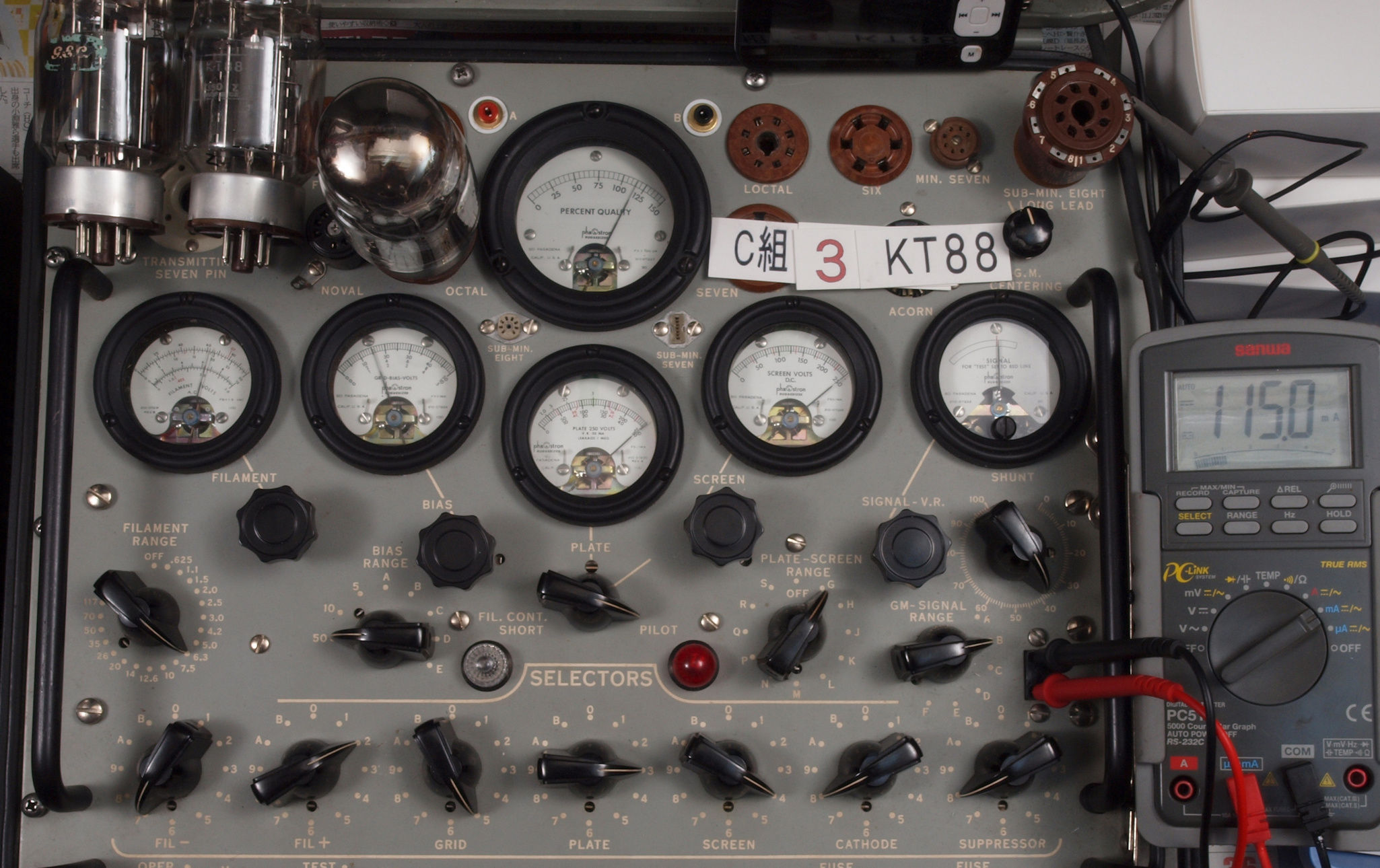

GC3. C組3本目付属KT88。 Gm測定=11500μmho、Ip=115.0mA。
      測定条件、「Ep=250V、Esg=250VEg1=−14V」。 Bレンジ=15000μmhoレンジでの測定。

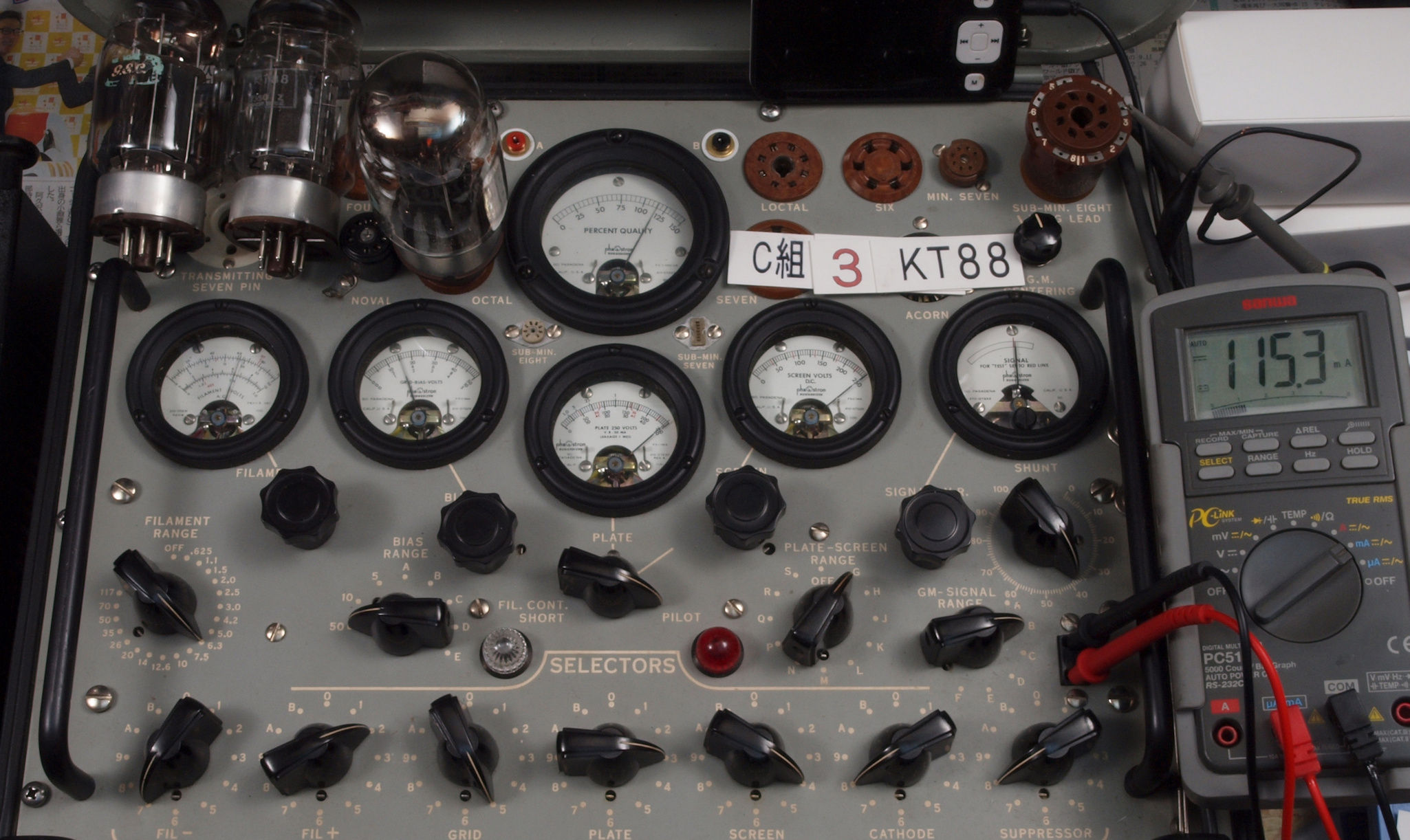

GC4. C組4本目付属KT88。 Gm測定=11500μmho、Ip=115.3mA。

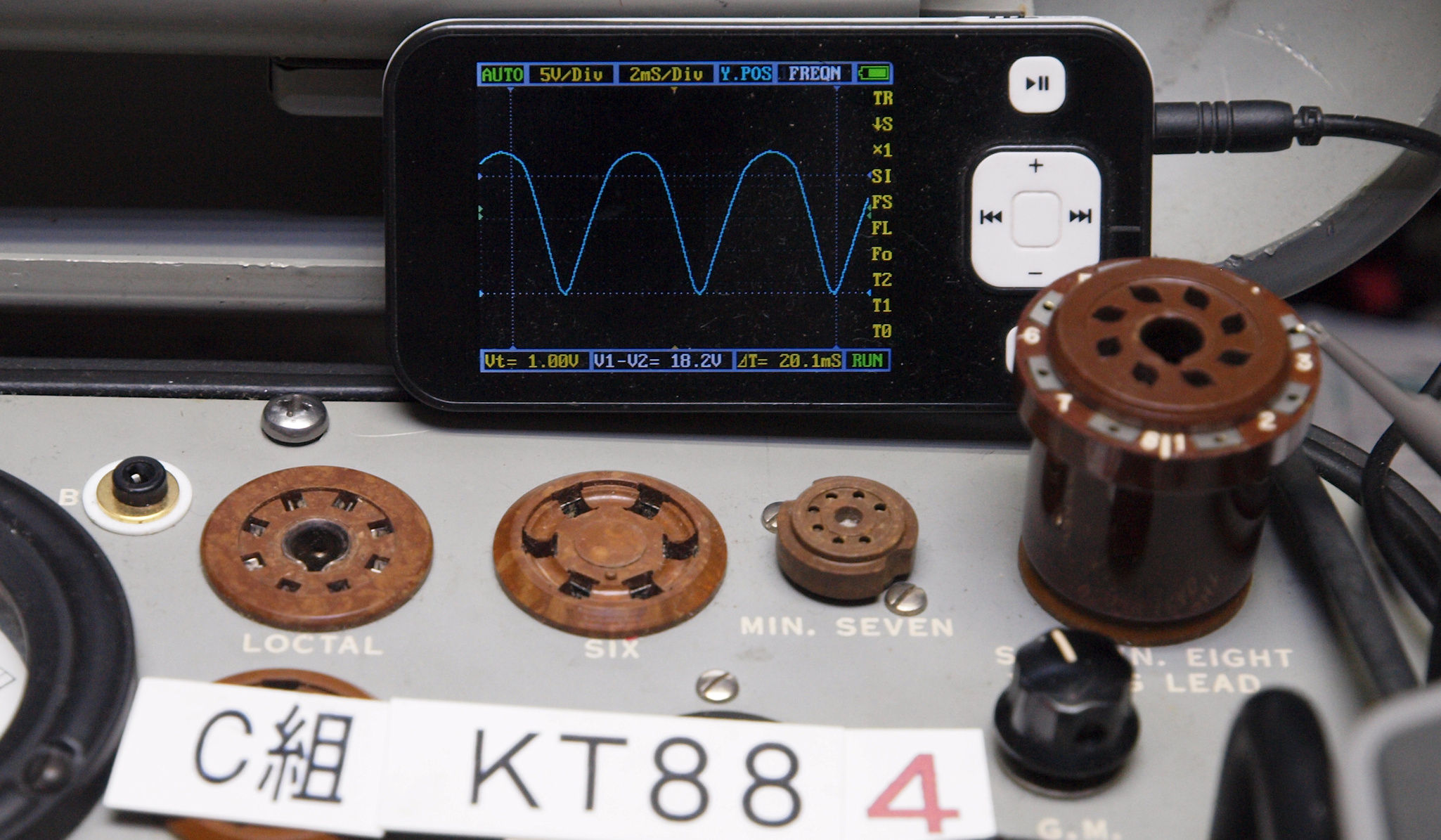

プレート波形を観測しながら測定する。
測定電源は安定化(電圧・周波数)電源を使用し、AC115V 60Hzで行う。
