Vacuum Tube Tester Ｈｉｃｋｏｋ ＴＶ−７Ｄ／Ｕ． ２台目備品修理記録
「整流管８３」、「整流管５Ｙ３ＧＴ」をダイオードに単純に交換すると、電源が強化する事になり、相互コンダクタンス（conductance）の測定には信頼性（精度）が増すことになります。　しかし、チャートのAver.Mut.Cond.とは誤差がでます。又、他の試験方法にも誤差がでます。よって、回路の変更、全体的な調整・校正が必要となります。
純正のフューズランプ（6.5V/6.63W）では、大きすぎますので、（12V/10W）が良いです。
Ａ．　修理前の状況。
  • ２００９年３月、YAHOOオークションにて購入品。

Ｖ．　「ＢＡＩＡＳ目盛」　と「バイアス電圧」の点検・調整。

Ｃ．　修理状況。
  • 電源コードを交換する。
    「整流管８３」、「整流管５Ｙ３」をダイオードに置き換える。
    誤動作防止の為、チキンヘッドツマミをカラーに交換。
    「ＢＡＩＡＳ−ＶＲ」のツマミ位置調整。

R．　「ダイオード整流改造器」と「オリジナル「整流管８３」、「整流管５Ｙ３」器」での「Rectifier測定」比較

Ｅ．　「プレート電圧」　と「スクリンー電圧」を監視して測定

Ｆ．　変更回路図

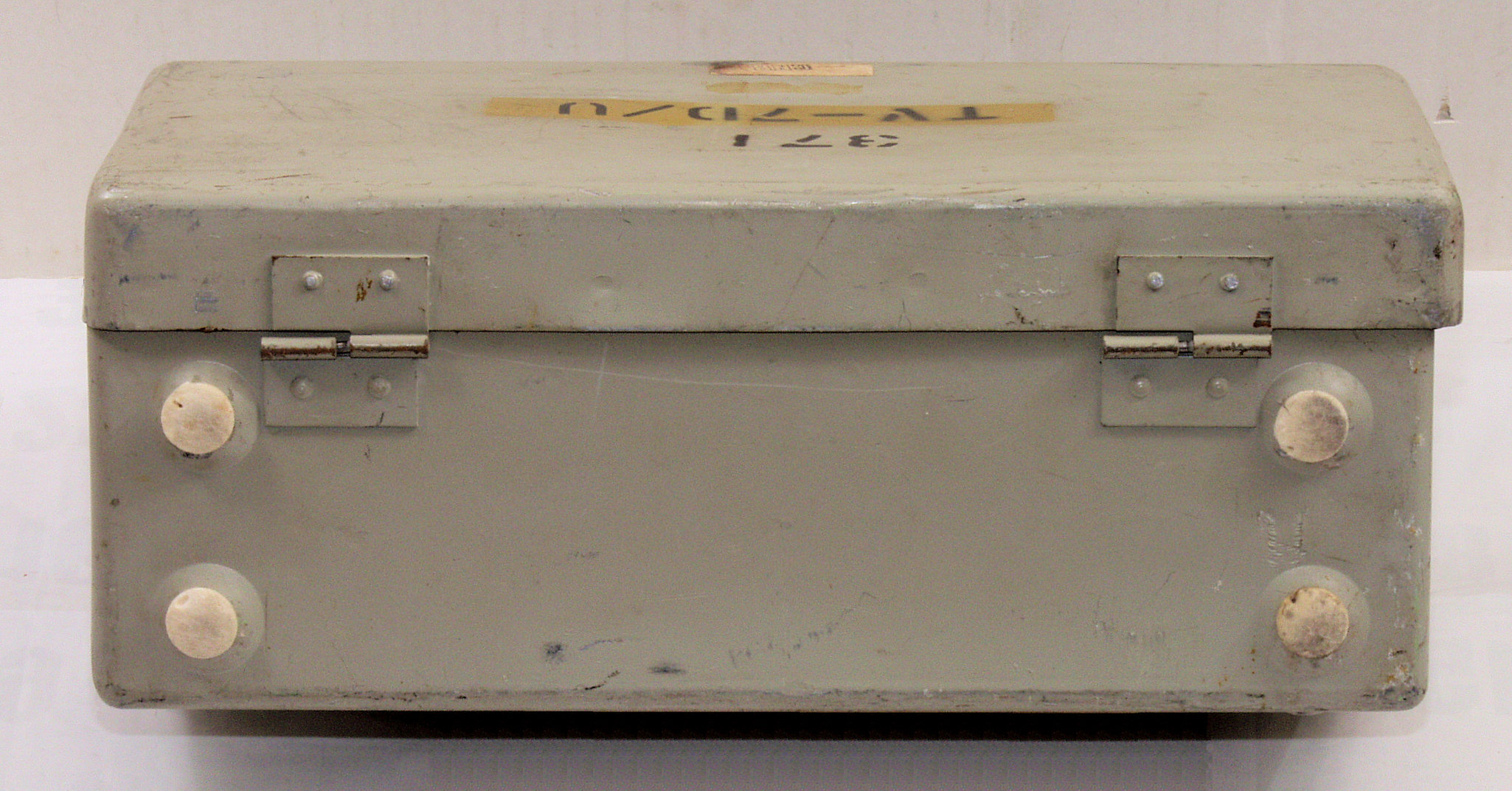

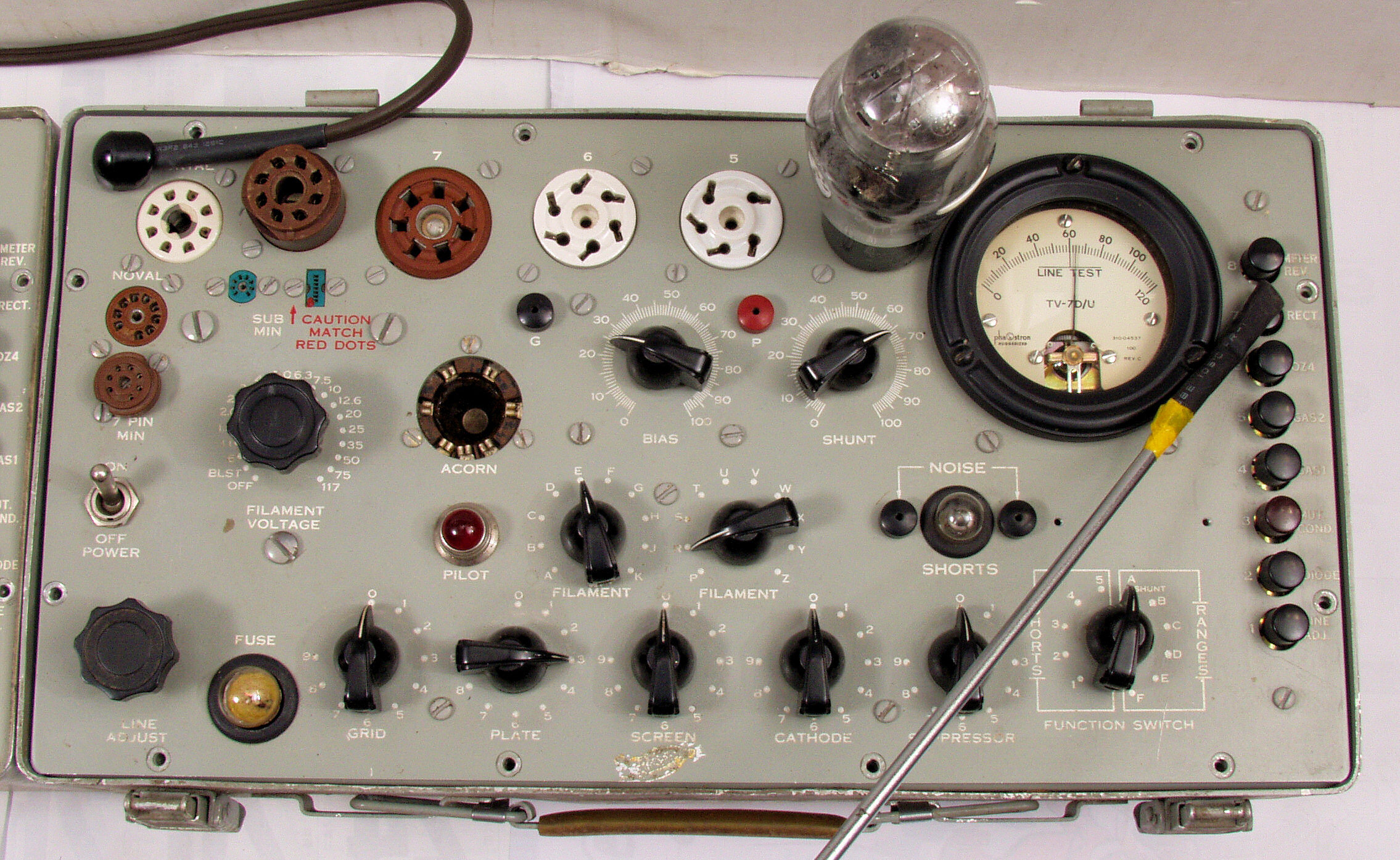

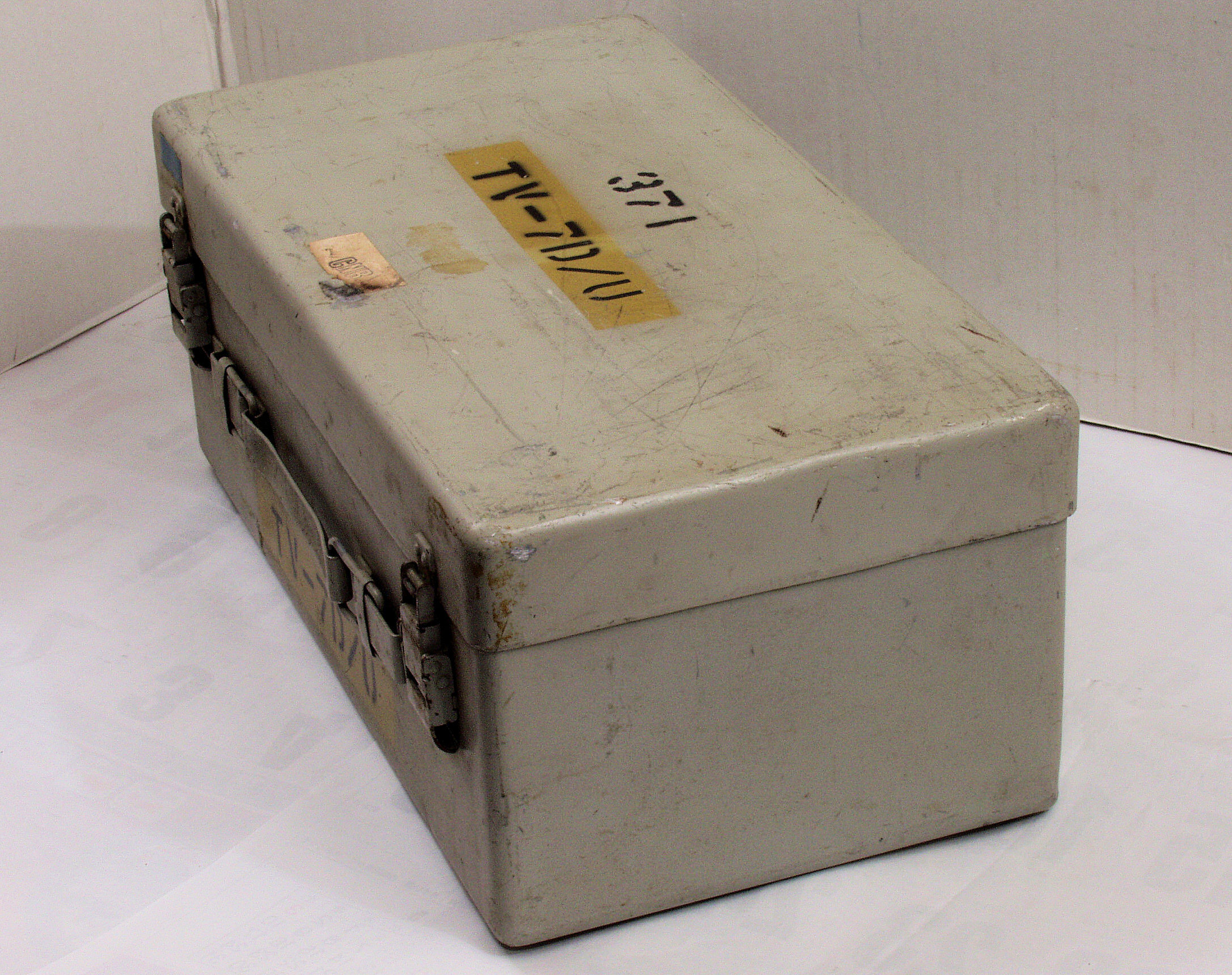

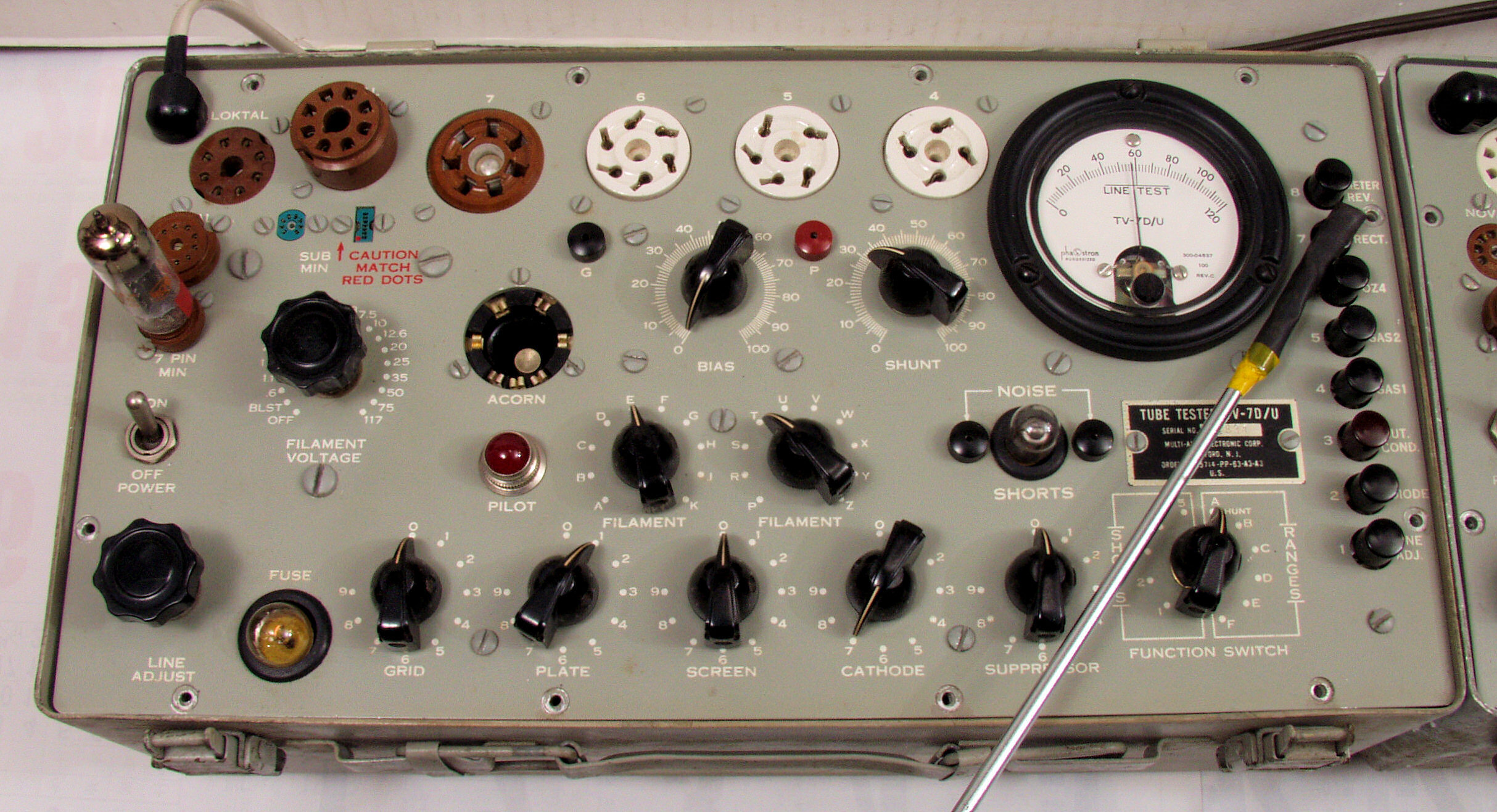

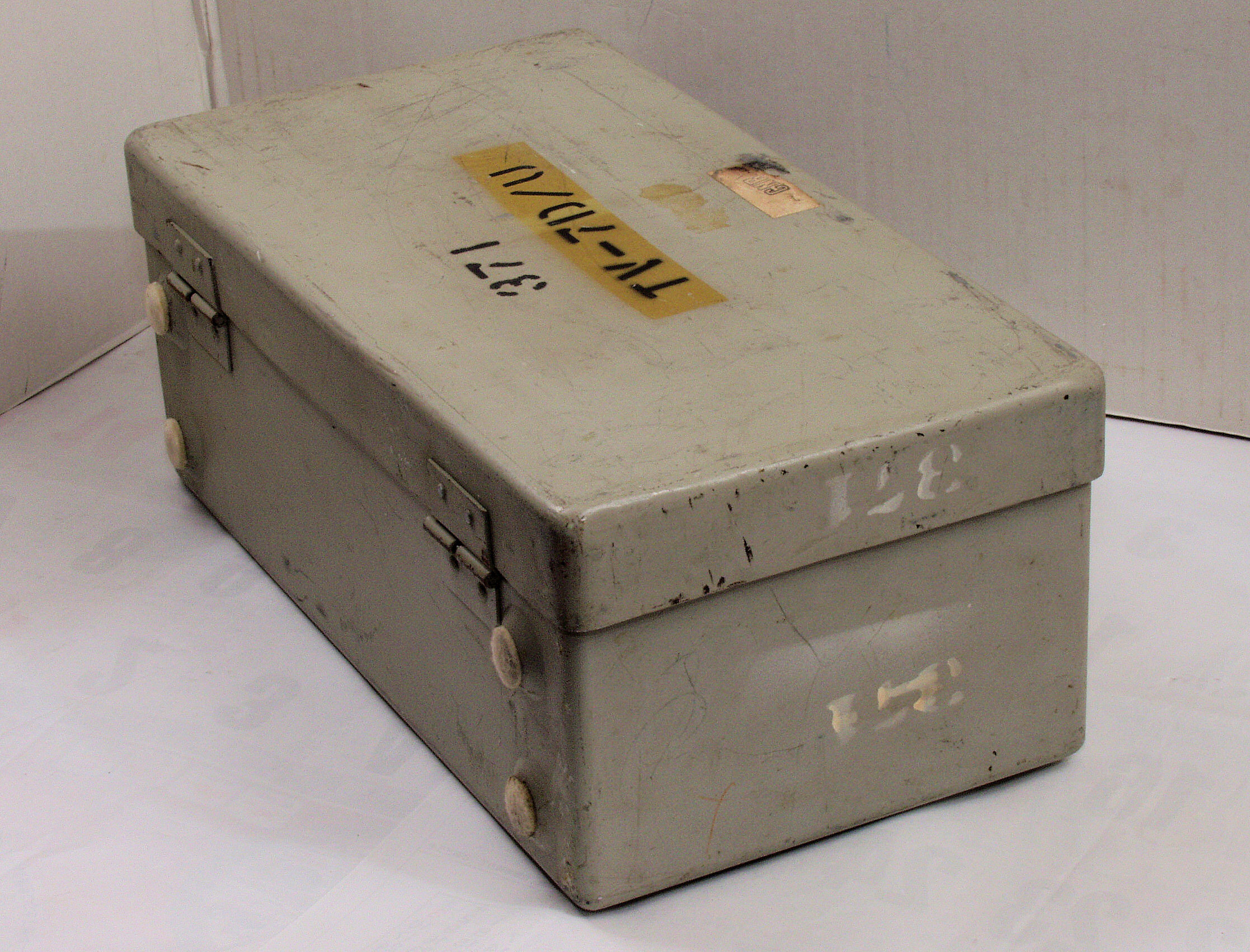

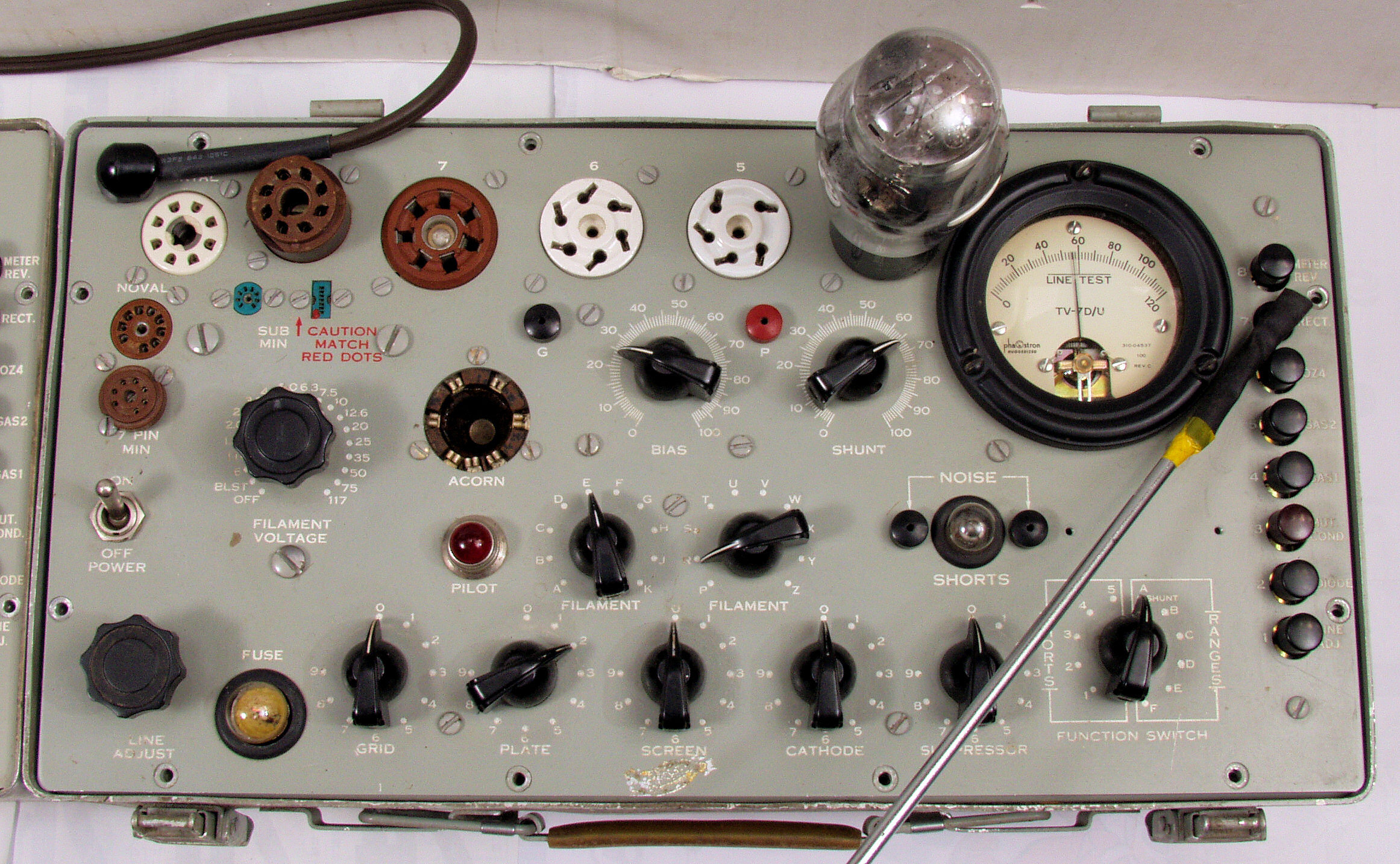

Ａ１１．　点検中、外観　前から見る

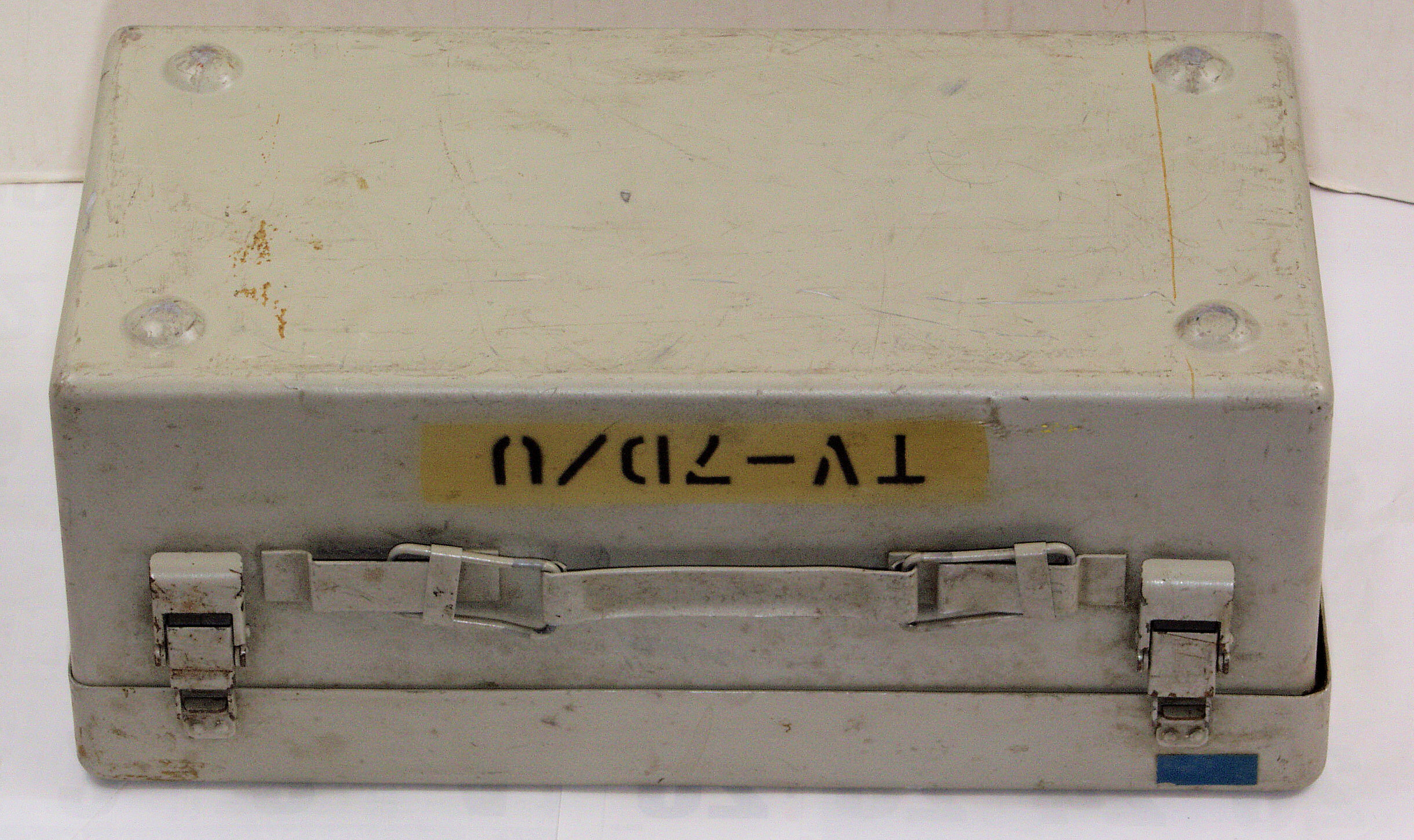

Ａ１２．　点検中、外観　後から見る

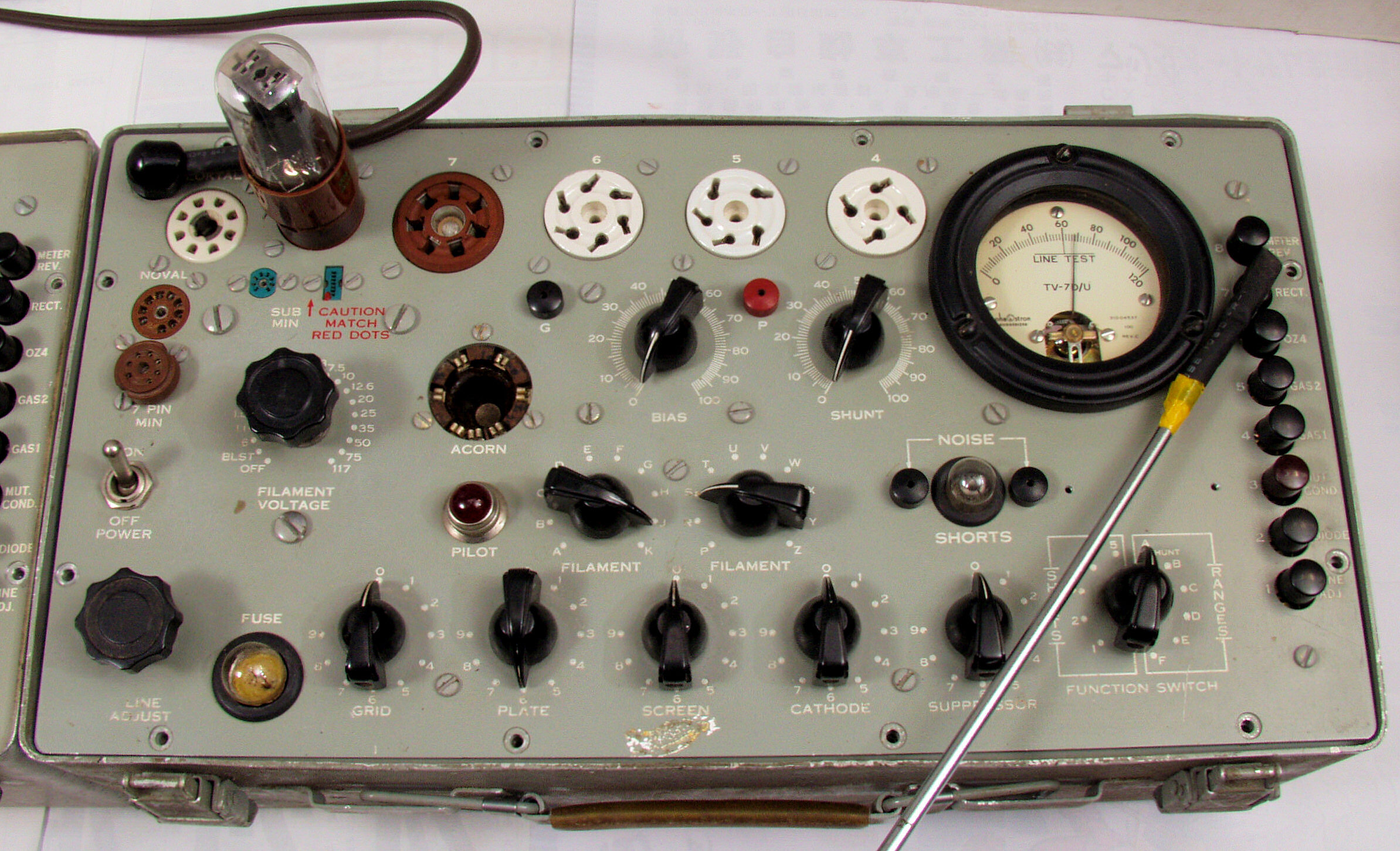

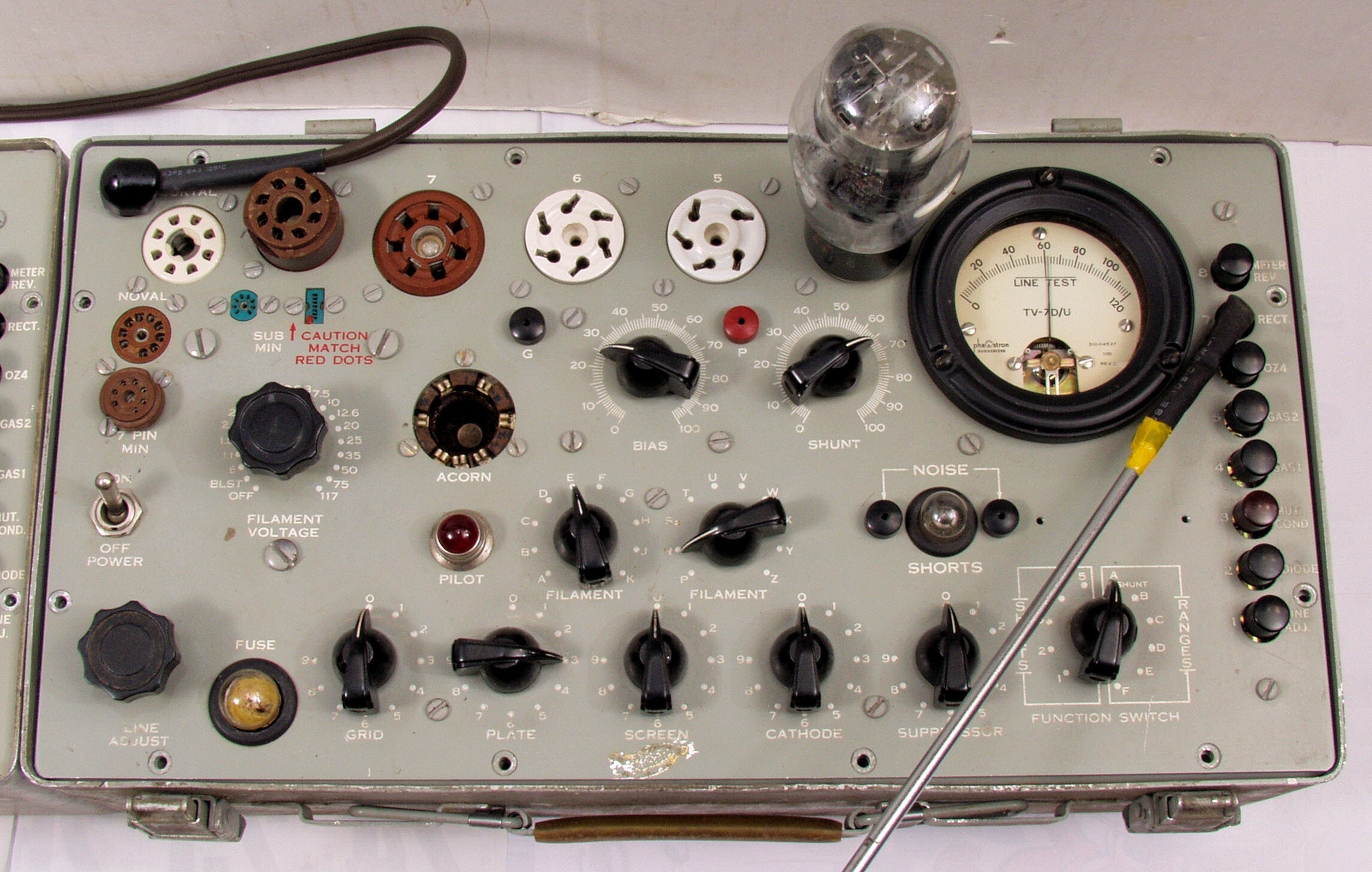

Ａ１３．　点検中、外観　右上前から見る

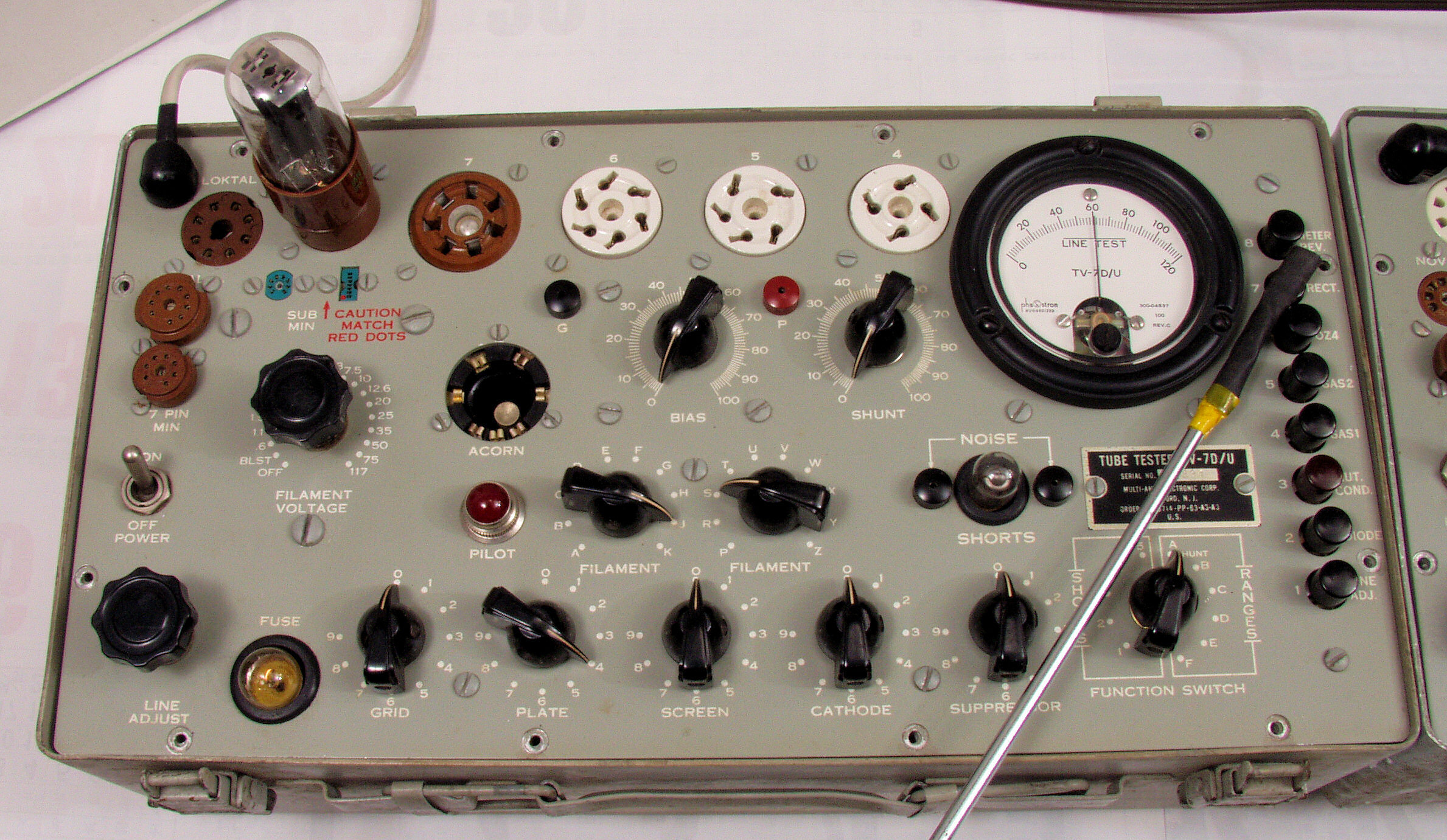

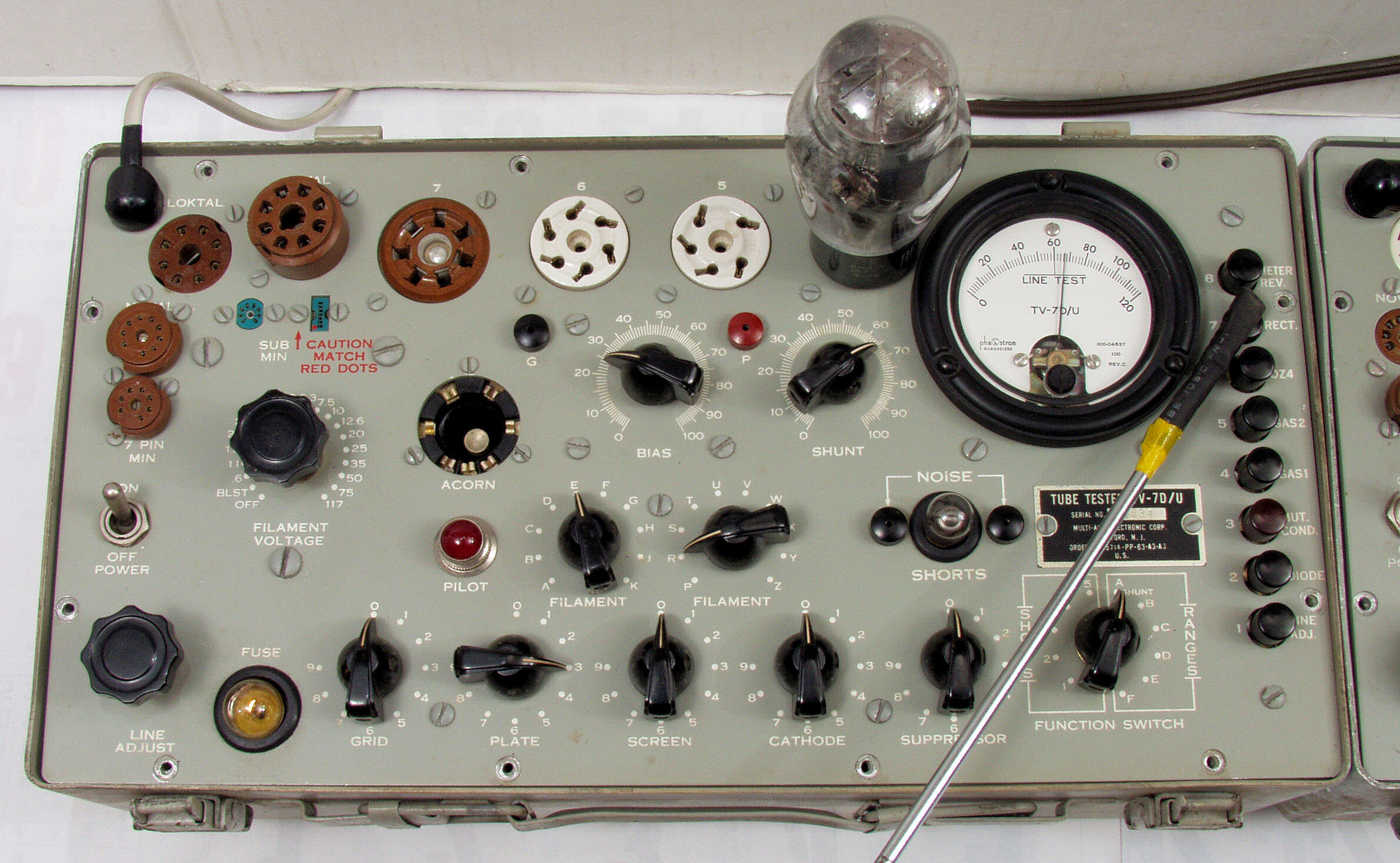

Ａ１４．　点検中、外観　左上後から見る
Ａ１５．　点検中、外観　下前から見る

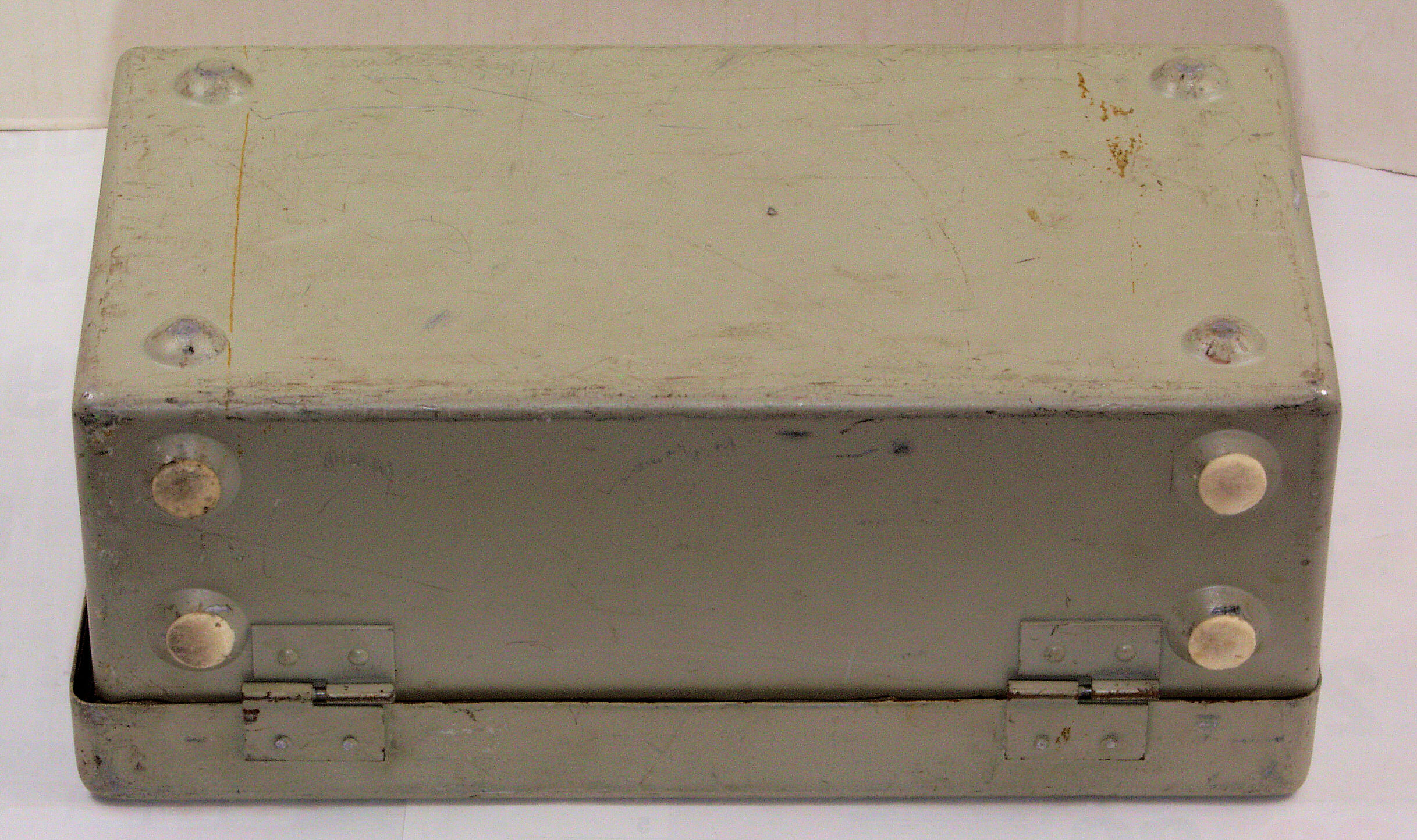

Ａ１６．　点検中、外観　下後から見る

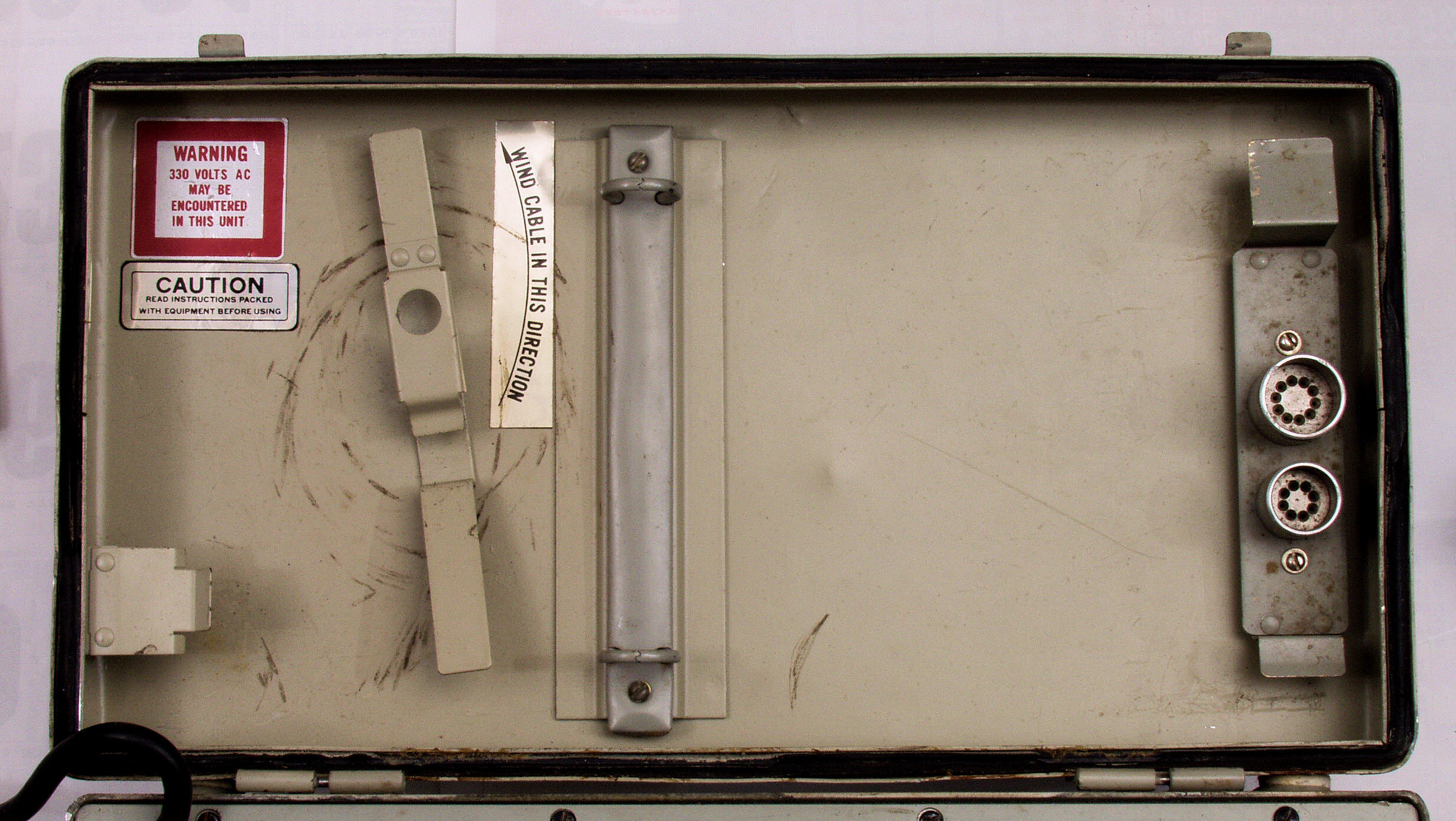

Ａ２１．　点検中、上蓋の内側を見る、３個アダプターが無い。

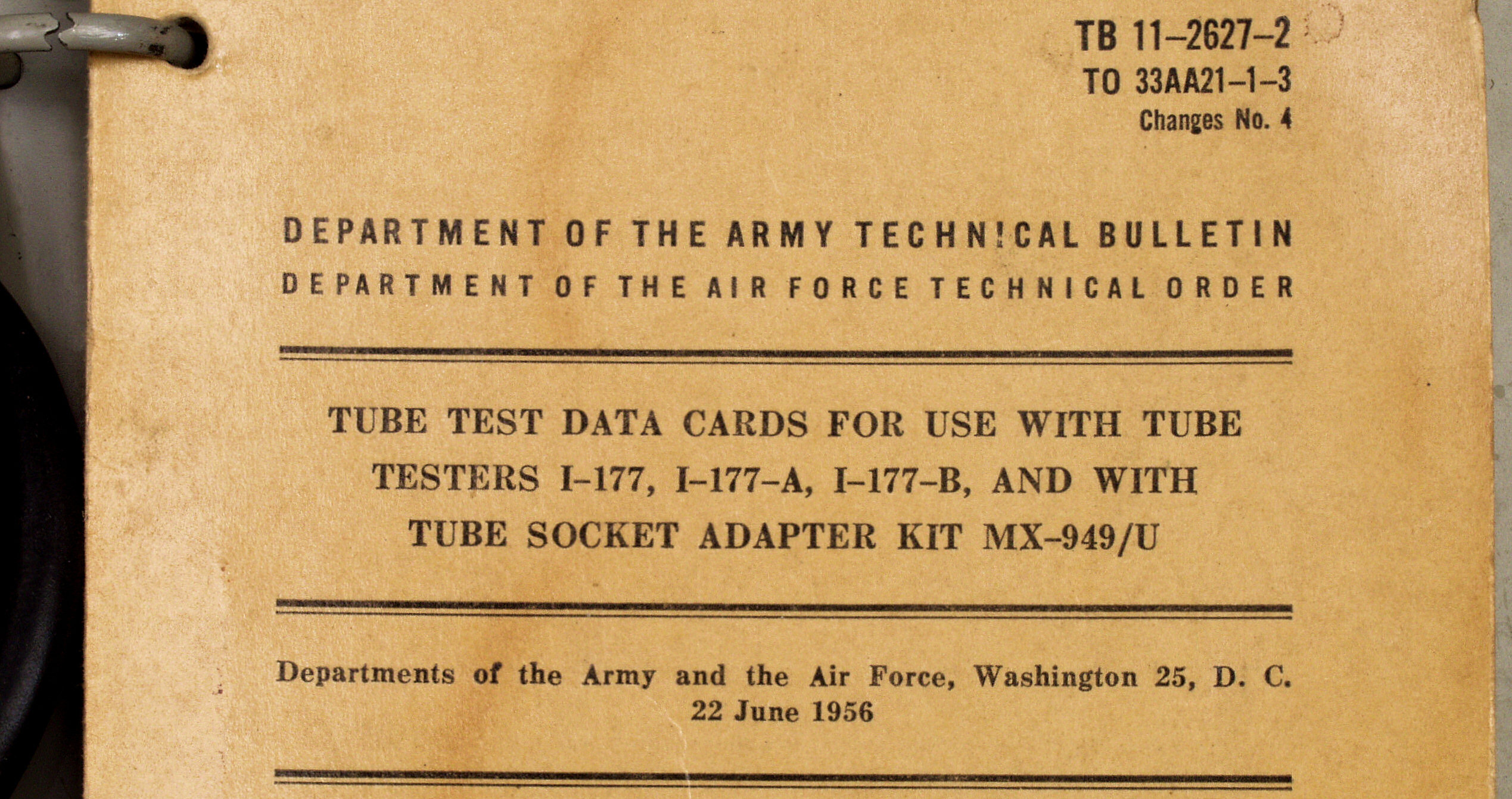

Ａ２２．　点検中、上蓋の内側を見る。　ＤＡＴＡ−ＣＡＲＤの表紙は、Ｉ−１７７用
Ａ２３．　点検中、上蓋の内側を見る、

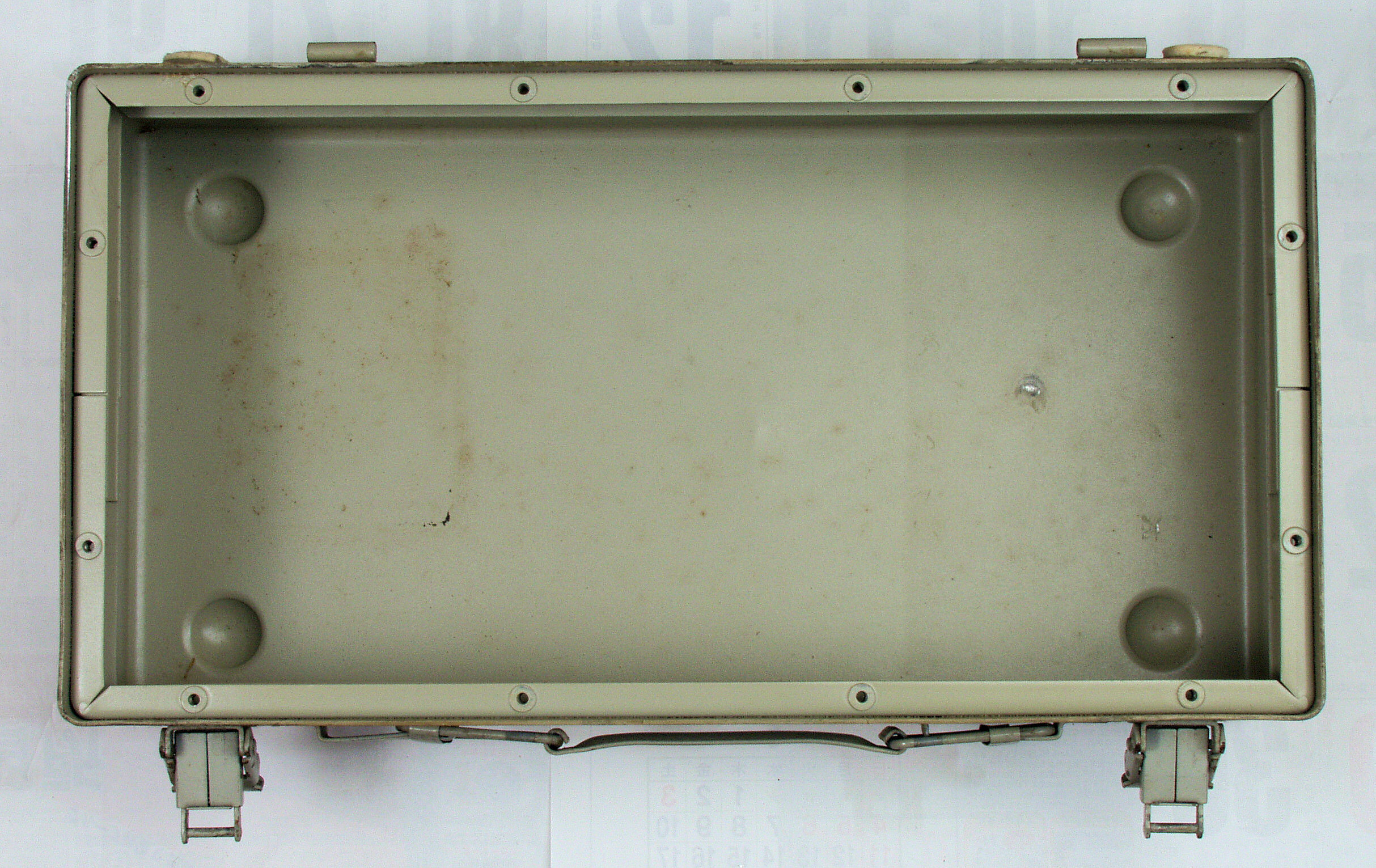

Ａ３．　点検中、下ケース内側を見る、配線図（回路図）は貼っていない
Ａ４．　点検中、パネル、電源線が移動していないので軍隊でメンテナンスしていない。

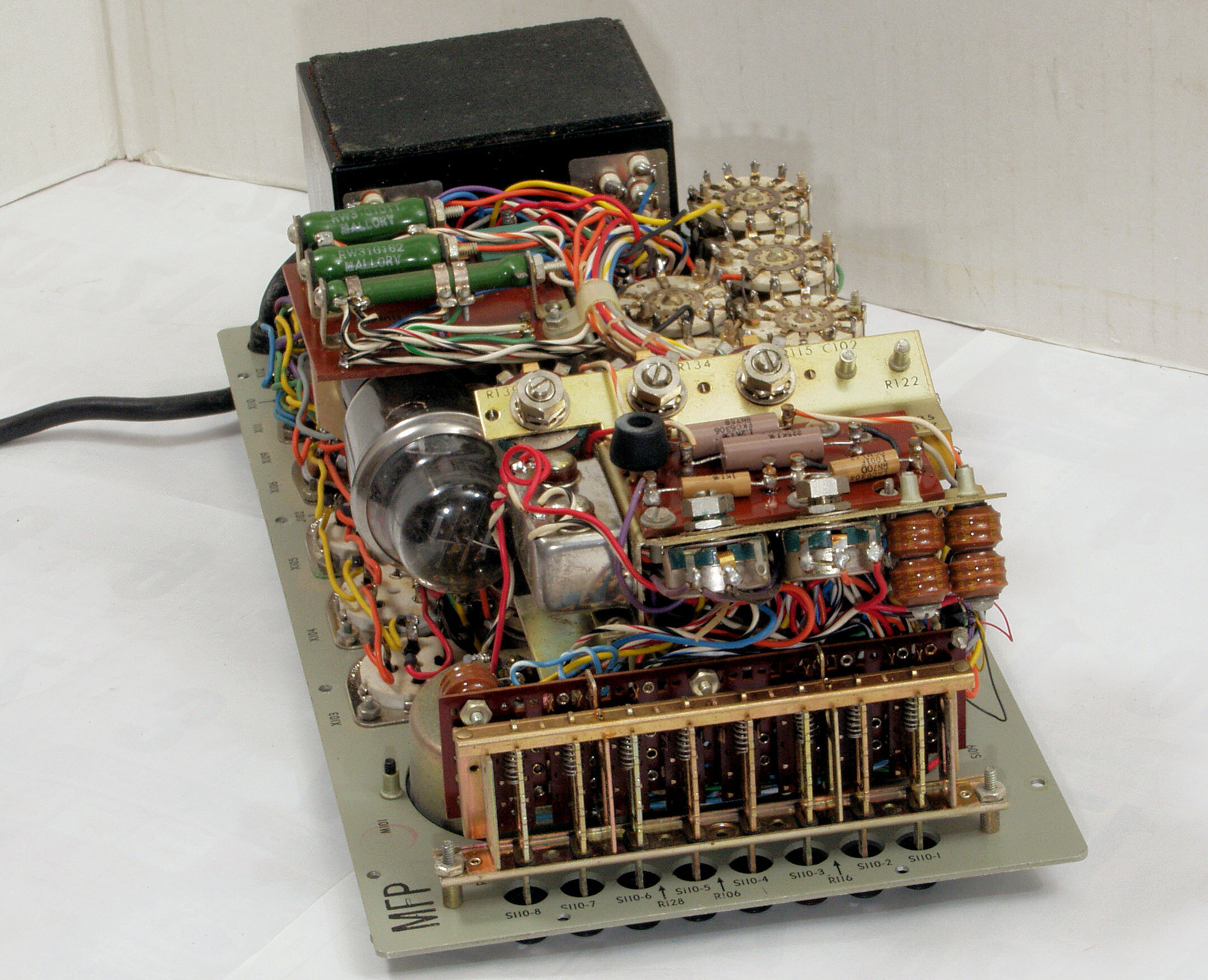

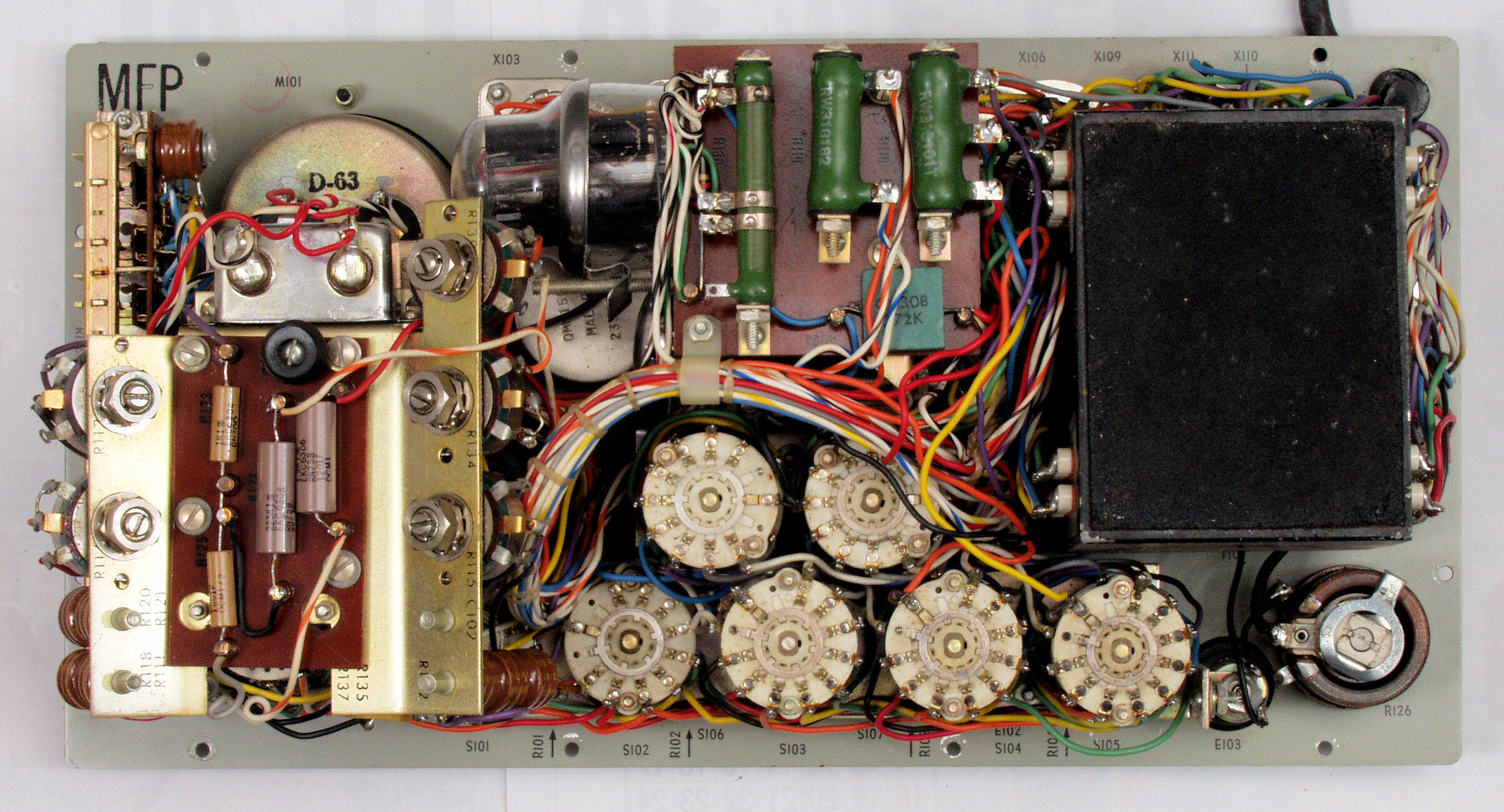

Ａ５１．　点検中、パネル裏、殆ど製作時のままで、手が入れてない。
Ａ５２．　点検中、パネル裏、前から見る
Ａ５３．　点検中、パネル裏、後から見る。
Ａ５４．　点検中、パネル裏、右から見る。
Ａ５５．　点検中、パネル裏、左から見る。

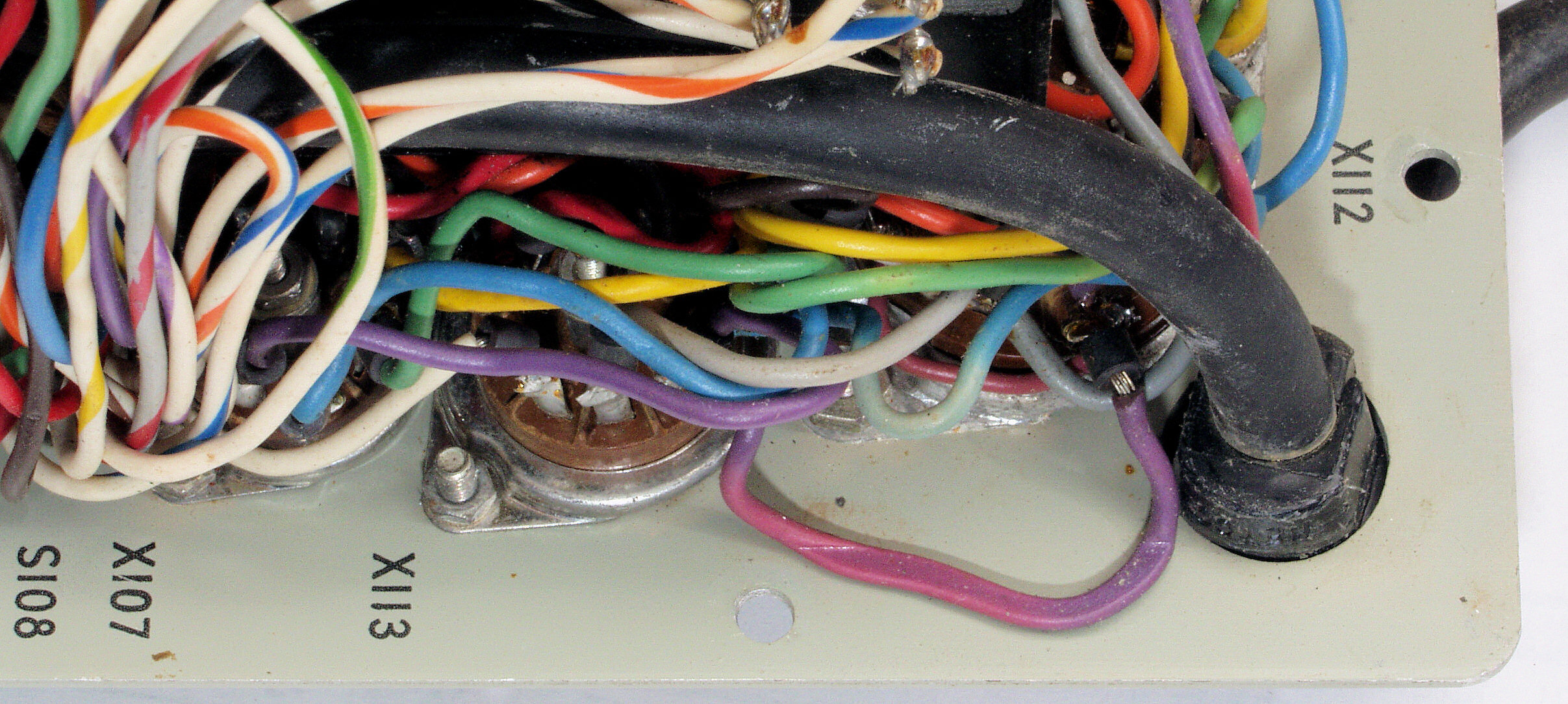

Ａ５６．　点検中、パネル裏、配線が挟まっている。　もう少しで短絡！
Ａ６１．　点検中。　残念ながら、ヒータ断線の水銀入り「整流管８３」

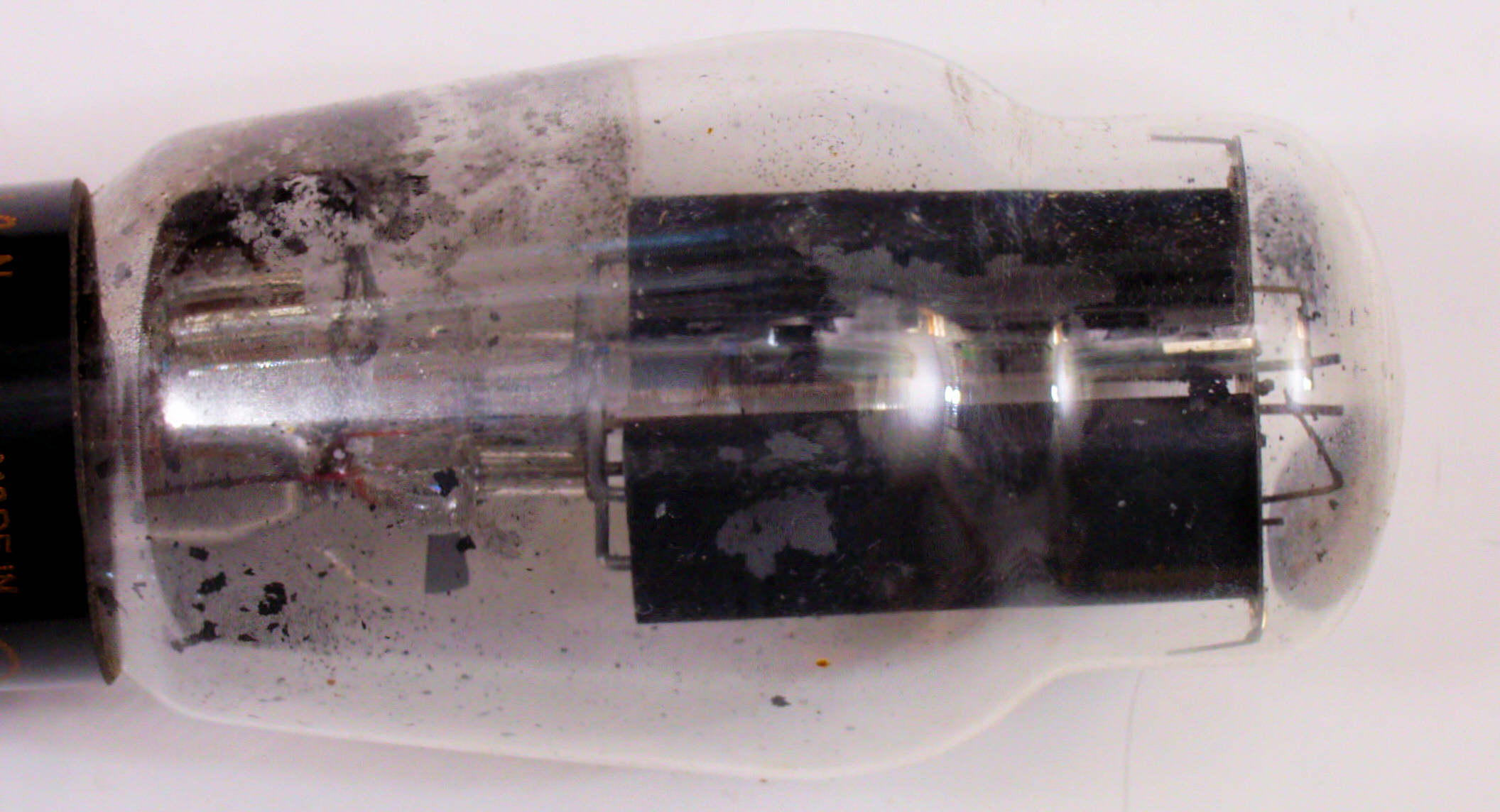

Ａ６２．　点検中。　ヒータ断線の水銀入り「整流管８３」、プレートも剥離が多い

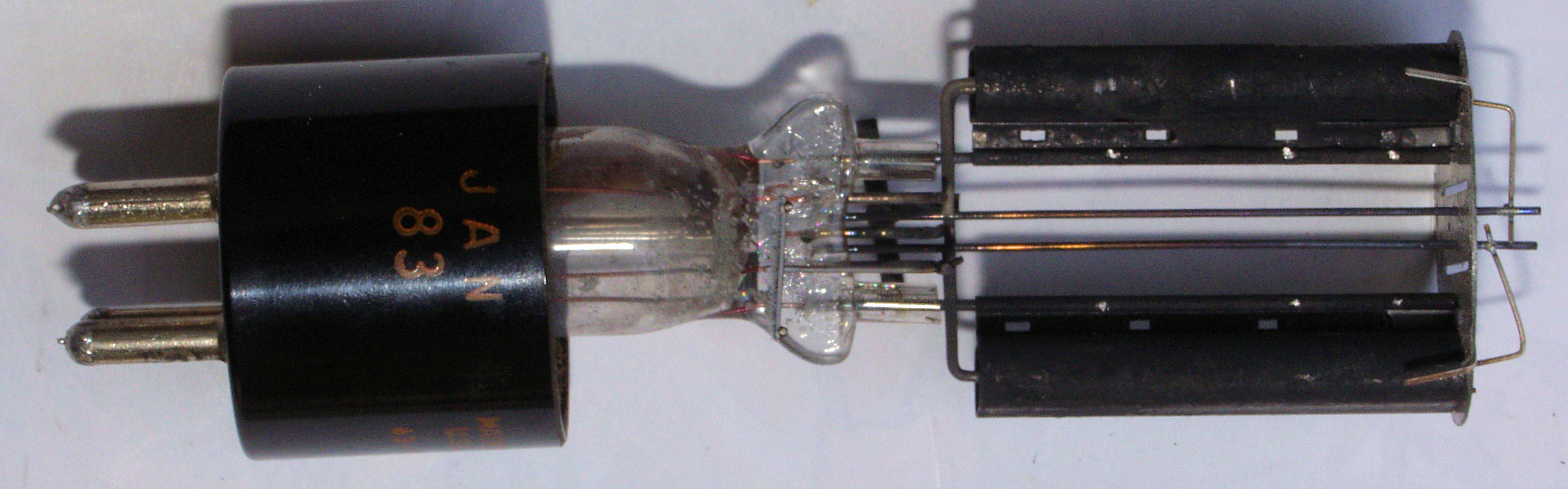

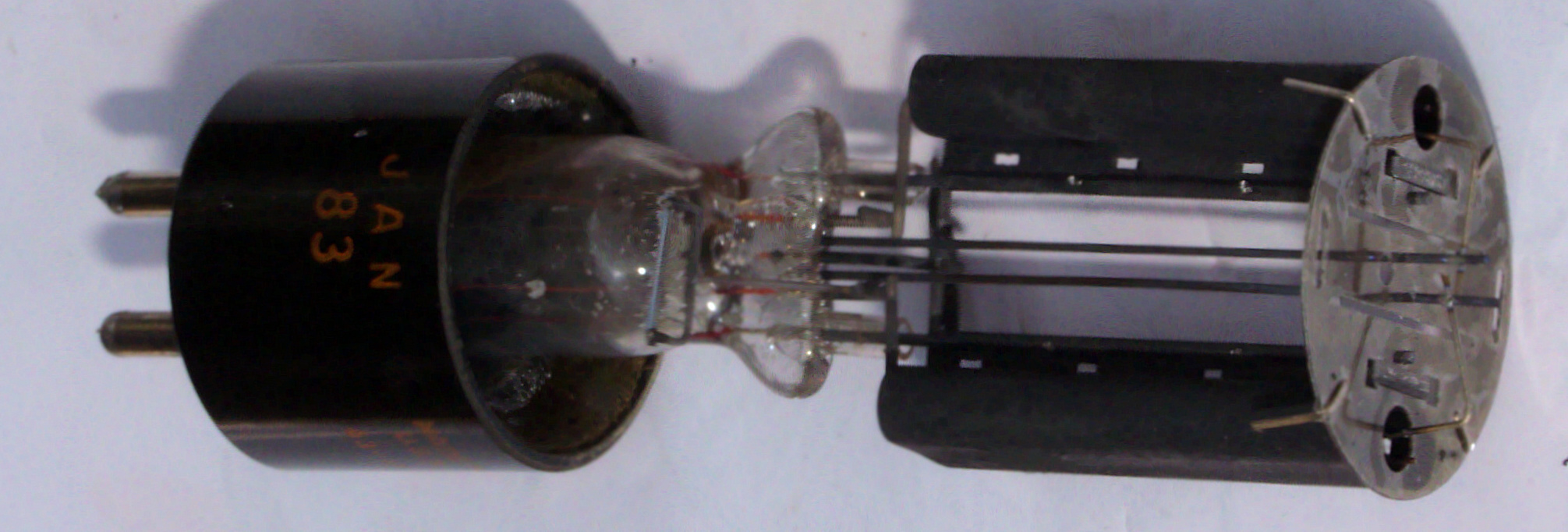

Ａ６３．　点検中。　水銀入り「整流管８３」の内部
Ａ６４．　点検中。　水銀入り「整流管８３」の内部２
Ａ６５．　点検中。　水銀入り「整流管８３」の内部３

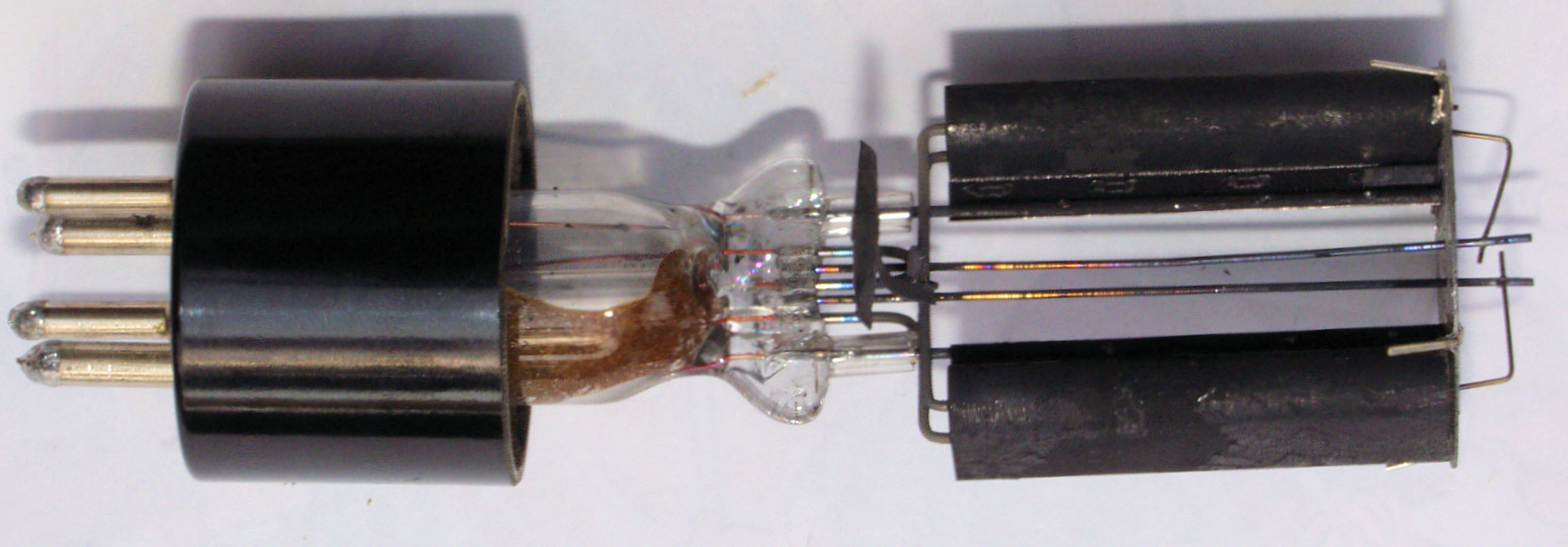

Ａ６６．　点検中。　水銀入り「整流管８３」の内部。　ヒータの電極への溶接が取れていた！
C．　修理状況。

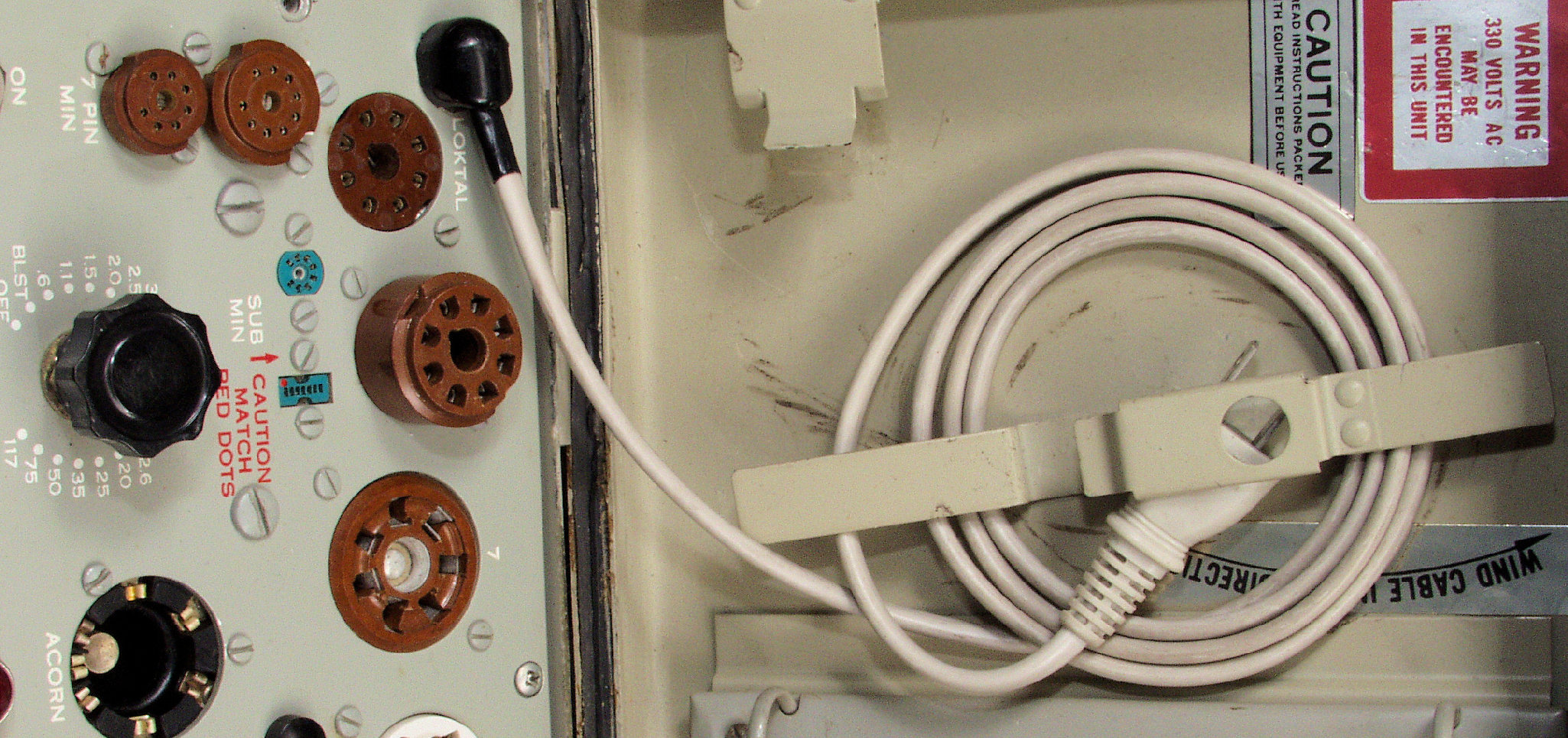

C１．　修理後．　太く・堅い電源コードを交換する。

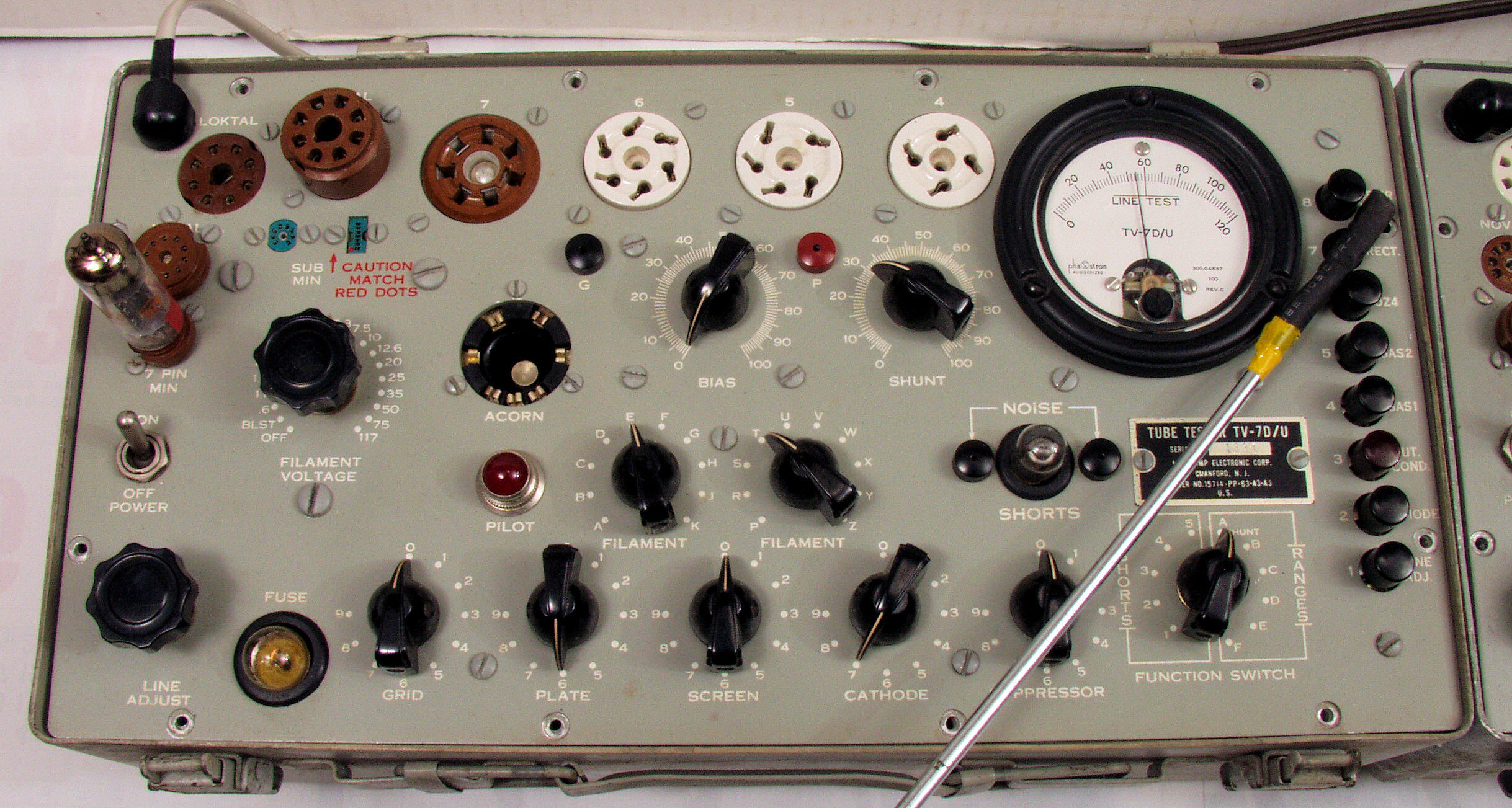

C２．　修理後．　「整流管８３」、「整流管５Ｙ３」をダイオードに置き換える。　但し、以下の改造・調整が必要です。
Ｃ３．　「整流管８３」、「整流管５Y3」をダイオードに交換しましたので以下の改造・調整が必要です。
  • １．　Ｆｉｌａｍｅｎｔ　Ｖｏｌｔａｇｅ＝トランス１次電圧９３Ｖに調整して（以下同じ）、電圧の確認する。
    ２．　Ｐｌａｔｅ　Ｖｏｌｔａｇｅ＝ゼナーダイオード＋ダイオード挿入。
    ３．　Ｓｃｒｅｅｎ　Ｖｏｌｔａｇｅ＝「ＤＣ１３０Ｖ」、以下の様にブリダー抵抗を挿入して、１３０Ｖ確定、５６Ｖも「Ｒ１３０」のタップ調整でＯＫ。
    ４．　Ｇｒｉｄ　Ｂｉａｓ　Ｖｏｌｔａｇｅ＝「Ｒ１３０」のタップ調整でＯＫ。
    ５．　Ｇｒｉｄ　Ｓｉｇｎａｌ　Ｖｏｌｔａｇｅ＝「ＡＣ５Ｖ」、トランス巻き線端子「１４」と抵抗「Ｒ１２０」の間にブリーダ抵抗挿入。
    ６．　Ｒｅｃｔｉｆｉｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ　ＡＣ３５Ｖ＝抵抗「Ｒ１０６」とダイオード挿入。
    ７．　Ｓｈｏｒｔ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ４７」の調整。
    ８．　Ｇａｓ　Ｔｅｓｔ　Ｖｏｌｔａｇｅ＝抵抗「Ｒ１１９」の調整。

以上を確定後、Ｈｉｃｋｏｋ　Ｍｏｄｅｌ　ＴＶ７Ｄ／ＵのＣａｌｉｂｒａｔｉｏｎに入る。
Ｖ．　「ＢＡＩＡＳ目盛」　と「バイアス電圧」の点検・調整。

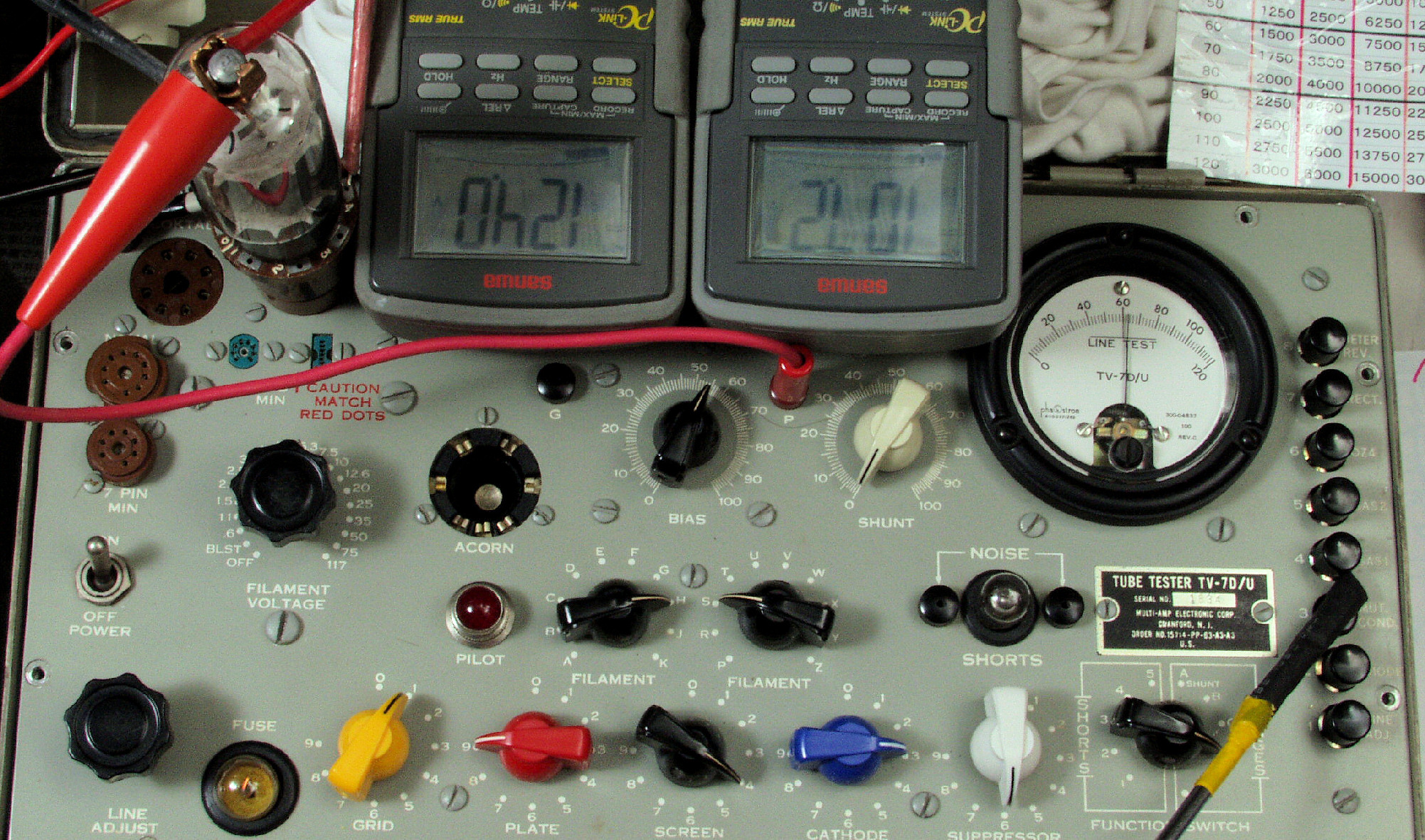

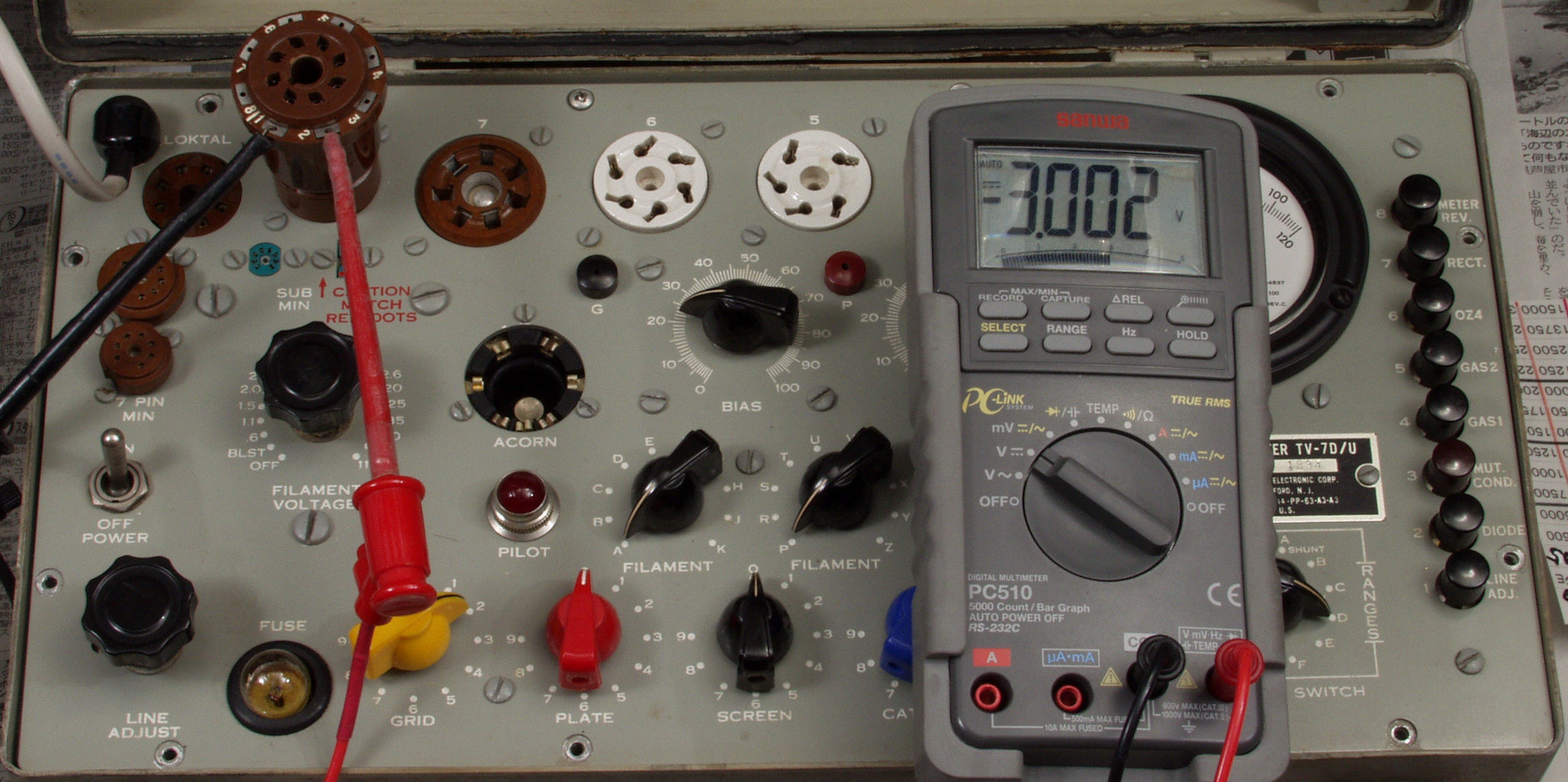

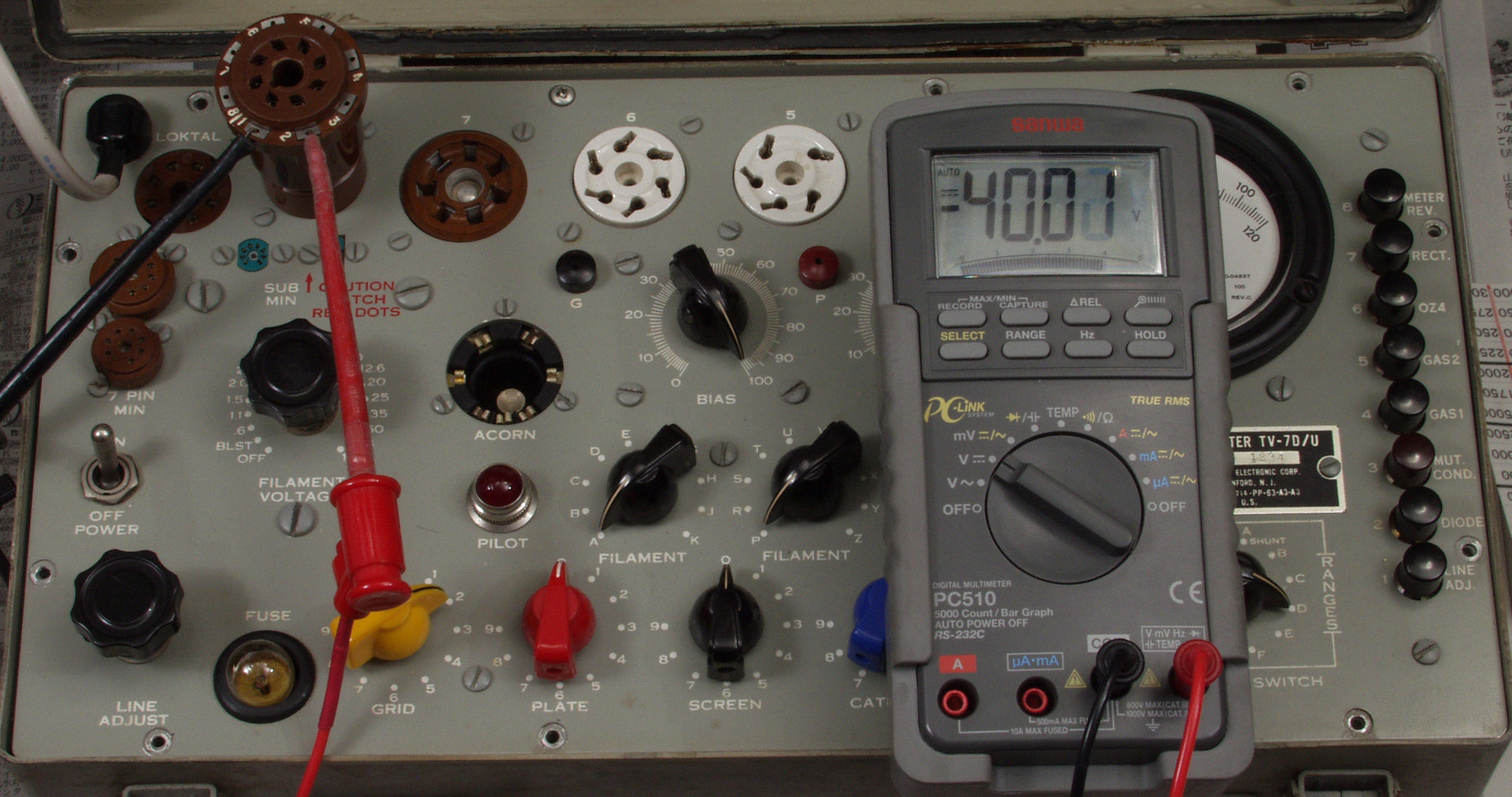

Ｖ１．　修理中．　ＢＡＩＡＳ−ＶＲのツマミ１００目盛りで、ＤＣ＝−４０ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。
Ｖ２．　修理中．　「ＢＡＩＡＳ−ＶＲ」のツマミ２２目盛りで、ＤＣ＝−３ＶになるようＬｉｎｅＡｄｊｕｓｔＶＲを調整する。

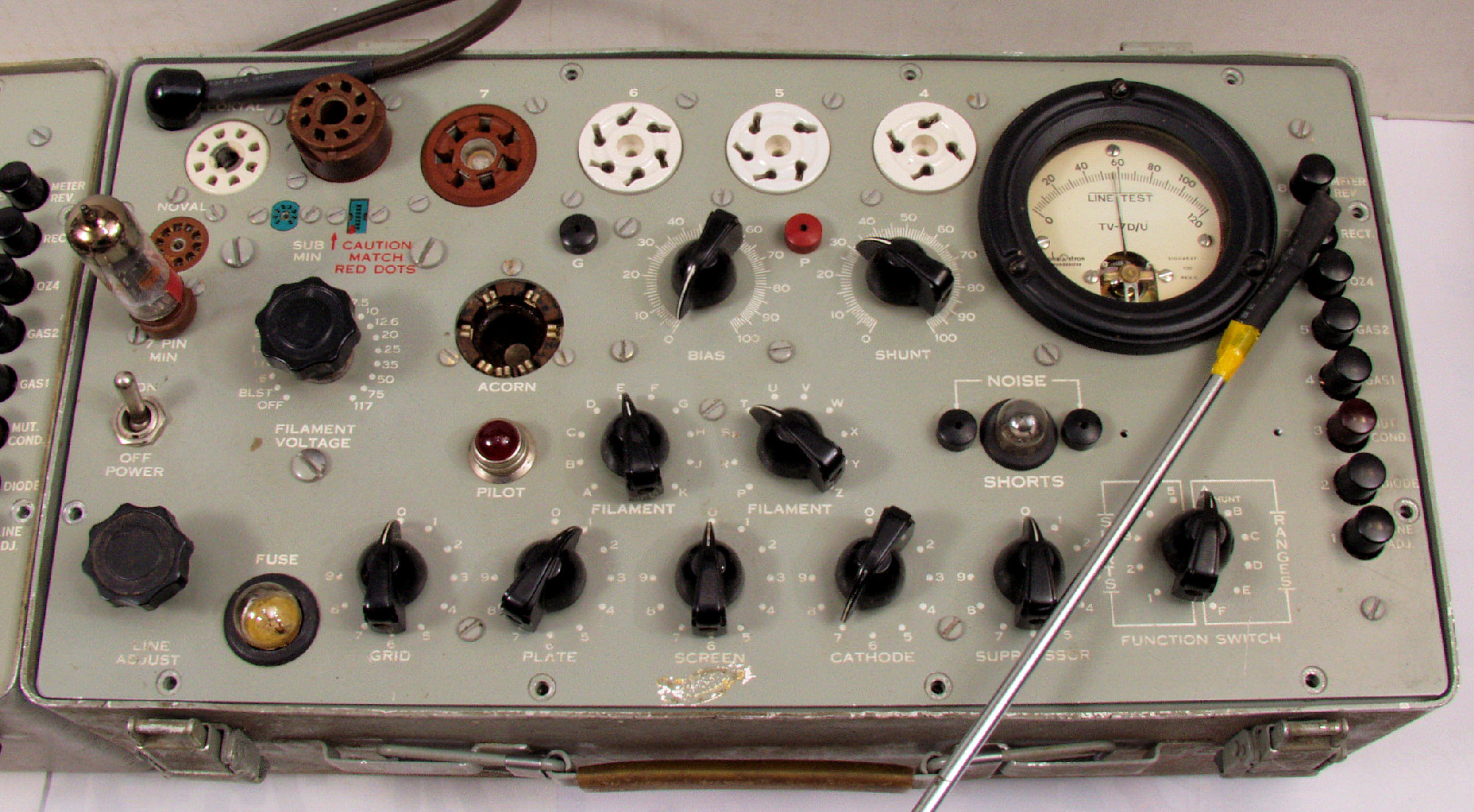

Ｖ３．　修理中。　ＢＡＩＡＳ−ＶＲの軸は下の写真の様に円形で、ツマミは自由な位置に固定出来る。

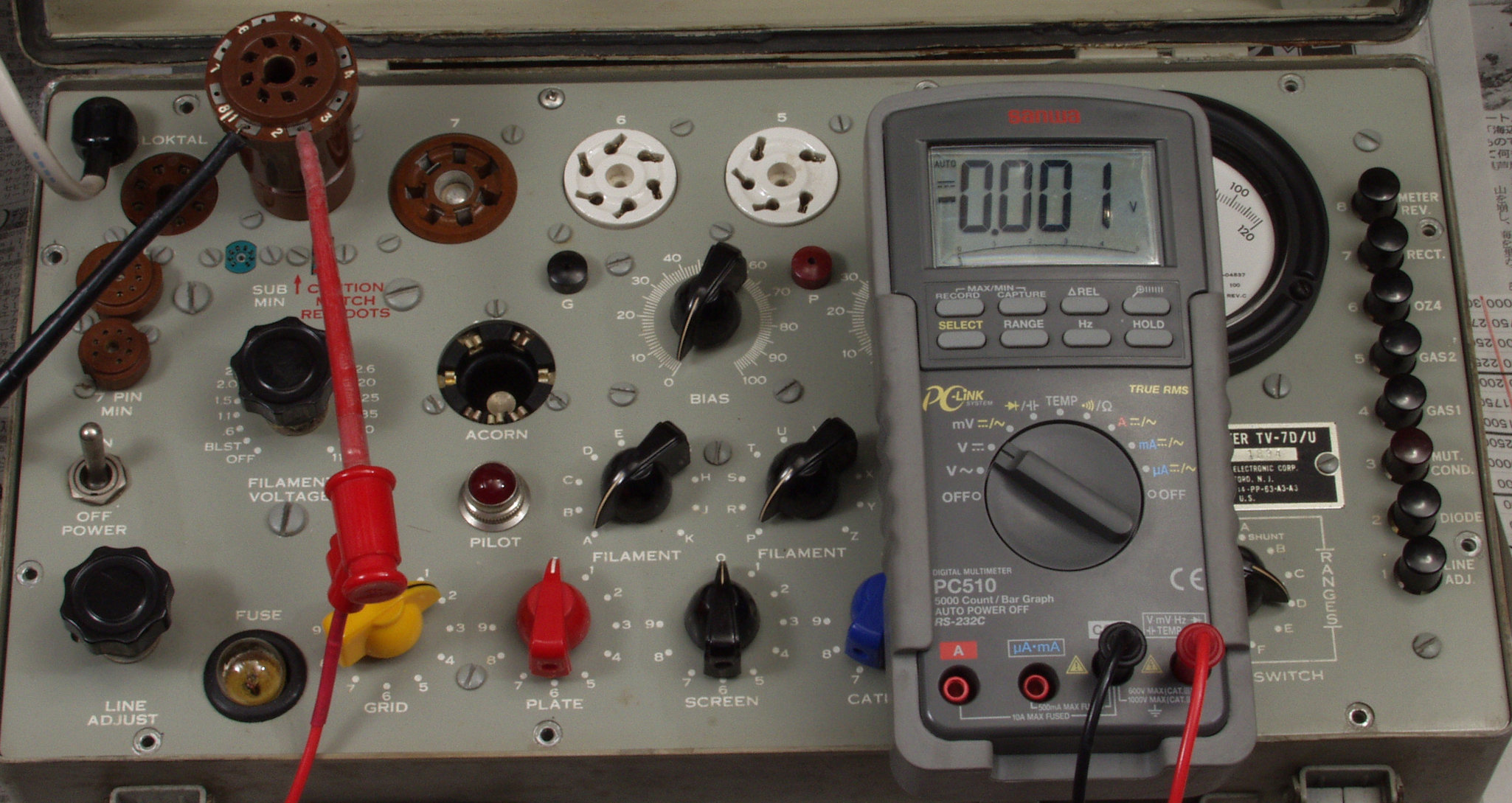

Ｖ４．　修理中．　ＢＡＩＡＳ−ＶＲのツマミ０目盛りで、ＤＣ＝０Ｖを確認。
Ｖ５．　修理（調整）前．　ＴＶ−７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。
　　　　　　　　　　　　　　　　　１００目盛＝４０V、２２目盛＝３V、０目盛＝０V　が規定値。
目盛 １００ ９５ ９０ ８５ ８０ ７５ ７０ ６５ ６０ ５５ ５０ ４５ ４０ ３５ ３０ ２５ ２２ ２０ １５ １０ ５ ０
２台目 40 38.6 35.9 31.2 29.3 26.2 23.8 21.1 18.7 15.9 13.7 11.5 9.3 7.1 5.0 3.4 2.9 2.6 1.7 0.7 0.1 0
Ｖ６．　修理（調整）後．　ＴＶ−７の「ＢＡＩＡＳ目盛」と　実際の「バイアス電圧」の関係。
目盛 １００ ９５ ９０ ８５ ８０ ７５ ７０ ６５ ６０ ５５ ５０ ４５ ４０ ３５ ３０ ２５ ２２ ２０ １５ １０ ５ ０
２台目 40 39.3 36.3 32.4 29.3 26.4 24.0 21.5 18.9 16.2 13.9 11.6 9.4 7.3 5.3 3.4 3.0 2.7 1.9 0.7 0.1 0
R．　「ダイオード整流改造器」と「オリジナル整流管「８３」「５Ｙ３」器」での「Rectifier測定」比較 。
Ｒ１．　取りあえず「オリジナル整流管「８３」「５Ｙ３」」で調整し、「ダイオード整流改造器」と測定比較した。
　　　　　　　右＝「オリジナル整流管「８３」「５Ｙ３」器」、　　左＝「ダイオード整流改造器」
Ｒ２１．　「ダイオード整流改造器」で「８３−プレートＡ」を測定＝５８
Ｒ２２．　「オリジナル整流管「８３」「５Ｙ３」器」で「８３−プレートＡ」を測定＝６０
Ｒ２３．　「ダイオード整流改造器」で「８３−プレートＢ」を測定＝６２
Ｒ２４．　「オリジナル整流管「８３」「５Ｙ３」器」で「８３−プレートＢ」を測定＝６４
Ｒ３１．　「ダイオード整流改造器」で「２本目８３−プレートＡ」を測定＝５７
Ｒ３２．　「オリジナル整流管「８３」「５Ｙ３」器」で「２本目８３−プレートＡ」を測定＝６０
Ｒ３３．　「ダイオード整流改造器」で「２本目８３−プレートＢ」を測定＝６４
Ｒ３４．　「オリジナル整流管「８３」「５Ｙ３」器」で「２本目８３−プレートＢ」を測定＝６６

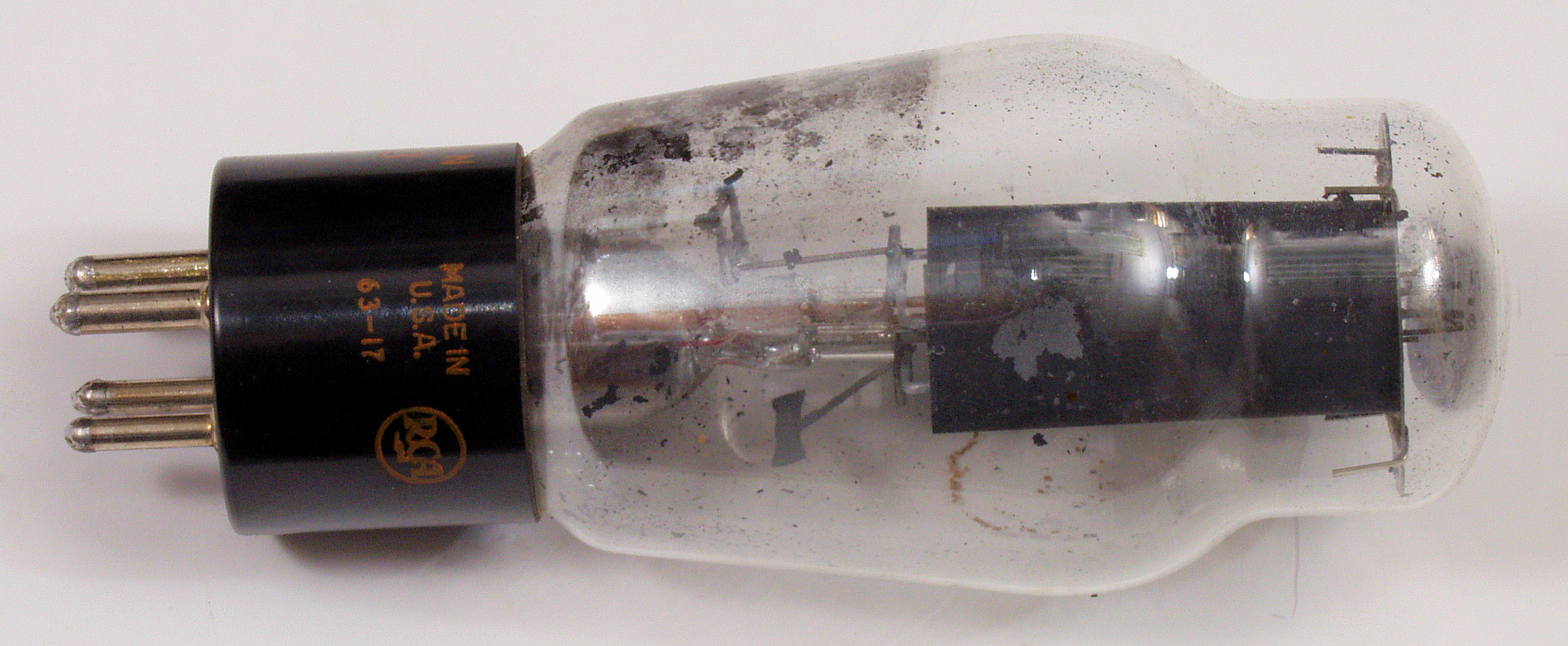

Ｒ４１．　「ダイオード整流改造器」で「５Ｙ３ＷＧＴＡ−プレートＡ」を測定＝６２

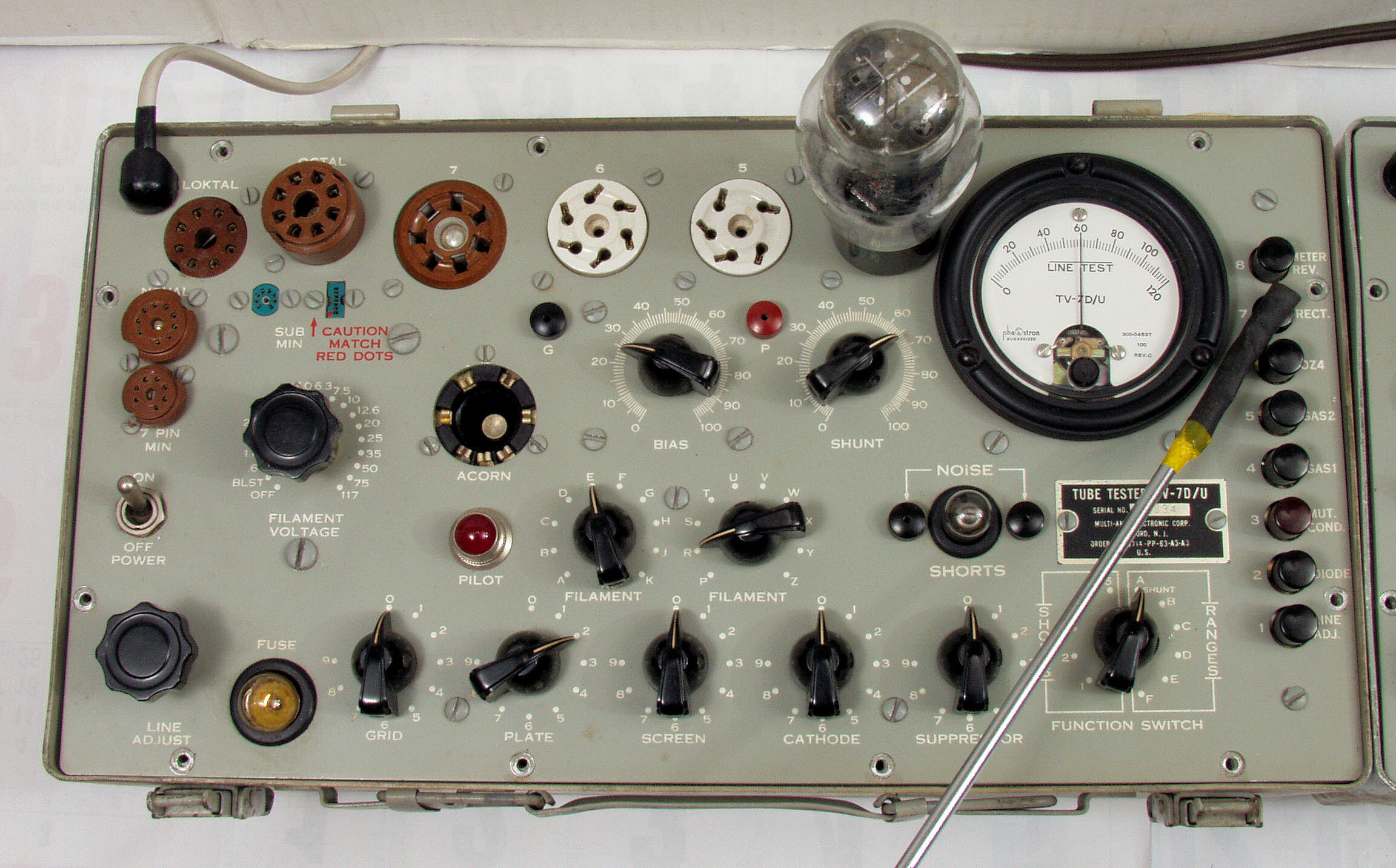

Ｒ４２．　「オリジナル整流管「８３」「５Ｙ３」器」で「５Ｙ３ＷＧＴＡ−プレートＡ」を測定＝６０
Ｒ４３．　「ダイオード整流改造器」で「５Ｙ３ＷＧＴＡ−プレートＢ」を測定＝６５
Ｒ４４．　「オリジナル整流管「８３」「５Ｙ３」器」で「５Ｙ３ＷＧＴＡ−プレートＢ」を測定＝６５
Ｒ５１．　「ダイオード整流改造器」で「６Ｘ４Ｗ−プレートＡ」を測定＝５４
Ｒ５２．　「オリジナル整流管「８３」「５Ｙ３」器」で「６Ｘ４Ｗ−プレートＡ」を測定＝５８
Ｒ５３．　「ダイオード整流改造器」で「６Ｘ４Ｗ−プレートＢ」を測定＝５４
Ｒ５４．　「オリジナル整流管「８３」「５Ｙ３」器」で「６Ｘ４Ｗ−プレートＢ」を測定＝５４
Ｅ．　「プレート電圧」　と「スクリンー電圧」を監視して測定。

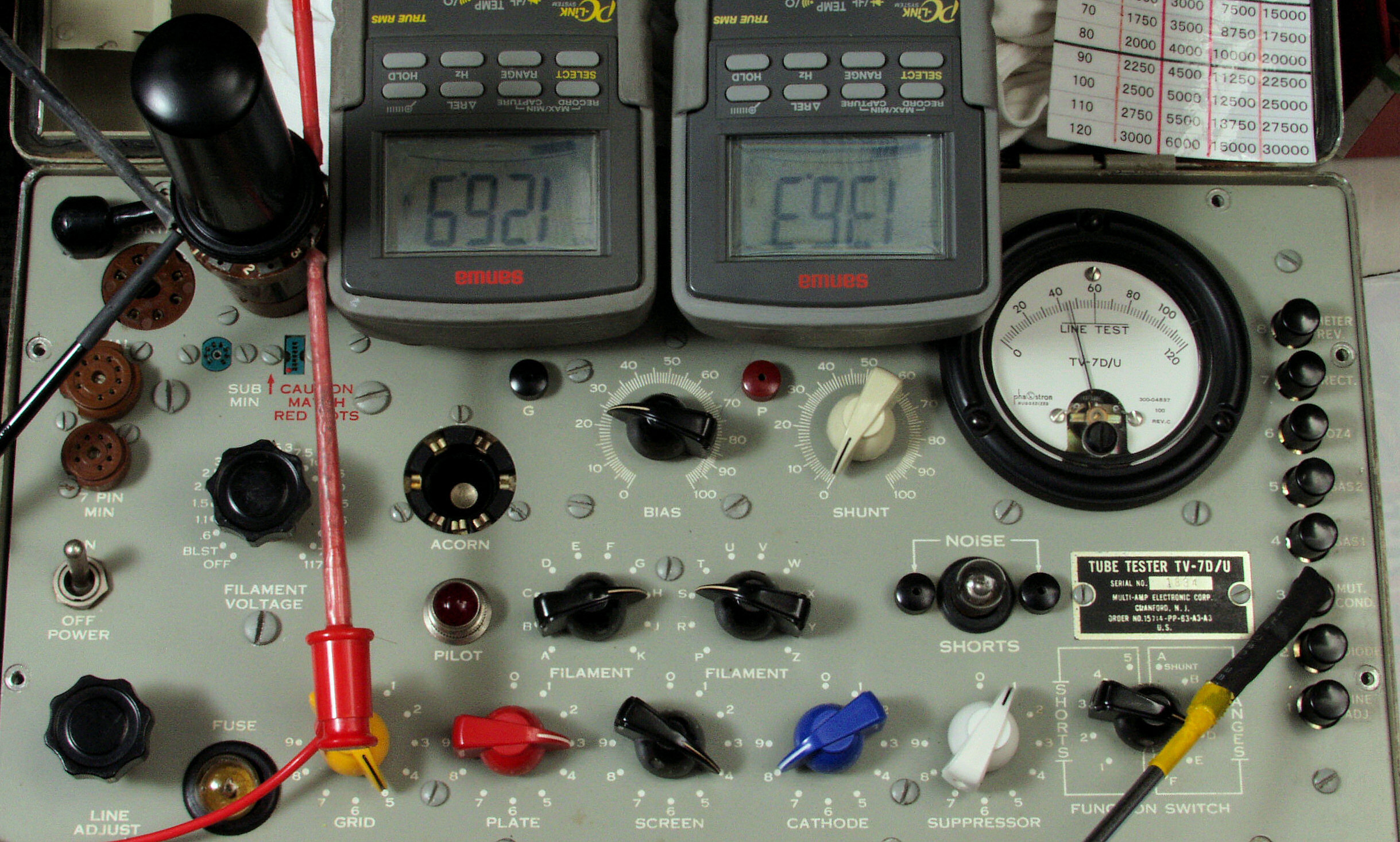

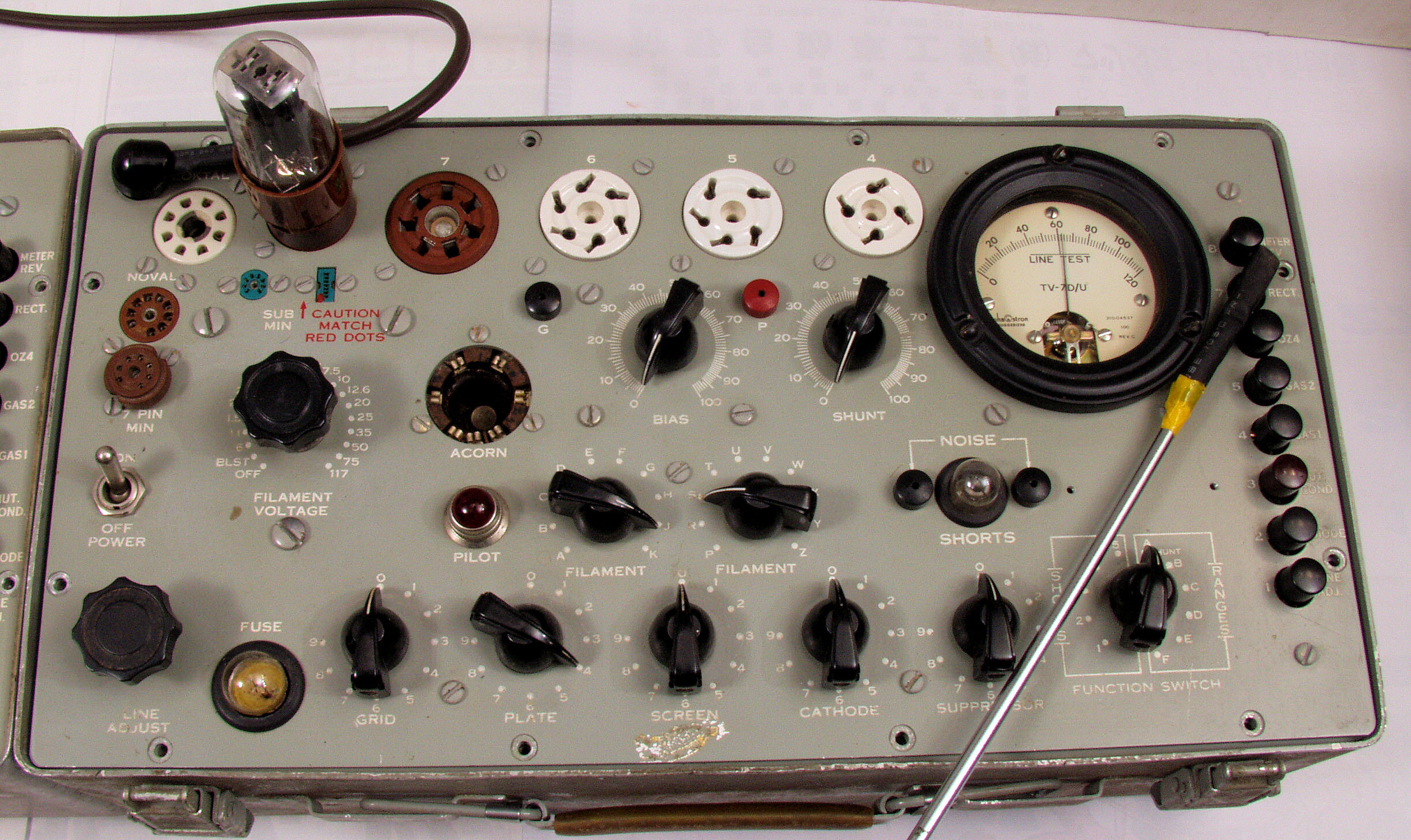

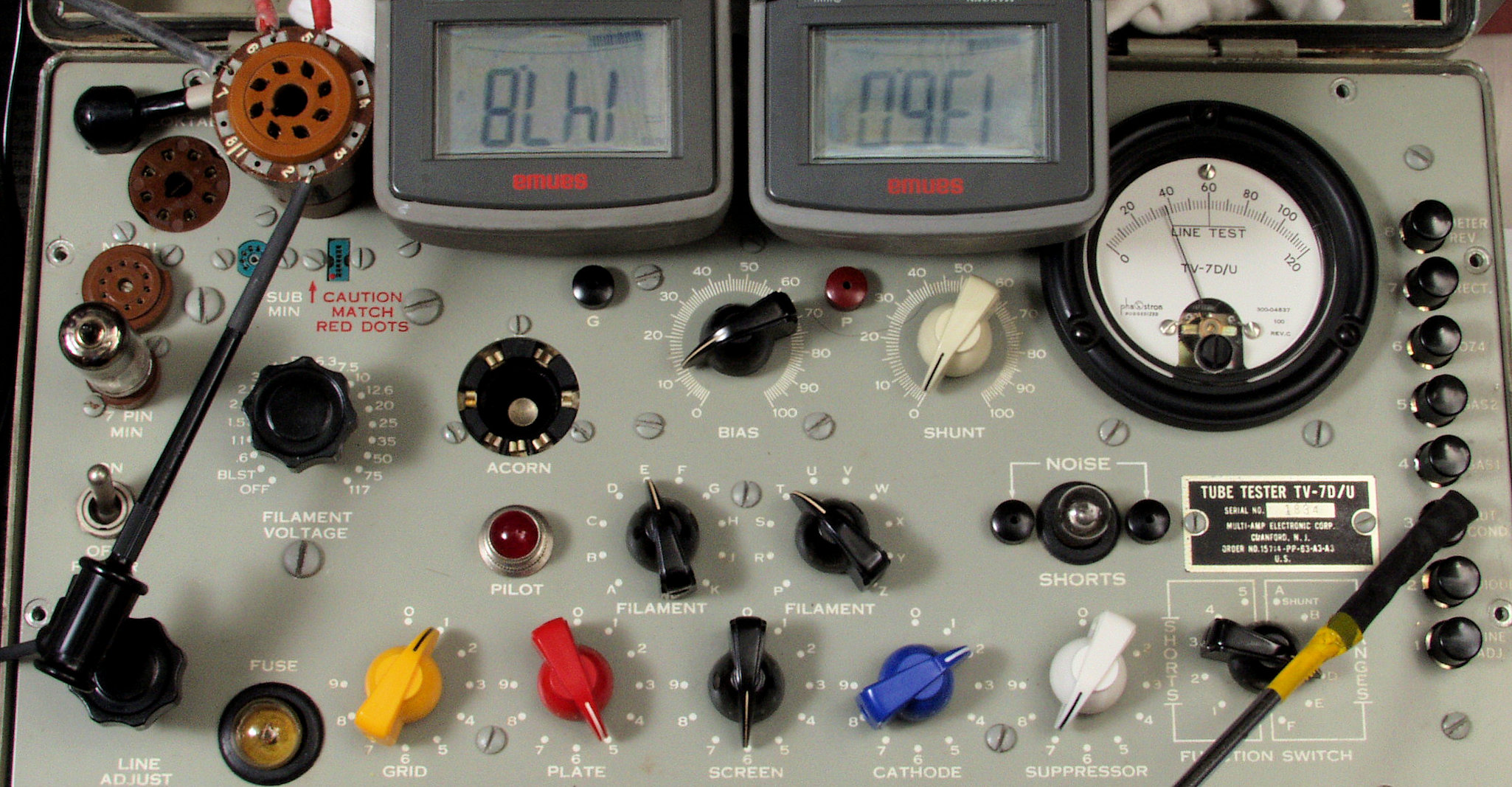

Ｅ１．　Ｄレンジ（Ｍａｘ１５０００μmho）で「３ＣＢ６」のＧｍ測定。Ｇｍ＝３８目盛×１２５倍＝４７５０μmho。
　　　　　　　　　　　　　「Ｅｐ＝１４８Ｖ、　Ｅｓｇ＝１３６Ｖ、　Ｅｇ１＝−１Ｖ（BIAS＝１１）、　Ｅｓｉｇ＝ＡＣ１Ｖ」

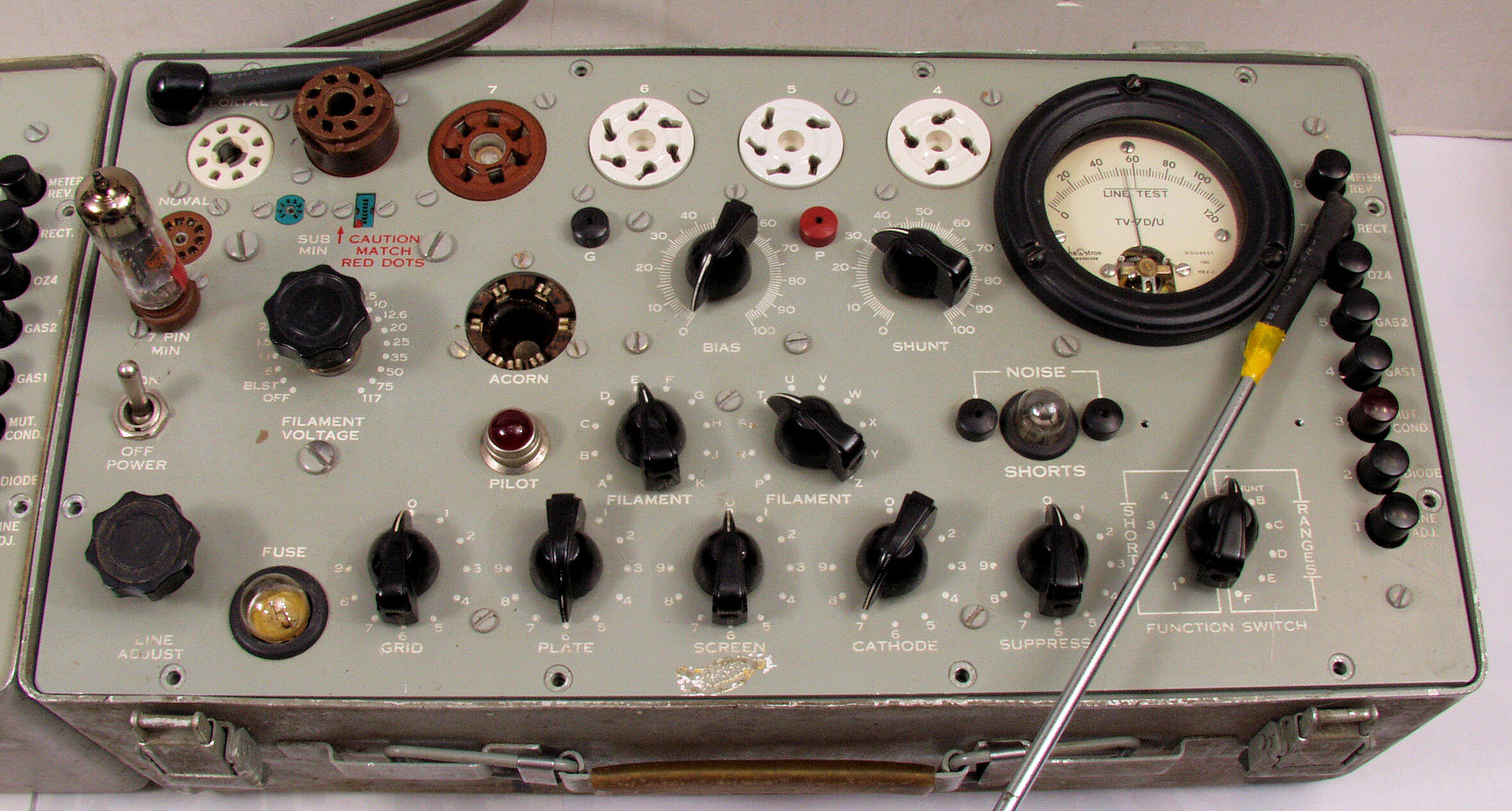

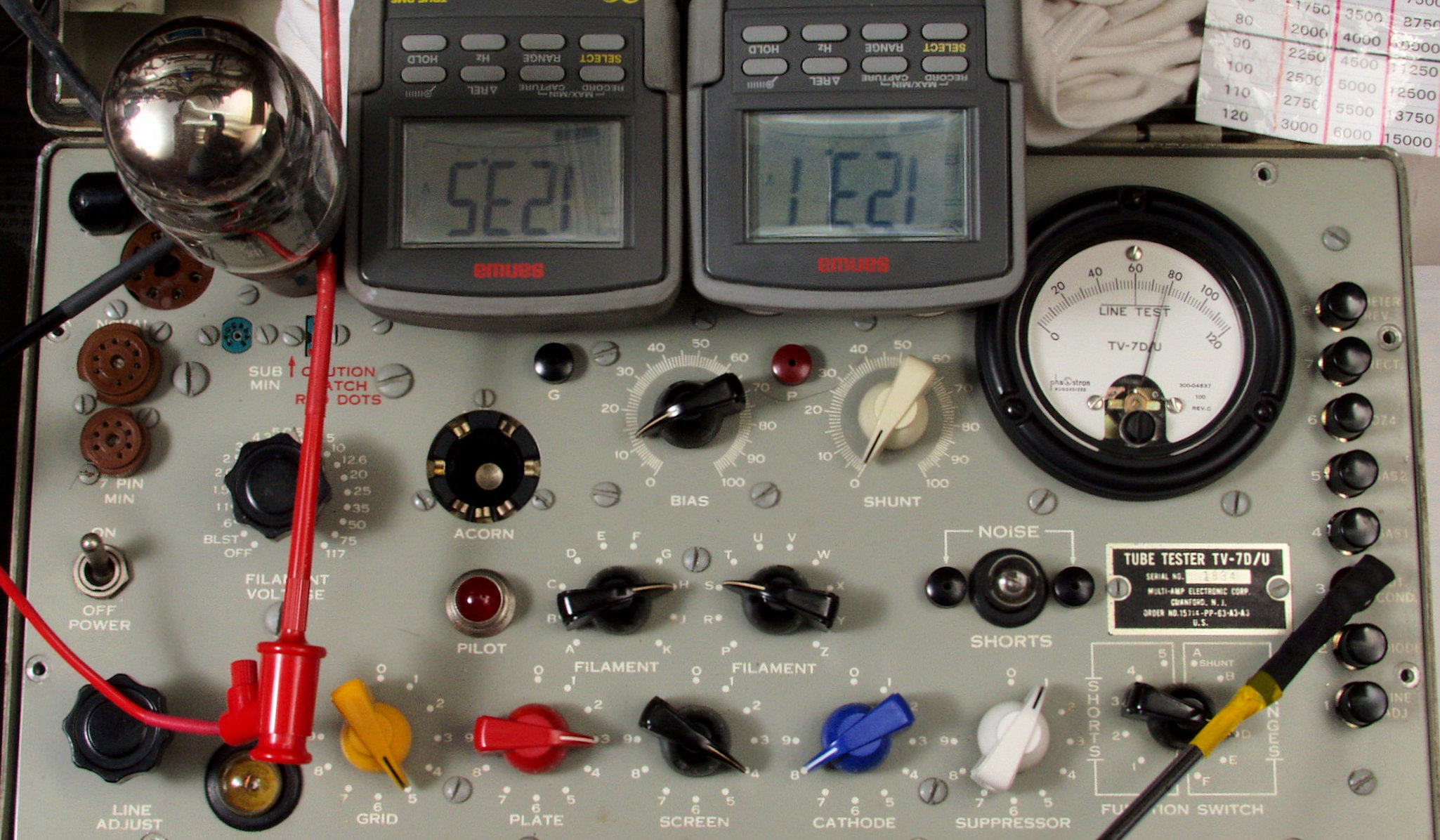

Ｅ２１．　Ｄレンジ（Ｍａｘ１５０００μmho）で「６Ｌ６−ＧＴ」のＧｍ測定。Ｇｍ＝４６目盛×１２５倍＝５７５０μmho。
　　　　　　　　　　　　　「Ｅｐ＝１３６Ｖ、　Ｅｓｇ＝１２７Ｖ、　Ｅｇ１＝−３．４Ｖ（BIAS＝２３）、　Ｅｓｉｇ＝ＡＣ１Ｖ」。

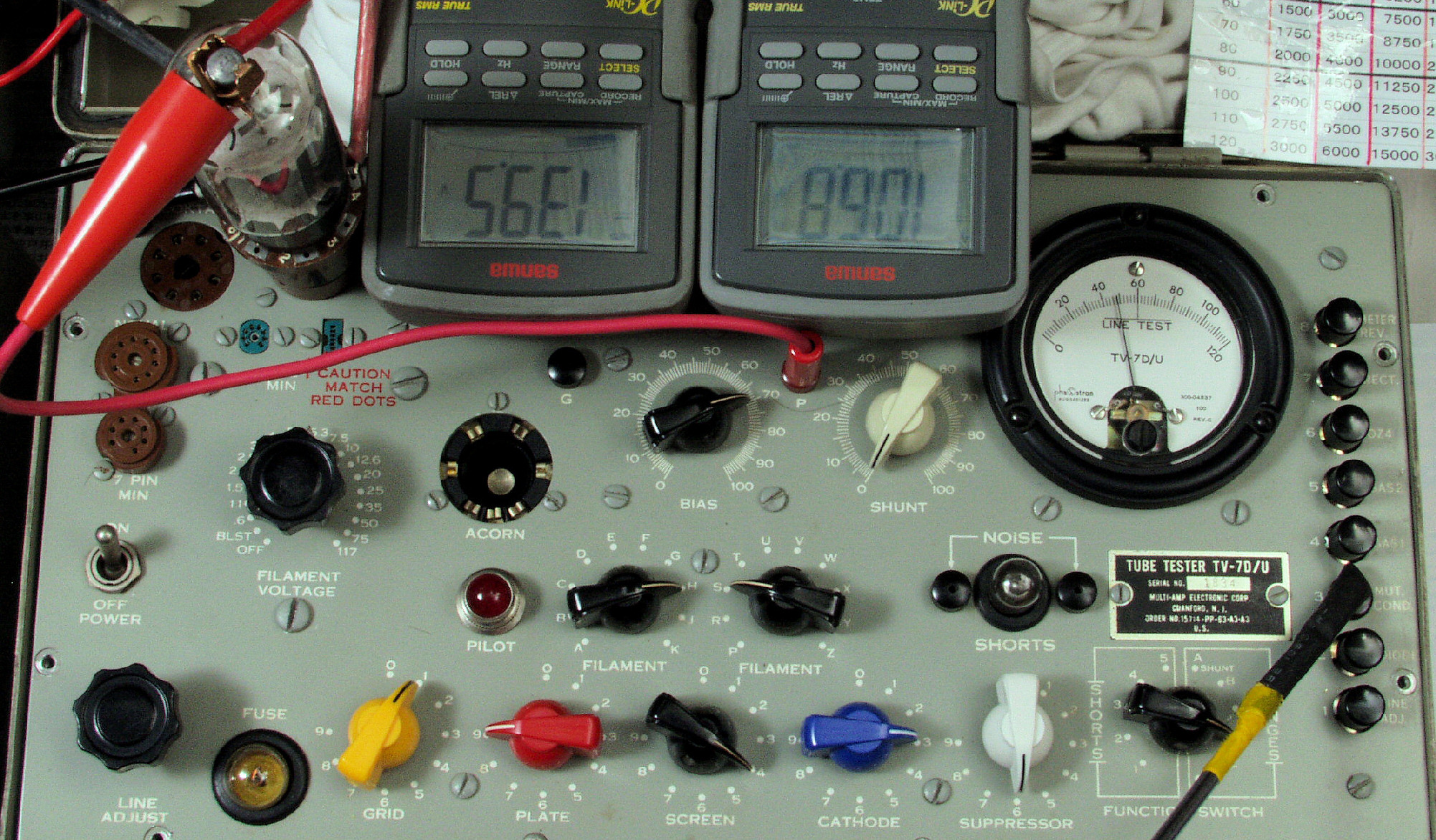

Ｅ２２．　「ＢＡＩＡＳ目盛り＝２４」、測定Ｅｇ１＝−３．４Ｖ（BIAS＝２３）。
Ｅ３．　Ｄレンジ（Ｍａｘ１５０００μmho）で「ＫＴ−８８」のＧｍ測定。Ｇｍ＝７８目盛×１２５倍＝９７５０μmho。
　　　　　　　　　　　　　「Ｅｐ＝１２３Ｖ、　Ｅｓｇ＝１２３Ｖ、　Ｅｇ１＝−１（BIAS＝１２）、　Ｅｓｉｇ＝ＡＣ１Ｖ」
Ｅ４１．　Ｄレンジ（Ｍａｘ１５０００μmho）で「６ＤＱ５」のＧｍ測定。Ｇｍ＝４８目盛×１２５倍＝６０００μmho。
　　　　　　　　　　　「Ｅｐ＝１４０Ｖ、　Ｅｓｇ＝１０７Ｖ、　Ｅｇ１＝−２４（BIAS＝７０）、　Ｅｓｉｇ＝ＡＣ１Ｖ」。
相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｉｐ＝１１０ｍＡ，Ｅｓｇ＝１２５Ｖ、ｅｇ１＝−２５Ｖ」
1960/1962/1964/1966ナショナル真空管ハンドブックより、RC15/19/26/27/28/29/30　ＲｅｃｅｉｖｉｎｇＲｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより。
相互コンダクタンス＝１０５００μmho「Ｅｐ＝１７５Ｖ、Ｉｐ＝１００ｍＡ，Ｅｓｇ＝１２５Ｖ、ｅｇ１＝−２５Ｖ」
1962日立電子管ハンドブック、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブックより。

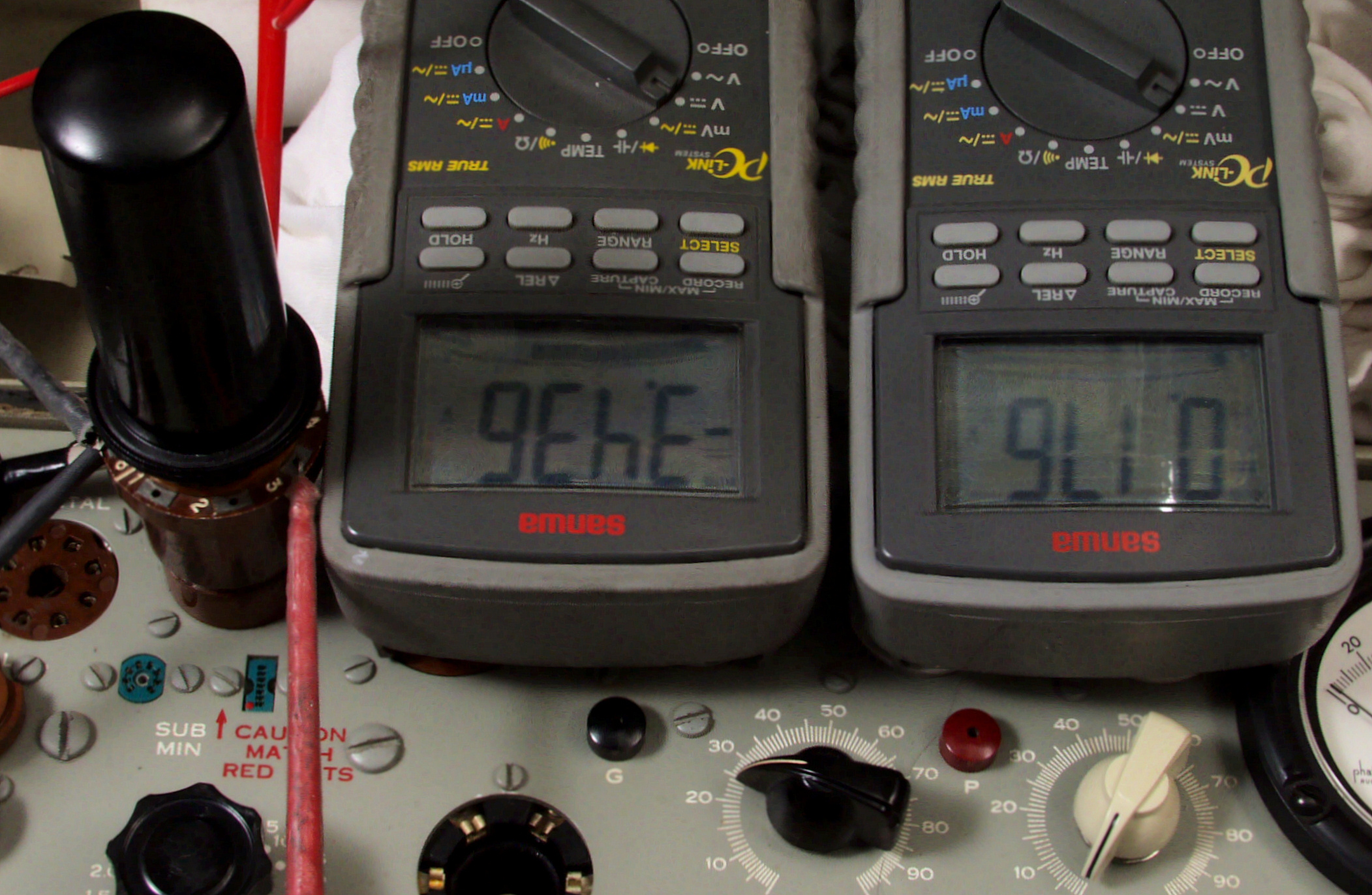

Ｅ４２．　Ｄレンジ（Ｍａｘ１５０００μmho）で「６ＤＱ５」のＧｍ測定。Ｇｍ＝６４目盛×１２５倍＝８０００μmho。
　　　　　　　　　　　　　「Ｅｐ＝１２４Ｖ、　Ｅｓｇ＝１０７Ｖ、　Ｅｇ１＝−１６（BIAS＝５５）、　Ｅｓｉｇ＝ＡＣ１Ｖ」。バイアスを調整し、最大のＩｐを取る。
　　　　　　TestDataForTV-7「TB11-6625-274-12/1」　でも、BIAS＝５３に指定している。
Ｆ．　回路図。
Ｆ１１．　修理前　Ｐｌａｔｅ・Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ　「回路図は全てTM11-6625-274-35より引用」
Ｆ１２．　修理後　Ｐｌａｔｅ・Ｓｃｒｅｅｎ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｆ２１．　修理前　ＡＣ　Ｓｉｇｎａｌ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｆ２２．　修理後　ＡＣ　Ｓｉｇｎａｌ　Ｓｕｐｐｌｙ　Ｃｉｒｃｕｉｔ
Ｆ３１．　修理前　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ
Ｆ３２．　修理後　Ｅｍｉｓｓｏｎ　Ｍｅａｓｕｒｅｍｅｎｔ　Ｃｉｒｃｕｉｔ
