ＨＩＷＡＴＴ　１００修理記録
平成１８年４月９日到着　　　月日完成
Ａ．　修理前の状況 　オーバーホール修理 　 B．　原因 抵抗断線 半田不良 Ｃ．　修理状況 ＵＳ・ＭＴ管ソケット交換 フイルムコンデンサー交換 電解コンデンサー増量・交換 配線手直し、補強 整流ダイオード交換 高圧電解コンデンサー増量・交換 昇圧トランスを組み込み「１００Ｖ仕様」に変更 電源投入による突入電流抑制回路組み込み ゴム足交換 電源コード交換かインレット取り付け Ｔ．　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｄ．　使用部品 ＵＳソケット　　　　　　　　　　　　　　　　　　　　　　　　　　４個 ＭＴソケット　　　　　　　　　　　　　　　　　　　　　　　　　　４個 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　個 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　５個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　個 昇圧トランス 突入電流抑制回路 ゴム足　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 網取り付け補強 Ｅ．　調整・測定 Ｆ．　修理費　　　　１０８，０００円　　　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　　　　　　但し、真空管は別途です。

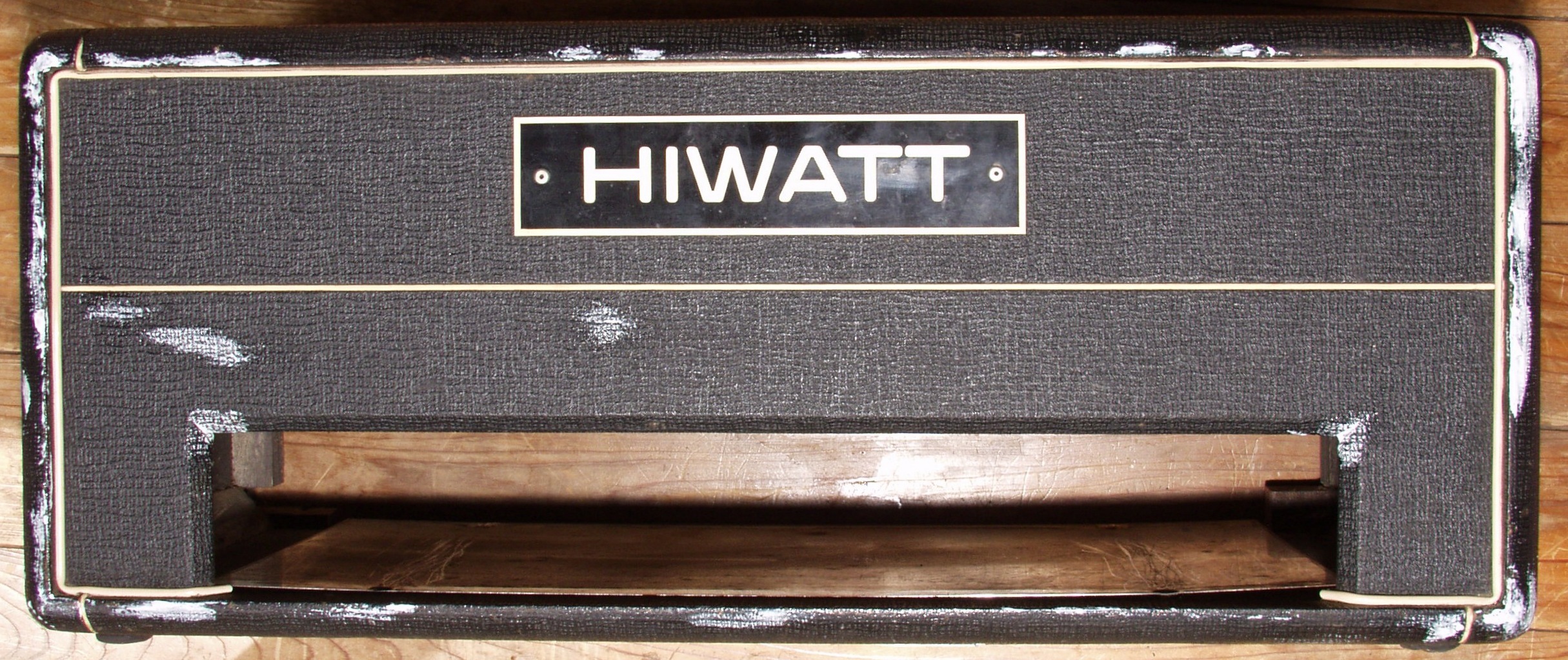

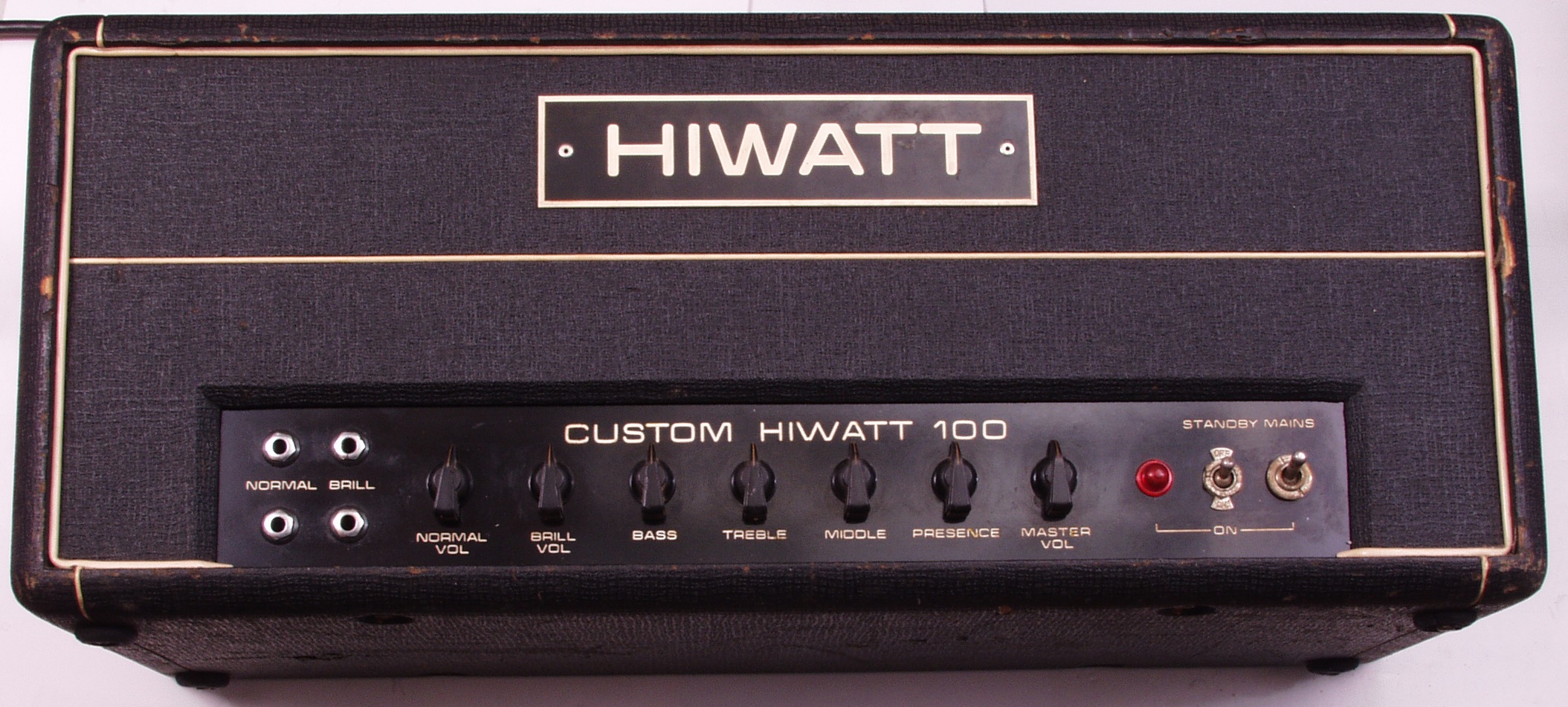

Ａ．　修理前の状況 Ａ１１．　修理前点検中　前から見る
Ａ１２．　修理前点検中　前を拡大して見る

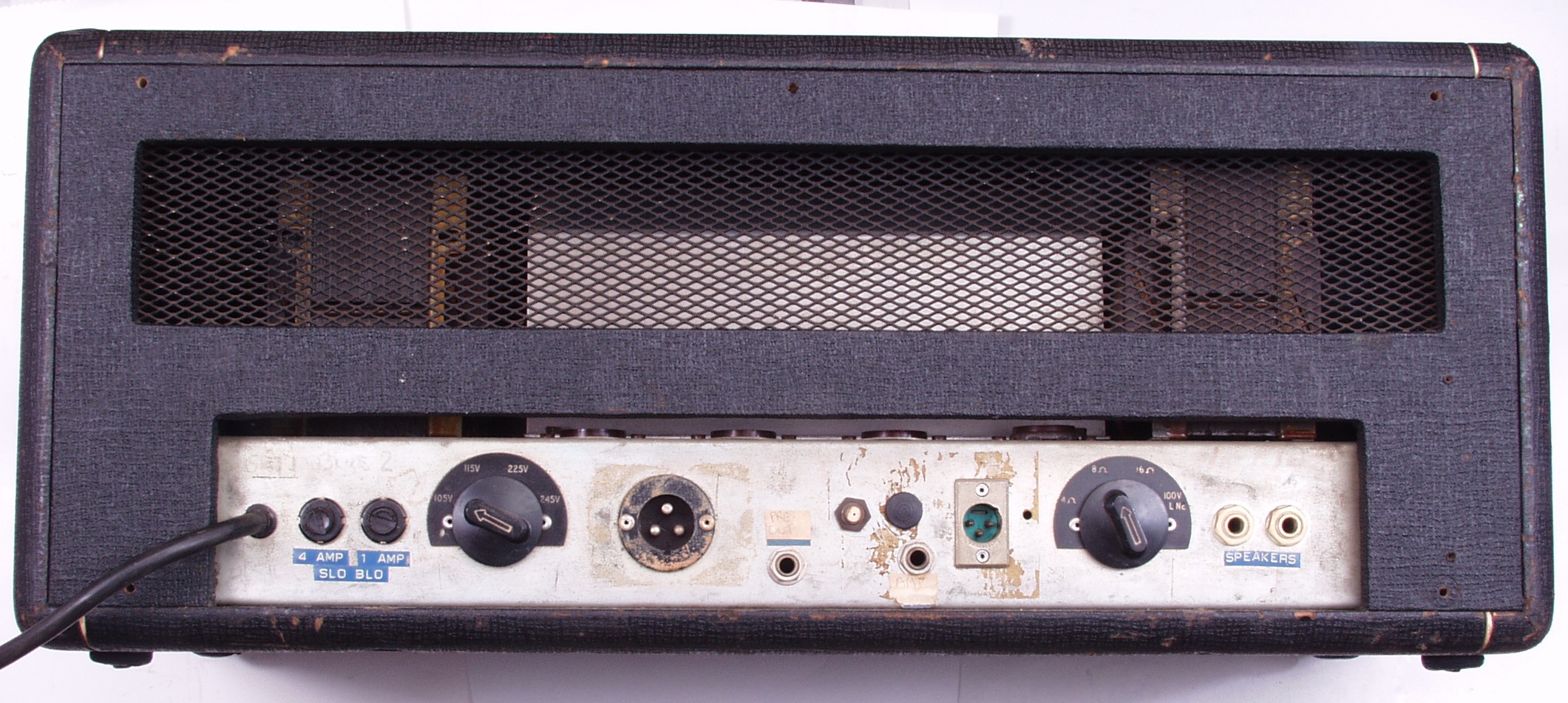

Ａ２１．　修理前点検中　後から見る

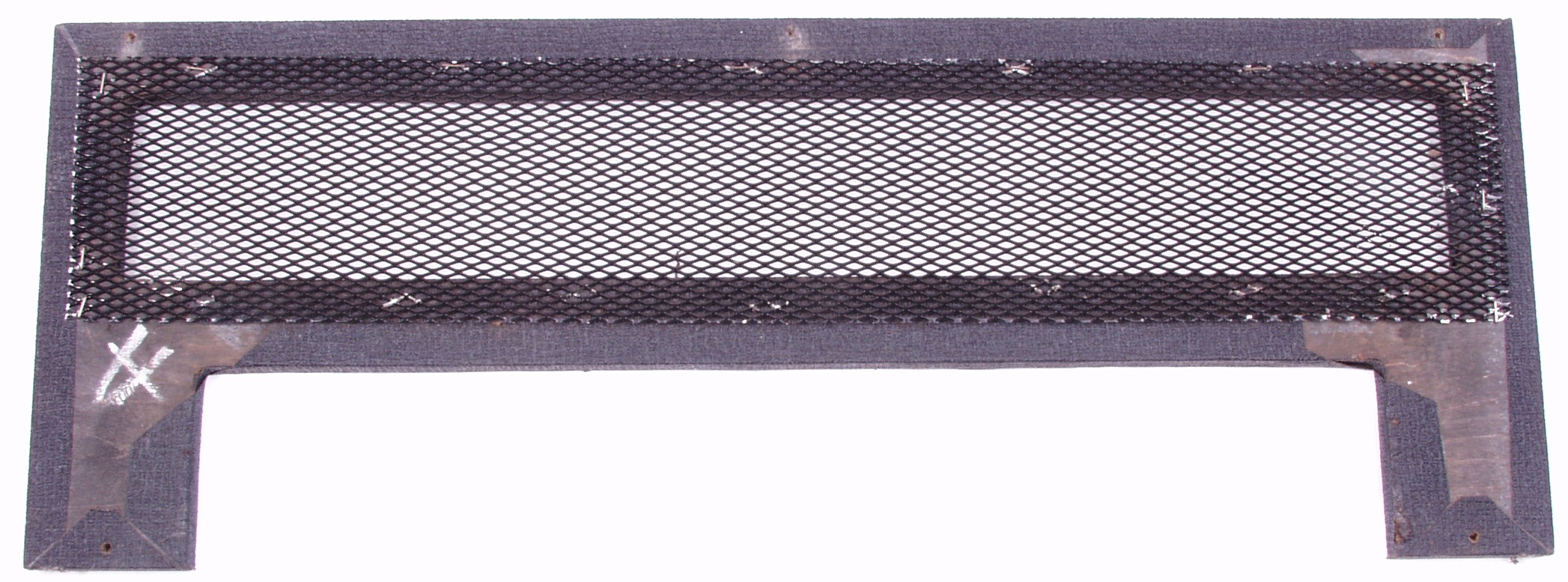

Ａ２２．　修理前点検中　後蓋見る

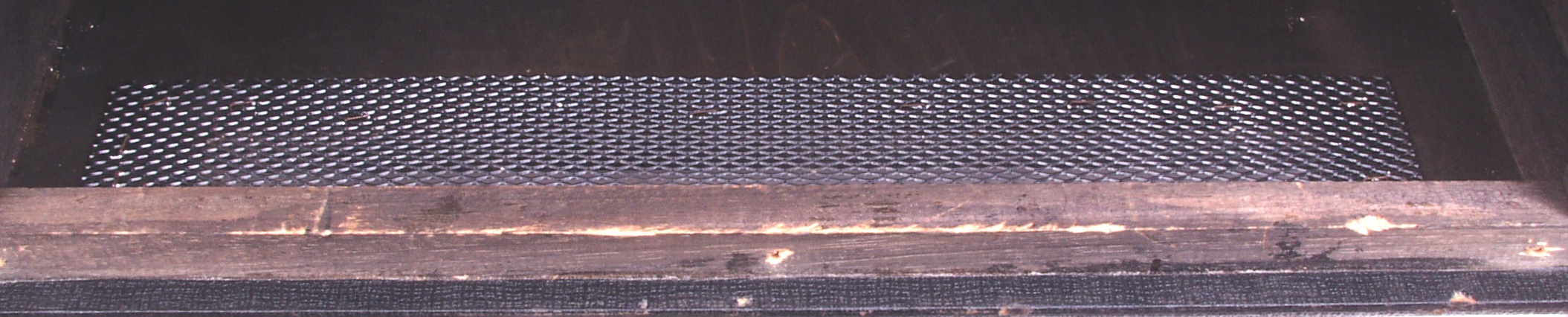

Ａ２３．　修理前点検中　後蓋の金網のホチキスが取れている

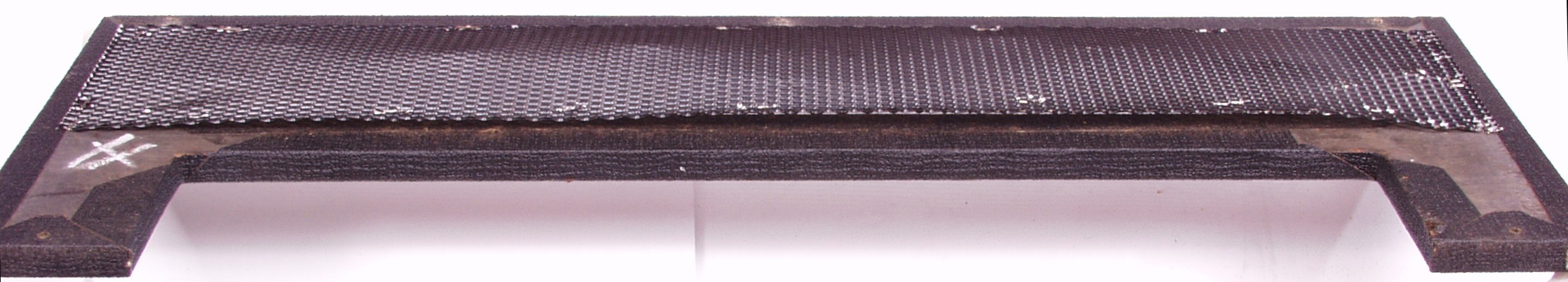

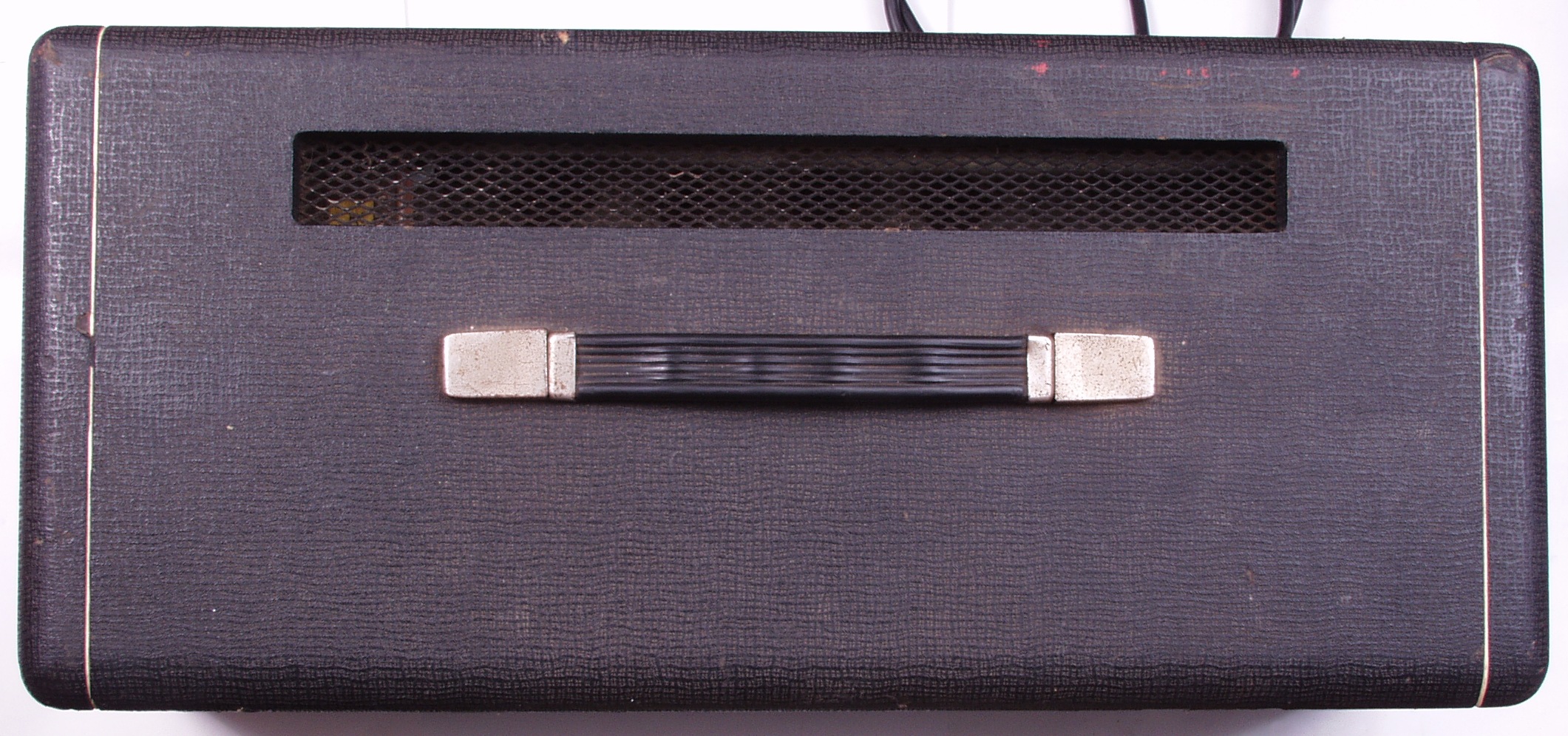

Ａ３１．　修理前点検中　上から見る

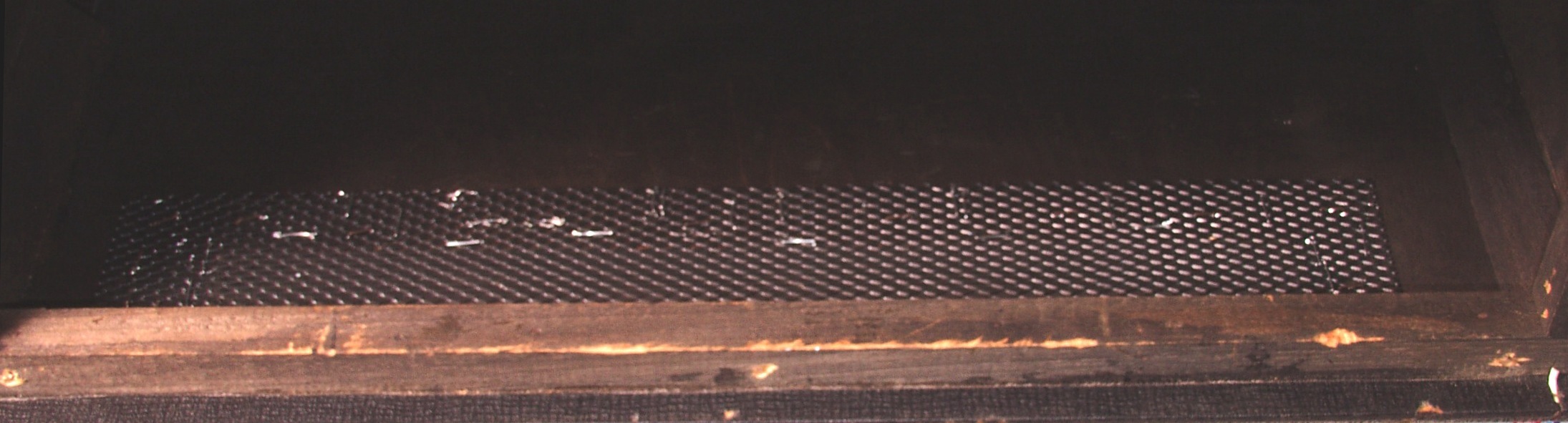

Ａ３２．　修理前点検中　上の金網のホチキスが取れている

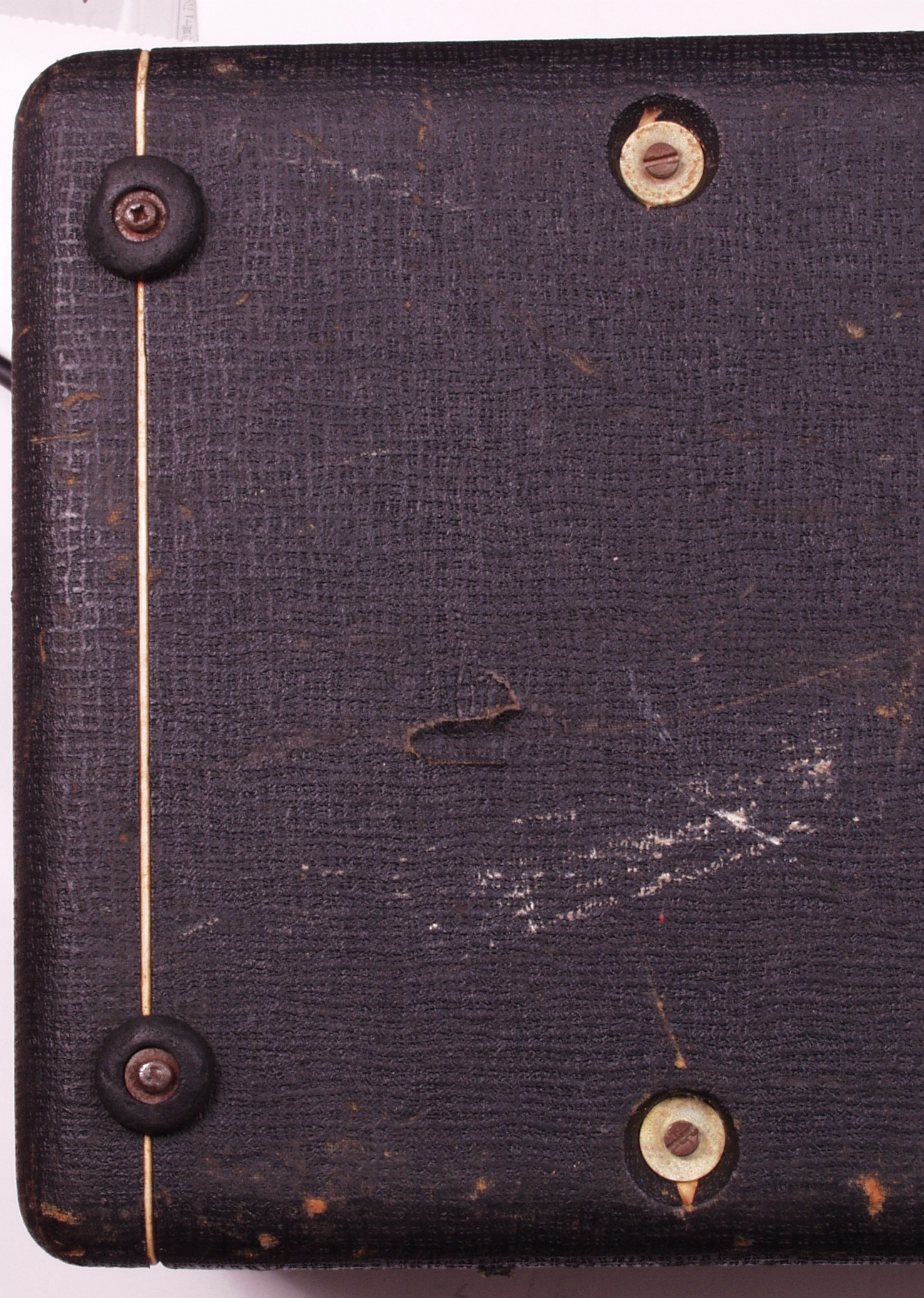

Ａ４１．　修理前点検中　下から見る
Ａ４２．　修理前点検中　下を拡大して見るから見る

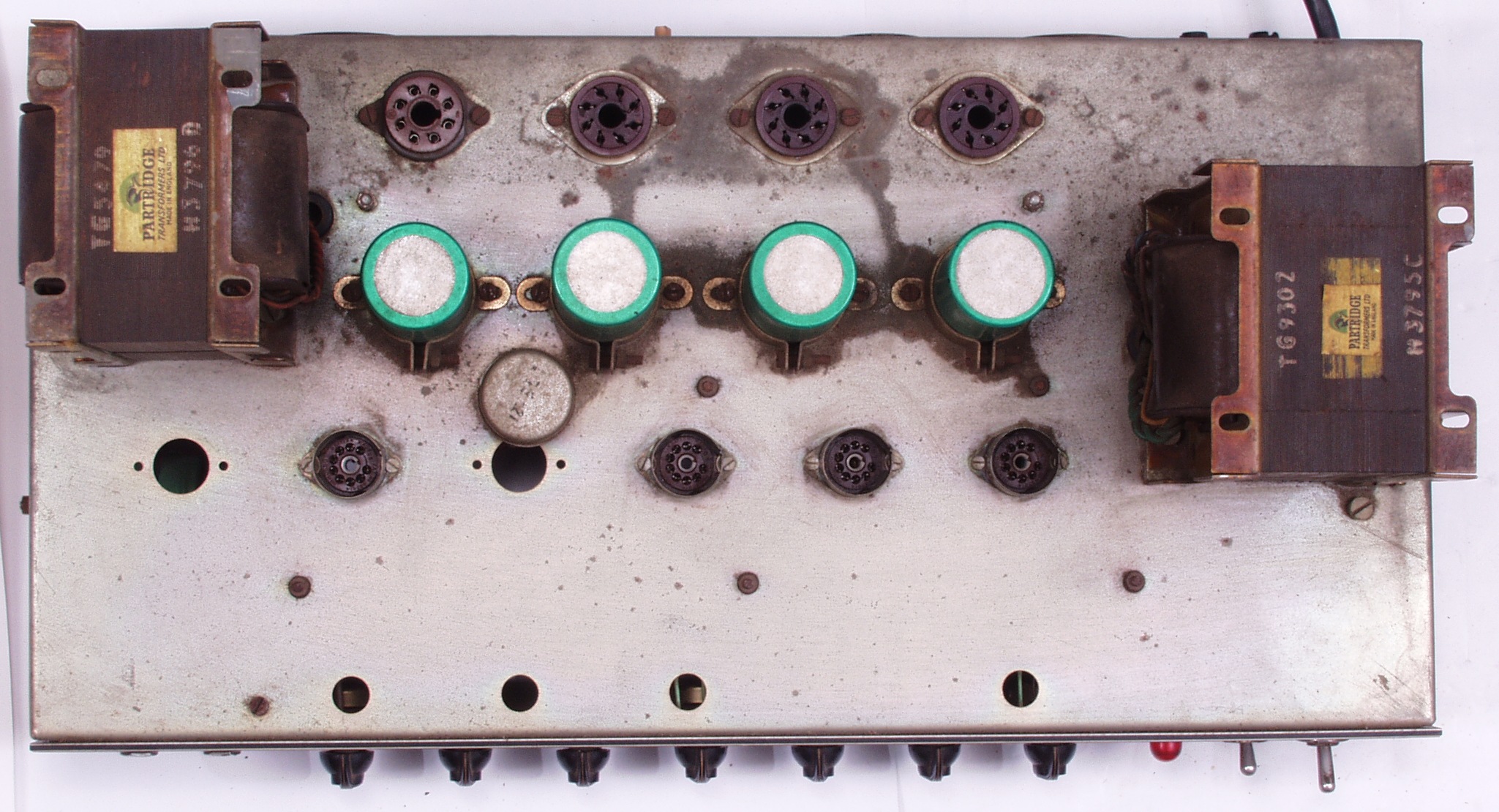

Ａ５１．　修理前点検中　シャーシ上から見る

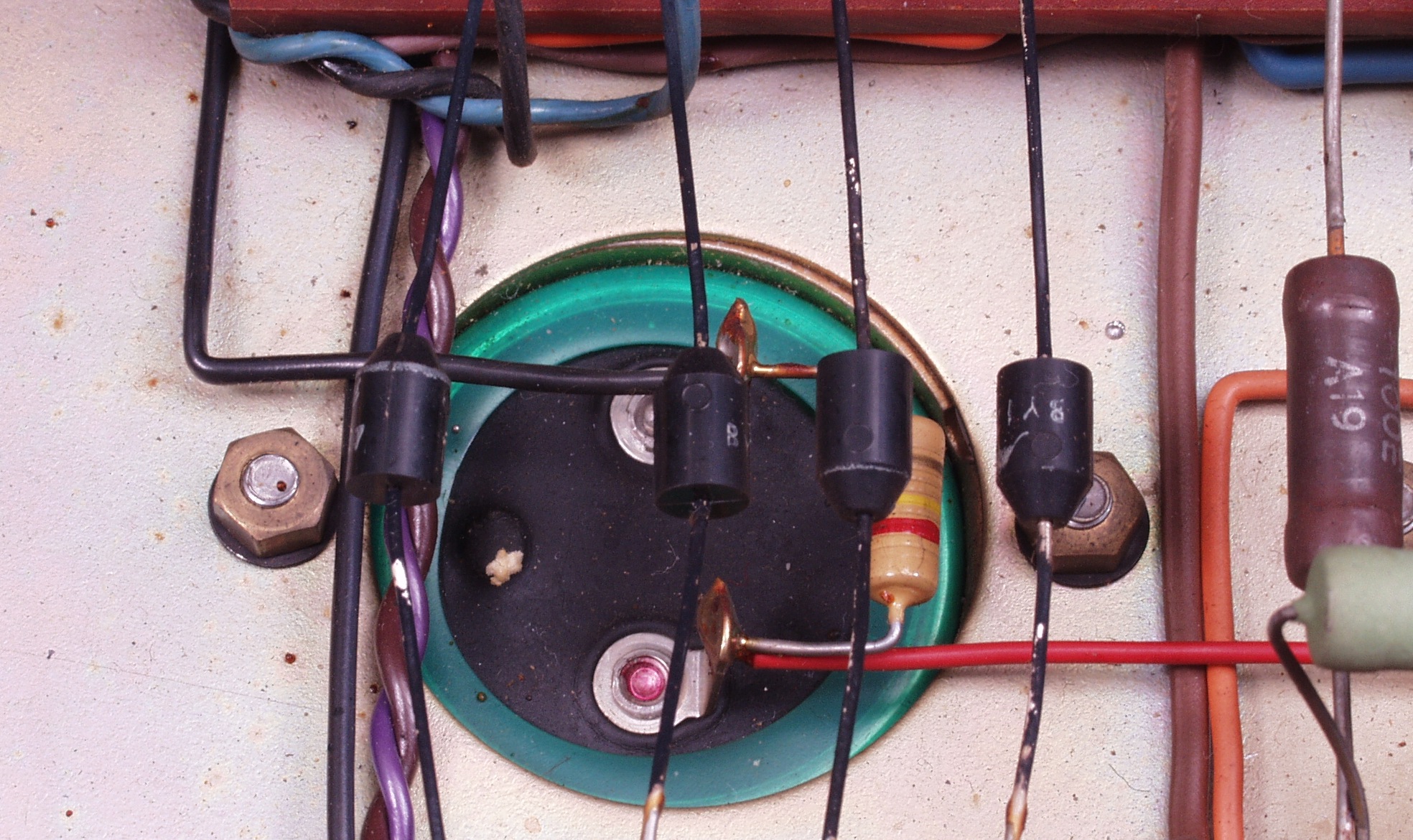

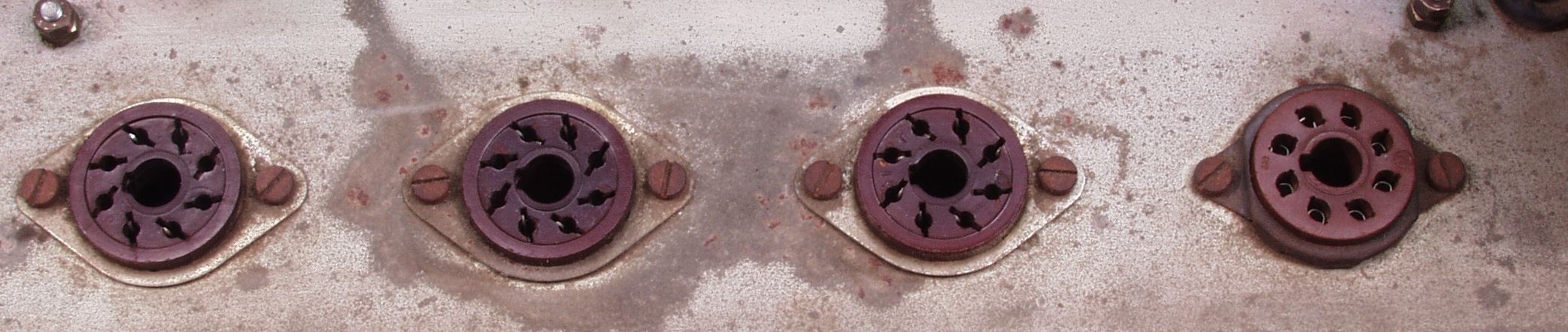

Ａ５２．　修理前点検中　交換されたＵＳソケット

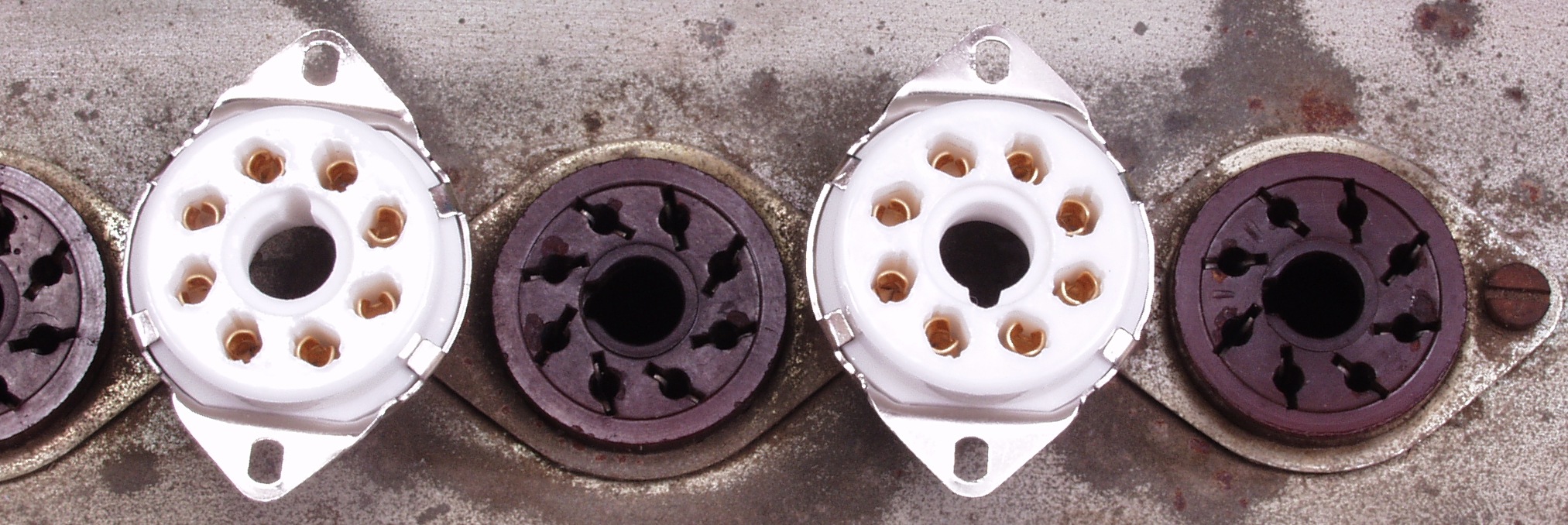

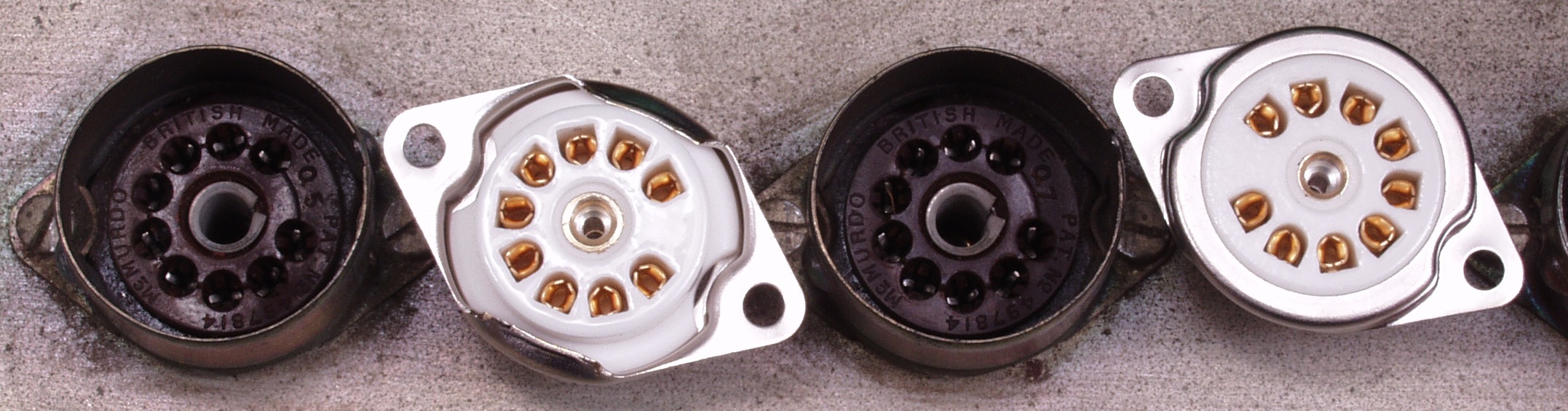

Ａ５３．　修理前点検中　ＵＳソケット比較
Ａ５４．　修理前点検中　ＭＴソケット比較

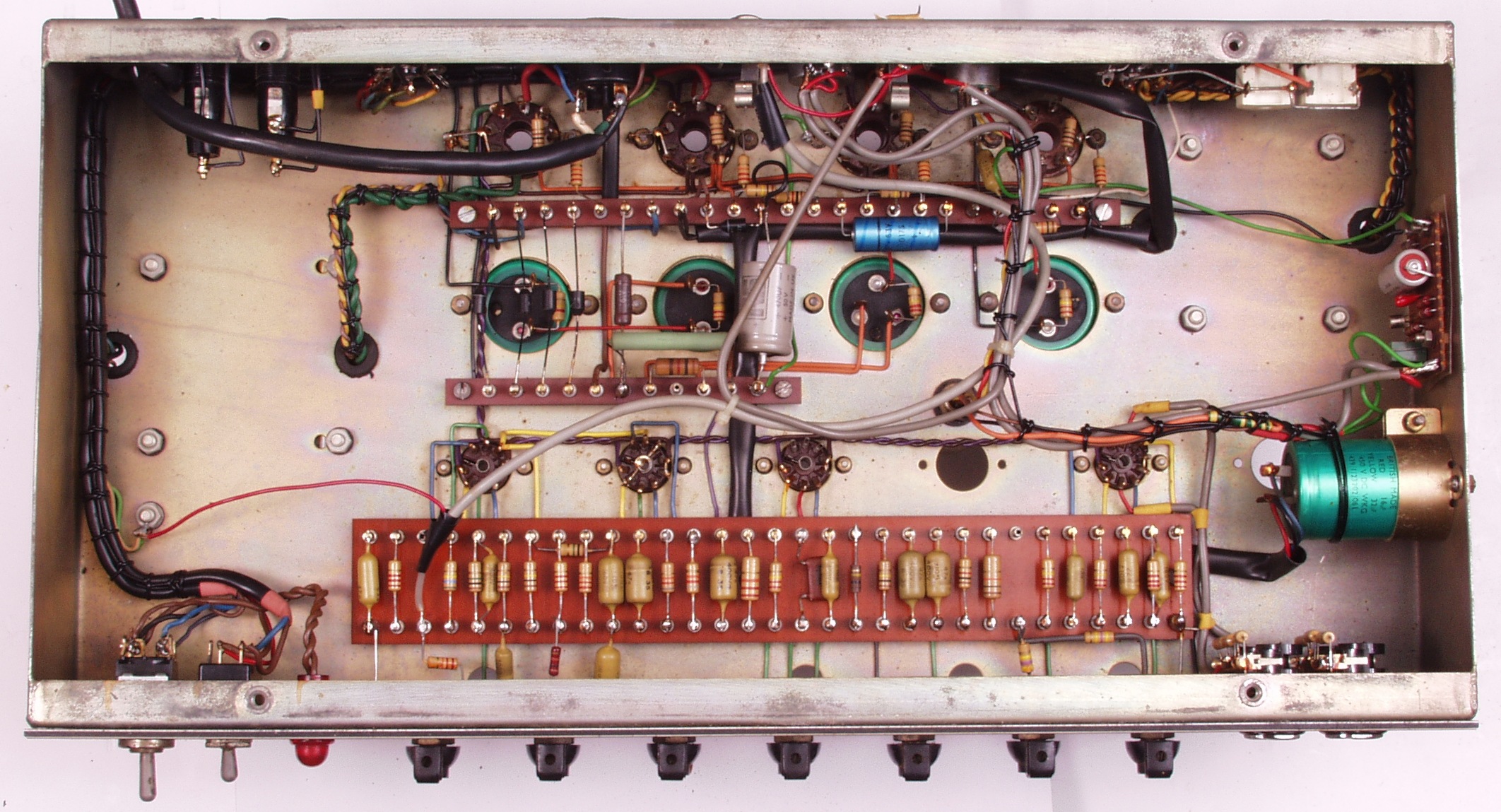

Ａ６１．　修理前点検中　シャーシ上から見る

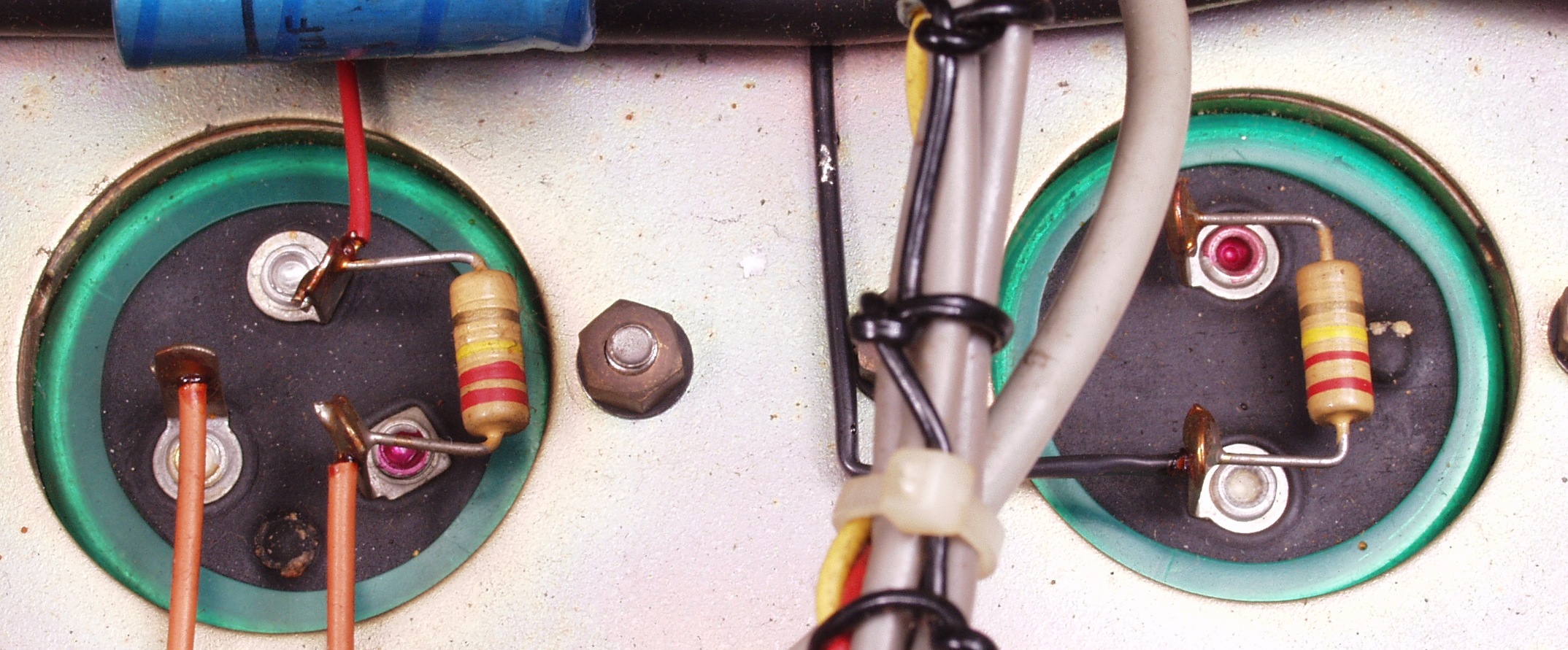

Ａ６２．　修理前点検中　液漏れ跡がある電解コンデンサー
Ａ６３．　修理前点検中　液漏れ跡がある電解コンデンサー２

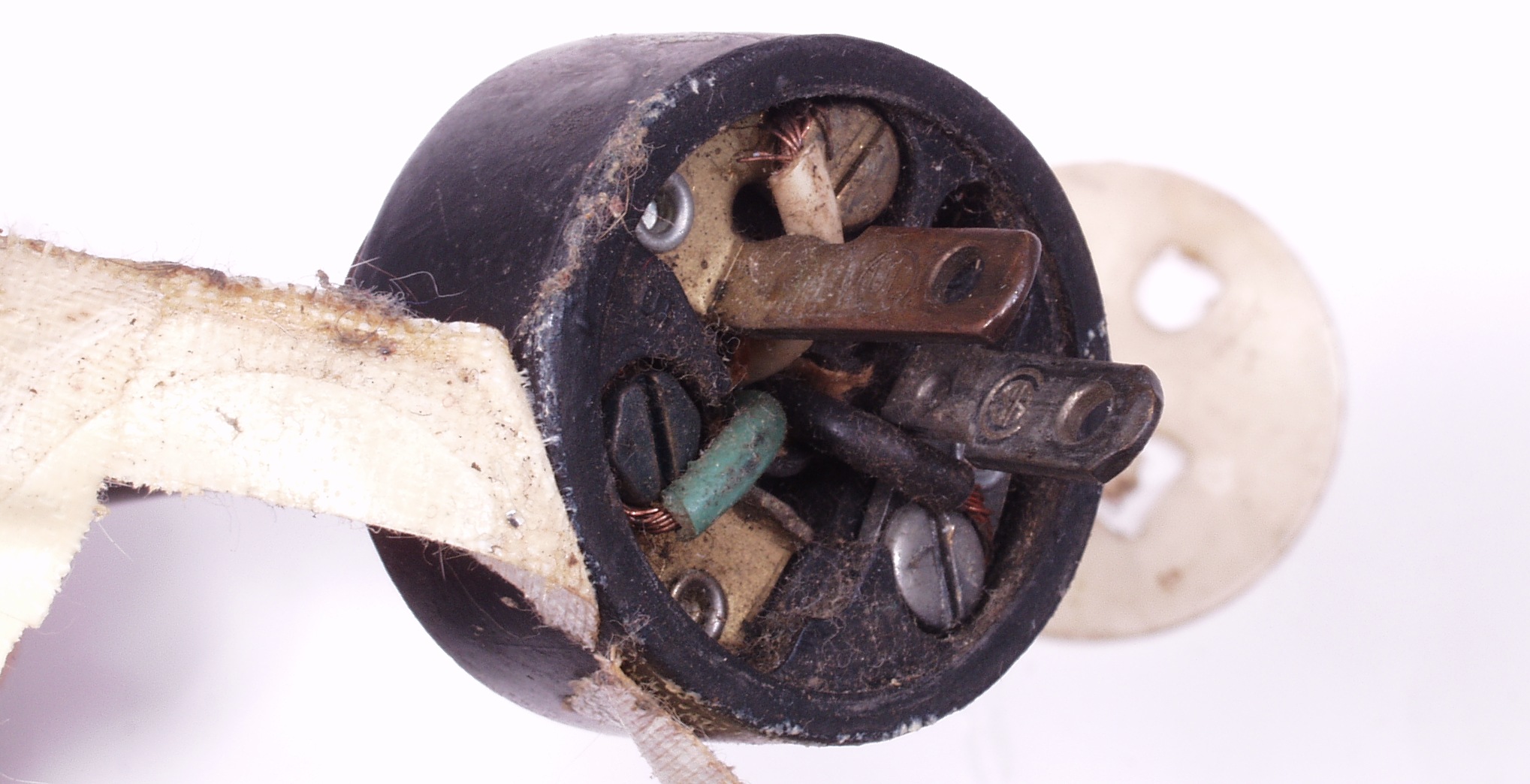

Ａ７１．　修理前点検中　ＡＣプラグ

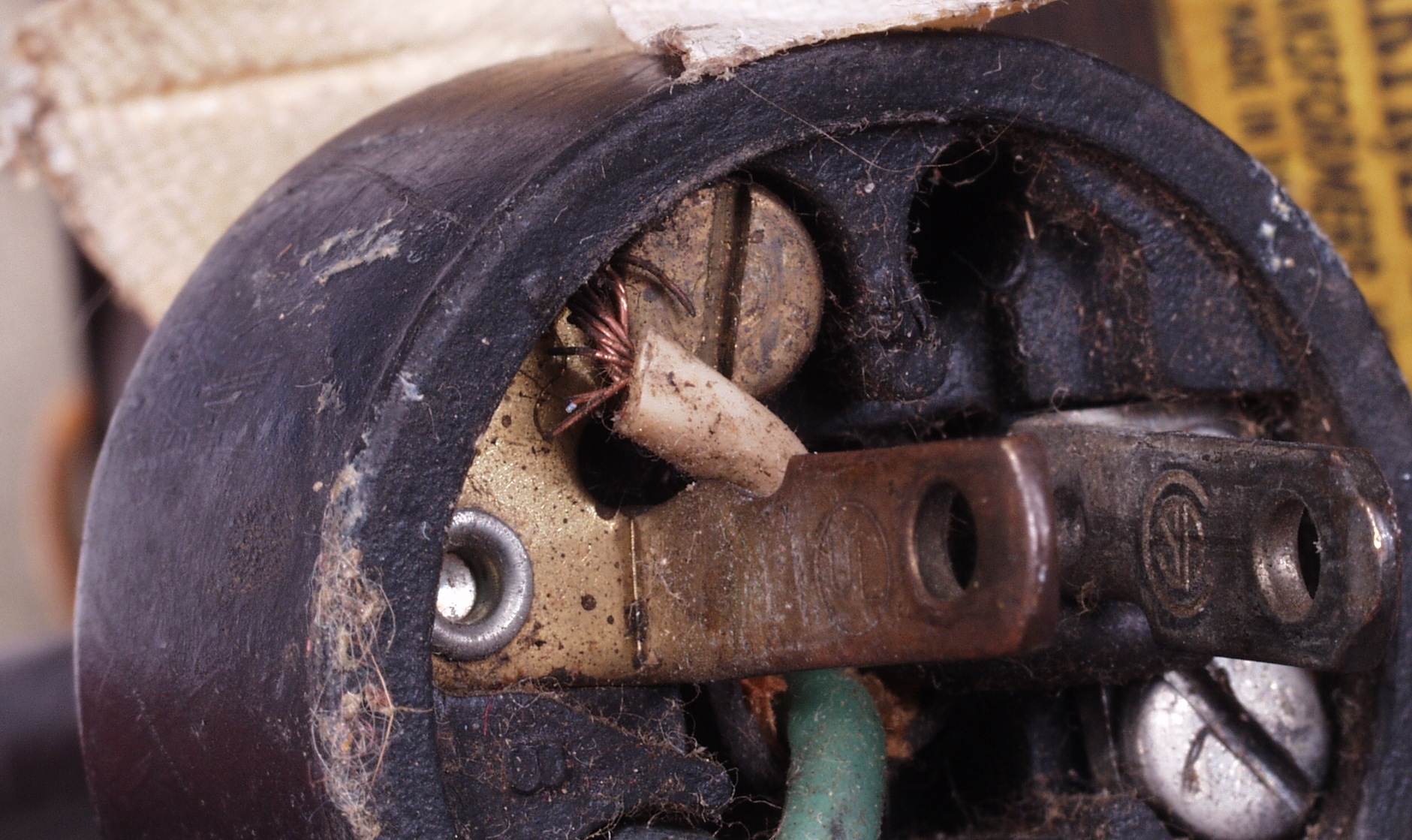

Ａ７２．　修理前点検中　大分心線が切れている
Ｃ．修理状況 Ｃ１１．　修理前　電源トランス、出力トランスの湿気抜き中。　長期使用していないので高圧巻き線に直流を流し、乾燥する。

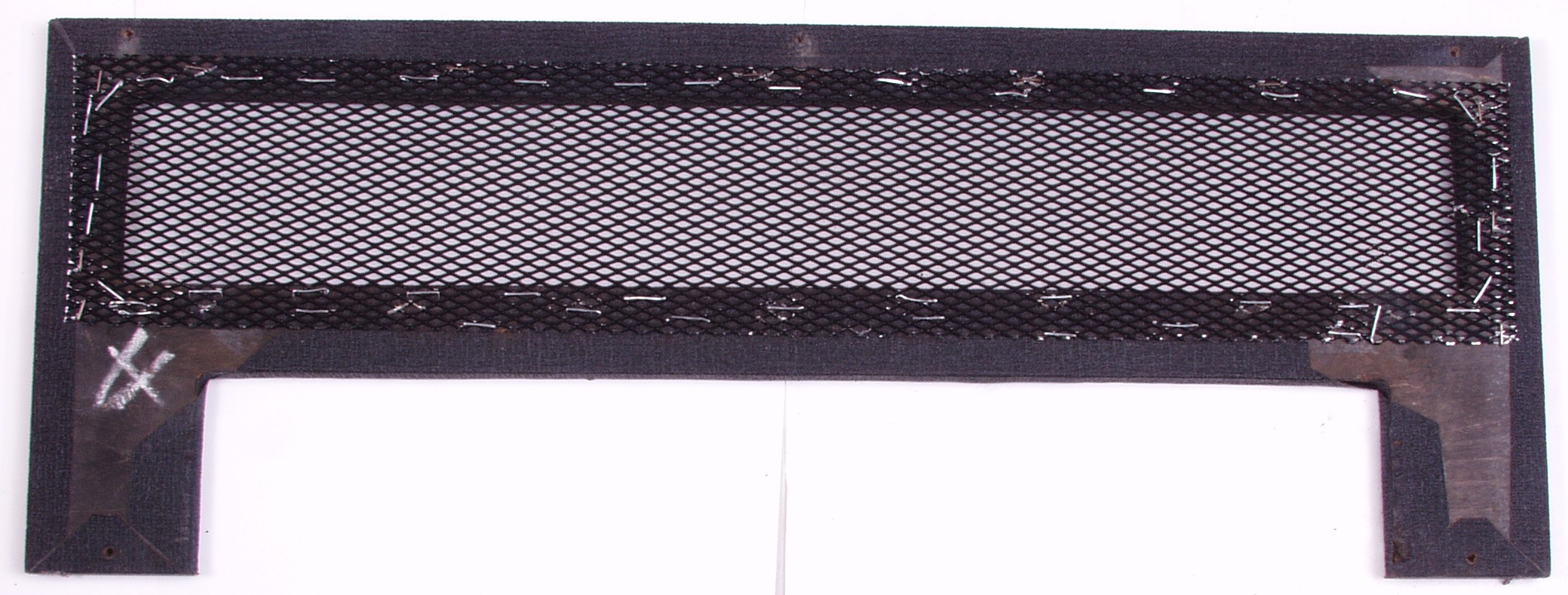

Ｃ２１．　修理前　　後蓋の金網のホチキスが取れている
Ｃ２２．　修理後　　後蓋の金網のホチキスをタッカーで打つ
Ｃ２３．　修理中　　後蓋表を軽く塗装する
Ｃ２４．　修理中　　タバコのヤニが酷く、ラッカー塗装の下から浮き出てきた！　夏の日差しに翳し、ヤニを蒸発させる。

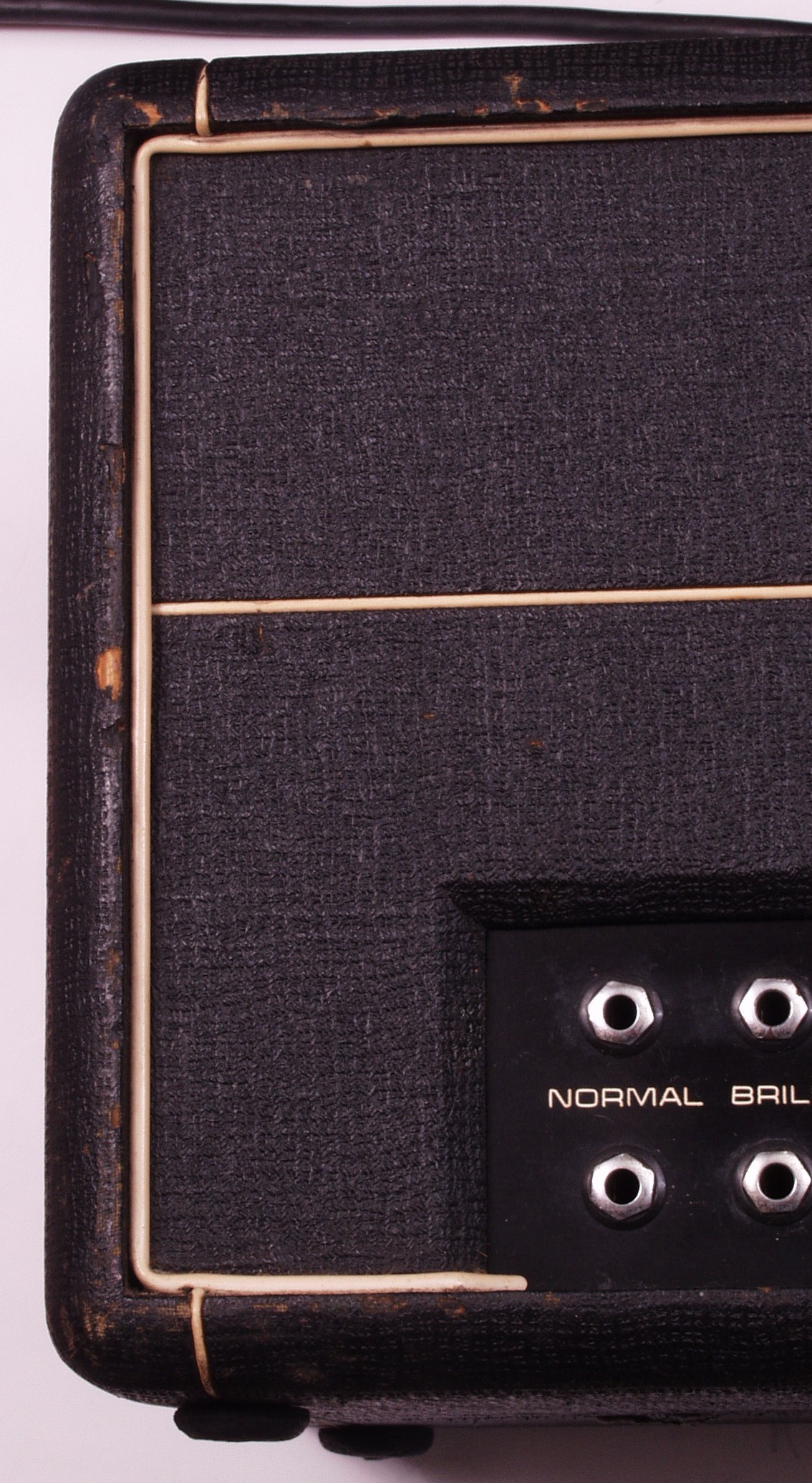

Ｃ３１．　修理前　ケース上の金網のホチキスが取れている
Ｃ３２．　修理後　ケース上の金網のホチキスをタッカーで打つ
Ｃ４１．　修理中　ケース前の補修、布切れや穴にボンドで埋める

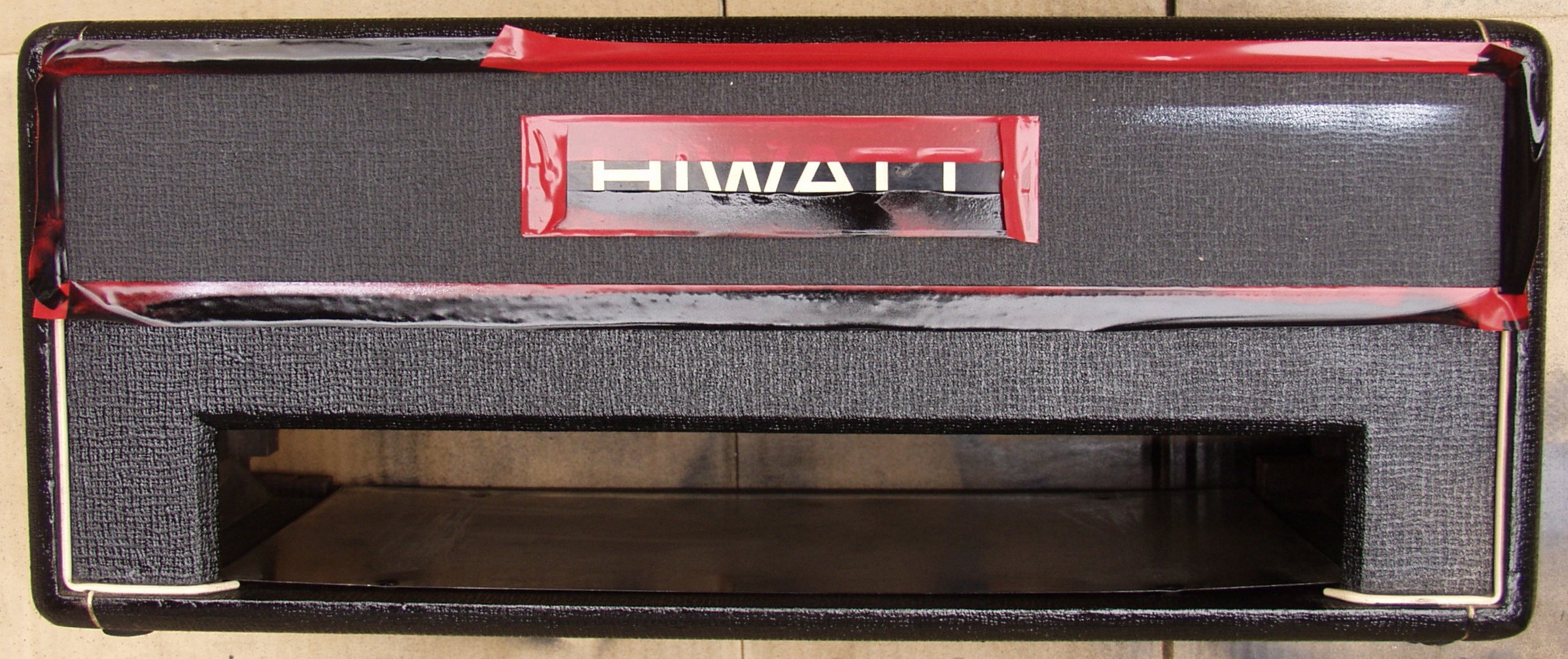

Ｃ４２．　修理中　ケース前の塗装、目張りをして行う
Ｃ４３．　修理中　　タバコのヤニが酷く、ラッカー塗装の下から浮き出てきた！　夏の日差しに翳し、ヤニを蒸発させる。
Ｃ５１．　修理中　ケース下の補修、布切れや穴にボンドで埋める
Ｃ５２．　修理中　ケース下の塗装、足を取り、目張りをして行う

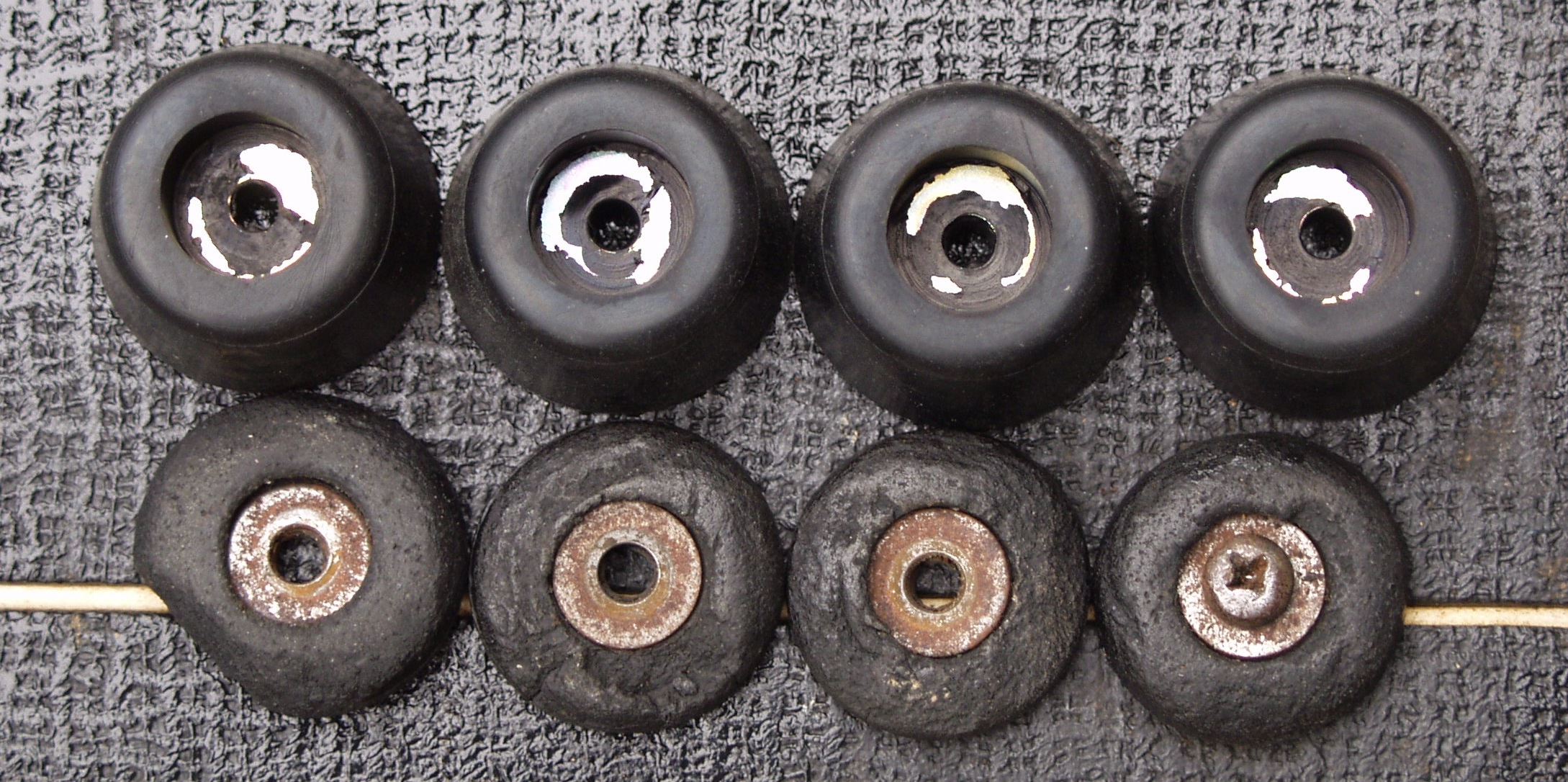

Ｃ５３．　修理中　足の比較、上＝交換する物、下＝古い物
Ｃ５４．　修理後　ケース下の塗装、足を取り付ける

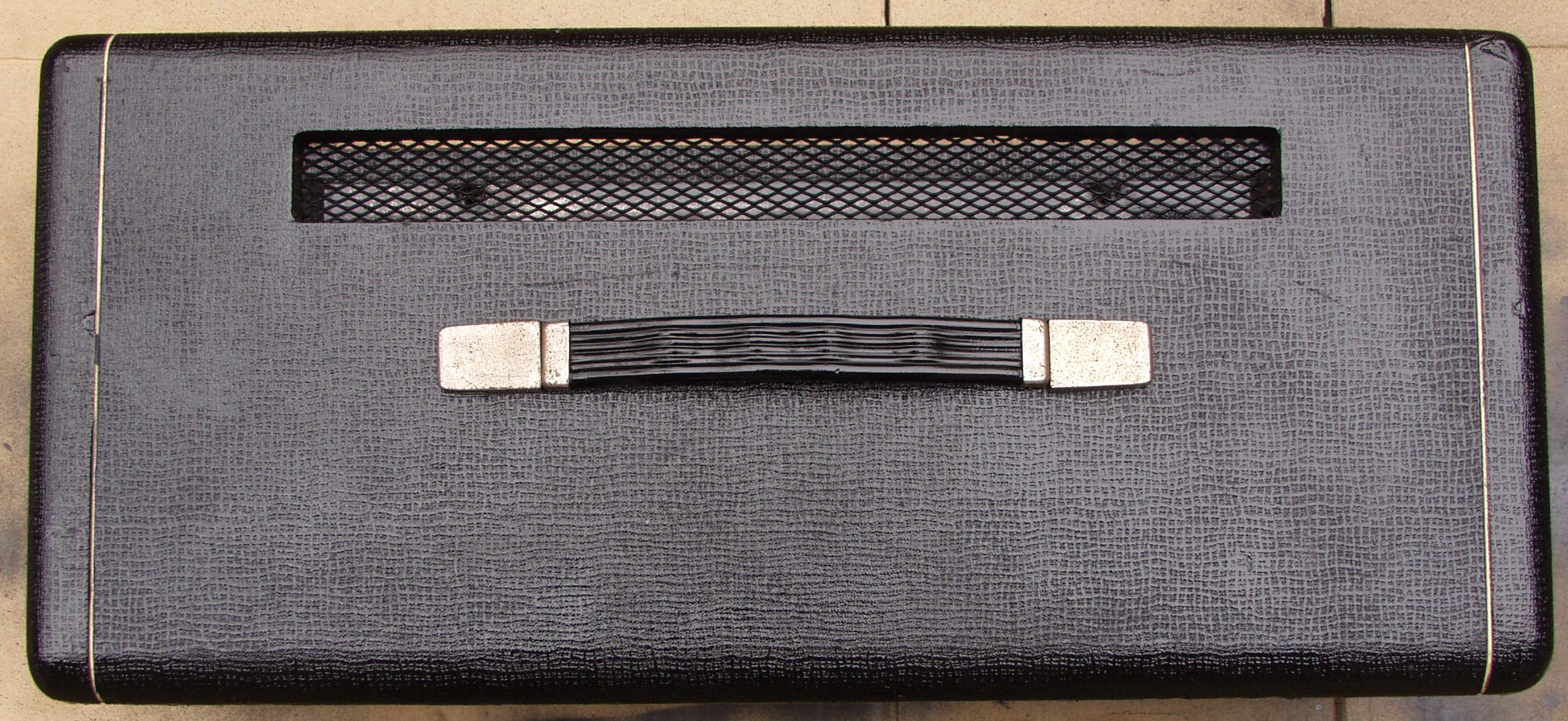

Ｃ６１．　修理中　ケース上の塗装、取っ手を取り、目張りをして行う

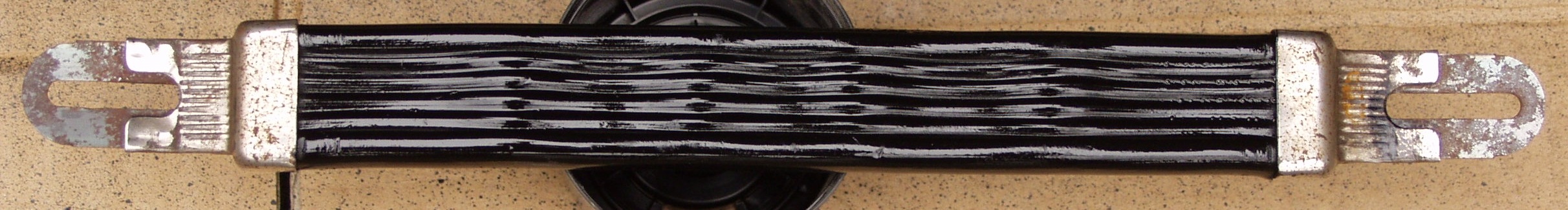

Ｃ６２．　修理中　取っ手の塗装
Ｃ６３．　修理後　ケース上の塗装、取っ手を取りつける

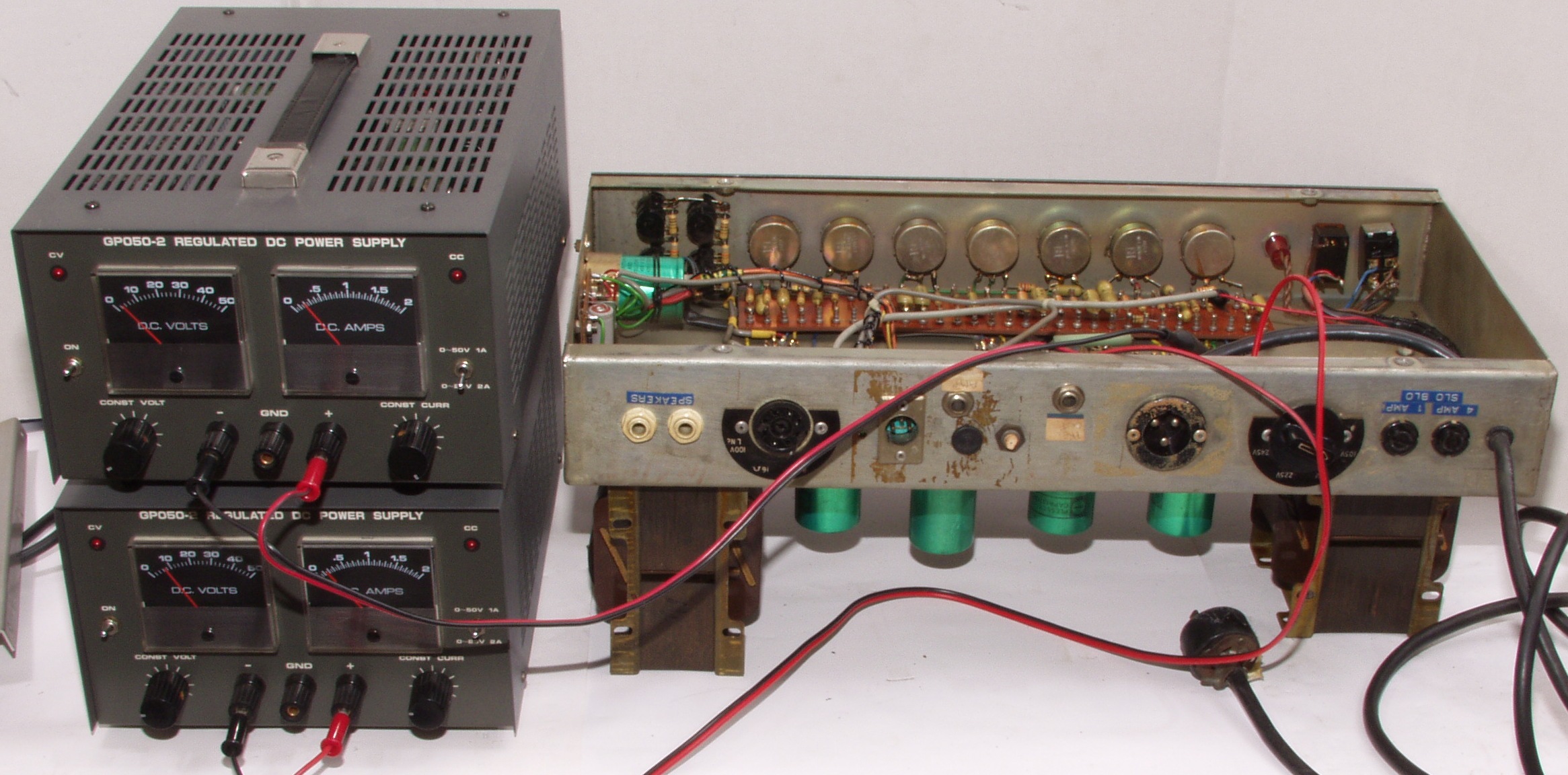

Ｋ４．　修理中　梅雨が明けたので、炎天下で７０度くらいまで上げて、さらに堅固に焼き付ける。
Ｃ−２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す
Ｃ−３Ａ．修理前　電源基盤
Ｃ−３Ｂ．修理後　電源基盤　フュ−ズ入り抵抗全部、電解コンデンサー９個交換 　　　　　　　　　　　ジャンパー線も半田を浸み込ませる
Ｃ−３Ｃ．修理前　電源基盤裏
Ｃ−３Ｄ．修理（半田補正）後　電源基盤裏　半田を全部やり直す
Ｃ−３Ｅ．完成電源基盤裏　洗浄後
Ｃ−３Ｆ．発振で基板の銅伯が熱を帯び、解けた跡が残るが形跡が無い絶縁シ−ト
Ｃ−４Ａ．修理前　入力ＲＣＡ端子
Ｃ−４Ｂ．修理後　入力ＲＣＡ端子
Ｃ−４Ｃ．修理前　入力ＲＣＡ端子基盤
Ｃ−４Ｄ．修理（半田補正）後　入力ＲＣＡ端子基盤　全ての半田をやり修す
Ｃ−４Ｅ．完成ＲＣＡ端子裏　洗浄後
Ｃ−４Ｅ．修理後　入力ＲＣＡ端子基盤裏
Ｃ−５Ａ．修理前　ＳＰ接続端子
Ｃ−５Ｂ．修理後　ＳＰ接続端子
Ｃ−５Ｃ．修理後　SP端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした
Ｃ−６Ａ．修理前　Ｒ終段ＦＥＴ
Ｃ−６Ｂ．修理後　Ｒ終段ＦＥＴ
Ｃ−６Ｃ．修理前　Ｌ終段ＦＥＴ
Ｃ−６Ｄ．修理後　Ｌ終段ＦＥＴ
Ｃ−７．交換した部品
Ｃ−７Ａ．交換した部品　頭はＯＫでも、取り外してみると、熱で、電解コンデンサーのお尻ビニールが大きく剥けているのもあり
Ｃ−７Ｂ．交換した部品　熱でよれよれの所がある電源コード
C−８Ａ．修理前　下から見る
Ｃ−８Ｂ．修理後　下から見る
Ｃ−９．修理後　綺麗なお尻で帰ります
Ｔ.　TubeTester　ＨｉｃｋｏｋＴＶ−２Ｂ／Ｕによる付属真空管測定 Ｔ１． 　右のデジタルオシロはデモで拝借＜＜ＹＯＫＯＧＡＷＡ　ＤＬＭ２０２４＞＞
Ｔ１１．　付属１２ＡＴ７ユニット１測定＝１６００μmho 　　　　　　　　Ｃレンジ＝３０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−５Ｖ」 　　　　　　　　相互コンダクタンス＝６０００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝５５００μmho「Ｅｐ＝２５０Ｖ、ｅｇ１＝−１２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）
Ｔ１２．　付属１２ＡＴ７ユニット２測定＝１９００μmho
Ｔ１３．　付属１２ＡＴ７測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ２１．　付属１２ＡＸ７「１」ユニット１測定＝１３５０μmho 　　　　　　　　Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）
Ｔ２２．　付属１２ＡＸ７「１」ユニット２測定＝１２７０μmho
Ｔ２３．　付属１２ＡＸ７「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ３１．　付属１２ＡＸ７「２」ユニット１測定＝１５００μmho 　　　　　　　　Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）
Ｔ３２．　付属１２ＡＸ７「２」ユニット２測定＝１４５０μmho
Ｔ３３．　付属１２ＡＸ７「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ４１．　付属１２ＡＸ７「３」ユニット１測定＝１４００μmho 　　　　　　　　Ｄレンジ＝１５００μmhoレンジでの測定、「Ｅｐ＝２２５Ｖ、Ｅｇ１＝−２Ｖ」 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（インプレス　オーディオ用真空管マニアルより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、ｅｇ１＝−２Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 　　　　　　　　相互コンダクタンス＝１６００μmho「Ｅｐ＝２５０Ｖ、Ｅｇ１＝−２Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）
Ｔ４２．　付属１２ＡＸ７「３」ユニット２測定＝１５００μmho
Ｔ４３．　付属１２ＡＸ７「３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ５１．　付属６ＣＡ７「１」＝９５００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」 相互コンダクタンス＝１１０００μmho「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１３．５Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１１０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４．３９Ｖ」（インプレス　オーディオ用真空管マニアルより） 相互コンダクタンス＝１１０００μmho「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、ｅｇ１＝−１３．５Ｖ」（ＲＣ−３０　Ｒｅｃｅｉｖｉｎｇ　Ｔｕｂｅ　Ｍａｎｕａｌより）
Ｔ５２．　付属６ＣＡ７「１」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ６１．　付属６ＣＡ７「２」＝１０２００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」
Ｔ６２．　付属６ＣＡ７「２」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ７１．　付属６ＣＡ７「３」＝１０５００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」
Ｔ７２．　付属６ＣＡ７「３」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｔ８１．　付属６ＣＡ７「４」＝９６００μmho 　　　　　　　　Ｂレンジ＝１５０００μmhoレンジでの測定、「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０ＶＥｇ１＝−１３．５Ｖ」
Ｔ８２．　付属６ＣＡ７「４」測定の入出力波形、赤色＝グリッド電圧、黄色＝プレート電圧
Ｅ．　調整・測定> Ｅ−１．出力・歪み率測定・調整 　　　　＜見方＞ 　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、ＳＰからの出力を測定 　　　下中オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下右上＝周波数計 　　　上左端電圧計＝Ｌ側ＳＰ出力電圧測定、黒針のみ使用 　　　上中左歪み率計＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上中右＝Ｒ側ＳＰ出力電圧測定、赤針のみ使用 　　　上右端オシロ＝ＳＰ出力波形　上＝Ｒ出力、下＝Ｌ出力 　　　下中右上デジタル電圧計＝ＳＰ出力電圧測定ＲＬは切り替えて測定
Ｅ−２Ａ．Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　１０００ＨＺ
Ｅ−２Ｂ．Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　４００ＨＺ
Ｅ−２Ｃ．Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　１０００ＨＺ
Ｅ−２Ｄ．Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　４００ＨＺ
Ｅ−３．完成　　２４時間エージング
