| WindowsVista64Bit RAID_0の製作（平成２０年） |
| 基本仕様 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9650 ３． Memory＝DDR2-1066 8GB UMAX Pulsar DCDDR2-4GB-1066C*４ ４． GraphicCard＝ ASUS EAH3870 TOP3 ５． ＨＤＤ Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB ４台 RAID0 Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． ＯＳ＝Windows Vista Ultimate 64Bit 「画像処理・HP製作用」、「メール・経理用」、「自宅サーバ用」の３台製作予定 |
| １１． 群馬県高崎市の「HARD-OFF高前バイパス店」で購入。 旧式の厚いアルミケース（電源＋FDD＋CD付き）＋電源２個。 店内を徘徊していたら、「買って・使って」と呼びかけるので、値引きして９０００円購入する。 |
 |
| １２． 電源SWのボタンが無い。 |
 |

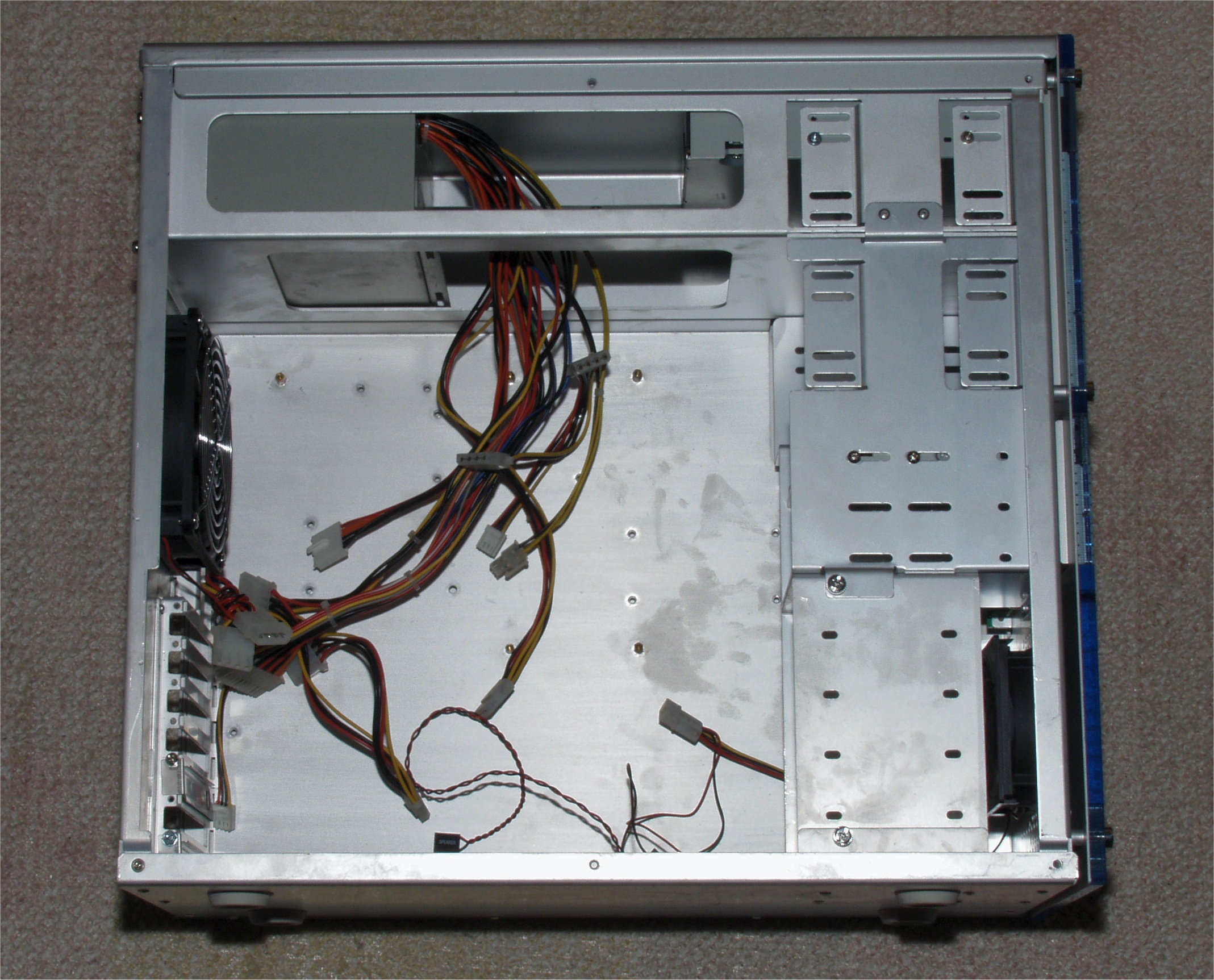

| １３． 横から見る、とにかく厚く・丈夫。 |
 |

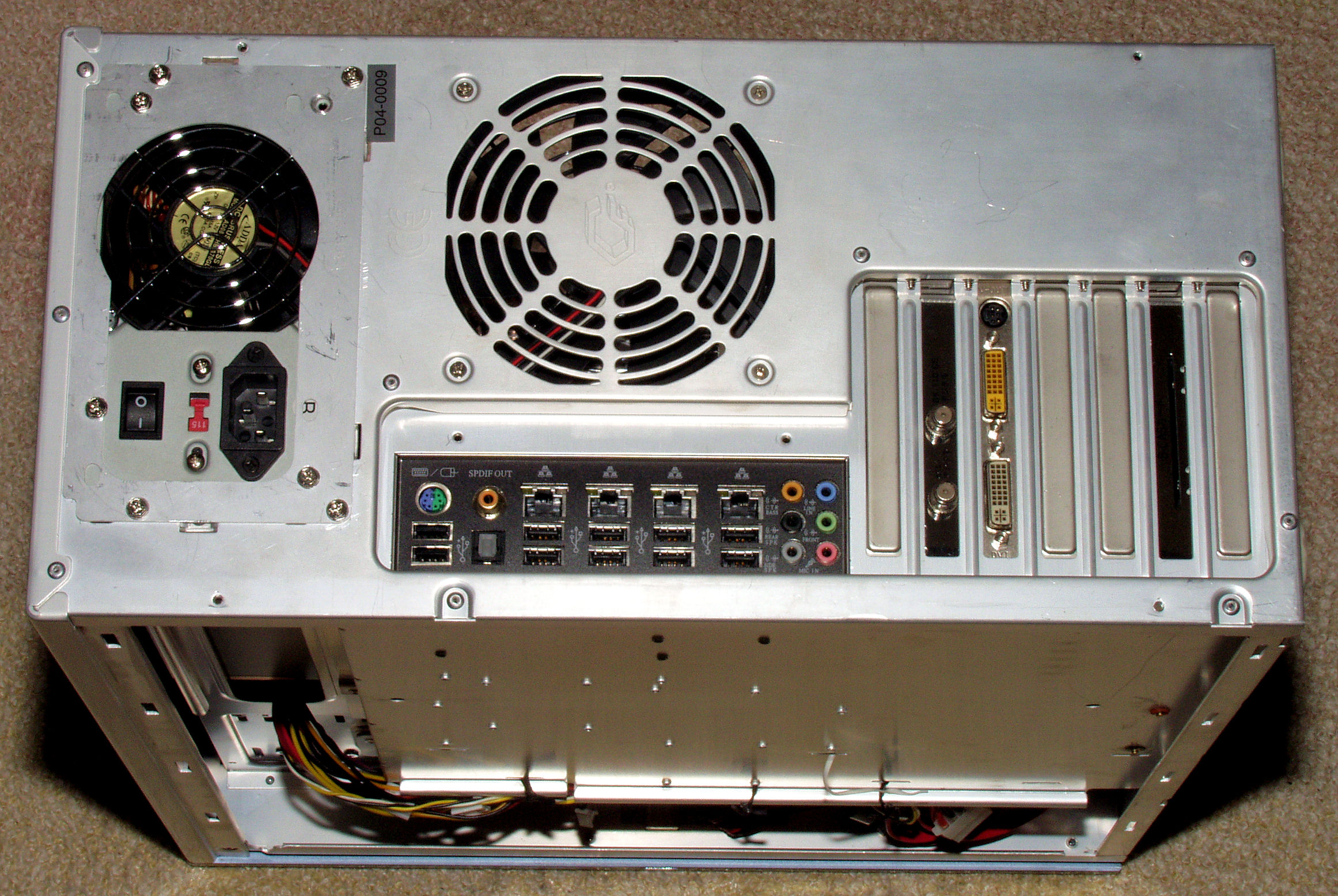

| １４． 後ろから見る。 |
 |
| １５． 付属の電源２個。 |
 |
| ２１． タンデム（tandem）電源製作その１。 容量不足で失敗。 タンデム（tandem）電源製作その２。 「試作器１号」用 タンデム（tandem）電源製作その３。 「試作器２号」用 タンデム（tandem）電源製作その４。 「試作器３号」用 |
| ３１． フアンモータを分解清掃・給油する。 ついでに、最近のMotherBoardは回転数をコントロールするので、感知ラインを引き出す。 |
 |

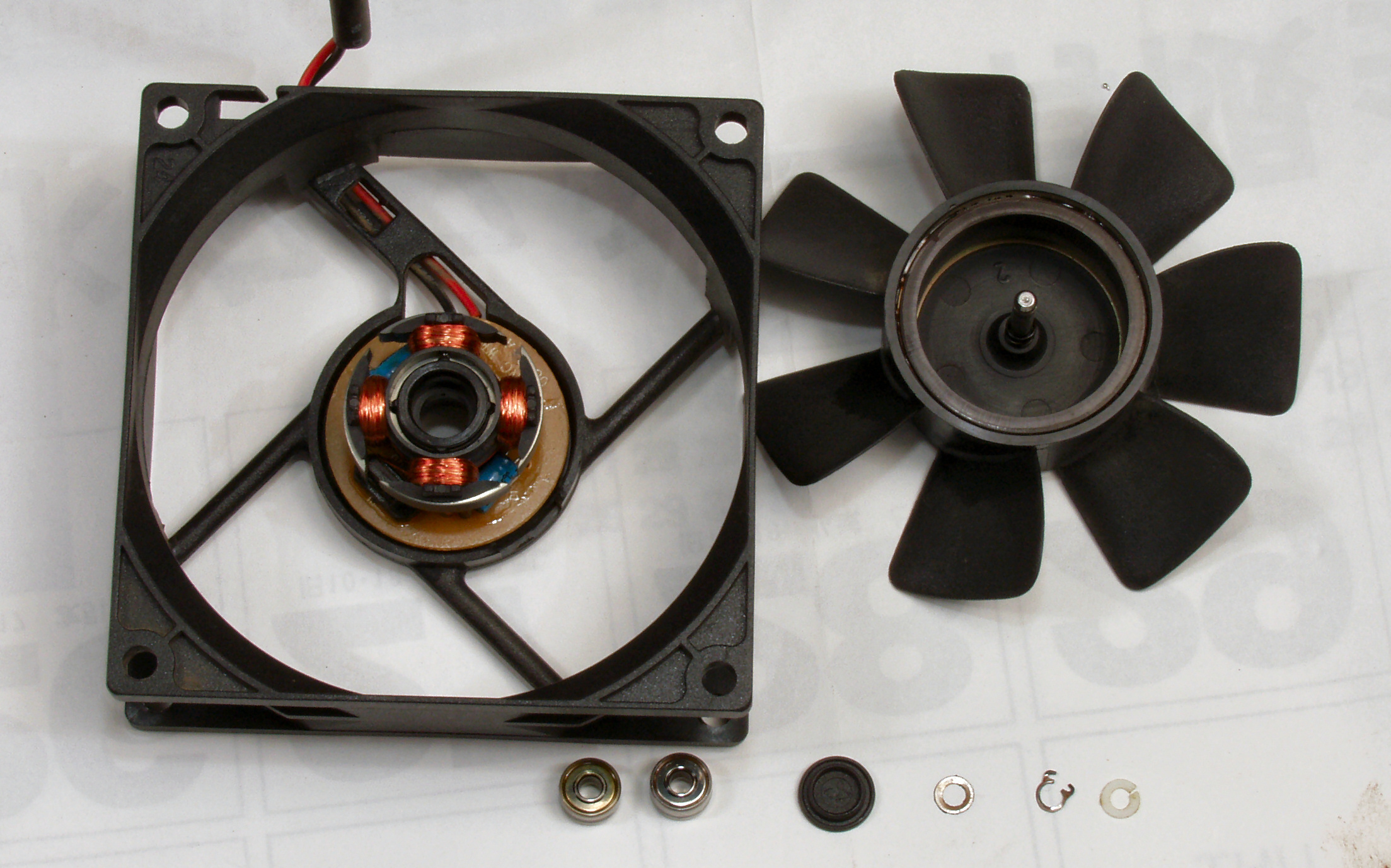

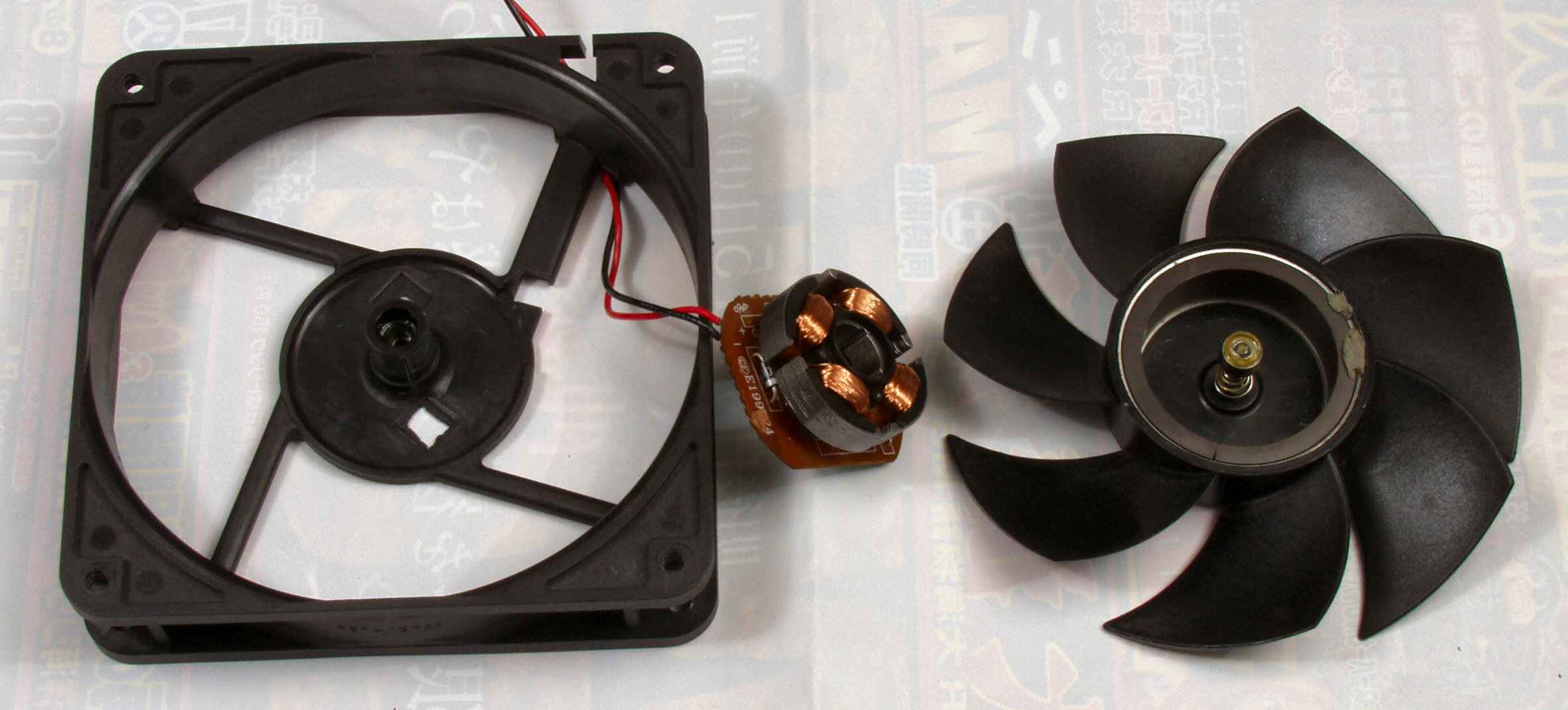

| ３２． フアンモータ感知ラインを引き出す。２個共、Ball Bearing使用。 左＝新しいので、Two-Phase Brushless Fan Motor Driver使用。面実装なので部品が小さくて大変。 右＝古いタイプ、Tr（トランジスター）１個、抵抗２個、電解コンデンサー２個使用。 |
 |
| ３３． フアンモータ感知ラインを引き出す。 |
 |
| ４１． 「試作器１号」で問題発生。ＨＤＤ４台のＲＡＩＤ０。 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9650 ３． Memory＝DDR2-1066 8GB UMAX Pulsar DCDDR2-4GB-1066C*４ ４． GraphicCard＝ ASUS EAH3870 TOP ５． ＨＤＤ＝Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB 2台 RAID0 当初 Seagate ST31500341AS 1.5TB/SATA2/7200rpm/32MB 4台 RAID0 に変更 インテル 335 Series SSDSC2CT240A4K5 ４台 RAID0 に変更（2013/4/10) Seagate ST31000340AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． TV-Bord＝PIX-DT012-PP0 ７． ＯＳ＝Windows Vista Ultimate 64Bit |
 |
| ４２． 「試作器１号」メモリー付近が高温（５０度Ｃ）になる。原因はＣＰＵフアンから温風がメモリー付近に滞留する為。 |
 |
| ４３． 「試作器１号」ＣＰＵクーラをＡＳＵＳ「Ｔｒｉｔｏｎ７０」に交換、 又、電源を後吸い込みに交換し、流れを変えた。 メモリー付近が４０度Ｃになる。 |
 |
| ４４． 「試作器１号」メモリーを冷却。メモリー付近が３８度Ｃになる。 |
 |
| ４５． 「試作器１号」グラフィックボードを「ＡＳＵＳ EN9600GT HDMI」に交換。 最初の通電時（起動）、電源容量不足で起動し直すので、電源強化 タンデム（tandem）電源製作その３。 |
 |
| ５１． 「試作器１号」完成 |
 |

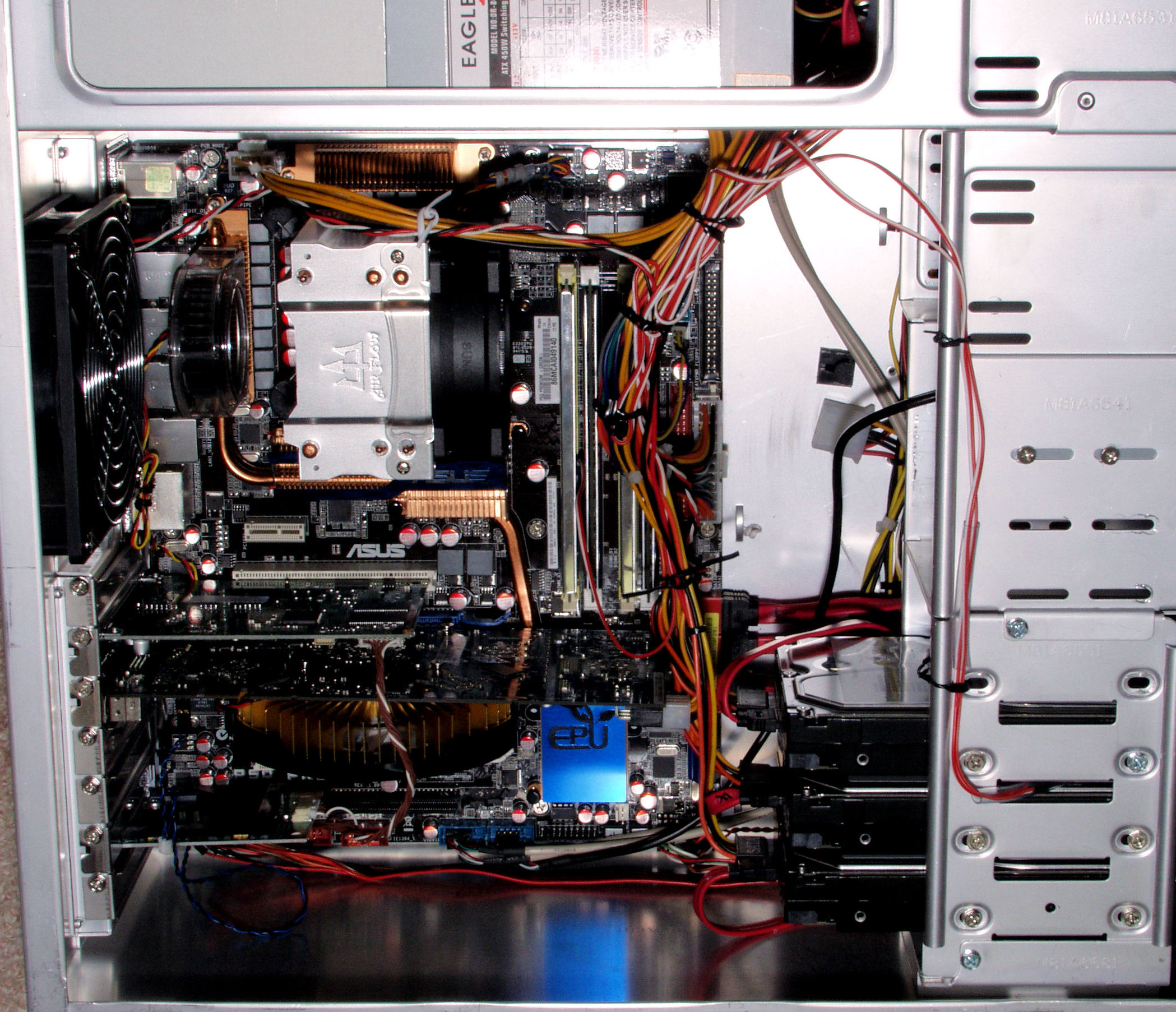

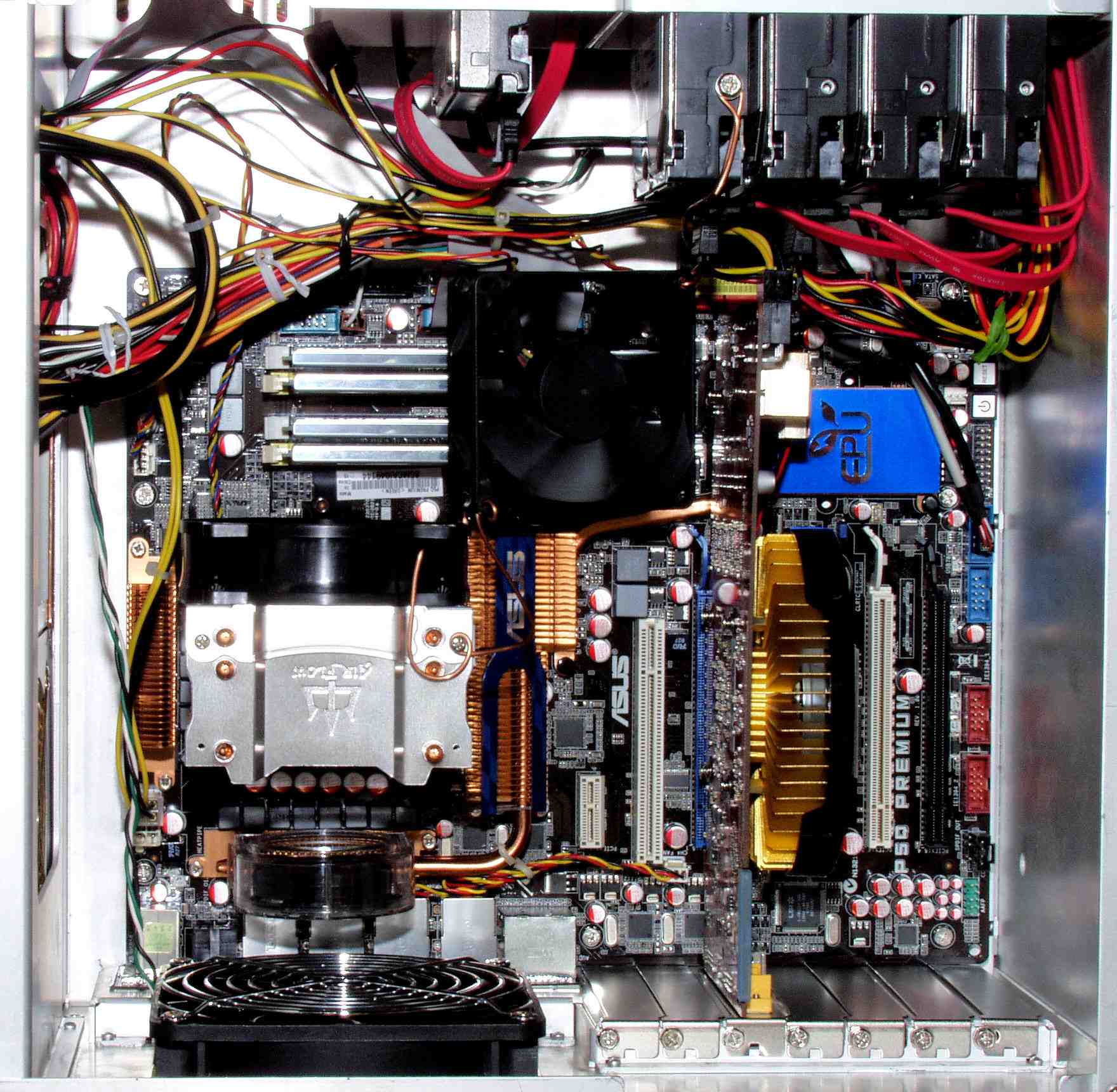

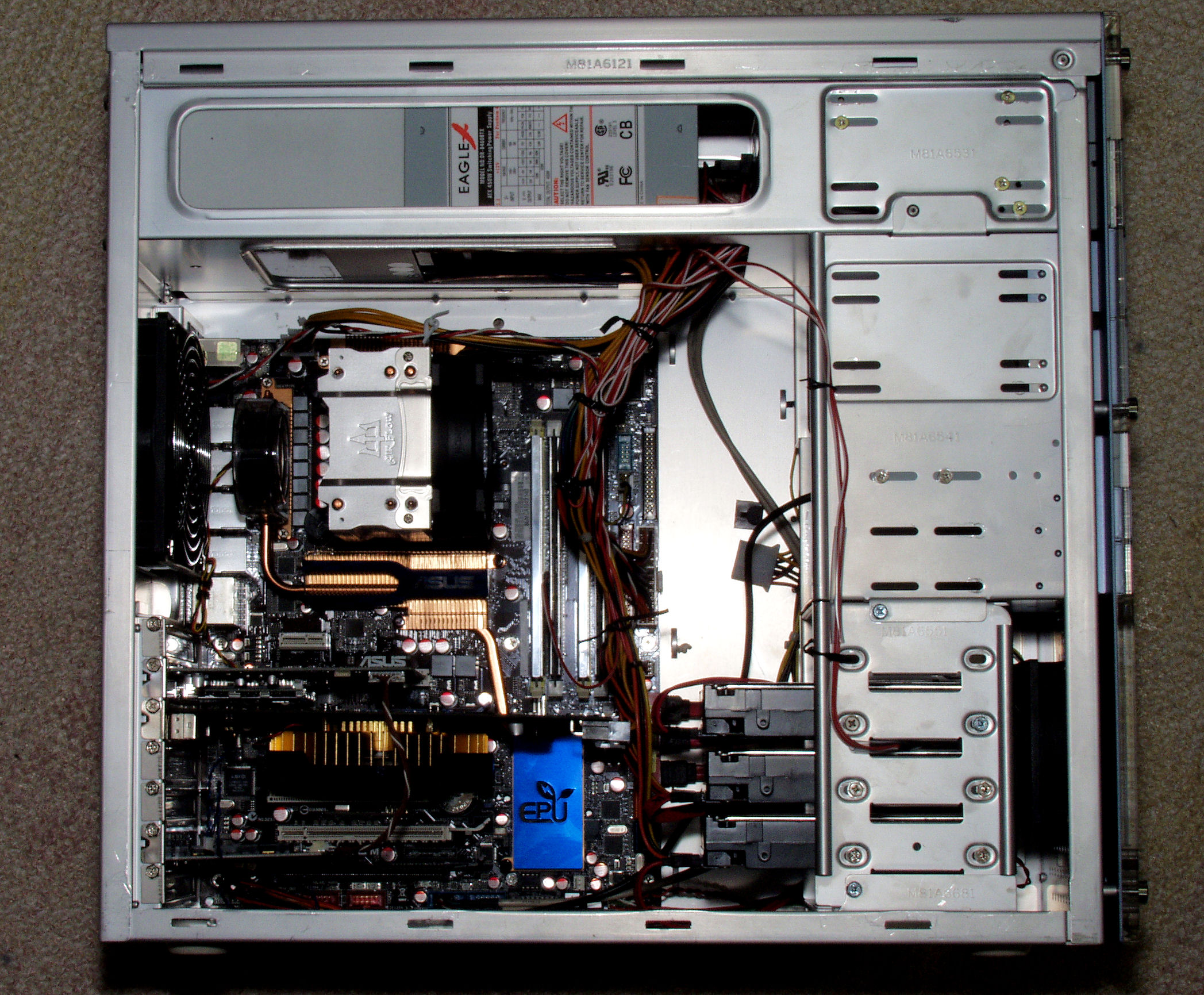

| ５２． 「試作器１号」完成、ＣＰＵ周り。 |
 |

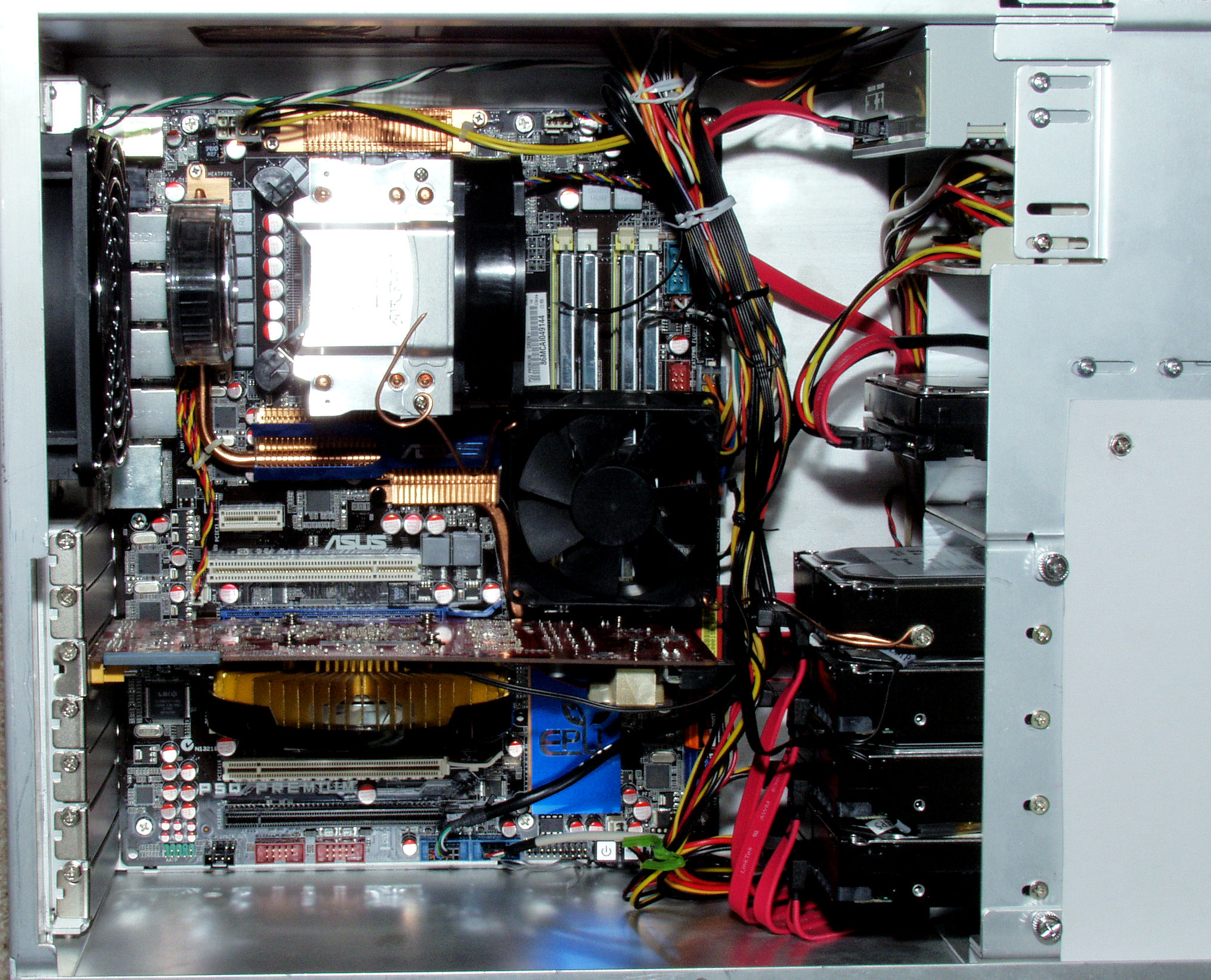

| ５３． 「試作器１号」完成、ＧＢ周り。 |
 |

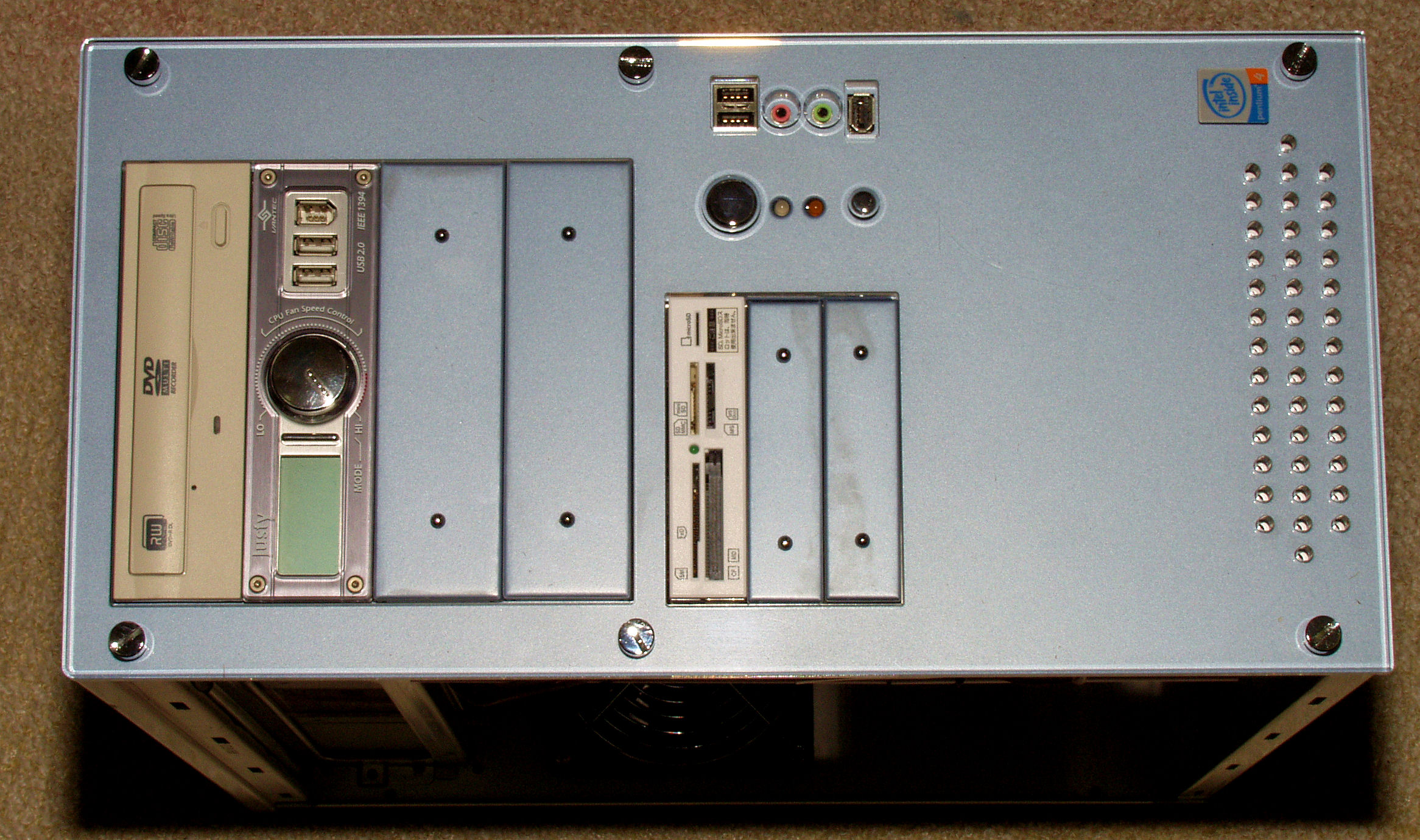

| ６１． 「試作器１号」完成、前。 |
 |
| ６２． 「試作器１号」完成、後。 |
 |
| ７１． 「試作器１号」 Windows Experience Index score=5.9 |
 |

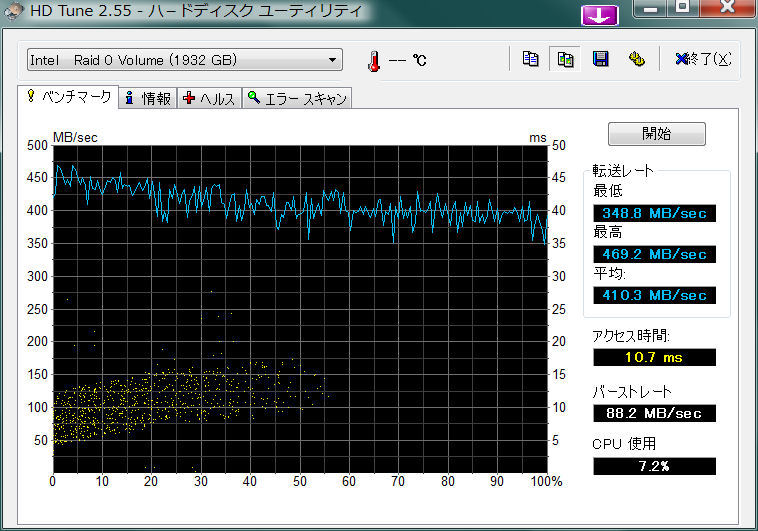

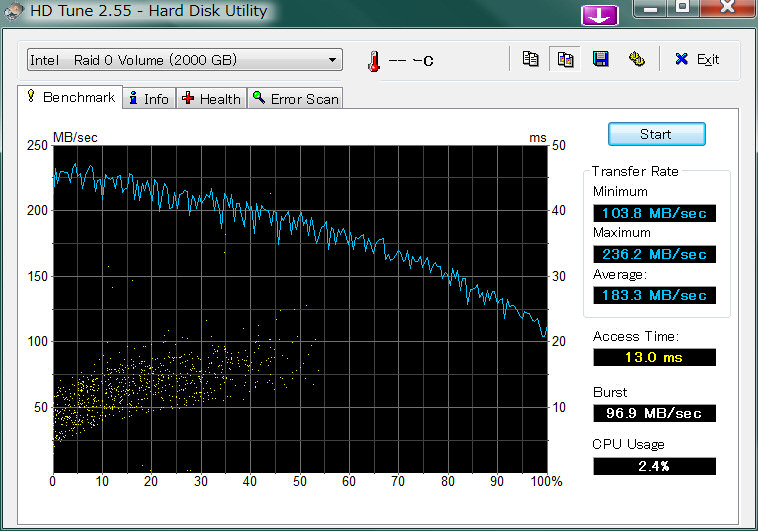

| ７２． ＨＤＤ（Seagate ST31000333AS）２台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果 |
 |
| ７３． ＨＤＤ（Seagate ST31000333AS）１台の ＨＤ Ｔｕｎｅの結果 |
 |
| ７４． ＨＤＤ（Seagate ST31500341AS）４台のＲＡＩＤ０ に変更、右はＢａｃｋ−Ｕｐ用。 |
 |

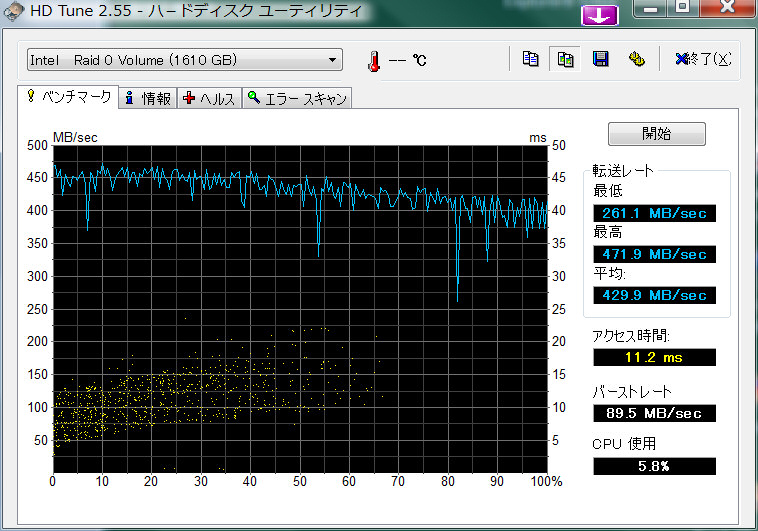

| ７５． ＨＤＤ（Seagate ST31500341AS）４台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果 |
 |
| ８１． 「試作器２号」製作。 １． MotherBoard＝ ASUS P5Q Premium ２． ＣＰＵ＝ Intel Core 2 Quad Q9650 ３． Memory＝DDR2-1066 8GB UMAX Pulsar DCDDR2-4GB-1066C*４ ４． GraphicCard＝ ASUS EAH3870 TOP ５． ＨＤＤ Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB ４台 RAID0 インテル 335 Series SSDSC2CT240A4K5 ４台 RAID0 に変更（2013/4/10) Seagate ST31000333AS 1TB/SATA2/7200rpm/32MB １台 Back_UP用 ６． ＯＳ＝ Windows Vista Ultimate 64Bit |
 |
| ８２． 「試作器２号」製作。 タンデム（tandem）電源製作その２ 使用。 |
 |
| ８３． 「試作器２号」製作。４台のHDDに風が行くように、隙間に厚紙を取り付ける、反対側も同様にする。 |
 |
| ８４． 「試作器２号」製作。memoryにフアンを付ける。 |
 |

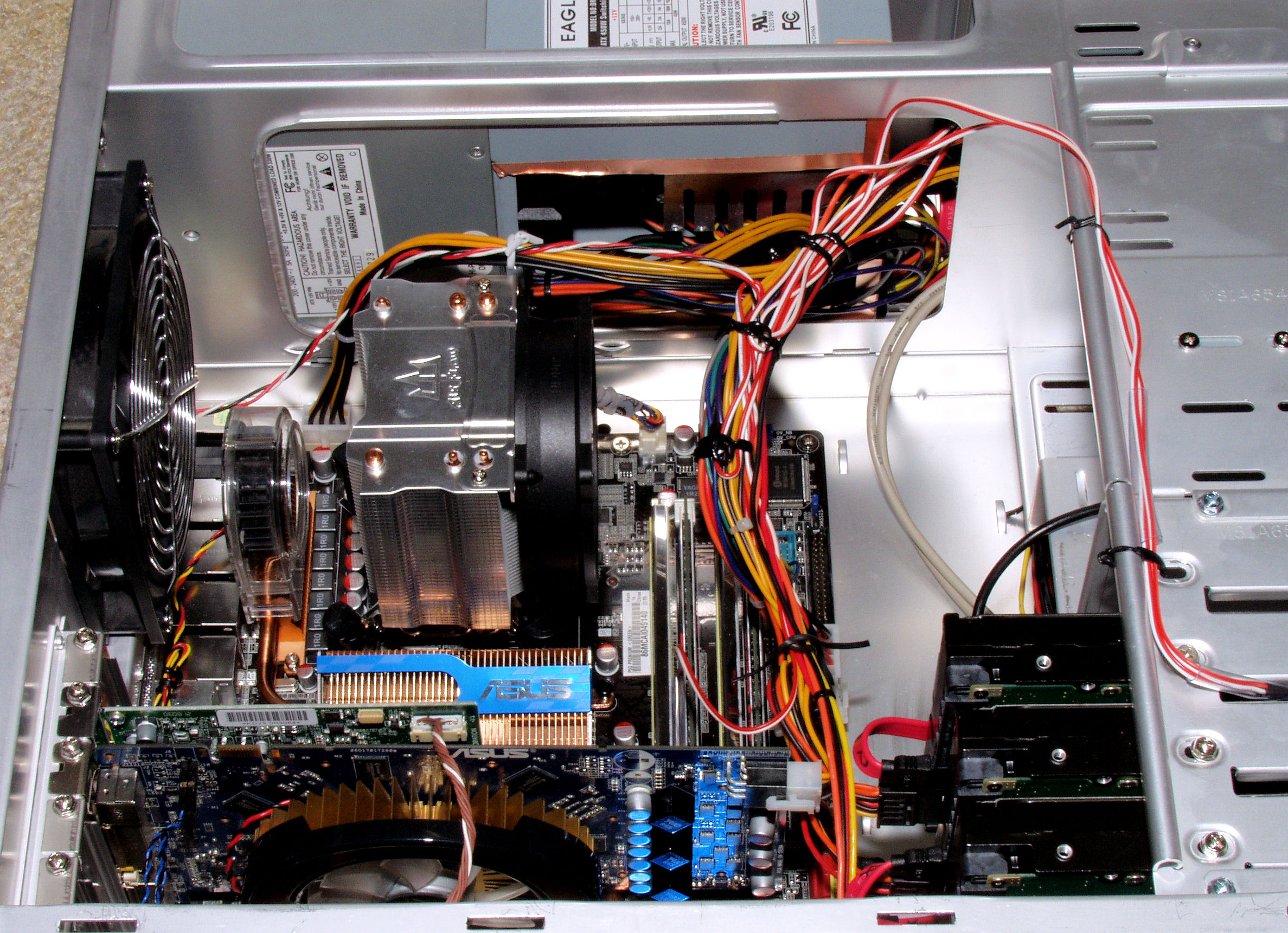

| ９１． 「試作器２号」完成。 |
 |

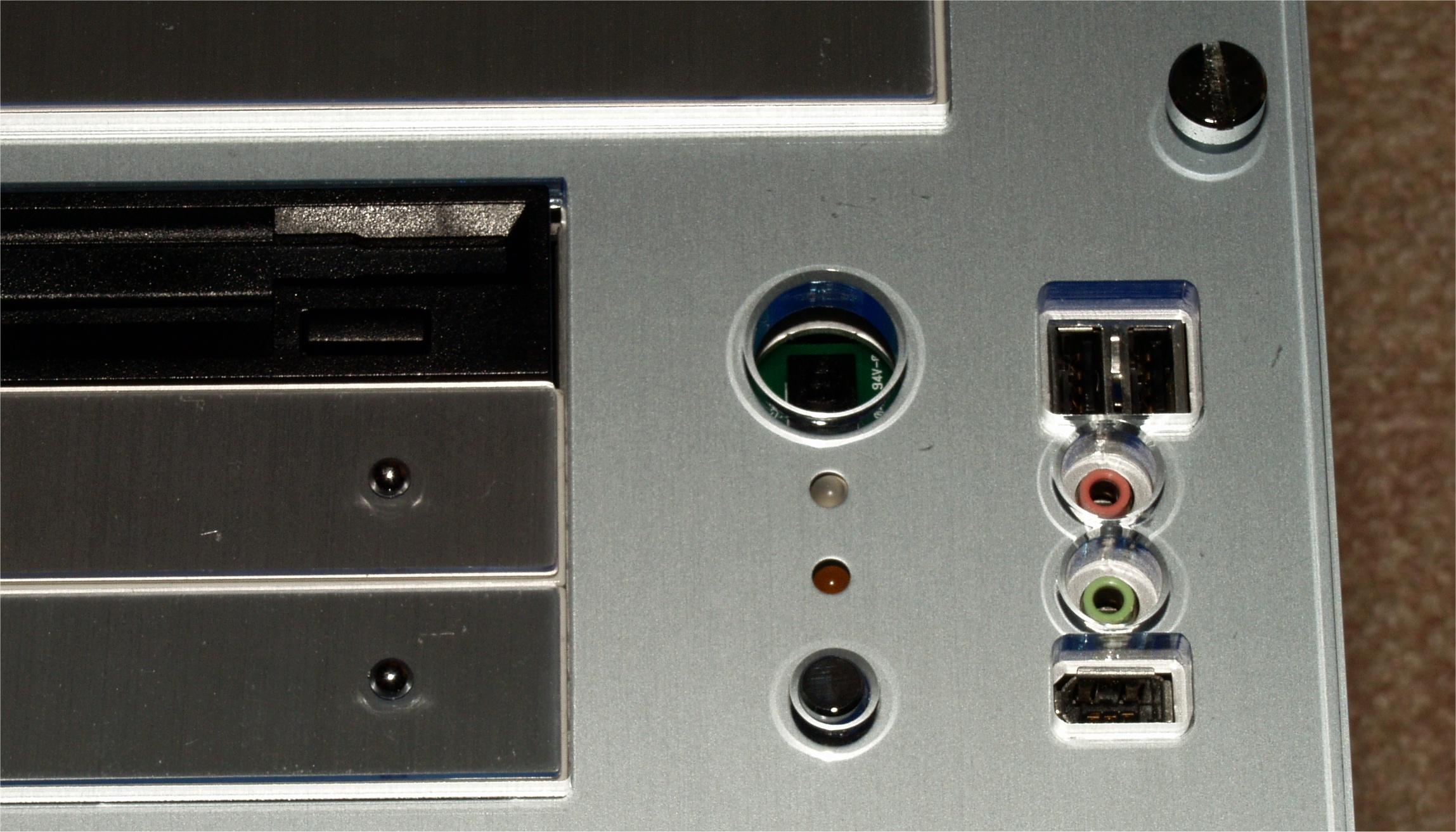

| Ａ１． 「試作器２号」完成。 前４個のUSB入力端子横のボタンで「BACK-UP用HDDの電源制御」する。 「BACK-UP用HDDの電源制御」の製作はこちら。 |
 |

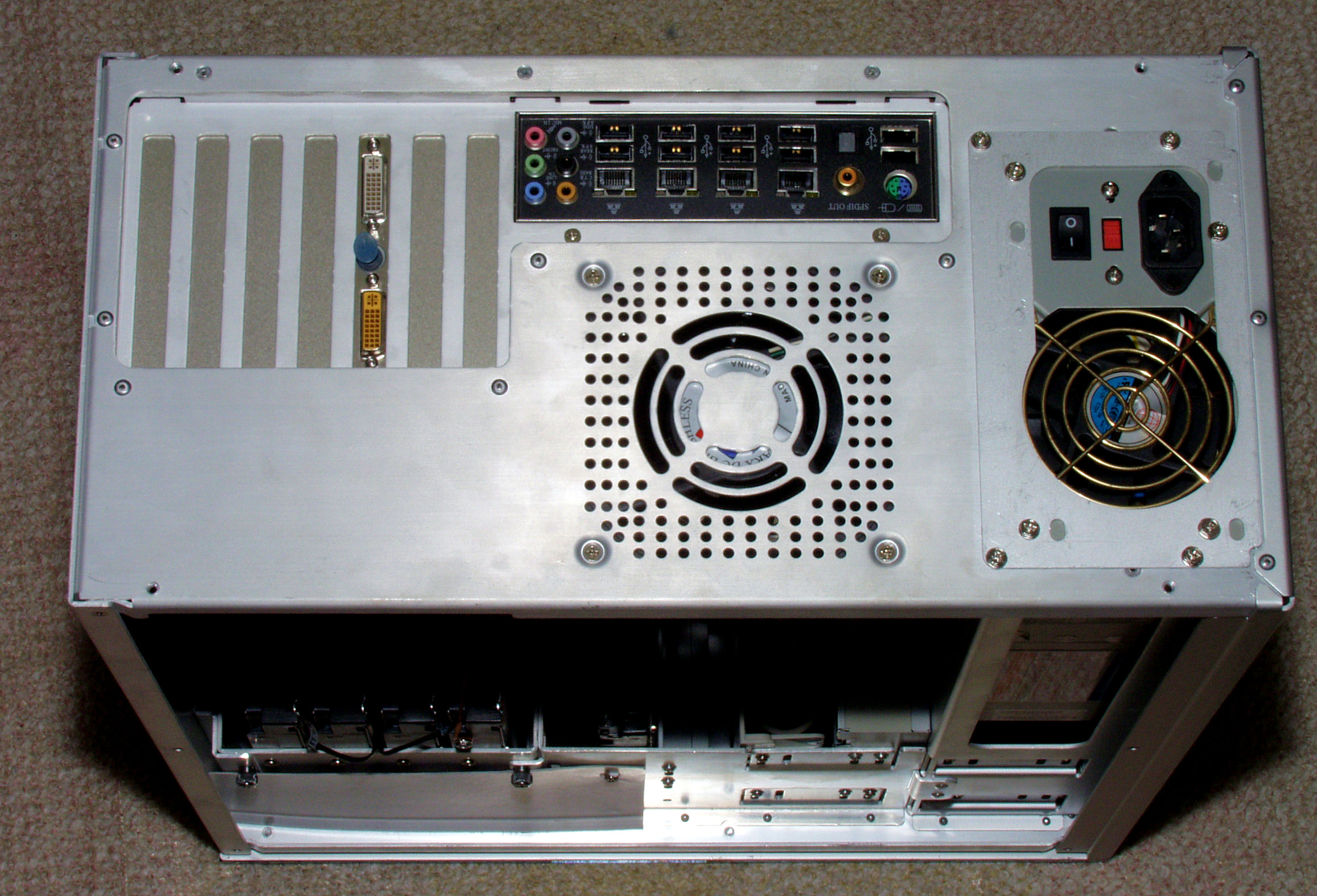

| Ａ２． 「試作器２号」完成、後。 |
 |

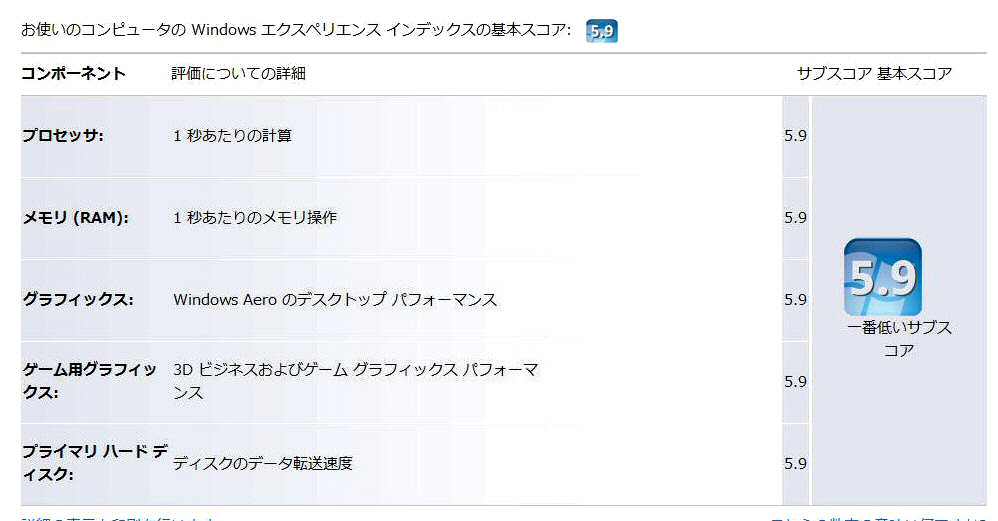

| Ａ３． 「試作器２号」 Windows Experience Index score=5.9 |
|

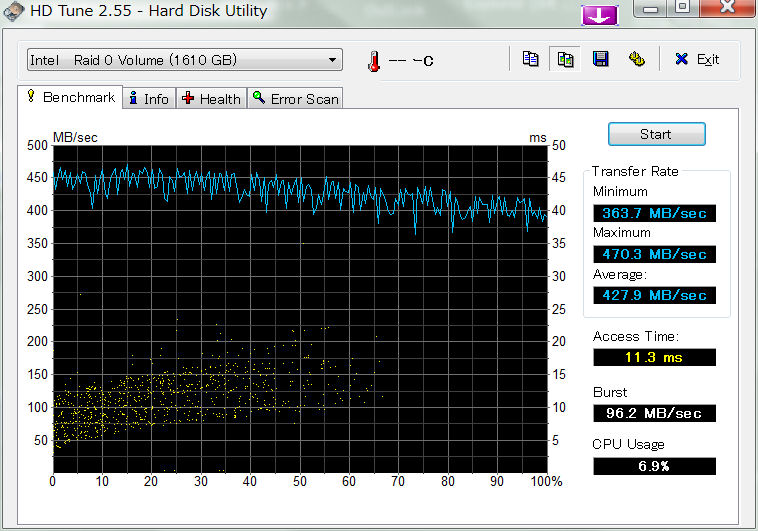

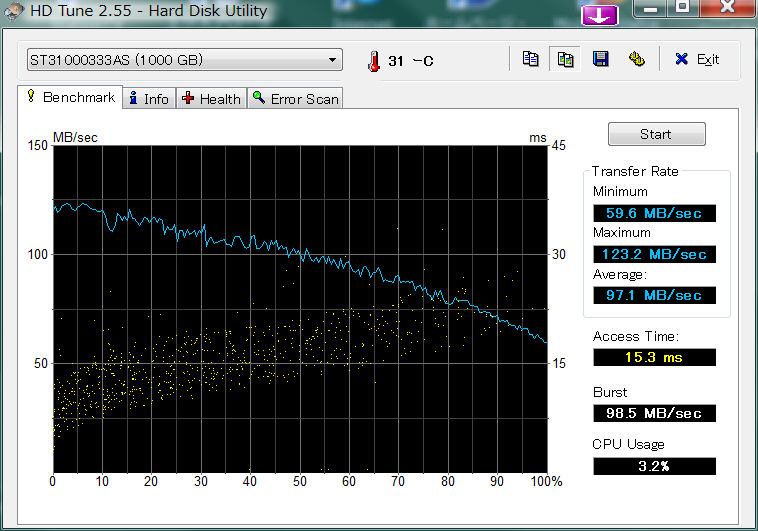

| Ａ４． ＨＤＤ（Seagate ST31000333AS）４台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果 |
 |
| Ａ５． ＨＤＤ（Seagate ST31000333AS）４台のＲＡＩＤ＿０ のＨＤ Ｔｕｎｅの結果、ファームウェアのアップデート後。 |
 |
