| ＤＲＡＫＥ ＴＲ−７ #8093＝ｒｅｄ |
| 平成１５年４月３０日到着 平成年月日完成 |
|

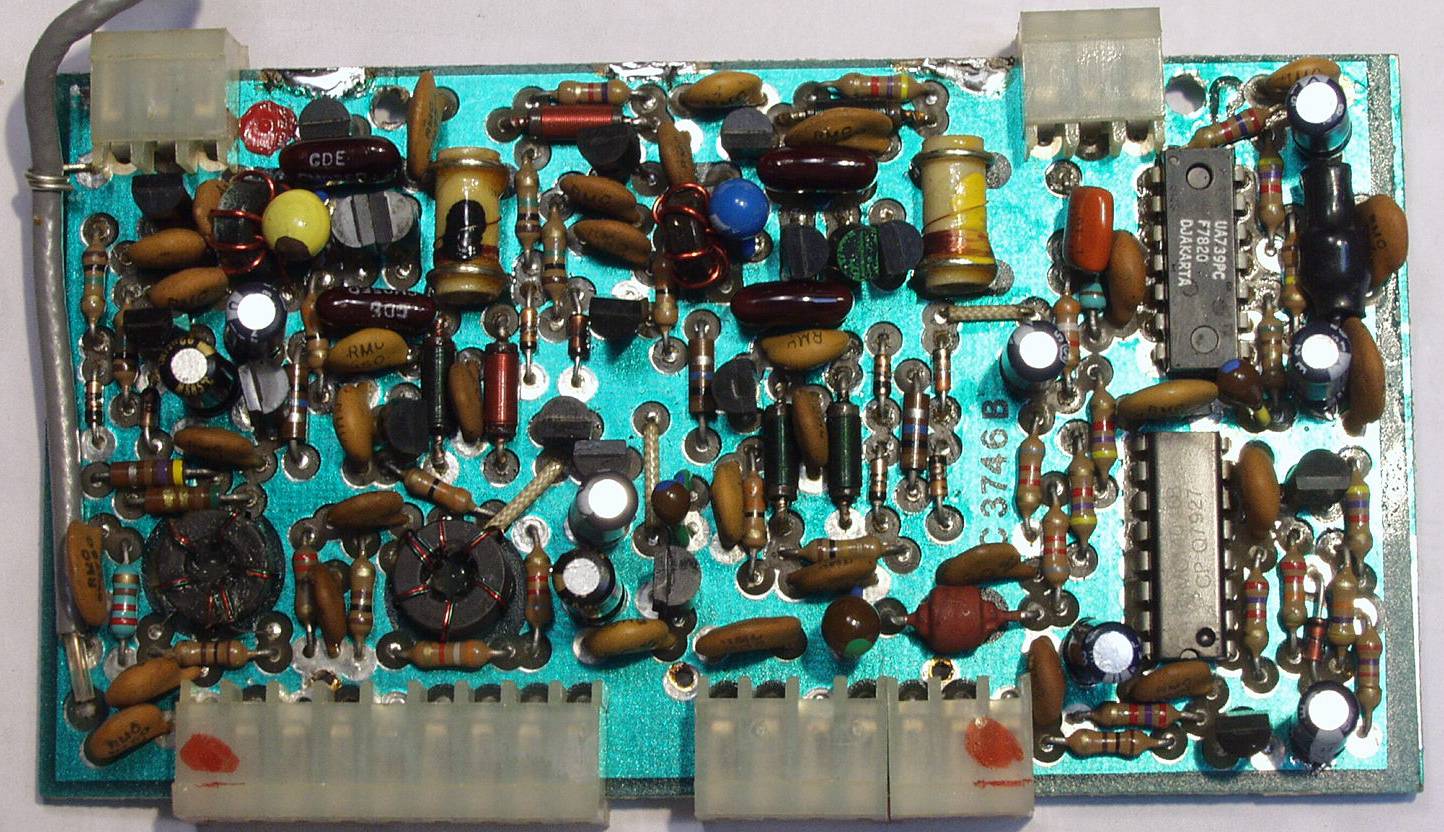

| 修理状況 Ｃ−１Ａ．修理前 ２ｎｄ ＩＦ／Ａｕｄｉｏ Ｂｏｒｄ |
 |
| Ｃ−１Ｂ．修理後 ２ｎｄ ＩＦ／Ａｕｄｉｏ Ｂｏｒｄ 電解コンデンサー９個交換 |
 |

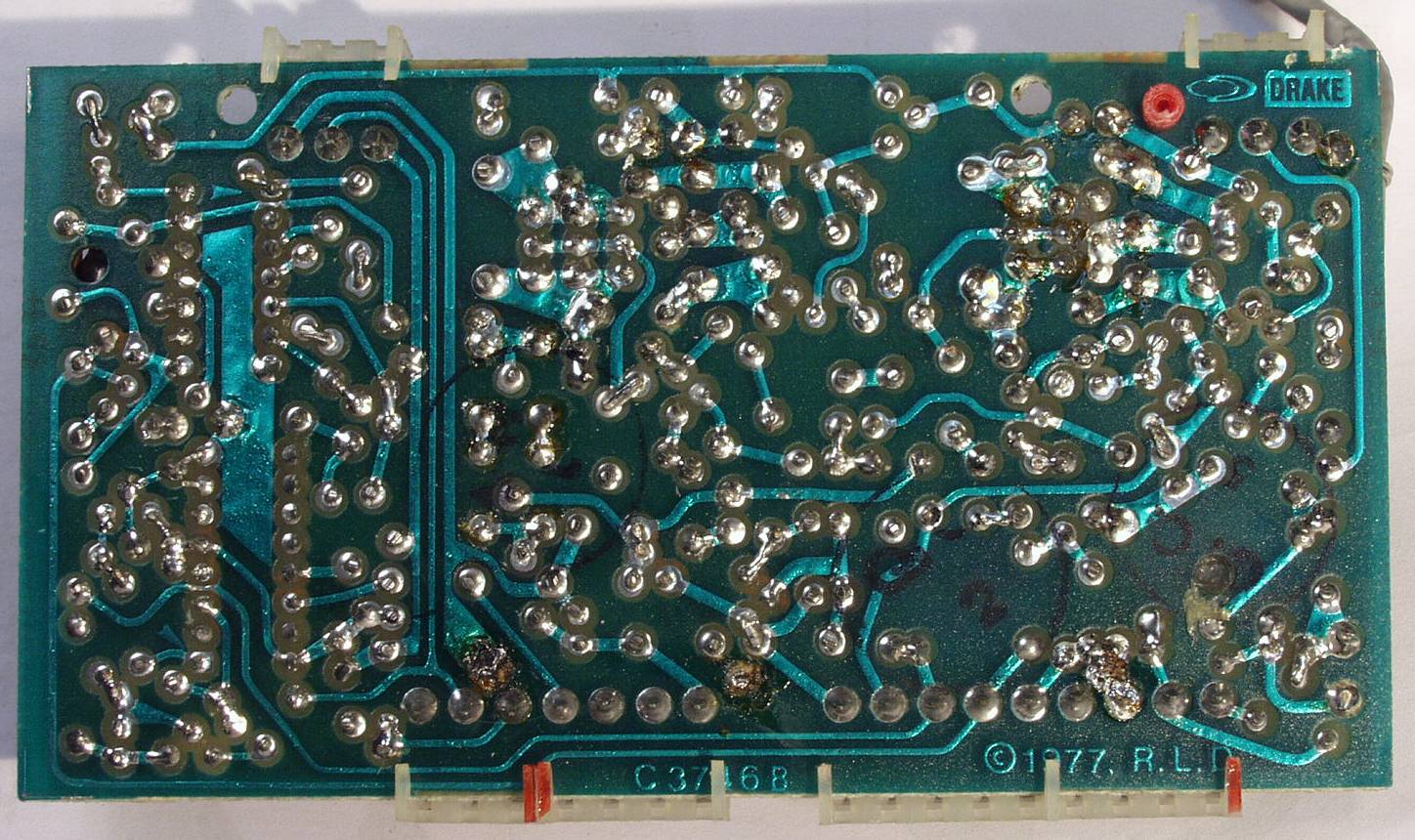

| Ｃ−１Ｃ．修理前 ２ｎｄ ＩＦ／Ａｕｄｉｏ Ｂｏｒｄ 裏 |
 |

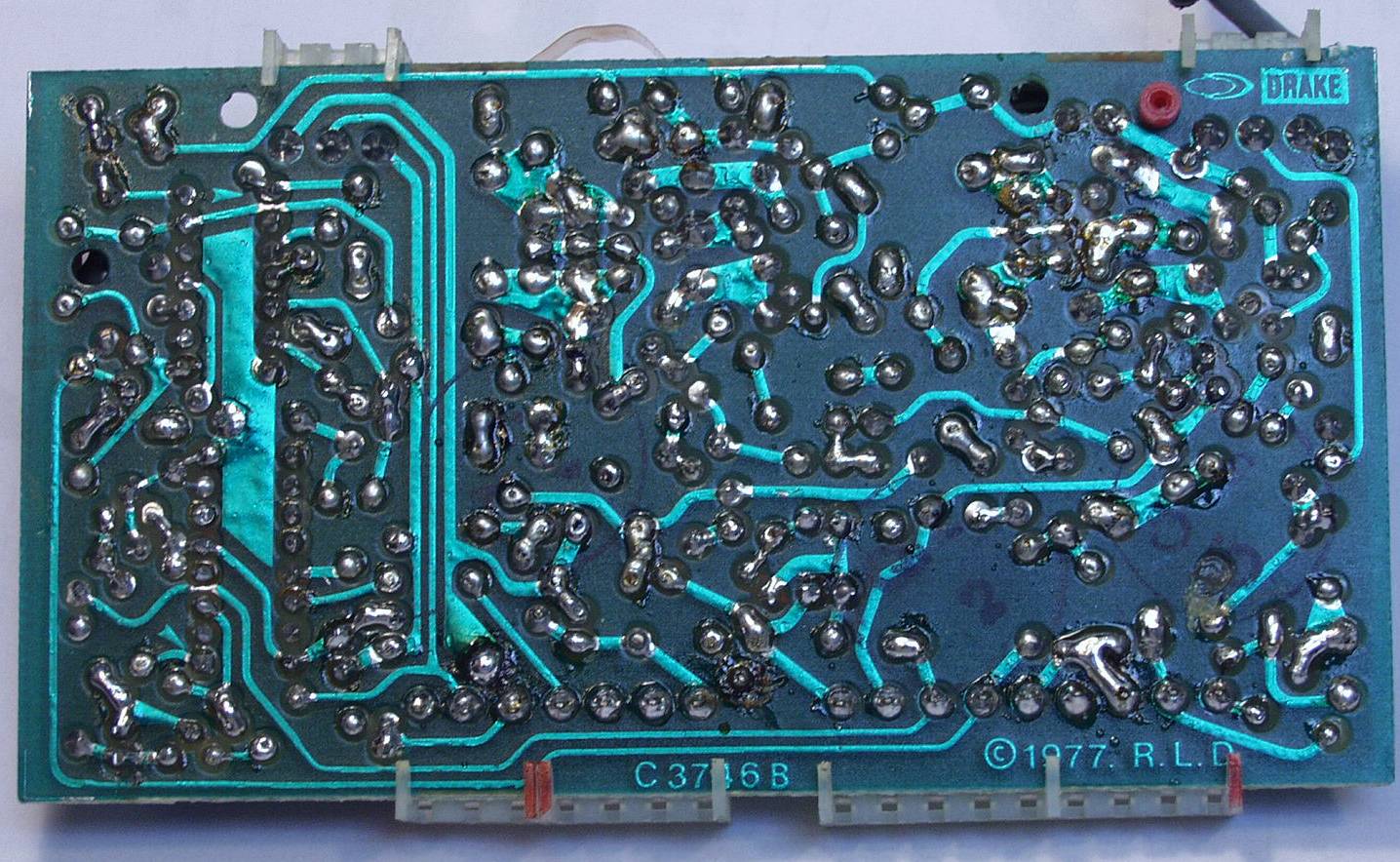

| Ｃ−１Ｄ．修理（半田補正）後 ２ｎｄ ＩＦ／Ａｕｄｉｏ Ｂｏｒｄ 裏 |
 |

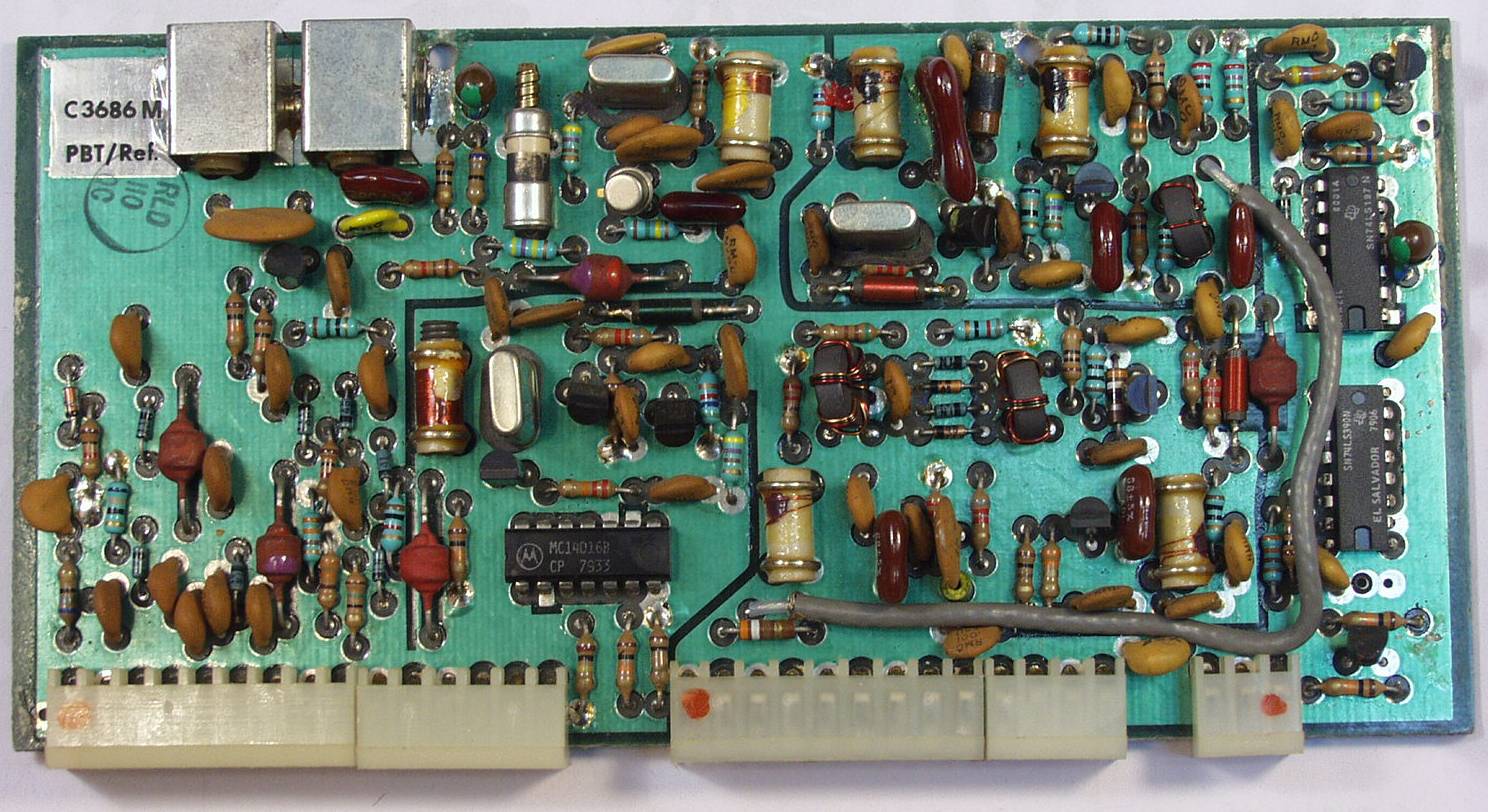

| Ｃ−２Ａ．修理前 ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ Ｂｏｒｄ |
 |

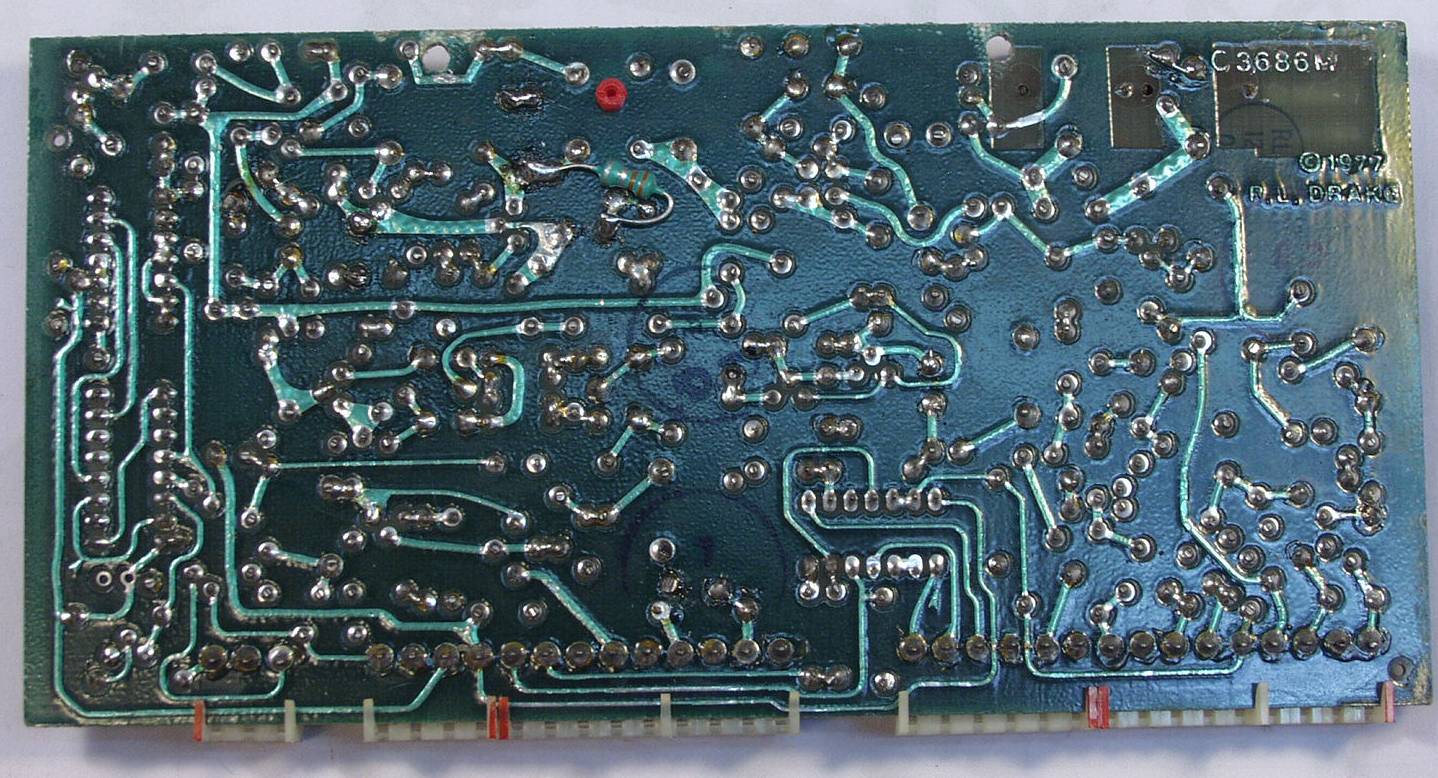

| Ｃ−２Ｂ．修理前 ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ Ｂｏｒｄ 裏 |
 |

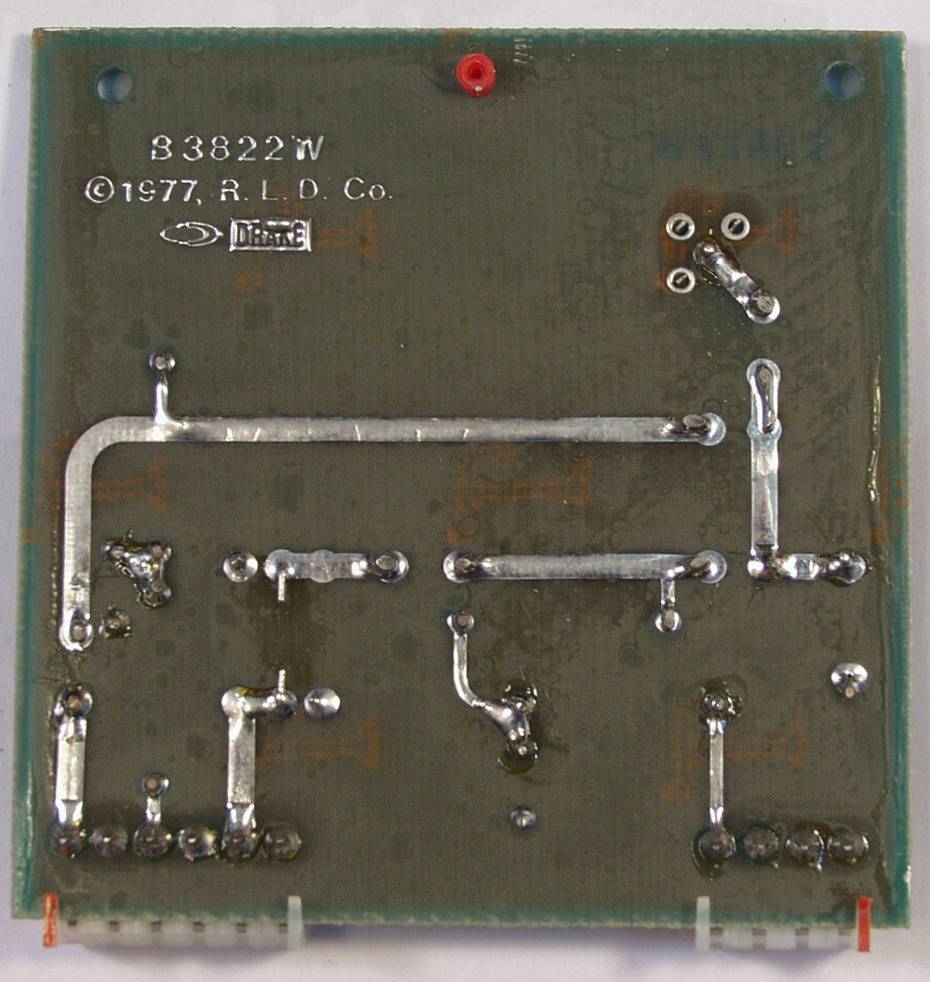

| Ｃ−２Ｃ．修理（半田補正）後 ＰａｓｓＢａｎｄＴｕｎｉｎｇ／Ｒｅｆｅｒｒｅｎｃｅ Ｂｏｒｄ 裏 |
 |

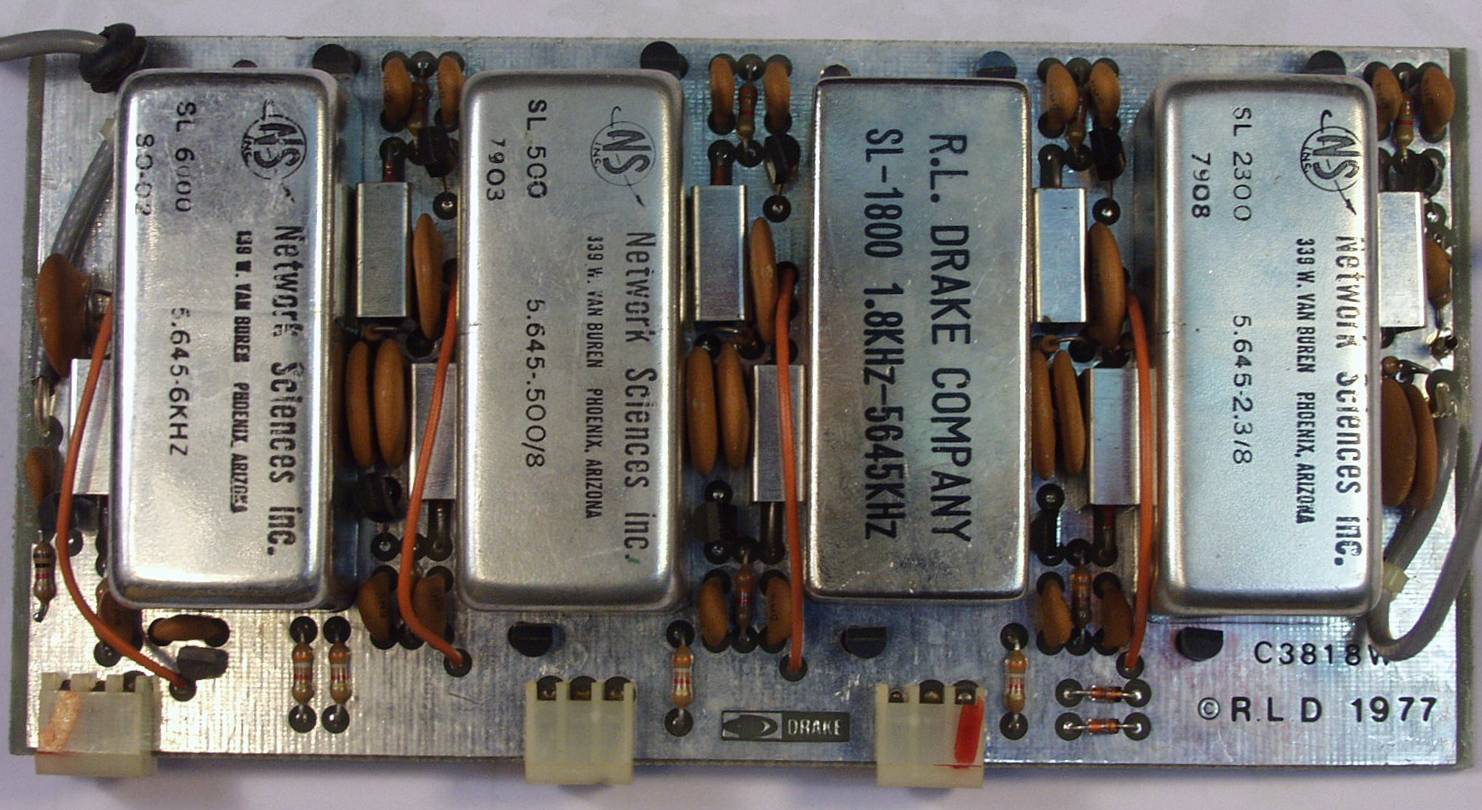

| Ｃ−３Ａ．修理前 ＩＦ ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ |
 |

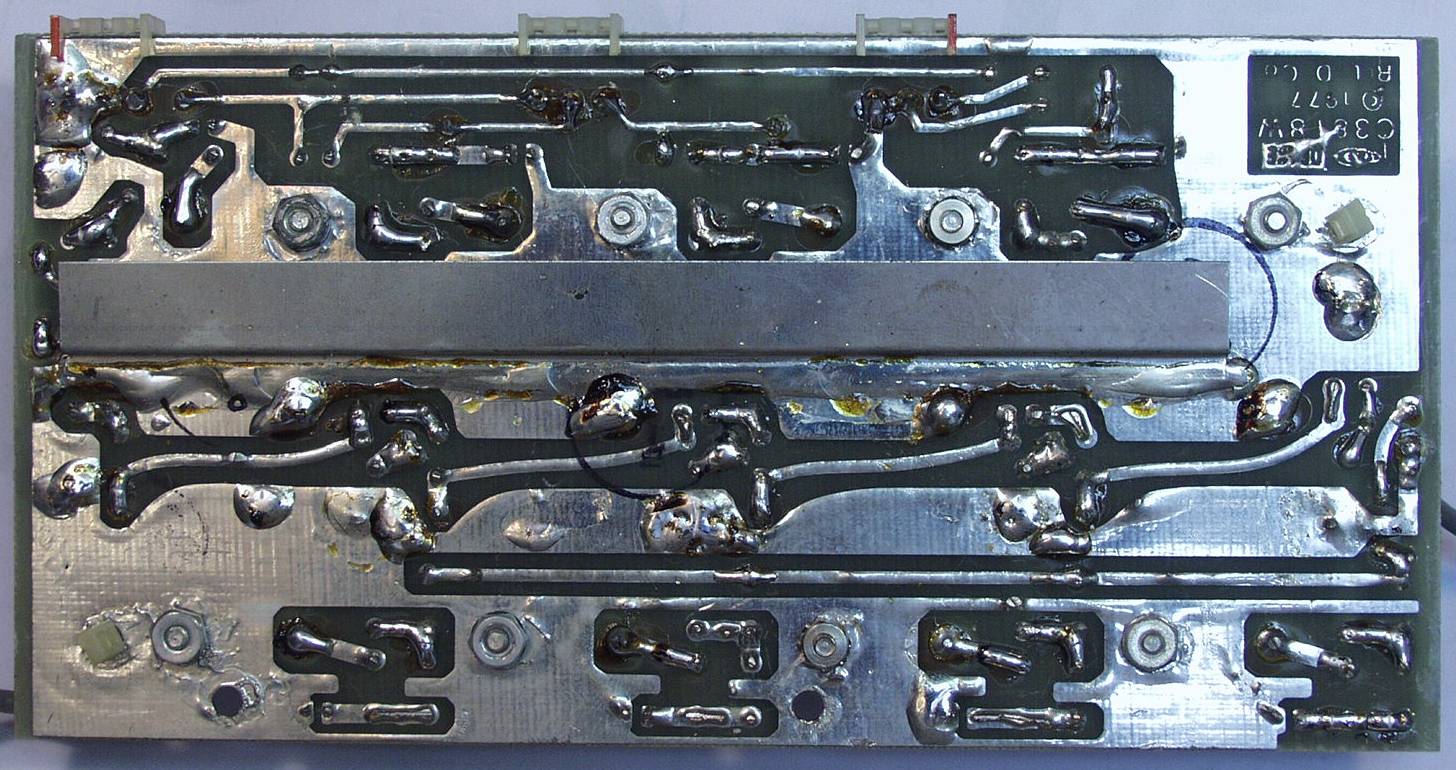

| Ｃ−３Ｂ．修理前 ＩＦ ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ 裏 |
 |
| Ｃ−３Ｃ．修理（半田補正）後 ＩＦ ＳｅｌｅｃｔｉｖｉｔｙＢｏｒｄ 裏 |
 |
| Ｃ−４Ａ．修理前 ２ｎｄ Ｍｉｘｅｒ Ｂｏｒｄ |
 |
| Ｃ−４Ｂ．修理前 ２ｎｄ Ｍｉｘｅｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−４Ｃ．修理（半田補正）後 ２ｎｄ Ｍｉｘｅｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−５Ａ．修理前 ＩＦ Ｓｗｉｔｃｈｉｎｇ Ｂｏｒｄ |
 |
| Ｃ−５Ｂ．修理前 ＩＦ Ｓｗｉｔｃｈｉｎｇ Ｂｏｒｄ 裏 |
 |
| Ｃ−５Ｃ．修理（半田補正）後 ＩＦ Ｓｗｉｔｃｈｉｎｇ Ｂｏｒｄ 裏 |
 |
| Ｃ−６Ａ．修理前 Ｔｒａｎｓｌａｔｏｒ Ｂｏｒｄ |
 |
| Ｃ−６Ｂ．修理後 Ｔｒａｎｓｌａｔｏｒ Ｂｏｒｄ |
| Ｃ−６Ｃ．修理前 Ｔｒａｎｓｌａｔｏｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−６Ｄ．修理（半田補正）後 Ｔｒａｎｓｌａｔｏｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−７Ａ．修理前 ＶＣＯ Ｂｏｒｄ |
 |
| Ｃ−７Ｂ．修理後 ＶＣＯ Ｂｏｒｄ 電解コンデンサー９個交換 |
 |
| Ｃ−７Ｃ．修理前 ＶＣＯ Ｂｏｒｄ 裏 |
 |
| Ｃ−７Ｄ．修理（半田補正）後 ＶＣＯ Ｂｏｒｄ 裏 |
 |

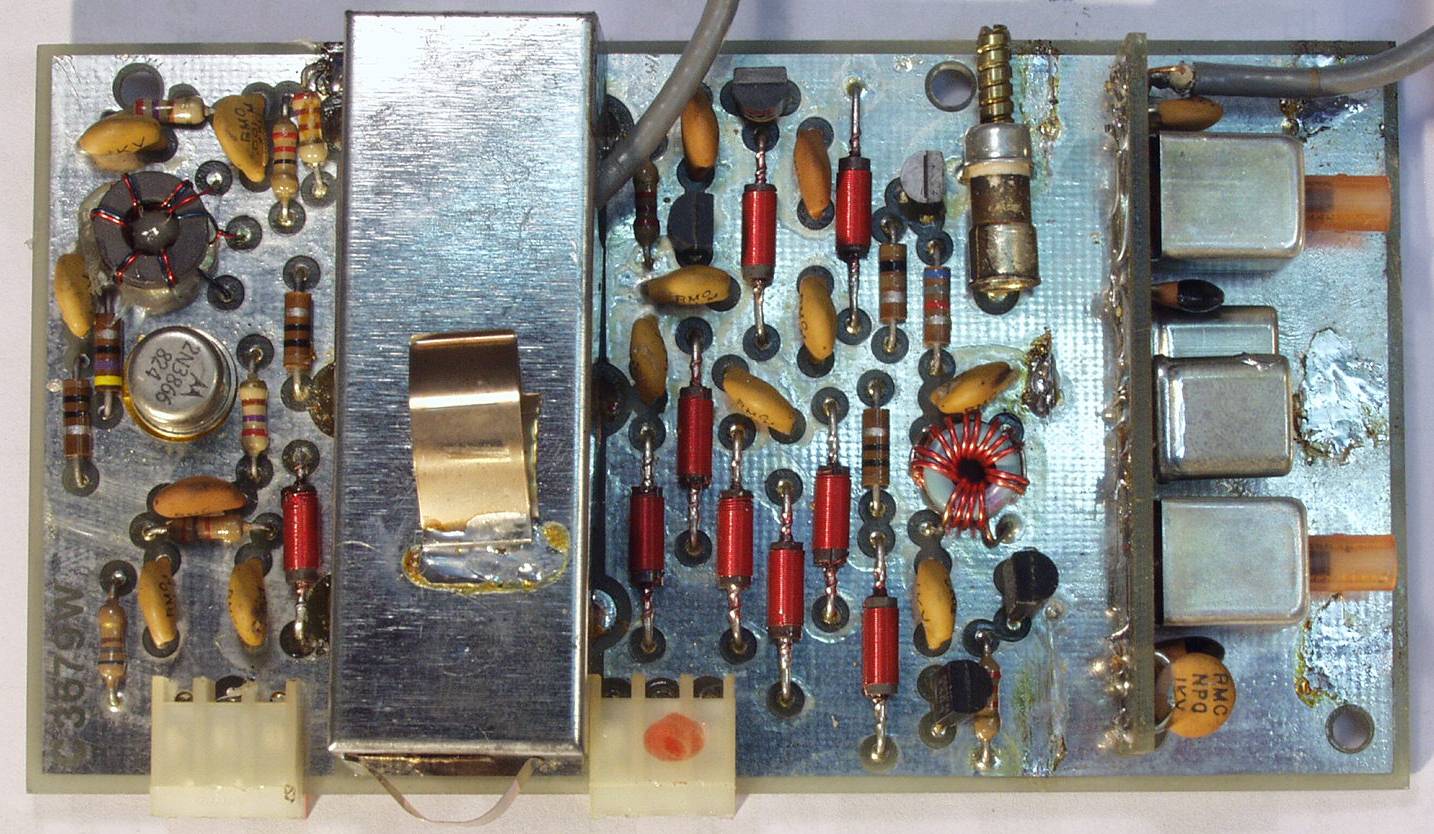

| Ｃ−８Ａ．修理前 Ｕｐ−Ｃｏｎｖｅｒｔｅｒ Ｂｏｒｄ |
 |
| Ｃ−８Ｂ．修理後 Ｕｐ−Ｃｏｎｖｅｒｔｅｒ Ｂｏｒｄ |
 |
| Ｃ−８Ｃ．修理前 Ｕｐ−Ｃｏｎｖｅｒｔｅｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−８Ｄ．修理（半田補正）後 Ｕｐ−Ｃｏｎｖｅｒｔｅｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−９Ａ．修理前 Ｔｒａｎｓｍｉｔ Ｅｘｃｉｔｅｒ Ｂｏｒｄ |
 |
| Ｃ−９Ｃ．修理前 Ｔｒａｎｓｍｉｔ Ｅｘｃｉｔｅｒ Ｂｏｒｄ 裏 |
 |
| Ｃ−９Ｄ．修理（半田補正）後 Ｔｒａｎｓｍｉｔ Ｅｘｃｉｔｅｒ Ｂｏｒｄ 裏 |
 |

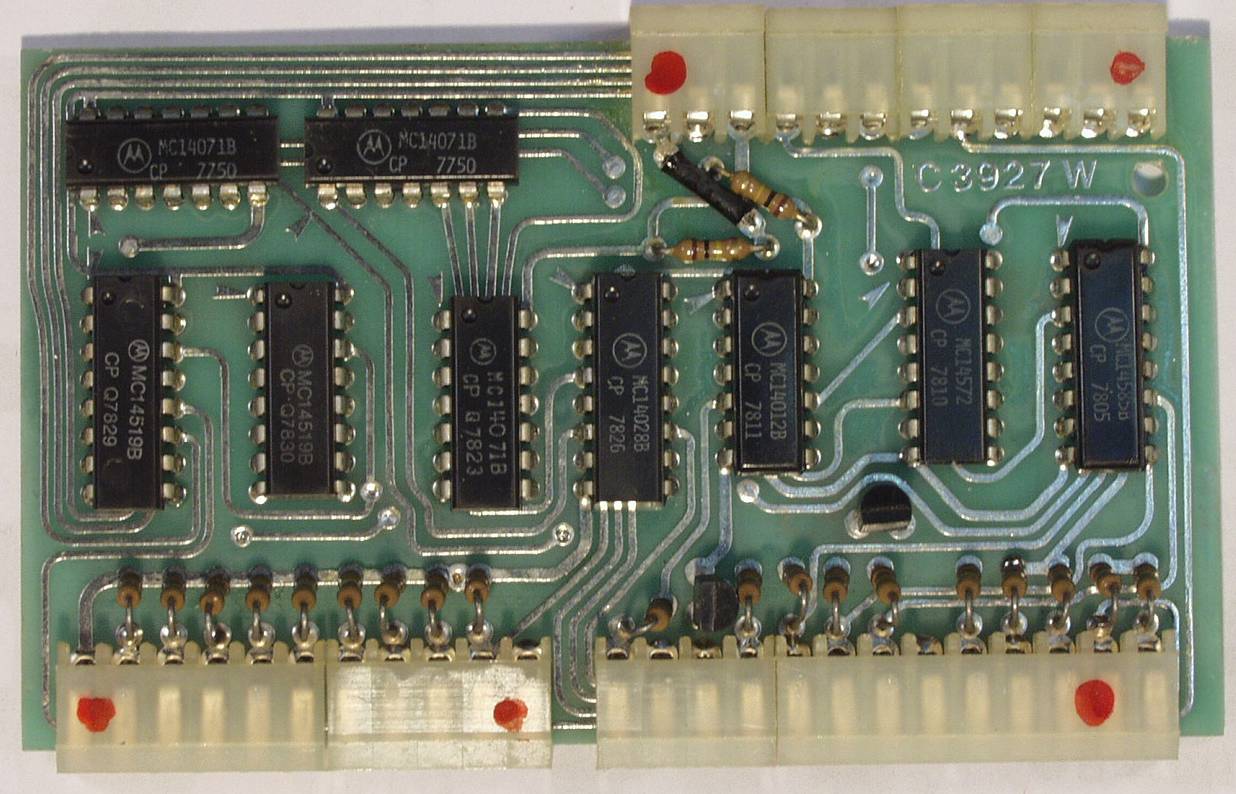

| Ｃ−１０Ａ．修理前 Ｄｉｇｉｔａｌ Control Ｂｏｒｄ |
 |

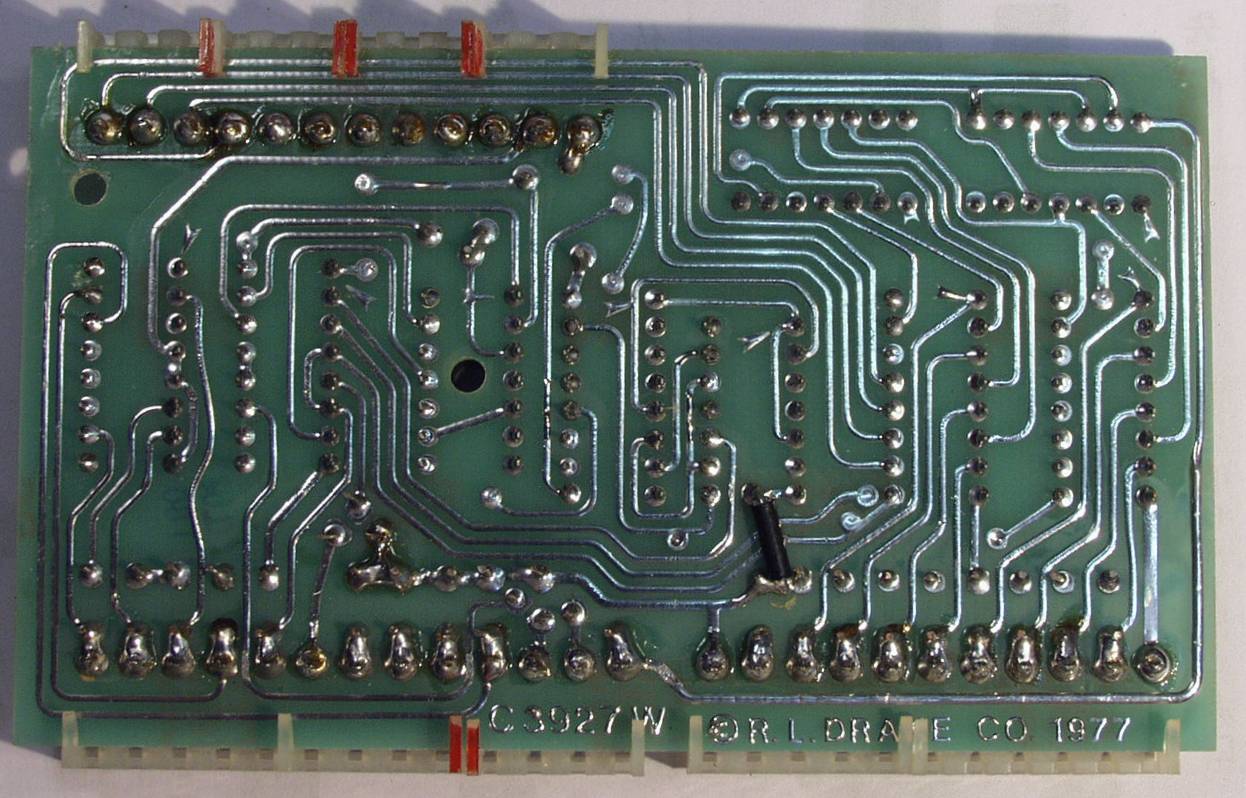

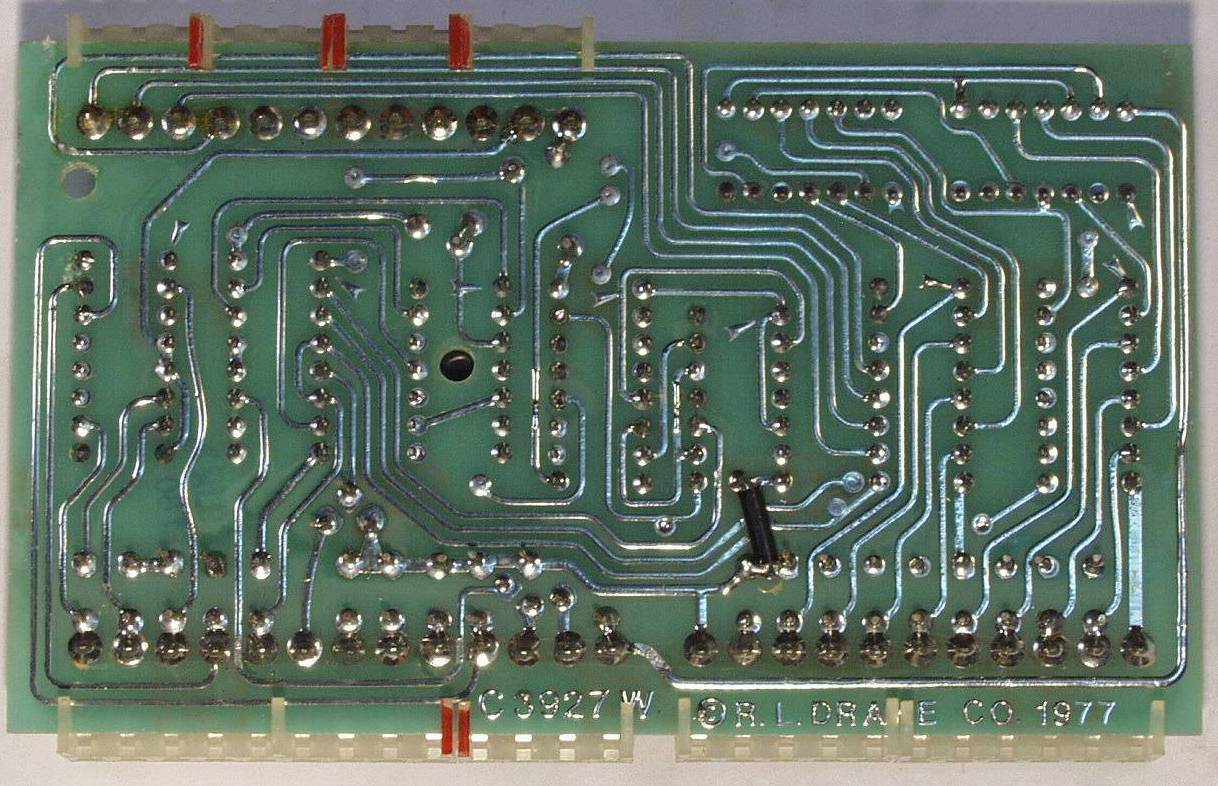

| Ｃ−１０Ｂ．修理前 Ｄｉｇｉｔａｌ Control Ｂｏｒｄ 裏 |
 |

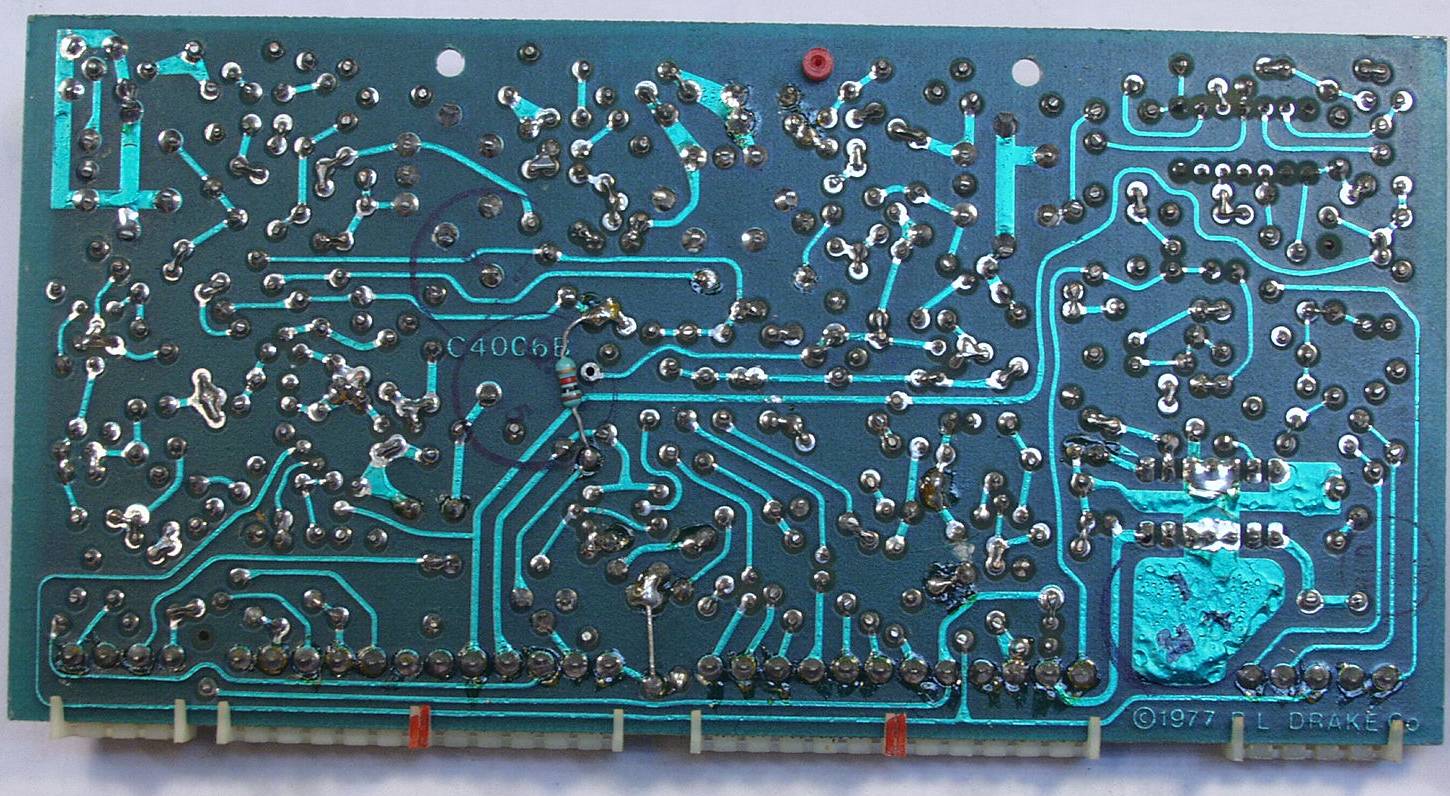

| Ｃ−１０Ｃ．修理（半田補正）後 Ｄｉｇｉｔａｌ Control Ｂｏｒｄ 裏 |
 |
| Ｃ−１１Ａ．修理前 AUX7 Auxiliary Proguram Ｂｏｒｄ |
 |
| Ｃ−１１B．修理前 AUX7 Auxiliary Proguram Ｂｏｒｄ 裏 |
 |
| Ｃ−１１Ｃ．修理（半田補正）後 AUX7 Auxiliary Proguram Ｂｏｒｄ 裏 |
 |

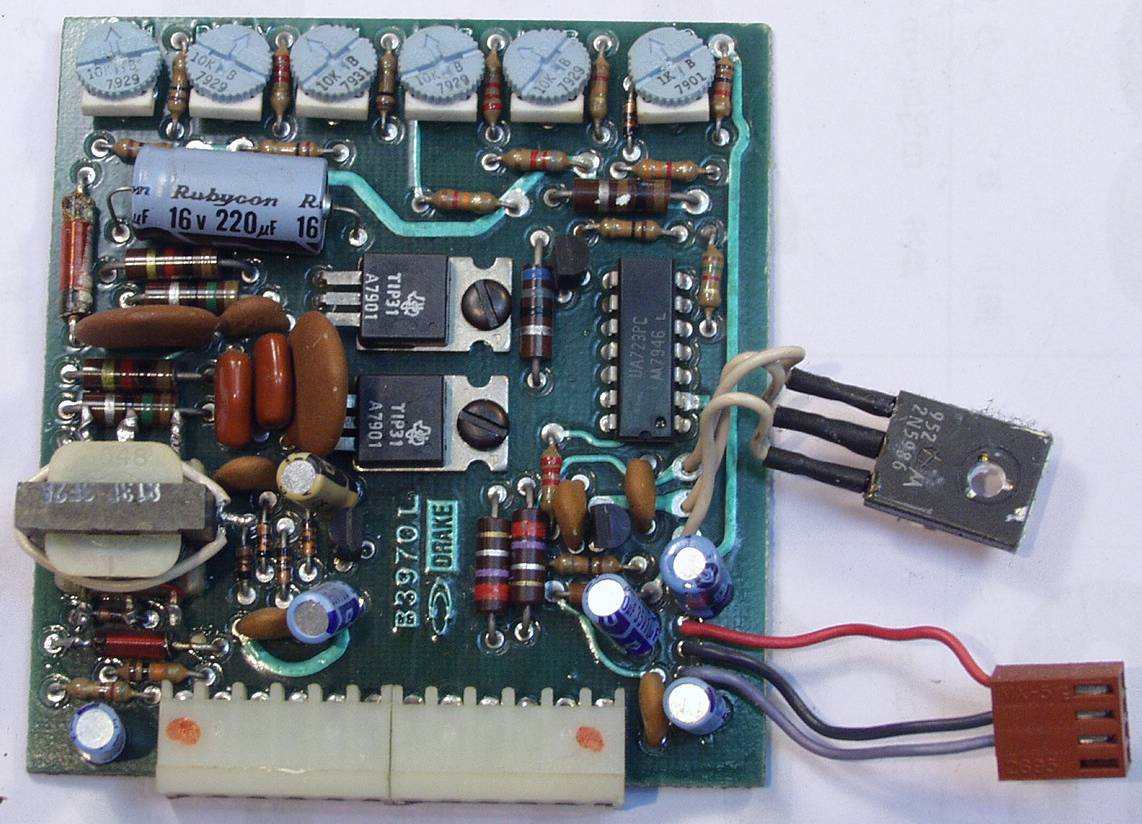

| Ｃ−１２Ａ．修理前 Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator Ｂｏｒｄ |
 |

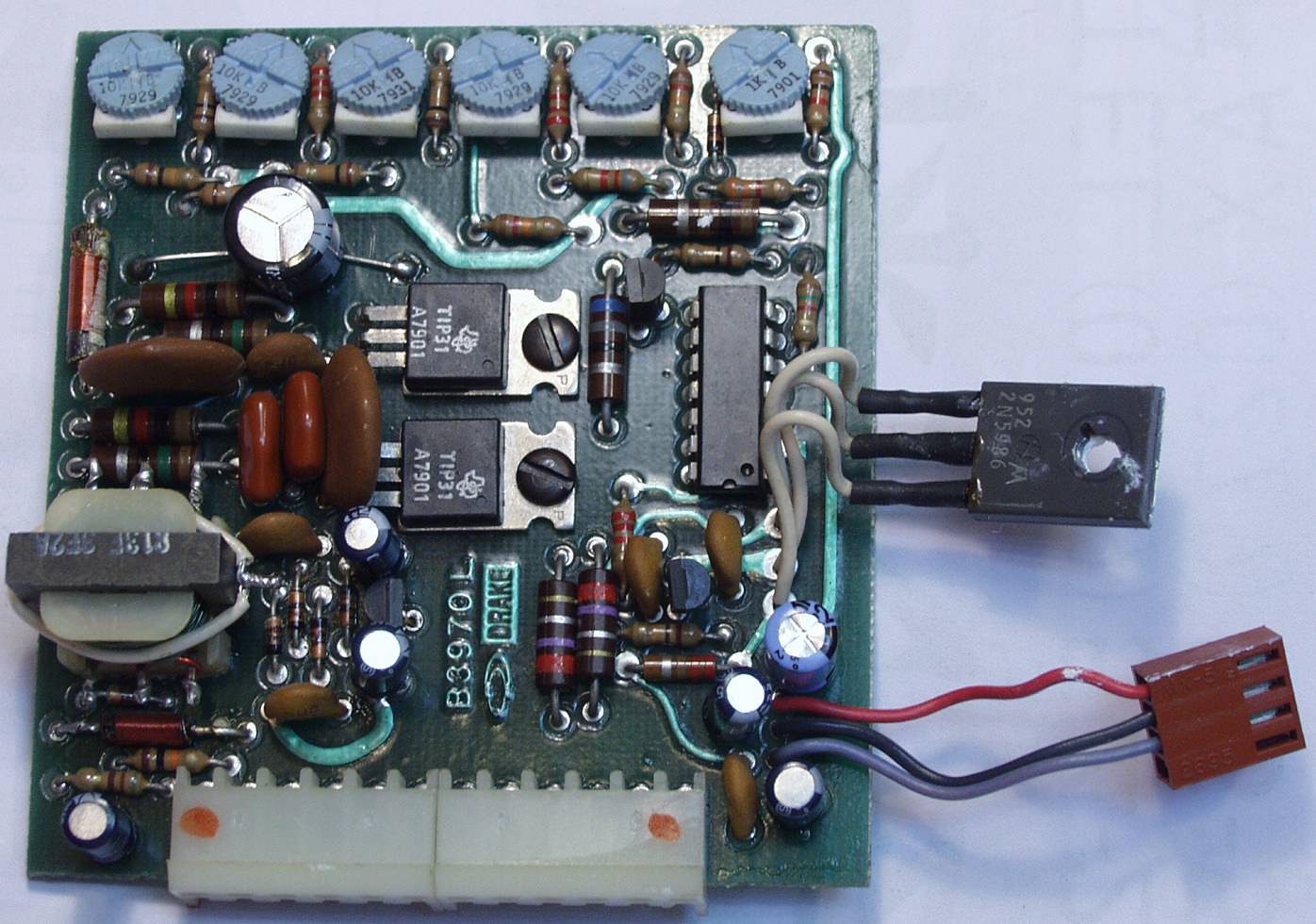

| Ｃ−１２Ｂ．修理後 Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator Ｂｏｒｄ 電解コンデンサー７個交換 |
 |

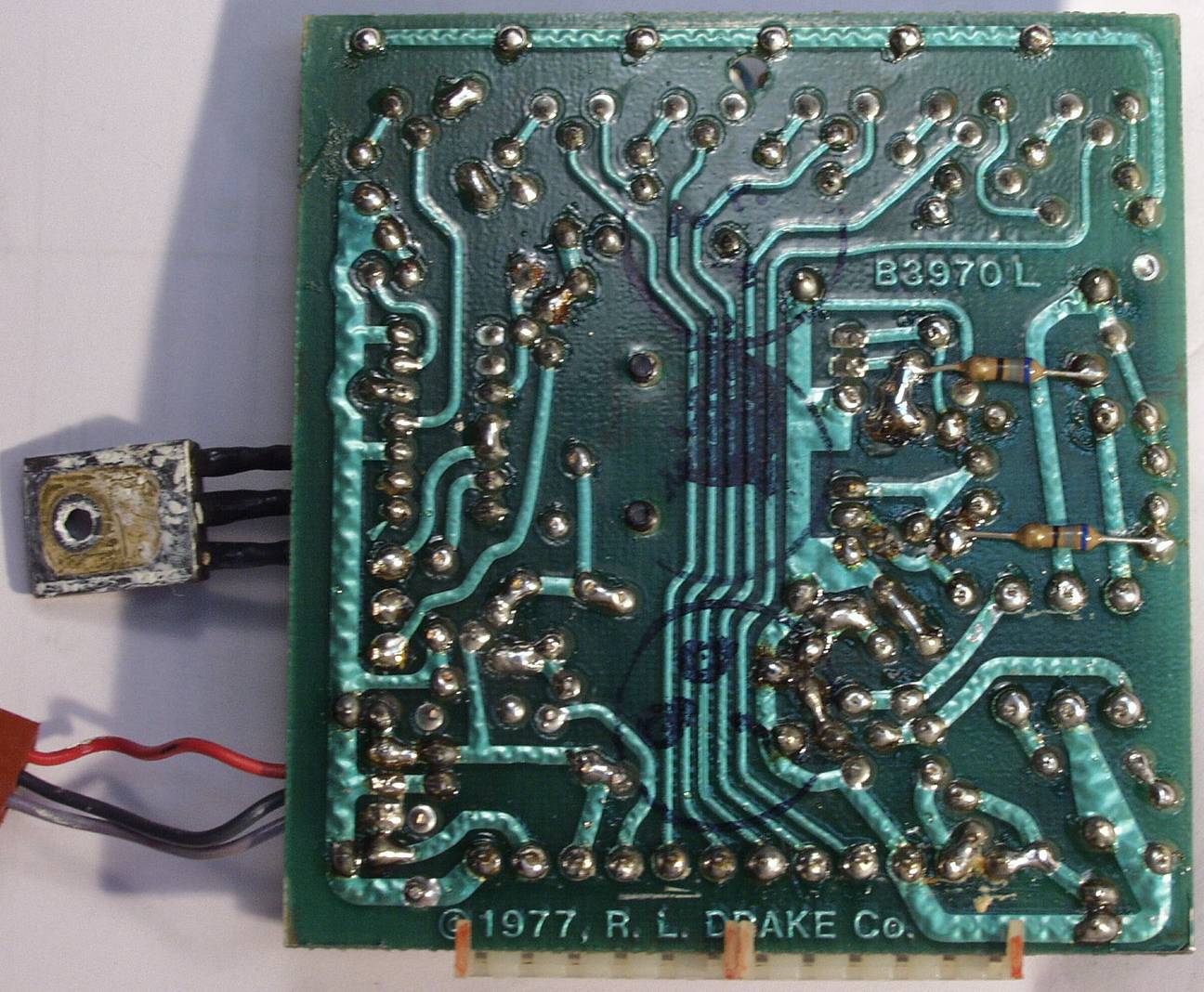

| Ｃ−１２Ｃ．修理前 Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator Ｂｏｒｄ 裏 |
 |

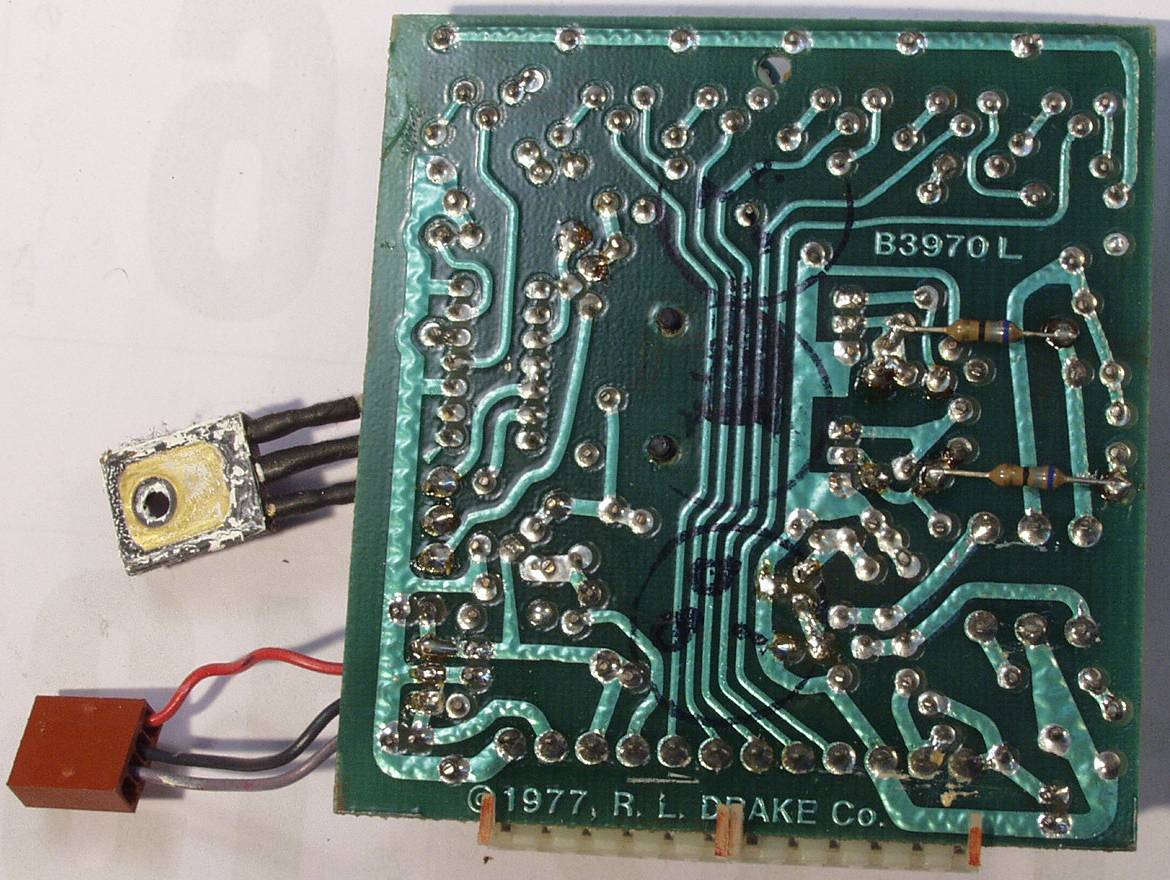

| Ｃ−１２Ｄ．修理（半田補正）後 Ｐｏｗｅｒ Ｓｕｐｐｌｙ/Regulator Ｂｏｒｄ 裏 |
 |

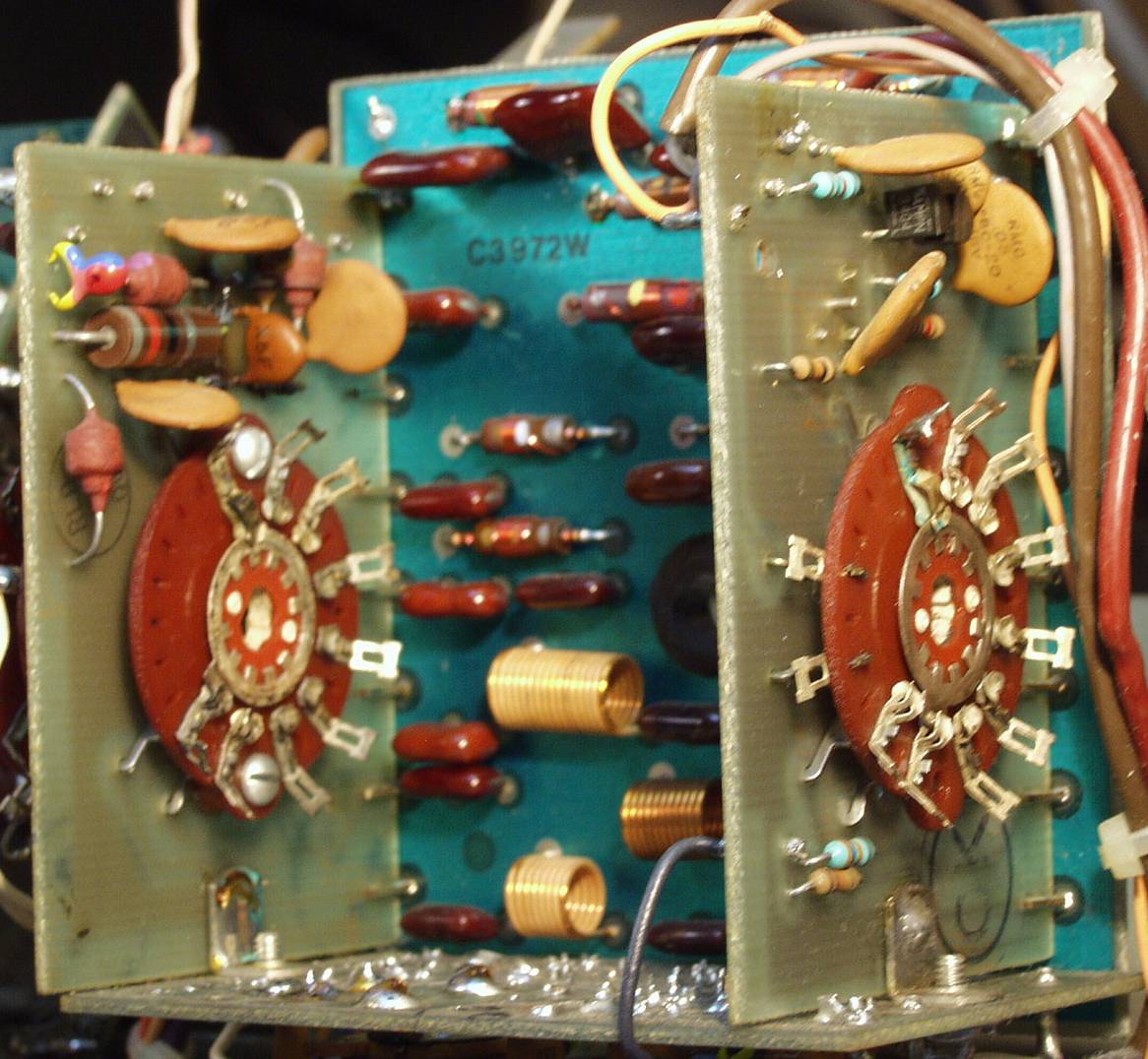

| Ｃ−１３Ａ．修理前 Ｆｉｌｔｅｒ 左＝Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ 右＝Ｈｉｇｈ−Ｐａｓｓ |
 |
| Ｃ−１３Ｂ．修理前 Ｈｉｇｈ−Ｐａｓｓ Ｆｉｌｔｅｒ |
 |
| Ｃ−１３Ｃ．修理前 Ｈｉｇｈ−Ｐａｓｓ Ｆｉｌｔｅｒ 焼けた送受切り替えのダ−オ−ド |
 |
| Ｃ−１３Ｄ．修理後 Ｈｉｇｈ−Ｐａｓｓ Ｆｉｌｔｅｒ |
 |
| Ｃ−１３Ｅ．修理後 Ｈｉｇｈ−Ｐａｓｓ Ｆｉｌｔｅｒ |
 |

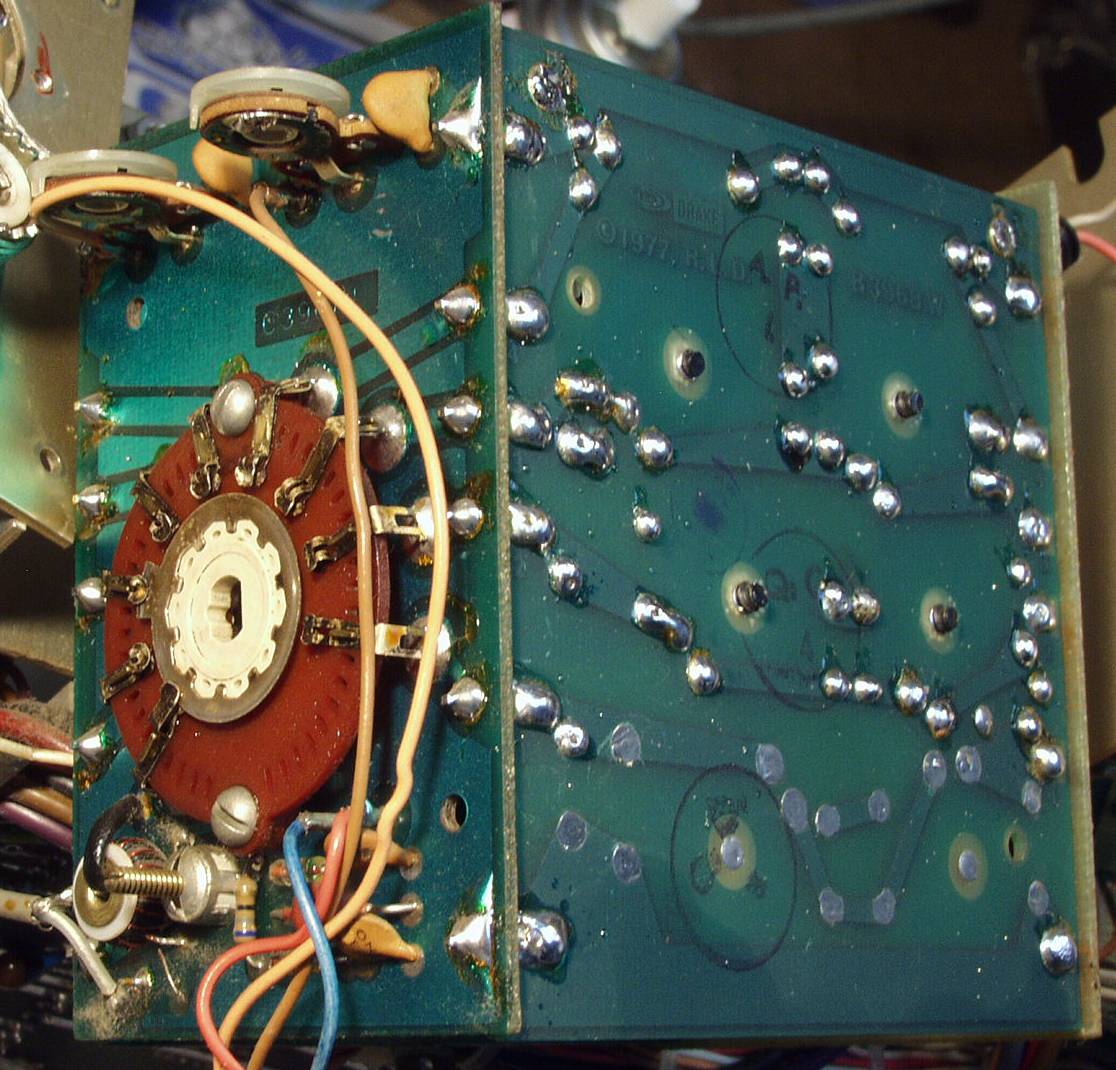

| Ｃ−１３Ｆ．修理（半田補正）後 Ｈｉｇｈ−Ｐａｓｓ Ｆｉｌｔｅｒ |
 |
| Ｃ−１４Ａ．修理前 Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ 出力側 |
 |
| Ｃ−１４Ｂ．修理前 Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ 入力側 |
 |

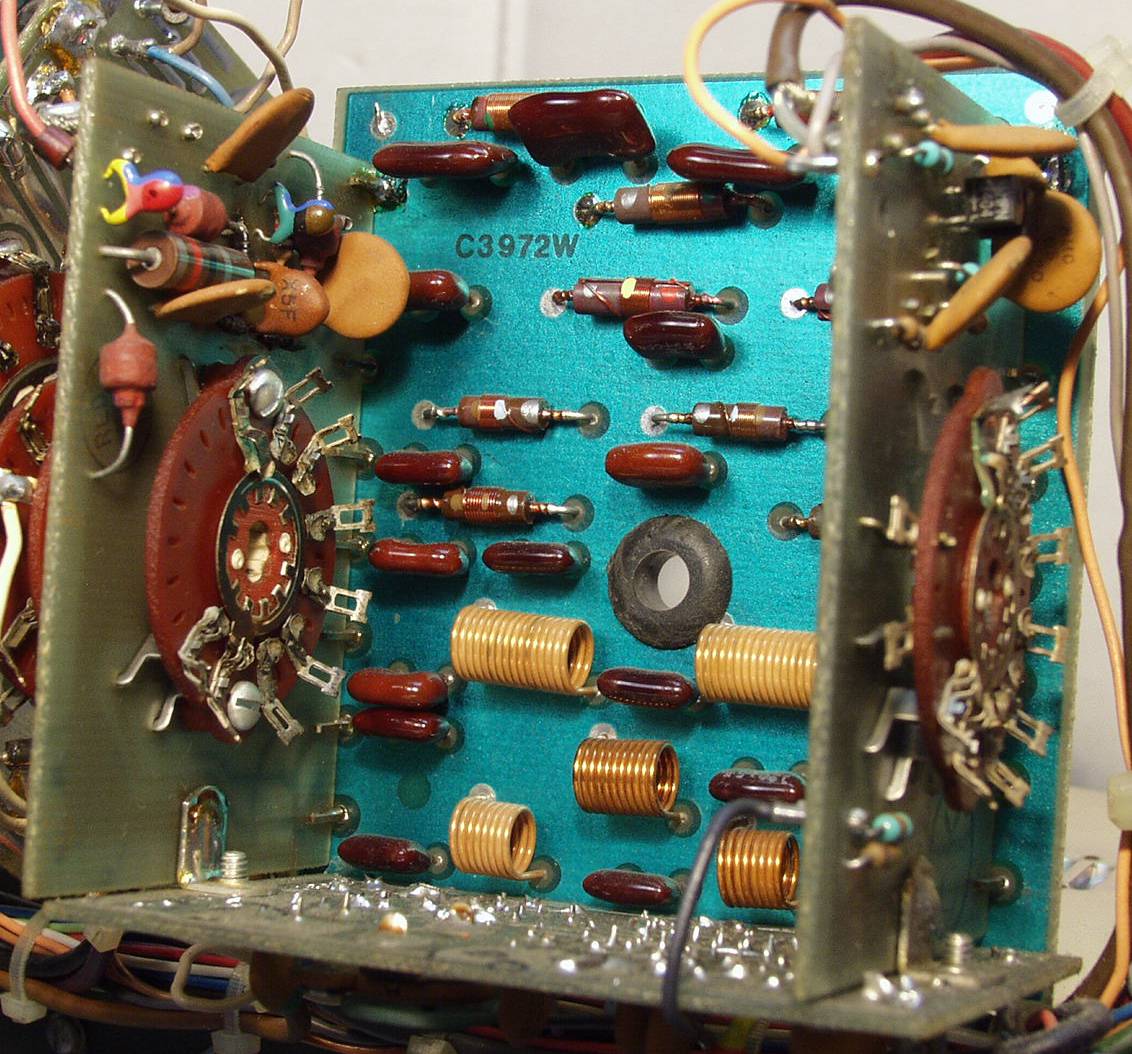

| Ｃ−１４Ｃ．修理後 Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ 出力側 |
 |
| Ｃ−１４Ｄ．修理後 Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ 入力側 |
 |
| Ｃ−１４Ｅ．修理（半田補正）後 Ｌｏｗ−Ｐａｓｓ Ｆｉｌｔｅｒ |
 |

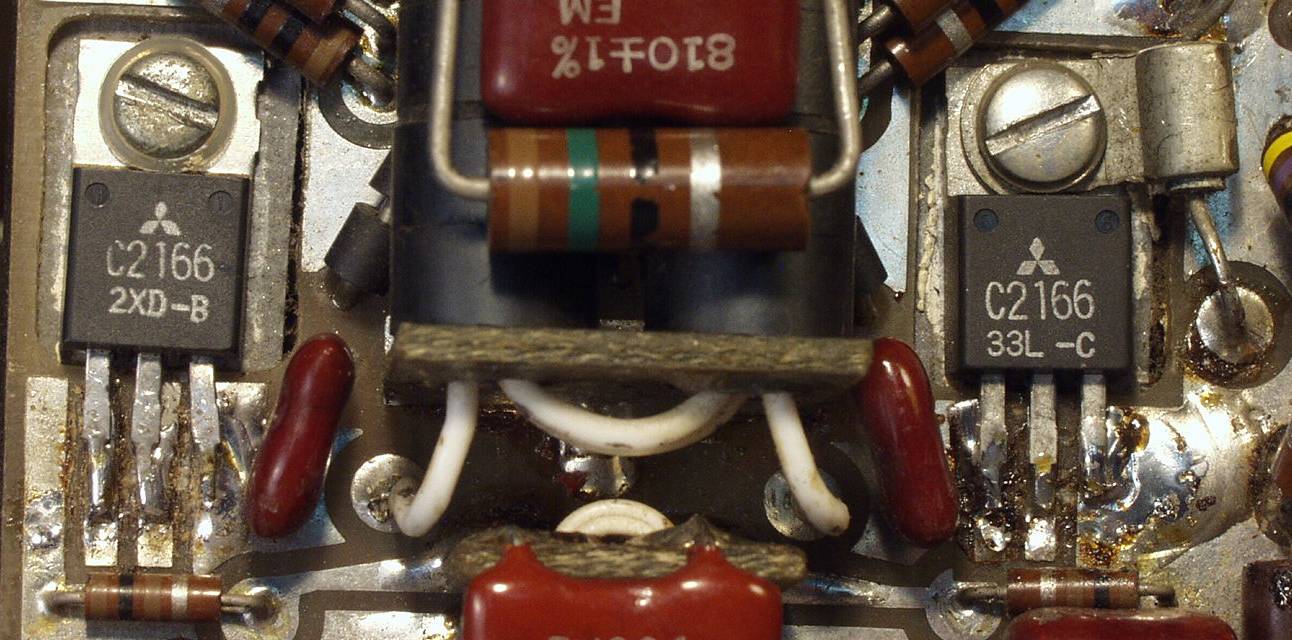

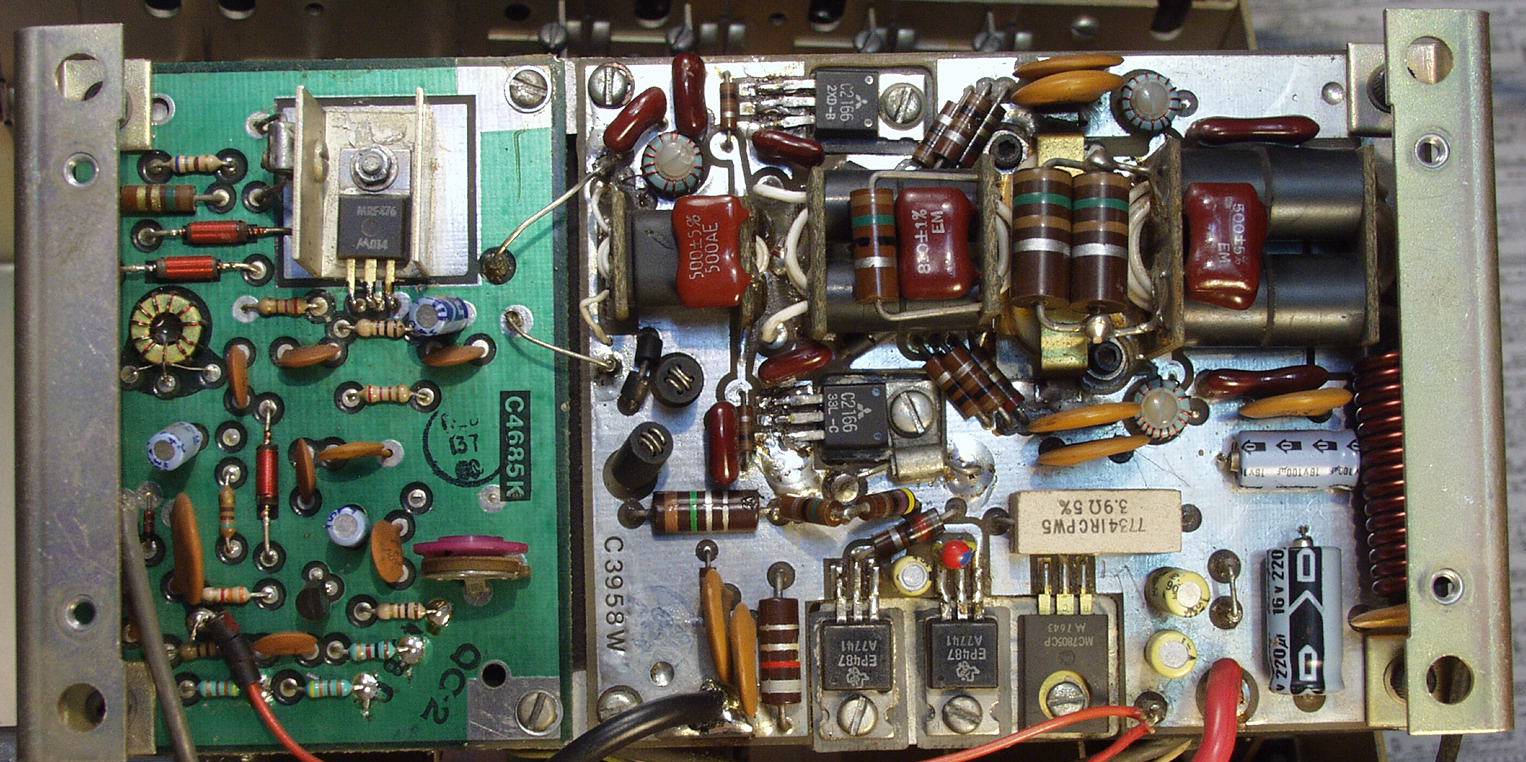

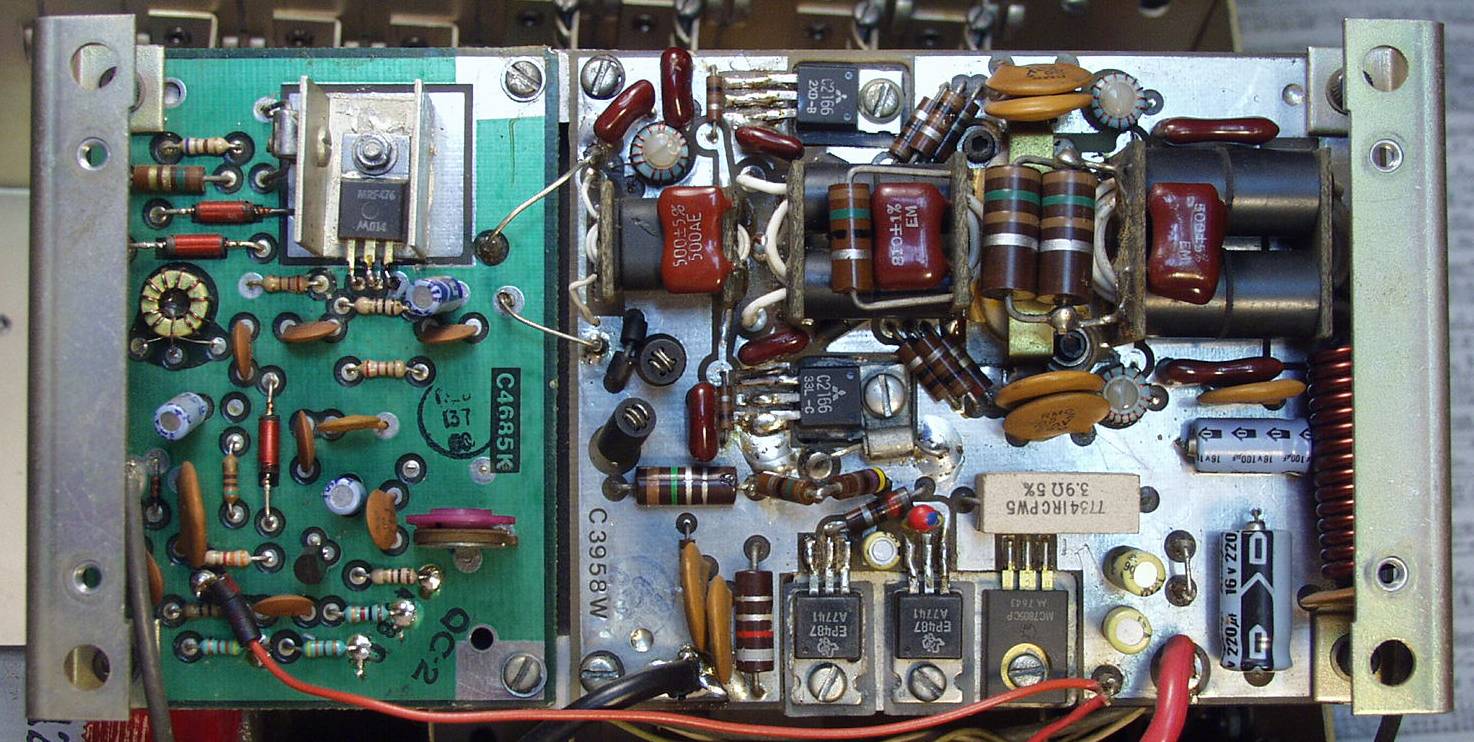

| Ｃ−１５Ａ．修理前 Ｐｏｗｅｒ Ａｍｐｌｉｆｉｅｒ |
 |
| Ｃ−１５Ｂ．修理前 Ｐｏｗｅｒ Ａｍｐｌｉｆｉｅｒ |
 |
| Ｃ−１５Ｃ．修理後 Ｐｏｗｅｒ Ａｍｐｌｉｆｉｅｒ |
 |
  tr7-11g |
