QUAD FM1+MPX 修理記録
同時修理機器 QUAD FM3  平成20年3月20日到着   4月1日完成
A. 修理前の状況
  • MPXの調整・修理。
    本体FM1の修理
B. 原因
  • 各部劣化あり。

C. 修理状況
  •  IF回路、MPX回路、修理・調整

D. 使用部品

F. 修理費      25,000円  「通常修理」、特別にHP製作。

S. QUAD FM1+MPX の仕様(マニアル・カタログより)

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。

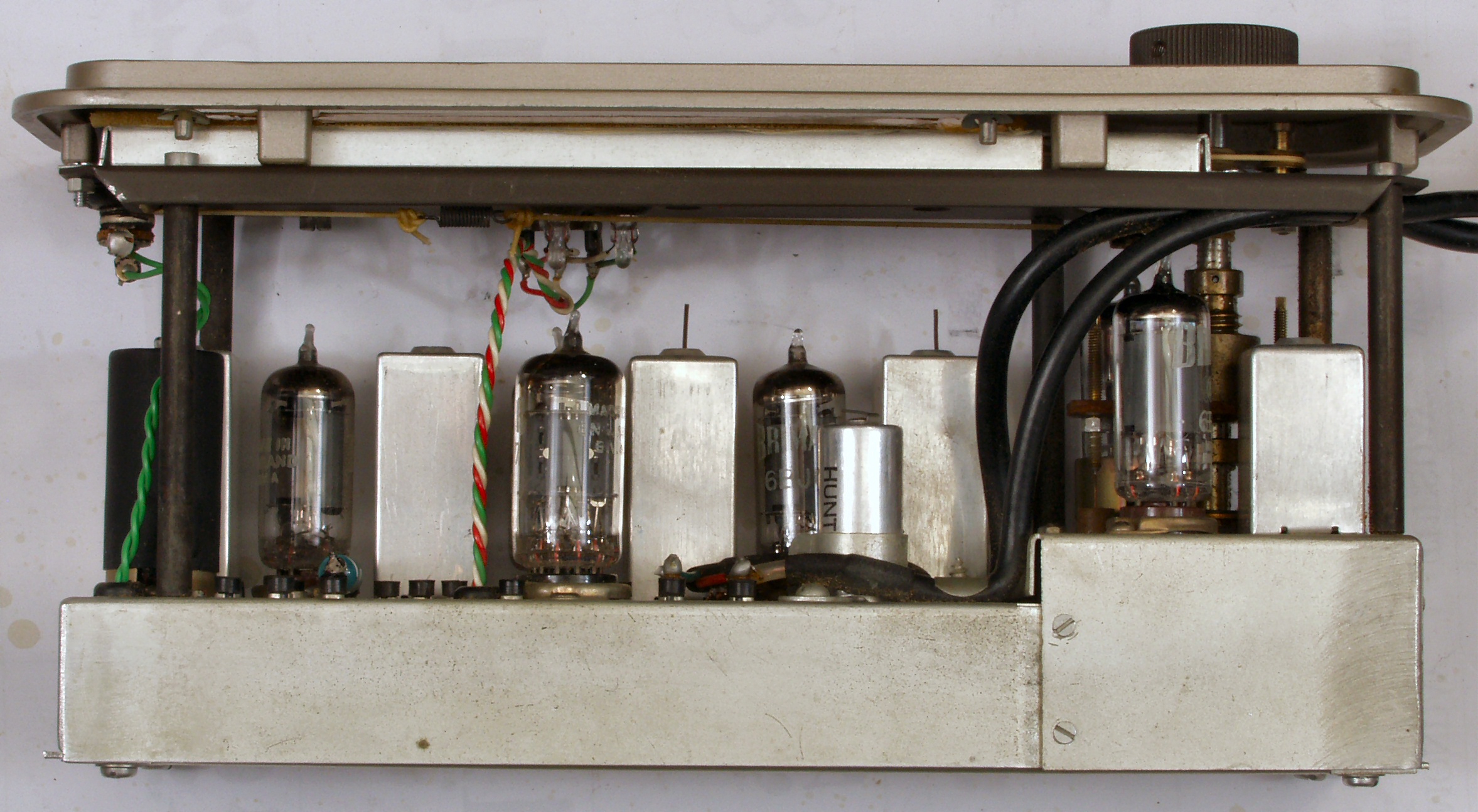

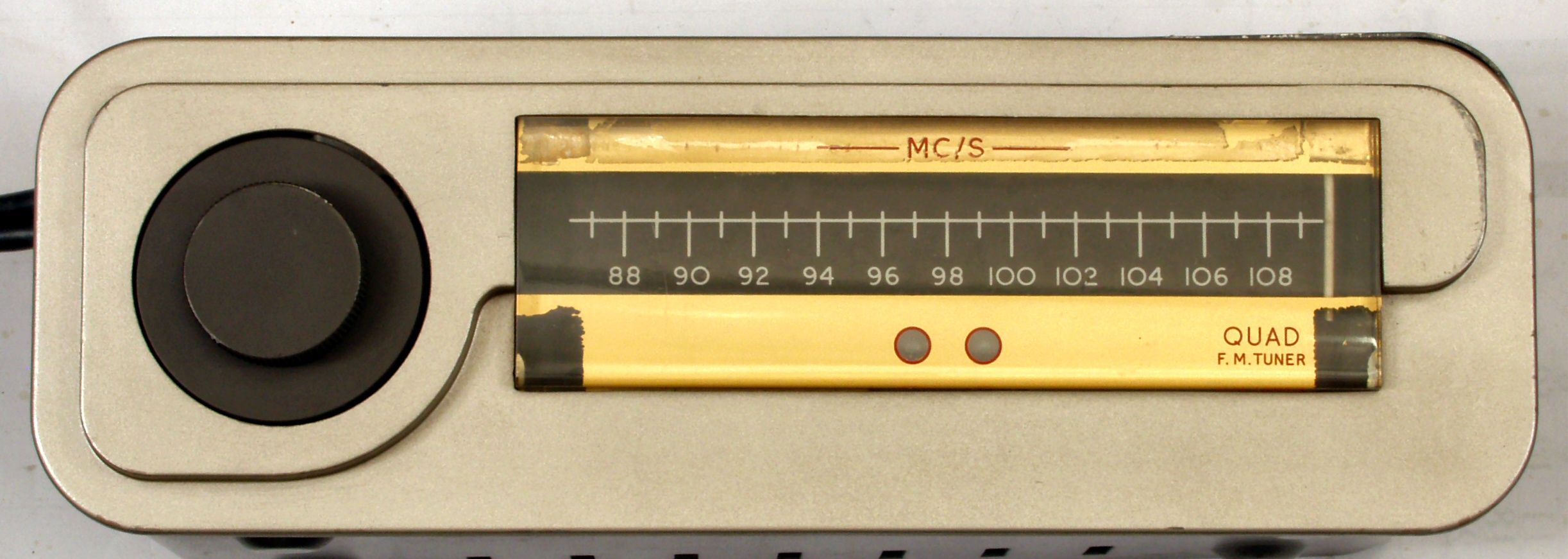

A1A. 前から見る。

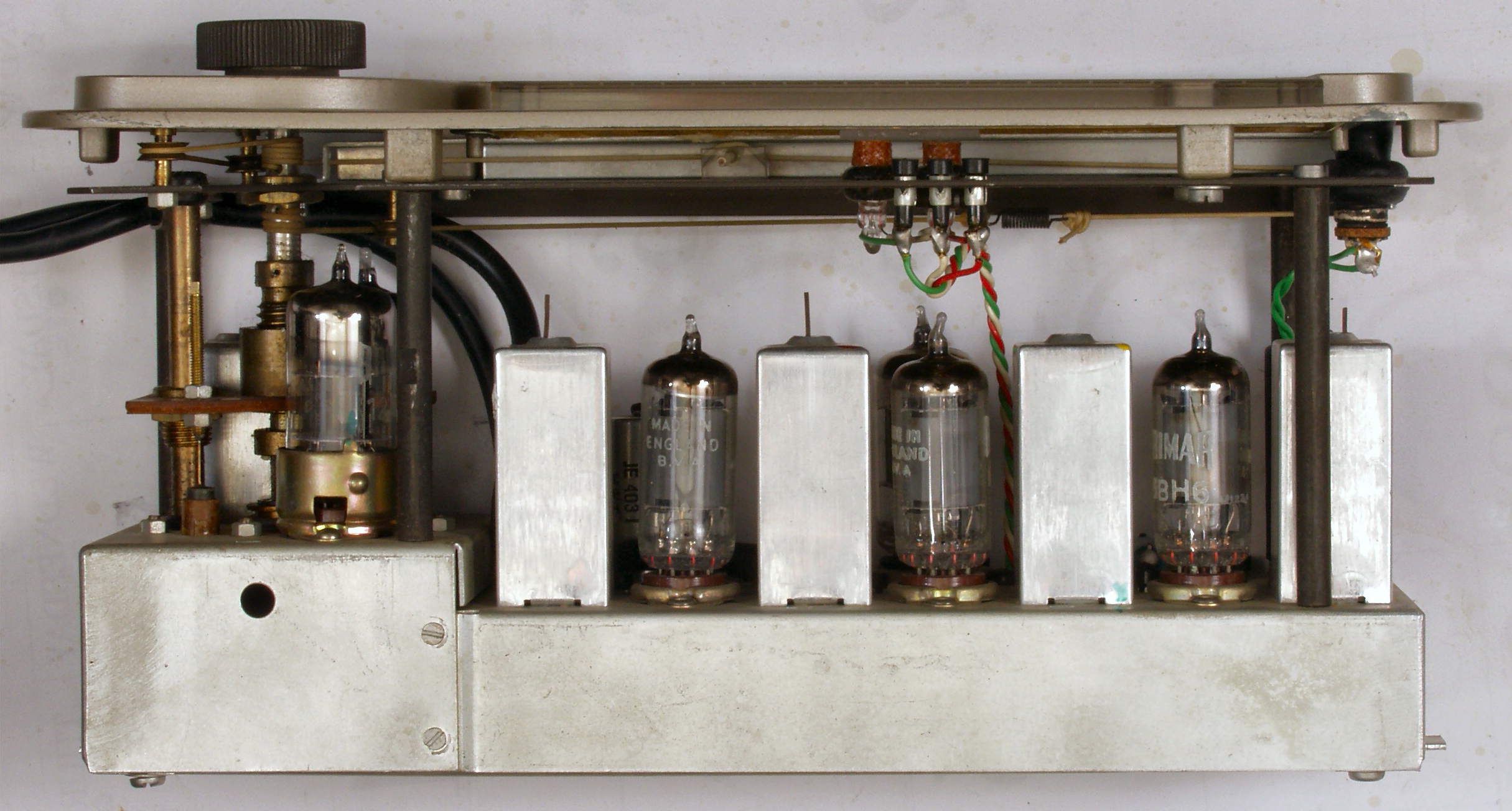

A1B. 上から見る。
A1C. 下から見る。
A2. μ同調機構。

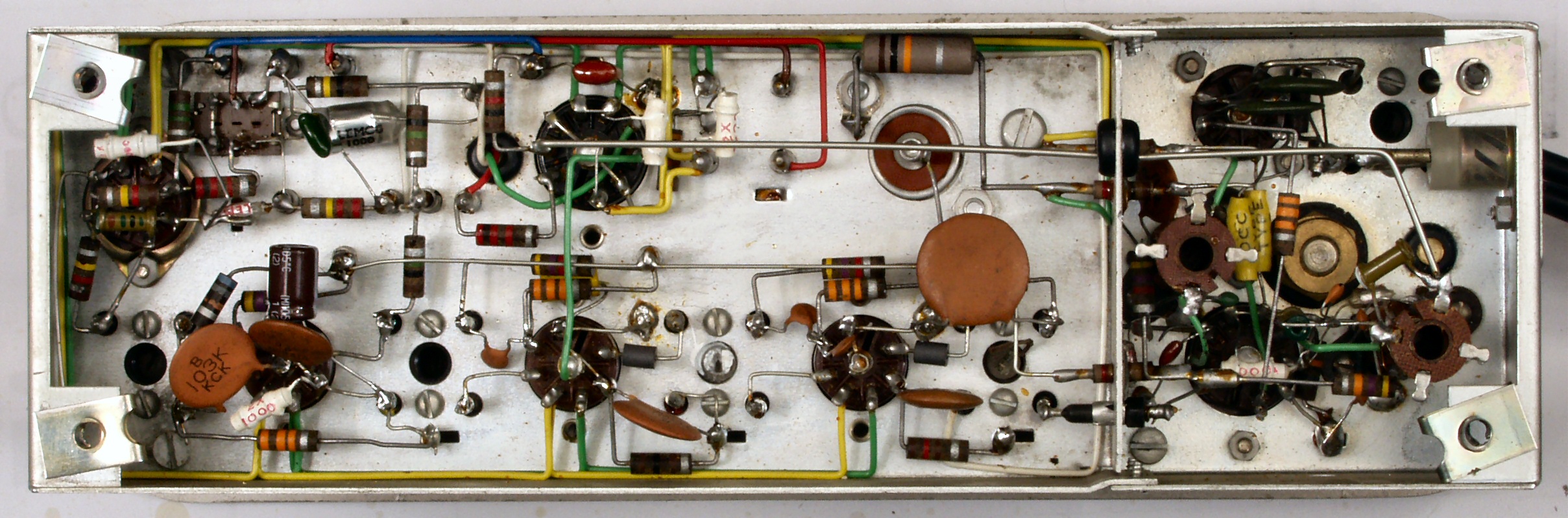

A3A. シャシ下から見る。
A3B. 周波数を下げる為、同調コイルにコンデンサーが付けられている。

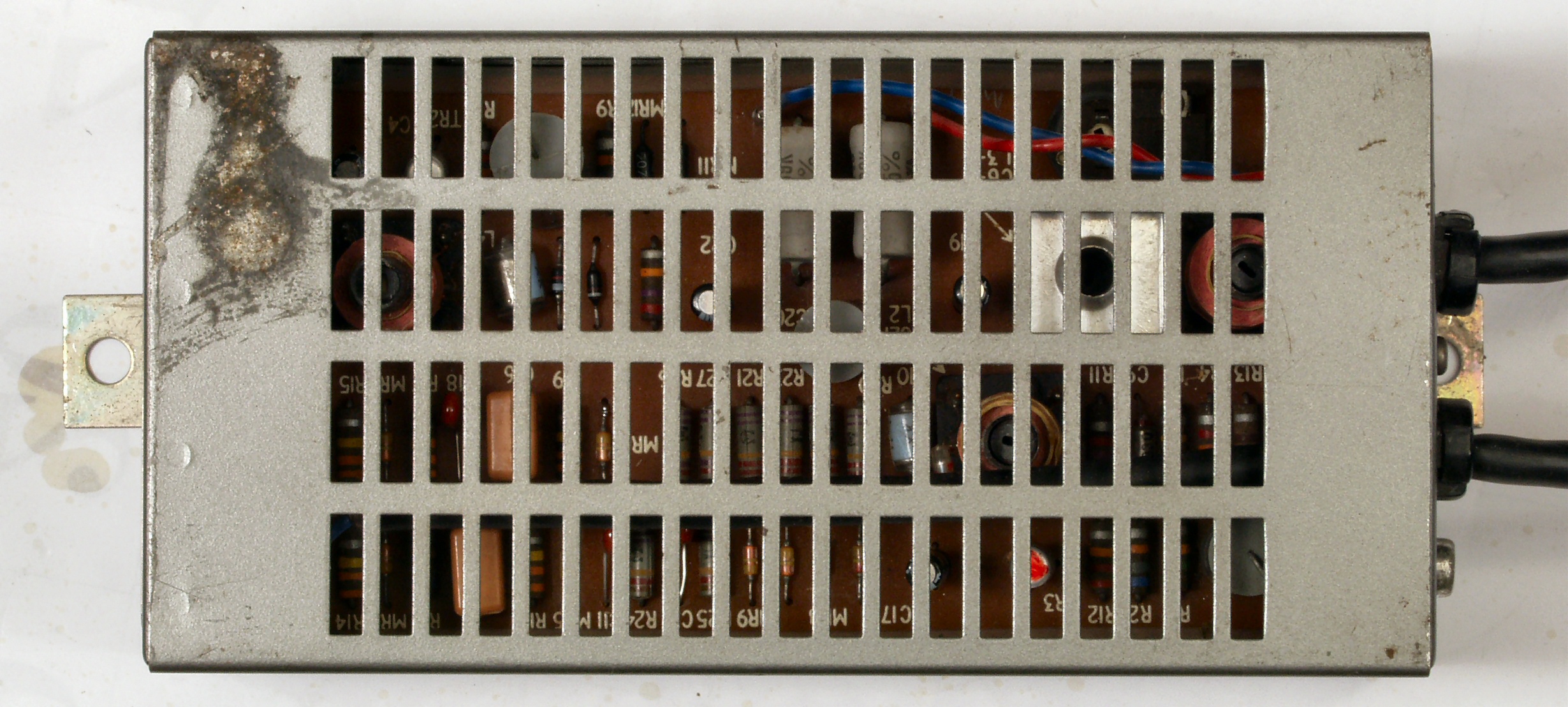

A5. MPXを上から見る。

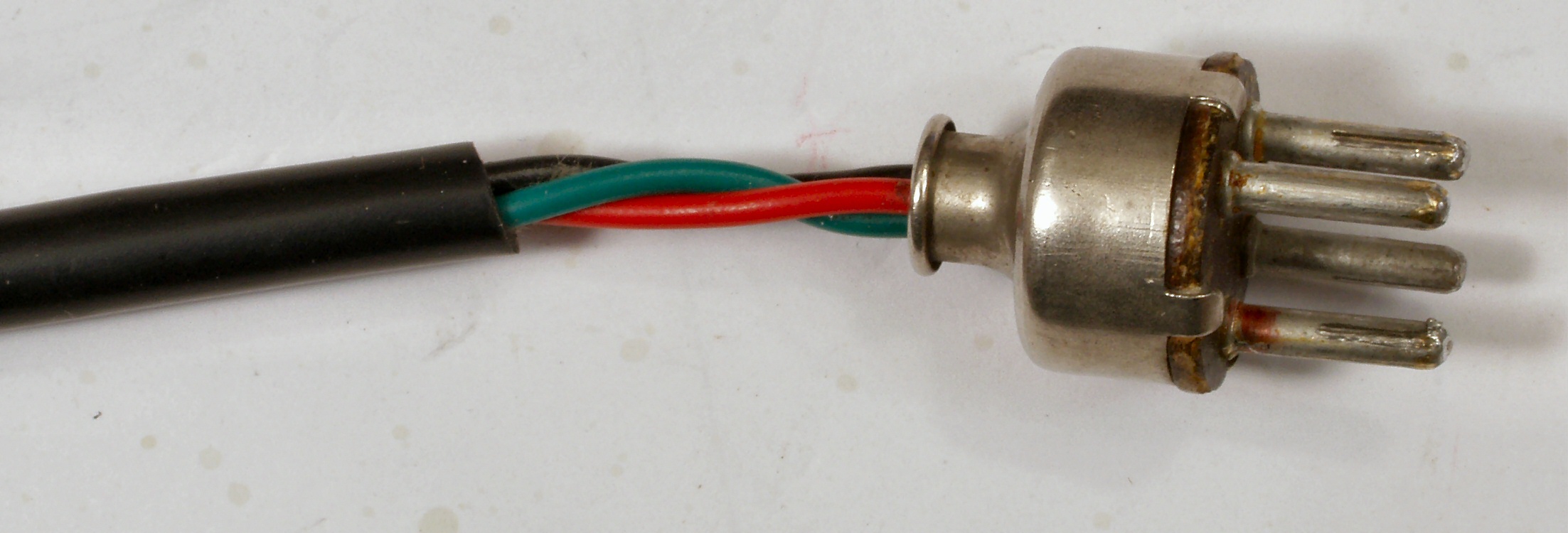

A6. MPXの電源ケーブル。

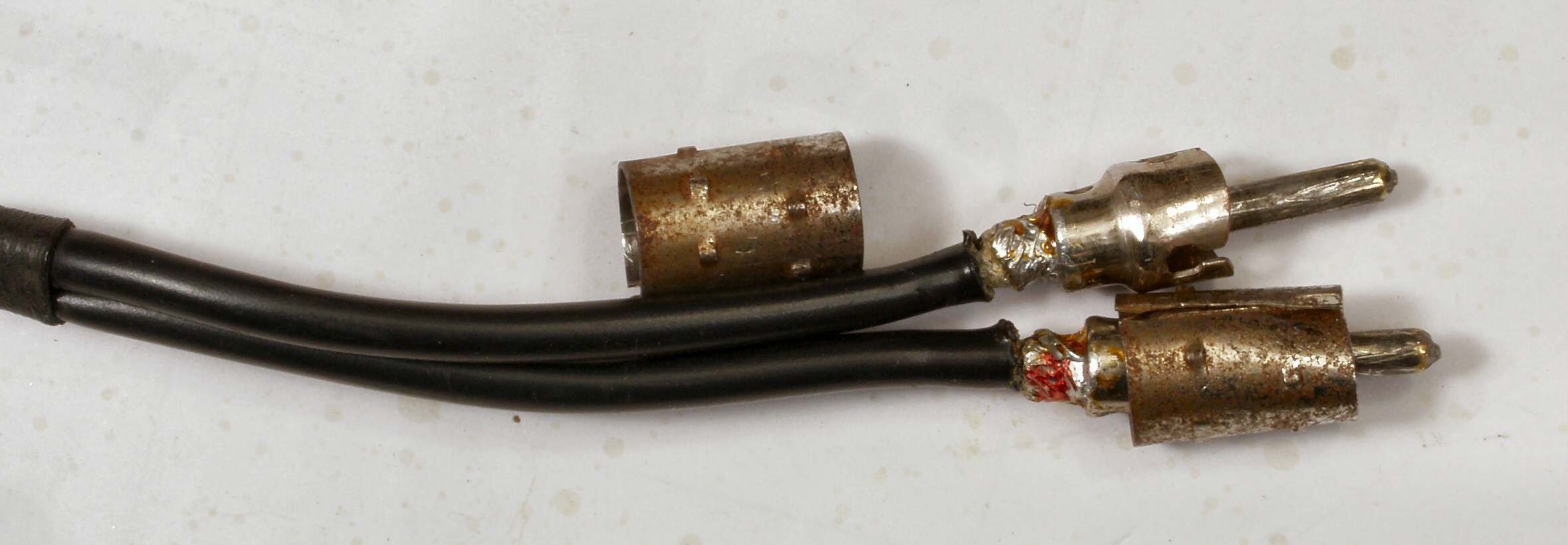

A7A. MPXの出力RCAケーブル。

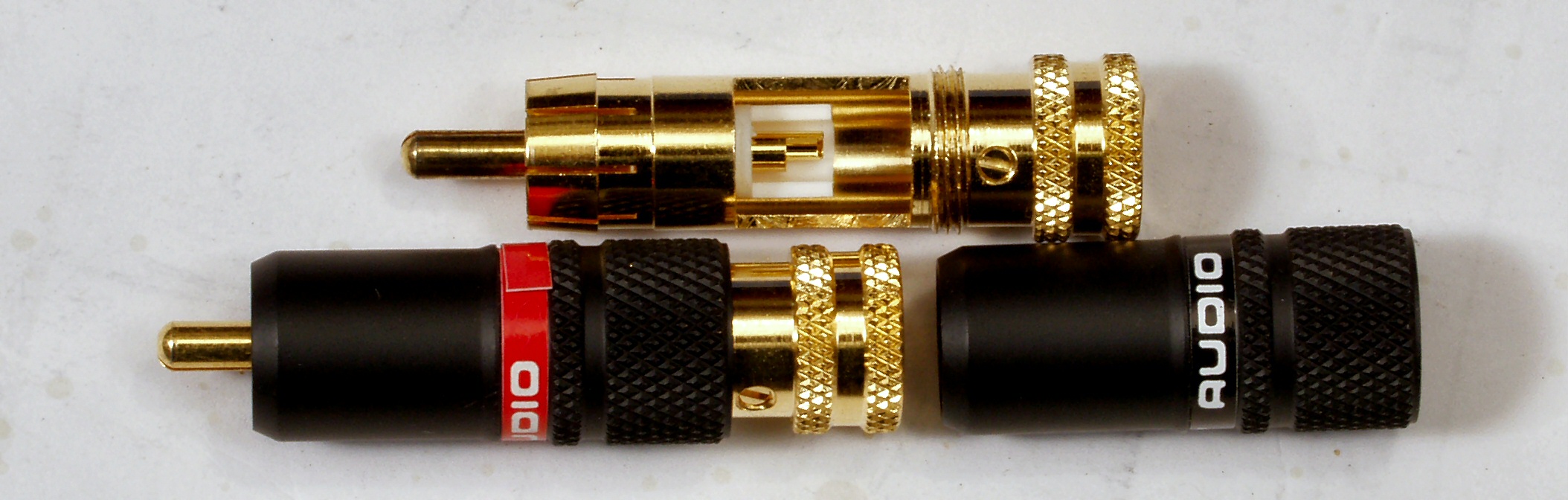

A7B. 交換するの出力RCAプラグ。

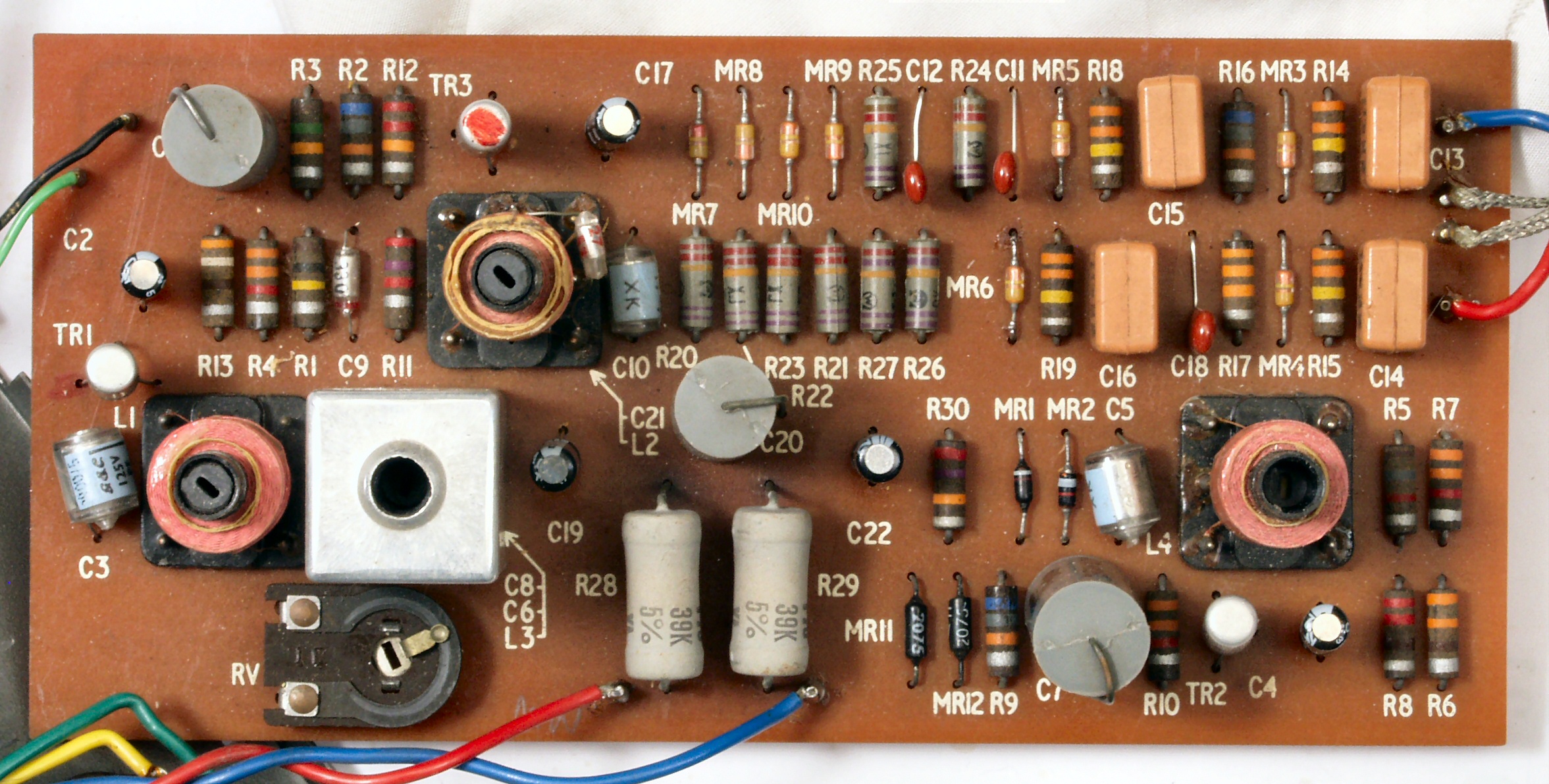

A8A. MPX基板を上から見る。

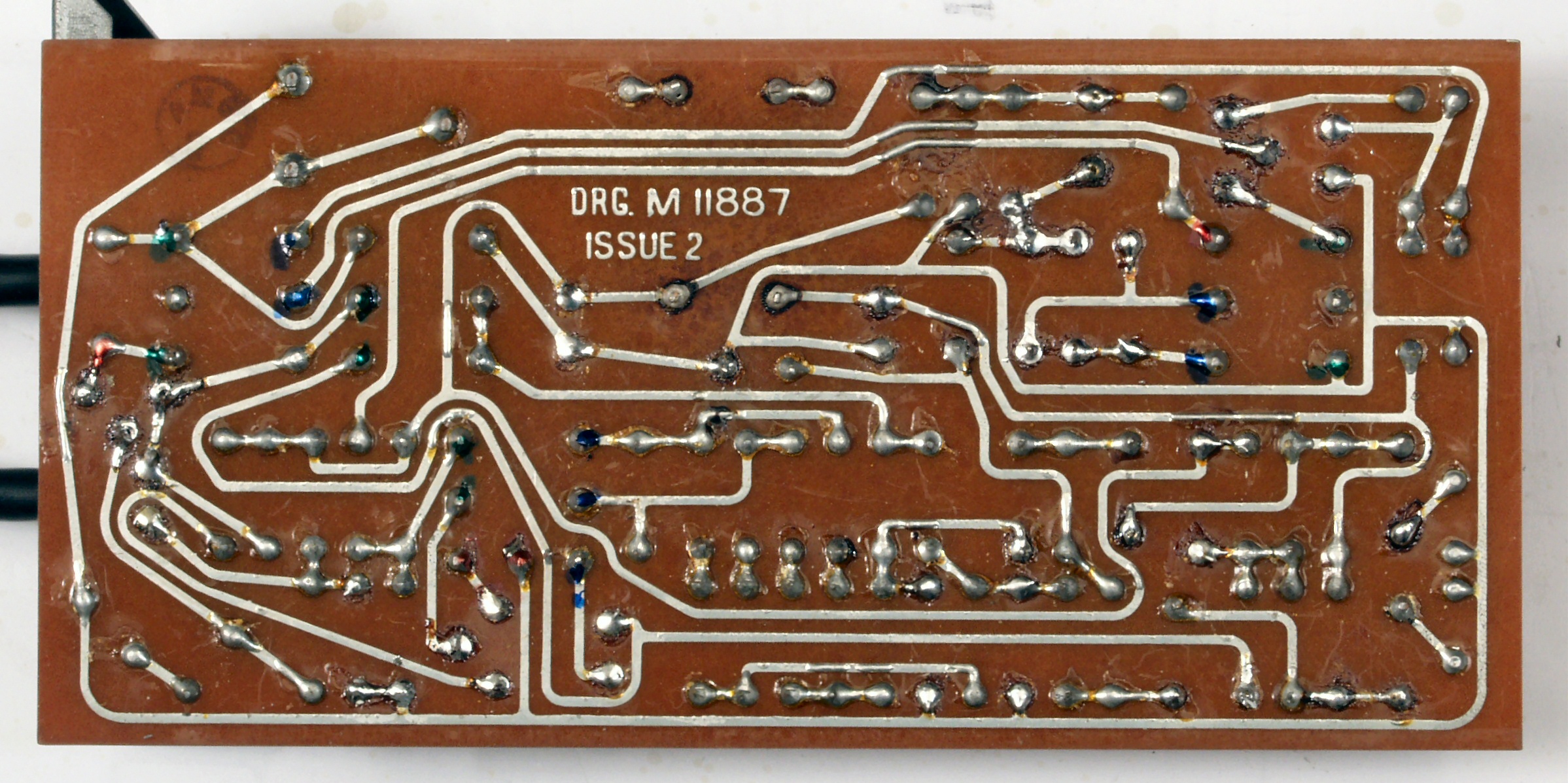

A8B. MPX基板を下から見る。
C. 修理状況 通常修理の為 写真撮影・HP制作は省略
S. QUAD FM1+MPX の仕様(マニアル・カタログより)
型式 真空管式 FMチューナ FM1+MPX
受信周波数範囲 87.5-108MHz
アンテナインピーダンス 75Ω不平衡、 300Ω平衡
定格出力 100mV
最大外形寸法 幅10.5×高さ3.5×奥行6inches
重量 6lbs
使用真空管 6BH6, ECC81, 6BJ6, 6BH6, 6AU6, EB91, ECC83
