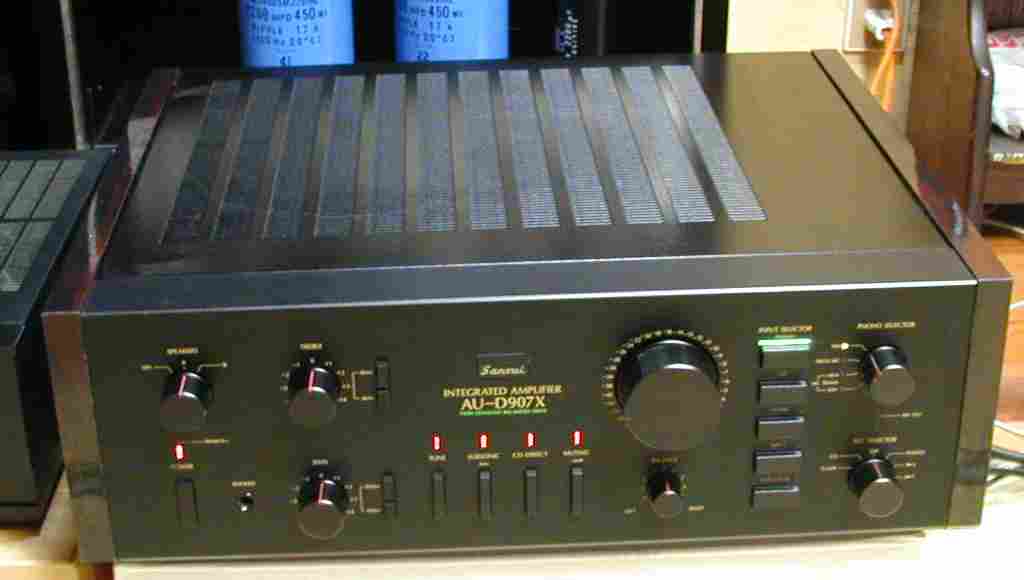

Sansui AU−D907X.  3台目修理記録
平成13年11月9日
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
A. 修理前の状況
 サンスイのD907Xで症状は電源を入れると煙りがでるようになりました。

B. 原因
 清掃中か調整中にショウト(短絡)させたと思われる。人為的な故障は被害が甚大です。

C. 修理状況
 メインAMPのバランス、バイアス調整用 半固定VR交換
 メインAMPの片側終段TR(トランジスター)交換
 メインAMPの片側全TR(トランジスター)交換
 メインAMPの、FET(電界効果トランジスター)交換
 コントロールAMPのTR(トランジスター)、FET(電界効果トランジスター)交換、
 イコライザーAMPのTR(トランジスター)、FET(電界効果トランジスター)交換
 プロテクト回路TR(トランジスター)交換
 SP接続リレー交換(容量1.5倍の同型新タイプ使用)
 配線手直し、補強
 経年劣化による各部ハンダ補正
 電源トランスが、片方、取り付けていないので固定する

D. 使用部品
 SP接続リレー                     2個
 バランス、バイアス調整用 半固定VR       8個
 メインAMPの片側終段TR(トランジスター)       4
 メインAMPのTR(トランジスター)             8個
 プロテクト回路TR(トランジスター)       6個
 コントロールAMP  FET(電界効果トランジスター) 2個
 イコライザ−AMP FET(電界効果トランジスター)  2個
 終段TR(トランジスター)抵抗             8個

E. 修理費  38,880円    通常修理。

S. Sansui AU−D907X の仕様(マニアル・カタログより)

1. 修理前のドライブ基板。

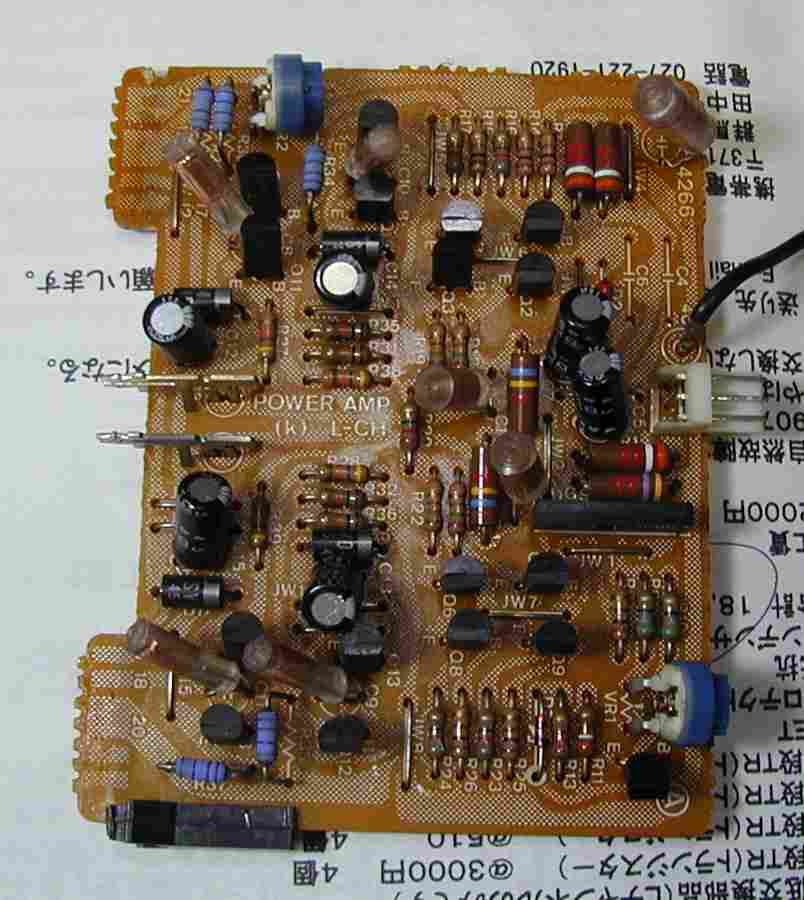

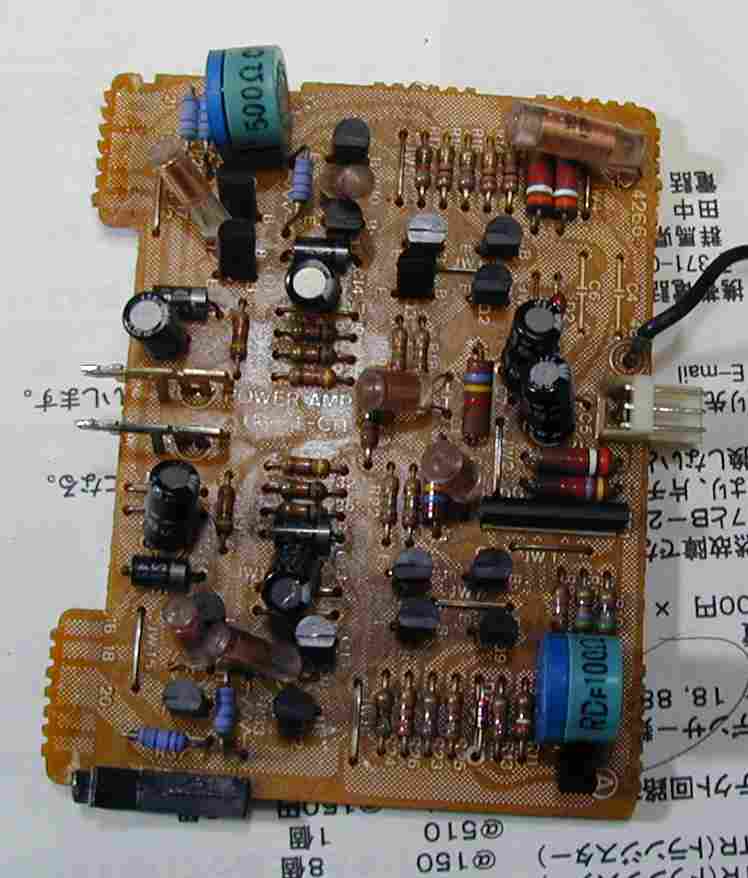

2. 修理後のドライブ基板。

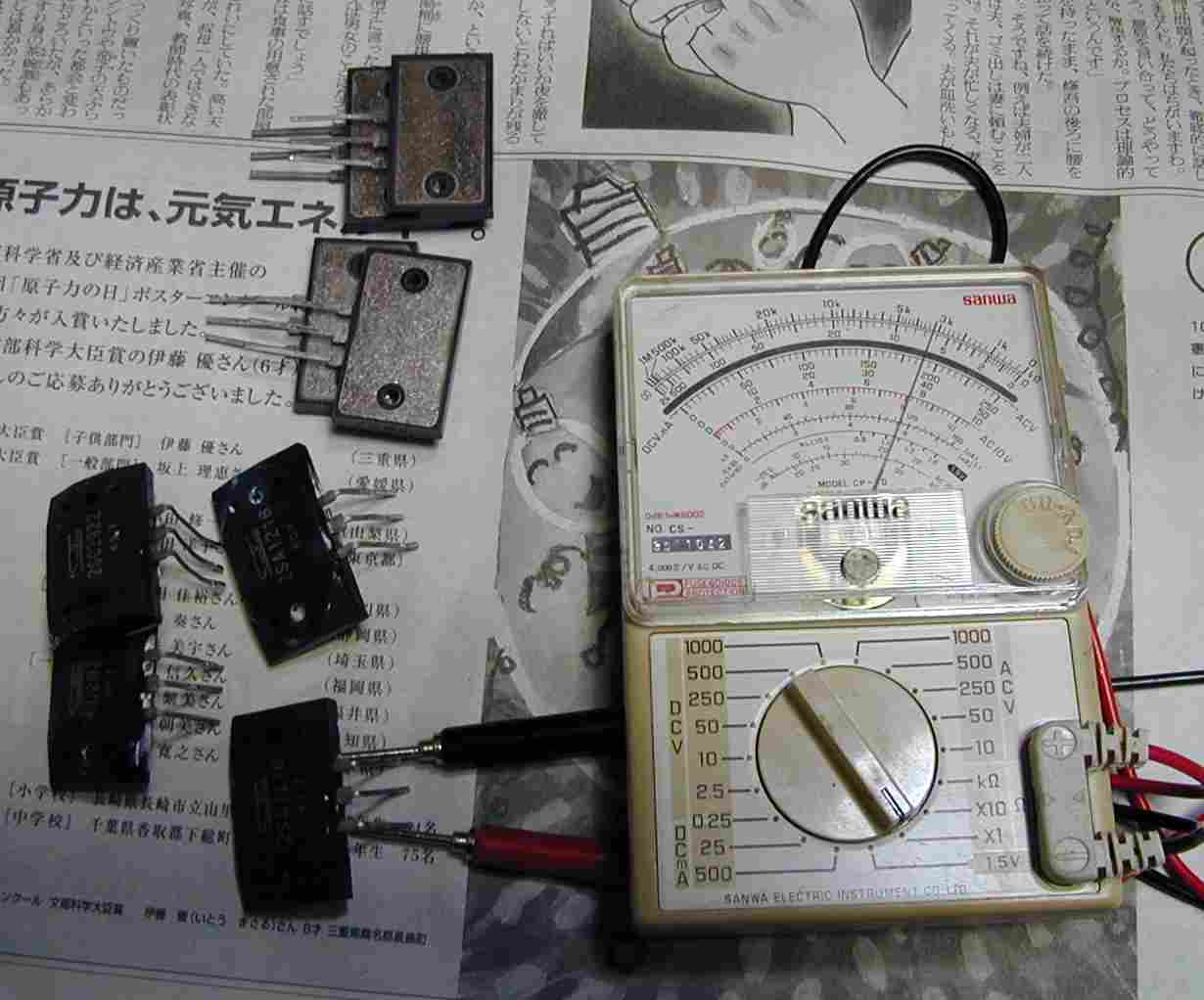

3. 終段TR(トランジスター)、上新品、下短絡したもの。

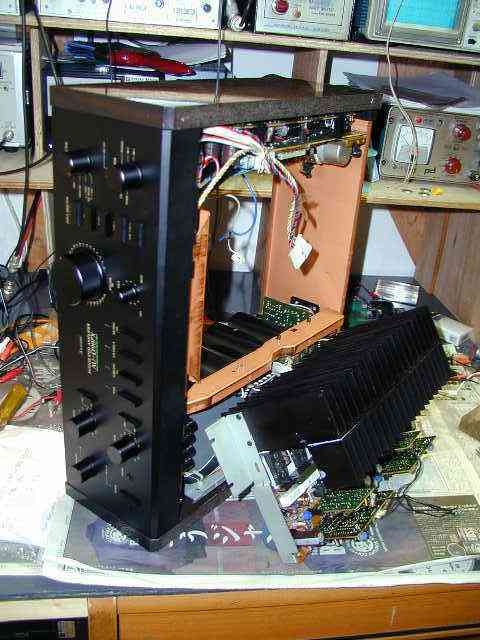

4. 終段TR(トランジスター)交換

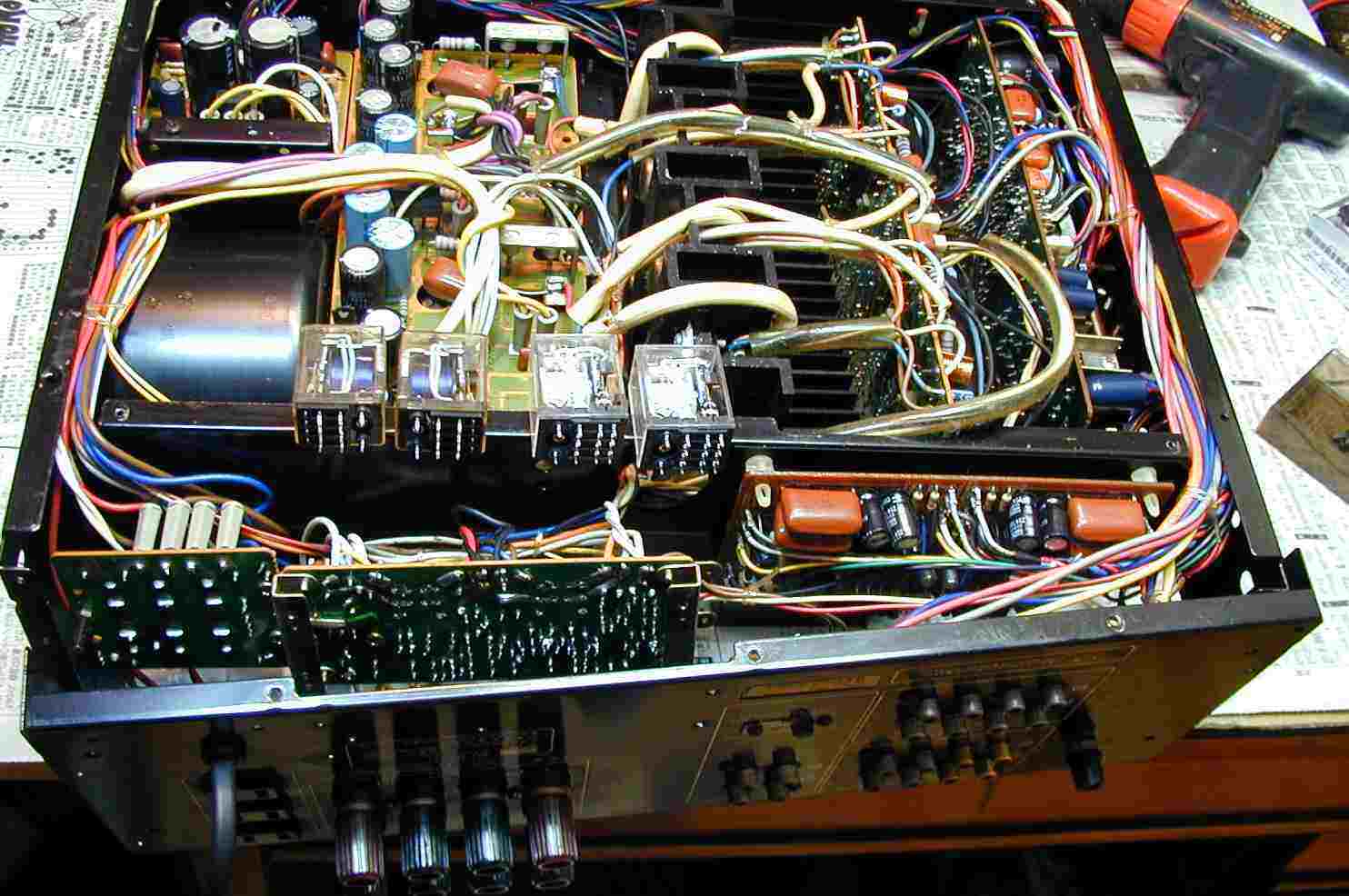

5. プロテクト基板の取り出し、RL2枚ある。

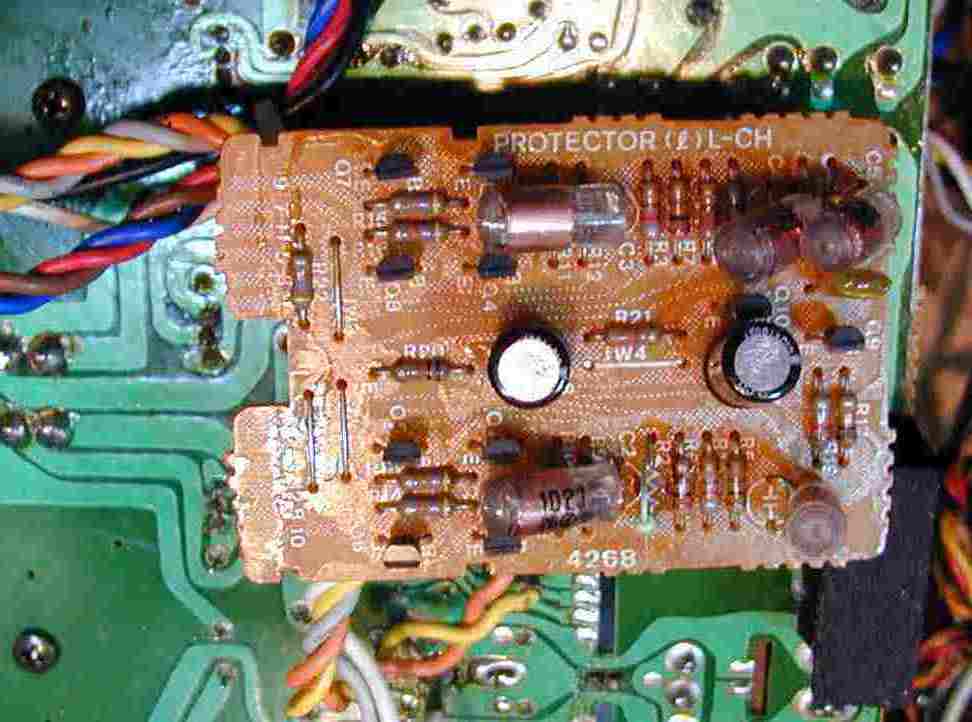

6. プロテクト基板の修理。 TR(トランジスター)が短絡し、抵抗が燃えている。
7. SP接続リレーの交換。 右=新品 左=古い物。

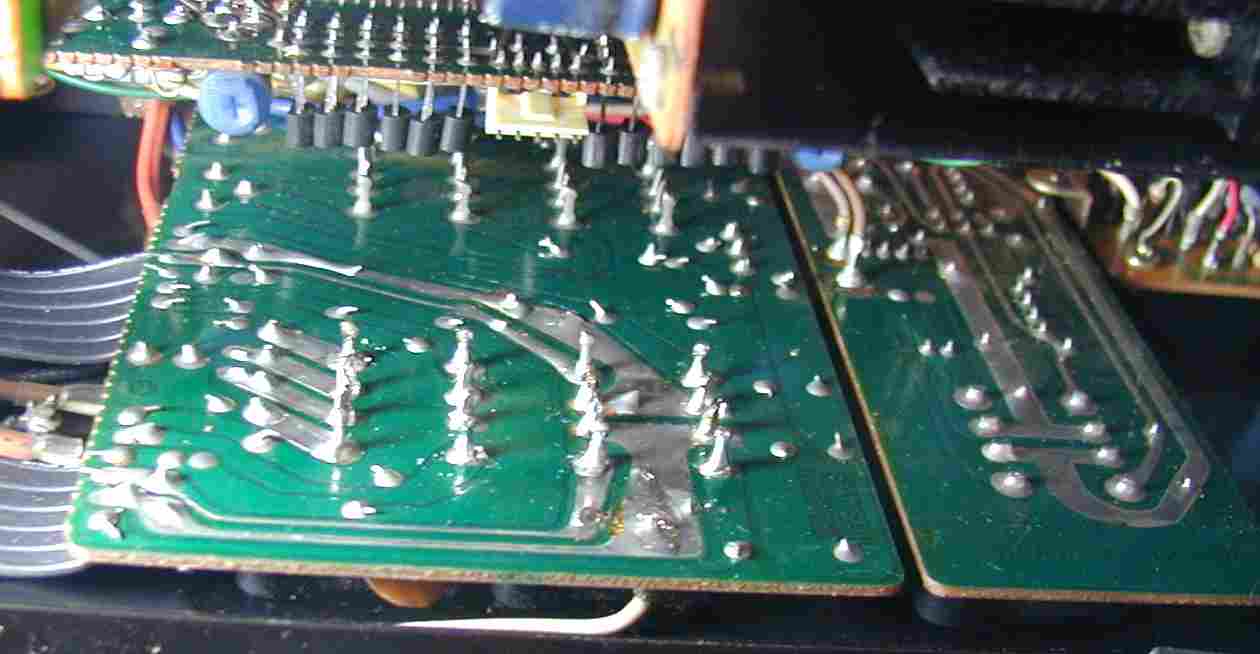

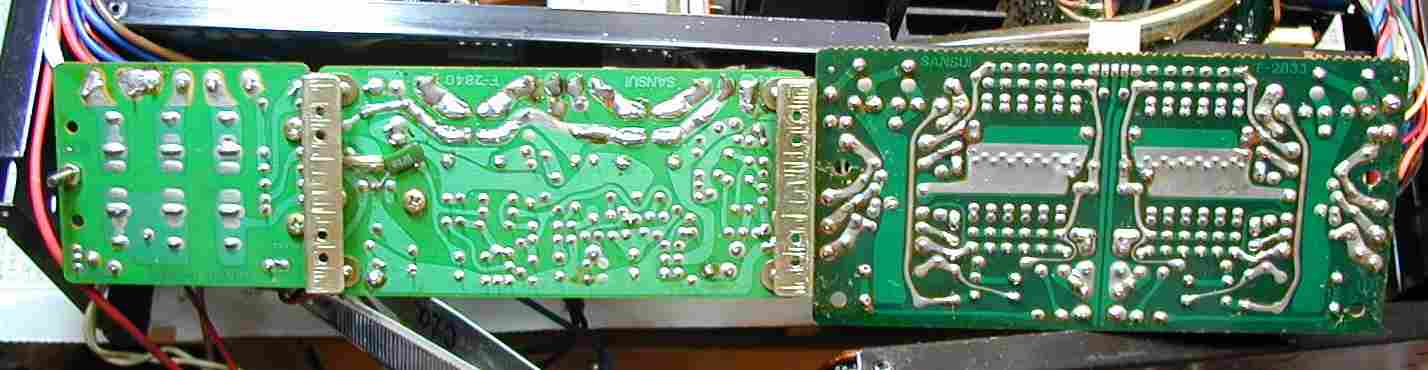

8. SP接続リレー基板の裏、ハンダは十分に盛る。

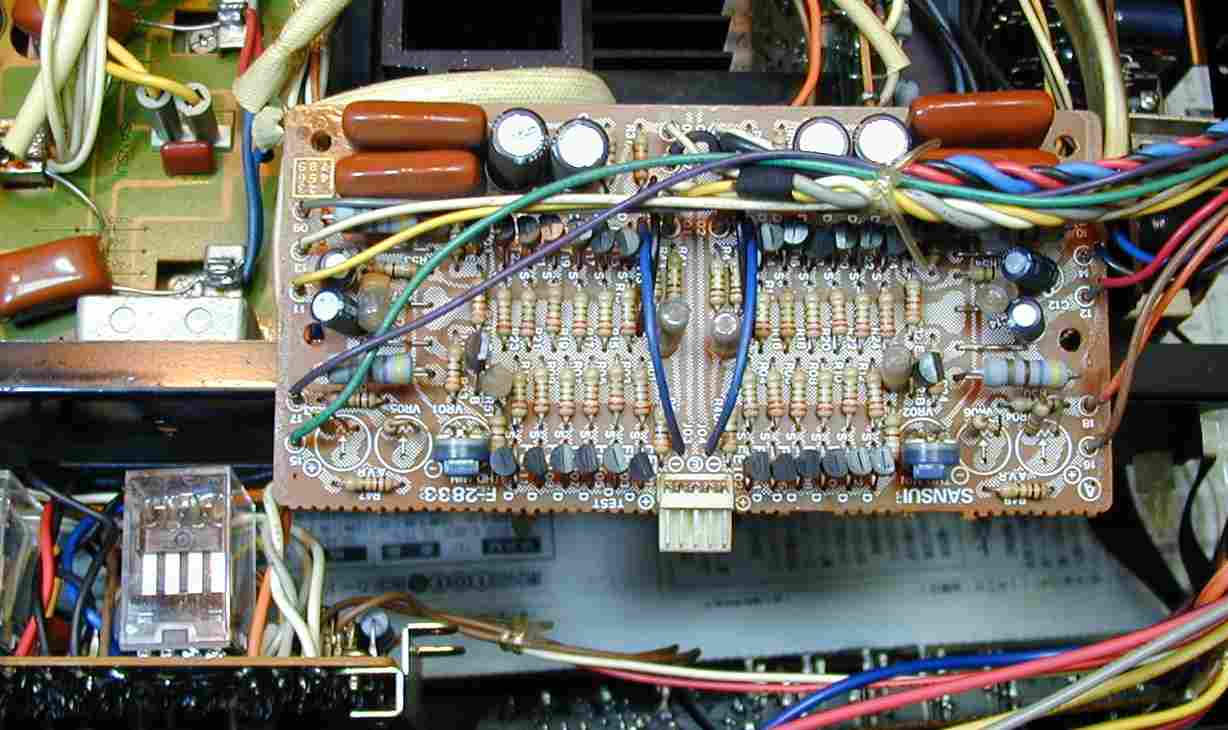

9. MC−AMPの修理、このタイプは後期型。

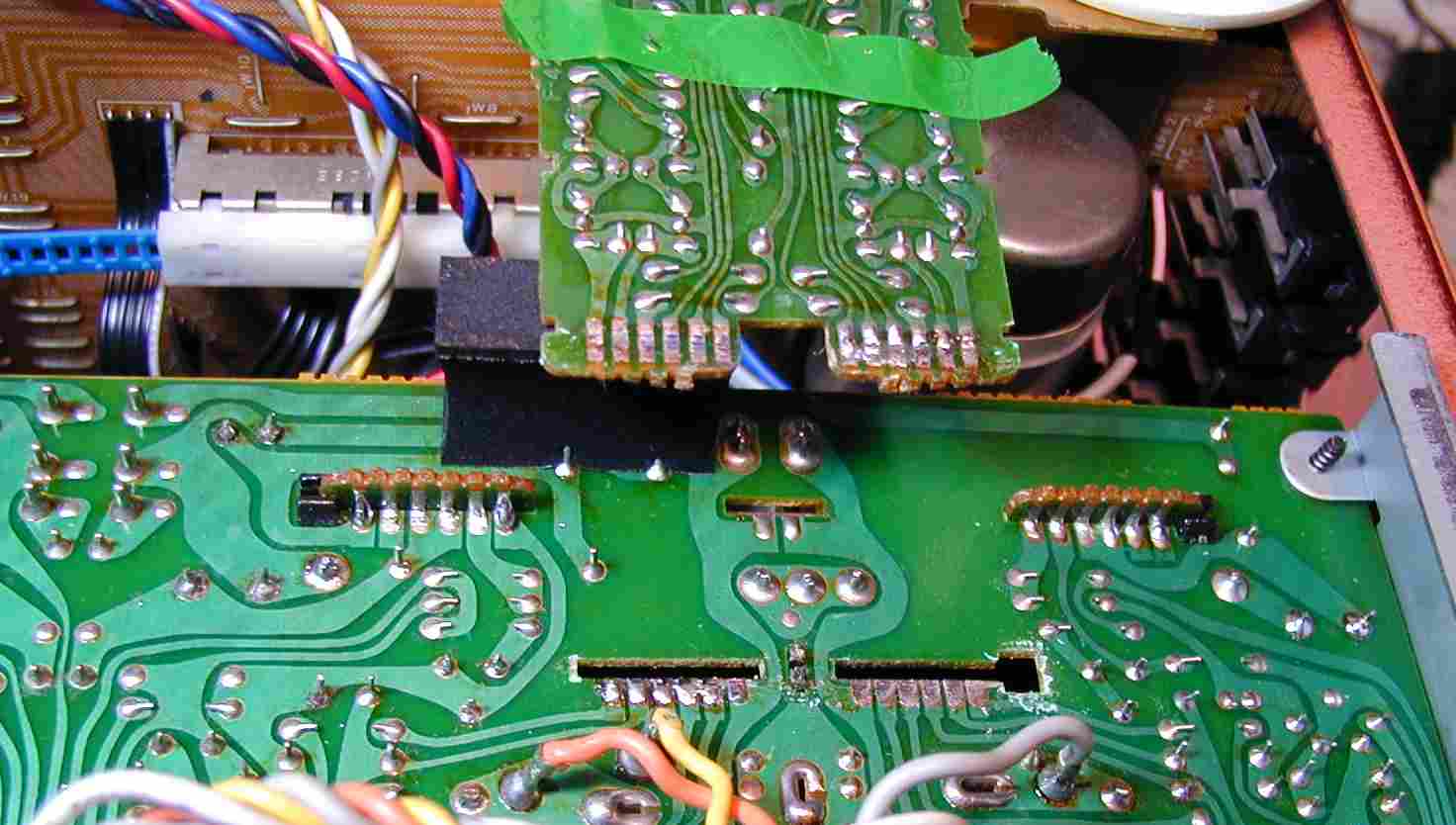

10. 入力端子裏側のハンダ付け補正 力が加わるので、十分にハンダ盛る。
11. EQ−AMPのの修理 デジカメ写真無くなりました
12. 出力測定  デジカメ写真無くなりました
13. 12時間エージング
S. Sansui AU−D907X の仕様(マニアル・カタログより)
型式 インテグレーテッドDCアンプ AU-D907X
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動) 180W+180W(6Ω、10Hz〜20kHz)
160W+160W(8Ω、10Hz〜20kHz)
250W+250W(4Ω、1kHz)
210W+210W(6Ω、1kHz)
180W+180W(8Ω、1kHz)
全高調波歪率 0.003%(8Ω、10Hz〜20kHz、実効出力時)
0.005%(6Ω、10Hz〜20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz=4=1) 0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%) 5Hz〜80kHz
ダンピングファクター(新IHF、20Hz〜20kHz) 100(6Ω)
周波数特性(1W) DC〜300kHz +0 -3dB
エンベロープ歪 測定限界以下
TIM歪(Sawtooth法) 測定限界以下
スルーレイト ±300V/μsec(6Ω)
ライズタイム 0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz) Phono MM=2.5mV/47kΩ
Phono High MC=2.5mV/100Ω
Phono MC Low=100μV/3.2Ω(MCトランス採用)
Phono MC High=300μV/40Ω(MCトランス採用)
CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%) MM=300mV
High MC=300mV
MC High=35mV(トランス方式)
出力レベル/インピーダンス Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out) 20Hz〜300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット) Phono MM=90dB
Phono MC=80dB以上(100μV)
CD、Tuner、Tape=110dB
トーンコントロール Bass最大変化量=±10dB(20Hz)
Treble最大変化量=±10dB(20kHz)
トーンセレクター Bass=100Hz、200Hz
Treble=4kHz、8kHz
サブソニックフィルター 16Hz(-3dB、6dB/oct)
オーディオミューティング -20dB
総合
定格消費電力(電気用品取締法) 370W
外形寸法 幅466x高さ161x奥行431mm
重量 20.5kg
価格 189,000(1984年発売)
                      d907x-3b
