Sansui AU−9500.  8台目修理記録
 平成14年12月20日到着   2月2日完了
  • A. 修理前の状況
     サンスイのAMPを使用し30年。 数年前からAMPのPWを入れると数分でSPから“バチバチ”音がして、いきなり バッチンと プロテクトがかかってしまい、まったく使用出来ない状態です。

  • B.  原因
      各部劣化
      初段FET(電界効果トランジスター)/TR(トランジスター)劣化。

  • C. 修理状況
      調整用半固定VR交換
      終段初段TR交換
      EQ−AMP−TR(トランジスター)交換
      コントロールAMP初段FET(電界効果トランジスター)/TR(トランジスター)交換
      配線手直し、補強
      各部、半田補正
      終段TR交換
  • D.  使用部品
      半固定VR                             4個
      初段TR                                4個
      EQ−AMP−TR(トランジスター)                    4個
      コントロールAM−TR(トランジスター)                 14個
      コントロールAM−FET(電界効果トランジスター)           2個
      オ−デオ用ミュ−ズ電解コンデンサー           49個
      メタライズドフイルムコンデンサー             10個
      電源の大型コンデンサー増量               5個追加
      終段TR150W損失に交換                 4組8個
      電解コンデンサー                         4個

  • E. 測定・調整
  • F. 修理費       103,000円    オーバーホール修理。


使用部品 オーディオ用ミューズ電解コンデンサー

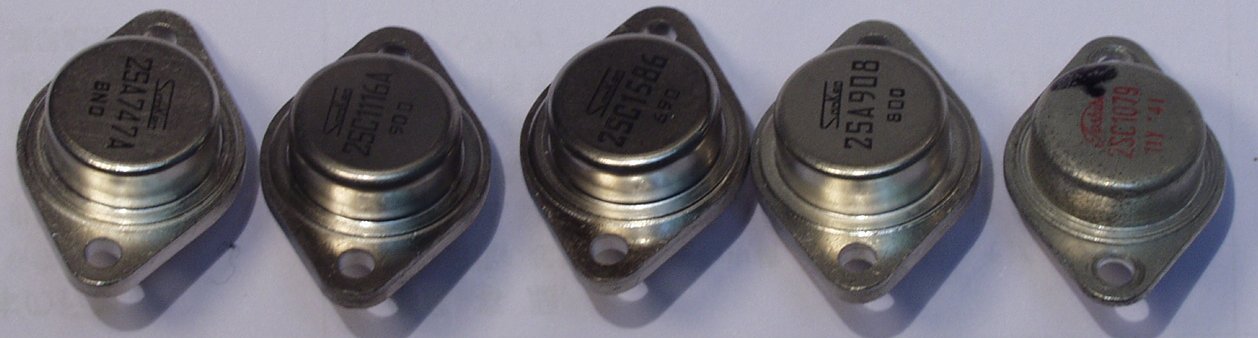

使用部品
      左2個=100W損失     次の2個=150W損失   右端=着いていた物=100W損失
C. 修理状況

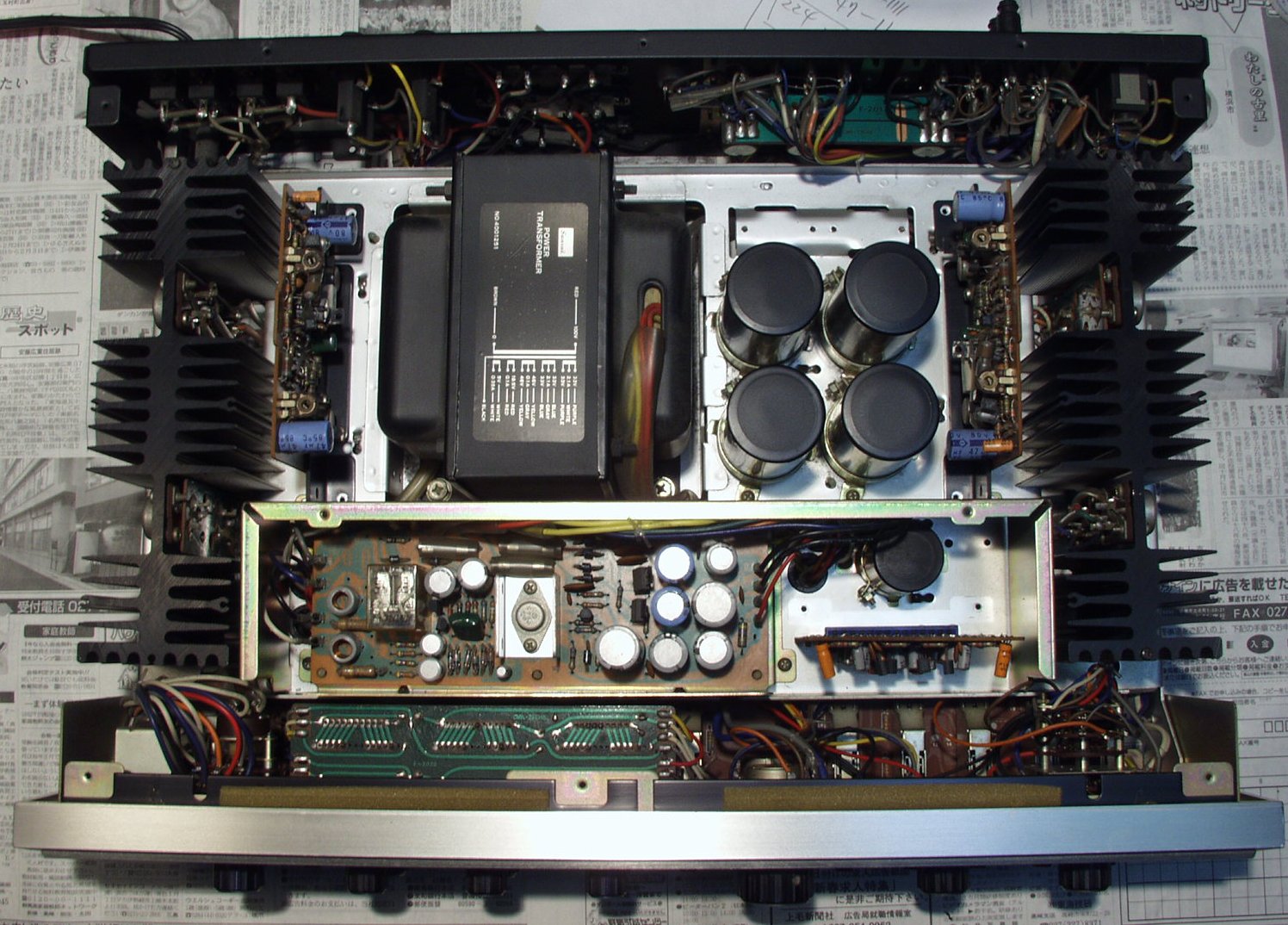

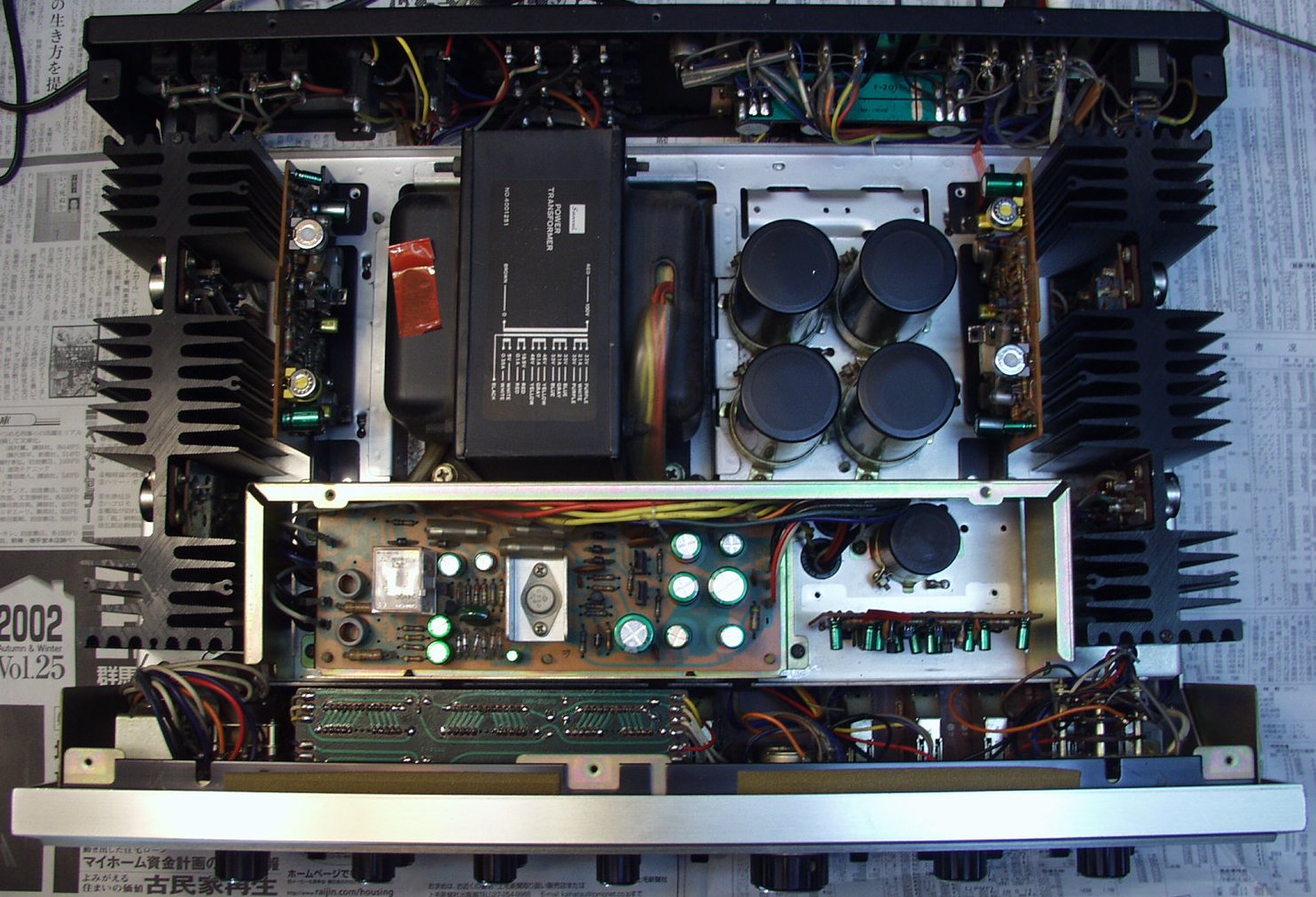

C−1A. 修理前 上から見る
C−1B. 修理後 上から見る

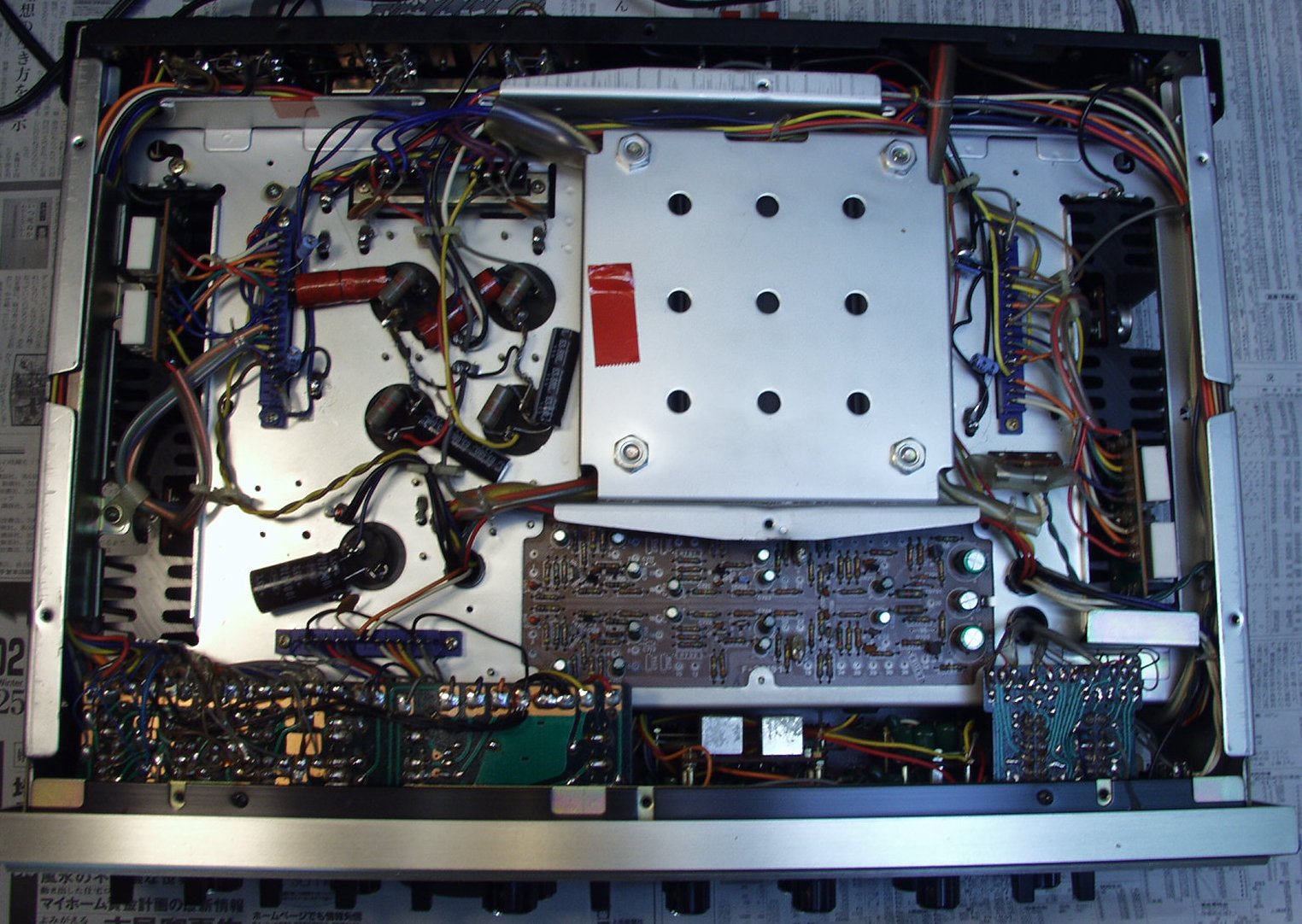

C−1C. 修理前 下から見る
C−1D. 修理後 下から見る

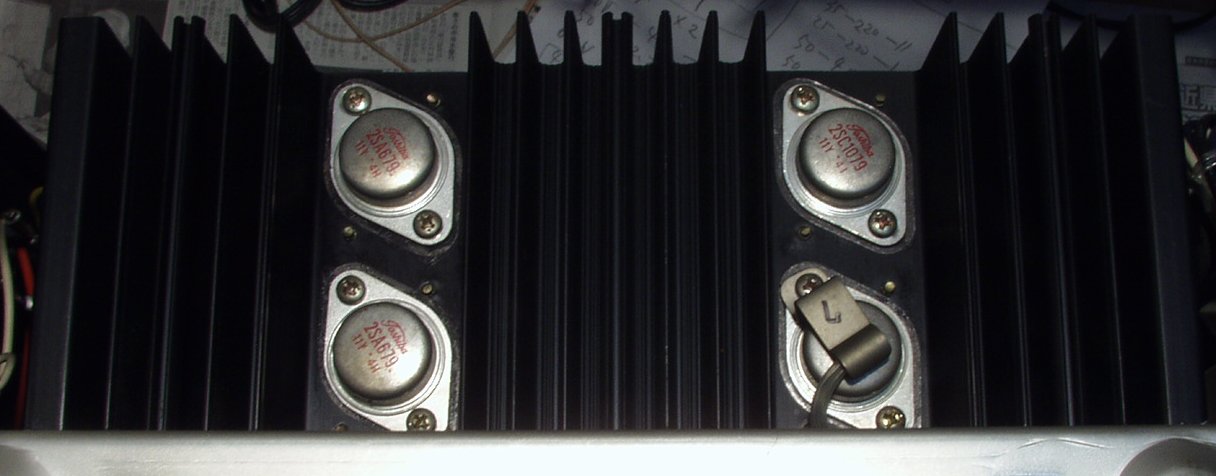

C−2A. 修理前 R側 終段トランジスター 熱でシリコングリスが流れ出し殆ど無い、右上1個死に

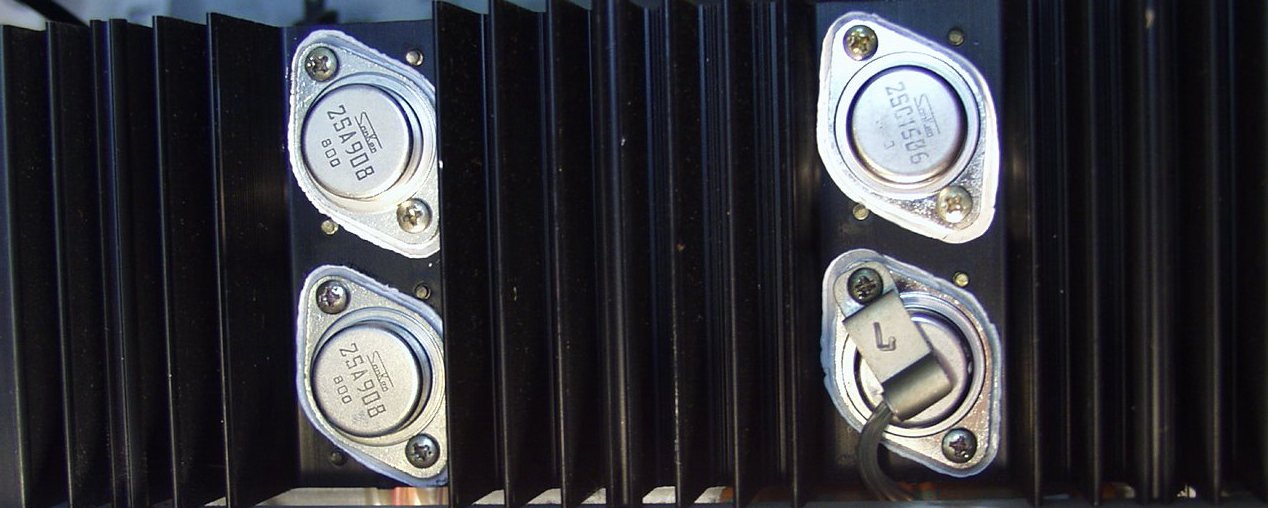

C−2B. 修理後 R側 150W損失に交換した終段トランジスター
C−2C. 修理前 L側 終段終段トランジスター 熱でシリコングリスが流れ出し殆ど無い
C−2D. 修理後 L側  150W損失に交換した終段トランジスター

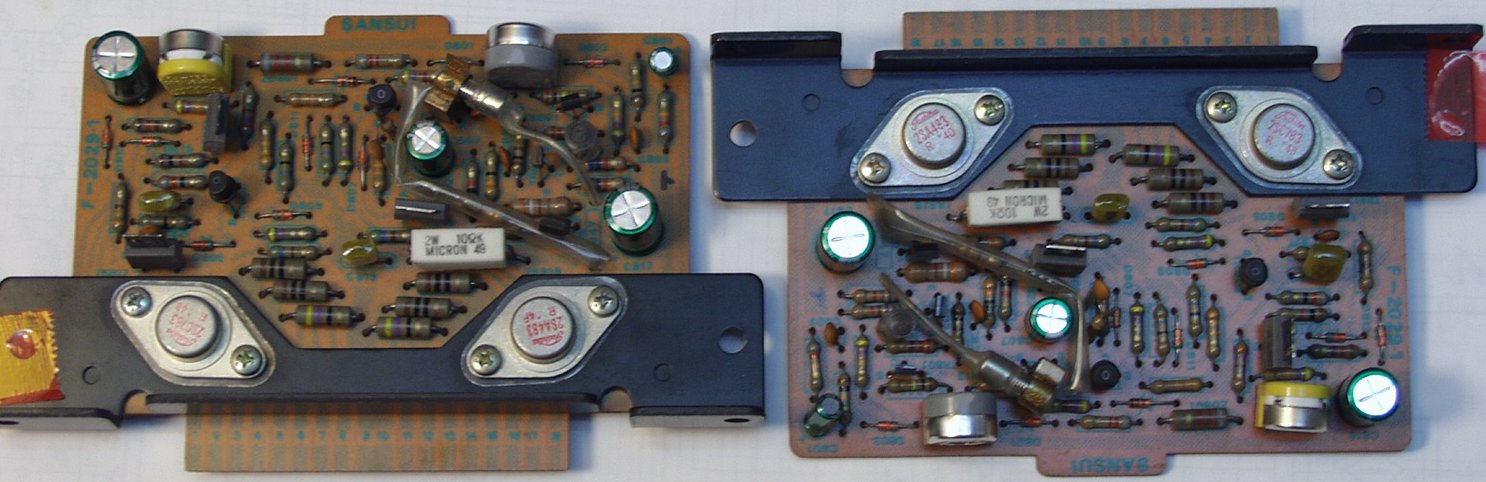

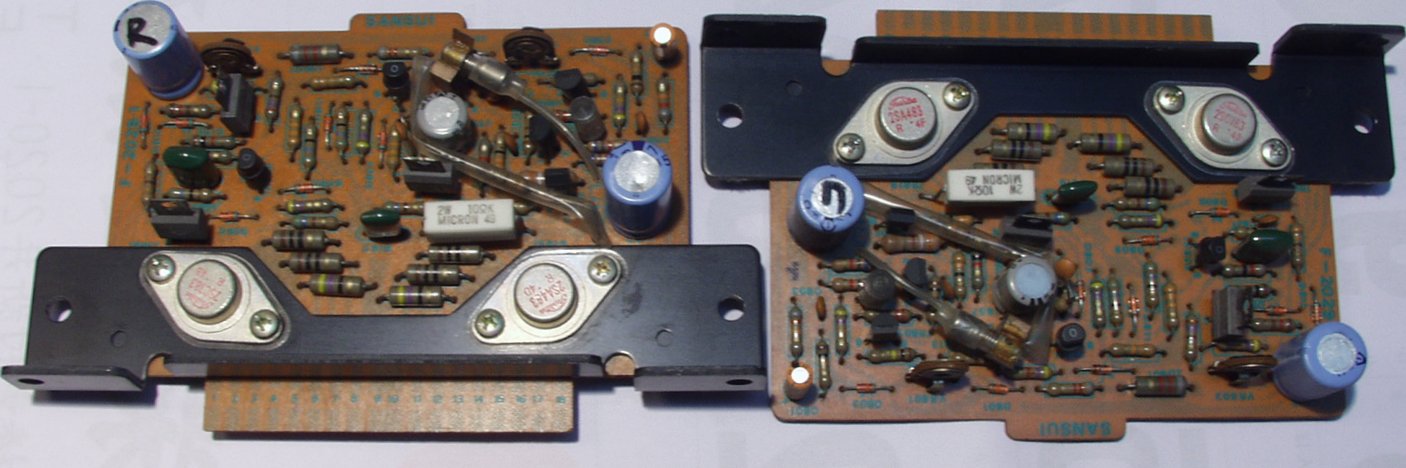

C−3A. 修理前 終段基板
C−3B. 修理後 終段基板 TR(トランジスター)4個、半固定VR4個、電解コンデンサー8個、フイルムコンデンサー4個交換

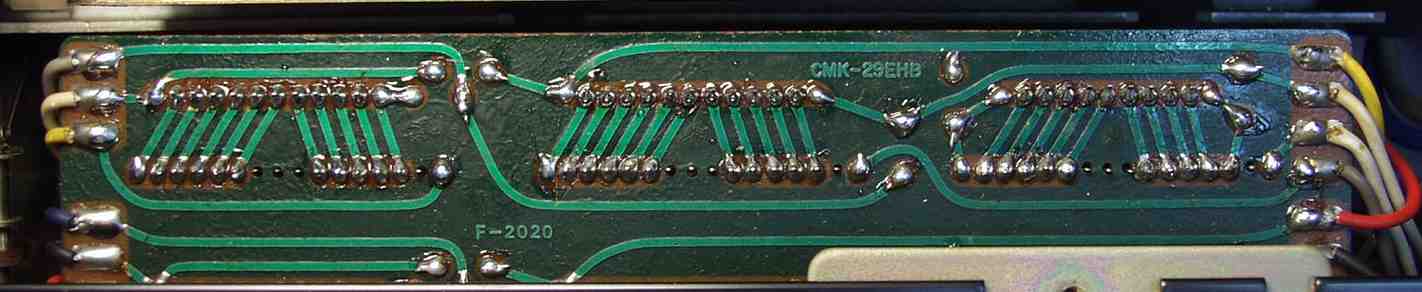

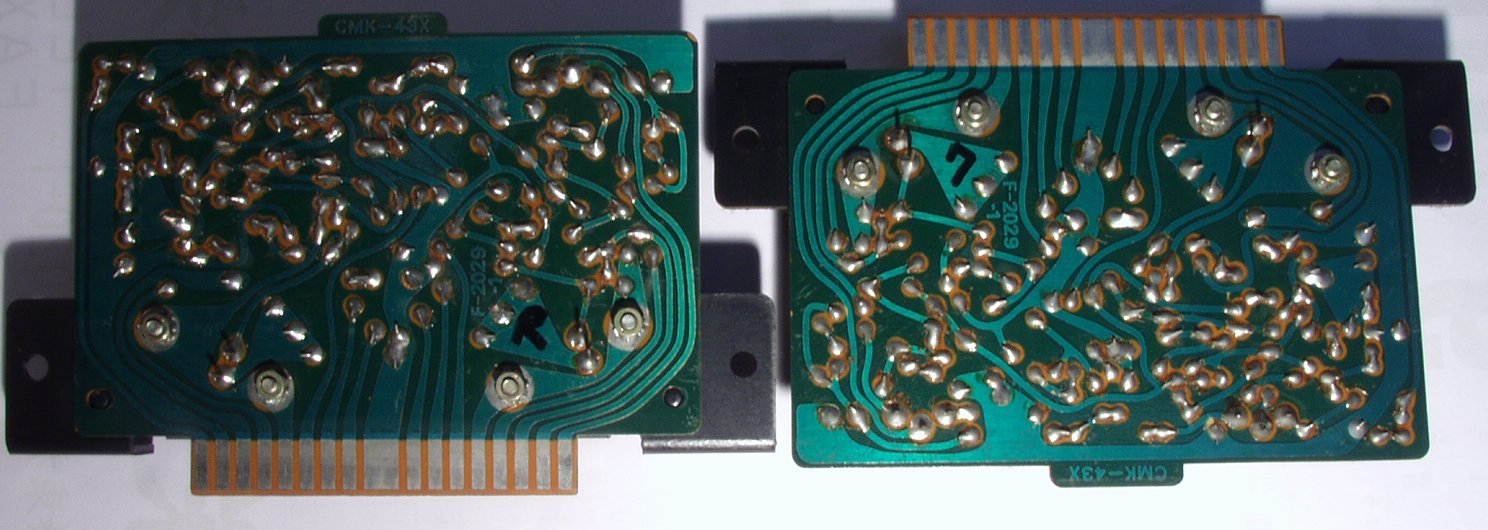

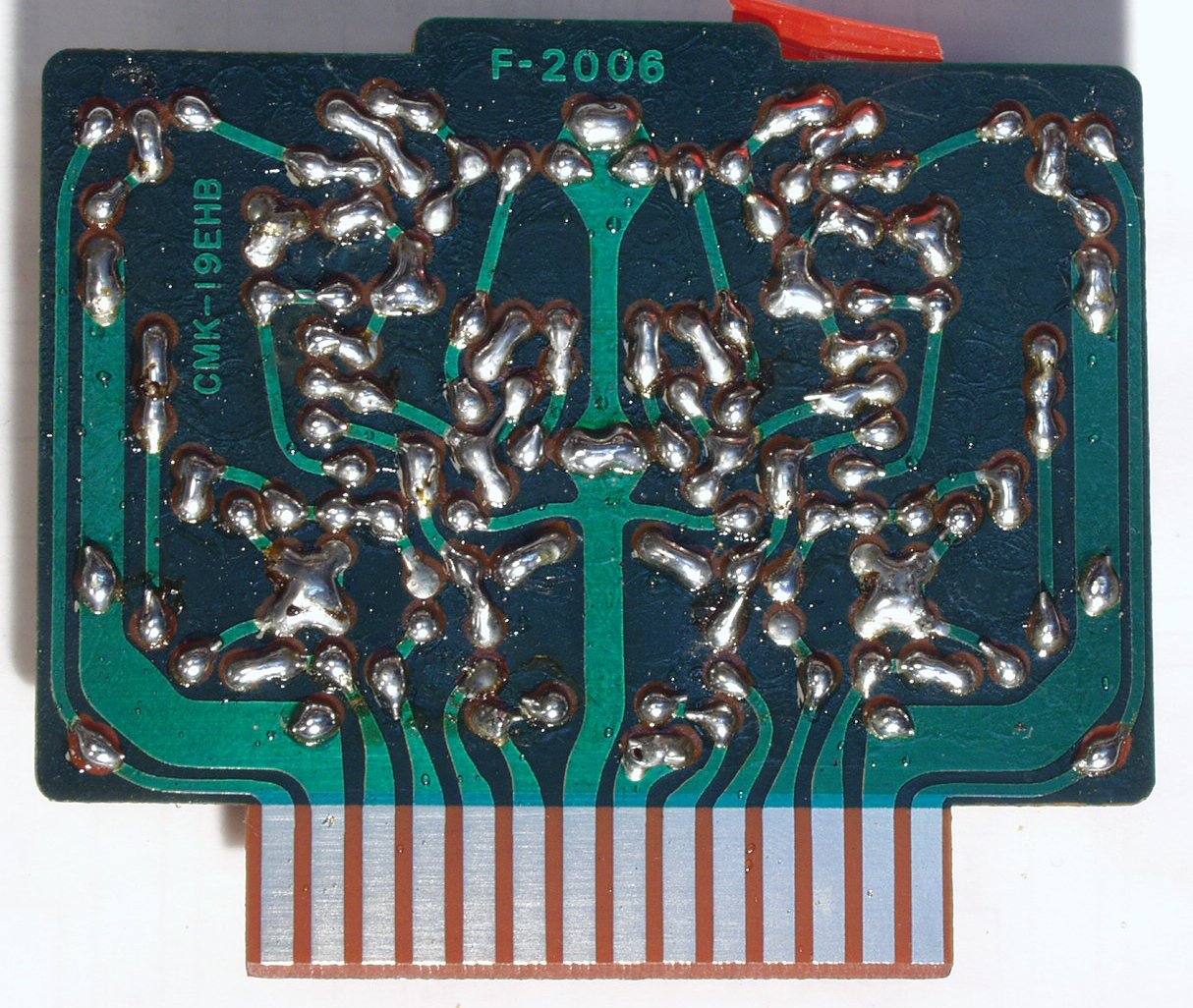

C−3C. 修理前 終段基板裏

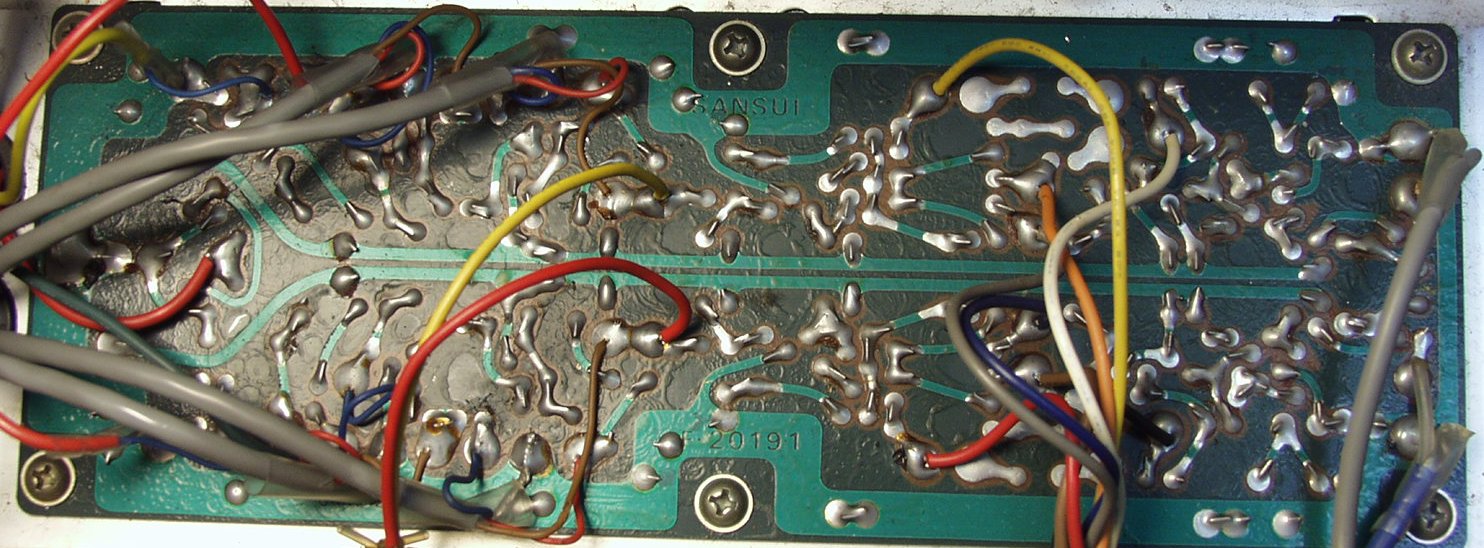

C−3D. 修理後(半田補正) 終段基板裏 全ての半田をやり直す

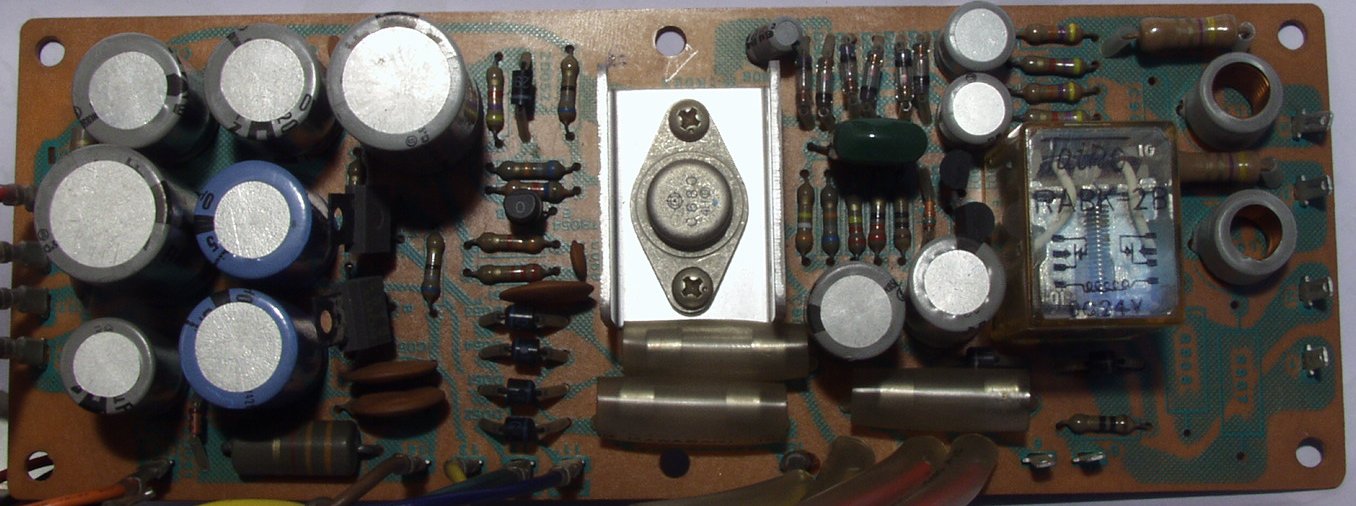

C−4A. 修理前 整流・プロテクト基板 SP接続リレー交換
C−4B. 修理後 整流・プロテクト基板  SP接続リレー、電解コンデンサー12個交換

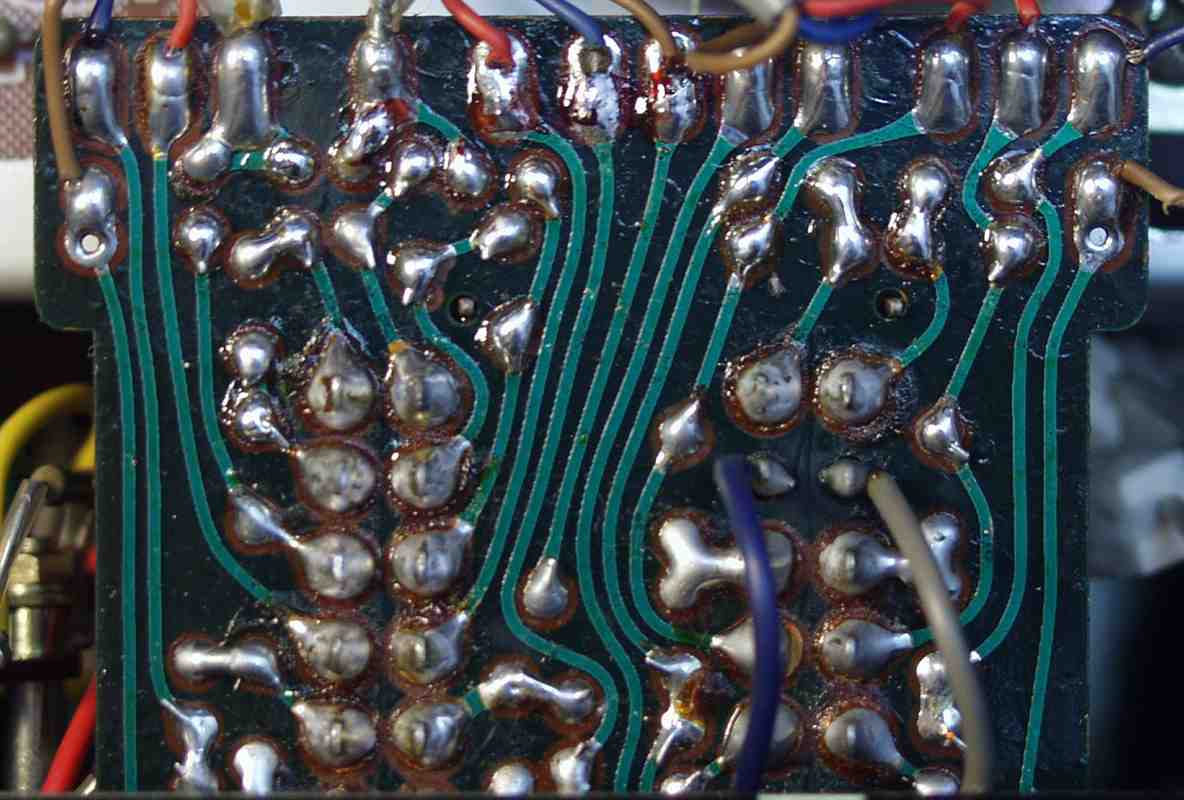

C−4C. 修理前 整流・プロテクト基板裏
C−4D. 修理後(半田補正)後 整流・プロテクト基板裏 全ての半田をやり直す

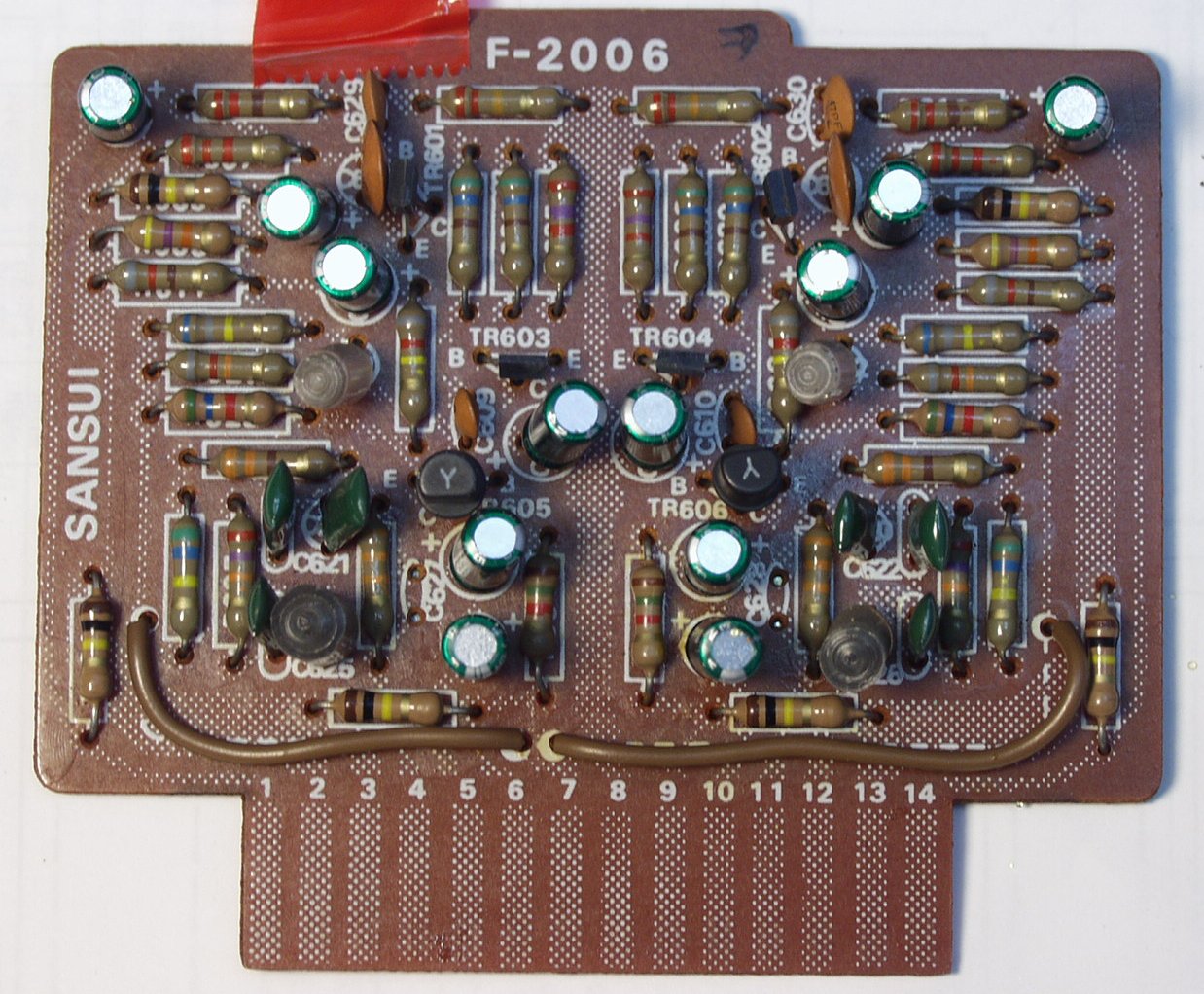

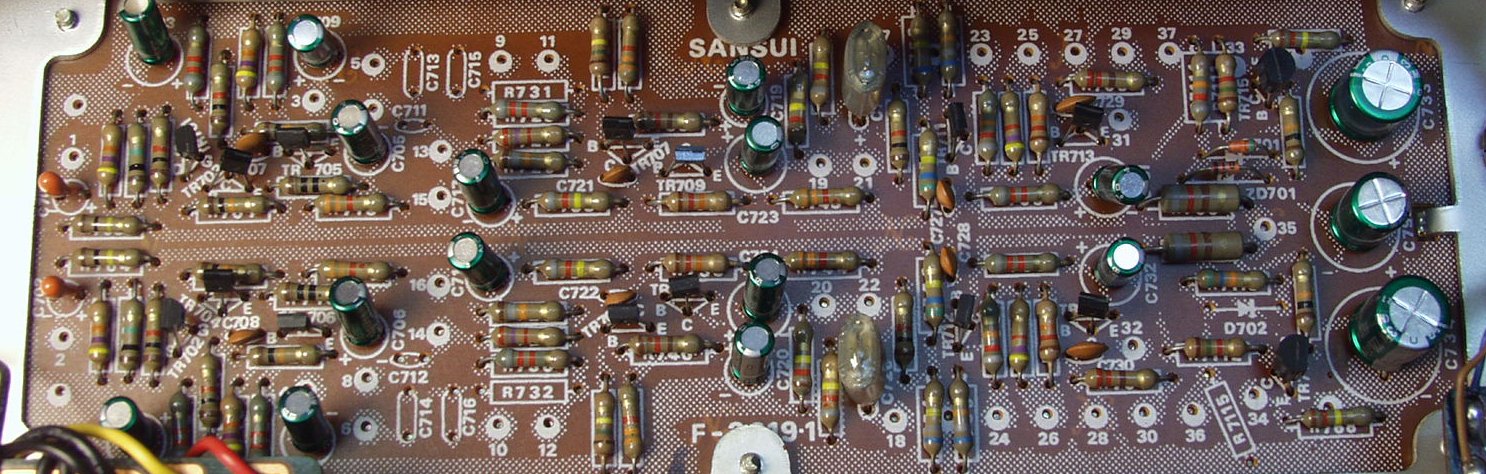

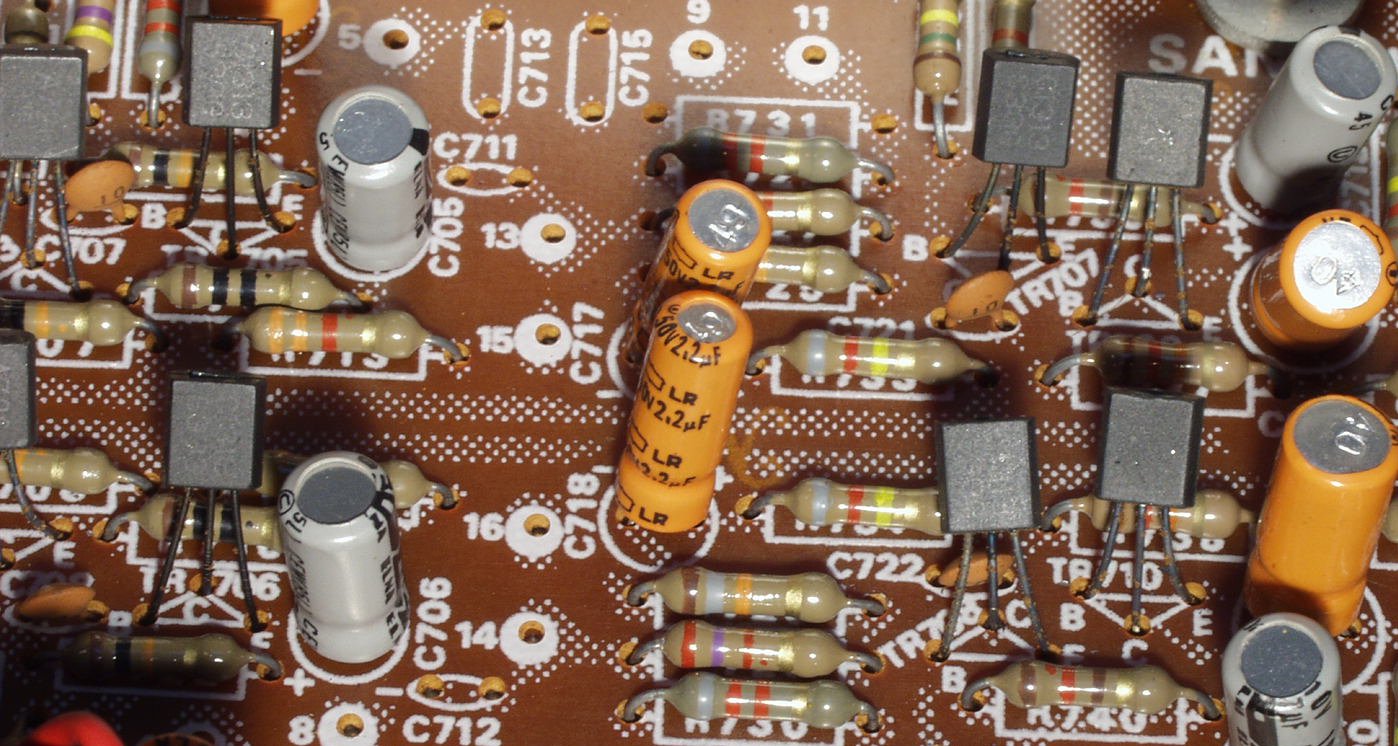

C−5A. 修理前 コントロール基板  FET2個、TR(トランジスター)14個交換
C−5B. 修理前 コントロール基板 露結で足が真っ黒
C−5C. 修理後 コントロール基板 TR(トランジスター)14個、FET(電界効果トランジスター)2個、電解コンデンサー17個、フイルムコンデンサー2個交換

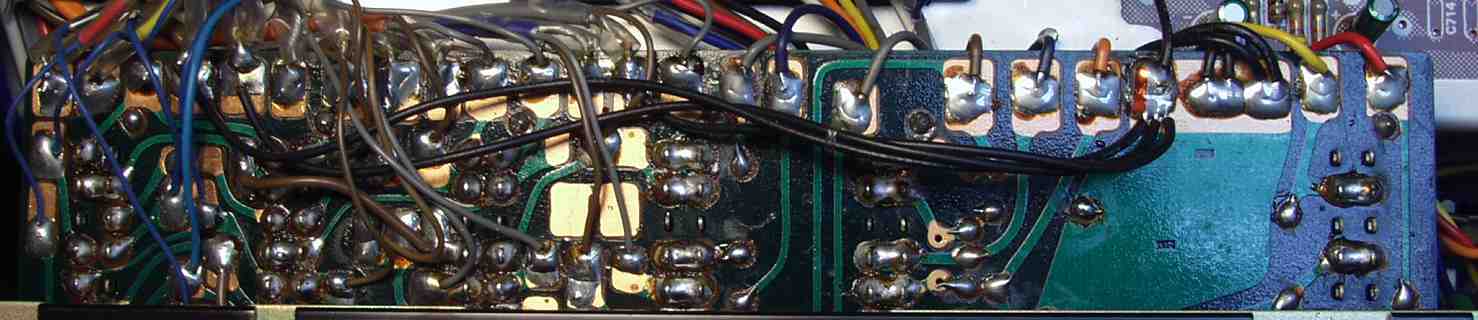

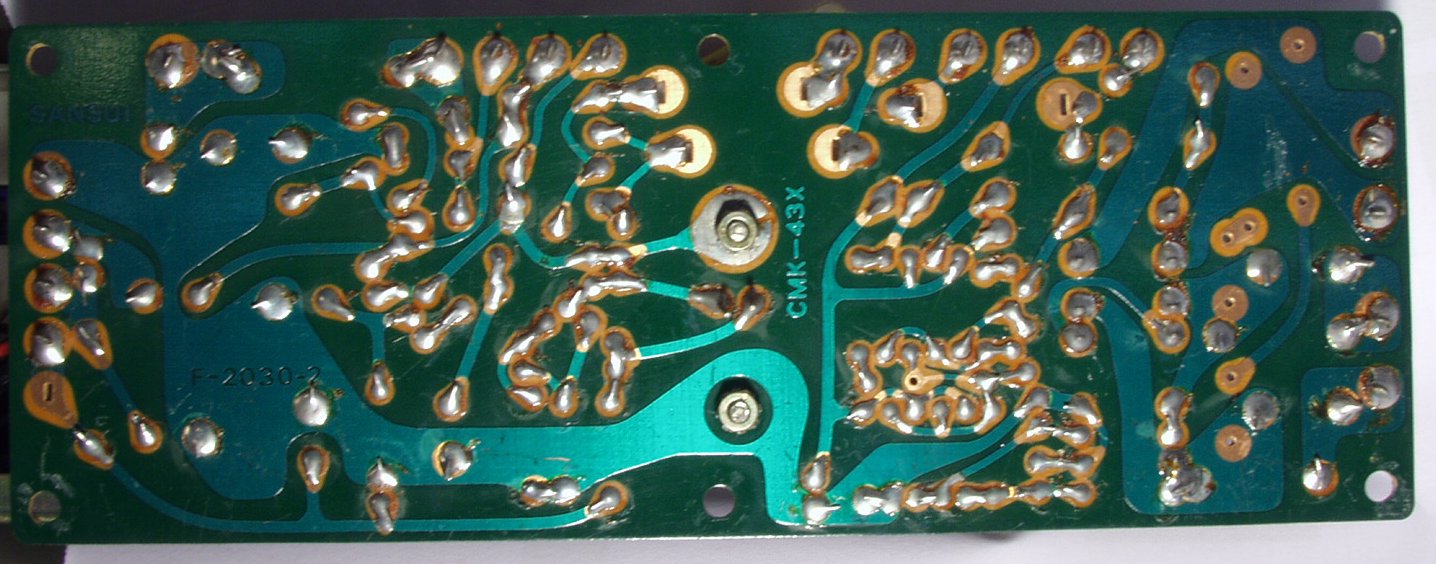

C−5D. 修理前 コントロール基板裏
C−5E. 修理後(半田補正) コントロール基板裏 全ての半田をやり直す

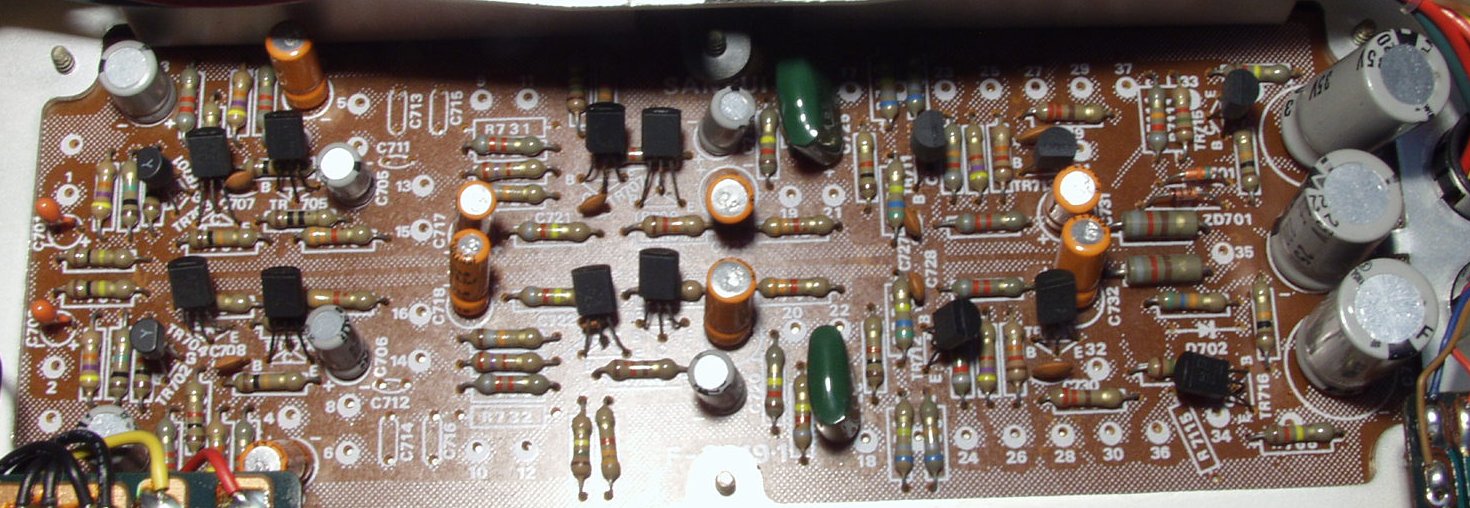

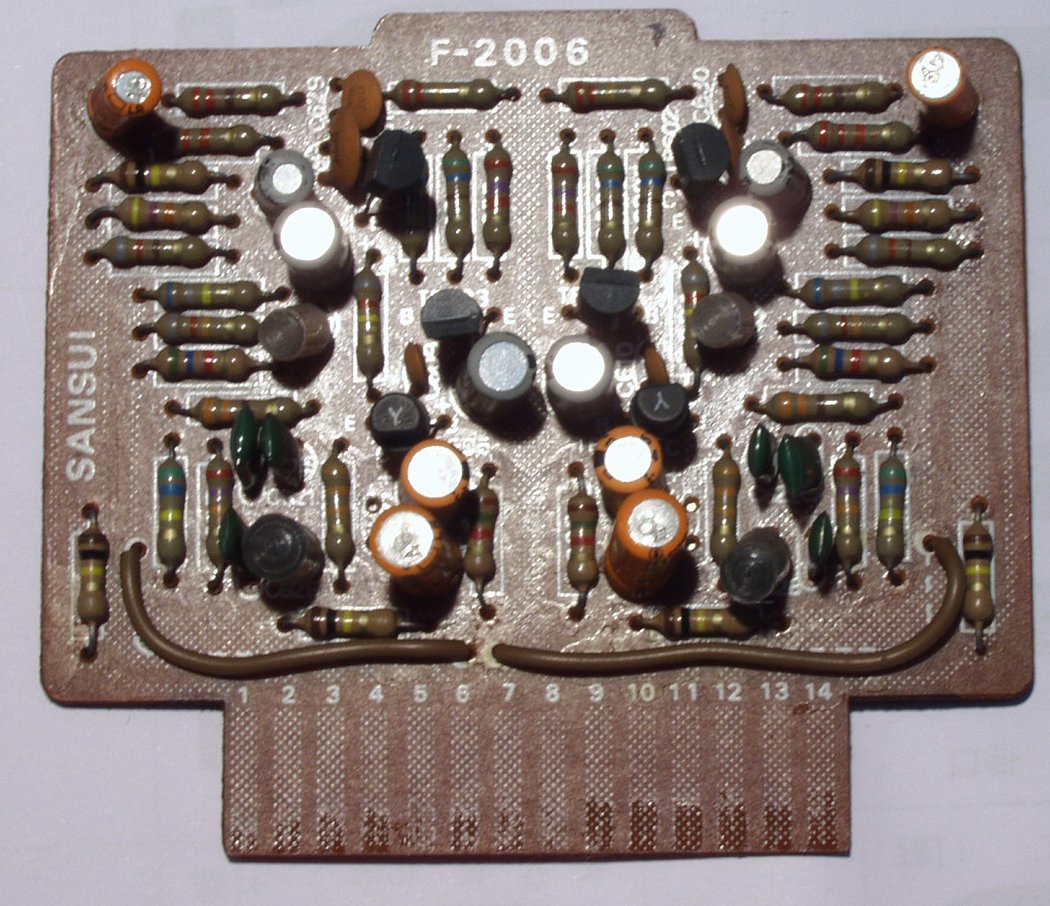

C−6A. 修理前 EQ−AMP基板
C−6B. 修理後 EQ−AMP基板 TR(トランジスター)4個、電解コンデンサー12個交換
C−6C. 修理前 EQ−AMP基板裏
C−6D. 修理後(半田補正) EQ−AMP基板裏 全ての半田をやり直す

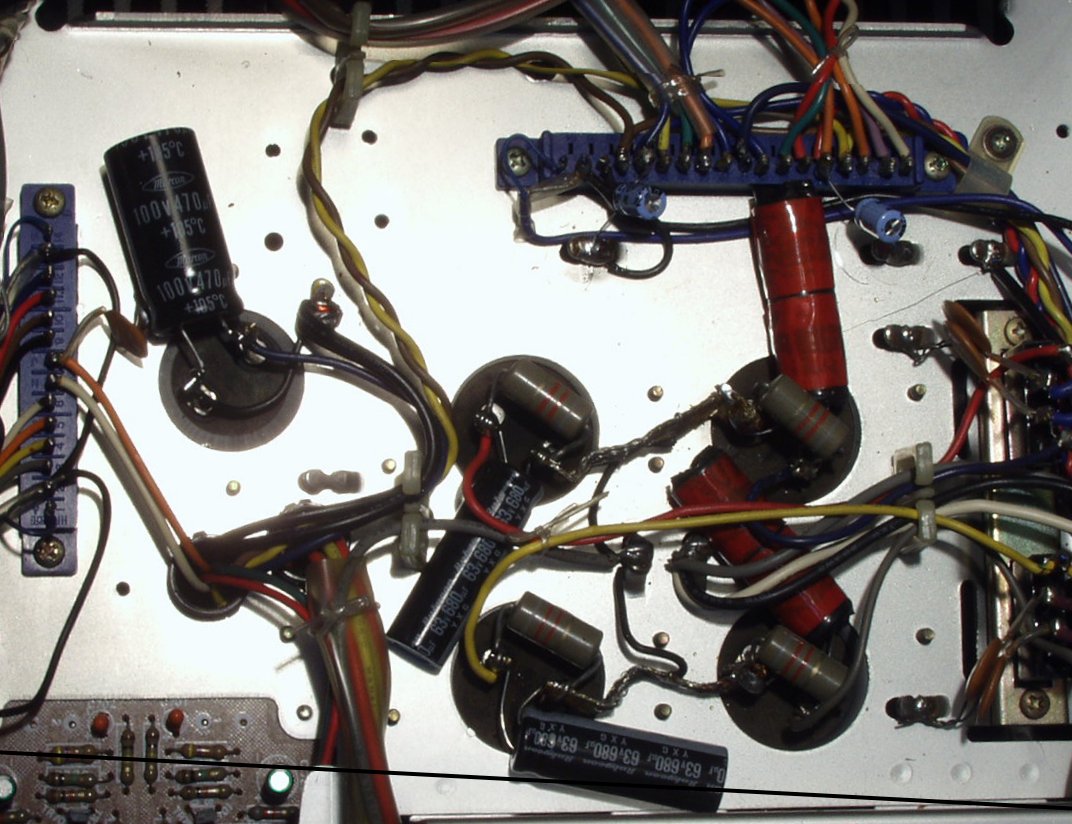

C−7. 増強した電解コンデンサー5個
     経年変化を考慮して増強する470μ 680μ4個
C−8A. 修理(半田補)後 全ての半田のやり直し
C−8B. 修理(半田補)後 全ての半田のやり直し
C−8C. 修理(半田補)後 全ての半田のやり直し
C−9. 修理後 交換部品 終段TR(トランジスター)除く
E. 測定・調整

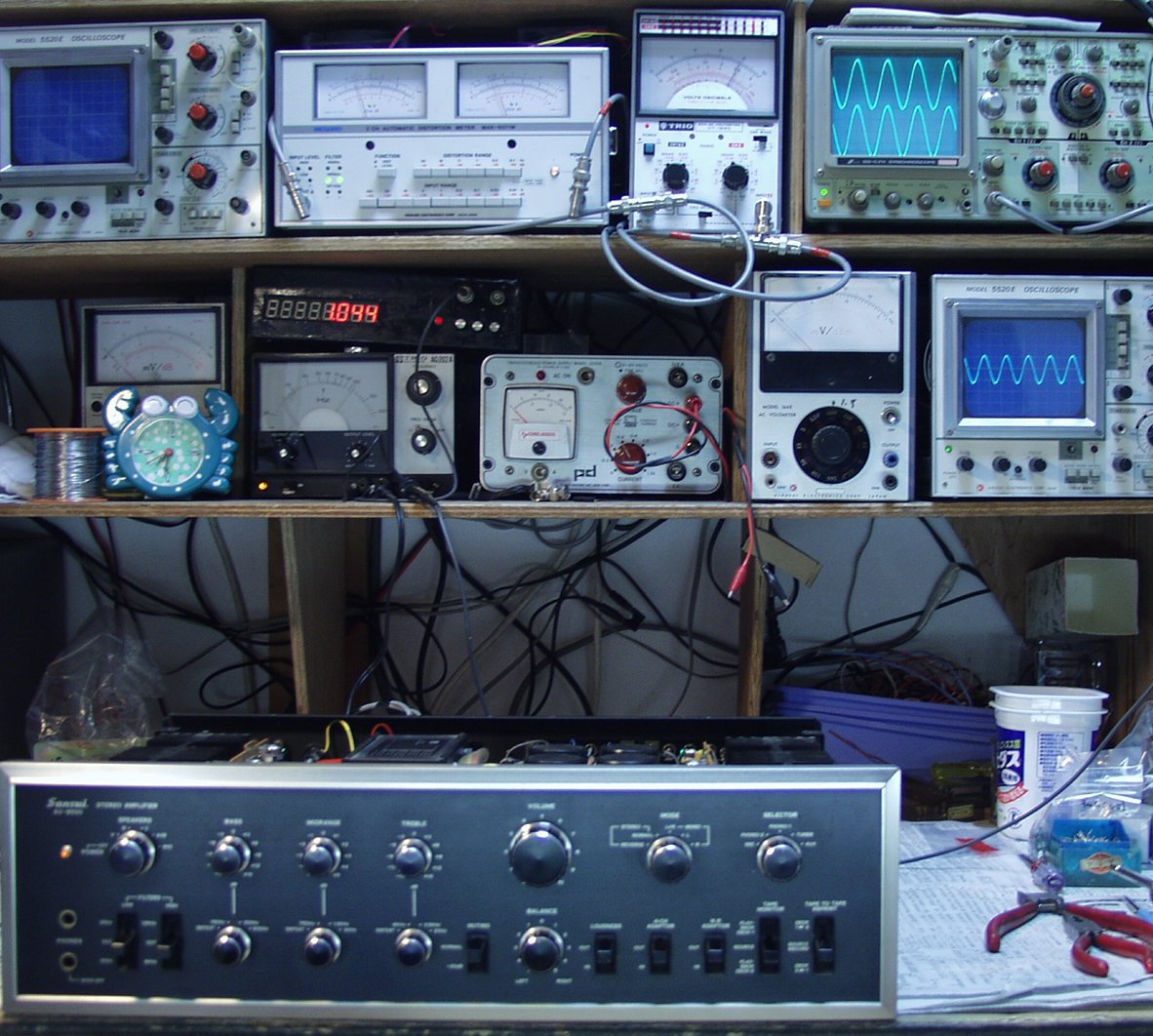

E−1. 出力/歪み率測定・調整

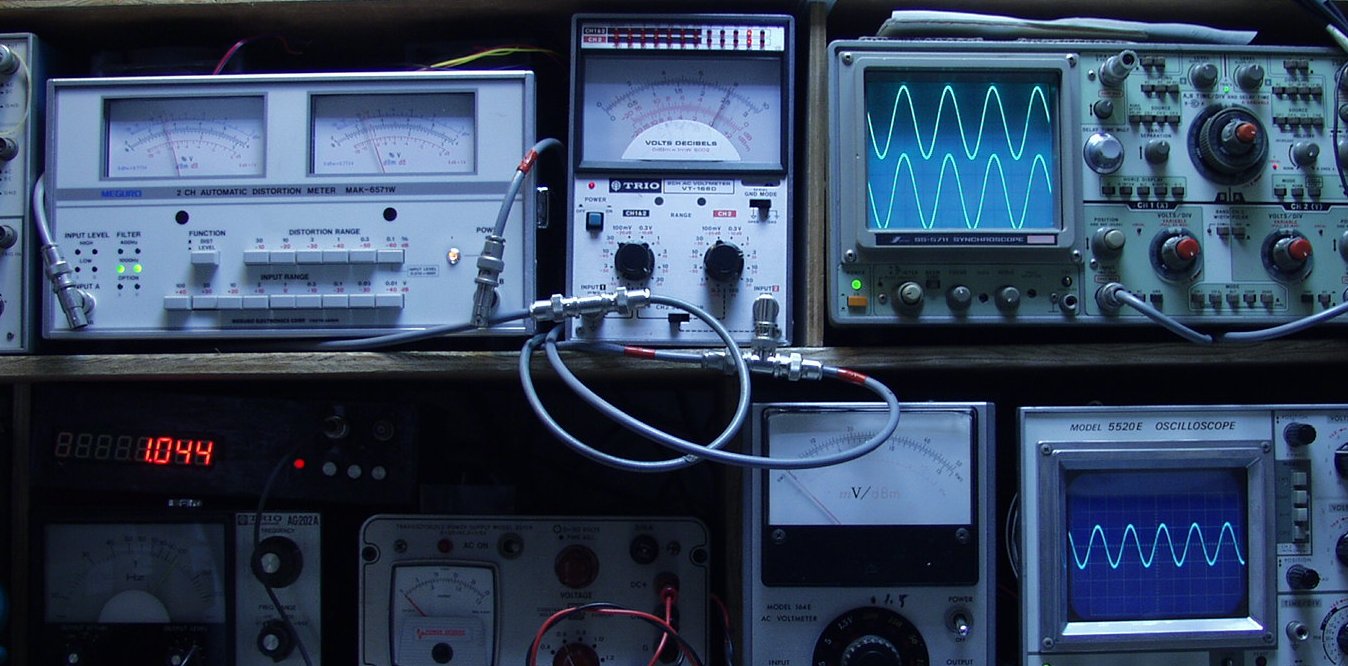

E−2A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.04% at=1000HZ AUX端子入力

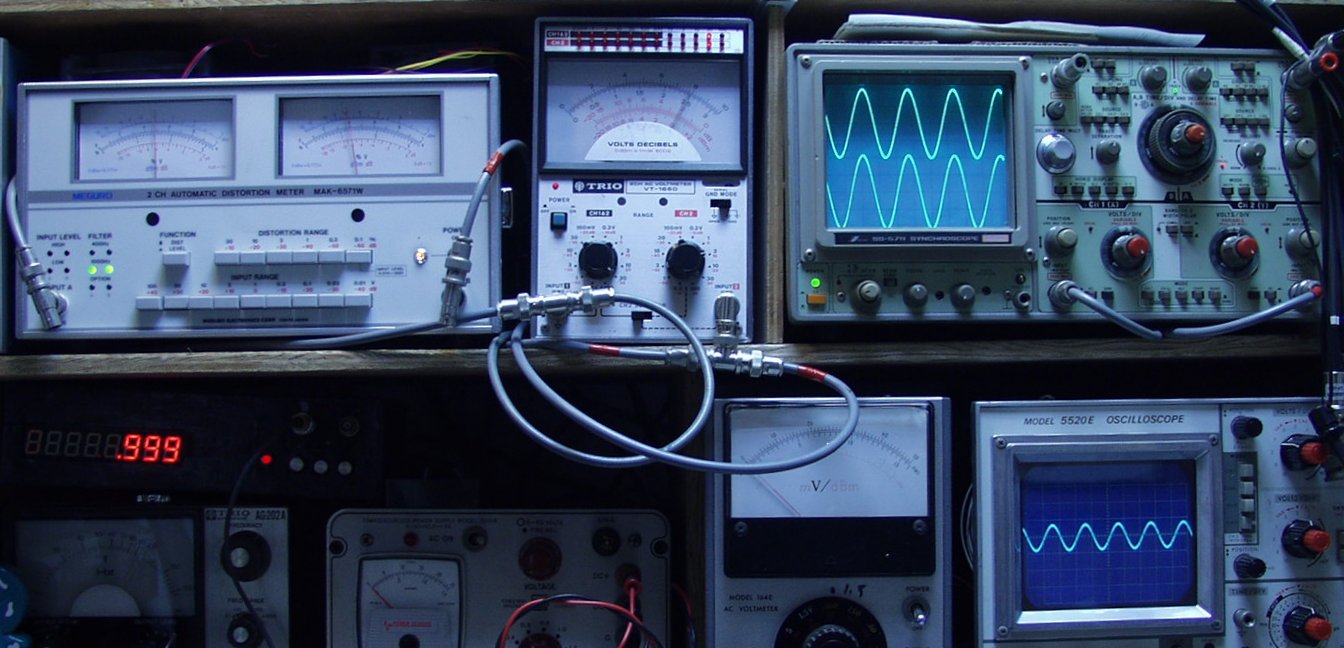

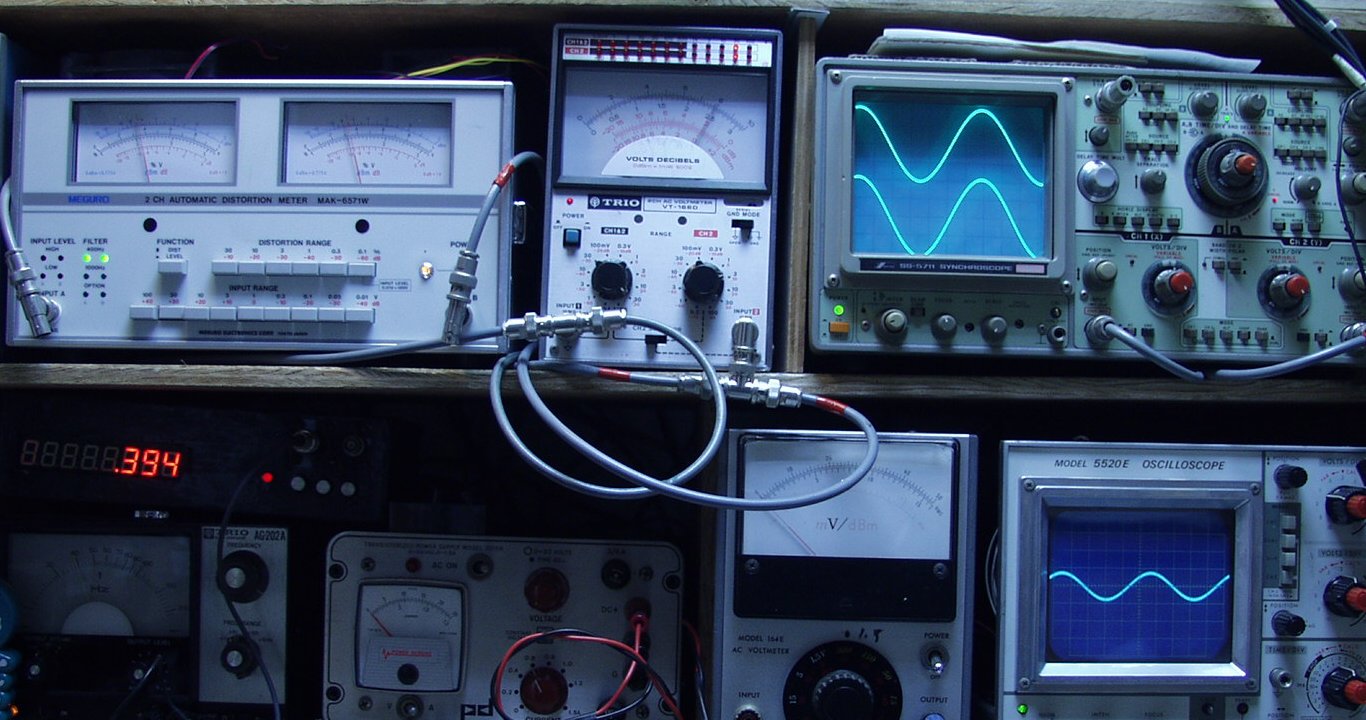

E−2B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ AUX端子入力
E−3A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=1000HZ MM−2端子入力
E−3B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ MM−2端子入力
E−4A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=1000HZ MM−1端子入力
E−4B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.03% at=400HZ MM−1端子入力
E−5. 24時間エージング。
S. SANSUI AU−9500 の仕様(マニアル・カタログより)
型式 プリメインアンプ AU-9500
定格出力 ミュージックパワー(IHF)=260W(4Ω、1kHz).
実効出力(片ch動作)=85W/85W(8Ω、1kHz).
実効出力(両ch動作)=80W+80W(8Ω、1kHz).
連続実効出力(両ch動作、定格歪率8Ω、20Hz〜20kHz)=75W+75W
全高調波歪率(定格出力) 0.1%以下
混変調歪率 0.1%以下(定格出力、70Hz=7kHz=4:1、SMPTE)
パワーバンドウィズ(IHF) 5Hz〜40kHz
周波数特性 3Hz〜80kHz、+0 -1dB(メインアンプ、1W出力時)
ダンピングファクター 50(8Ω)
入力感度/入力インピーダンス(1kHz) Phono1=2.5mV/50kΩ.
Phono2=2.5mV/30kΩ、50kΩ、100kΩ.
(最大許容入力 300mV、全高調波歪率 0.5%以下).
MIC=2.5mV/50kΩ.
Tuner、AUX(レベル調整可能)=100mV/50kΩ.
Tape Monitor1、2(PIN)(レベル調整可能)=100mV/50kΩ.
Tape Monitor2(DIN)=100mV/50kΩ.
4ch、N.R.Adaptor=100mV/50kΩ.
出力電圧/出力インピーダンス Tape Rec1、2(PIN)=100mV/1.5kΩ.
Tape Rec2(DIN)=30mV/70kΩ.
4ch、N.R.Adaptor=100mV/1.5kΩ.
プリアンプ(定格出力)=0.8V/1.5kΩ.
[最大出力、全高調波歪率 0.5%以下]:4.5V.
クロストーク(定格出力 1kHz) Phono1、2=50dB以上
ハム及びノイズ(IHF) Phono1、2=75dB以上.
Tuner、AUX=85dB以上.
メインアンプ=100dB以上.
トーンコントロール Bass(Defeat、150Hz、300Hz、600Hz)=±15dB(20Hz)、3dBステップ.
Midrange(Defeat、750Hz、1.5kHz、3kHz)=±5dB(1.5kHz)、1dBステップ.
Treble(Defeat、6kHz、3.5kHz、2kHz)=±15dB(20kHz)、3dBステップ.
ラウドネス(ボリューム -30dB) 50Hz:+10dB.
10kHz:+8dB.
ロー・フィルター 25Hz、50Hz:-3dB(12dB/oct).
ハイ・フィルター 12kHz、6kHz:-3dB(12dB/oct).
使用半導体 トランジスタ:58
FET:2
ダイオード:37
定格消費電力 205W(最大550VA)
外形寸法 幅500×高さ140×奥行347mm
重量 23.3kg
価格 123,000円(1972年10月発売当時).
135,000円(1975年頃).
特色。
  • チャンネル独立電源供給方式を採用 小出力から75W+75Wまで,20Hzから20kHzにわたって 0.1%以下の低歪率を実現
  • 全帯域にわたって低歪率(0.1%以下)を保証
  • 高安定度を可能にした左右チャンネル独立電源供給方式
  • パラレル・プッシュプル回路による低歪率,大出力のパワー段
  • 正確な過渡応答。
  • 透明で高品位な音質。
  • 許容入力300mV(1kHz,THD0.5%以下)の広ダイナミックレンジ
  • カレントリミッター,リレー,ヒューズによる大出力アンプにふさわしい完ぺきな保護回路
  • ロータリー・スイッチ式の本格的トリプル・トーン・コントロール(T.T.C.)
  • 上昇,下降点の変えられるトーン・セレクター
  • 2段切換のハイ・フィルター,ロー・フィルター
  • テープリプリントも自由自在
  • 4チャンネル時代に対処した4CHアダプター回路
  • ノイズ・リダクション(N.R.)アダプター  接続回路
  • スピーカーシステムは3系統接続可能
  • 3段にインピーダンスの切替え可能のPHONO-2端子
  • プリ,メインアンプ部は,単独使用可能
  • ミューティングスイッチ

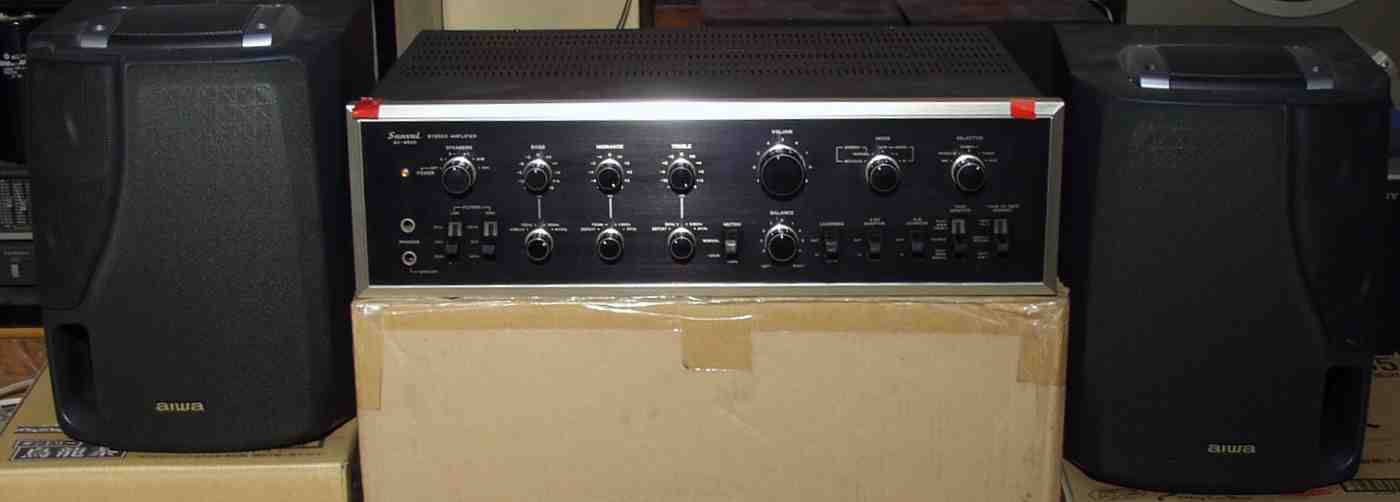

                        9500-8-}
