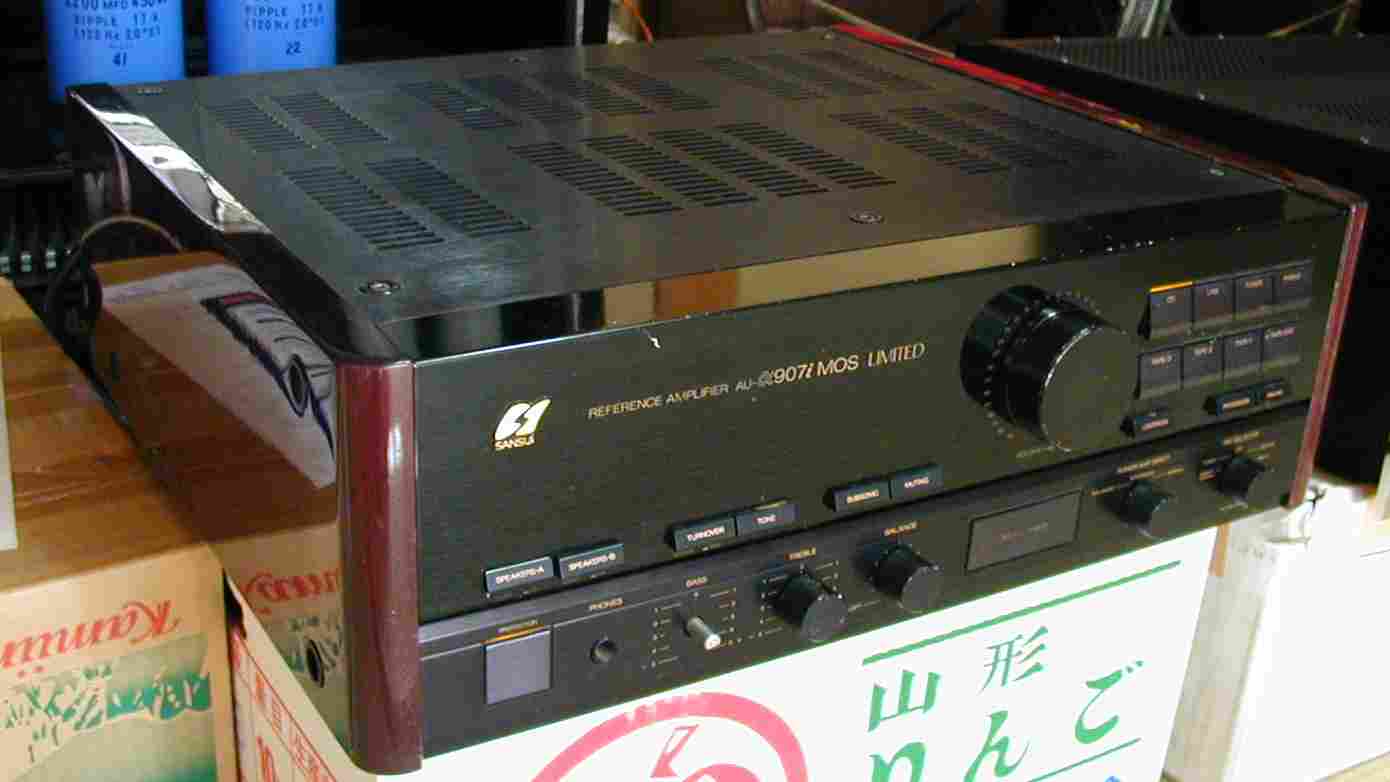

Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　ＭＯＳＬｉｍｉｔｅｄ　修理記録

平成１３年１１月１３日到着　１１月２８日完成

総評　本当はＲＬ共ＦＥＴ（電界効果トランジスター）を交換した方が良いのですが、ユーザーの希望で片側のみ交換した。 　　　　今回は、悪い所のみの修理　通常修理です。

A．修理前の状況 　　現状では、パワースイッチを入れても 　　音は出ない、ＬＥＤももちろん点灯しない状態です。 B．原因 　　Ｌ側メインAMPのＦＥＴ（電界効果トランジスター）焼損。 Ｃ．修理状況 　　Ｌ側メインＡＭＰのみ修理、他は調整のみ。 　　メインAMPＬ側ＦＥＴ（電界効果トランジスター）交換 。 　　メインAMPのＴＲ（トランジスター）交換。 　　配線手直し、補強。 　　ＲＬ側板修理。 Ｄ．使用部品 　　終段ＦＥＴ（電界効果トランジスター）　　　　　　　８個。 　　メインAMPのＴＲ（トランジスター）　　　　　　　　１８個。 　　ＦＥＴ（電界効果トランジスター）　　　　　　　　　　３個。 　　電解コンデンサー　　　　　　　　　　　　　　　　　　４個。 　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　１８個。 Ｅ．修理費　２７，５０００円　　　　通常修理。 Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

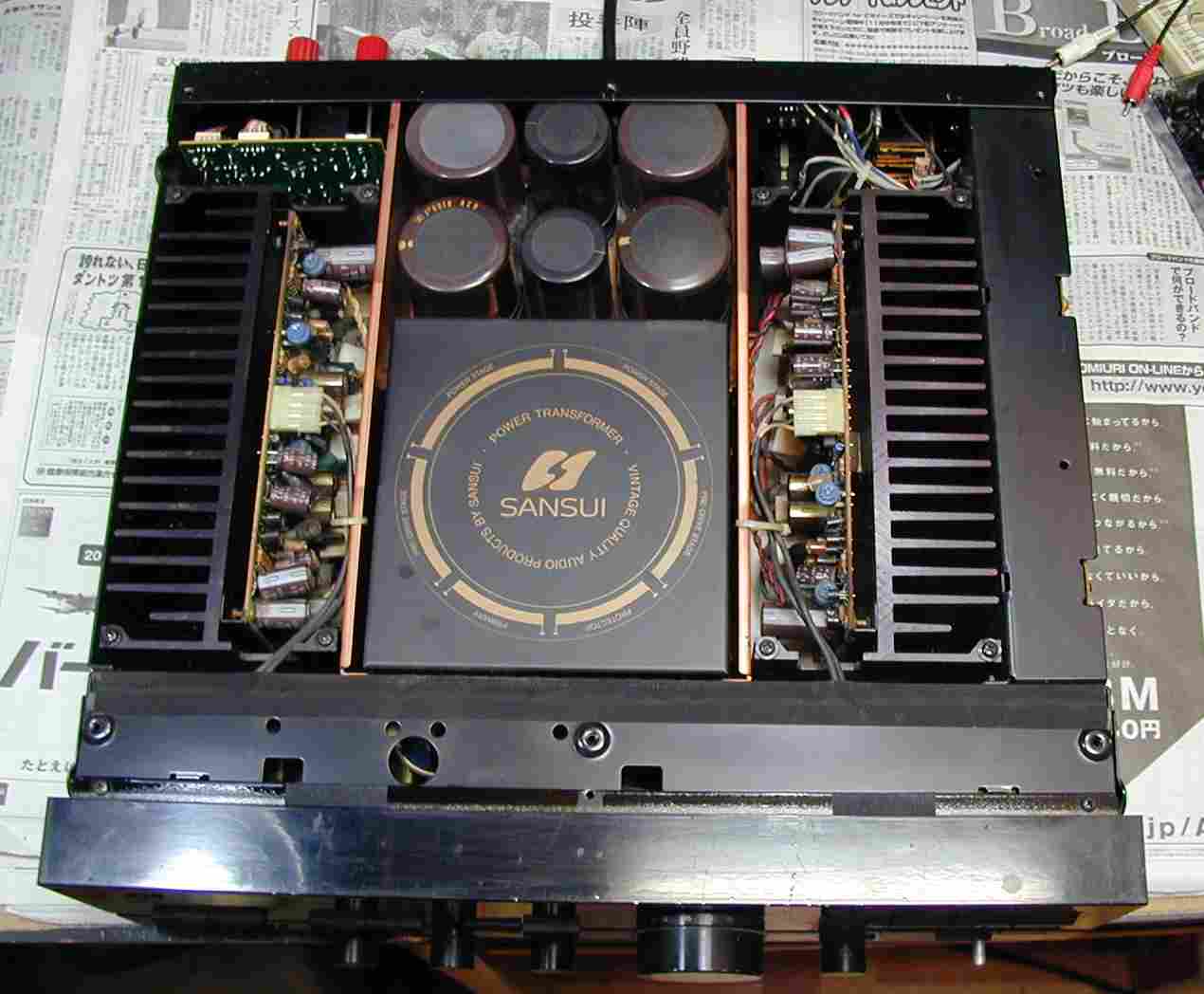

１．上蓋を取り清掃後

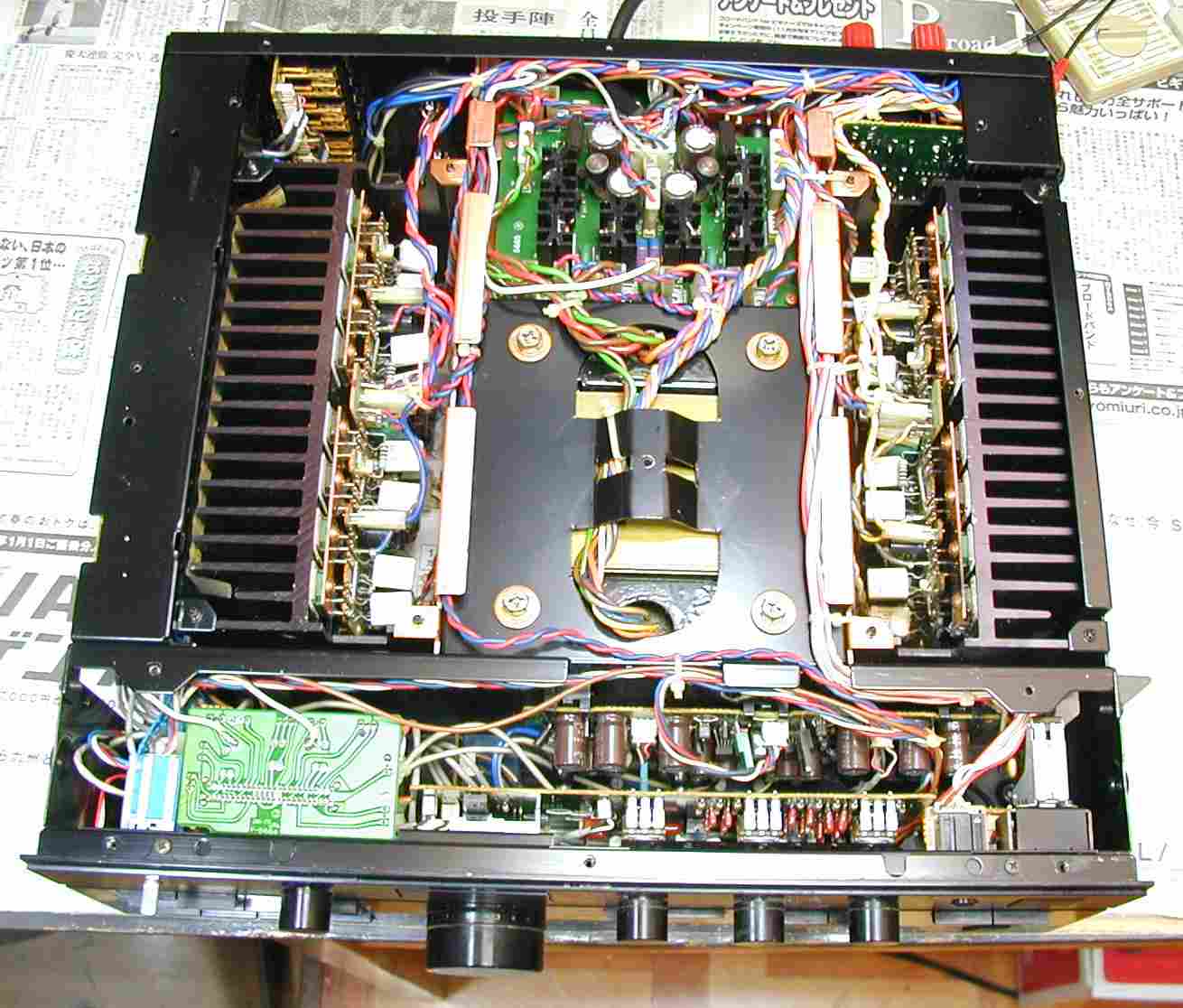

２．下蓋を取り清掃後

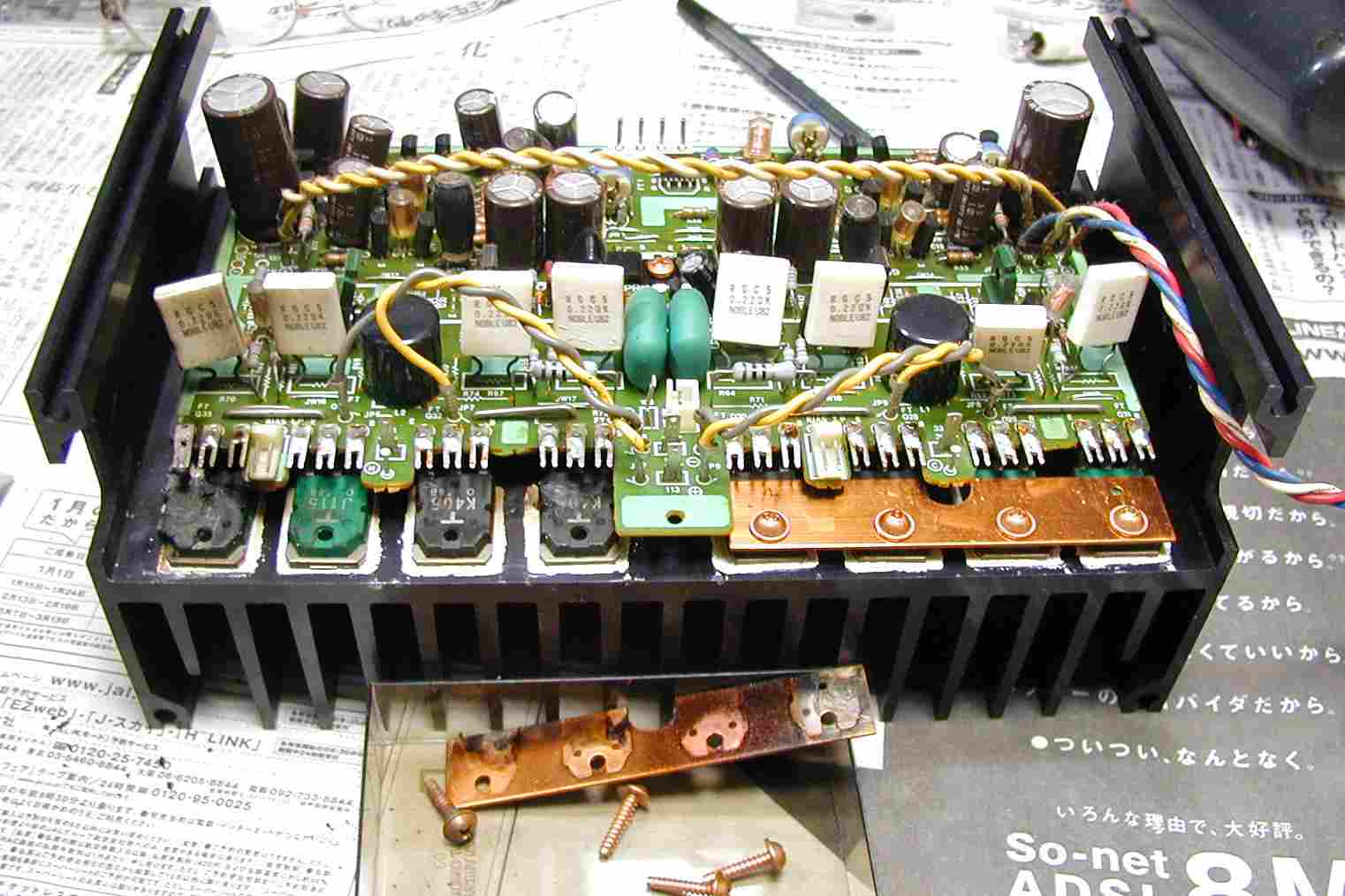

３．焼損した終段ＦＥＴ（電界効果トランジスター）、色の変わった押さえの銅板はなまくらになっている。 　　よって、焼きを入れて使用する。右の４個のＦＥＴ（電界効果トランジスター）も死に、後ろの抵抗も焼き切れている

４．右＝使用されていた１００ＷＦＥＴ（電界効果トランジスター）、中＝同型の現行品１２０Ｗ 　　左＝今回使用するＦＥＴ（電界効果トランジスター）１５０Ｗ　　全て東芝製品

５．修理後のＬ側終段ＦＥＴ（電界効果トランジスター）。

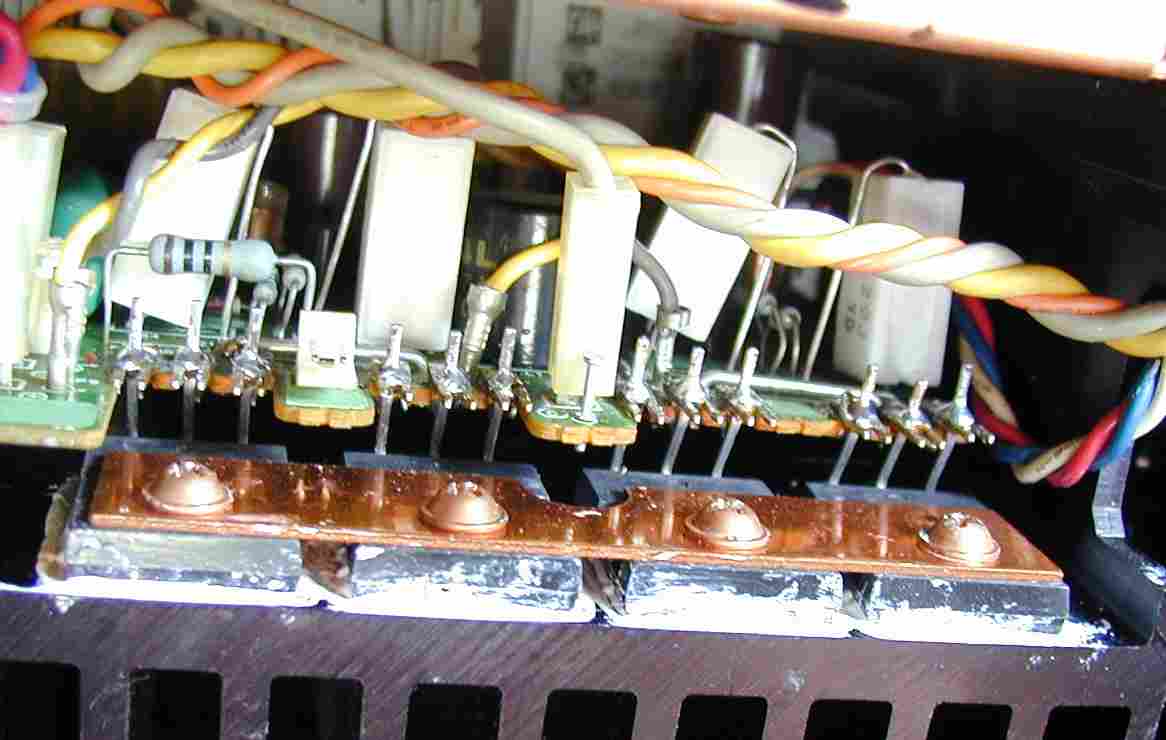

６．そのままのＲ側終段ＦＥＴ（電界効果トランジスター）。

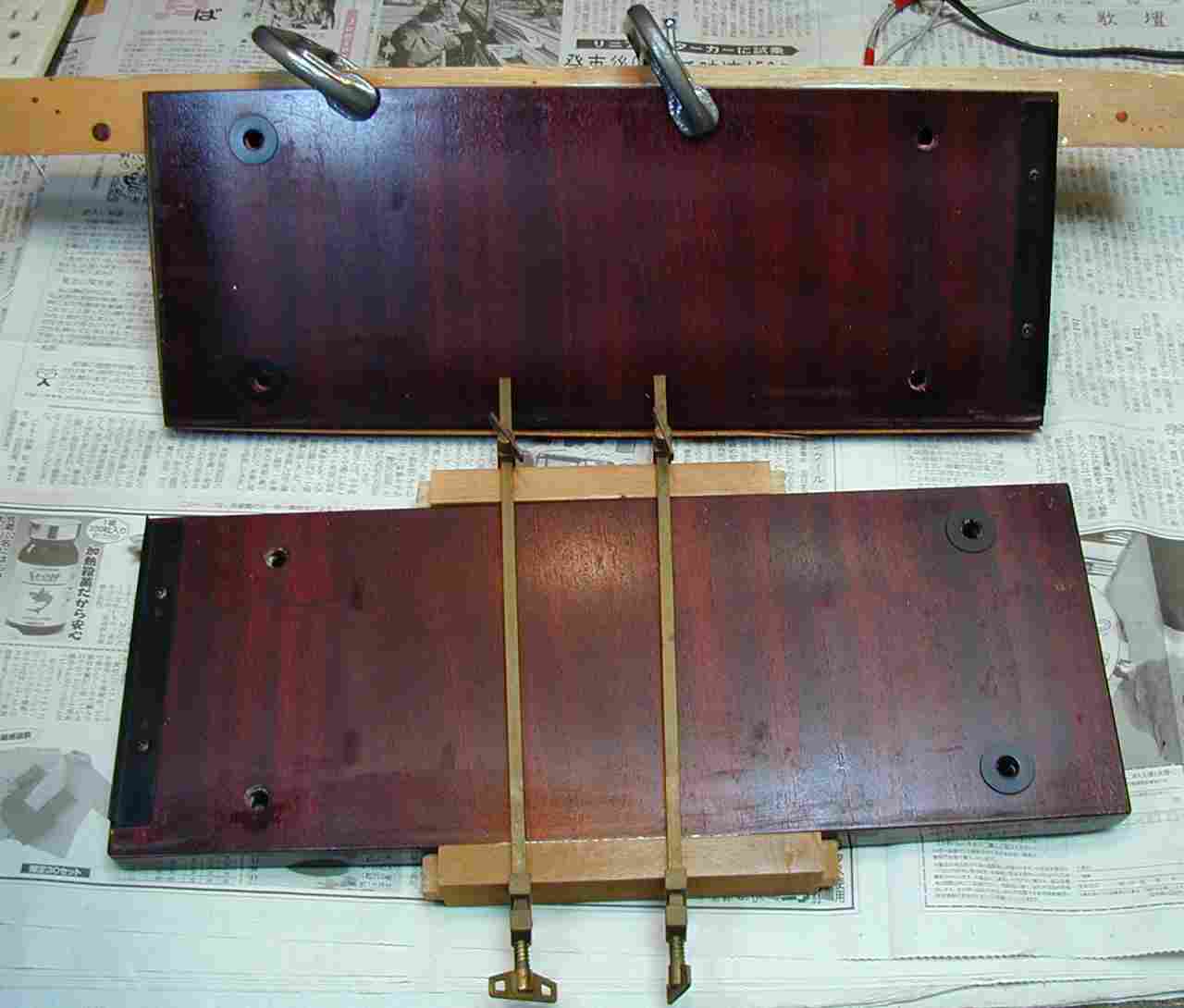

７．側板の修理　あまりにみすぼらしいので、メラミン化粧板が剥がれているので接着する、是はサ−ビスです。

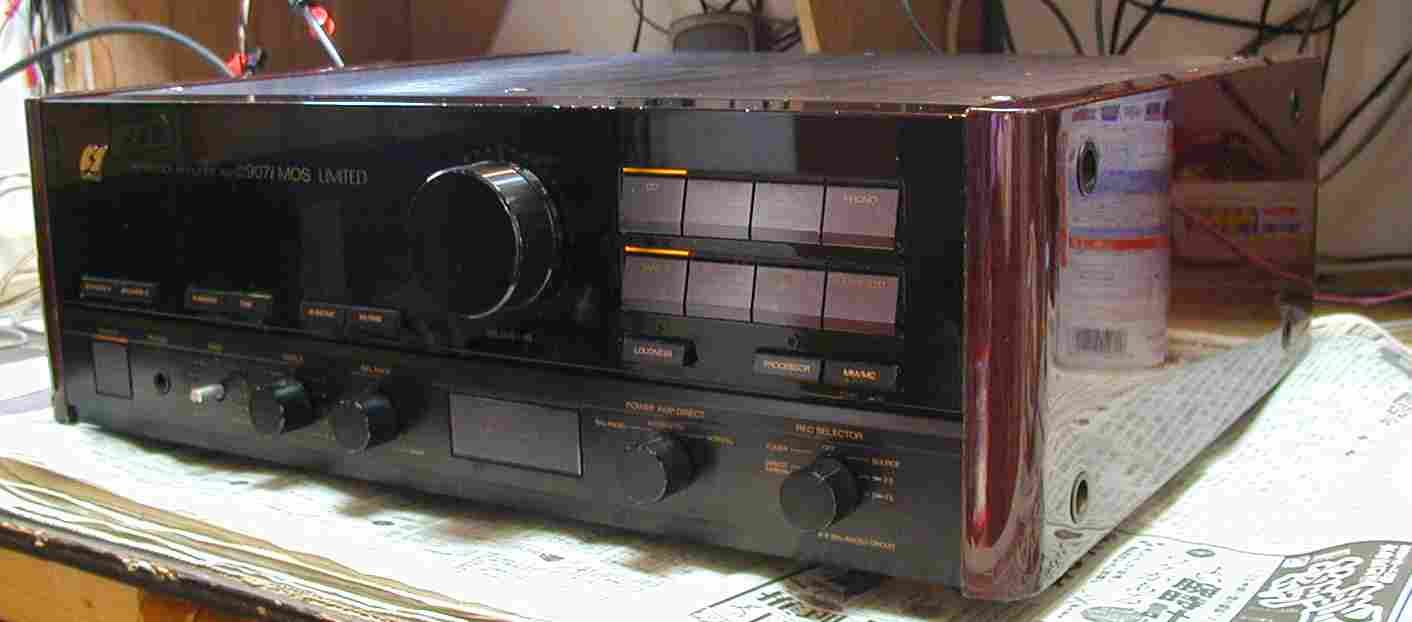

８．完成

９．　　２４時間エージング　ボリュームのツマミの入荷待ち

Ｓ．　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ　の仕様（カタログ・マニアルより）

型式 インテグレーテッドアンプ　Ｓａｎｓｕｉ　ＡＵ−α９０７ｉＭＯＳＬｉｍｉｔｅｄ パワーアンプ部 実効出力(10Hz〜20kHz、両ch同時作動） 6Ω＝100W＋100W、　8Ω＝80W＋80W 全高調波歪率（実効出力時） 0.01％以下（8Ω） 周波数特性（1W） DC〜300kHz、+0 -3dB 混変調歪率 0.01％以下（8Ω） ダンピングファクター 150（8Ω） 入力感度/インピーダンス 1V/5kΩ（1kHz） SN比（Aネットワーク） 120dB以上 ダイナミックパワー 6Ω＝100W、　4Ω＝130W、　2Ω＝170W TIM歪（SAWTOOTH） 測定限界値以下 スルーレイト 200V/μsec ライズ・タイム 0.5μsec プリ・アンプ部 入力感度/インピーダンス（1kHz） Phono MM＝2.5mV/47kΩ Phono MC＝300μV/100Ω CD、Tuner、Line、Tape/DAT1・2＝150mV/20kΩ Phono最大許容入力 MM（THD 0.01％）＝250mV MC（THD 0.1％）＝25mV 周波数特性（1W） Phono MM＝20Hz〜20kHz、±0.2dB CD、Tuner、Line、Tape/DAT-1・2＝DC?300Hz、+0 -3dB SN比（Aネットワーク） Phono MM＝90dB以上 Phono MC＝75dB以上 CD、Tuner、Line、Tape/DAT-1・2＝110dB以上 サブソニックフィルター 16Hz（-3dB）、6dB/oct ラウドネス 50Hz＝+4dB 10kHz＝+3dB 総　合 定格消費電力 280W 外形寸法 幅466×高さ166×奥行453mm 重量 34.0kg 価格 410,000（1994年発売）
