Ｓａｎｓｕｉ　ＳＭ

Ｓａｎｓｕｉ　ＳＭ－Ａ１．　２台目修理記録

平成２６年１１月１４日到着　　　２７年１０月２３日修理中止

Ａ．　修理前の状況

最近、まったく音が音が出ない、片ＣＨから音が出るという症状で悩んでいました。

Ｔ．　修理前点検測定

Ｂ．　原因

経年劣化。

Ｃ．　修理状況

1部ＦＥＴ（電界効果トランジスター）交換
電解コンデンサー交換（オーディオコンデンサー使用）。
配線手直し、補強。

Ｄ．　使用部品

ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　　　　　　　４個。
電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　３５個。
リレー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。

Ｆ．　修理費　　９０，０００円　　　　オーバーホール修理。　２７年１０月２３日修理中止。

Ｓ．　Ｓａｎｓｕｉ　ＳＭ－Ａ１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

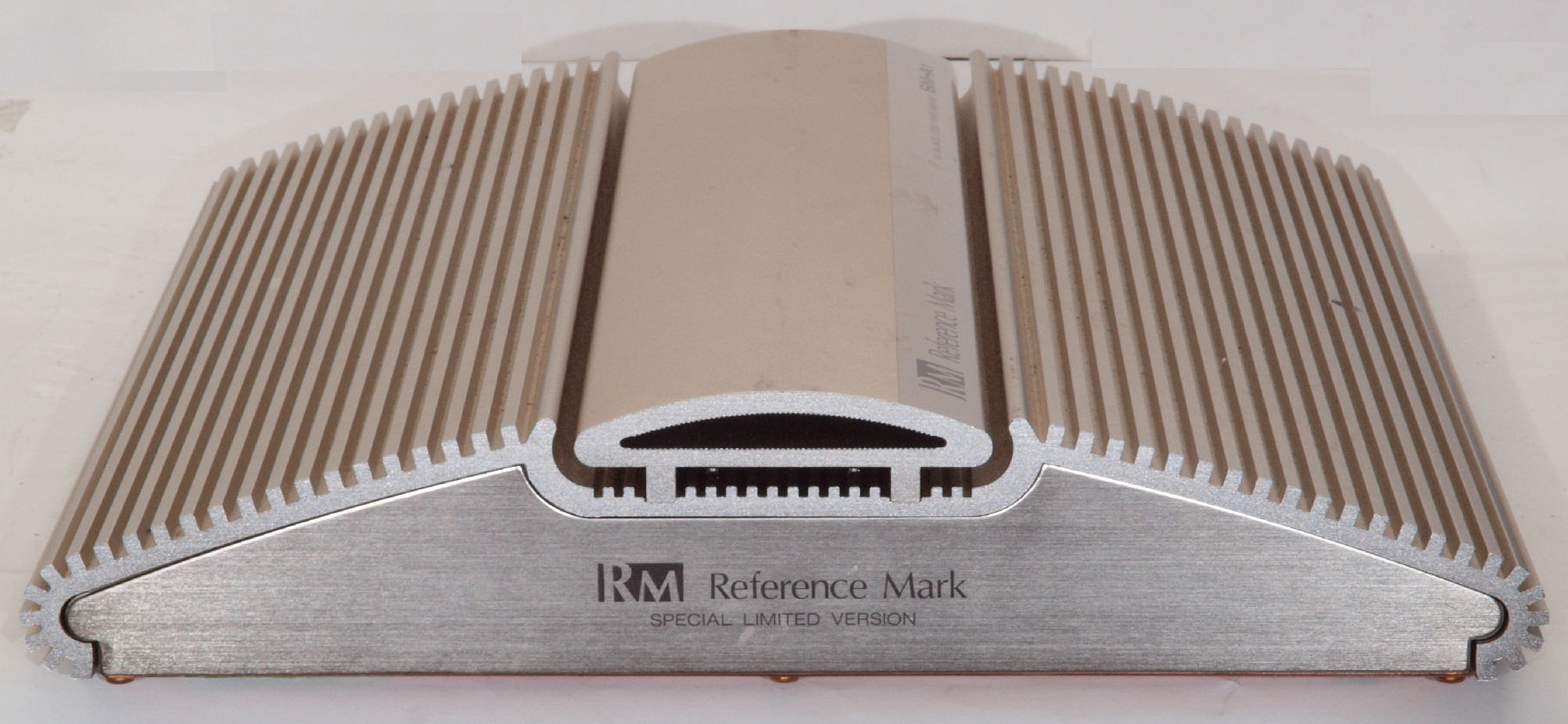

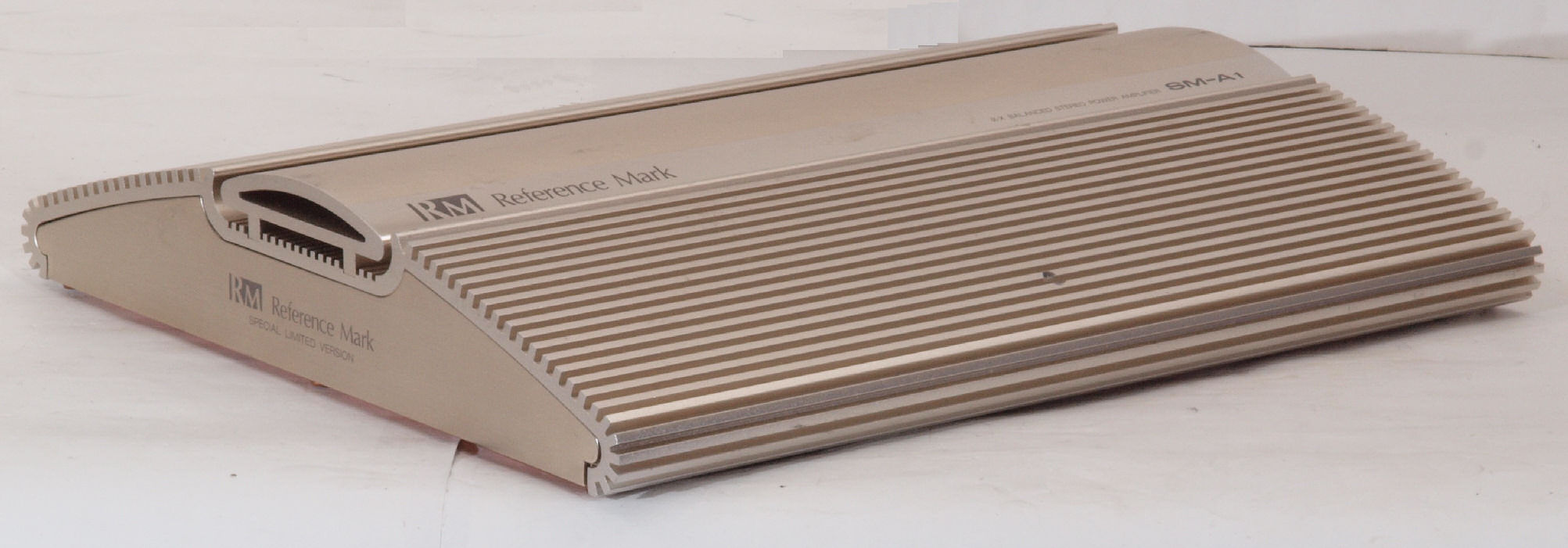

Ａ１１．　点検中　前から見る

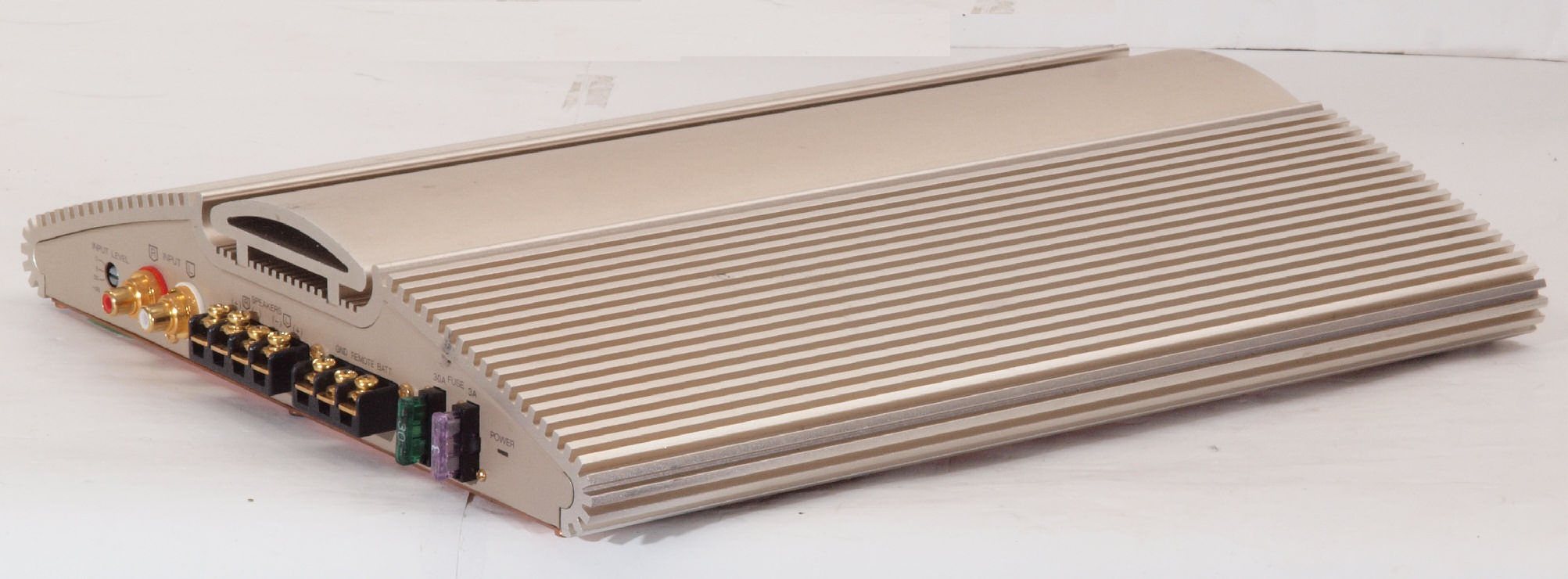

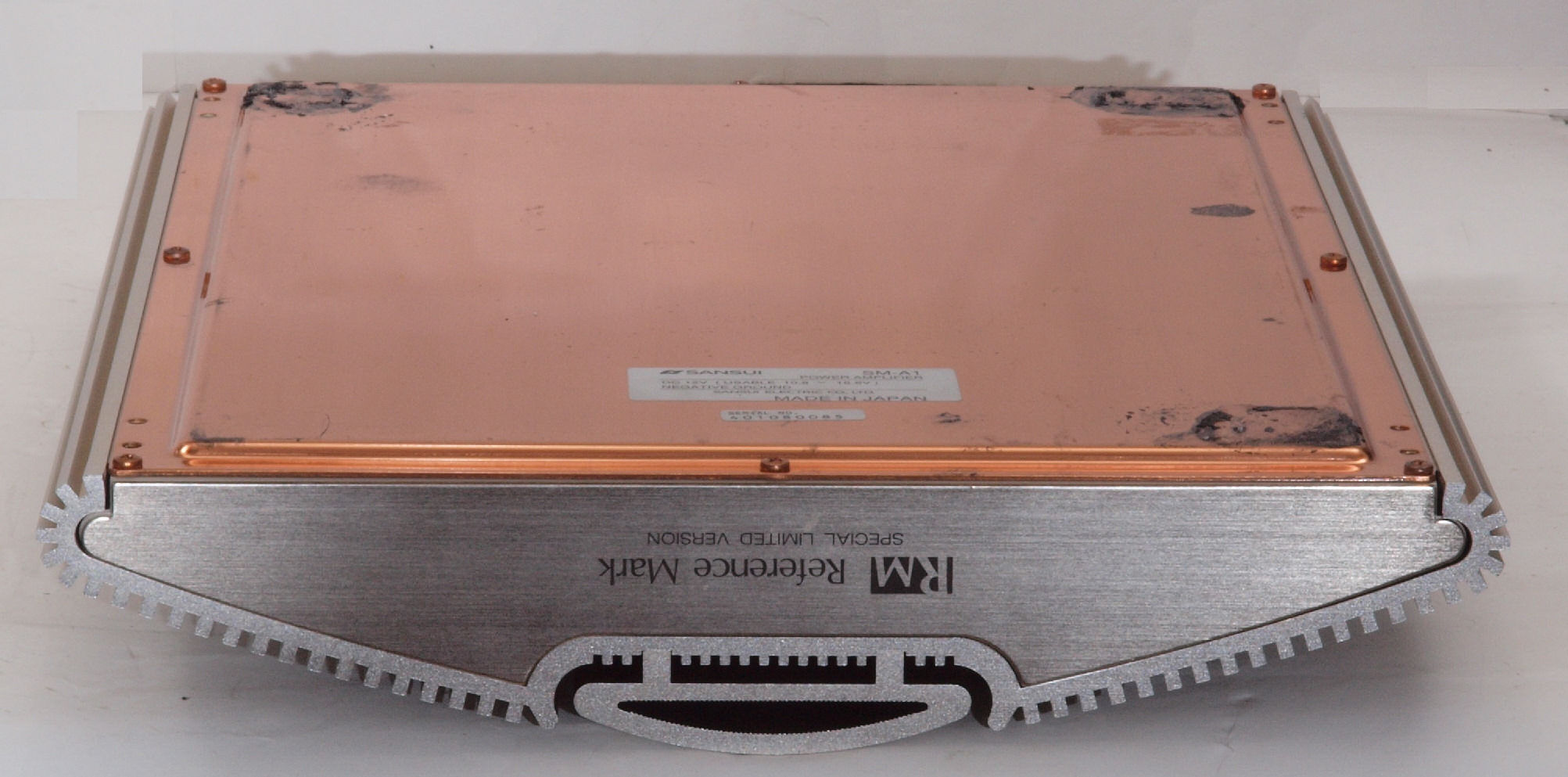

Ａ１２．　点検中　前右から見る

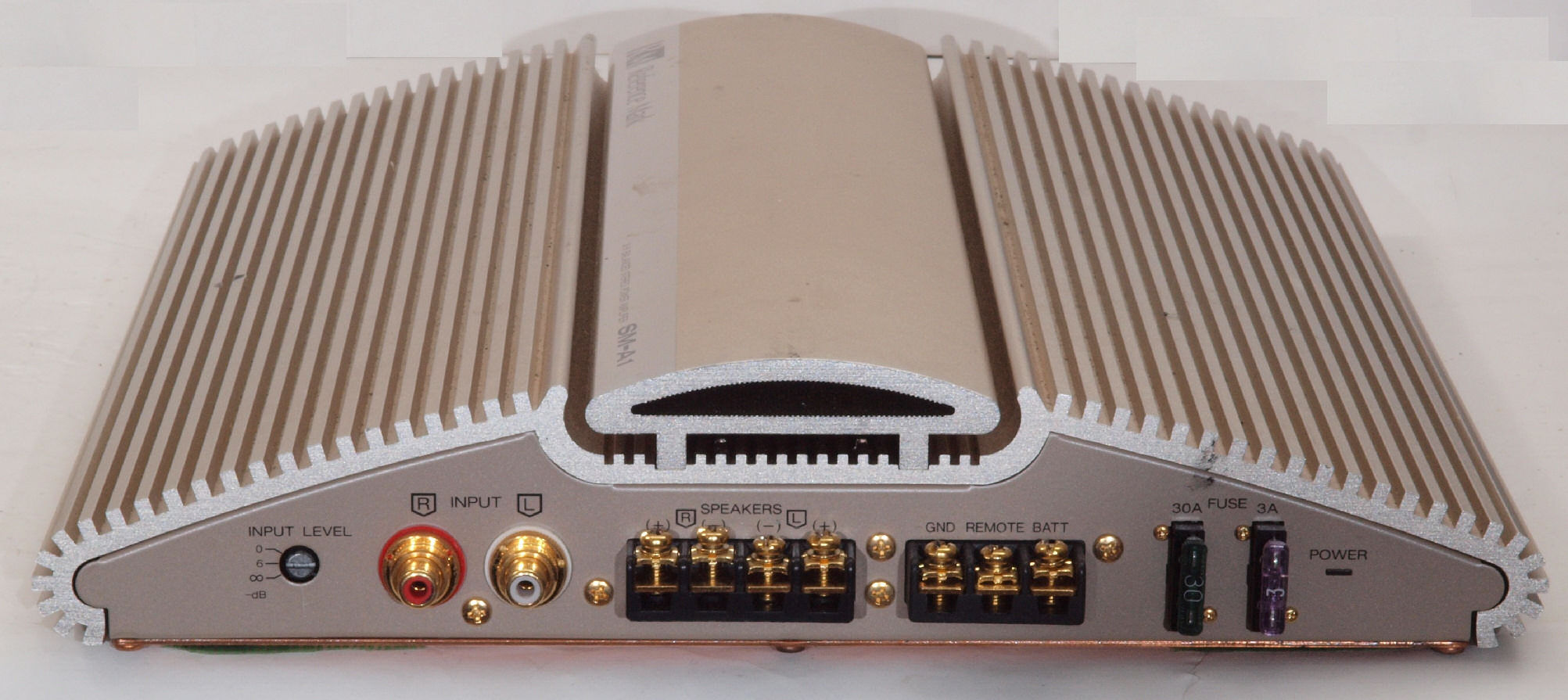

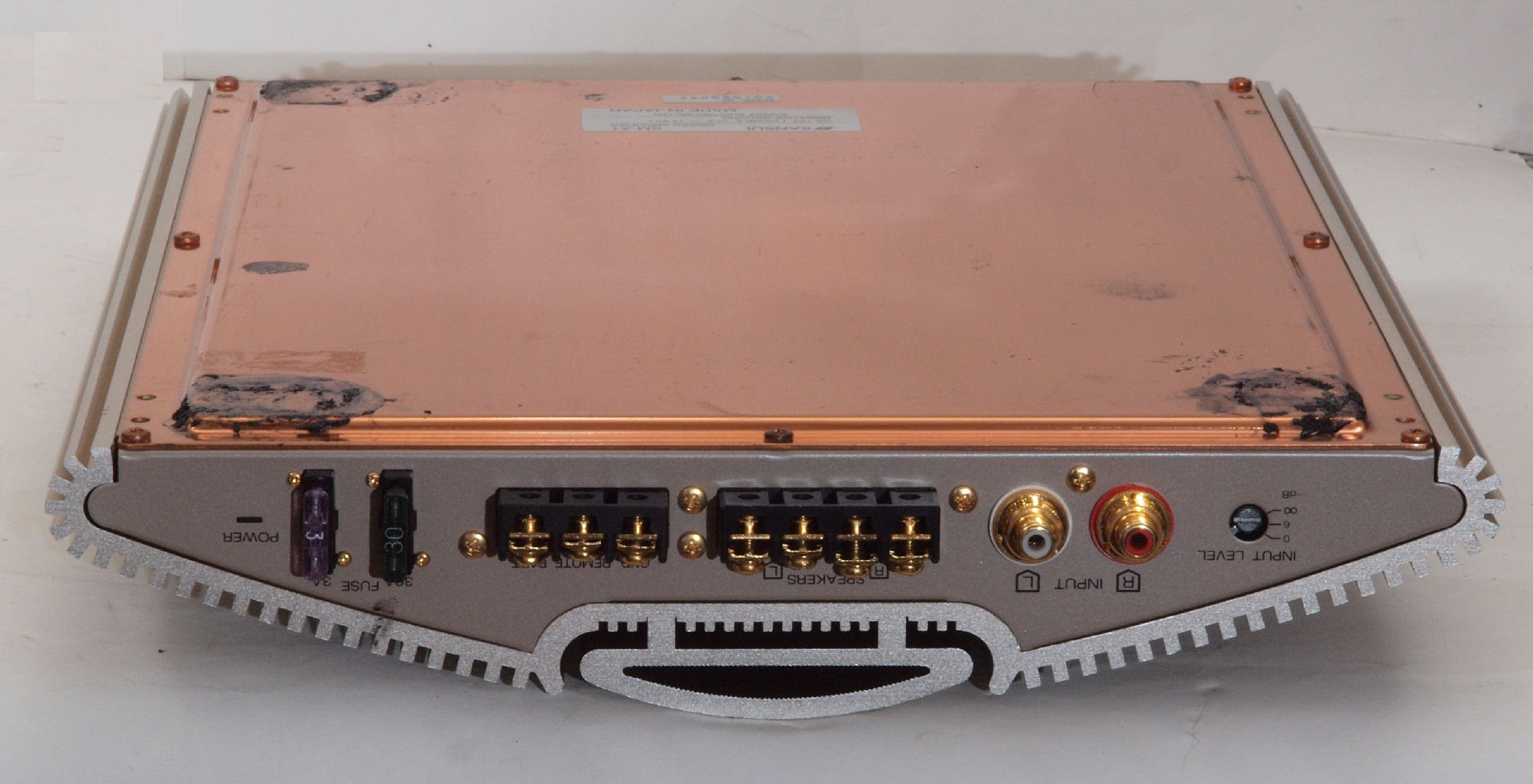

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

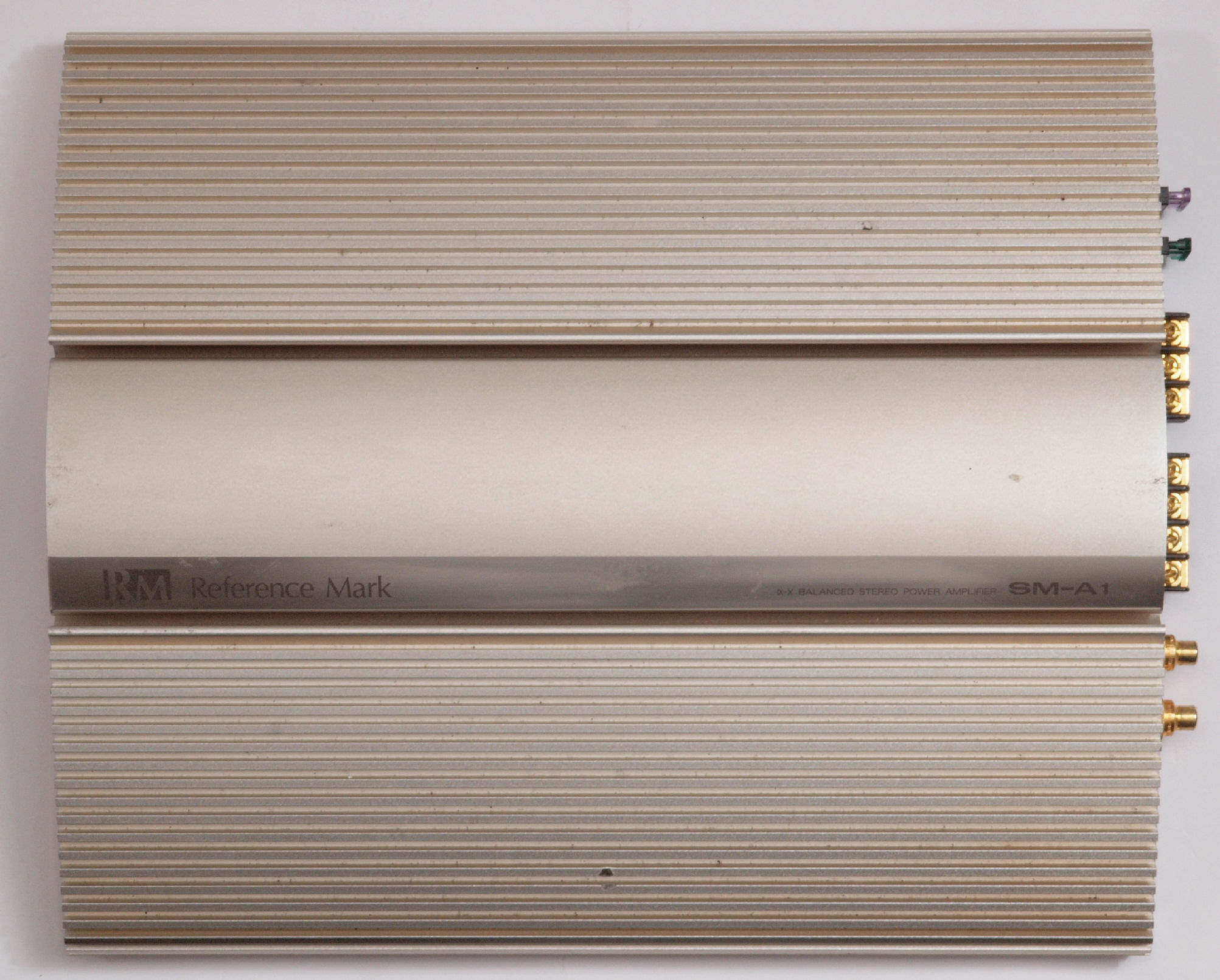

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

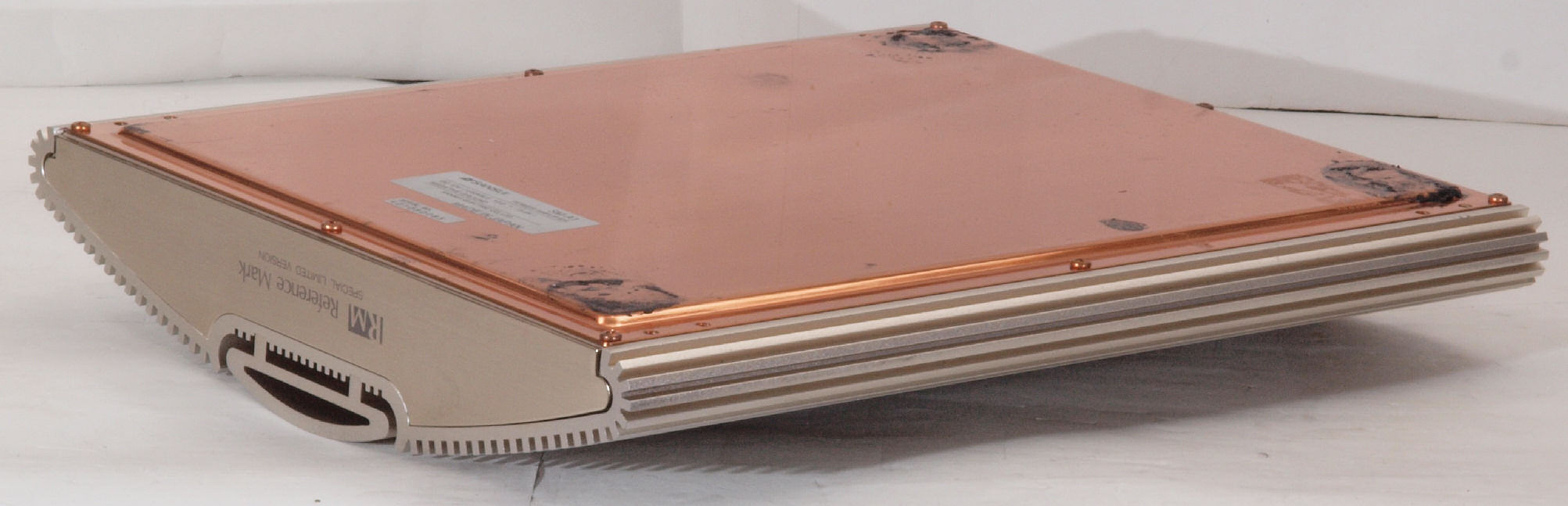

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

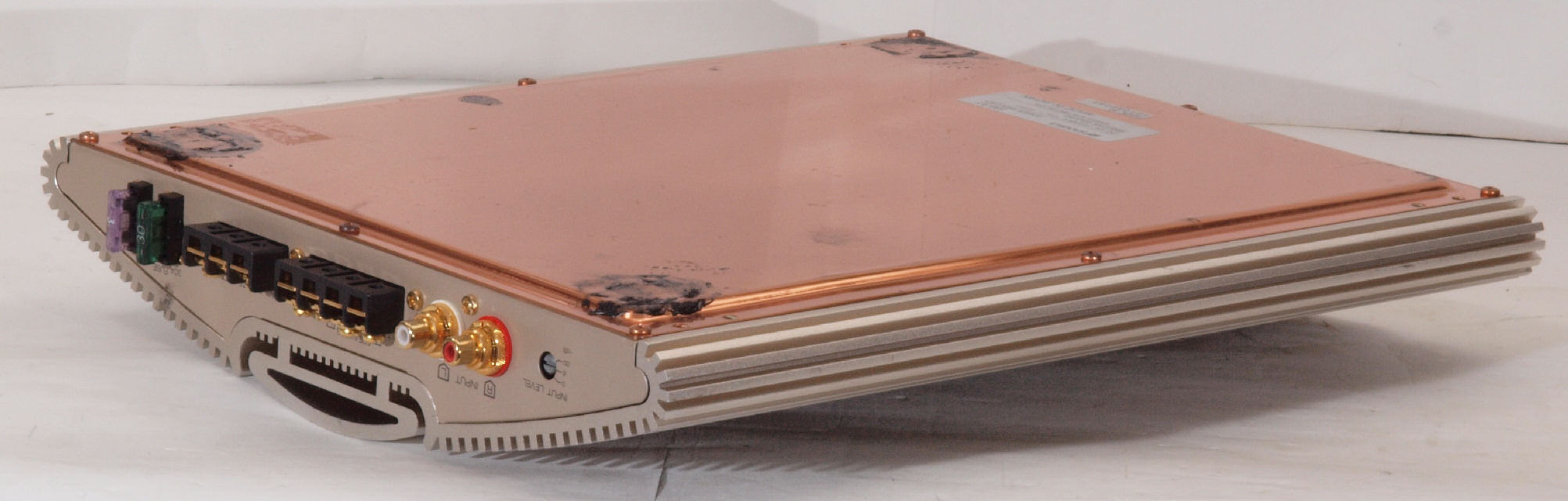

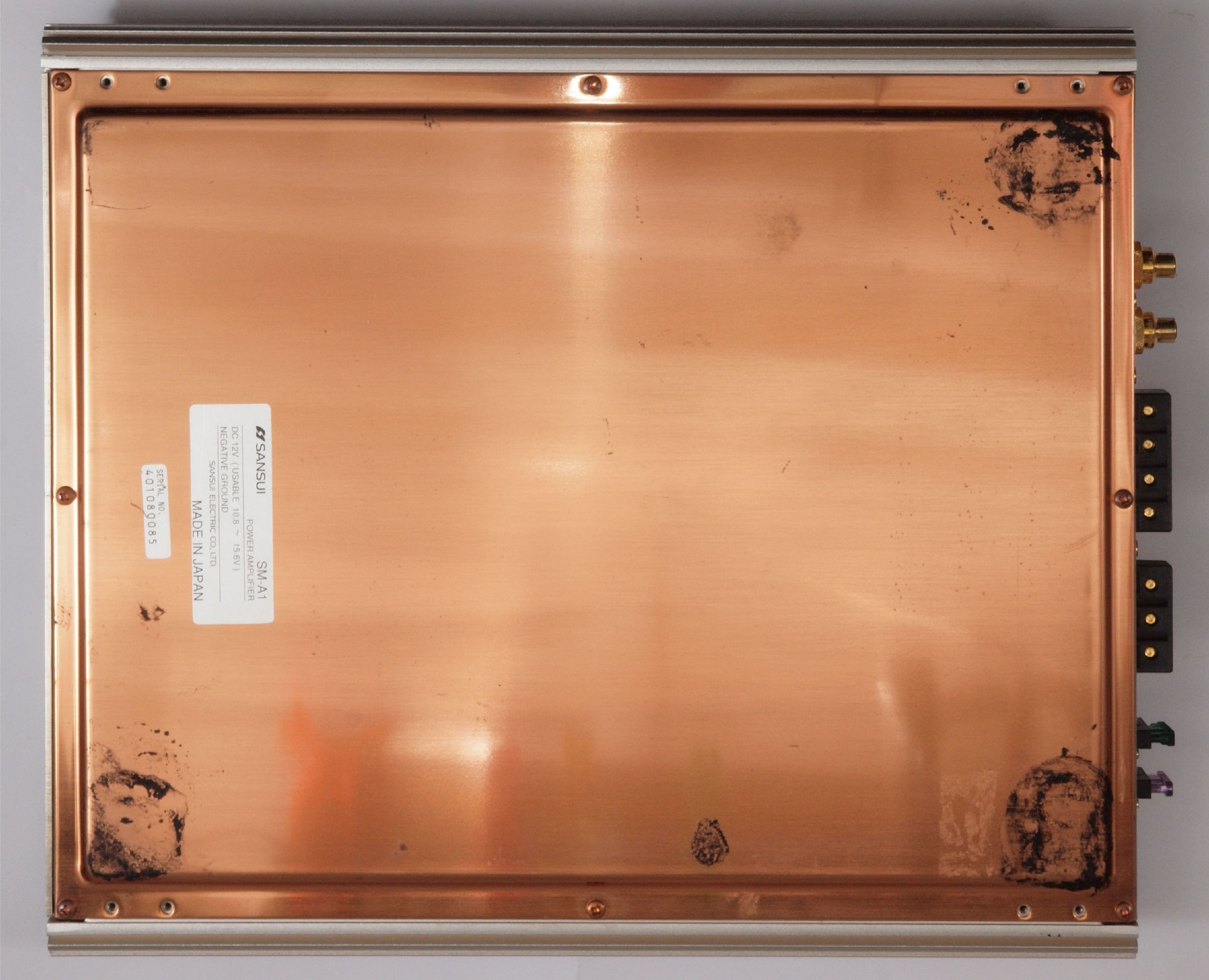

Ａ２５．　点検中　下から見る

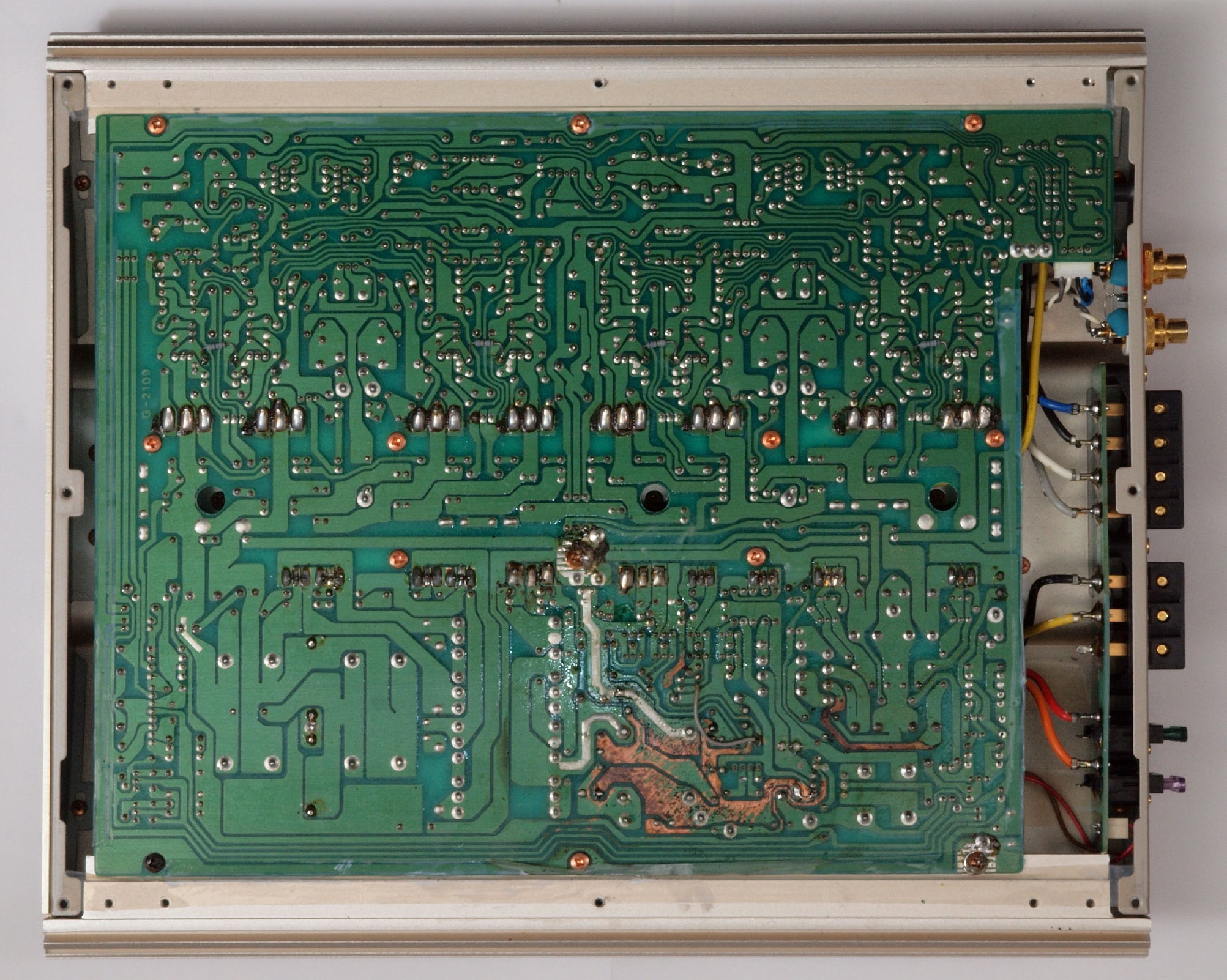

Ａ３１．　点検中　下蓋を外し、下から見る

Ａ３２．　点検中　電源部に修理履歴あり。

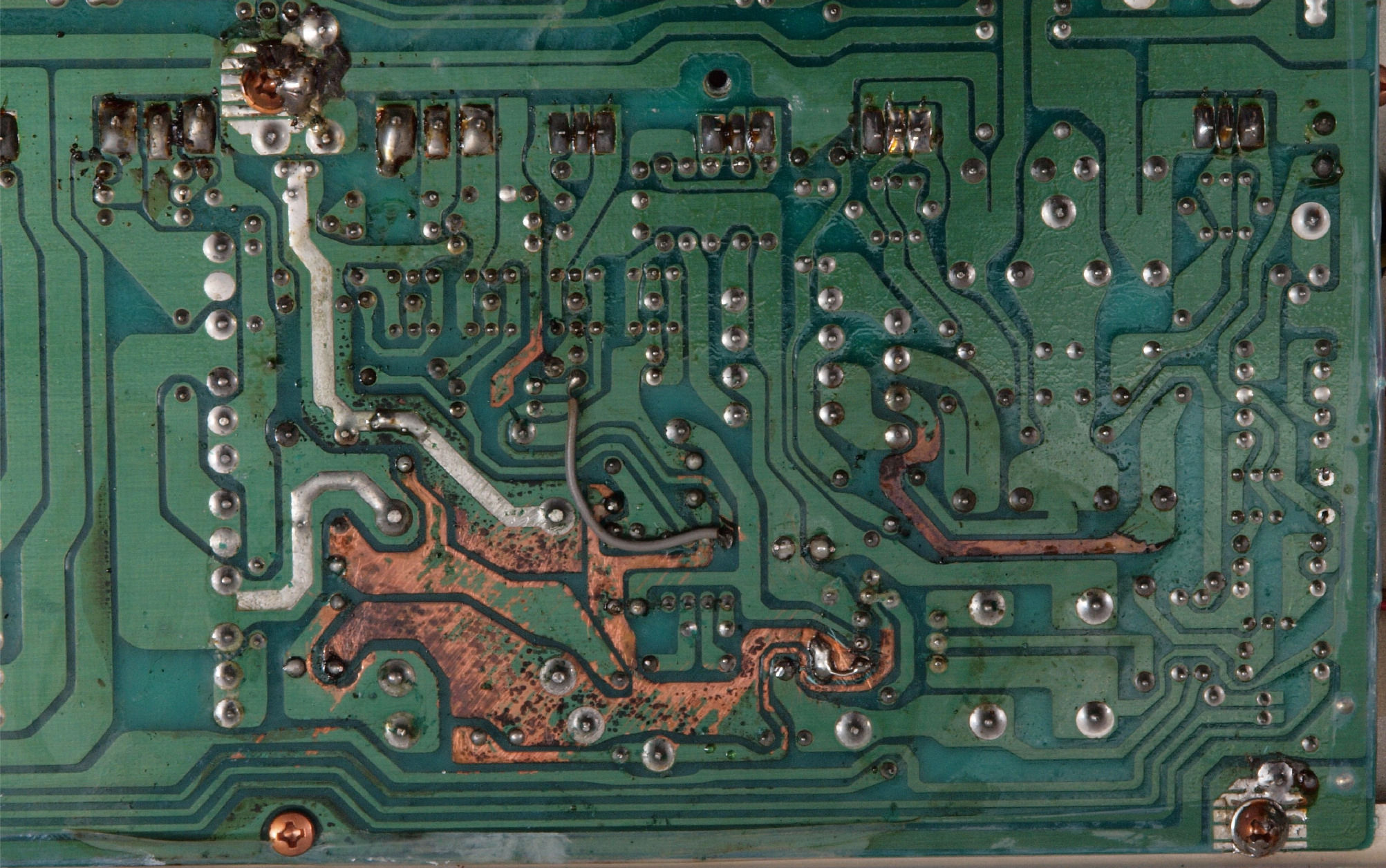

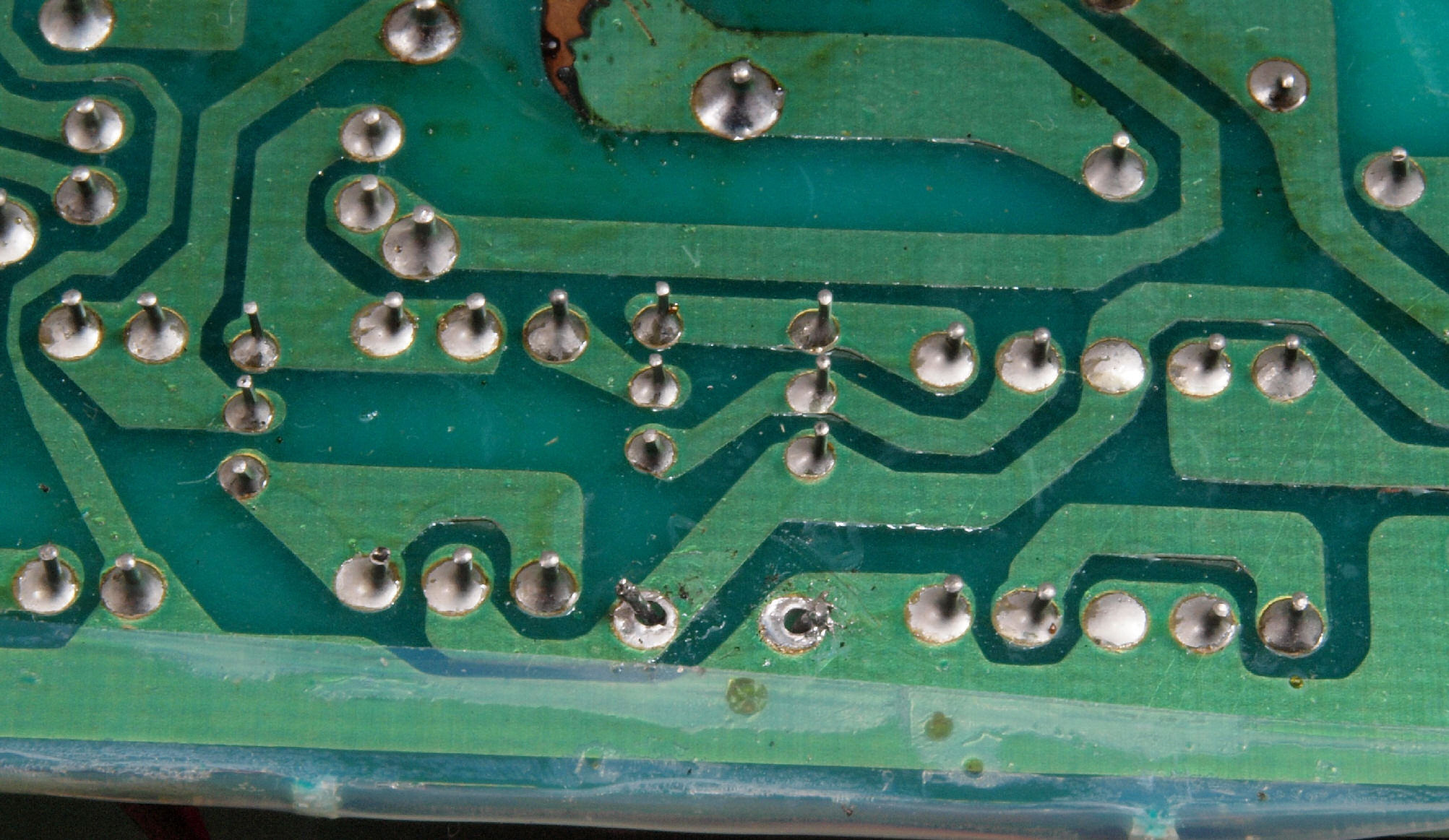

Ａ３３．　点検中　半田忘れ！

Ｔ．　修理前点検測定
Ｔ１．　出力・歪み率測定。
　　　　「見方」。

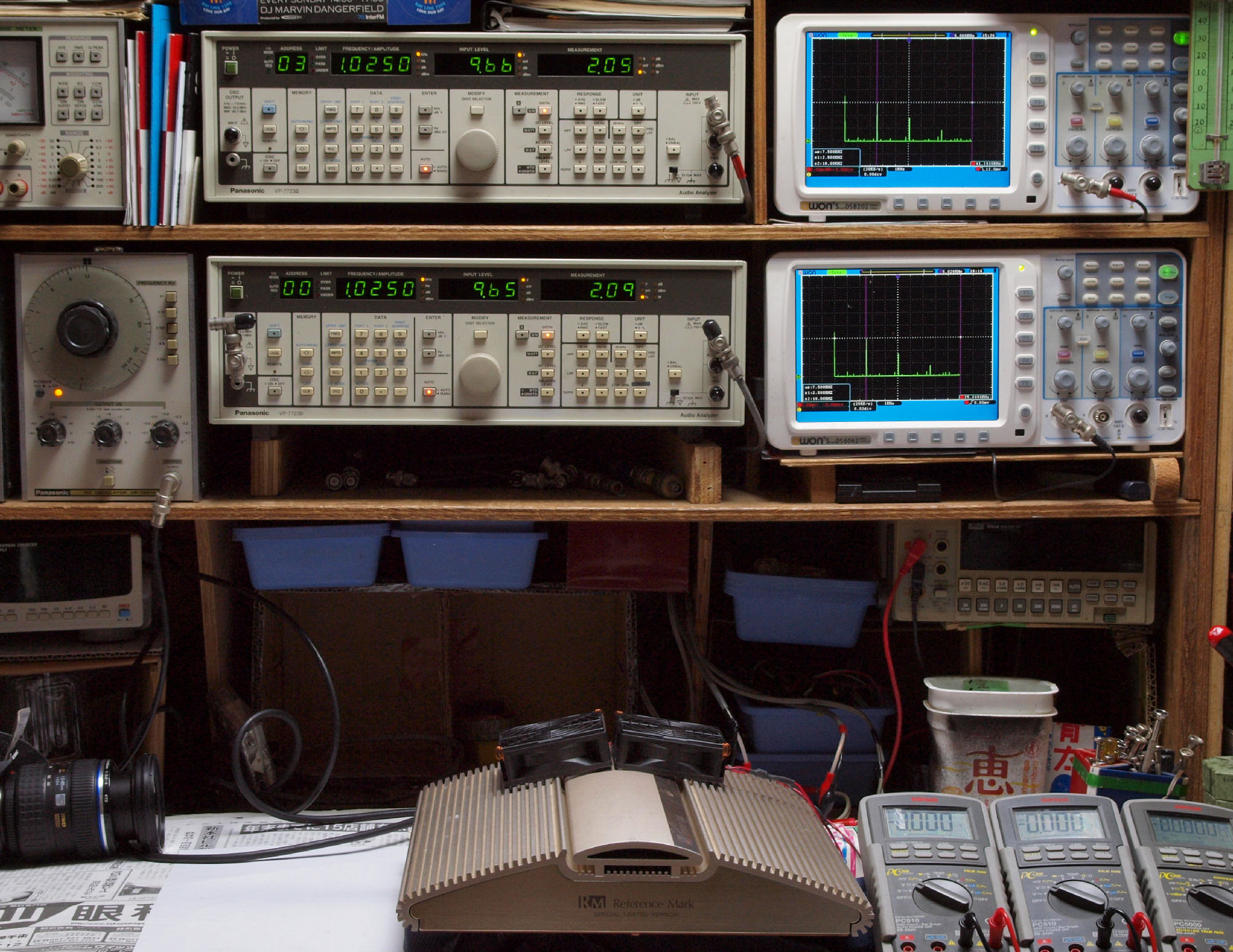

　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ－２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　　　　　　　　ＶＰ－７７２３Ｂで増幅された物を分析していますので、レベルは相対的比較です。
　　　　　　　　　　よって、測定条件が変わる場合は比較検討は無意味です
　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ－２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より１００Ｈｚ～１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」

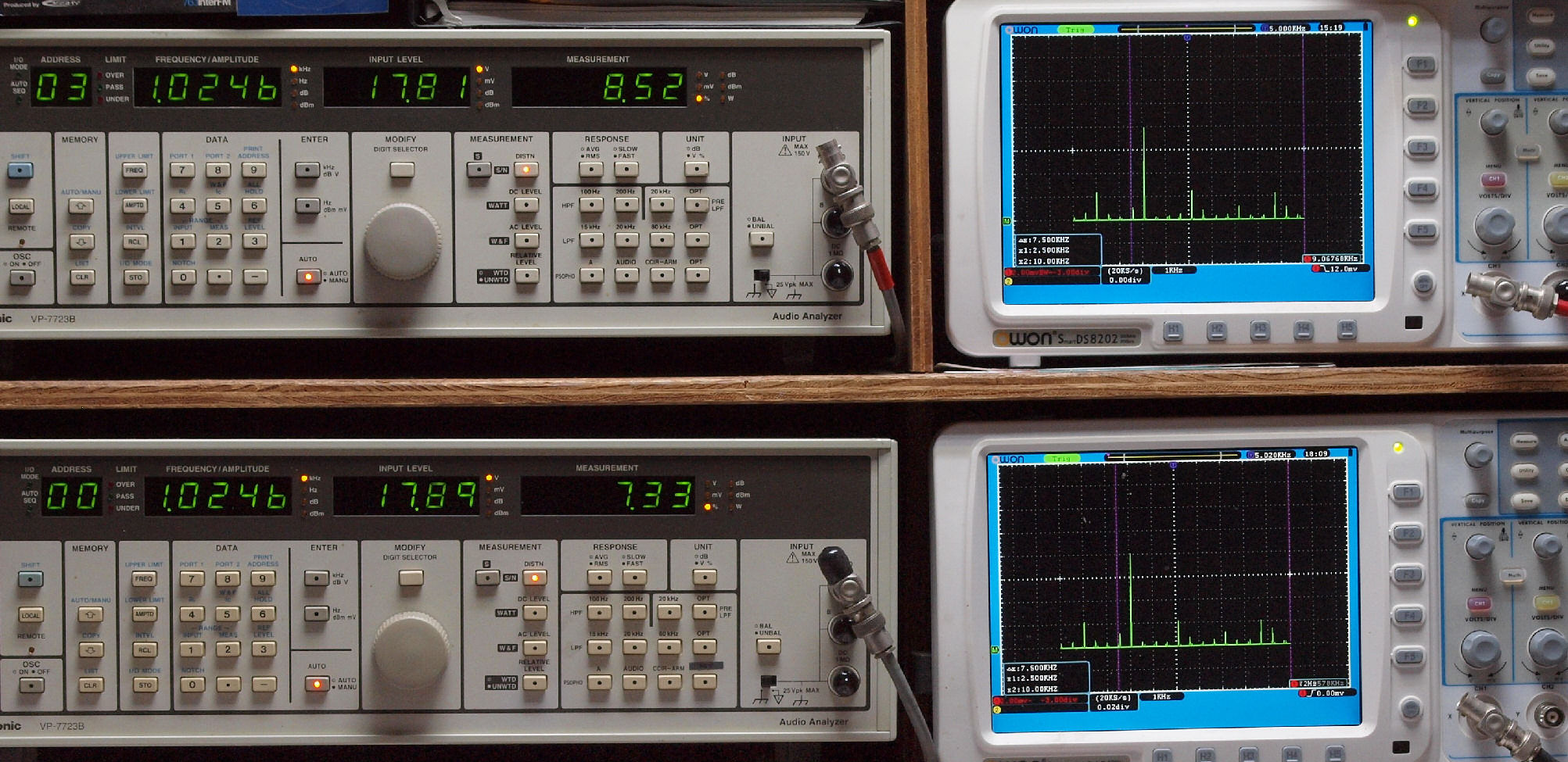

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１８V＝４０Ｗ出力、　８．５２％歪み。
　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１８Ｖ＝４０Ｗ出力、　７．３３％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
