ＡＬＴＥＣ　６０４−８Ｇ ＳＰ Ｎｅｔ Ｗｏｒｋ修理記録

平成１５年９月１０日到着　　１０月１０日完成

Ａ．　修理前の状況 オーバーホール B．　原因 コンデンサーの劣化 　 Ｃ．　修理状況 コンデンサー　　　　交換 ＳＰ接続端子　　　　交換 Ｄ．　使用部品（２台分） メタライズド・ポリエステル・フイルムコンデンサー　　　１０個 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　　２組４個 Ｅ．　調整・測定 Ｆ．　修理費　　３９，０００円／２台分 Ｓ．　ＡＬＴＥＣ　６０４−８Ｇ ＳＰ　の仕様（カタログ・マニアルより）

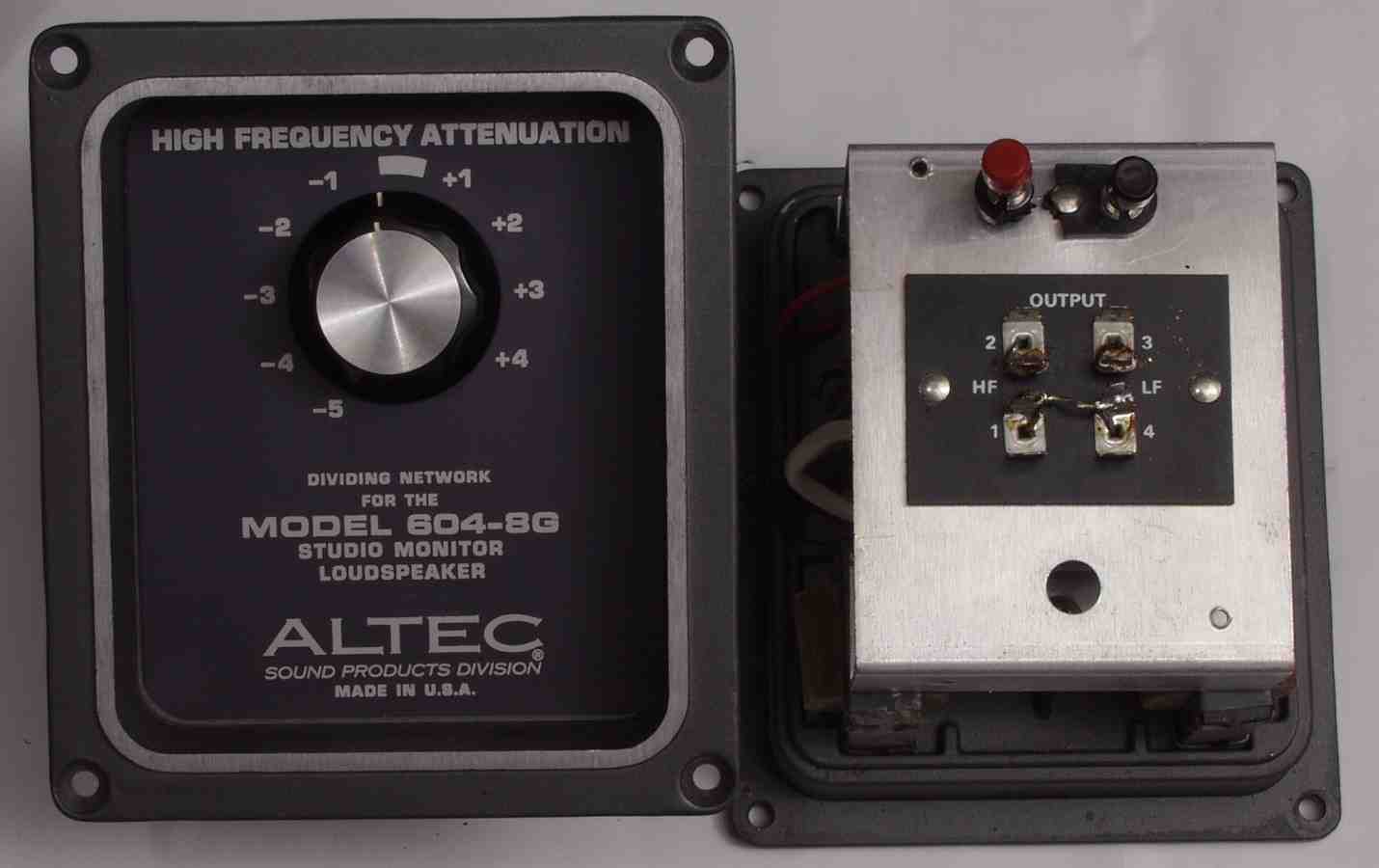

Ａ．　修理前の状況 Ａ−１．　修理前、外観

Ａ−２．　修理前、横から見る

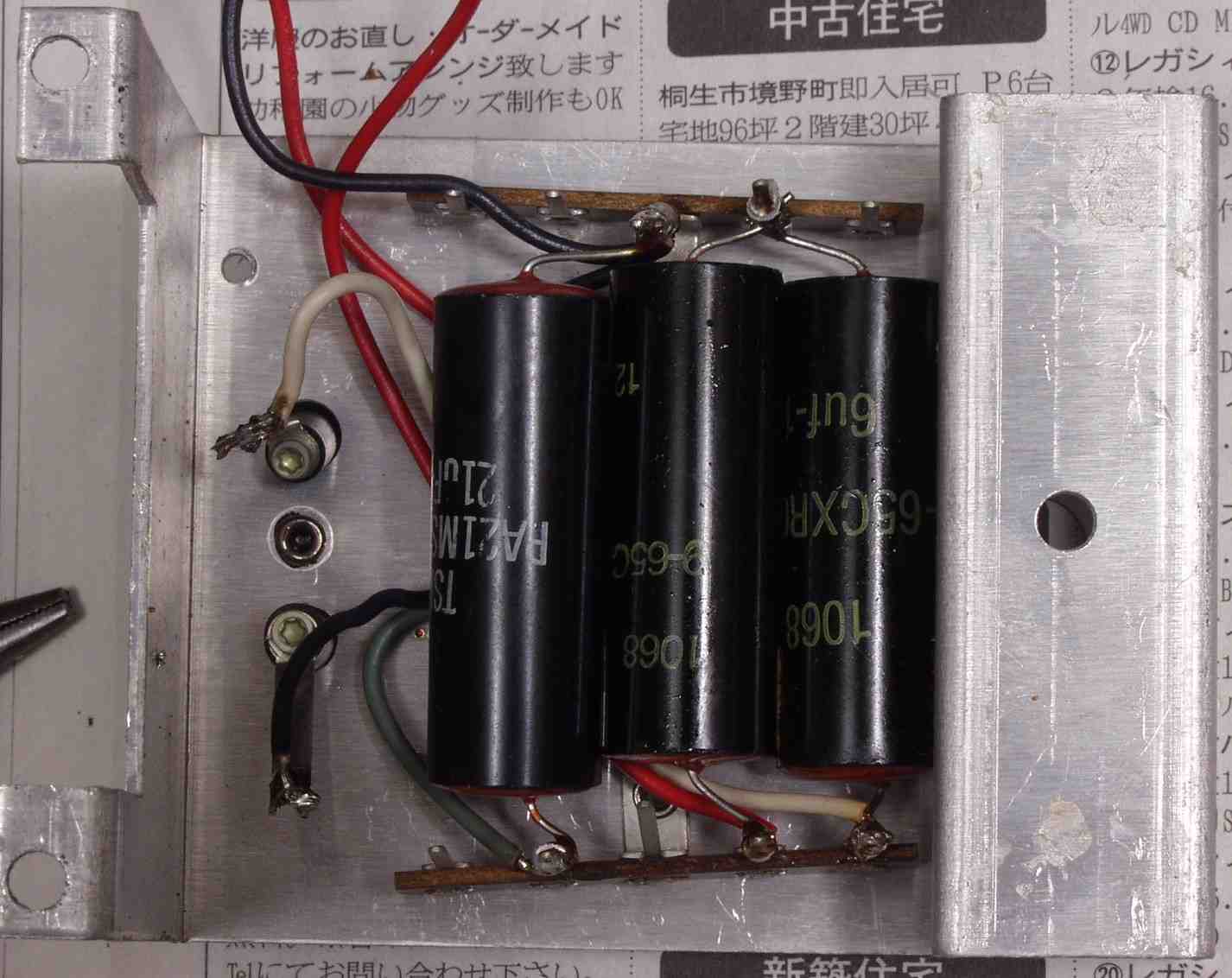

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　コンデンサー

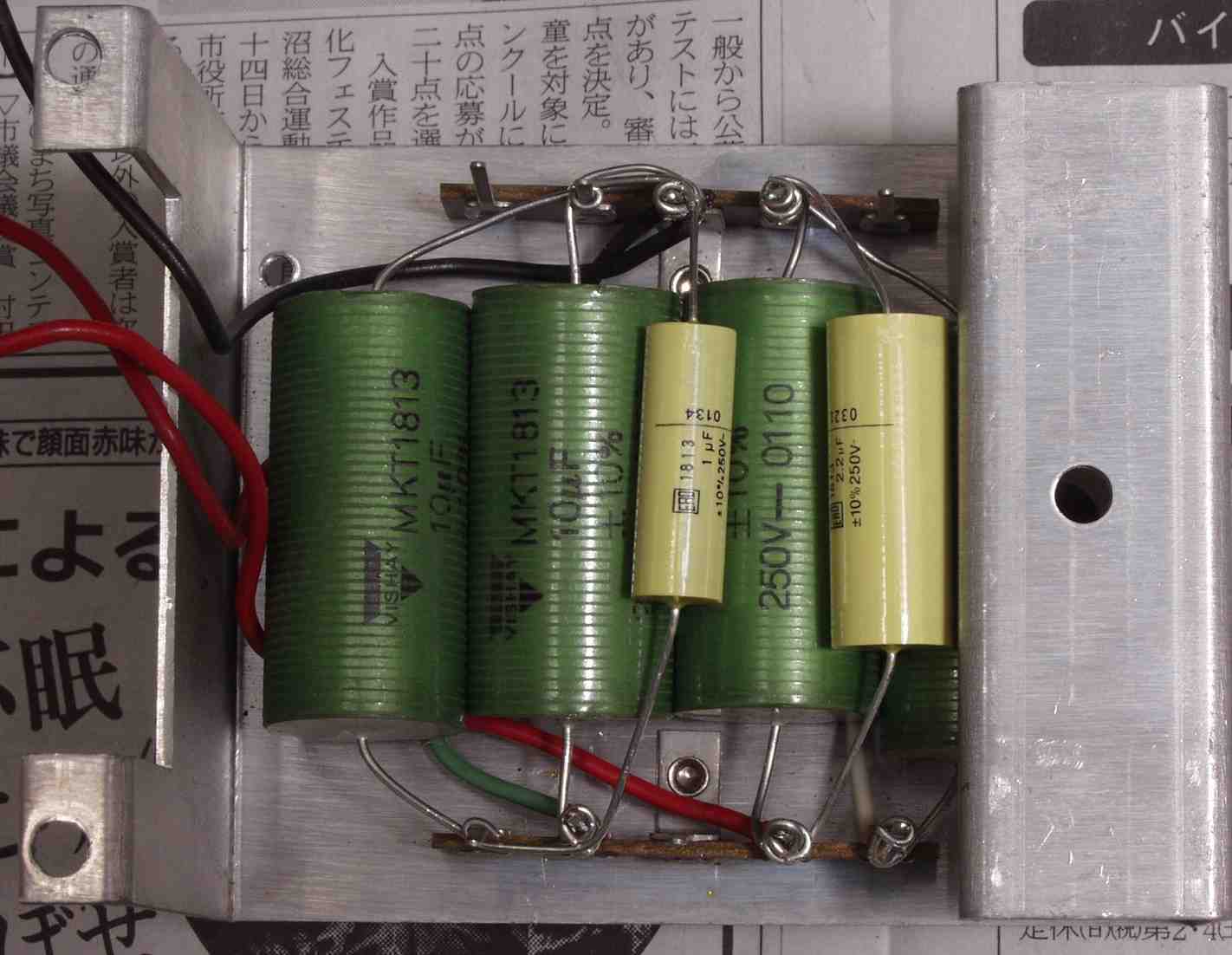

Ｃ−１Ｂ．　修理後　コンデンサー

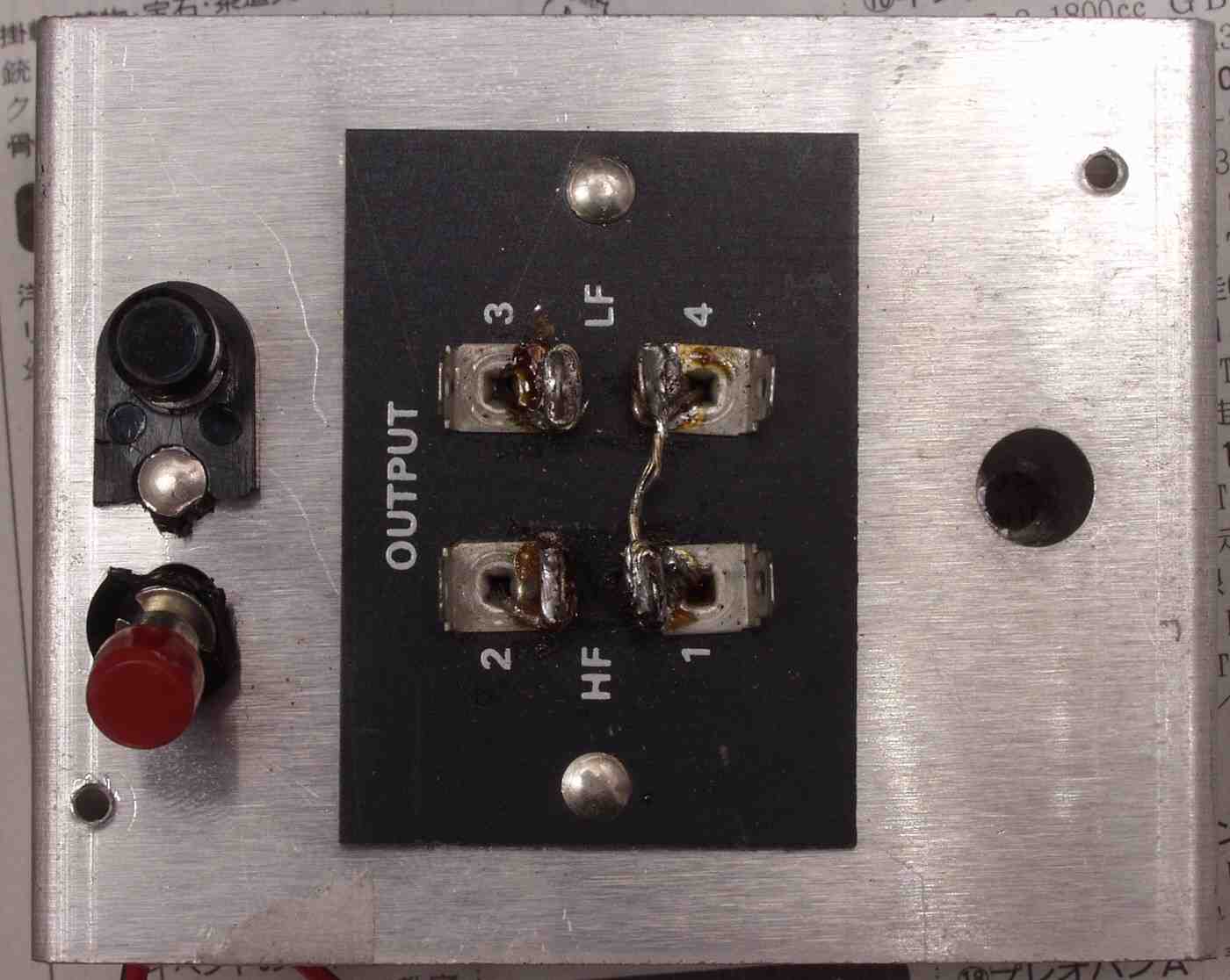

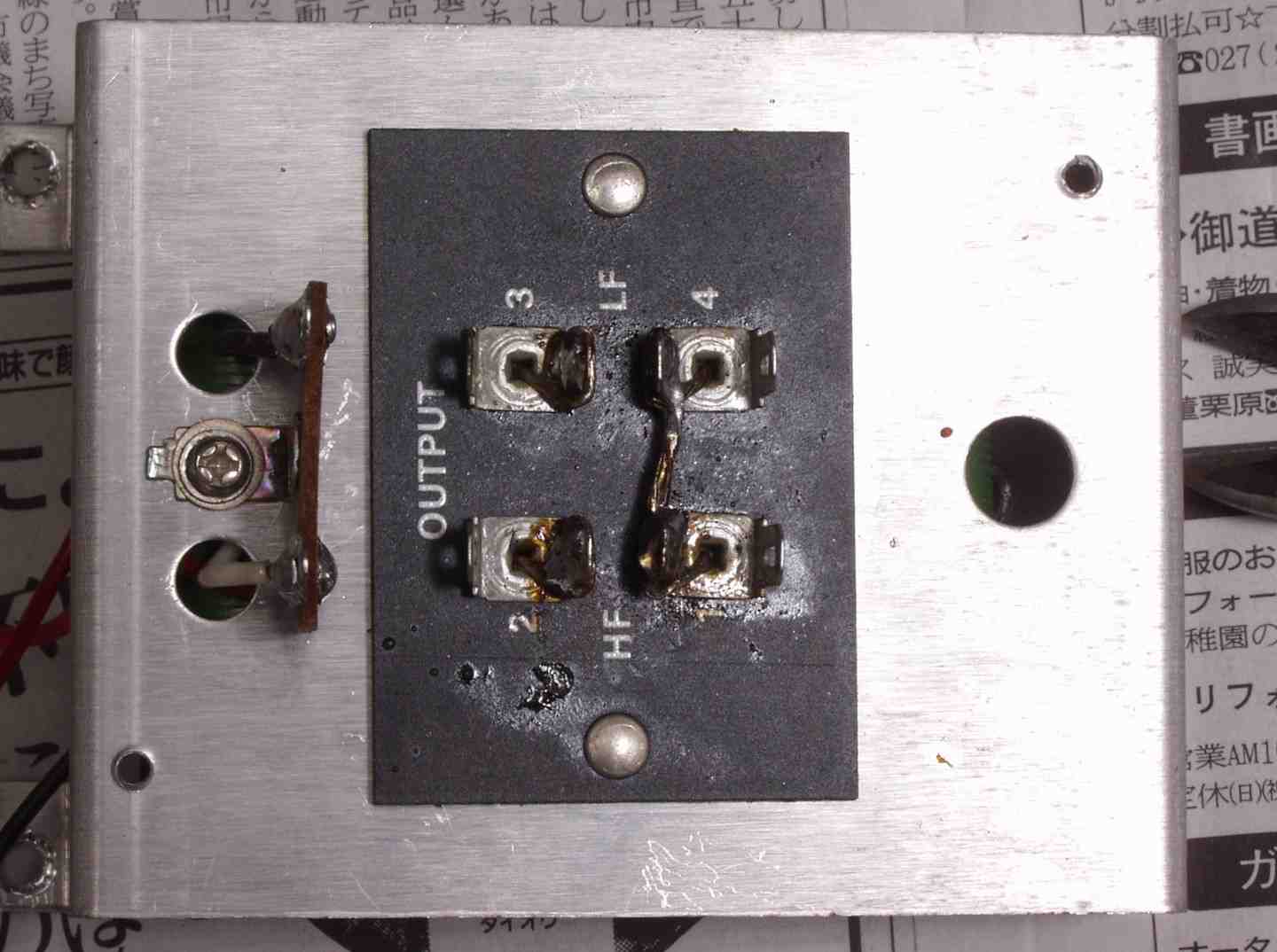

Ｃ−２Ａ．　修理前　端子

Ｃ−２Ｂ．　修理後　端子

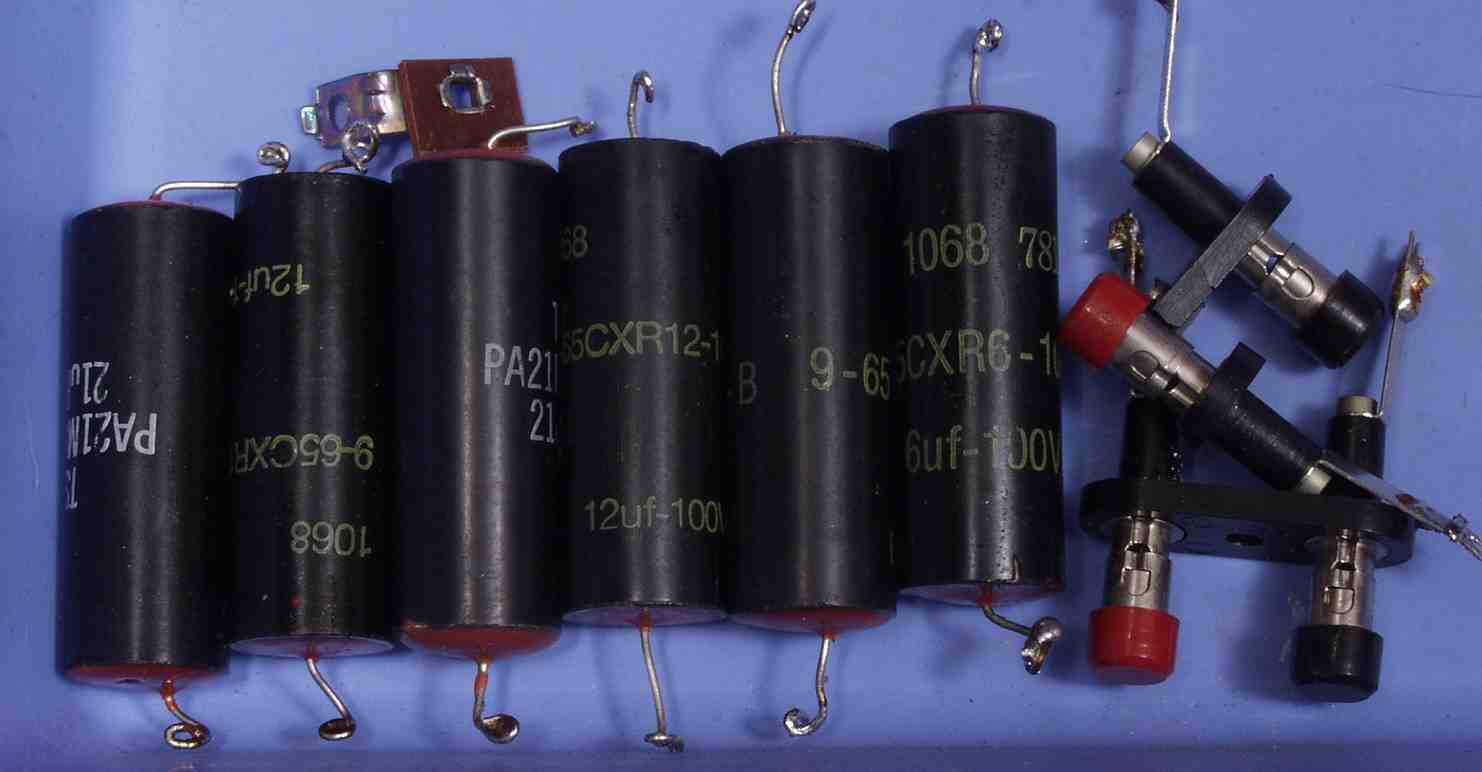

Ｃ−３．　交換部品

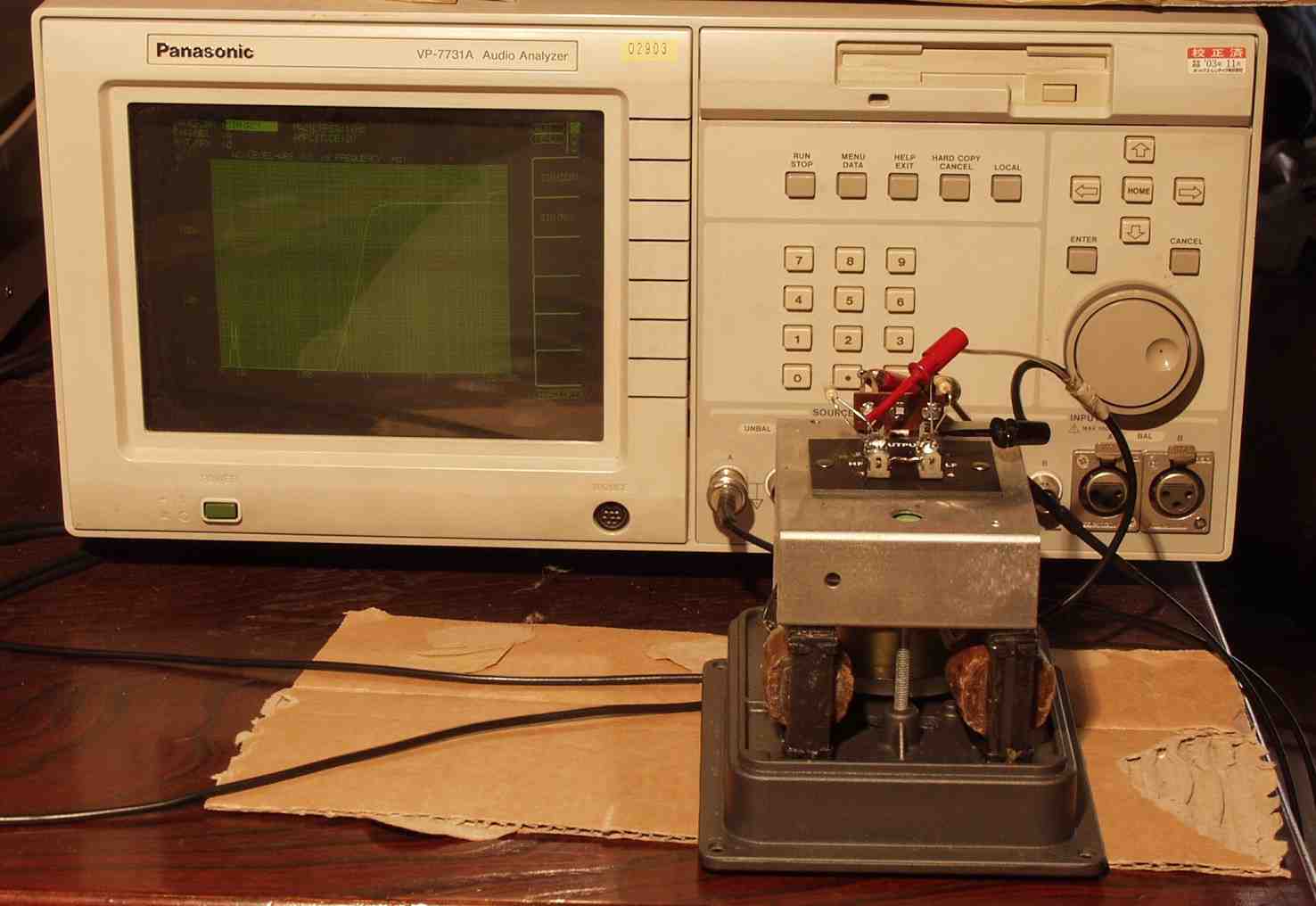

Ｅ．　測定・調整 Ｅ−１．　測定中

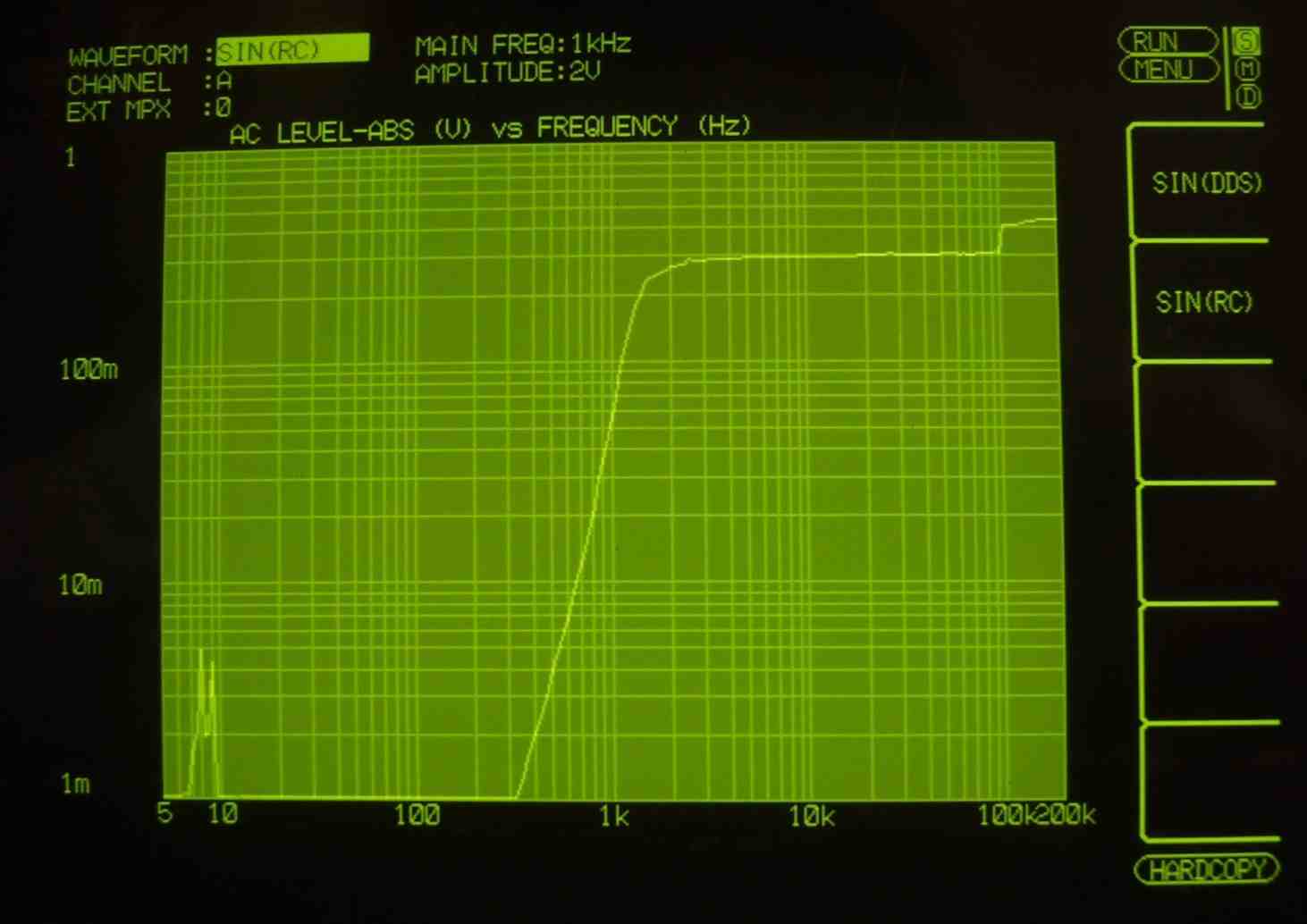

Ｅ−２Ａ．　ハイパス特性

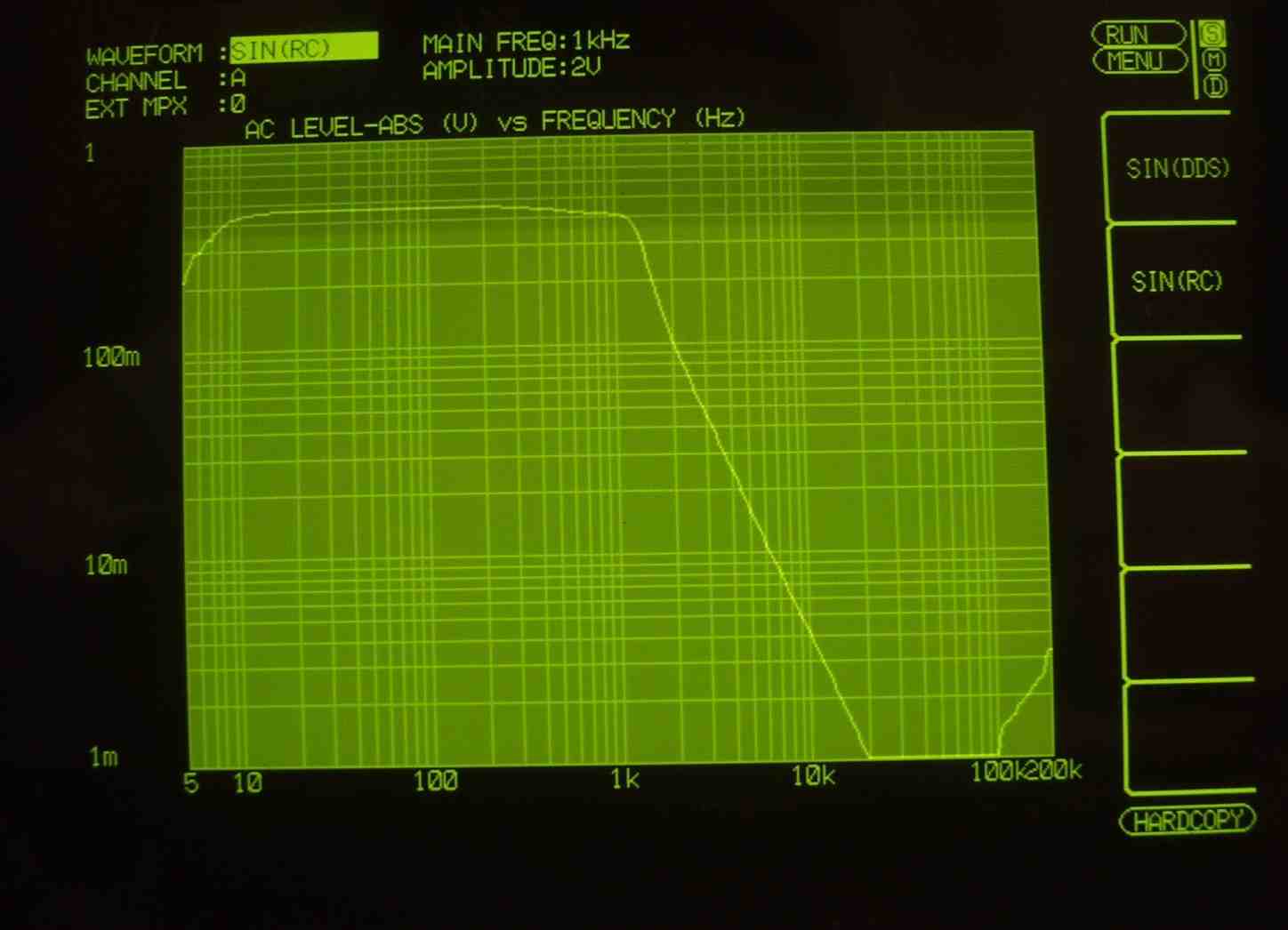

Ｅ−２Ａ．　ローパス特性

Ｓ．　ＡＬＴＥＣ　６０４−８Ｇ ＳＰ　の仕様（カタログ・マニアルより）

型式 2ウェイ38cm同軸型スピーカーユニット 使用ユニット 低域用:38cmコーン型 高域用:ホーン型 周波数特性 20Hz〜22kHz 最低共振周波数 30Hz インピーダンス 8Ω 許容入力 40W 出力音圧レベル 103dB/W/m(新JIS) ボイスコイル径 低域:75mm 高域:45mm クロスオーバー周波数 1.5kHz 外形寸法 - 重量 15.4kg 価格 ※1975年発売 ￥157,700(1台、1976年頃)

604-8g-
