ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０．２台目修理記録

平成２６年１０月１０日到着　　　１１月８日完成

Ａ．　修理前の状況 オーバーホール修理依頼 B．　原因 コンデンサー劣化 Ｃ．　修理状況 フイルムコンデンサー交換。 接続端子交換。 Ｄ．　使用部品（２台１組） フイルムコンデンサー　　　　　　　　　　　　　　４個。 接続端子交換　　　　　　　　　　　　　　　　　　１２個。 Ｅ．　調整・測定 Ｆ．　修理費　　４５，０００円 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０　の仕様（マニアル・カタログより）

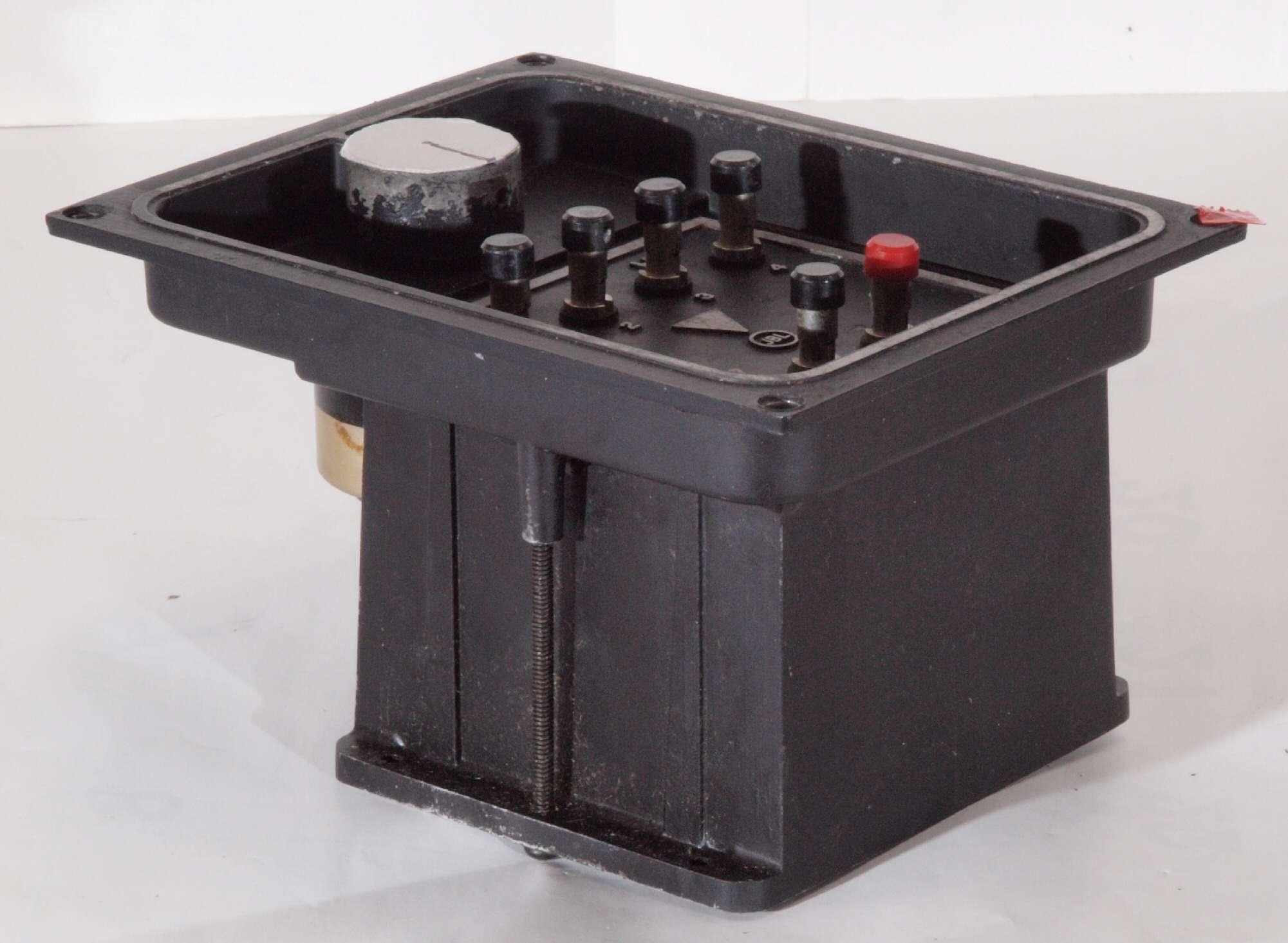

Ａ．　修理前の状況 Ａ１１．点検中　上から見る、Ａユニット。

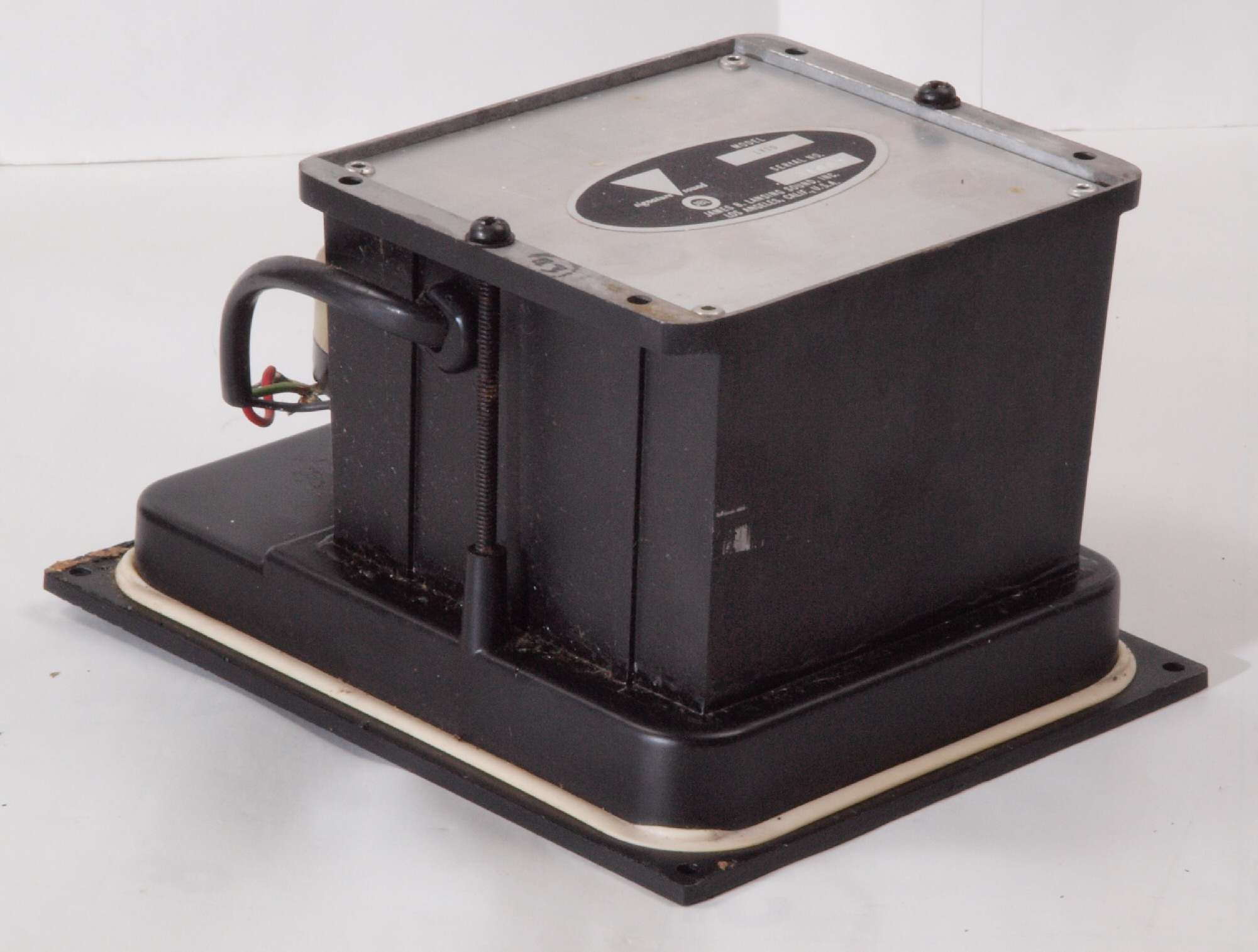

Ａ１２．点検中　前左から見る、Ａユニット。

Ａ１３．点検中　後右から見る、Ａユニット。

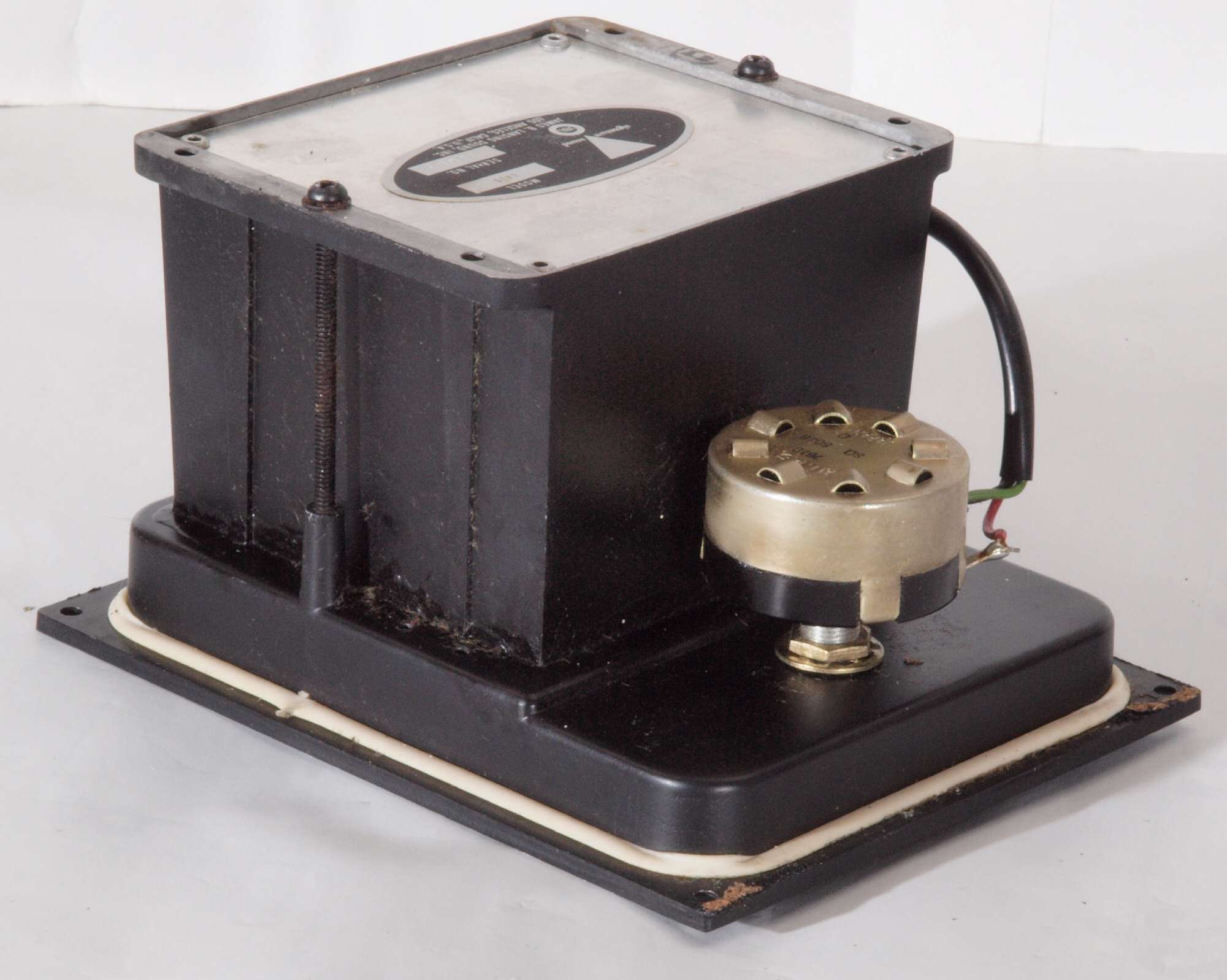

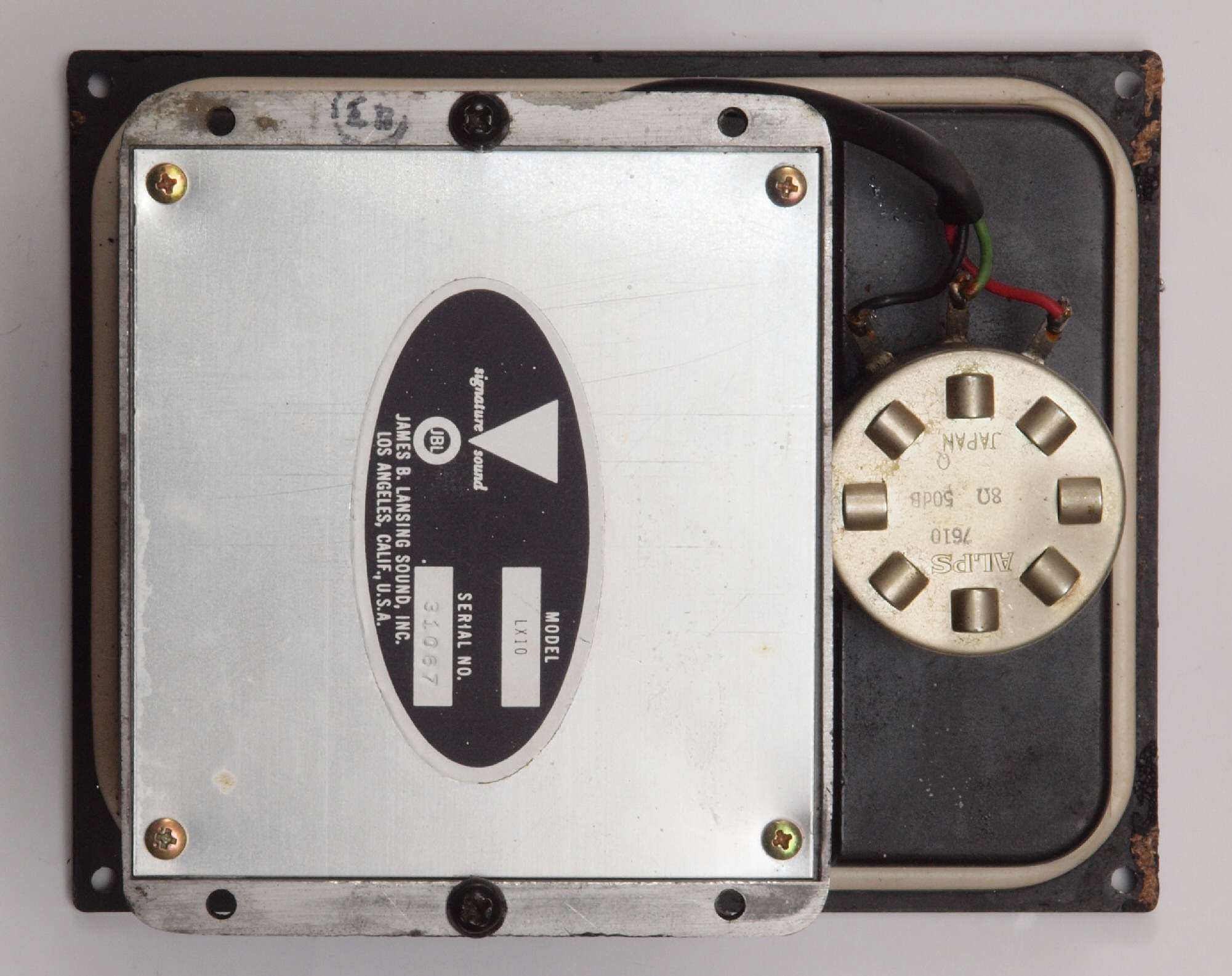

Ａ２１．点検中　下から見る、Ａユニット。

Ａ２２．点検中　下前左から見る、Ａユニット。

Ａ２３．点検中　下後右から見る、Ａユニット。

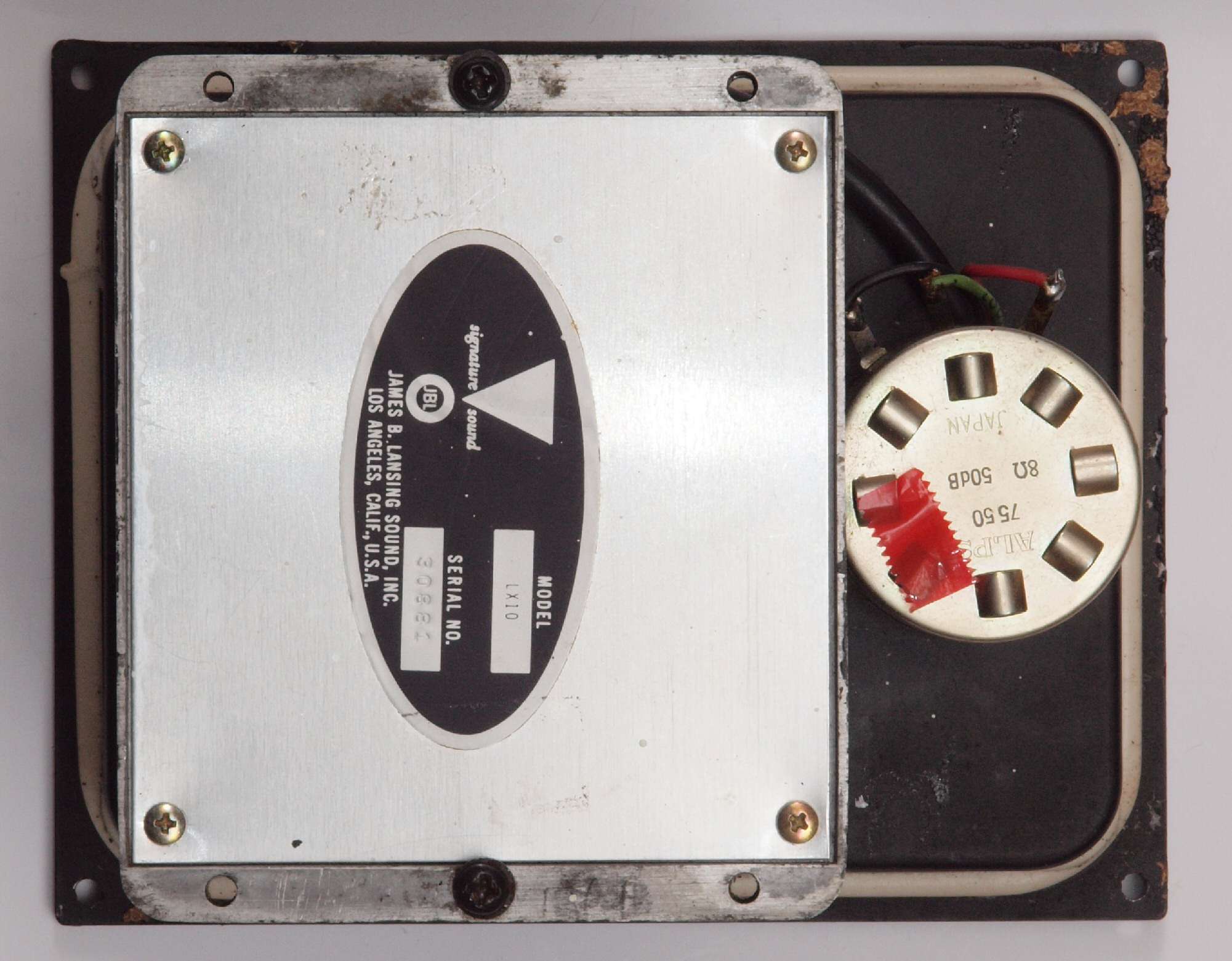

Ａ３１．点検中　下蓋を取り下から見る、Ａユニット。

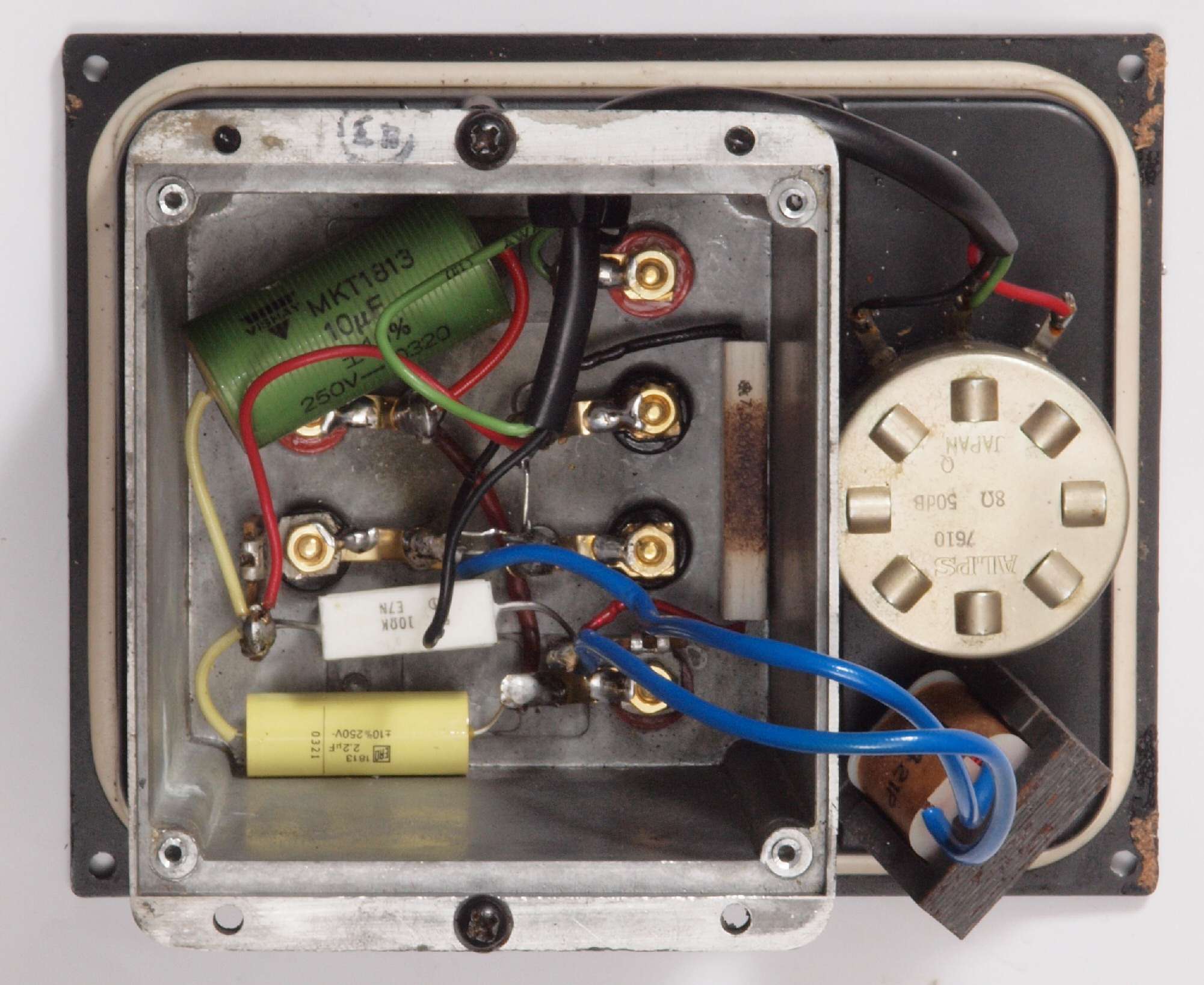

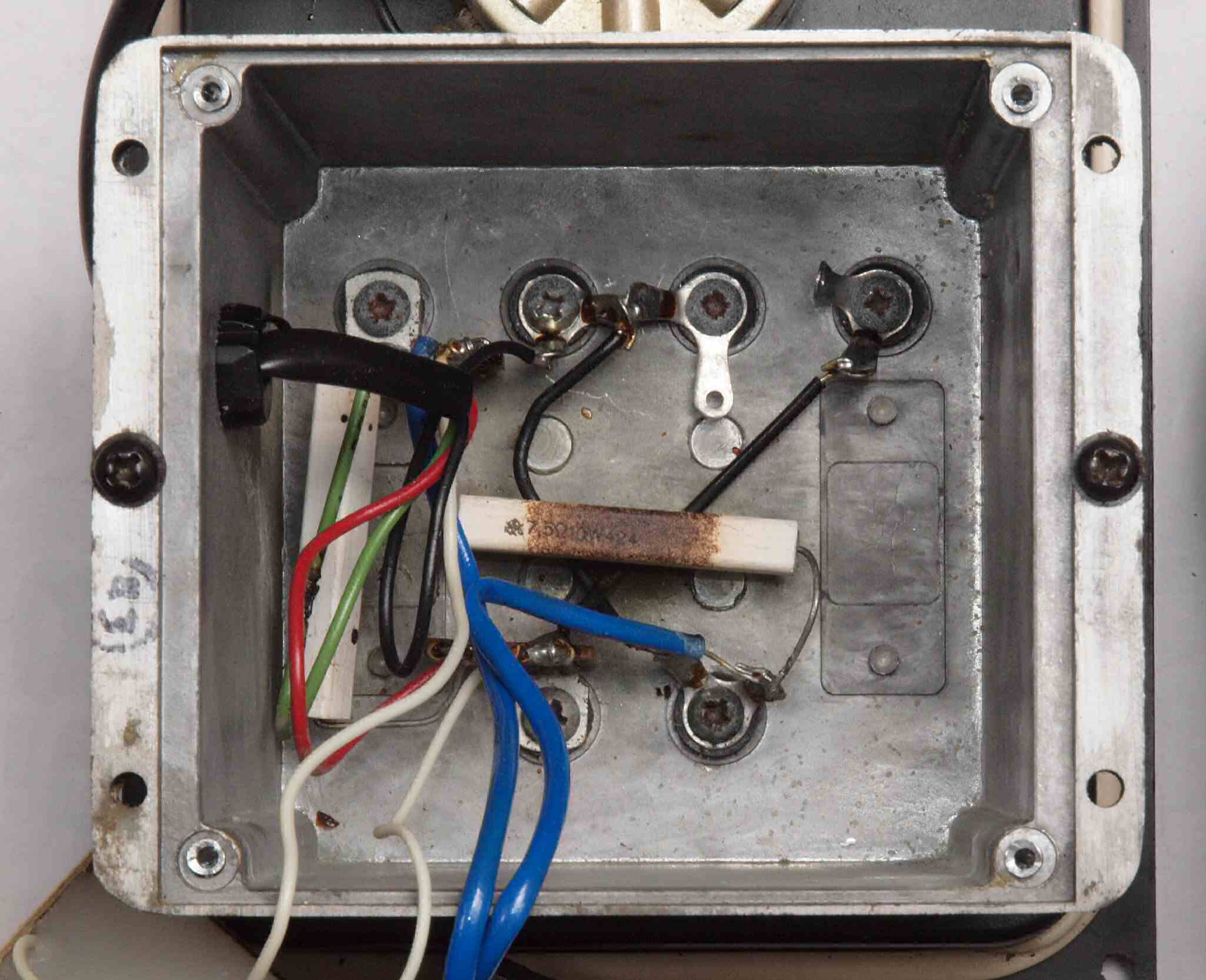

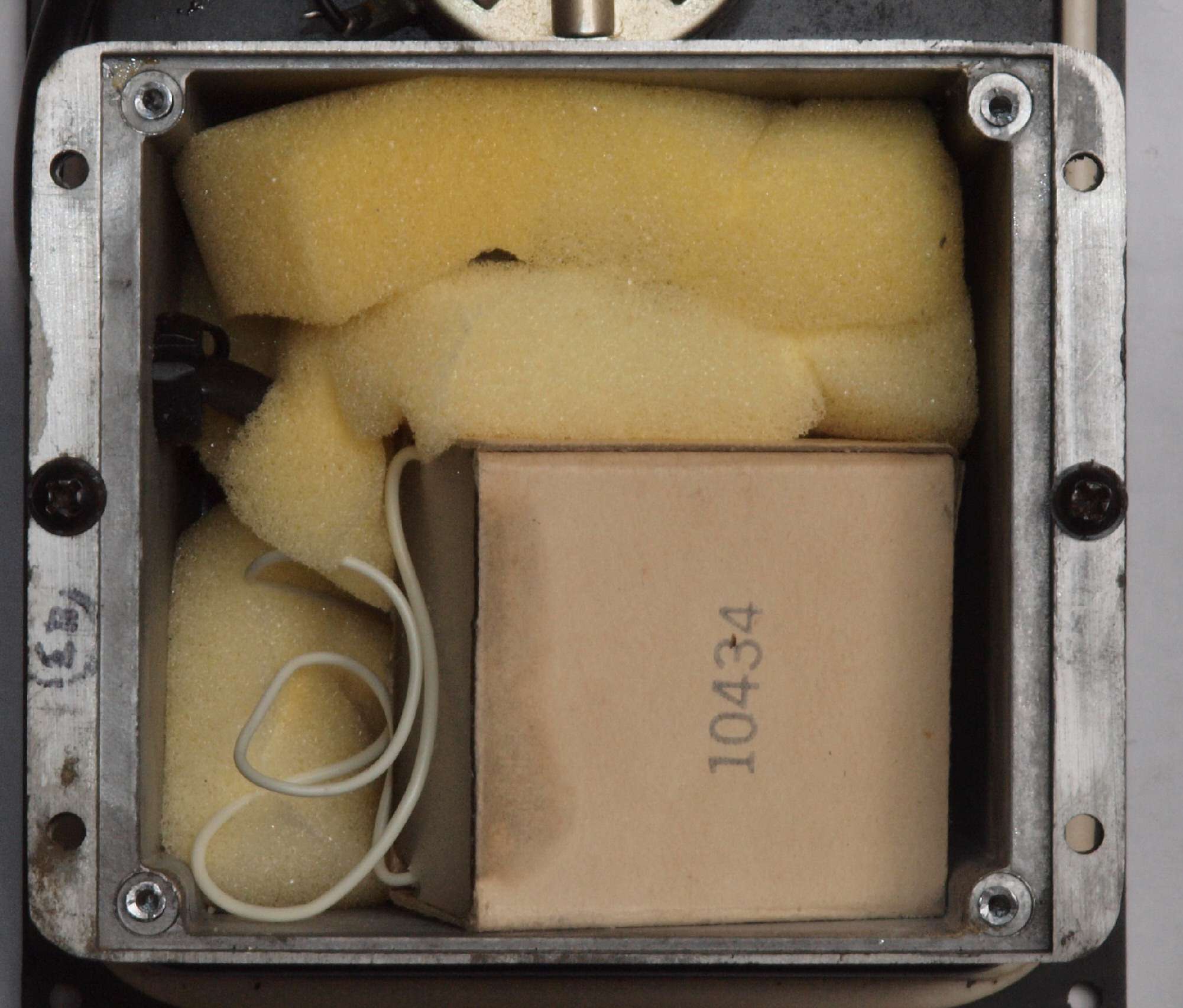

Ａ３２．点検中　下蓋を取り、詰め物を取り、下から見る、Ａユニット。

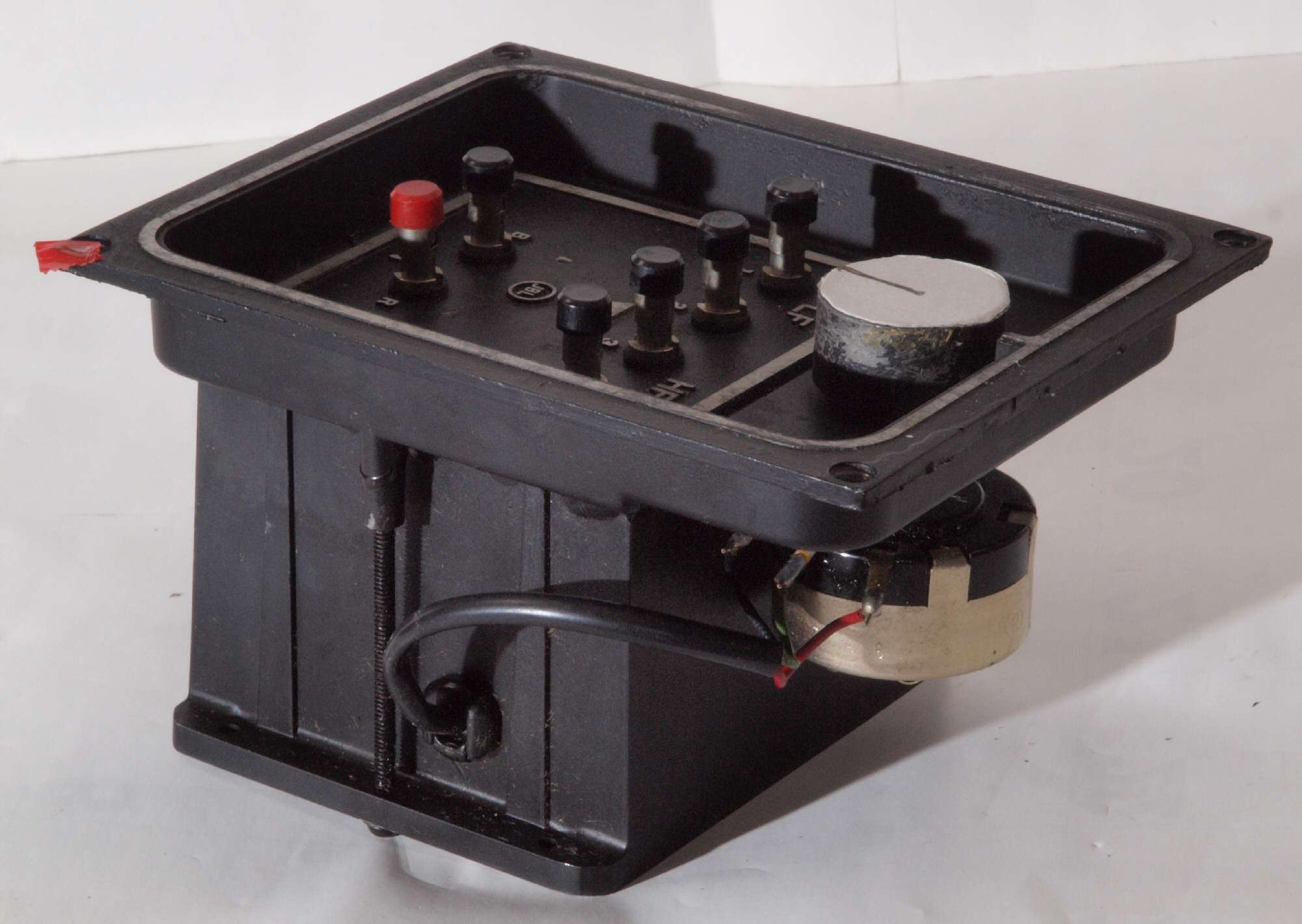

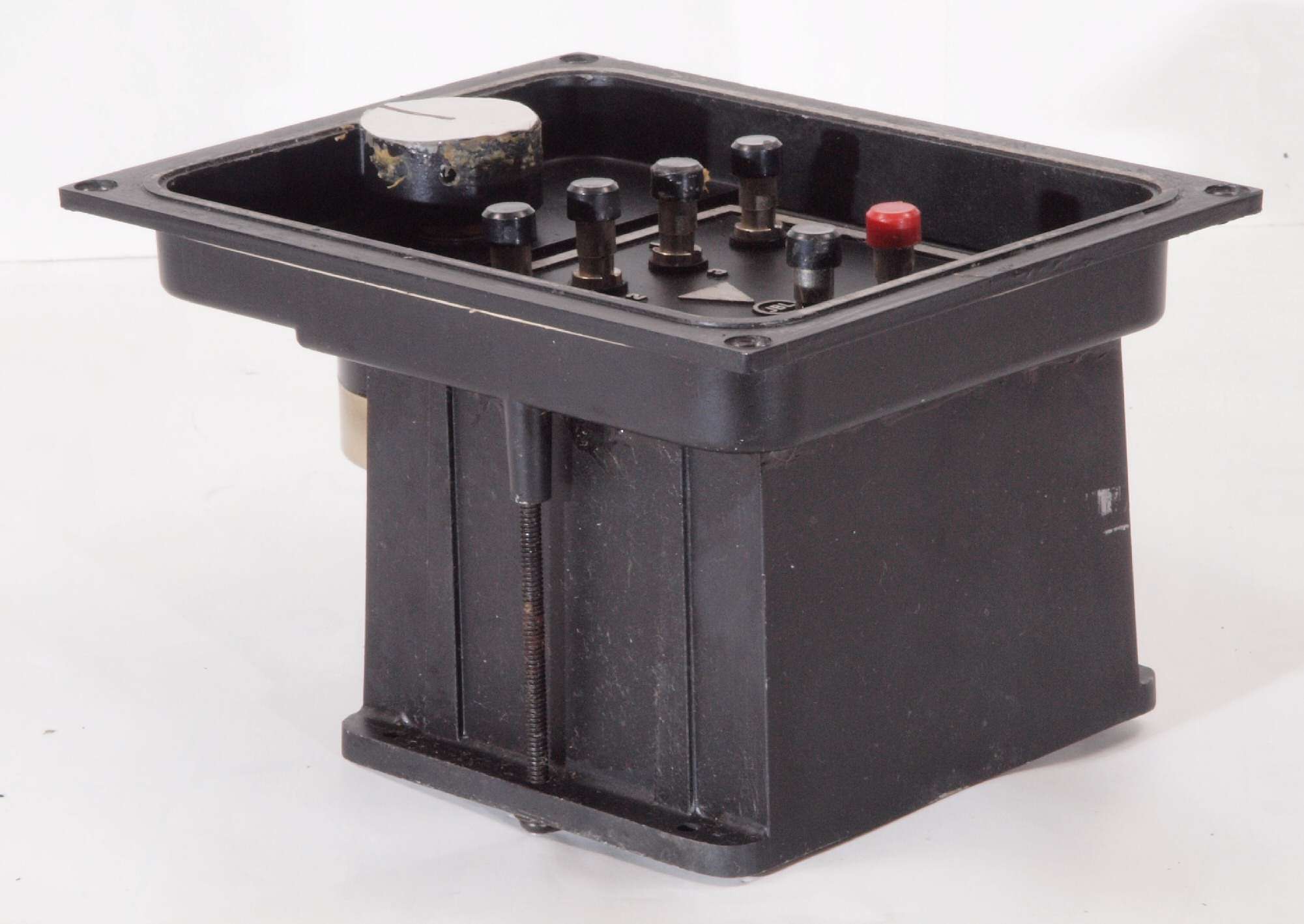

Ａ４１．点検中　上から見る、Ｂユニット。

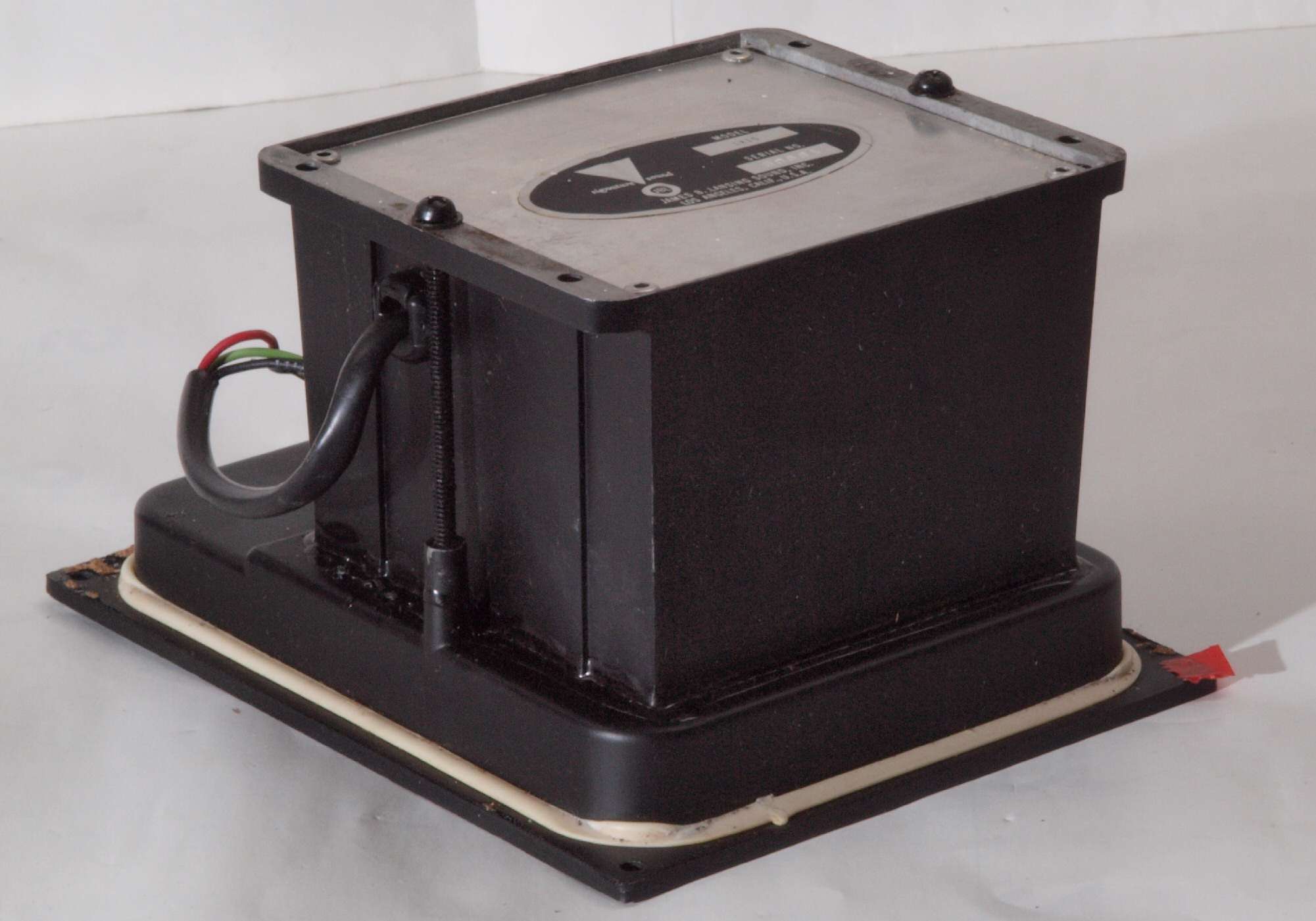

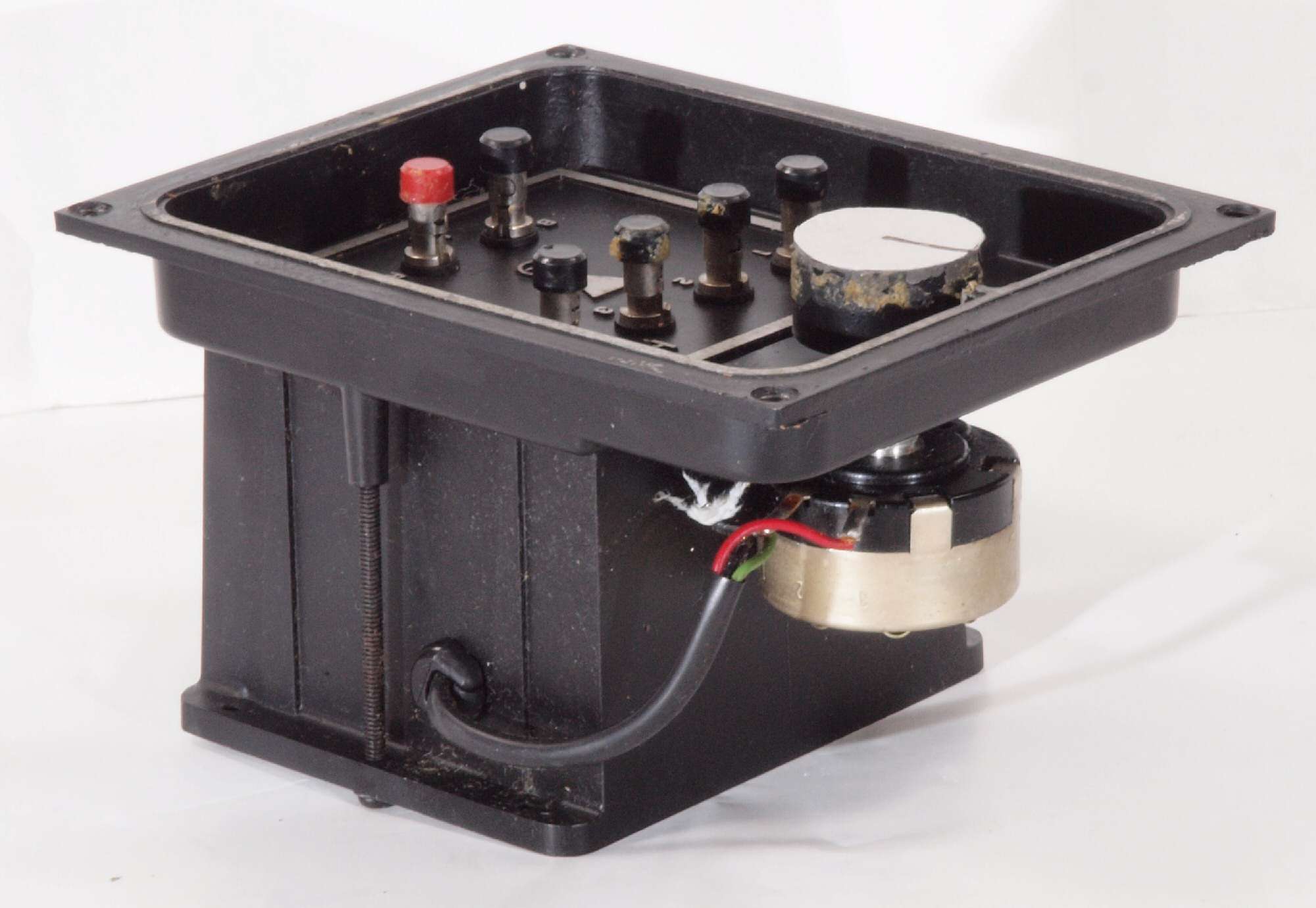

Ａ４２．点検中　前左から見る、Ｂユニット。

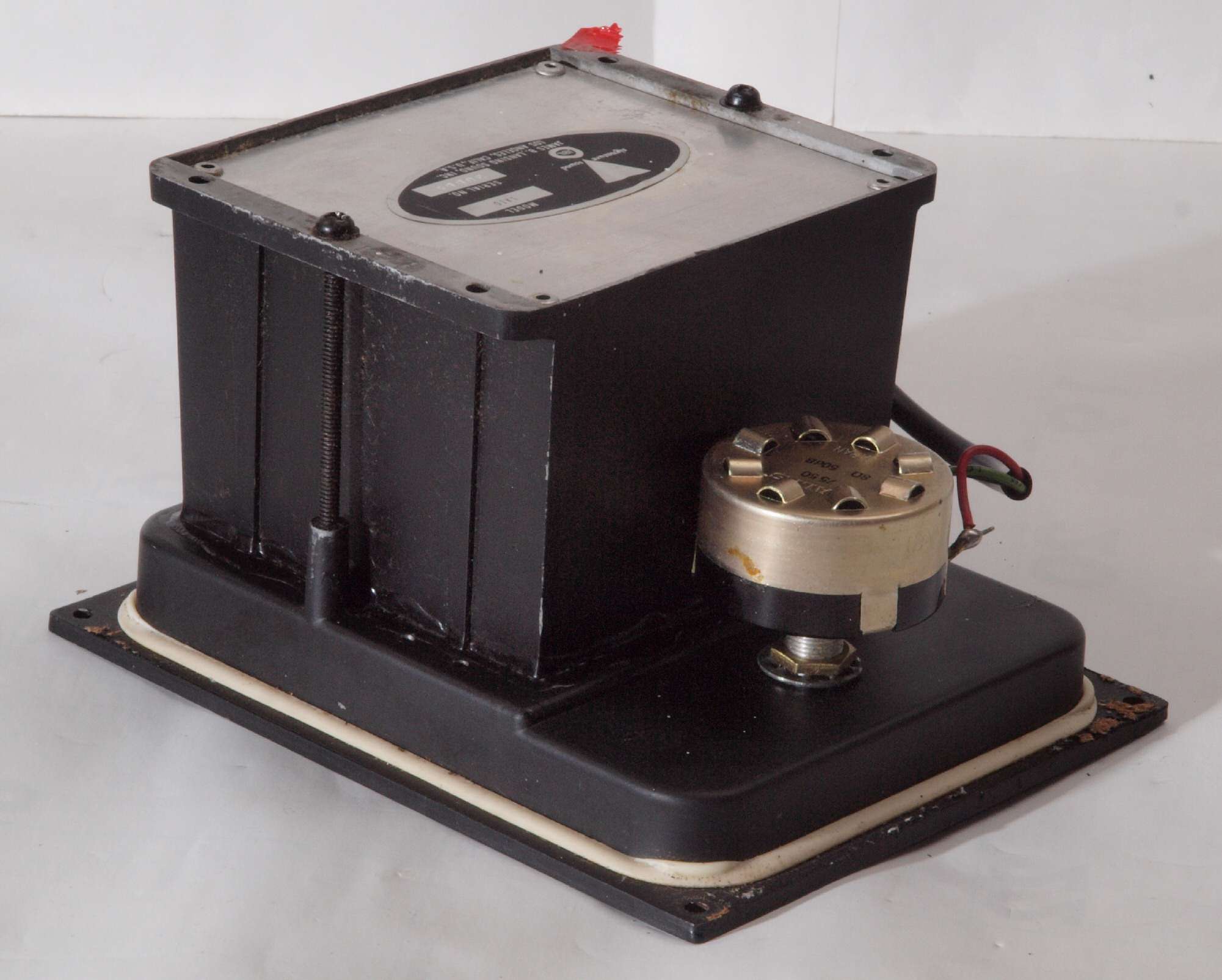

Ａ４３．点検中　後右から見る、Ｂユニット。

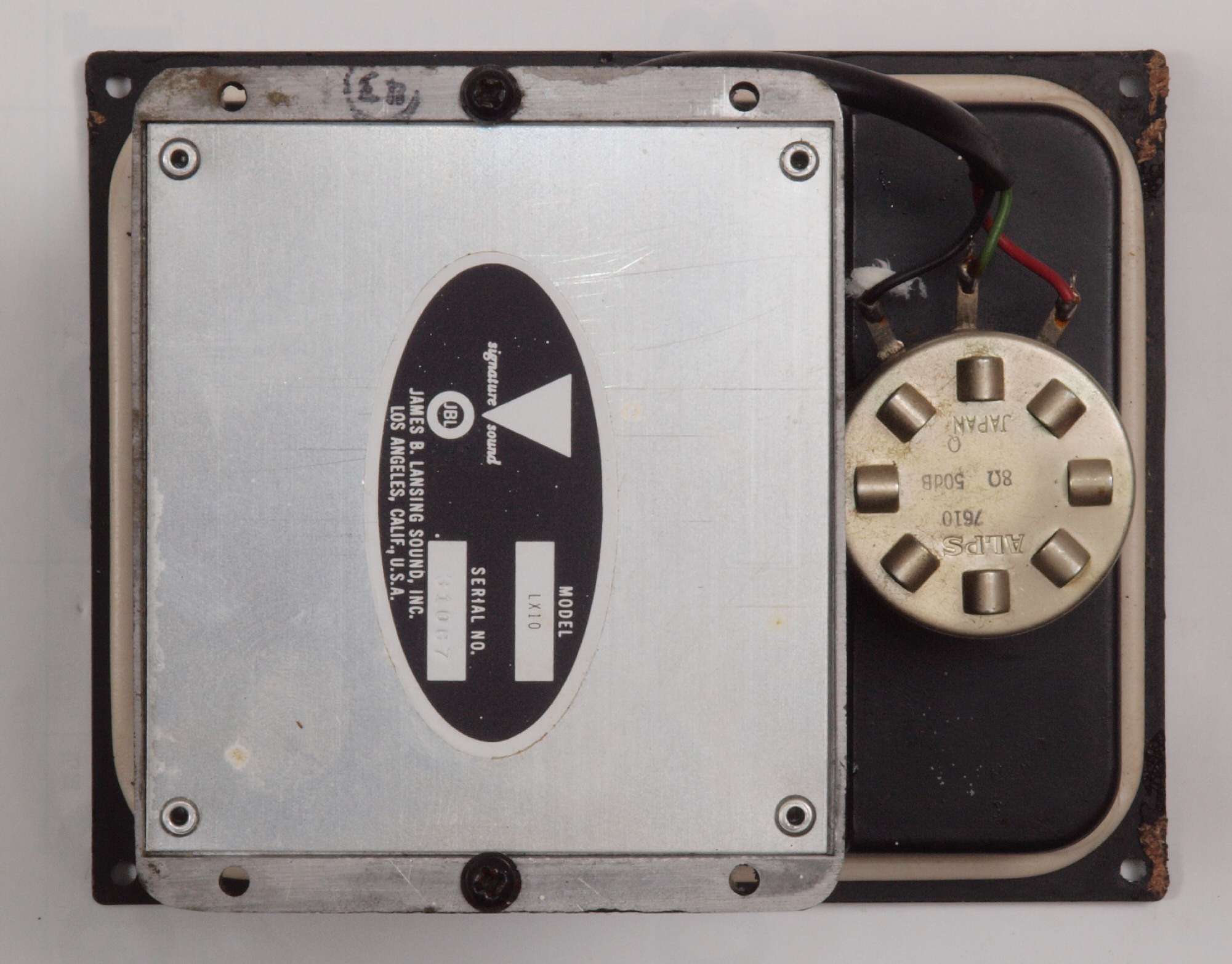

Ａ５１．点検中　下から見る、Ｂユニット。

Ａ５２．点検中　下前左から見る、Ｂユニット。

Ａ５３．点検中　下後右から見る、Ｂユニット。

Ａ６１．点検中　下蓋を取り下から見る、Ｂユニット。

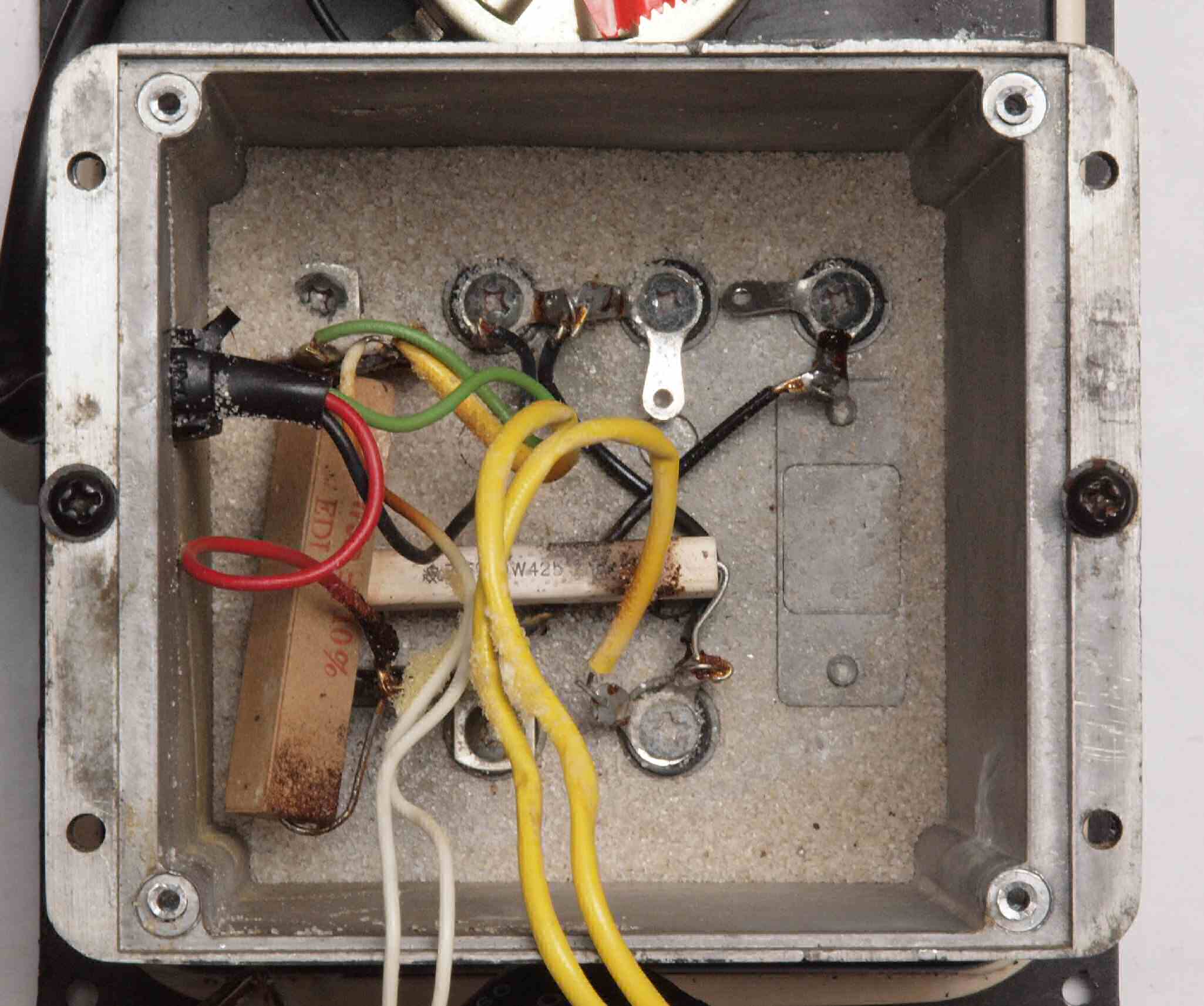

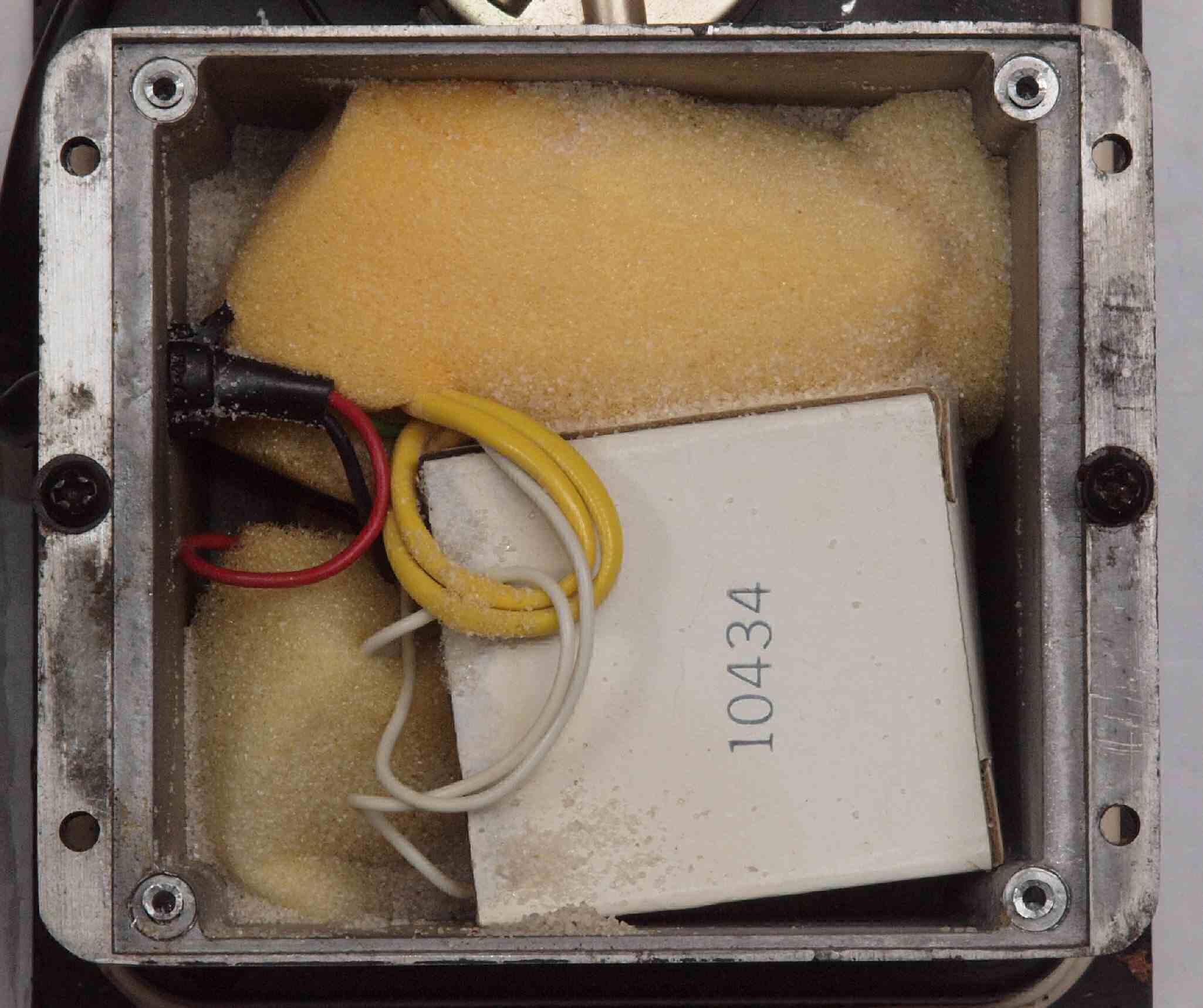

Ａ６２．点検中　下蓋を取り、詰め物を取り、下から見る、Ｂユニット。

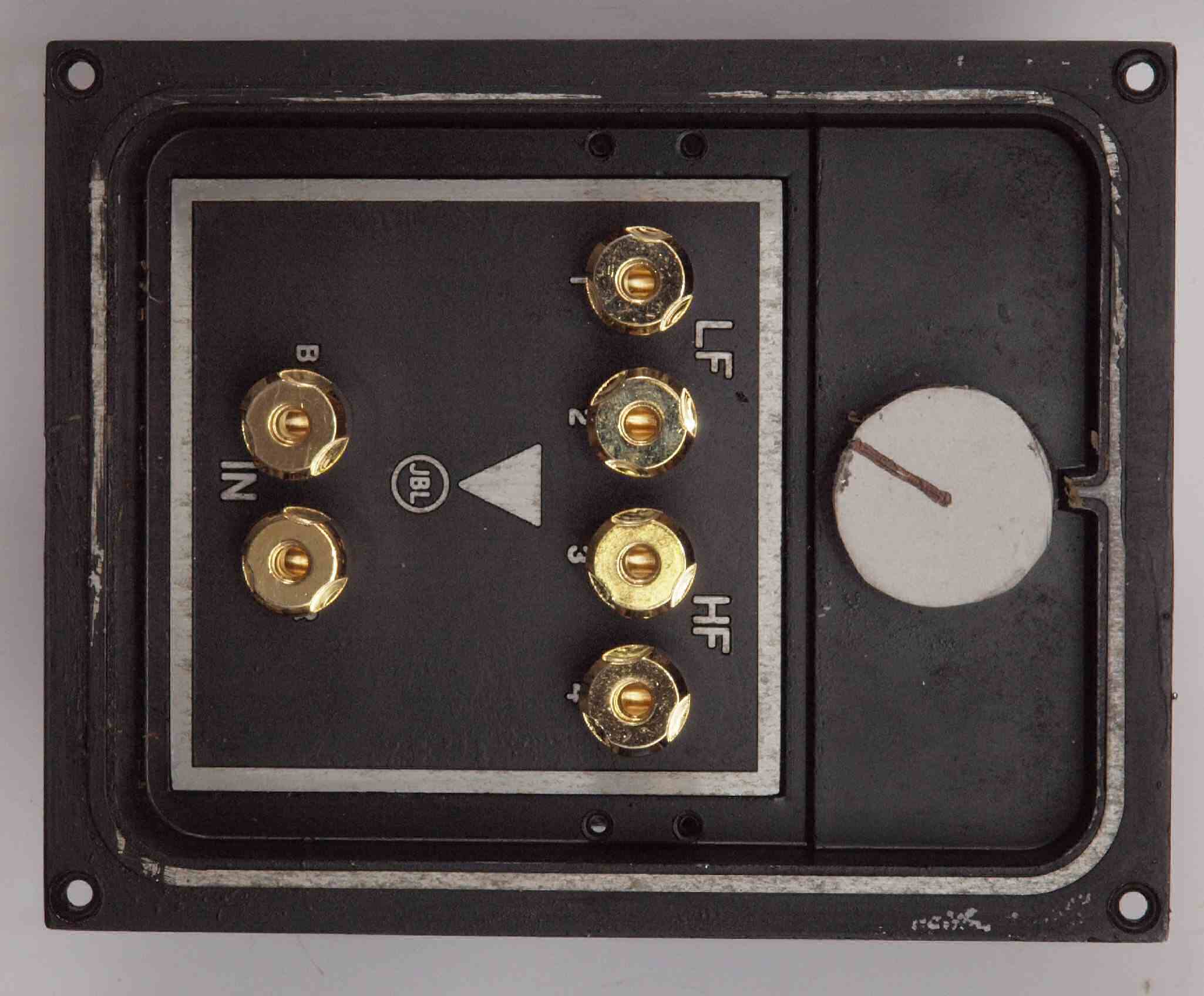

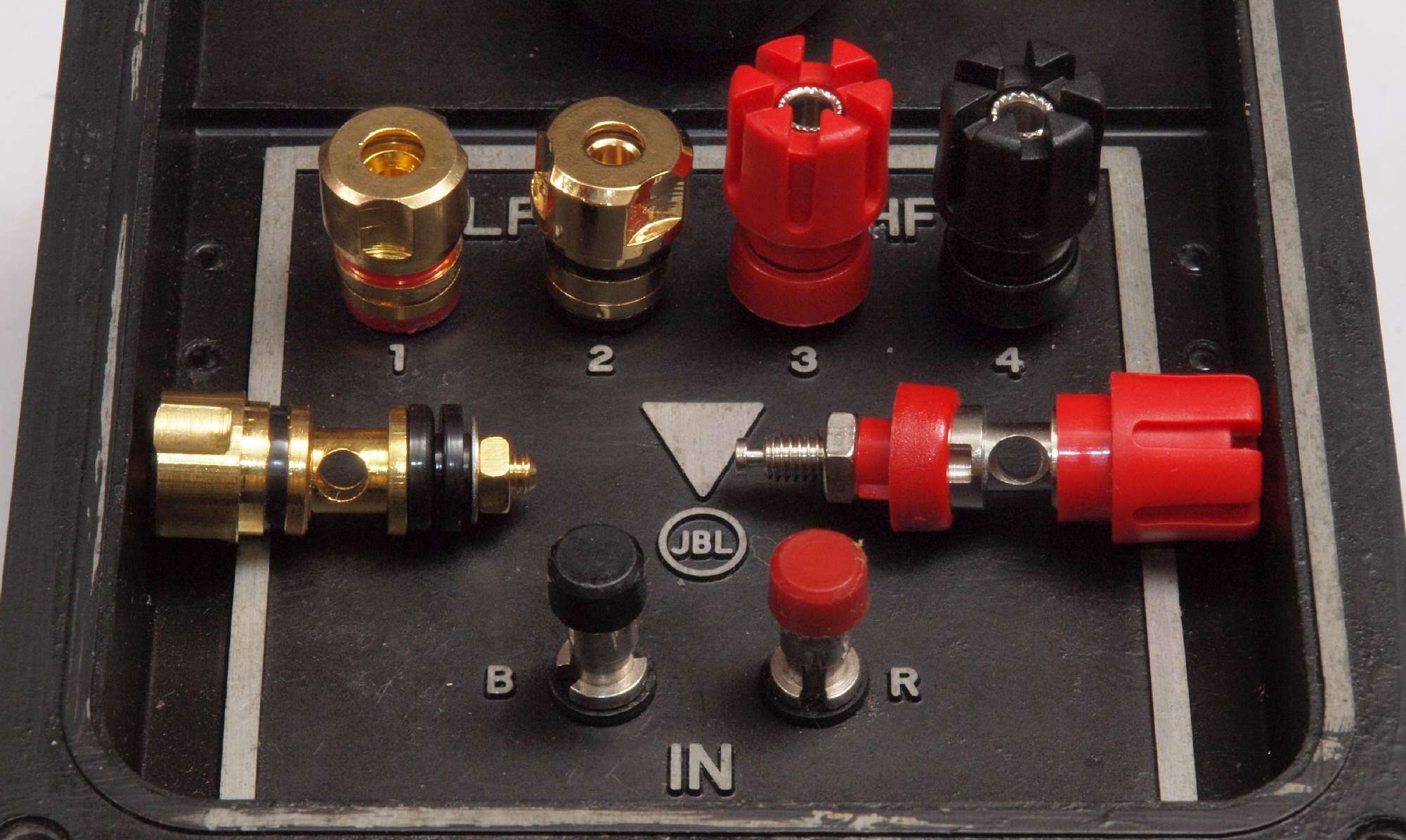

Ａ７１．点検中　交換出来るSP端子、場所が狭いので下記２種類から選択。

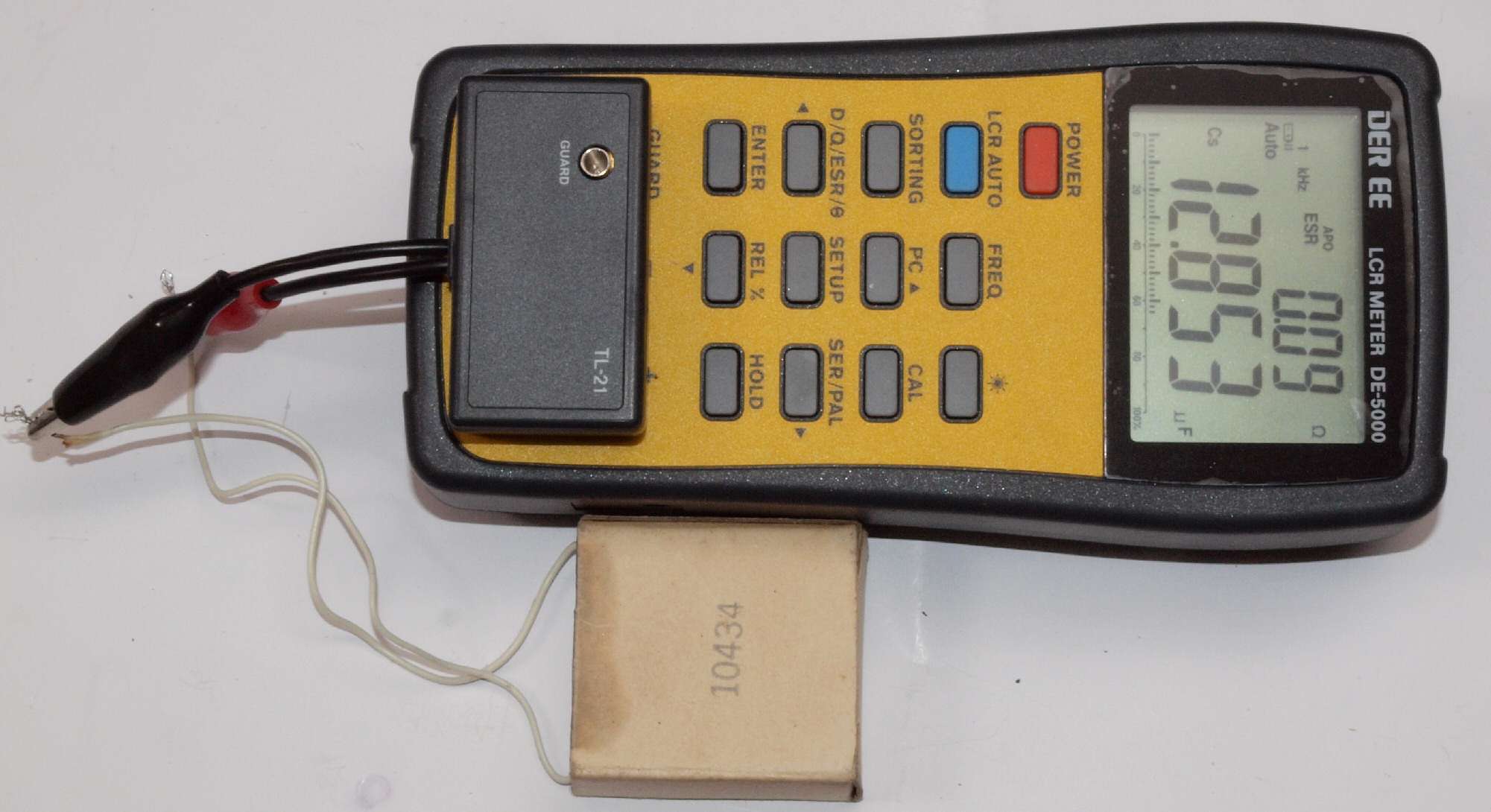

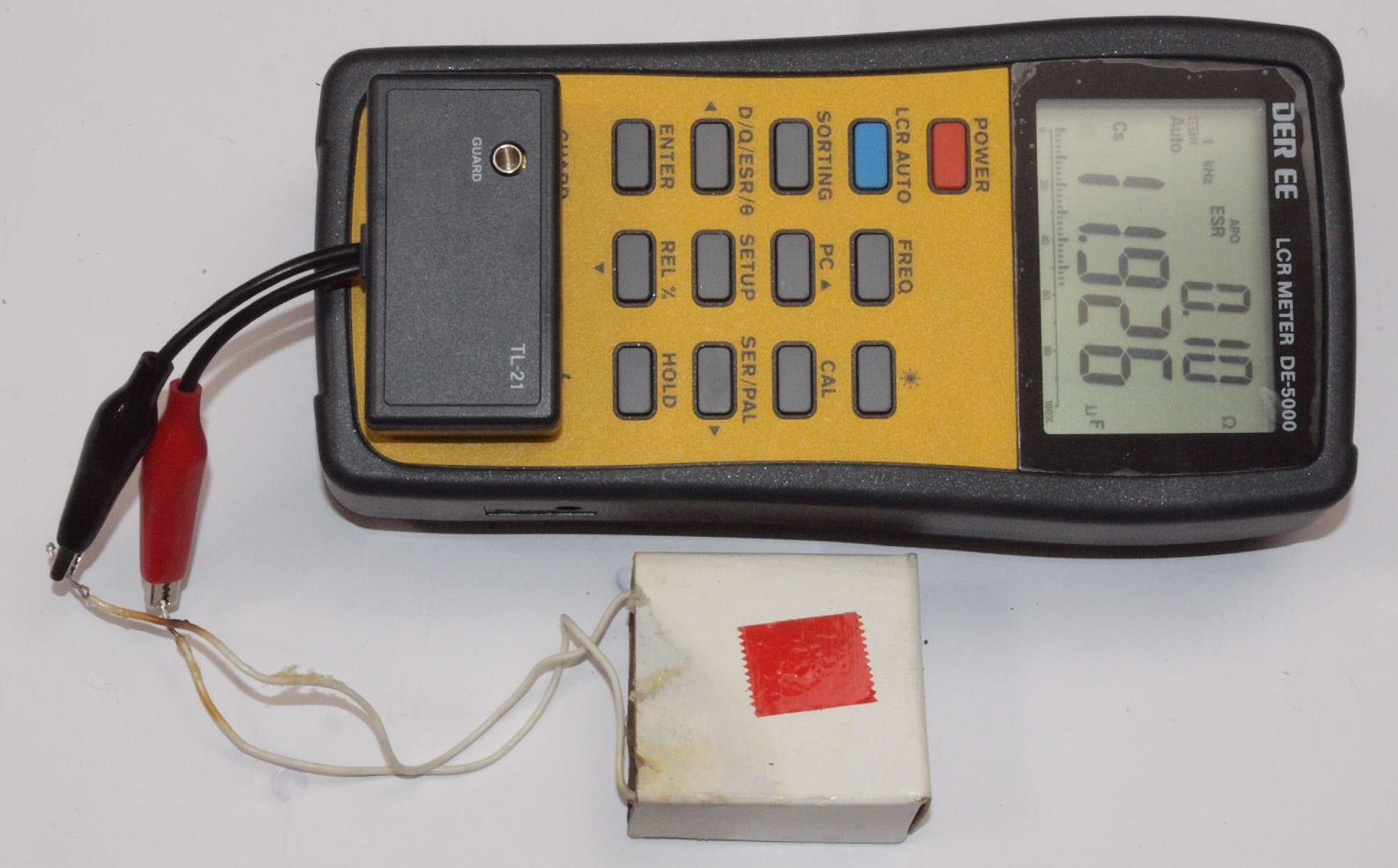

Ａ７２．点検中　交換するフイルムコンデンサーの容量測定、ＲＬ揃える為に選別して使用する　１０μを測定。

Ａ７３．点検中　交換するフイルムコンデンサーの容量測定、２．２μを測定。

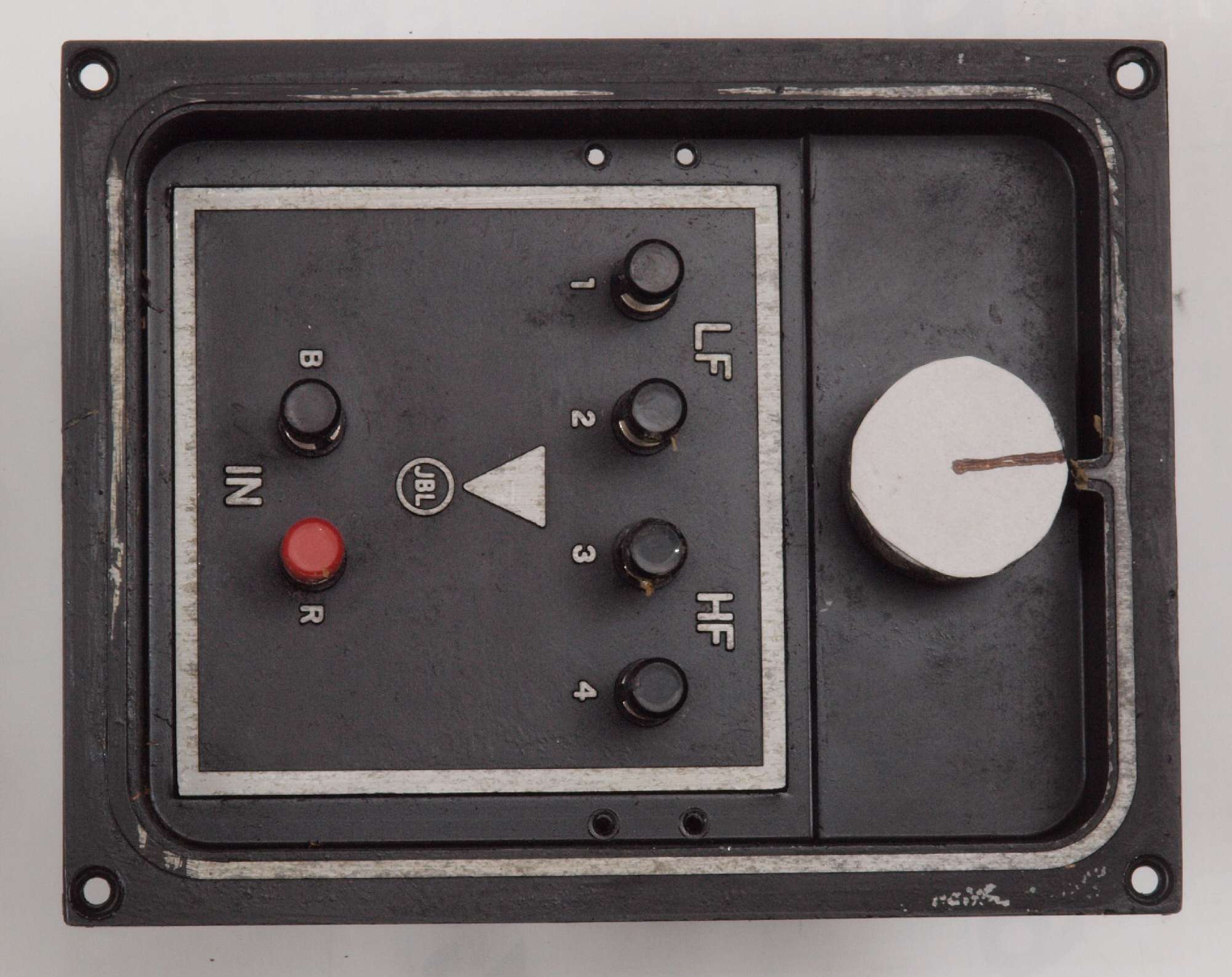

Ｃ．　修理状況 Ｃ１１．　修理前Ａユニット

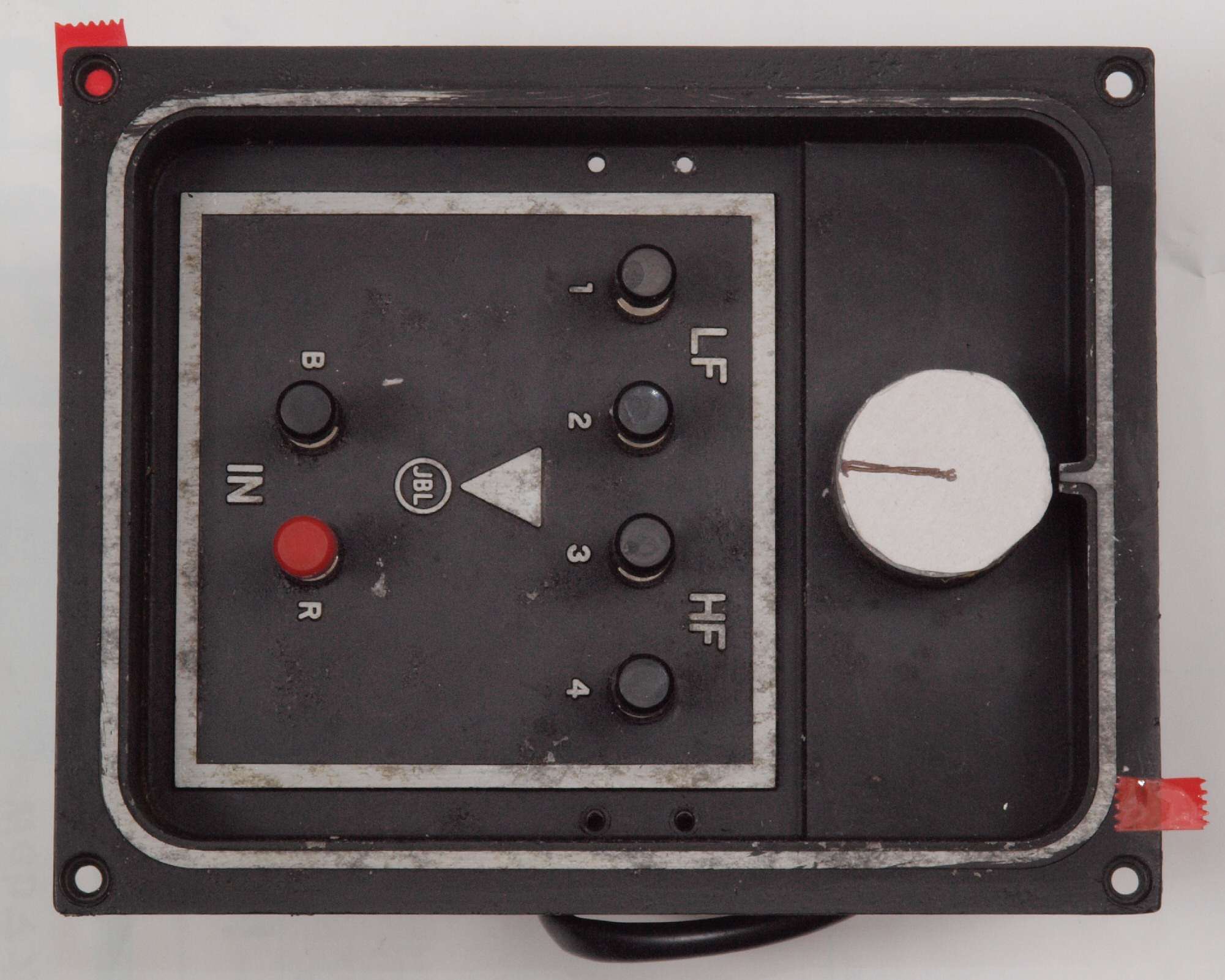

Ｃ１２．　修理後Ａユニット

Ｃ１３．　完成Ａユニット

Ｃ１４．　完成Ａユニット、　端子は交換する

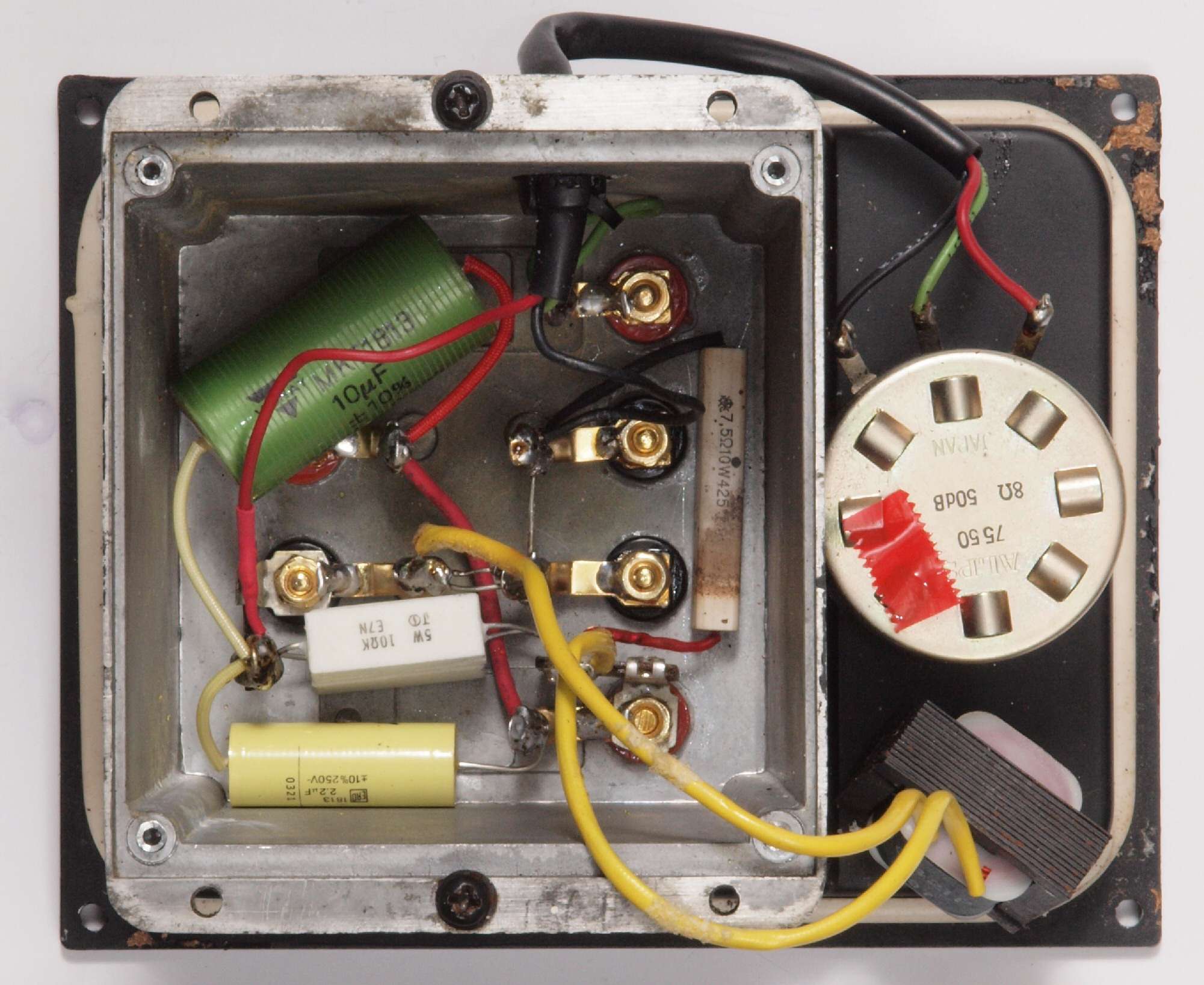

Ｃ２１．　修理前Ｂユニット

Ｃ２２．　修理後Ｂユニット

Ｃ２３．　完成Ｂユニット

Ｃ２４．　完成Ｂユニット、　端子は交換する

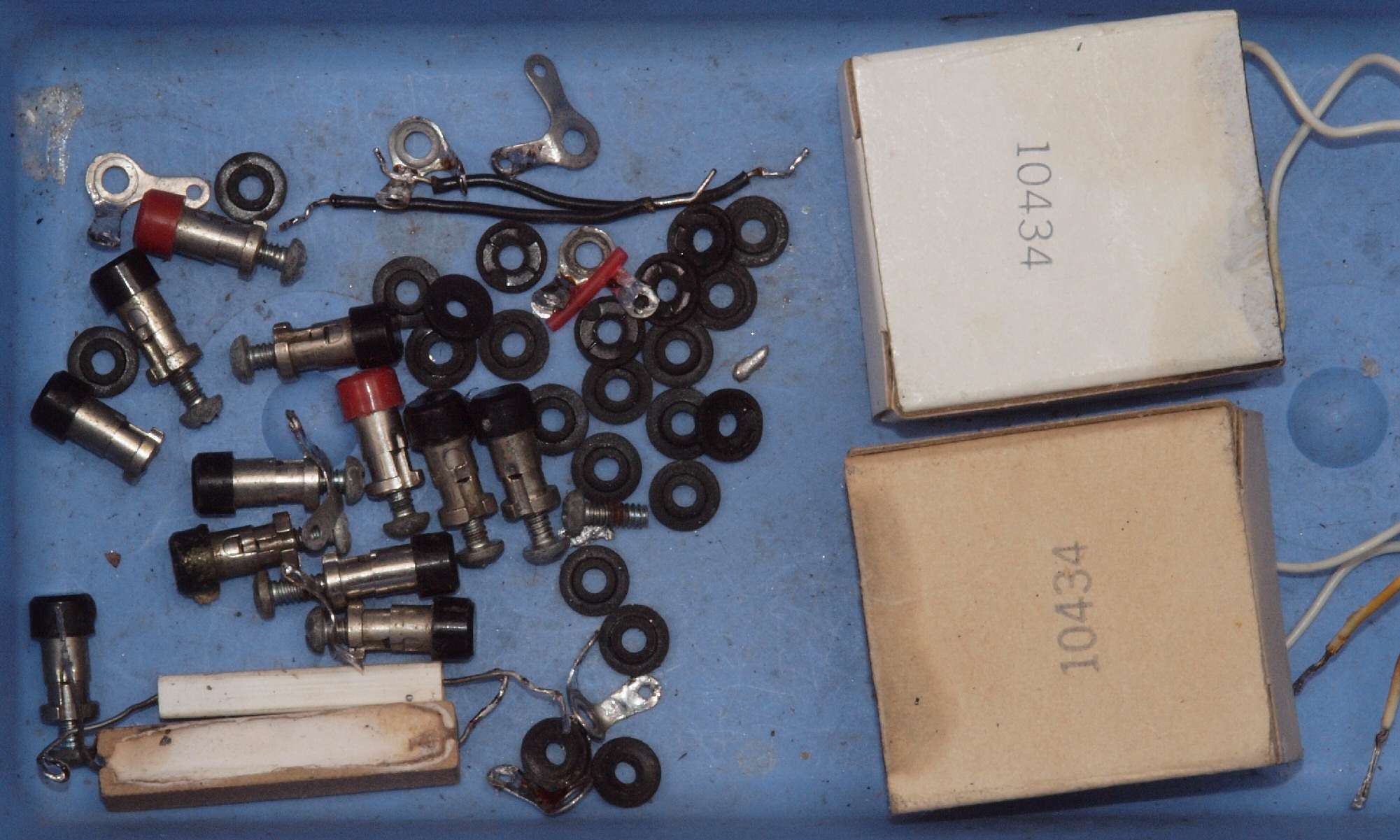

Ｃ４１．　交換部品

Ｃ４２．　交換部品、ＥＳＲが少し大きい。

Ｃ４３．　交換部品、ＥＳＲが少し大きい。

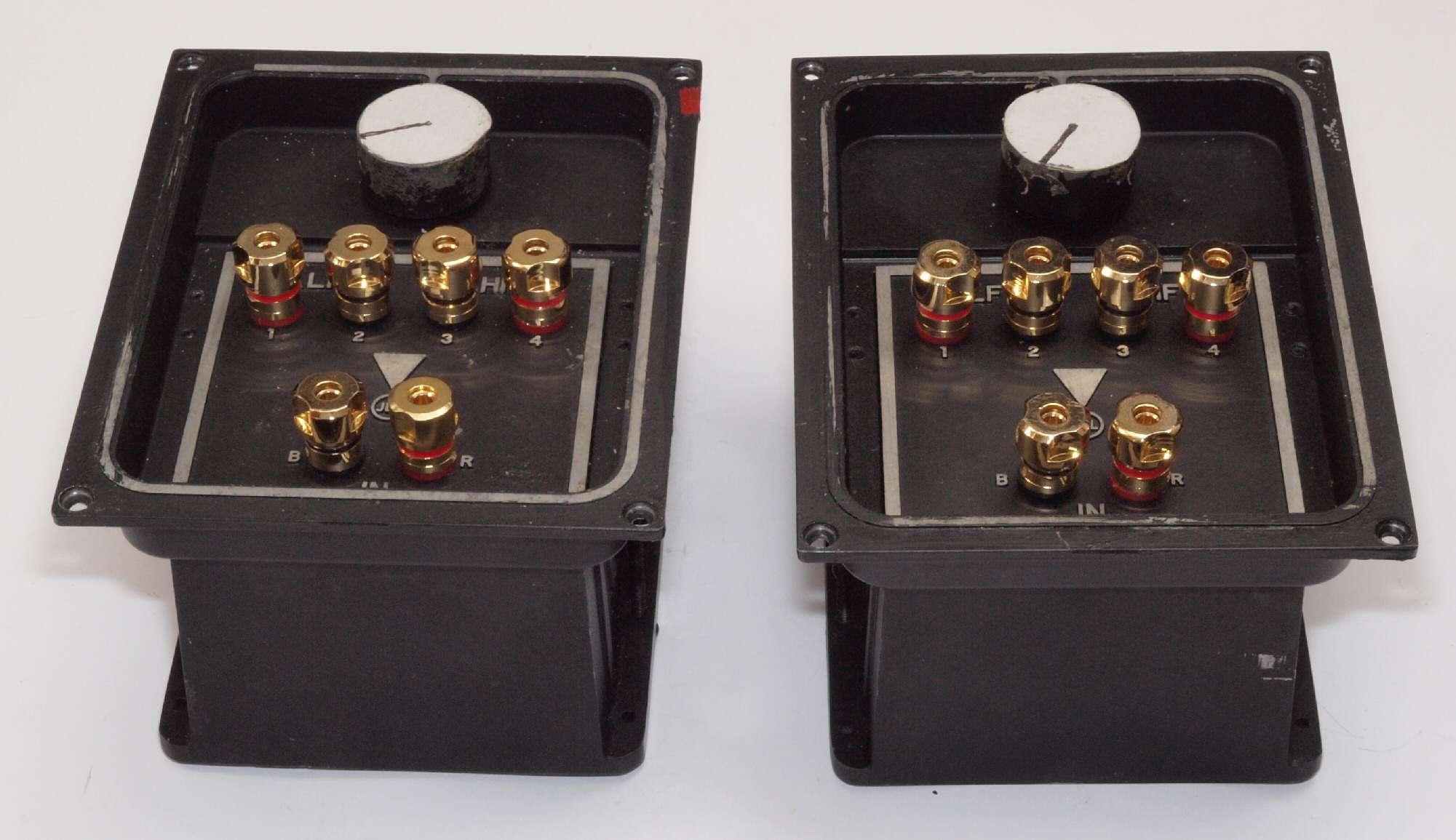

Ｃ５１．　完成

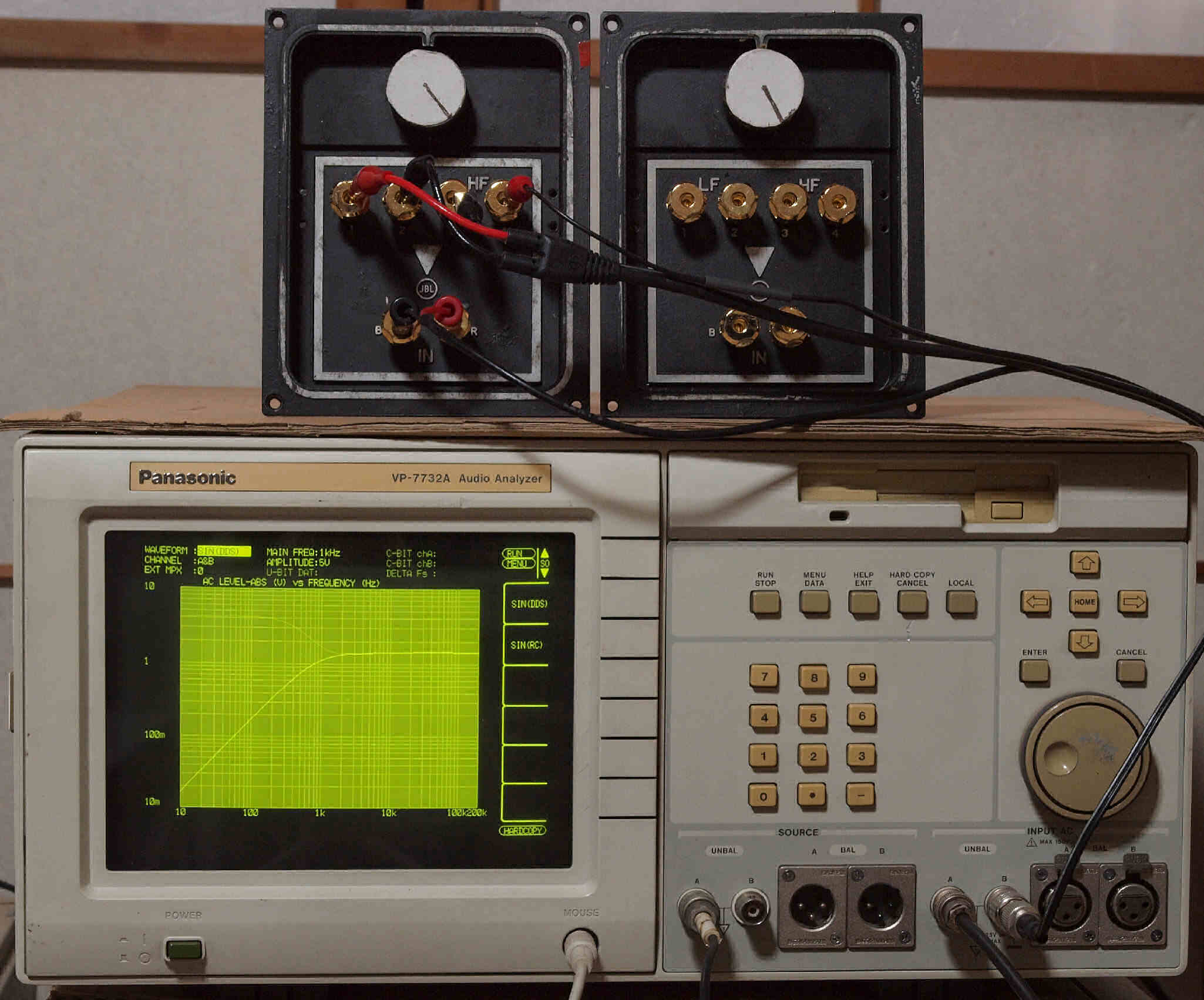

Ｅ．　調整・測定 Ｅ１．　下のオーディオアナライザーで自動測定。 　　　　アナライザーの、出力インピーダンス＝２５Ω、入力インピーダンス＝１５０Ωなので、 　　　　周波数がずれていますが、傾向は解ります。

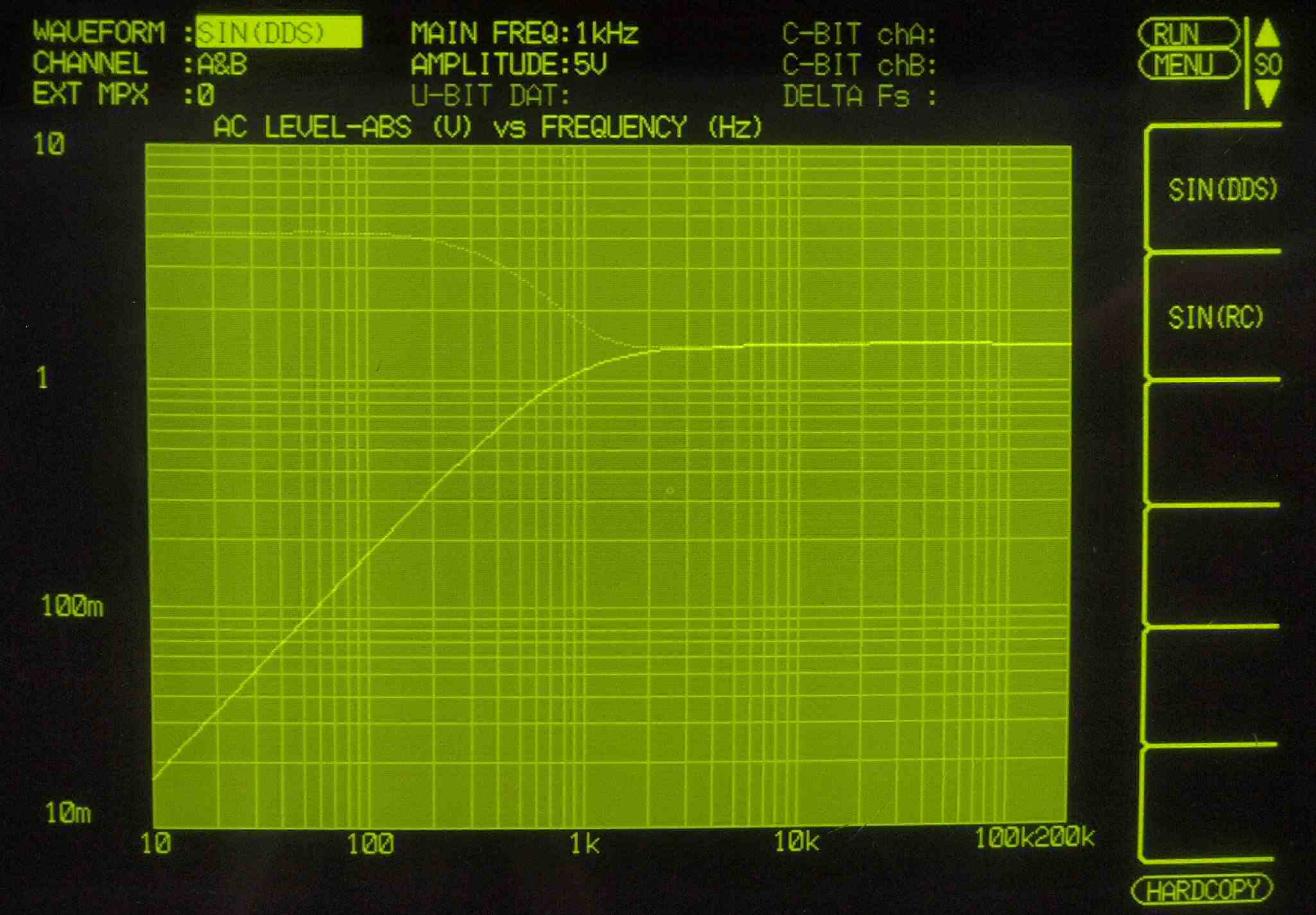

Ｅ２．　調整・測定Ａユニット、　入力電圧＝５Ｖ一定、ＬF出力＝薄（細い）色、ＨF出力＝濃い（太い）色。

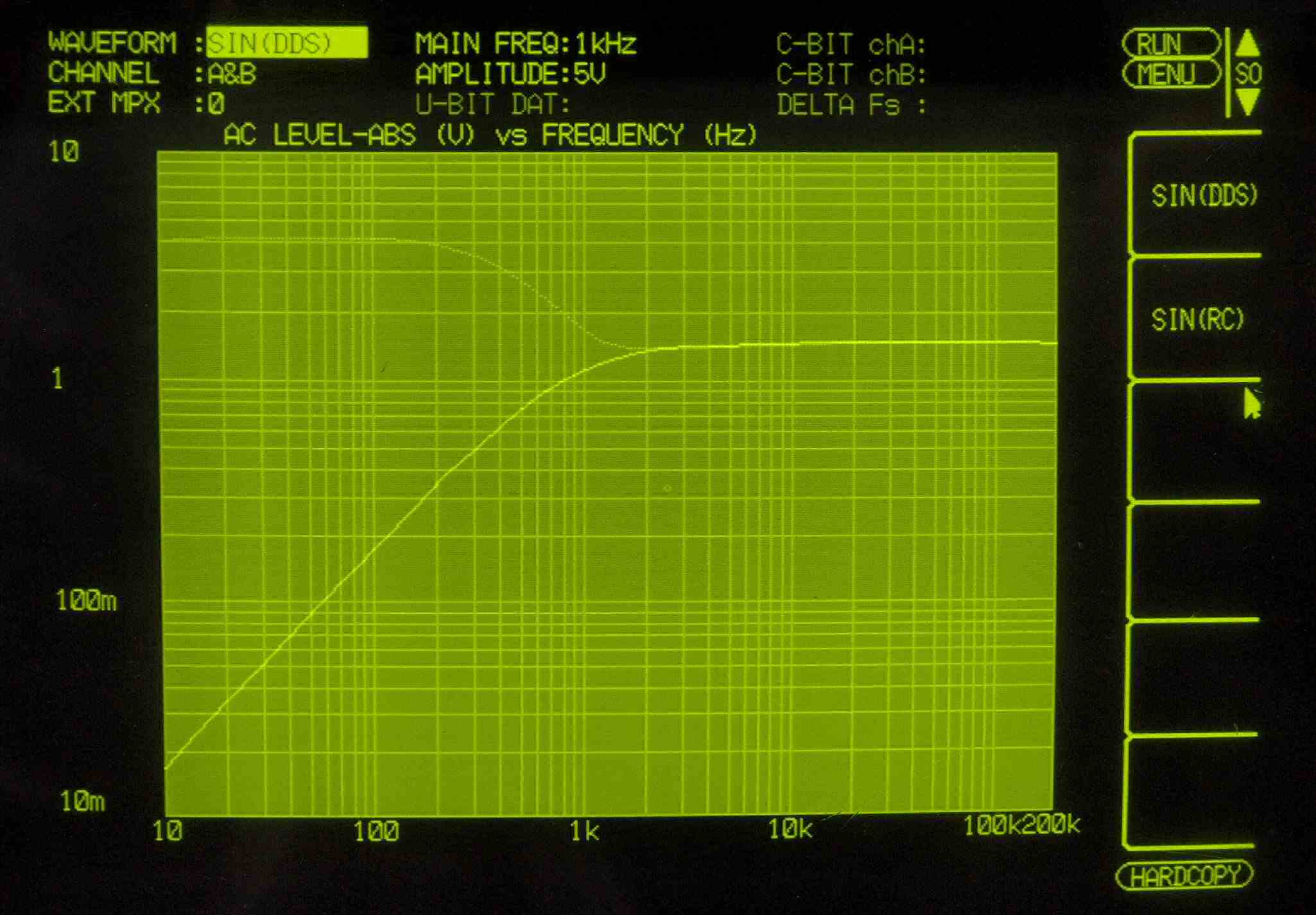

Ｅ３．　調整・測定Ｂユニット、　入力電圧＝５Ｖ一定、ＬF出力＝薄（細い）色、ＨF出力＝濃い（太い）色。

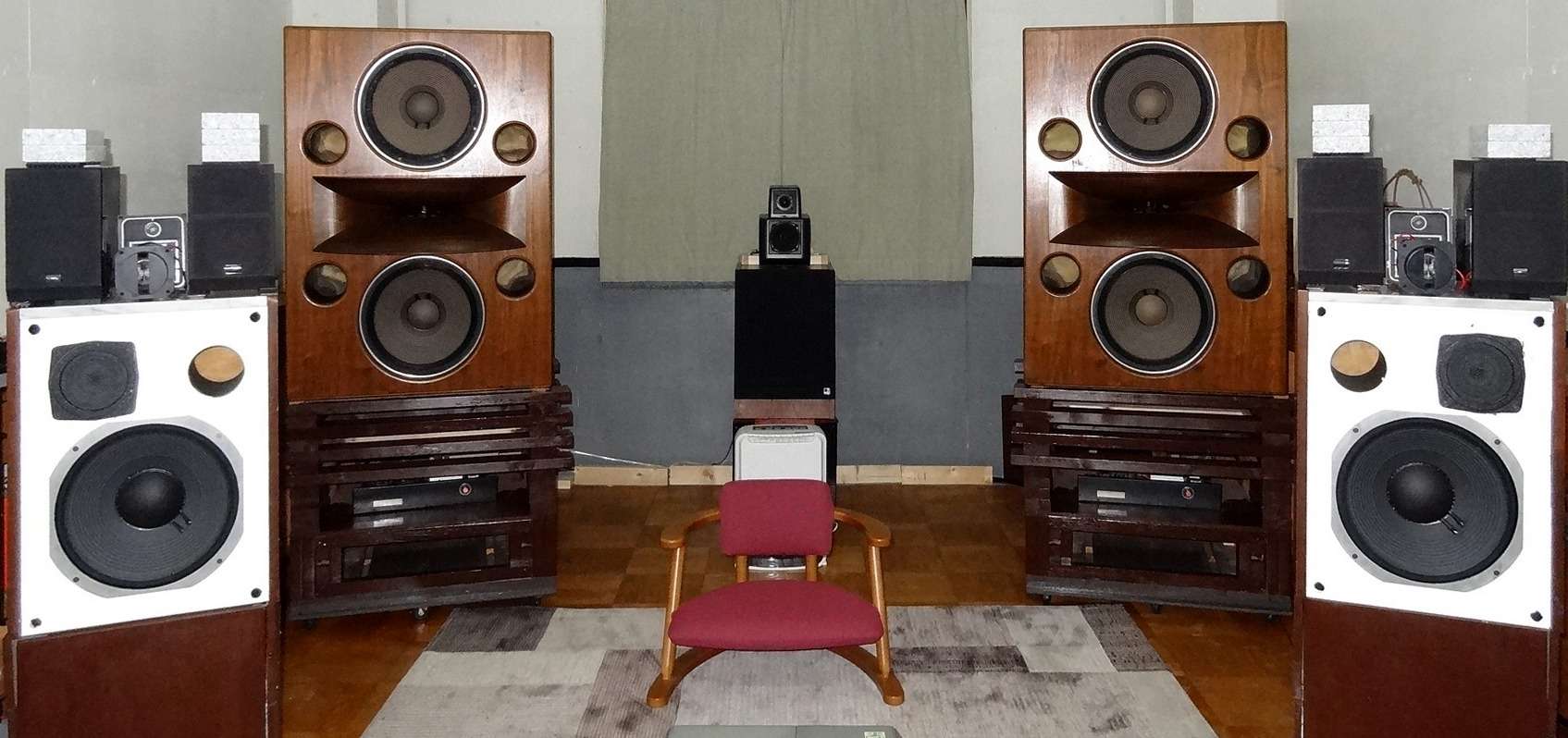

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＪＢＬ　ＮＥＴＷＯＲＫ　ＬＸ１０　の仕様（マニアル・カタログより）

型式 ネットワーク　ＬＸ１０ システム許容入力 50W（連続プログラム時） クロスオーバー周波数 1.5kHz 使用スピーカー 低音域用＝LE14A 高音域用＝LE175、LE85 ホーンレンズ＝HL87、HL91 レベルコントロール ボリューム 入力インピーダンス 8Ω 重量（梱包時） 0.9kg 価格 \15,200（1台、1973年頃）、　\16,500（1台、1974年頃） \14,800（1台、1978年頃）、　\15,000（1台、1980年頃）
