Ｔｅｃｈｎｉｃｓ　ＳＨ－８０６５　修理
２０２２／２／１４到着　　　３／５完成
Ａ．　修理前の状況
  • ご無沙汰しております。 一昨年の９月にマッキントッシュＣ－２９のオーバーホールをして頂きました。
    パナソニック製イコライ ザーＳＨ－８０６５のオーバーホールをお願いします。
    修理とオーバーホールは以下の通りです。
    • ① 電源が入りません、２年近く前に試聴中突然切れました。
      　　オークションで８年前に入手しました。
    • ② 各素子コンデンサー、ダイオード等の交換と半田盛直し修正。
    • ③ 背面電源コード（カスタマイズしてます）を３Ｐインレットに交換。
    • ④ RCA端子をＣ－２９オーバーホール時と同じＷＢＴ社製の製品に交換。
    • ⑤ メインSWが脆弱と思われ出来ればもう少し高い部品に交換して欲しい。
      　　なおバンド(１か所破損)は36ありますが修繕しなくて結構です。

B．　　原因
  • 電源電解コンデンサー液漏れにより、電源トランス焼損。
    各部経年劣化。

Ｃ．　修理状況
Ｄ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　４４個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　　　８個。
    ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　４０個。
    ３Ｐインレット、FURUTECH　FI-10(R) ロジウムメッキ　１個。
    テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　　　　２組４個。
    ＷＢＴ－０２０１　　　　　　　　　　　　　　　　　　　　　　　２組。
    ヒューズ増設　　　　　　　　　　　　　　　　　　　３個＋１個。

Ｅ．　調整・測定


Ｆ．　修理費　　　　　　　　　　　　　１１０，０００円、　オーバホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＨ－８０６５　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

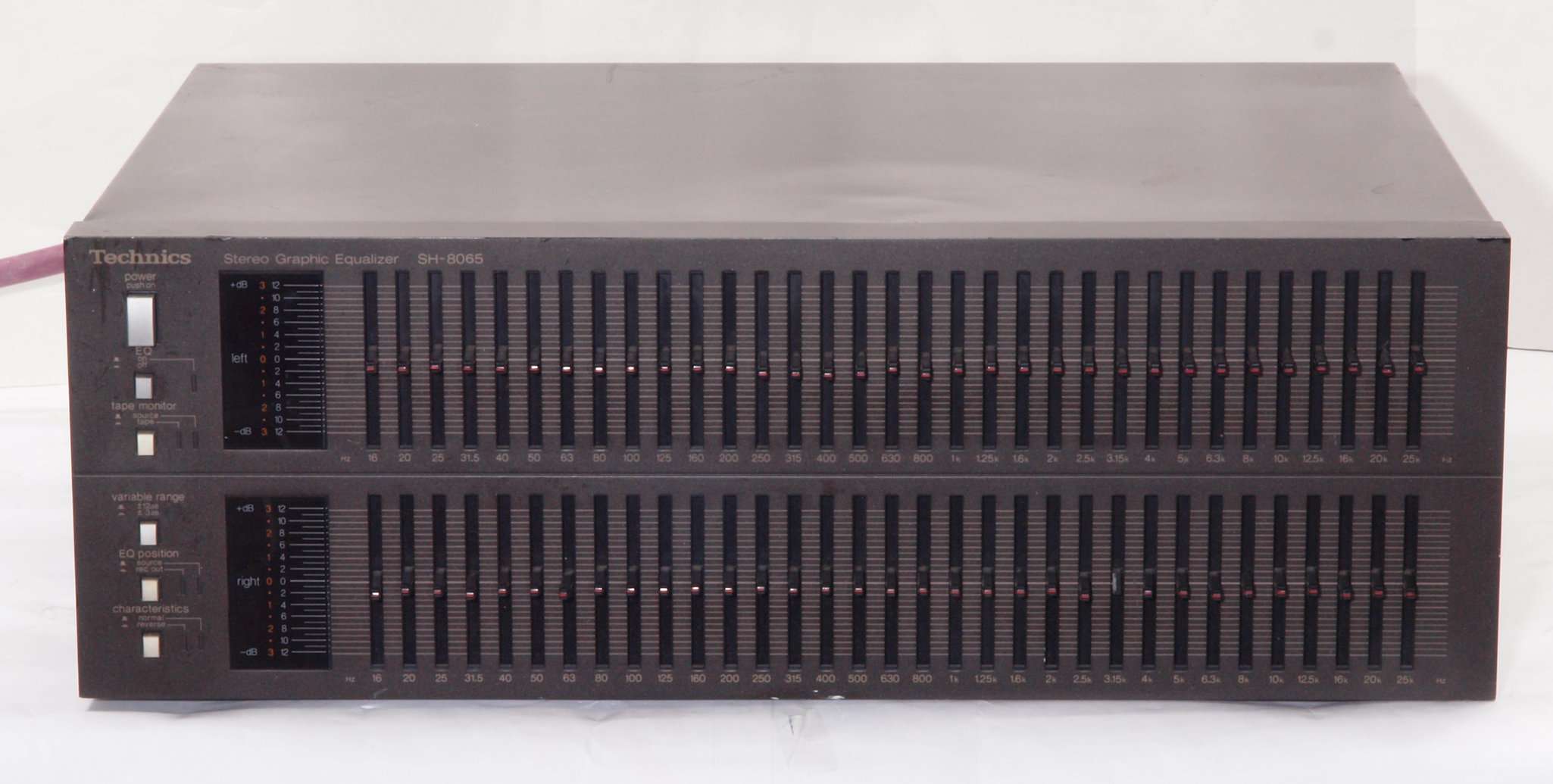

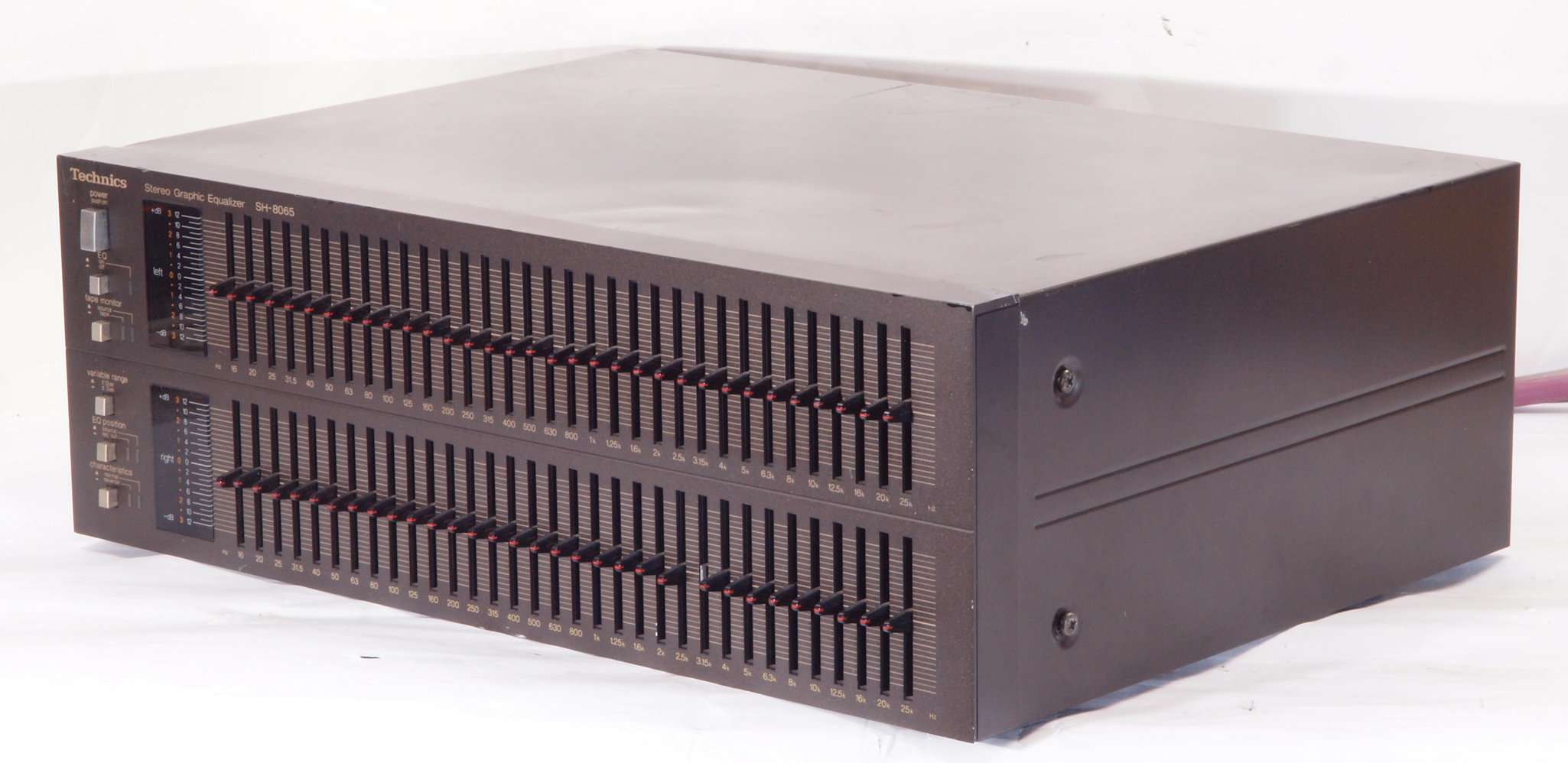

Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る。

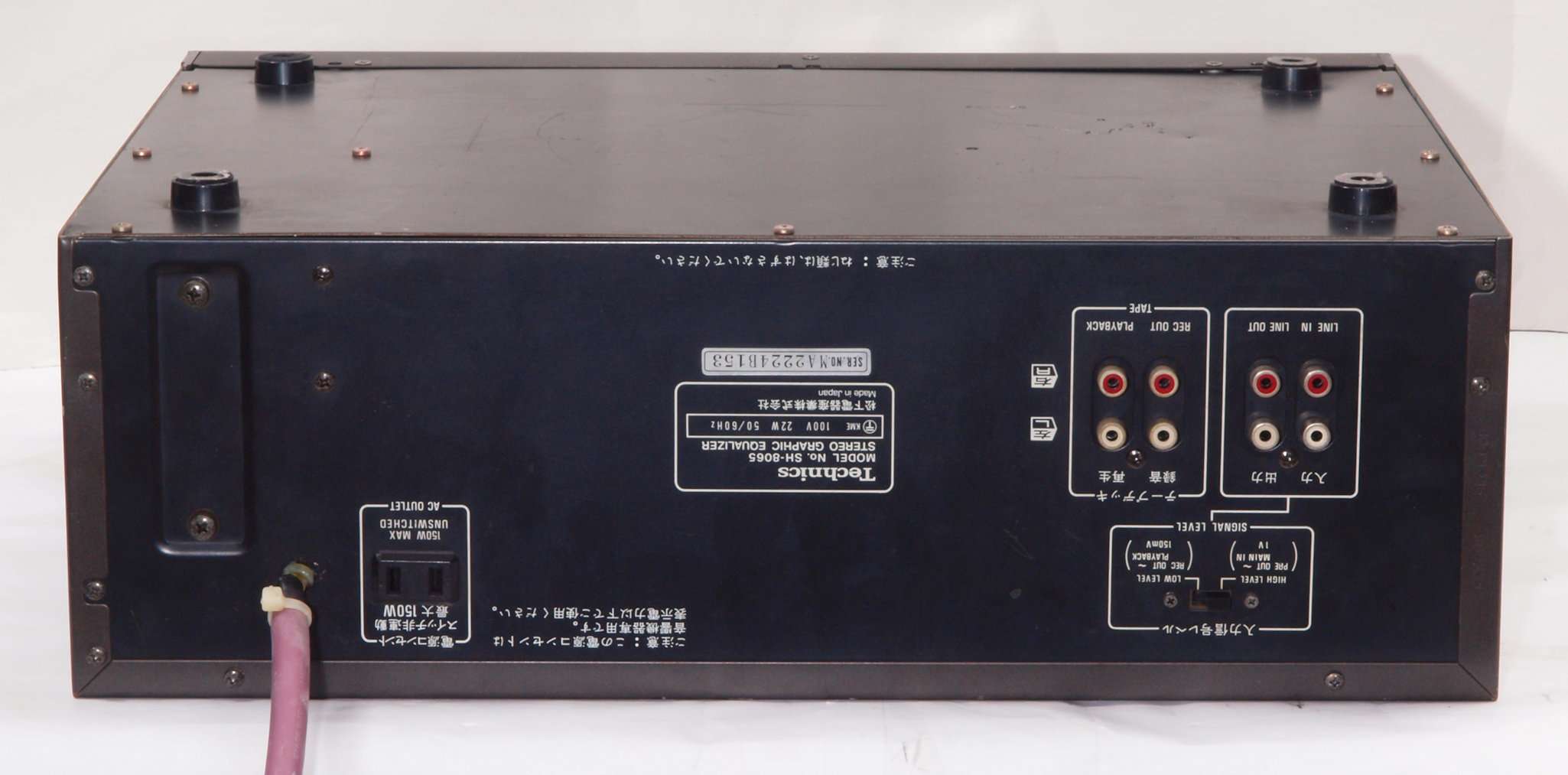

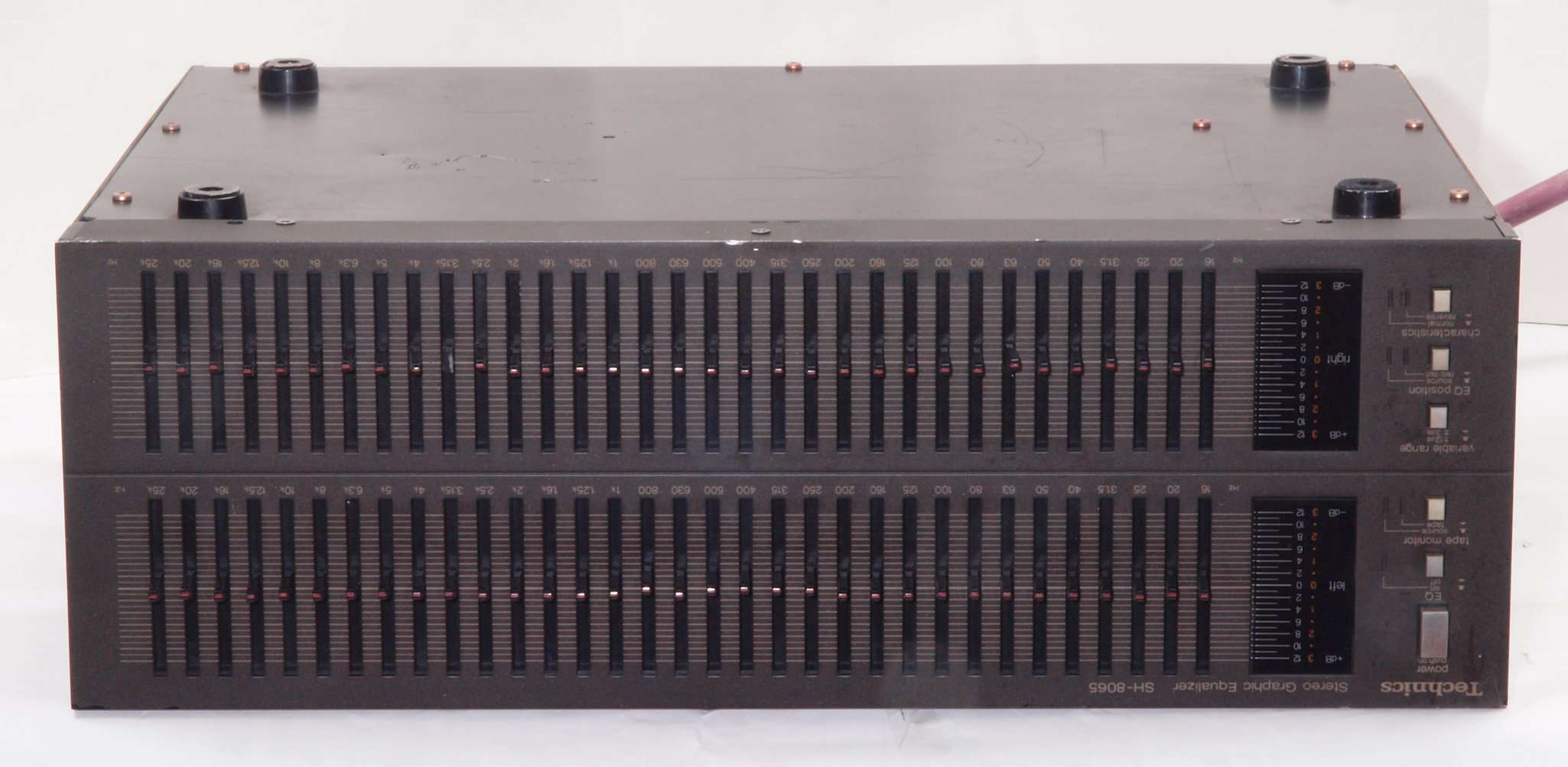

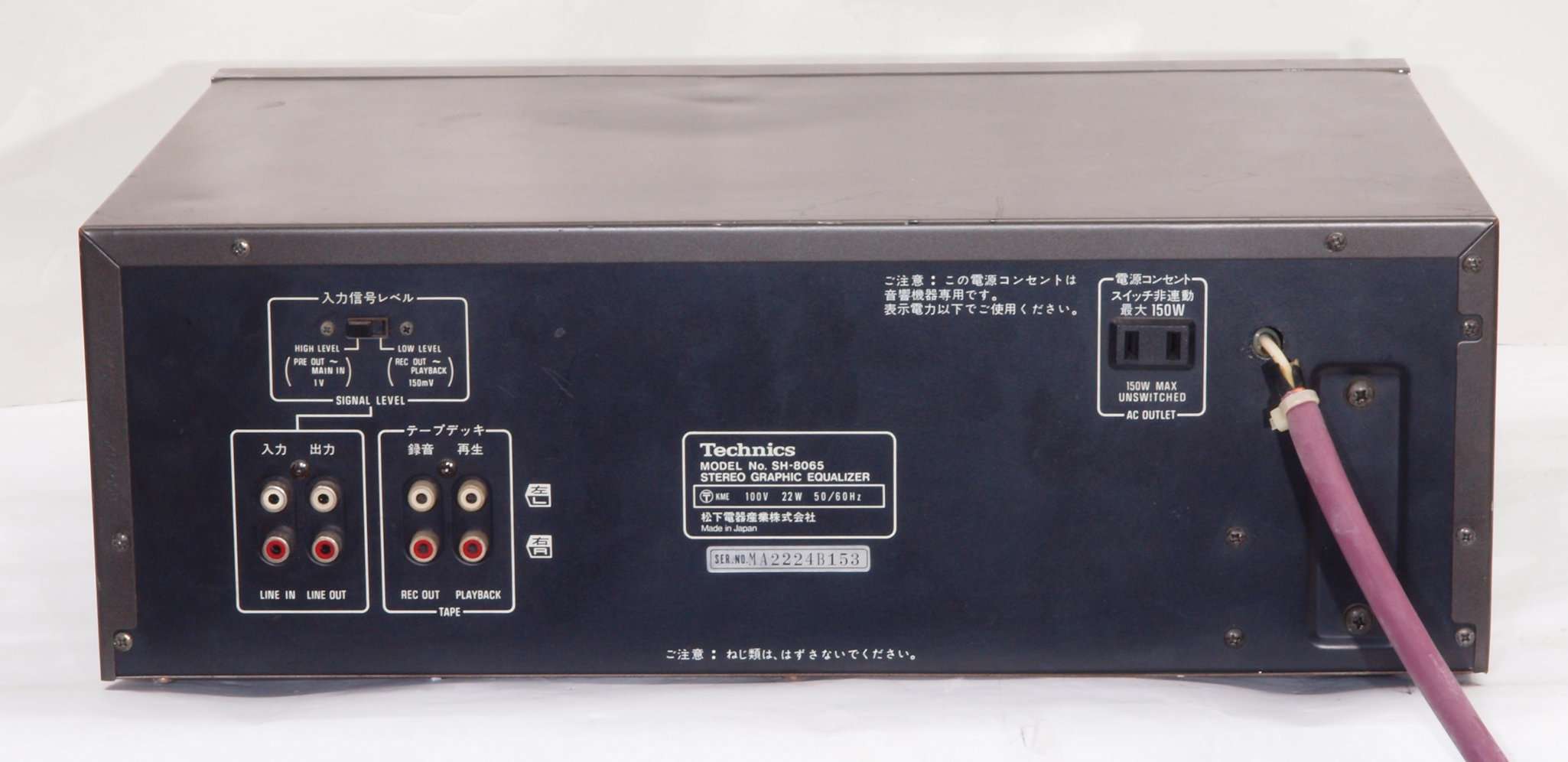

Ａ１３．　点検中　後から見る。

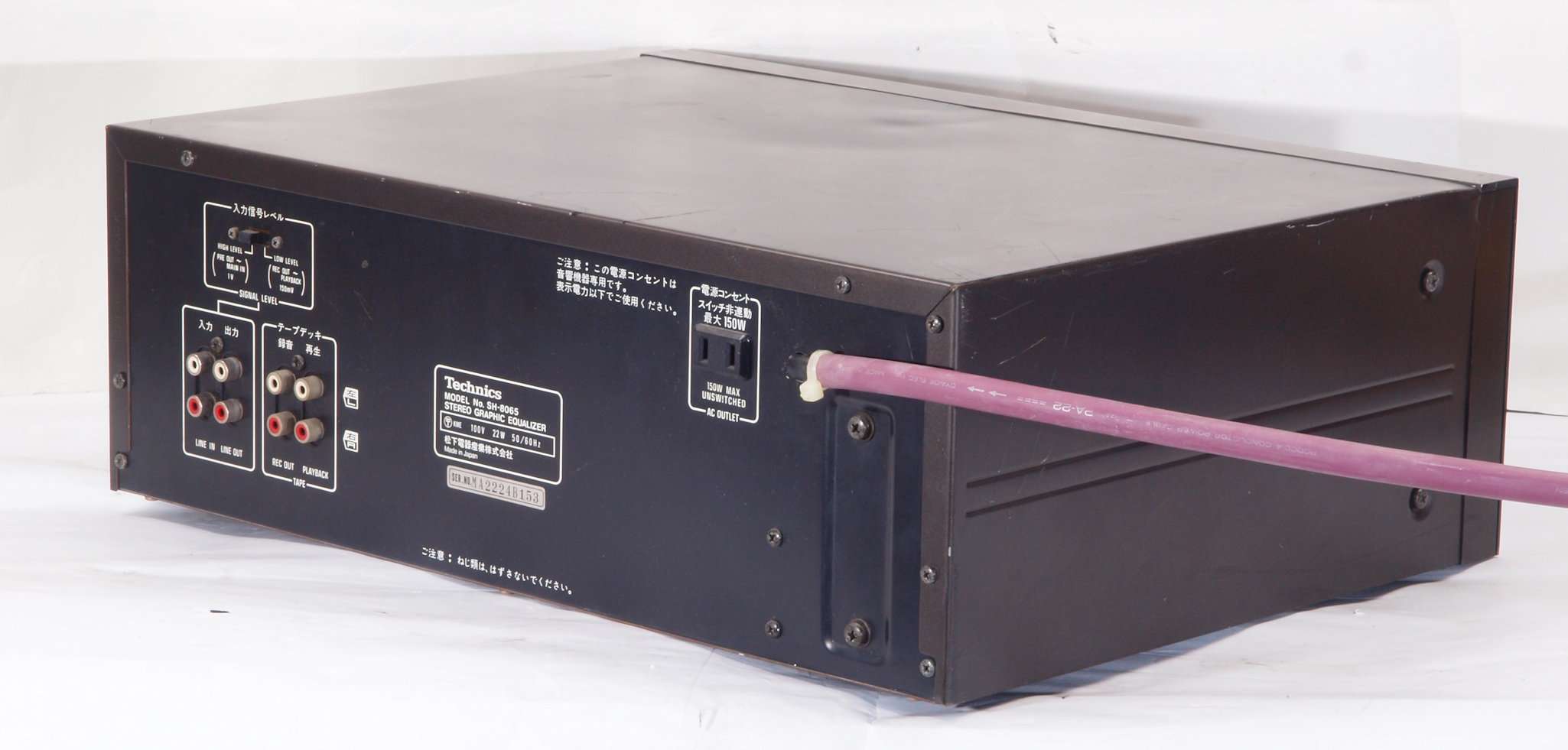

Ａ１４．　点検中　後から、電源コード見る。
Ａ１５．　点検中　後左から見る。
Ａ１６．　点検中　上から見る。

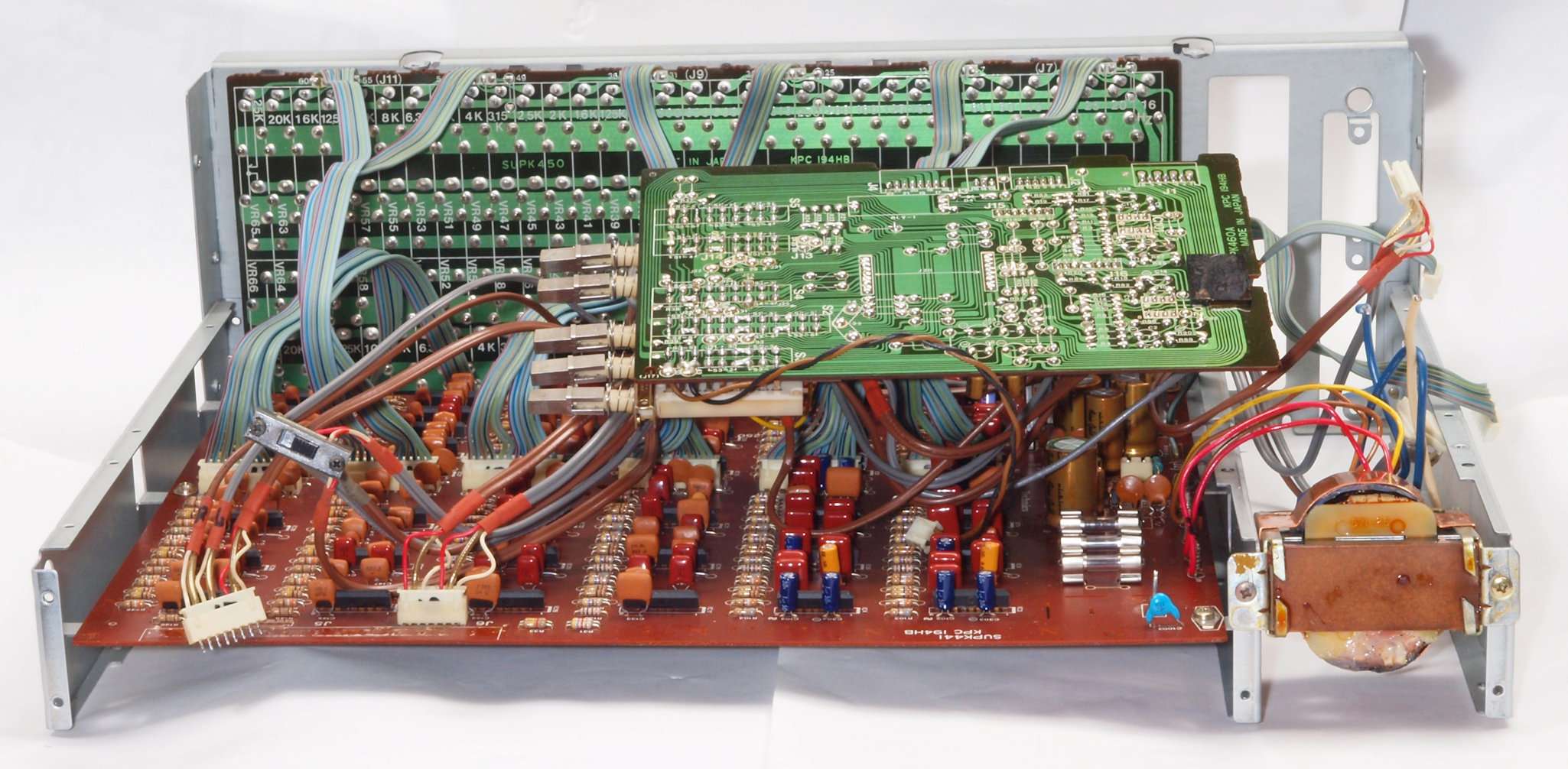

Ａ１７．　点検中　上下蓋を取り、上から見る。
Ａ１８．　点検中　上下蓋を取り、上から見る。ヒューズ取り付け部分。

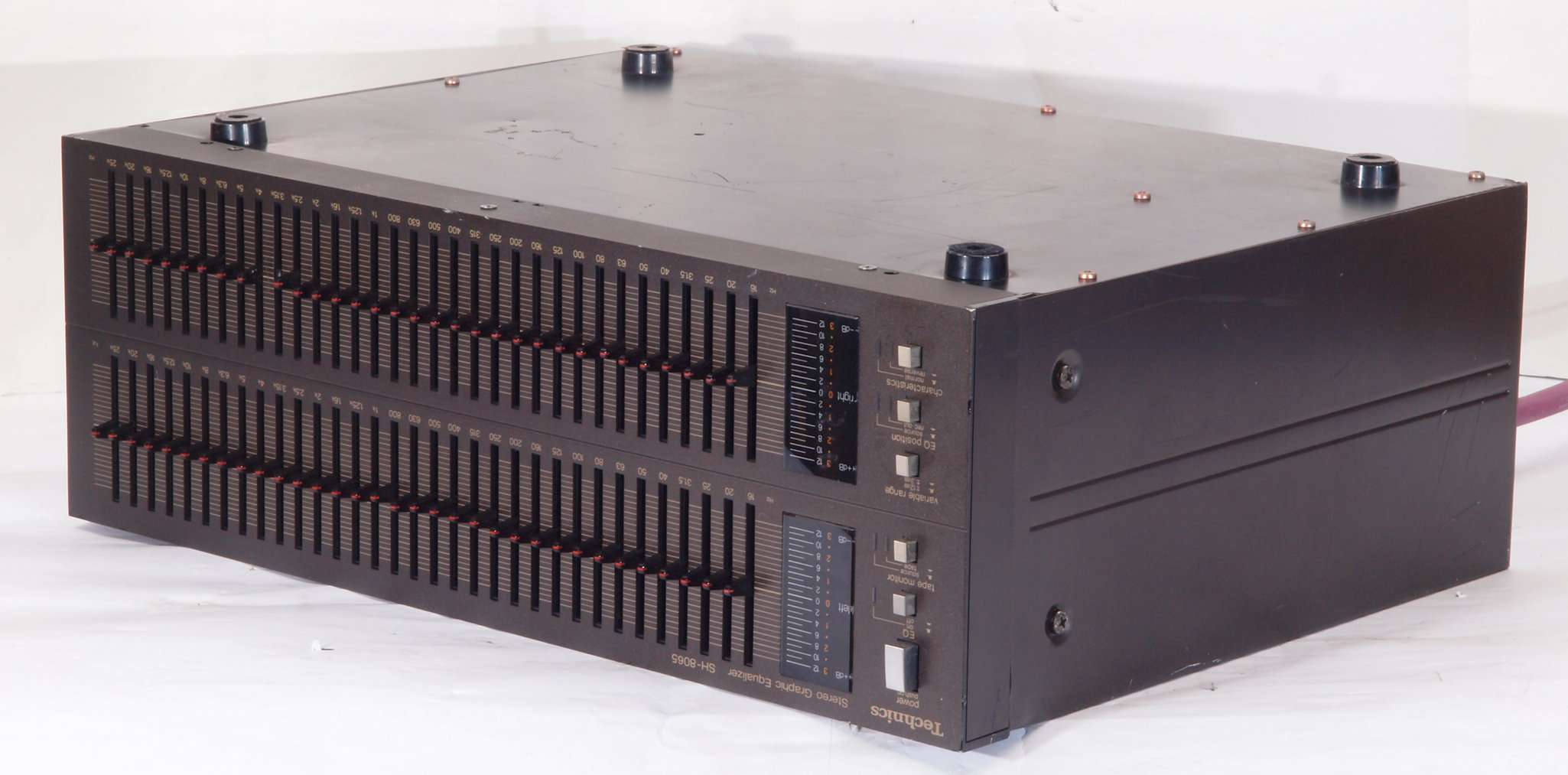

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る

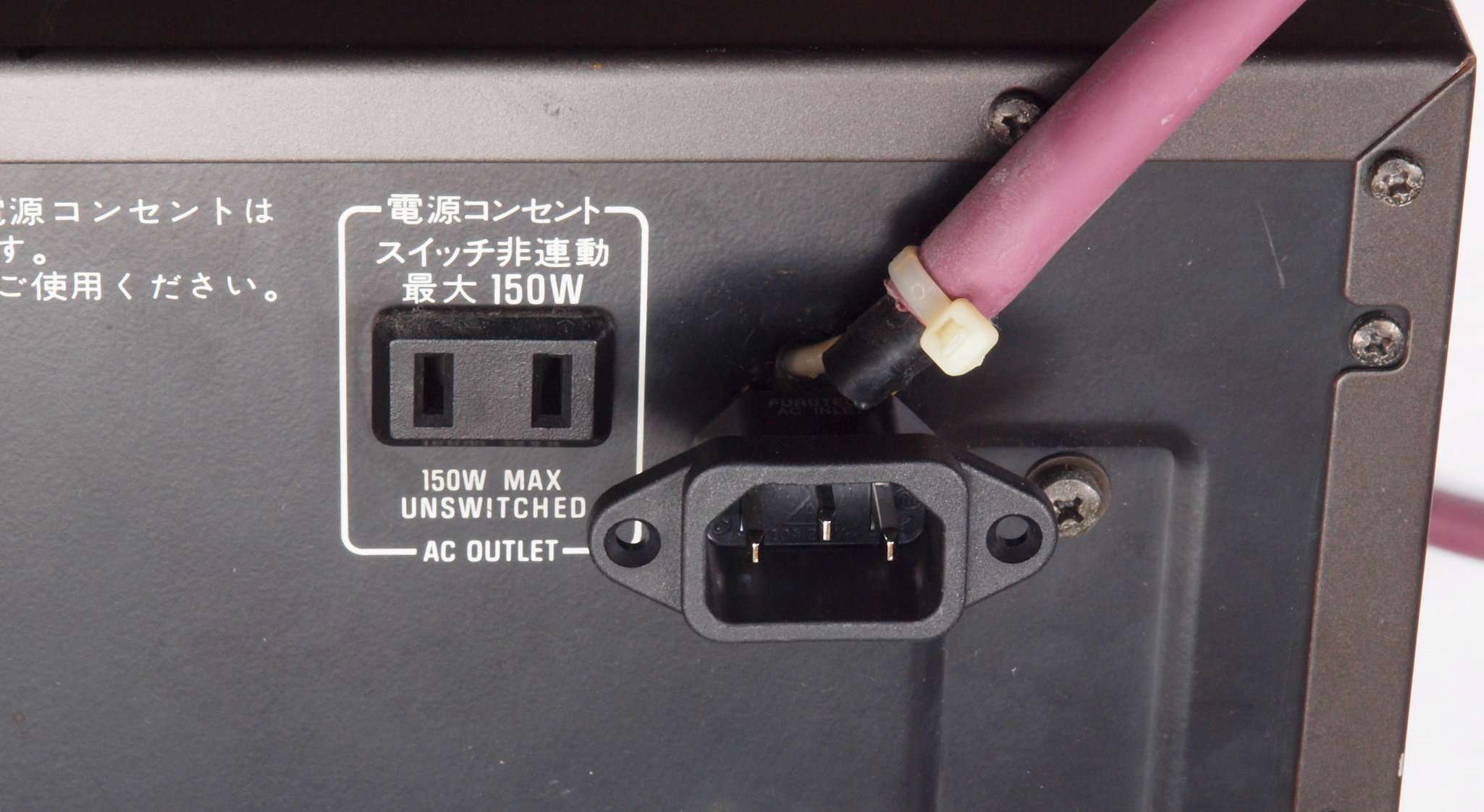

Ａ２４．　点検中　下後右から見る

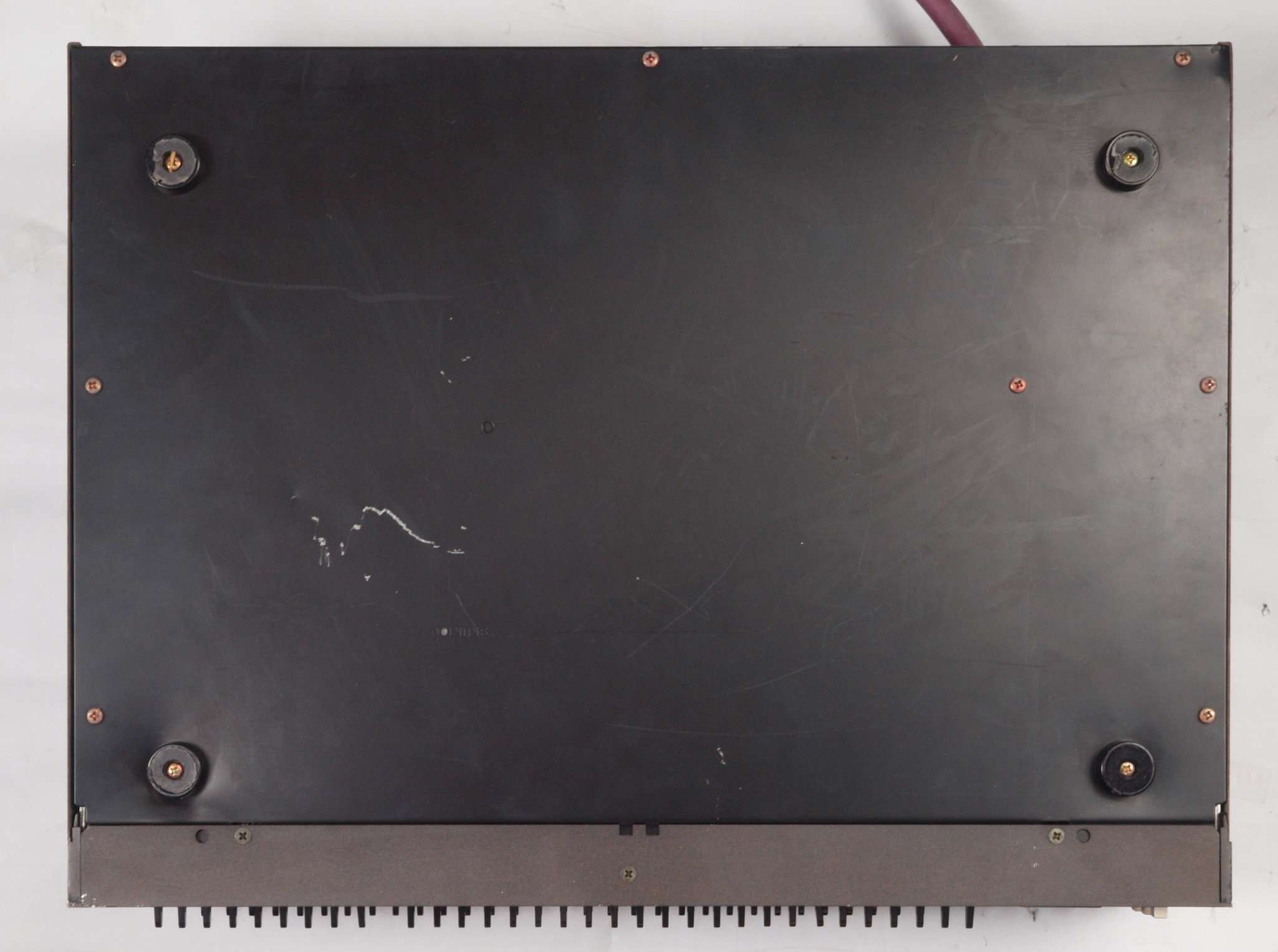

Ａ２５．　点検中　下から見る。

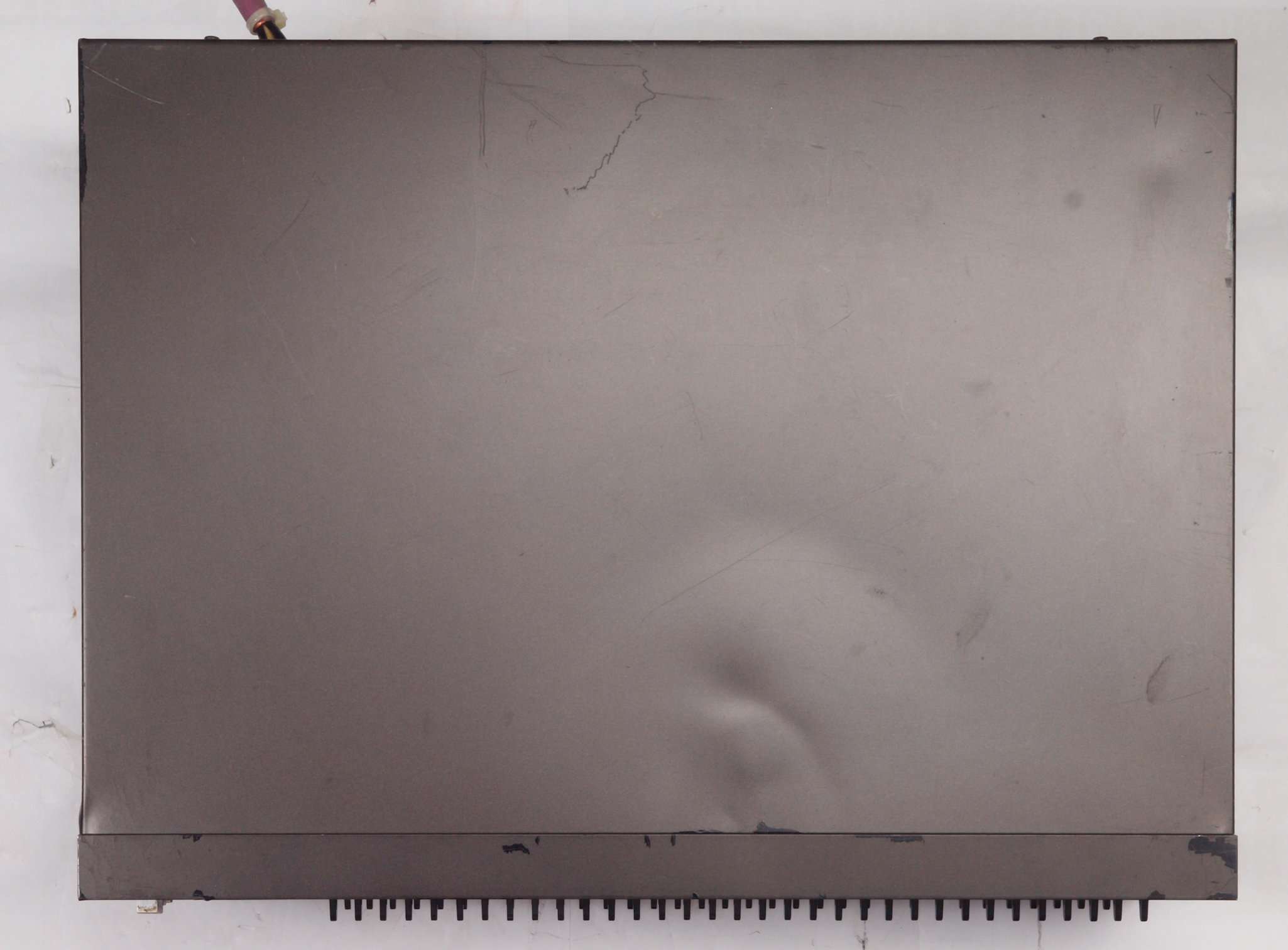

Ａ２６．　点検中　下から見る。前右側足周りの凹み。

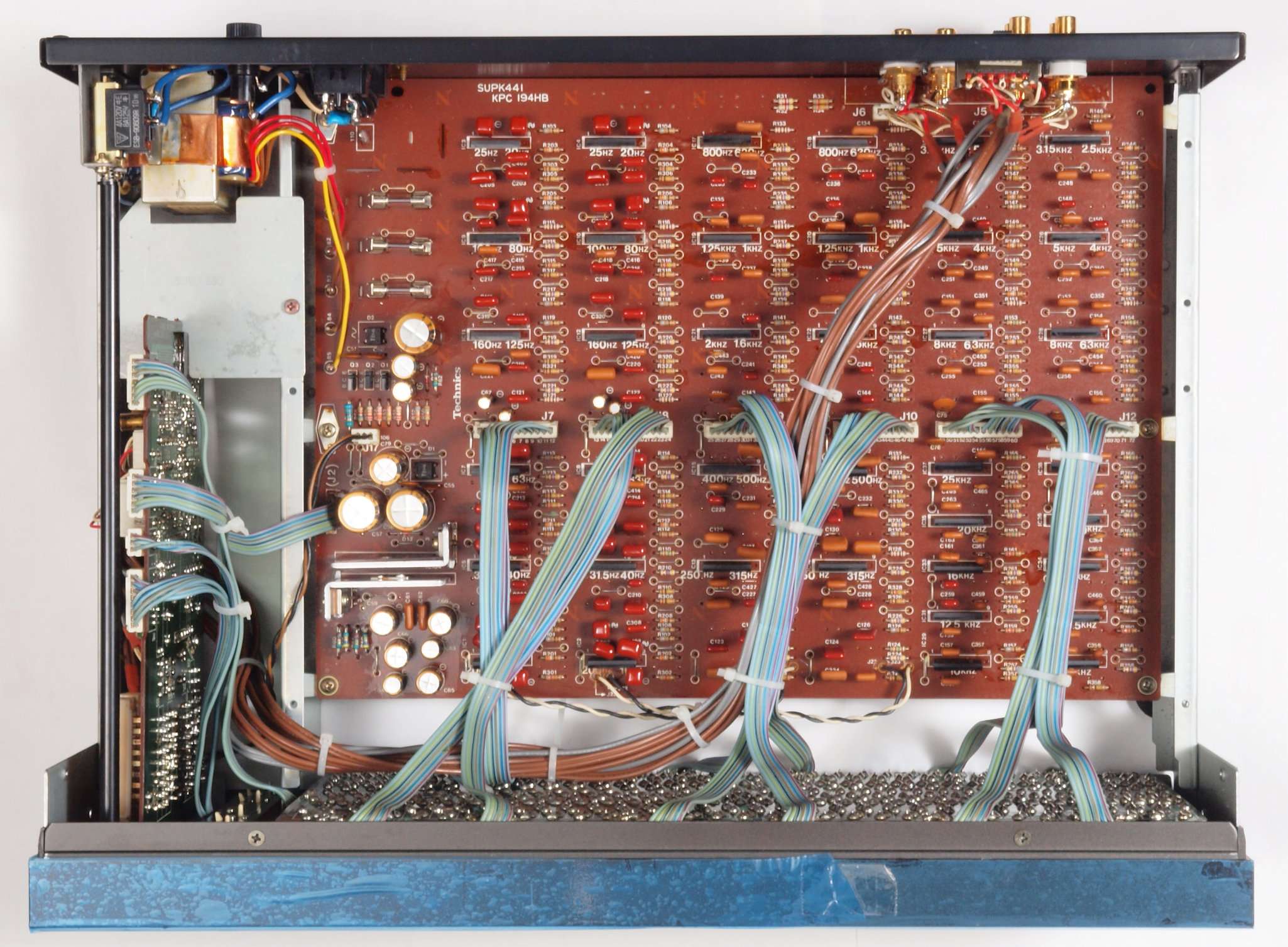

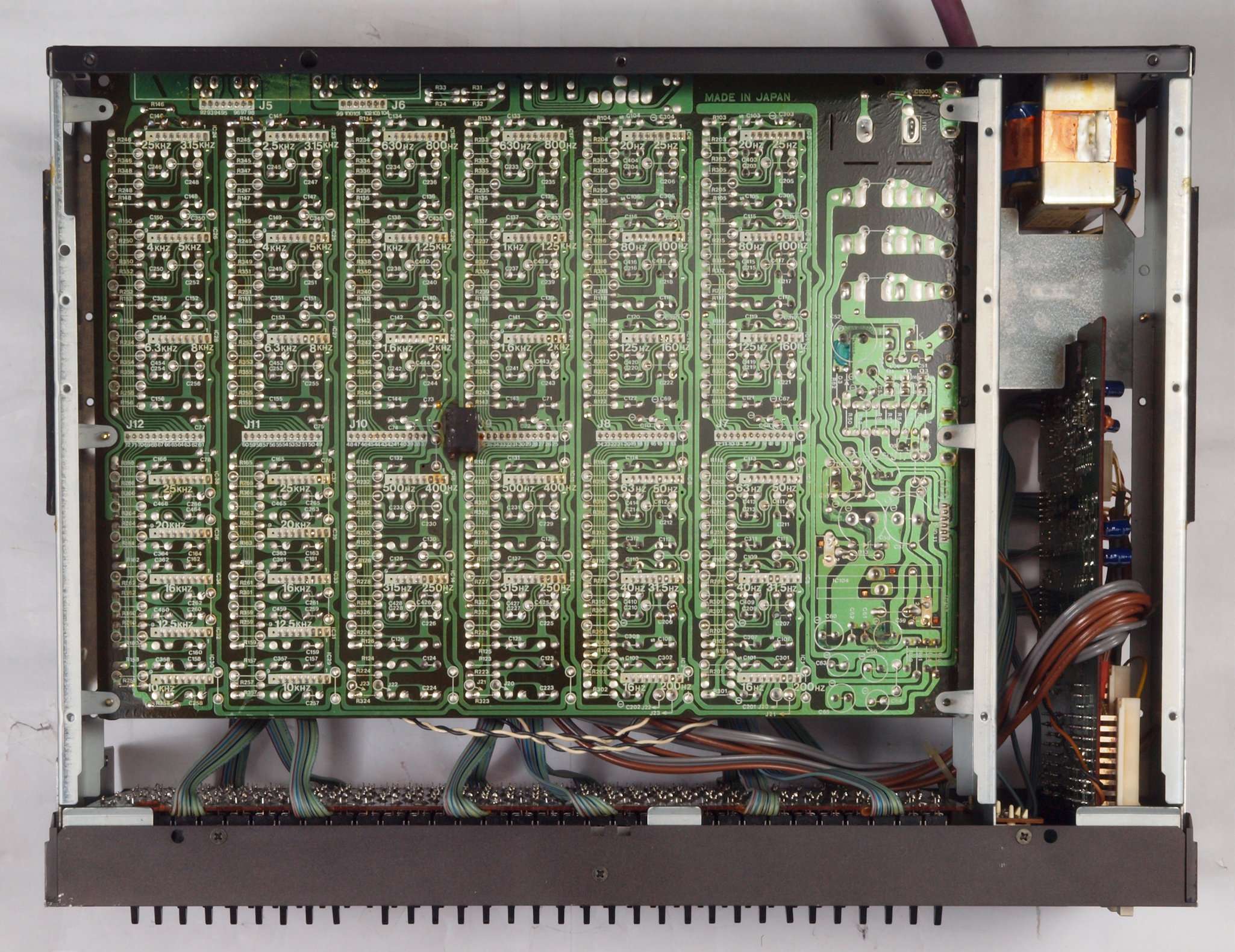

Ａ２７．　点検中　上下蓋を取り、下から見る。

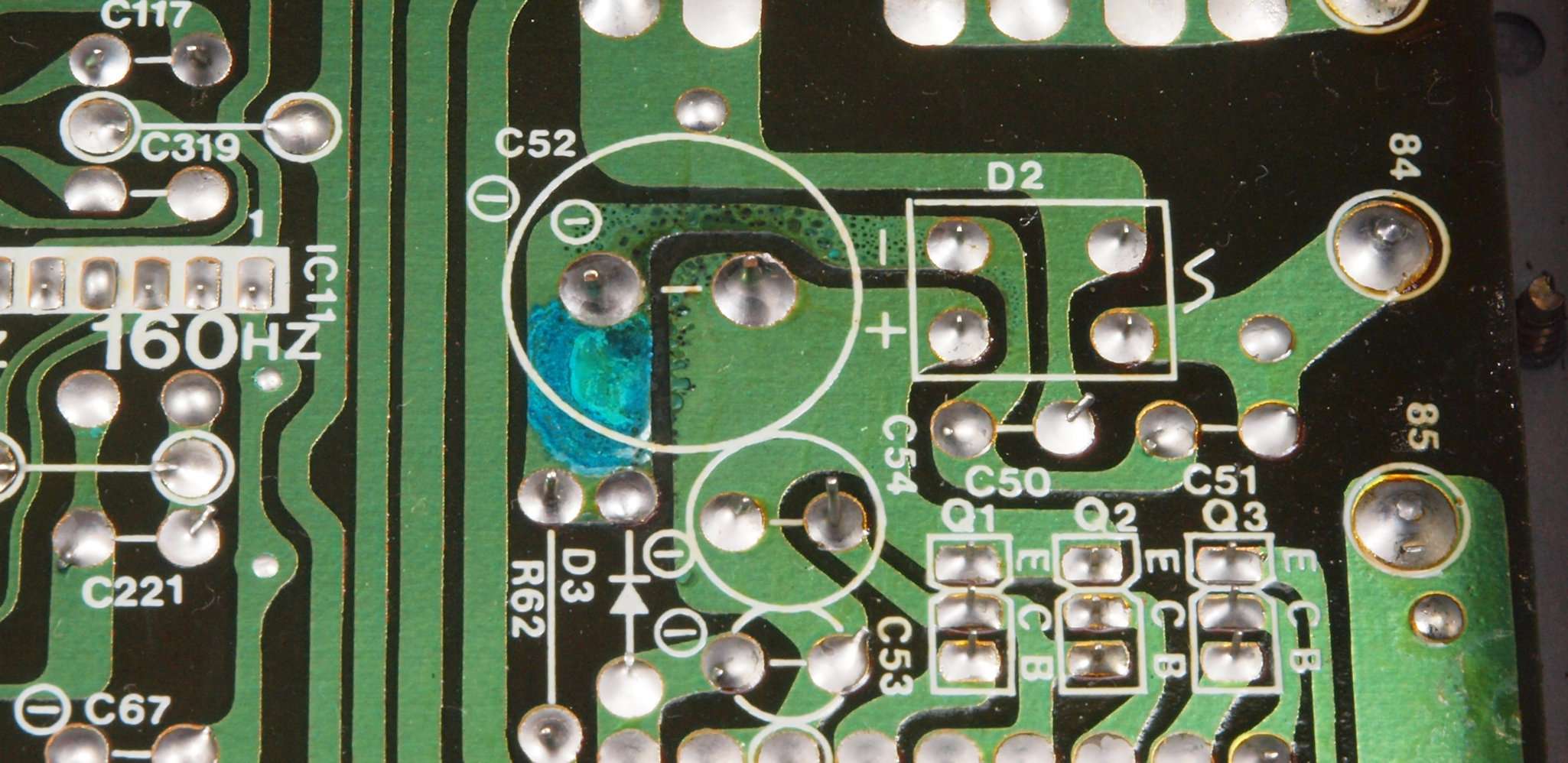

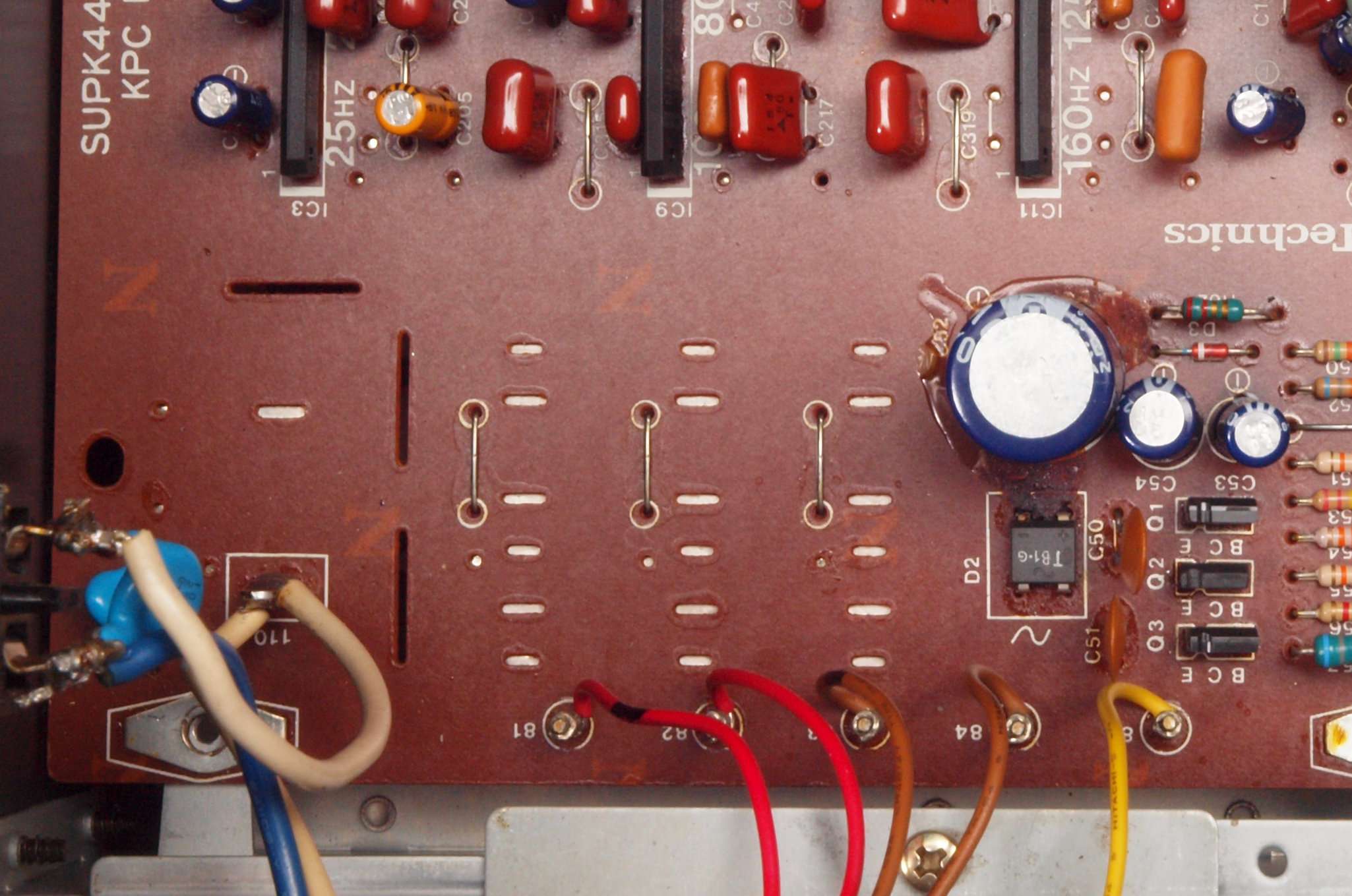

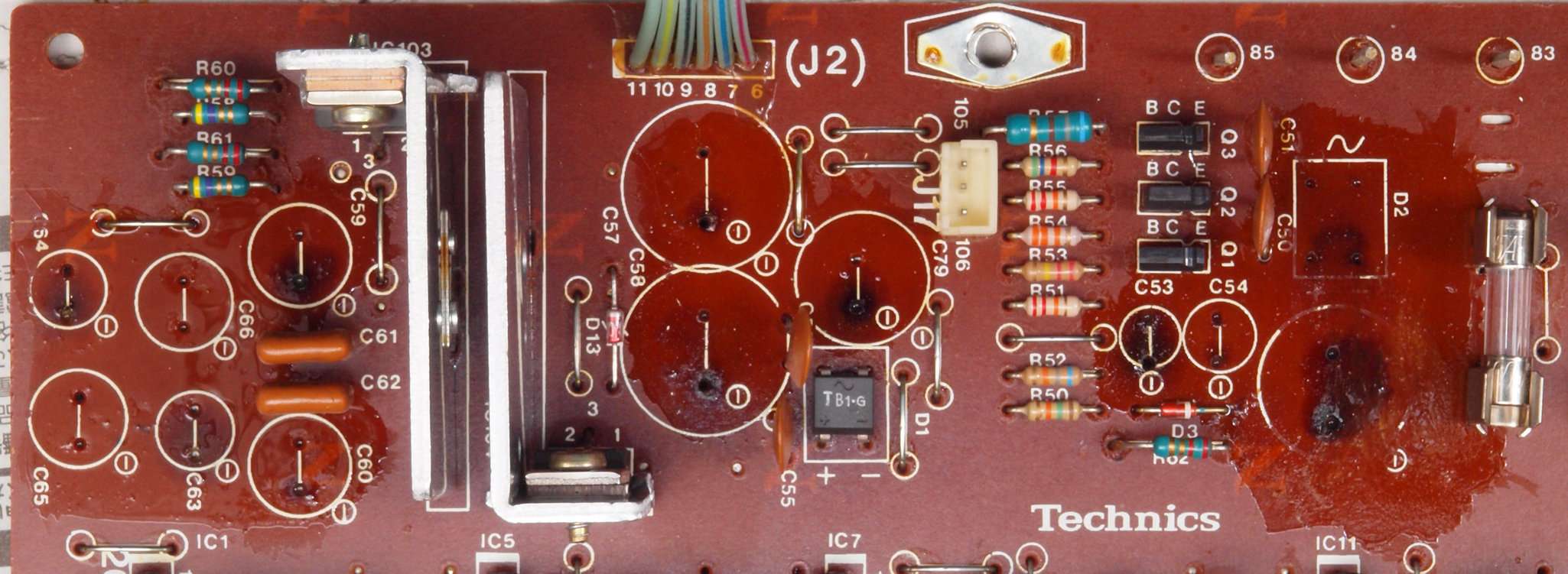

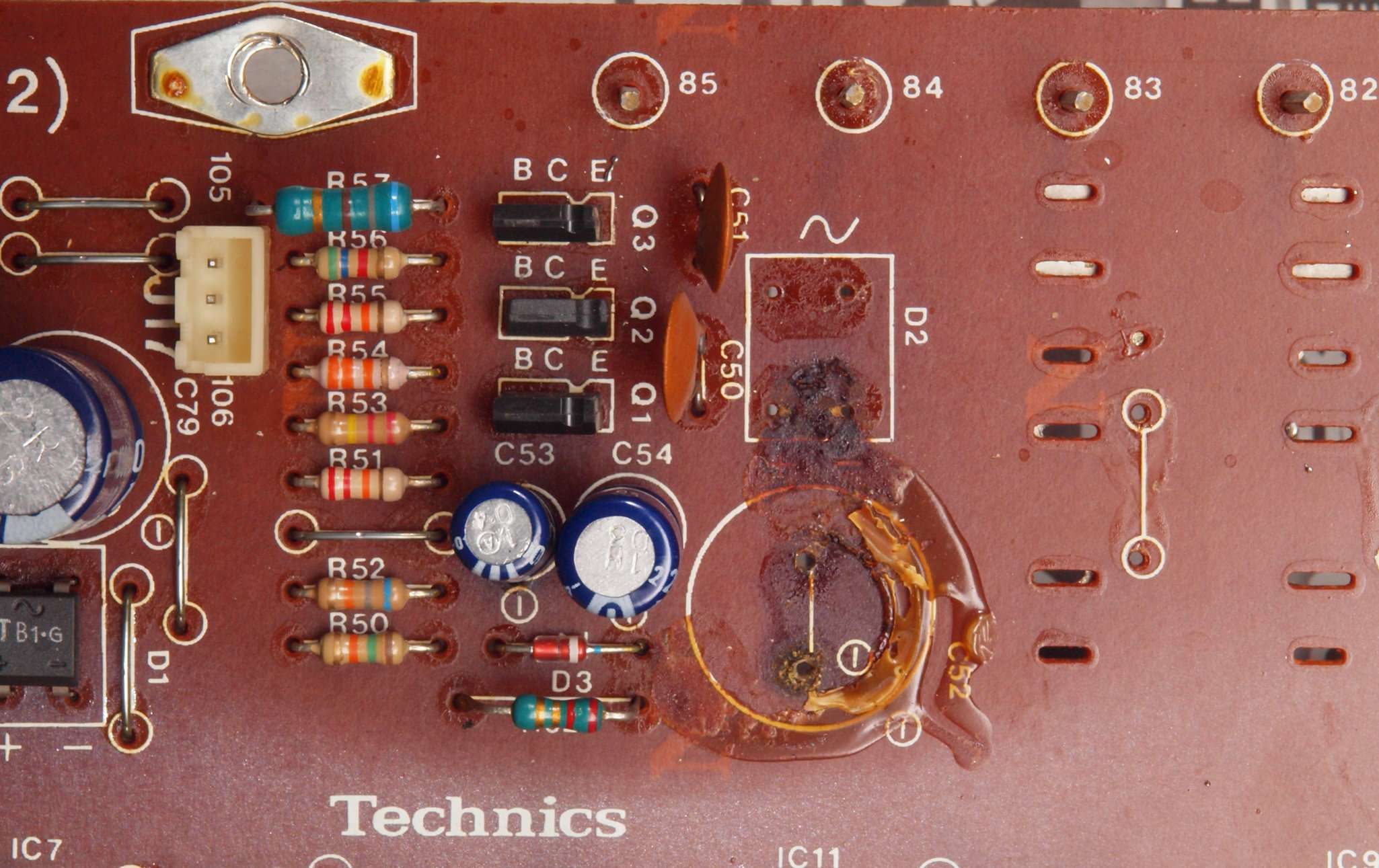

Ａ２８．　点検中　上下蓋を取り、下から見る。電解コンデンサーの液漏れ。
Ａ２９．　点検中　上下蓋を取り、下から見る。電解コンデンサーの液漏れ２。

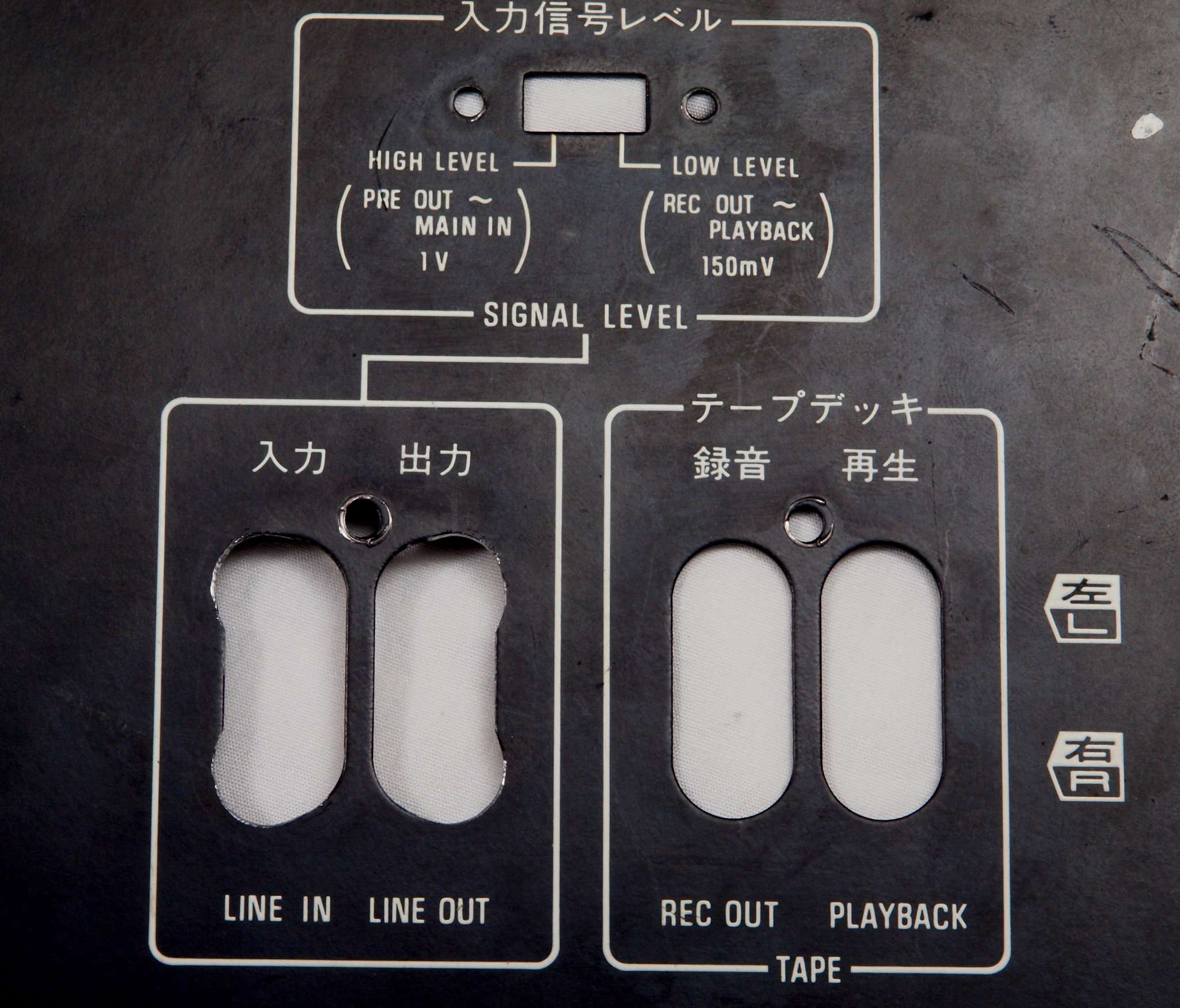

Ａ３１．　点検中　入出力ＲＣＡ端子郡。
Ａ３２．　点検中　入出力ＲＣＡ端子郡。テープデッキはテフロン絶縁製に交換。入出力はＷＢＴ－０２０１に交換。

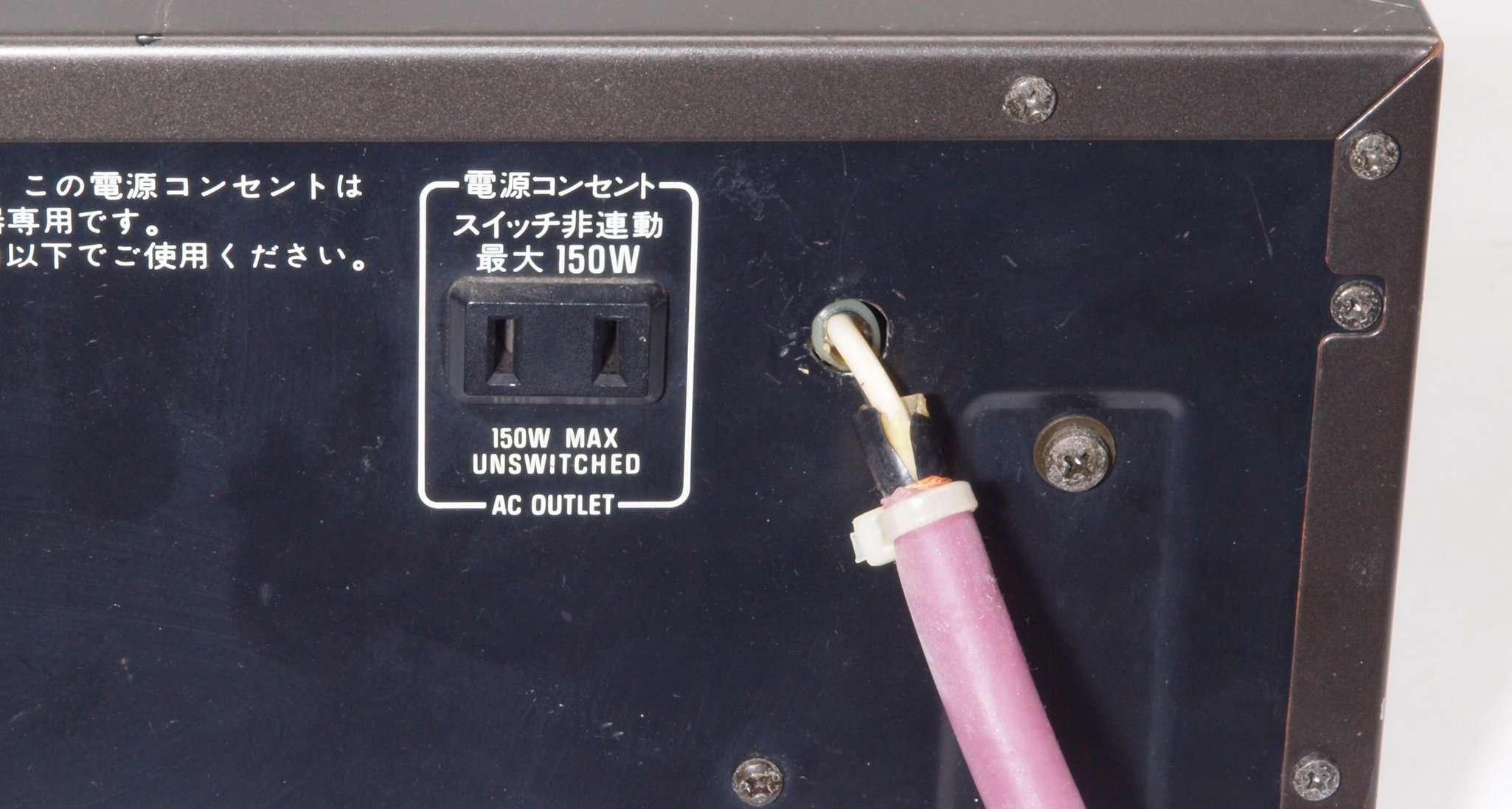

Ａ４１．　点検中　電源コード取り付け。
Ａ４２．　点検中　電源コードを取り、３Ｐインレット取り付け。　FURUTECH　FI-10(R) ロジウムメッキ使用。

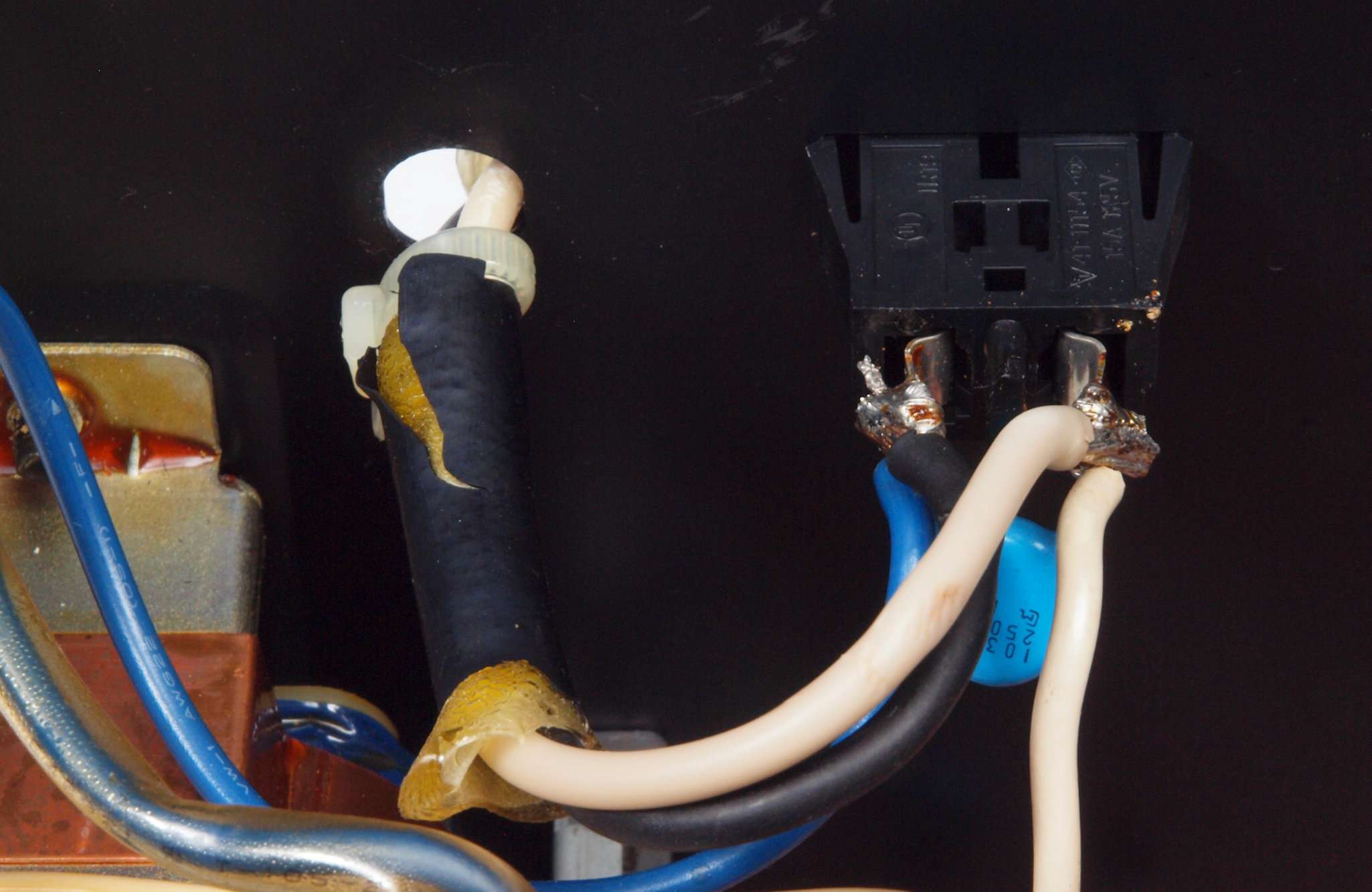

Ａ４３．　点検中　電源コード取り付け裏。
Ａ４４．　点検中　電源コード取り付け裏。前のコードの線がそのまま残っている。

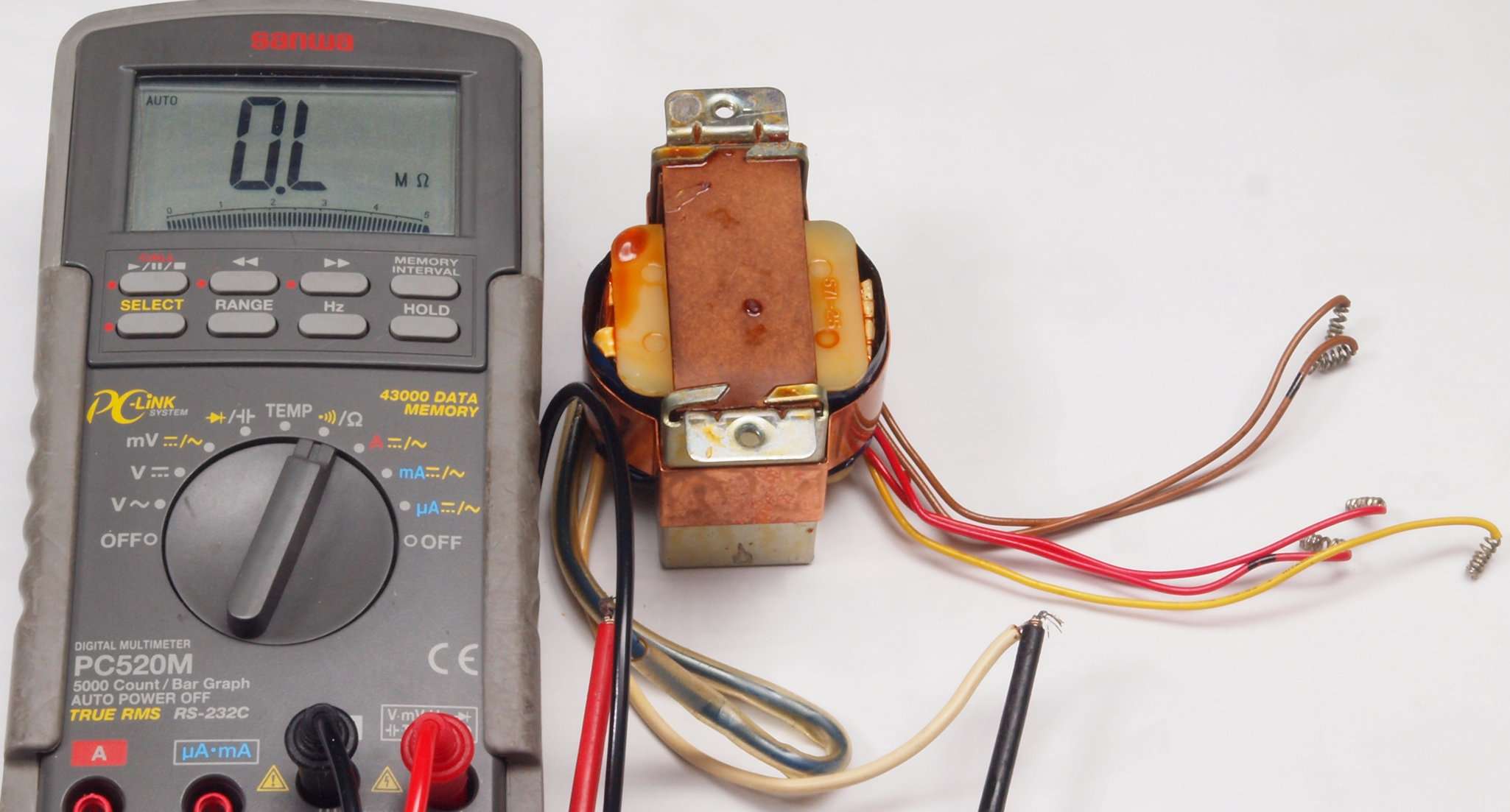

Ａ５１．　点検中　電源トランス点検。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

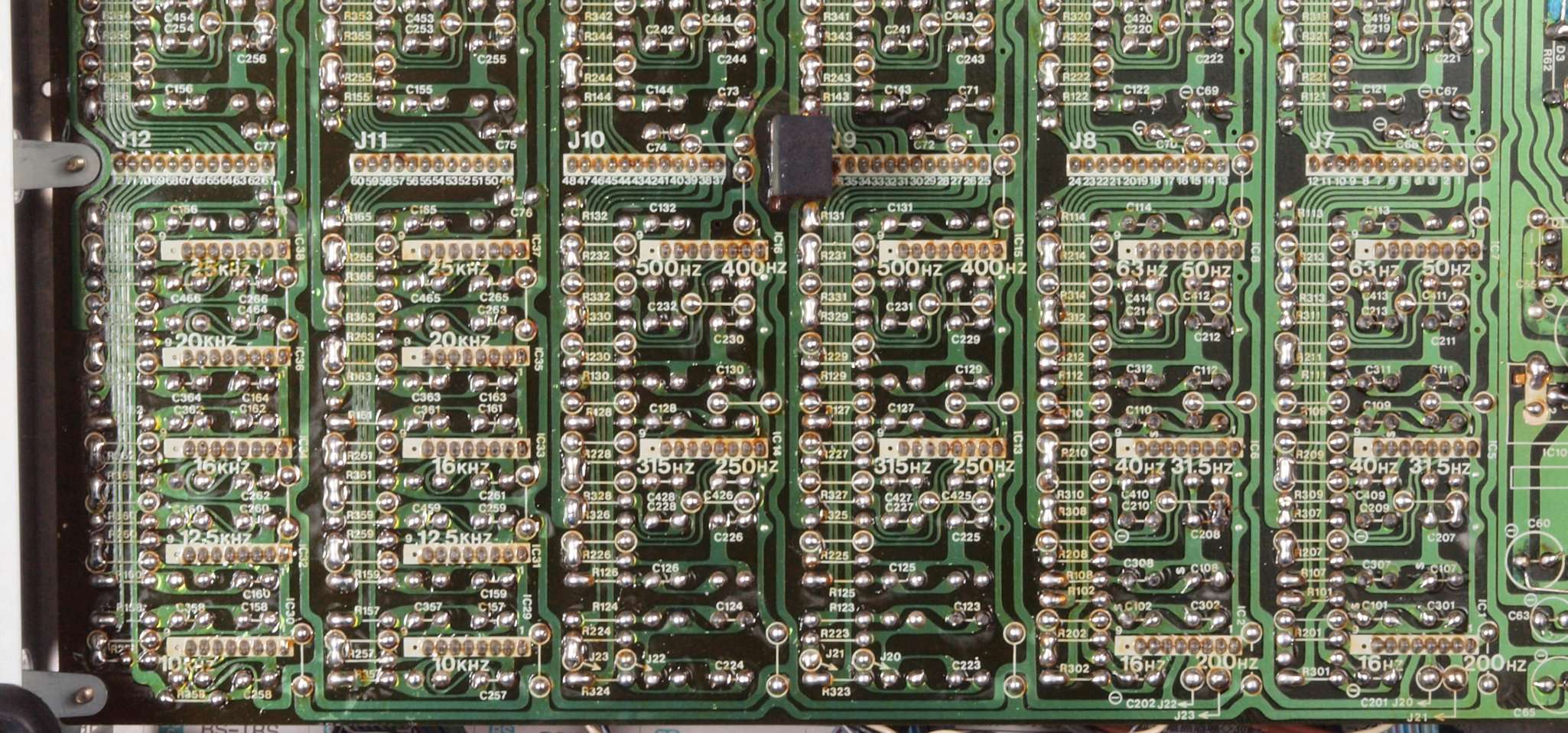

Ｃ１．　修理前　メイン基板。
Ｃ２．　修理後　メイン基板。

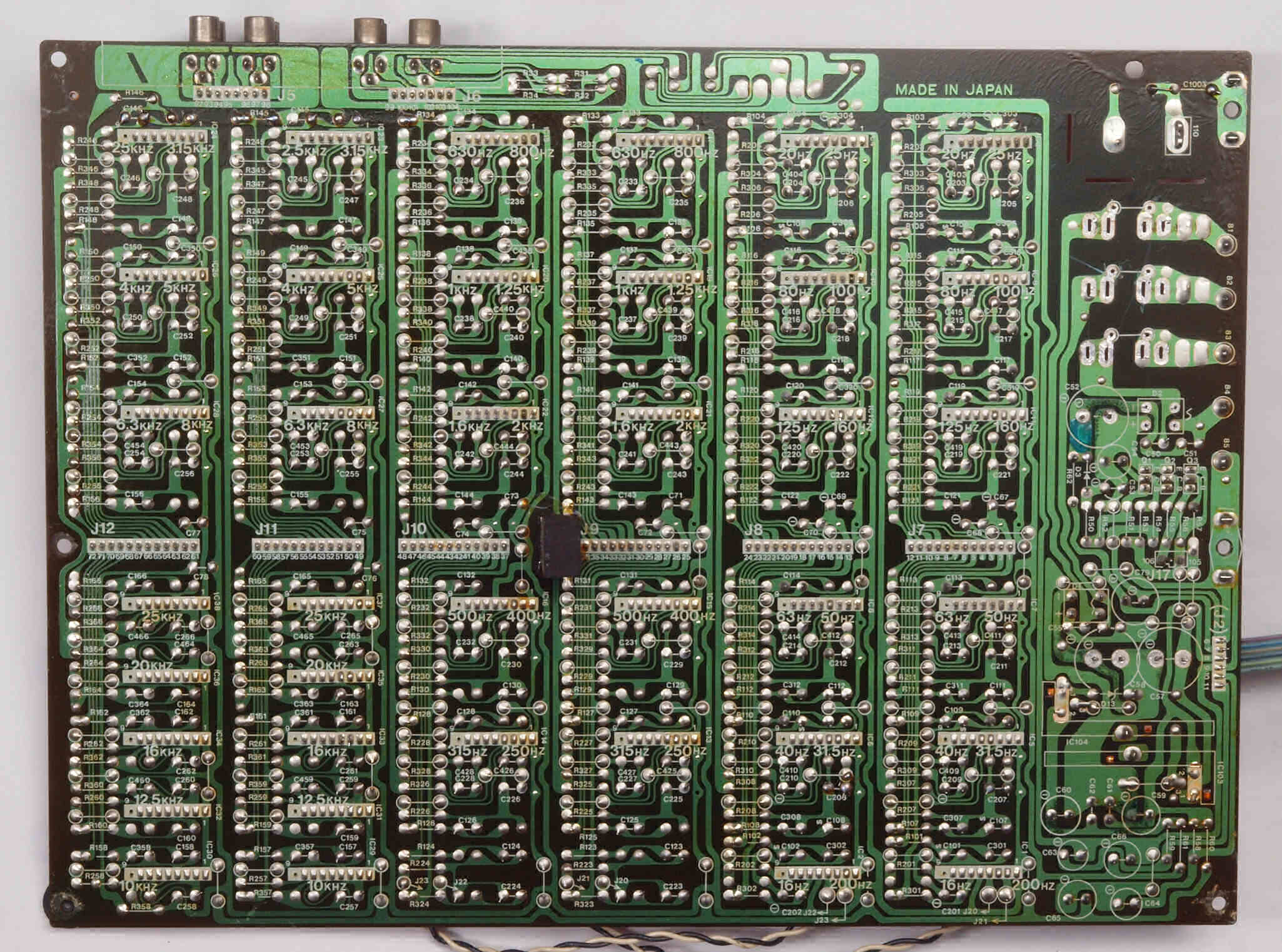

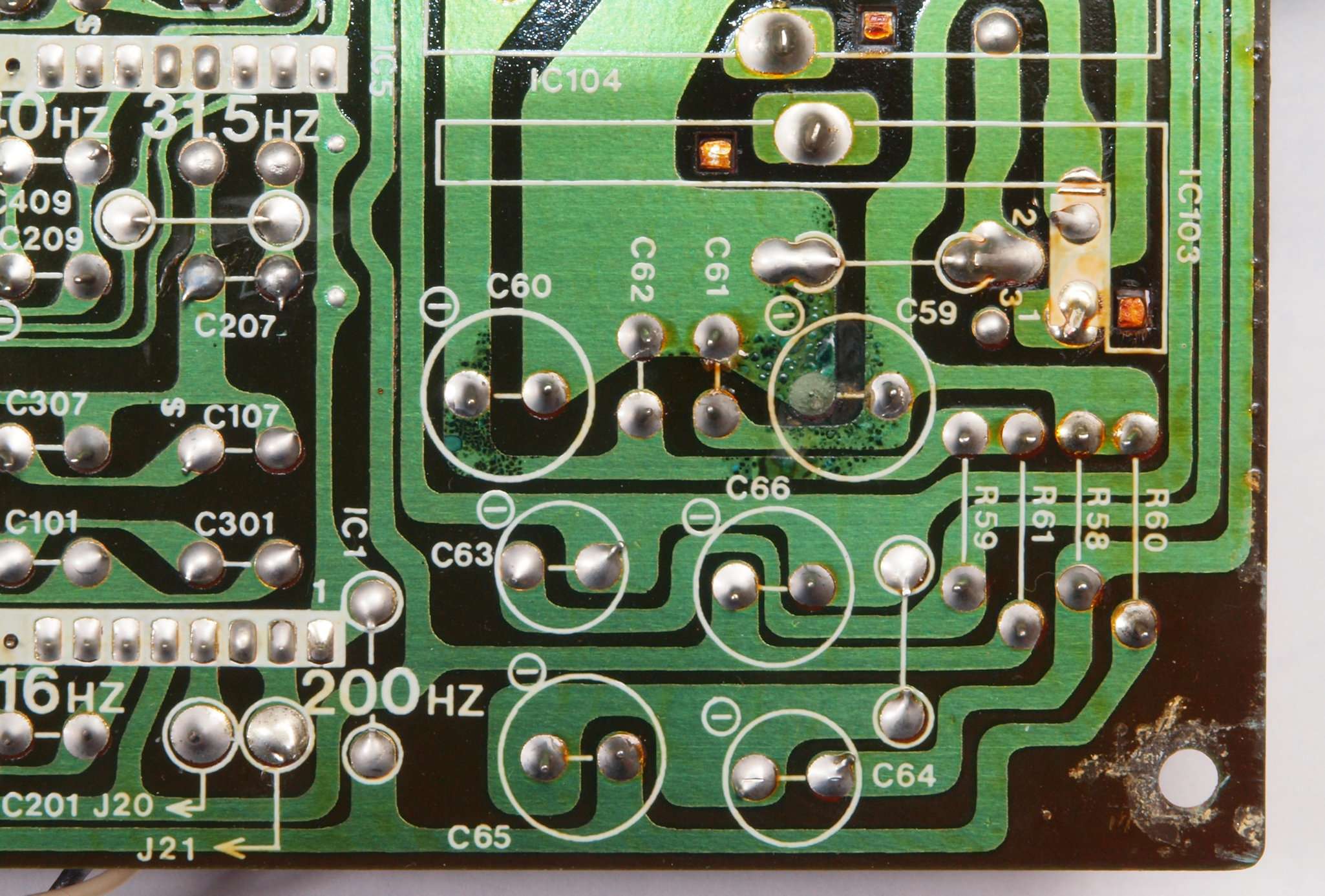

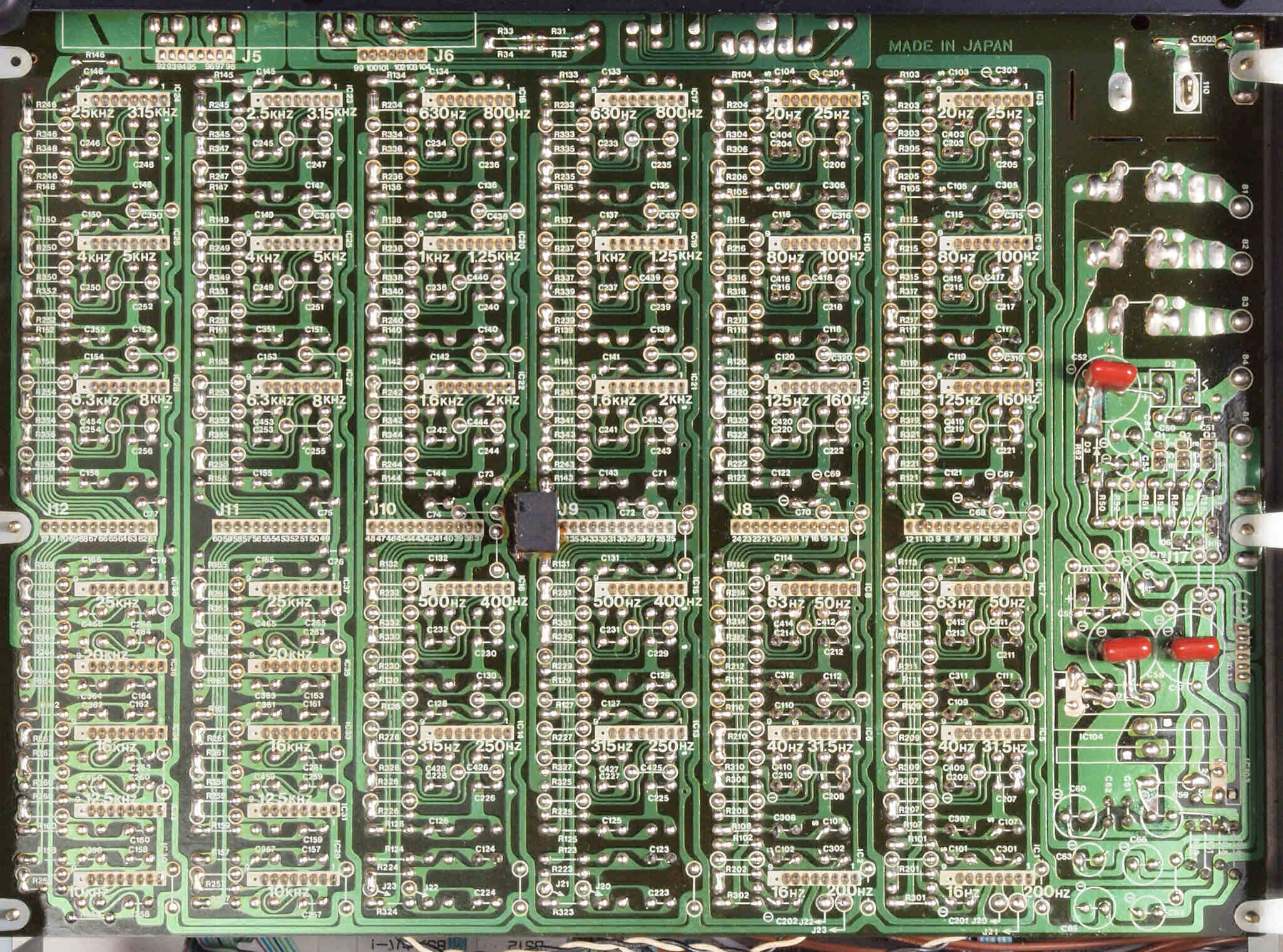

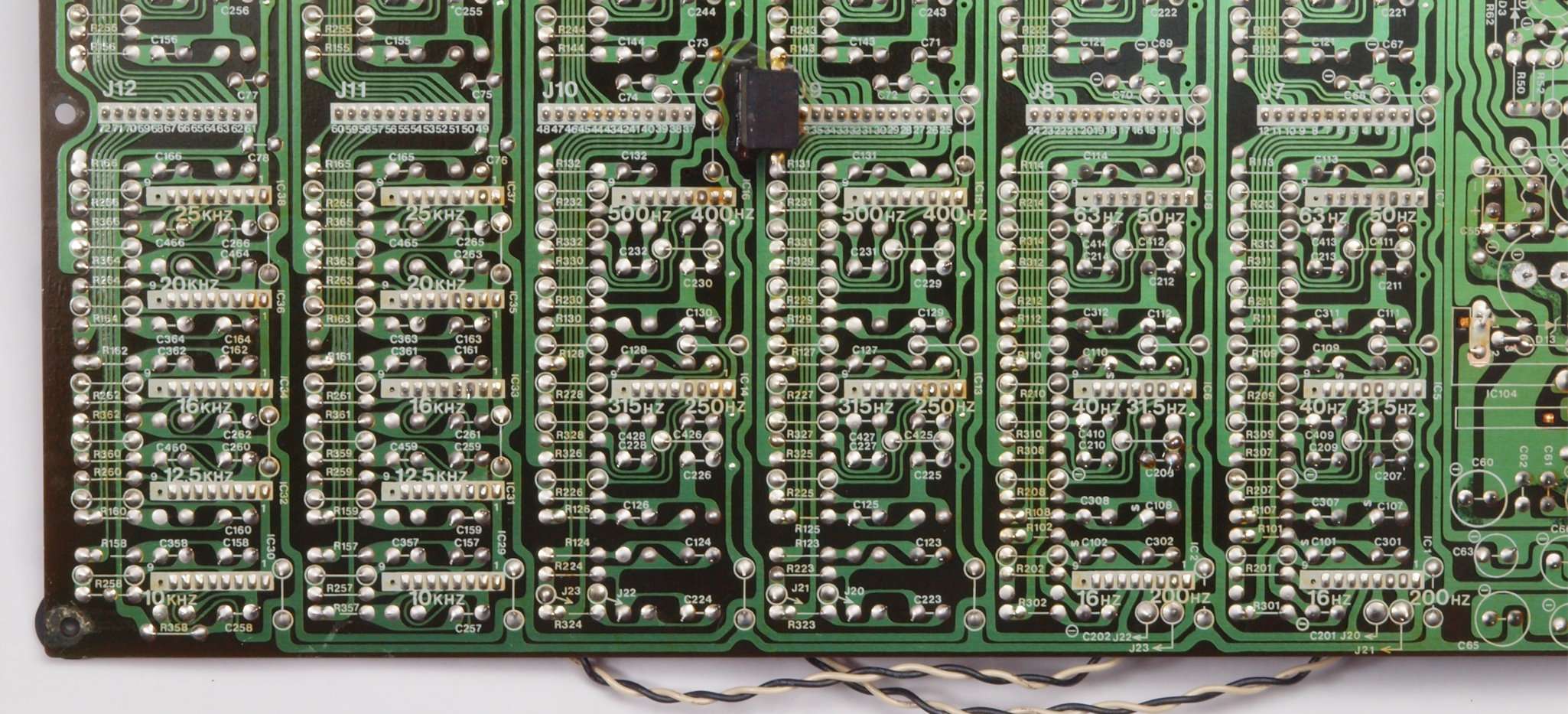

Ｃ３．　修理前　メイン基板裏。
Ｃ４．　修理（半田補正）後　メイン基板裏。　半田を全部やり直す。
Ｃ５．　修理完成後　メイン基板裏。余分なフラックスを落として、コート液を塗る。

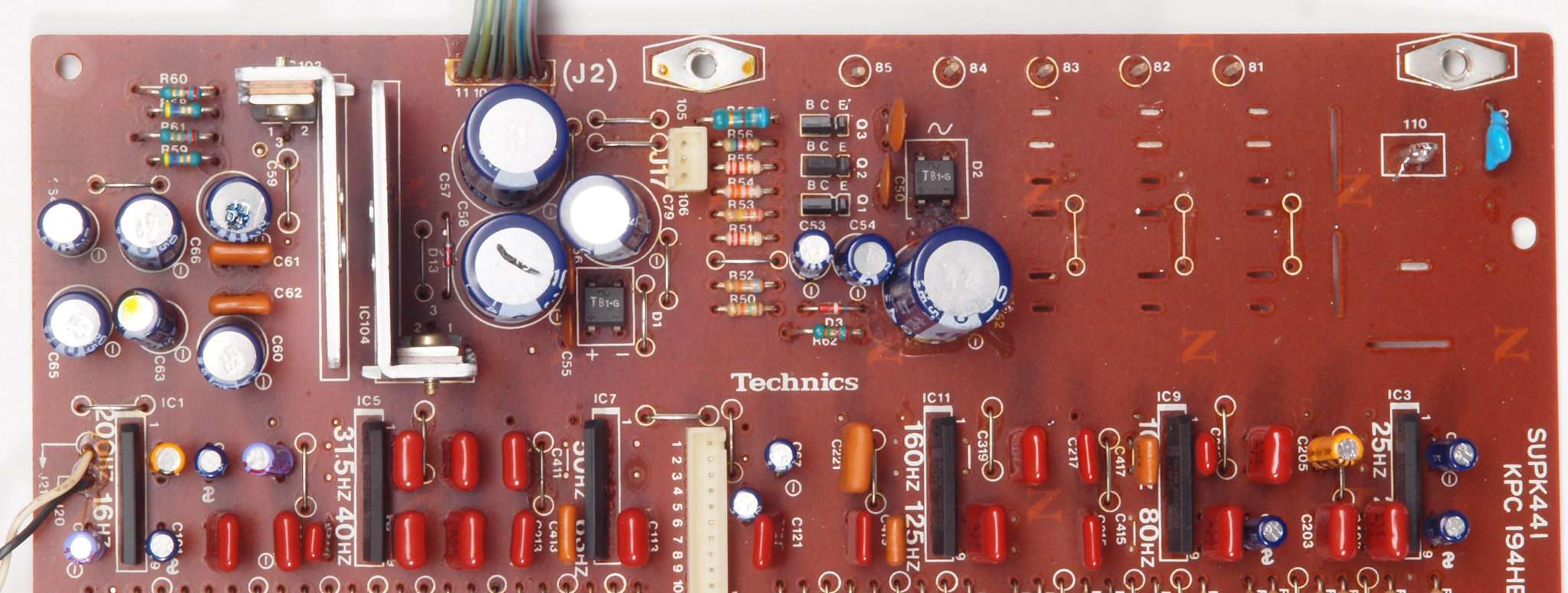

Ｃ１１．　修理前　電源部基板。

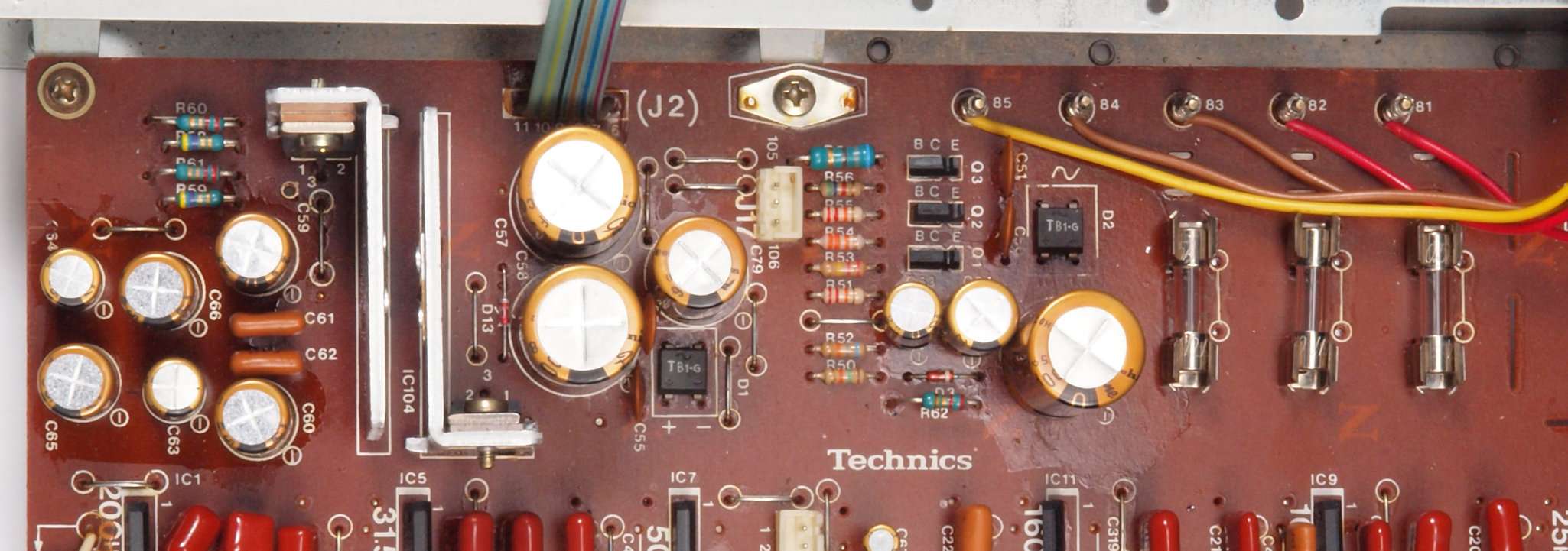

Ｃ１２．　修理後　電源部基板。　電解コンデンサー１２個交換、ヒューズ３個追加。
Ｃ１３．　修理前　電源部基板。　トルエン溶媒の接着剤。
Ｃ１４．　修理前　電源部基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ１５．　修理前　電源部基板ラッピング。

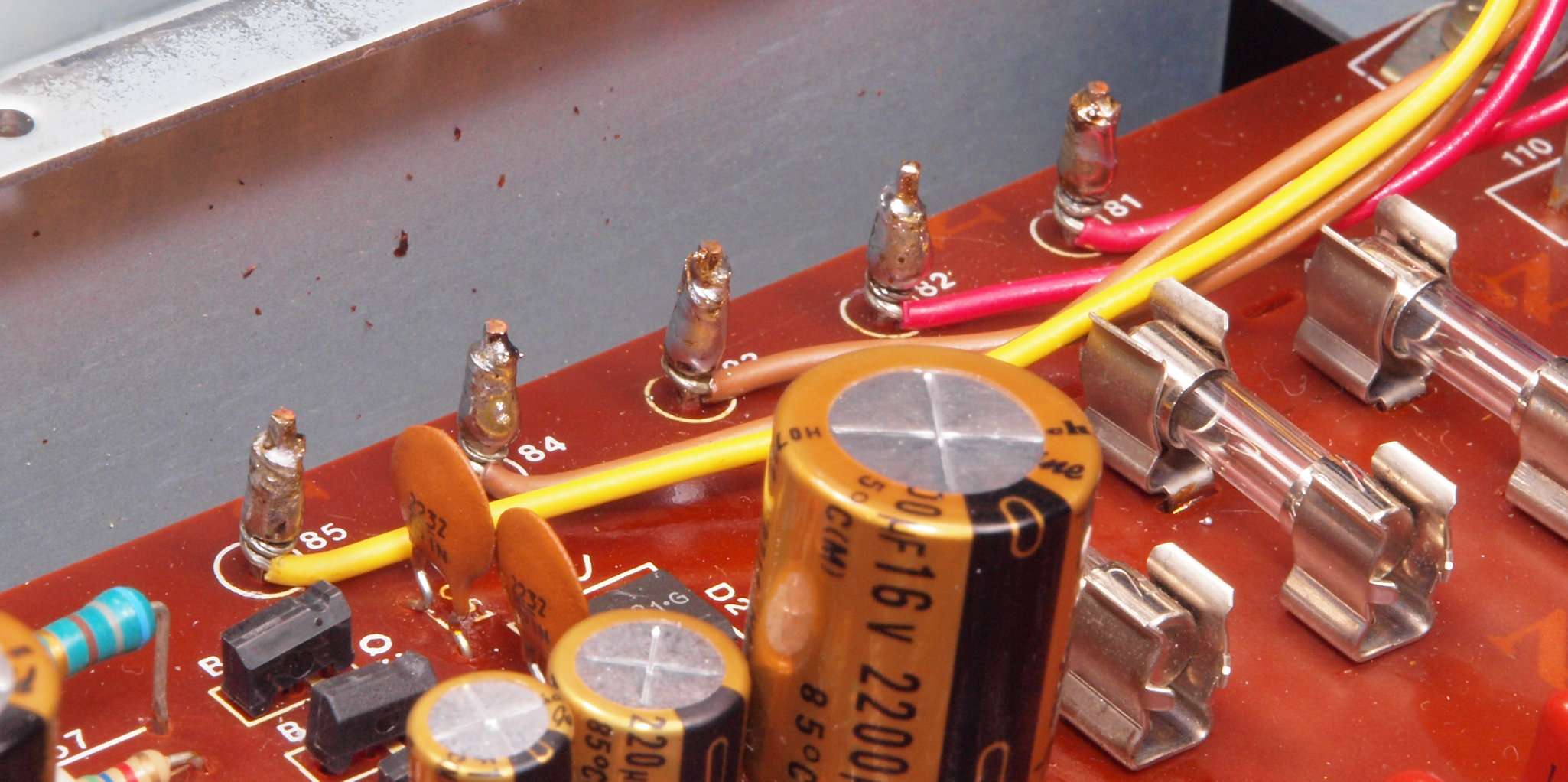

Ｃ１６．　修理後　電源部基板ラッピング。半田を染み込ませる。
Ｃ１７．　修理前　電源部基板裏。

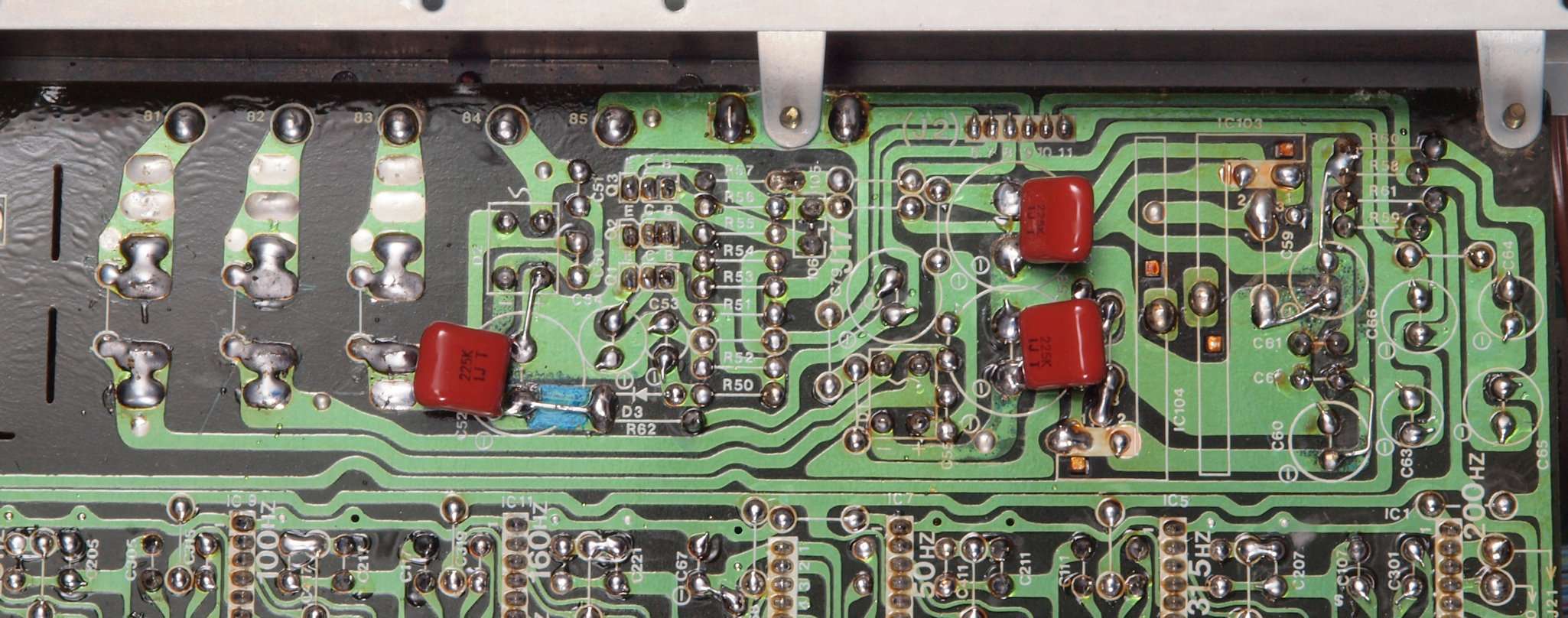

Ｃ１８．　修理（半田補正）後　電源部基板裏。　半田を全部やり直す。フイルムコンデンサー３個追加。
Ｃ１９．　修理完成後　電源部基板裏。余分なフラックスを落として、コート液を塗る。

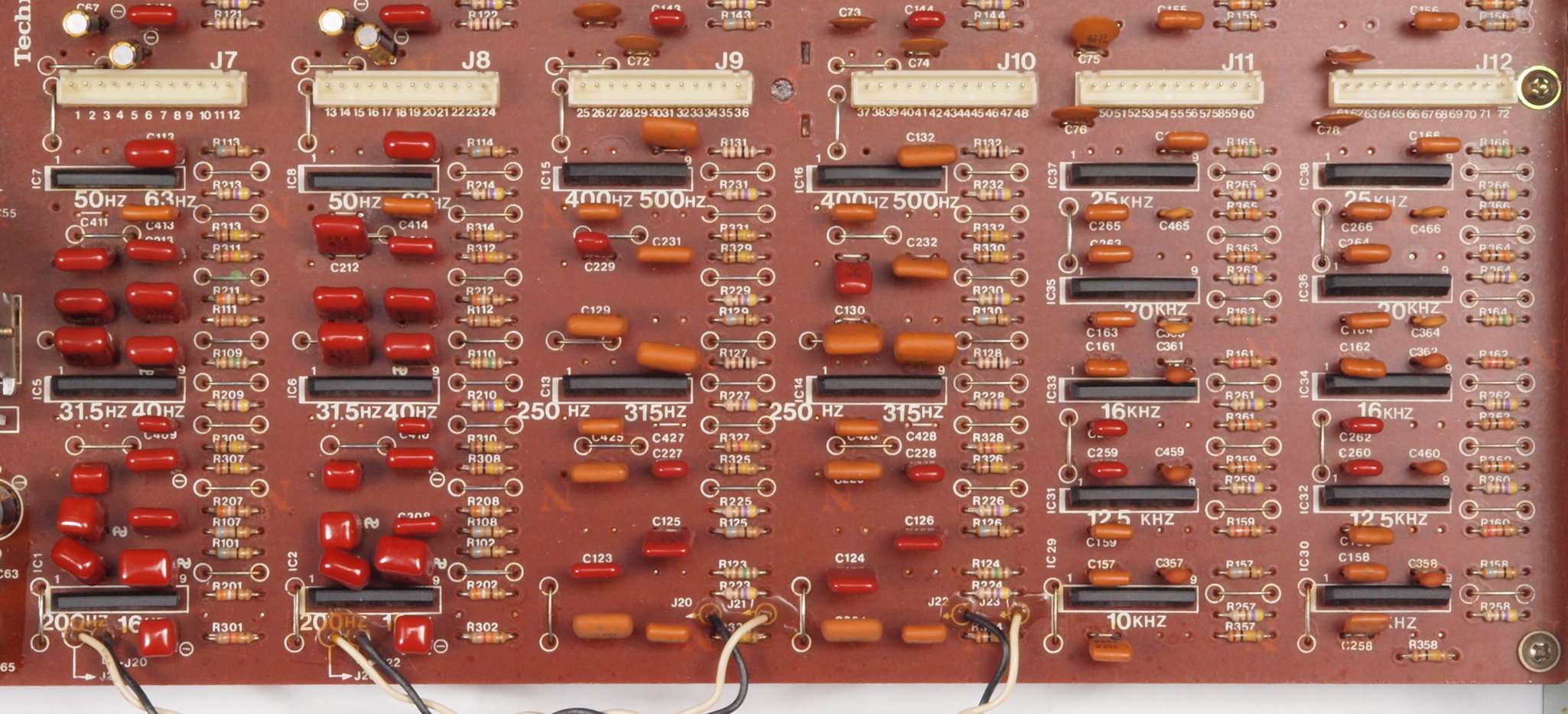

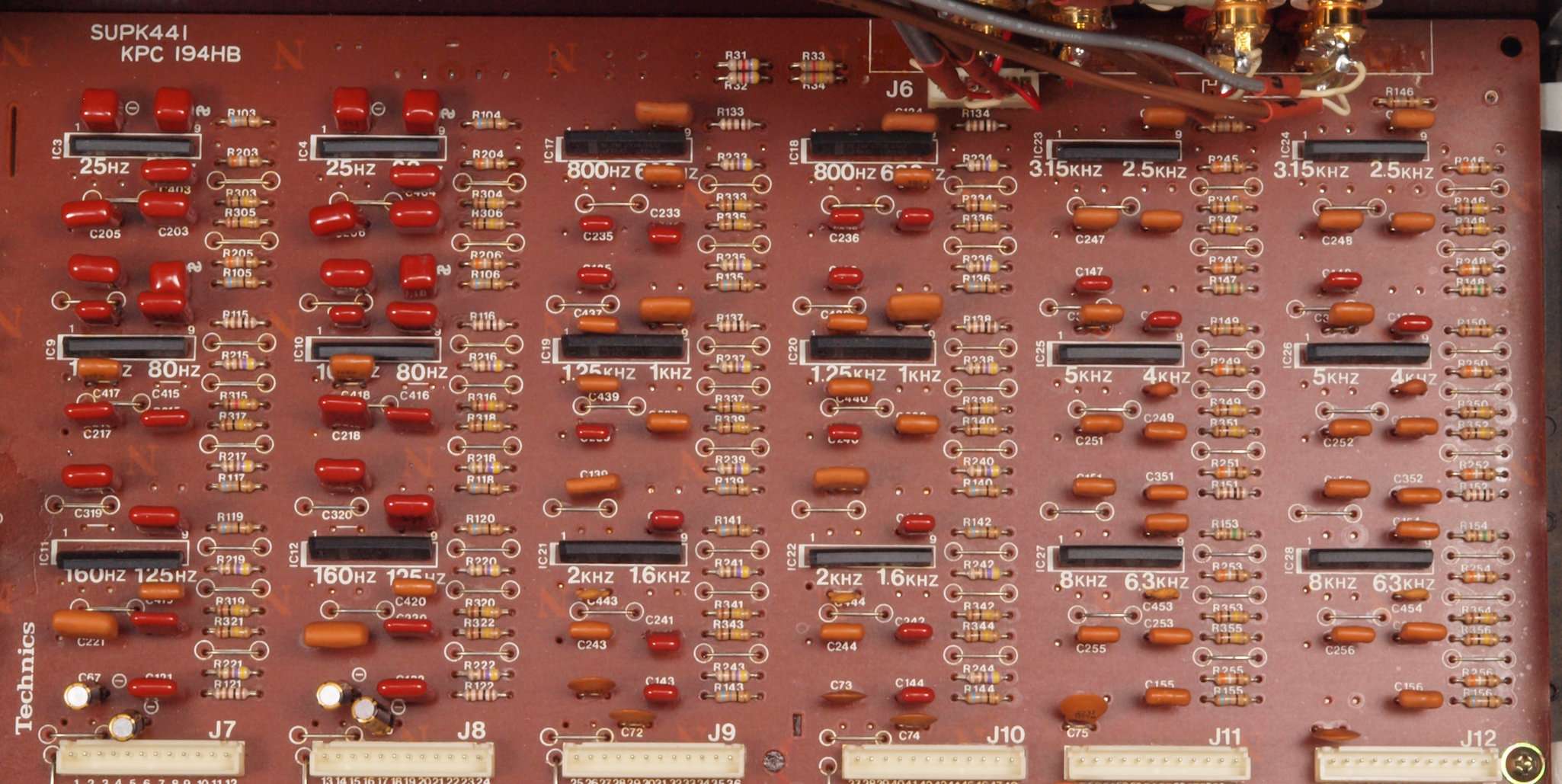

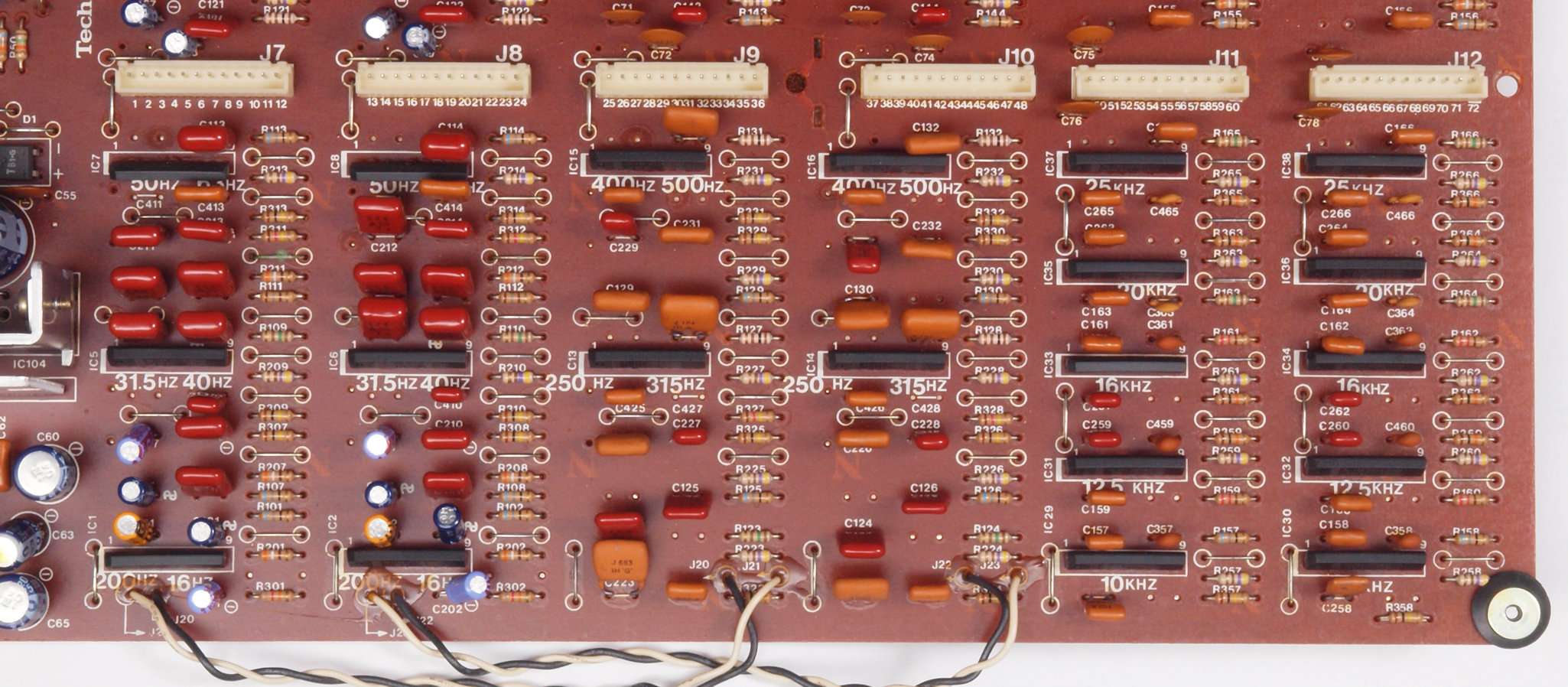

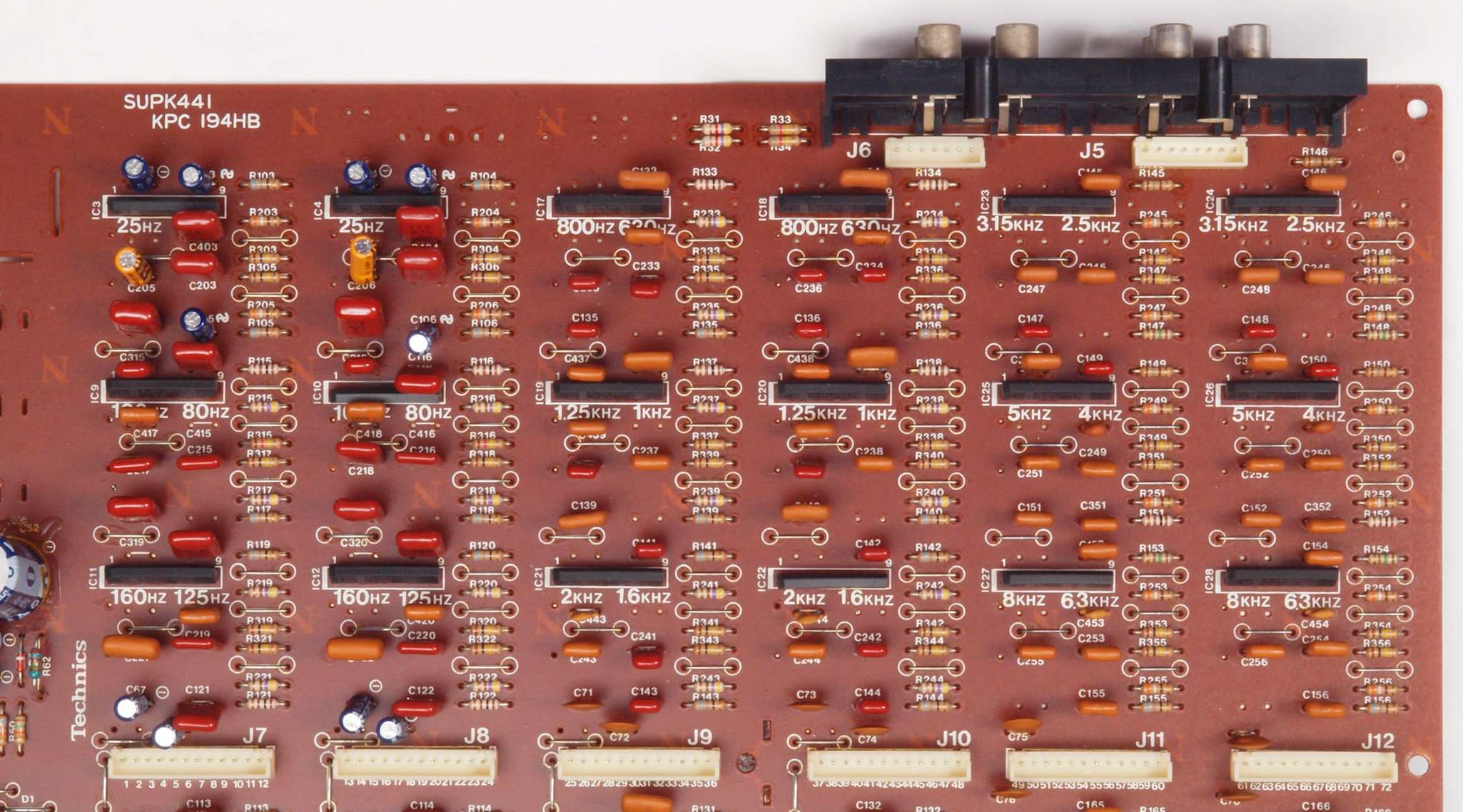

Ｃ２１．　修理後　フイルター部基板。

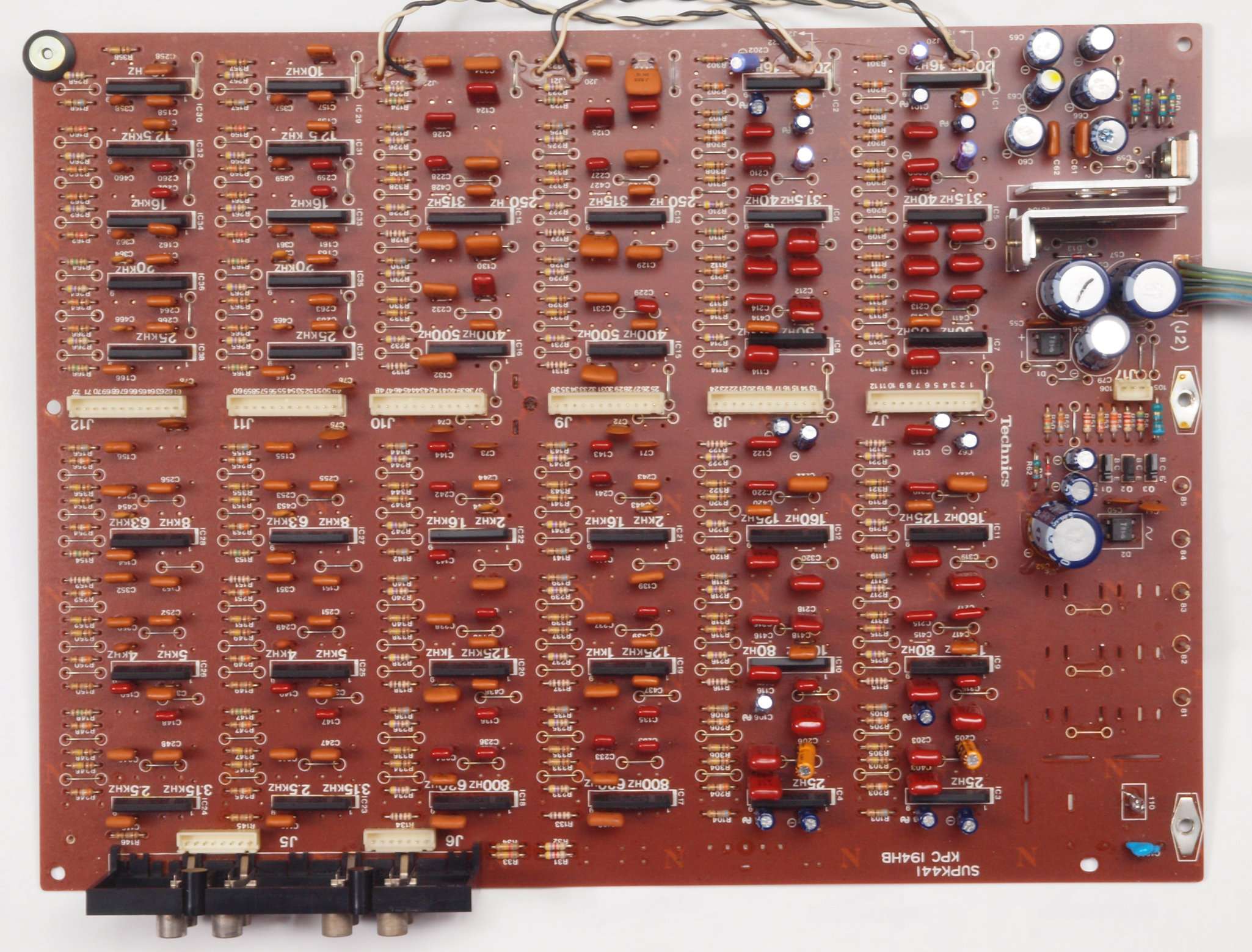

Ｃ２２．　修理後　フイルター部基板。ＯＰ－ＡＭＰ１８個、電解コンデンサー１２個交換、１部フイルムコンデンサーに交換。

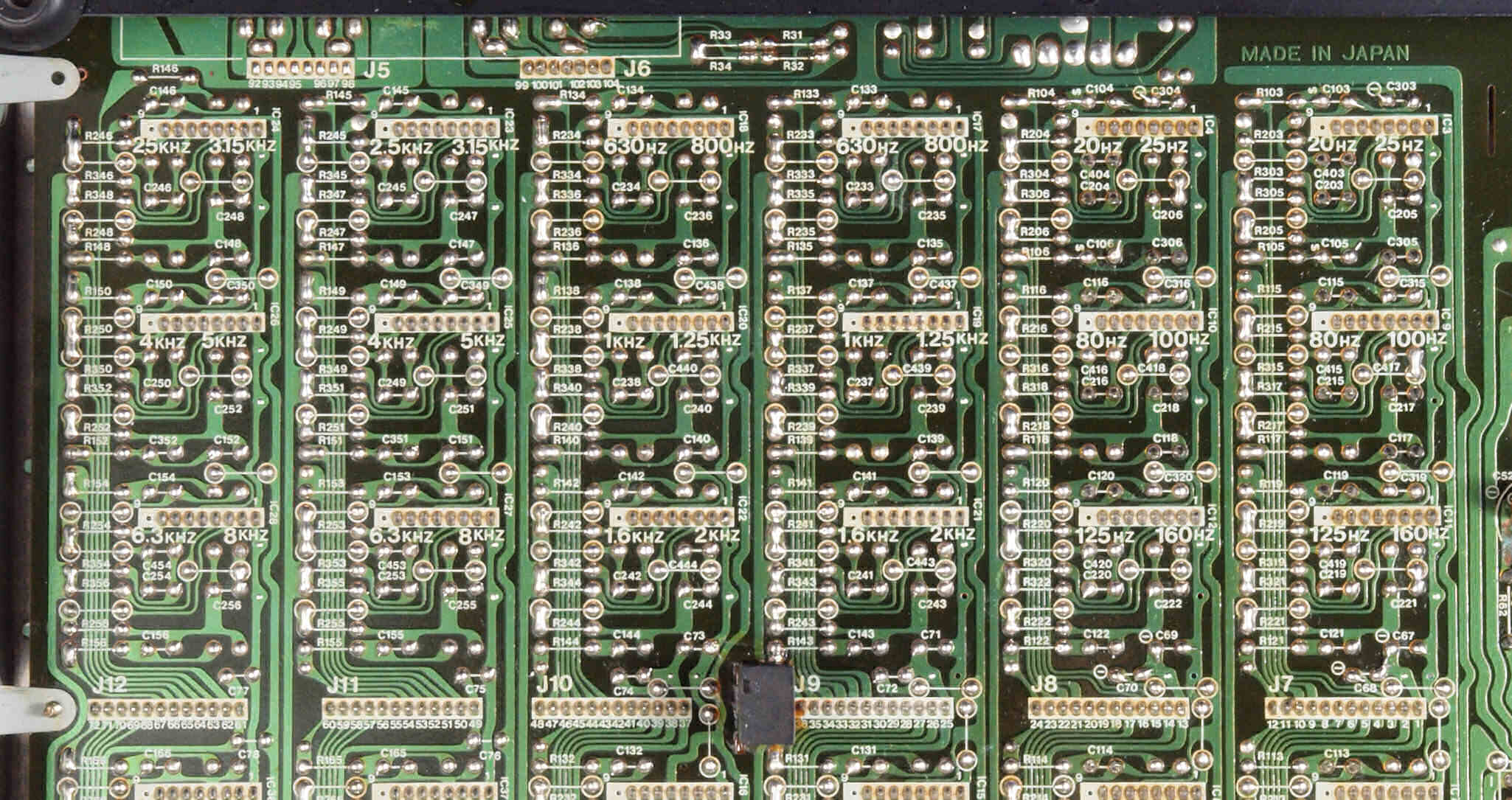

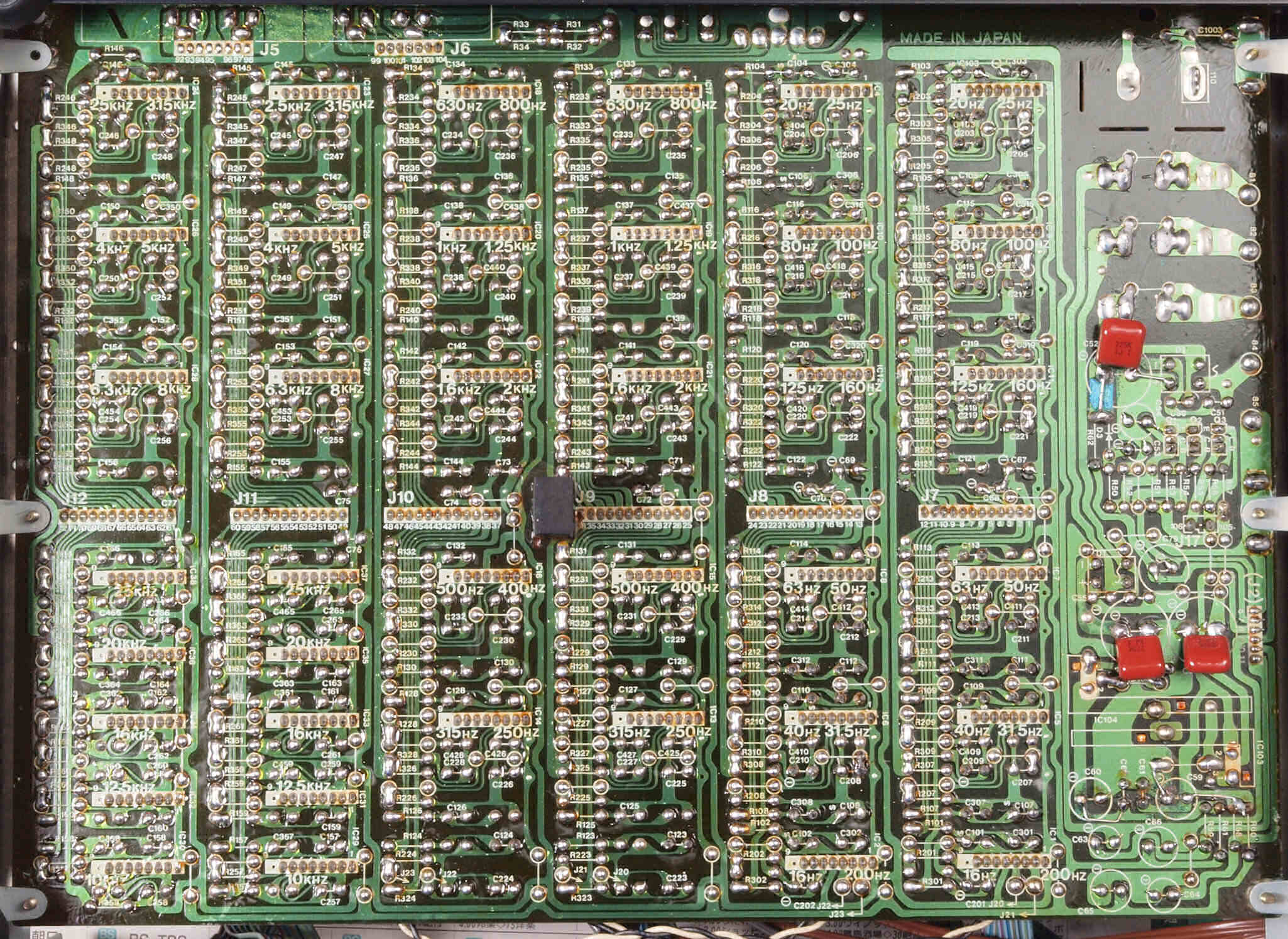

Ｃ２３．　修理前　フイルター部基板裏。

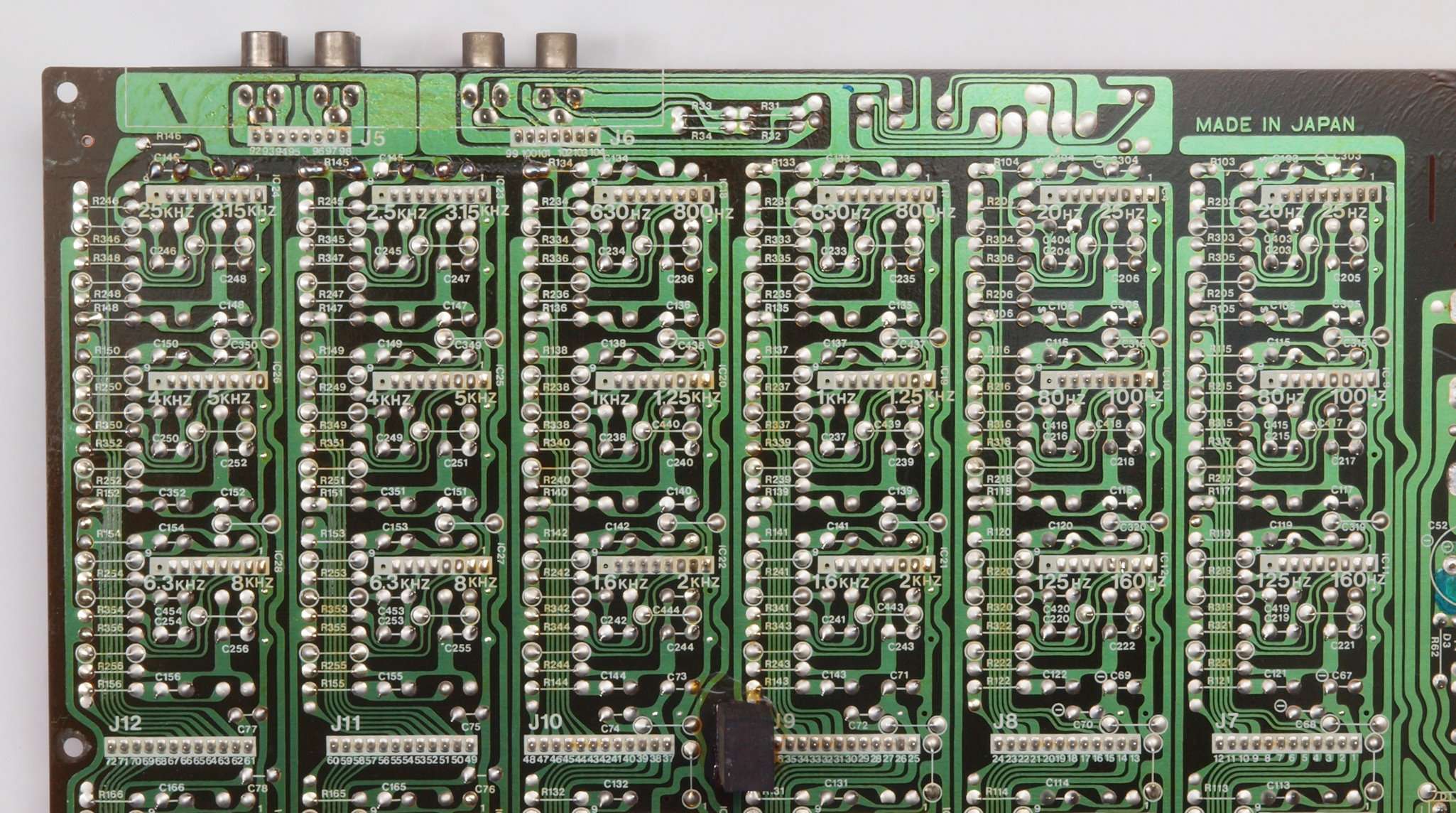

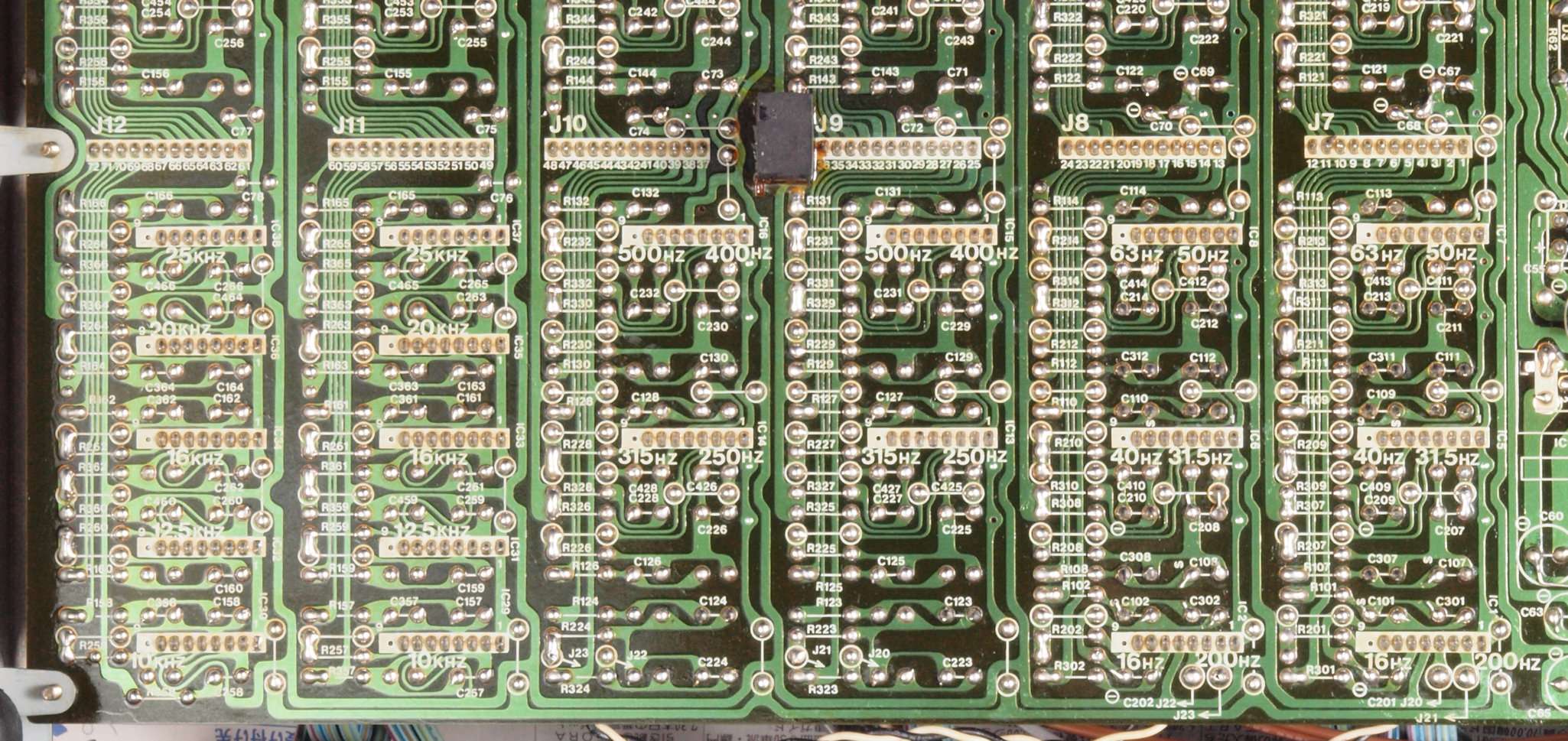

Ｃ２４．　修理（半田補正）後　フイルター部基板裏。　半田を全部やり直す。
Ｃ２５．　修理完成後　フイルター部基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ３１．　修理前　フイルター部２基板。

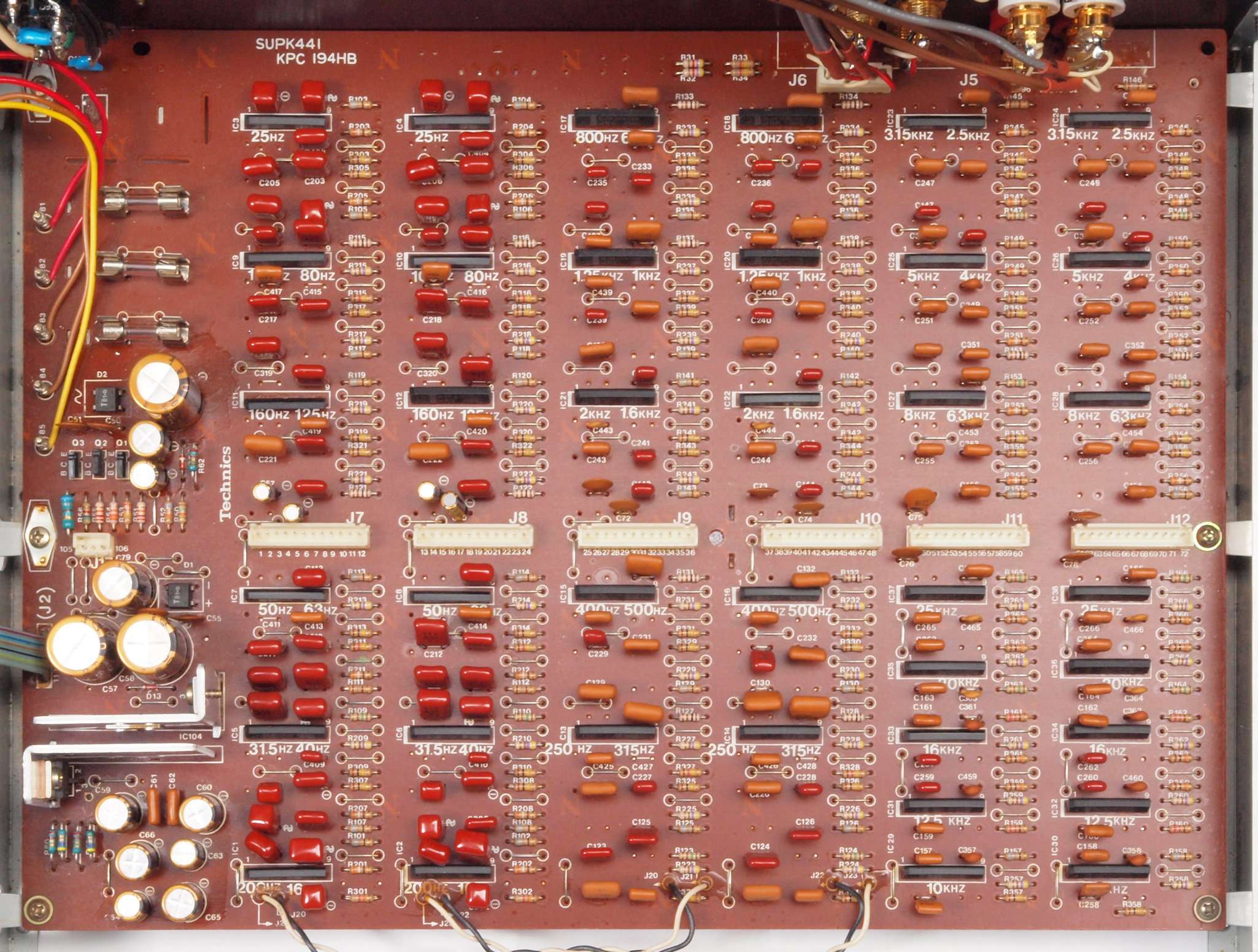

Ｃ３２．　修理後　フイルター部２基板。ＯＰ－ＡＭＰ２０個交換、電解コンデンサー１０個フイルムコンデンサーに交換。
Ｃ３３．　修理前　フイルター部２基板裏。
Ｃ３４．　修理（半田補正）後　フイルター部２基板裏。　半田を全部やり直す。
Ｃ３５．　修理完成後　フイルター部２基板裏。　余分なフラックスを落として、コート液を塗る。

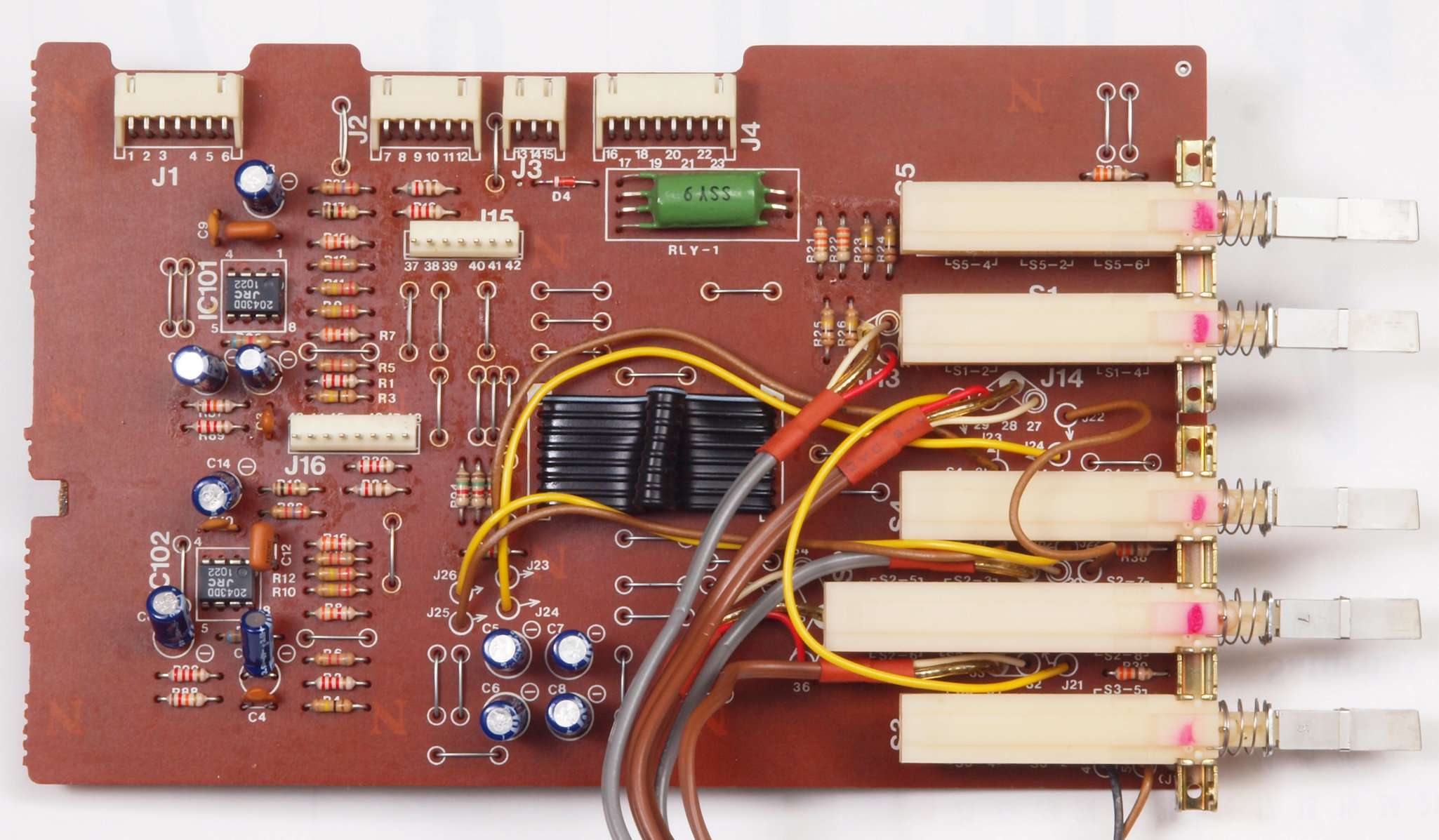

Ｃ４１．　修理前　操作基板。

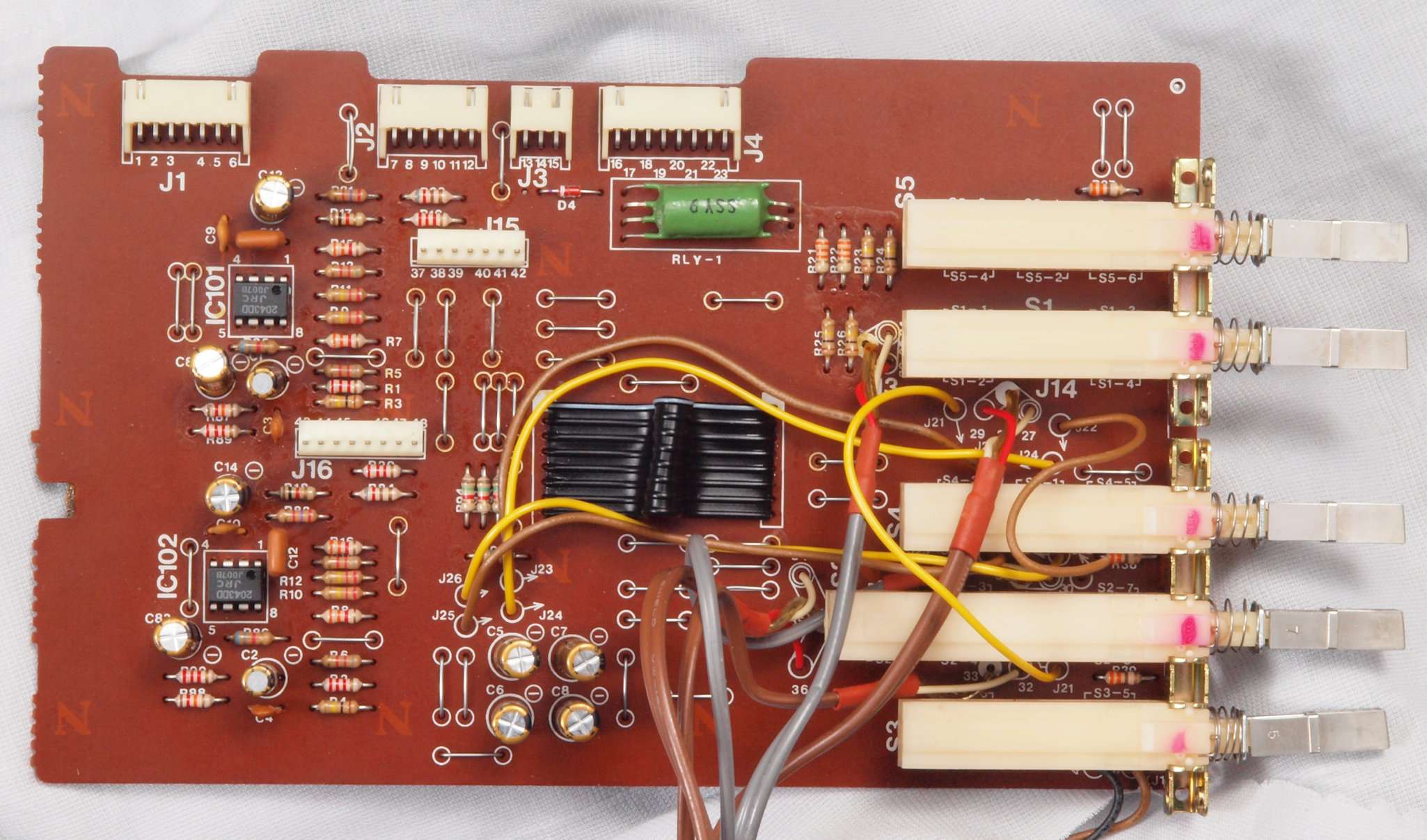

Ｃ４２．　修理後　操作基板。ＯＰ－ＡＭＰ２個、電解コンデンサー１０個交換。

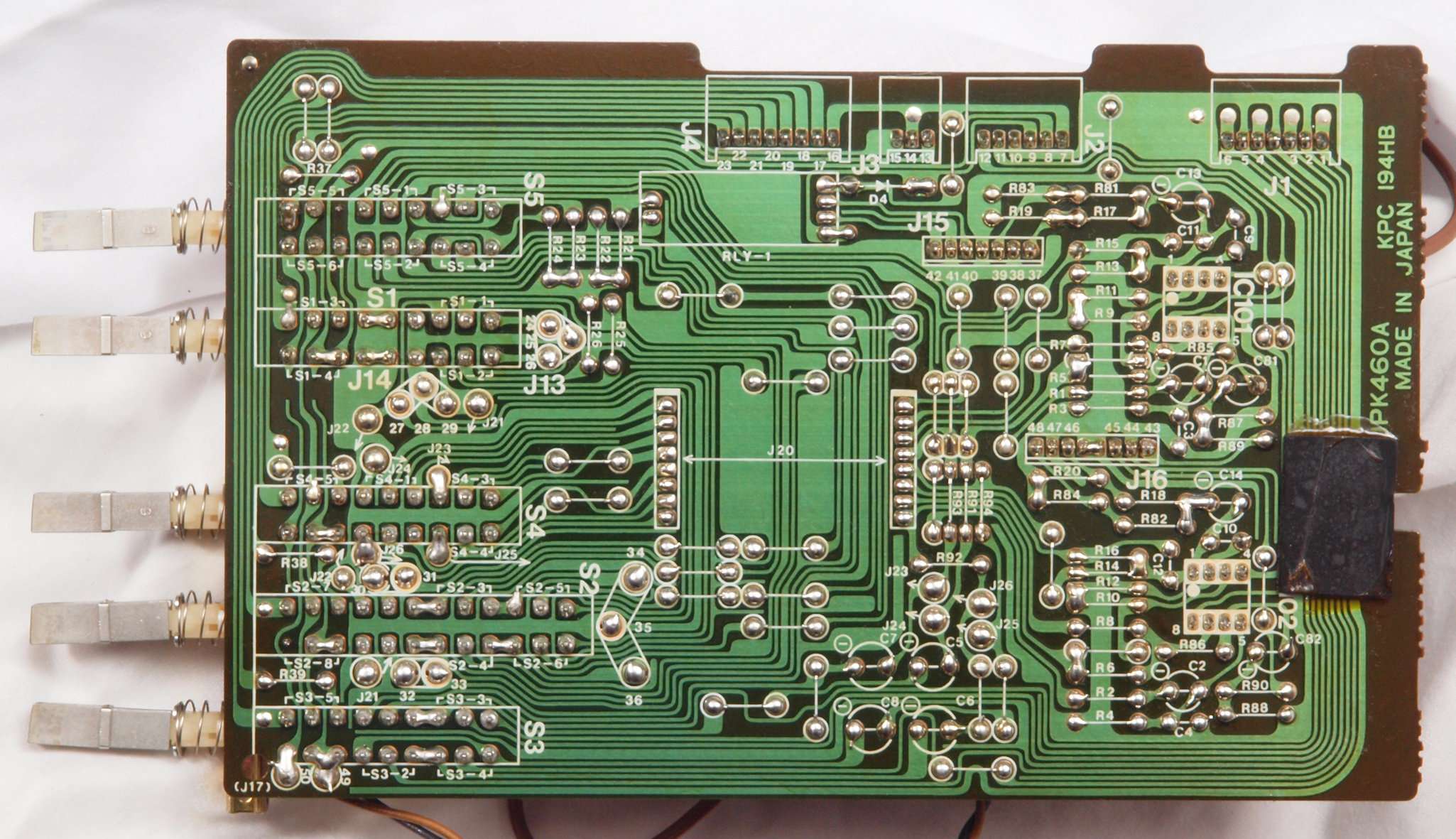

Ｃ４３．　修理前　操作基板裏。
Ｃ４４．　修理（半田補正）後　操作基板裏。　半田を全部やり直す。

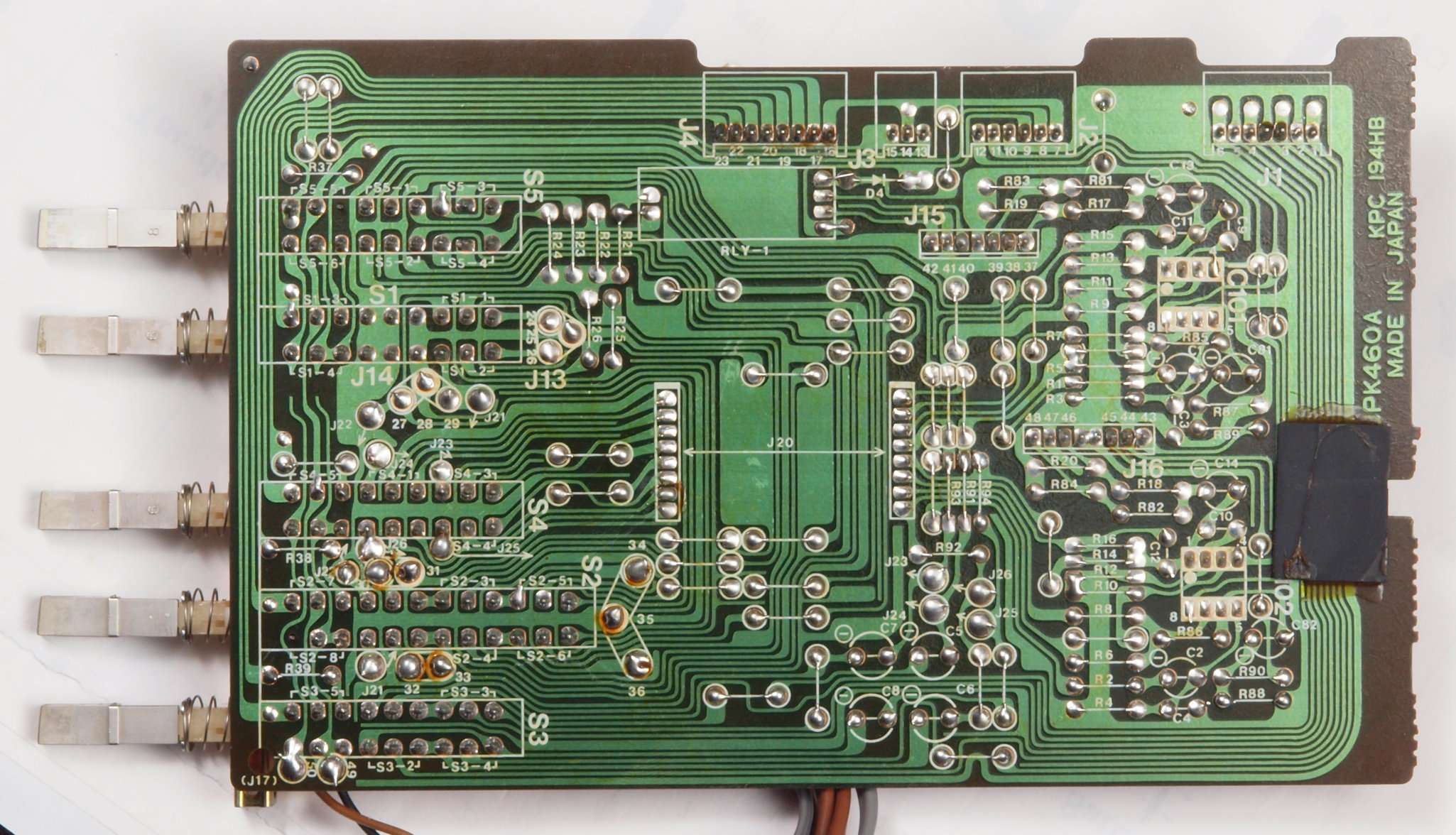

Ｃ４５．　修理完成後　操作基板裏。　余分なフラックスを落として、コート液を塗る。

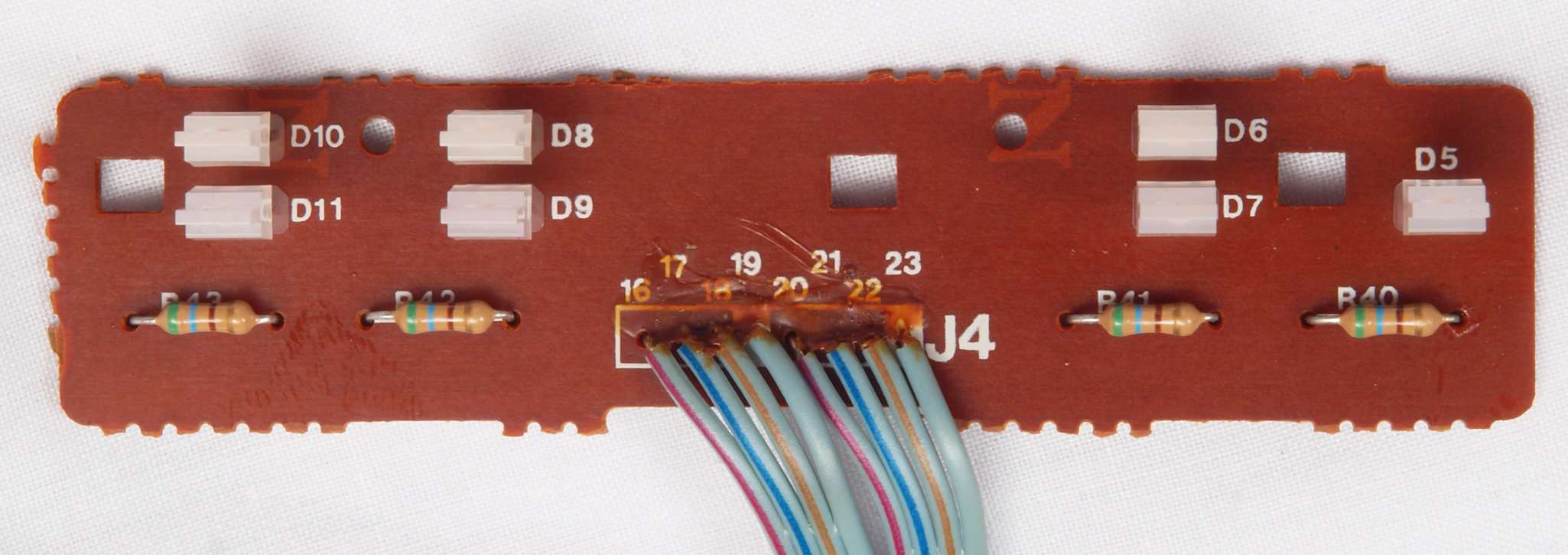

Ｃ５１．　修理前　ＬＥＤ基板。

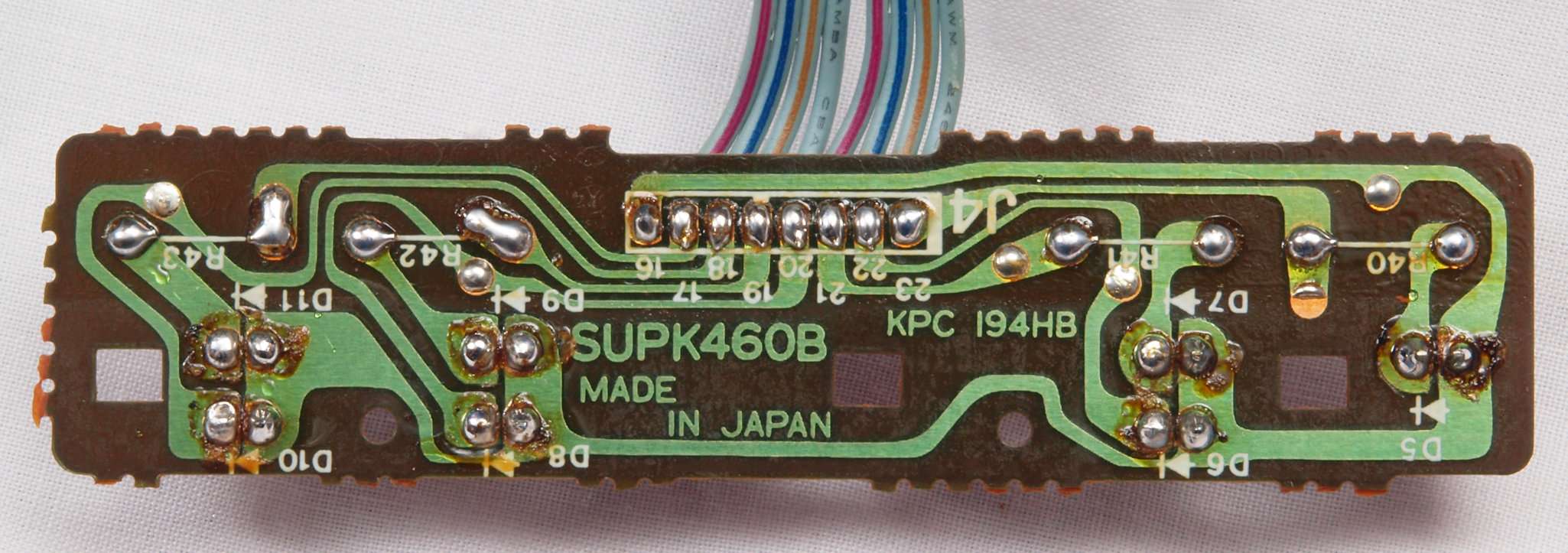

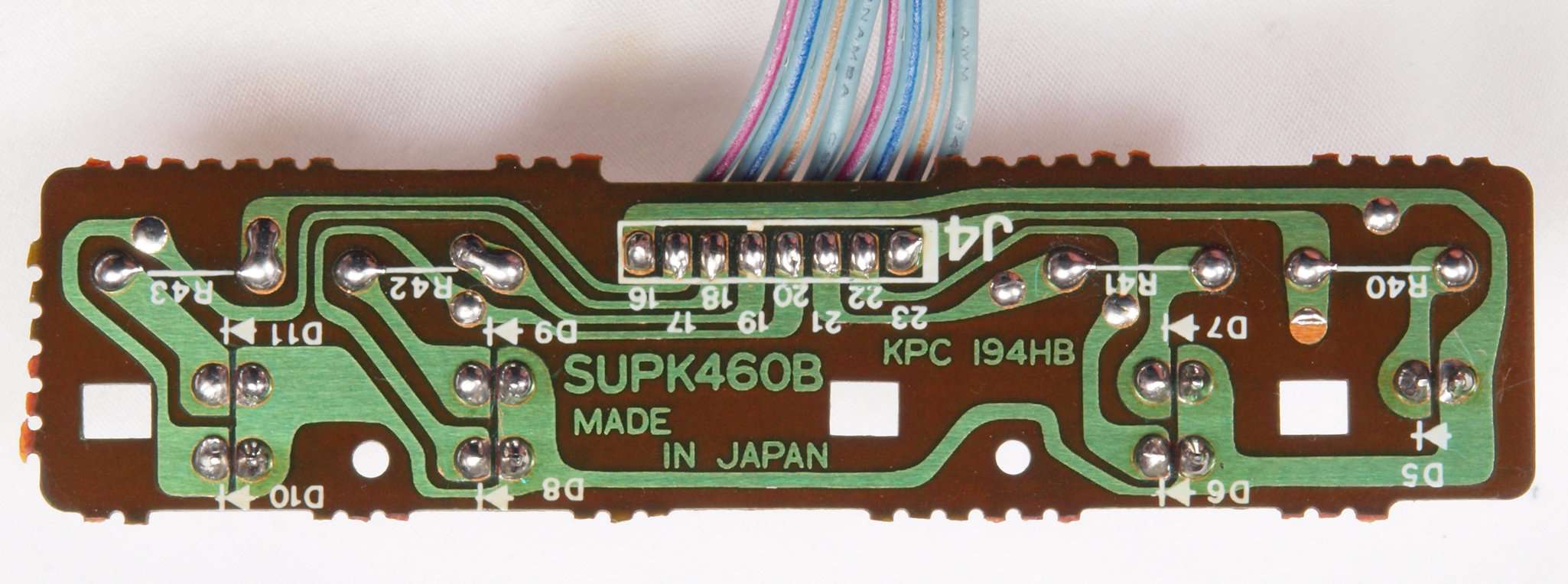

Ｃ５２．　修理前　ＬＥＤ基板裏。
Ｃ５３．　修理（半田補正）後　ＬＥＤ基板裏。　半田を全部やり直す。
Ｃ５４．　修理完成後　ＬＥＤ基板裏。　余分なフラックスを落として、コート液を塗る。

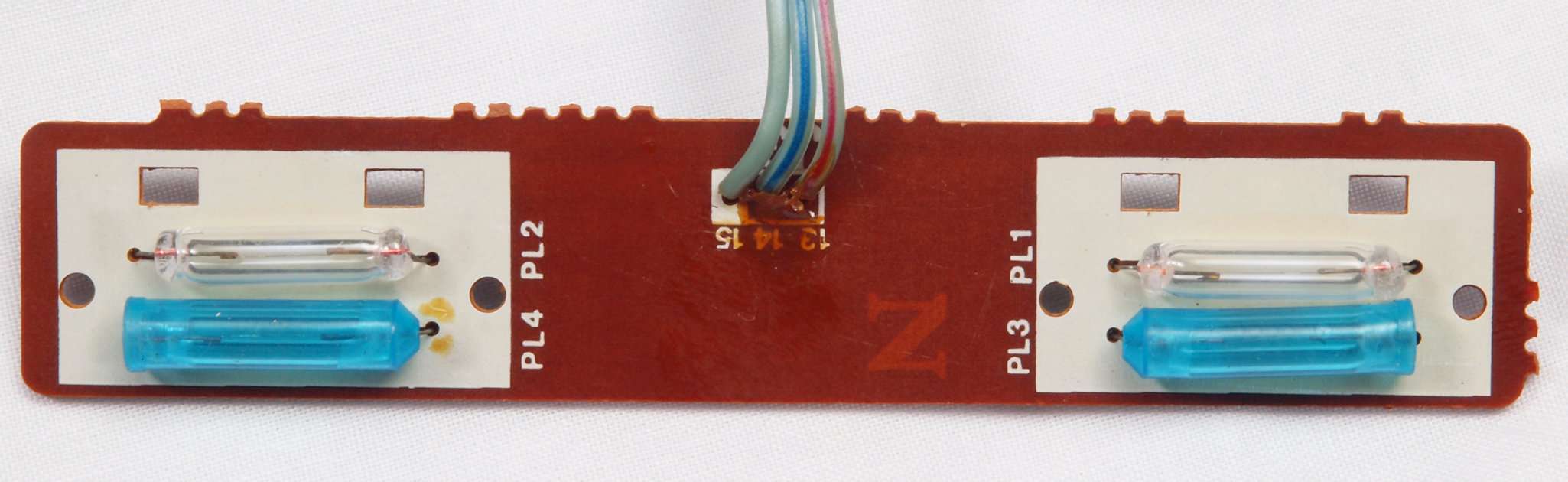

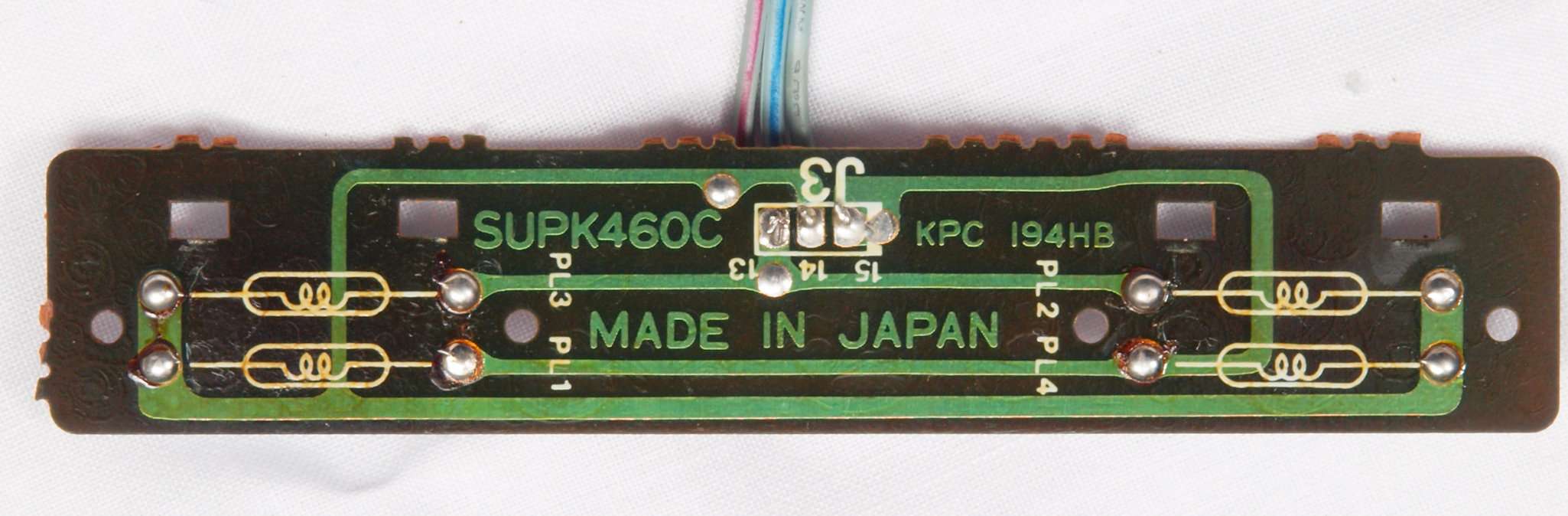

Ｃ６１．　修理前　ランプ基板。

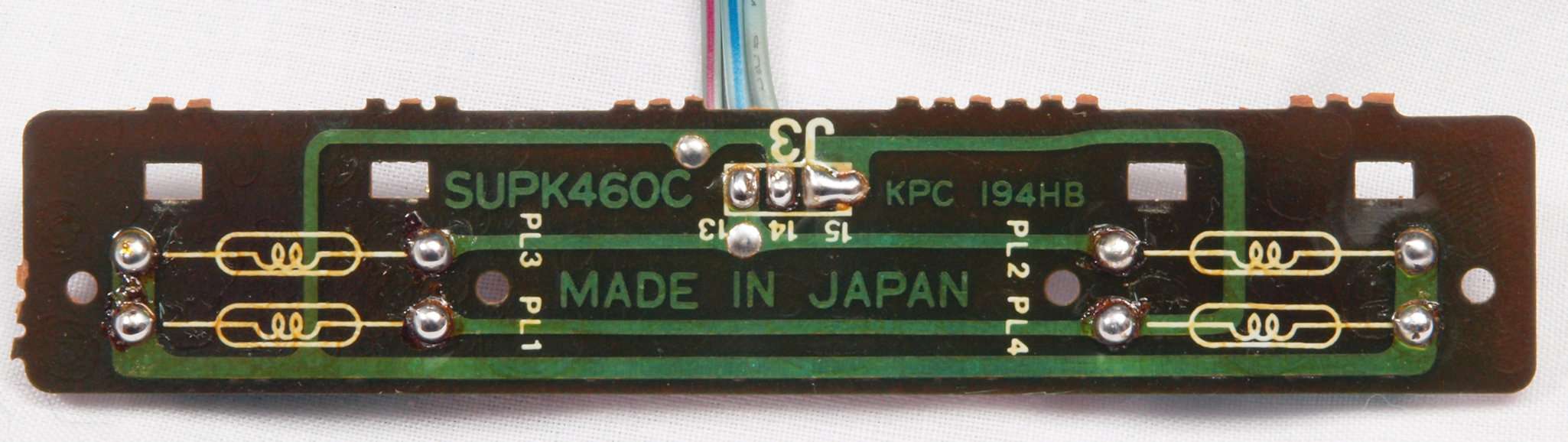

Ｃ６２．　修理前　ランプ基板裏。
Ｃ６３．　修理（半田補正）後　ランプ基板裏。　半田を全部やり直す。
Ｃ６４．　修理完成後　ランプ基板裏。　余分なフラックスを落として、コート液を塗る。

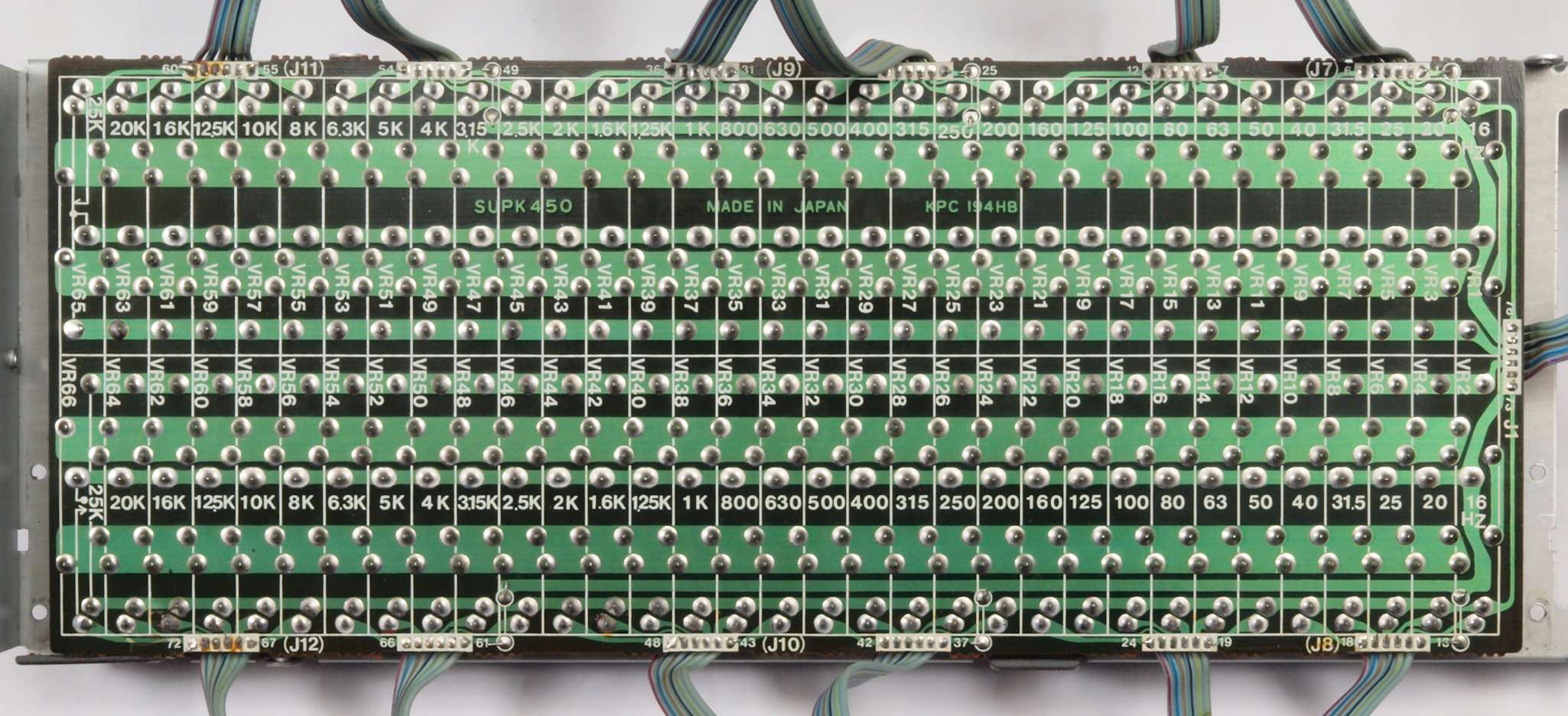

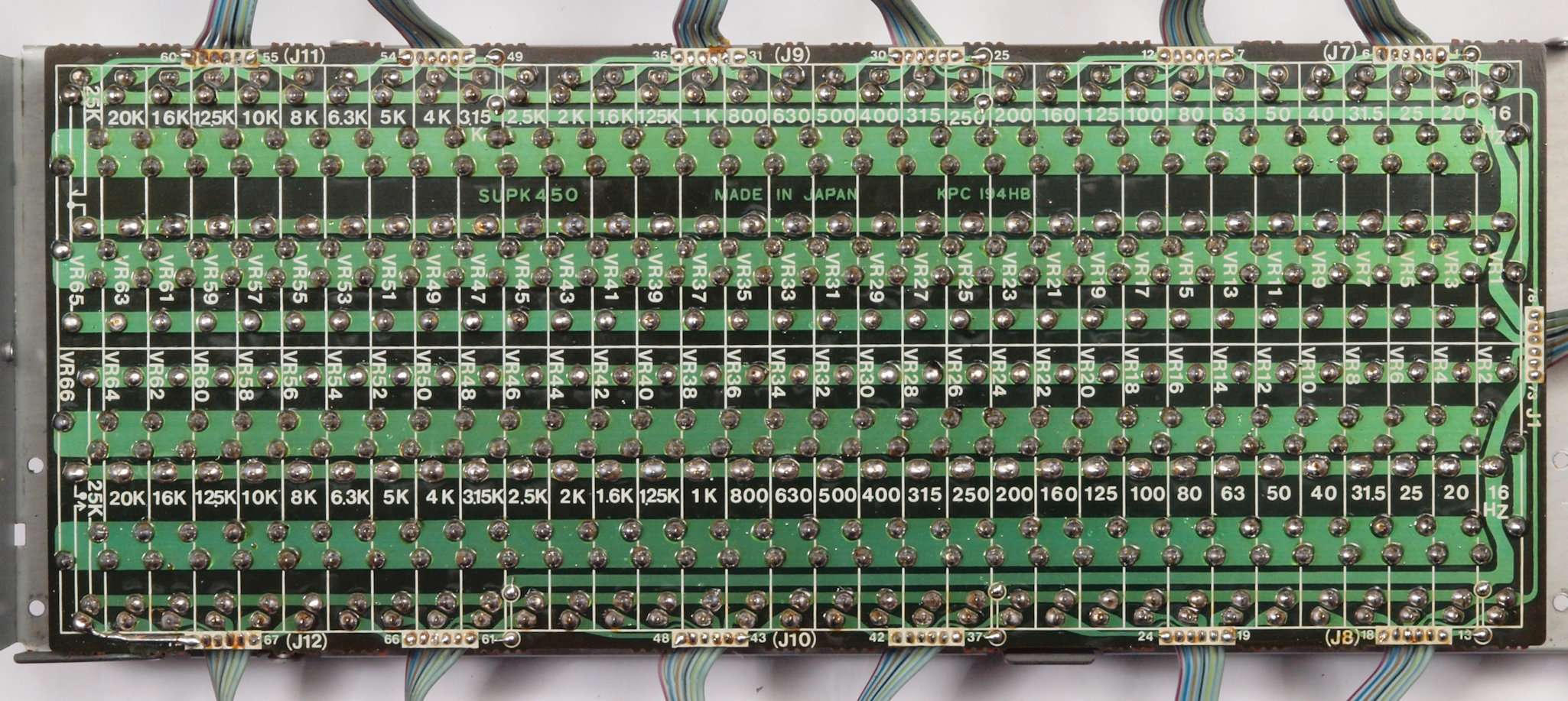

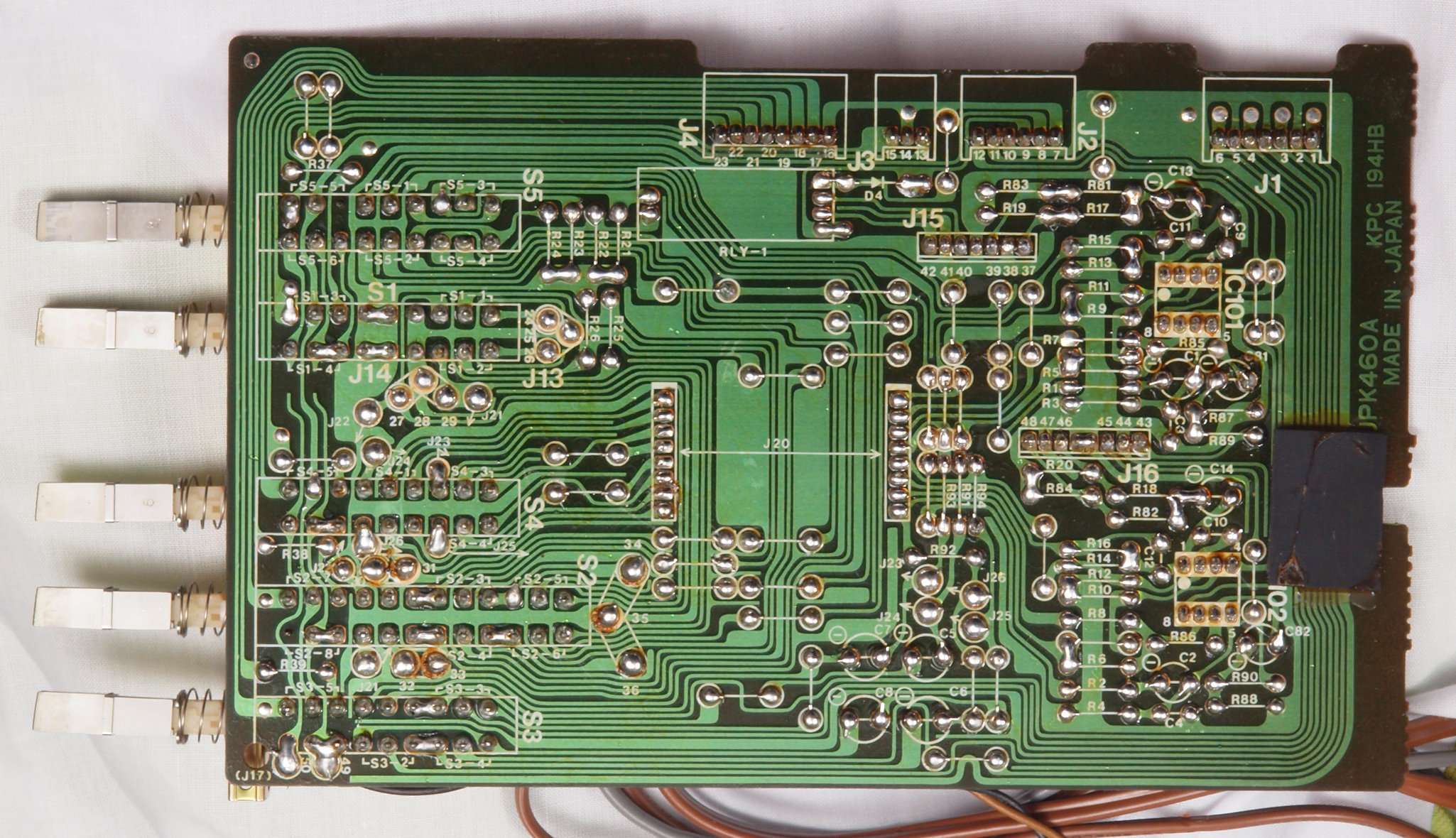

Ｃ７１．　修理前　スライドＶＲ基板裏。
Ｃ７２．　修理中　スライドＶＲ基板裏。　半田を全部やり直す。

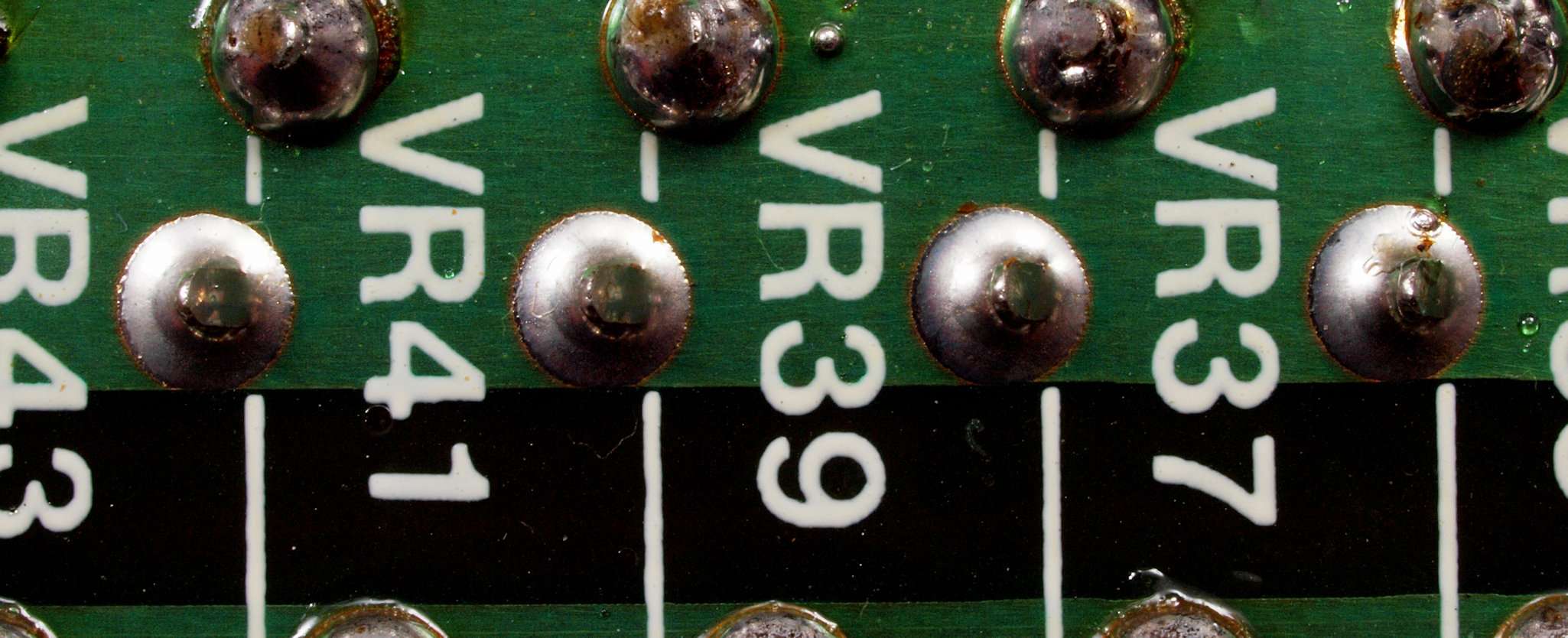

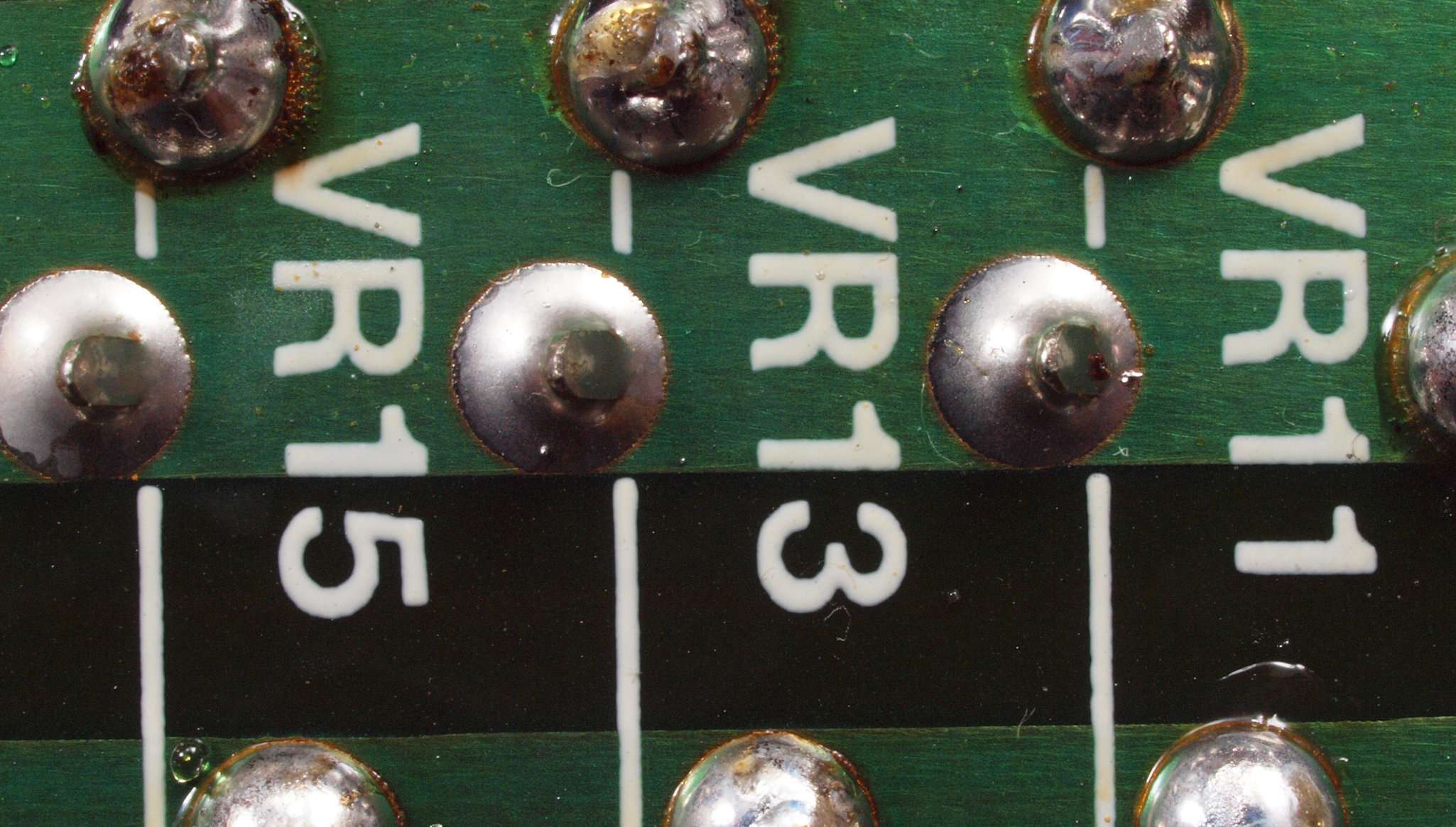

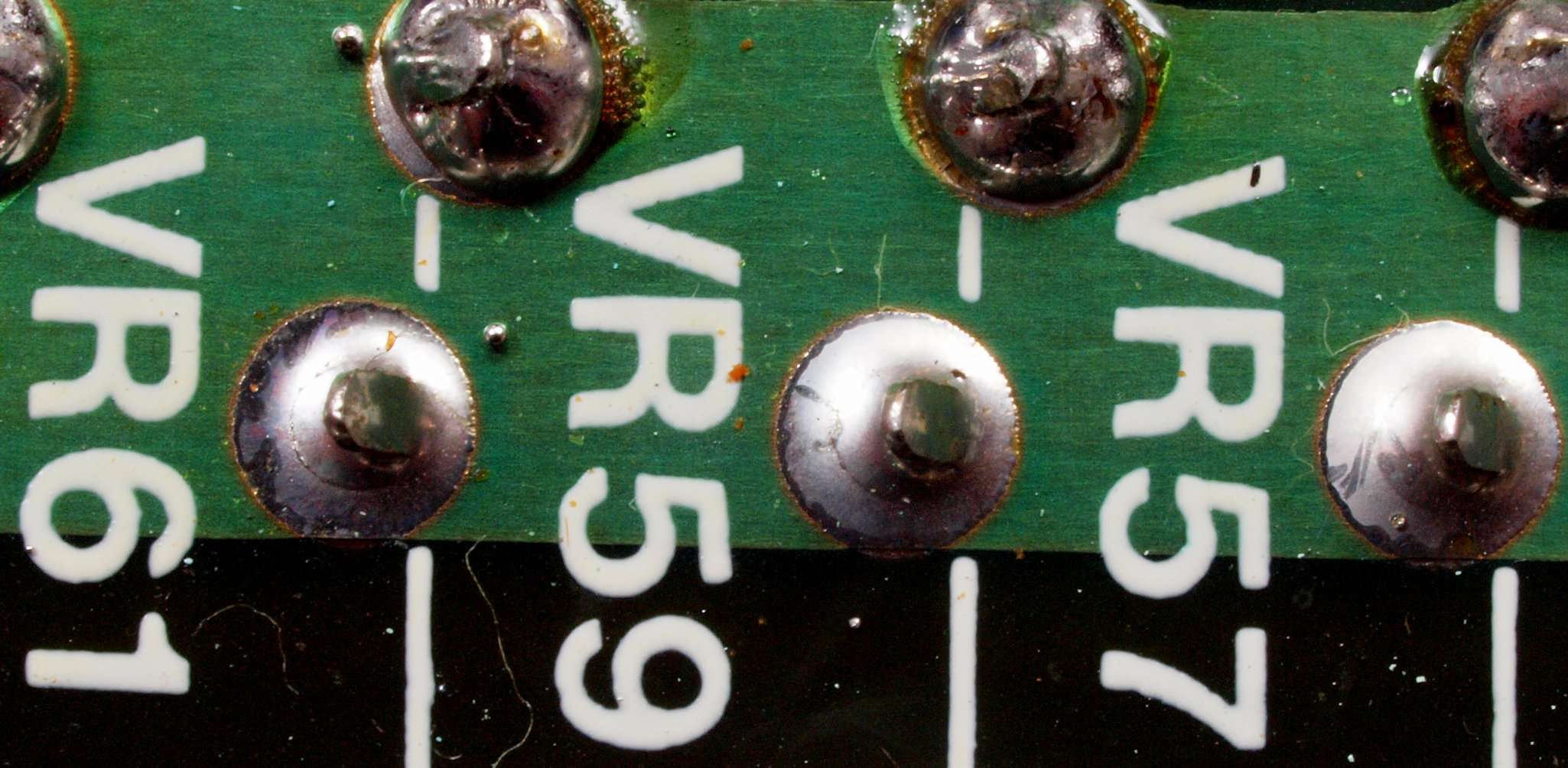

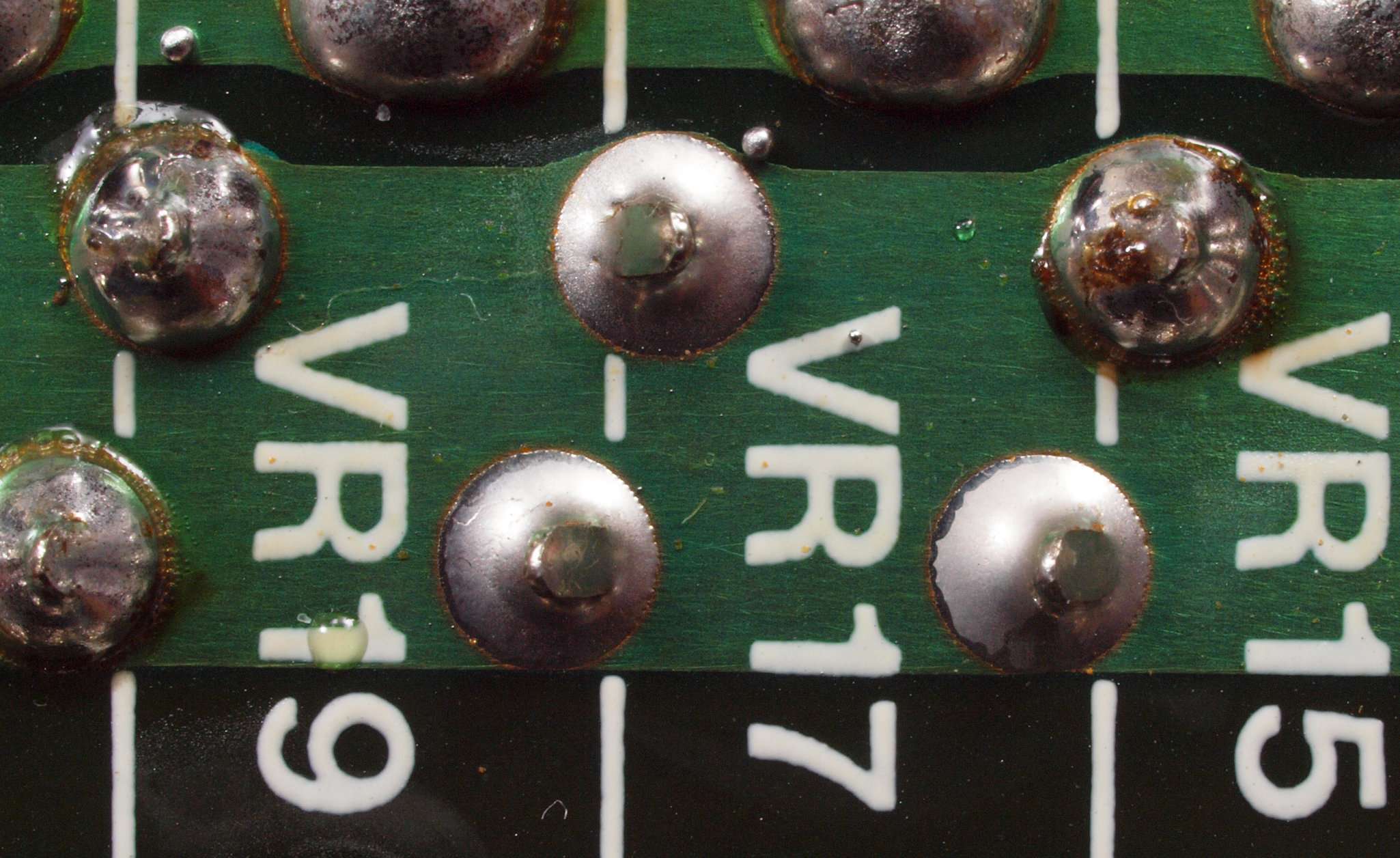

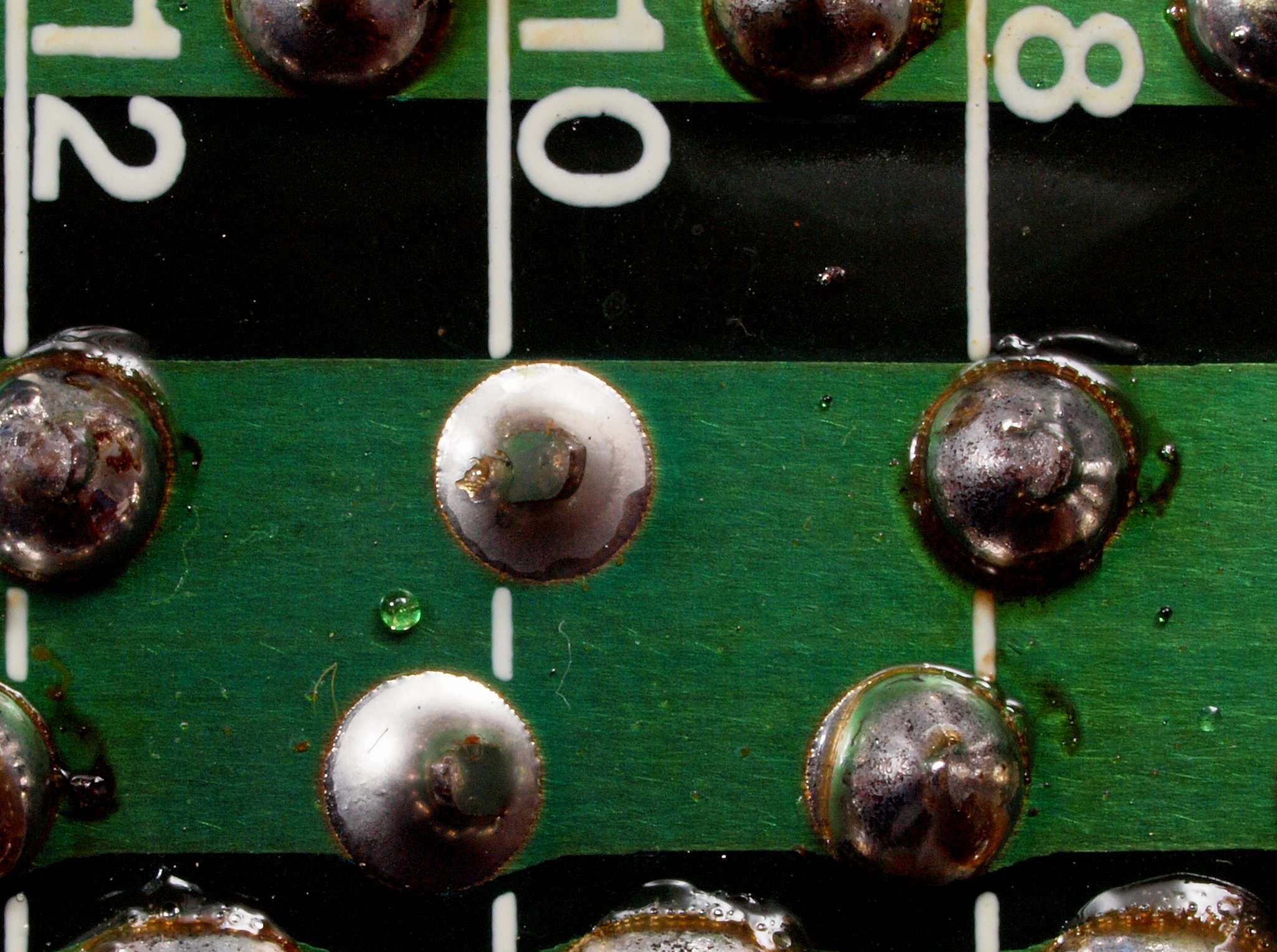

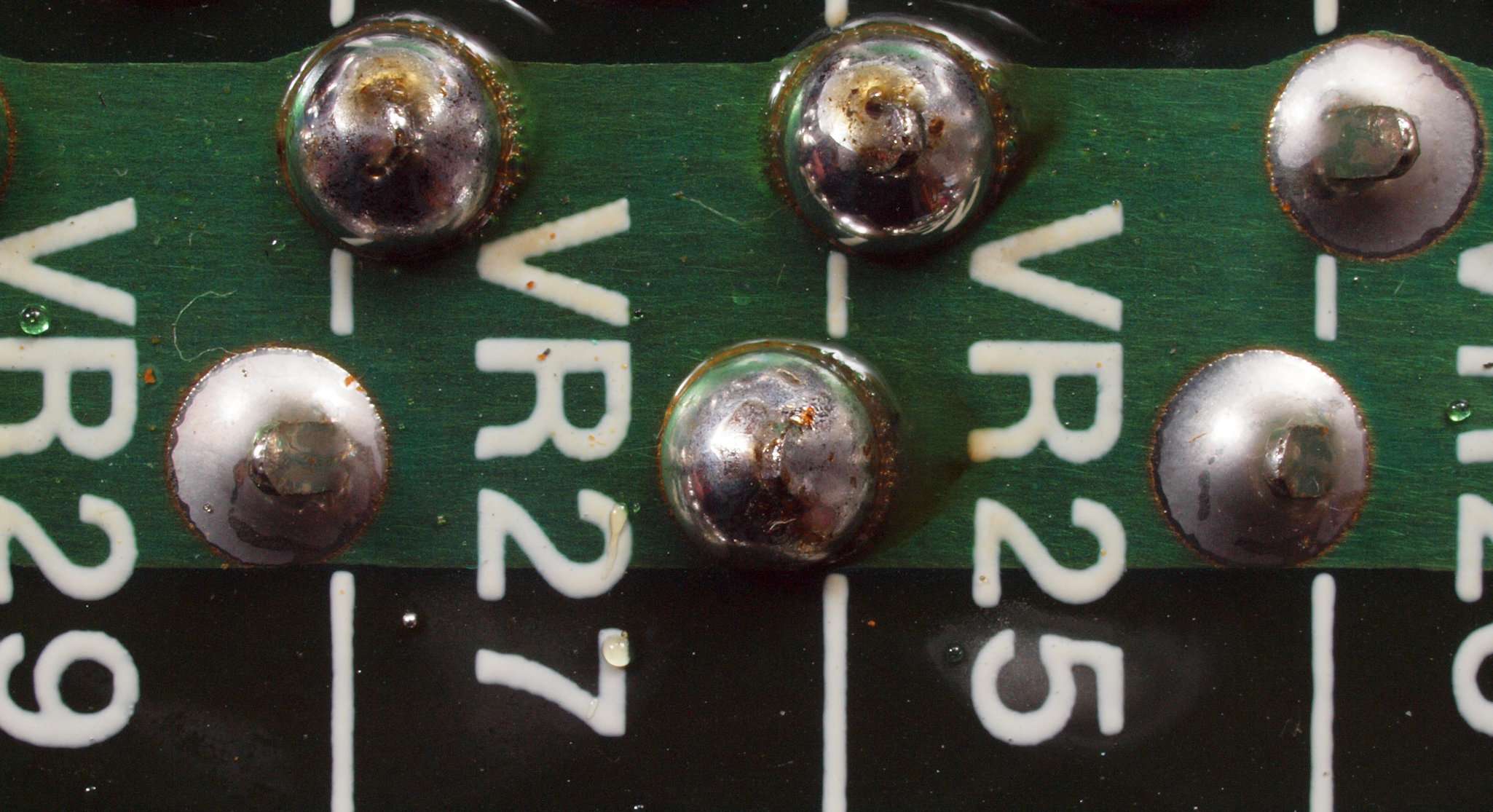

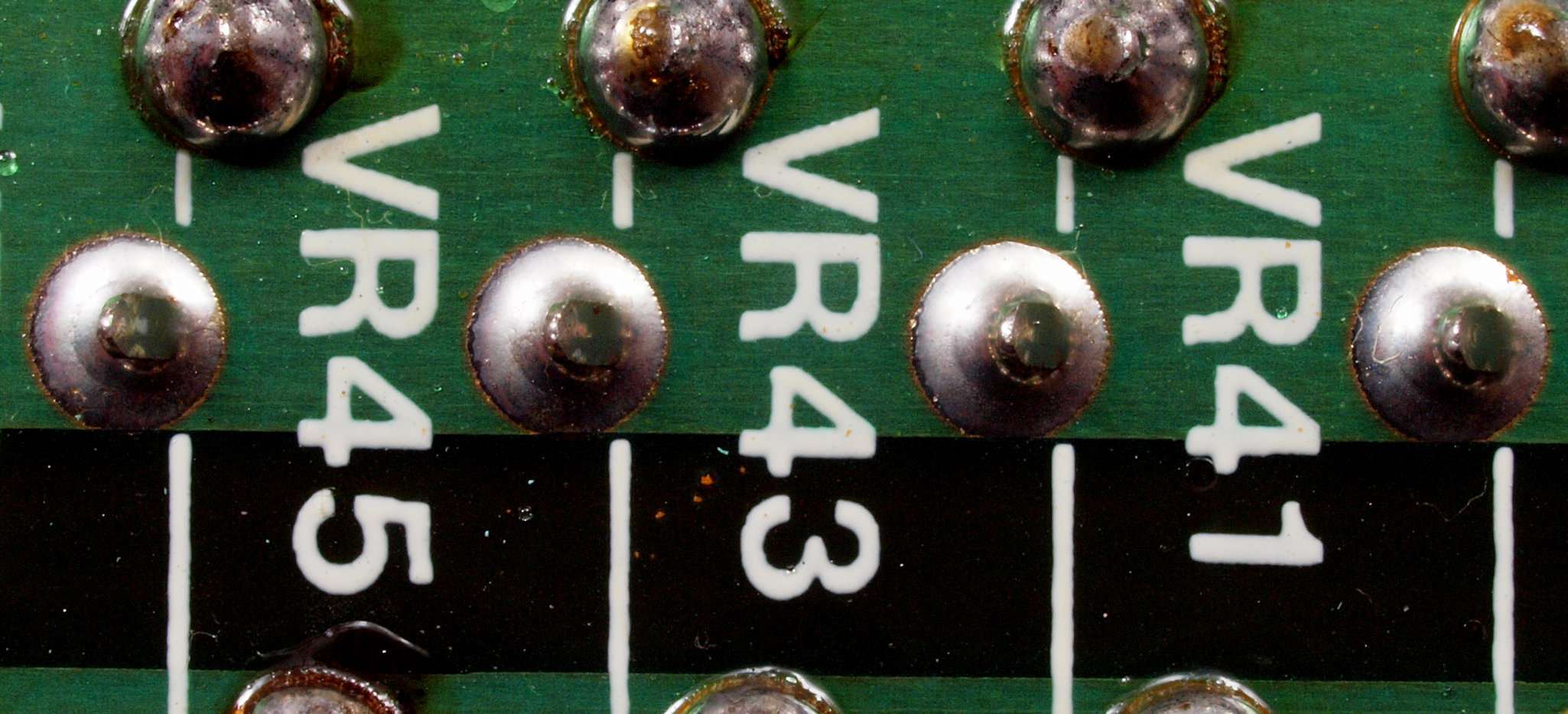

Ｃ７２２．　修理中　スライドＶＲ基板裏、半田不良ヶ所。
Ｃ７２３．　修理中　スライドＶＲ基板裏、半田不良ヶ所２。
Ｃ７２４．　修理中　スライドＶＲ基板裏、半田不良ヶ所３。
Ｃ７２５．　修理中　スライドＶＲ基板裏、半田不良ヶ所４。
Ｃ７２６．　修理中　スライドＶＲ基板裏、半田不良ヶ所５。
Ｃ７２７．　修理中　スライドＶＲ基板裏、半田不良ヶ所６。
Ｃ７２８．　修理中　スライドＶＲ基板裏、半田不良ヶ所７。
Ｃ７２９．　修理中　スライドＶＲ基板裏、半田不良ヶ所８。
Ｃ７３．　修理（半田補正）後　スライドＶＲ基板裏。　半田を全部やり直す。
Ｃ７４．　修理完成後　スライドＶＲ基板裏。　余分なフラックスを落として、コート液を塗る。
Ｃ７５．　修理前　スライドＶＲ基板裏　基板割。
Ｃ７６．　修理後　スライドＶＲ基板裏　基板割。
Ｃ８１．　修理前　入出力ＲＣＡ端子郡。
Ｃ８２．　修理中　入出力ＲＣＡ端子郡穴開け加工。

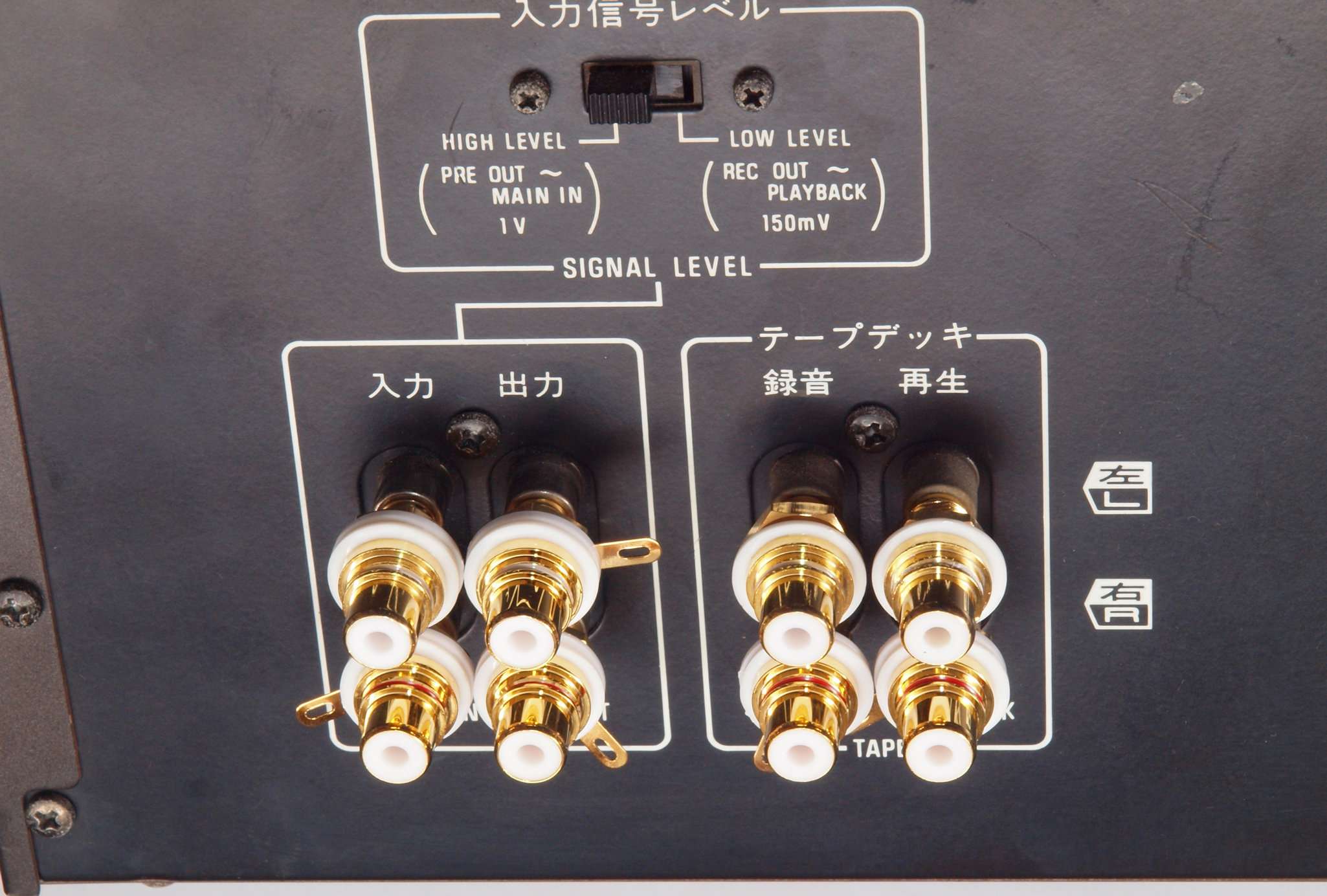

Ｃ８３．　修理（交換）後　入出力ＲＣＡ端子郡。
Ｃ９０．　修理中　パネルを取り修理。
Ｃ９１．　修理前　電源コード取り付け。
Ｃ９２．　修理中　電源コードを取り、３Ｐインレット取り付け位置。

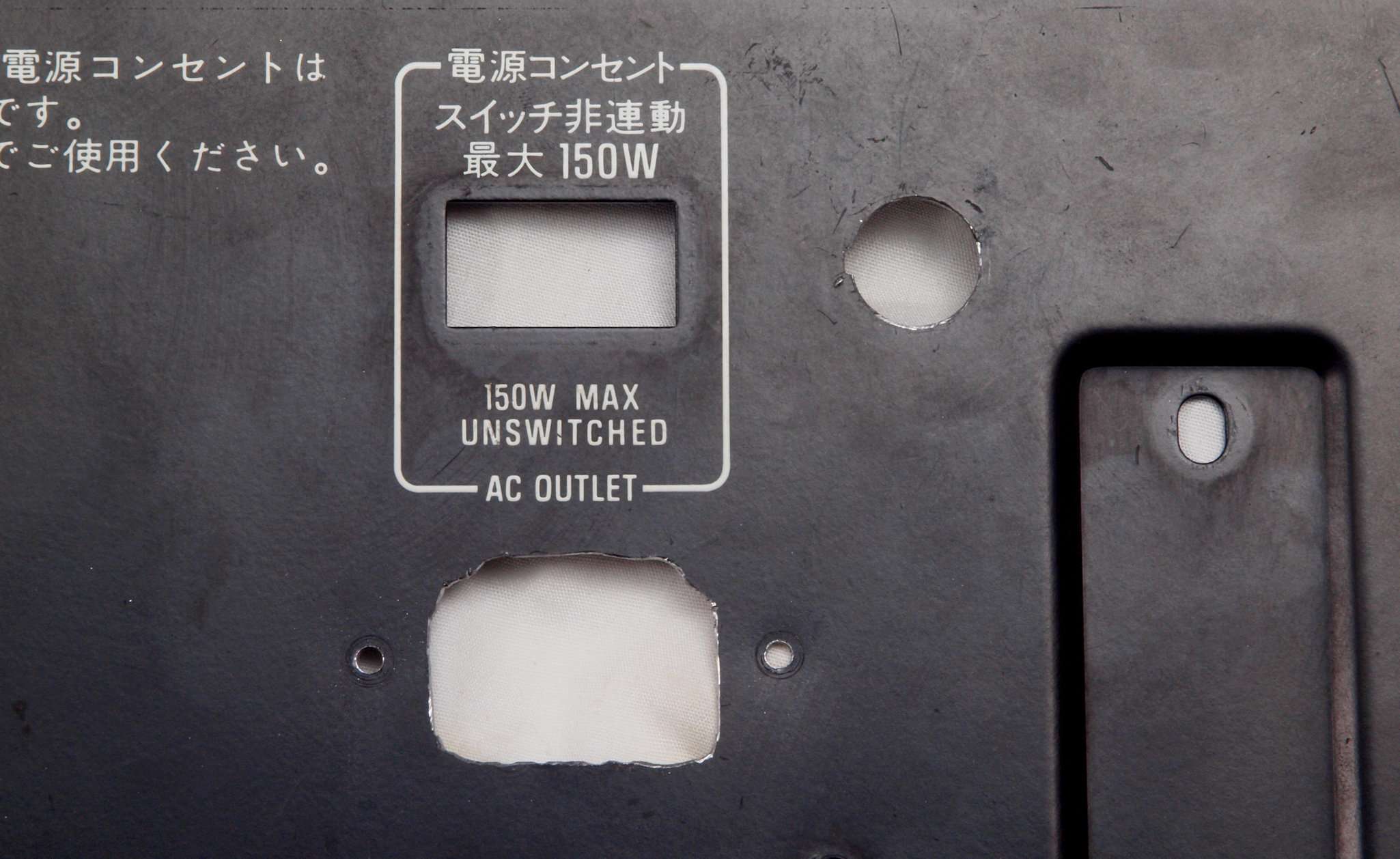

Ｃ９３．　修理中　３Ｐインレット取り付け穴加工。

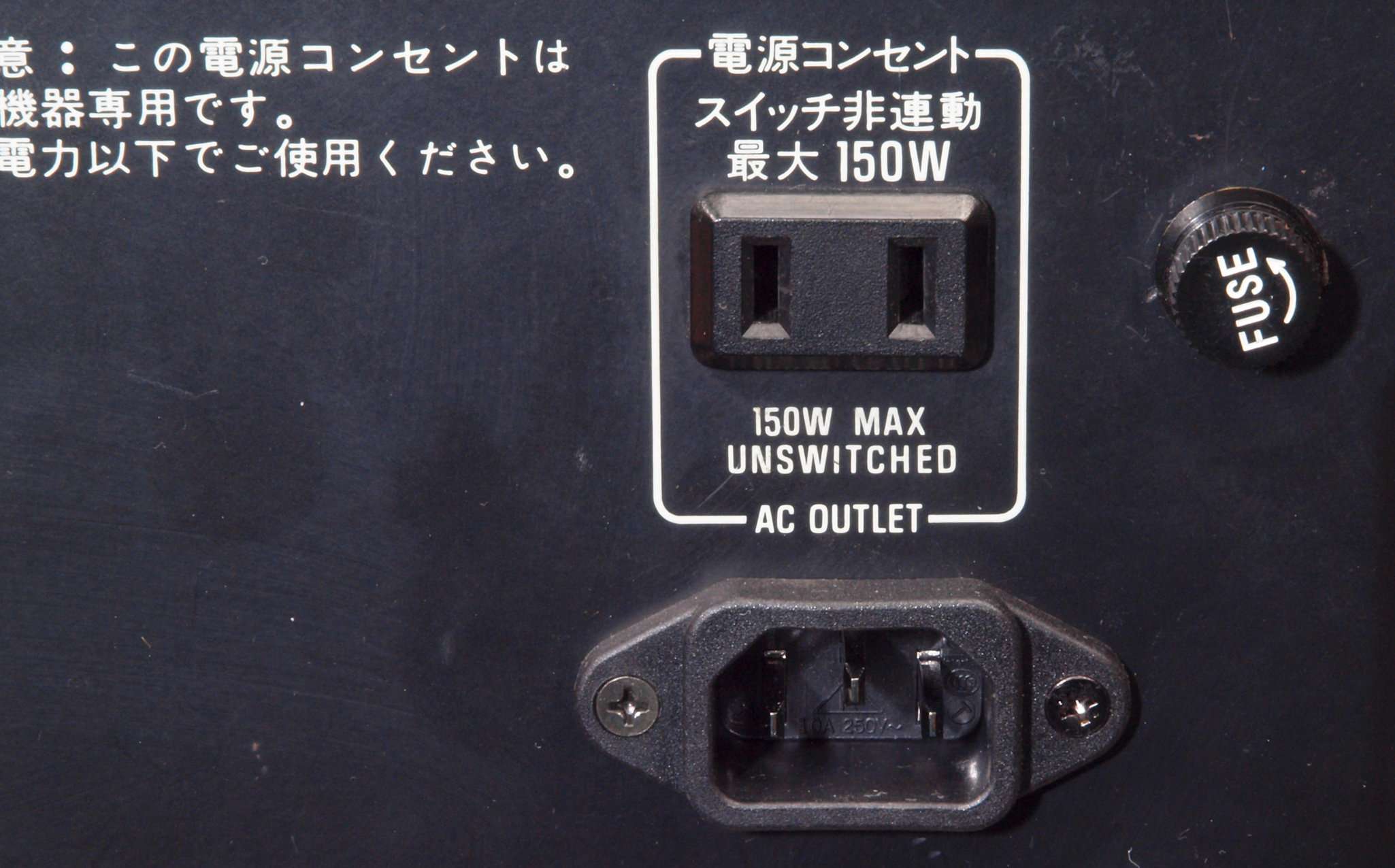

Ｃ９４．　修理後　３Ｐインレット取り付け。
Ｃ９５．　修理後　３Ｐインレット裏配線、しっかりとアース取る。

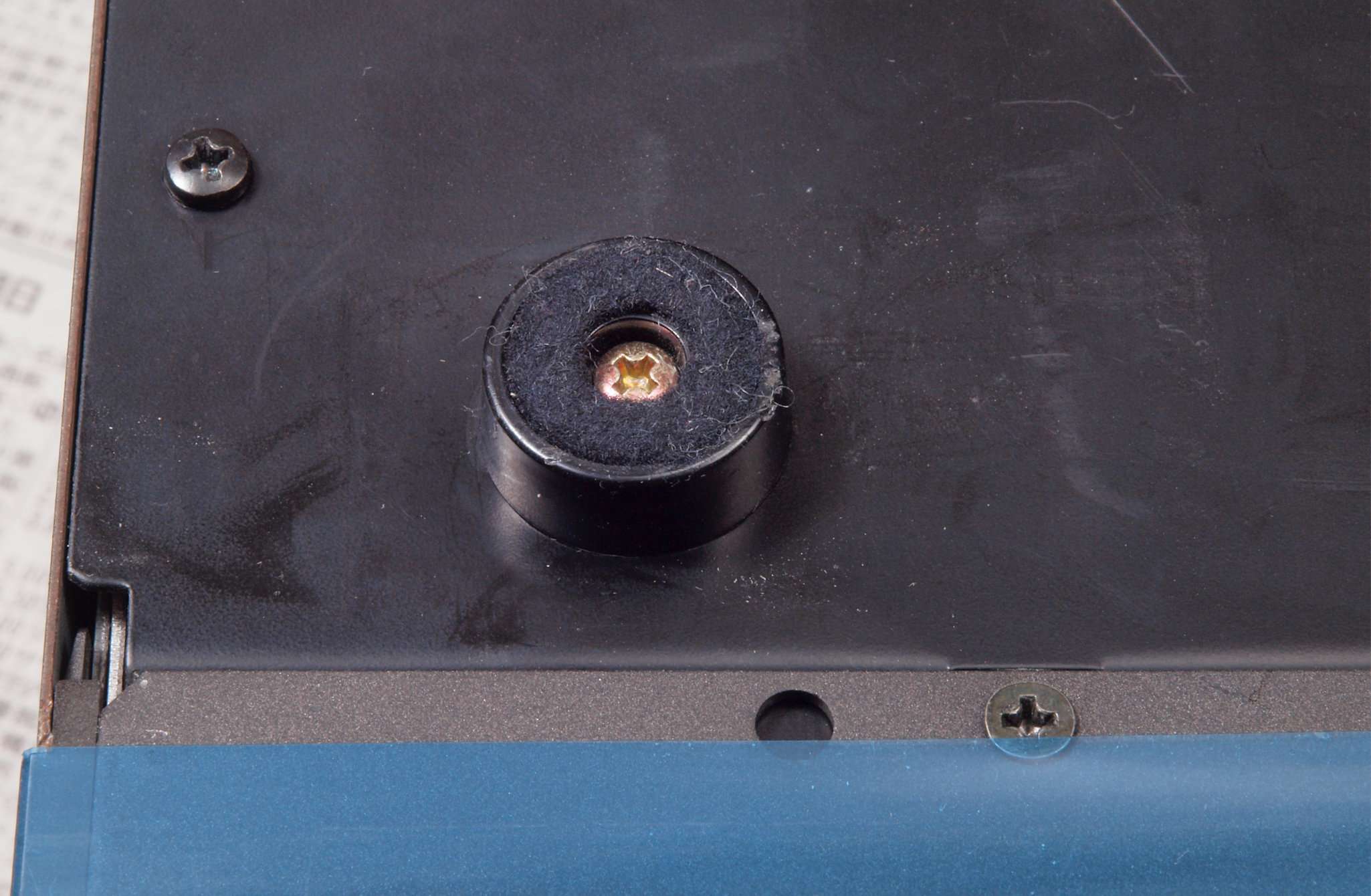

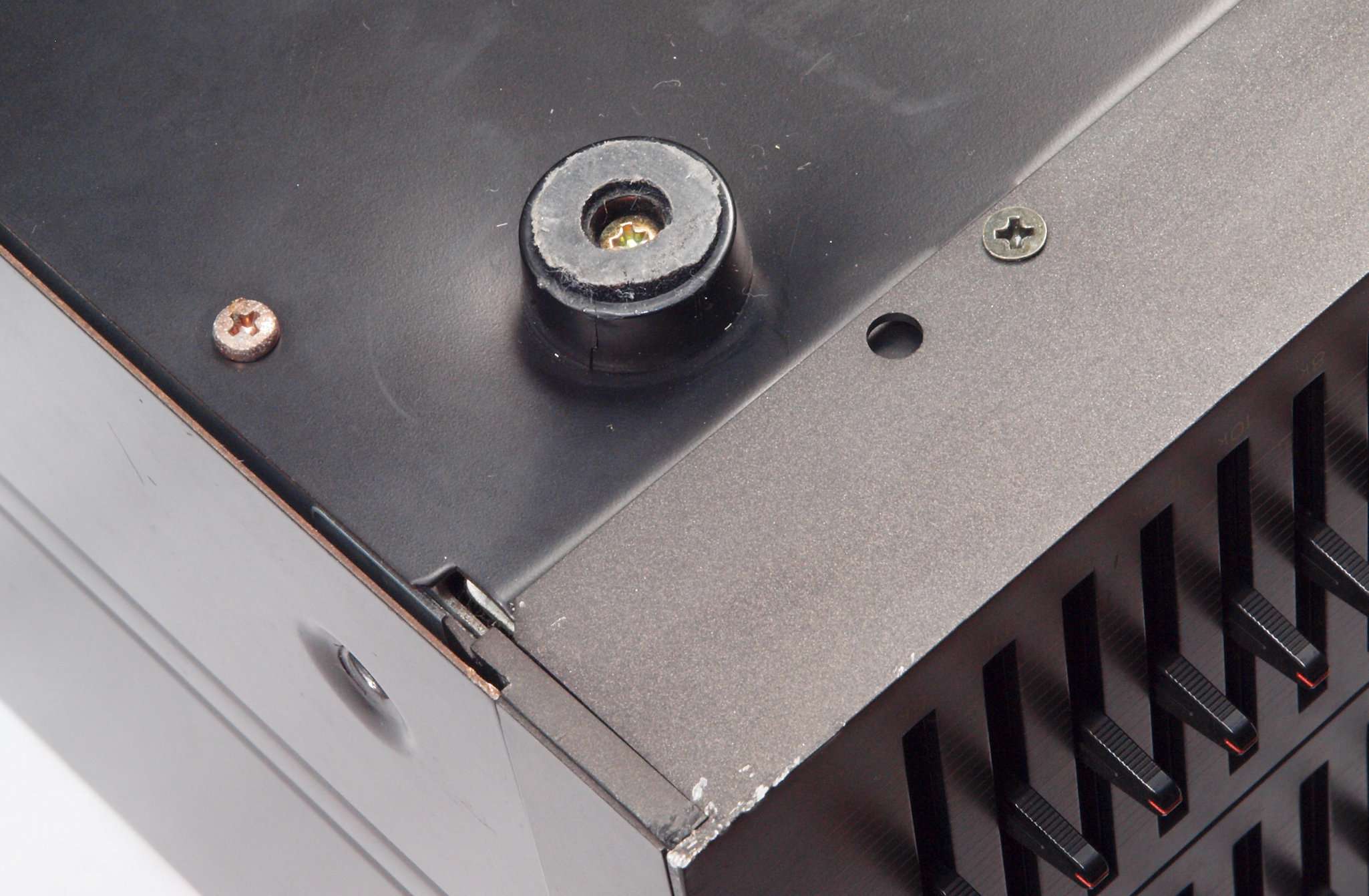

ＣＡ１．　修理前　下蓋前右側足周りの凹み。
ＣＡ２．　修理後　下蓋前右側足周りの凹み。

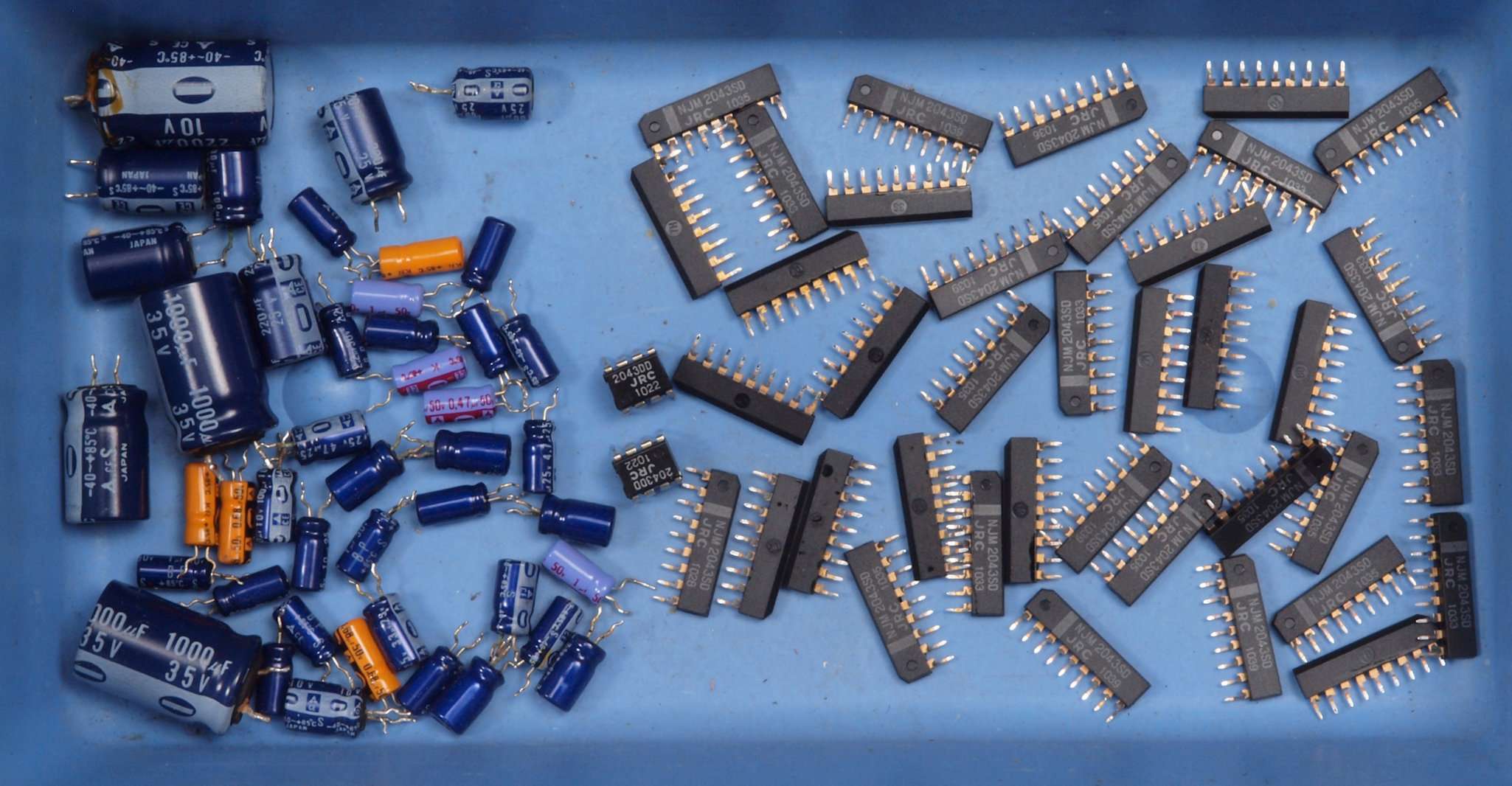

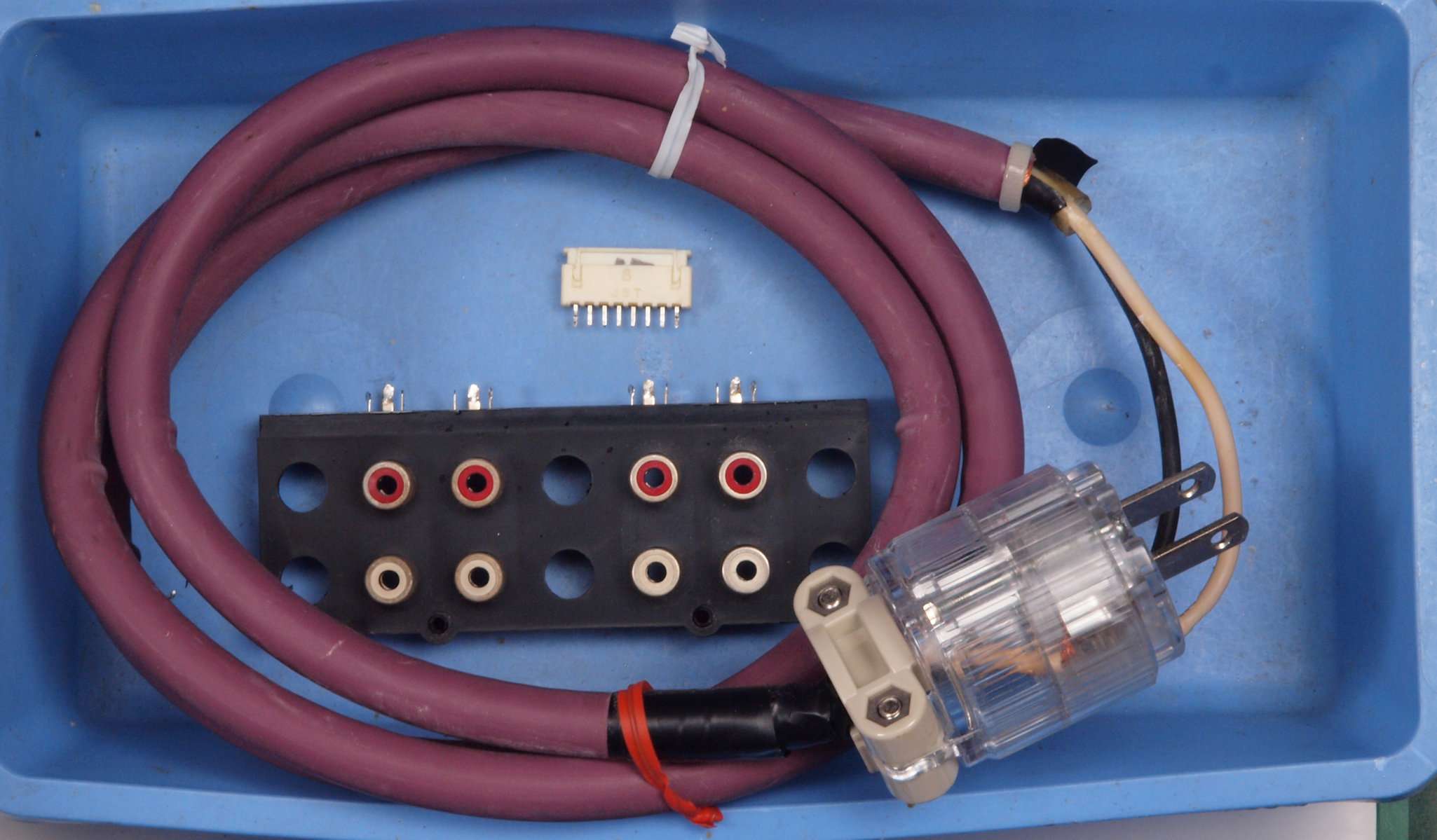

ＣＢ１．　交換部品

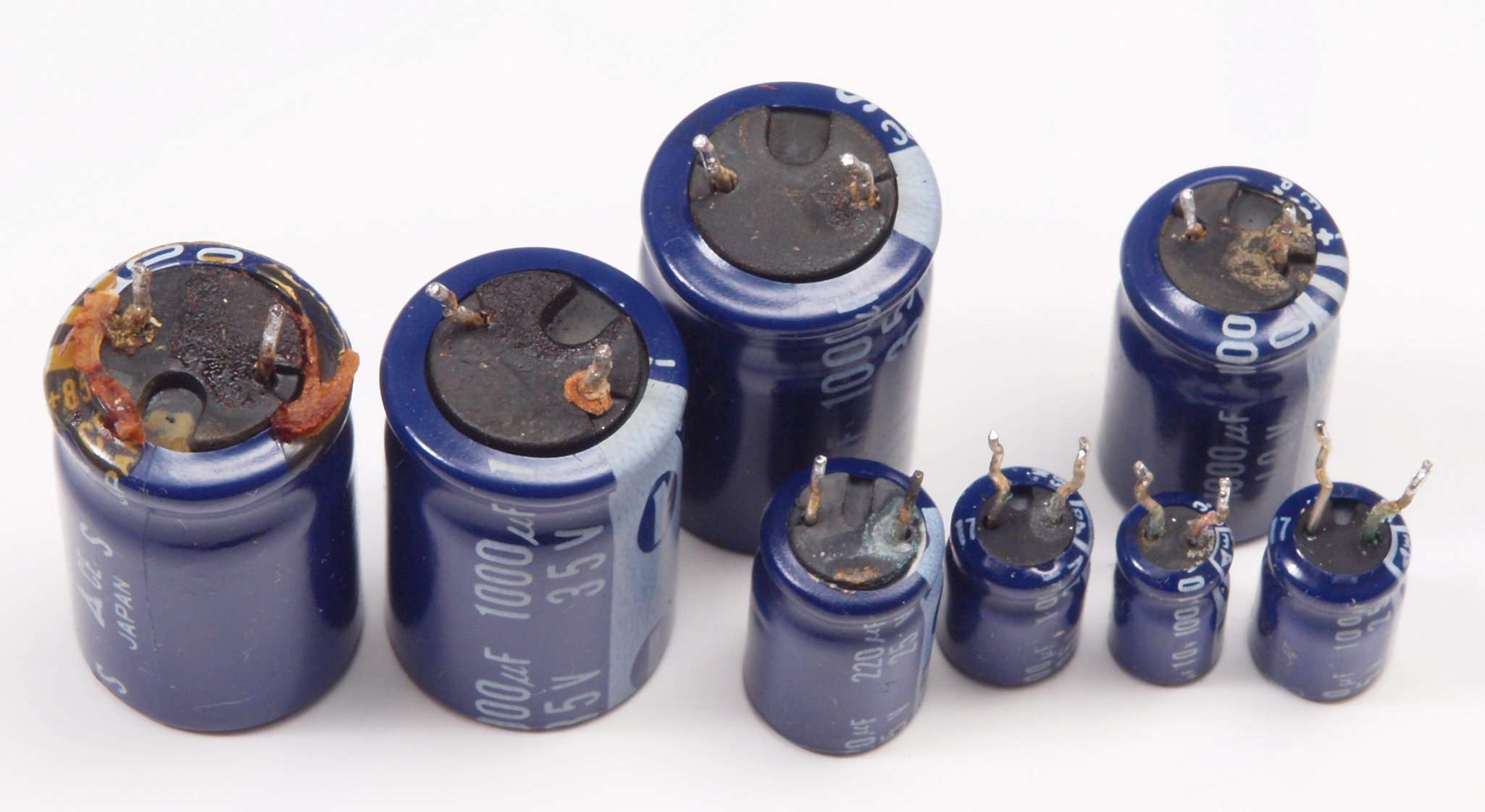

ＣＢ２．　交換部品　電源部液漏れ電解コンデンサー。

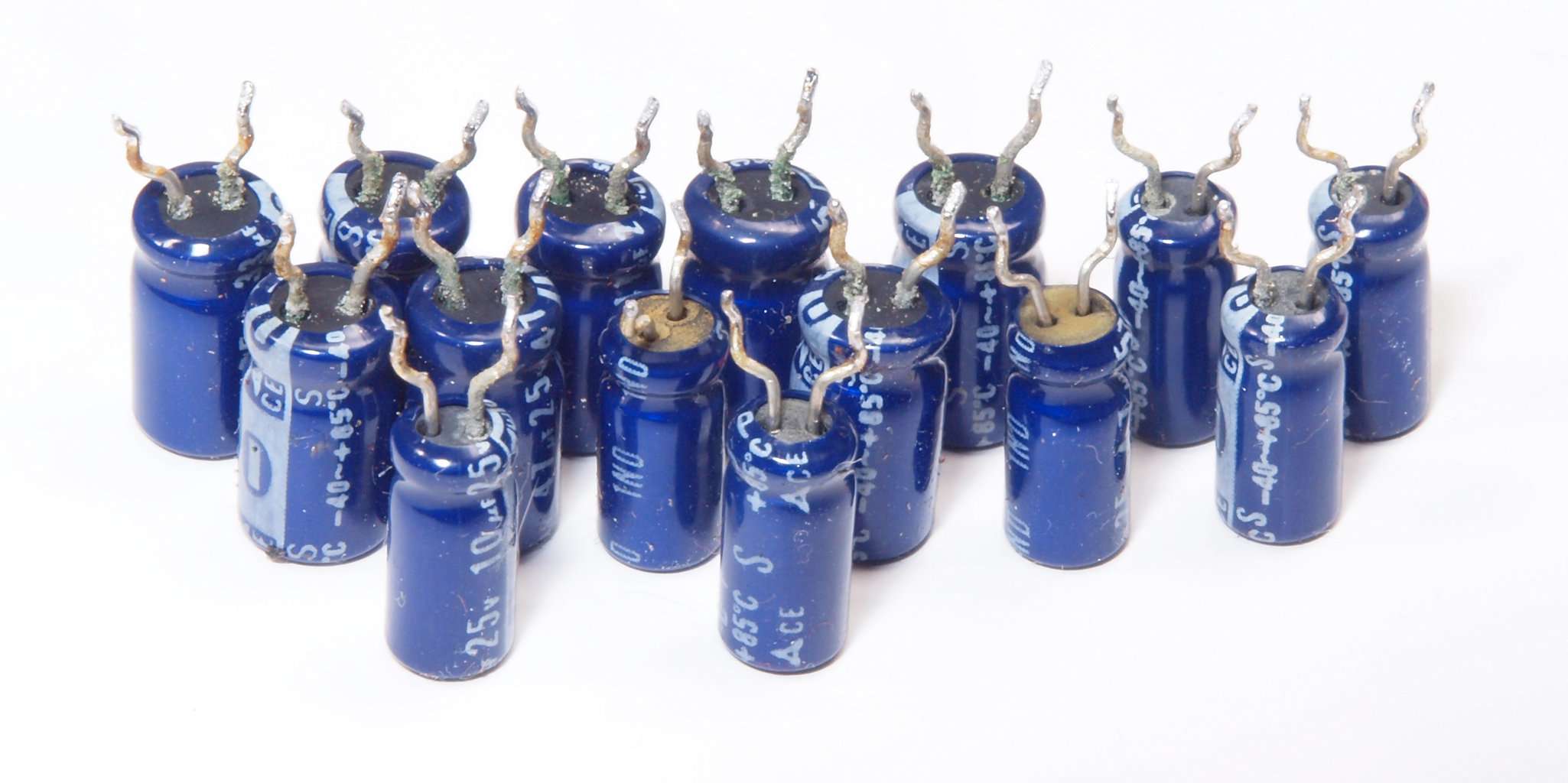

ＣＢ３．　交換部品　液漏れ電解コンデンサー。
ＣＣ１．　修理前　上から見る。
ＣＣ２．　修理後　上から見る。
ＣＣ３．　修理前　下から見る。
ＣＣ４．　修理後　下から見る。

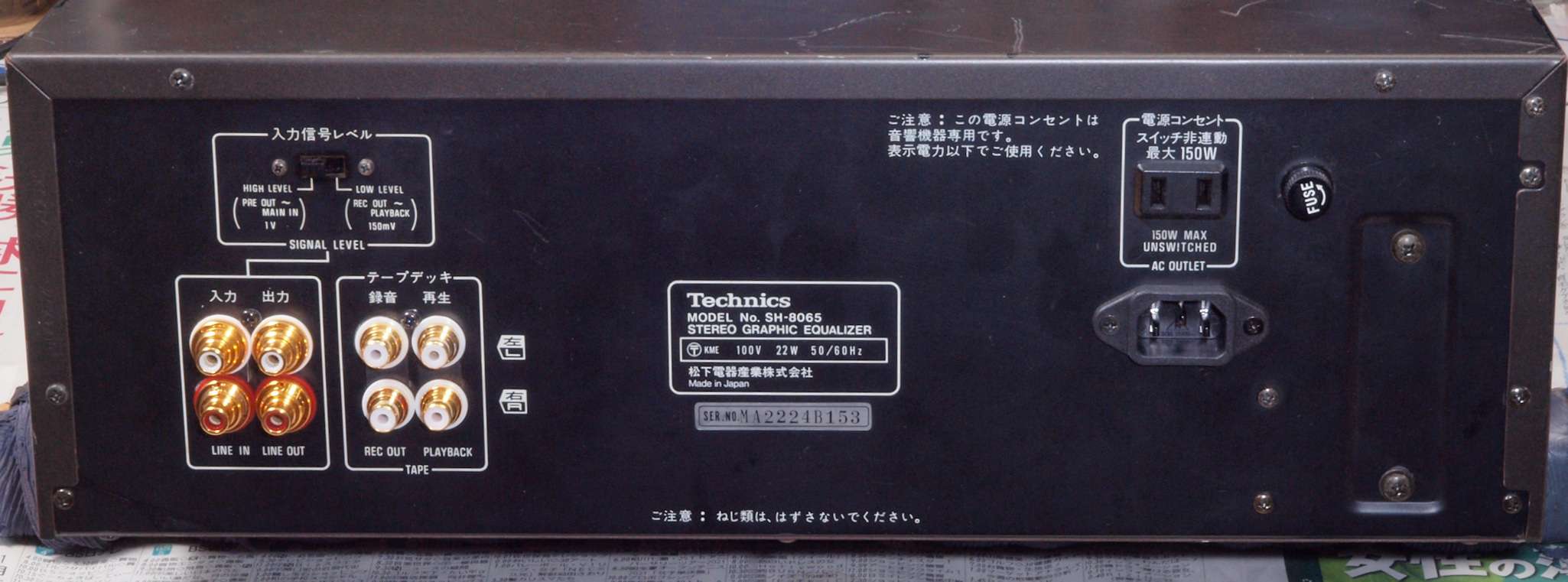

ＣＣ５．　完成　後から見る。
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

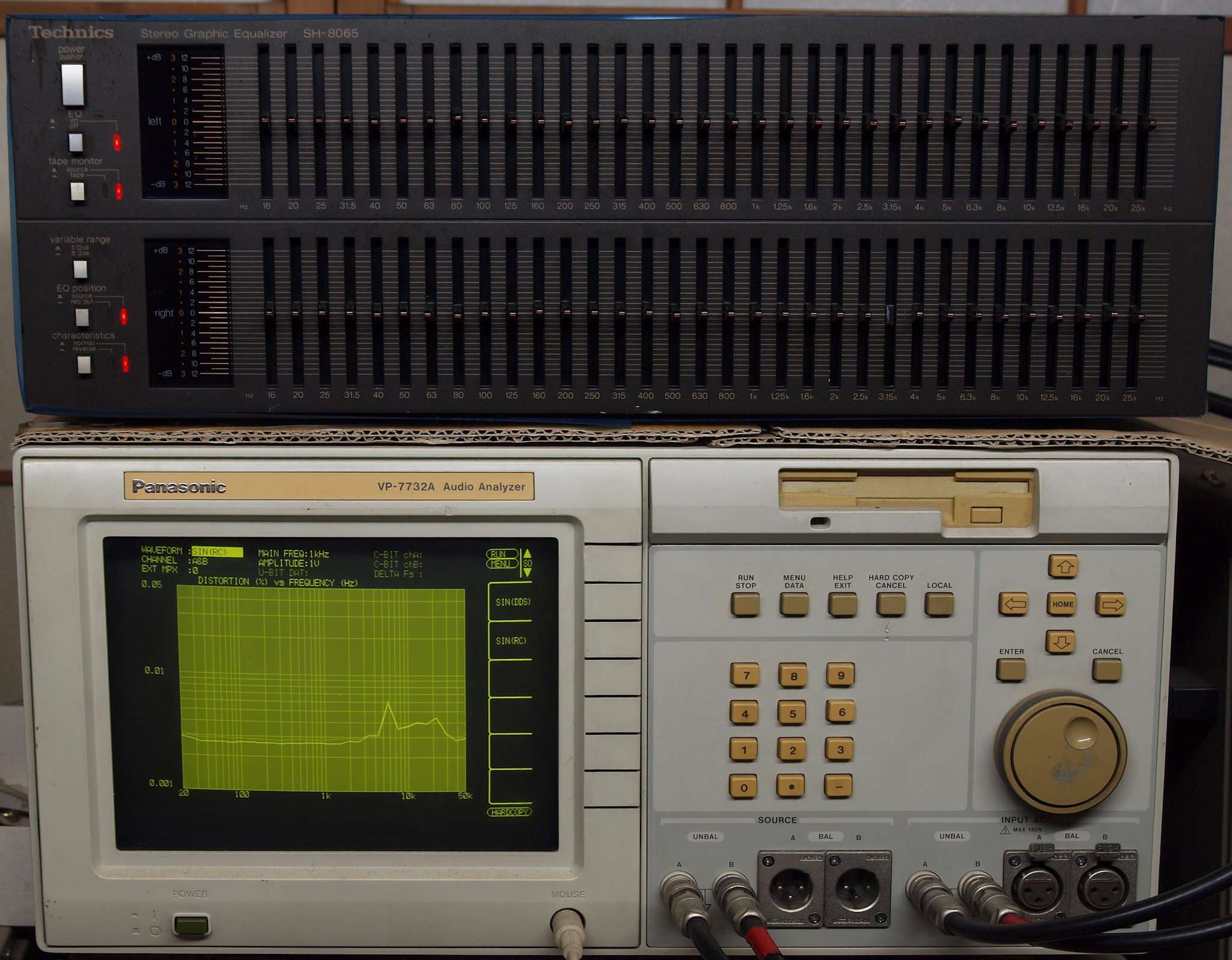

Ｅ０．　下のオーディオアナライザーＶＰ－７７３２Ａで自動測定。　　入力レベルは１Ｖ固定。

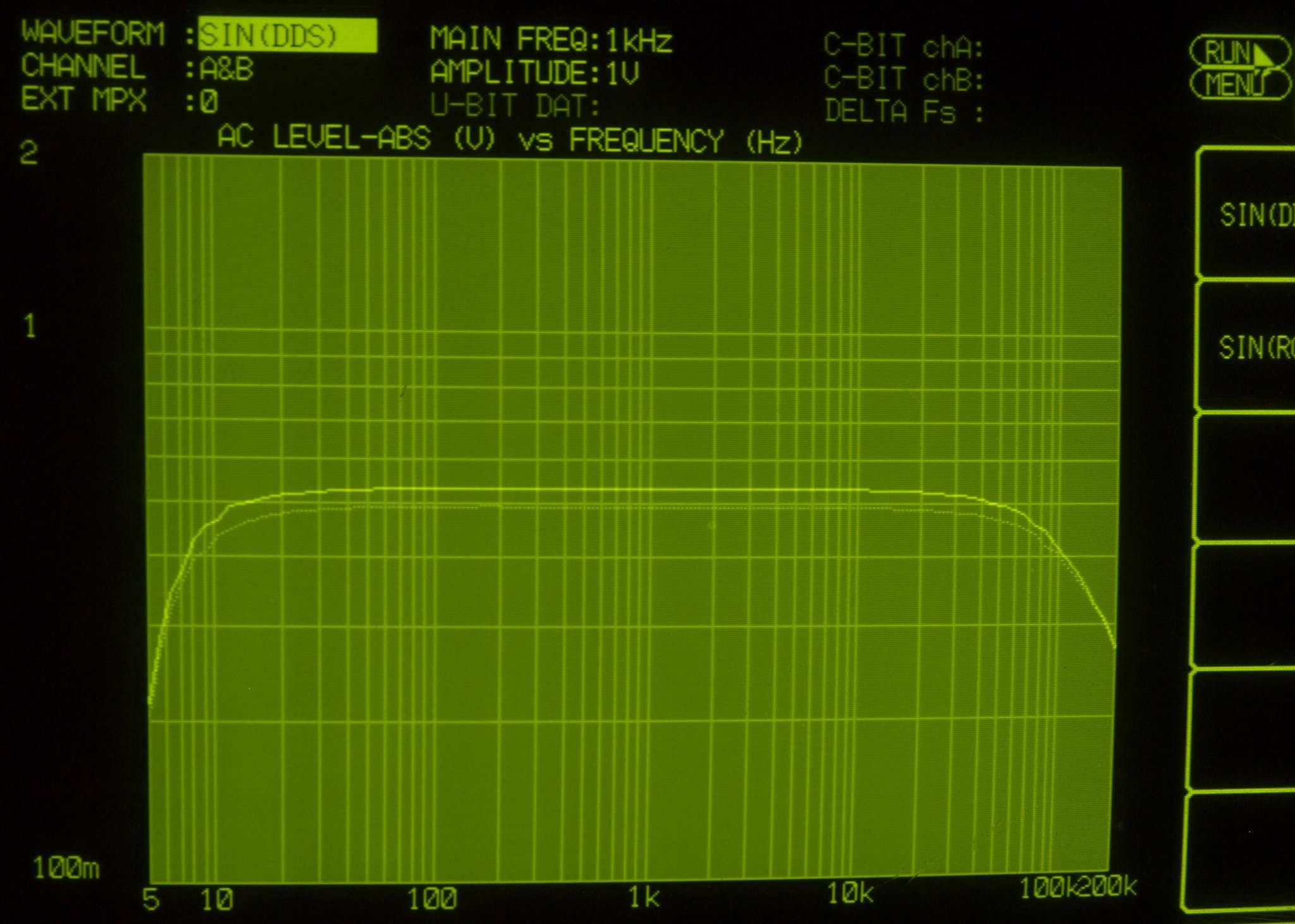

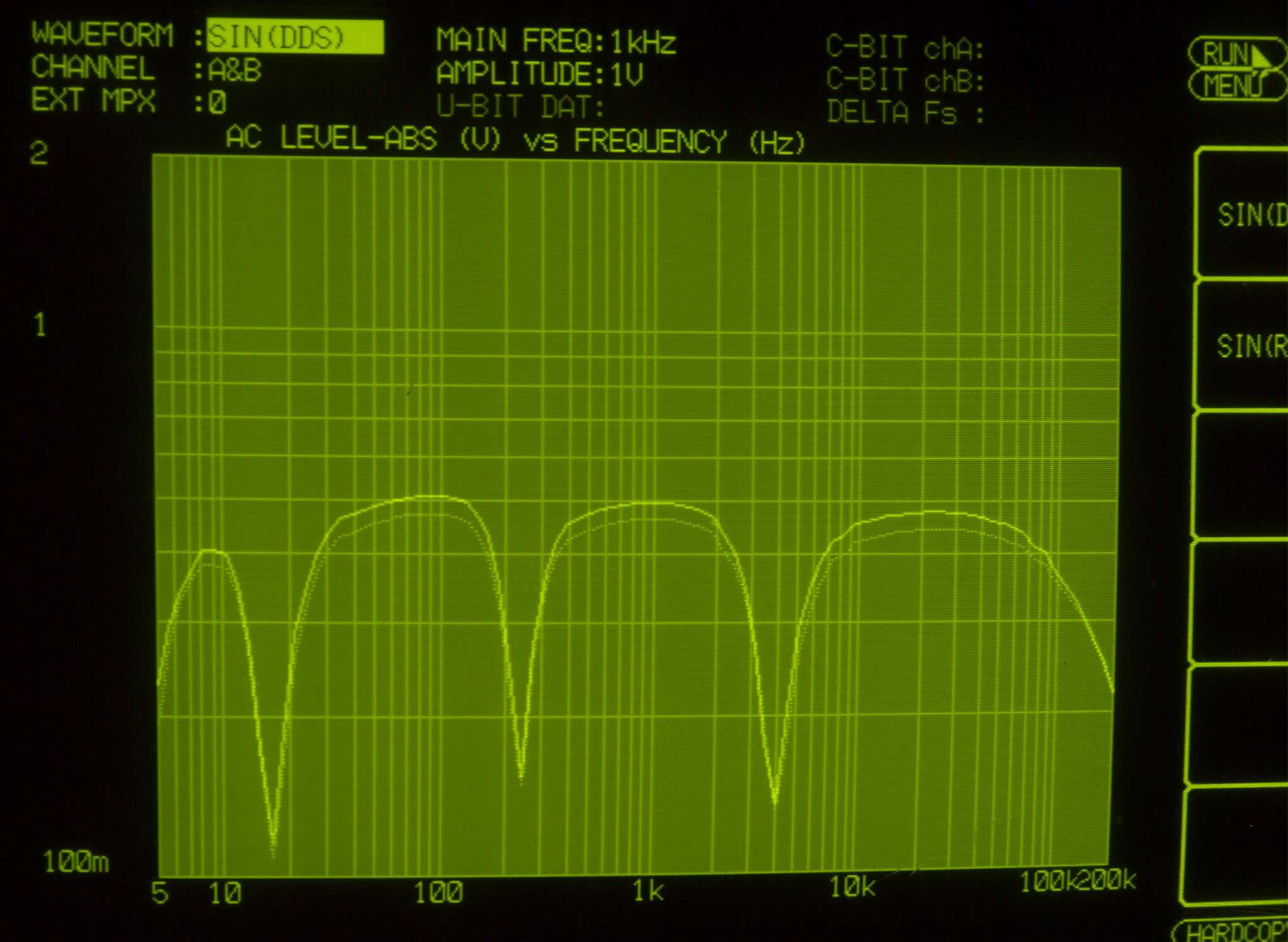

Ｅ１．　出力周波数特性　ＶＲ位置全て　０。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

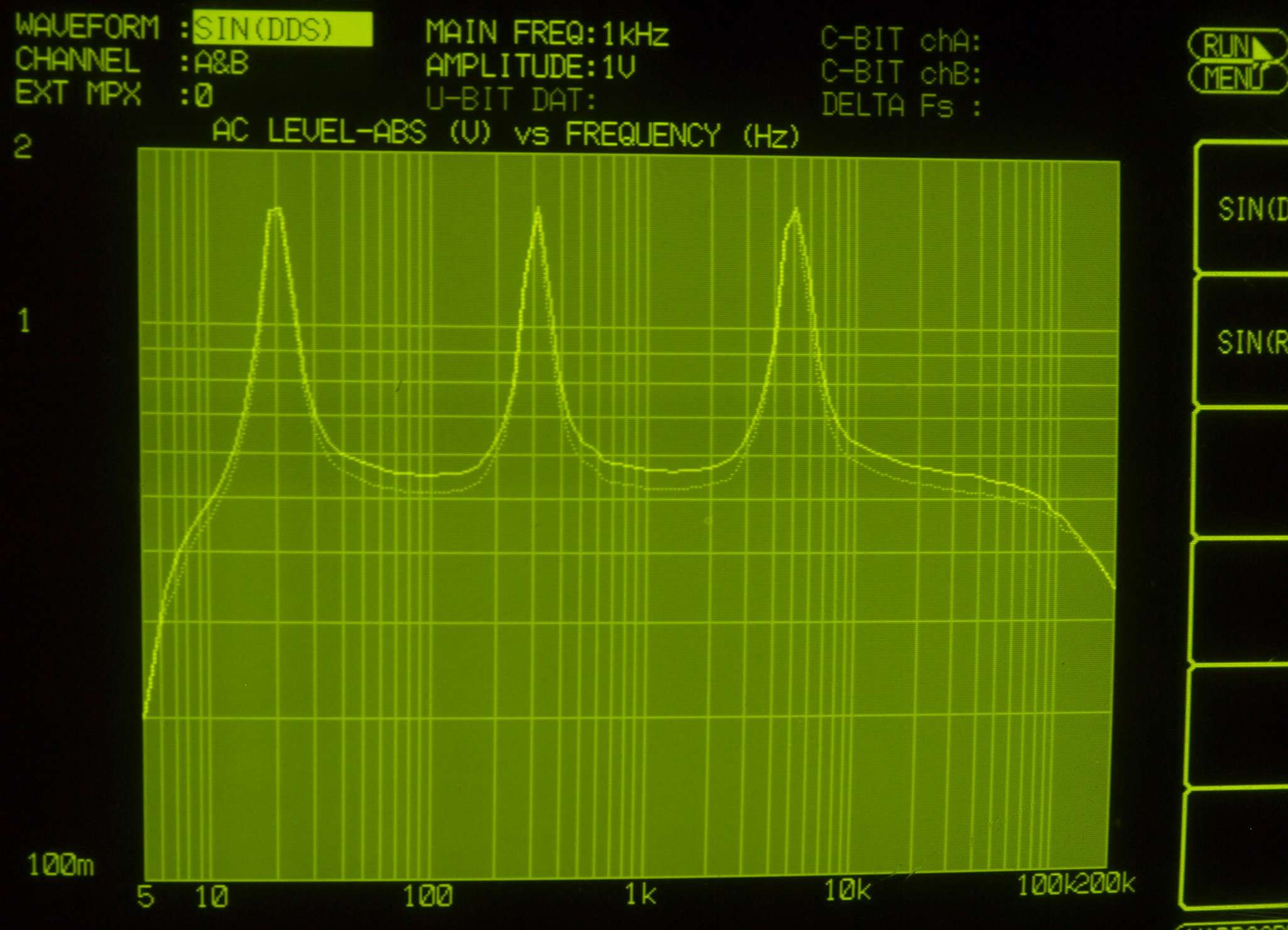

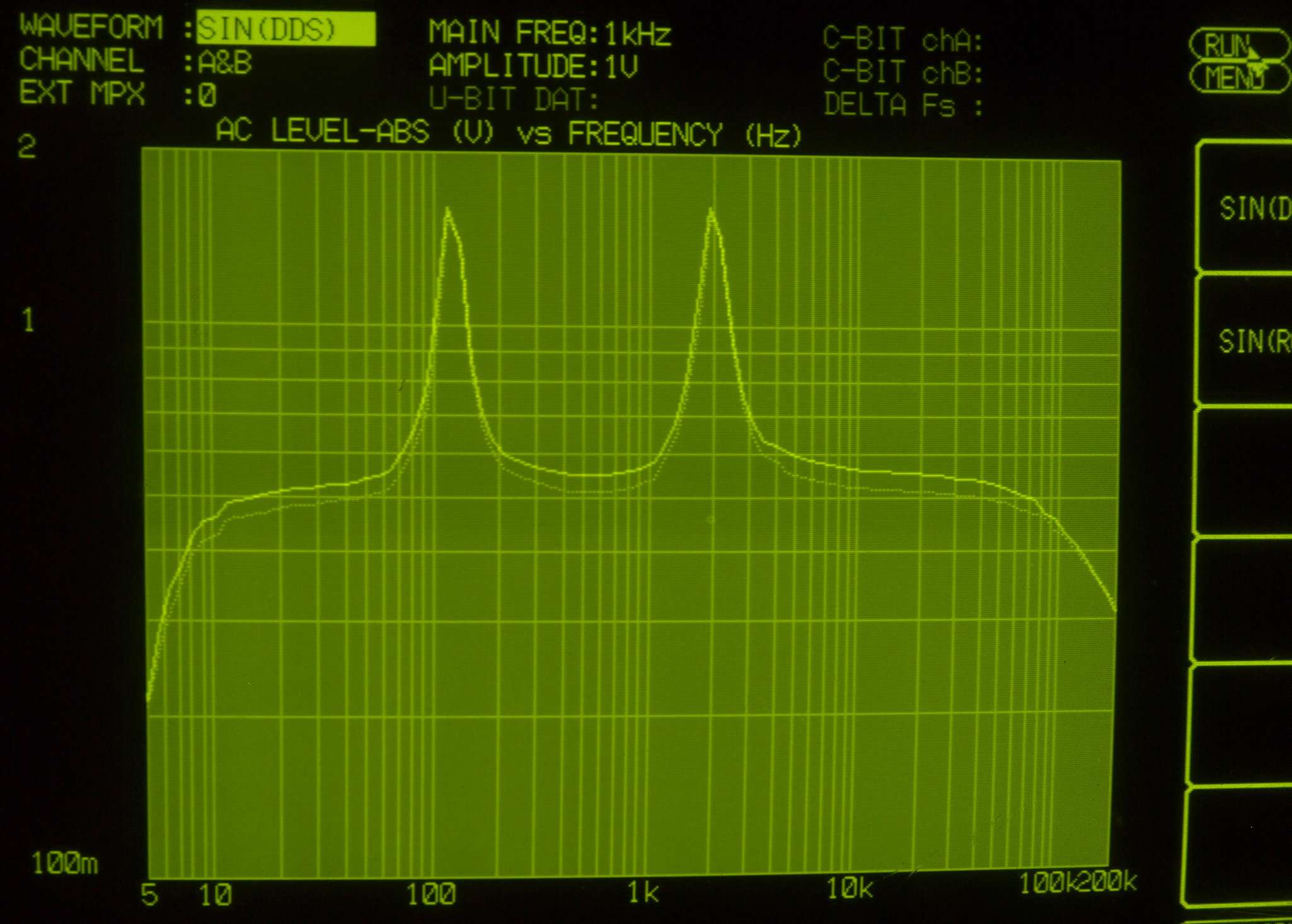

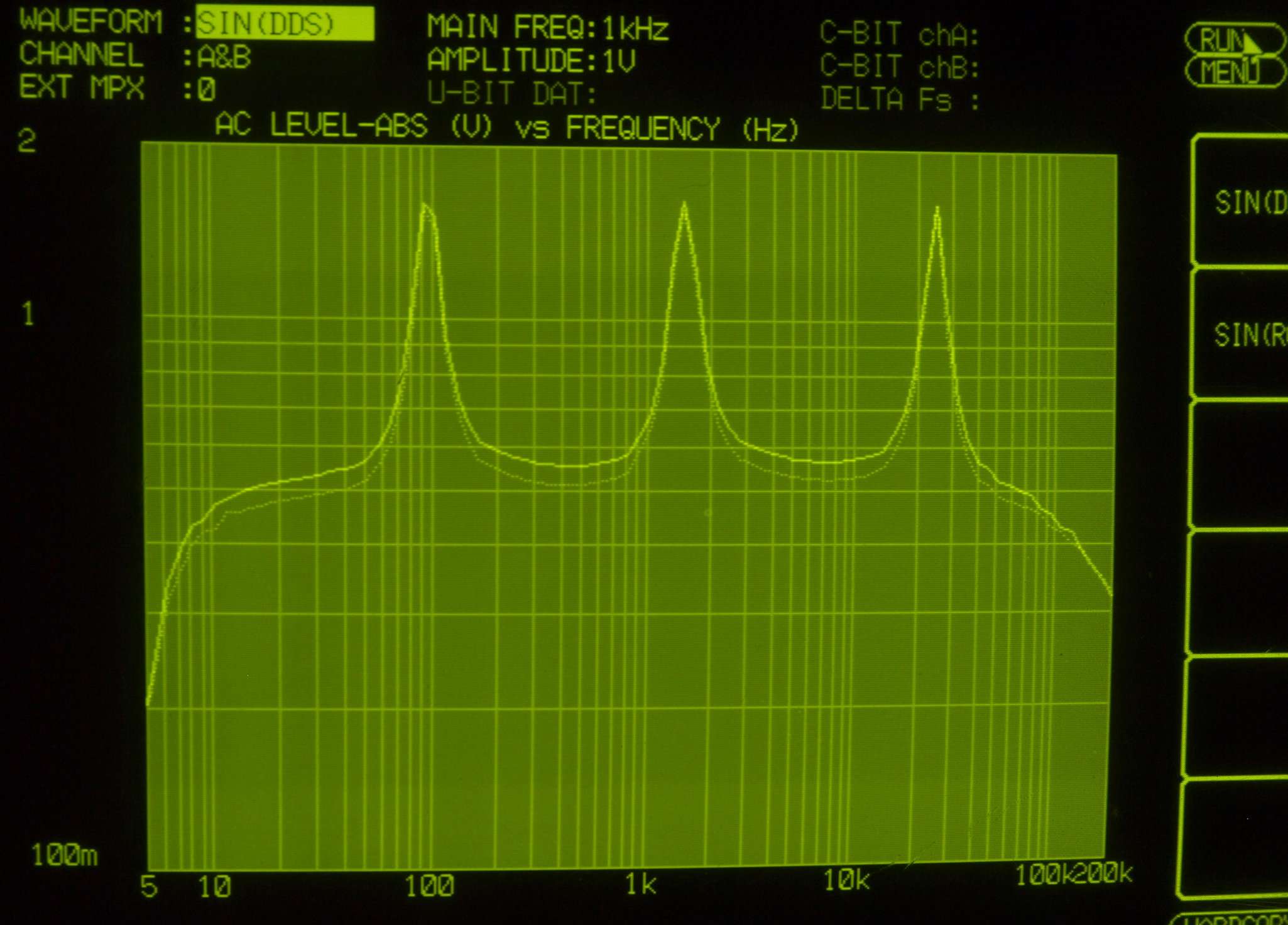

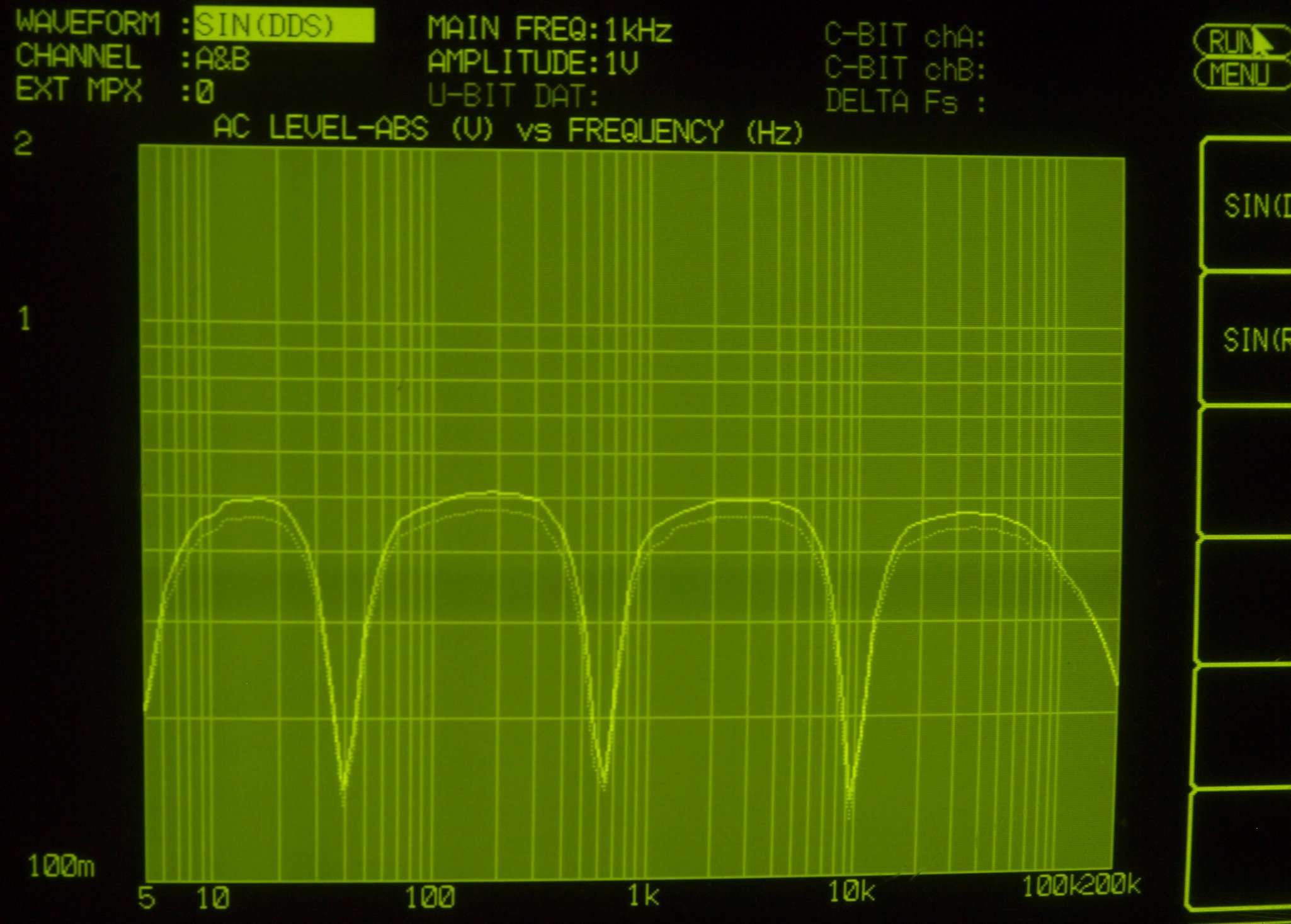

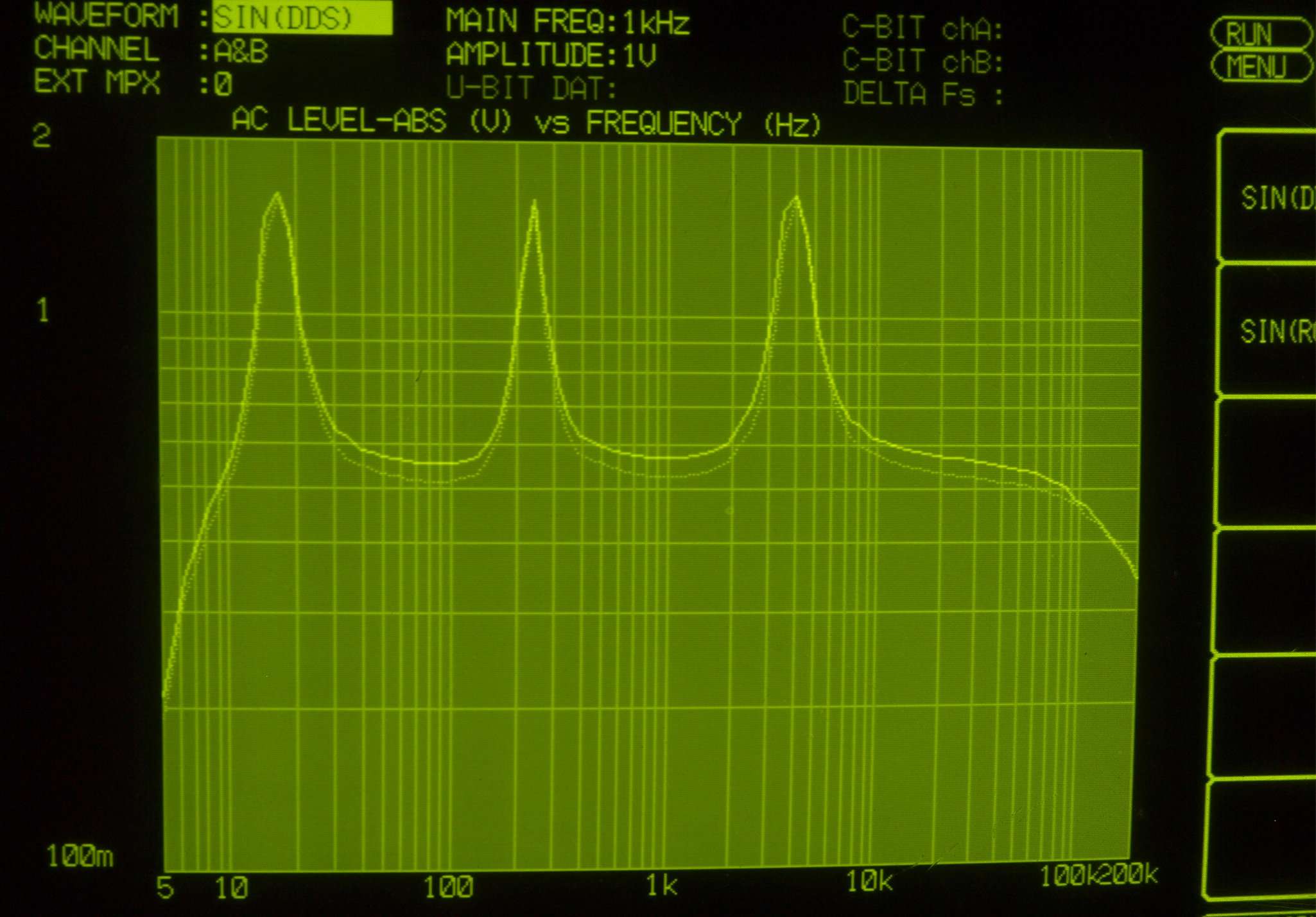

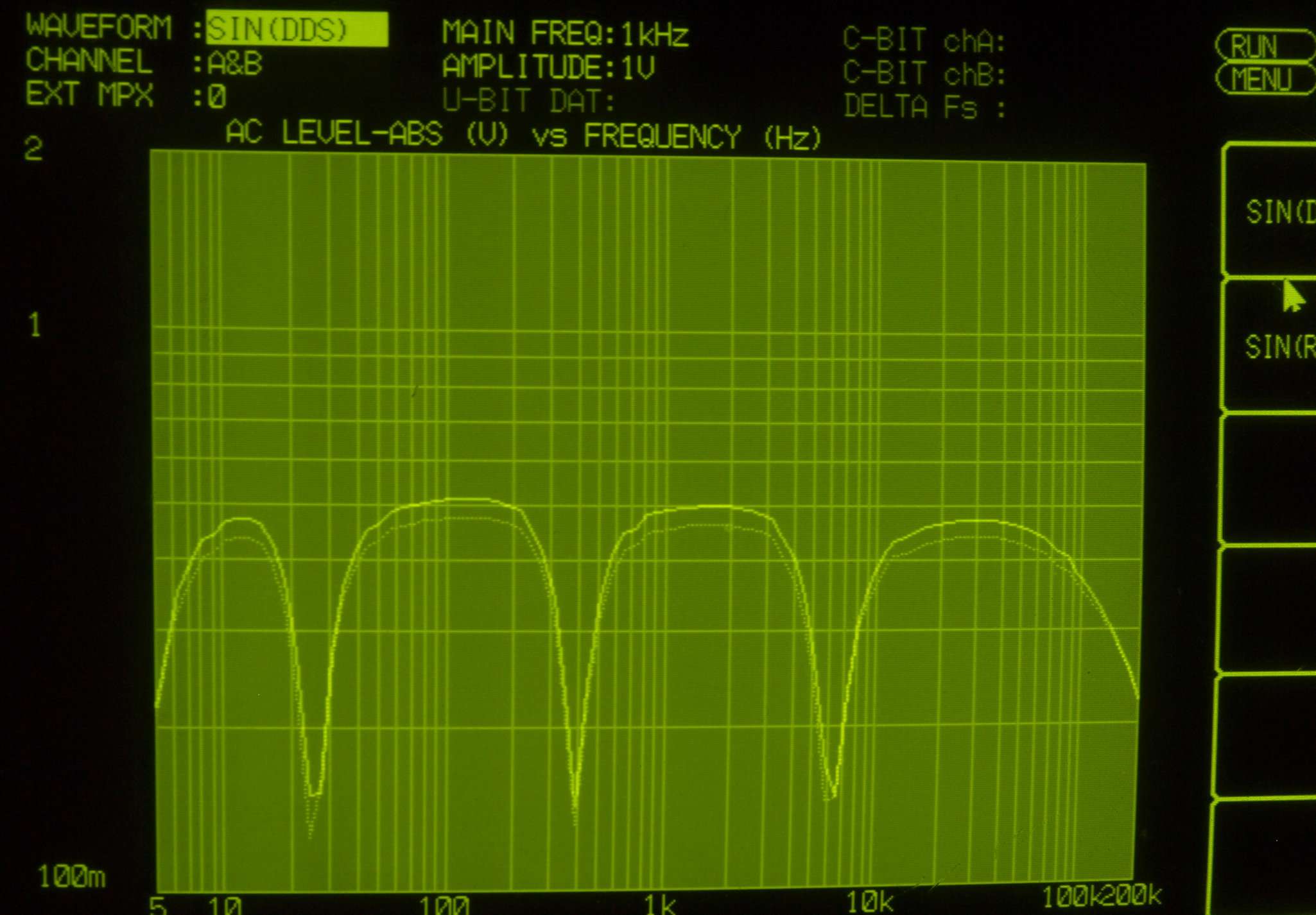

Ｅ１１．　フイルタ周波数　１６ＨＺ、　２５０ＨＺ、　４ＫＨＺ、　Ｍａｘｉｍｕｍ。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ１２．　フイルタ周波数　２０ＨＺ、　３１５ＨＺ、　５ＫＨＺ、　Ｍａｘｉｍｕｍ。

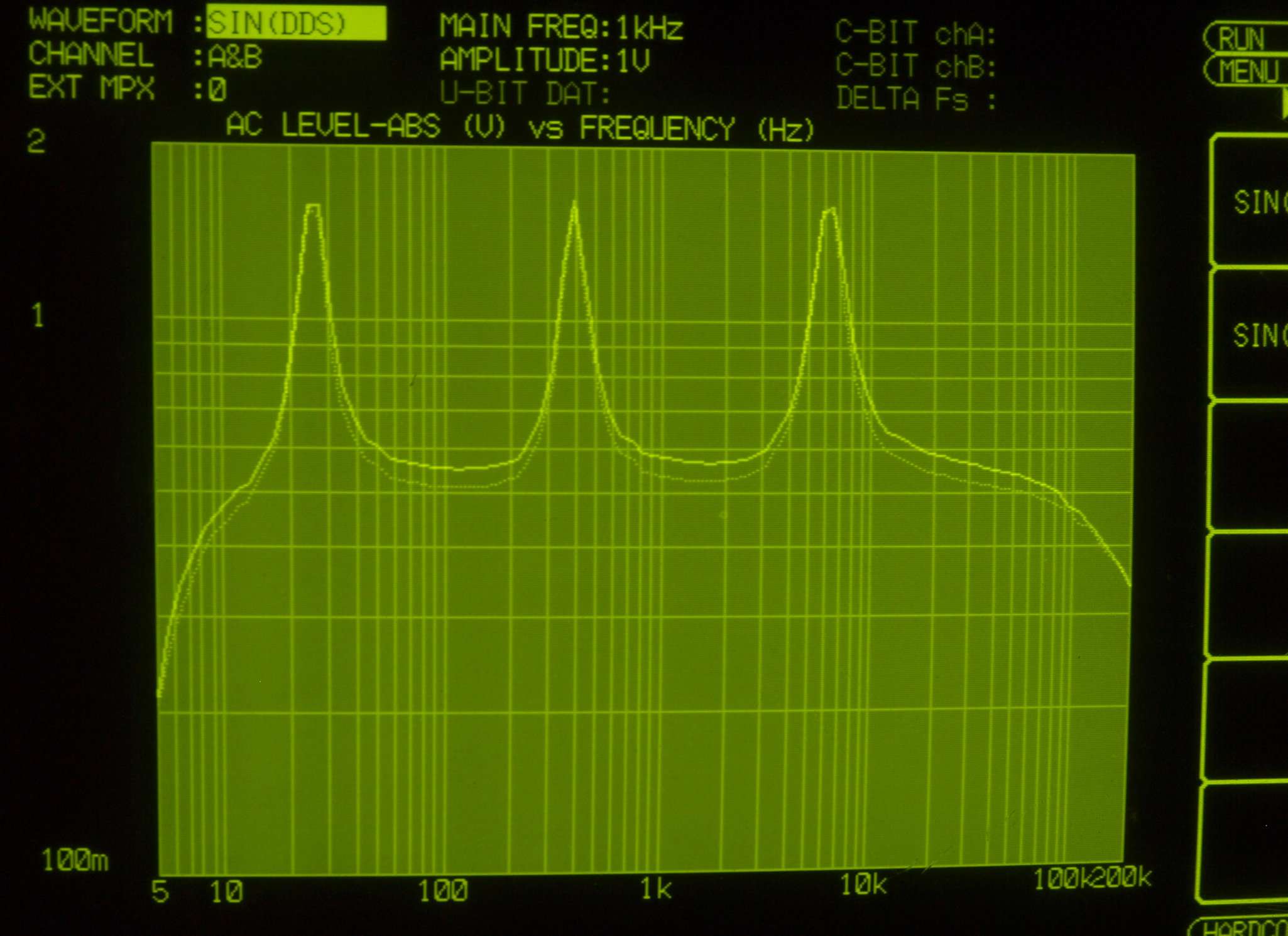

Ｅ１３．　フイルタ周波数　２５ＨＺ、　４００ＨＺ、　６．３ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１４．　フイルタ周波数　３１．５ＨＺ、　５００ＨＺ、　８ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１５．　フイルタ周波数　４０ＨＺ、　６３０ＨＺ、　１０ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１６．　フイルタ周波数　５０ＨＺ、　８００ＨＺ、　１２．５ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１７．　フイルタ周波数　６３ＨＺ、　１ＫＨＺ、　１６ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１８．　フイルタ周波数　８０ＨＺ、　１．２５ＫＨＺ、　２０ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１９．　フイルタ周波数　１００ＨＺ、　１．６ＫＨＺ、　２５ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１Ａ．　フイルタ周波数　１２５ＨＺ、　２ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１Ｂ．　フイルタ周波数　１６０ＨＺ、　２．５ＫＨＺ、　Ｍａｘｉｍｕｍ。
Ｅ１Ｃ．　フイルタ周波数　２００ＨＺ、　３．１５ＫＨＺ、　Ｍａｘｉｍｕｍ。

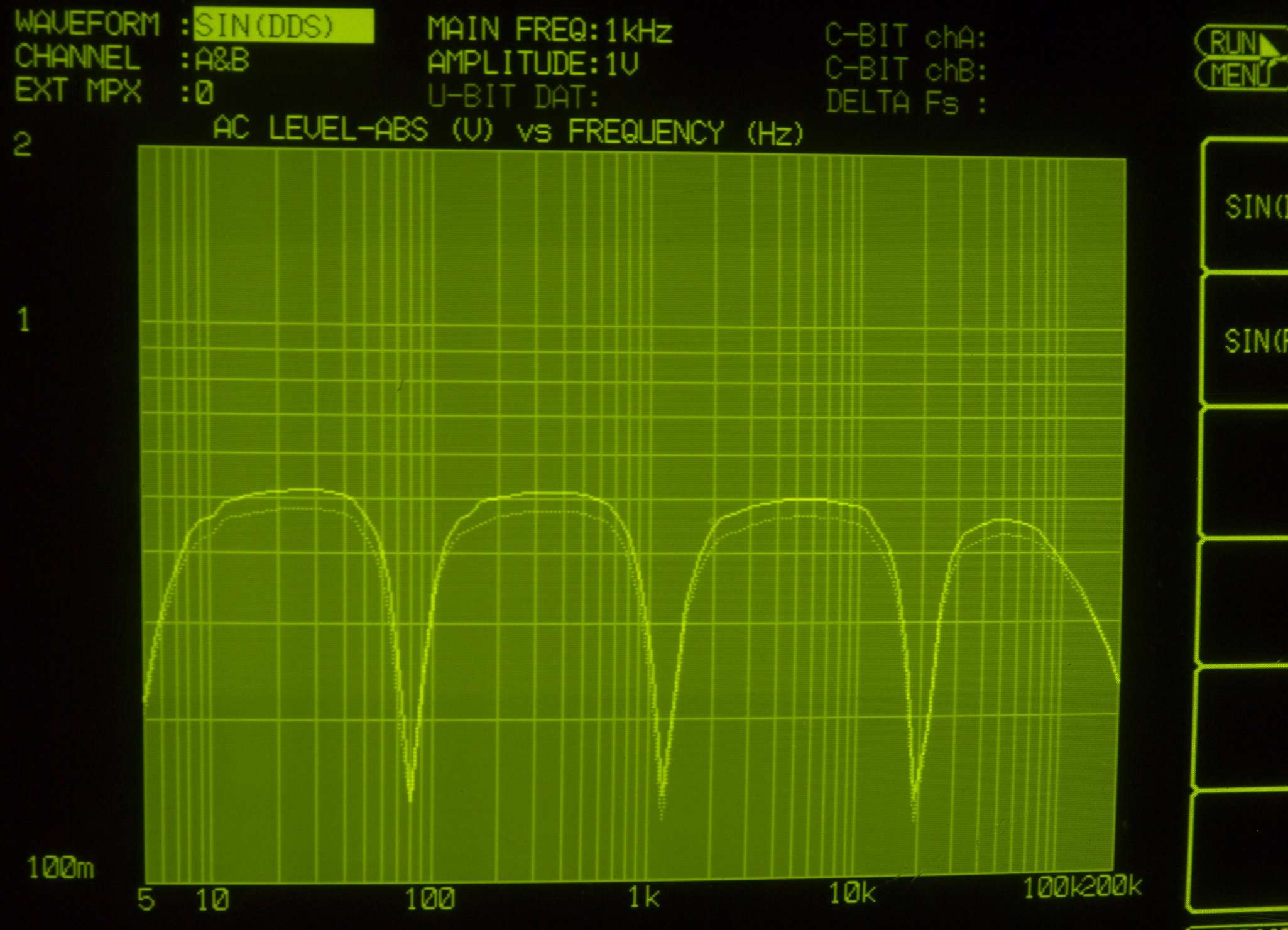

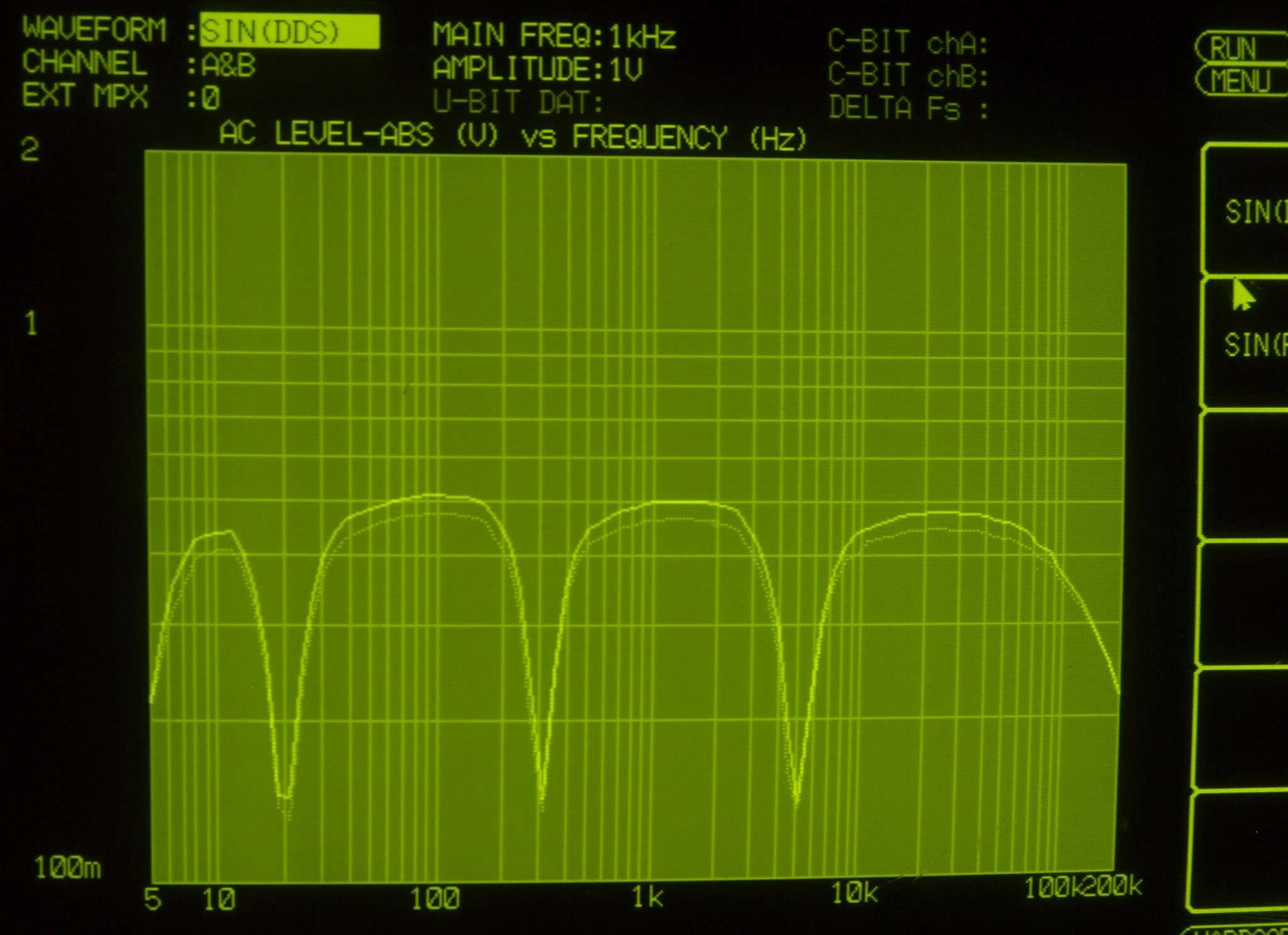

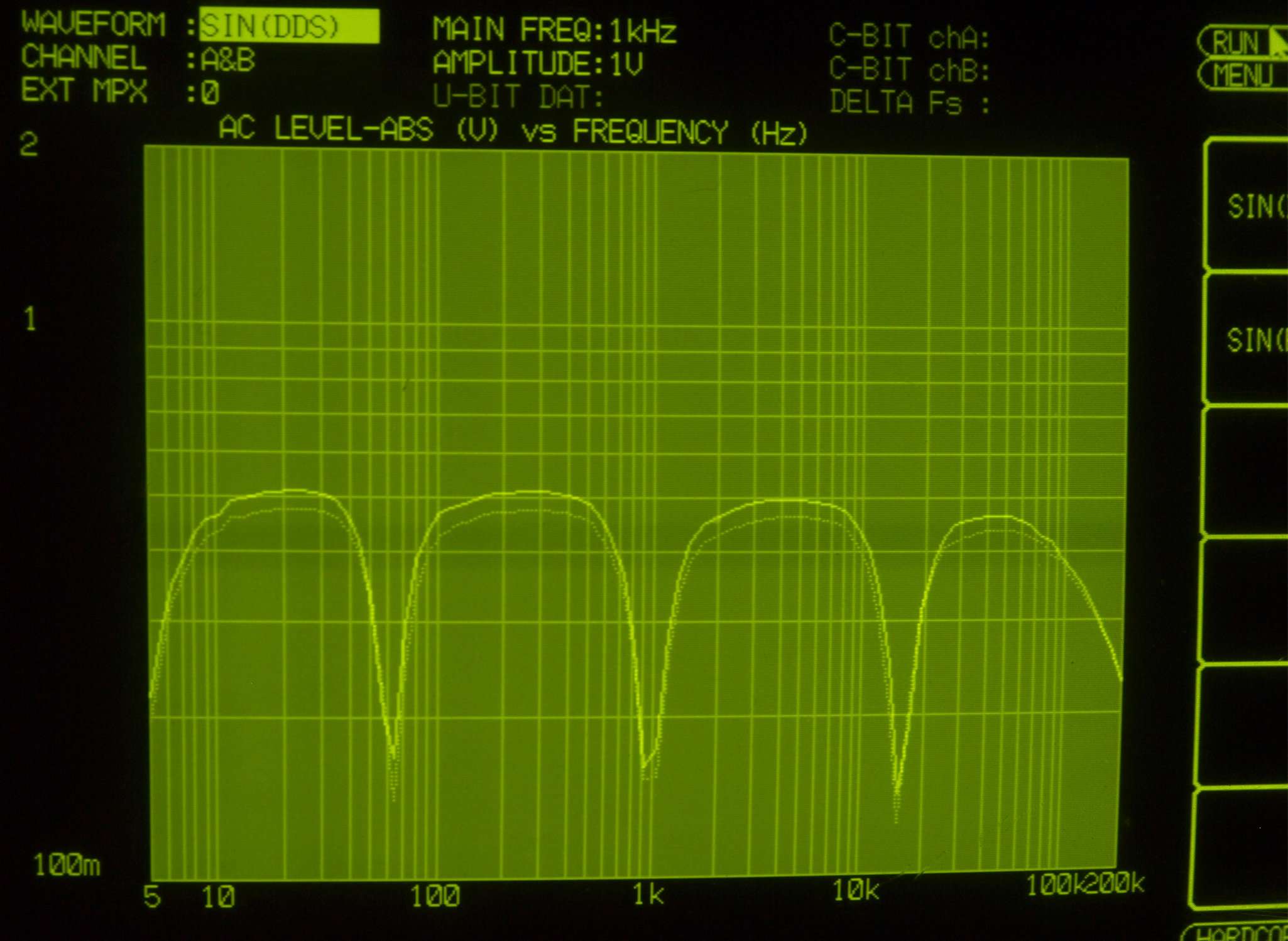

Ｅ２１．　フイルタ周波数　１６ＨＺ、　２５０ＨＺ、　４ＫＨＺ、　Ｍｉｎｉｍｕｍ。　左出力＝薄（細い）色、右出力＝濃い（太い）色。
Ｅ２２．　フイルタ周波数　２０ＨＺ、　３１５ＨＺ、　５ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２３．　フイルタ周波数　２５ＨＺ、　４００ＨＺ、　６．３ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２４．　フイルタ周波数　３１．５ＨＺ、　５００ＨＺ、　８ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２５．　フイルタ周波数　４０ＨＺ、　６３０ＨＺ、　１０ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２６．　フイルタ周波数　５０ＨＺ、　８００ＨＺ、　１２．５ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２７．　フイルタ周波数　６３ＨＺ、　１ＫＨＺ、　１６ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２８．　フイルタ周波数　８０ＨＺ、　１．２５ＫＨＺ、　２０ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２９．　フイルタ周波数　１００ＨＺ、　１．６ＫＨＺ、　２５ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２Ａ．　フイルタ周波数　１２５ＨＺ、　２ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２Ｂ．　フイルタ周波数　１６０ＨＺ、　２．５ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ２Ｃ．　フイルタ周波数　２００ＨＺ、　３．１５ＫＨＺ、　Ｍｉｎｉｍｕｍ。
Ｅ３１．　出力歪み率測定　ＶＲ位置全て　０。　左出力＝薄（細い）色、右出力＝濃い（太い）色。

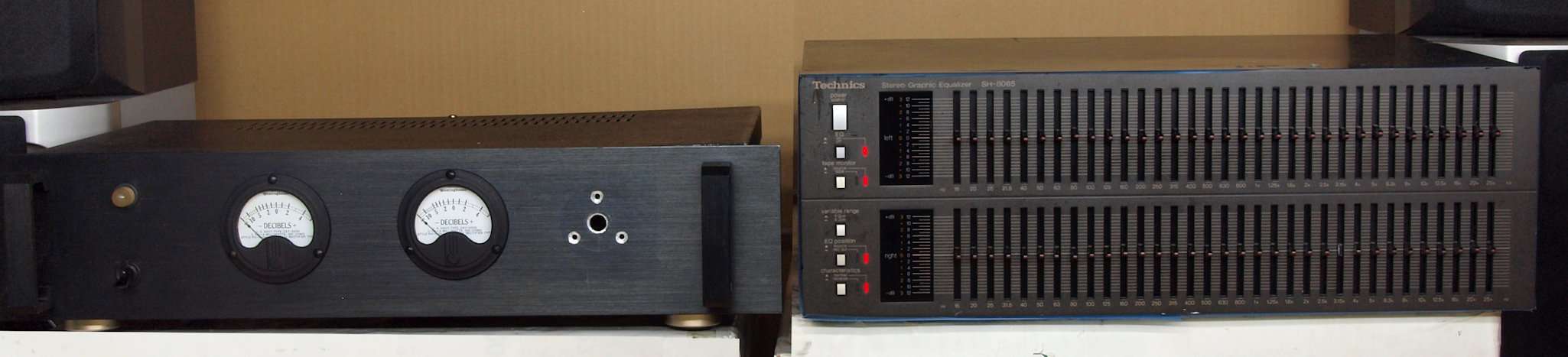

Ｅ４．　完成　引き続き２４時間エージング。　左はＷＥ－３９６Ａ・ＵＴＣ　Ａ２６使用 ラインアンプ。
Ｙ．　ユーザー宅の設置状況
Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＨ－８０６５　の仕様（カタログ・マニアルより）　
型式 ステレオグラフィックイコライザ
周波数特性 5Hz～100kHz -1dB
最大出力電圧 8V(1kHz、THD 0.01%)、(Low Level 150mV)
定格出力電圧 1V
全高調波歪率 0.0025%(20Hz～20kHz)
入力感度 1V
SN比(IHF-A) 110dB
最大入力電圧 8V(1kHz)、(Low Level 150mV)
入力インピーダンス 47kΩ
出力インピーダンス 600Ω
利得 0±1dB
バンドレベルコントロール ±12dB、±3dB(33素子、連続可変)
入力レベル切換 150mV/1V
中心周波数 16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、
250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、
3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz、25kHz
電源 AC100V、50Hz/60Hz
消費電力 22W
外形寸法 幅430x高さ153x奥行330mm
重量 6.6kg
価格 ￥79,800(1983年頃)　ブラックモデルの他に、シルバーモデルもあります。
