ＤＥＮＯＮ　ＤＰ−８０．　３台目修理記録
梱包はこちらを参考　　　　　　　　　　　　　　　　　　　　　平成１８年９月１４日到着　　１０月１７日完成
Ａ．　修理前の状況
  • １．２年ほど前より回転数調整切替ボタン（手動／自動）を自動モードすると、
    制御不能（回転が遅くなる）となり、中でコトコトと音が発生するようになった。
    しかしながら、手動モードでは正常に動作していたので手動モードで使用していた。
  • ２．つい先日、使用中にいきなり回転が落ち、回転数調整つまみを使用しても 、
    回転が一定せず、制御不能となった。
    又、中でコトコトと音がする。 電源のON/OFF、モーターのブレーキは正常に動作しています。


B．　原因
  • ロック掛からず。
    回転／電圧が良くない。

Ｃ．　修理状況
  • 電解コンデンサー交換（オーディオコンデンサー使用）。
    ＴＲ（トランジスター）交換。
    半固定ＶＲ交換。
    各種注油。

Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　２個。
    コンデンサー　　　　　　　　　　　　　　　　　　　　　　　２個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　２０個。


Ｅ．　調整・測定

Ｆ．　修理費　　　６８，０００円

Ｓ．　ＤＥＮＯＮ　ＤＰ−８０　の仕様（マニアル・カタログより）　
Ａ．　修理前の状況

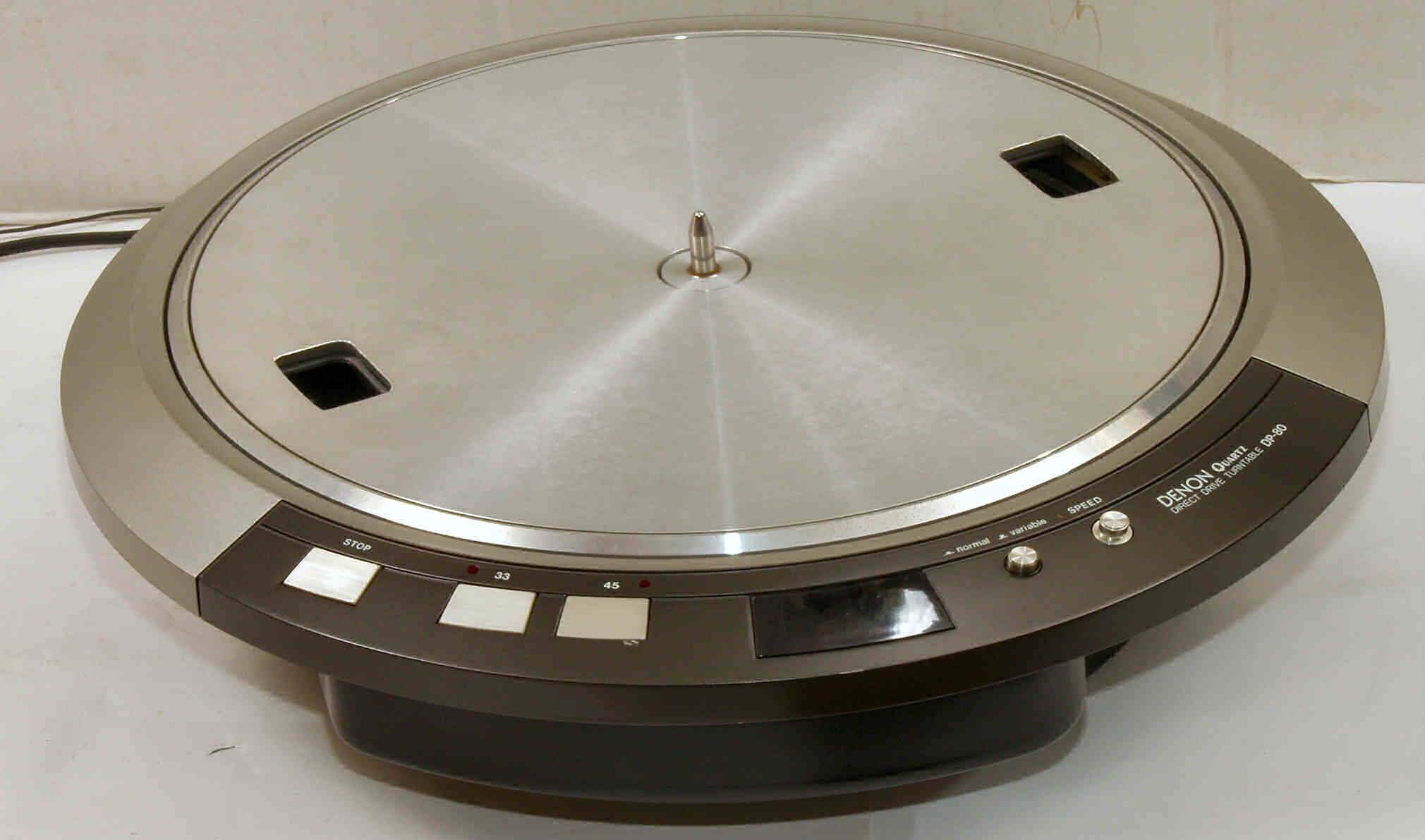

Ａ１１．　点検中　前上から見る

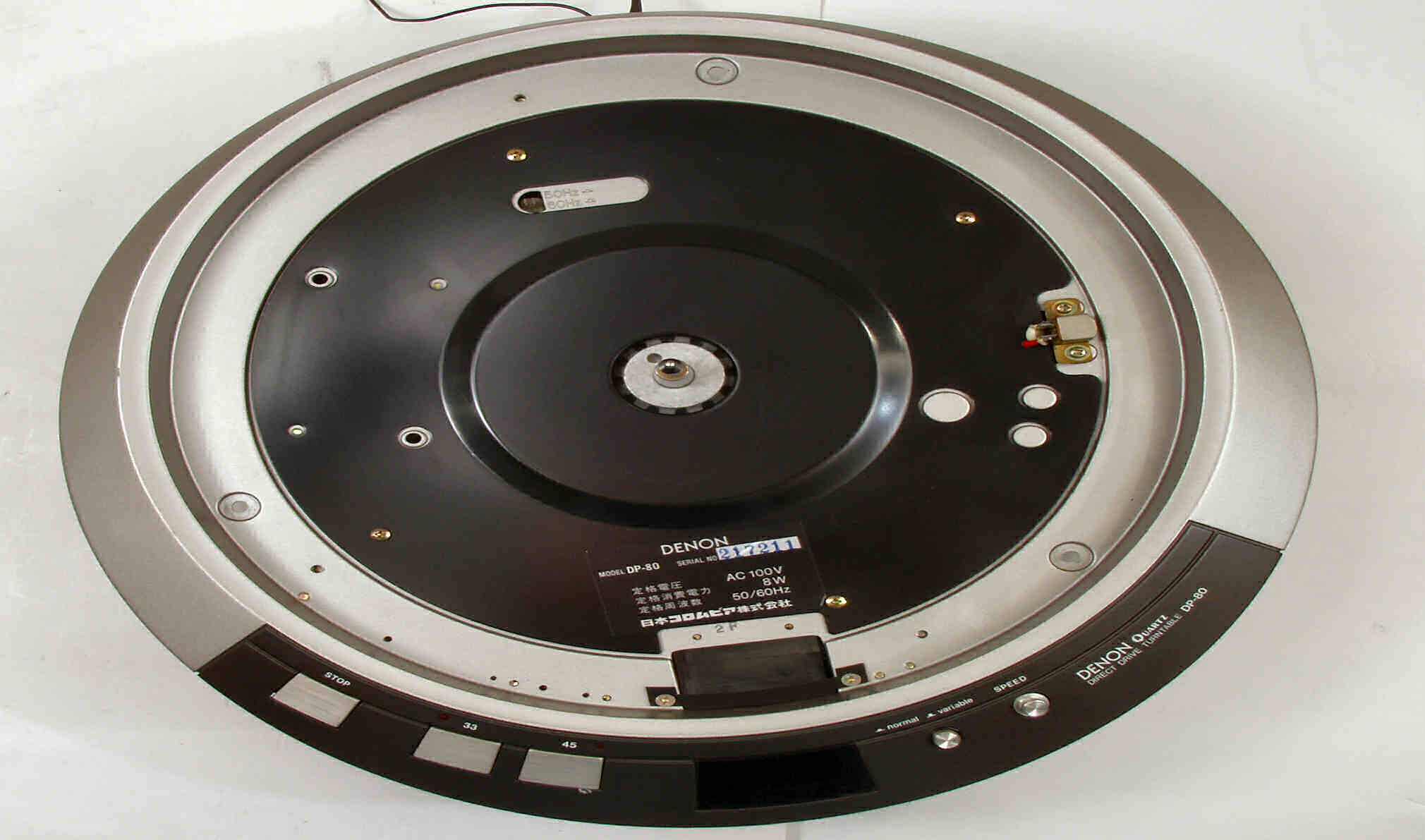

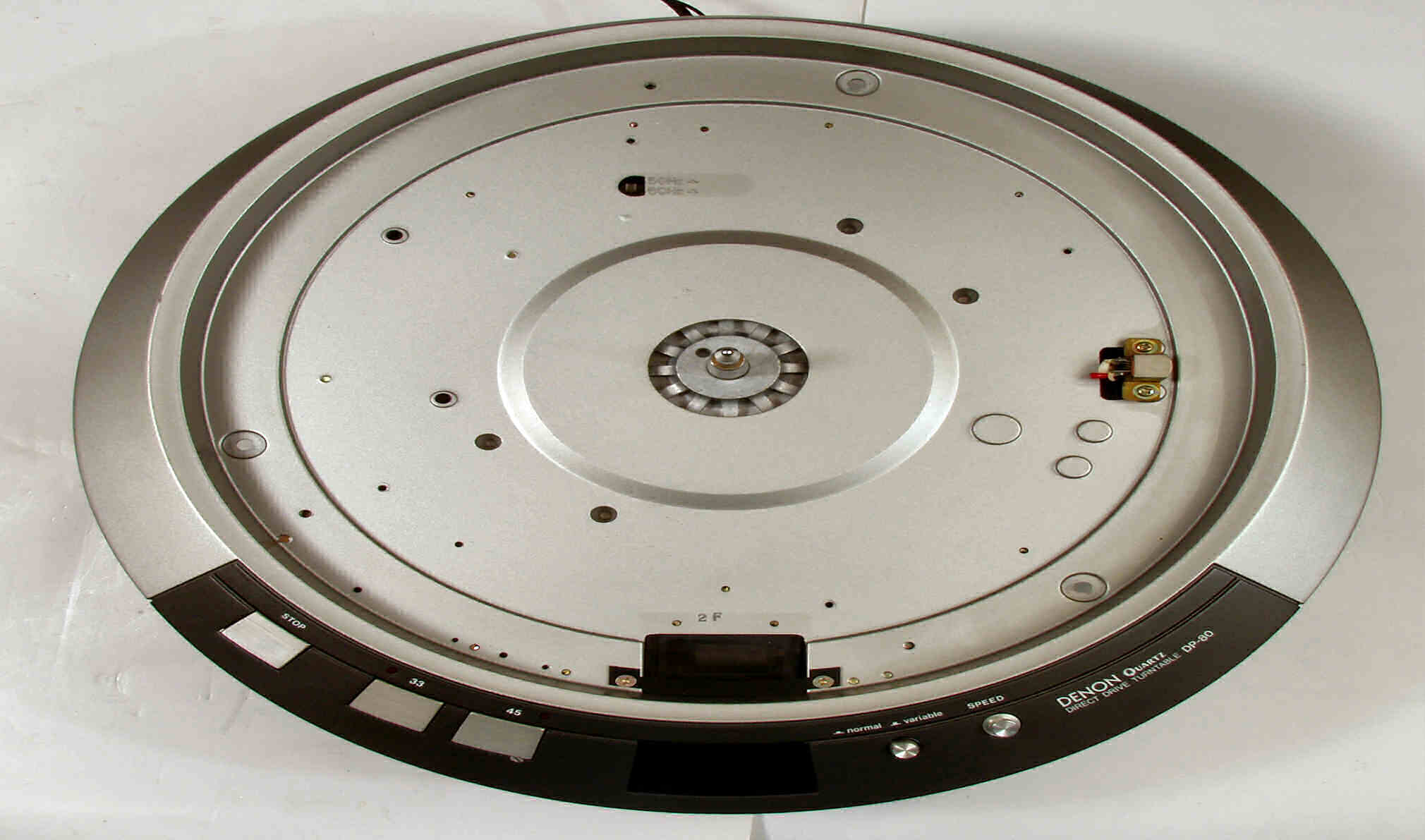

Ａ１２．　点検中　ターンテーブルを取り上から見る
Ａ１３．　点検中　　シールド板を取り上から見る

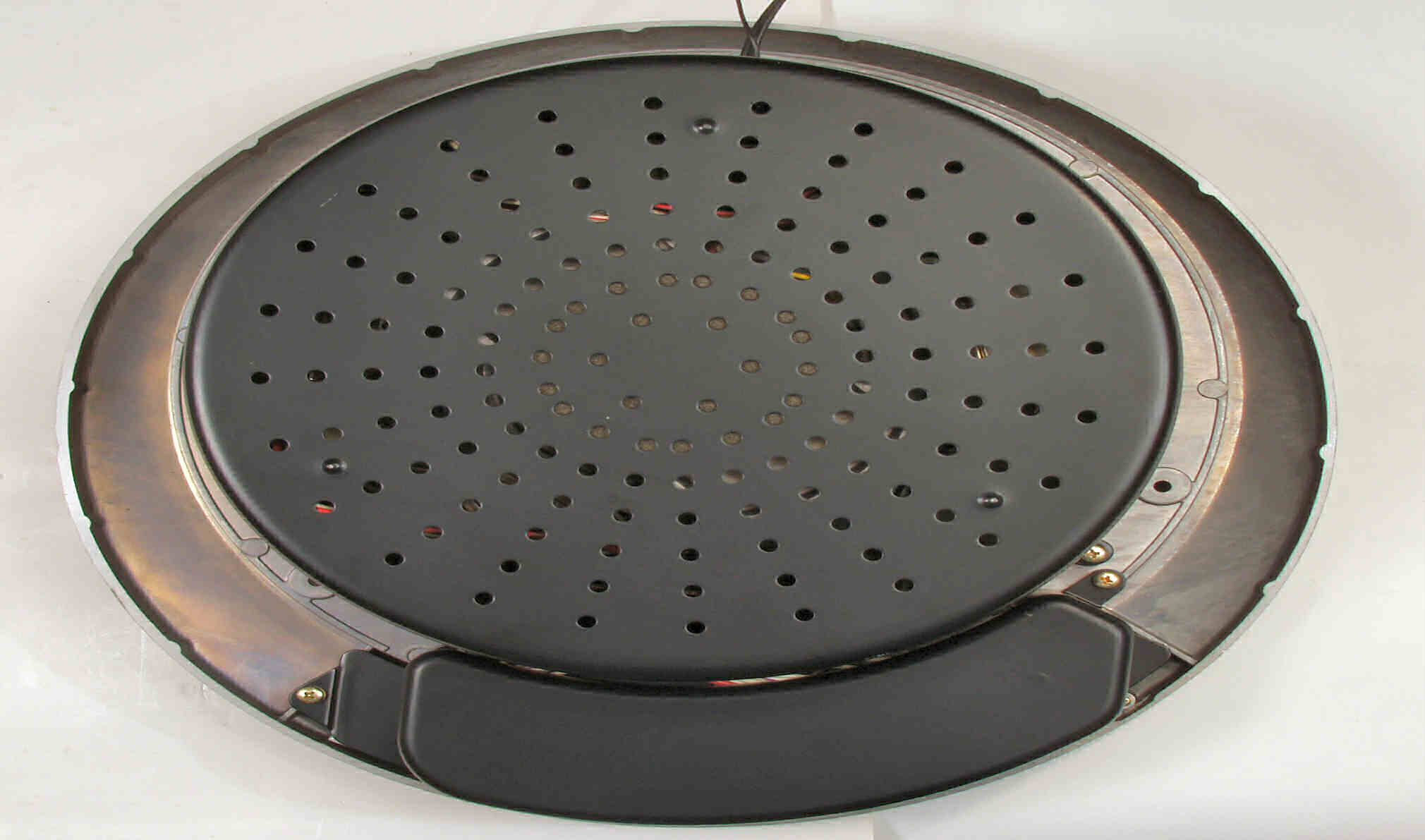

Ａ２１．　点検中　下から見る

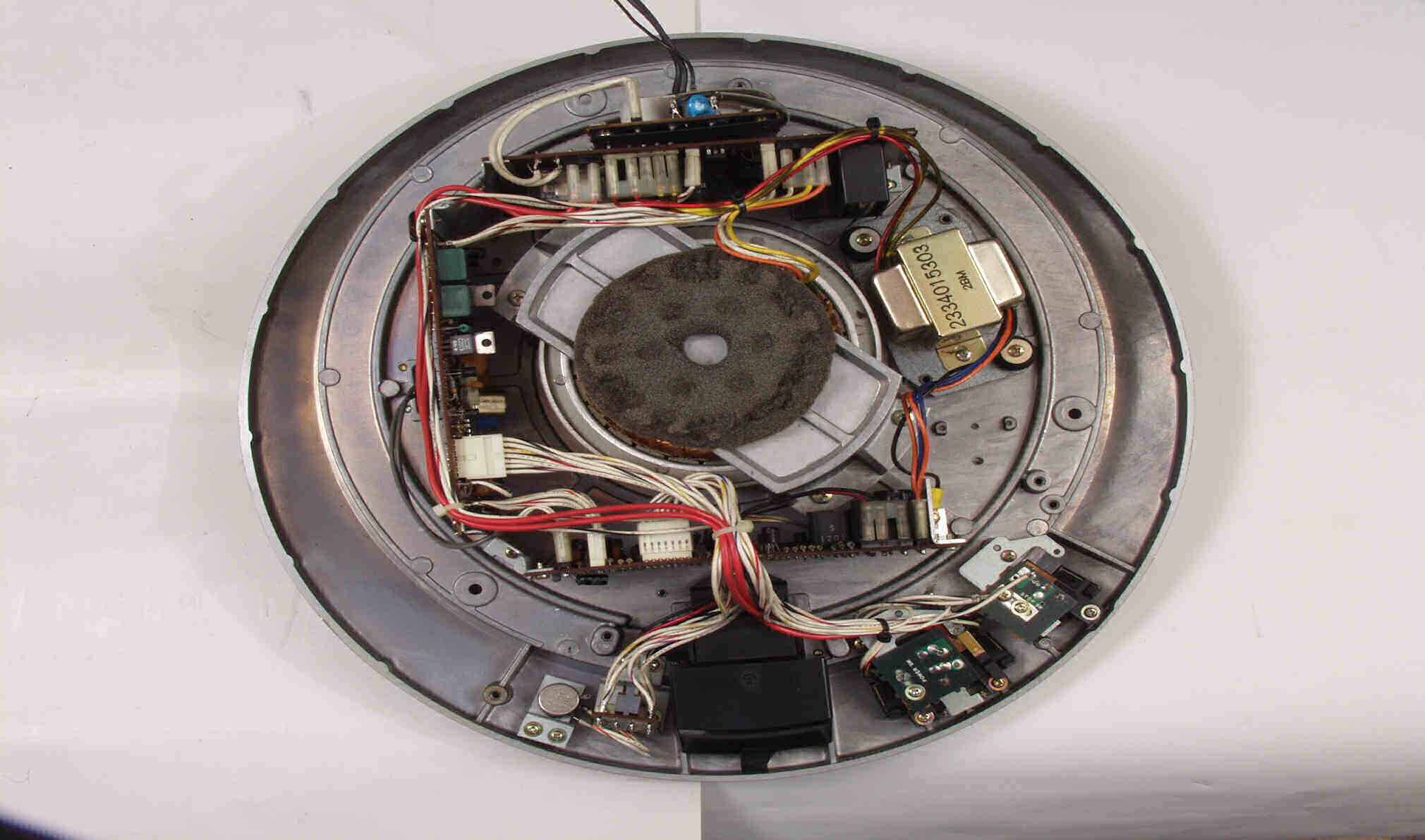

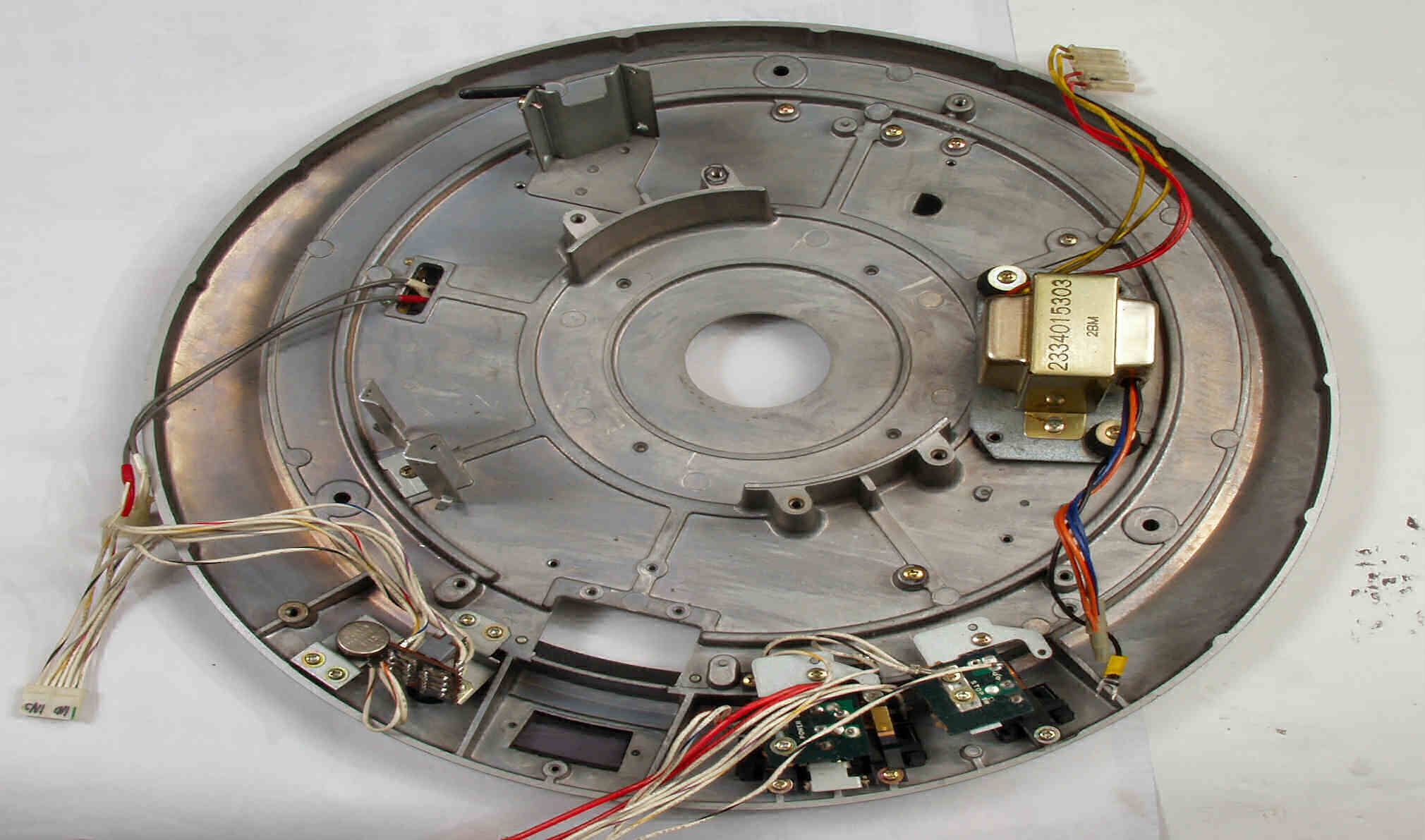

Ａ２２．　点検中　下ケース取り下から見る

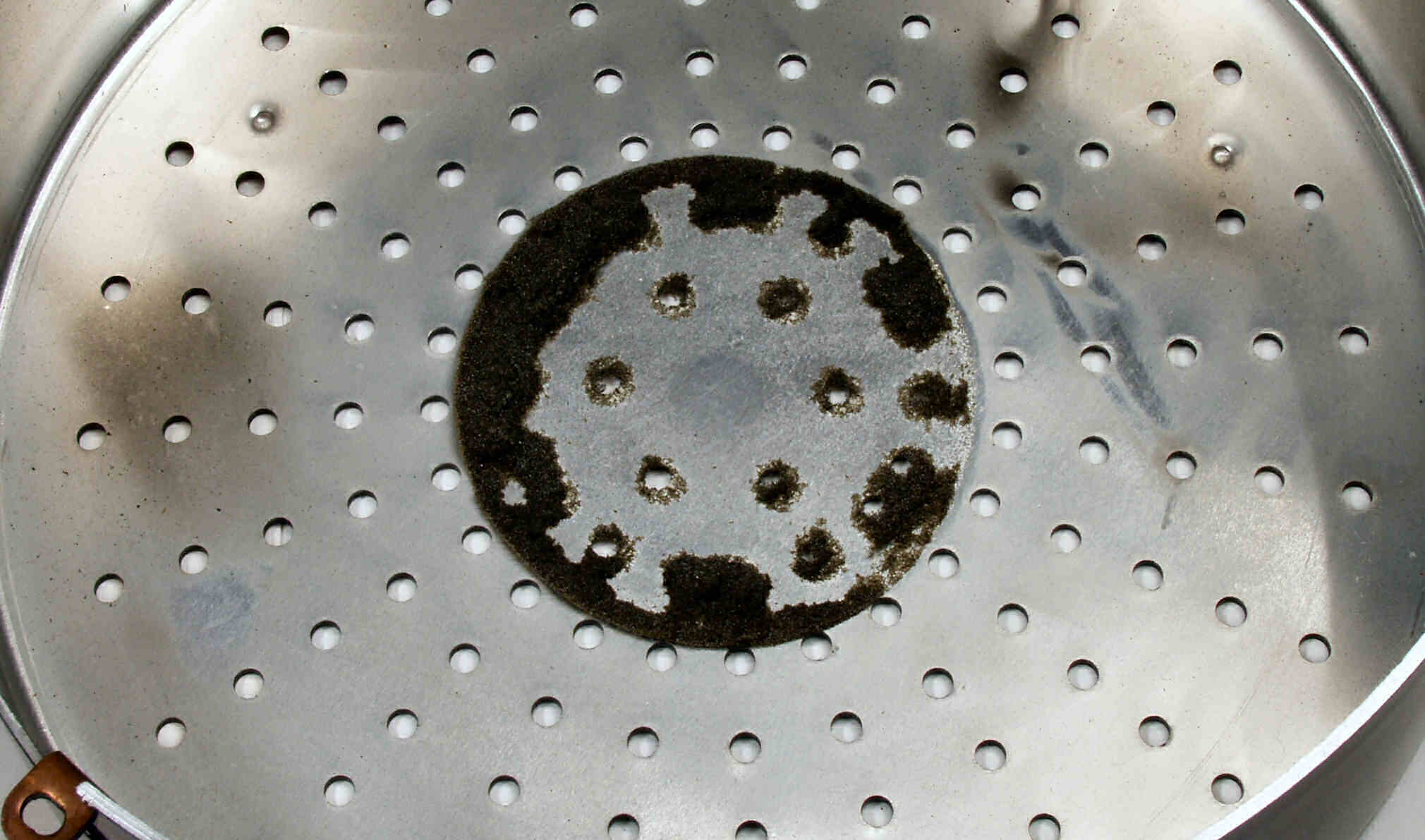

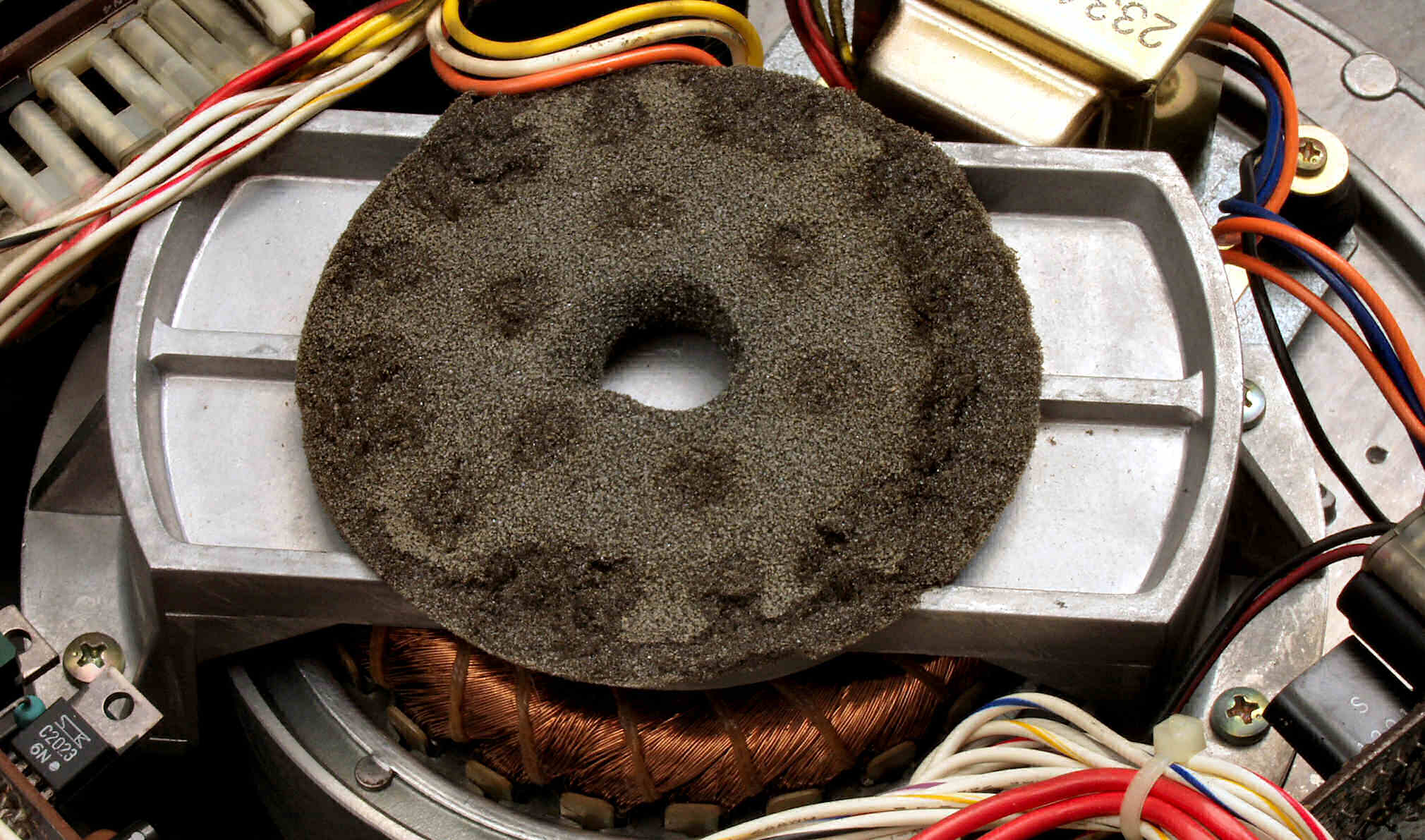

Ａ３１．　点検中　モータ押さえのスポンジ、経年劣化でグズグズ、モータの回転子と固定子の隙間に入ると大変！
Ａ３２．　点検中　モータ押さえのスポンジ、下ケース側

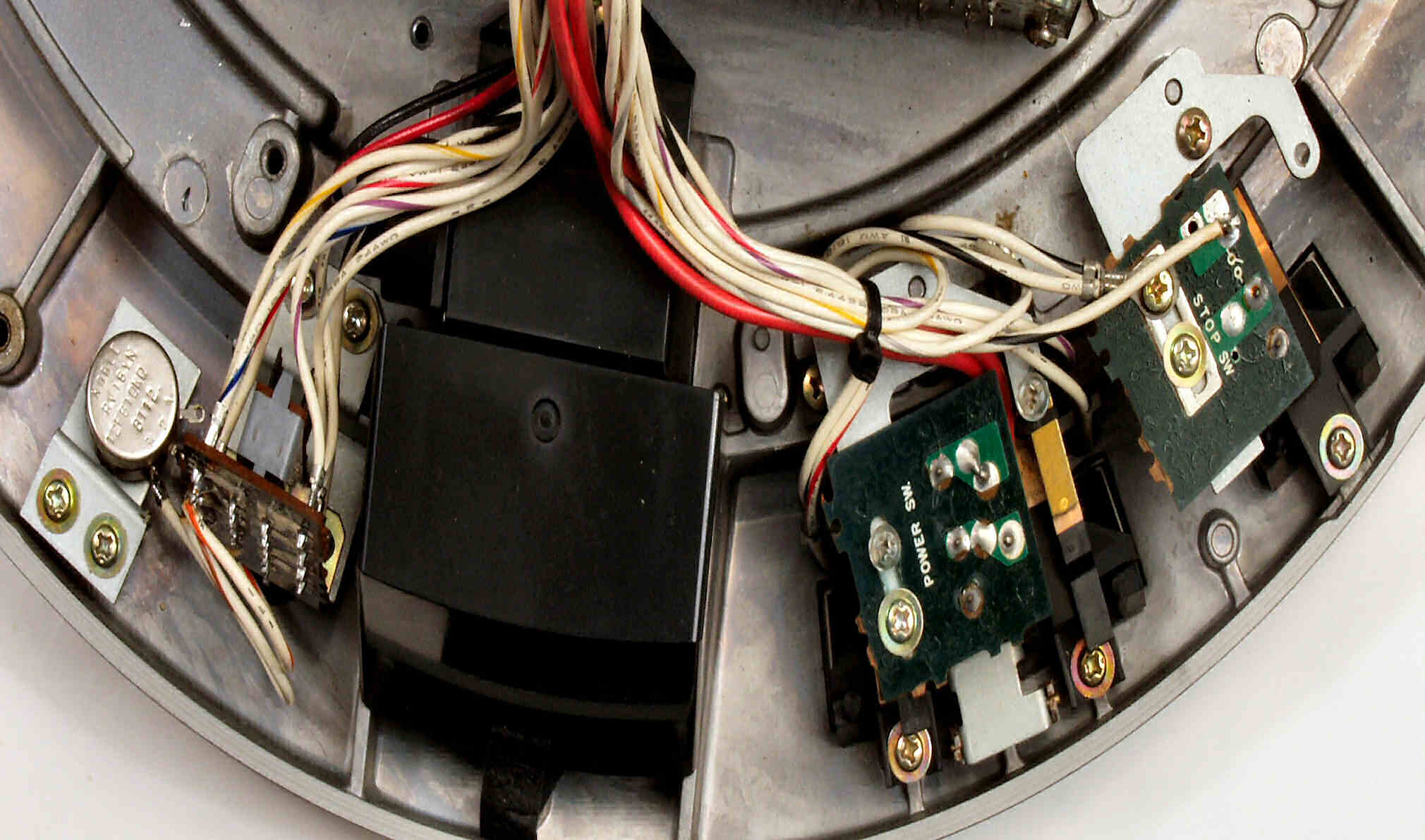

Ａ４１．　点検中　操作ＳＷ、ストロボ
Ａ５１．　点検中　ストロボ

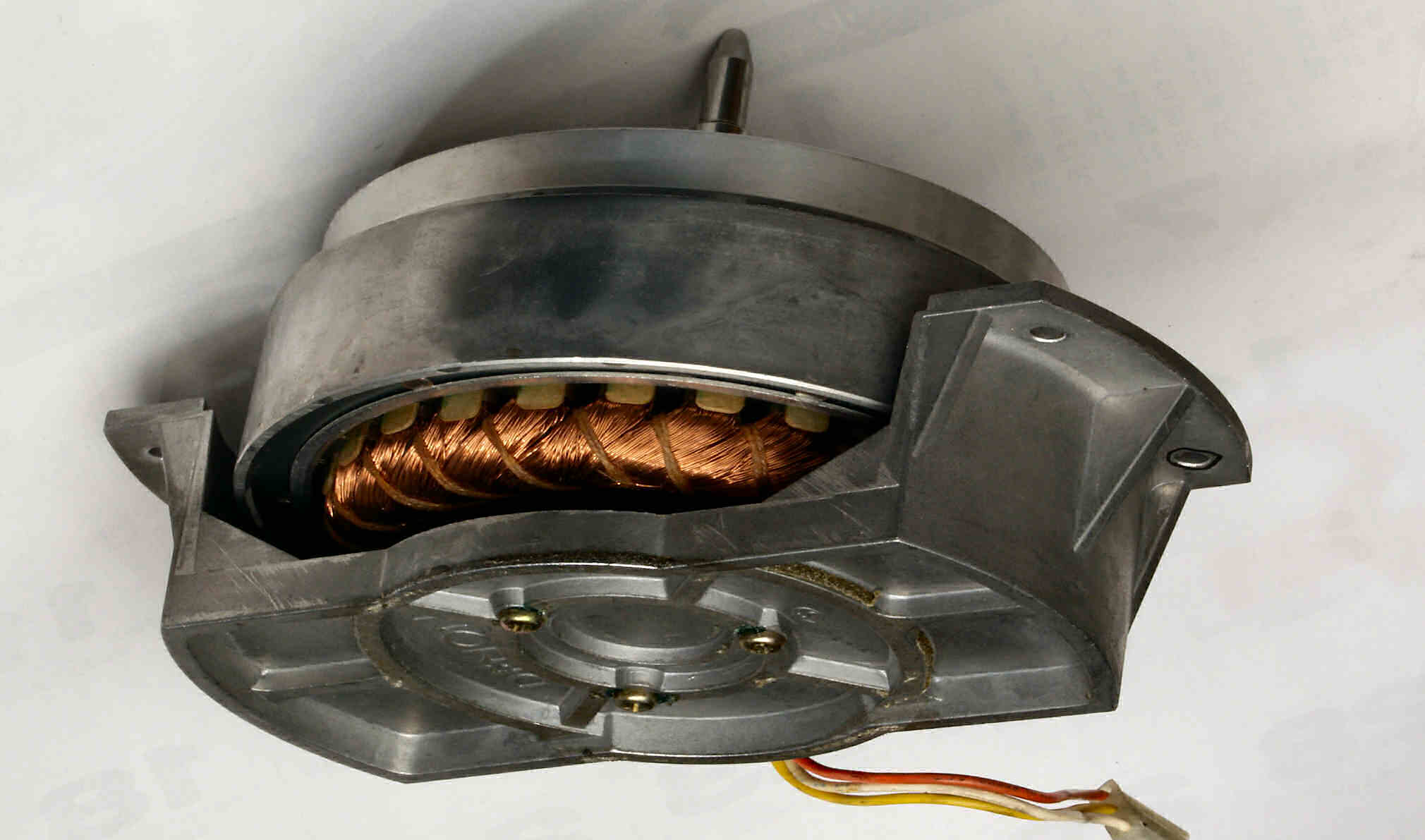

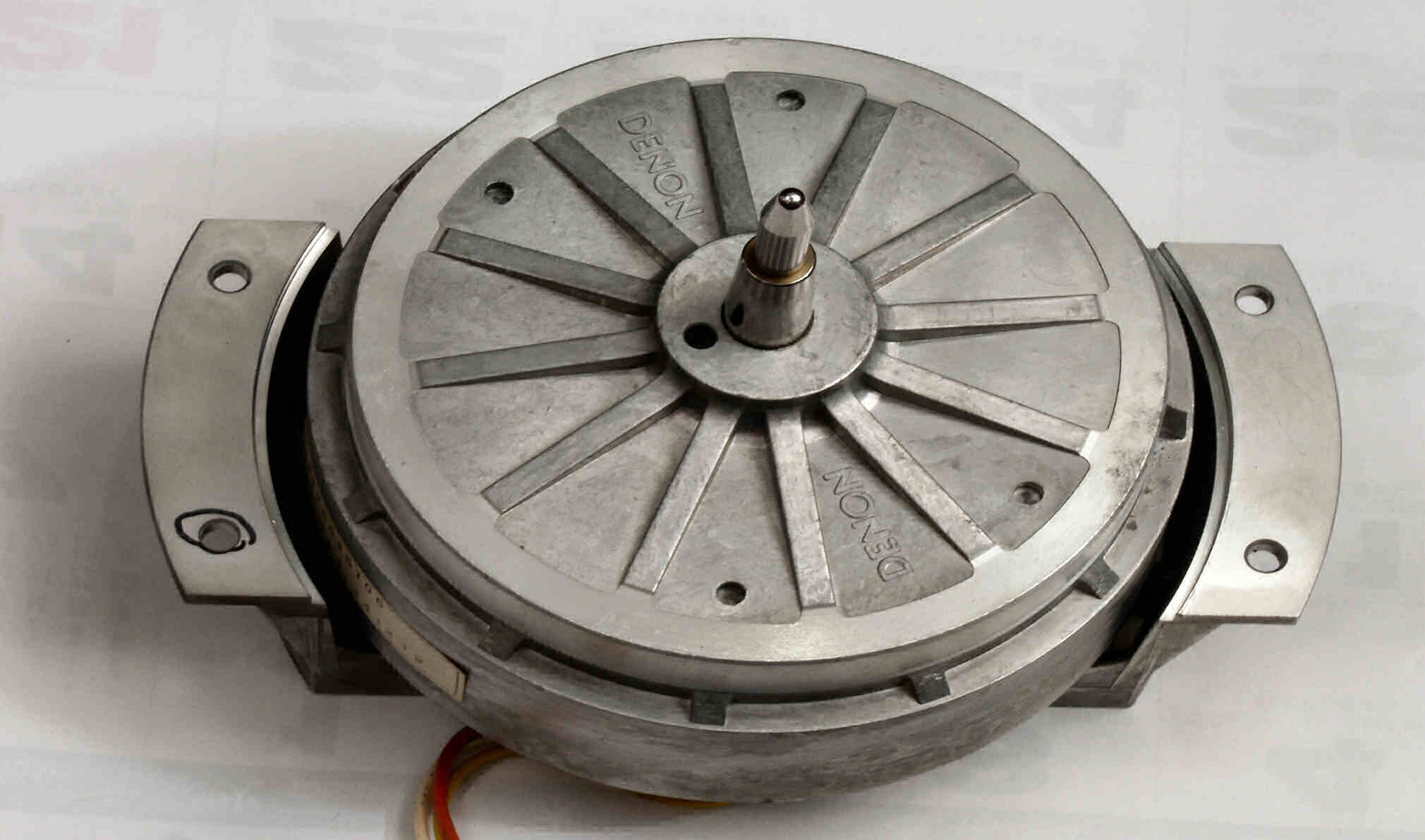

Ａ６１．　点検中　心臓部のモーター
　　　　　　インダクションモーターなので、固定子、回転子のギャップが狭いので、良く清掃する
　　　　　　本当は回転子を抜きベアリングのグリスＵＰをしたい所ですが、アウターロータの為、分解出来ず。
Ａ６２．　点検中　心臓部のモーター

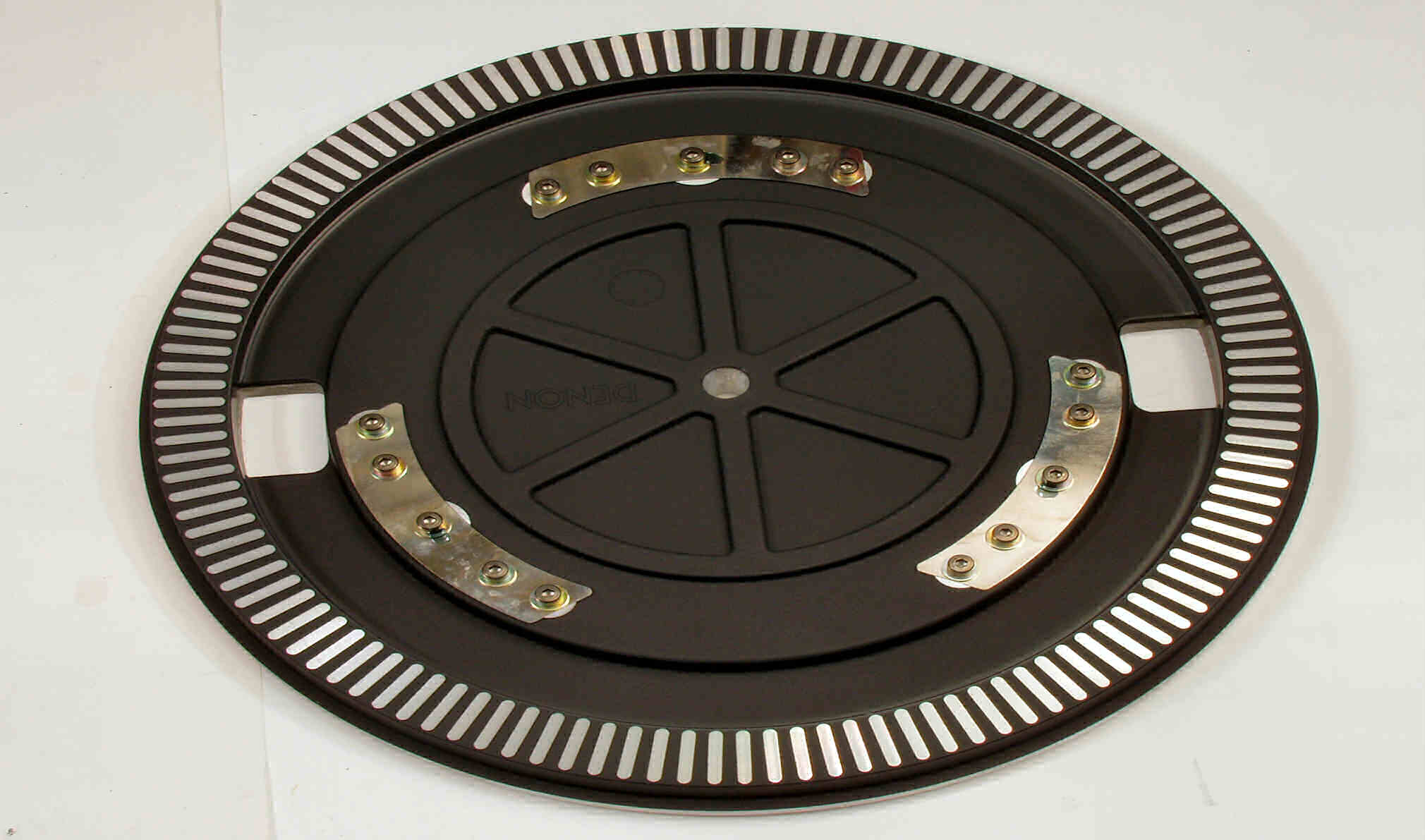

Ａ７１．　点検中　ターンテーブル裏
Ｃ．　修理状況
Ｃ１．　修理中　基板を取り外した本体

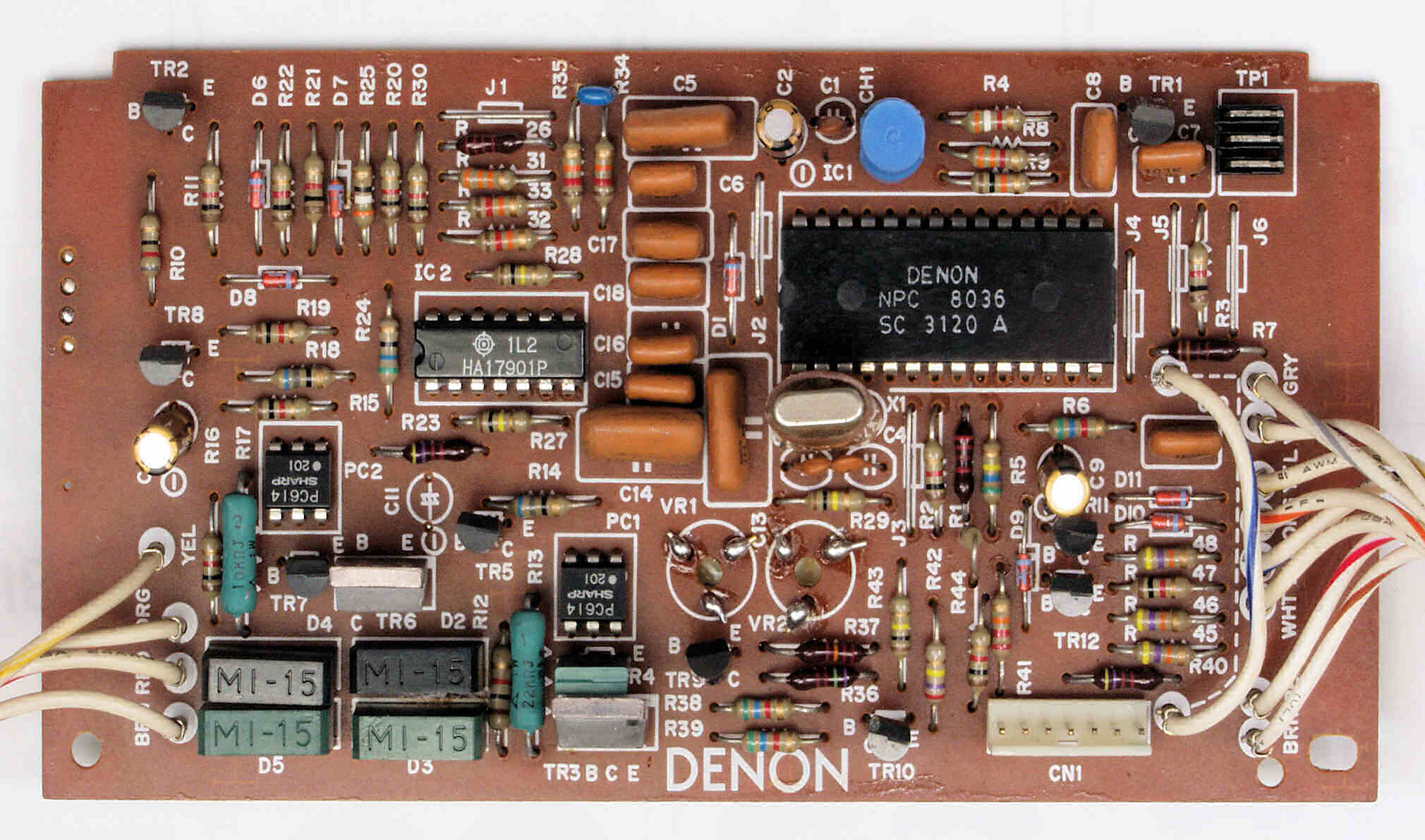

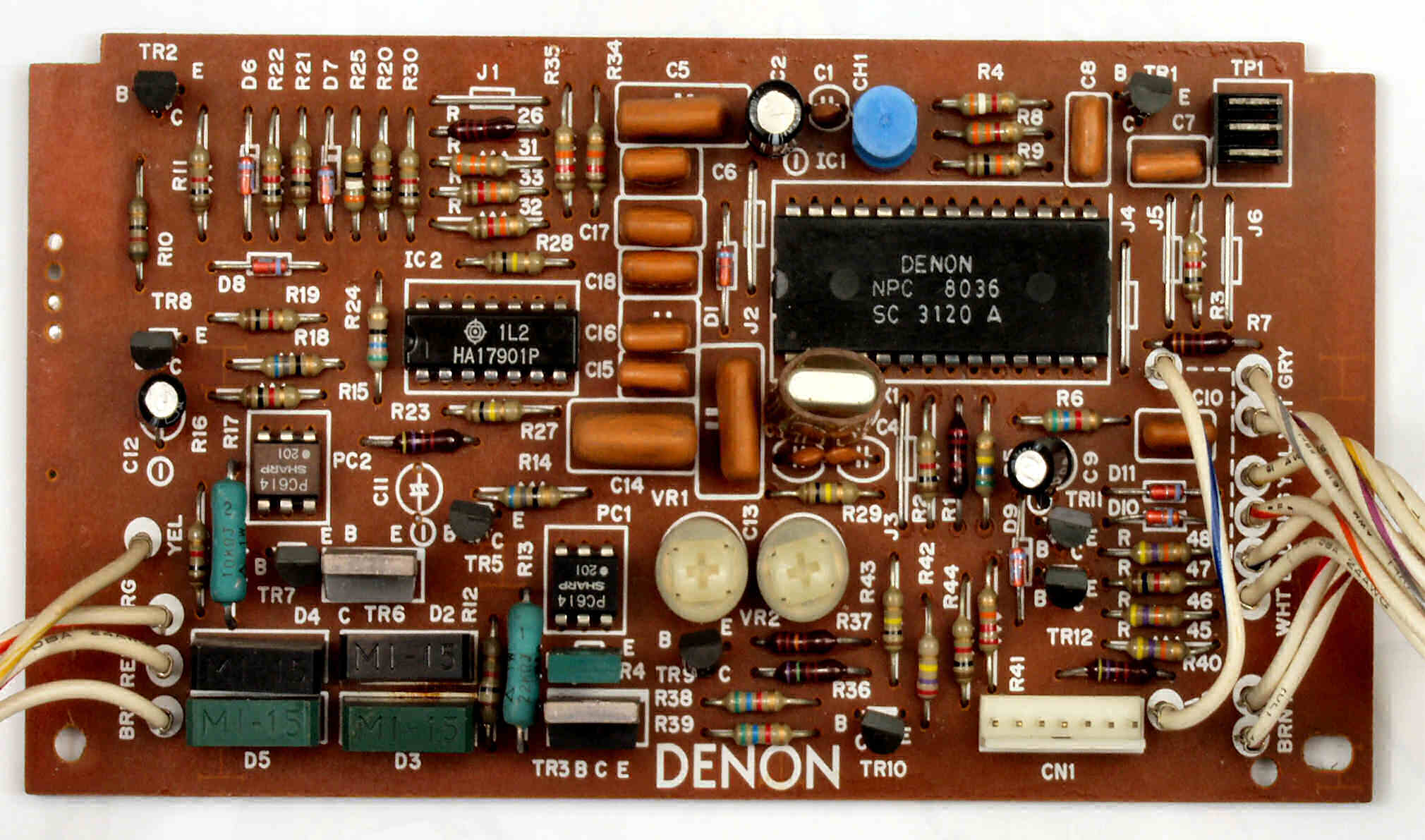

Ｃ１１．　修理前　制御基板、半固定ＶＲ、ＴＲ（トランジスター）交換

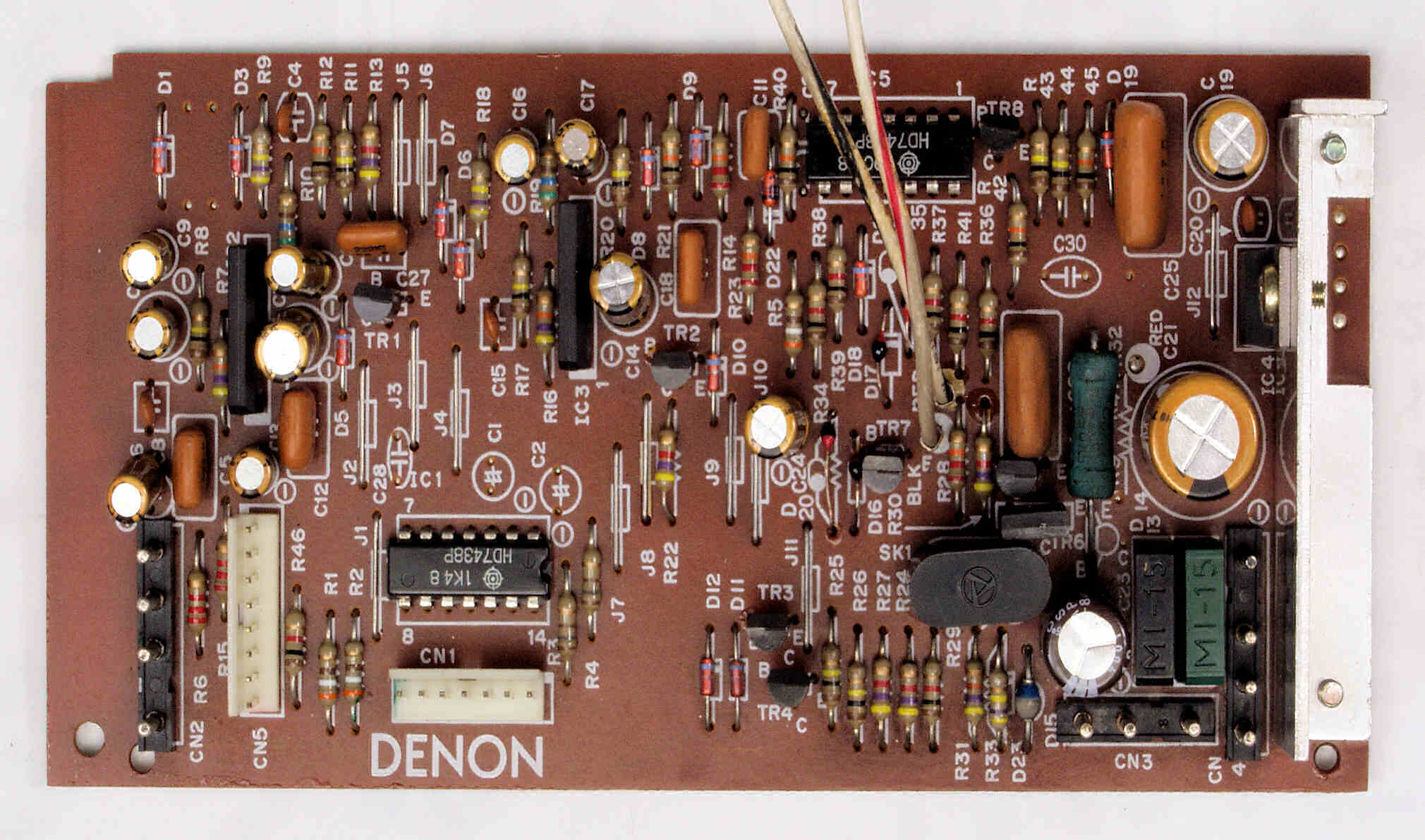

Ｃ１２．　修理後　制御基板、半固定ＶＲ２個、ＴＲ（トランジスター）、電解コンデンサー３個交換

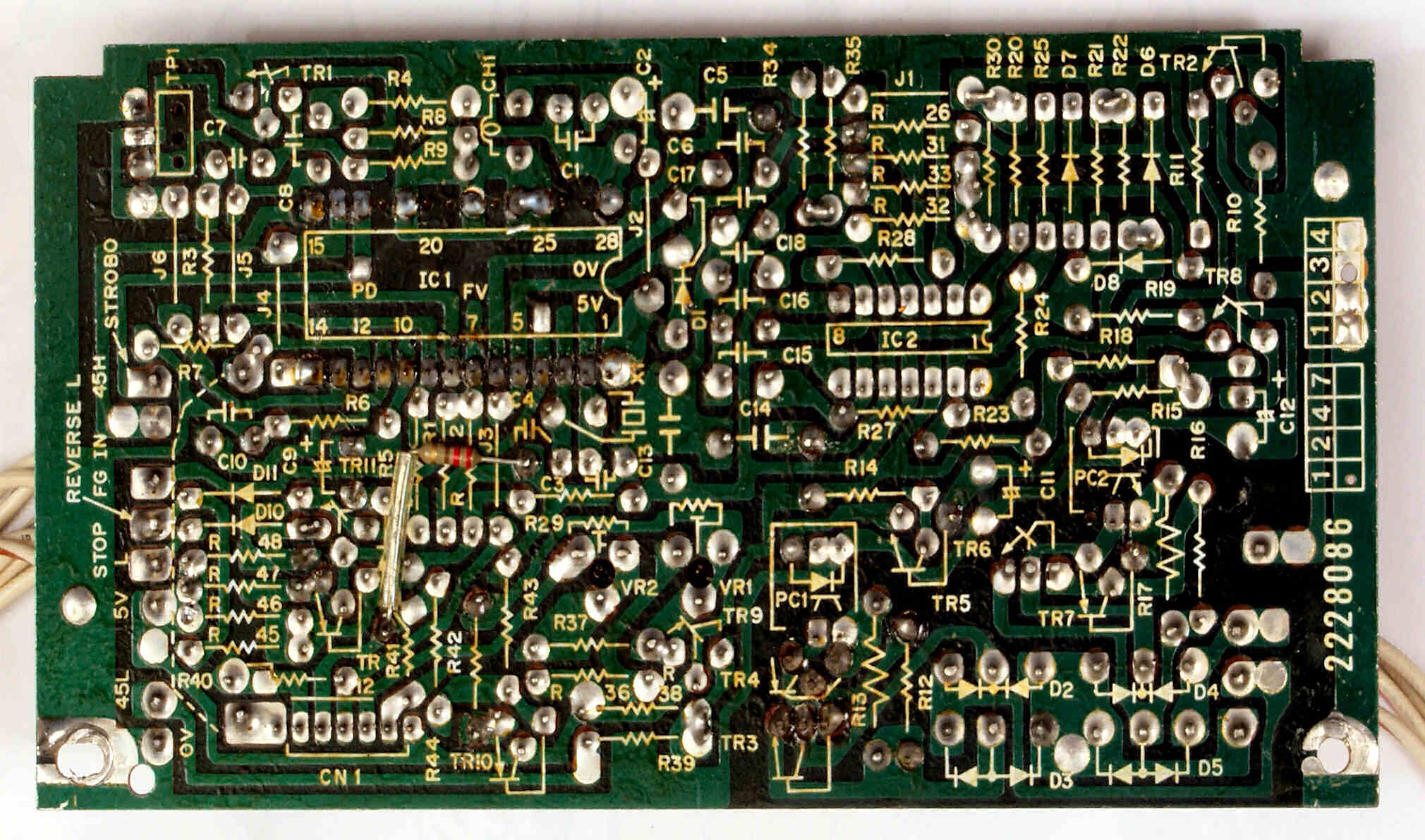

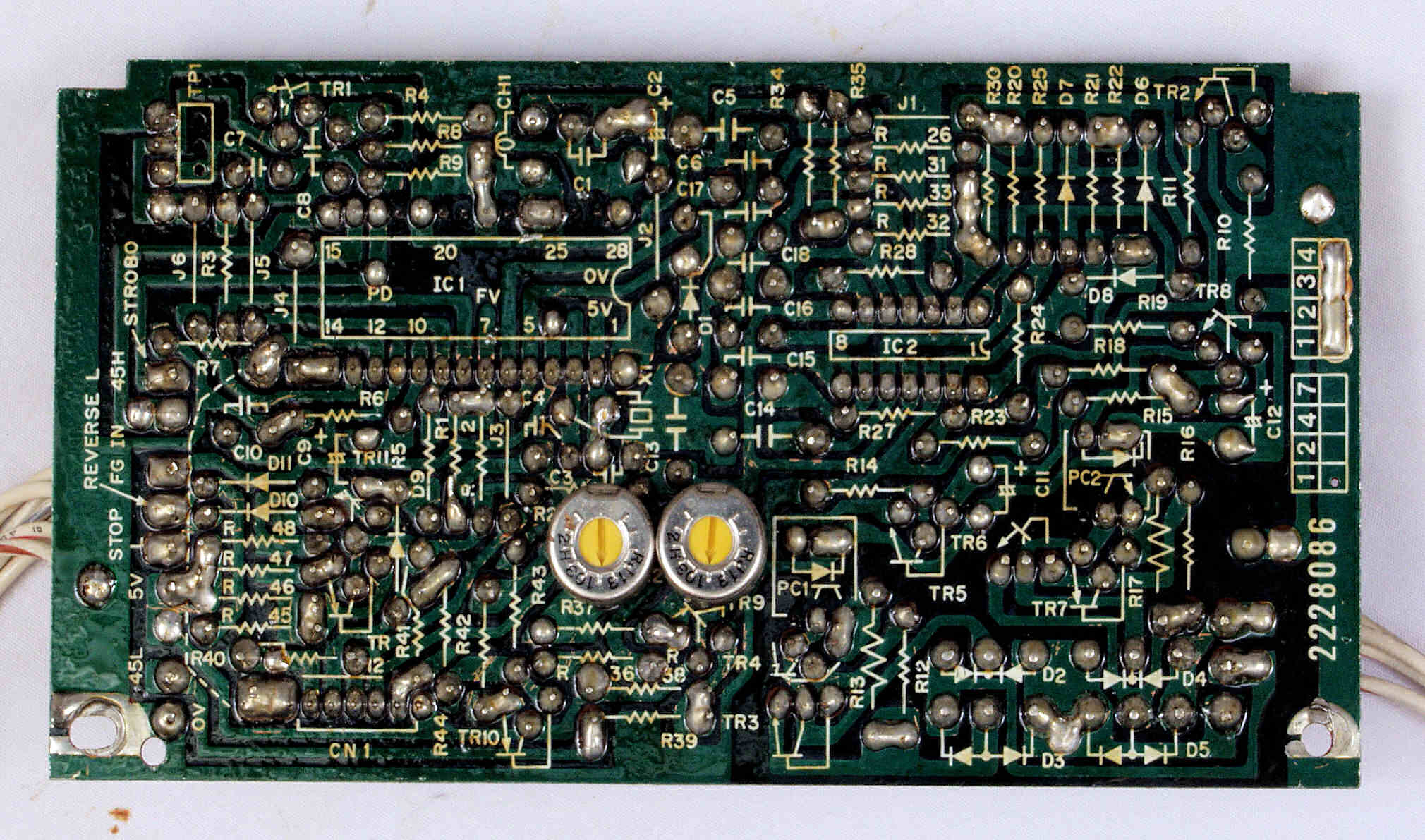

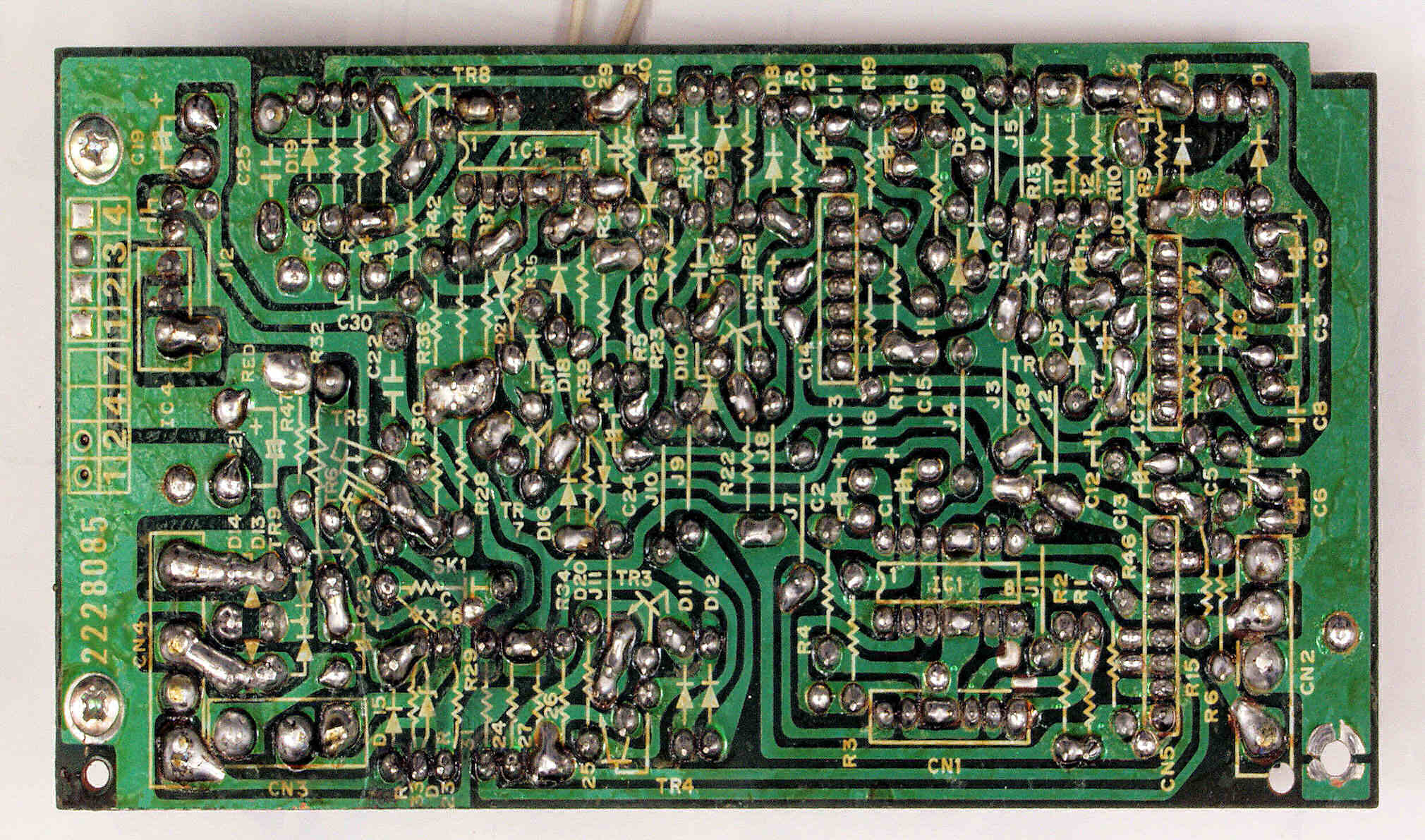

Ｃ１３．　修理前　制御基板裏
Ｃ１４．　修理（半田補正）後　制御基板裏

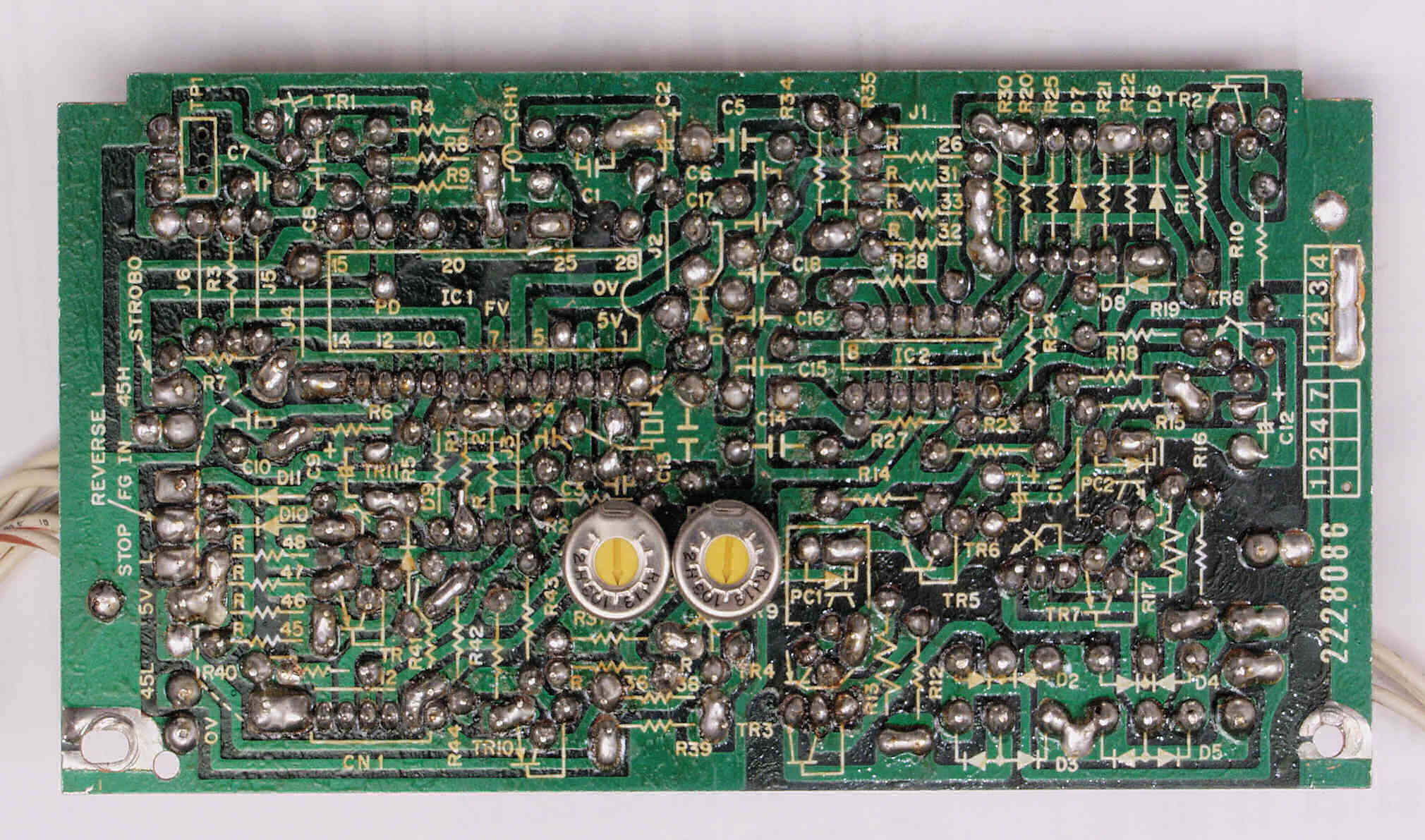

Ｃ１５．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ２１．　修理前　回転感知部基板
Ｃ２２．　修理後　回転感知部基板　電解コンデンサー１２個交換

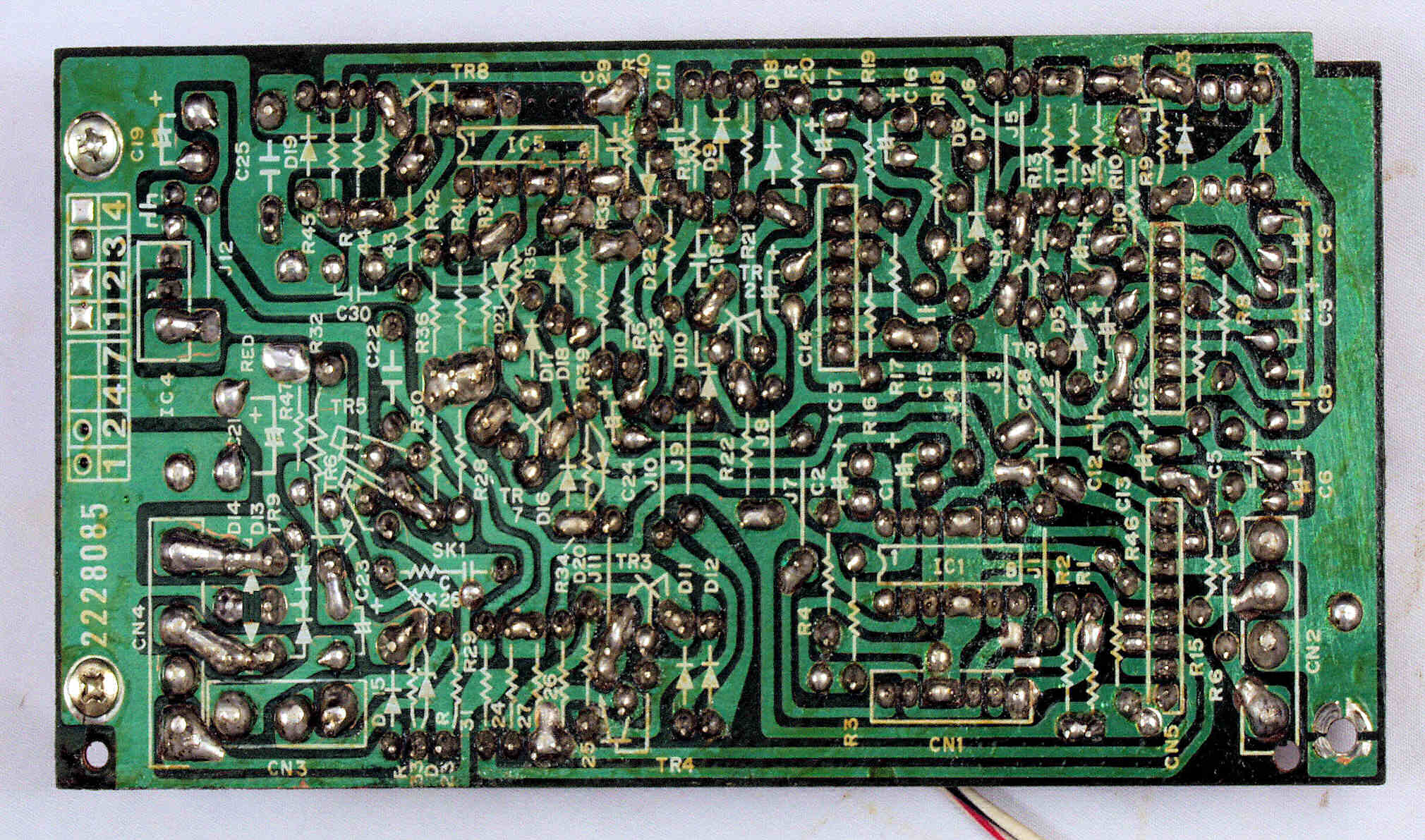

Ｃ２３．　修理前　回転感知部基板裏
Ｃ２４．　修理（半田補正）後　回転感知部基板裏
Ｃ２５．　完成回転感知部基板裏。余分なフラックスを落として、コート液を塗る。

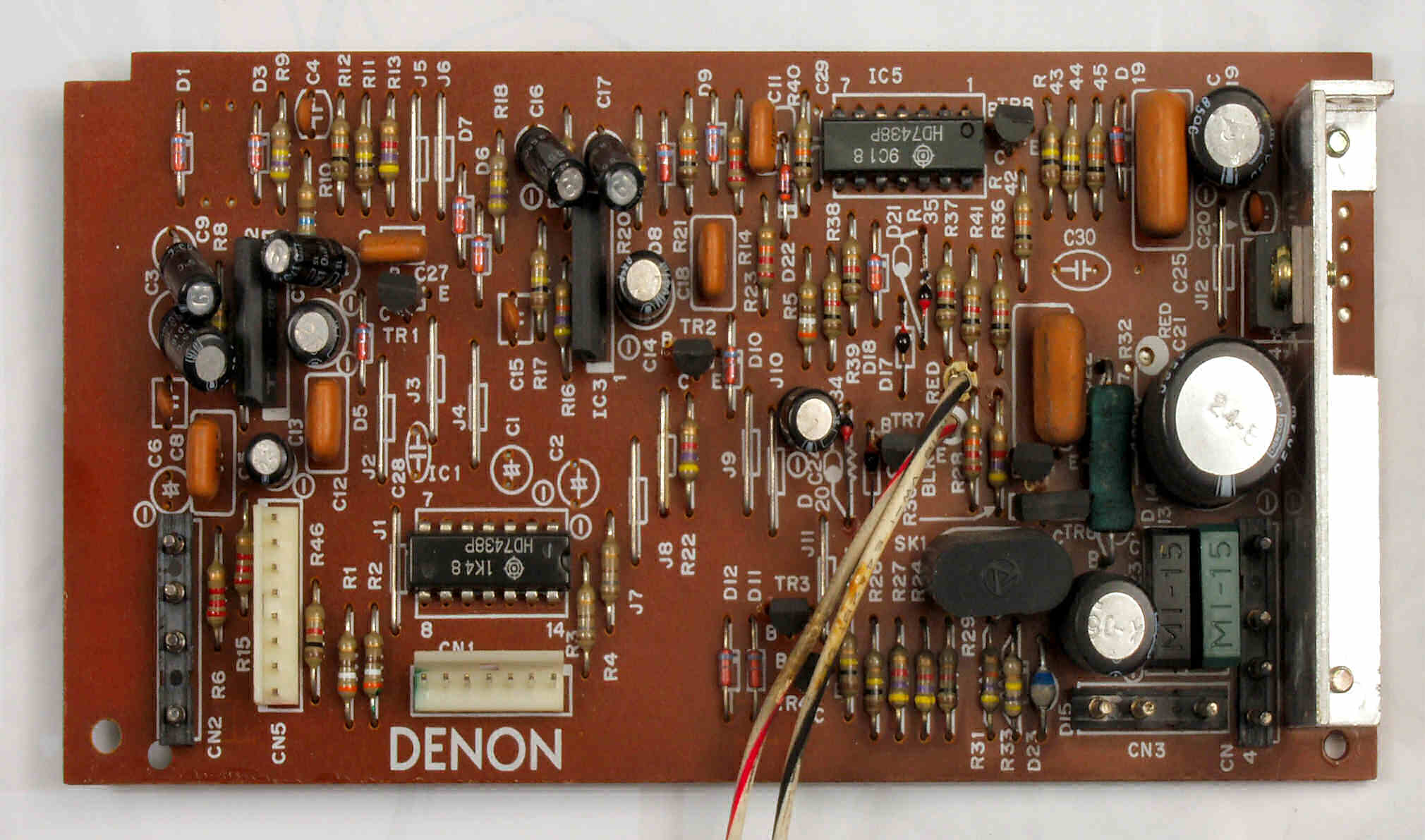

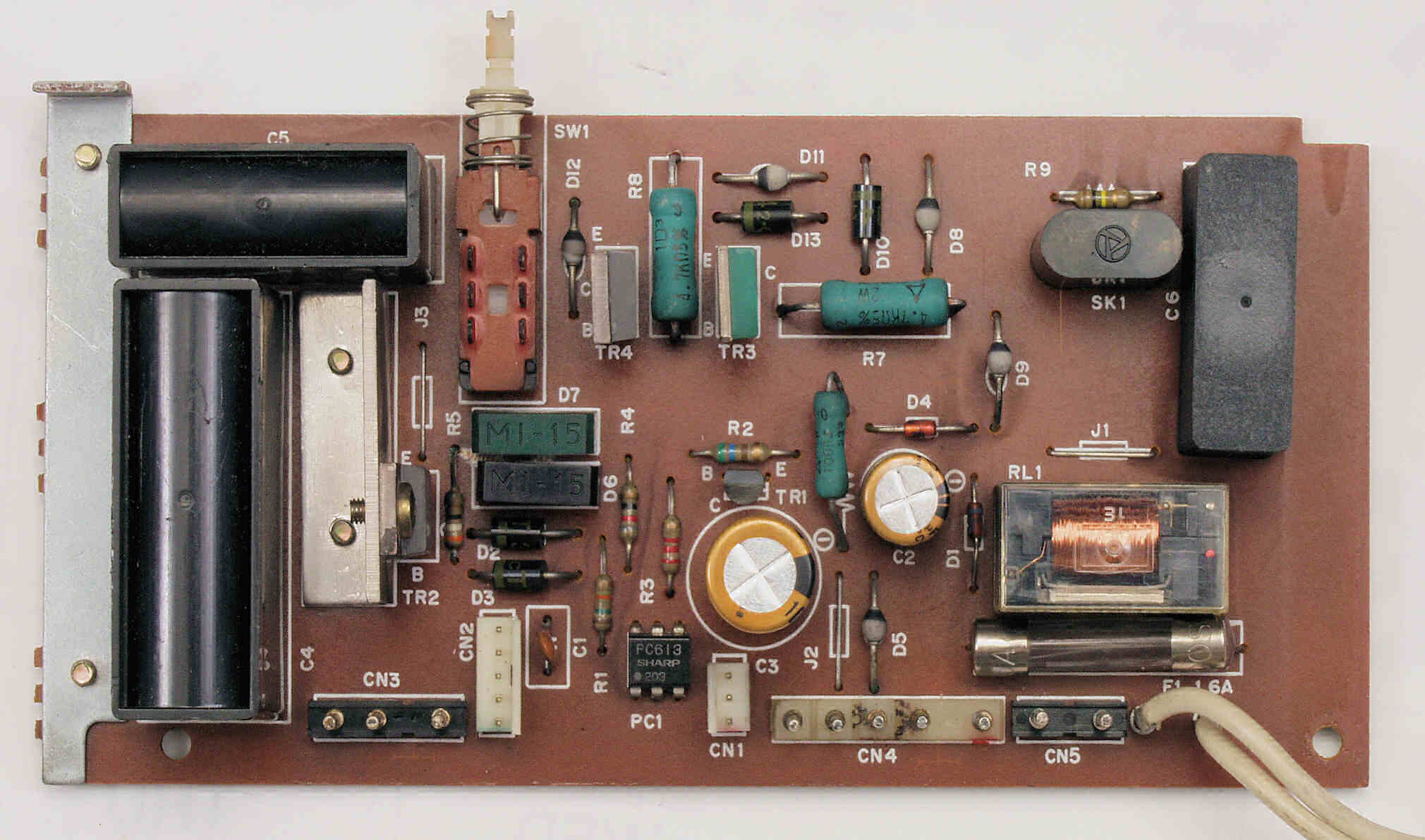

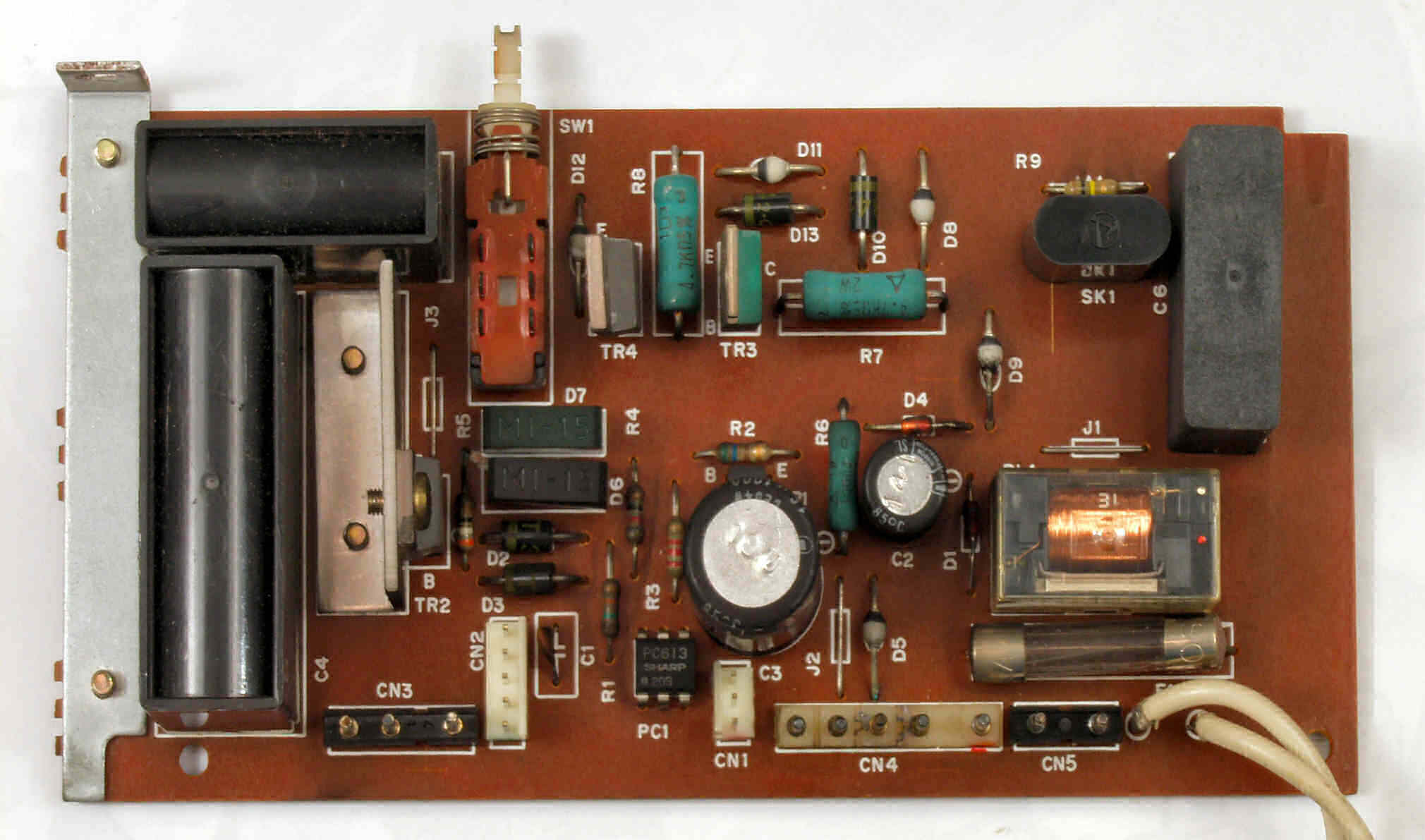

Ｃ３１．　修理前　電源基板
Ｃ３２．　修理後　電源基板　電解コンデンサー２個交換

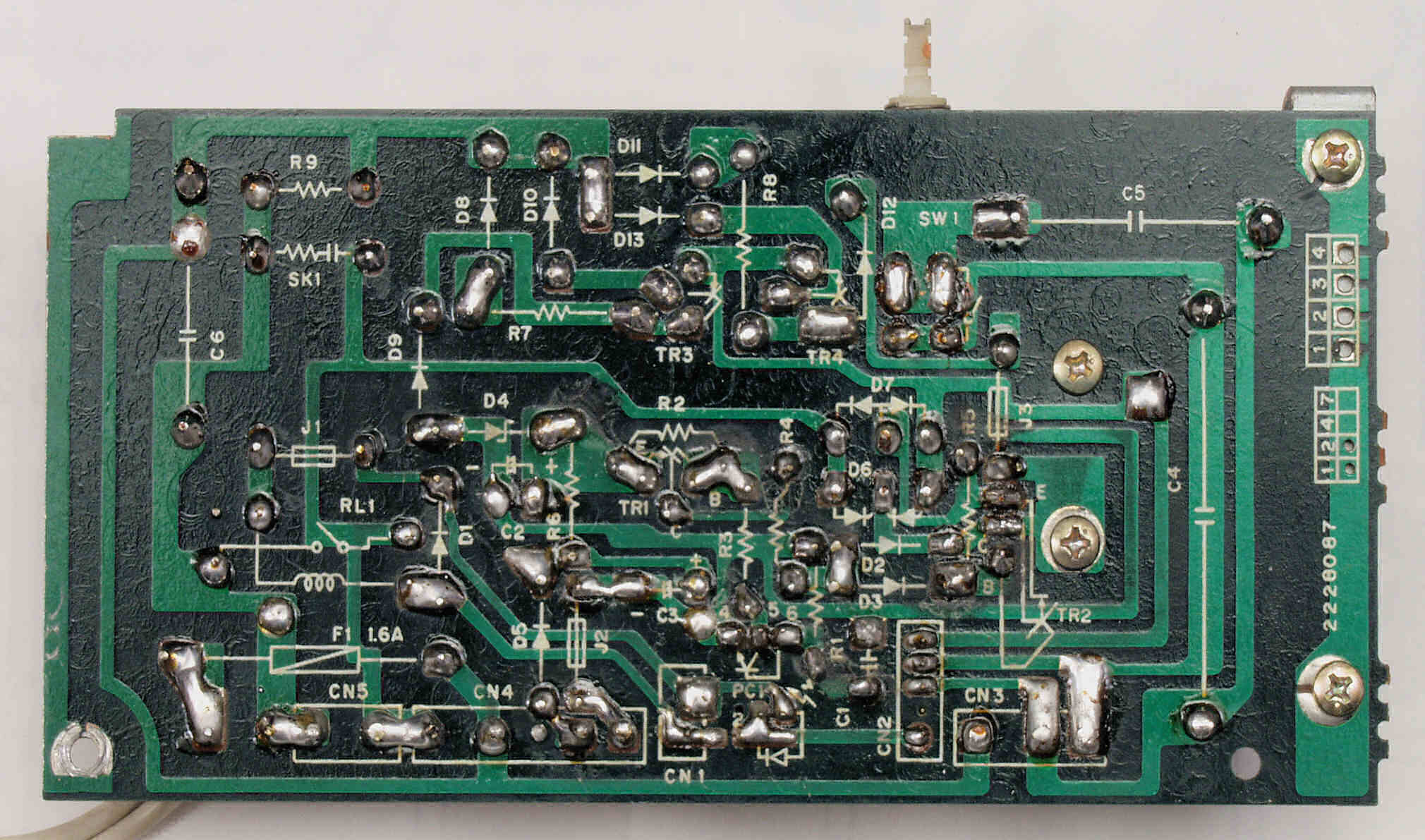

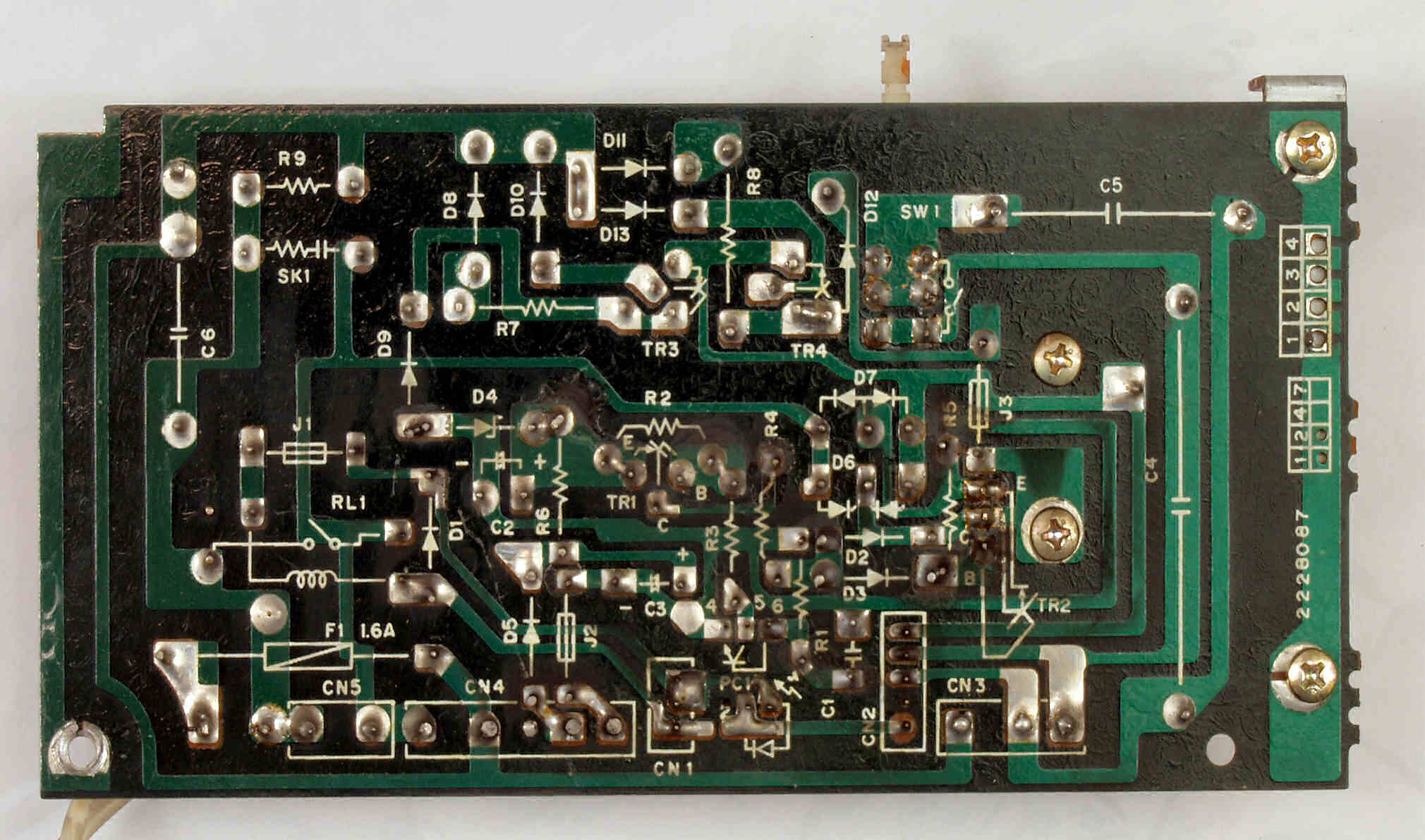

Ｃ３３．　修理前　電源基板裏
Ｃ３４．　修理（半田補正）後　電源基板裏
Ｃ３５．　完成電源基板裏。余分なフラックスを落として、コート液を塗る。

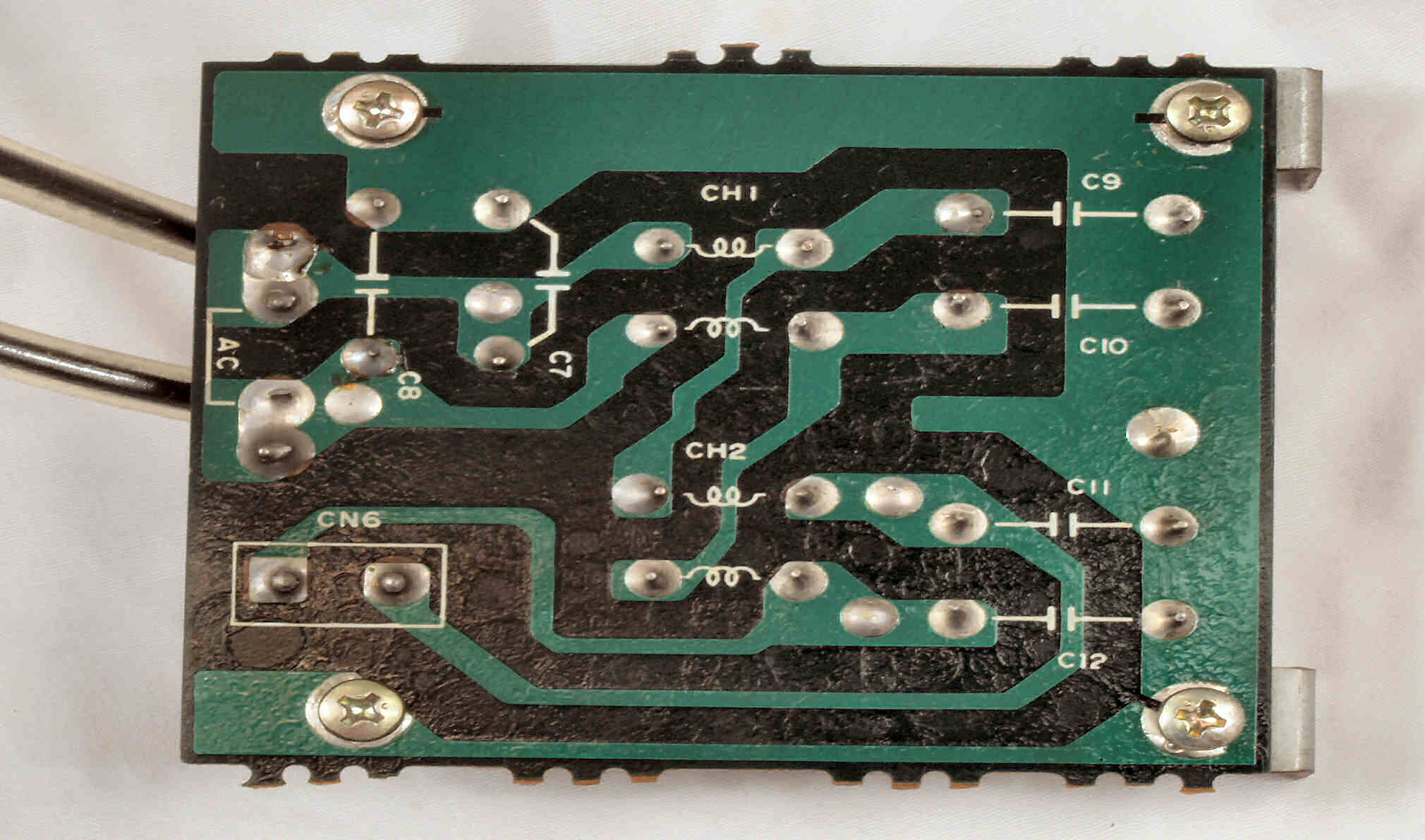

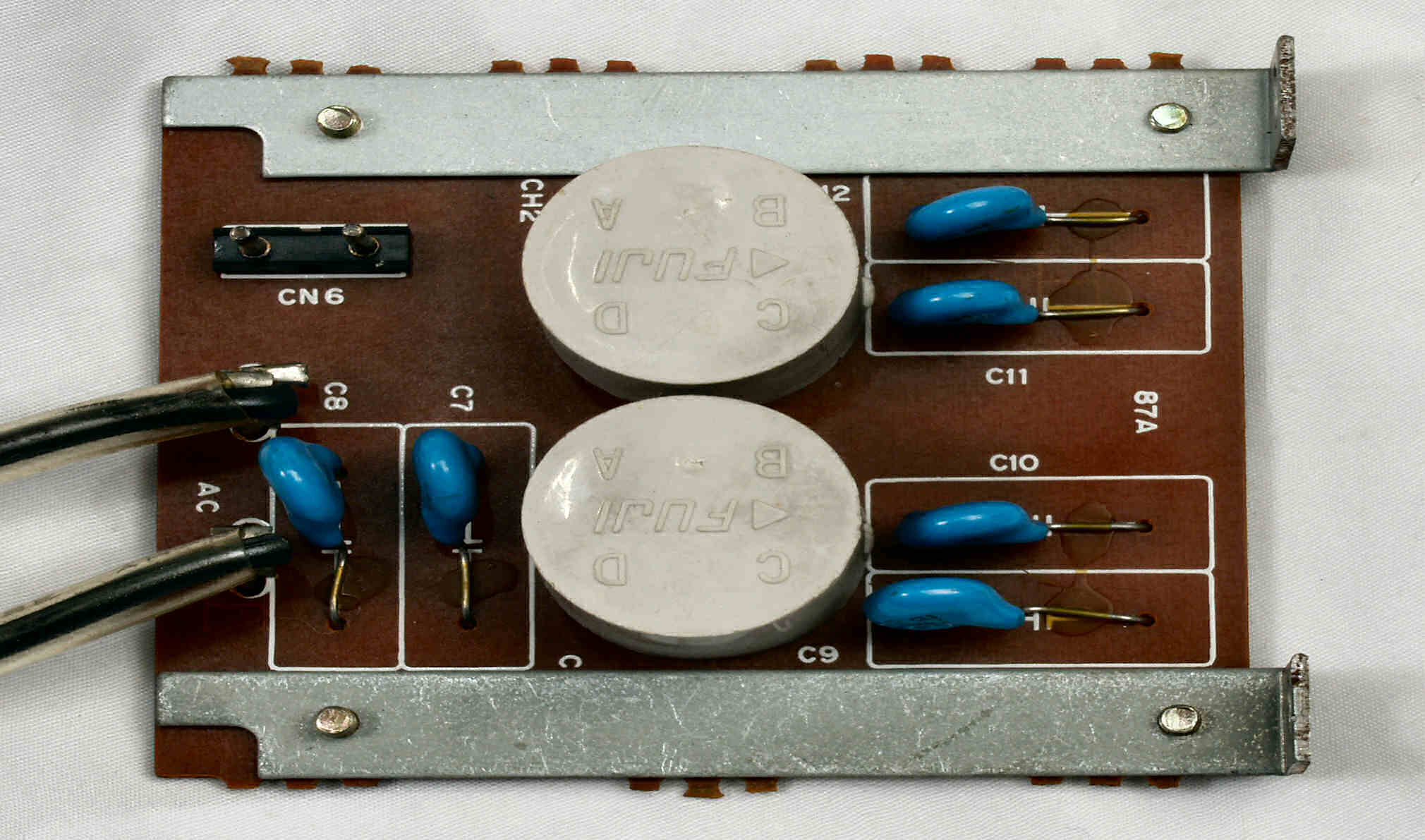

Ｃ４１．　修理前　電源ラインフイルター基板
Ｃ４２．　修理前　電源ラインフイルター基板裏

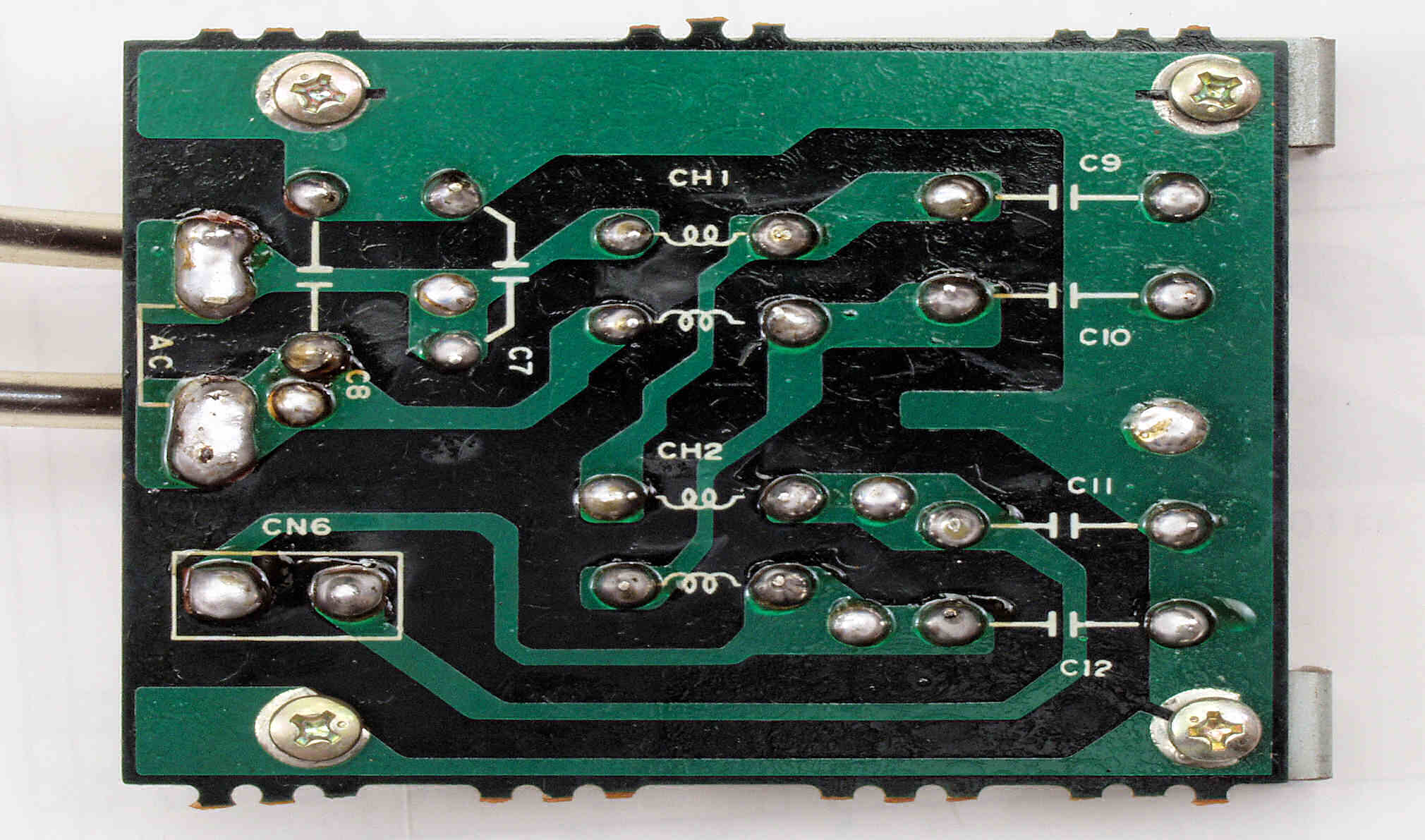

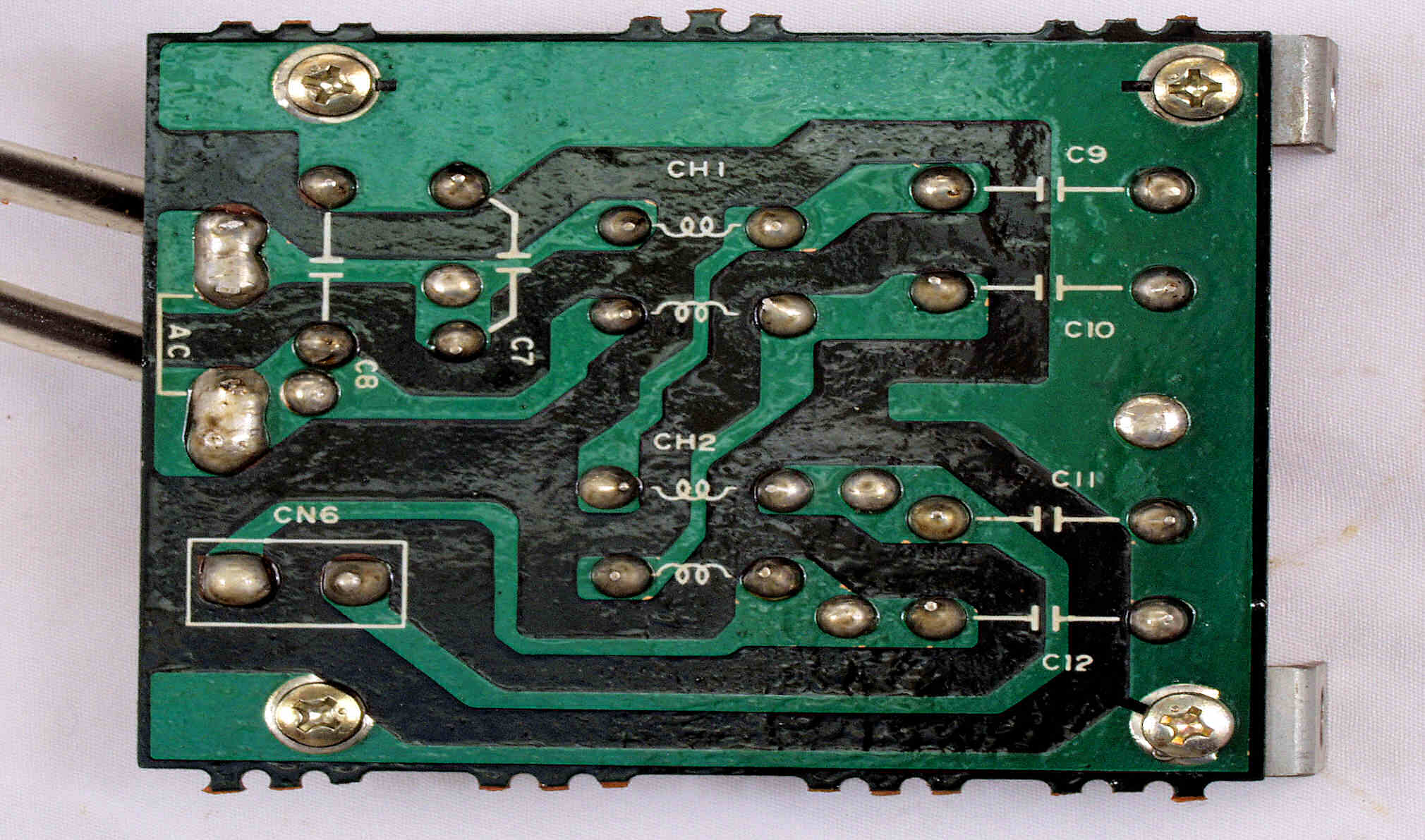

Ｃ４３．　修理（半田補正）後　電源ラインフイルター裏
Ｃ４４．完成電源ラインフイルター基板。余分なフラックスを落として、コート液を塗る。

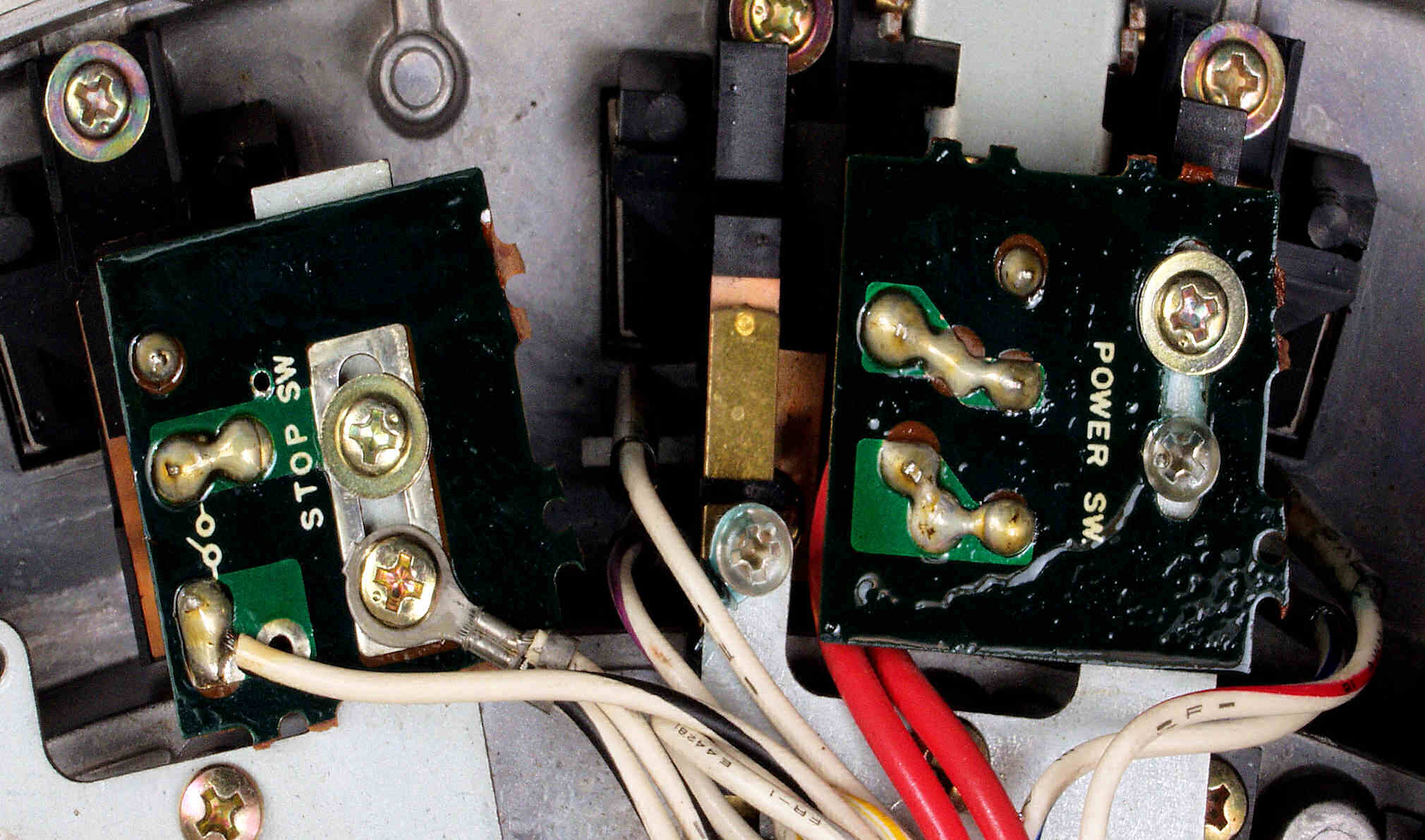

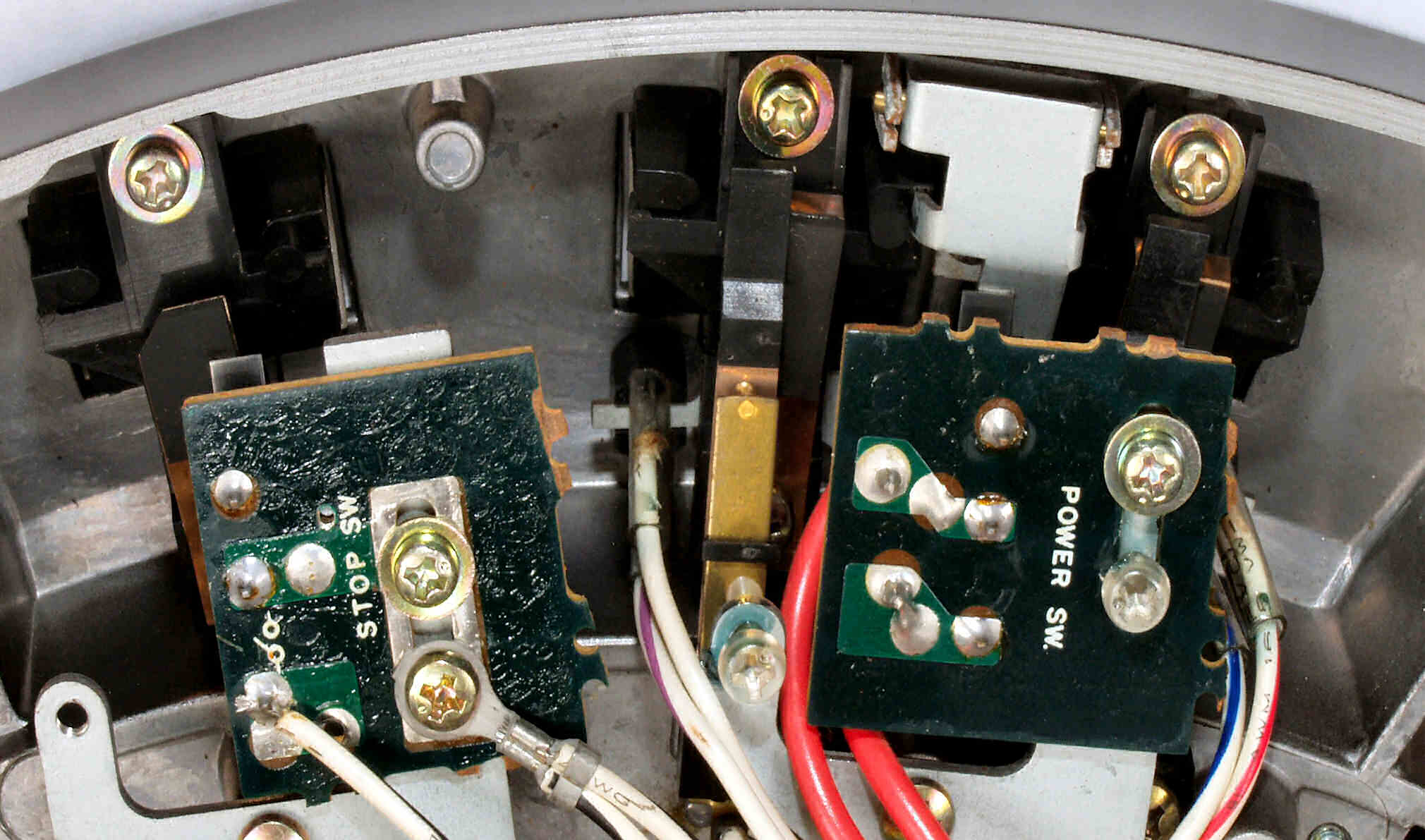

Ｃ５１．　修理中　操作ＳＷ

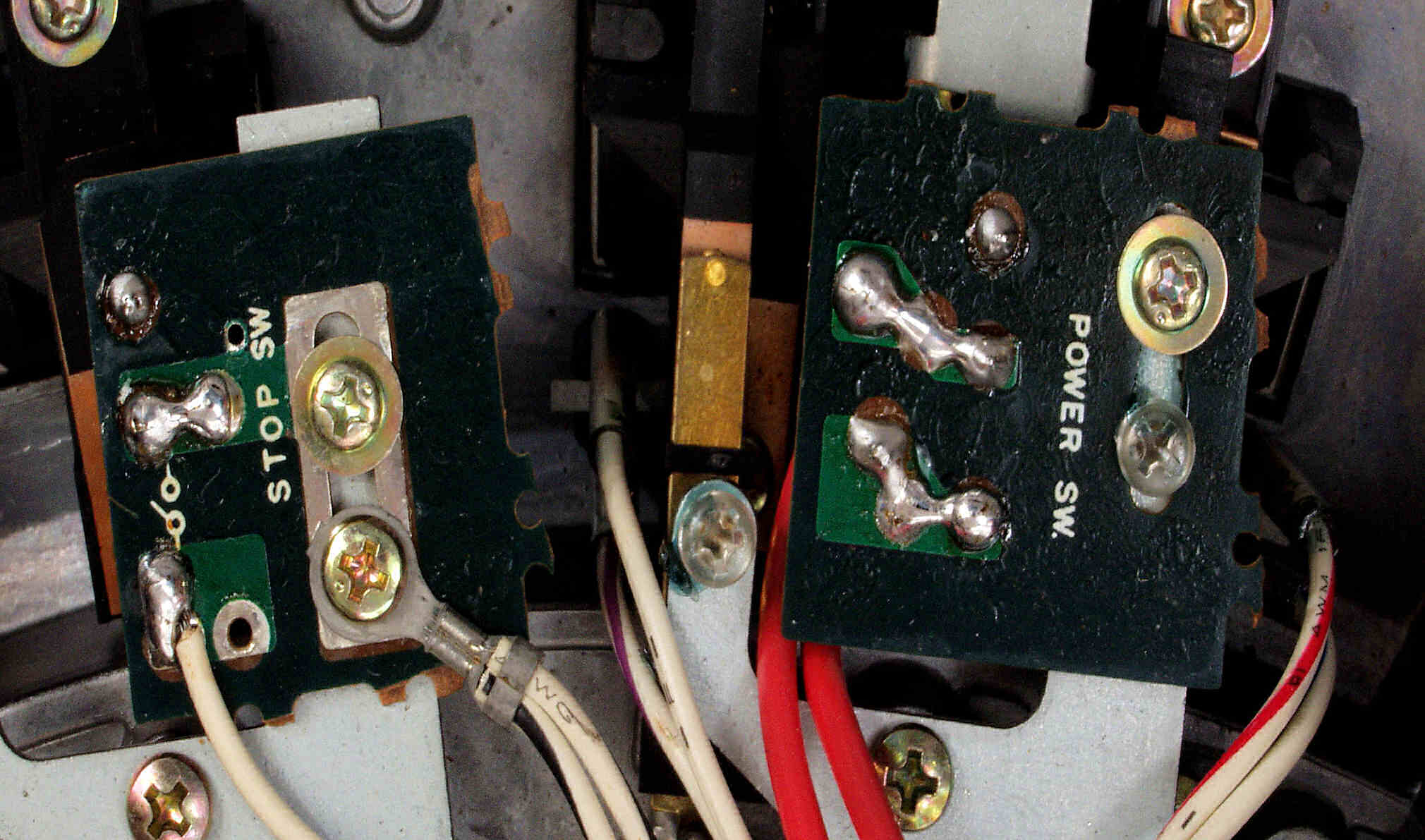

Ｃ５２．　修理（半田補正）後　操作ＳＷ
Ｃ５３．　完成操作ＳＷ。余分なフラックスを落として、コート液を塗る。

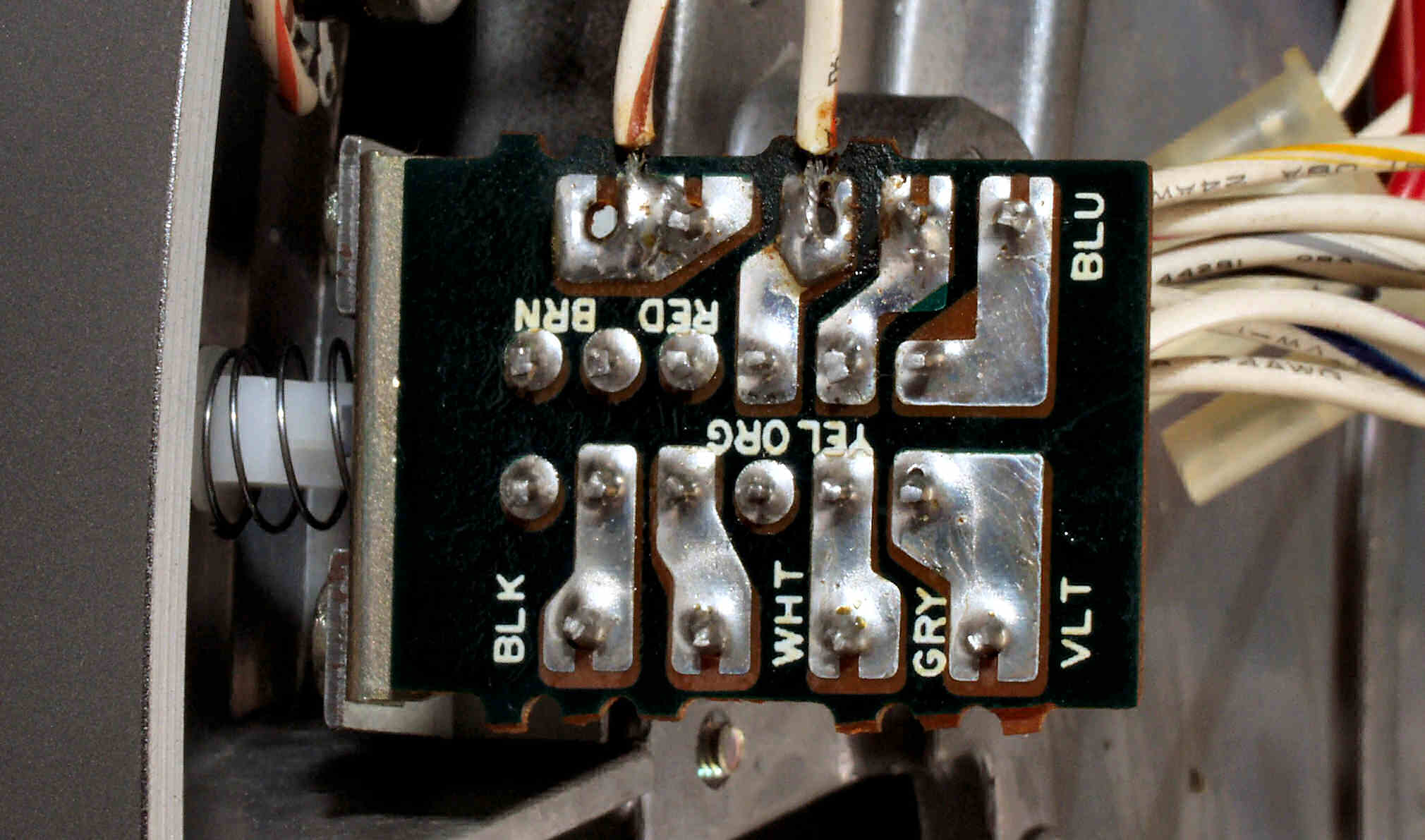

Ｃ６１．　修理前　マニアル・オート切替ＳＷ

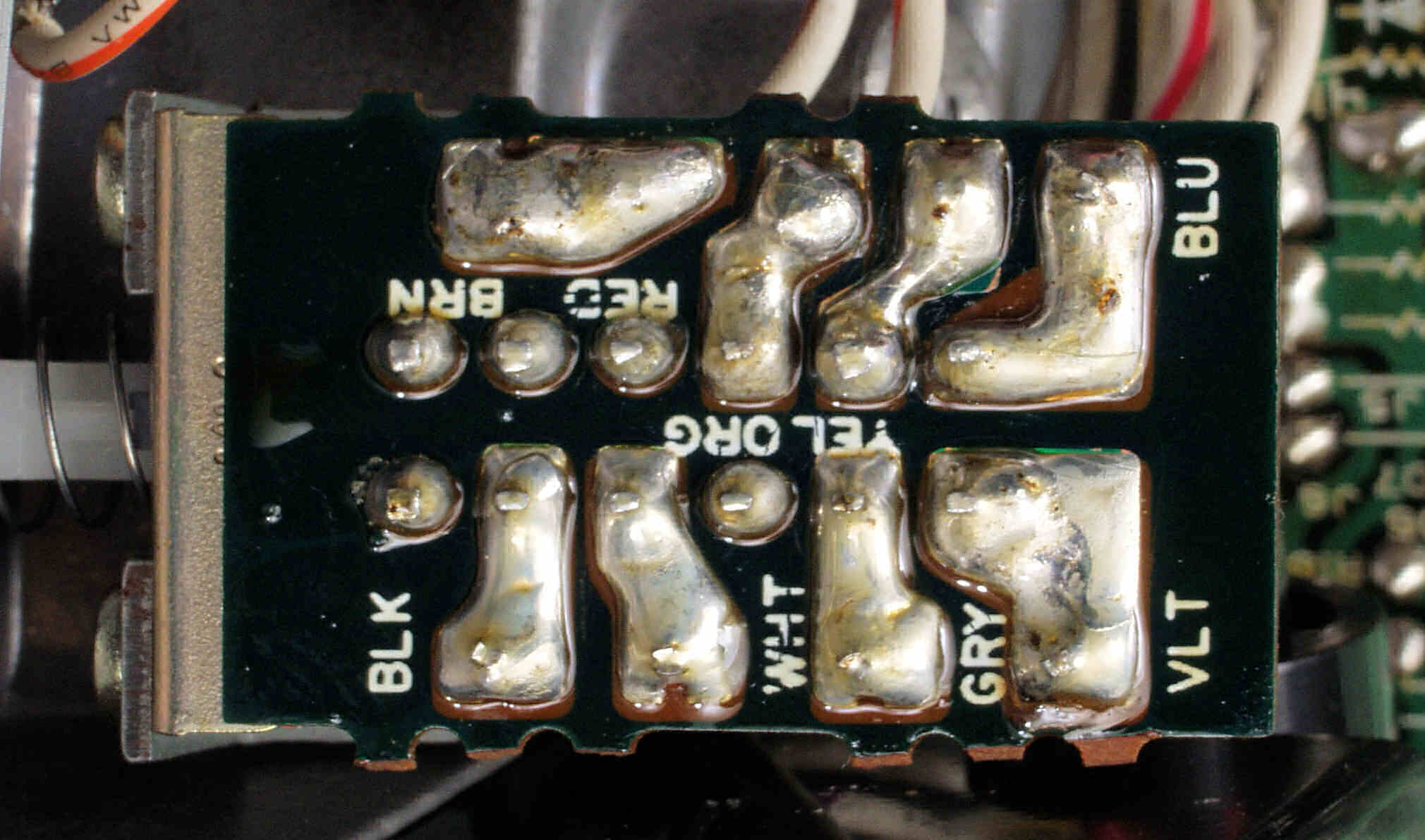

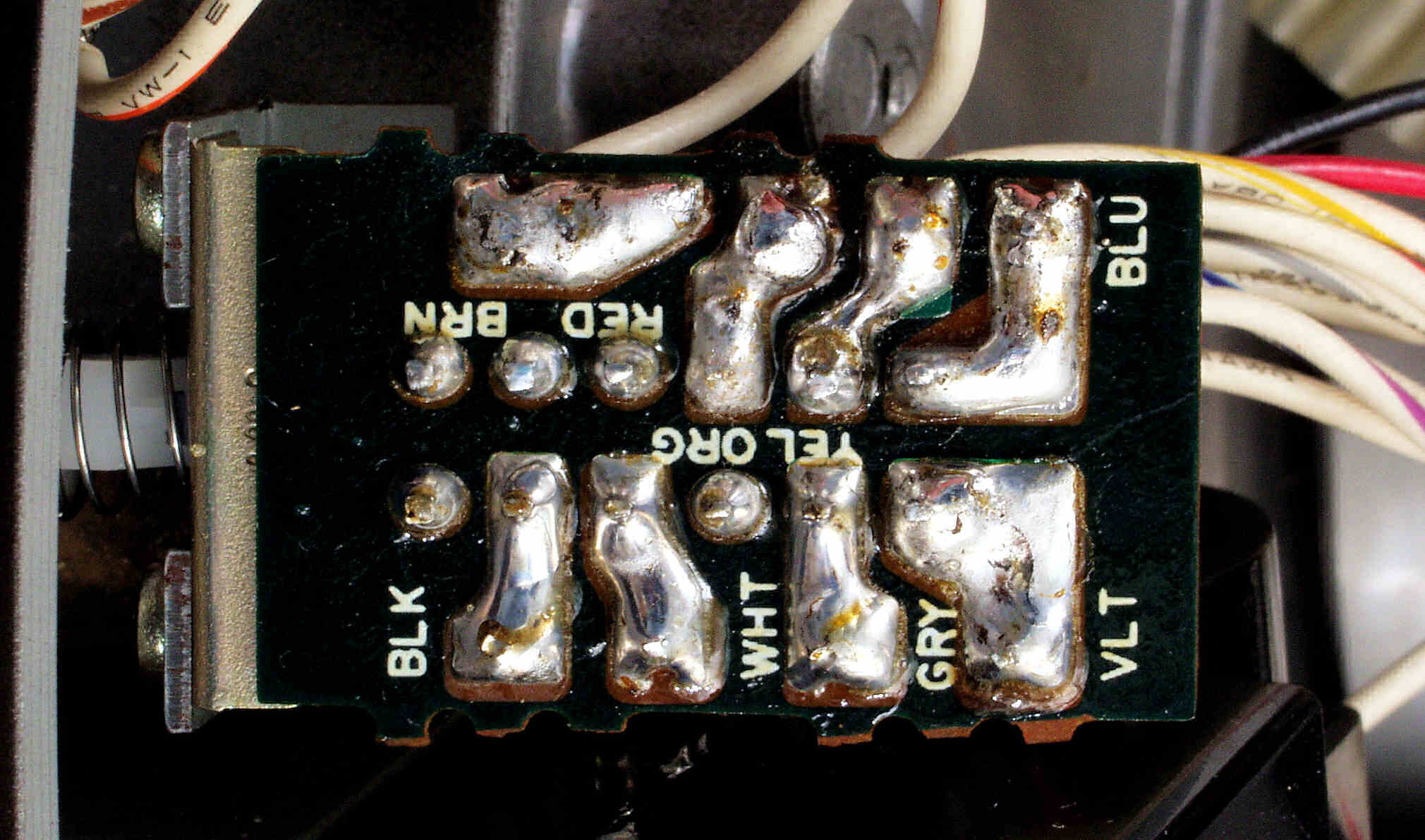

Ｃ６２．　修理（半田補正）後　マニアル・オート切替ＳＷ
Ｃ６３．　完成マニアル・オート切替ＳＷ。余分なフラックスを落として、コート液を塗る。

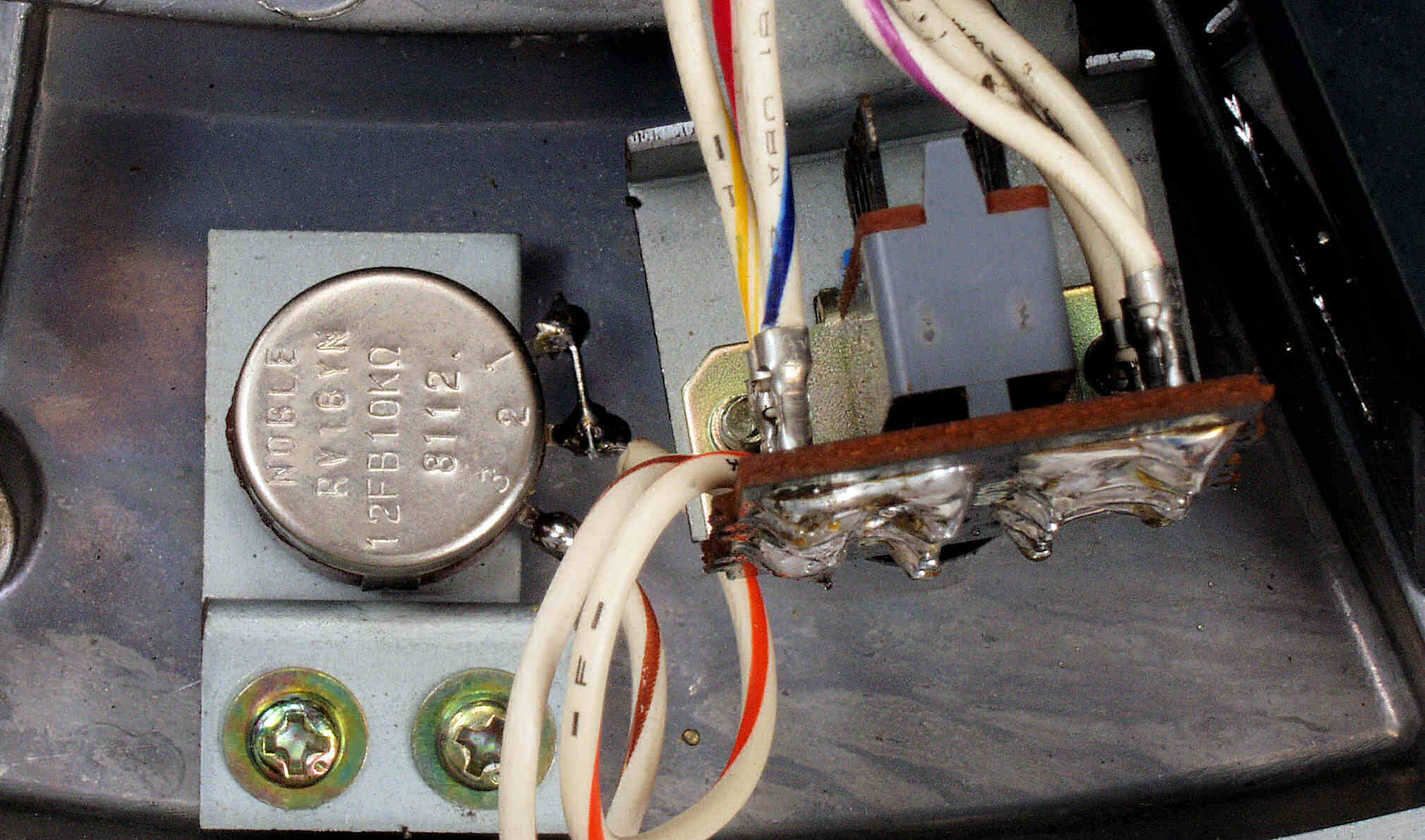

Ｃ７１．　修理前　回転数調整ＶＲ
Ｃ７２．　修理（半田補正）後　回転数調整ＶＲ

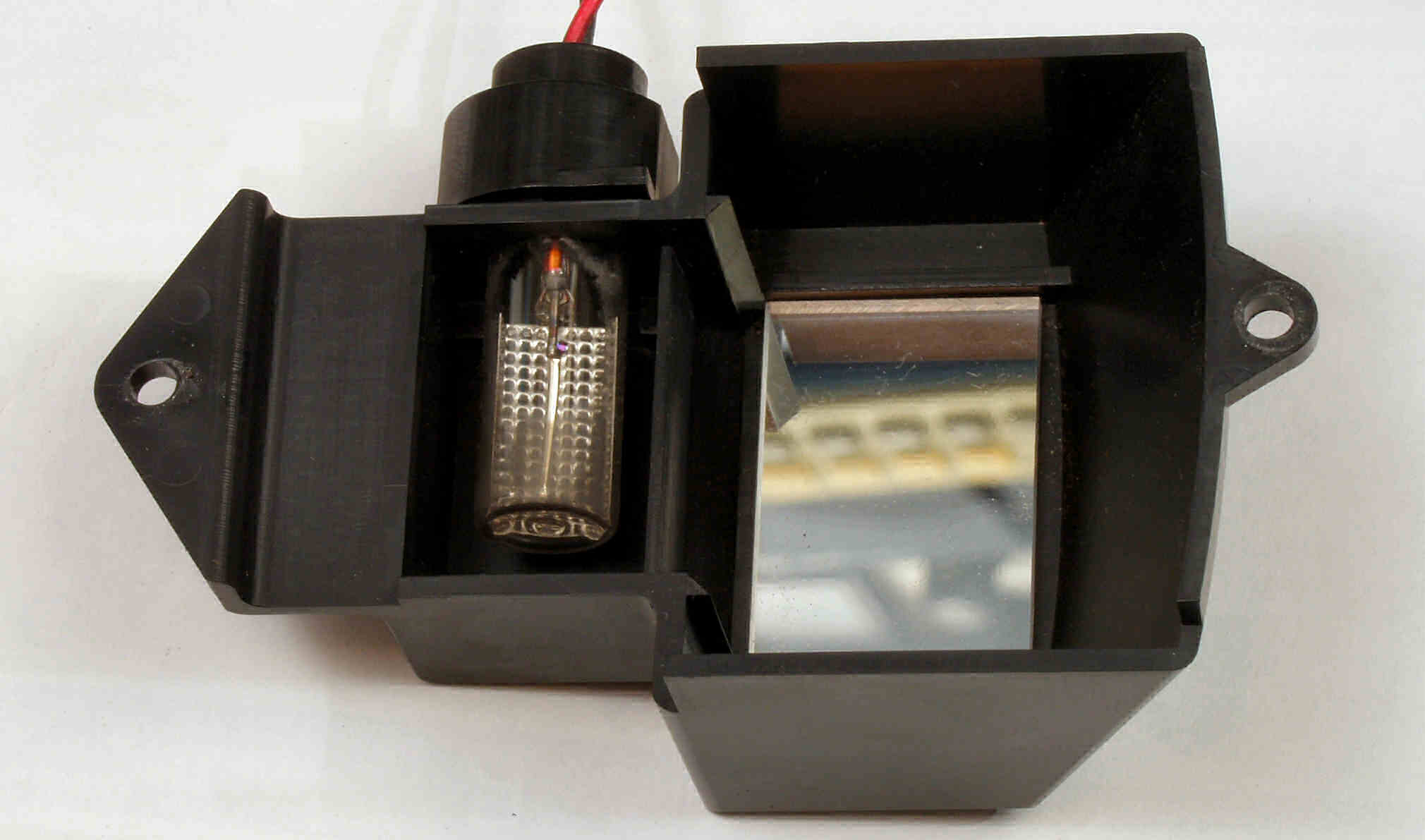

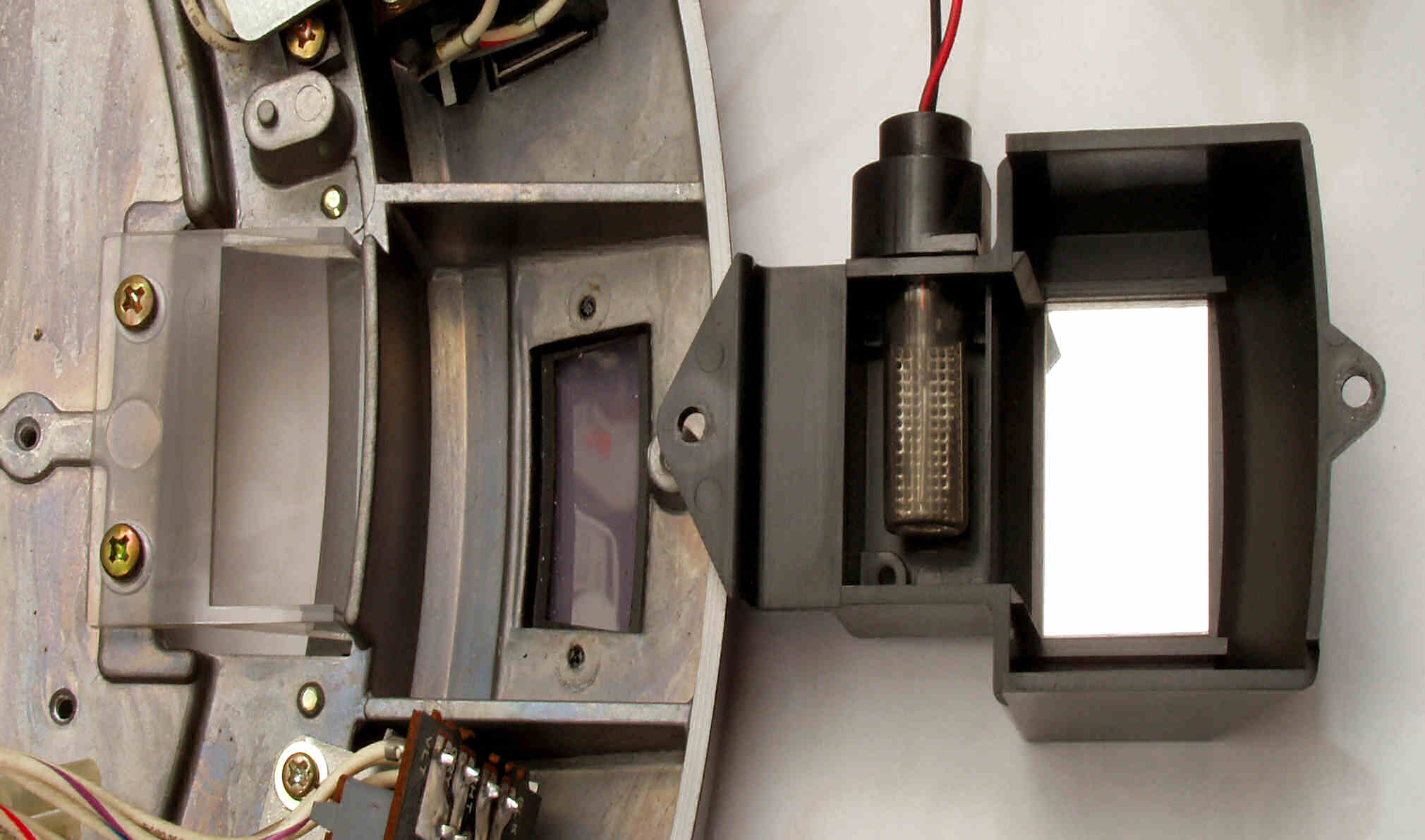

Ｃ８１．　修理前　ストロボ

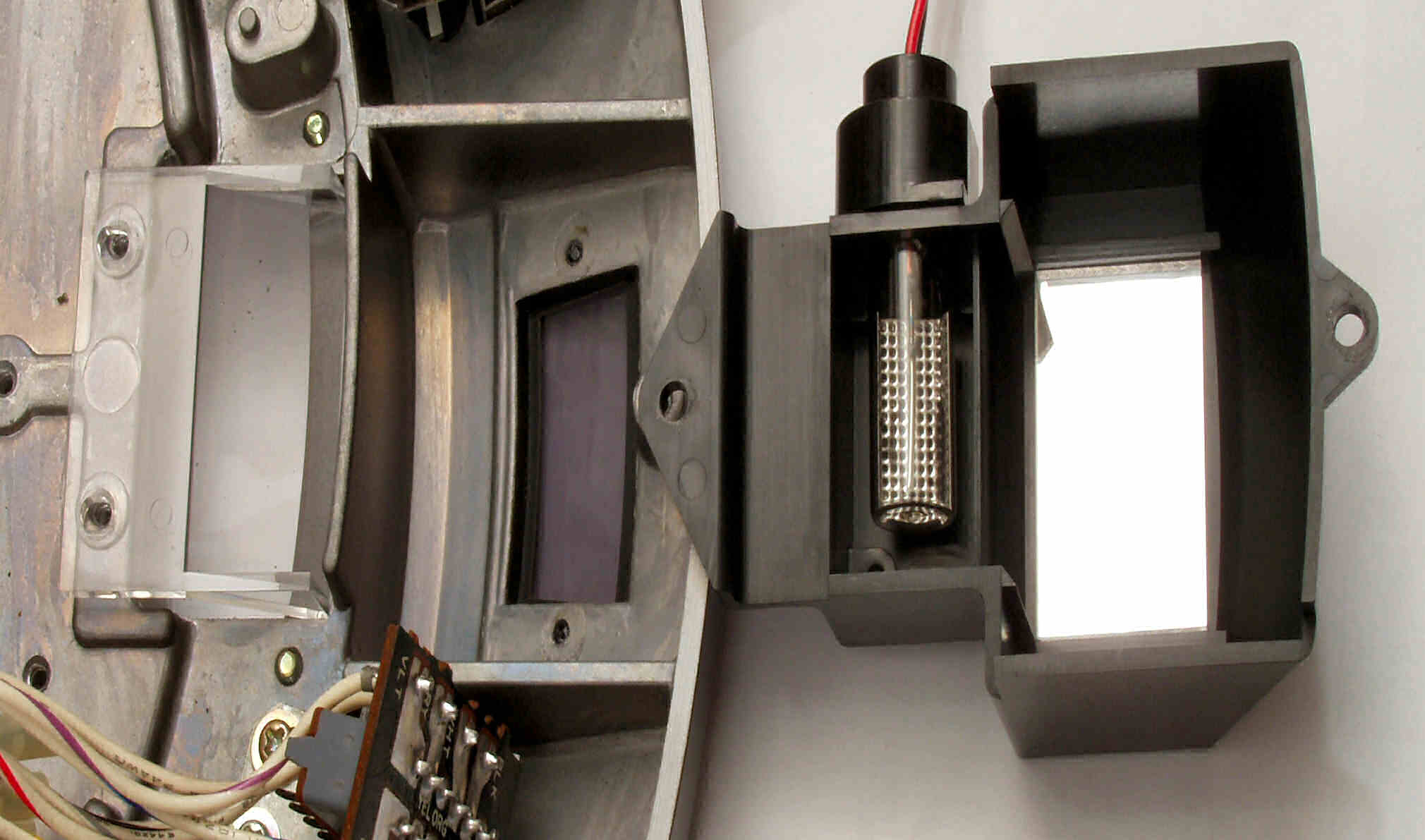

Ｃ８２．　修理中　ストロボ、上半分清掃済み
Ｃ８３．　修理（清掃）後　ストロボ

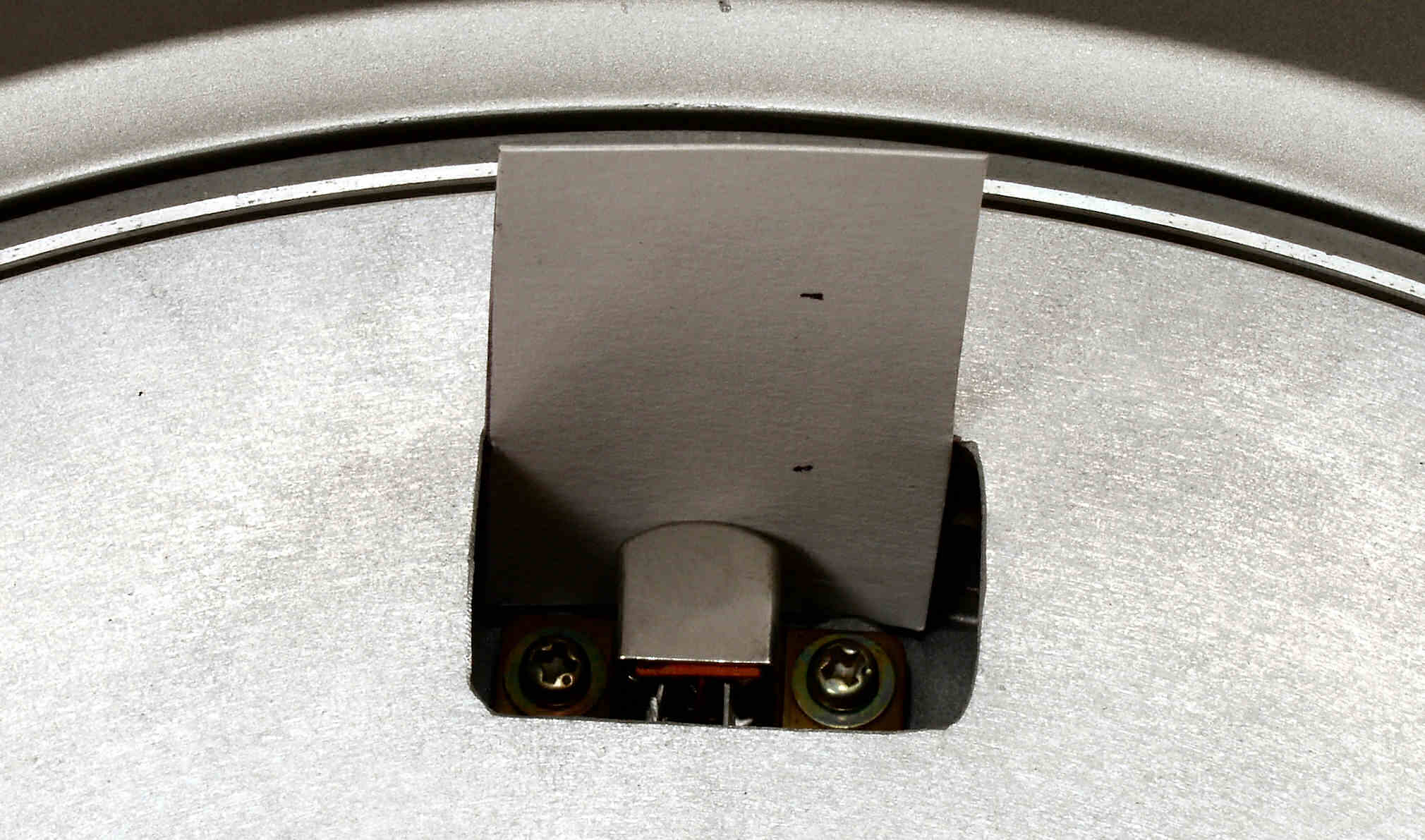

Ｃ９１．　修理中　磁気ヘッドのギャップ調整

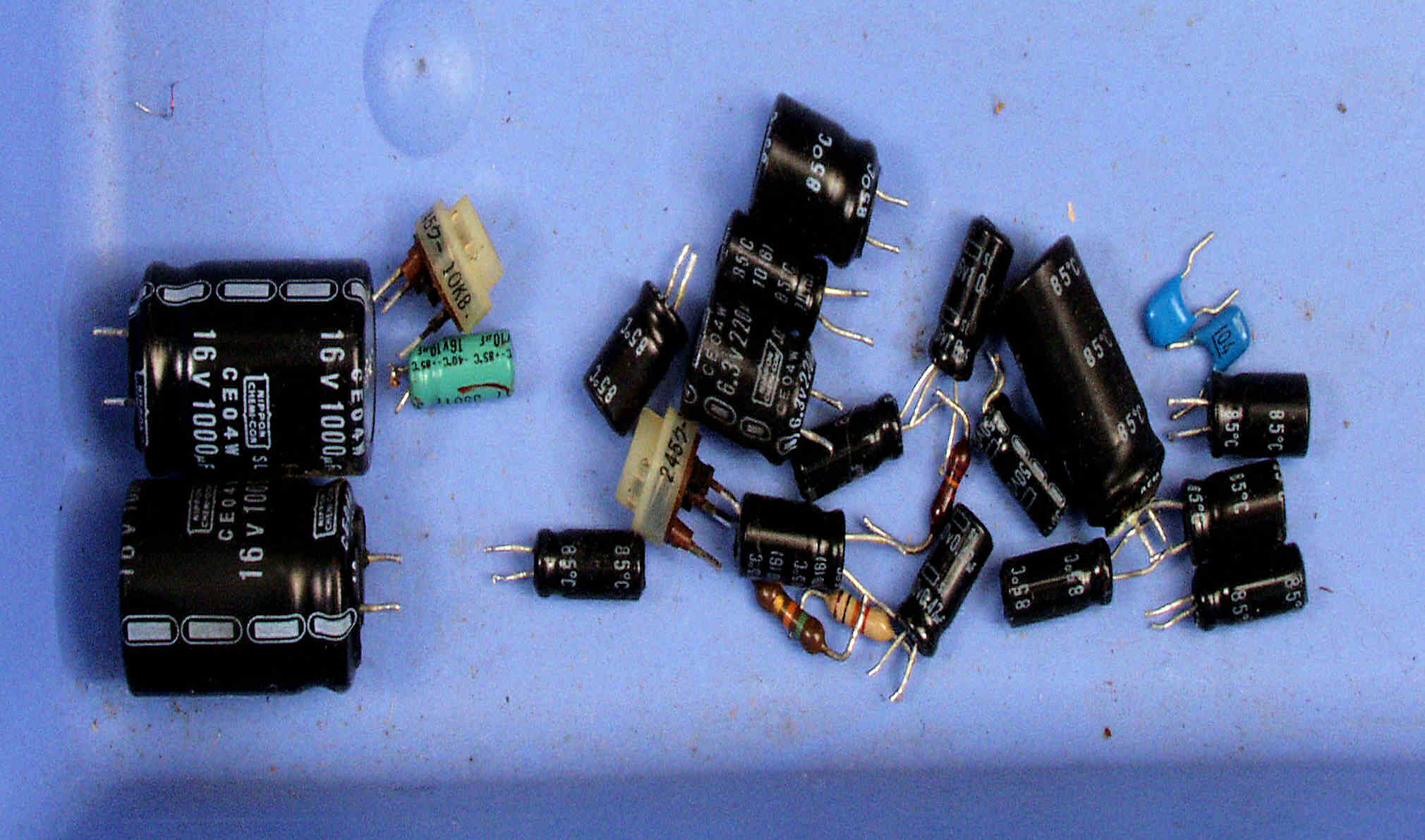

ＣＡ．　交換部品
ＣＢ１．　修理前　下から見る
ＣＢ２．　修理後　下から見る
Ｅ．　調整・測定　　　
Ｅ２．　３３回転（ロック）
Ｅ３．　４５回転（ロック）

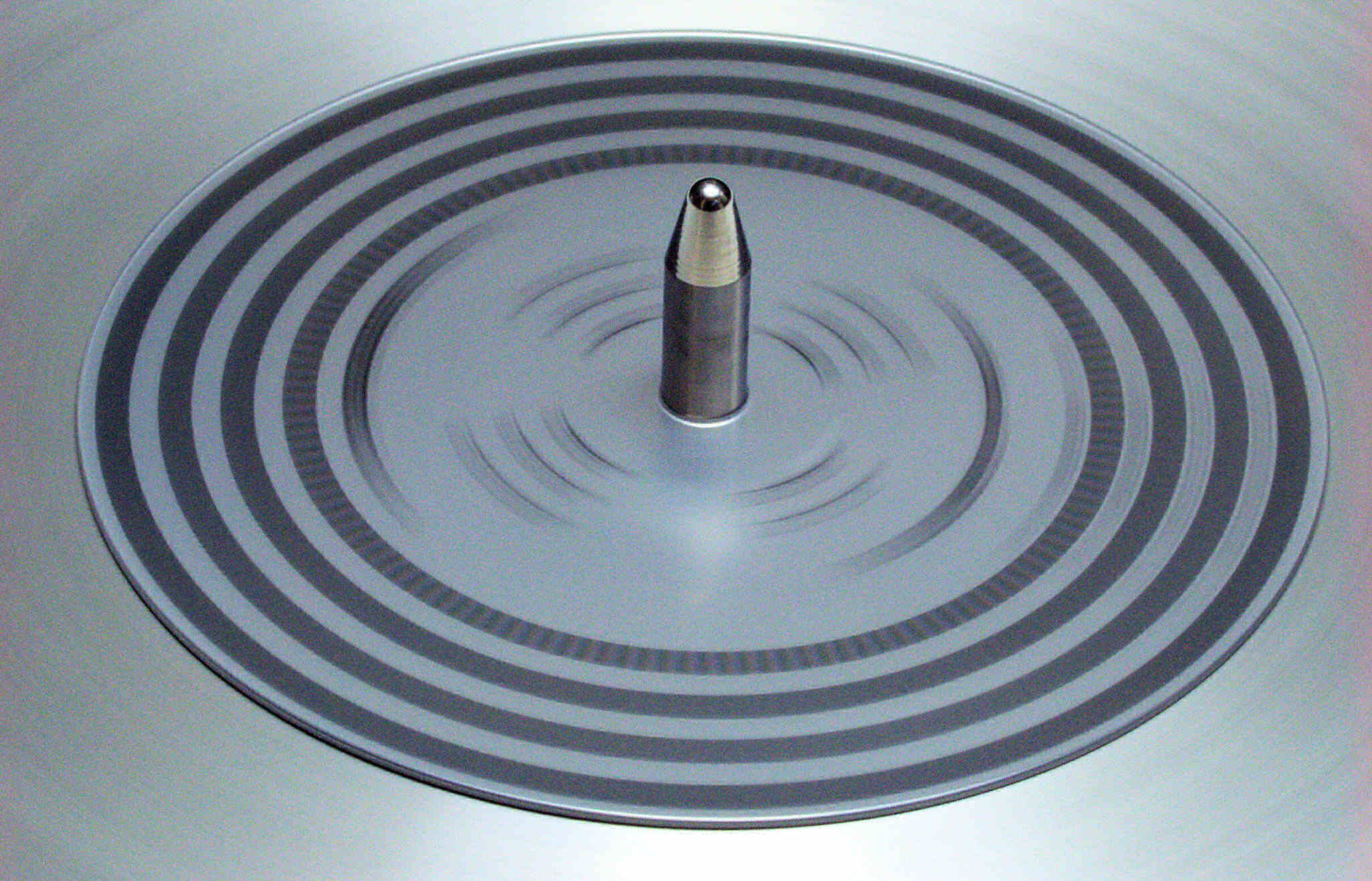

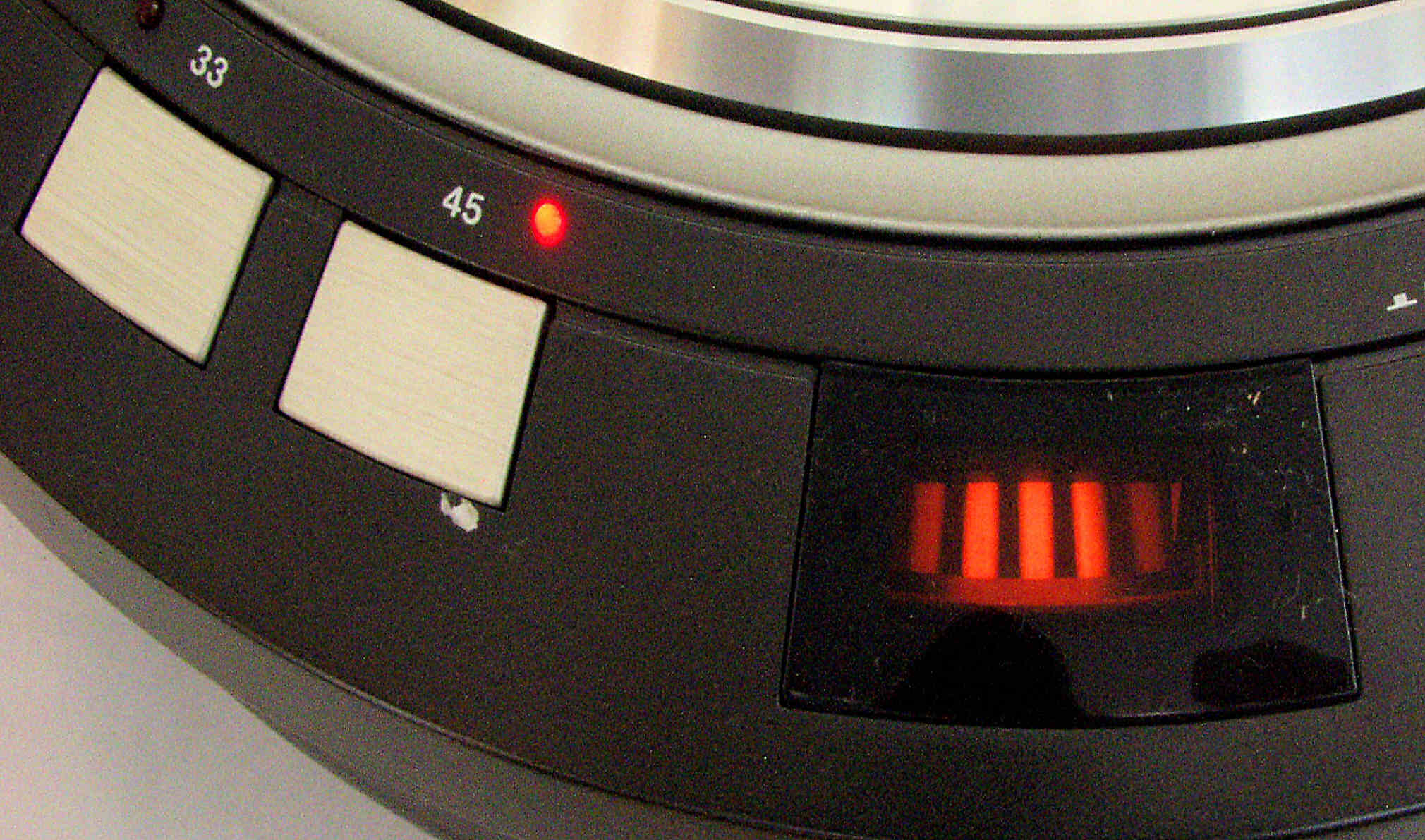

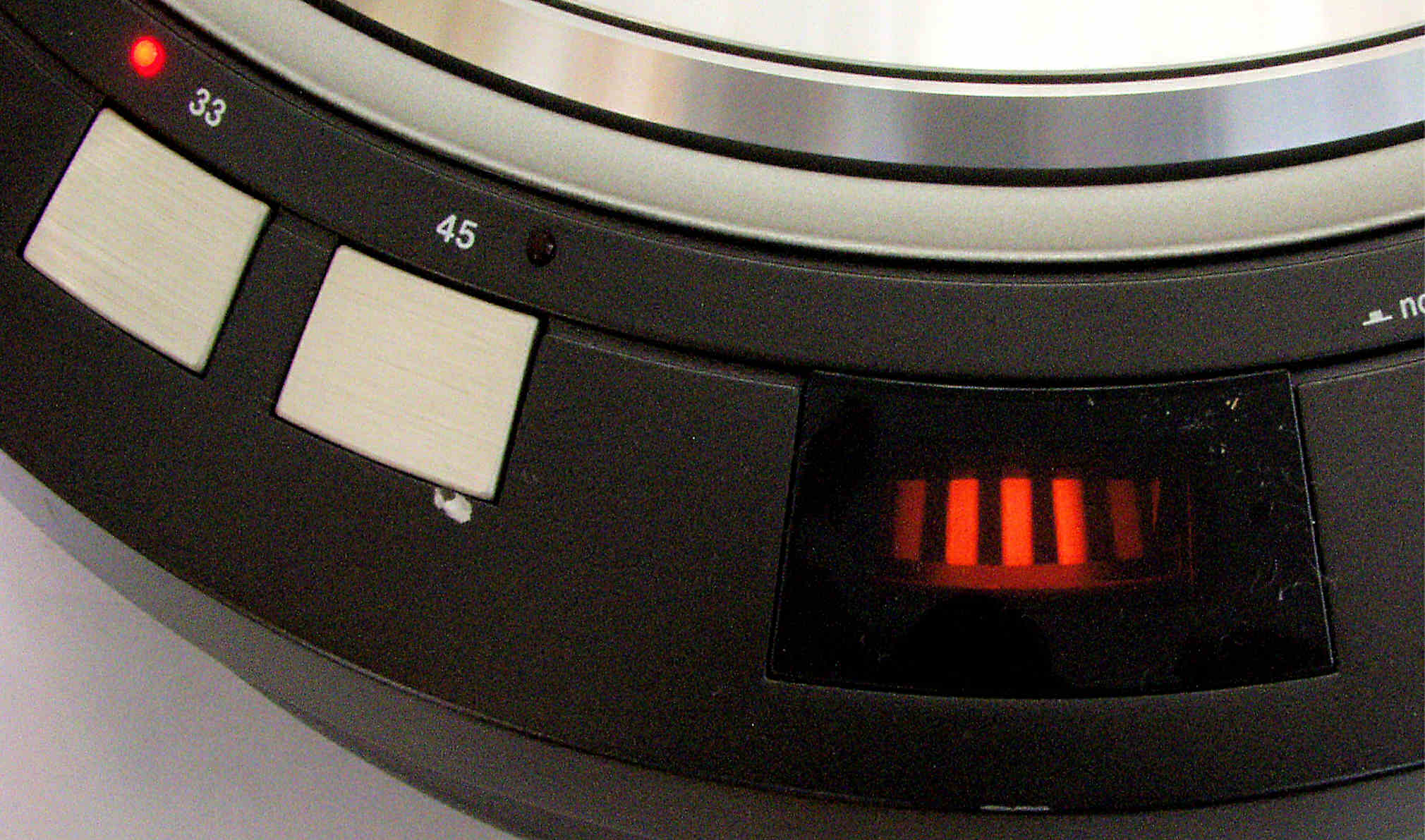

Ｅ４．　ストロボで３３回転確認

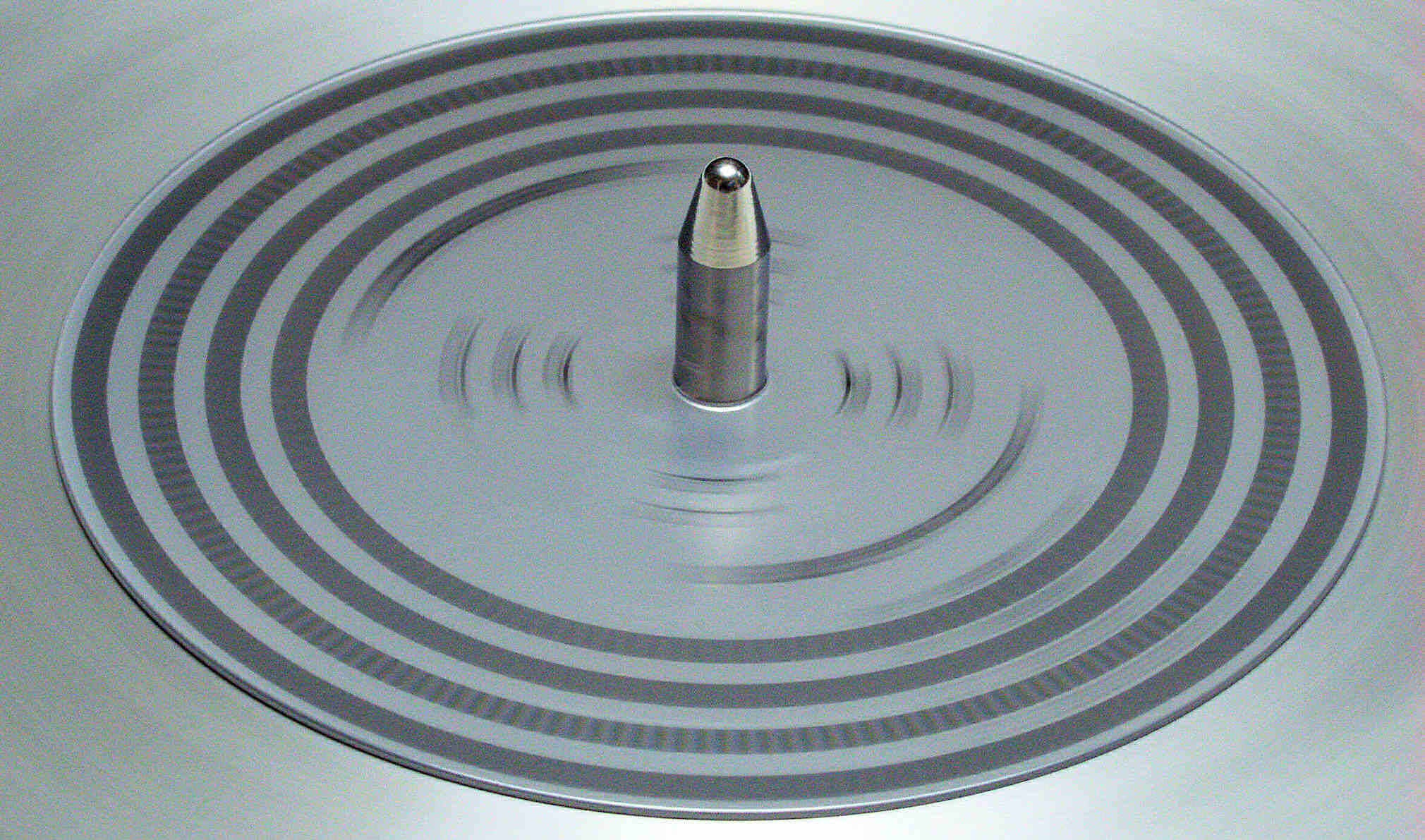

Ｅ５．　ストロボで４５回転確認

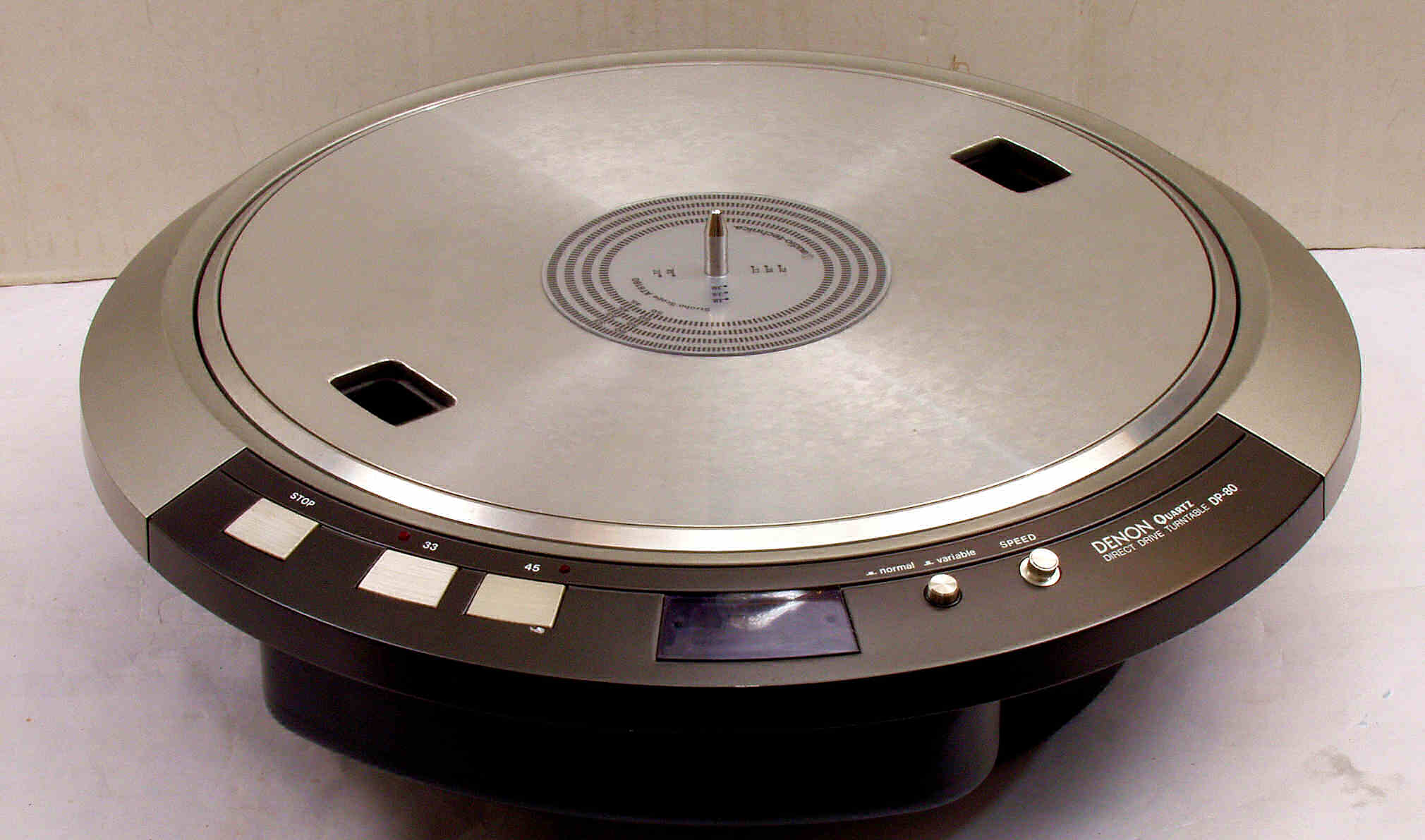

Ｅ６．　完成
Ｓ．　ＤＥＮＯＮ　ＤＰ−８０　の仕様（カタログ・マニアルより）　
型式 ターンテーブル　ＤＰ−８０
駆動方式 サーボ式ダイレクト・ドライブ
モーター アウトローター形3相ACサーボモーター
回転数 33 1/3、45rpm（±6％調節可能）
スピード制御方式 周波数検出によるスピードサーボおよび位相サーボ
スピード切換え機構 電気的切換（プッシュ・ボタン式）
ワウ・フラッター ０．０１５％ｗ.ｒｍｓ以下（ＤＥＮＯＮ測定法）
０．０２％ｗ.ｒｍｓ以下（ＪＩＳ）
回転数偏差 0.002％以内
SN比 80dB以上、７７dB以上（ＤＩＮ-Ｂ）
起動時間 1.2秒以内で規定回転（33 1/3ｒｐｍ時）
負荷特性 0％（針圧250g最外周）
電源電圧特性 90〜110Vに対し0％
ターンテーブル アルミダイカスト30.8cm
慣性モーメント３７０ｋｇ・ｃｍ2（シー ト含む）
ブレーキ 電子式ブレーキ
消費電力 8W
寸法 φ３７６×Ｈ１４０mm
重量 約10kg
価格 \95,000（1981年頃）
適合キャビネット ＤＫ-１００，ＤＫ-１００Ｆ，ＤＫ-１００Ｇ（￥２３，０００）
ＤＫ-２０００Ｇ（￥２５，０００）
ＤＫ-３００（￥５５，０００）
ＤＫ-２３００（￥７０，０００）
