ＤＥＮＯＮ　ＤＰ−６０００.　２台目修理記録
梱包はこちらを参考　　　　　　　　　　　　　　　　　　　　　　　　　２０１８／１／２０持込、　　２／１１完成
Ａ．　修理前の状況
  • ノーマルで、ストロボ固定しない。

B．　原因
  • 各部経年劣化

Ｃ．　修理状況
Ｄ．　使用部品
  • 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　３個。
    電解コンデンサー　　　　　　　　　　　　　　　　　　　　２０個。
    足黒ＴＲ（トランジスター）　　　　　　　　　　　　　　　　２６個。
    足黒ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　７個。
    フイルムコンデンサー　　　　　　　　　　　　　　　　　１個。
    ＬＥＤ　　　　　　　　　　　　　　　　　　　　　　　　　３個。
    抵抗　　　　　　　　　　　　　　　　　　　　　　　　　３個。

Ｅ．　調整・測定

Ｆ．　修理費　　　９０，０００円

Ｓ．　ＤＥＮＯＮ　ＤＰ−６０００、６７００　の仕様（マニアル・カタログより）　
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

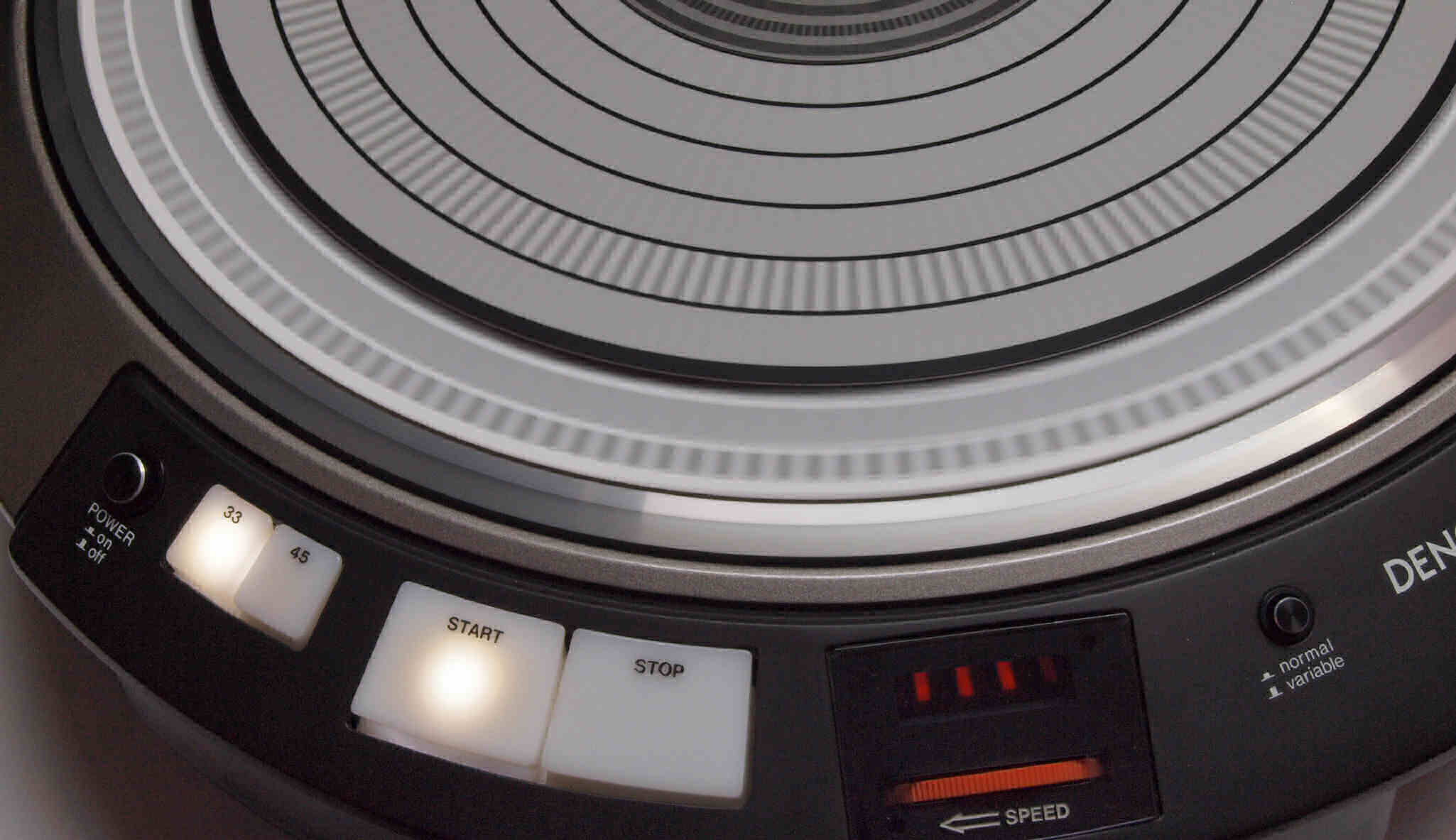

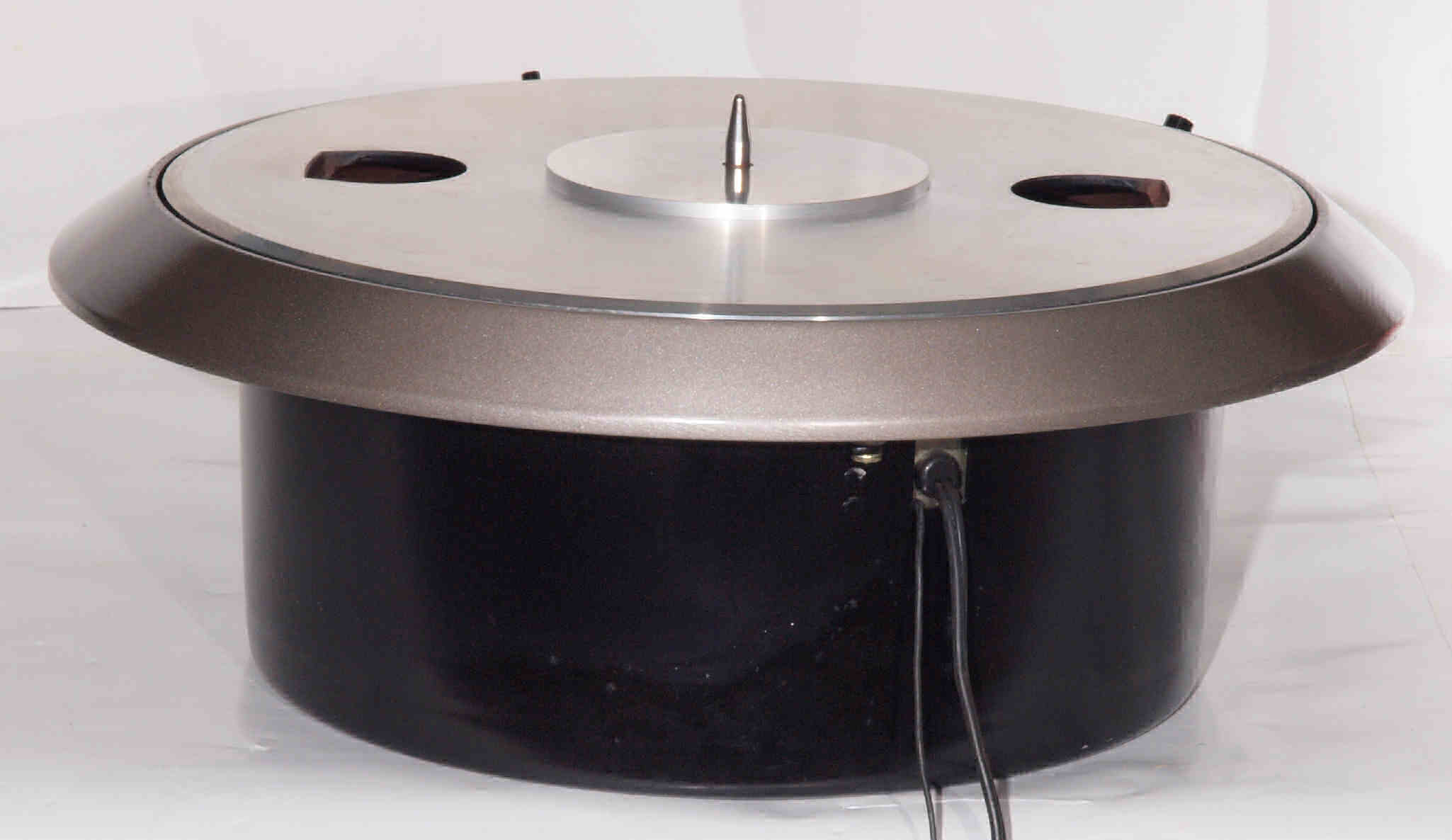

Ａ１１．　点検中　前から見る

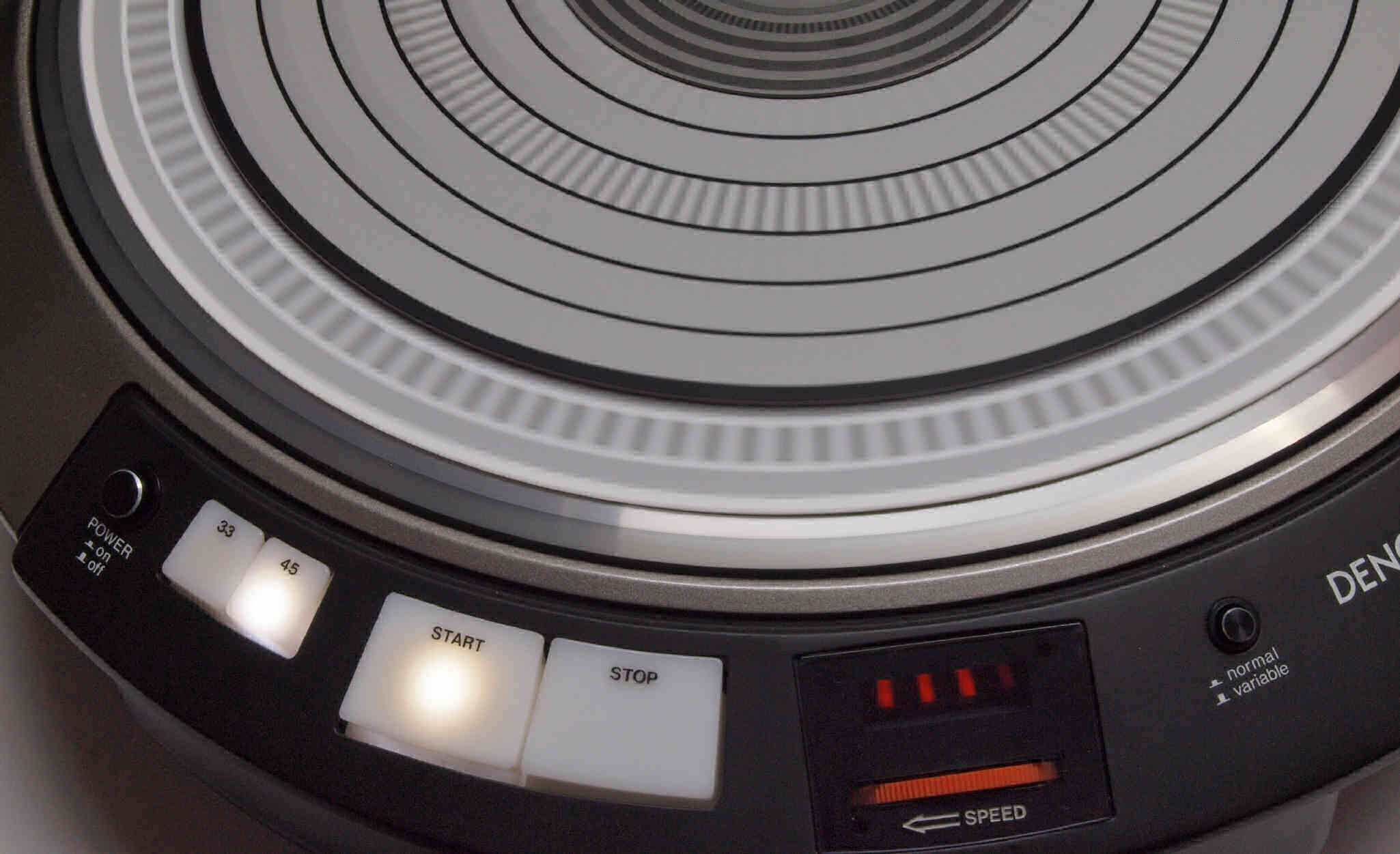

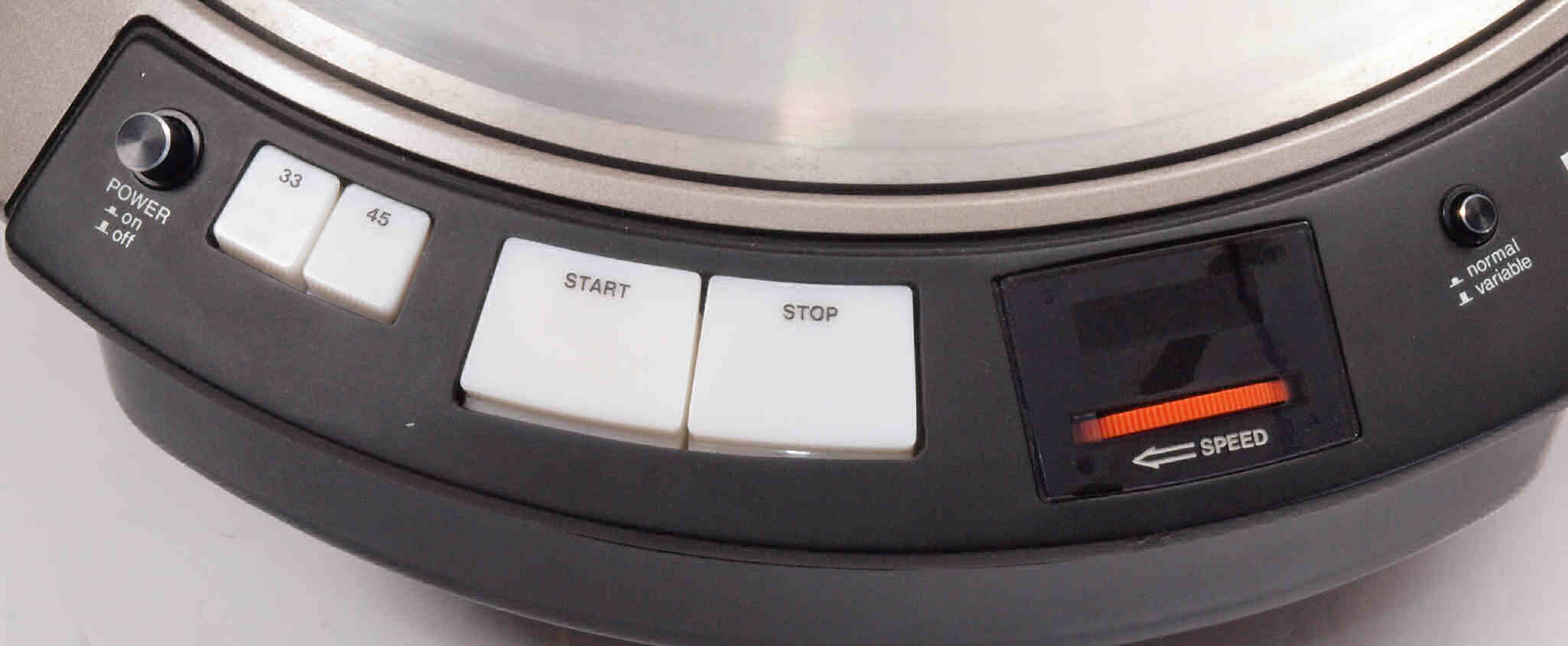

Ａ１１２．　点検中　前から見る。　操作・表示部。
Ａ１２．　点検中　後から見る
Ａ１３．　点検中　上から見る

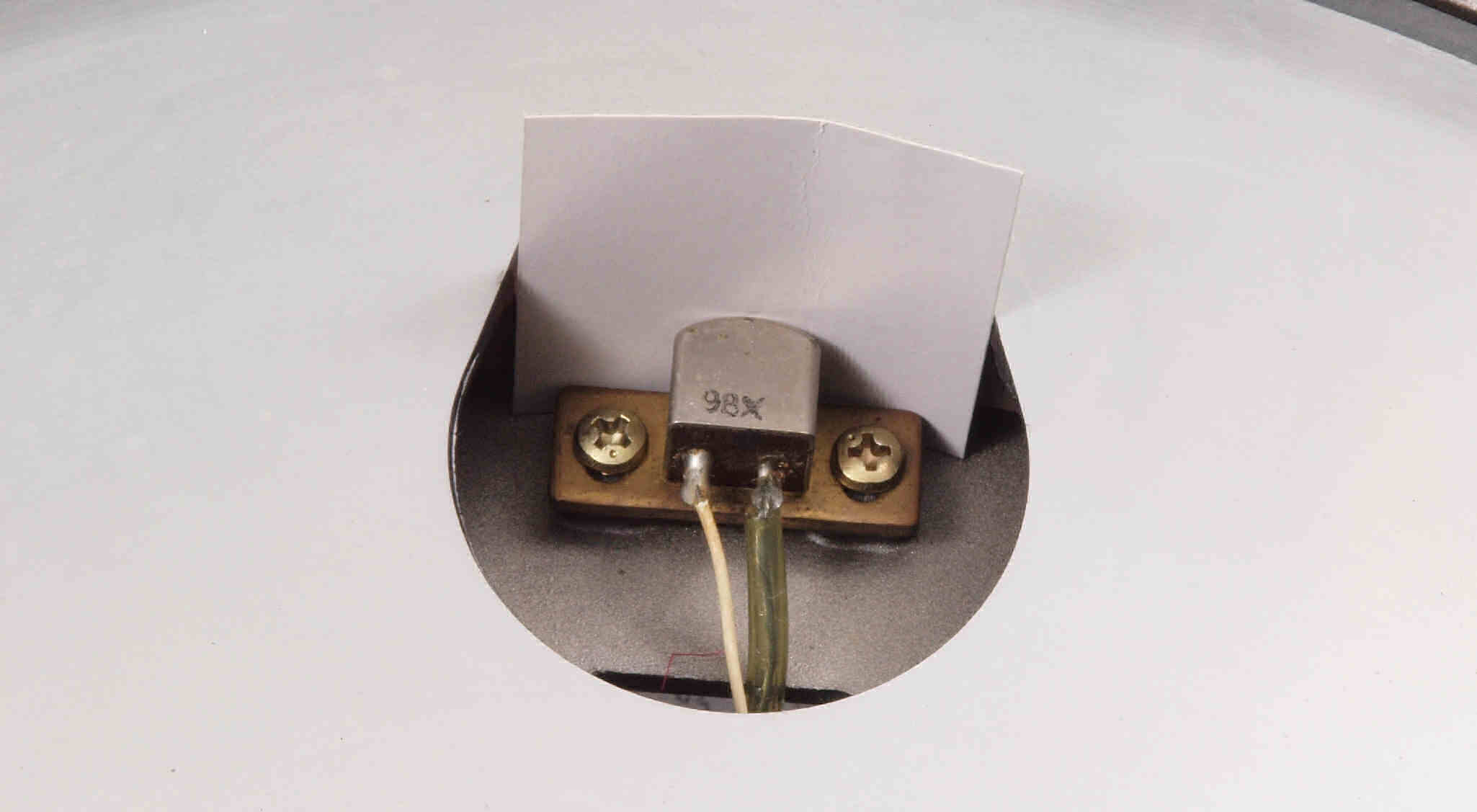

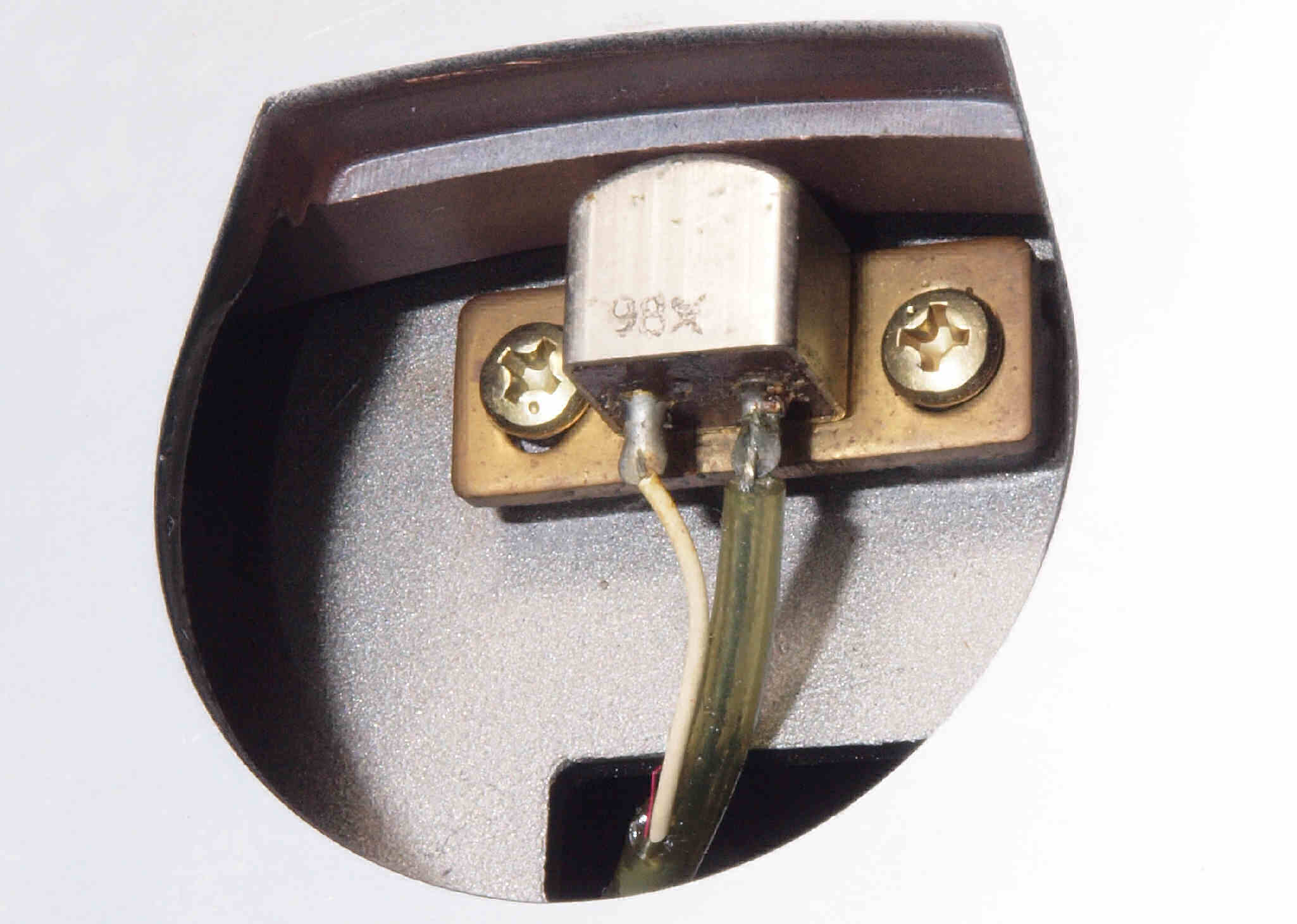

Ａ１４．　点検中　回転数感知する磁気ヘッド

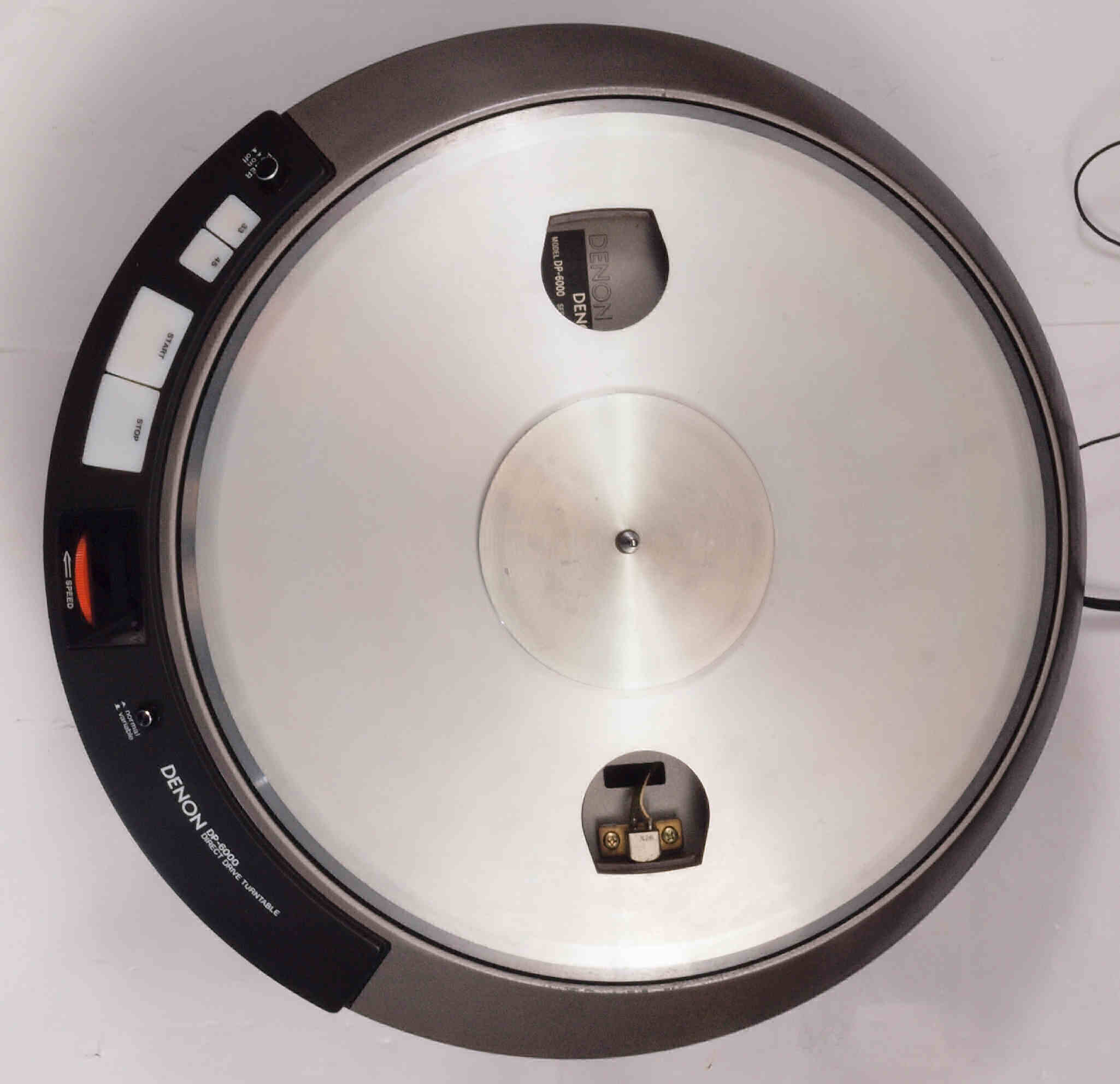

Ａ１５．　点検中　プラッター（タンテーブル）を取り、上から見る

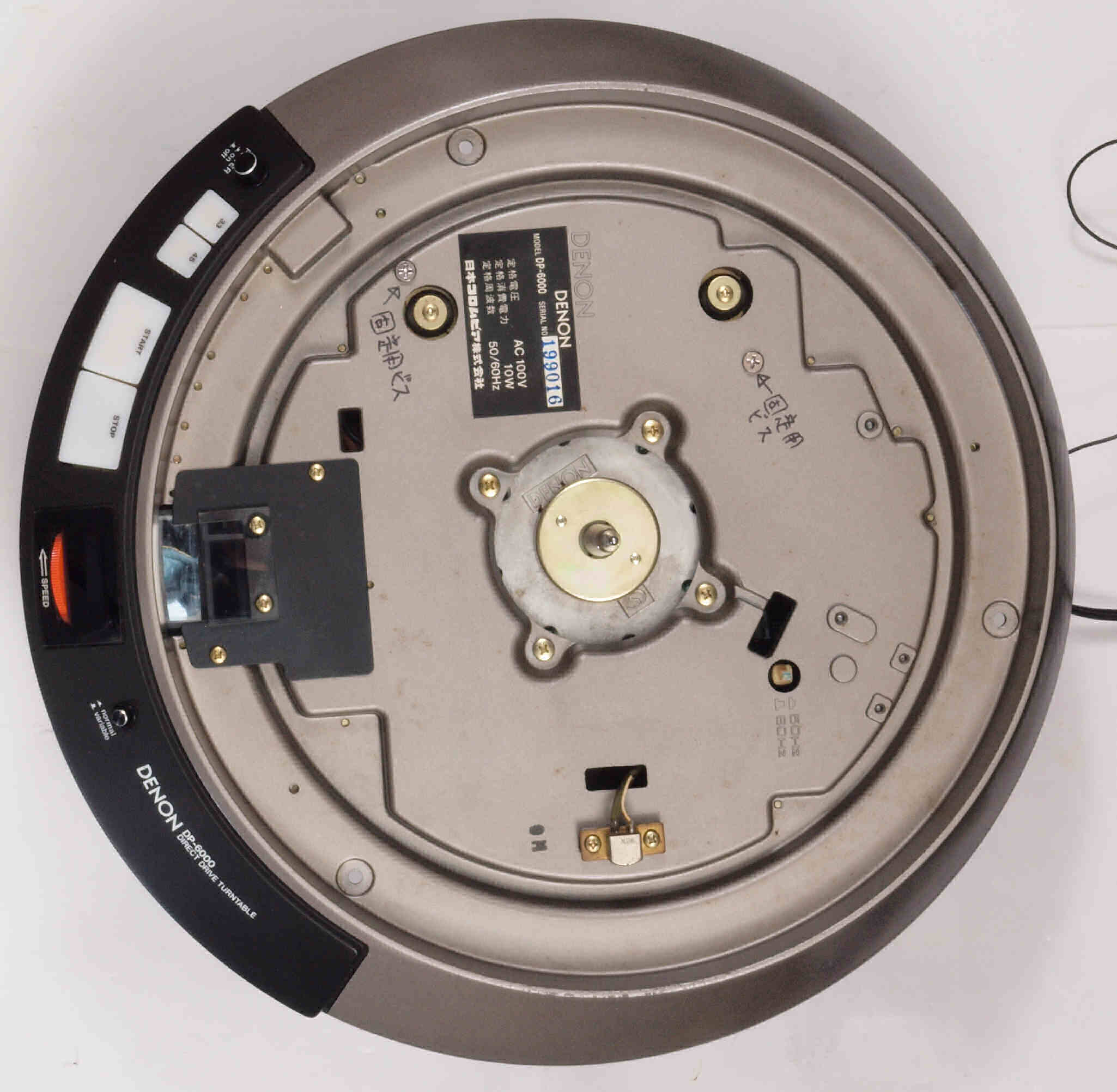

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下後から見る

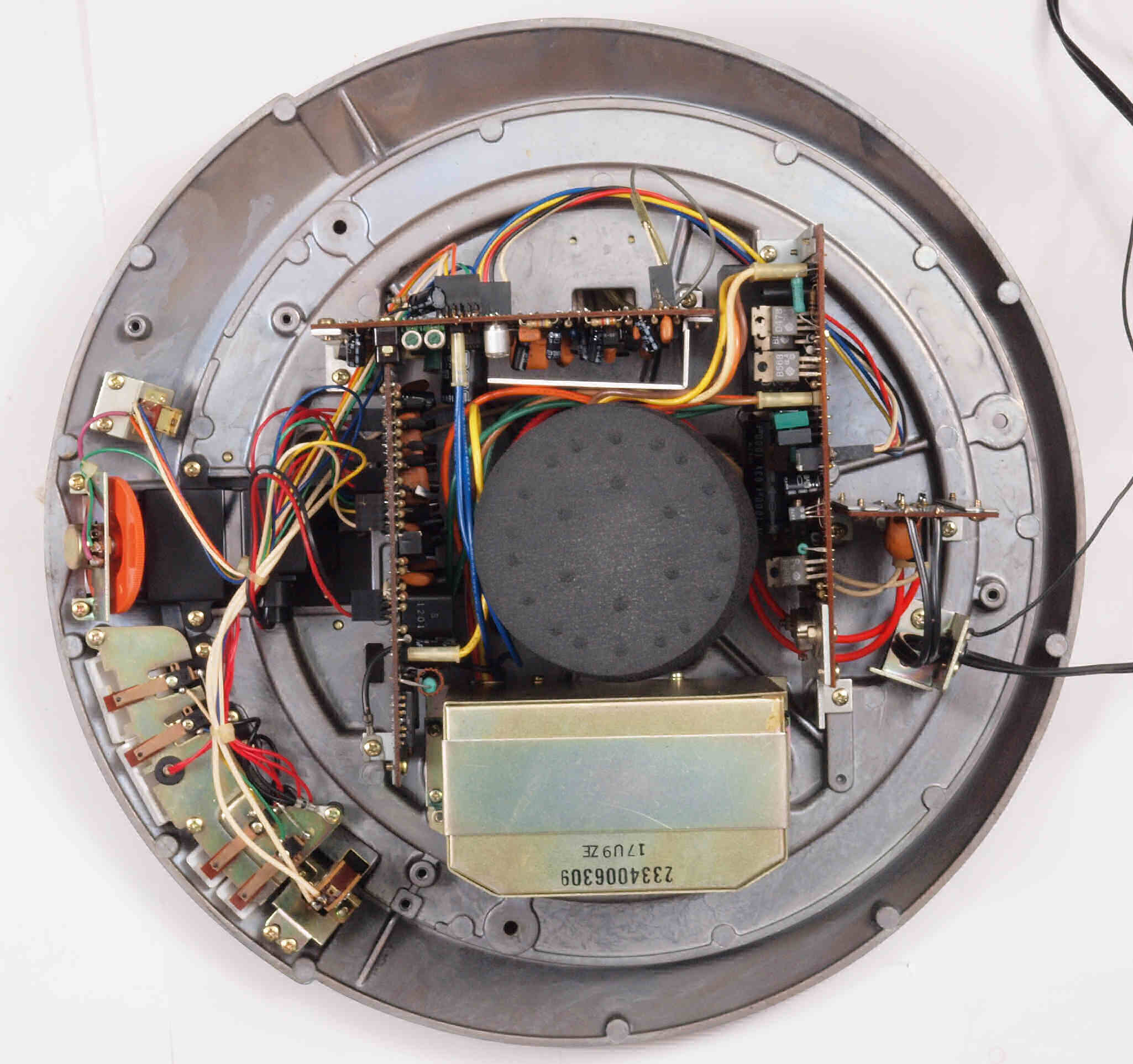

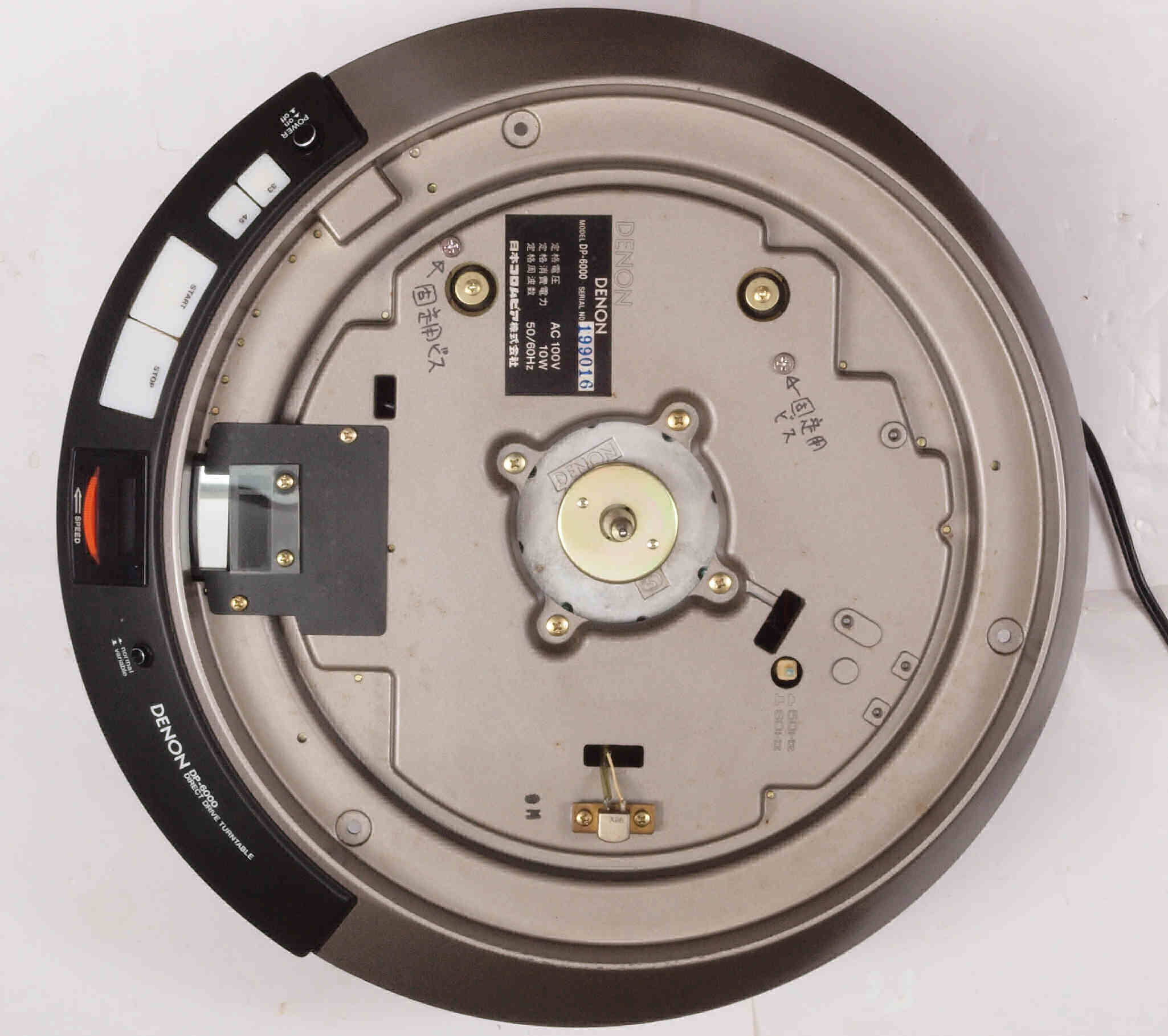

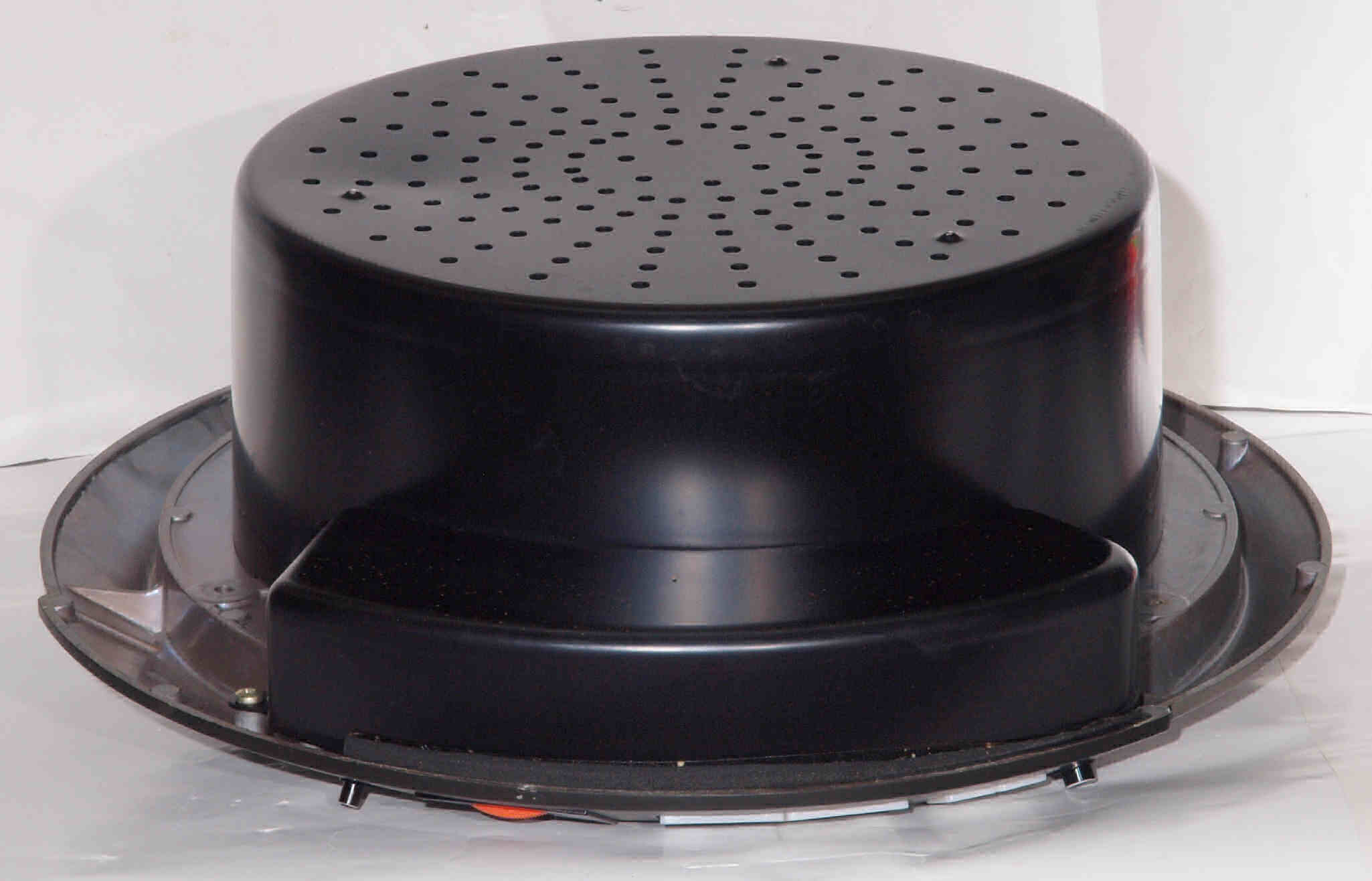

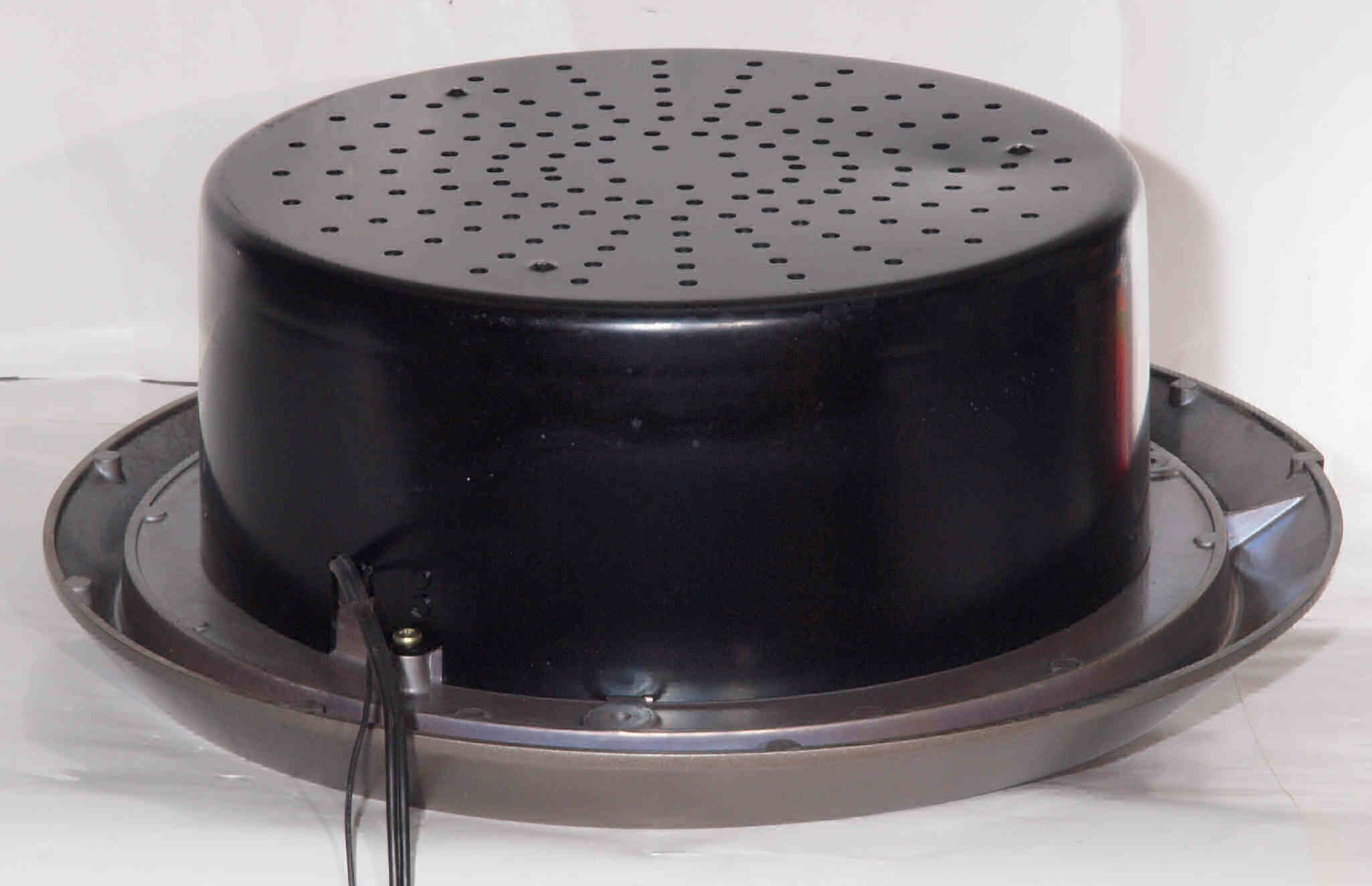

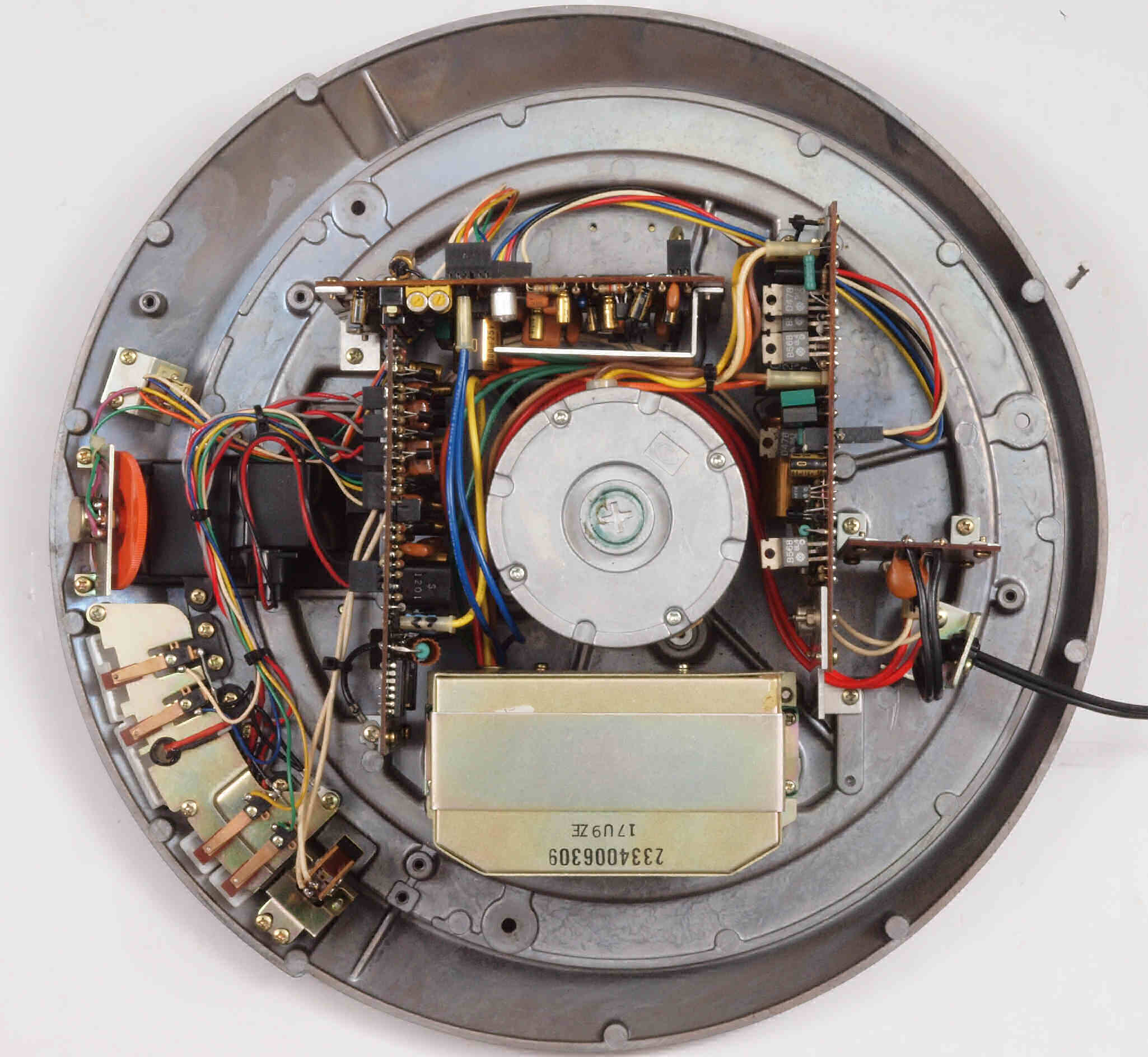

Ａ２３．　点検中　下から見る
Ａ２３２．　点検中　下から見る。　凹みがある。
Ａ２４．　点検中　　シールド板を取り下から見る

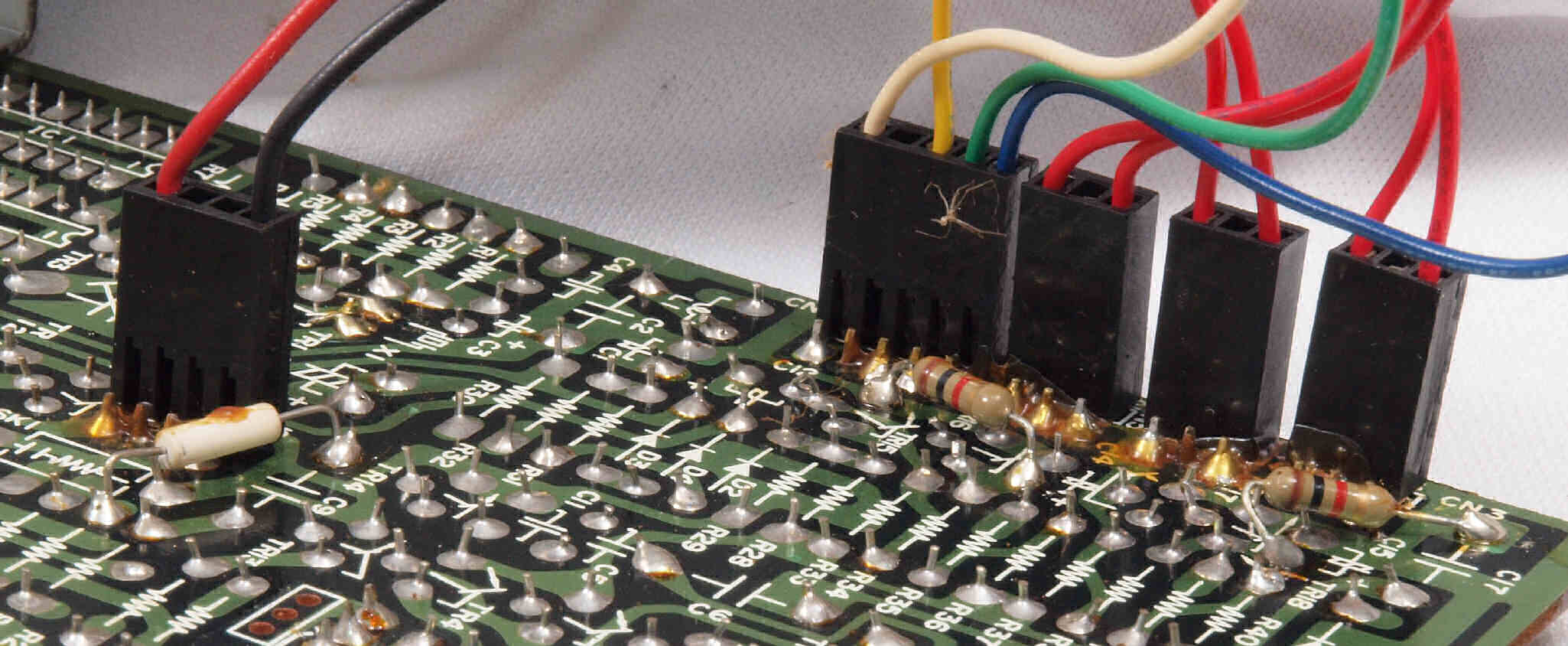

Ａ３１．　点検中　基板へのコネクターは接着固定。
Ａ３２．　点検中　基板へのコネクターは接着固定。

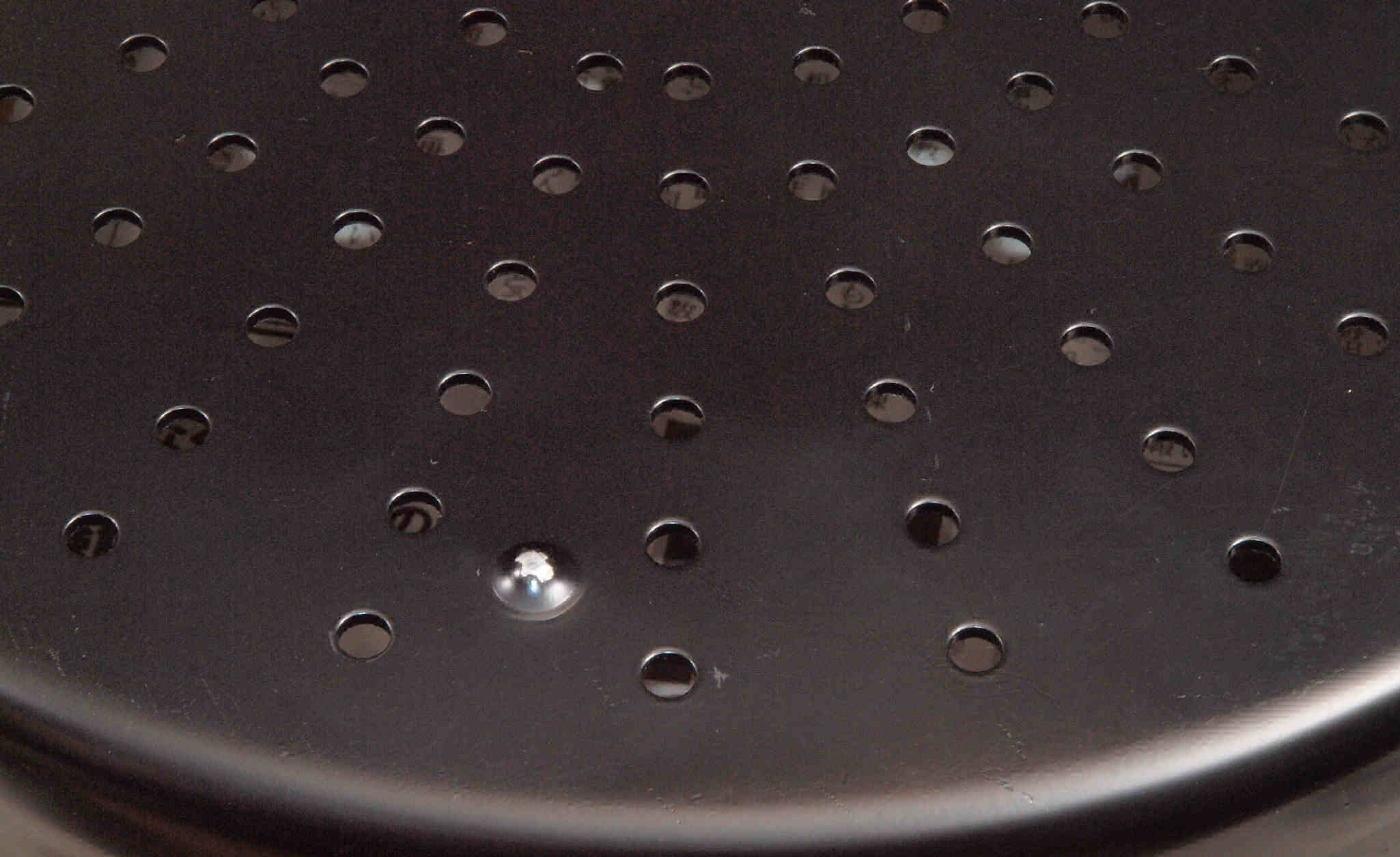

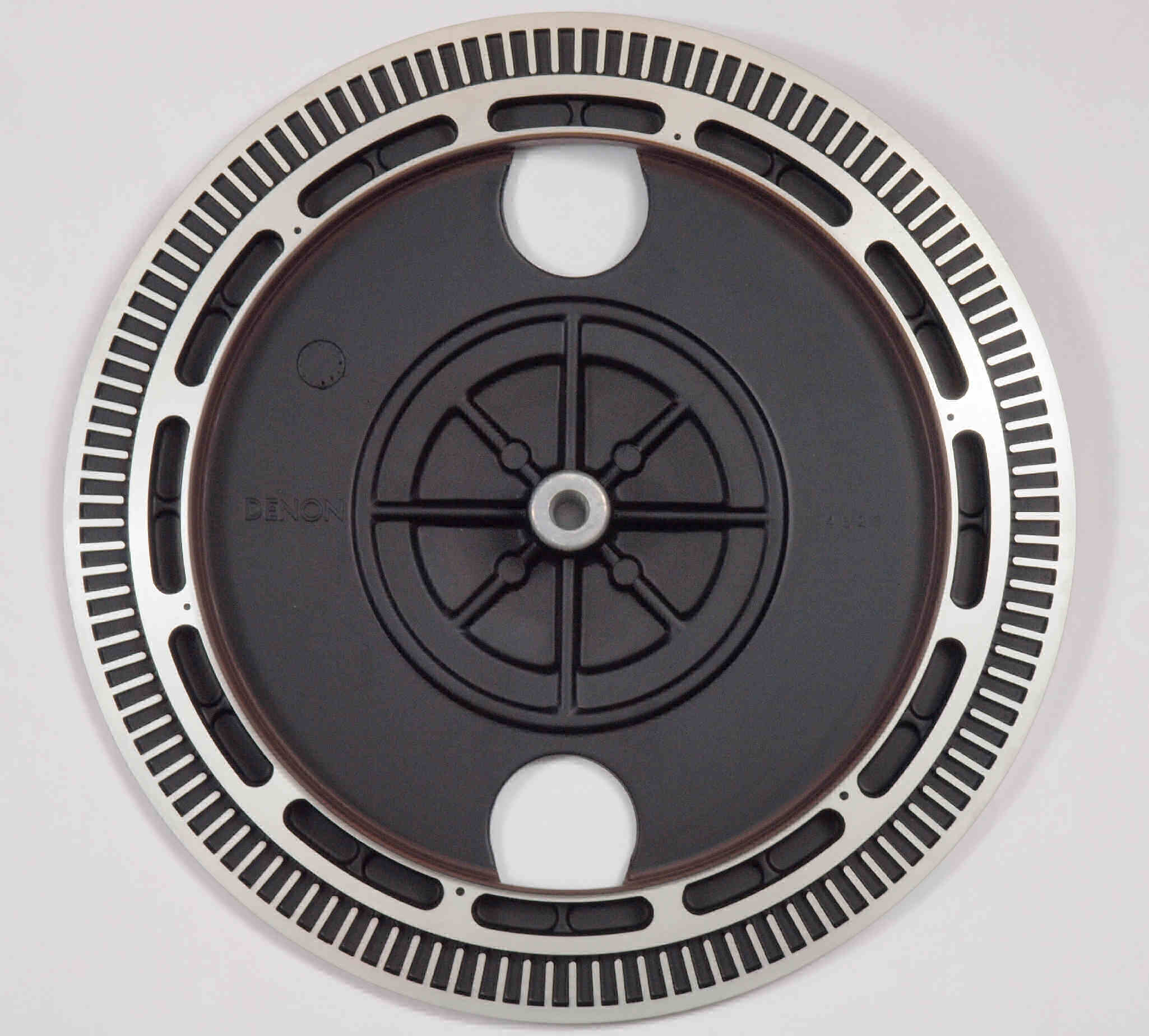

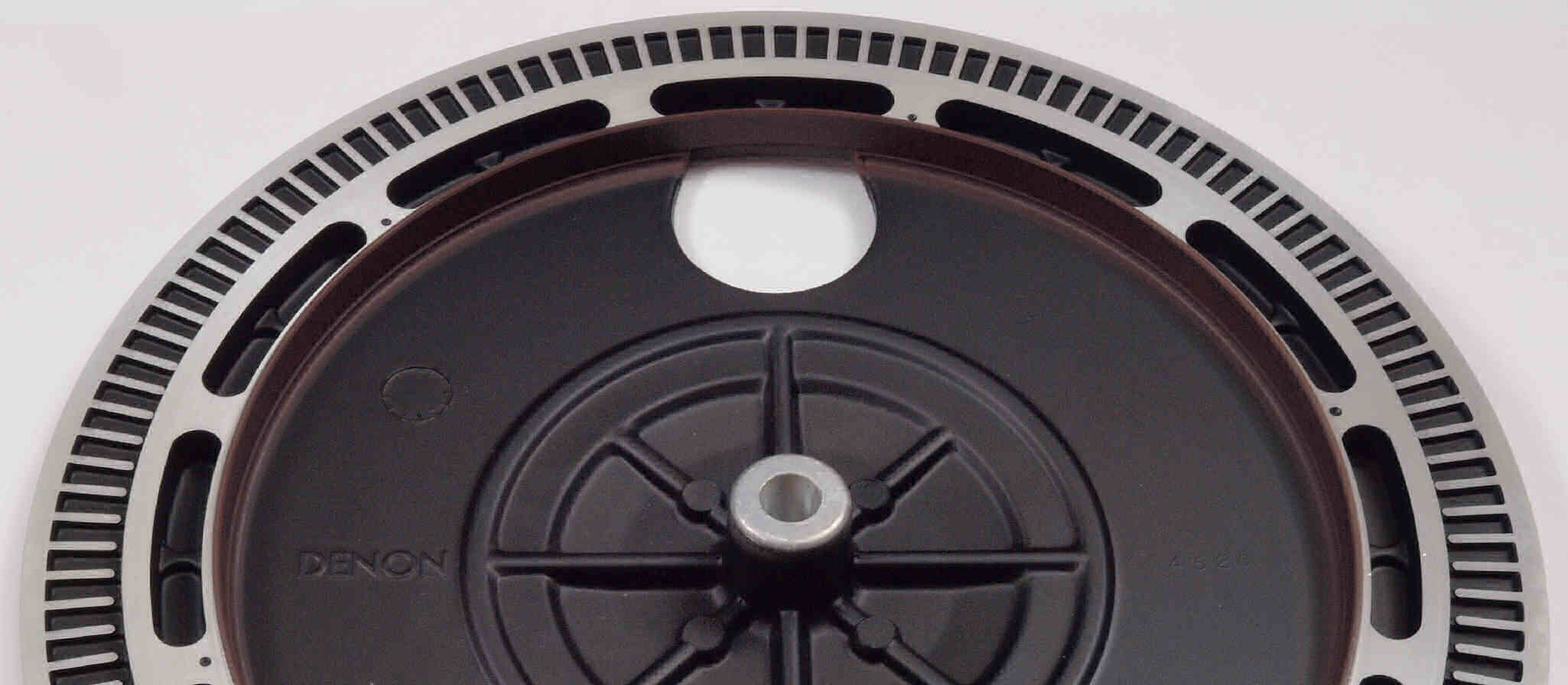

Ａ４１．　点検中　プラッター（ターンテーブル）裏
Ａ４２．　点検中　プラッター（ターンテーブル）裏の磁気コーテングは綺麗
Ａ４３．　点検中　プラッター（ターンテーブル）裏の磁気コーテングは綺麗、反対側。

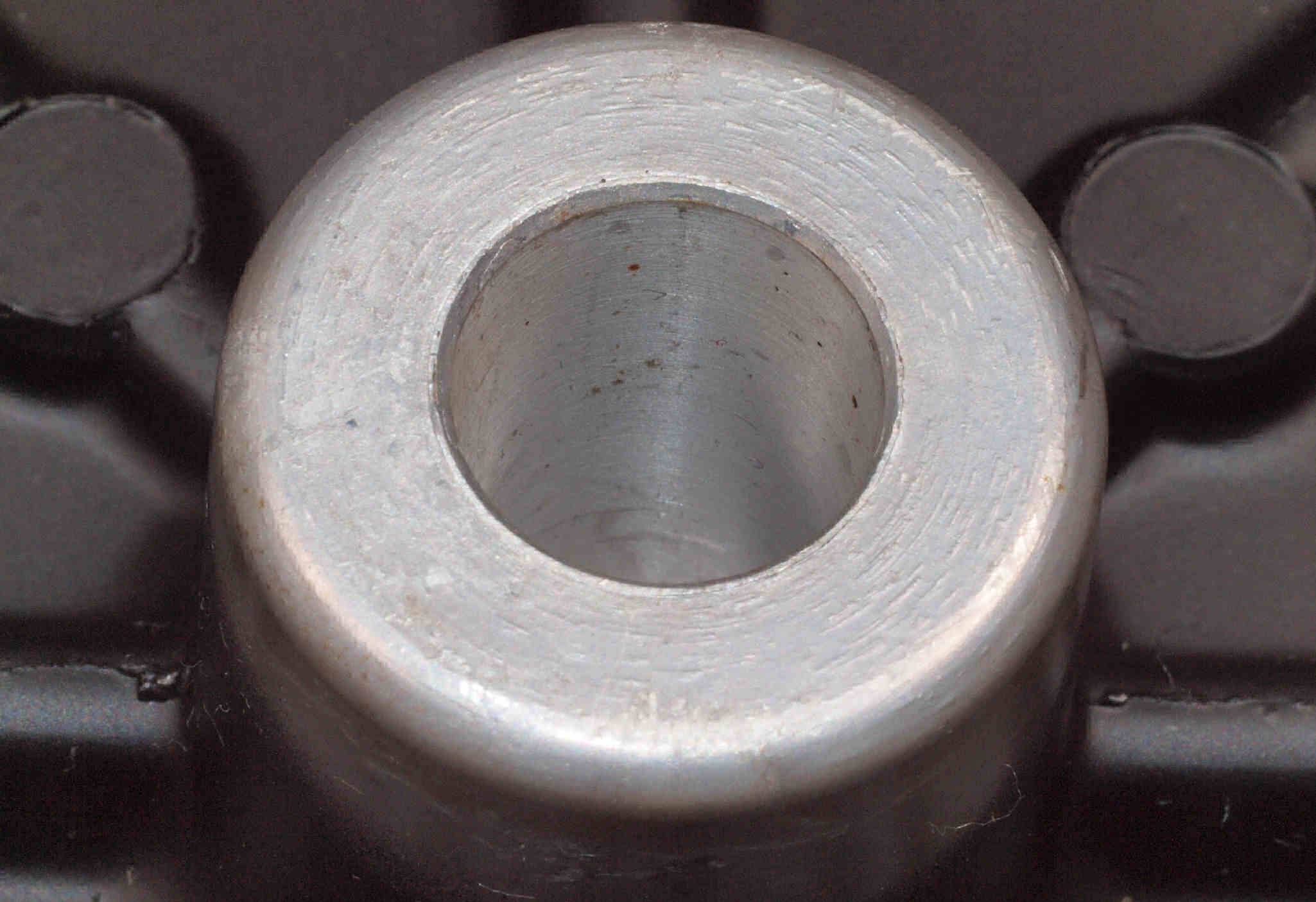

Ａ４４．　点検中　プラッター（ターンテーブル）軸受け。
Ａ４５．　点検中　プラッター（ターンテーブル）軸受け、反対側。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

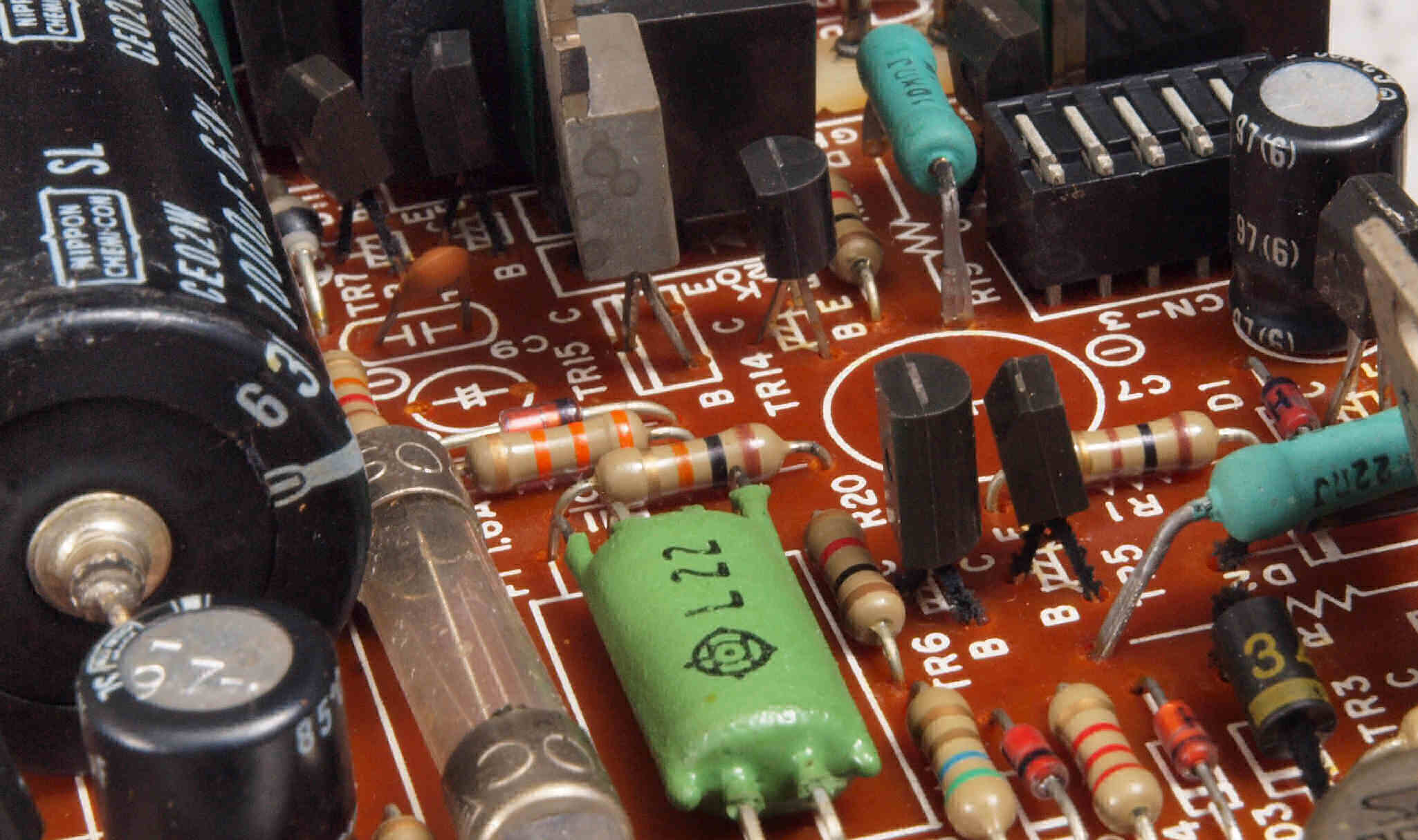

Ｃ１１．　修理前　ＭｏｔoｒＤｒｉｖｅ基板
Ｃ１１２．　修理中　ＭｏｔoｒＤｒｉｖｅ基板。 足黒ＴＲ（トランジスター）。

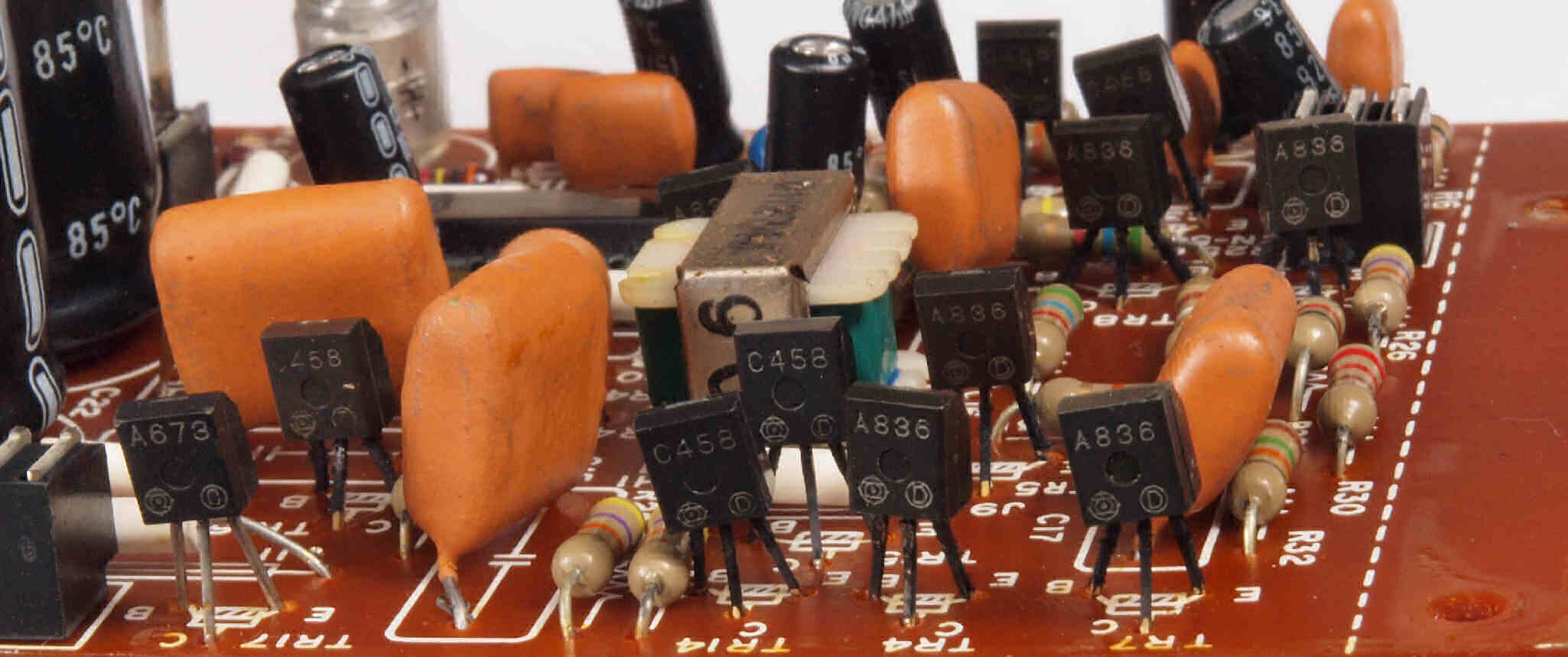

Ｃ１２．　修理後　ＭｏｔoｒＤｒｉｖｅ基板。　電解コンデンサー３個、ＴＲ（トランジスター）７個交換

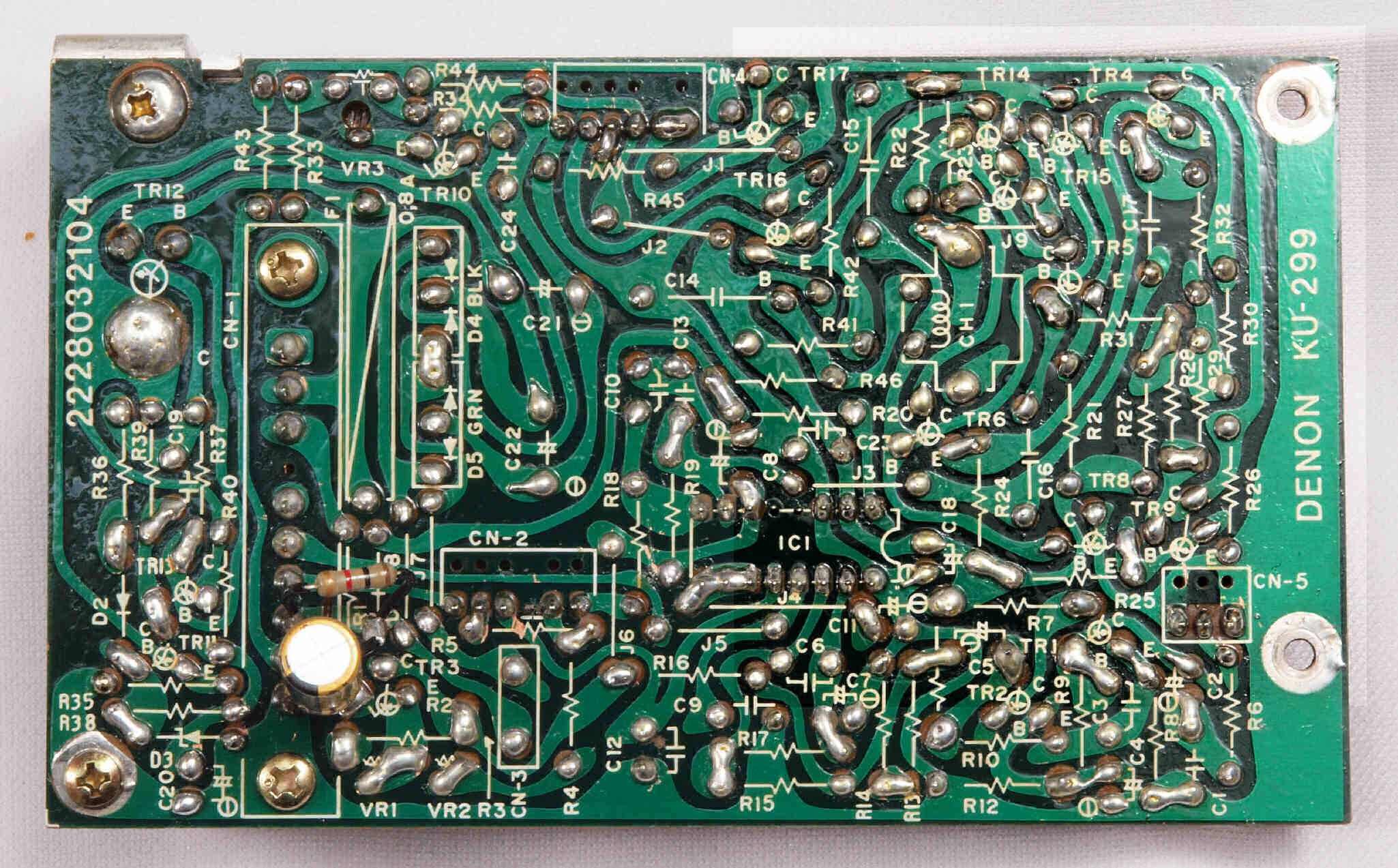

Ｃ１３．　修理前　ＭｏｔoｒＤｒｉｖｅ基板裏

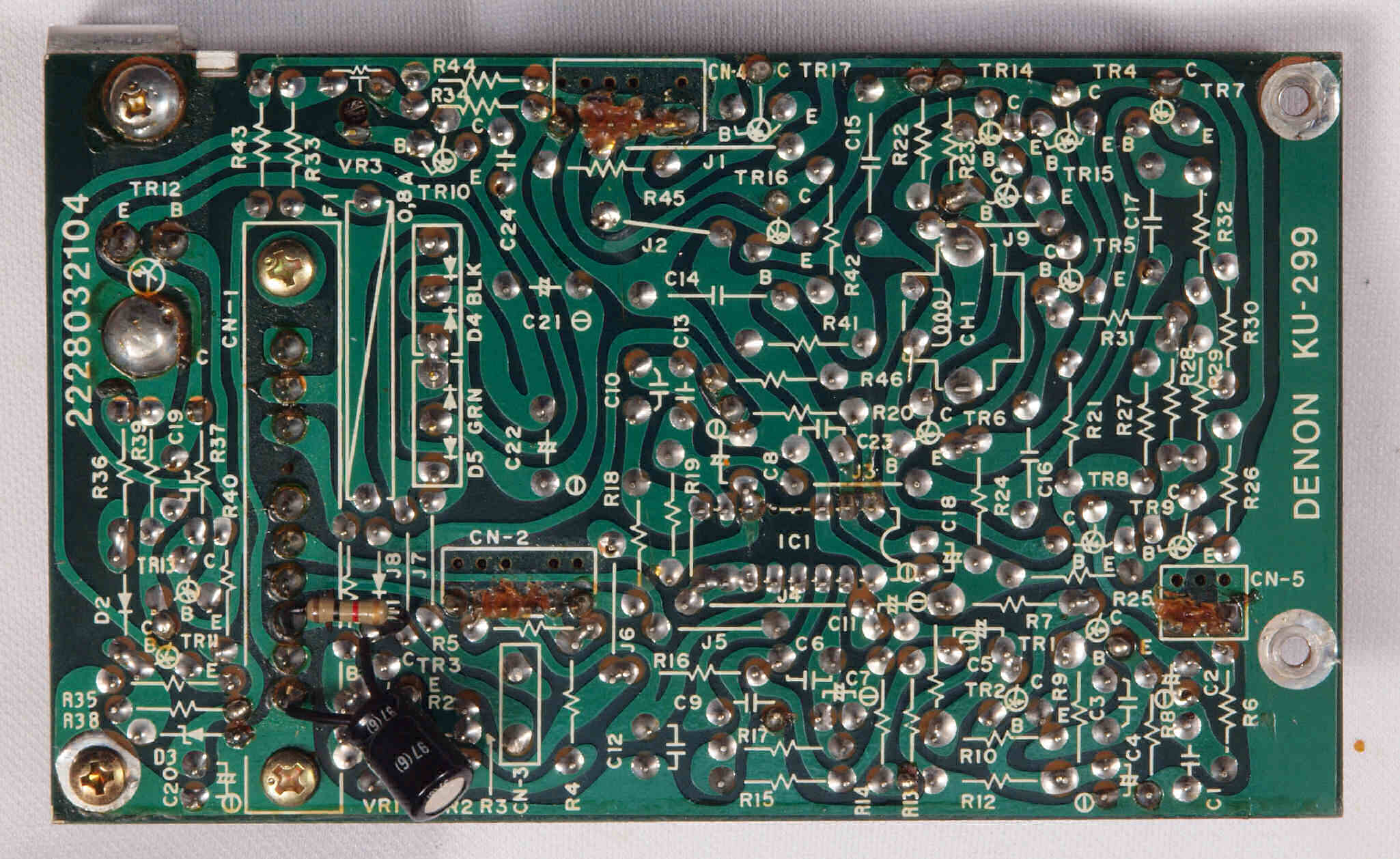

Ｃ１４．　修理（半田補正）後　ＭｏｔoｒＤｒｉｖｅ基板裏
Ｃ１５．　完成ＭｏｔoｒＤｒｉｖｅ基板裏。　余分なフラックスを落として、コート液を塗る。

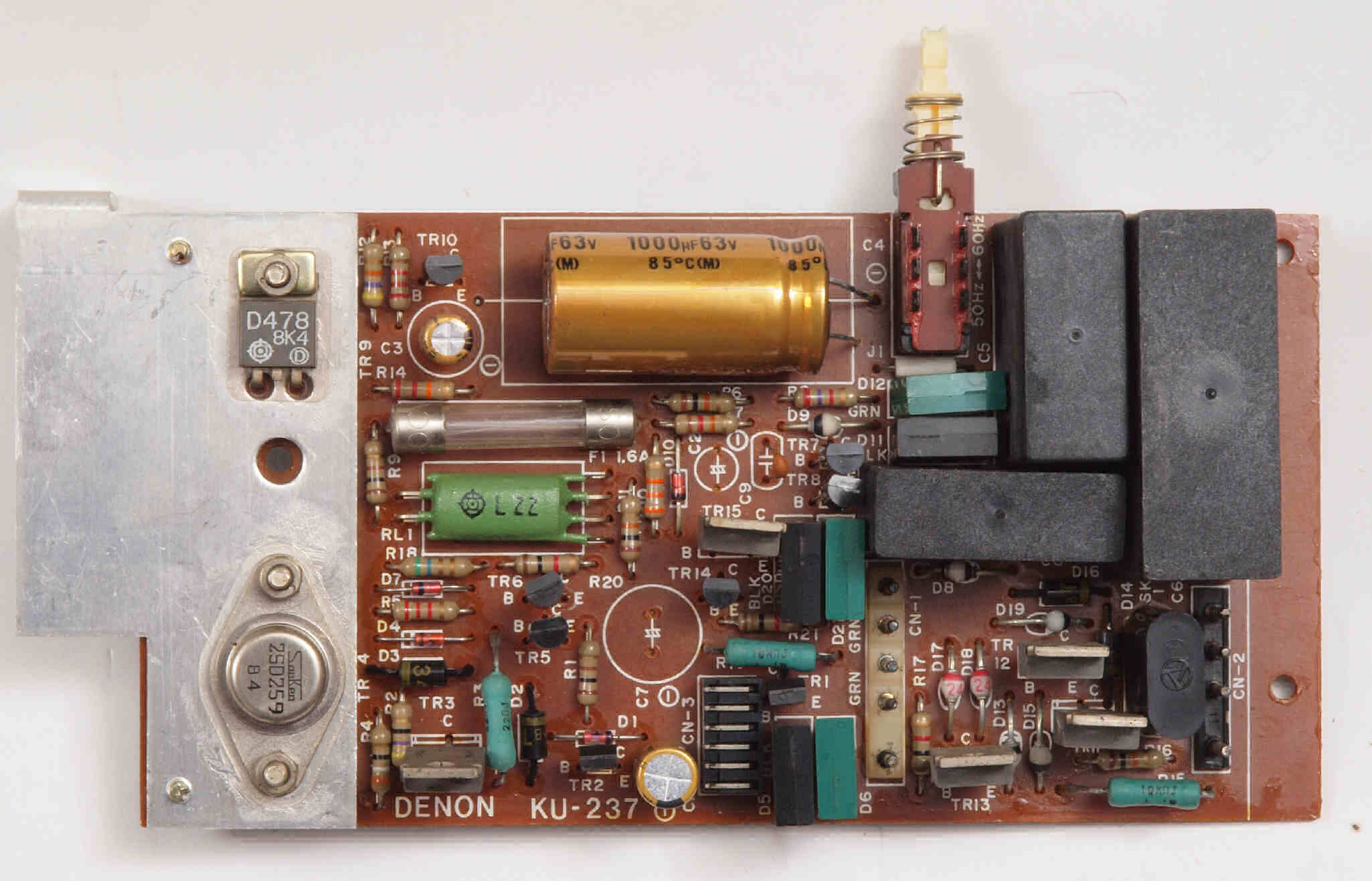

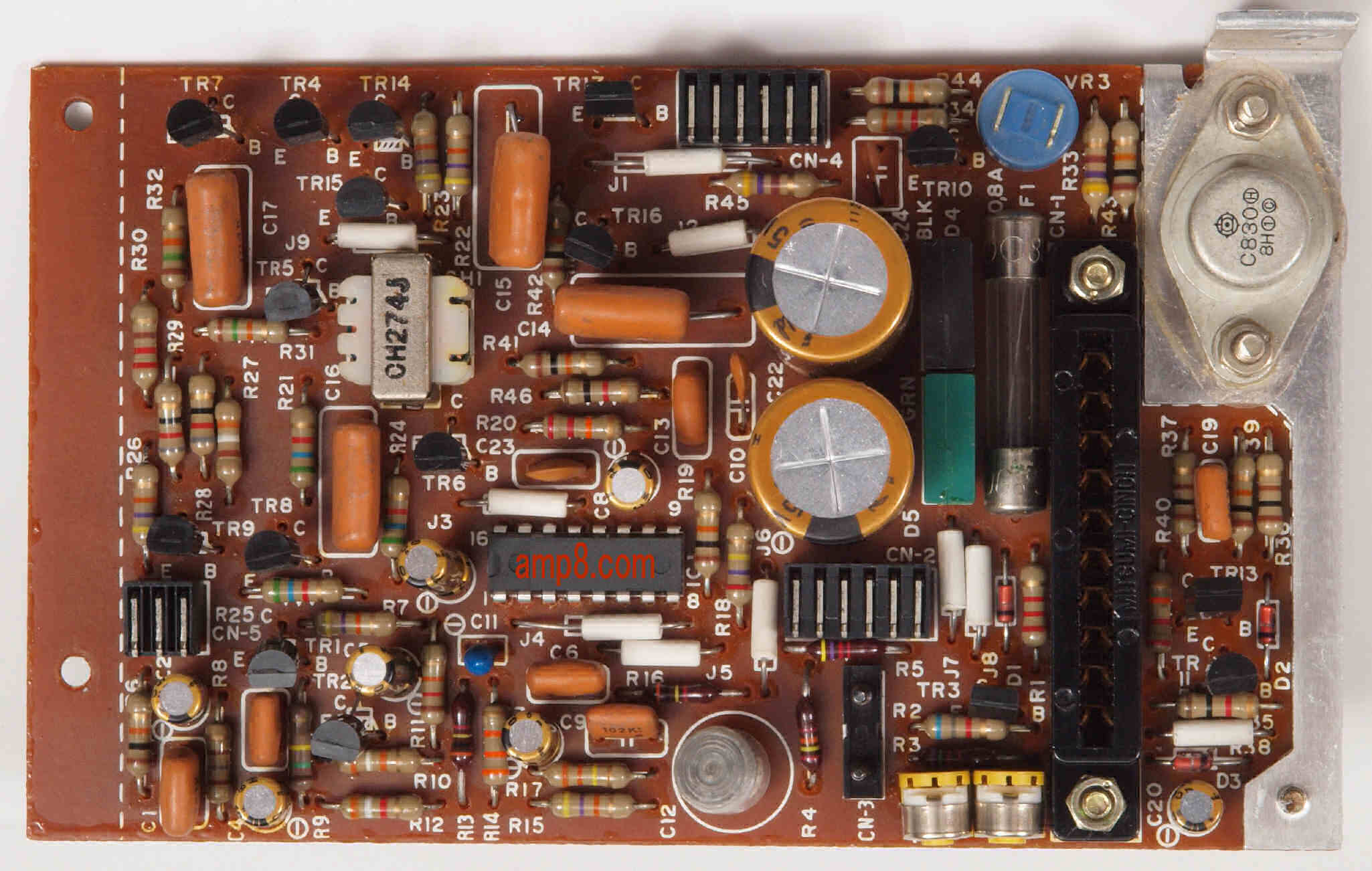

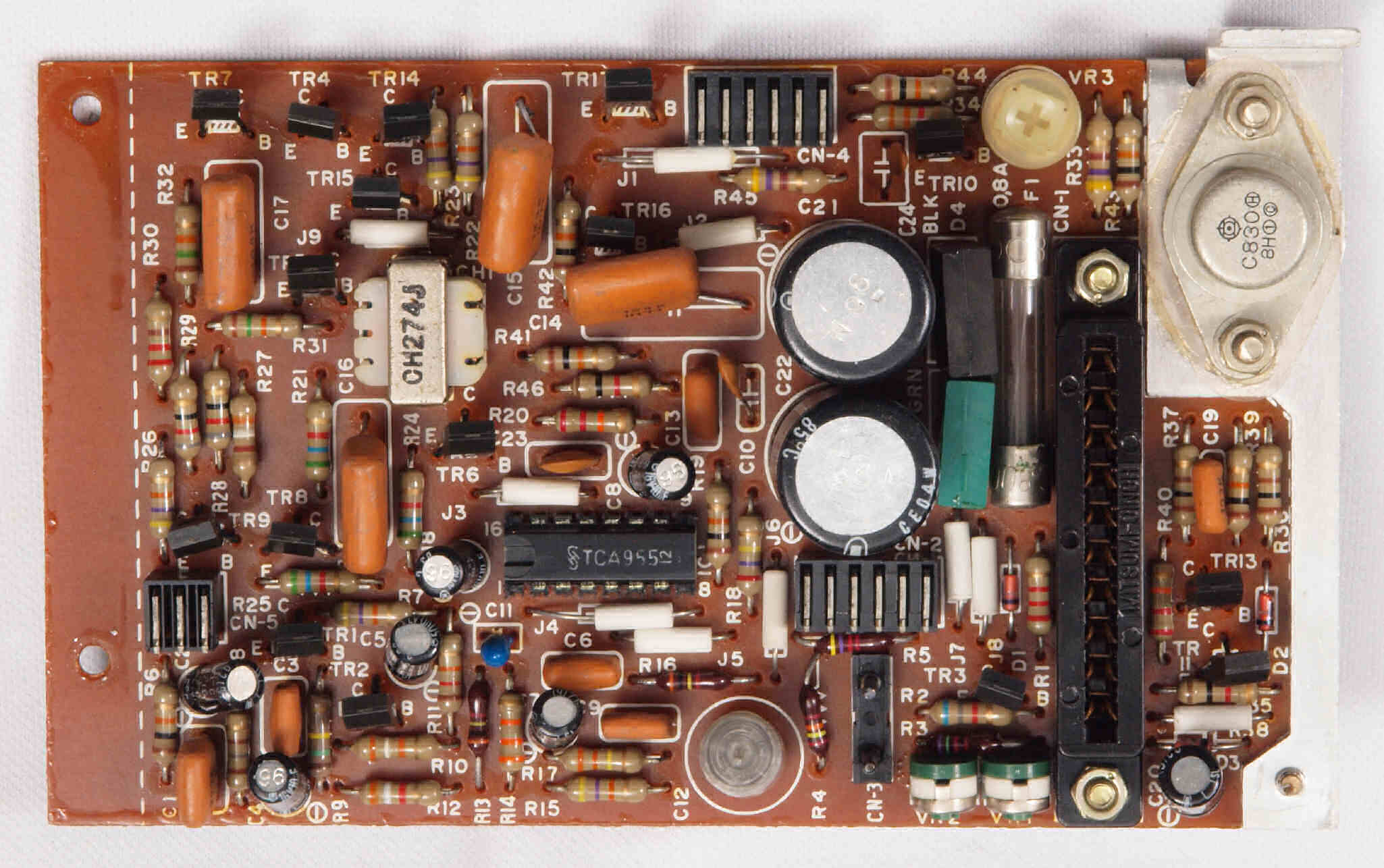

Ｃ２１．　修理前　ＳｅｒｖｏＡＭＰ基板

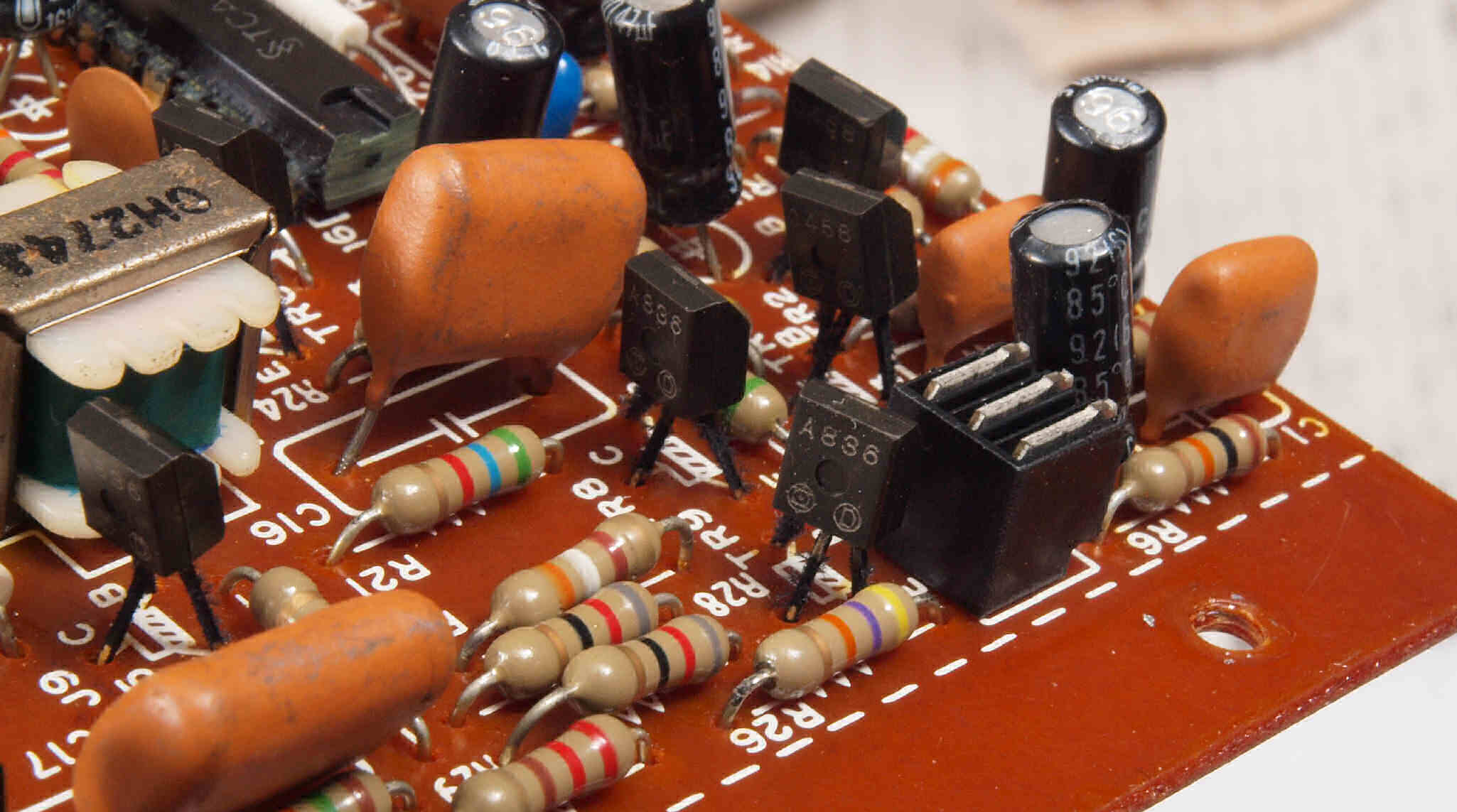

Ｃ２１２．　修理中　ＳｅｒｖｏＡＭＰ基板。 足黒ＴＲ（トランジスター）。
Ｃ２１３．　修理中　ＳｅｒｖｏＡＭＰ基板。 足黒ＴＲ（トランジスター）。
Ｃ２１４．　修理中　ＳｅｒｖｏＡＭＰ基板。 足黒ＩＣ（ＴＣＡ９５５）。
Ｃ２１５．　修理中　ＳｅｒｖｏＡＭＰ基板。 足黒ＩＣ（ＴＣＡ９５５）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ２１６．　修理中　ＳｅｒｖｏＡＭＰ基板。 足黒ＩＣ（ＴＣＡ９５５）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ２２．　修理後　ＳｅｒｖｏＡＭＰ基板。　電解コンデンサー９個、ＴＲ（トランジスター）１１個、半固定ＶＲ３個、ＩＣ１個交換

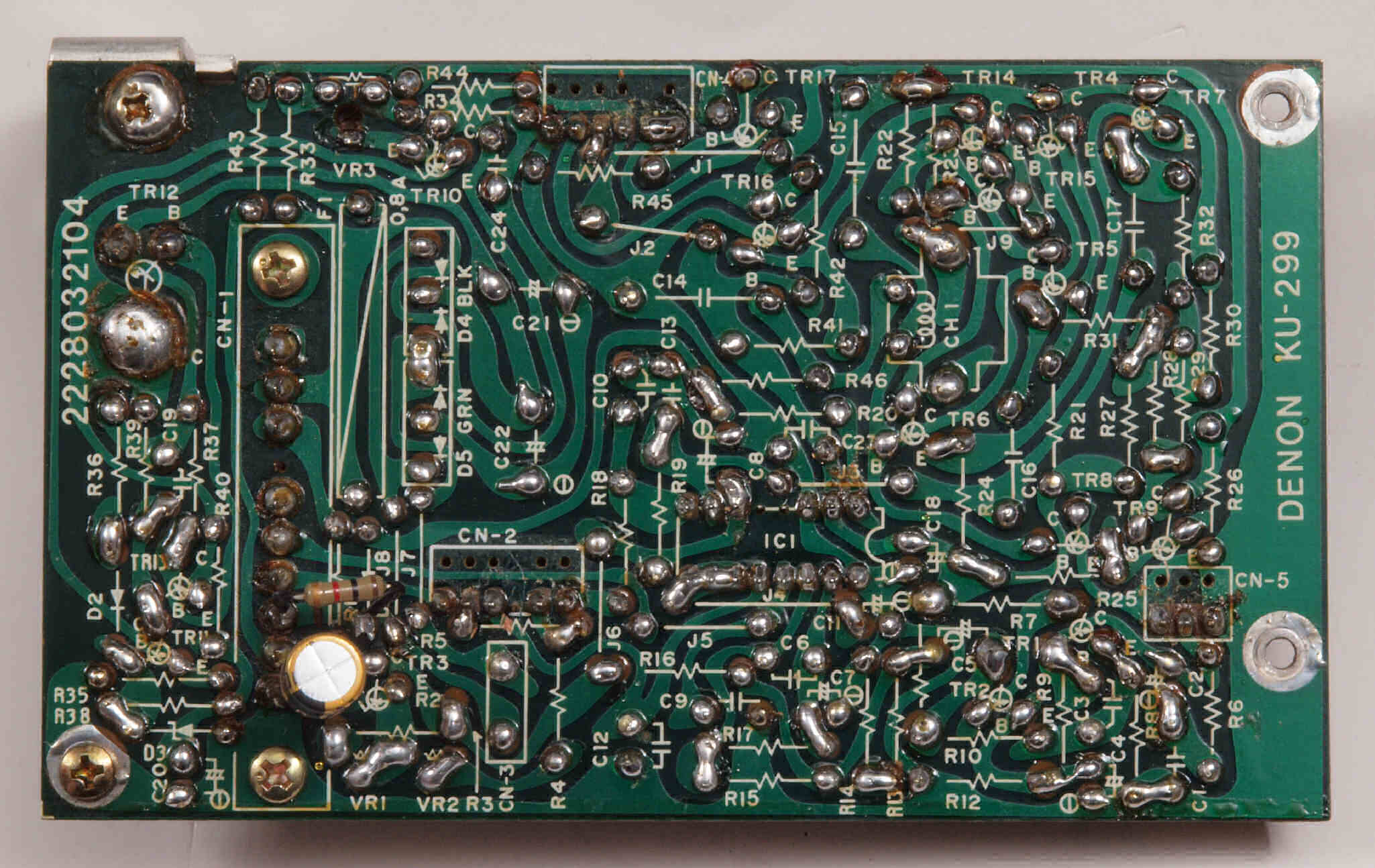

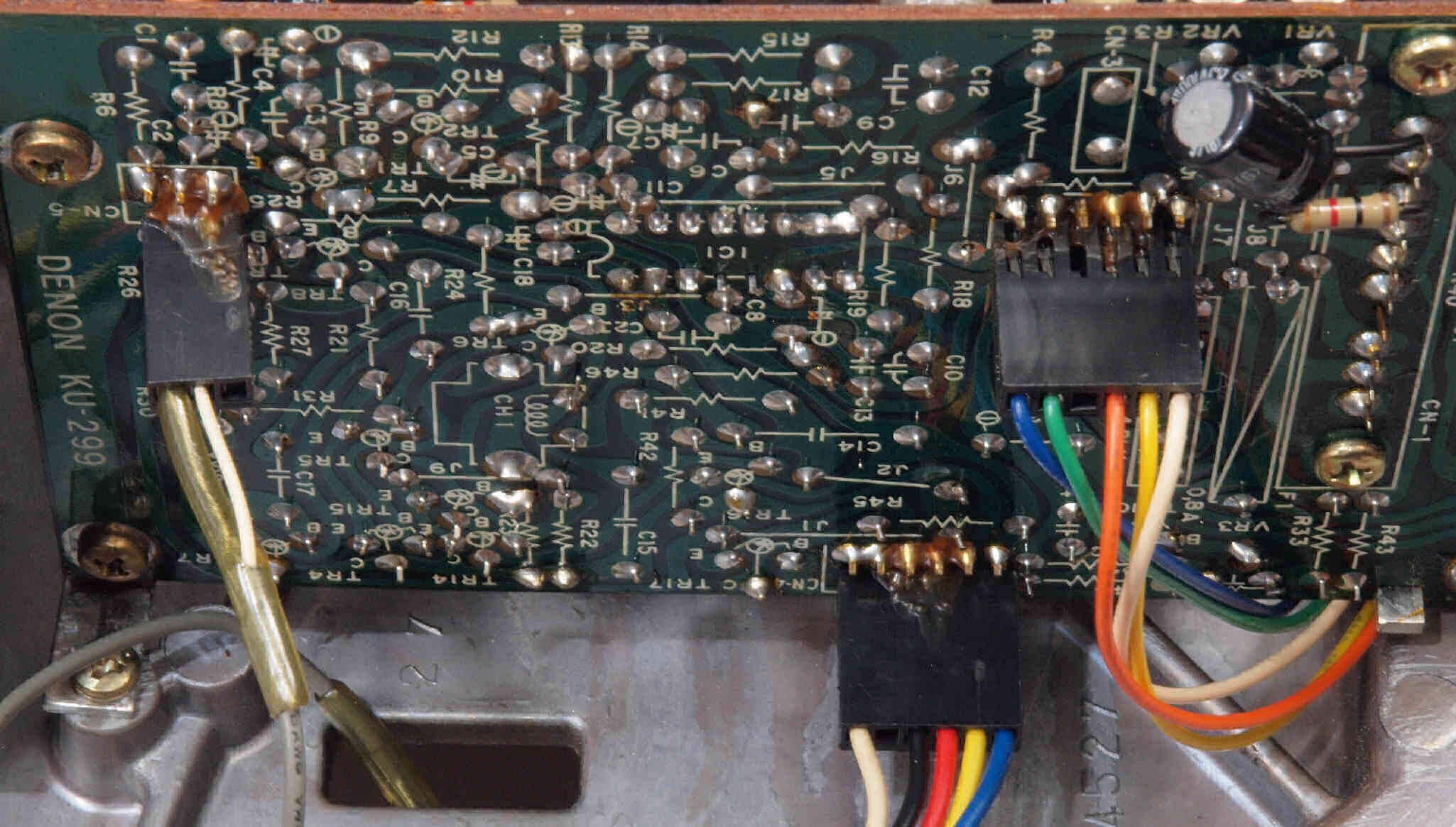

Ｃ２３．　修理前　ＳｅｒｖｏＡＭＰ基板裏
Ｃ２４．　修理（半田補正）後　ＳｅｒｖｏＡＭＰ基板裏
Ｃ２５．　完成ＳｅｒｖｏＡＭＰ基板裏。　余分なフラックスを落として、コート液を塗る。

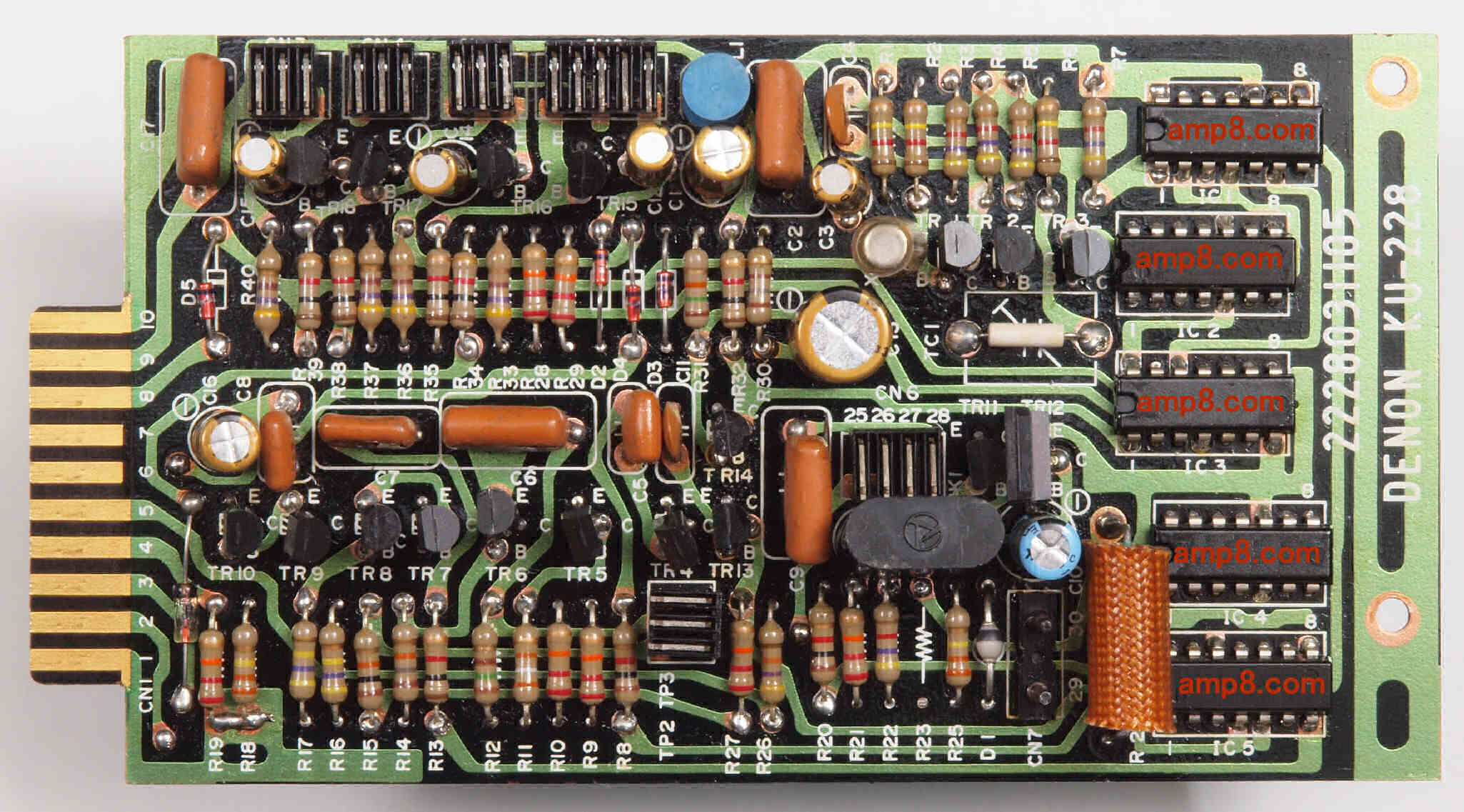

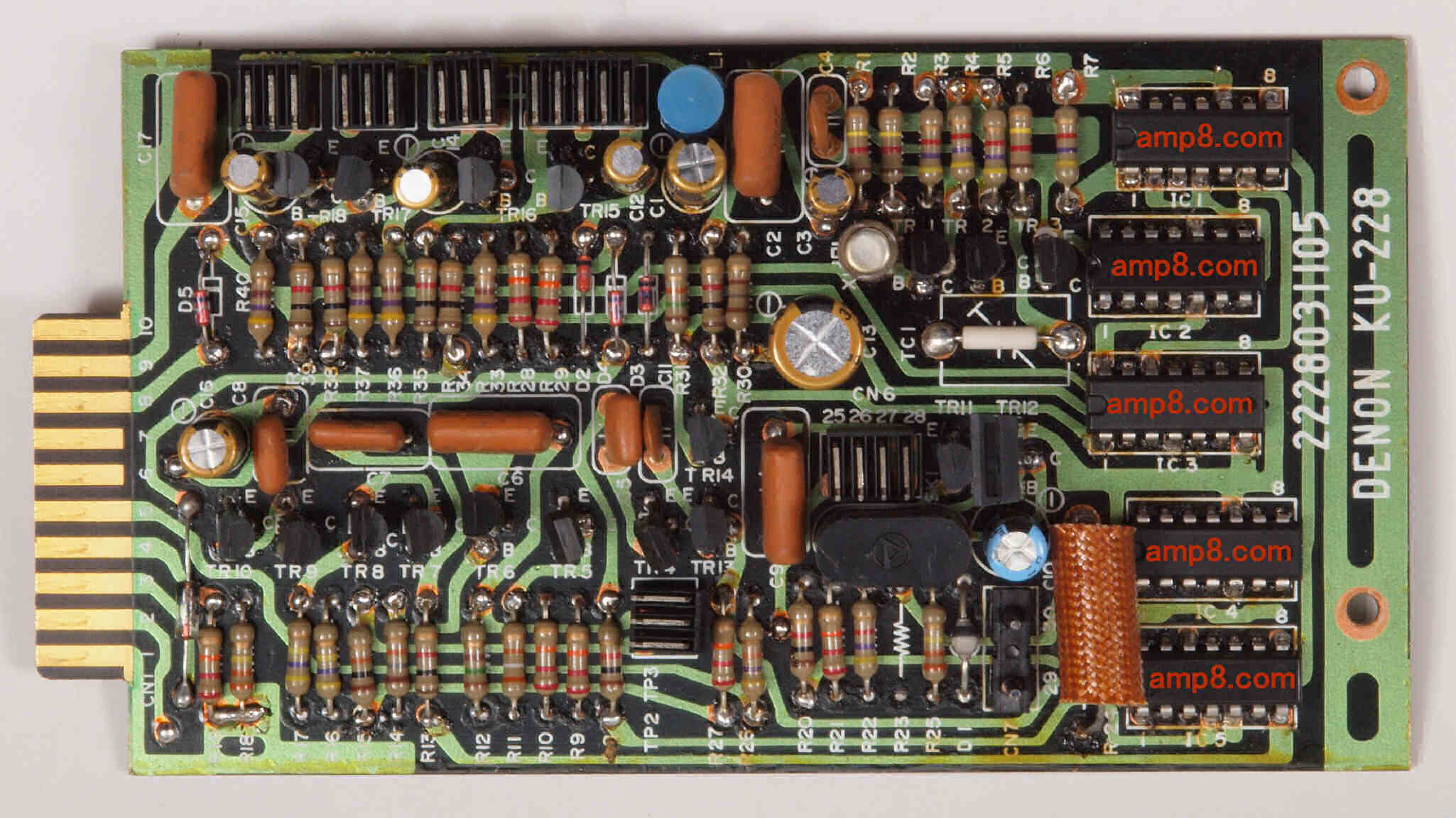

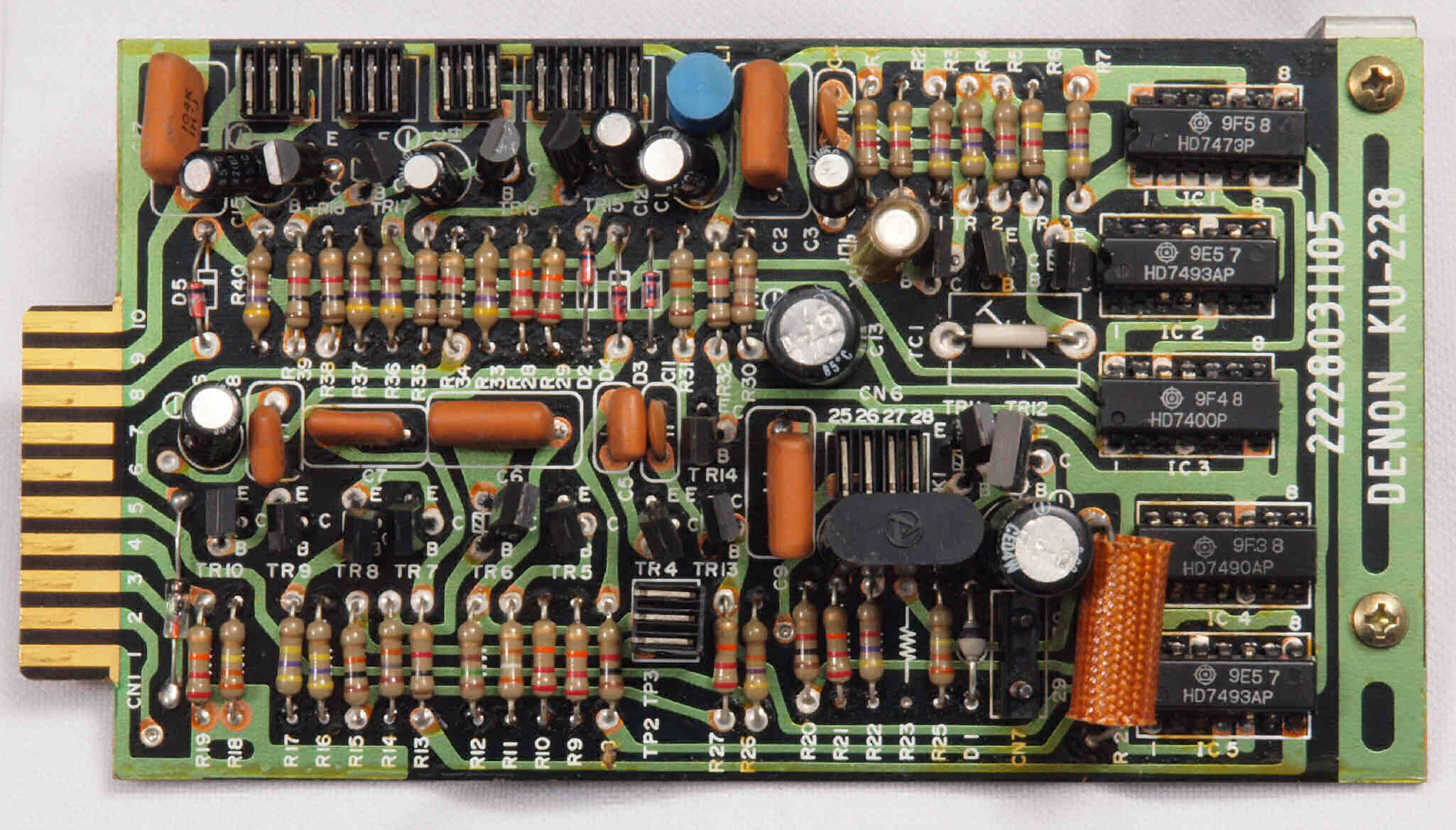

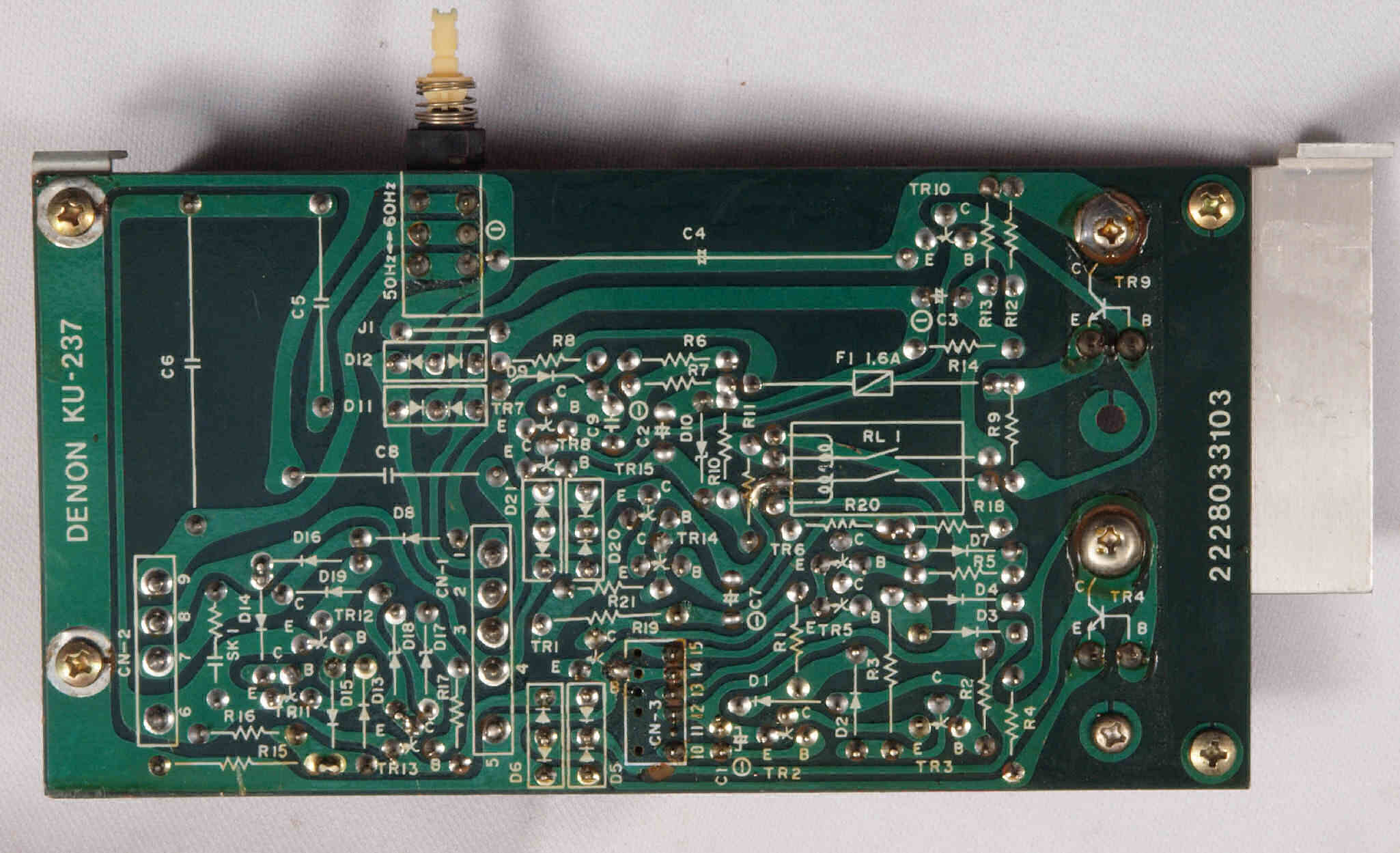

Ｃ３１．　修理前　ＰｈａｓｅＬｏｃｋＡＭＰ基板

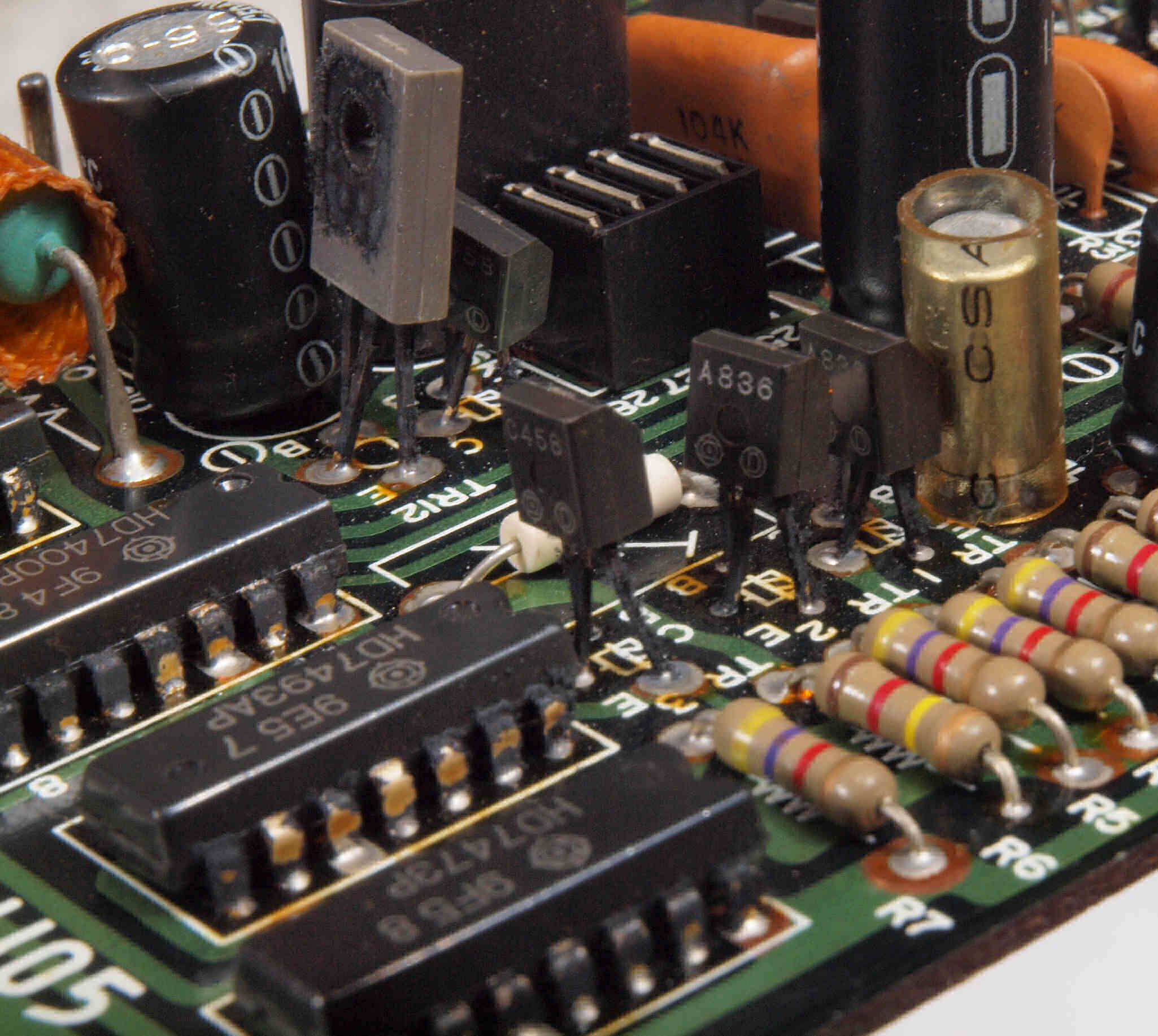

Ｃ３１２．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＲ（トランジスター）。
Ｃ３１３．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＲ（トランジスター）。
Ｃ３１４．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ。
Ｃ３１５．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４７３Ｐ）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１６．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４７３Ｐ）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１７．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９３ＡＰ）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１８．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９３ＡＰ）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
　　　　　　　　　　　　　　　　　　右側のＴＲ（トランジスター）の足もかなり進んでいる！
Ｃ３１９．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４００Ｐ）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１Ａ．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４００Ｐ）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１Ｂ．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９０ＡＰ）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１Ｃ．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９０ＡＰ）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１Ｄ．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９３ＡＰ）を拡大。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３１Ｅ．　修理中　ＰｈａｓｅＬｏｃｋＡＭＰ基板。 足黒ＴＴＬ−ＩＣ（ＨＤ７４９３ＡＰ）を拡大、反対側。
　　　　　　　　　　　　　　　　　　空気中の硫酸化物と結合して、洋銀腐食が進み、端子間の短絡も、時間の問題！
Ｃ３２．　修理（半田補正）後　ＰｈａｓｅＬｏｃｋＡＭＰ基板　電解コンデンサー８個、ＴＲ（トランジスター）８個、ＴＴＬＩＣ６個交換。　古い両面基板なので、こちら側も半田補正っを行う。
Ｃ３３．　完成ＰｈａｓｅＬｏｃｋＡＭＰ基板。余分なフラックスを落として、コート液を塗る。

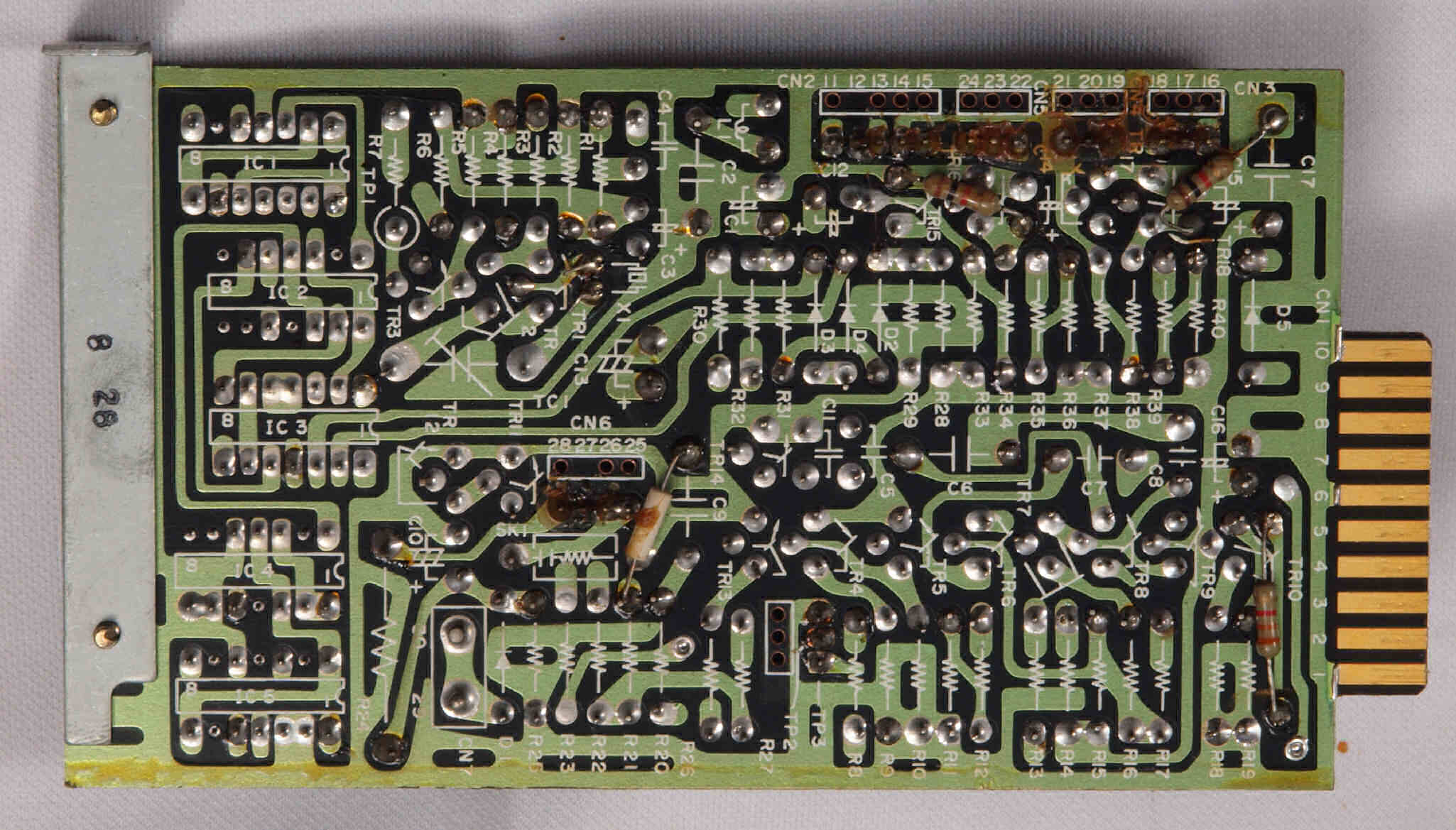

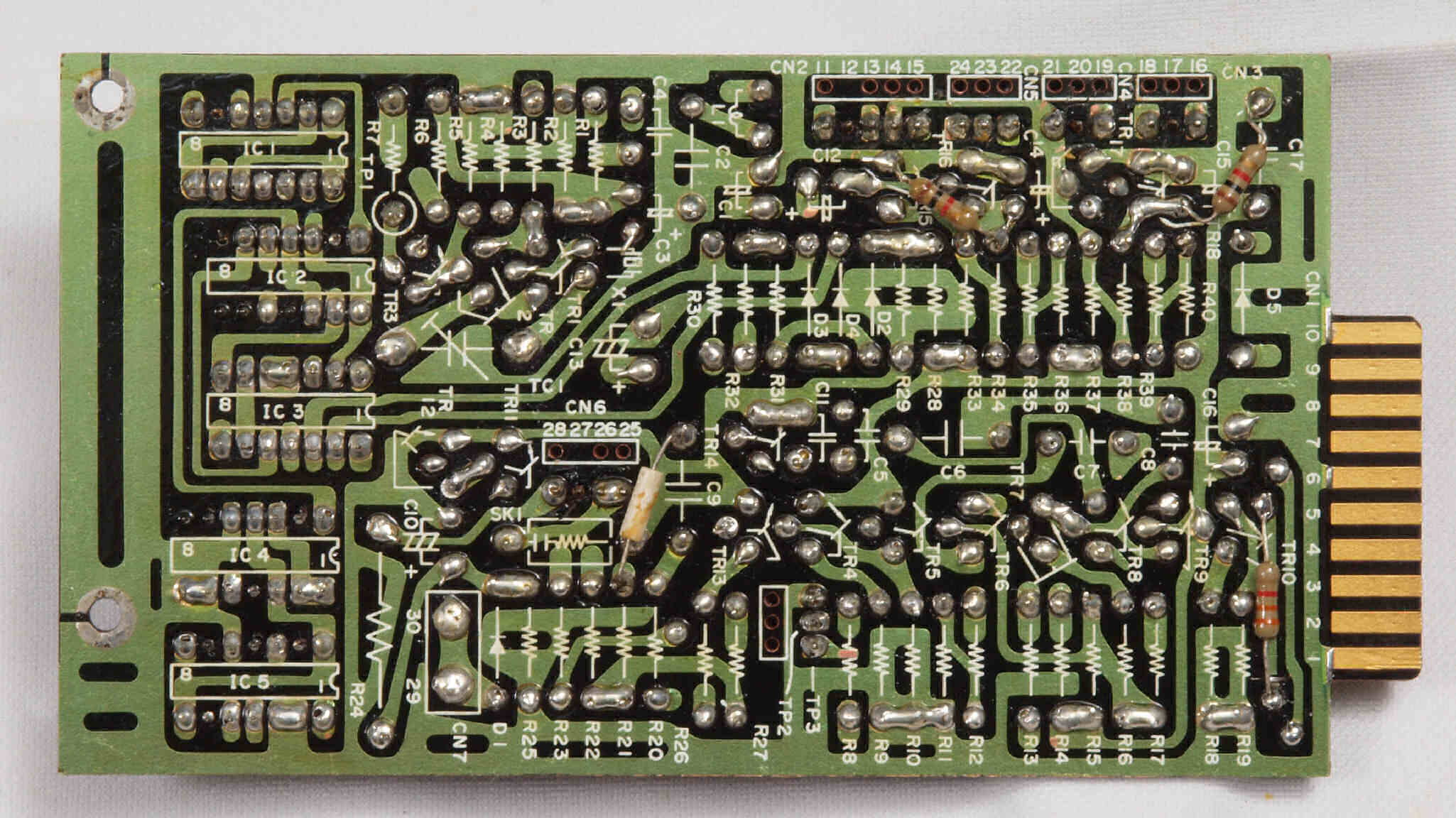

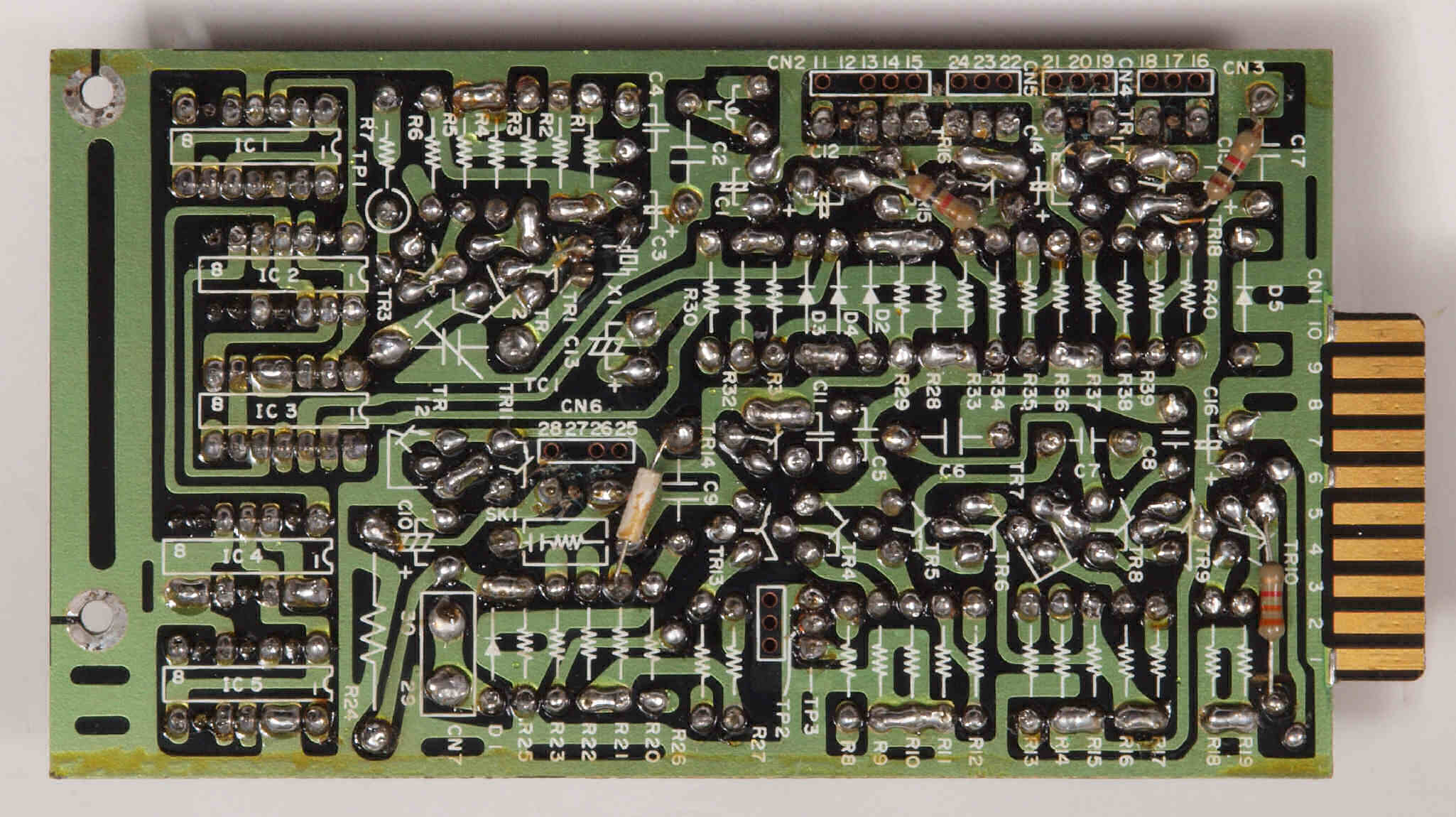

Ｃ３４．　修理前　ＰｈａｓｅＬｏｃｋＡＭＰ基板裏
Ｃ３５．　修理（半田補正）後　ＰｈａｓｅＬｏｃｋＡＭＰ基板裏
Ｃ３６．　完成ＰｈａｓｅＬｏｃｋＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

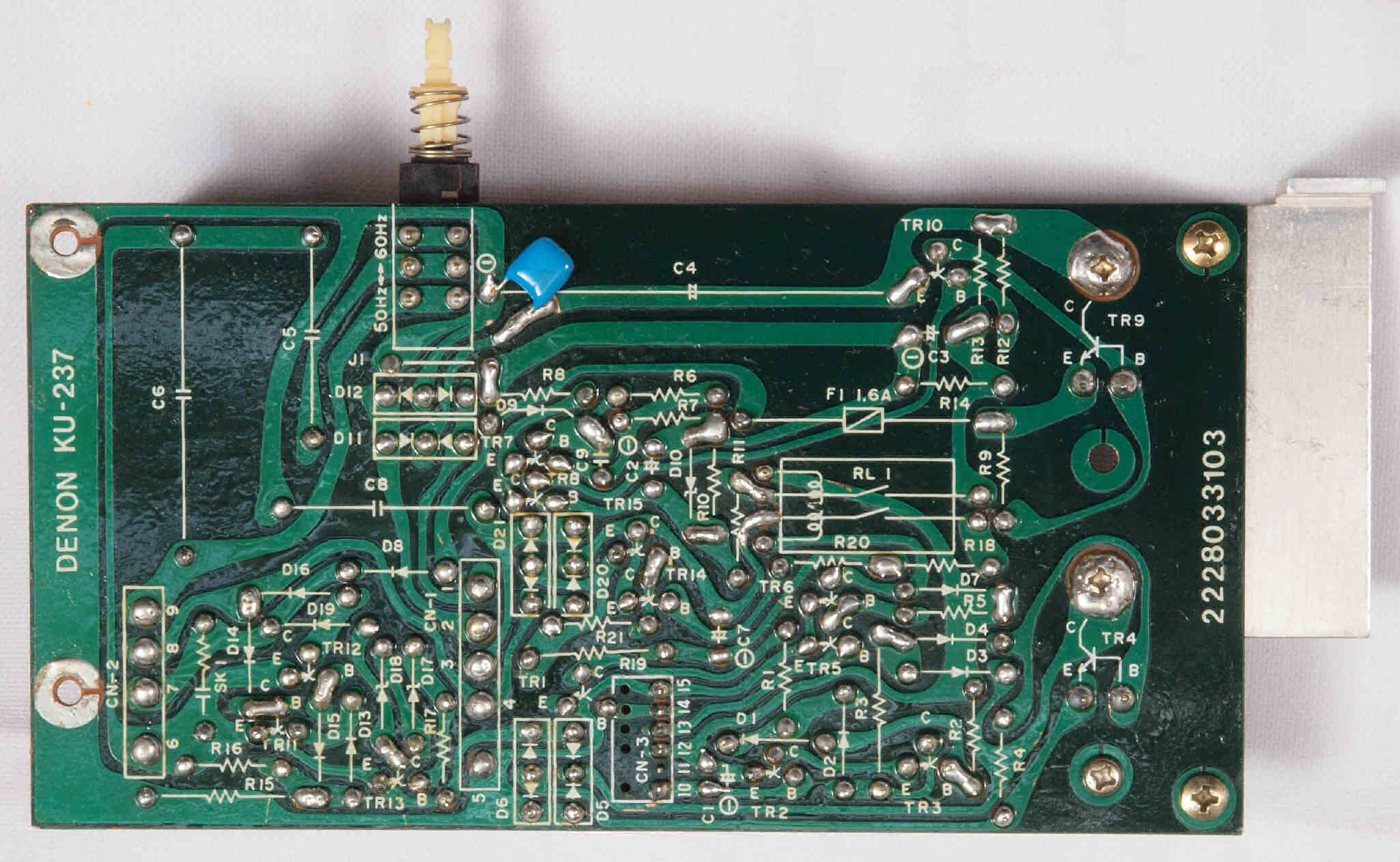

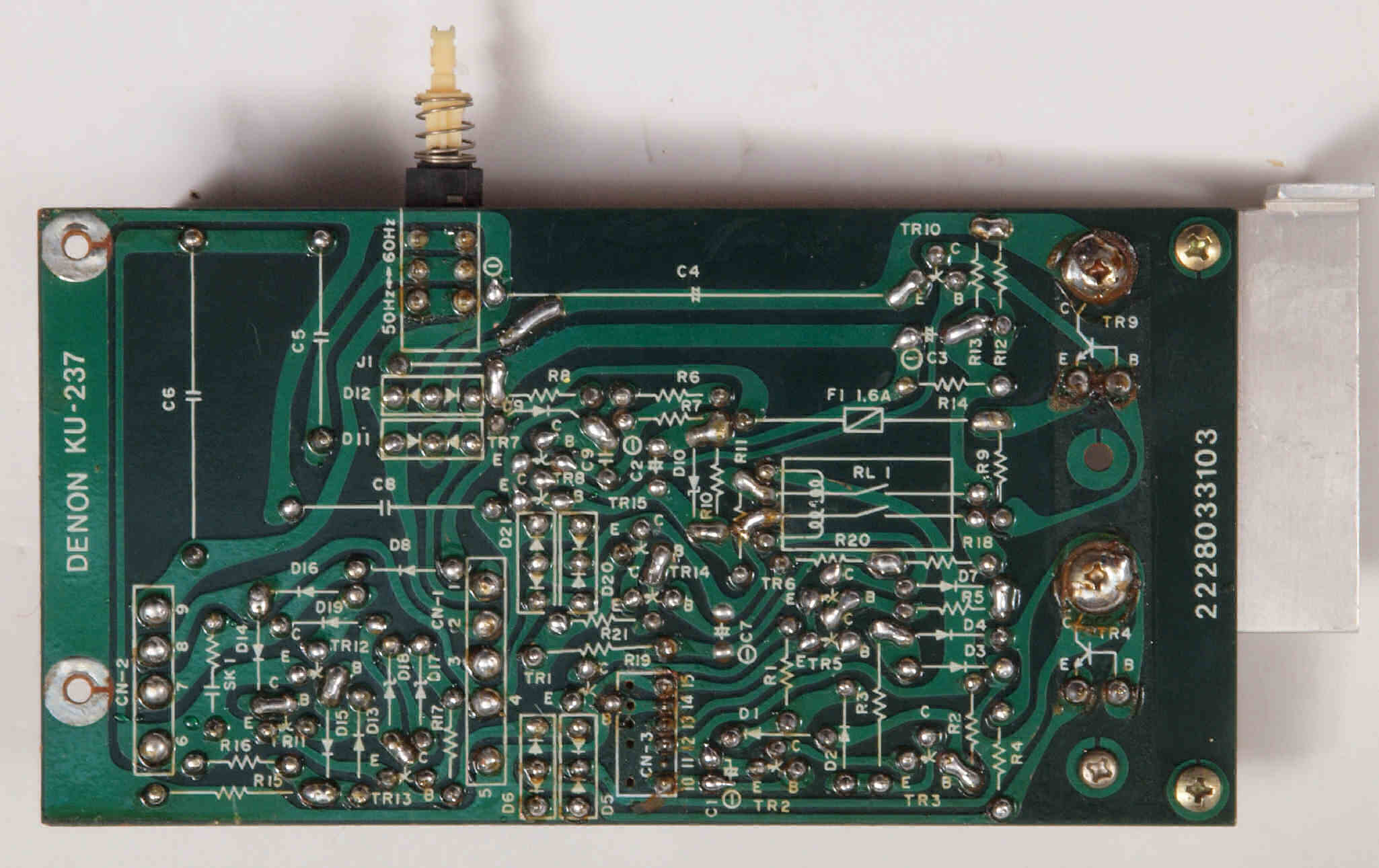

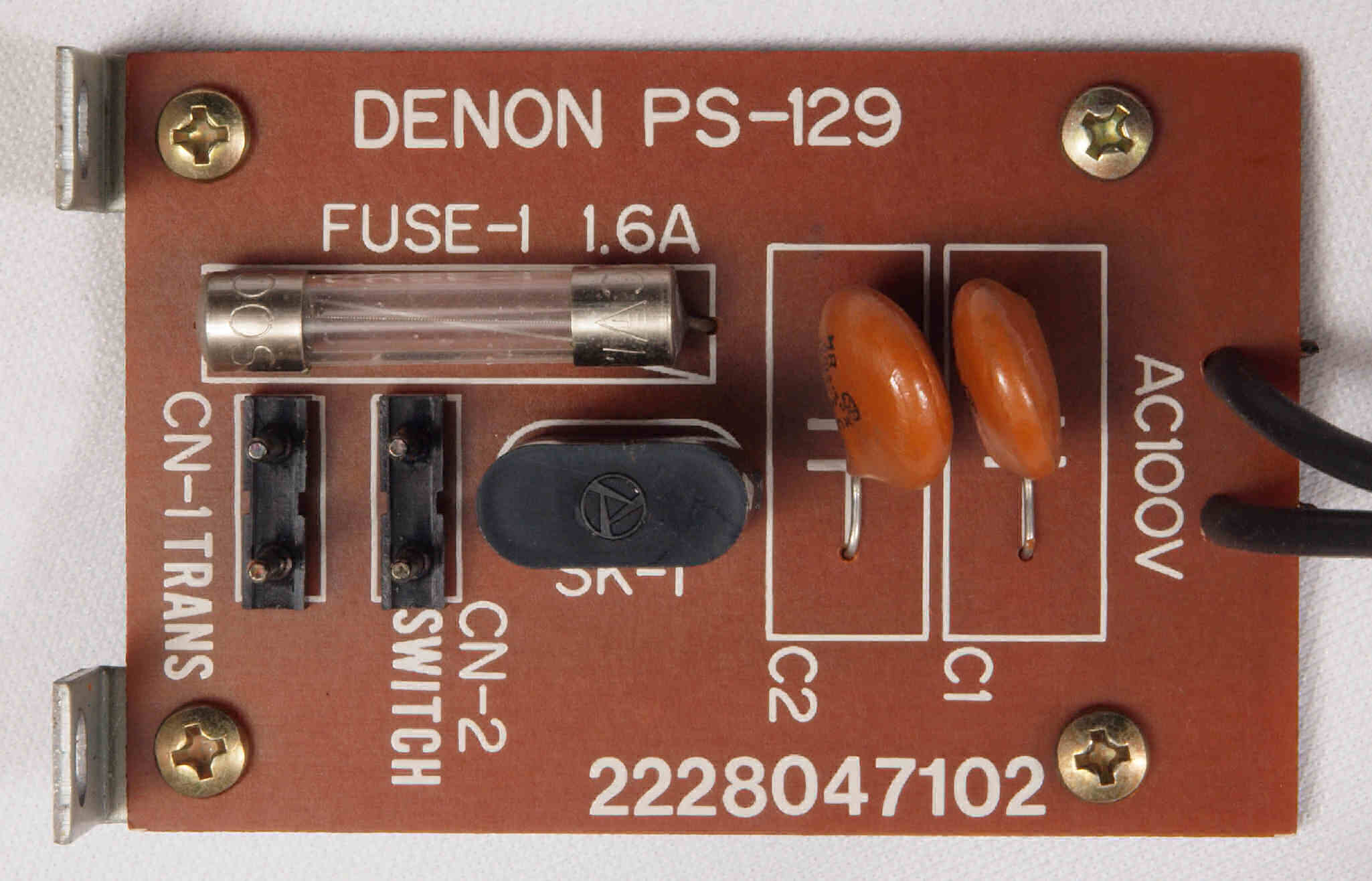

Ｃ４１．　修理前　電源ラインフイルター基板

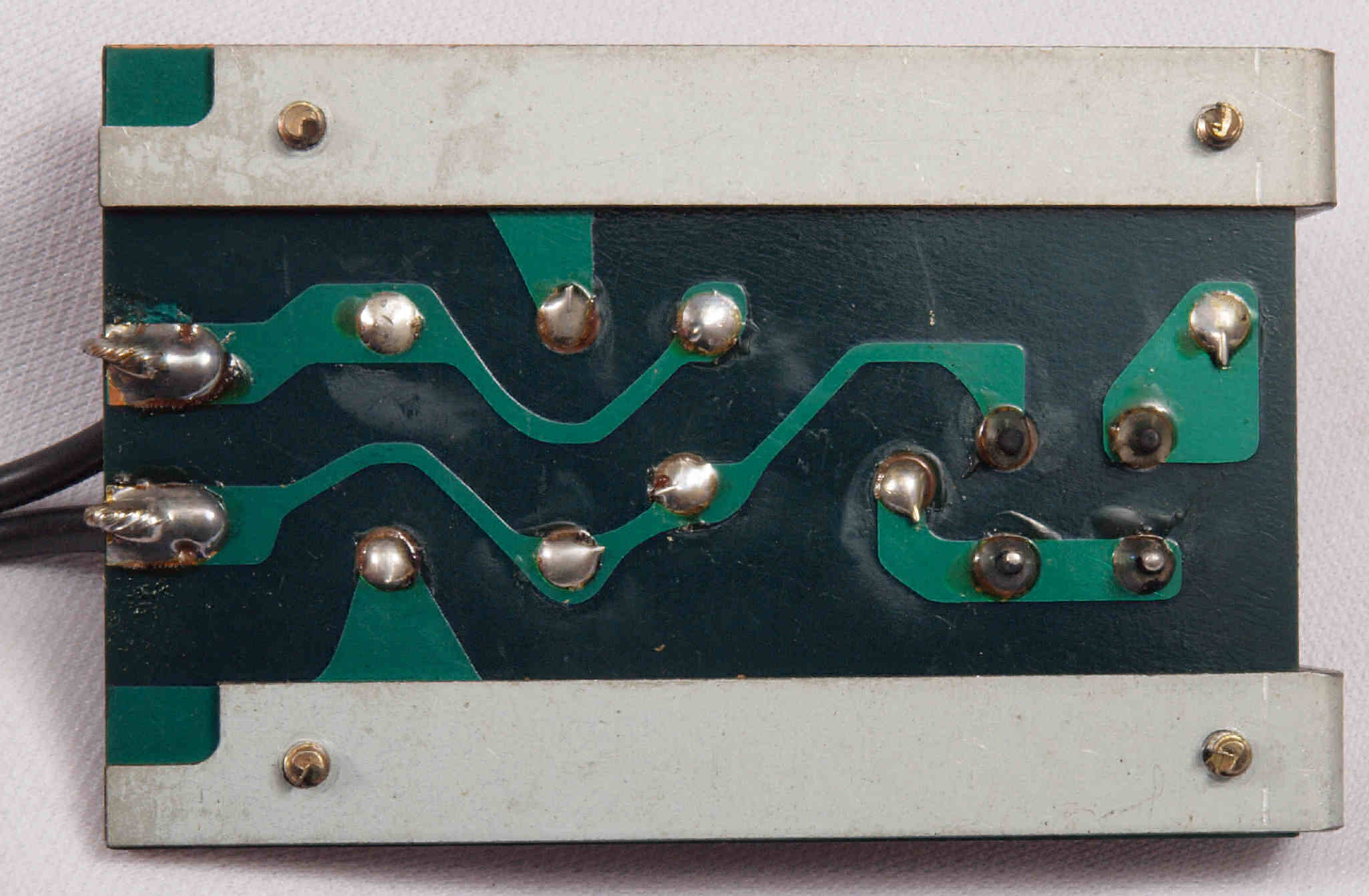

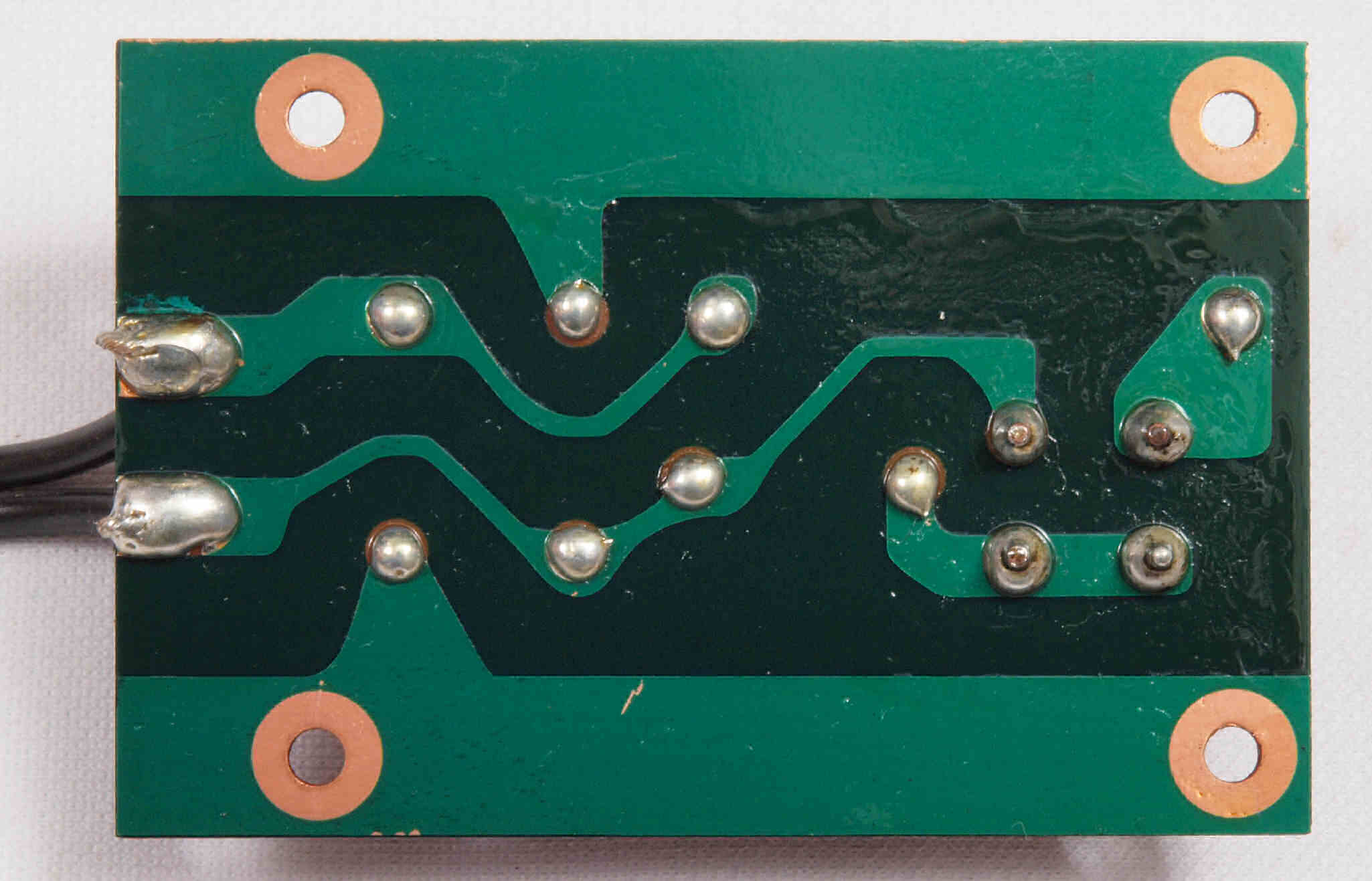

Ｃ４２．　修理前　電源ラインフイルター基板裏

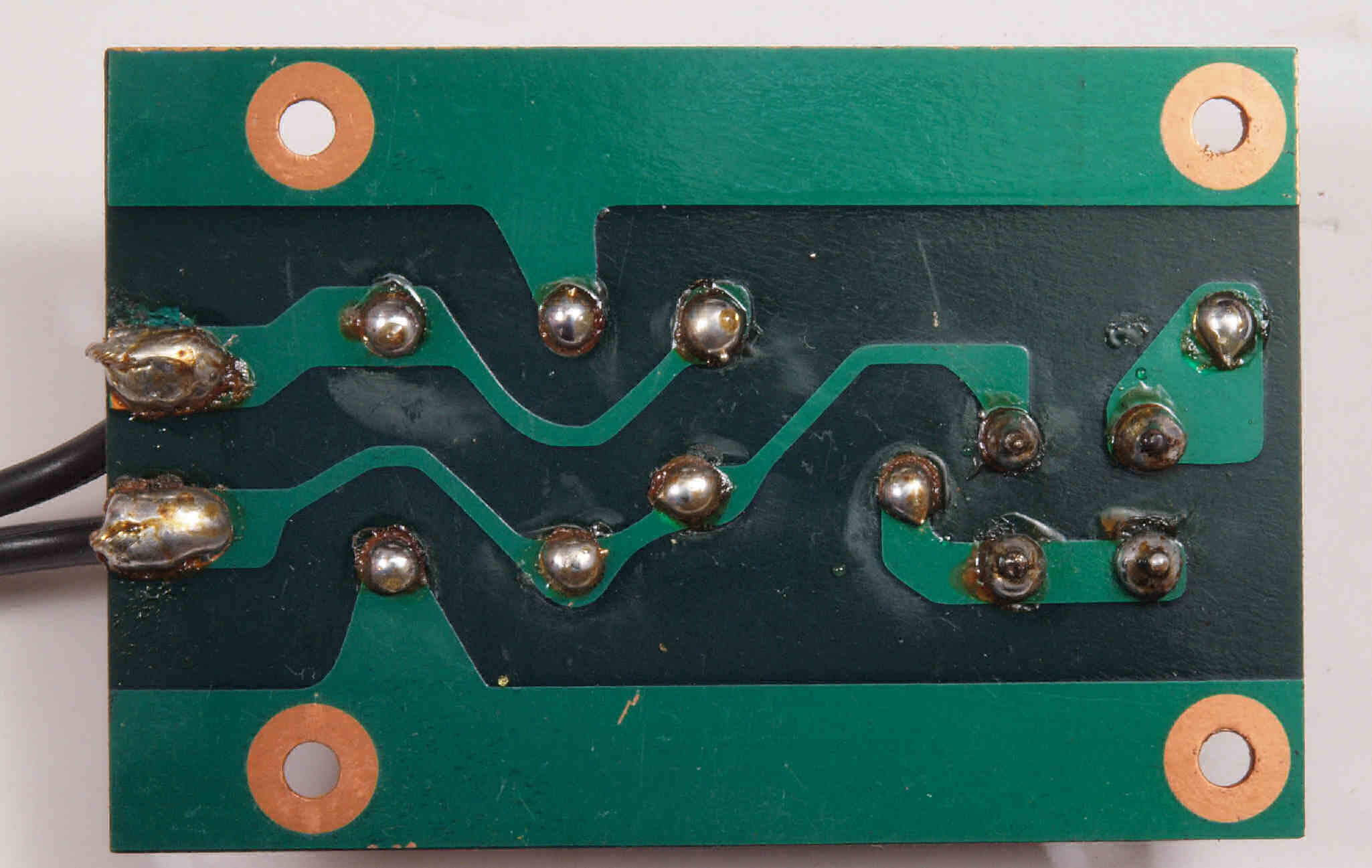

Ｃ４３．　修理（半田補正）後　電源ラインフイルター裏
Ｃ４４．完成電源ラインフイルター基板。余分なフラックスを落として、コート液を塗る。

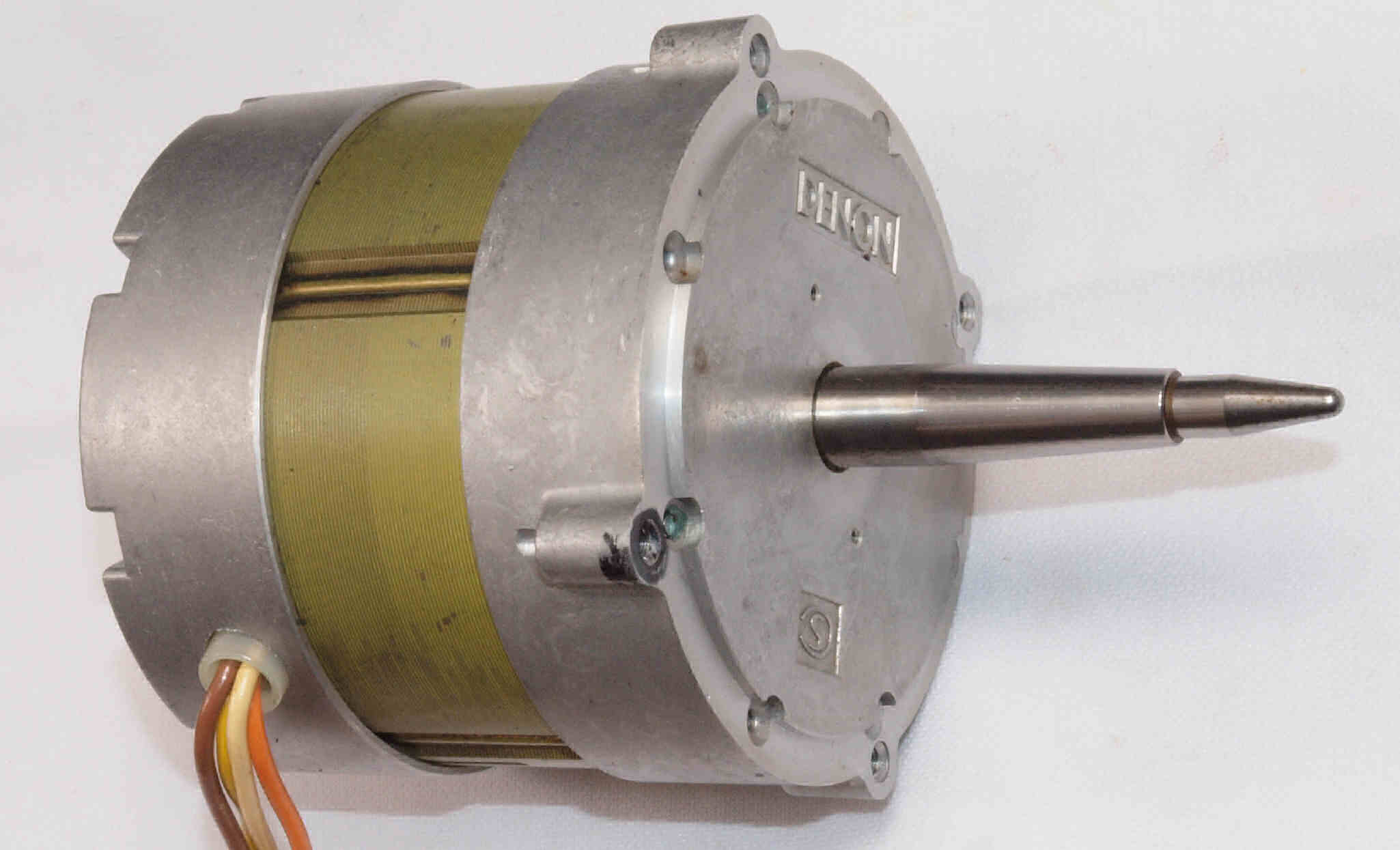

Ｃ５１．　修理中　モーター取り出し、軸側から見る。組み付けビスに「ゆるみ止め用接着剤」が染みこませてあり、トルエンで溶解を試見たが不可！　よって、上部軸よりシリコンオイルを注入し、軸を上下して排出で交換する。
Ｃ５２．　修理中　モーター取り出し、底側から見る。

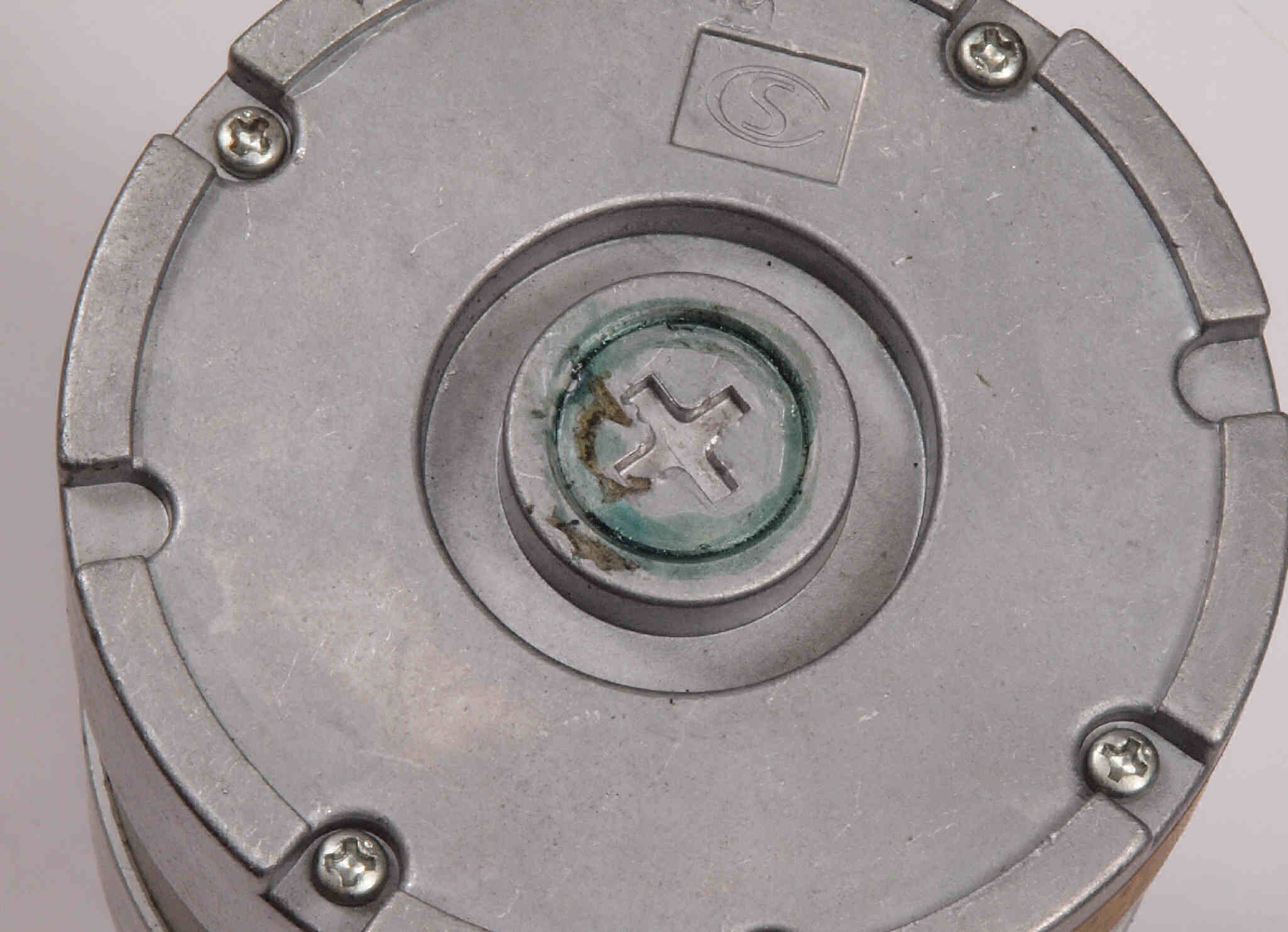

Ｃ５３．　修理前　底固定ビスに「ゆるみ止め用接着剤」が染みこませてあり、トルエンで溶解を試見たが不可！

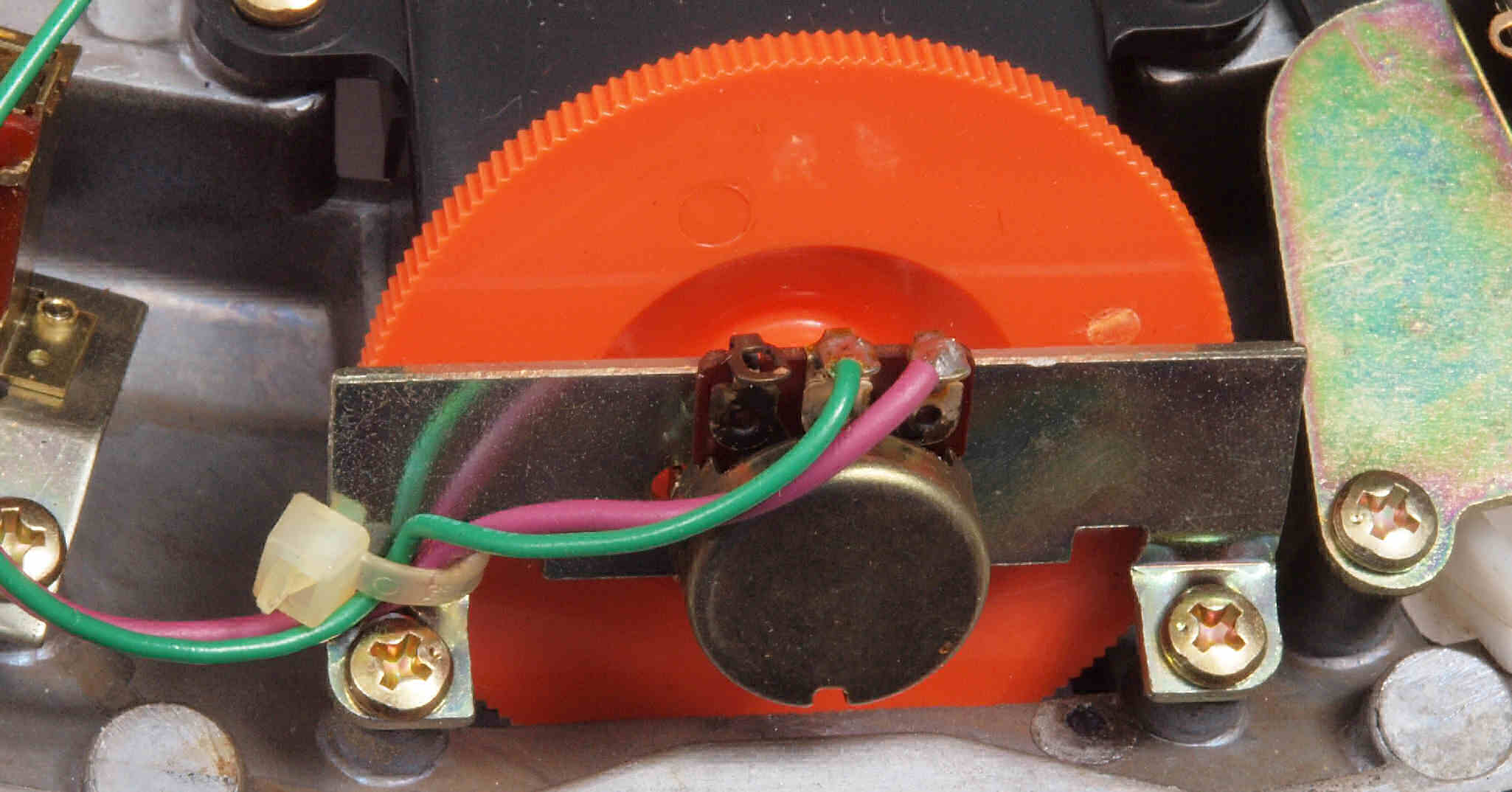

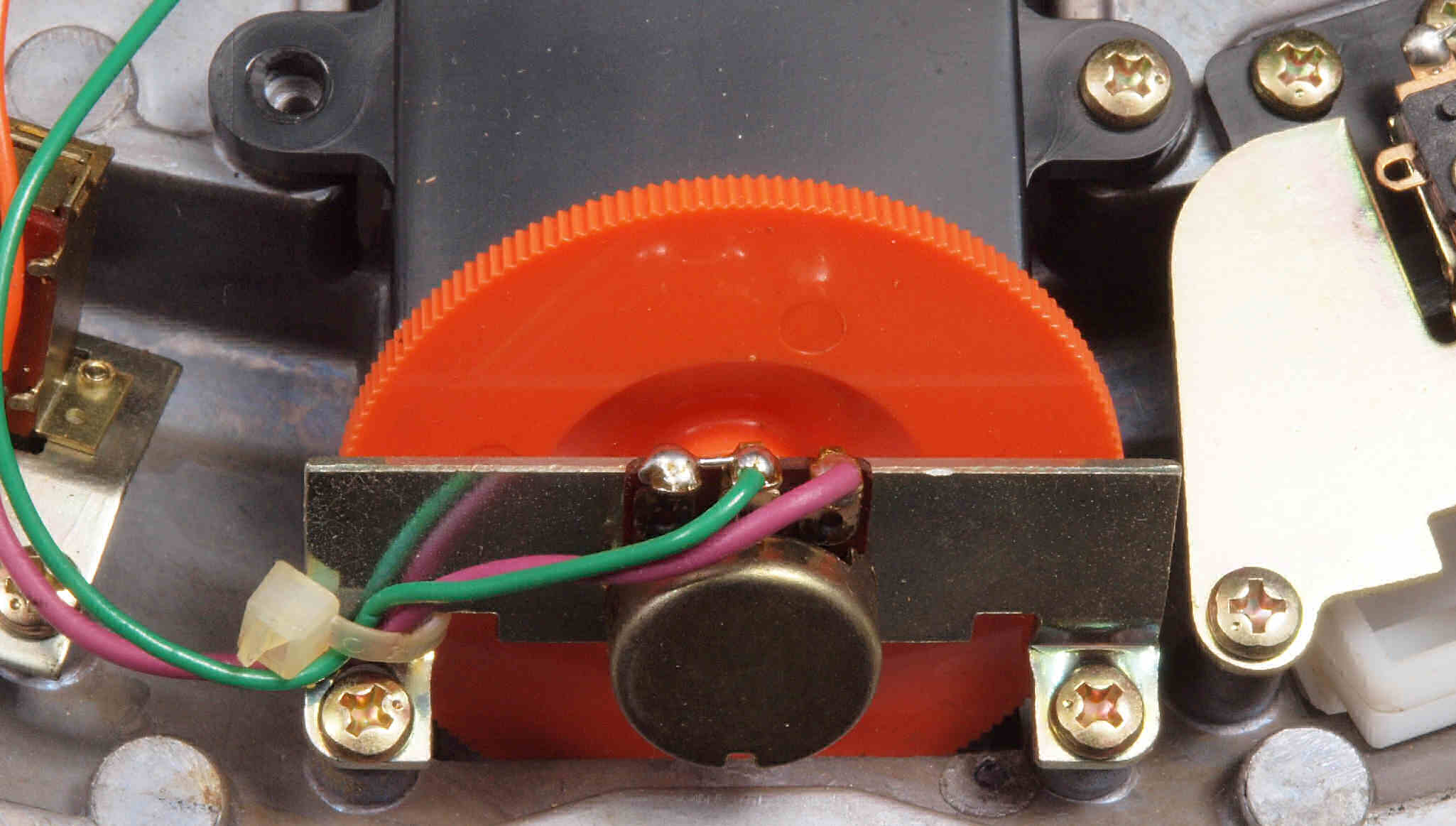

Ｃ６１．　修理中　回転数調整ＶＲ
Ｃ６２．　修理後　回転数調整ＶＲ。ガリ対策をする。

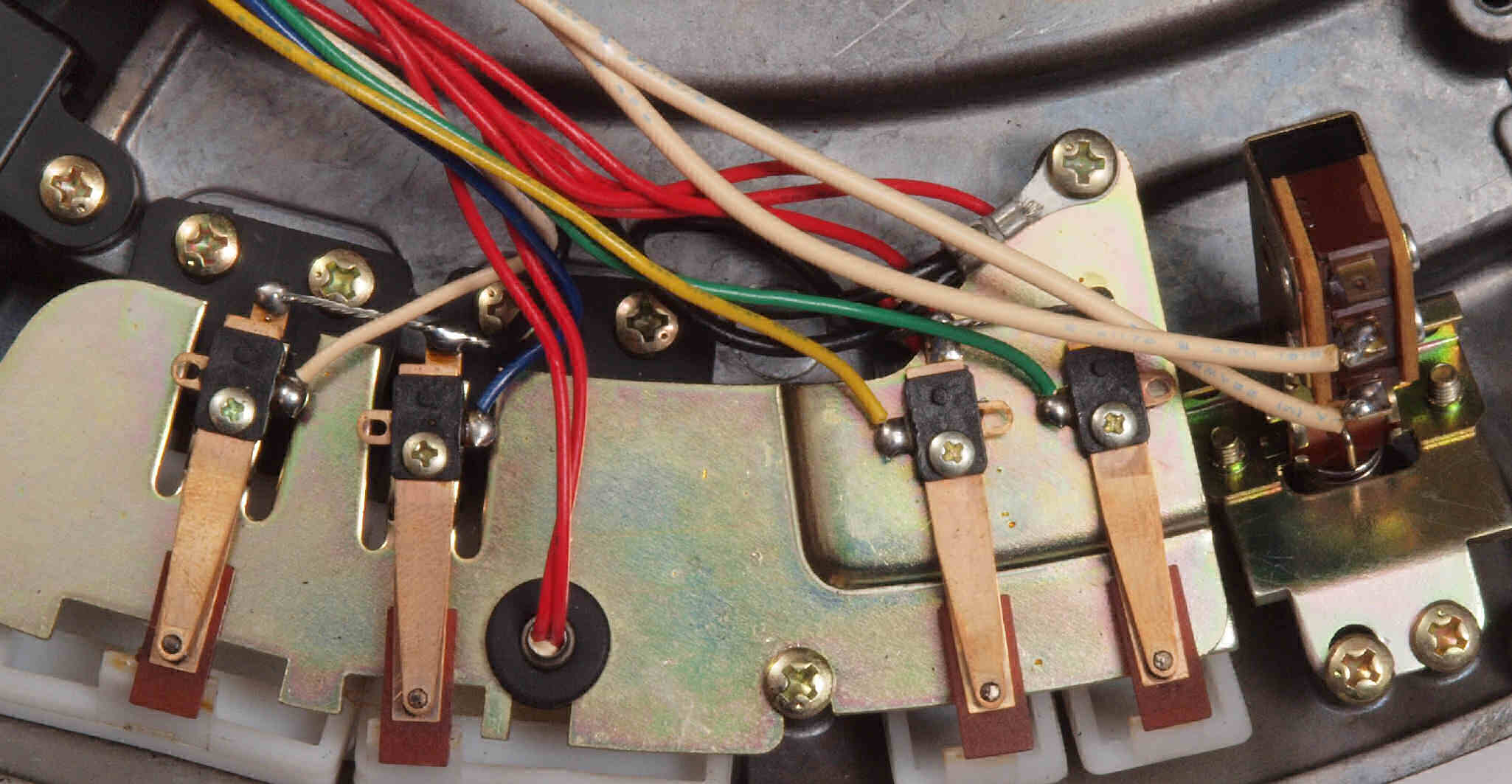

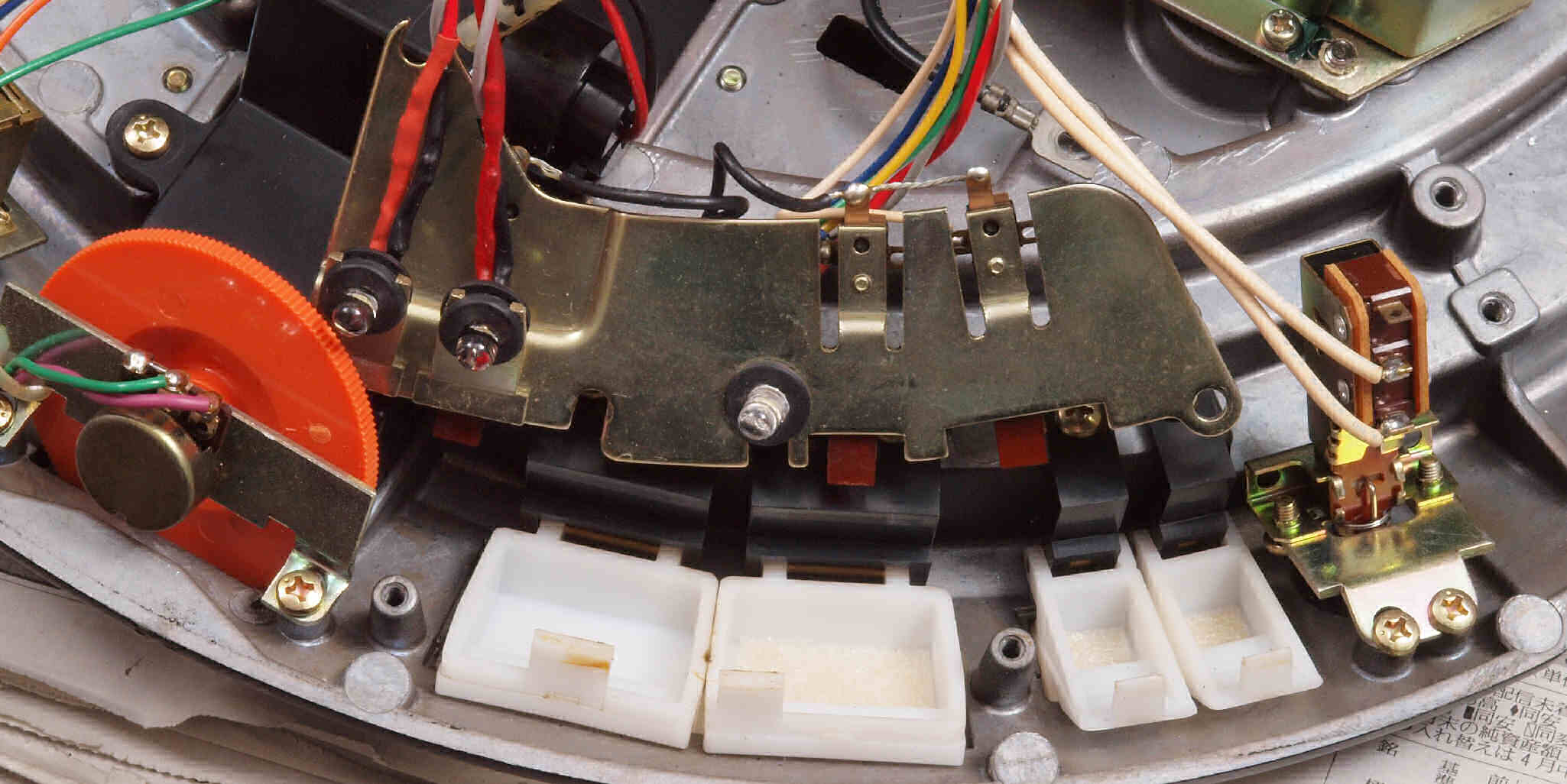

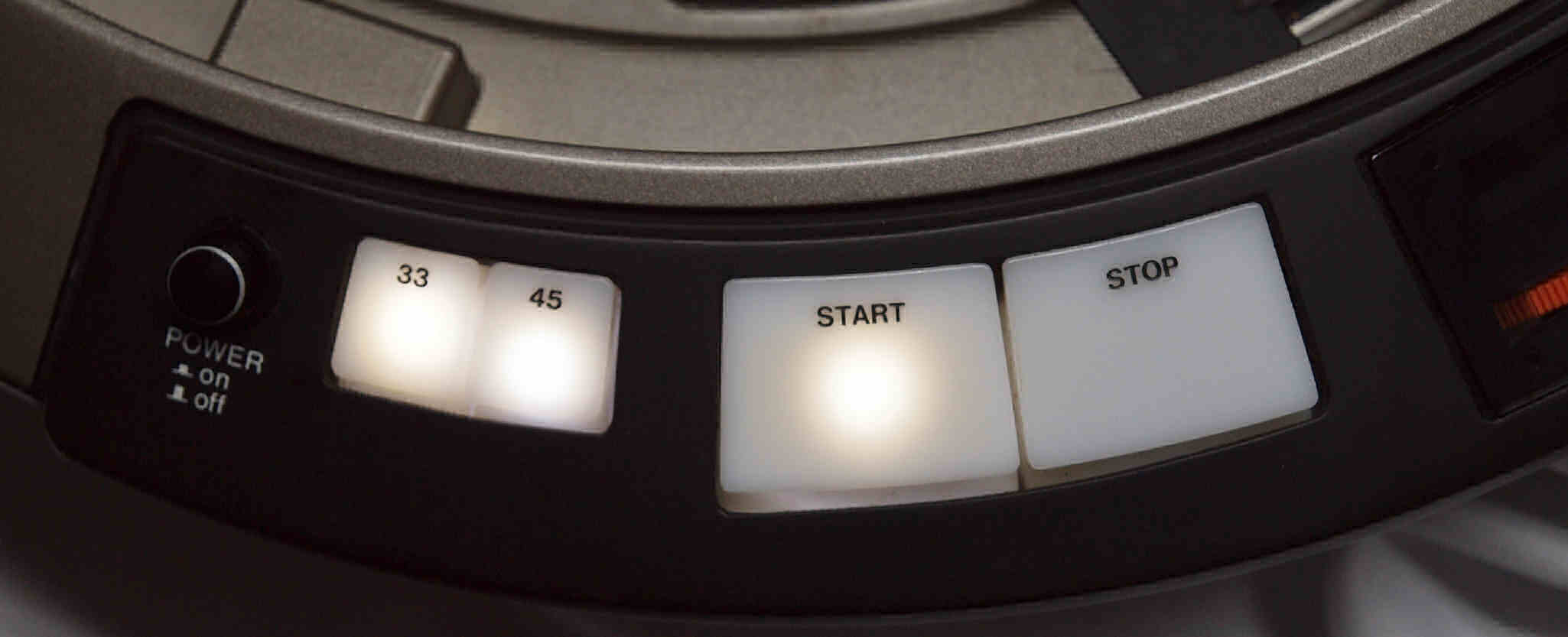

Ｃ７１．　修理中　ＳＷ、表示部分。
Ｃ７２．　修理中　表示部分をLEDに交換。
Ｃ７３．　修理（交換）後　LED表示。
Ｃ８１．　修理（清掃）中　ストロボ、ネオン管清掃

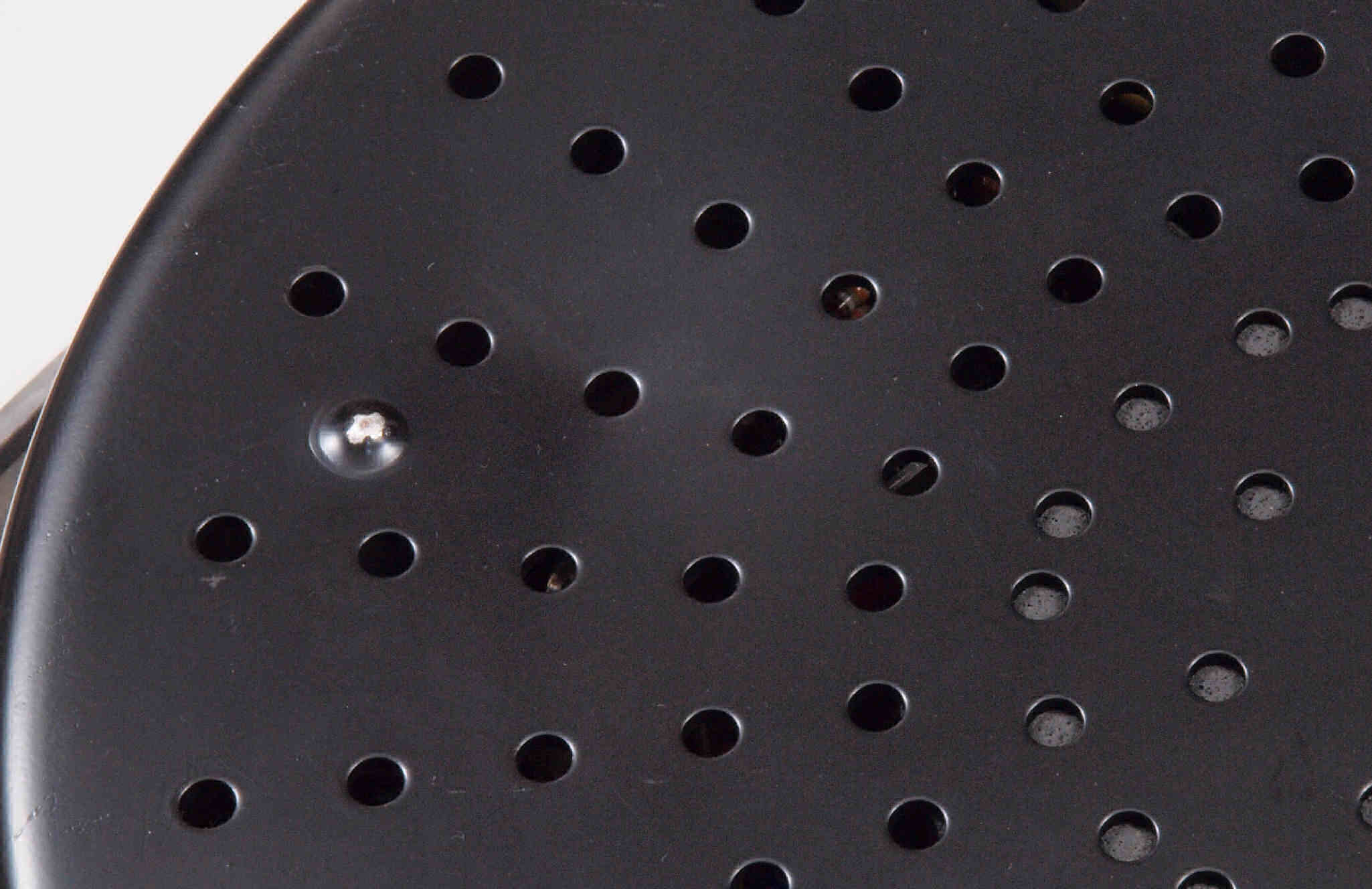

Ｃ９１．　修理前　底カバー凹み。
Ｃ９２．　修理後　底カバー凹み。軽く打ち出す。
ＣＡ１．　修理中　磁気ヘッドのギャップ調整
ＣＢ１．　修理前　下から見る

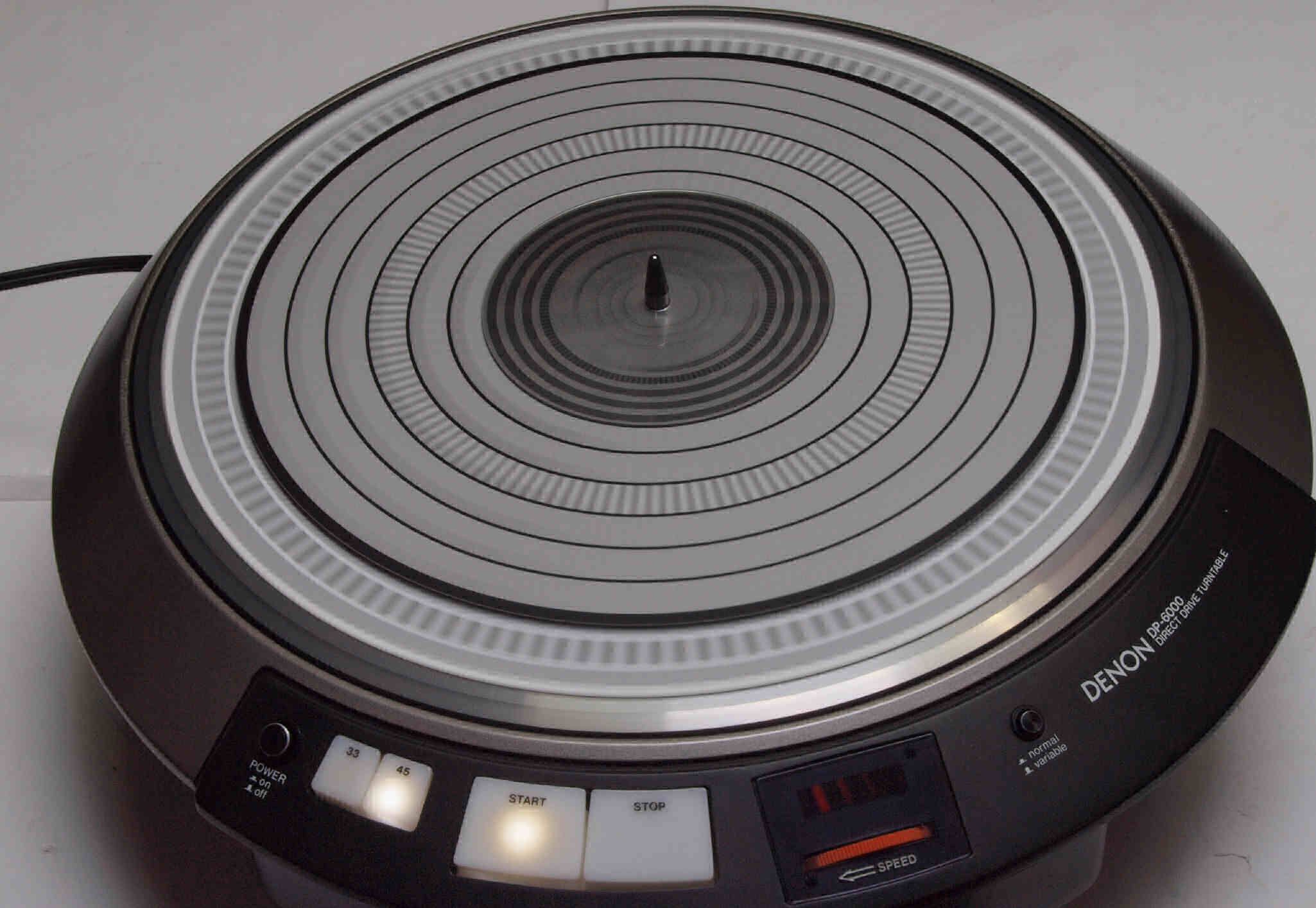

ＣＢ２．　修理完成後　下から見る
ＣＢ３．　修理前　上から見る
ＣＢ４．　修理完成後　上から見る

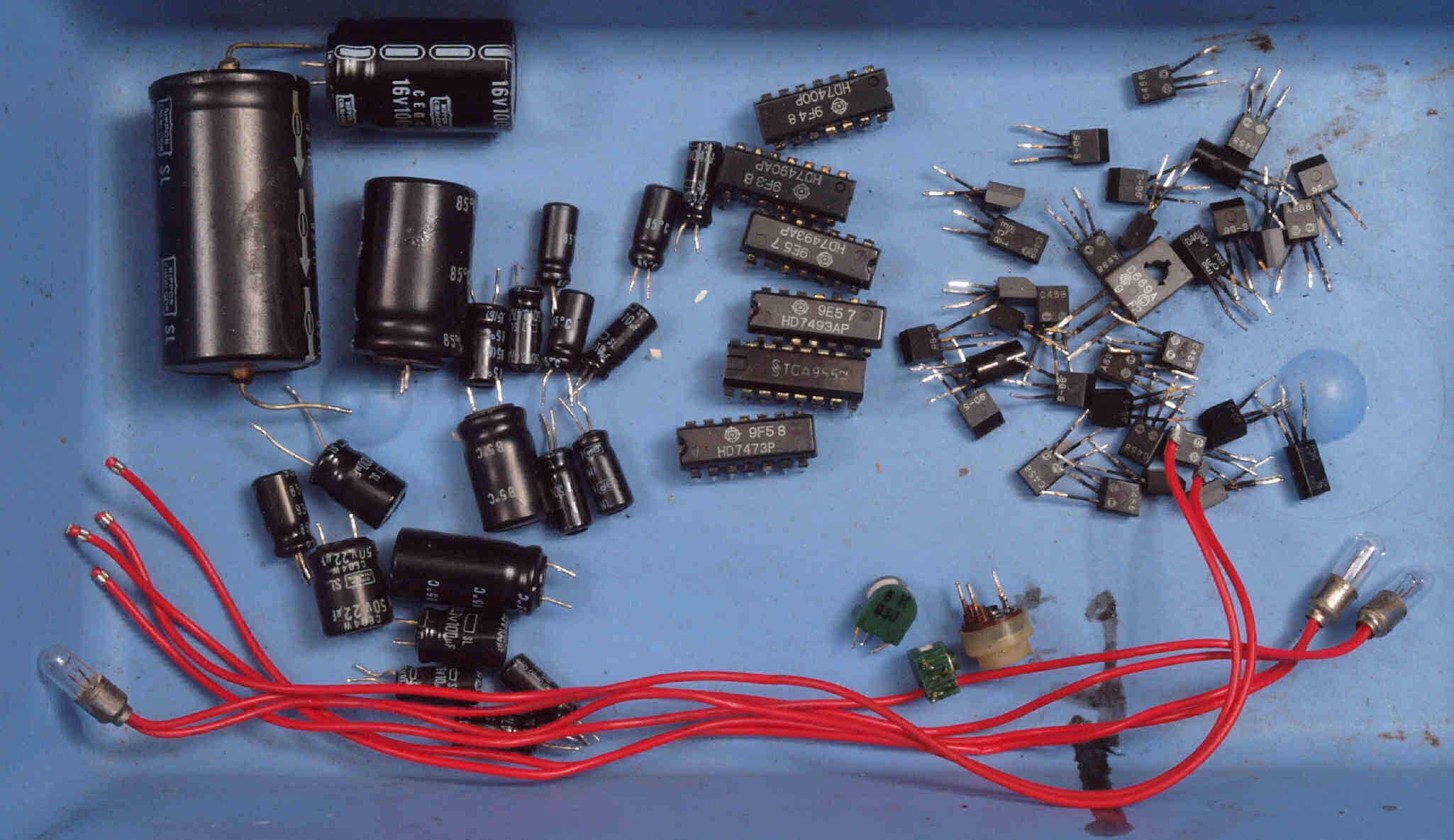

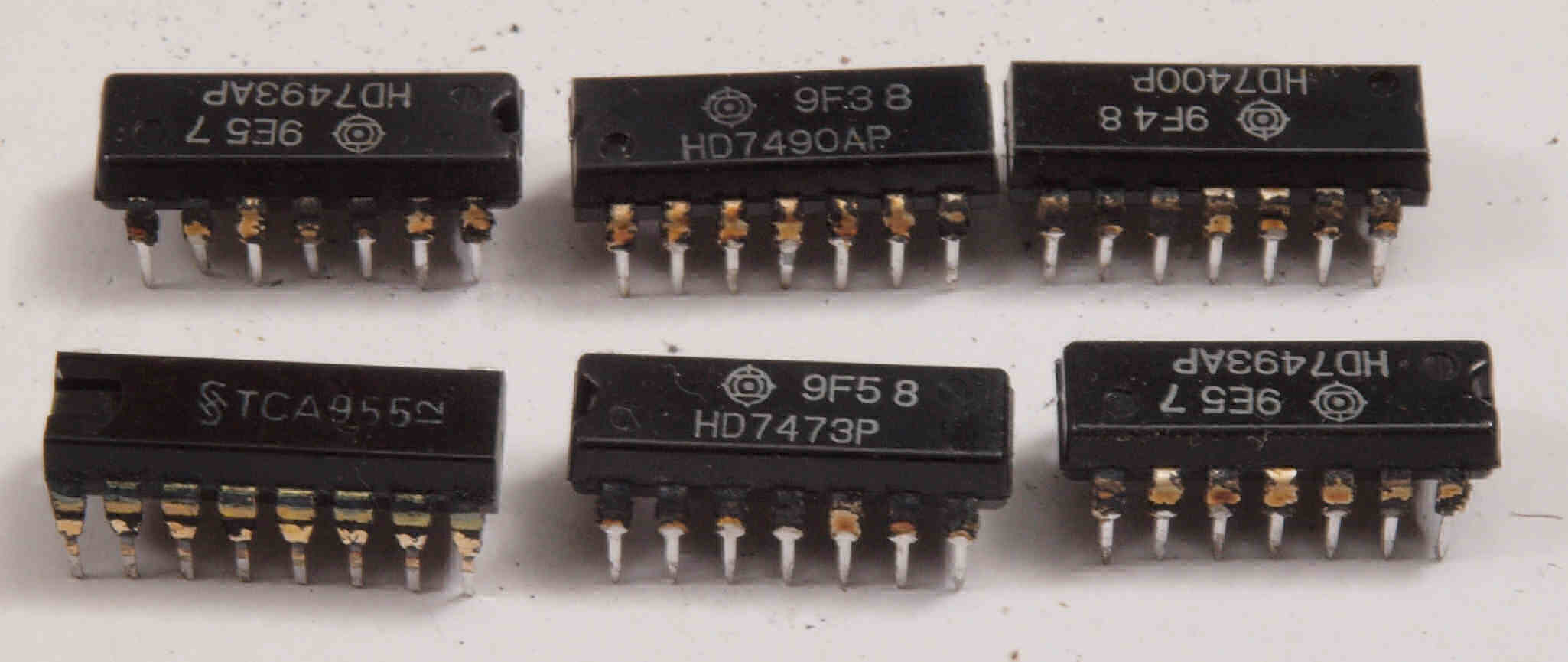

ＣＣ１．　交換部品

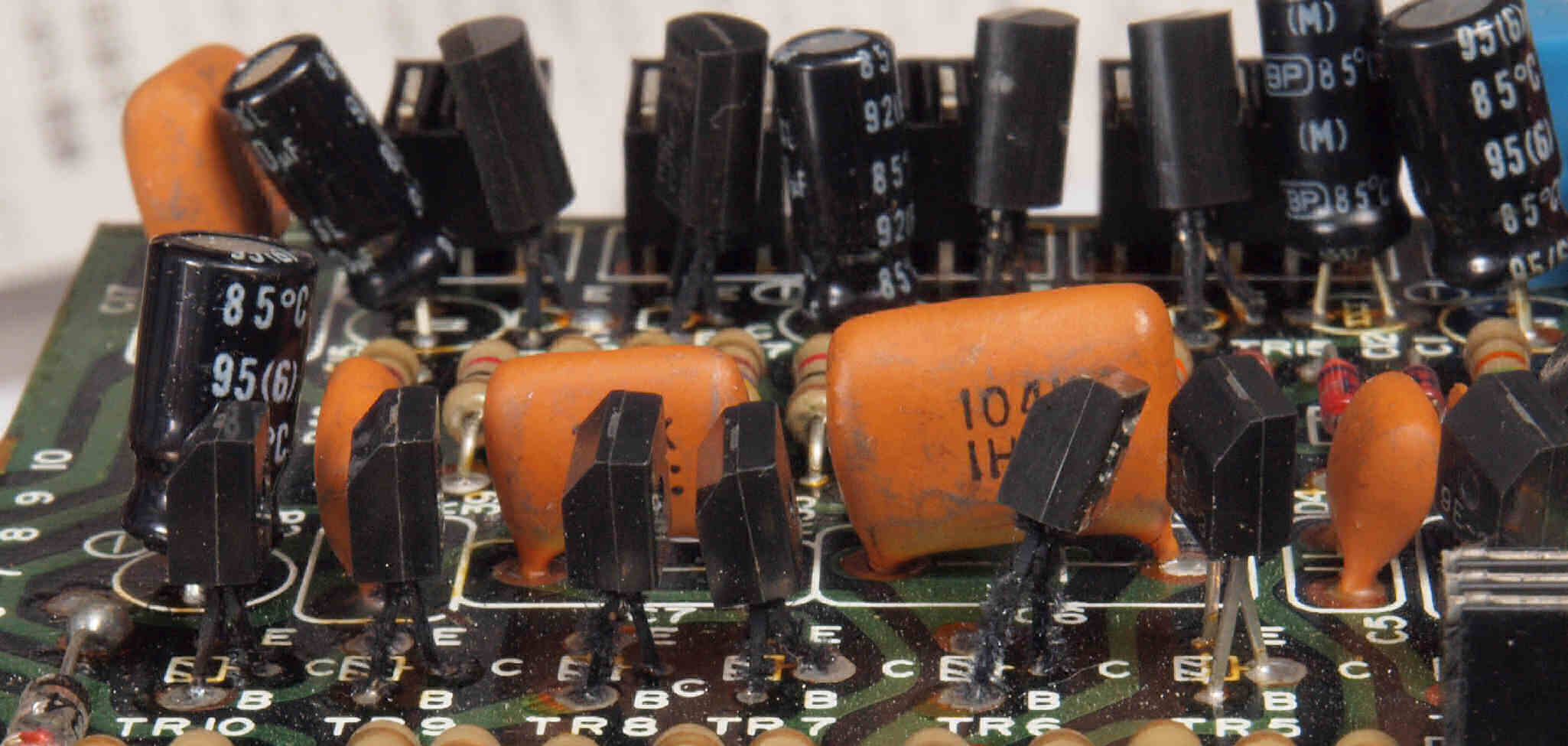

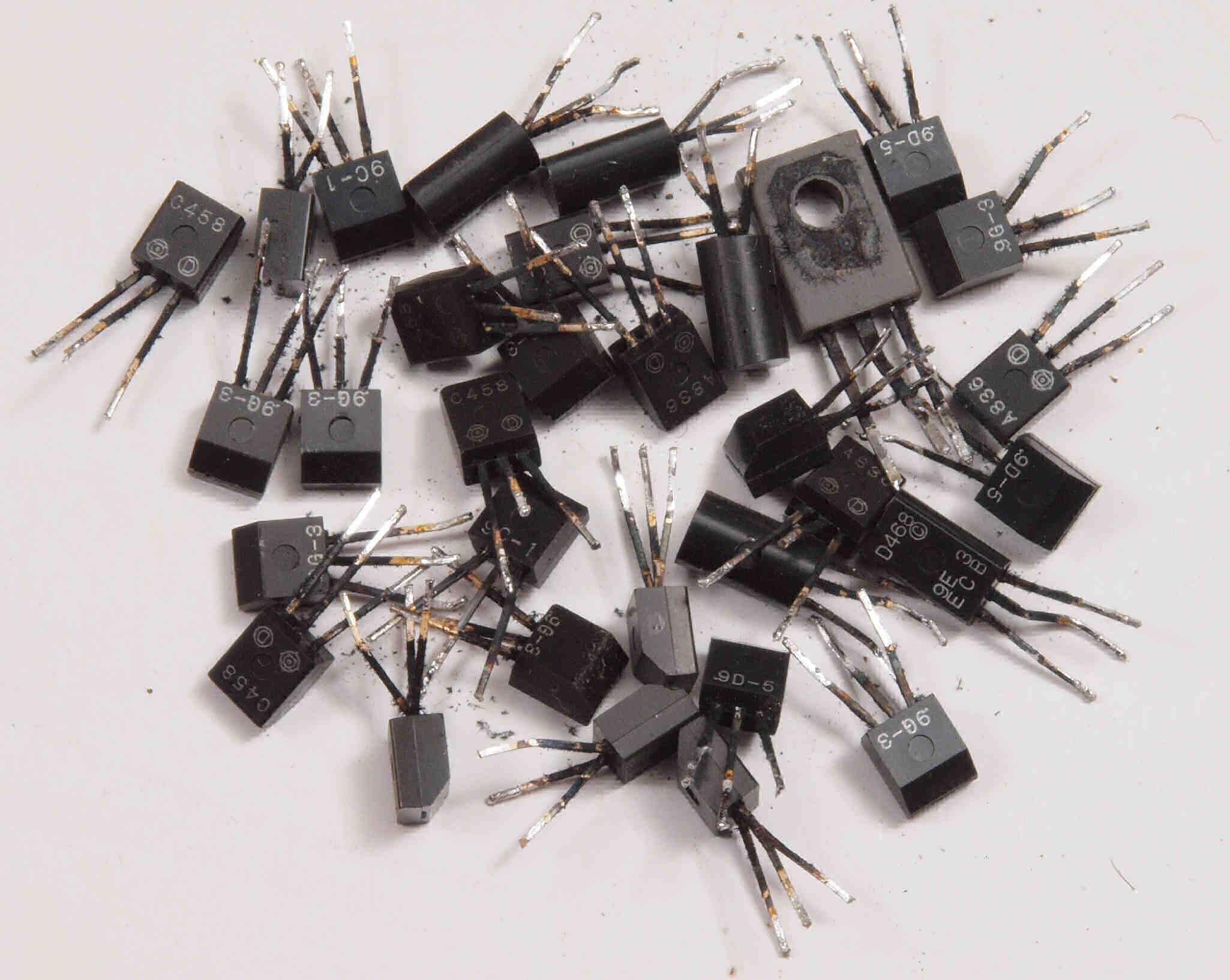

ＣＣ２．　交換部品。　足黒ＴＲ（トランジスター）。
ＣＣ３．　交換部品。　足黒ＩＣ。
　　　　　　　　足を磨く修理屋も有る様ですが？　個人（自分の機器）修理を除き、お金を貰うのだから、交換が正道！
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ１．　３３回転（ロック）
Ｅ２．　４５回転（ロック）
Ｅ３．　ストロボスコープで測定、３３回転
Ｅ４．　ストロボスコープで測定、４５回転
Ｅ５．　完成　　２４時間エージング、　右はMICROＢＬ−９９Ｖ
Ｓ．　ＤＥＮＯＮ　ＤＰ−６０００、６７００　の仕様（カタログ・マニアルより）　
 ターンテーブル　ＤＰ−６０００
駆動方式 ＡＣサーボモーターによるダイレクトドライブ
モーター ソリッドローター形ＡＣサーボモーター
回転数 33 1/3、45rpm（±6％調節可能）
スピード制御方式 高精度磁気記録再生方式と水晶発振器を基本とした周波数検出によるスピードサーボおよび位相サーボ
スピード調整範囲 ：±6%以上（VARIABLE時規定スピードに対して）
起動時間 1秒以内（33・1/3回転時）
ワウ・フラッター 0.02%w.r.m.s以下（テストレコードによる）
回転数偏差 0.002%以内（NORMAL時）
SN比 ７７dB以上（ＤＩＮ-Ｂ）
起動時間 1.2秒以内で規定回転（33 1/3ｒｐｍ時）
負荷特性 0％（針圧150g最外周）
ターンテーブル 312mmアルミダイカスト自重1.88kg（慣性質量23.3kg-cm2）
ブレーキ 直流ブレーキ方式
外形寸法 374〜378mm（最大） 、162mm（高さ）
電源 AC100V 50/60Hz
消費電力 10W
重量 約8.8kg
価格 \73,000（1976年頃）
卜一ンアーム部　ＤＡ−３０７
形式 スタチックバランスS字形
全長 332mm（最大）
有効長 244mm
オーバーハング 14mm
オフセット角 20.5°
トラッキングエラー 2.5°（最大）
針圧調整 1回転2.5g（0.1g目盛つき）
適合カートリッジ自重 5〜10g
ヘッドシェル（PCL-5） マグネシウム合金ダイカスト製自重6g（取付ネジ類は含まず）
アーム高さ調整範囲 42〜70mm（アームボード面からパイプ中心まで、単体規格）
ヘッドシェルコネクター 4pコネクター
出力コード 5pコネクター付低容量コード約1.2m（約50PF）
アームリフター オイルダンプ式
インサイドフォースキャンセラー マグネチックコントロール方式（解除機構つき）
軸受部 高精度ピボットベアリングおよびミニチュアベアリング使用
感度 水平、垂直とも25mg以下
総合　ＤＰ６７００
キャビネット 合成レザー張り積層合板
電源 AC100V 50Hz/60Hz
消費電力 10W
寸法 寸法重量：522W×193H×440D(mm)　
重量 約17kg
価格 \140,000（1976年頃）
