ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−１５００Ｄ．　２台目修理記録
　　　　　　　　　　　　　１台目とは内部の構造（部品）が異なります。　平成２３年１１月１８日到着　　１１月３０日完成　
Ａ．　修理前の状況
  • 九州の中古オーディオショップから非常に状態の良いMICRO１５００ プレーヤーを購入し４年間使用しました。
    今朝、使用中に突然モーターが停止してしまいました。
    真空ポンプは正常に作動しているのでモーターだけの修理が可能かと思い 藁にもすがる思い出メールをいたしました。


Ｂ．　原因
  • 経年劣化。
Ｃ．　修理状況

Ｄ．　使用部品
  • 電解コンデンサー　　　　　　６個。
    フイルムコンデンサー　　　　２個。


Ｅ．　調整・測定

Ｆ．　修理費　　４０，０００円

Ｔ．　再修理。（２０１７年1０月）

TＢ．　原因
  • 本体のＳＸ１５００の軸オイル劣化により、駆動ＩＣが劣化。

ＴＦ．　修理費　　２０，０００円．．．ICは支給。３台目からの、お馴染みさん価格。
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

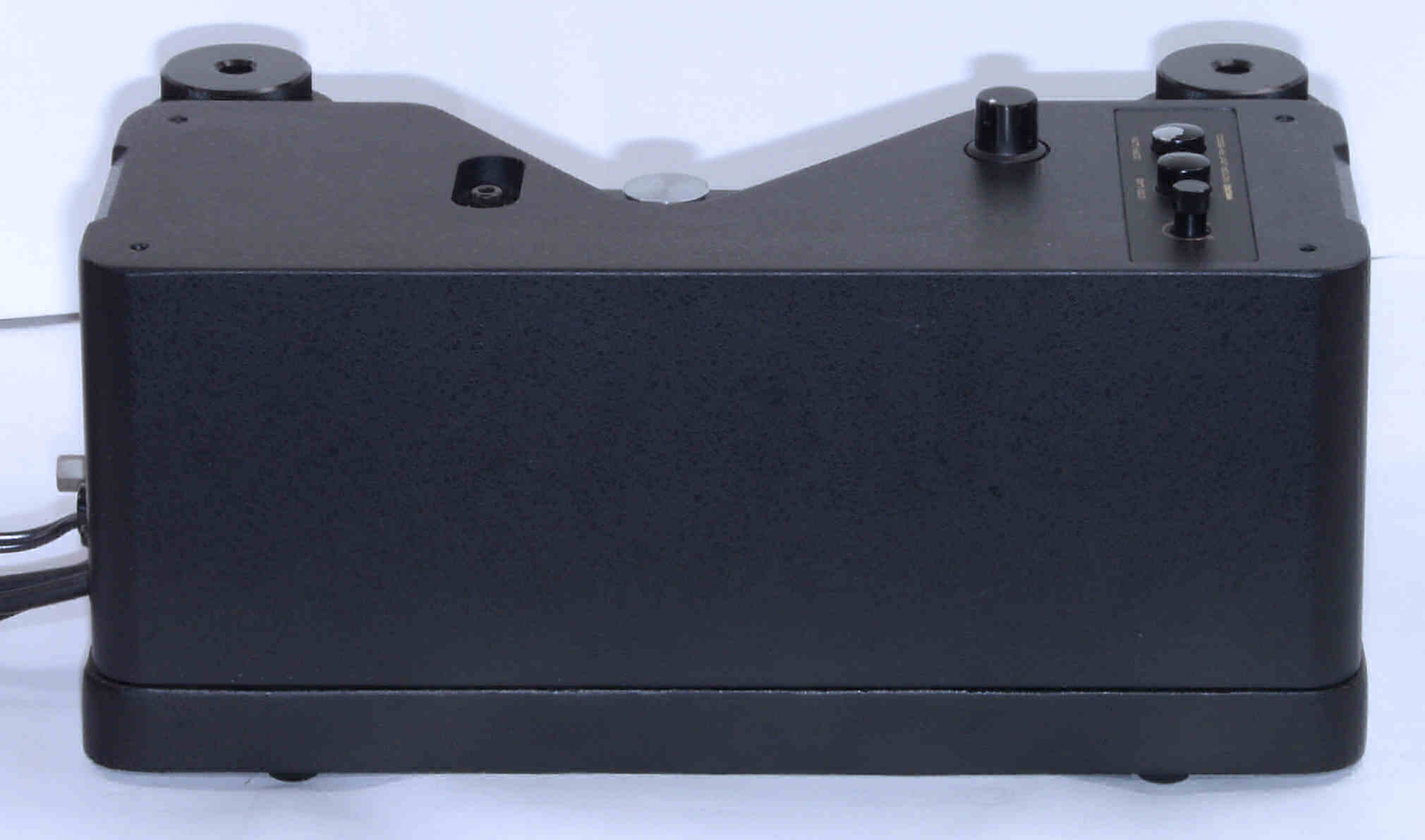

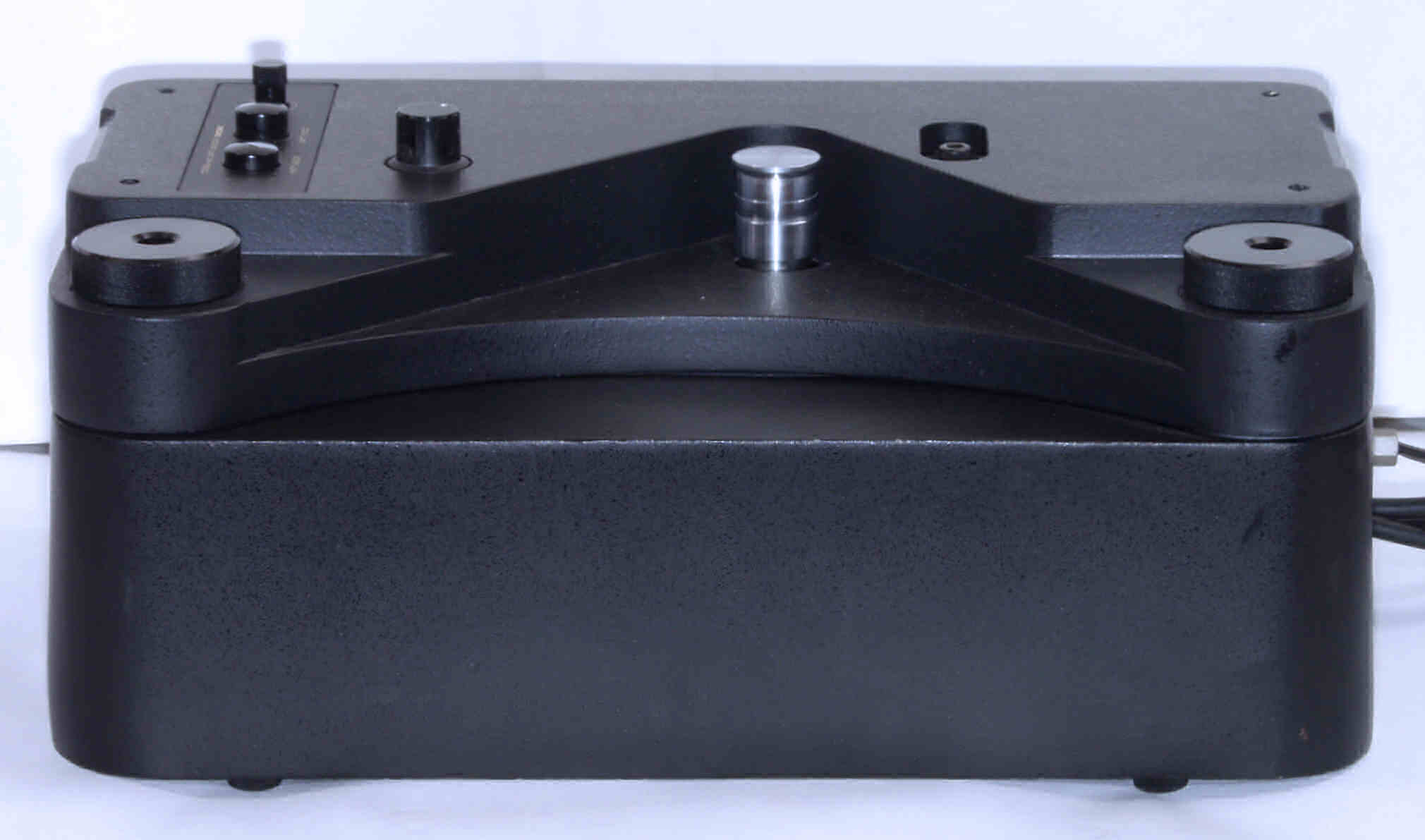

Ａ１１．　点検中　前から見る
Ａ１２．　点検中　前左から見る

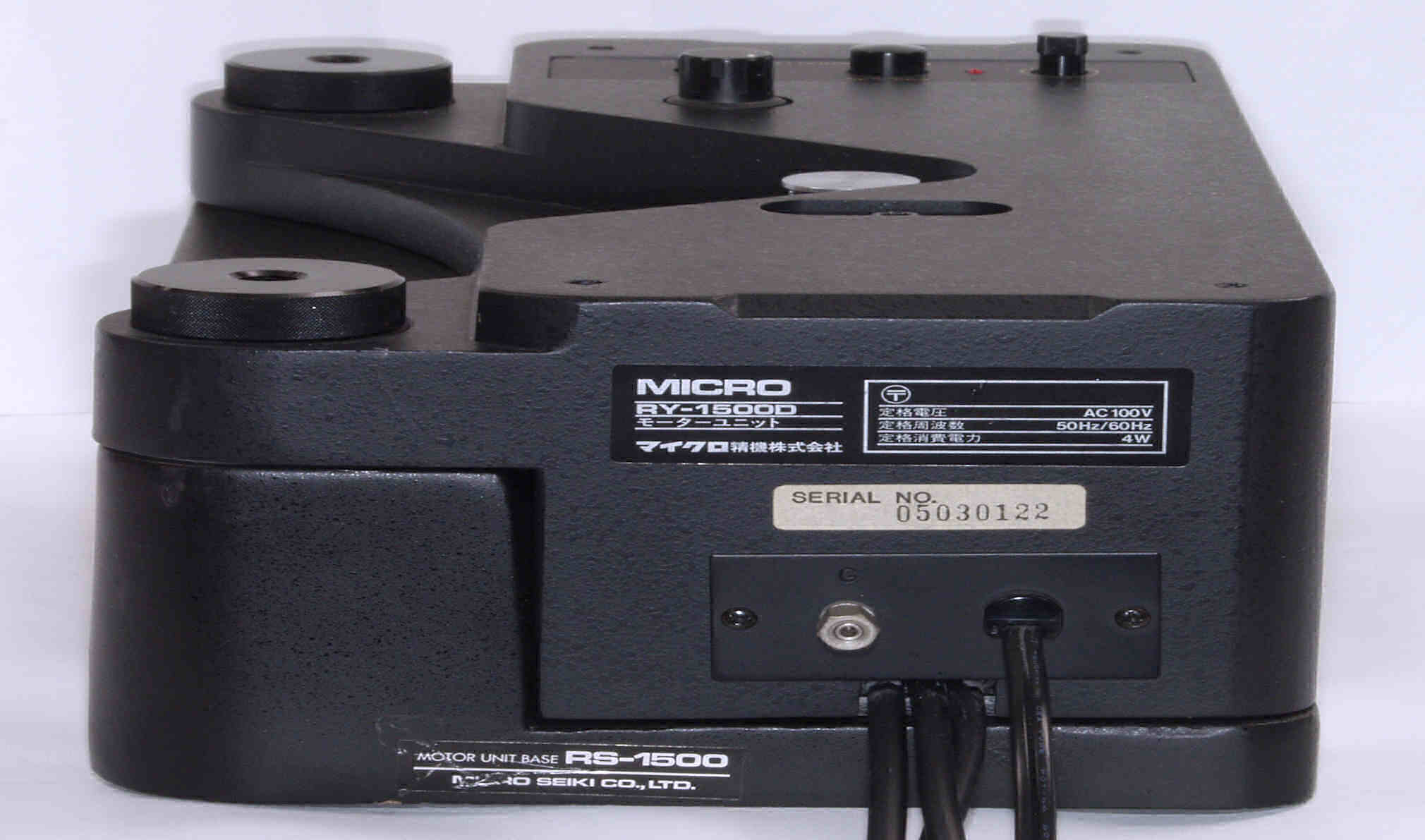

Ａ１３．　点検中　後から見る

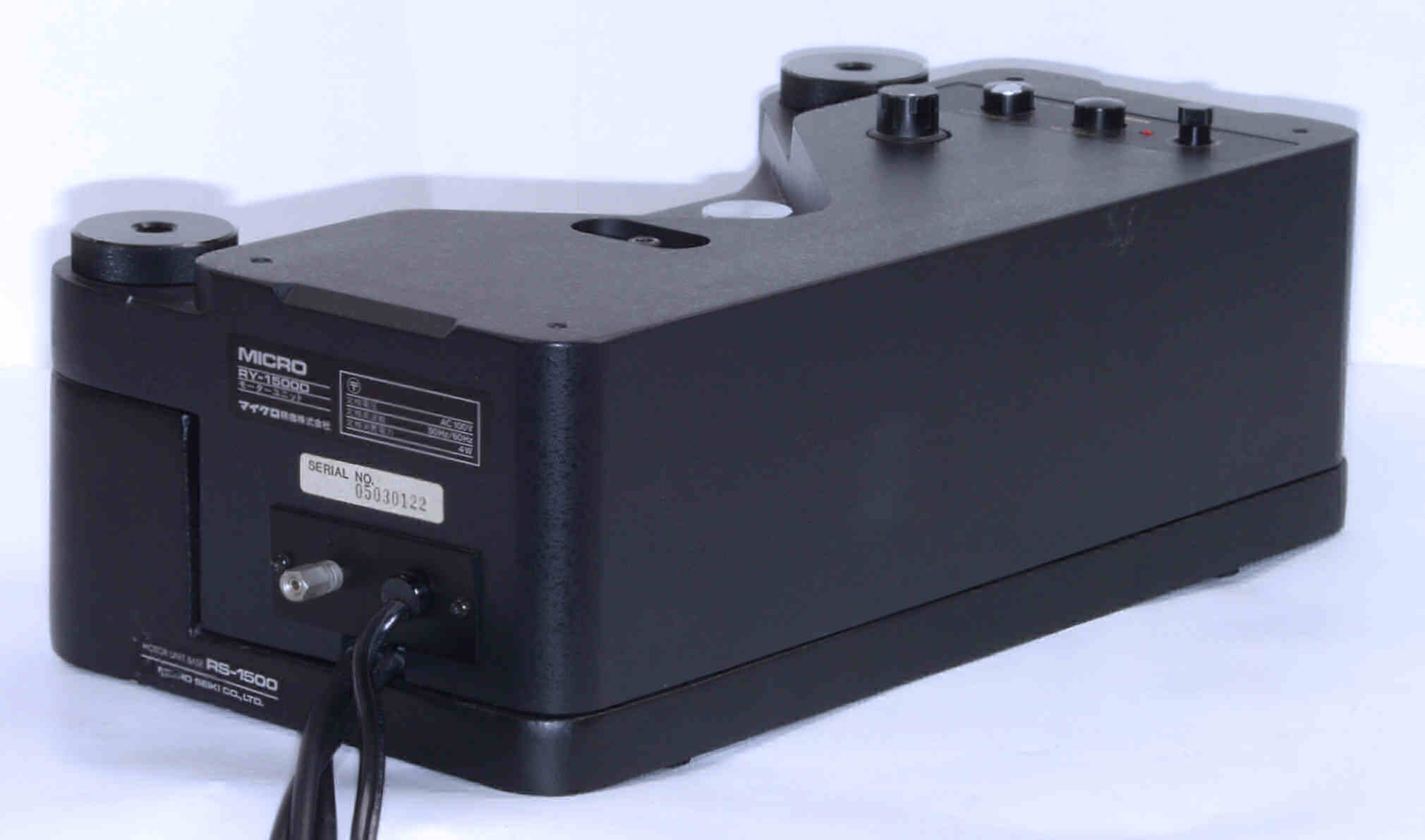

Ａ１４．　点検中　後右から見る

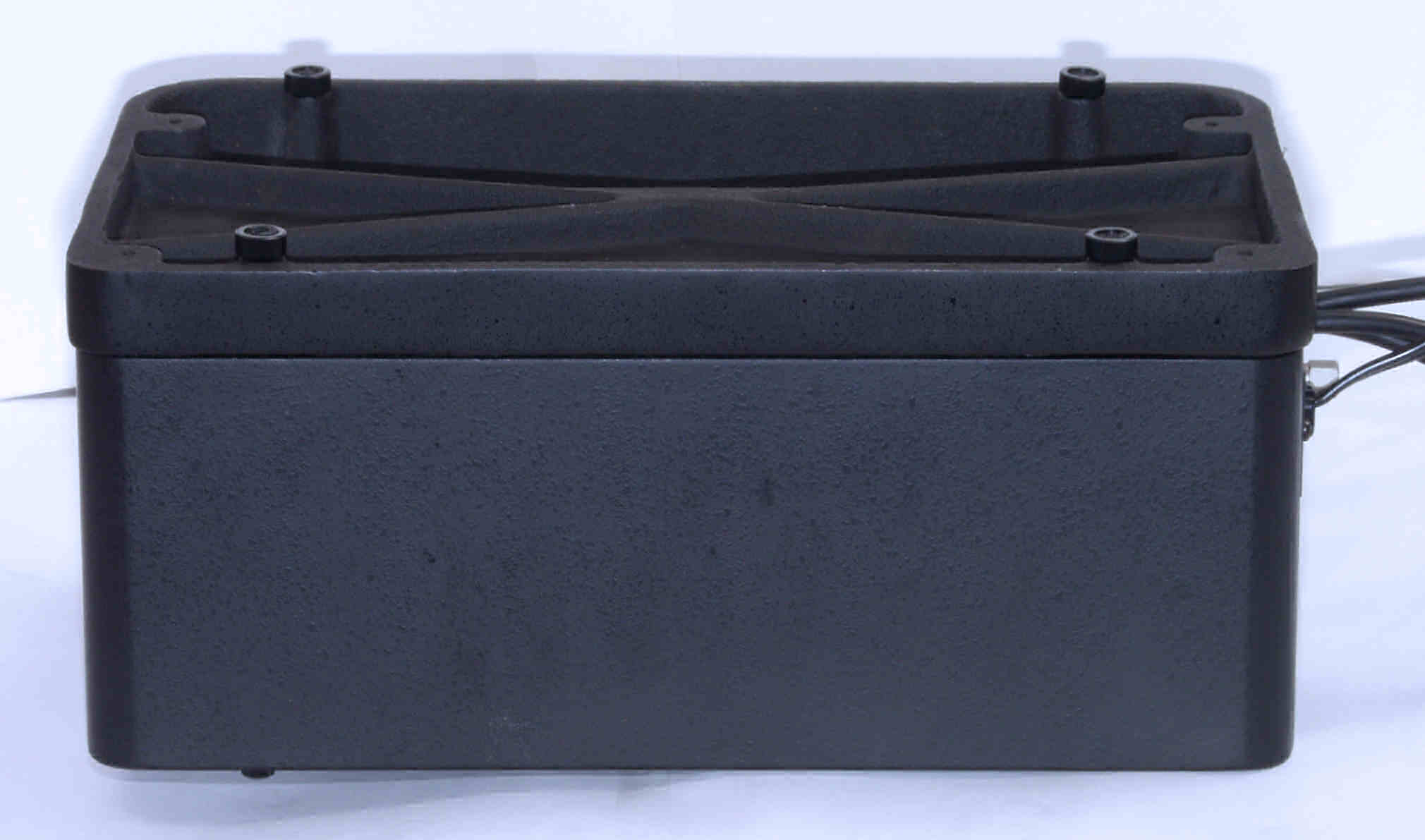

Ａ１５．　点検中　右から見る

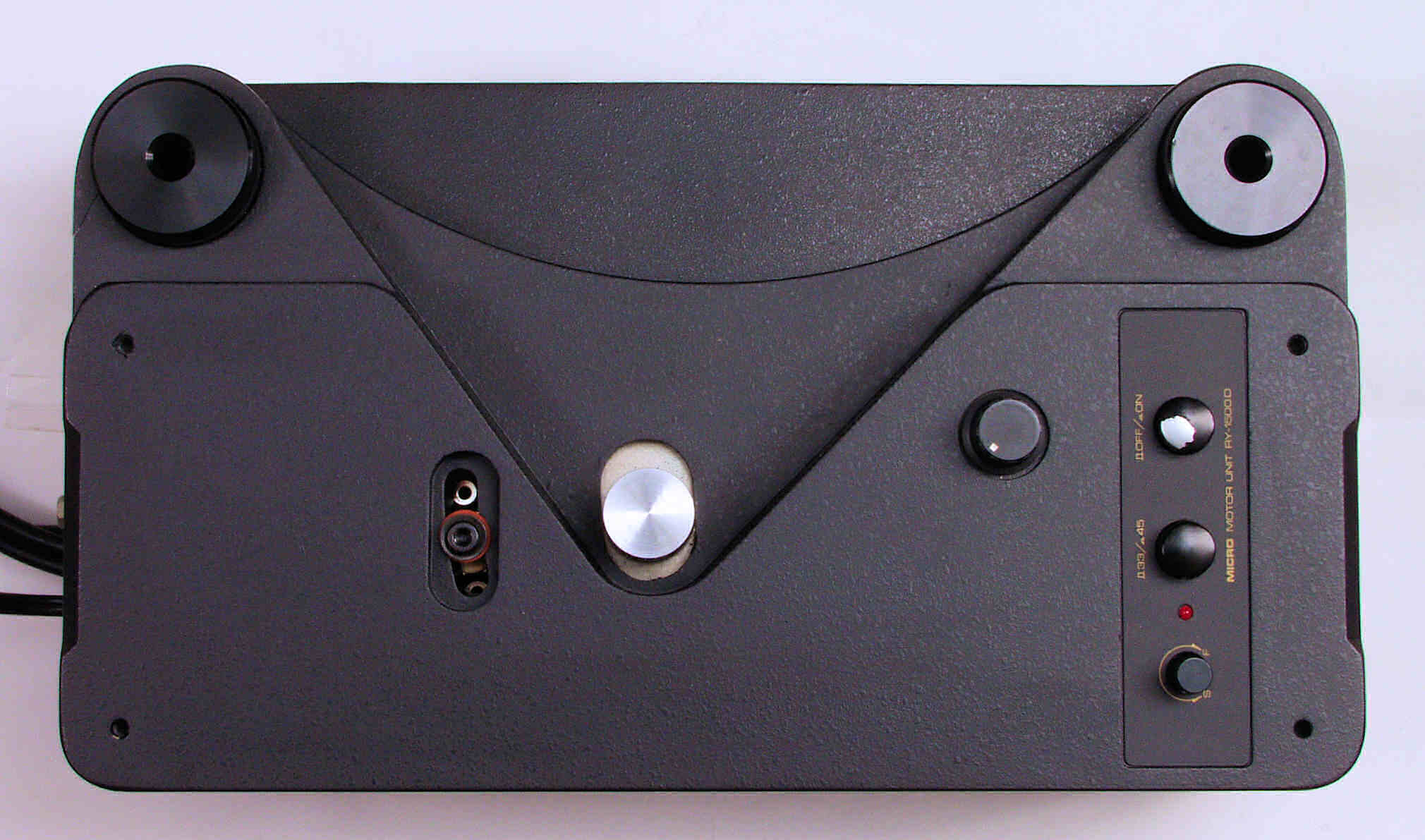

Ａ２１．　点検中　上から見る

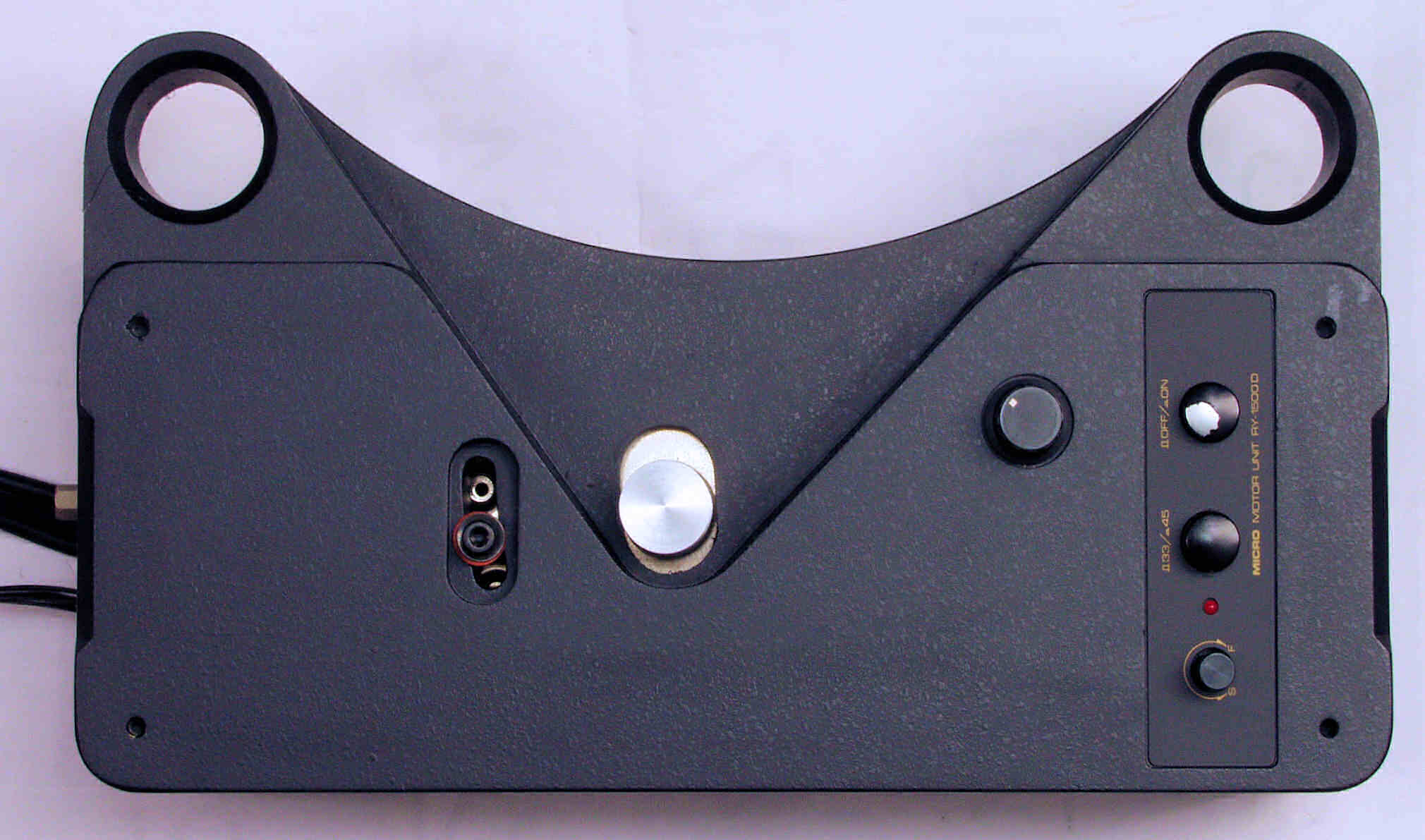

Ａ２２．　点検中　取り付け大を取り、上から見る

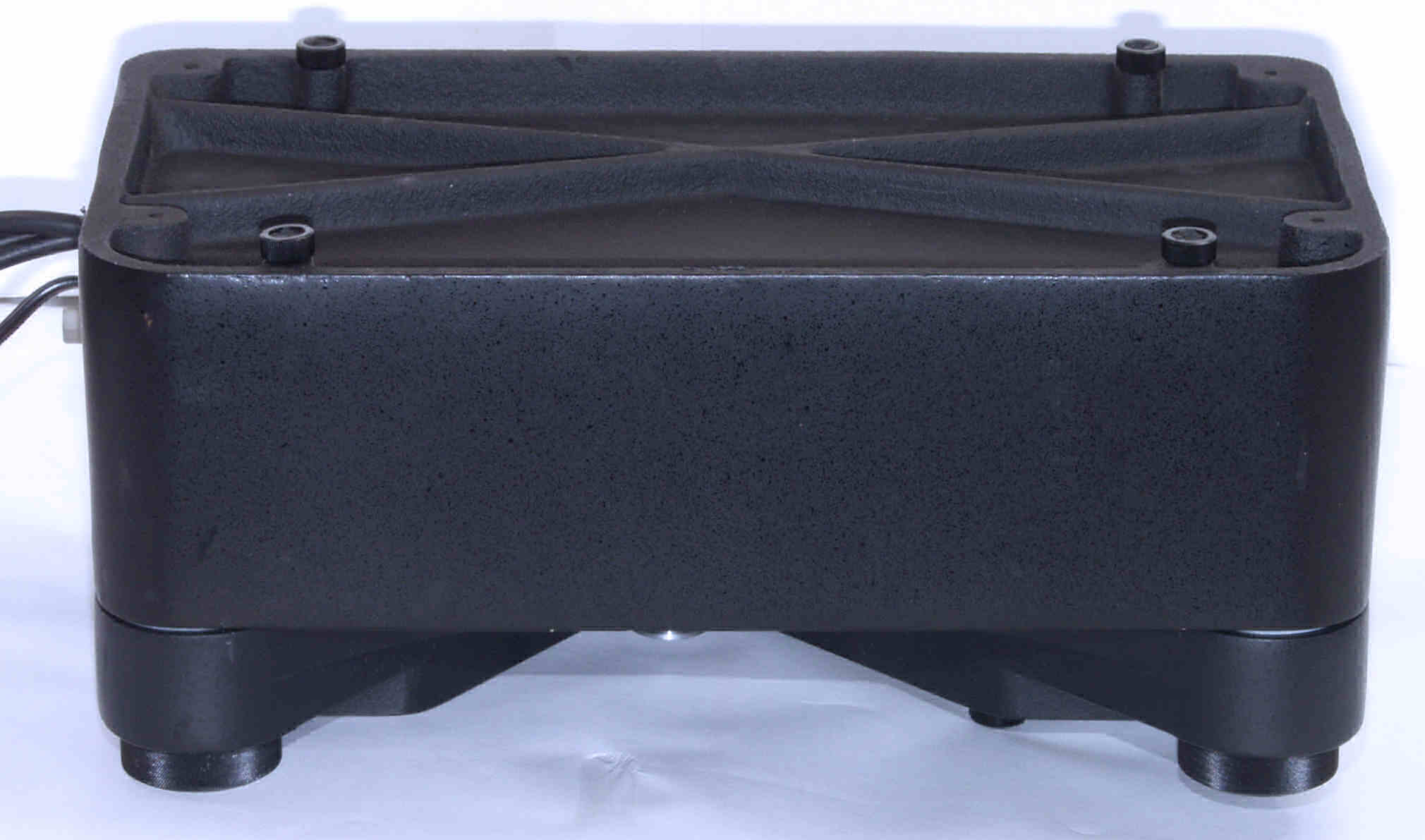

Ａ２２．　点検中　下から見る
Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下後から見る
Ａ３３．　点検中　下右から見る

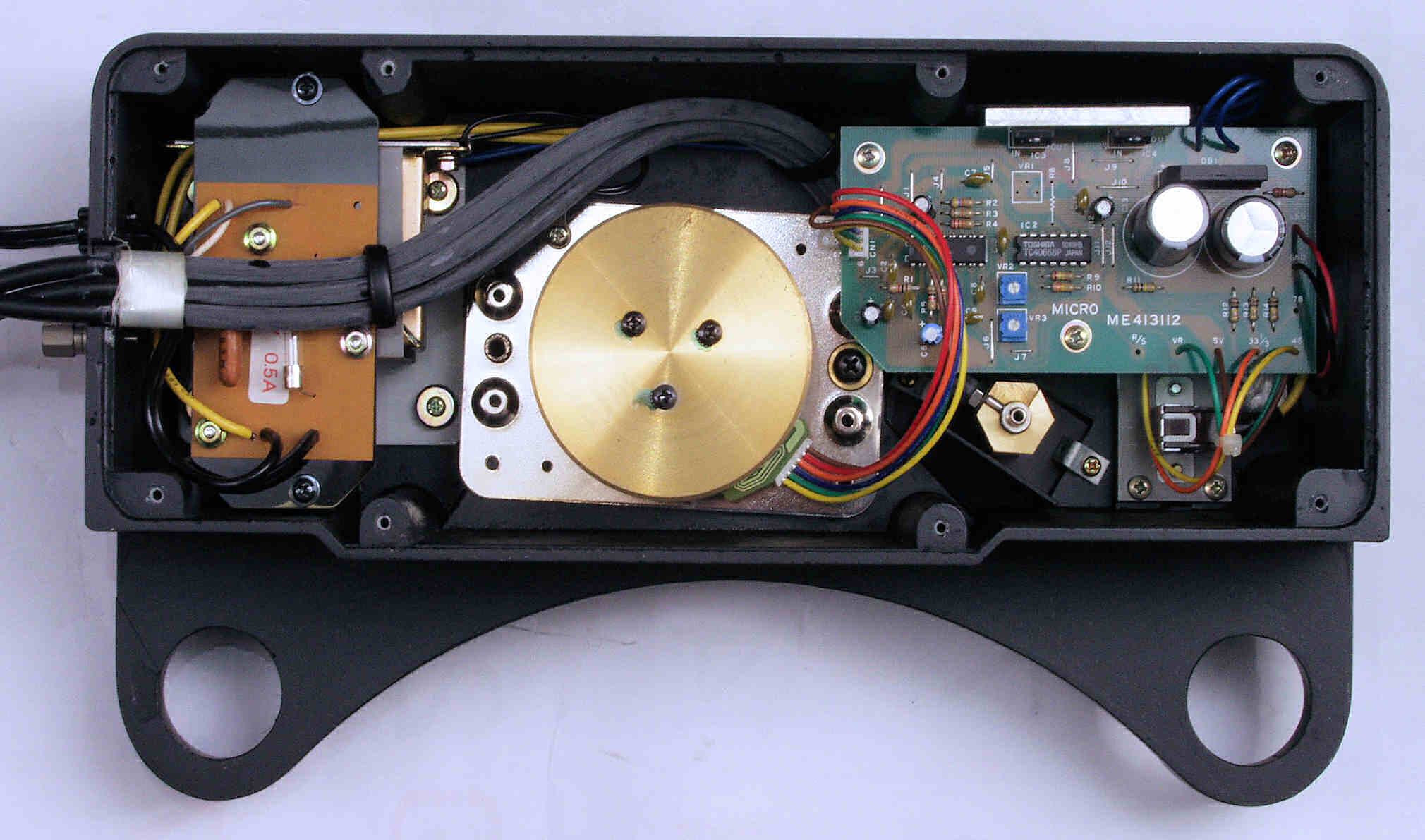

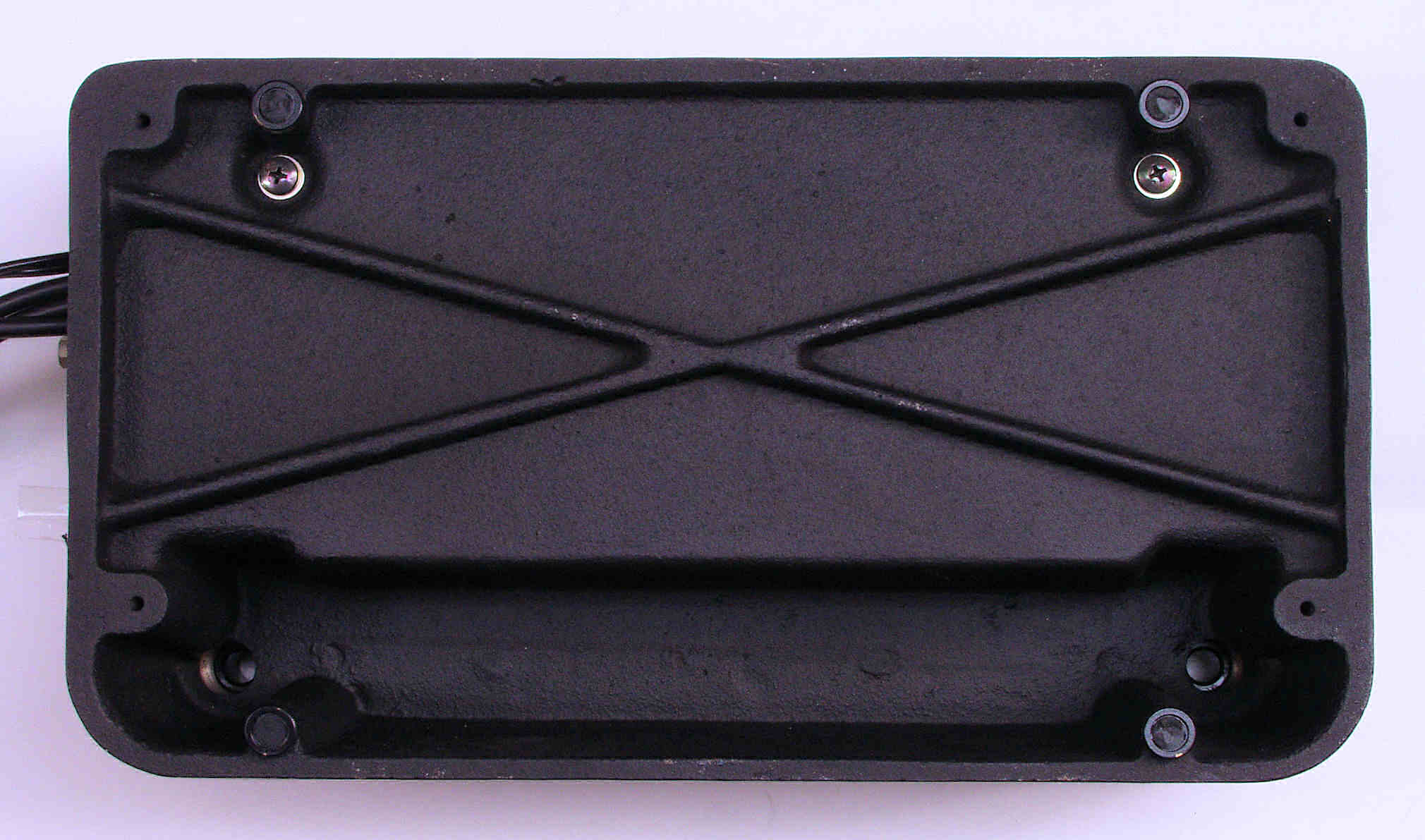

Ａ４１．　点検中　下蓋を取り、下から見る

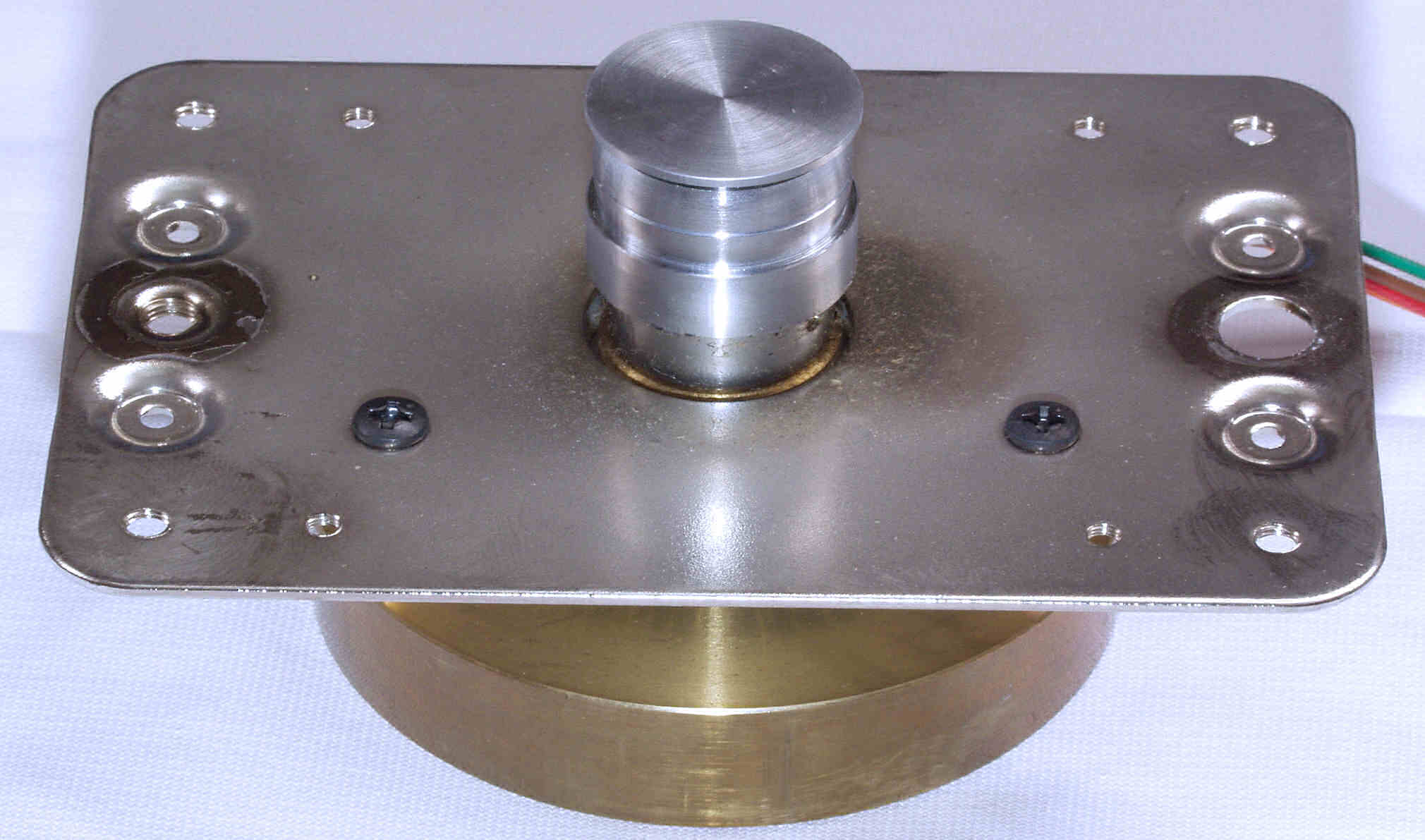

Ａ５１．　点検中　モータ取り出す
Ａ５２．　点検中　モータ取り出す、反対側から。

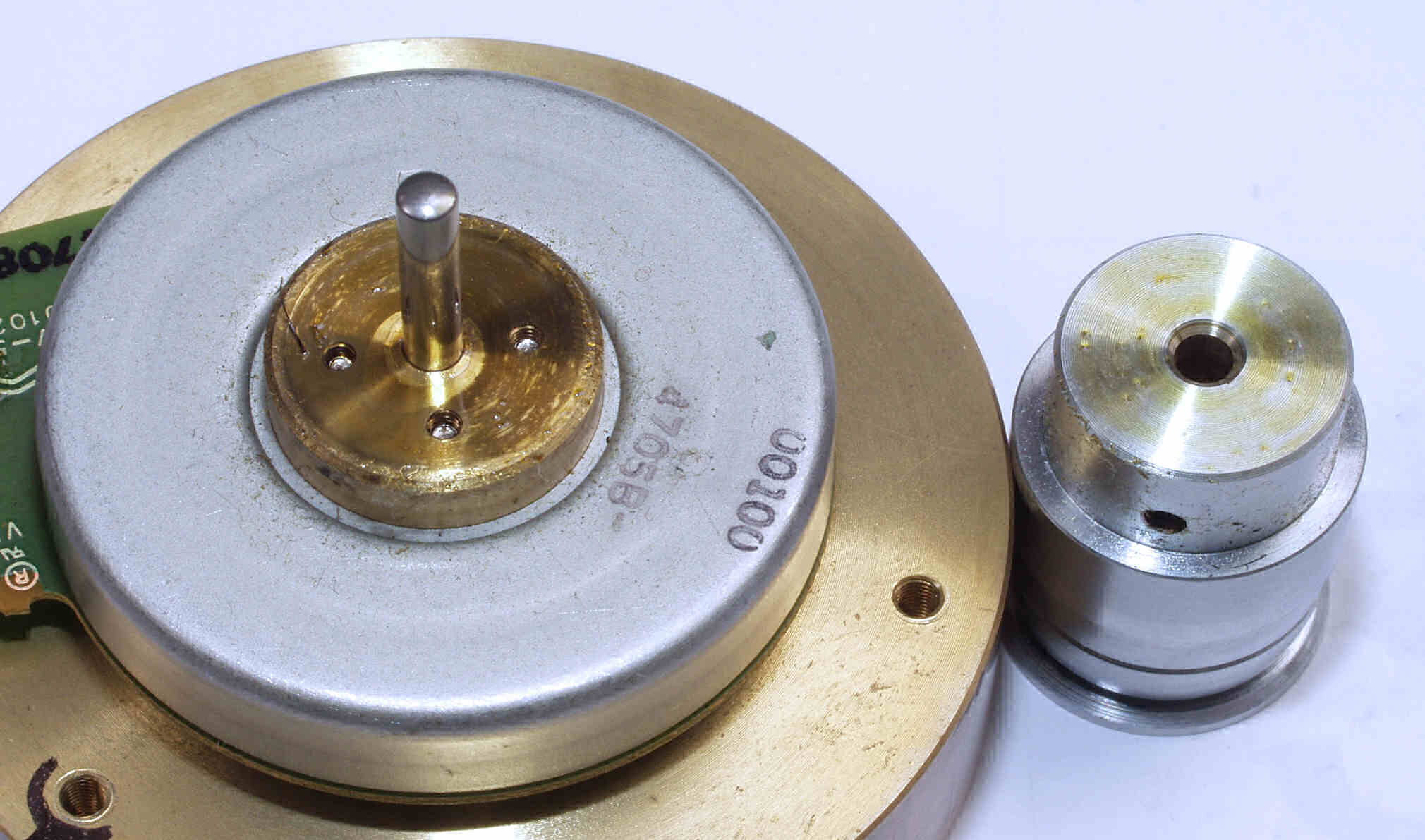

Ａ５３．　点検中　モータプーリを取り外す、　ここは軸受けではないので、注油厳禁。

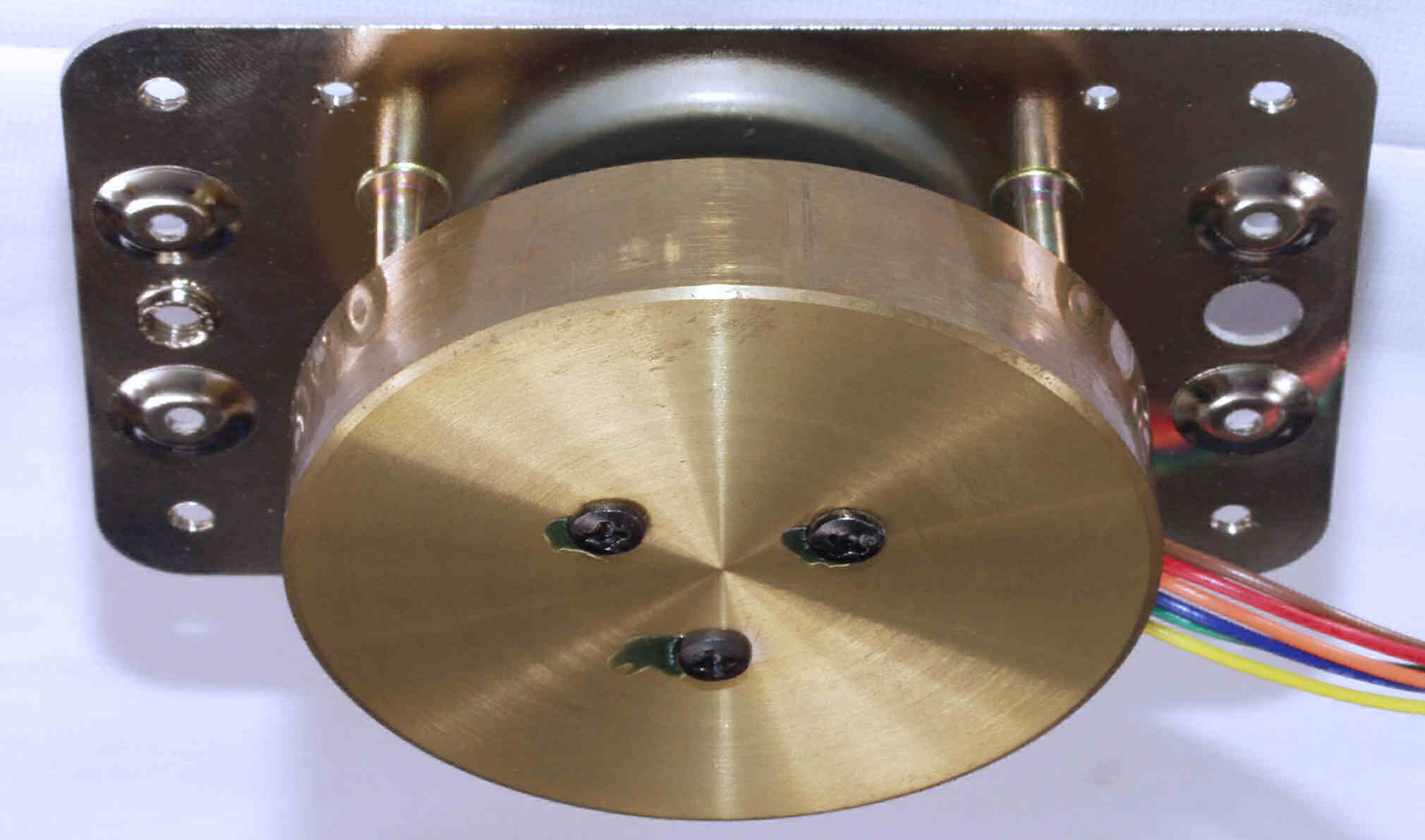

Ａ６２．　点検中　モータ取り出す、下側。

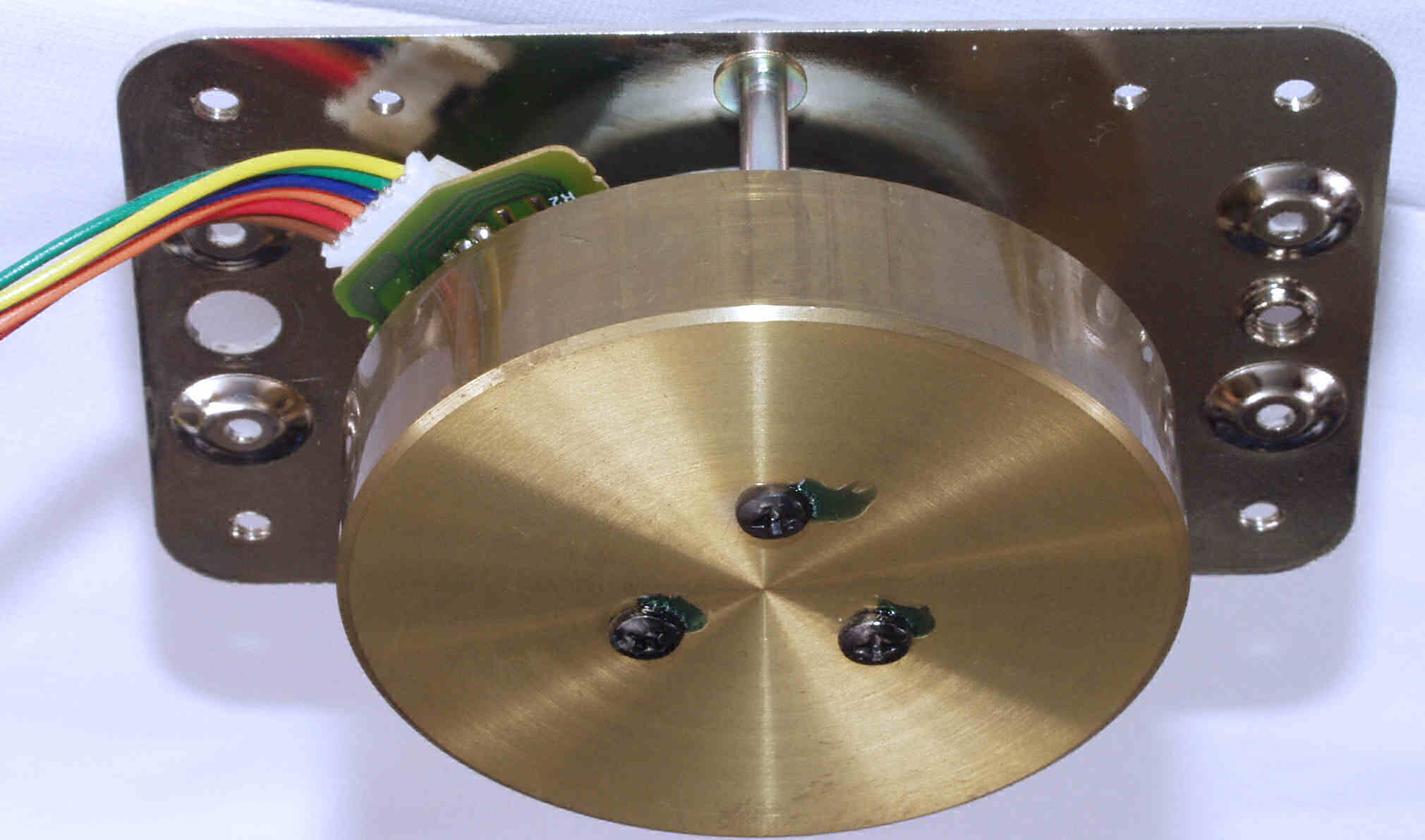

Ａ６３．　点検中　モータ取り出す、下側反対側から。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

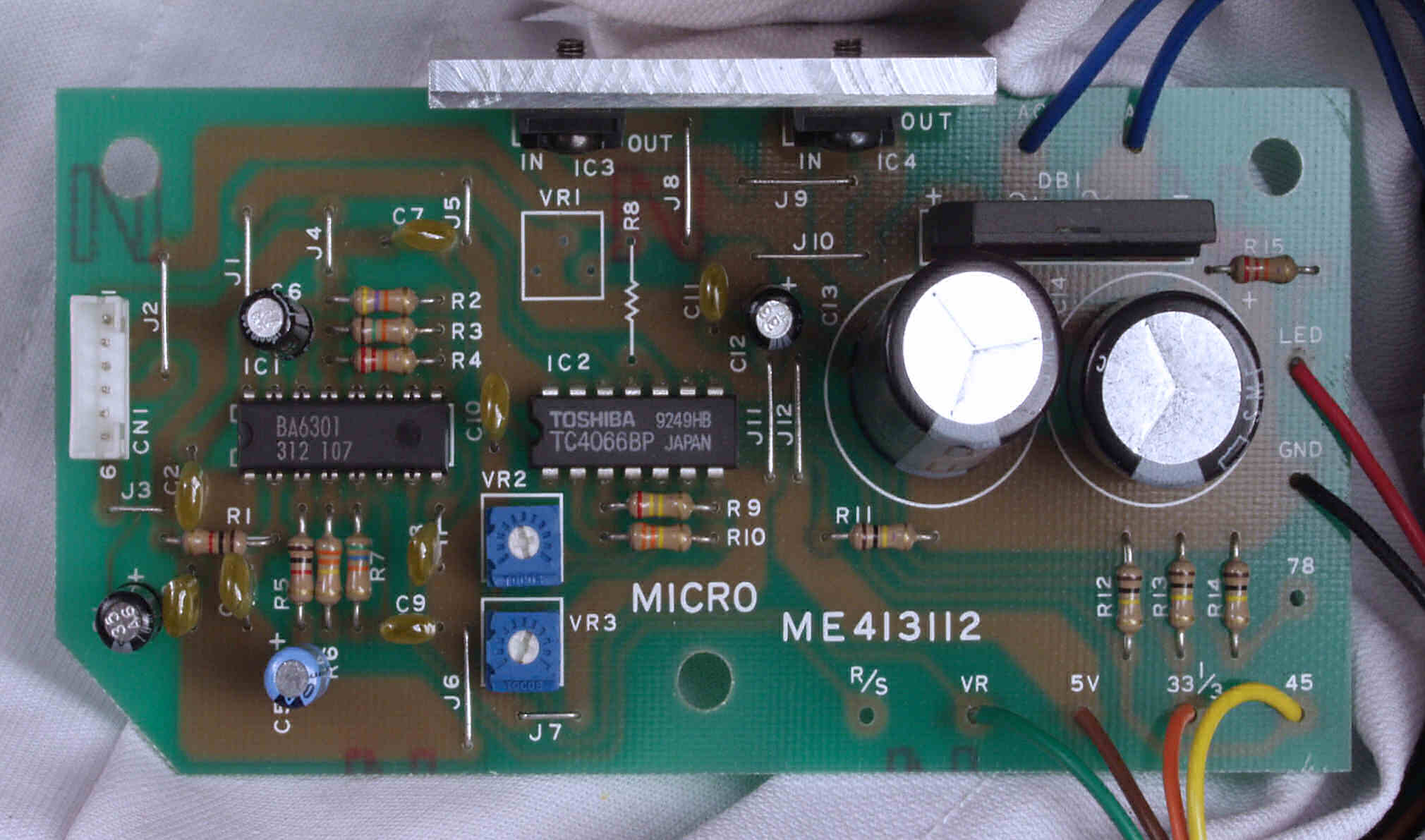

Ｃ１１．　修理前　制御基板、　最新バジョンか？　ICが使用されている。

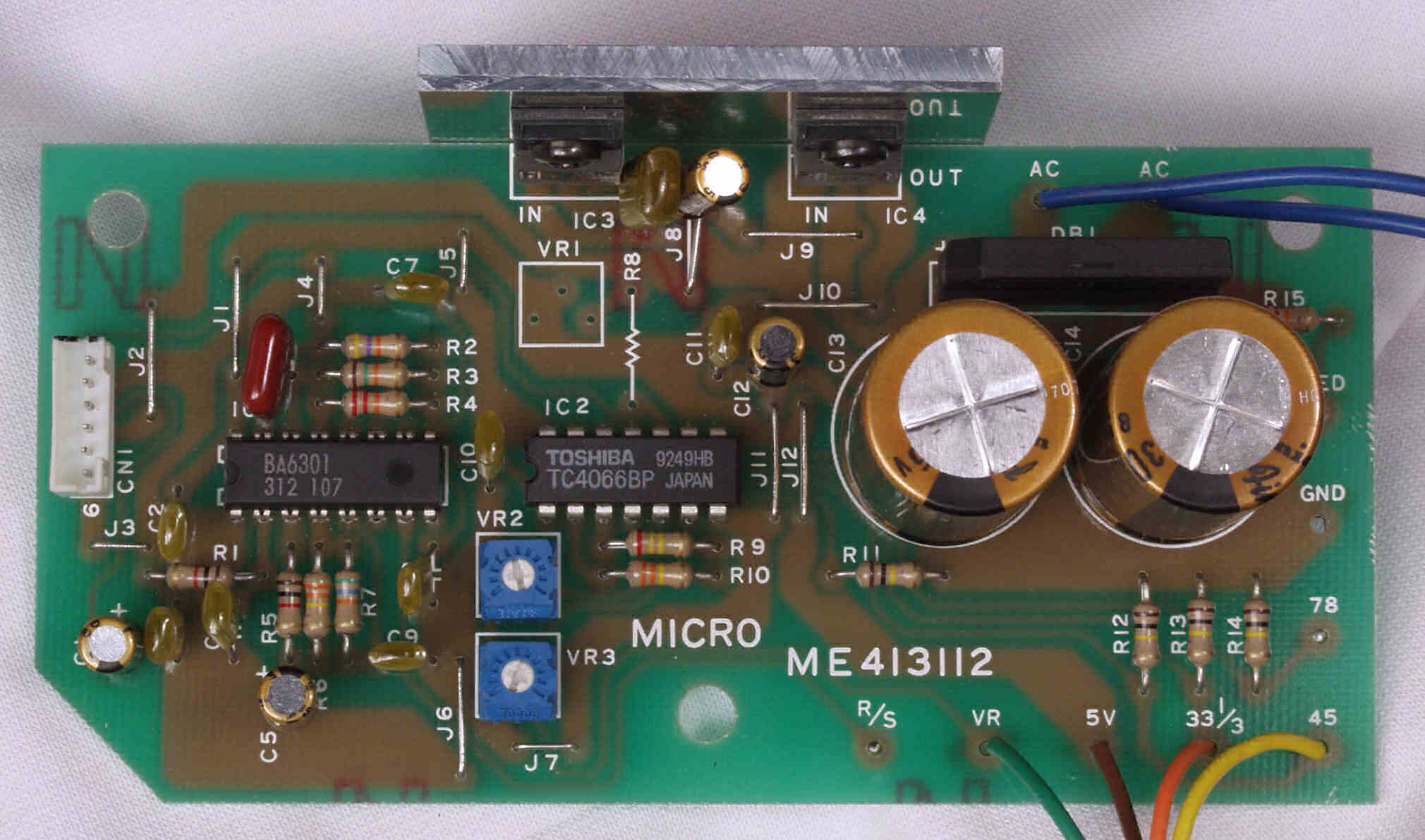

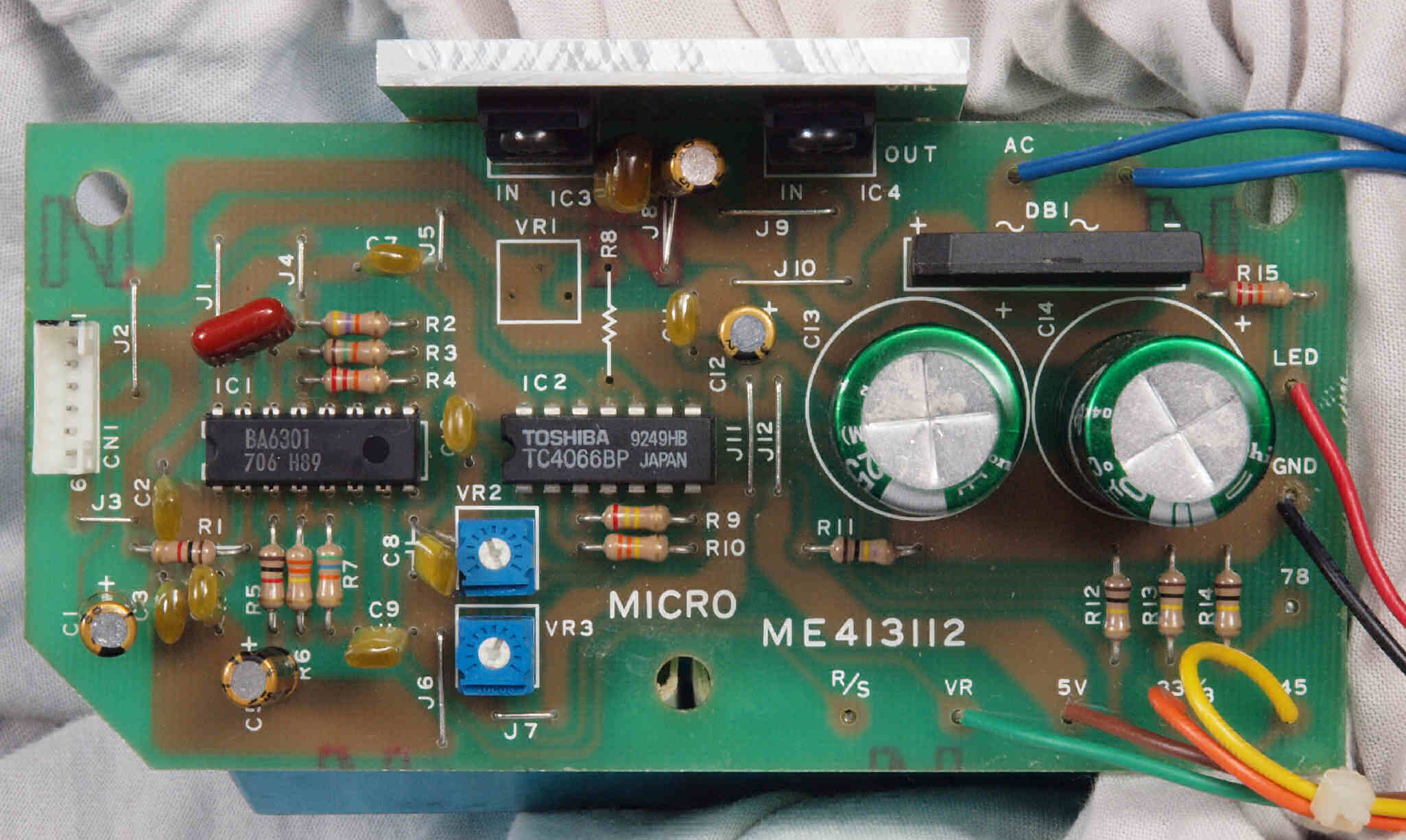

Ｃ１２　．修理後　制御基板　半固定ＶＲ２個、電解コンデンサー６個、フイルムコンデンサー１個交換、電解コンデンサー１個、フイルムコンデンサー１個追加

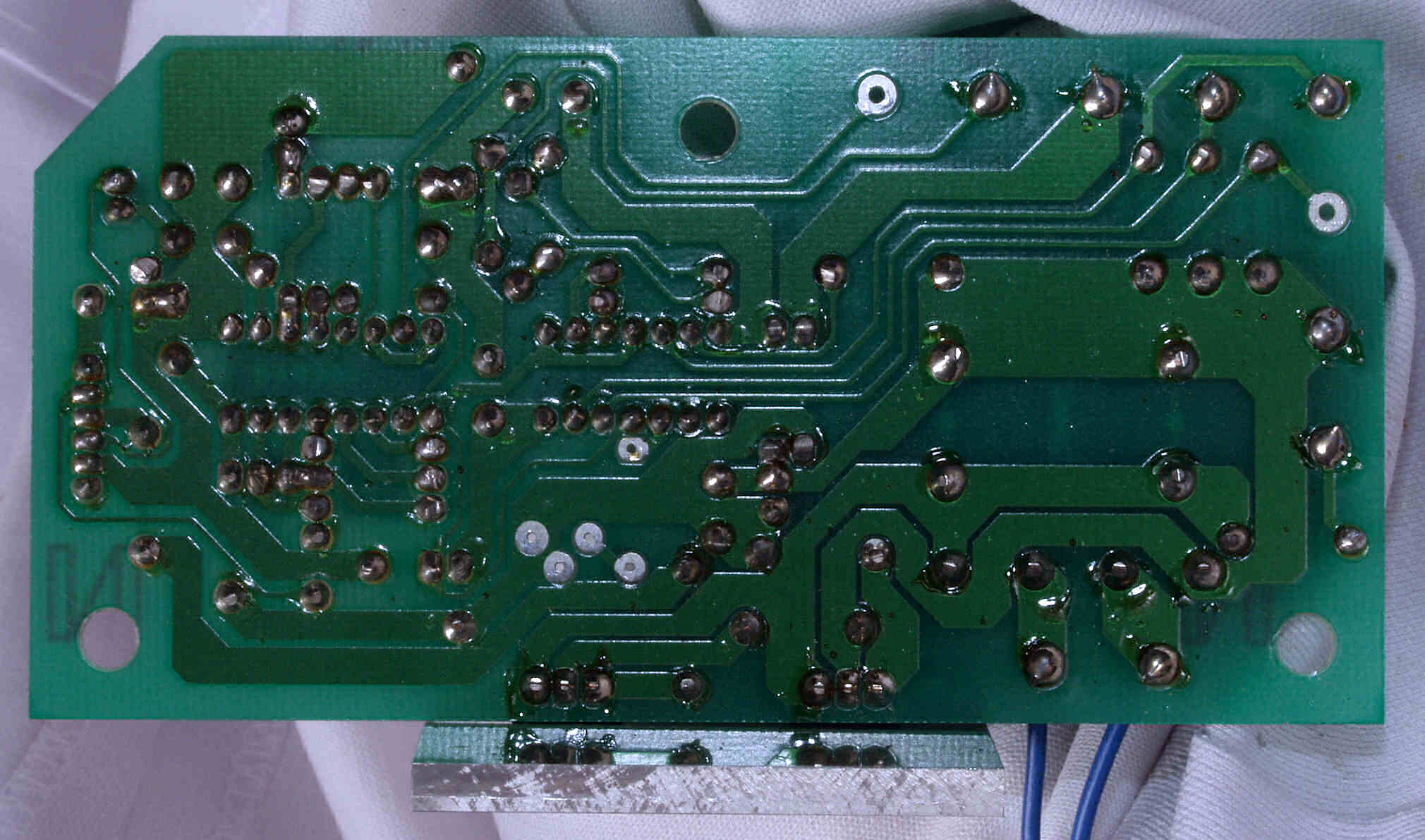

Ｃ１３．　修理前　制御基板裏

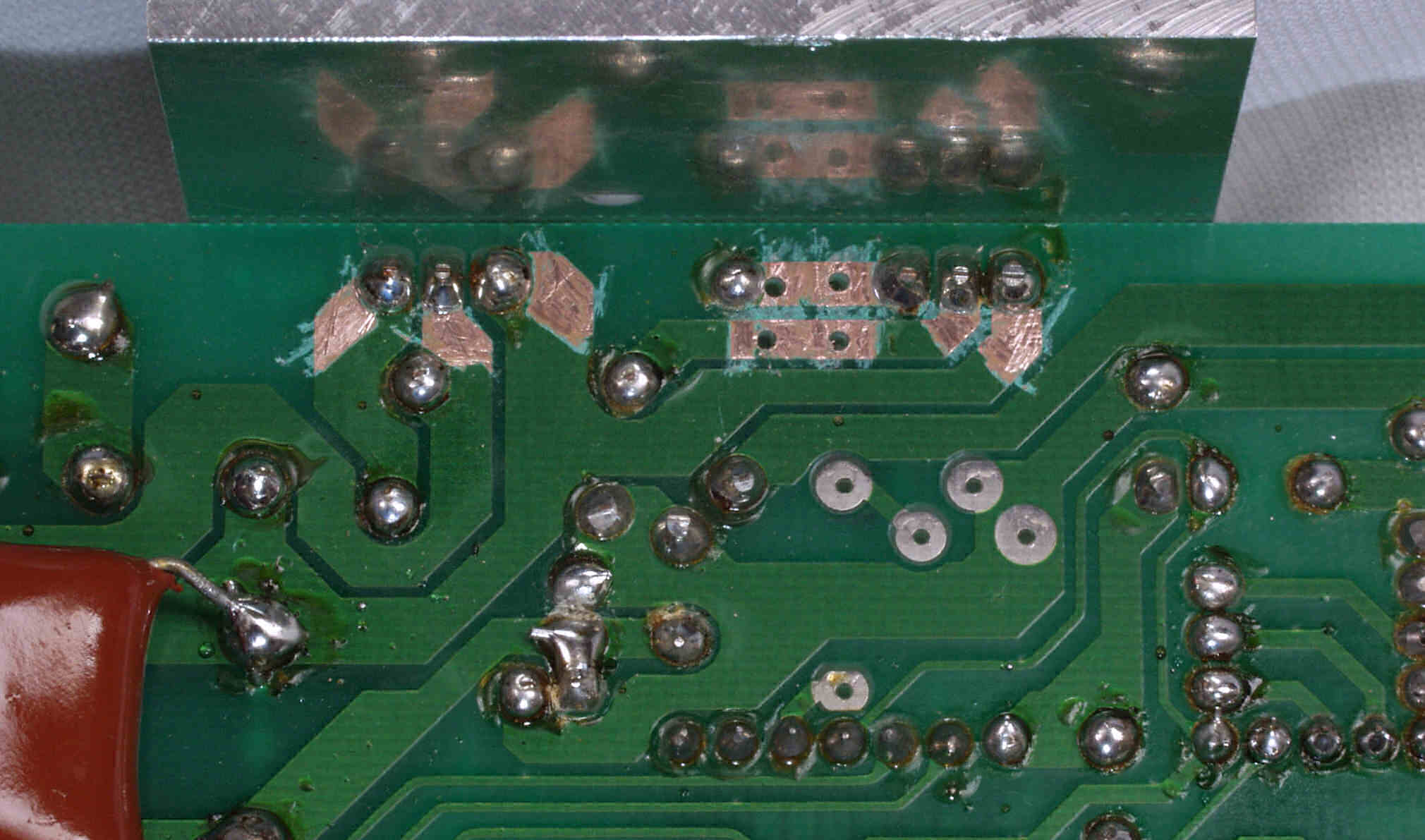

Ｃ１３２．　修理中　制御基板裏、　銅箔を広げる、追加コンデンサーの穴明け。

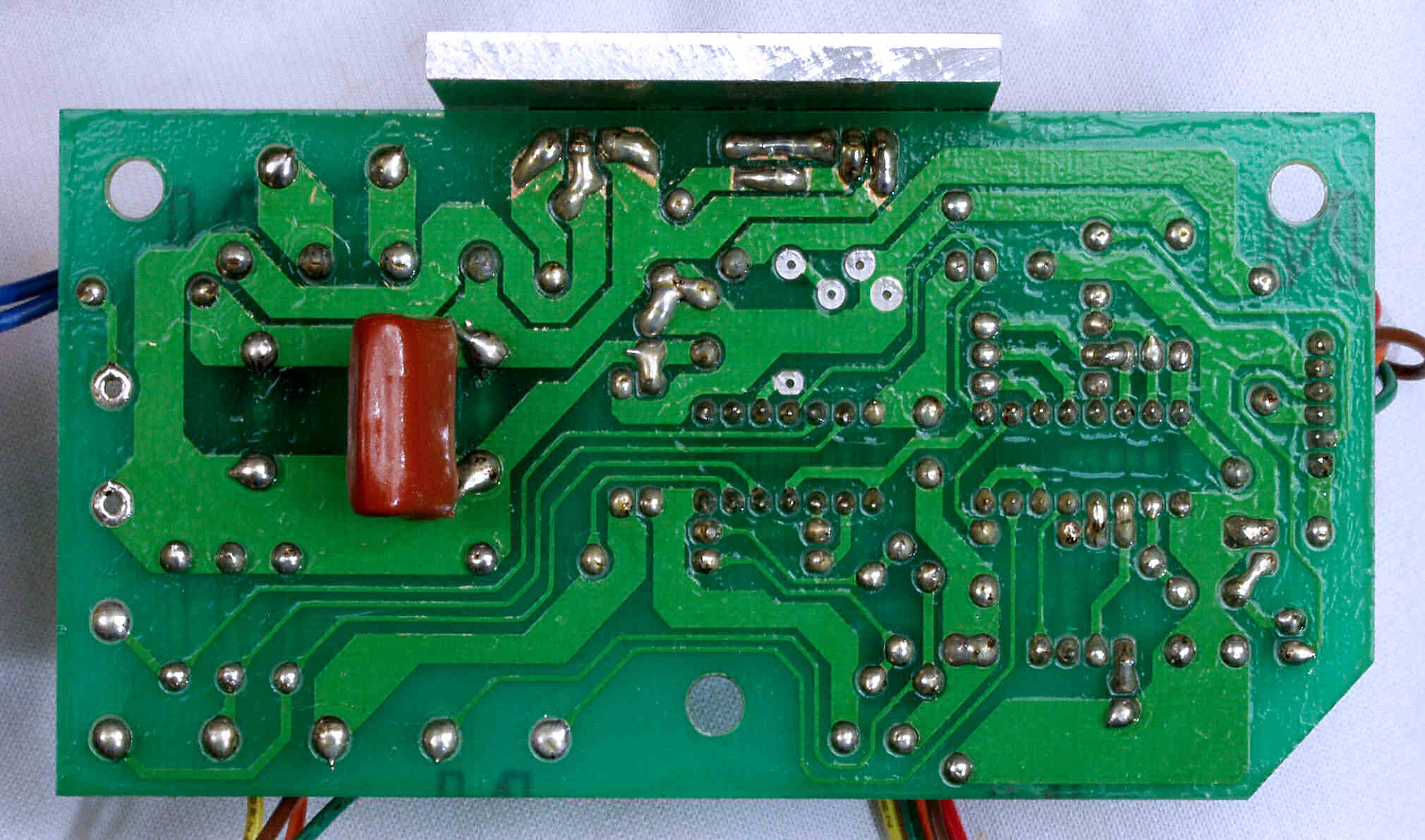

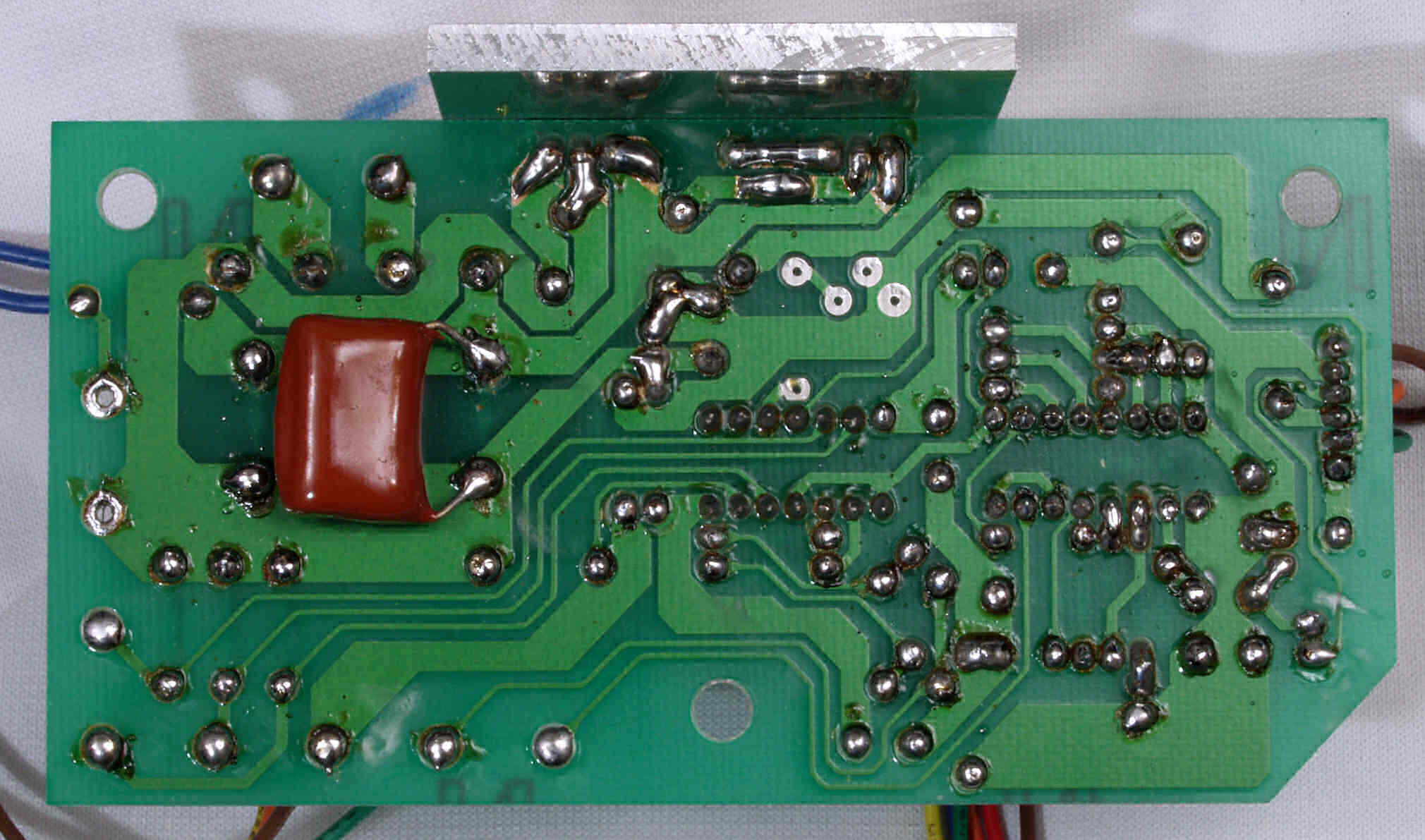

Ｃ１４．　修理（半田補正）後　制御基板裏
Ｃ１５．　完成制御基板裏、余分なフラックスを落として、コート液を塗る。

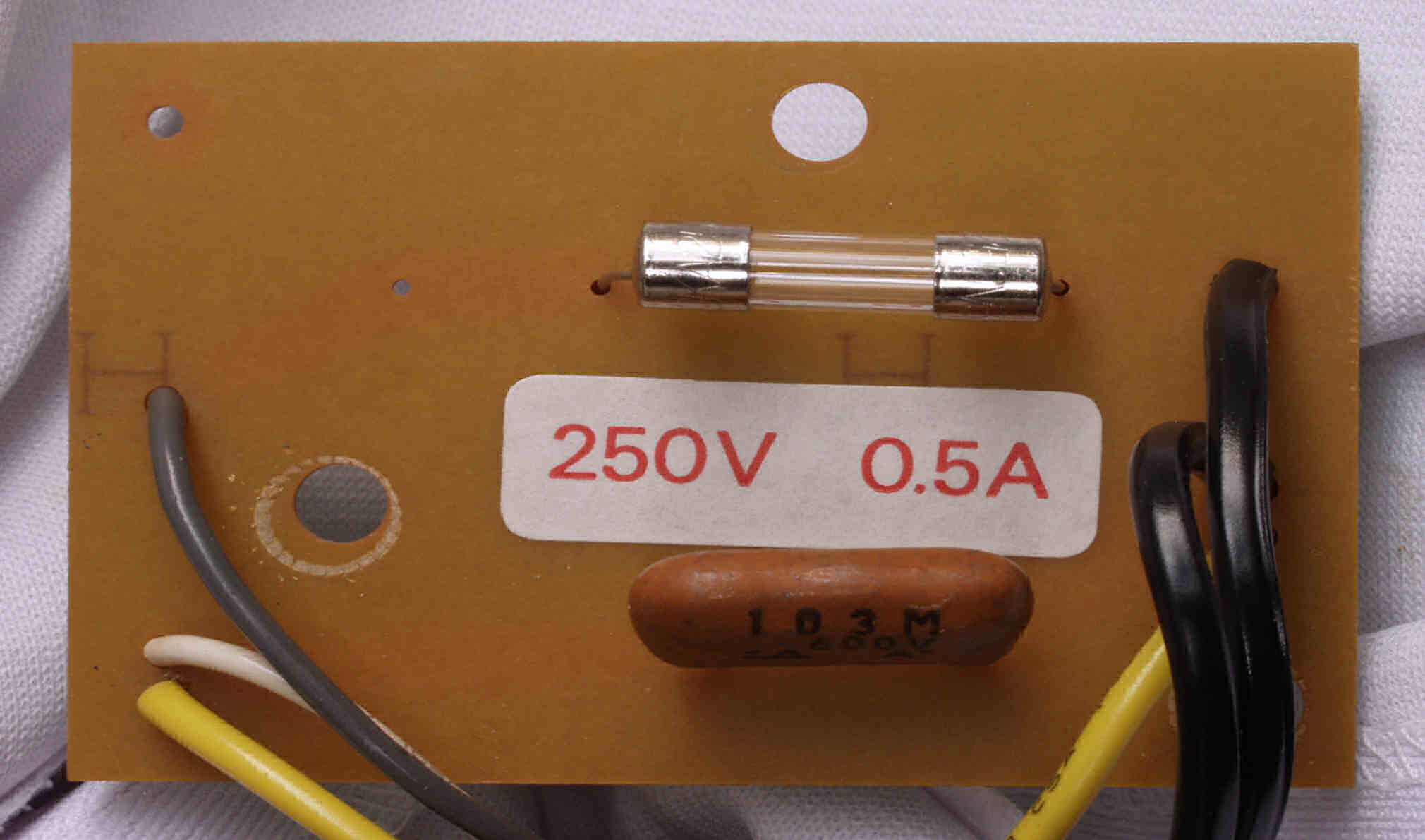

Ｃ２１．　修理前　ヒューズ基板

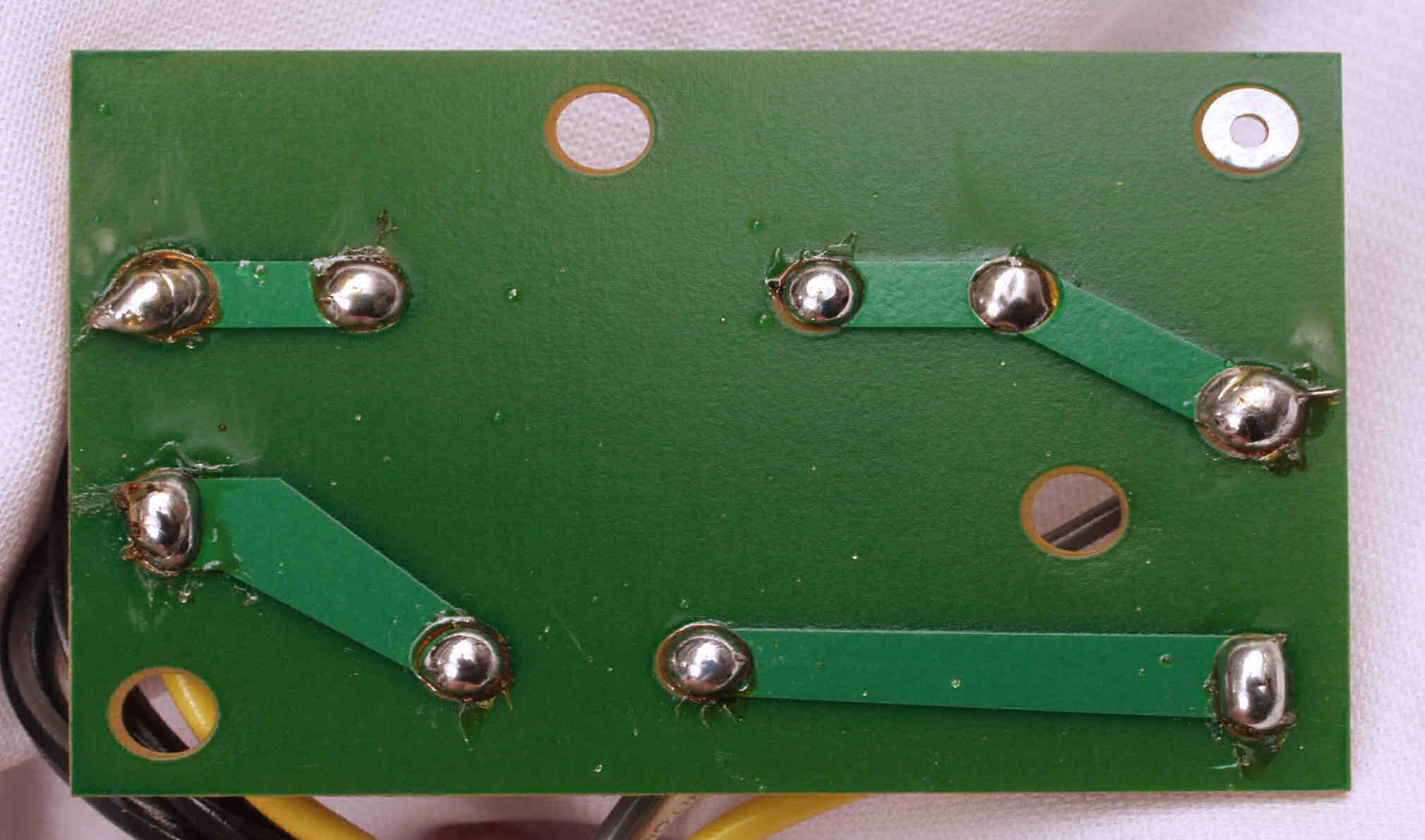

Ｃ２２．　修理前　ヒューズ基板裏
Ｃ２３．　修理（半田補正）後　ヒューズ基板裏

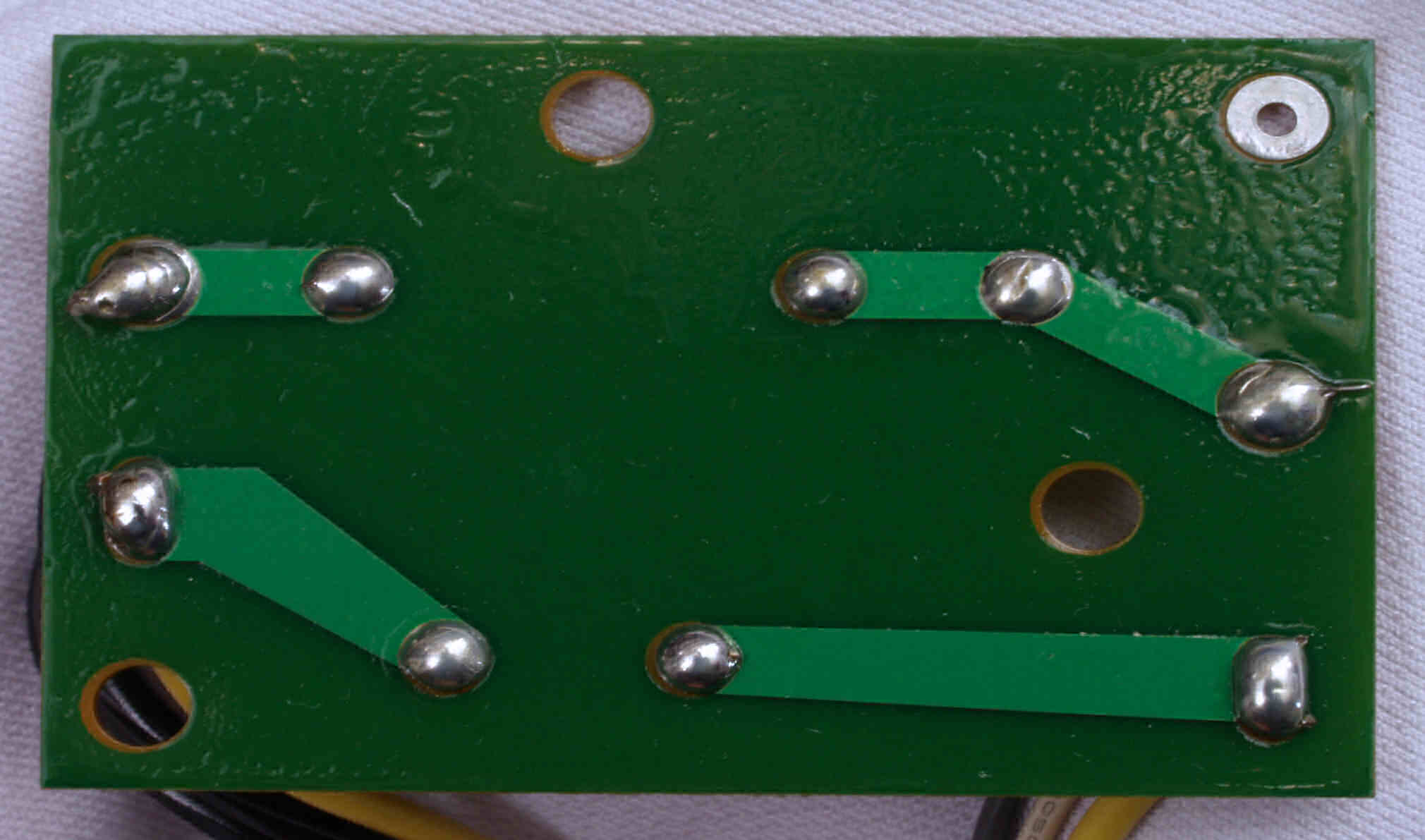

Ｃ２３．　完成ヒューズ基板裏　余分なフラックスを落として、コート液を塗る。

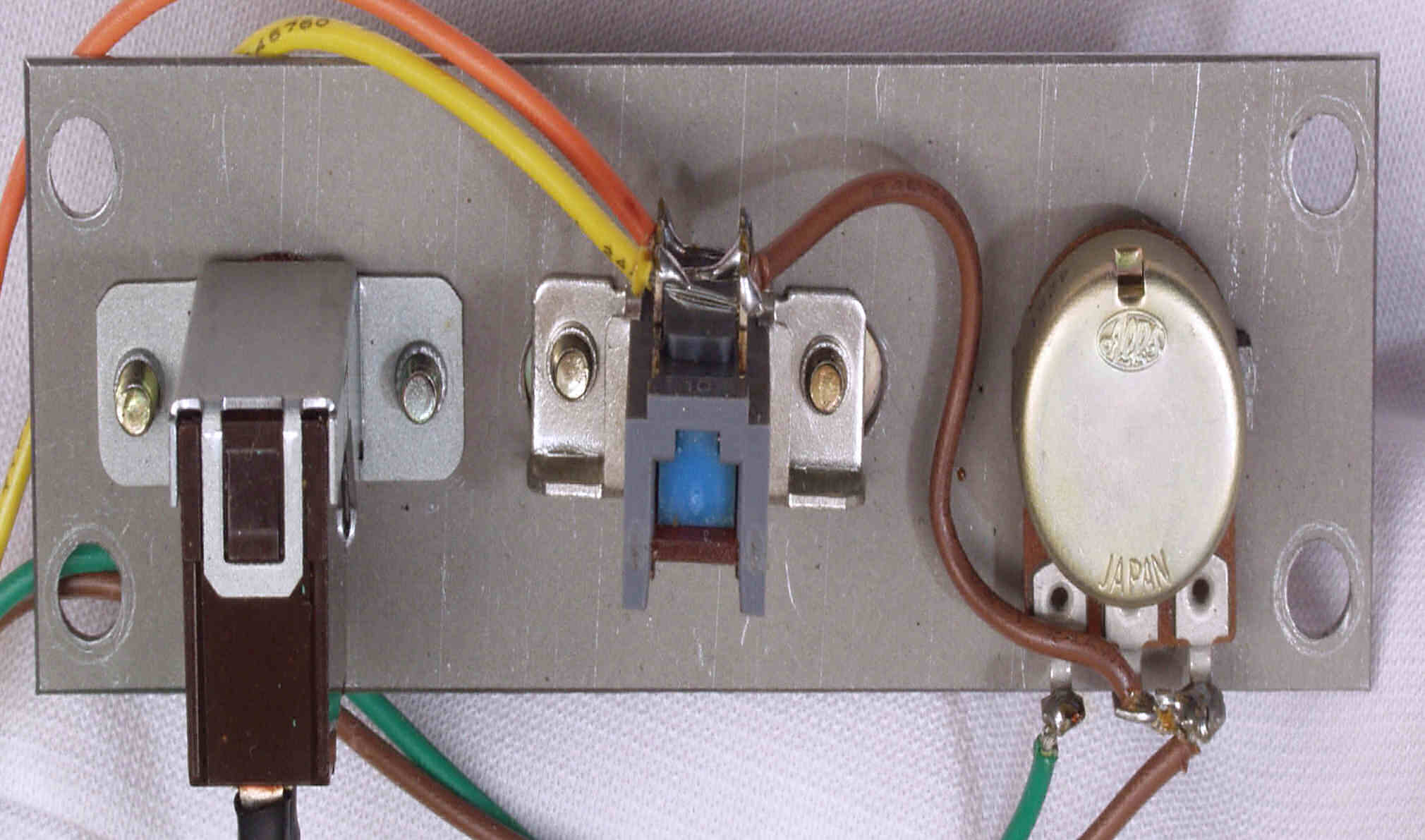

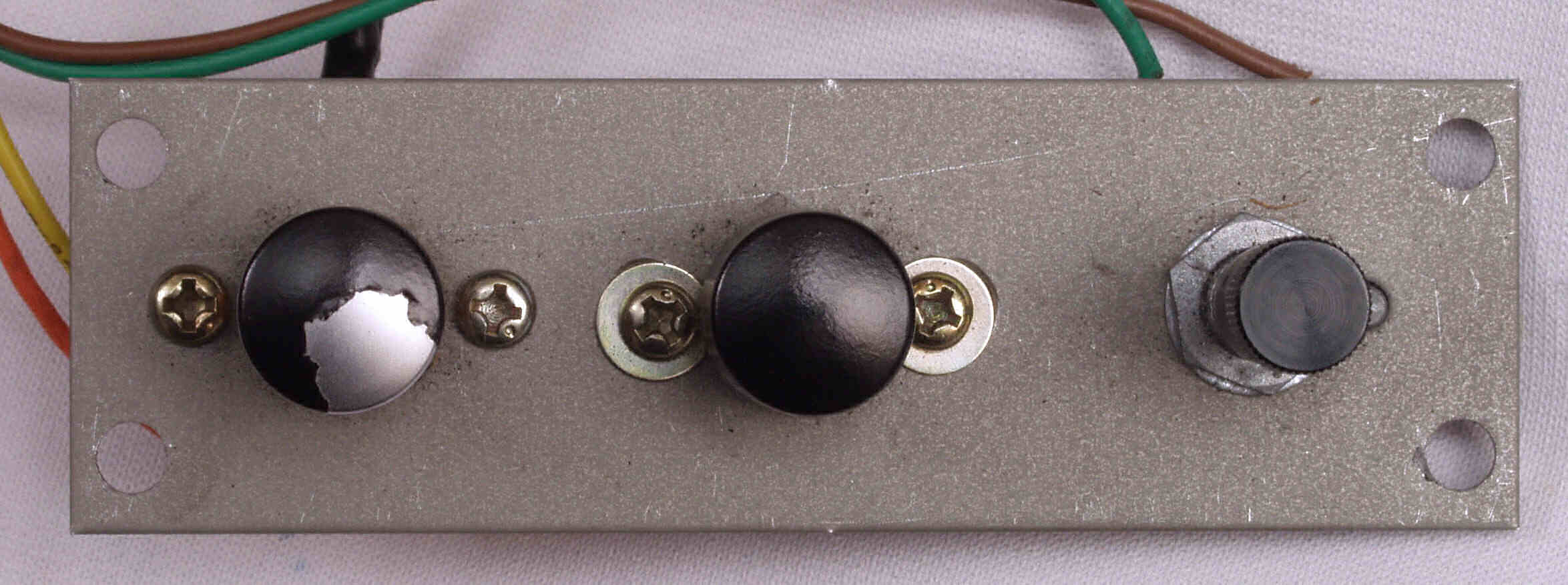

Ｃ３１．　修理前　ＳＷ・ＶＲ

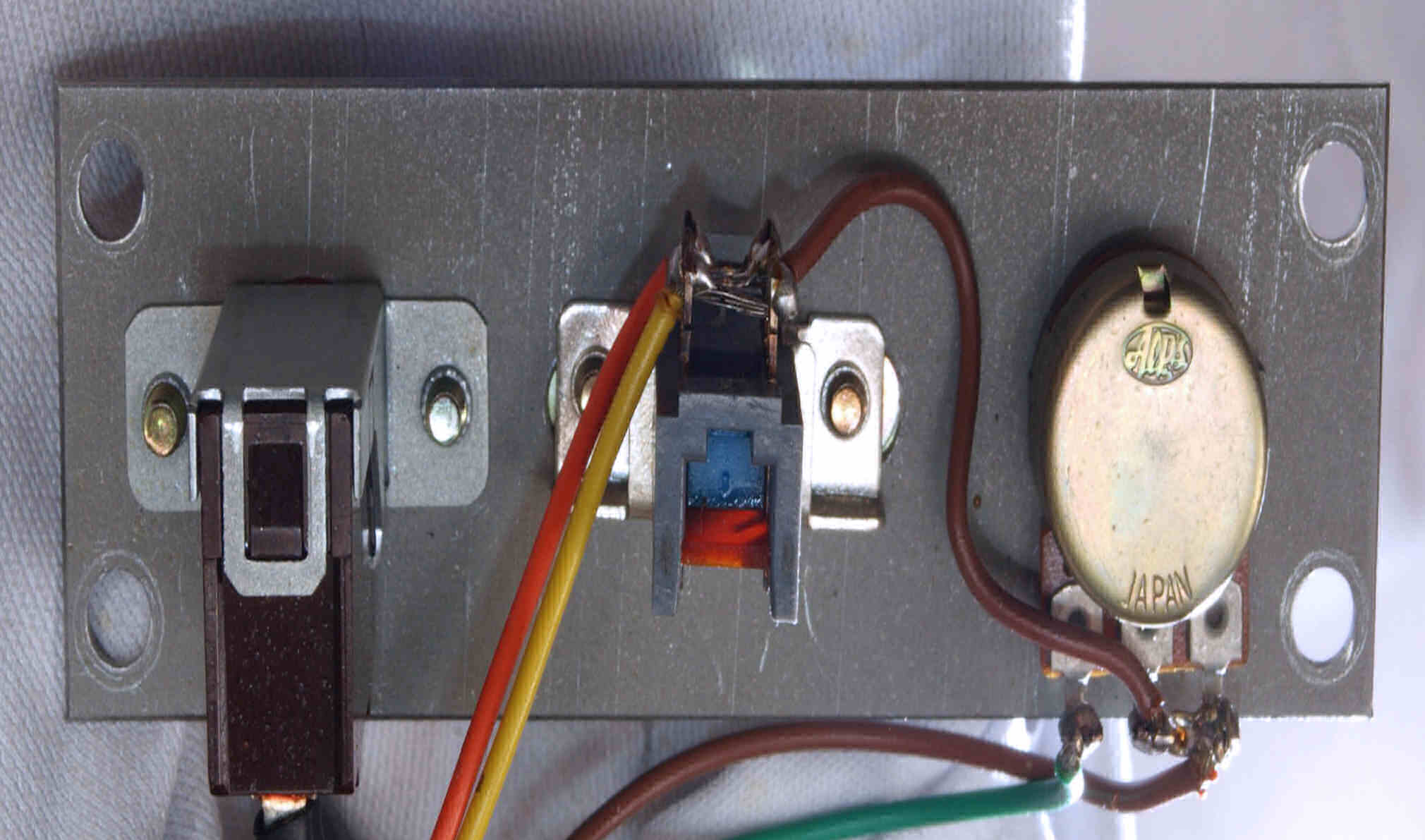

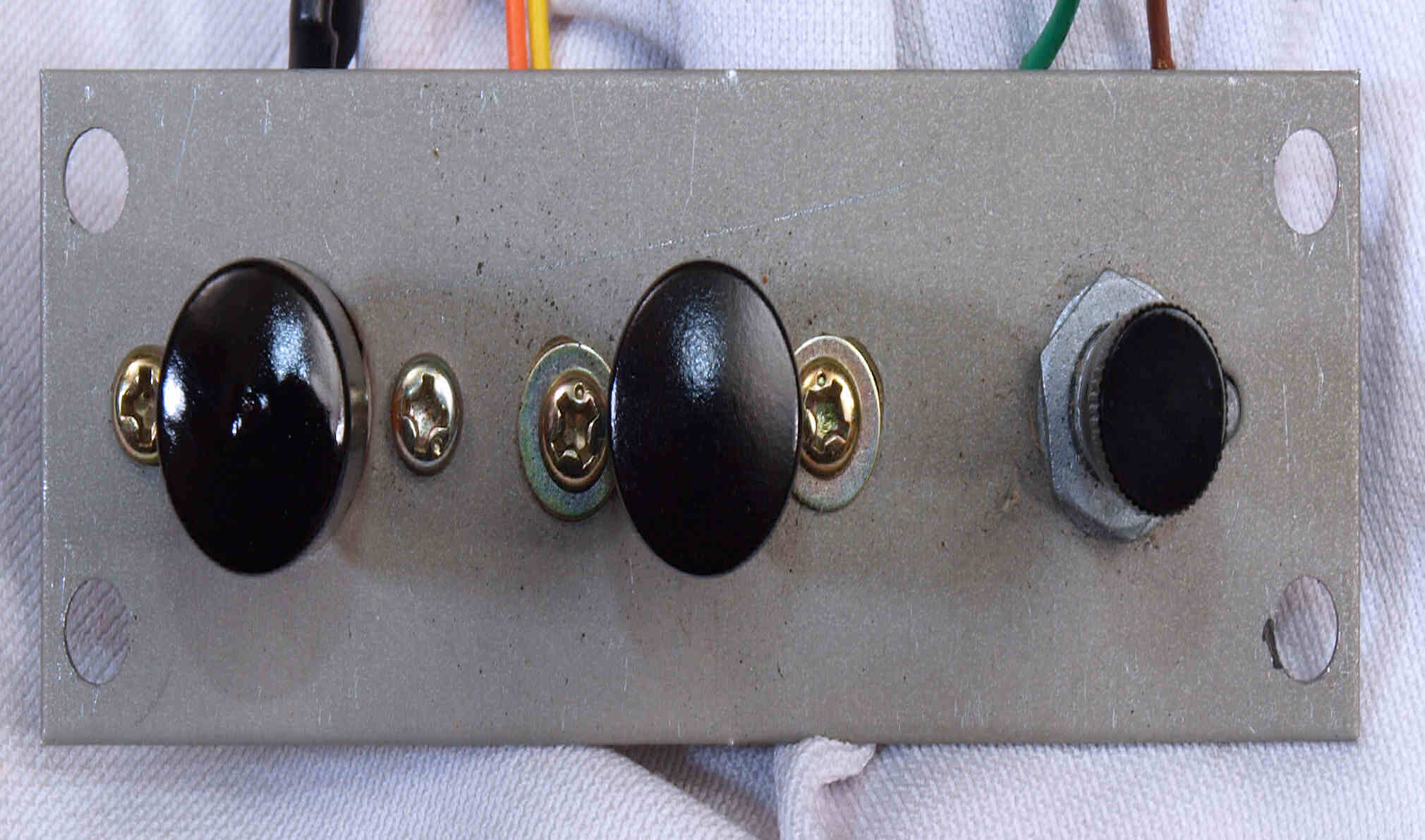

Ｃ３２．　修理後　ＳＷ・ＶＲ、軽く塗装する
Ｃ３３．　修理前　ＳＷ・ＶＲ裏
Ｃ３４．　修理（半田補正）後　ＳＷ・ＶＲ裏

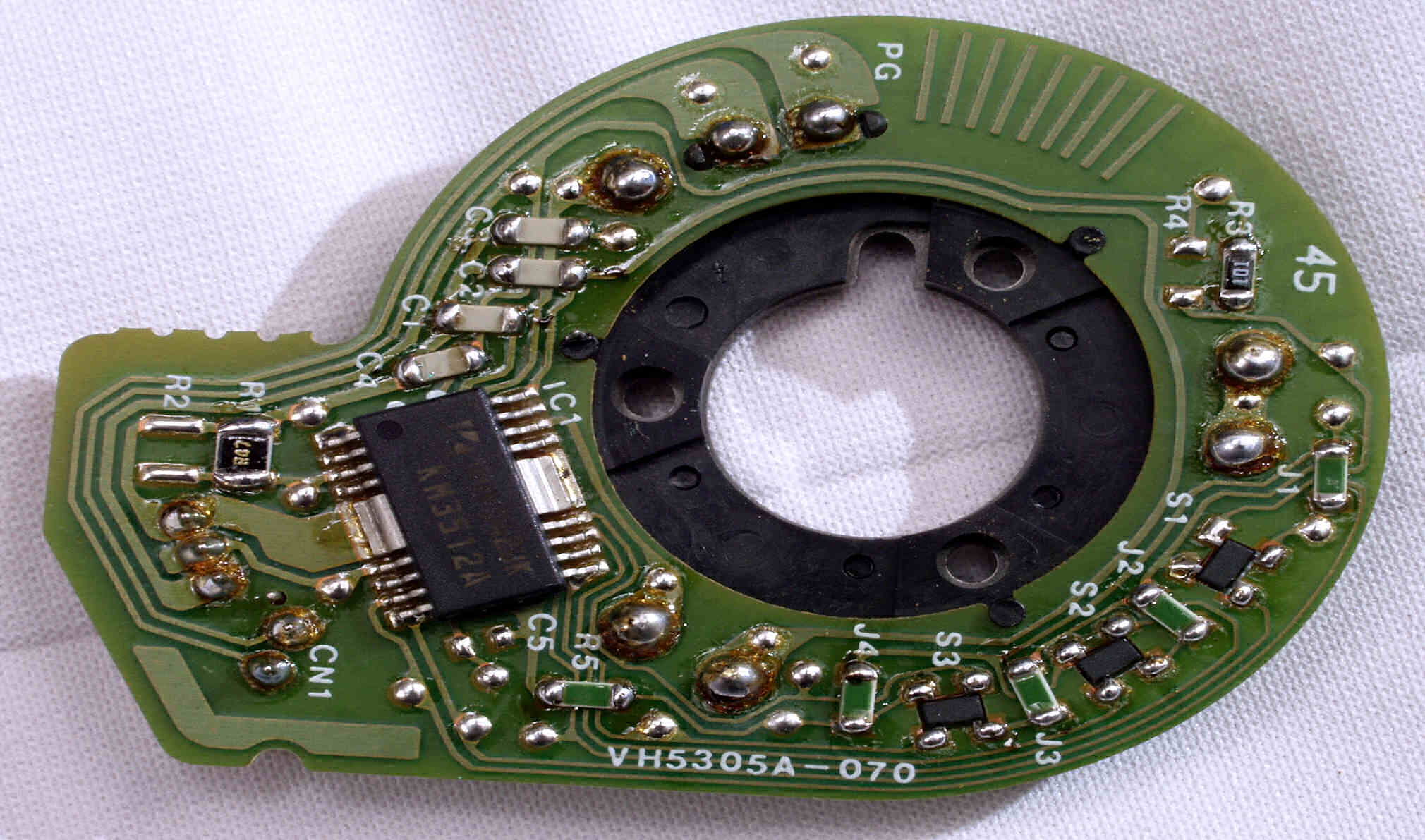

Ｃ４１．　修理中　モーター分解

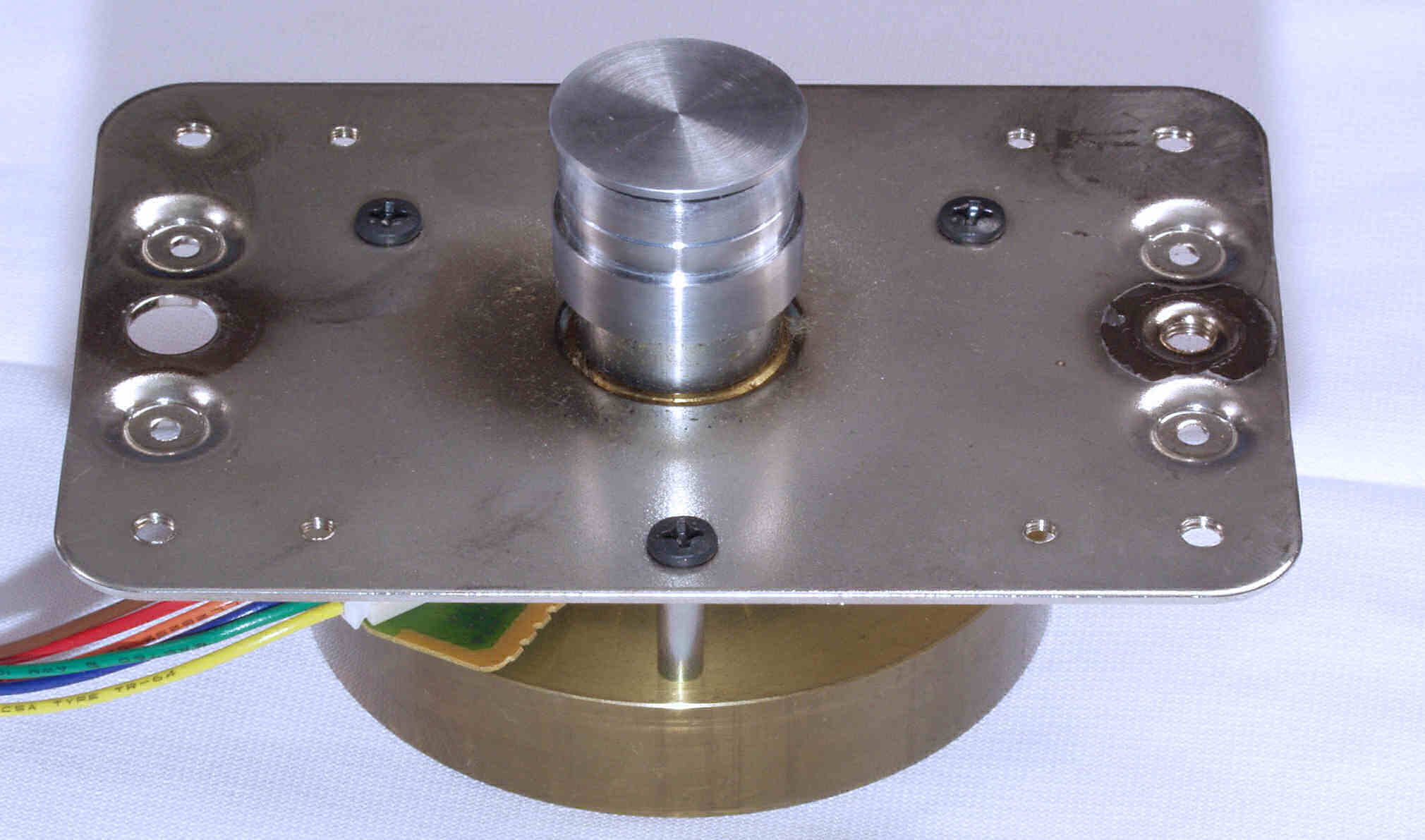

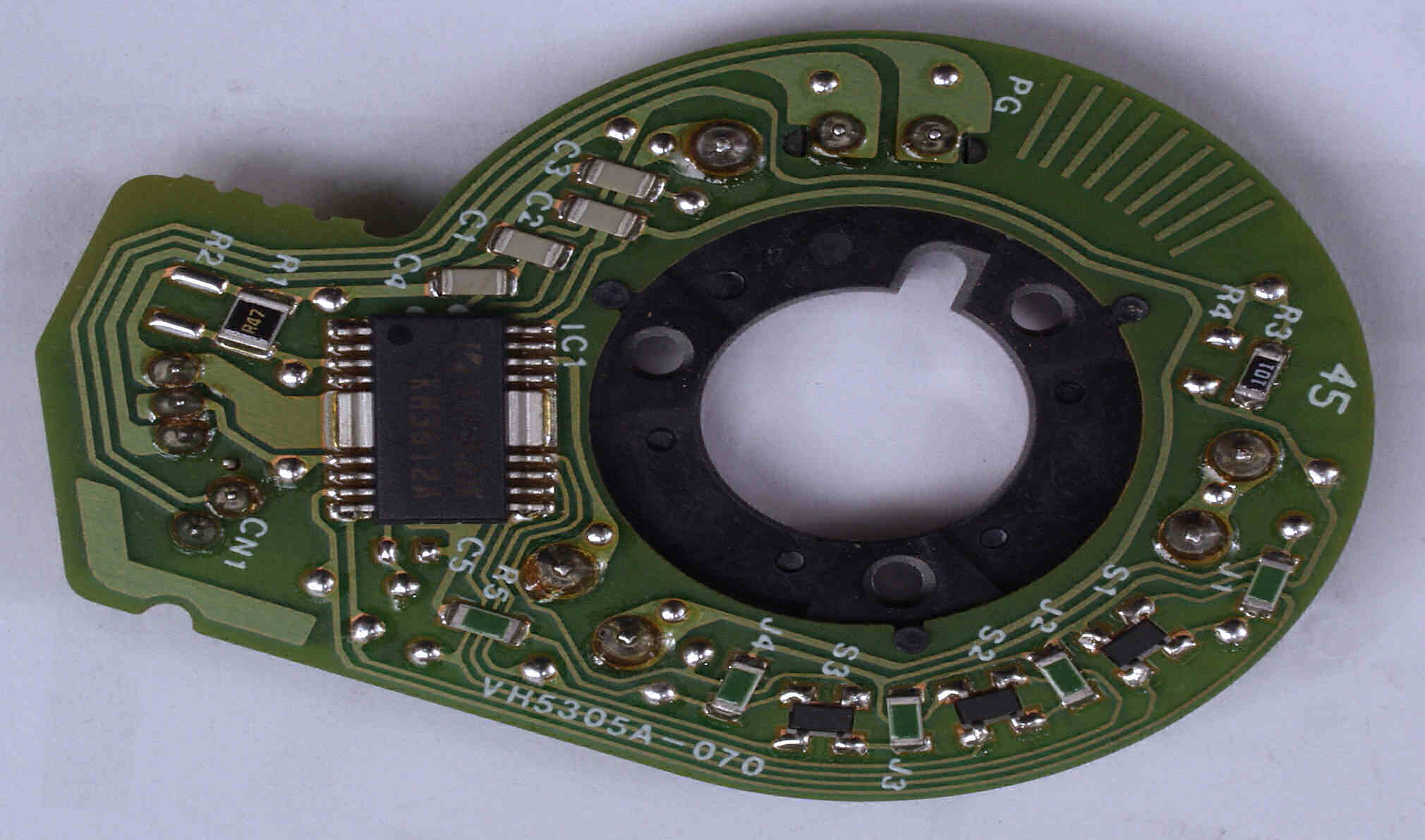

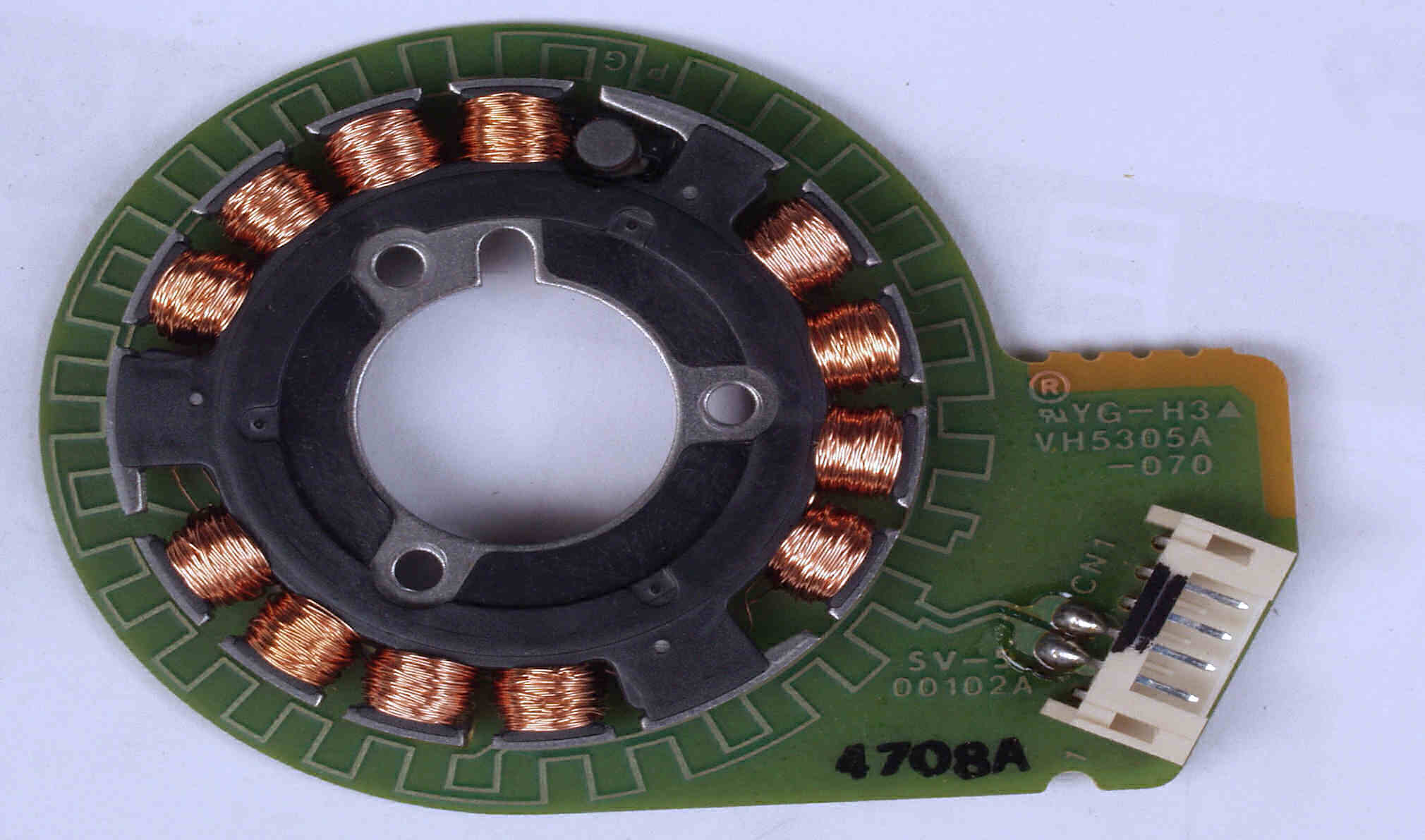

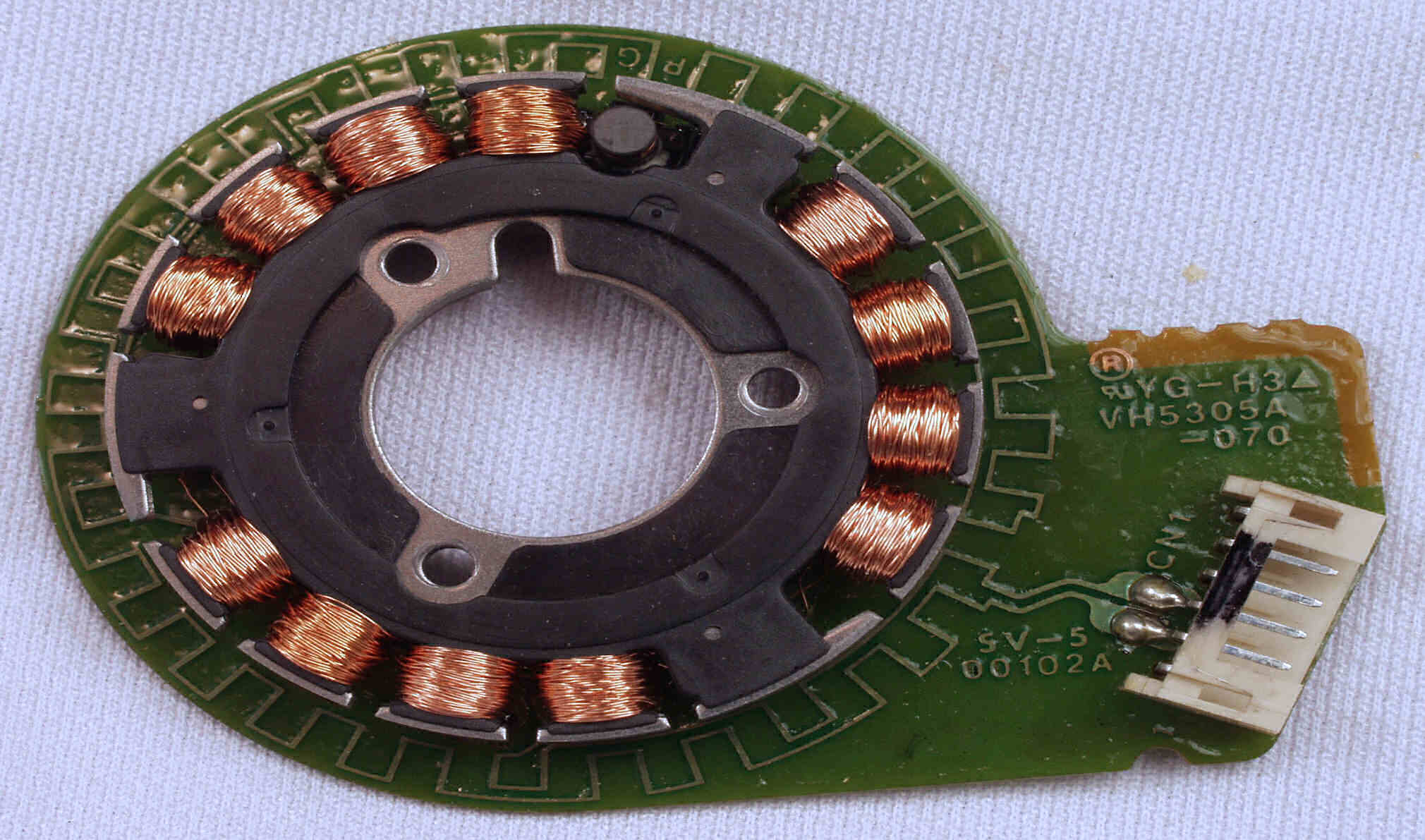

Ｃ４２．　修理中　モーター固定子
Ｃ４３．　修理後　モーター固定子　ＦＧコイル保護の為、コート液を塗る。
Ｃ４４．　修理中　モーター固定子裏
Ｃ４５．　修理（半田補正）後　モーター固定子裏
Ｃ４６．　完成モーター固定子裏　余分なフラックスを落として、コート液を塗る。

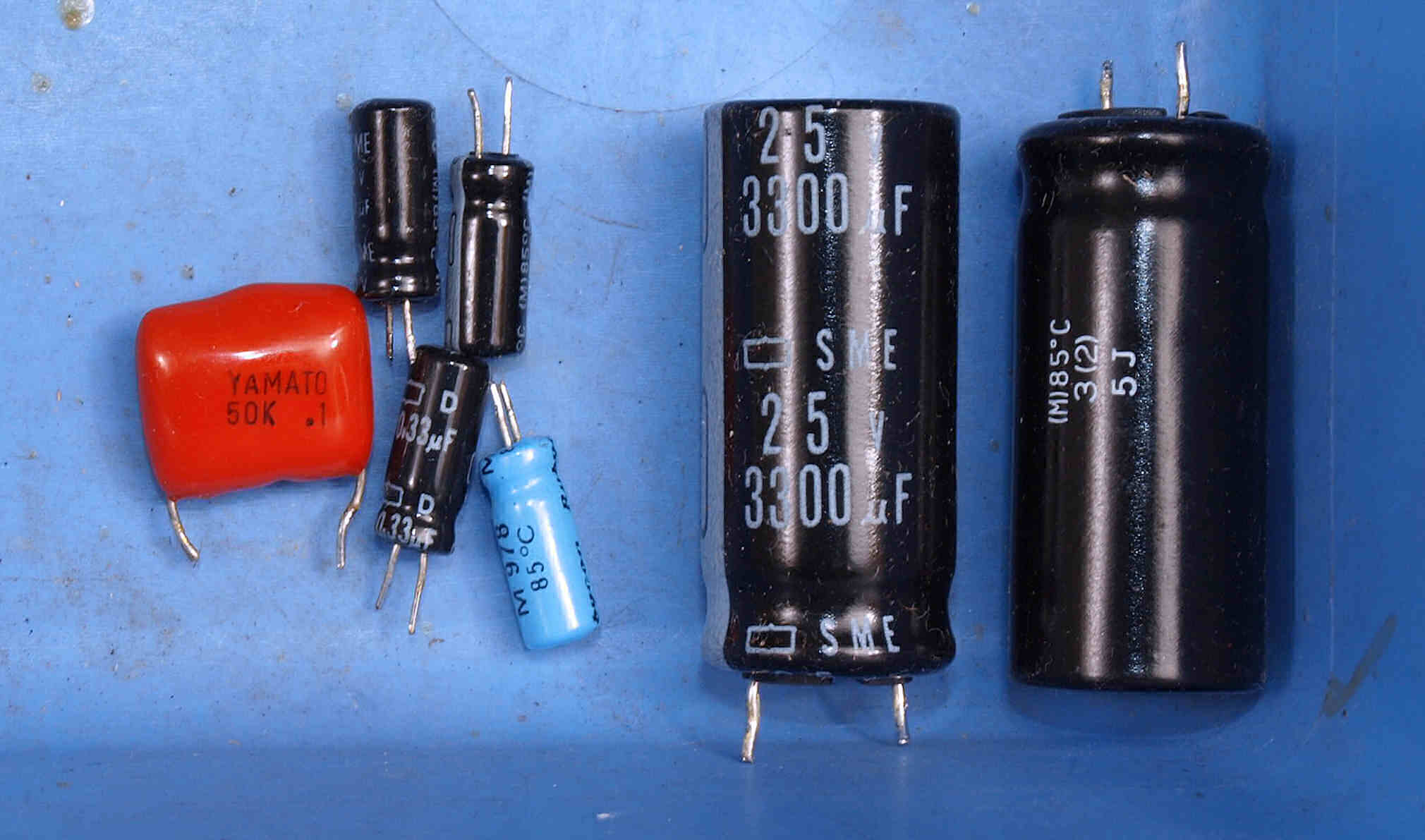

Ｃ５．　交換部品
Ｃ７１．　修理前　下から見る
Ｃ７２．　修理後　下から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

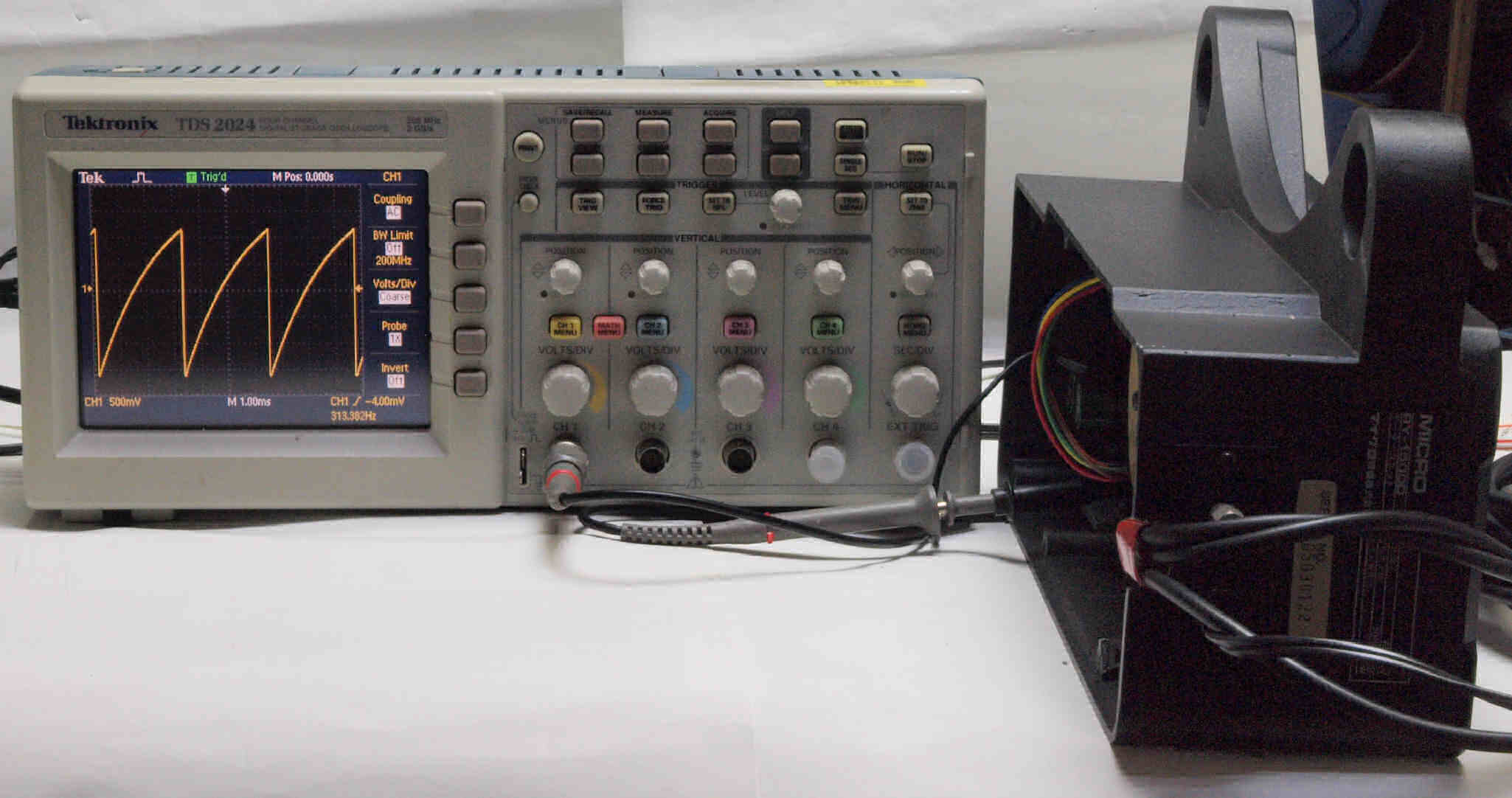

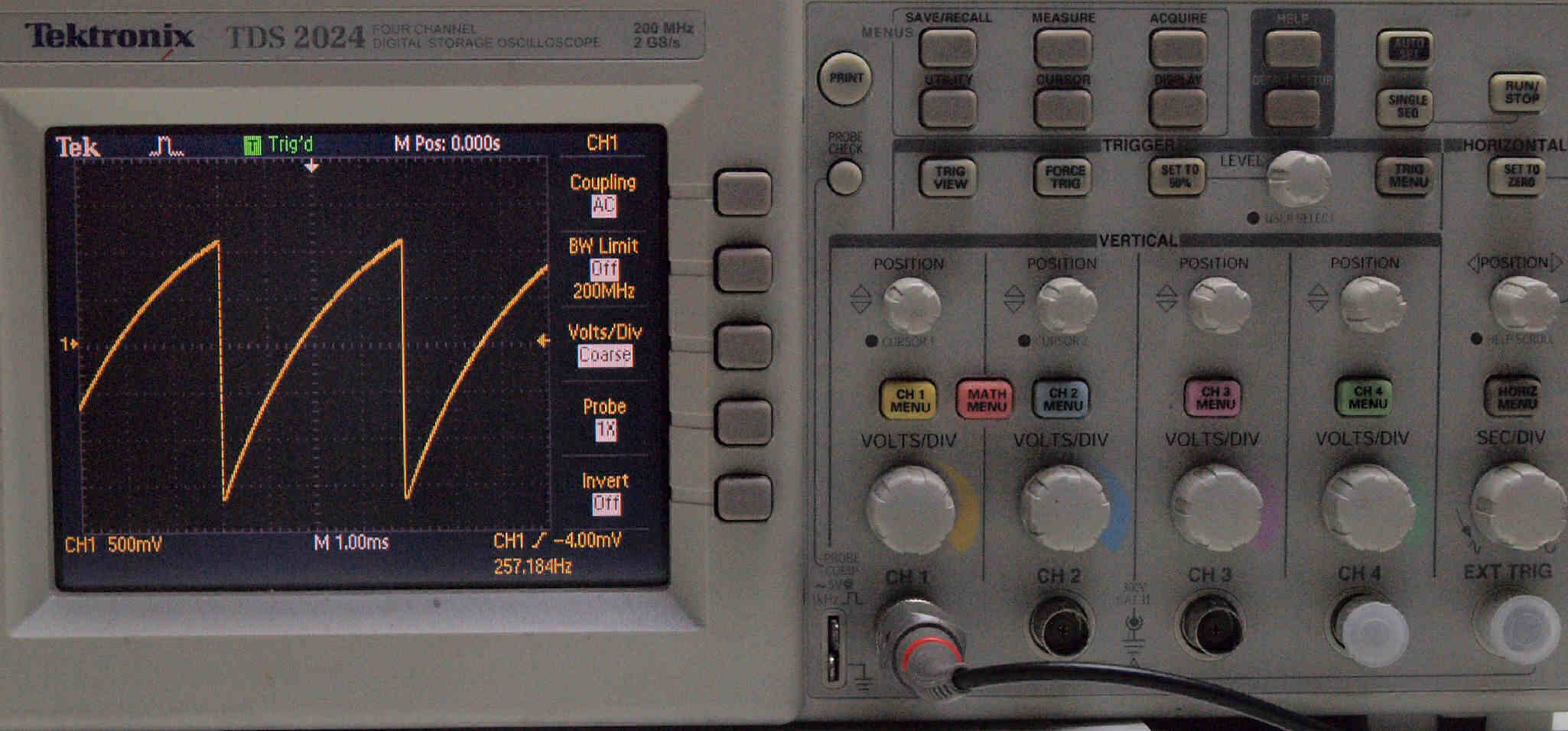

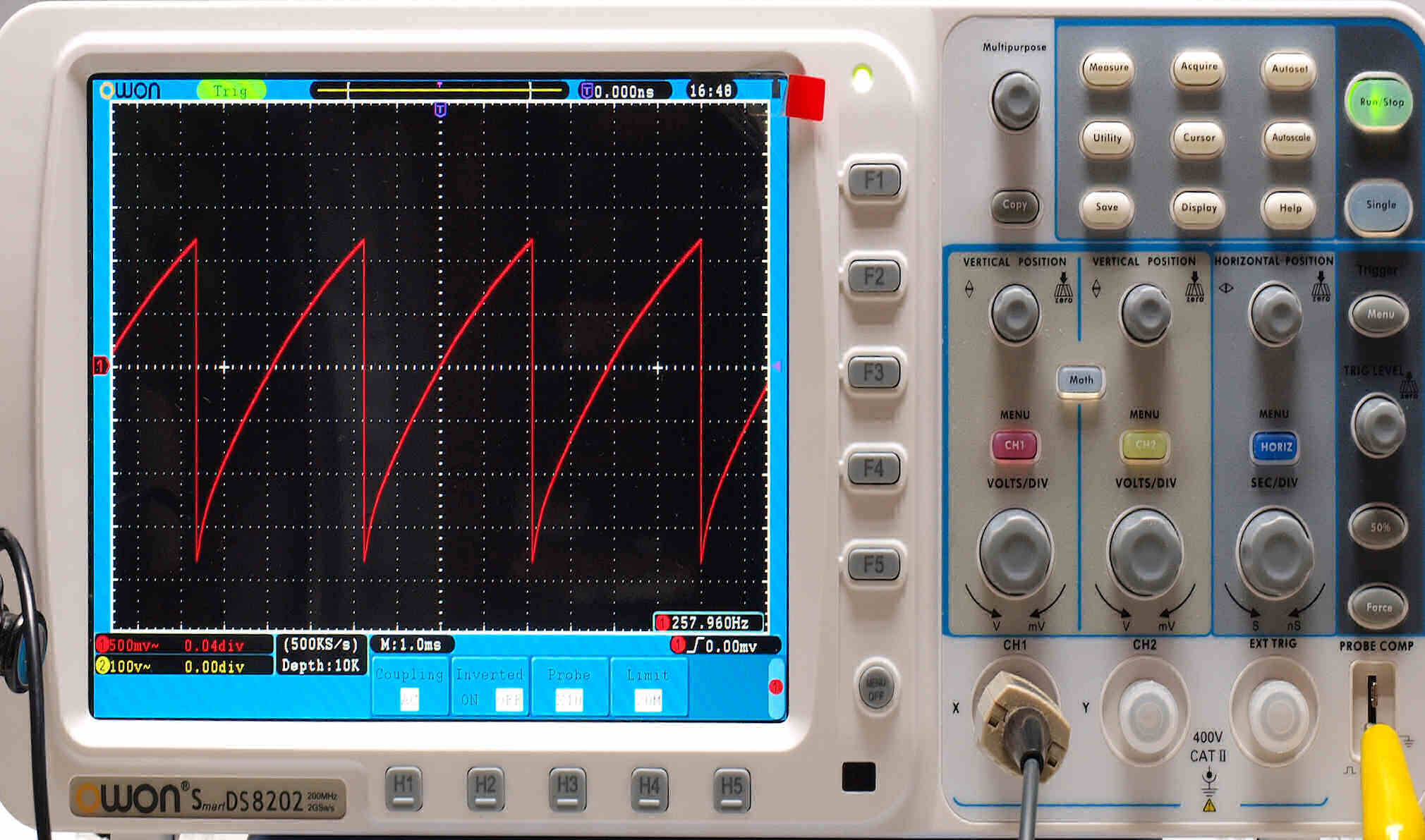

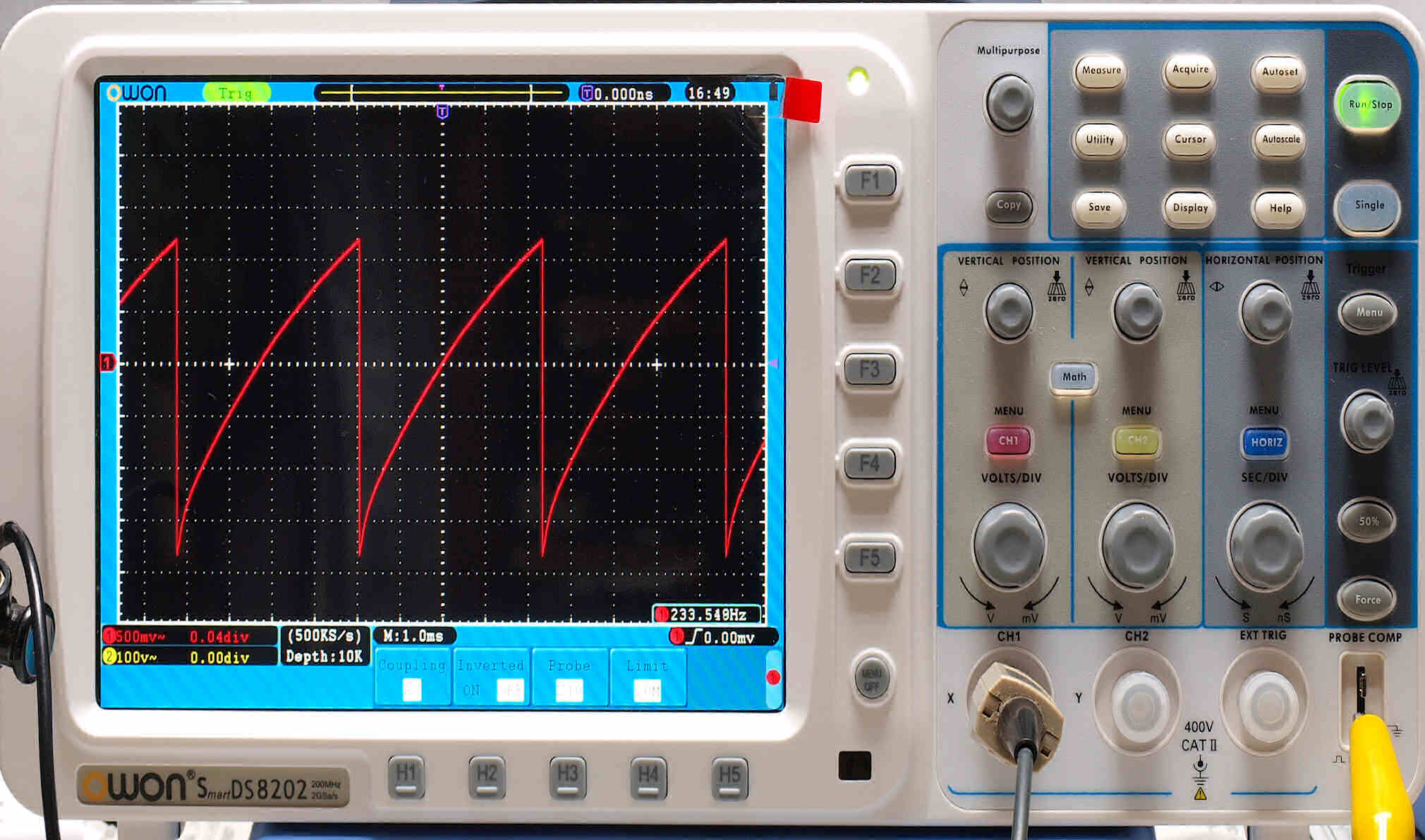

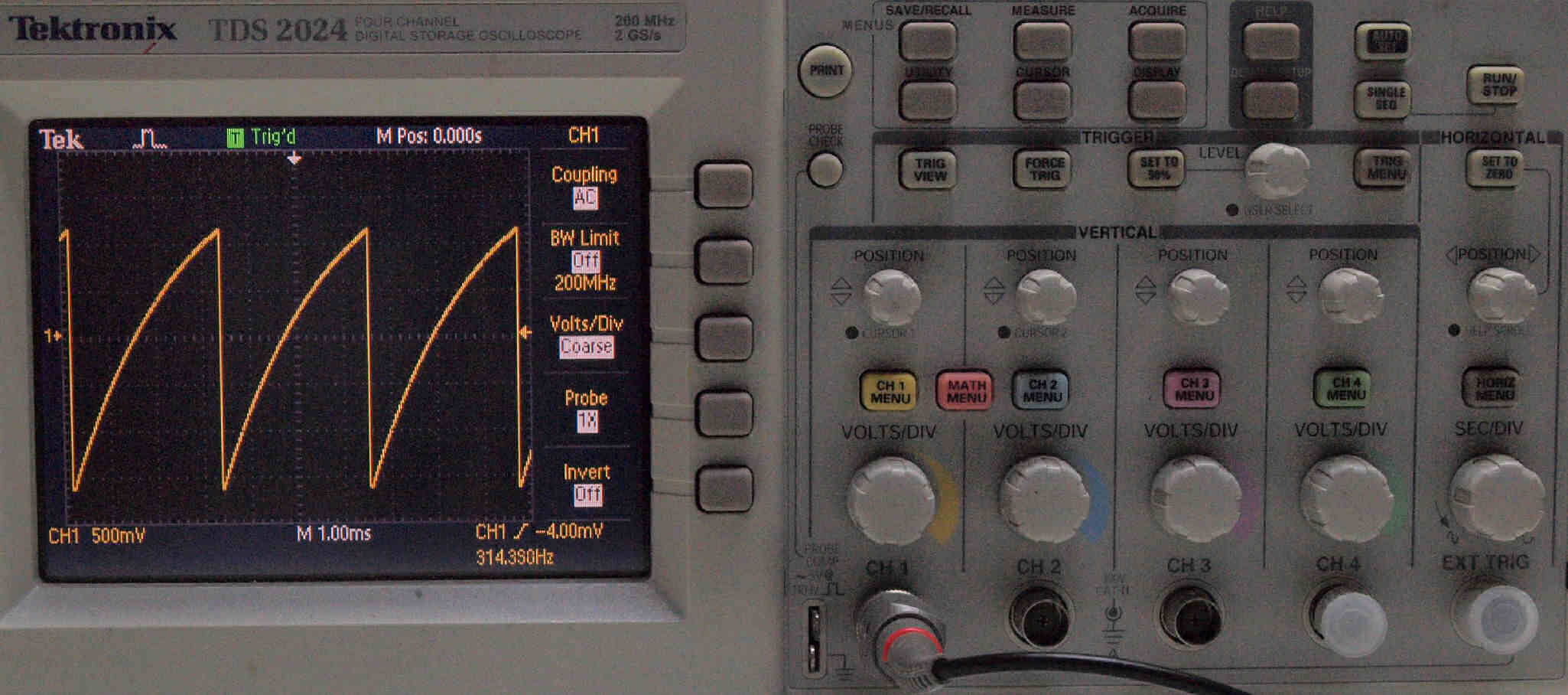

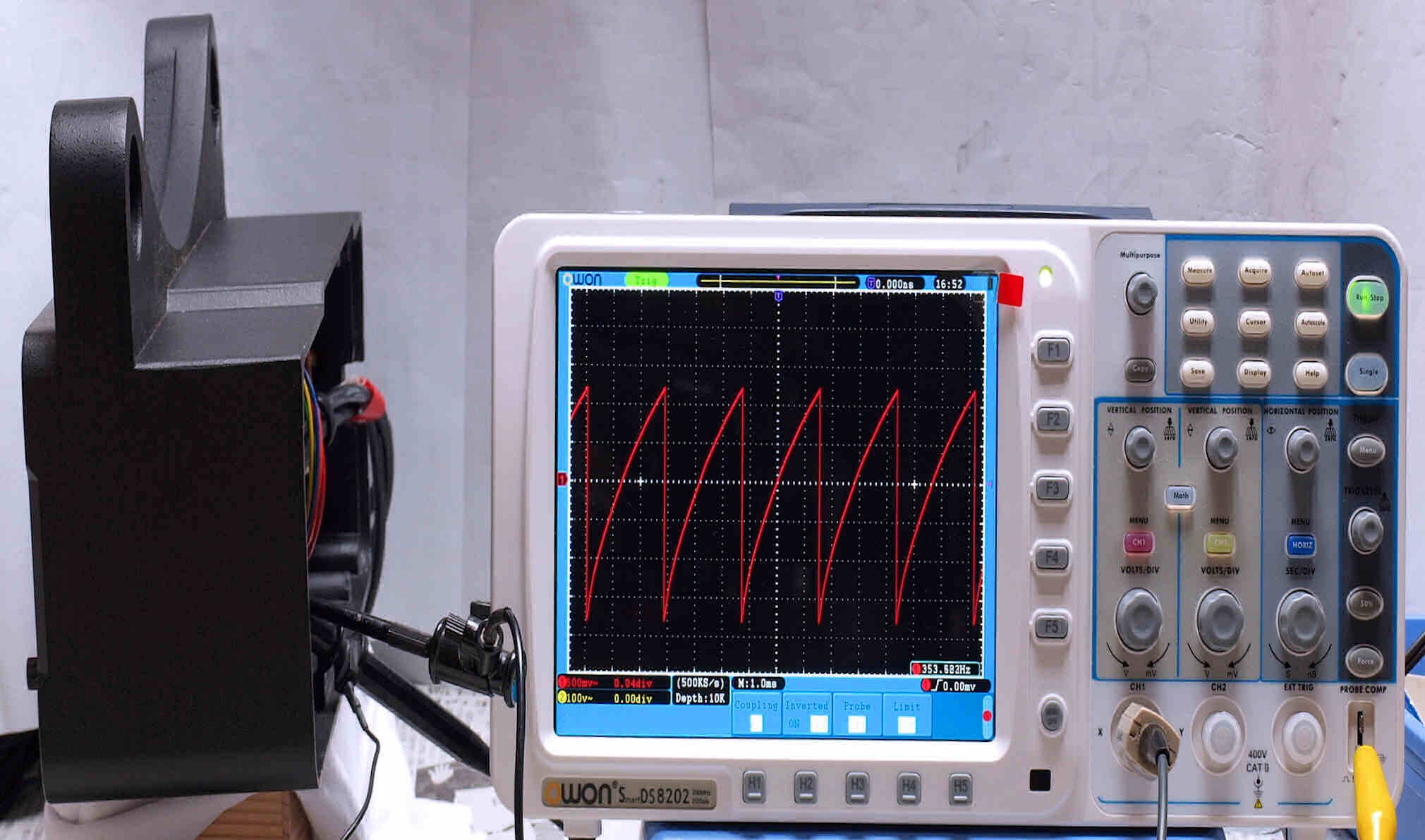

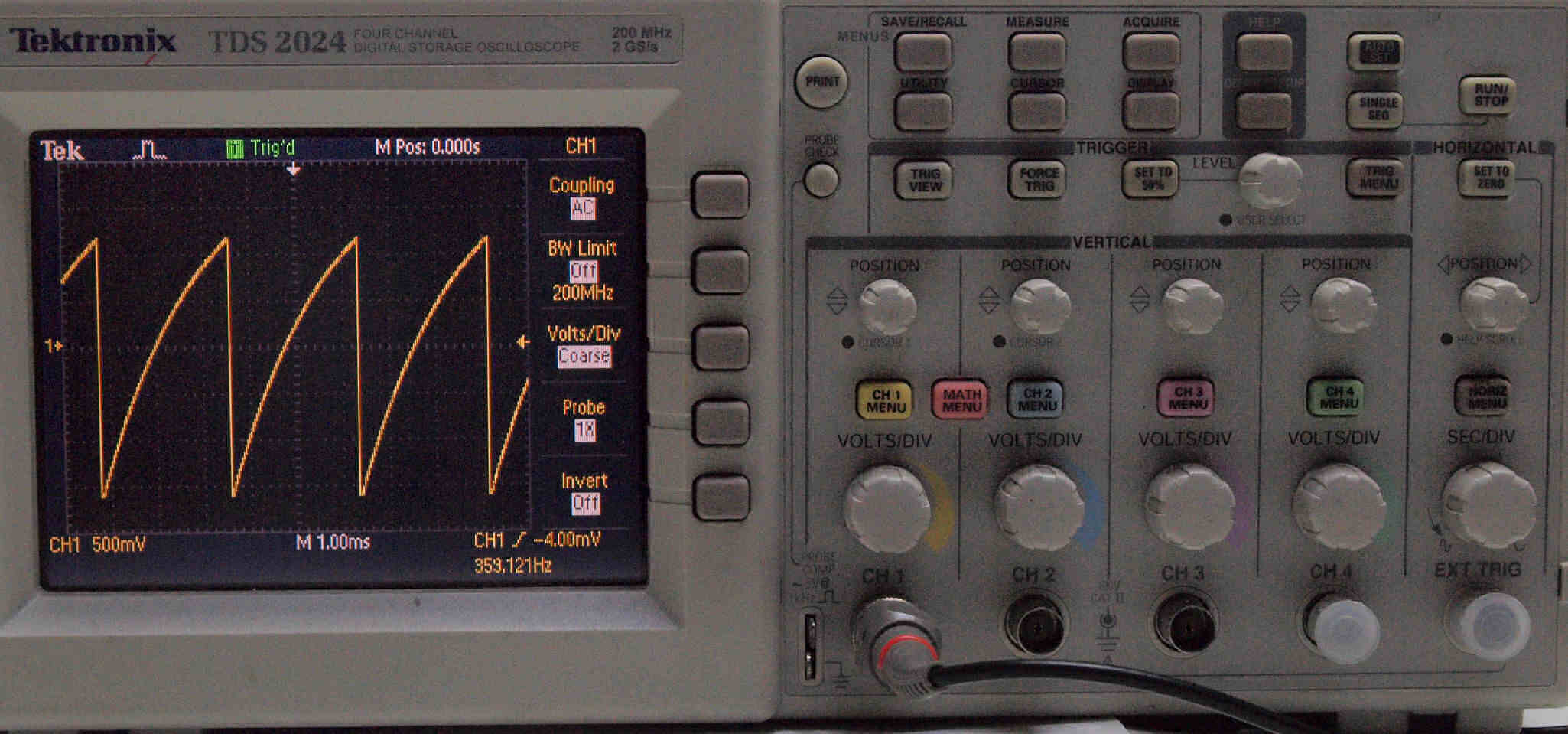

Ｅ０．　モーター駆動電圧をオシロで波形観測

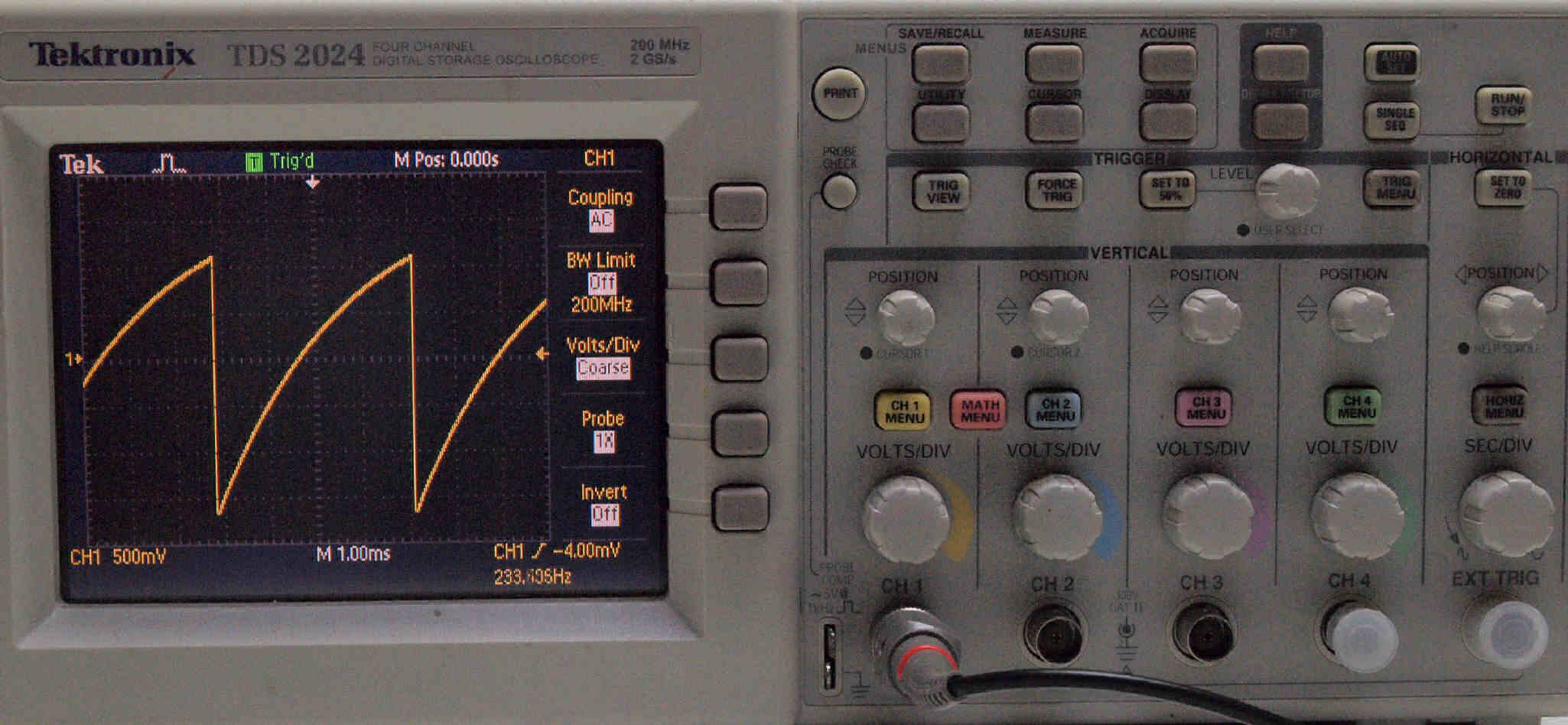

Ｅ２１．　４５回転ピッチコントロール最大
Ｅ２２．　４５回転ピッチコントロール最小
Ｅ３１．　３３回転ピッチコントロール最大
Ｅ３２．　３３回転ピッチコントロール最小

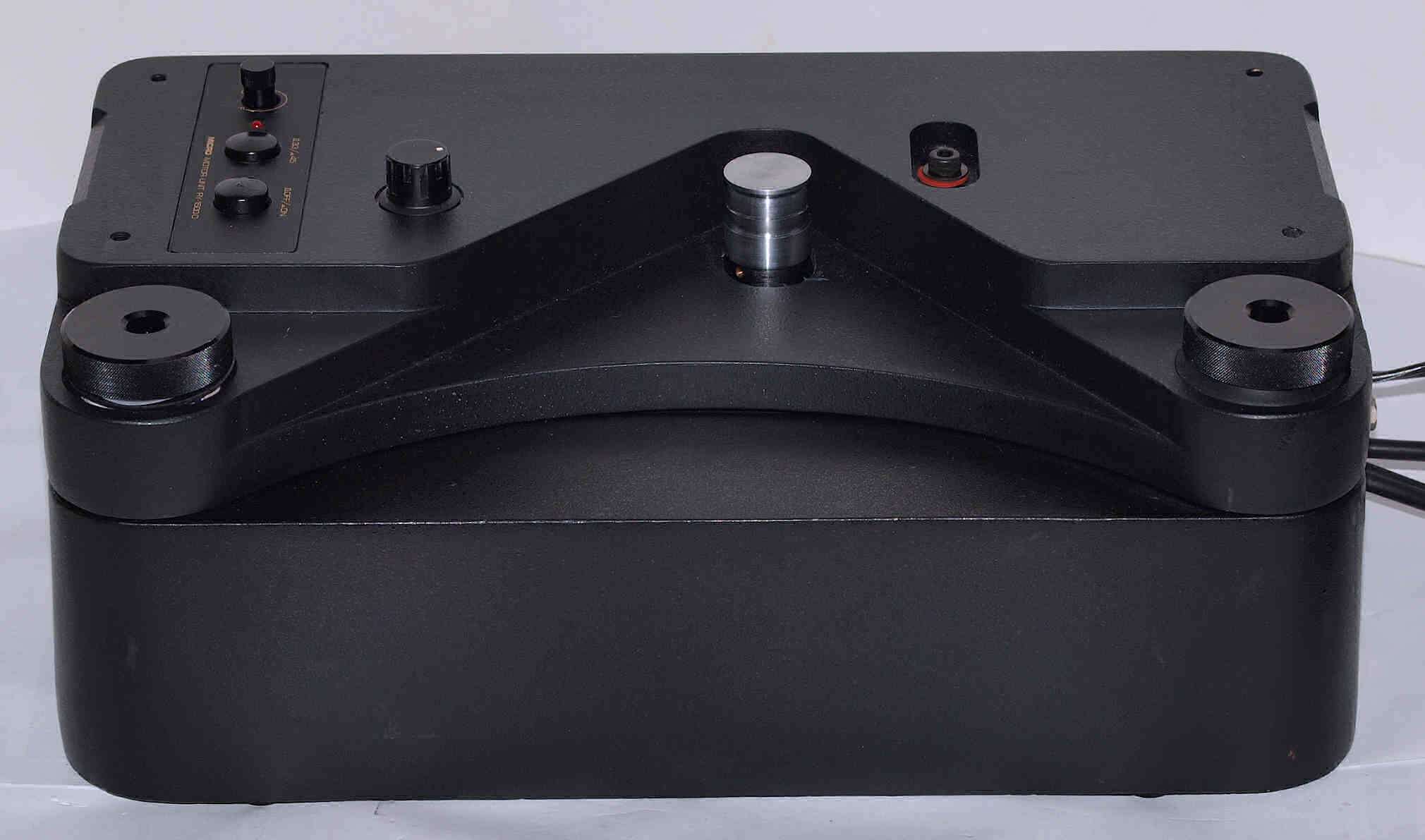

Ｅ４．　完成　エージング中
Ｔ．　再修理。（２０１７年1０月）。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｔ１．　修理（交換）後　ＩＣ交換後の制御基板。タンテーブルの軸の加重が大で駆動ＩＣ焼損。
Ｔ２．　調整・測定

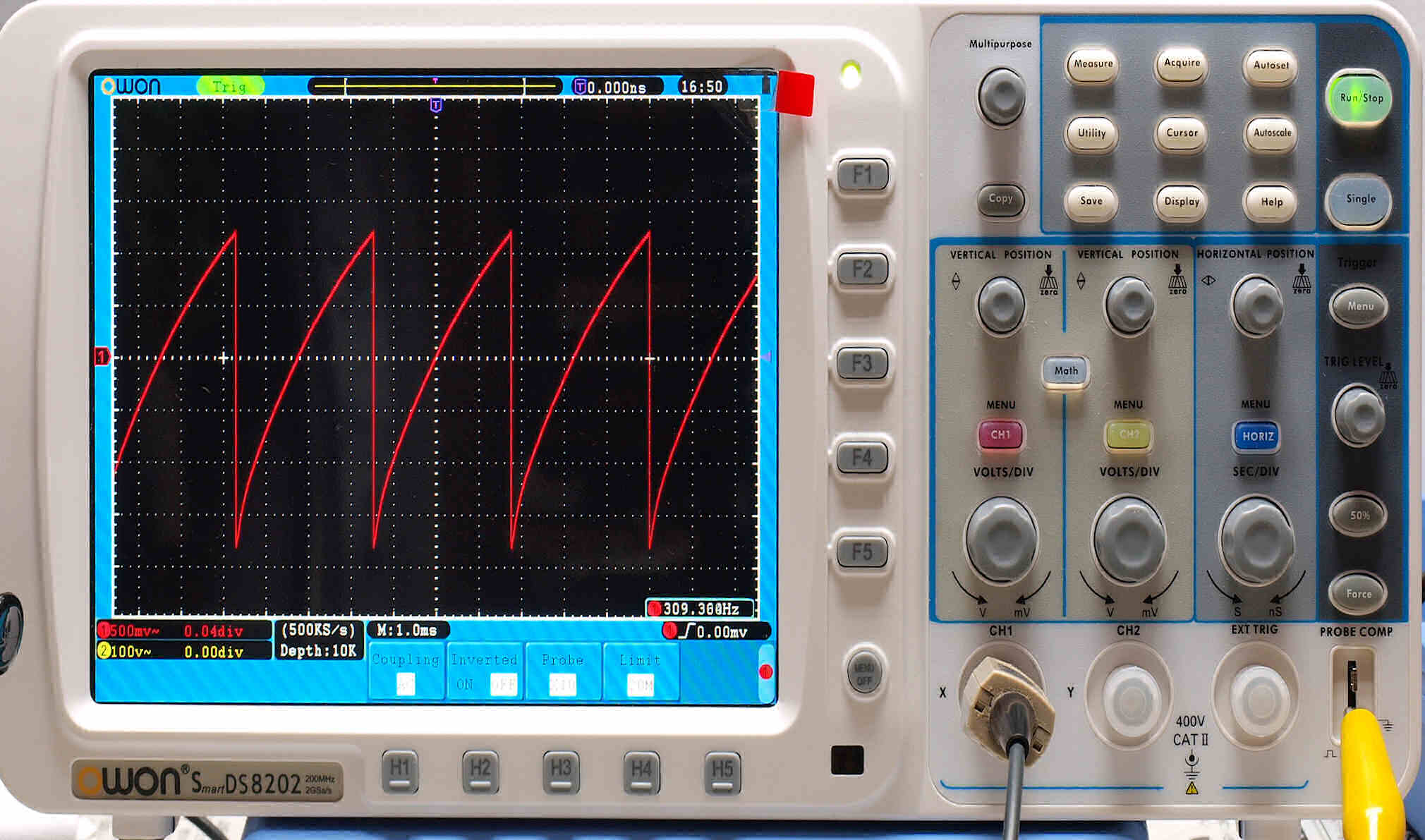

　　．　モーター駆動電圧をオシロで波形観測

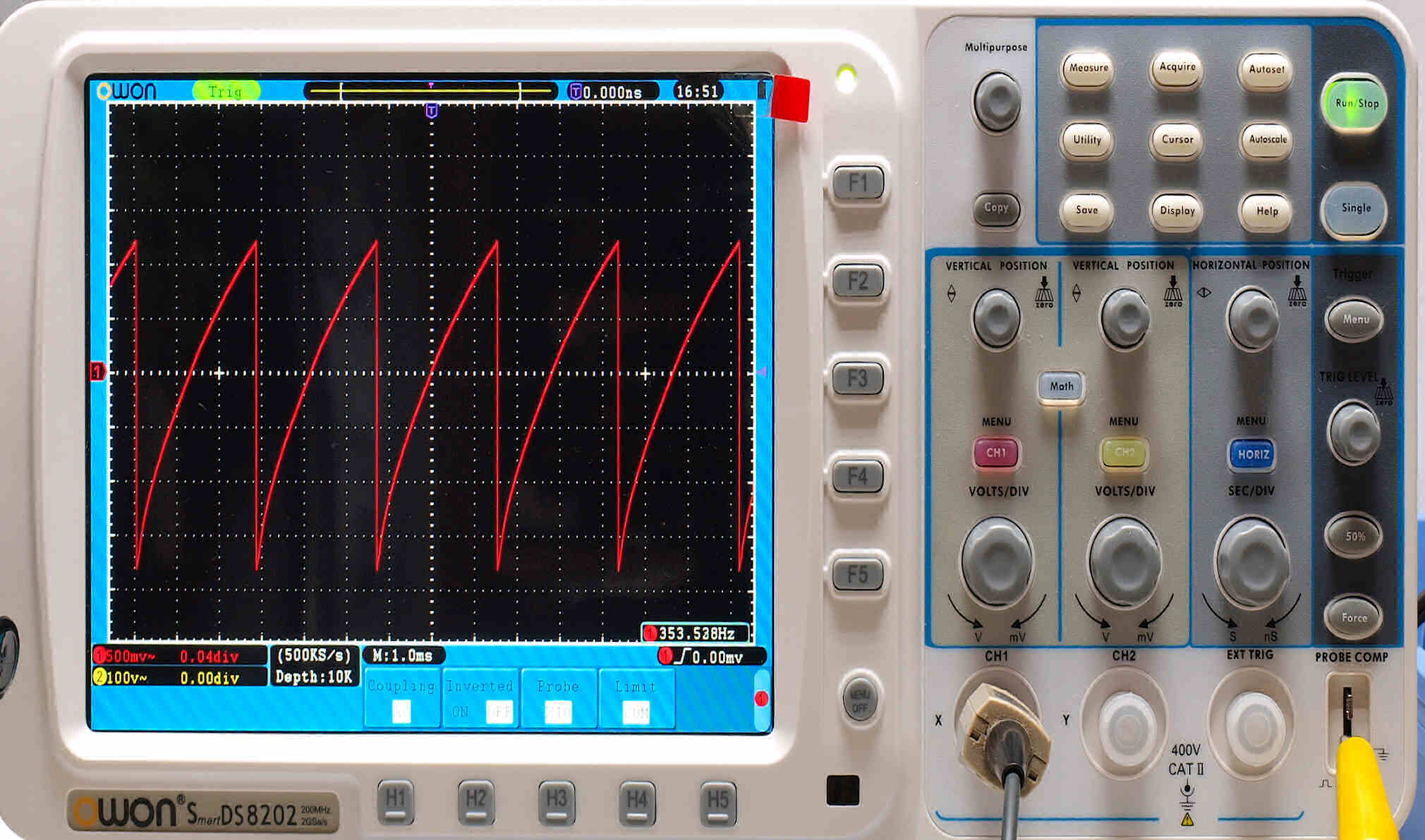

Ｔ３．　４５回転ピッチコントロール最大
Ｔ４．　４５回転ピッチコントロール最小
Ｔ５．　３３回転ピッチコントロール最大
Ｔ６．　３３回転ピッチコントロール最小
