| ＭＩＣＲＯＳＥＩＫＩ ＲＹ−１５００Ｄ． ４台目修理記録 |
| 同時修理ＲＢ−１５００． ３台目 ＲP−１１１０． ２４台目 ２０１８／１０／２７到着 １１／３０完成 |
Ａ． 修理前の状況
Ｂ． 原因
Ｄ． 使用部品
Ｅ． 調整・測定 Ｆ． 修理費 ４５，０００円 |

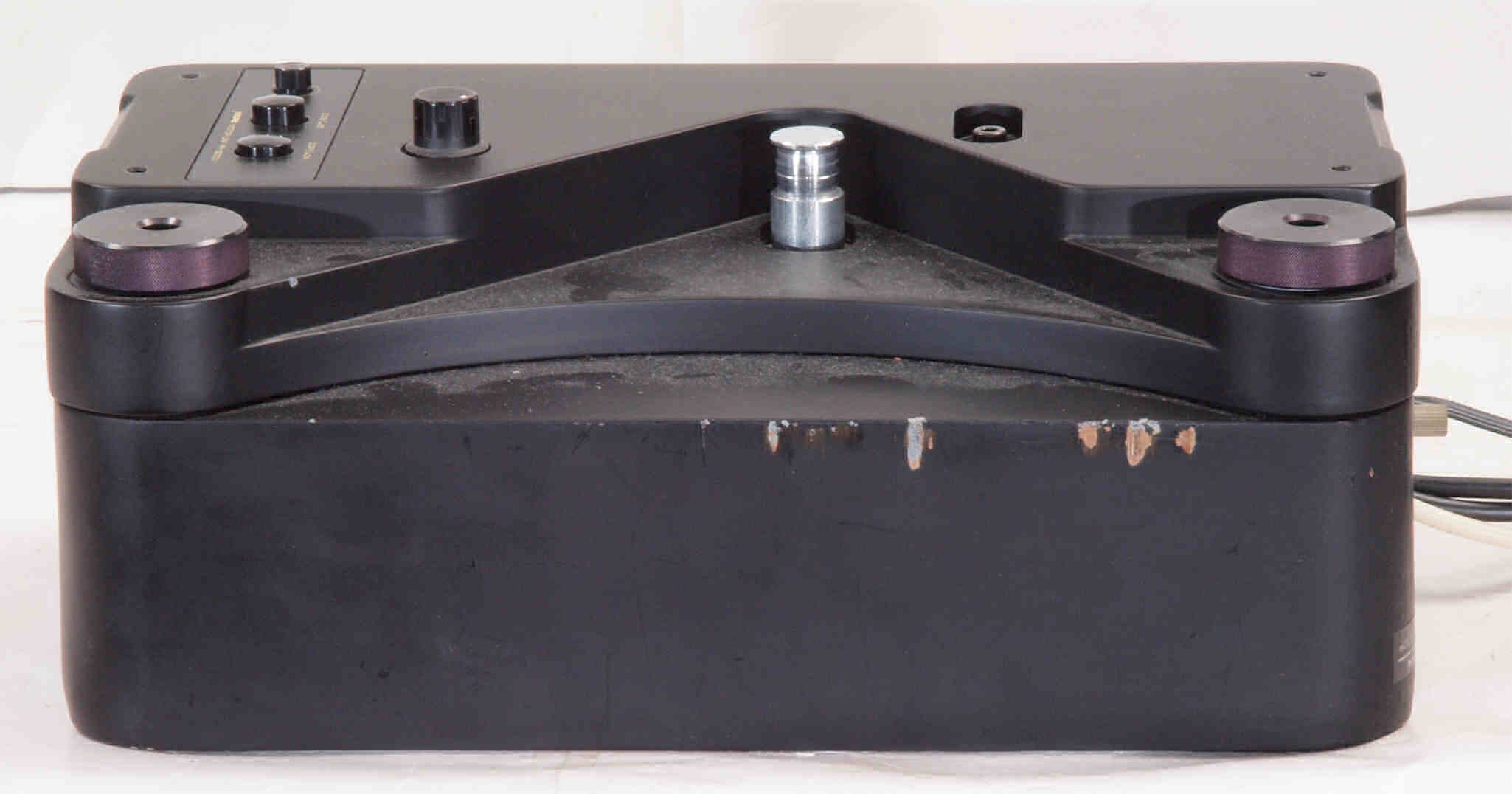

| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中 前から見る |
 |

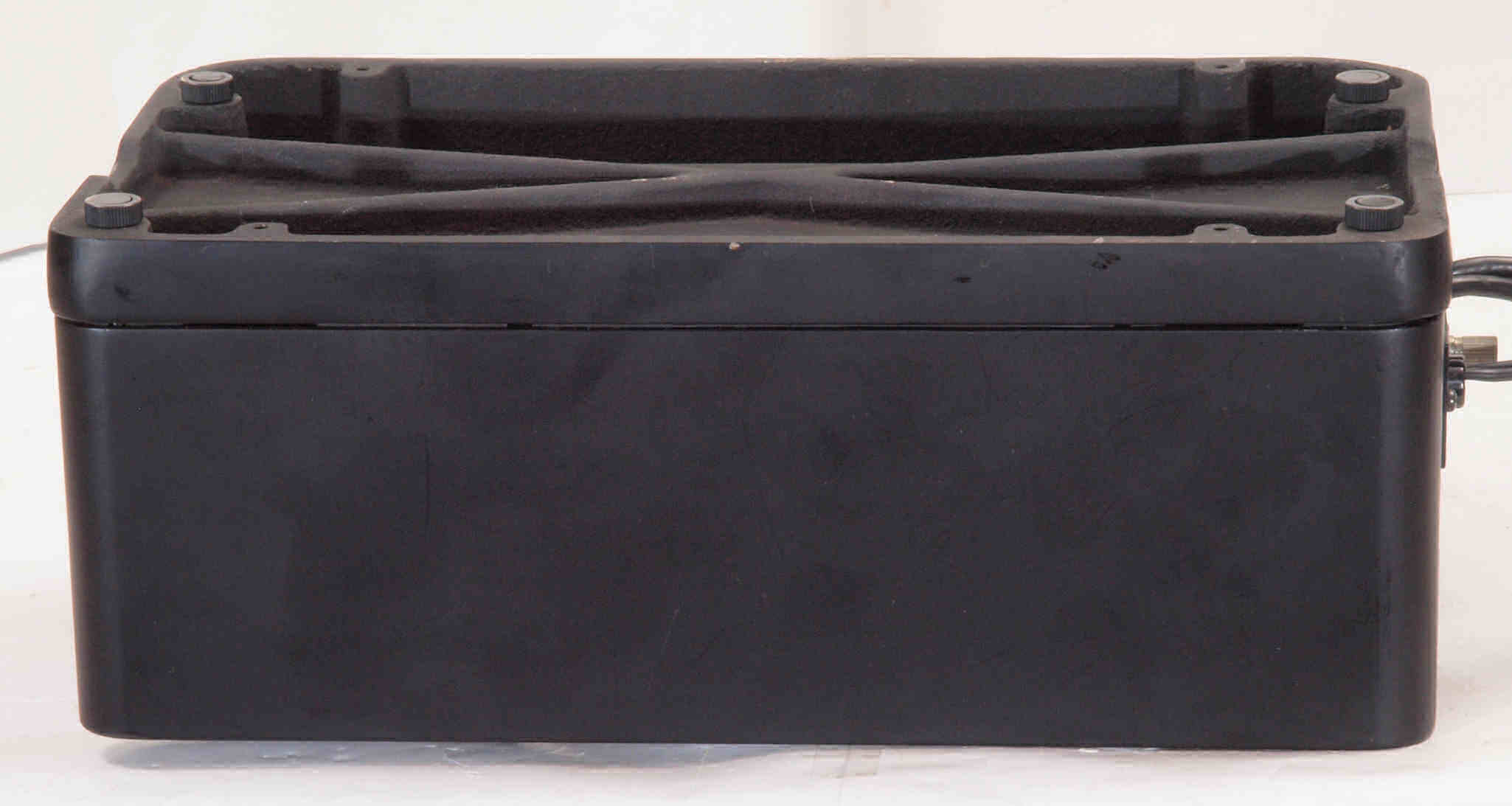

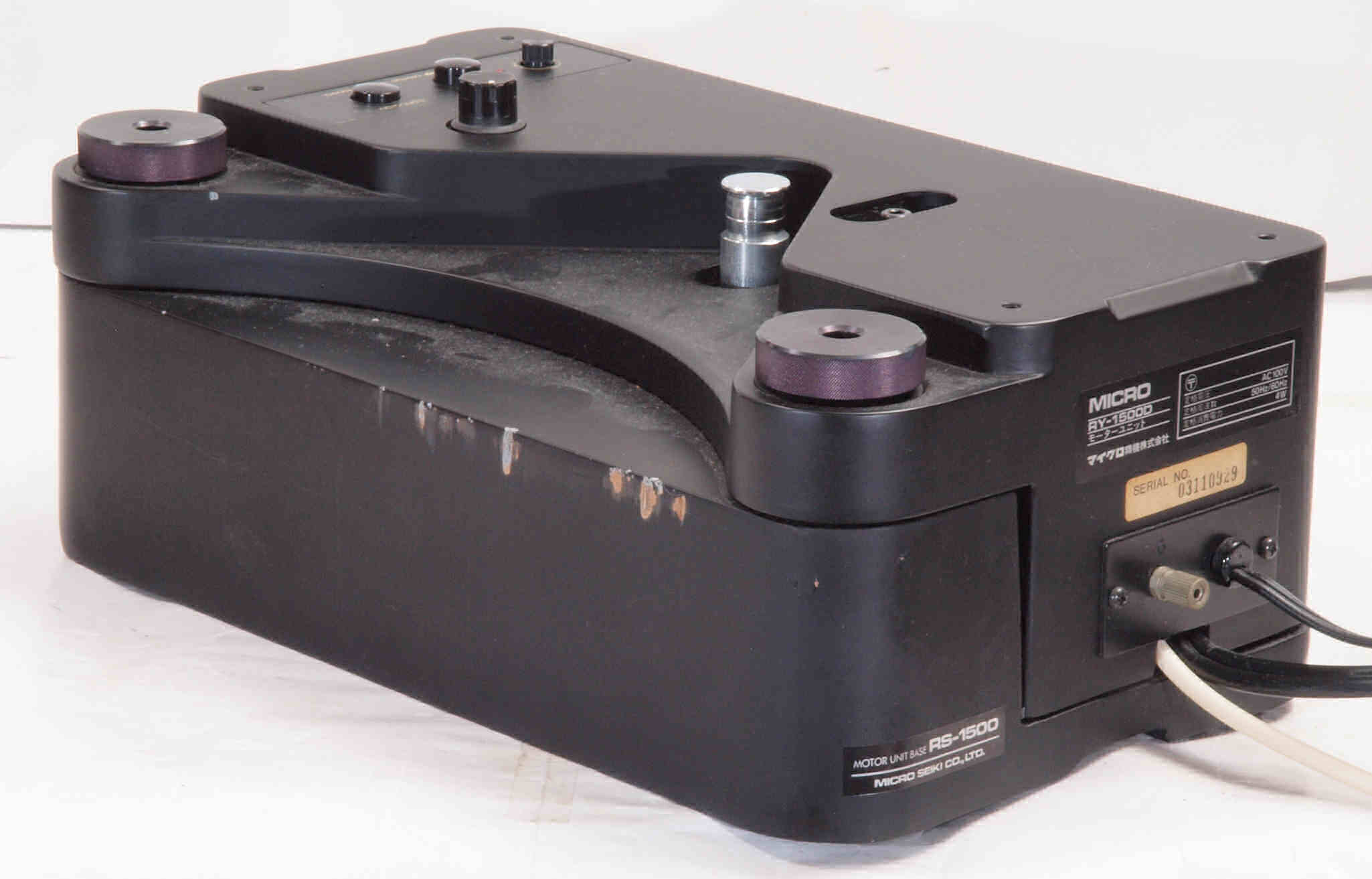

| Ａ１２． 点検中 前右から見る |
 |

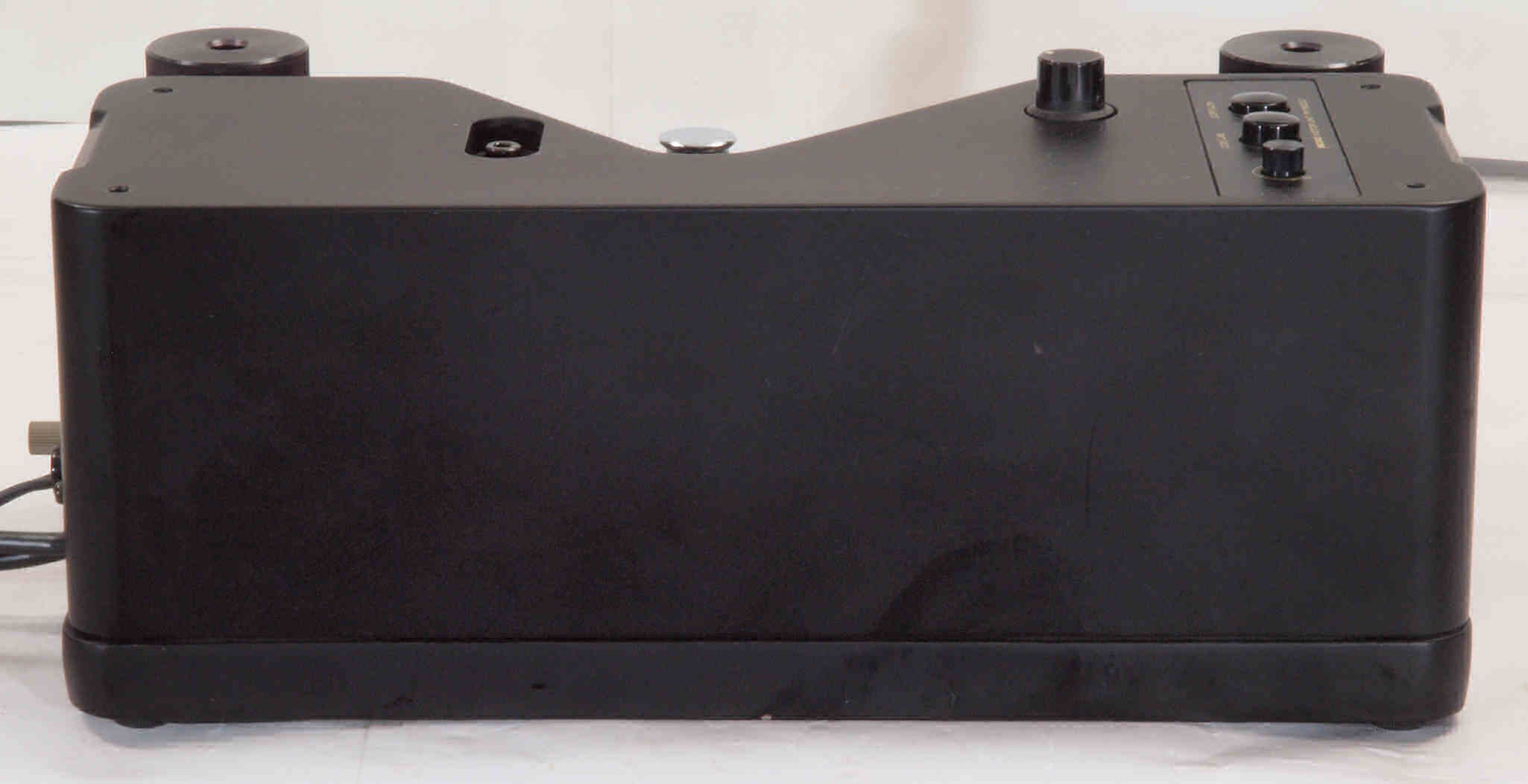

| Ａ１３． 点検中 後から見る |
 |

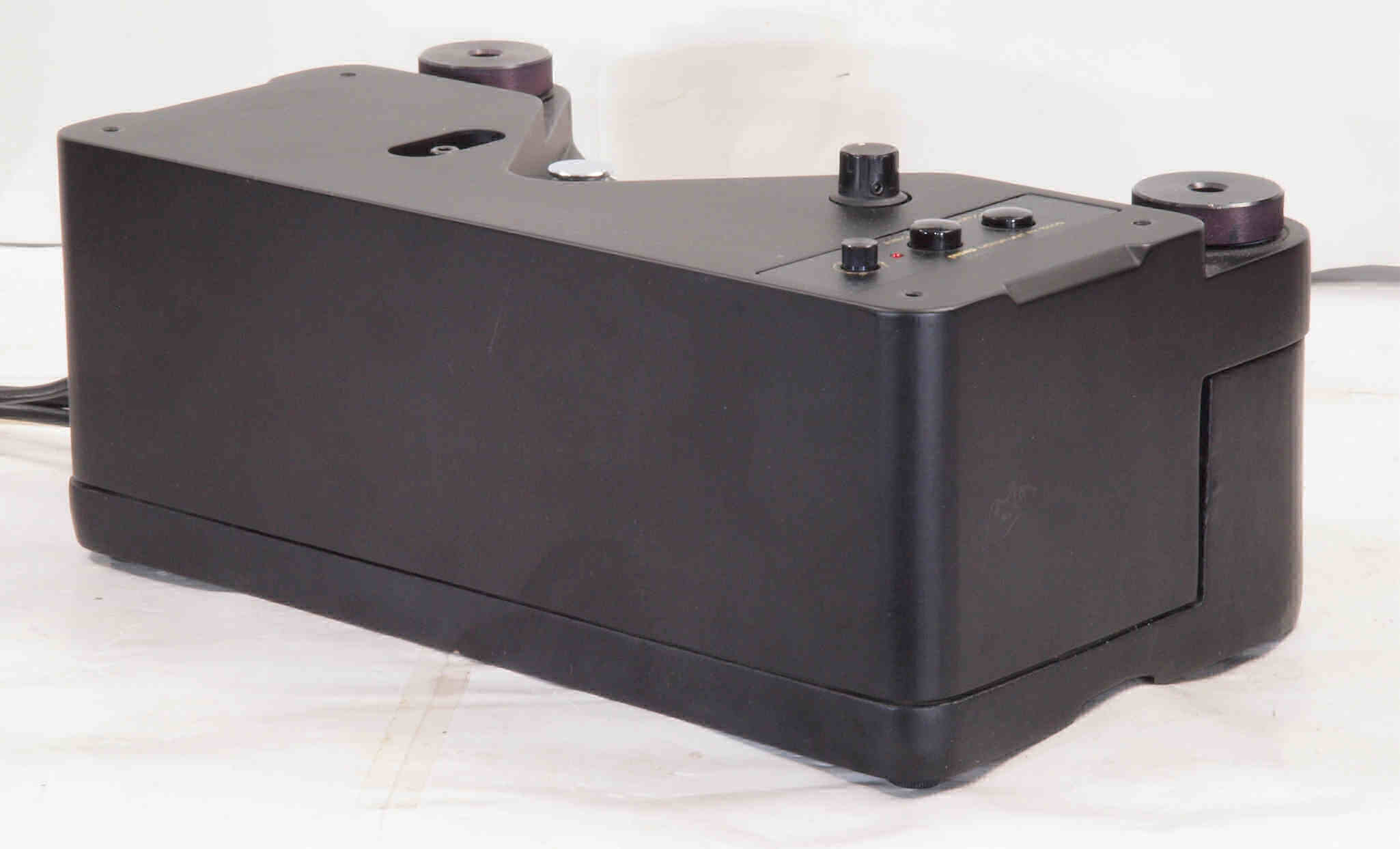

| Ａ１４． 点検中 後左から見る |
 |

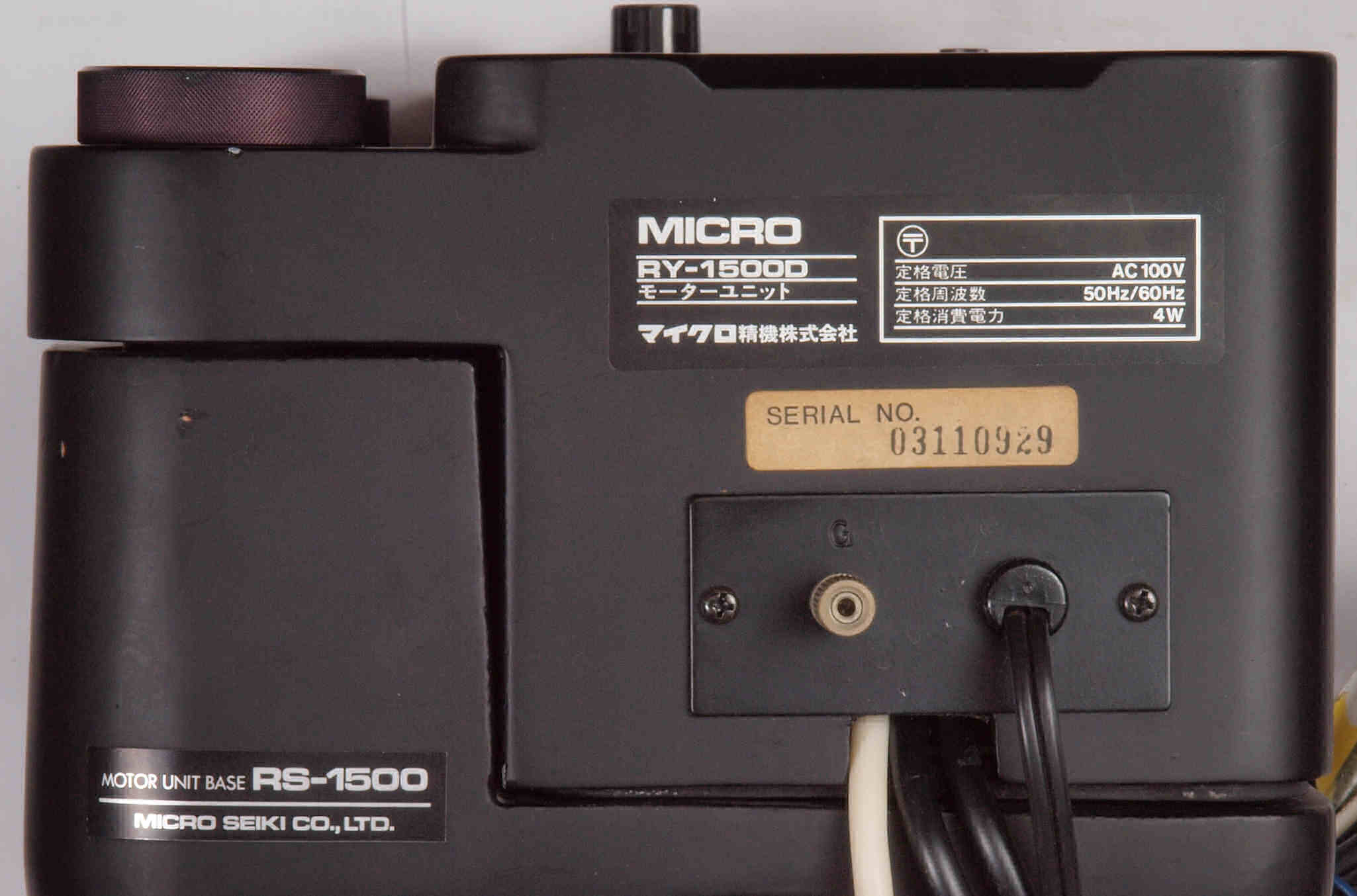

| Ａ１５． 点検中 配管、電源コード、アース端子見る |
 |

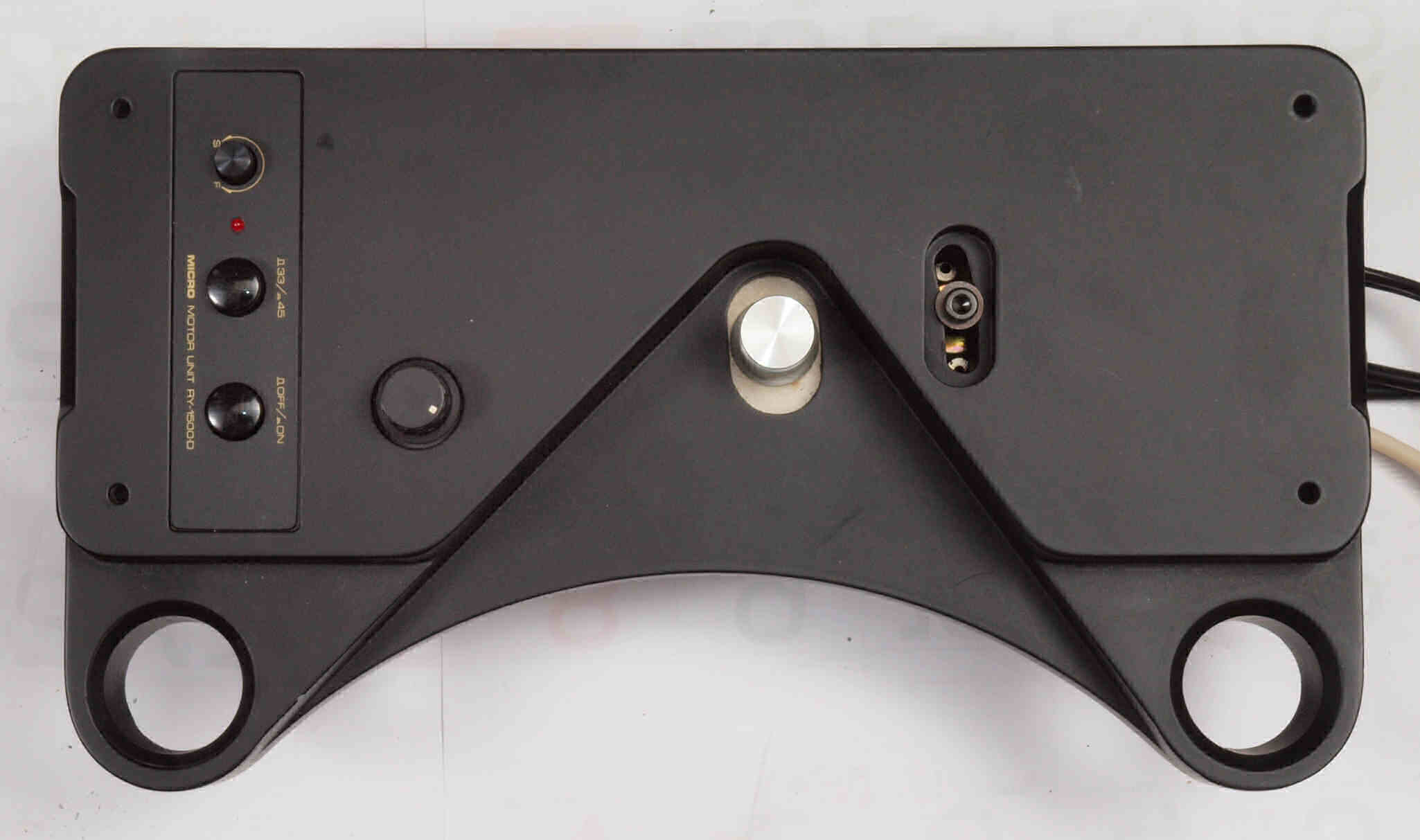

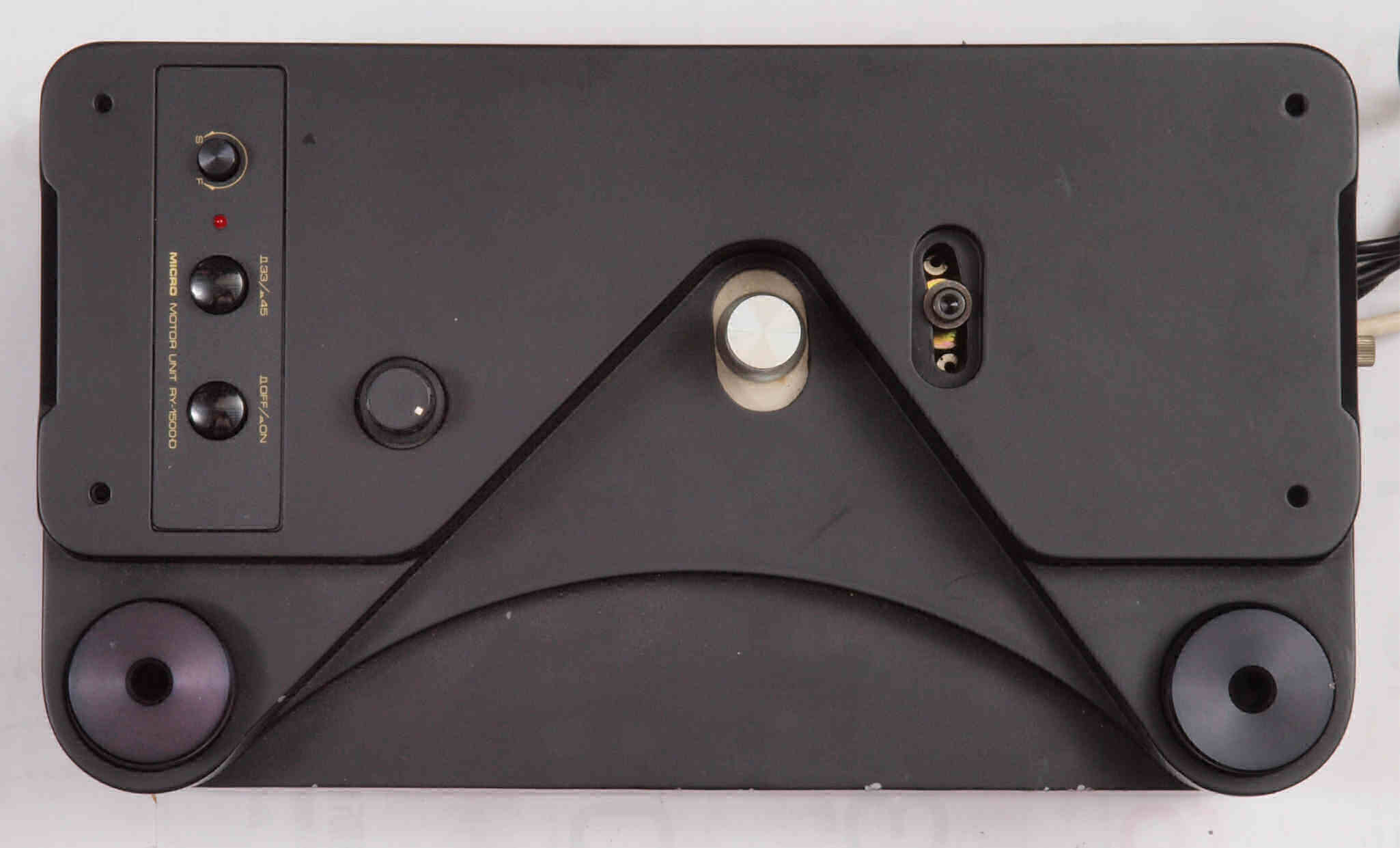

| Ａ２１． 点検中 上から見る |
 |
| Ａ２２． 点検中 取り付け台を取り、上から見る |
 |

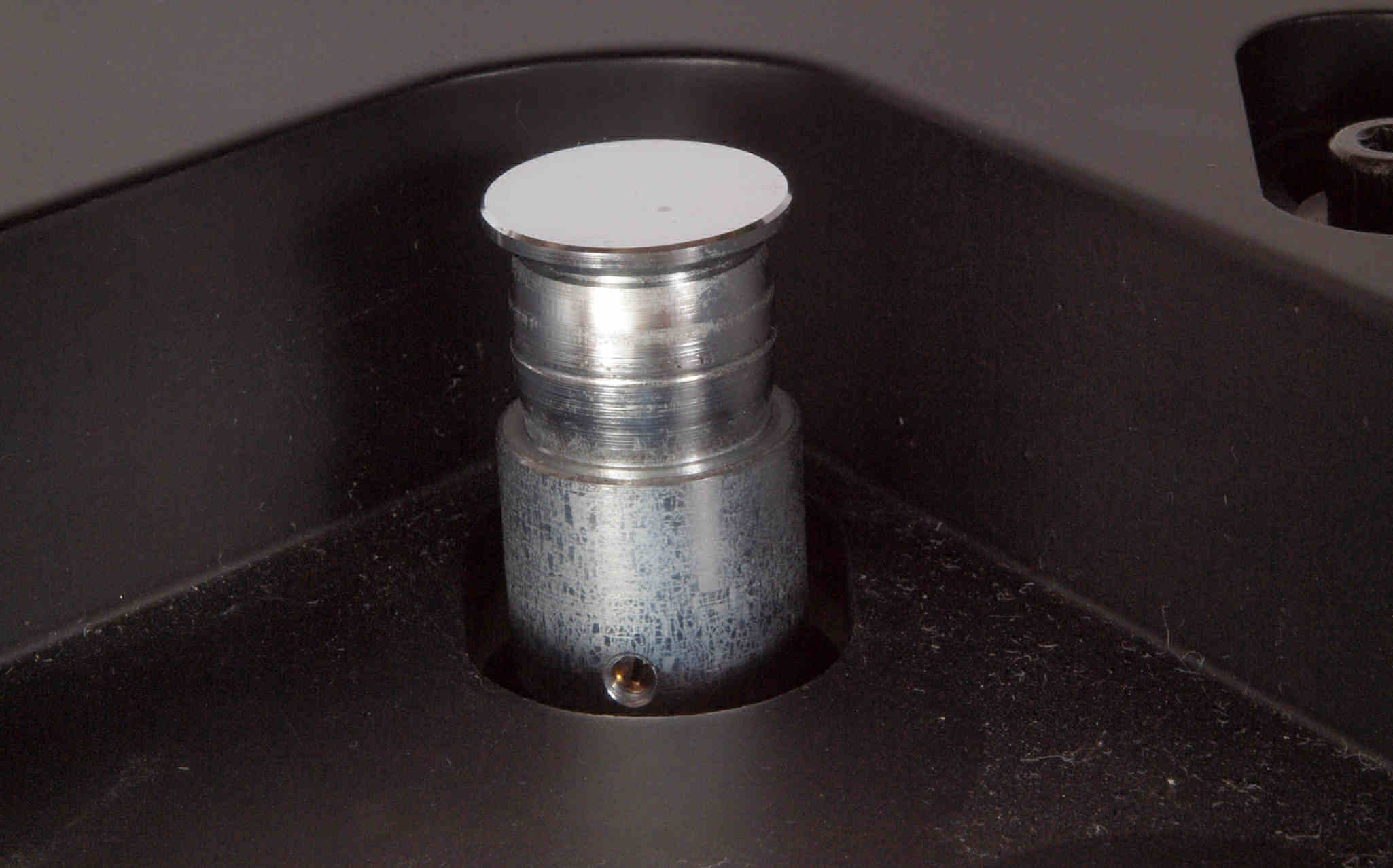

| Ａ２３． 点検中 モータープリーは真ん中に糸用ミゾ有り。 |
 |

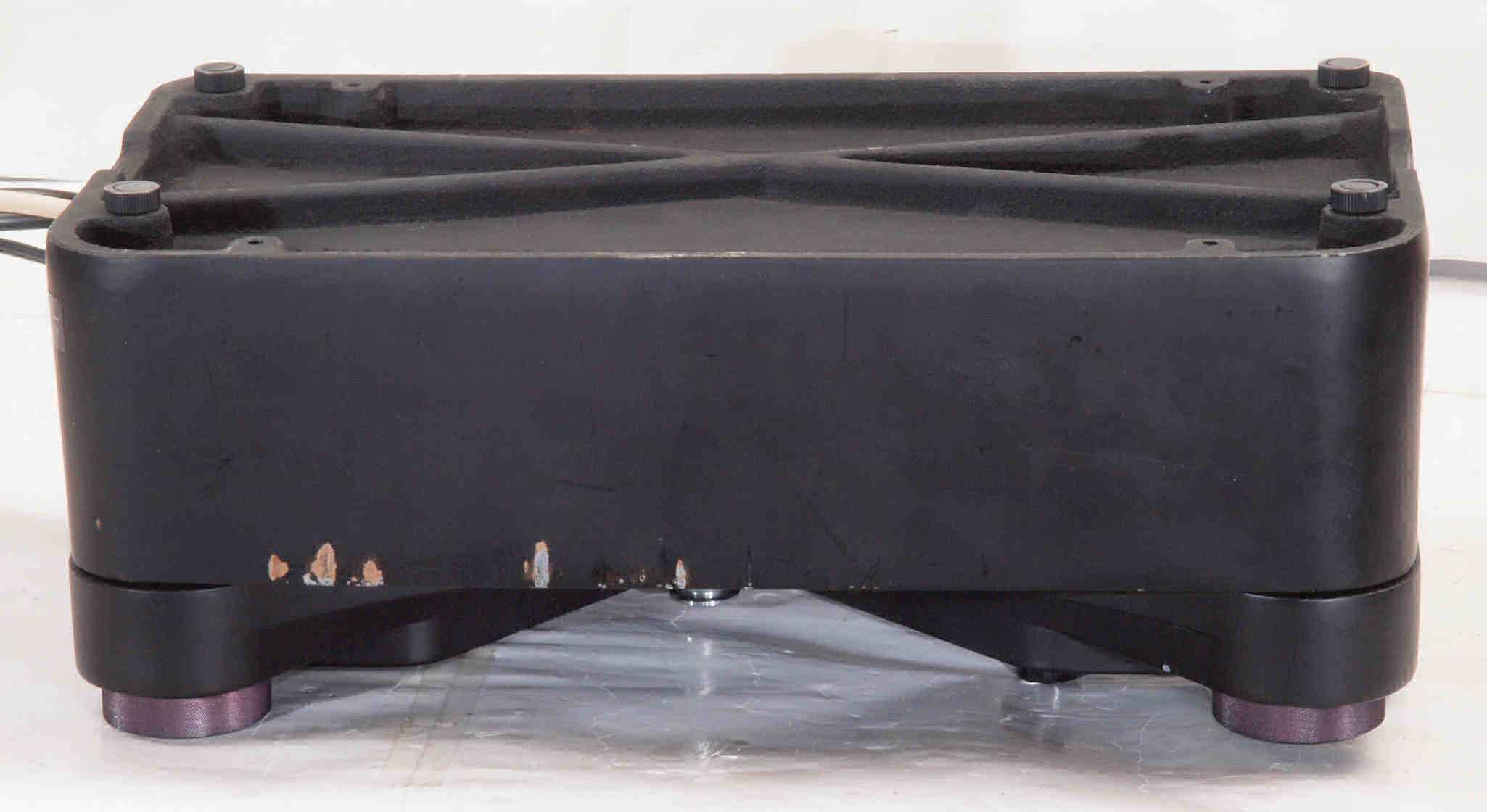

| Ａ３１． 点検中 下前から見る |
 |
| Ａ３２． 点検中 下後から見る |
 |

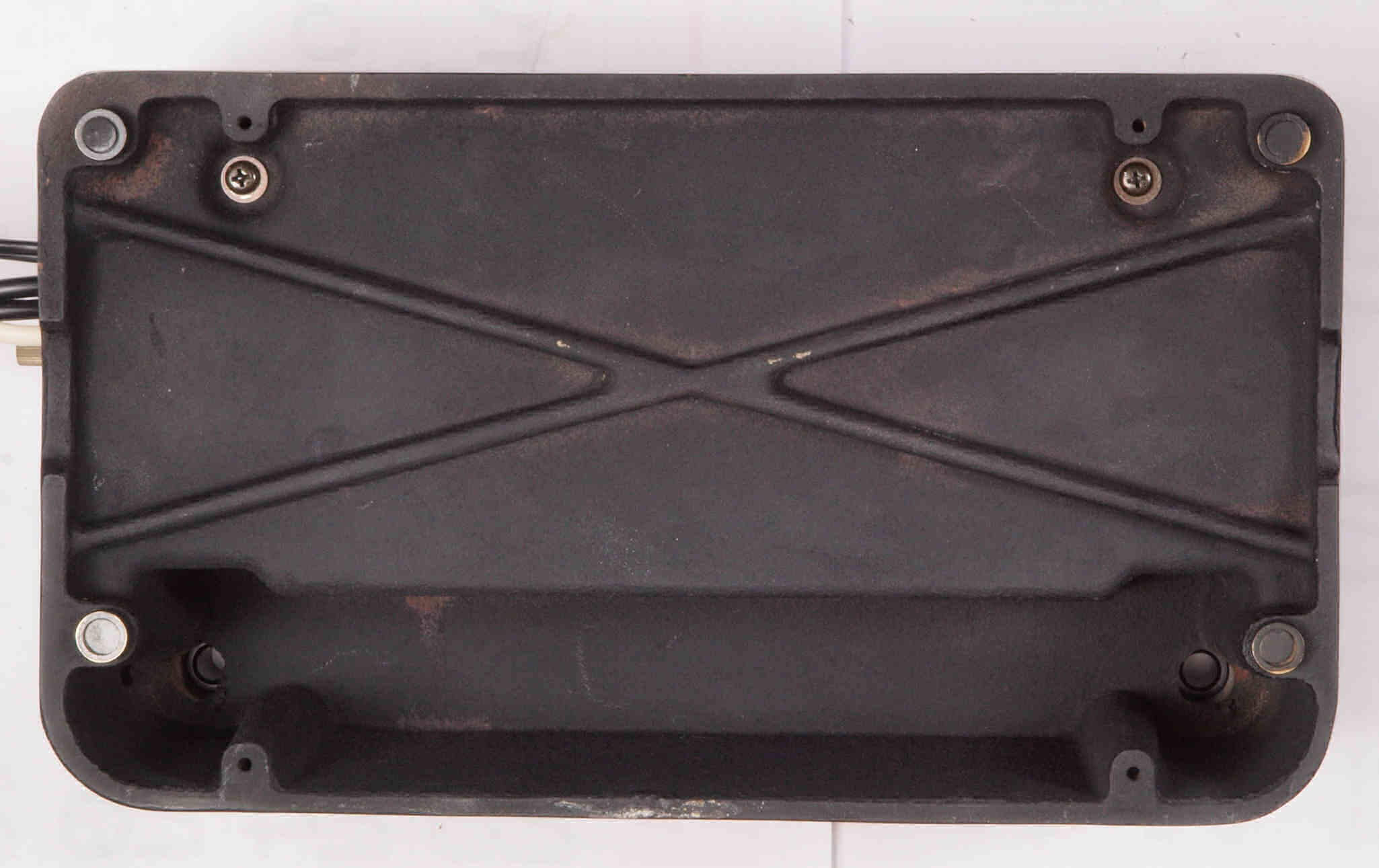

| Ａ３３． 点検中 下から見る |
 |

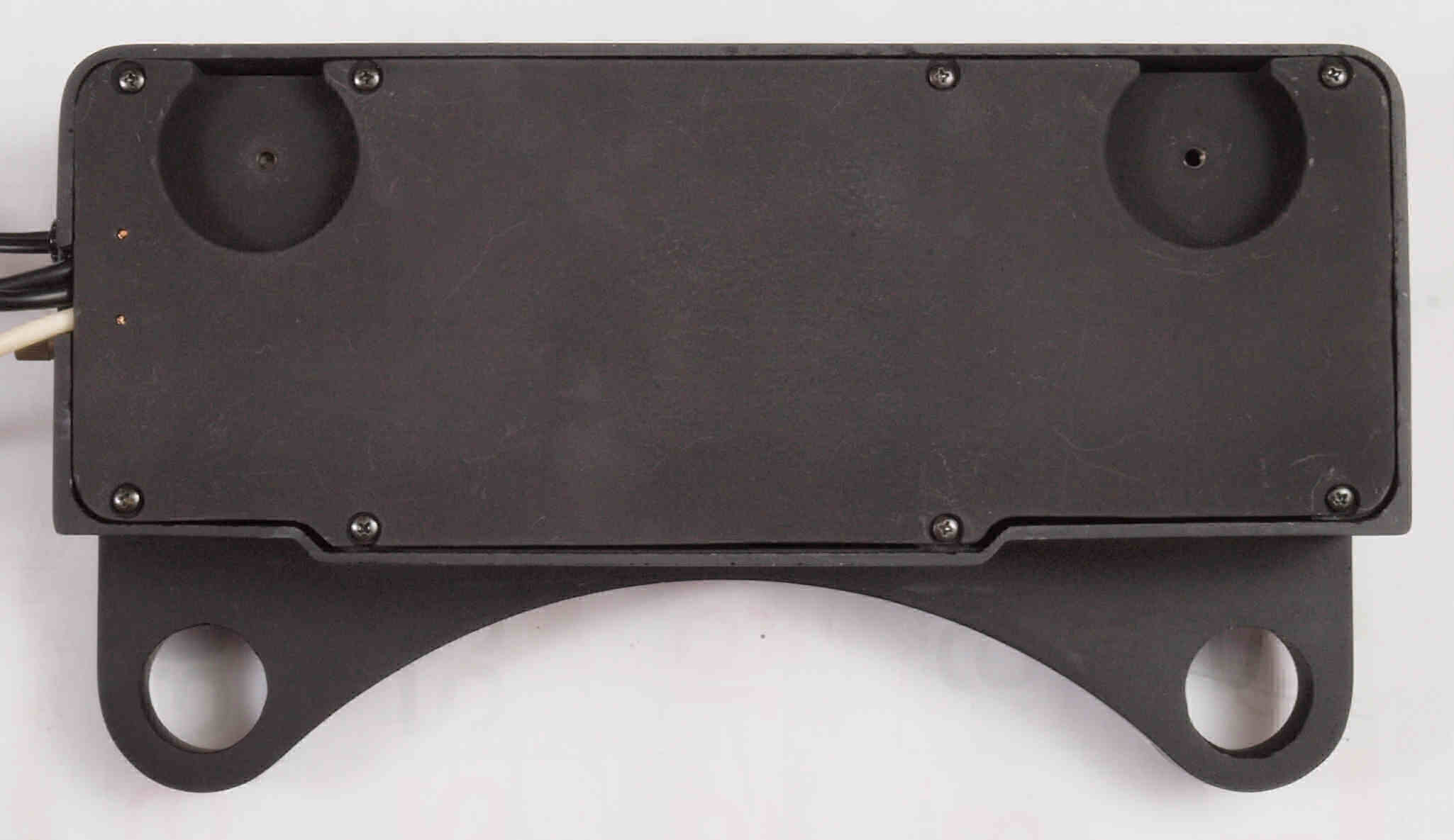

| Ａ３４． 点検中 取り付け台を取り、下から見る |
 |

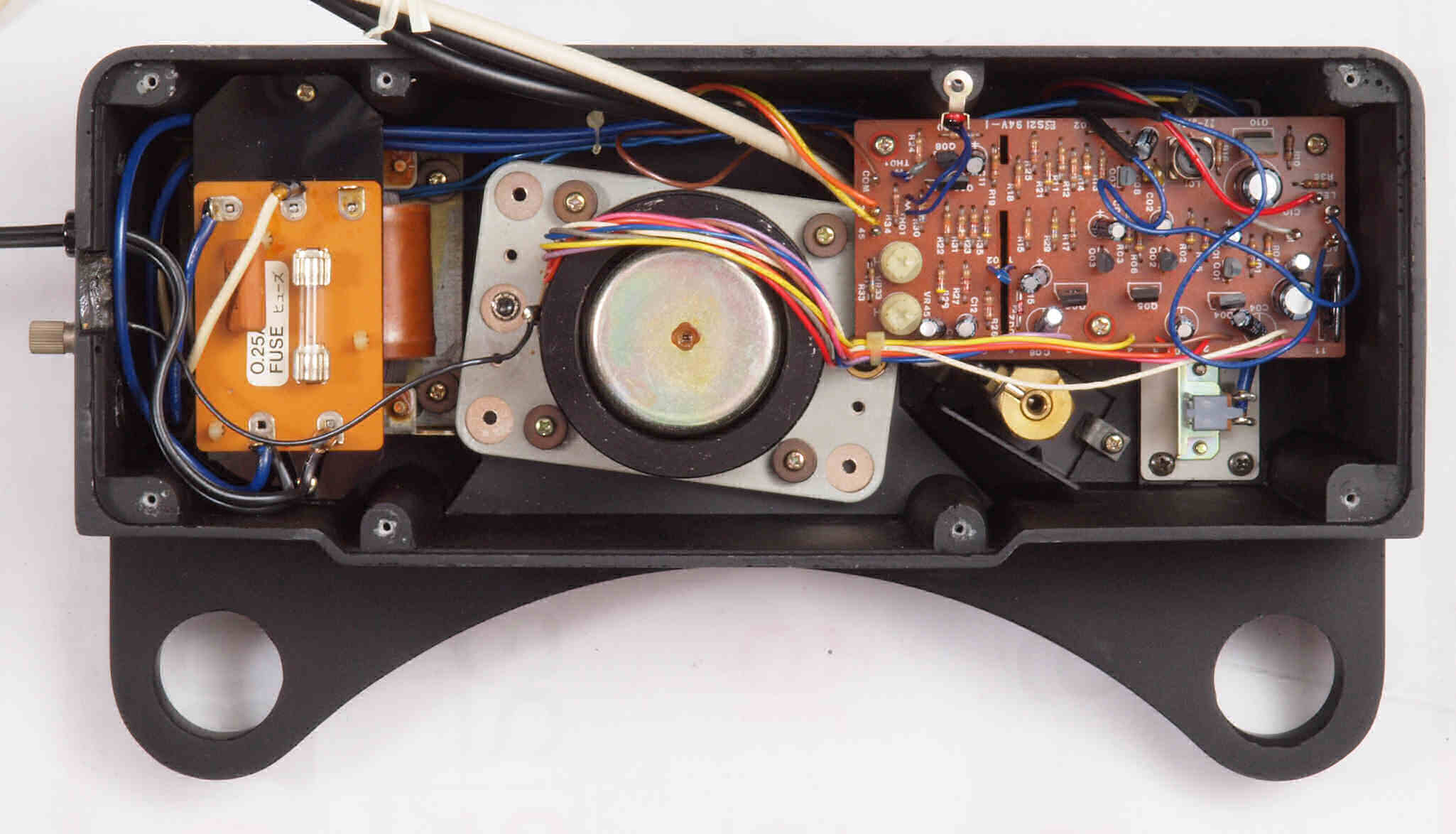

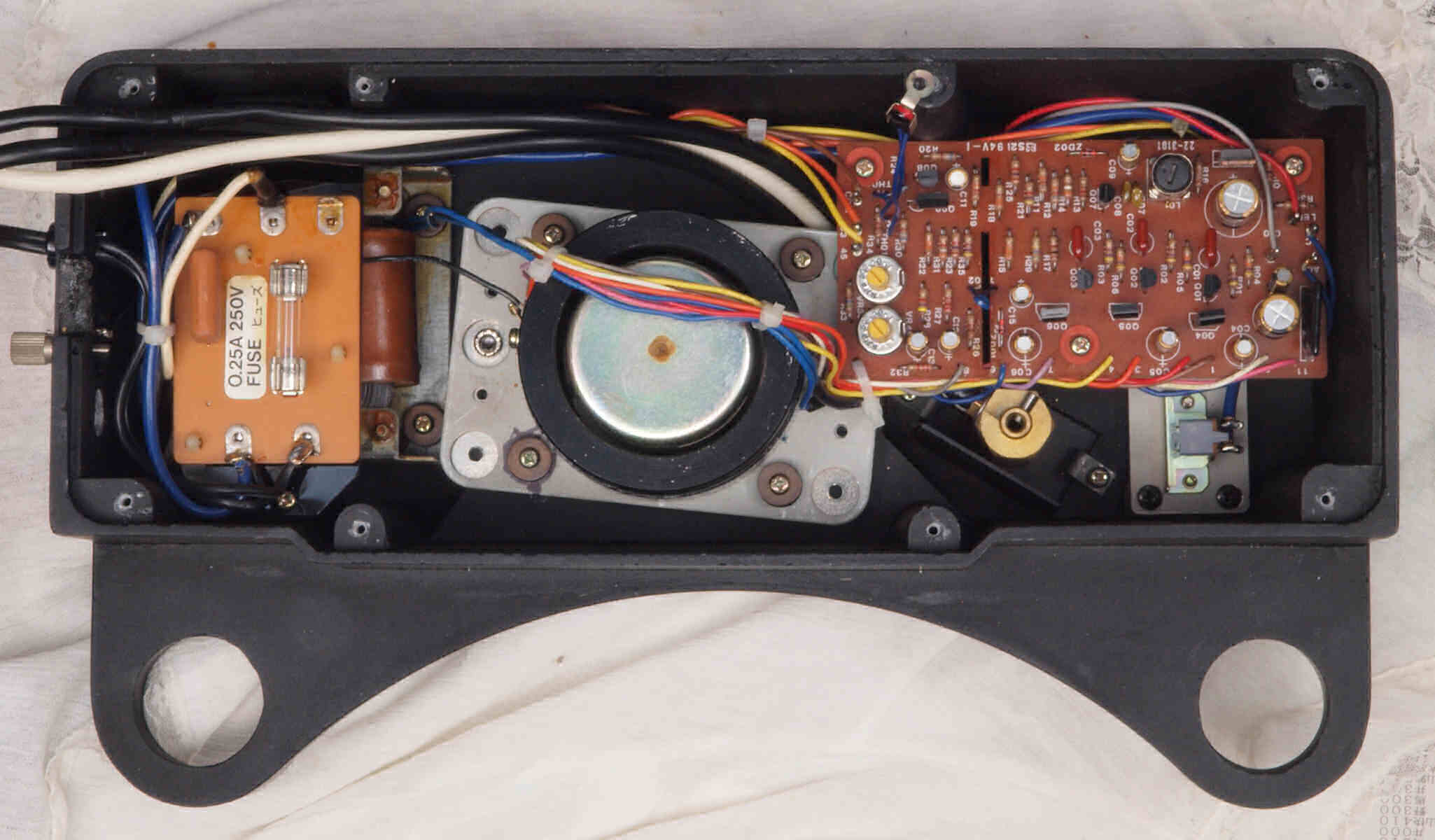

| Ａ４１． 点検中 下蓋を取り、下から見る |
 |

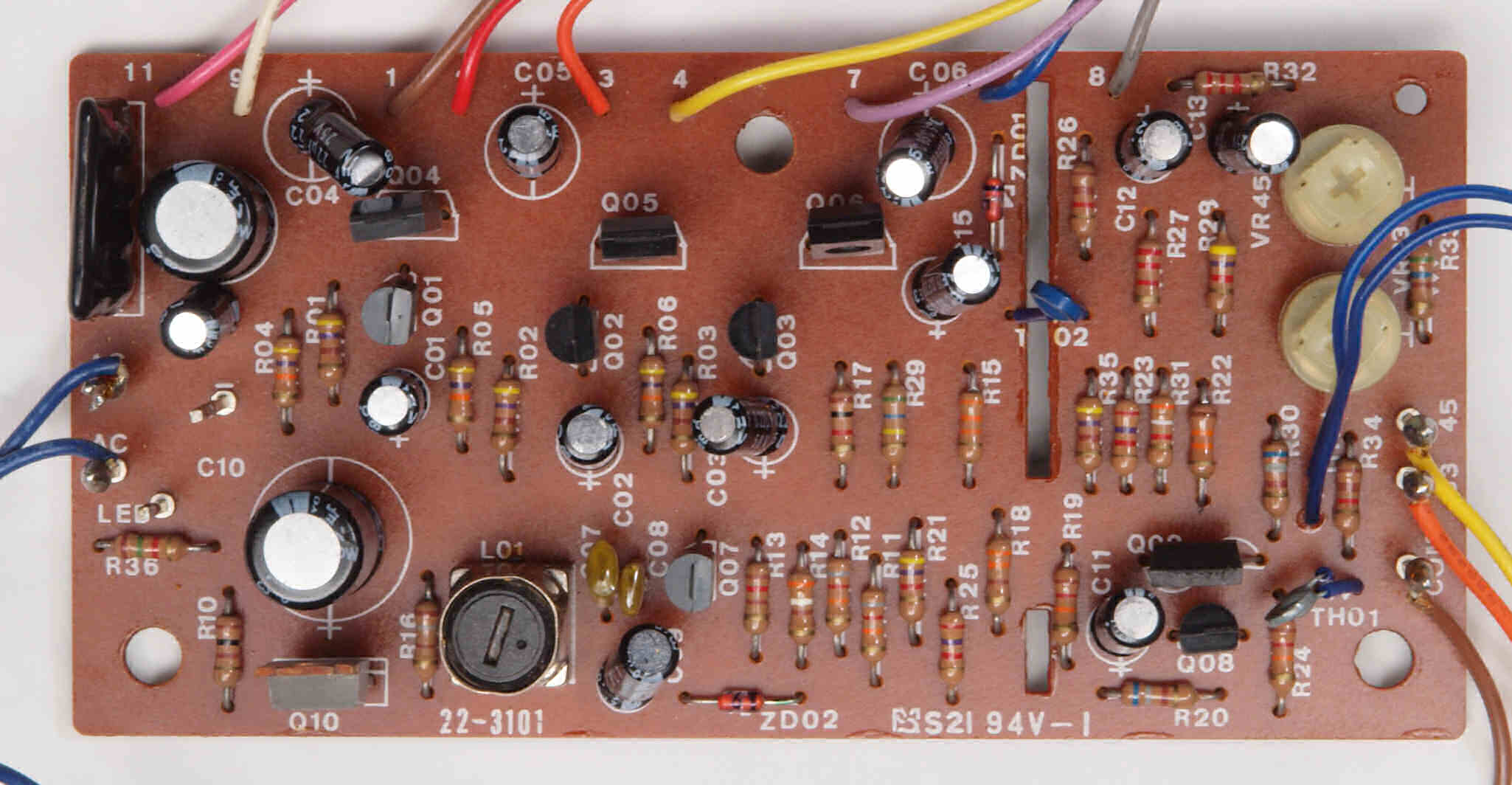

| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理前 モーター部コントロール基板。 |
 |

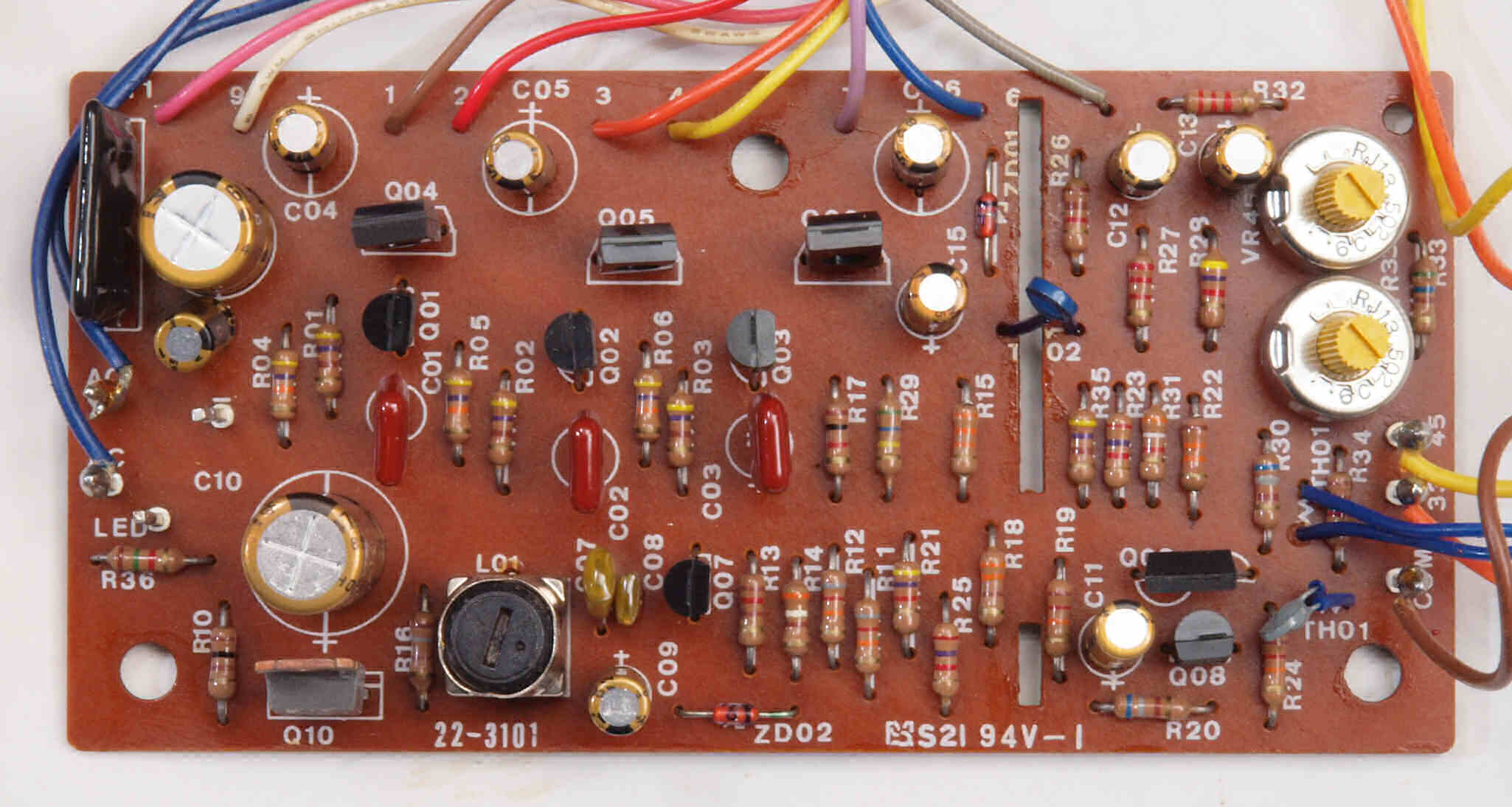

| Ｃ１２ ．修理後 モーター部コントロール基板。 半固定ＶＲ２個、電解コンデンサー１４個、交換。 |
 |
| Ｃ１３． 修理前 モーター部コントロール基板裏 |
 |

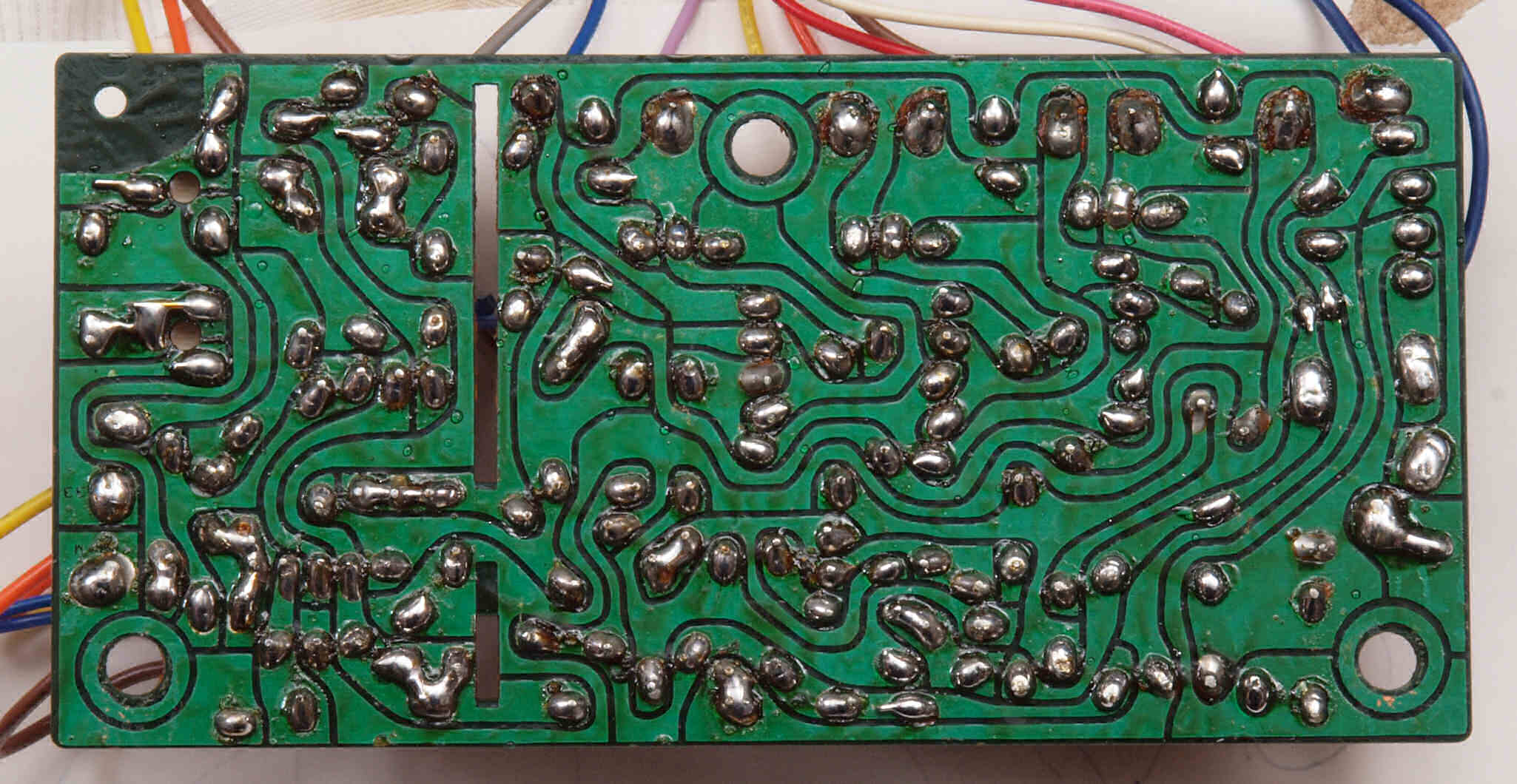

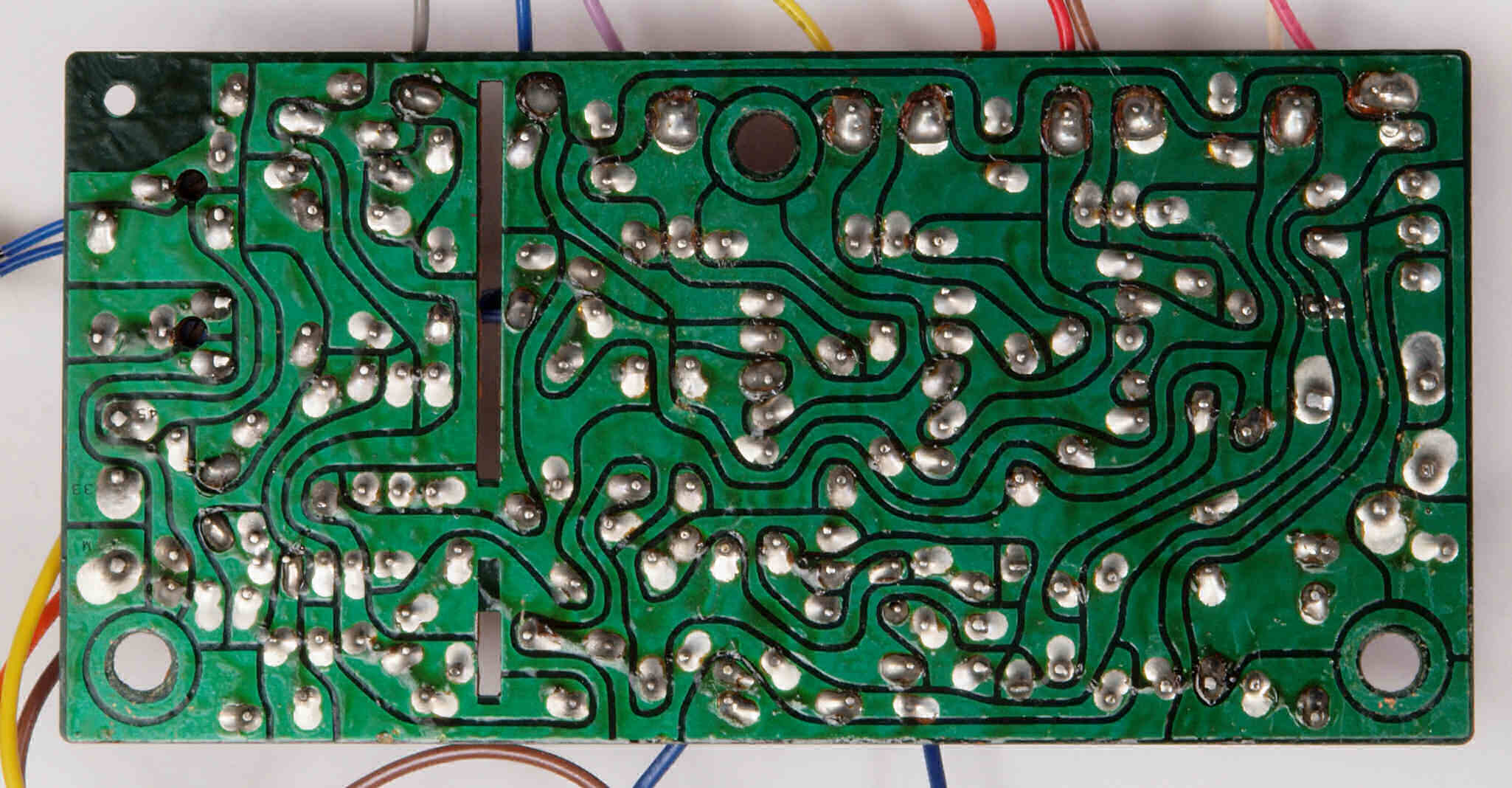

| Ｃ１４． 修理（半田補正）後 モーター部コントロール基板裏 |
 |

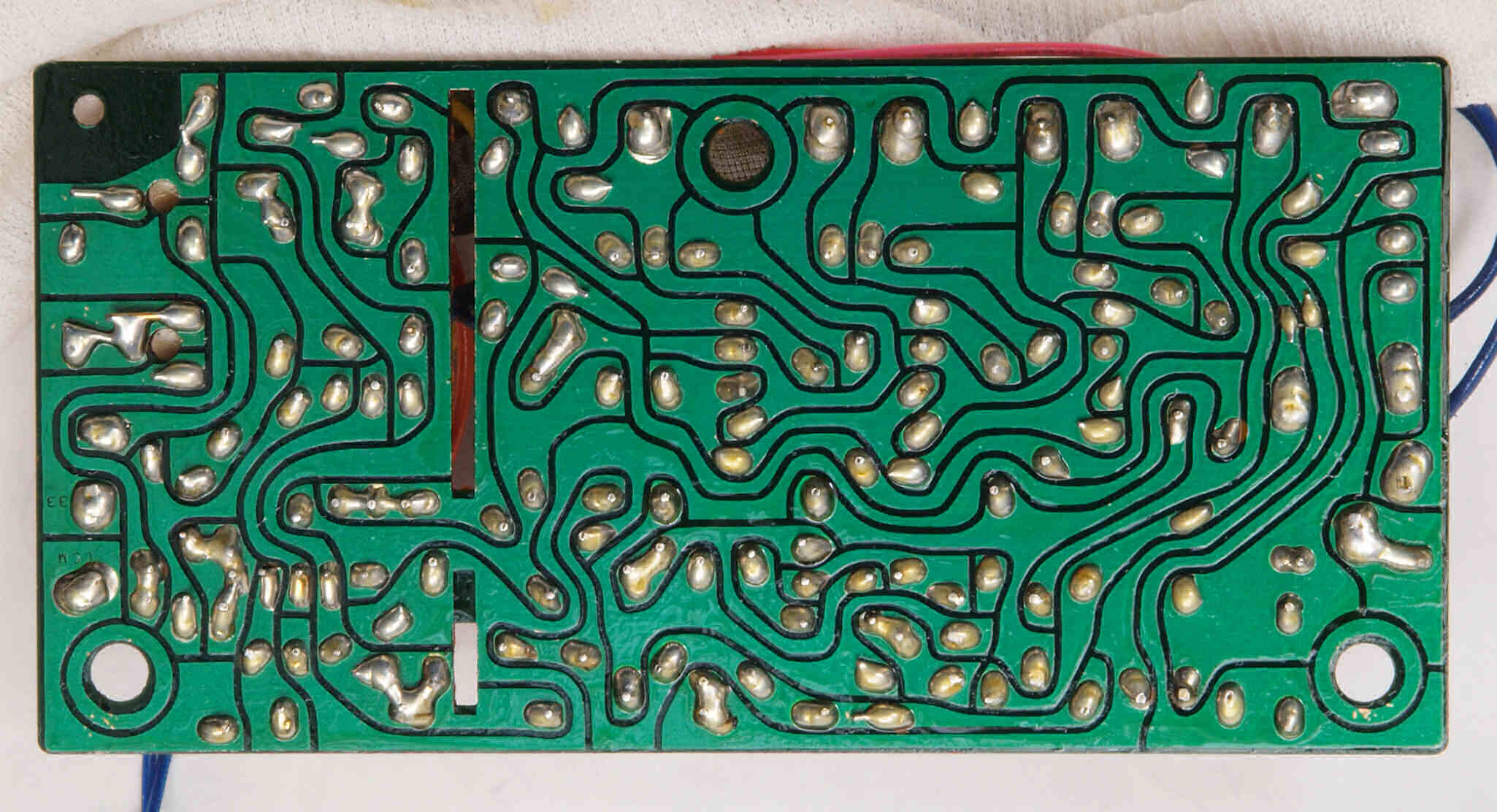

| Ｃ１５． 完成モーター部コントロール基板裏、余分なフラックスを落として、コート液を塗る。 |
 |

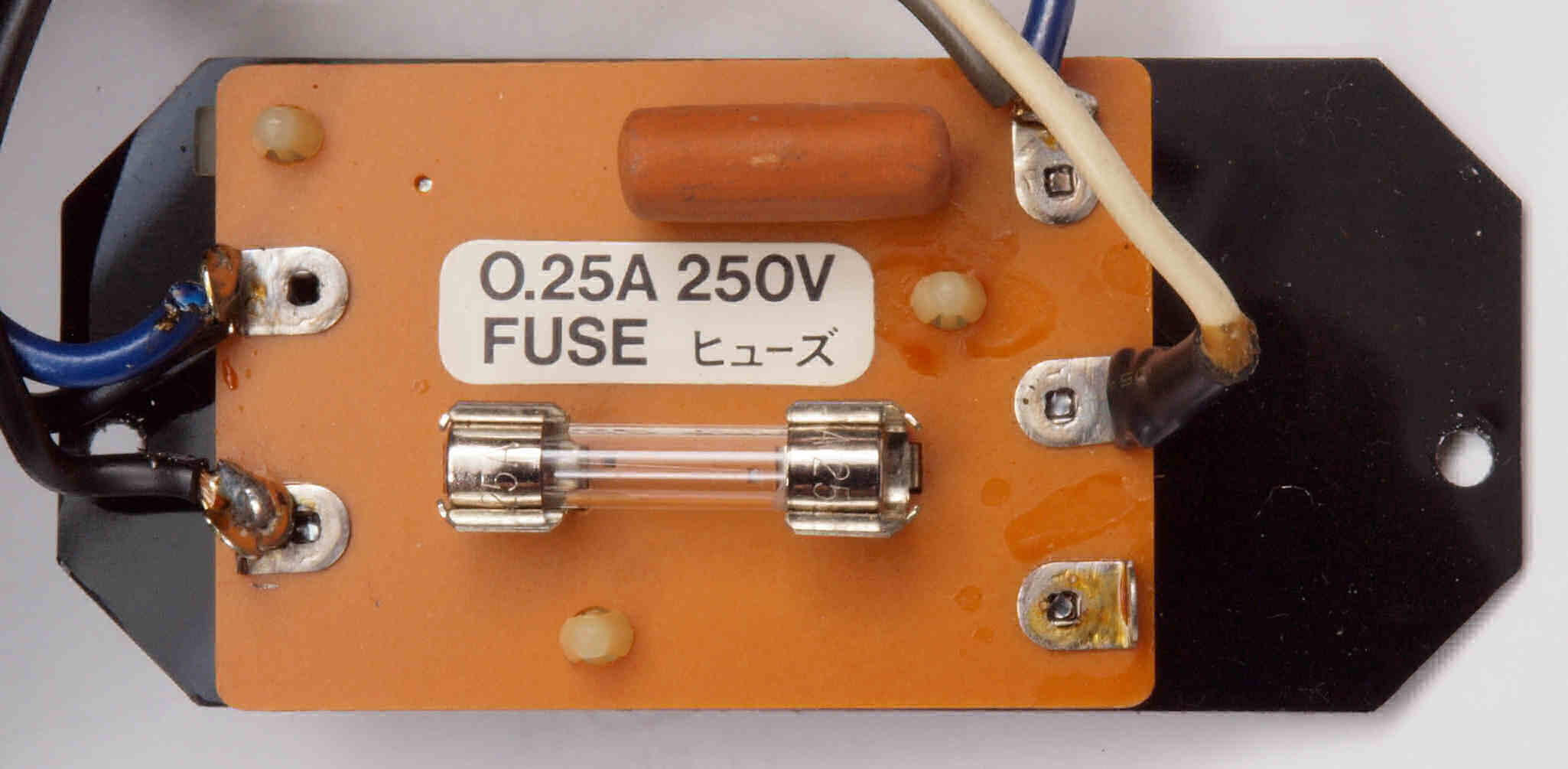

| Ｃ２１． 修理前 ヒューズ基板 |
 |
| Ｃ２２． 修理前 ヒューズ基板裏 |
 |
| Ｃ２３． 修理（半田補正）後 ヒューズ基板裏 |
 |

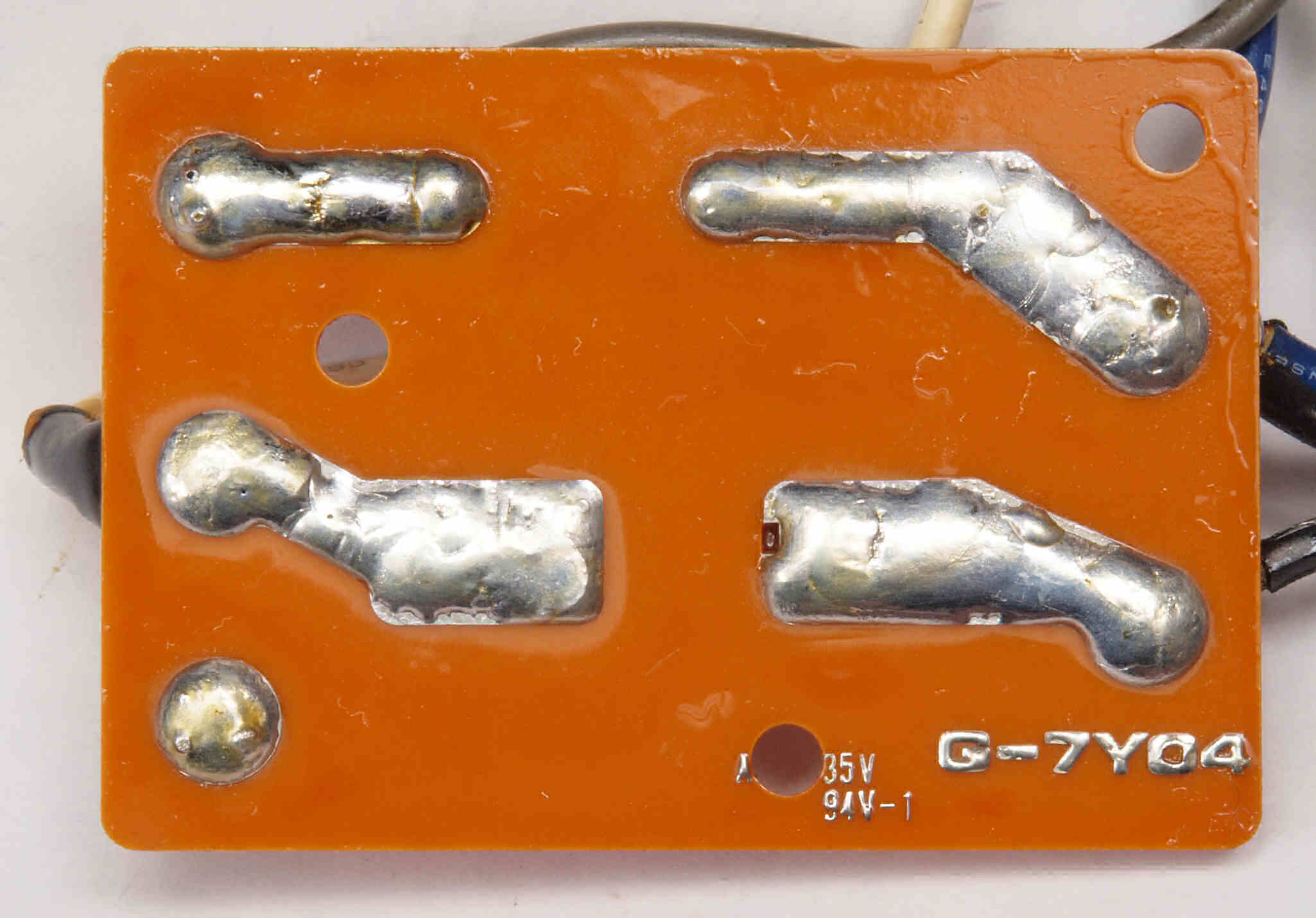

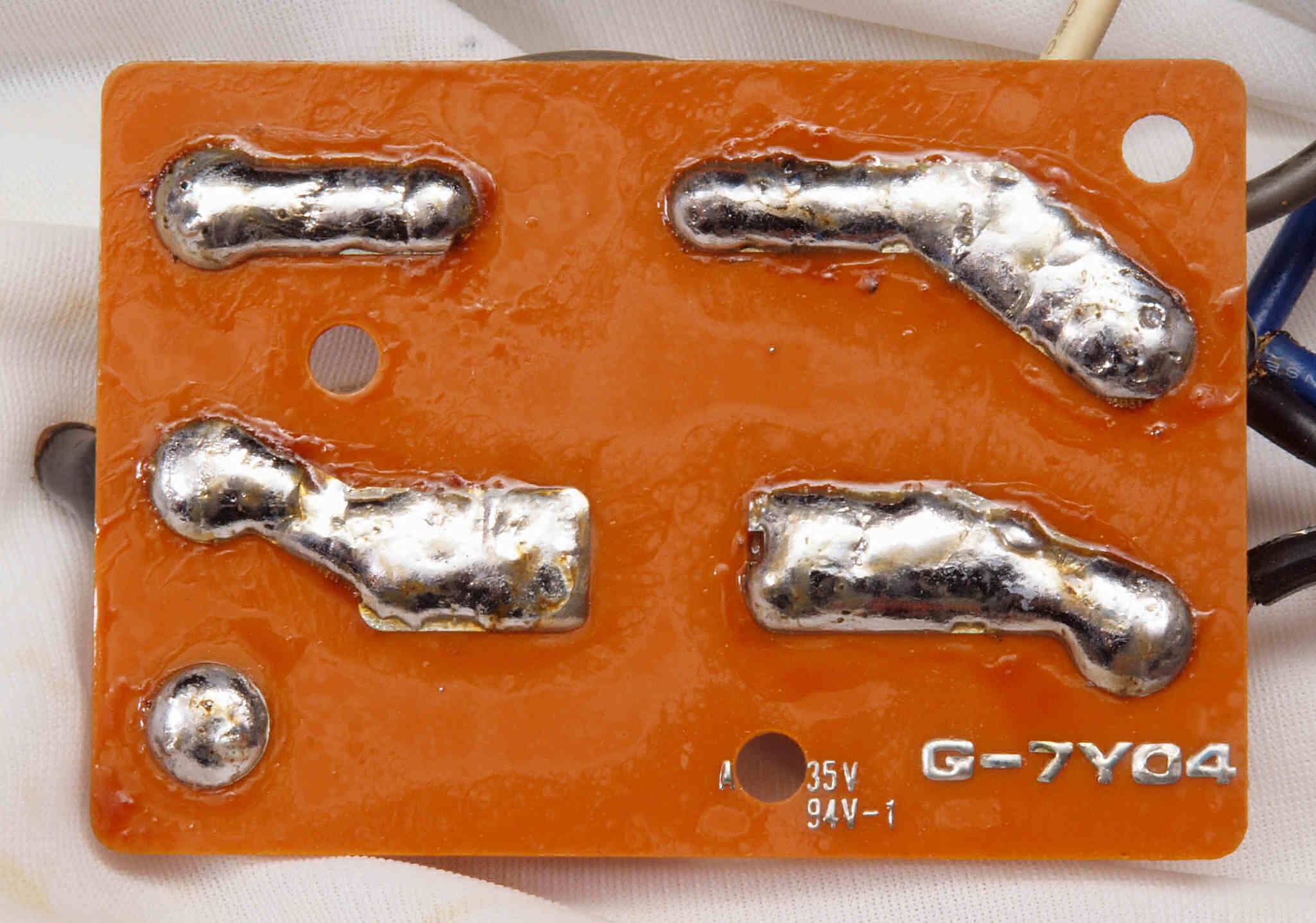

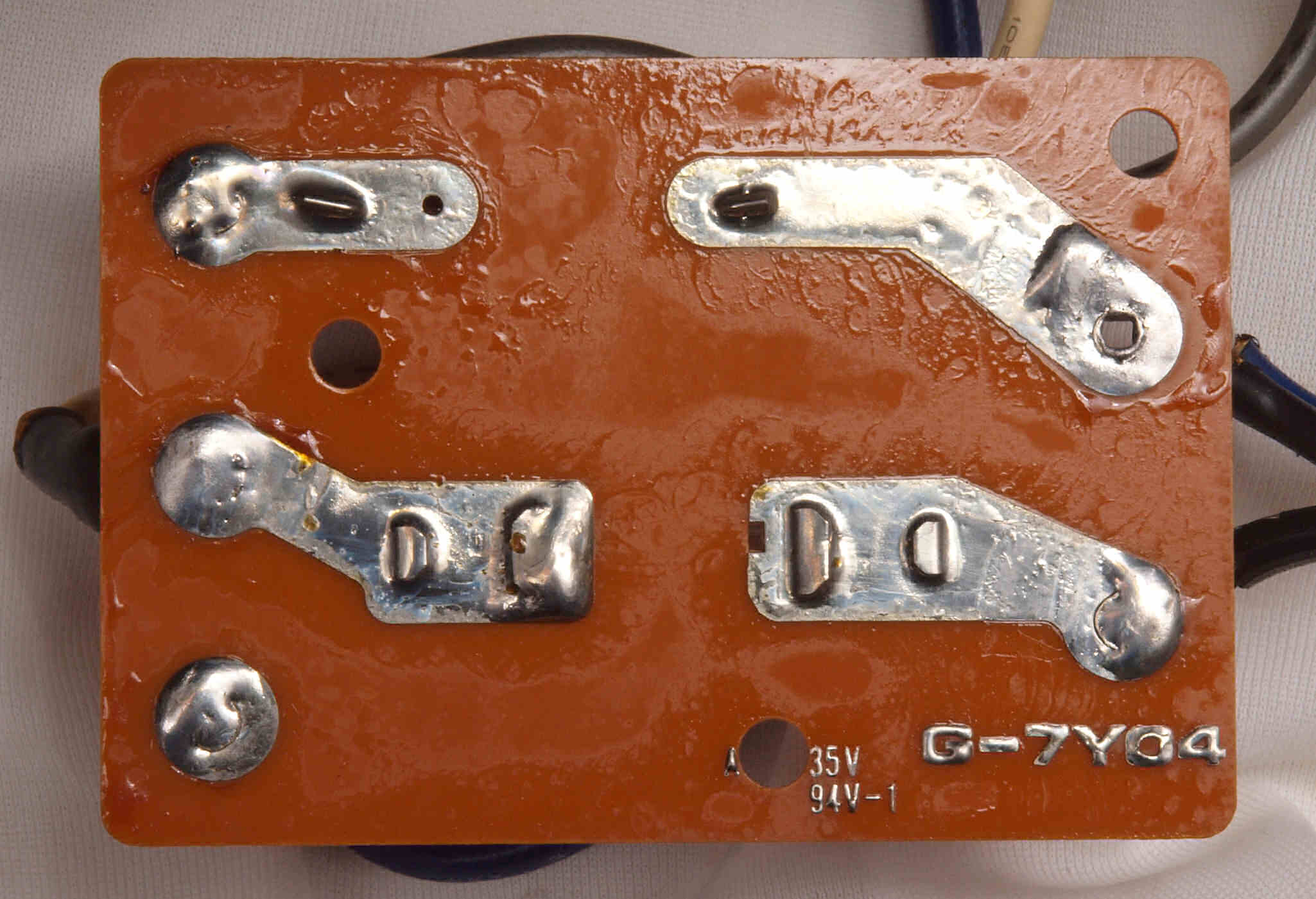

| Ｃ２３． 完成ヒューズ基板裏 余分なフラックスを落として、コート液を塗る。 |
 |
| Ｃ３１． 修理前 操作ＳＷ・ＶＲ |
 |

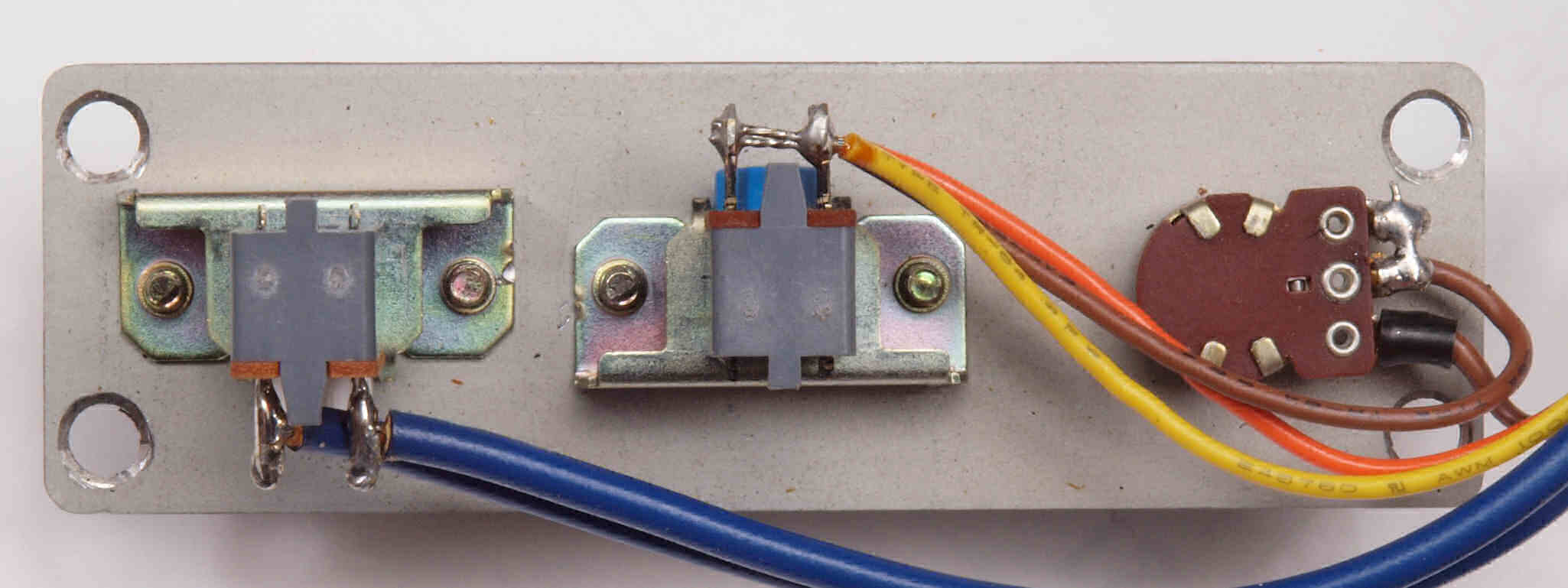

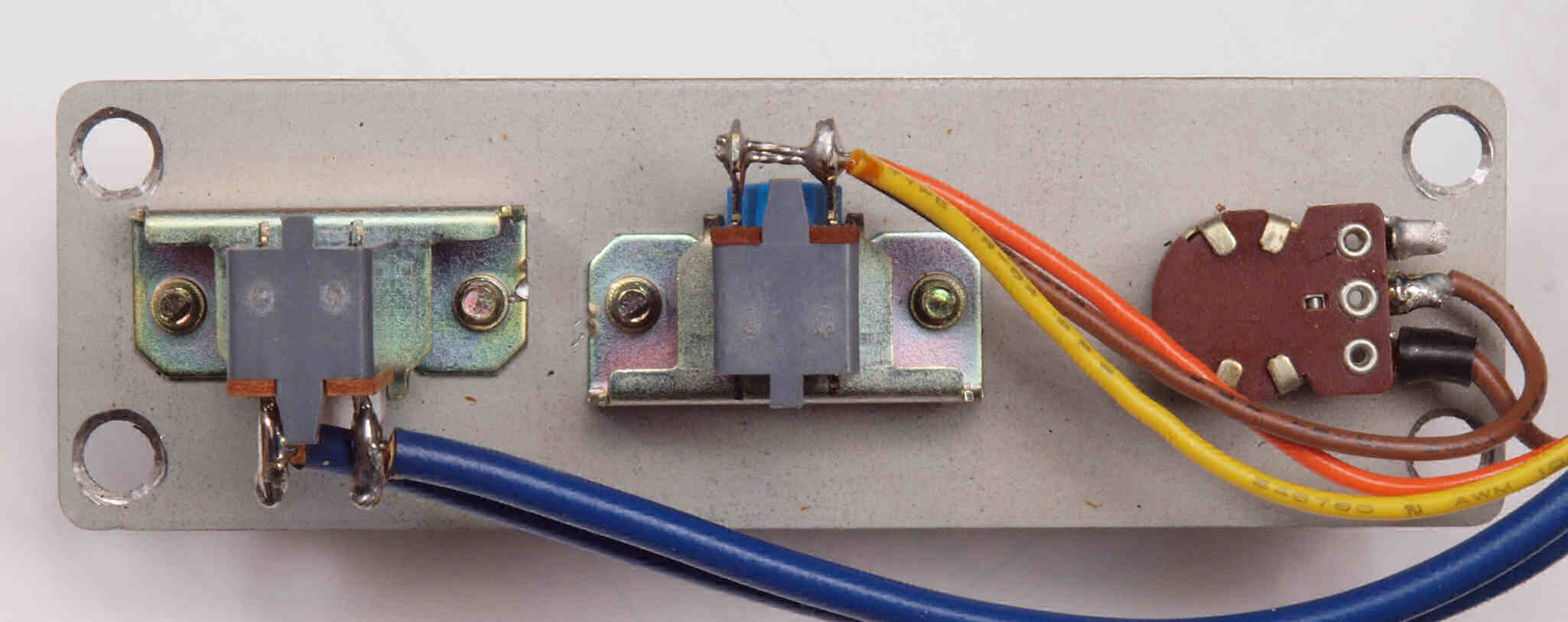

| Ｃ３２． 修理後 操作ＳＷ・ＶＲ。 ボリューム端子接続。 |
 |

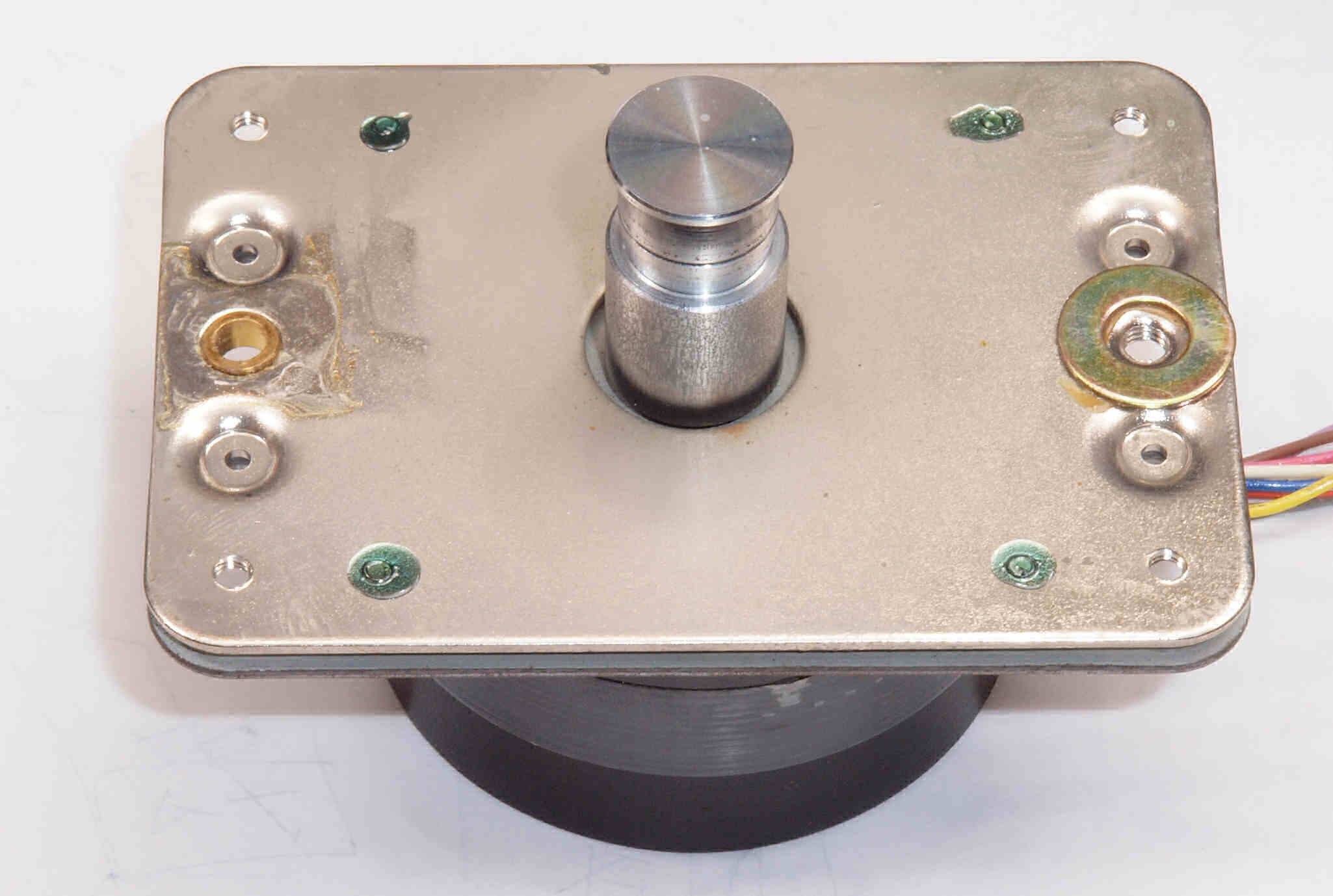

| Ｃ４１． 修理中 モータ取り出す。 |
 |
| Ｃ４２． 修理中 モータ取り出す、下から見る。 |
 |

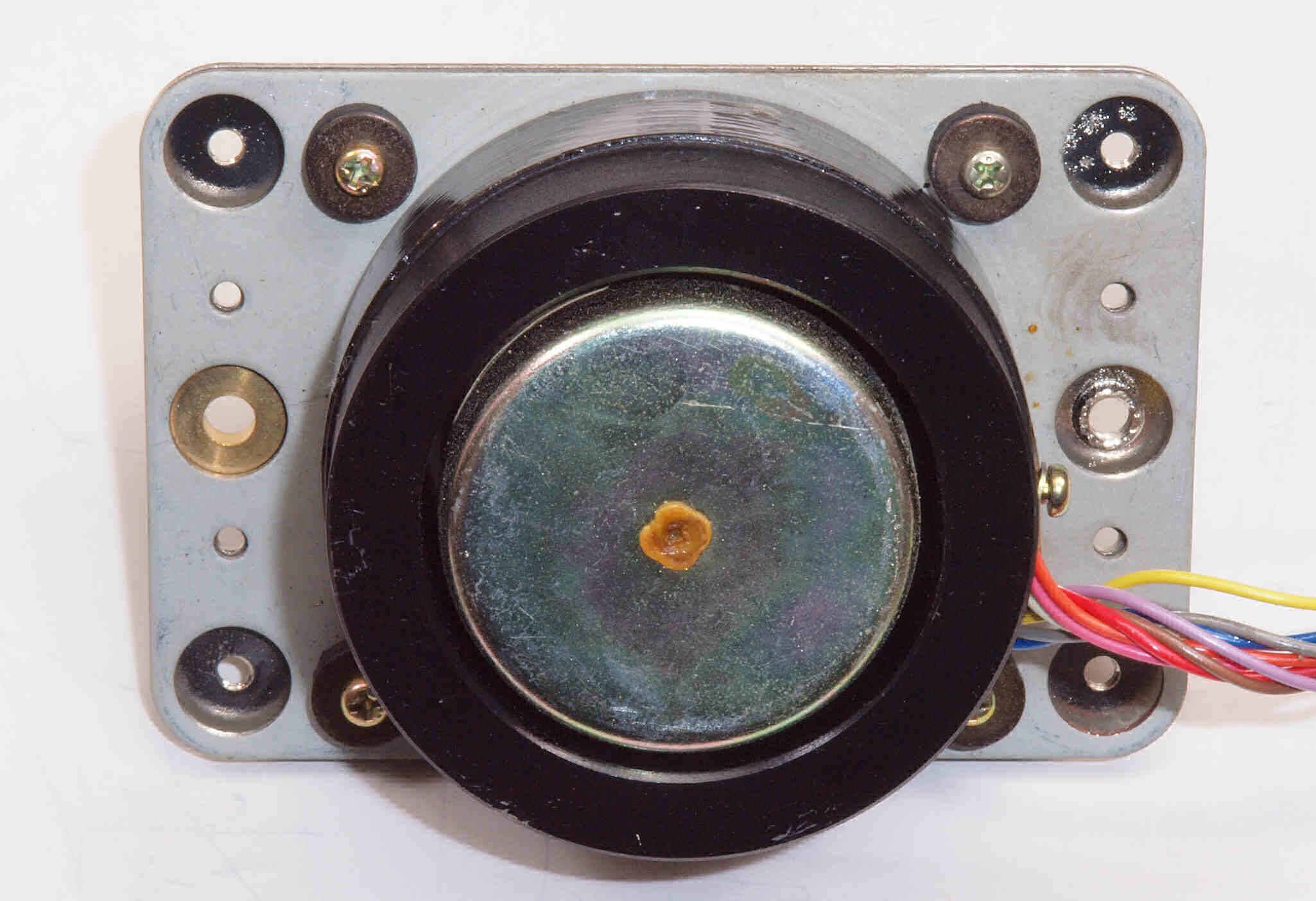

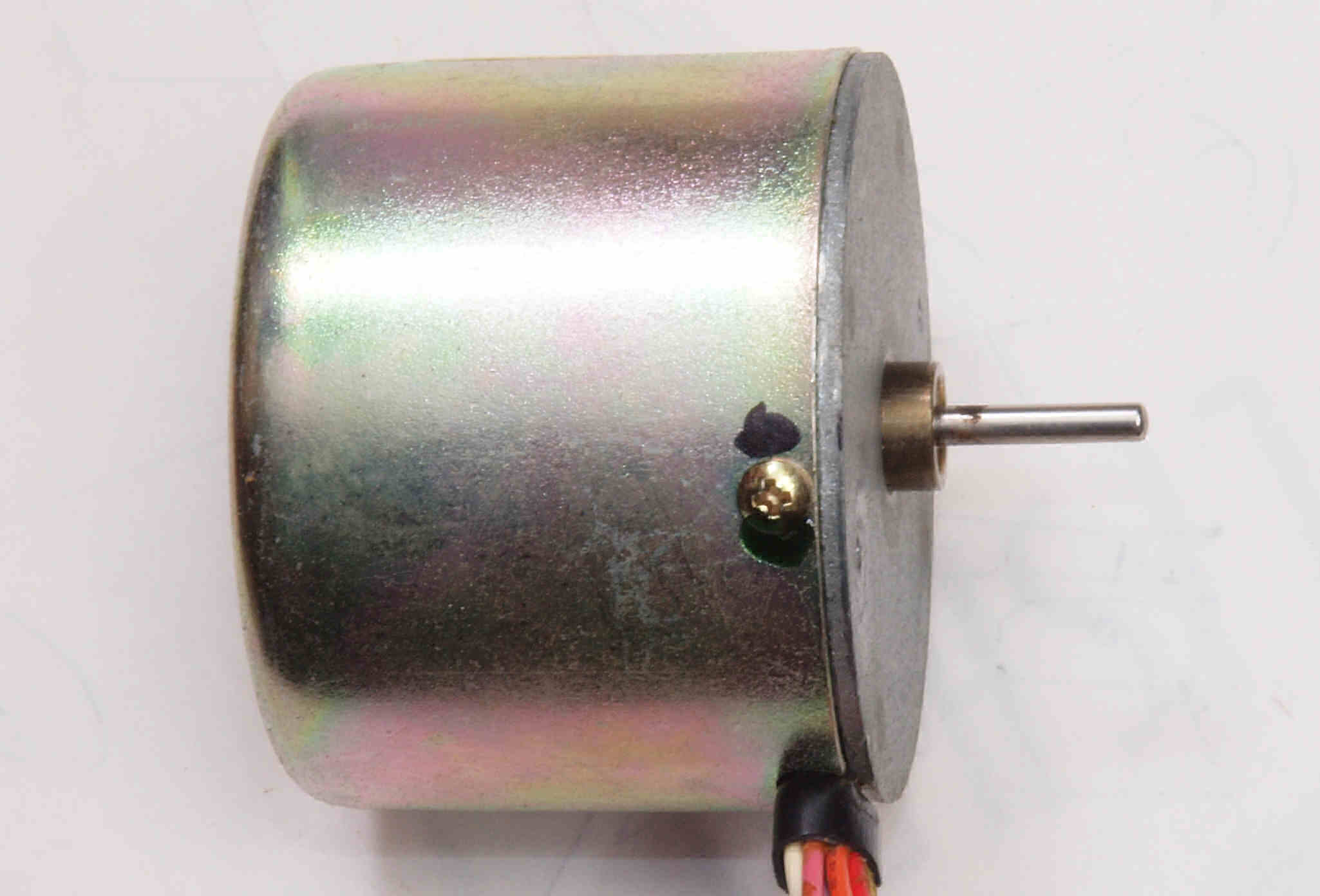

| Ｃ４３． 修理中 磁気遮蔽リングからモータ取り出す。 |
 |
| Ｃ４４． 修理中 モーター分解・整備・給油。 |
 |

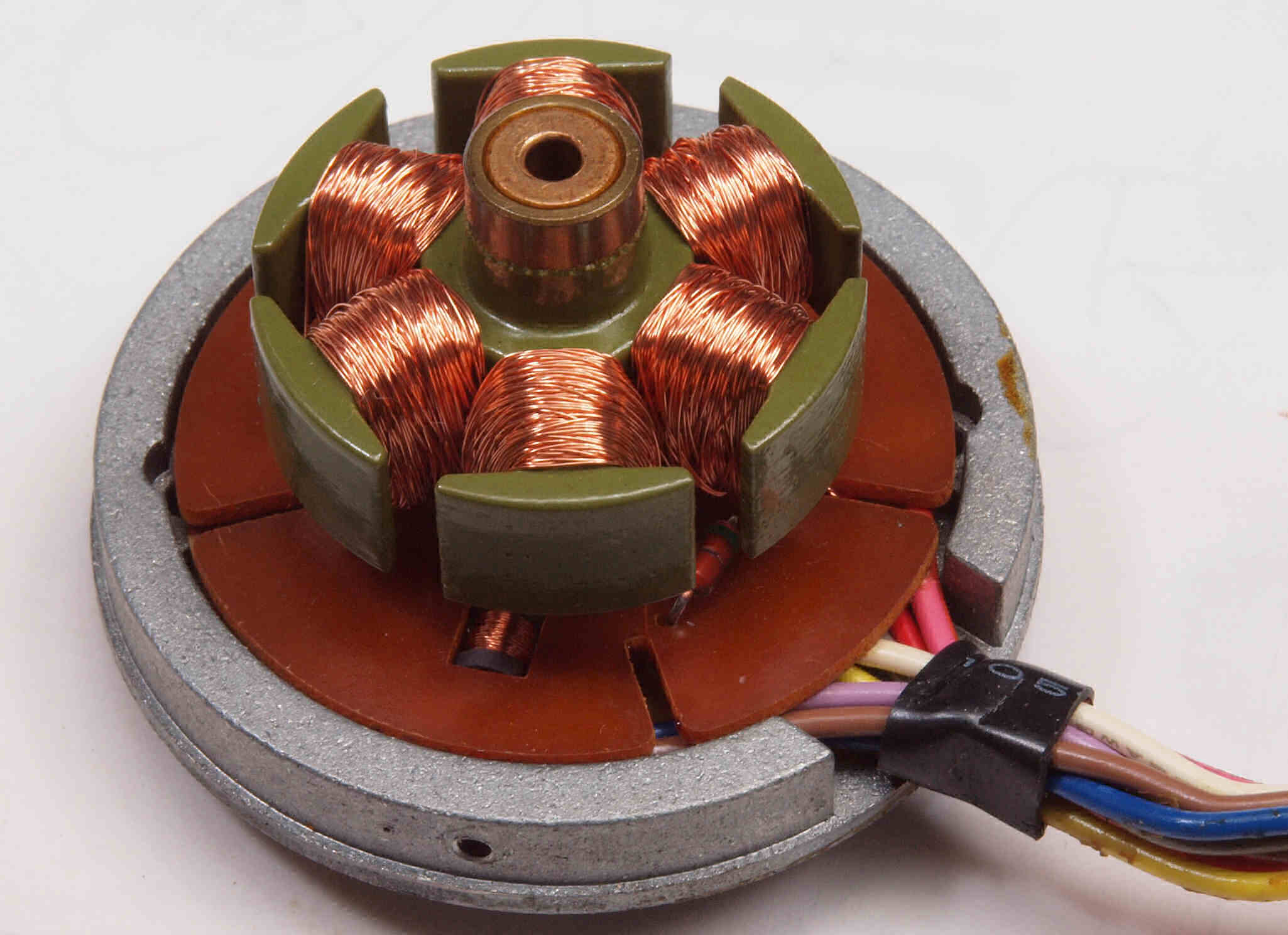

| Ｃ４５． 修理中 モーター固定子。 |
 |

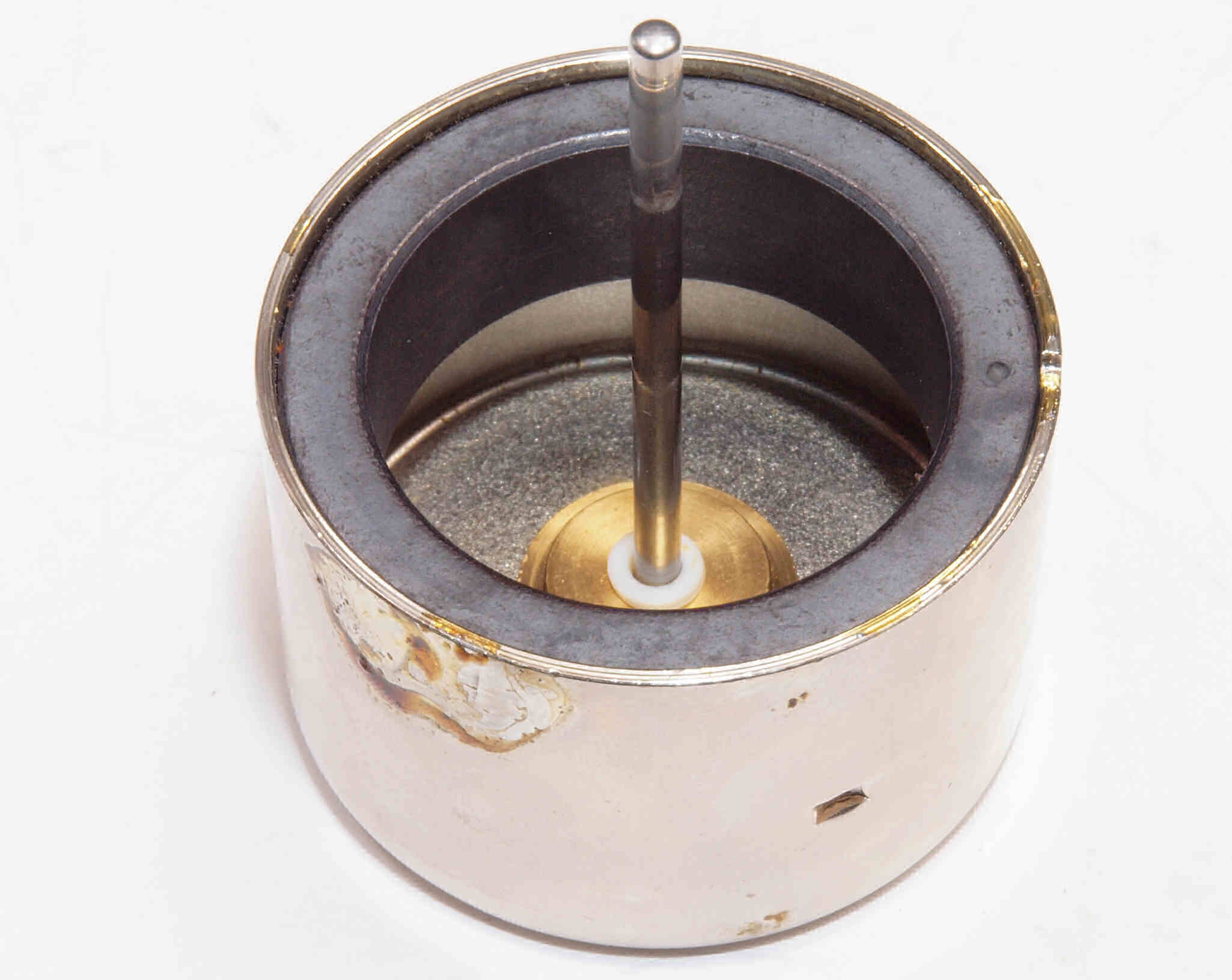

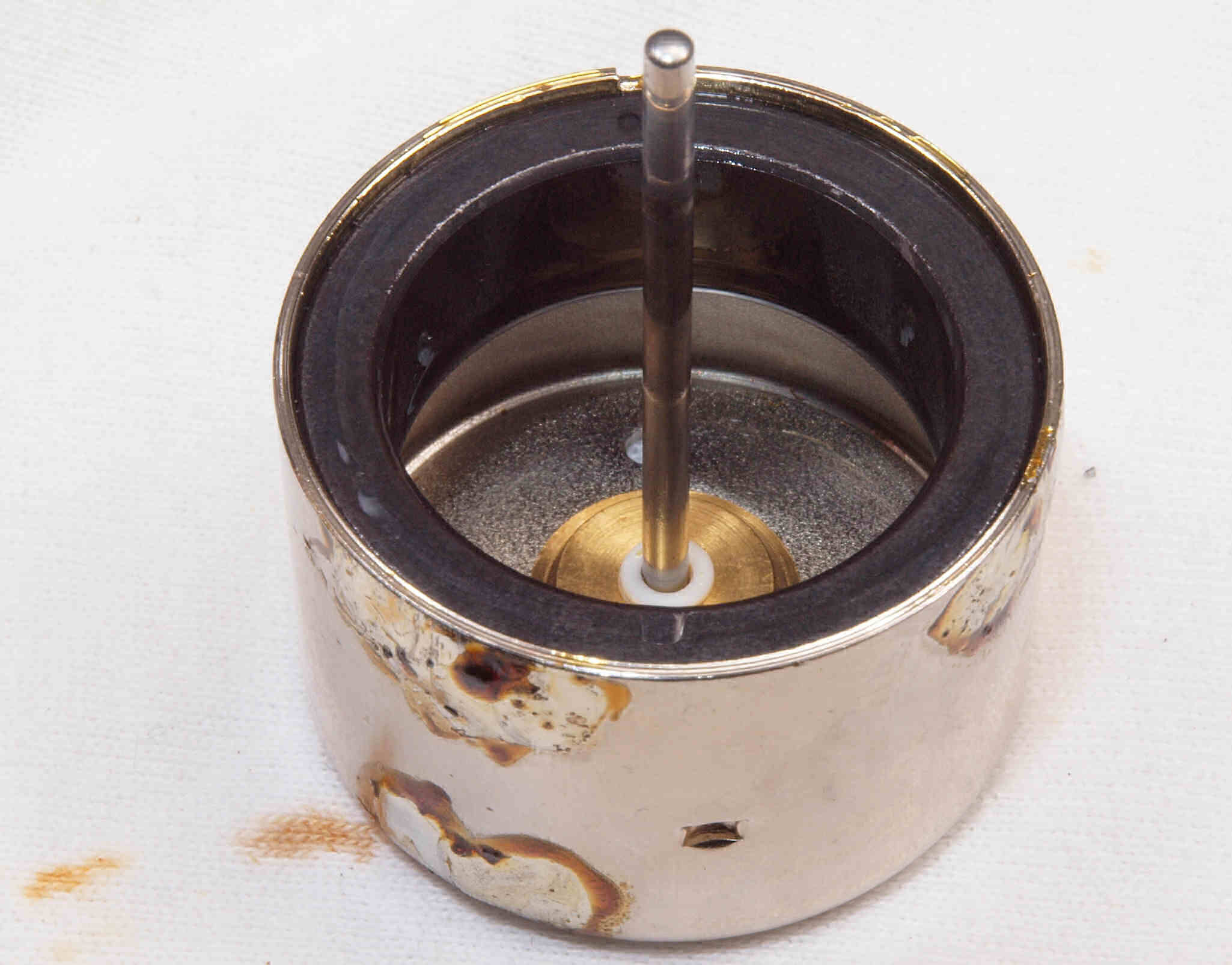

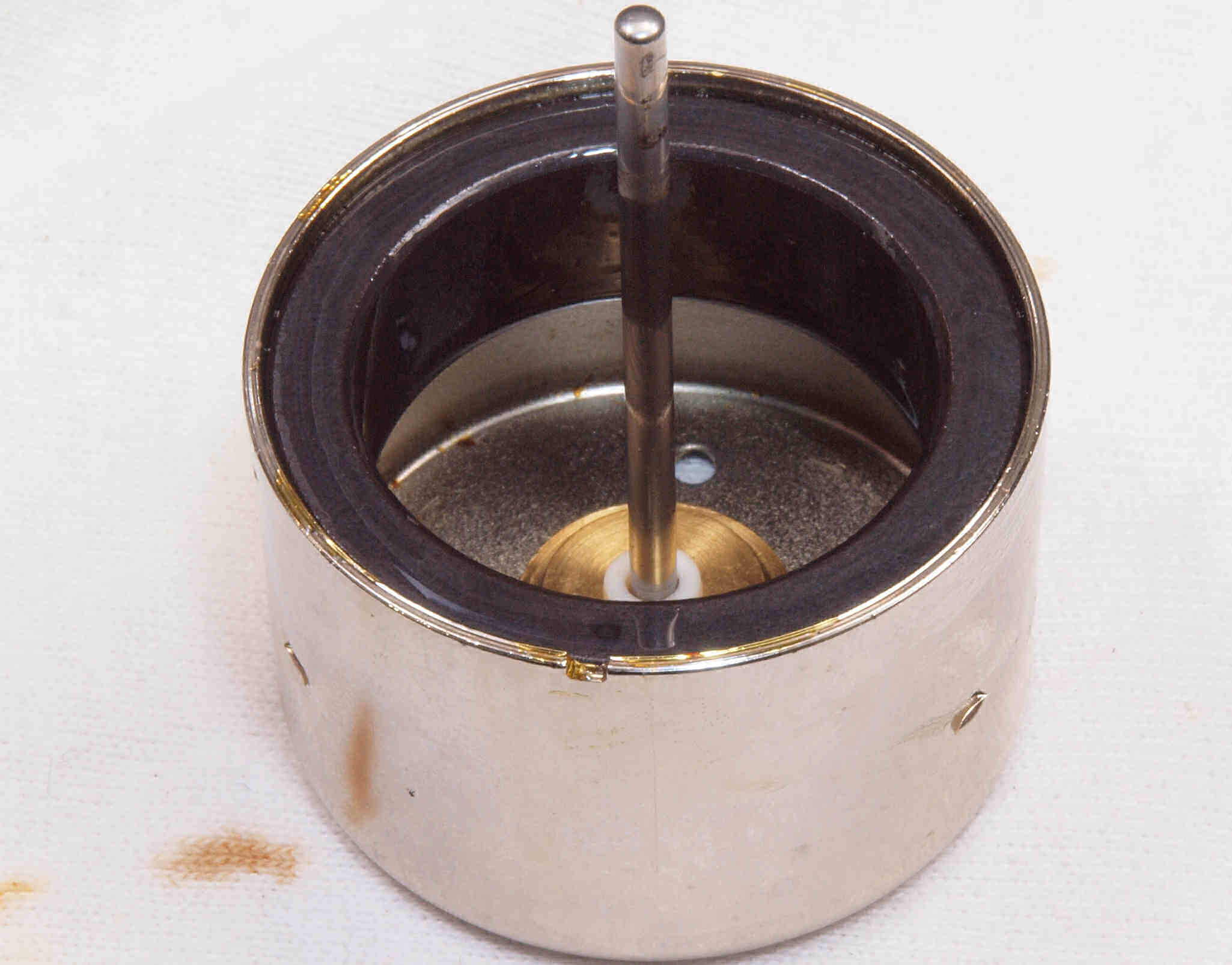

| Ｃ４６． 修理前 モーターアウターロータ。 |
 |

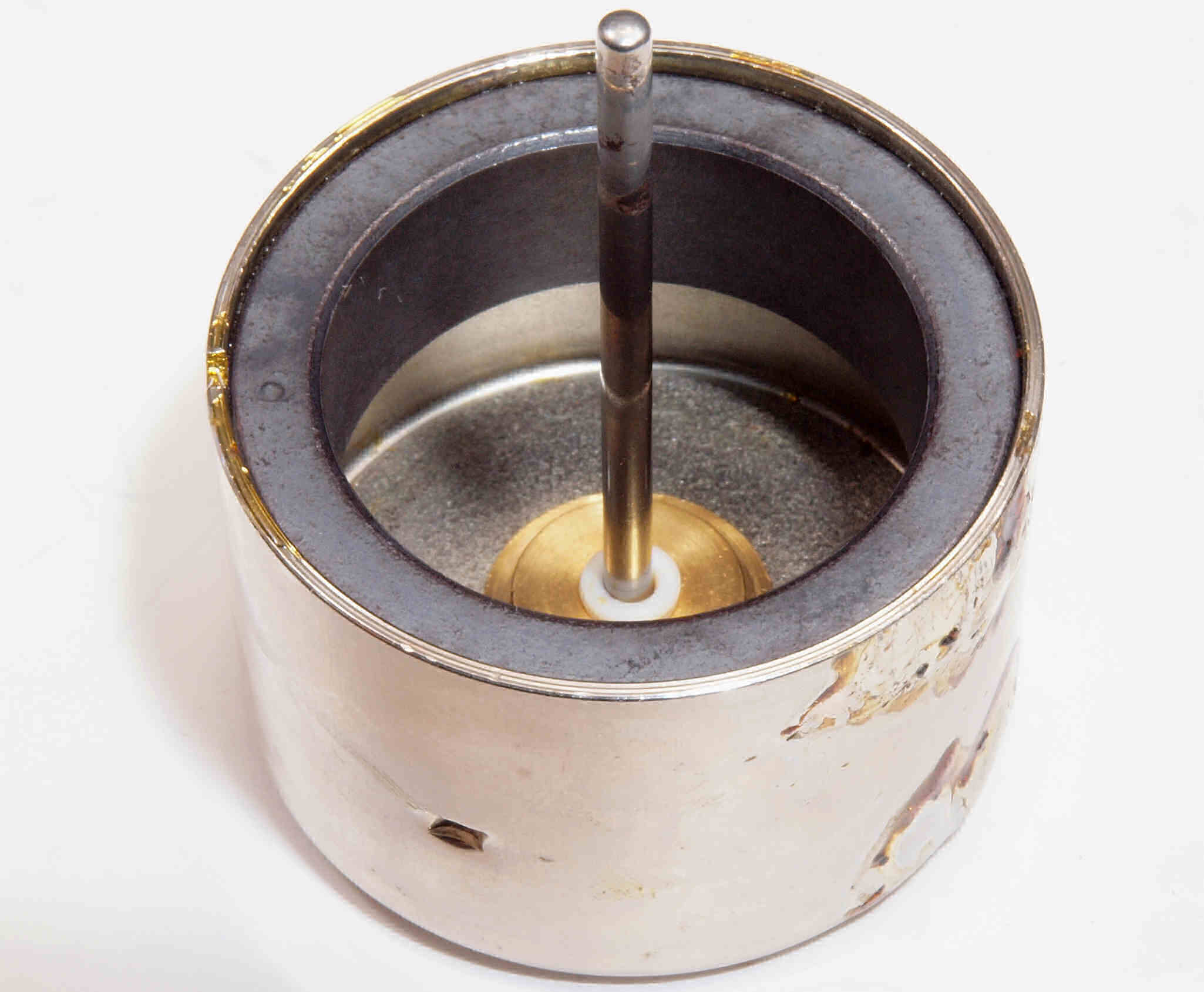

| Ｃ４７． 修理後 モーターアウターロータ。 錆止めにＣＲＣを塗る。 |
 |
| Ｃ４８． 修理中 モーターアウターロータ、反対側。 |
 |
| Ｃ４９． 修理後 モーターアウターロータ、反対側。 錆止めにＣＲＣを塗る。 |
 |

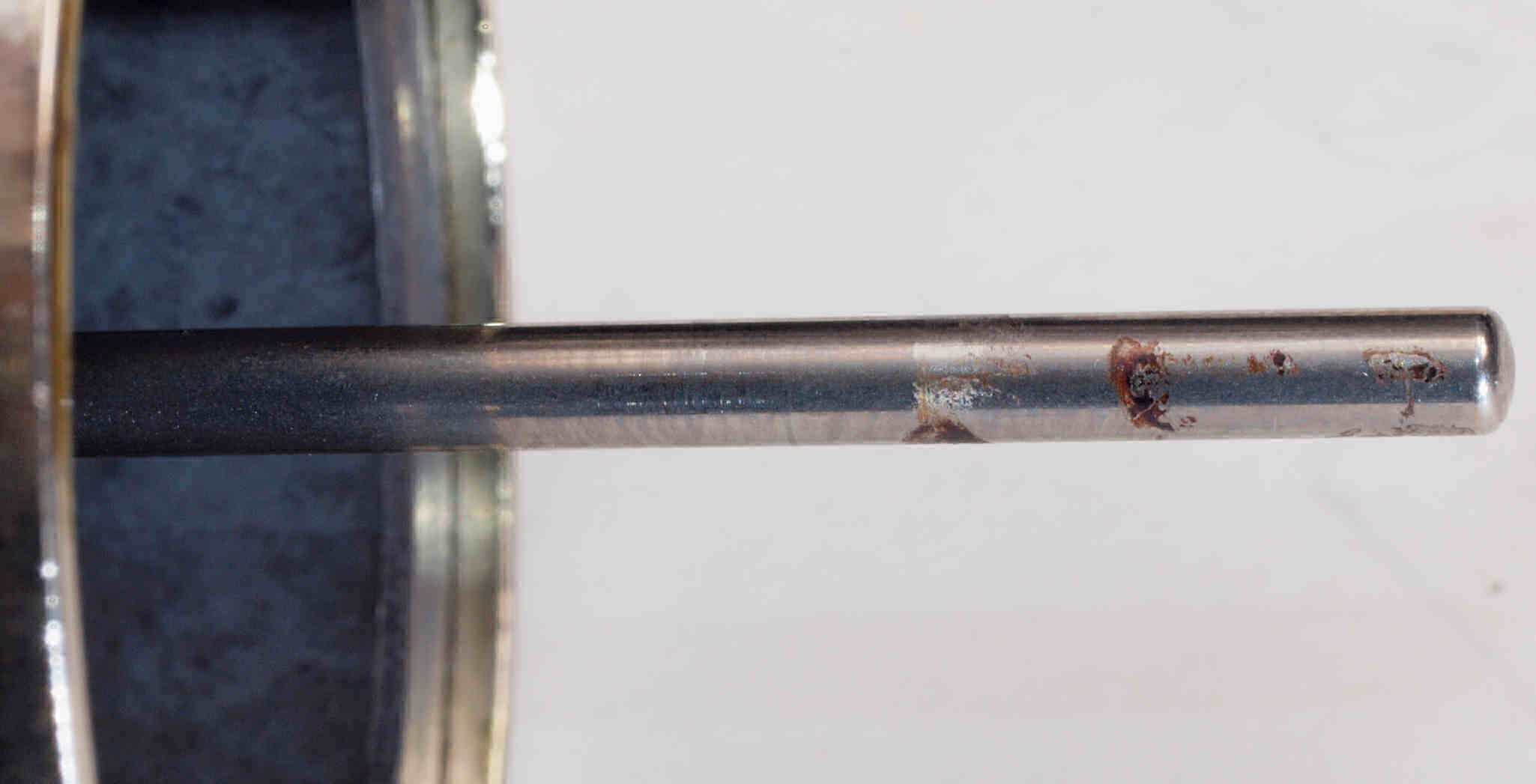

| Ｃ５１． 修理中 モーター軸 |
 |

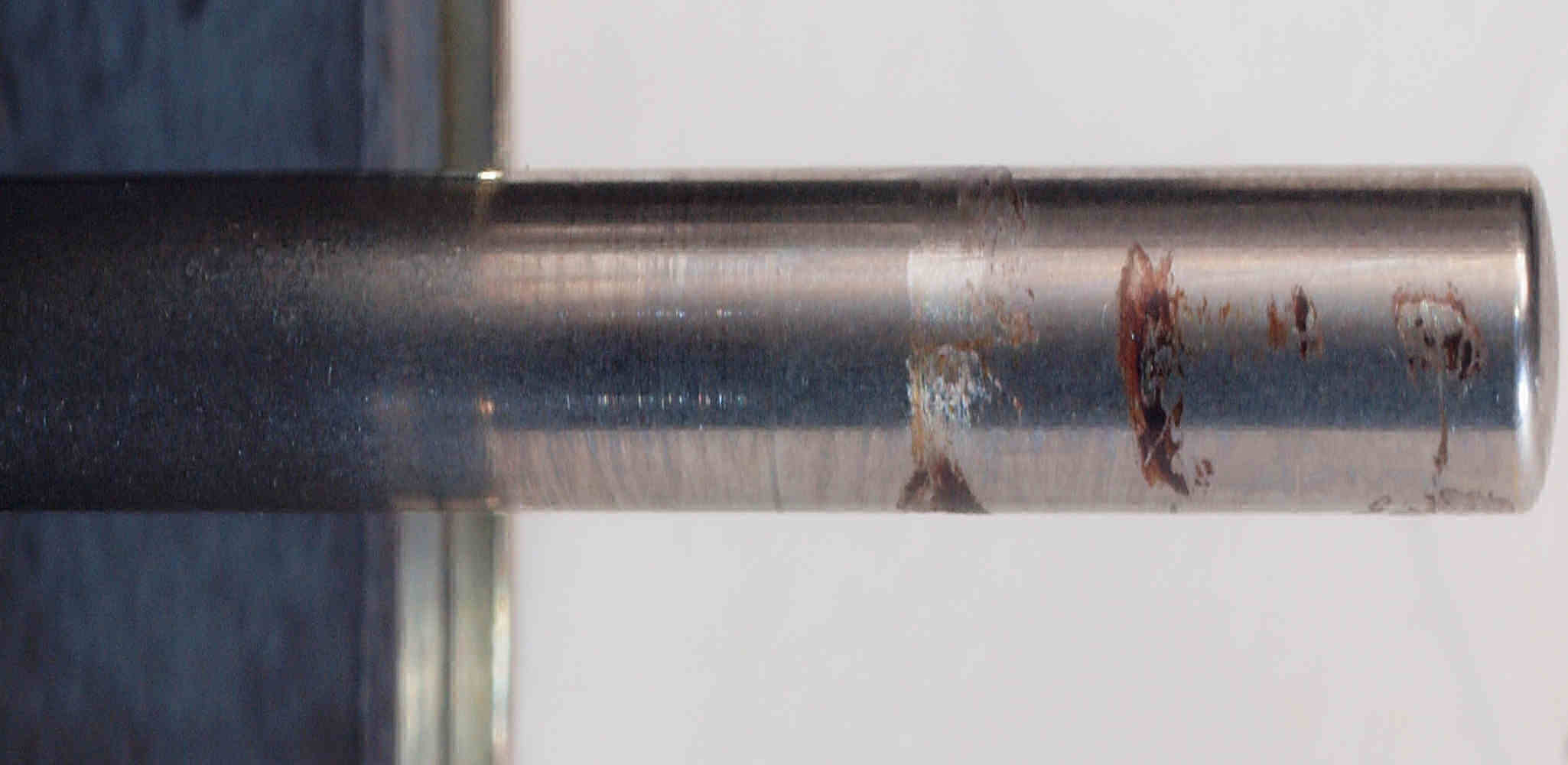

| Ｃ５２． 修理中 モーター軸拡大。 縦横比変更。 |
 |
| Ｃ６． 交換部品、ＲP−１１１０． ２４台目も一緒。 |
 |
| Ｃ７１． 修理前 下から見る |
|

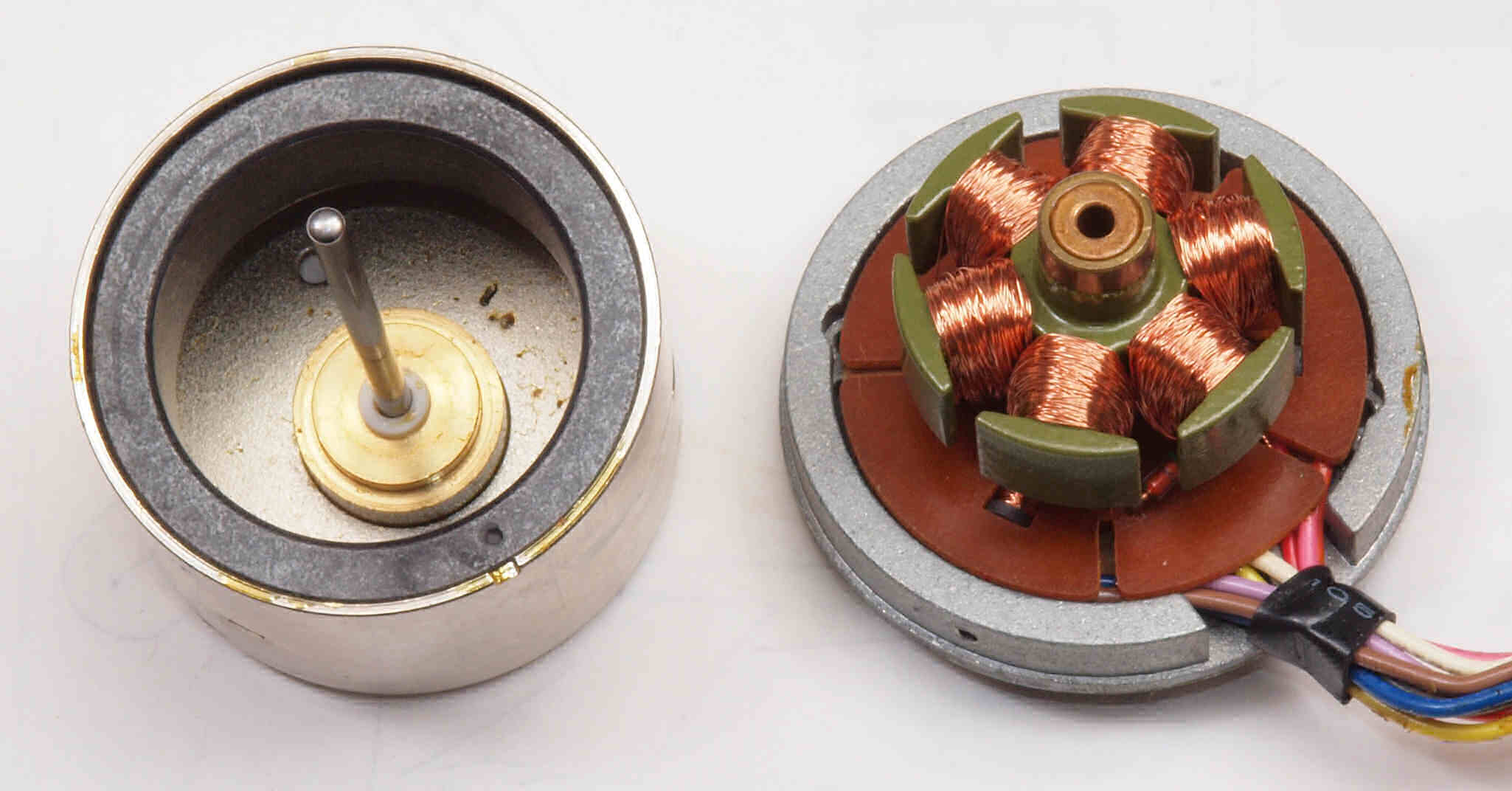

| Ｃ７２． 修理後 下から見る |
 |
| Ｅ． 測定・調整。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０． ６０Ｈｚで測定・調整中。 |
 |
| Ｅ１． ストロボで測定、３３回転。 |
 |
| Ｅ２． ストロボで測定、４５回転。 |
 |
| Ｅ３． 完成 ２４時間エージング。右は THORENS ＴＤ１２５U |
 |
