MICRO BL 111

ＭＩＣＲＯＳＥＩＫＩ　ＢＬ－１１１．　６台目修理記録

平成２６年８月９日持込　　９月１３日完成　

Ａ．　修理前の状況

オーバホール修理依頼。

Ｂ．　原因

各部経年劣化の為、オーバホール修理。

Ｃ．　修理状況

電解コンデンサー交換。
リレー交換。
半固定ＶＲ交換。
モーターＦＧコイル修理・清掃・コート塗布。
モーターをオーバーホール（修理・清掃・給油）
スピード切り換えSW交換。
テーブル足修理。
電源ソケット交換。
インシュレーター（足）４本修理。

Ｋ．　下蓋及び本体下部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　１３個。
リレー　　　　　　　　１個。
半固定ＶＲ　　　　　　３個。
フイルムコンデンサー　　２個。
スピード切り換えSW　　　１個。
３Ｐインレットソケット　１個　FURUTECH　FI-10(R) ロジウムメッキ。

Ｅ．　調整・測定

Ｆ．　修理費　　７４，０００円　　「オーバーホール修理」

Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

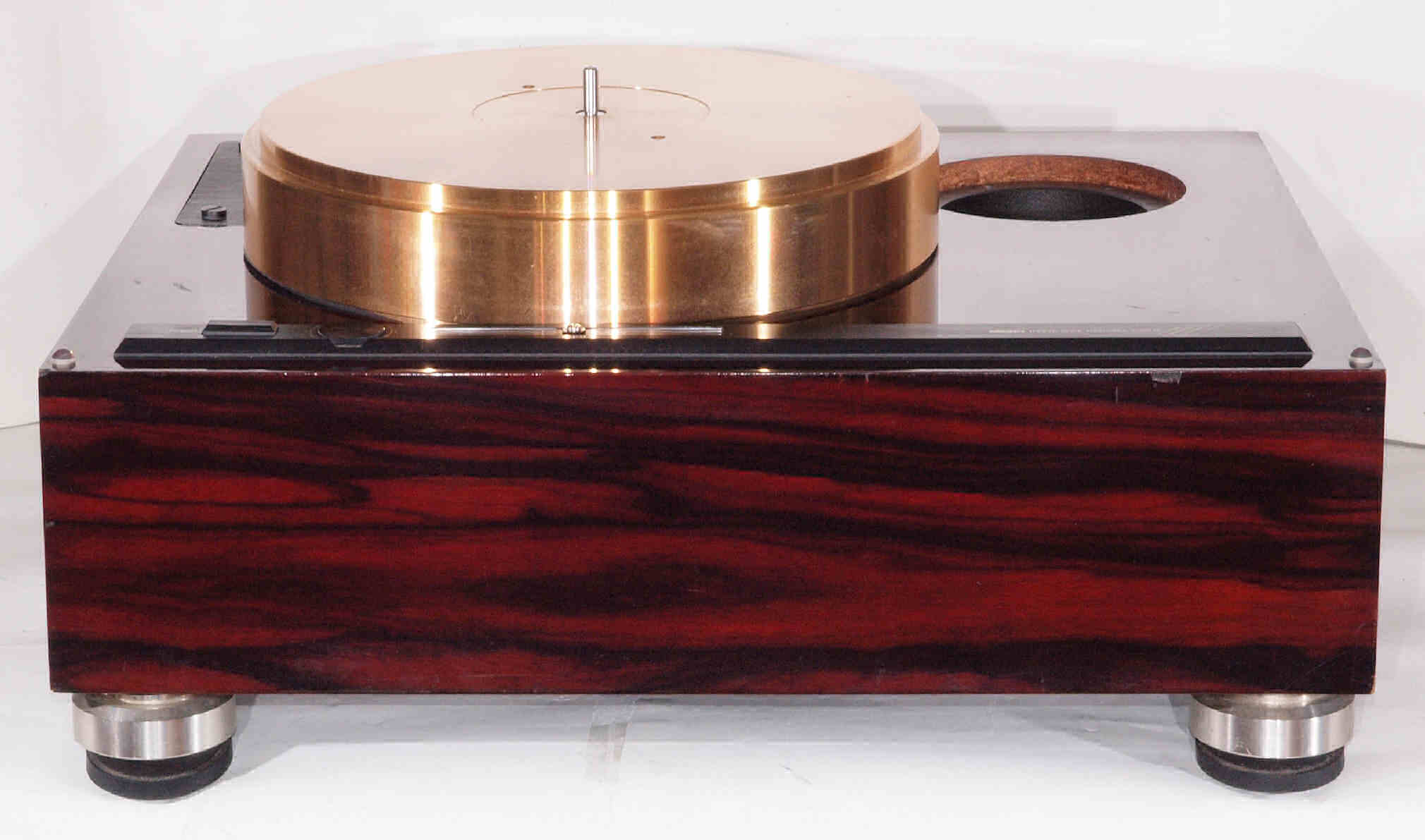

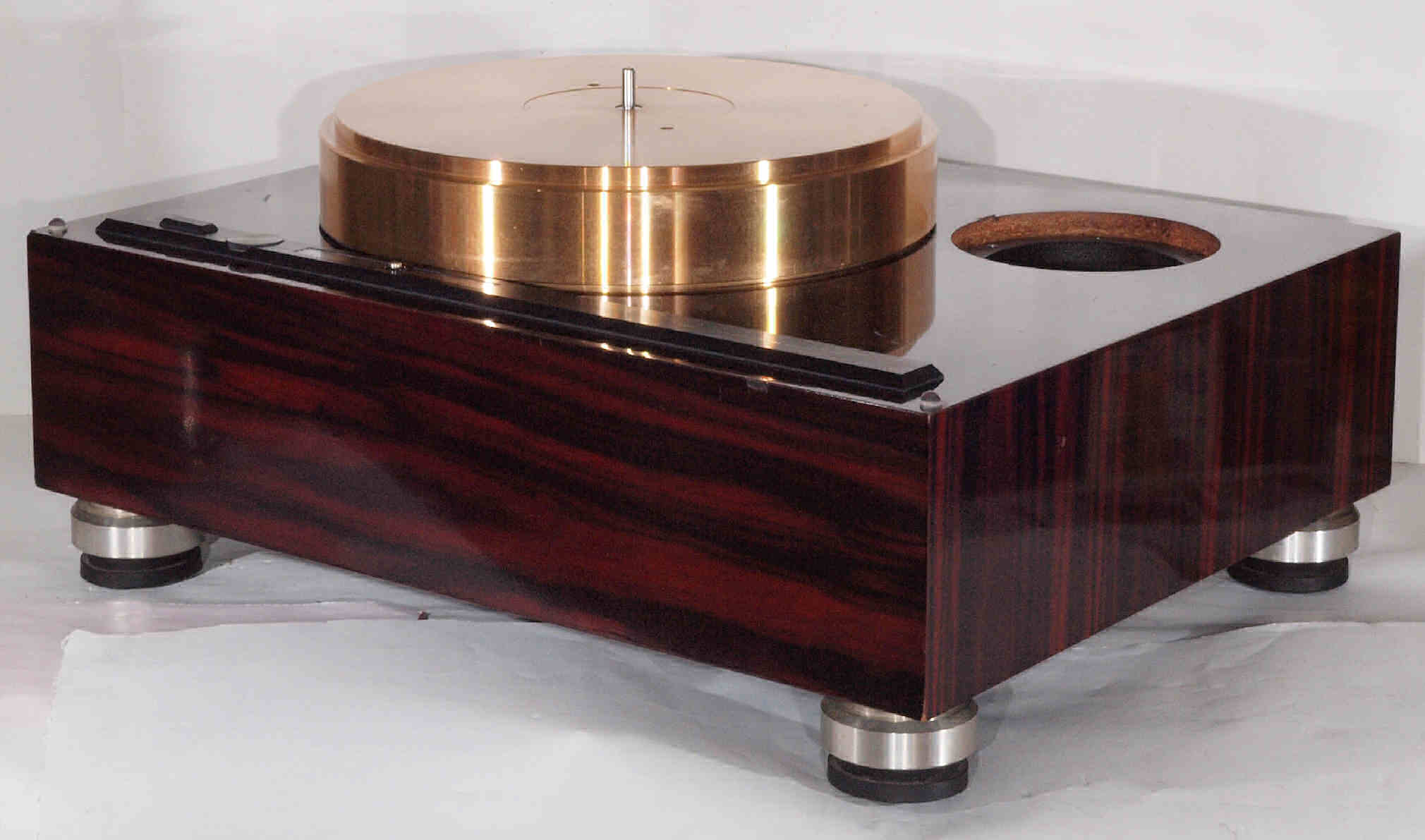

Ａ１１．　点検中　前から見る。　

Ａ１２．　点検中　前右から見る。

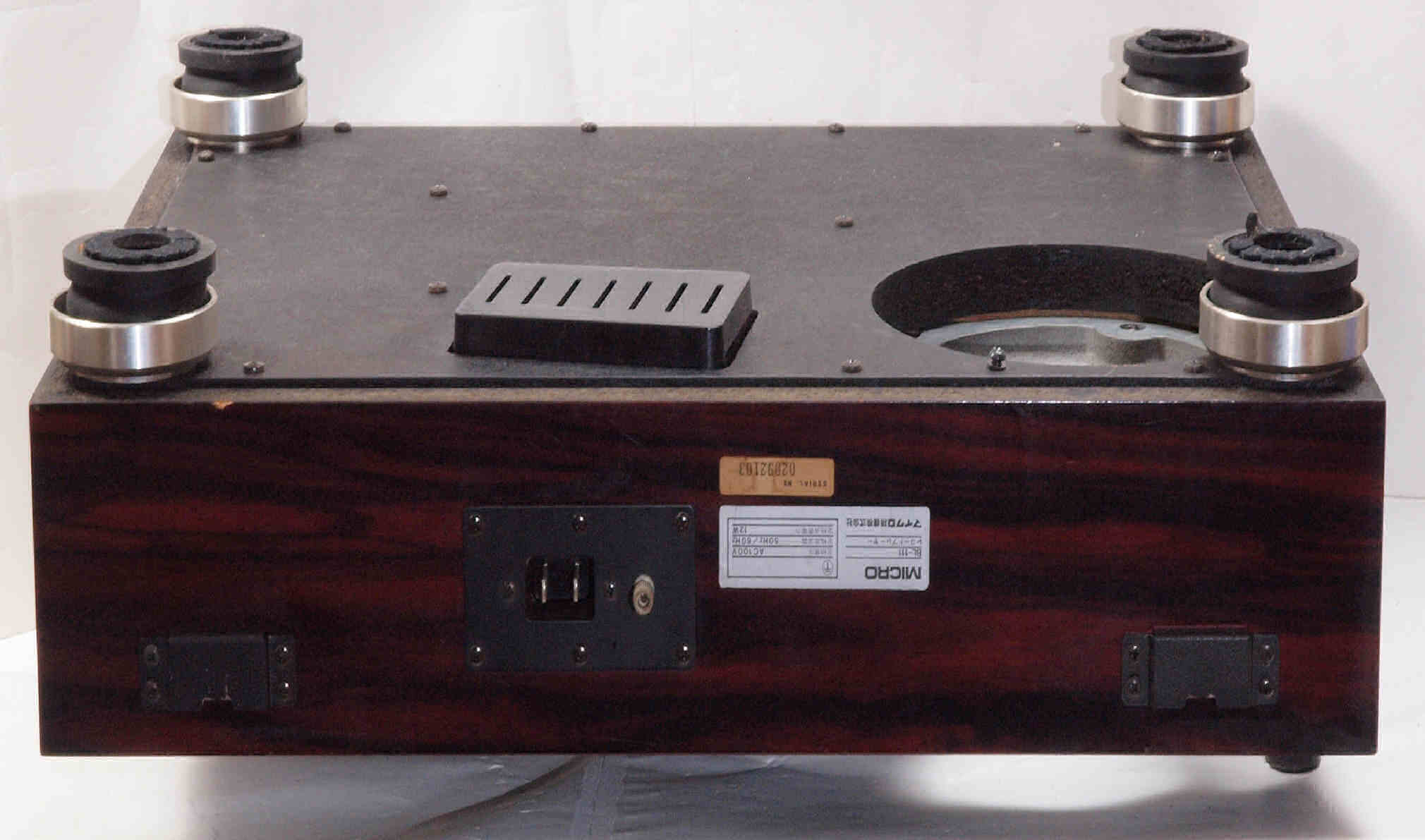

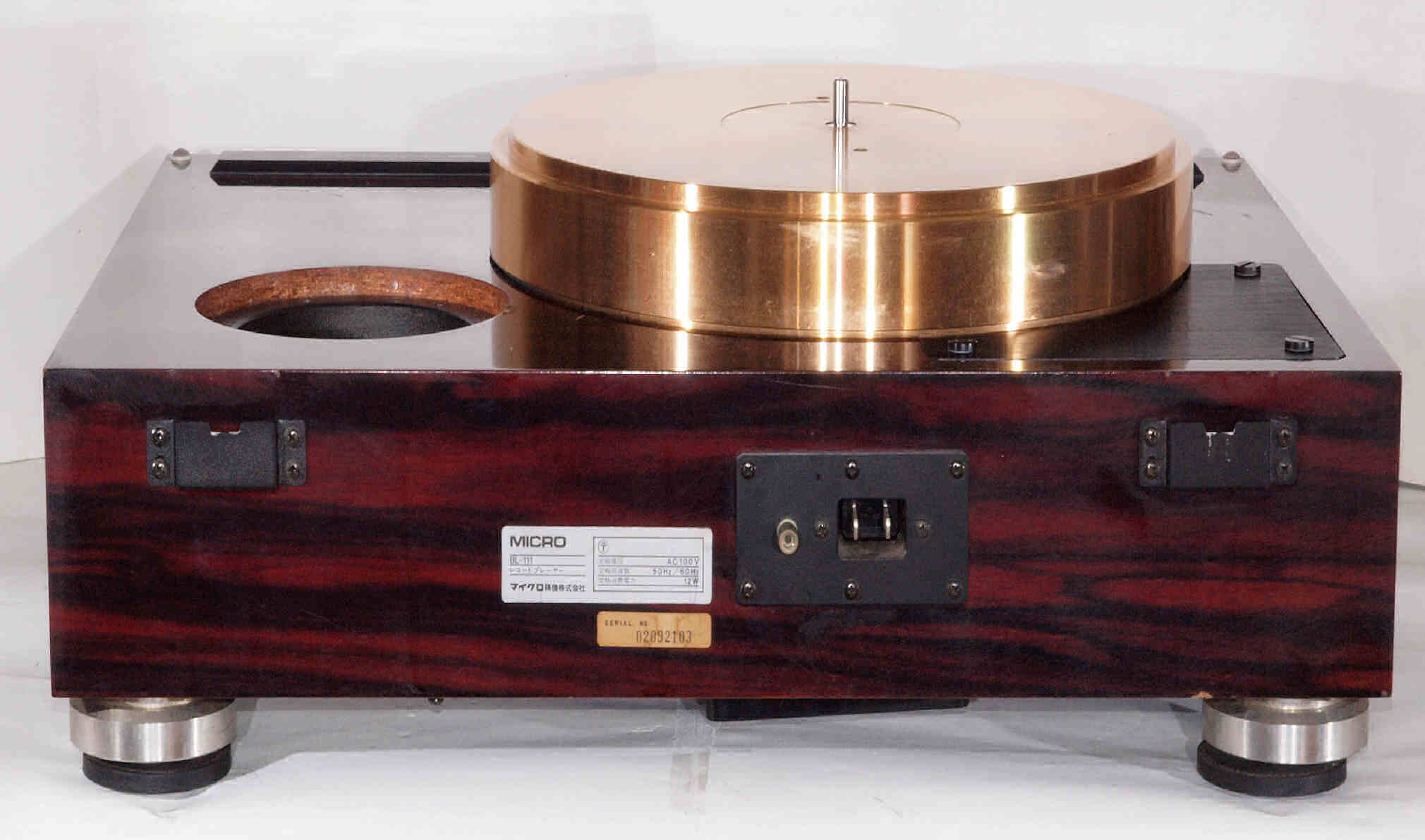

Ａ１３．　点検中　後から見る。

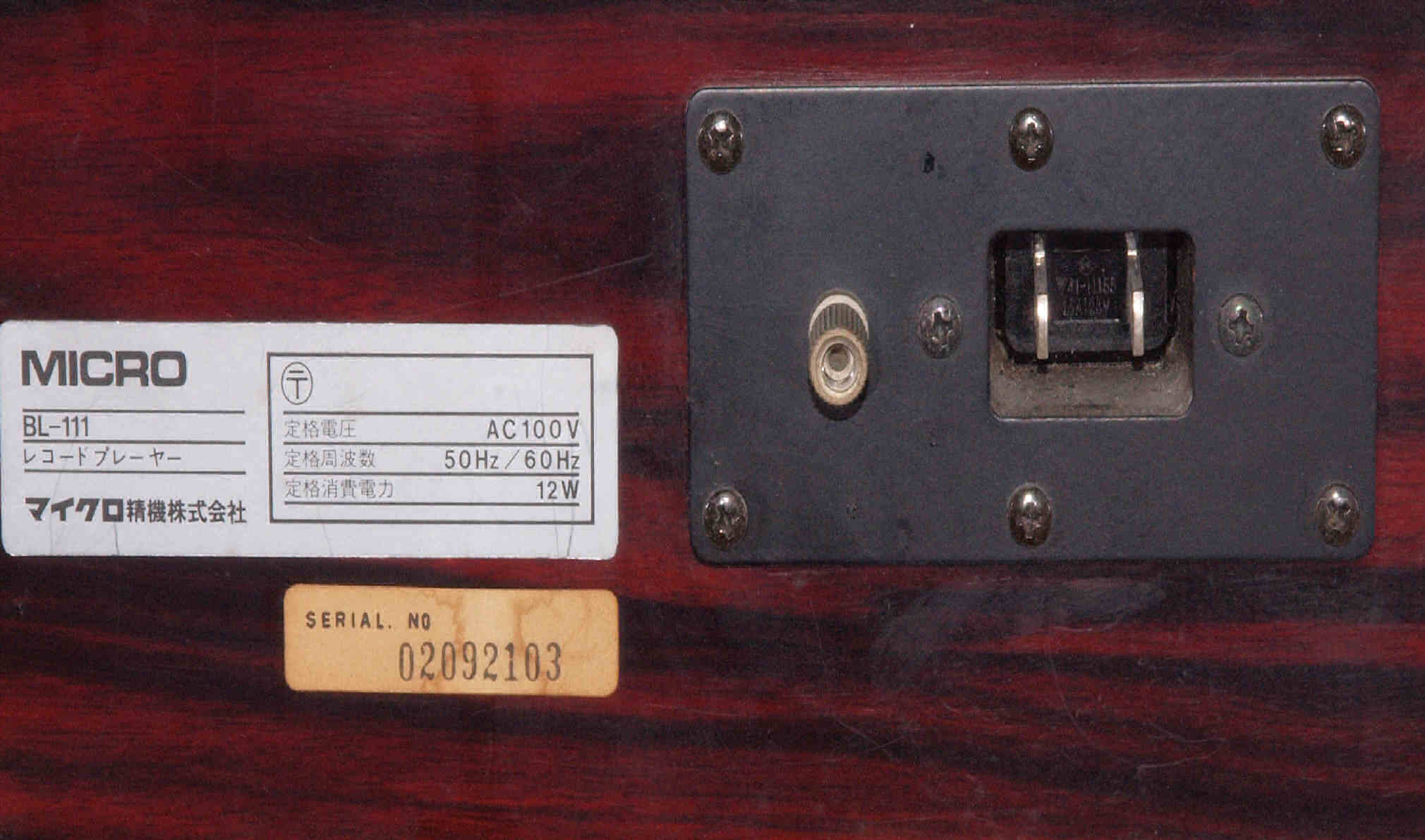

Ａ１３２．　点検中　後から見る。　電源ソケット。

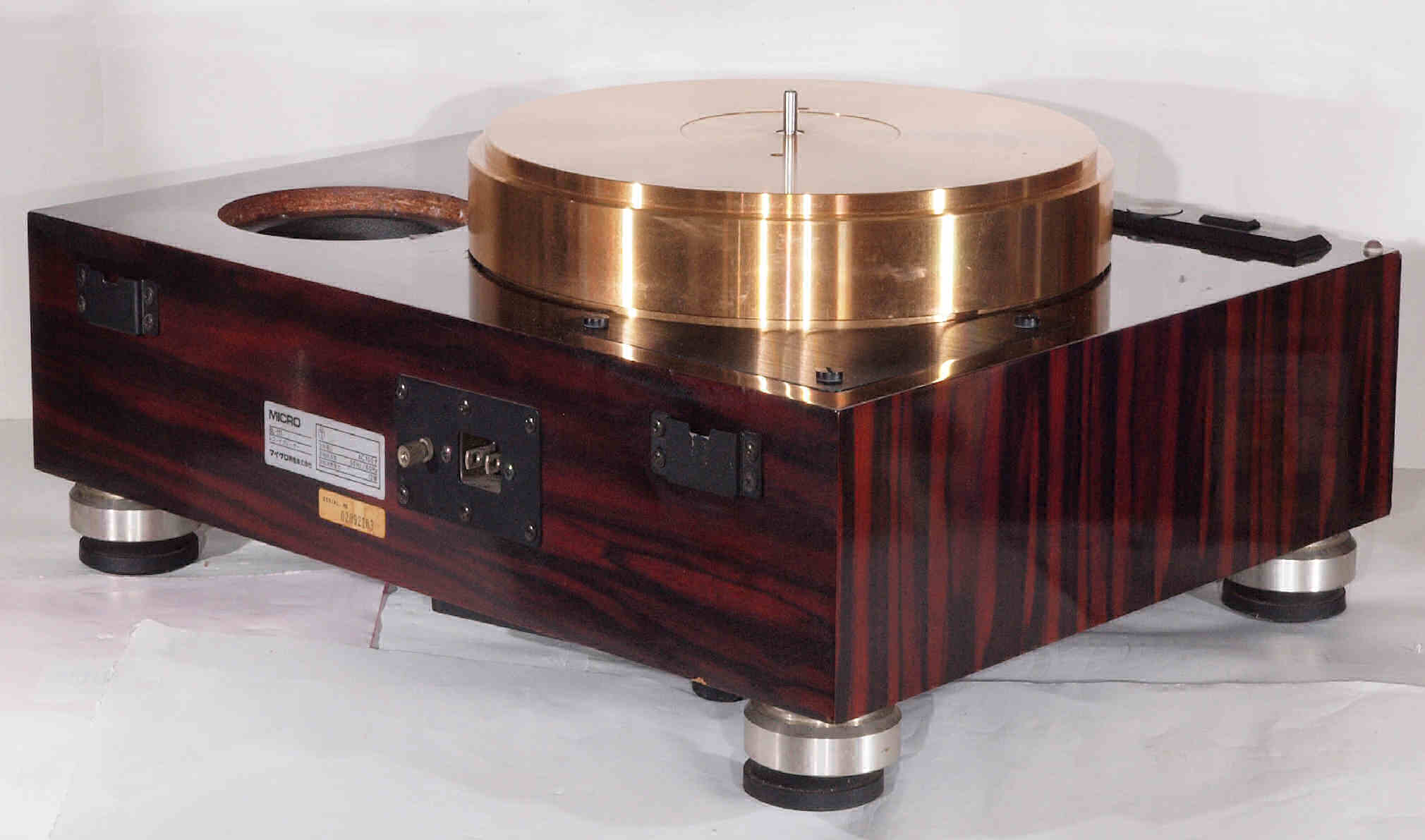

Ａ１４．　点検中　後左から見る。

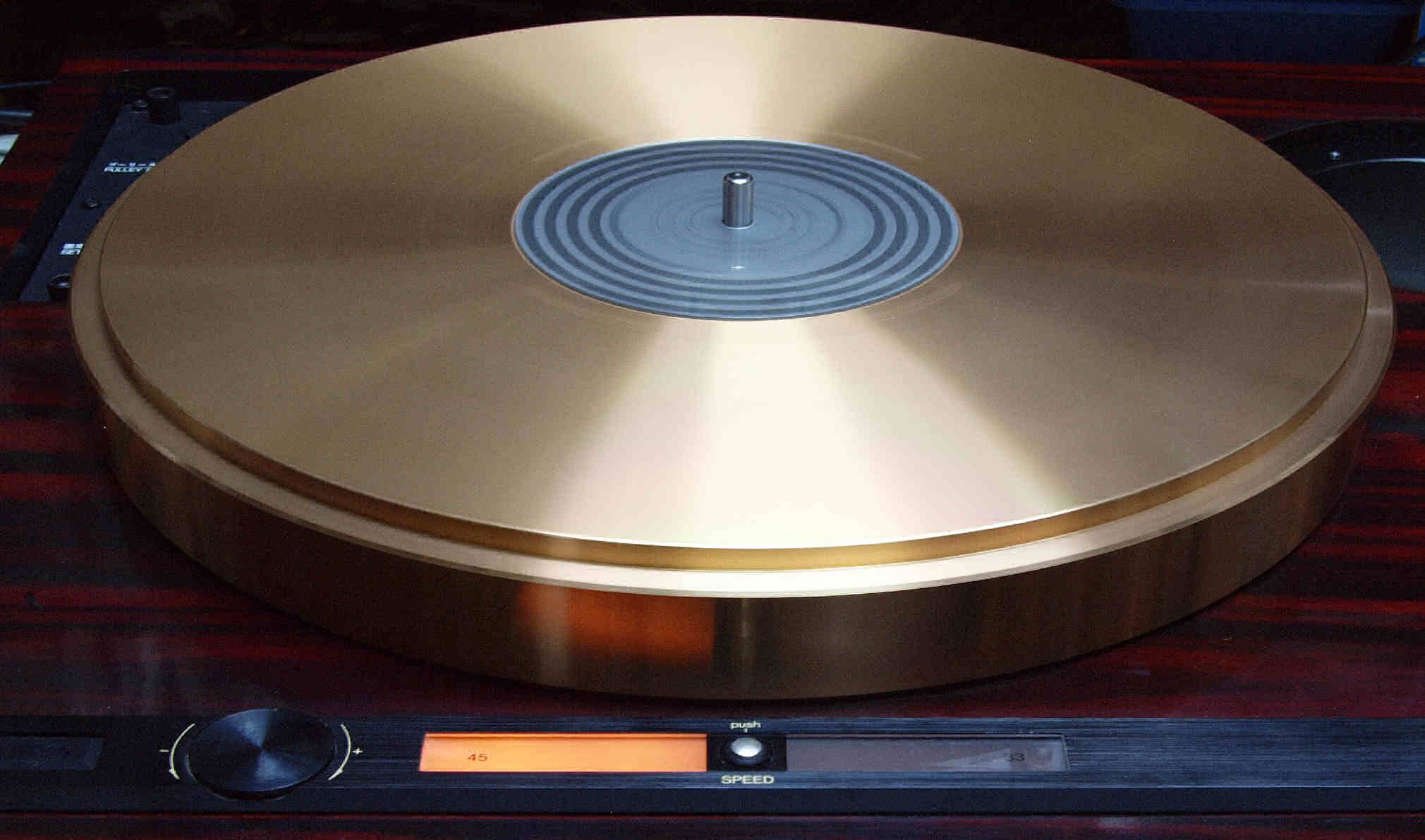

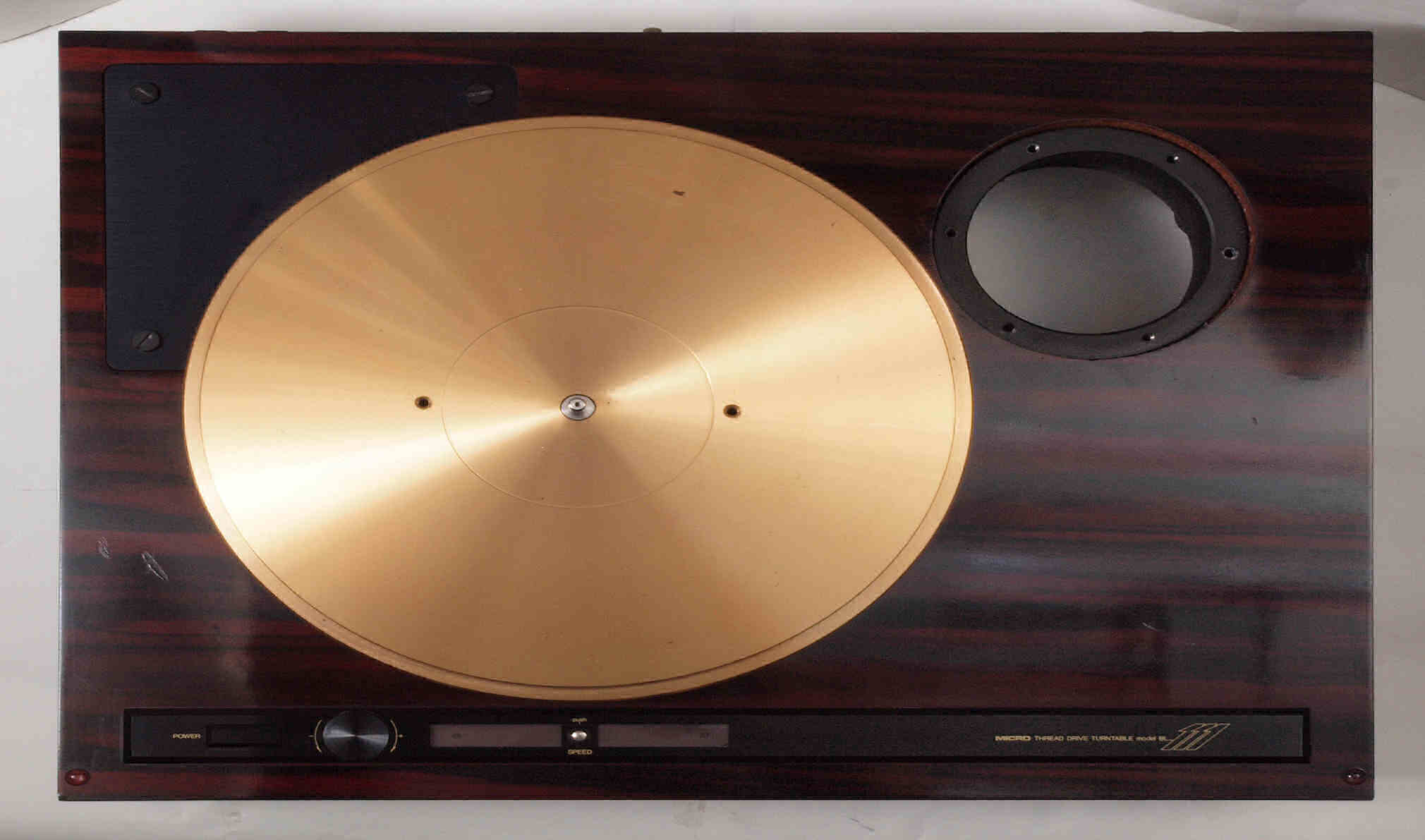

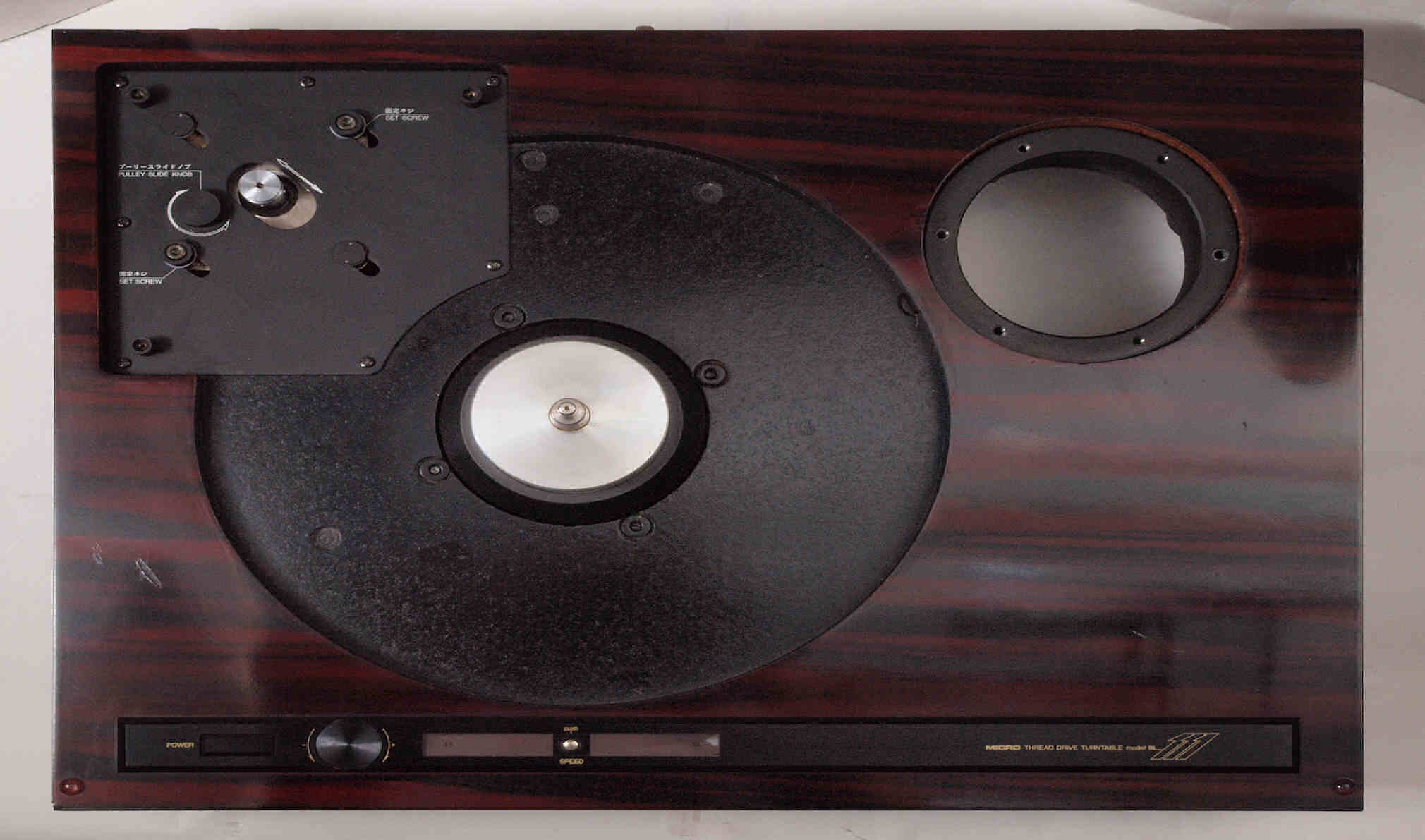

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　モータカバー・タンテーブルを外し、上から見る。

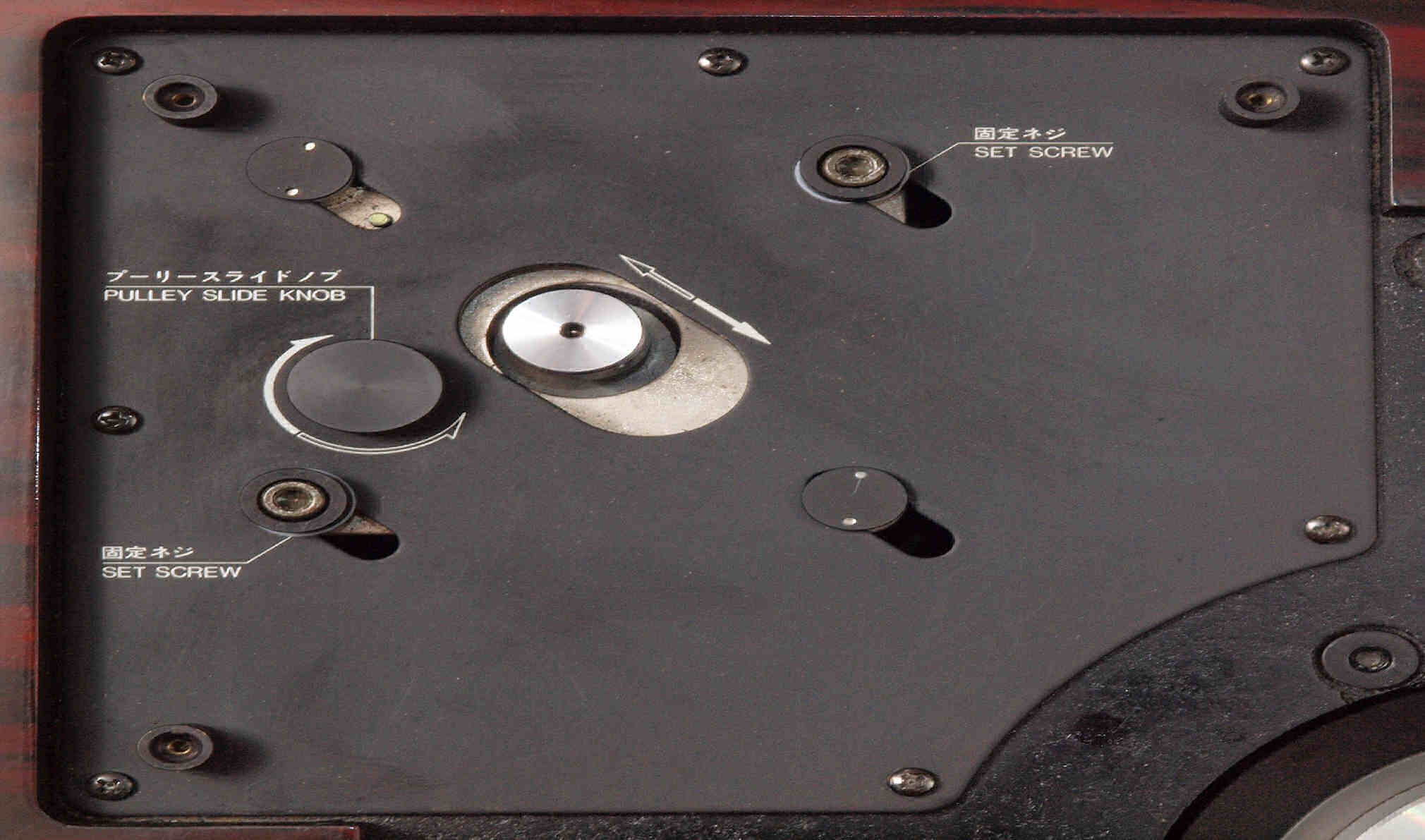

Ａ１７．　点検中　モータ部。

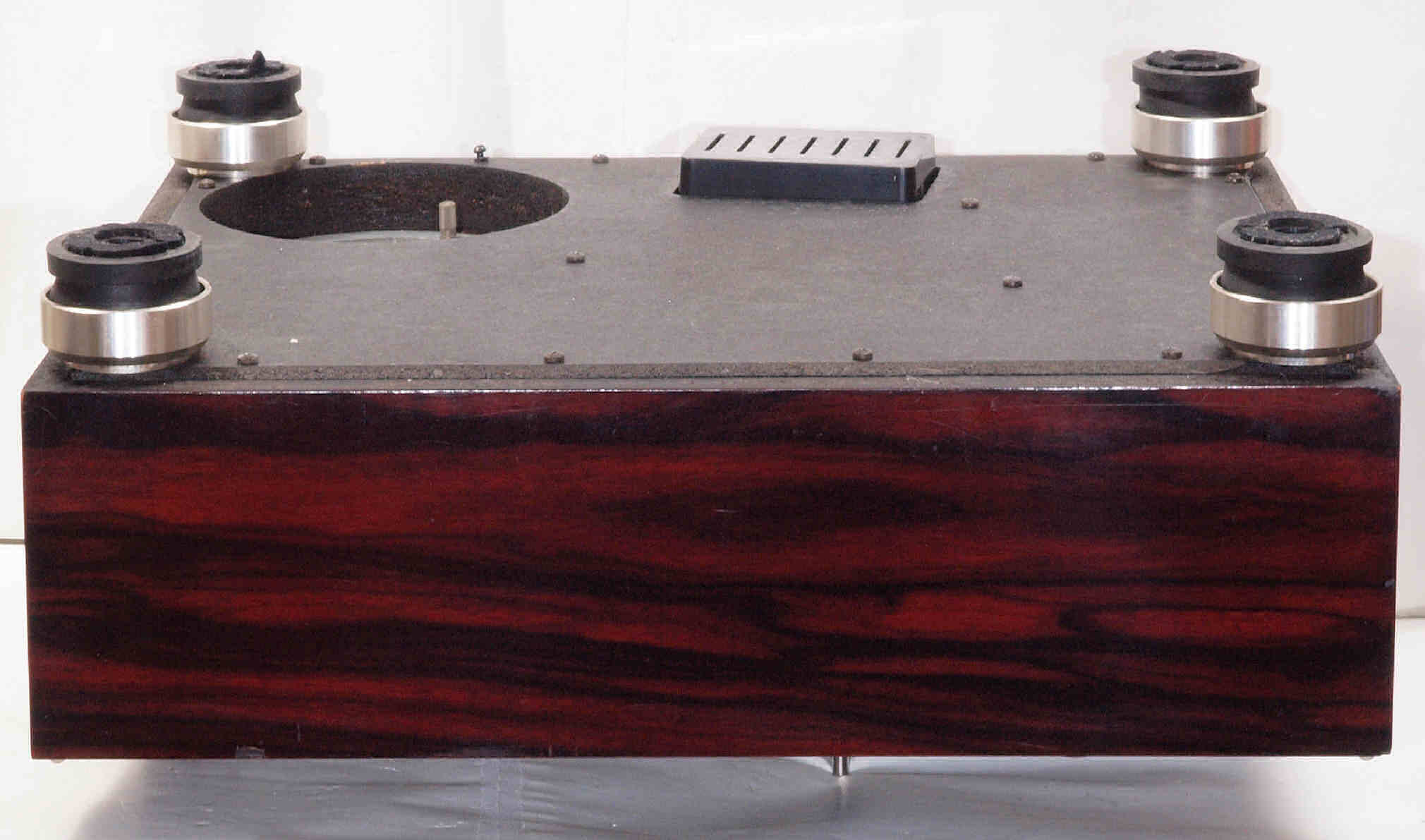

Ａ２１．　点検中　下前から見る。

Ａ２２．　点検中　下後から見る。

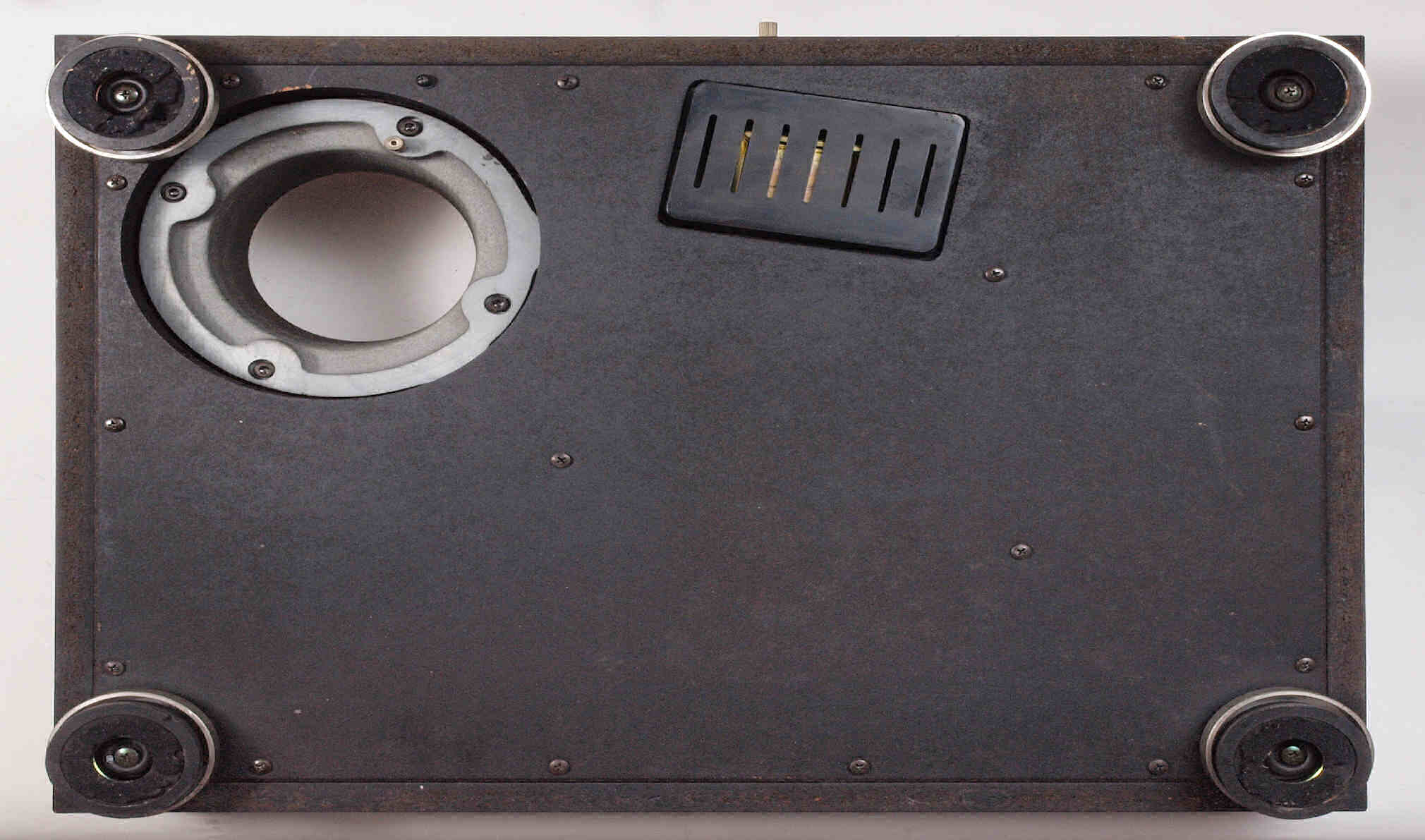

Ａ２３．　点検中　下から見る。。

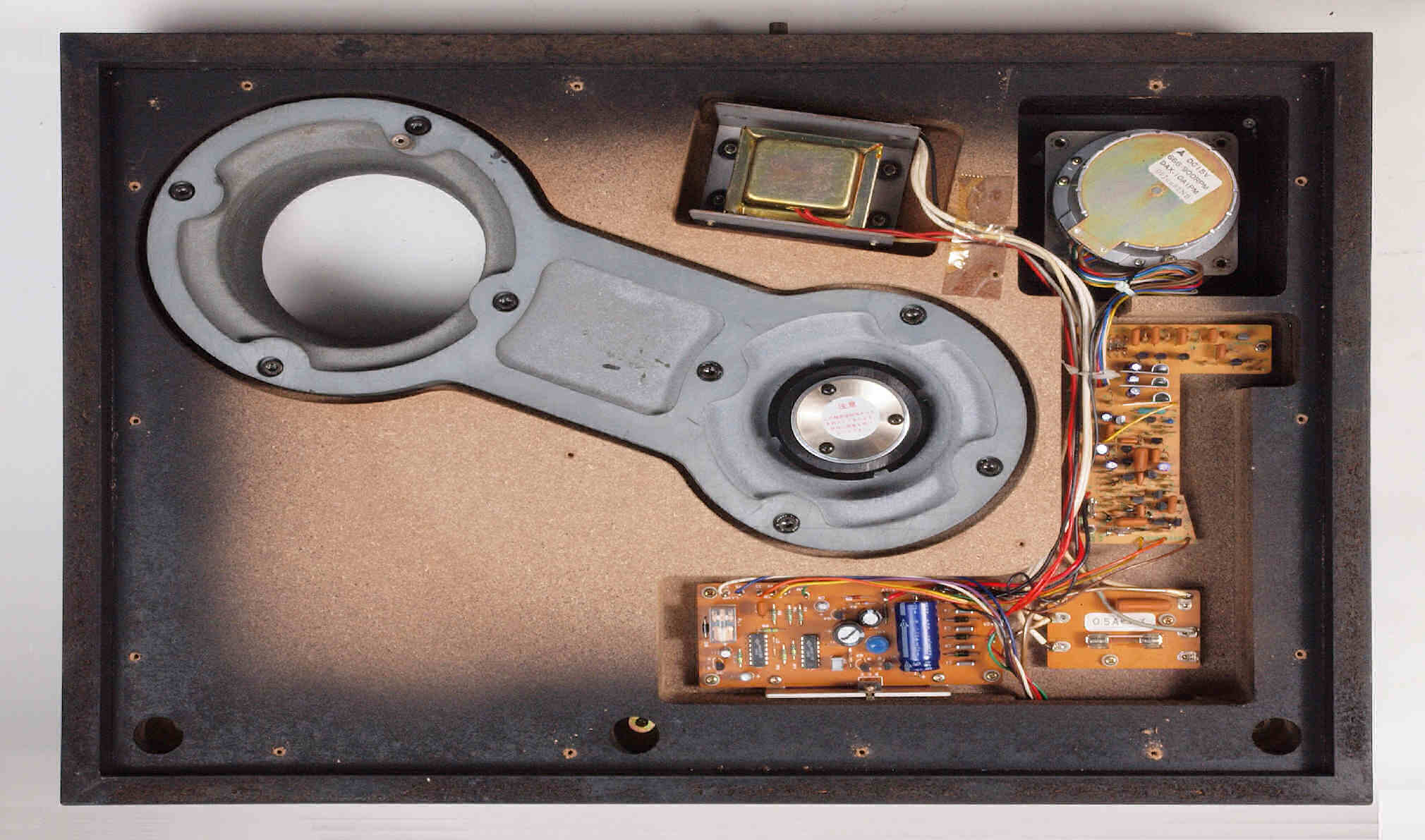

Ａ２４．　点検中　下蓋を取り、下から見る。

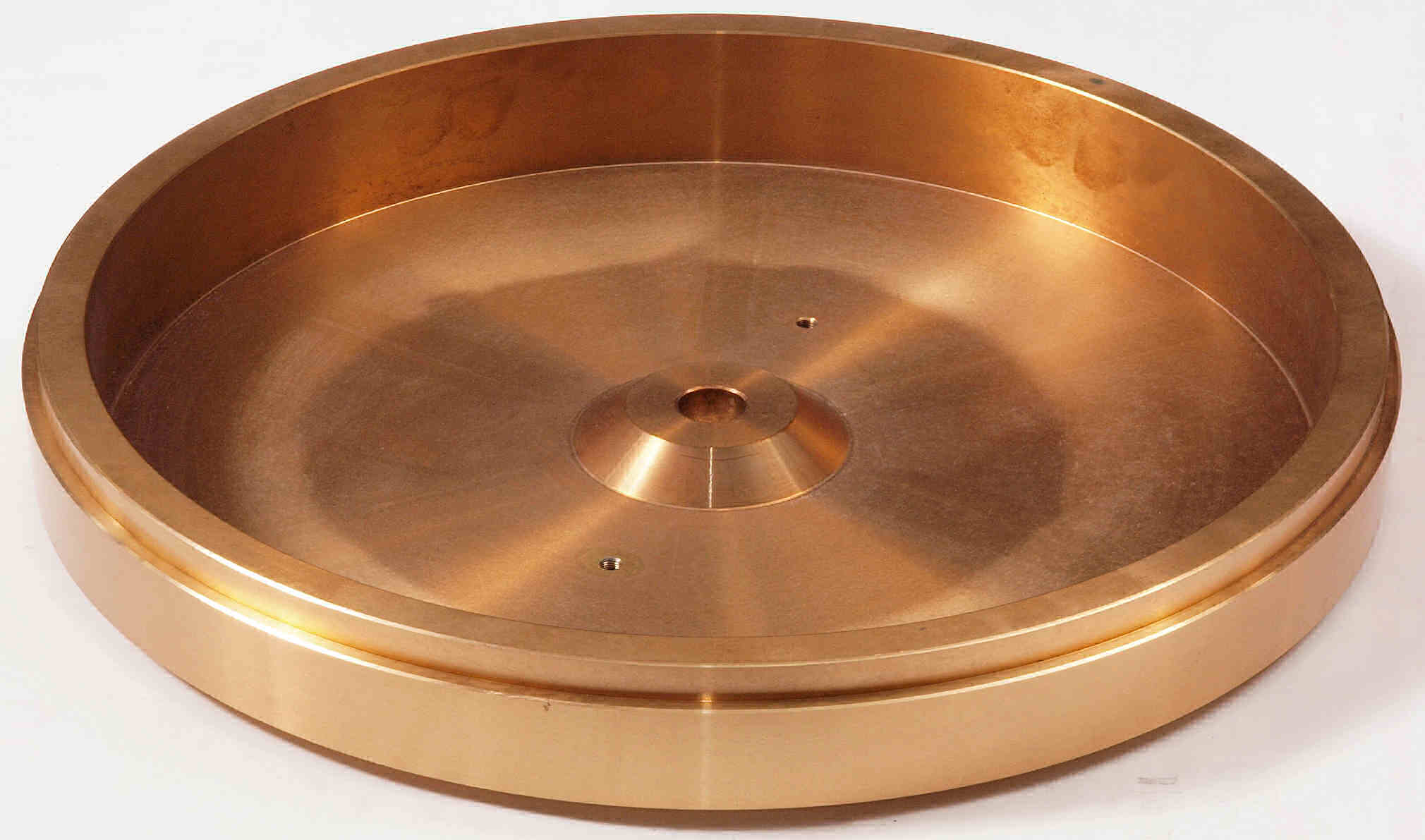

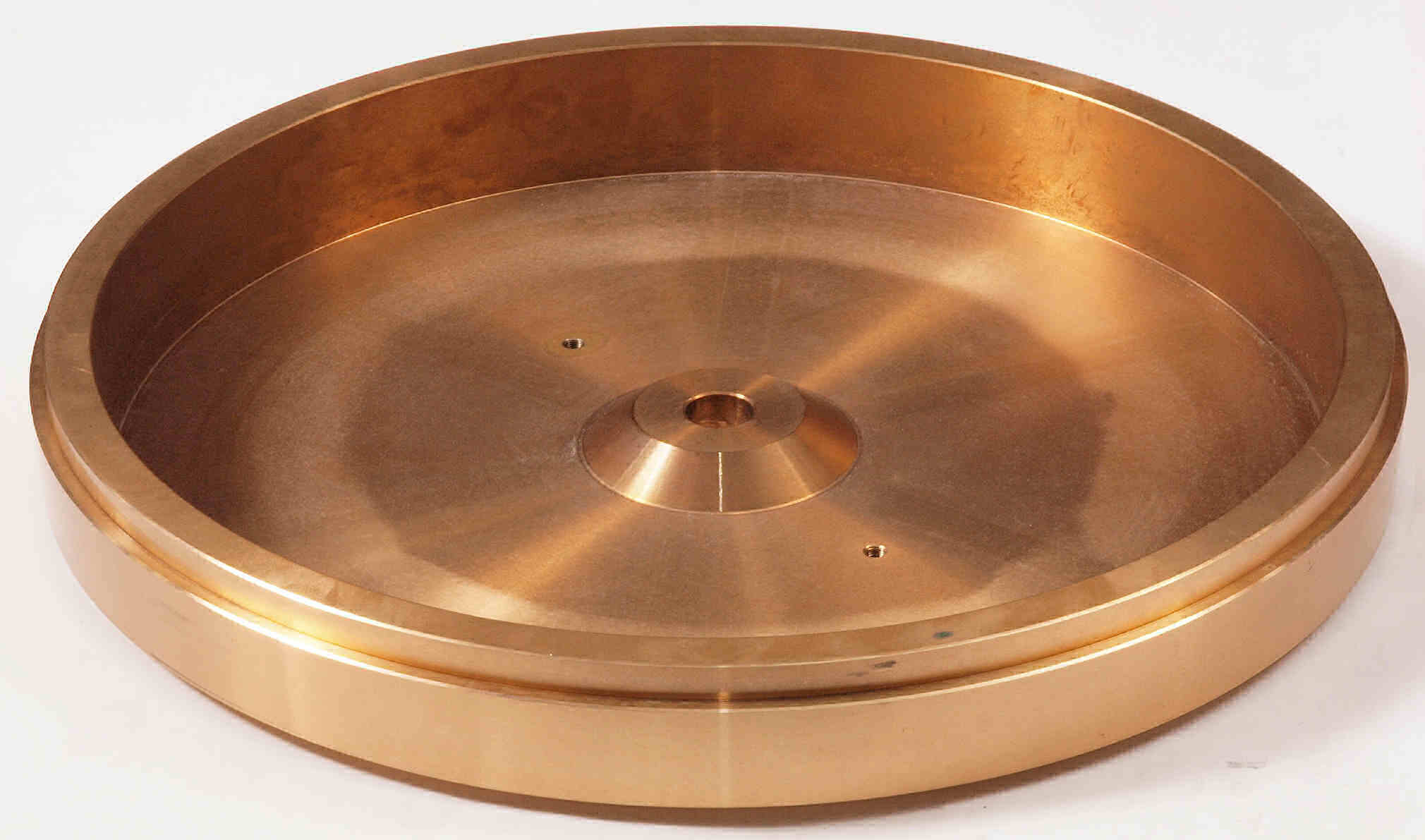

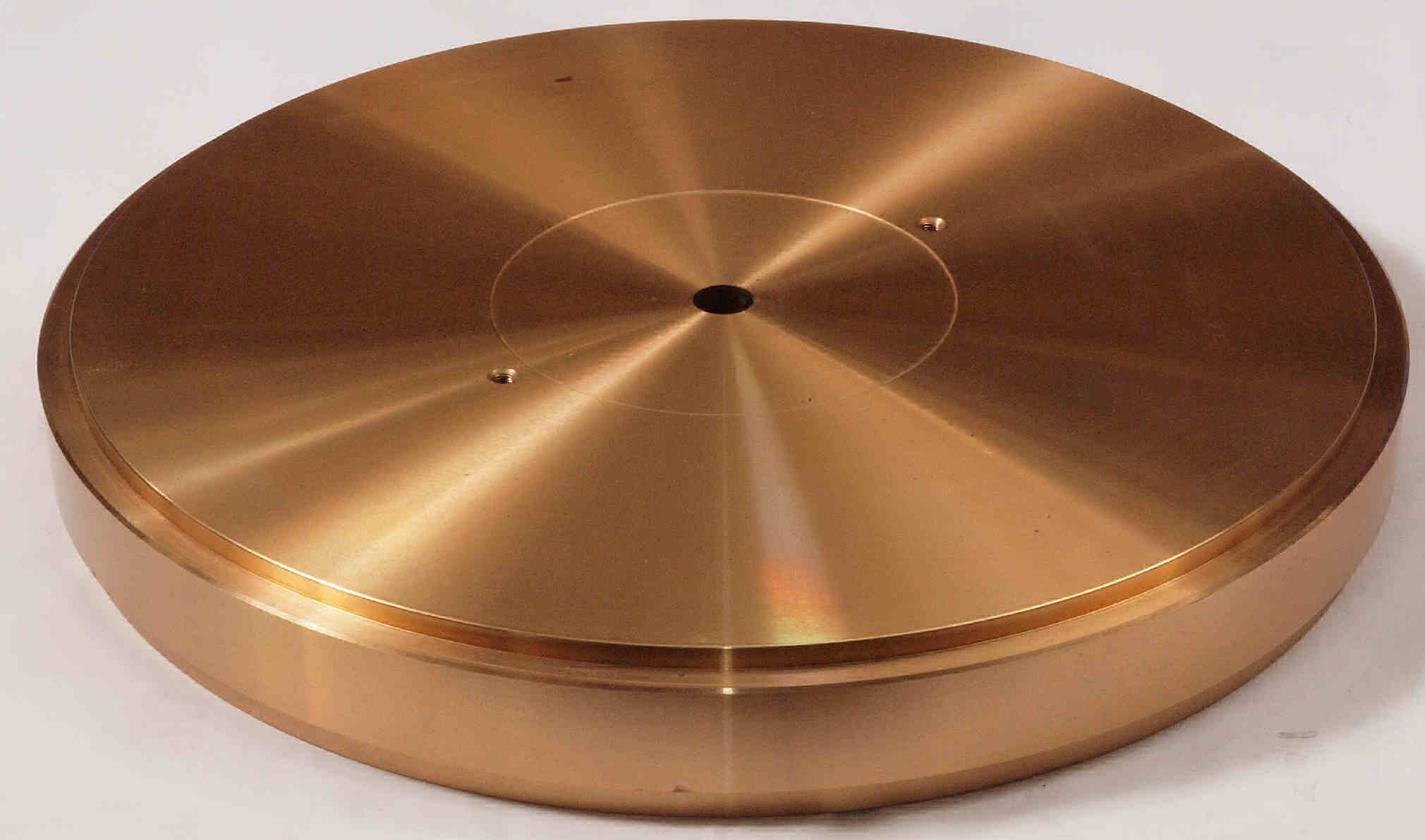

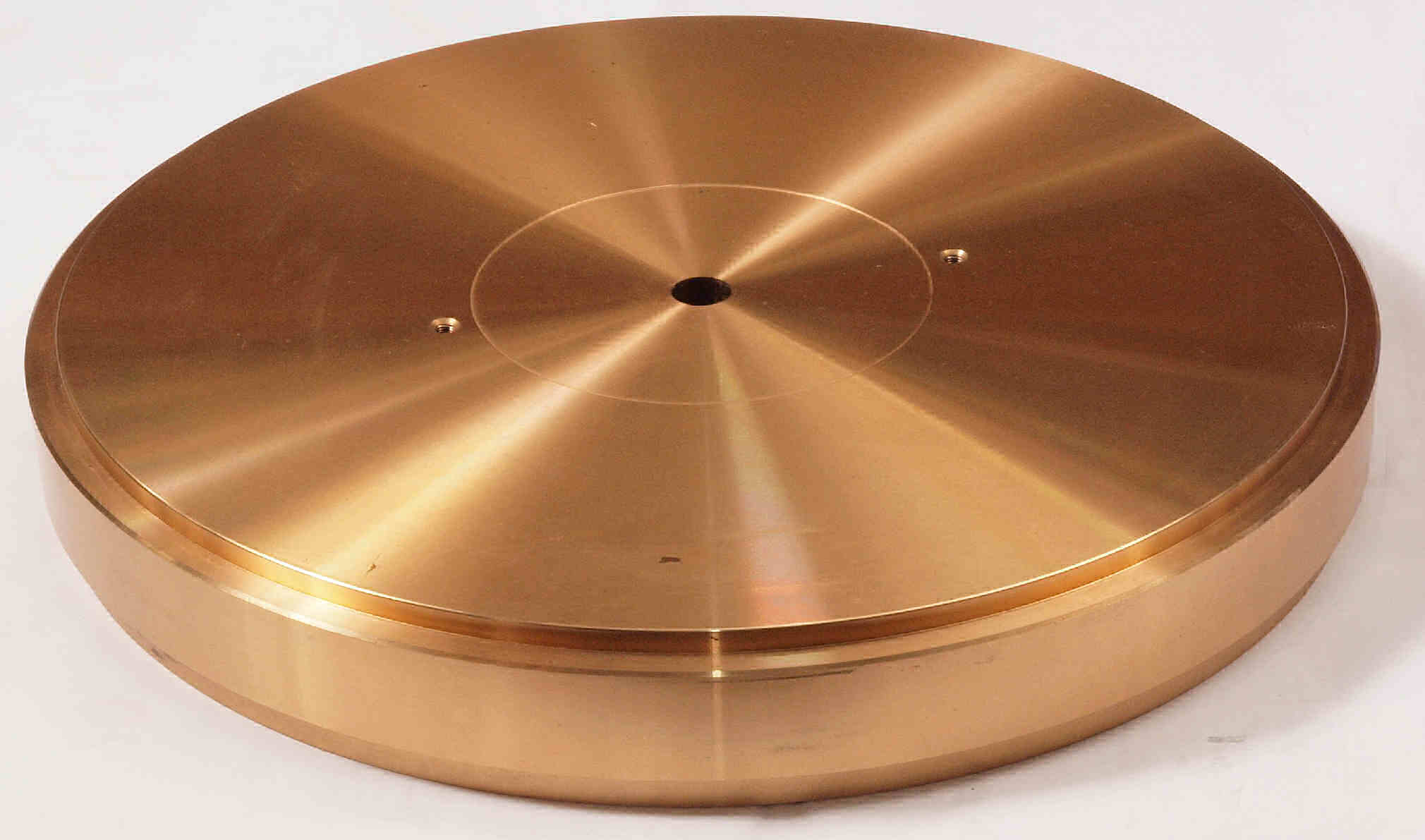

Ａ３１．　点検中　タンテーブル、上から見る。

Ａ３２．　点検中　タンテーブル、反対側上から見る。

Ａ３３．　点検中　タンテーブルを裏側から見る。

Ａ３４．　点検中　タンテーブルを反対側裏側から見る。

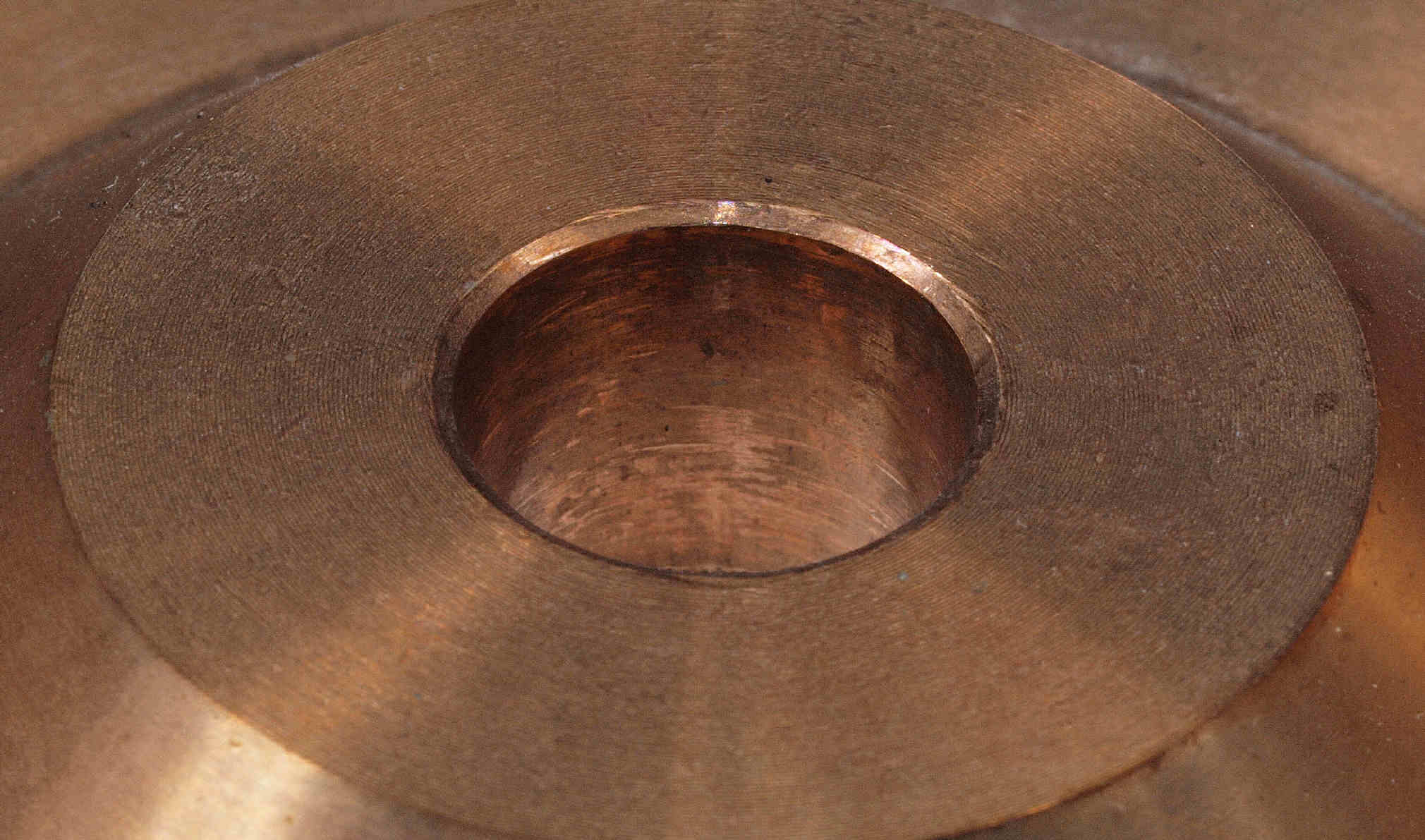

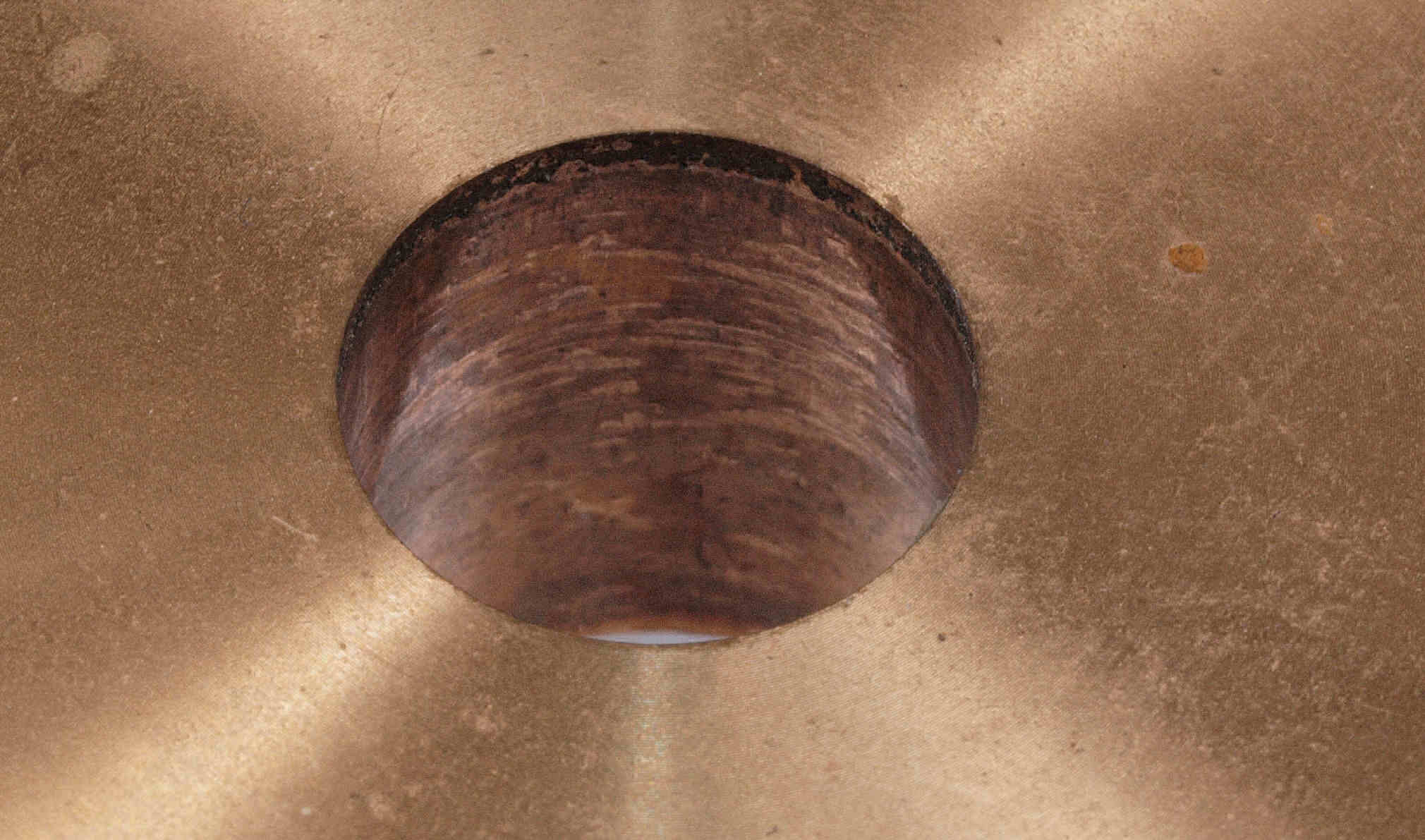

Ａ３５．　点検中　タンテーブル軸穴を上から見る。

Ａ３６．　点検中　タンテーブル軸穴を下から見る。

Ａ４１．　点検中　テーブル足。

Ｃ．　修理状況

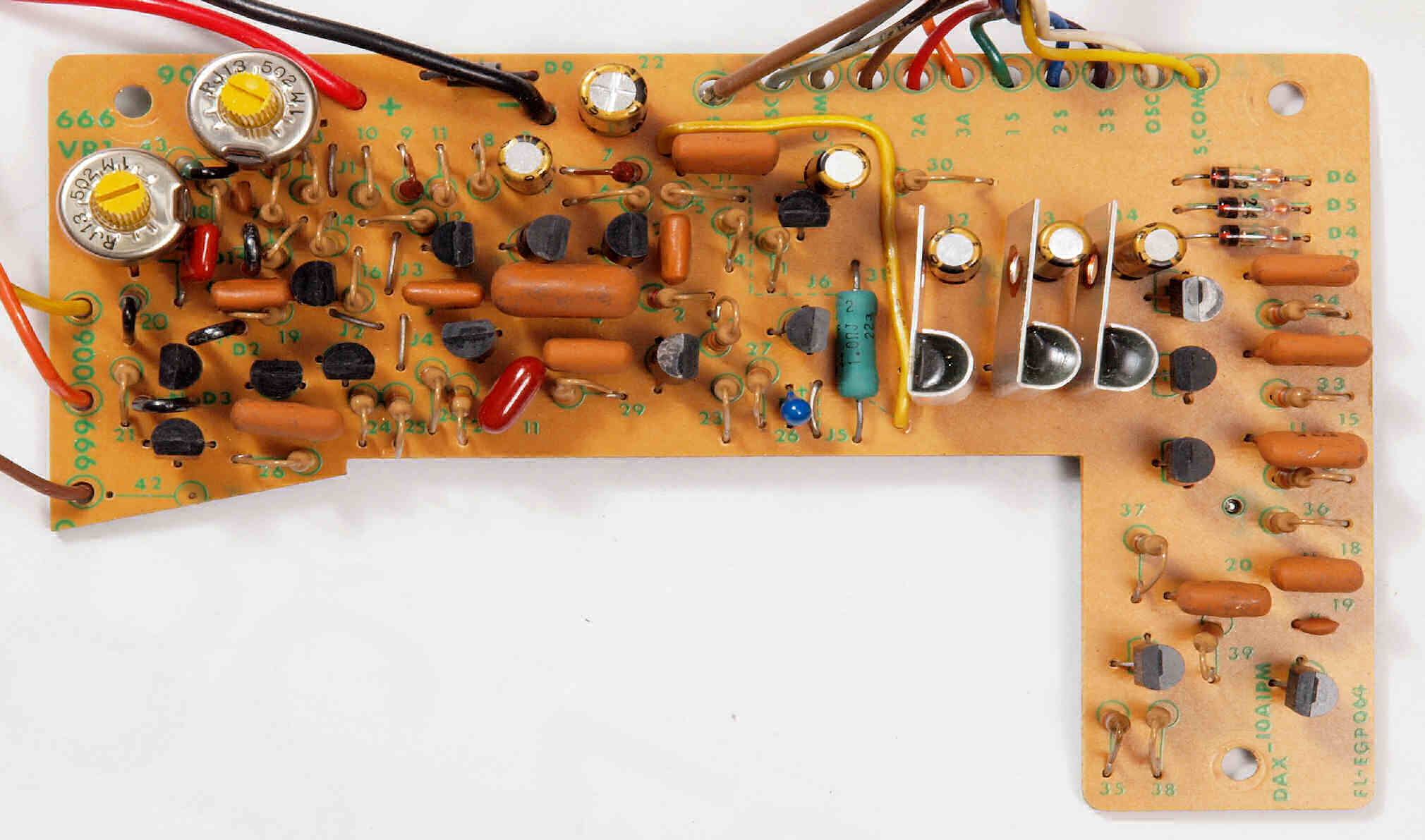

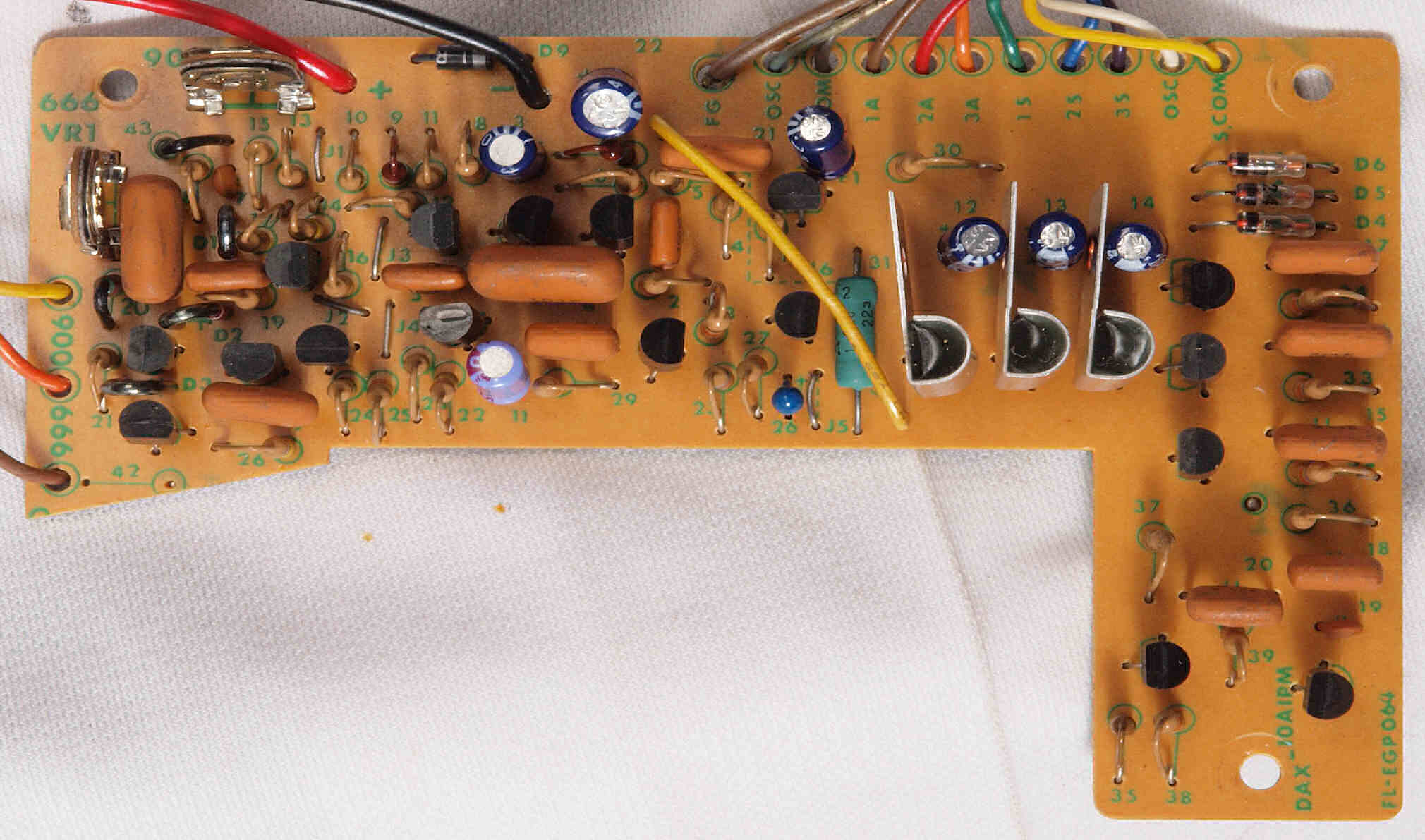

Ｃ１１．　修理前　制御基板

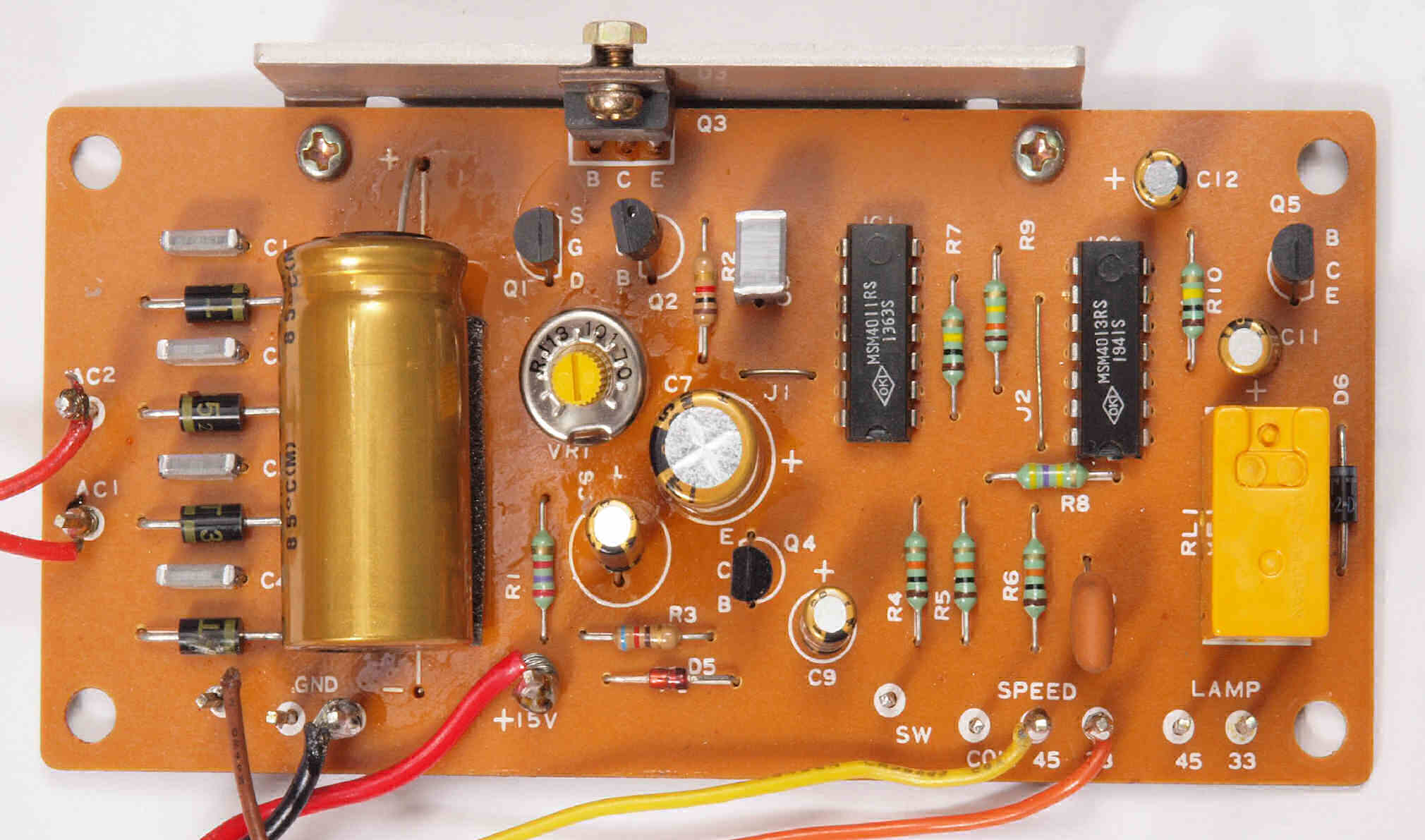

Ｃ１２．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

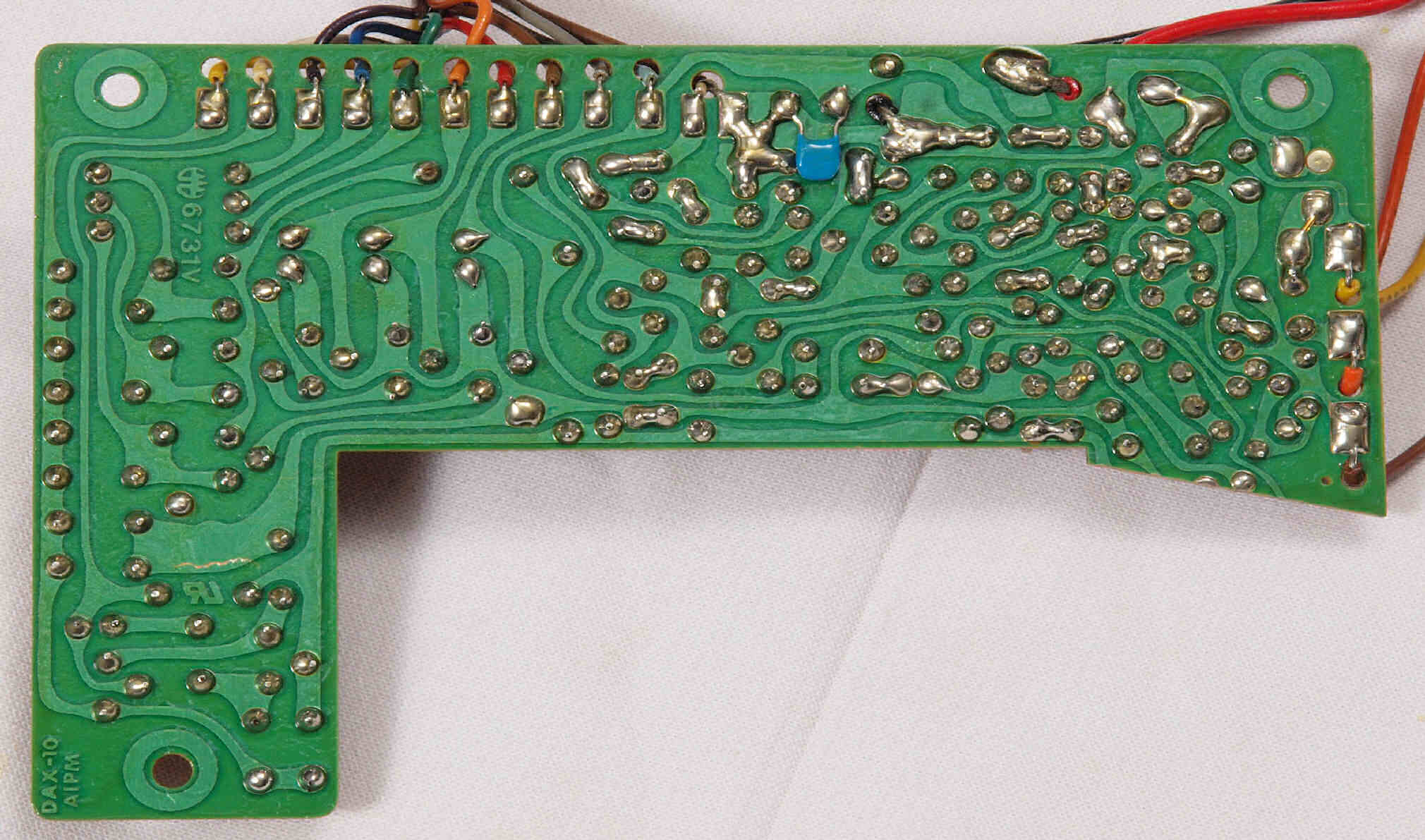

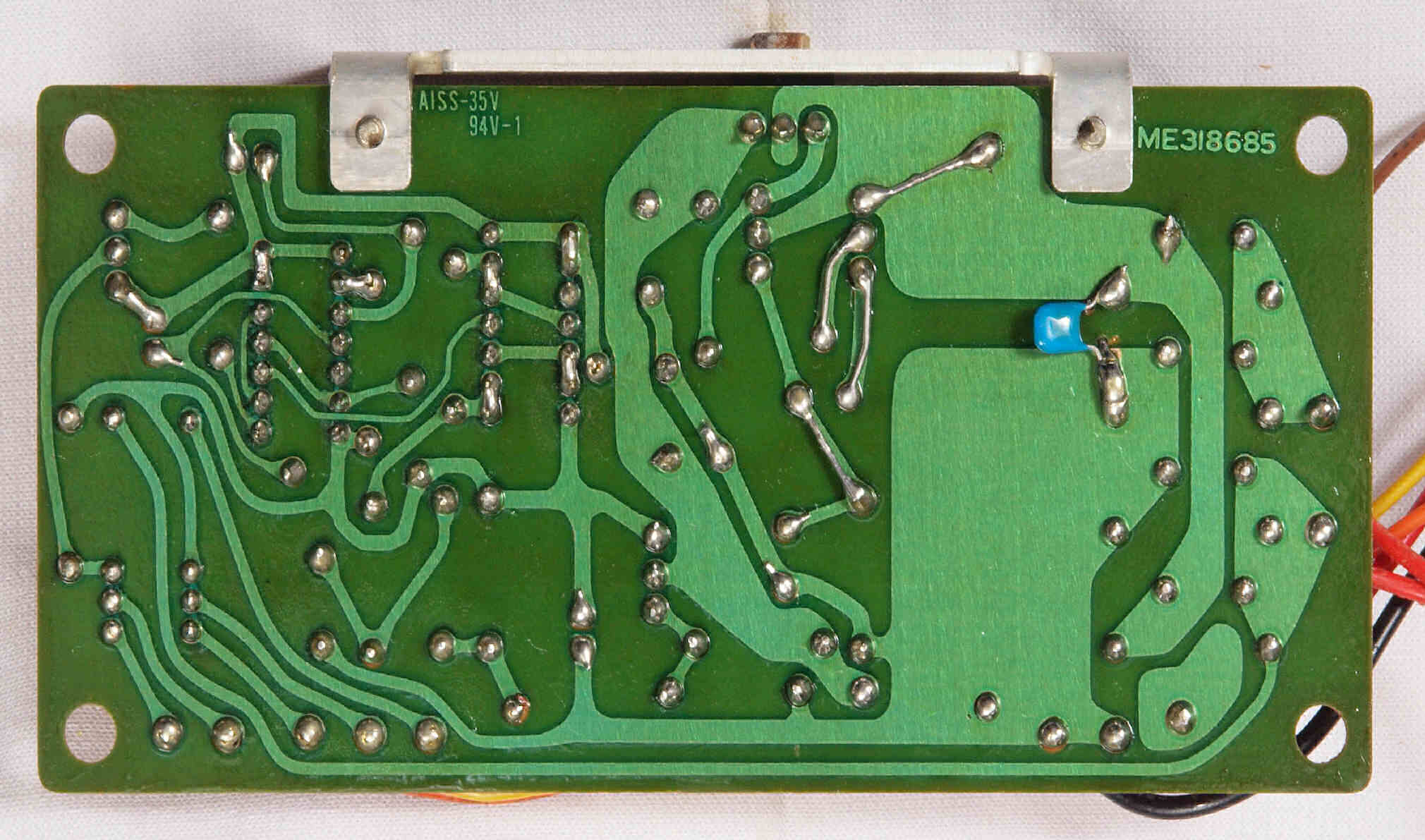

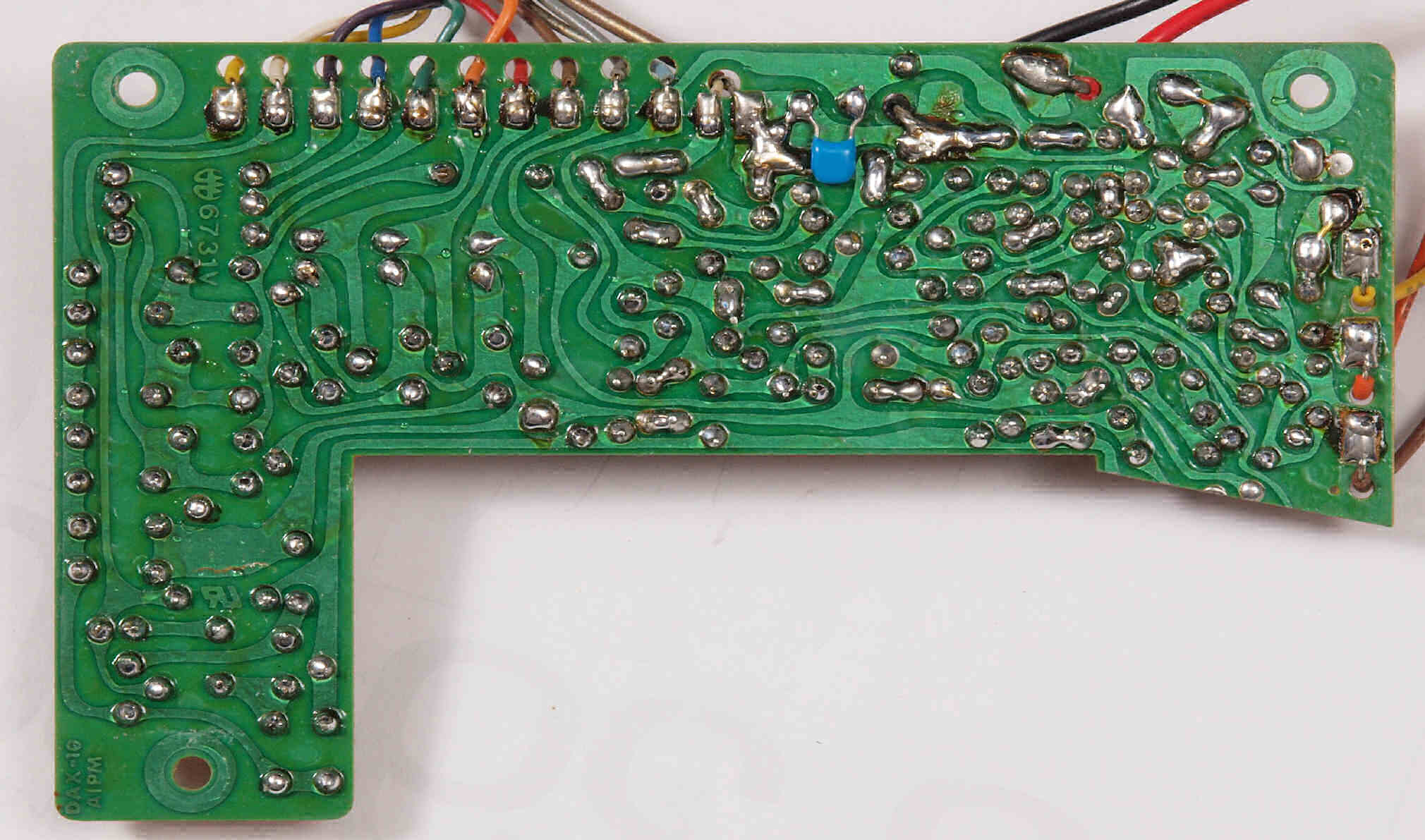

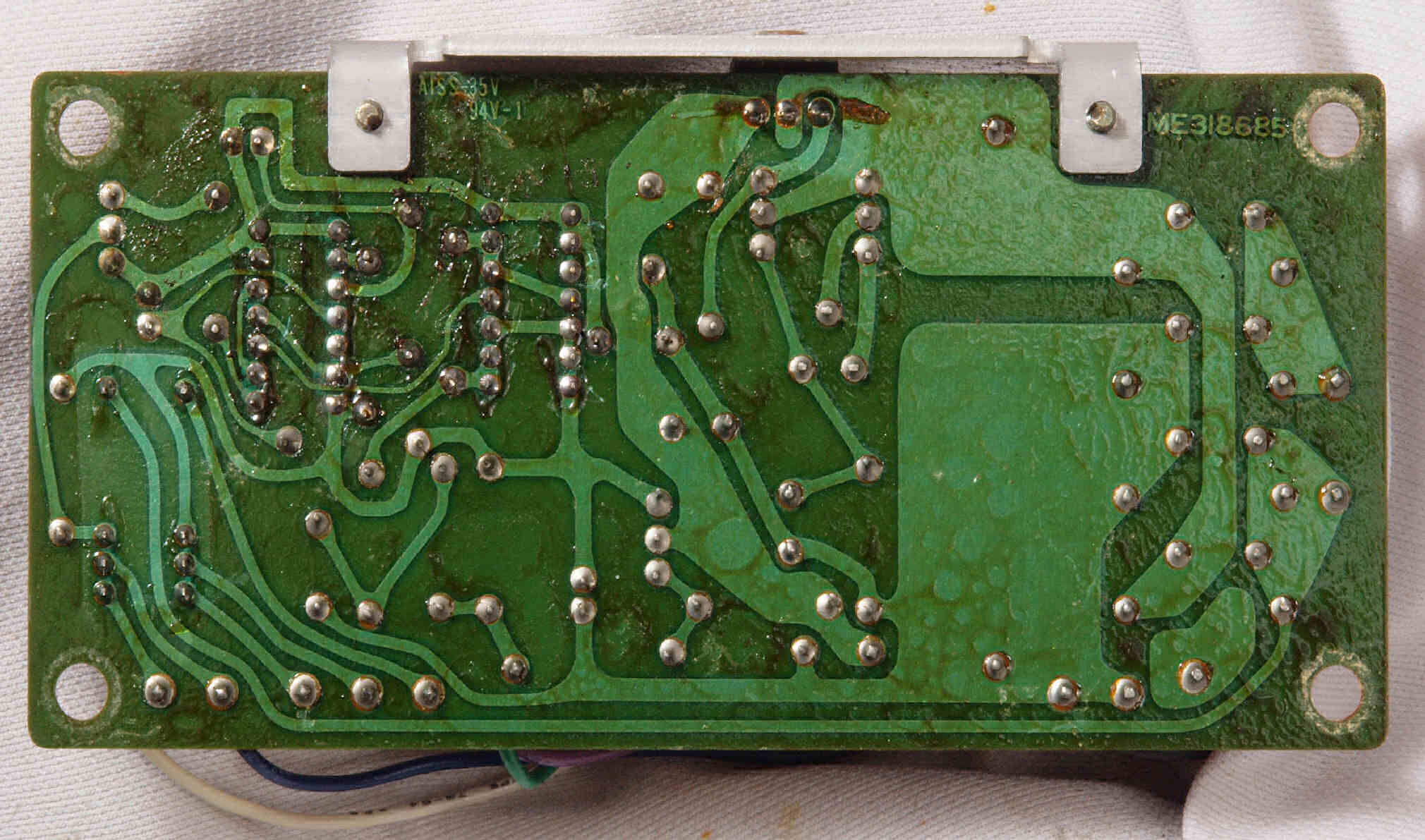

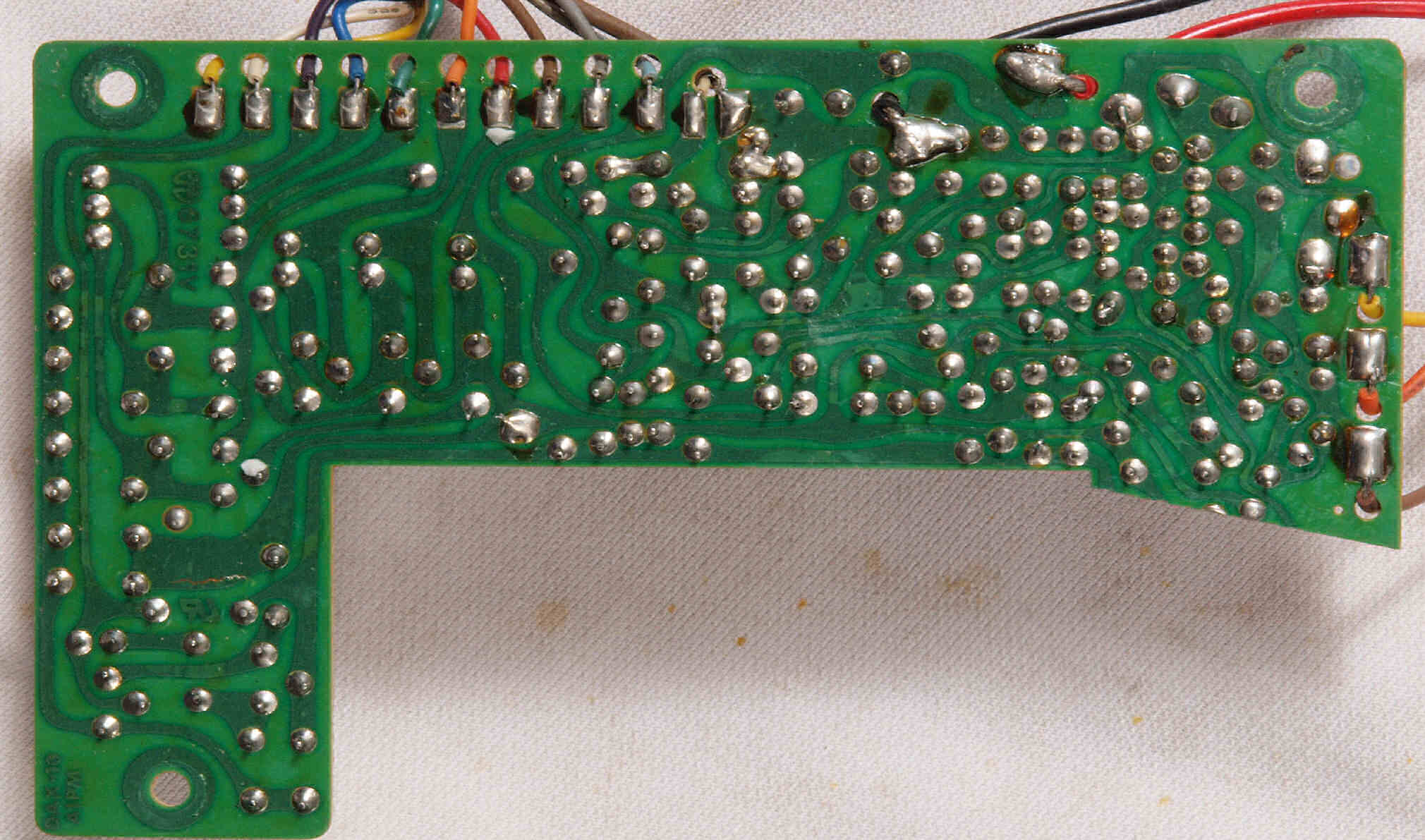

Ｃ１３．　修理前　制御基板裏

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板裏。余分なフラックスを落として、コート液を塗る。

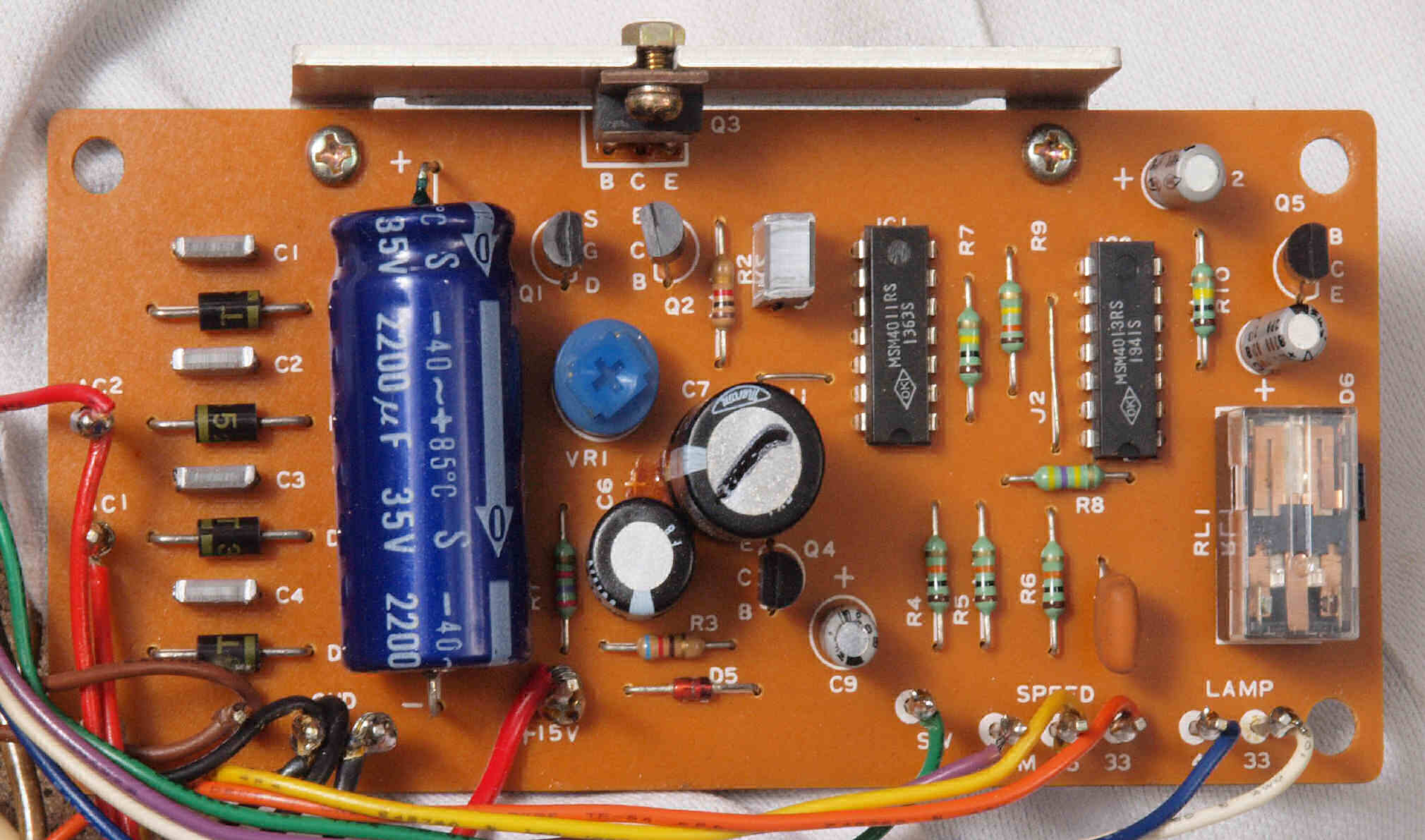

Ｃ２１．　修理前　電源・３３／４５切替基板

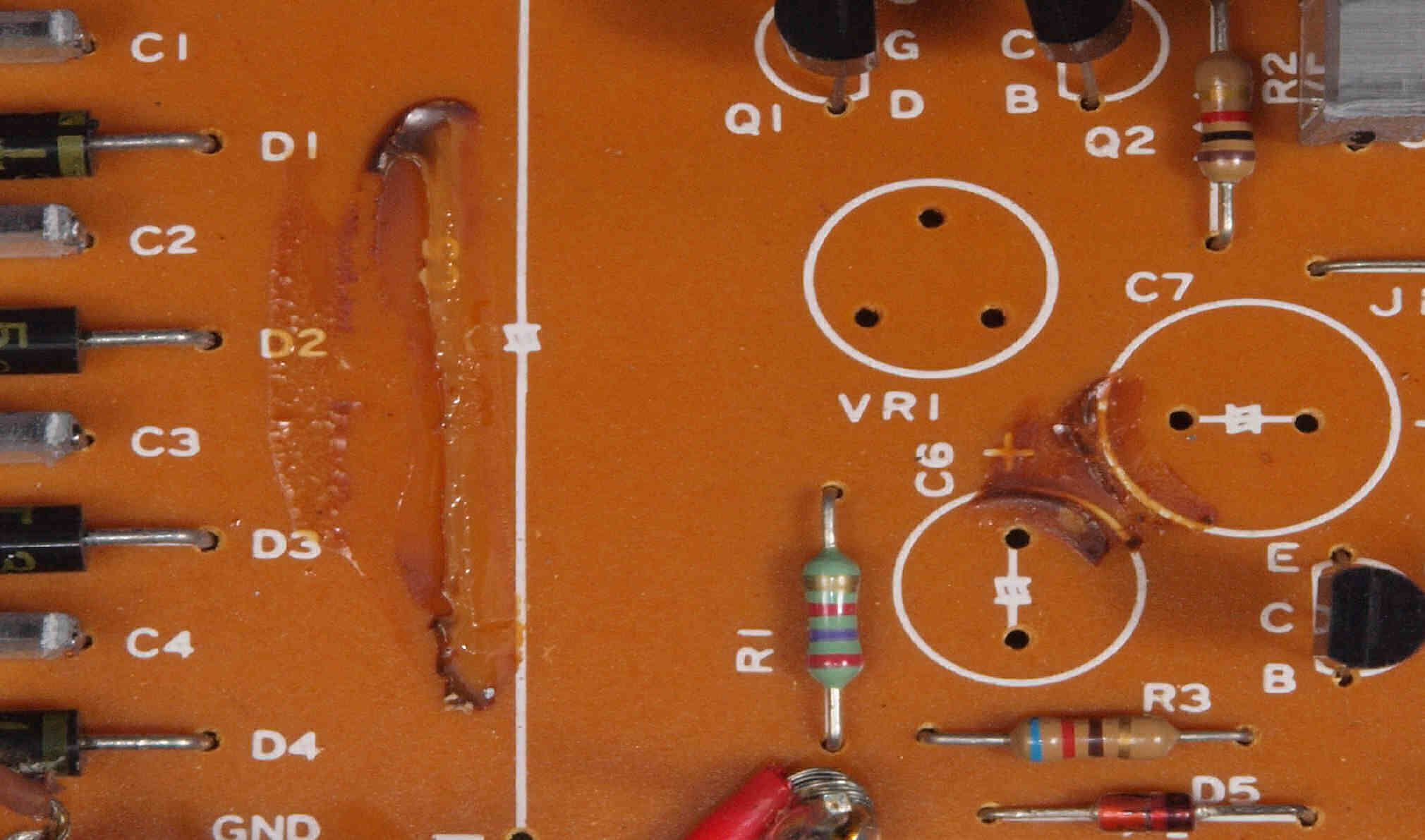

Ｃ２２．　修理中　電源・３３／４５切替基板。
　　　　　　　　　　　　　　　電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

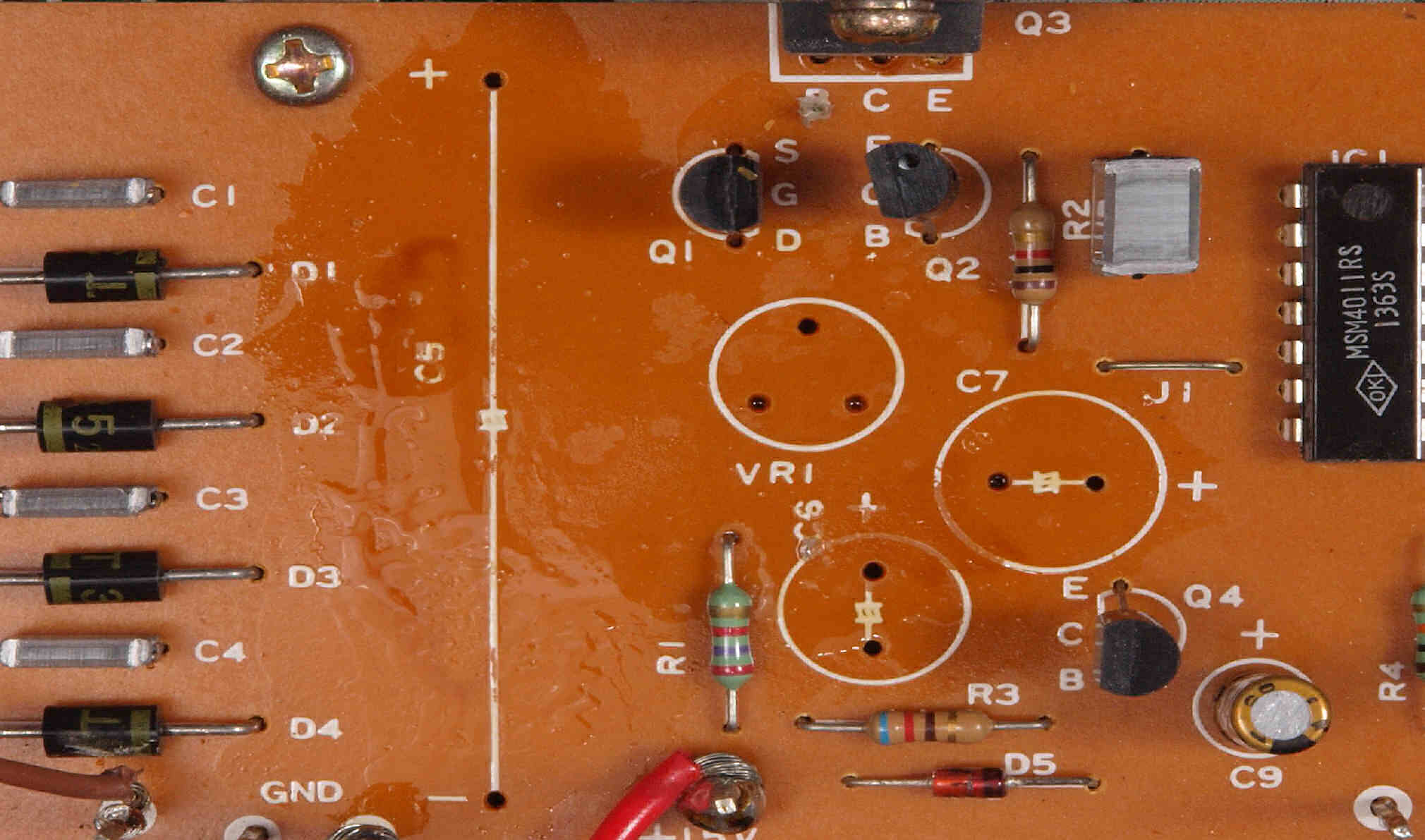

Ｃ２３．　修理中　電源・３３／４５切替基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

Ｃ２４．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

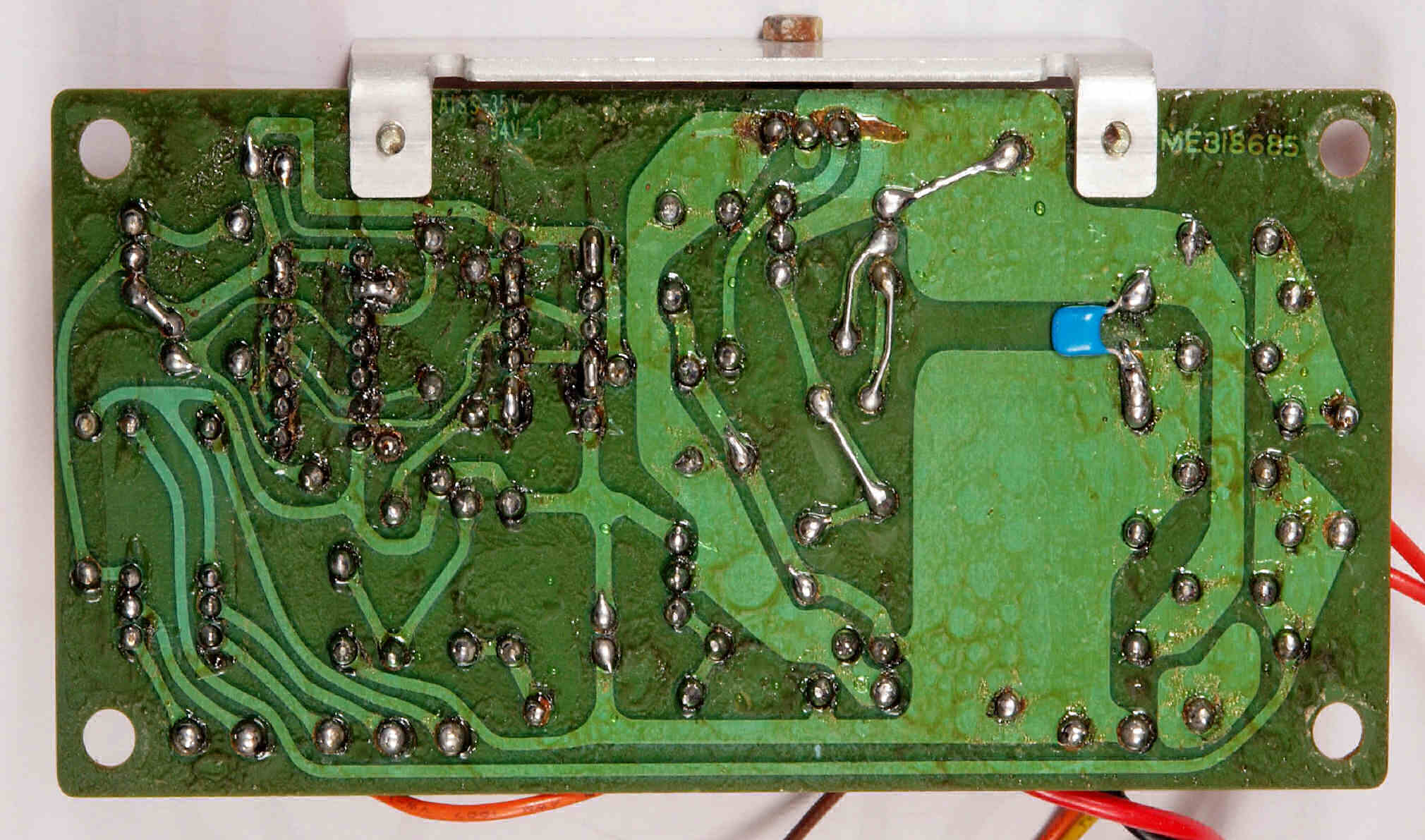

Ｃ２５．　修理前　電源・３３／４５切替基板裏

Ｃ２６．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２７．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

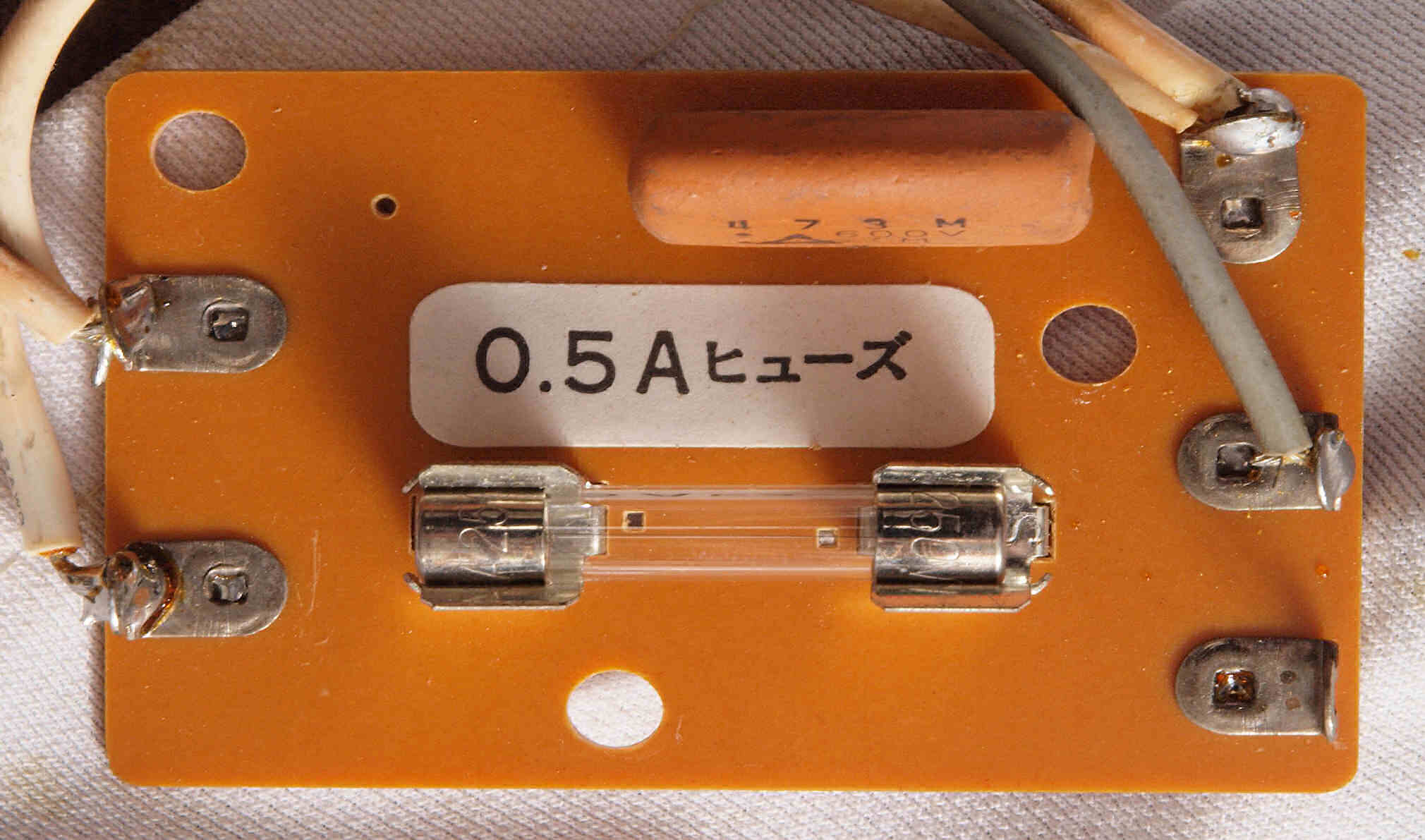

Ｃ３１．　修理前　ヒューズ基板

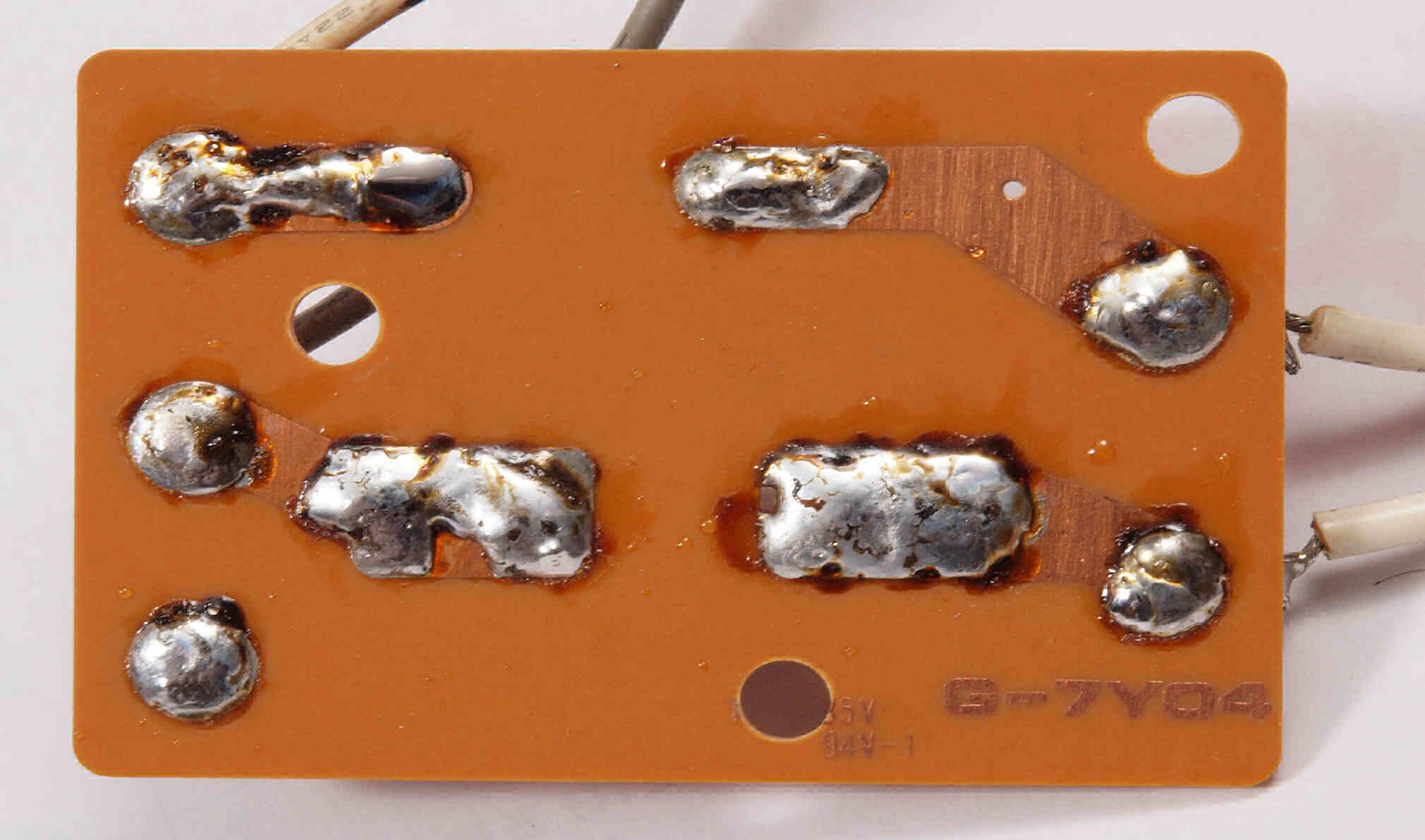

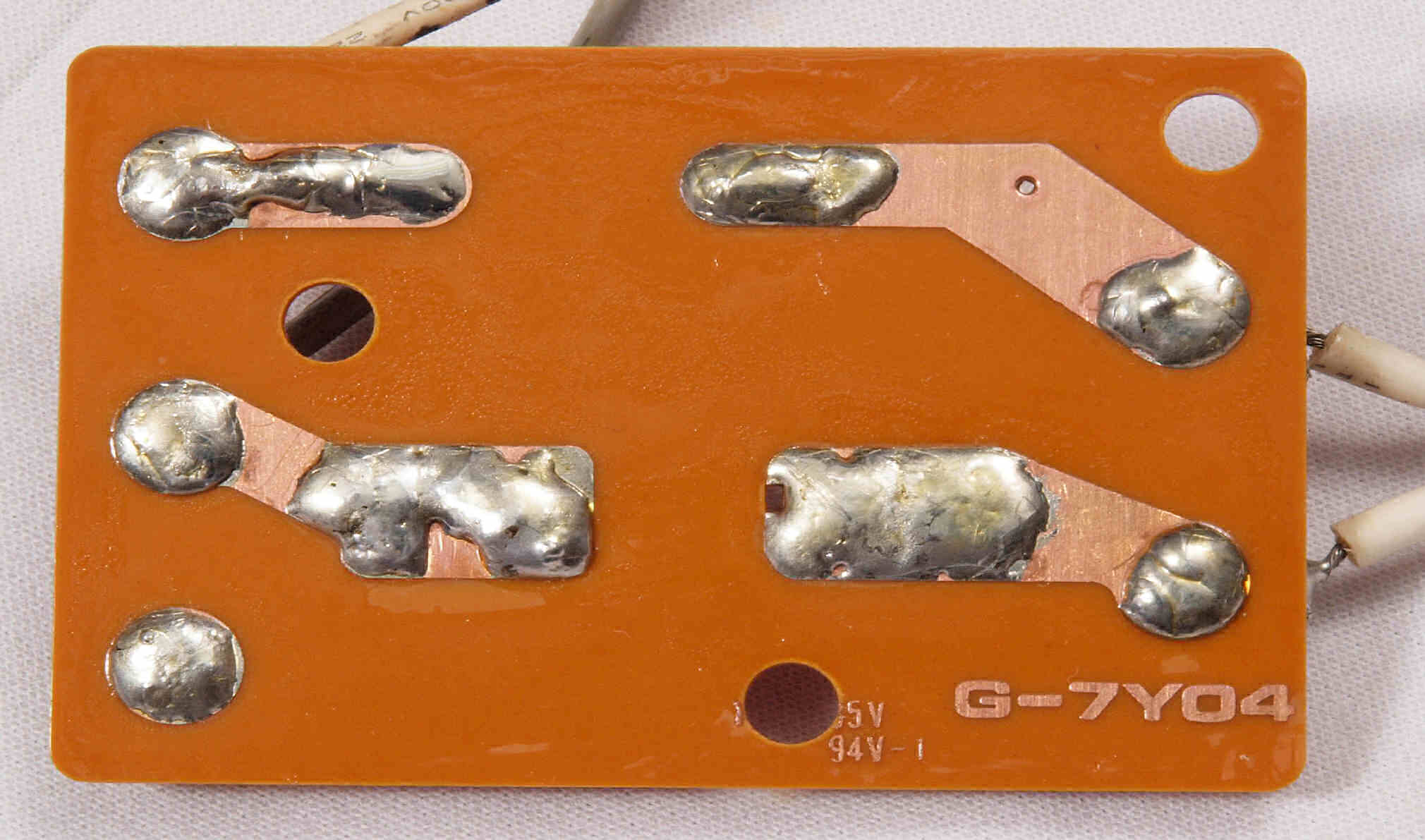

Ｃ３２．　修理前　ヒューズ基板裏

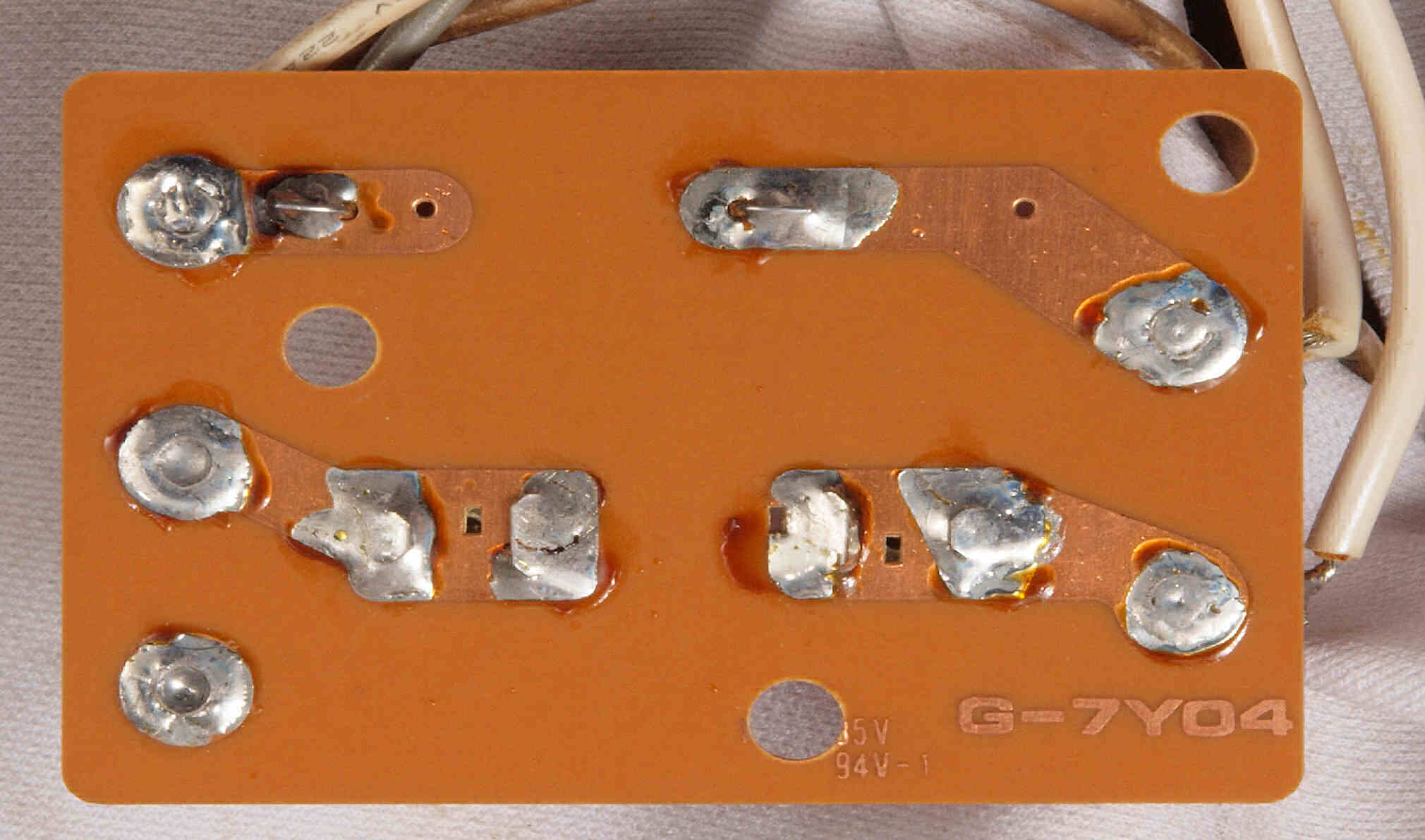

Ｃ３３．　修理（半田補正）後　ヒューズ基板裏

Ｃ３４．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

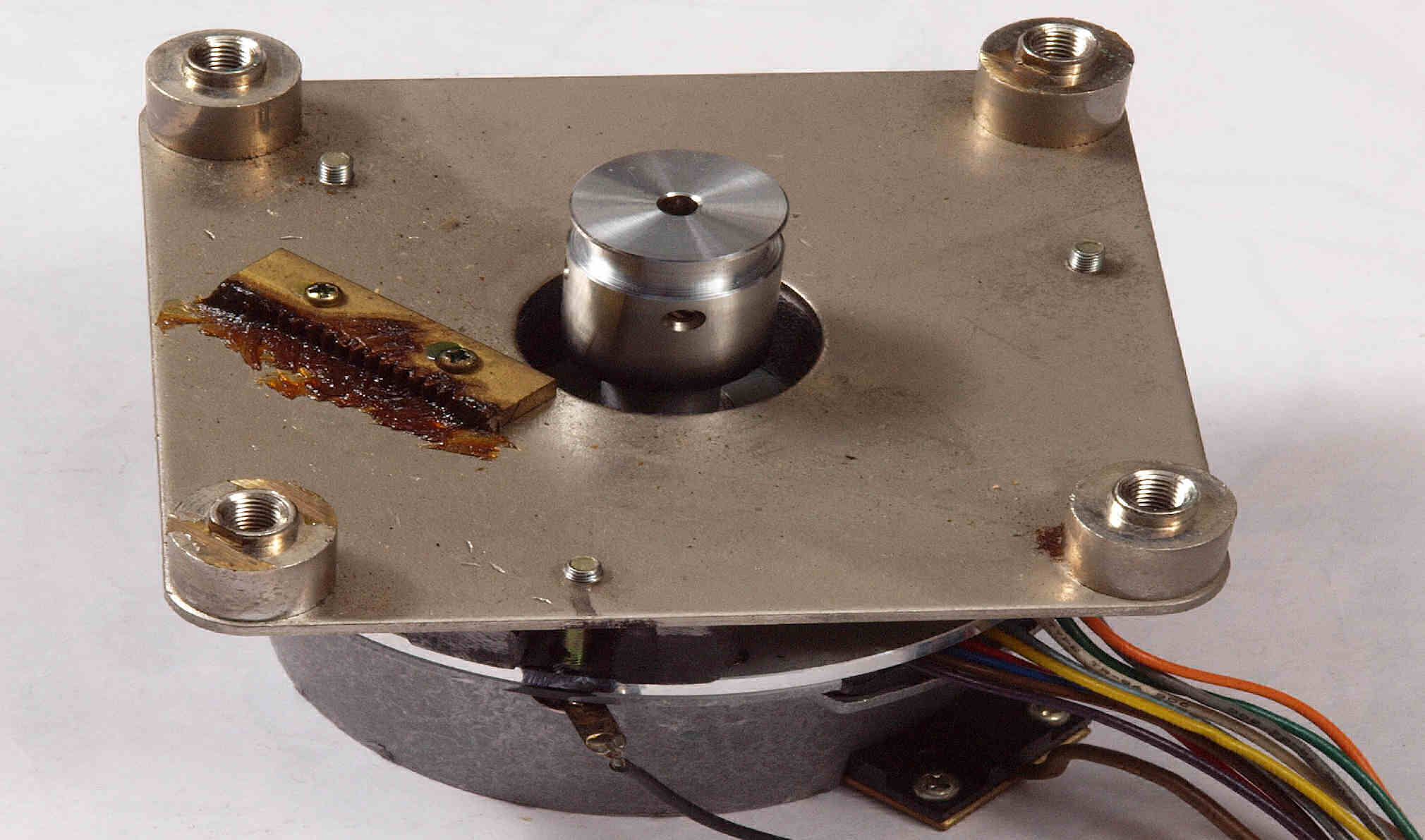

Ｃ４１．　修理中　モーター部を取り出す

Ｃ４２．　修理中　モーター部を取出す、軸側。

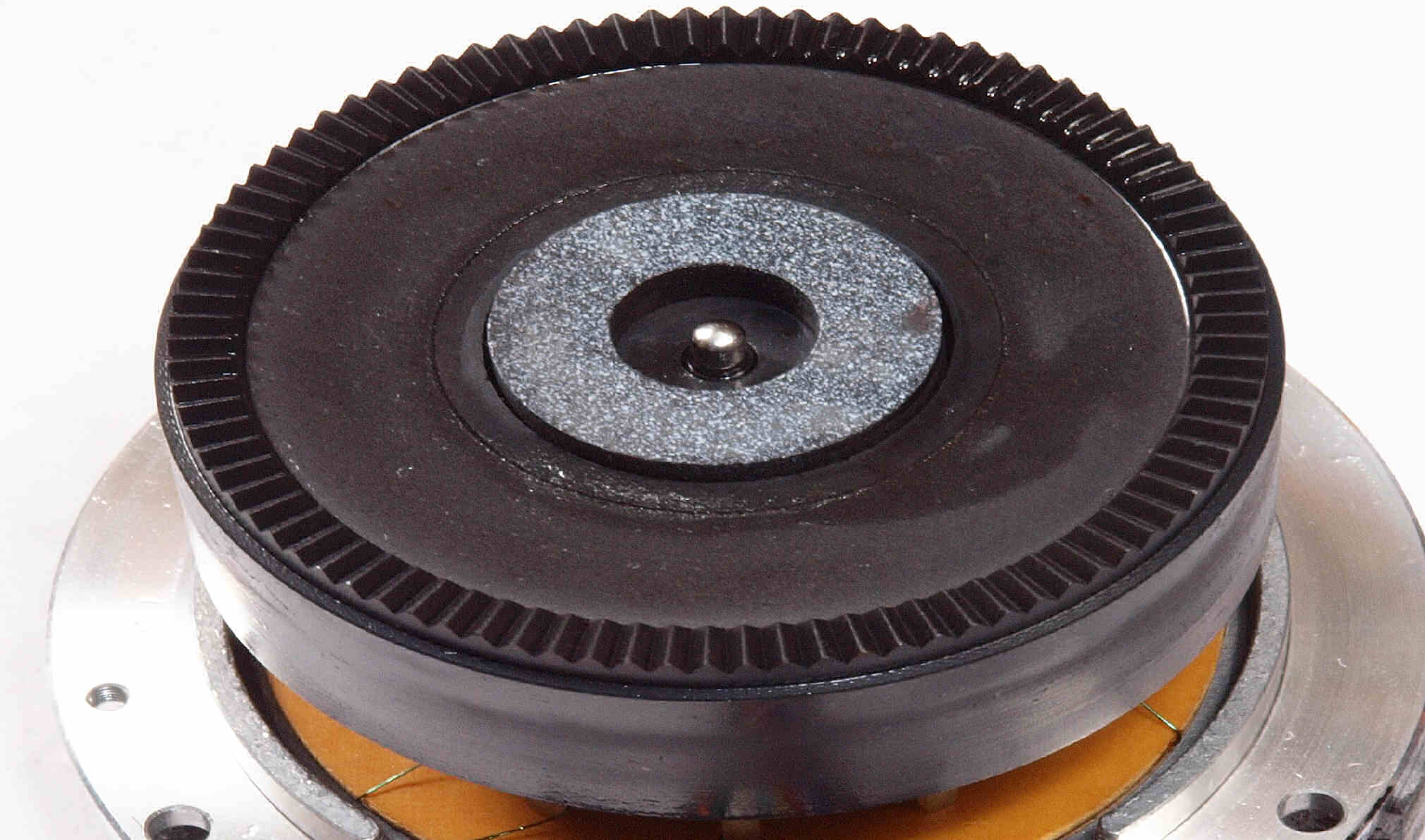

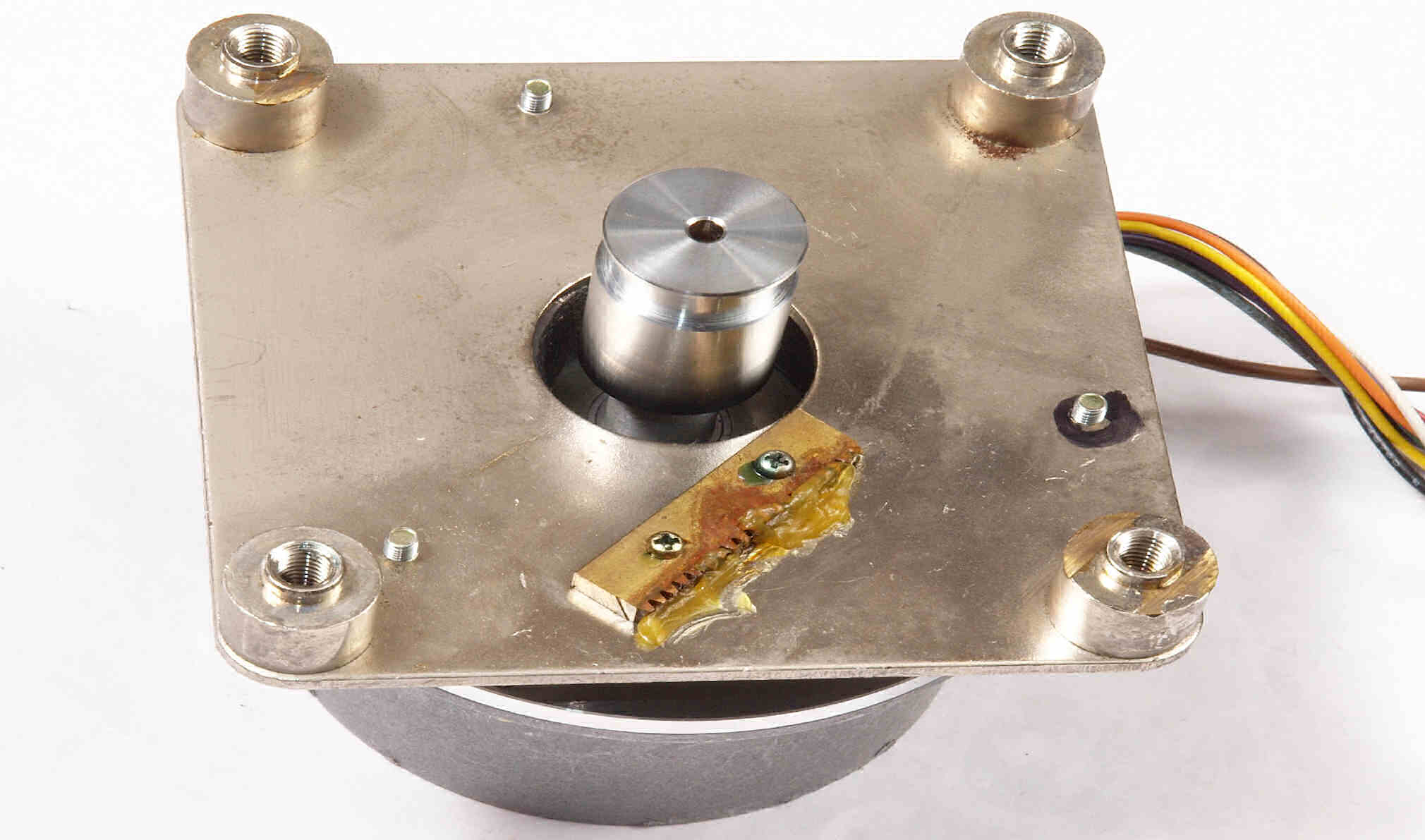

Ｃ４３．　修理後　モーター部、軸側。

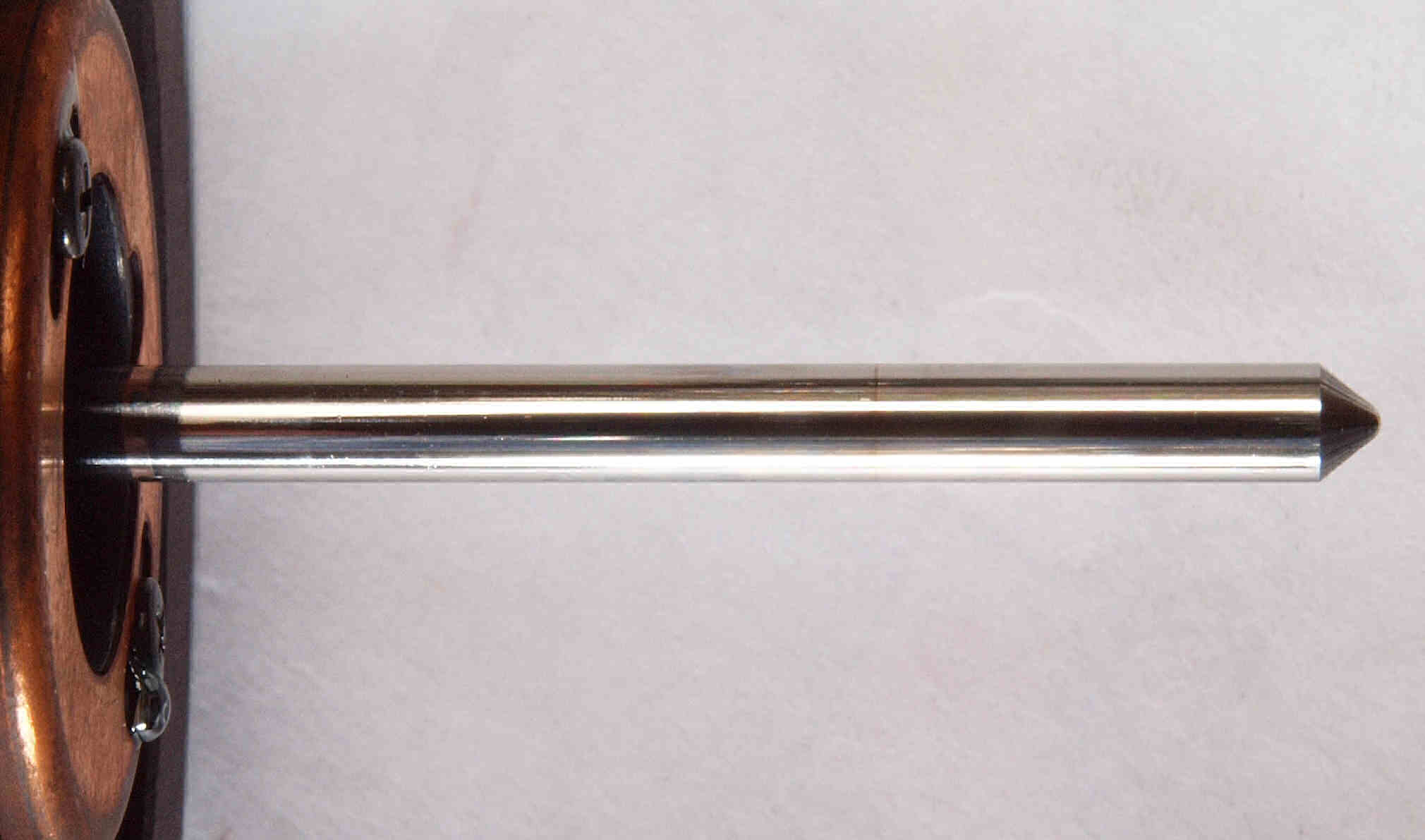

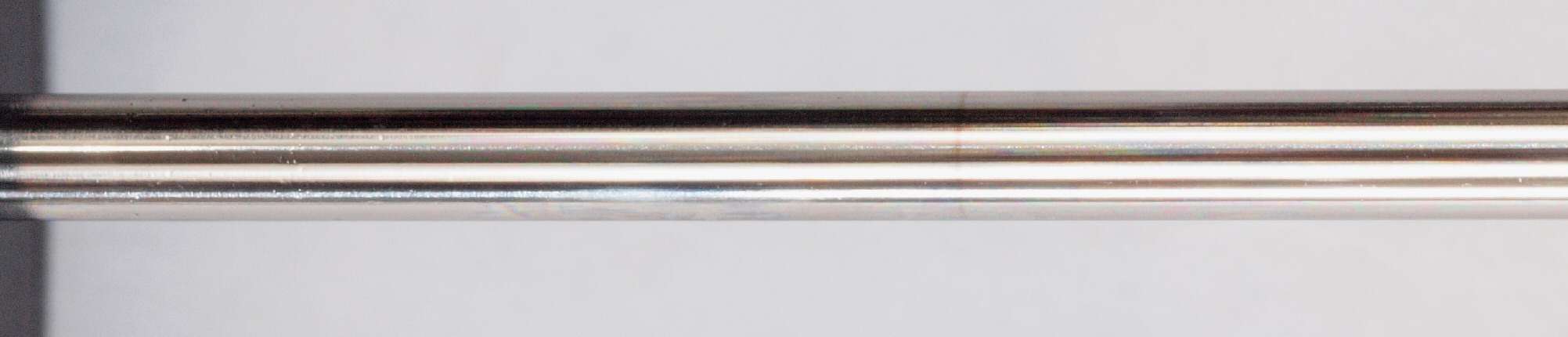

Ｃ５１．　修理中　モーター軸

Ｃ５２．　修理中　モーター軸、拡大。

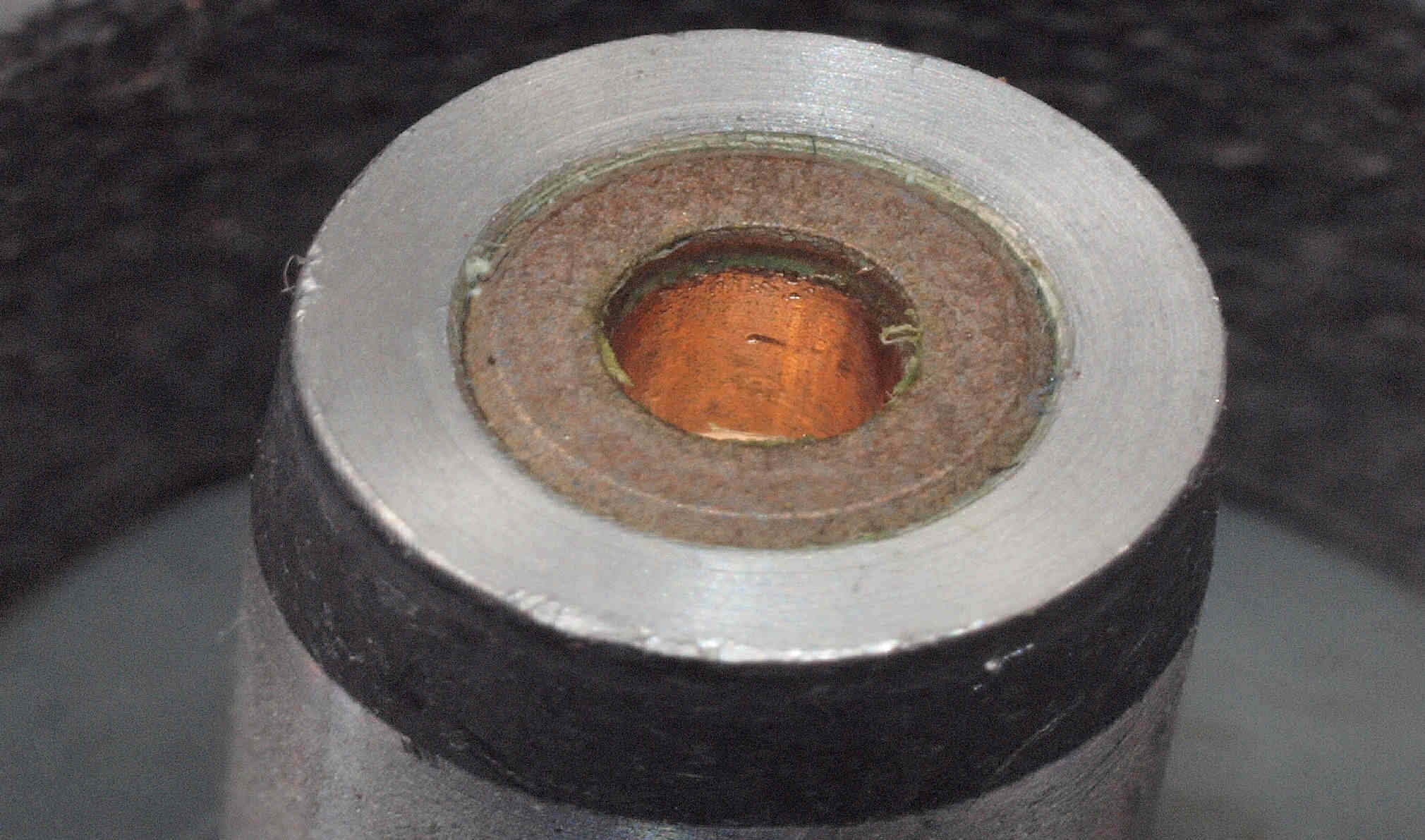

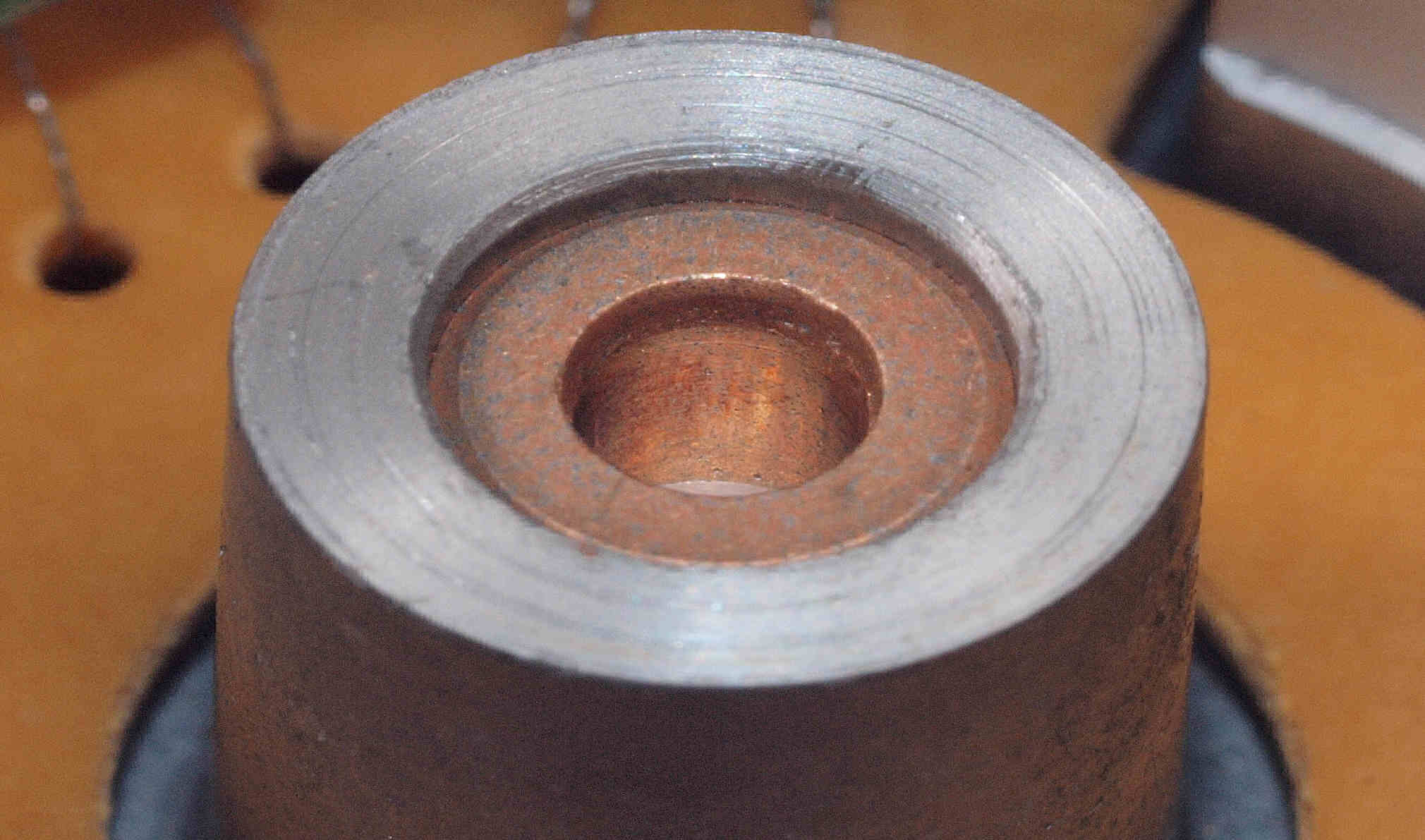

Ｃ５３．　修理中　上側モーター軸受け。

Ｃ５４．　修理中　下側モーター軸受け。

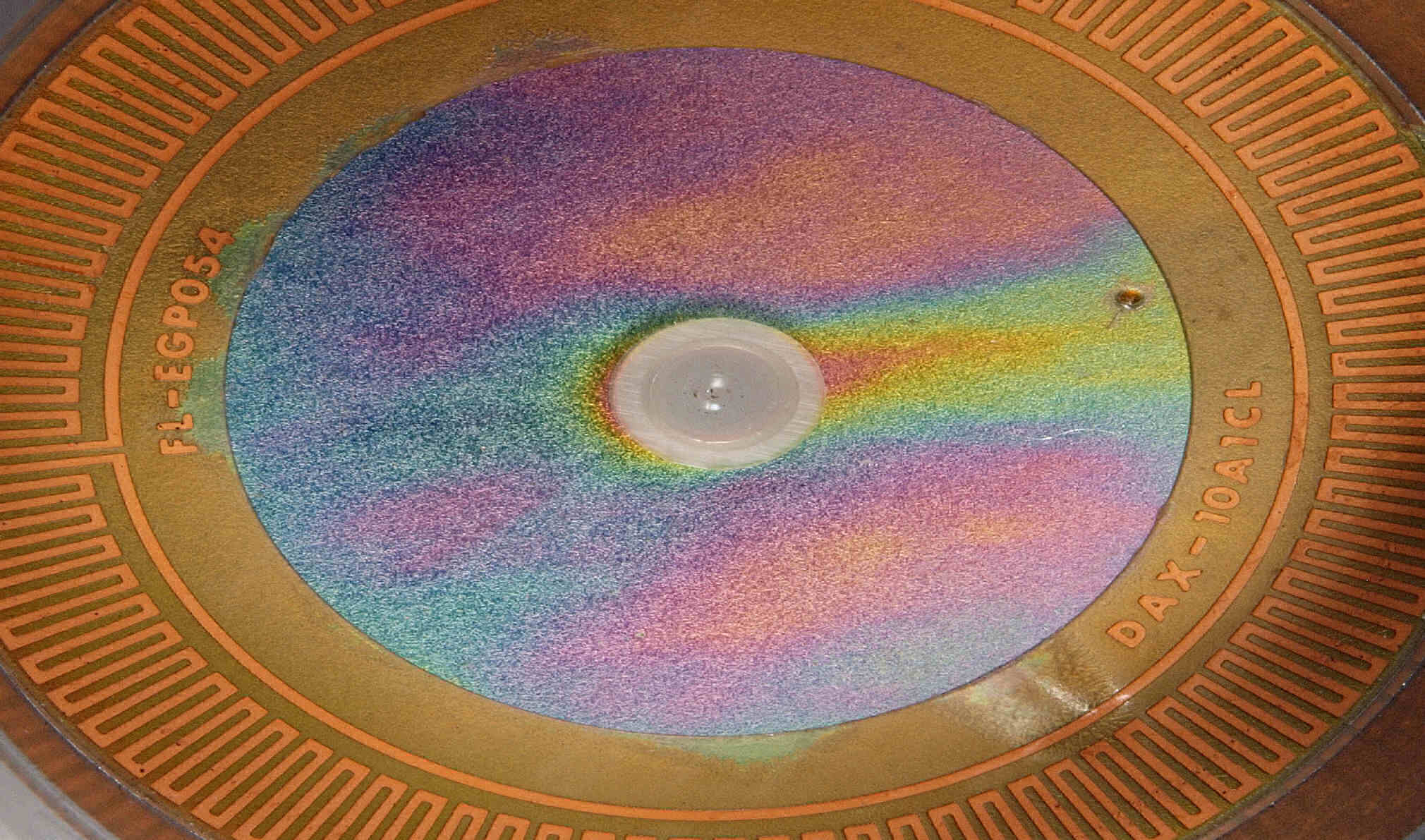

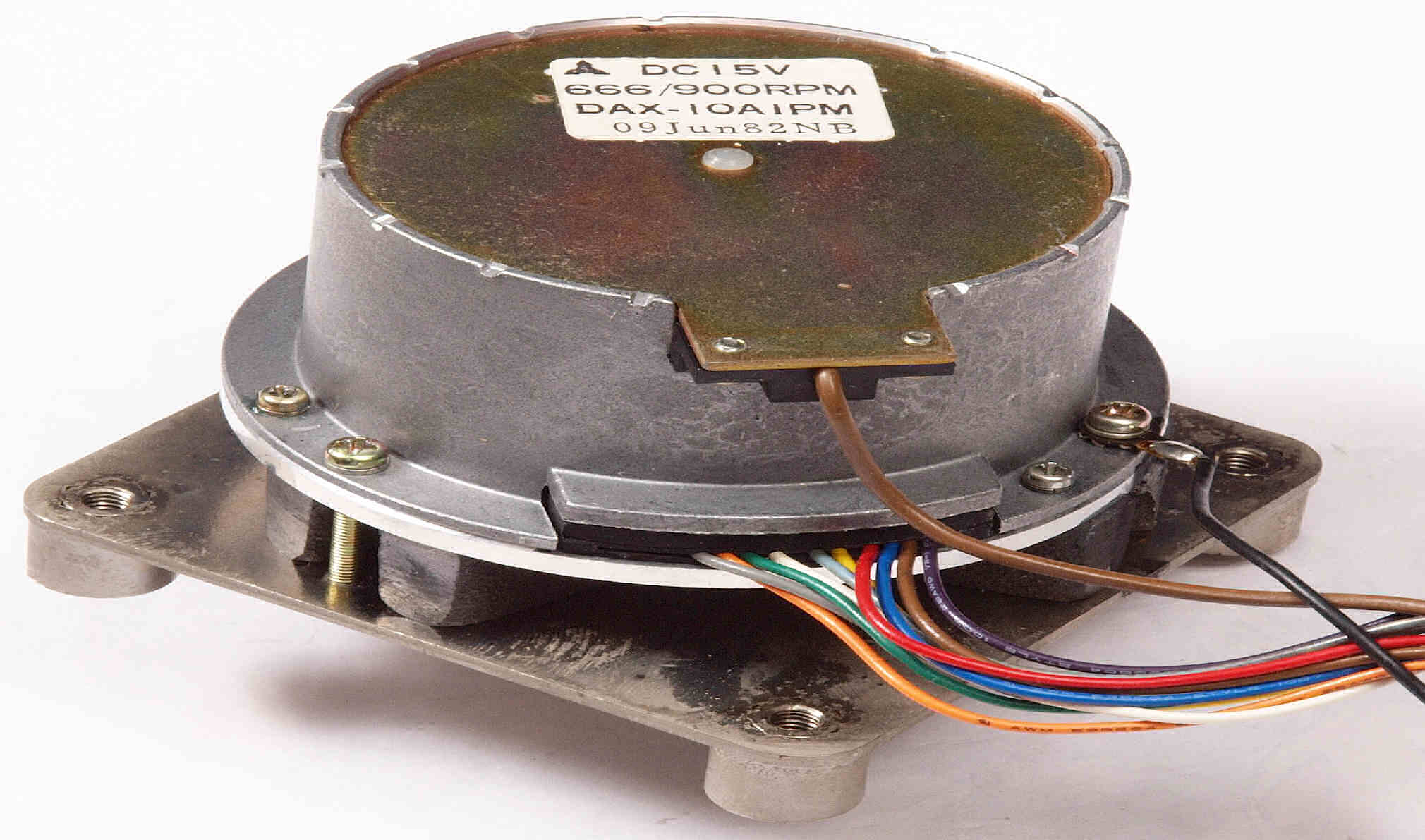

Ｃ６１．　修理前　モーターＦＧコイル。　DAXの文字の下側が剥げている。

Ｃ６２．　修理前　モーターＦＧコイル。　DAXの文字の下側が剥げている。　拡大。

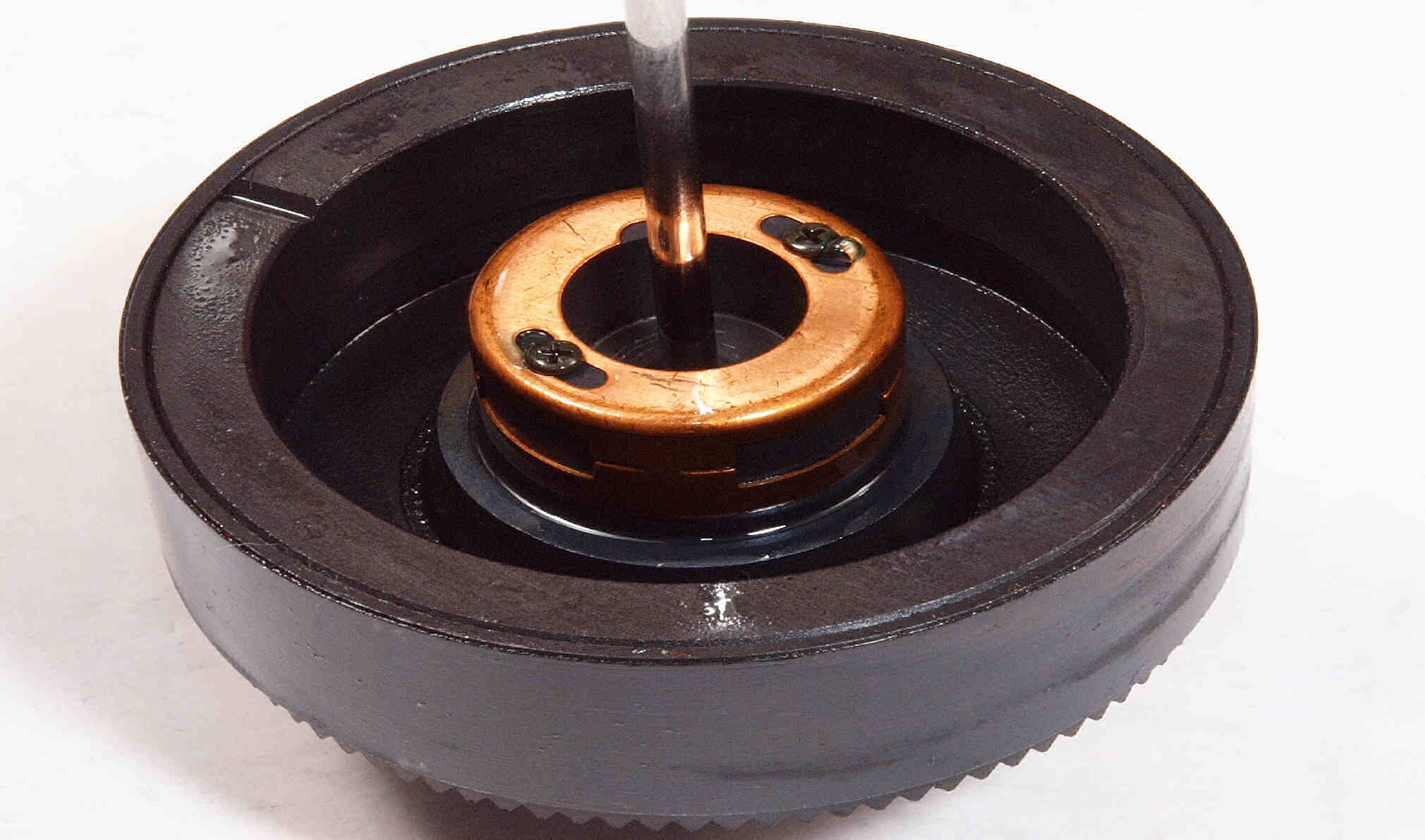

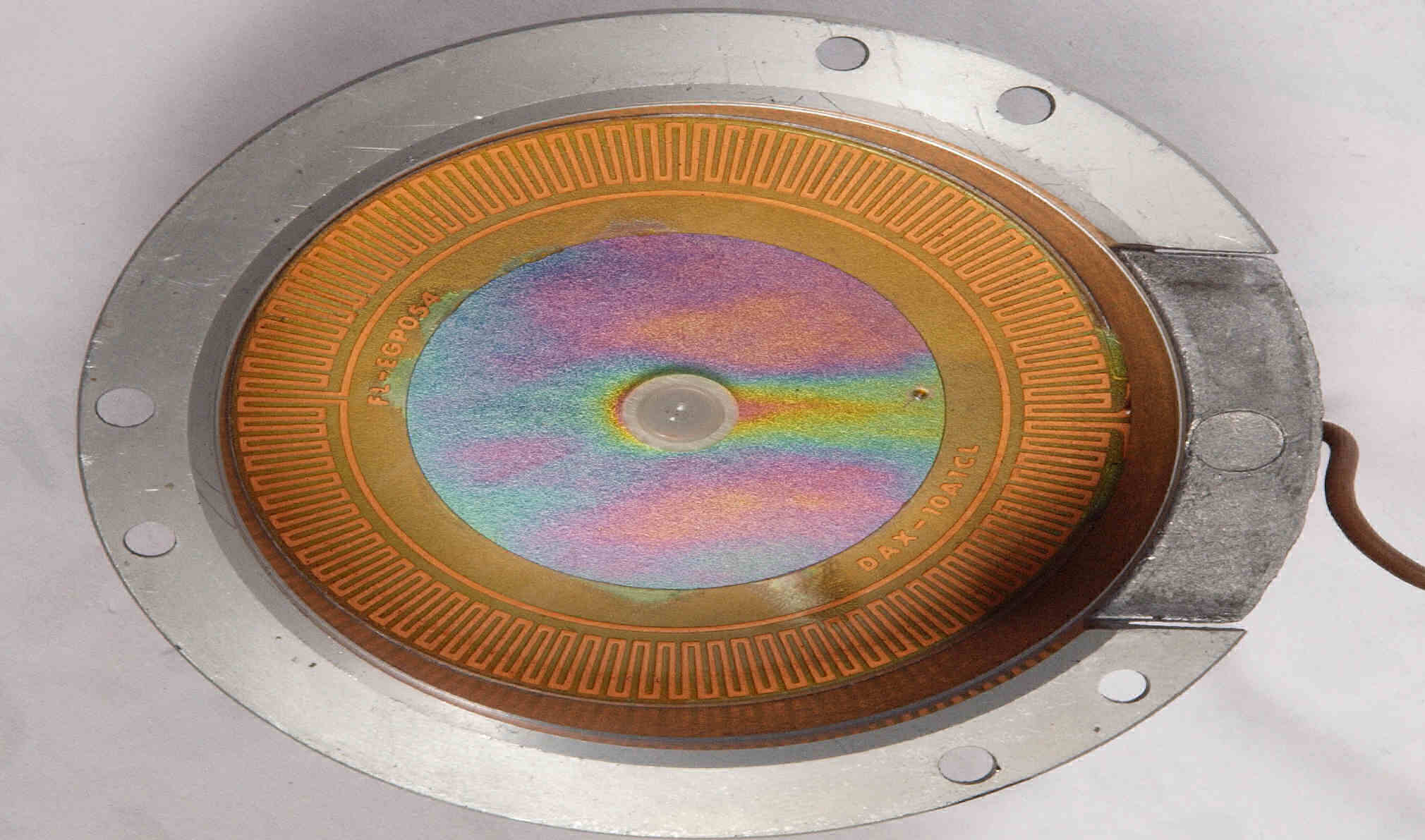

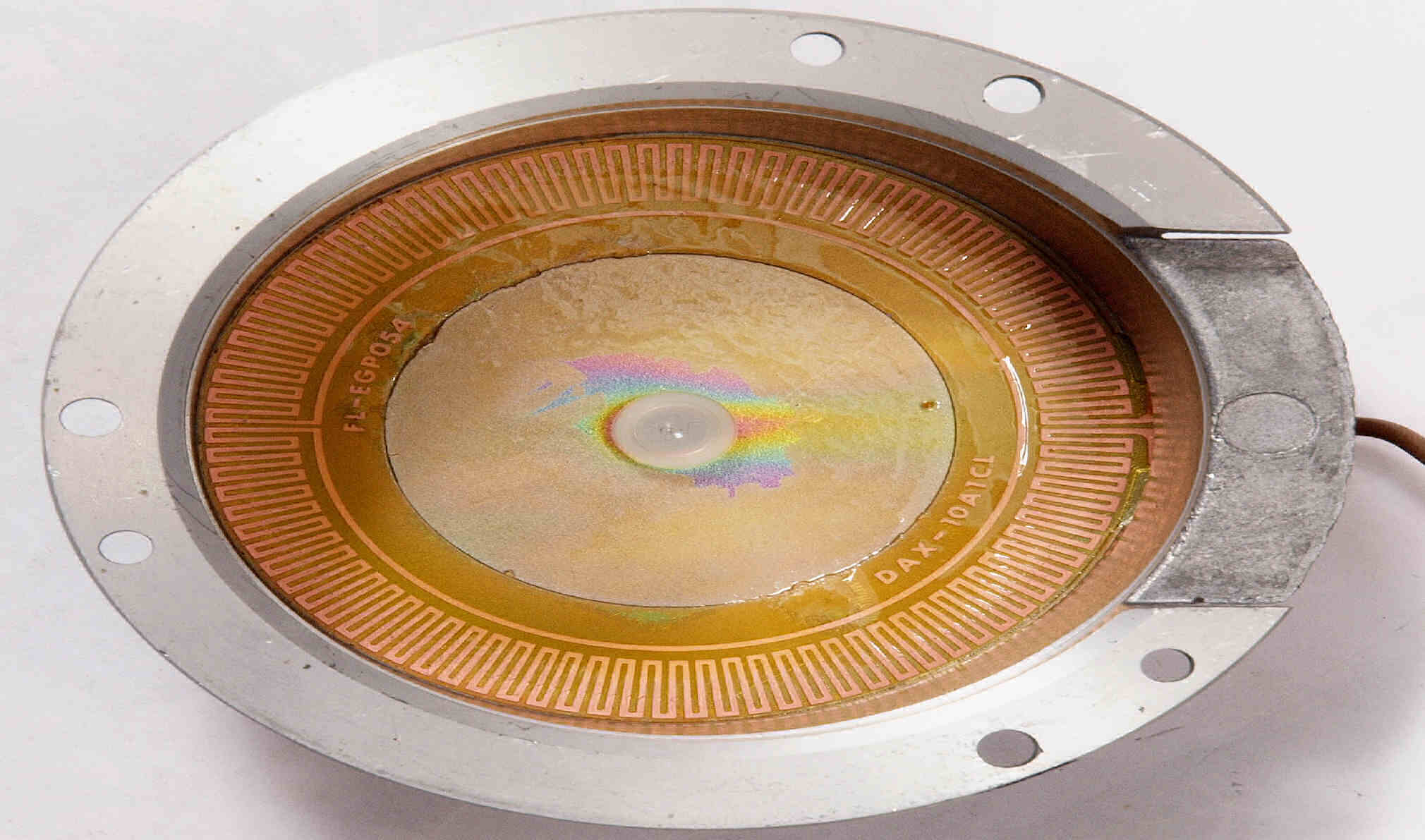

Ｃ６３．　修理後　モーターＦＧコイル、コート液で固定する。

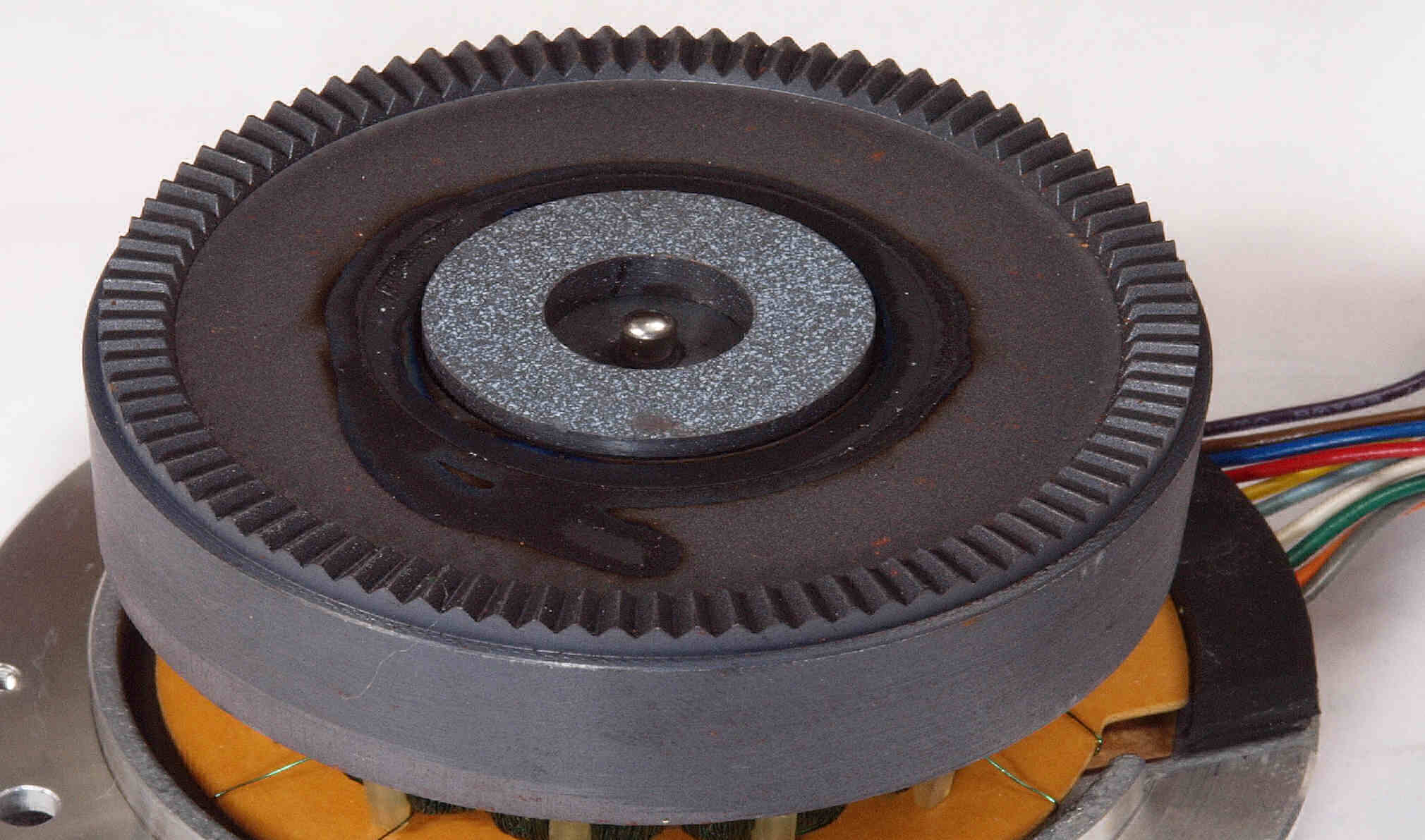

Ｃ７１．　修理中　モーター固定子上から見る、錆が発生している。

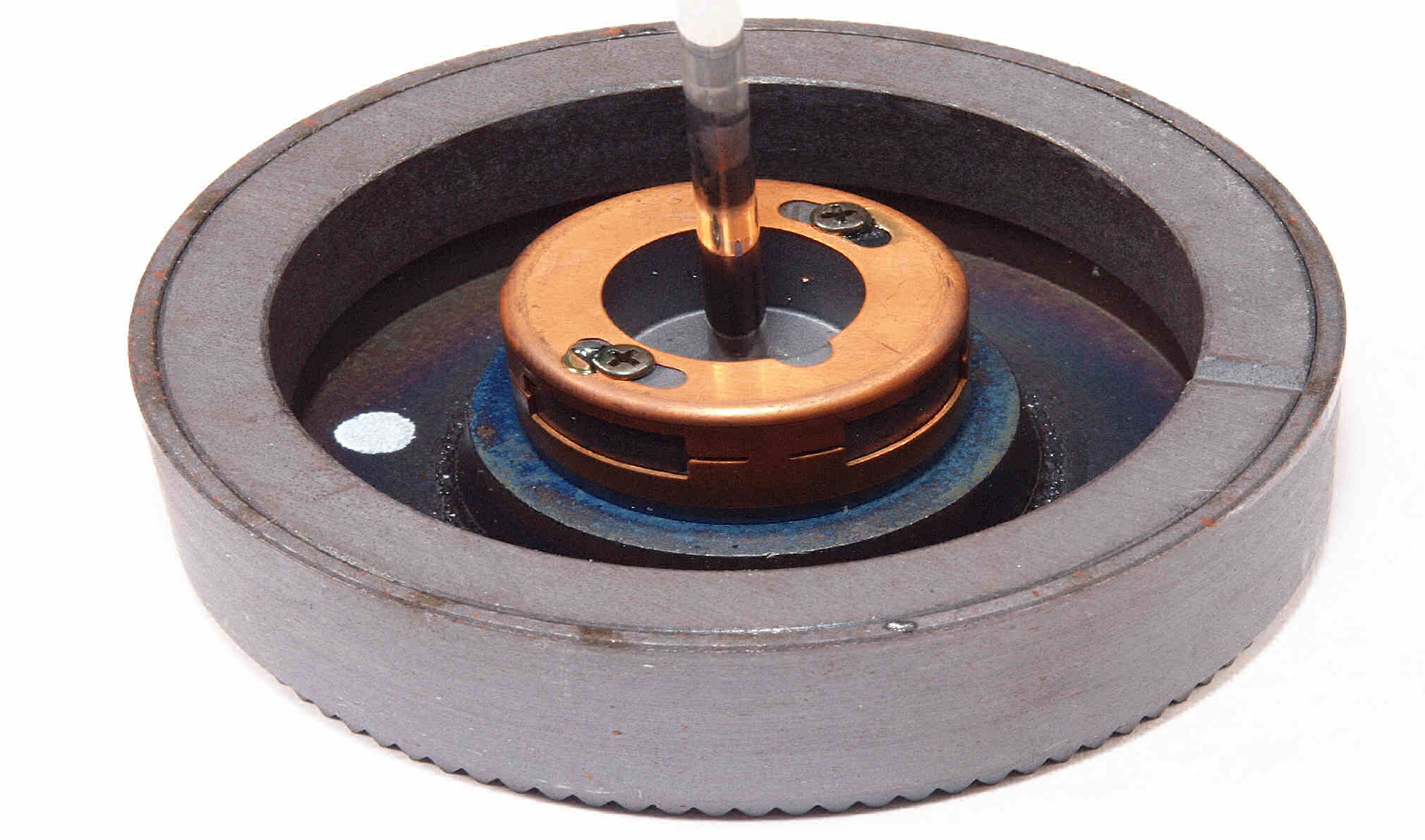

Ｃ７２．　修理後　モーター回転子上から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｃ７３．　修理中　モーター固定子下から見る、錆が発生している。

Ｃ７４．　修理後　モーター回転子下から見る、ＣＲＣで洗浄し、鉱物油を軽く塗布。

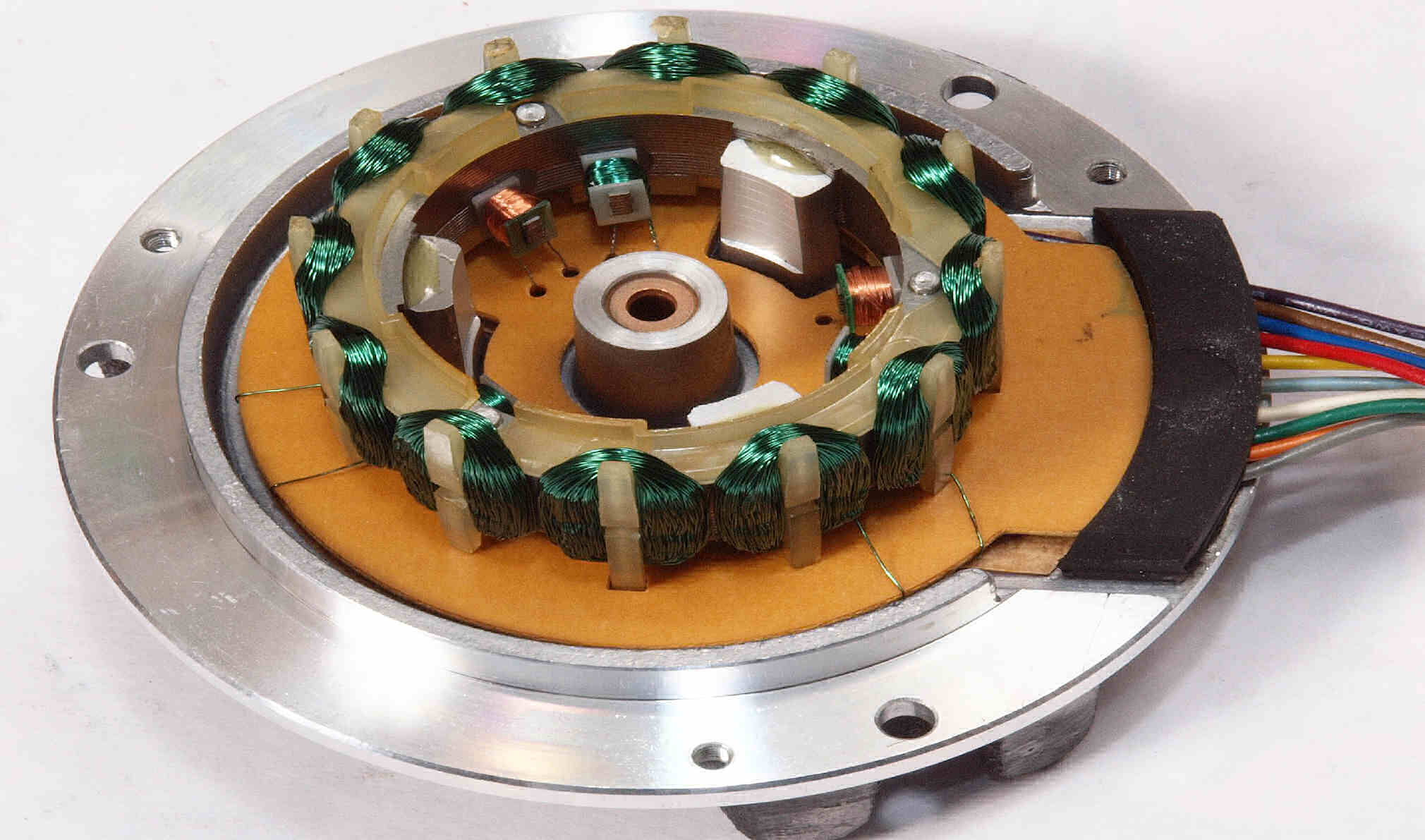

Ｃ７５．　修理中　モーター固定子巻線。

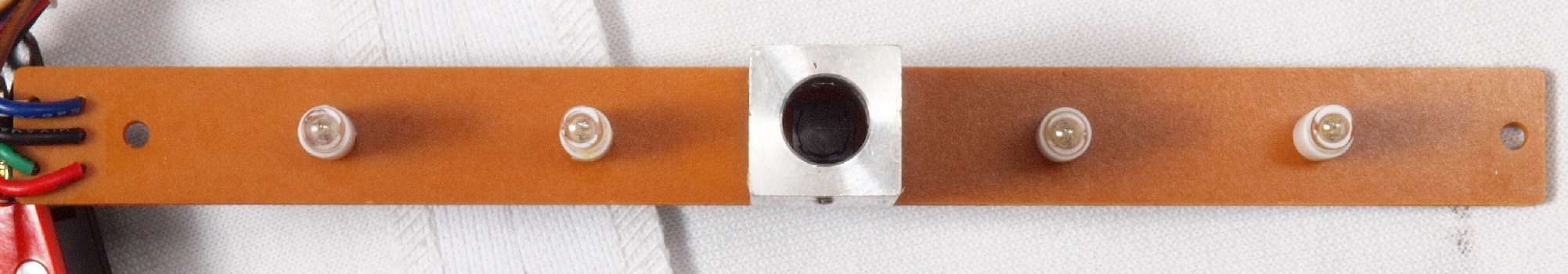

Ｃ８１．　修理中　表示部及び３３／４５切り換SW基板。

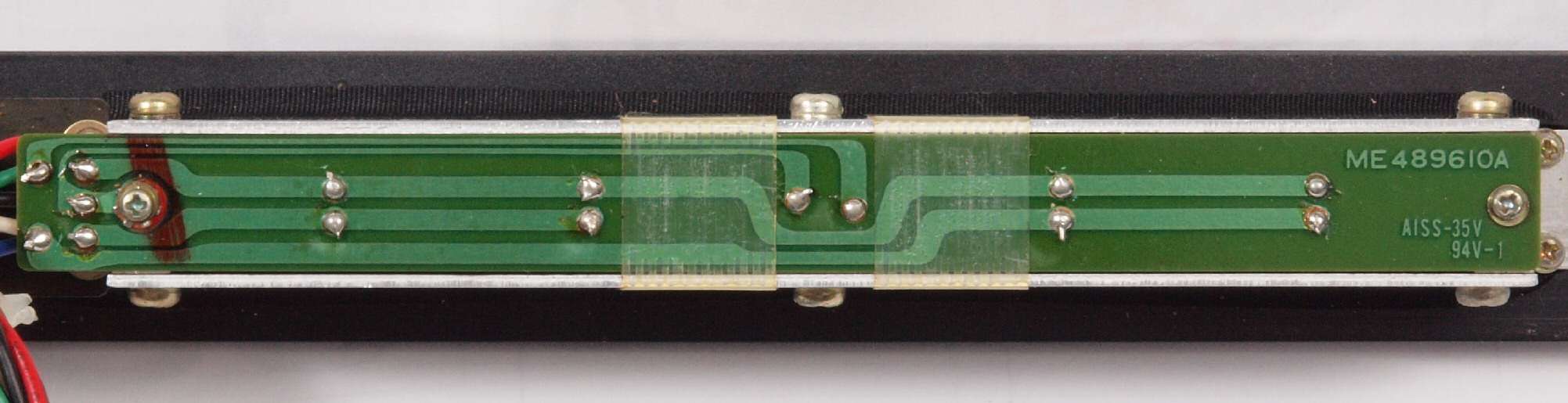

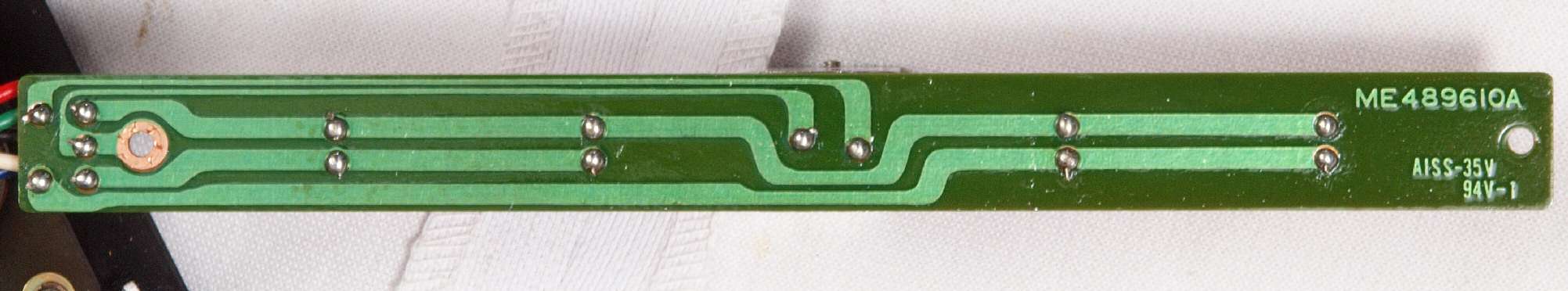

Ｃ８２．　修理前　表示部及び３３／４５切り換SW基板裏。

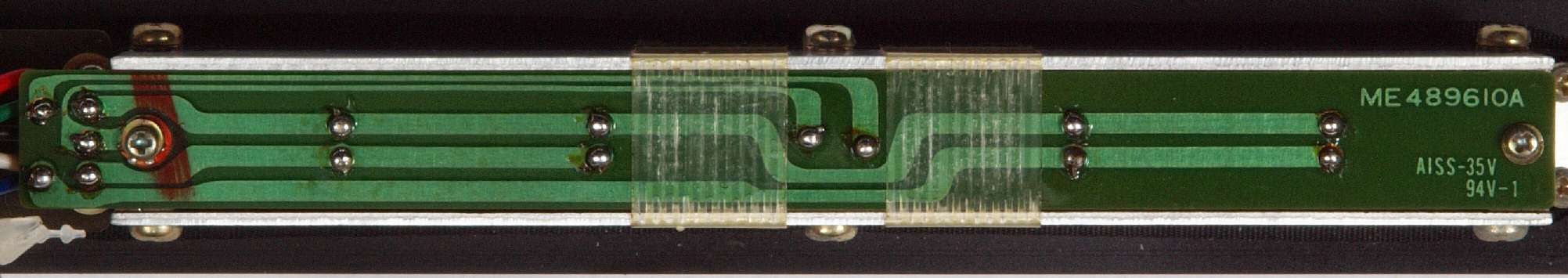

Ｃ８３．　修理（半田補正）後　表示部及び３３／４５切り換SW基板裏。

Ｃ８４．　完成表示部及び３３／４５切り換SW基板裏。余分なフラックスを落として、コート液を塗る。。

Ｃ９１．　修理前　速度調整ＶＲ。

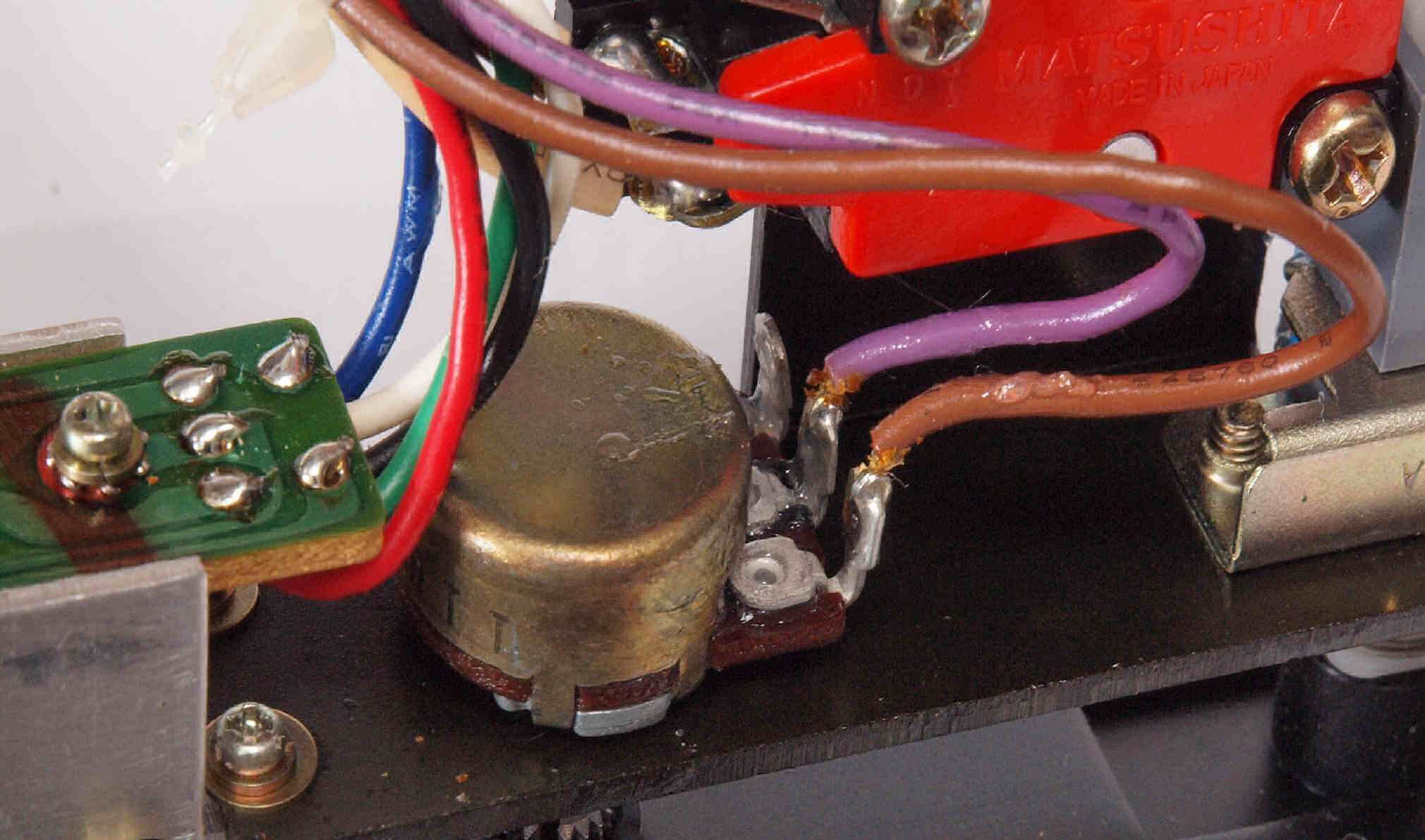

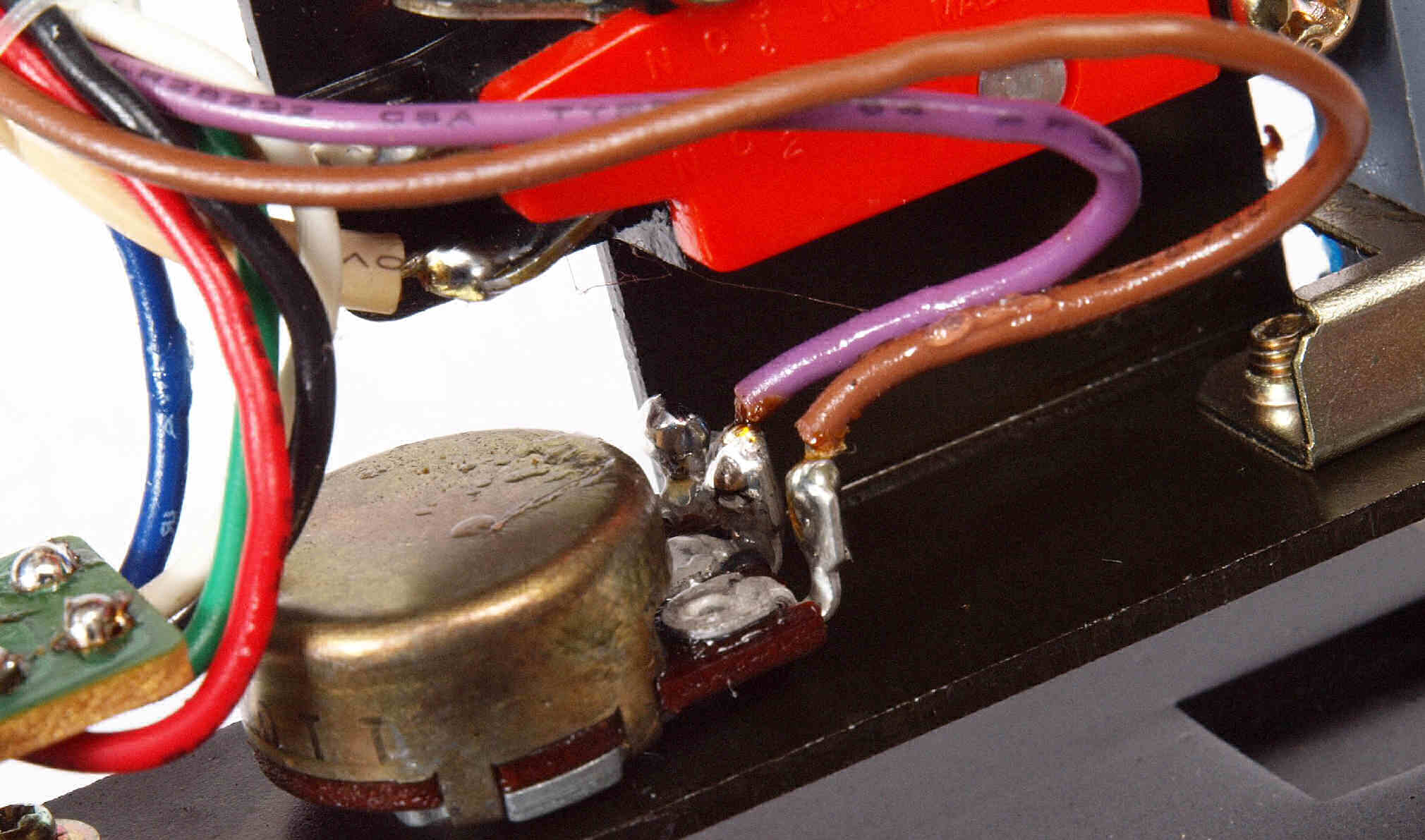

Ｃ９２．　修理後　　速度調整ＶＲ。　ガリ防止の結線。

ＣＡ１．　修理前　電源ソケット

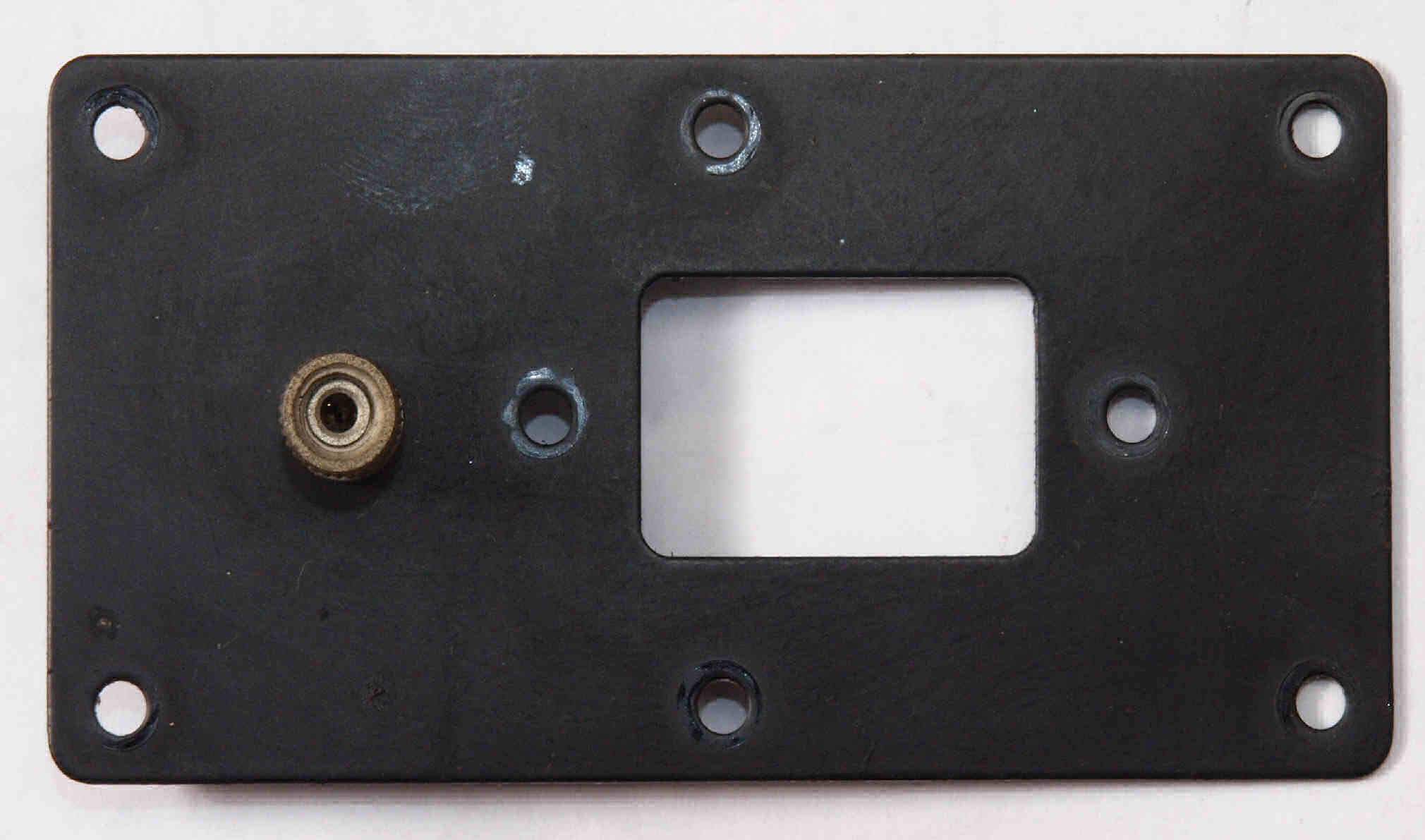

ＣＡ２．　修理中　電源ソケット取り付けプレート。　穴が小さいので加工が必要。

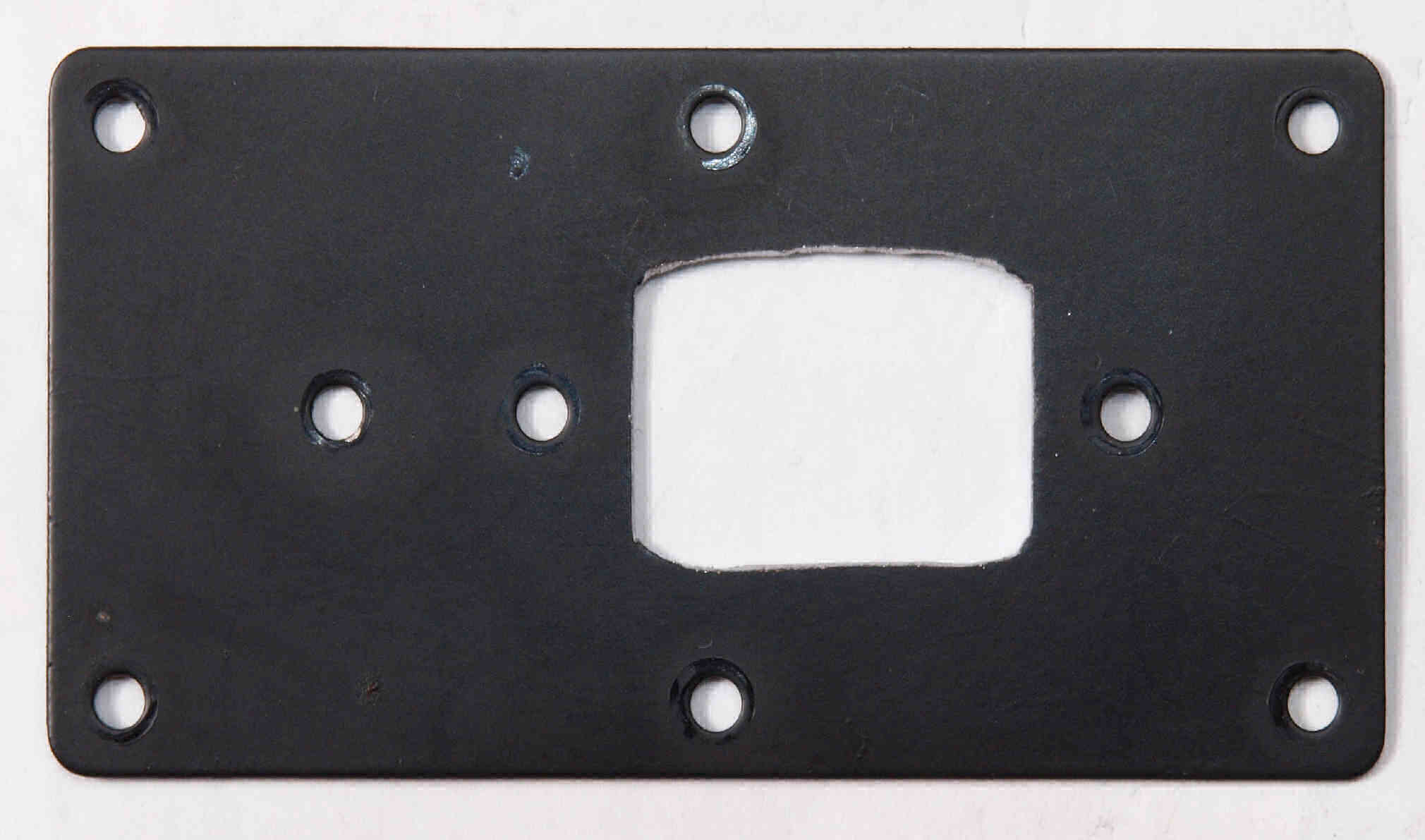

ＣＡ３．　修理中　電源ソケット取り付けプレート。　加工後。

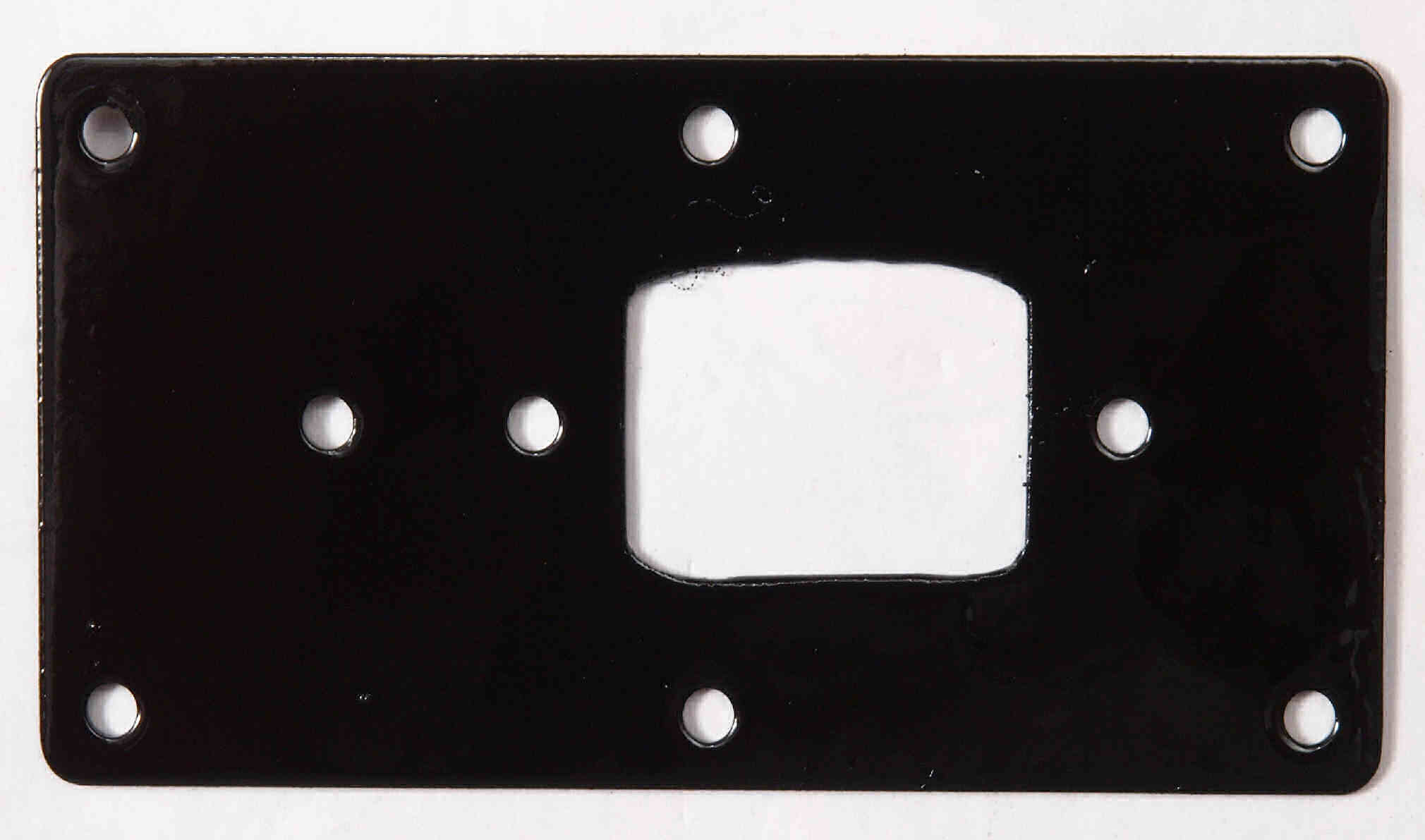

ＣＡ４．　修理中　電源ソケット取り付けプレート。　ついでに軽く塗装する。

ＣＡ５．　修理中　電源ソケット取り付けプレート木部穴、ボンドを染みこませて乾燥後塗装する。

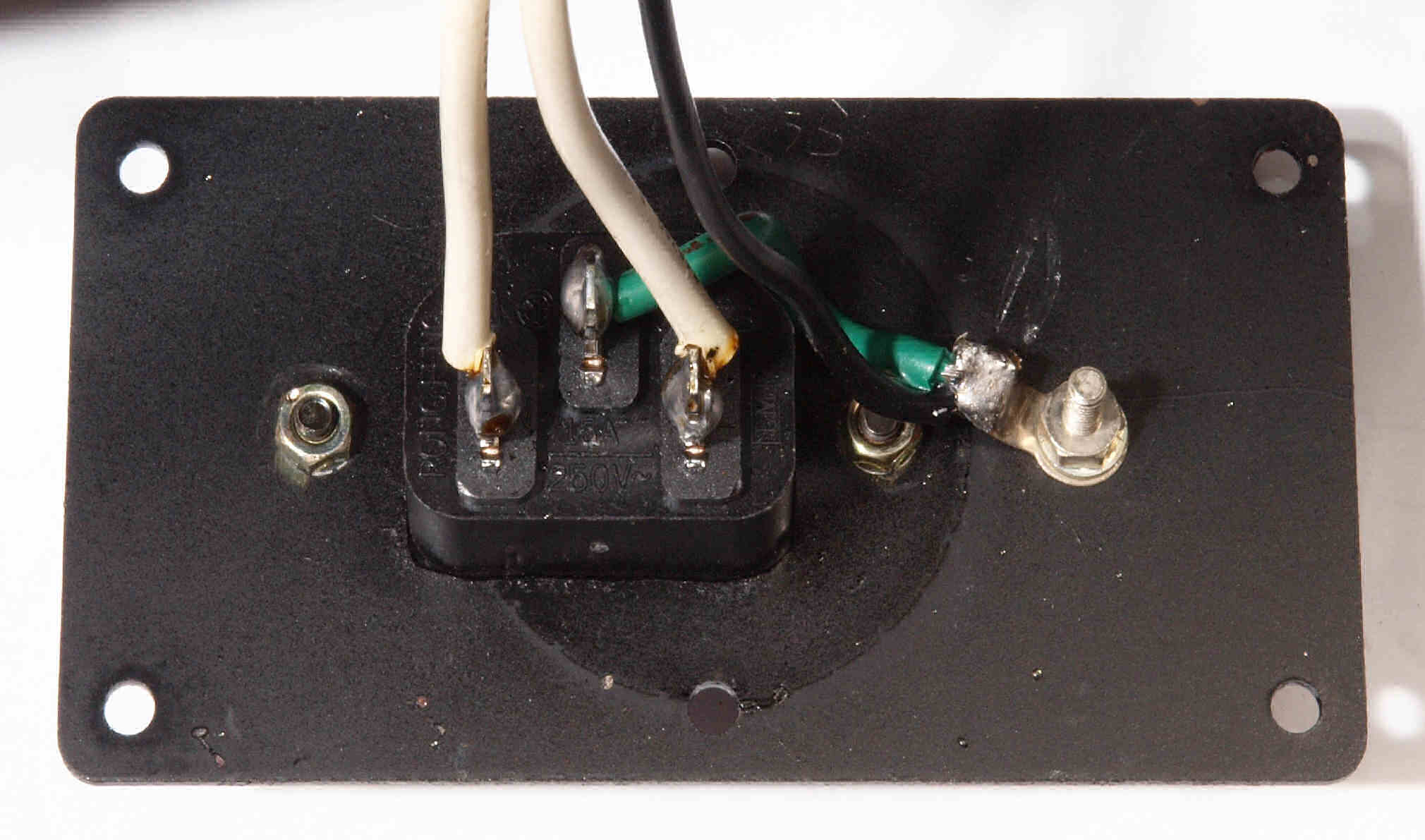

ＣＡ６．　修理（交換）後　電源ソケット交換裏側、アースを取る。

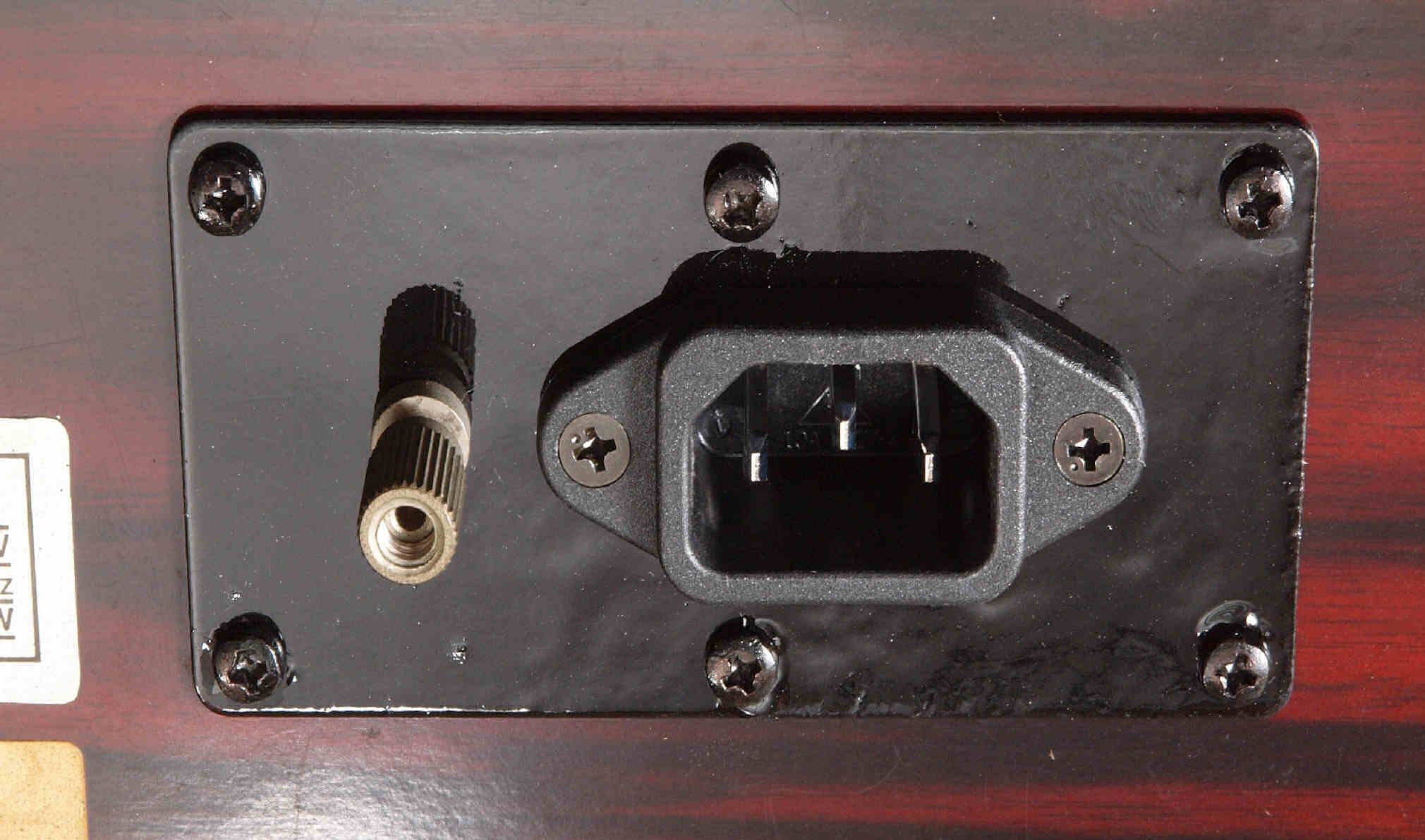

ＣＡ７．　修理（交換）後　電源ソケット交換　FURUTECH　FI-10(R) ロジウムメッキ。

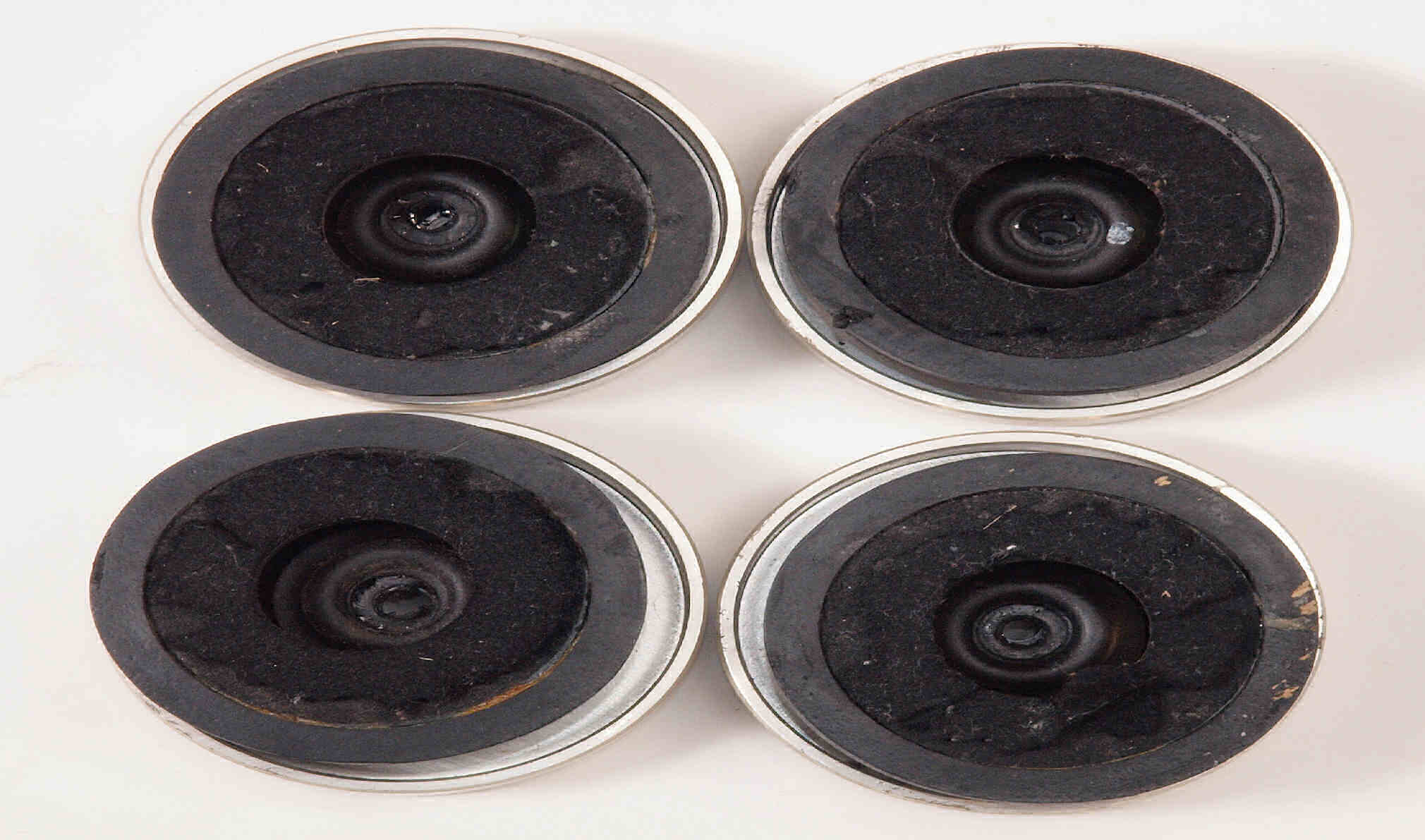

ＣＢ１．　修理前　　ゴム足。

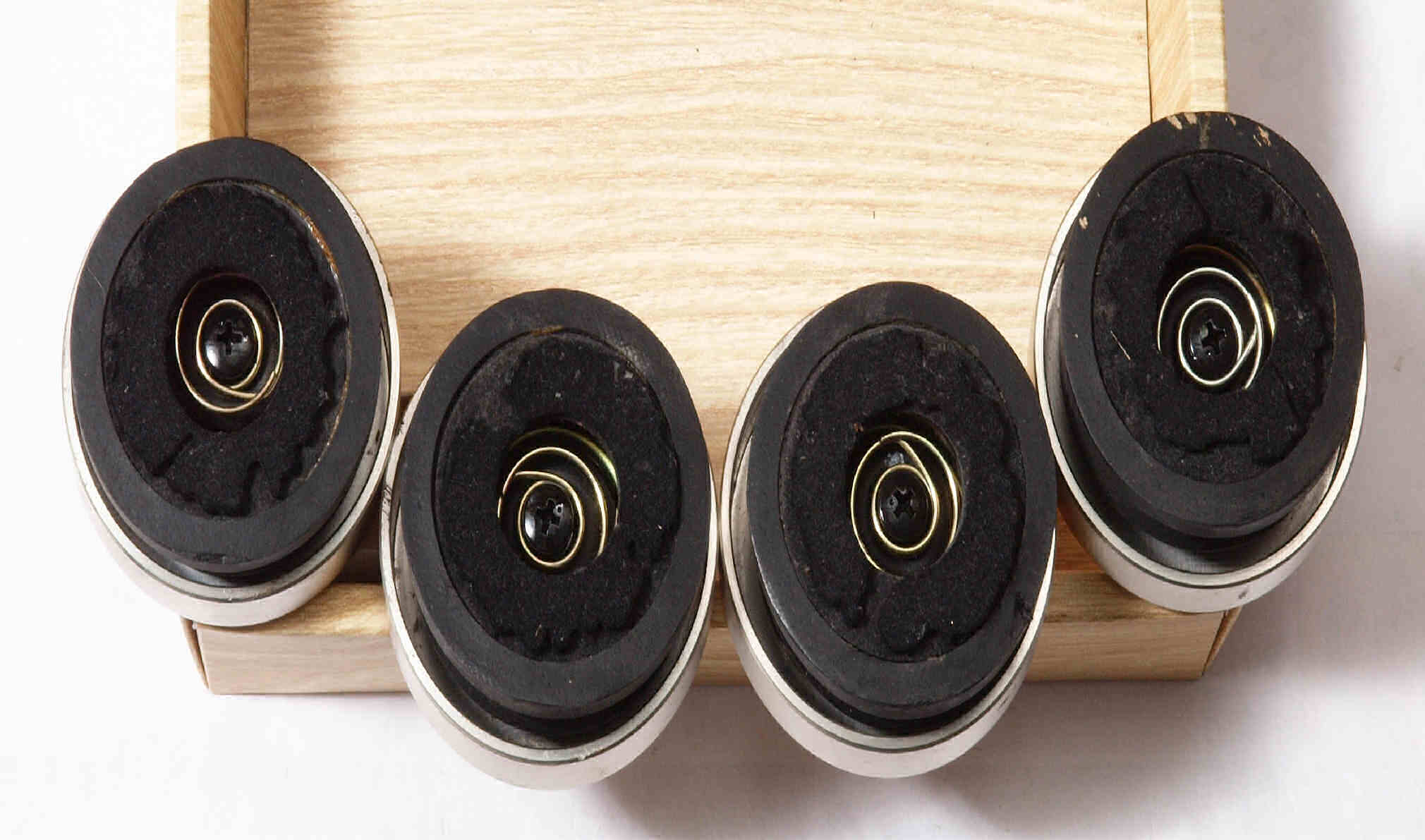

ＣＢ２．　修理後　　インシュレーター（足）。押さえのバネを挿入。

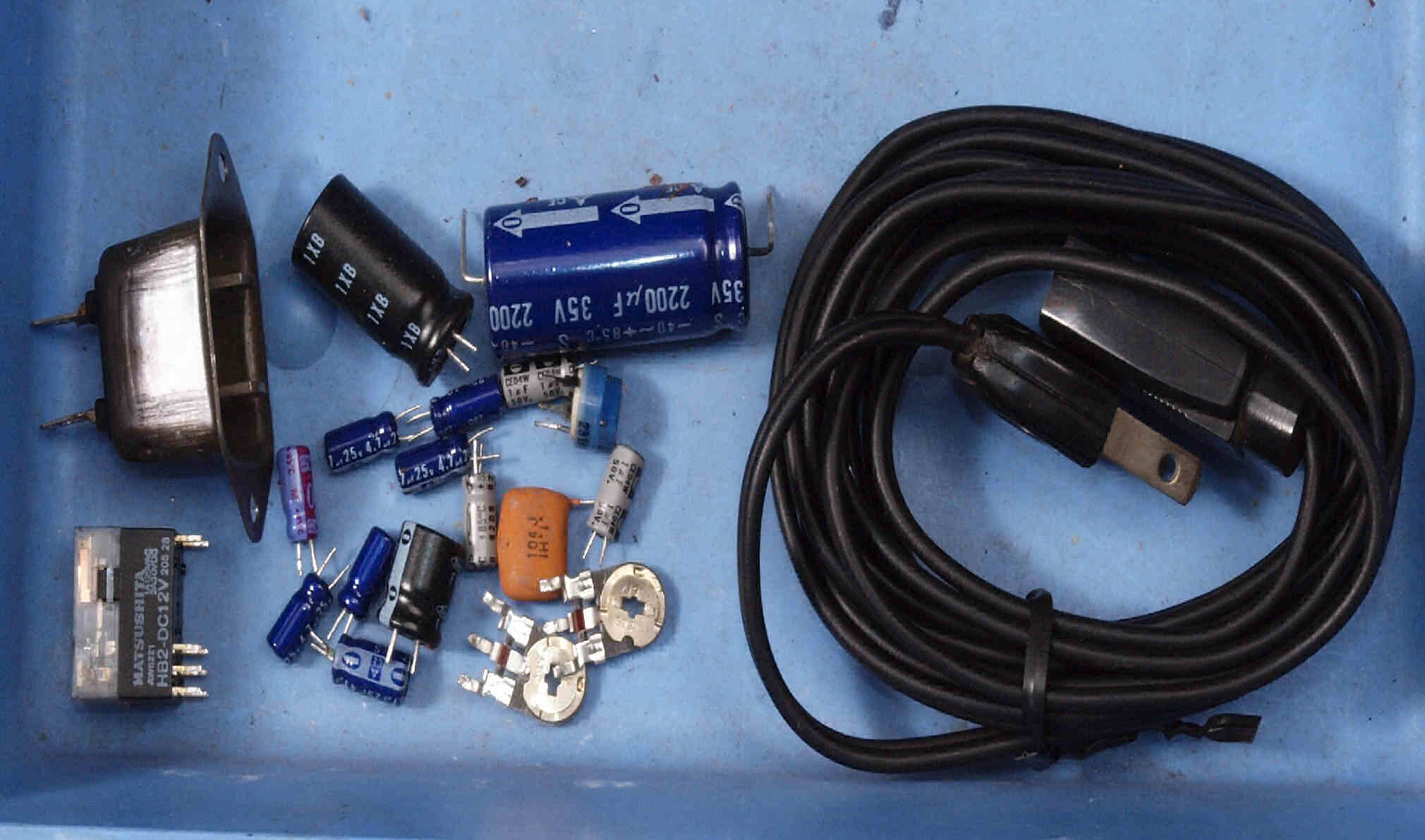

ＣＣ１．　交換部品

ＣＣ２．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

ＣＤ１．　修理前　　下から見る

ＣＤ２．　修理後　　下から見る。

ＣＤ３．　底板＋足を取り付けて完成。

Ｋ．　下蓋及び本体下部　修理状況

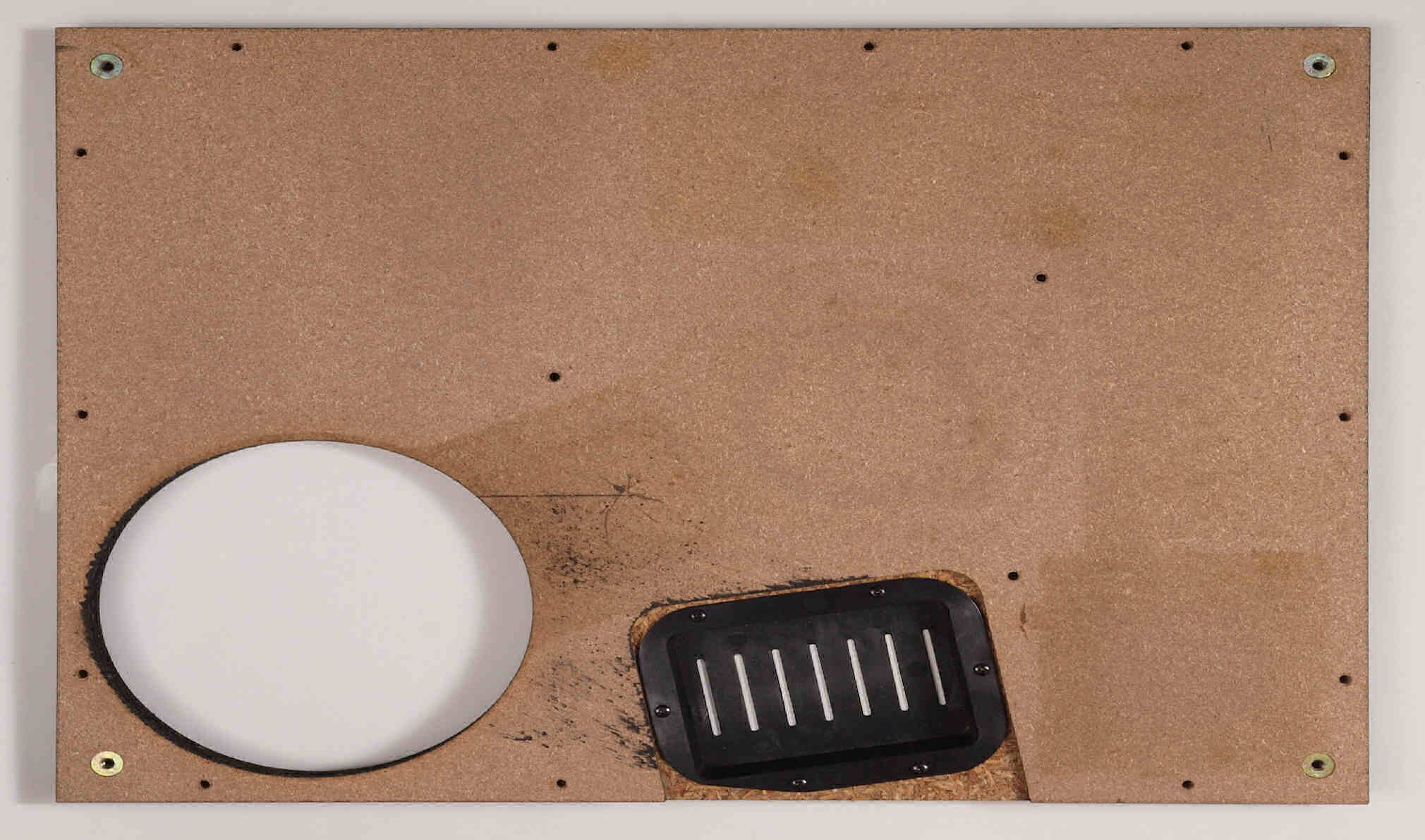

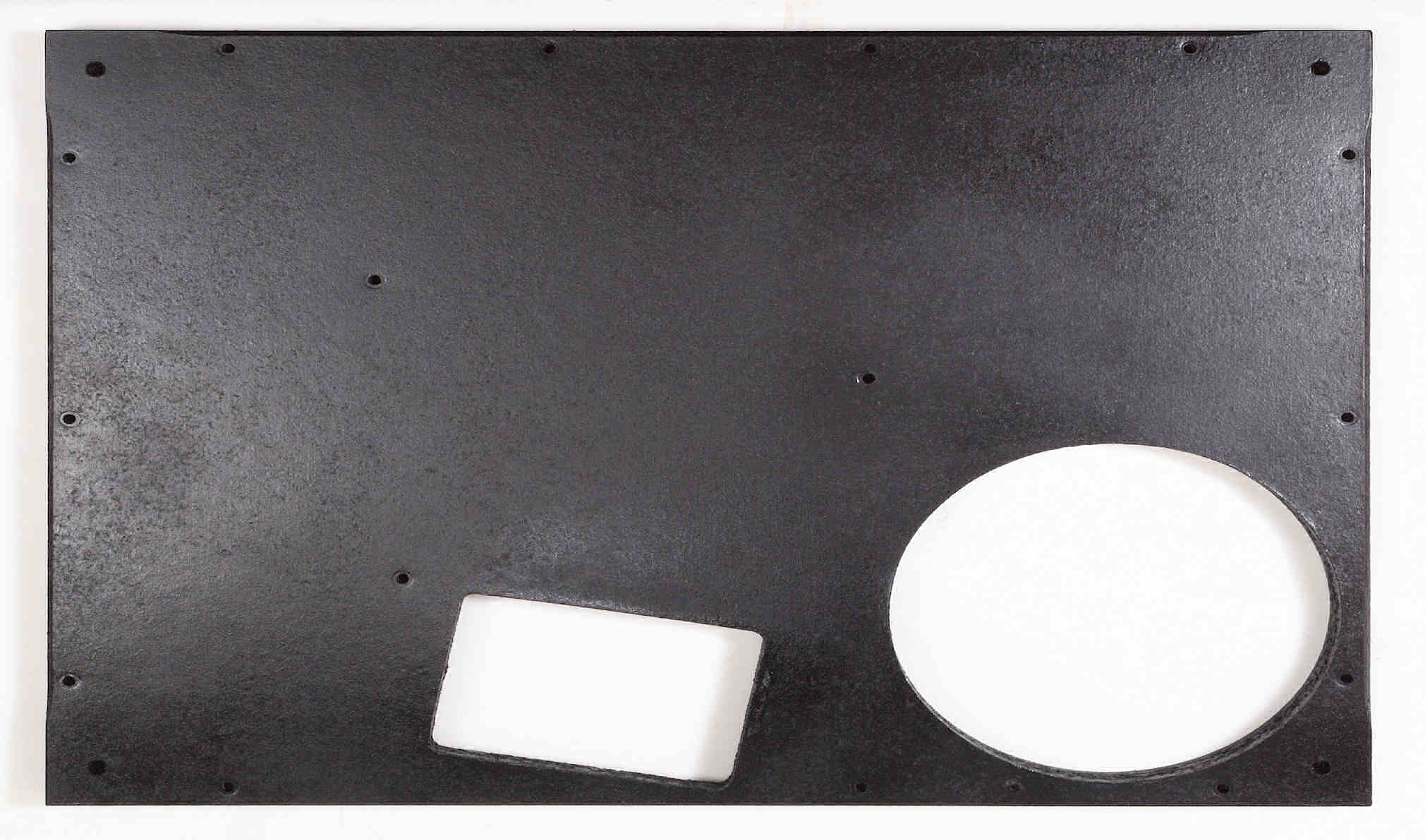

Ｋ１１．　修理前　下蓋表

Ｋ１２．　修理中　下蓋表、ラッカーを吹く。

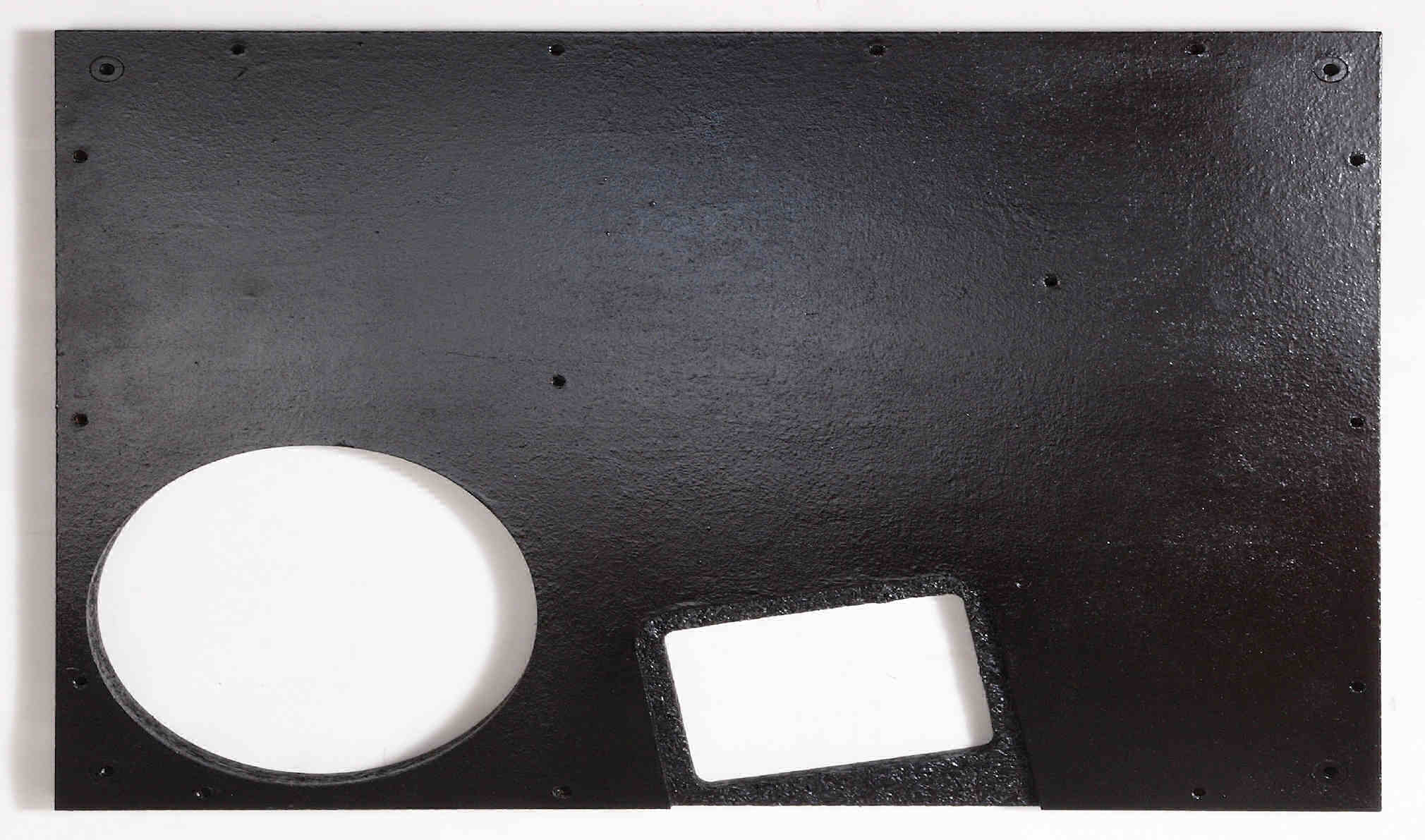

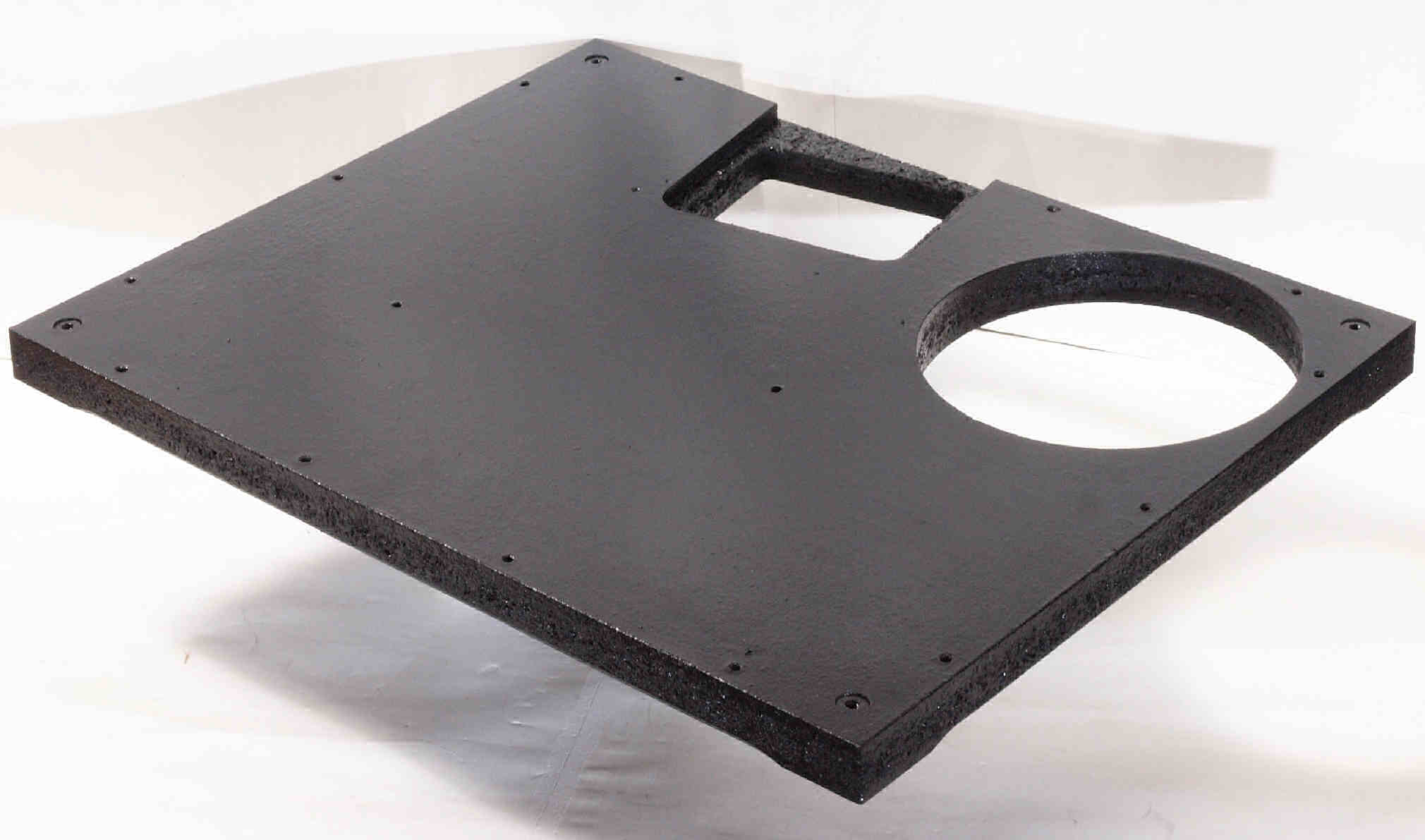

Ｋ１３．　完成　下蓋表

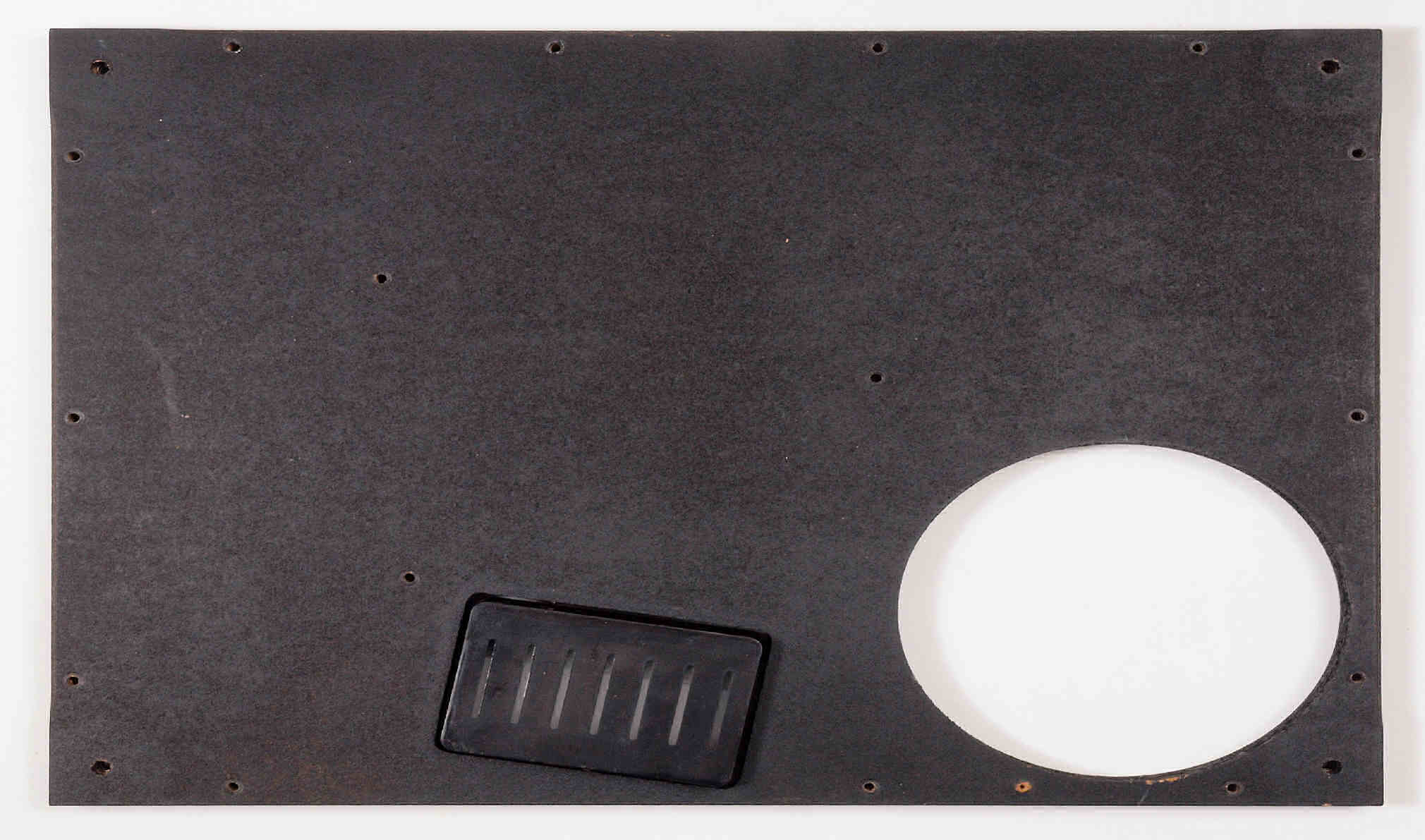

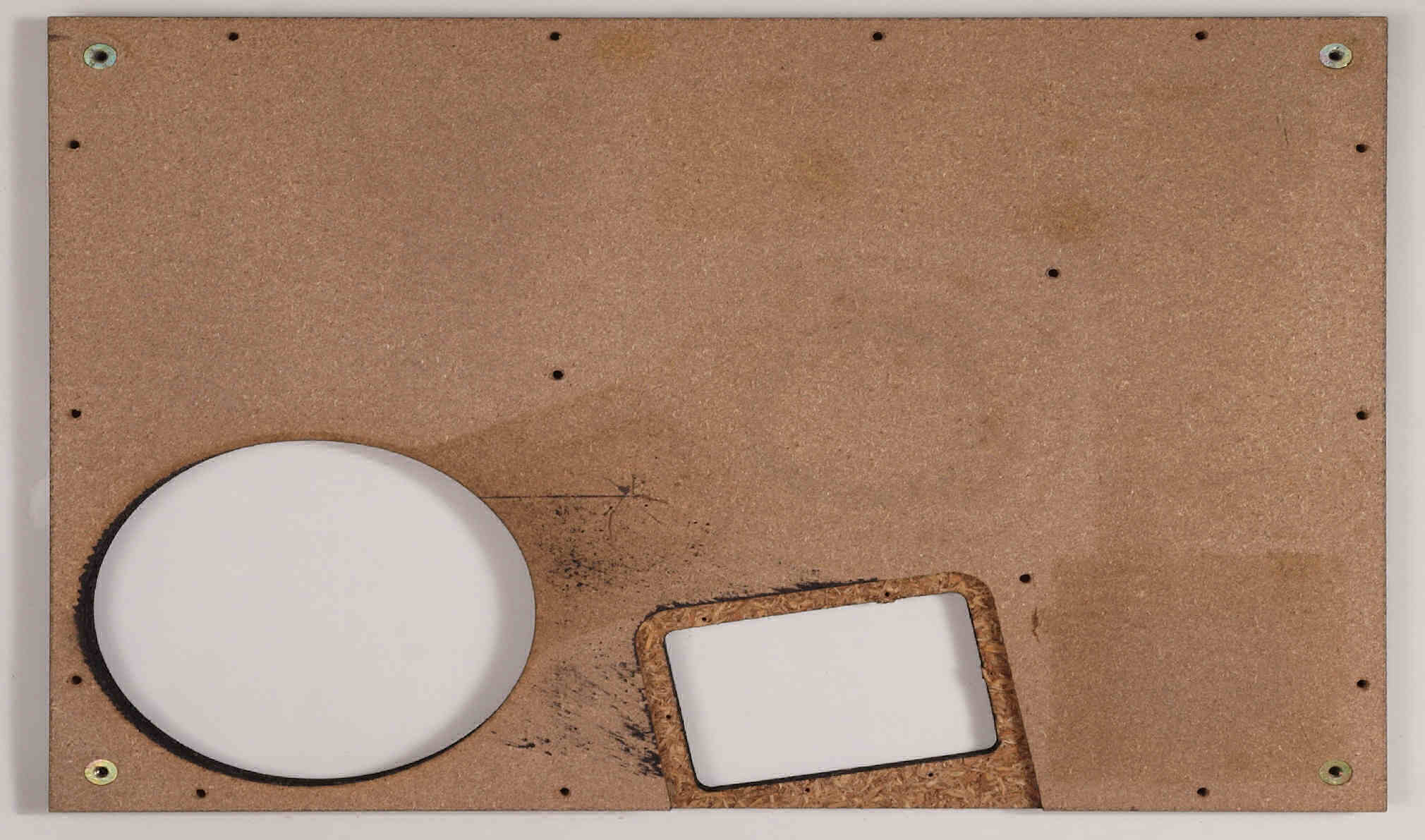

Ｋ１４．　修理前　下蓋裏

Ｋ１５．　修理前　下蓋裏、　トランスカバーを取る。

Ｋ１６．　修理後　下蓋裏。　ボンド乾燥後、ラッカーを吹く。

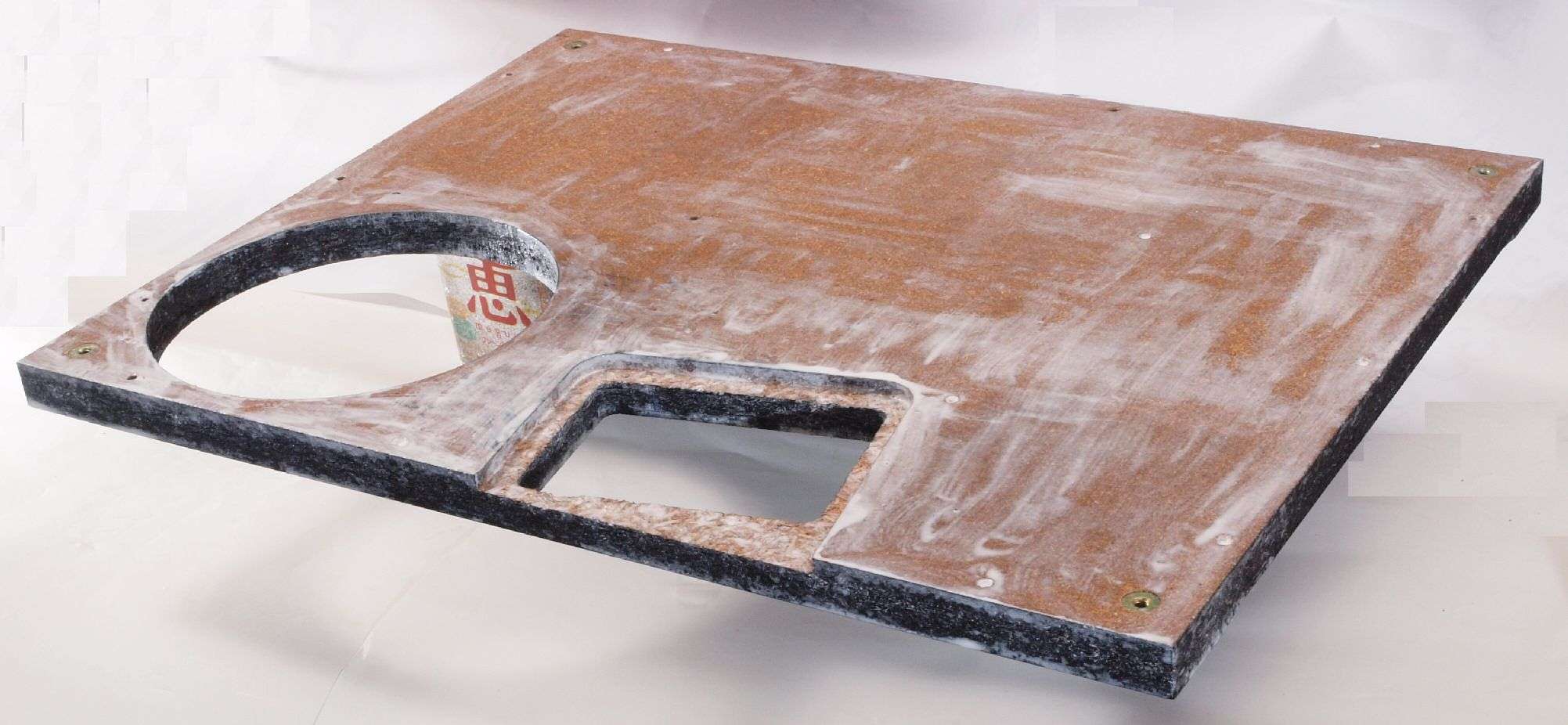

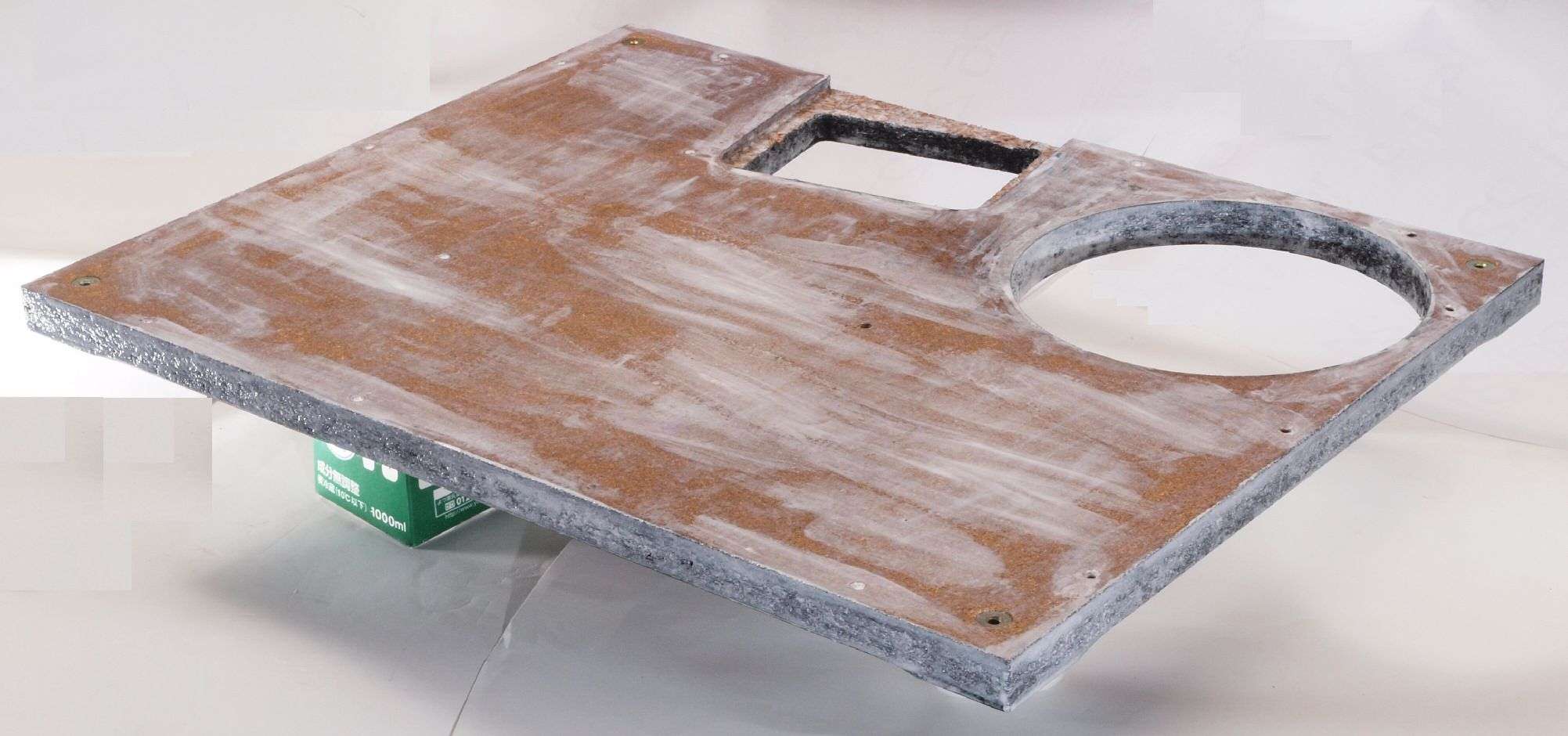

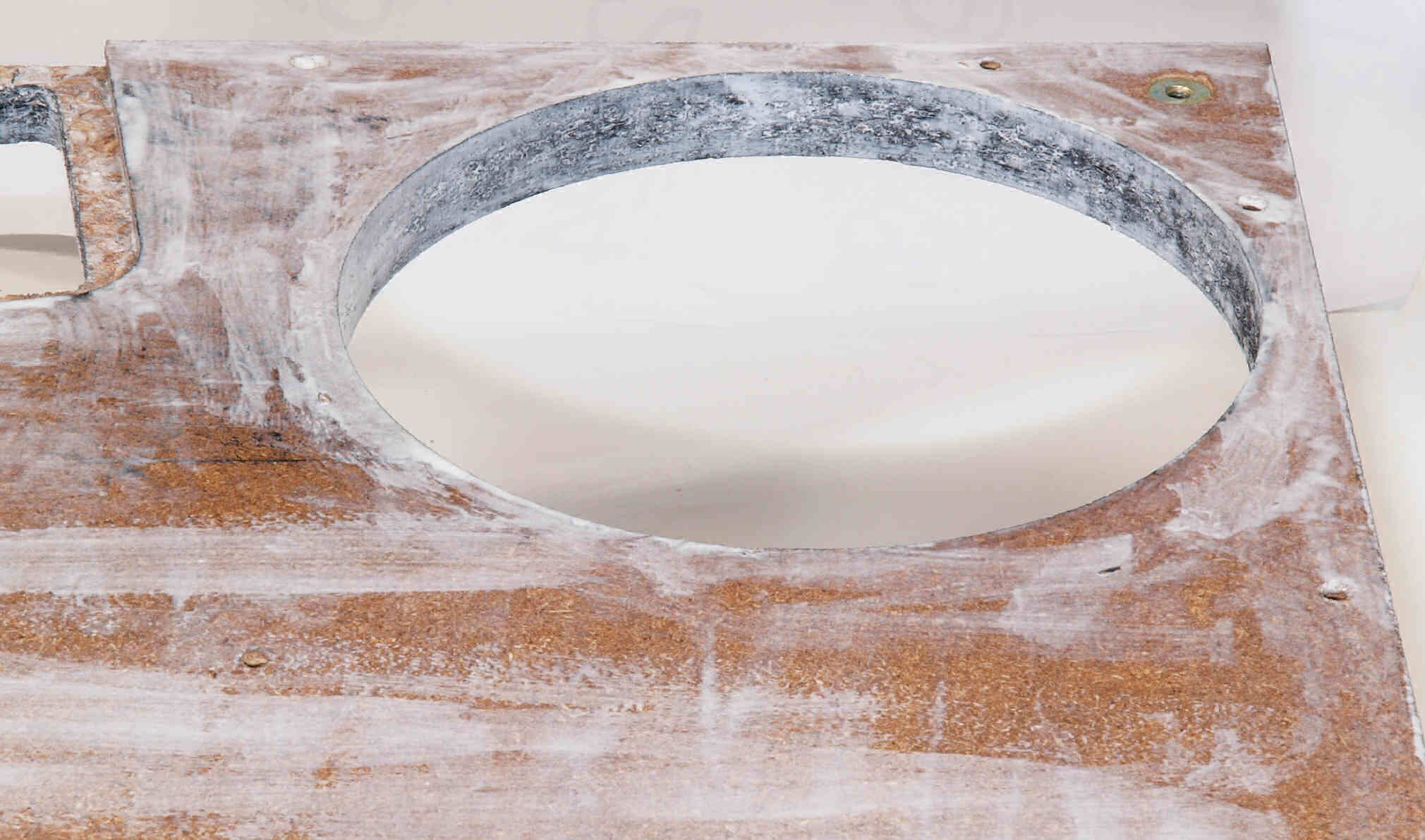

Ｋ２１．　修理中　下蓋裏、ボンドを染みこませる、ネジ穴も塗る。

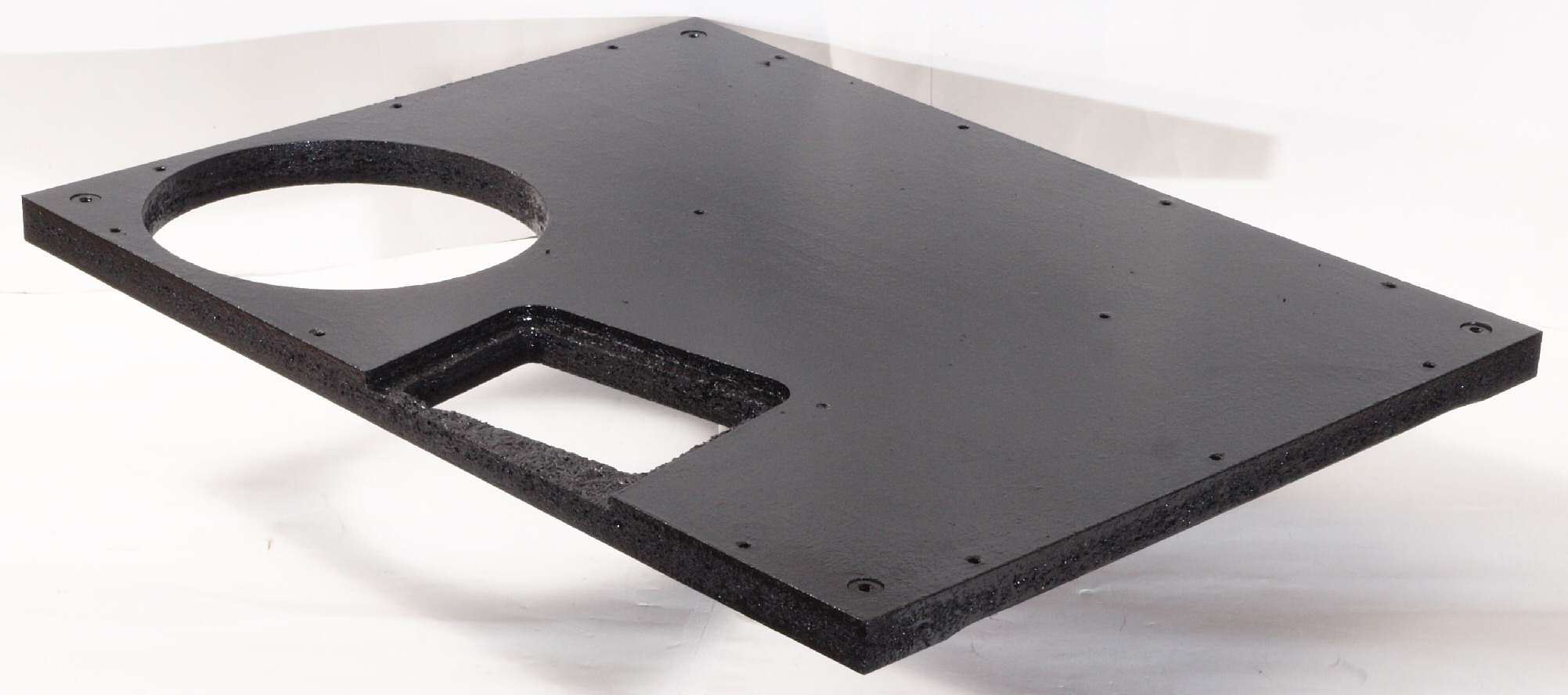

Ｋ２２．　完成　下蓋裏、さらにラッカーを吹き、　天日で乾燥する。

Ｋ２３．　修理中　下蓋裏、ボンドを染みこませる、ネジ穴も塗る。

Ｋ２４．　完成　下蓋裏、さらにラッカーを吹き、　天日で乾燥する。

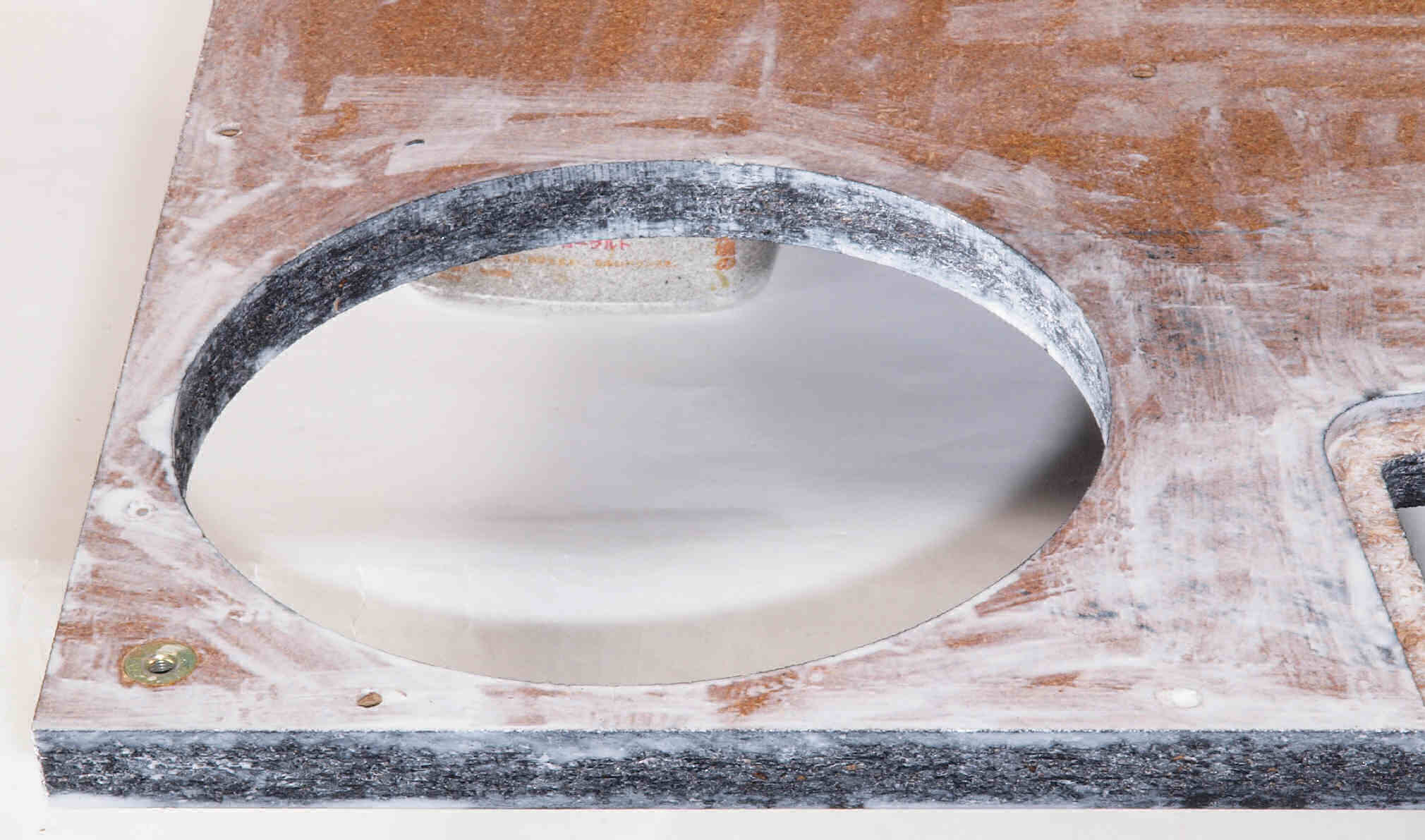

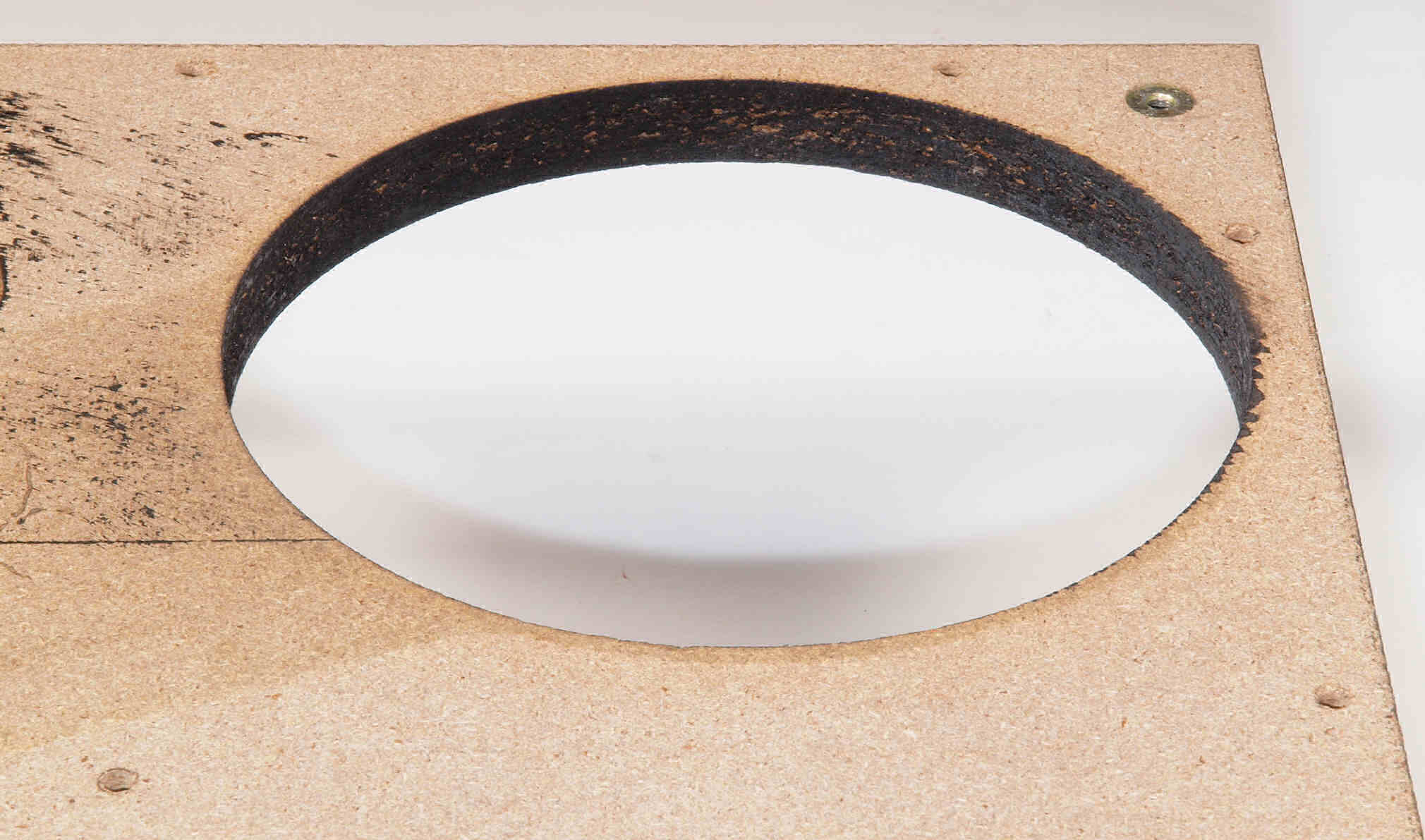

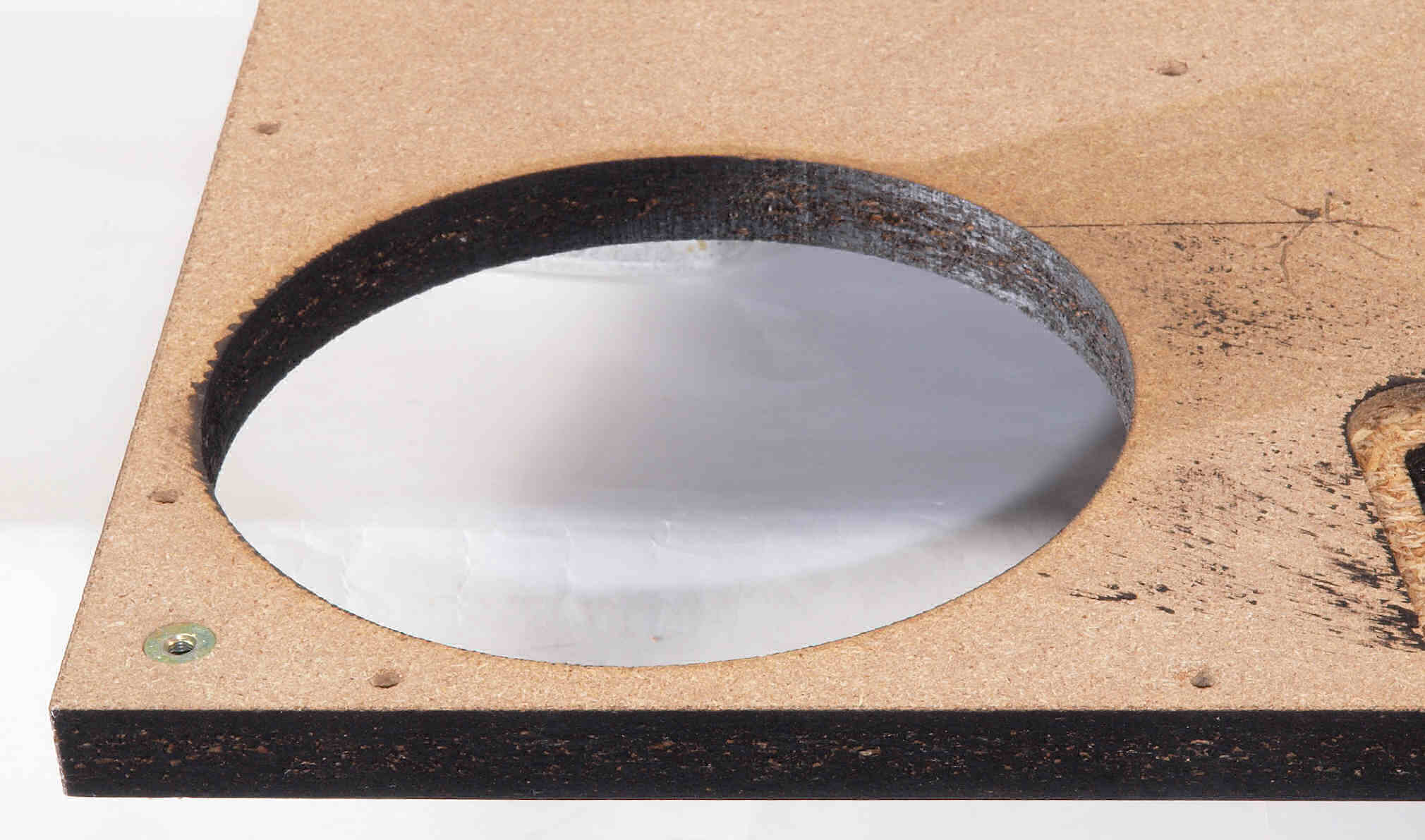

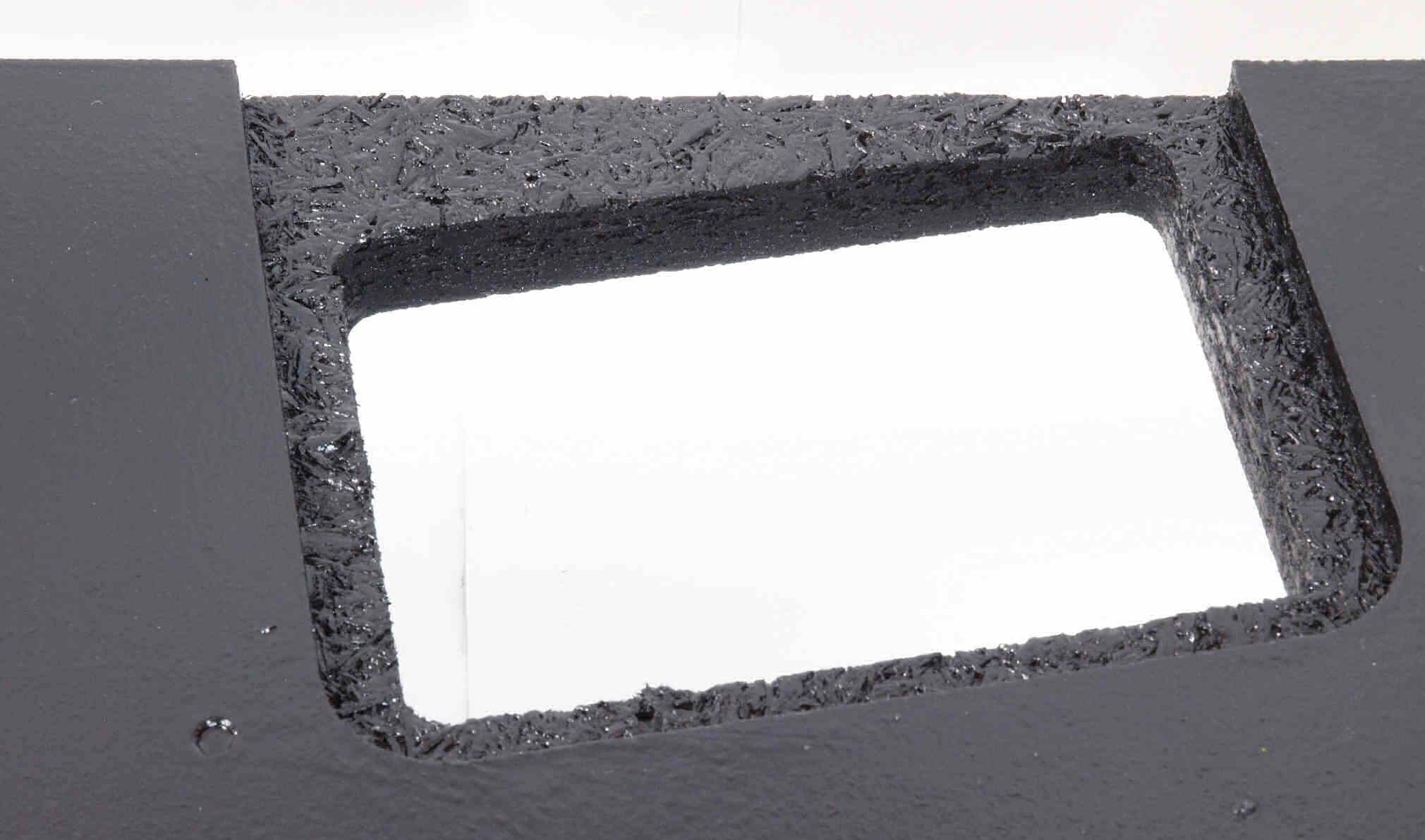

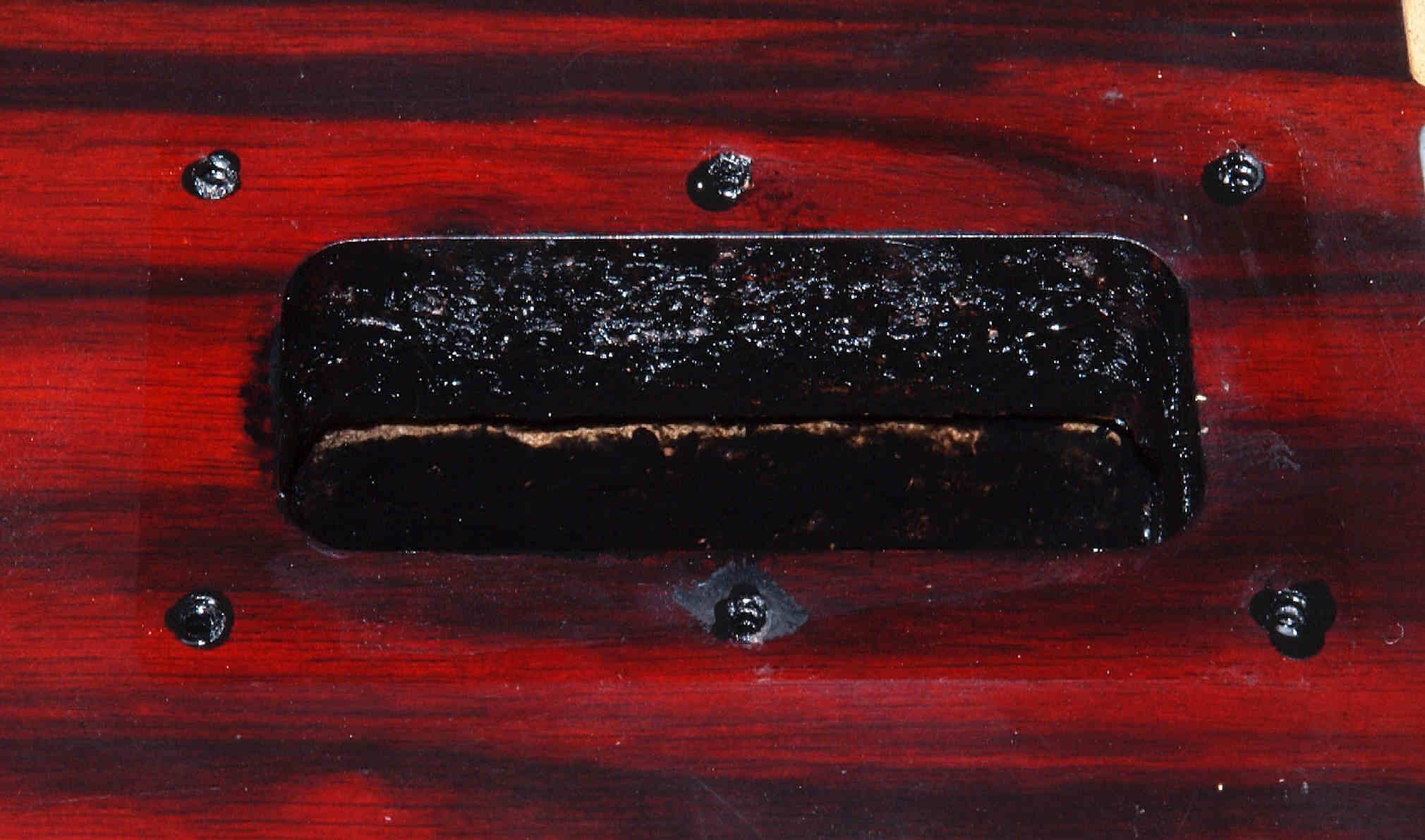

Ｋ３１．　修理前　下蓋のアーム取り付穴

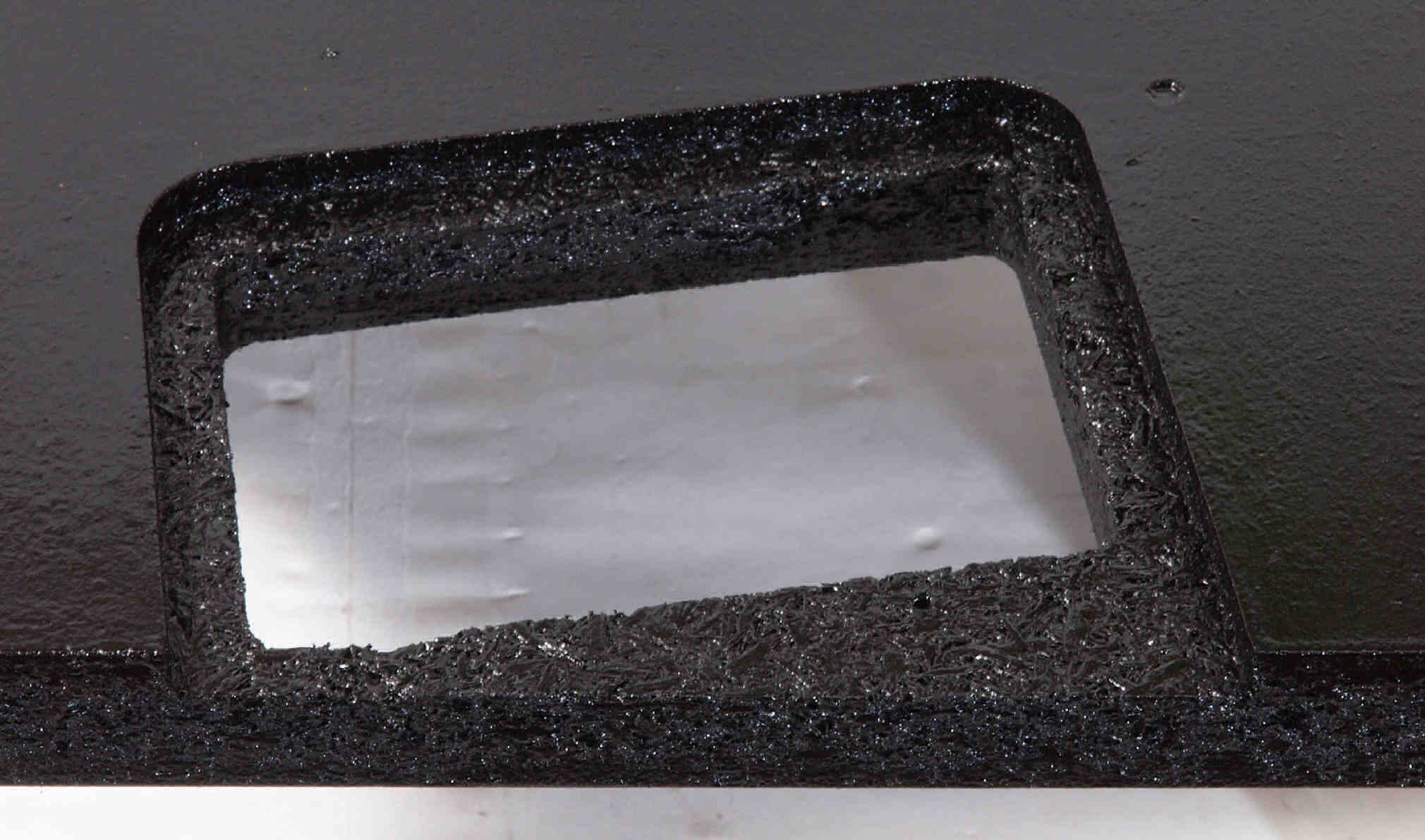

Ｋ３２．　修理中　下蓋のアーム取り付穴、ボンドを染みこませる、ネジ穴も塗る。

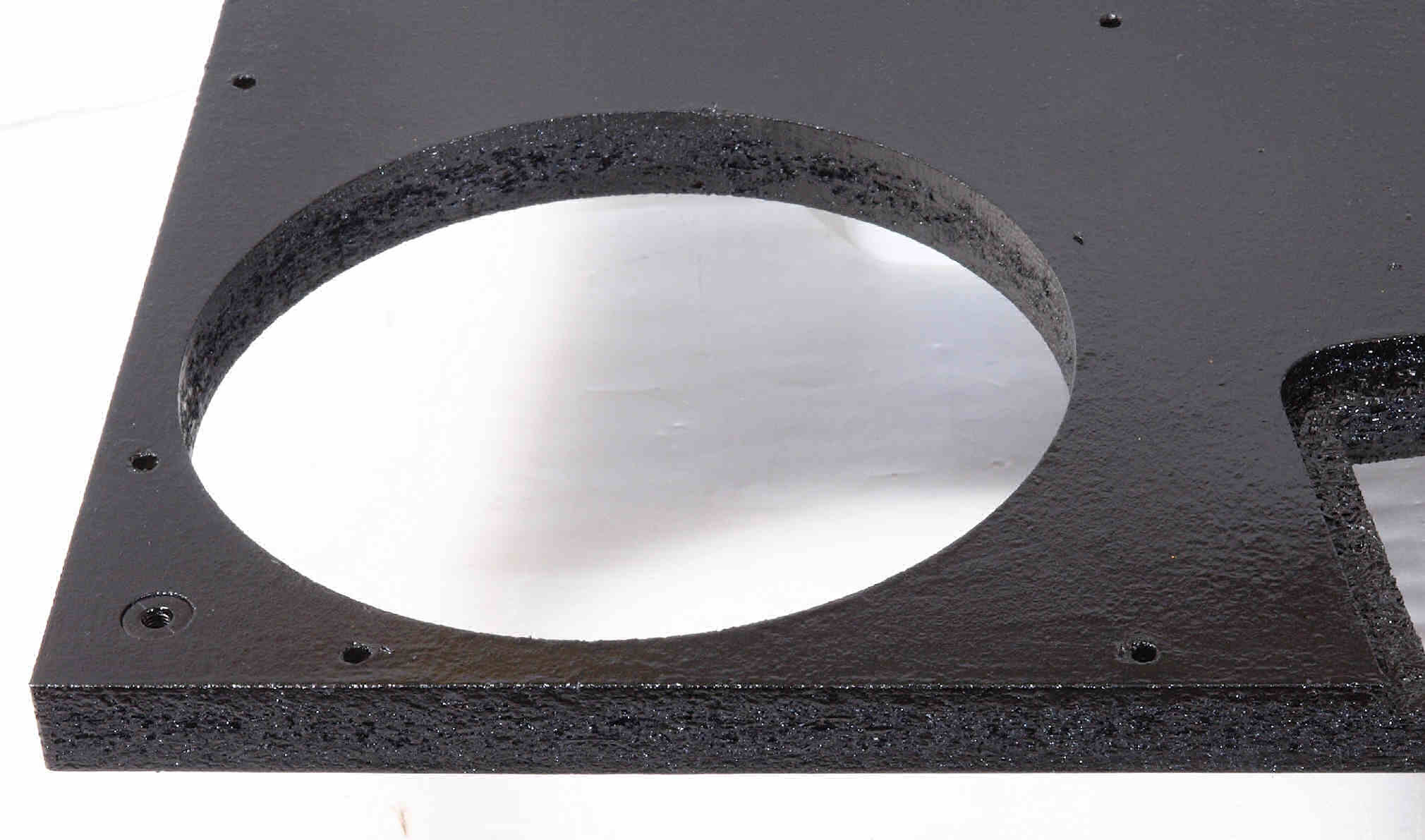

Ｋ３３．　修理後　下蓋のアーム取り付穴、　さらに、ラッカーを吹く。

Ｋ３４．　修理前　下蓋のアーム取り付穴反対側

Ｋ３５．　修理中　下蓋のアーム取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｋ３６．　修理後　下蓋のアーム取り付穴反対側、　さらに、ラッカーを吹く。

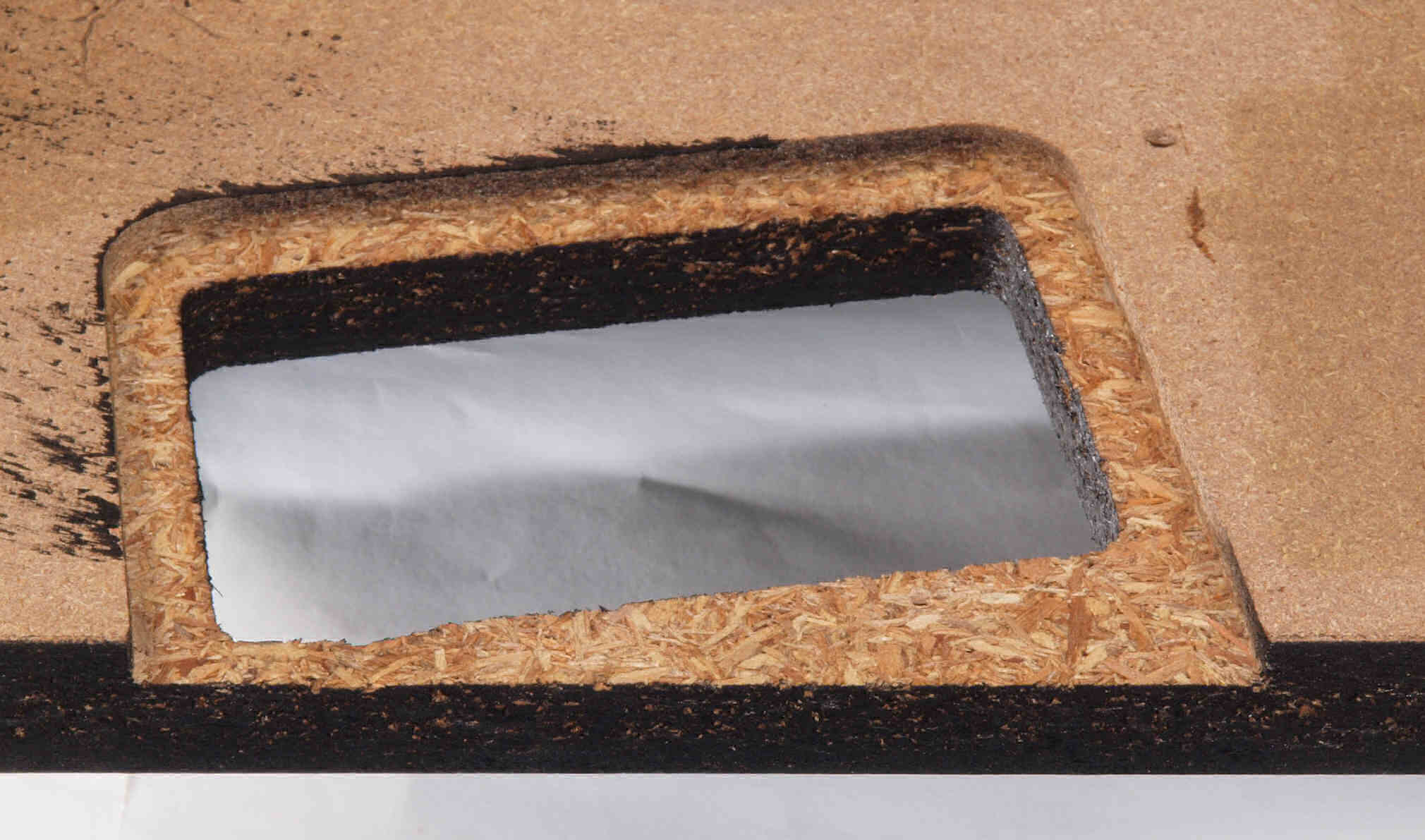

Ｋ４１．　修理前　下蓋のトランスカバー取り付穴

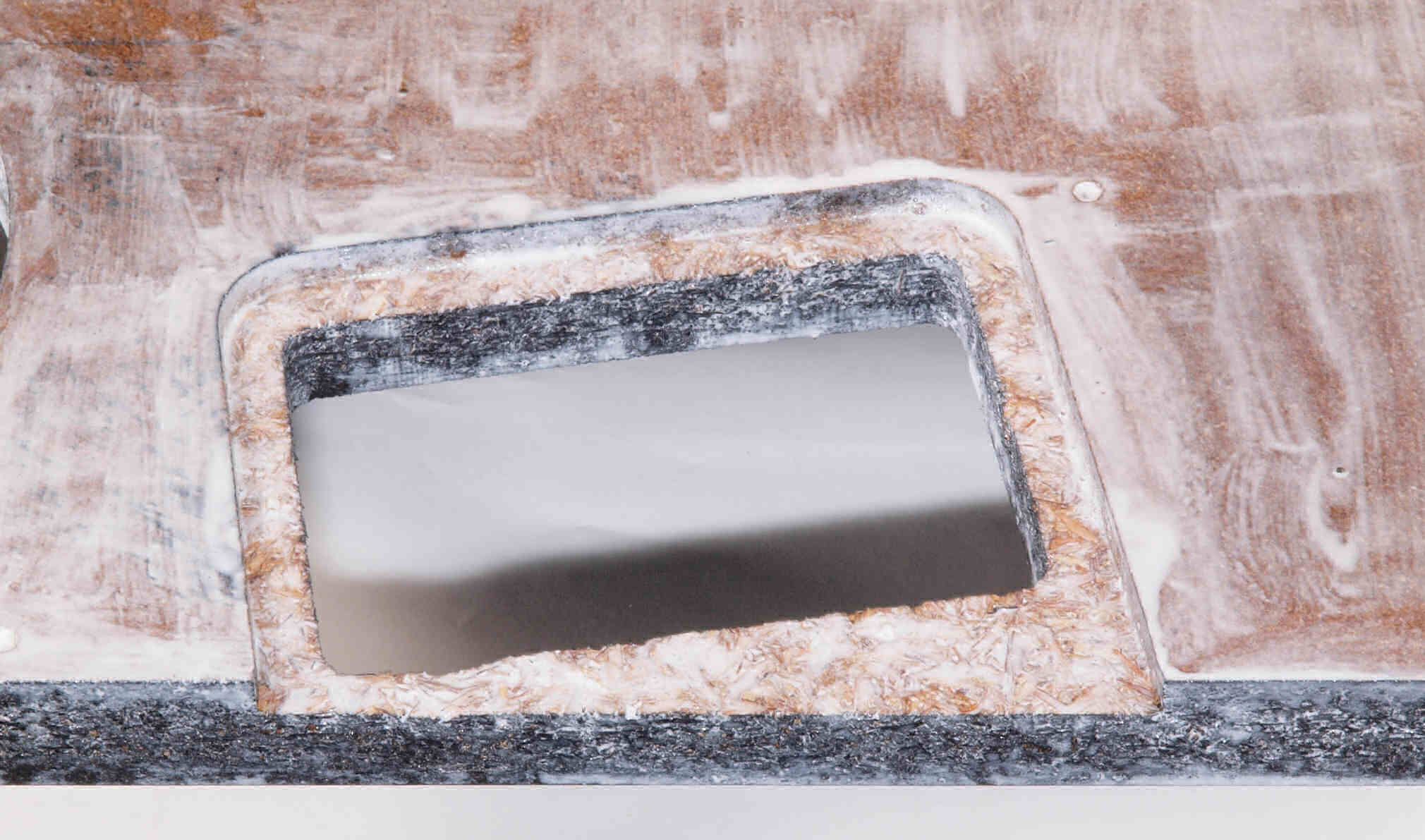

Ｋ４２．　修理中　下蓋のトランスカバー取り付穴、ボンドを染みこませる、ネジ穴も塗る。

Ｋ４３．　修理後　下蓋のトランスカバー取り付穴、　さらに、ラッカーを吹く。

Ｋ４４．　修理前　下蓋のトランスカバー取り付穴反対側

Ｋ４５．　修理中　下蓋のトランスカバー取り付穴反対側、ボンドを染みこませる、ネジ穴も塗る。

Ｋ４６．　修理後　下蓋のトランスカバー取り付穴反対側、　さらに、ラッカーを吹く。

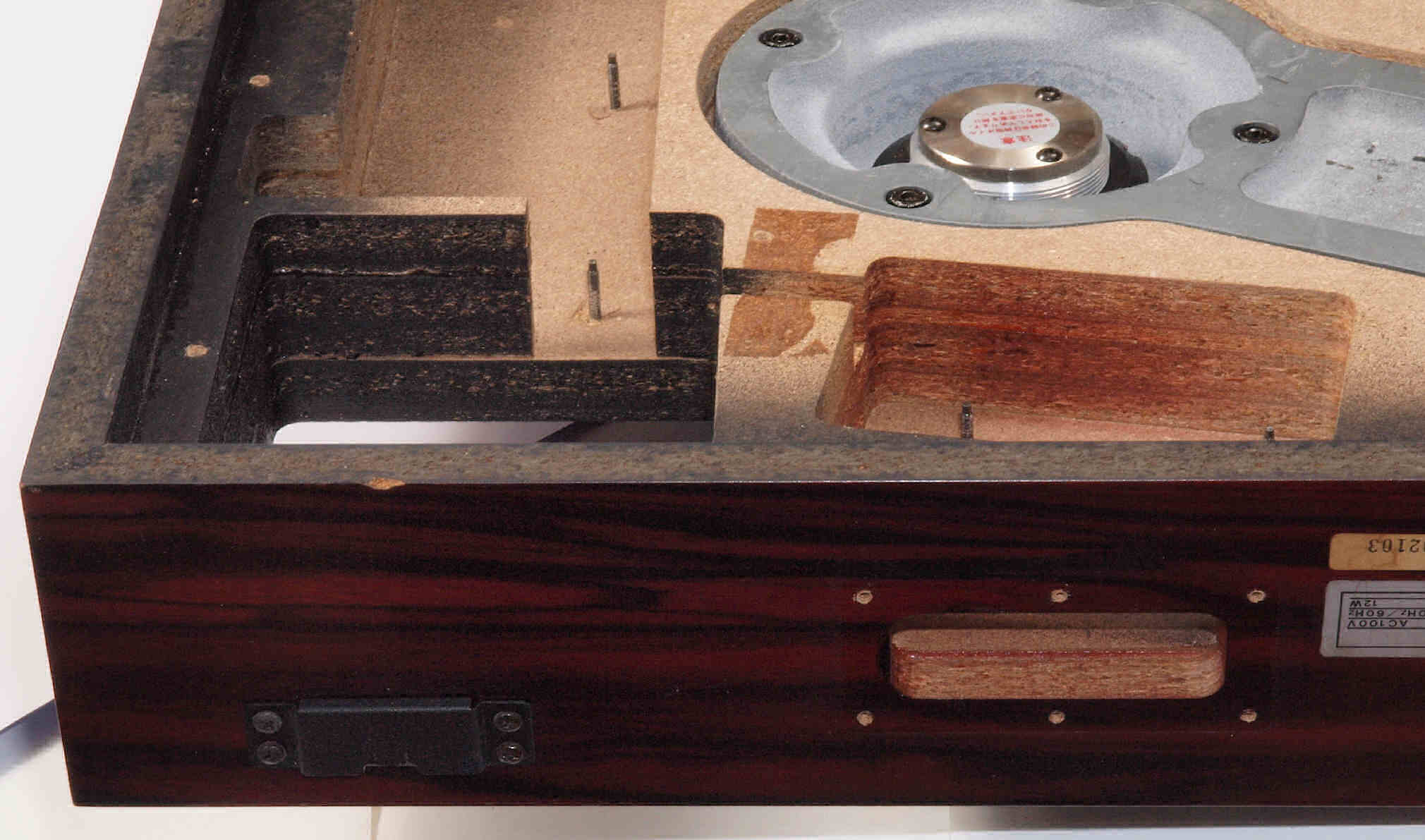

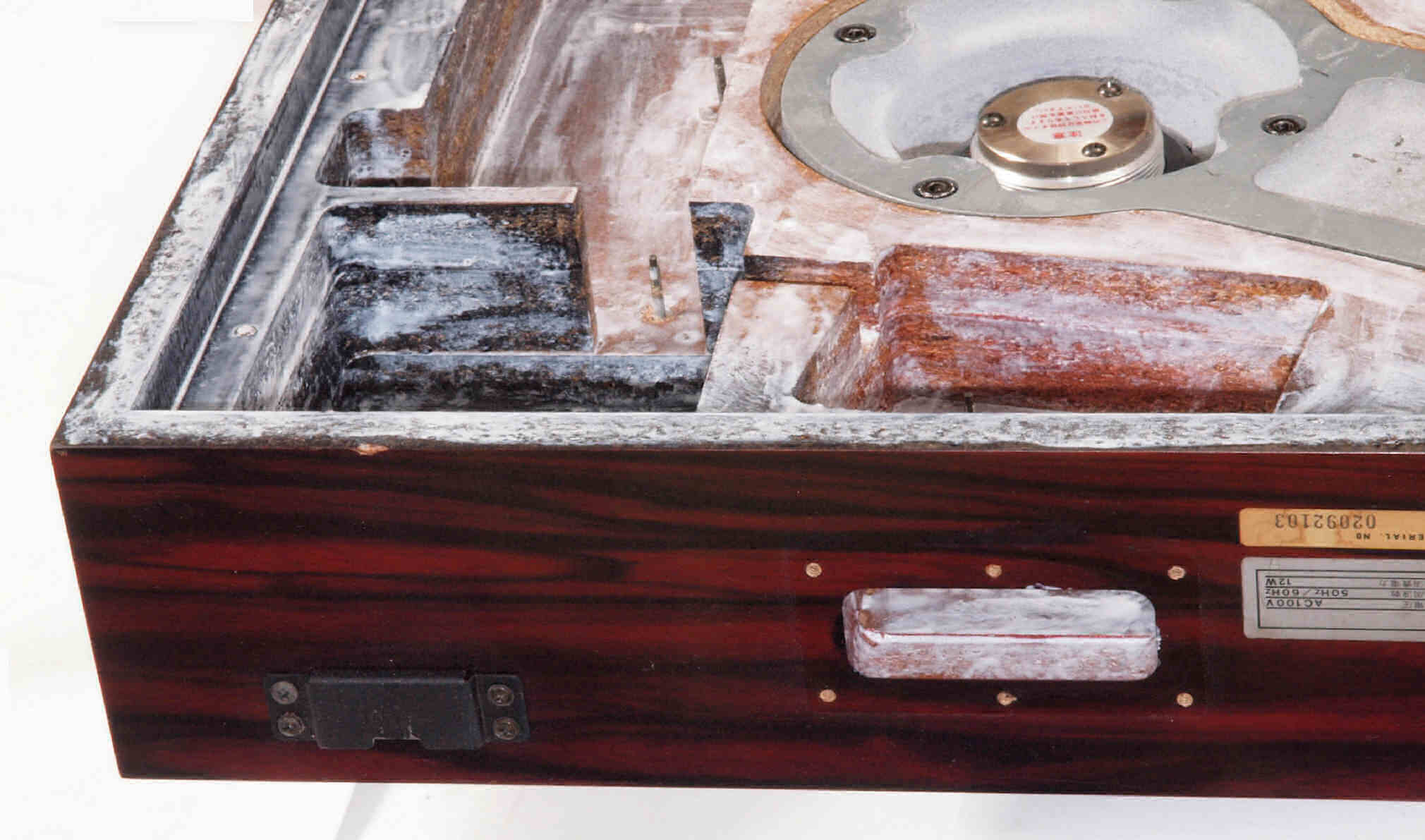

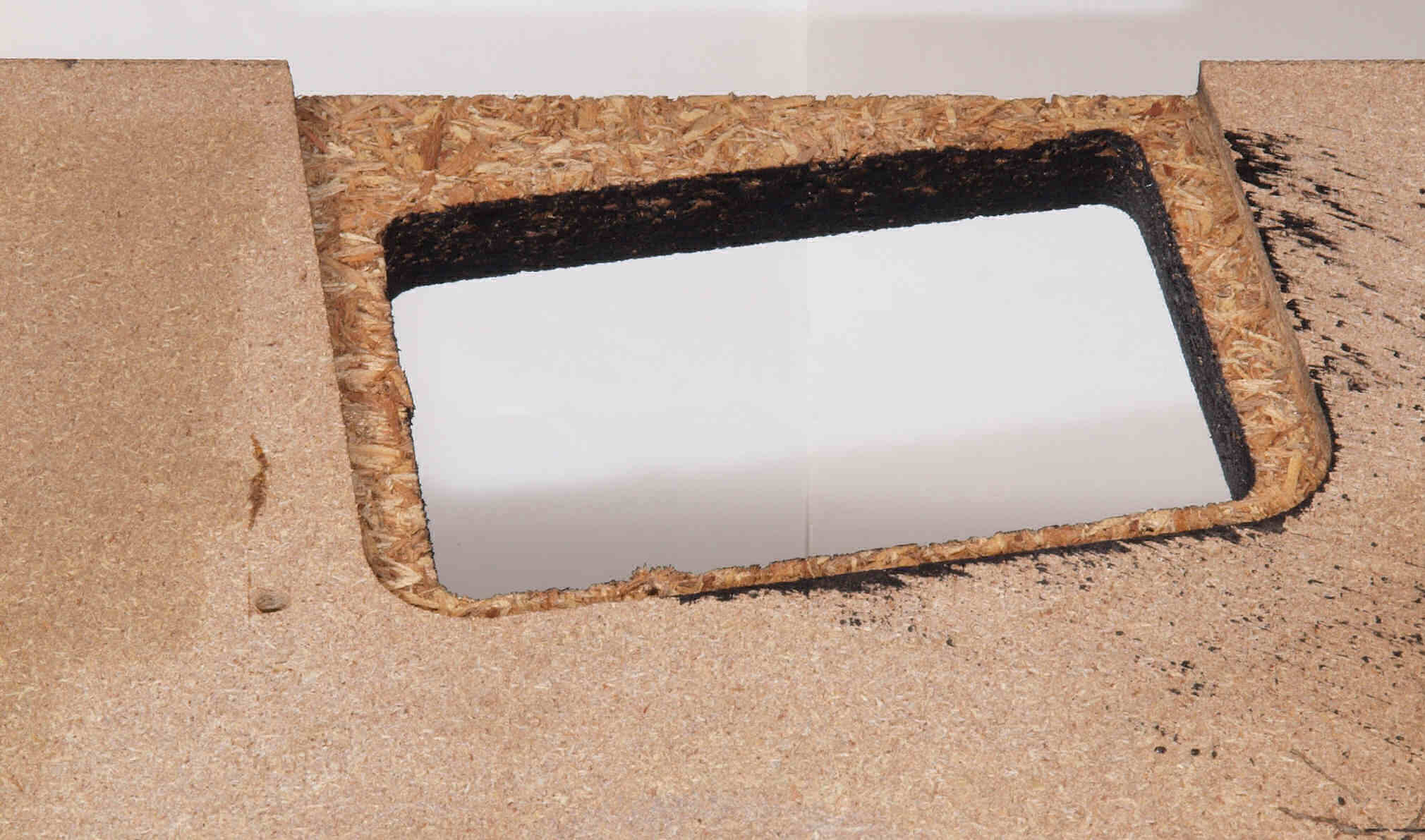

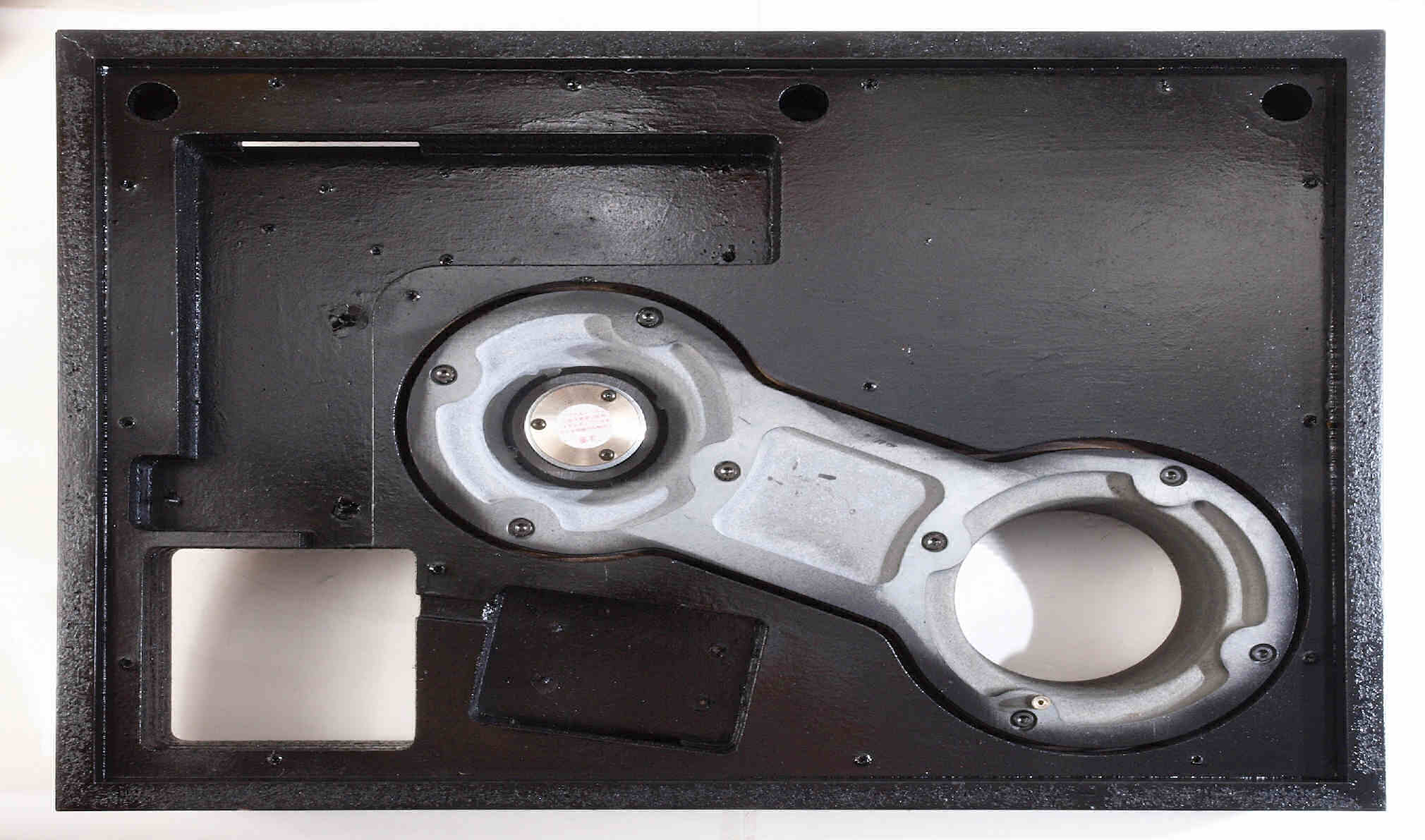

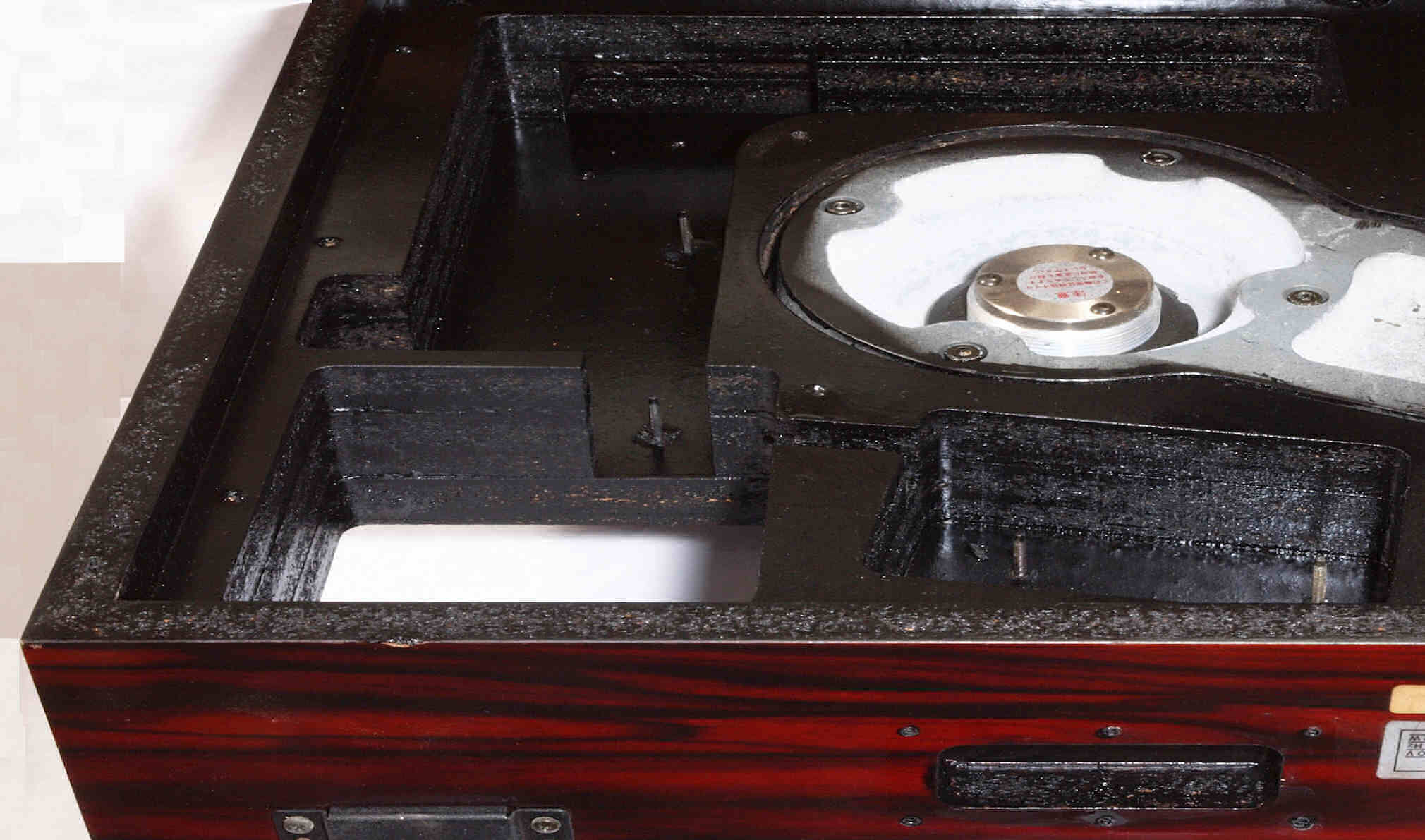

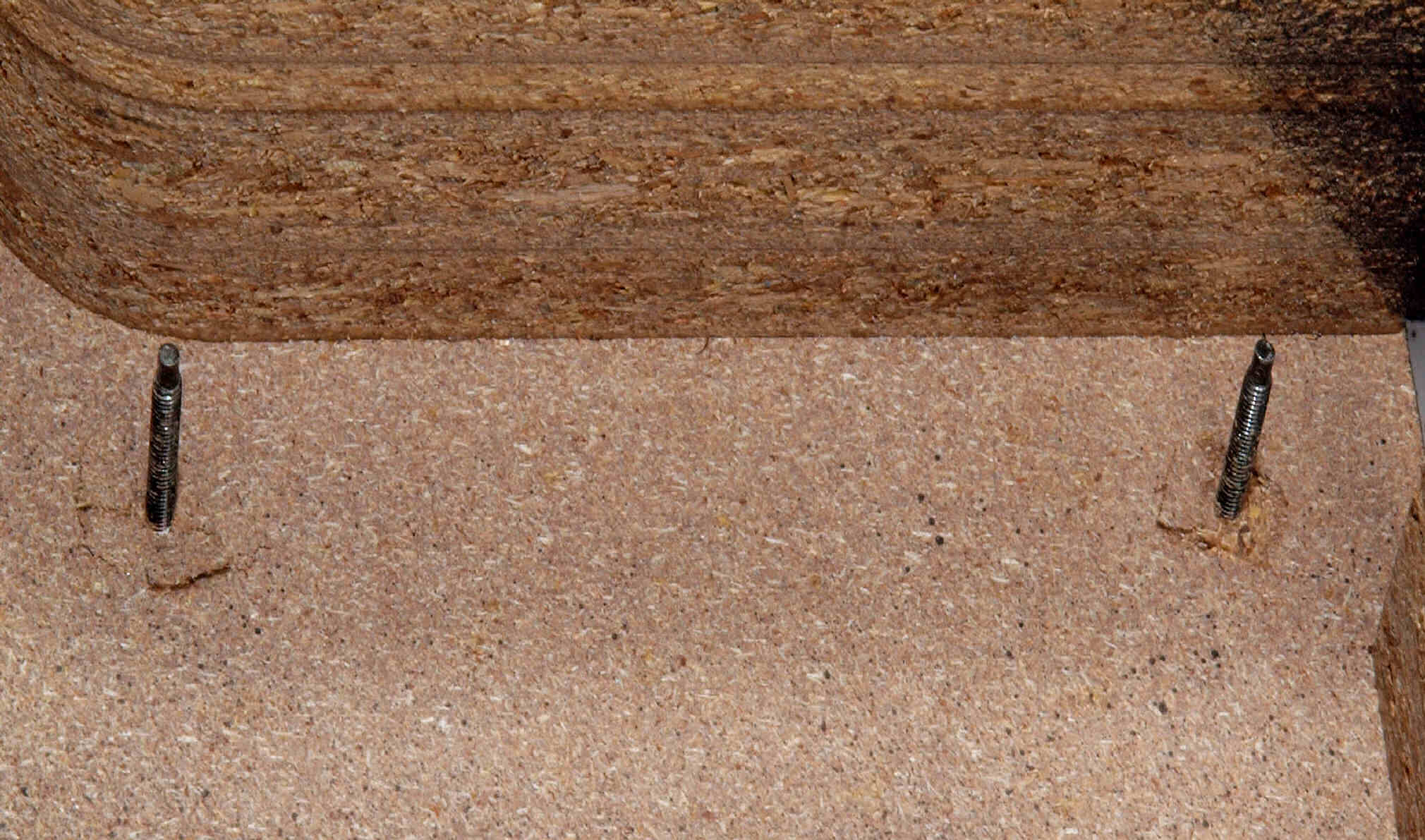

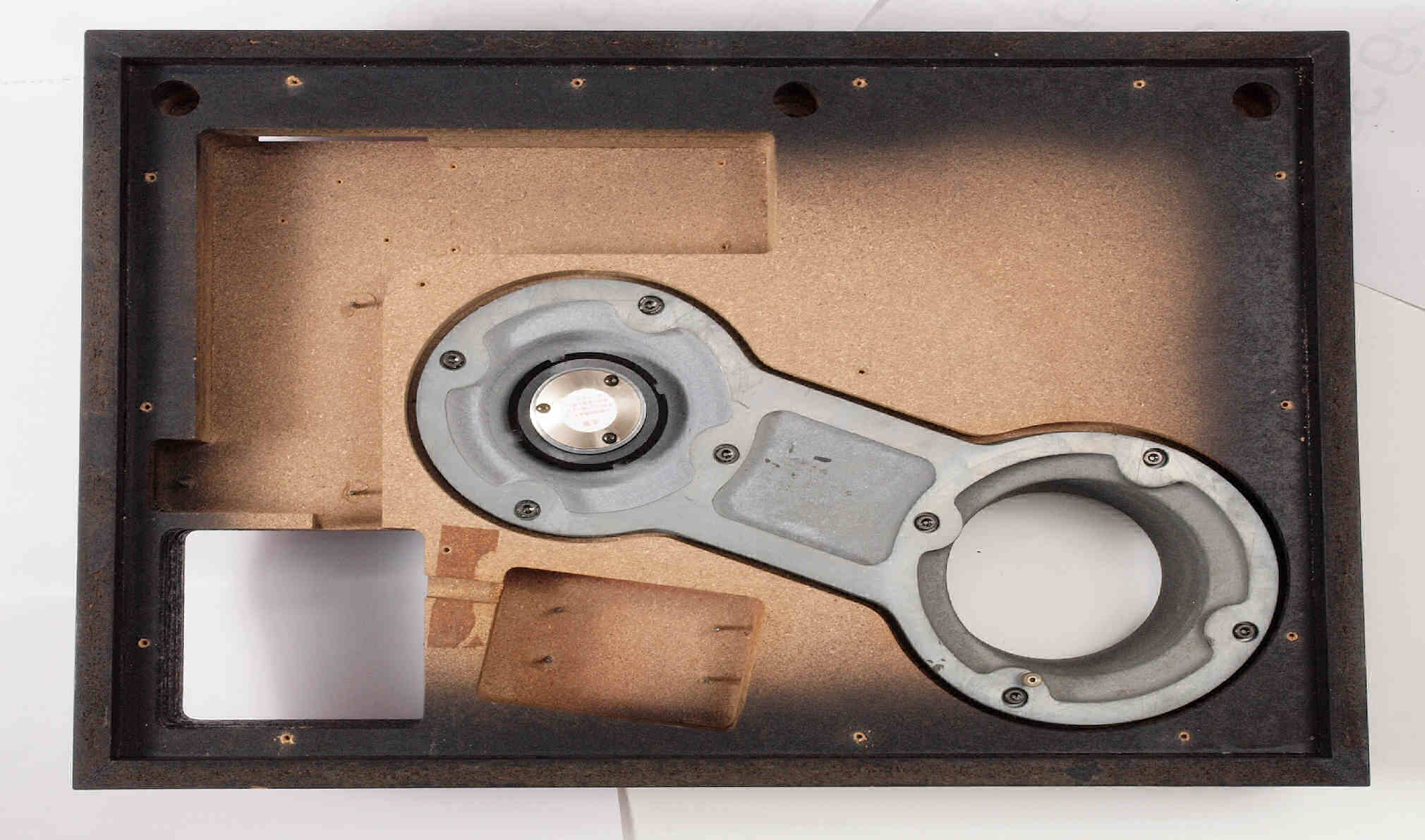

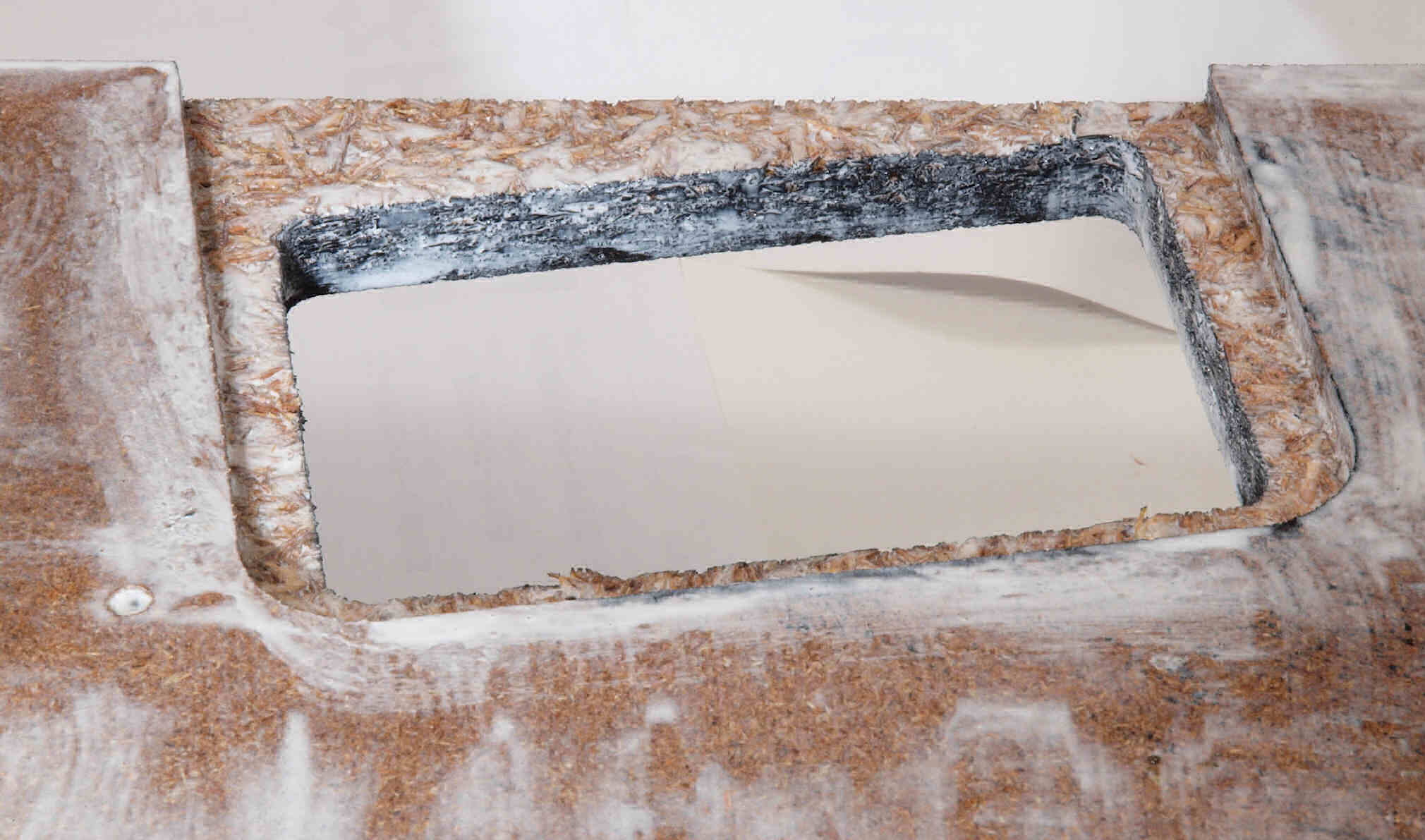

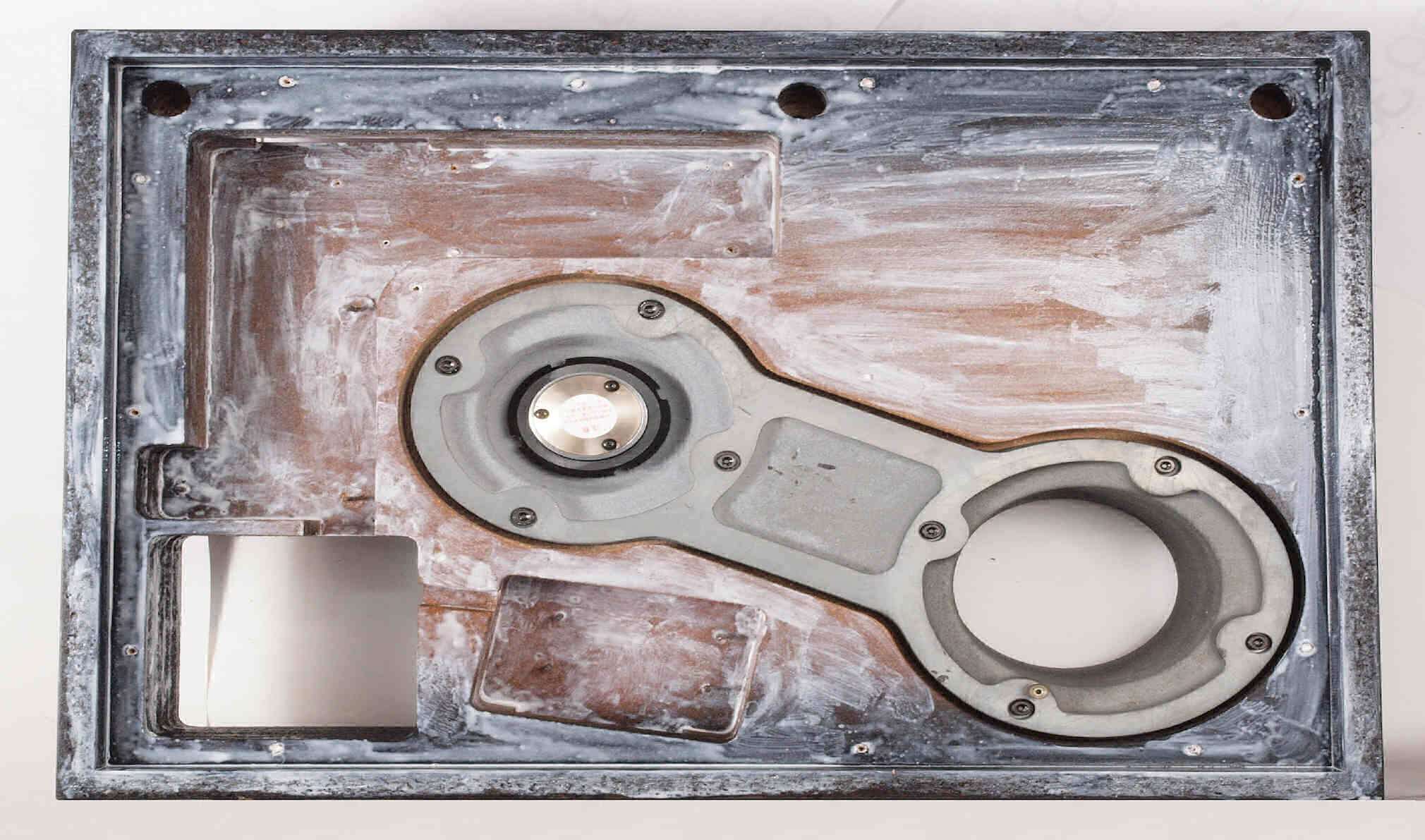

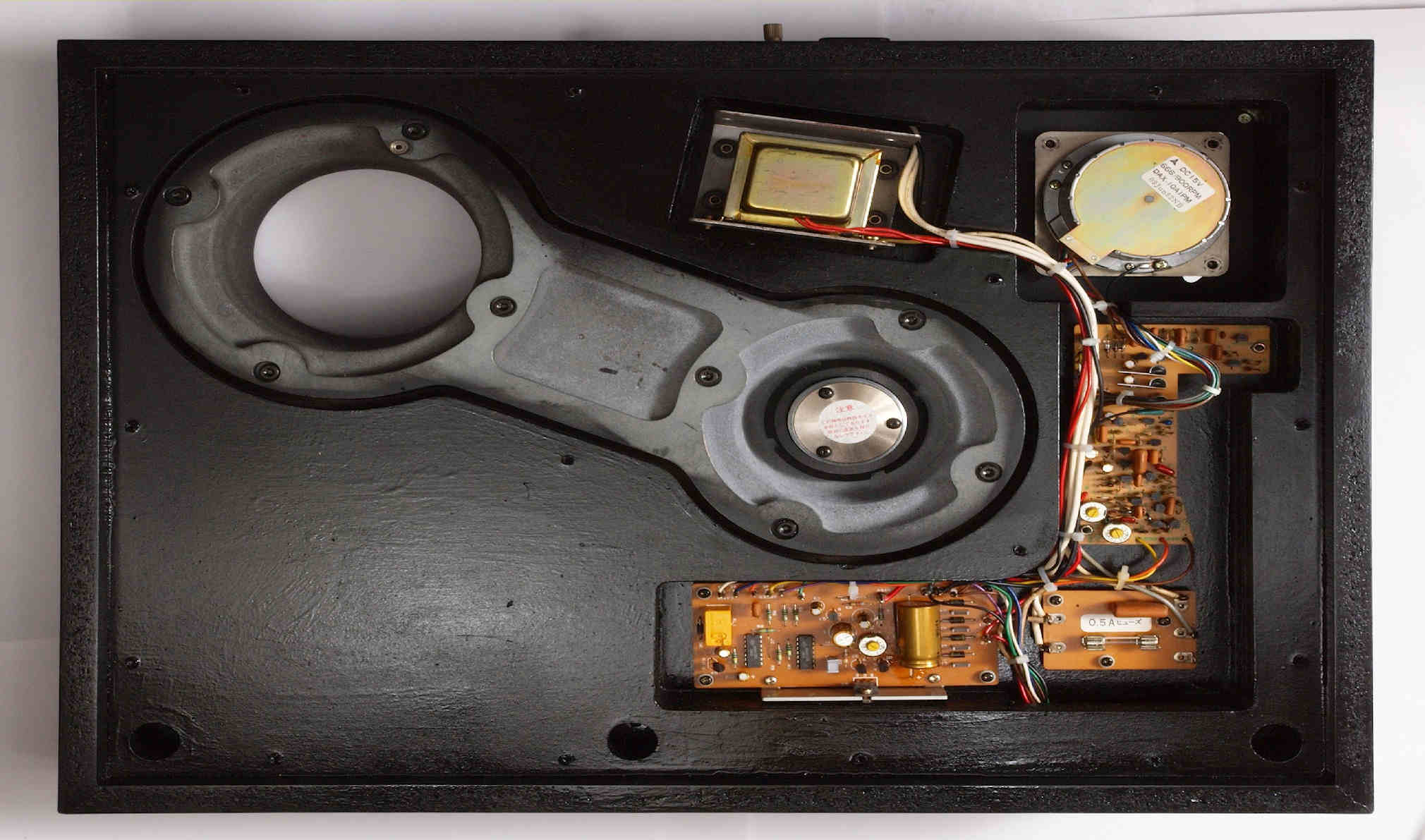

Ｋ５１．　修理前　本体木枠下。　基板やモーターを取り外す。

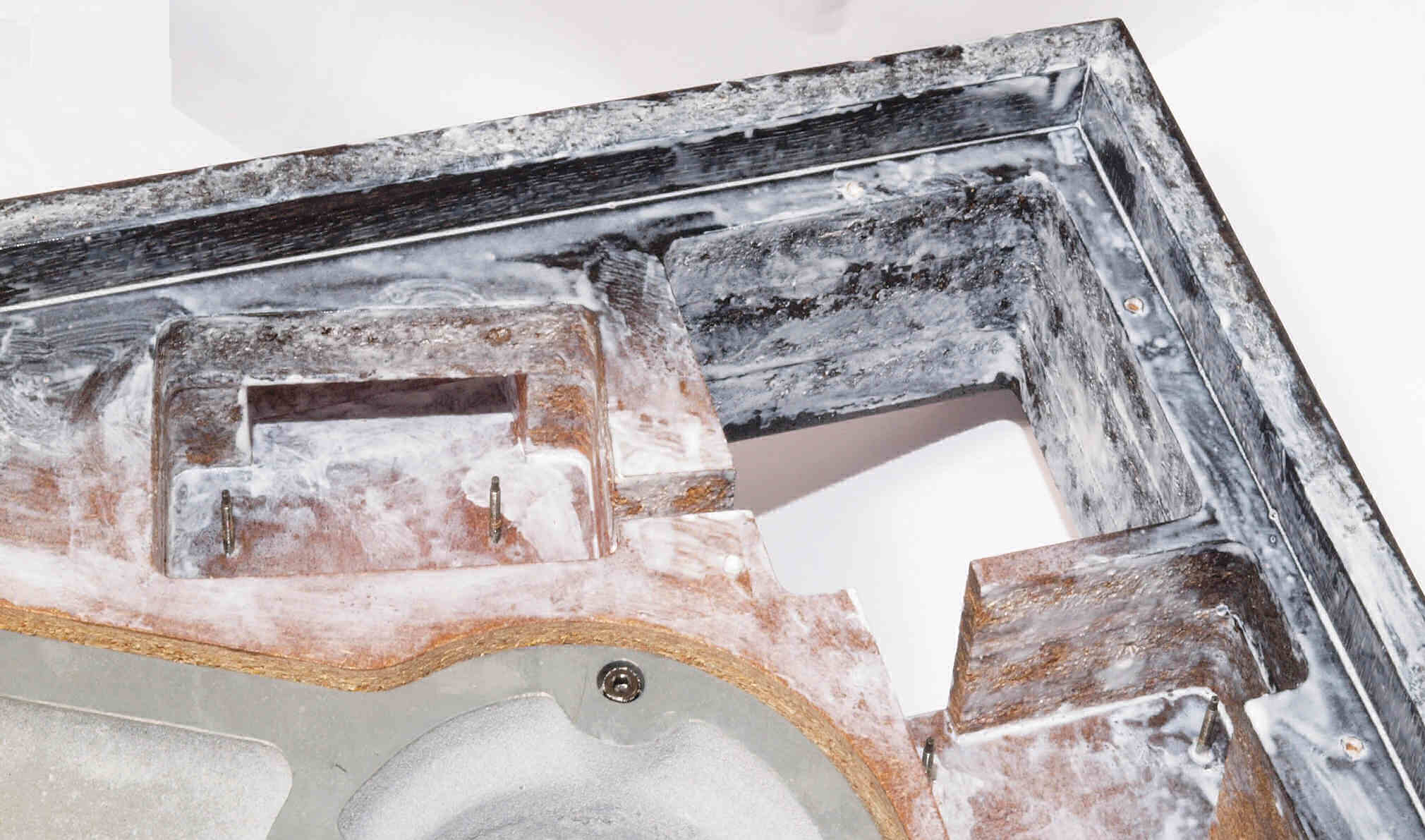

Ｋ５２．　修理中　本体木枠下、圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ５３．　完成　本体木枠下、ラッカーを吹く。

Ｋ６１．　修理前　モーター取り付け＋トランス部。　

Ｋ６２．　修理中　モーター取り付け＋トランス部、　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ６３．　完成　モーター取り付け＋トランス部、　ラッカーを吹く。

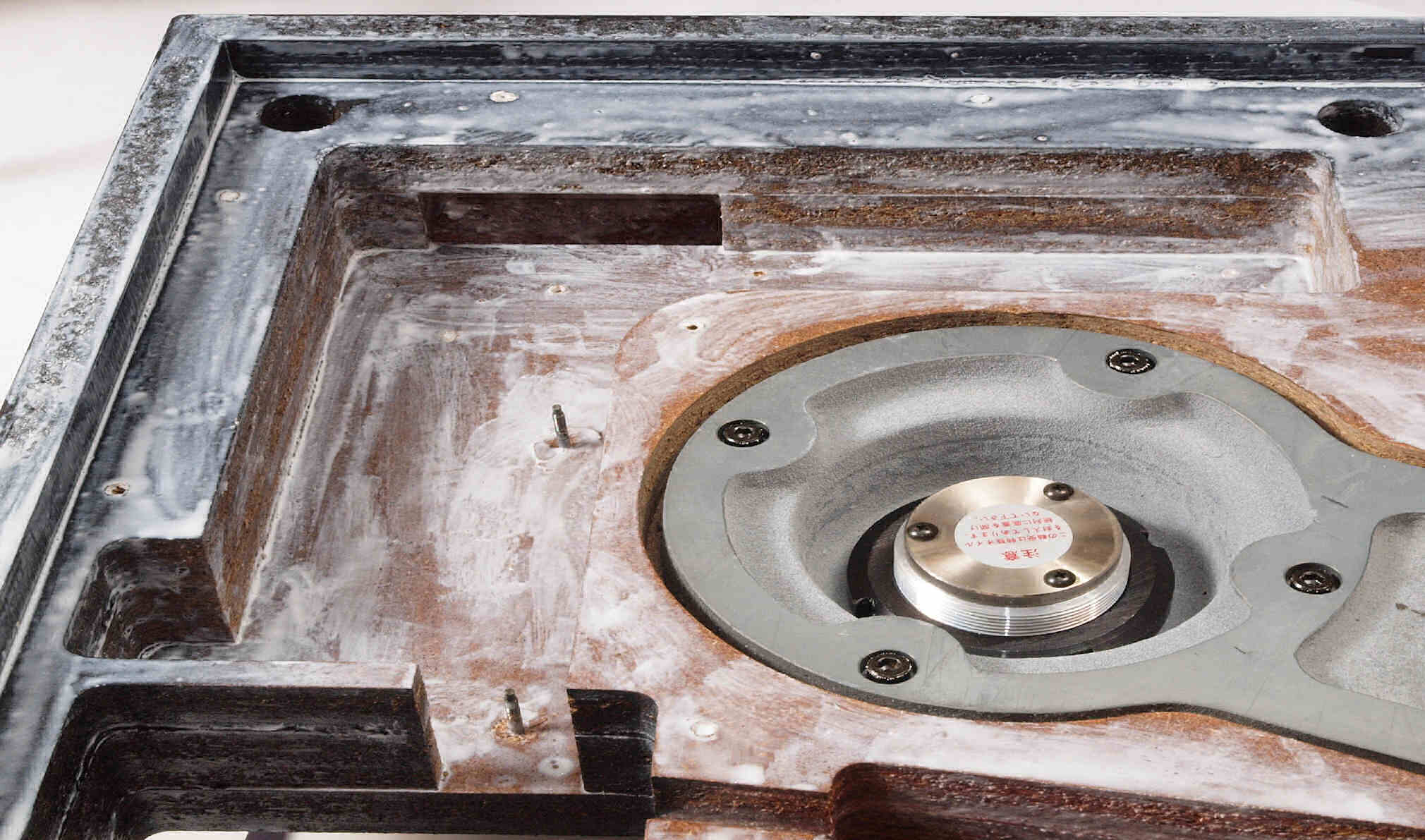

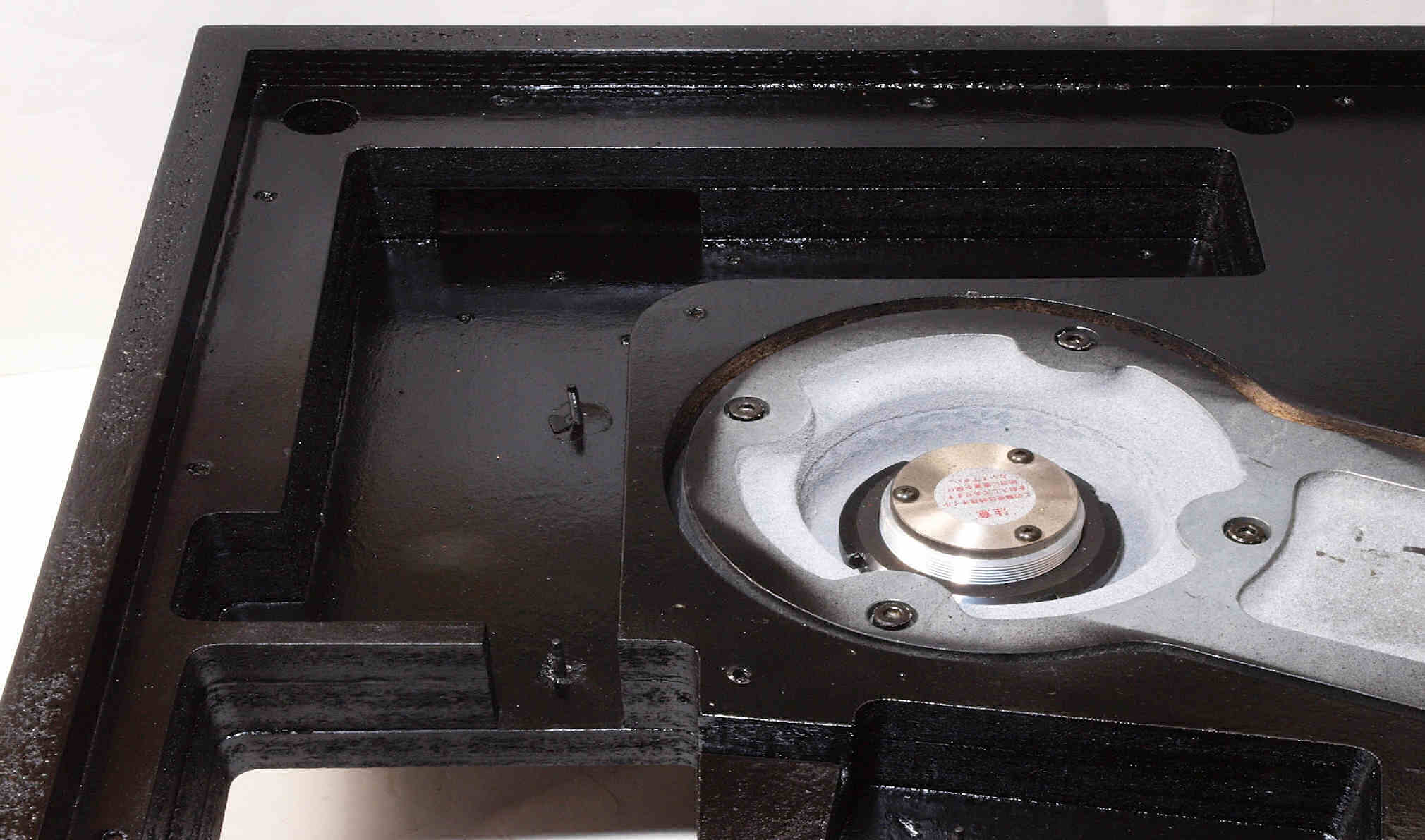

Ｋ７１．　修理前　モーター取り付け部

Ｋ７２．　修理中　モーター取り付け部、圧縮材にボンドを染みこませる、ネジ穴も塗る。

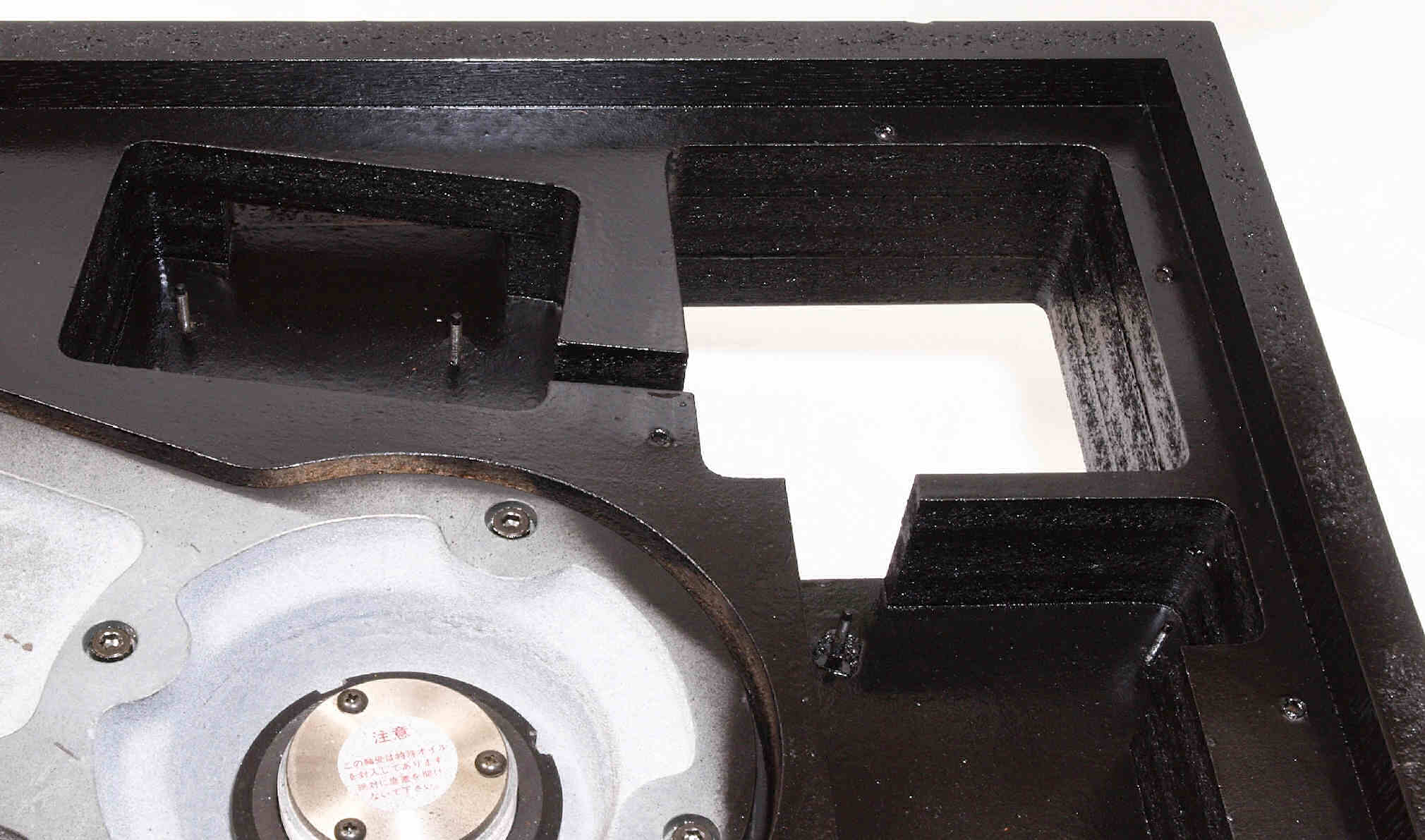

Ｋ７３．　完成　モーター取り付け部、ラッカーを吹く。

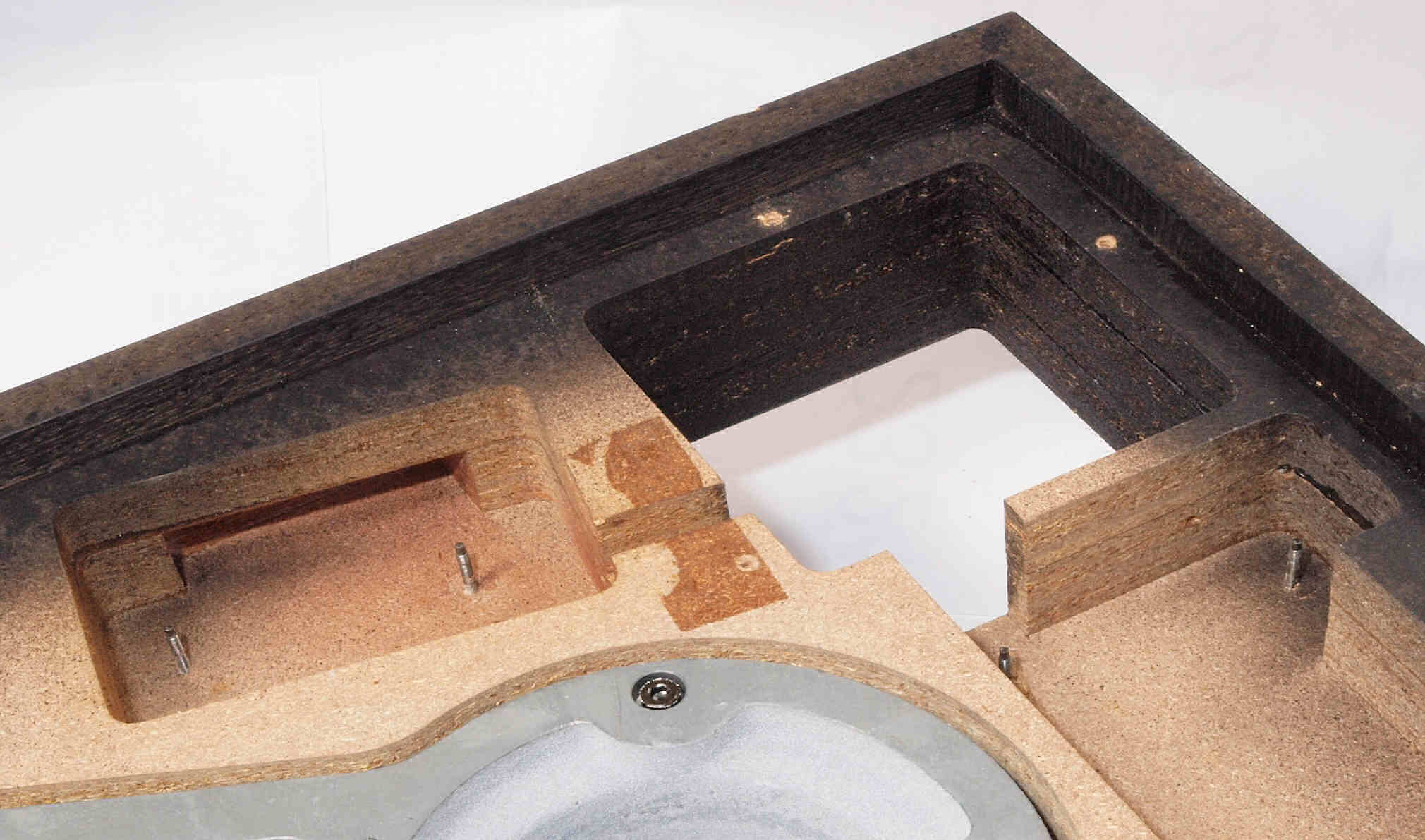

Ｋ７４．　修理前　基板取り付け部。

Ｋ７４２．　修理前　基板取り付け部。　接着材の劣化でヒビが入っている。

Ｋ７５．　修理中　基板取り付け部、　圧縮材にボンドを染みこませる、ネジ穴も塗る。

Ｋ７６．　完成　基板取り付け部、　ラッカーを吹く。

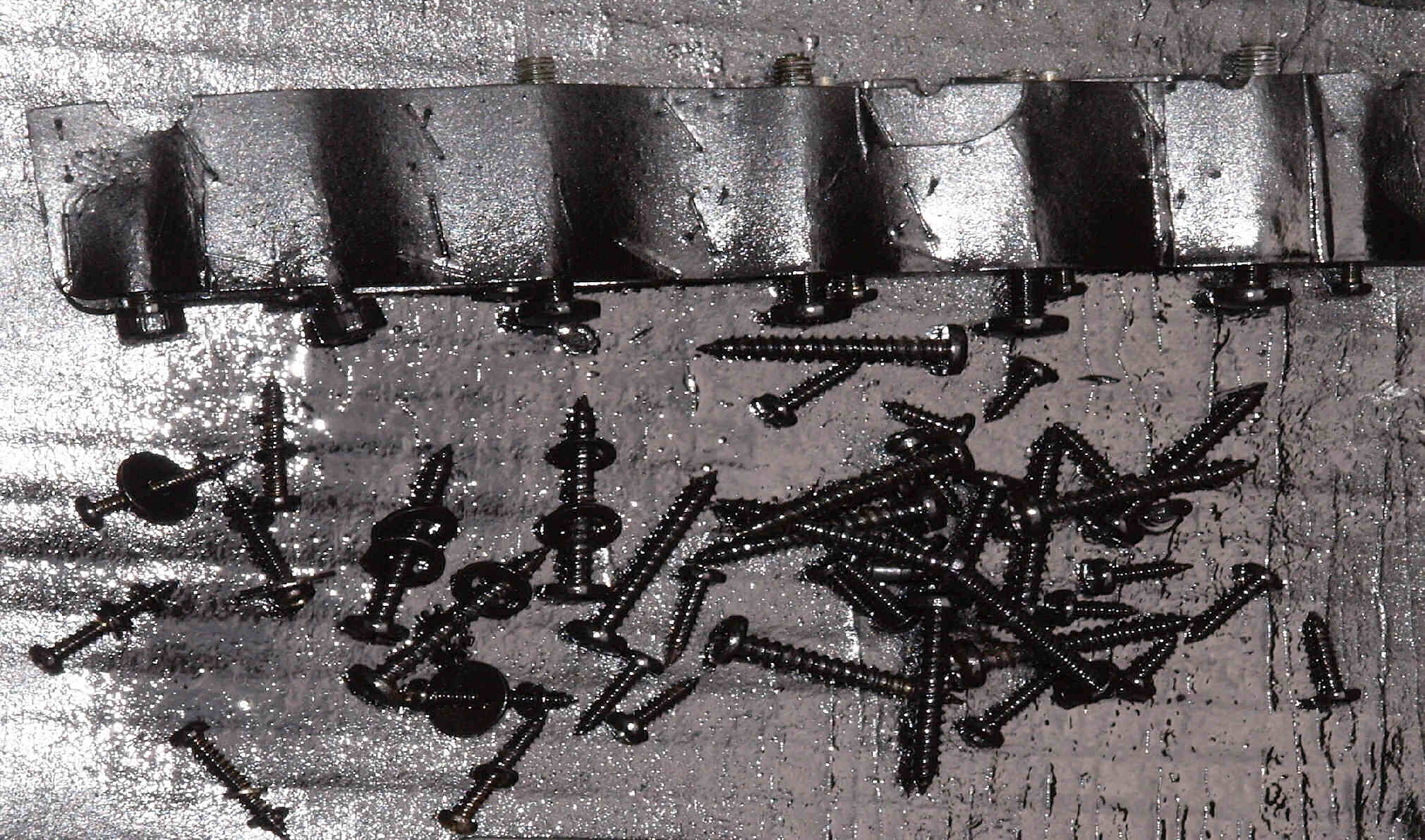

Ｋ８１．　修理中　下蓋等の止めネジ。　ラッカーを軽く吹き付ける。

Ｅ．　調整・測定

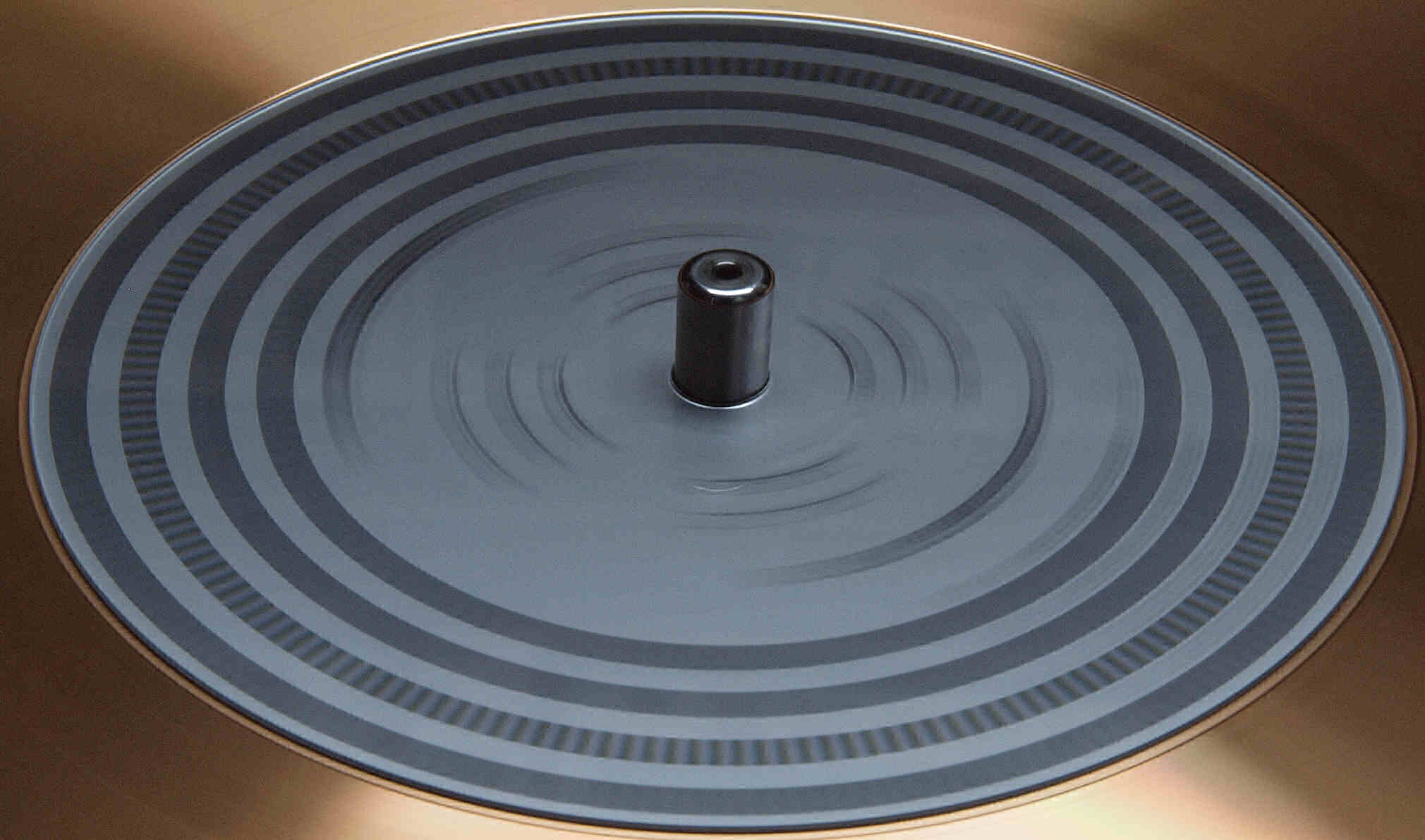

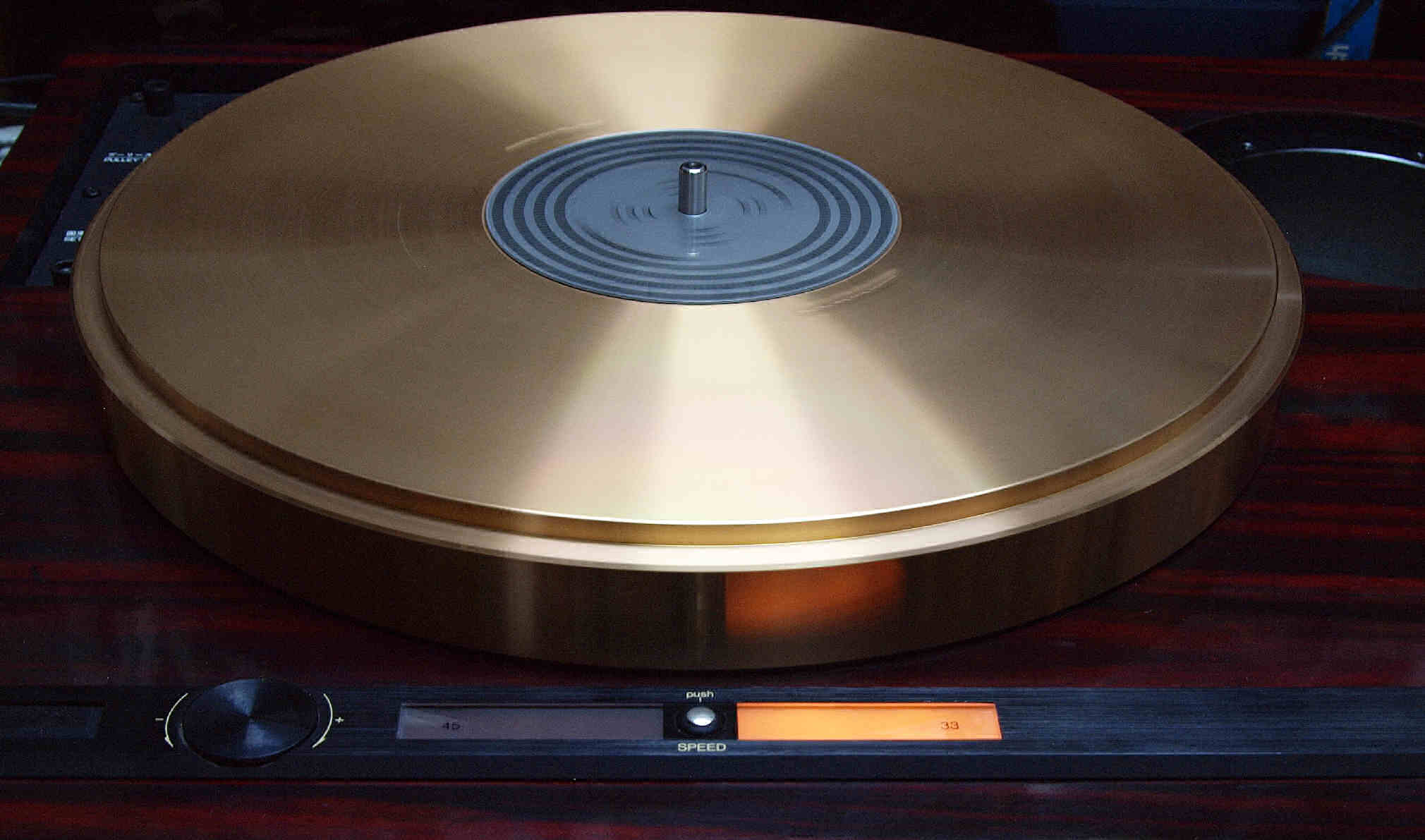

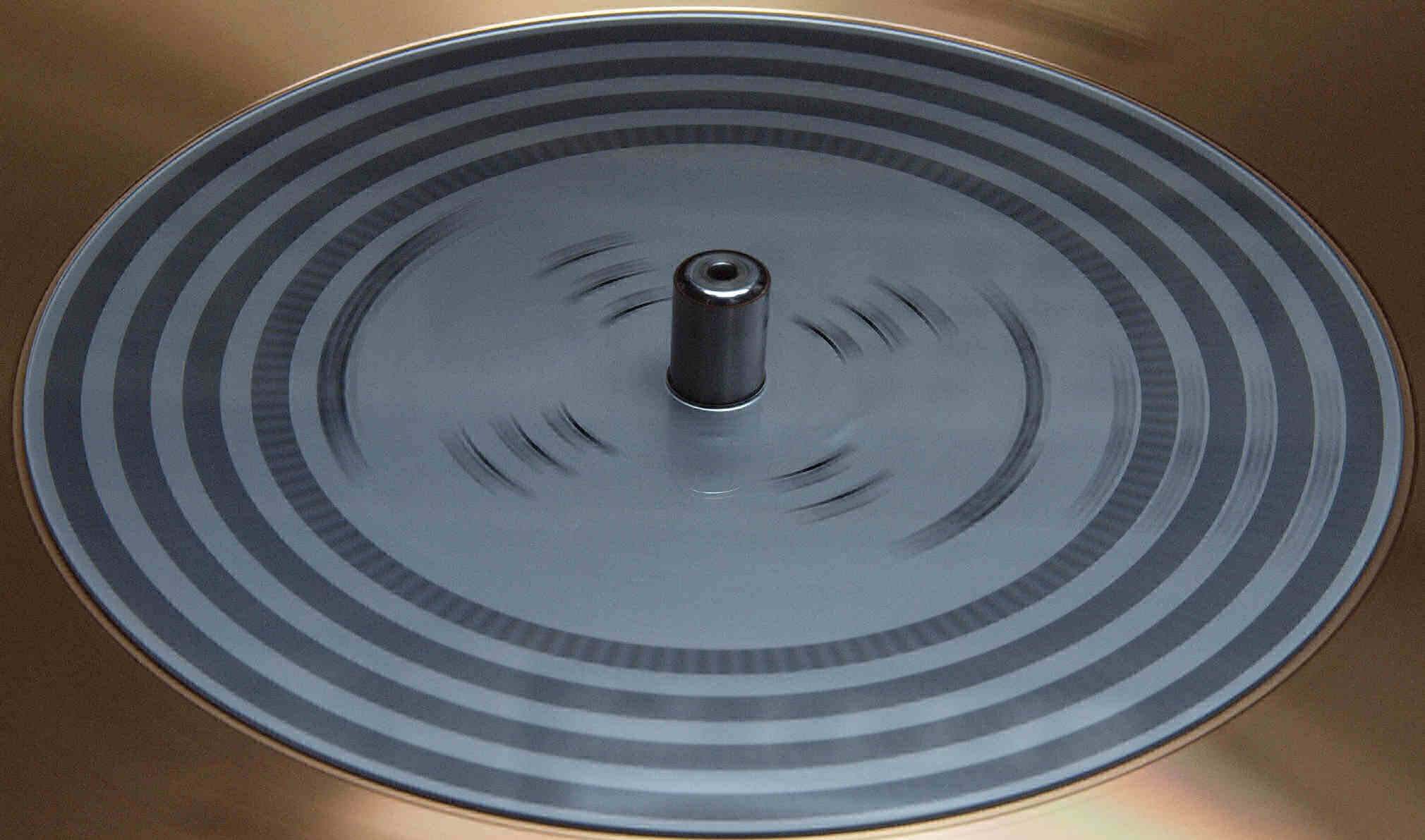

Ｅ１．　　３３回転ストロボ測定

Ｅ２．　　３３回転ストロボ測定中

Ｅ３．　　４５回転ストロボ測定

Ｅ４．　　４５回転ストロボ測定中

Ｓ．　MICRO SEIKI　ＢＬ－１１１　の仕様（カタログ・マニアルより）　

型式	アームレスプレイヤー　ＢＬ－１１１
駆動方式	ベルトドライブ方式
使用モーター	8極24スロット、アウターローター型ブラシレスDCサーボモーター
定格回転数	33 1/3、45rpm
ターンテーブル	砲金製、直径310mm、重量10kg、慣性モーメント1500kg・cm²
回転ムラ	0.025％以下（WRMS）
SN比	60dB以上（JIS）
回転数微調整範囲	±6％以内
電源電圧	AC100V、50Hz/60Hz
消費電力	12W
外形寸法	幅532×高さ230×奥行440mm
重量	36kg
価格	270,000円
付属	アームマウントベース A-1200シリーズ
Ａ-1201	ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ
	ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫⅡ
	ＳＡＥＣ＝ＷＥ-407/23
Ａ-1202	ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317
	ＧＲＡＣＥ、Ｇ-660Ｐ
Ａ-1203	ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、６４ＦＸ、 14
Ａ-1204	ＦＲ＝ＦＲ-24ＭＫⅡ 54
	ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401
	ＶＩＣＴＯＲ＝ＵＡ-5045
Ａ-1205	ＭＩＣＲＯ＝ＭＡ-505ＸⅡ、 505ＳⅡ、 505ＭＫⅢ、ＭＡ-808Ｘ
	ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ
Ａ-1506	ＳＭＥ＝3009/ＳⅡ、 3009/ＳⅢ、 3010ＲＣ
