ＭＩＣＲＯＳＥＩＫＩ　ＢＬ−１１１Ｌ．　２台目修理記録

平成２２年３月２６日　　４月１８日

Ａ．　修理前の状況 26年ほど前でしょうか？　購入したＭＩＣＲＯのBl-111Lというプレーヤーを使っておりますが、 数年前から ごくたまに回転数が半分程の遅い回転しかあがらない事がございました。 電源入れなおしたりすると、復旧していたので何とか使用しておりましたが、昨日からは全く 復旧せず 遅い回転のままとなっております。 もう一点気が付いたことは、少し回転時に コトコトと小さな音が聞こえます。 6年前の新潟中越地震でラックから落下してしまい（新潟県小千谷市在中）、これまでかと思いましたが 奇跡的に キズは付いたものの 今日にまでレコードを聞かせてくれておりました。 Ｂ．　原因 各部経年劣化。 Ｃ．　修理状況 モータ修理。 ターンテーブル清掃・研磨・点検・注油。 本体木部修理。 各種基板修理 ＴＲ（トランジスター）交換。 電解コンデンサー１部交換。 リレー交換。 半固定ＶＲ交換。 ヒューズ交換 。 H．　下蓋及び本体木部　修理状況 Ｄ．　使用部品 ＴＲ（トランジスター）　　　４個。 電解コンデンサー　　　　　　３個。 リレー　　　　　　　　　　　１個。 半固定ＶＲ　　　　　　　　　３個。 ヒューズ　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　７０，０００円　　オーバーホール修理 Ｓ．　MICRO SEIKI　ＢＬ−１１１L　の仕様（マニアル・カタログより）

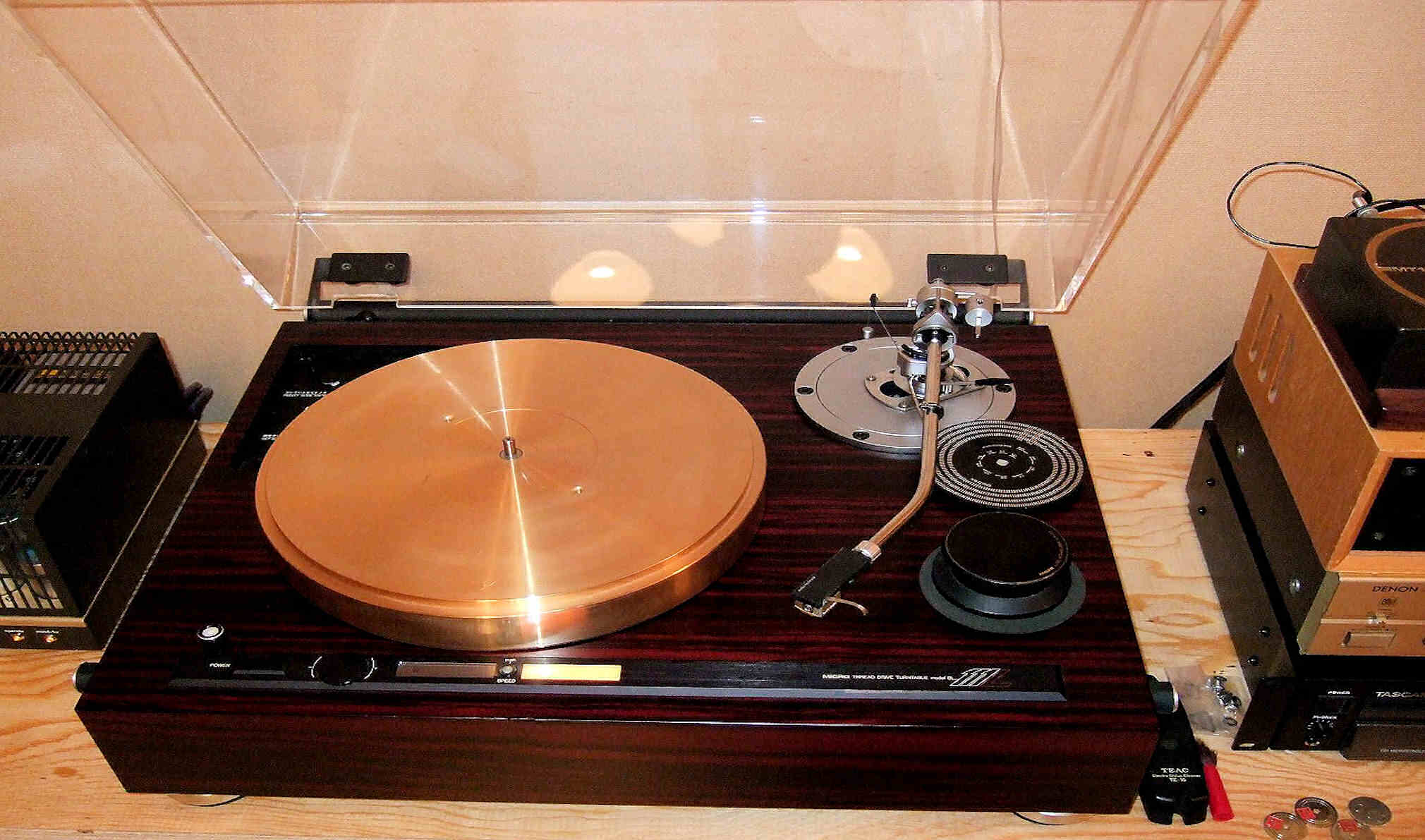

ＡＡ１．　地震前の機器（ユーザ提供）。

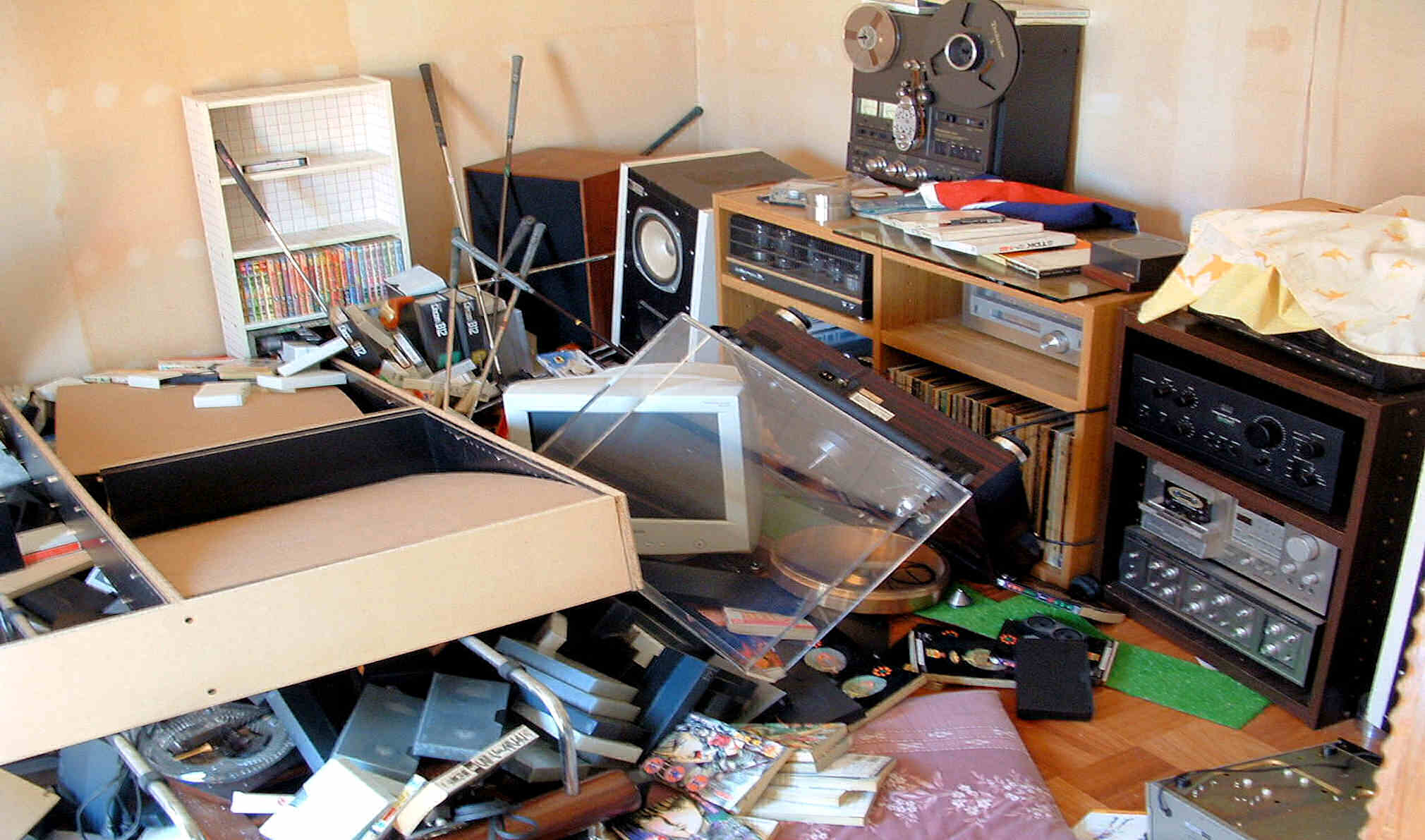

ＡＡ１．　地震直後の機器（ユーザ提供）。

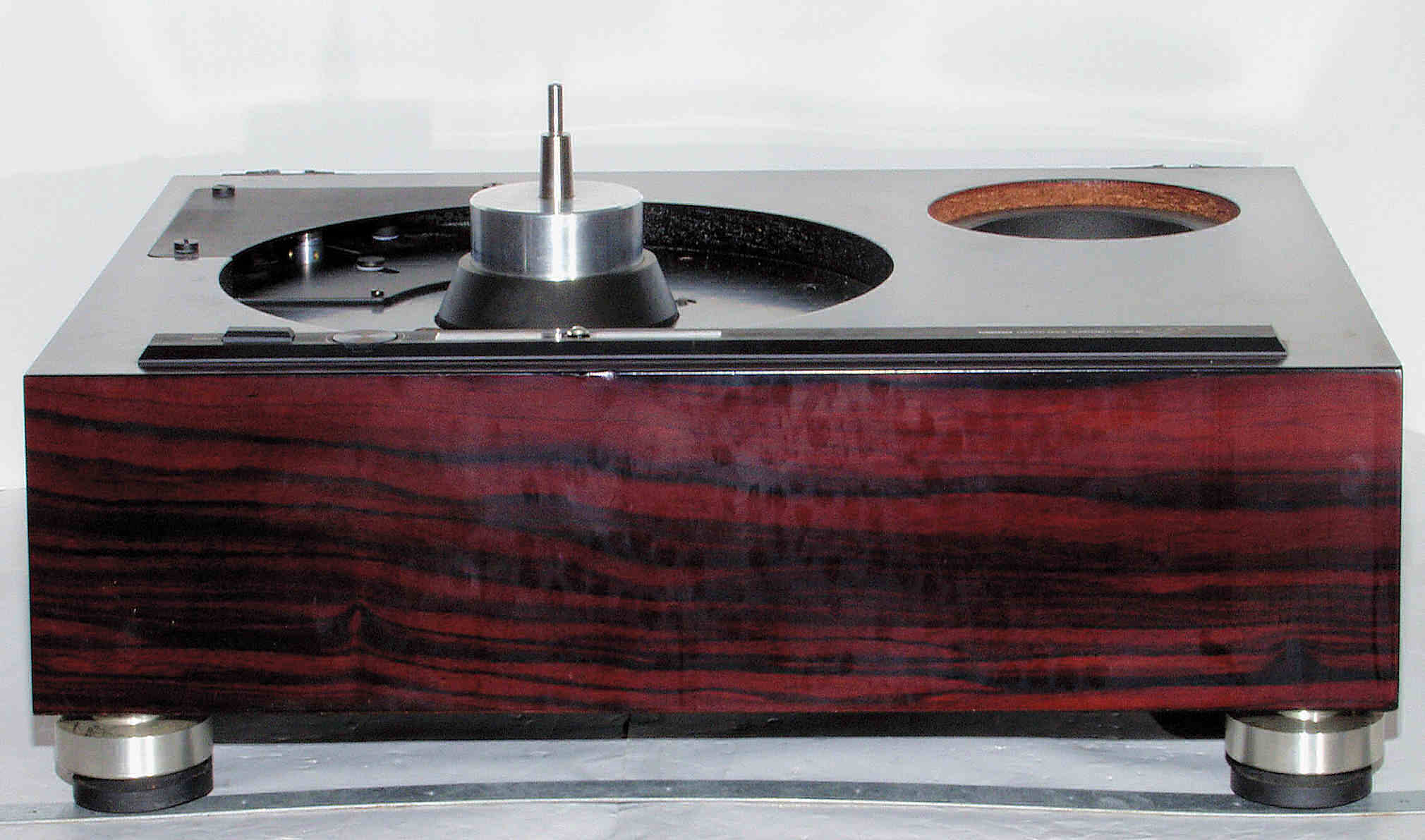

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

Ａ１２．　点検中、右から見る。

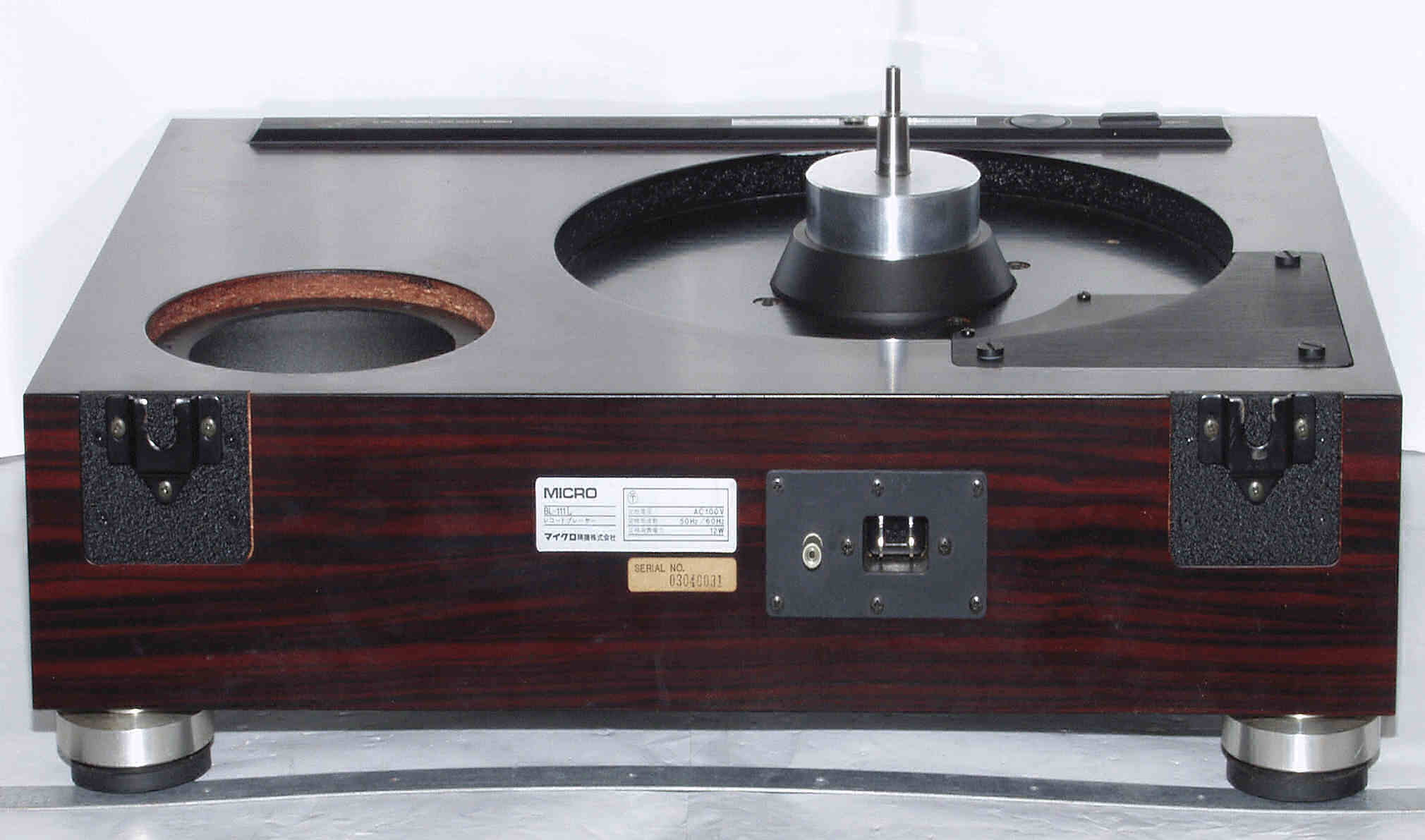

Ａ１３．　点検中、後から見る。

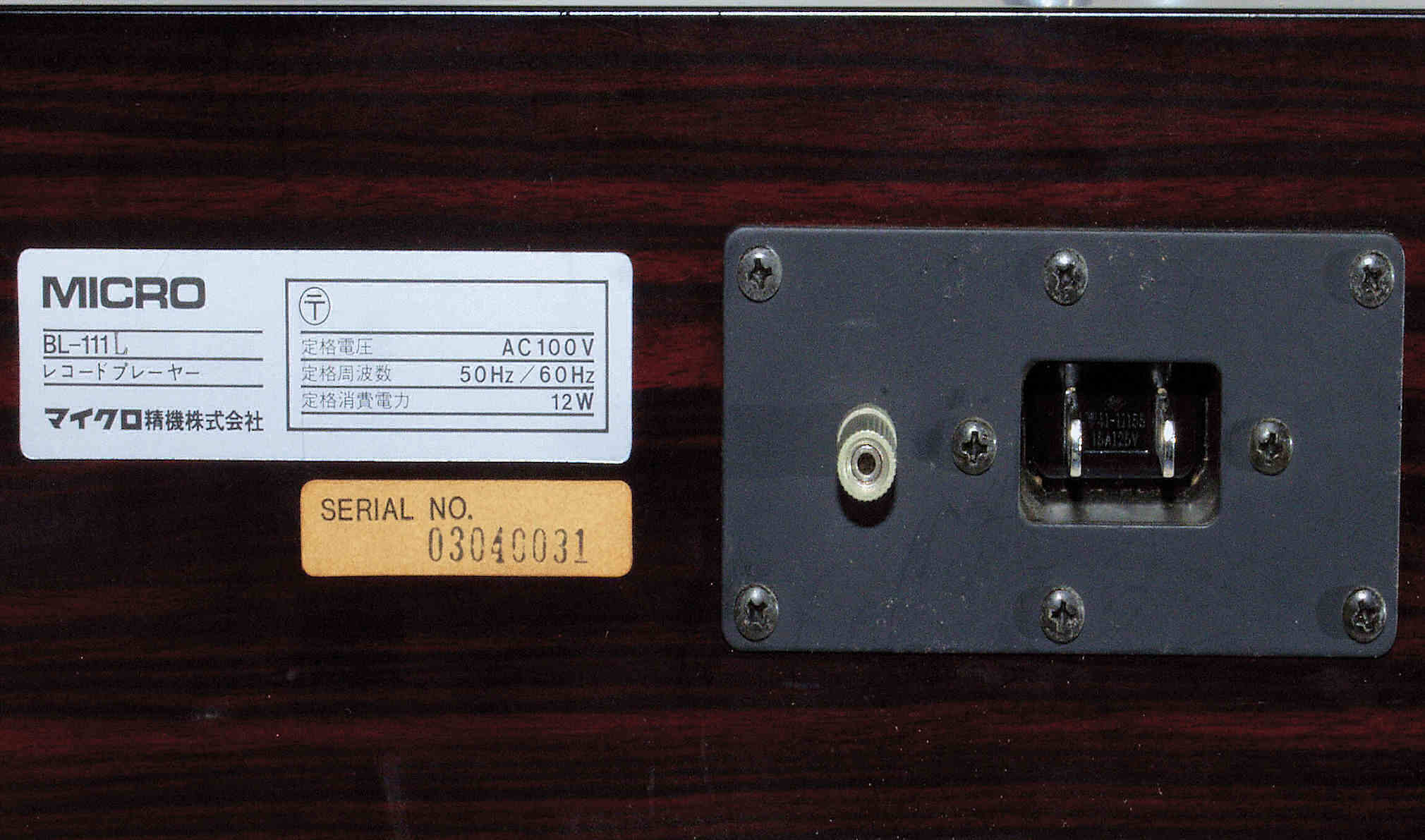

Ａ１３１．　点検中、後から電源ソケット見る。

Ａ１４．　点検中、左から見る。

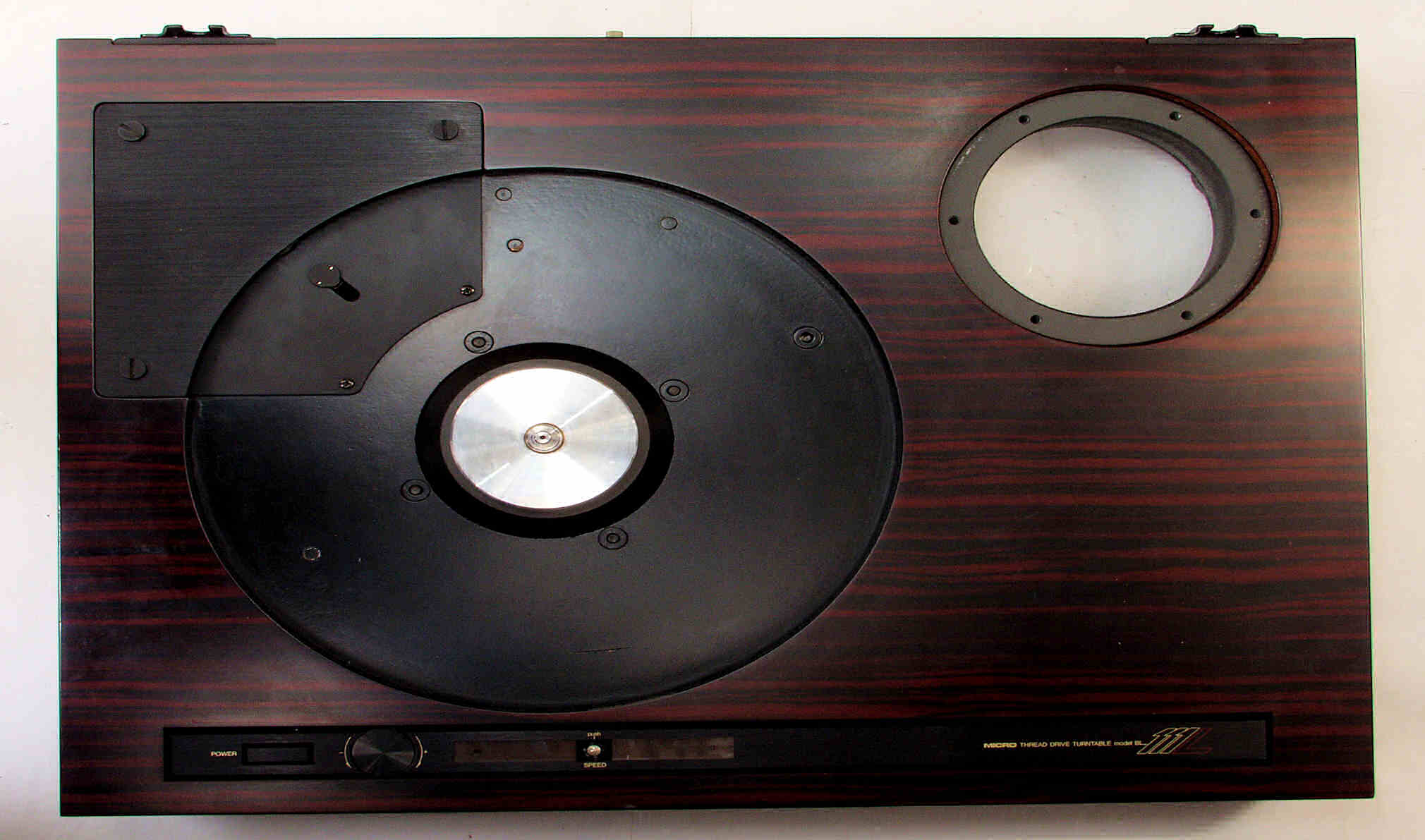

Ａ２１．　点検中、上から見る。

Ａ２２．　点検中、上から見る、落ちた時のキズ。

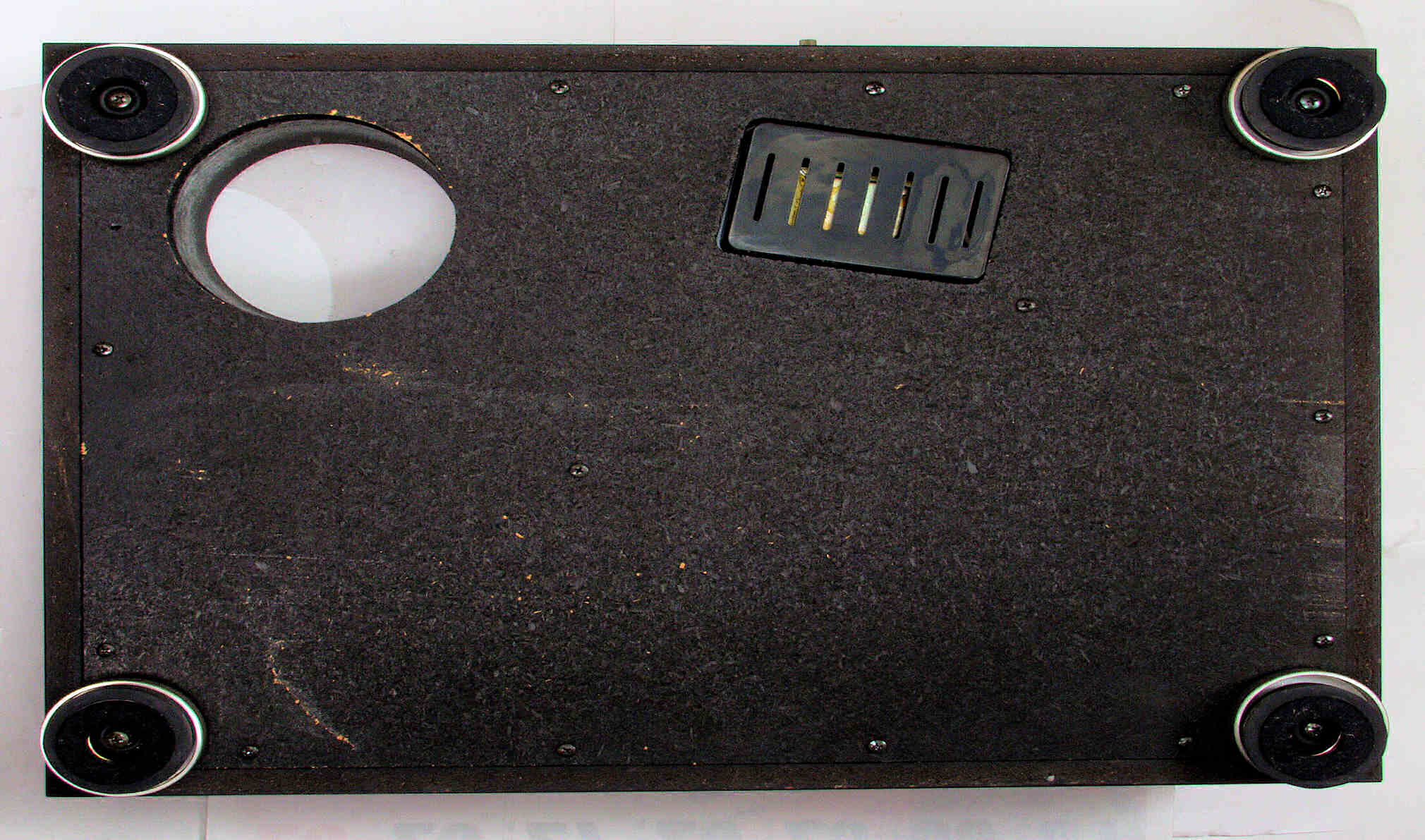

Ａ２３．　点検中、下から見る。

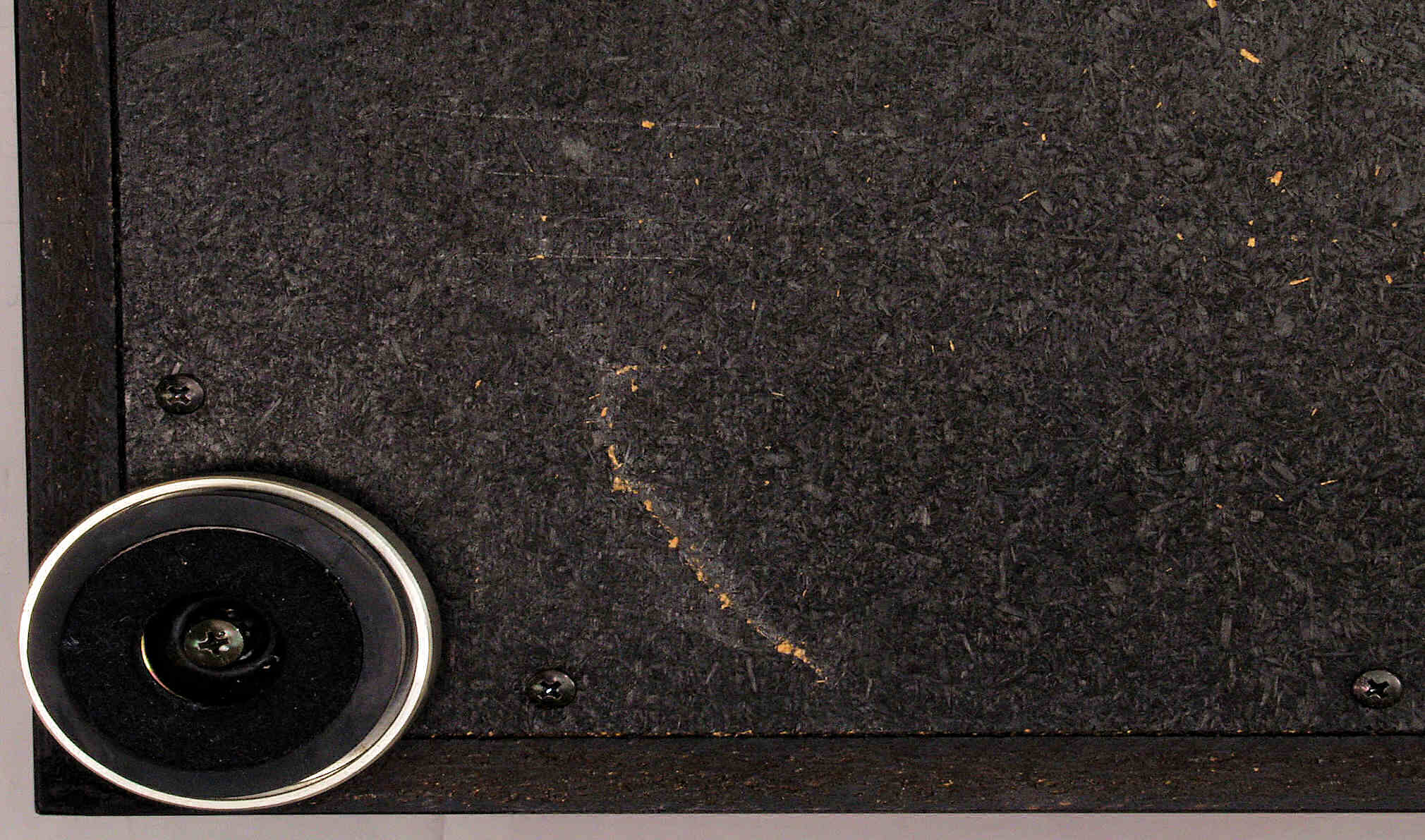

Ａ２４．　点検中、下から見る、大きな力が加わった。

Ａ３１．　点検中　下前から見る

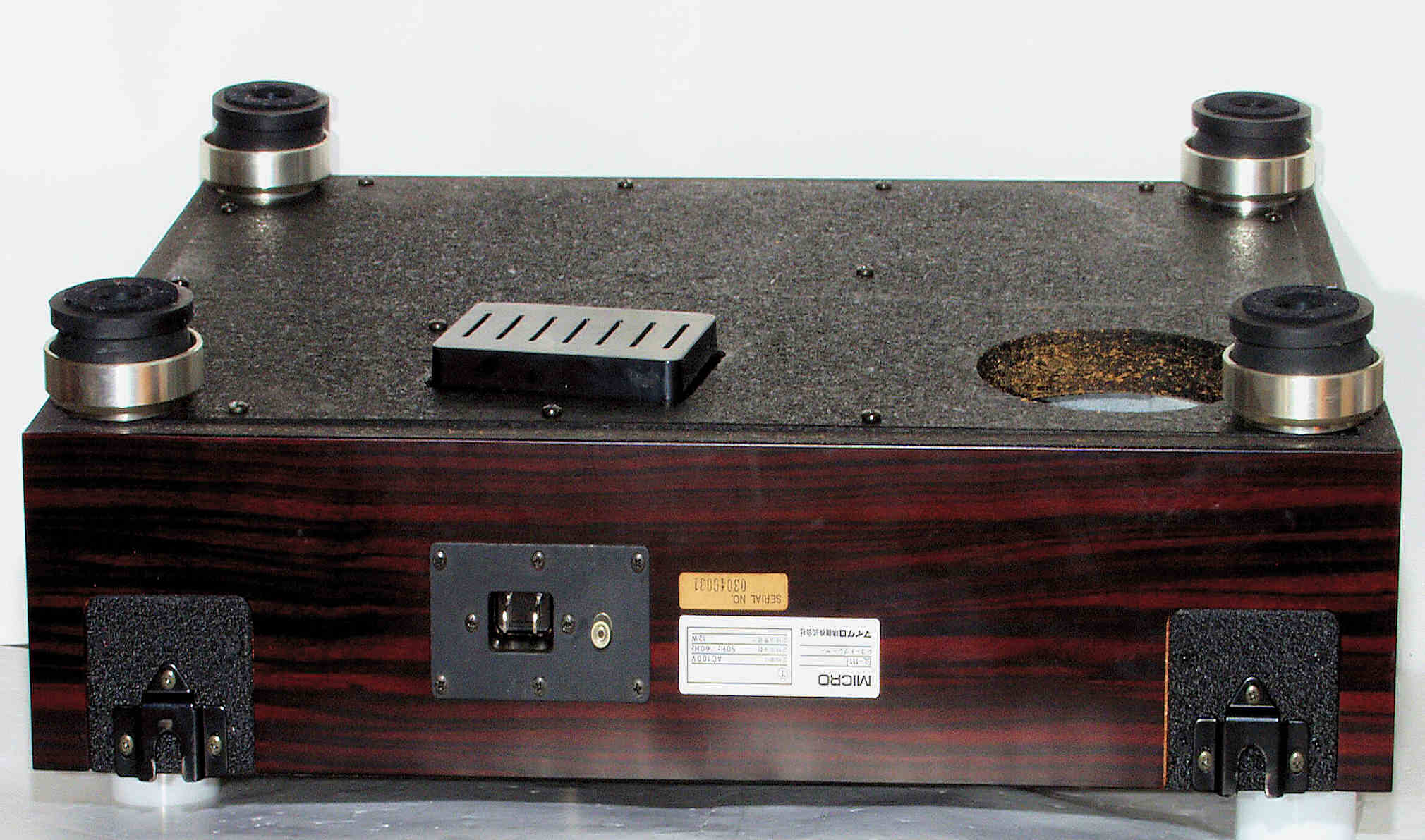

Ａ３２．　点検中、下後から見る。

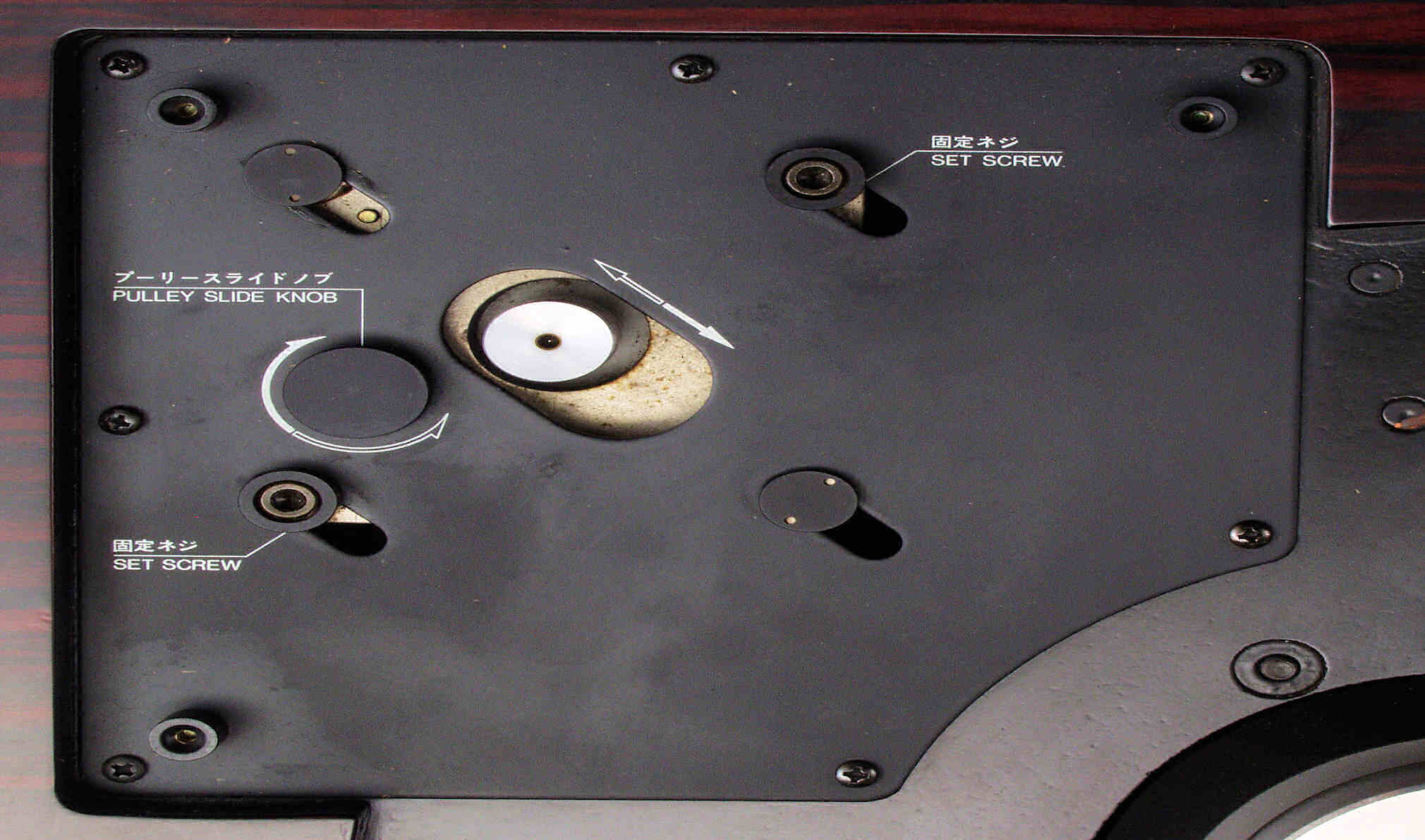

Ａ４１．　点検中、モーター駆動部見る、モーターの回転にゴロ音がある。

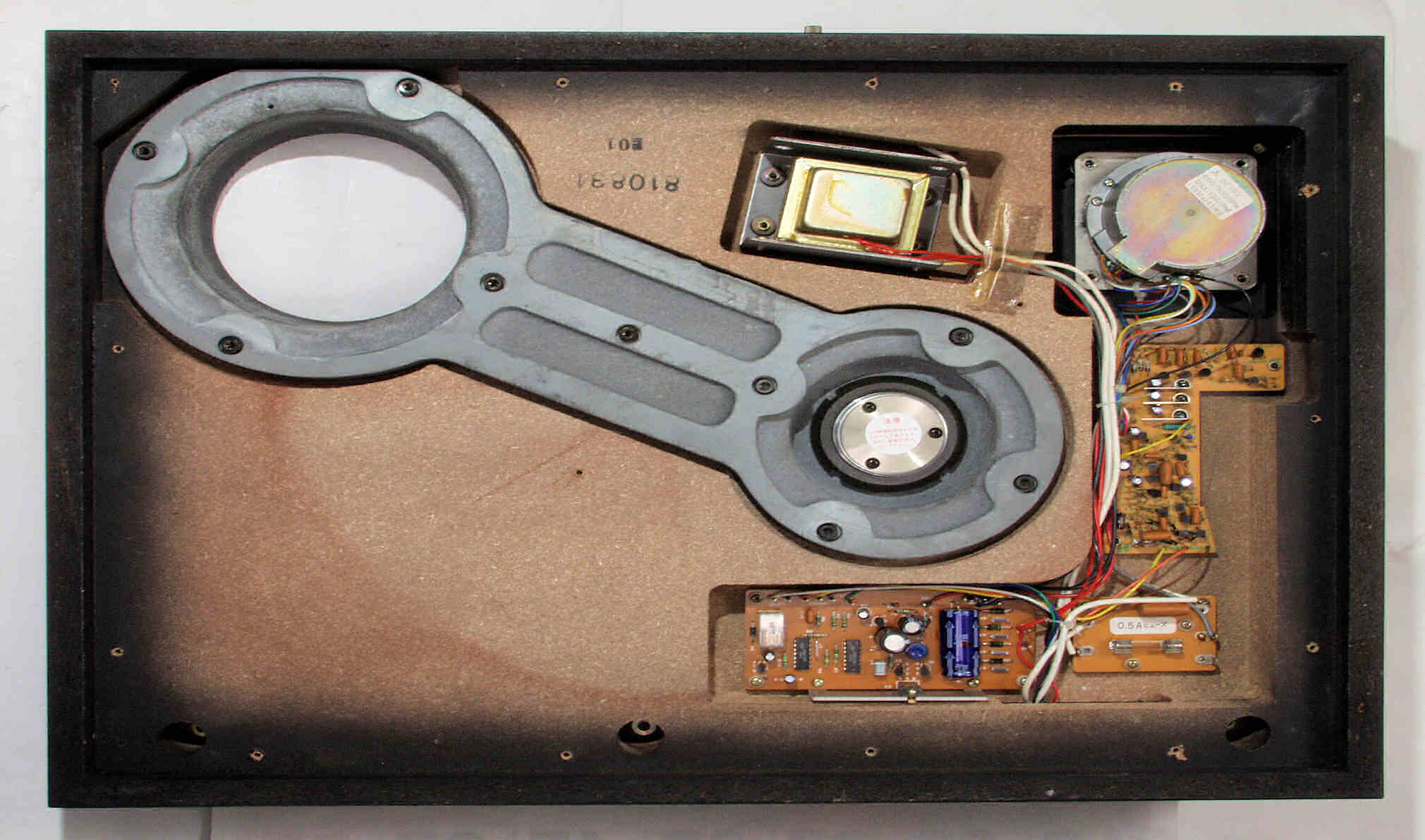

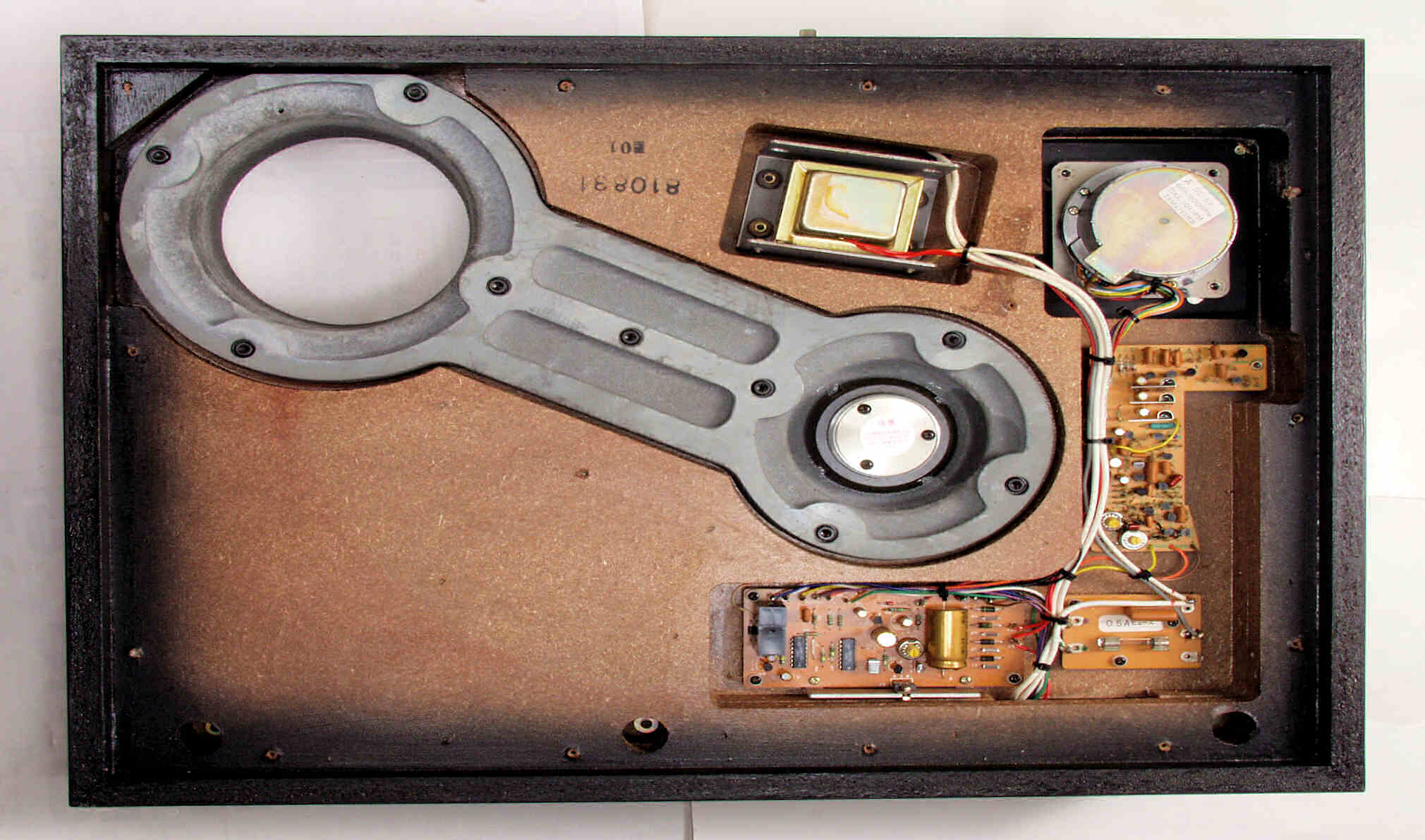

Ａ５１．　点検中、下蓋を取り、下から見る。

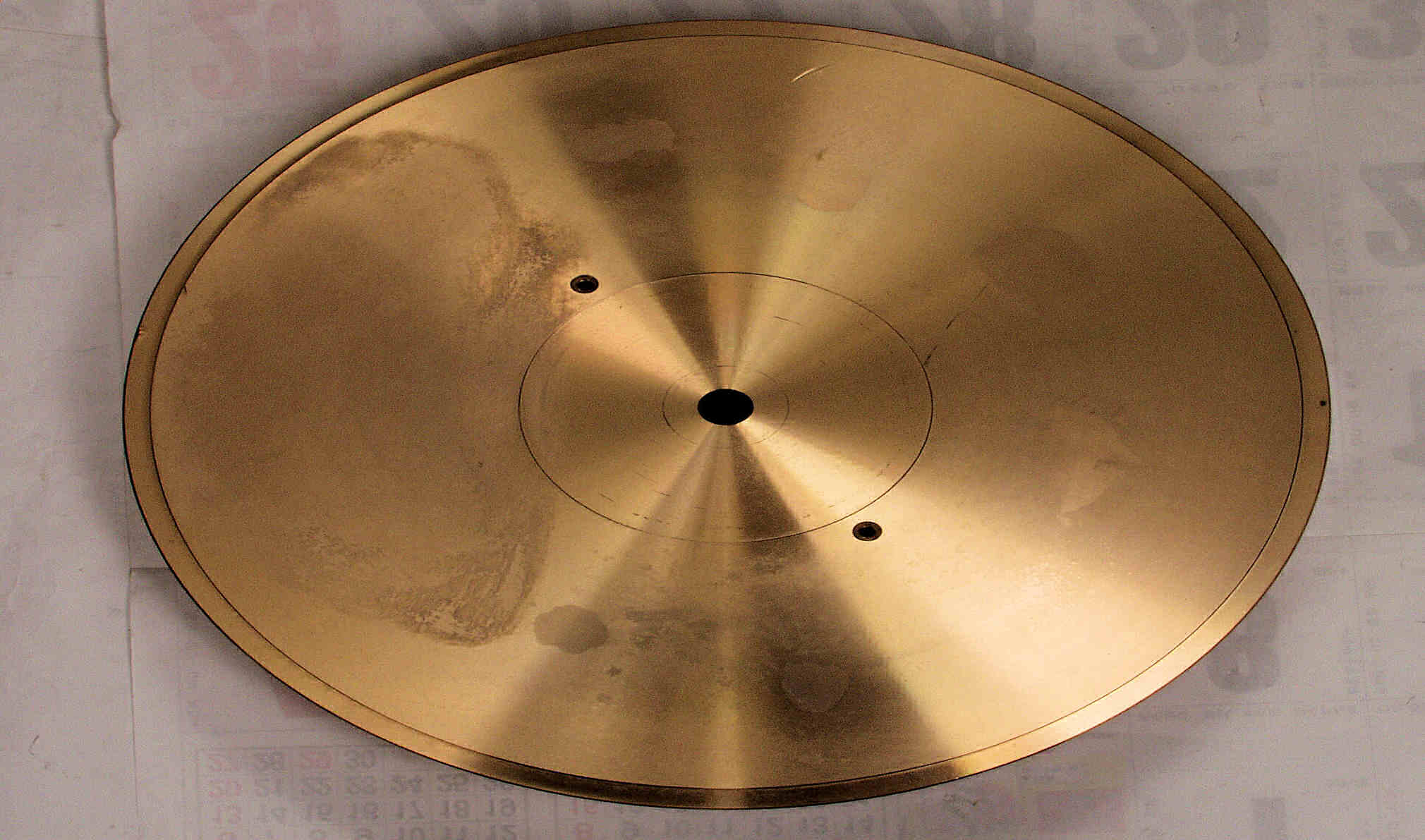

Ａ６１．　点検中、ターンテーブル表。

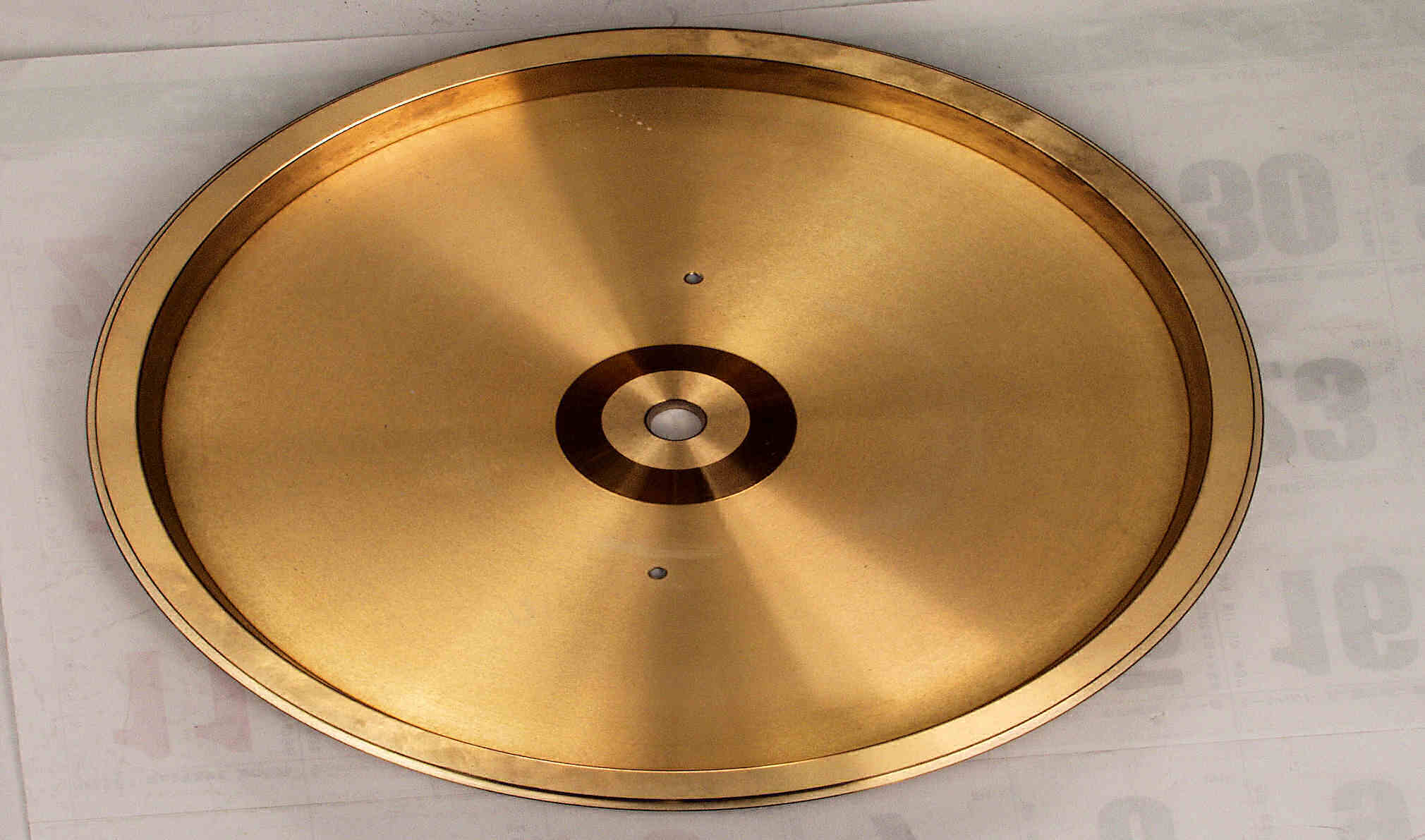

Ａ６２．　点検中、ターンテーブル裏。

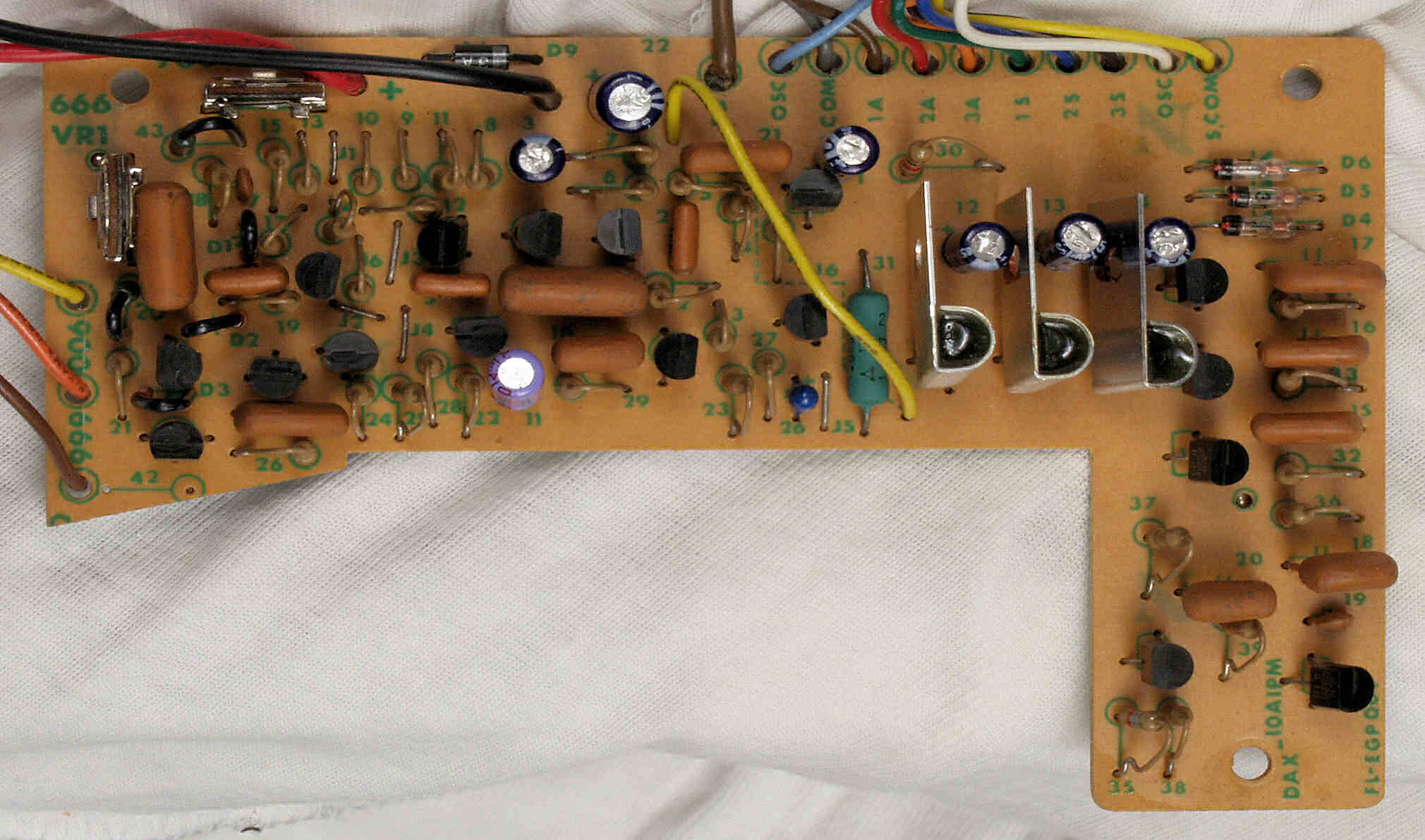

Ｃ．　修理状況 Ｃ１１．　修理前　制御基板

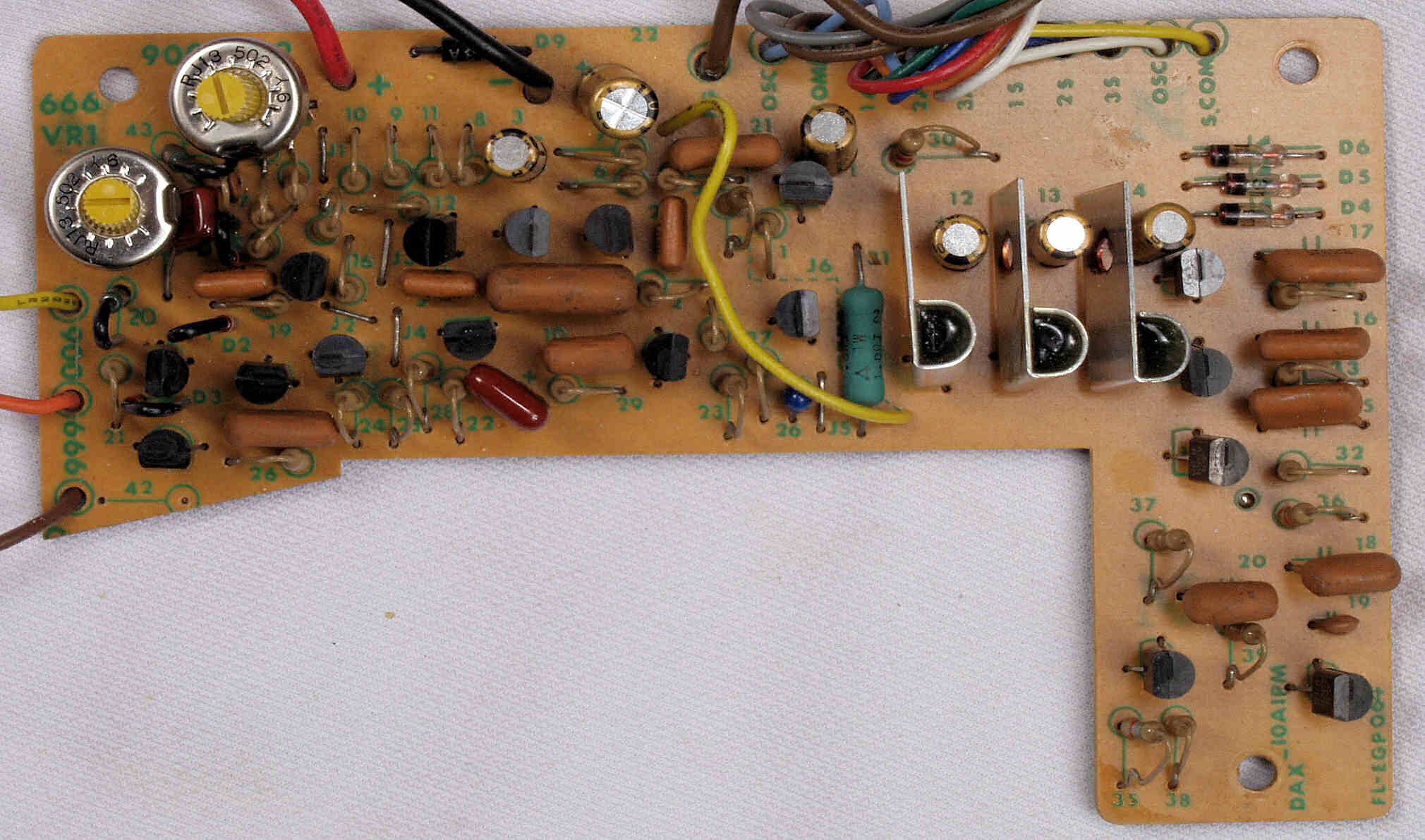

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

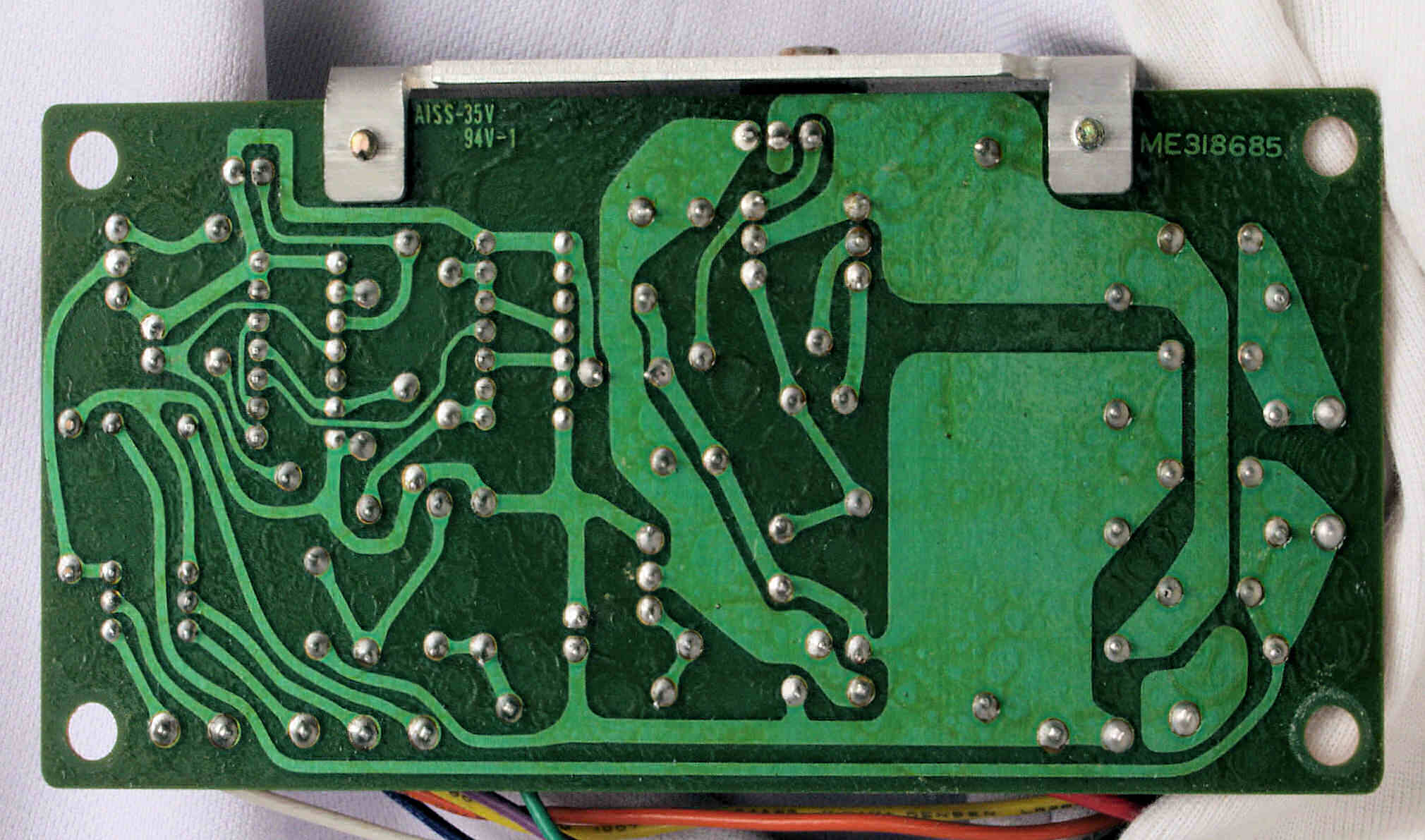

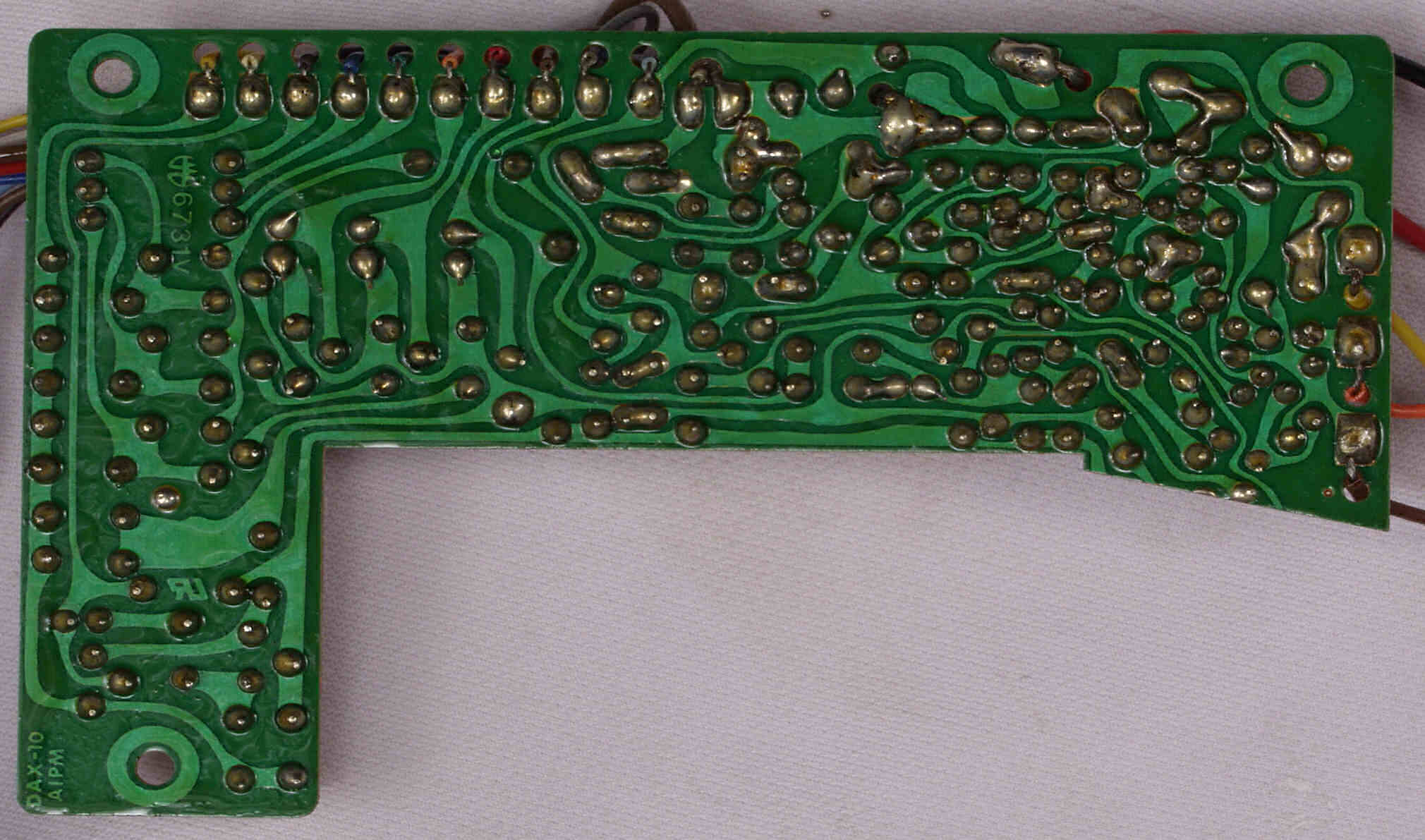

Ｃ１３．　修理前　制御基板裏

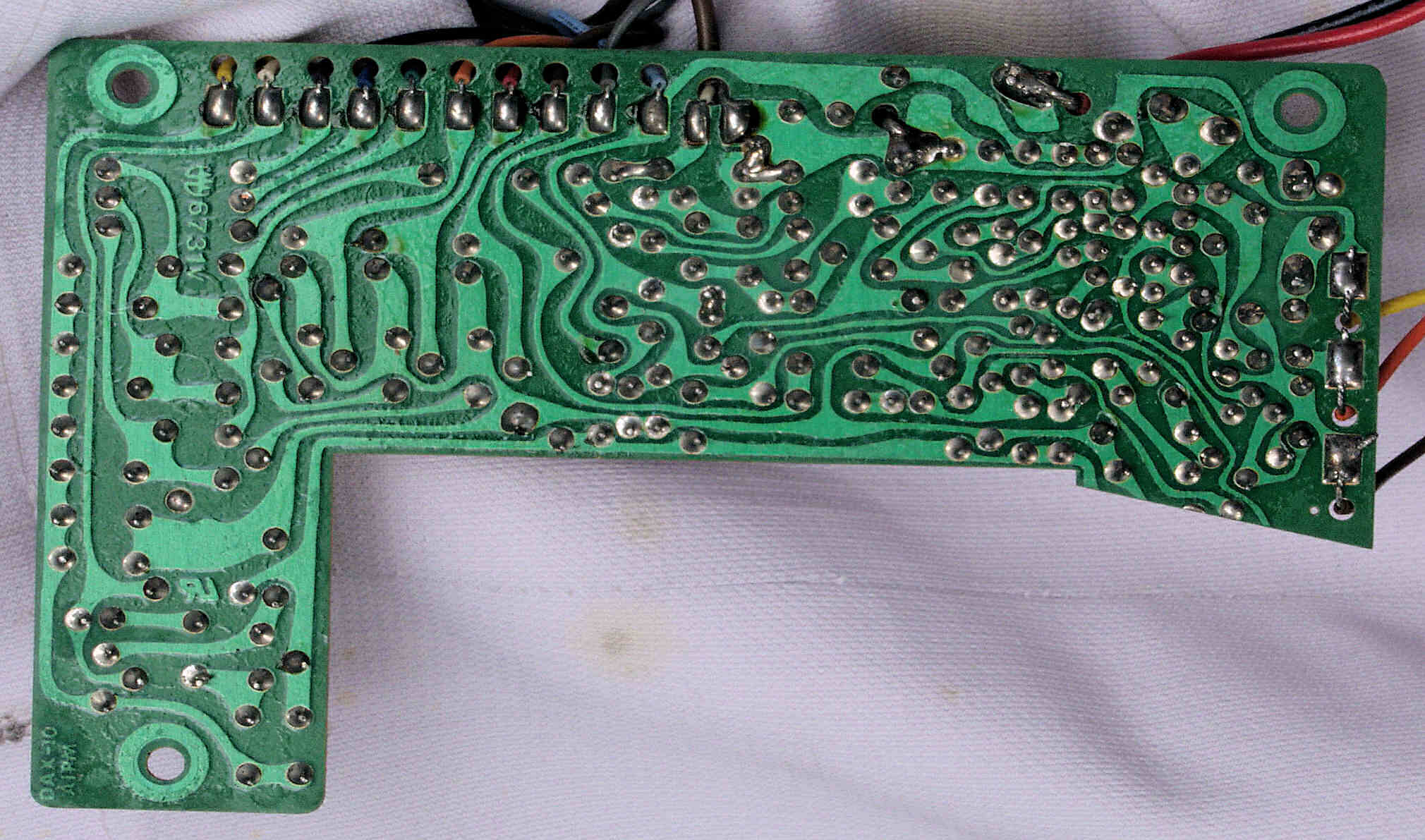

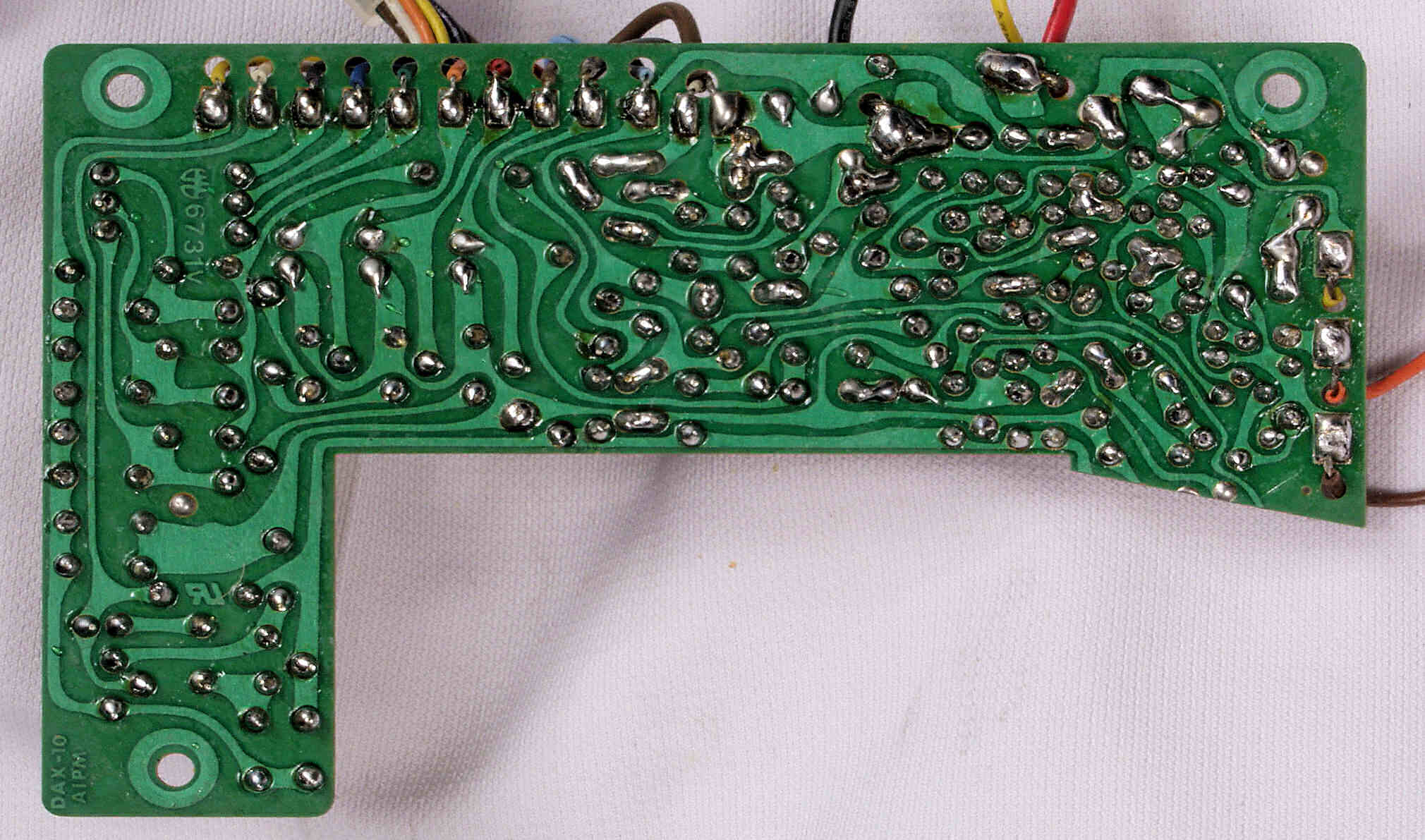

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　電源・３３／４５切替基板

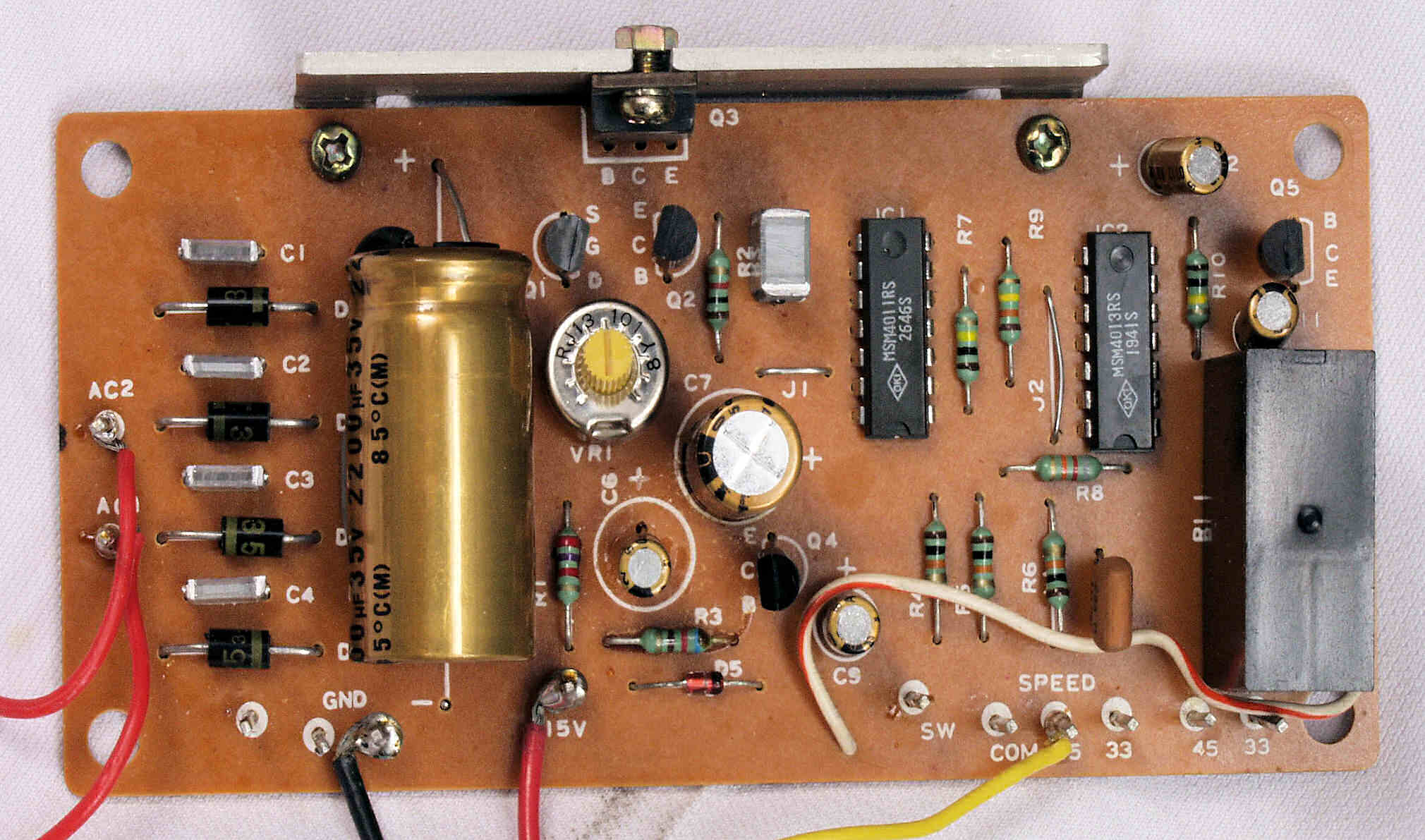

Ｃ２２．　修理後　電源・３３／４５切替基板。　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

Ｃ２３．　修理前　電源・３３／４５切替基板裏

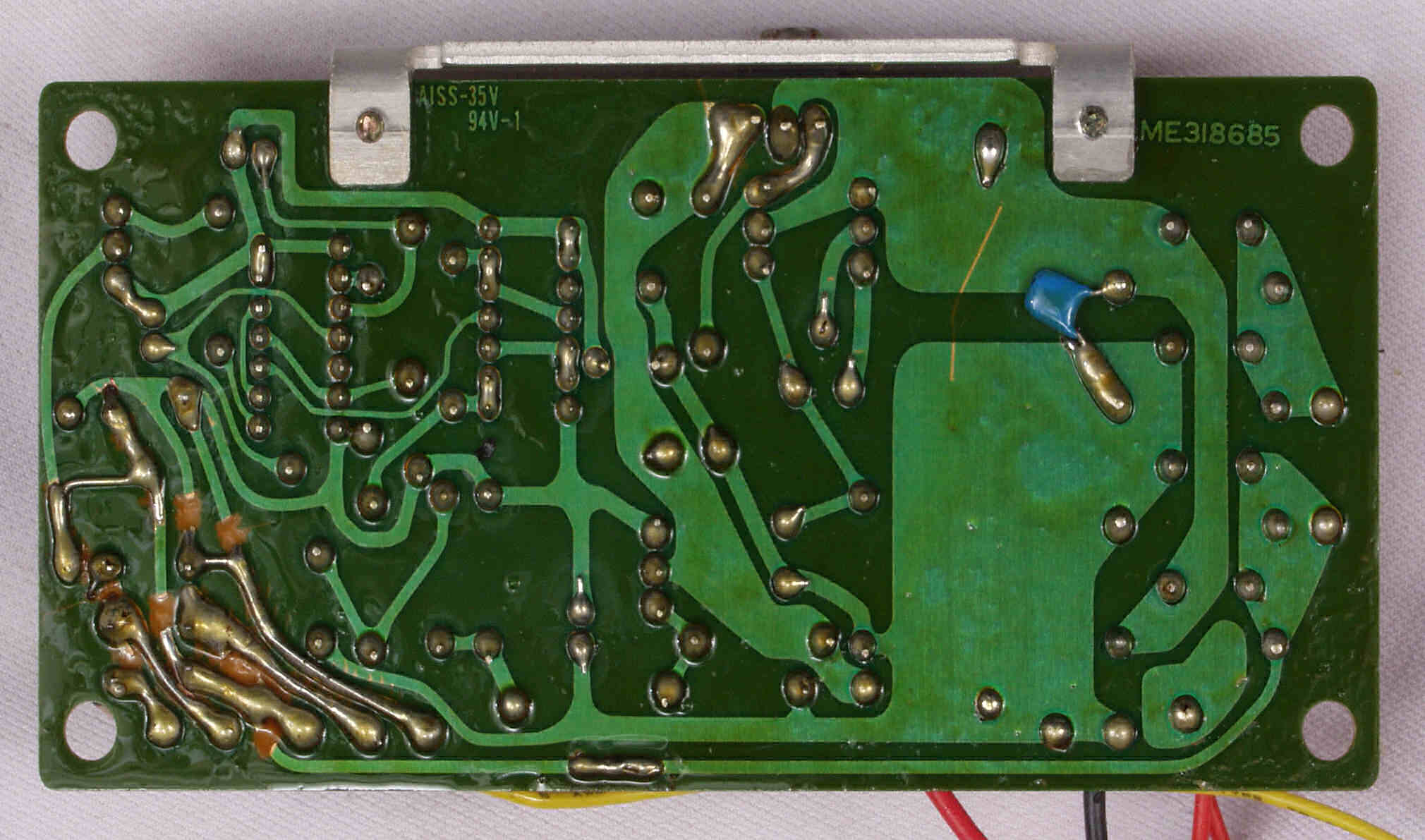

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

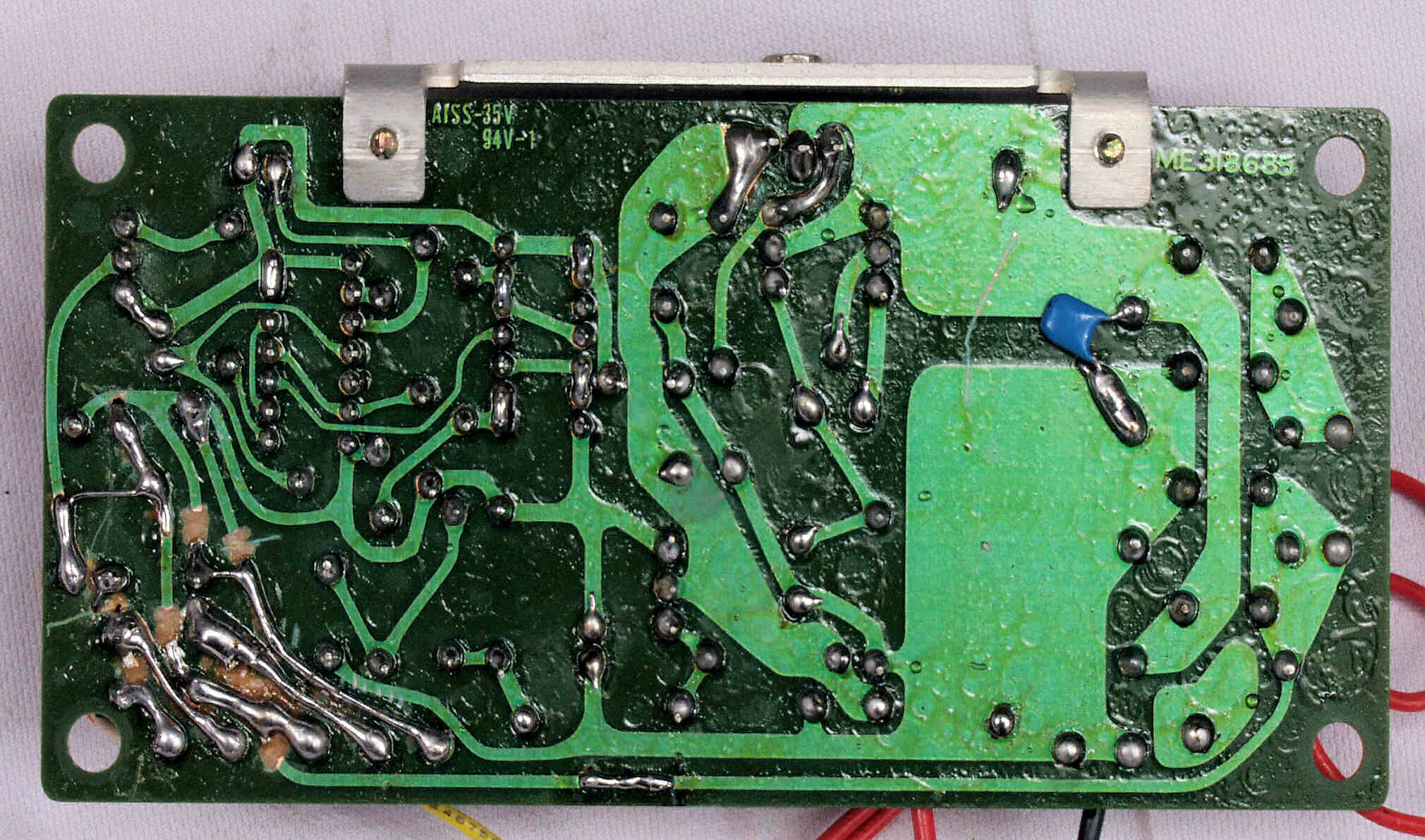

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

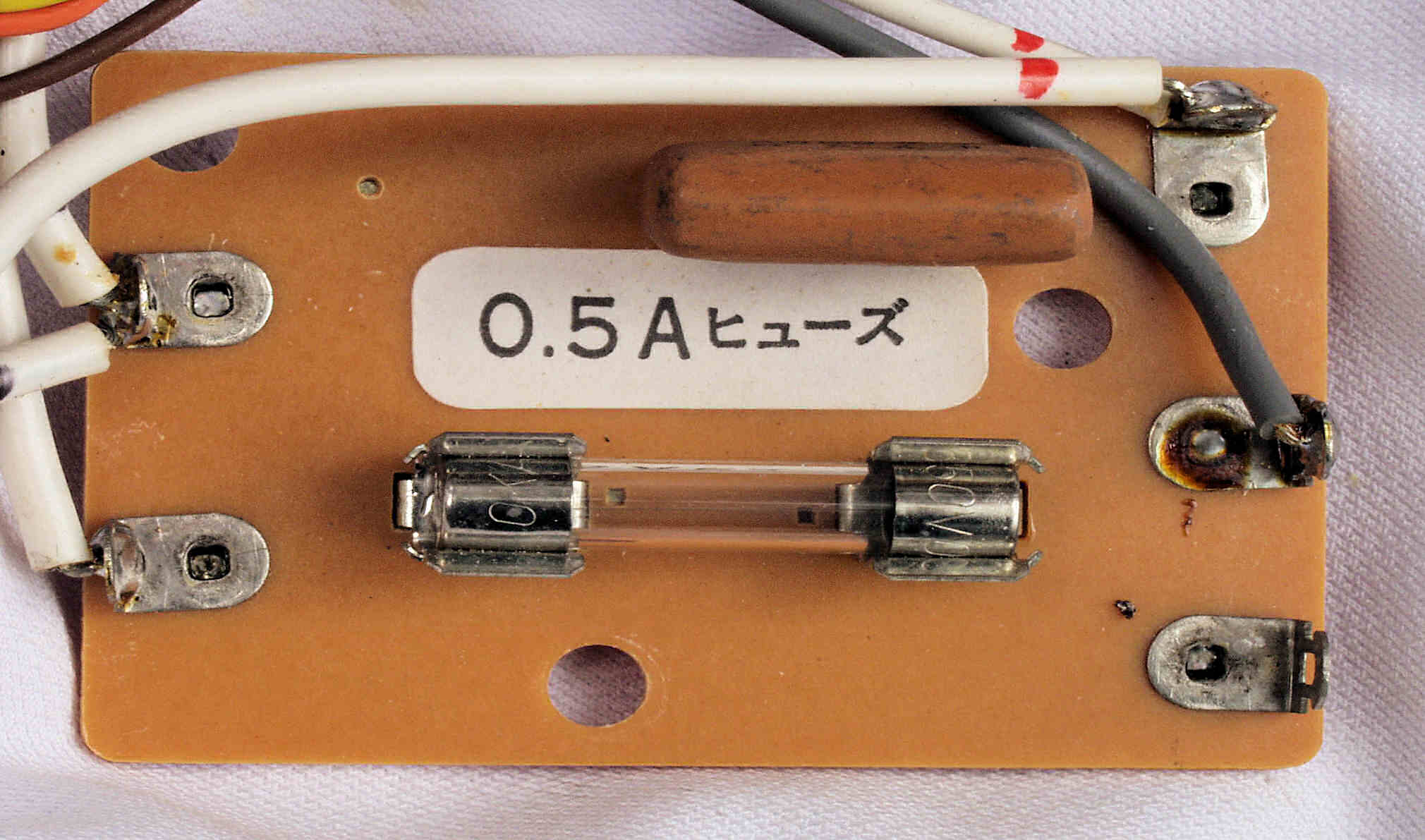

Ｃ４１．　修理前　ヒューズ基板

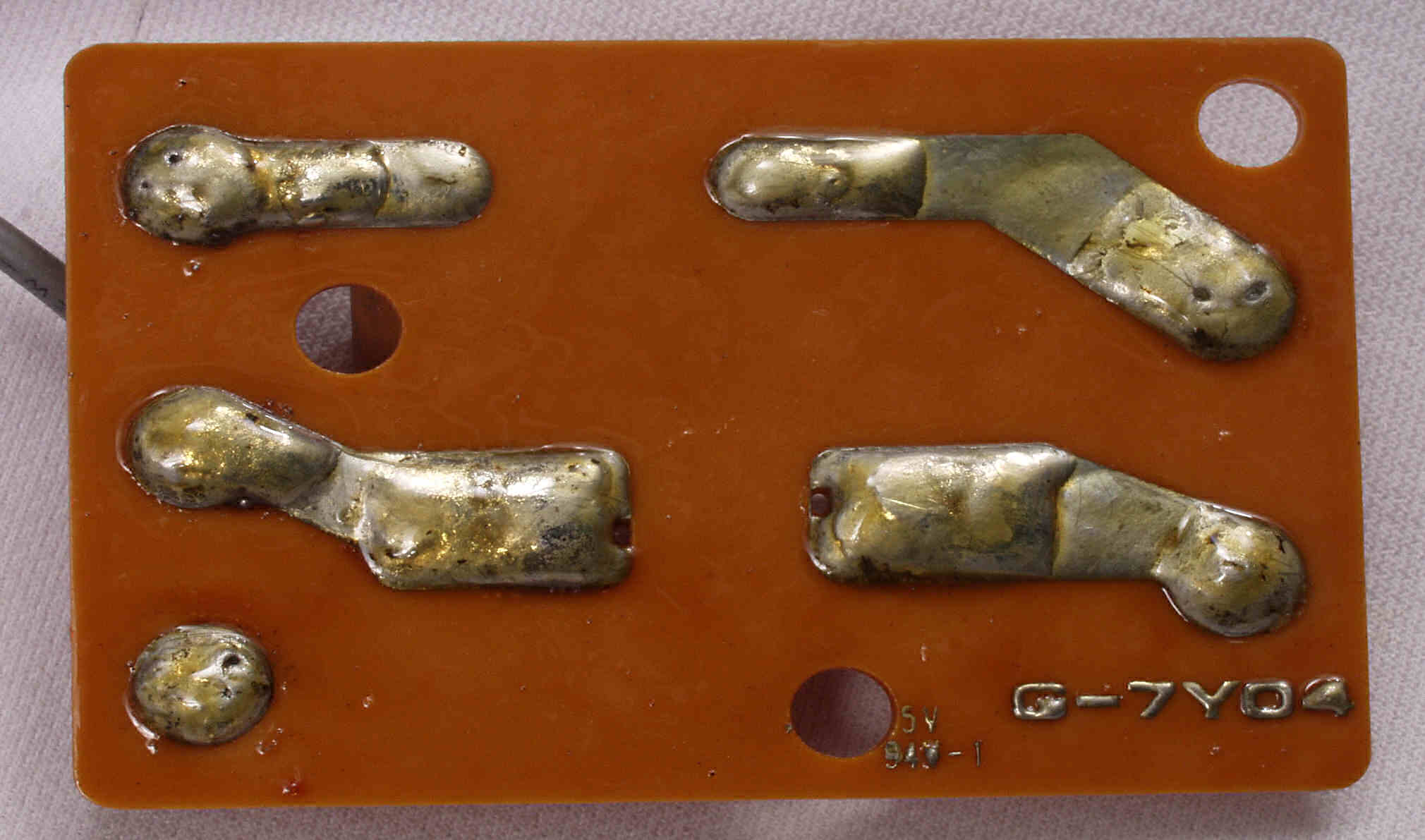

Ｃ４３．　修理前　ヒューズ基板裏

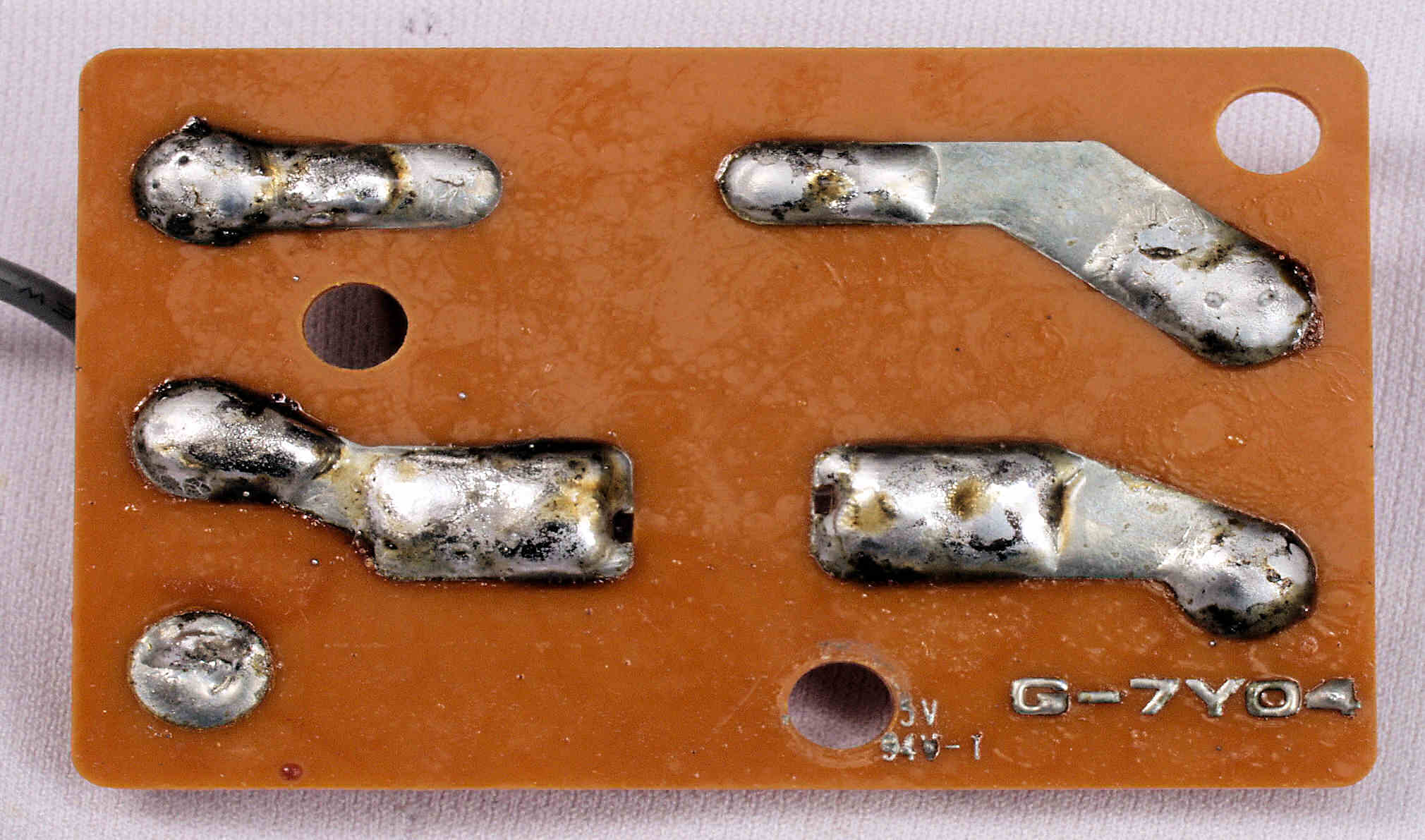

Ｃ４４．　修理（半田補正）後　ヒューズ基板裏

Ｃ４５．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理前　モーターを軸側から見る

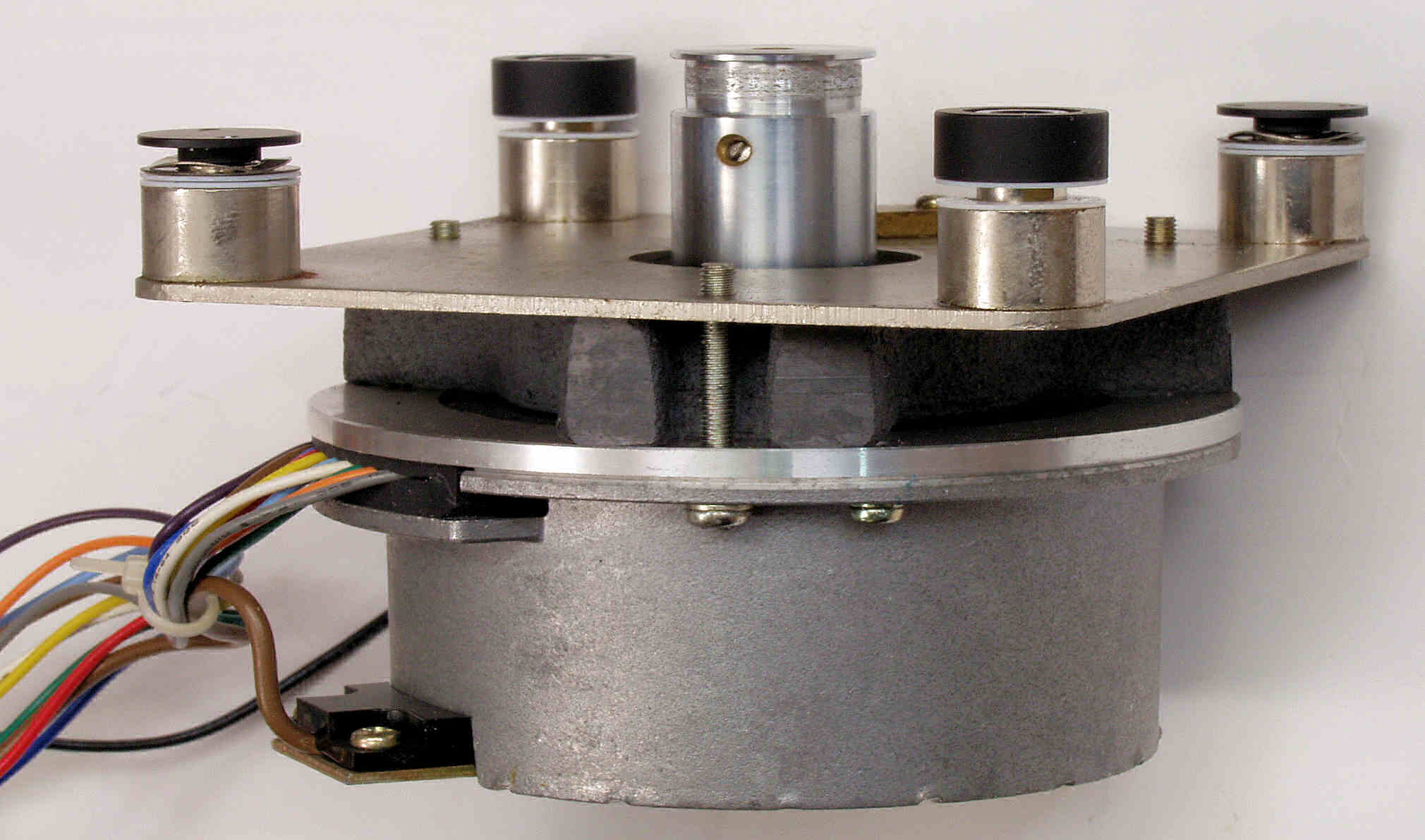

Ｃ５２．　修理前　モーターを横側から見る。

Ｃ５３．　修理前　モータープリーに固着したベルトの素材？

Ｃ５４．　修理中　モーター架台分解、オイルが大量に付着」している。

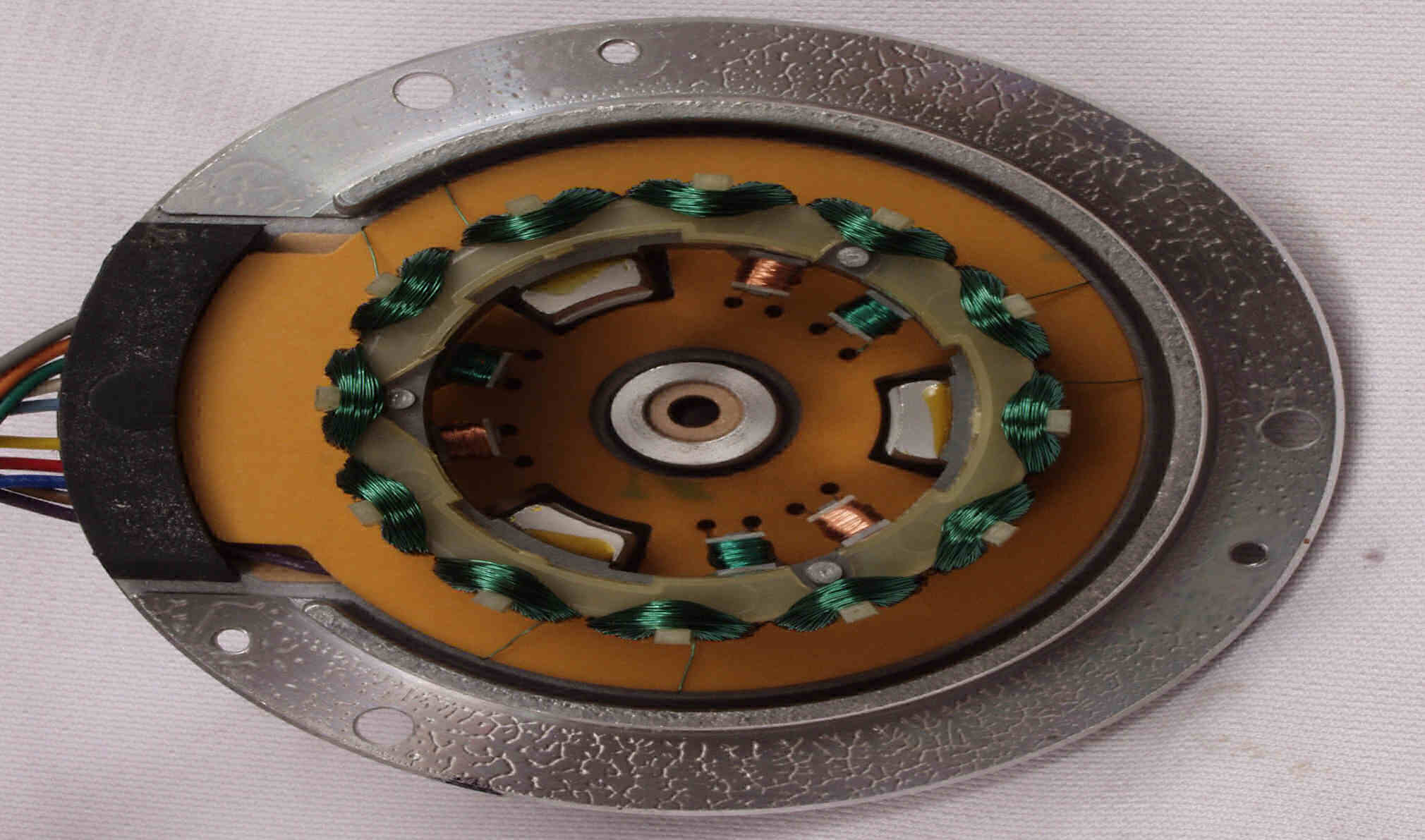

Ｃ６１．　修理中　モーター固定子巻き線、フランジにもオイルが付着している。

Ｃ６２．　修理中　モーター回転子、錆びが出ている。

Ｃ６３．　修理後　モーター回転子、錆びを落とす。

Ｃ６４．　修理中　モーター回転子、　こちらは、注油していないので、軸受けを削っている！

Ｃ６５．　修理中　モーター回転子、軸側。　錆びが出ている。

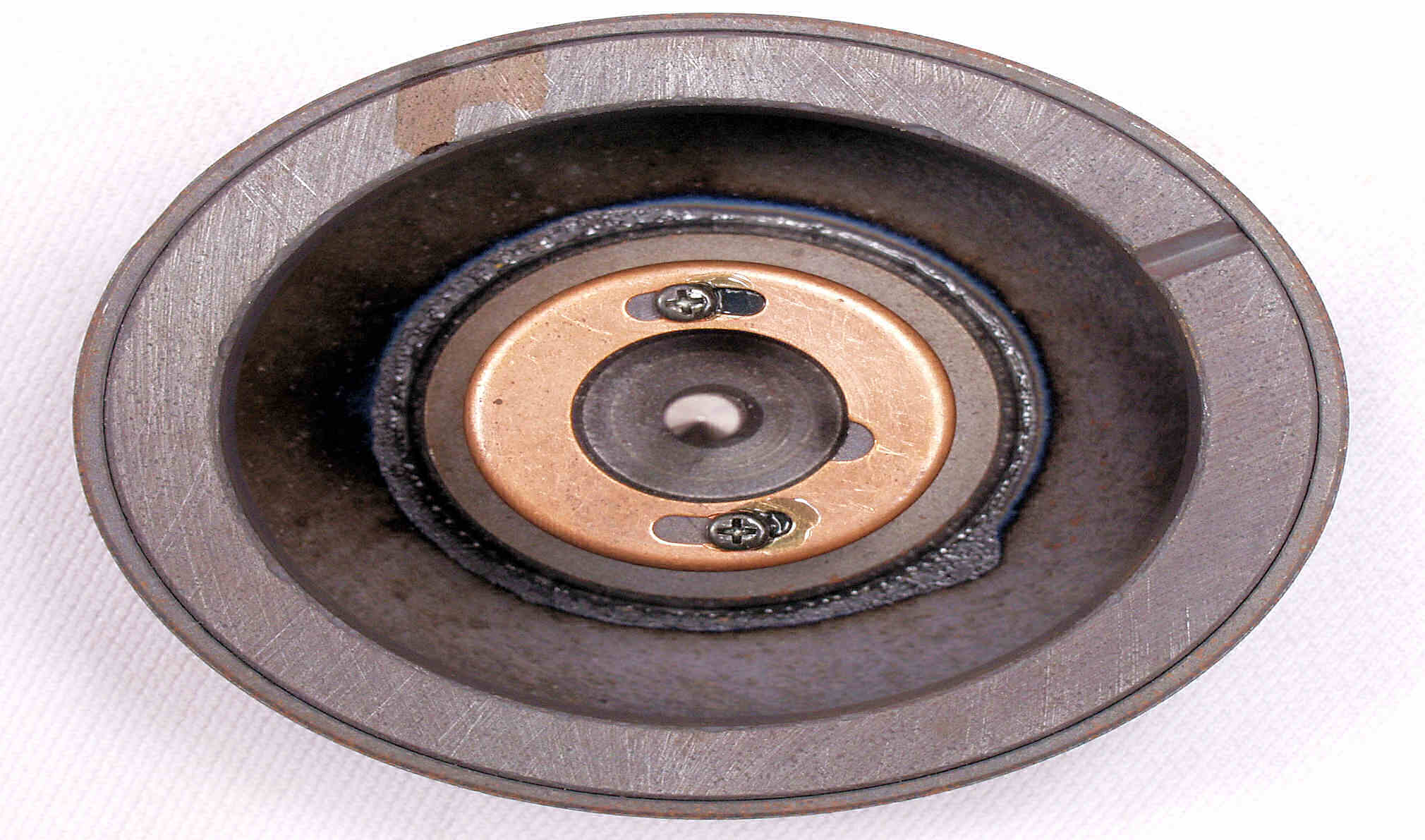

Ｃ６６．　修理後　モーター回転子、軸側。　錆びを落とす。

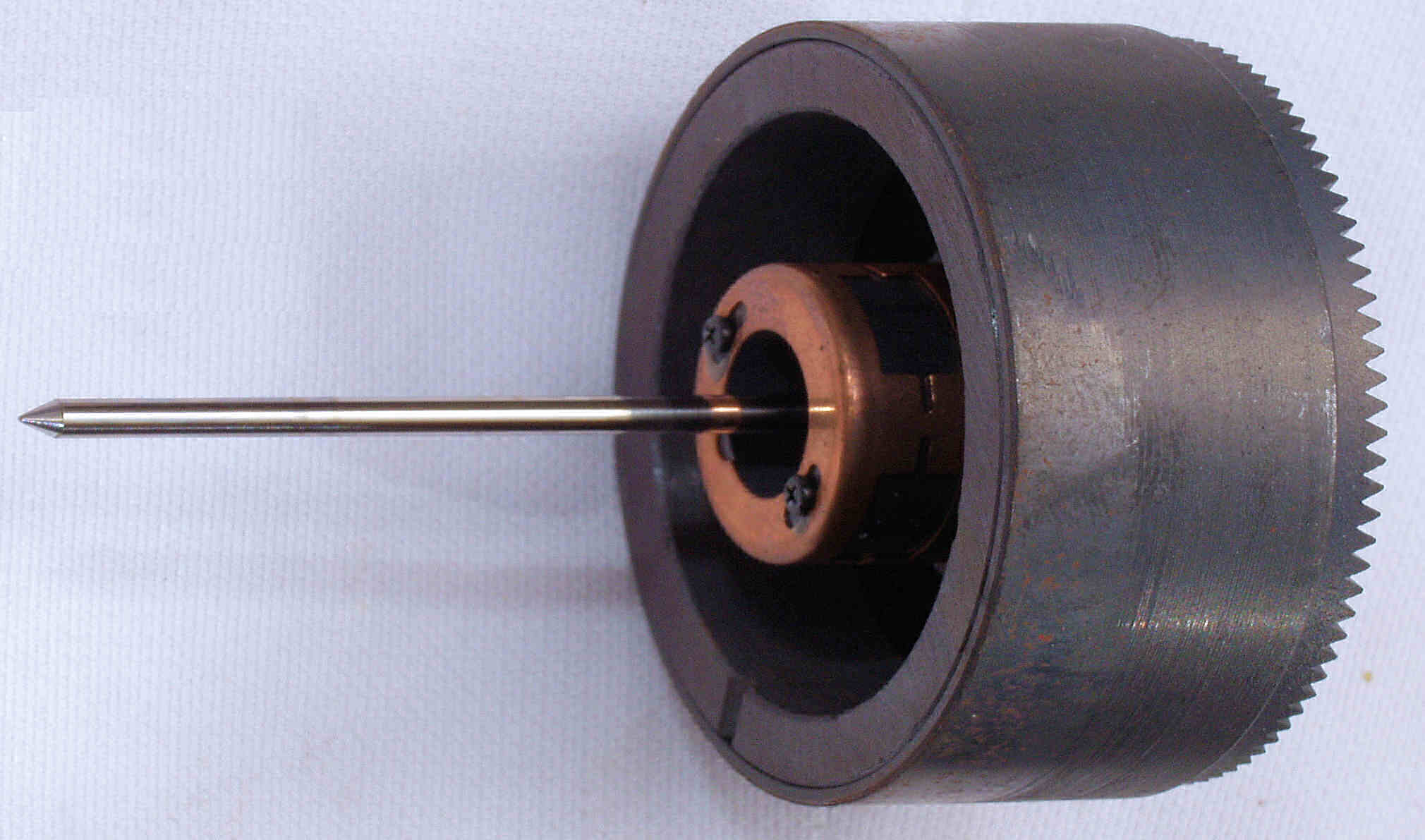

Ｃ６７．　修理中　モーター回転子、横から。　錆びが出ている。

Ｃ６８．　修理後　モーター回転子モーター回転子、横から。　錆びを落とす。

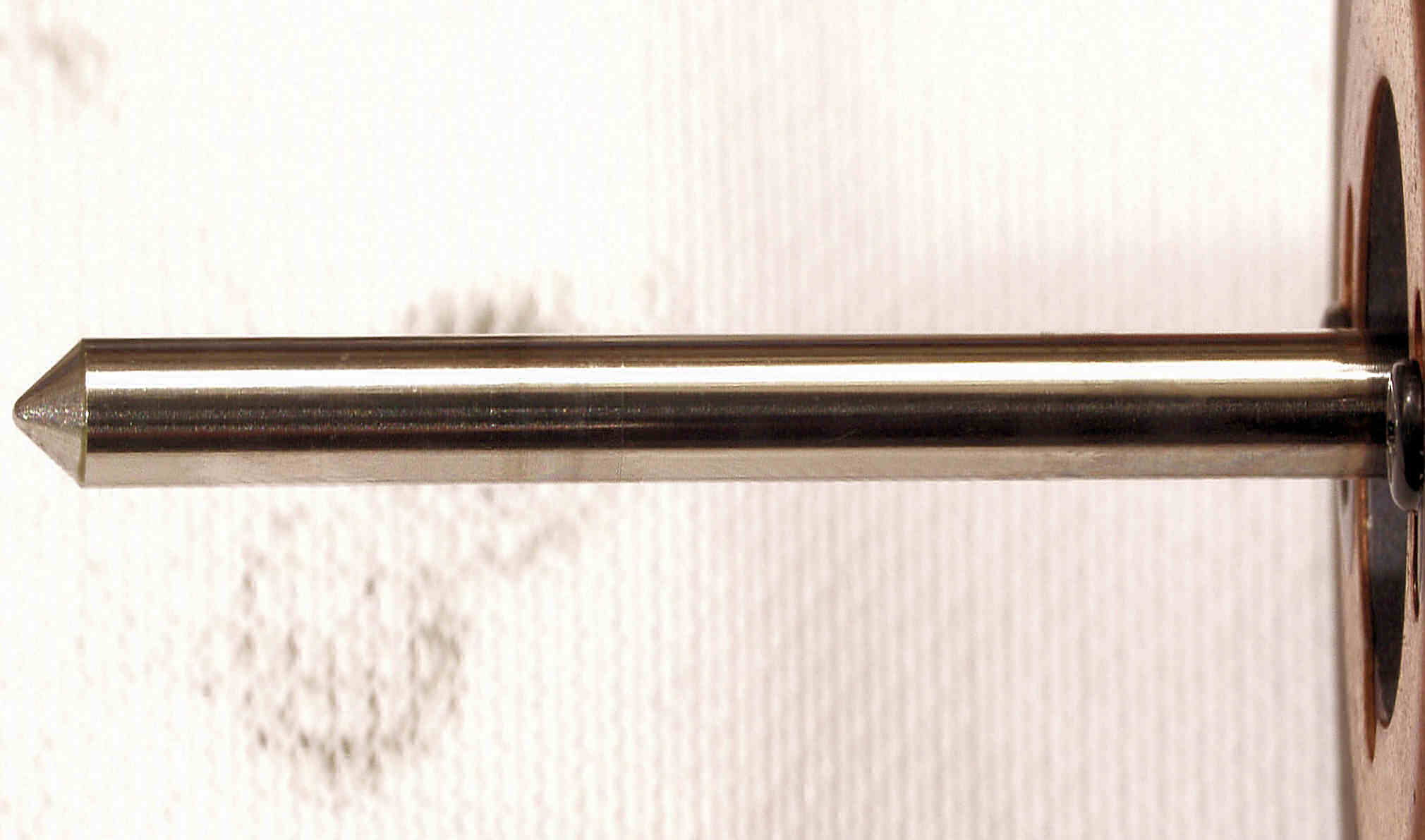

Ｃ６９．　修理中　モーター回転子、軸。　注油しているので綺麗。

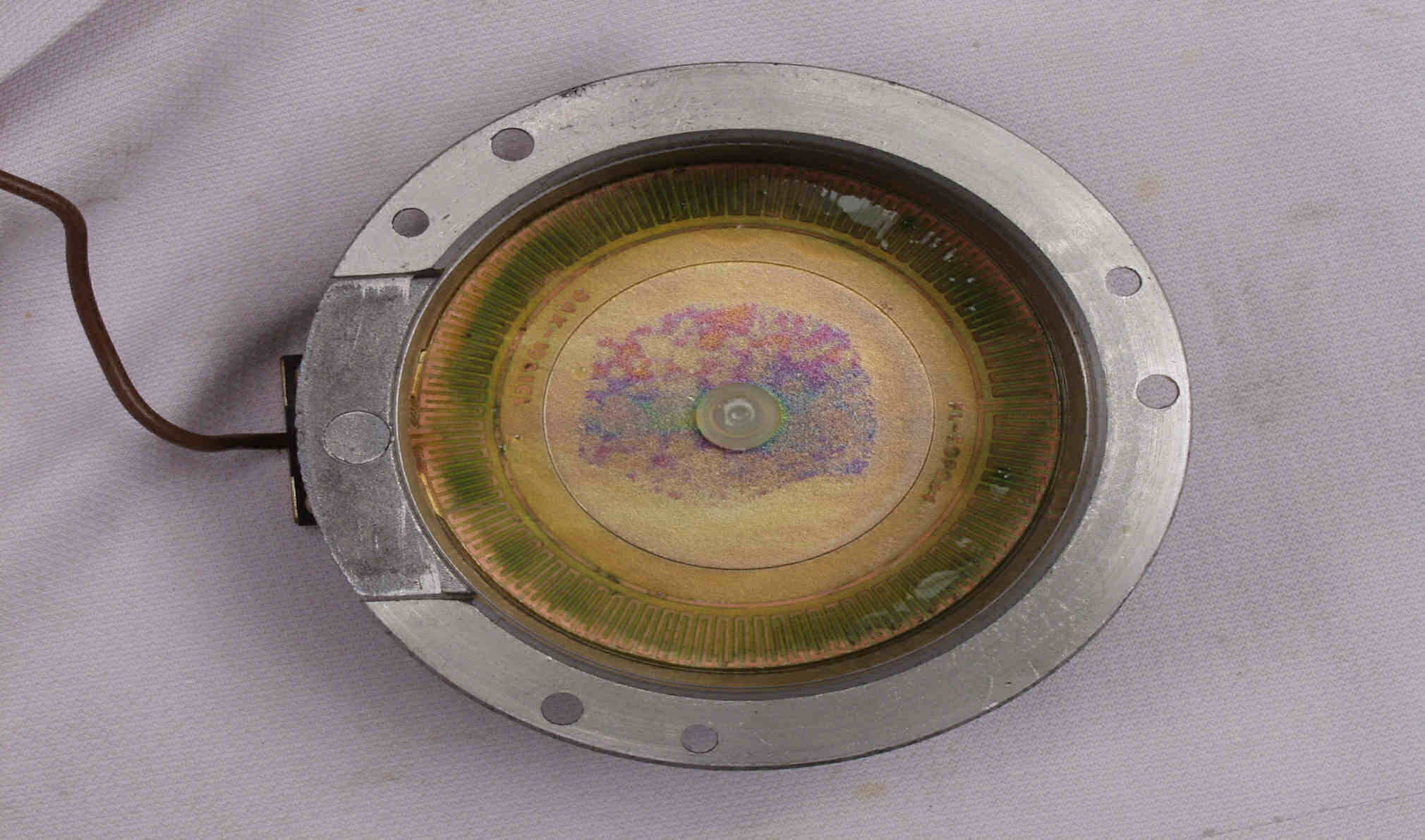

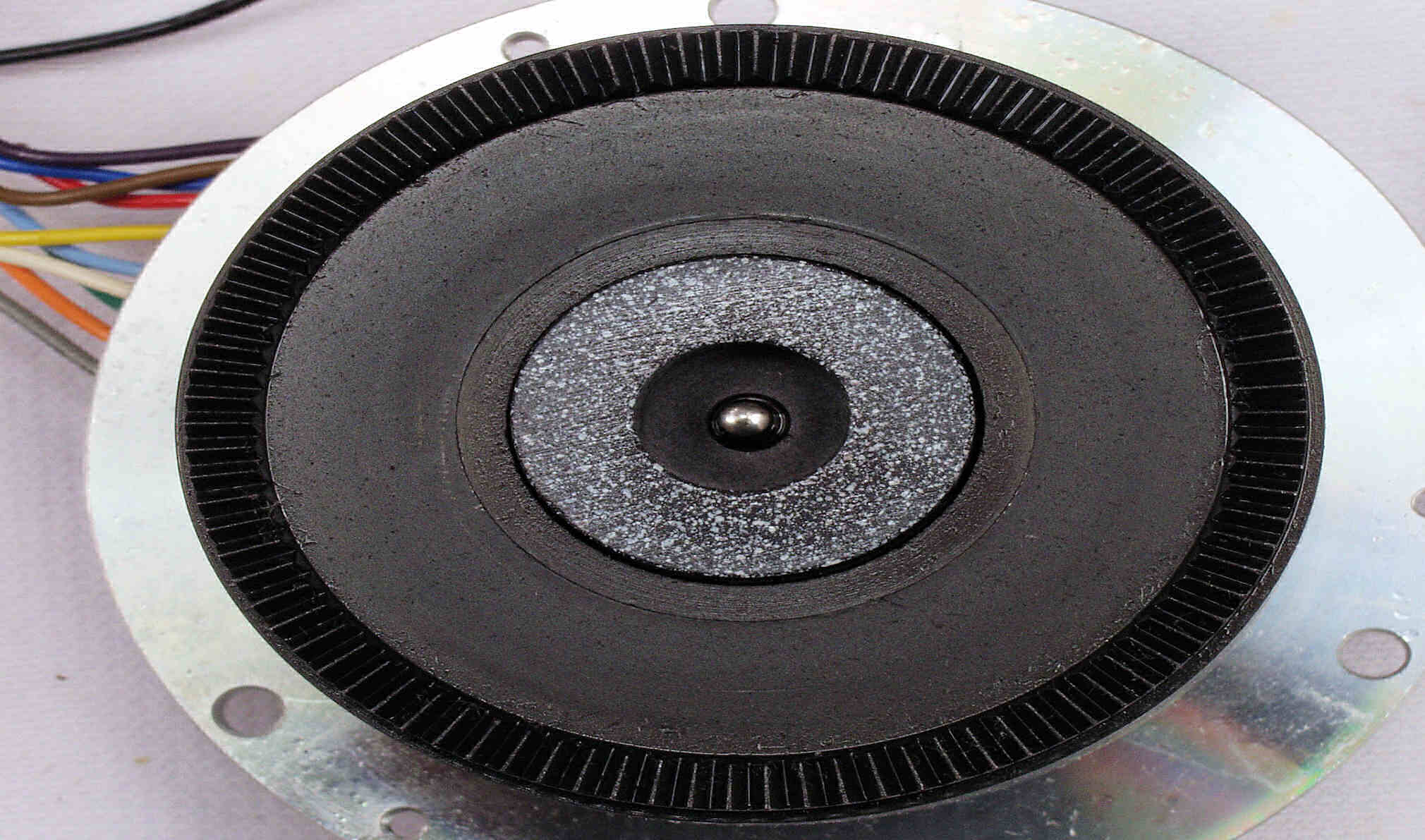

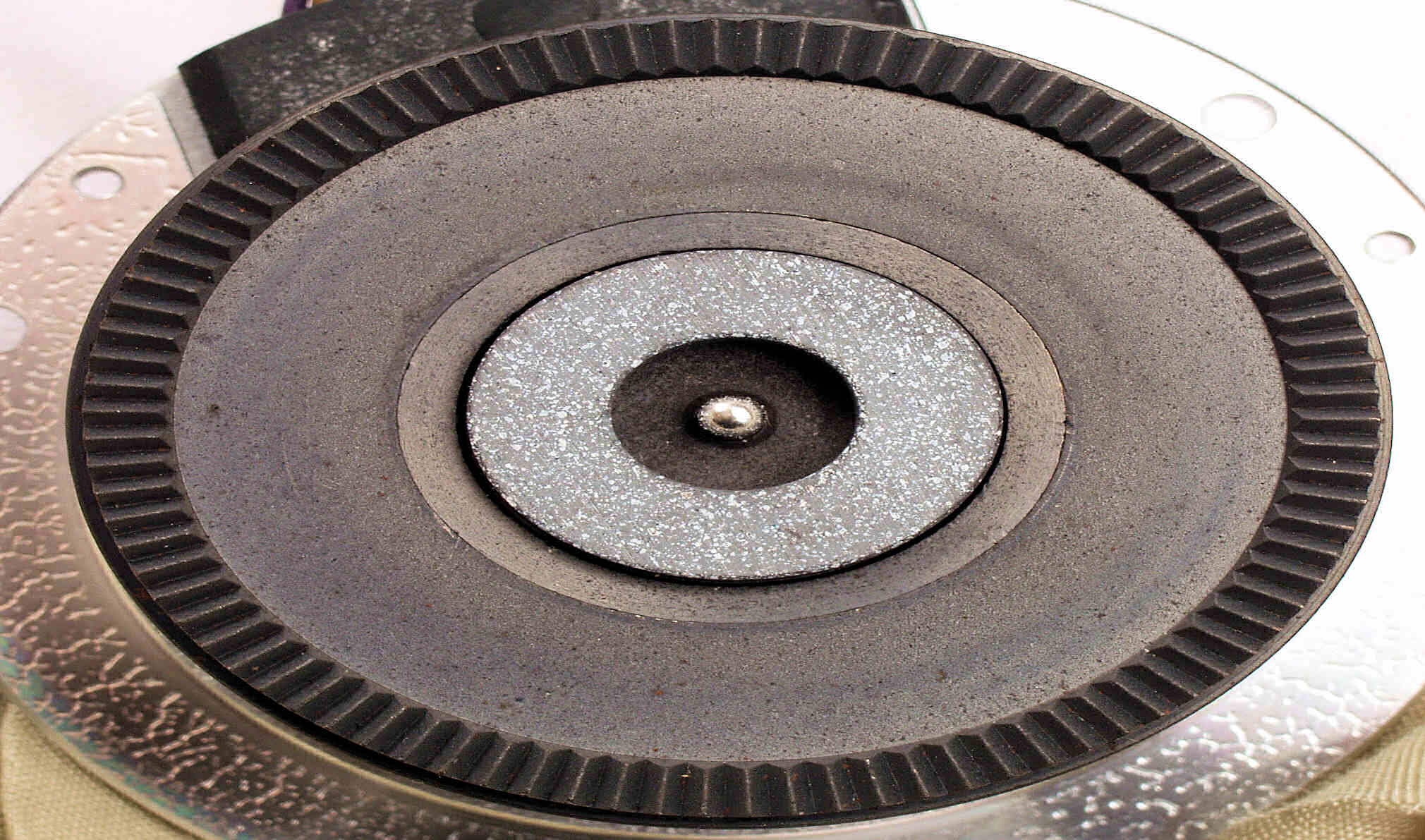

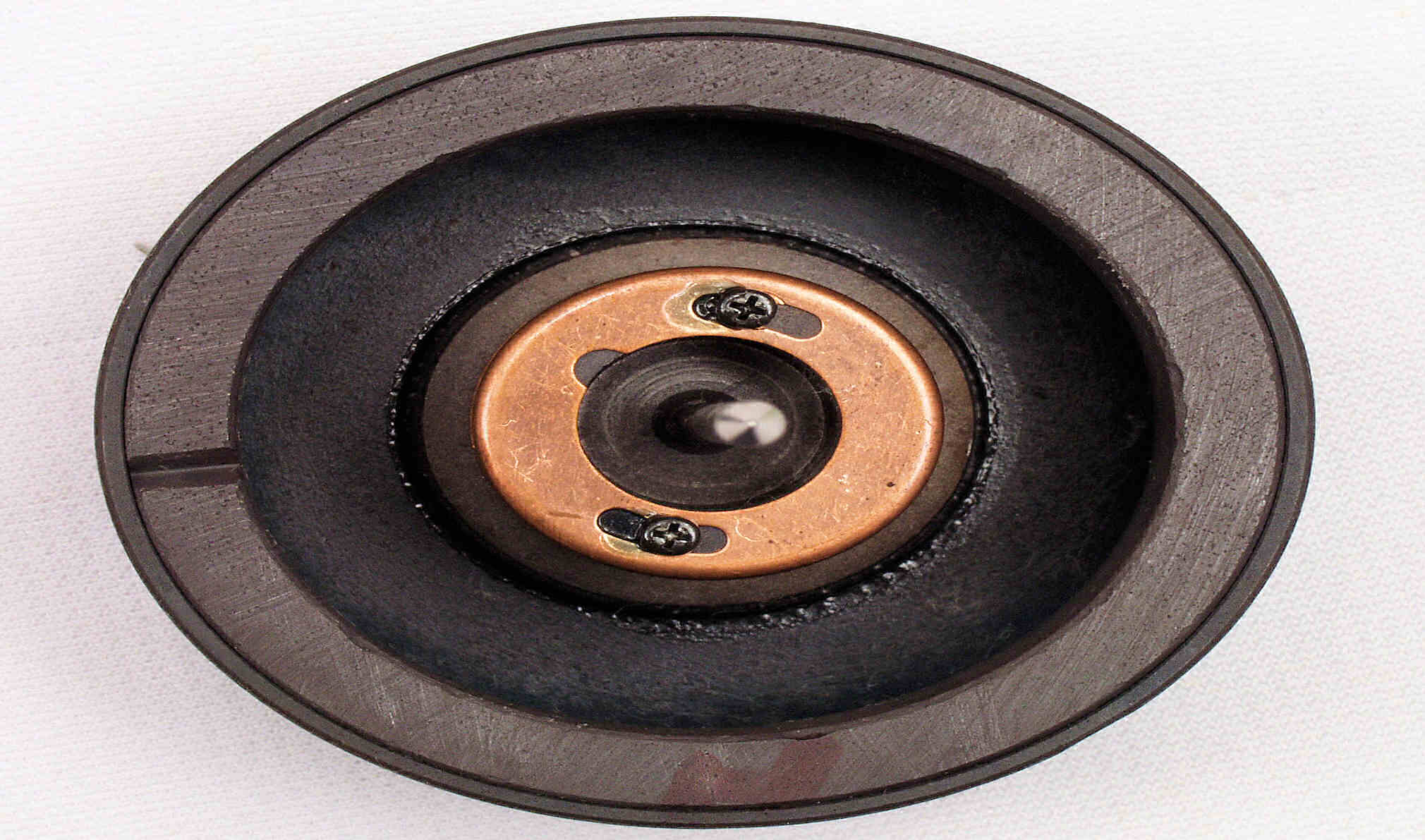

Ｃ７１．　修理中　モーターＦＧコイル。

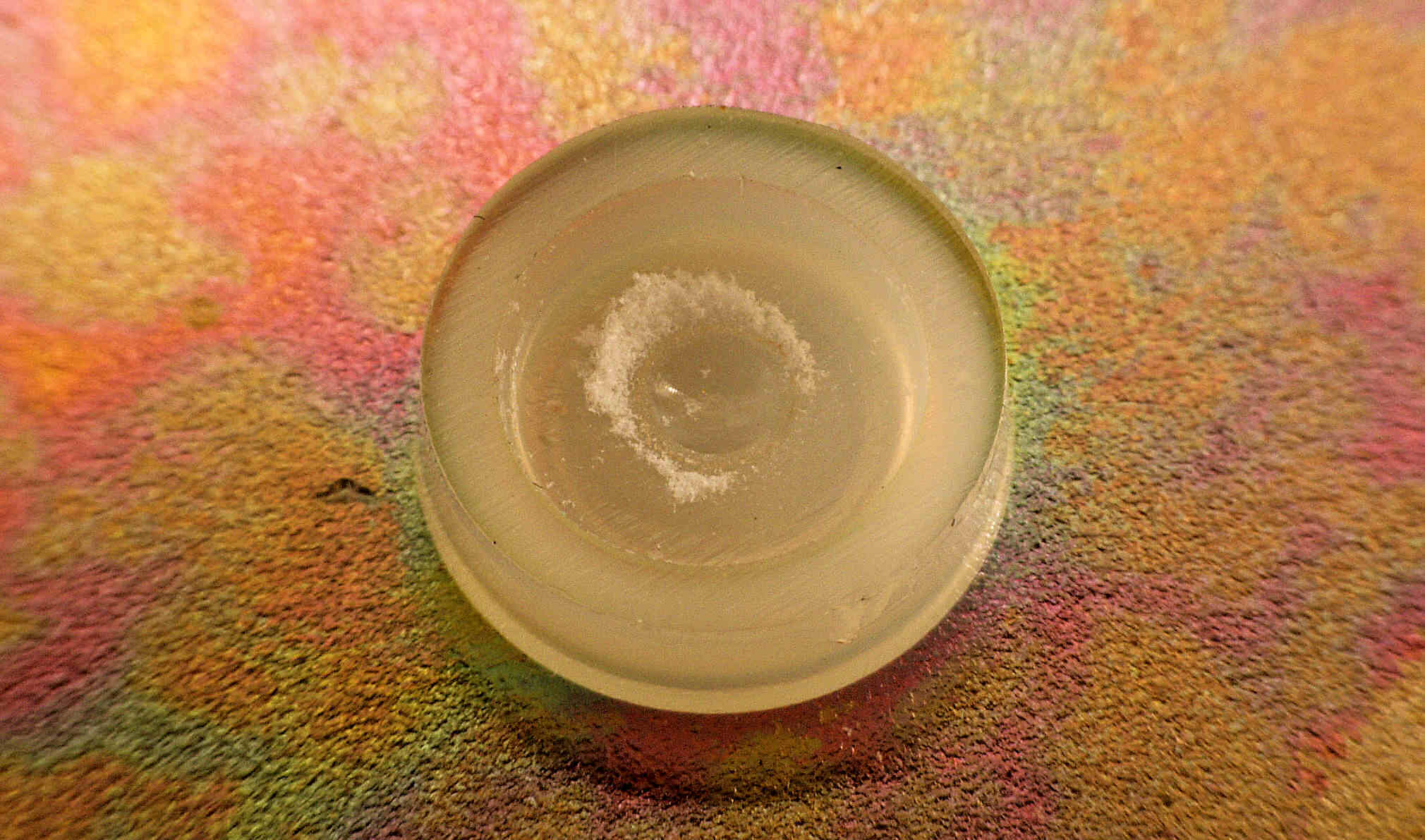

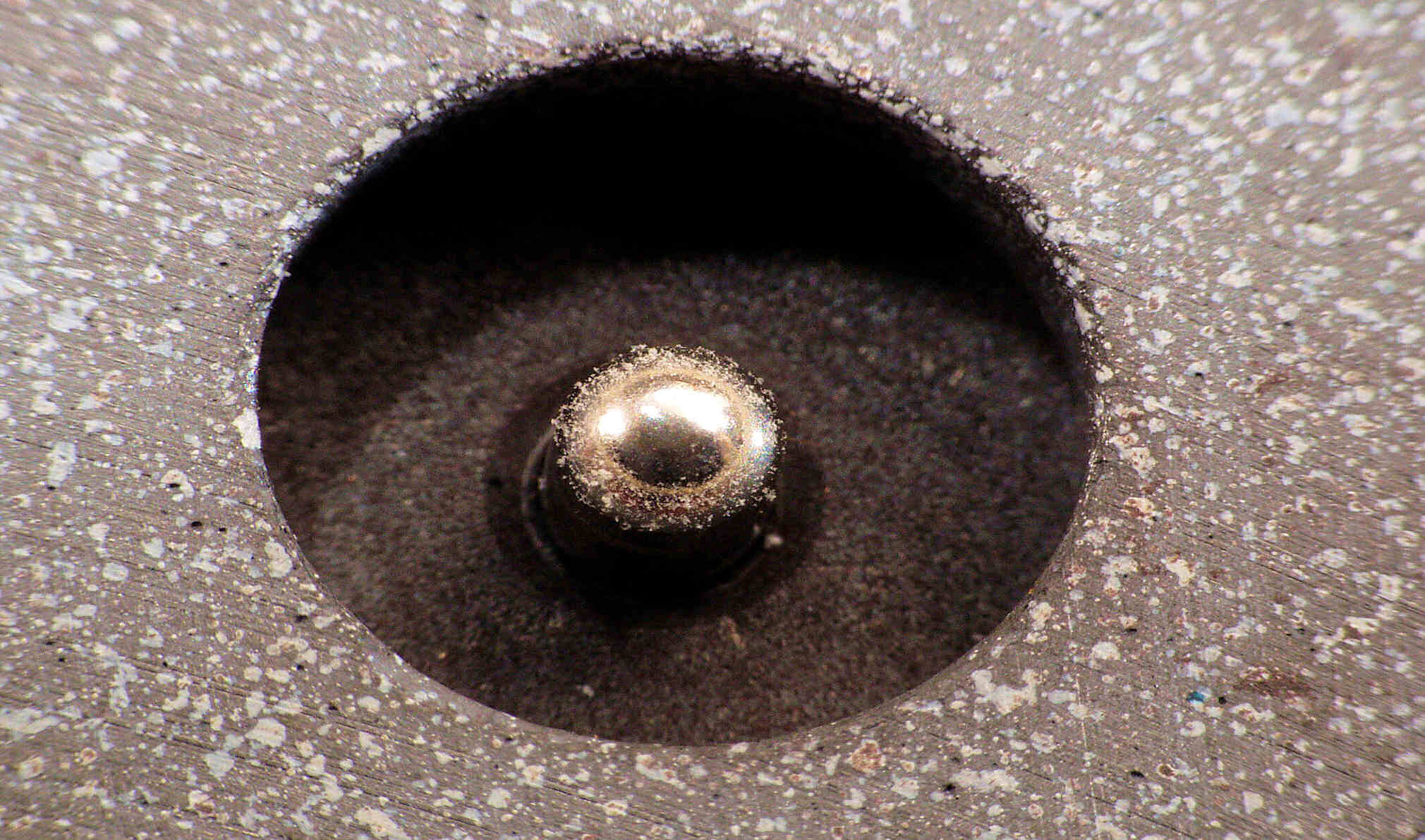

Ｃ７２．　修理中　モーター下側軸受け、オイル切れで削られている。

Ｃ７３．　修理中　モーターＦＧコイル、絶縁コートで固定する。

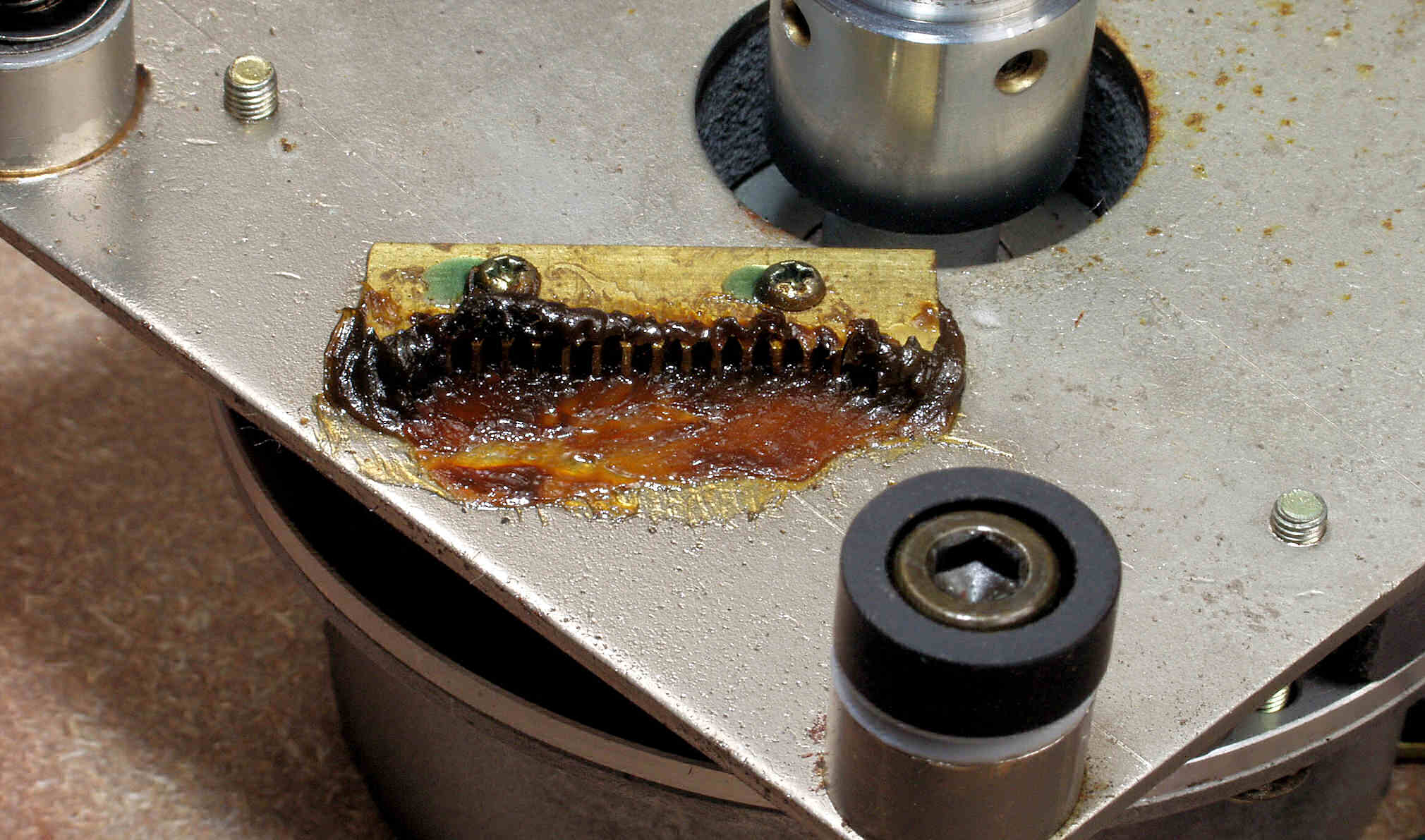

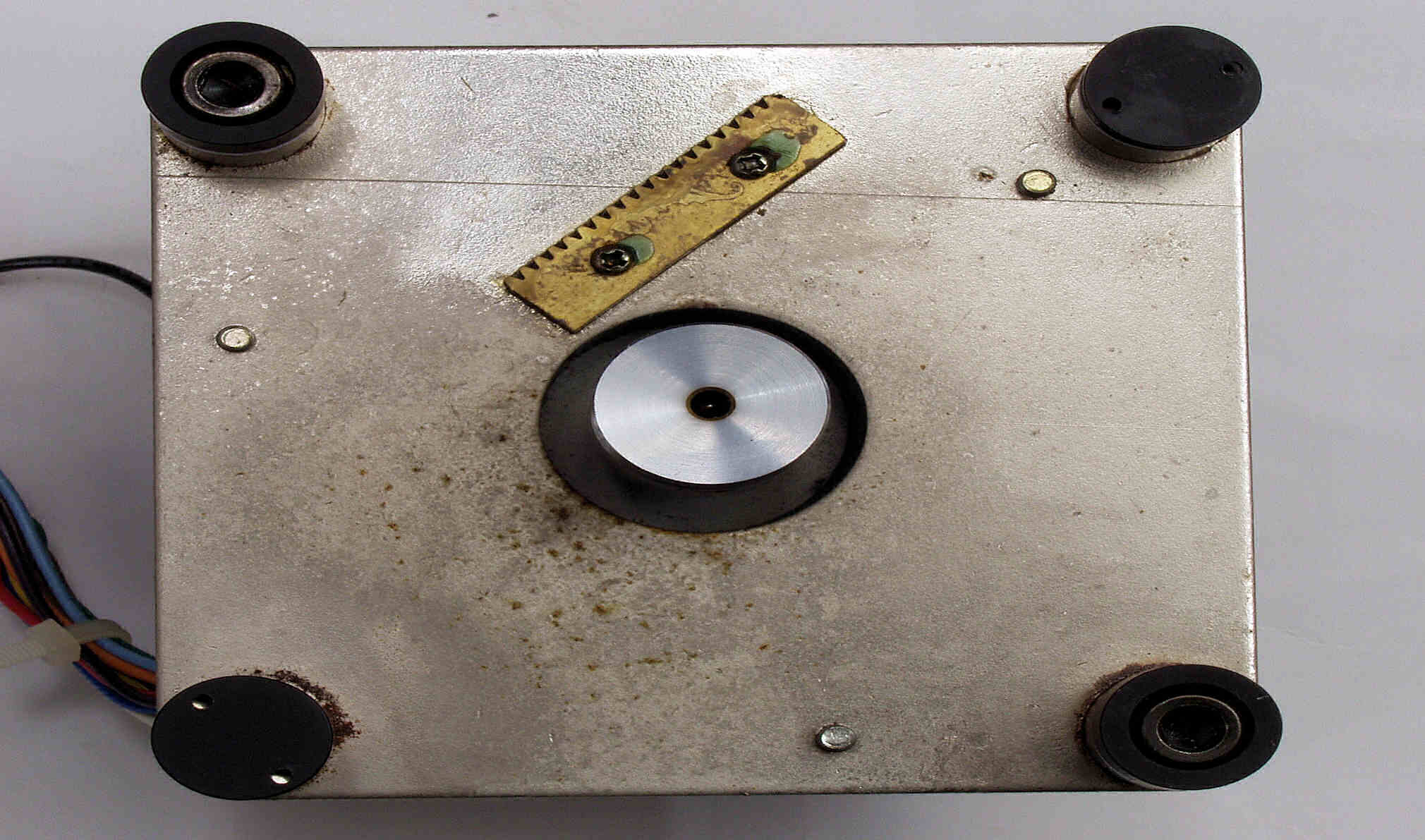

Ｃ７４．　修理中　モーター移動ラックギヤー、グリスが汚れている。

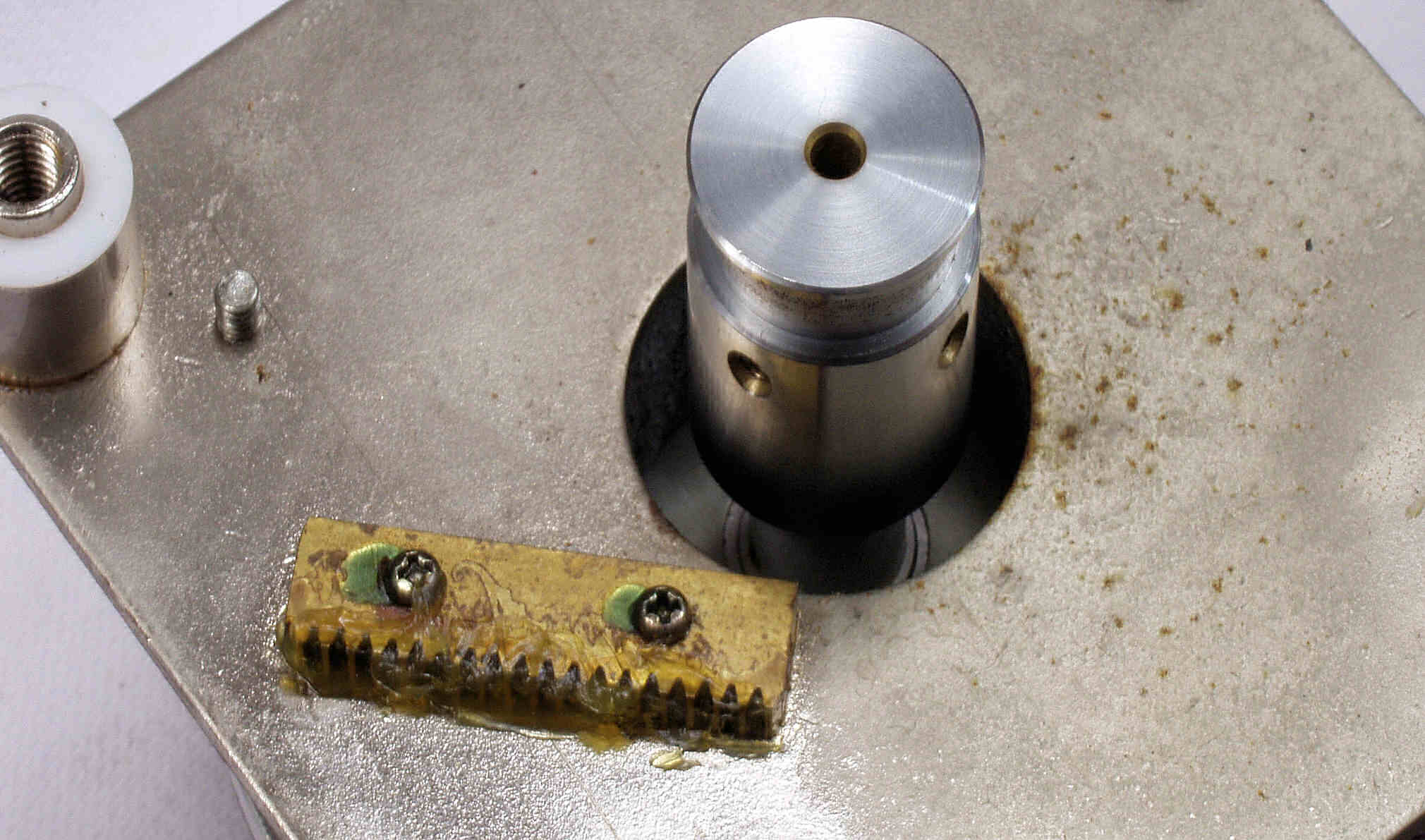

Ｃ７５．　修理後　モーター移動ラックギヤー、グリス交換。

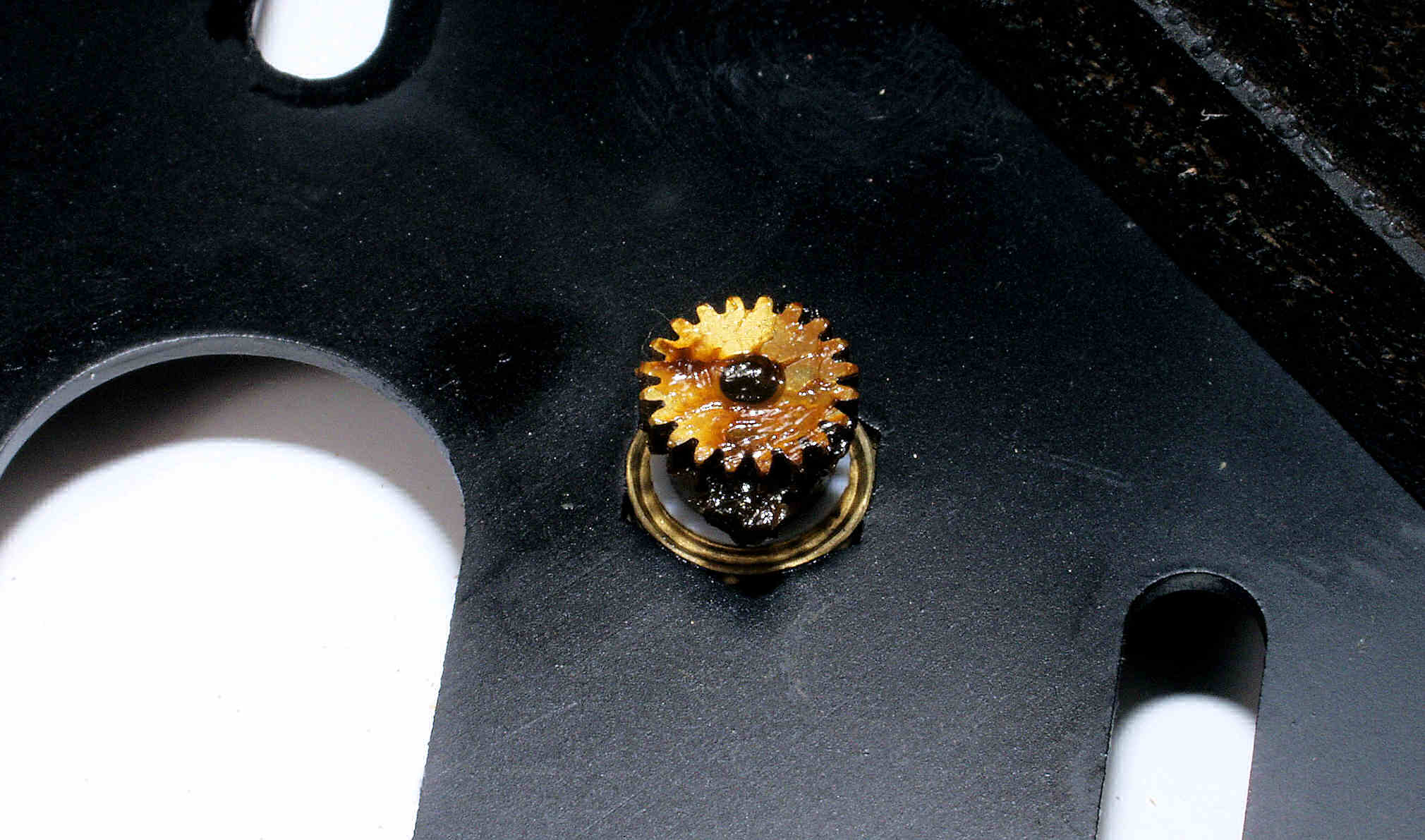

Ｃ７６．　修理中　モーター移動ピニオン歯車、グリスが汚れている。

Ｃ７７．　修理後　モーター移動ピニオン歯車、グリス交換。

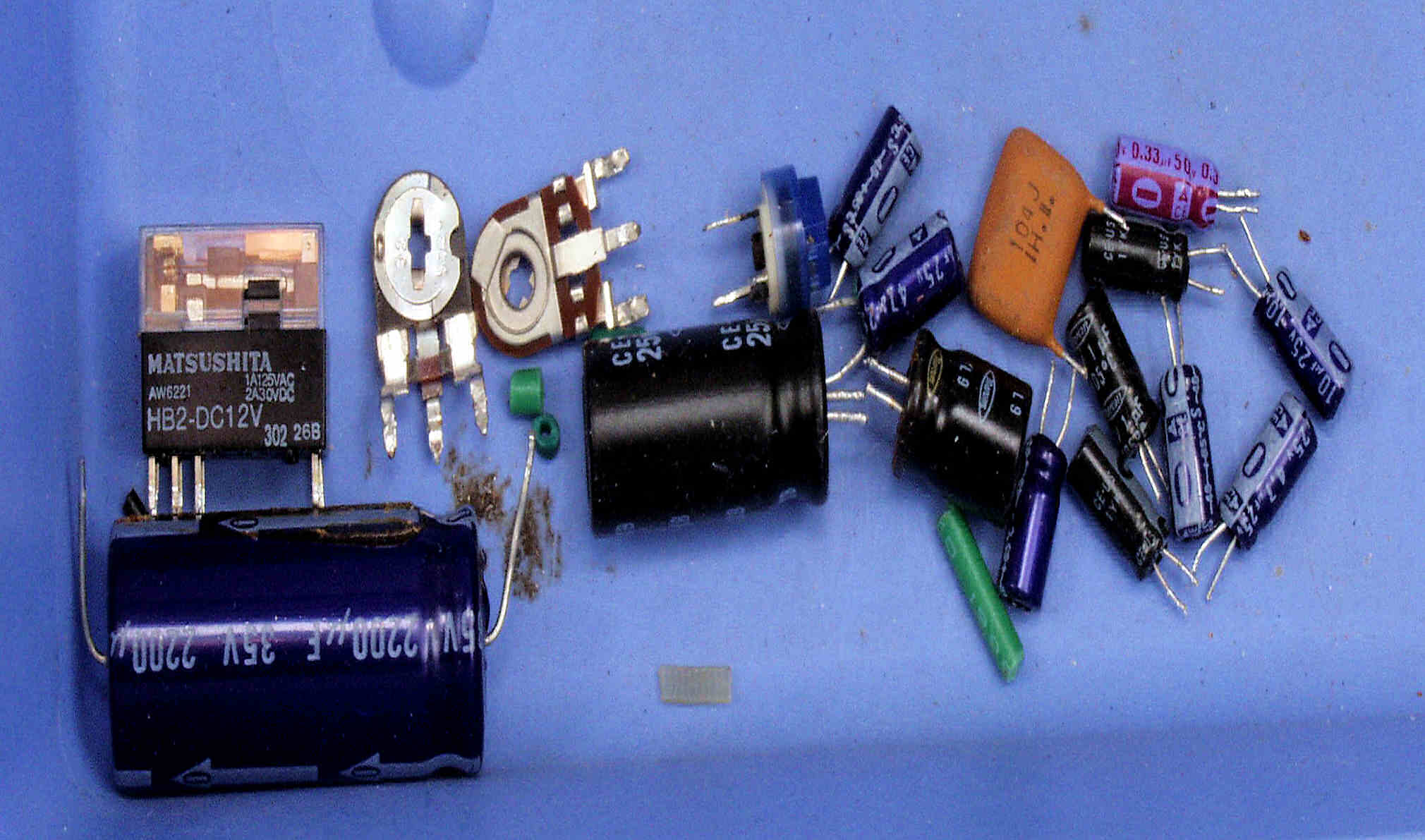

Ｃ８．　交換部品

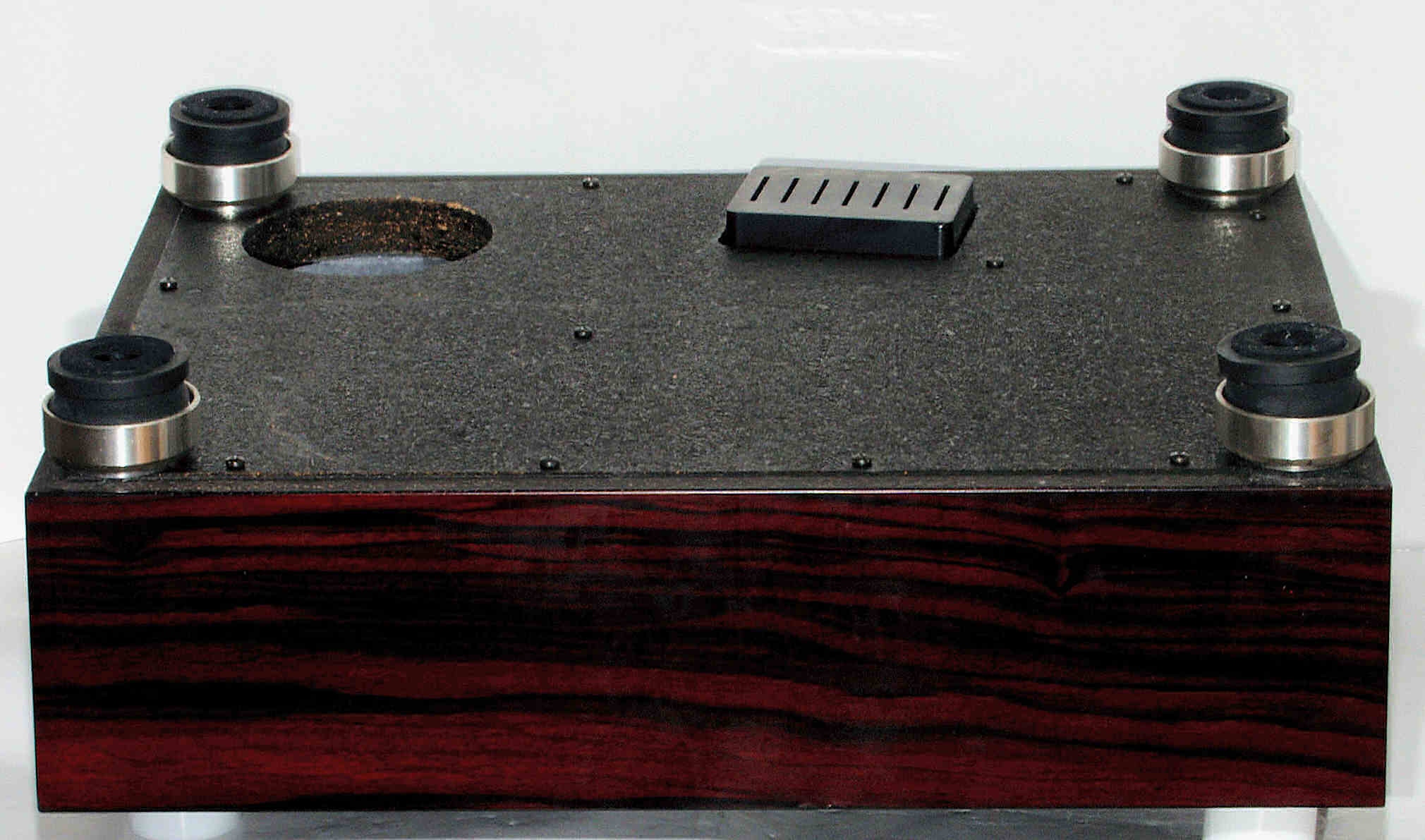

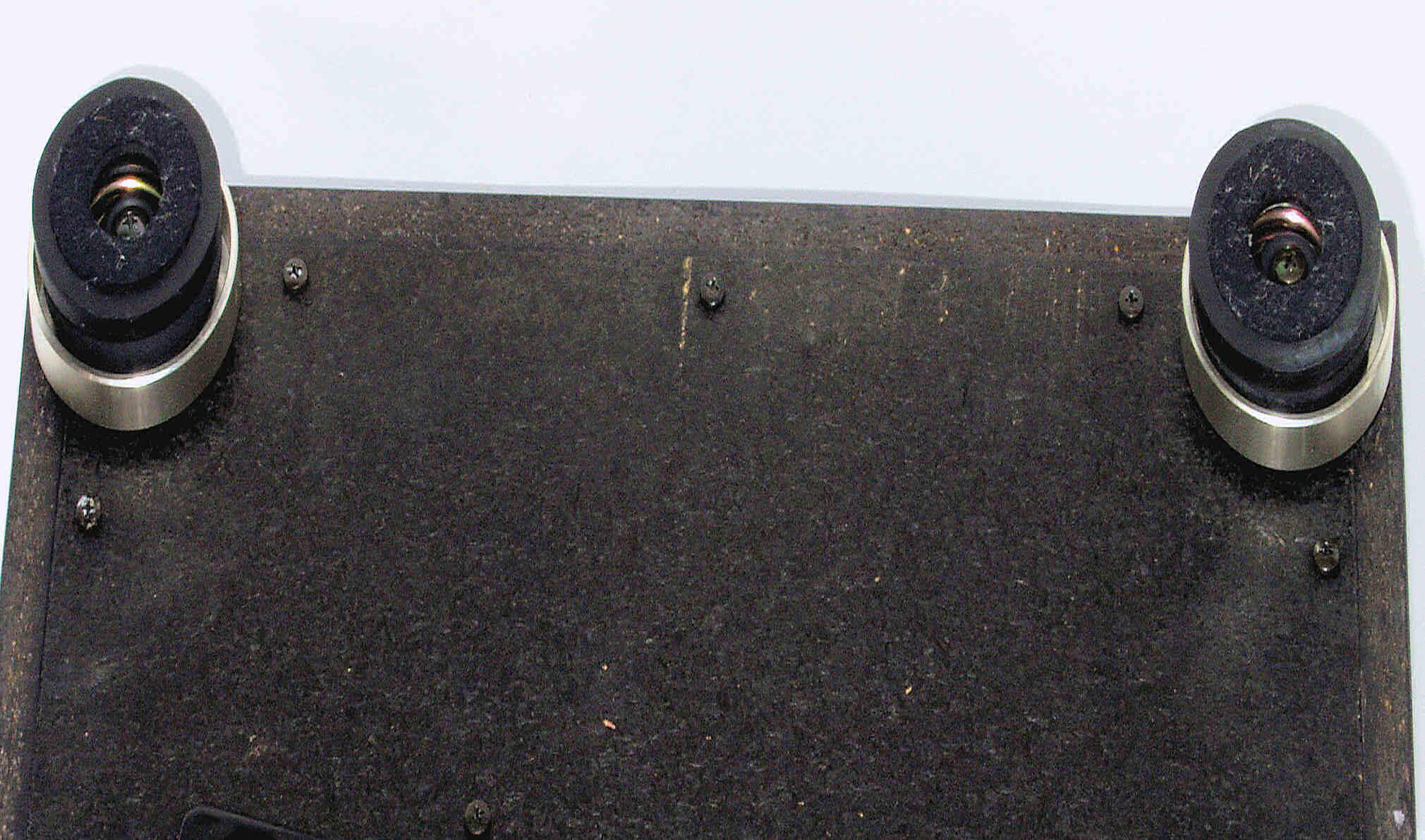

Ｃ９１．　修理前　　下から見る

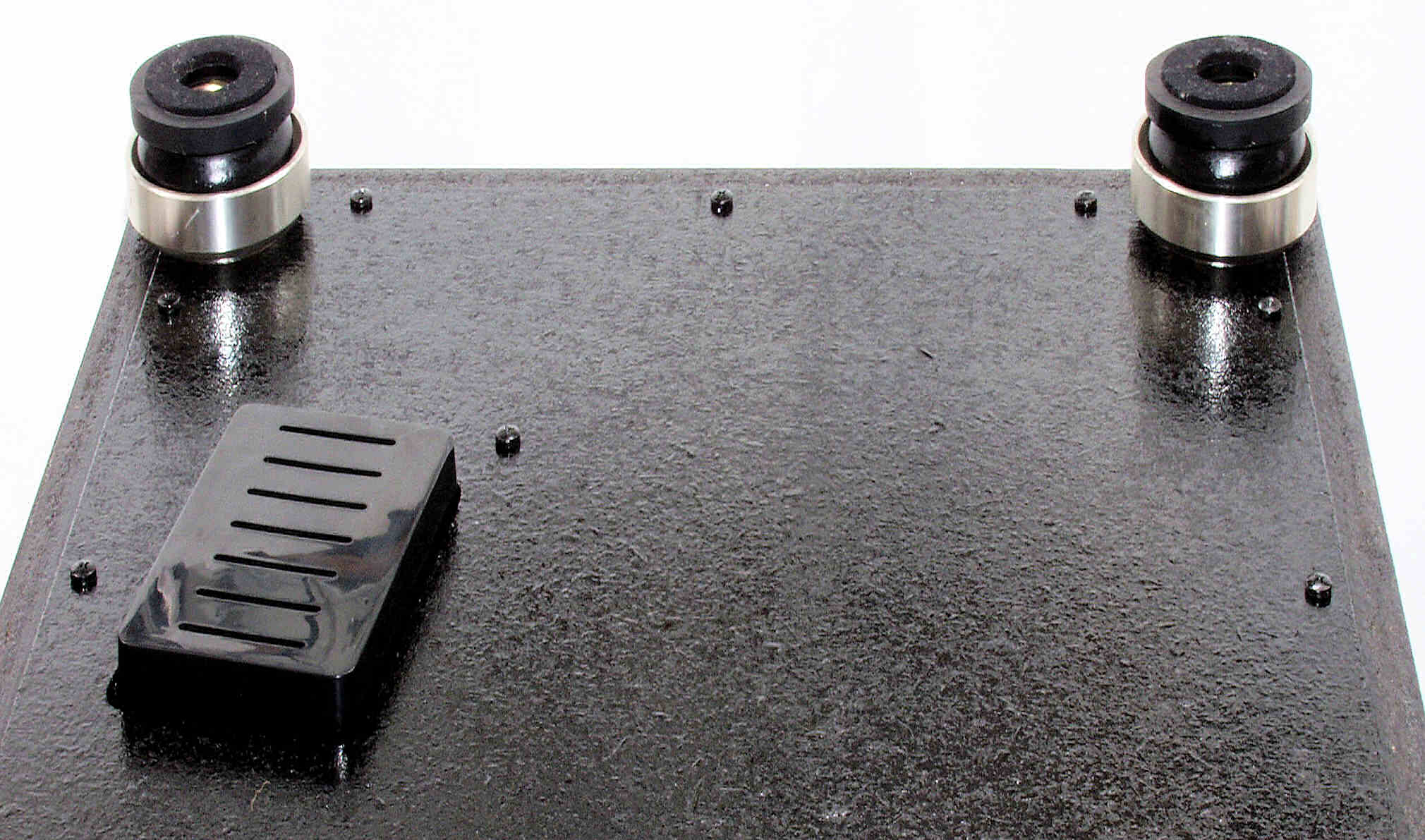

Ｃ９２．　修理後　　下から見る

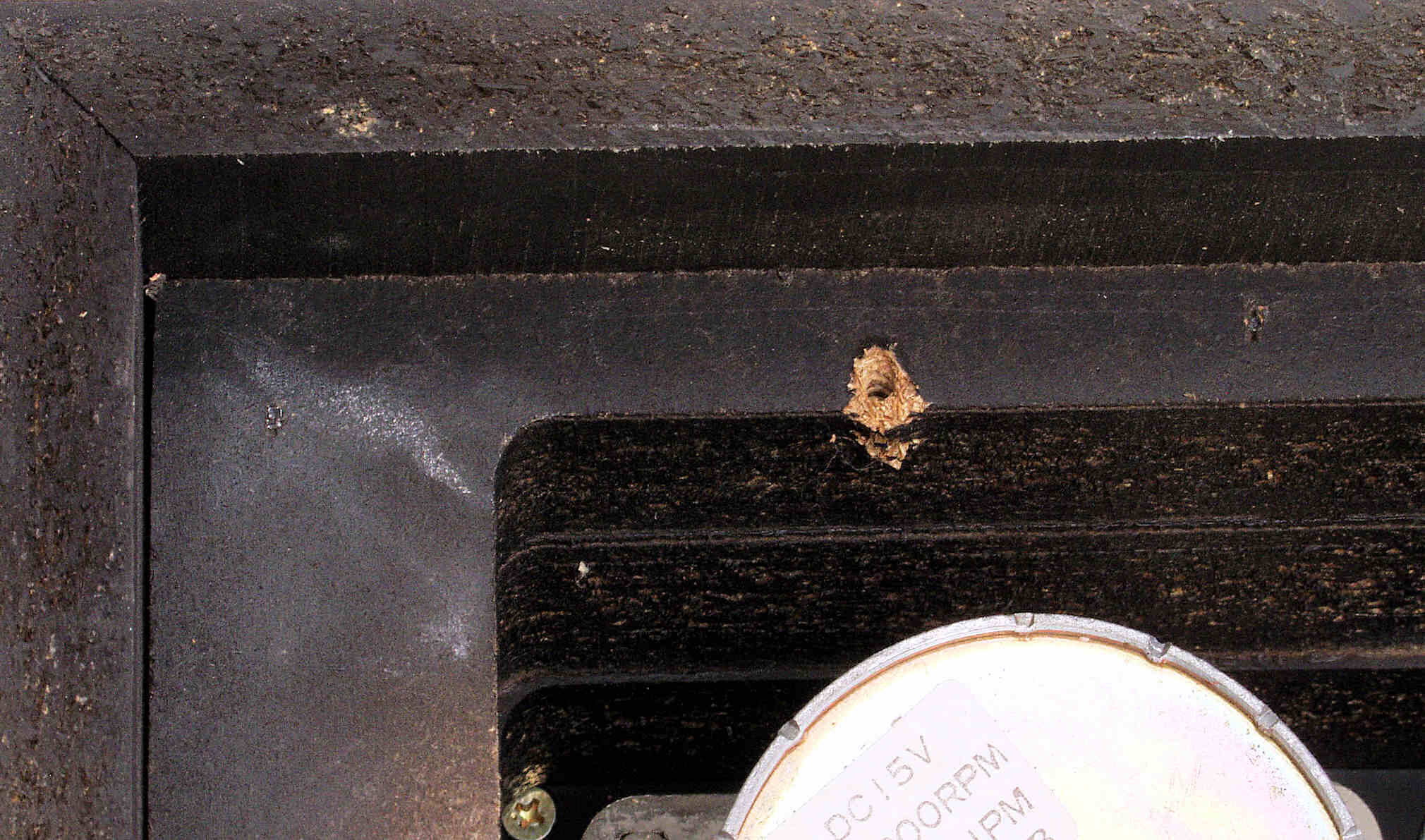

Ｈ．　下蓋及び本体木部　修理状況。 Ｈ１１．　修理前　本体後下裏の圧縮材の止めネジ穴。

Ｈ１２．　修理前　本体前下裏の圧縮材。

Ｈ１３．　修理中　本体前下裏の圧縮材、水性木工ボンドを塗布する。

Ｈ１４．　修理中　本体前下裏の圧縮材、水性木工ボンド乾燥後。

Ｈ１５．　修理中　本体前下裏の圧縮材、２回目、水性木工ボンドを塗布する。

Ｈ１６．　修理前　本体右下裏の圧縮材。

Ｈ１７．　修理中　本体右下裏の圧縮材、水性木工ボンドを塗布する。

Ｈ１８．　修理後　本体右下裏の圧縮材、水性木工ボンド乾燥後。

Ｈ２１．　修理前　本体後下裏の圧縮材。

Ｈ２２．　修理中　本体後下裏の圧縮材、水性木工ボンドを塗布する。

Ｈ２３．　修理中　本体後下裏の圧縮材、水性木工ボンド乾燥後。

Ｈ２４．　修理中　本体後下裏の圧縮材、２回目水性木工ボンドを塗布する。

Ｈ２５．　修理前　本体左下裏の圧縮材。

Ｈ２６．　修理中　本体左下裏の圧縮材、水性木工ボンドを塗布する。

Ｈ２７．　修理後　本体左下裏の圧縮材、水性木工ボンド乾燥後。

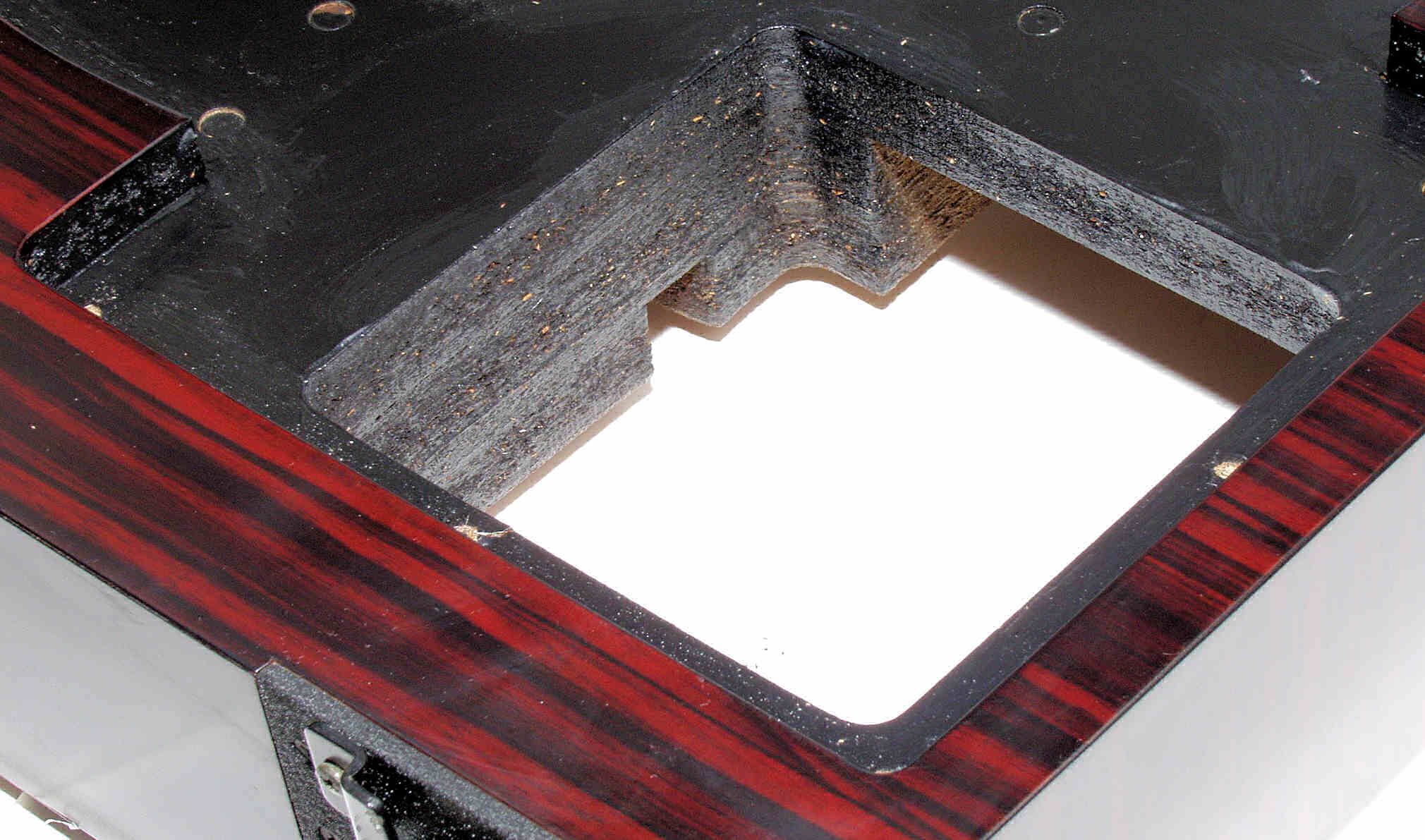

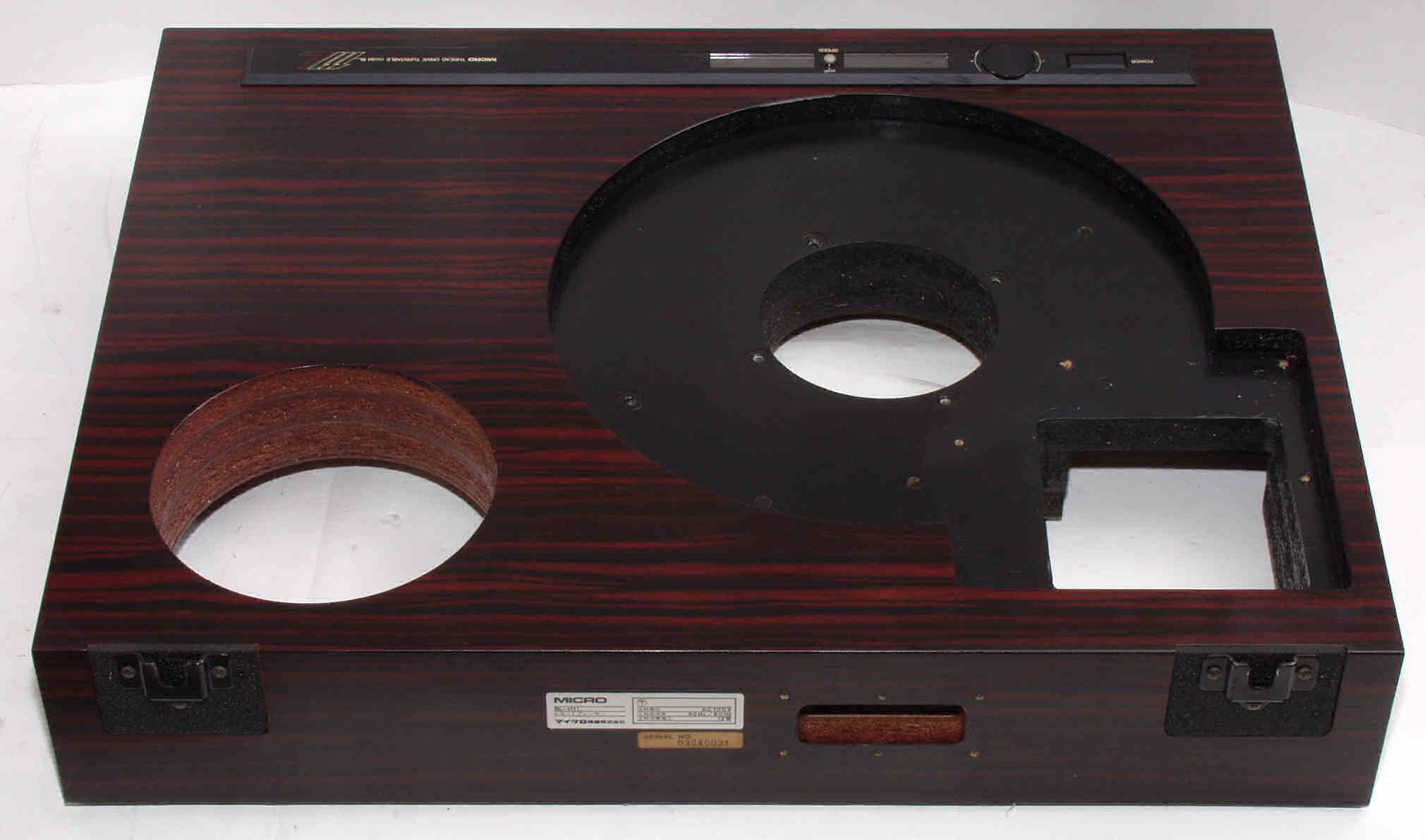

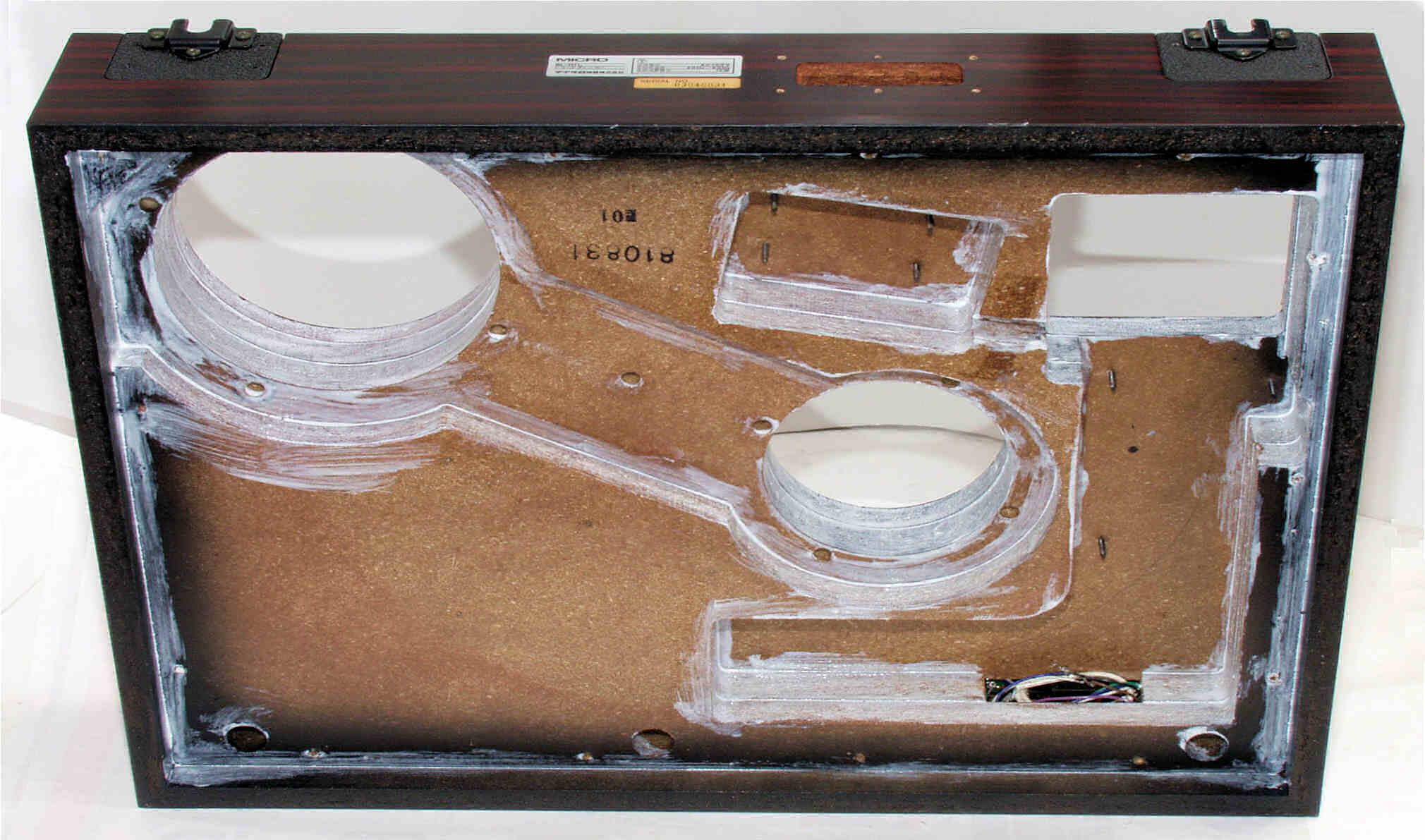

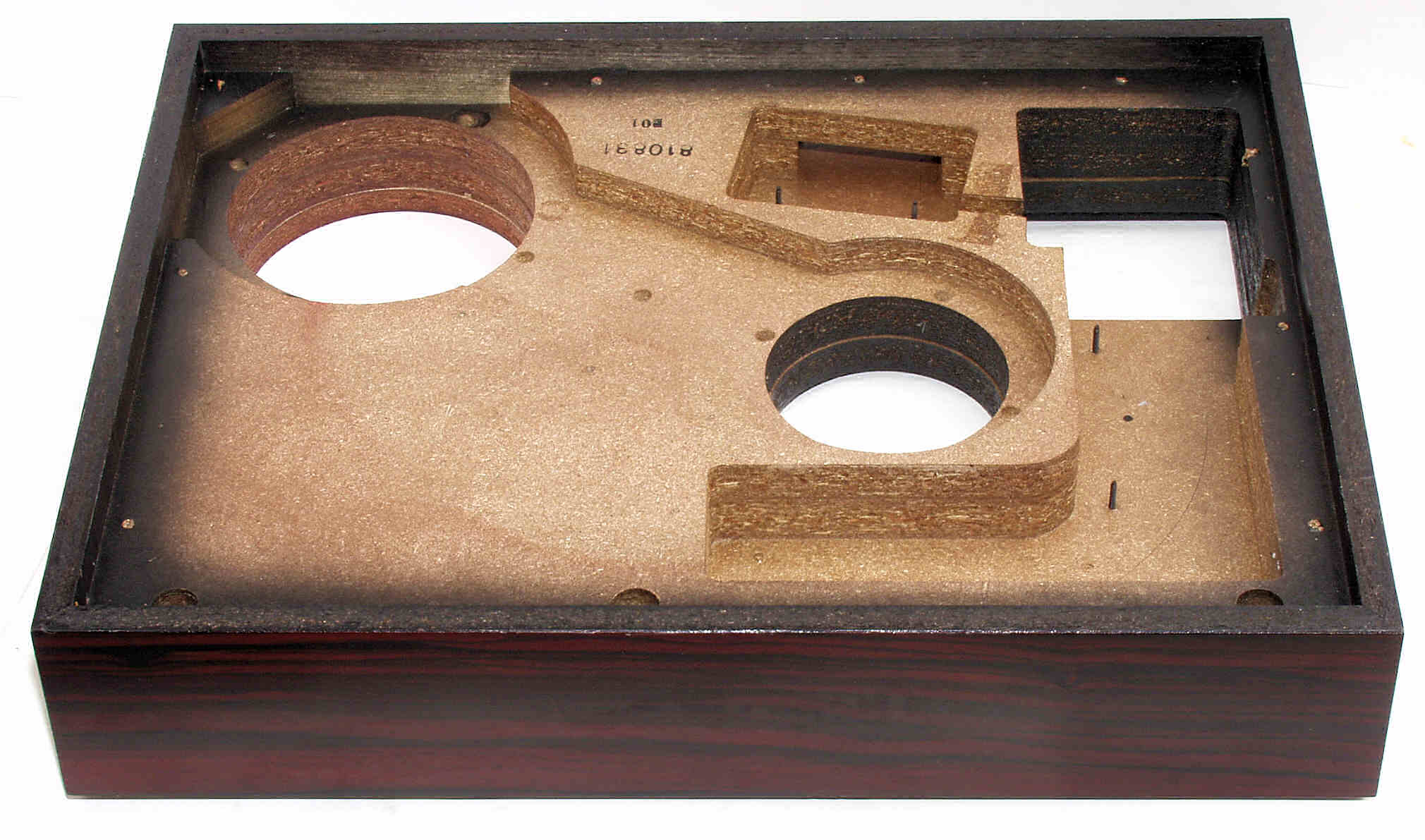

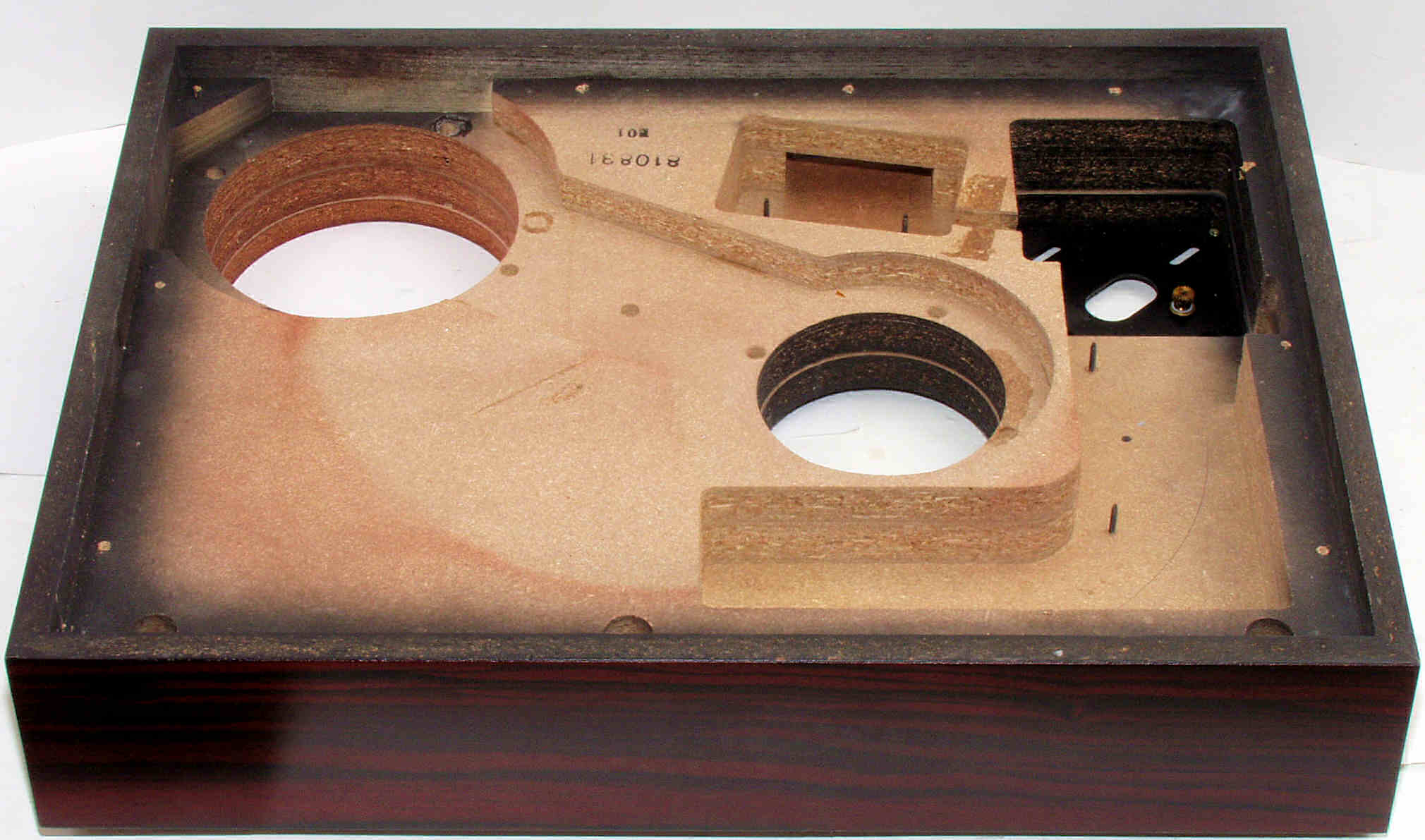

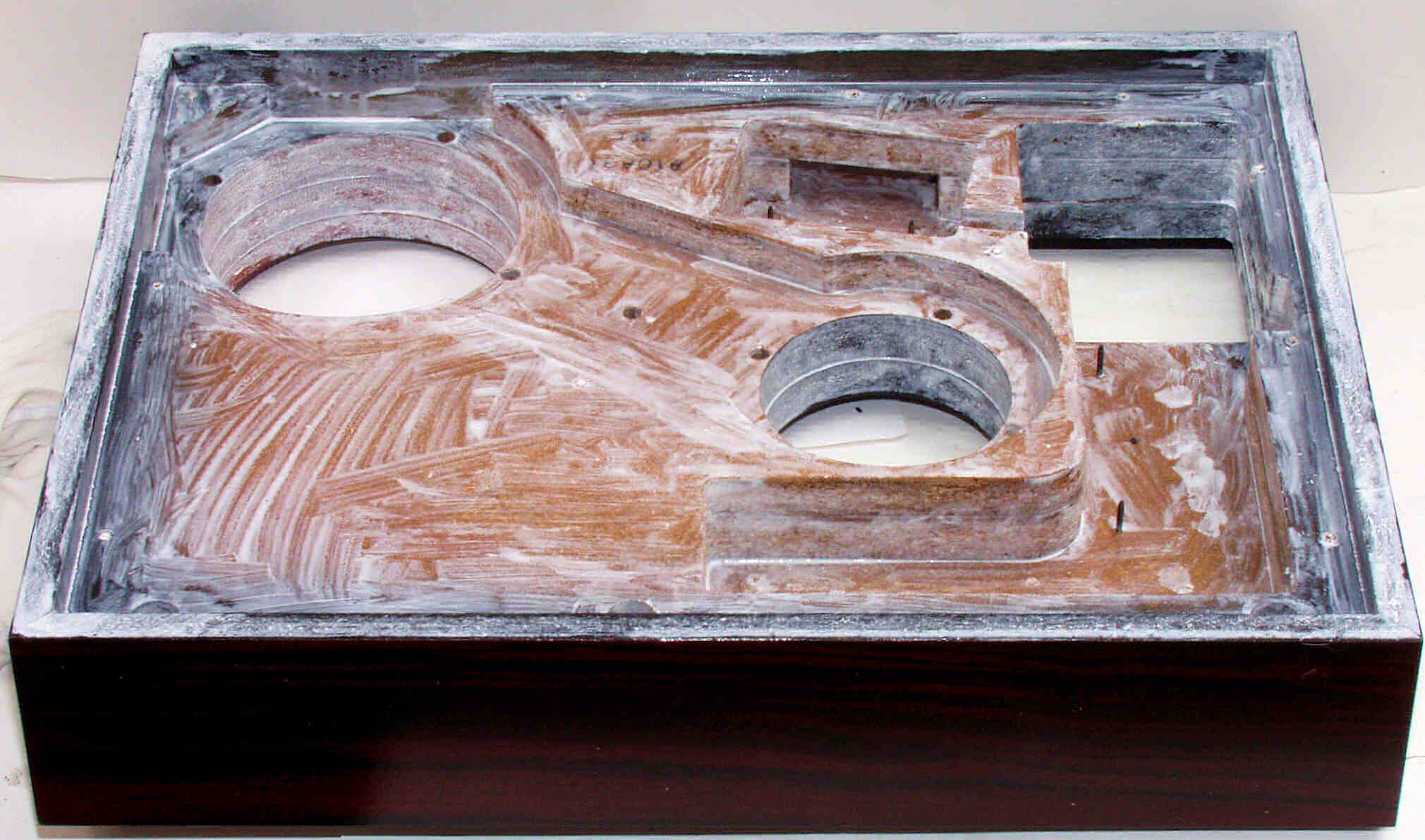

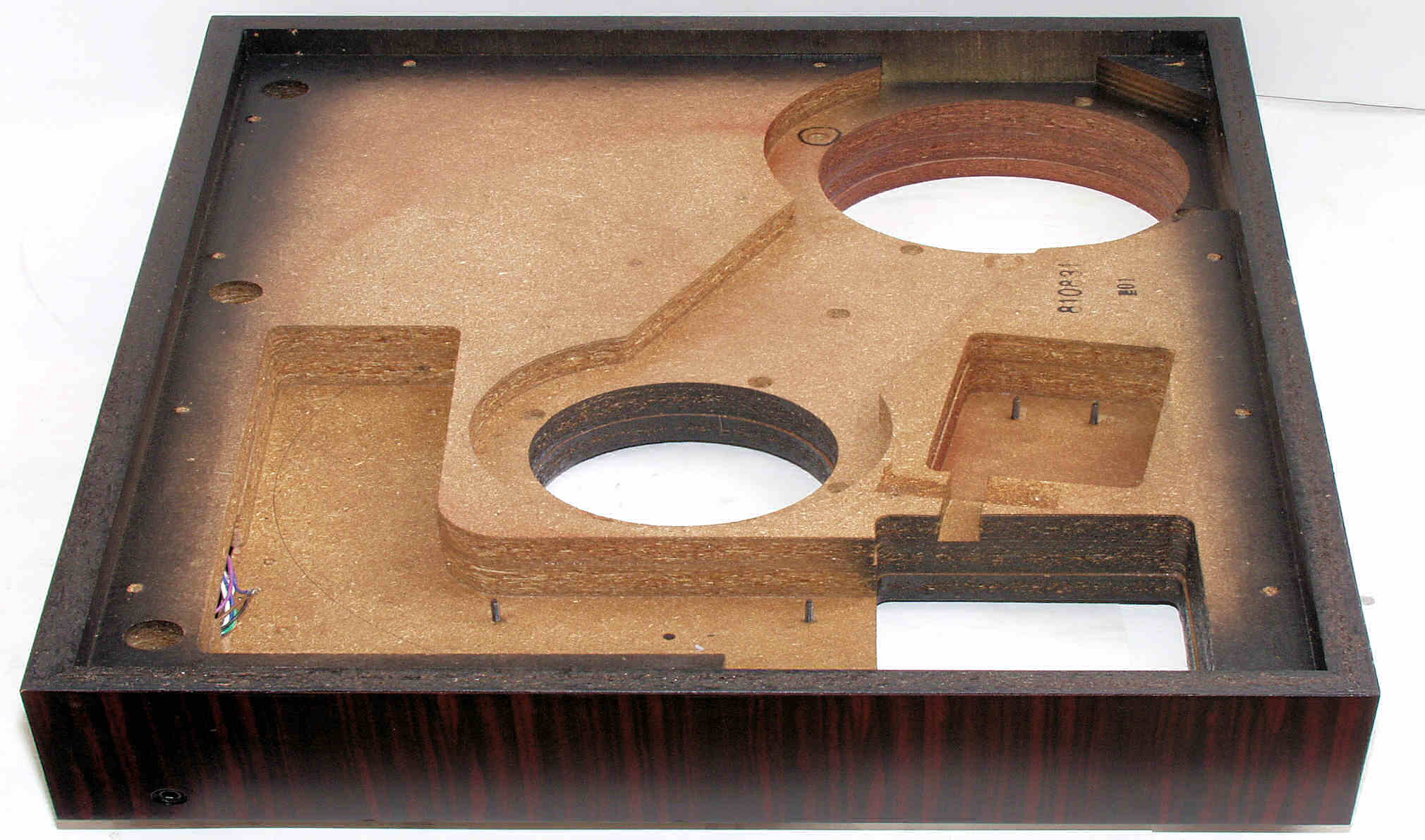

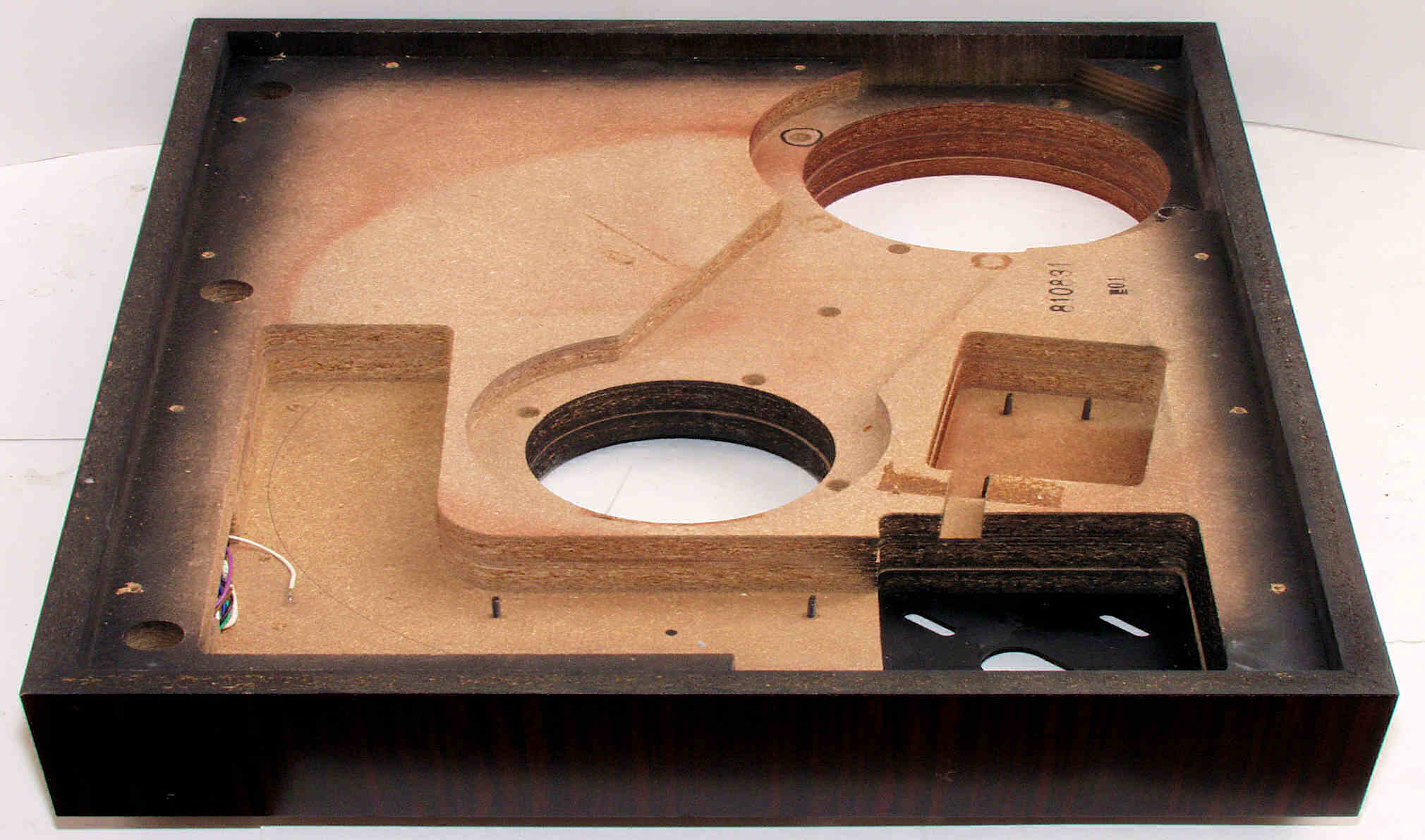

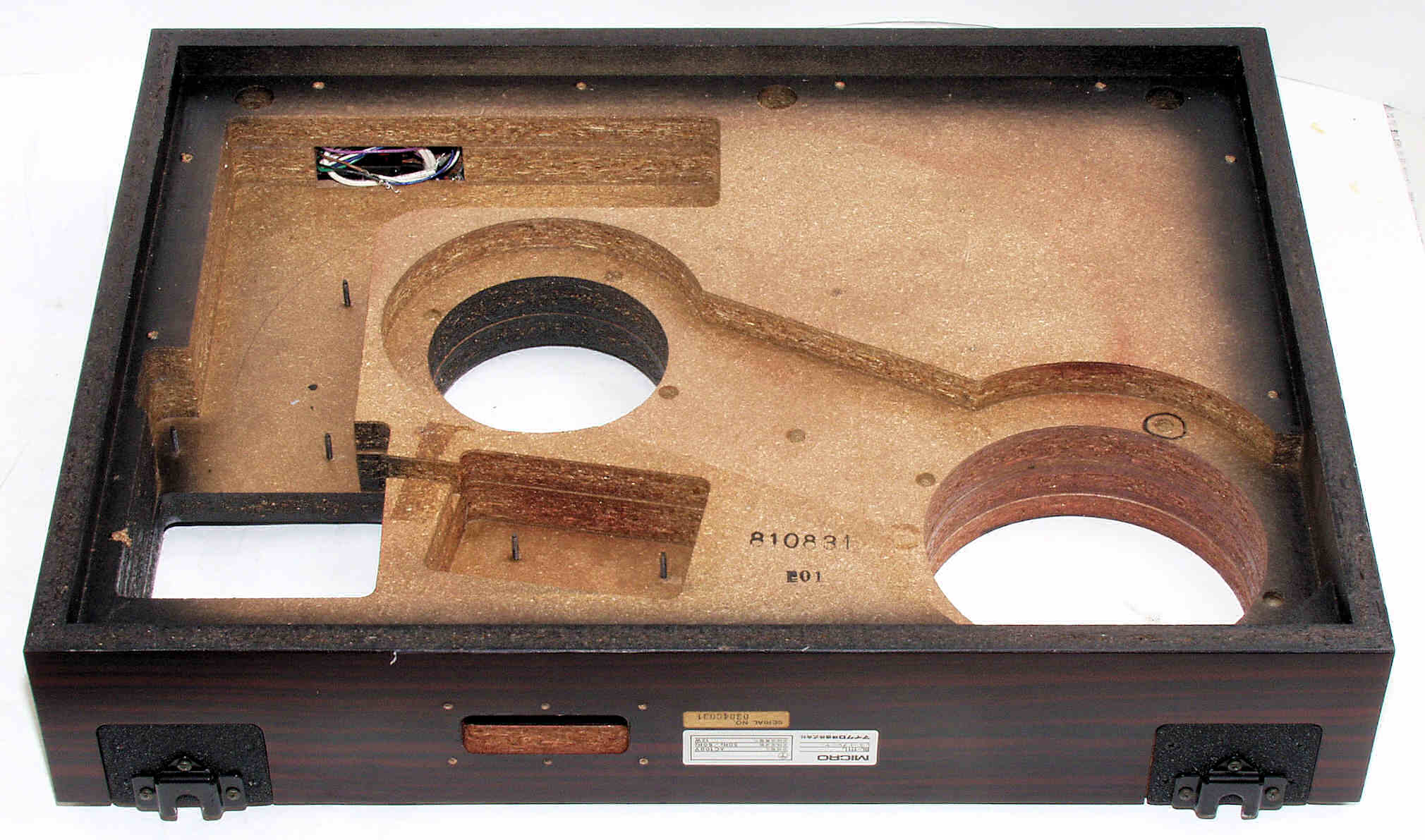

Ｈ３１．　修理中　本体上部、タンテーブル架台を取り除き、１回目水性木工ボンド塗布乾燥後。

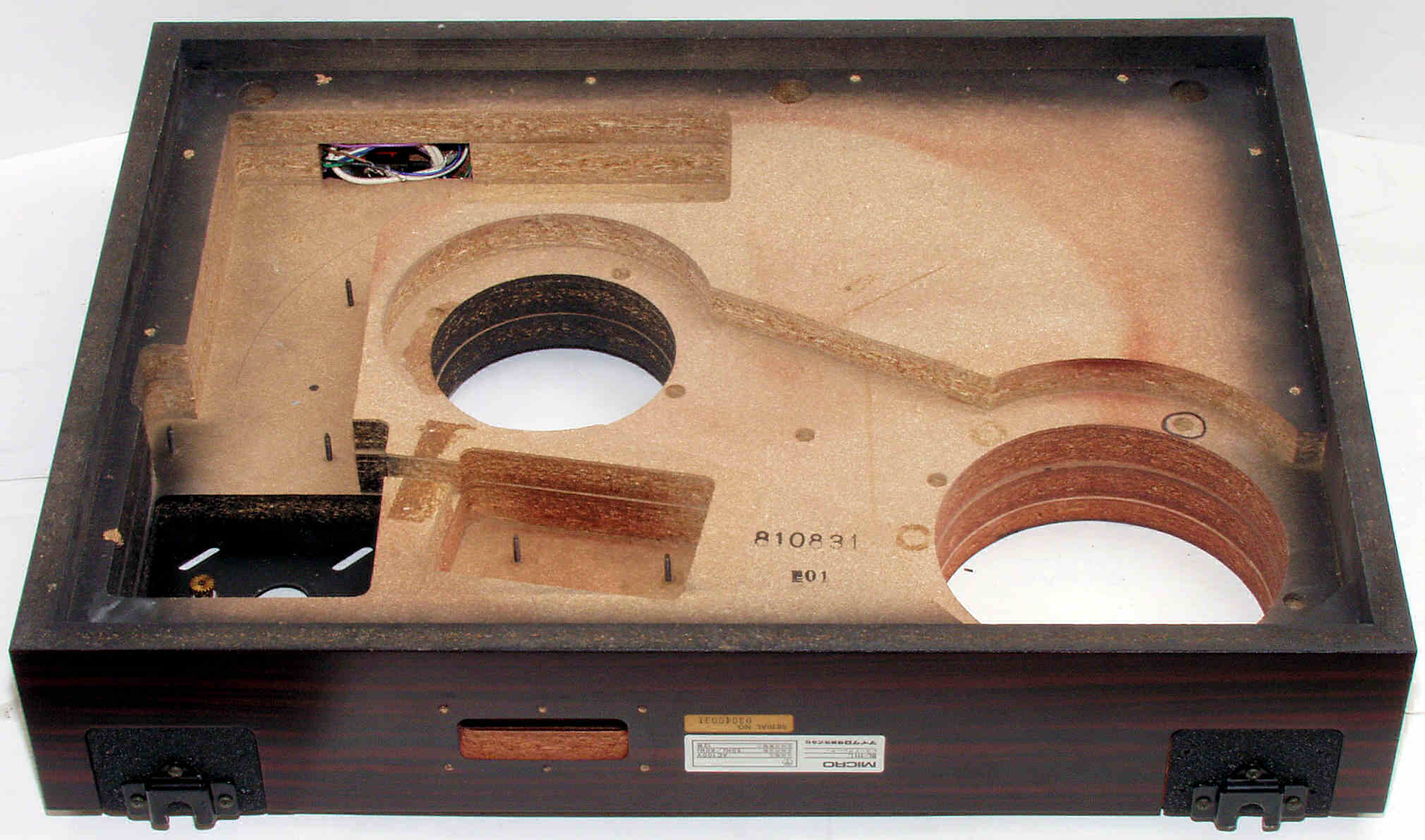

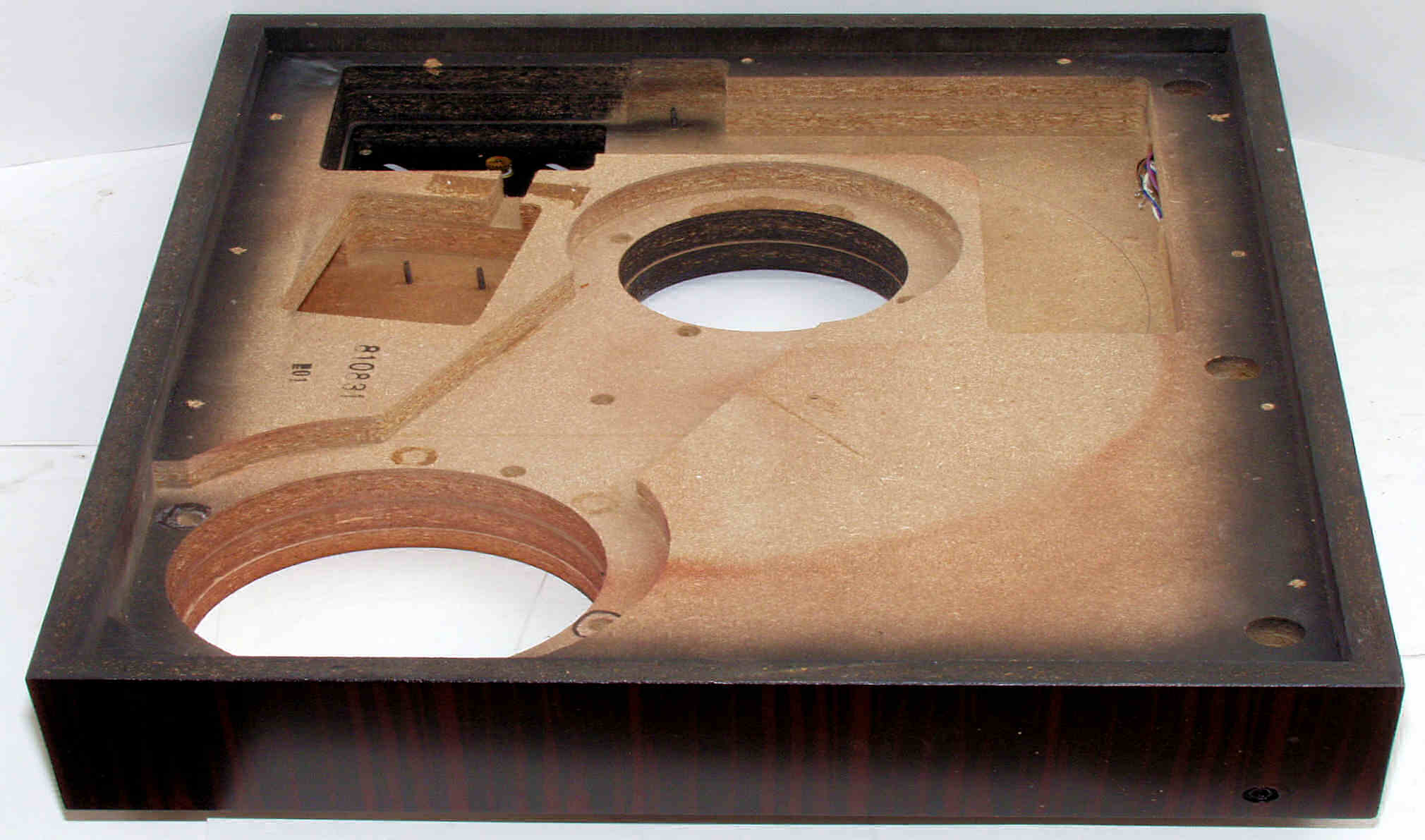

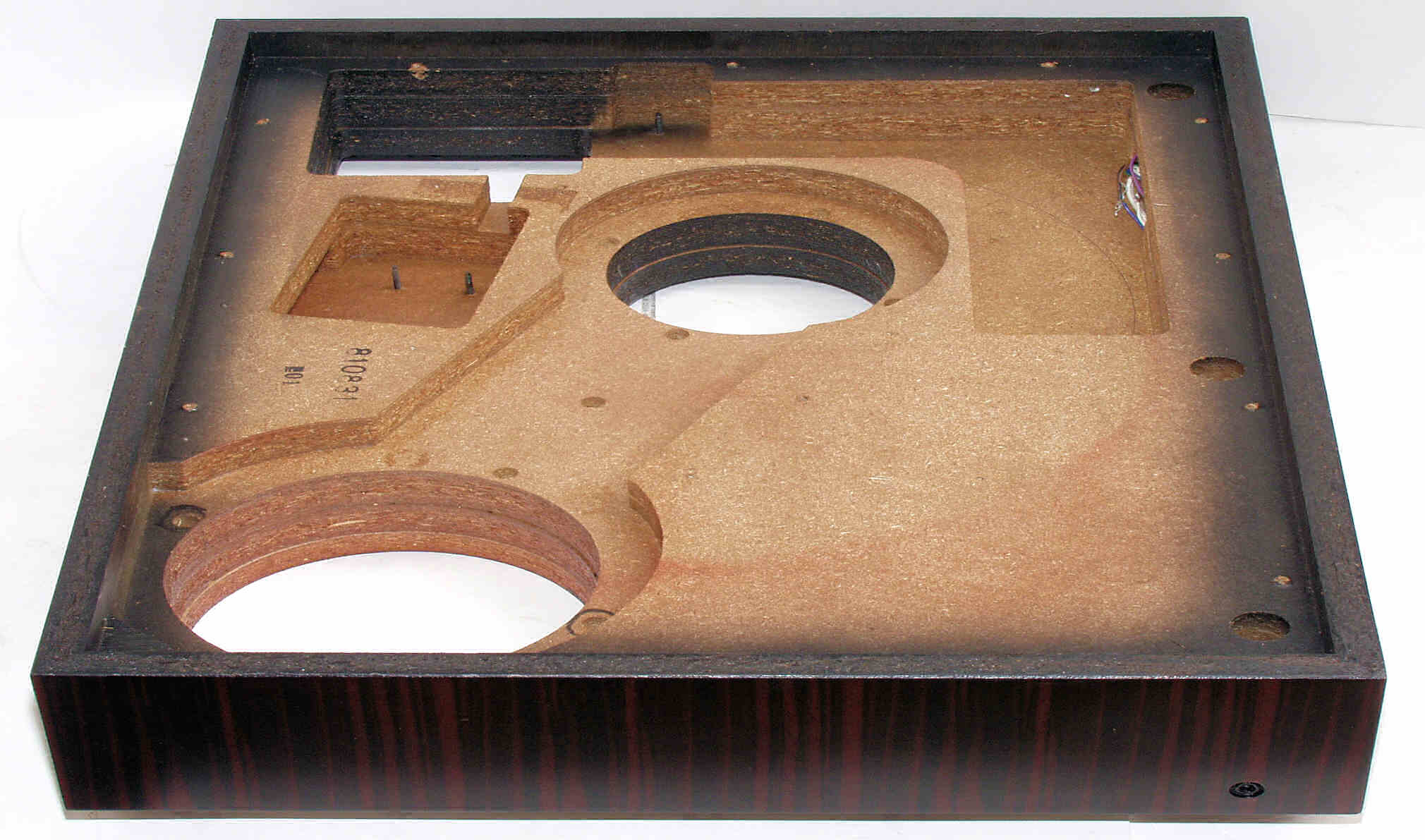

Ｈ３２．　修理中　本体上部、タンテーブル架台を取り除き、１回目水性木工ボンド塗布乾燥後、後から見る。

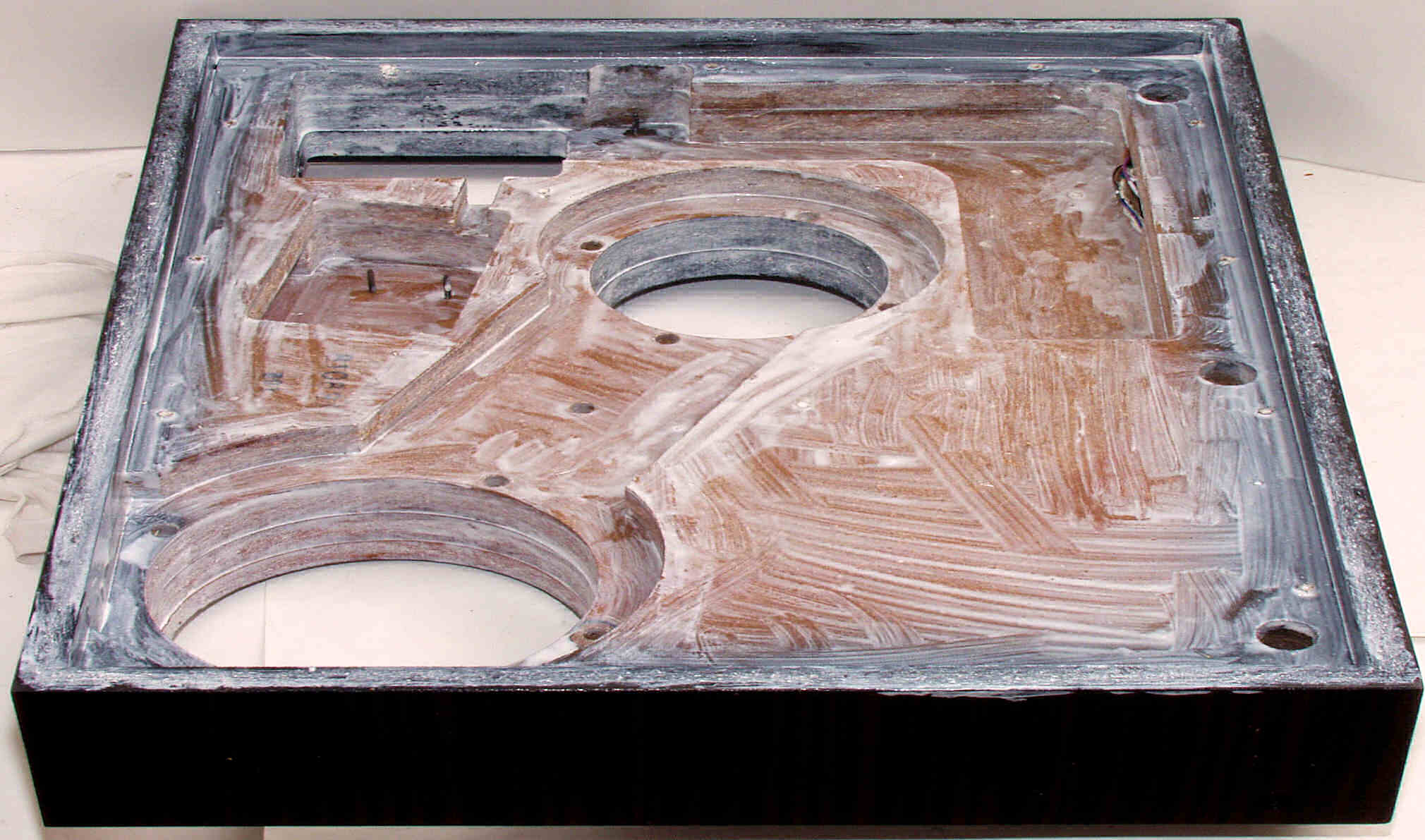

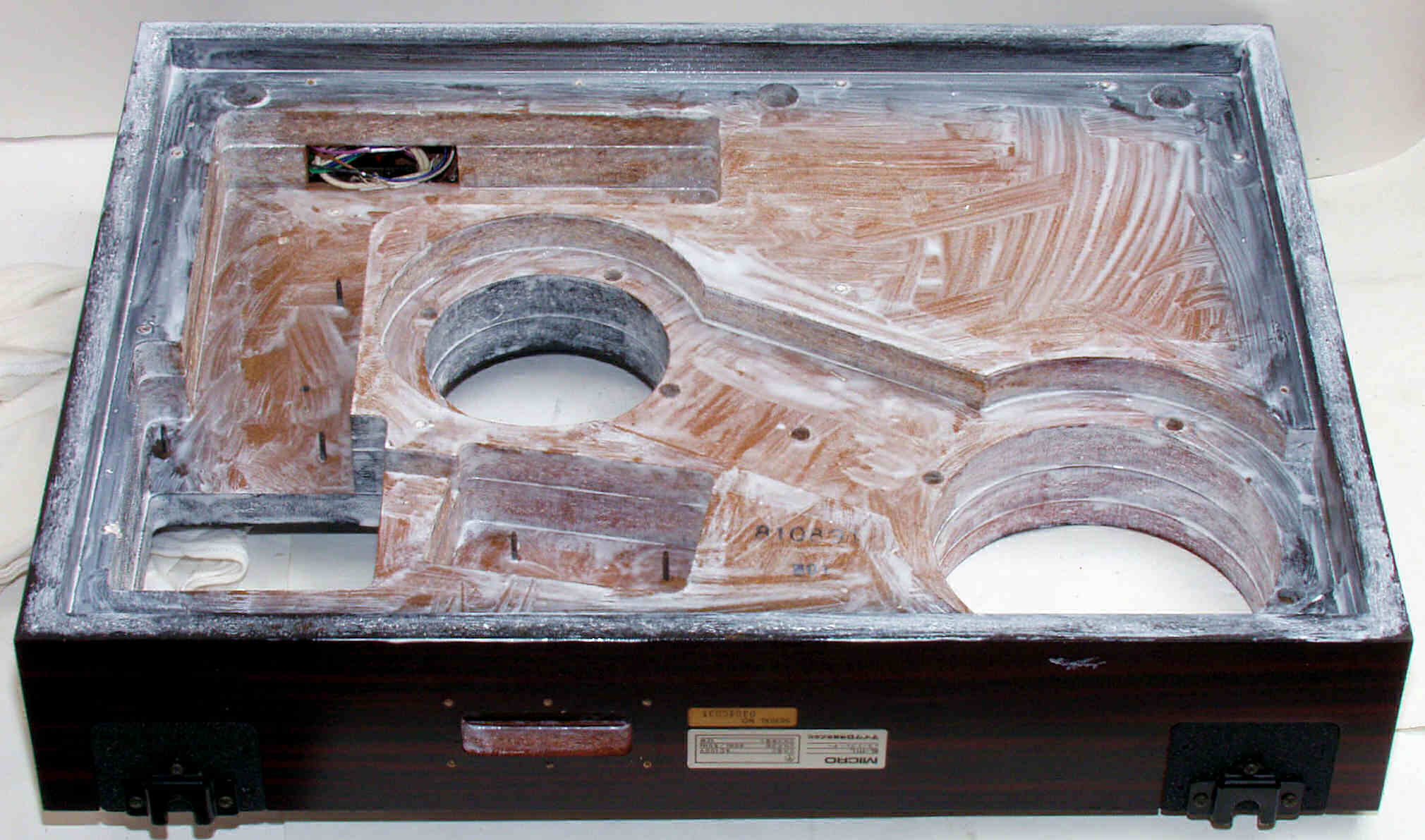

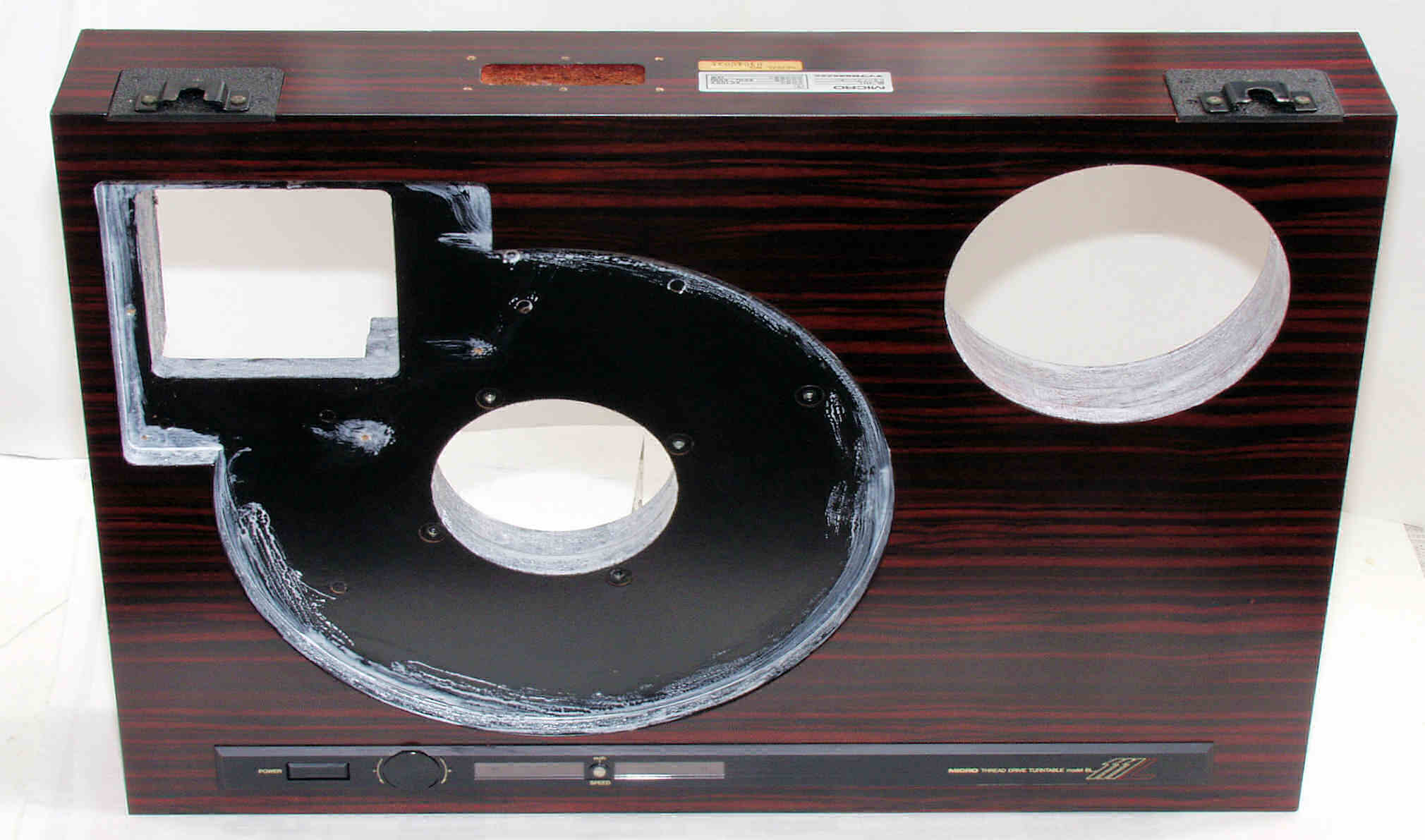

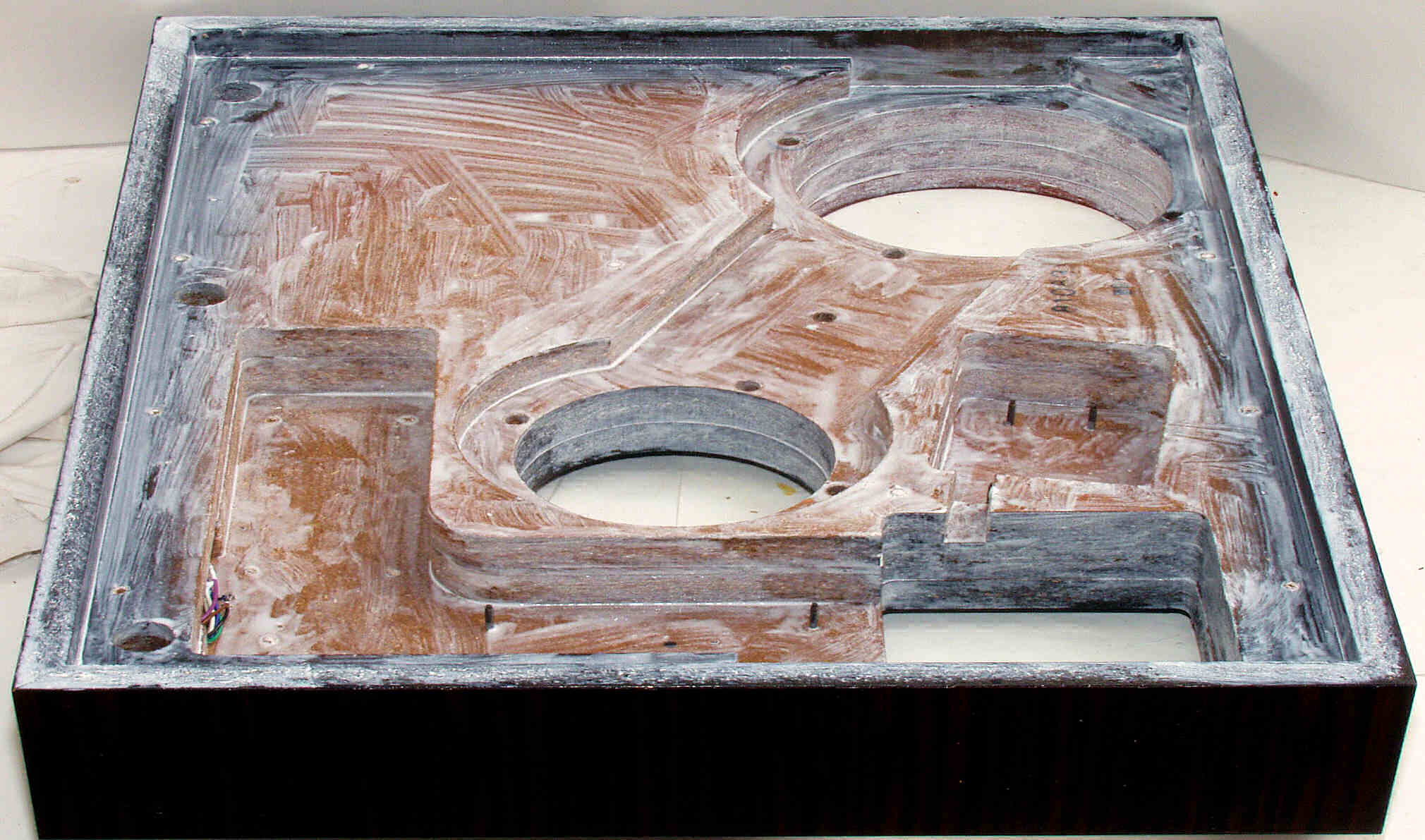

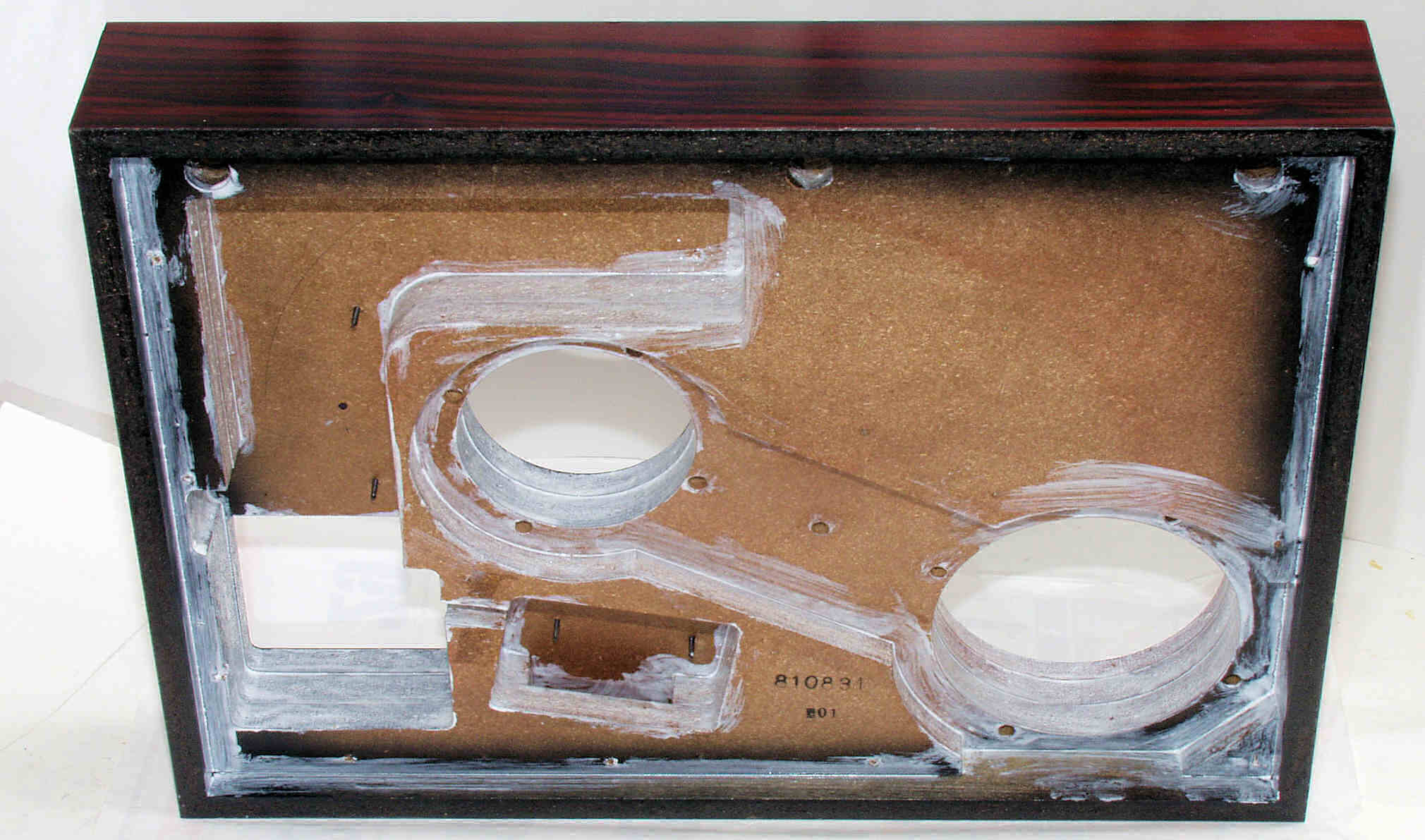

Ｈ３３．　修理中　　本体上部、タンテーブル架台を取り除いた後、２回目水性木工ボンドを塗布する。

Ｈ３４．　修理中　　本体上部、タンテーブル架台を取り除いた後、２回目水性木工ボンドを塗布する、後から見る。

Ｈ４０．　修理前　本体上部、アーム取り付け部。

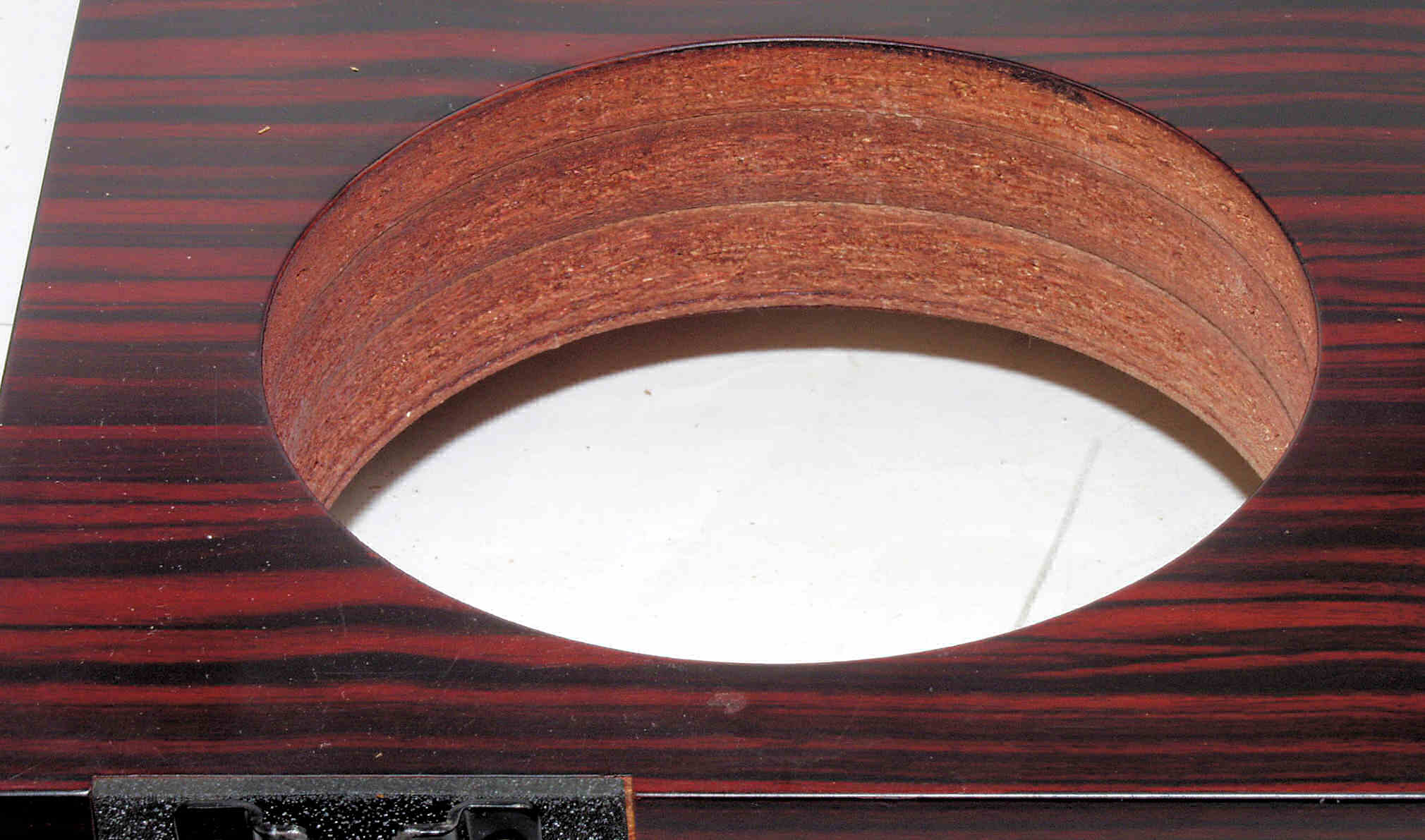

Ｈ４１．　修理後　本体上部、アーム取り付け部、水性木工ボンドを塗布し乾燥後。

Ｈ４２．　修理前　本体上部、アーム取り付け部、後から見る。

Ｈ４３．　修理後　本体上部、アーム取り付け部、後から見る。水性木工ボンドを塗布し乾燥後。

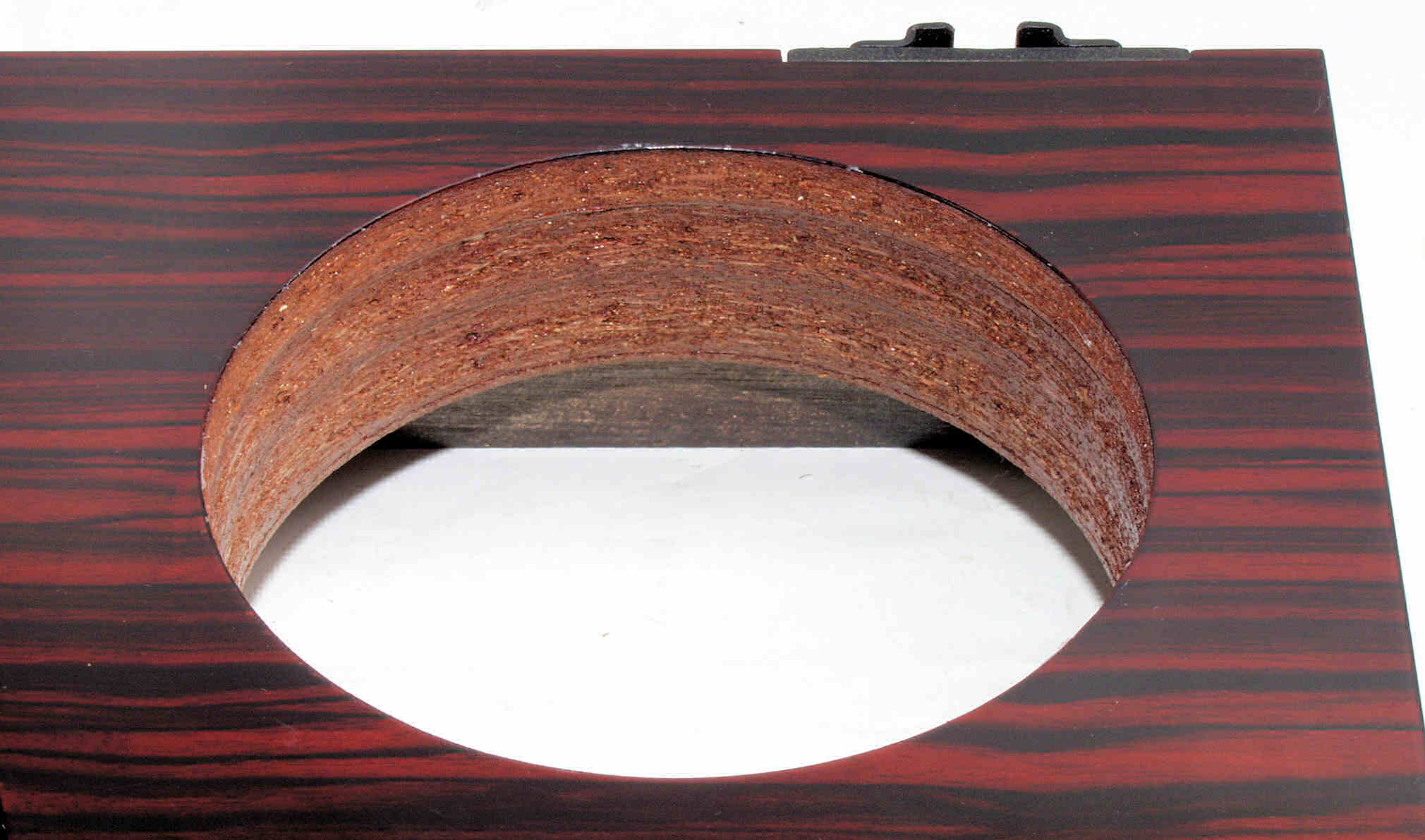

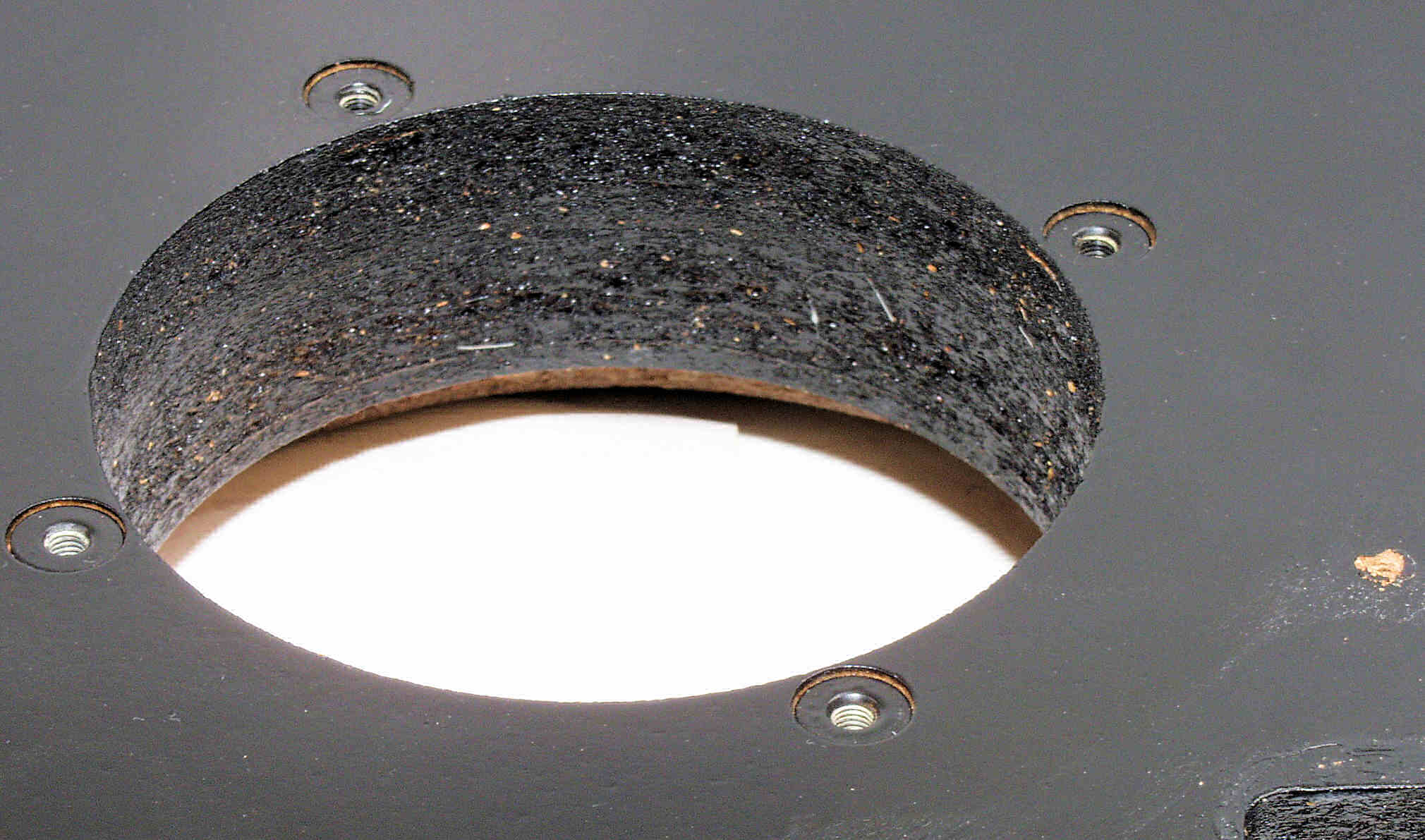

Ｈ４４．　修理前　本体上部、ターンテーブル軸受け取り付け部。

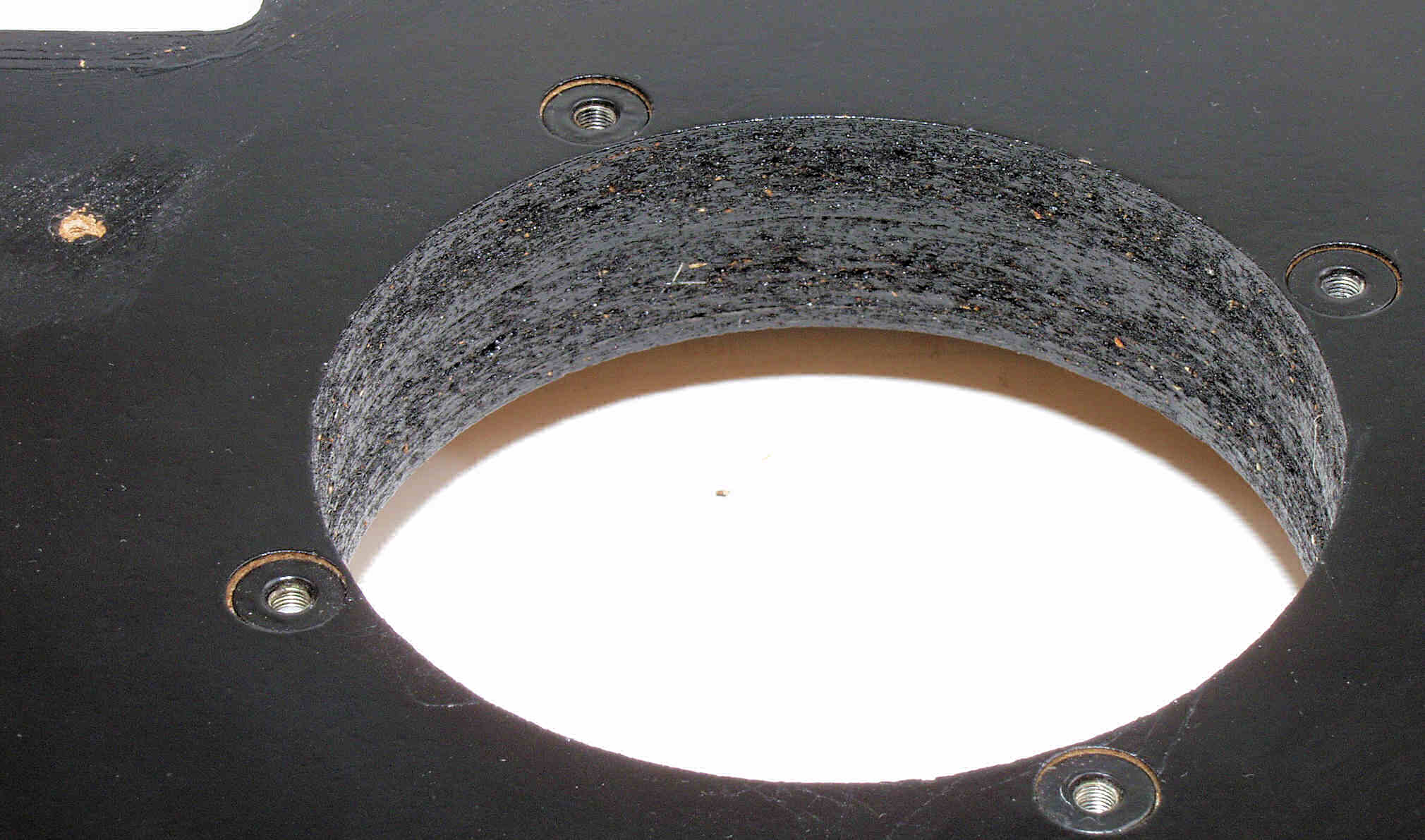

Ｈ４４２．　修理後　本体上部、ターンテーブル軸受け取り付け部、水性木工ボンドを塗布し乾燥後。

Ｈ４５．　修理前　本体上部、ターンテーブル軸受け取り付け部、後から見る。

Ｈ４５２．　修理前　本体上部、ターンテーブル軸受け取り付け部、後から見る。水性木工ボンドを塗布し乾燥後。

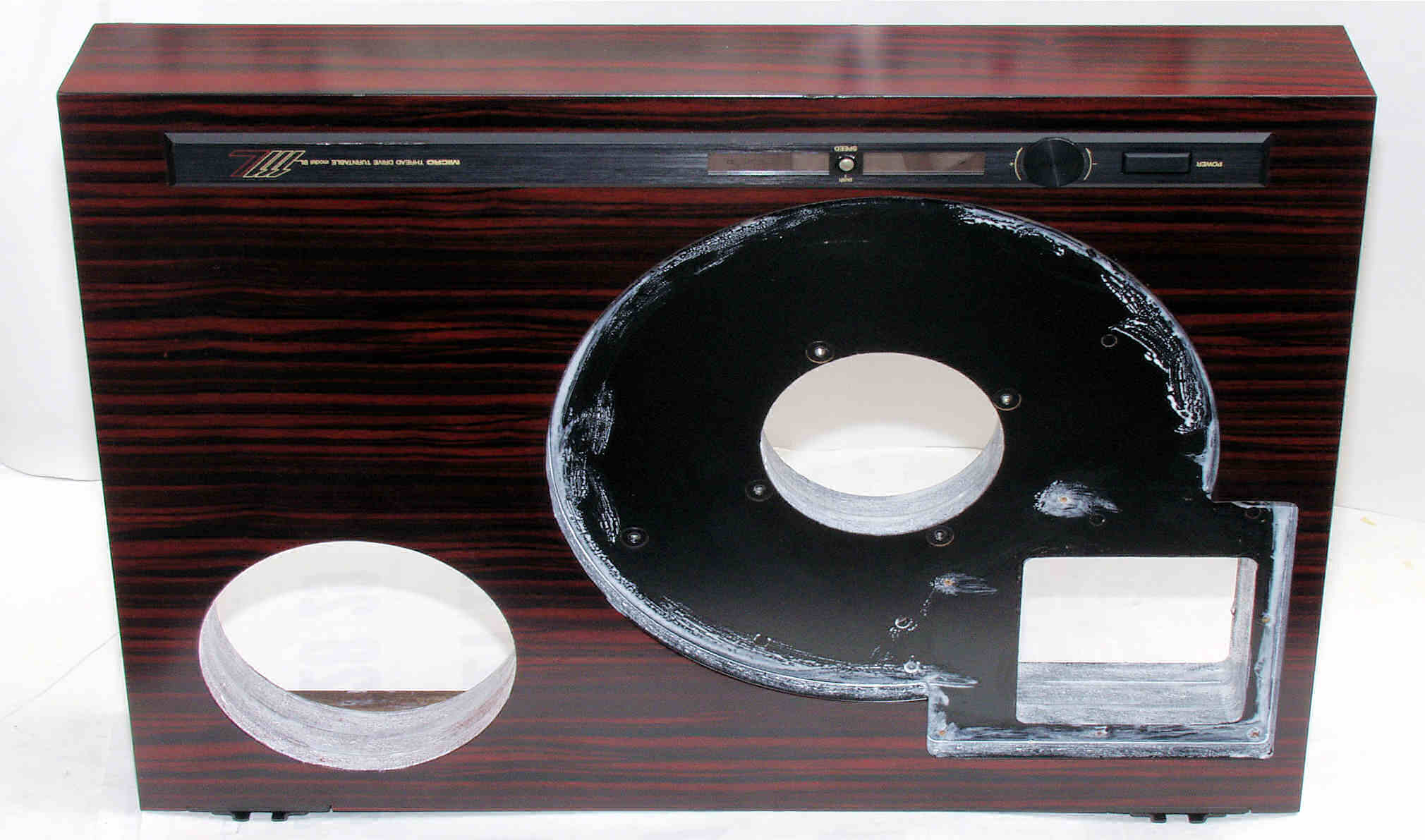

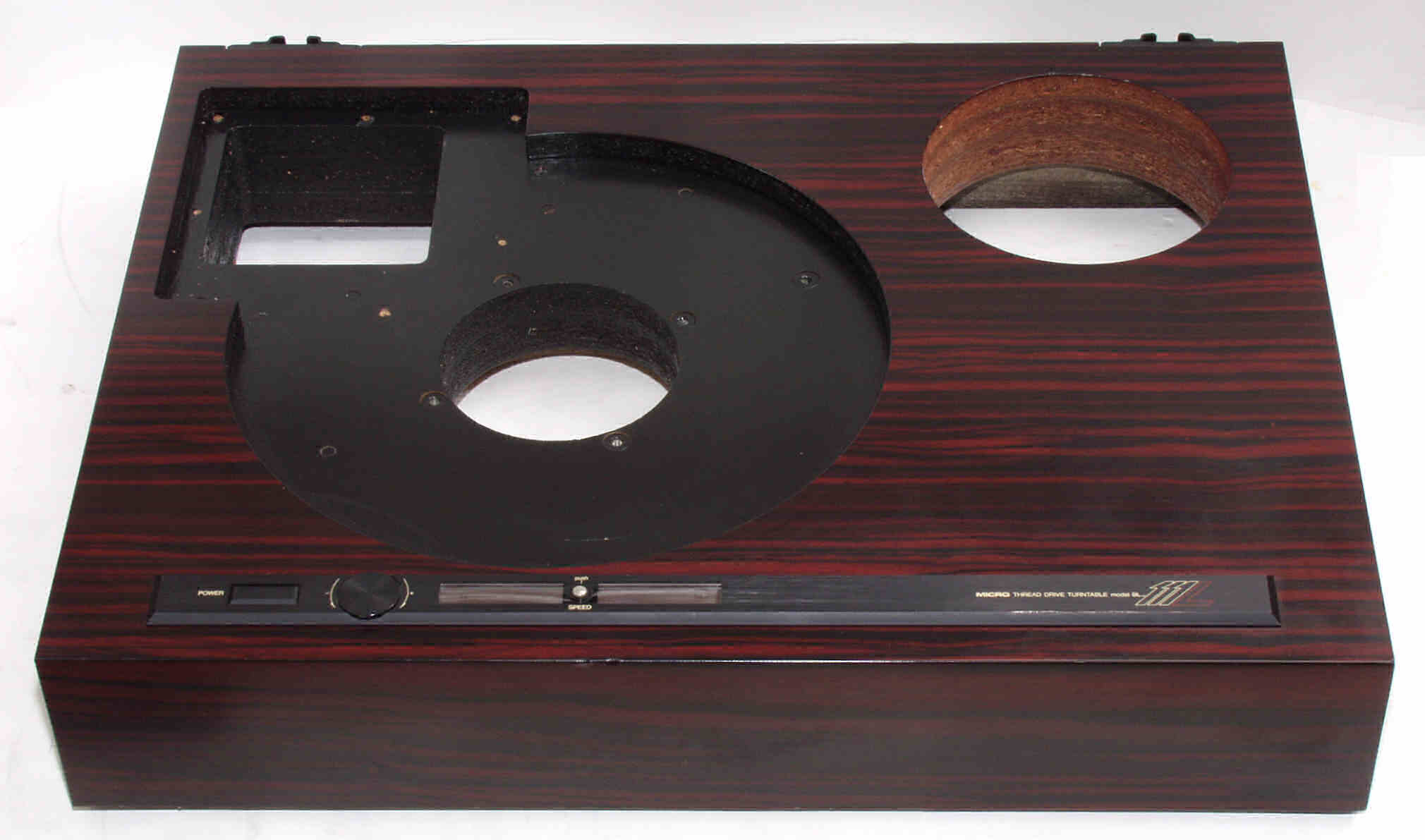

Ｈ４６．　修理後　本体上部、モーター取り付け部。水性木工ボンドを塗布し乾燥後。

Ｈ４６２．　修理後　本体上部、モーター取り付け部、後から見る。水性木工ボンドを塗布し乾燥後。

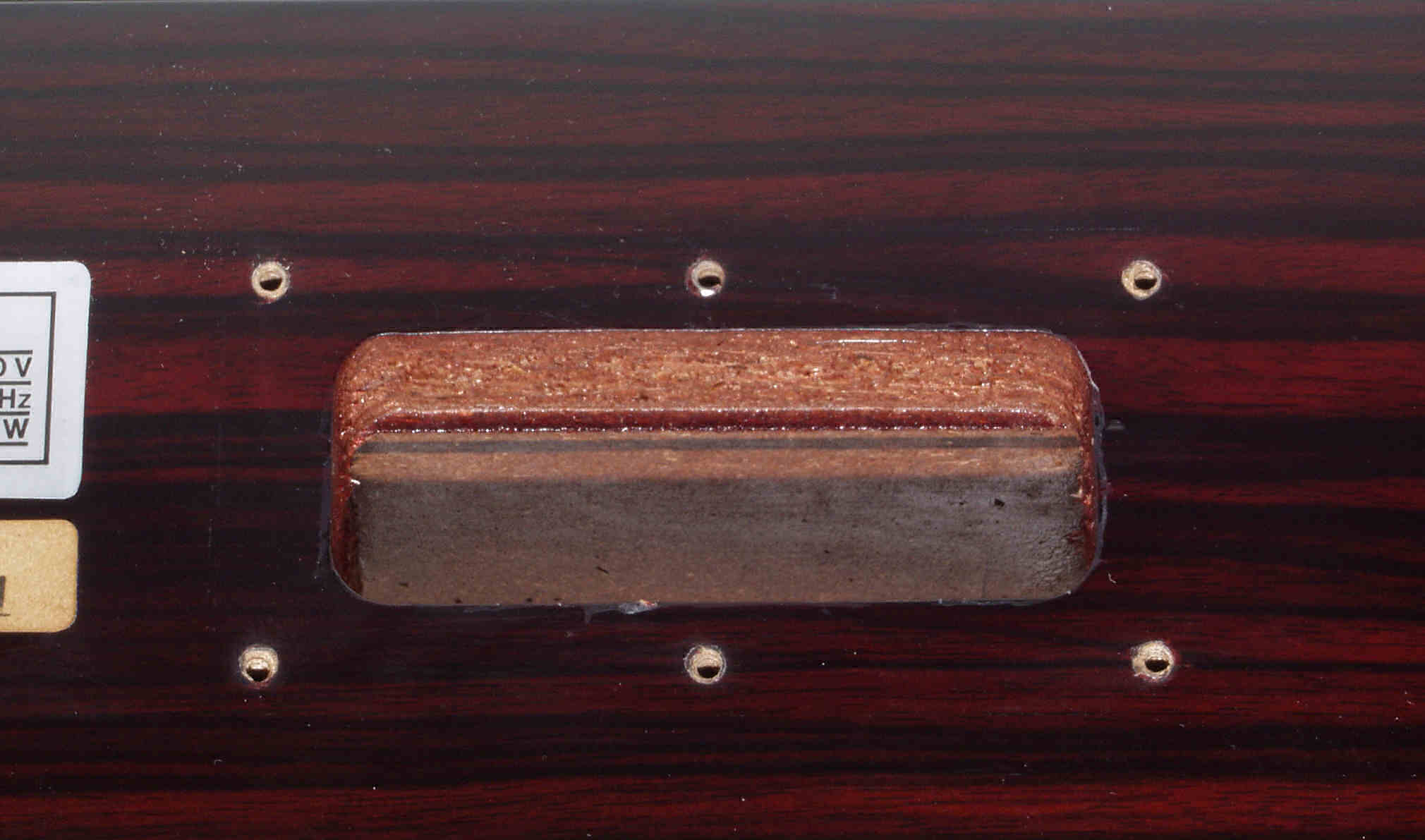

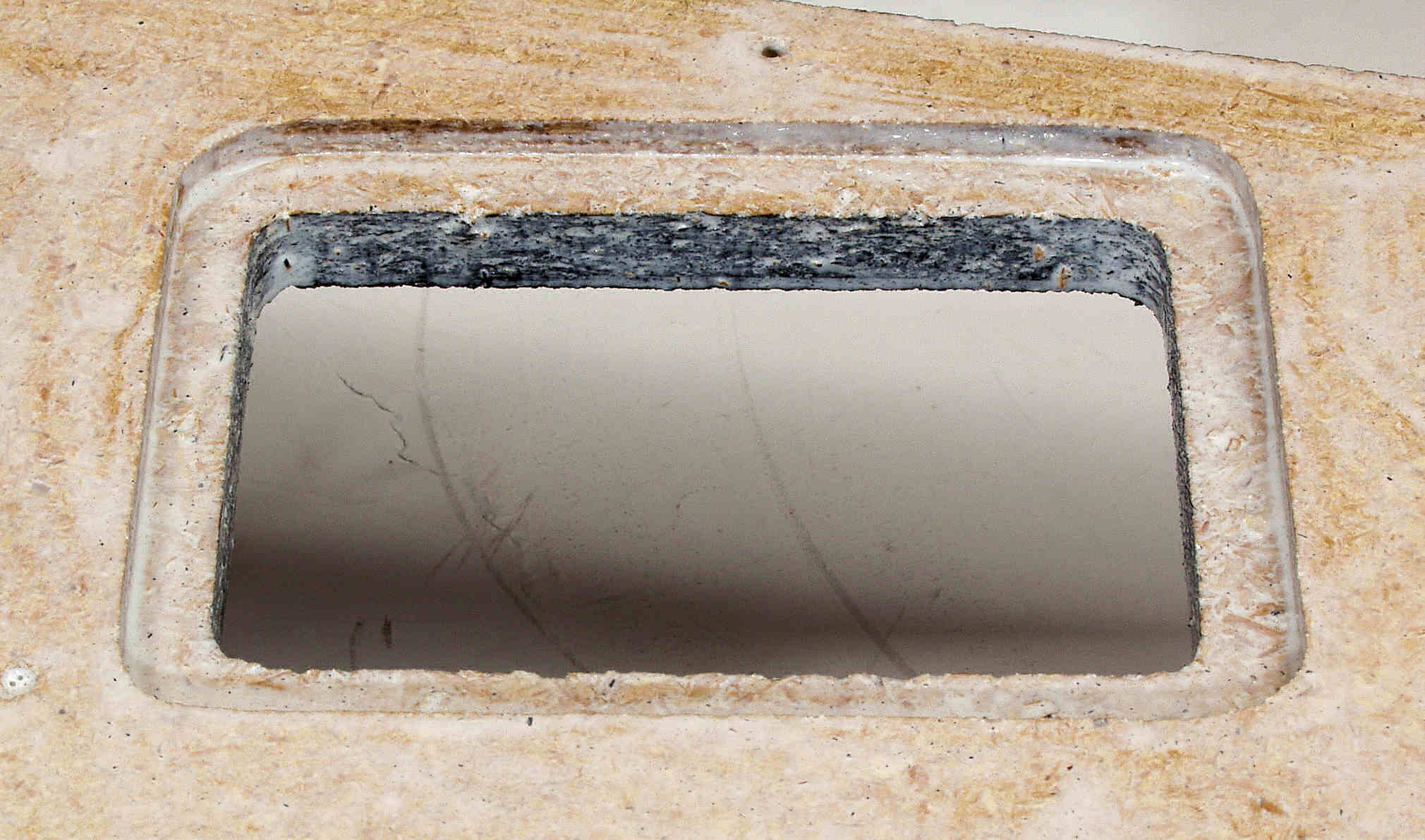

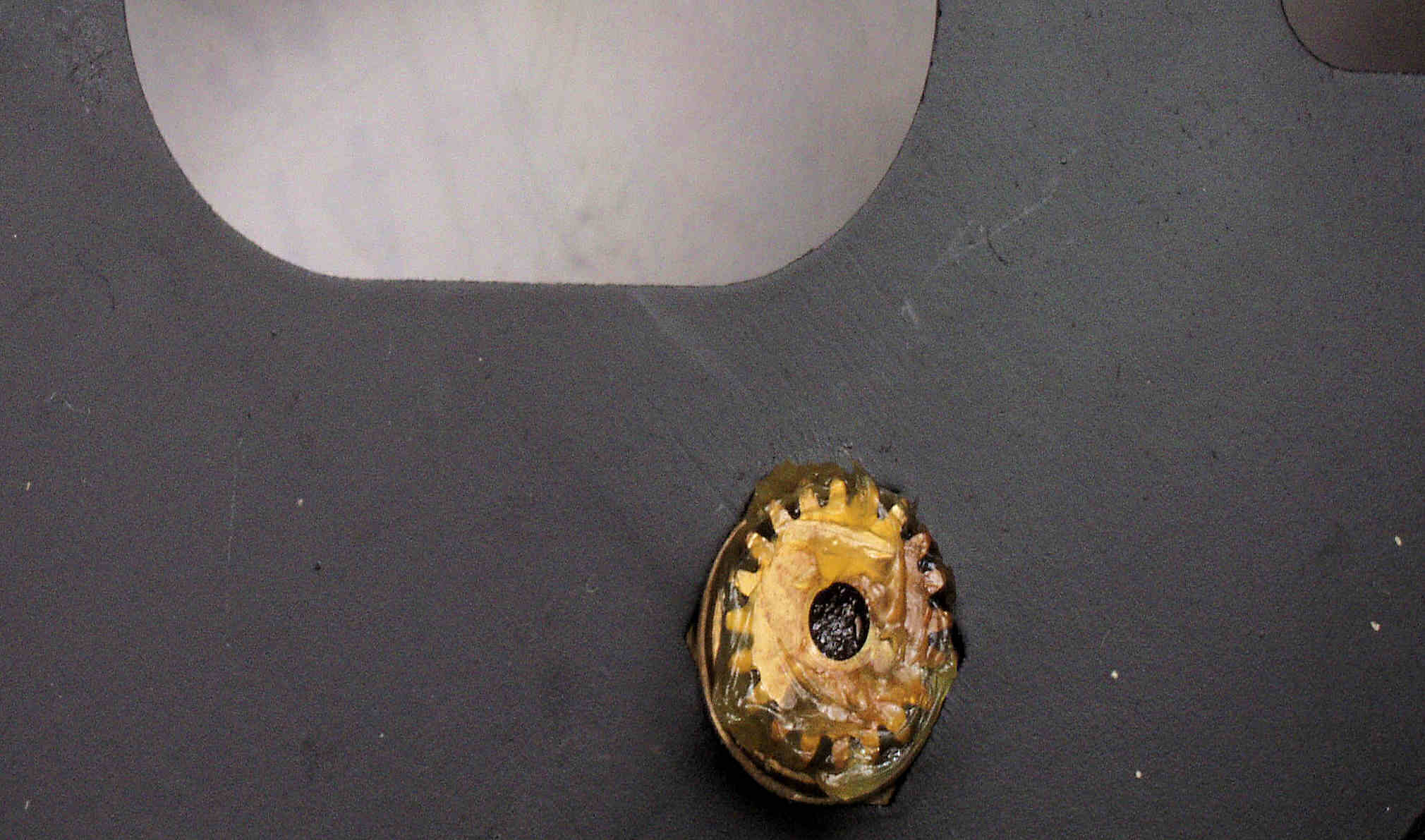

Ｈ４７．　修理前　電源コンセント。

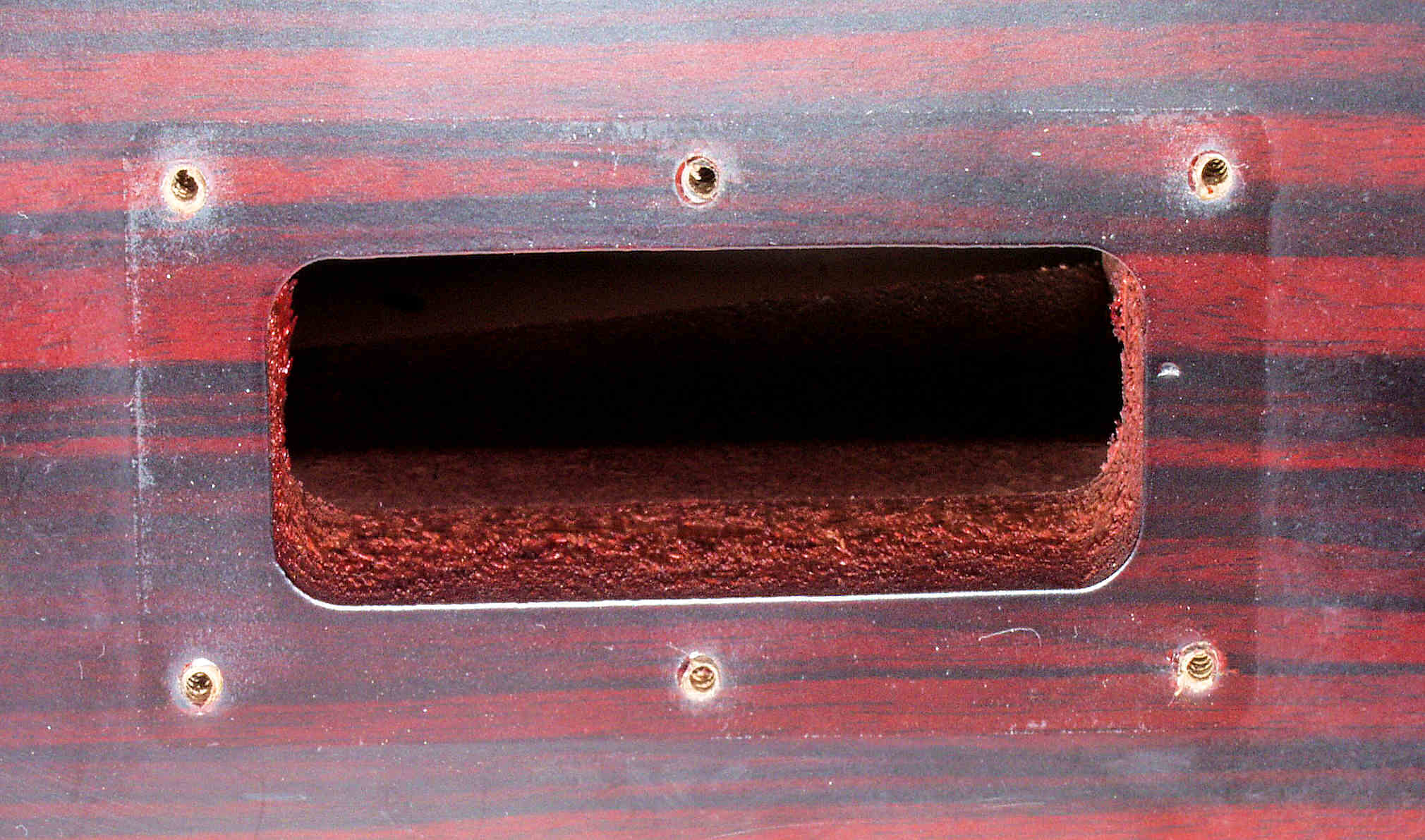

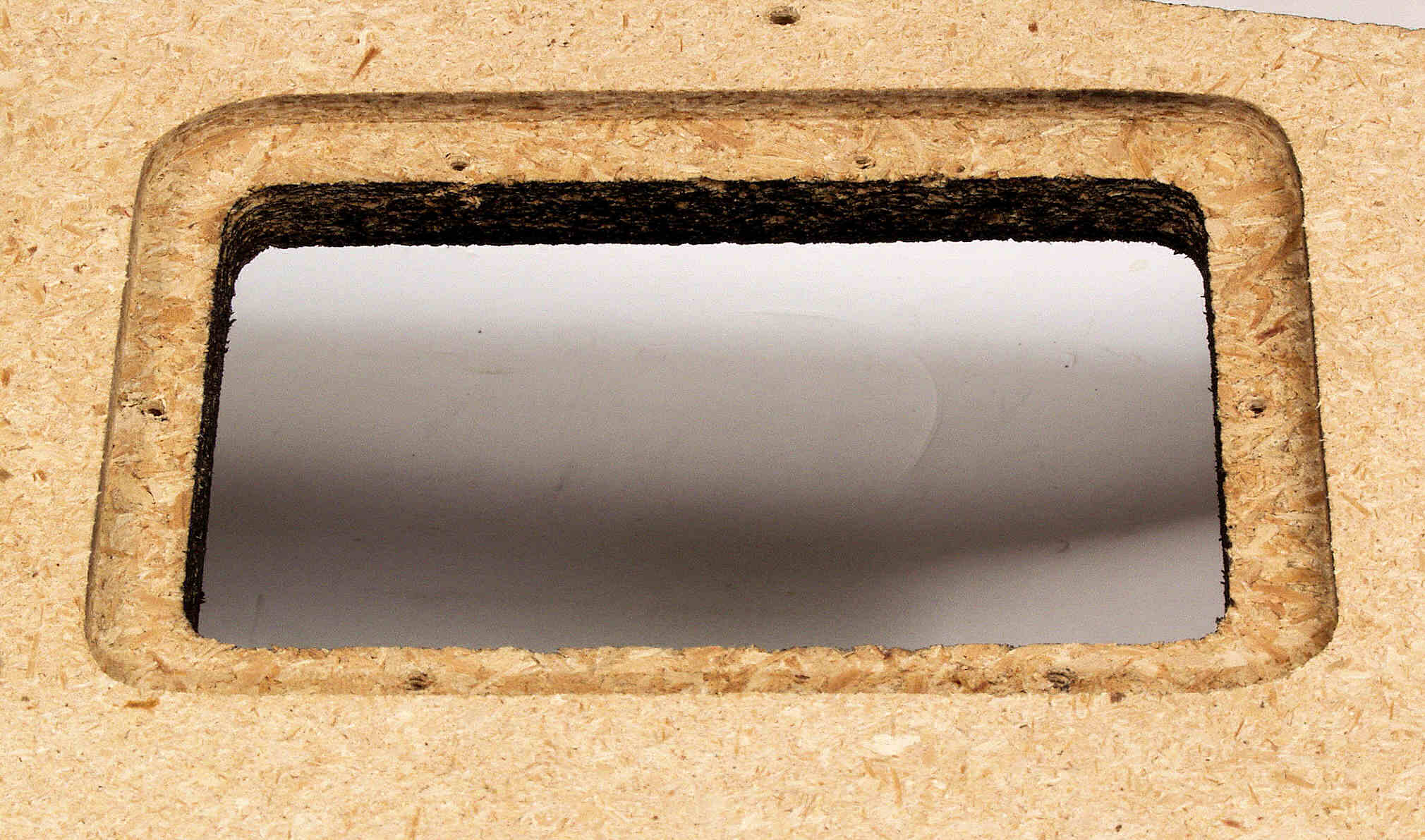

Ｈ４７２．　修理後　電源コンセント取り付け部。

Ｈ４７３．　修理後　電源コンセント取り付け部。水性木工ボンドを塗布し乾燥後。

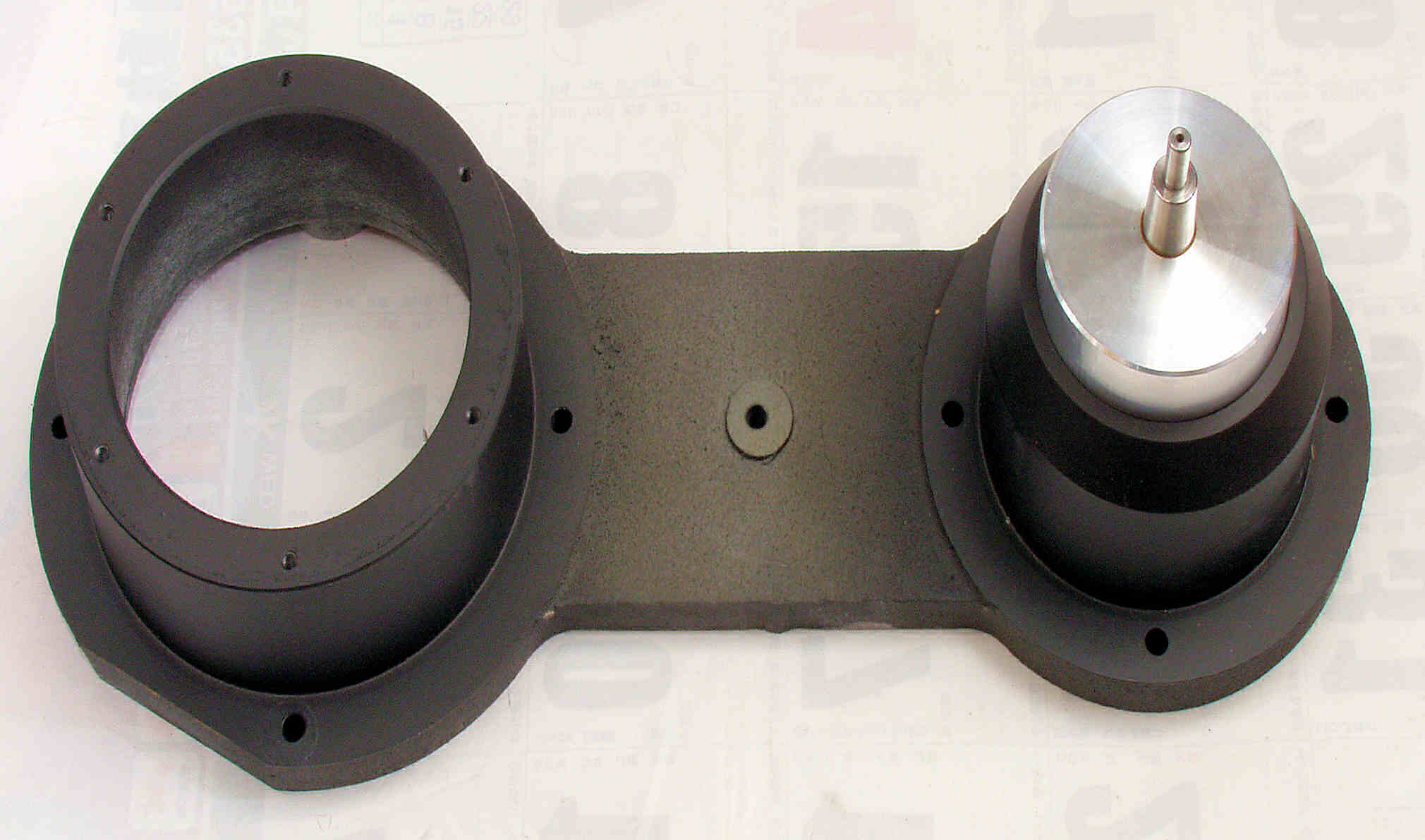

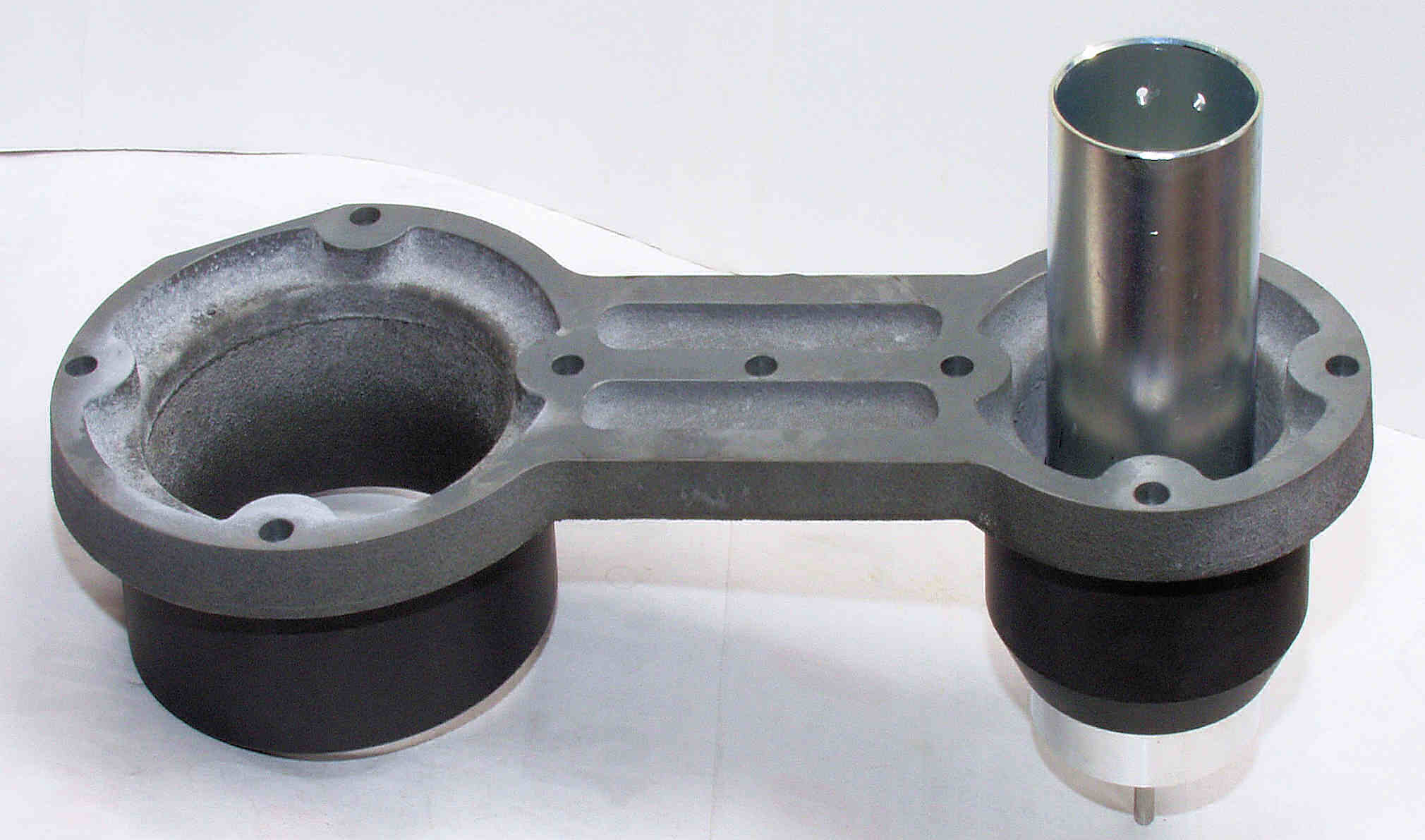

Ｈ５１．　修理中　アーム＆タンテーブル架台。

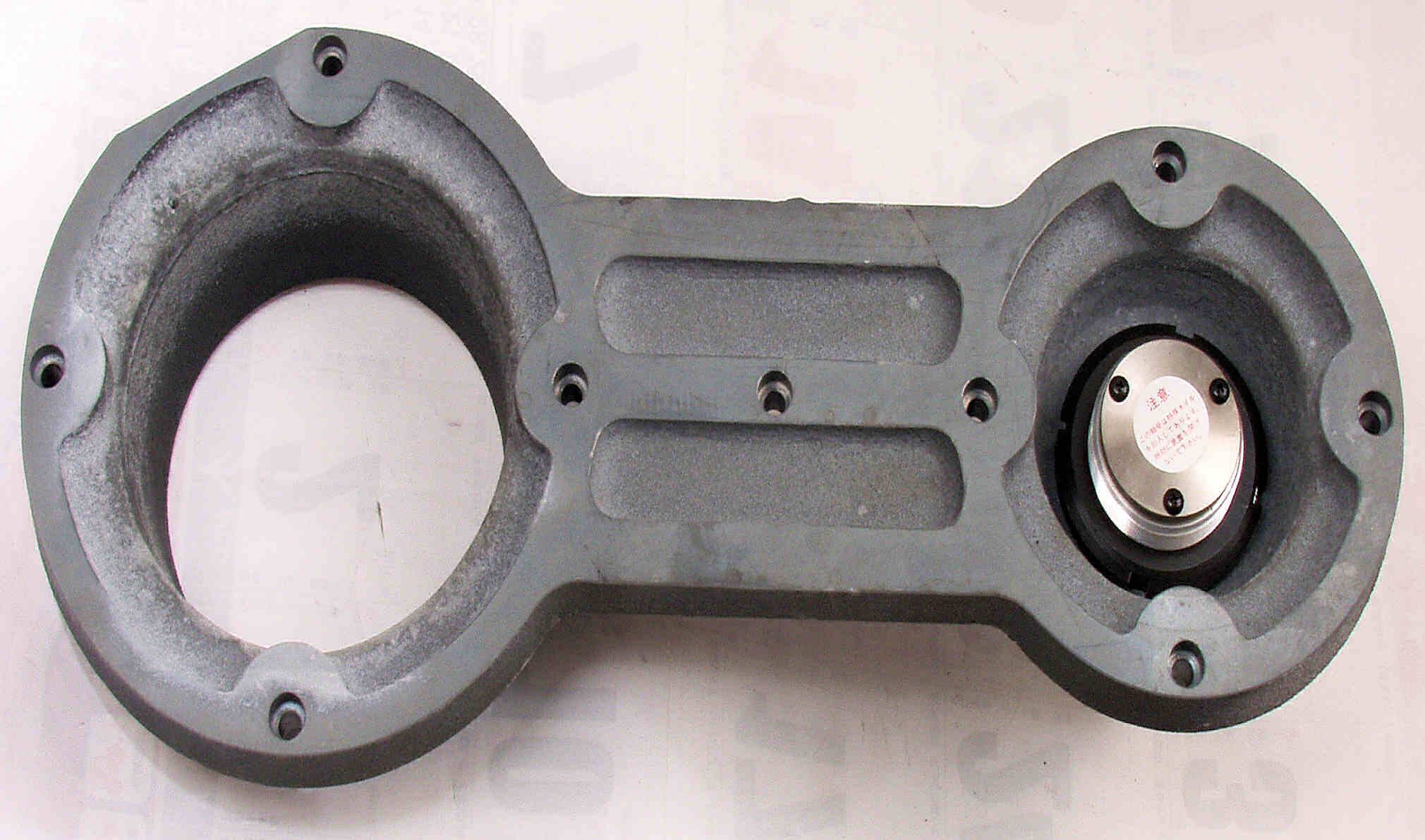

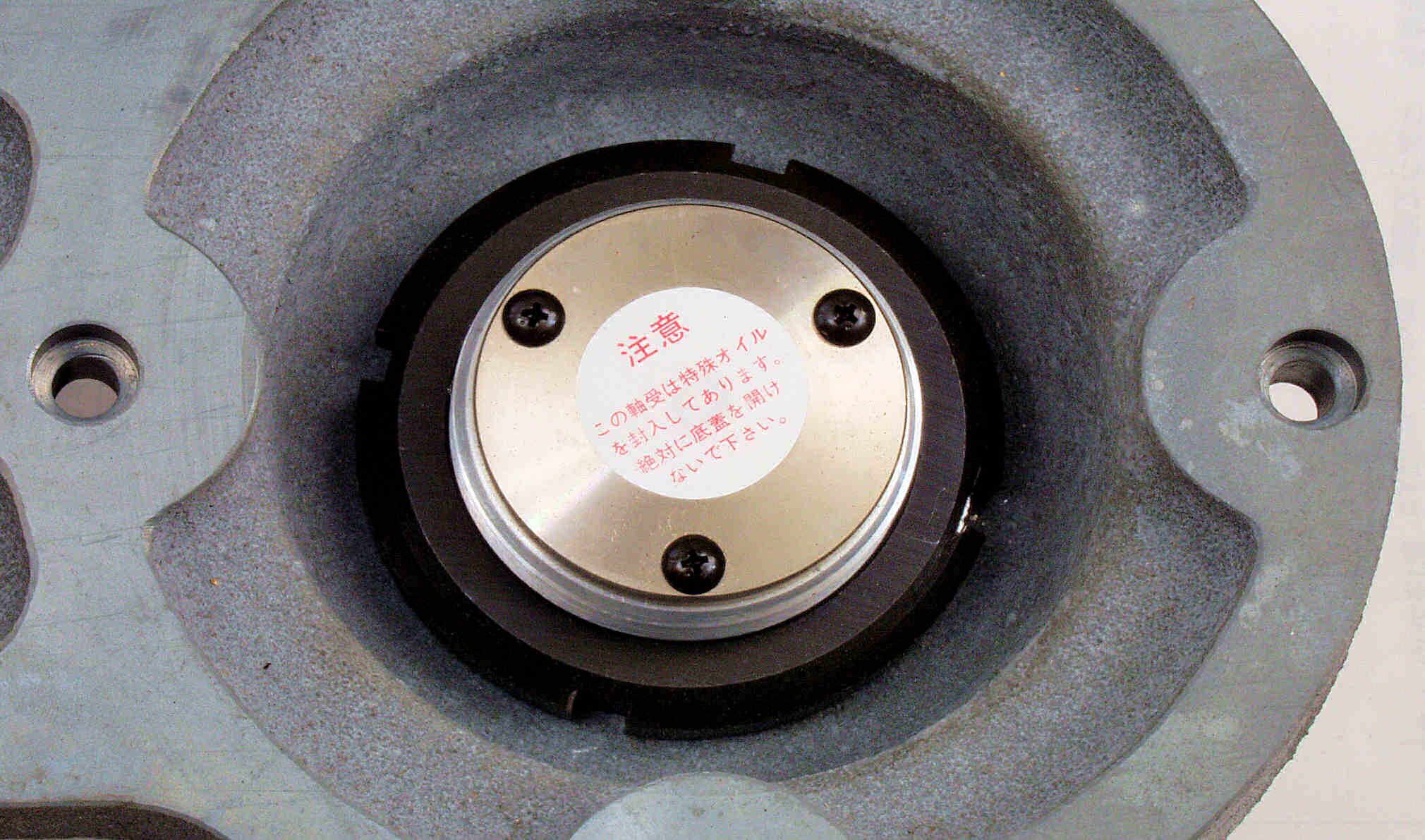

Ｈ５２．　修理中　アーム＆タンテーブル架台裏。

Ｈ５３．　修理中　アーム＆タンテーブル架台裏、この大きな止めネジが緩んでいる！！　締結には治具が必用です。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　地震の力はすごい！

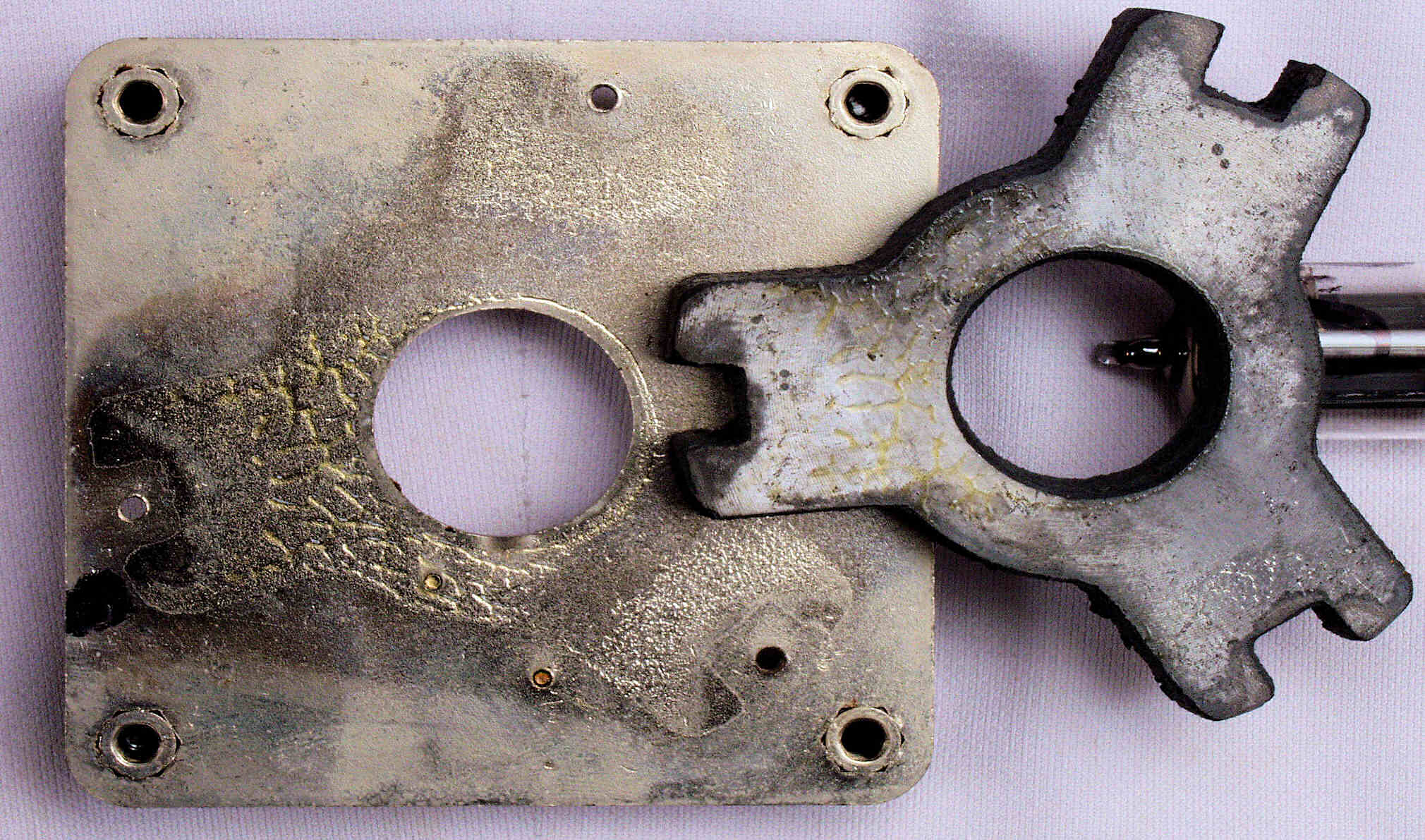

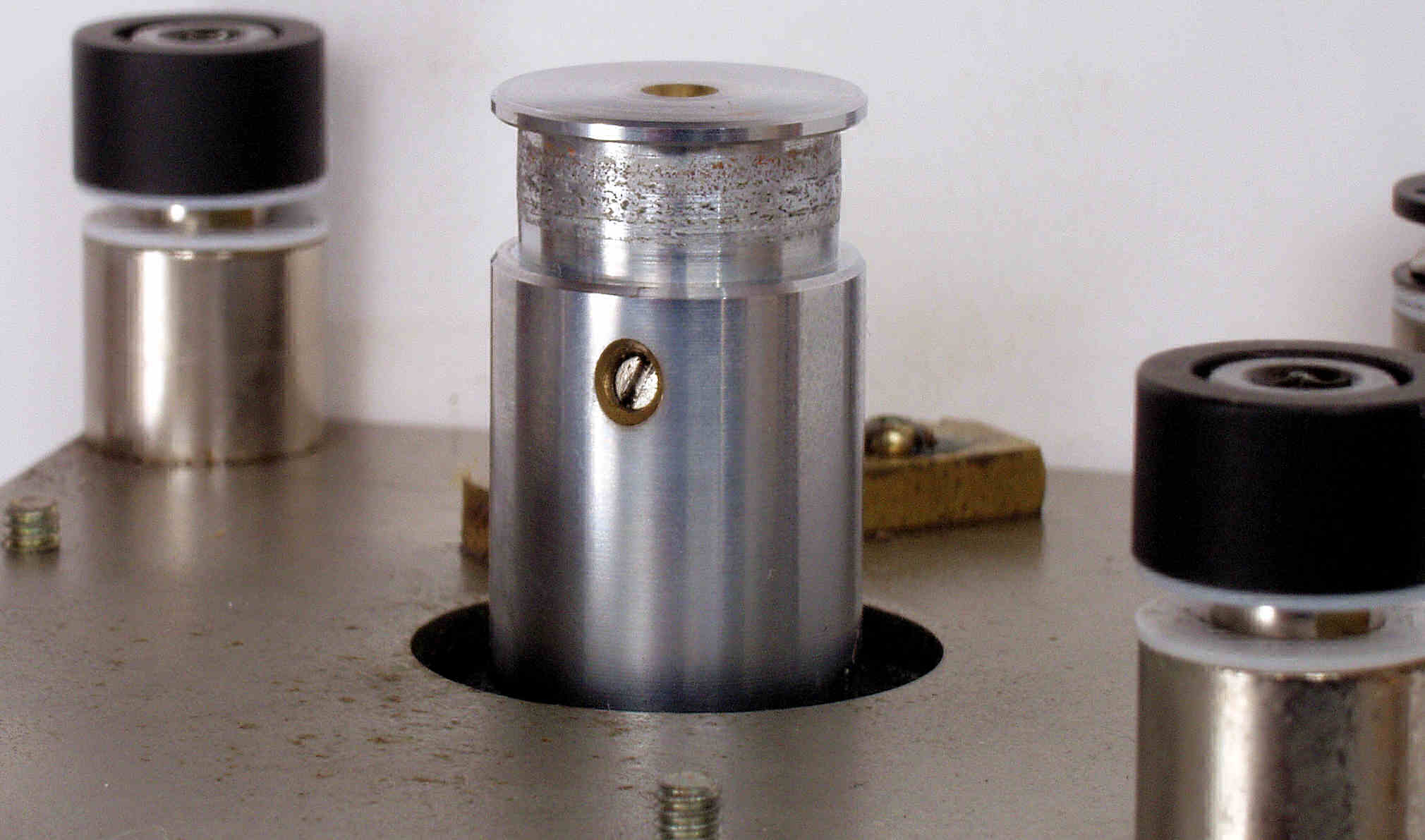

Ｈ５４．　修理中　アーム＆タンテーブル架台裏、　締結用治具が完成。

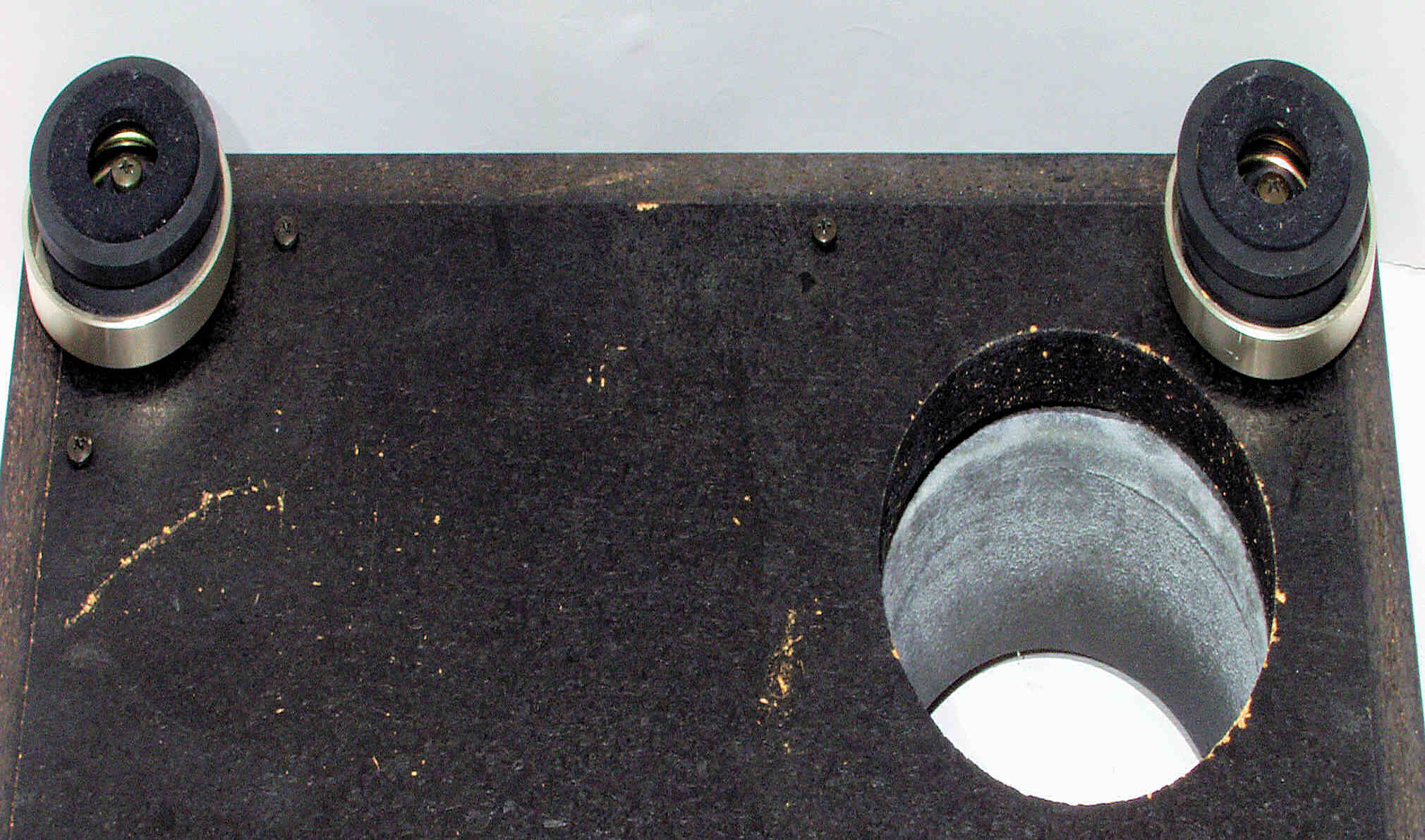

Ｈ６１．　修理前　右クション足。

Ｈ６２．　修理後　右クション足。

Ｈ６３．　修理前　左クション足。

Ｈ６４．　修理後　左クション足。

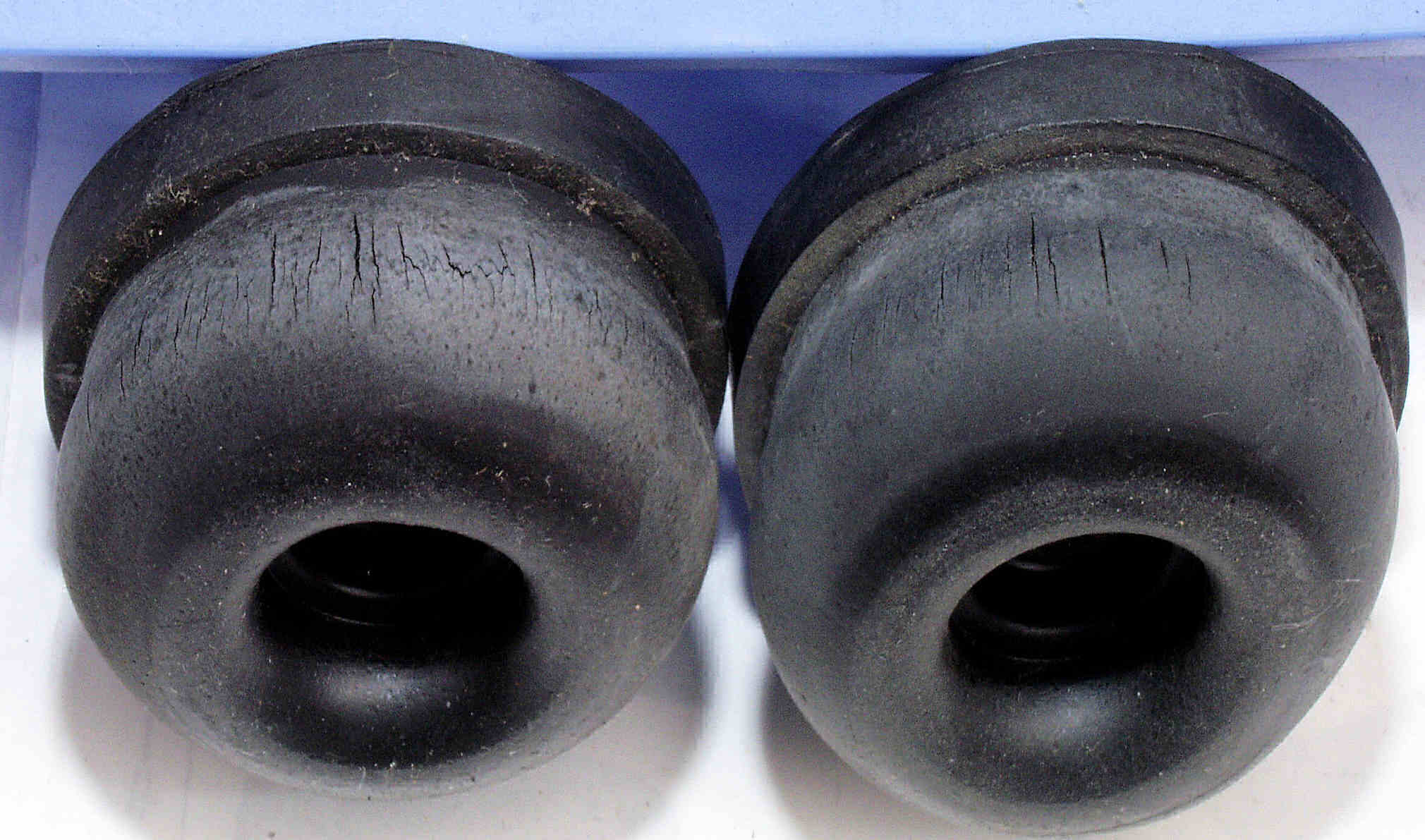

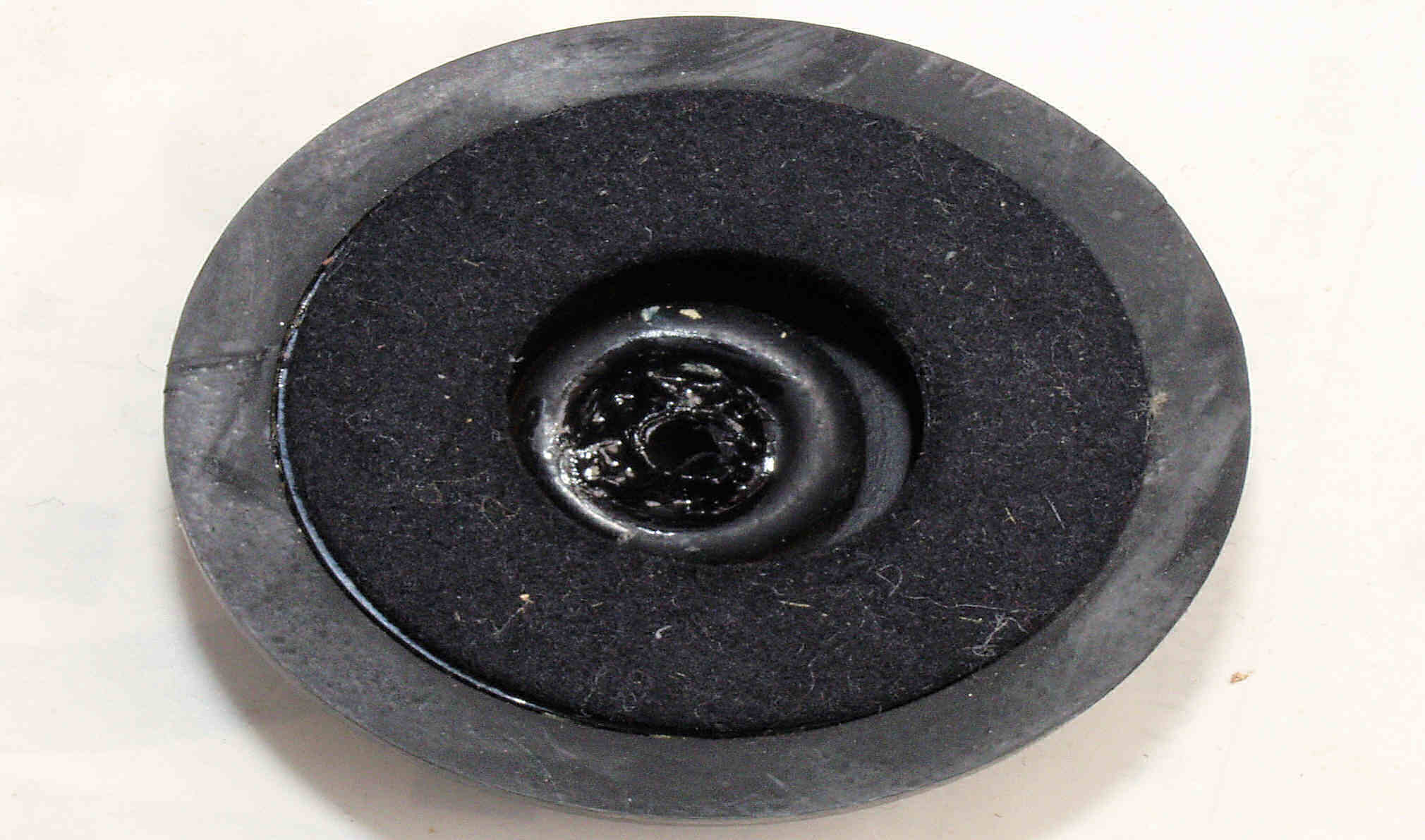

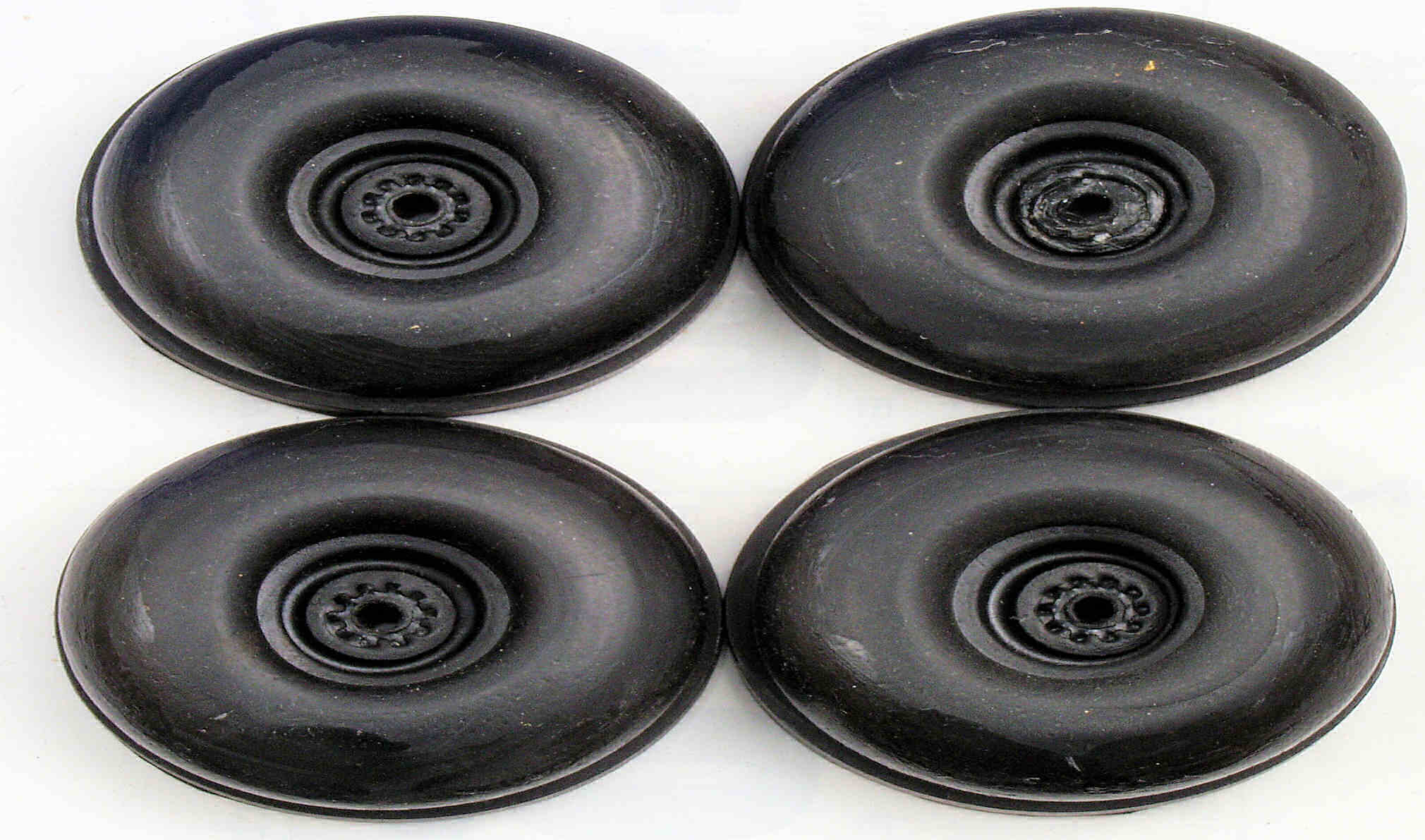

Ｈ６４．　修理前　クション足ゴムのヒビ、経年変化のため。。

Ｈ６５．　修理前　クション足、センター止めネジが食い込んで、切れそう！

Ｈ６６．　修理中　クション足、センター止めネジ部が切れているので接着する。

Ｈ６７．　修理中　クション足、センター止めネジ部が切れているので接着する、反対側。

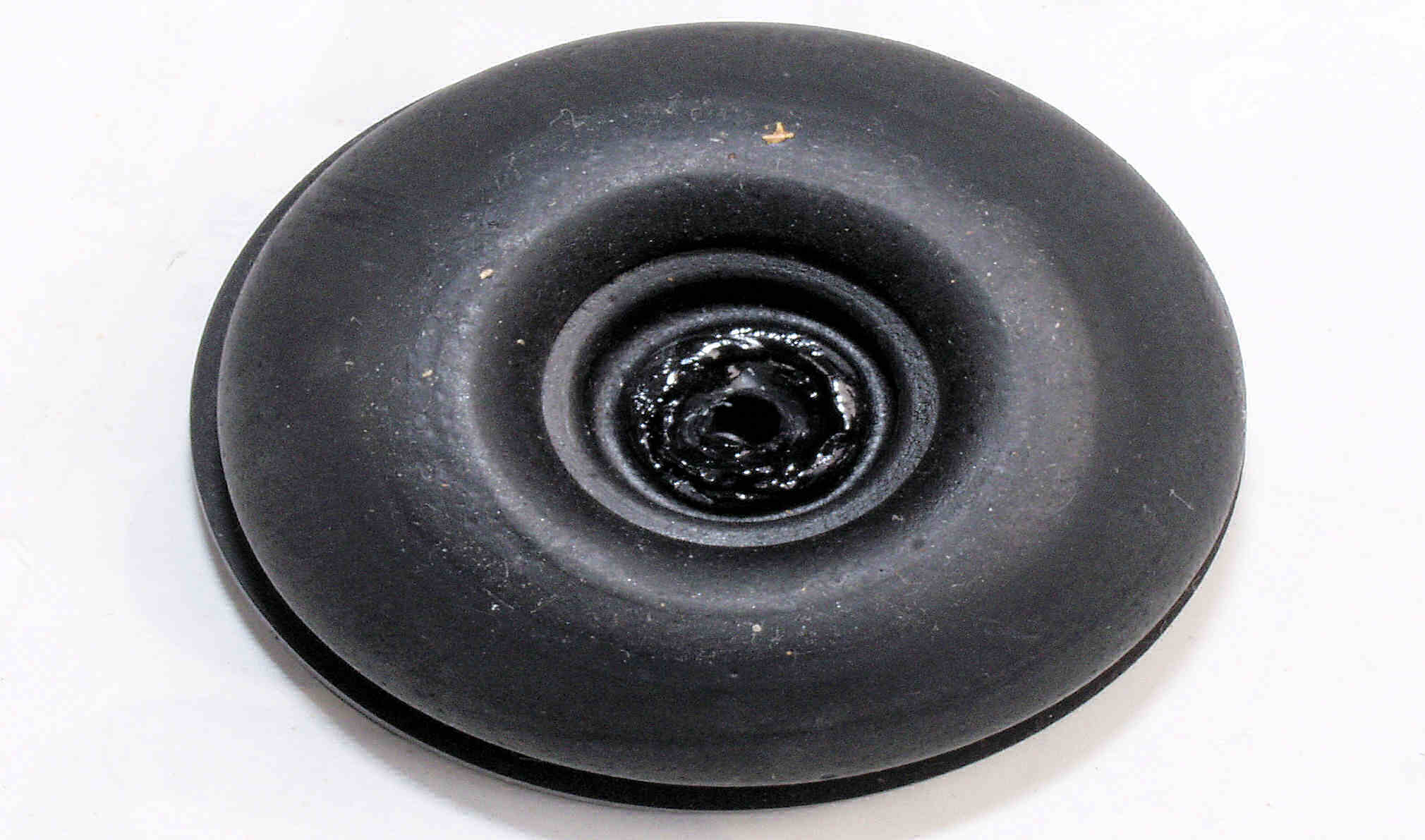

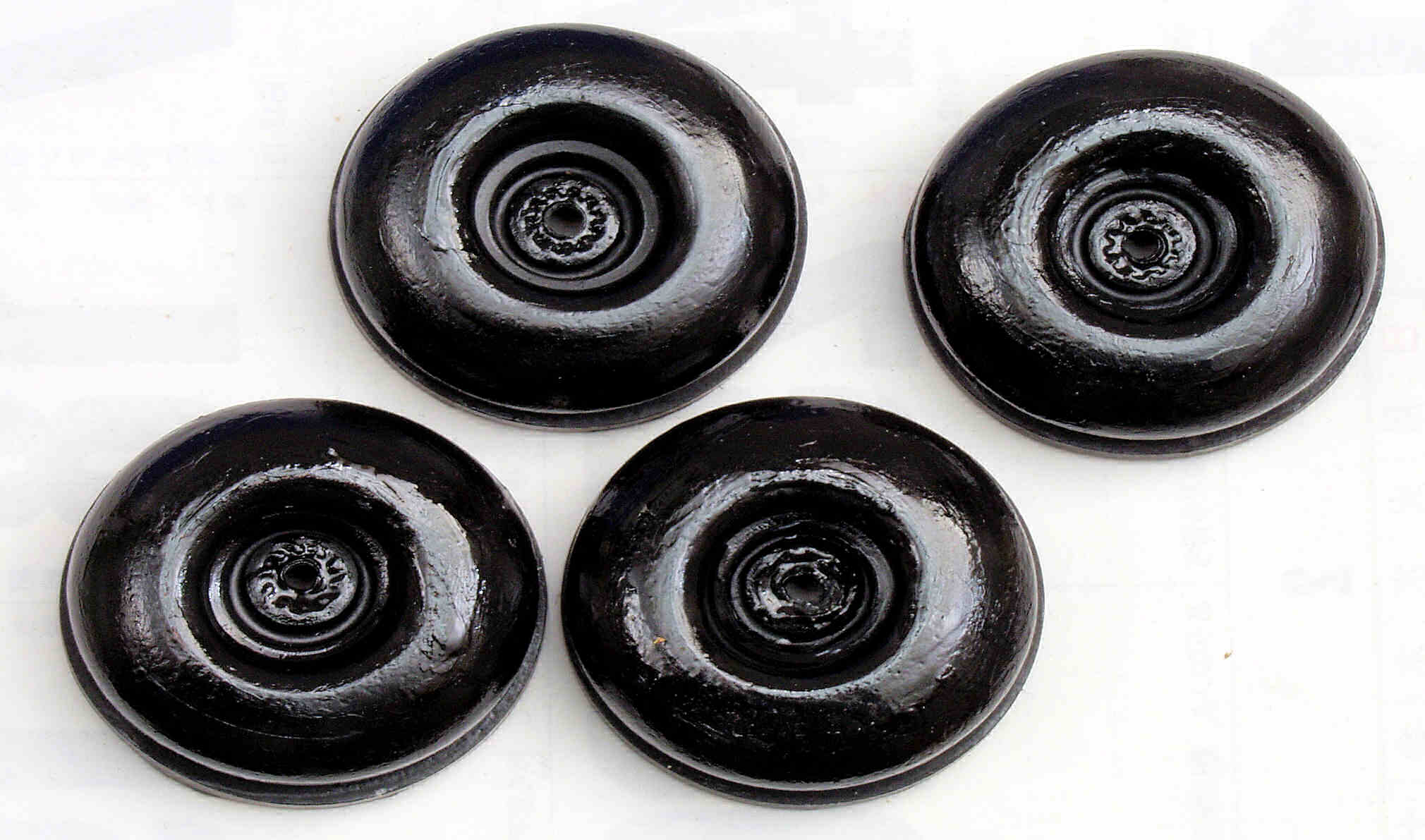

Ｈ６８．　修理後　クション足、ゴム接着材を周りに塗布し、皮膜を作り、劣化を防止する。

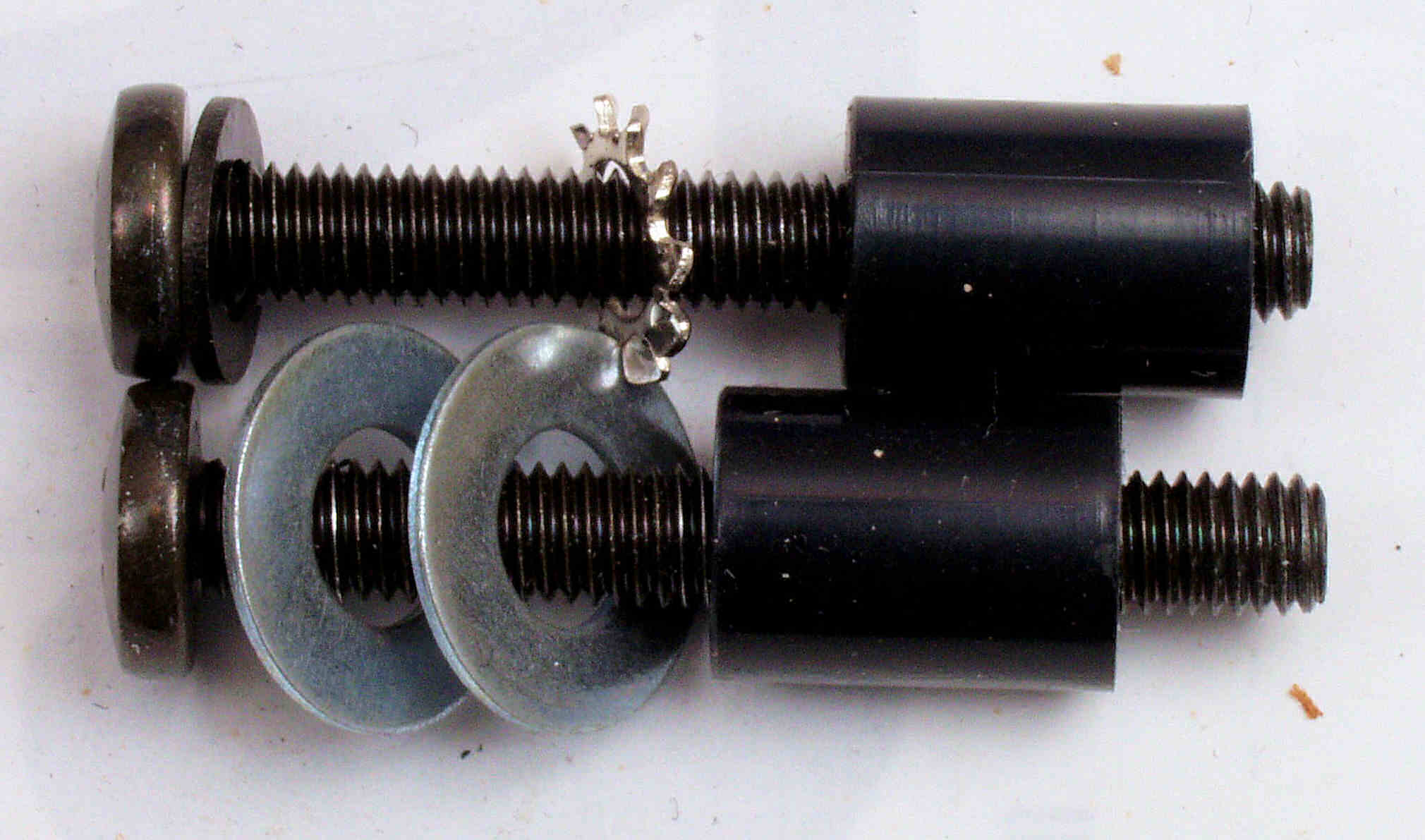

Ｈ６９．　修理中　クション足取り付けネジ比較、　上＝付いていた物、下＝使用する物＝座金を大きくして固定面積を多くする。

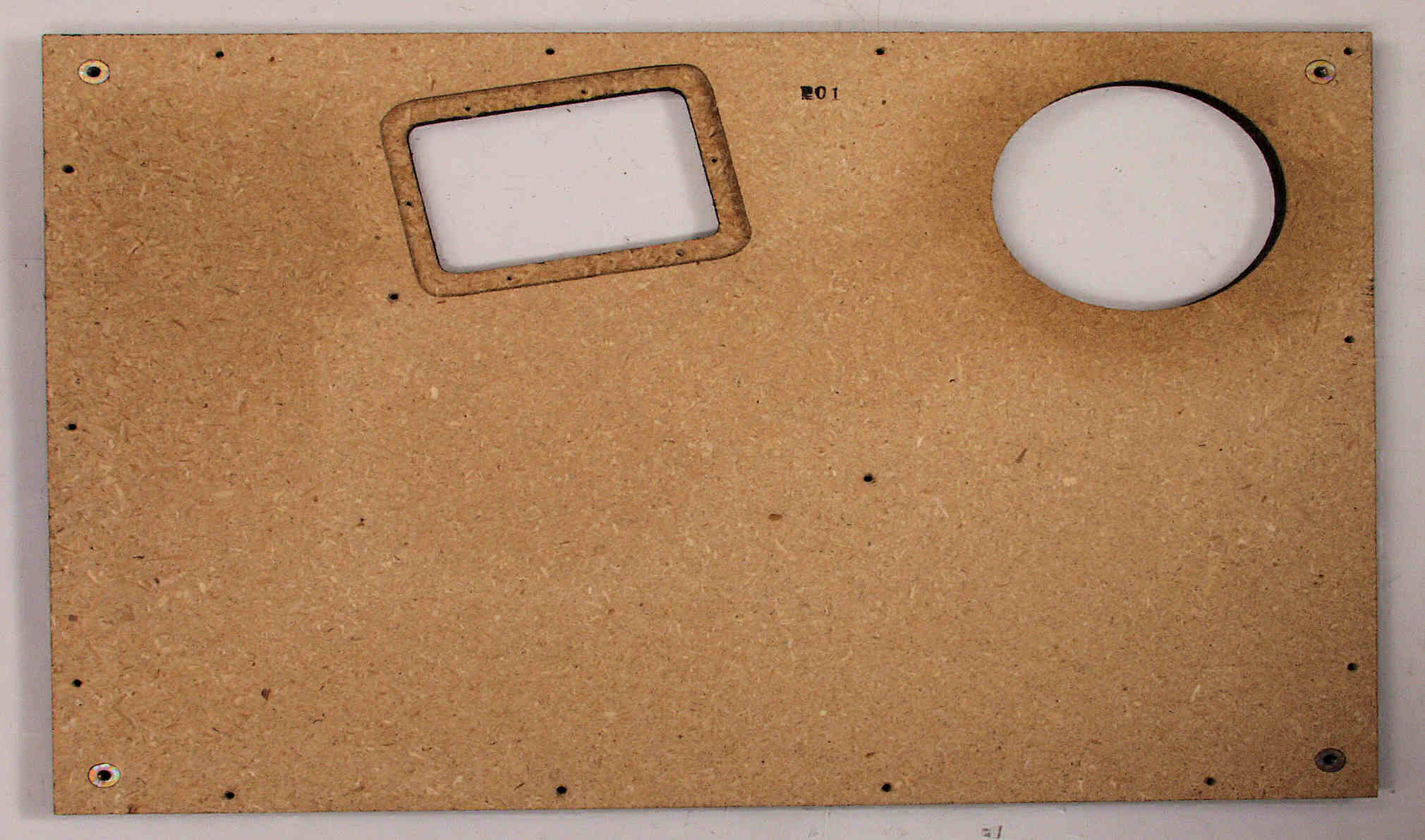

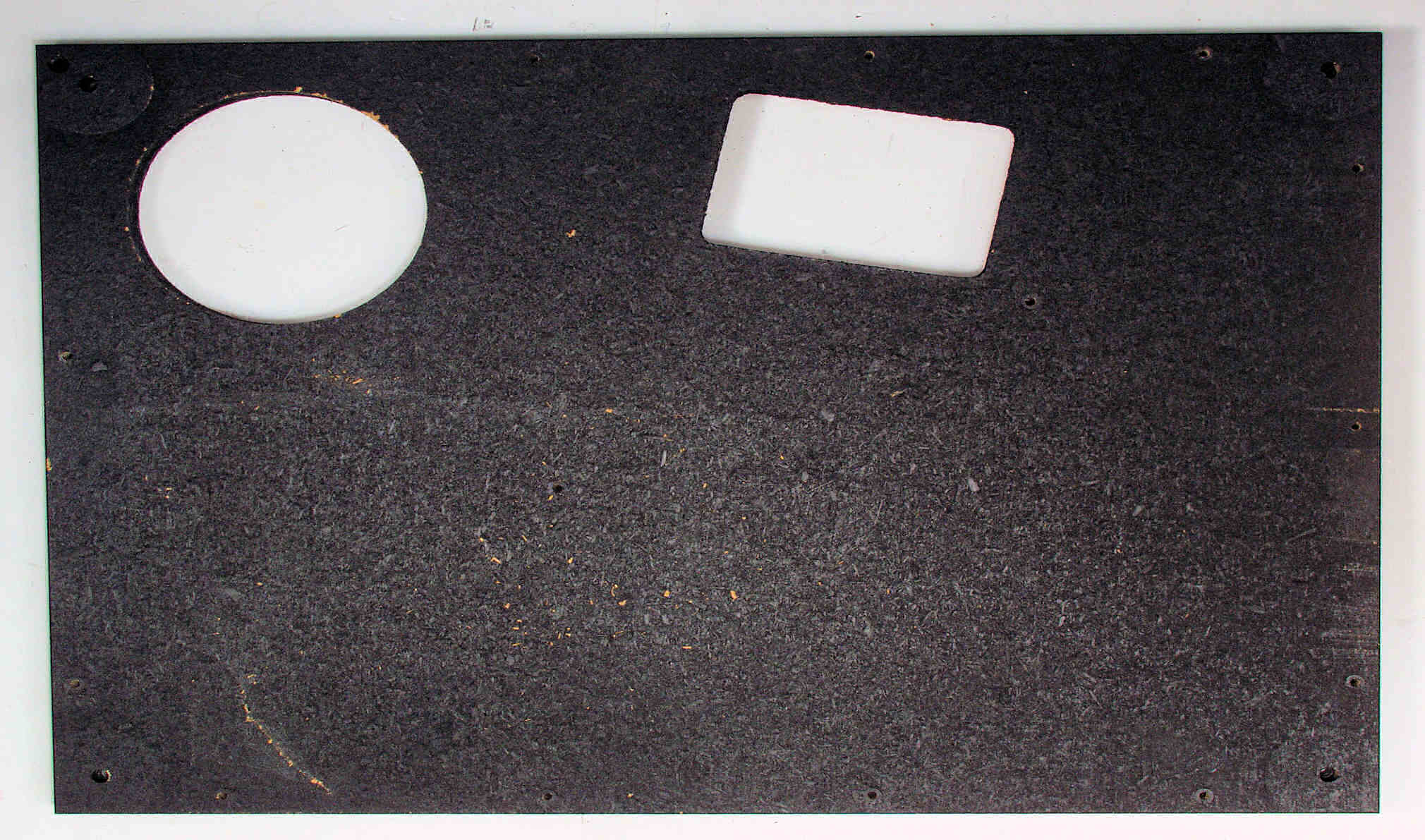

Ｈ７１．　修理前　底板表。

Ｈ７１１．　修理中　底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。

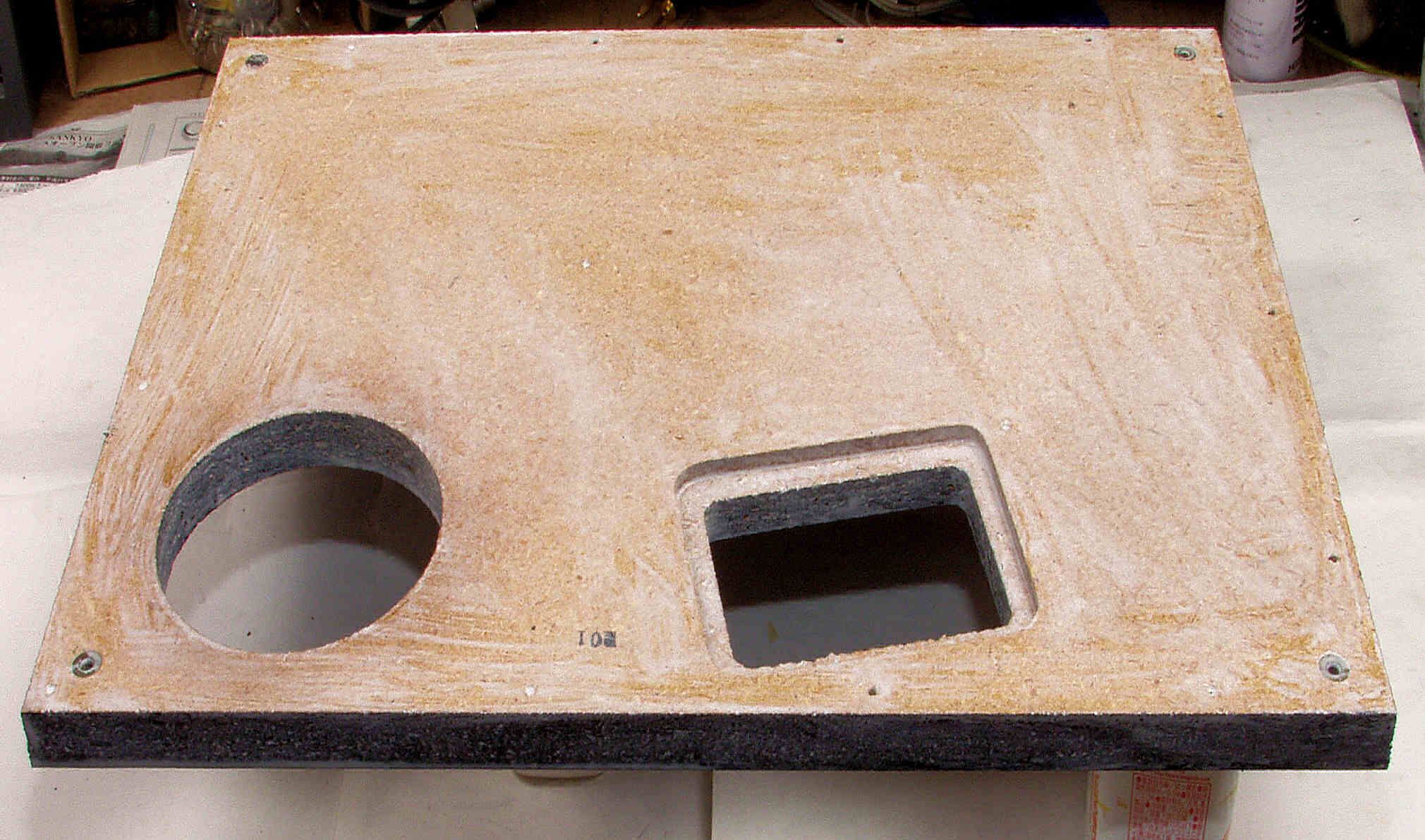

Ｈ７２．　修理前　底板裏。

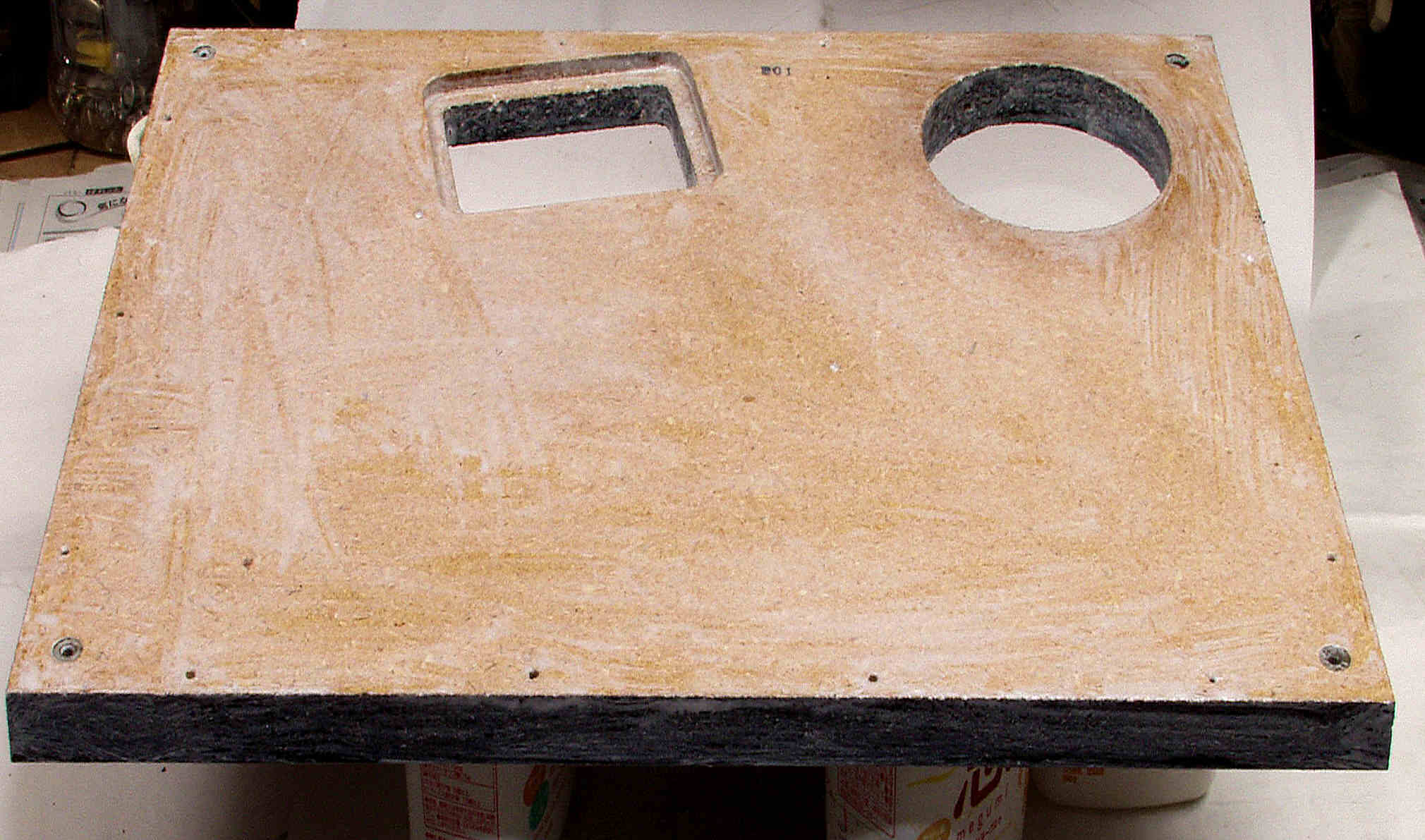

Ｈ７２１．　修理中　底板裏、割れを防ぐのに、水性木工ボンドを塗布する。

Ｈ７２２．　修理中　底板裏、割れを防ぐのに、水性木工ボンドを塗布する。反対側から見る。

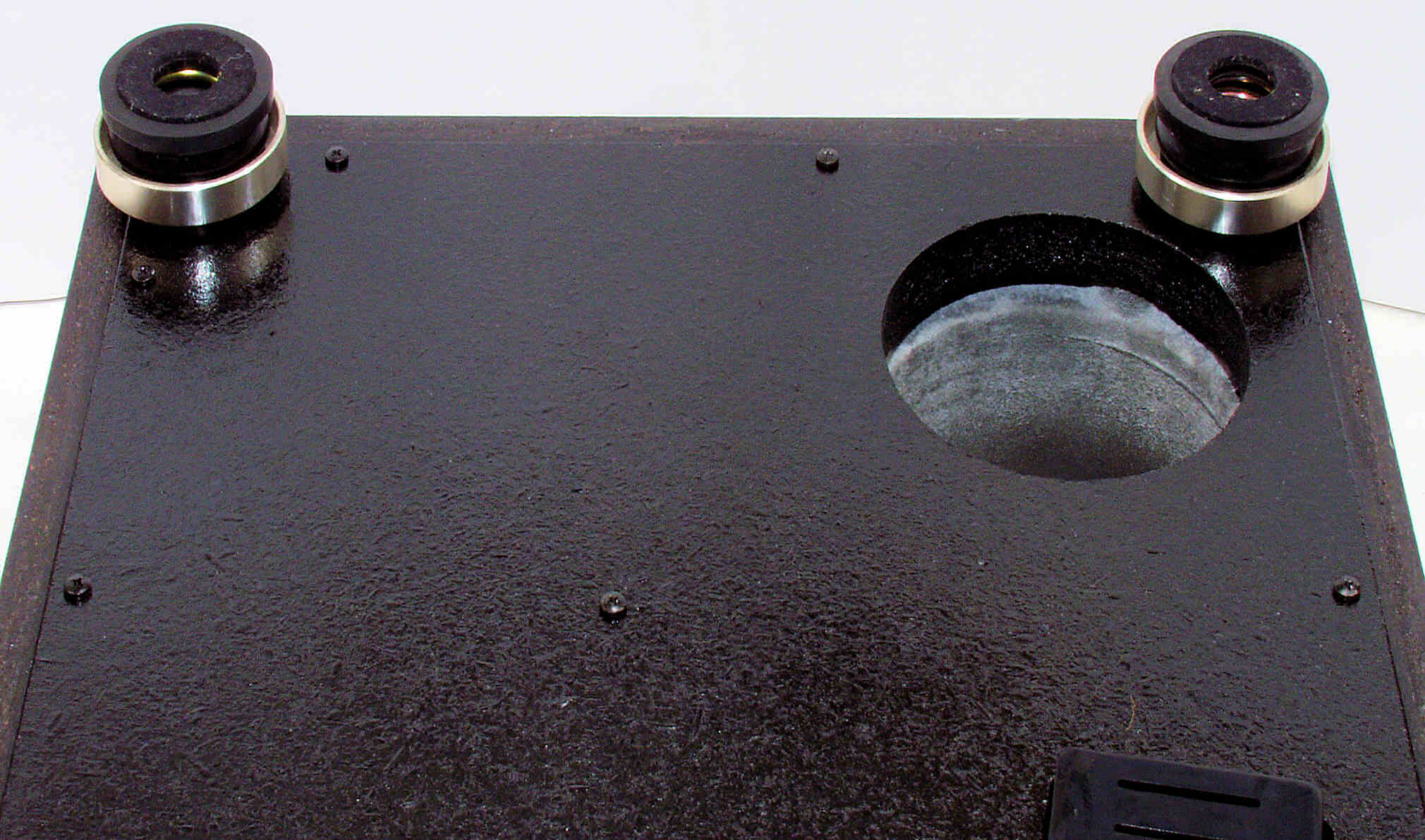

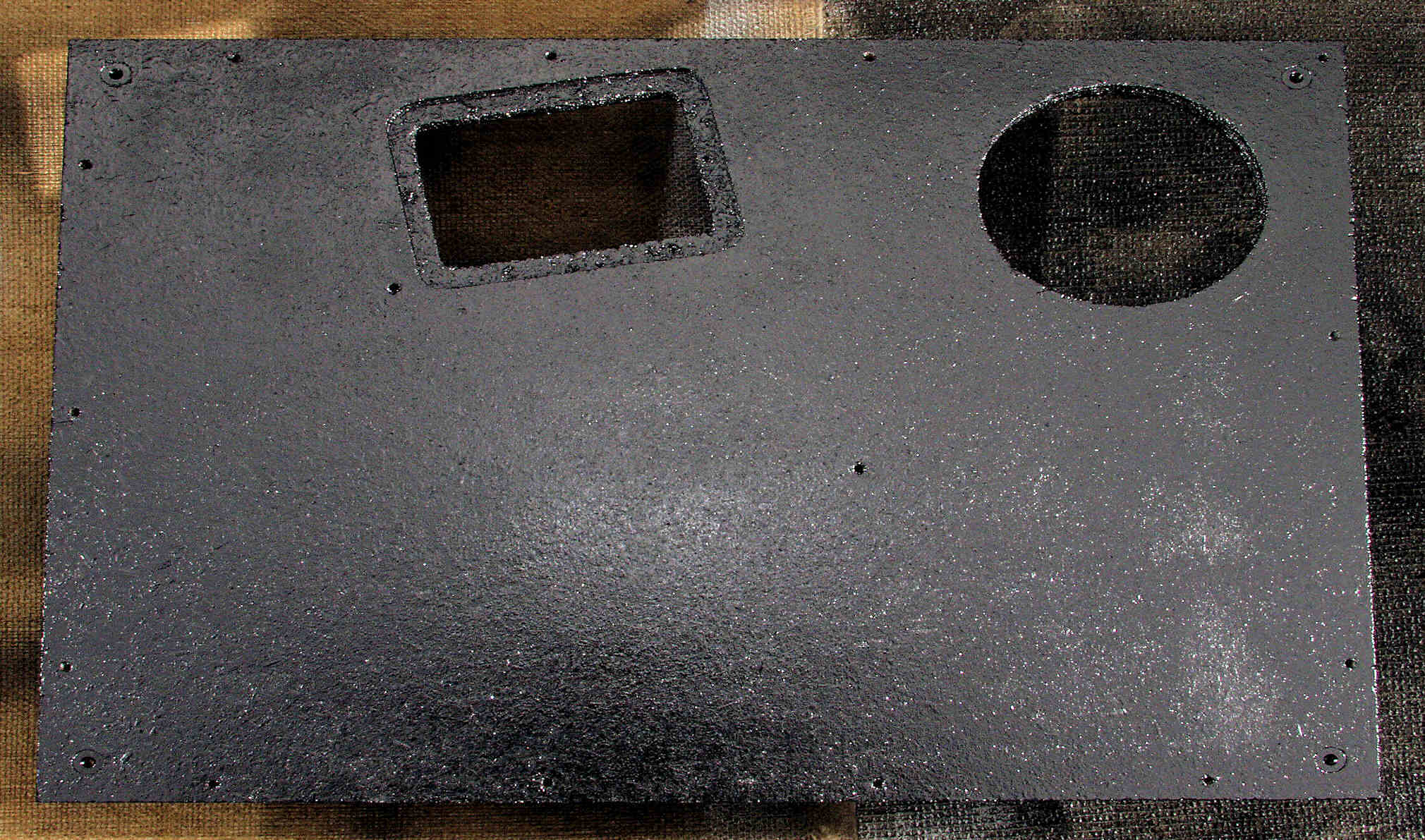

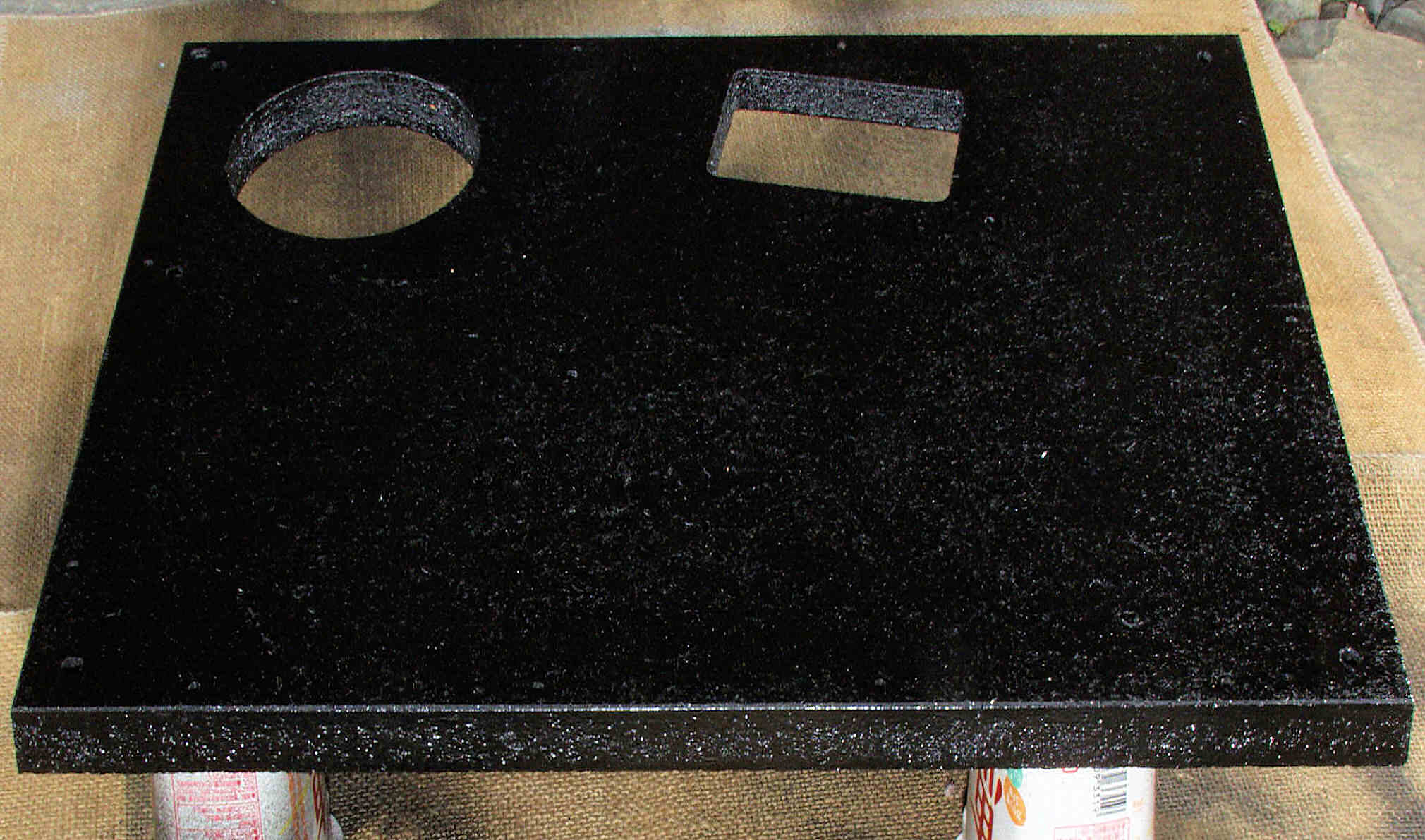

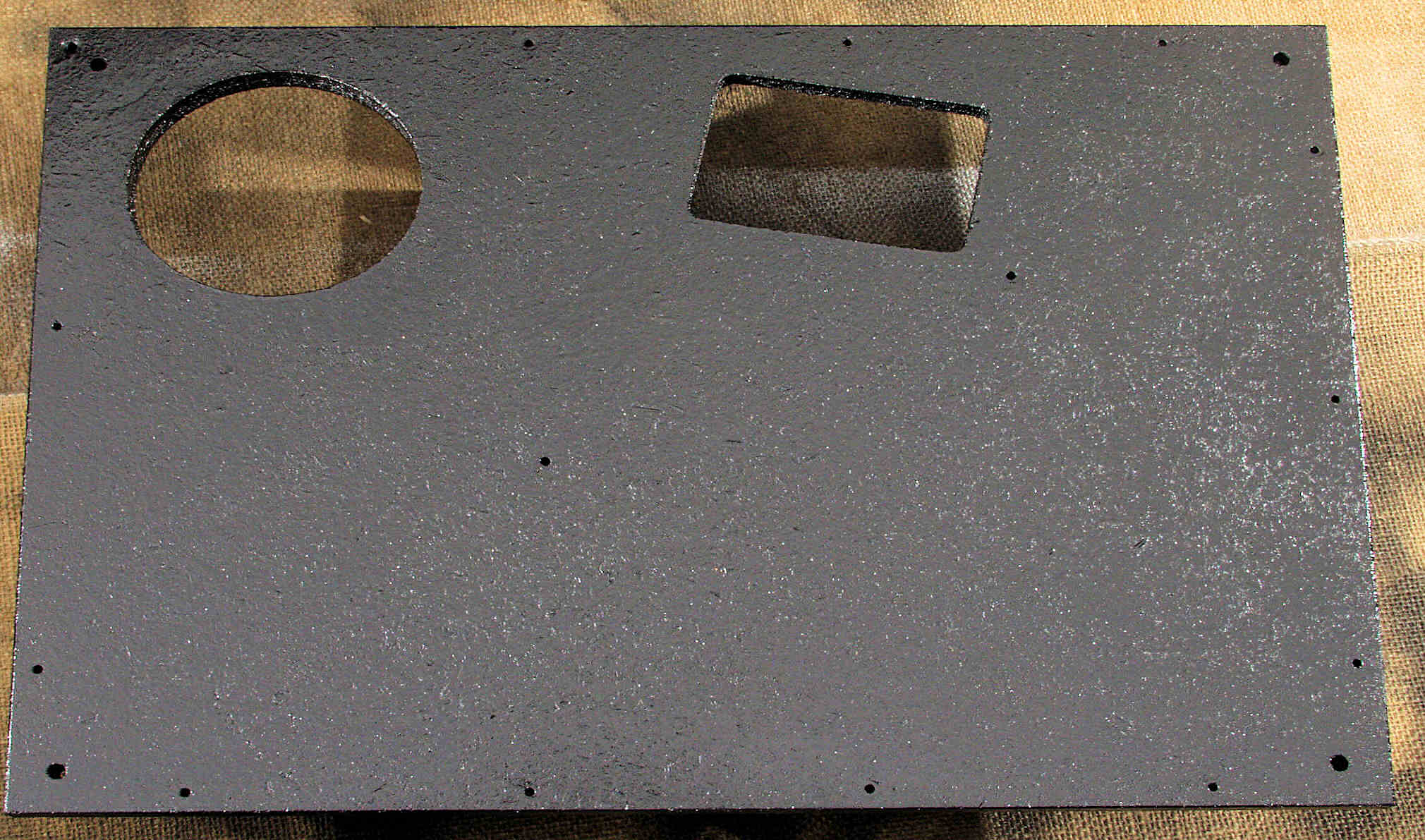

Ｈ７３．　修理後　底板表、さらにラッカーを吹く、艶消しと艶有りを適当に混ぜて塗る。

Ｈ７３１．　修理後　底板表、目の粗い横も十分に、さらにラッカーを吹く。

Ｈ７３２．　修理後　底板表、目の粗い横も十分に、さらにラッカーを吹く。

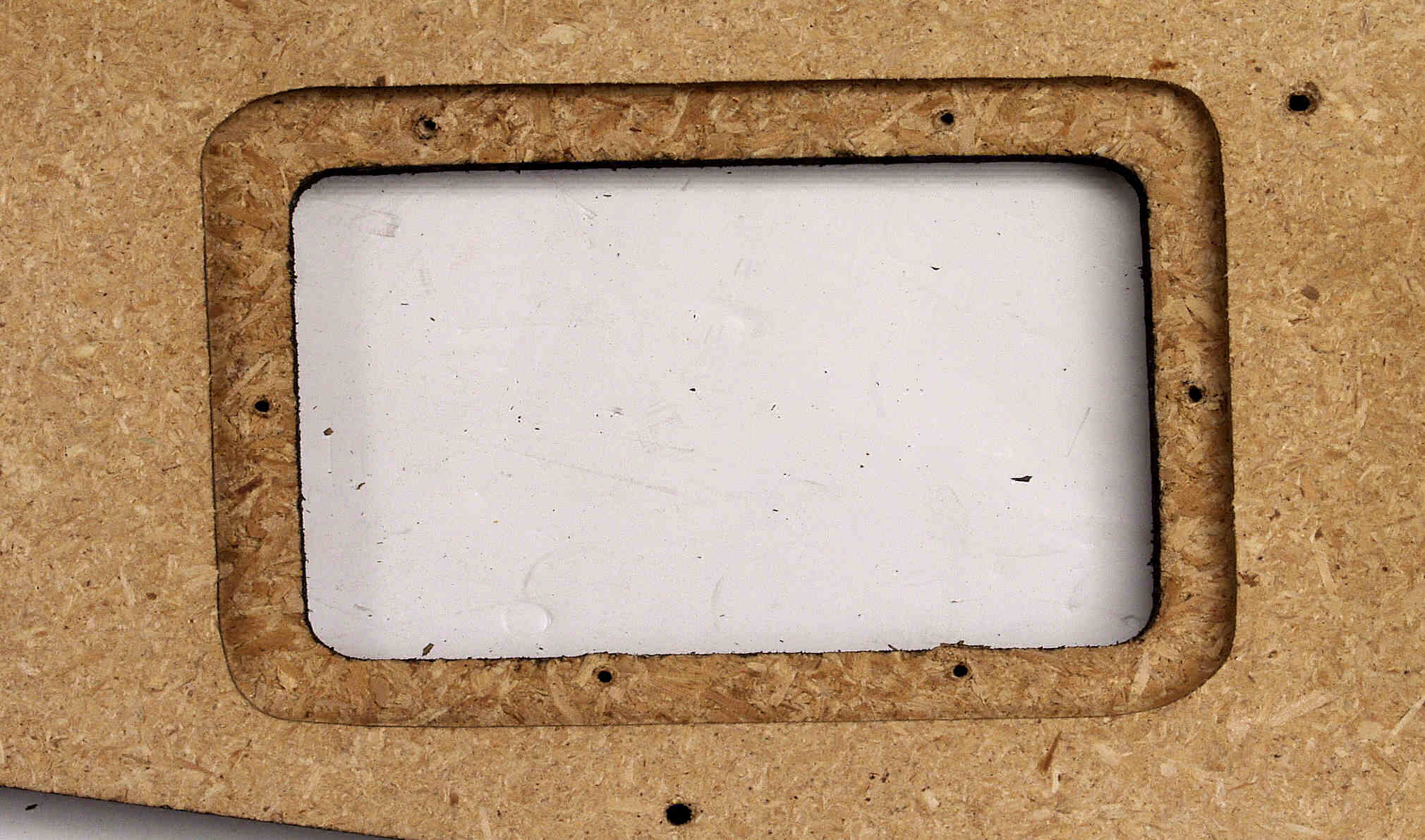

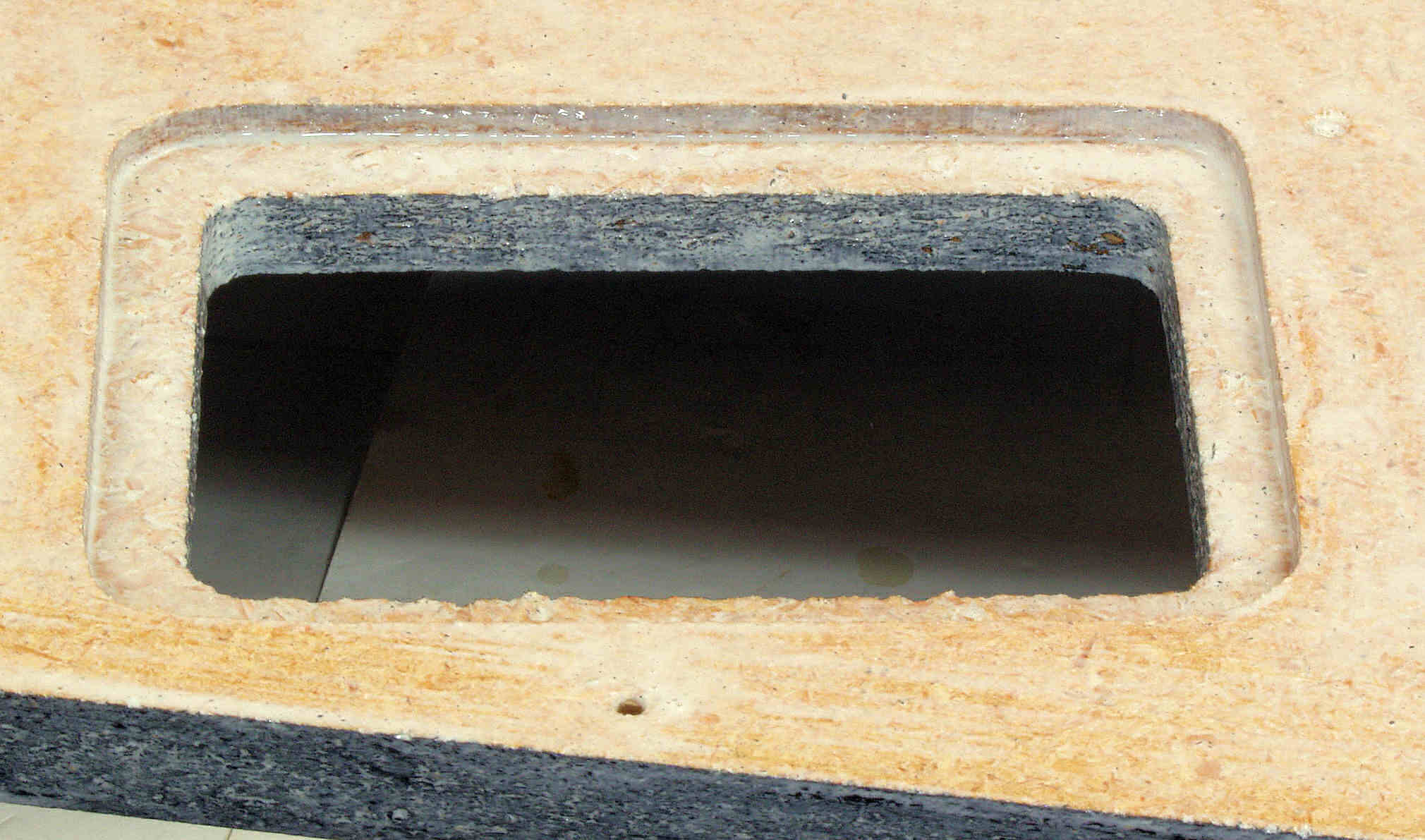

Ｈ７４．　修理前　底板裏、トランスカバーを取付ける所。

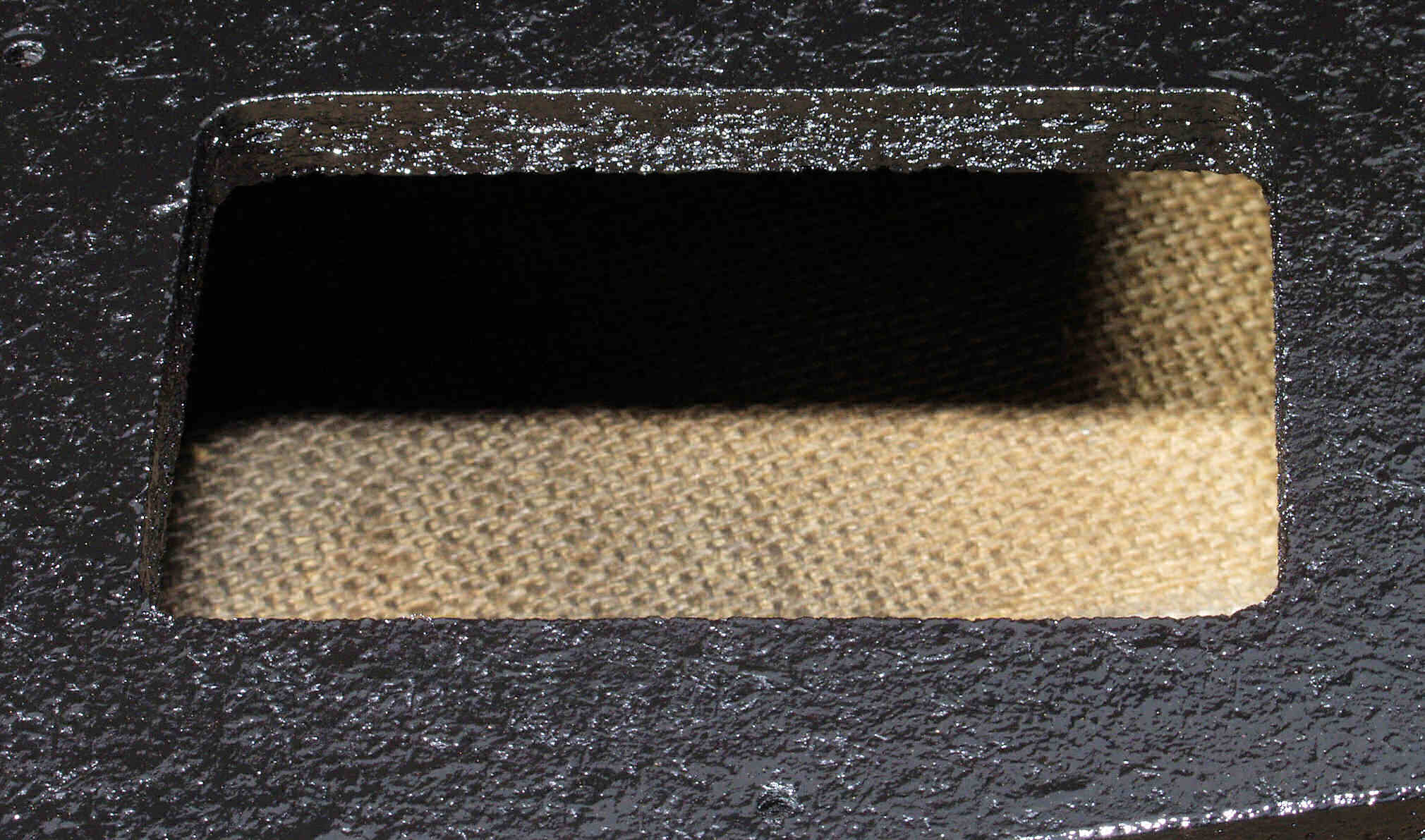

Ｈ７４１．　修理中　底板裏、トランスカバーを取付ける所、断面見る、糊が劣化している。

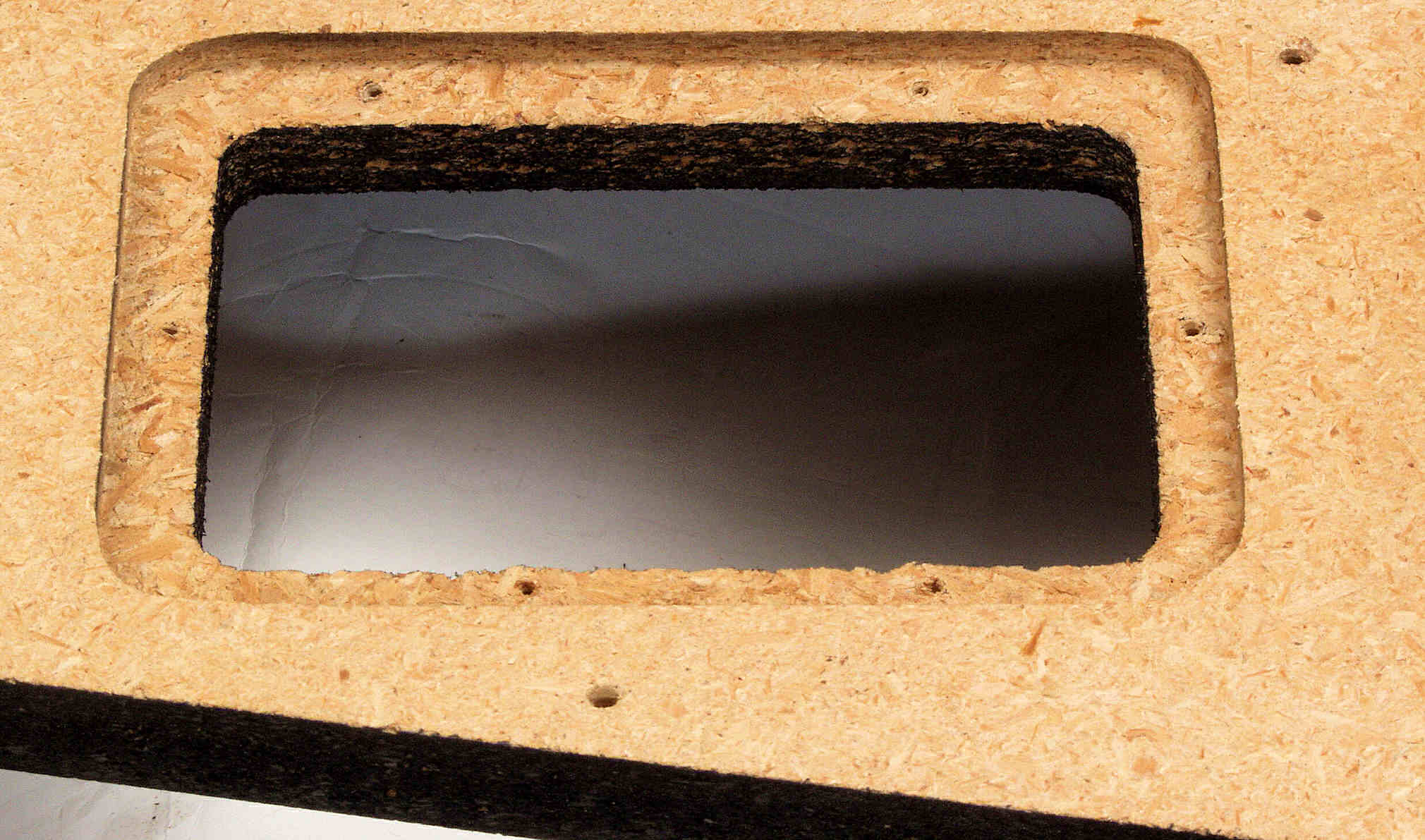

Ｈ７４２．　修理中　底板裏、トランスカバーを取付ける所、水性木工ボンドを塗布する。

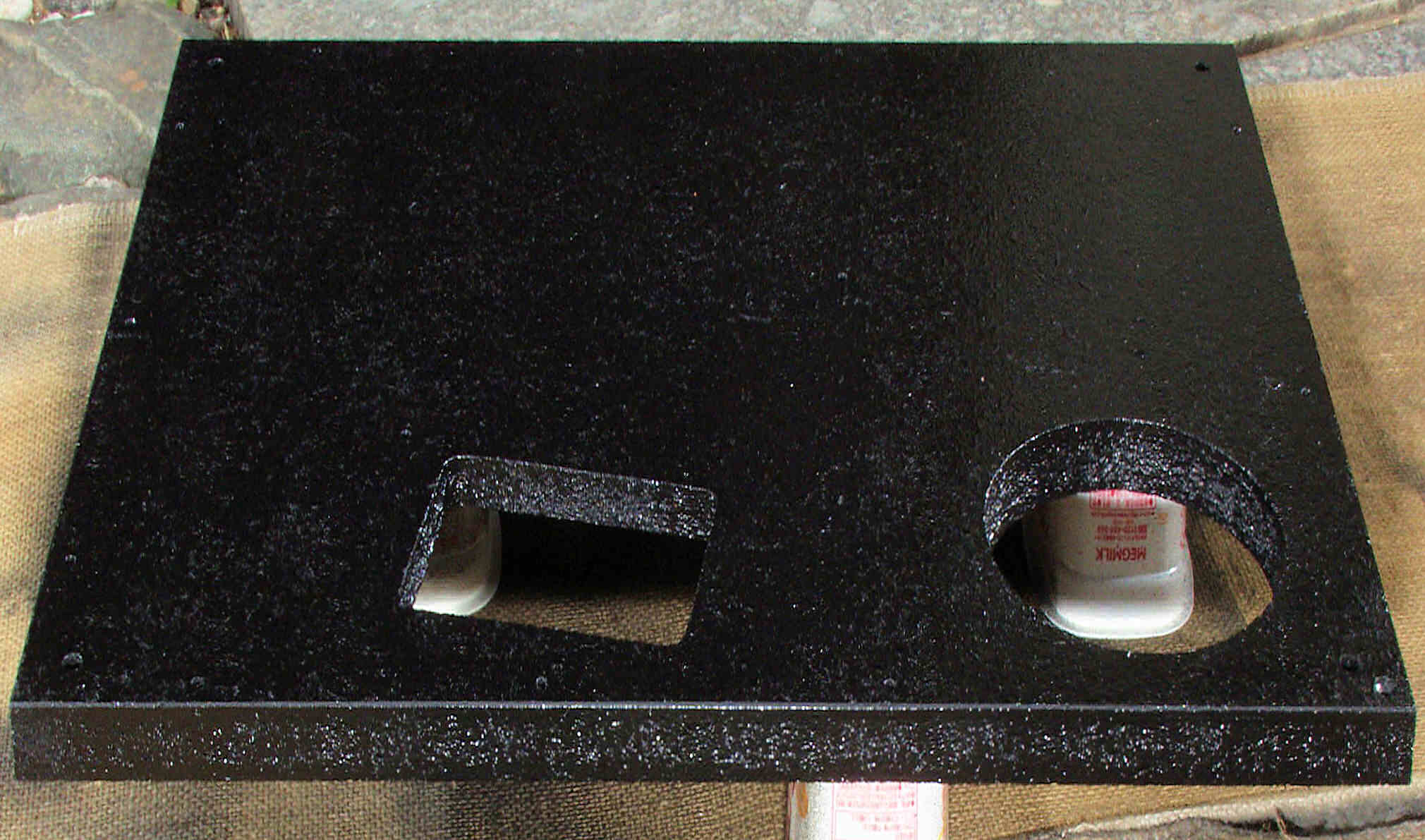

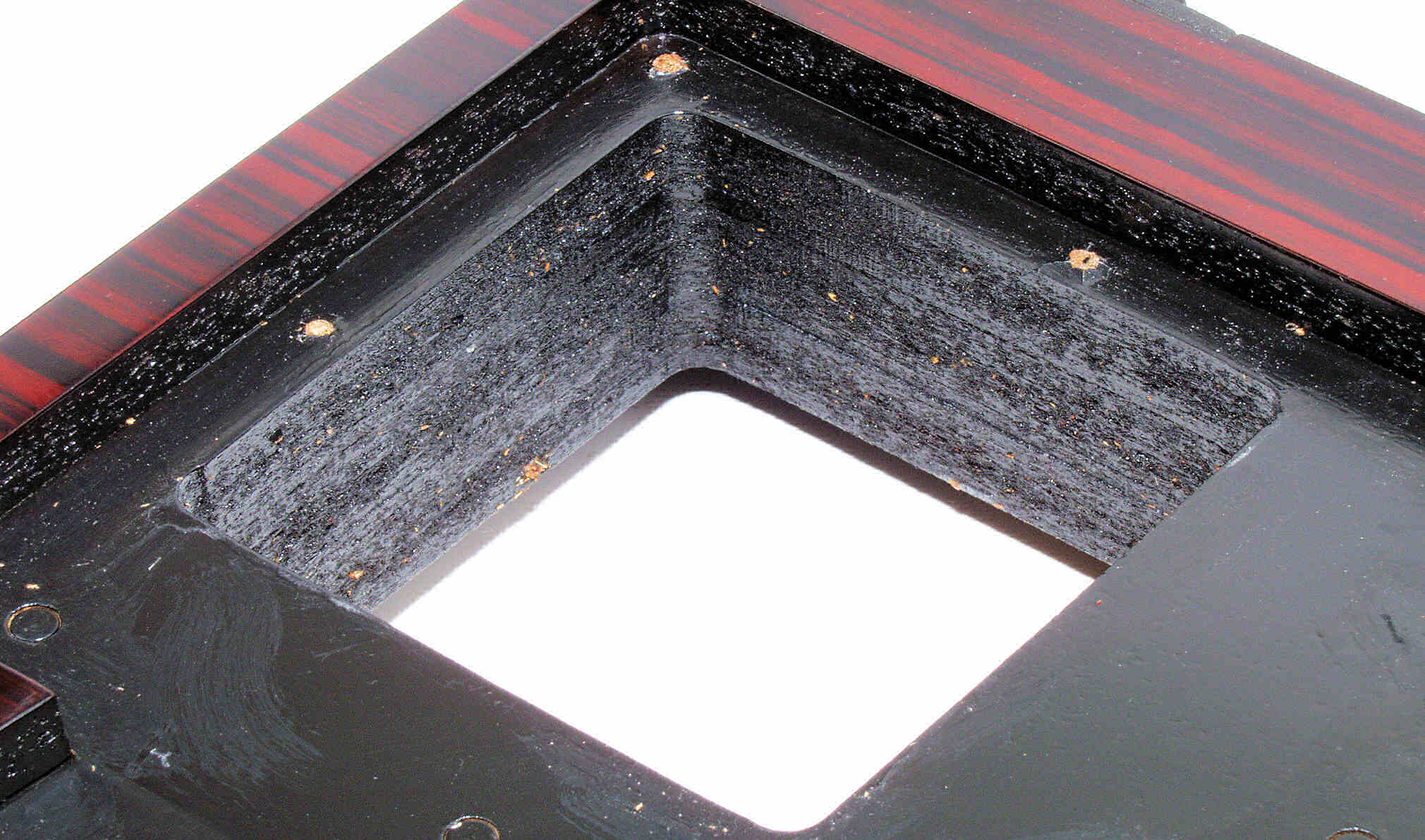

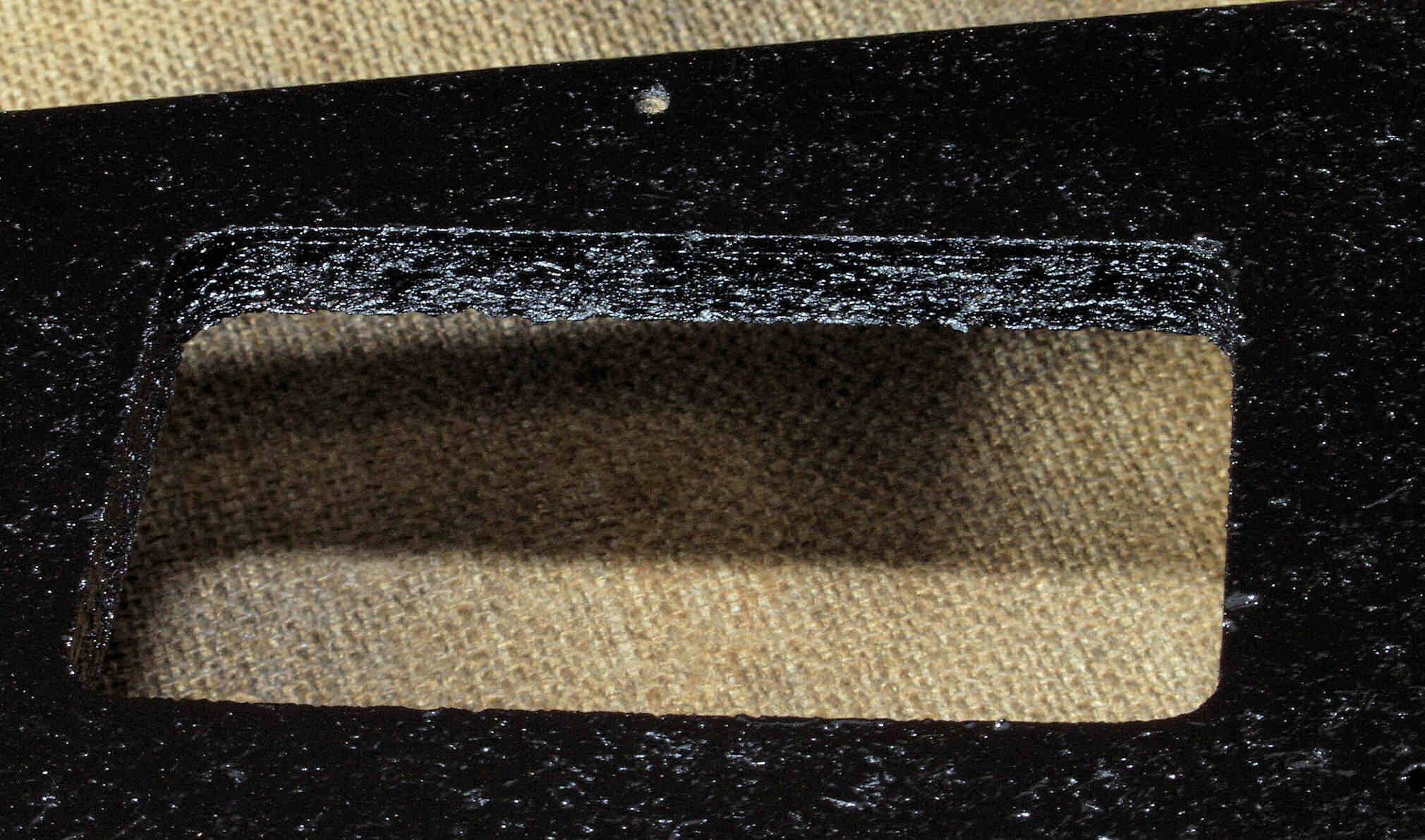

Ｈ７４２１．　完成底板裏、トランスカバーを取付ける所、さらに、割れを防ぐのに、ラッカーを吹く。

Ｈ７５．　修理中　底板裏、トランスカバーを取付ける所、反対側断面見る、糊が劣化している。

Ｈ７５１．　修理中　底板裏、トランスカバーを取付ける所、反対側。水性木工ボンドを塗布する。

Ｈ７６．　完成底板裏、トランスカバーを取付ける所、反対側。さらに、割れを防ぐのに、ラッカーを吹く。

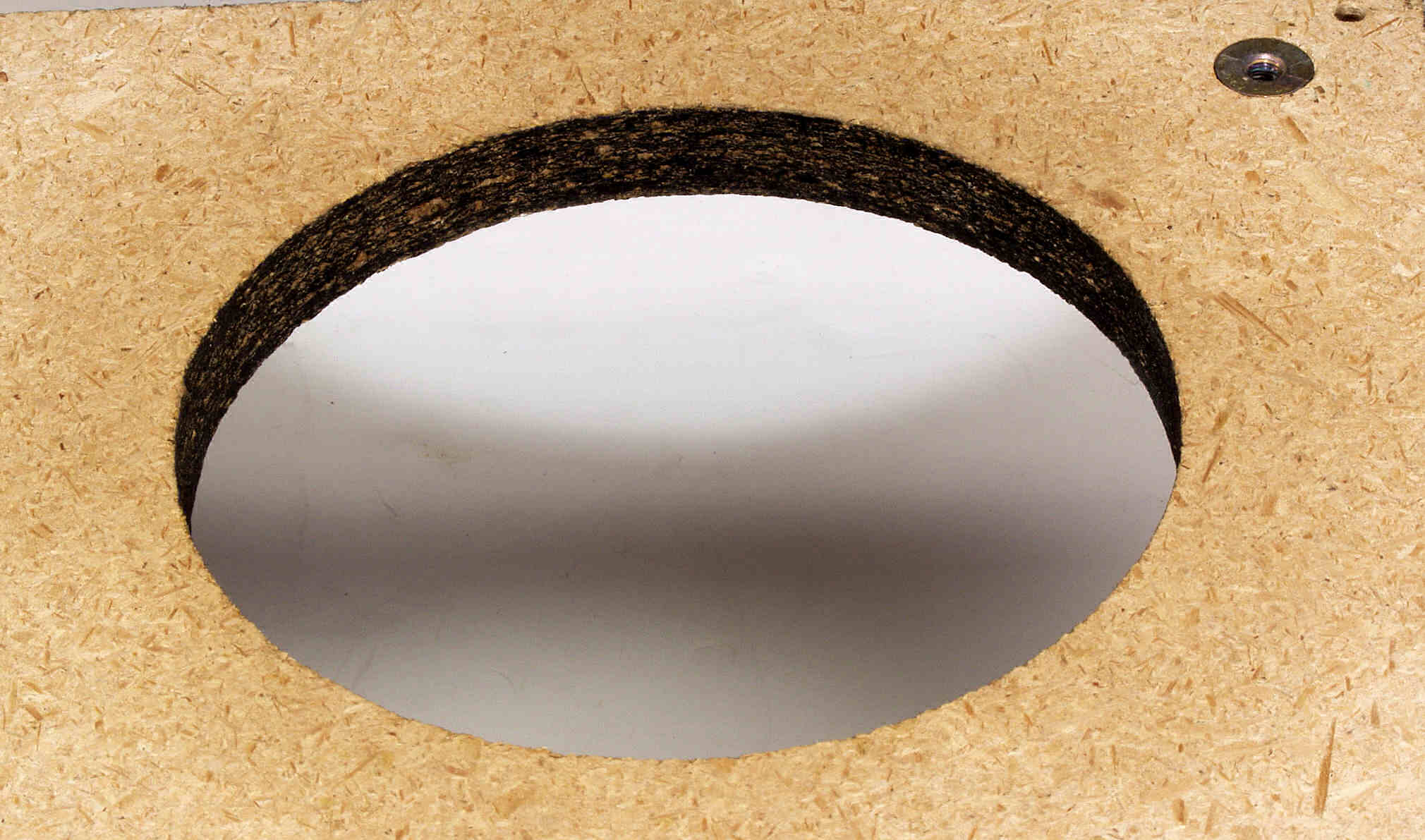

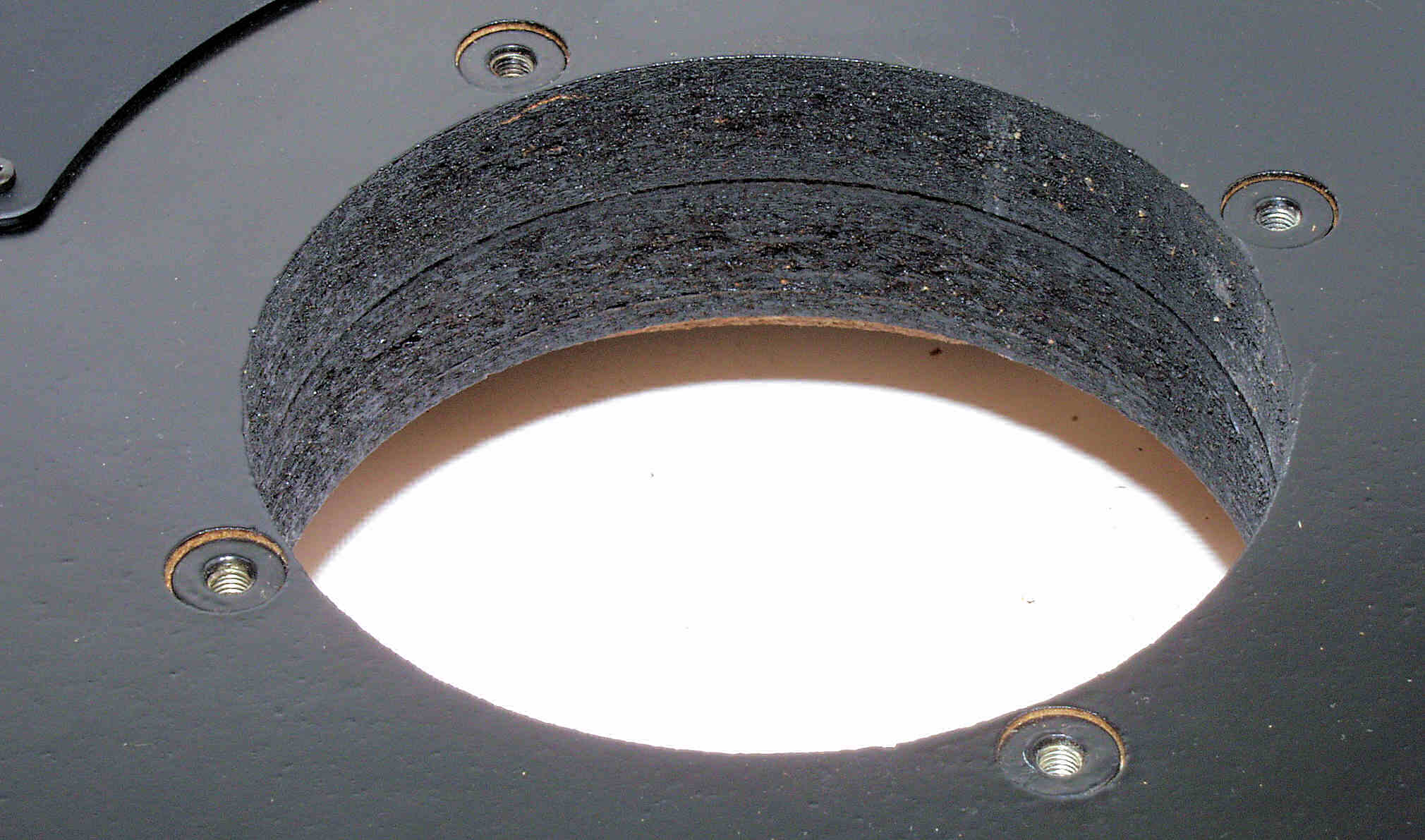

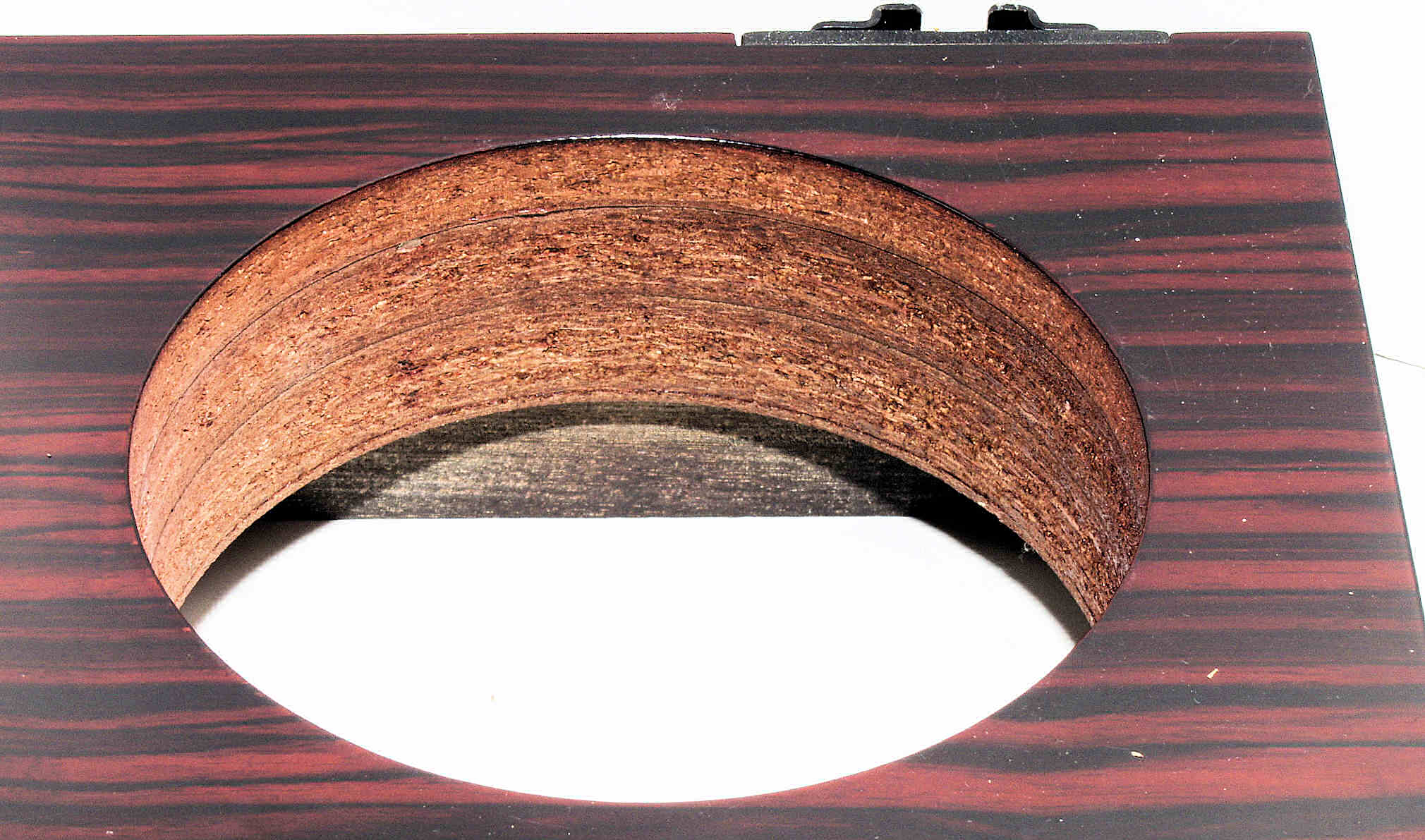

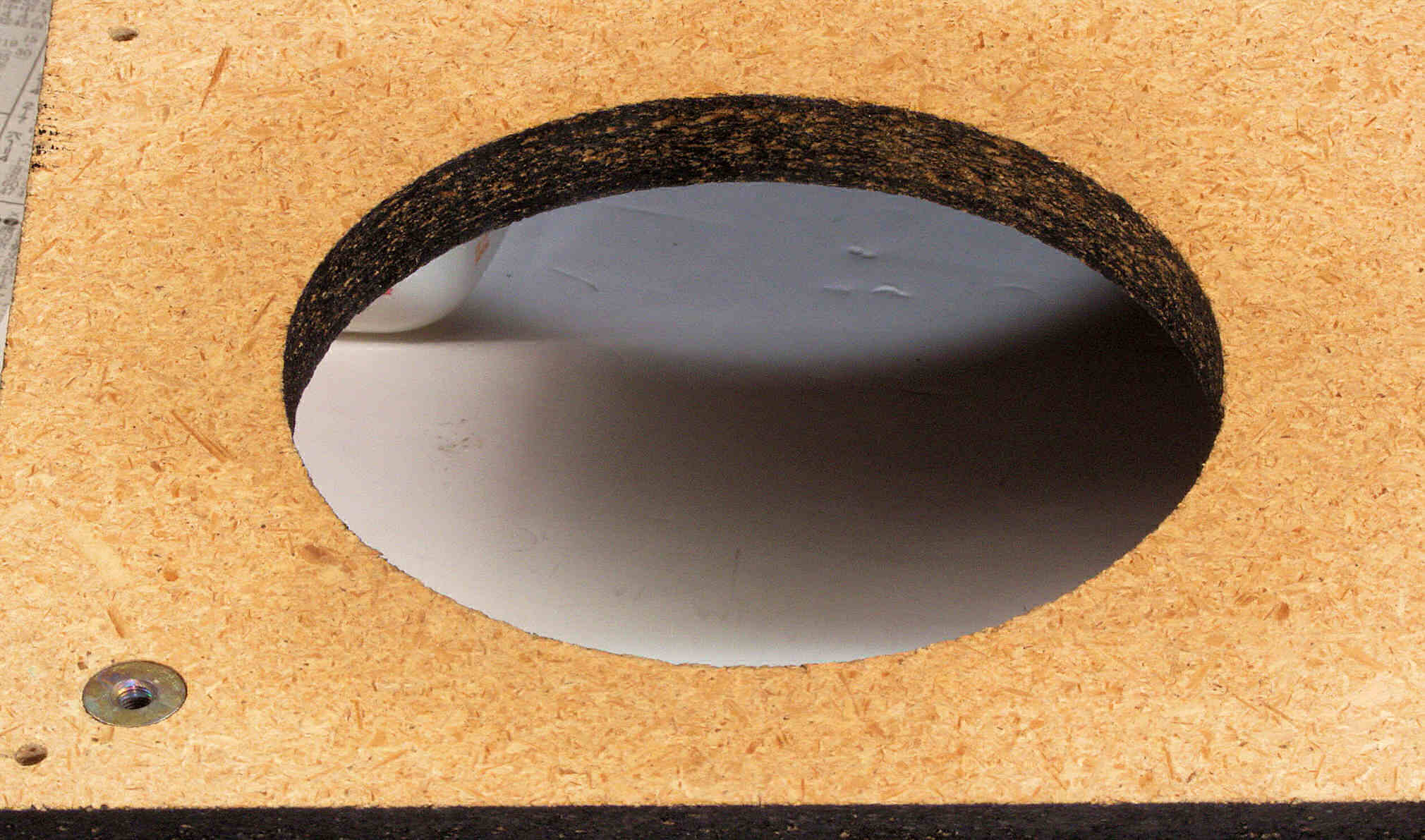

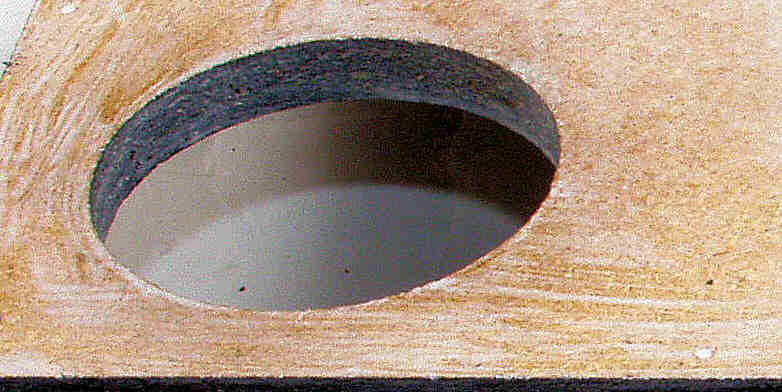

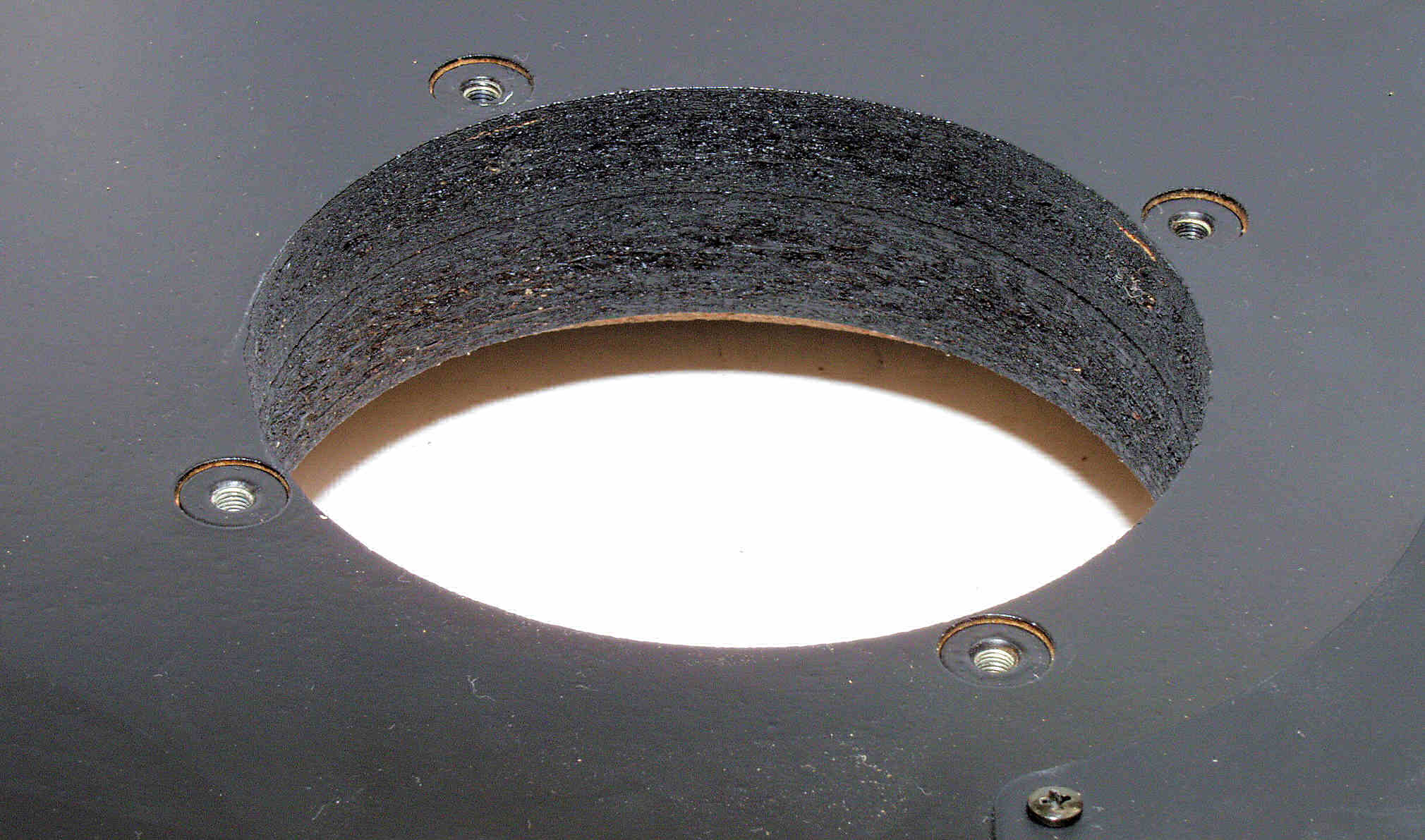

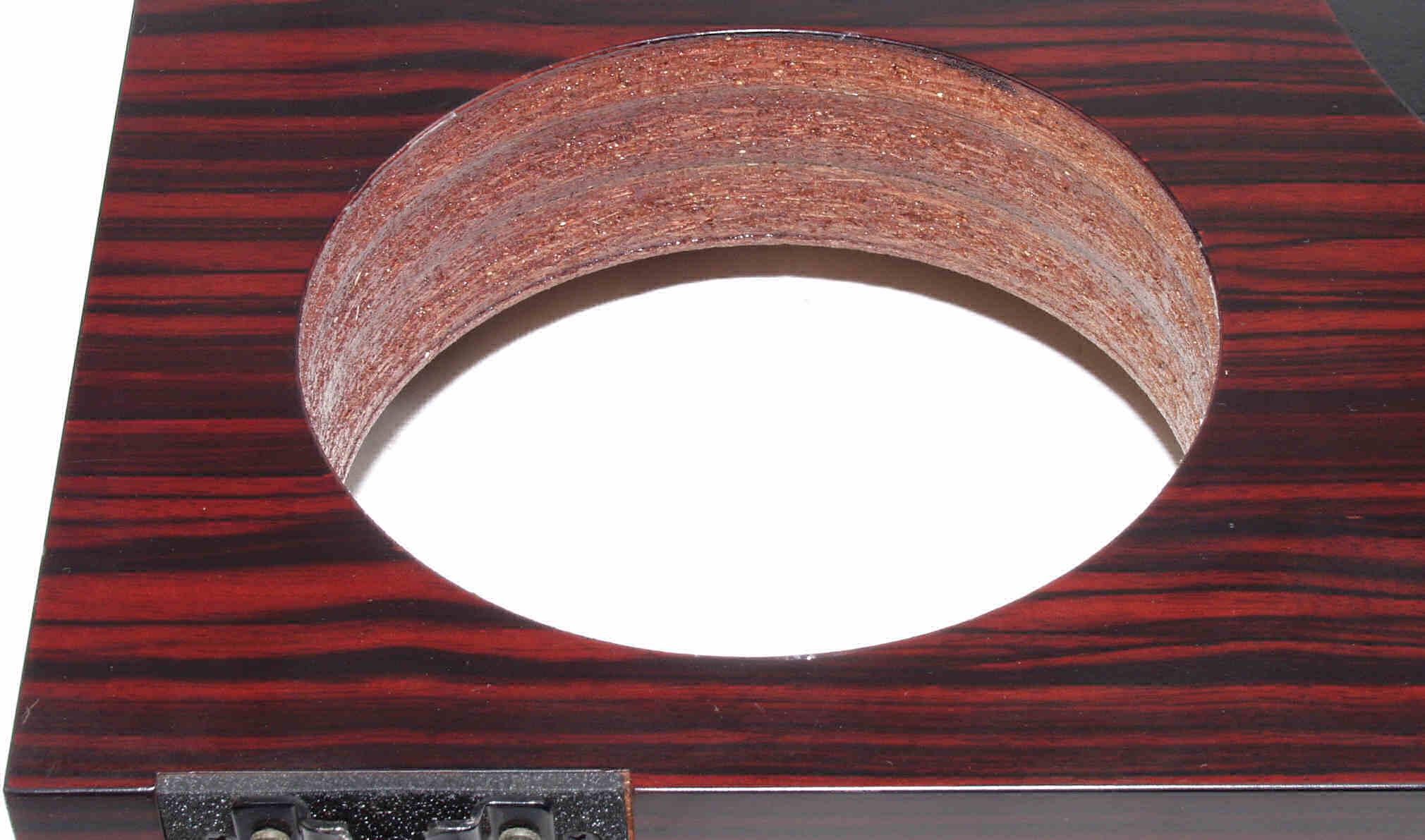

Ｈ７６１．　修理前　アーム取り付け穴、断面見る、糊が劣化している。

Ｈ７７．　修理中　アーム取り付け穴、反対側断面、水性木工ボンドを塗布する。

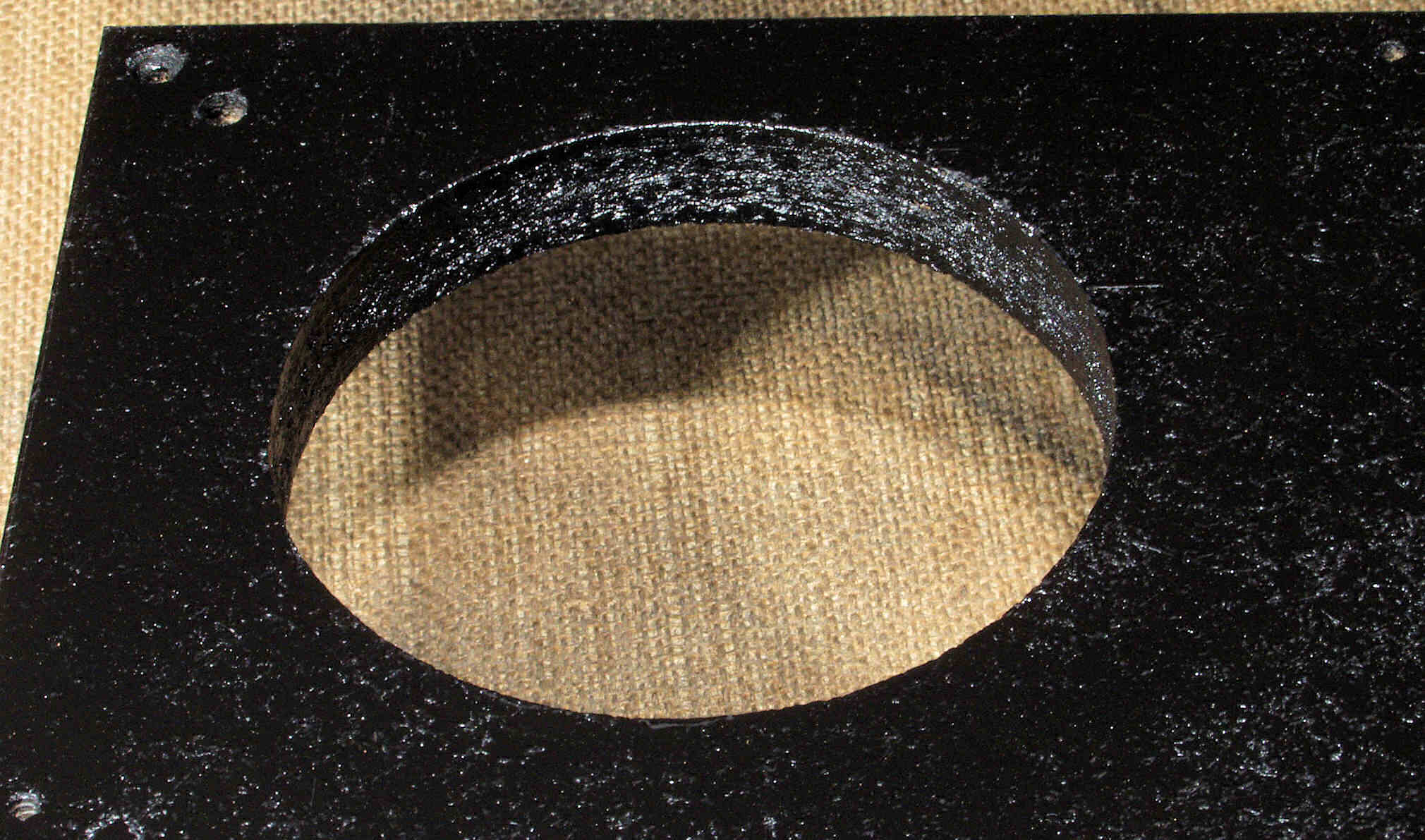

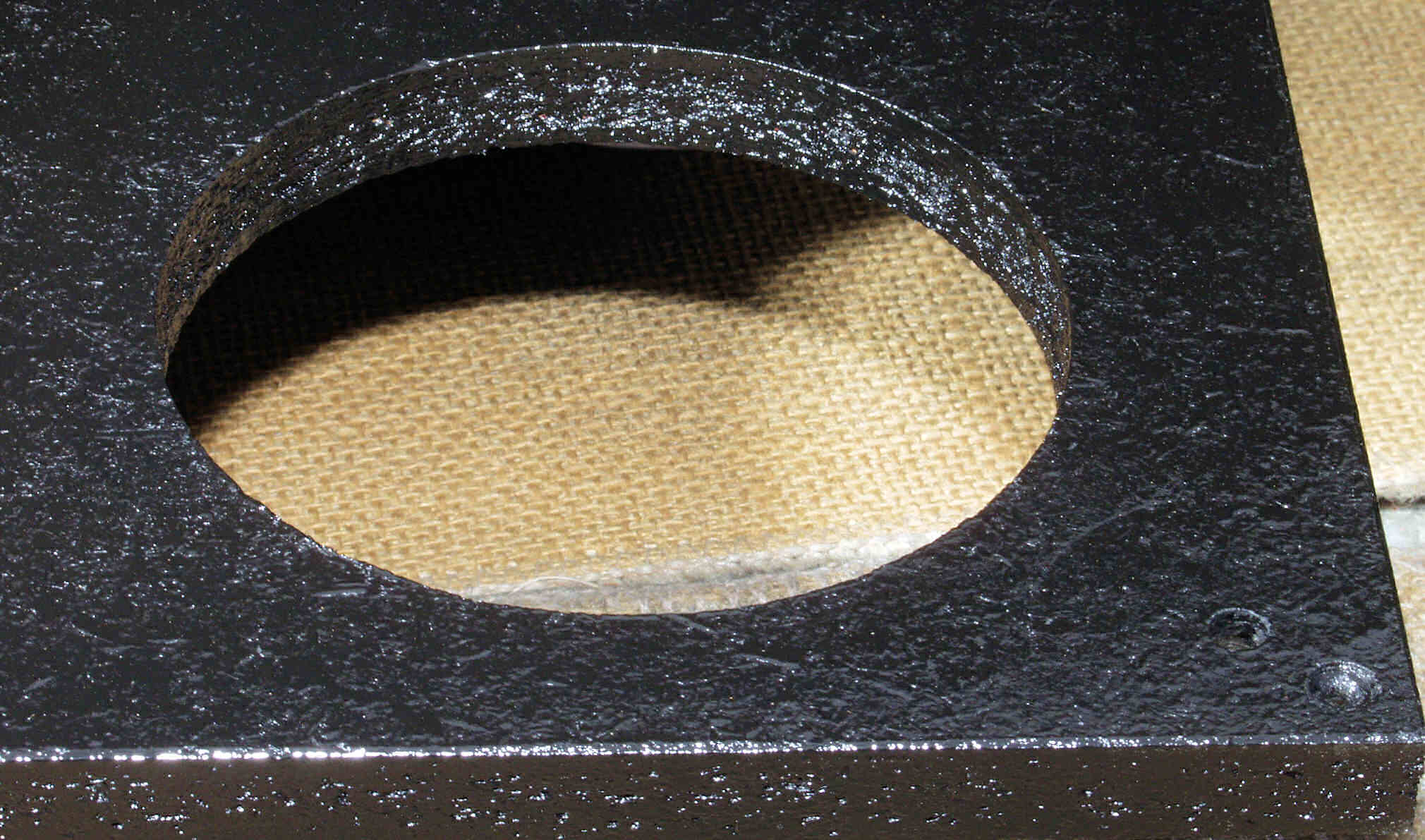

Ｈ７７１．　完成アーム取り付け穴、反対側断面、さらに、割れを防ぐのに、ラッカーを吹く。

Ｈ７８．　修理前　アーム取り付け穴、反対側断面見る、糊が劣化している。

Ｈ７８１．　修理中　アーム取り付け穴、反対側断面、水性木工ボンドを塗布する。

Ｈ７８２．　完成アーム取り付け穴、反対側断面、さらに、割れを防ぐのに、ラッカーを吹く。

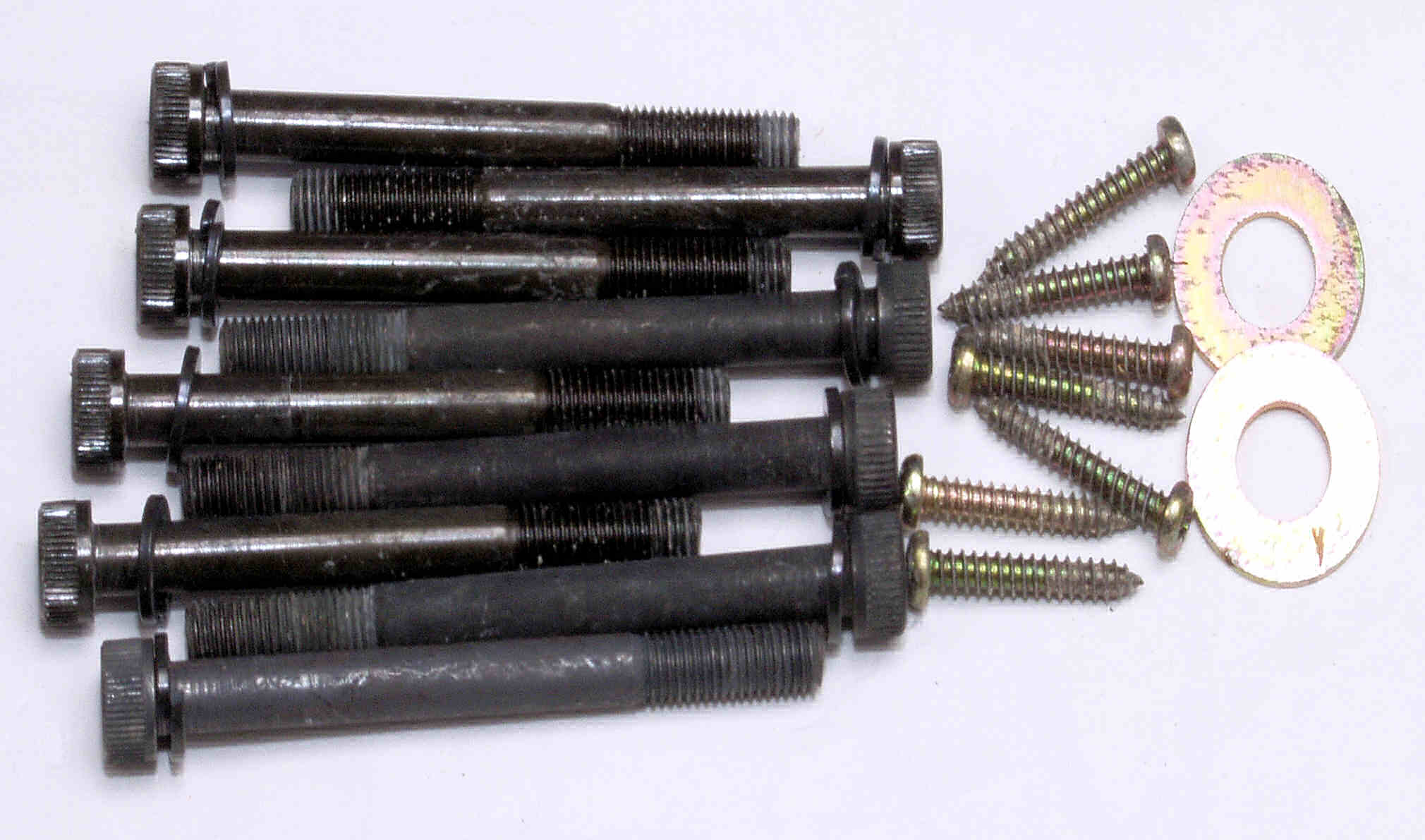

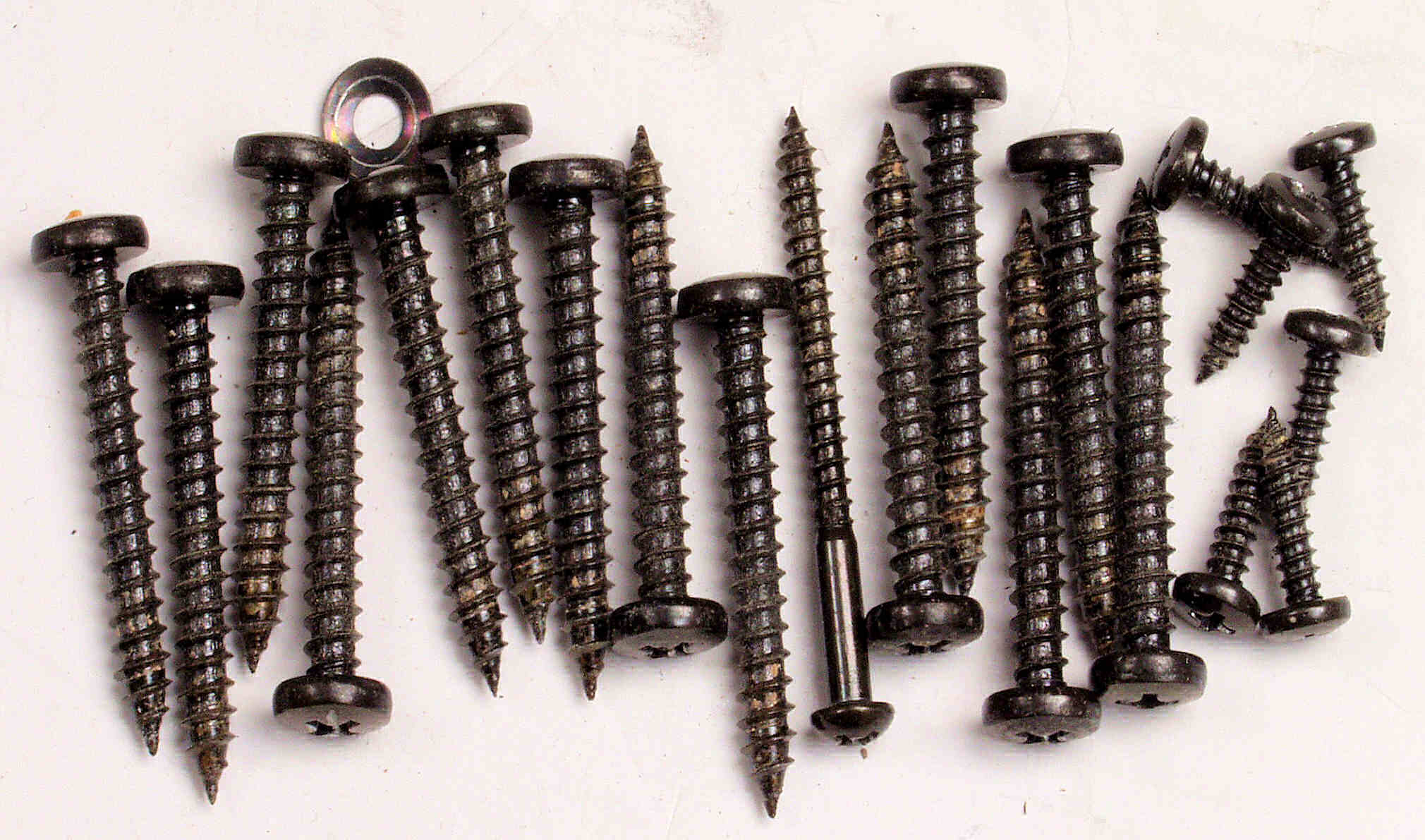

Ｈ８１．　修理前　底板蓋止めネジや基板止めネジ。

Ｈ８２．　修理前　底板蓋止めネジや基板止めネジ２。

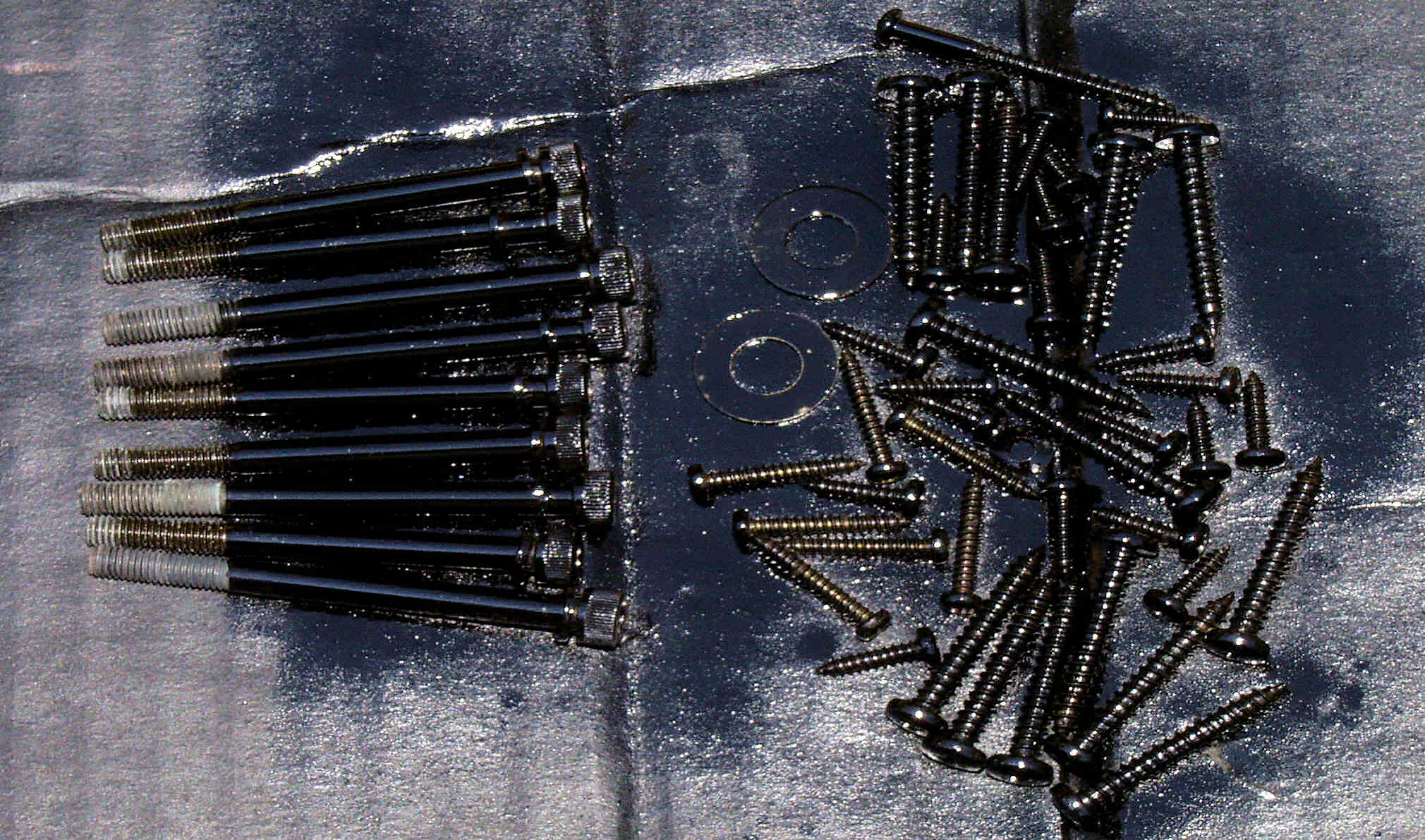

Ｈ８３．　修理（塗装）中　底板蓋止めネジや基板止めネジ、錆止めにラッカーを吹き付ける。

Ｅ．　調整・測定

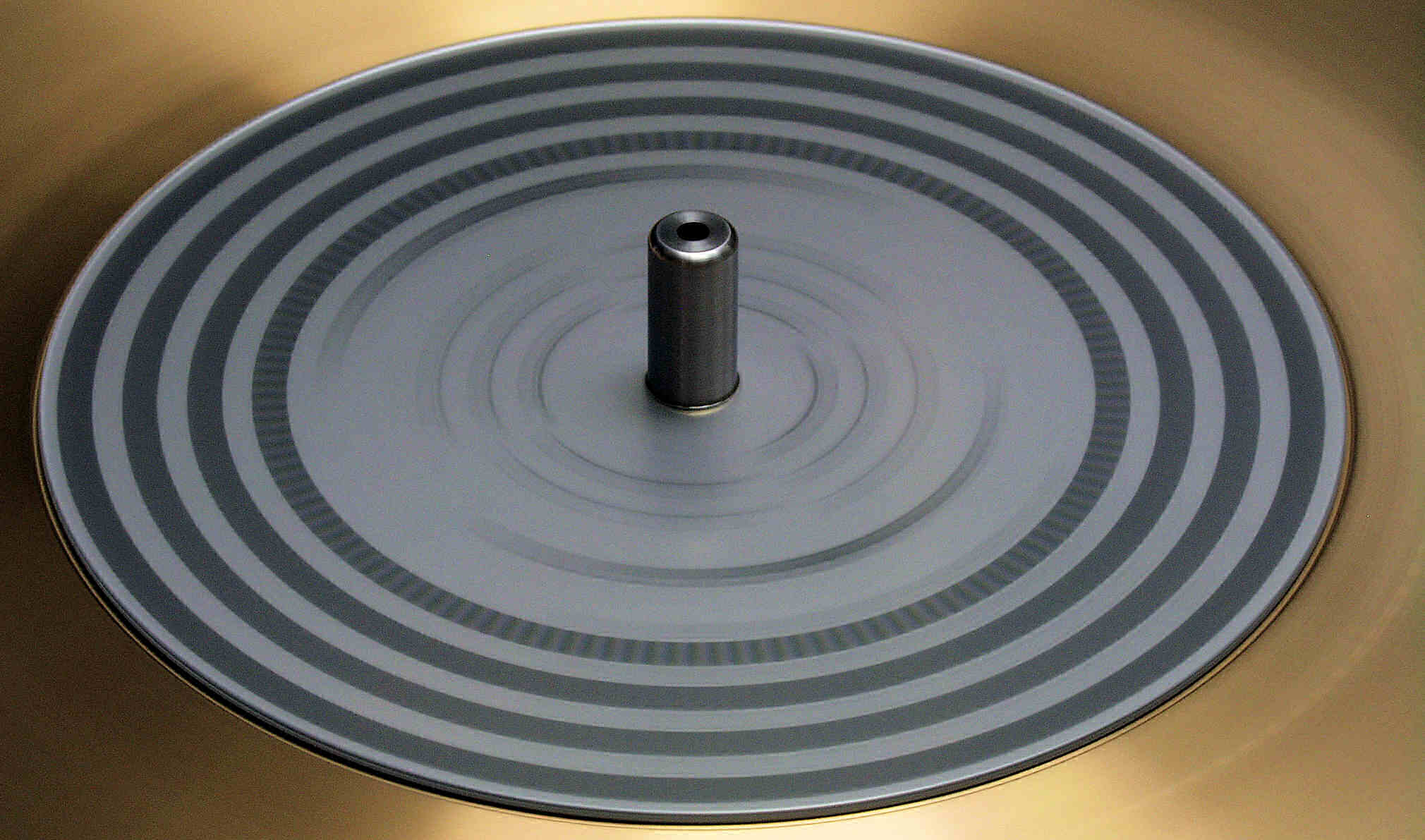

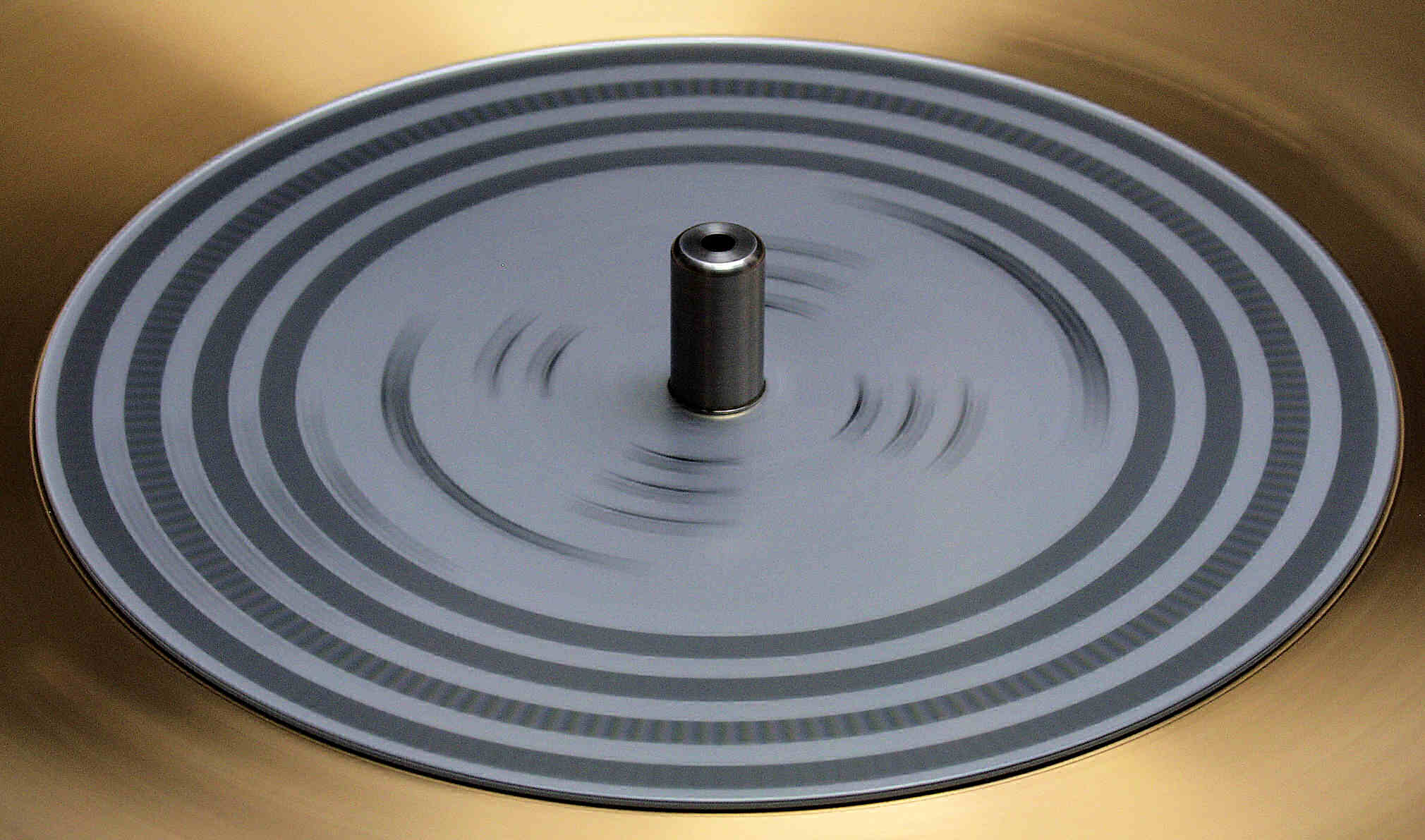

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

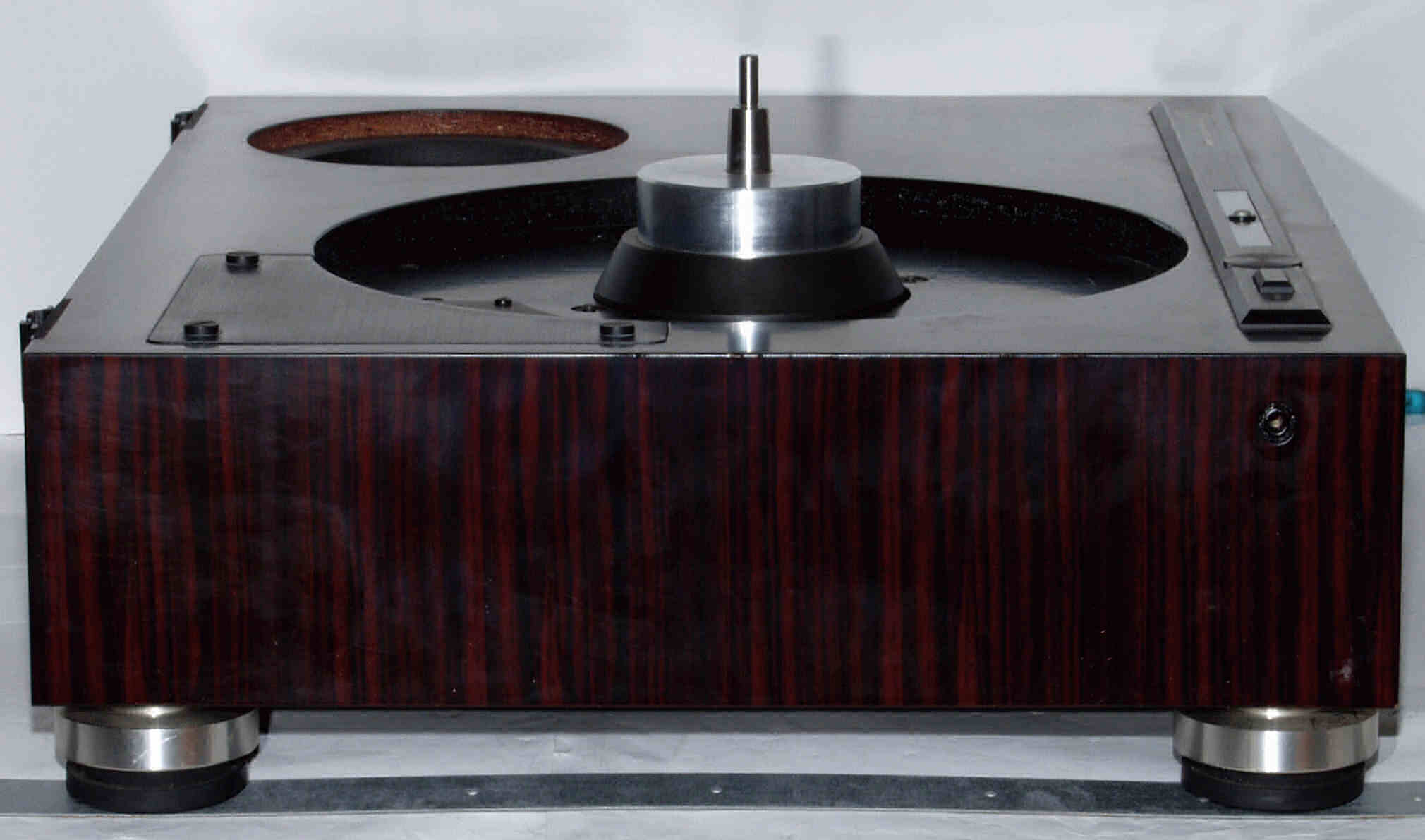

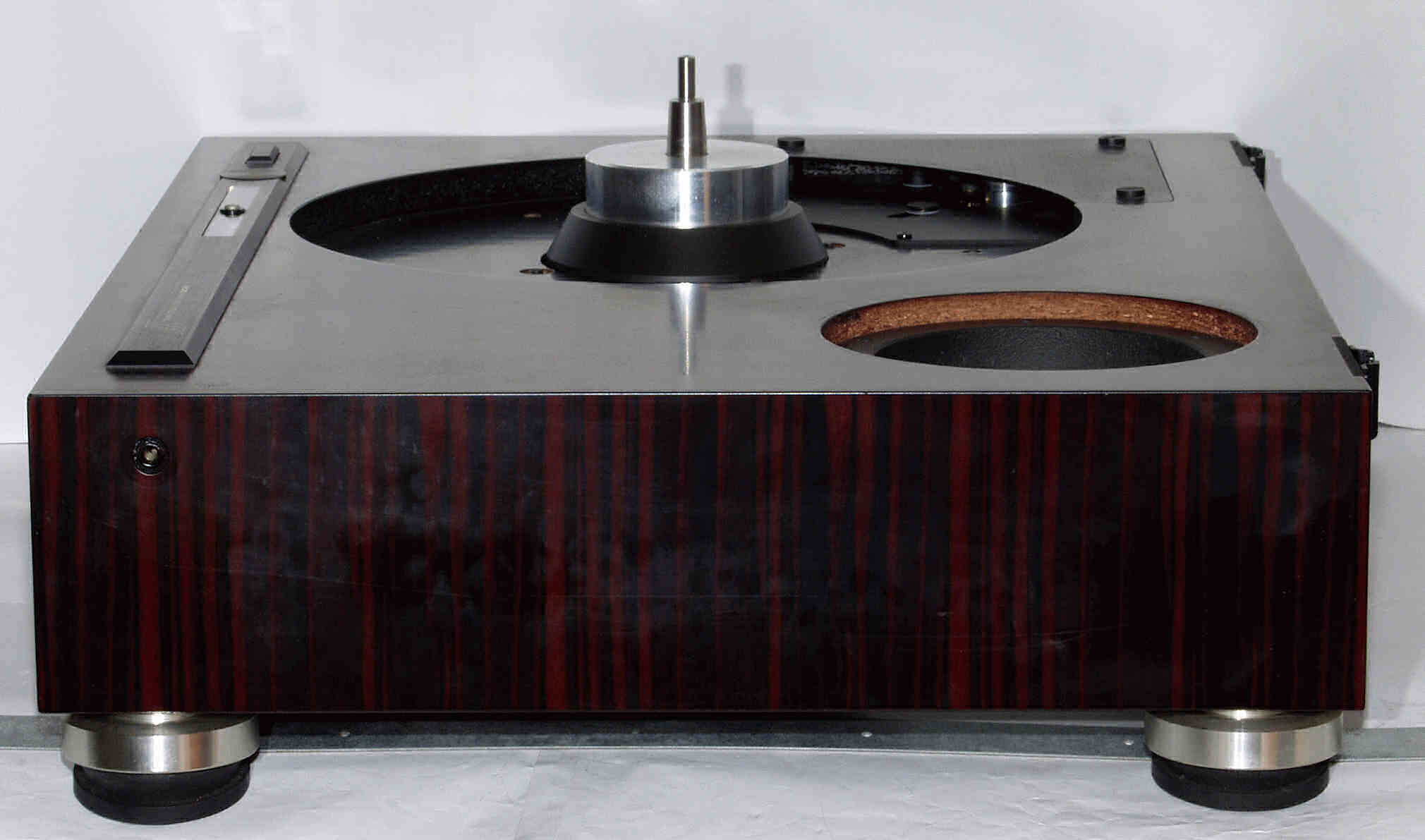

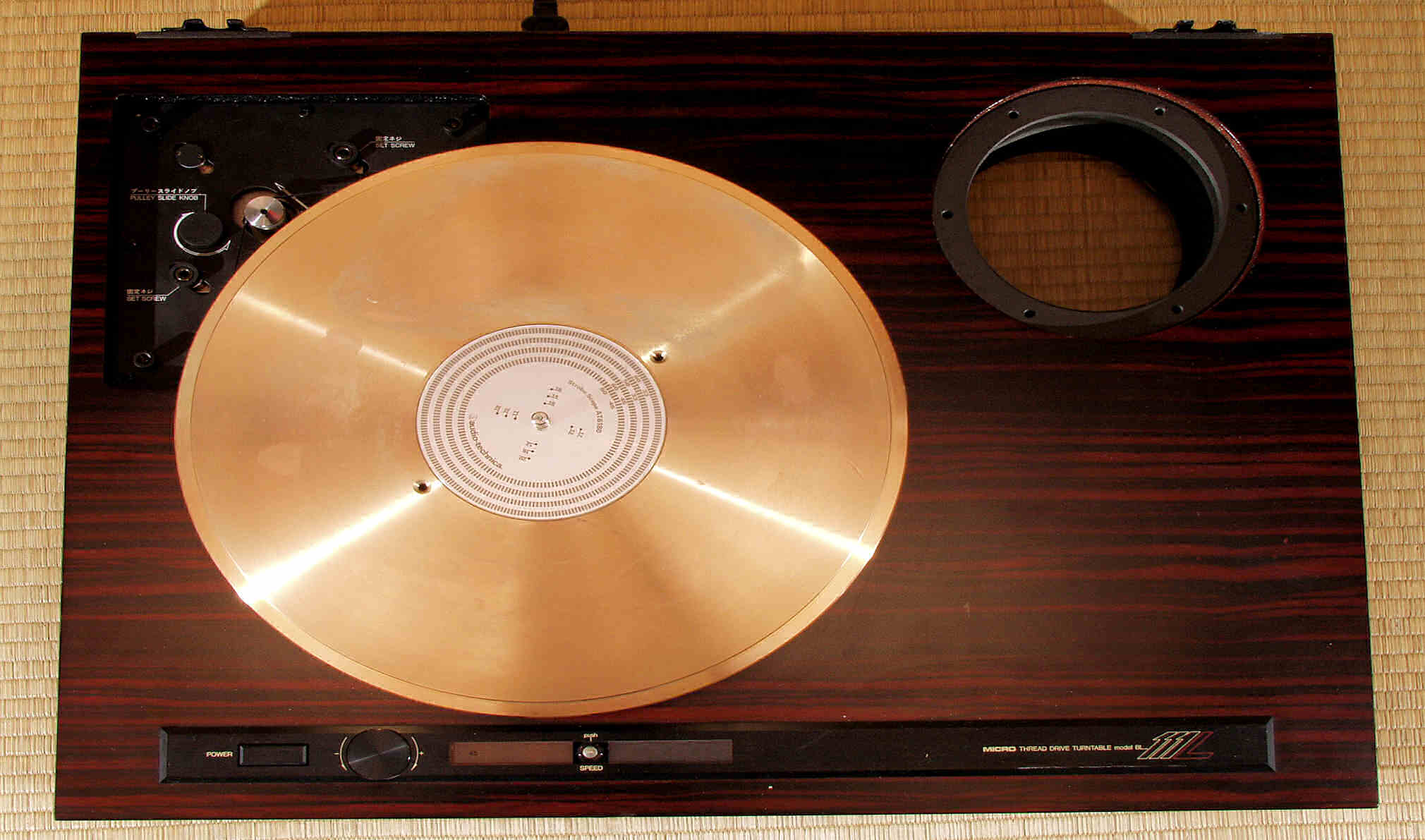

Ｅ５．　完成

Ｓ．　MICRO SEIKI　ＢＬ−１１１L　の仕様（カタログ・マニアルより）

型式 アームレスプレイヤー　ＢＬ−１１１L　（BL-111のロングアーム仕様） 駆動方式 ベルトドライブ方式 使用モーター 8極24スロット、アウターローター型ブラシレスDCサーボモーター 定格回転数 33 1/3、45rpm ターンテーブル 砲金製、直径310mm、重量9.12kg、慣性モーメント1500kg・cm2 回転ムラ 0.025％以下（WRMS） SN比 60dB以上（JIS） 回転数微調整範囲 ±6％以内 電源電圧 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅597×高さ230×奥行440mm、　５７０Ｗ×４４０Ｄ×２３０Ｈmm（ＢＬ-１１１Ｌ） 重量 31.8kg、　３８ｋｇ（ＢＬ-１１１Ｌ） 価格 270,000円 付属 アームマウントベース A-1200シリーズ Ａ-1201 ＭＩＣＲＯ＝ＭＡ-505Ｌ、　505ＬＳ、　505ＬＸ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-300ＭＫ�U ＳＡＥＣ＝ＷＥ-407/23 Ａ-1202 ＳＡＥＣ＝ＷＥ-308、 308Ｎ、 308ＳＸ、 317 ＧＲＡＣＥ、Ｇ-660Ｐ Ａ-1203 ＦＲ＝ＦＲ-64、 64Ｓ、 64Ｂ、 ６４ＦＸ、 14 Ａ-1204 ＦＲ＝ＦＲ-24ＭＫ�U 54 ＤＥＮＯＮ＝ＤＡ-303、 305、 307、 309、 401 ＶＩＣＴＯＲ＝ＵＡ-5045 Ａ-1205 ＭＩＣＲＯ＝ＭＡ-505Ｘ�U、 505Ｓ�U、 505ＭＫ�V、 ＭＡ-808Ｘ ＡＵＤＩＯ　ＣＲＡＦＴ＝ＡＣ-3000ＭＣ Ａ-1506 ＳＭＥ＝3009/Ｓ�U、 3009/Ｓ�V、 3010ＲＣ
