ＭＩＣＲＯＳＥＩＫＩ　ＲＰ１１１０．　４台目修理記録

平成１８年６月２０日持込　　１１月２７日完成

Ａ．　修理前の状況 　　マイクロのＳＸ８０００�Uのエアーポンプです。 　　故障の状況ですが、ポンプからのエアーが、十分出てこなくなりターンテーブル が浮上しなくなりました。 　　（かすかには、指につばをつけて、風を感じます。） 　　 ２，３年前から、冬場になると（室温が低い状態）、浮上するまでに時間が 掛かり、１時間ほどかかります、 　　音も大きくはなっていましたが、そのままで、使用していました。（夏場は、すぐ、浮上していました。） 　　過去、２０年程、新品で購入して使用してきました。 B．　原因 　　　各部経年劣化 Ｃ．　修理状況 Ｄ．　使用部品 　　　　　　部品取り用ポンプＲＶ−１０９０、ＲＰ−９９Ｖ、２台（支給品） Ｅ．　修理費　　４５，０００円 Ｓ．ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）

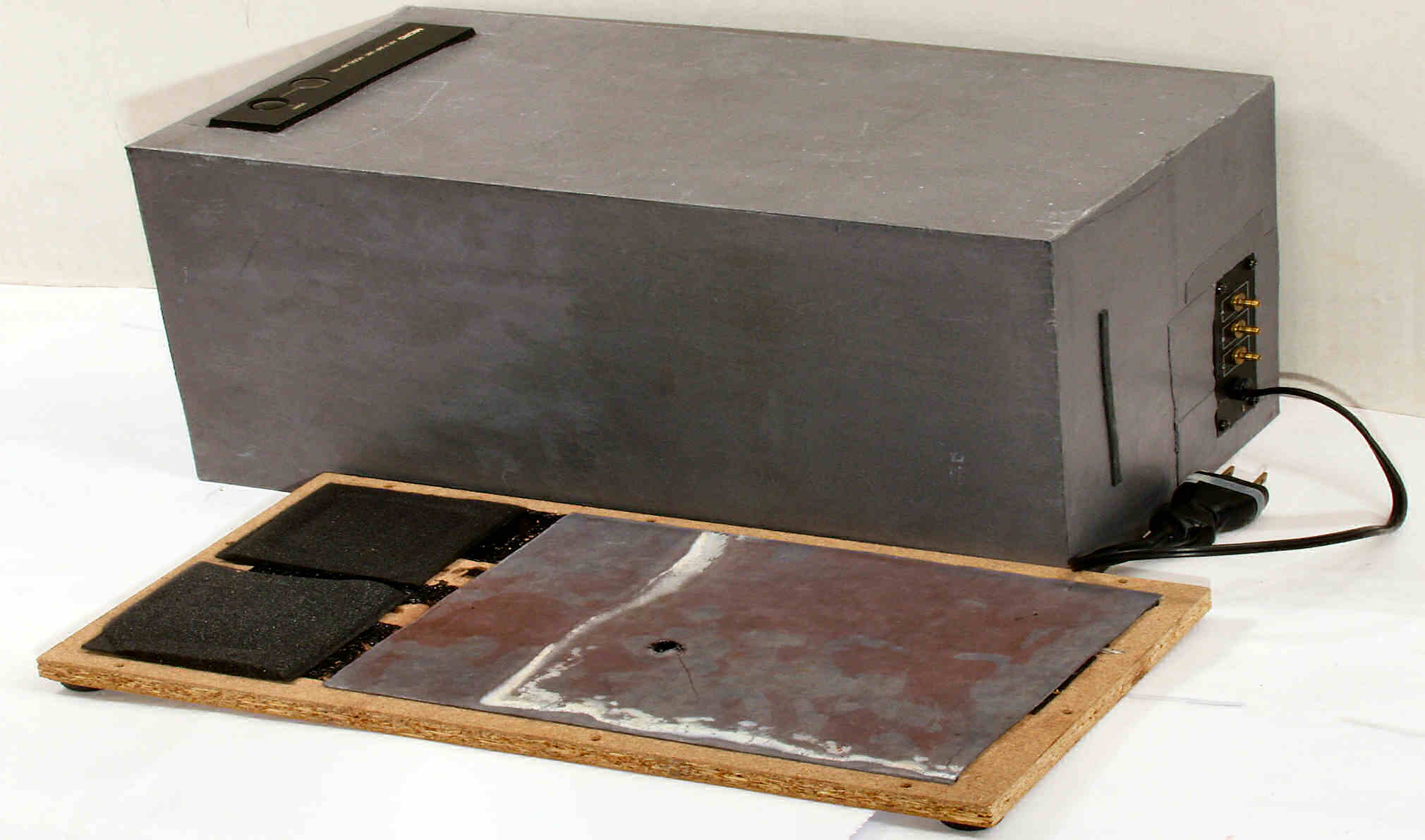

Ａ．　修理前の状況 Ａ１．　点検中　鉛張りの外観

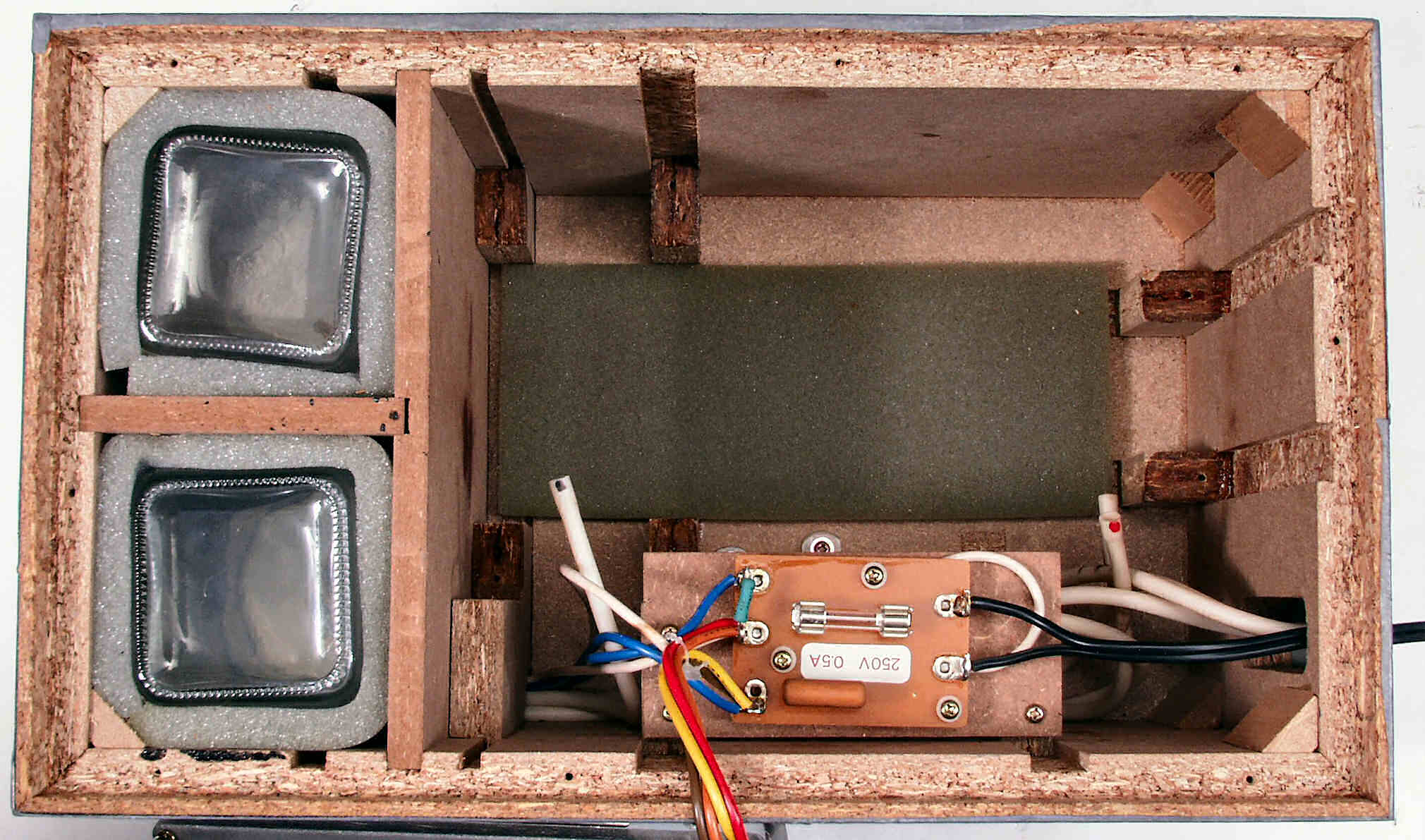

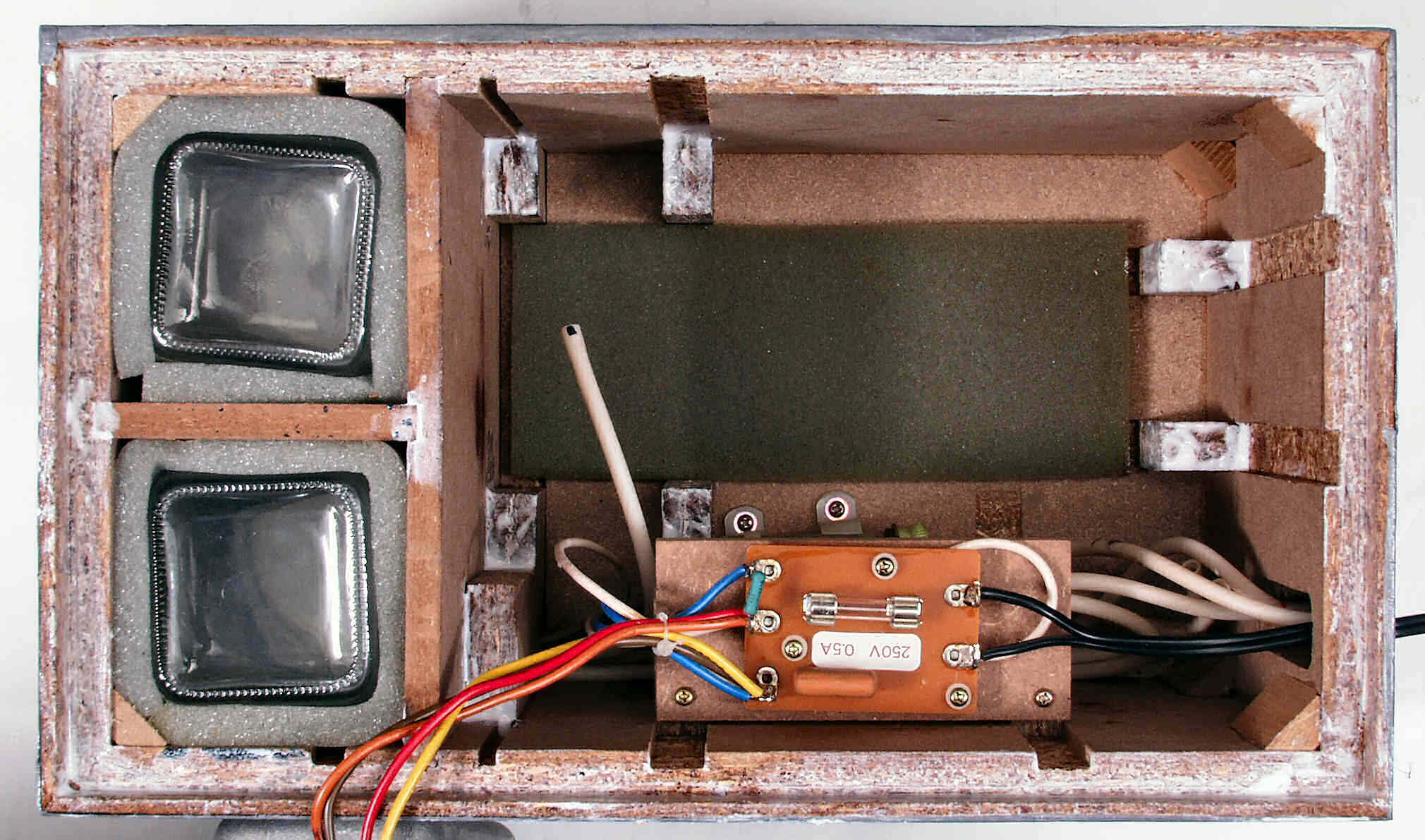

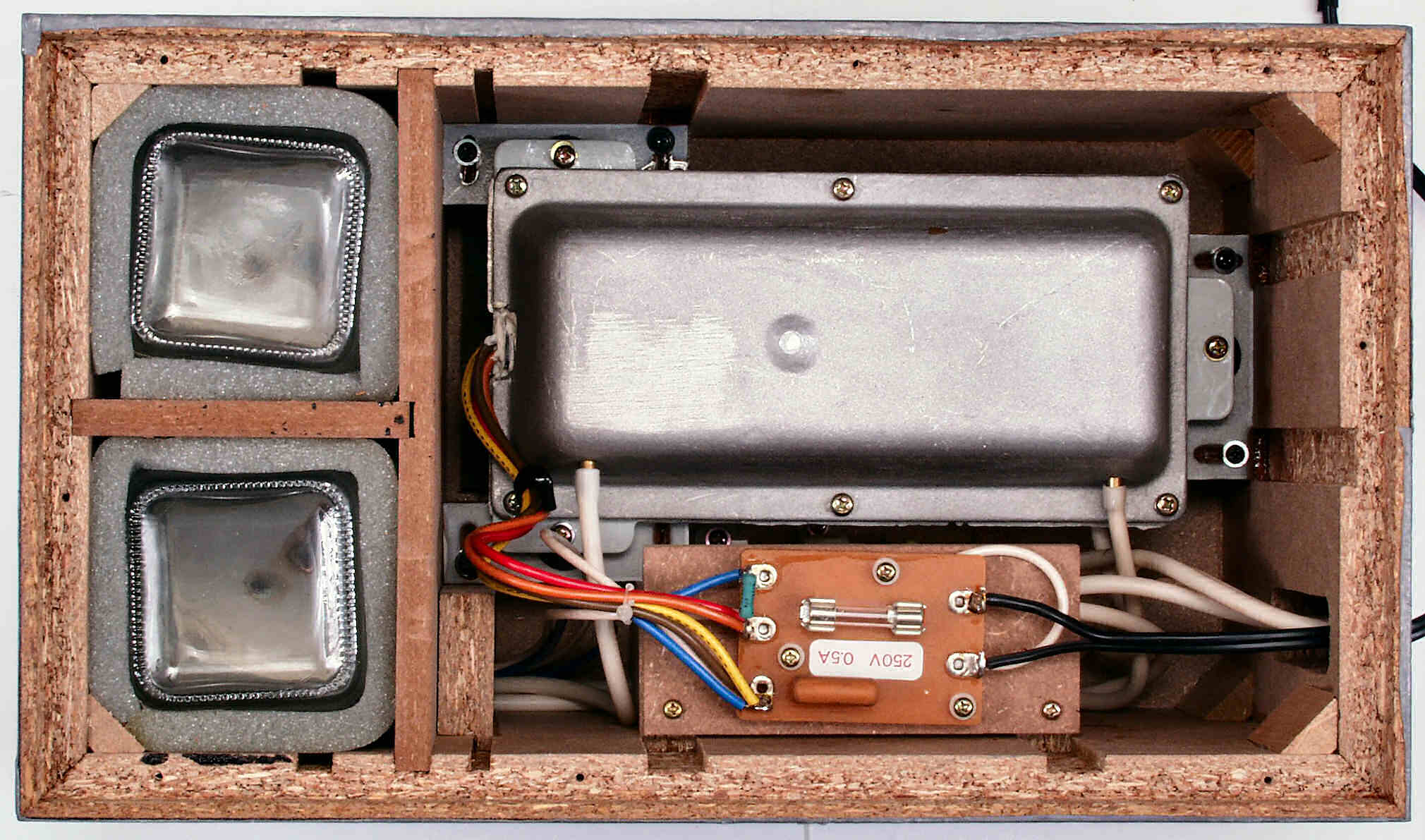

Ａ２．　点検中　上から見る

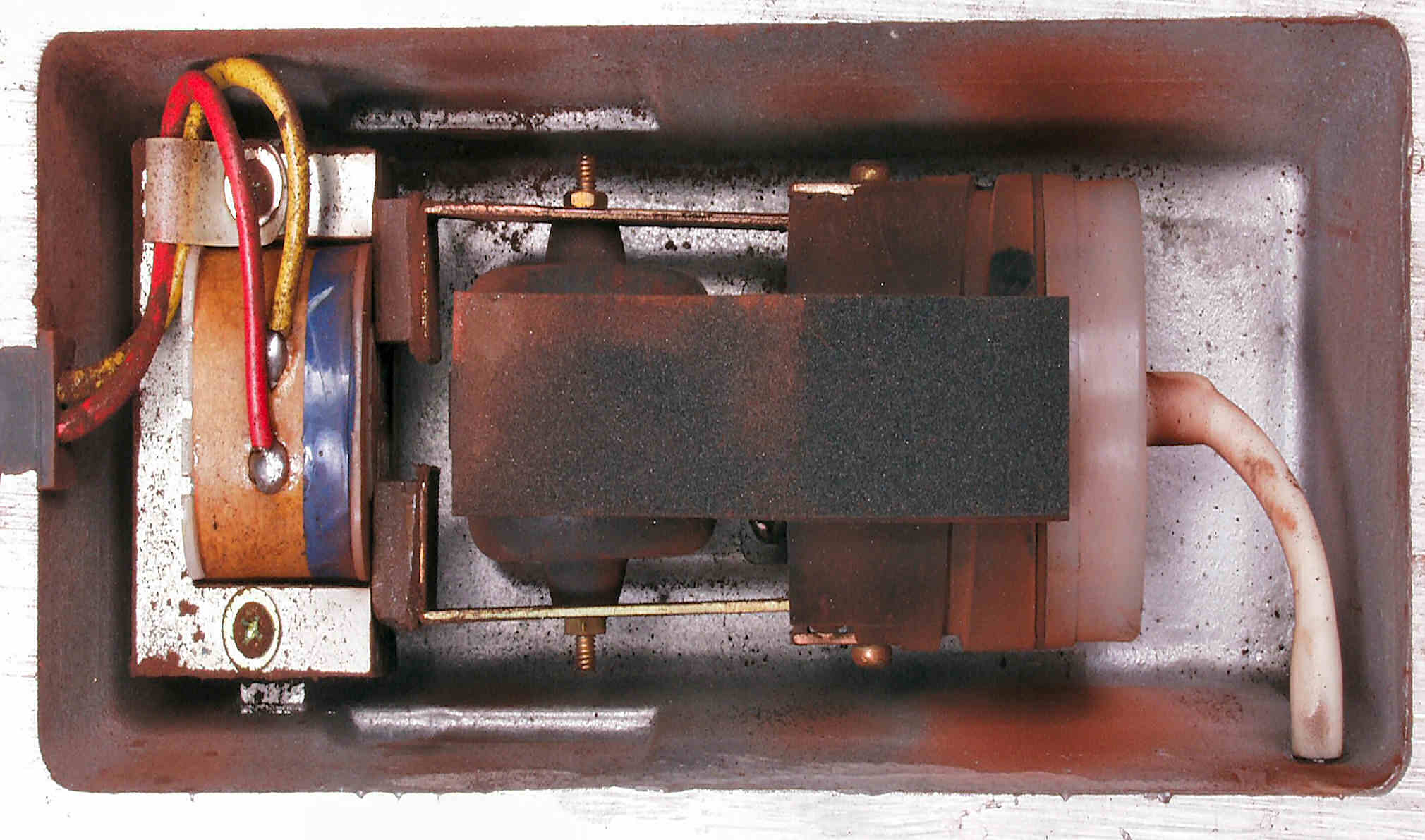

Ａ３．　点検中　「Ａ＝吐き出し用ポンプ」　鉄芯が当たっていた

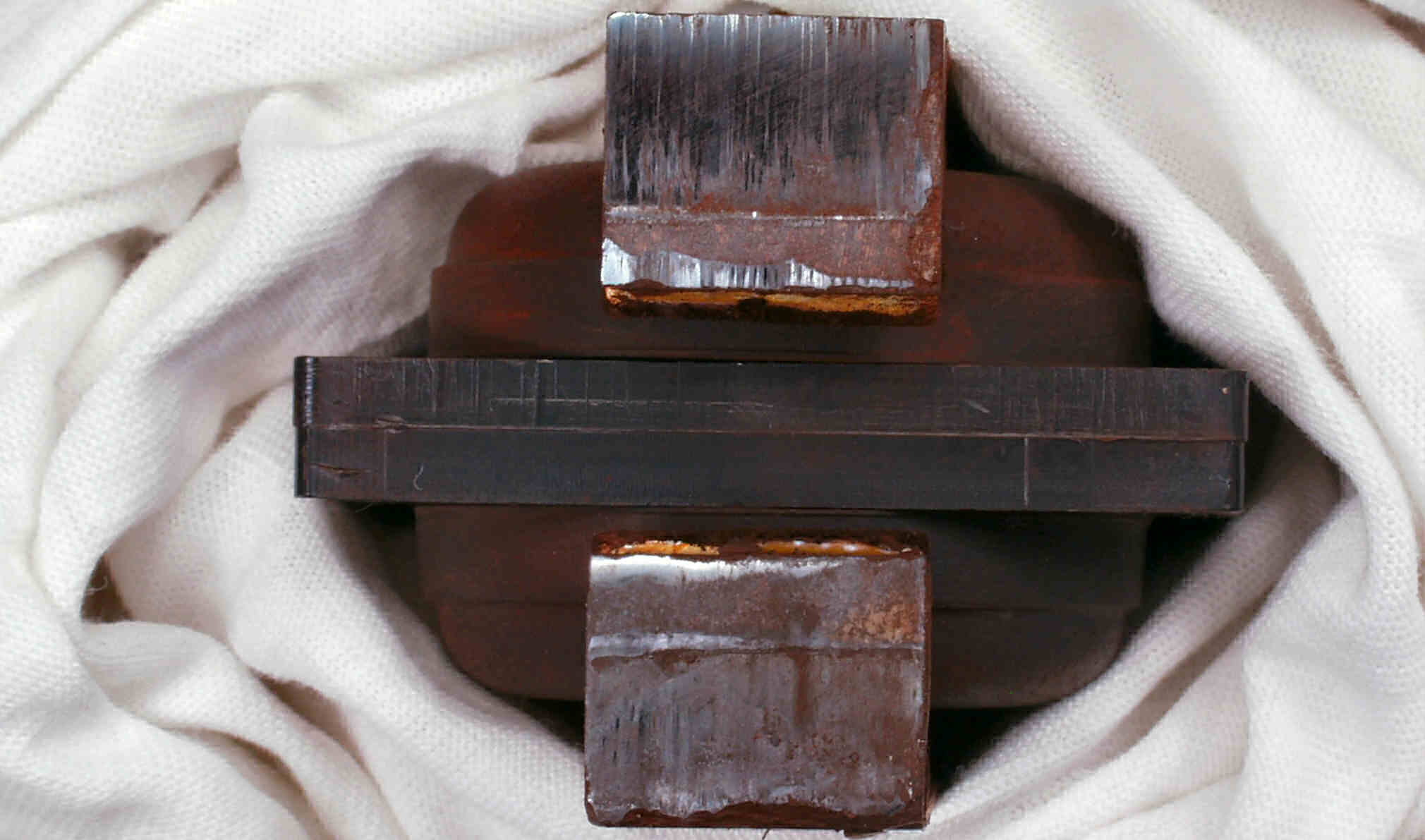

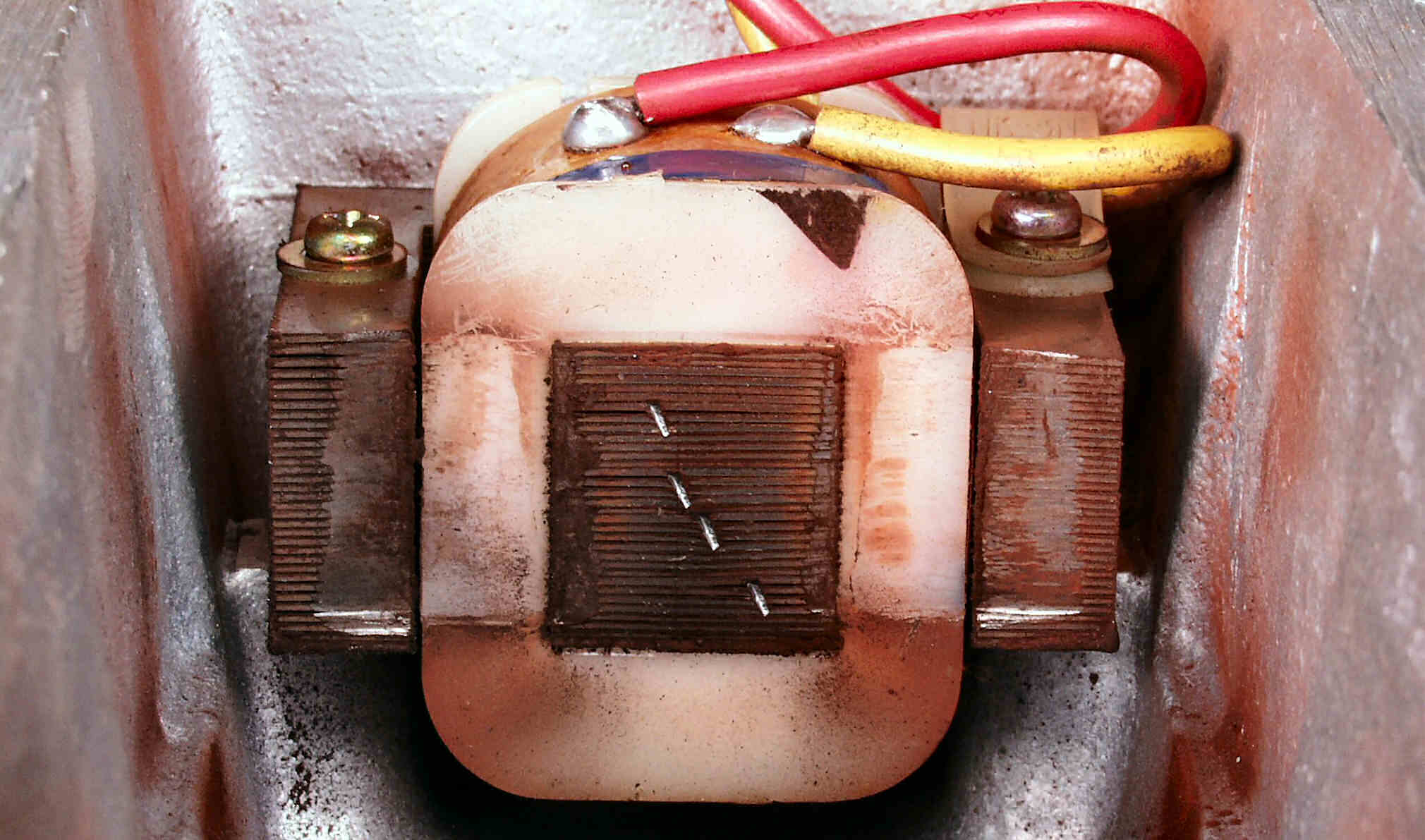

Ａ４．　点検中　「Ａ＝吐き出し用ポンプ」　コイル側鉄芯、かなり削られている

Ａ５．　点検中　「Ａ＝吐き出し用ポンプ」　可動側磁石、かなり削られている

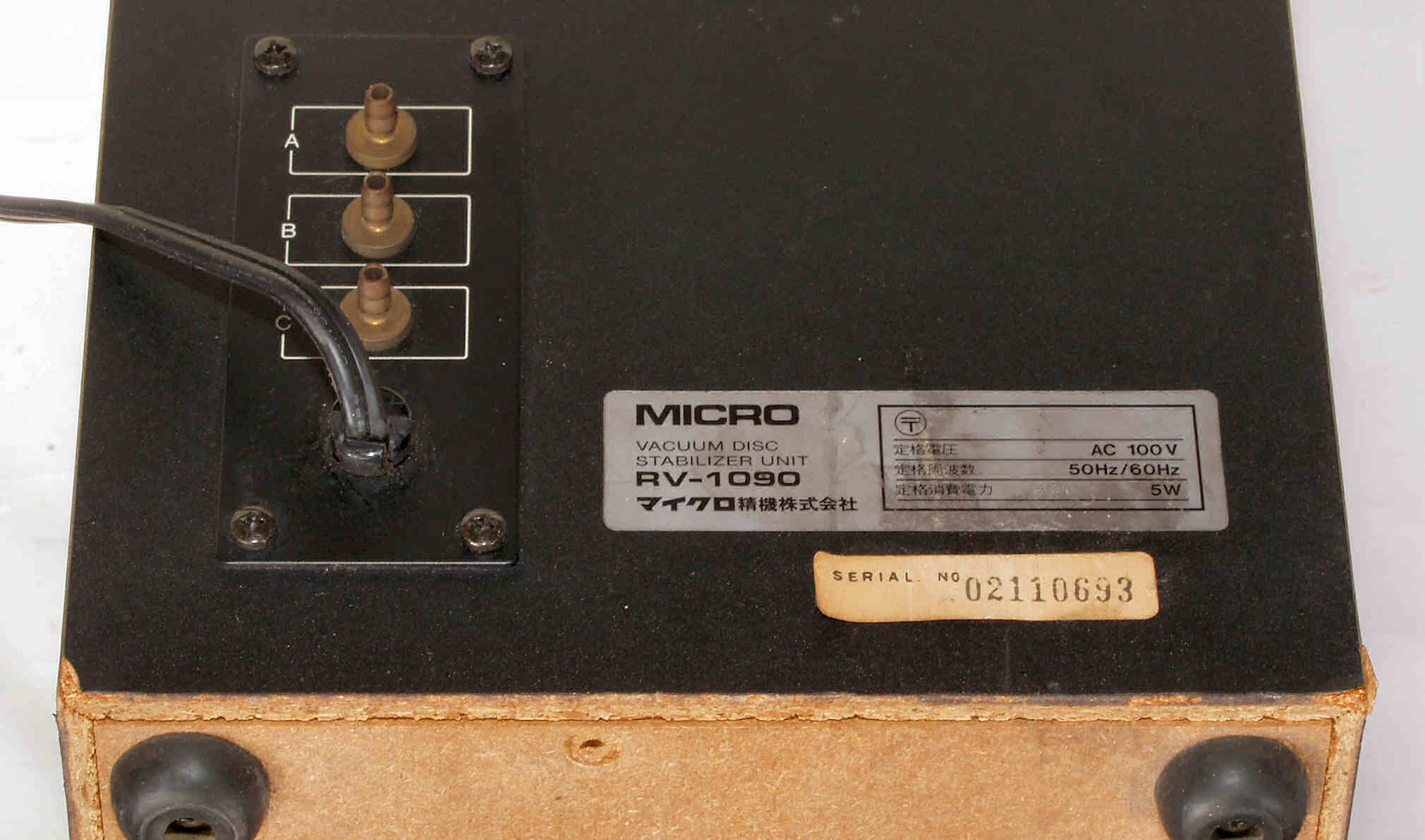

Ａ７Ａ．　点検中　部品取り用に送られてきたＲＶ−１０９０

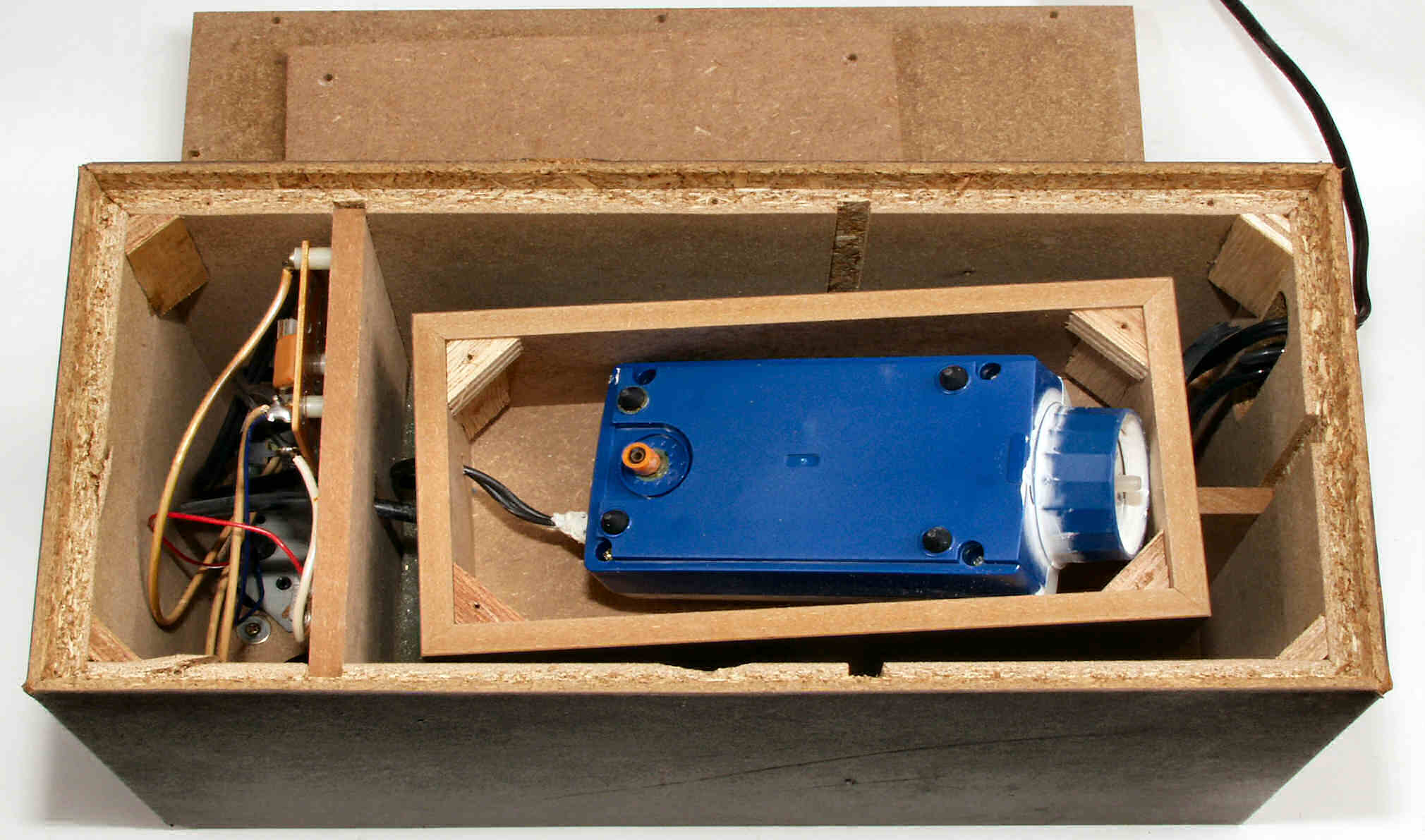

Ａ７Ｂ．　点検中　外観はよく似ているが、内部は全く別物！

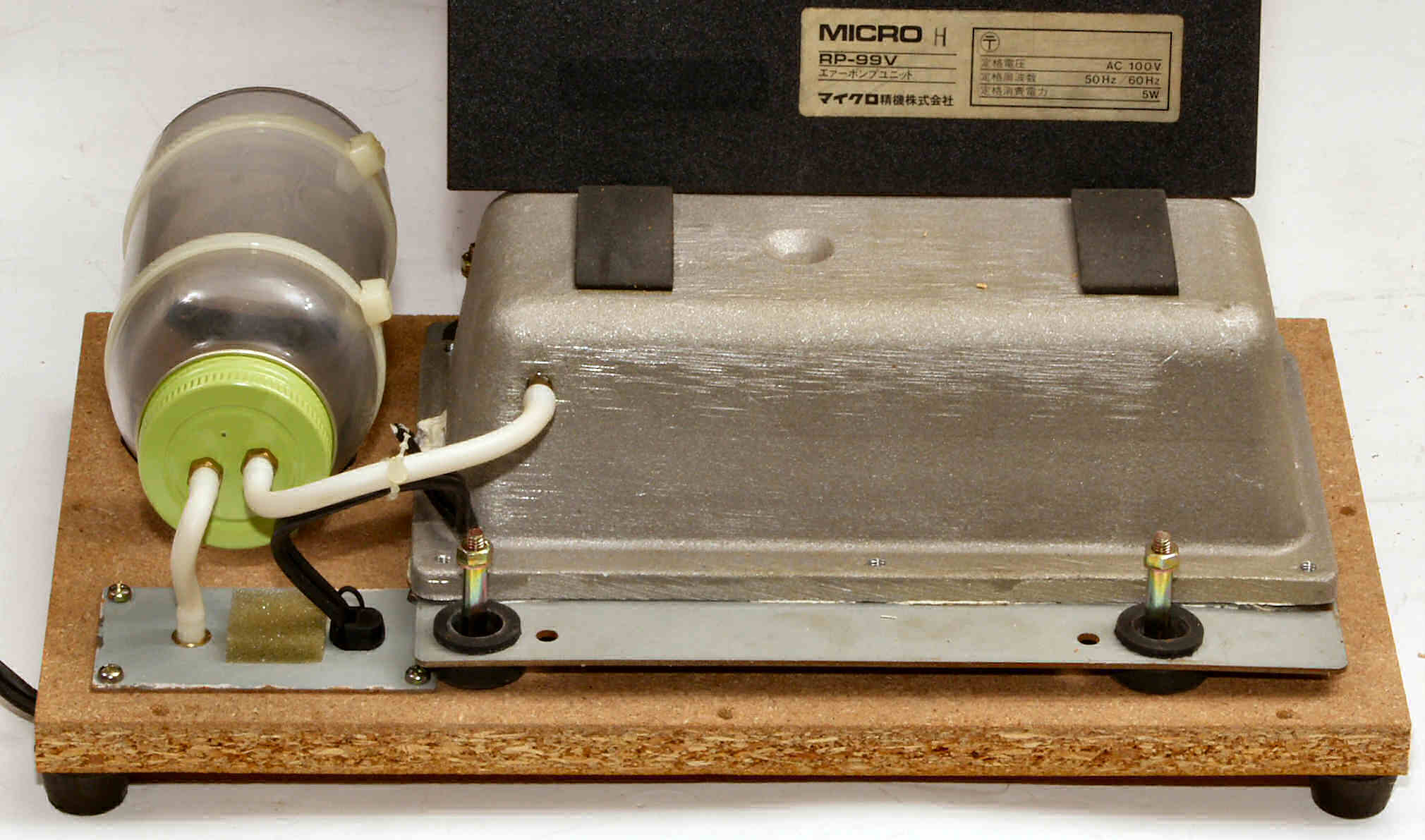

Ａ８．　点検中　部品取り用に送られてきたＲＰ−９９Ｖ　外観とは異なり内部は同じポンプ使用

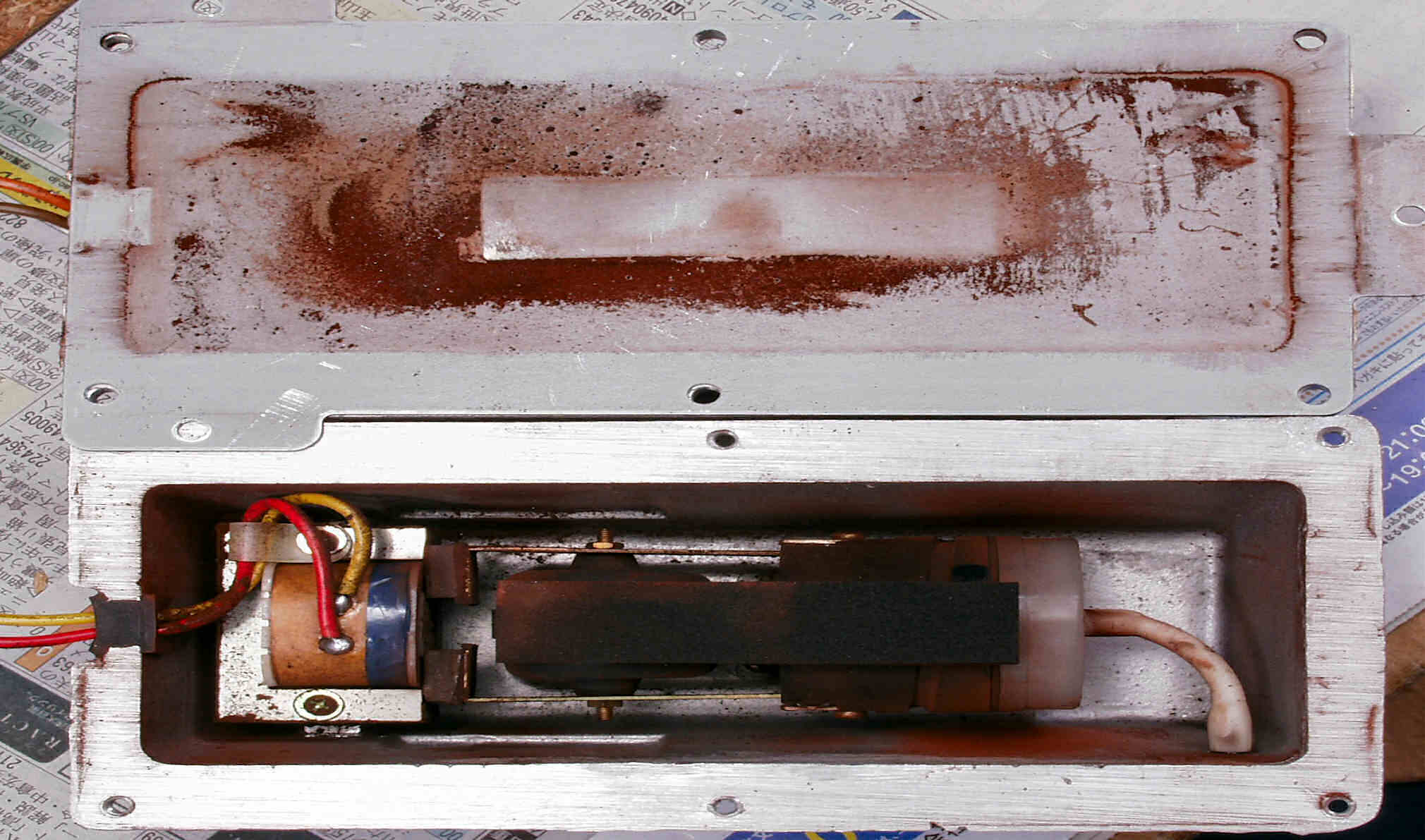

Ｃ．　修理状況 C１Ａ．　修理前　「Ａ＝吐き出し用ポンプ」

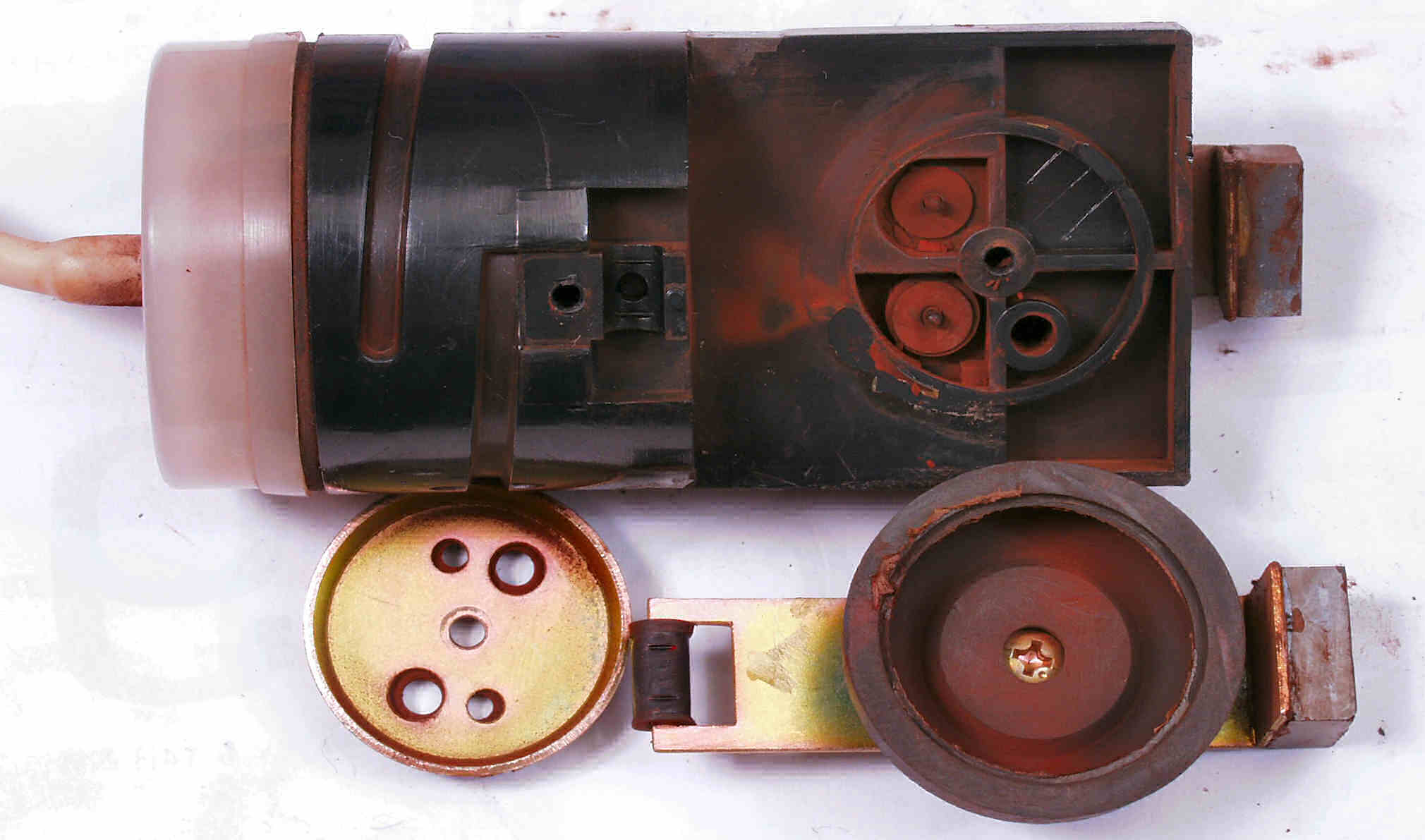

C１Ｂ．　修理前　ポンプユニットＡ

C１Ｃ．　修理中　ポンプユニットの解体・清掃、テフロンの弁が摺り減って空気漏れ

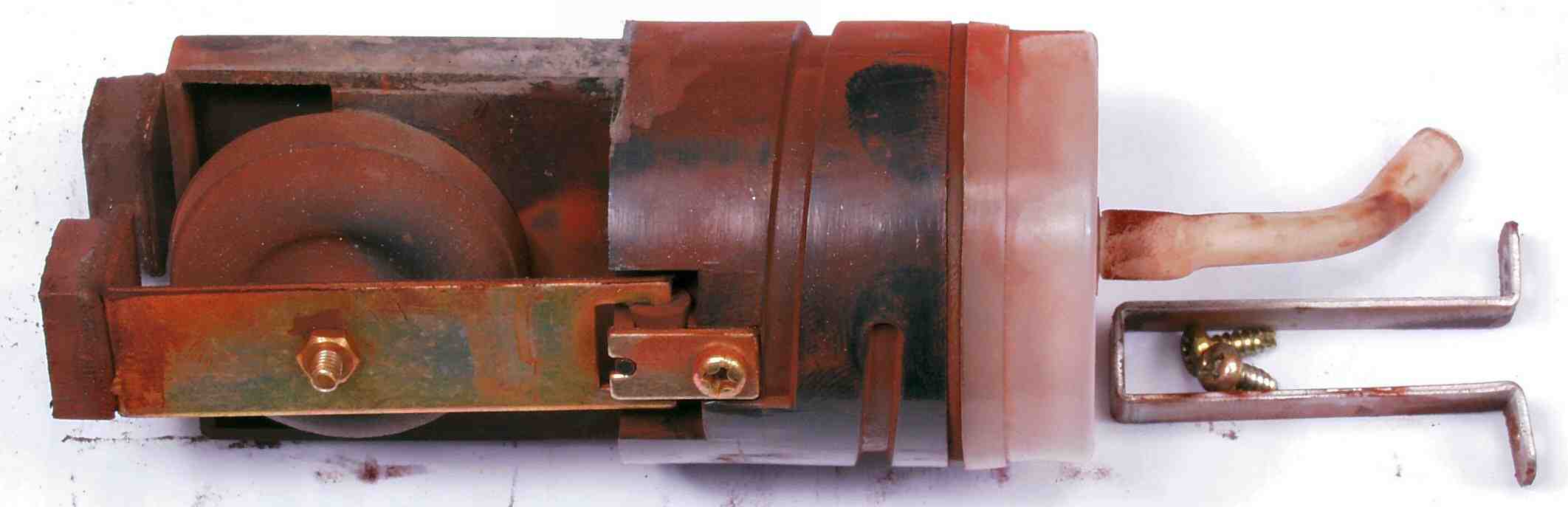

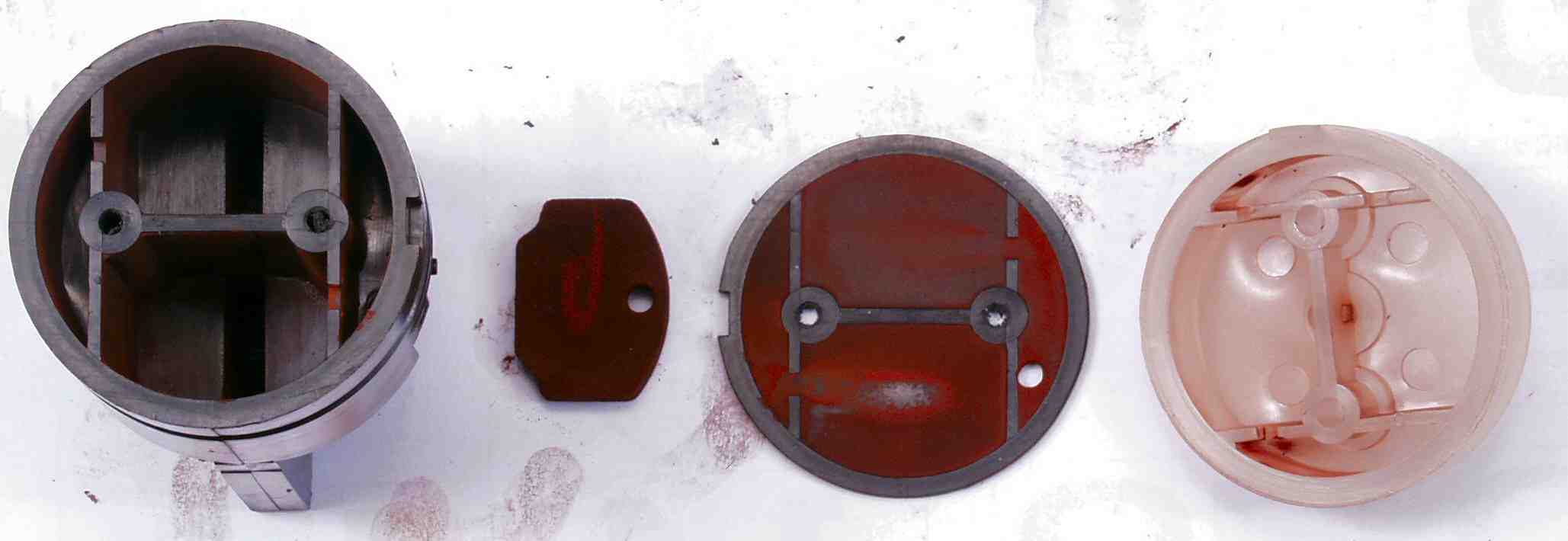

C１Ｄ．　修理中　ポンプユニットのチャンバー内にも鉄粉が入り込んでいる

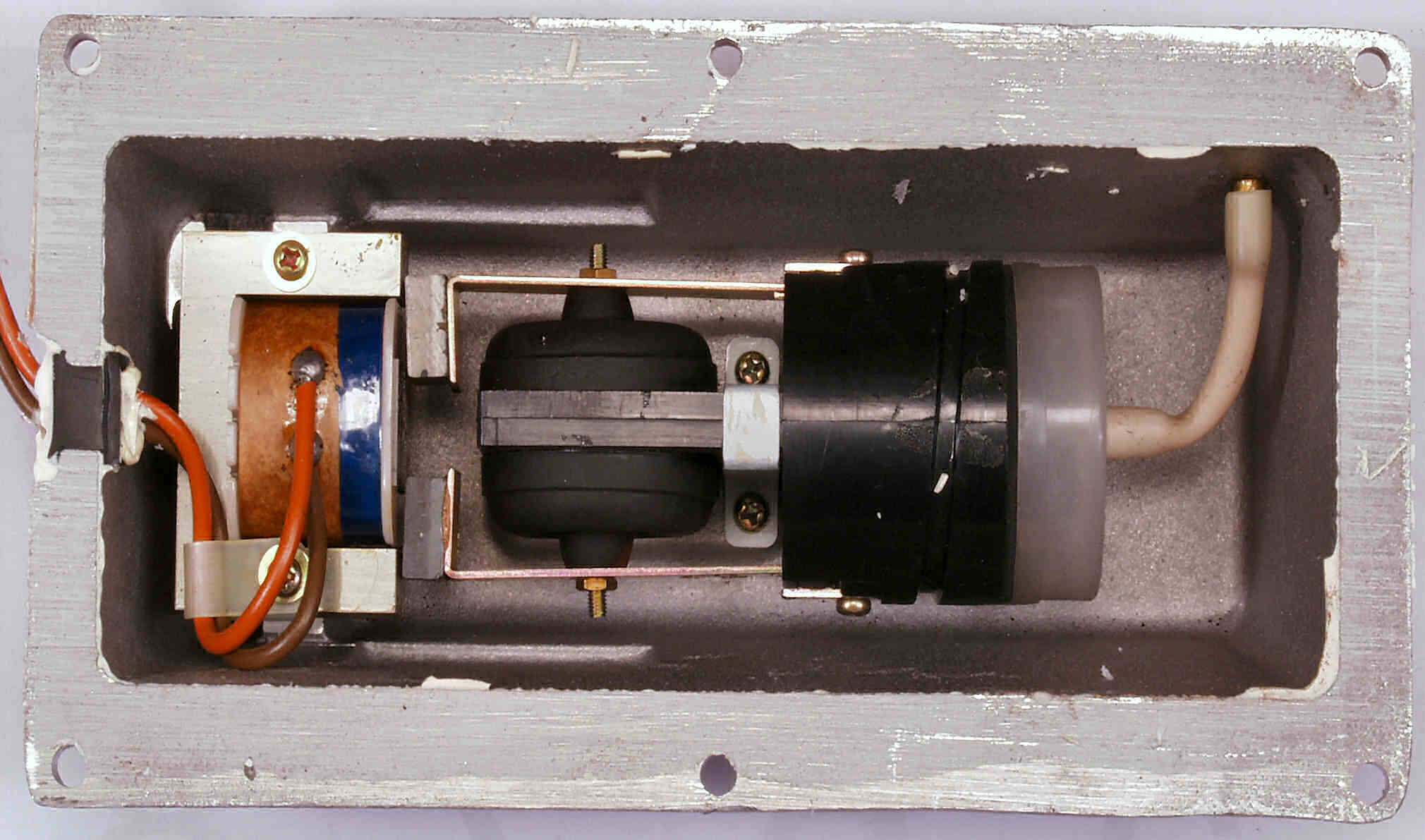

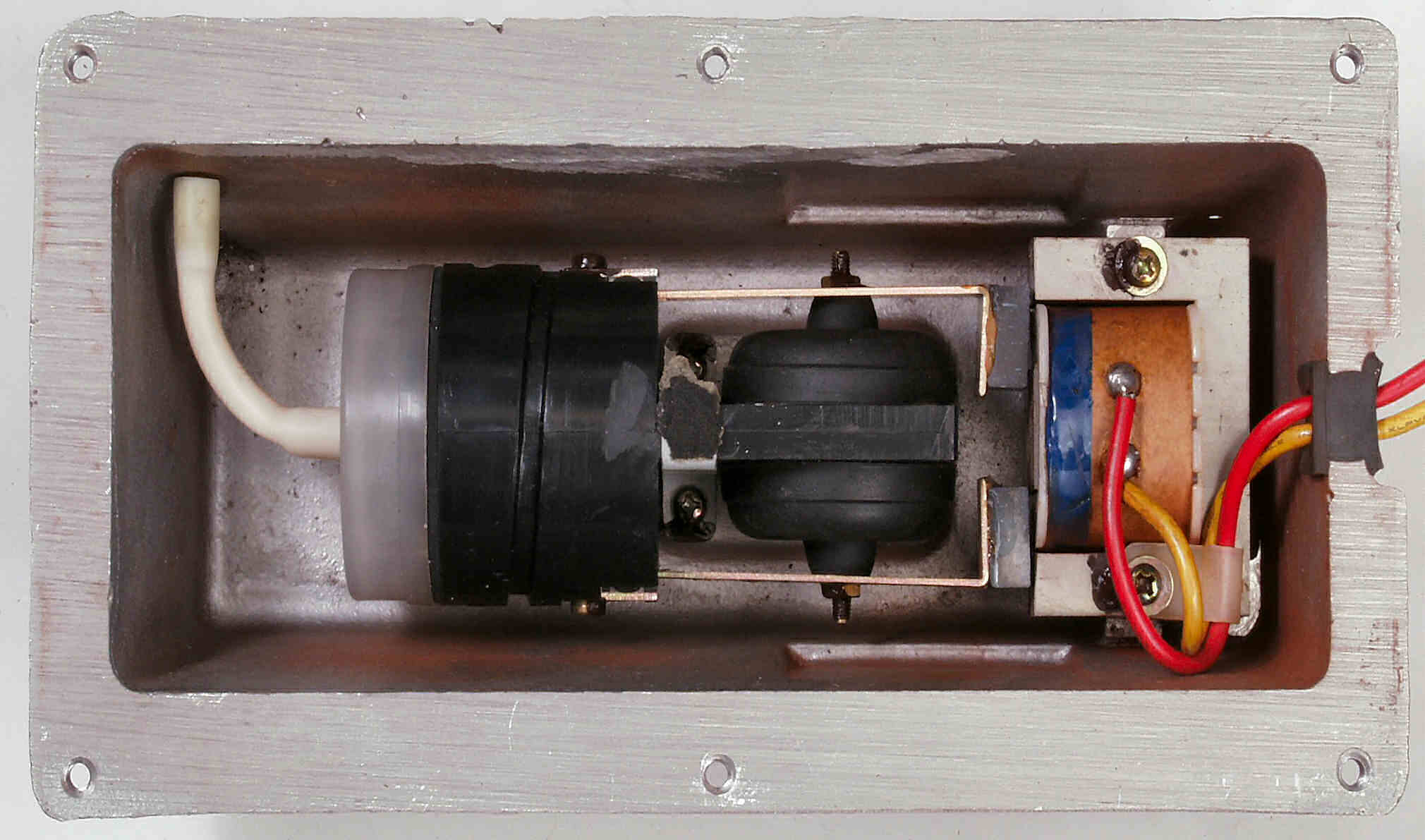

C１Ｅ．　修理後　「Ａ＝吐き出し用ポンプ」

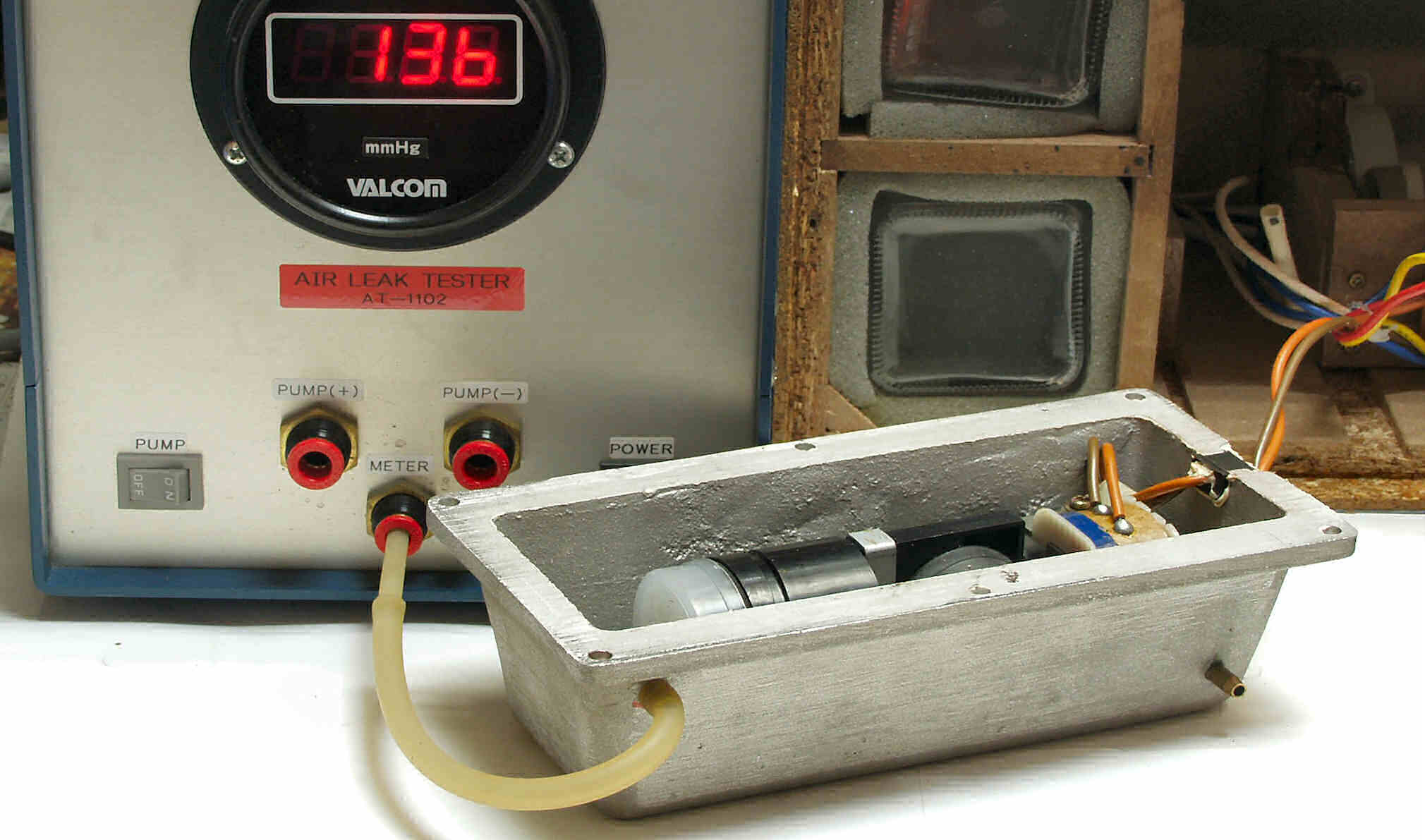

C１Ｆ．　圧力測定中の「Ａ＝吐き出し用ポンプ」

C２Ａ．　修理前　「Ｂ．Ｃ＝吐き出し用・吸い込みポンプ」

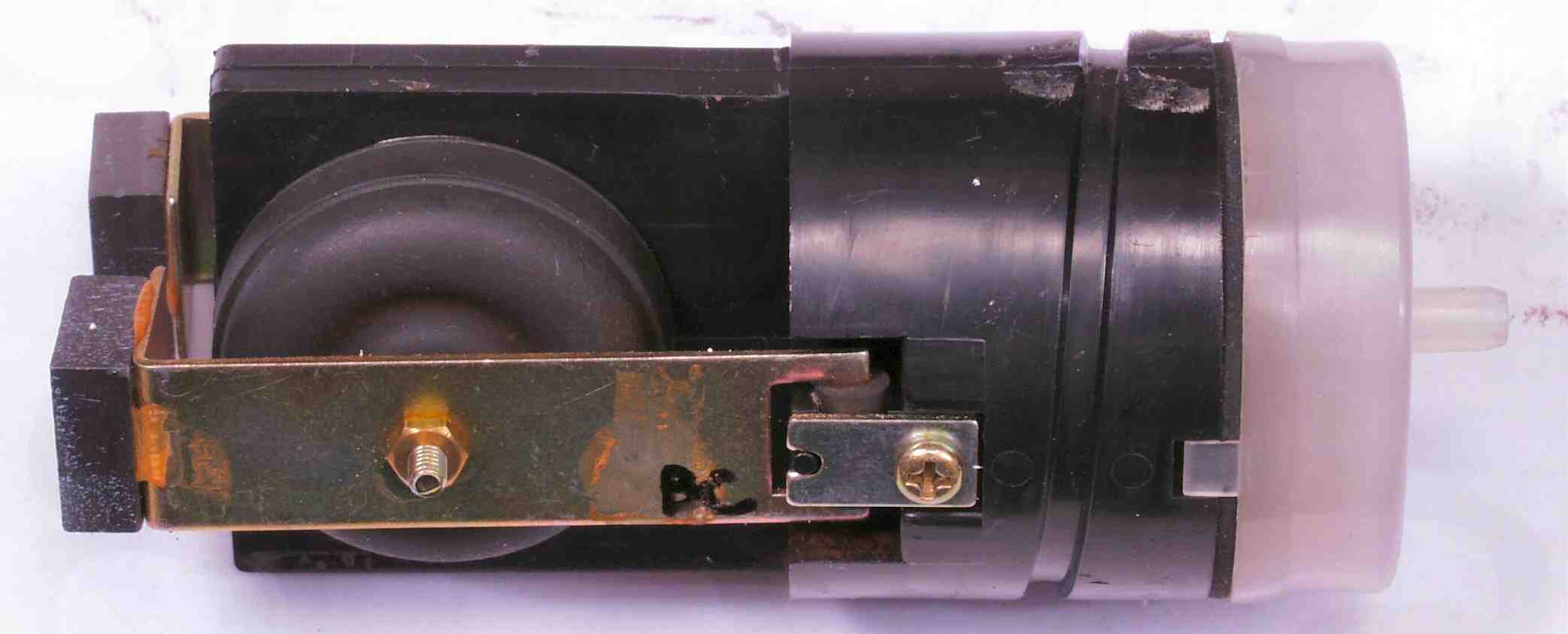

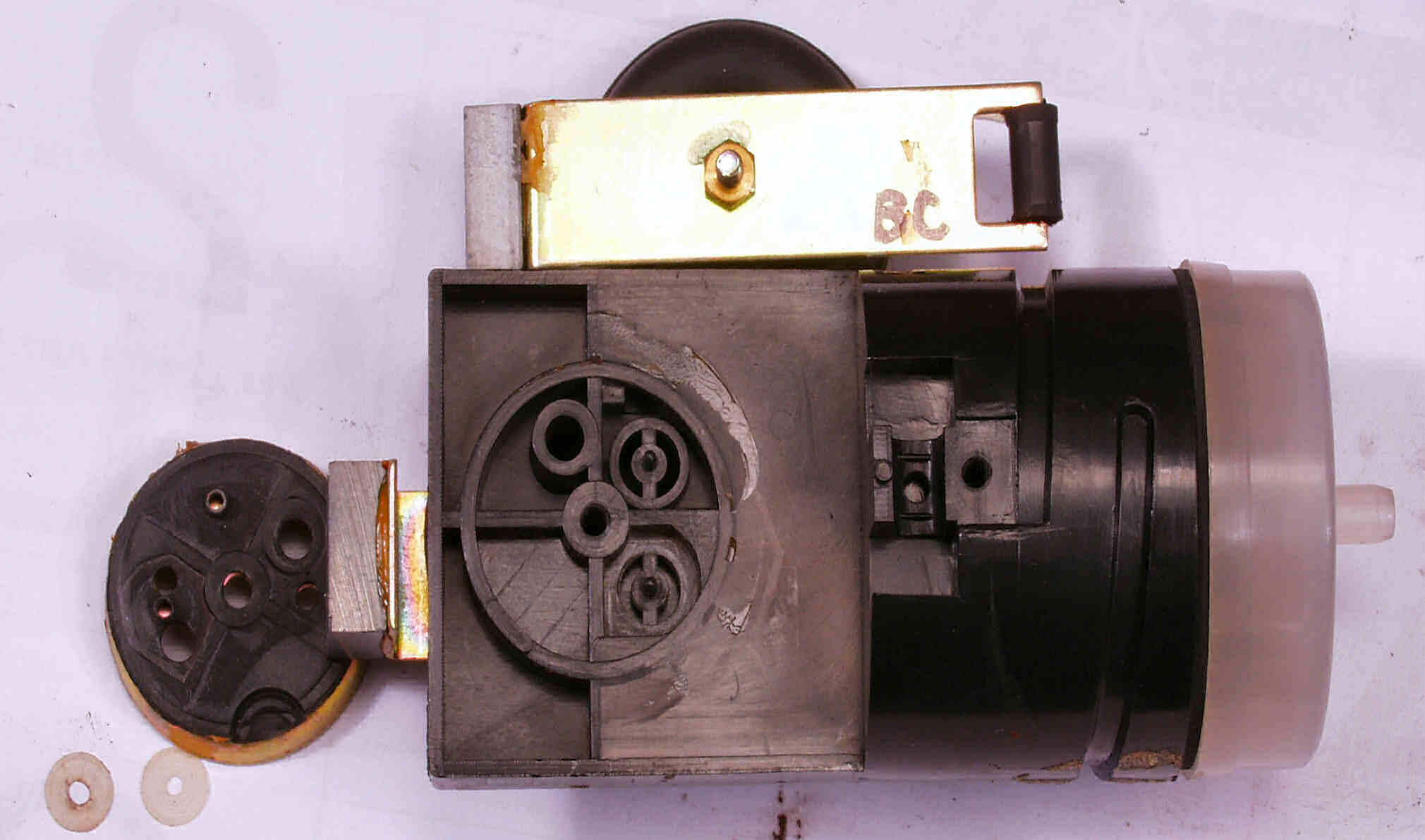

C２Ｂ．　修理前　ポンプユニットＢ

C２Ｃ．　修理中　ポンプユニットの解体・清掃、左下テフロンの弁の左側が摺り減って空気漏れ

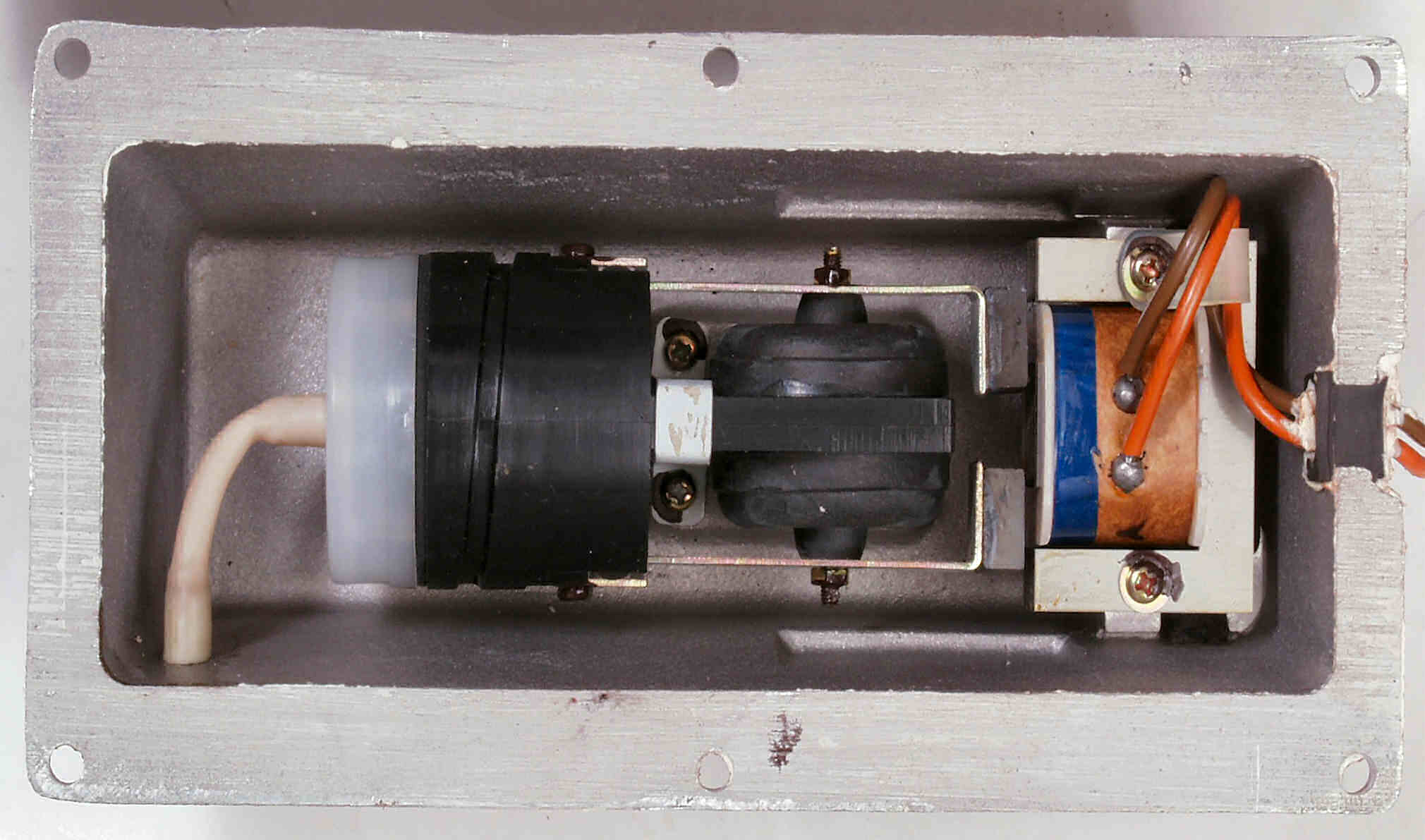

C２Ｄ．　修理後　「Ｂ．Ｃ＝吐き出し用・吸い込みポンプ」

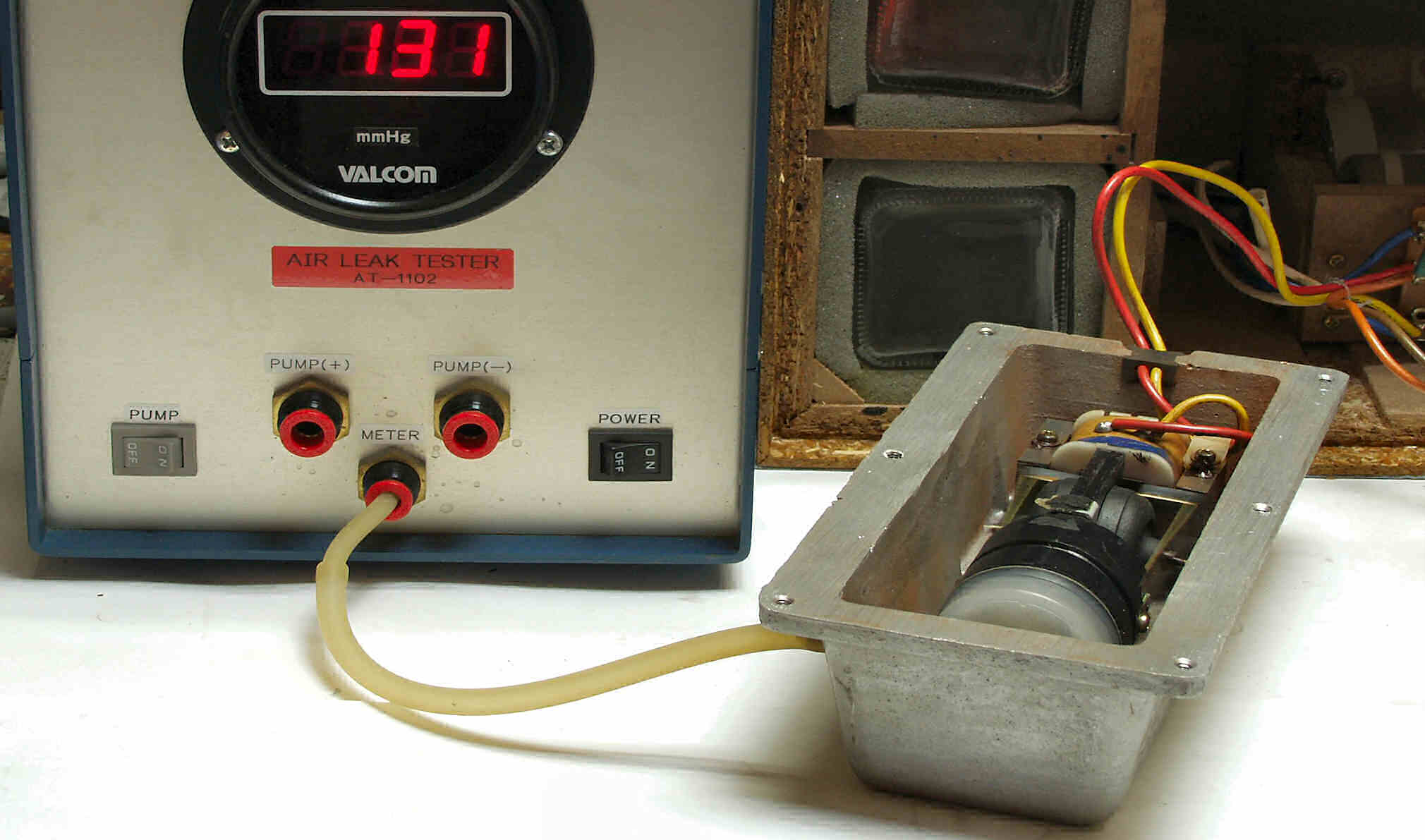

C２Ｅ．　圧力測定中の「Ｂ．Ｃ＝吐き出し用・吸い込みポンプ」

C３Ａ．　修理中　圧縮板が緩んでいる

C３Ｂ．　修理後　ボンドを染みこませる、底板も同様にする

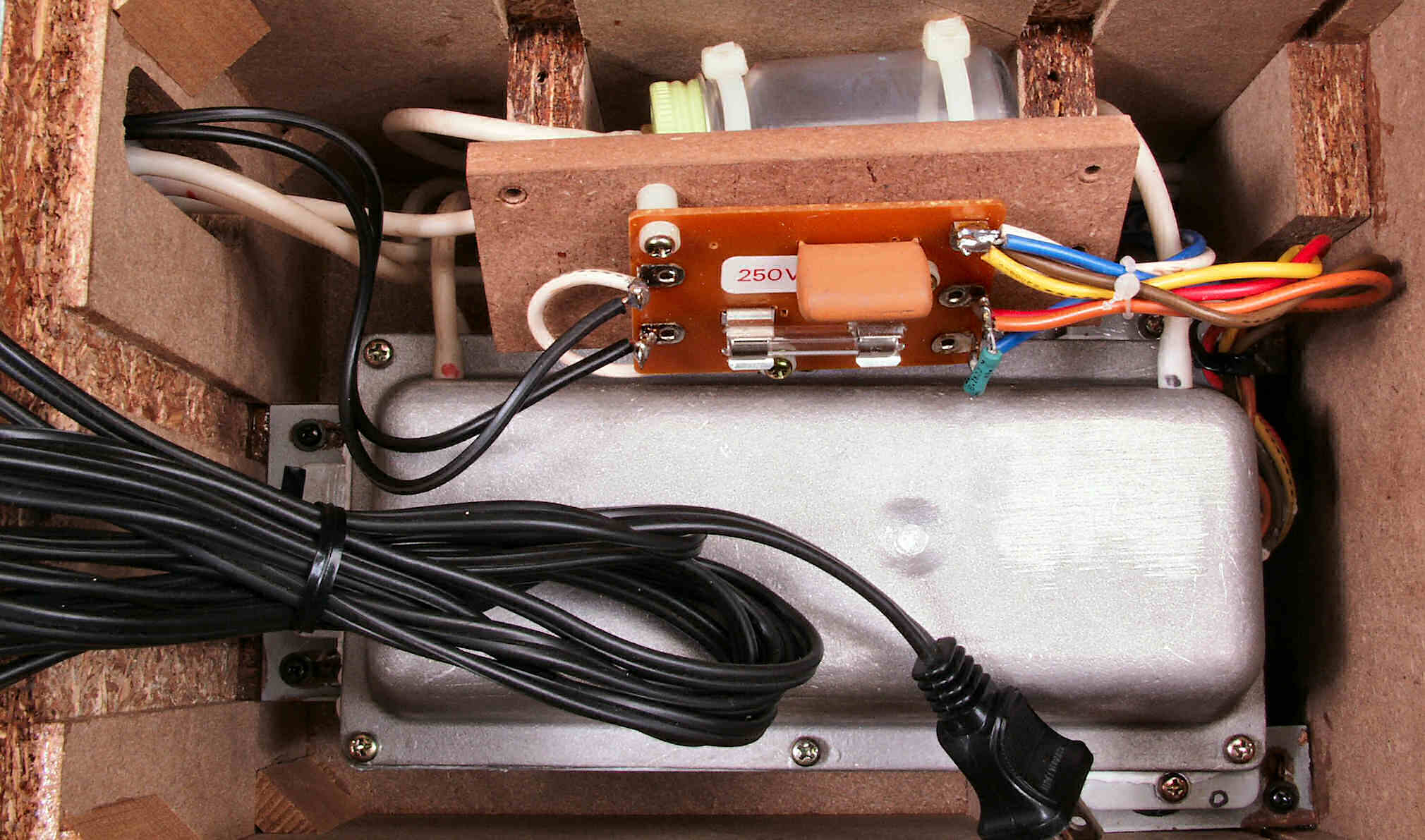

C４．　修理中　電源コードを交換、フューズ基板固定板止めネジを補強する

C５Ａ．　修理前　上から見る

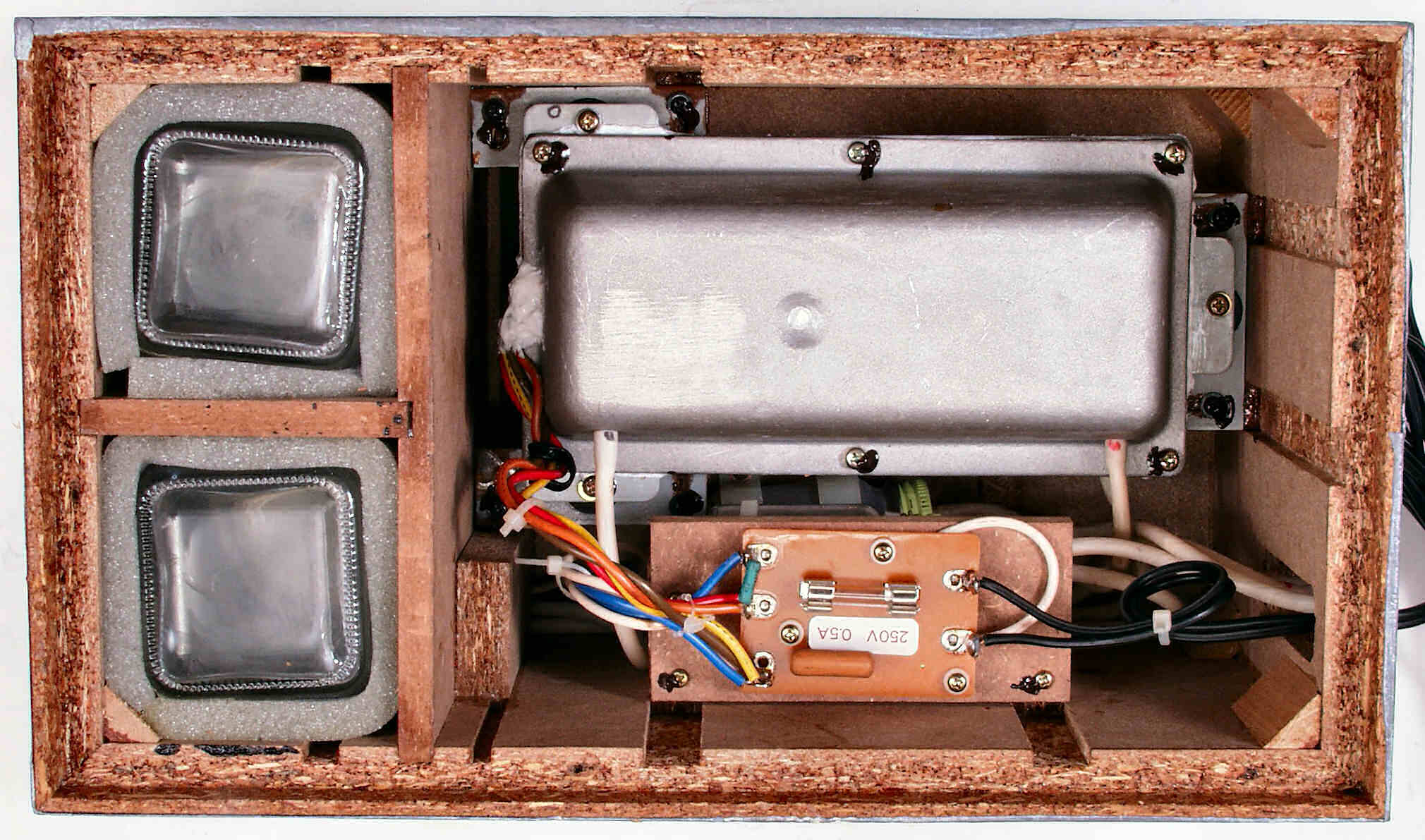

C５Ｂ．　修理後　上から見る

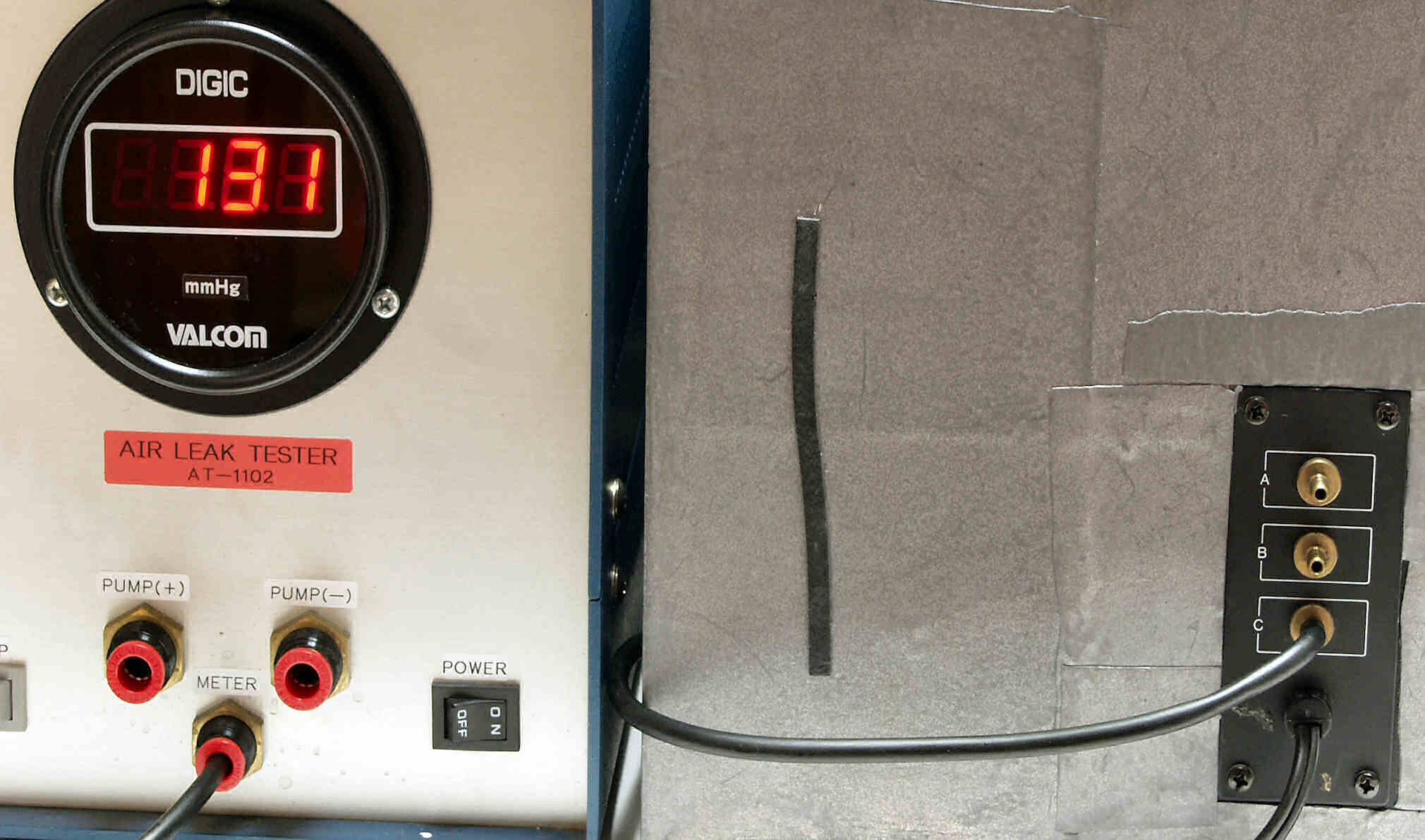

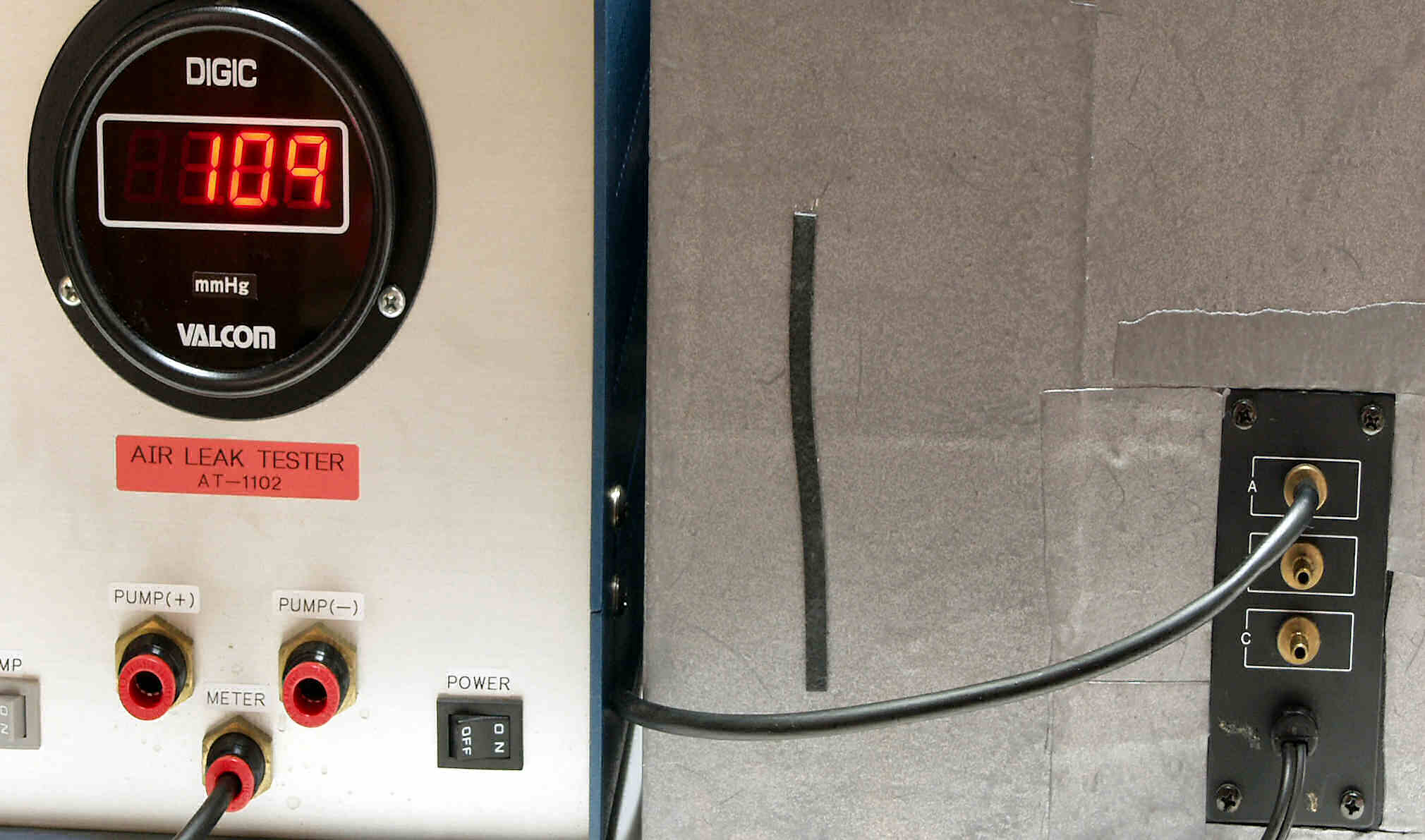

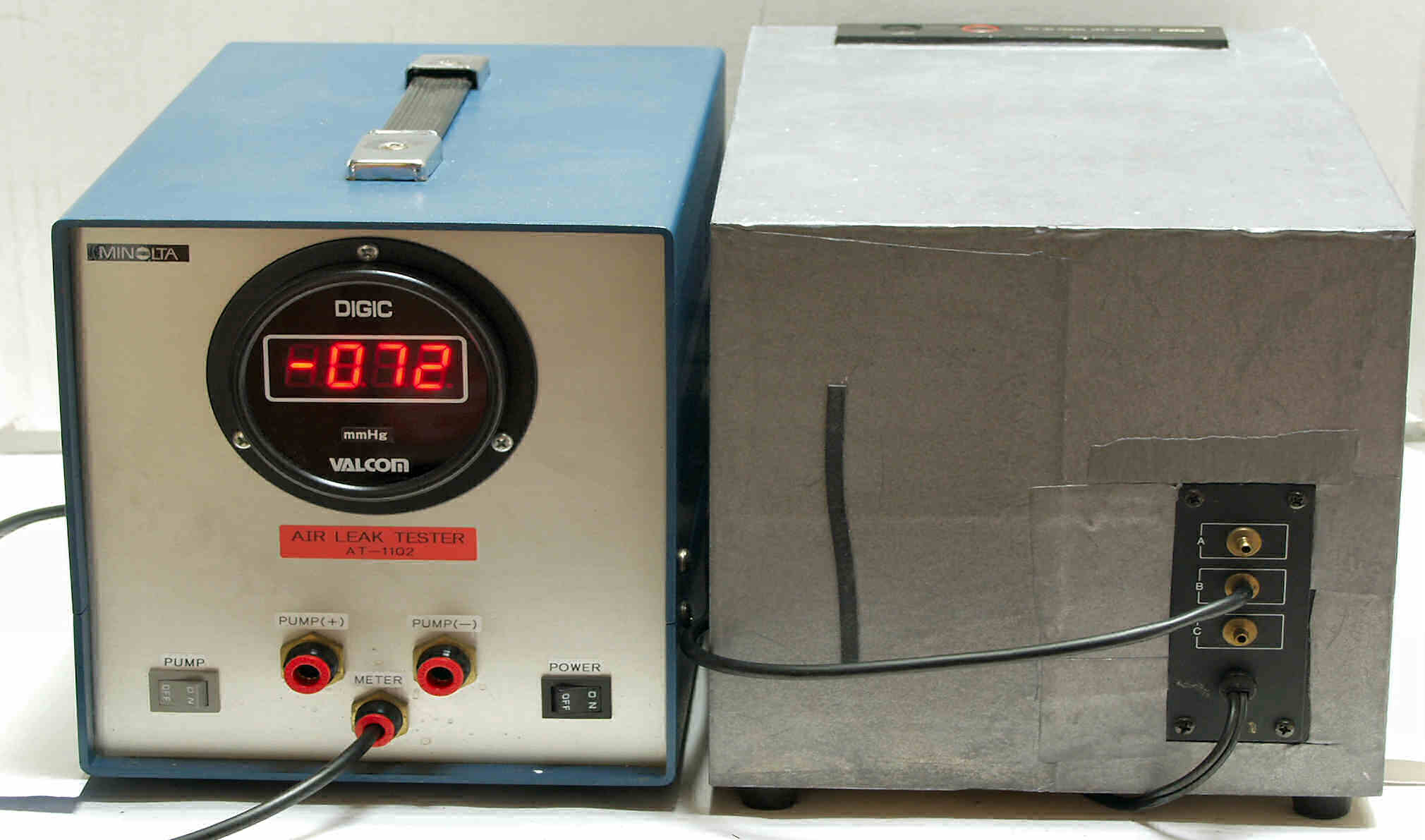

C６．　圧力測定中

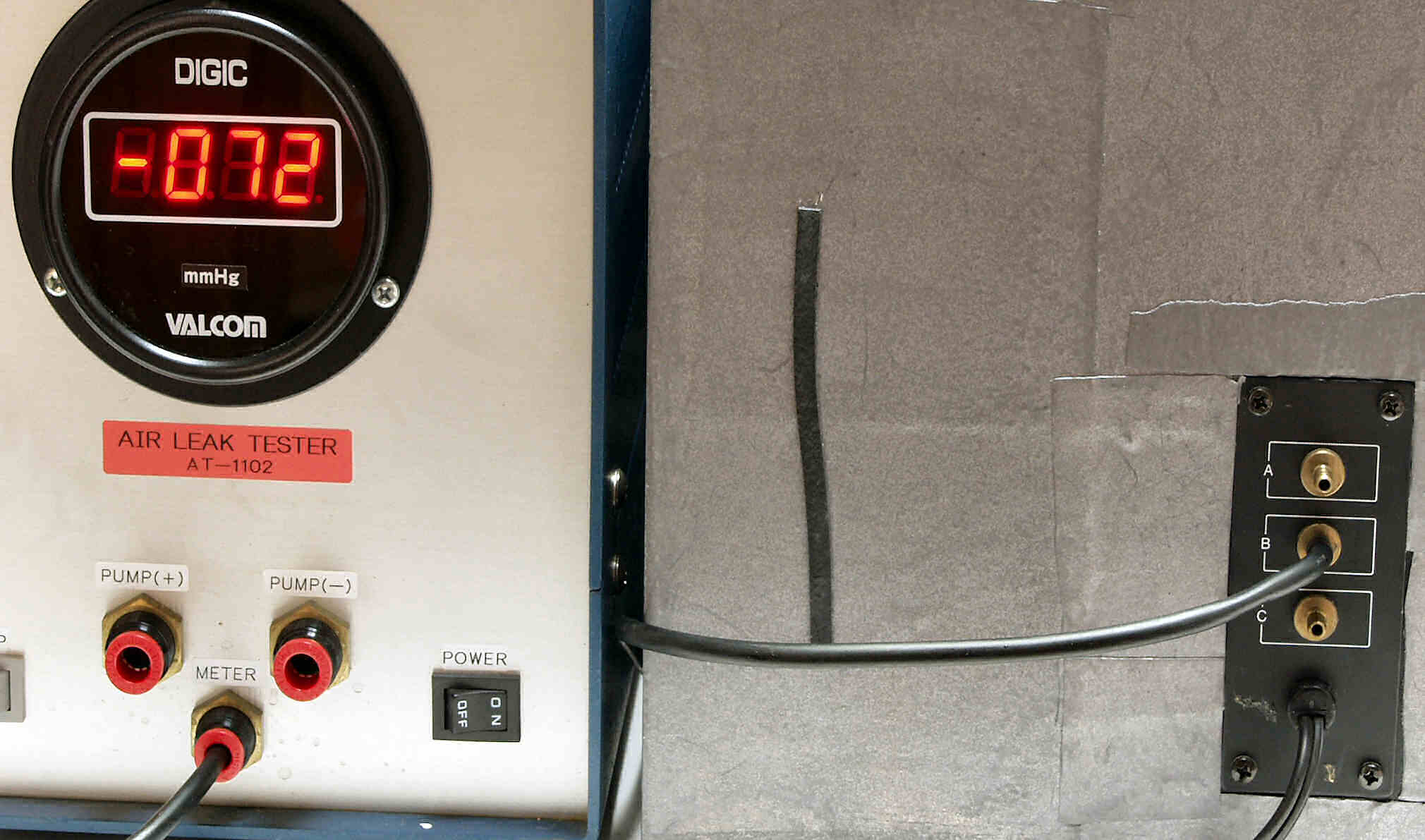

C６Ａ．　圧力測定　Ａ端子

C６Ｂ．　圧力測定　Ｂ端子

C６Ｃ．　圧力測定　Ｃ端子

Ｓ．　ＭＩＣＲＯＳＥＩＫＩ　ＲＰ−１１１０　の仕様（マニアル・カタログより）

型名 エアーポンプ　ＲＰ-１１１０ 出力エアー  エアーベアリング用１系統、バキューム用１系統、逆噴射用１系統 電源 ＡＣ１００Ｖ（５０/６０Ｈｚ） 消費電力 １０Ｗ 外形寸法 ２００Ｗ×３６０Ｄ×２１７Ｈmm 総重量 ６．３ｋｇ
