ＭＩＣＲＯＳＥＩＫＩ　ＲＶ−１０９０．　８台目修理記録
　　同時修理　ＳＸ−１５００ＶＧ．　２台目。　　　　　　２０２３／１０／１４到着　　１０／３１完成　
Ａ．　ＲＶ−１０９０　修理前の点検状況．

Ｃ．　ＲＶ−１０９０　修理状況．

Ｇ．　使用部品
  • 新品ポンプユニット　　１組。
    テフロン配管ホース　　１ｍ。

Ｅ．　ＲＶ−１０９０　調整・測定．

K．　修理費　　６５，０００円

Ｓ．　MICRO SEIKI　ＳＸ−１５００　の仕様（マニアル・カタログより）
Ａ．　ＲＶ−１０９０　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

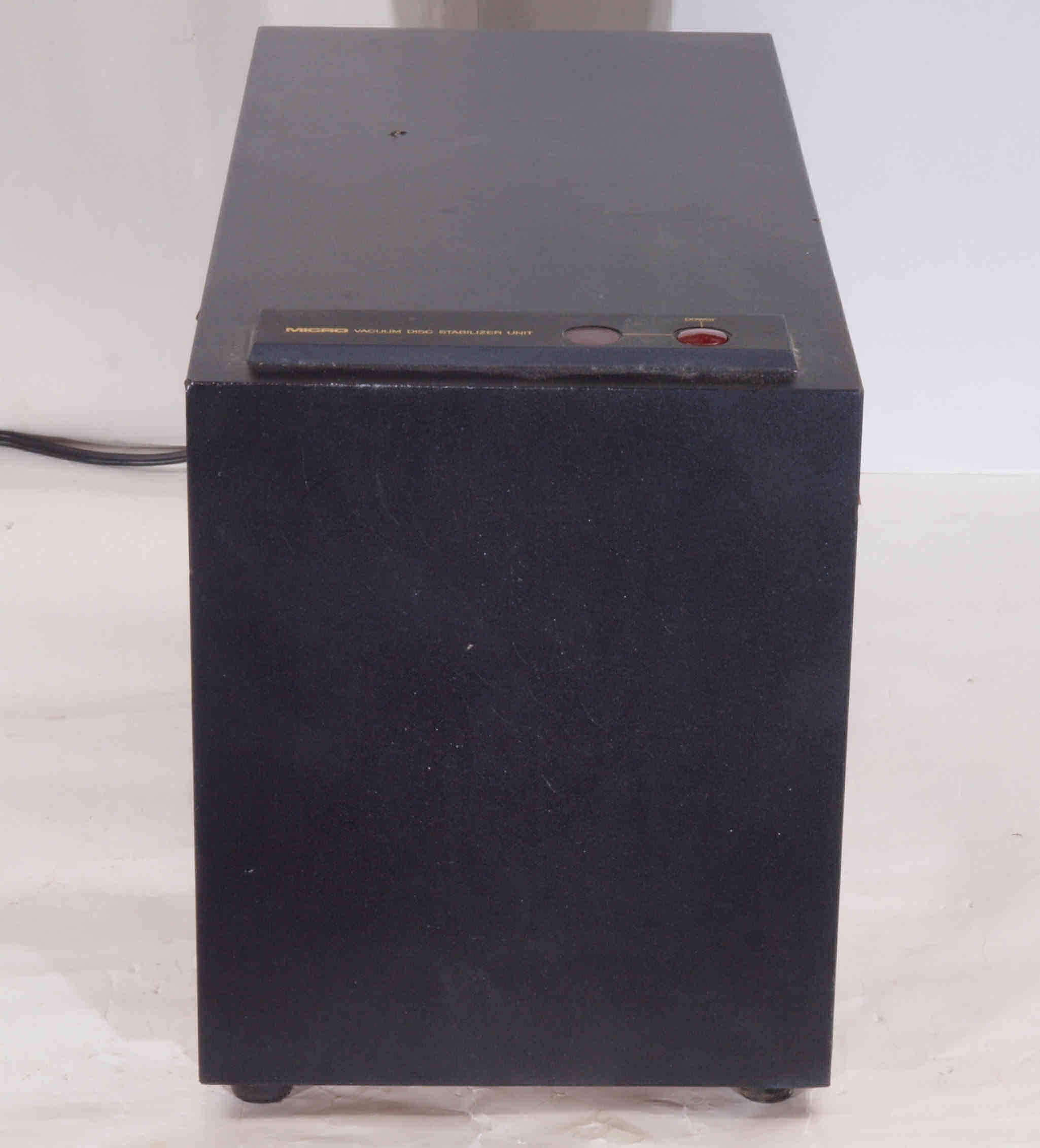

Ａ１１．　ＲＶ−１０９０点検中　前から見る

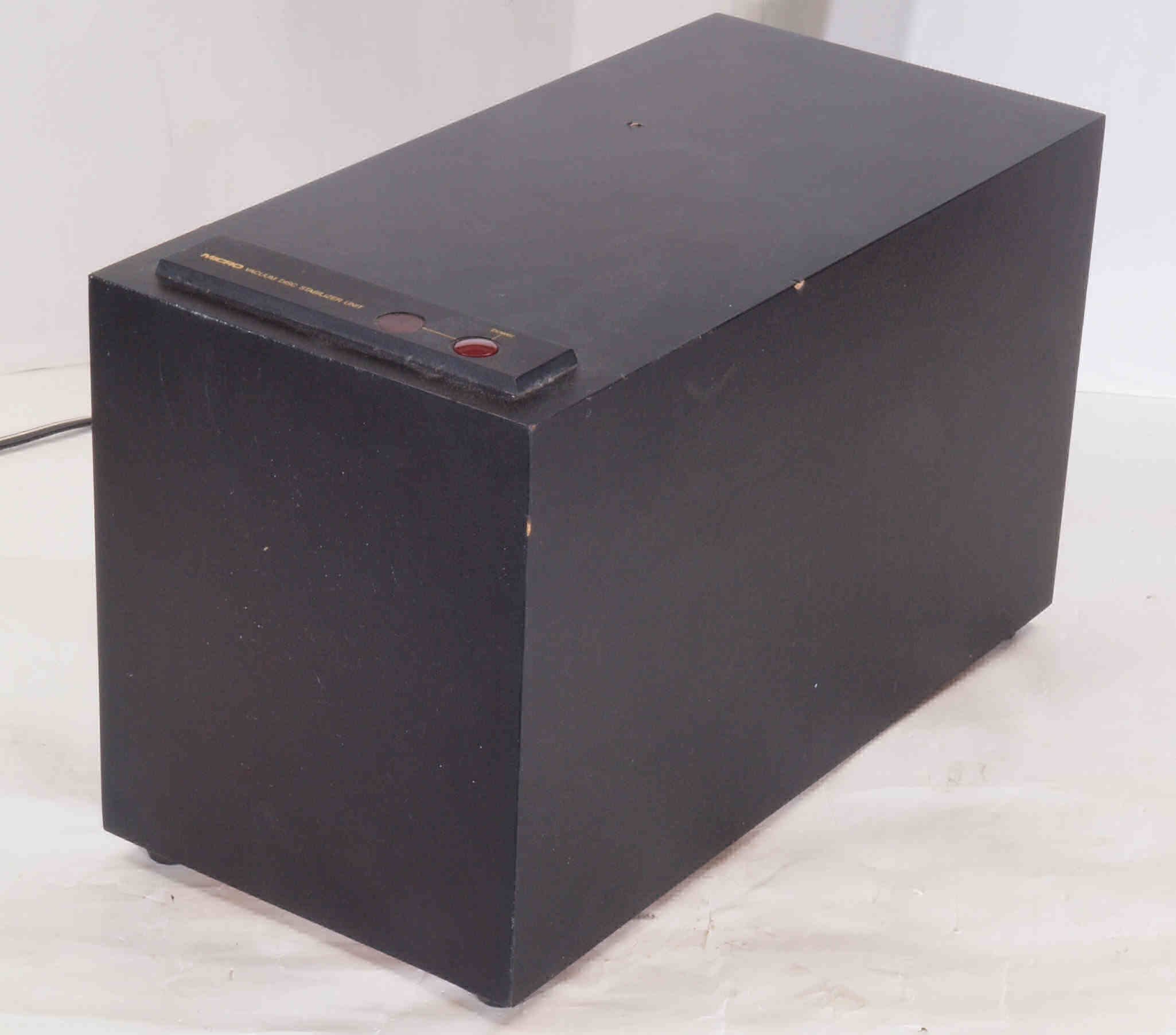

Ａ１２．　ＲＶ−１０９０点検中　前右から見る

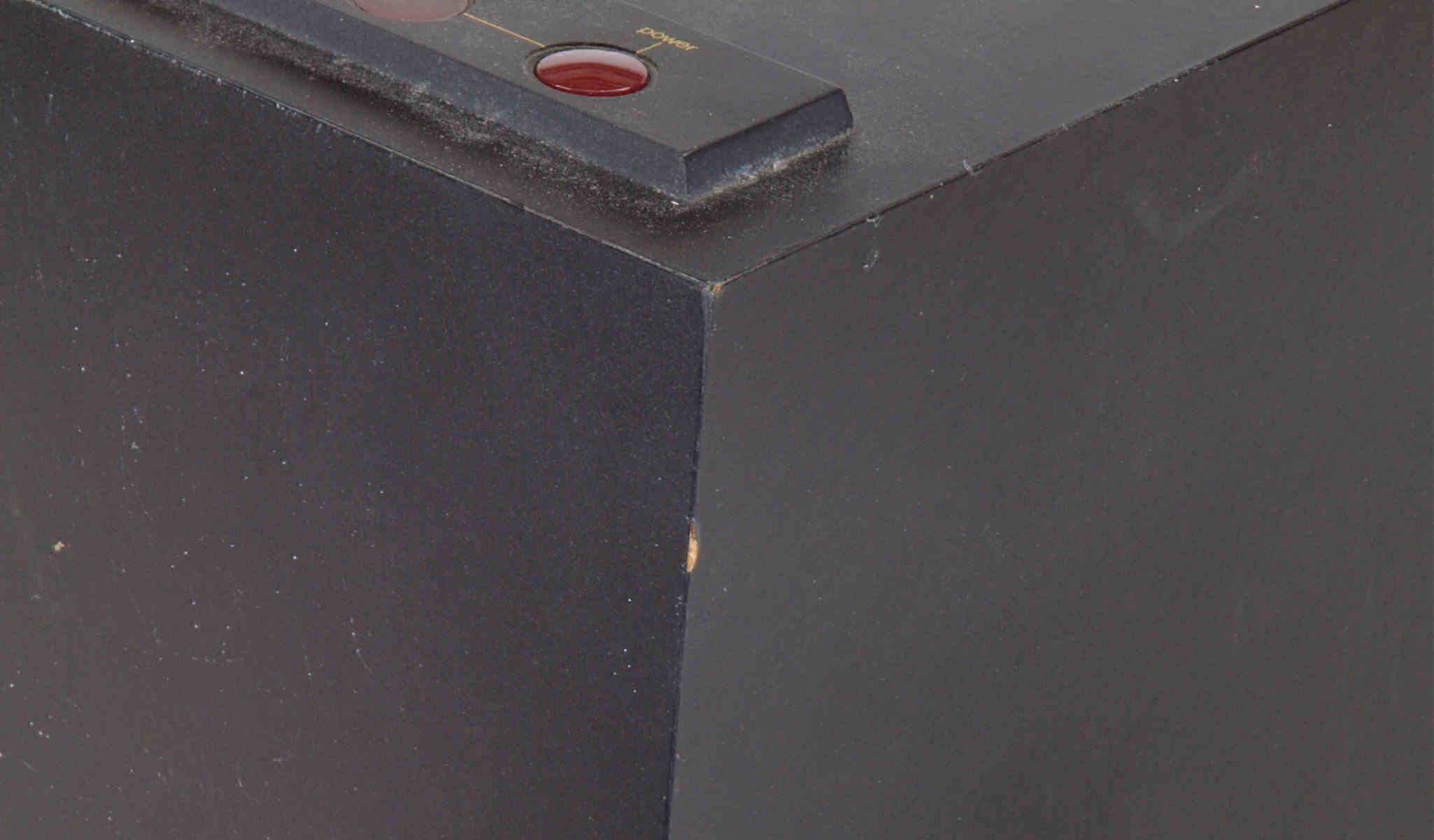

Ａ１２２．　ＲＶ−１０９０点検中　前右から見る、角と下にキズがある。

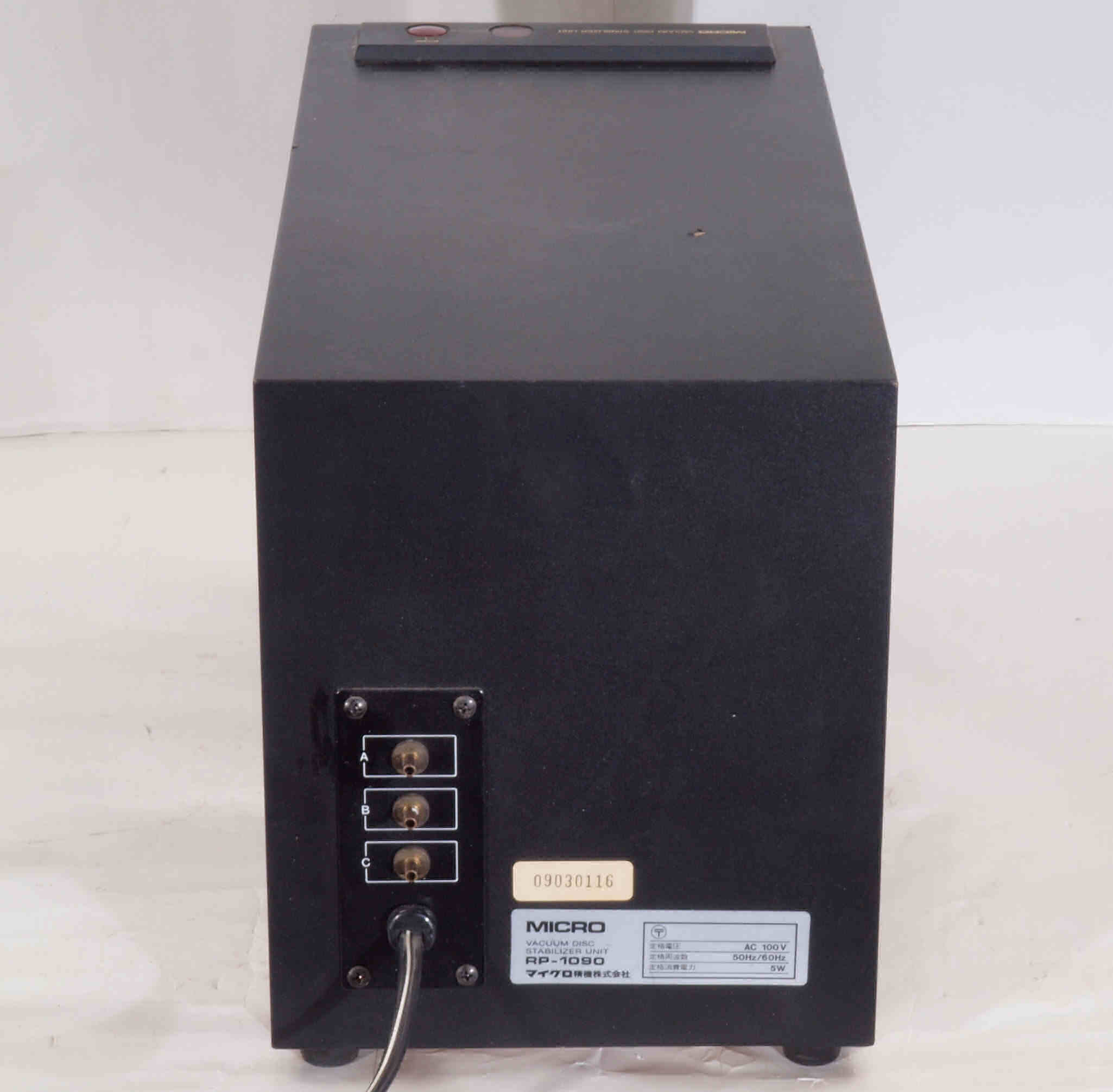

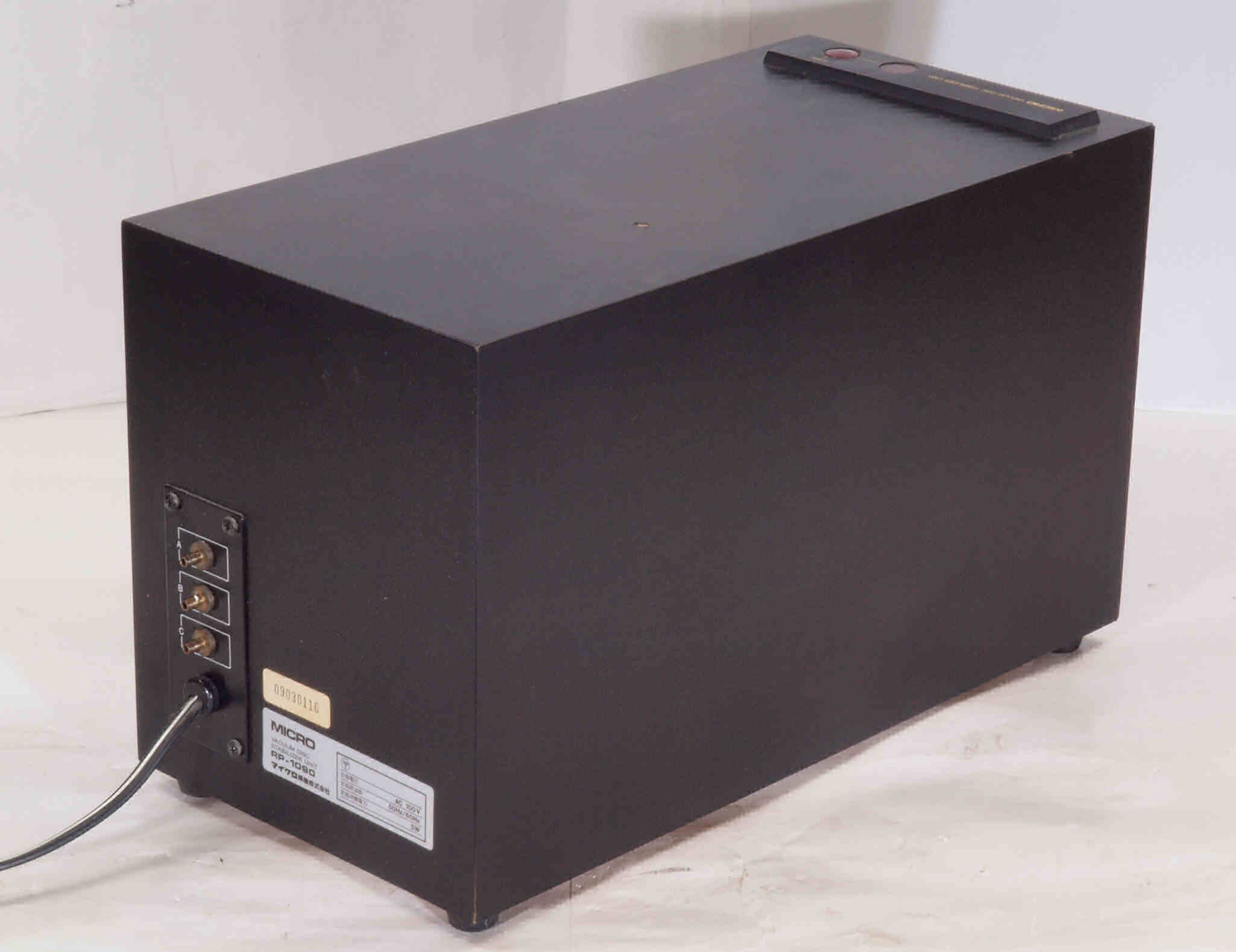

Ａ１３．　ＲＶ−１０９０点検中　後から見る

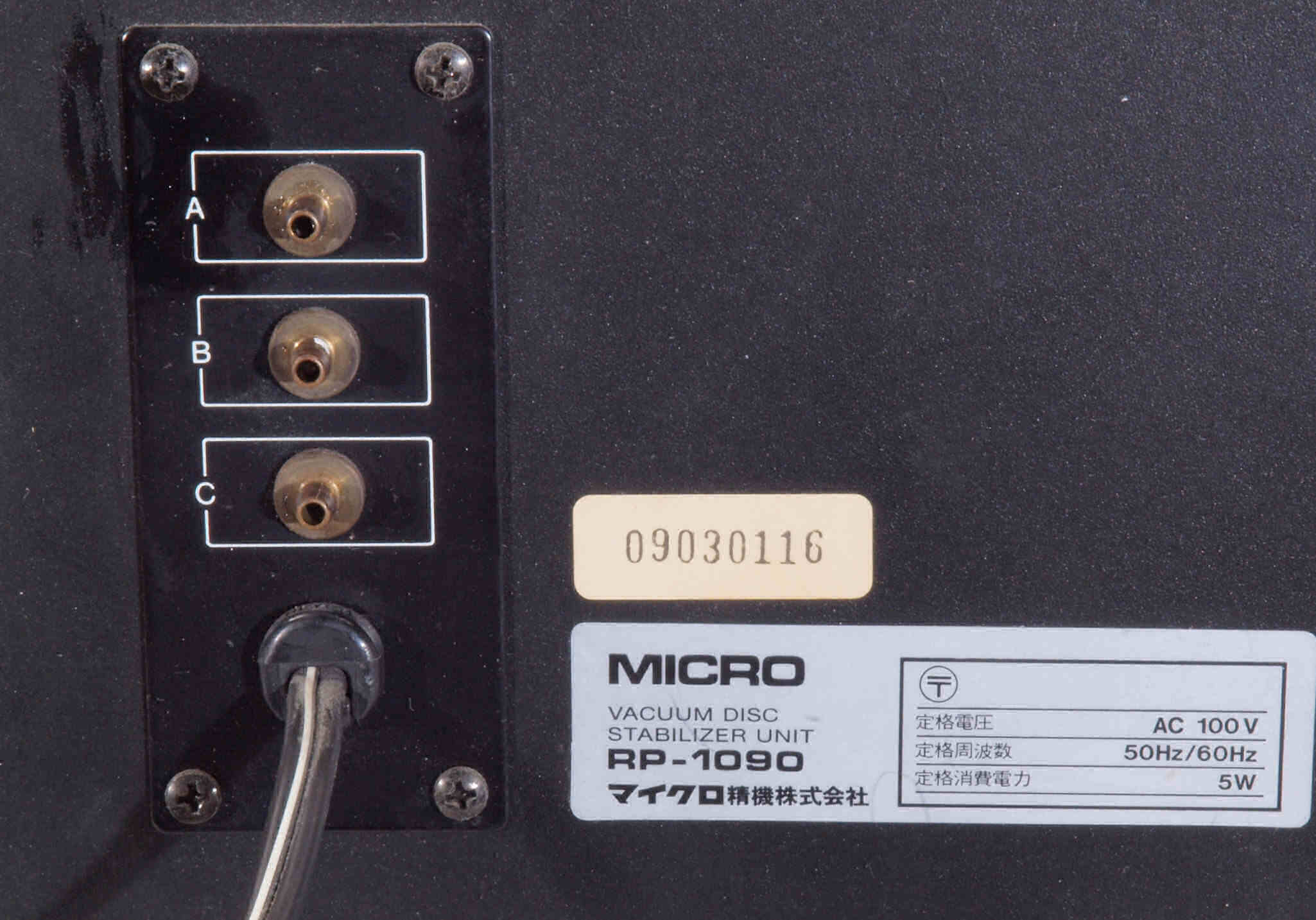

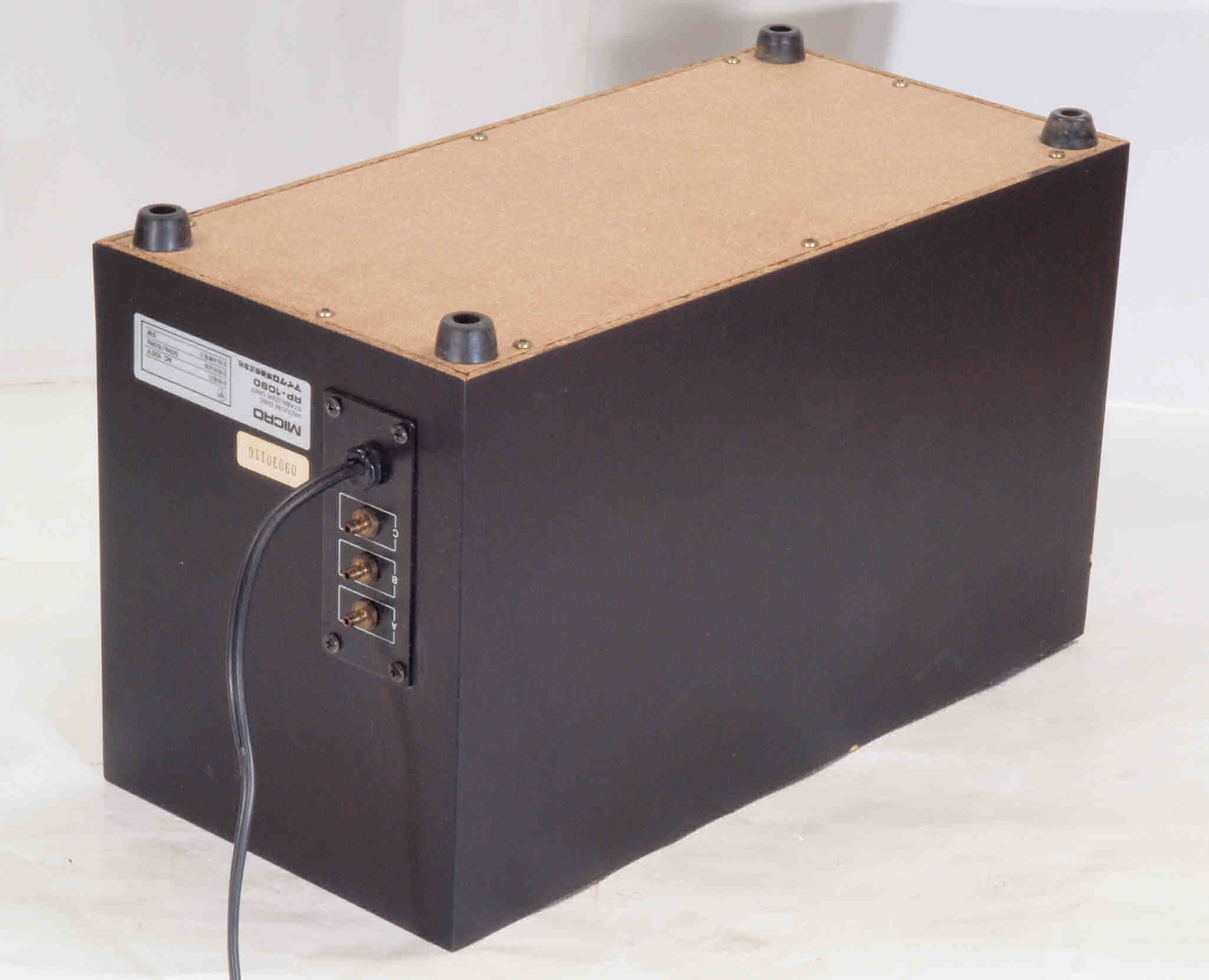

Ａ１４．　ＲＶ−１０９０点検中、　後から、電源入り口、吐出口見る。
Ａ１５．　ＲＶ−１０９０点検中　後左から見る

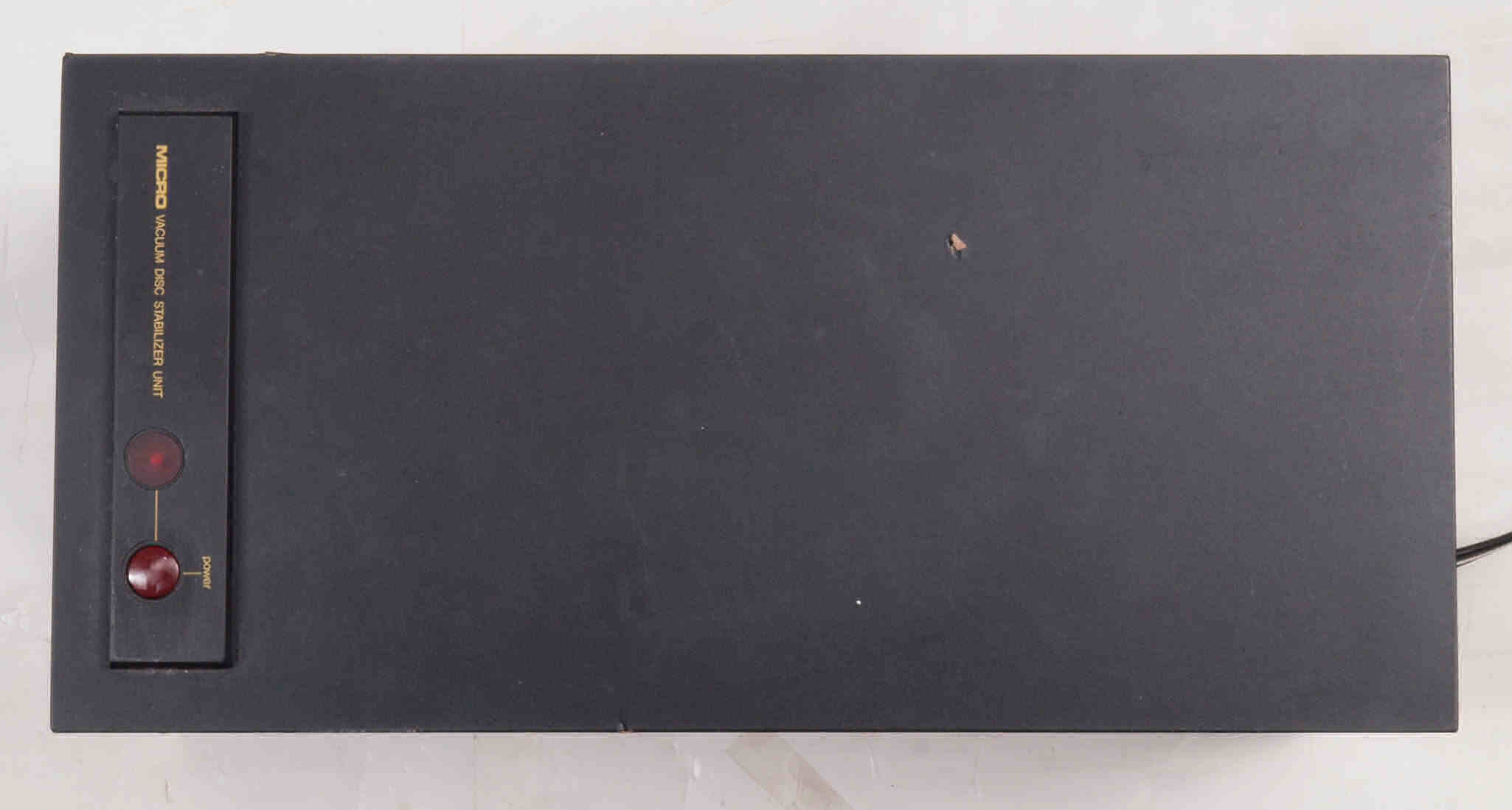

Ａ２１．　ＲＶ−１０９０点検中　上から見る
Ａ２２．　ＲＶ−１０９０点検中　下から見る
Ａ２３．　ＲＶ−１０９０点検中　下蓋を取り、下から見る。

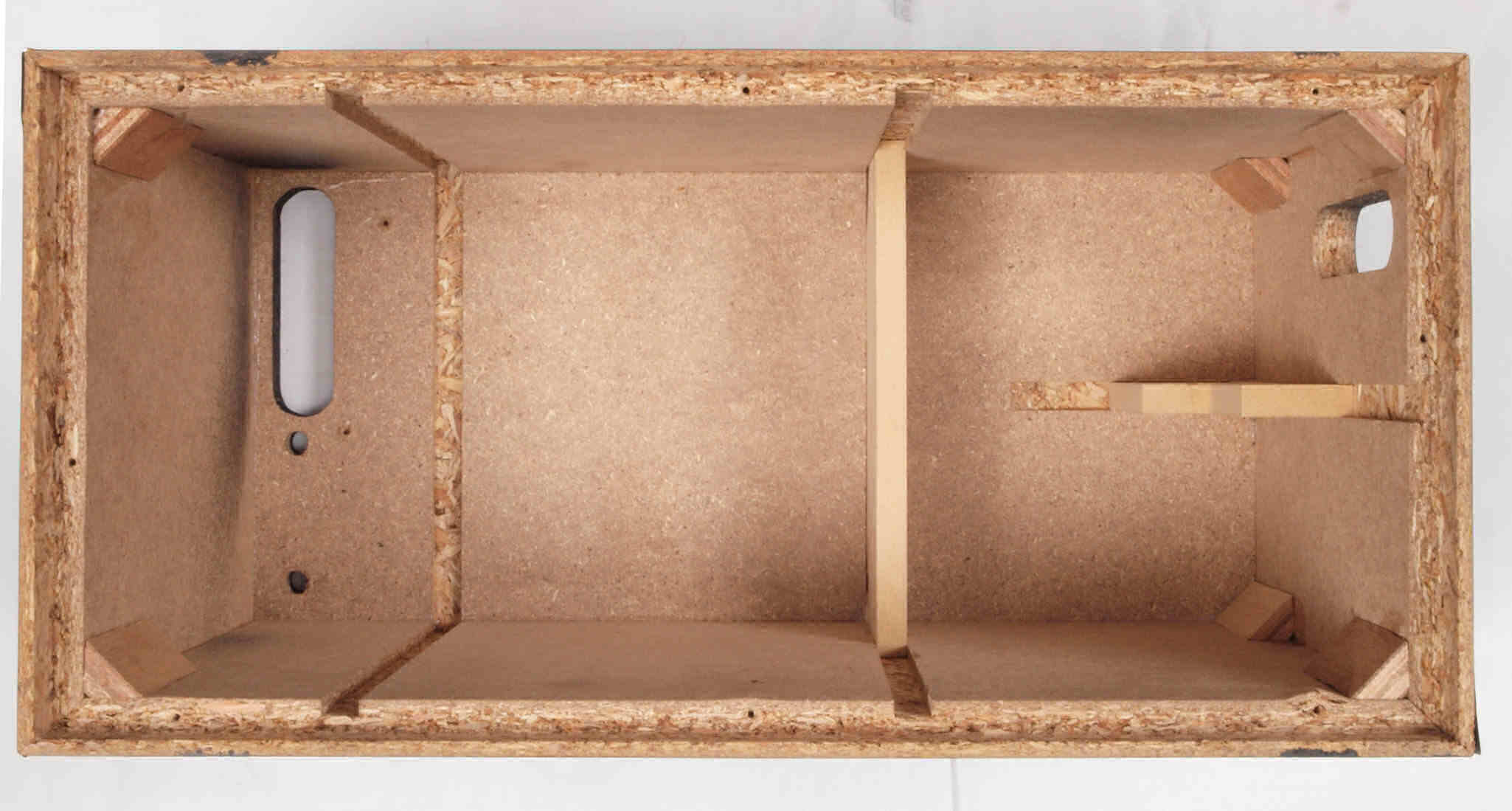

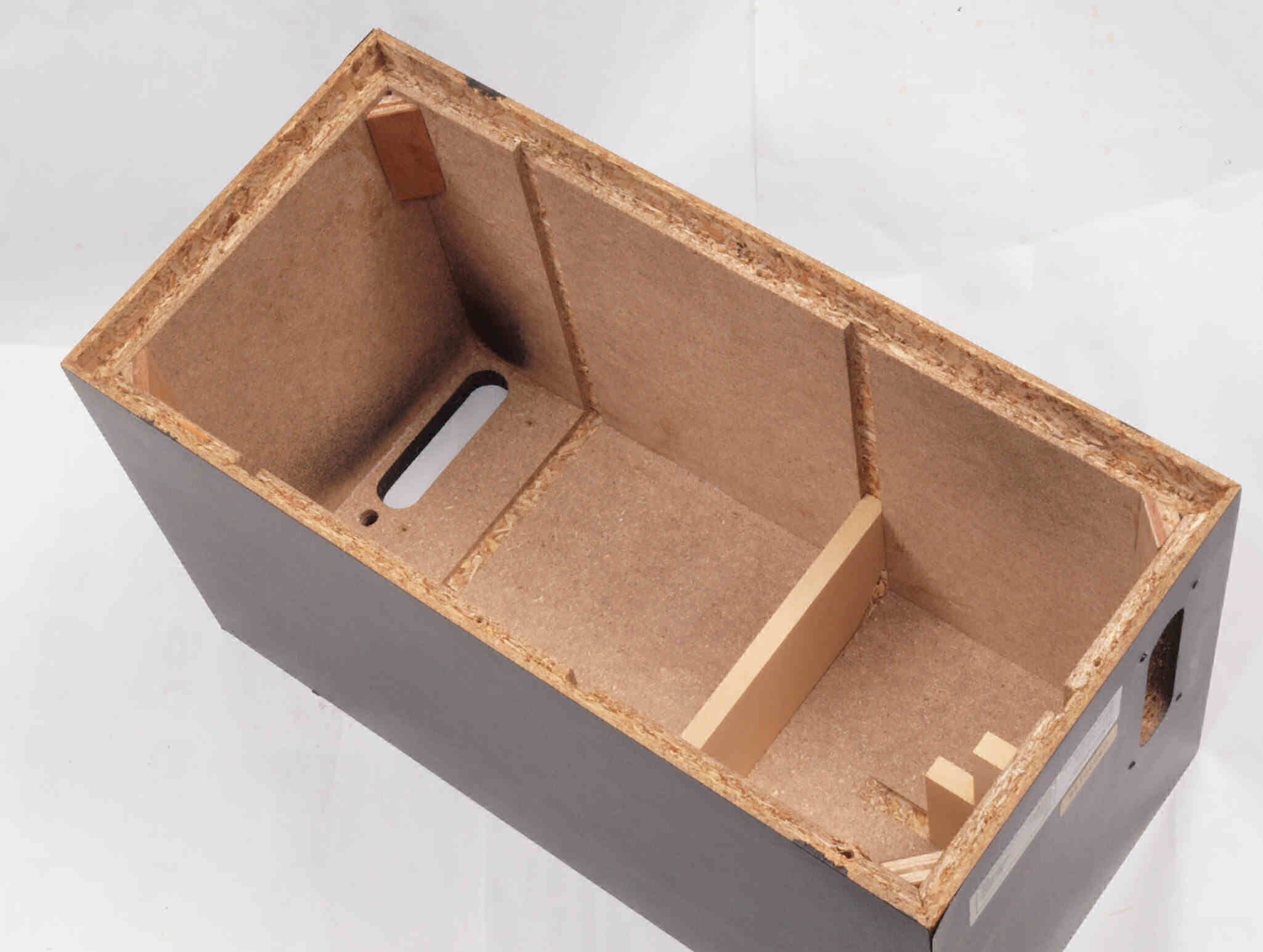

Ａ２４．　ＲＶ−１０９０点検中　ポンプを取り去り、チャンバーを見る。　配管が経年硬化し、切れているので交換する。
Ａ２５．　ＲＶ−１０９０点検中　ポンプからの配管が経年硬化しているので交換する。

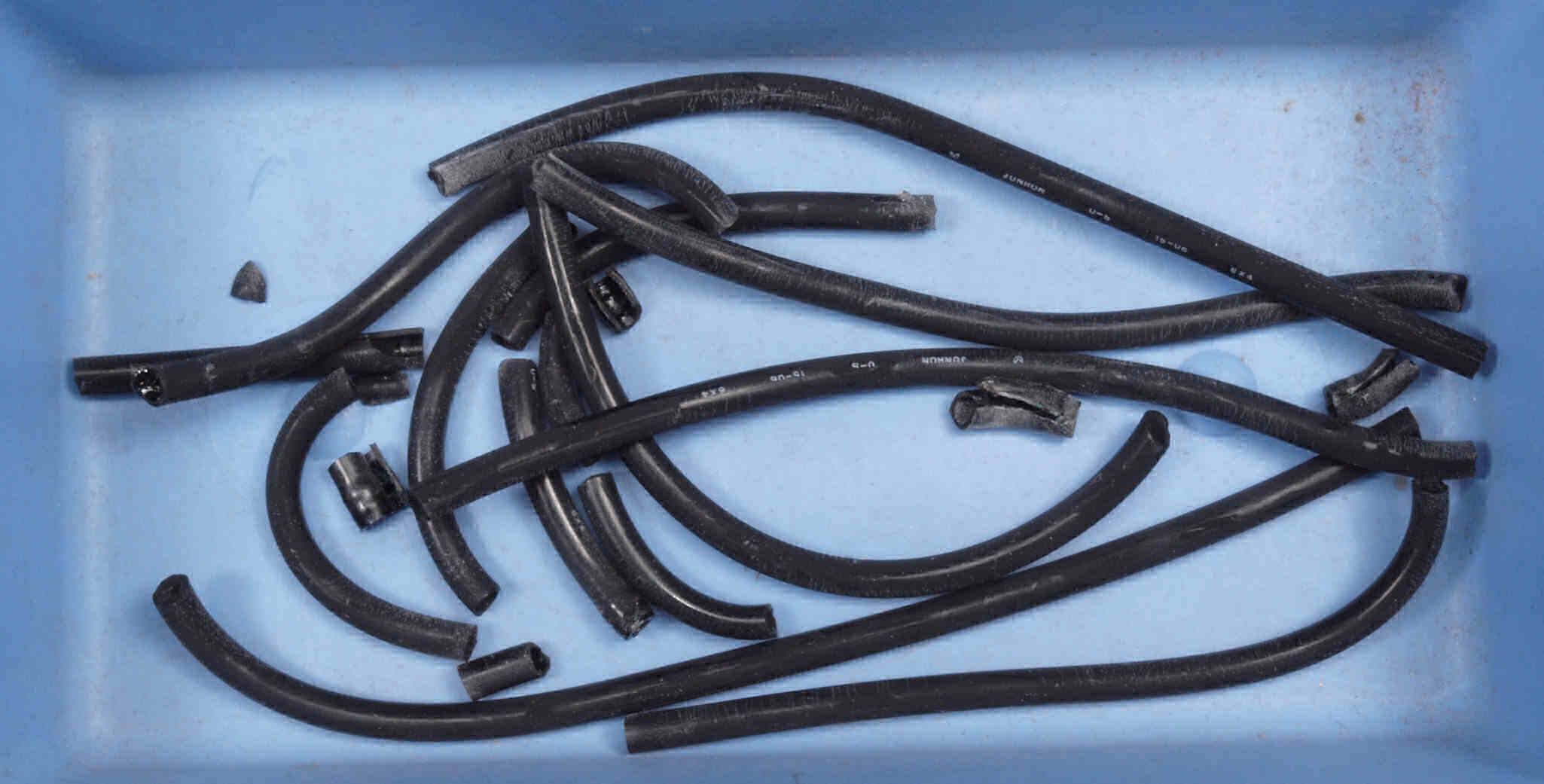

Ａ２６．　ＲＶ−１０９０点検中　経年硬化している配管。
Ａ３１．　ＲＶ−１０９０点検中　下前から見る
Ａ３１２．　ＲＶ−１０９０点検中　下前から見る、下前右が剥がれている。
Ａ３２．　ＲＶ−１０９０点検中　下前左から見る

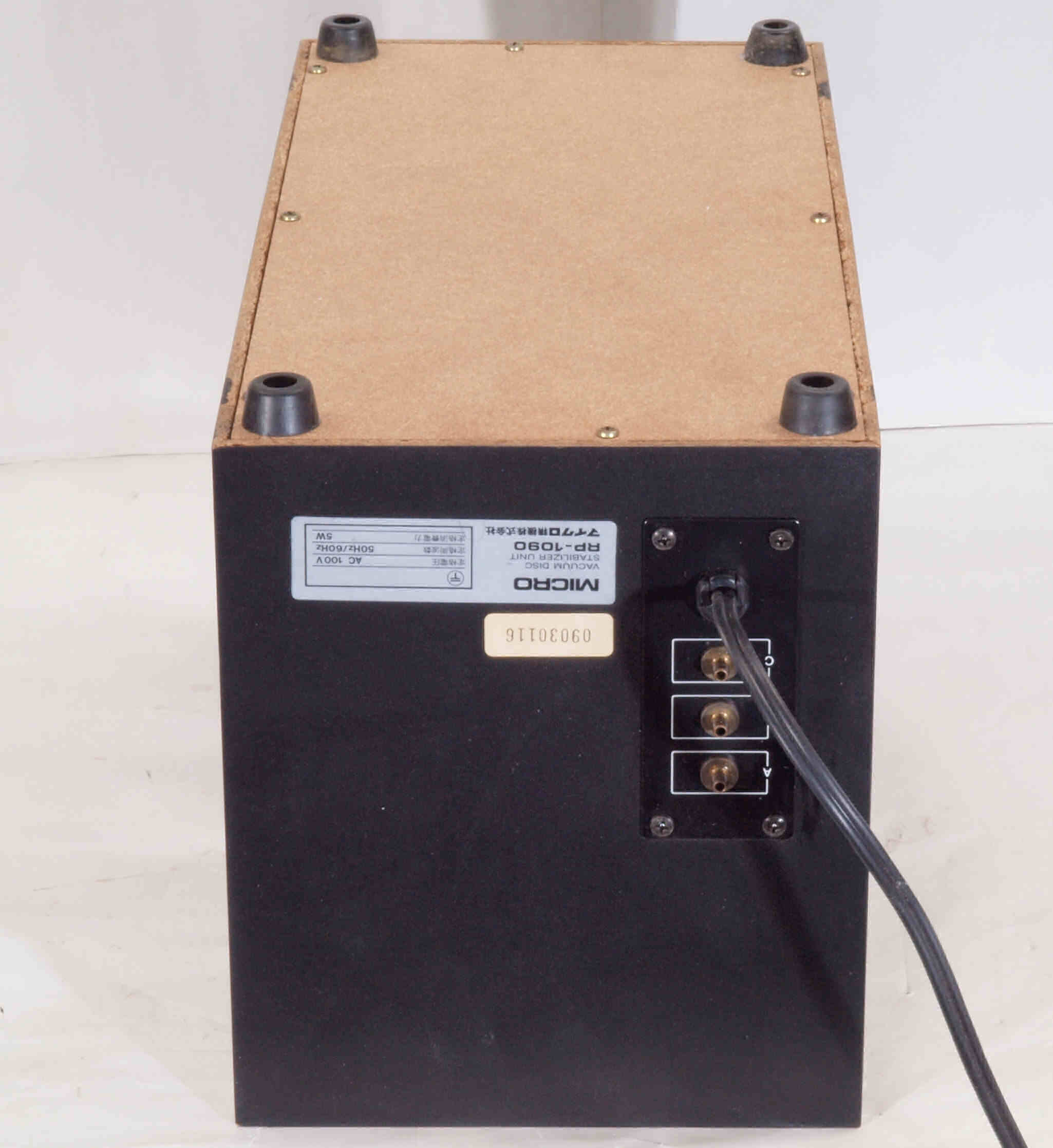

Ａ３３．　ＲＶ−１０９０点検中　下後から見る
Ａ３３２．　ＲＶ−１０９０点検中　下後から見る、下後右が剥がれている。
Ａ３４．　ＲＶ−１０９０点検中　下後右から見る

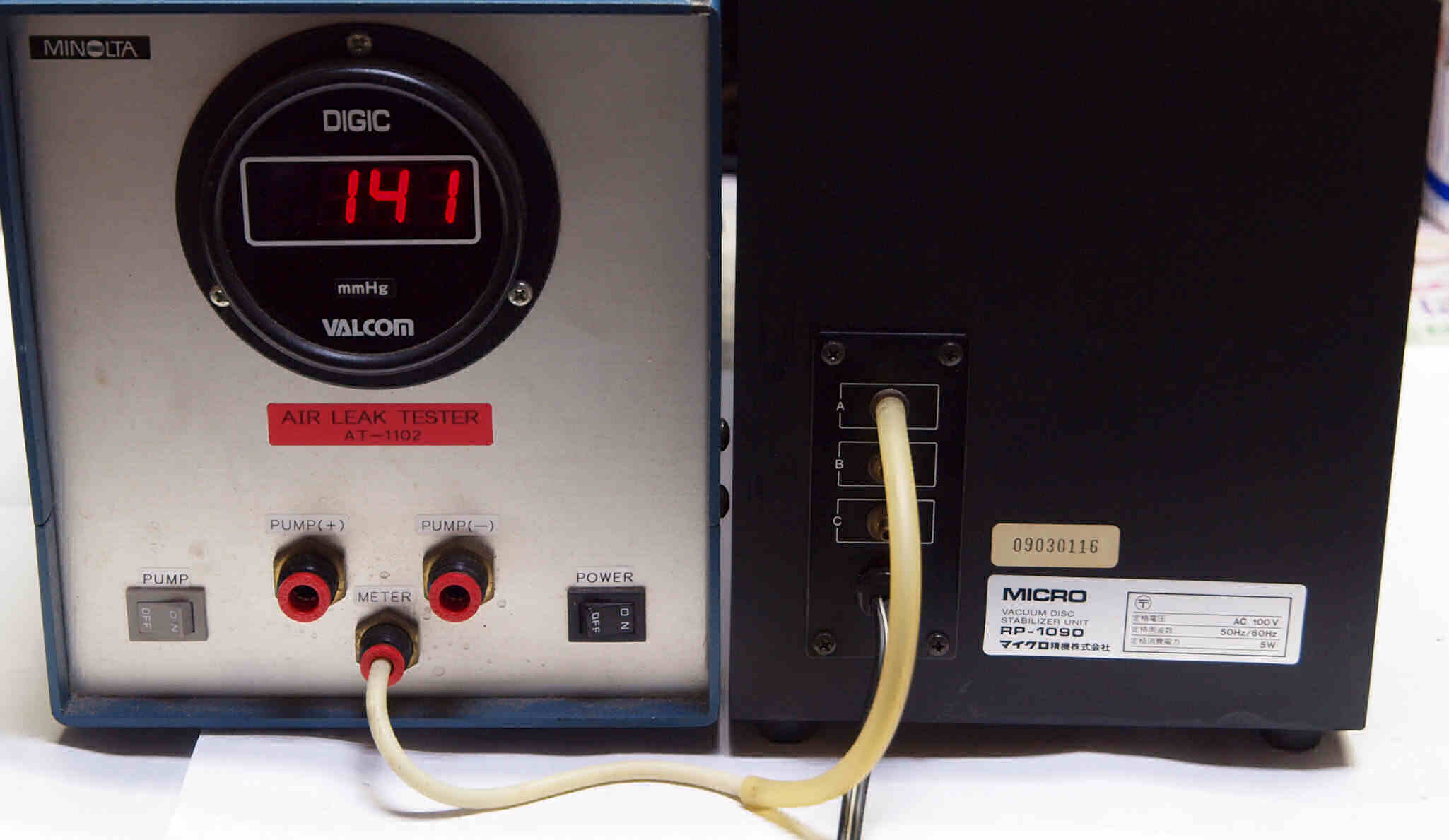

Ａ４１．　修理前・測定中　「B＝吸い込」　の圧力測定。　殆ど無。
Ａ４２．　修理前・測定中　「Ｃ＝吐き出し」　の圧力測定。　殆ど無。
Ｃ１．　ＲＶ−１０９０　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

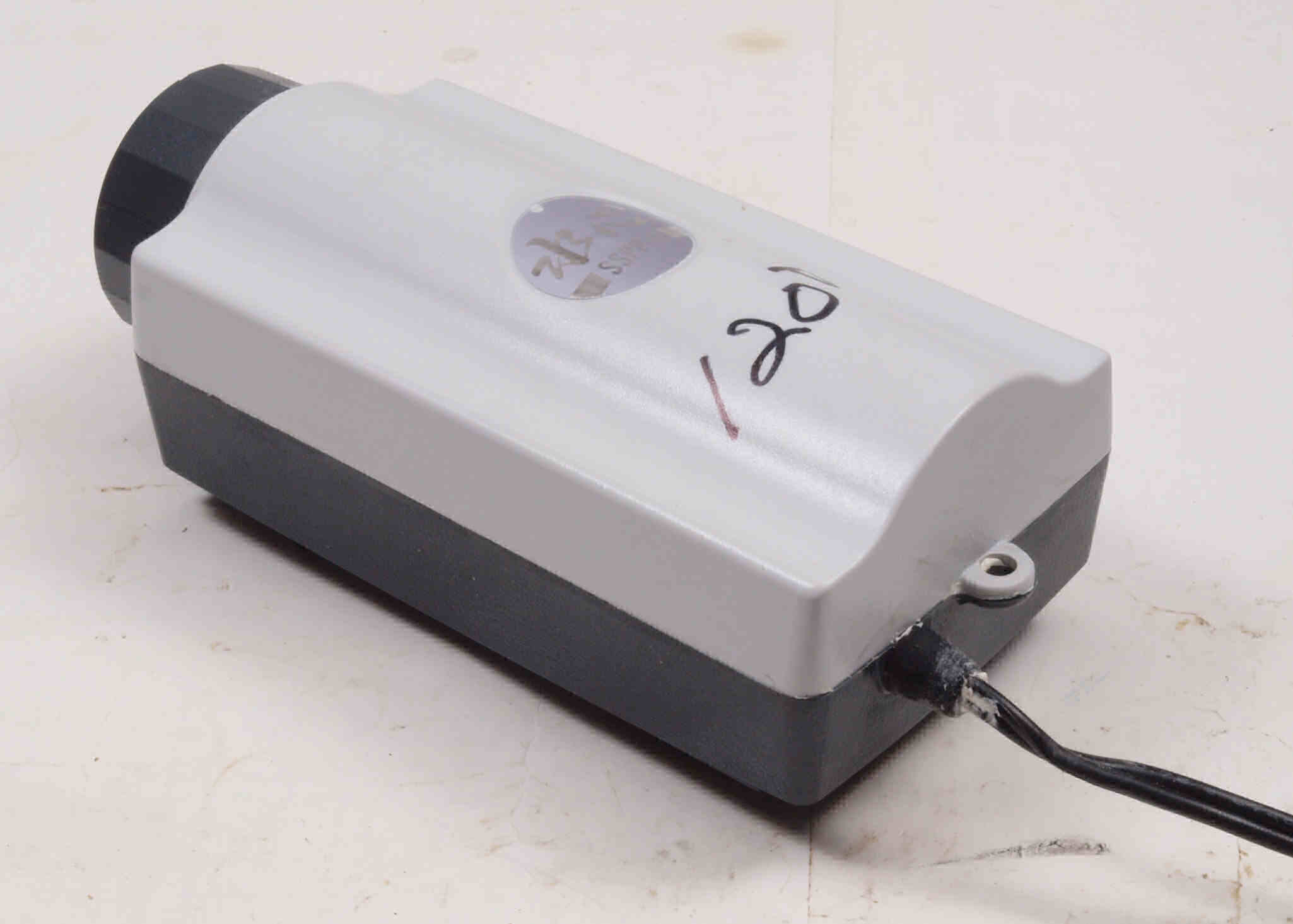

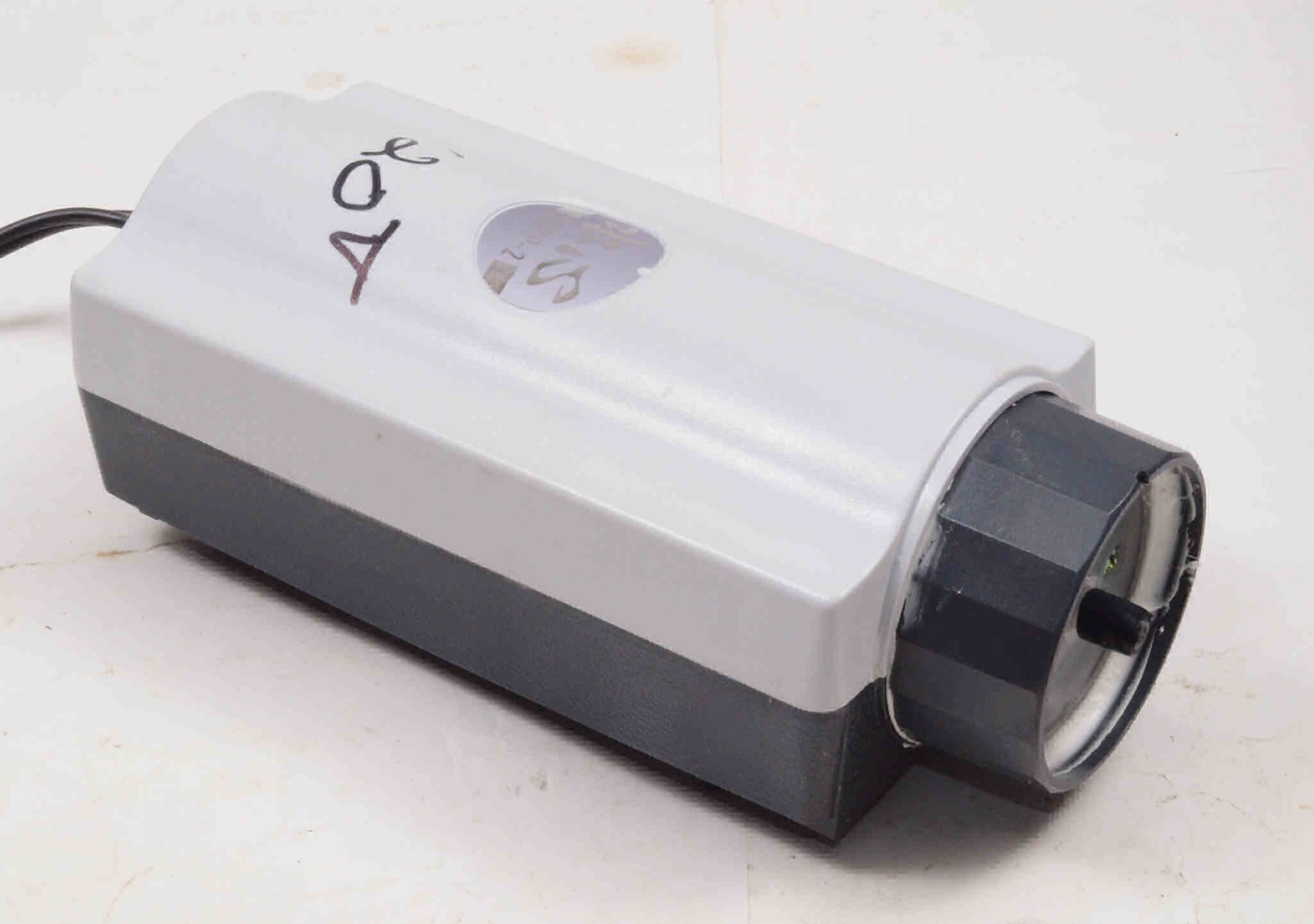

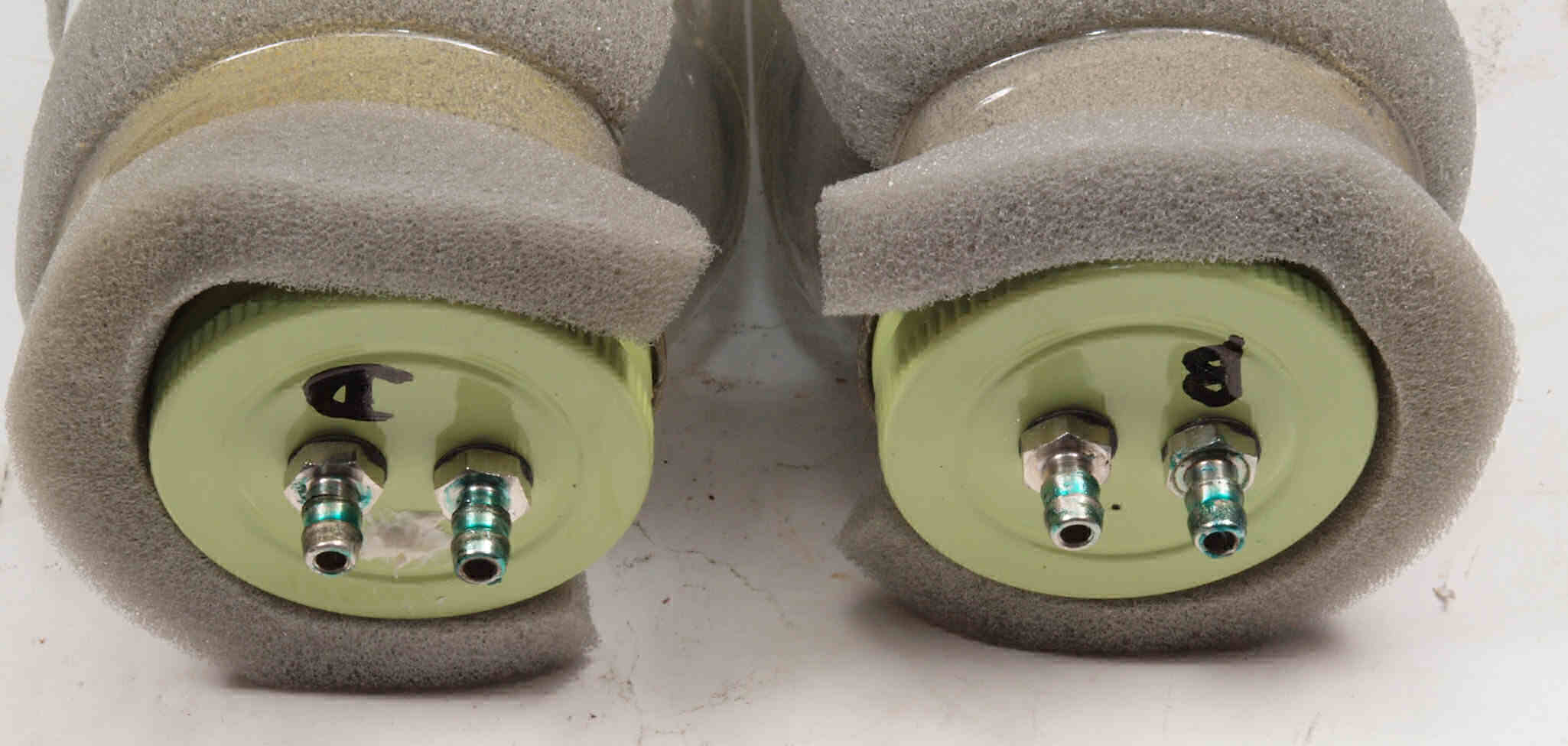

Ｃ１１．　修理前　ポンプ前右から見る。

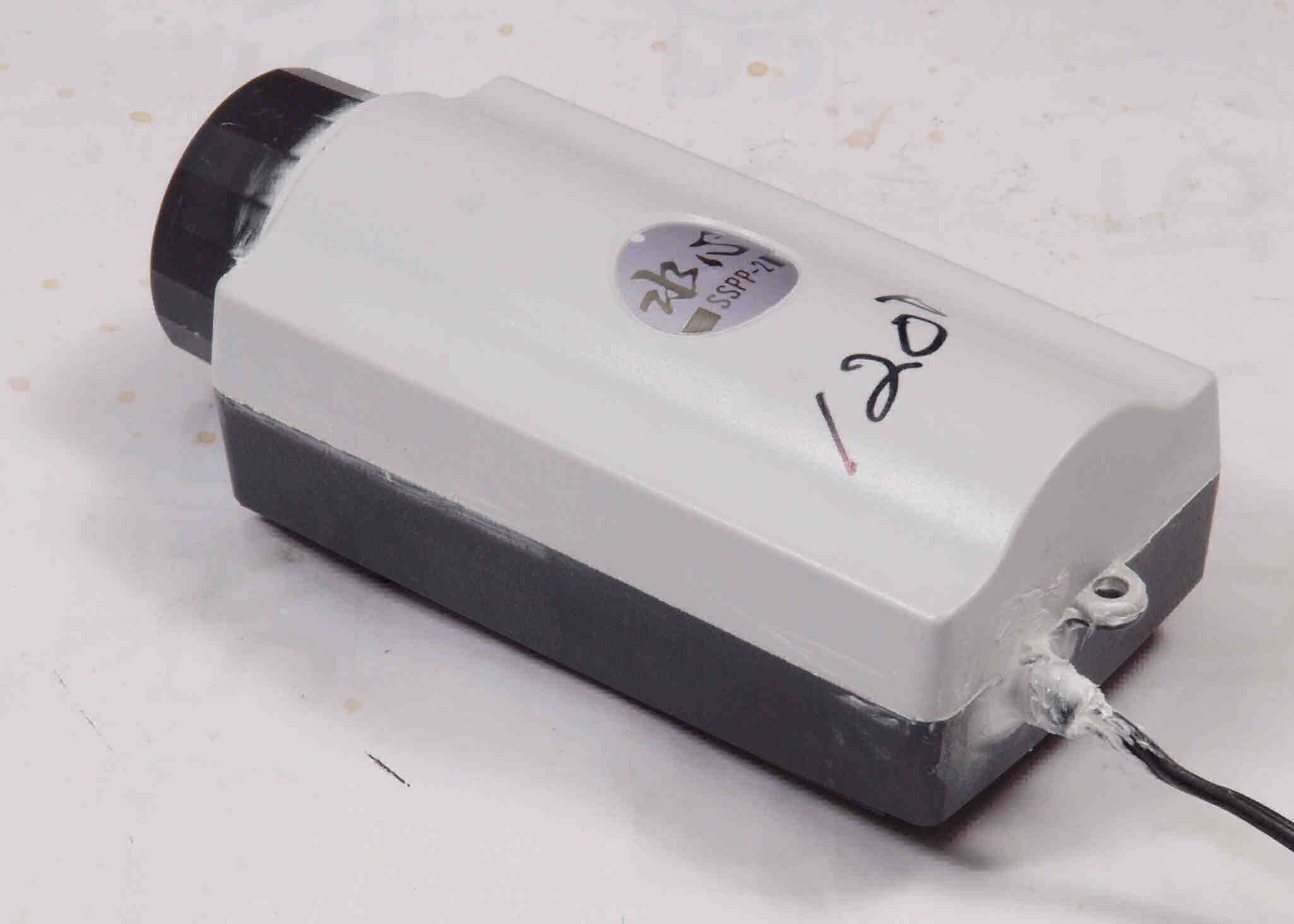

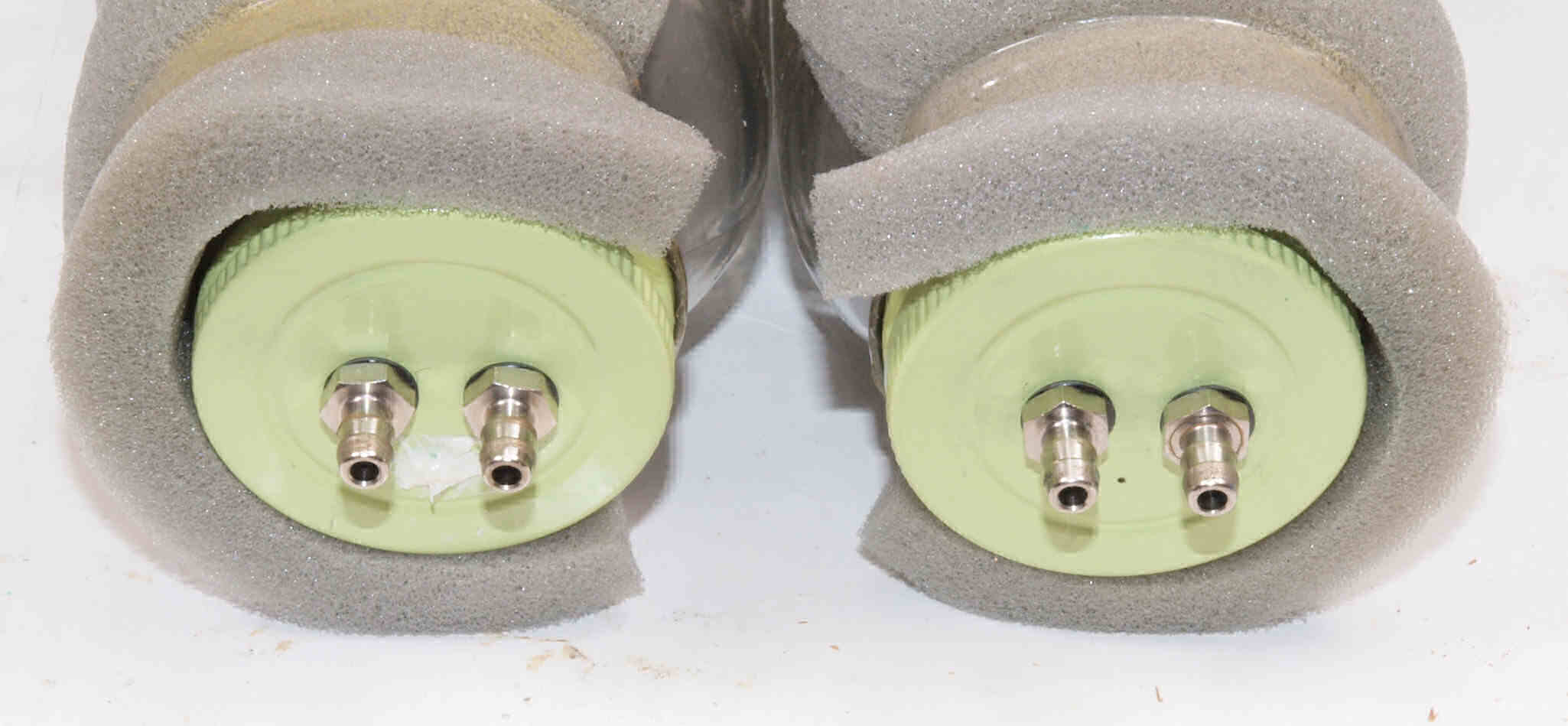

Ｃ１２．　修理後　ポンプ前右から見る。
Ｃ１３．　修理前　ポンプ後左から見る。
Ｃ１４．　修理後　ポンプ後左から見る。

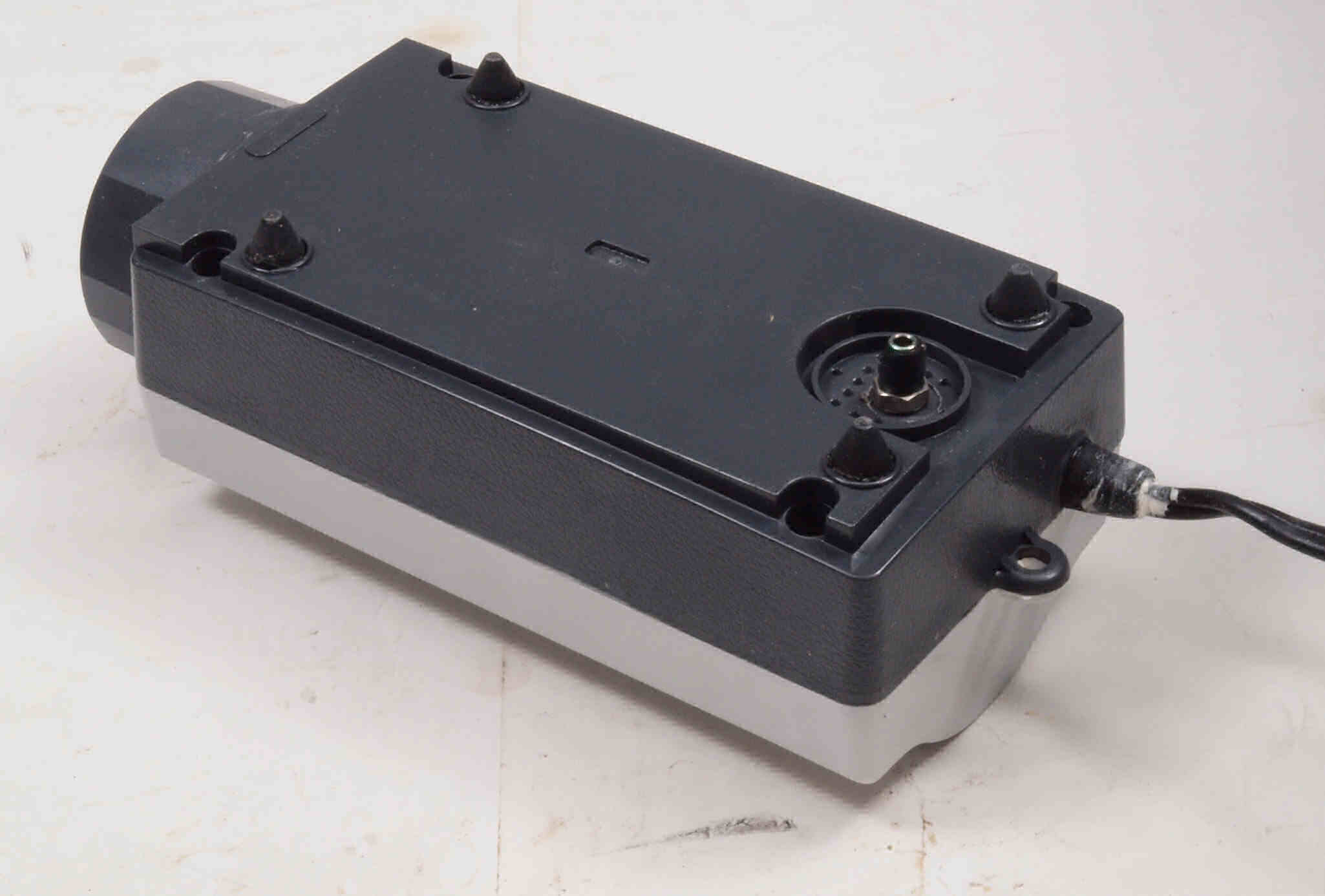

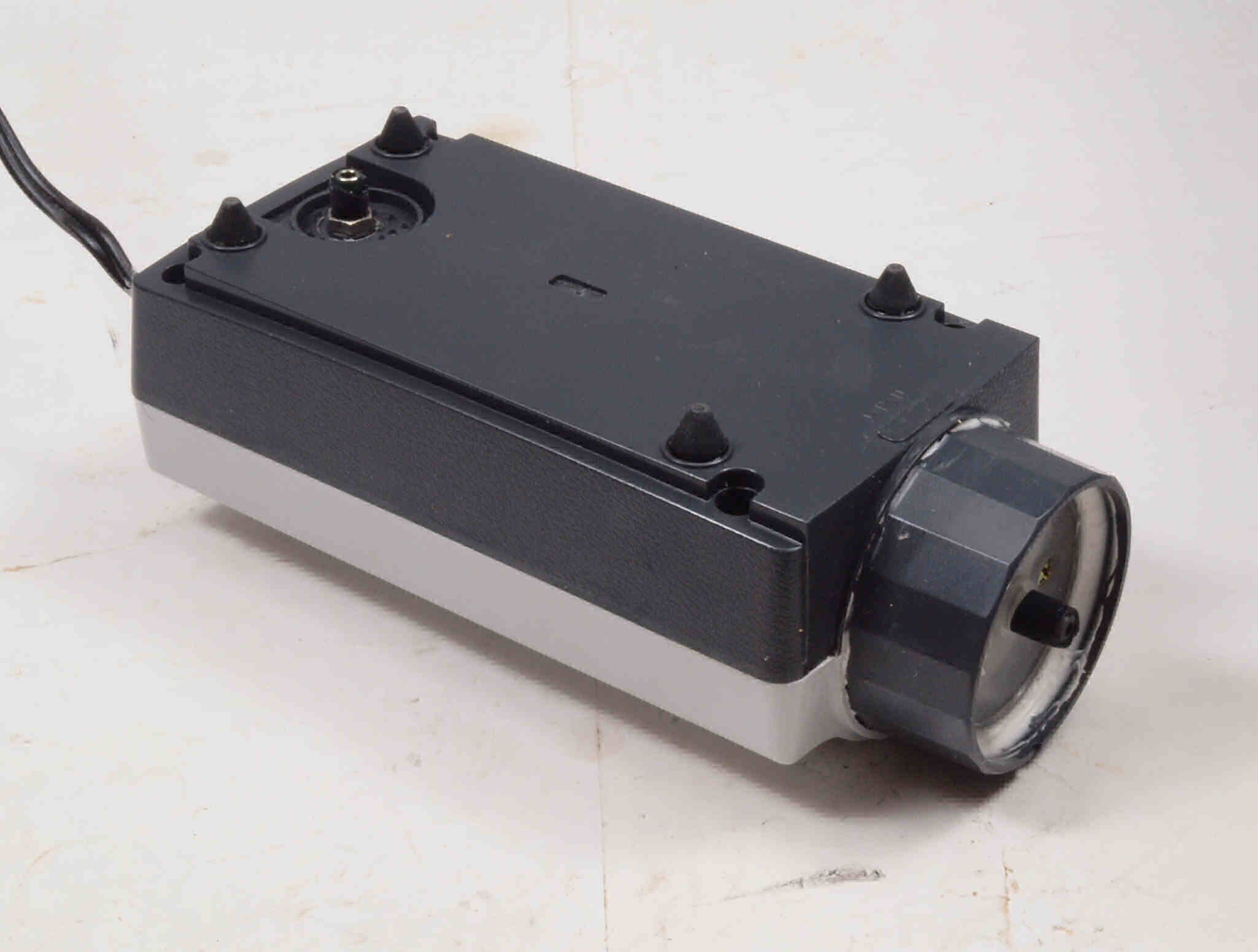

Ｃ１５．　修理前　ポンプ下前左から見る。
Ｃ１６．　修理後　ポンプ下前左から見る。

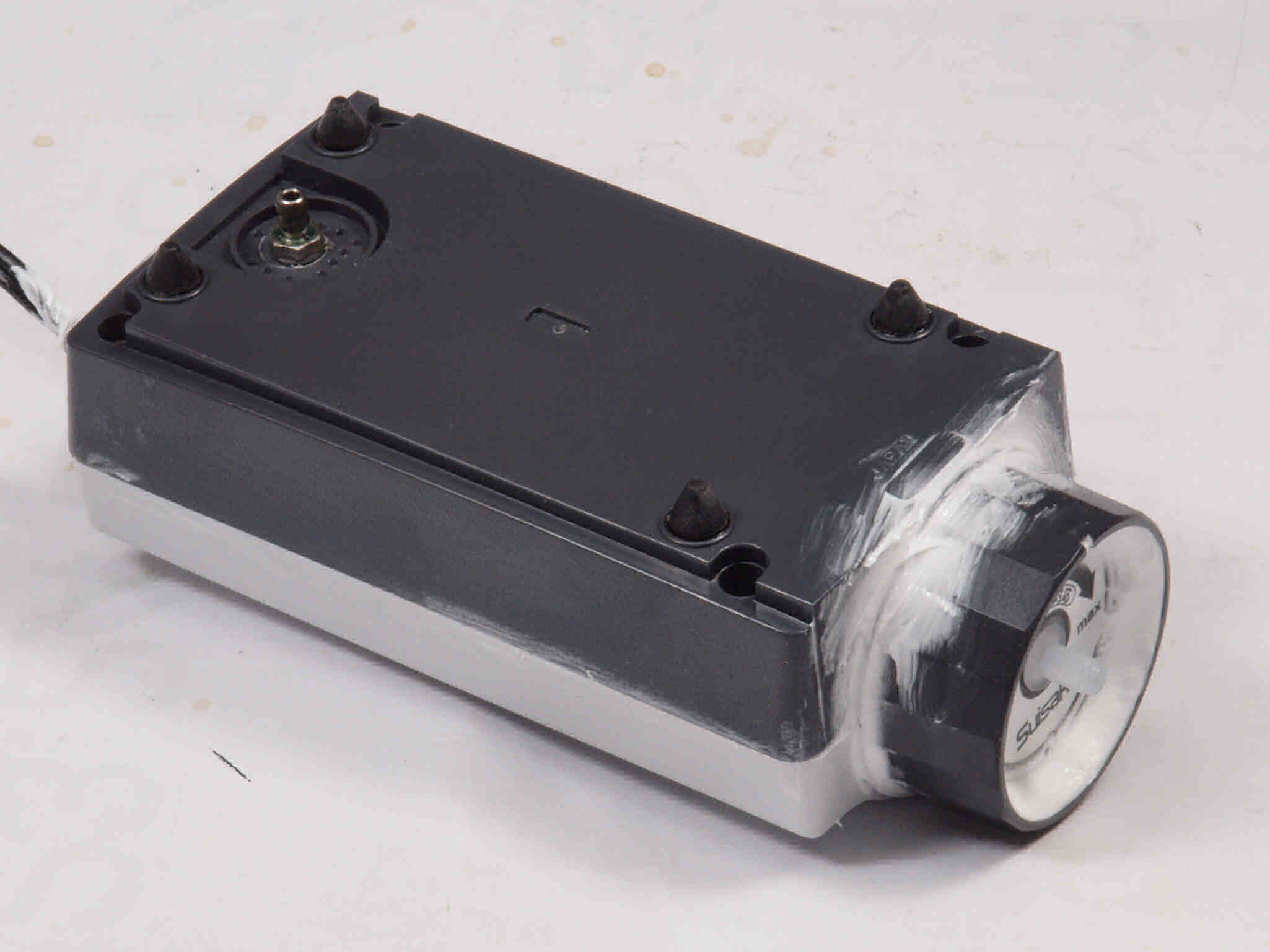

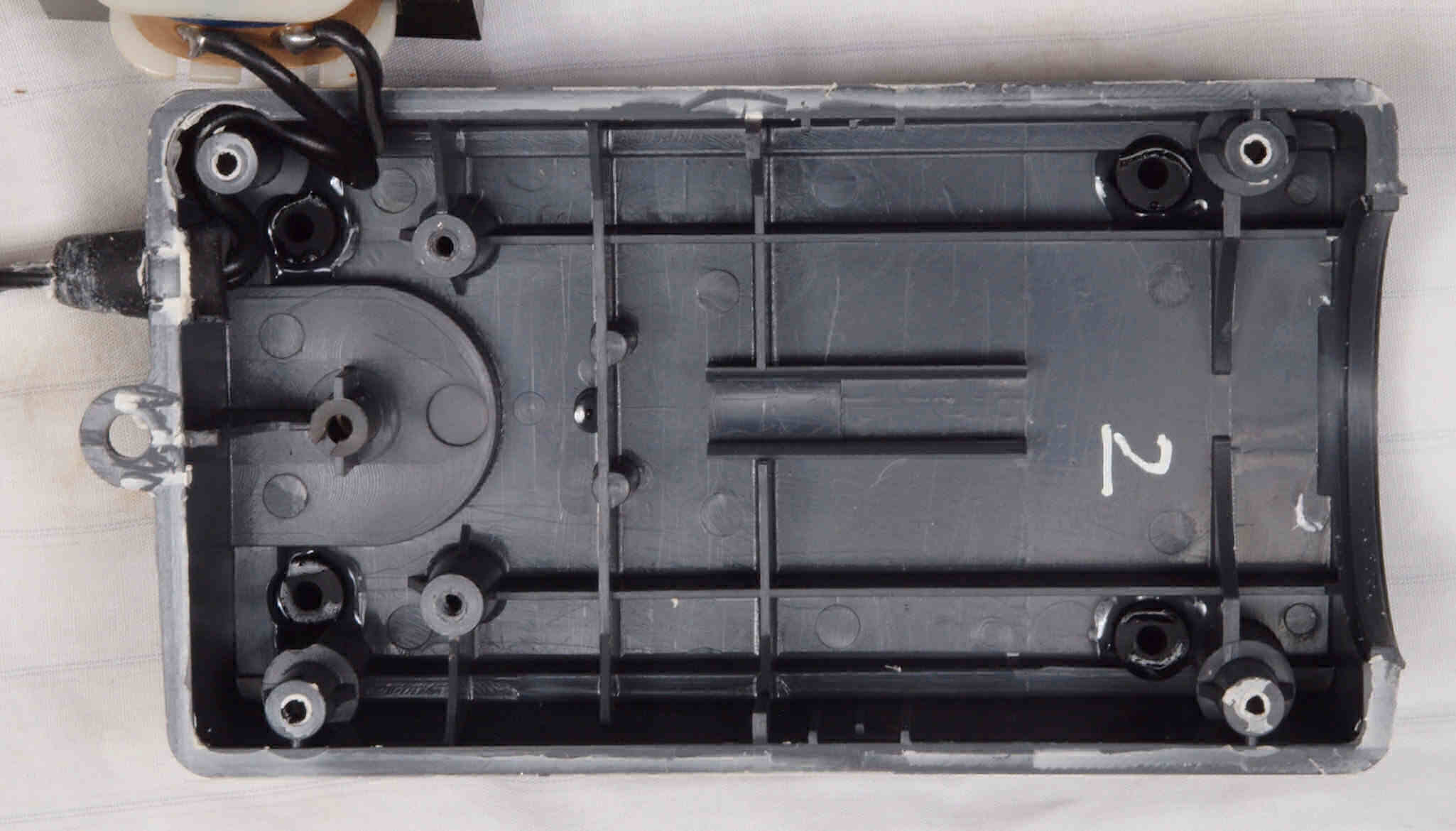

Ｃ１７．　修理後　ポンプ下後右から見る。
Ｃ１８．　修理後　ポンプ下後右から見る。

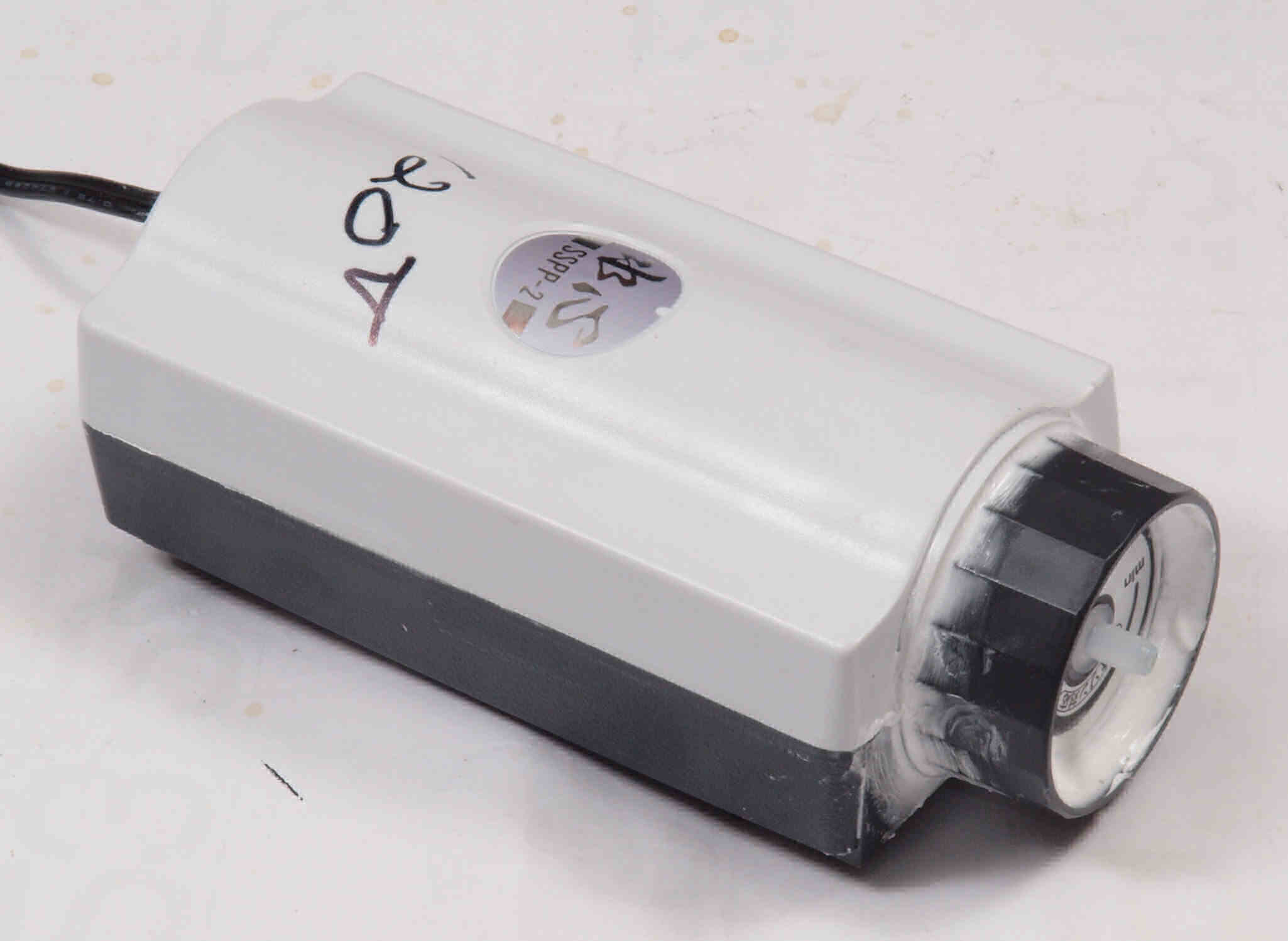

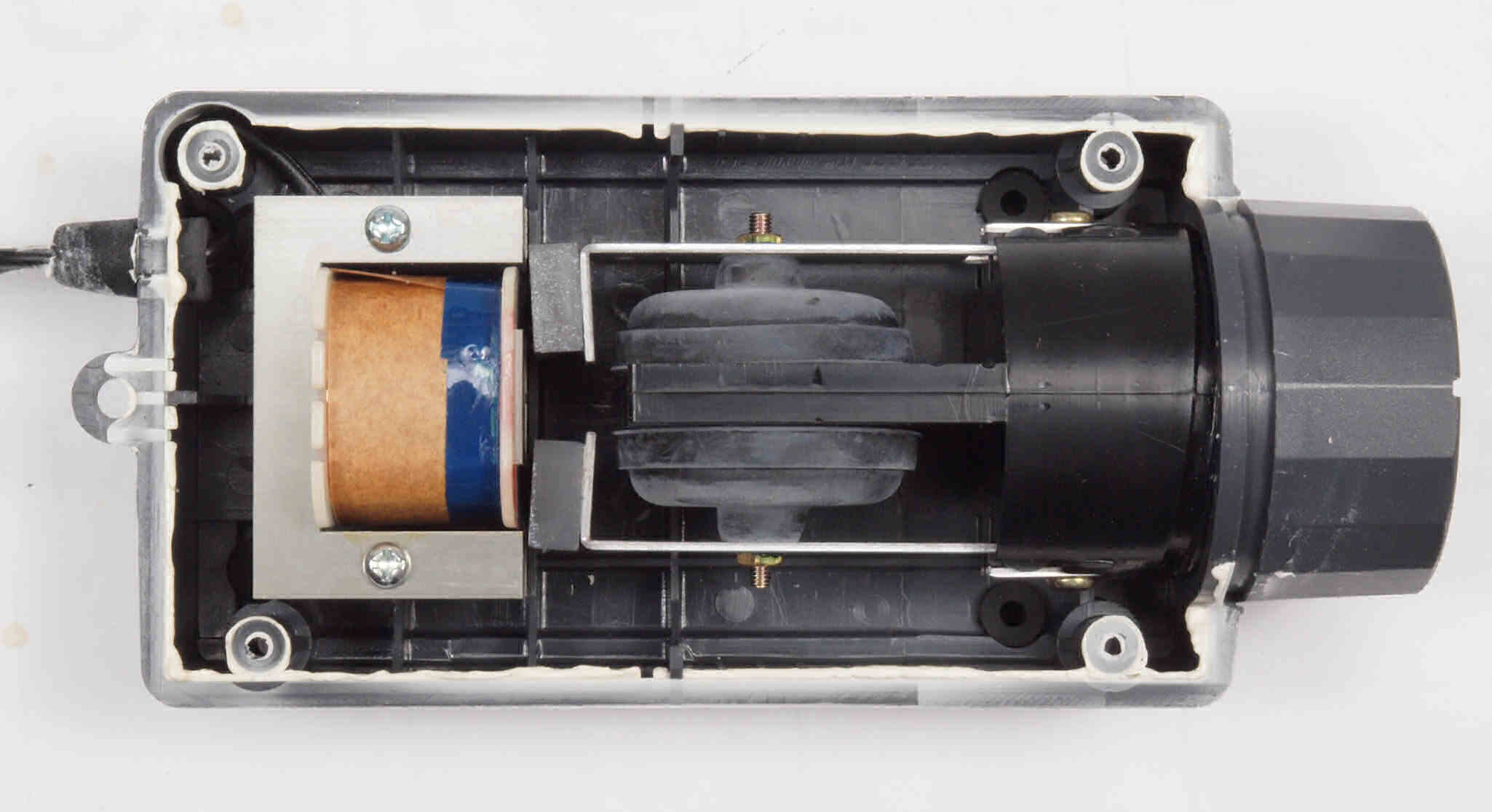

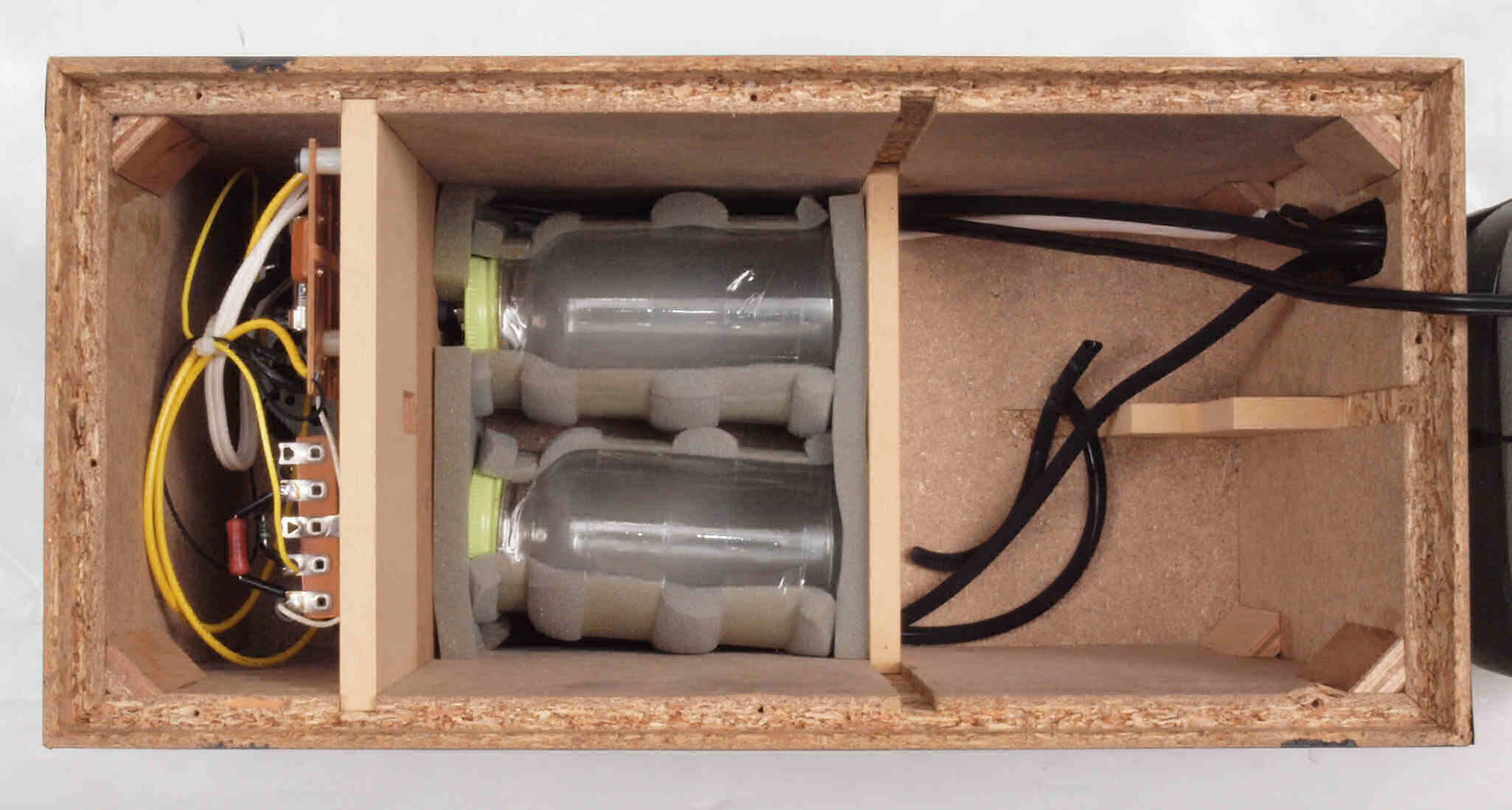

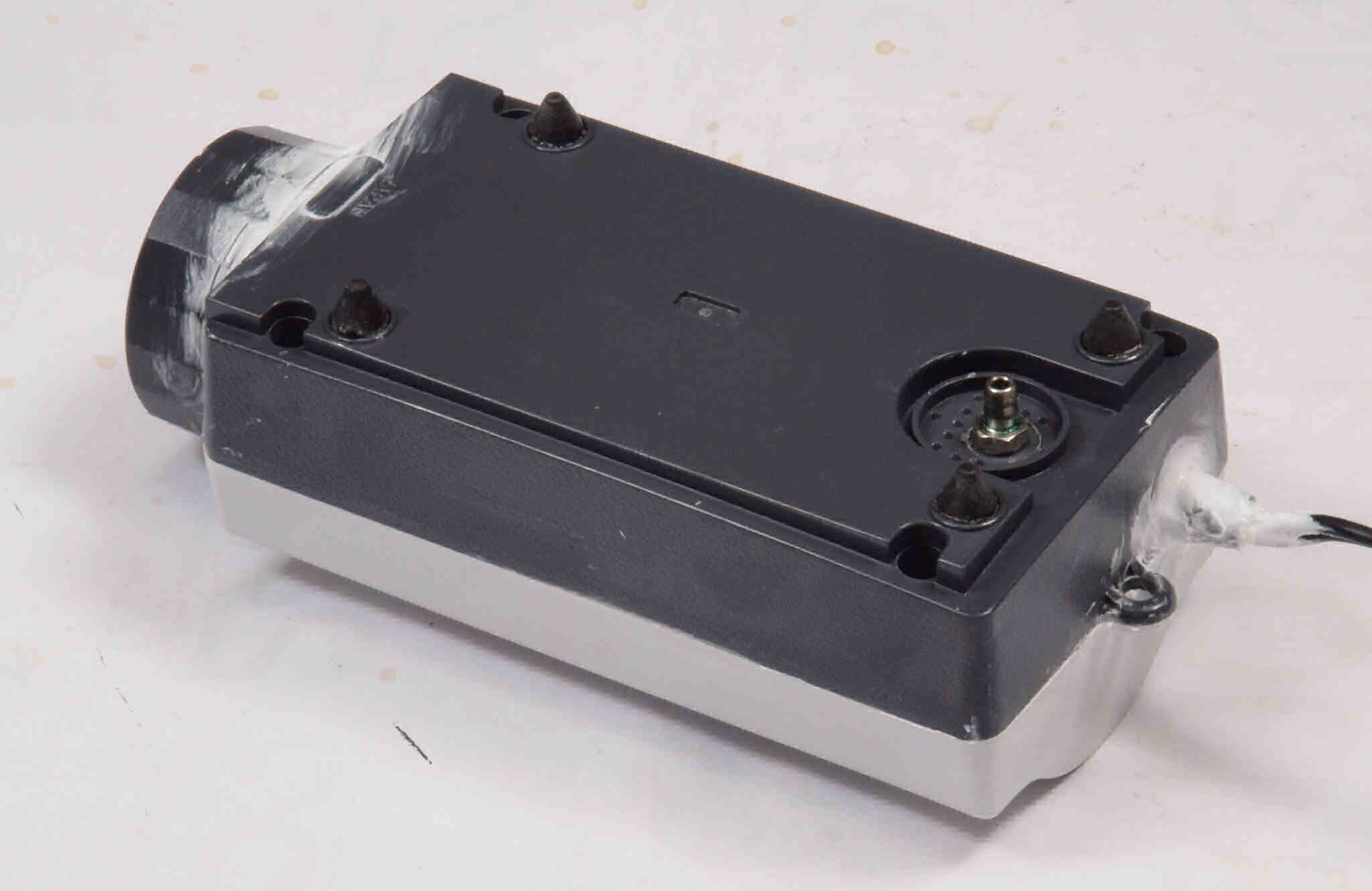

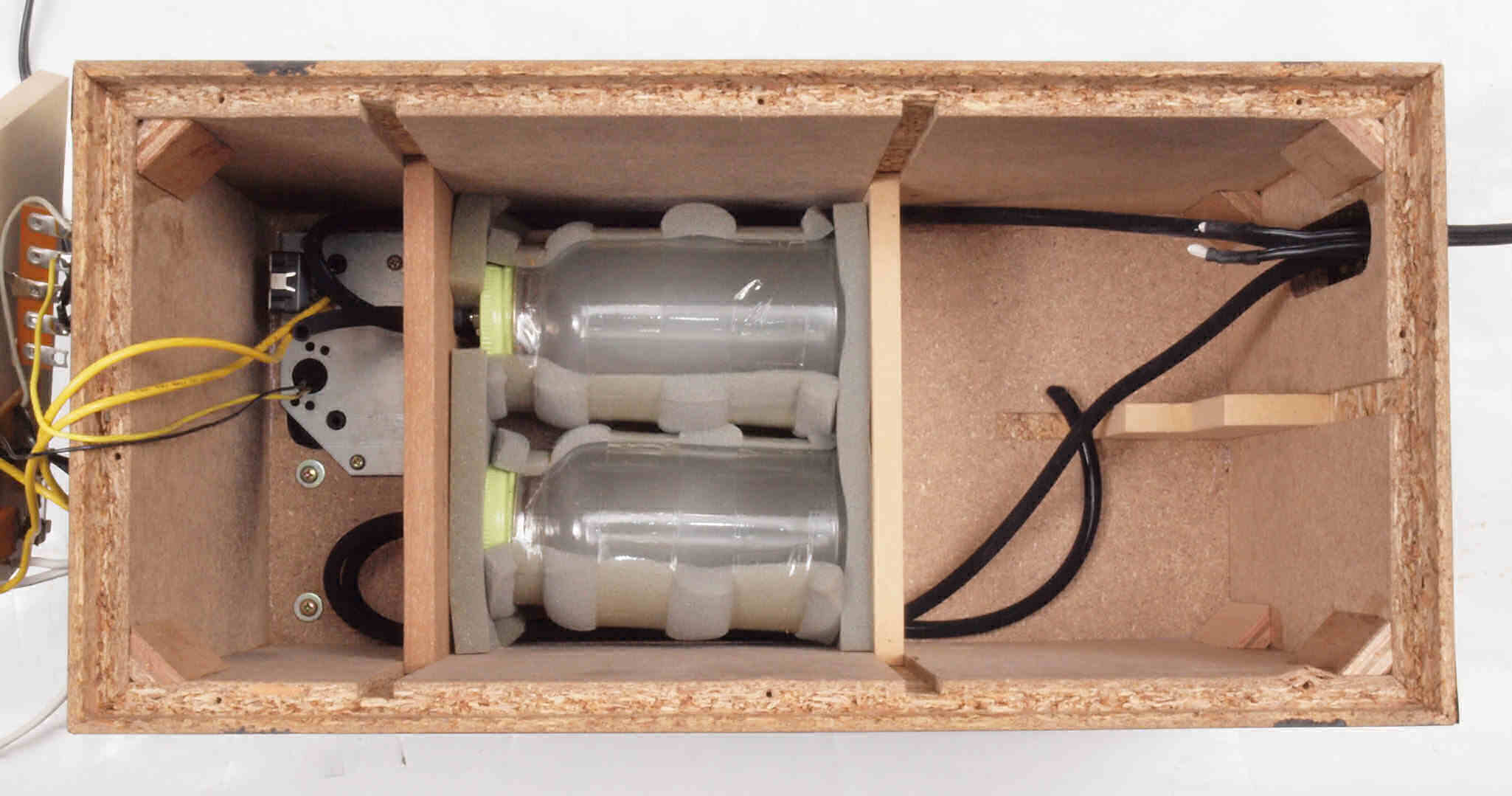

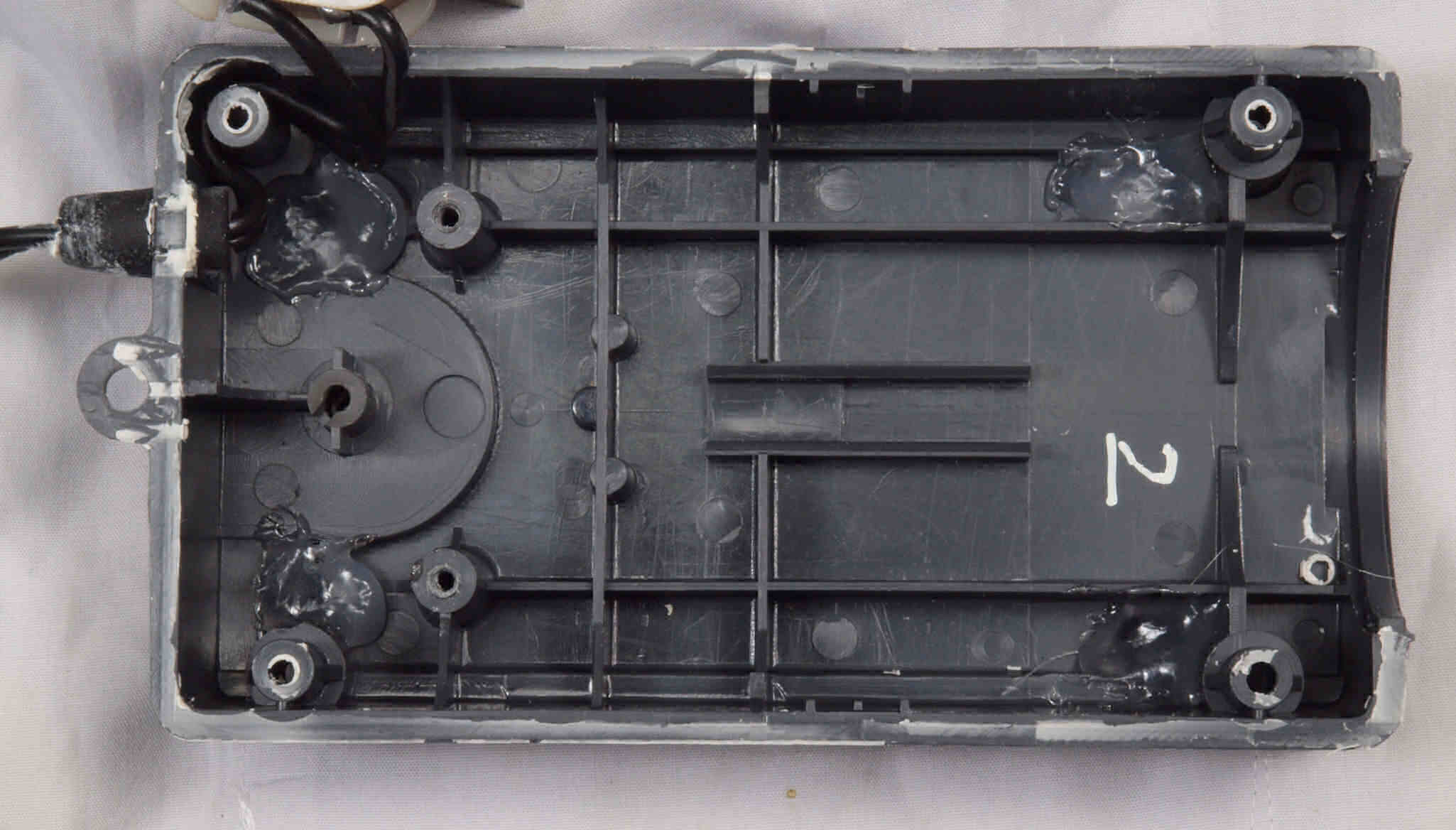

Ｃ１９．　修理前　ポンプ内部

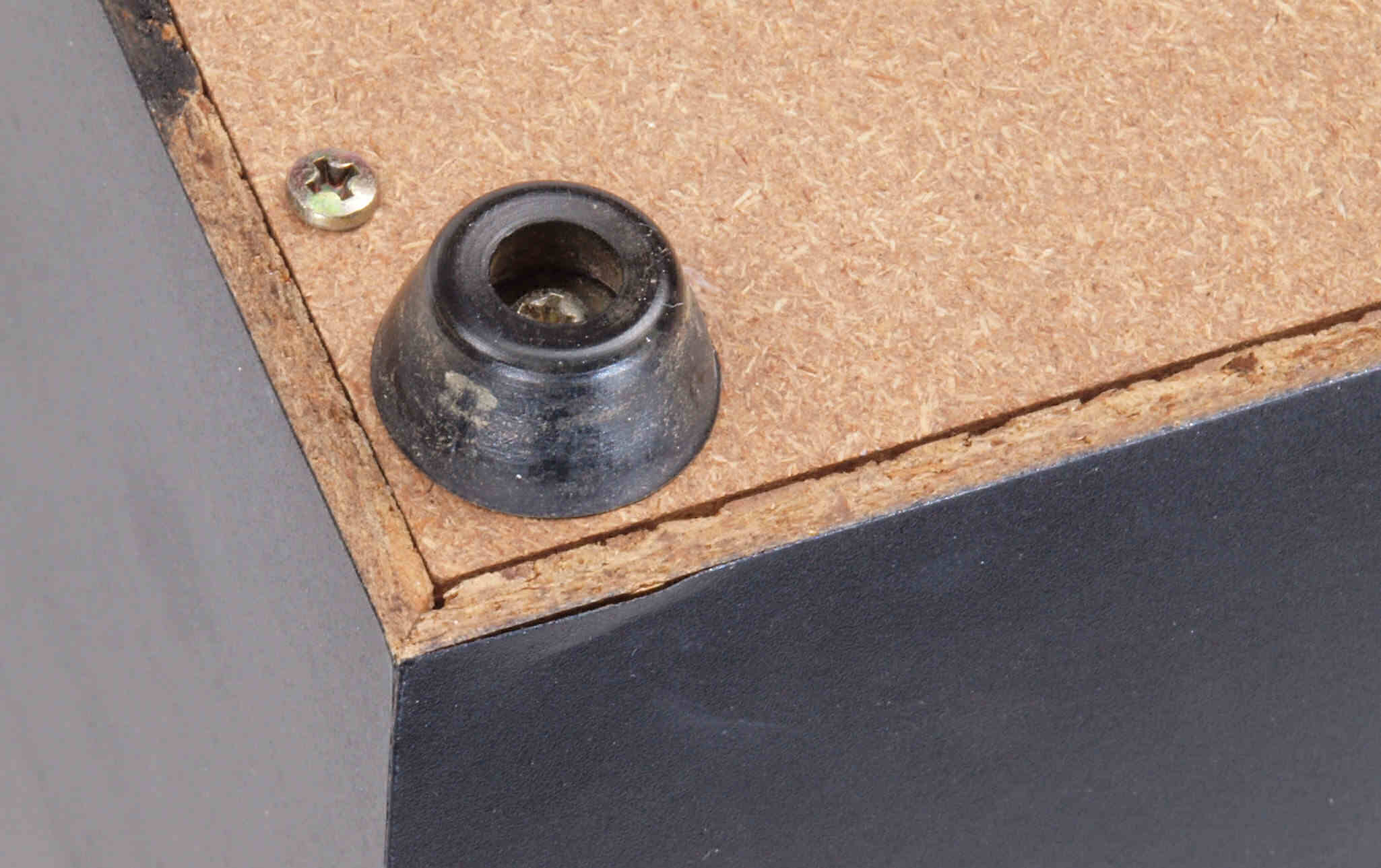

Ｃ１Ａ．　修理中　ポンプ内部、足ゴム部分（４ヶ所）のシール強化

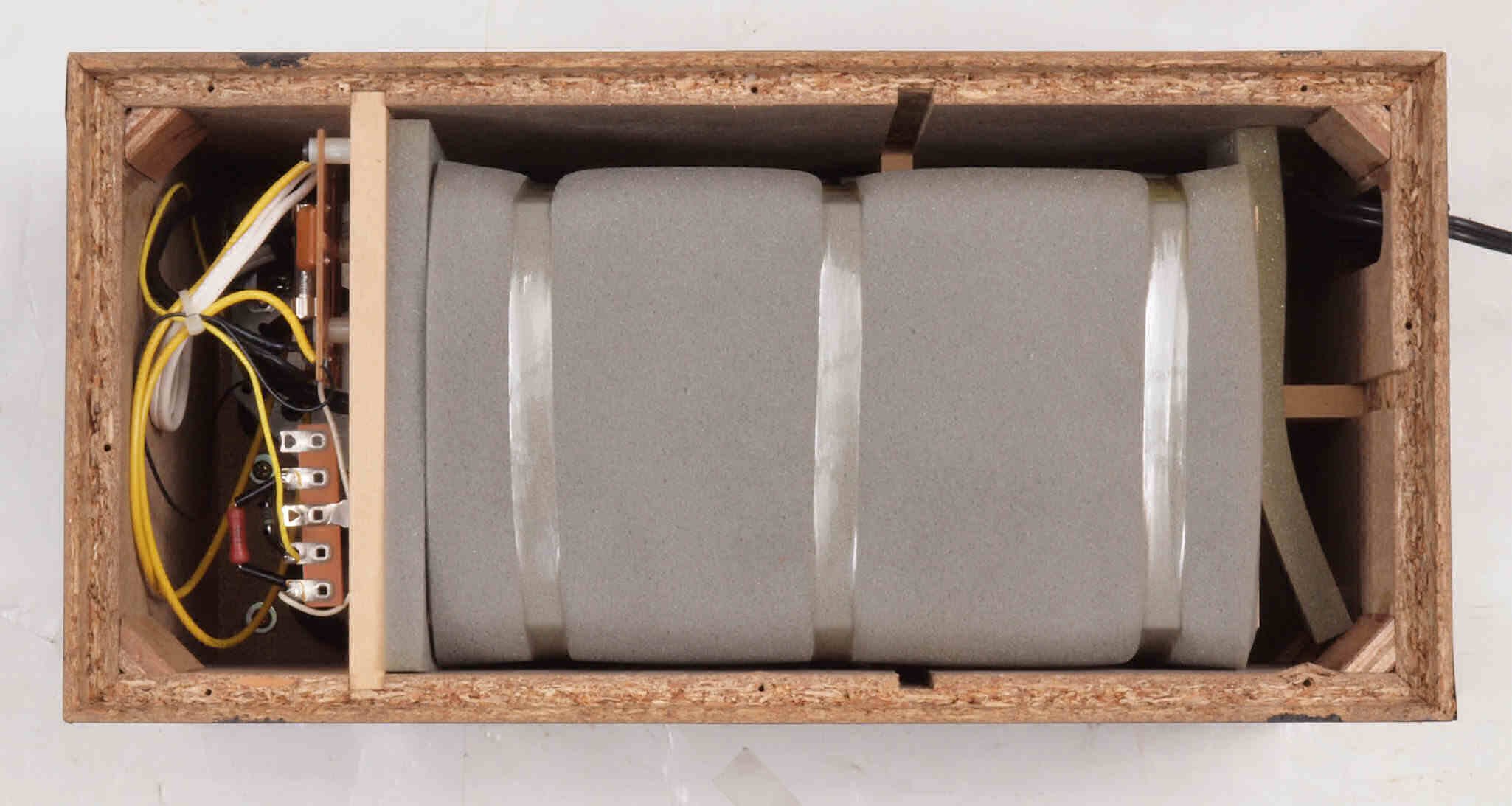

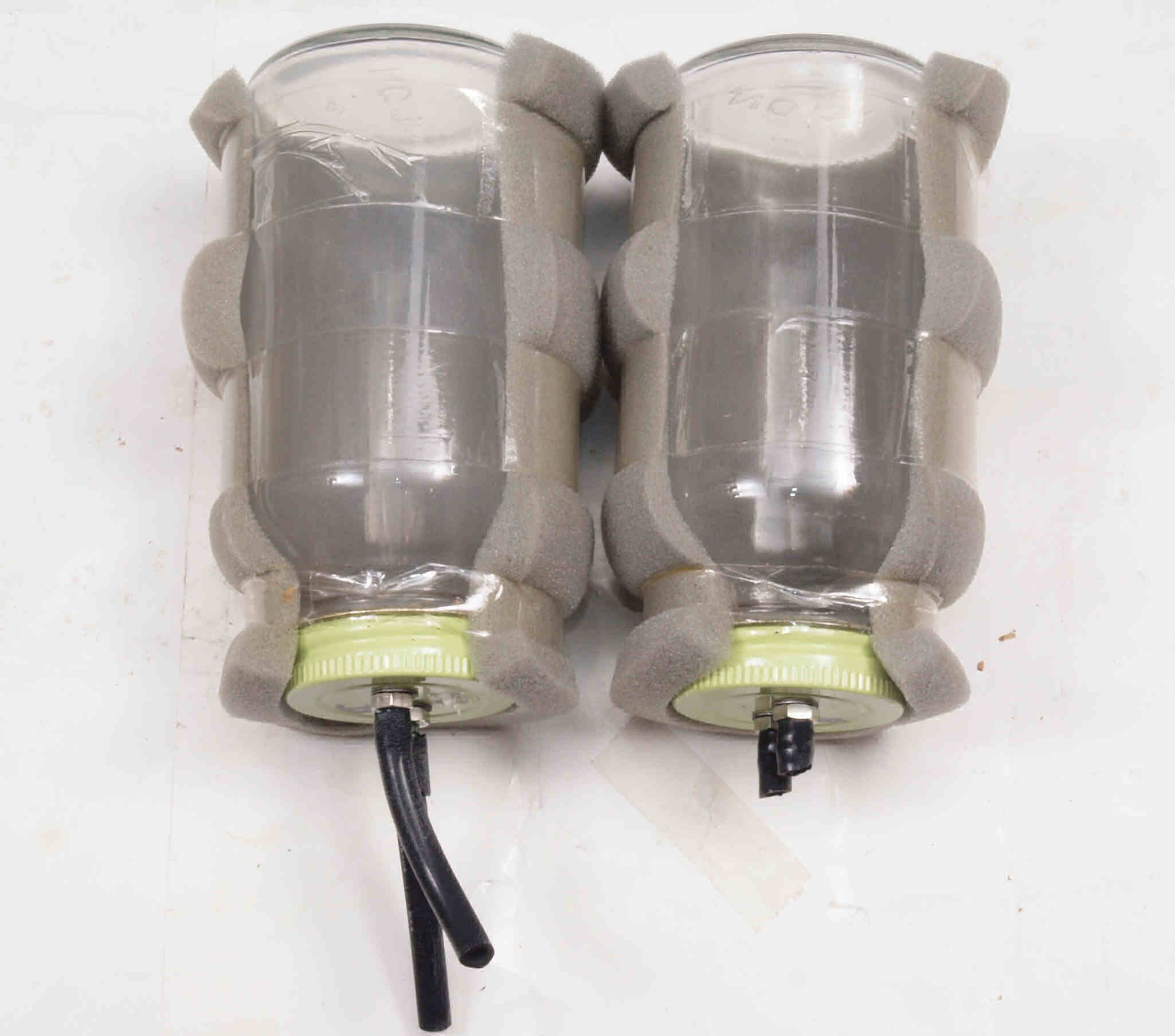

Ｃ１Ｂ．　修理（交換）後　ポンプ内部、さらにホットボンドでシール強化

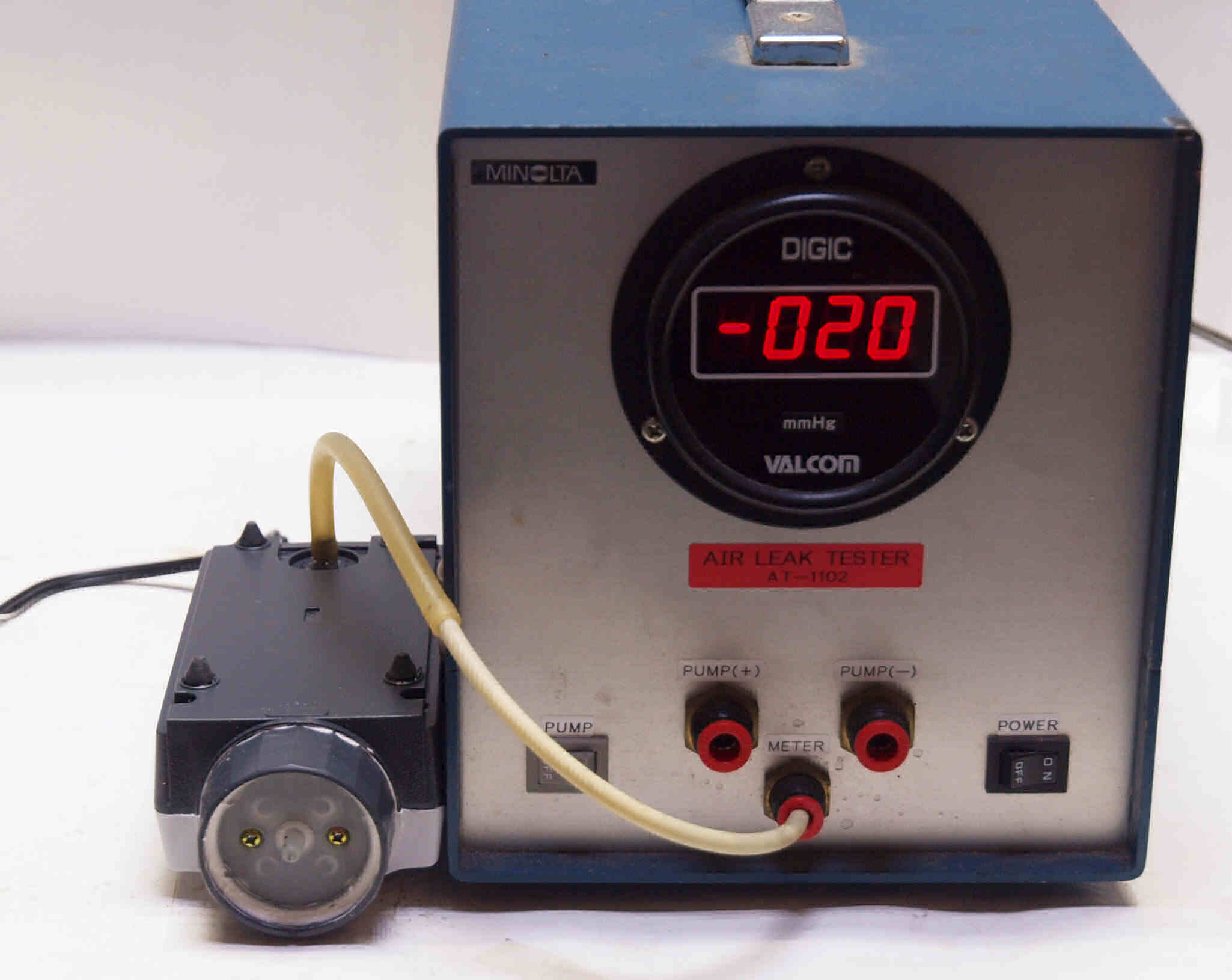

Ｃ２１．　修理前　吐出ポンプ圧力測定。
Ｃ２２．　修理（交換）後　吐出ポンプ圧力測定。
Ｃ２３．　修理前　吸気ポンプ圧力測定。

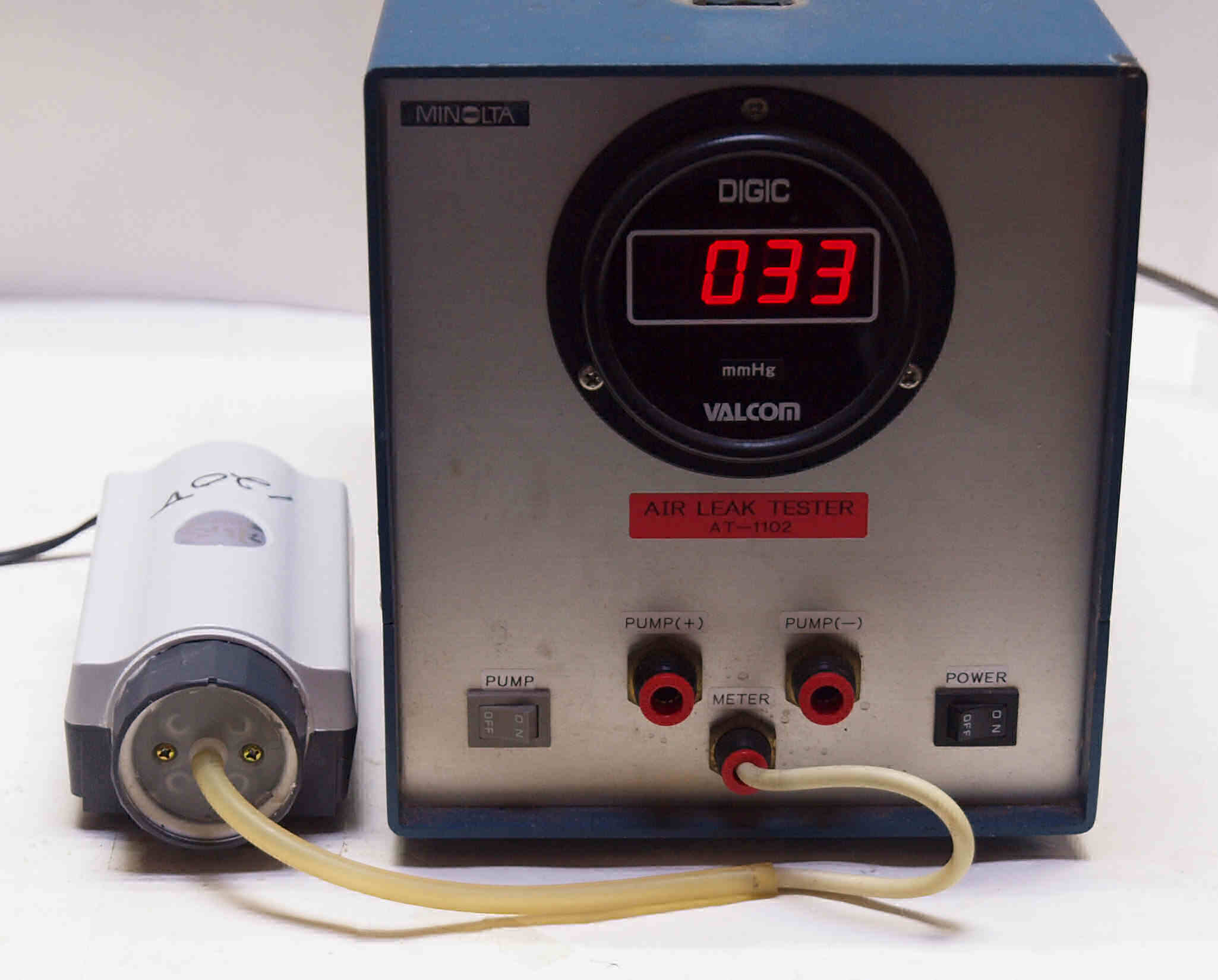

Ｃ２４．　修理（交換）後　吸気ポンプ圧力測定。

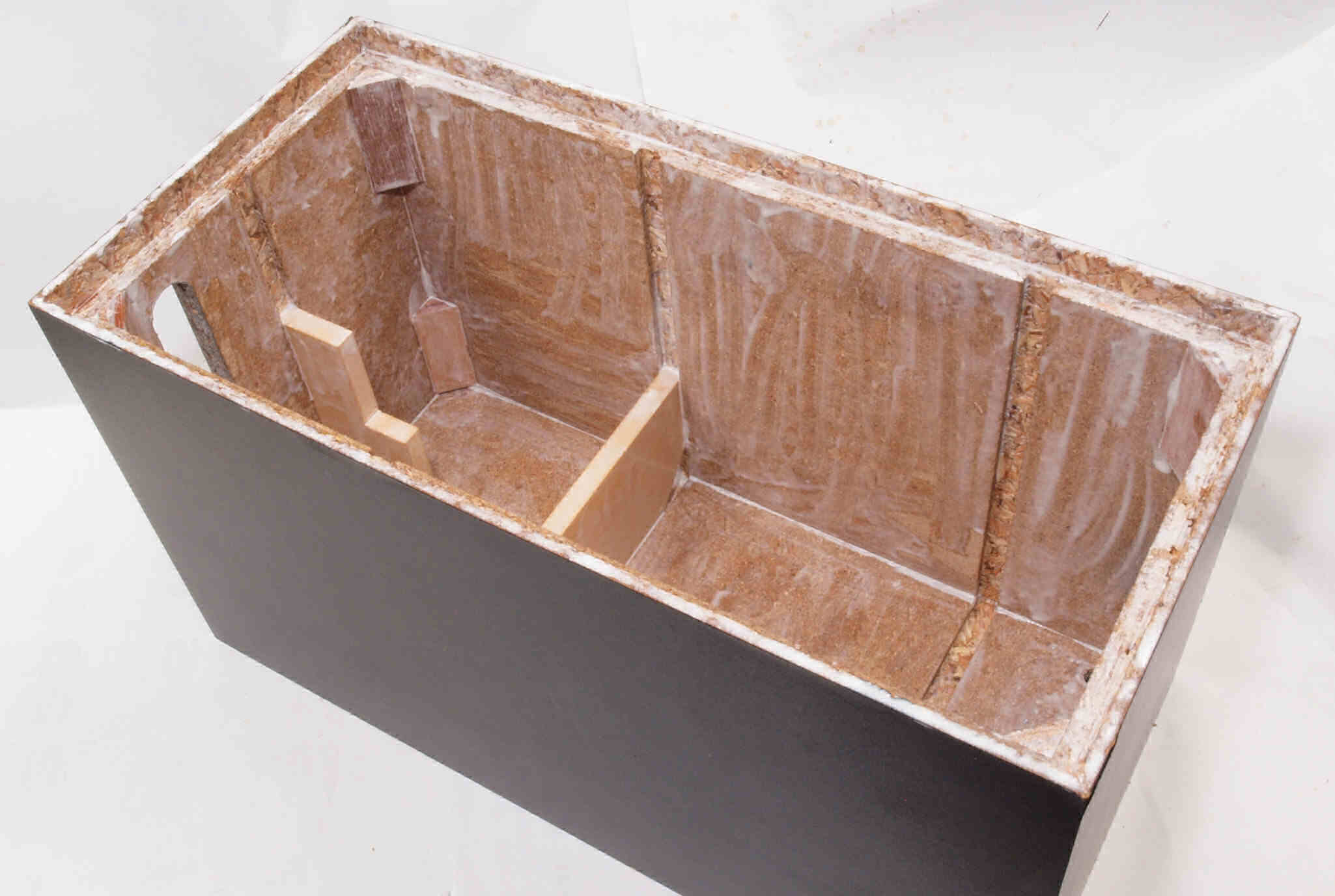

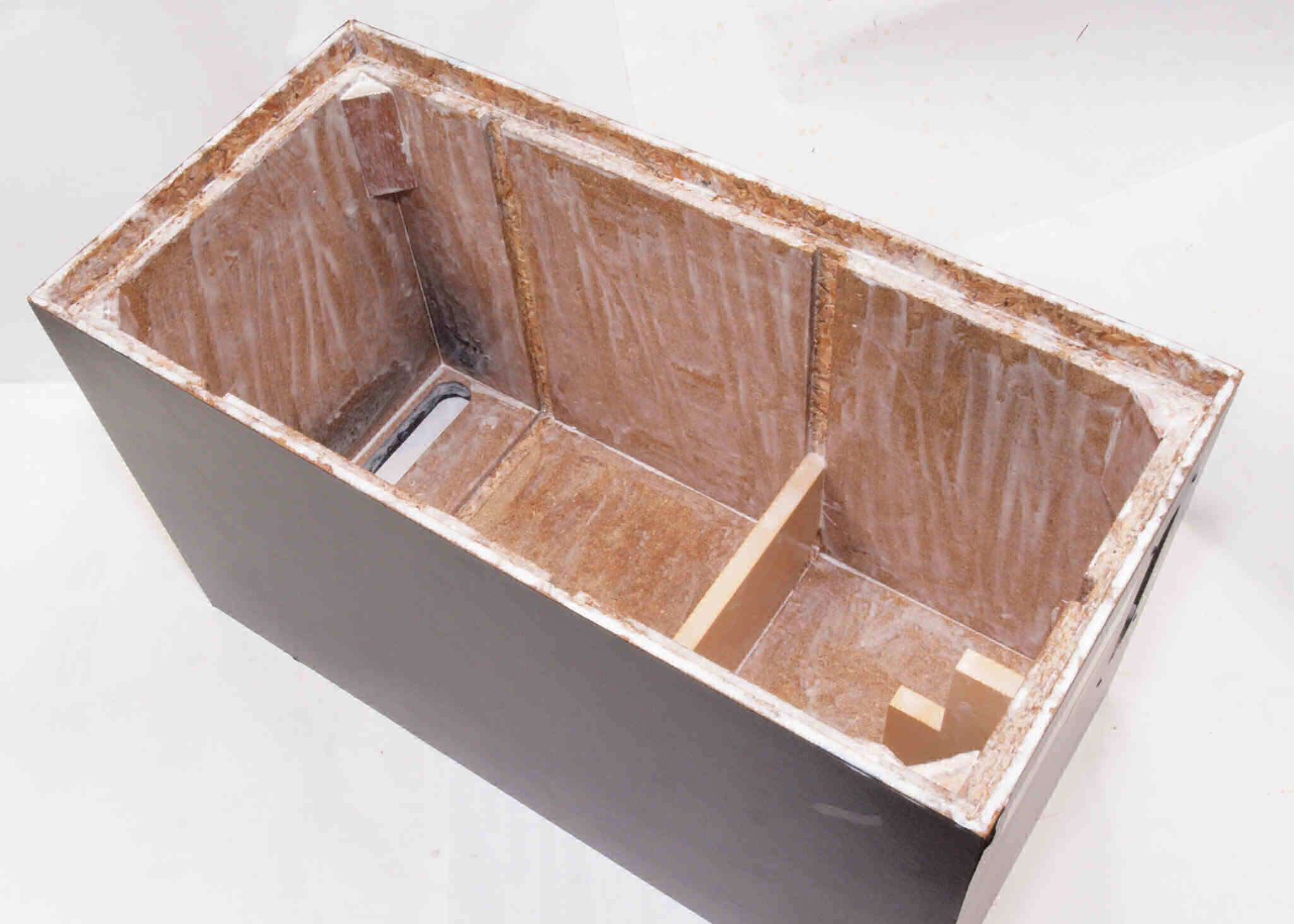

Ｃ３１．　修理前　接着材が劣化した木箱。
Ｃ３２．　修理中　圧縮板にボンドを塗って固める。
Ｃ３３．　修理後　さらに、ペンキを塗る。
Ｃ３４．　修理前　接着材が劣化した木箱。前右側。
Ｃ３５．　修理中　圧縮板にボンドを塗って固める。前右側。
Ｃ３６．　修理後　さらに、ペンキを塗る。
Ｃ３７．　修理前　接着材が劣化した木箱。後左側。
Ｃ３８．　修理中　圧縮板にボンドを塗って固める。後左側。
Ｃ３９．　修理後　さらに、ペンキを塗る。

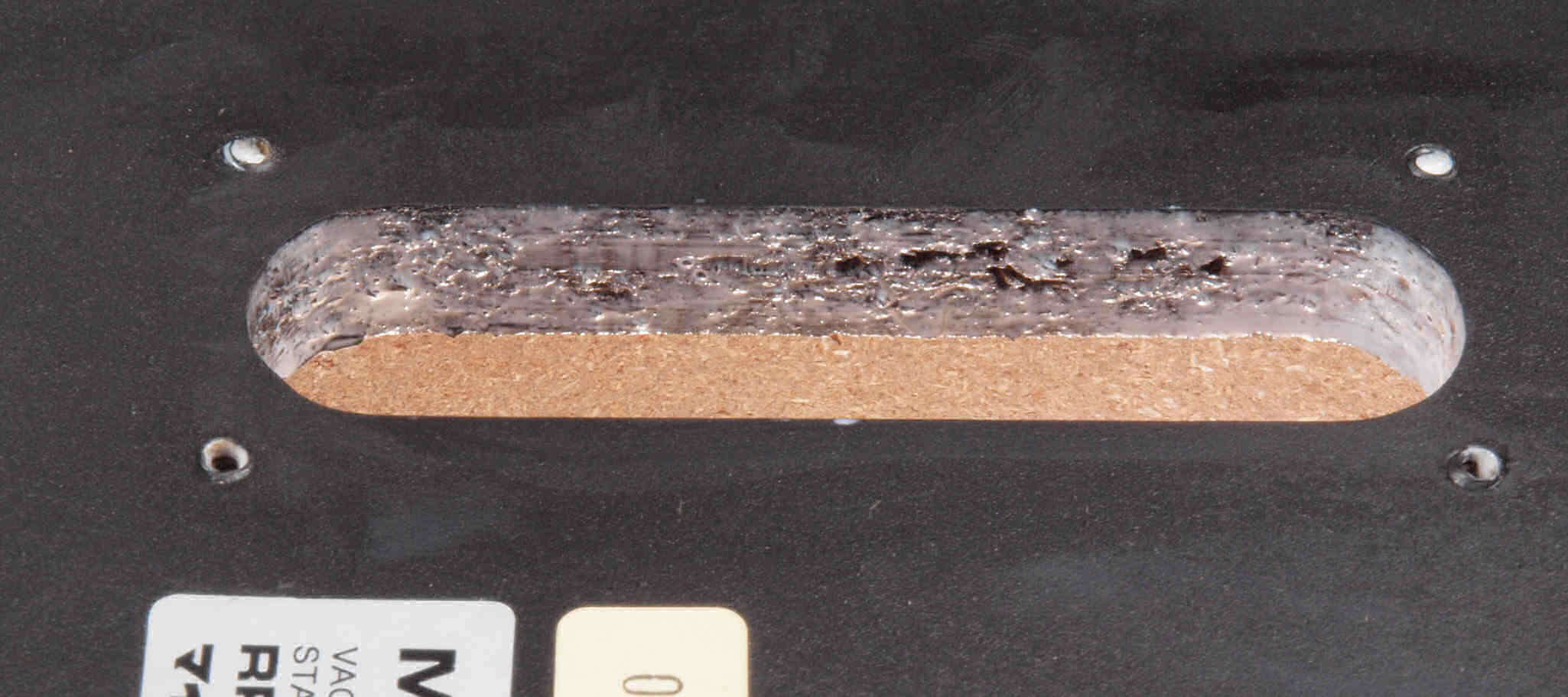

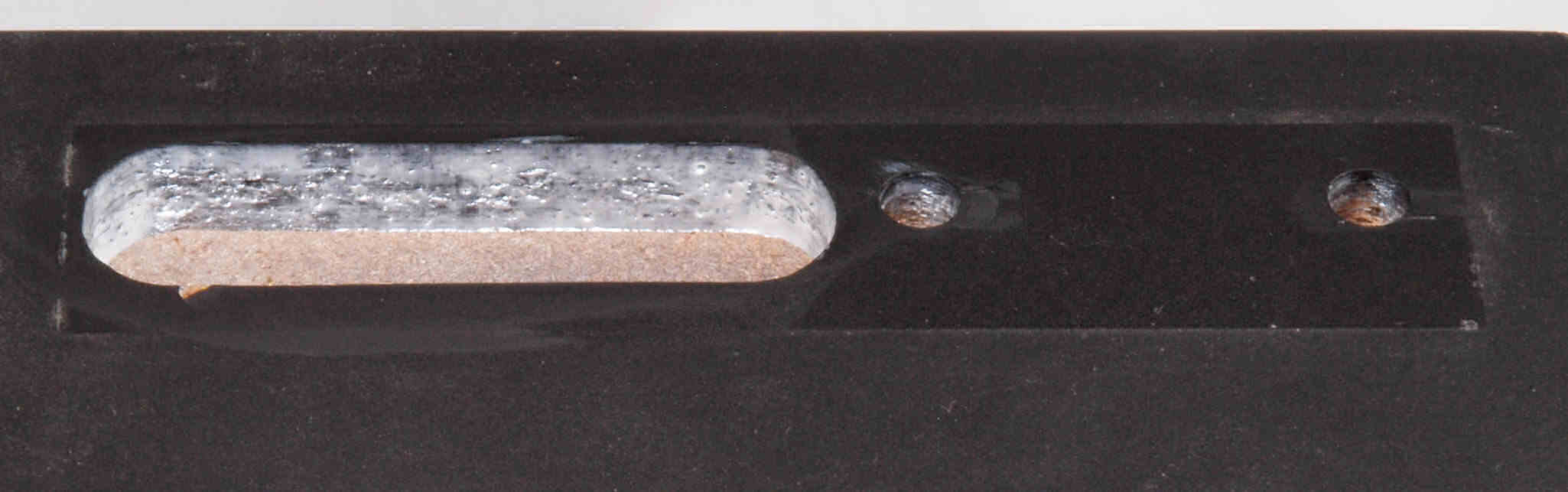

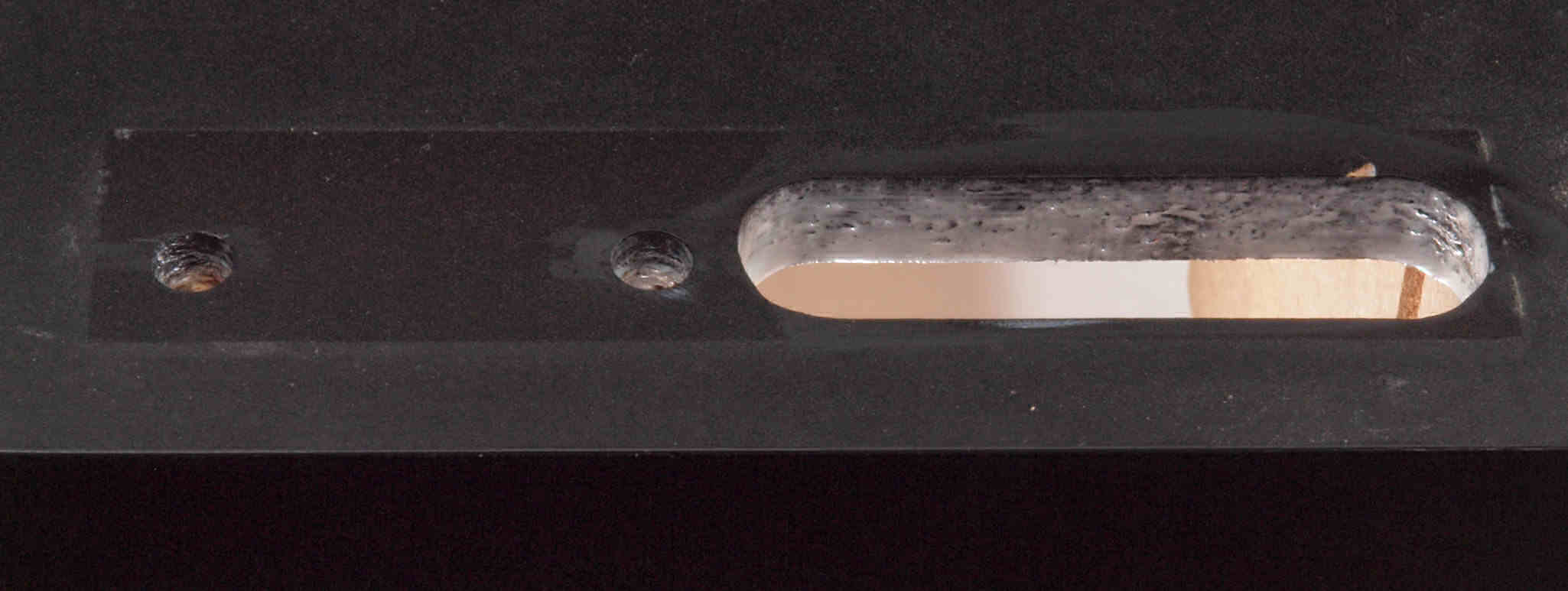

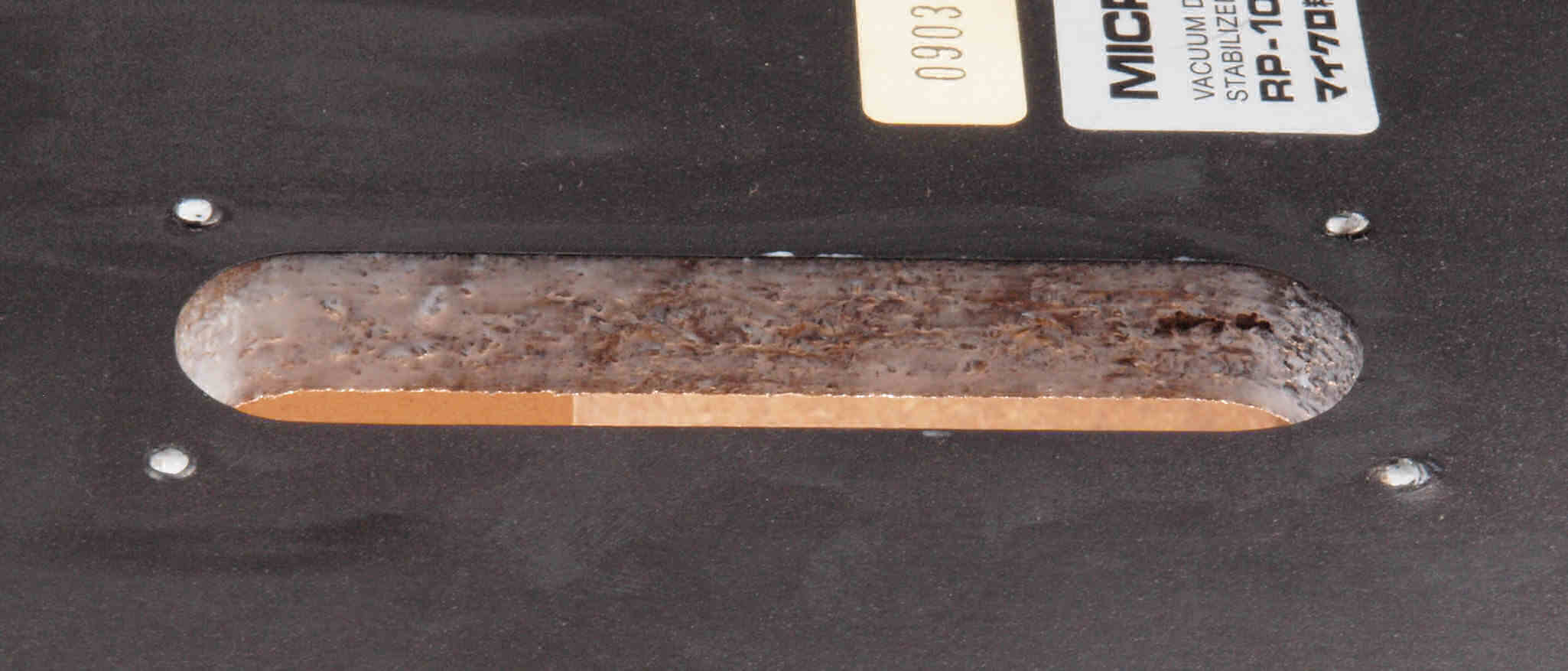

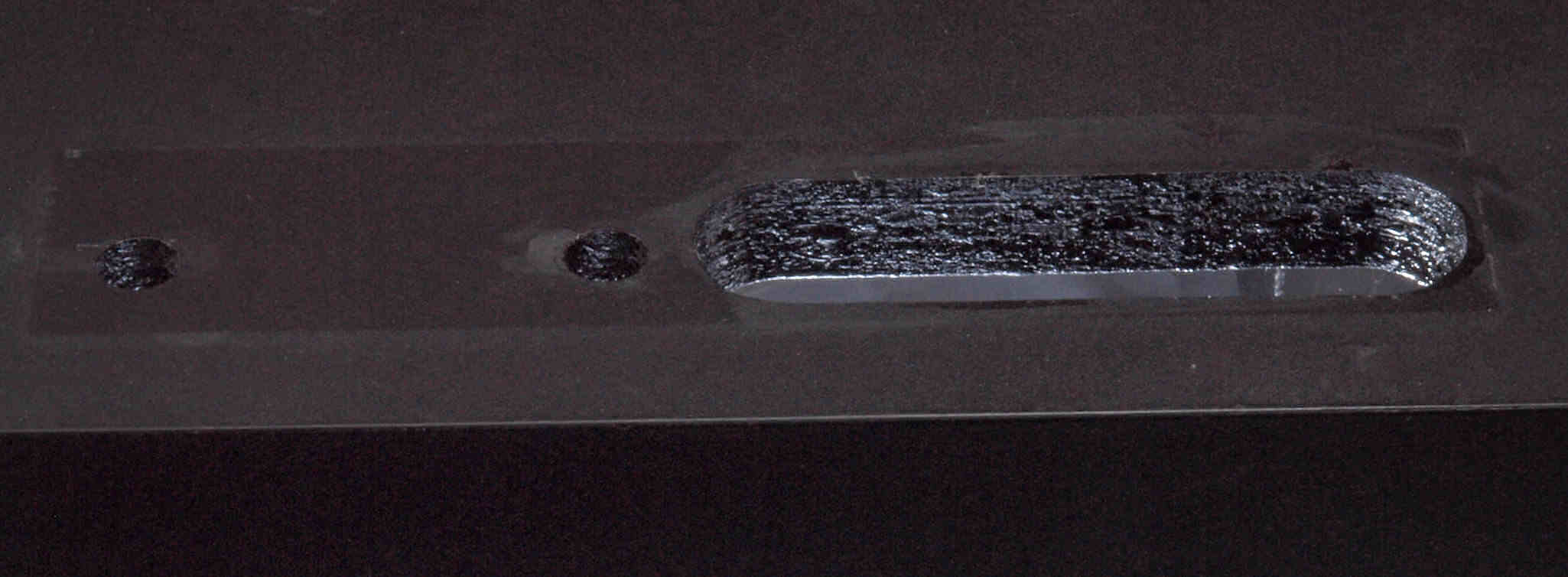

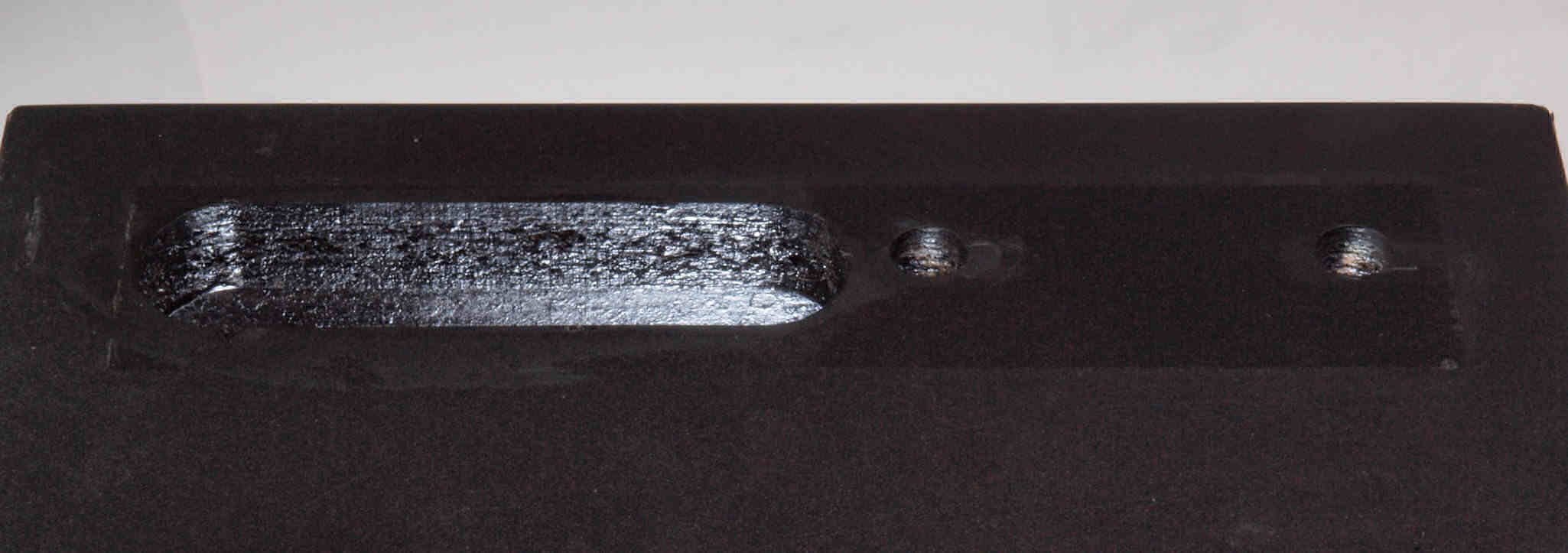

Ｃ４１．　修理前　電源入り口、吐出口端子取り付け穴。
Ｃ４２．　修理前　電源入り口・吐出口端子取り付け穴。　ボンドを染みこませる。
Ｃ４３．　修理後　電源入り口・吐出口端子取り付け穴。　さらに、ペンキを塗る。
Ｃ４４．　修理前　電源入り口、吐出口端子取り付け穴、反対側。
Ｃ４５．　修理前　電源入り口・吐出口端子取り付け穴、反対側。　ボンドを染みこませる。
Ｃ４６．　修理後　電源入り口・吐出口端子取り付け穴、反対側。　さらに、ペンキを塗る。

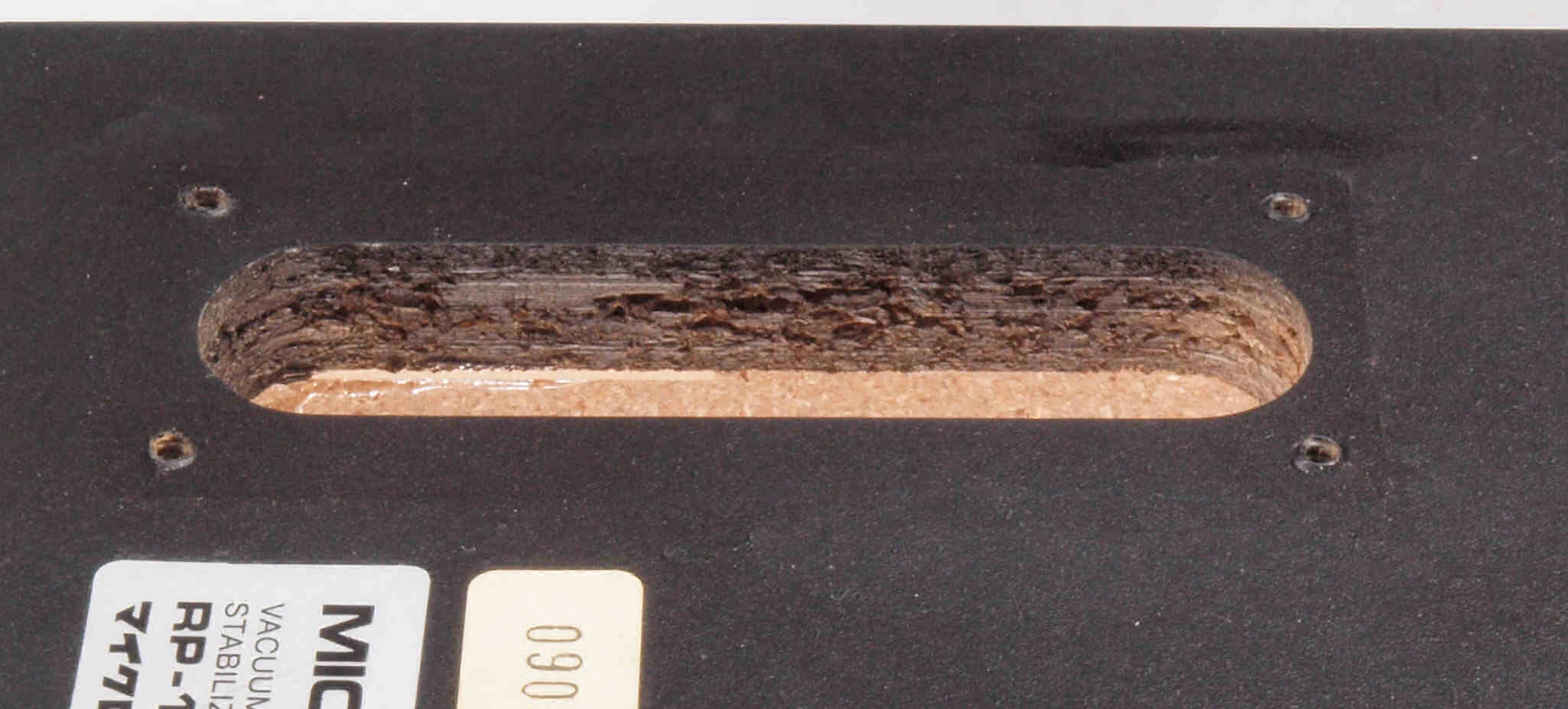

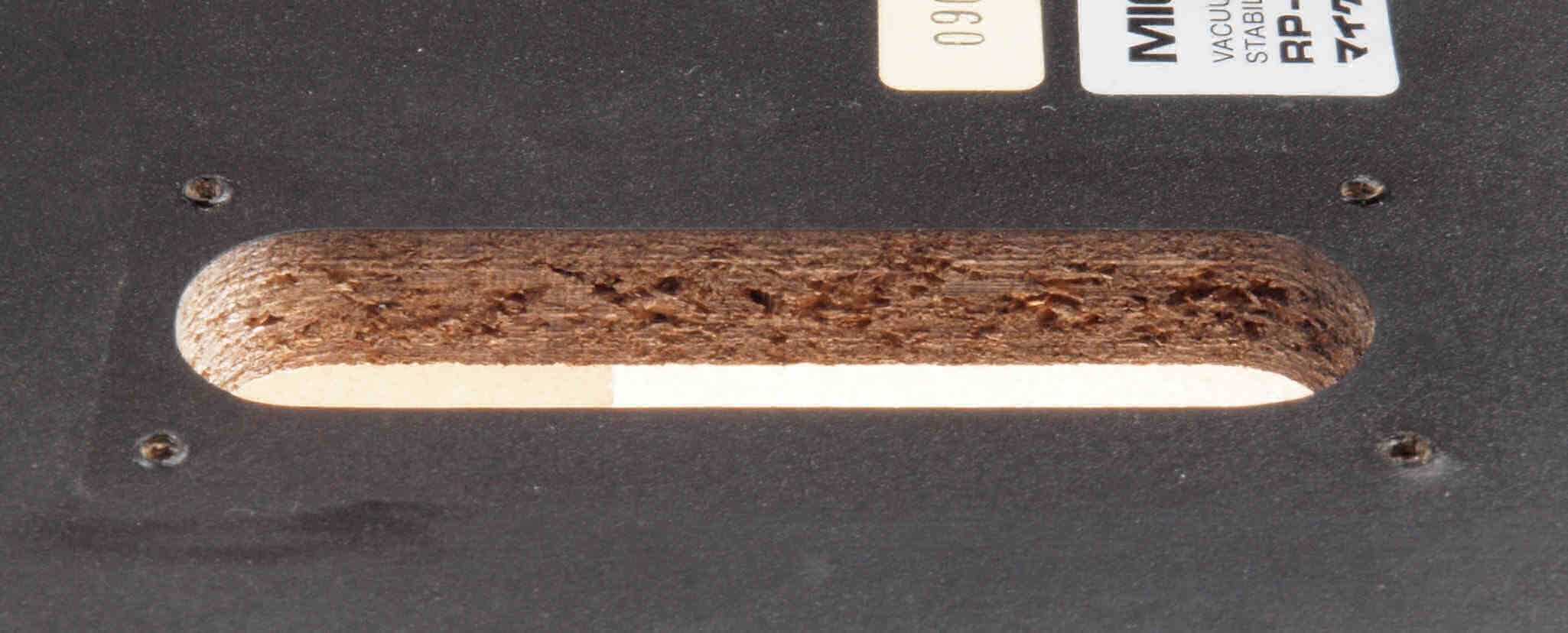

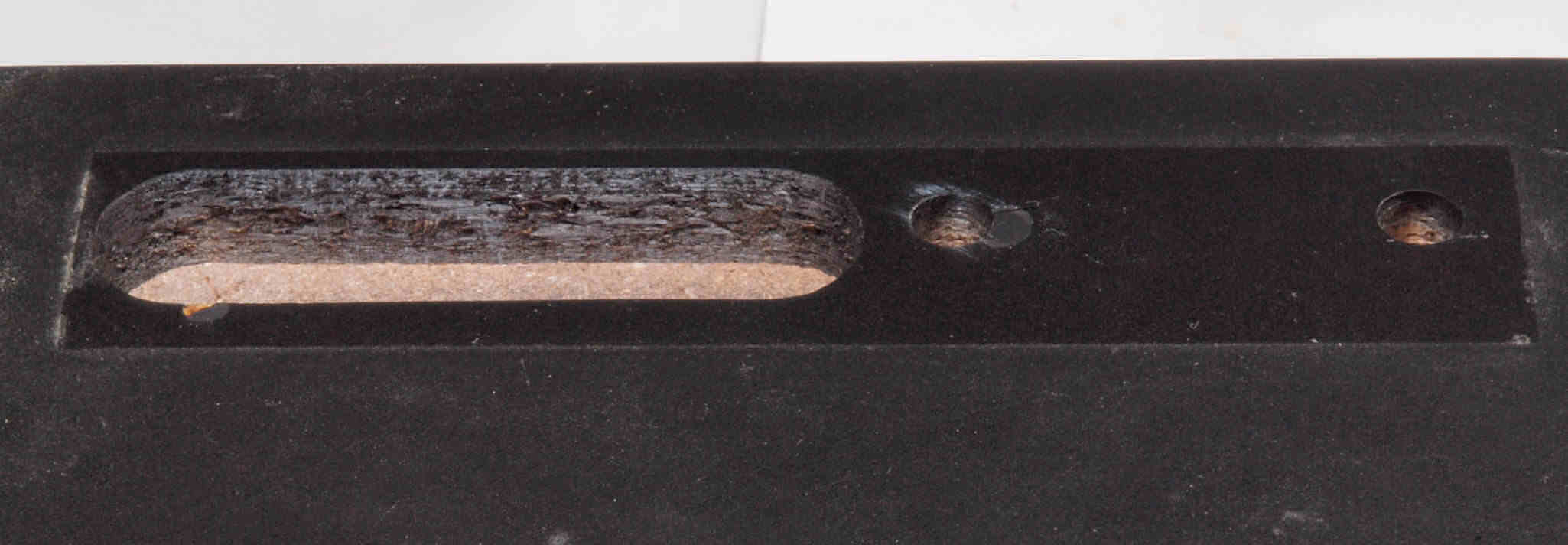

Ｃ５１．　修理前　操作パネル取り付け穴。
Ｃ５２．　修理前　操作パネル取り付け穴。　ボンドを染みこませる。

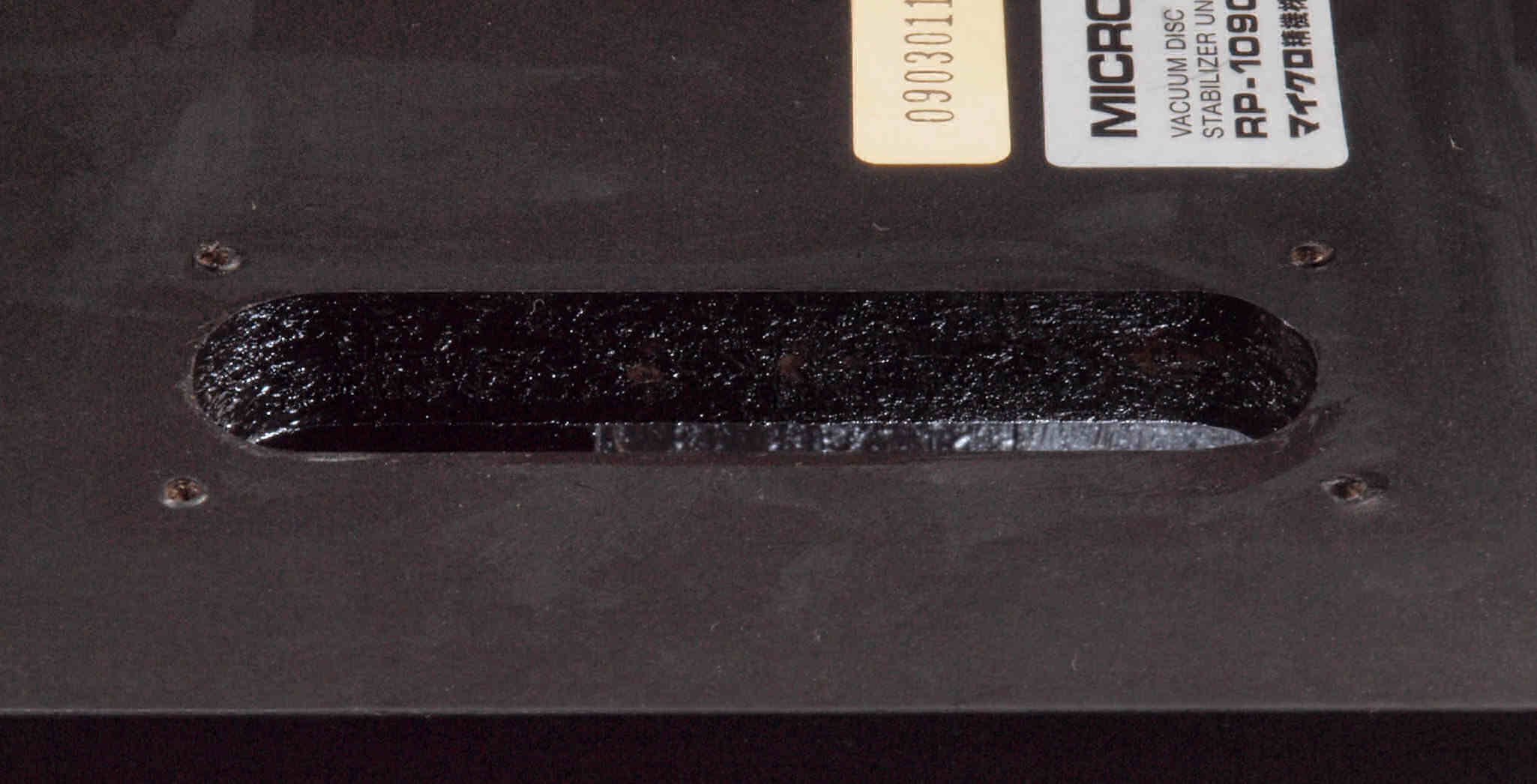

Ｃ５３．　修理後　操作パネル取り付け穴。　さらに、ペンキを塗る。

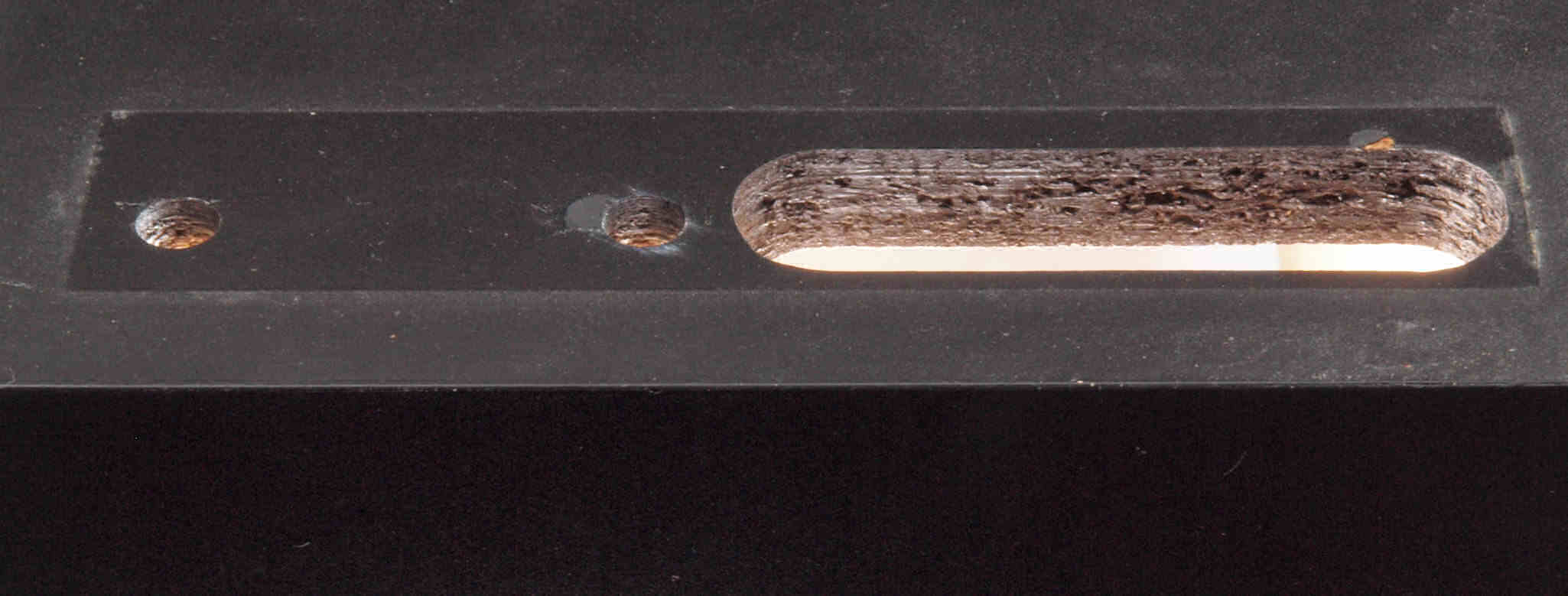

Ｃ５４．　修理前　操作パネル取り付け穴、反対側。
Ｃ５５．　修理前　操作パネル取り付け穴、反対側。　ボンドを染みこませる。
Ｃ５６．　修理後　操作パネル取り付け穴、反対側。　さらに、ペンキを塗る。

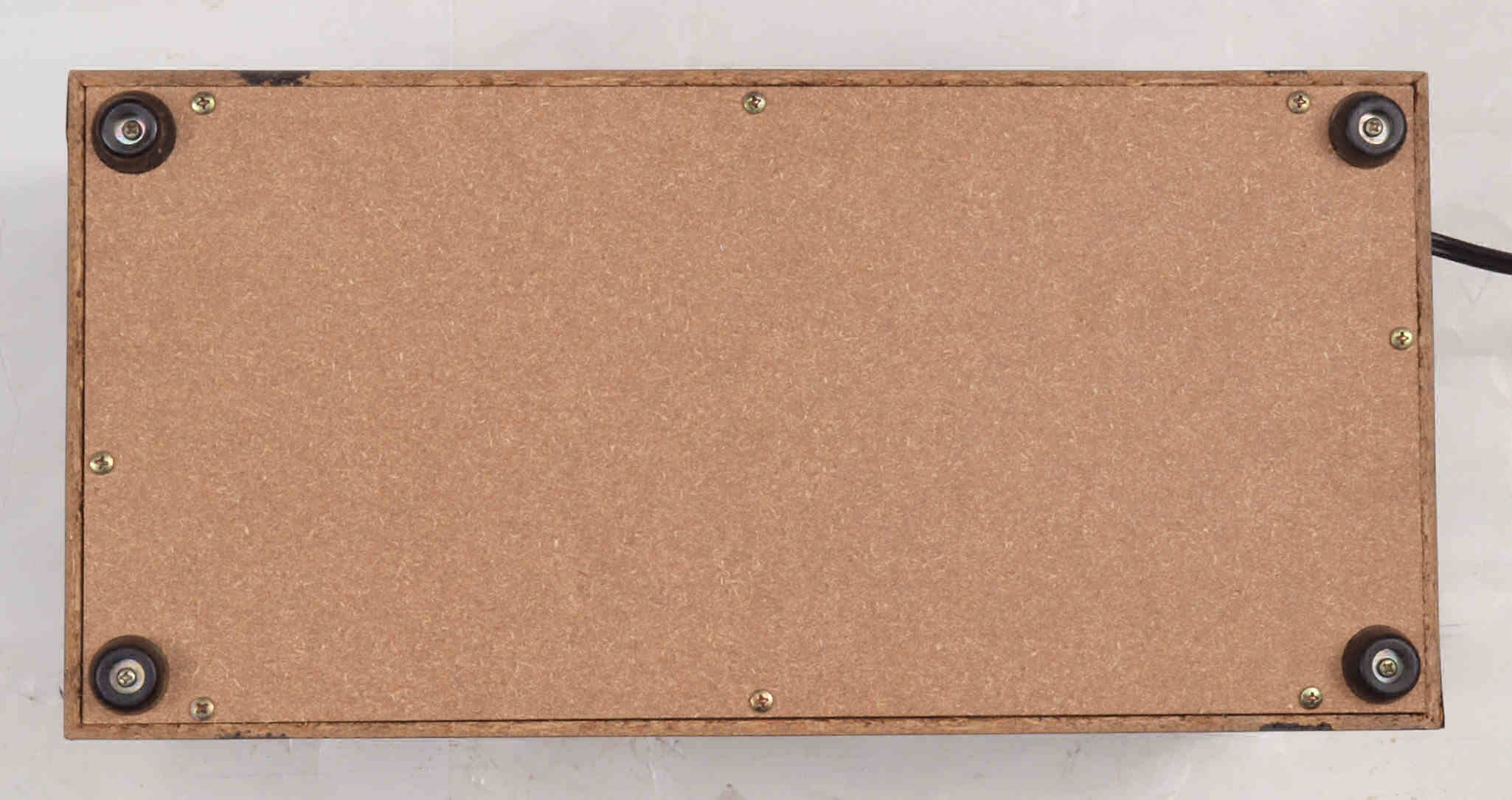

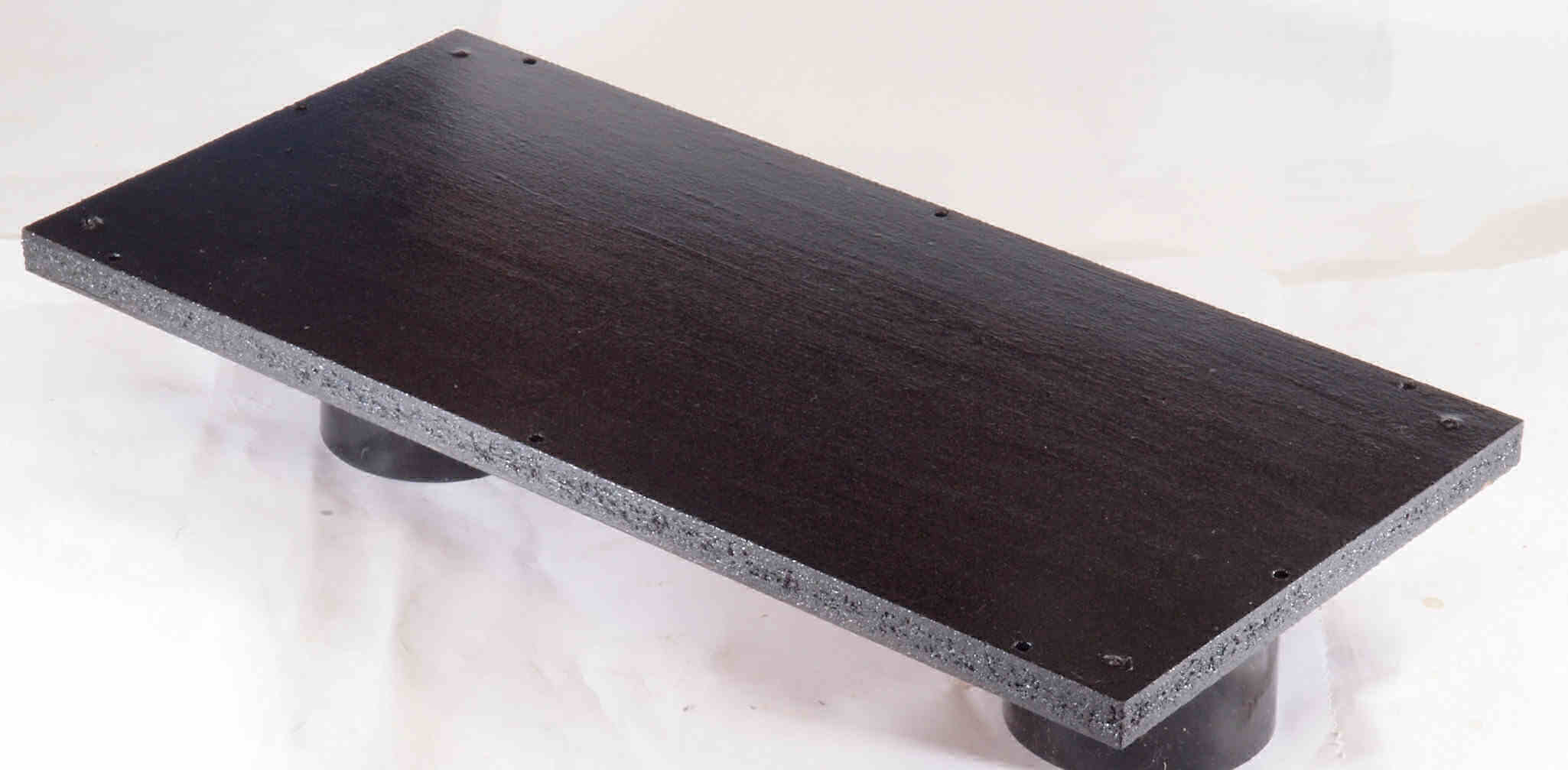

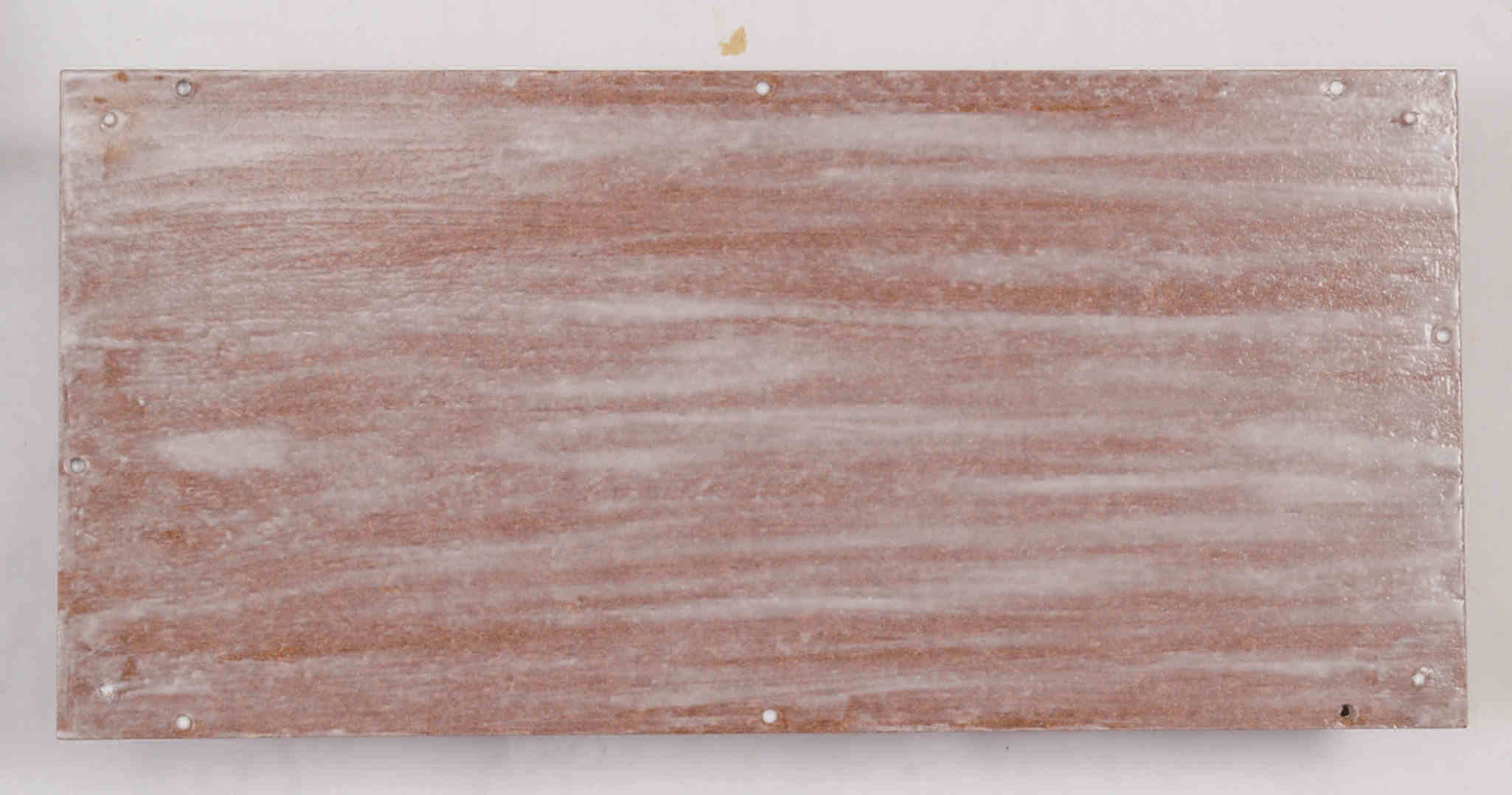

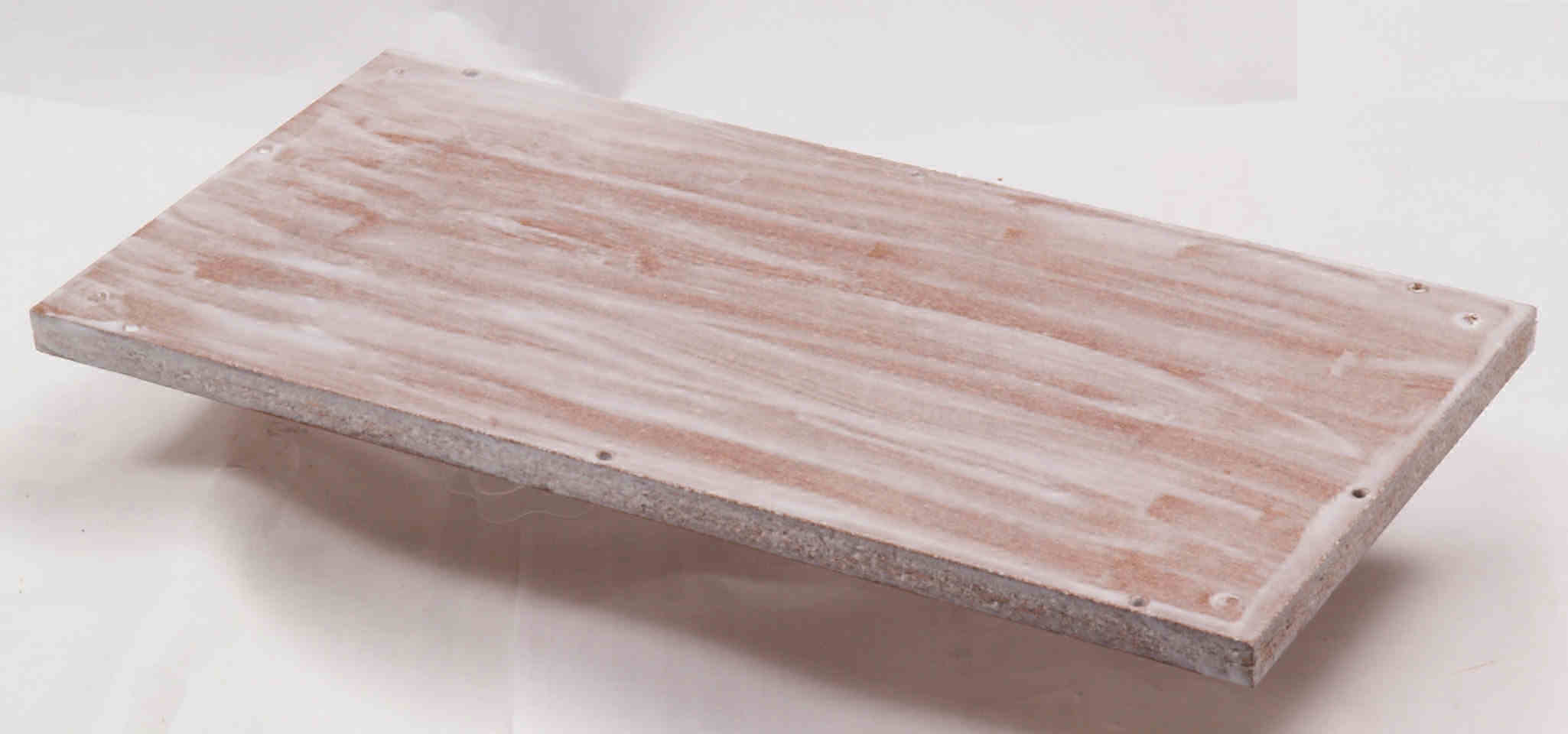

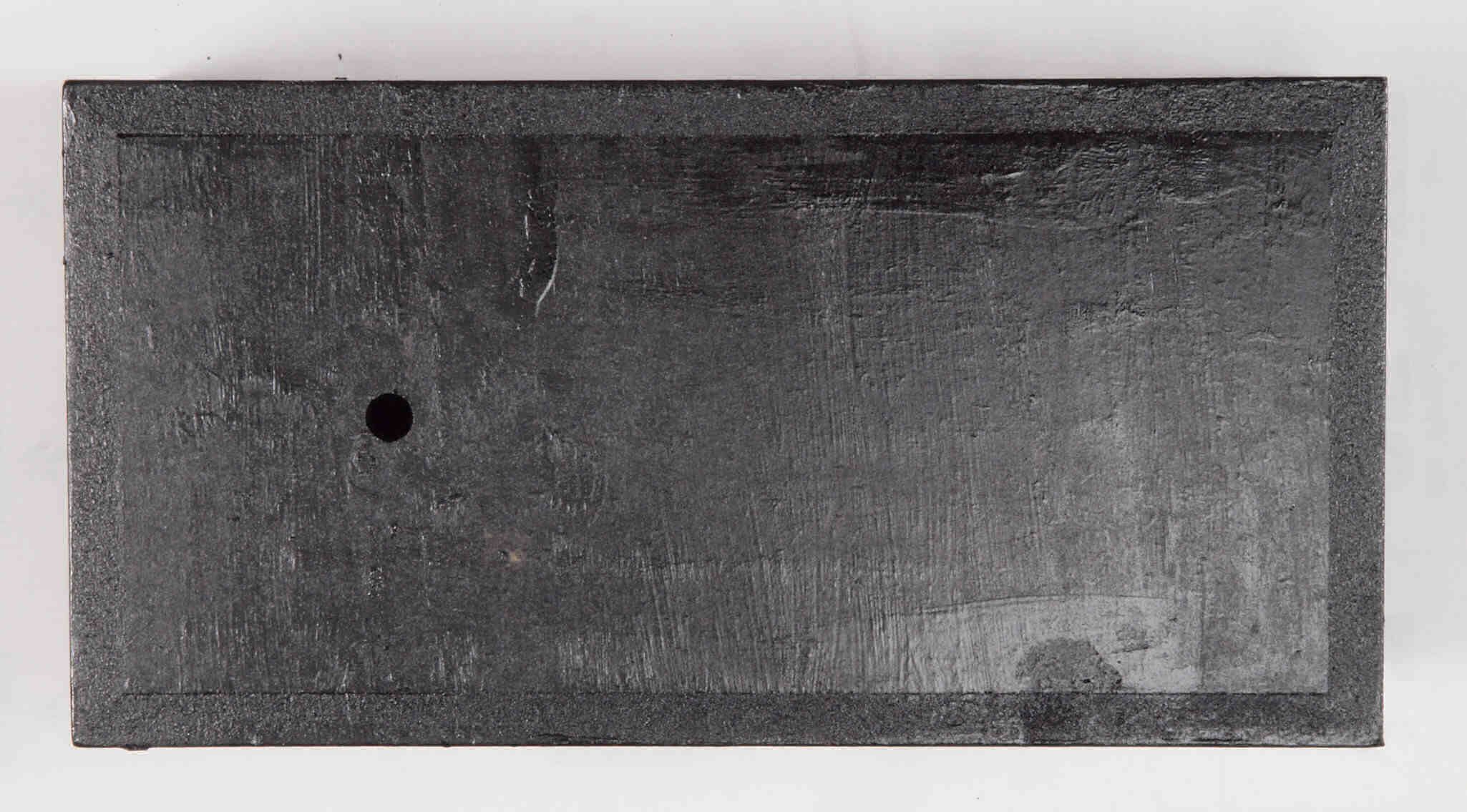

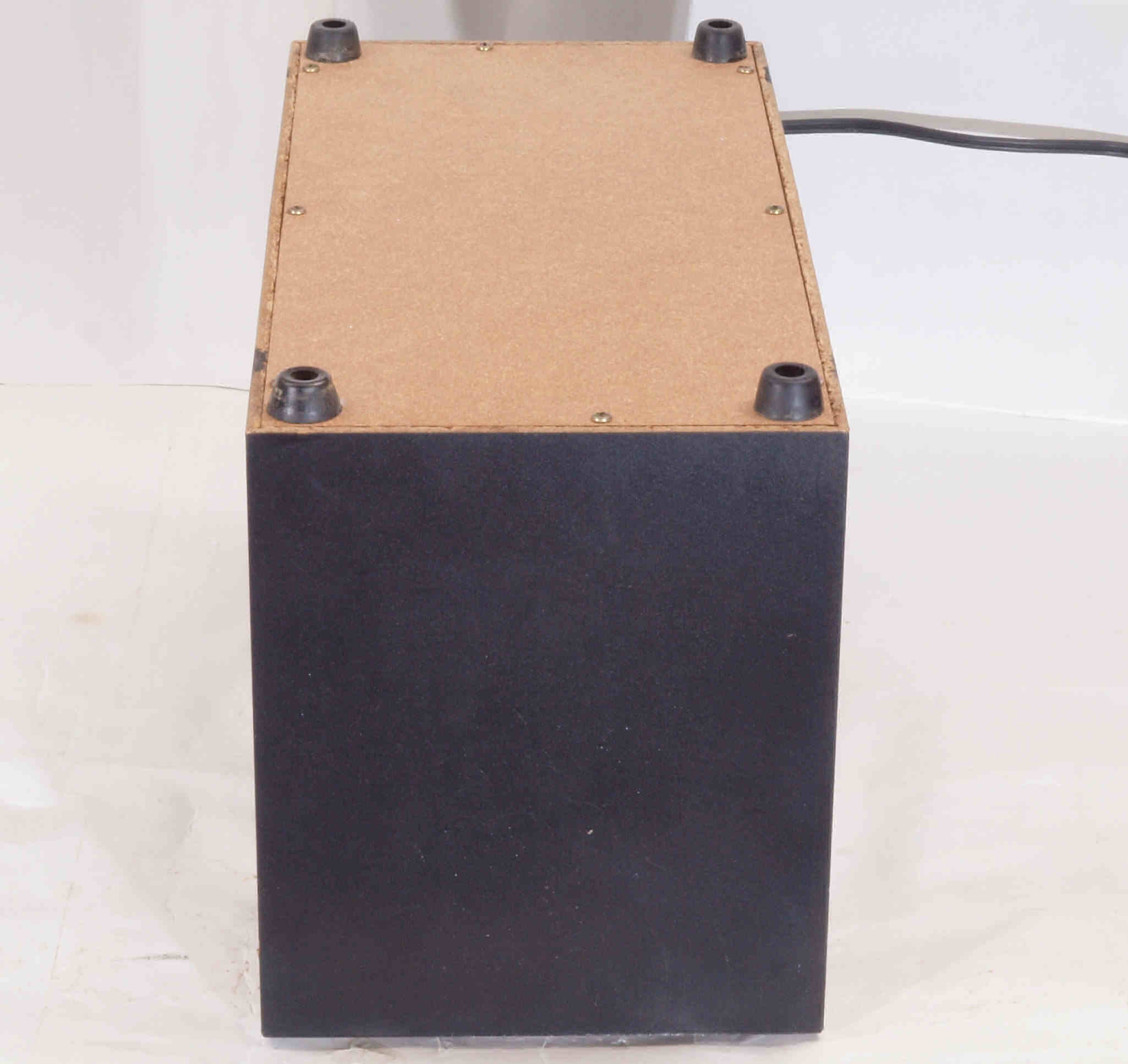

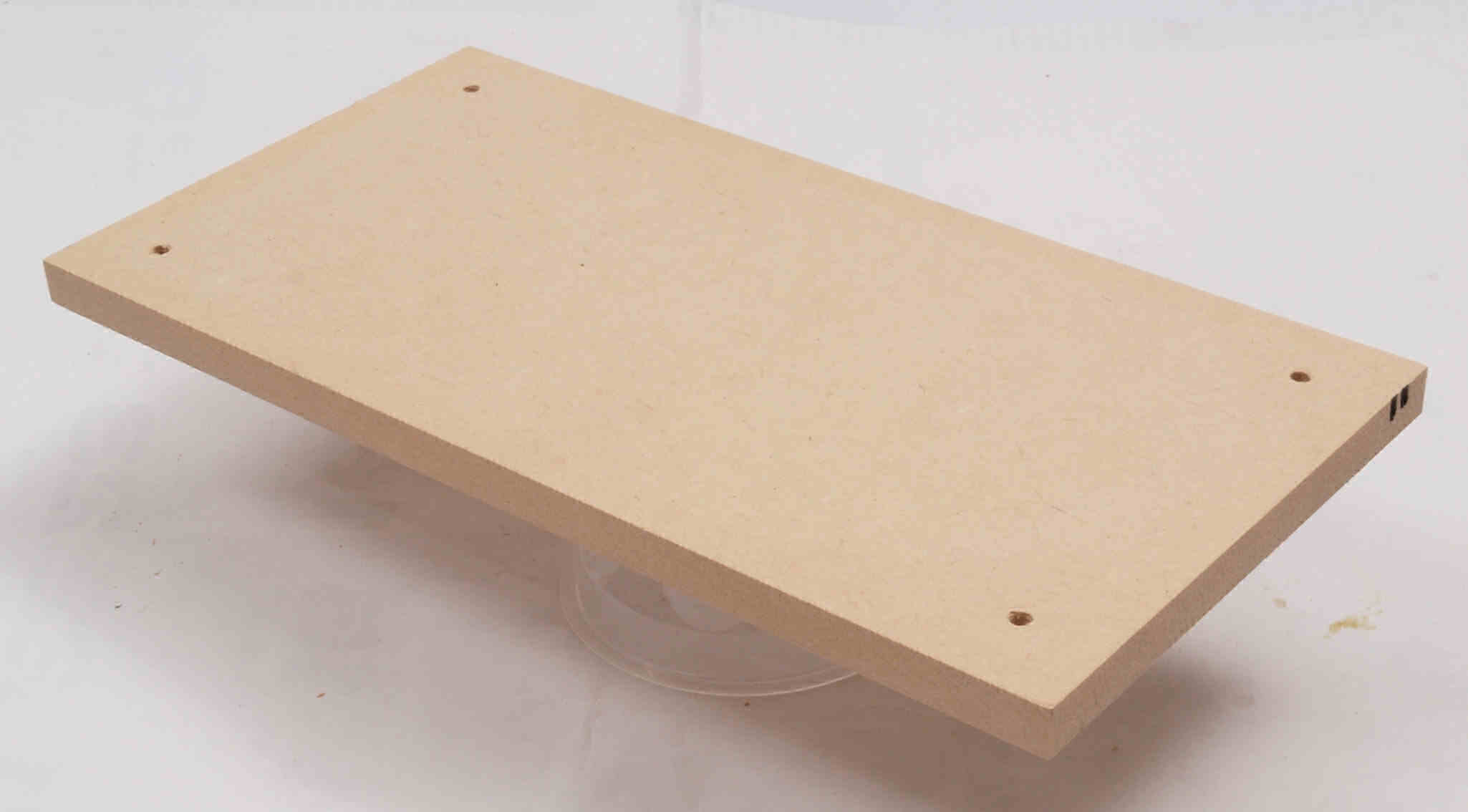

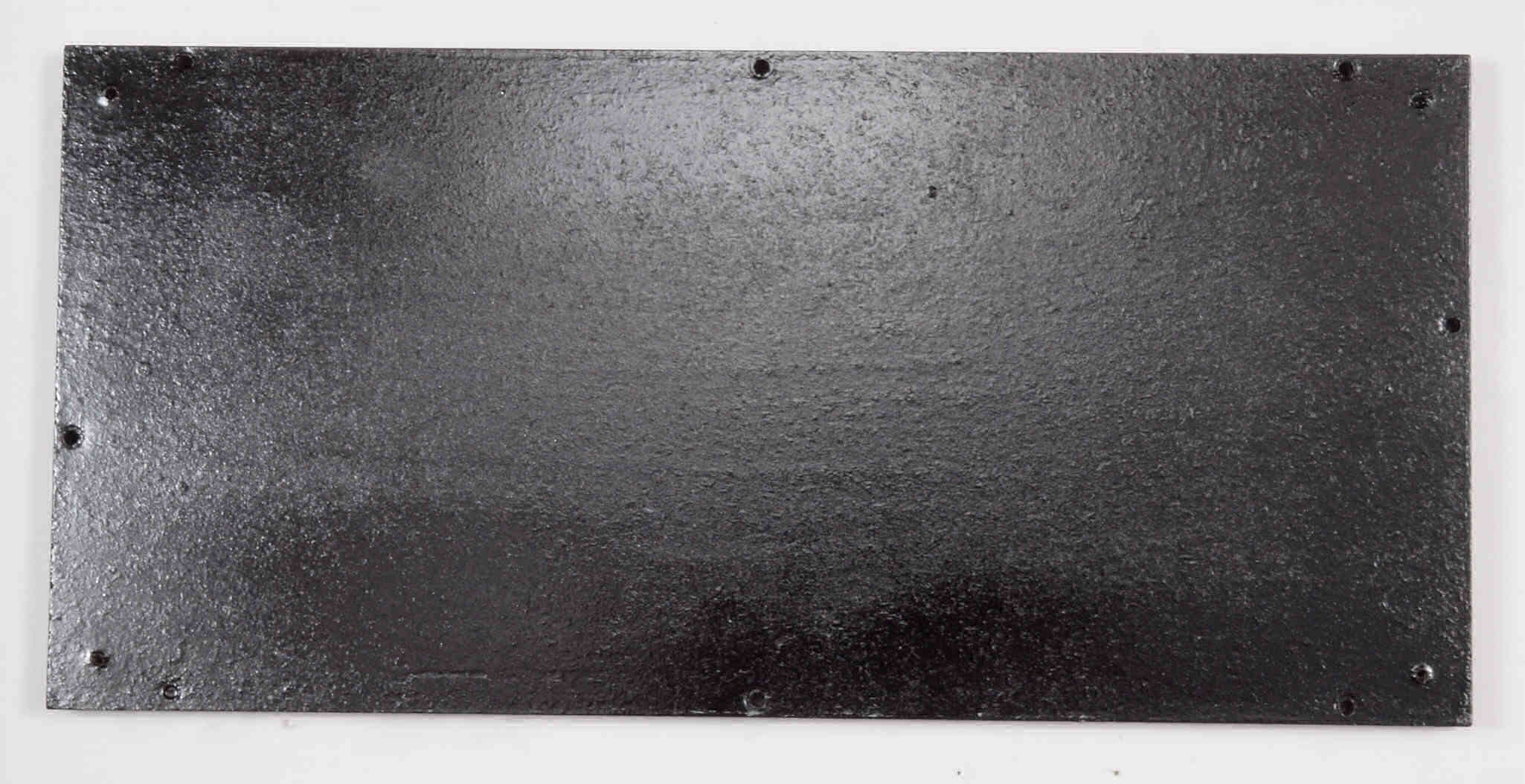

Ｃ６１．　修理前　下蓋（底板）表

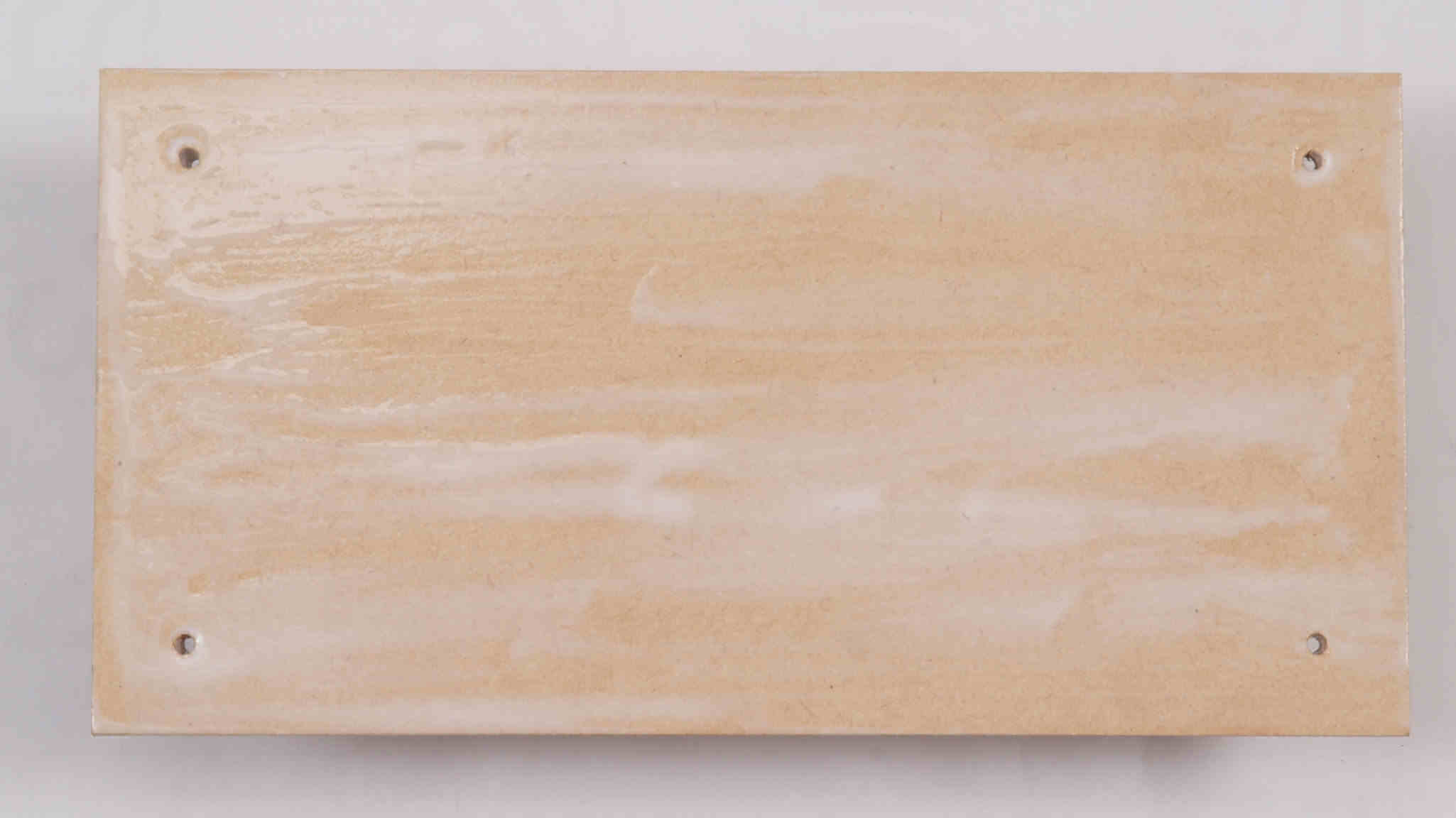

Ｃ６２．　修理中　下蓋（底板）表。ボンドを染みこませる。

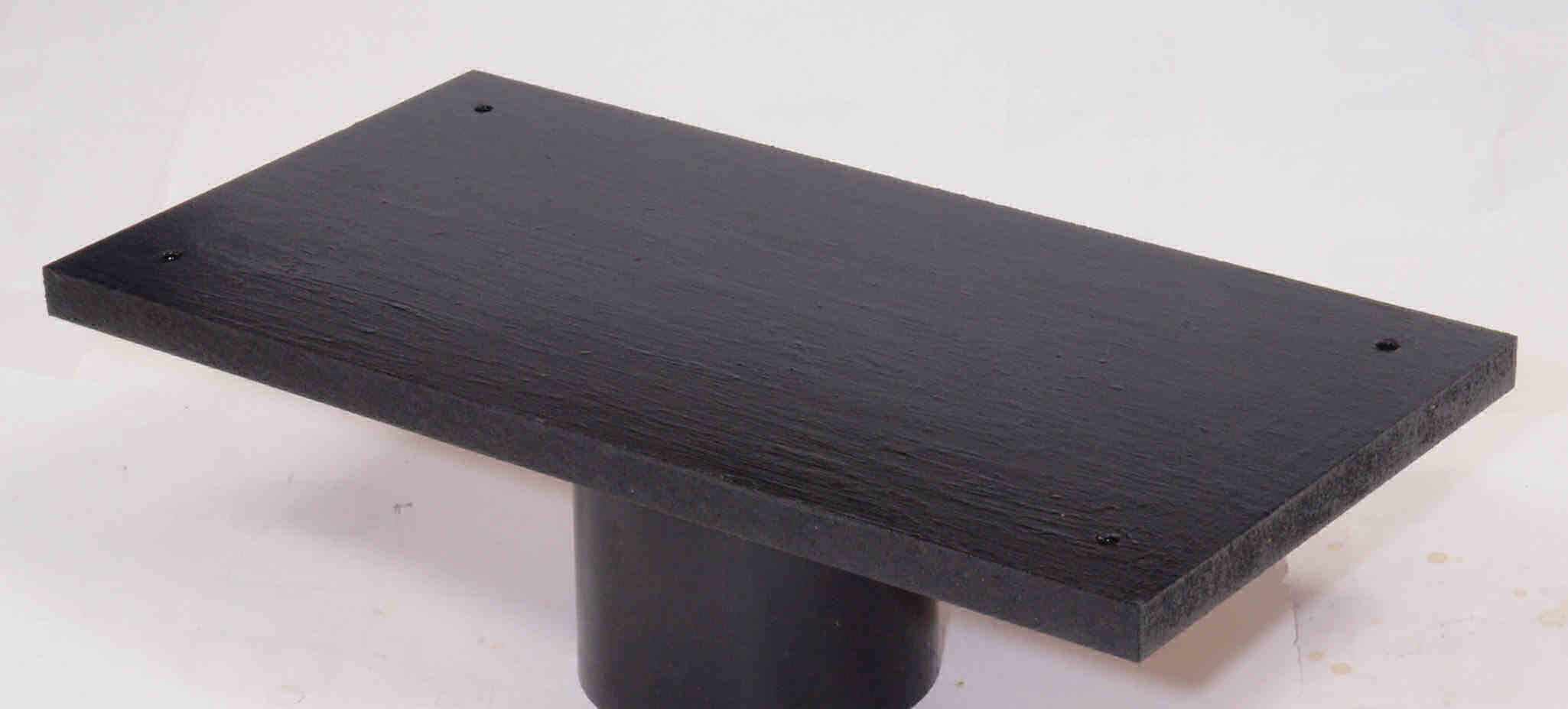

Ｃ６３．　修理（塗装）後　下蓋（底板）表、　ラッカーを吹き付ける。
Ｃ６４．　修理前　下蓋裏（底板）右横側

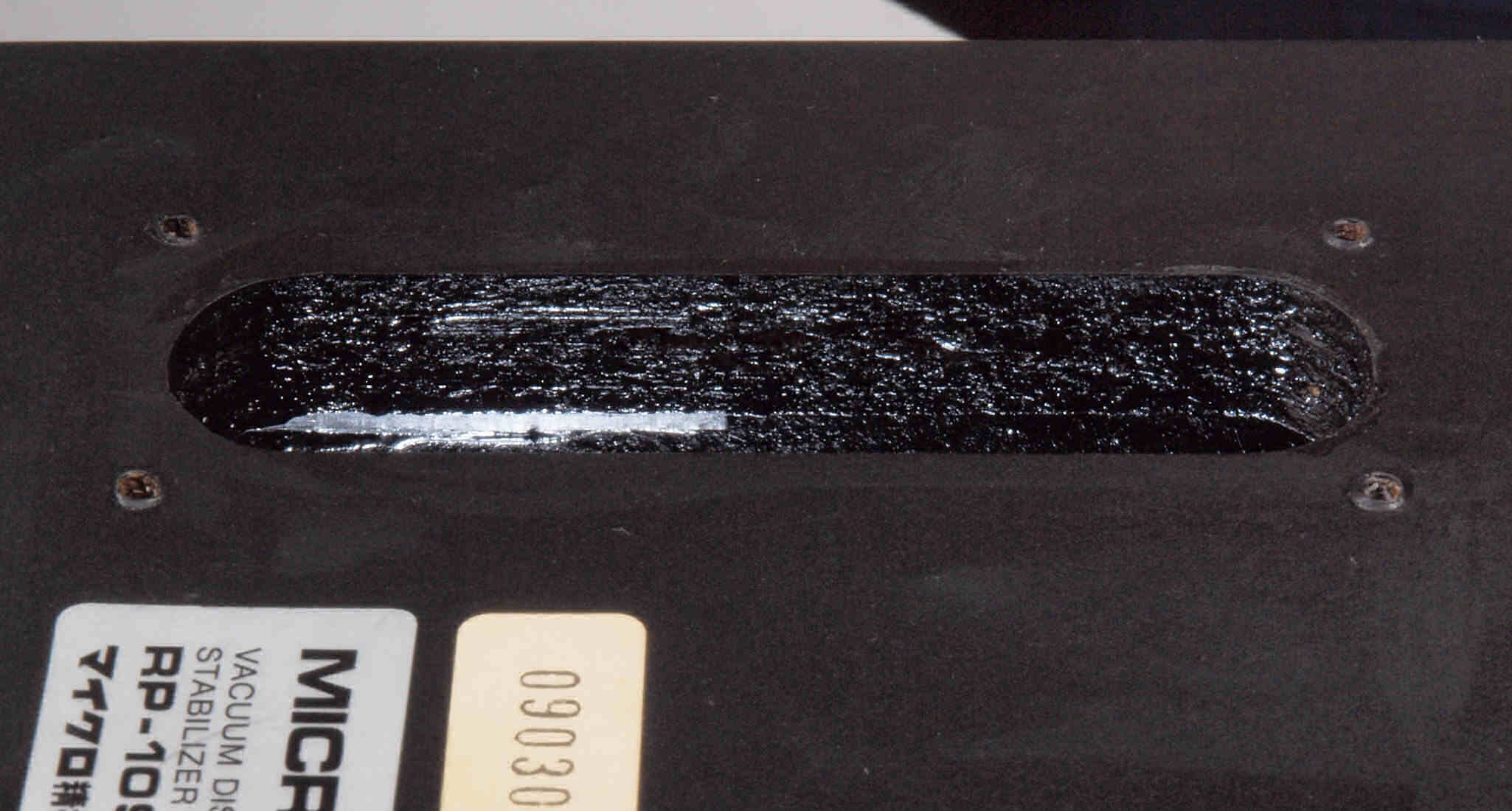

Ｃ６５．　修理中　下蓋裏（底板）右横側、ボンドを染みこませる。
Ｃ６６．　修理（塗装）後　下蓋裏（底板）右横側、さらに、ペンキを塗る。
Ｃ６７．　修理前　下蓋裏（底板）左横側
Ｃ６８．　修理中　下蓋裏（底板）左横側、ボンドを染みこませる。
Ｃ６９．　修理（塗装）後　下蓋裏（底板）左横側、さらに、ペンキを塗る。

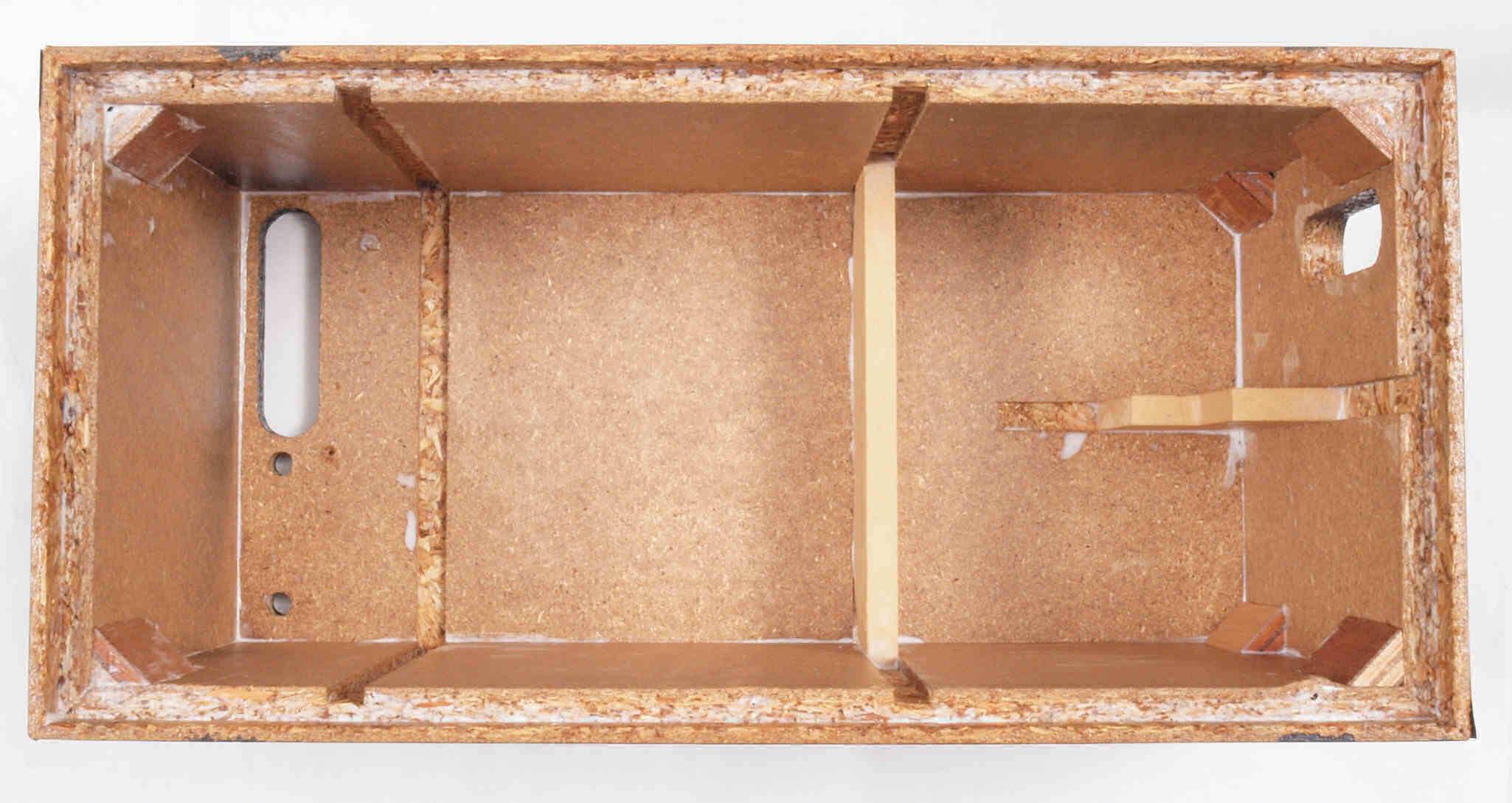

Ｃ７１．　修理前　ポンプ木箱。前右側。
Ｃ７２．　修理中　圧縮板にボンドを塗って固める。
Ｃ７３．　修理後　さらに、表と一緒にさらに、ペンキを塗る。

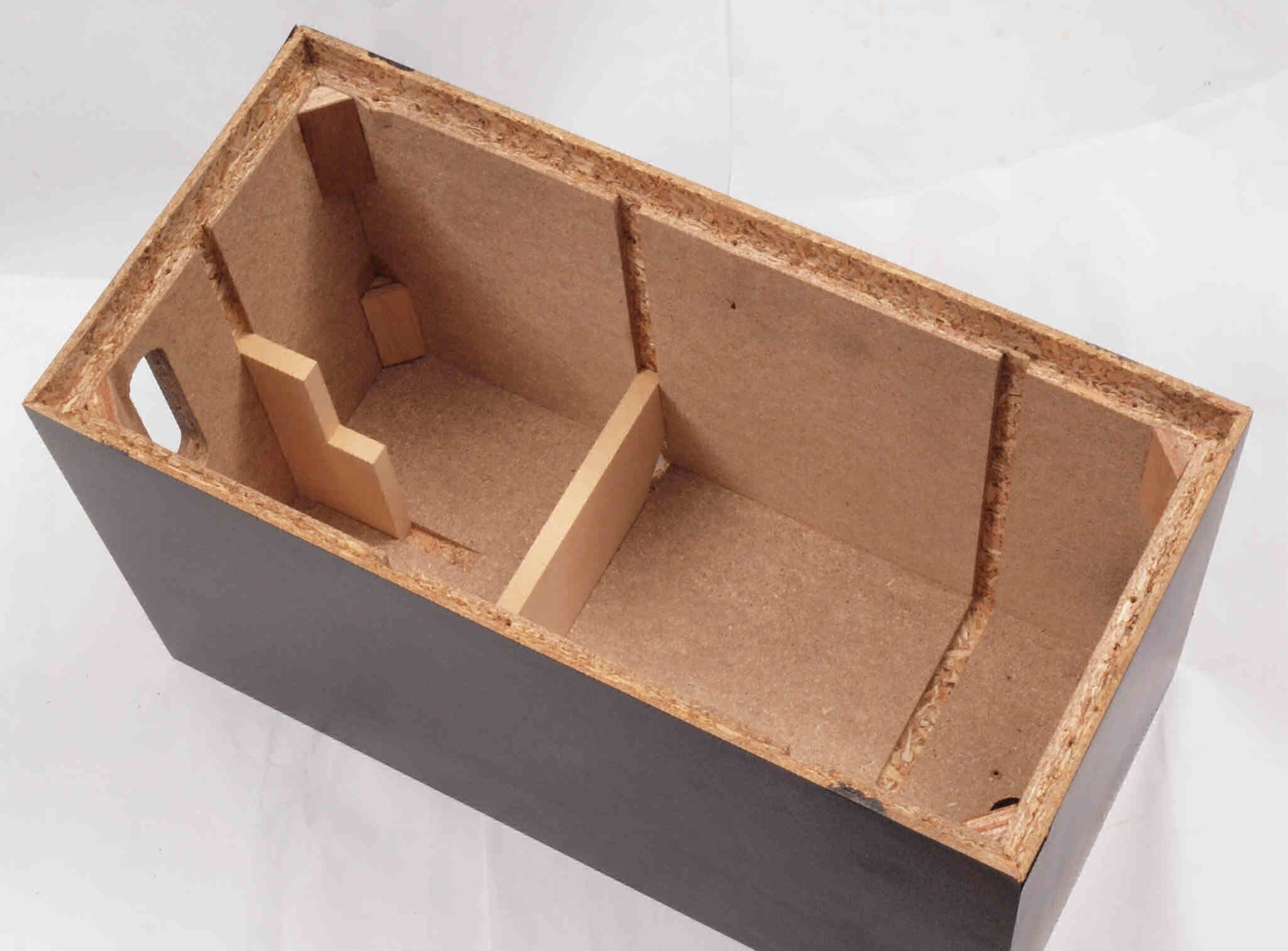

Ｃ７４．　修理前　ポンプ木箱。後左側。
Ｃ７５．　修理中　圧縮板にボンドを塗って固める。左側。
Ｃ７６．　修理後　さらに、表と一緒にさらに、ペンキを塗る。

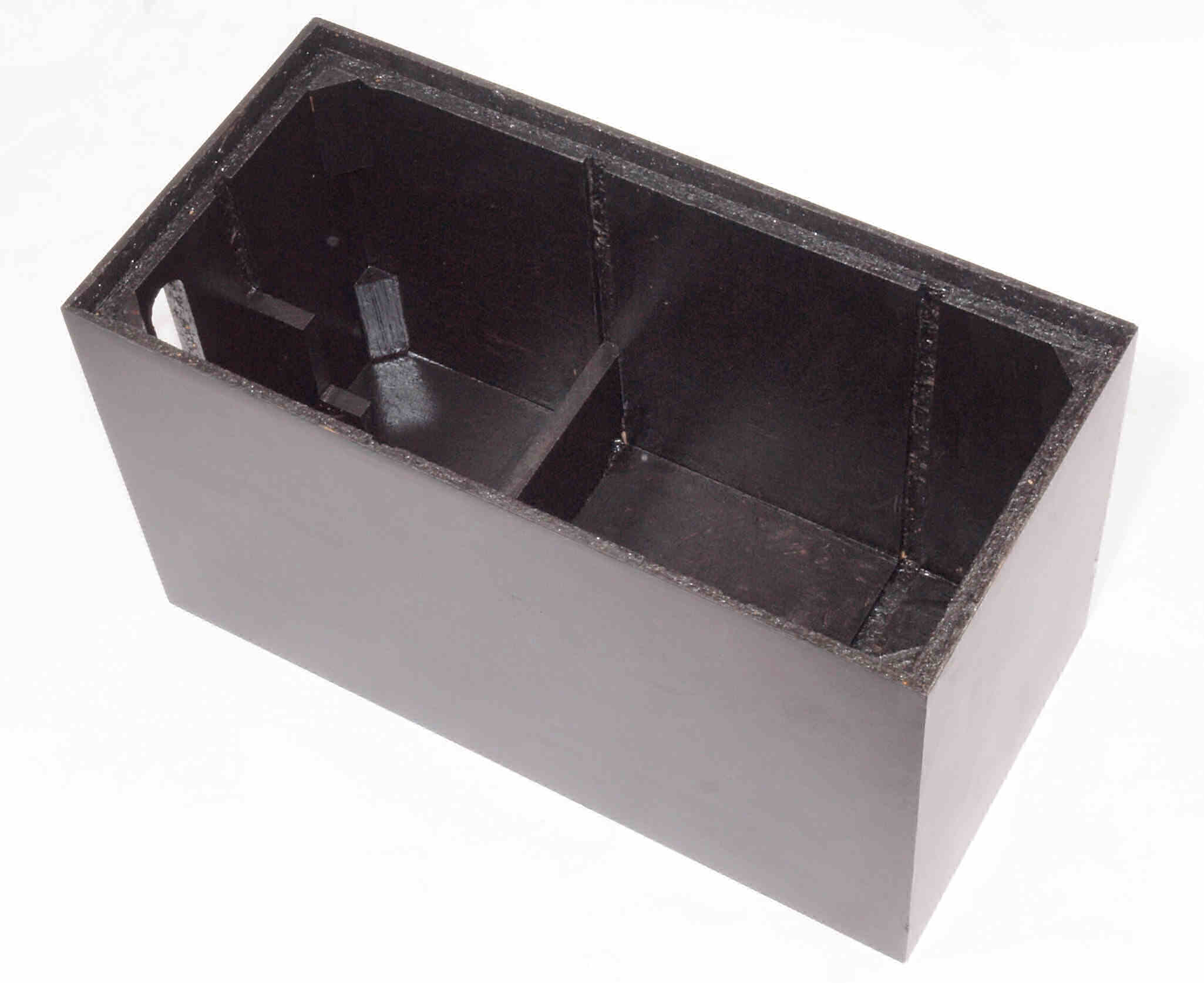

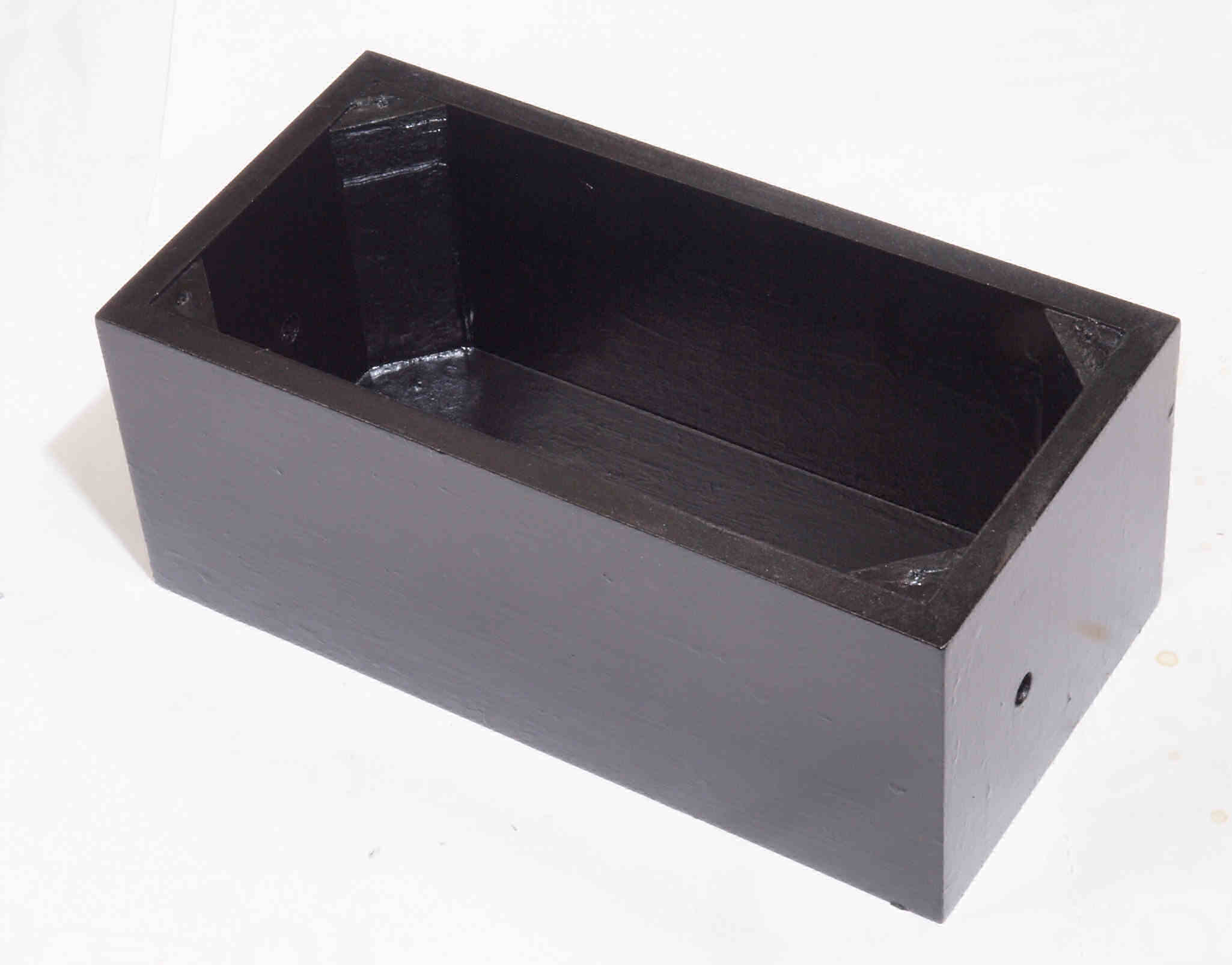

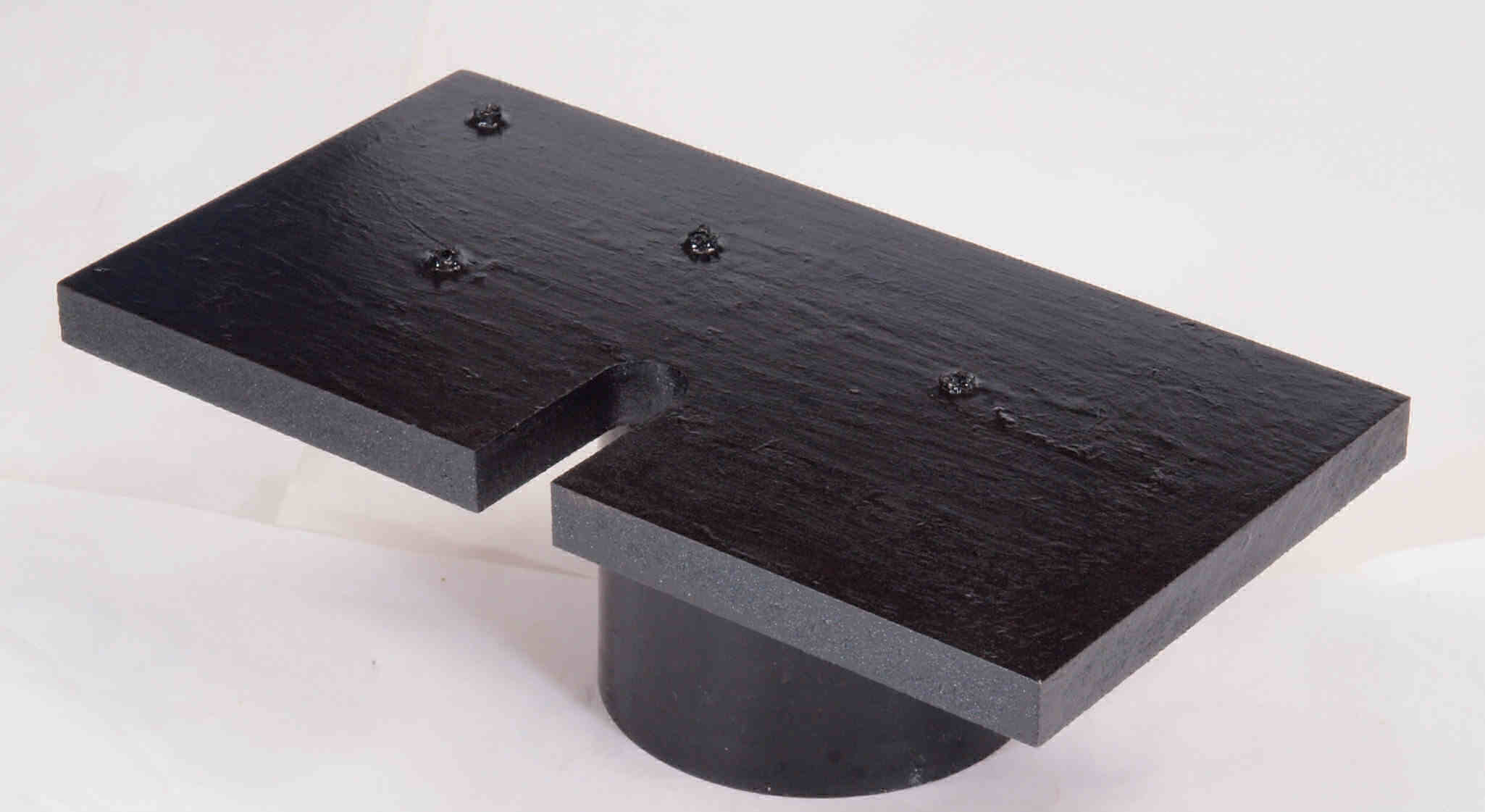

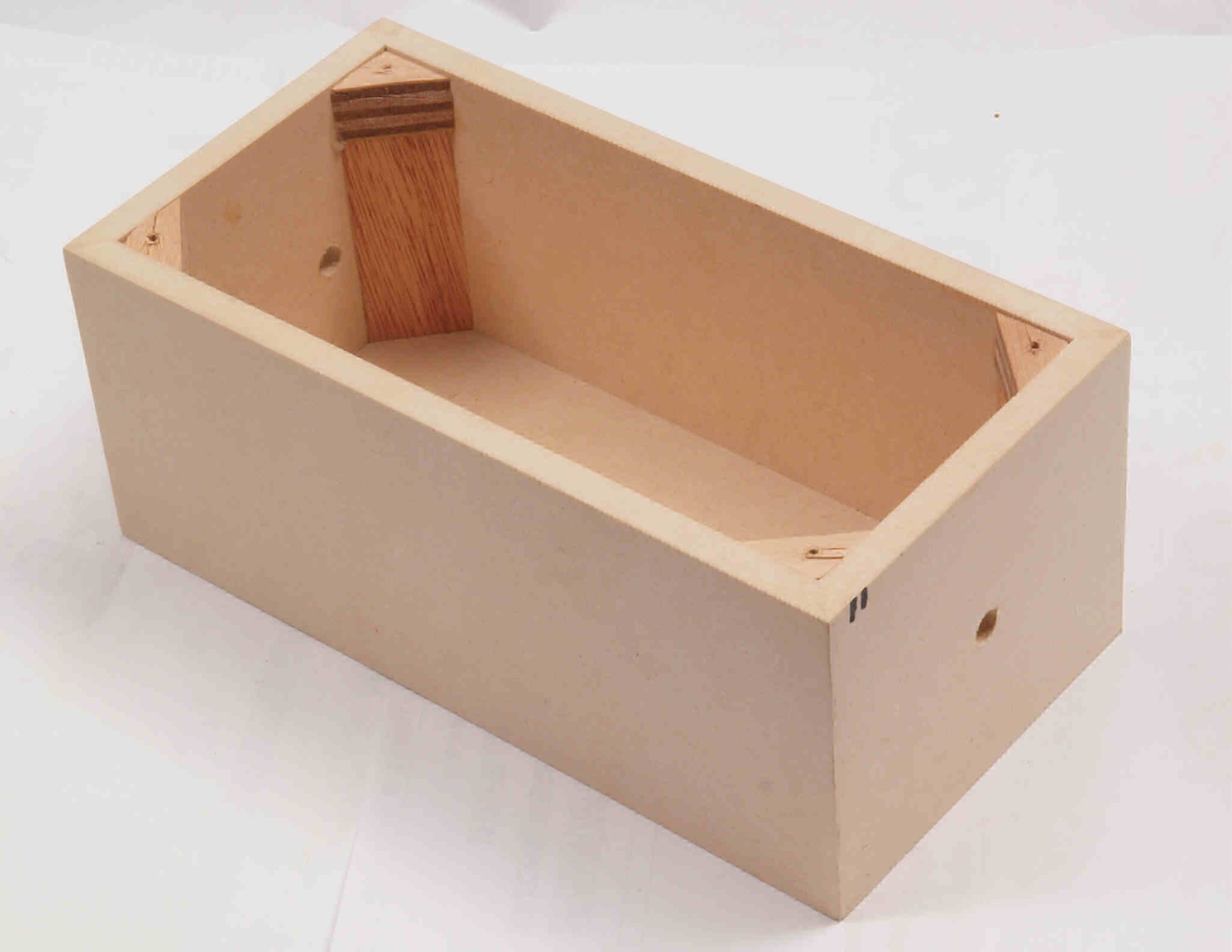

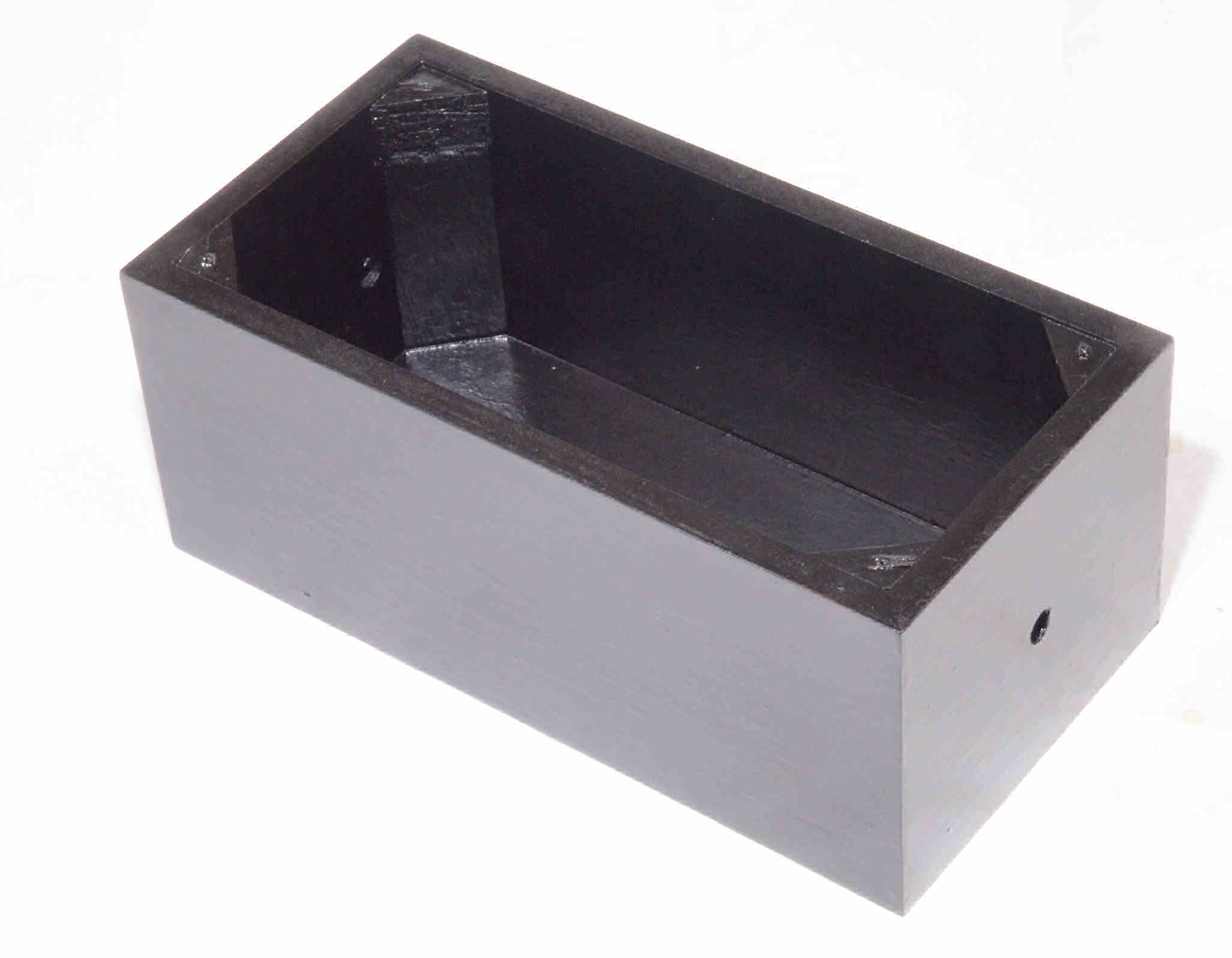

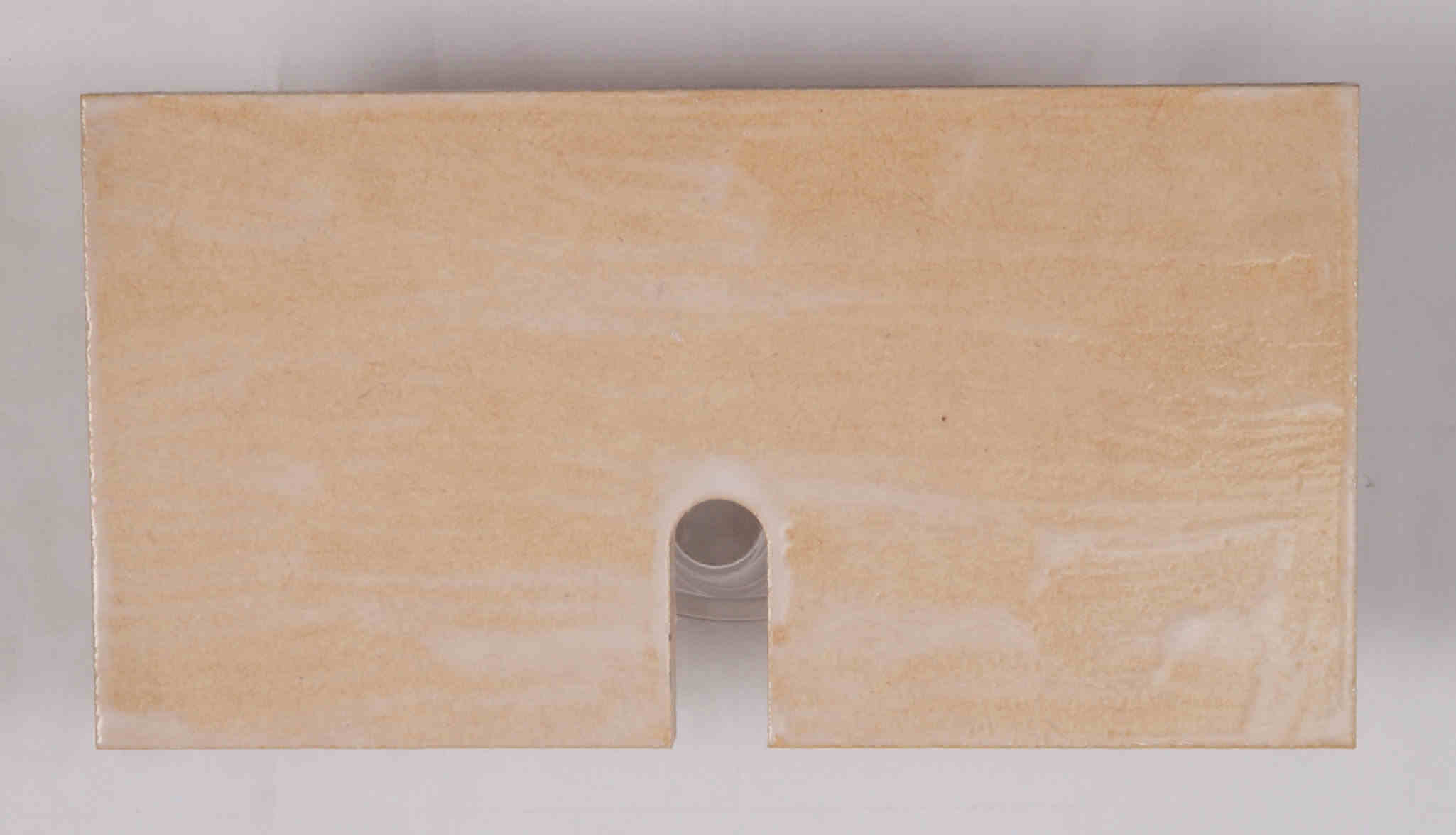

Ｃ７７．　修理前　ポンプケース木箱下。

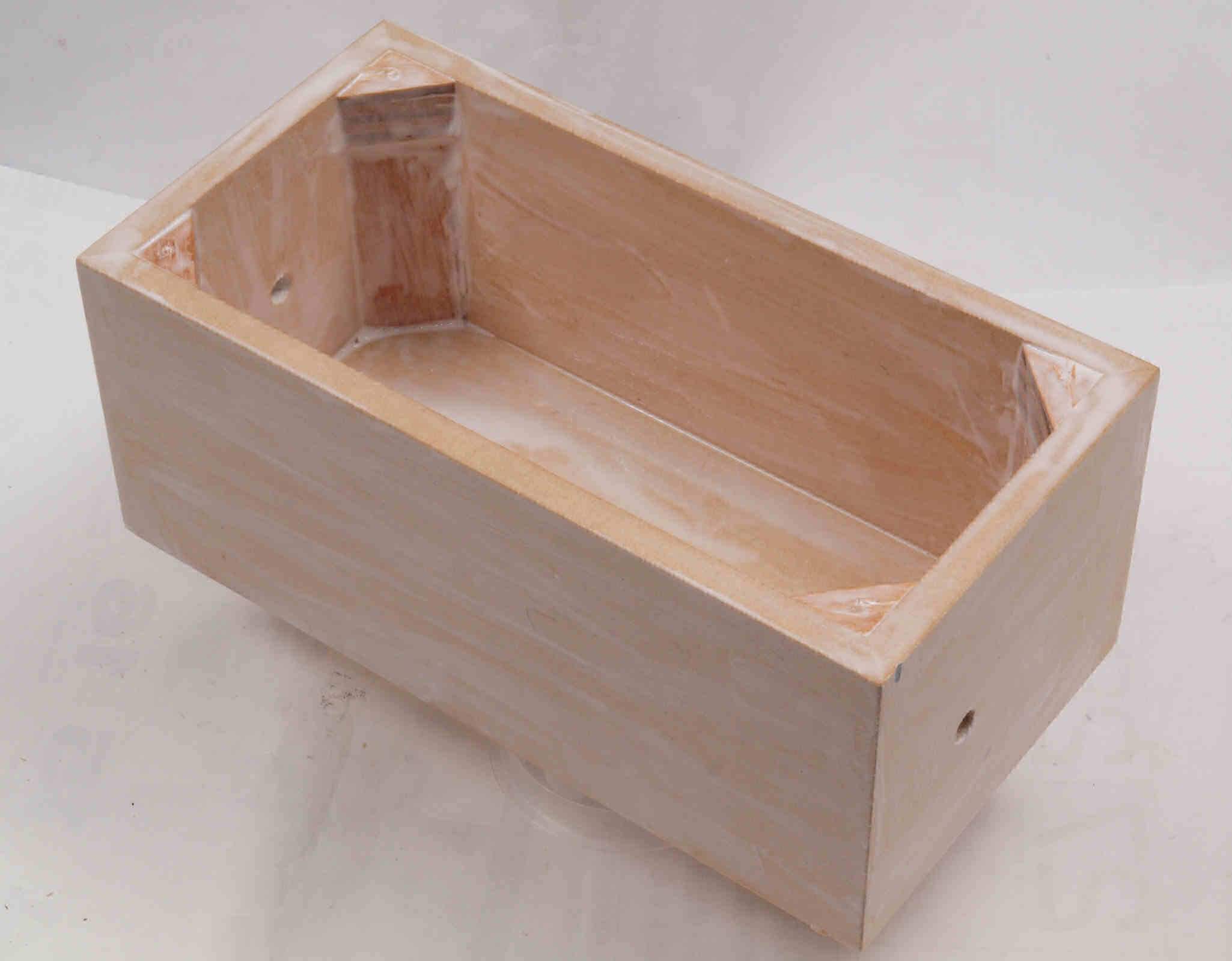

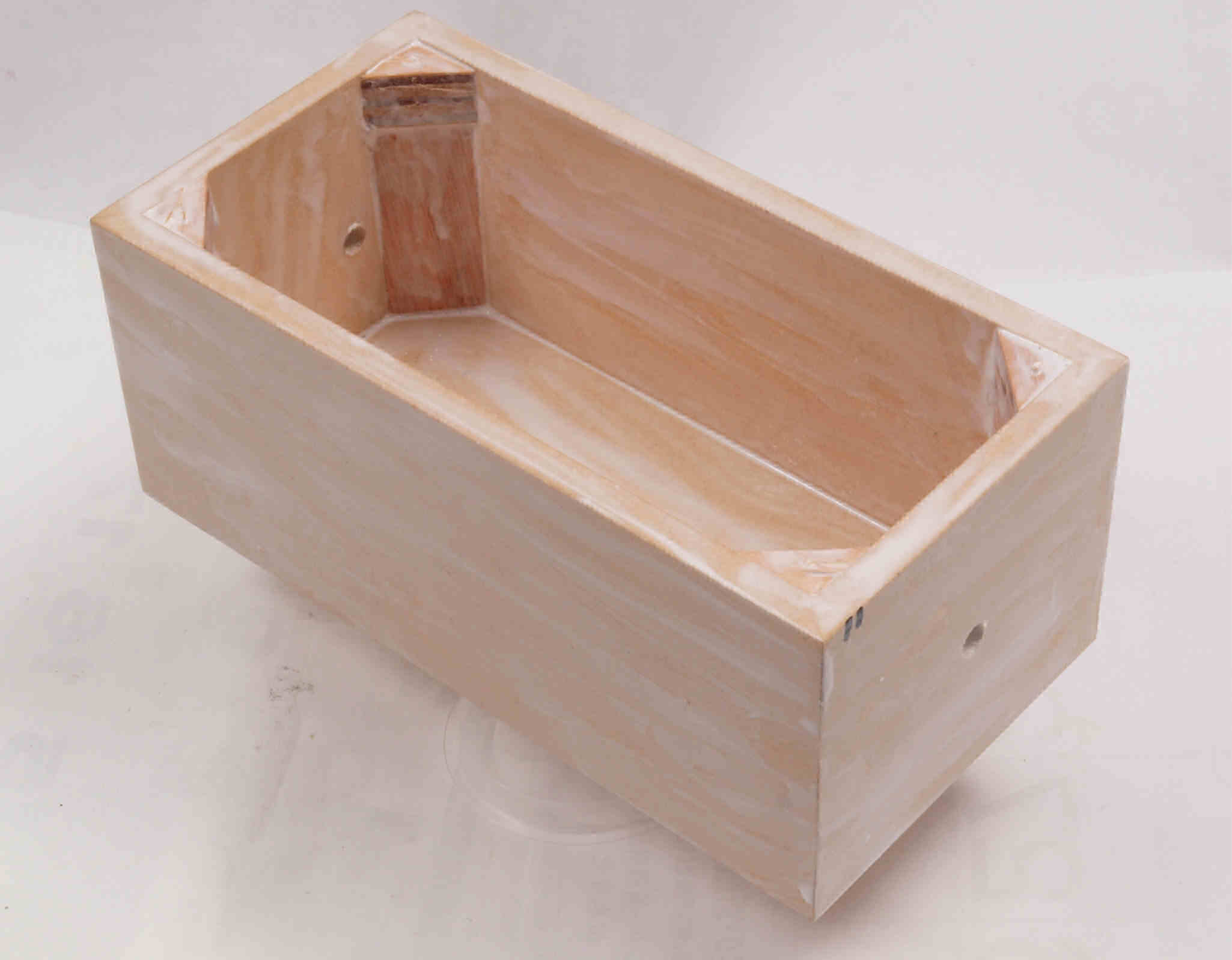

Ｃ７８．　修理中　圧縮板にボンドを塗って固める。

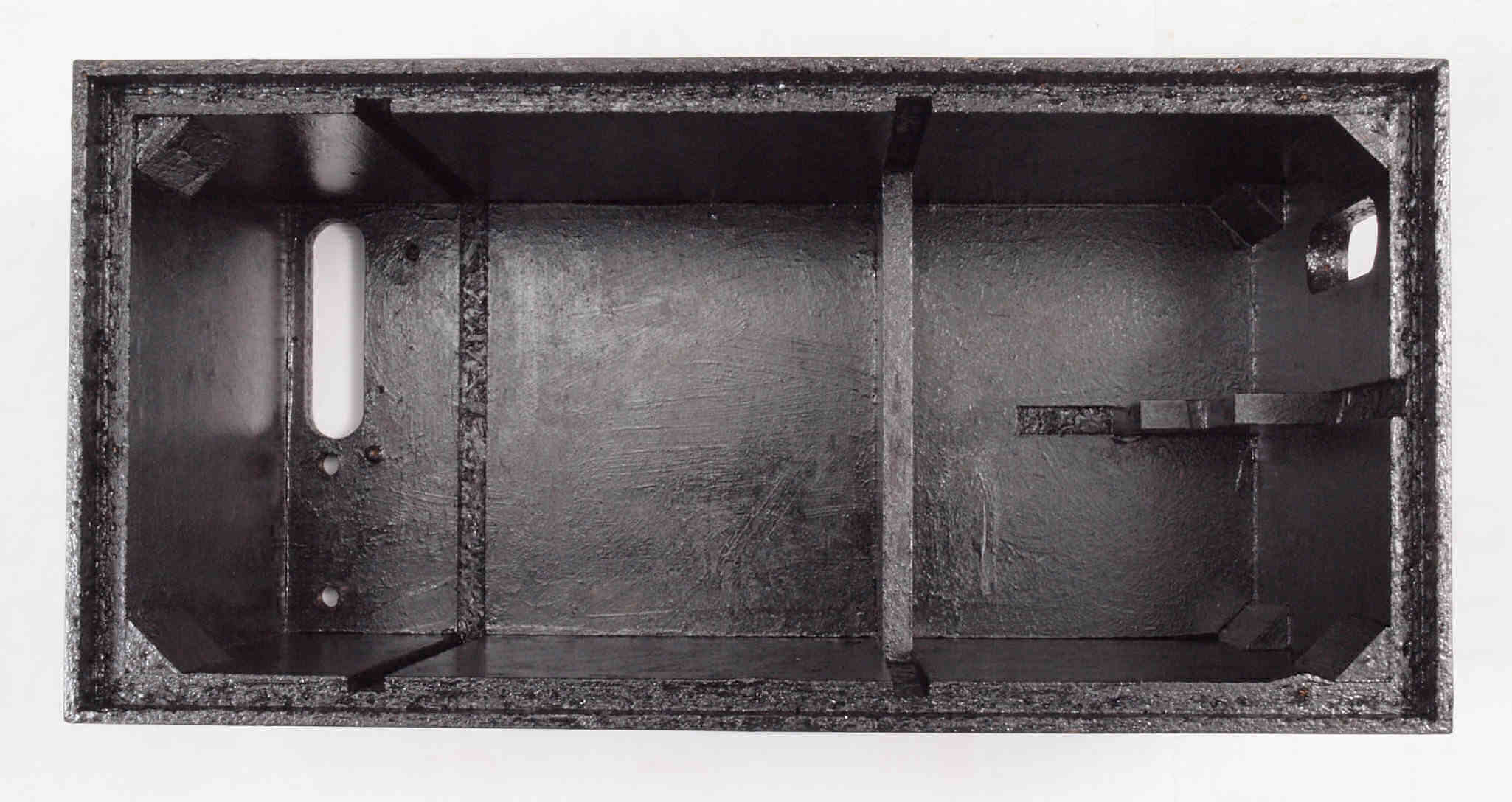

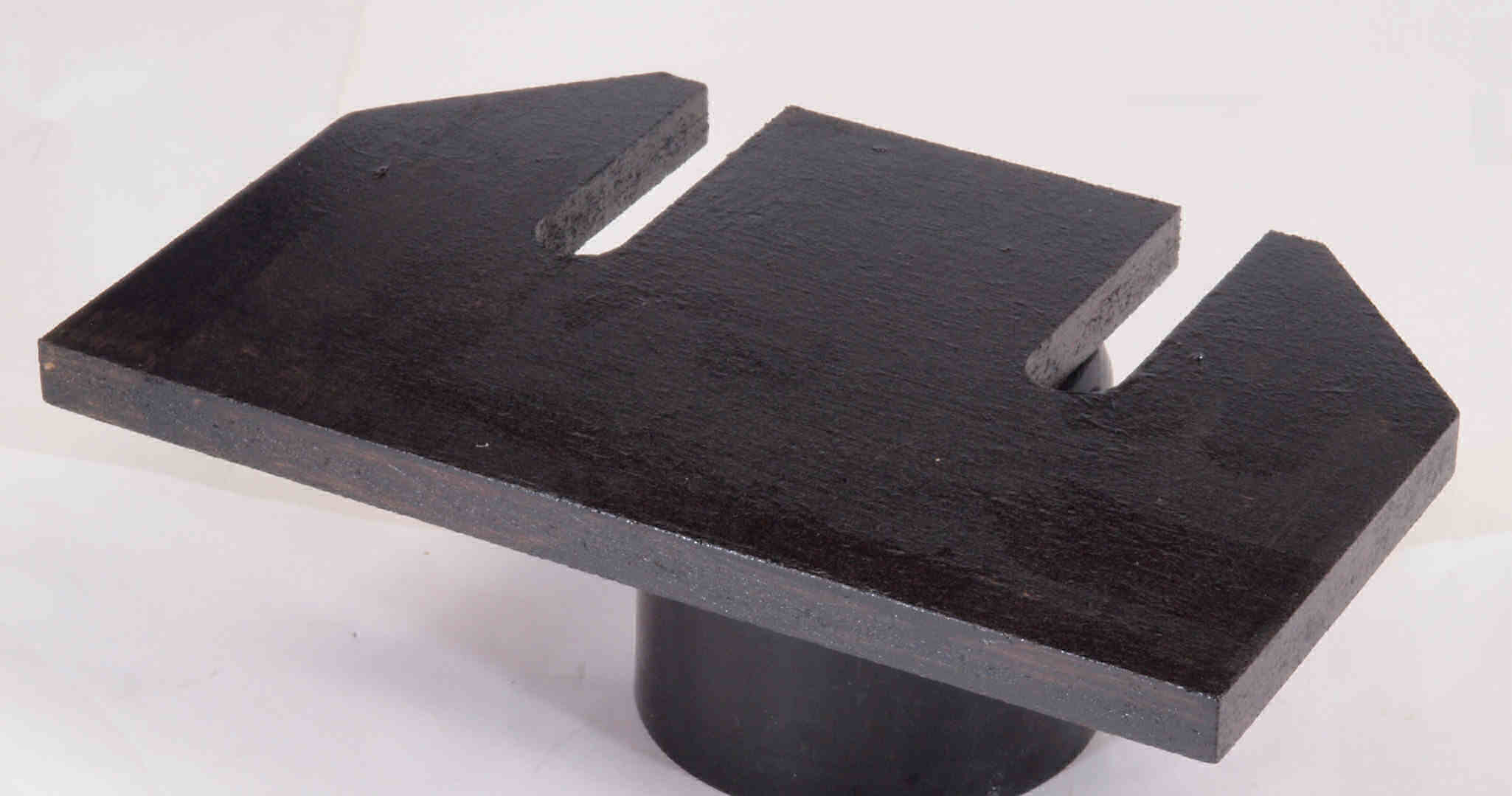

Ｃ７９．　修理後　さらに、さらに、ペンキを塗る。

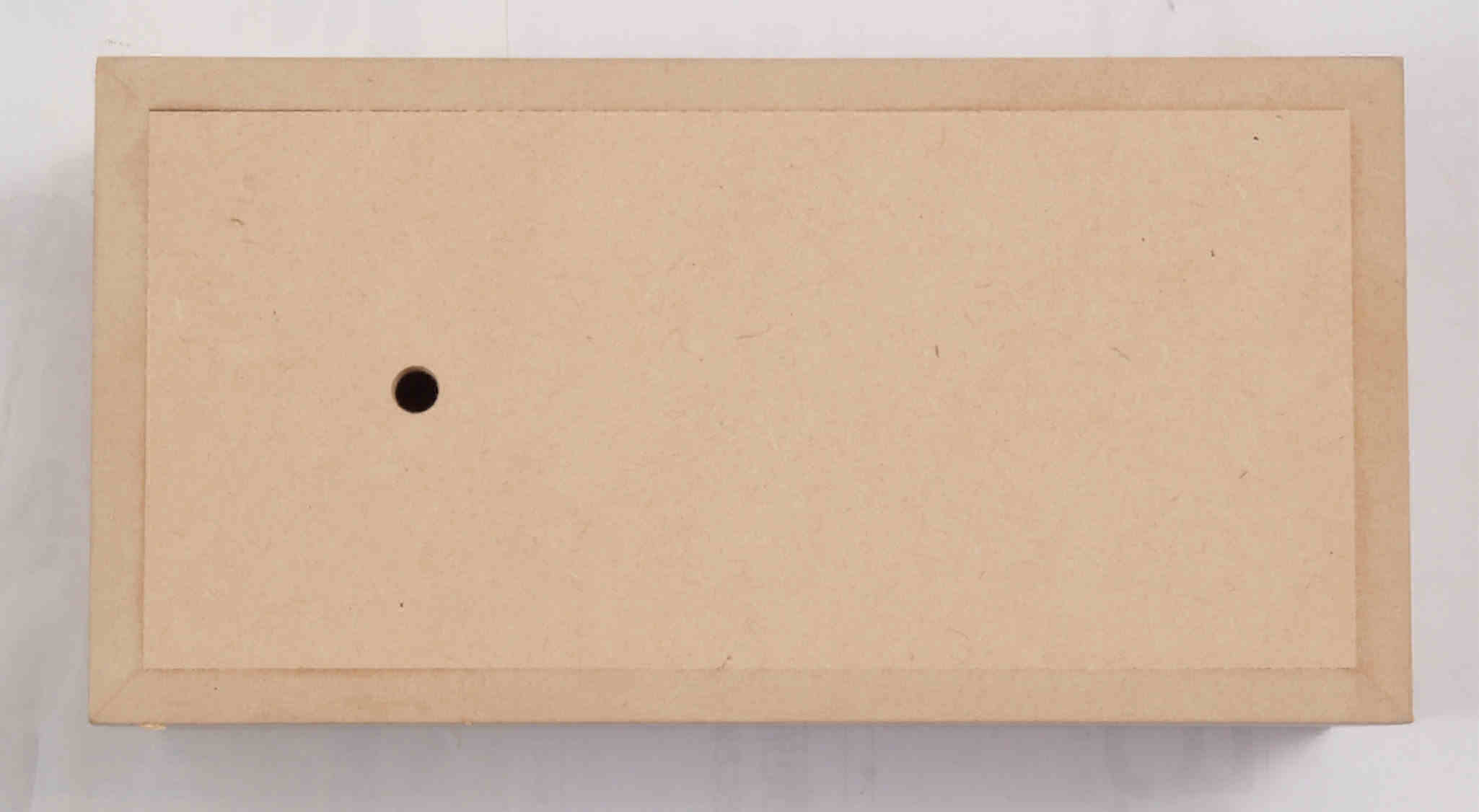

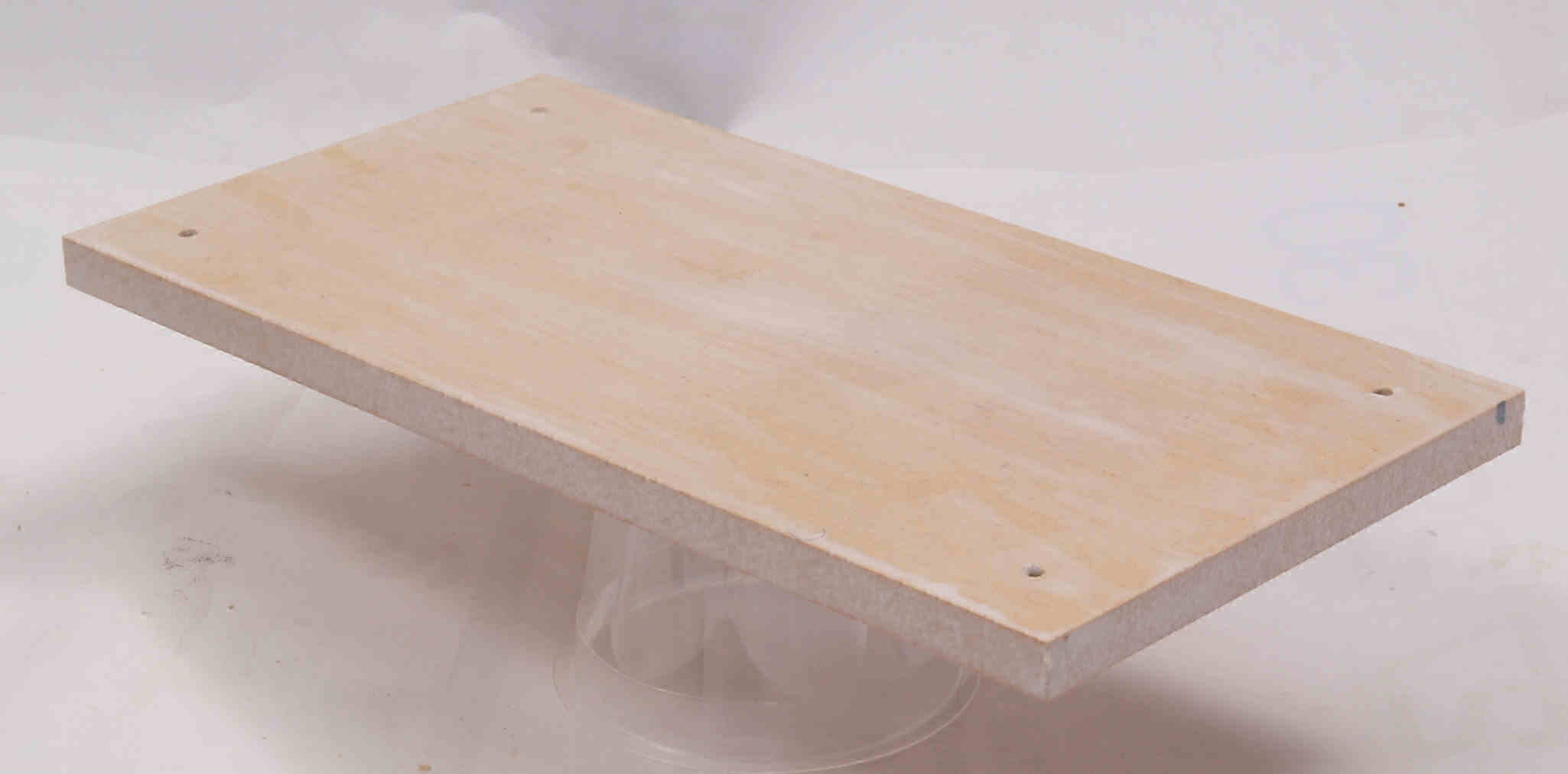

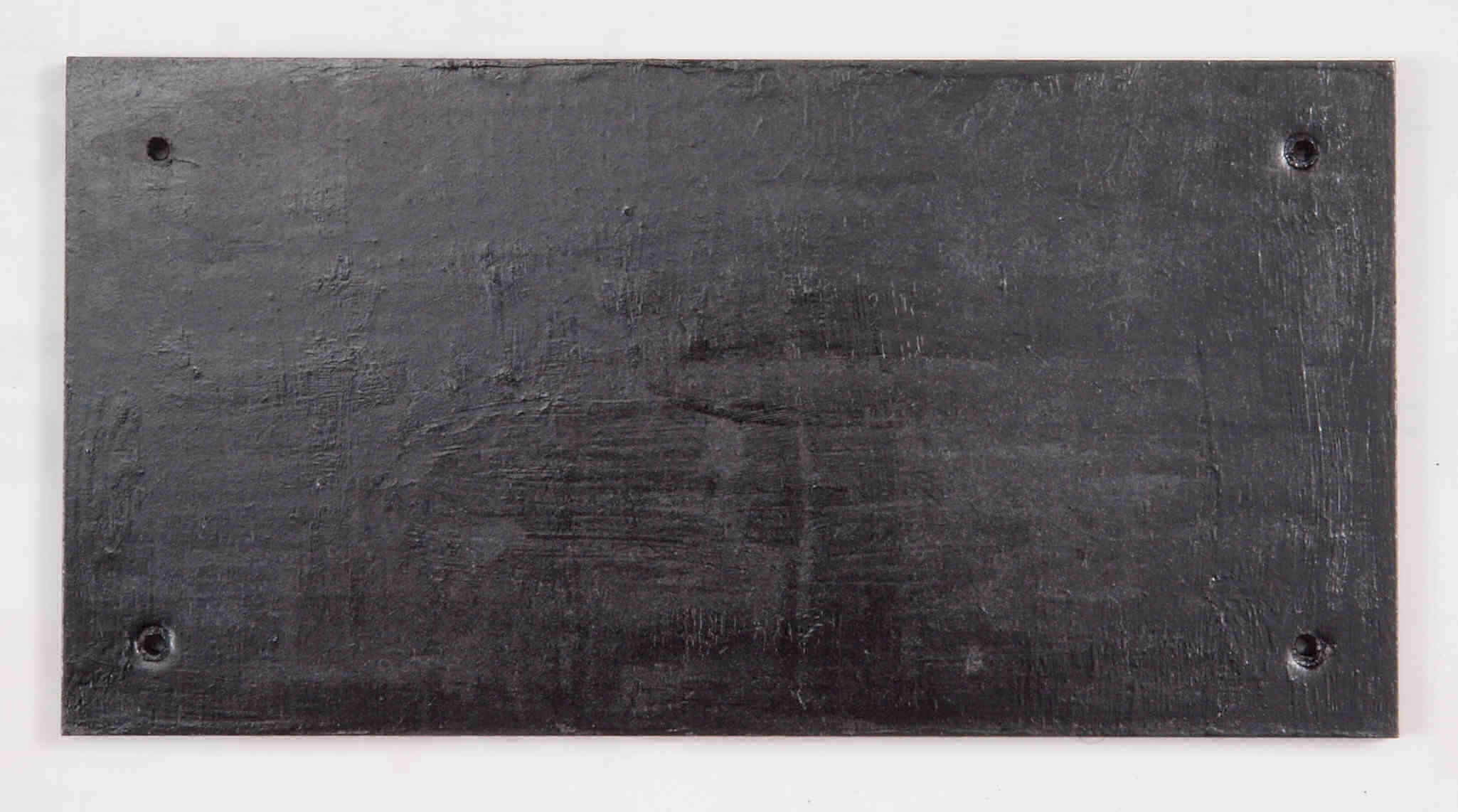

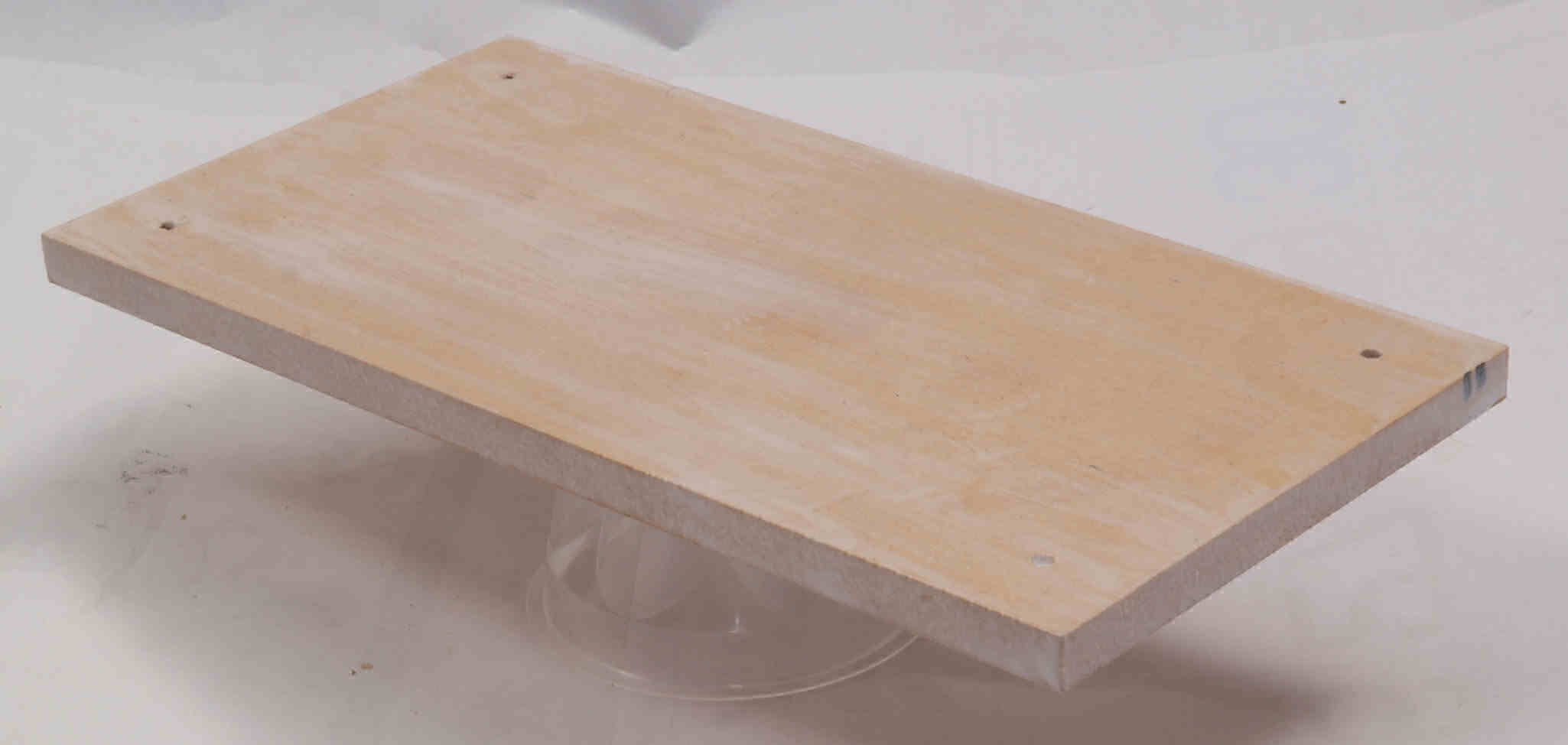

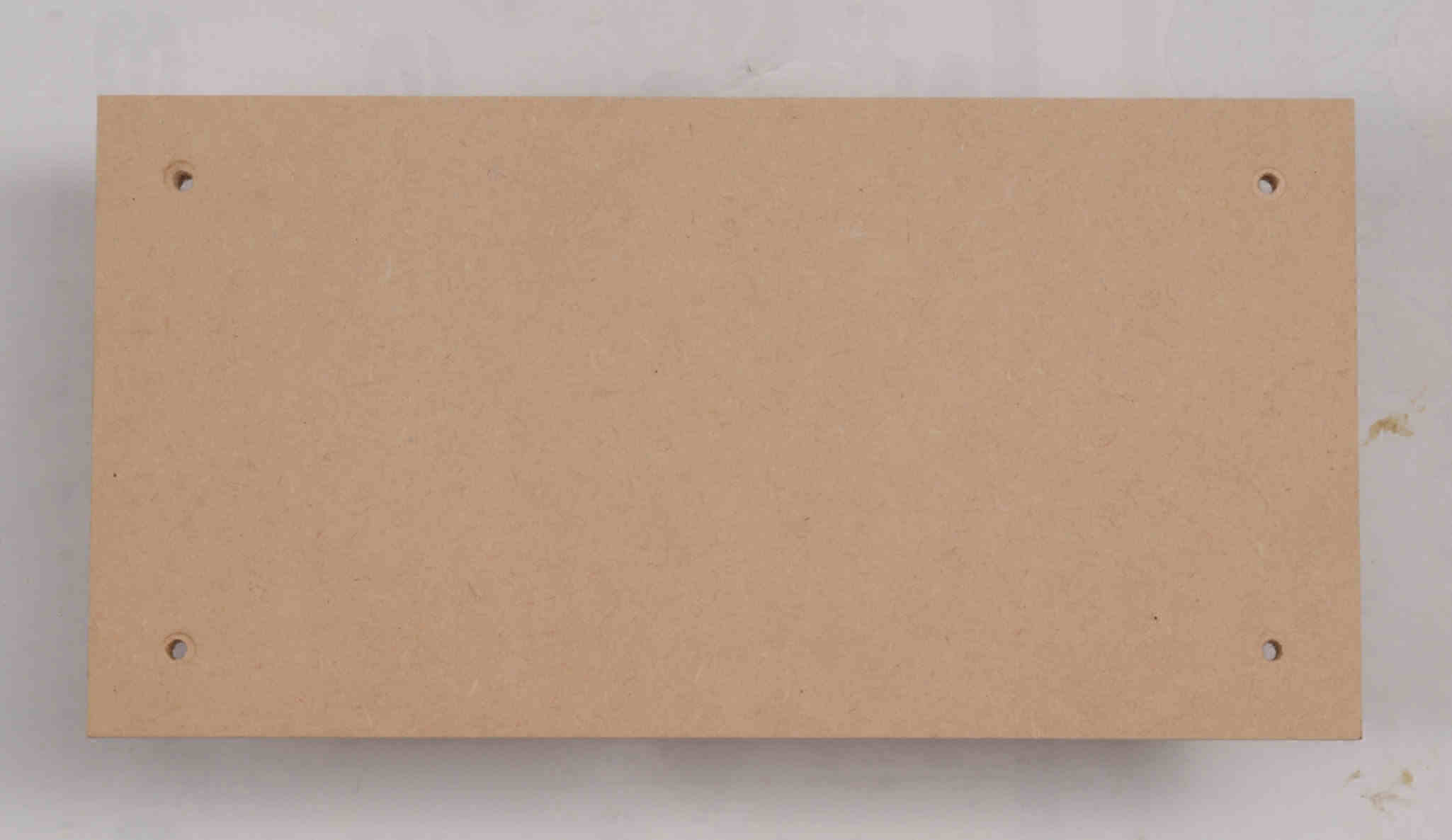

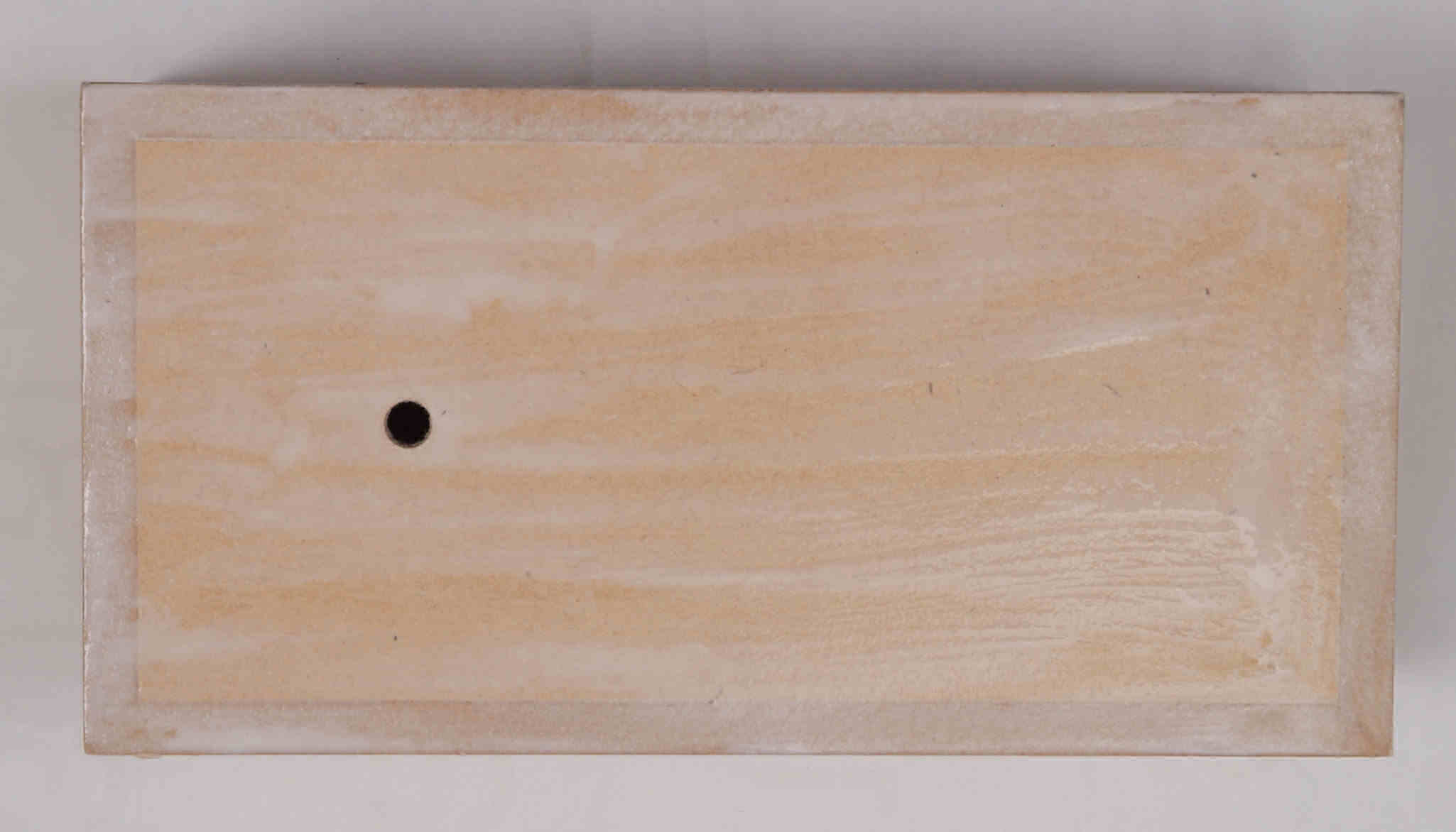

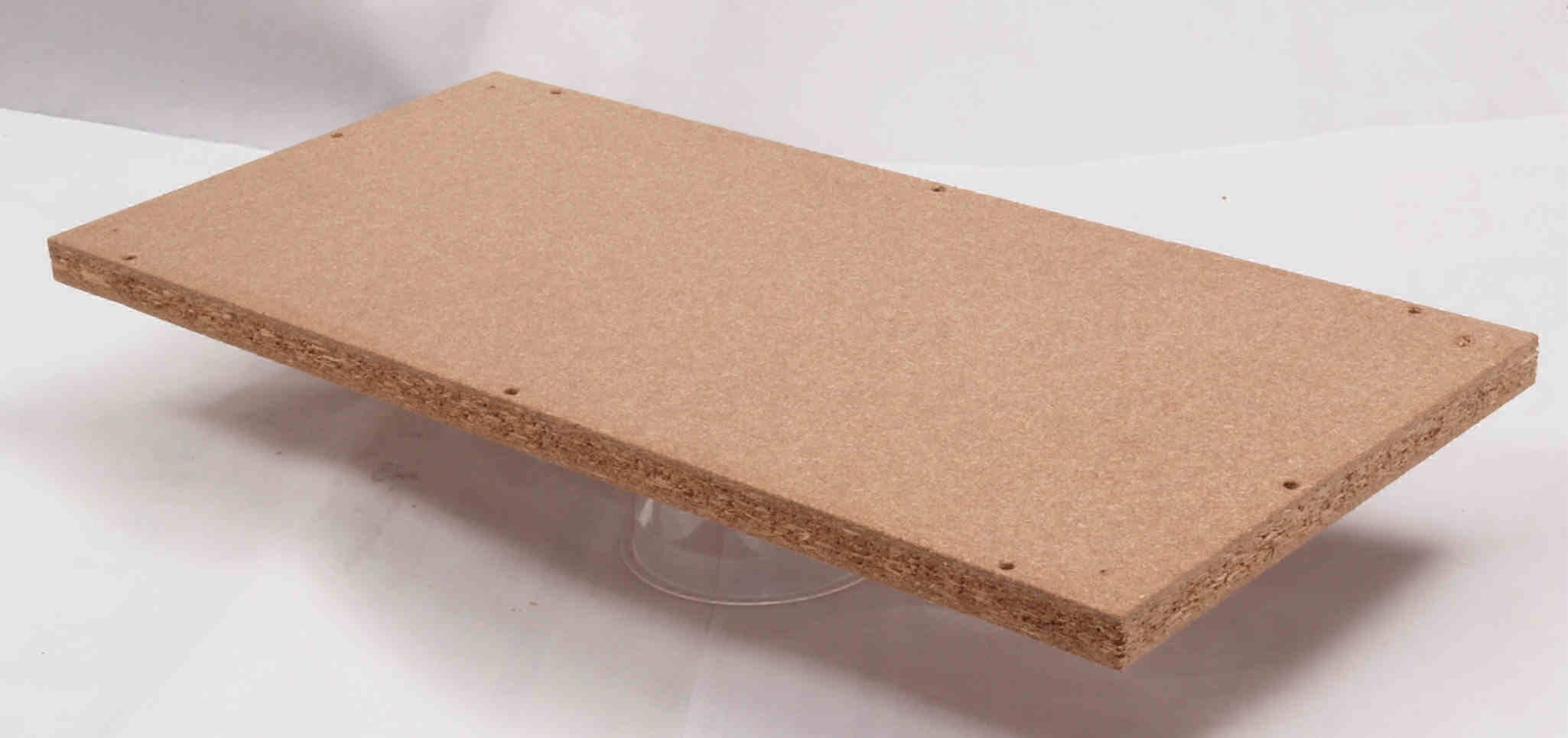

Ｃ８１．　修理前　ポンプケース木箱上蓋表

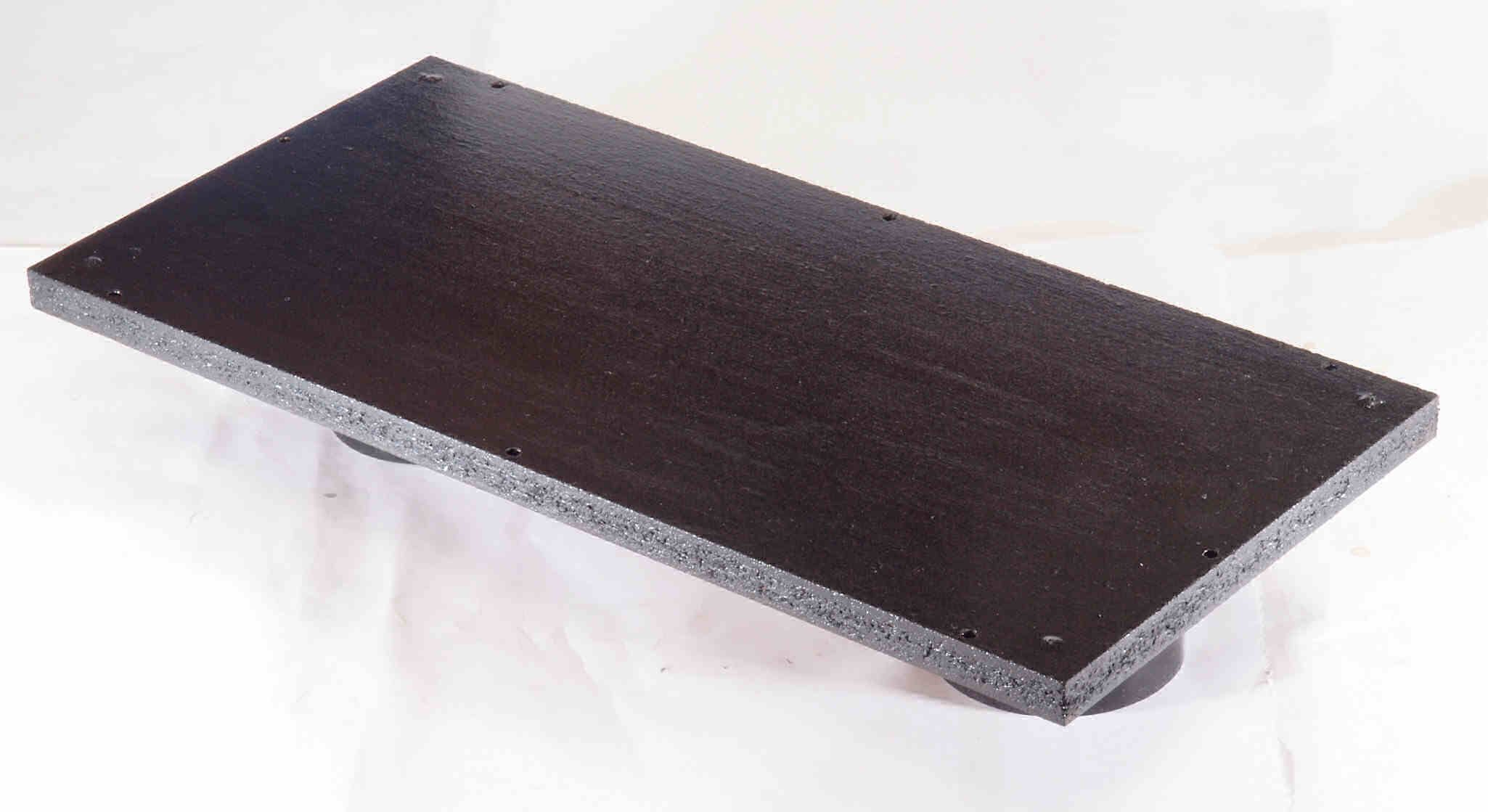

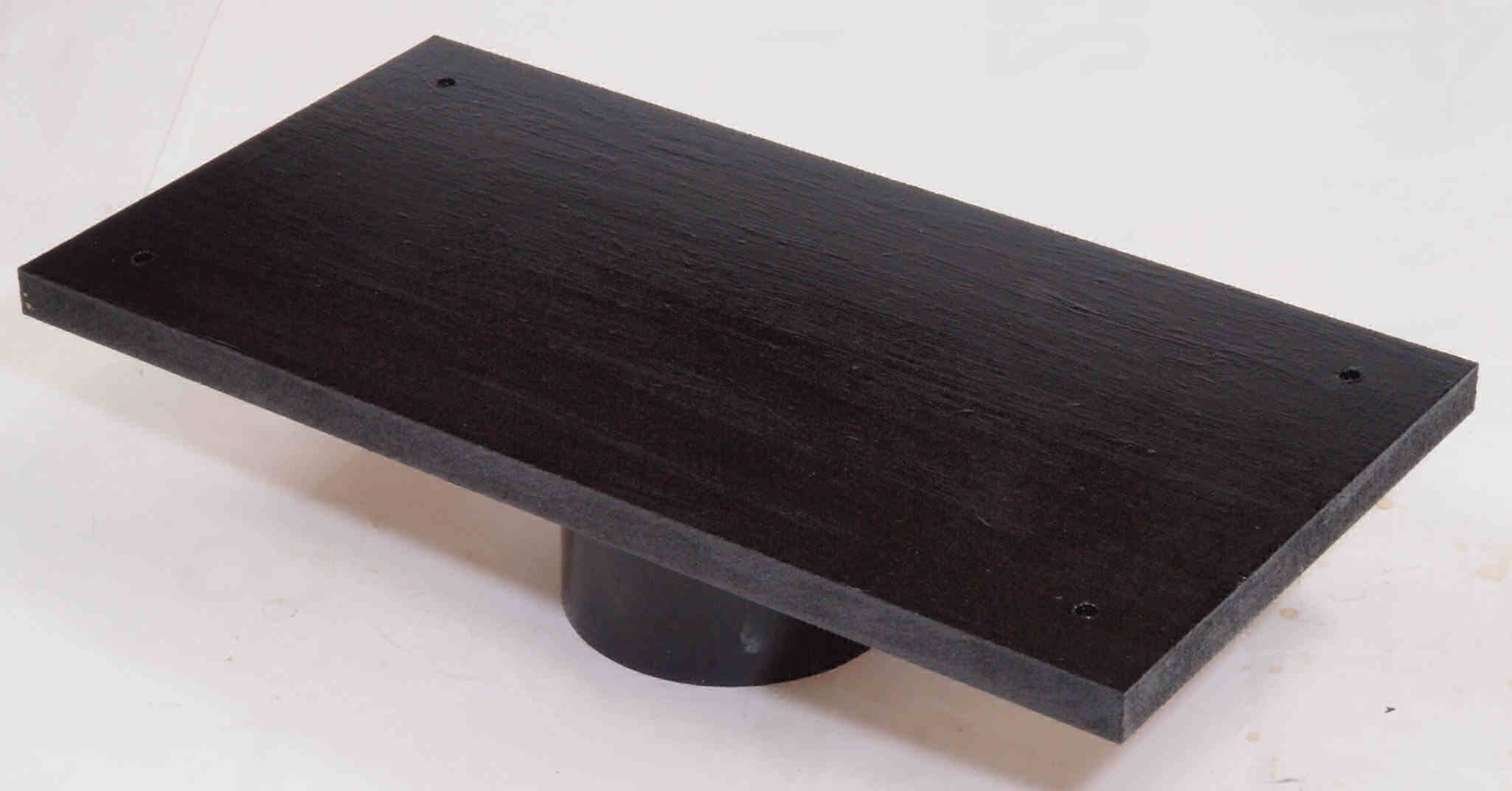

Ｃ８２．　修理（塗装）後　ポンプケース木箱上蓋表。
Ｃ８２．　修理（塗装）後　ポンプケース木箱上蓋表、さらに、ペンキを塗る。

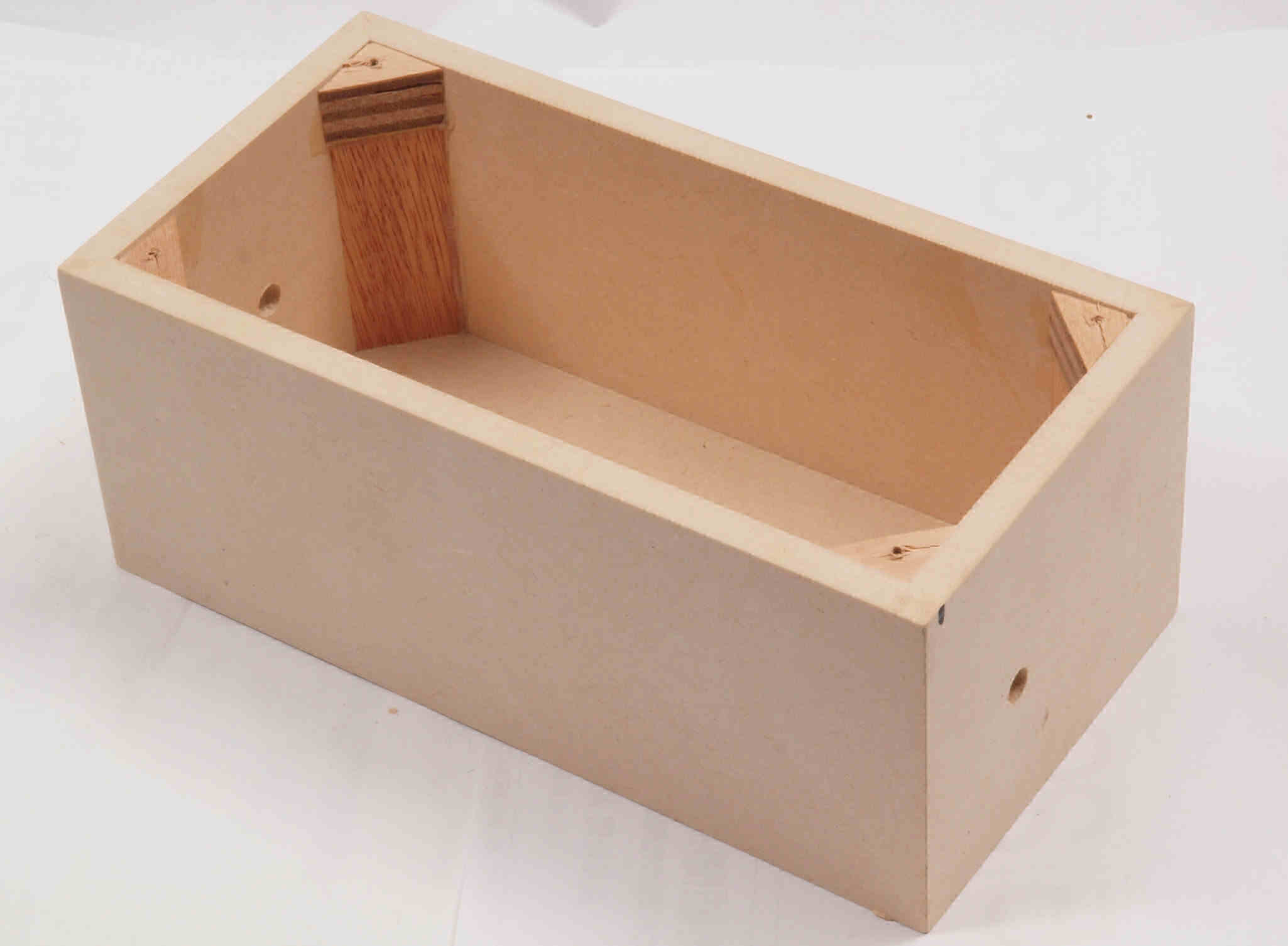

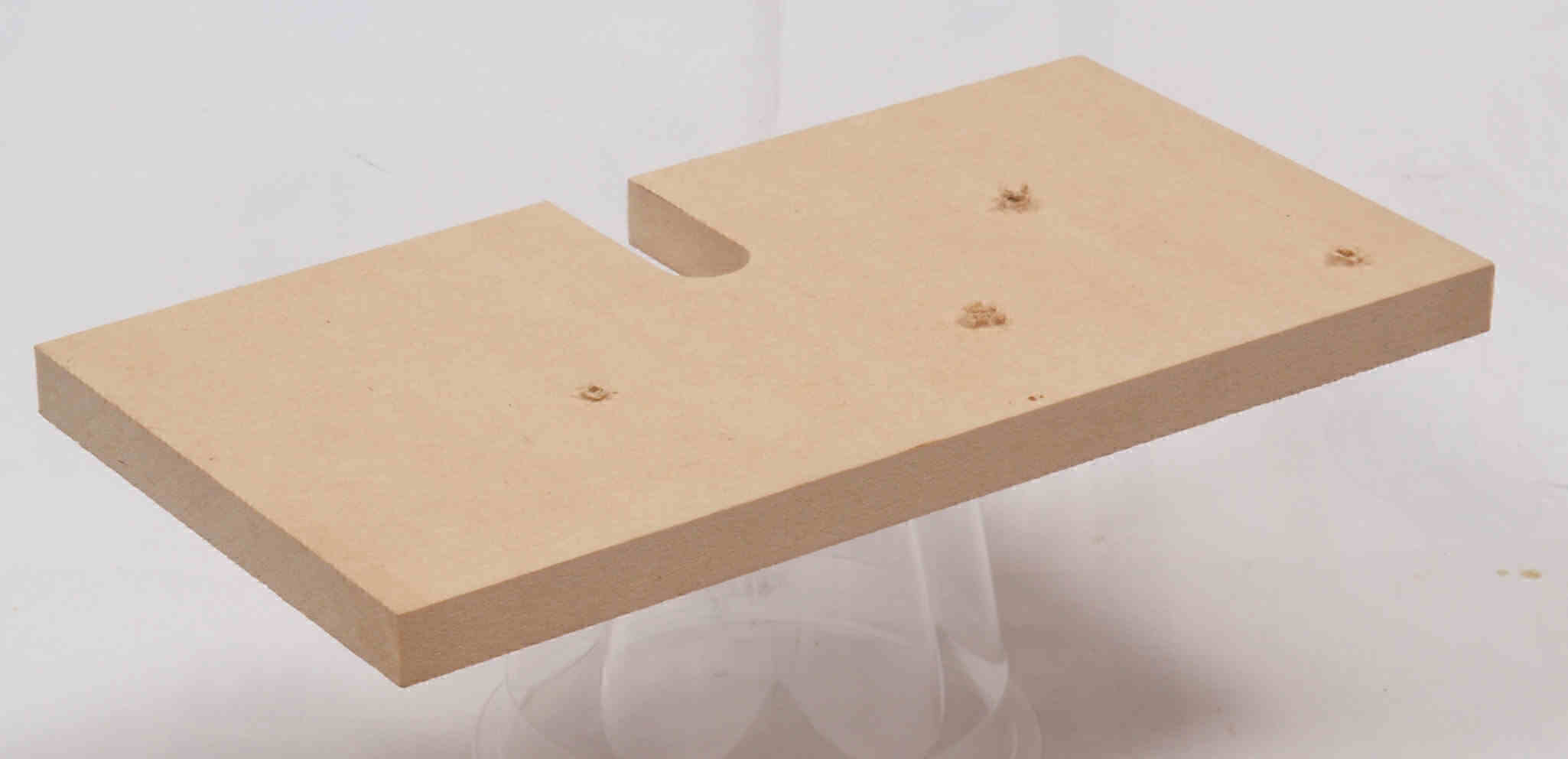

Ｃ８３．　修理前　ポンプケース木箱上蓋裏。右横側
Ｃ８４．　修理中　ポンプケース木箱上蓋裏。右横側、ボンドを染みこませる。
Ｃ８５．　修理（塗装）後　ポンプケース木箱上蓋裏。右横側。さらに、ペンキを塗る。
Ｃ８６．　修理前　ポンプケース木箱上蓋裏。左横側
Ｃ８７．　修理中　ポンプケース木箱上蓋裏。ボンドを染みこませる。
Ｃ８８．　修理（塗装）後　ポンプケース木箱上蓋裏。さらに、ペンキを塗る。

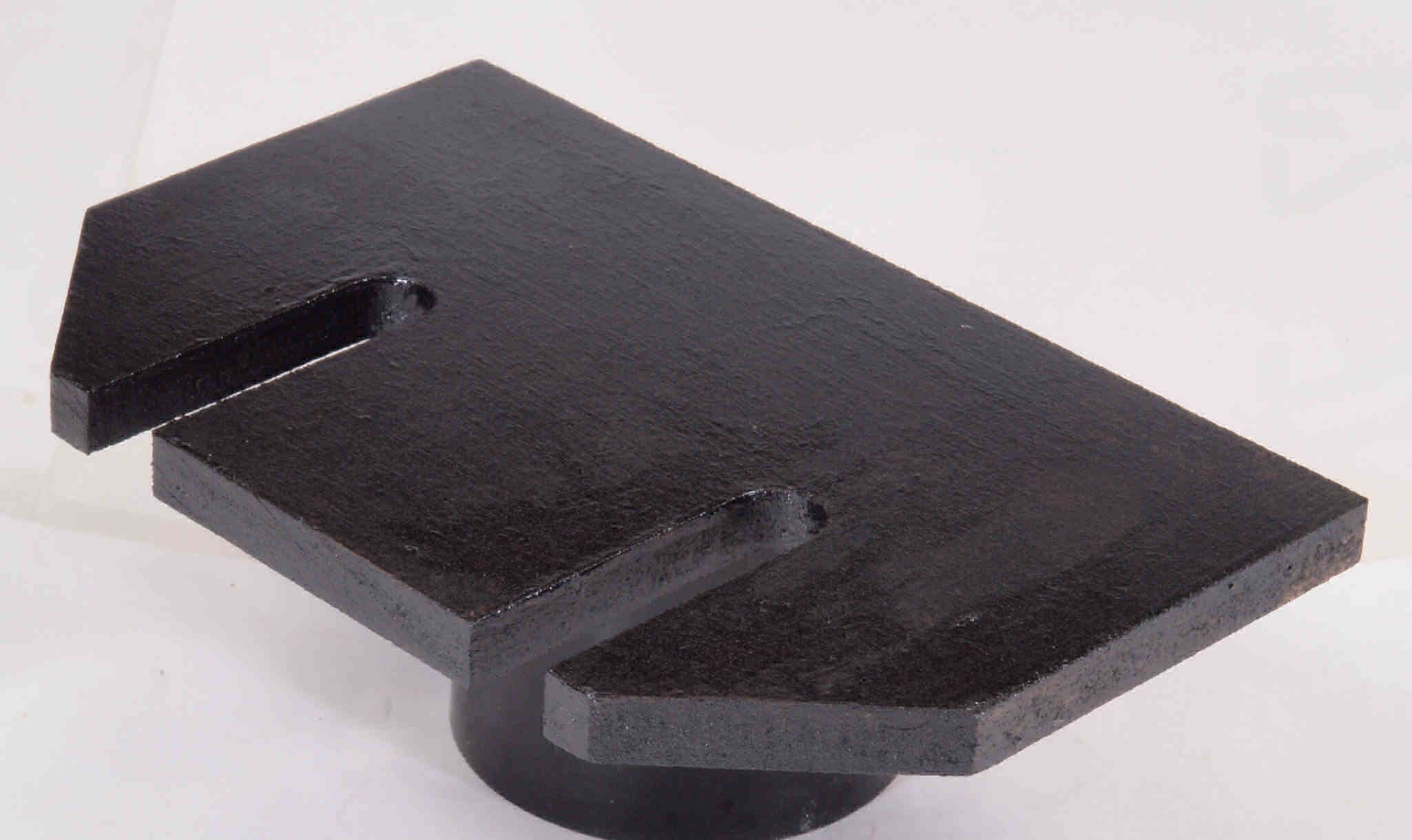

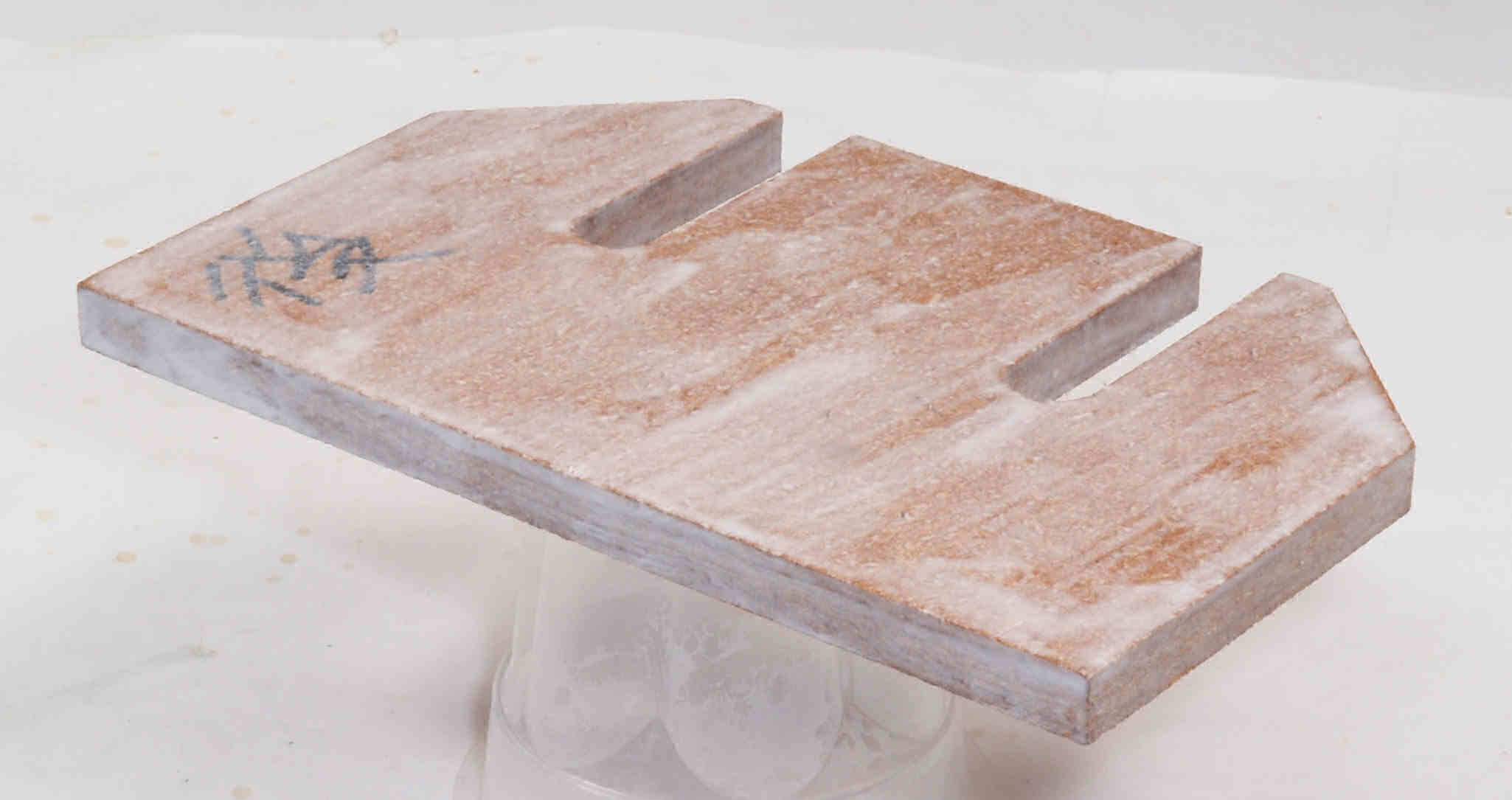

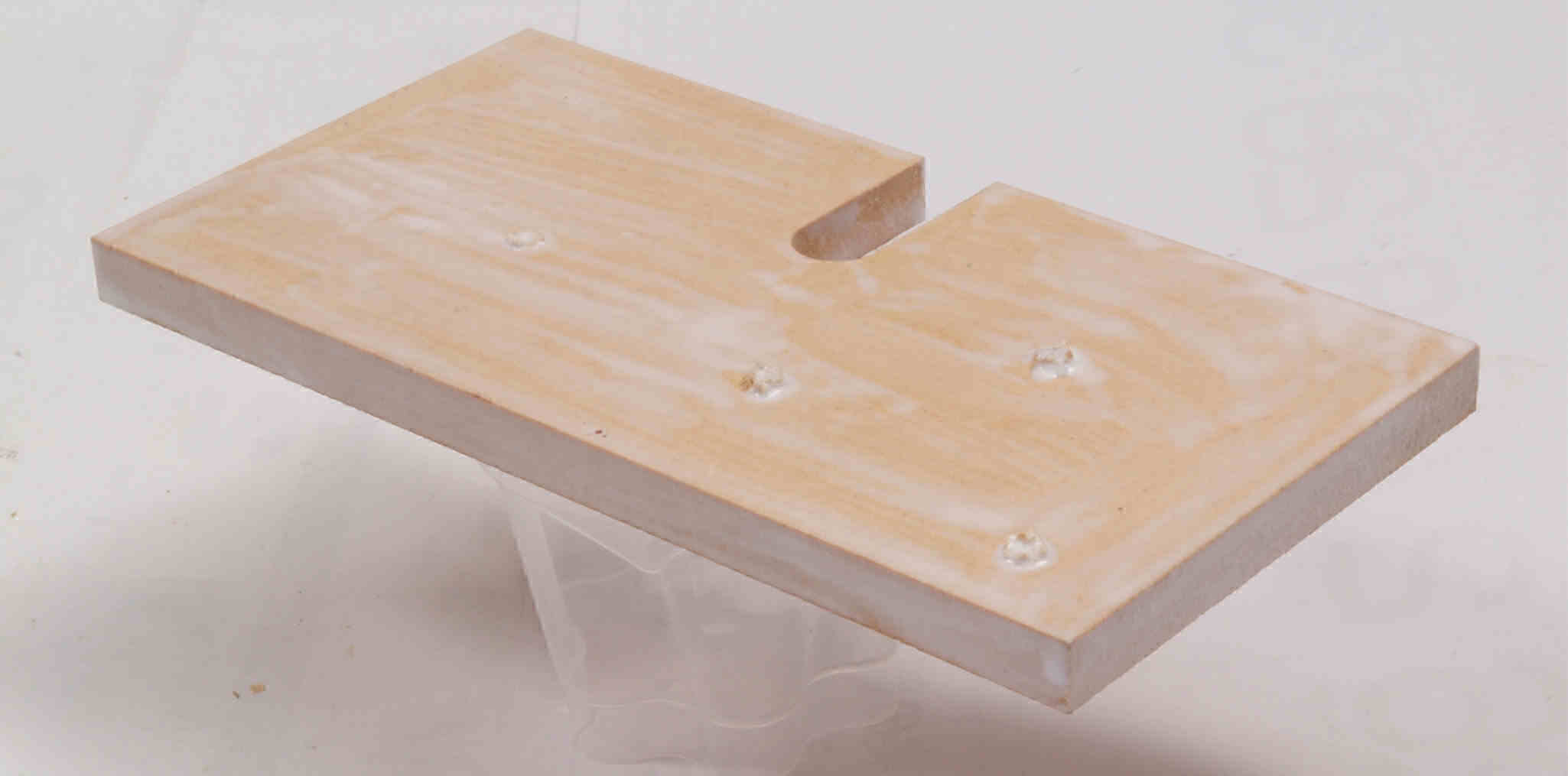

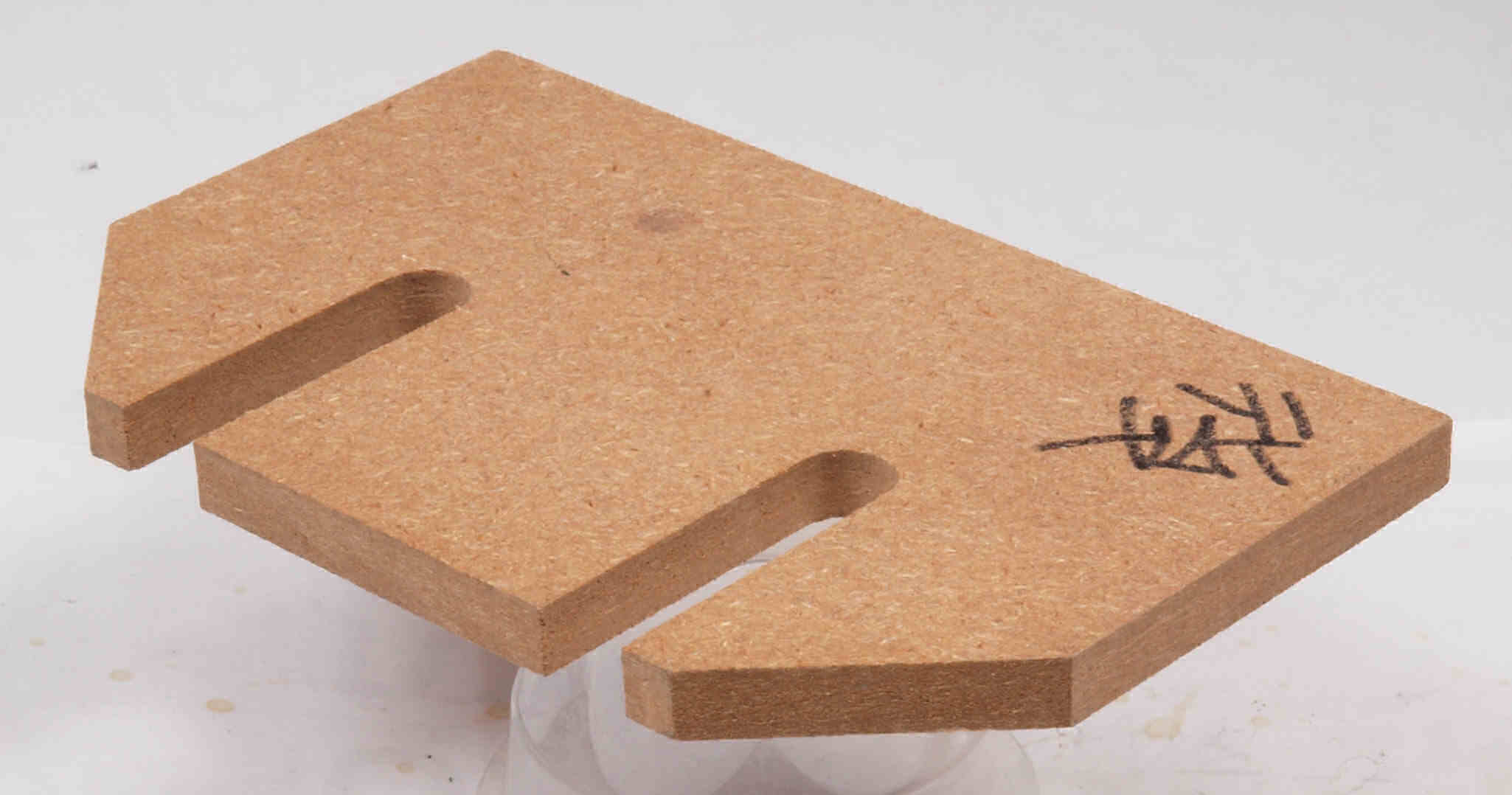

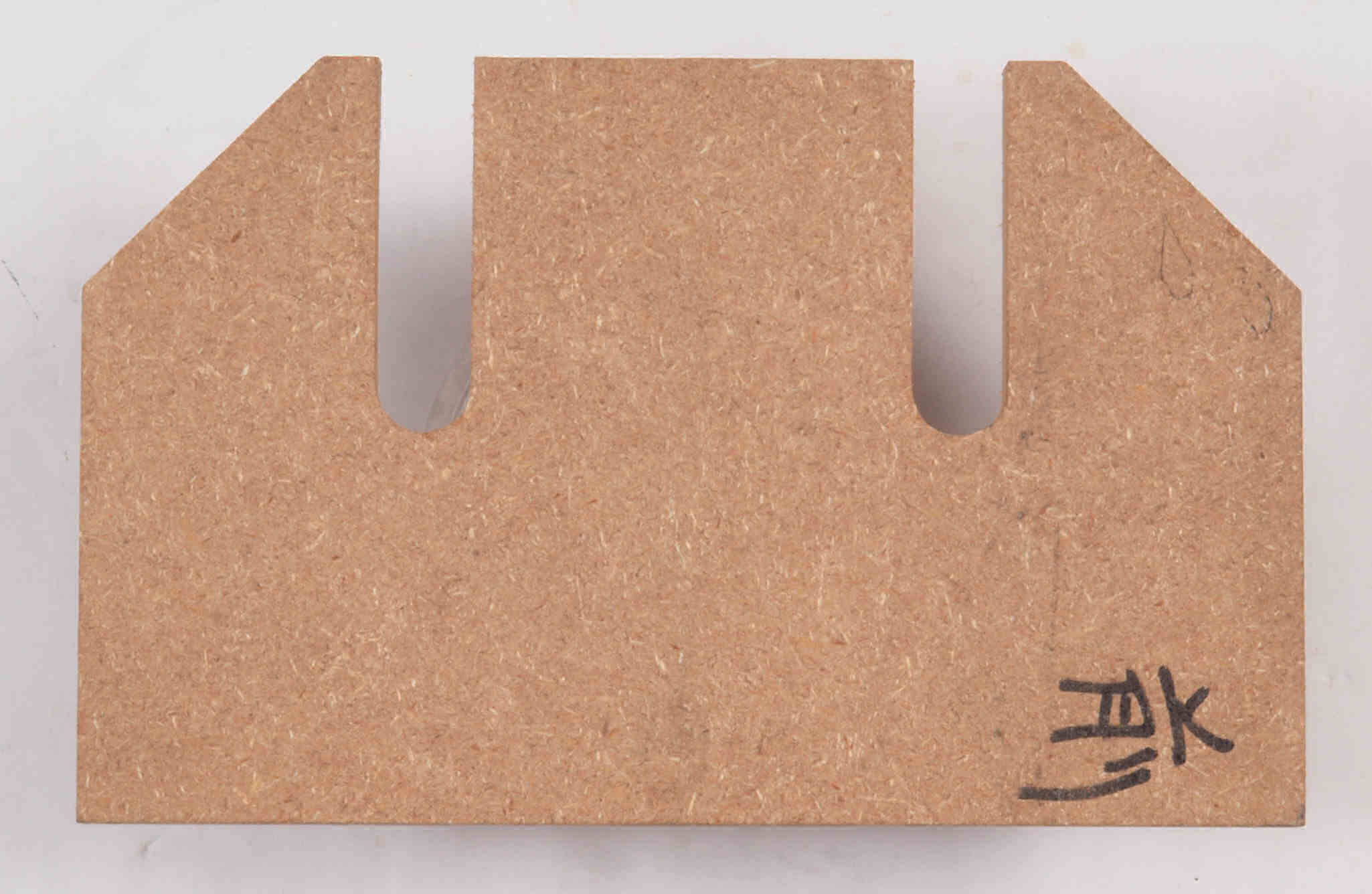

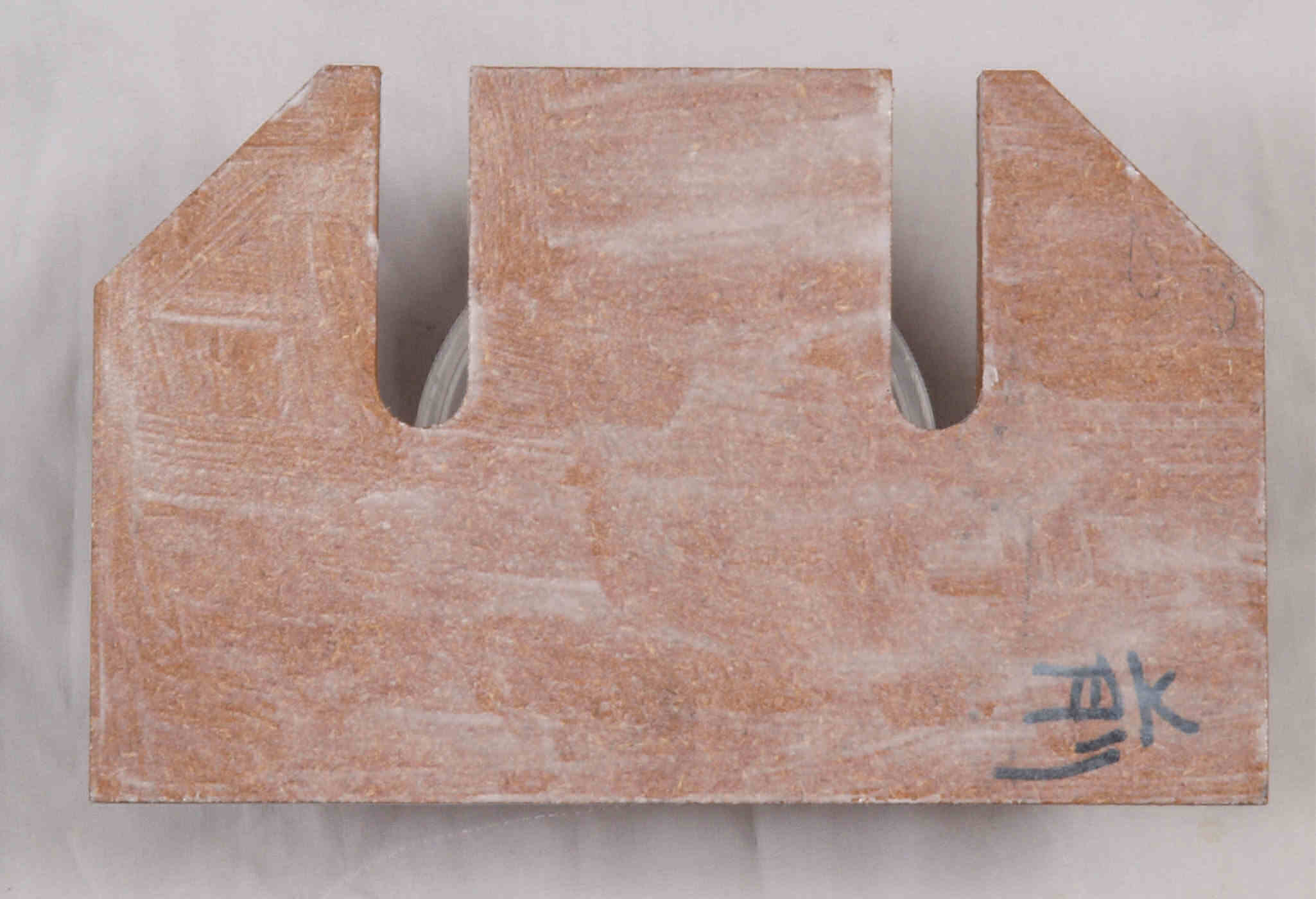

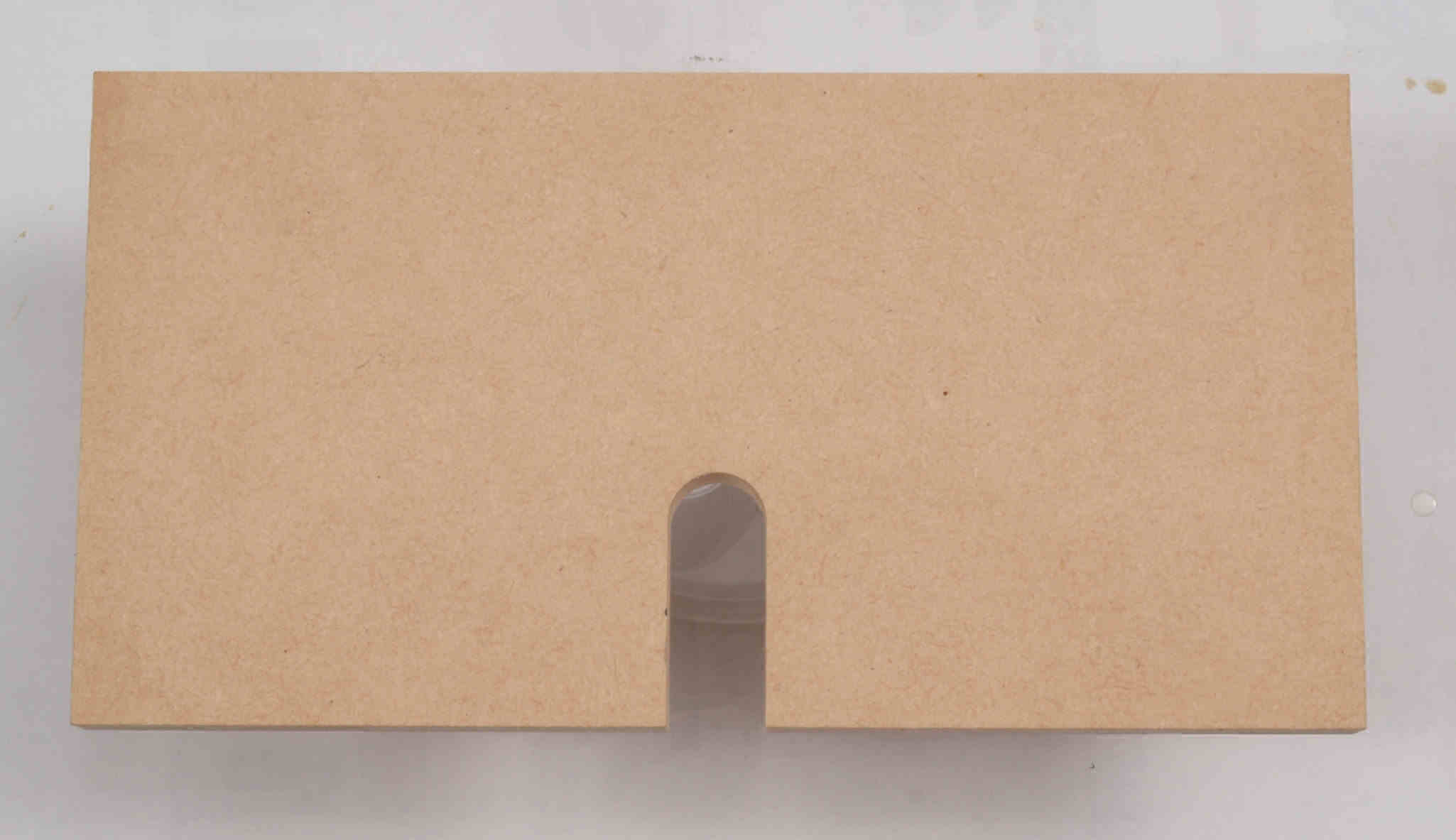

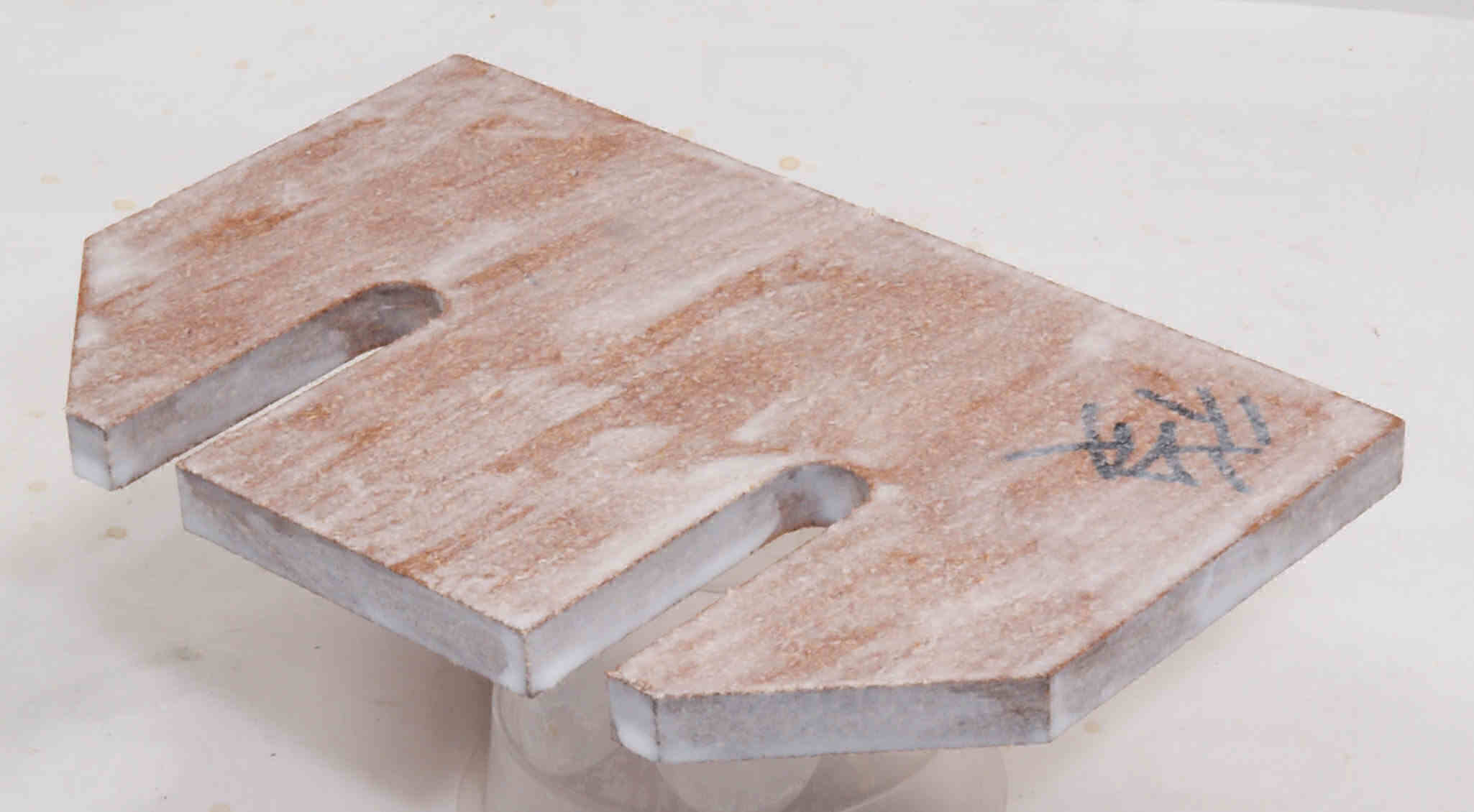

Ｃ９１．　修理前　チャンバー仕切り板表。
Ｃ９２．　修理中　チャンバー仕切り板表。　ボンドを染みこませる。

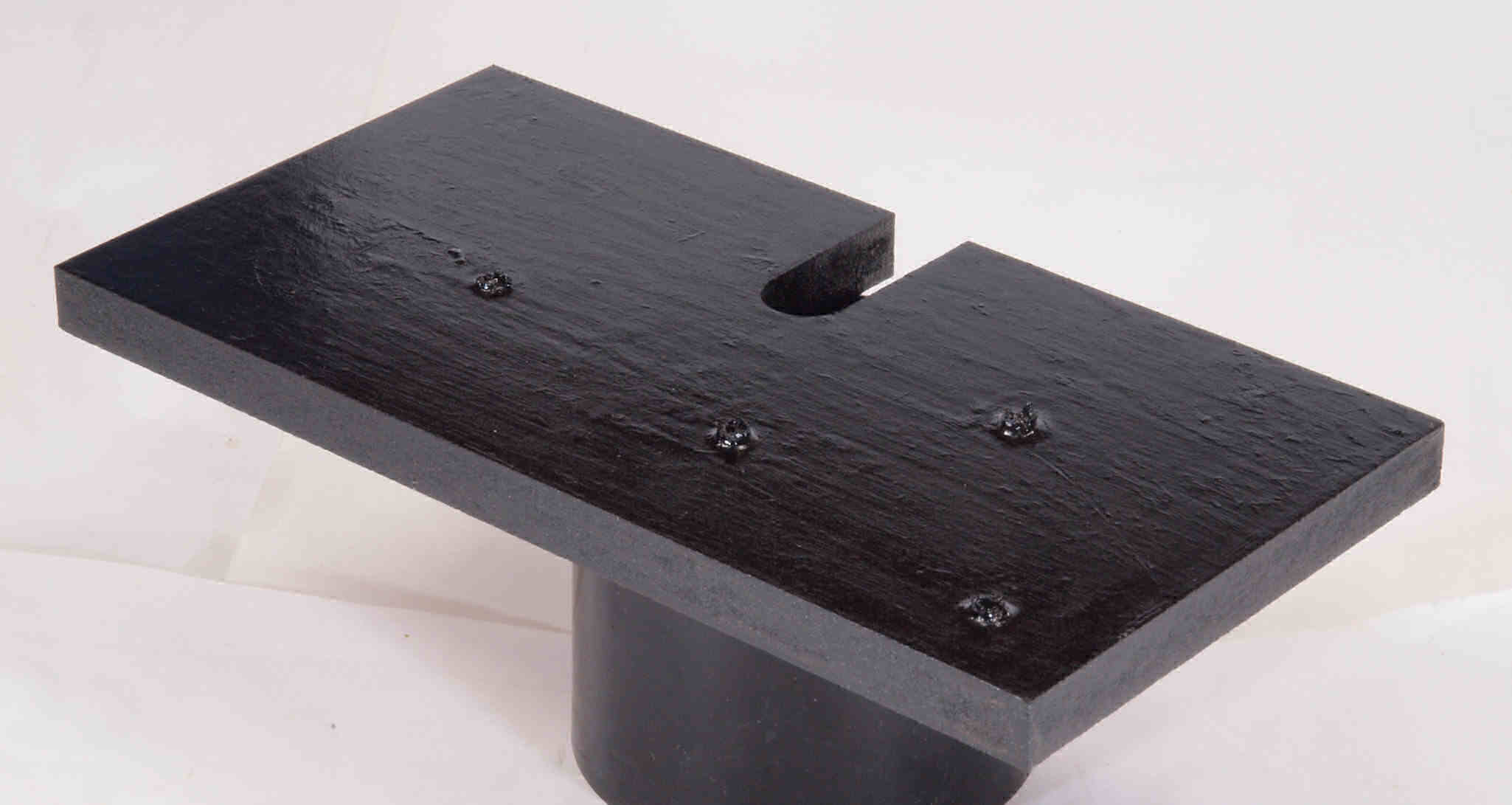

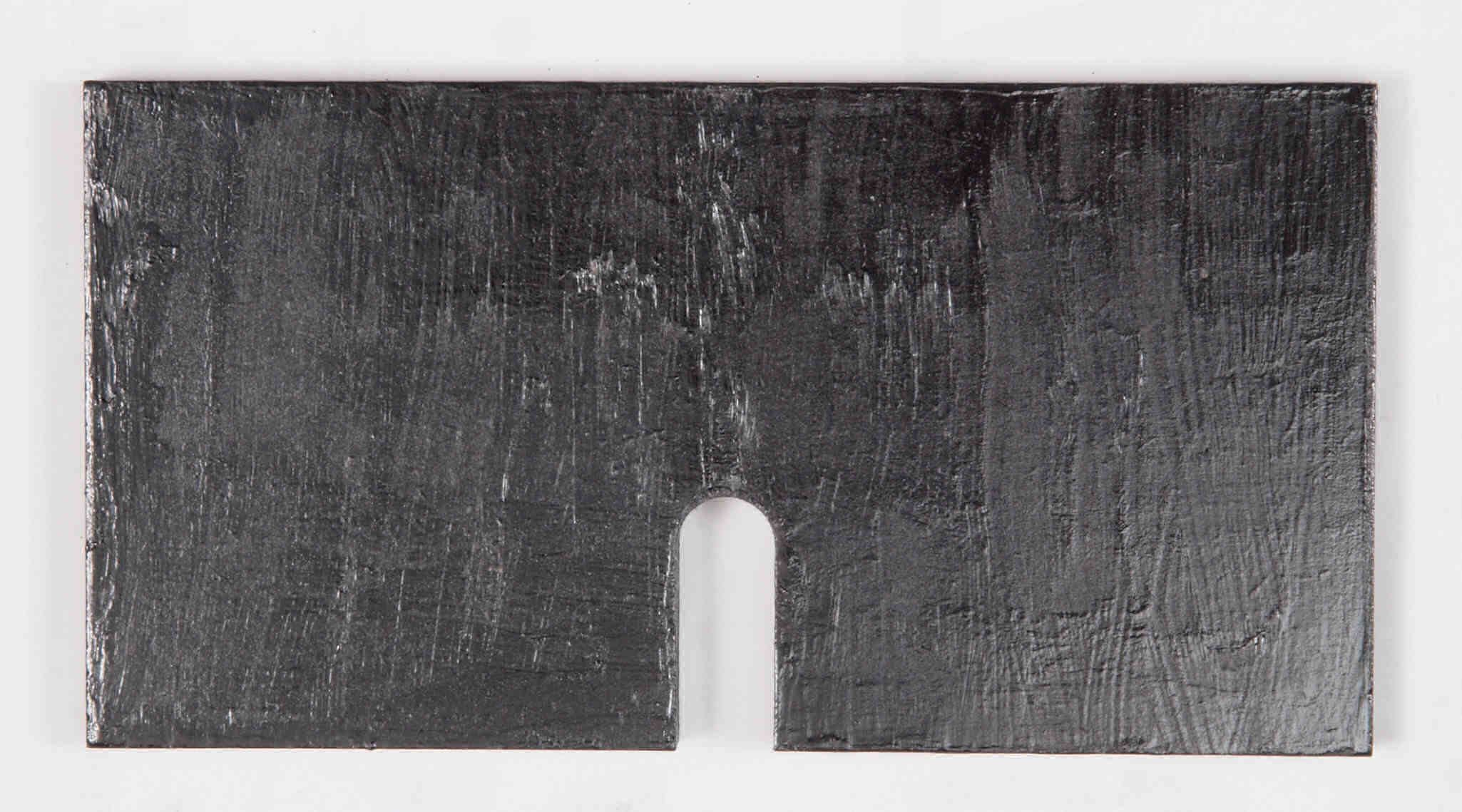

Ｃ９３．　修理（塗装）後　チャンバー仕切り板表。　さらに、塗装する。

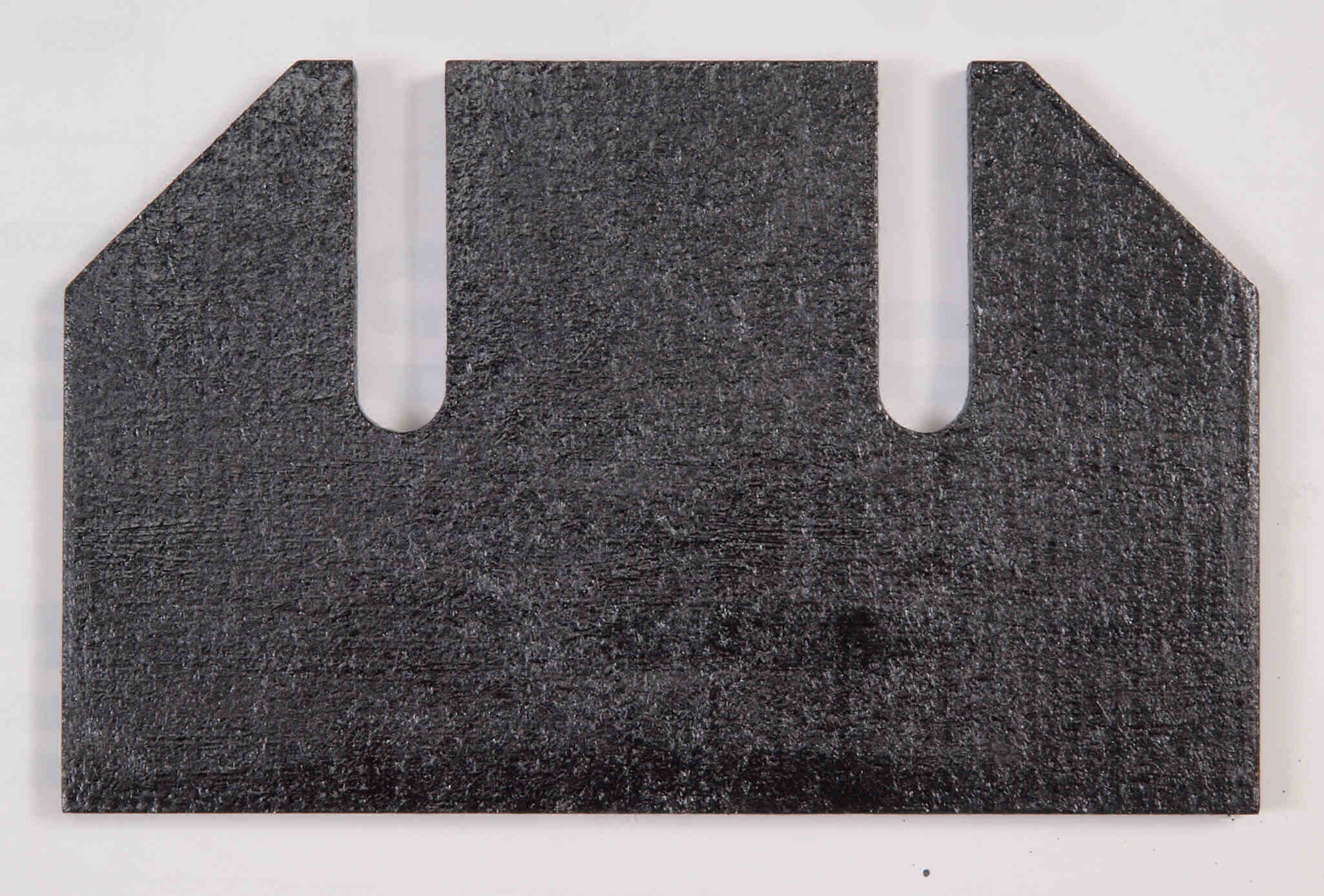

Ｃ９４．　修理前　チャンバー仕切り板裏。
Ｃ９５．　修理中　チャンバー仕切り板裏。　ボンドを染みこませる。
Ｃ９６．　修理（塗装）後　チャンバー仕切り板裏。　さらに、塗装する。
Ｃ９７．　修理前　チャンバー仕切り板裏、反対側。
Ｃ９８．　修理中　チャンバー仕切り板裏、反対側。　ボンドを染みこませる。
Ｃ９９．　修理（塗装）後　チャンバー仕切り板裏、反対側。　さらに、塗装する。

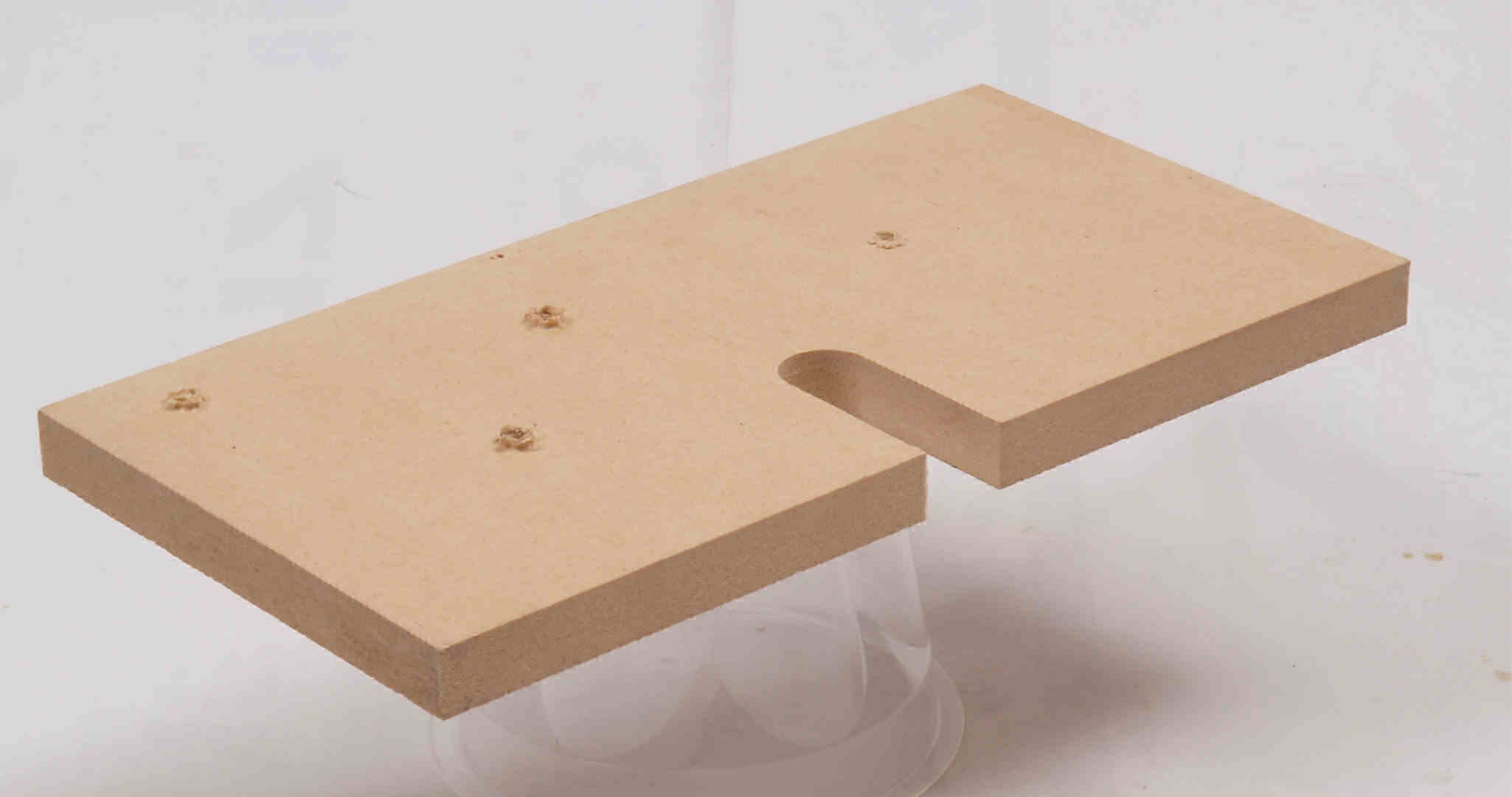

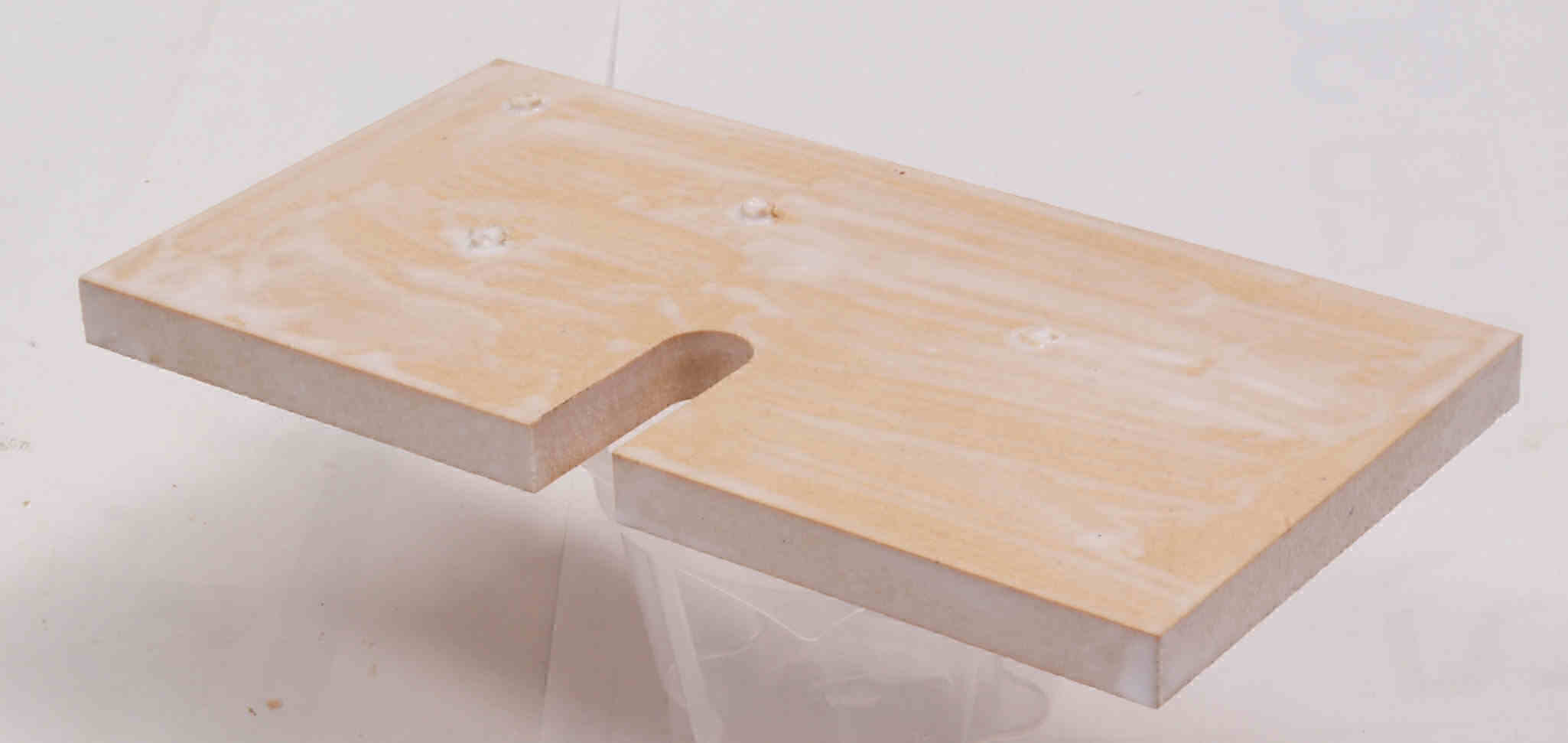

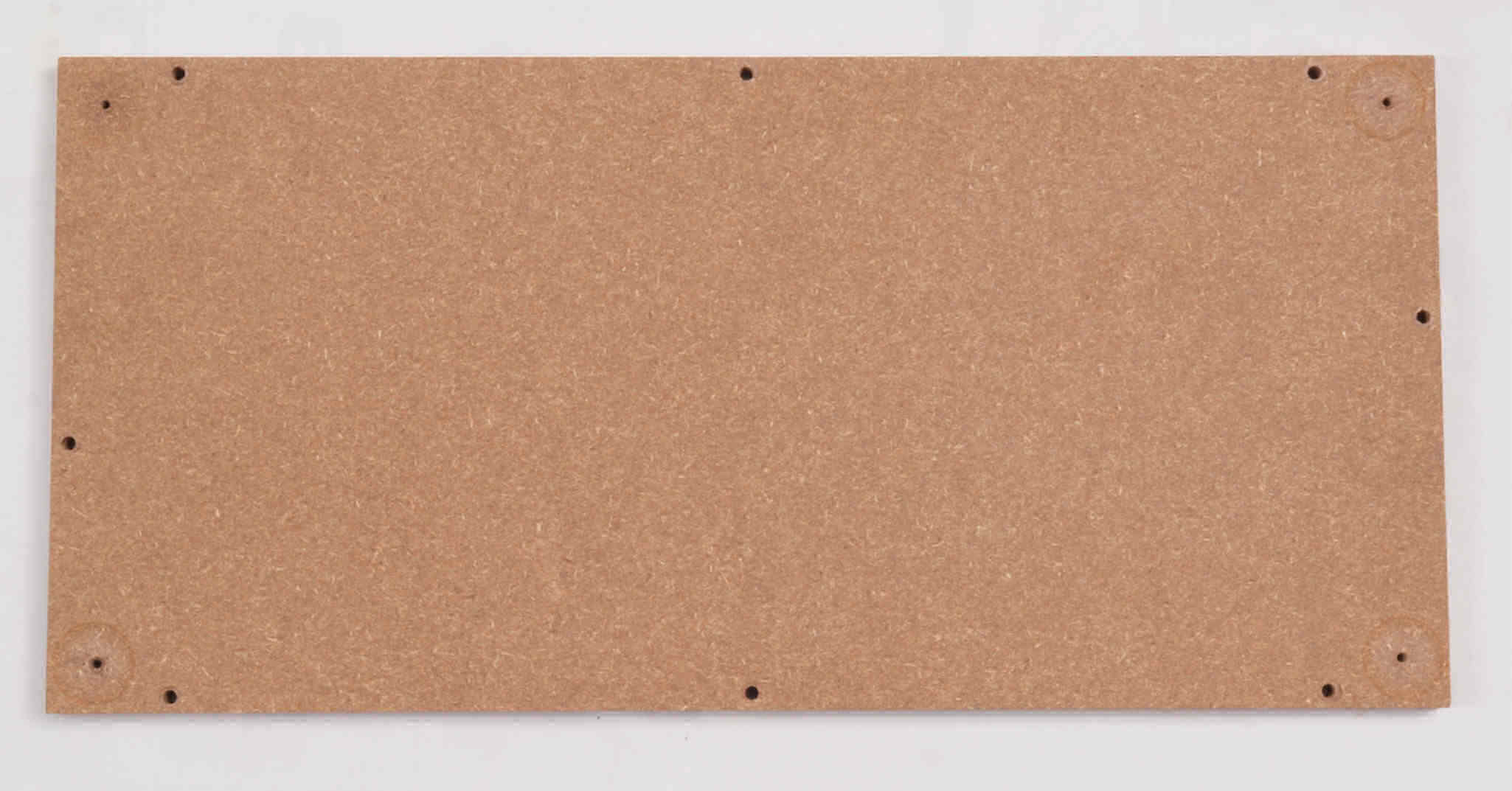

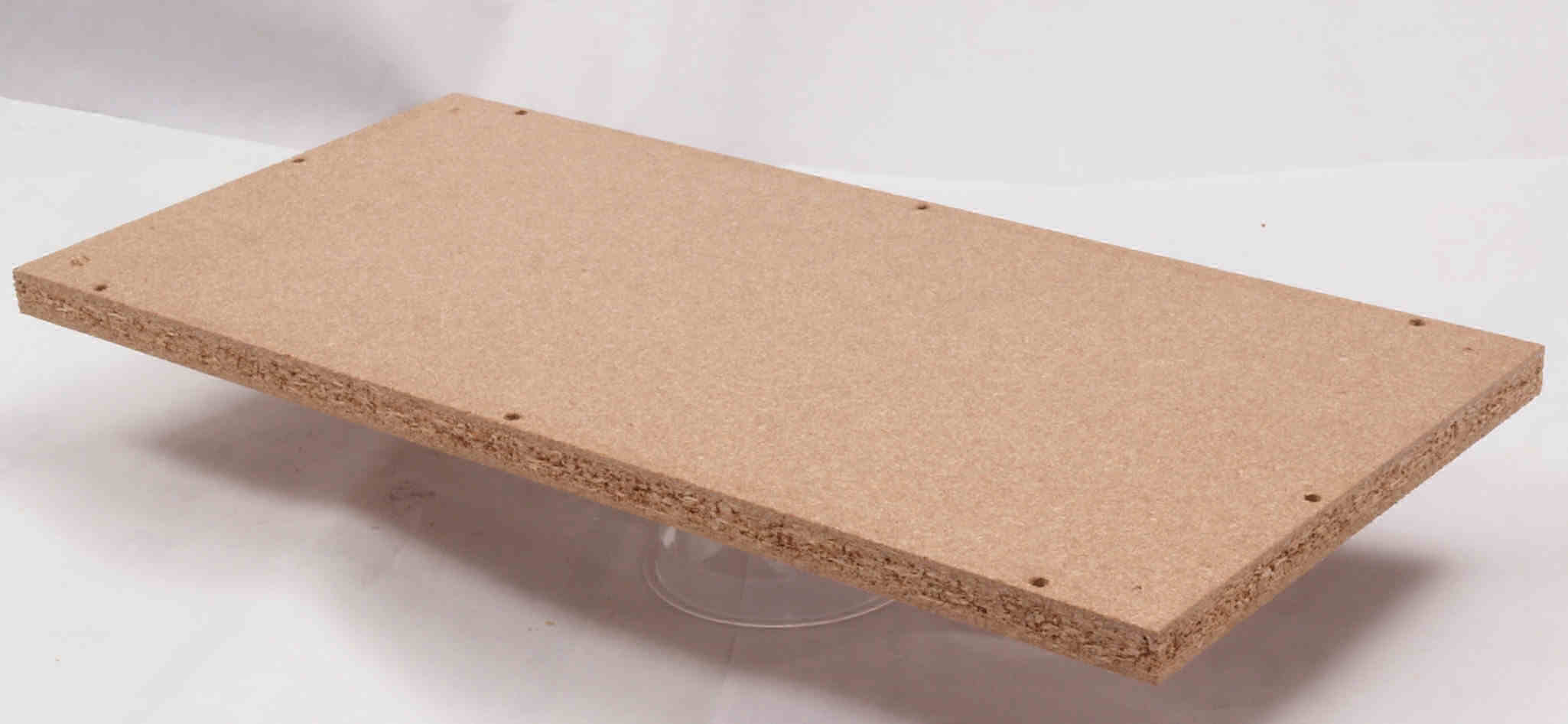

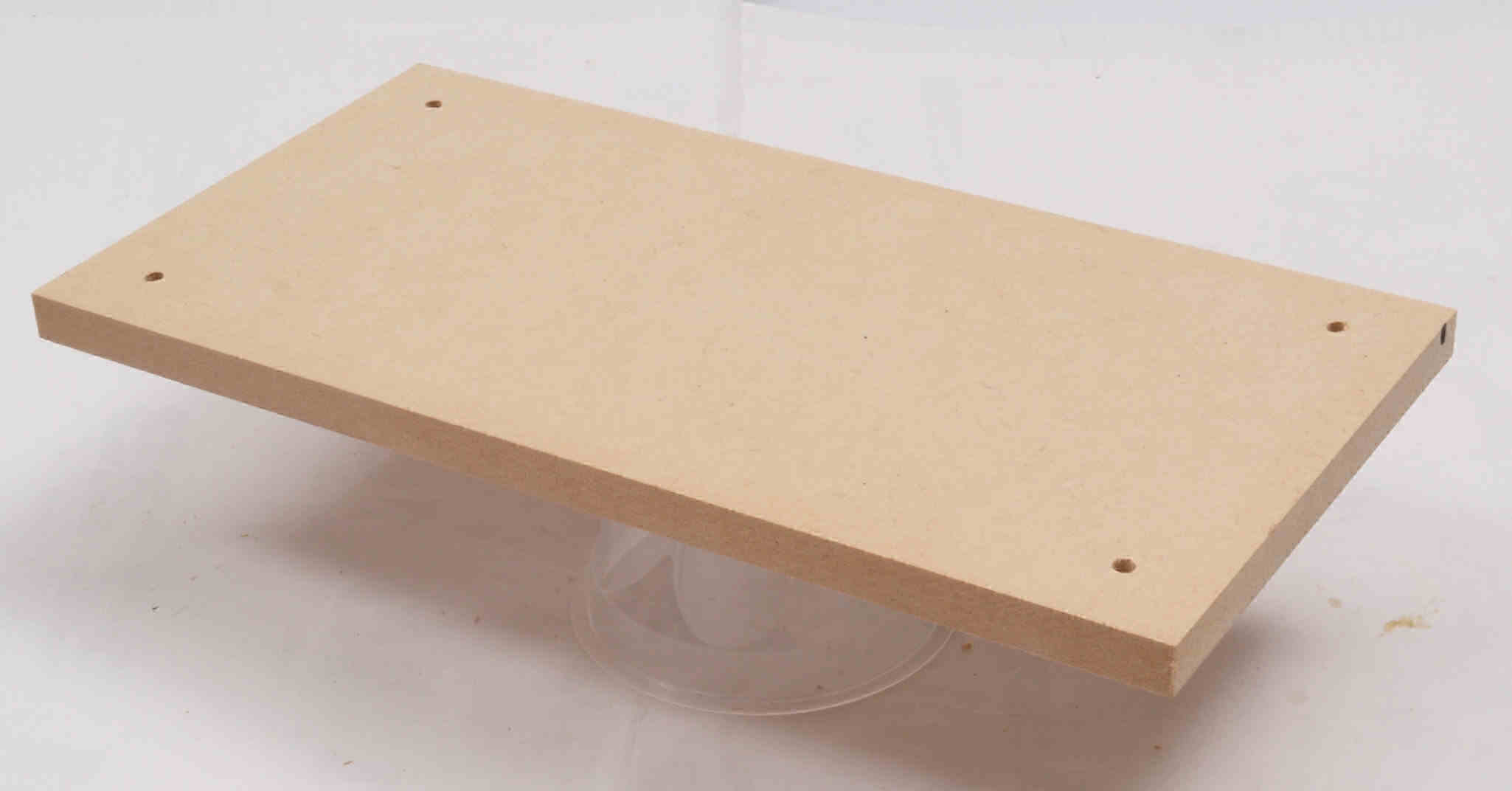

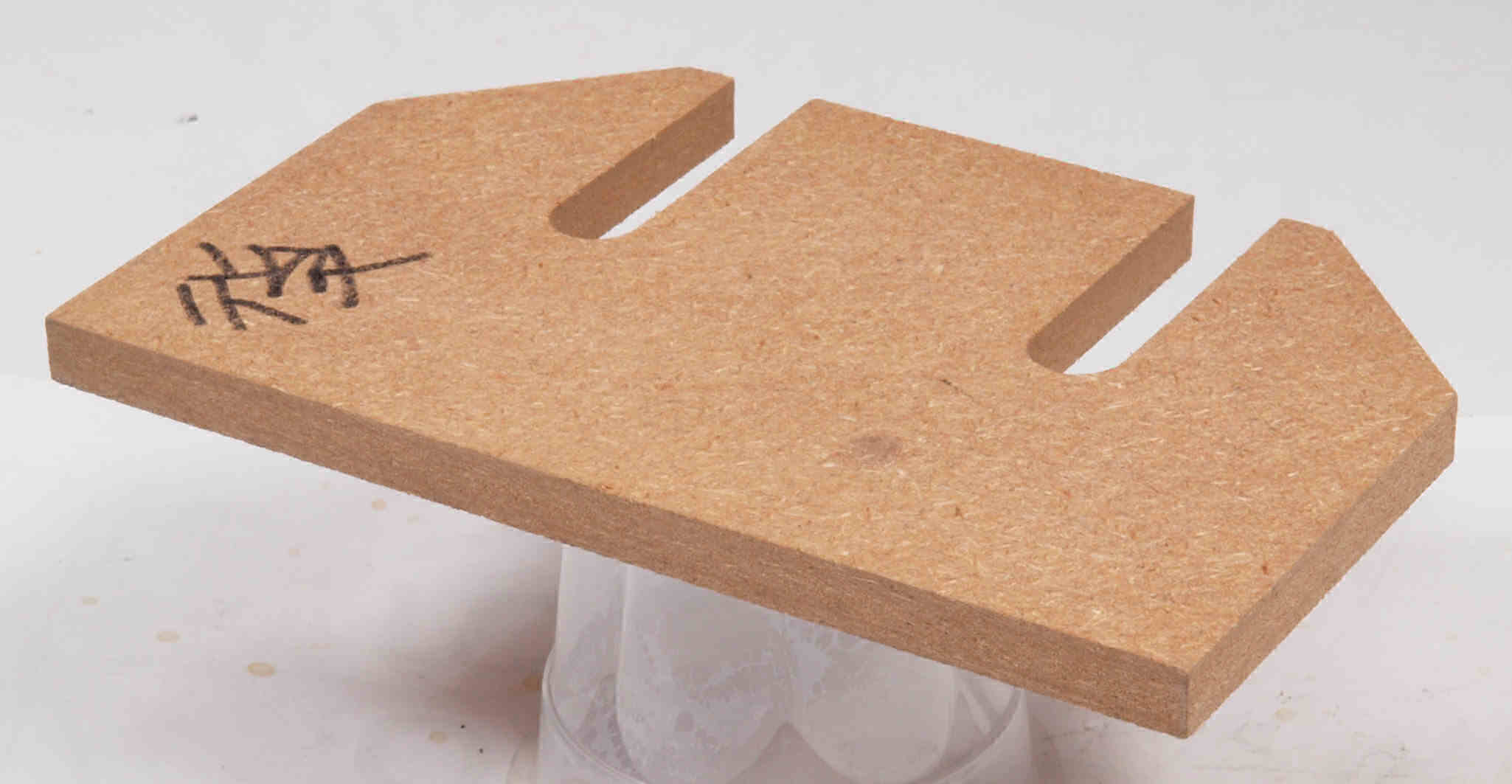

ＣＡ１．　修理前　基板取付板表。
ＣＡ２．　修理中　基板取付板表。　ボンドを染みこませる。
ＣＡ３．　修理（塗装）後　基板取付板表。　再度塗装する。
ＣＡ４．　修理前　基板取付板裏。
ＣＡ５．　修理中　基板取付板裏。　ボンドを染みこませる。
ＣＡ６．　修理（塗装）後　基板取付板裏。　さらに、塗装する。
ＣＡ７．　修理前　基板取付板裏、反対側。
ＣＡ８．　修理中　基板取付板裏、反対側。　ボンドを染みこませる。
ＣＡ９．　修理（塗装）後　基板取付板裏、反対側。　さらに、塗装する。

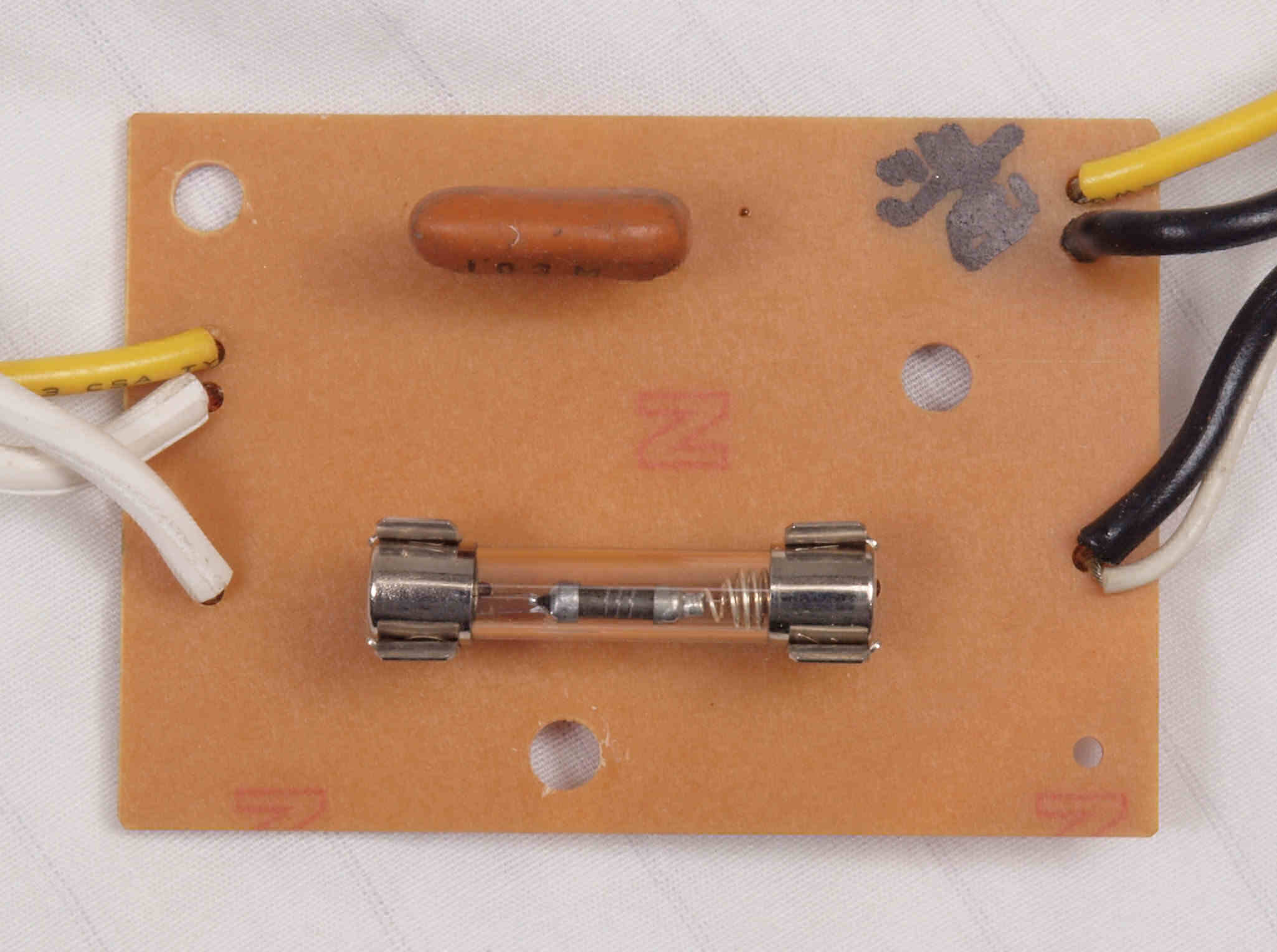

ＣＢ１．　修理前　フューズ基板。

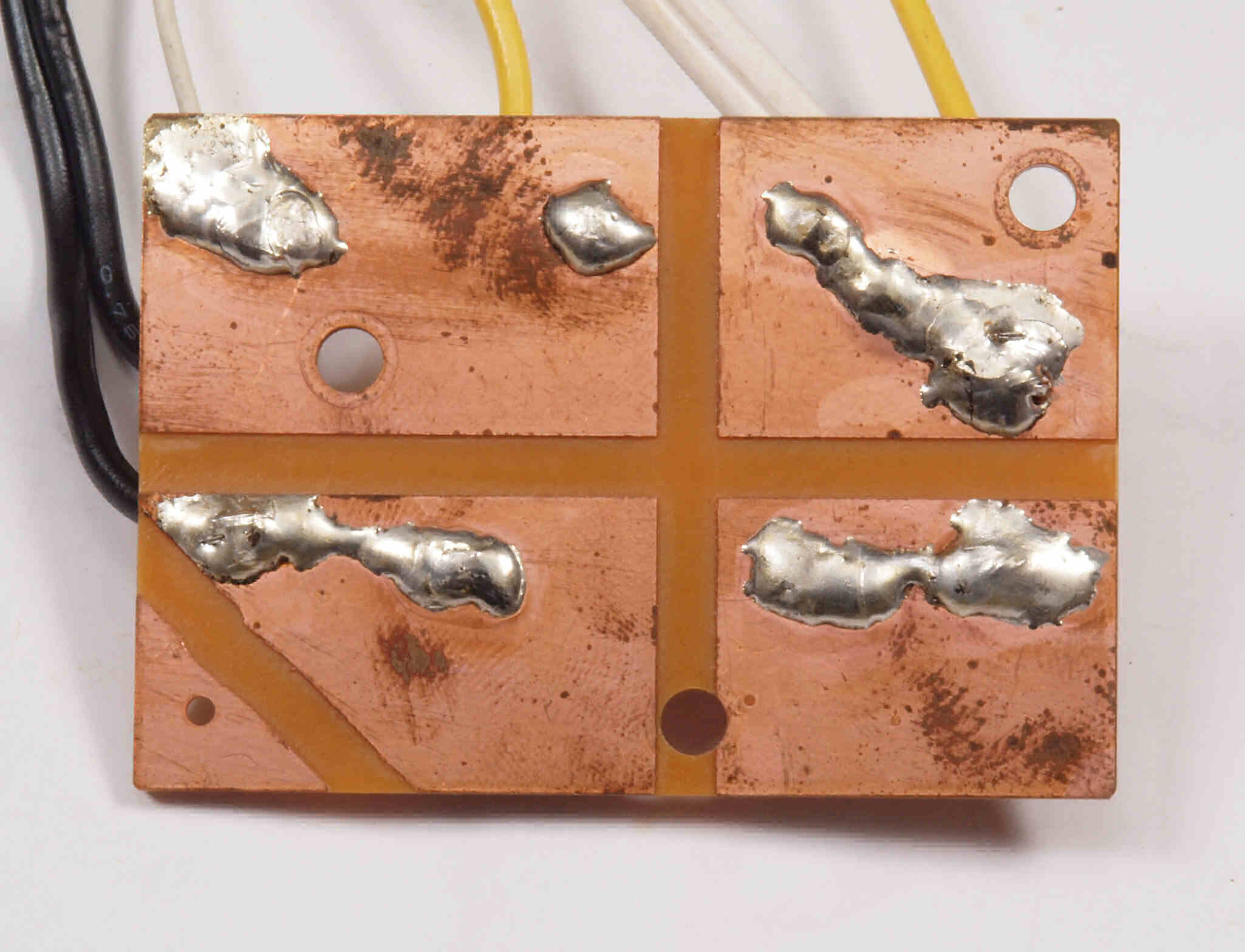

ＣＢ２．　修理前　フューズ基板裏。

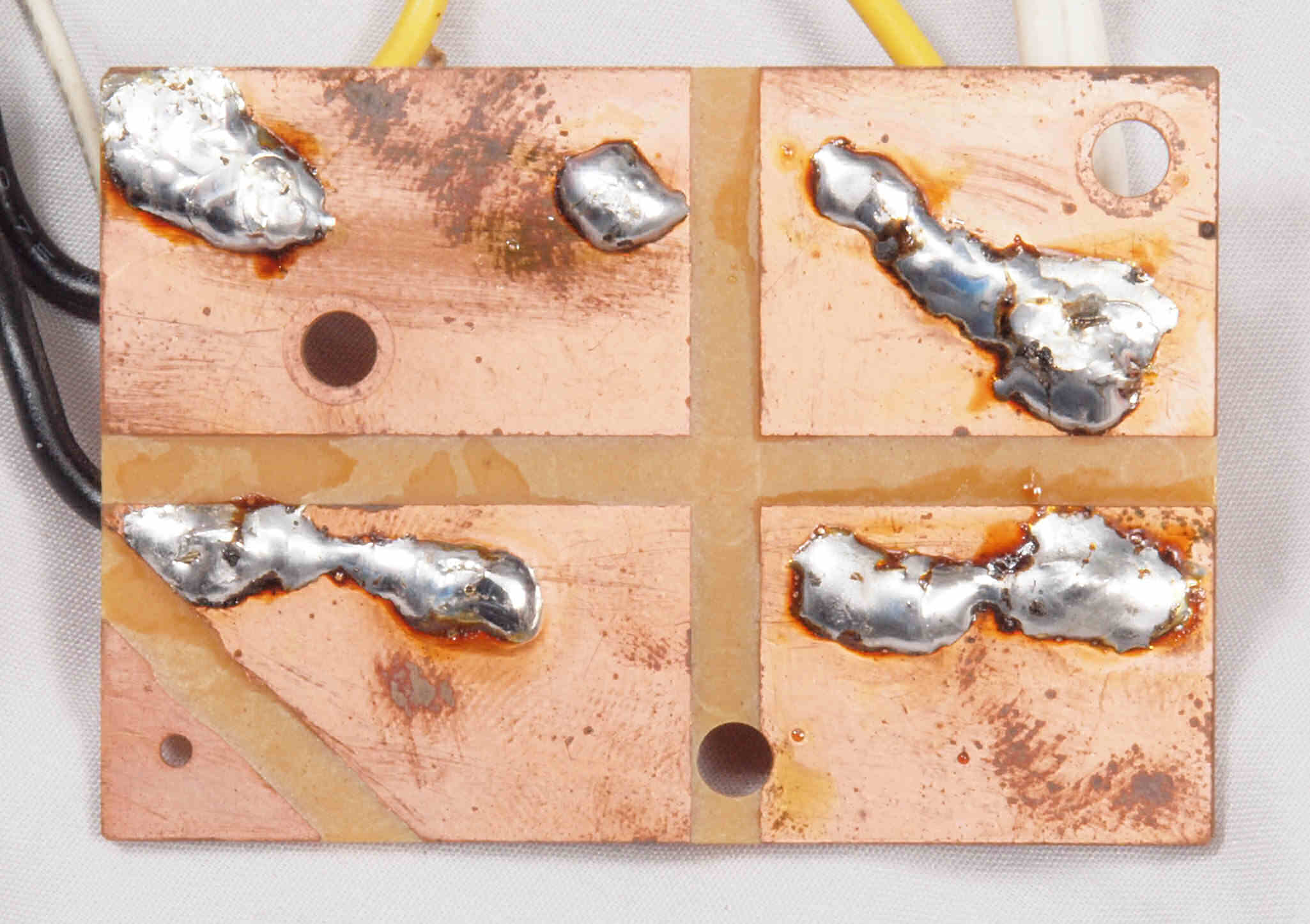

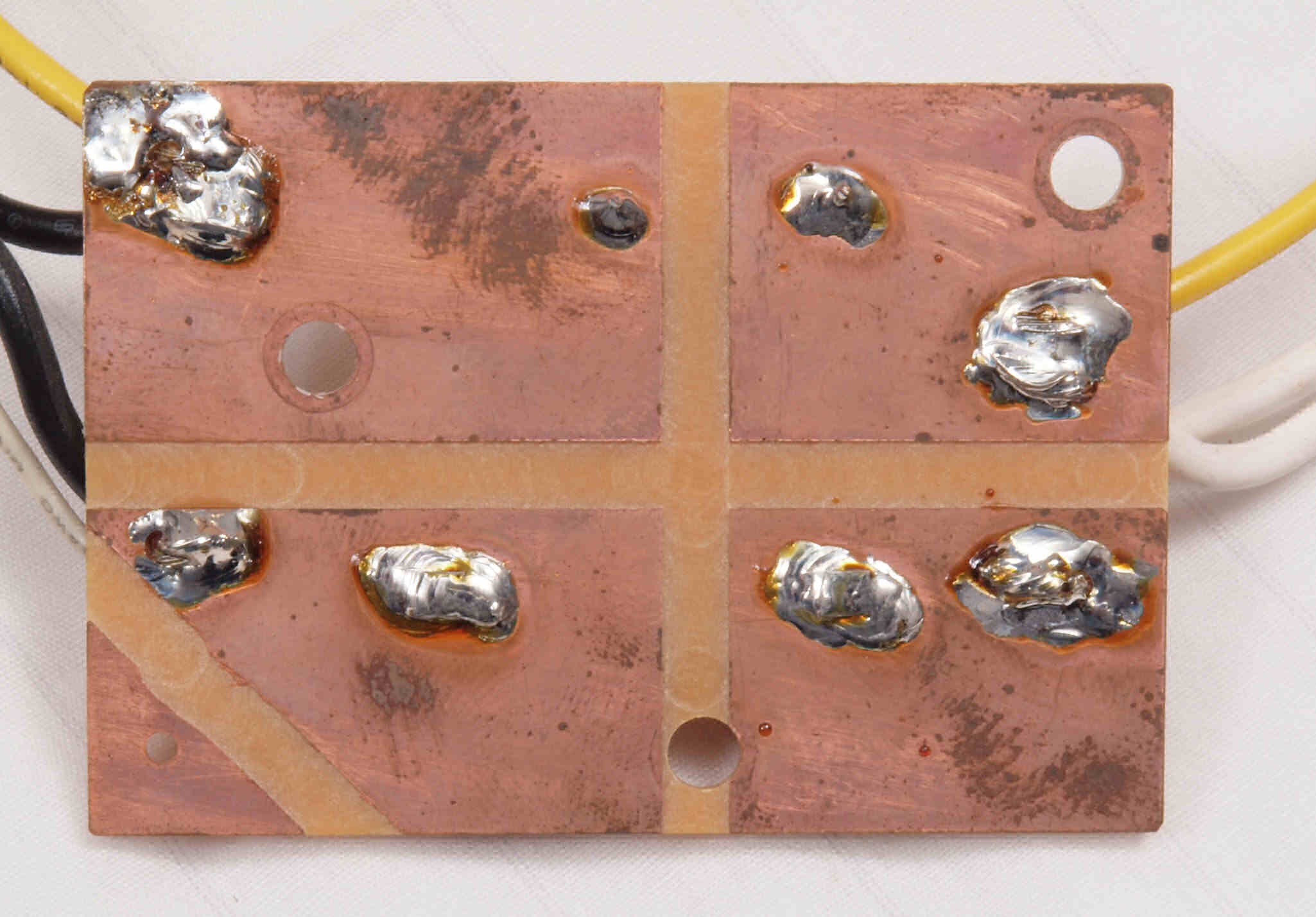

ＣＢ３．　修理（半田補正）後　フューズ基板裏。
ＣＢ４．　完成フューズ基板裏、　洗浄後コート液を塗る。

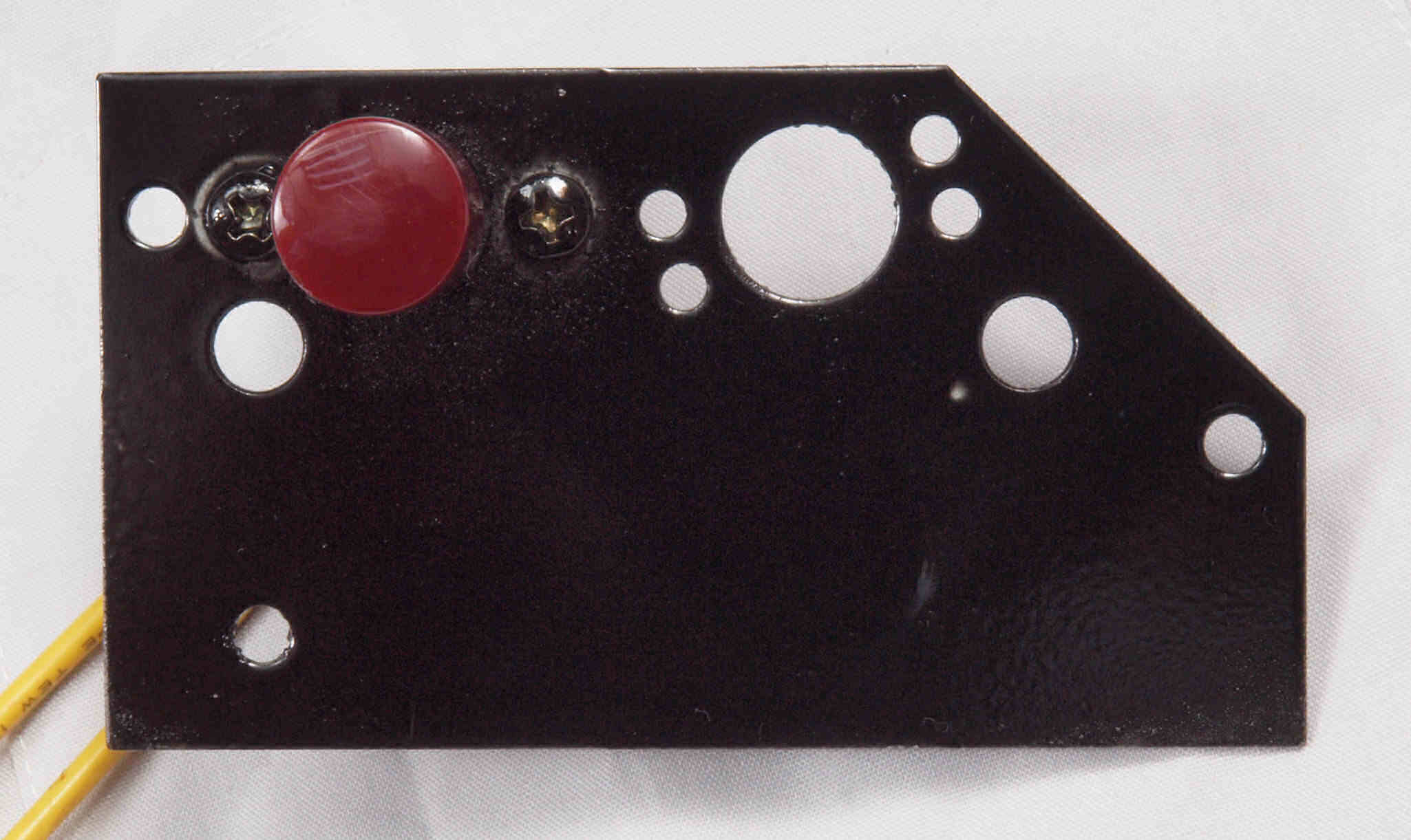

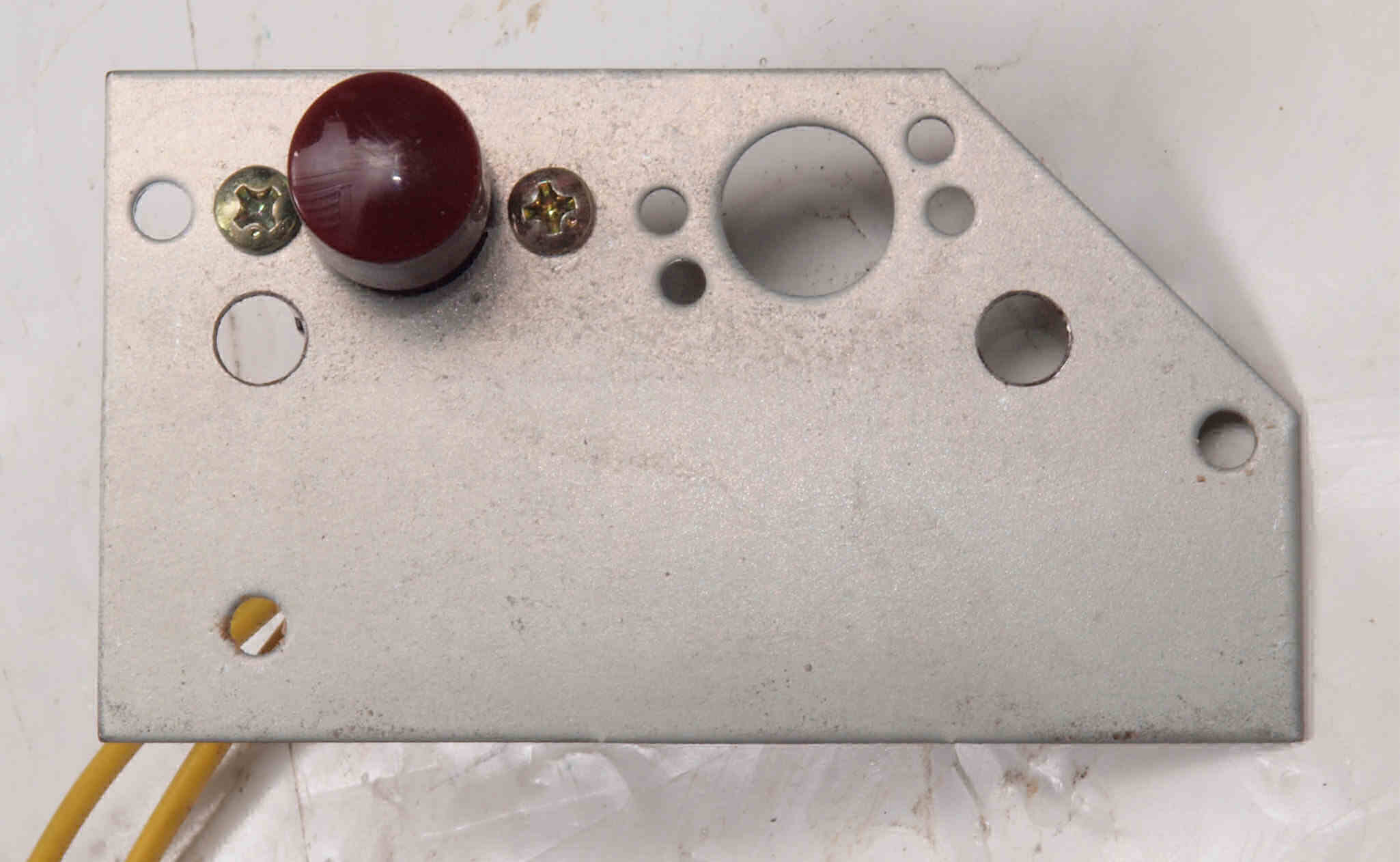

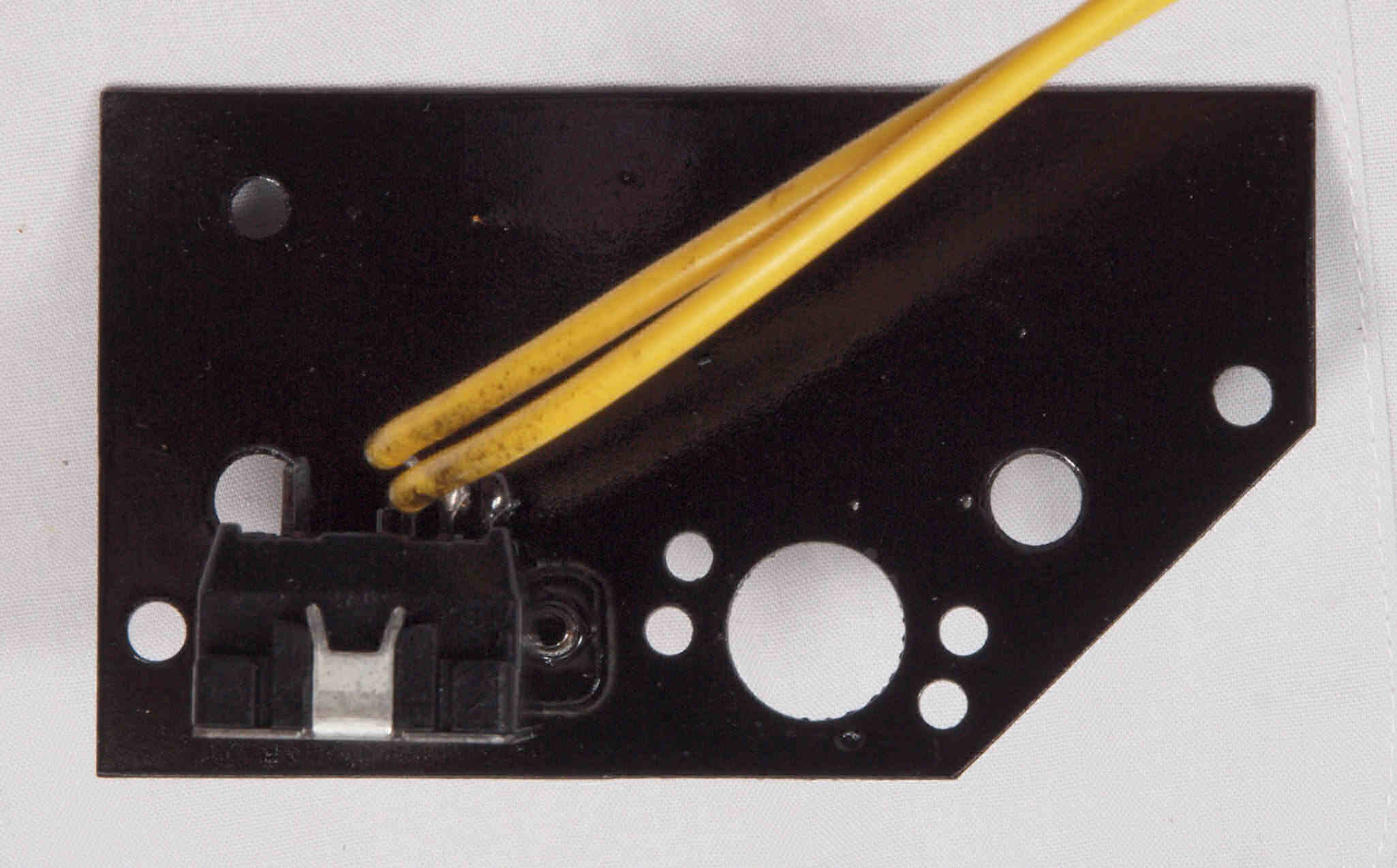

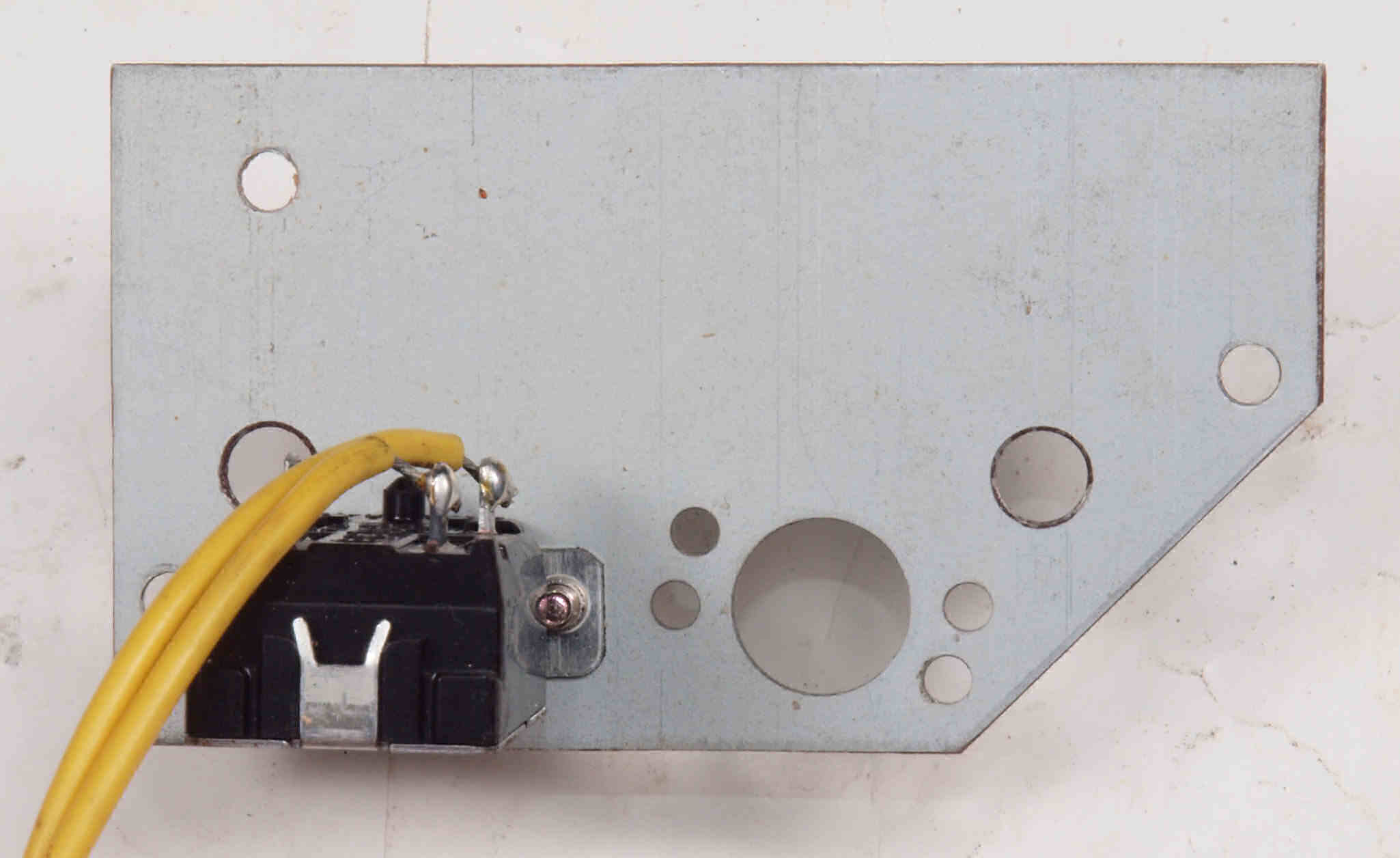

ＣＣ１．　修理前　電源ＳＷ・ＬＥＤ取り付け板。
ＣＣ２．　修理（塗装）後　電源ＳＷ・ＬＥＤ取り付け板。
ＣＣ３．　修理前　電源ＳＷ・ＬＥＤ取り付け板裏。
ＣＣ４．　修理（塗装）後　電源ＳＷ・ＬＥＤ取り付け板裏。

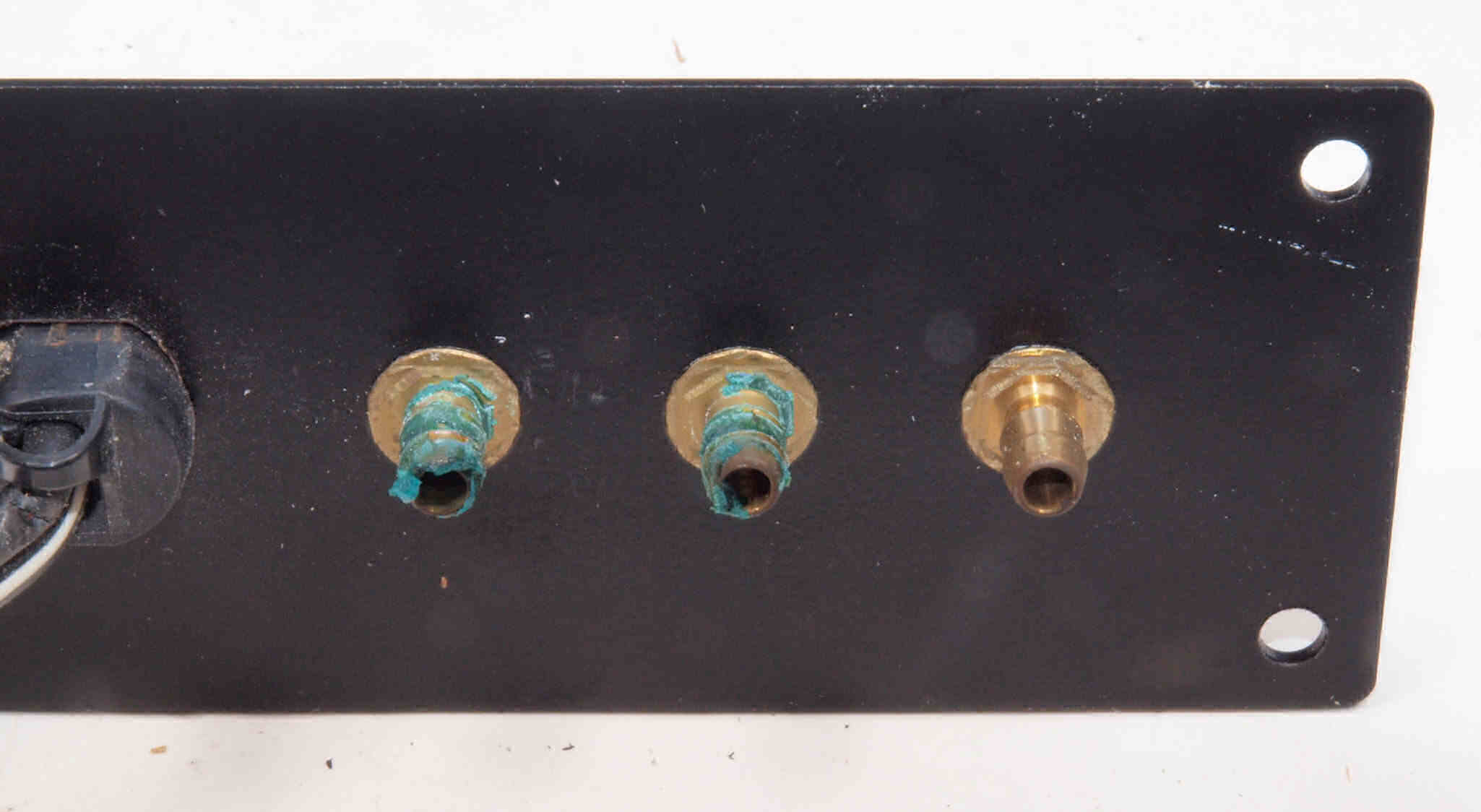

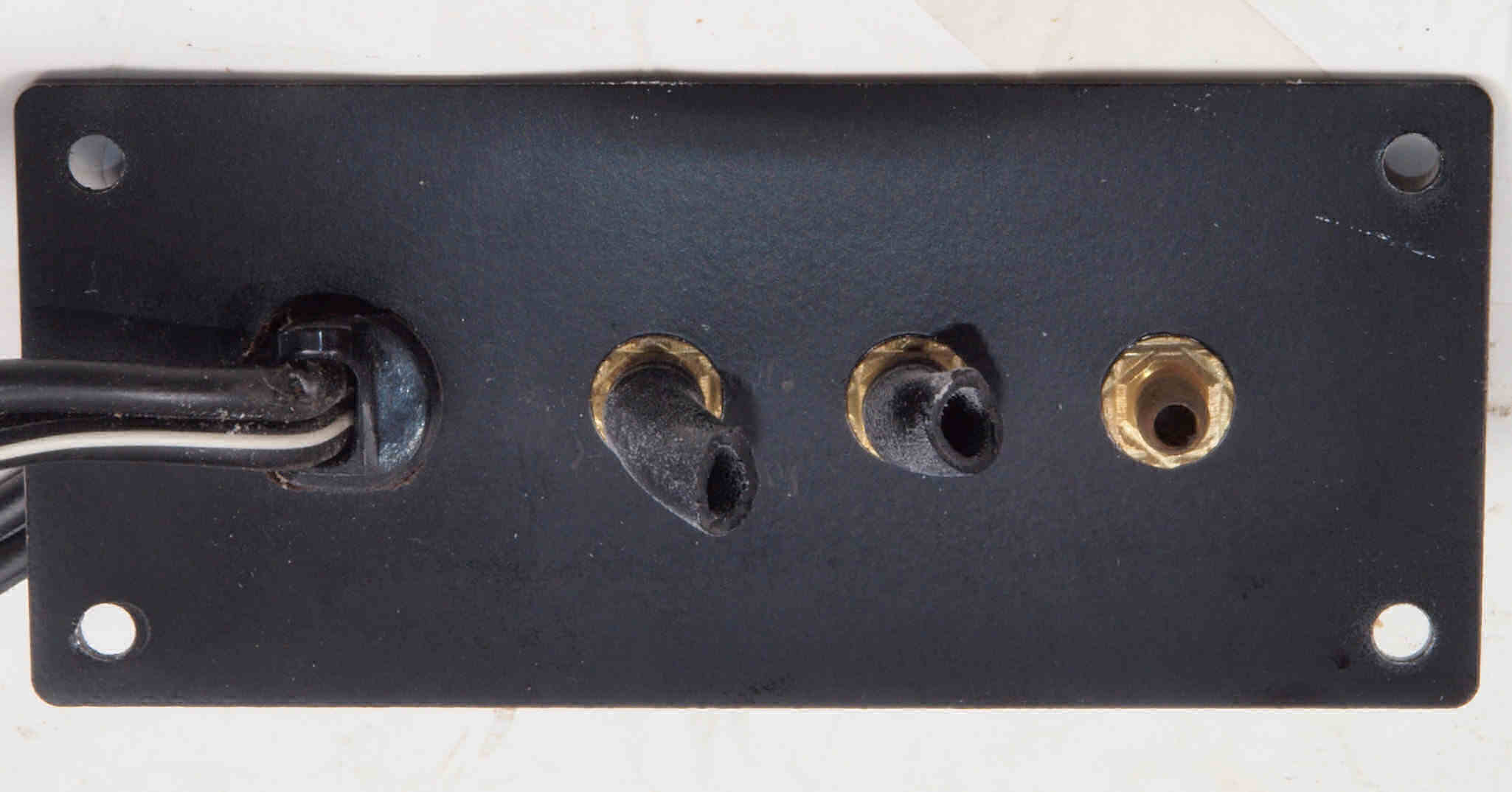

ＣＤ１．　修理前　入出力接続端子裏。
ＣＤ２．　修理中　入出力接続端子裏、緑青が出ている。
ＣＤ３．　修理（清掃）後　入出力接続端子裏。

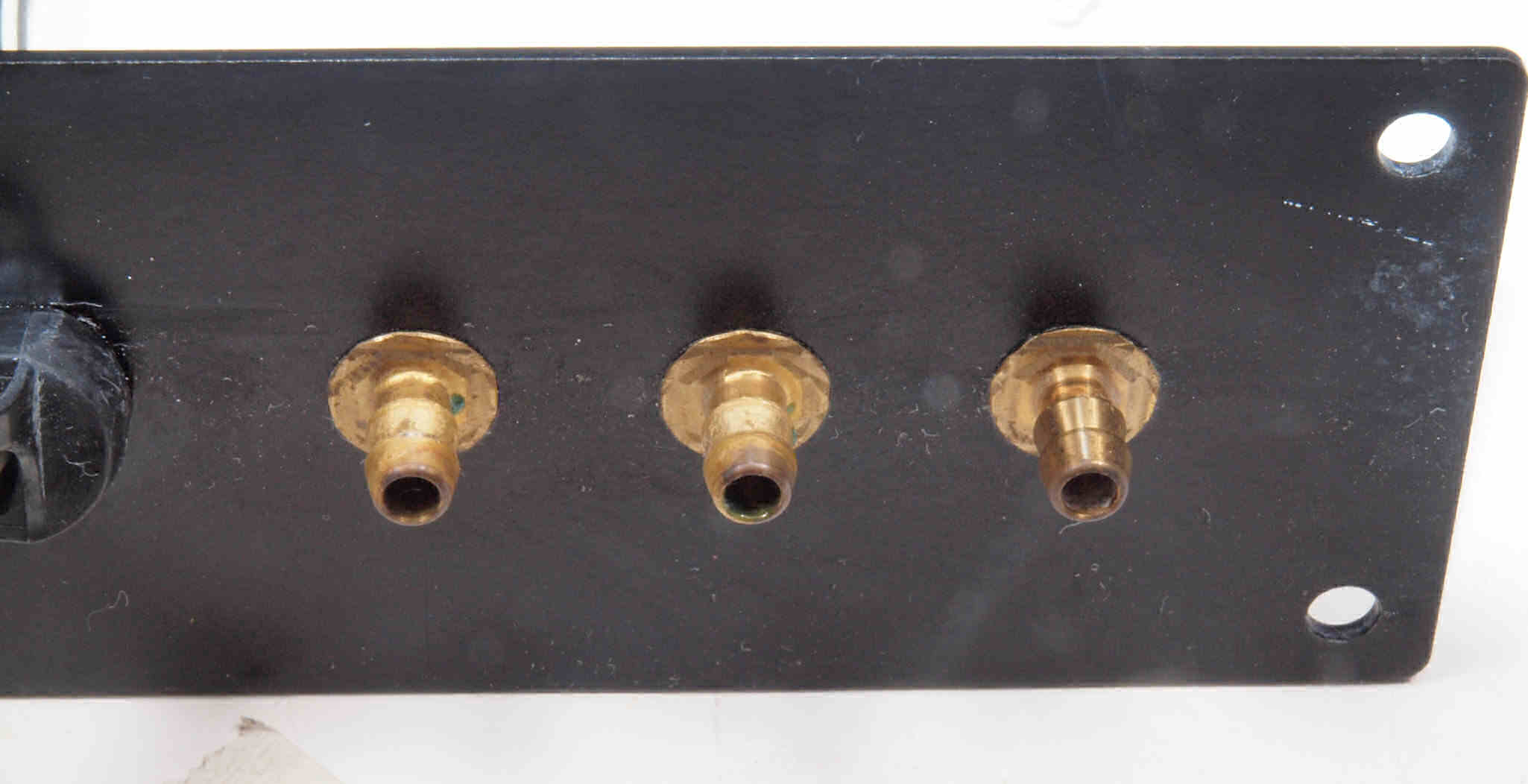

ＣＥ１．　修理前　チャンバー入出力接続端子。
ＣＥ２．　修理中　チャンバー入出力接続端子、緑青が出ている。
ＣＥ３．　修理（清掃）後　チャンバー入出力接続端子。

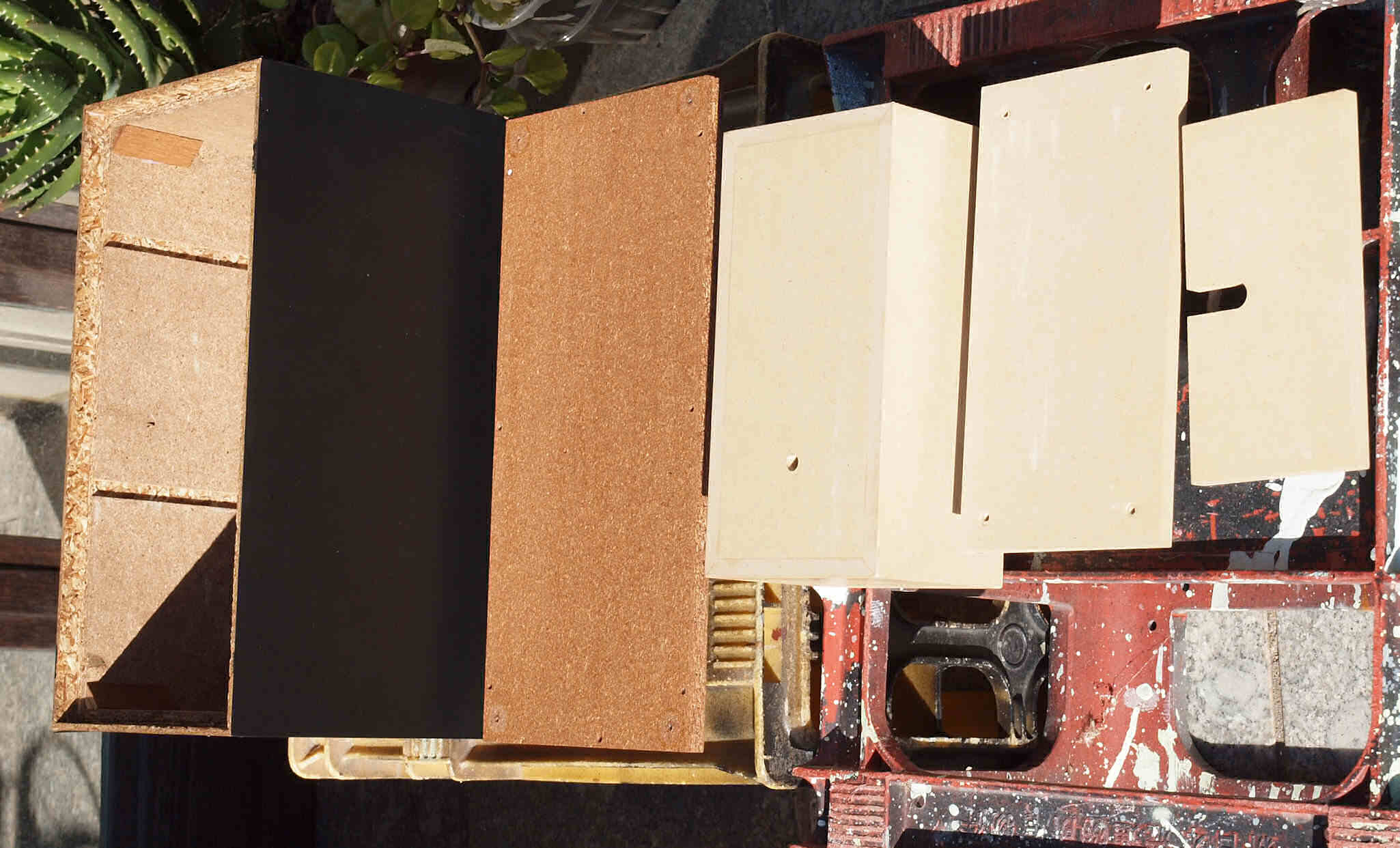

ＣＦ１．　修理中　天日乾燥中。
ＣＦ２．　修理中　２回目の天日で乾燥中。

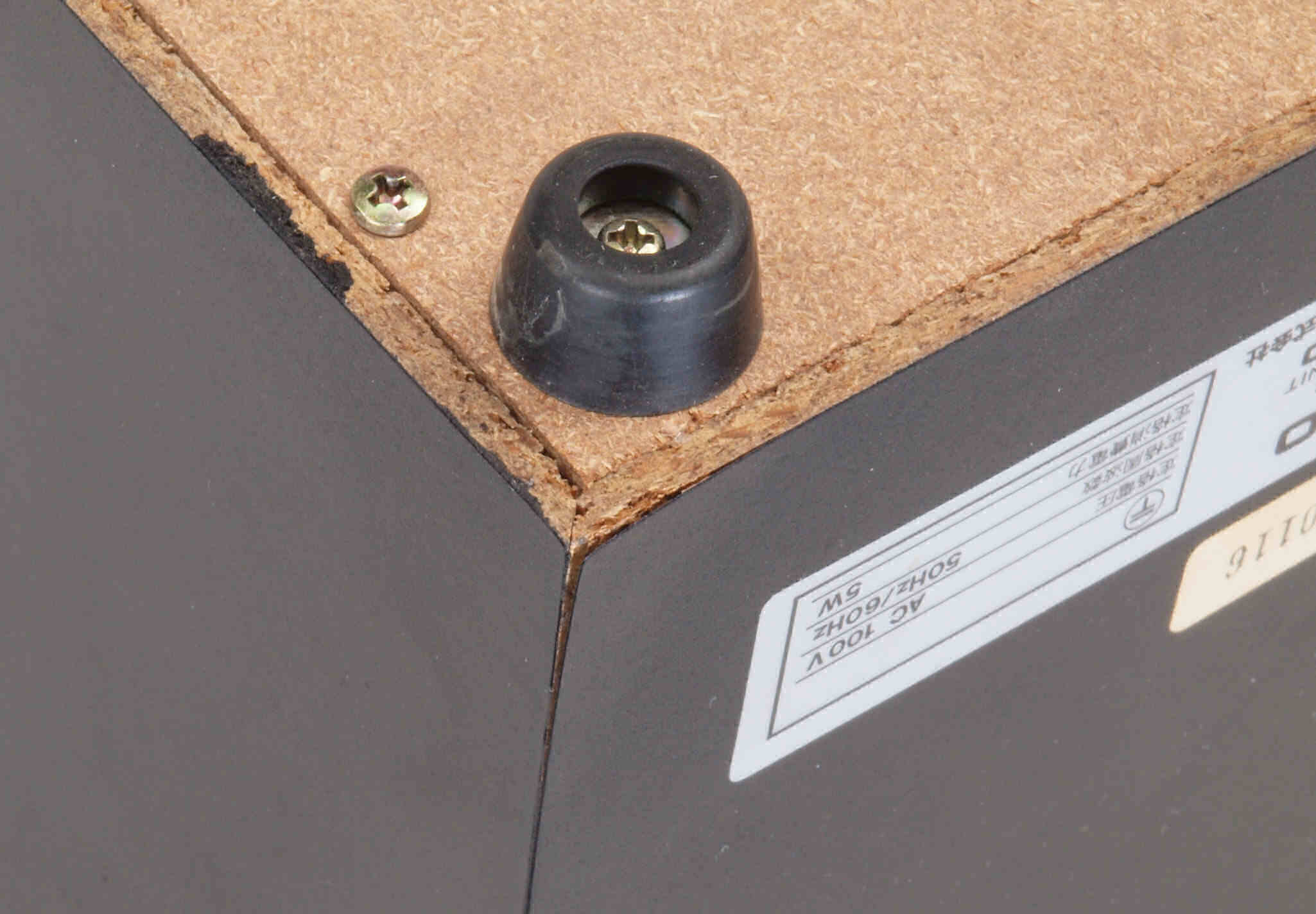

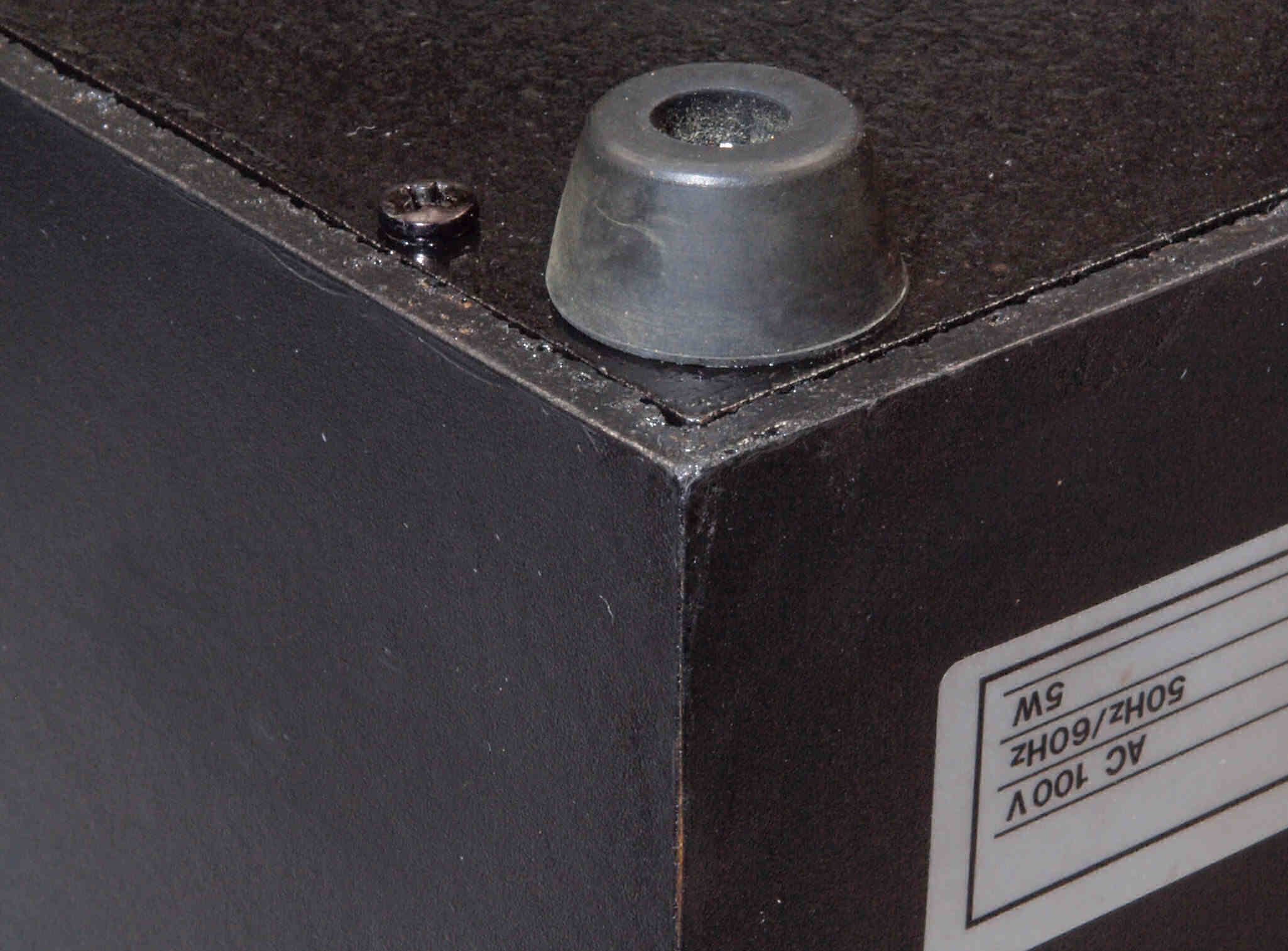

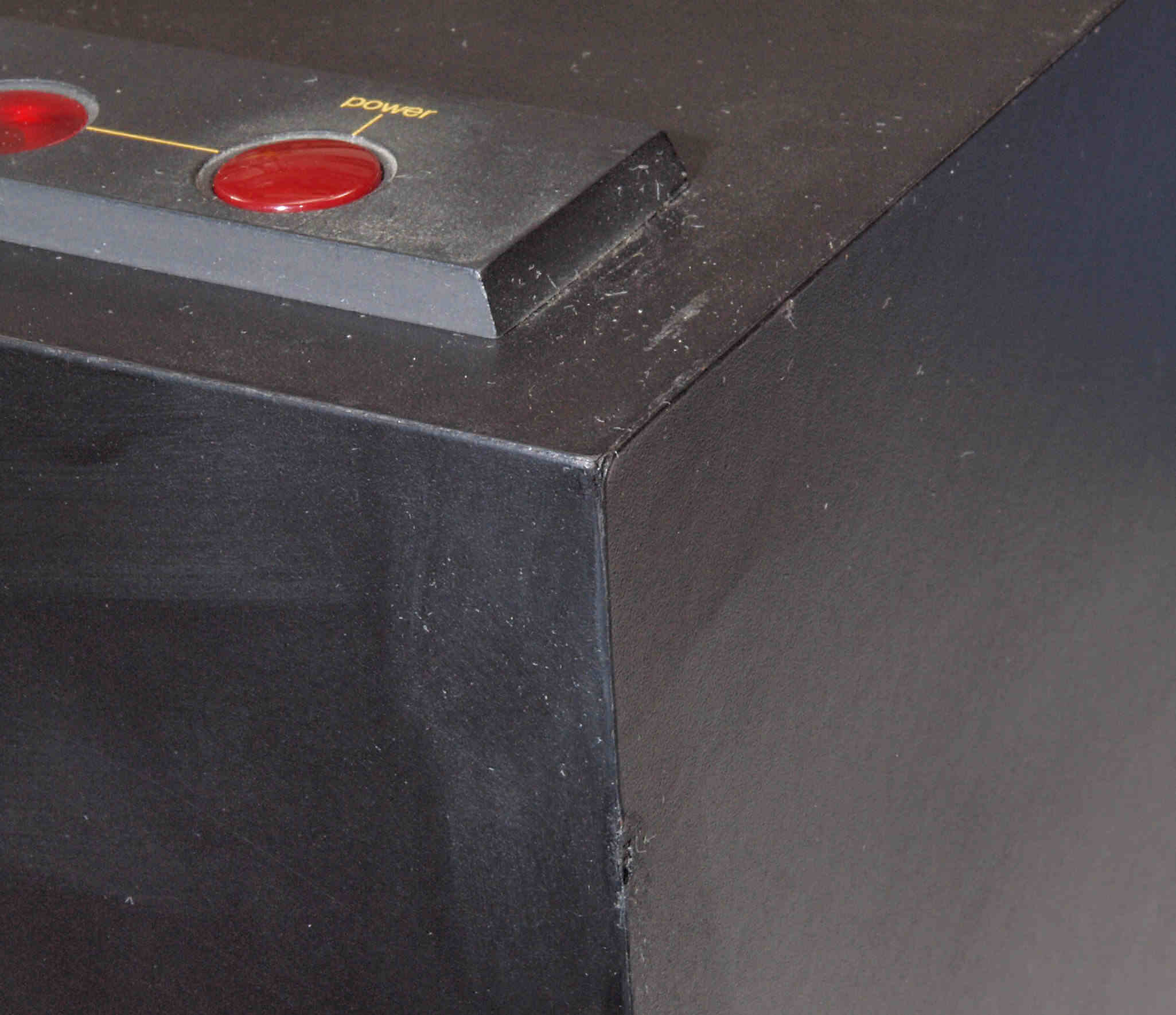

ＣＧ１．　修理前　前右から見る、角と下にキズがある。
ＣＧ２．　修理後　前右から見る、角と下にキズ。

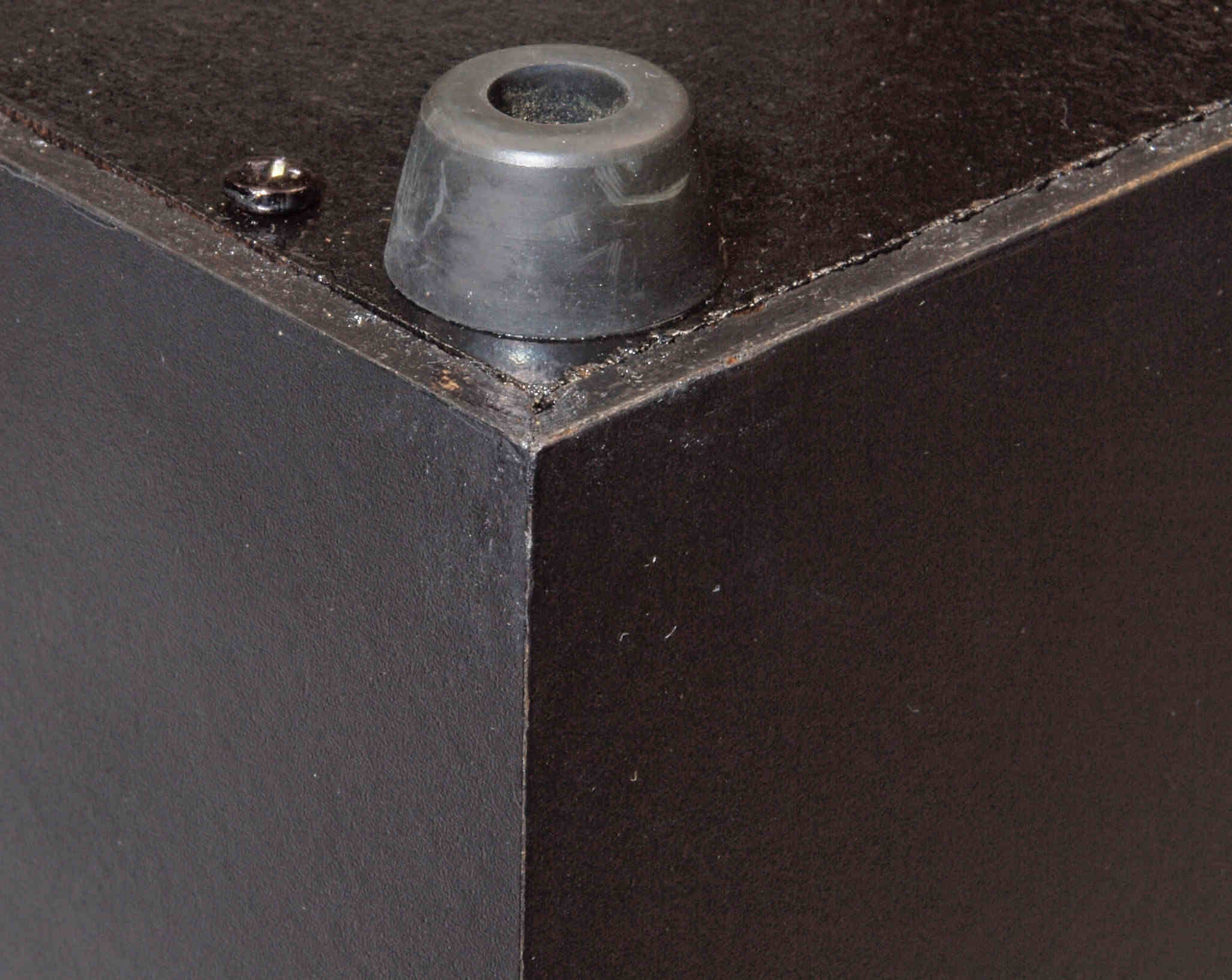

ＣＧ３．　修理前　下前右が剥がれている。
ＣＧ４．　修理後　下前右が剥がれ。
ＣＧ５．　修理前　下後右が剥がれている。
ＣＧ６．　修理後　下後右が剥がれ。

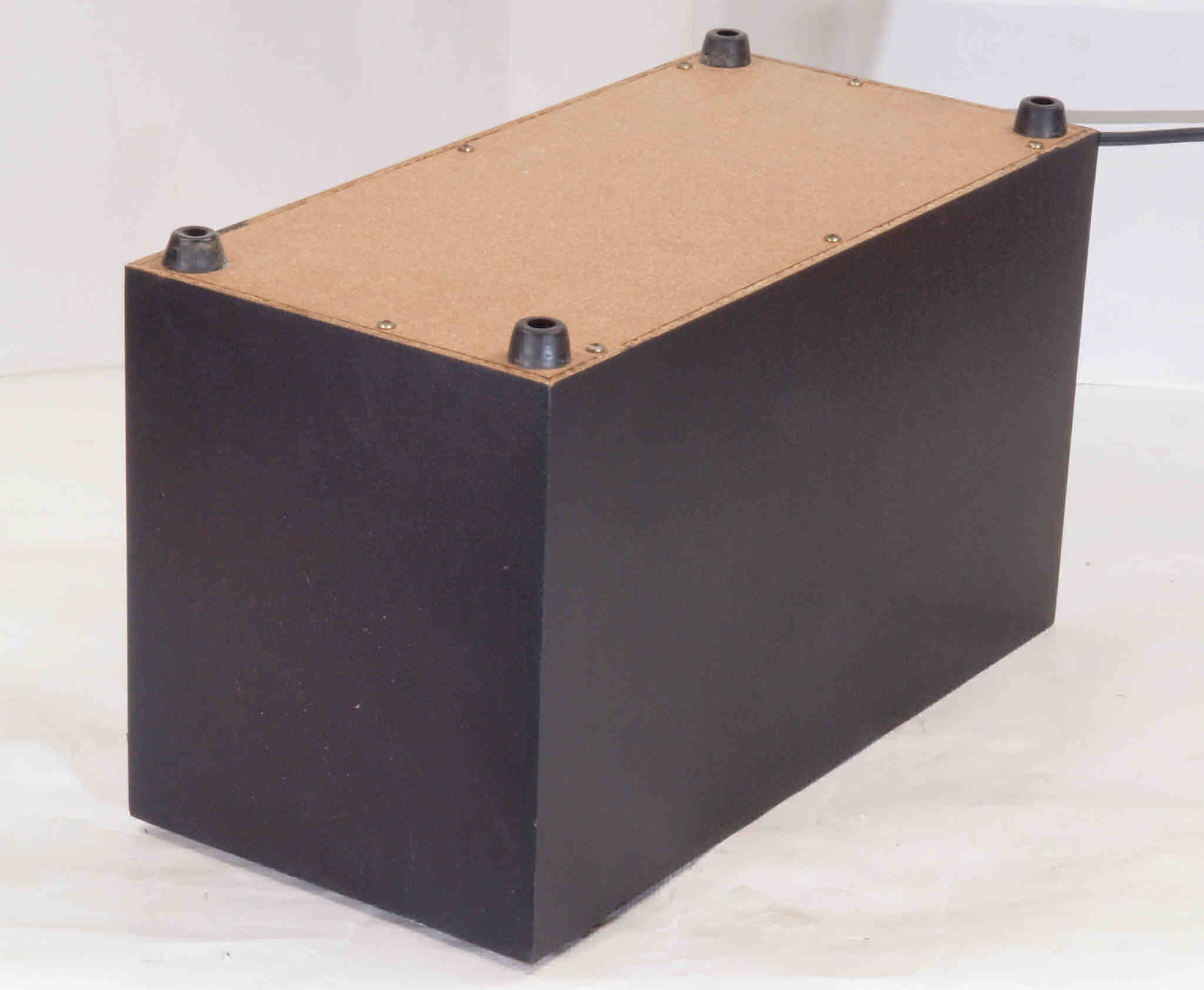

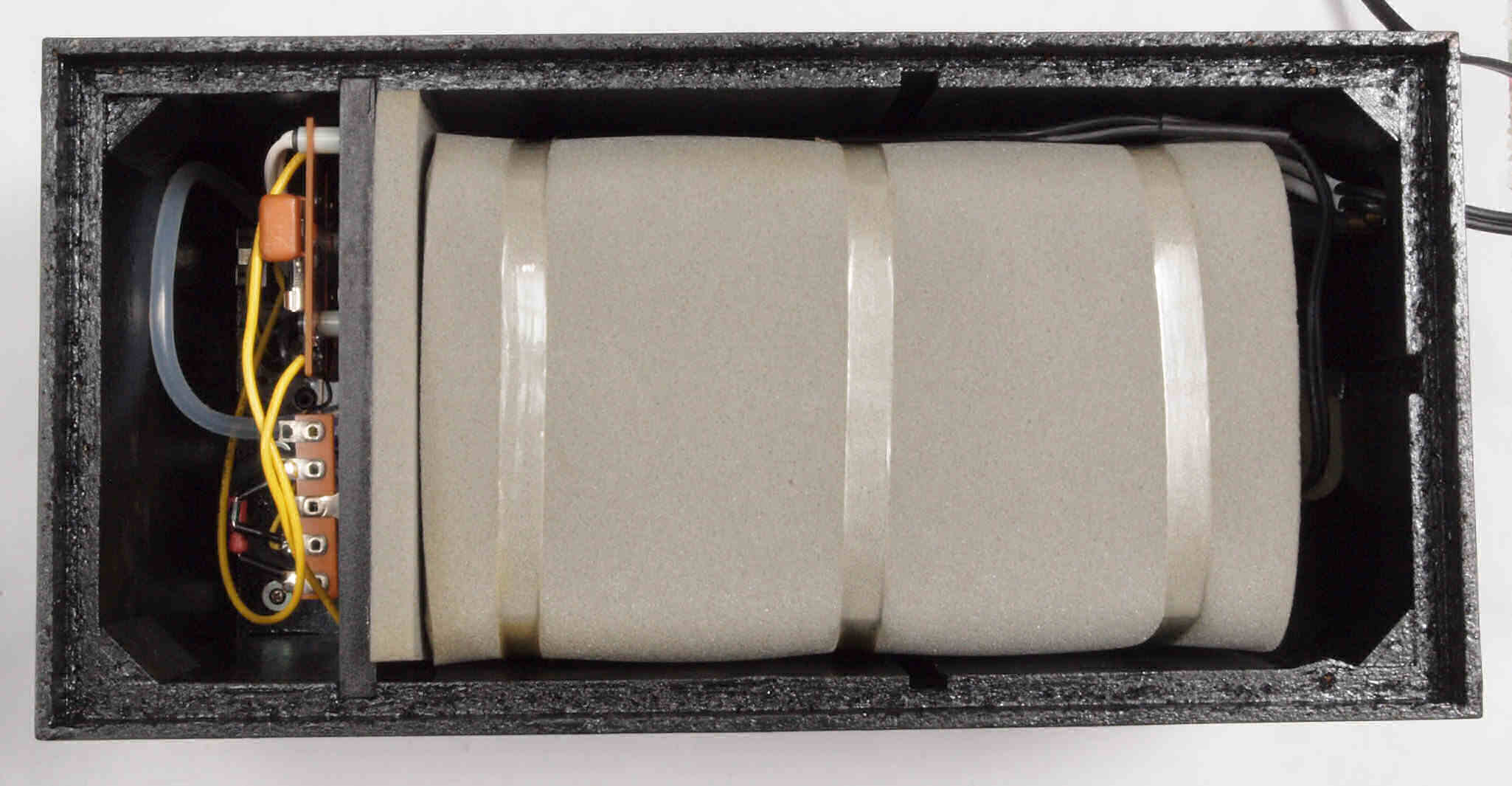

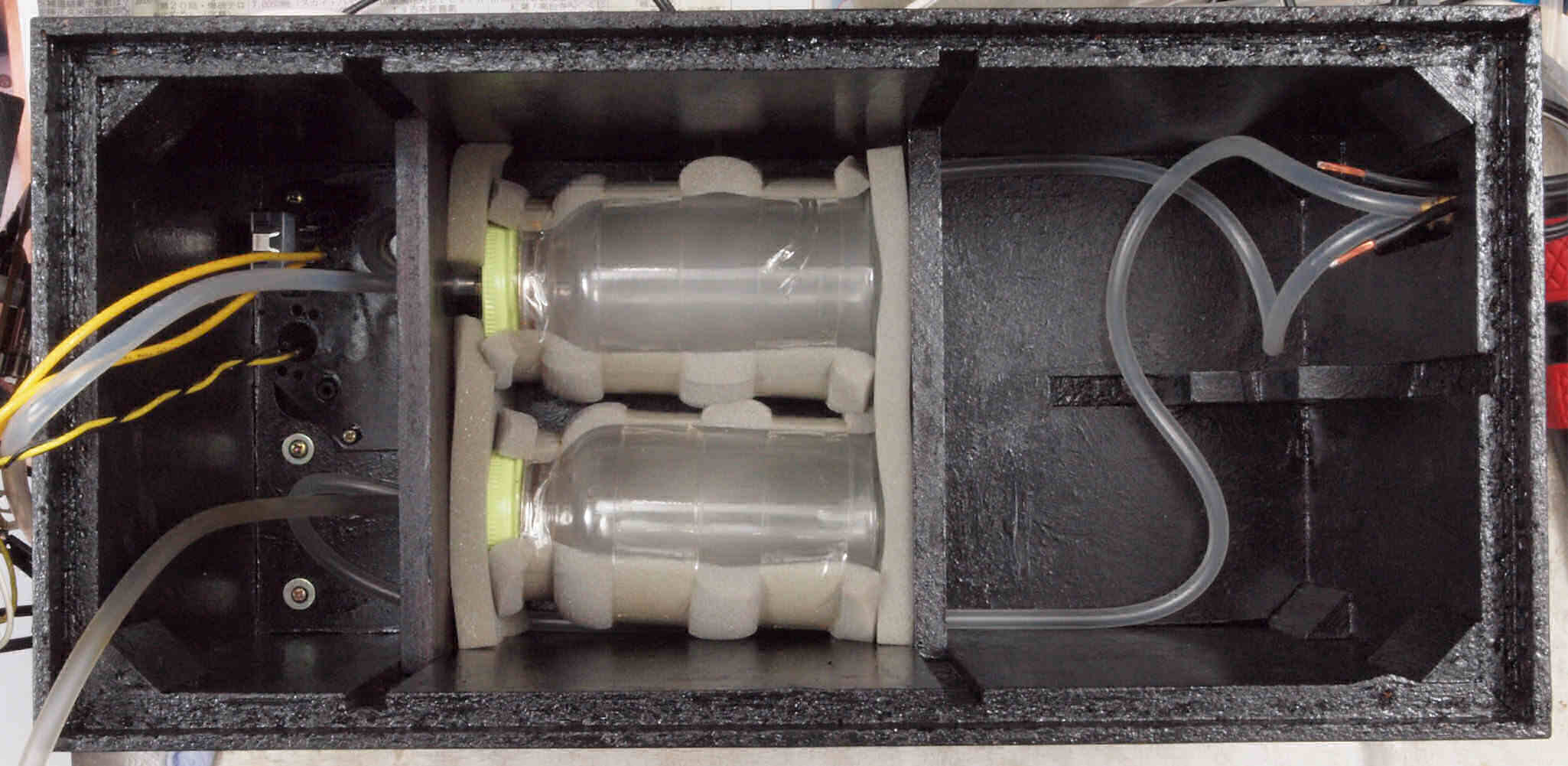

ＣＨ１．　完成、内蓋を止める前。
ＣＨ２．　完成、下蓋を止める前。
ＣＩ１．　交換部品。　ＲＹ−１５００Ｄ. ９台目修理記録　も一緒。
Ｅ０．　ＲＶ−１０９０　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

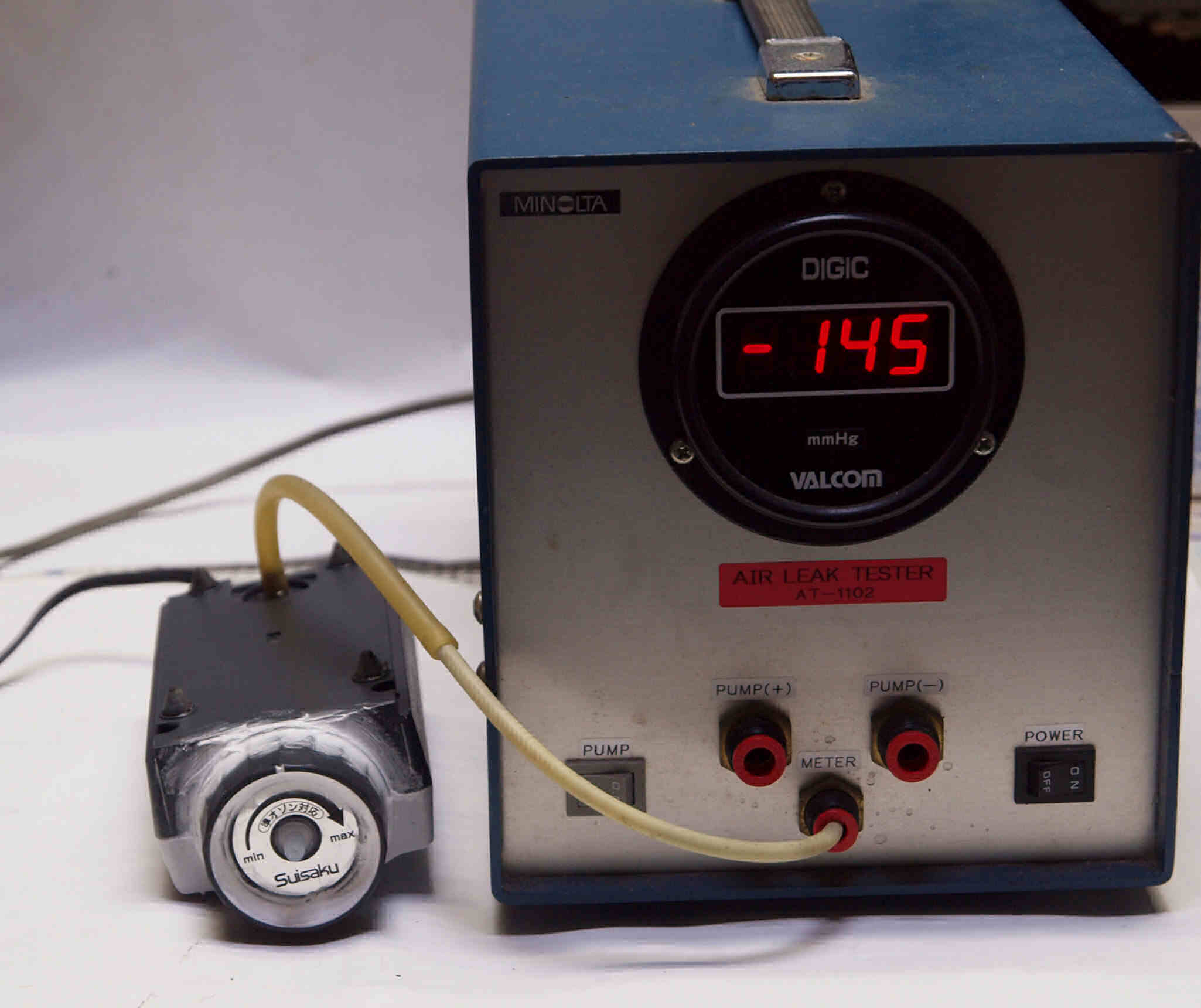

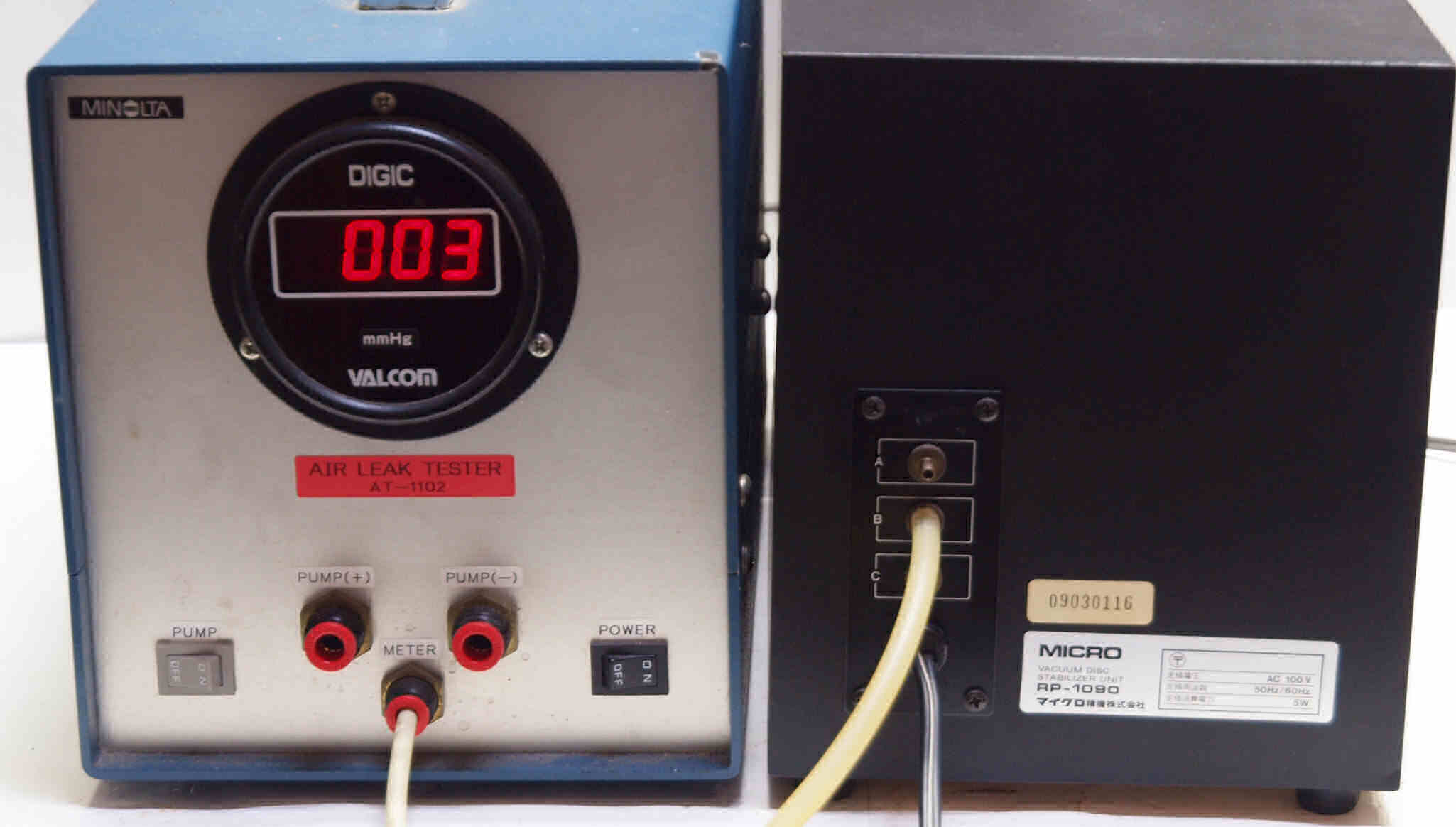

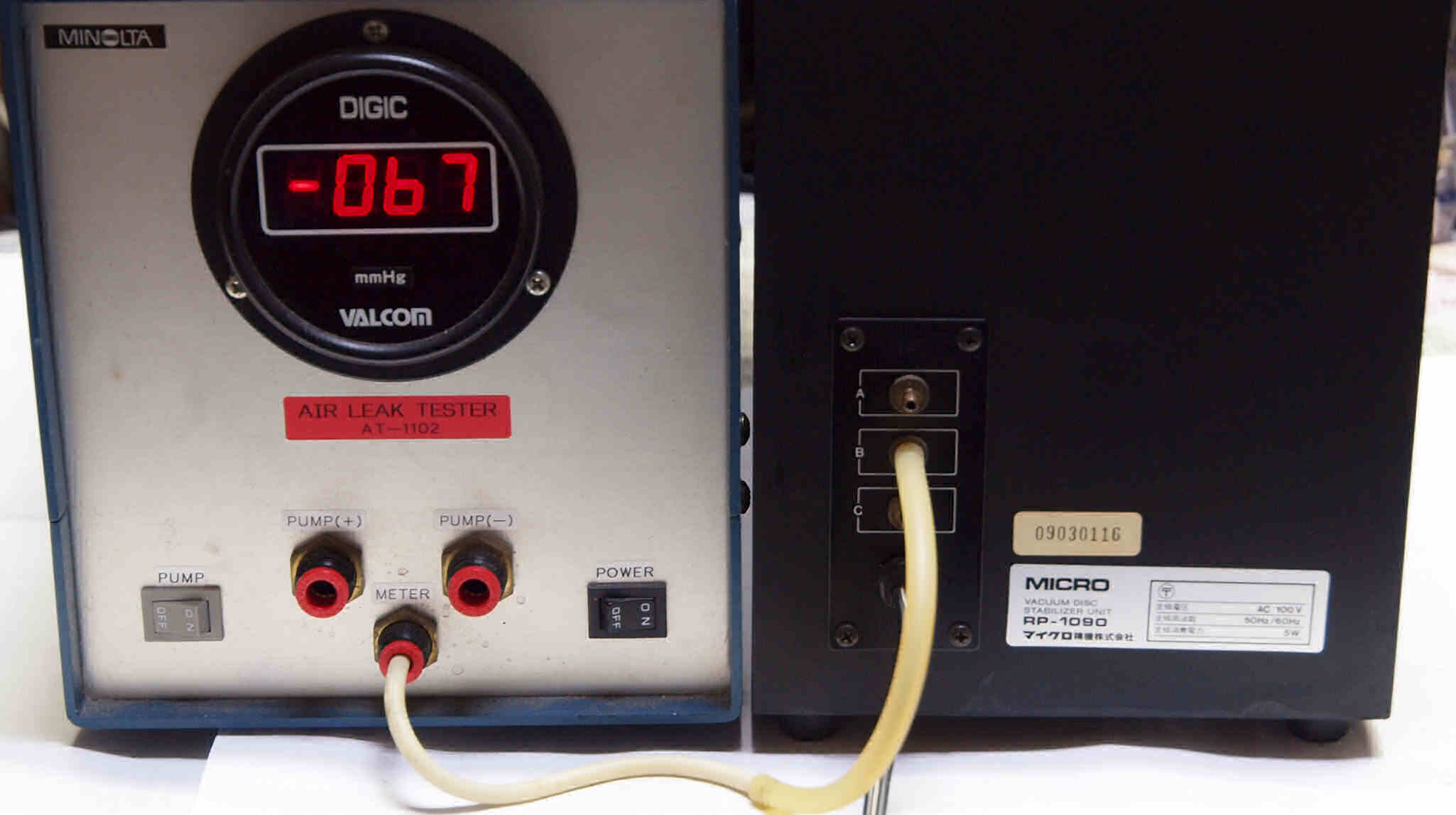

Ｅ１．　　「Ａ＝吐き出し」　の圧力測定。
Ｅ２．　　「B＝吸い込」　の圧力測定。　Cより低いのは圧力調整バイパスが有る為。
Ｅ３．　　「Ｃ＝内部」　の圧力測定。
Ｓ．　MICRO SEIKI　ＳＸ−１５００　の仕様（マニアル・カタログより）
型式 ターンテーブル　ＳＸ１５００
型名 SX-1500A SX-1500VG SX-1500FVG
ターンテーブル アルミ製 砲金製 砲金製
ターンテーブル重量 2.8kg 9kg 9kg
ターンテーブル・イナーシャ 600kg・cm2 1,360kg・cm2 1,360kg・cm2
付属品 ベルト（B-91）
ターンテーブル・シート（RS-2）
ストロボスコープ（MST-105）
レコードスタビライザー（ST-10）		 ベルト（SF-1L）
糸（K-15）
ターンテーブル・シート（AS-1V）
ストロボスコープ（MST-105）
レコードスタビライザー（ST-10）
エアポンプ（RP-1090） エアポンプ（RP-1110）
アームマウント・ベース AX-1G〜AX-8Gの中から使用するトーンアームに合ったものを使用
価格 \180,000（1991年頃）
\220,000（1997年頃）		 \320,000（1991/1995年頃） \420,000（1991/1995年頃）
別売品 ストロボスコープ（ＭＳＴ-３０５）ストロボライト（ＭＳＬ-２０４）、
ハンドベース（ＨＢ-１５）、
ハイスピードイナーシャ（ＨＳ-８０）、
アクリル製ダストカバー（Ｃ-８５３）、
オーディオベース（ＢＡ-５０）、
リジッドポール（Ｒ-１５）
