ＭＩＣＲＯＳＥＩＫＩ　ＲＹ−５５００．１１台目修理記録

２０２０／９／１到着　　　　９／９完成

Ａ．　修理前の状況 数年前にmicro RY5500に電源を入れてもモーターが回転しなくなりました。 当時は、新規修理は受け付けておられないとの事で諦めてありましたが、本日久しぶりにHPを拝見させて頂いたら今年の6月に修理完了報告を見つけましたので、可能なら修理をお願いしたくメールしました。 モーターが回らなく直前には、ガリガリと音がして、それ以降全く回らなくなってしまいましたが、修理の可能性は残っておりますでしょうか。 以上、お返事頂ければ幸いです。 Ｂ．　原因 ＦＧコイル断線。 修理回転部オイル劣化。 各部経年劣化。 Ｃ．　修理状況 ＦＧコイル断線修理。 オイル交換。 Ｄ．　使用部品 電解コンデンサー　　　　　１１個。 半固定VR　　　　　　　　　２個。 フイルムコンデンサー　　　 ３個。 LED　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　７０，０００円　　　　オーバーホール修理。 Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（マニアルより） Ｙ．　ユーザー宅の設置状況

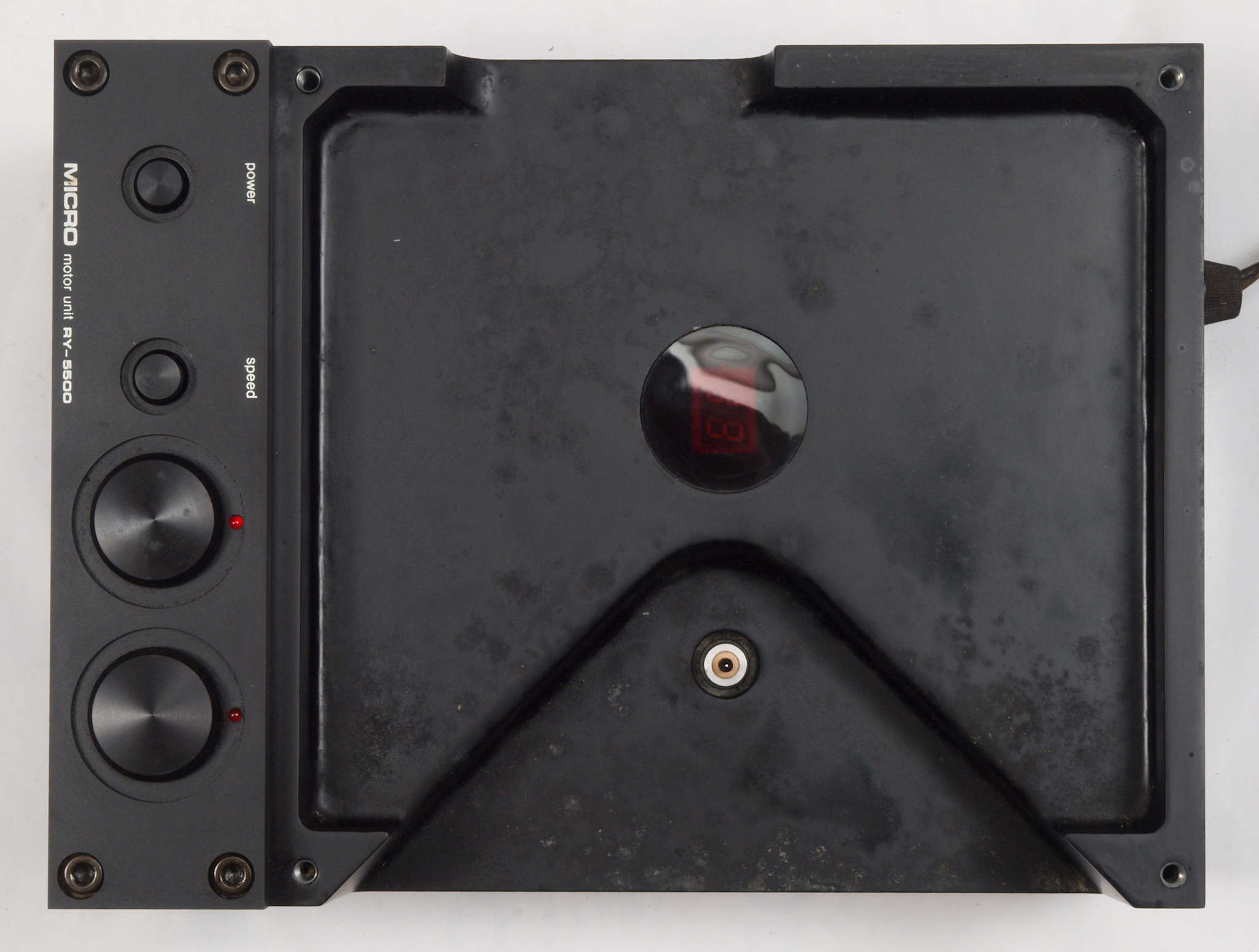

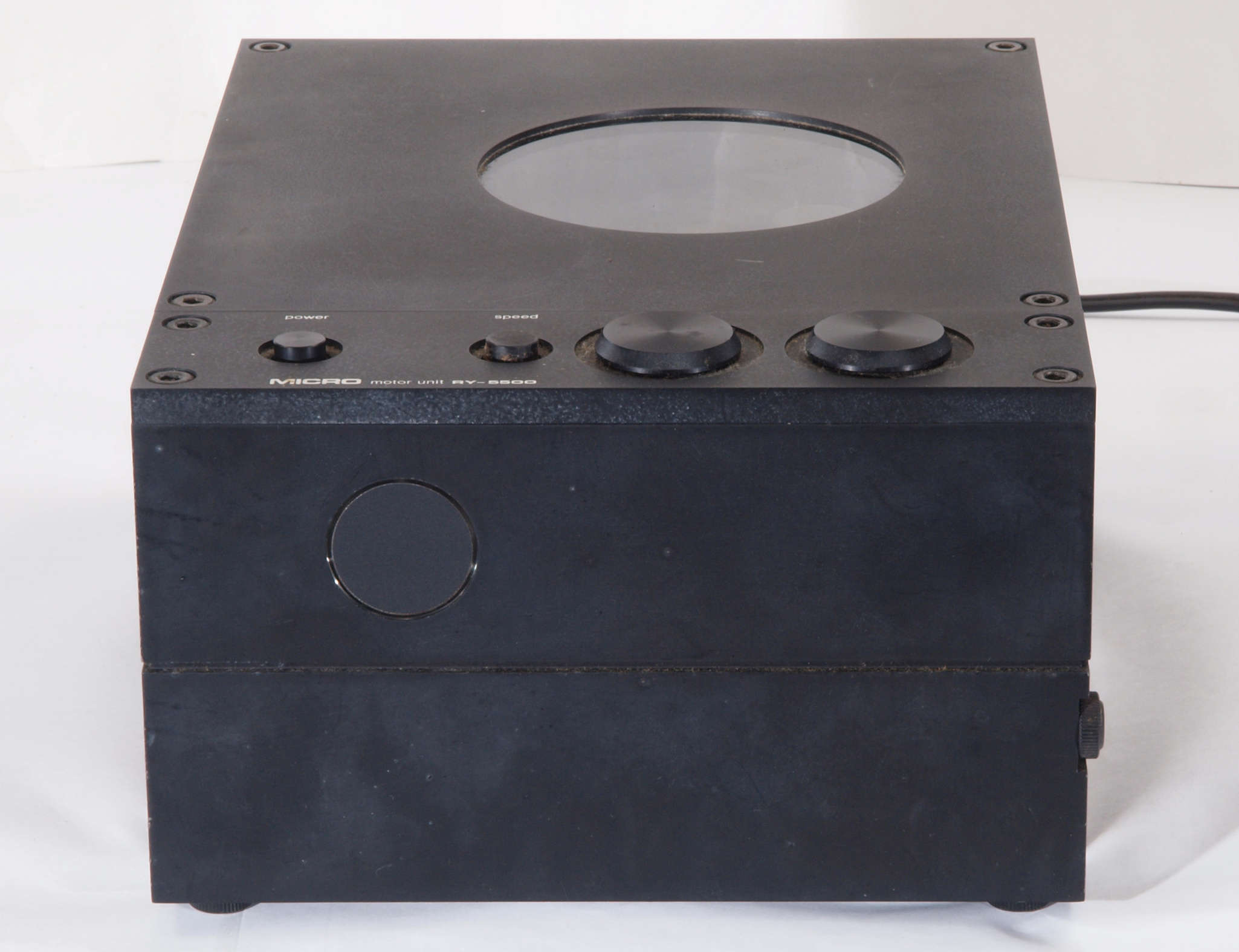

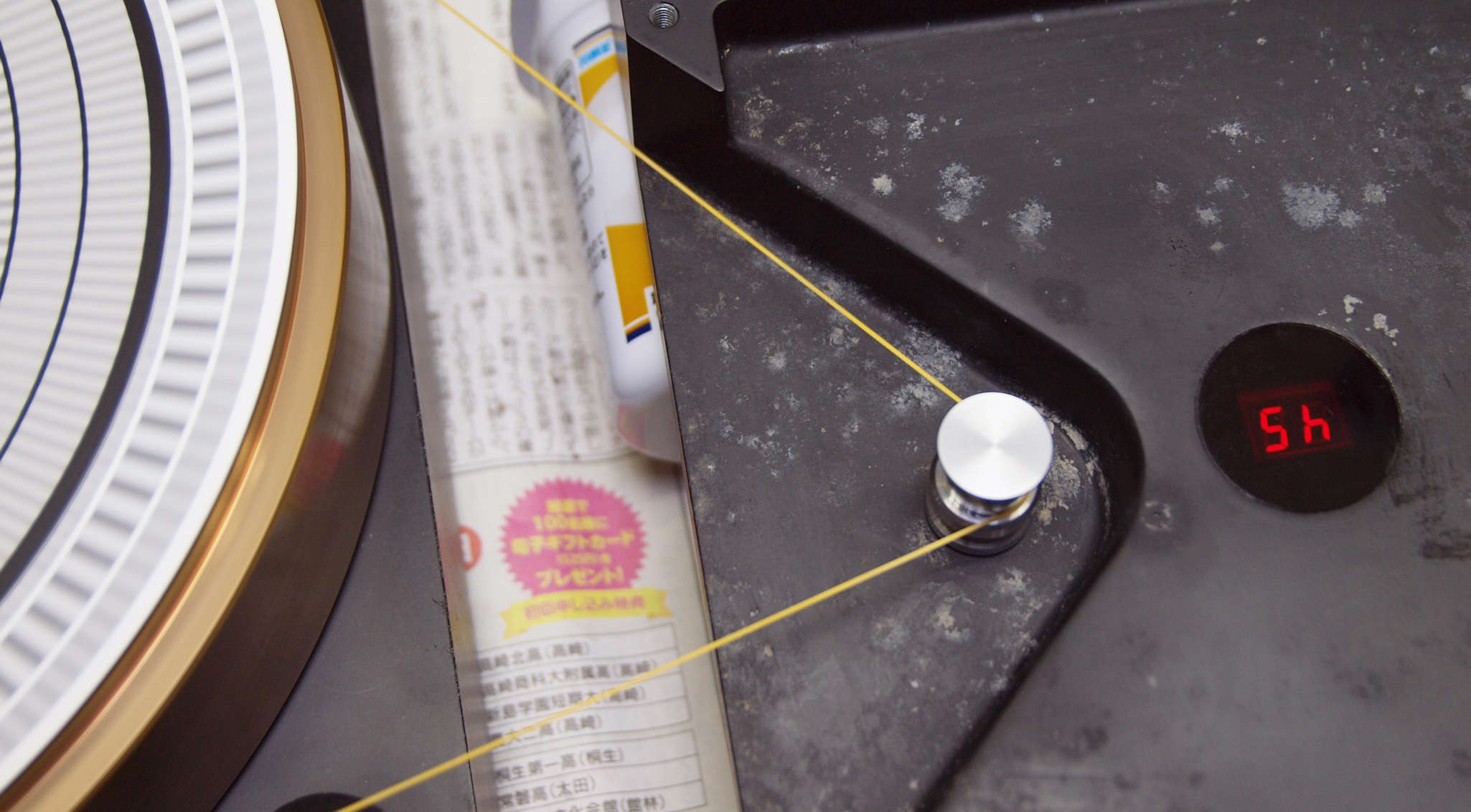

Ａ．　修理前の点検状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

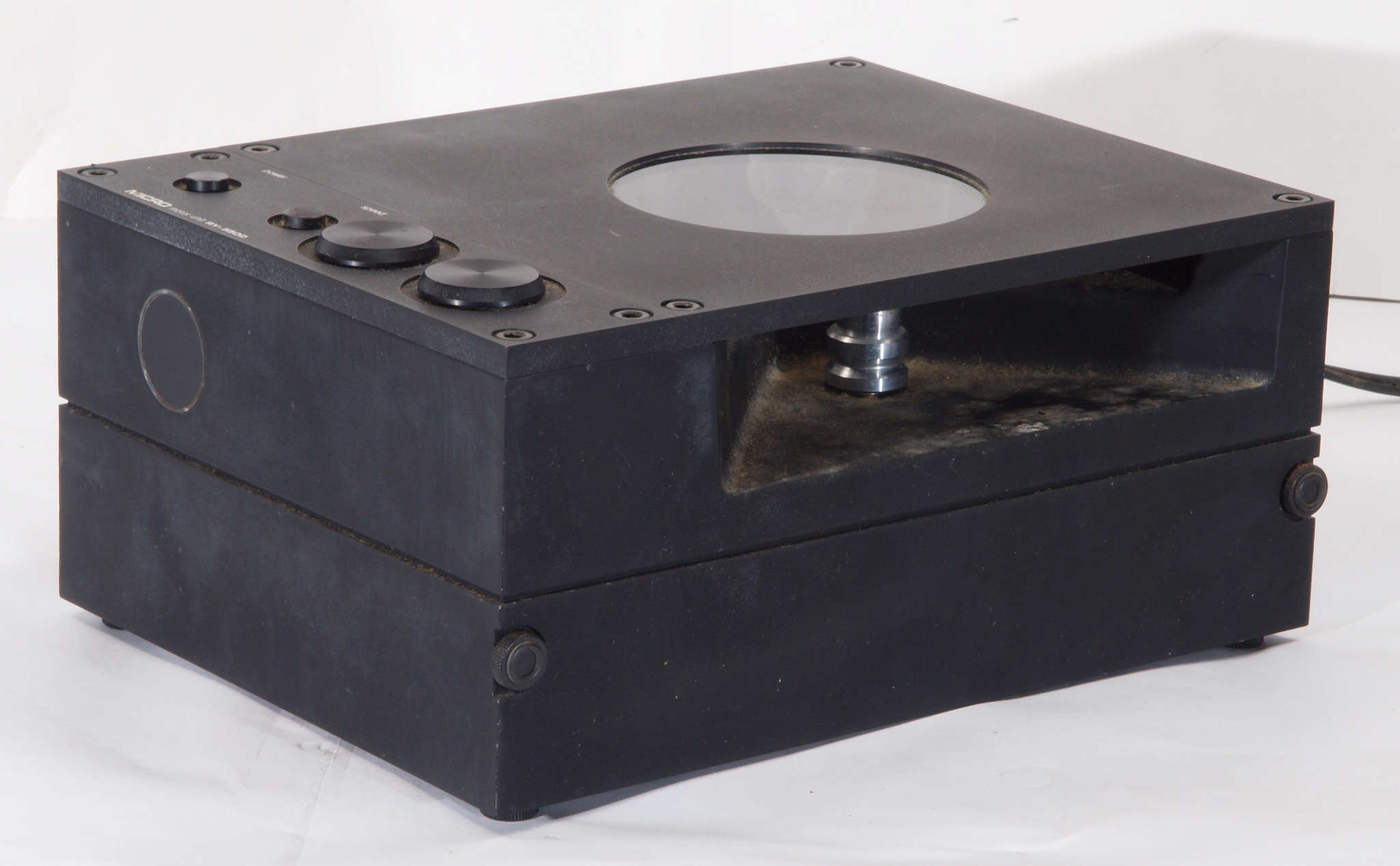

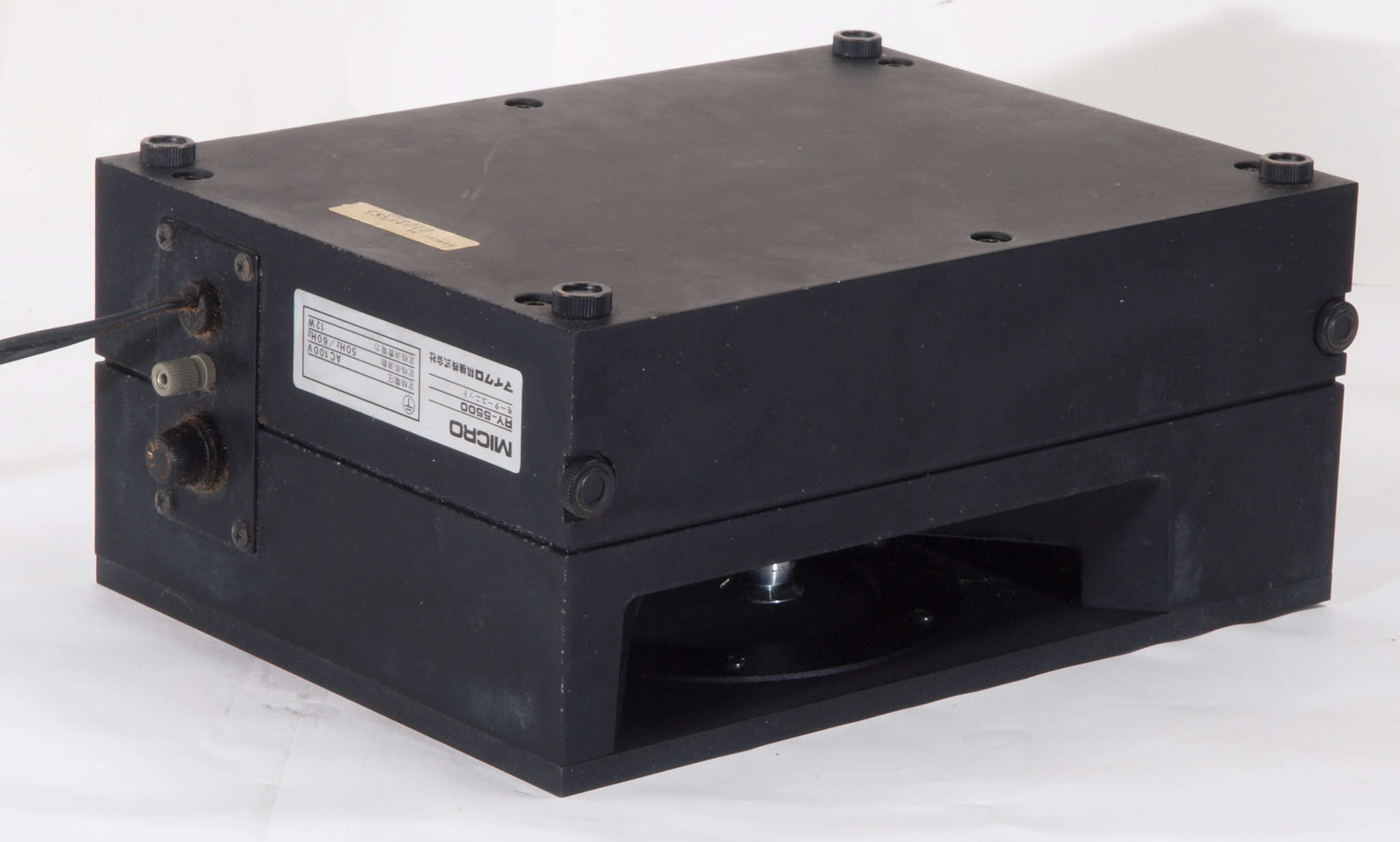

Ａ１２．　点検中、前右から見る。

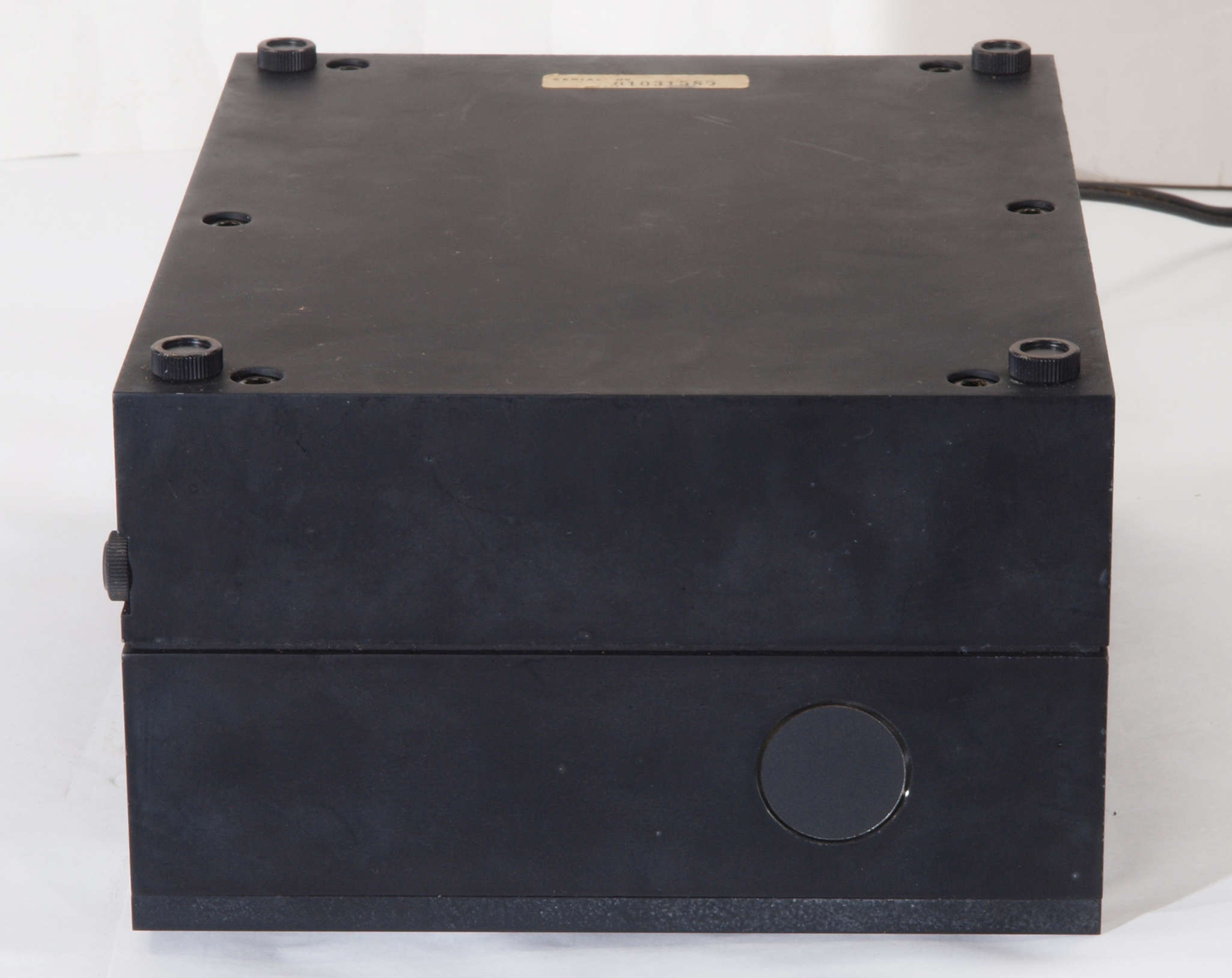

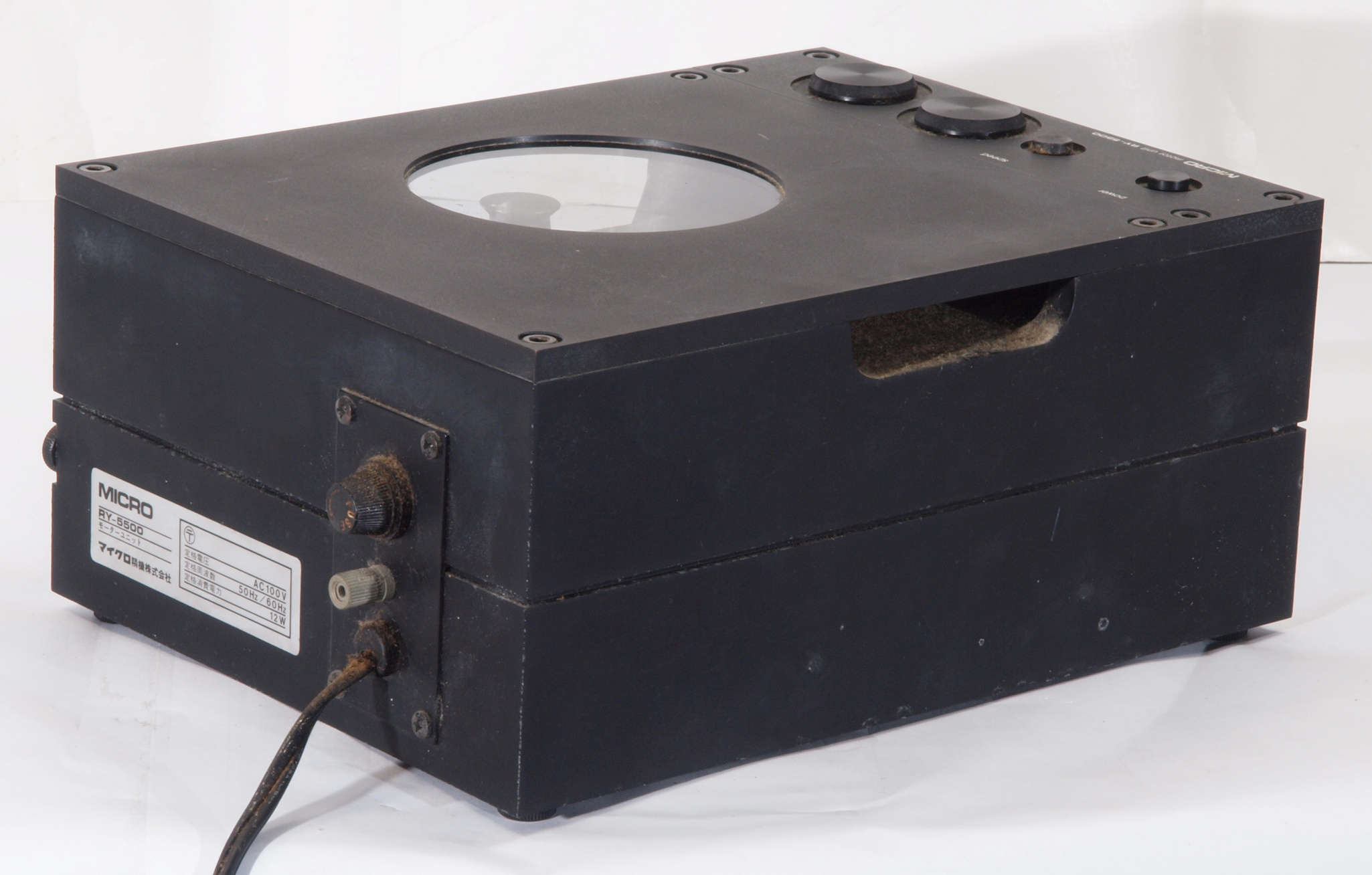

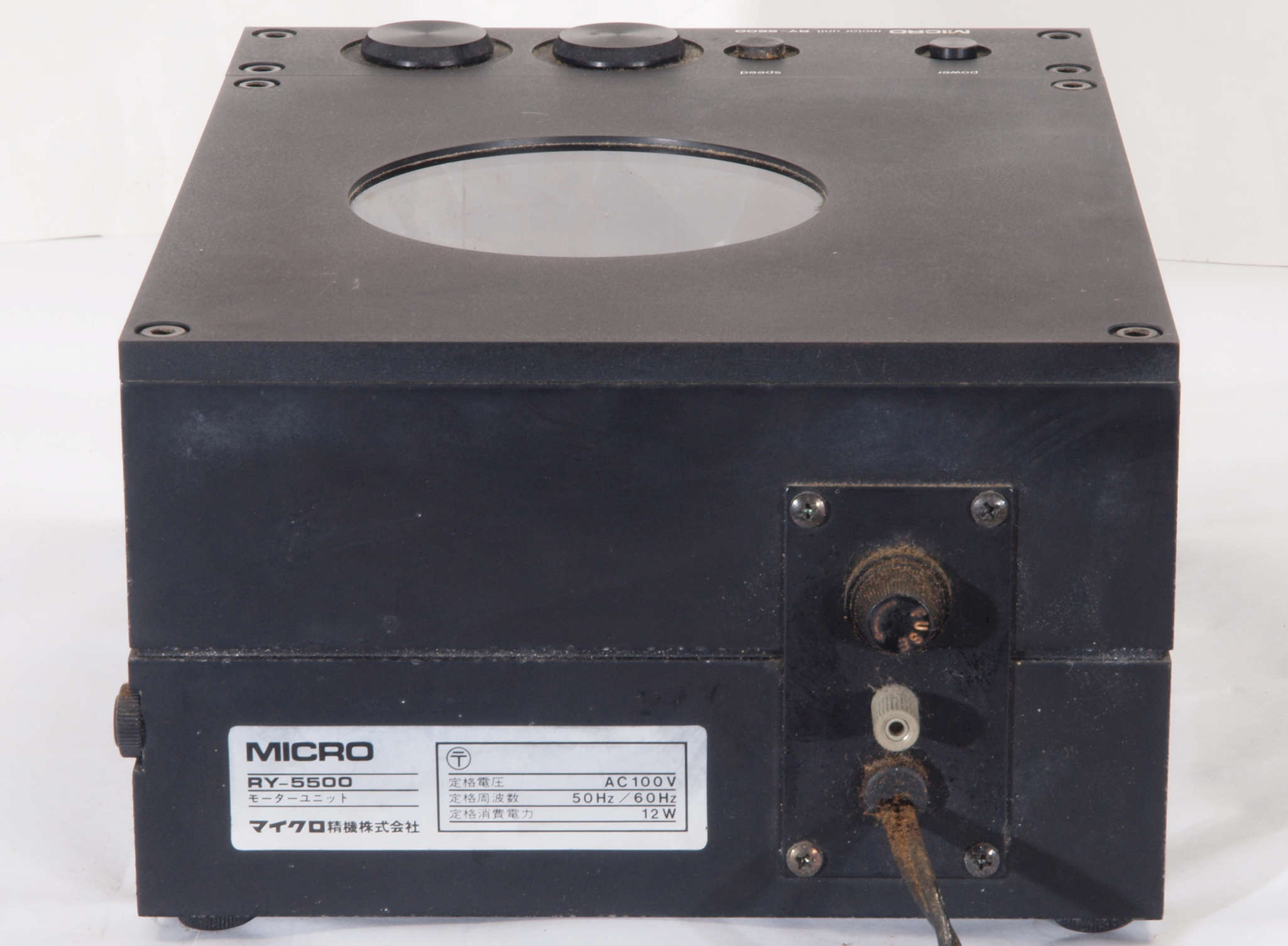

Ａ１３．　点検中、後から見る。

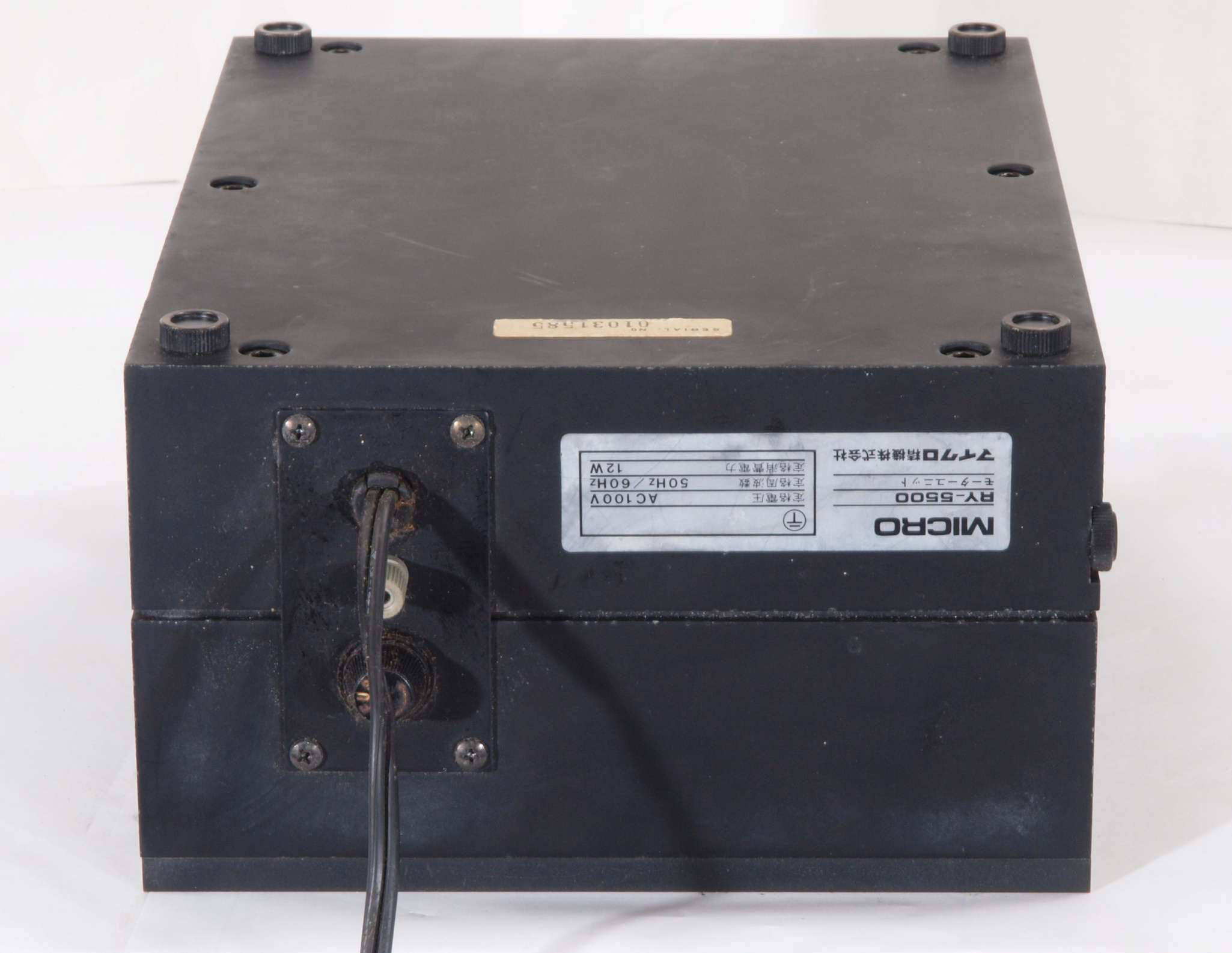

Ａ１４．　点検中、後左から見る。

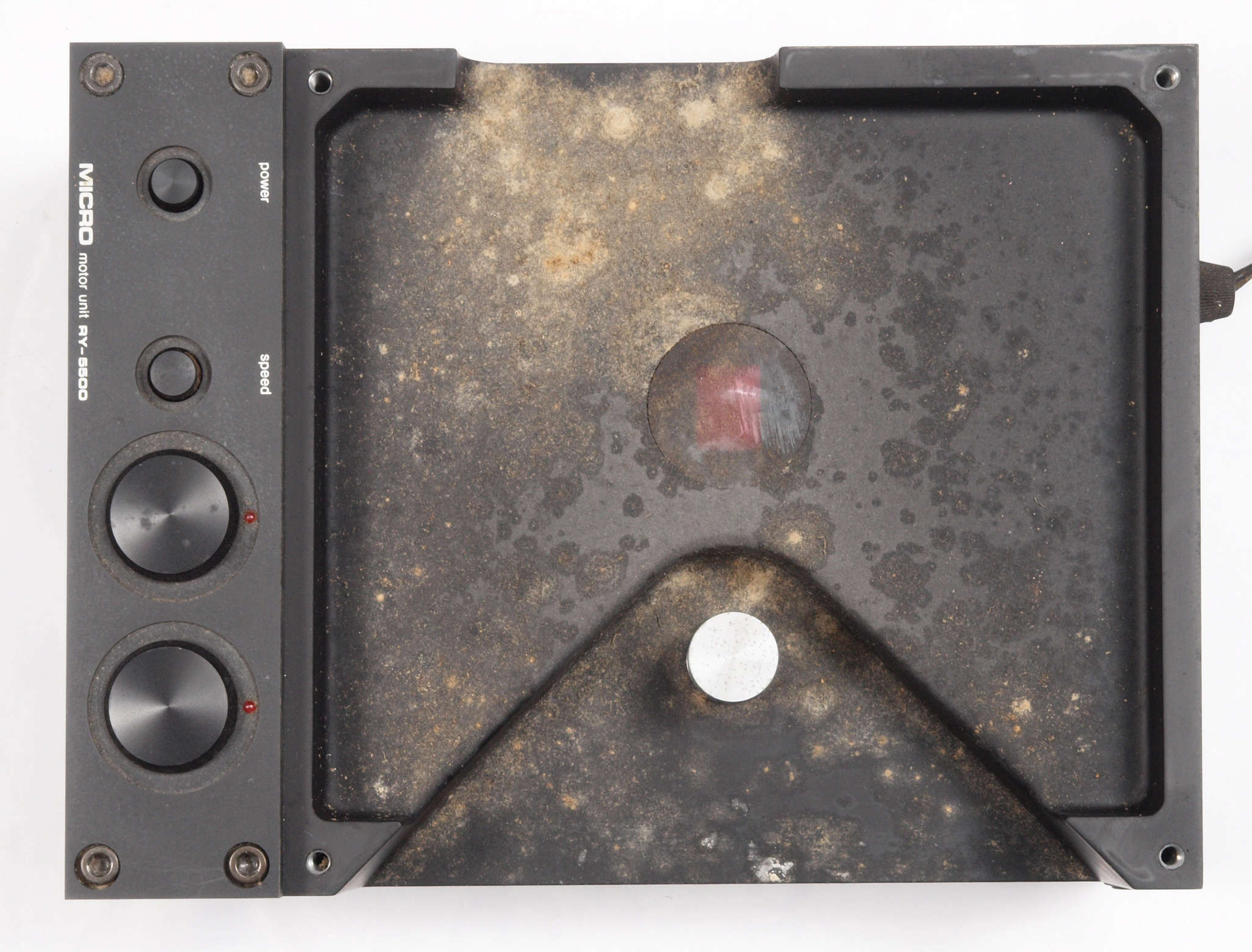

Ａ１５．　点検中、　上から見る

Ａ１６．　点検中、　清掃後、上から見る

Ａ２１．　点検中、下前から見る。

Ａ２２．　点検中、下前左から見る。

Ａ２３．　点検中、下後から見る。

Ａ２４．　点検中、下後右から見る。

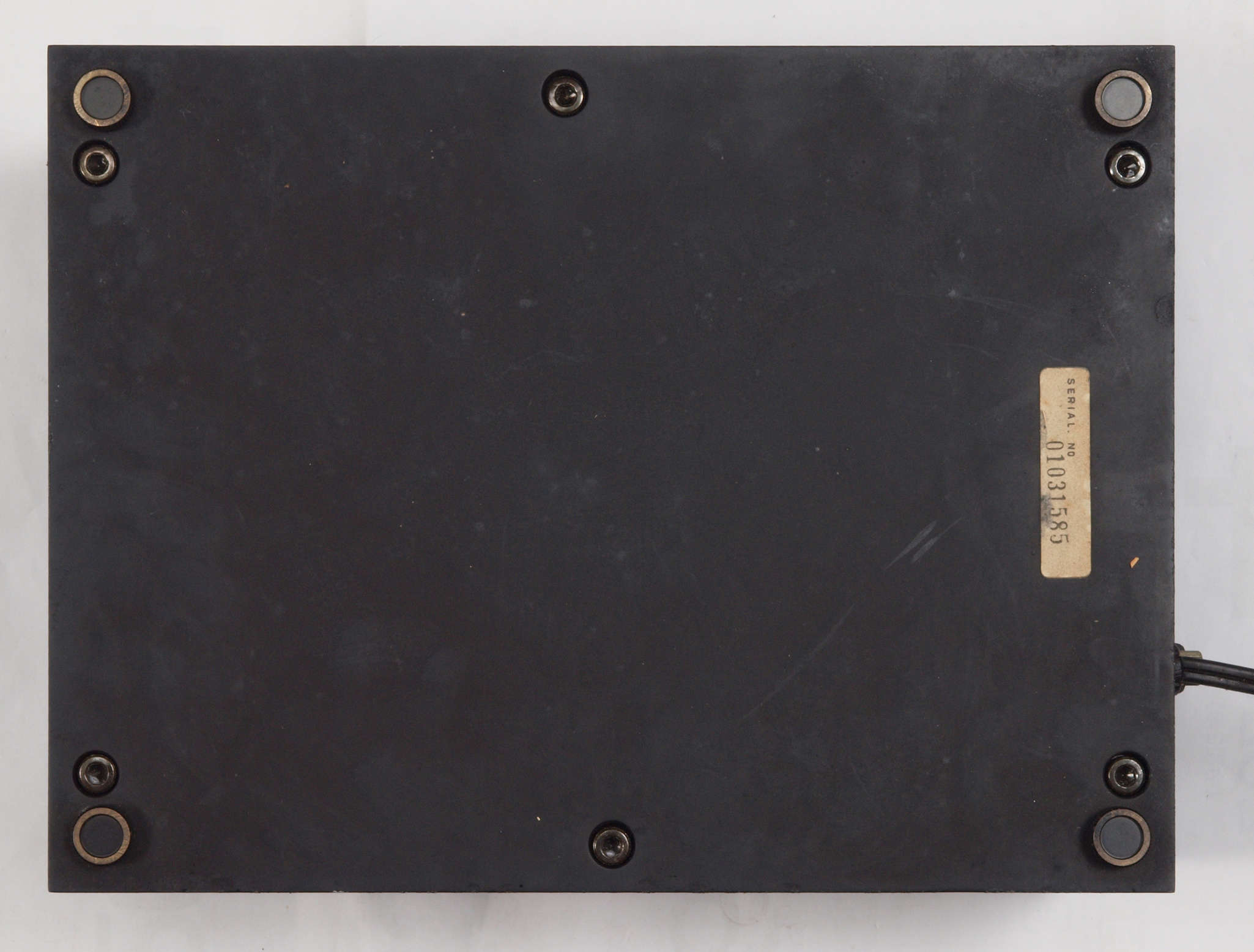

Ａ２５．　点検中、下から見る。

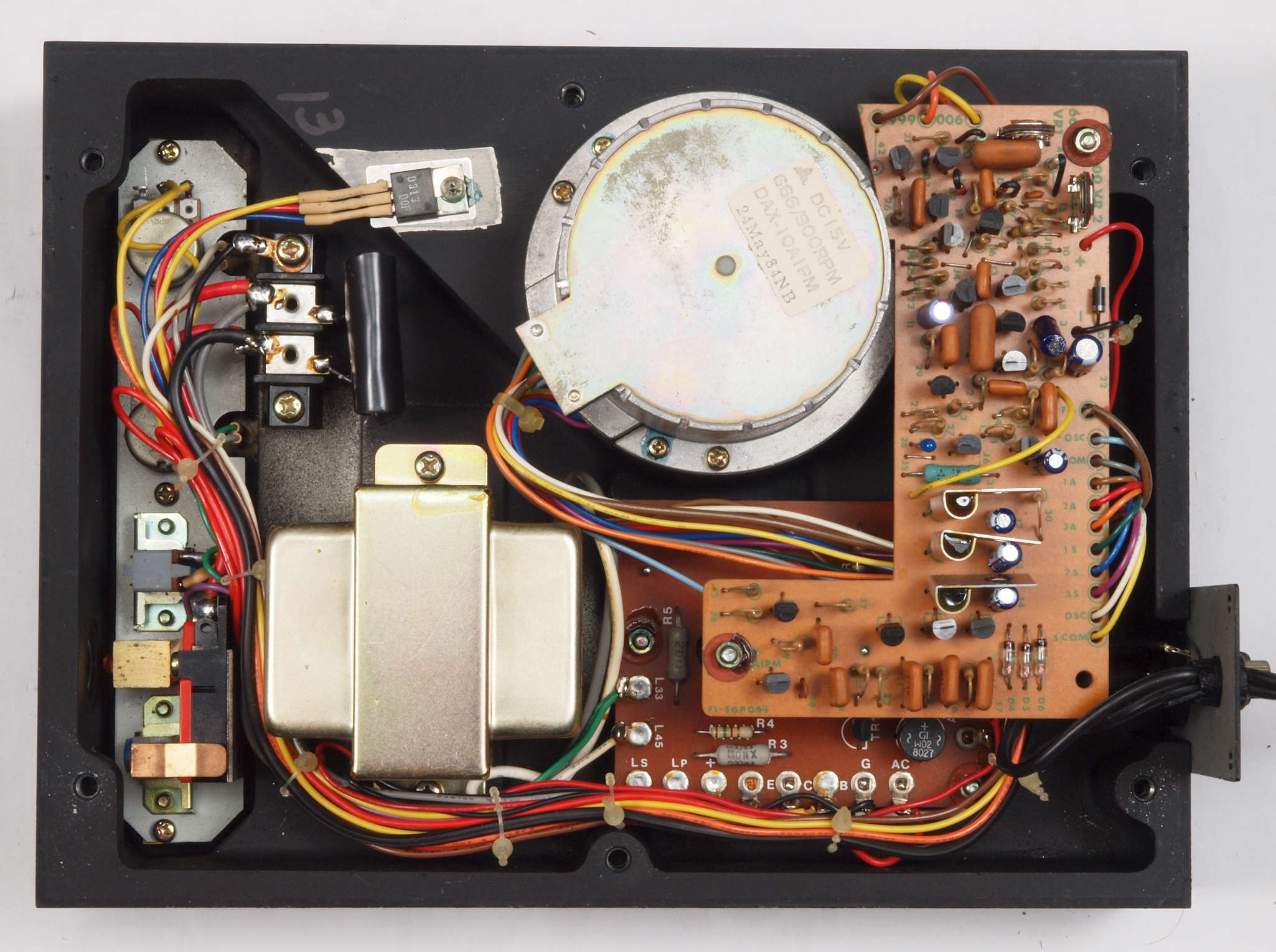

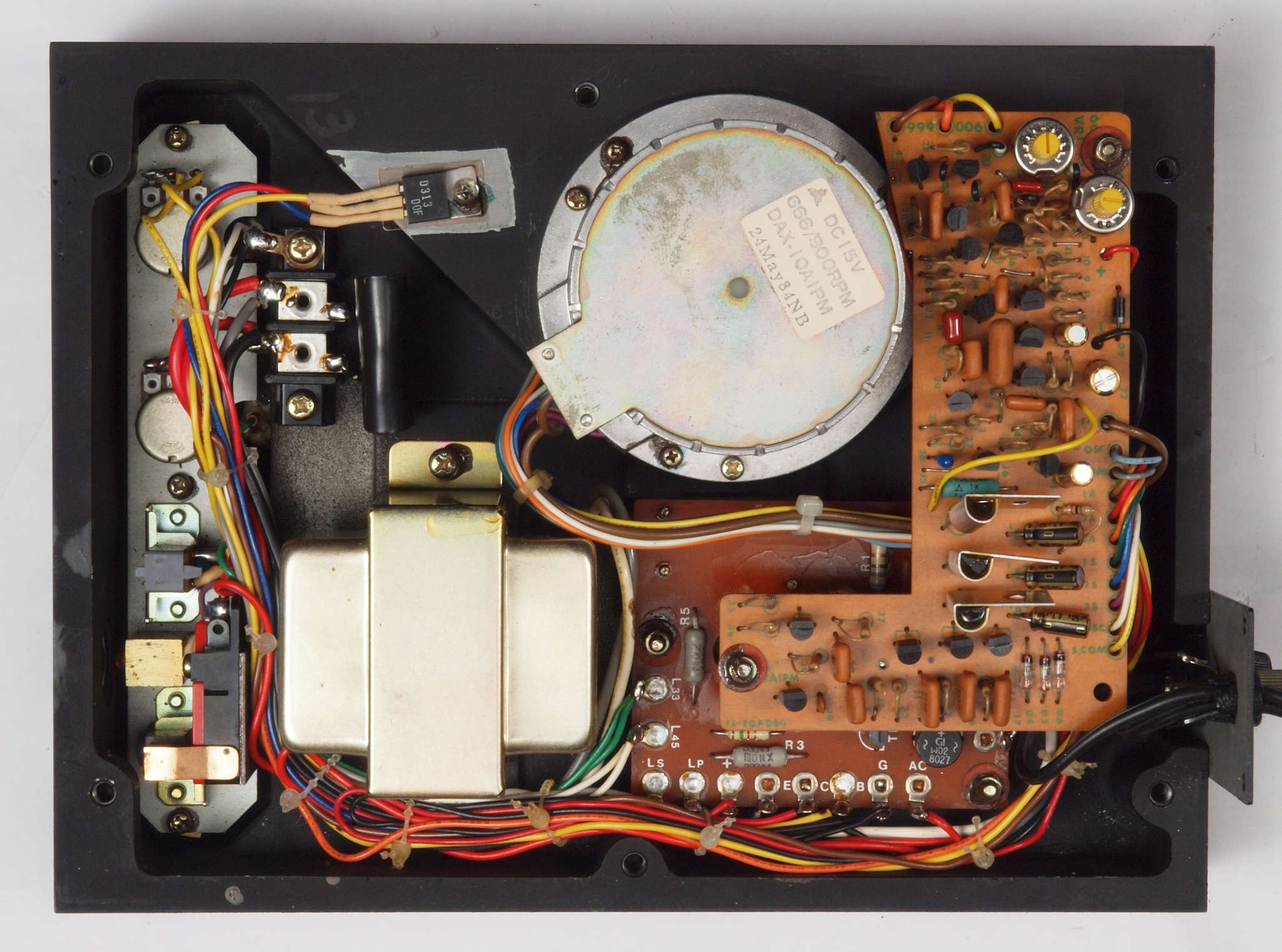

Ａ２６．　点検中、下蓋を取り、下から見る。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　電源・ＬＥＤ表示基板

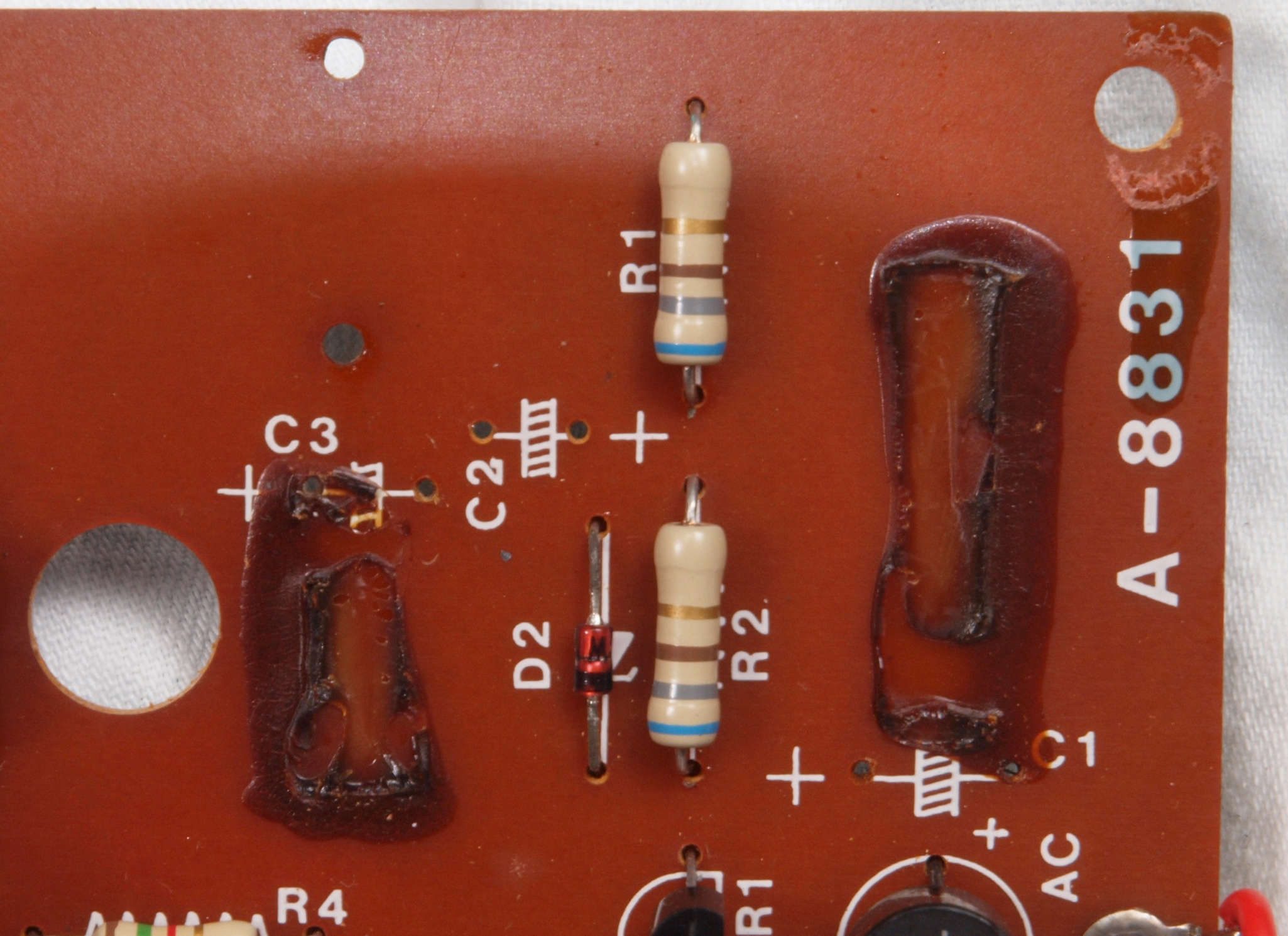

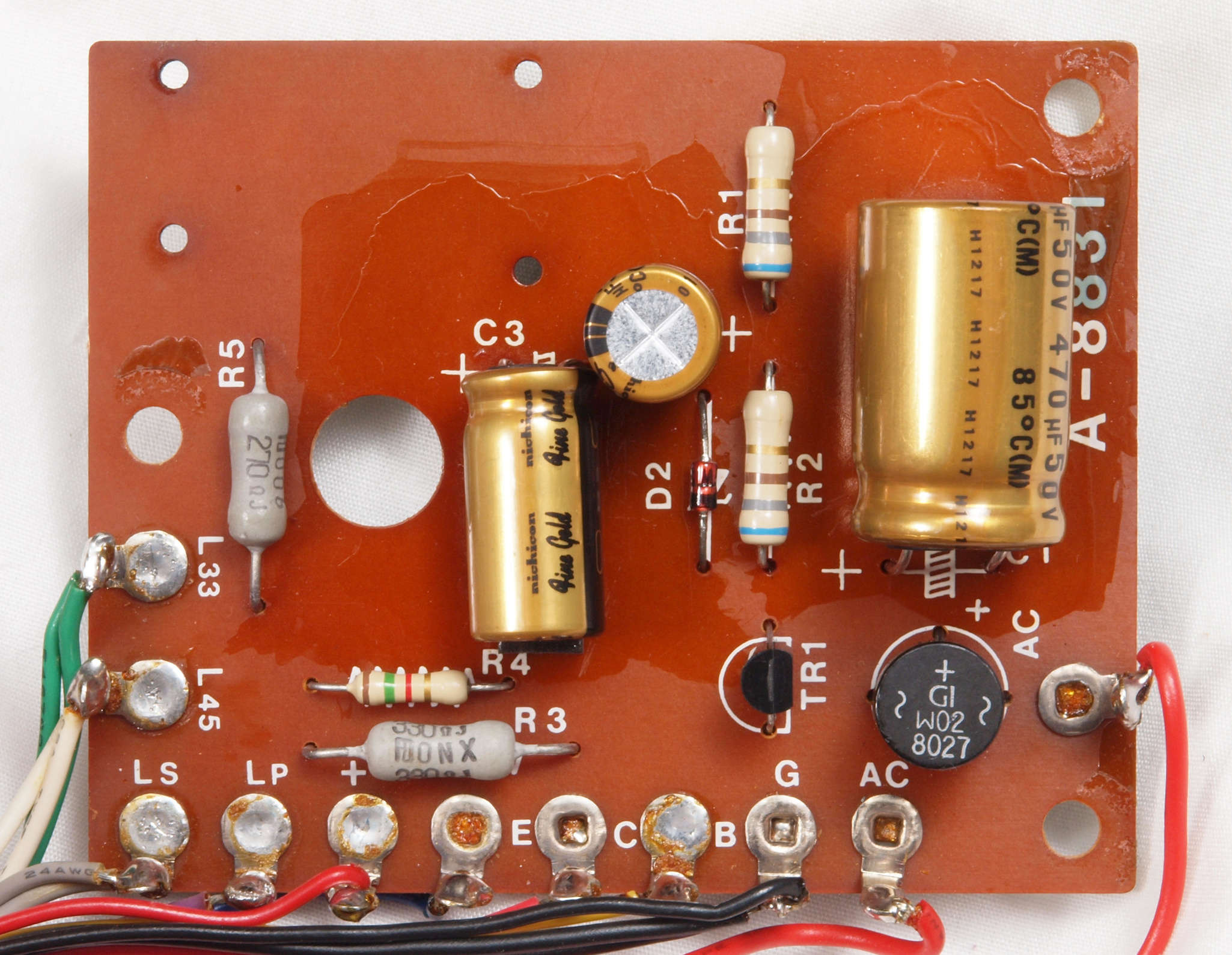

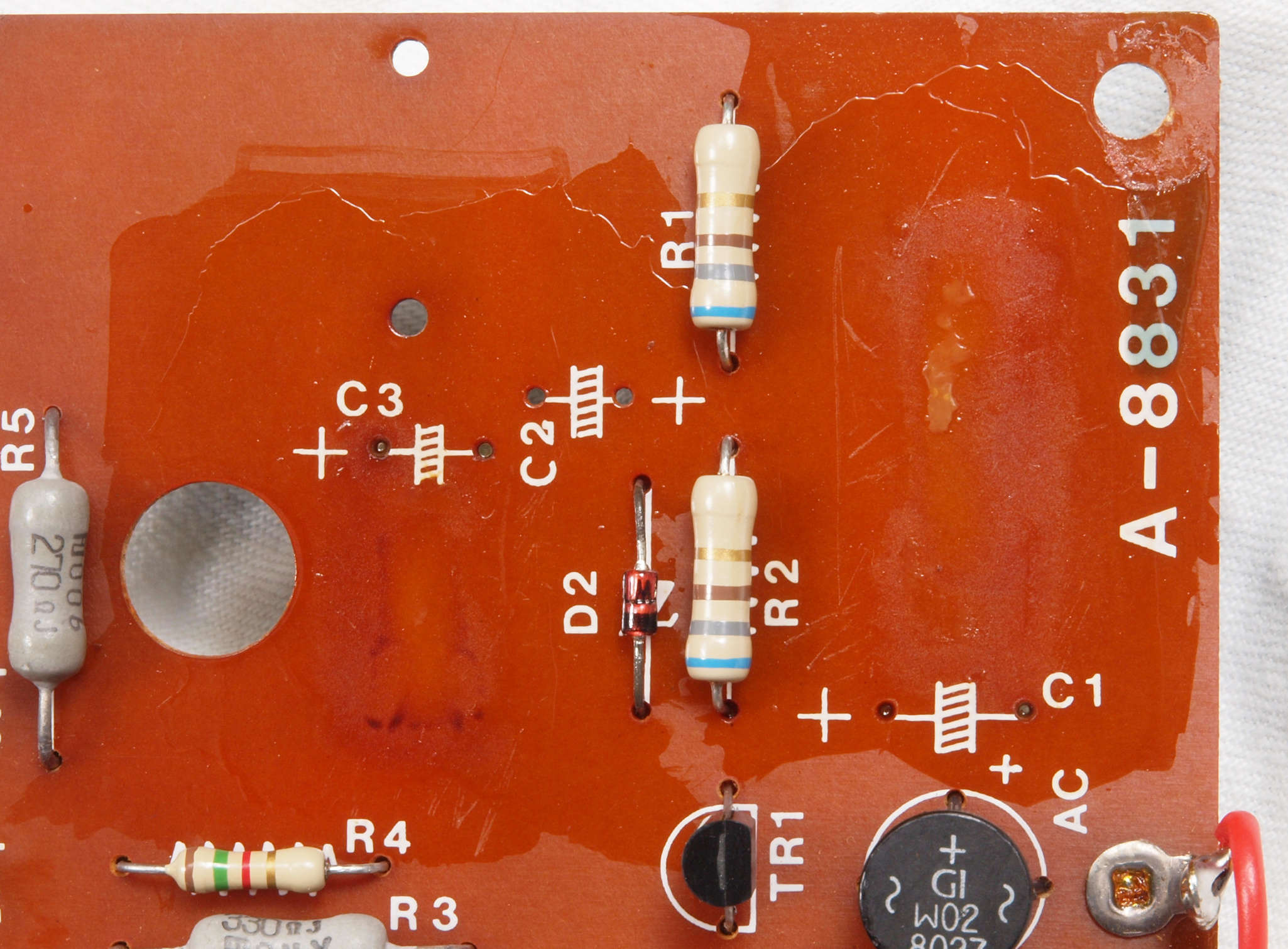

Ｃ１１２．　修理前　電源・ＬＥＤ表示基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

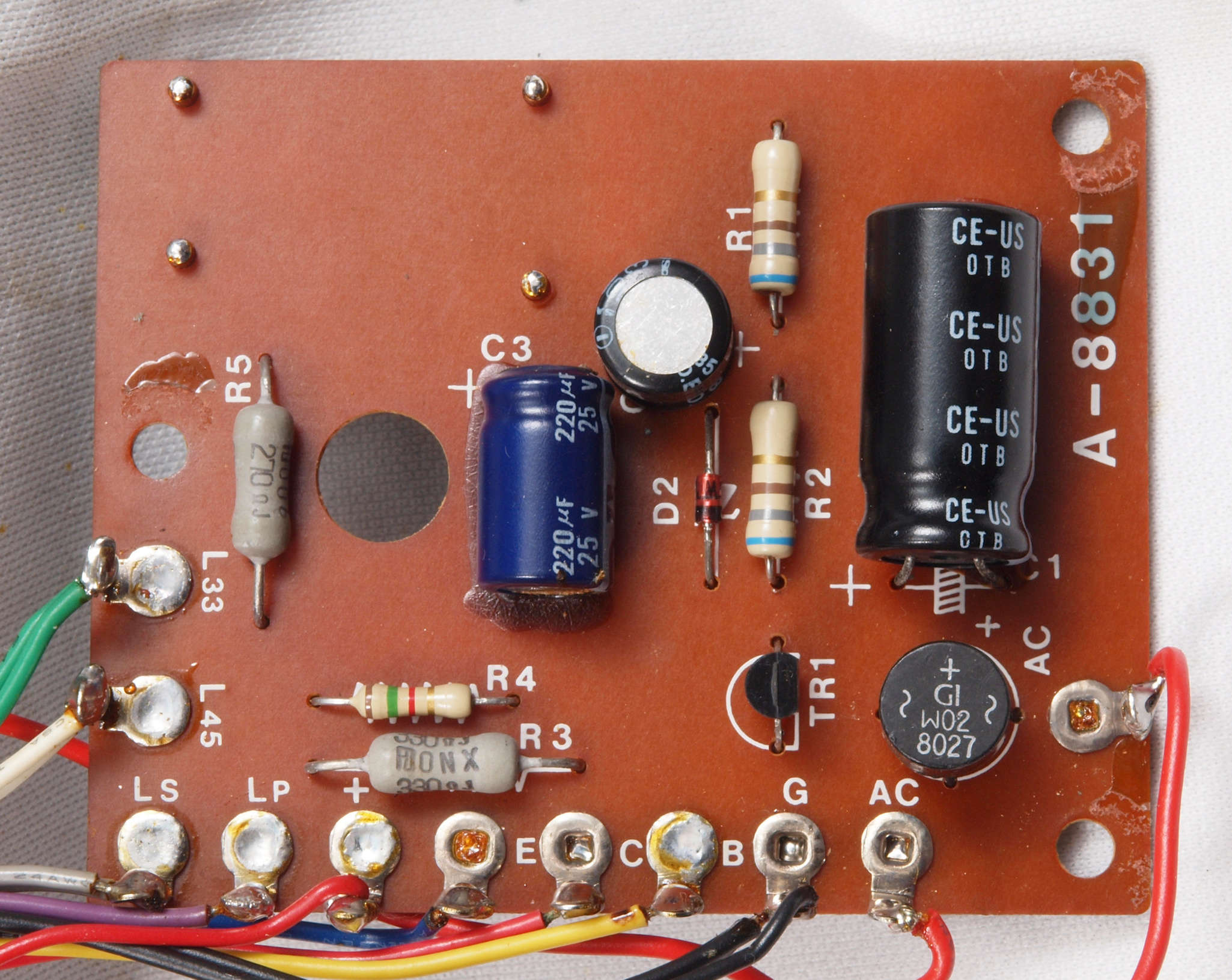

Ｃ１１３．　修理後　電源・ＬＥＤ表示基板。　　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ１２　．修理後　電源・ＬＥＤ表示基板　電解コンデンサー３個交換

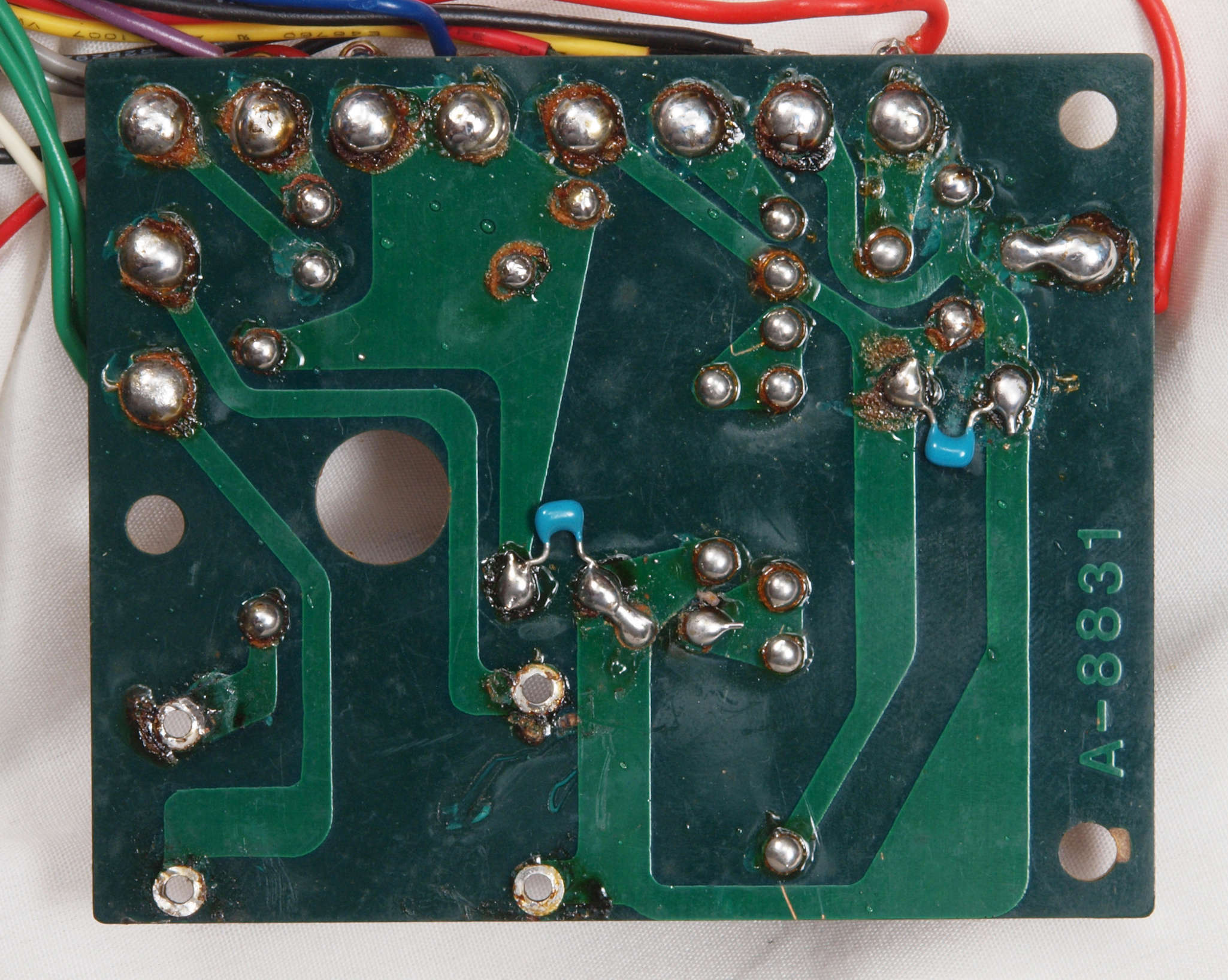

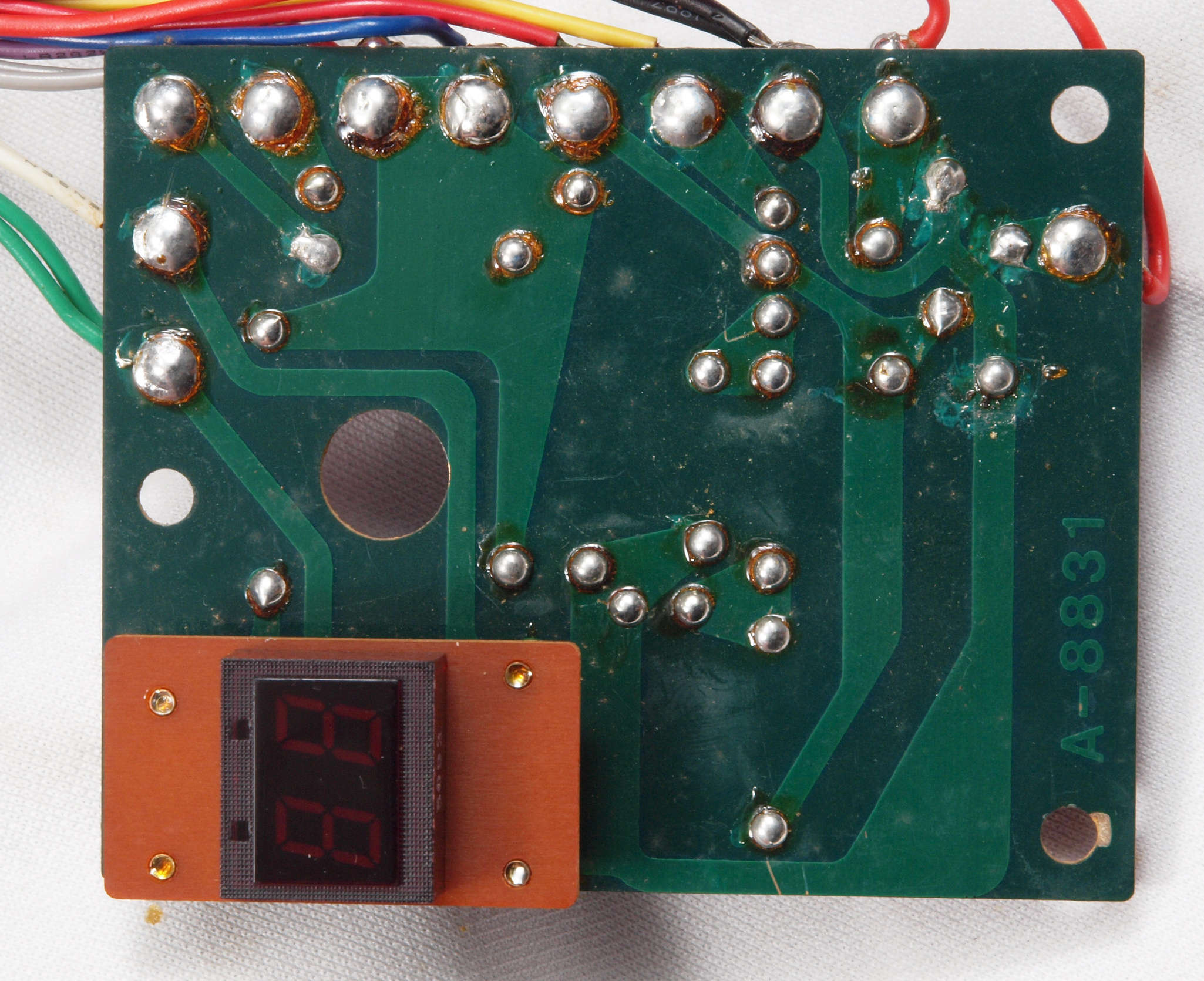

Ｃ１３．　修理前　電源・ＬＥＤ表示基板裏

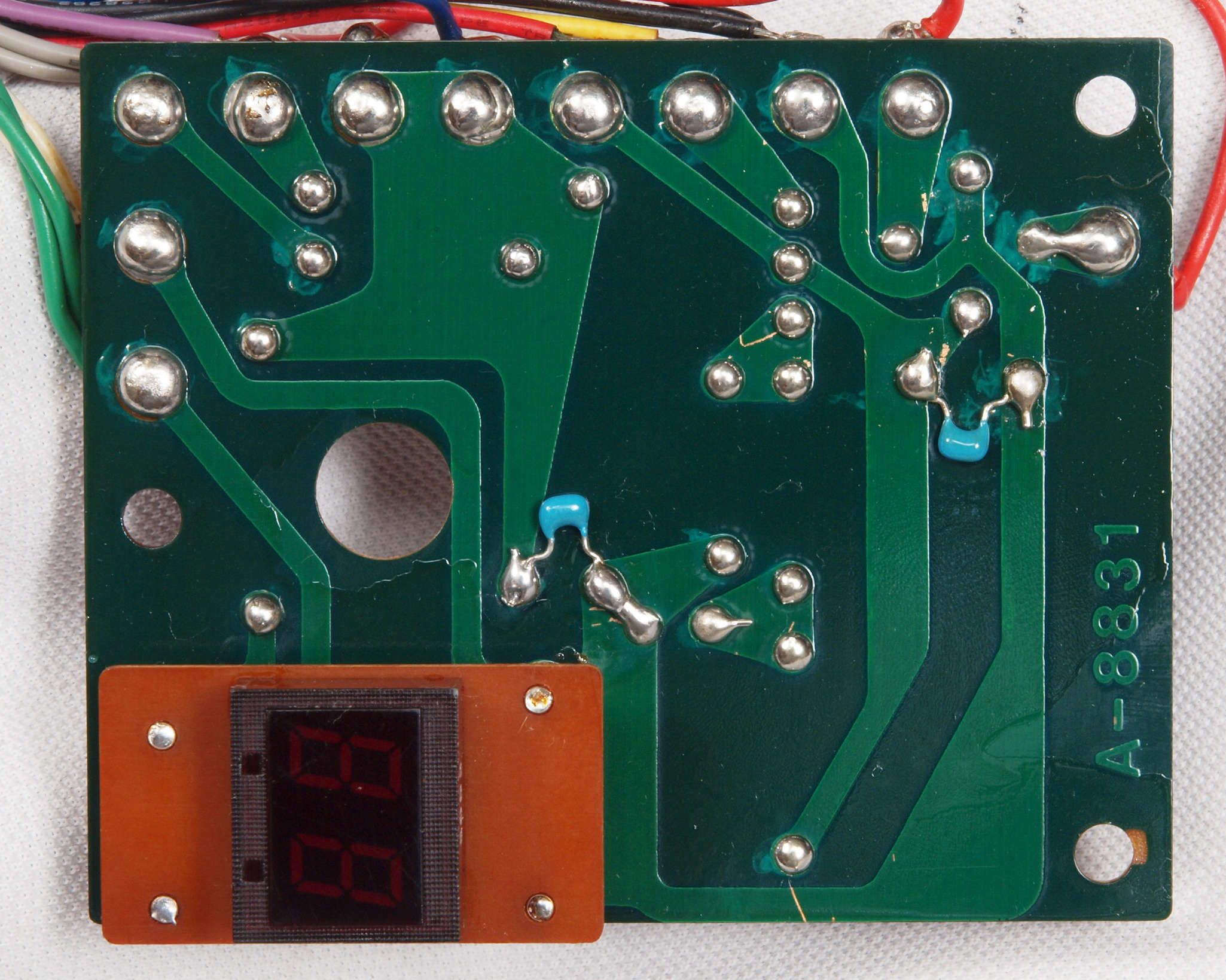

Ｃ１４．　修理（再半田）後　電源・ＬＥＤ表示基板裏。　半田を全部やり直す。フイルムコンデンサー２個追加。

Ｃ１５．　完成電源・ＬＥＤ表示基板裏。　洗浄後、コート液を塗る。

Ｃ１６．　完成電源・ＬＥＤ表示基板裏。

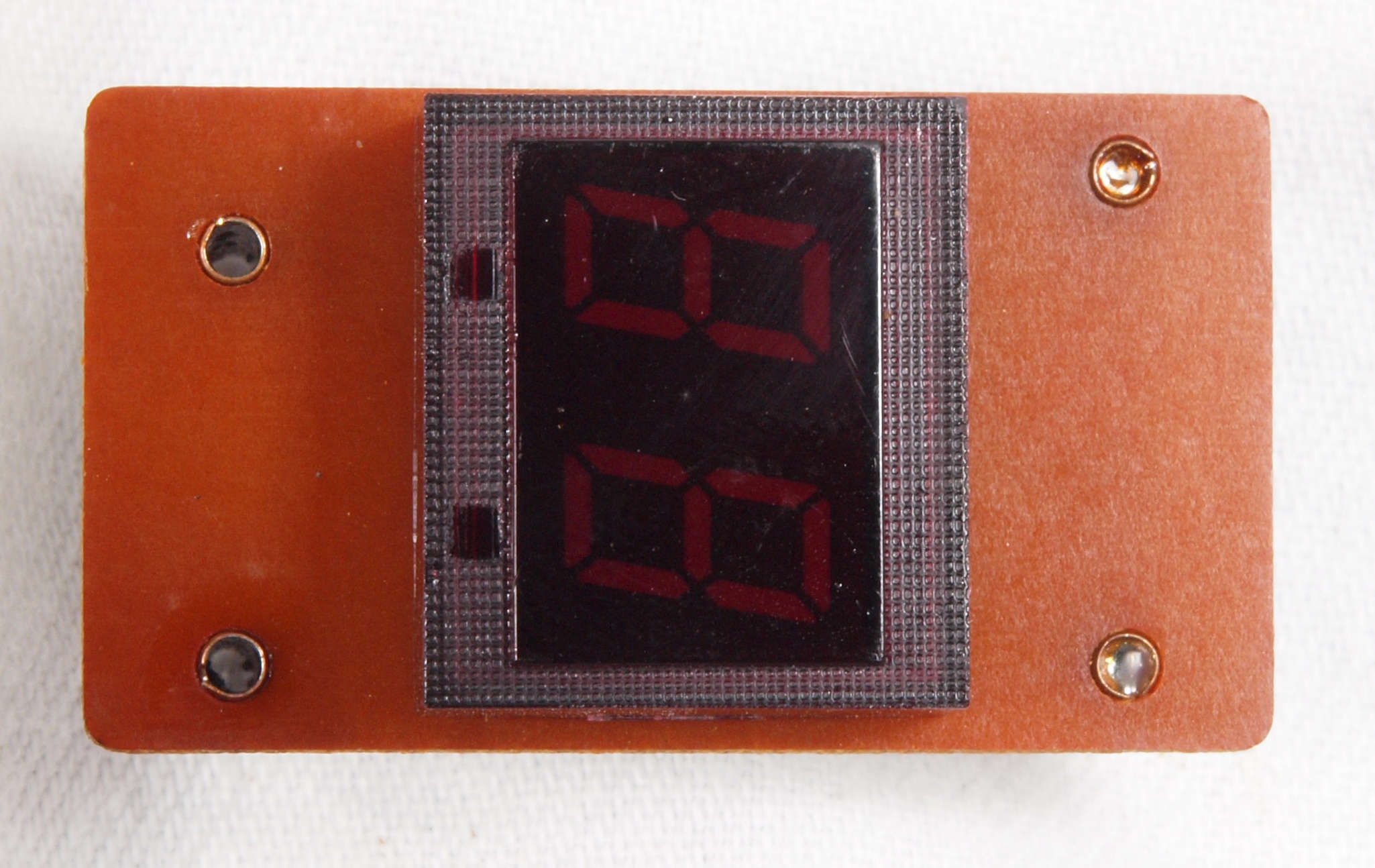

Ｃ１７．　修理前　速度表示ＬＥＤ基板

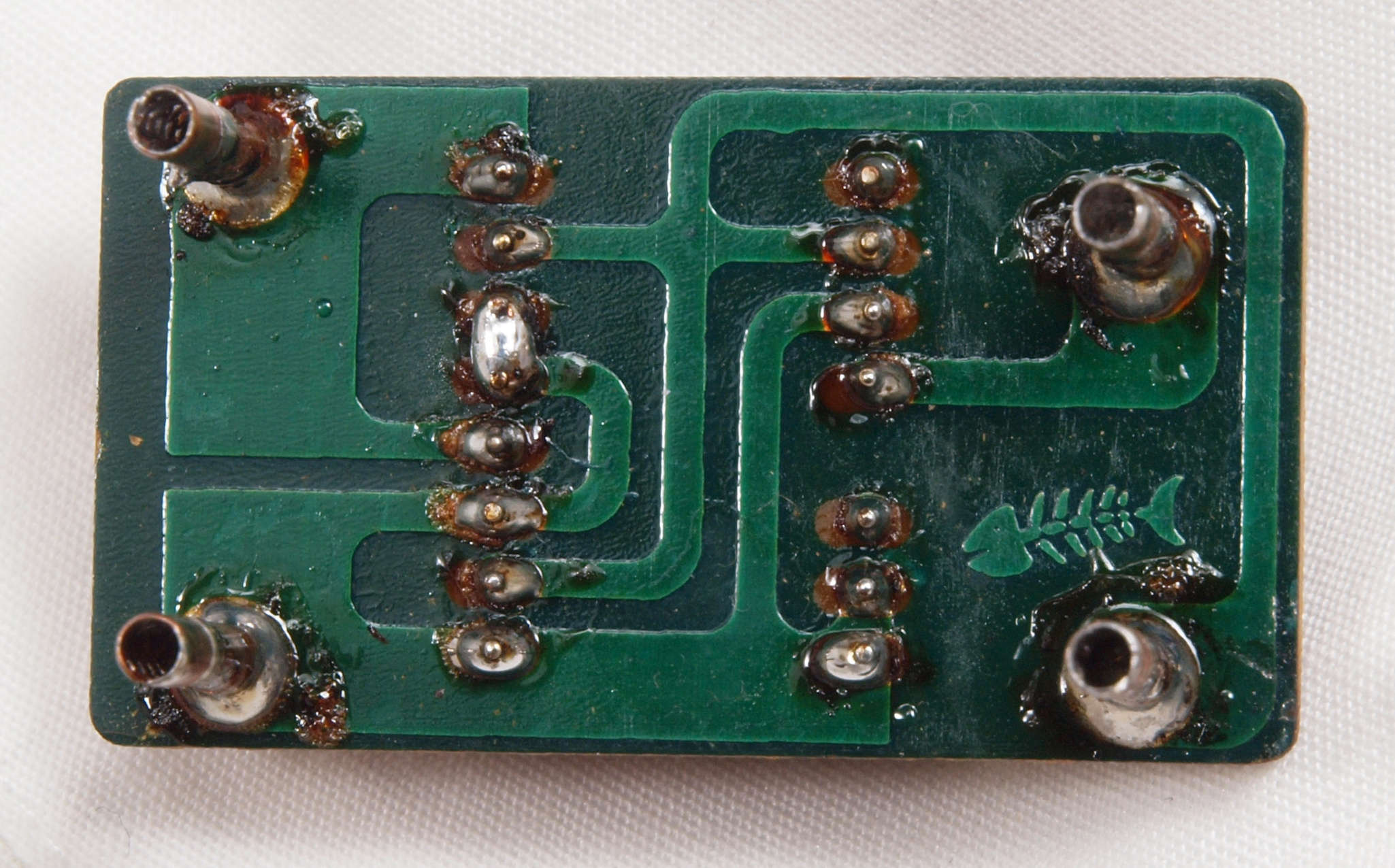

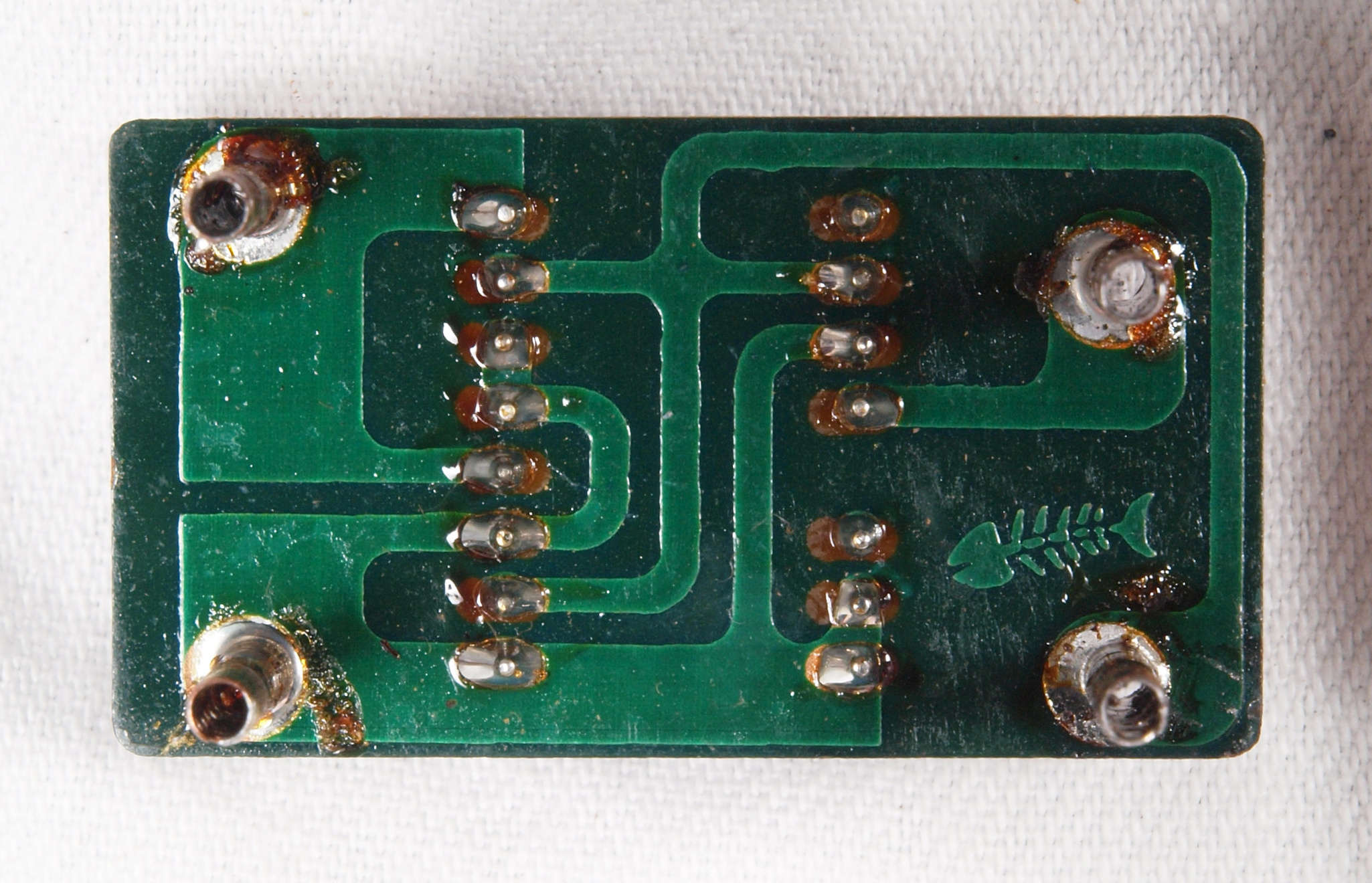

Ｃ１８．　修理前　速度表示ＬＥＤ基板裏

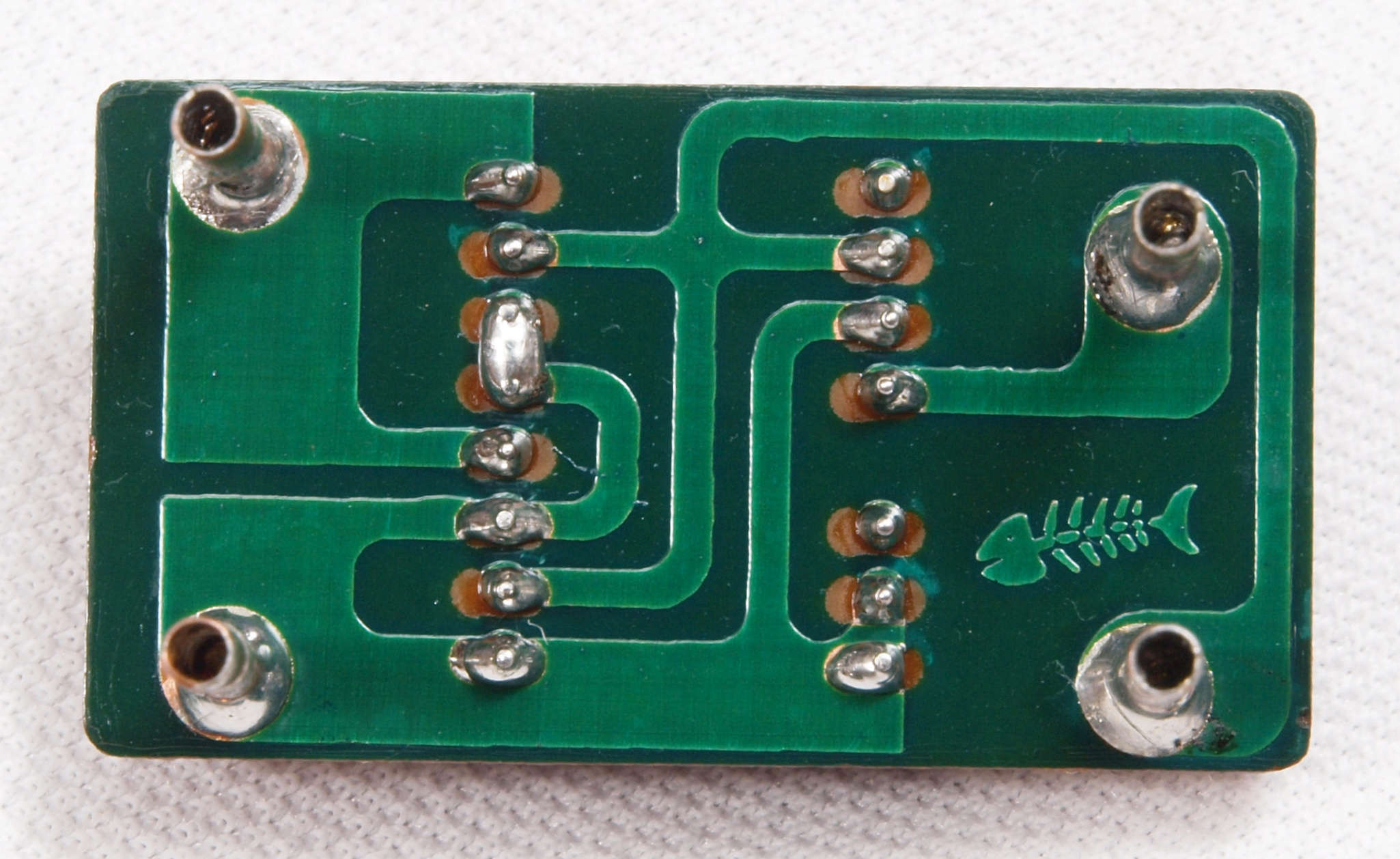

Ｃ１９．　修理（再半田）後　速度表示ＬＥＤ基板裏。　半田を全部やり直す。

Ｃ１Ａ．　完成速度表示ＬＥＤ基板裏。　洗浄後、コート液を塗る。

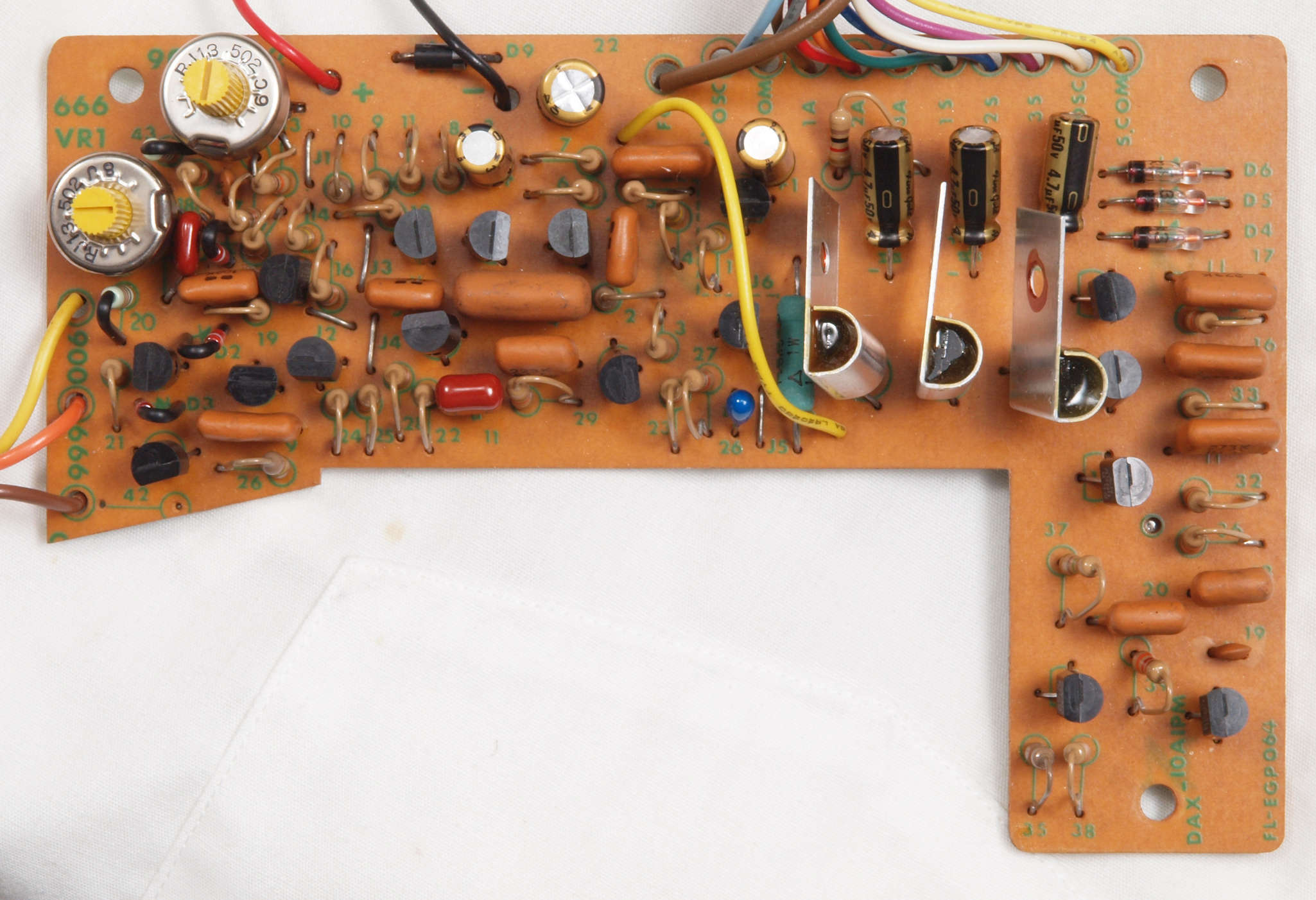

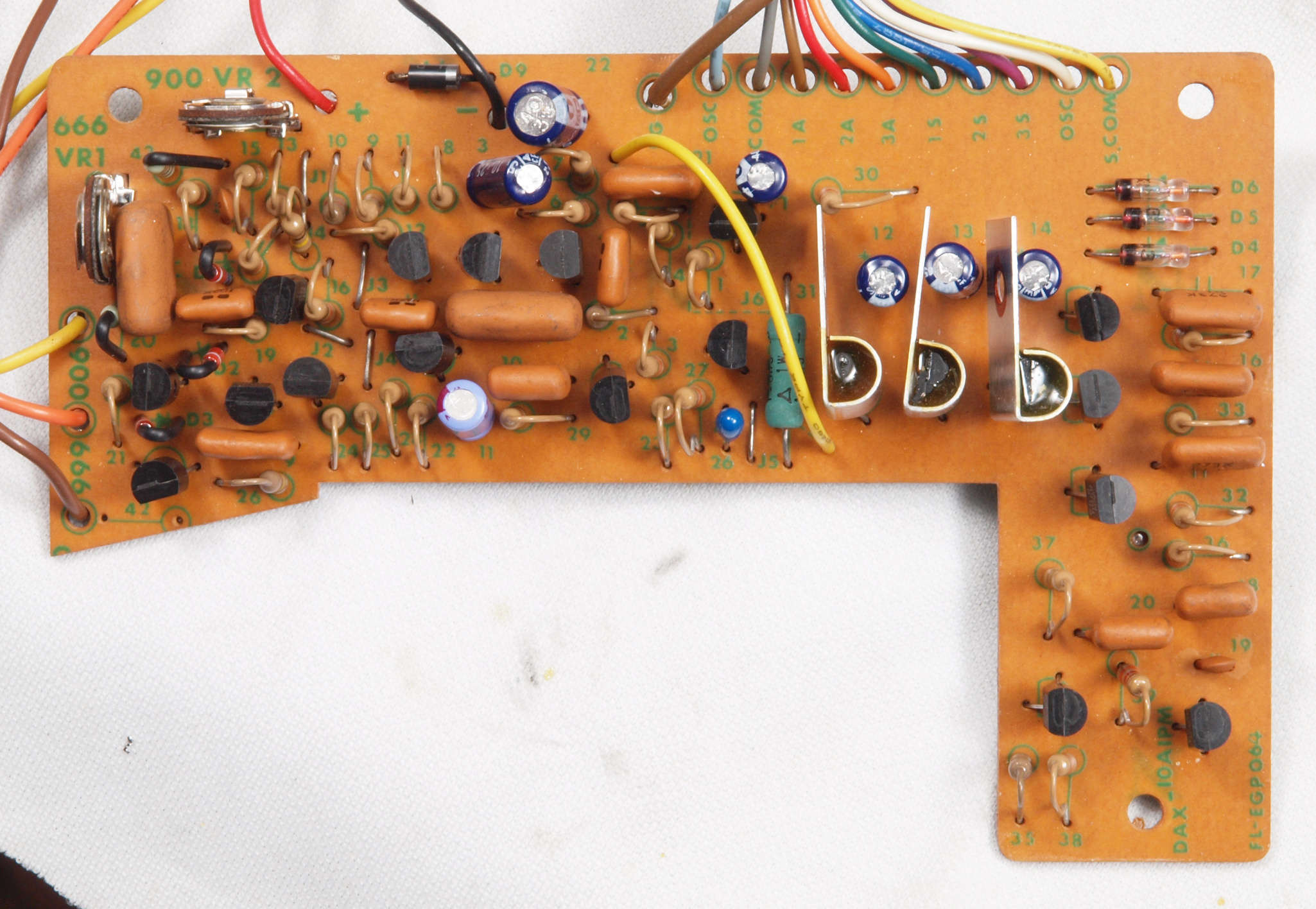

Ｃ２１．　修理前　メイン基板

Ｃ２２．　修理後　メイン基板。　電解コンデンサー８個、半固定ＶＲ２個交換

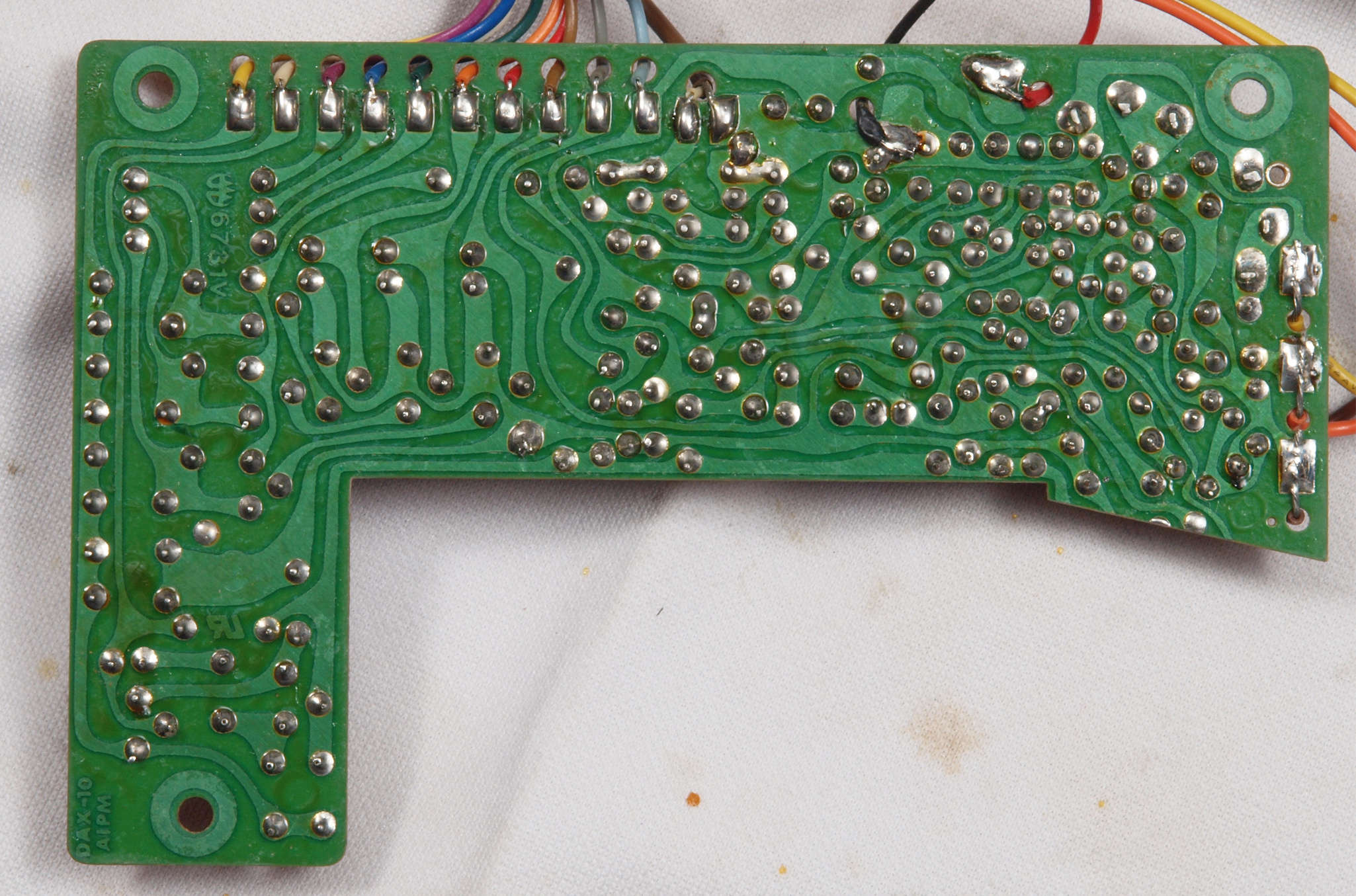

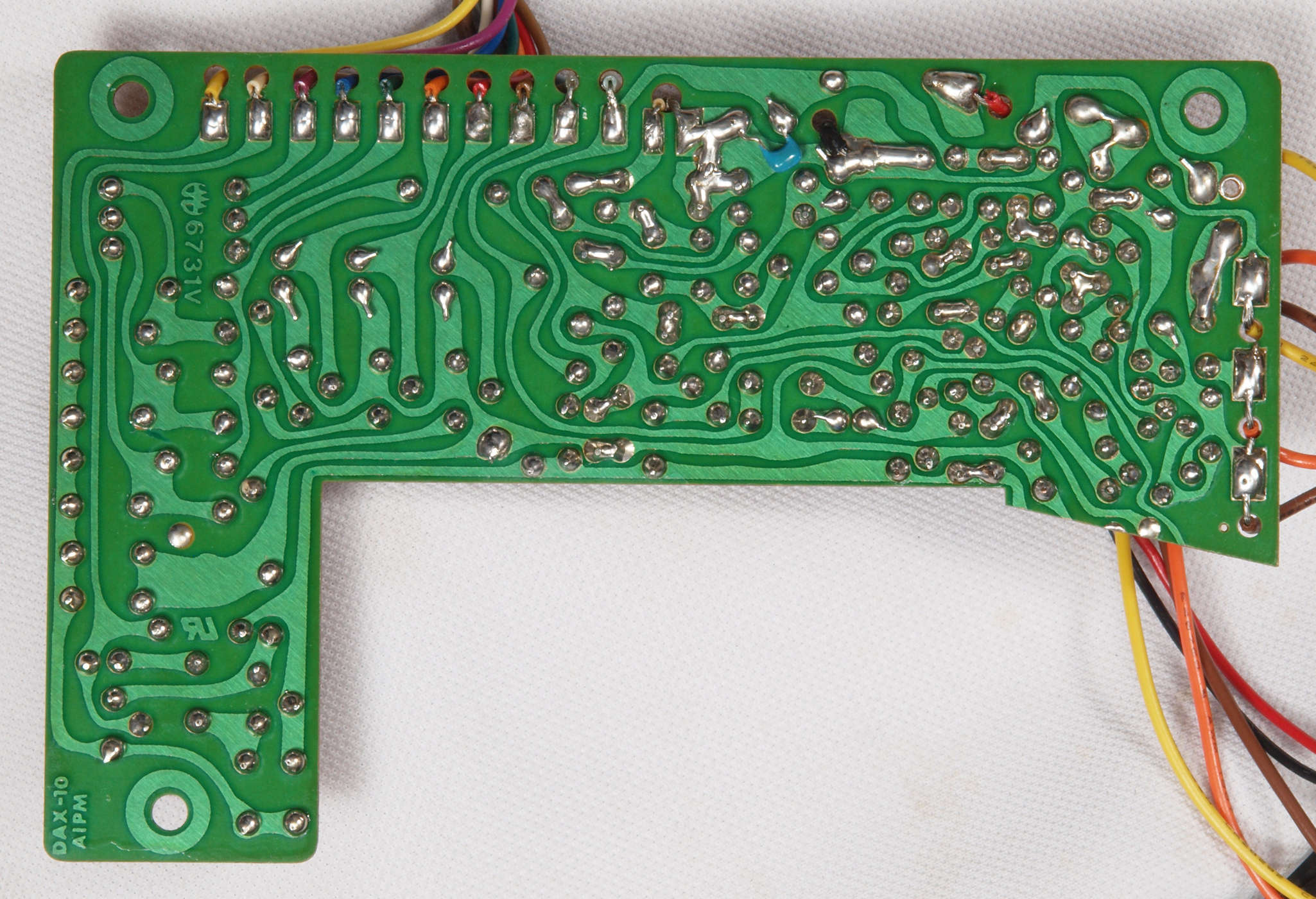

Ｃ２３．　修理前　メイン基板裏。　半分以上半田補正してある。

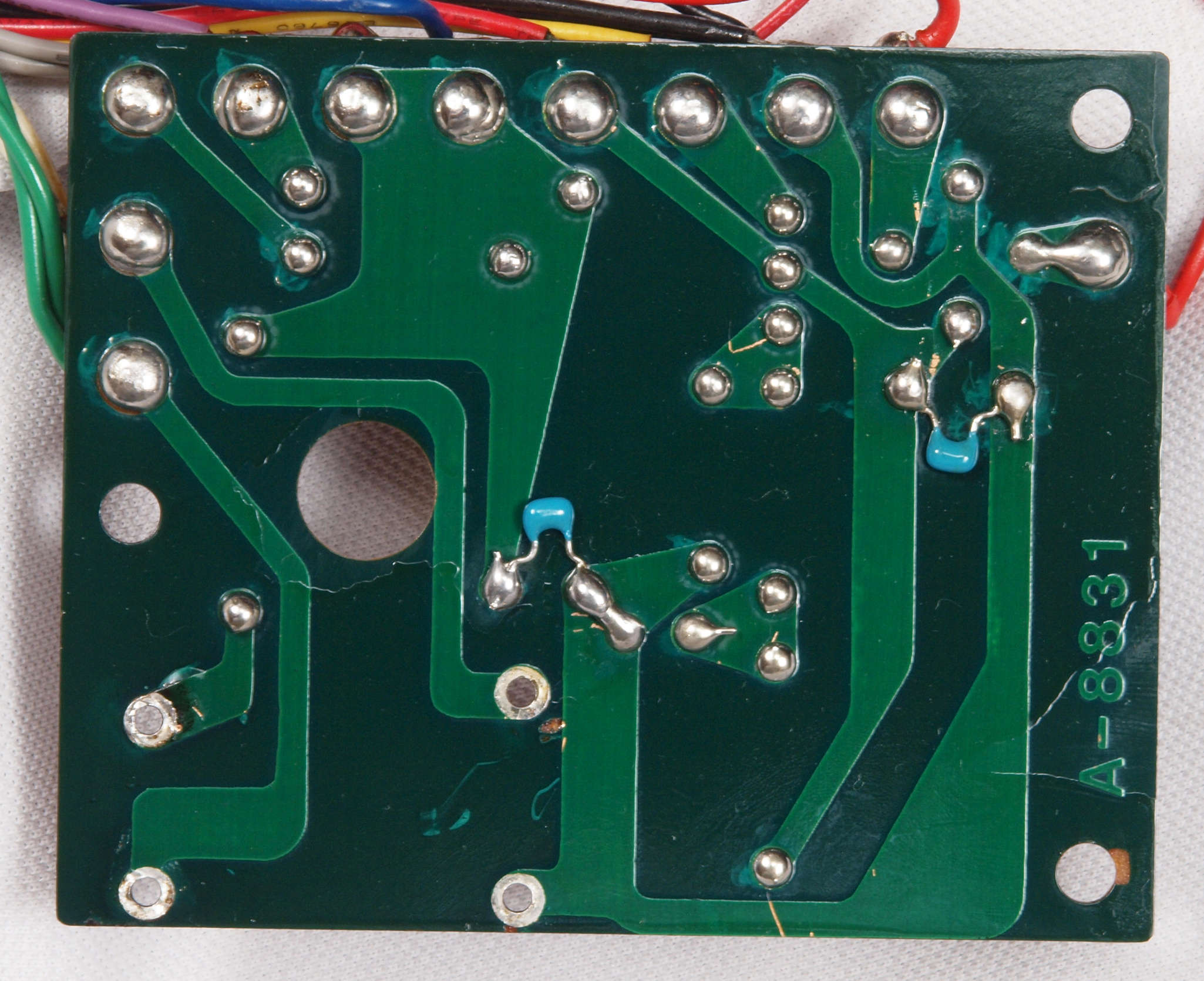

Ｃ２４．　修理（再半田）後　メイン基板裏。　半田を全部やり直す。フイルムコンデンサー１個追加。

Ｃ２５．　完成メイン基板裏。　洗浄後、コート液を塗る。

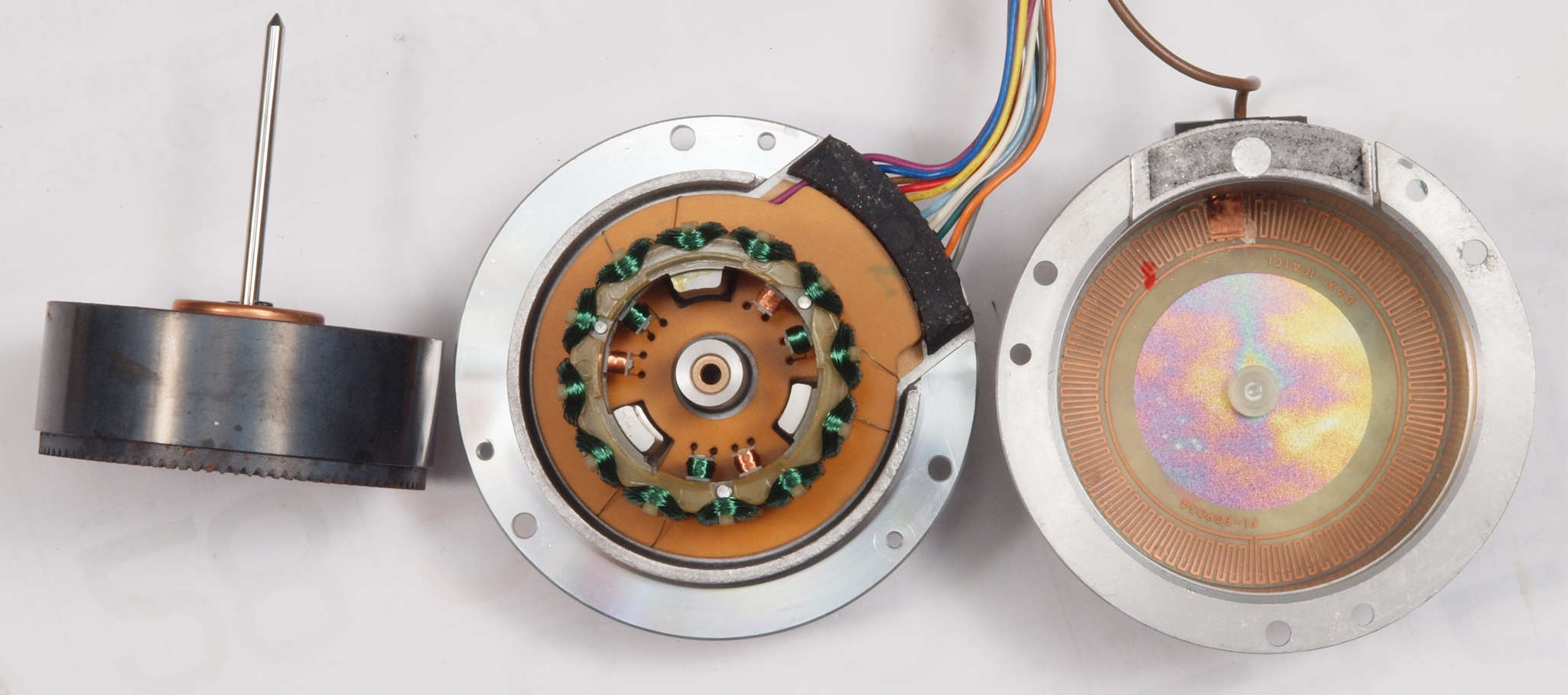

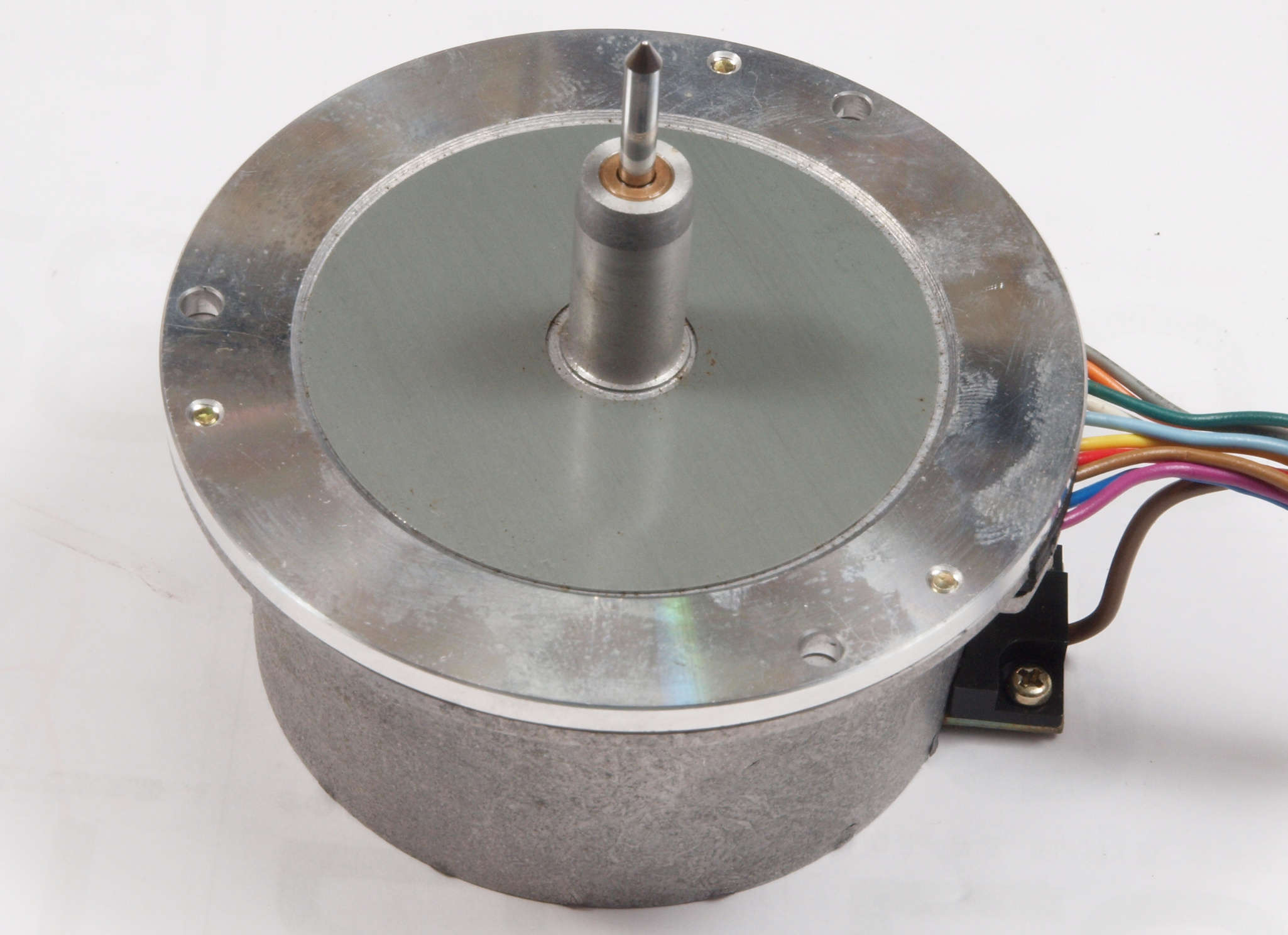

Ｃ４１．　修理中　モーター取り出し、上から見る。

Ｃ４２．　修理中　モーター取り出し、下から見る。

Ｃ４３．　修理中　モーター分解点検・清掃・注油

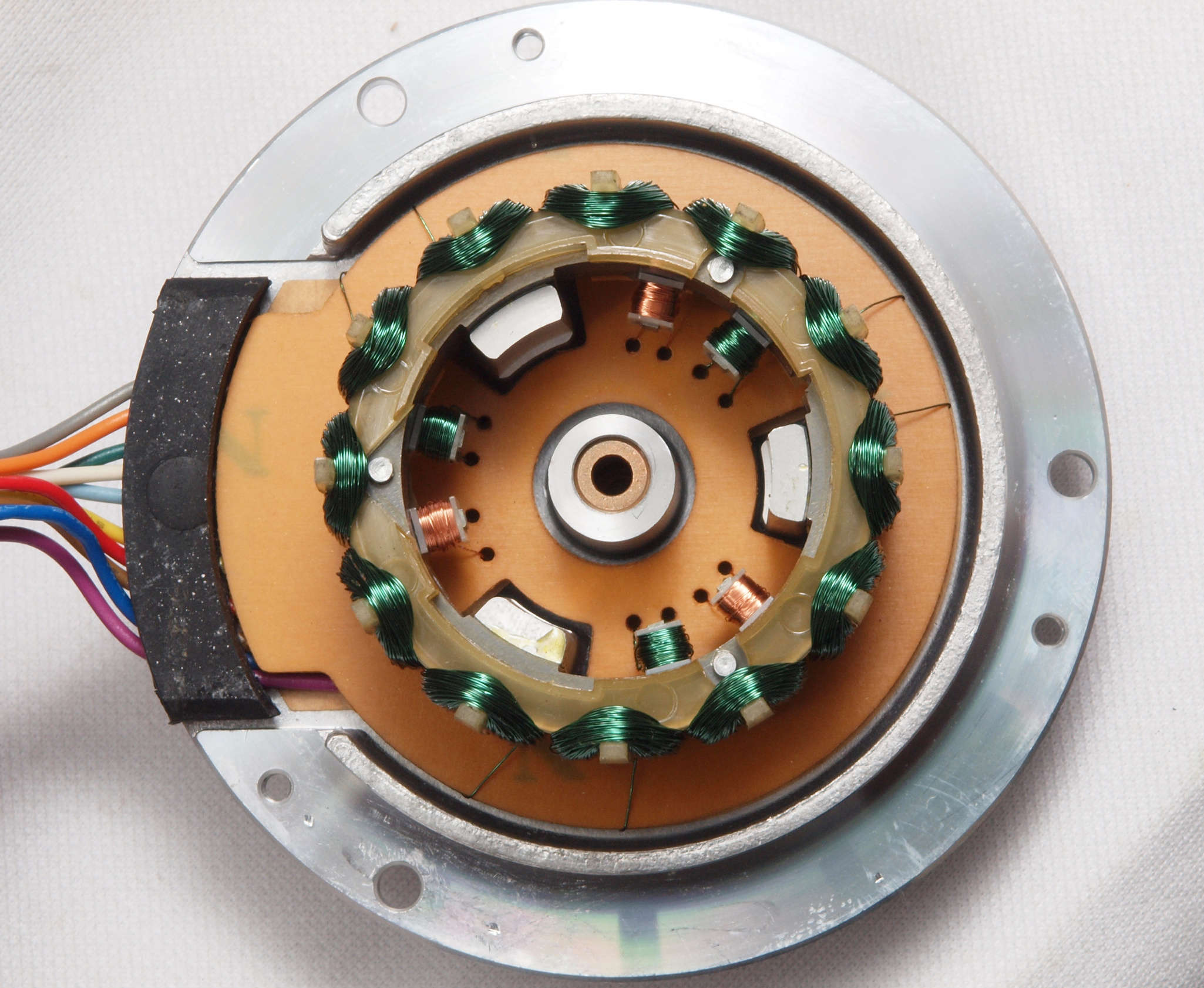

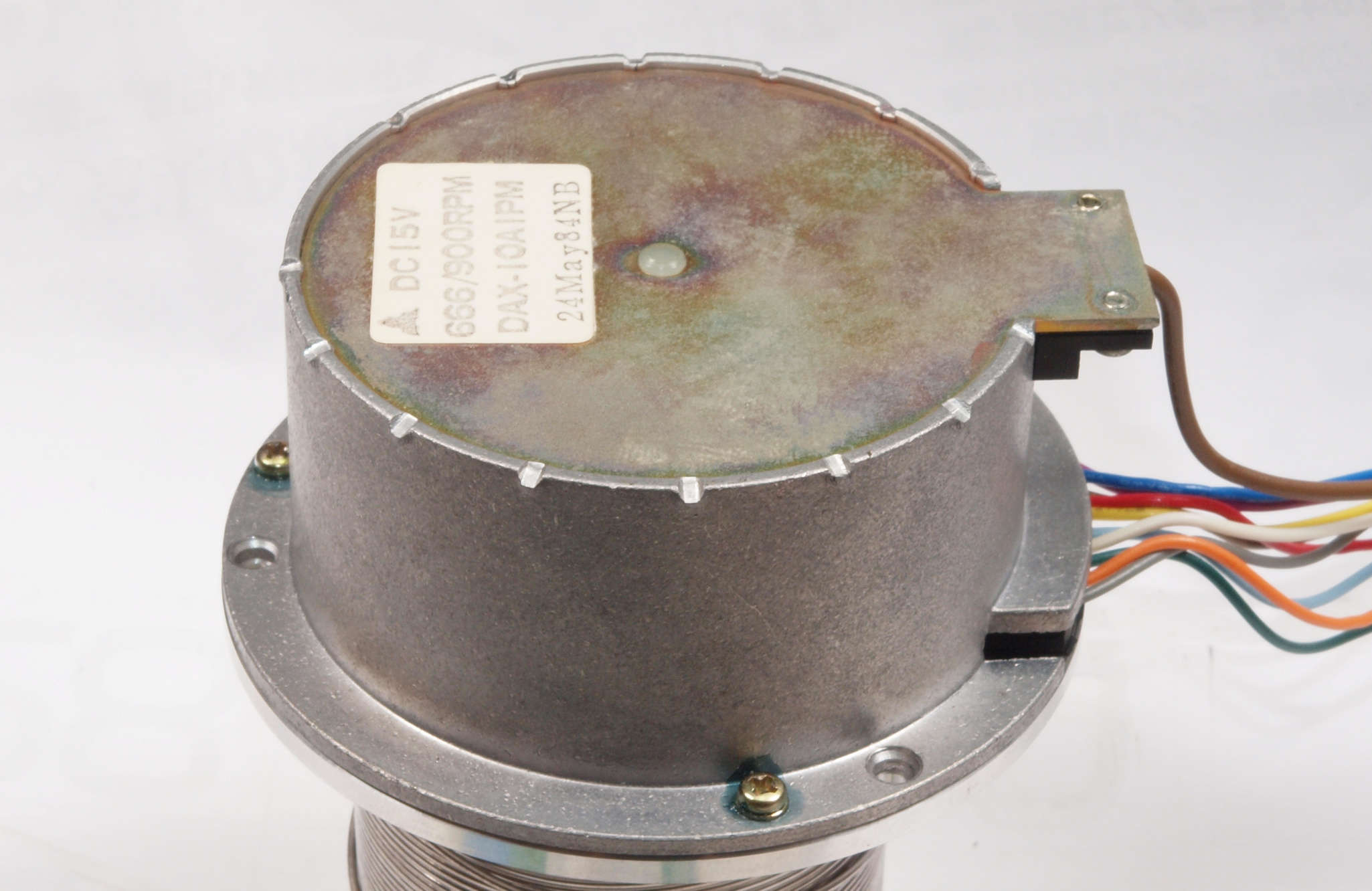

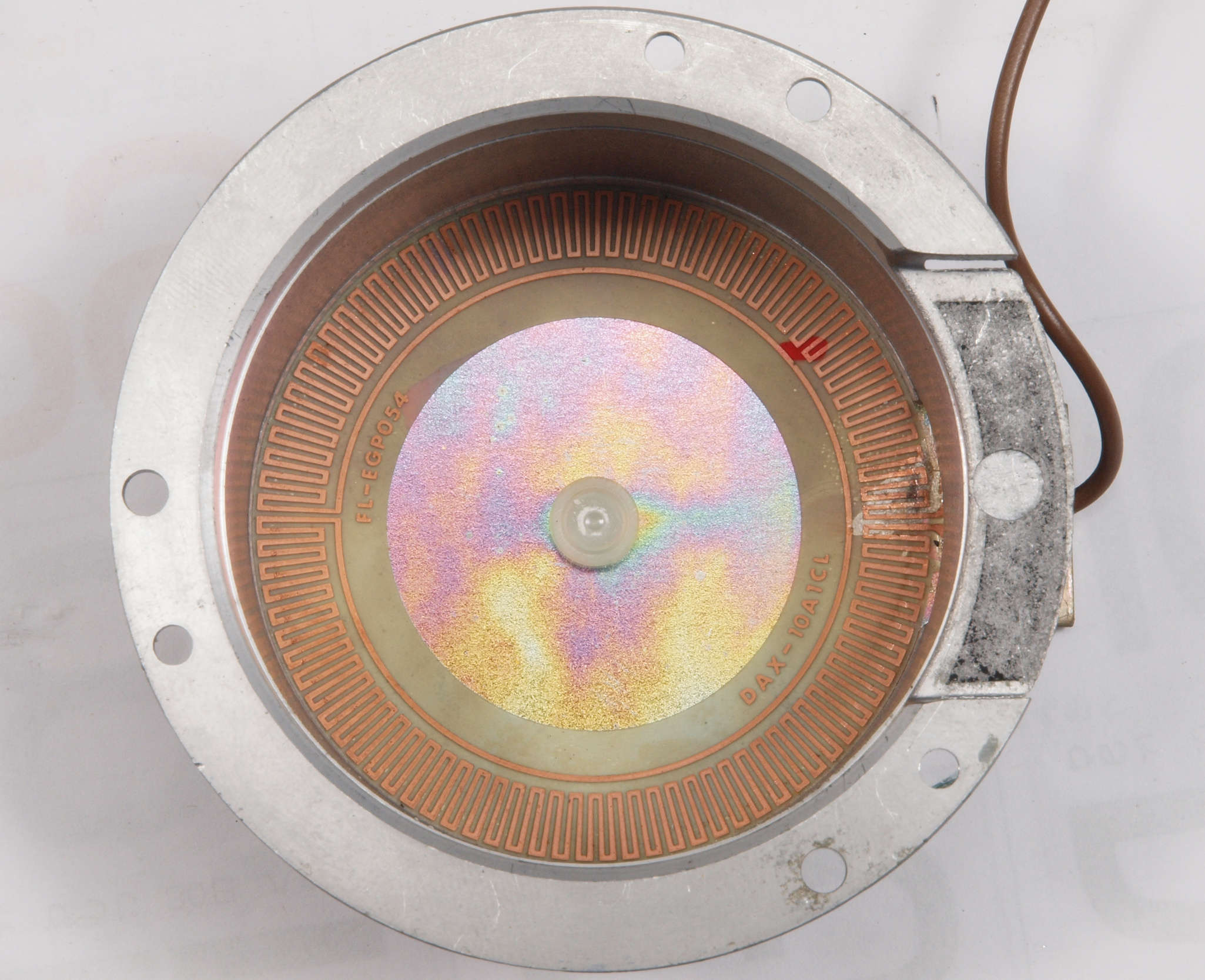

Ｃ４４．　修理中　モーターサーボ感知巻き線（ＦＧコイル）。

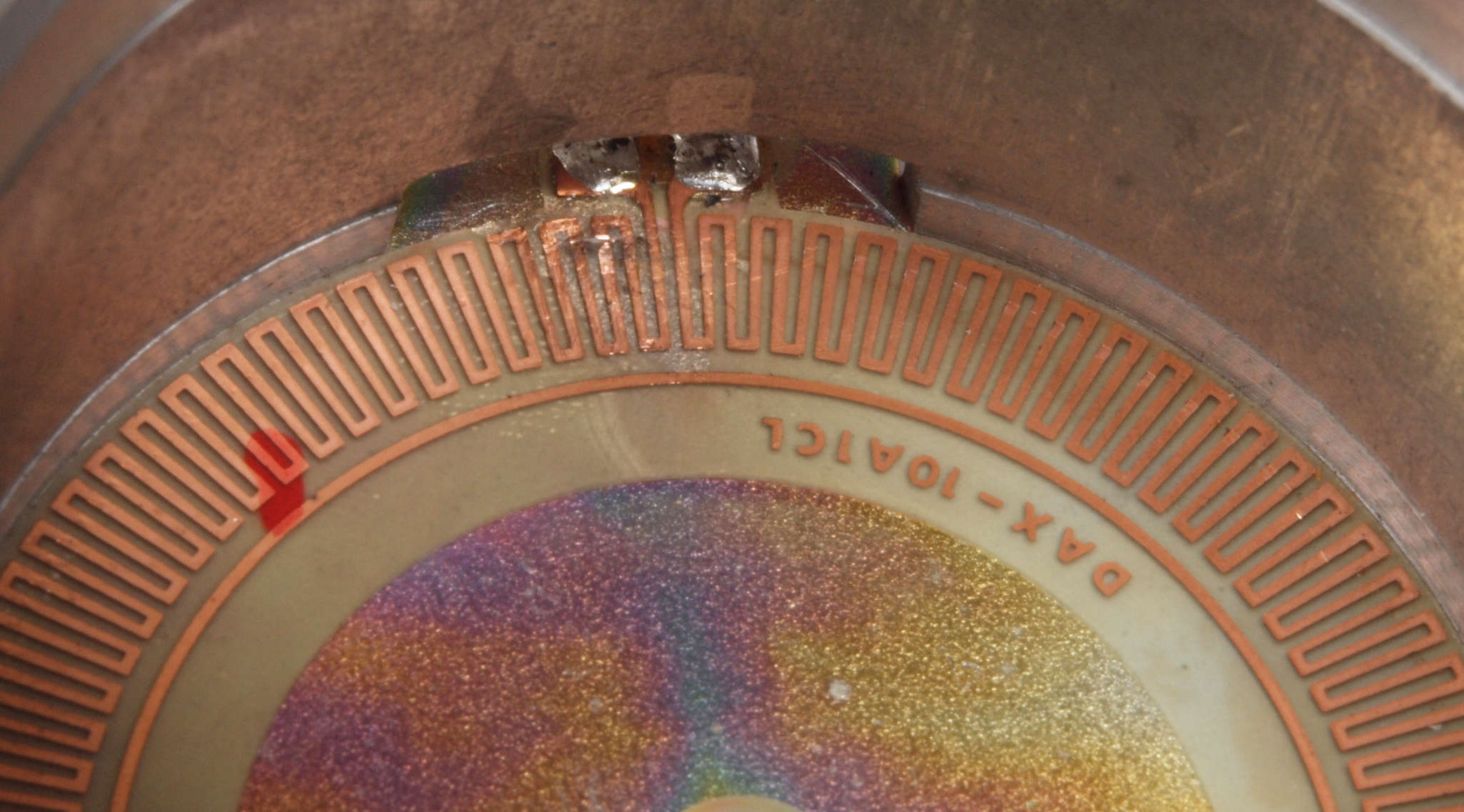

Ｃ４５．　修理中　モーターサーボ感知巻き線（ＦＧコイル）断線部。

Ｃ４６．　修理後　モーターサーボ感知巻き線清掃後、絶縁コートを塗る

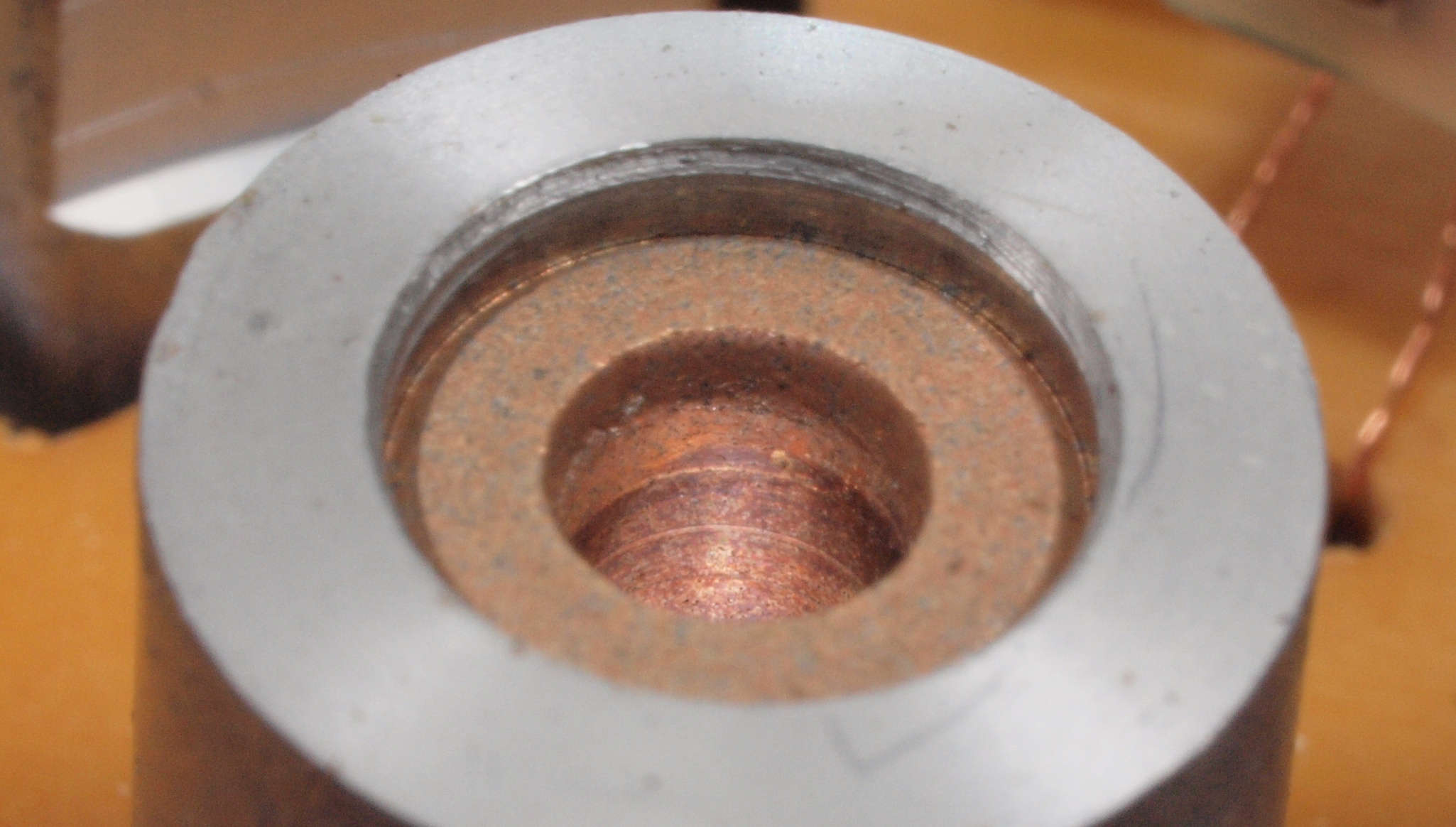

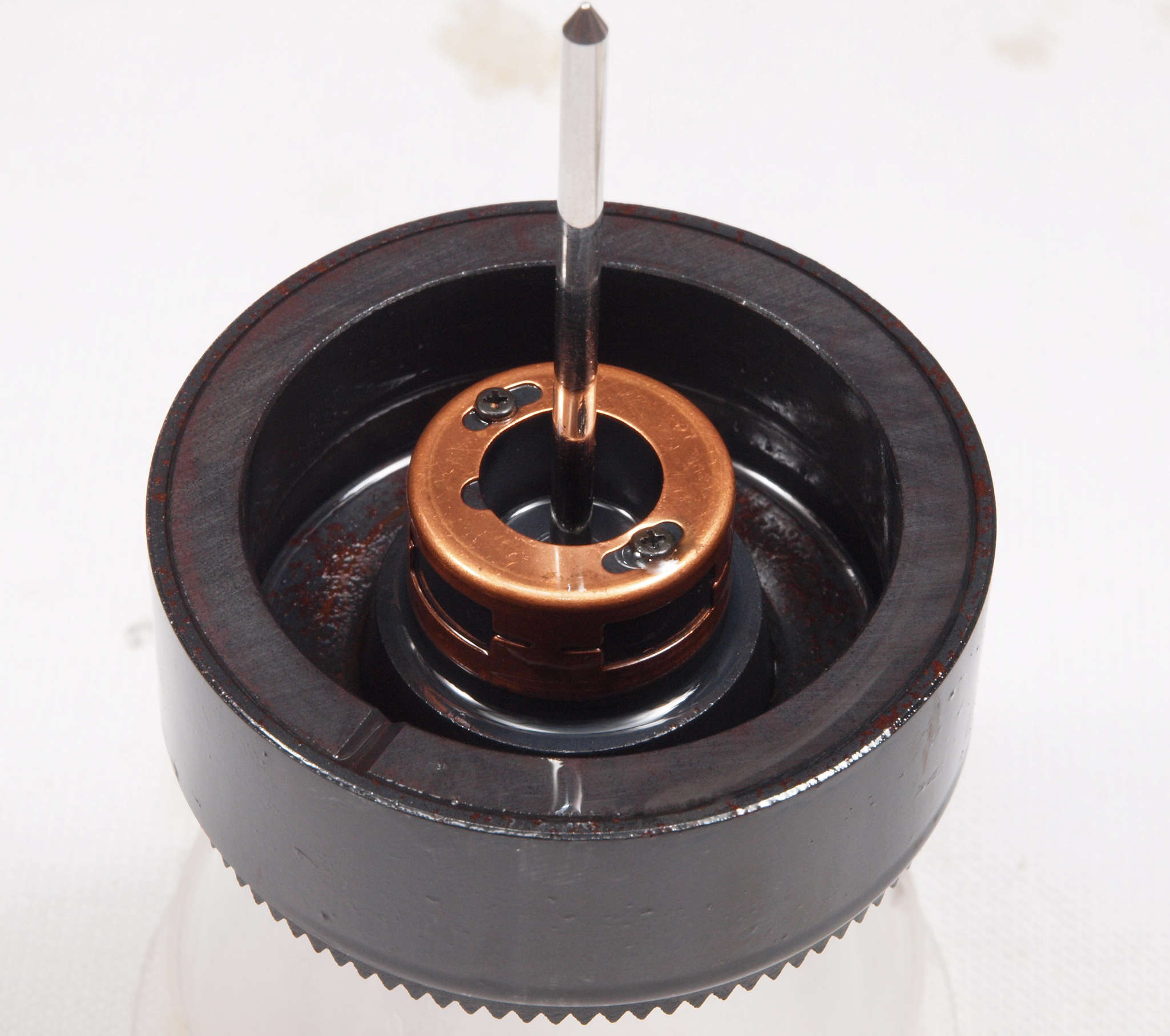

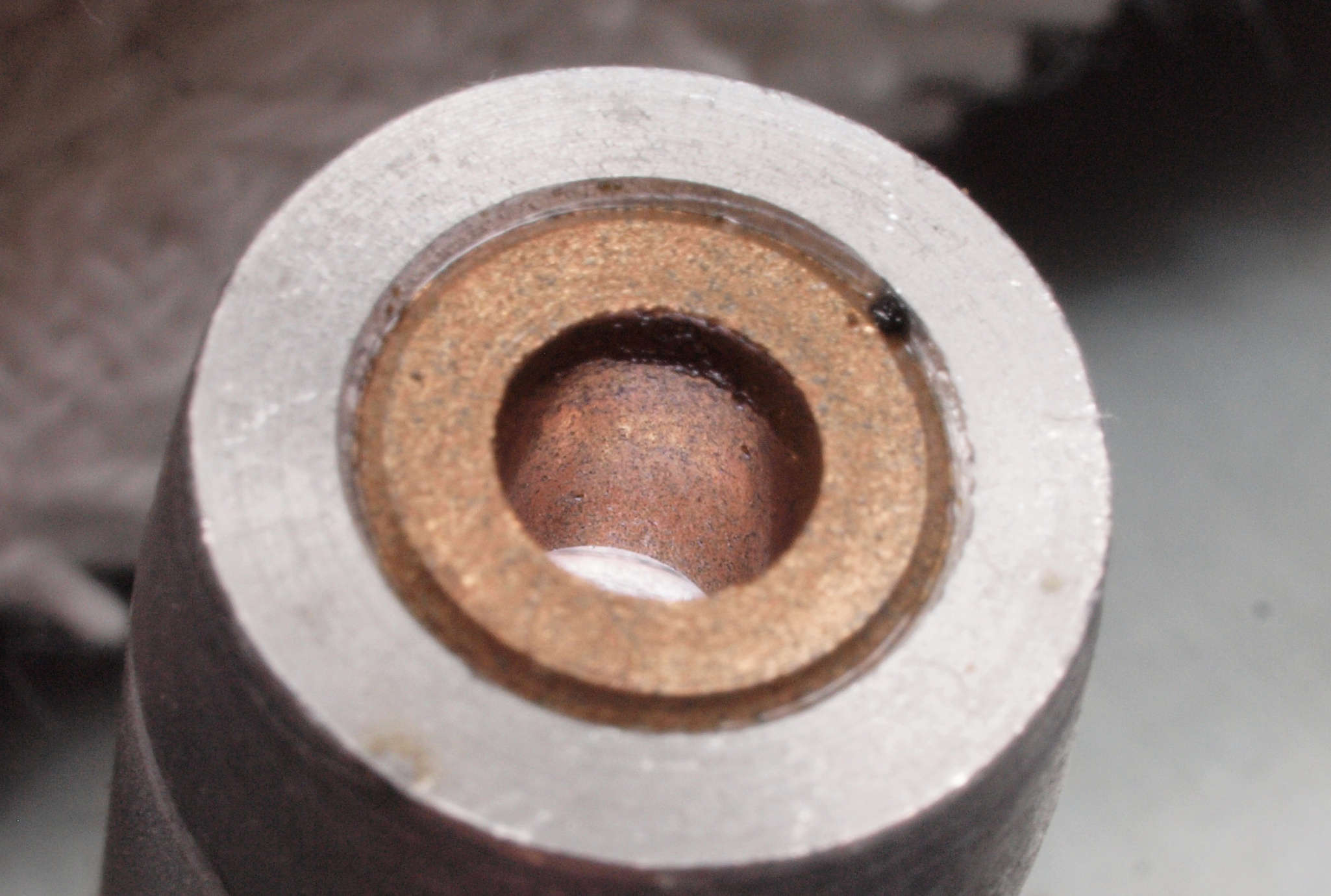

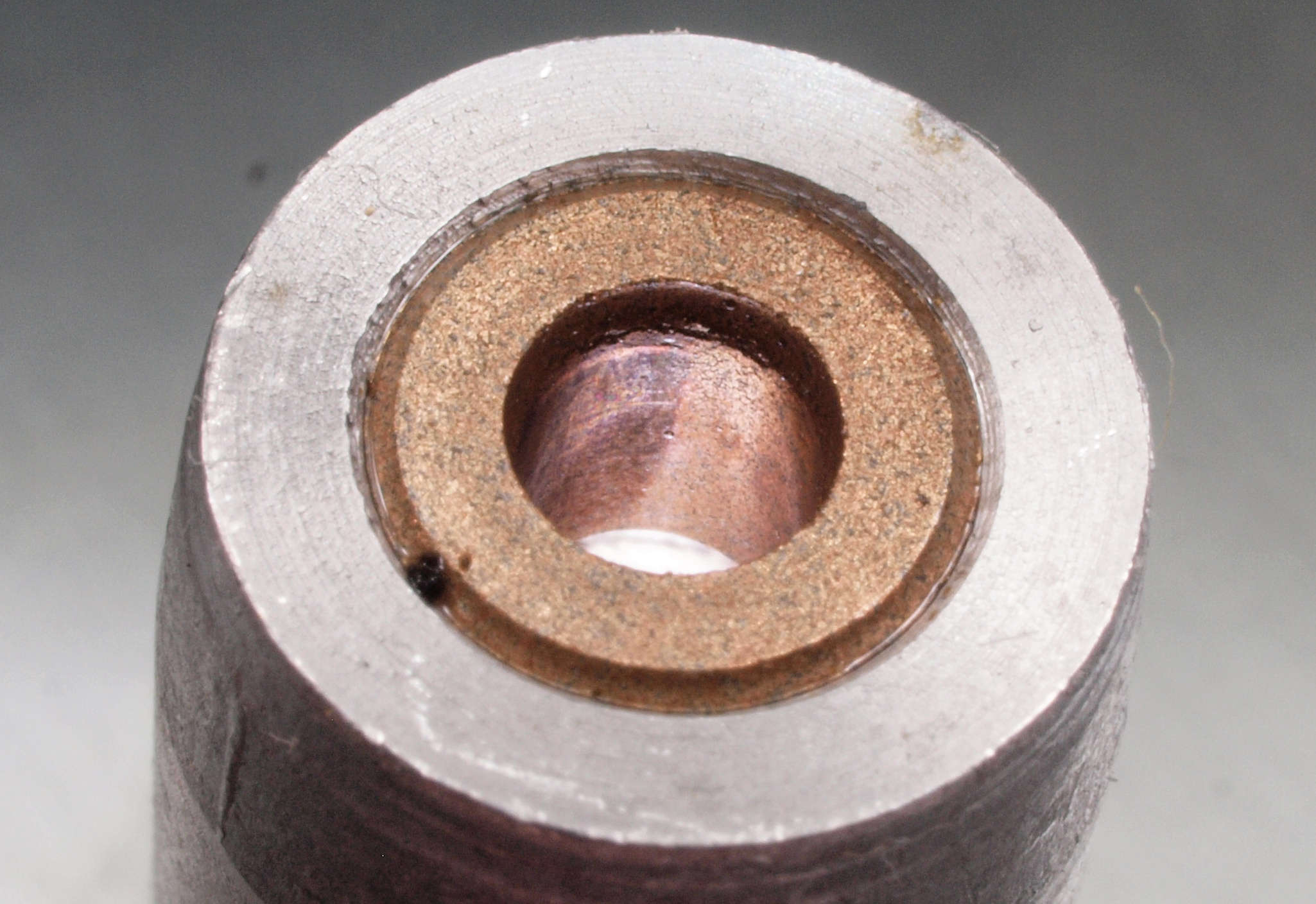

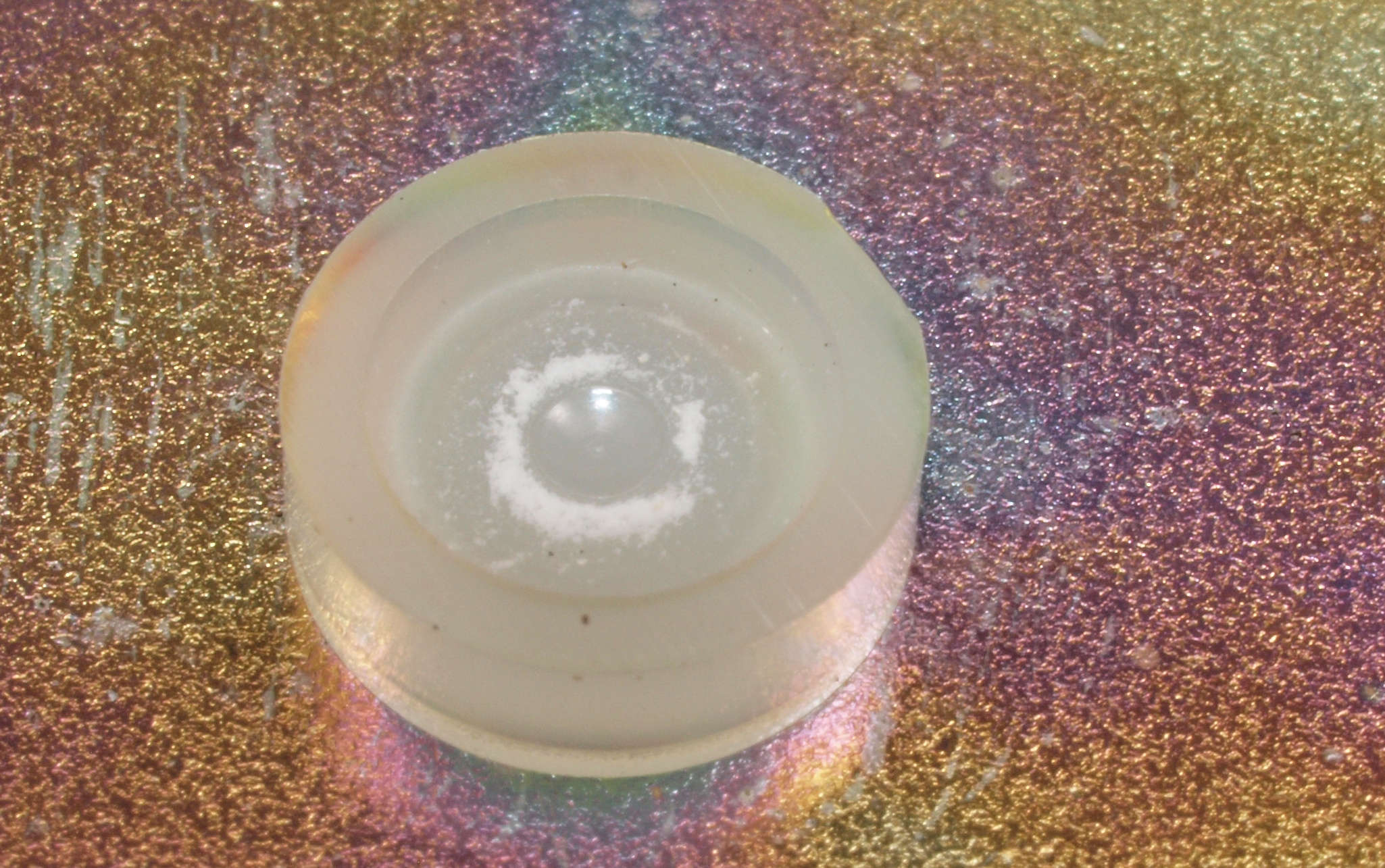

Ｃ４７．　修理中　モータ回転子軸受。　大部削られている。

Ｃ４８．　修理中　モータ回転子軸。

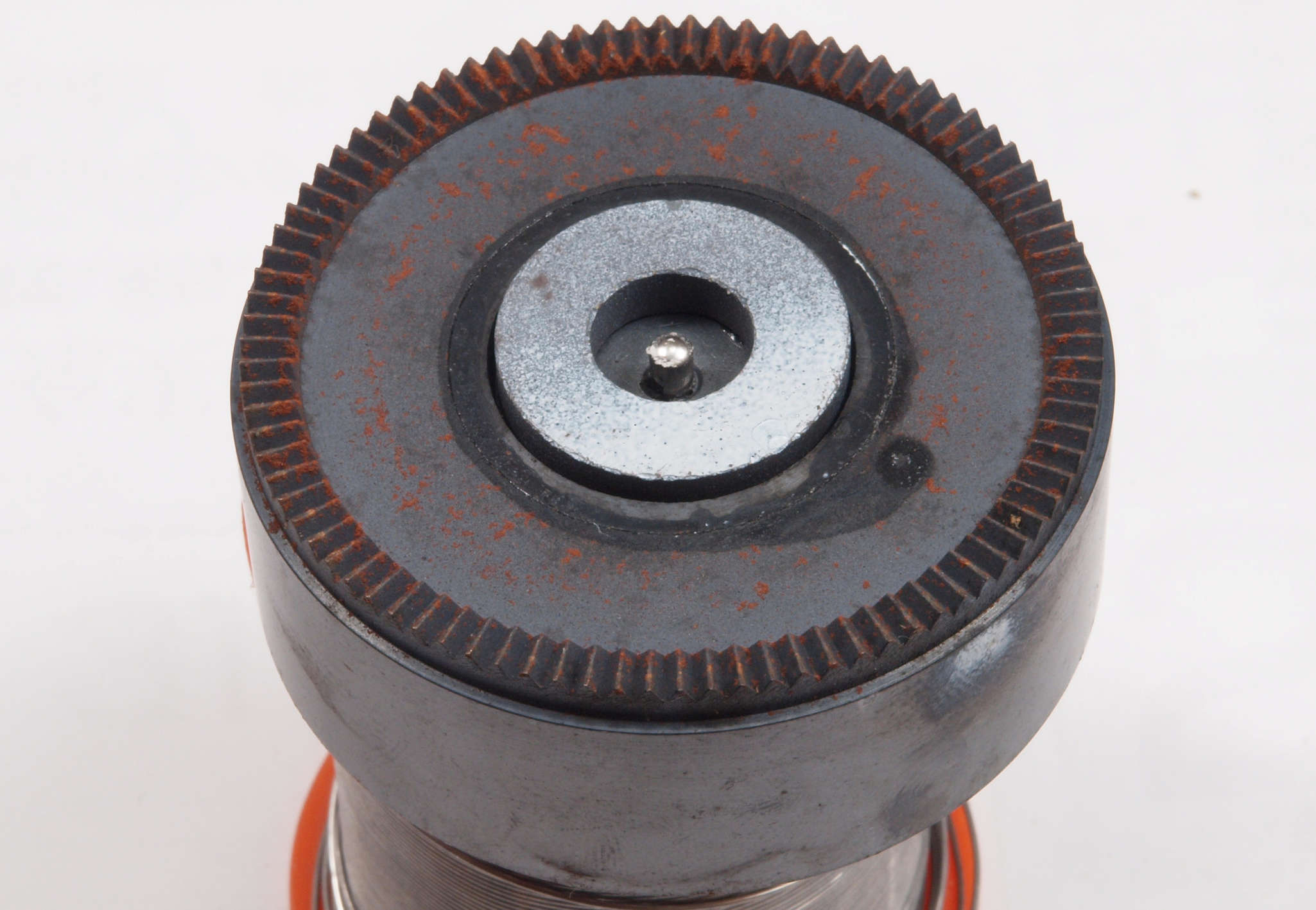

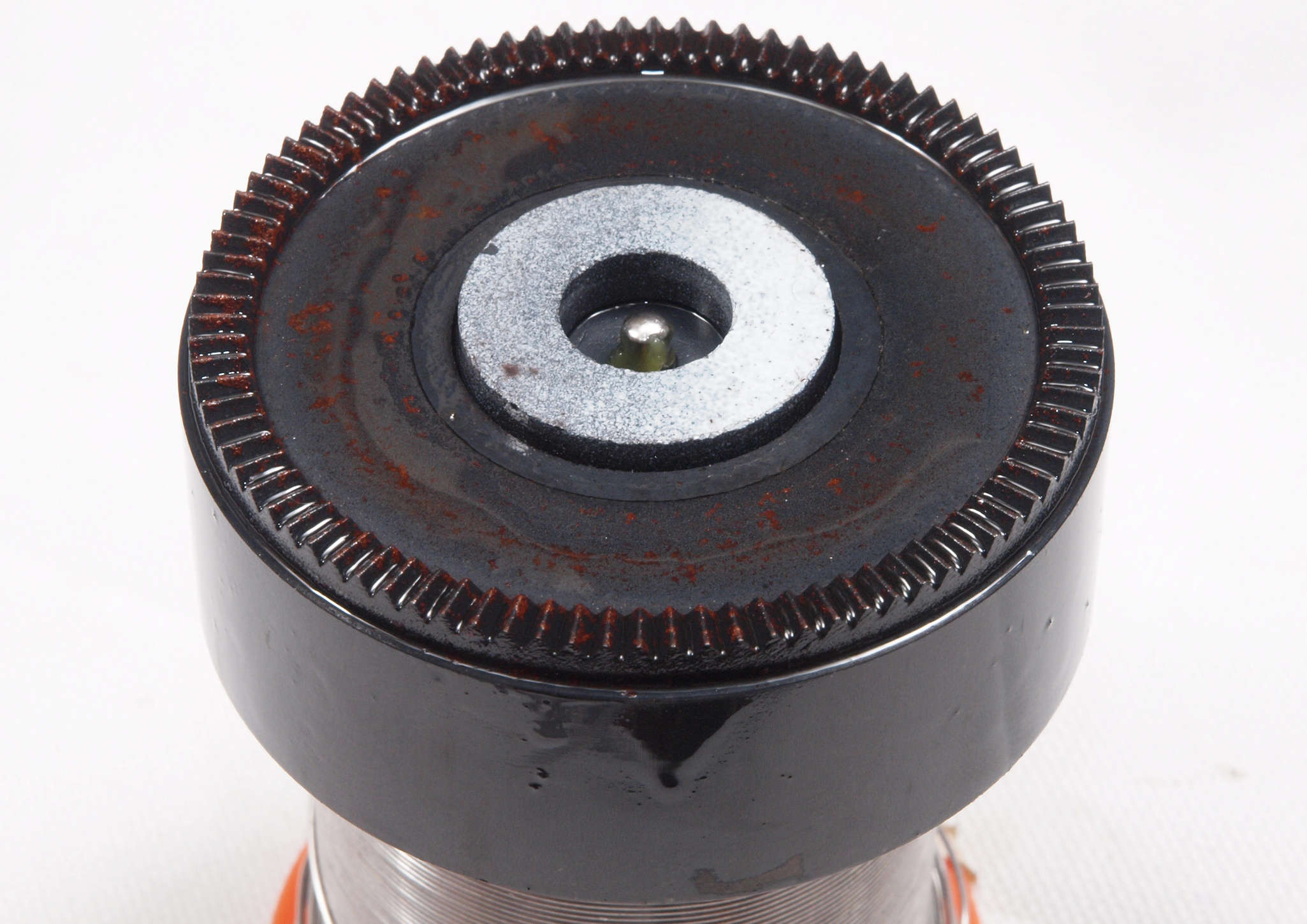

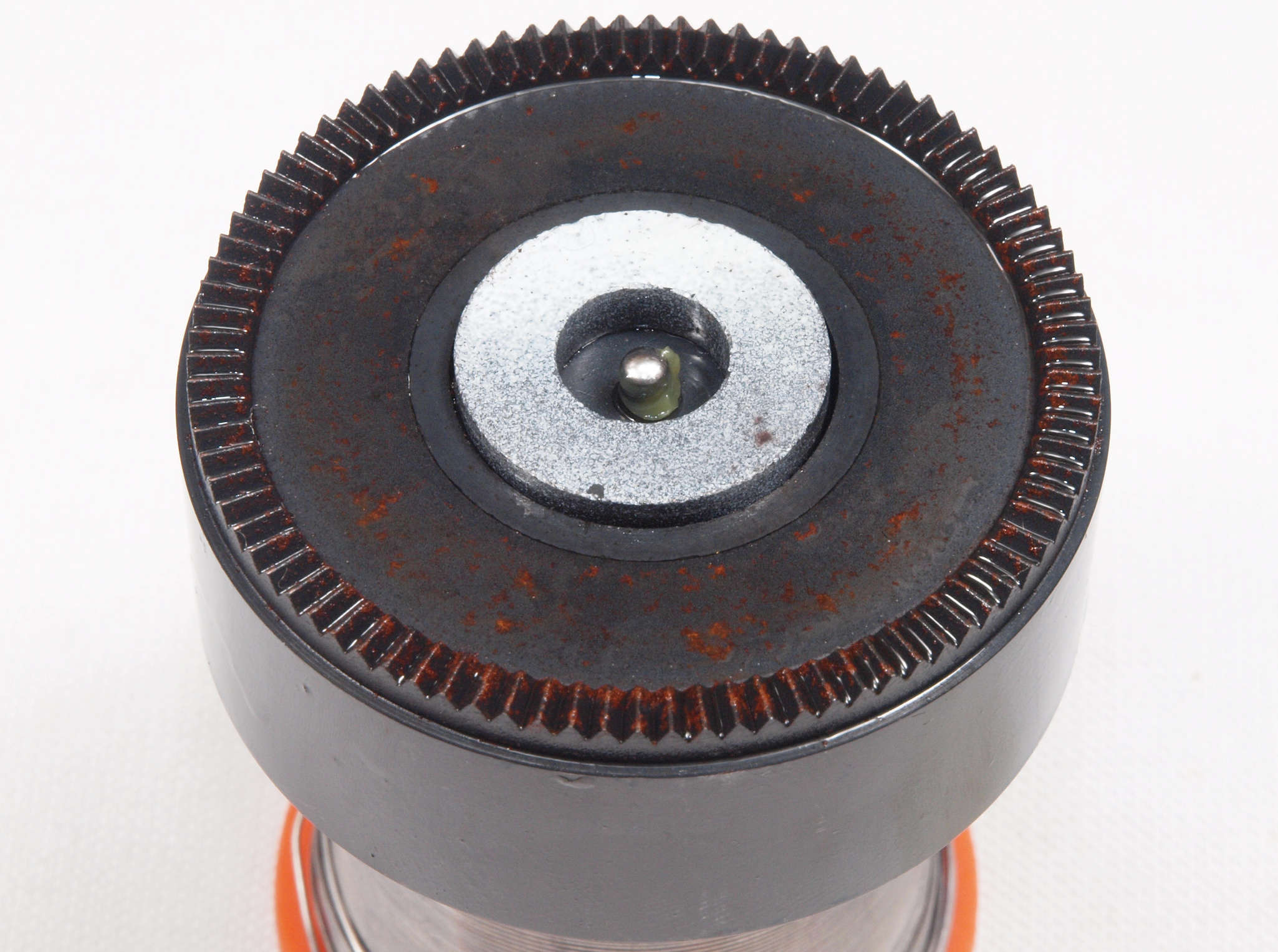

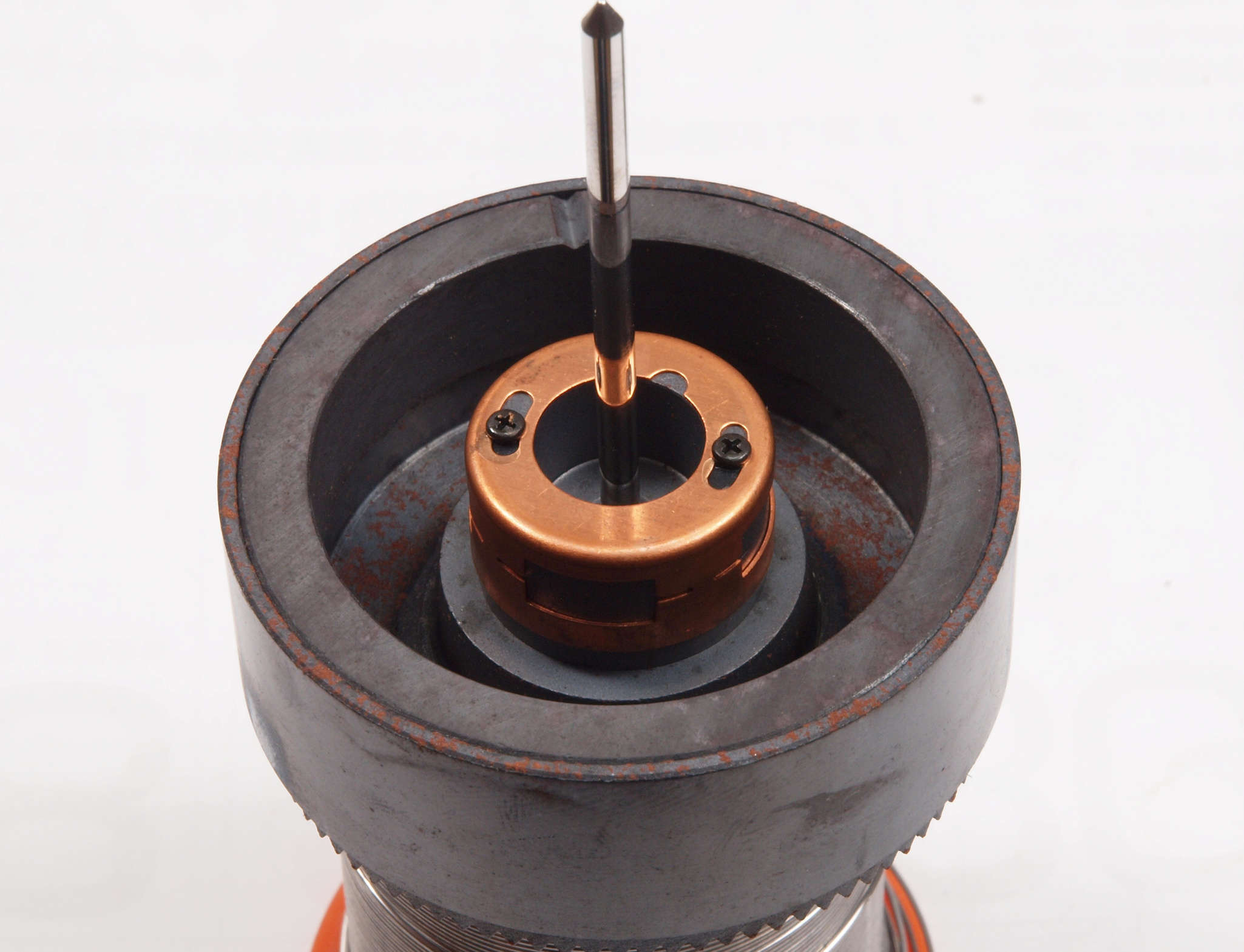

Ｃ５１．　修理前　　モーター回転子（アマチュア）の外側。　錆び（サビ）が発生。

Ｃ５２．　修理（清掃）中　　モーター回転子（アマチュア）。　ＣＲＣを塗布する、組み付け時再塗布。

Ｃ５３．　修理（清掃）後　　モーター回転子（アマチュア）。　２日後再塗布。

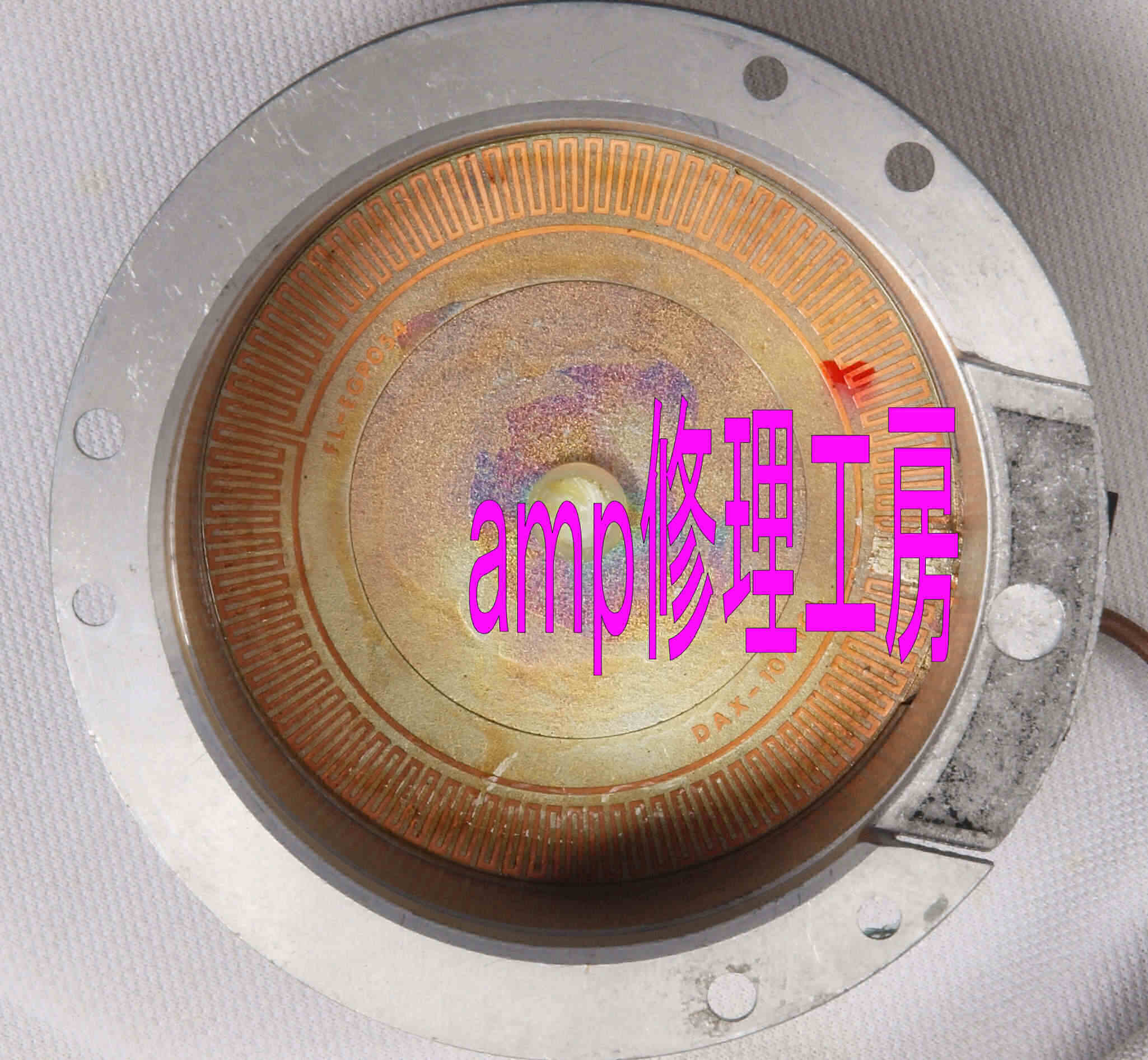

Ｃ５４．　修理前　　モーター回転子（アマチュア）の内側。　錆び（サビ）が発生。

Ｃ５５．　修理（清掃）中　モーター回転子（アマチュア）の内側。　ＣＲＣを塗布する、組み付け時再塗布。

Ｃ５６．　修理（清掃）後　　モーター回転子（アマチュア）の内側。　２日後再塗布。

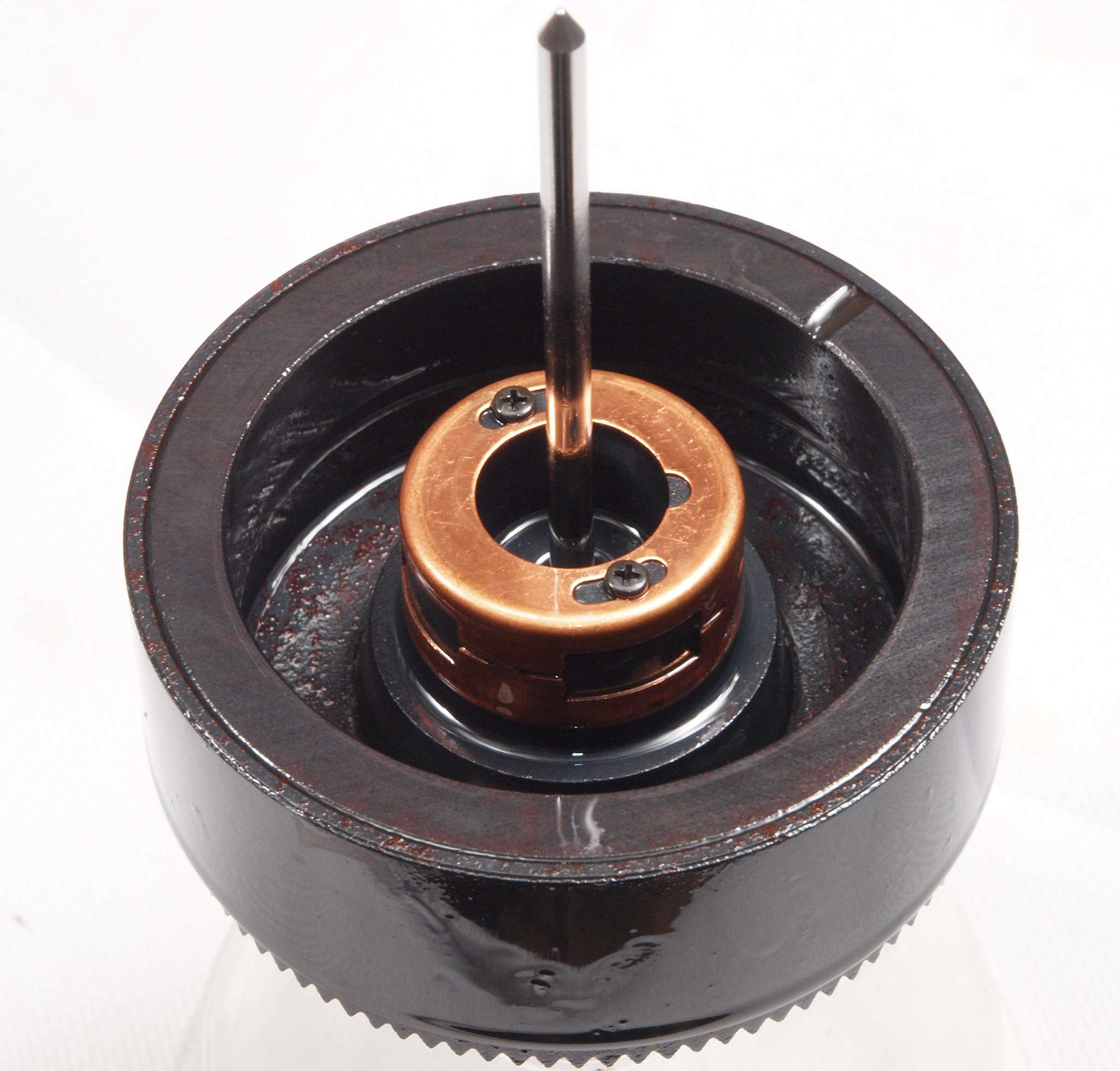

Ｃ５７．　修理中　モーター回転子（アマチュア）

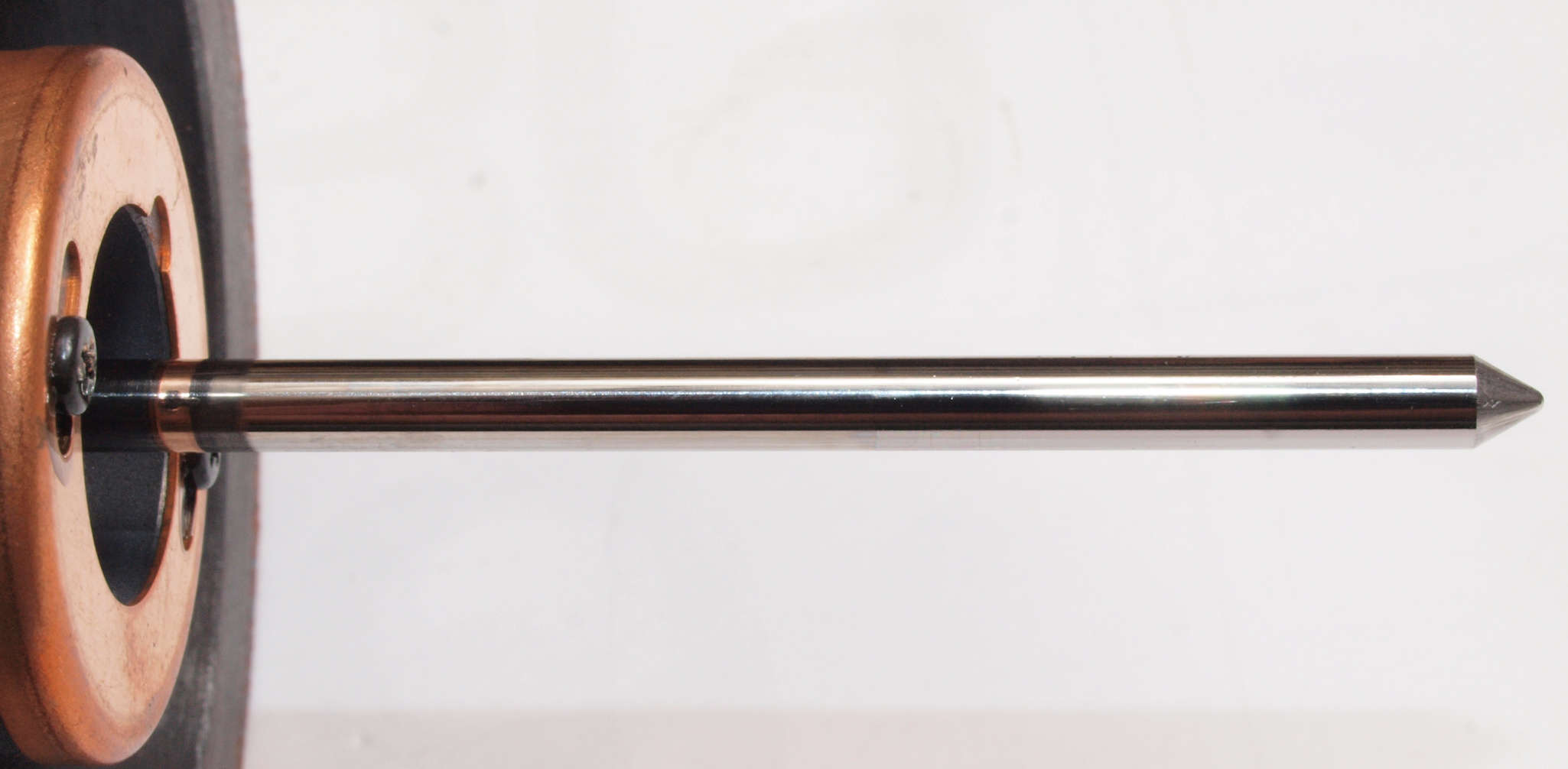

Ｃ５８．　修理中　モーター回転子（アマチュア）軸

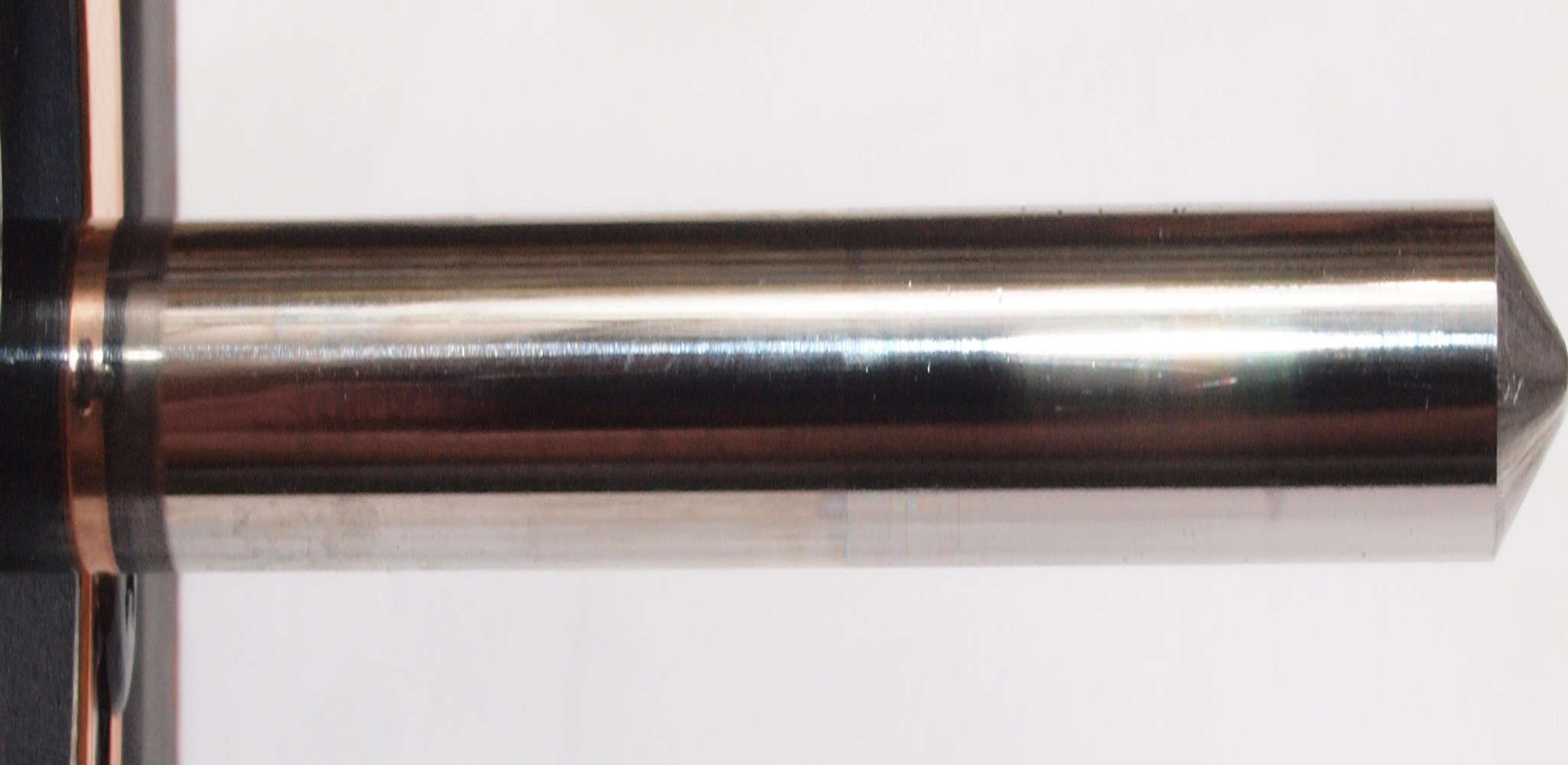

Ｃ５９．　修理中　モーター回転子（アマチュア）軸、拡大。　オイル切れで少しキズ有り。

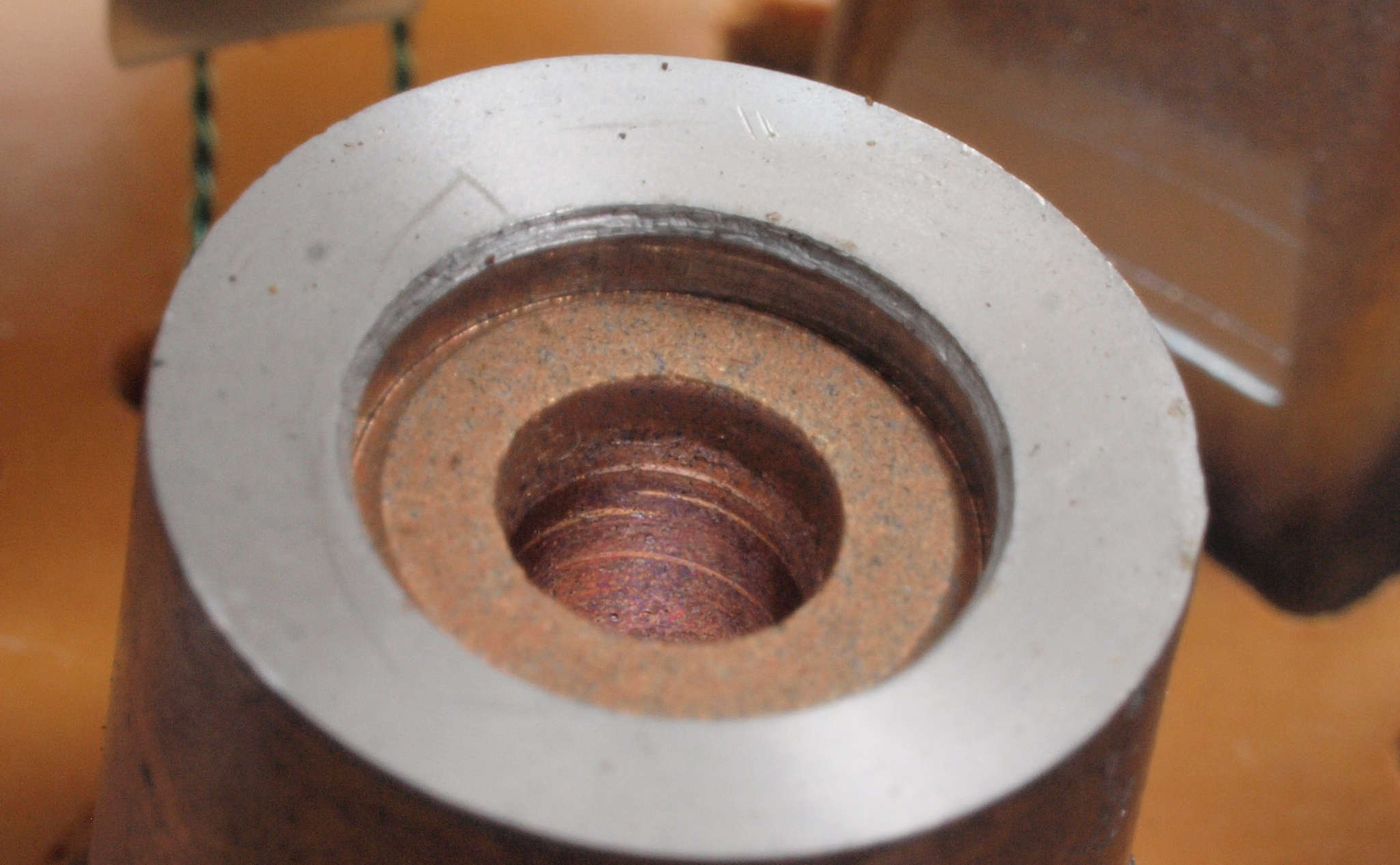

Ｃ６１．　修理中、モータ回転子上側軸受を上から見る。　油分が無し。

Ｃ６２．　修理中、モータ回転子上側軸受を上から見る、反対側。　油分が無し。

Ｃ６３．　修理中、モーター固定子巻線＋モータ回転子下側軸受。

Ｃ６４．　修理中、モータ回転子上側軸受を下から見る。　油分が無し。

Ｃ６５．　修理中、モータ回転子上側軸受を下から見る、反対側。　油分が無し。

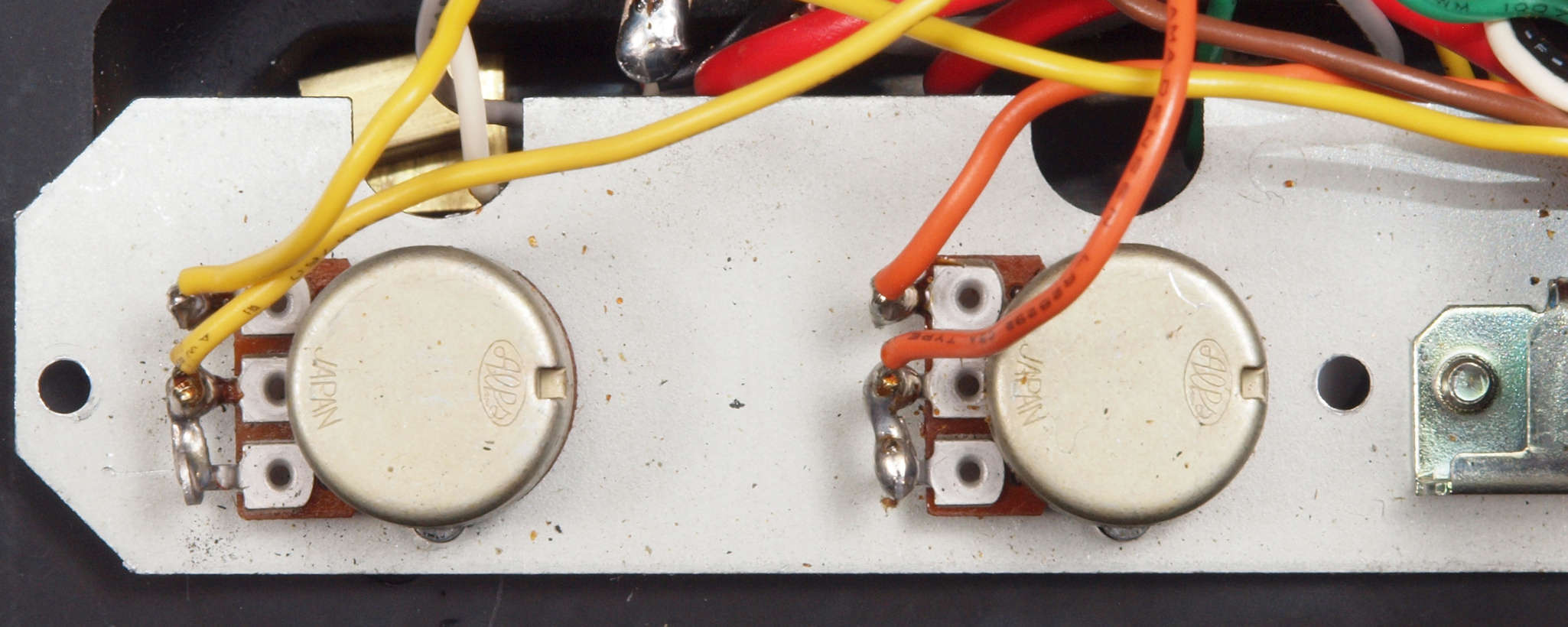

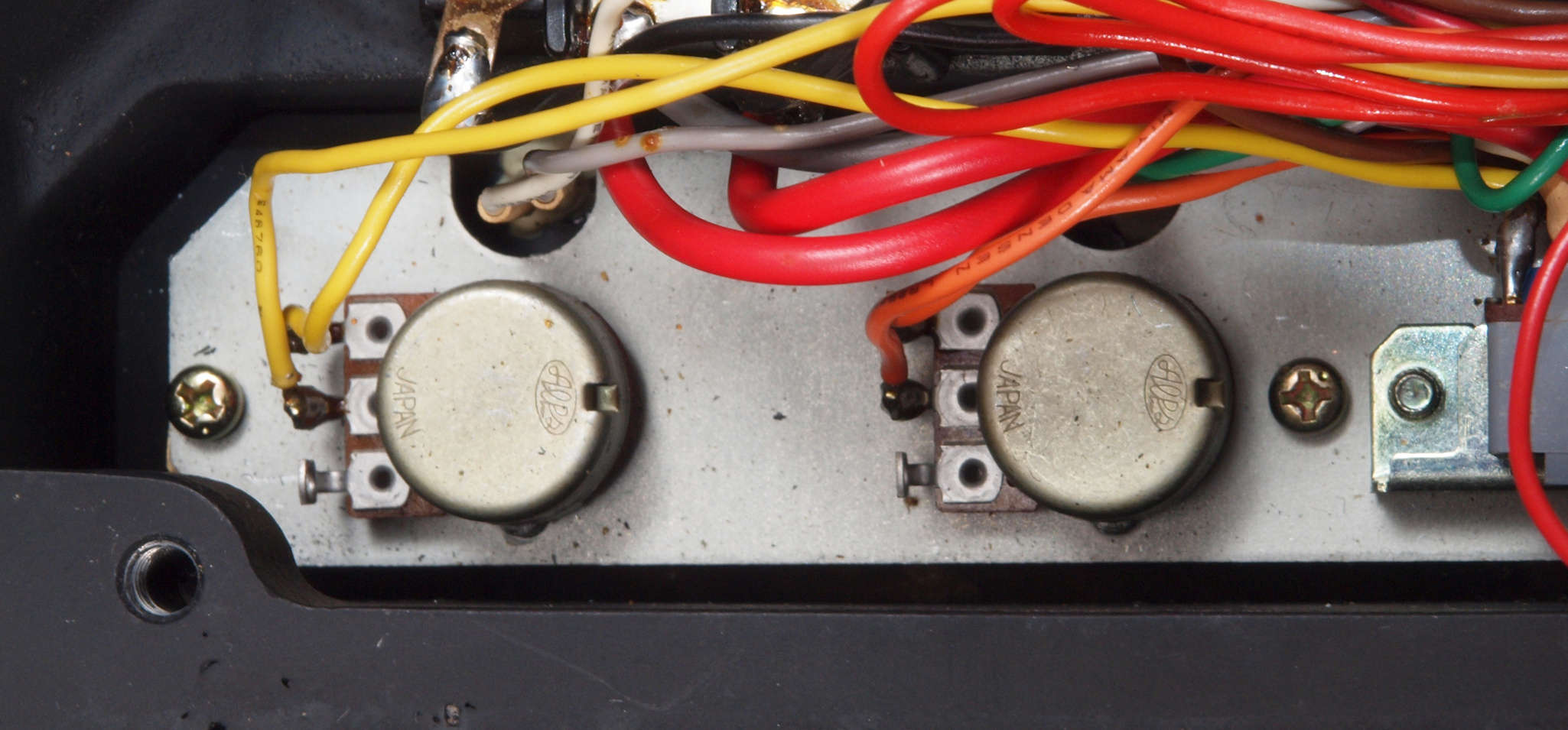

Ｃ７１．　修理前、回転調整ＶＲ配線。

Ｃ７２．　修理後、回転調整ＶＲ配線。

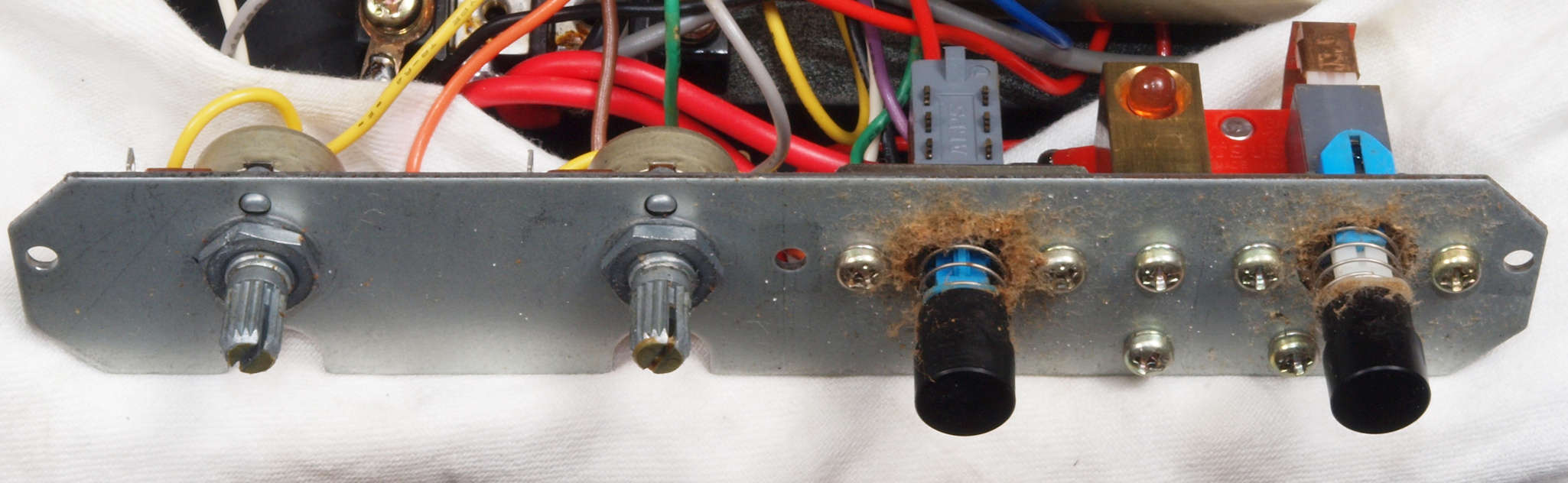

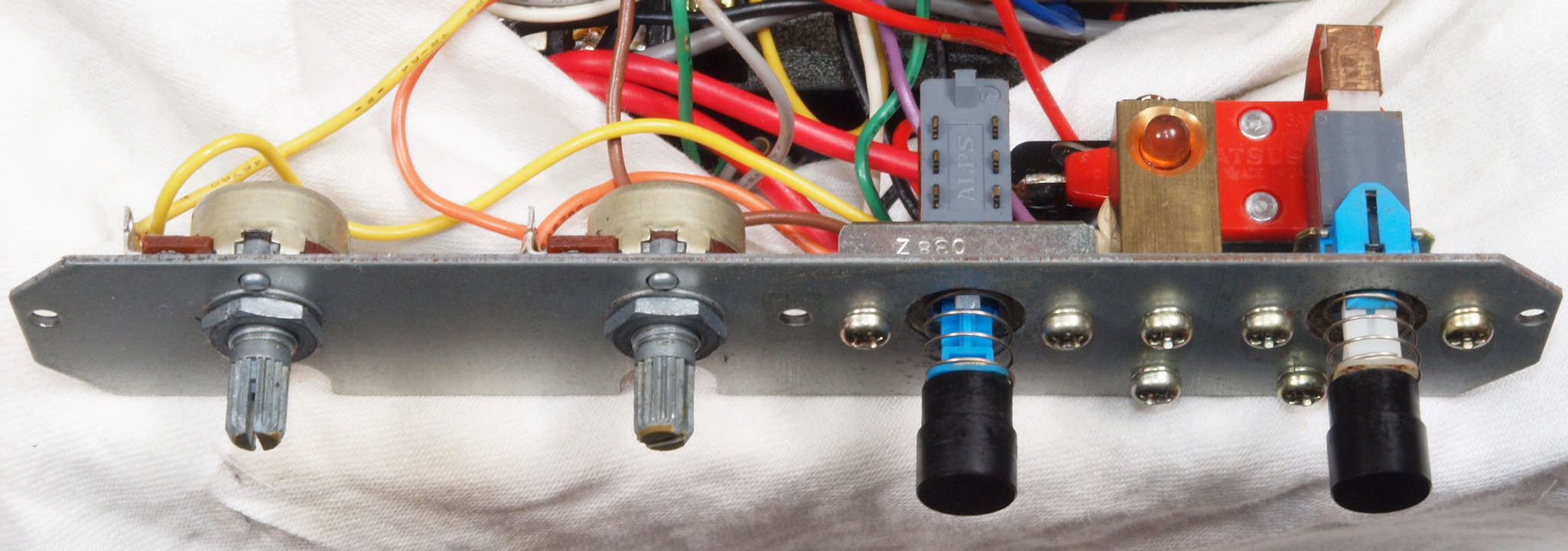

Ｃ８１．　修理中、操作パネル裏シャーシ。　回転表示ＬＥＤ交換の為取り外す。

Ｃ８２．　修理後、操作パネル裏シャーシ。　清掃する。

Ｃ９１．　修理前、下から見る。

Ｃ９２．　修理後、下から見る。

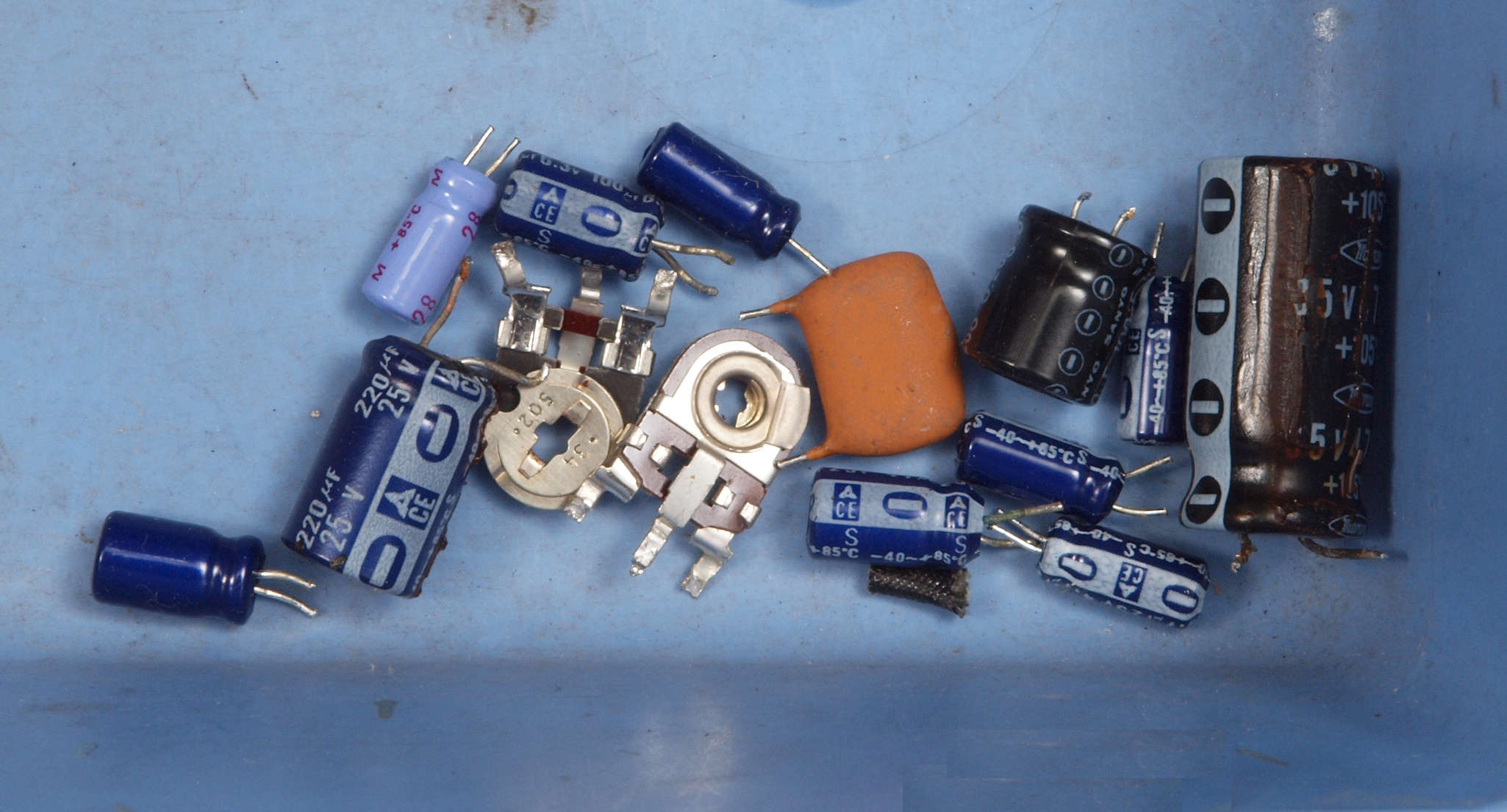

ＣＡ１．　交換部品。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　ＲＸ−５０００．　４台目を借りて、調整中。

Ｅ２．　３３回転

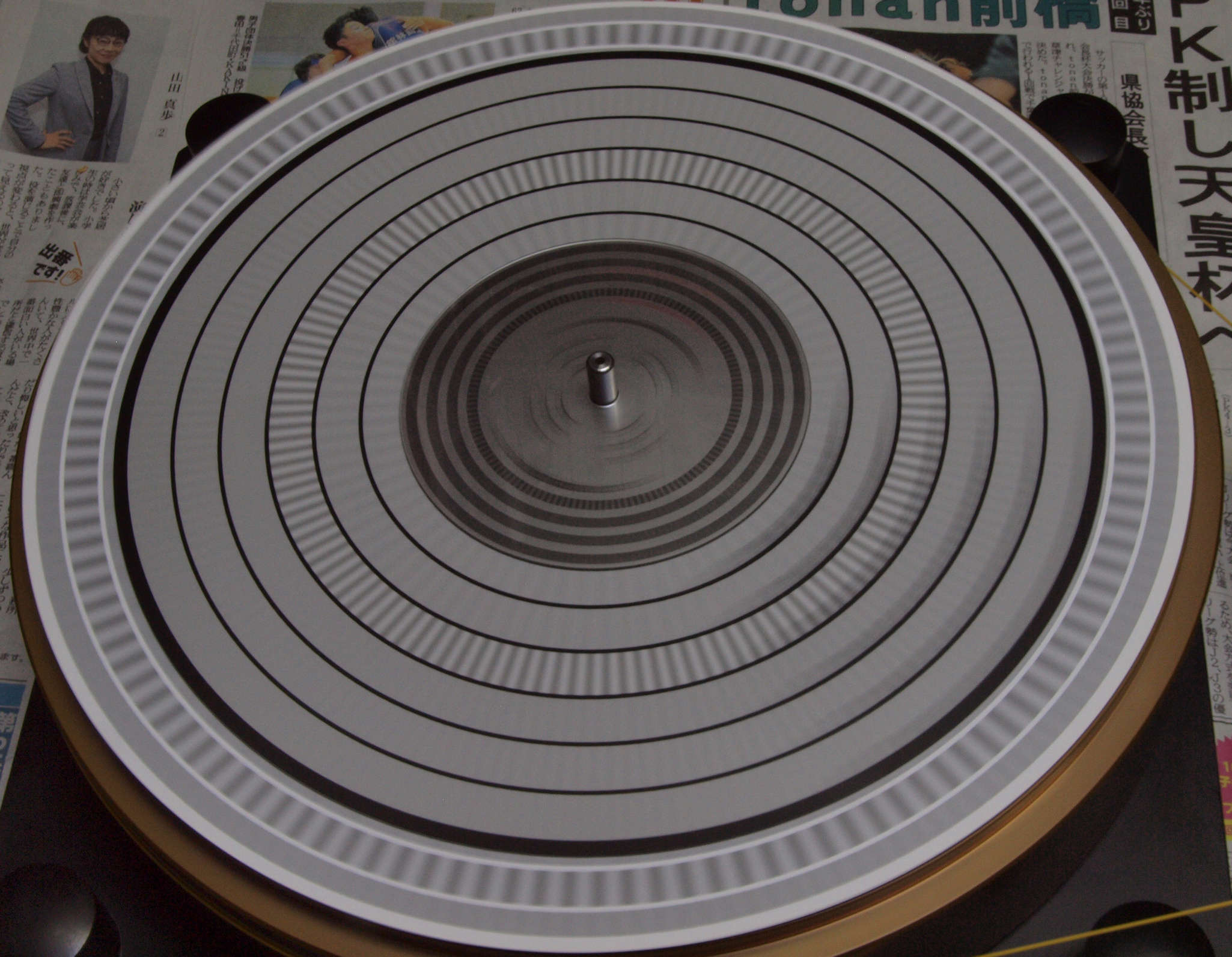

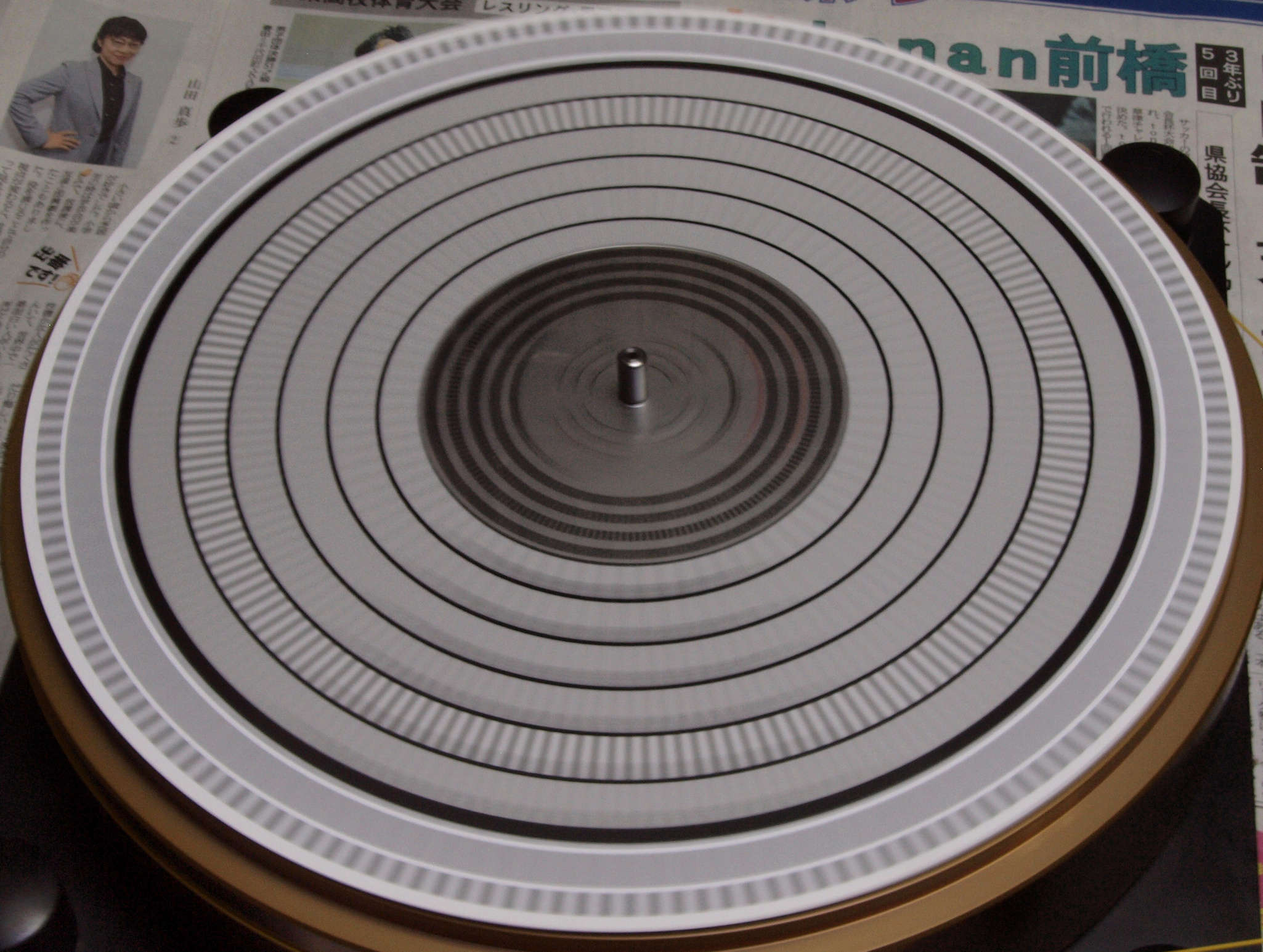

Ｅ３．　３３回転ストロボ測定

Ｅ４．　４５回転

Ｅ５．　４５回転ストロボ測定

Ｅ６．　調整中、回転調整ツマミはセンター位置。

Ｅ７．　２４時間エ−ジング中。　左はＲＹ−５５００．　１０台目、　ＲＸ−５０００．　４台目

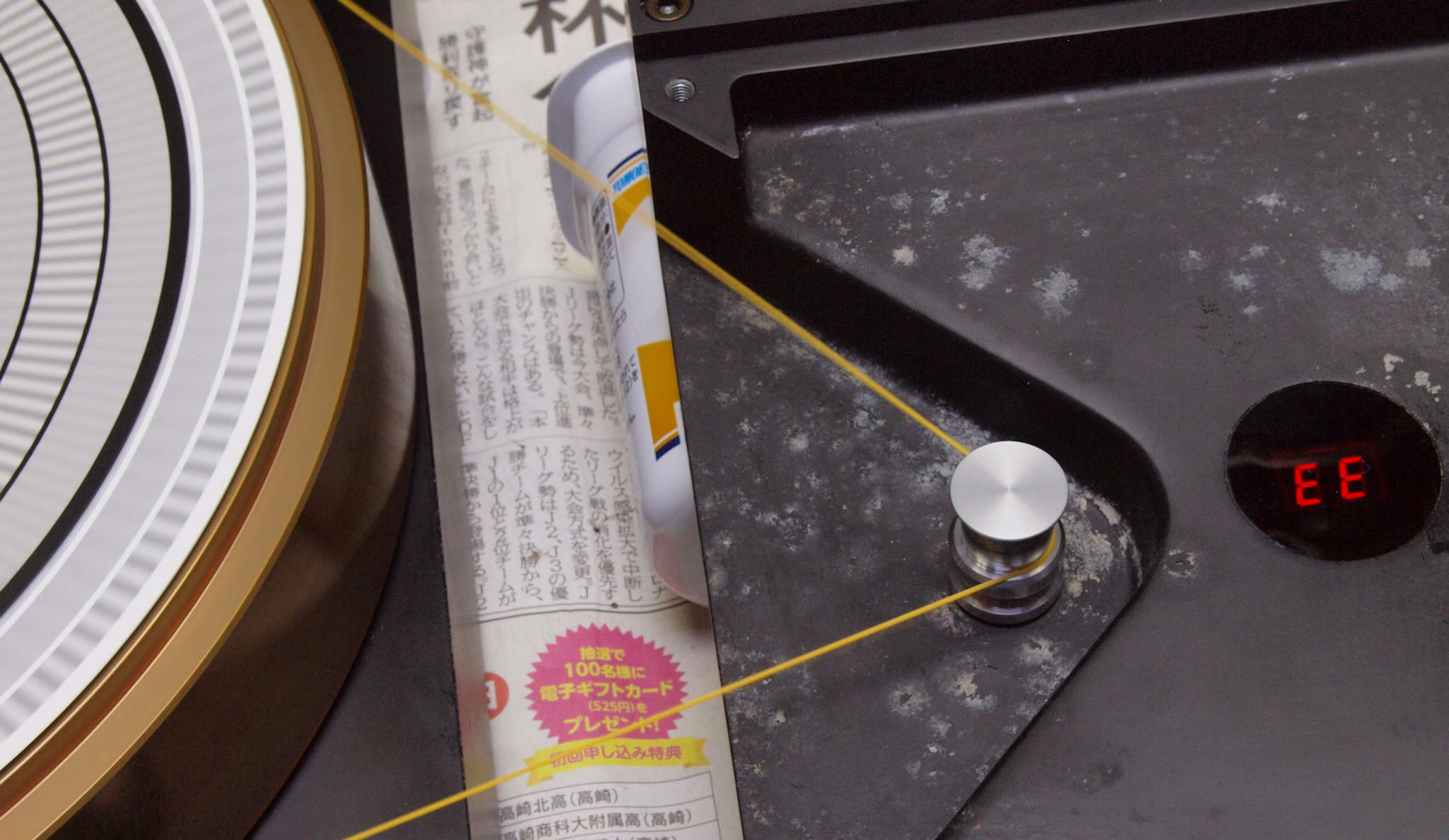

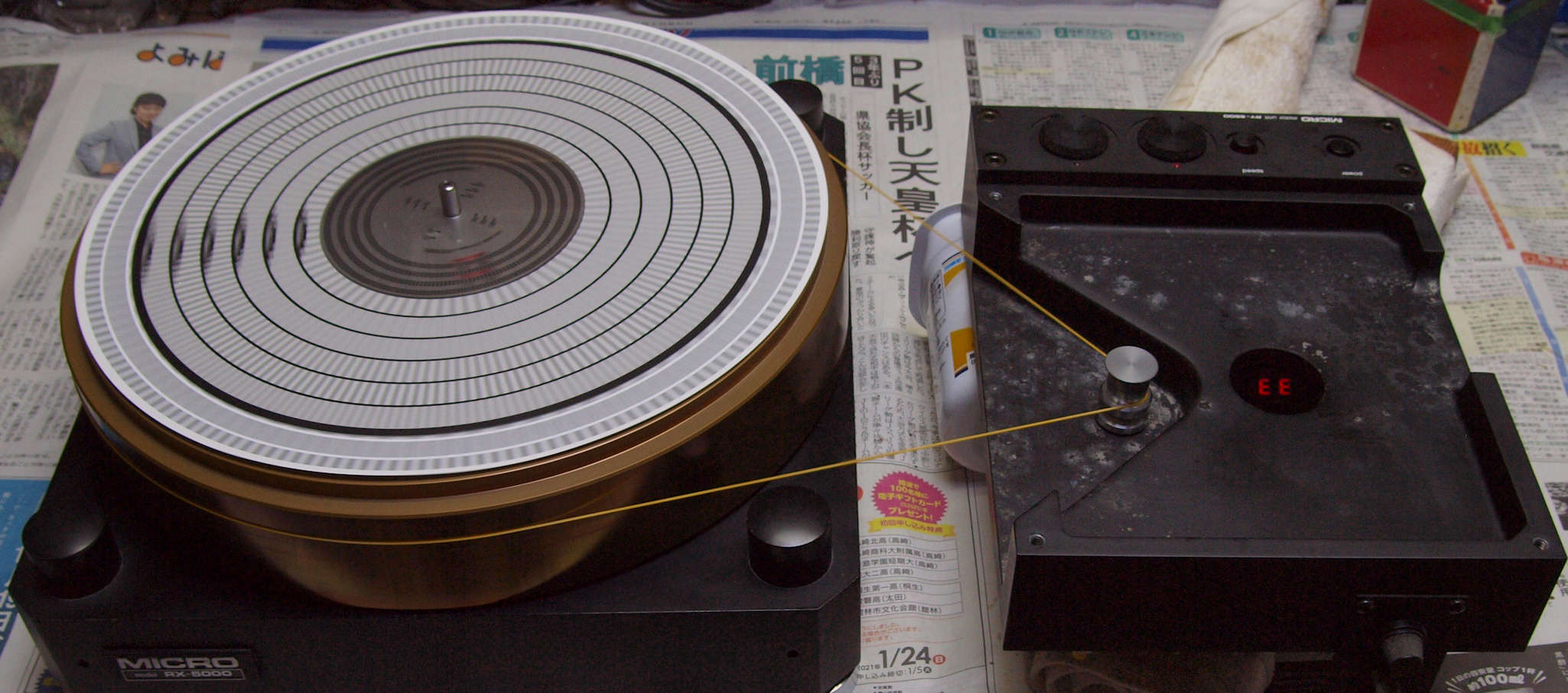

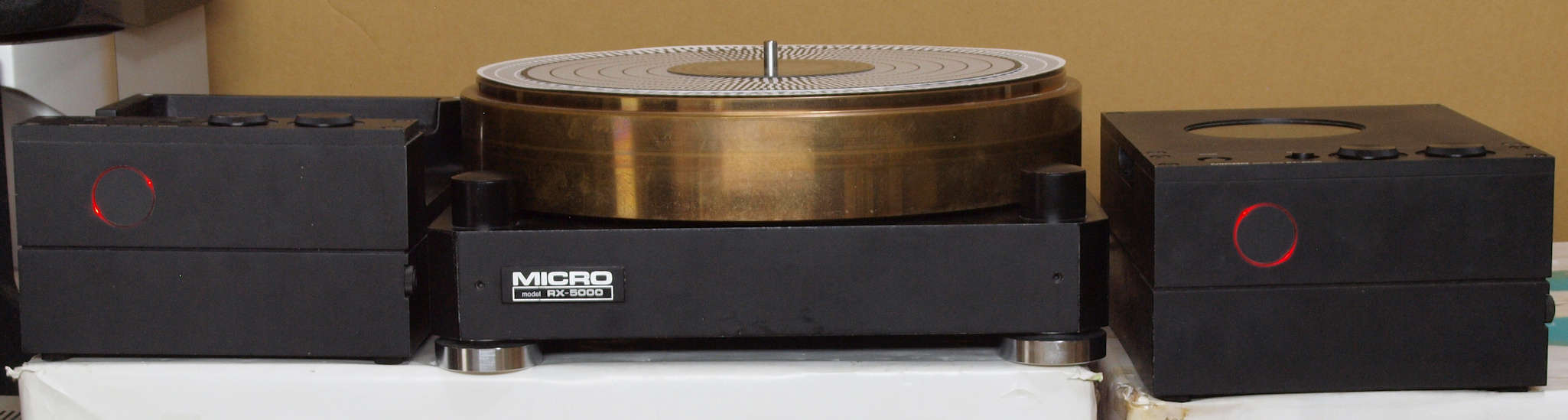

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　MICRO SEIKI　ＲＹ−５５００　の仕様（カタログ・マニアルより）

駆動モーター FGサーボDCモーター モーター回転数 33 1/3rpm=666、　45rpm=900 回転数調整範囲 ±6％ 電源 AC100V、50Hz/60Hz 消費電力 12W 外形寸法 幅180×高さ114×奥行240mm 重量 12kg 価格 \140,000、1980年頃 　　その他 付属 ドライブ糸 K-5 別売 ドライブ糸 5M（\1,000） アームマウント AX-1G〜6G、AX-8G（\12,000） アームマウント AX-7G（\38,000） アームレスト用ベース RX-1（\500） 備考　アームマウント AX-1G Micro MA-505X、505S、707X、 ADC LMF-1、LMF-2、EMT 929 Ortofon RS-212、RMG-212、SMG-212II、 Audio-Technica AT-1005II Audio Craft AC-300C、A Denon DA-303、305、307、309、401 FR FR-54、24mkII、14 SAEC WE-308N、308SX、407/23 Grace G-545F、707、840FB、940、945S Technics EPA-101S、L、121S、L、99 Pioneer PA-1000 AX-2G SME 3009SII、SIII AX-3G Micro MA-505LX、505LS EMT 997 Ortofon RF297、RMG309 Audio Craft AC-300A、400A、C、400mkII Denon DA-302、304、308 Grace G-565F、860FB、960 SAEC WE-308L AX-4G SME 3012 AX-5G Audio-Technica：AT-1503II、1503III FR FR-64、64S AX-6G Micro MAX-282 Luster GST801 Audio Craft AC-4000MC Audio-Technica AT-1501II、AT-1501III FR FR-66S SAEC WE-506/30 Victor UA-7082、7045 Technics EPA-100 Grace G660P AX-7G： Micro MAX-282 Audio Craft AC-4000MC ※RX-5000のみ取付可能 AX-8G： Micro MA-505XII、SII、808X SAEC WE-308N、308SX、407/23 Audio Craft AC-300mkII、3000MC
