MICRO SEIKI SX-777 Air

ＭＩＣＲＯＳＥＩＫＩ　ＳＸ－７７７　Ａｉｒ修理記録

平成２０年１２月２５日到着　　平成２１年６月８日完成　

Ａ．　修理前の状況

浮上しない

Ｂ．　原因

ポンプ不良
各部経年劣化。

Ｃ．　修理状況

本体基板修理
ポンプ修理
ポンプ交換
チャンバー製作
ターンテーブル清掃・研磨
本体木部修理
ターンテーブル軸清掃・給油

Ｍ．　下蓋及び本体木部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　２２個
半固定VR　　　　　　　　　３個
フイルムコンデンサー　　　５個

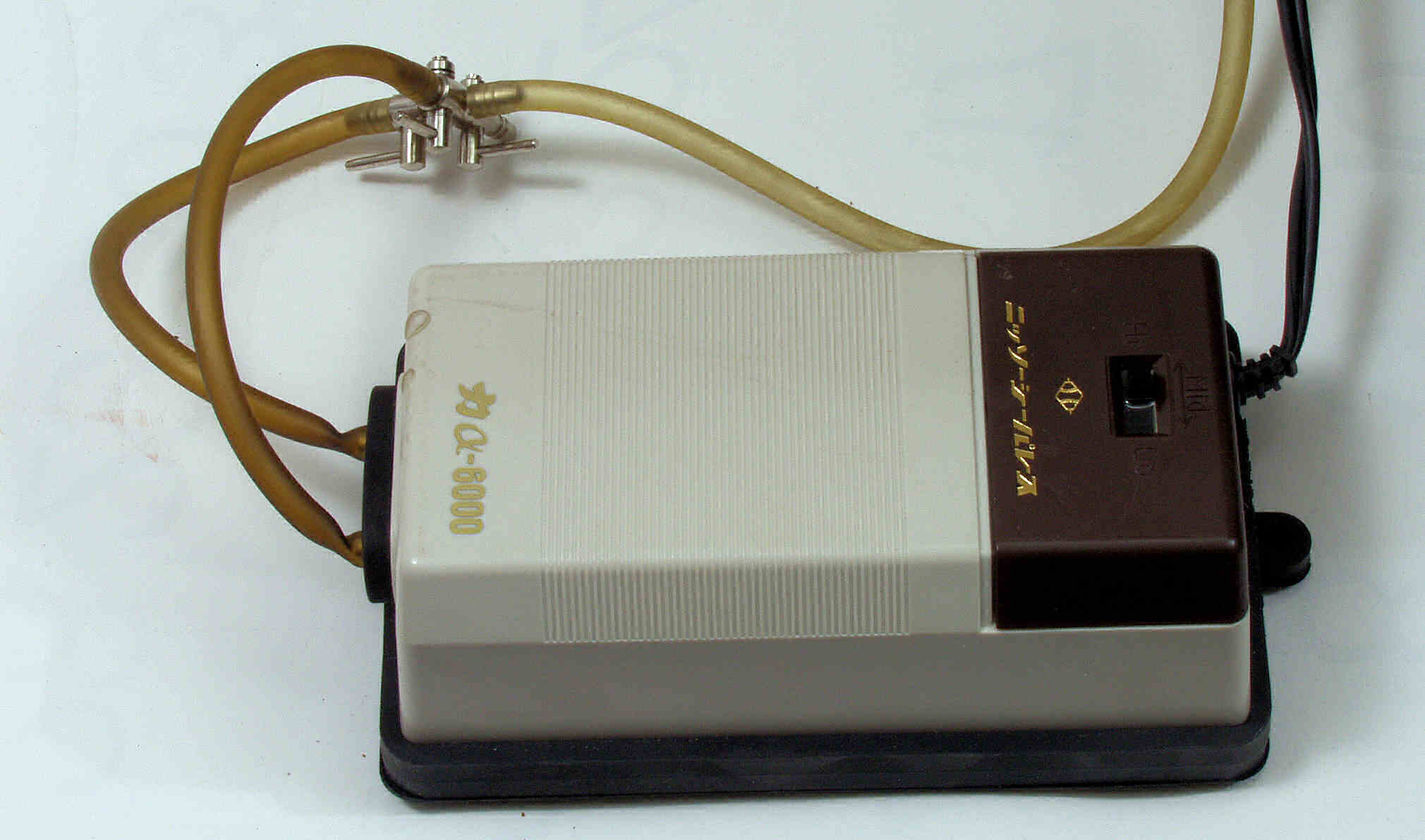

ポンプ
チャンバー

Ｅ．　調整・測定

Ｆ．　修理費　　９５，０００円

Ｓ．　MICRO SEIKI　ＳＸ－７７７ Air　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況

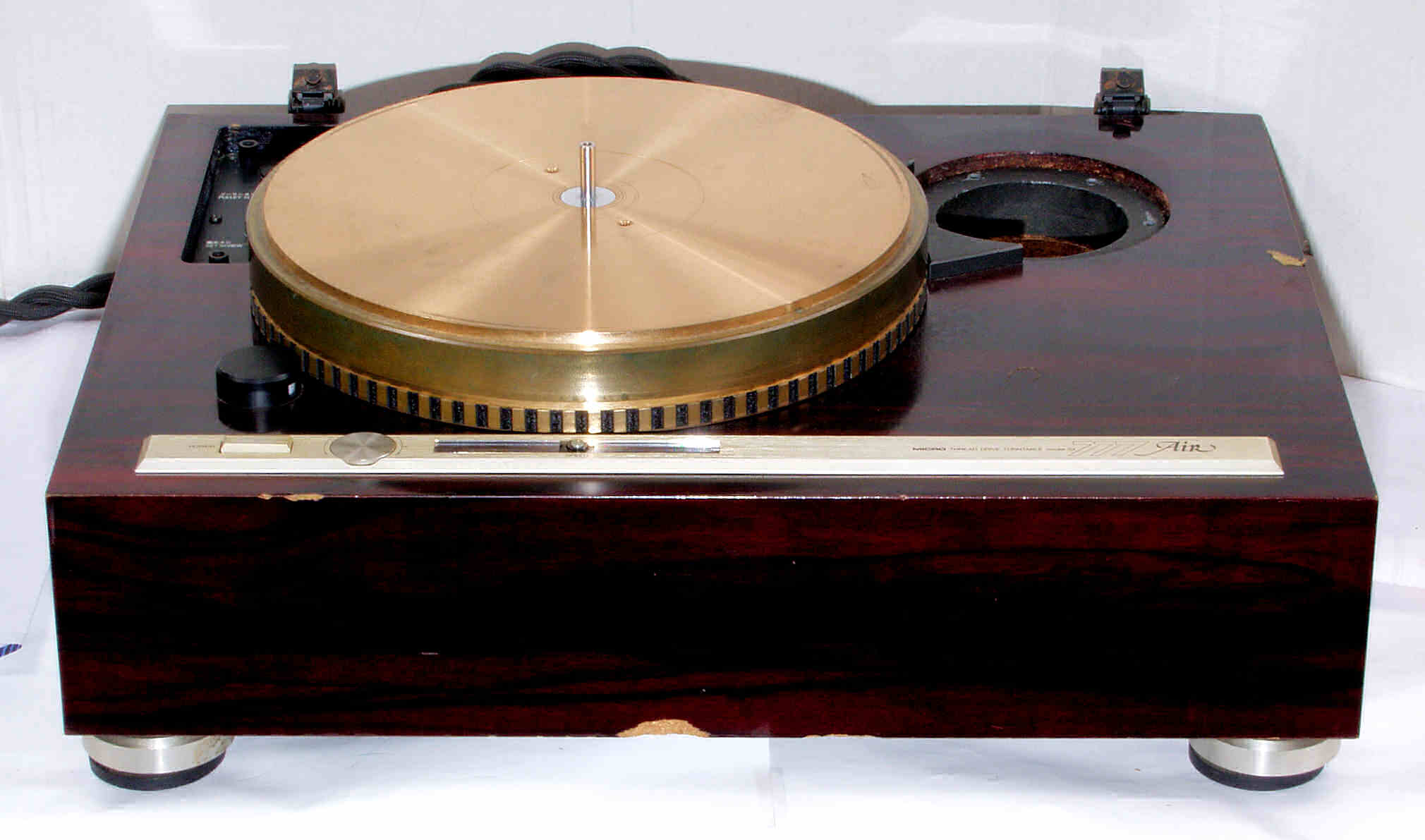

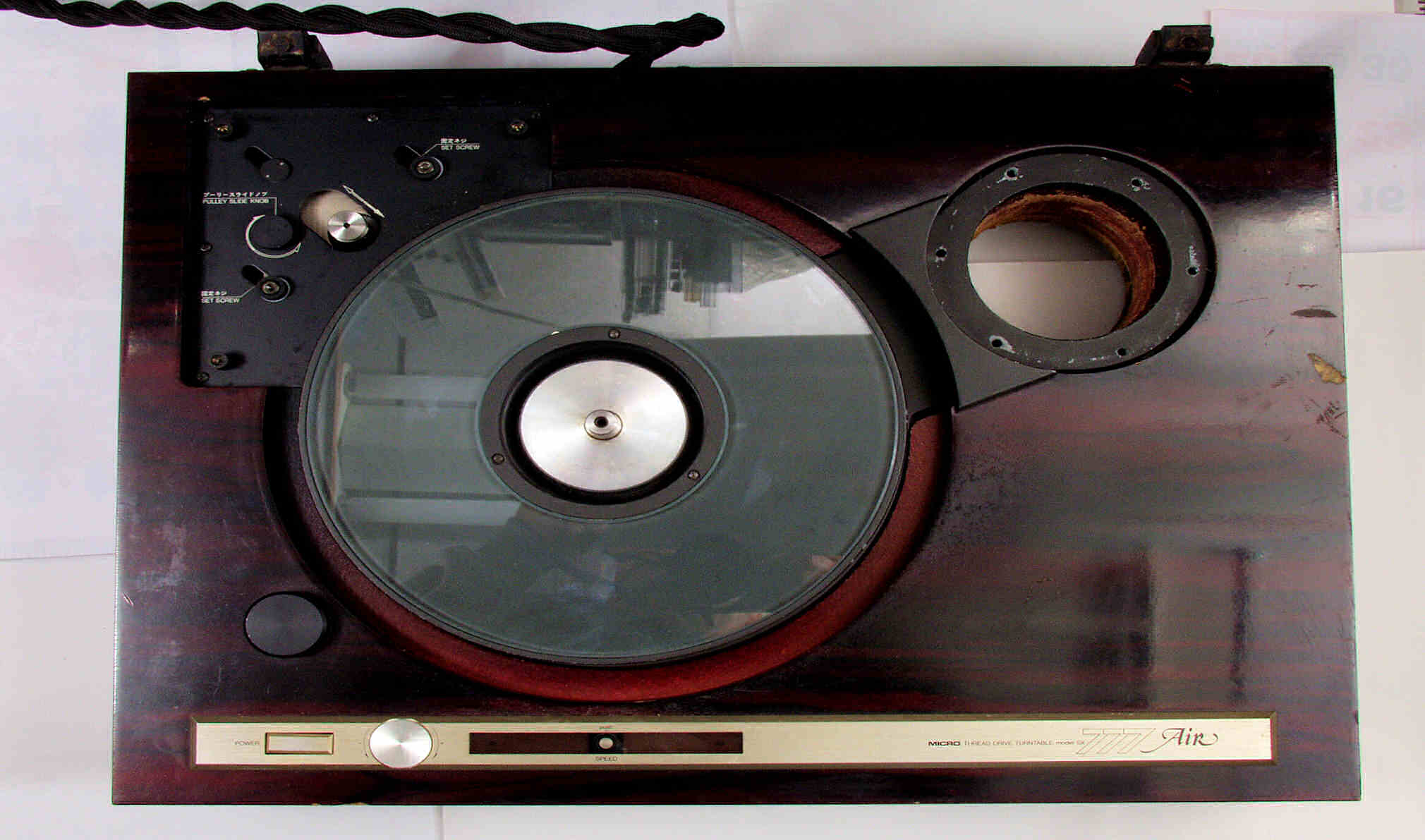

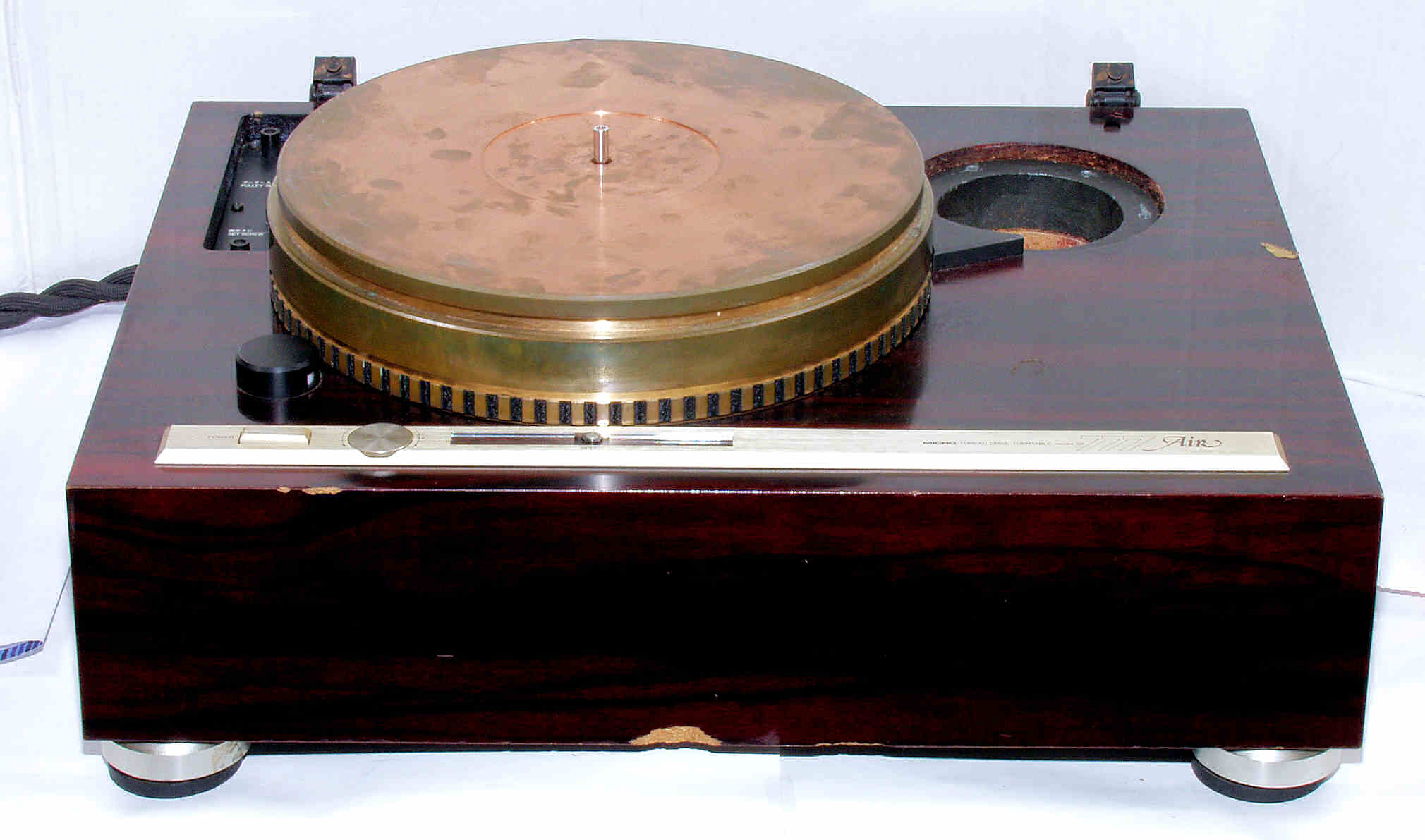

Ａ１Ａ．　点検中、上から見る。

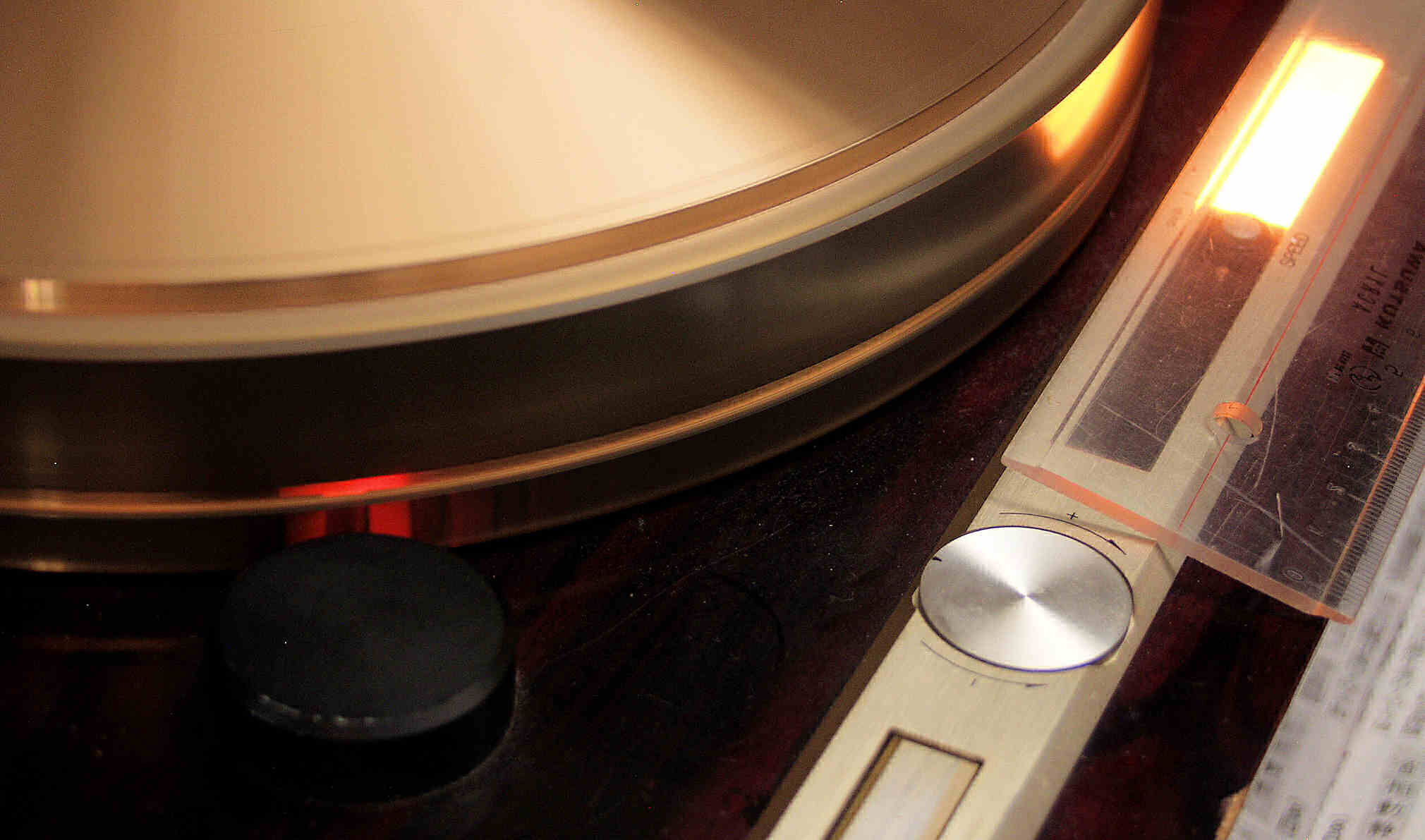

Ａ１Ｂ．　点検中、ネオン管ストロボ。

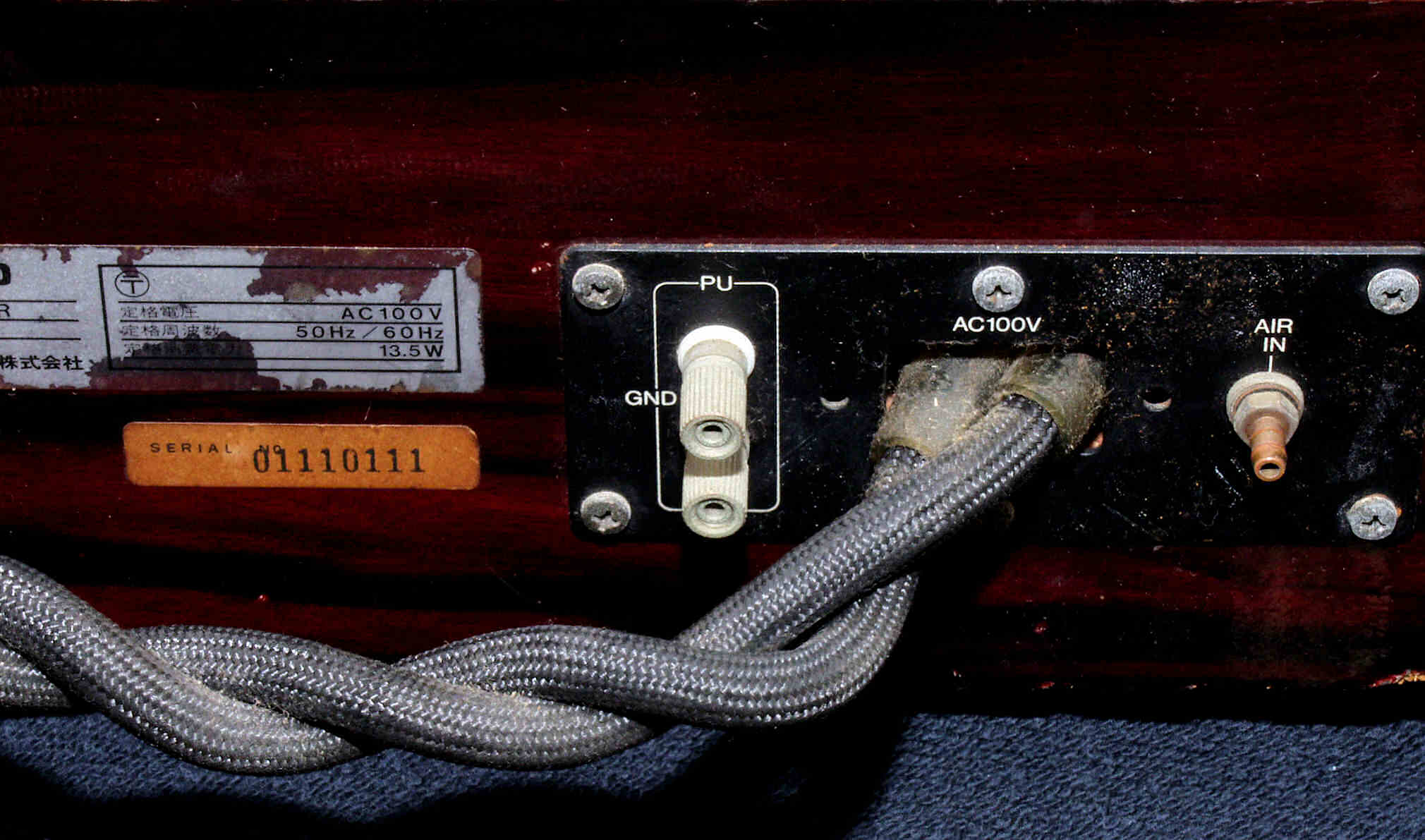

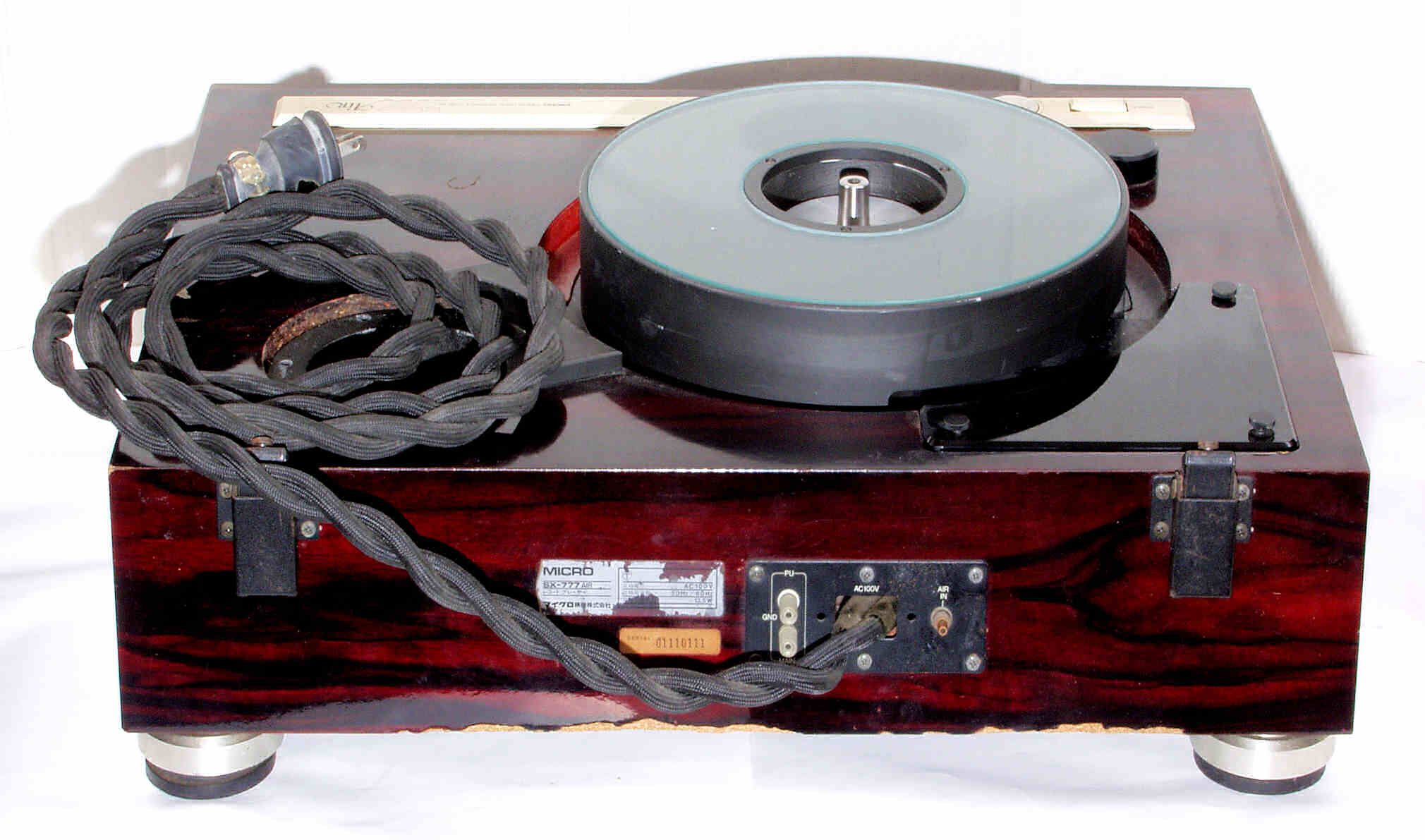

Ａ１Ｃ．　点検中、後上から見る、太い電源コード！

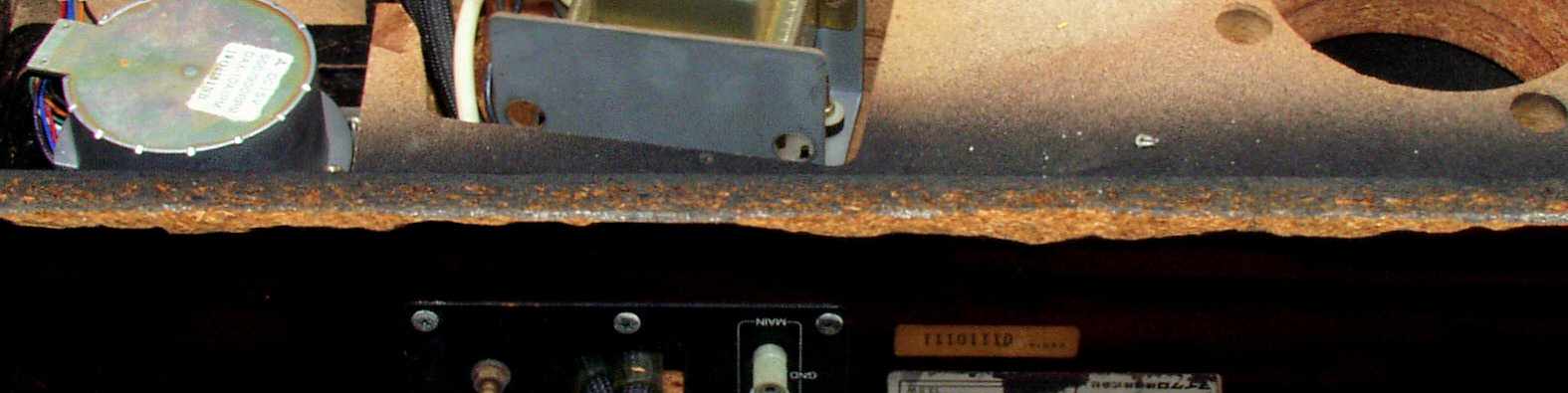

Ａ１Ｄ．　点検中、太い電源コード引き出し部。

Ａ１Ｅ．　点検中、ターンテーブル軸。

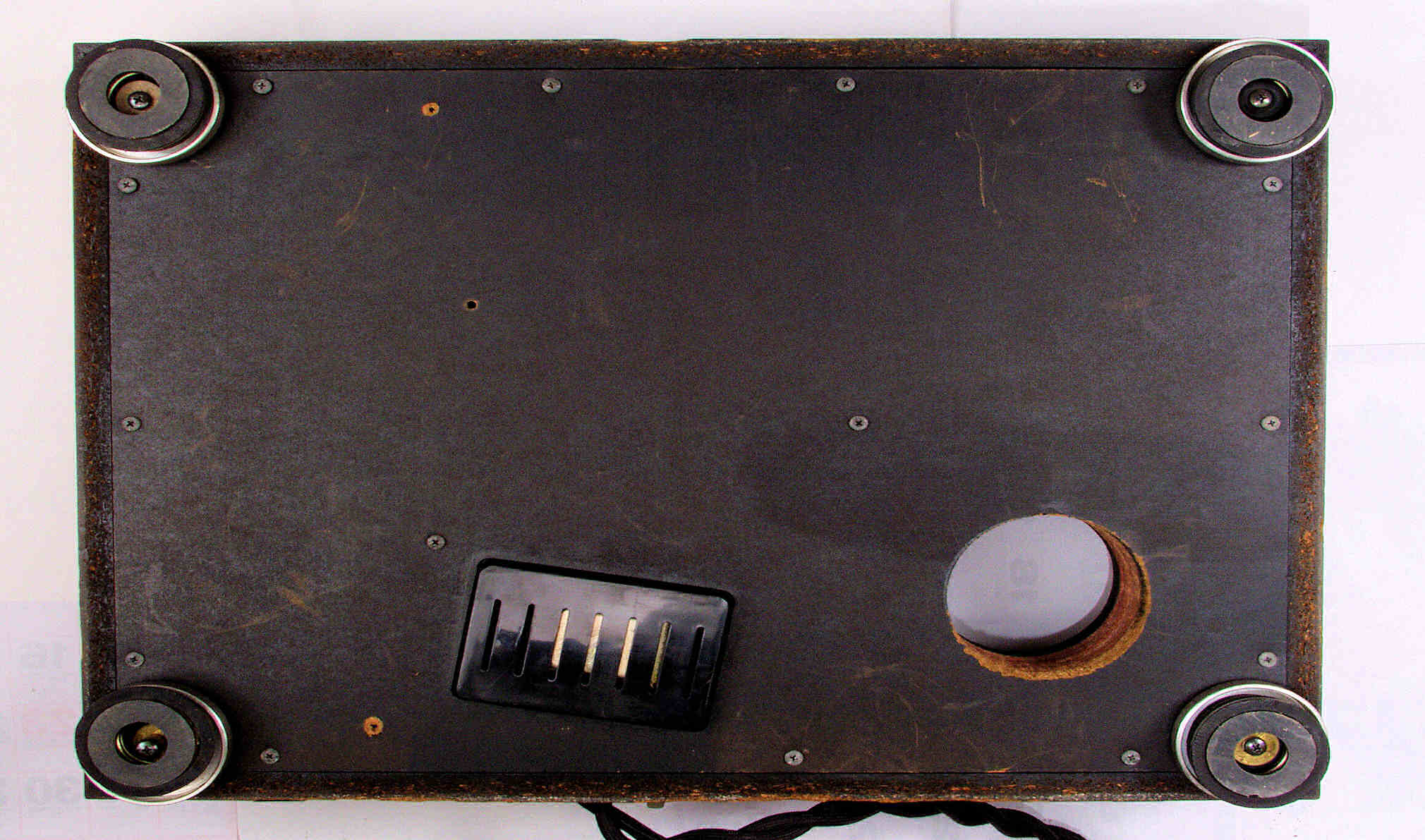

Ａ２Ａ．　点検中、下から見る。

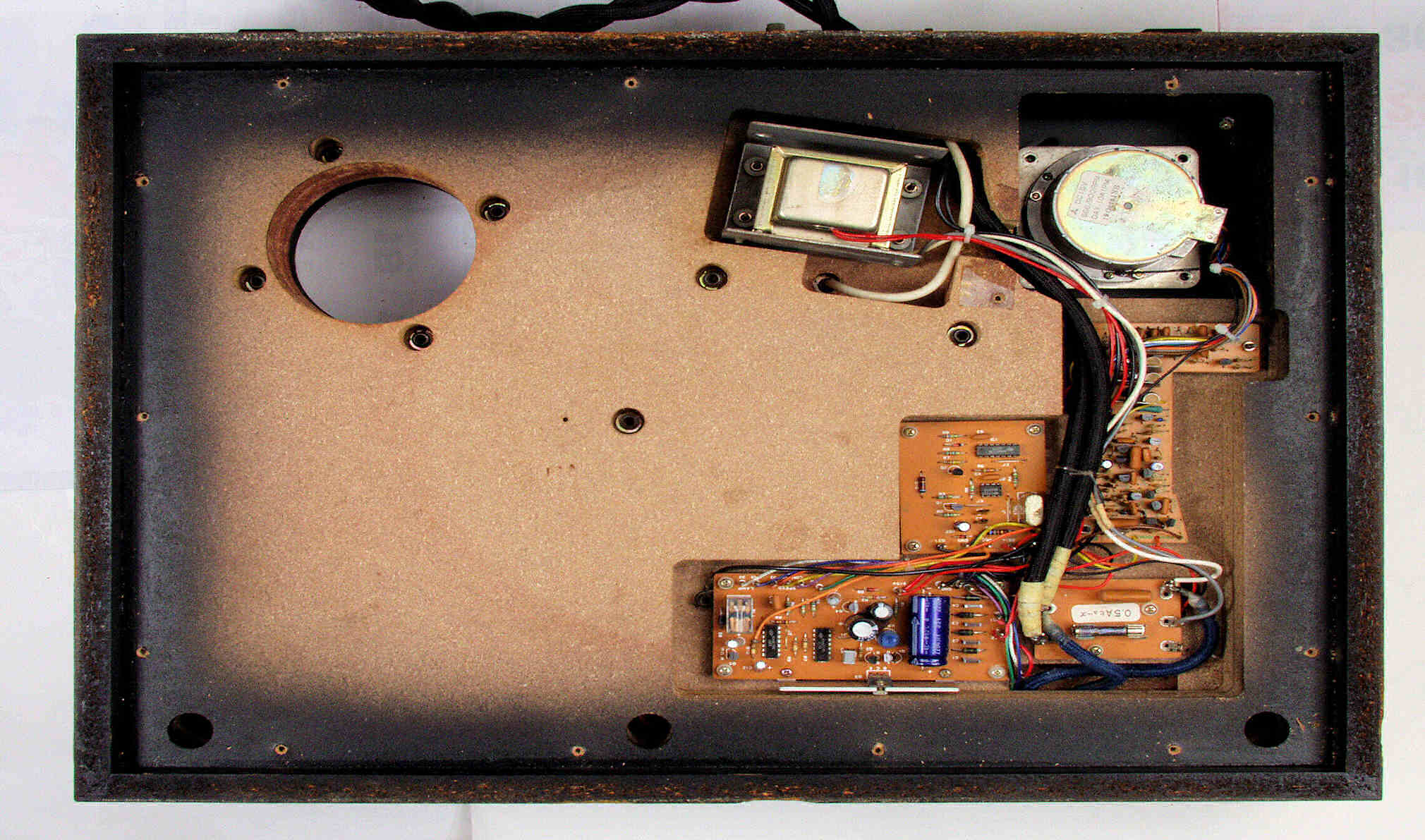

Ａ２Ｂ．　点検中　下蓋を外し、下から見る。

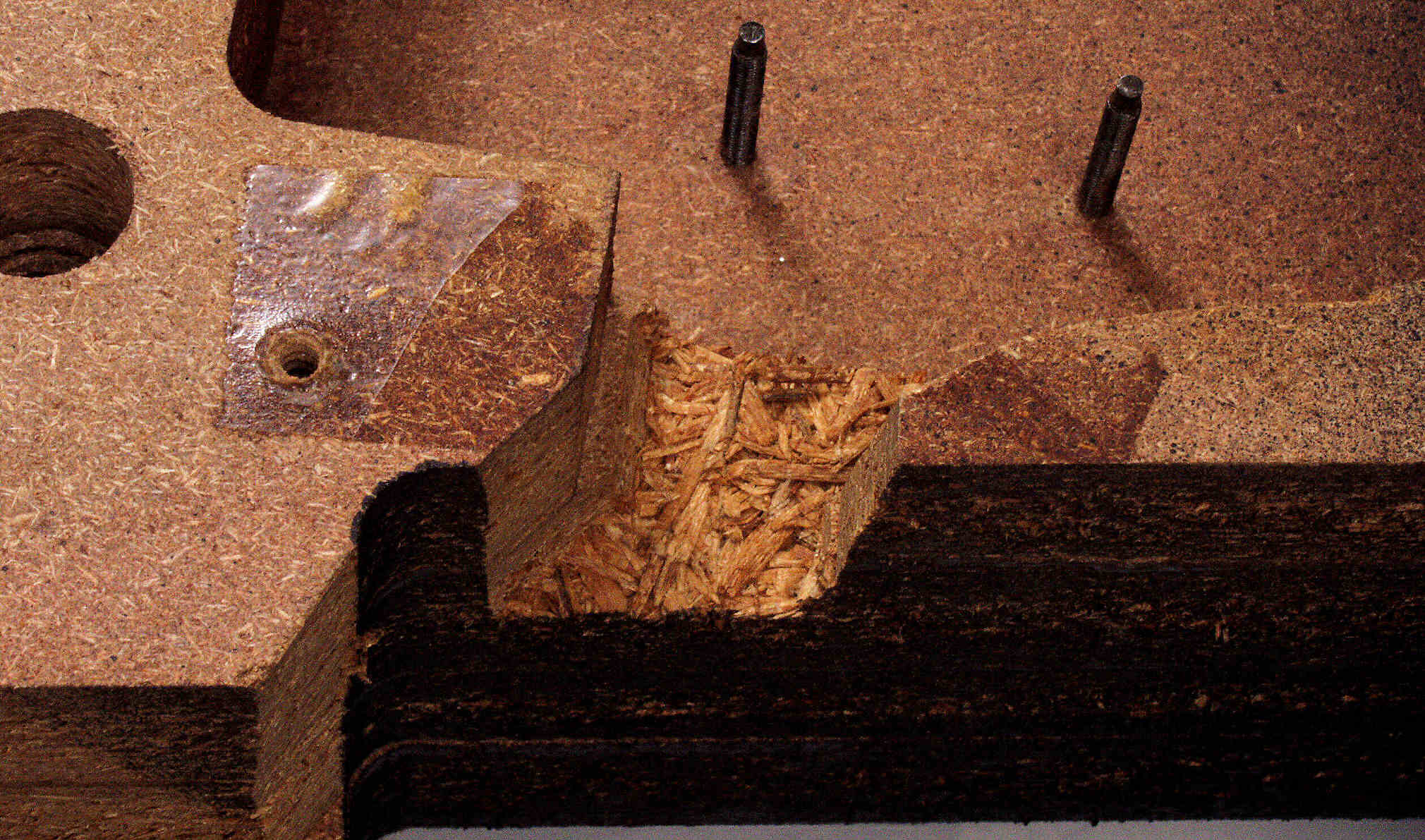

Ａ３Ａ．　点検中　アームベース取り付け穴の圧縮材が、接着材の」劣化で、ボロボロになっている。

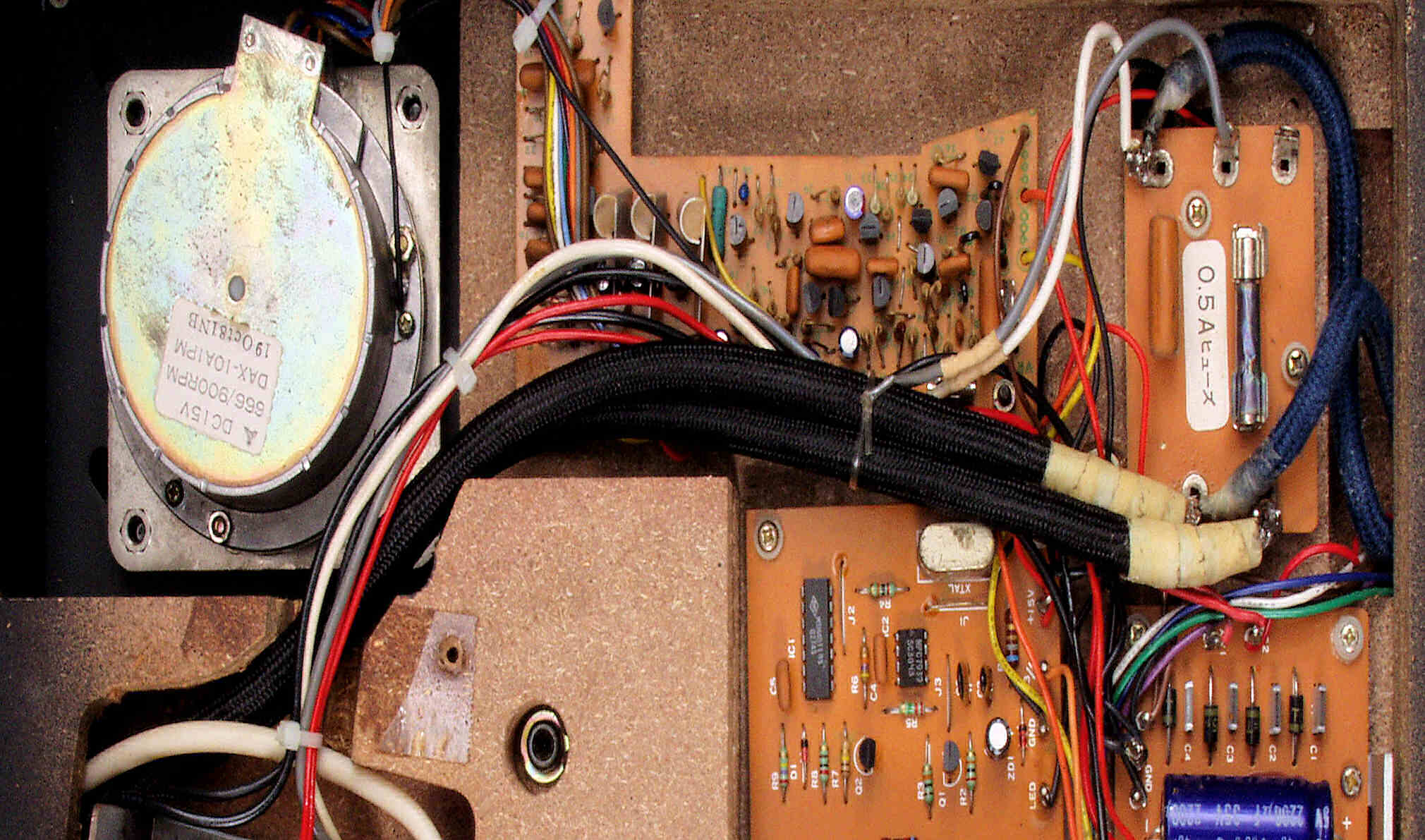

Ａ３Ｂ．　点検中　内部電源線の配線。

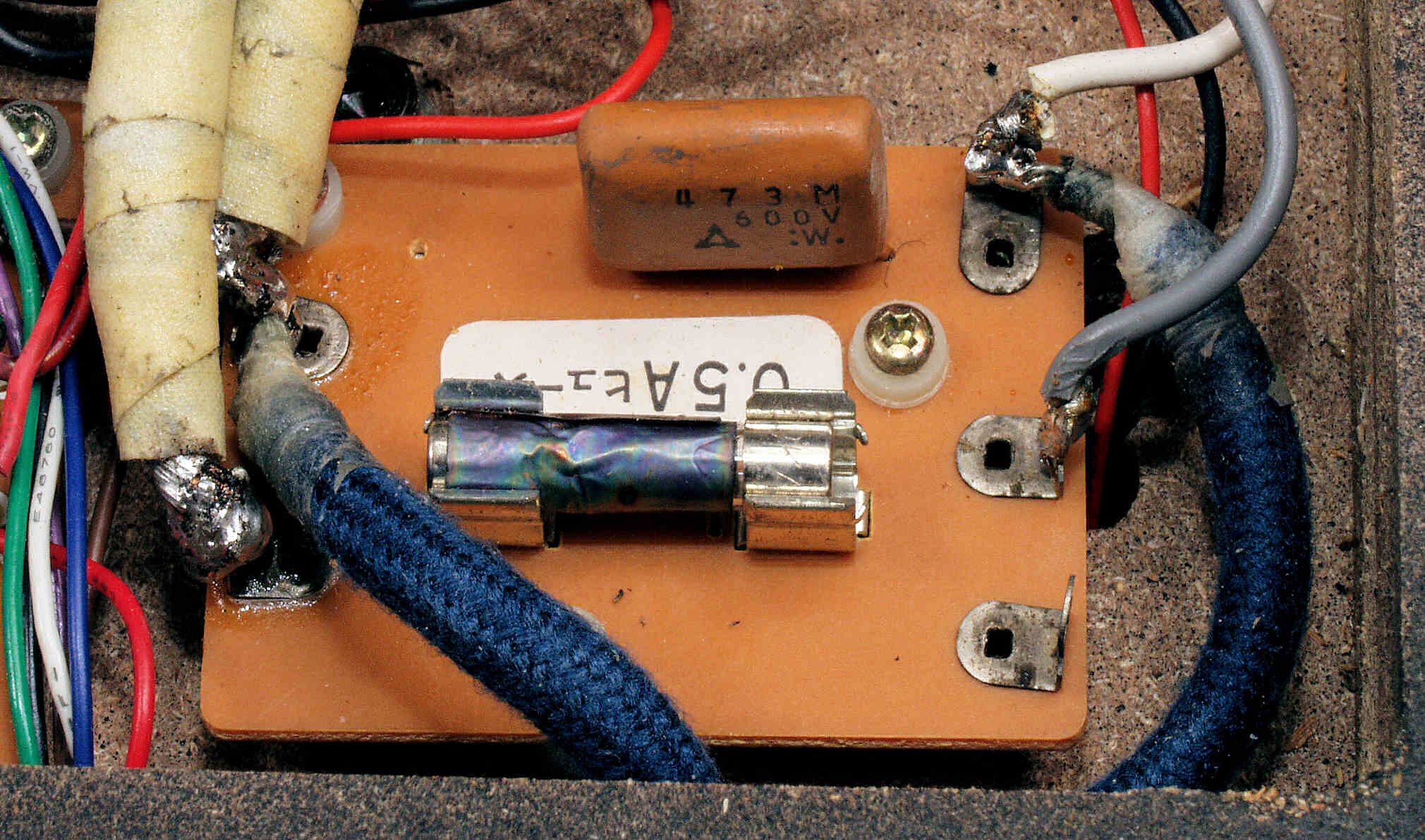

Ａ３Ｃ．　点検中　０．５Ａフューズ！

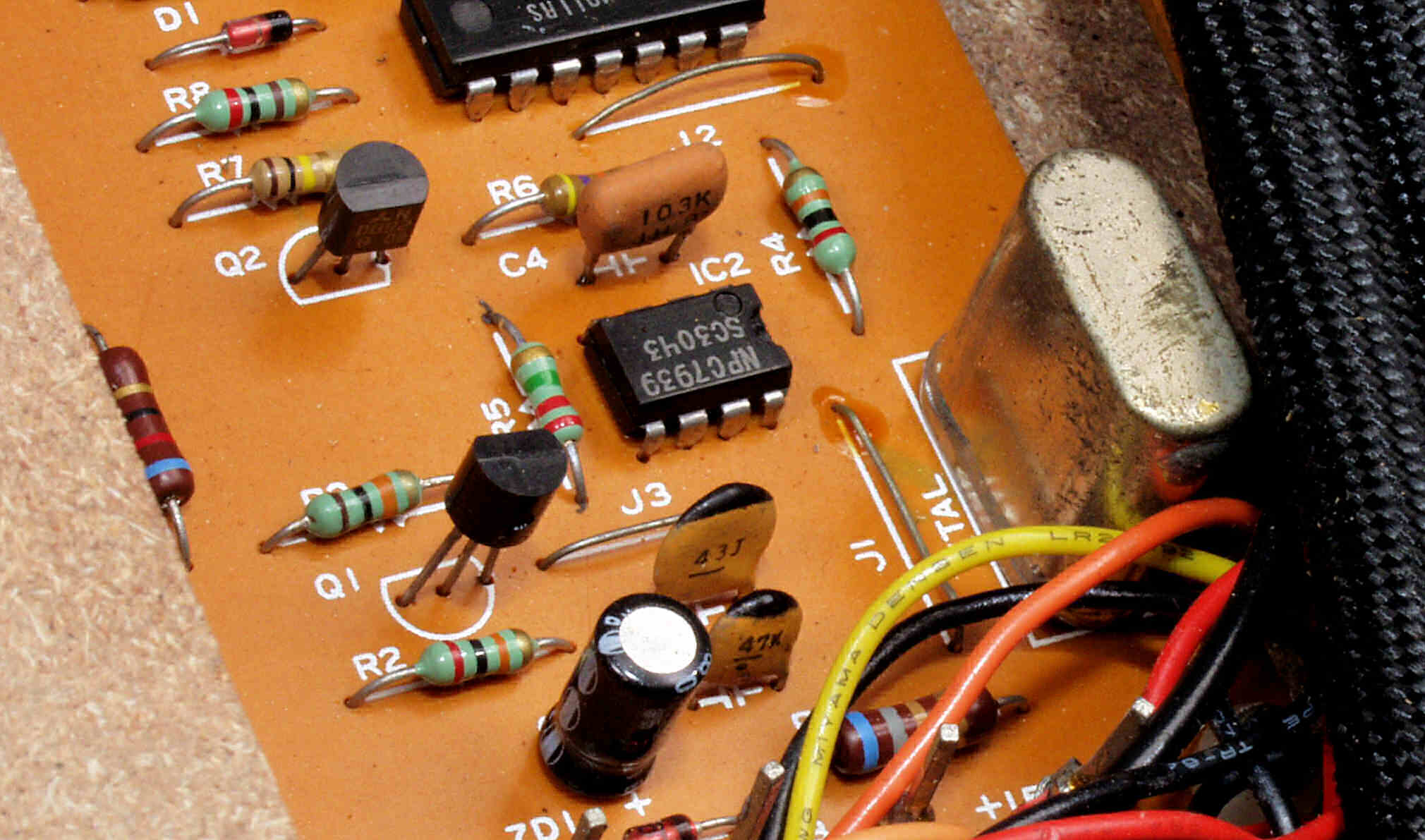

Ａ３Ｄ．　点検中　基準は水晶発振子。

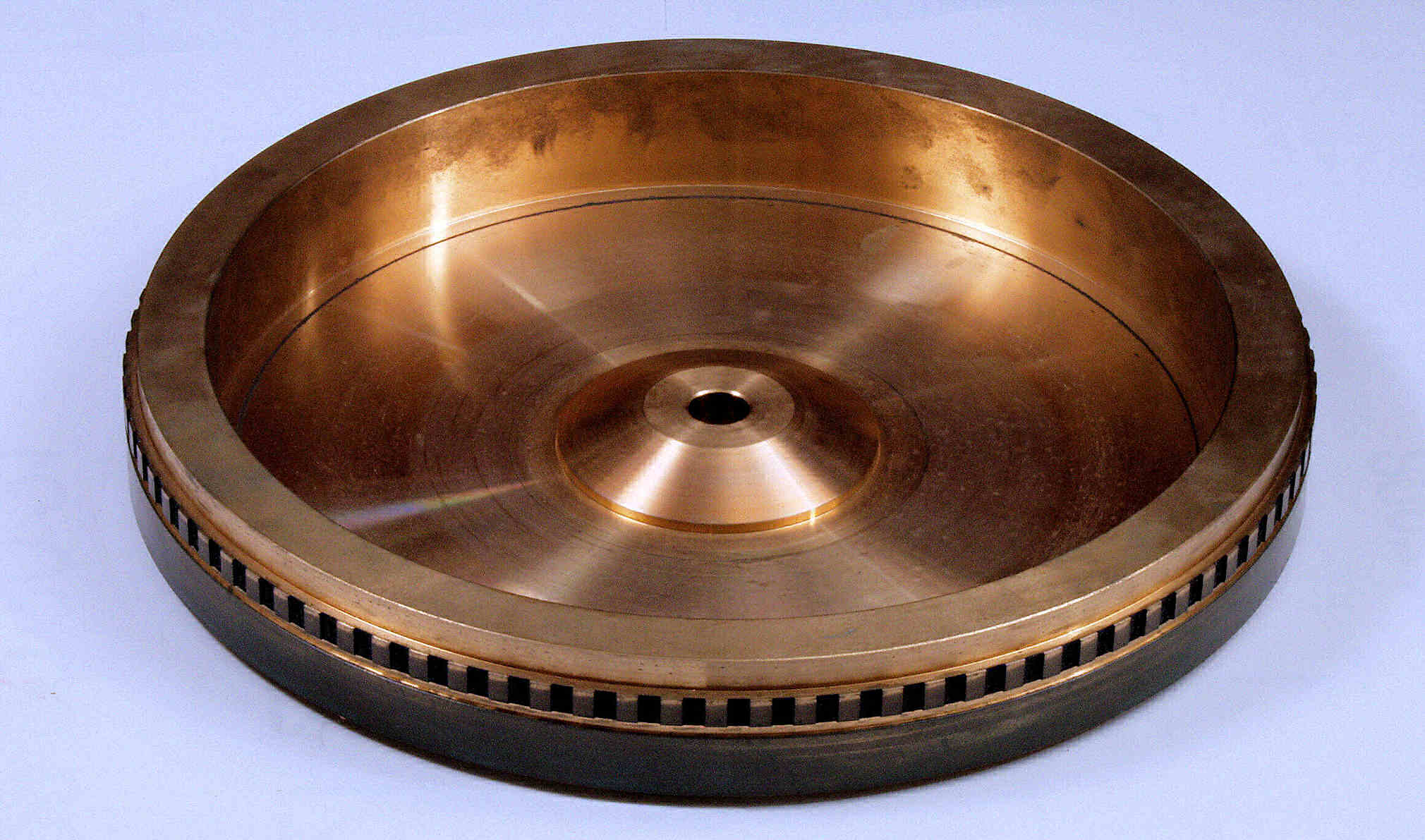

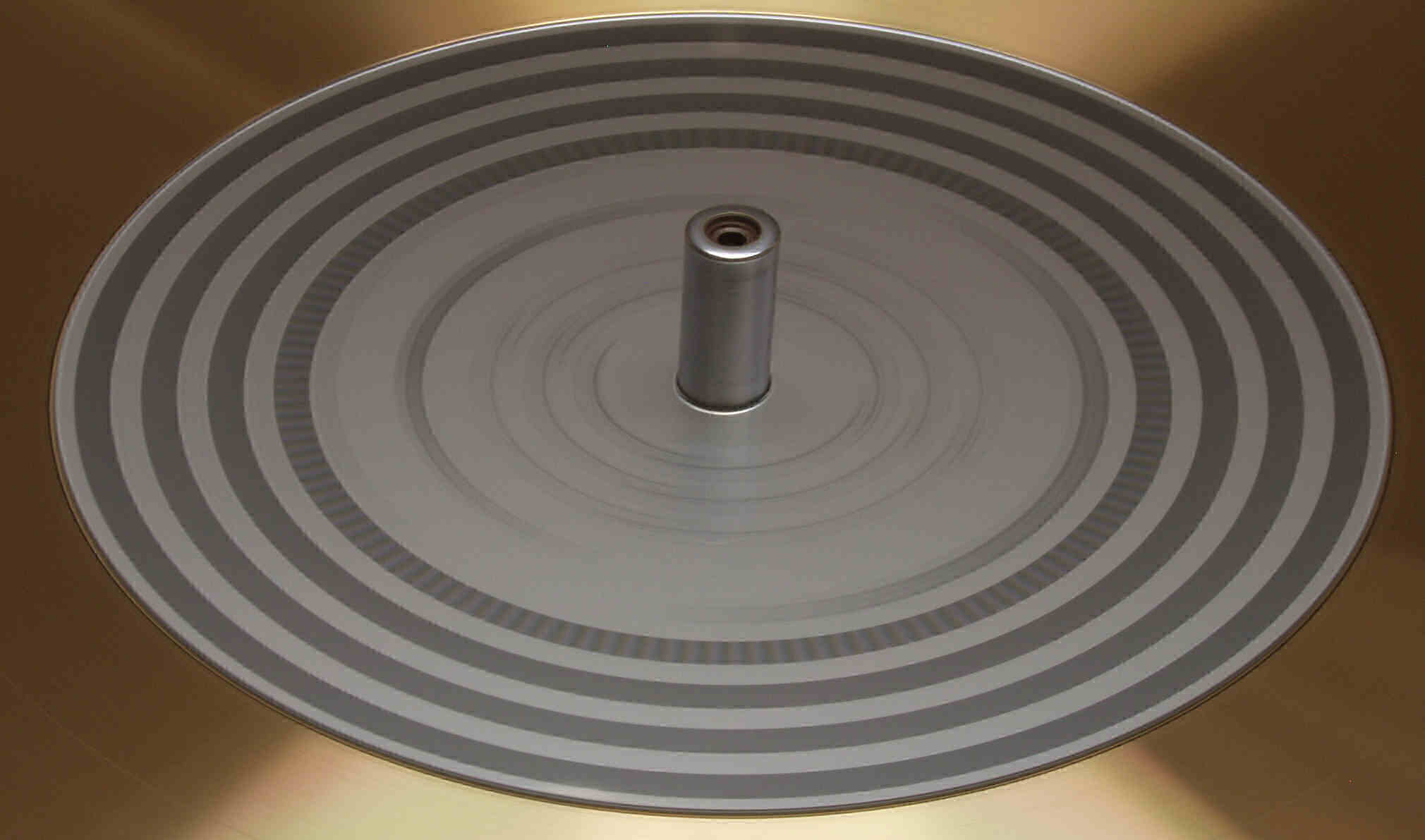

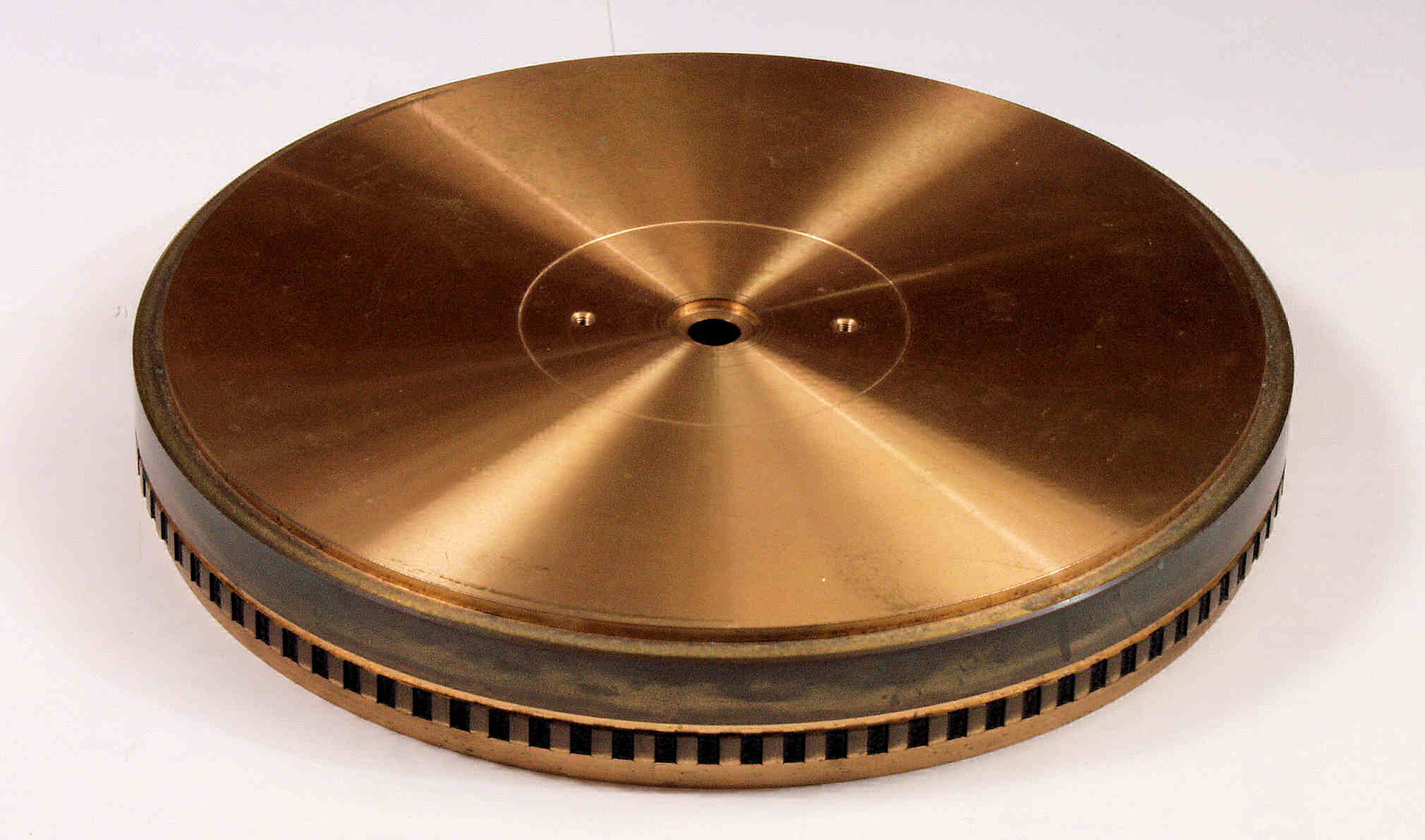

Ａ４Ａ．　点検中、ターンテーブル。

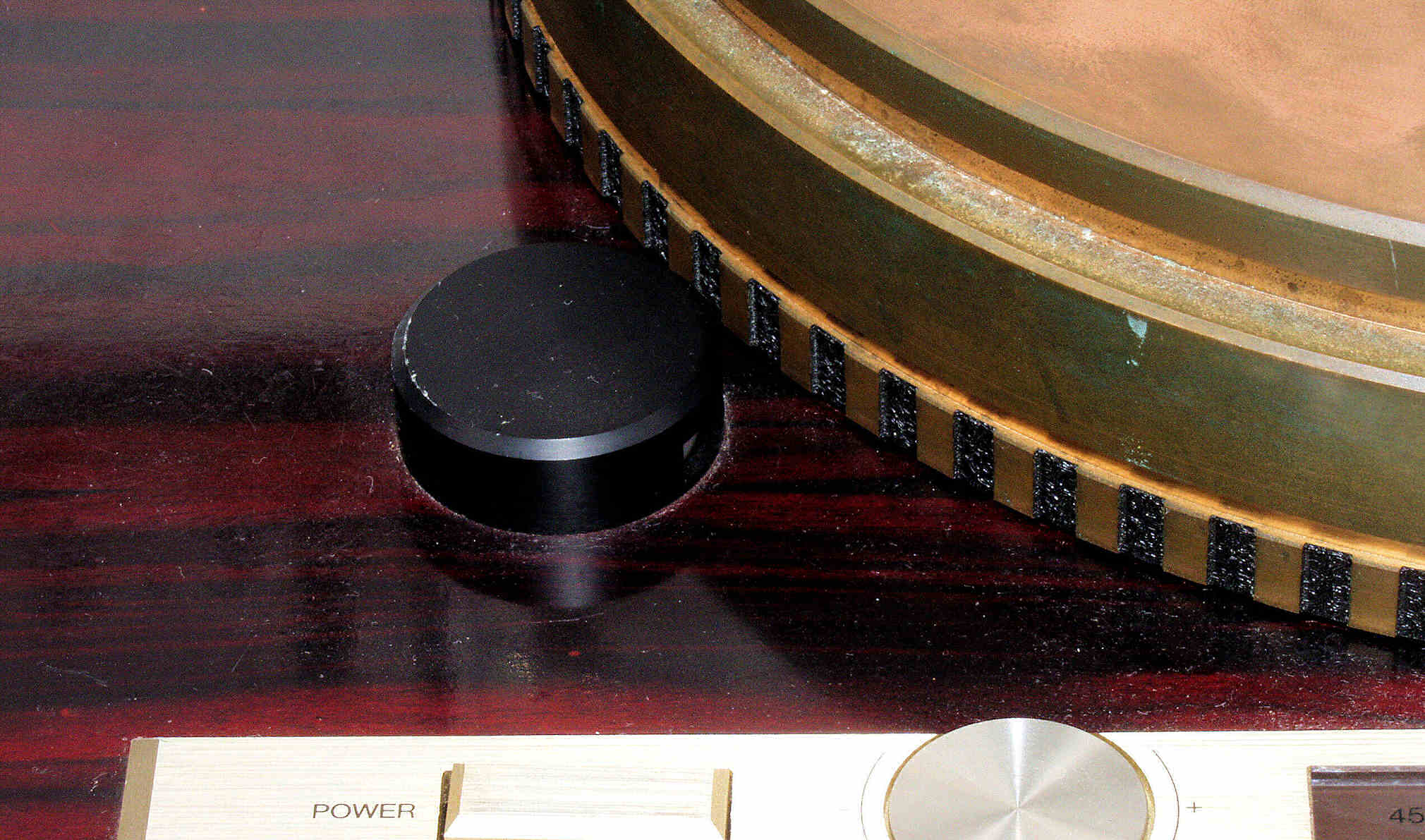

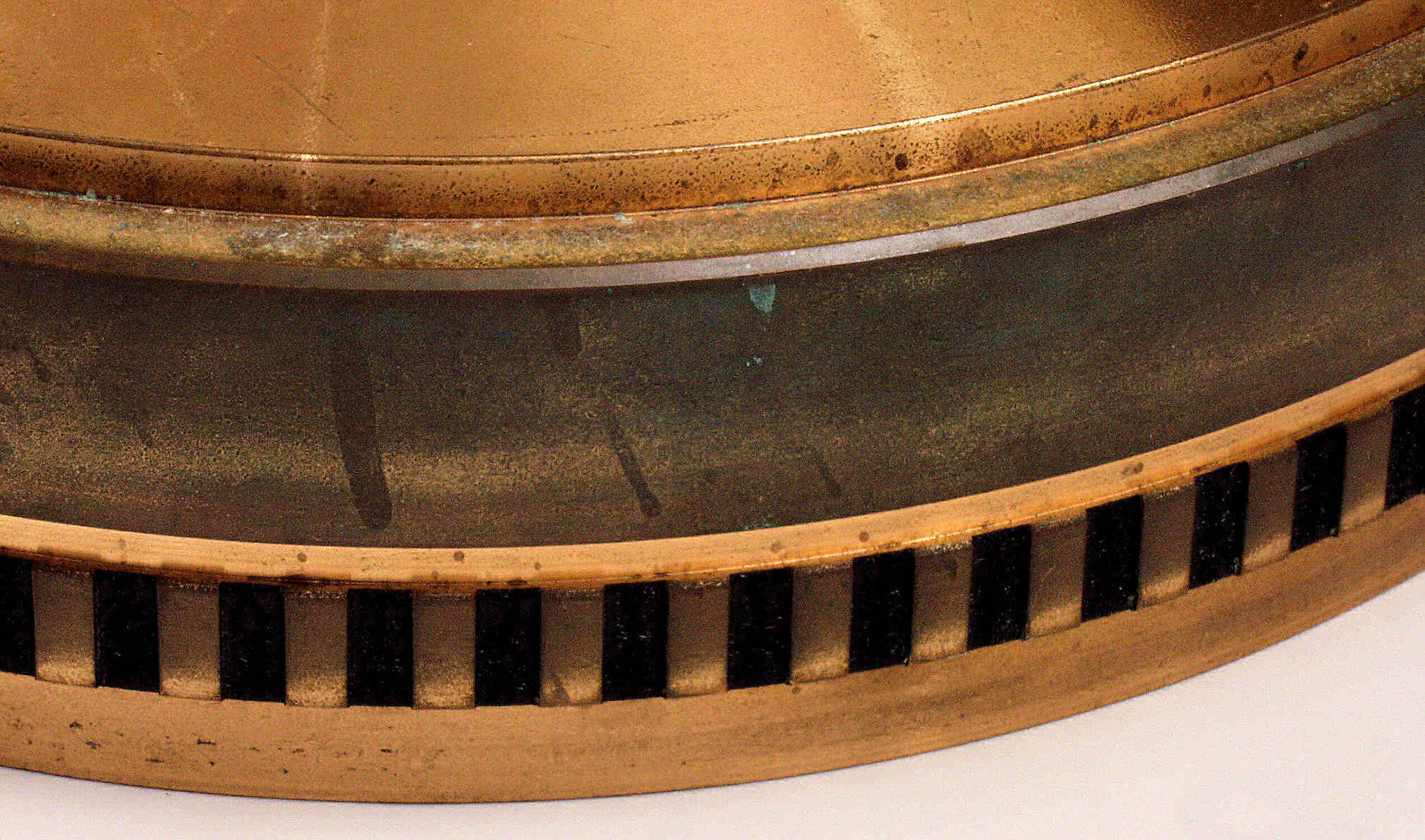

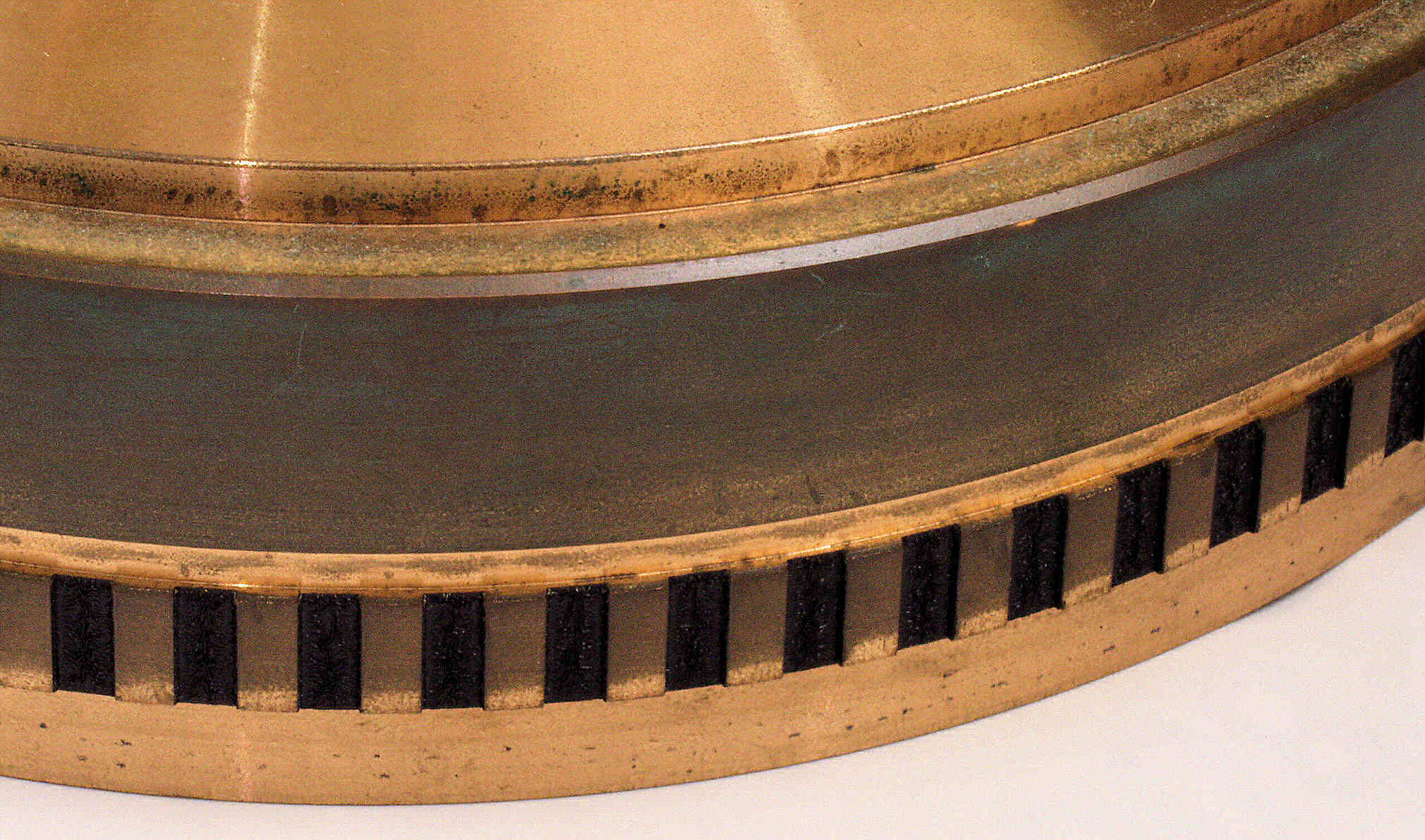

Ａ４Ｂ．　点検中、ターンテーブルの横、緑青が出始めている。

Ａ４Ｃ．　点検中、ターンテーブルの横、緑青が出始めている。２

Ａ４Ｄ．　点検中、ターンテーブルの裏。

Ａ４Ｅ．　点検中、ターンテーブルを乗せる。

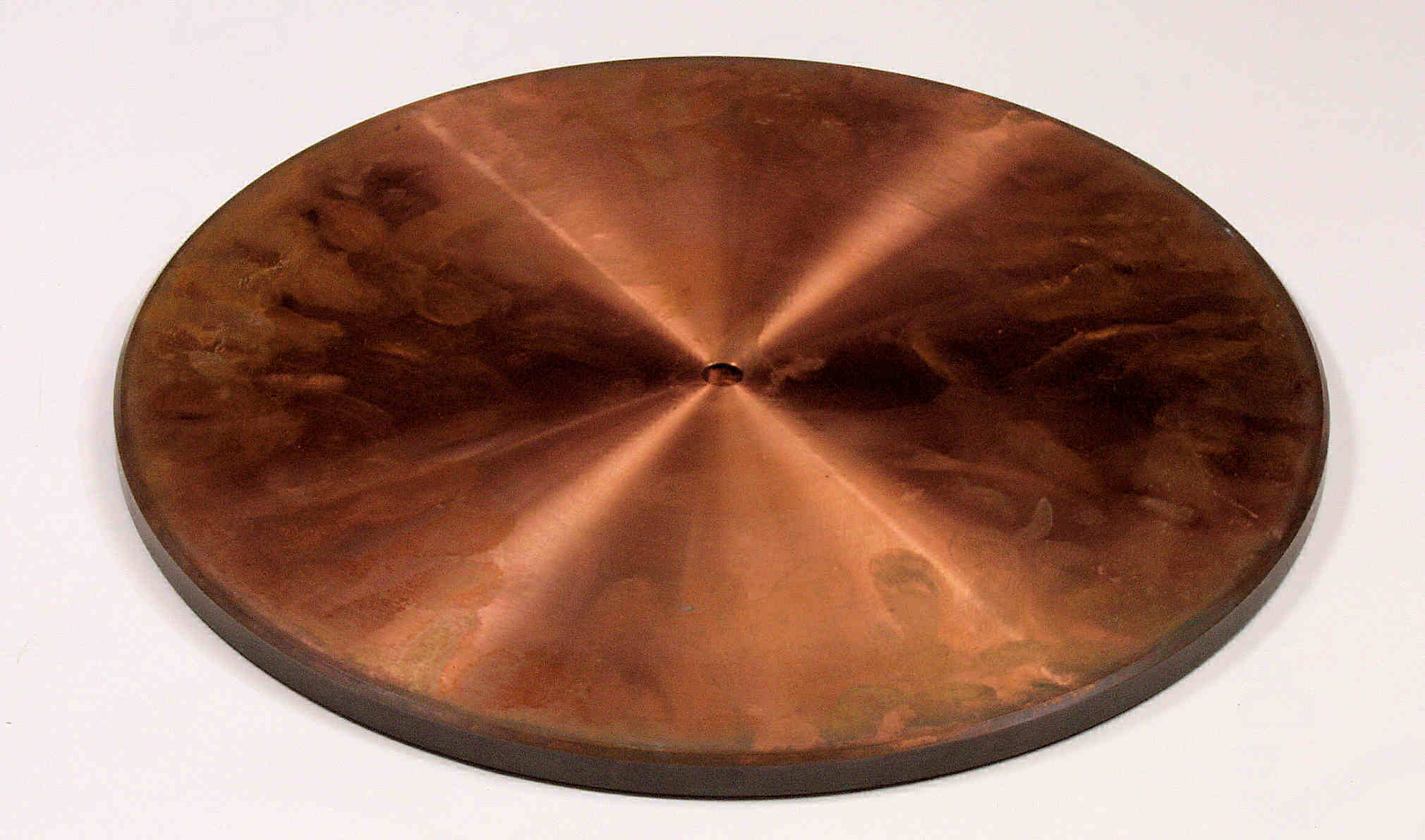

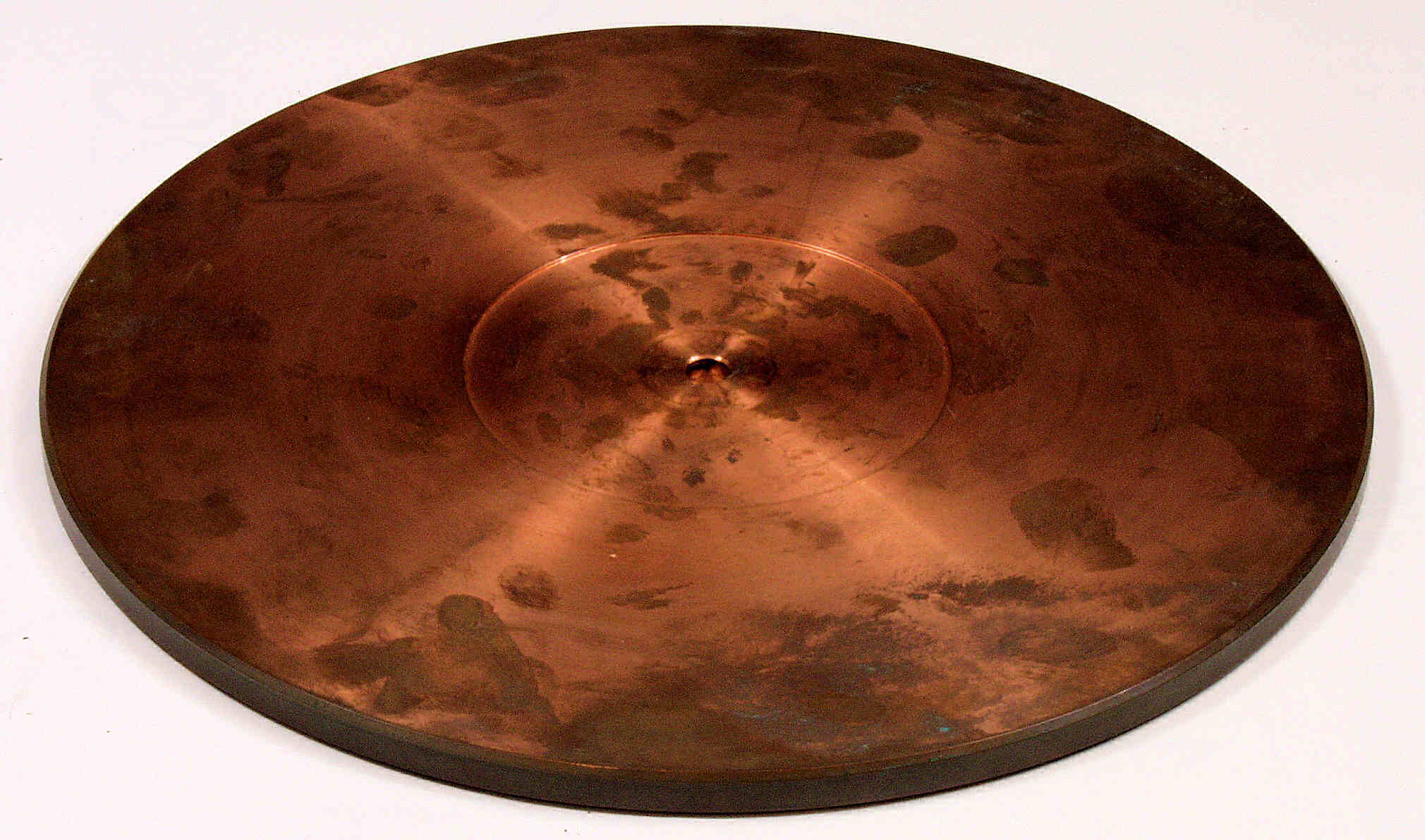

Ａ５Ａ．　点検中、上ターンテーブル、緑青が出始めている。

Ａ５Ｂ．　点検中、上ターンテーブル裏。

Ａ５Ｃ．　点検中、ターンテーブル＋上ターンテーブルを乗せる。

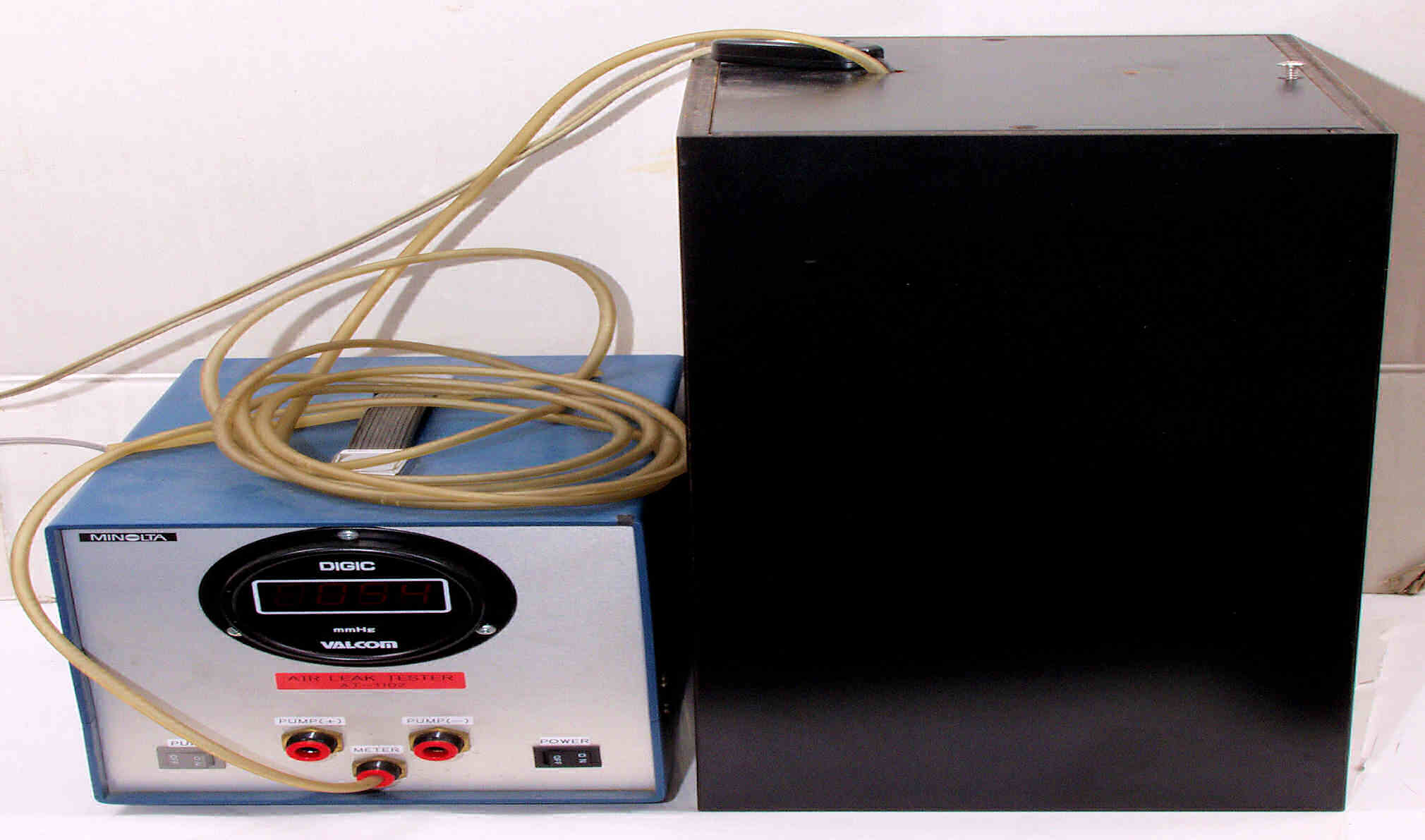

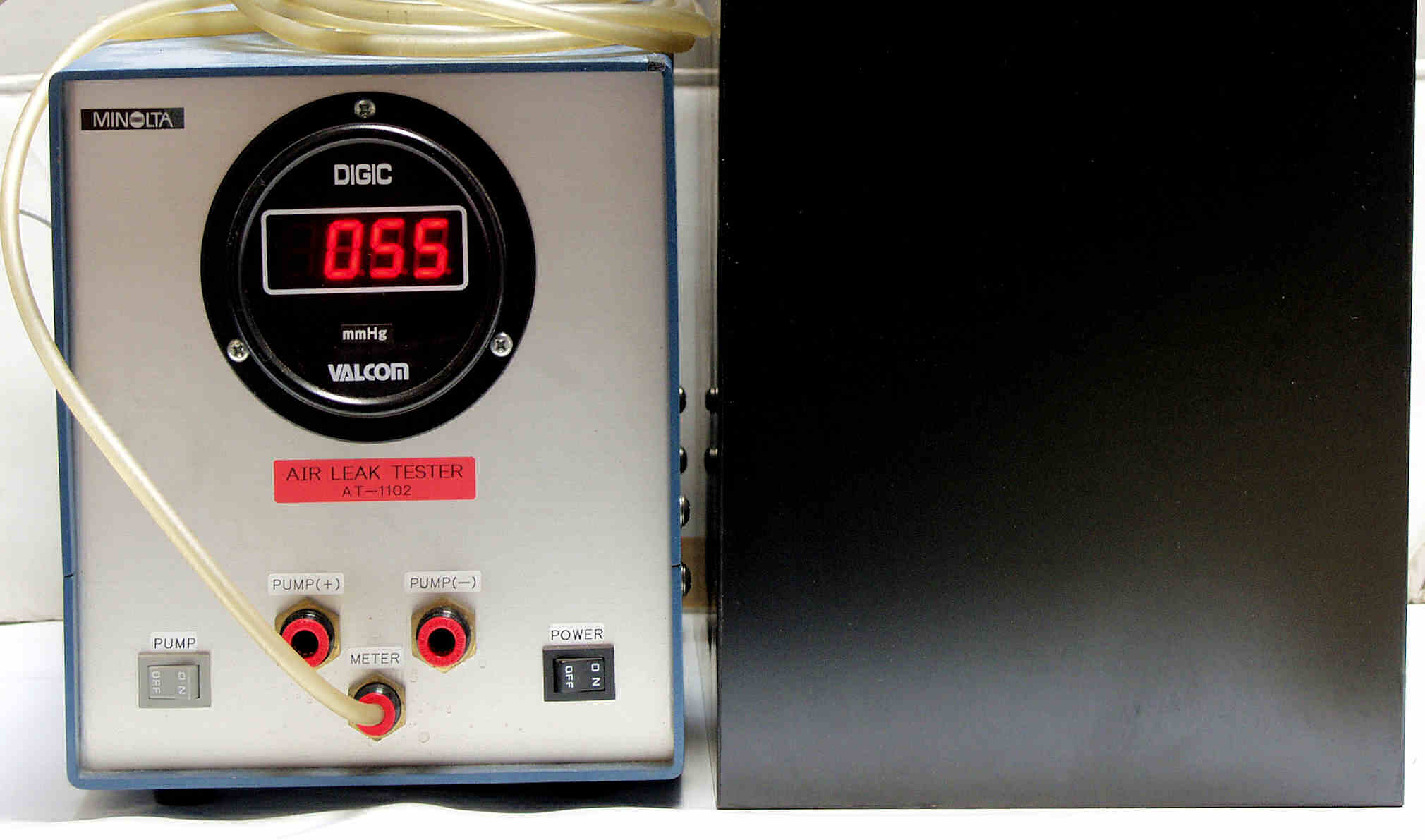

Ａ６Ａ．　ポンプ点検中、圧力測定中。

Ａ６Ｂ．　ポンプ点検中、圧力測定中、これでは浮上しない（１１０～１５０）。

Ａ６Ｃ．　ポンプ点検中、ポンプユニット、この大きなケースにこれだけ！　多分チャンバーが有ったはず？

Ｃ．　修理状況

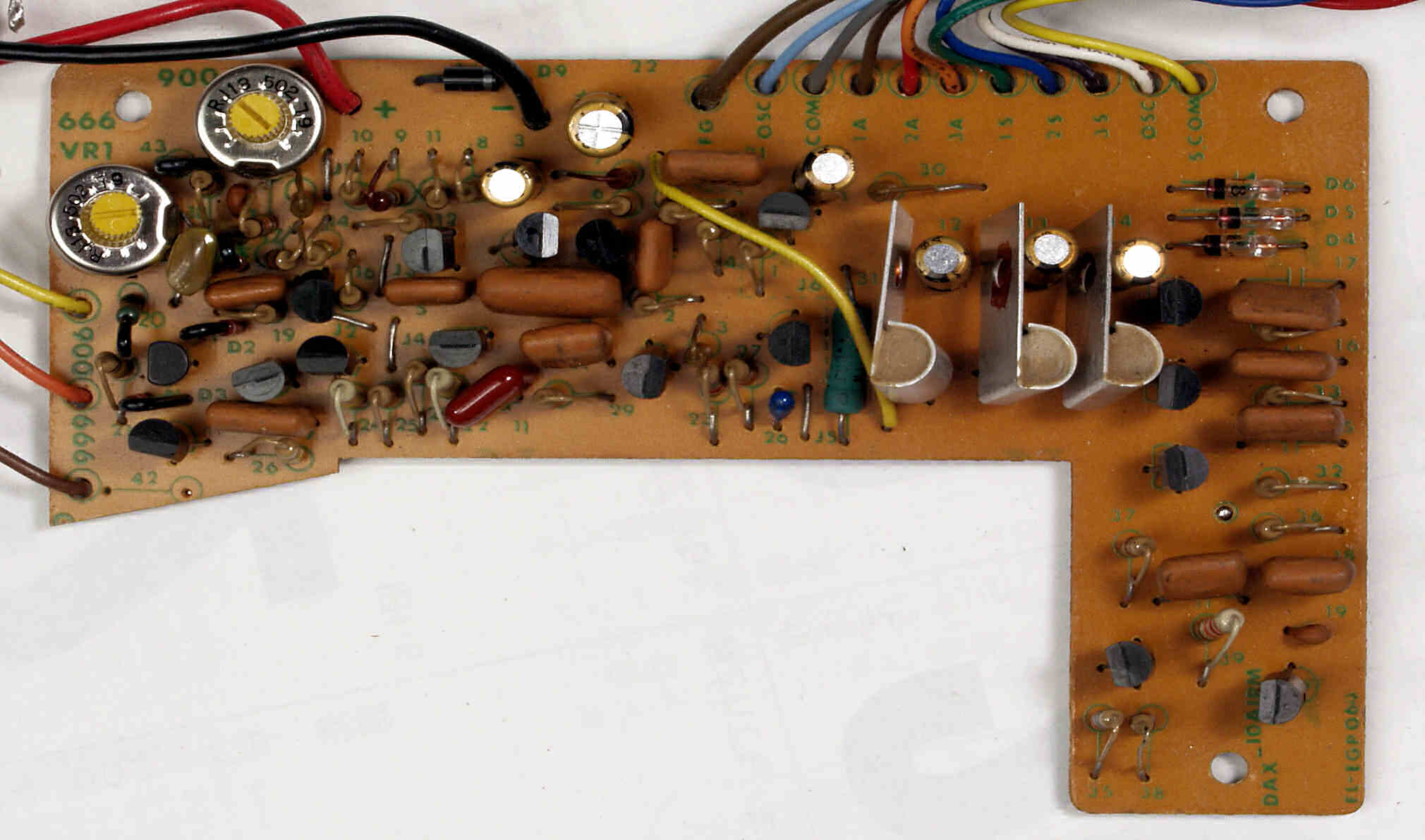

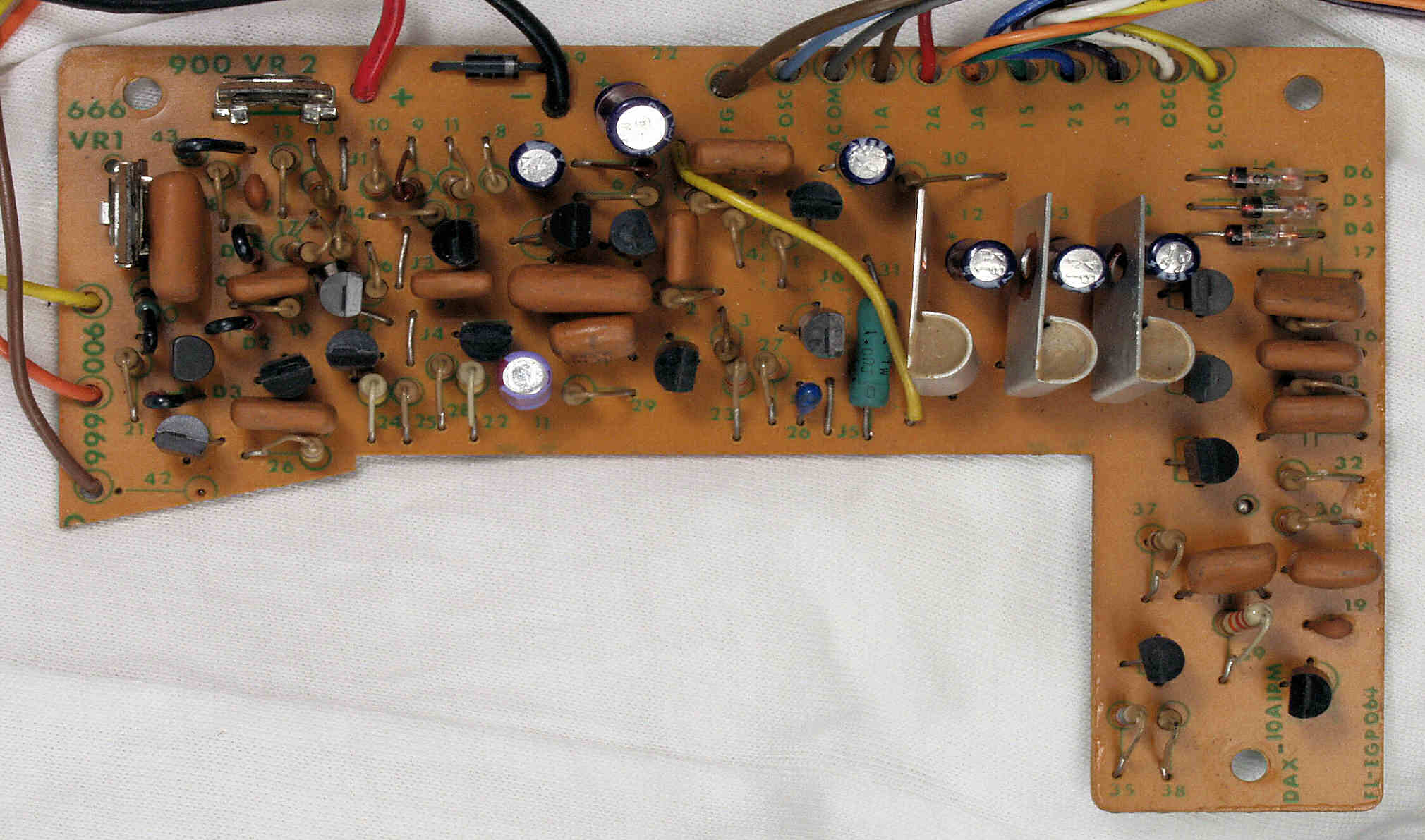

Ｃ１１．　修理前　制御基板

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

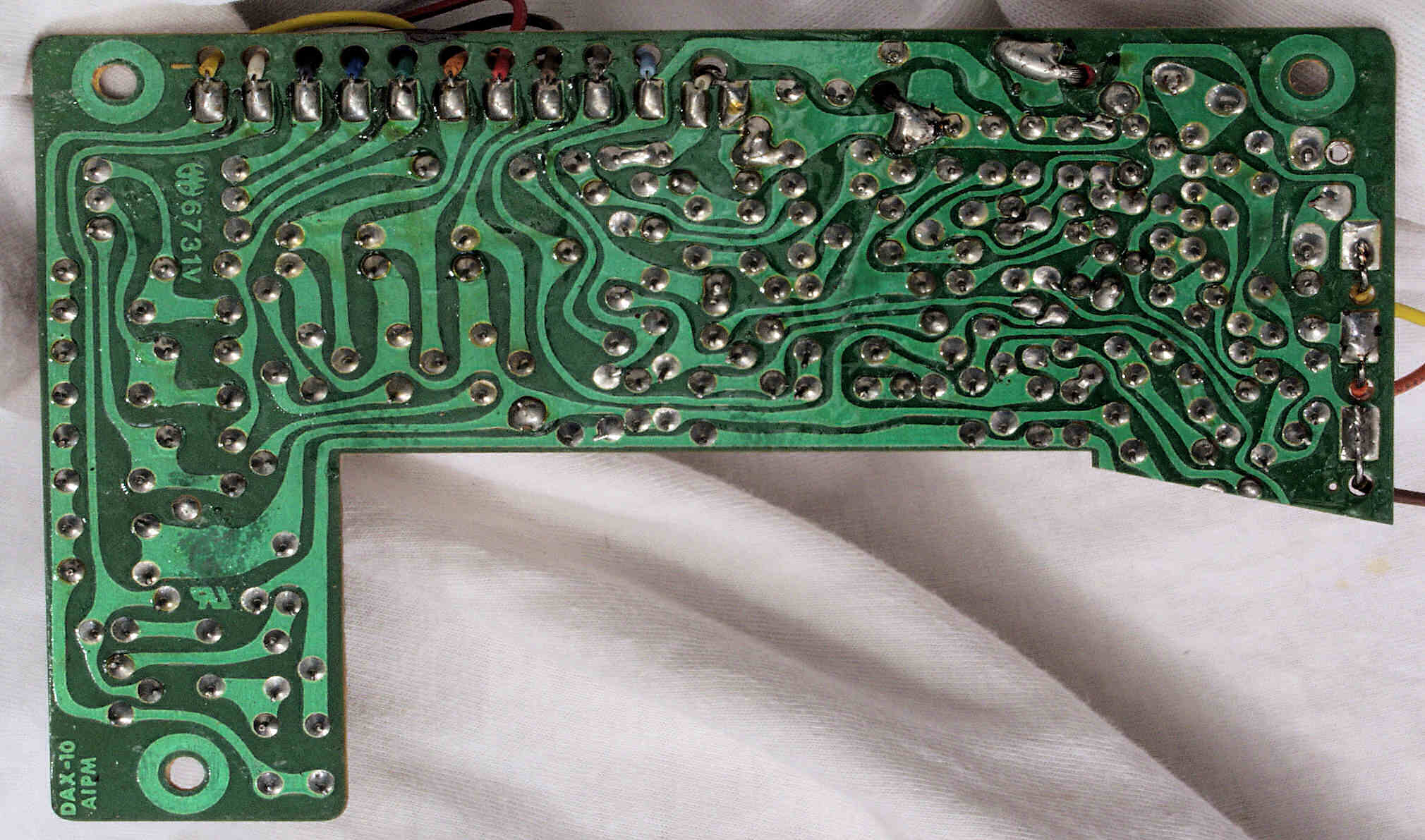

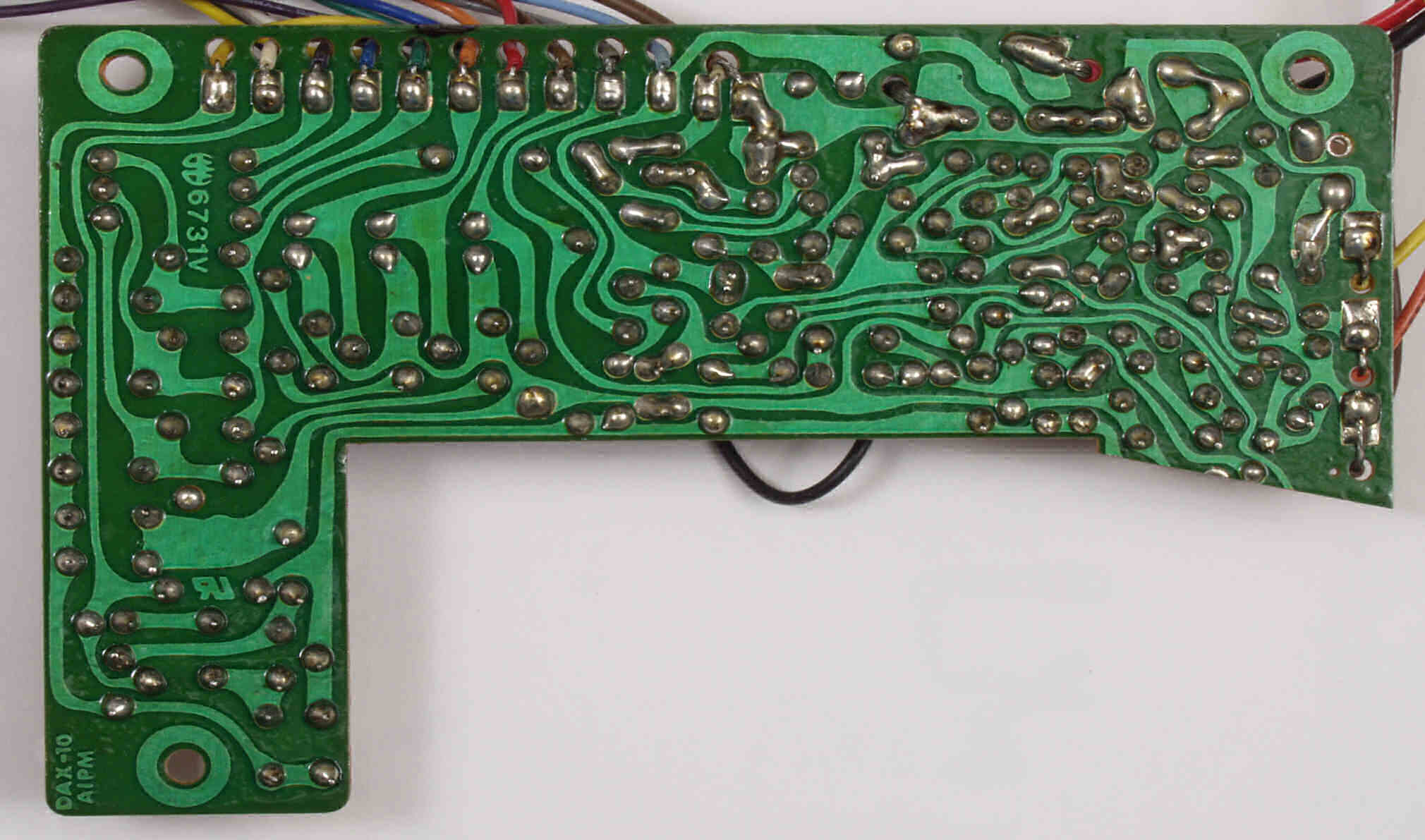

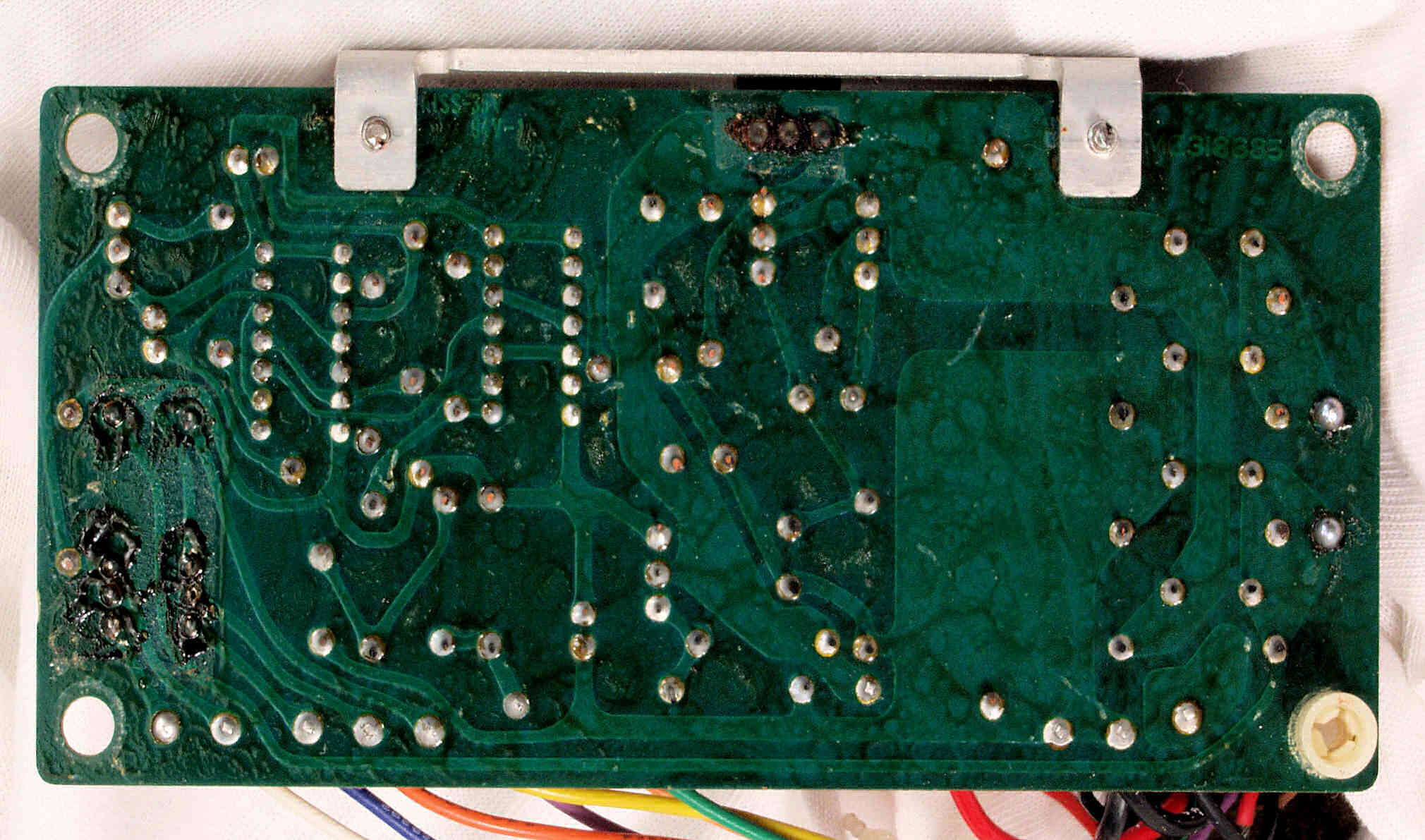

Ｃ１３．　修理前　制御基板裏

Ｃ１４．　修理（半田補正）後　制御基板裏

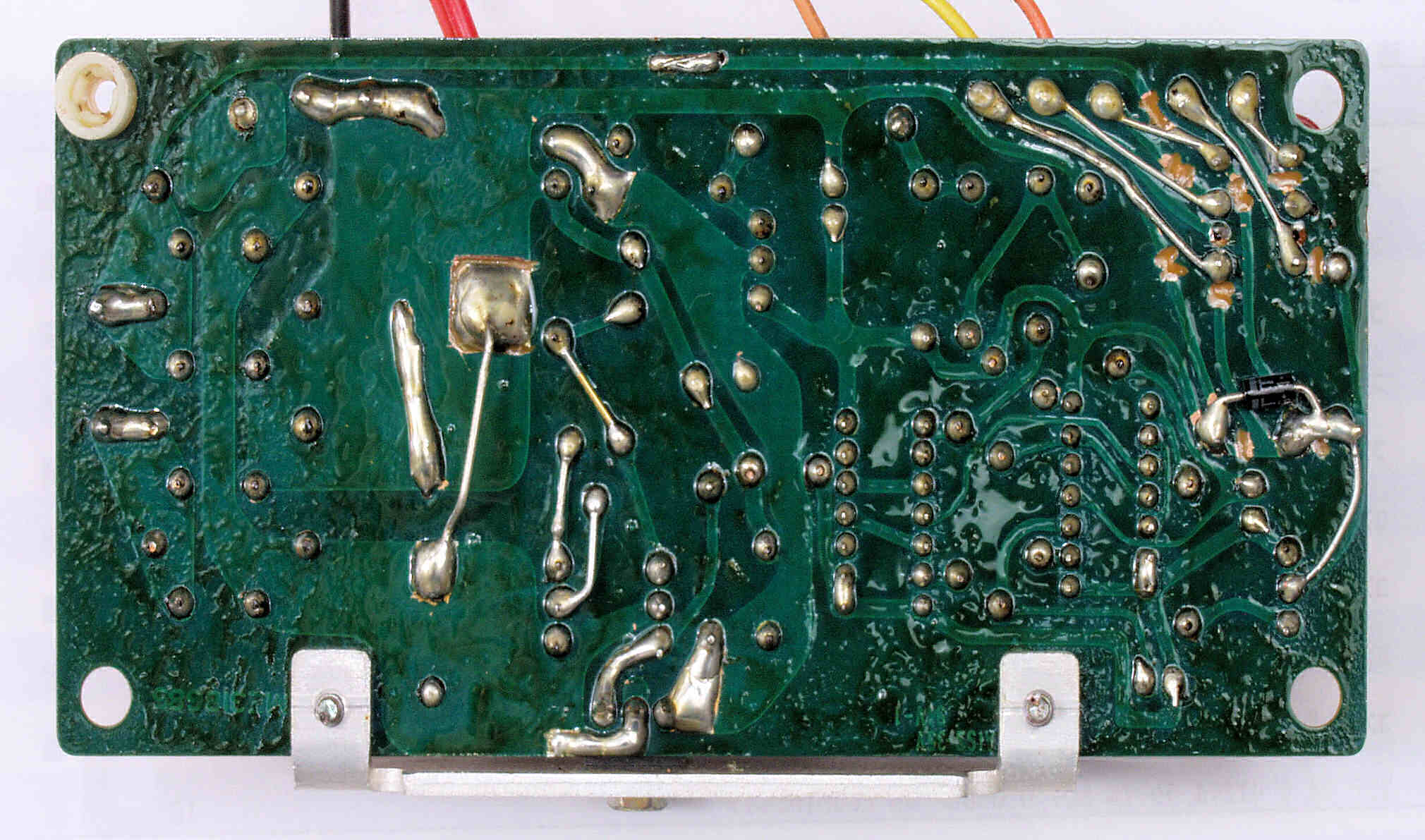

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

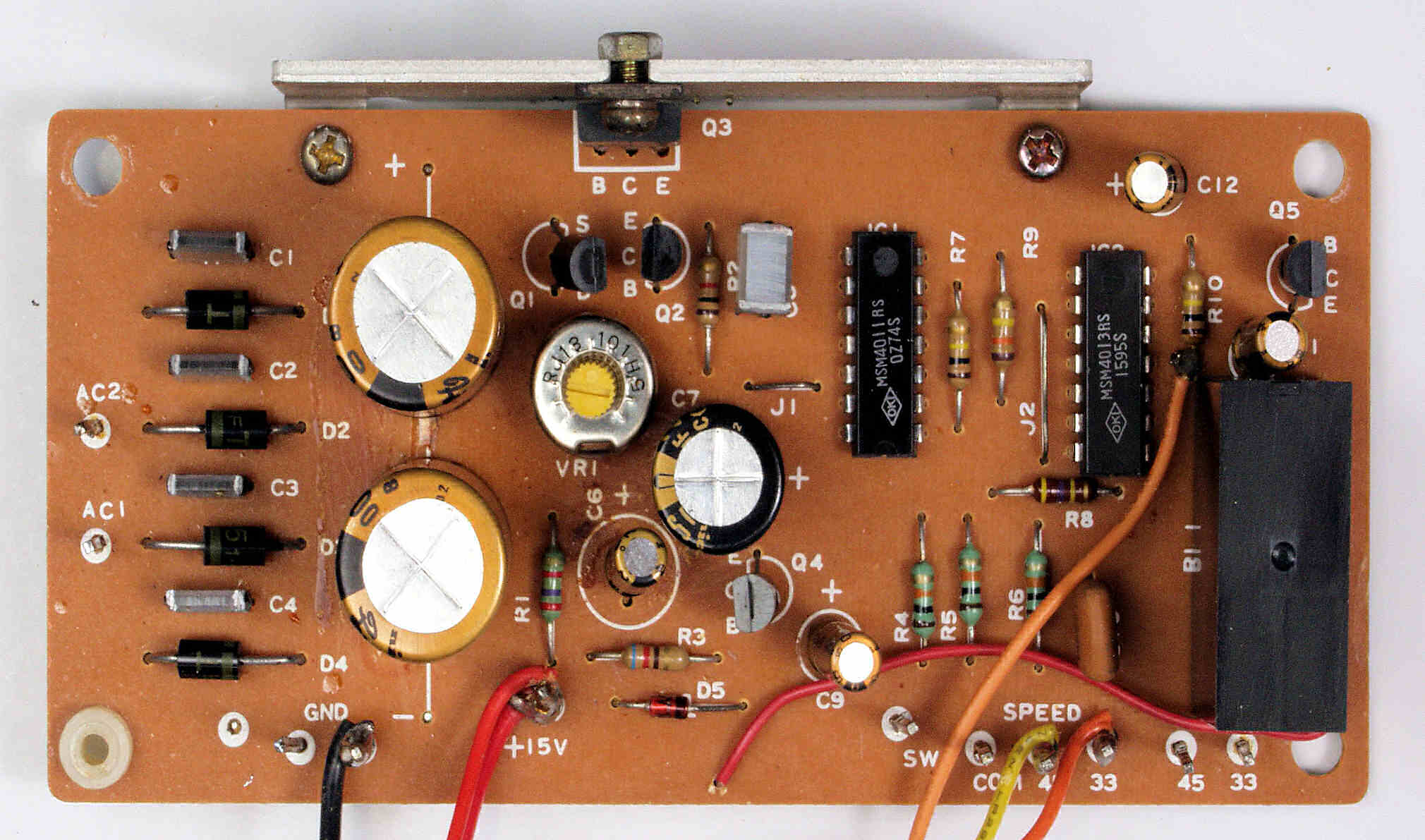

Ｃ２１．　修理前　電源・３３／４５切替基板

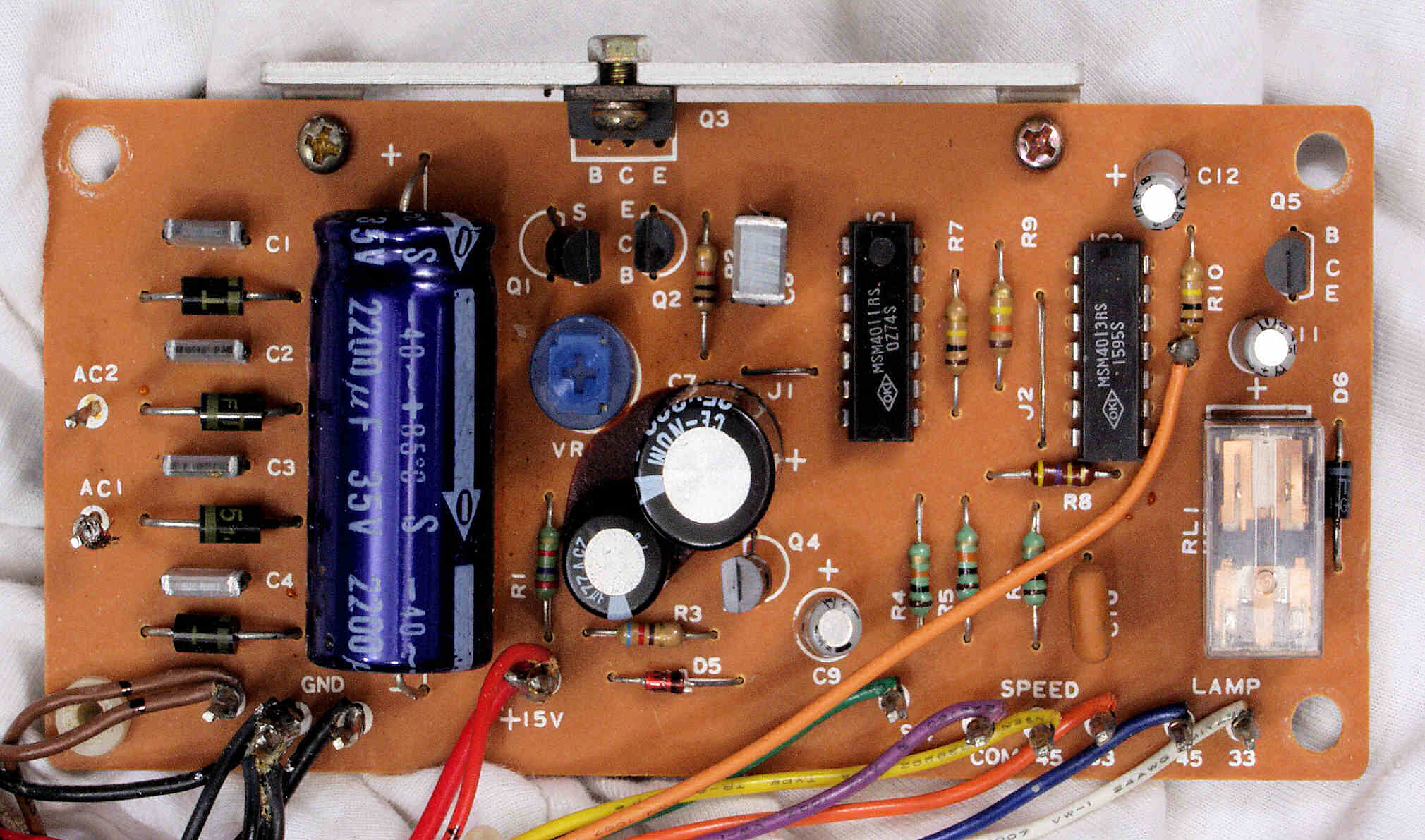

Ｃ２２．　修理後　電源・３３／４５切替基板。　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

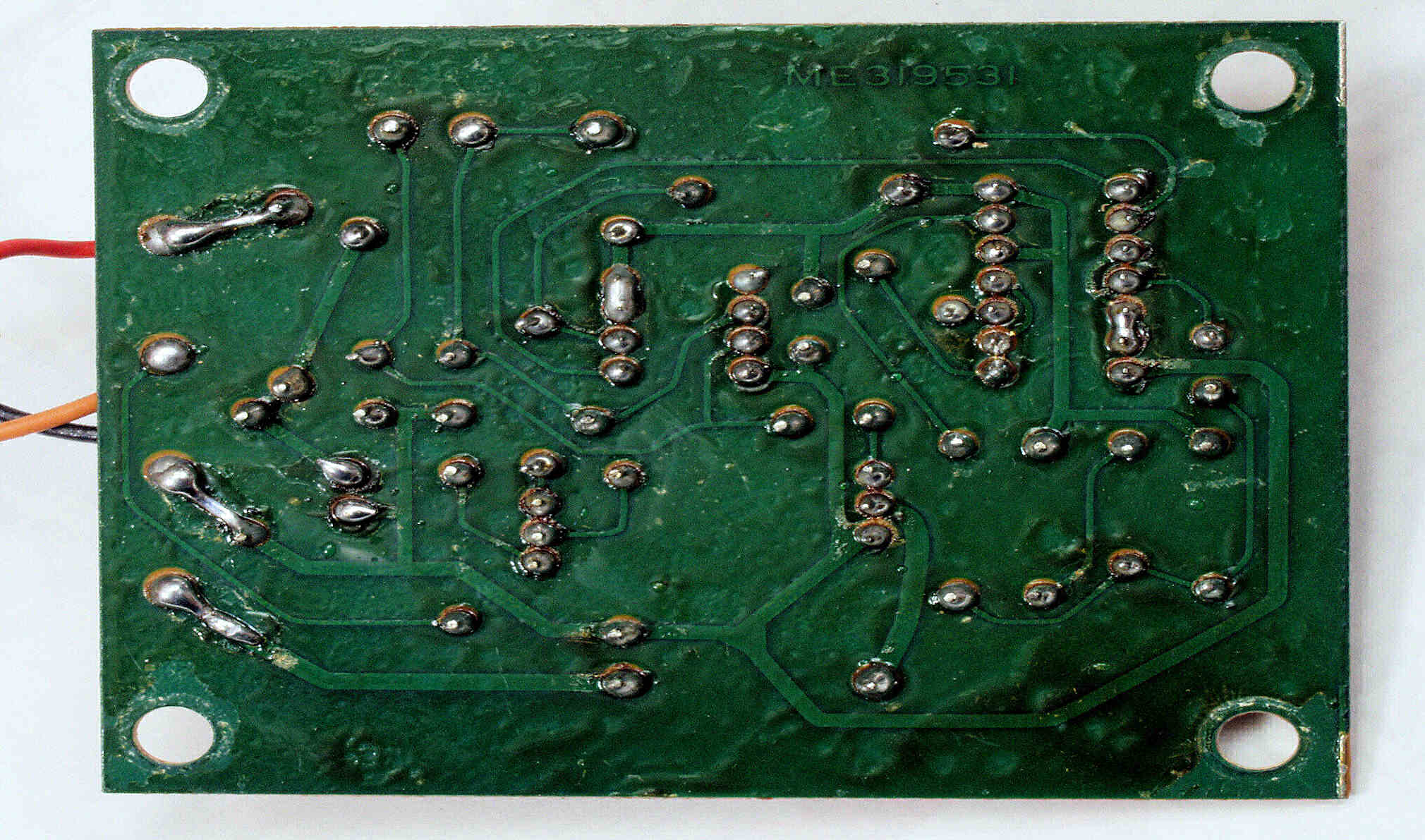

Ｃ２３．　修理前　電源・３３／４５切替基板裏

Ｃ２３１．　修理前　電源・３３／４５切替基板裏、半田不良ｹ所。

Ｃ２３２．　修理前　電源・３３／４５切替基板裏、半田不良ｹ所。

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

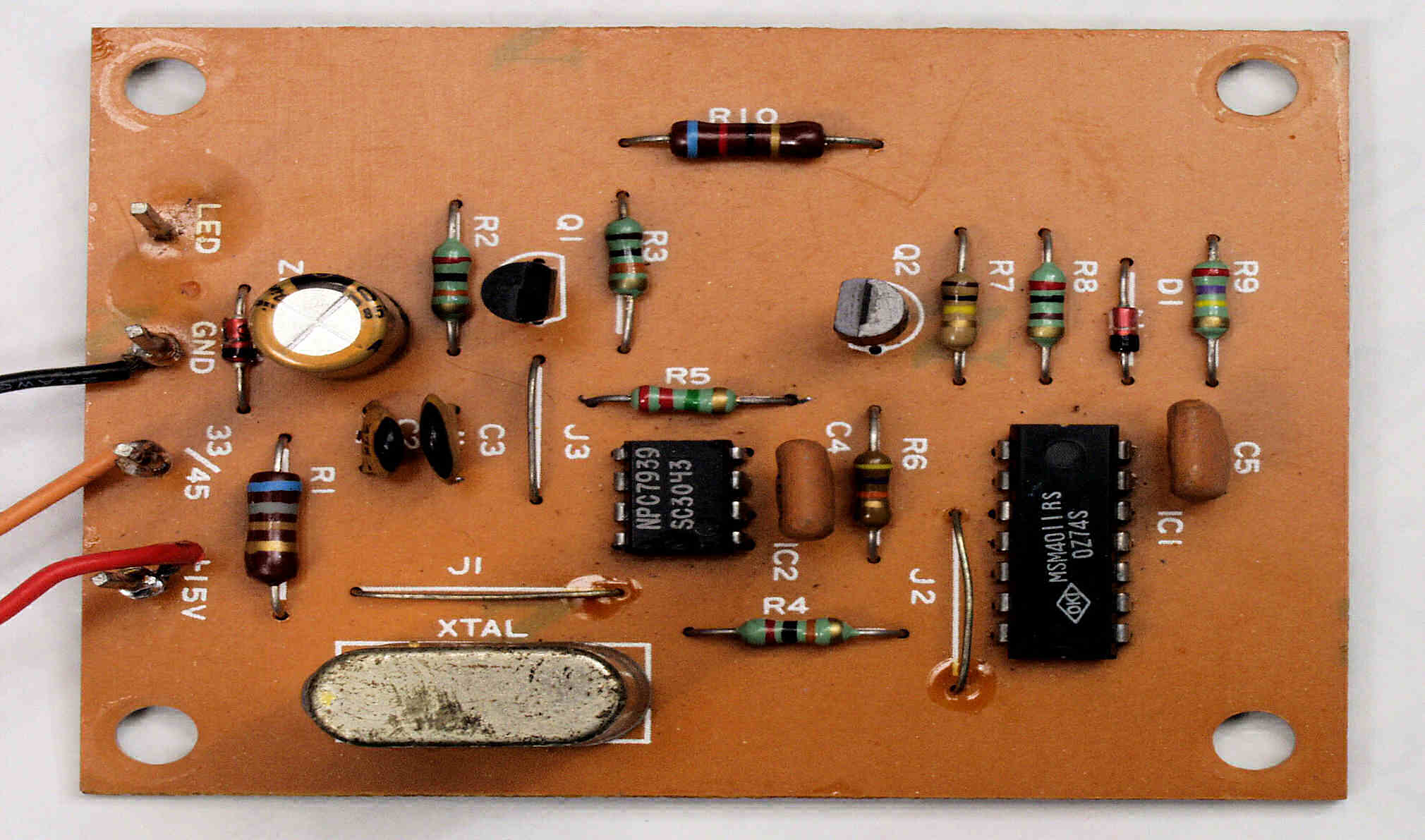

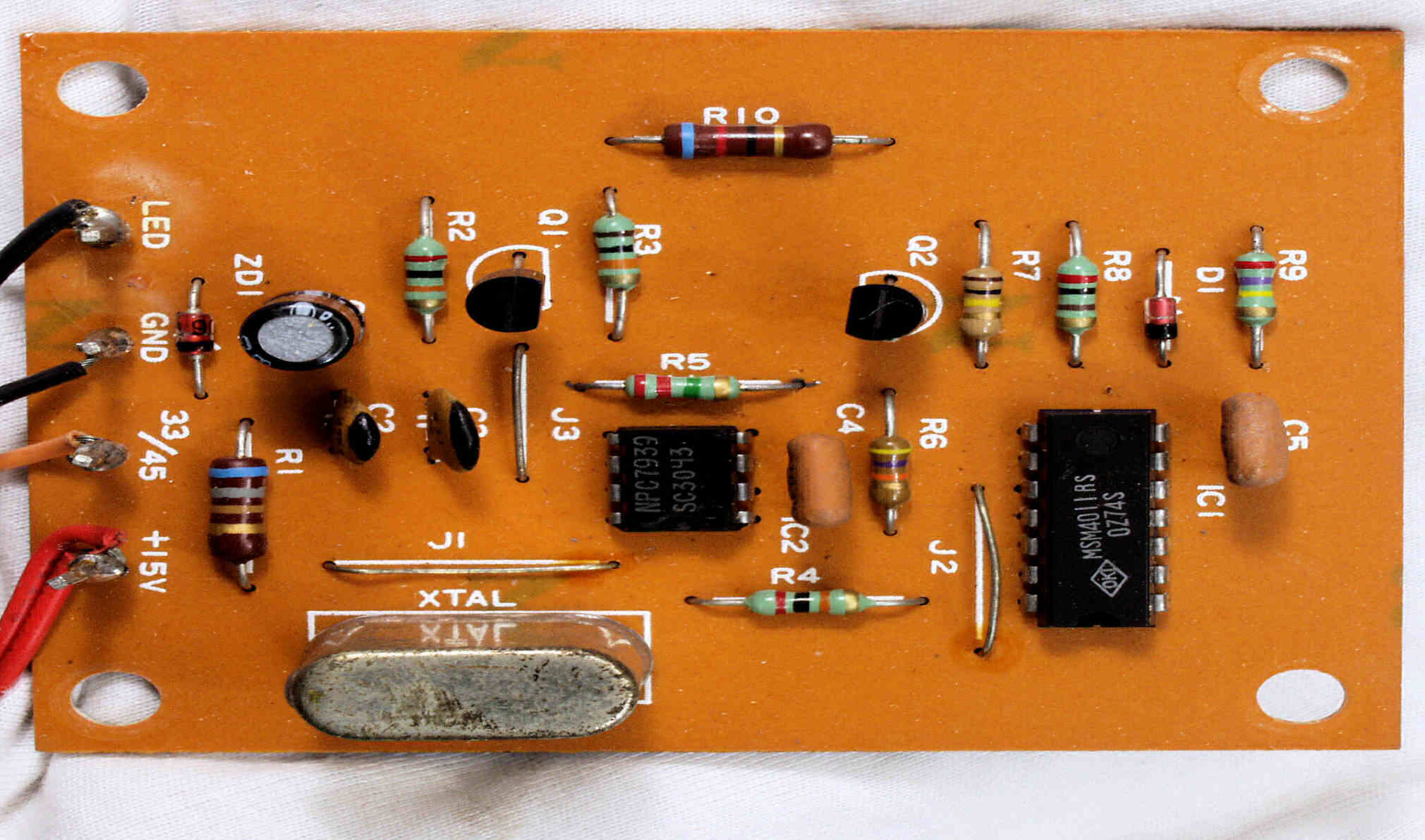

Ｃ３１．　修理前　ストロボ基板

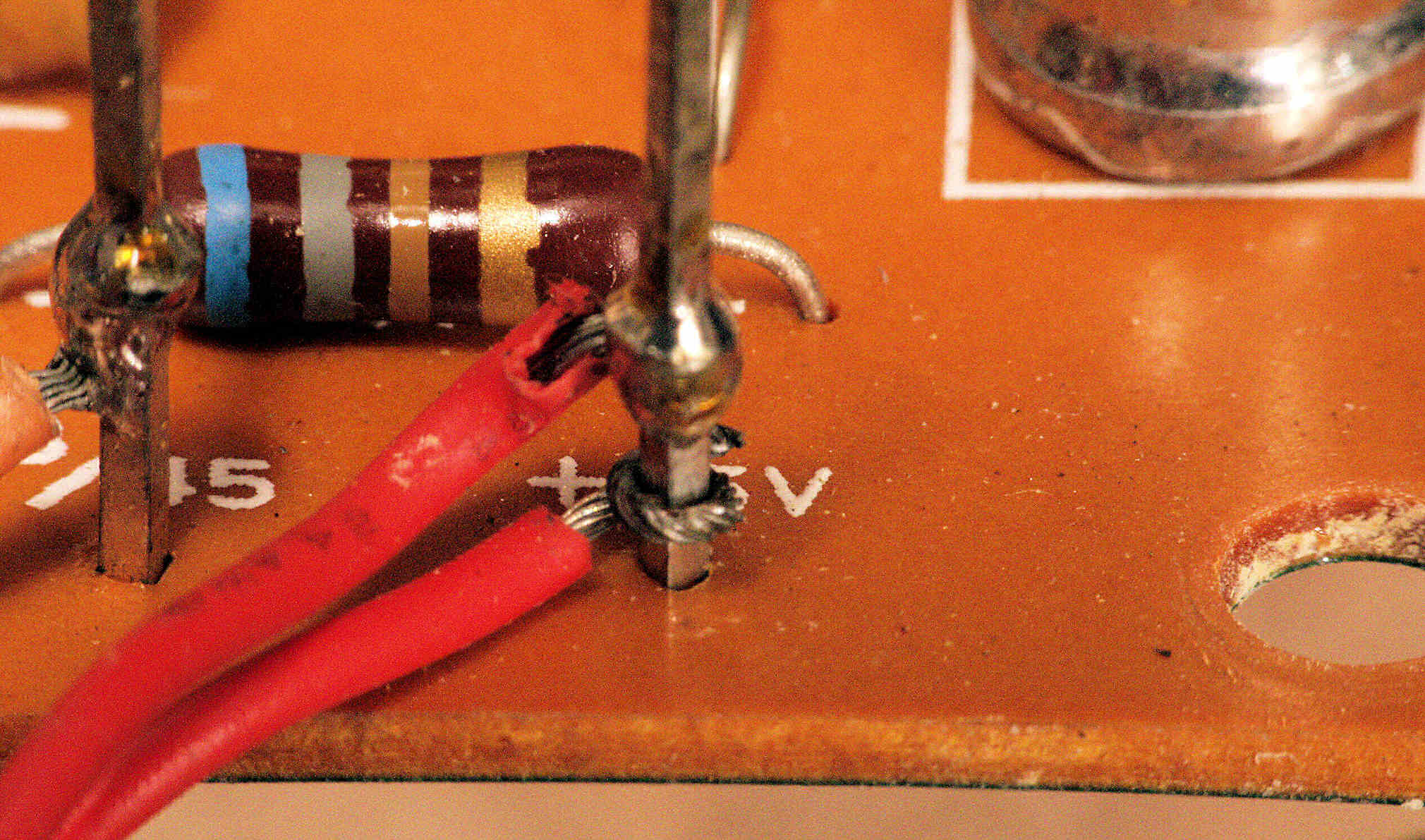

Ｃ３１１．　修理前　ストロボ基板、半田不良ｹ所（制作時不良）。

Ｃ３２．　修理後　ストロボ基板　ＩＣ２個、電解コンデンサー９個交換

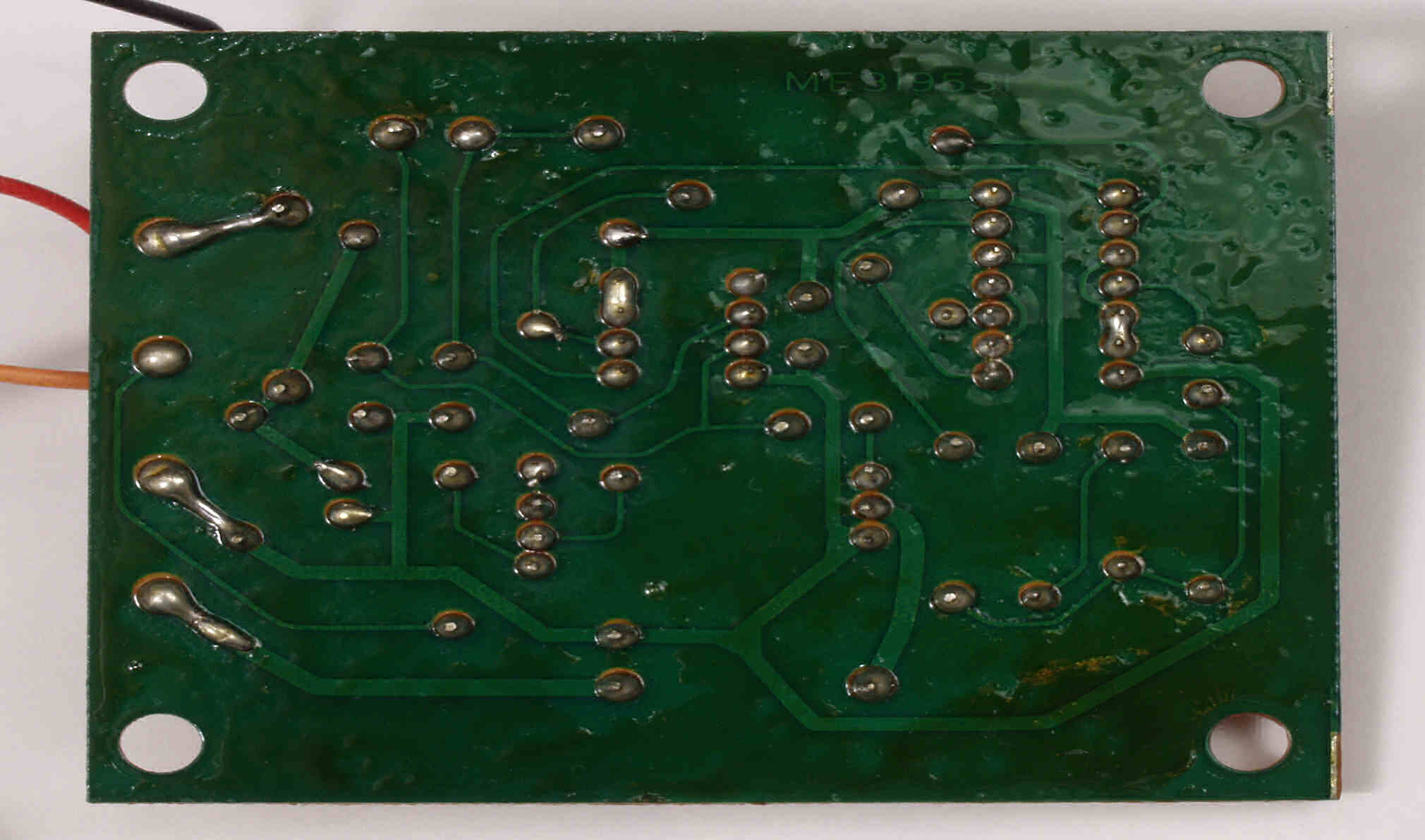

Ｃ３３．　修理前　ストロボ基板裏

Ｃ３４．　修理（半田補正）後　ストロボ基板裏

Ｃ３５．　完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。

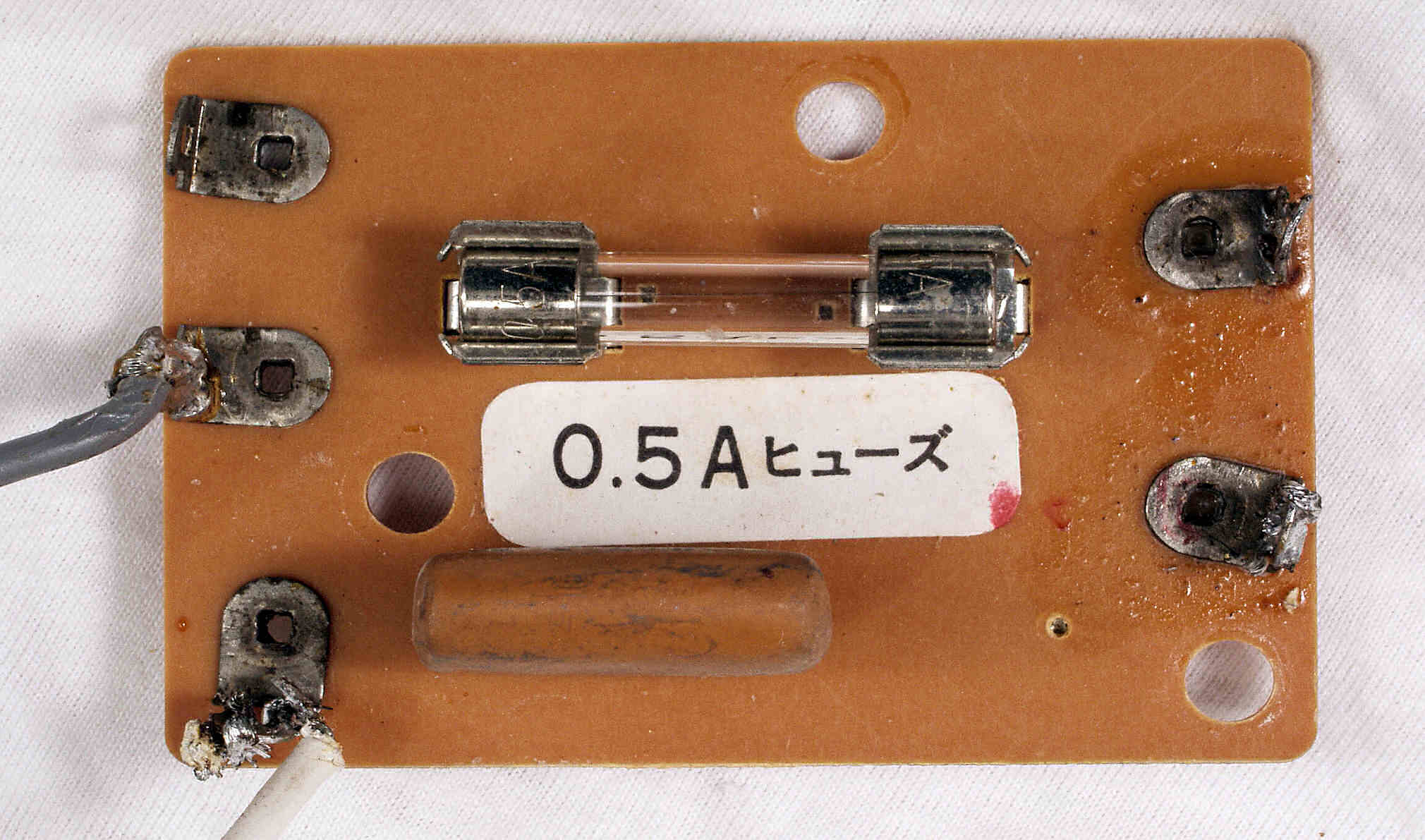

Ｃ４１．　修理前　フューズ基板

Ｃ４２．　修理中　フューズ基板、太い配線を外した所、前の配線がそのまま！

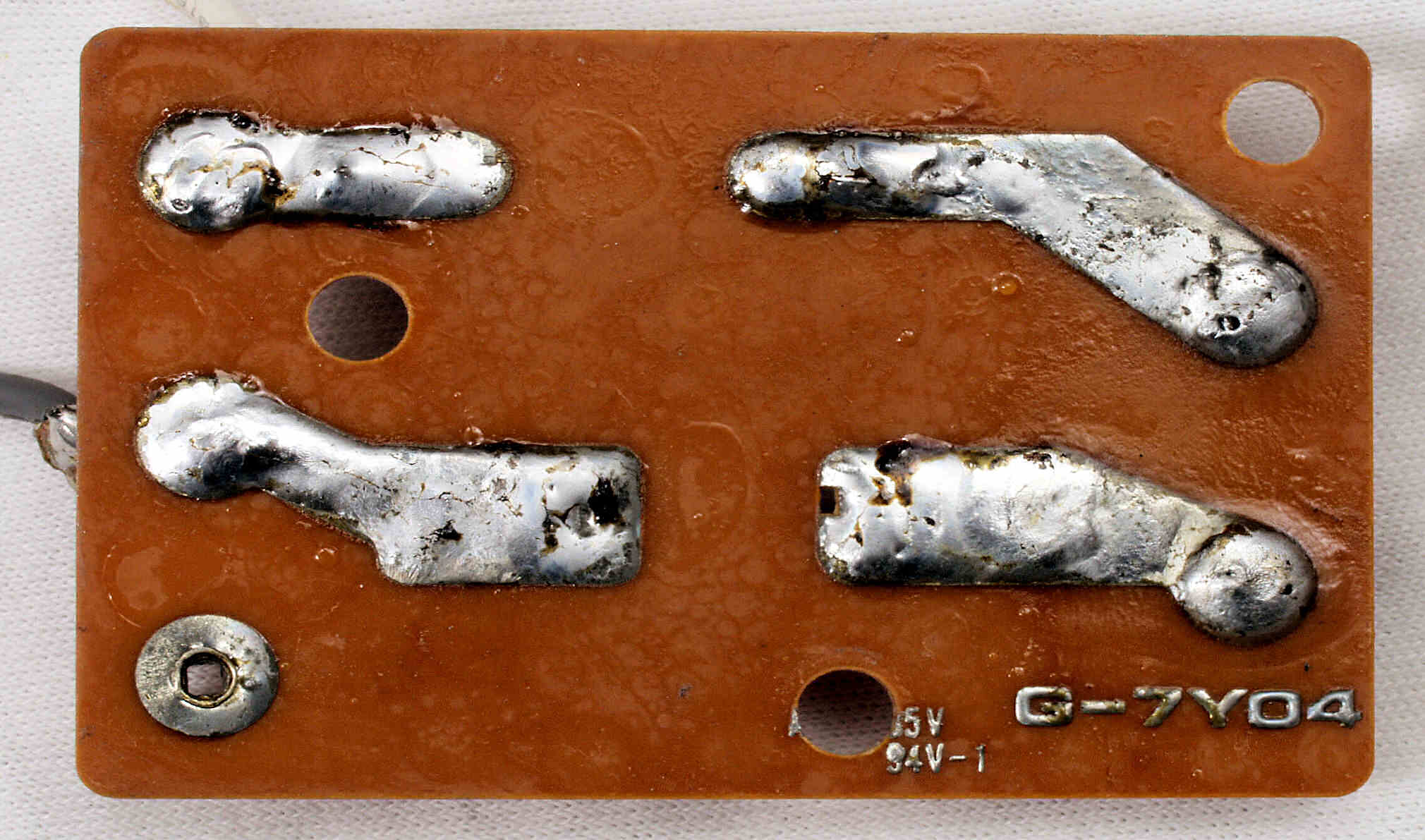

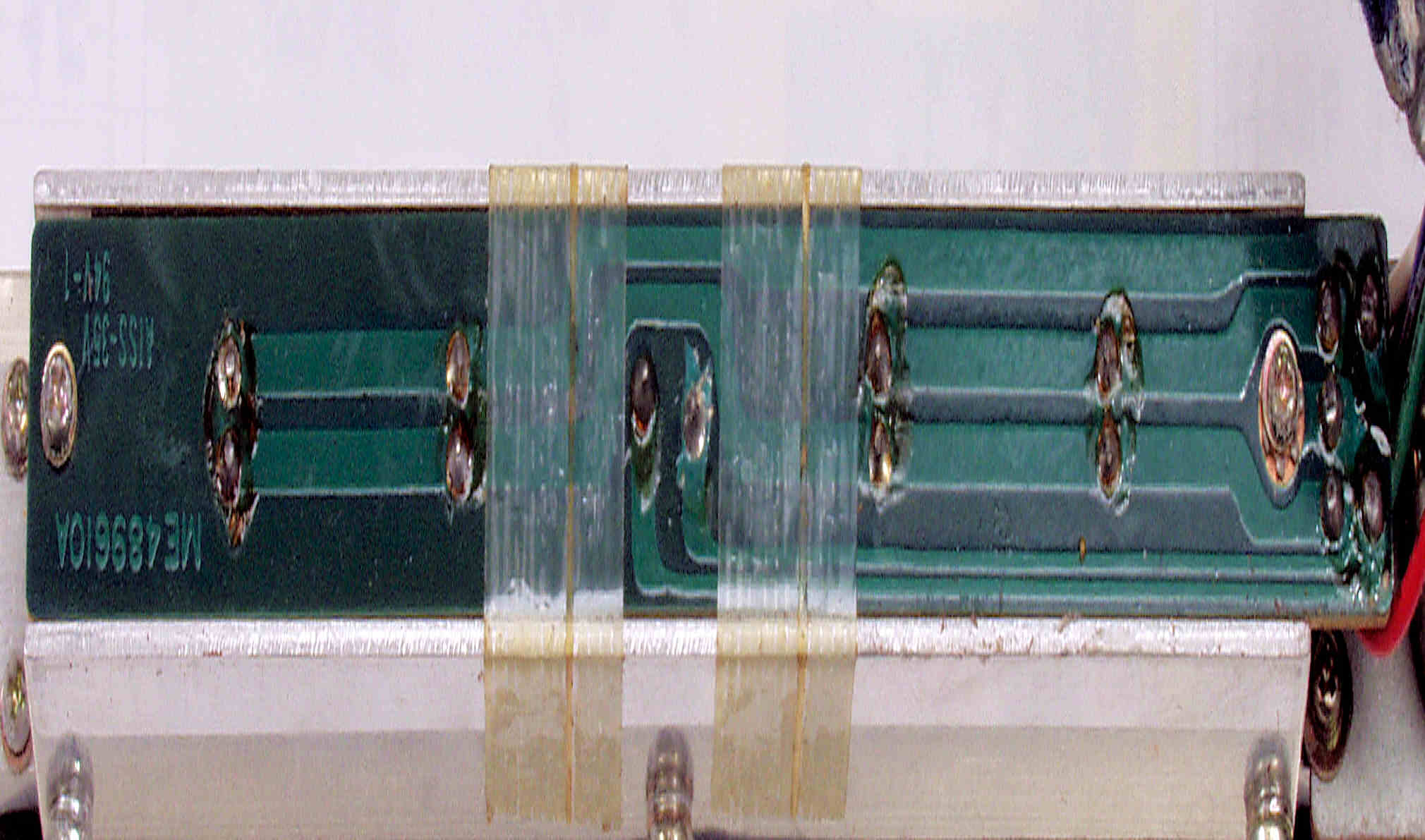

Ｃ４３．　修理前　フューズ基板裏

Ｃ４３１．　修理前　フューズ基板裏、太い線交換よりも、鳩目の半田補正の方が効果ありでは？

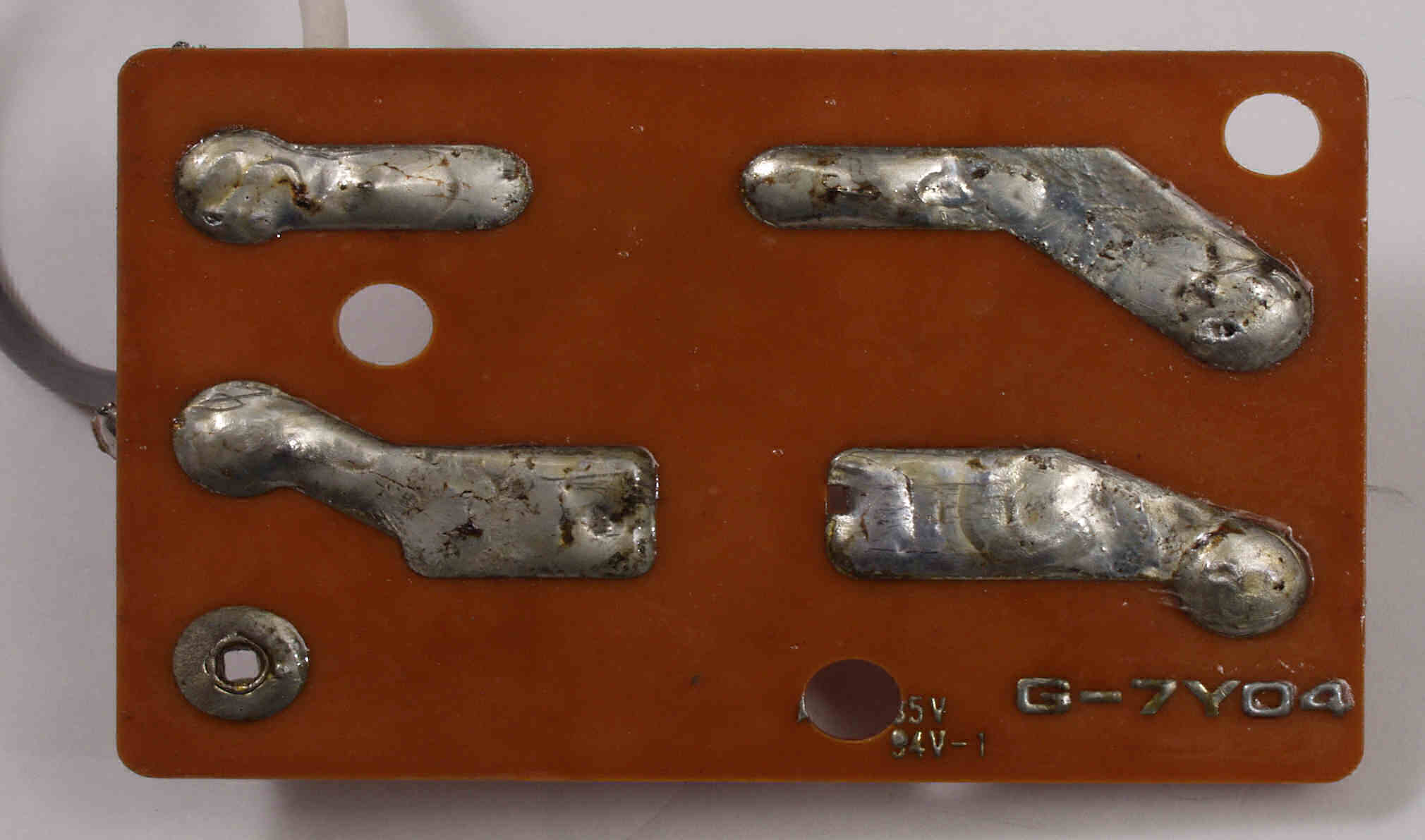

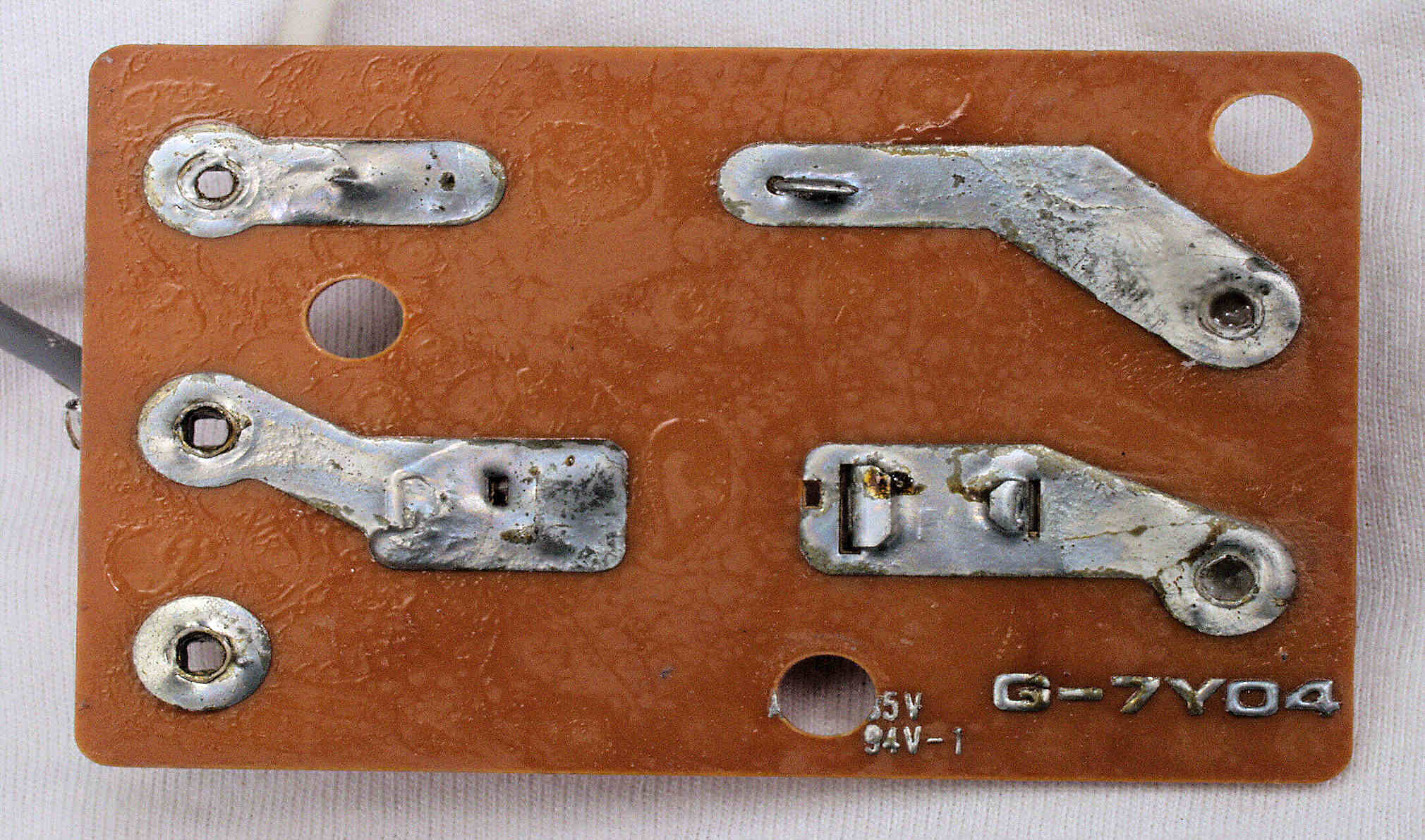

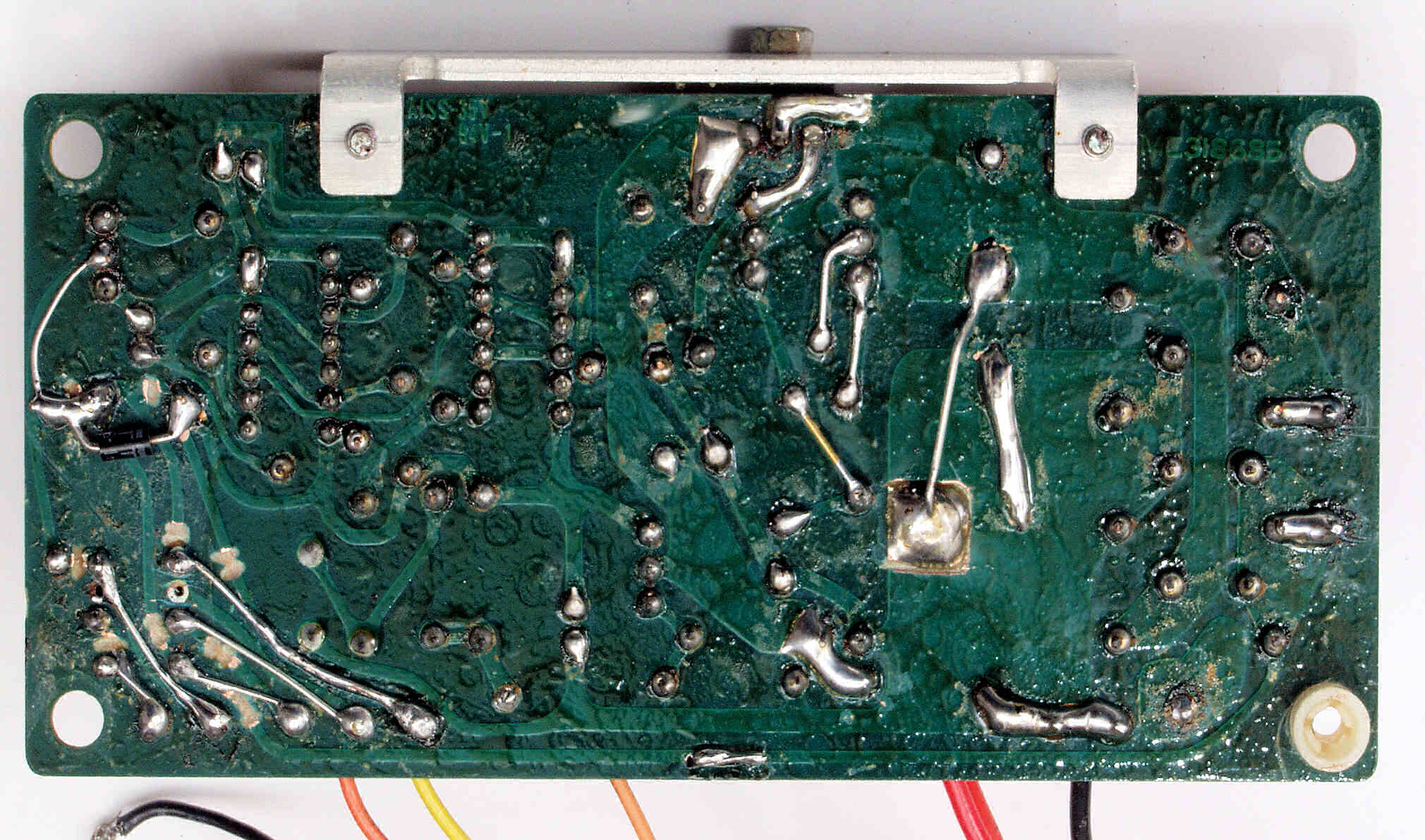

Ｃ４４．　修理（半田補正）後　フューズ基板裏

Ｃ４５．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

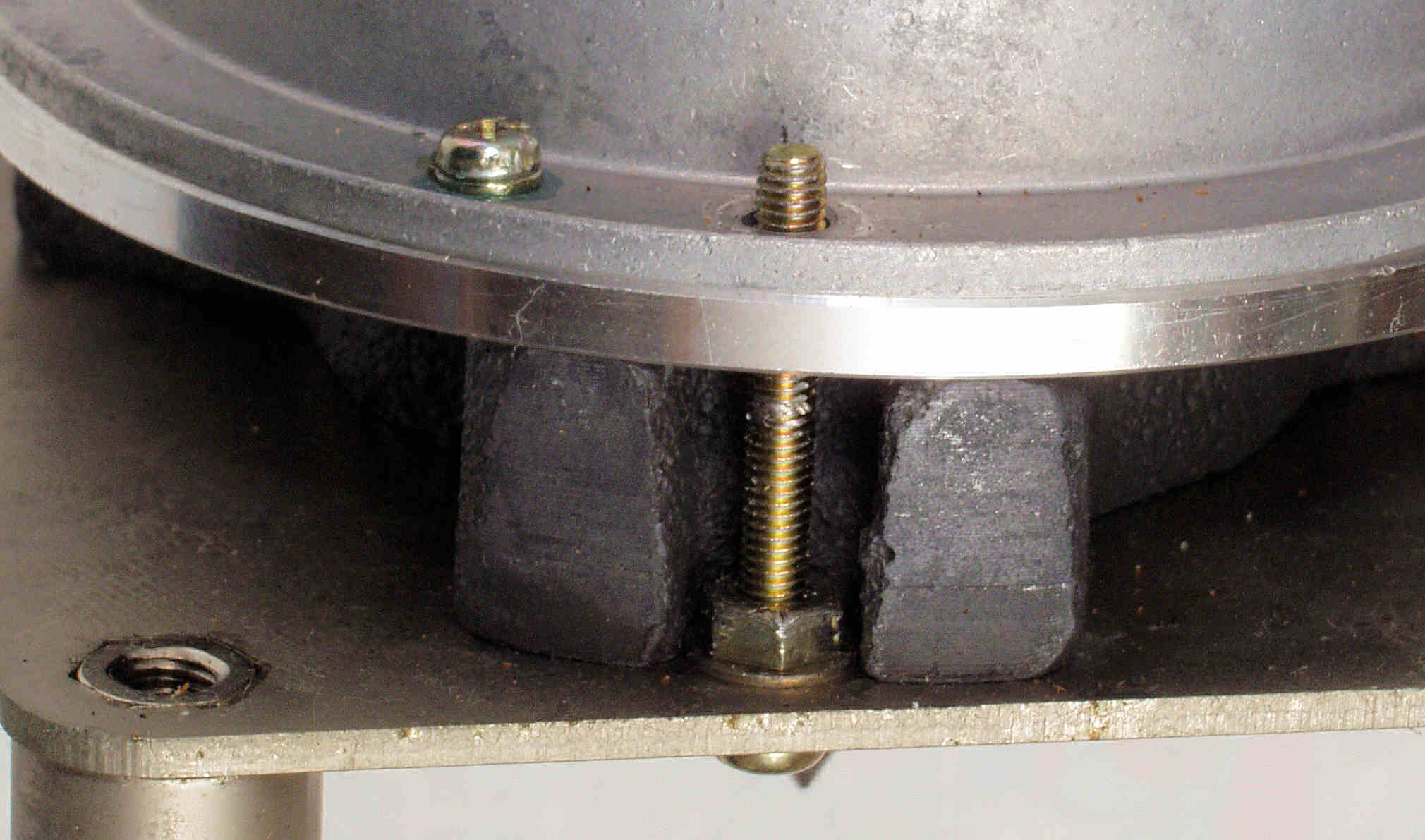

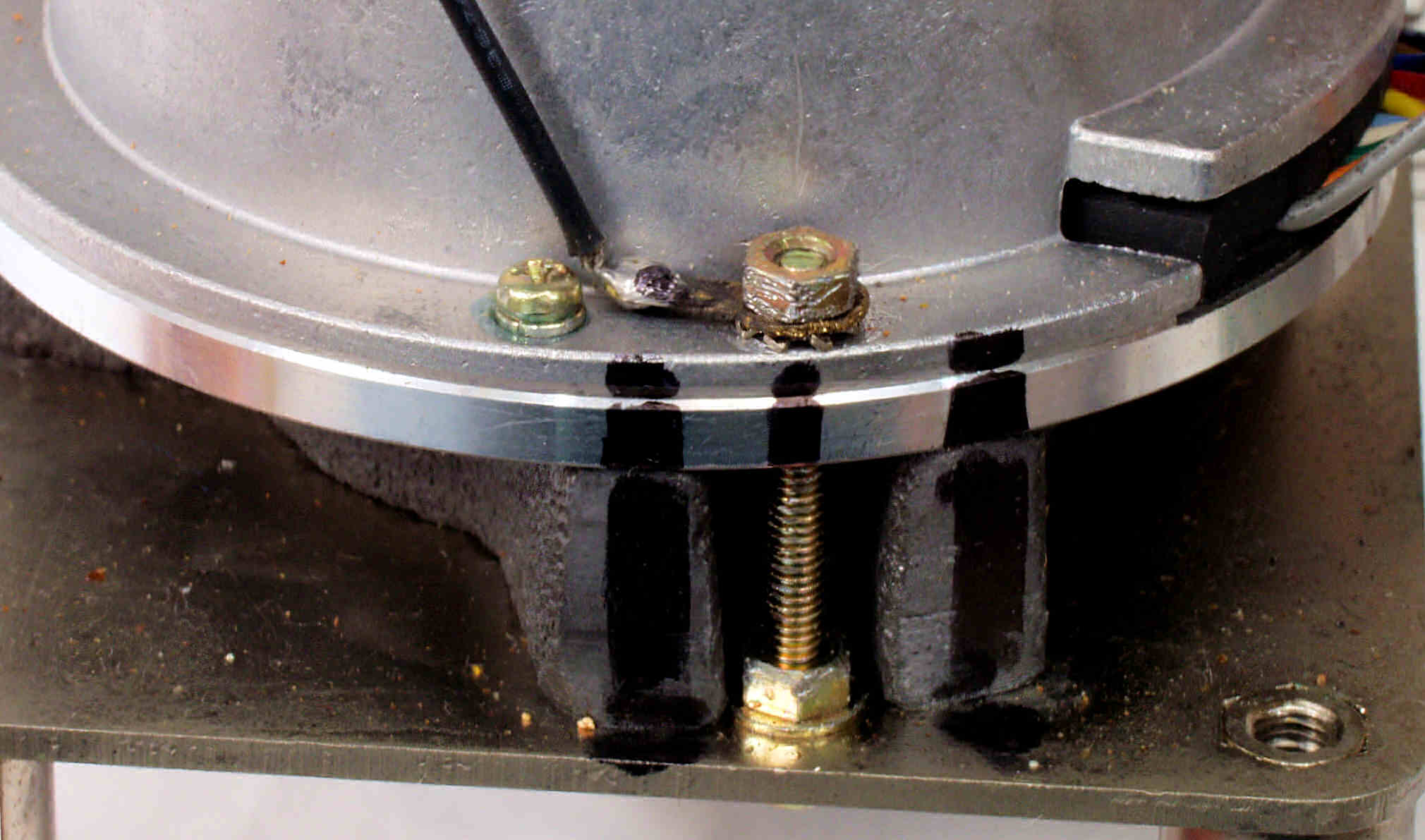

Ｃ５１．　修理中　モーター固定ネジが無い

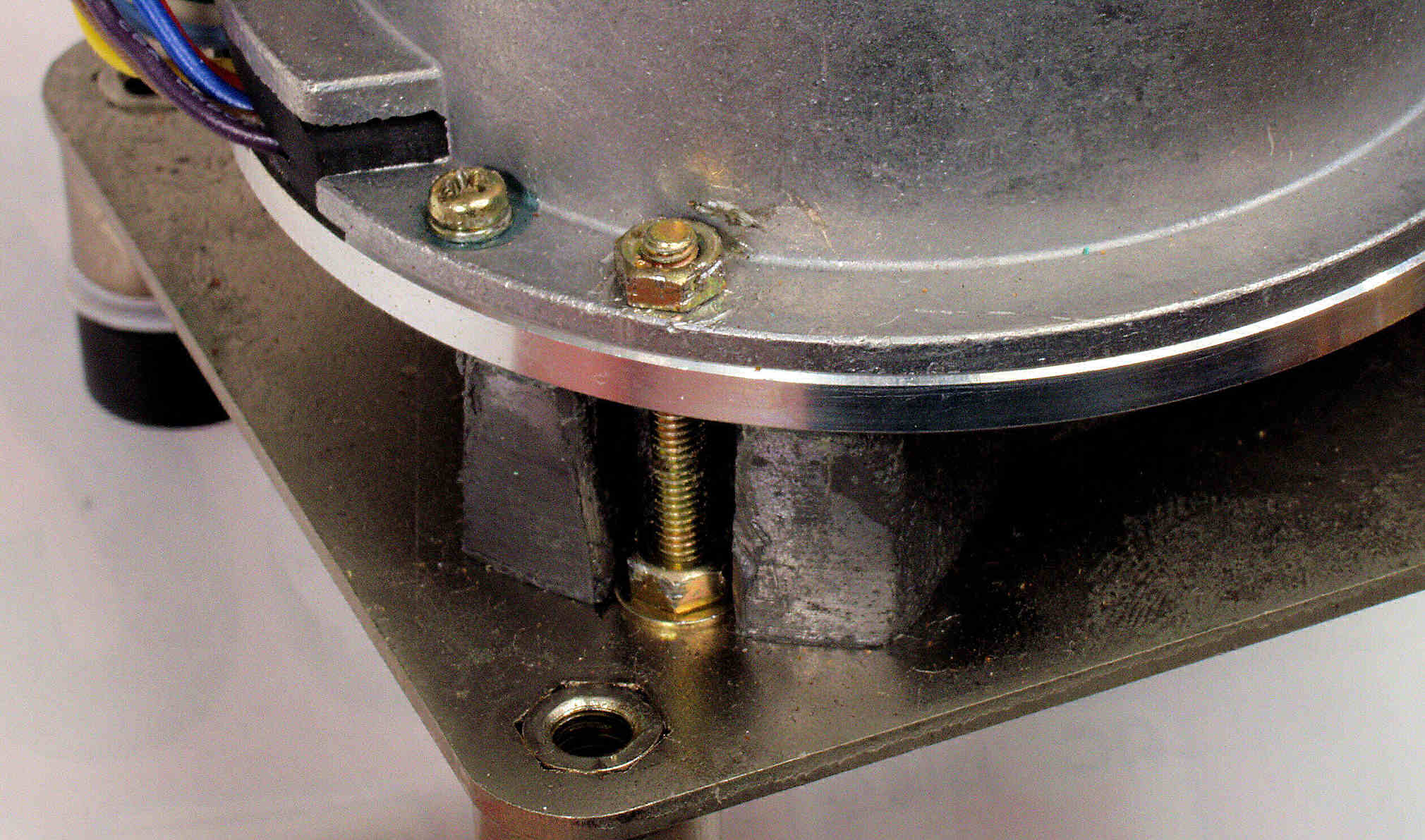

Ｃ５２．　修理中　モーター固定ネジ、スパナで締めて欲しい。

Ｃ５３．　修理中　モーター固定ネジ２、、スパナで締めて欲しい。

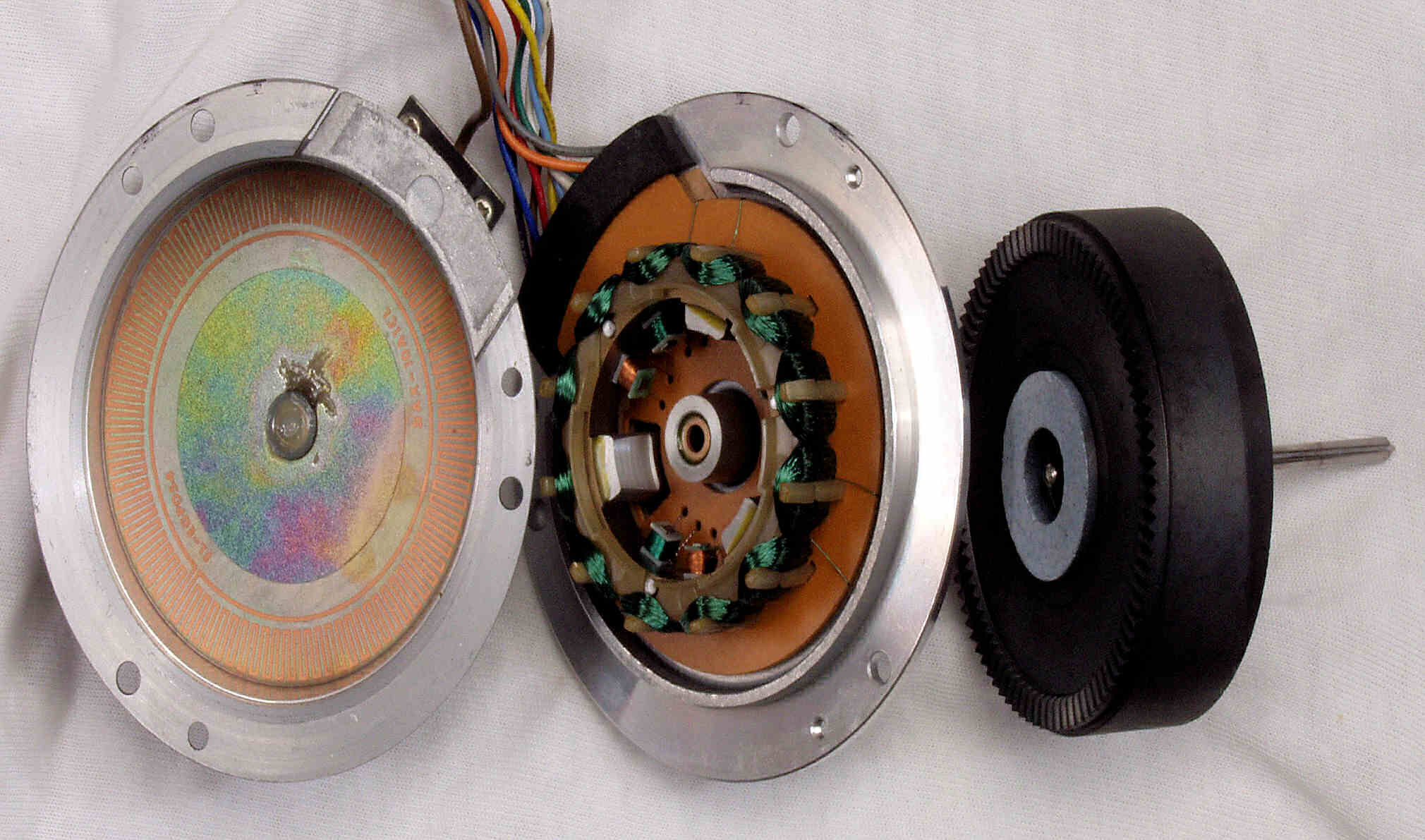

Ｃ５４．　修理中　モーター分解、清掃・点検・注油

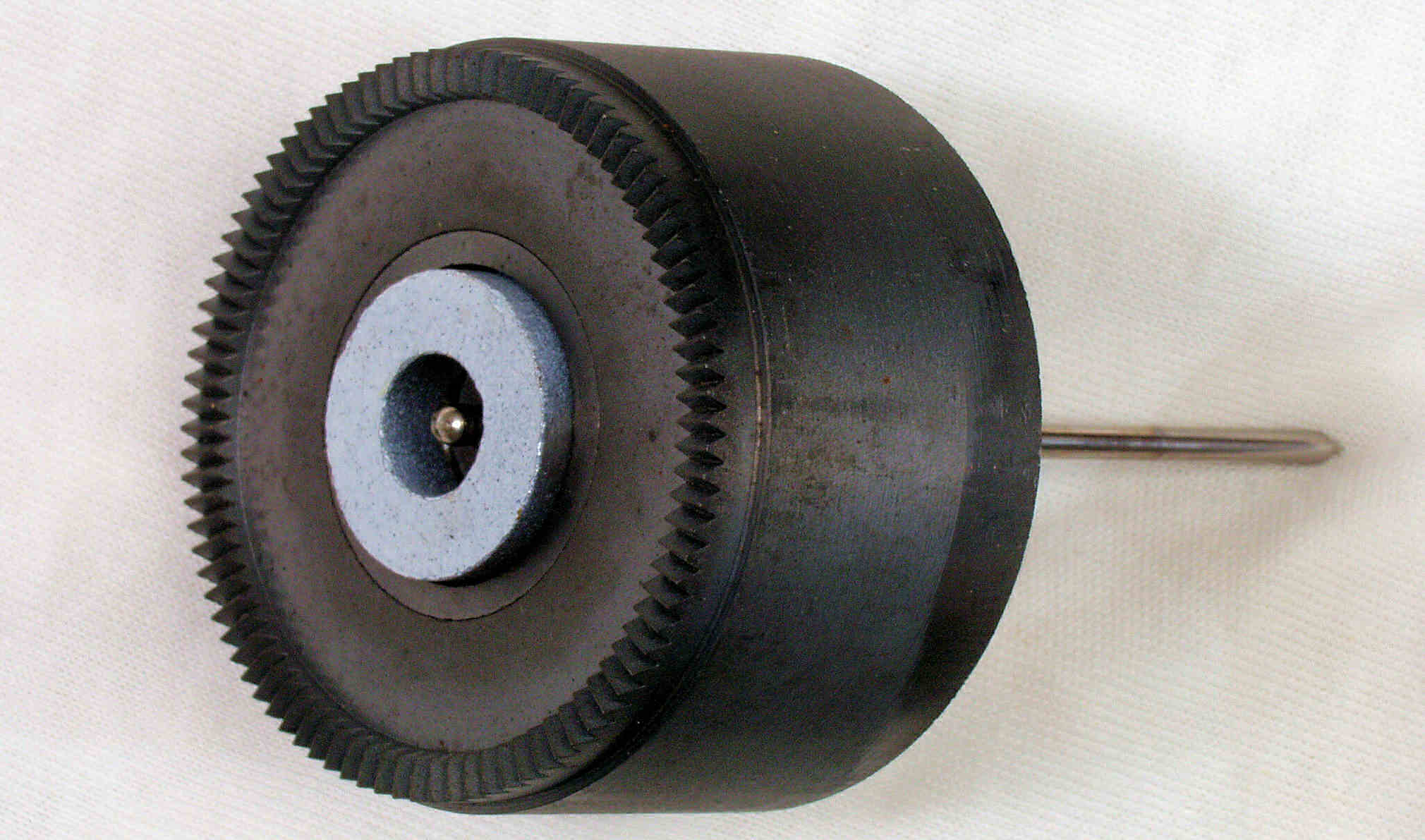

Ｃ５５．　修理中　モーター回転子（アマチュア）点検。

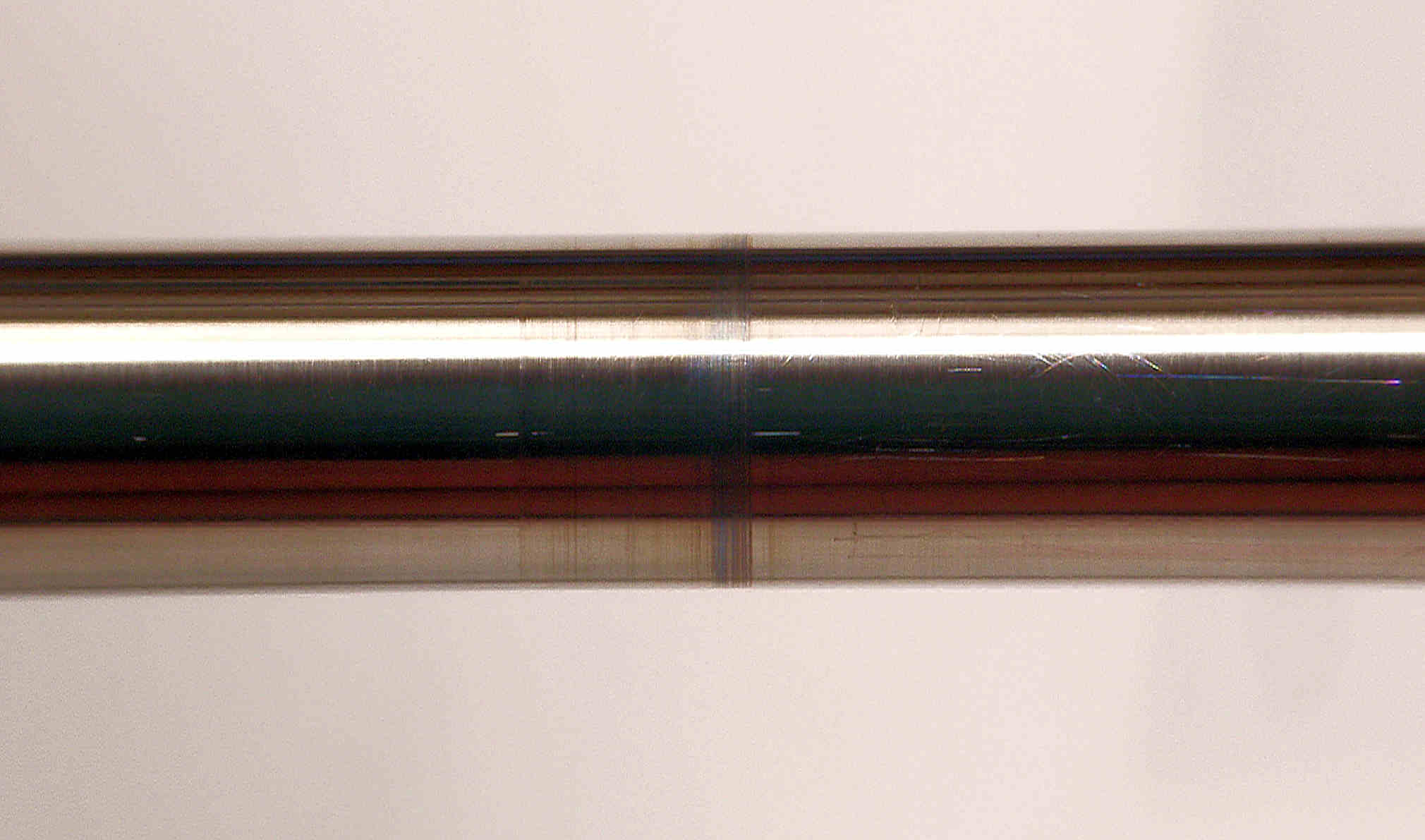

Ｃ５６．　修理中　モーター回転子（アマチュア）の軸、少しキズ有り。

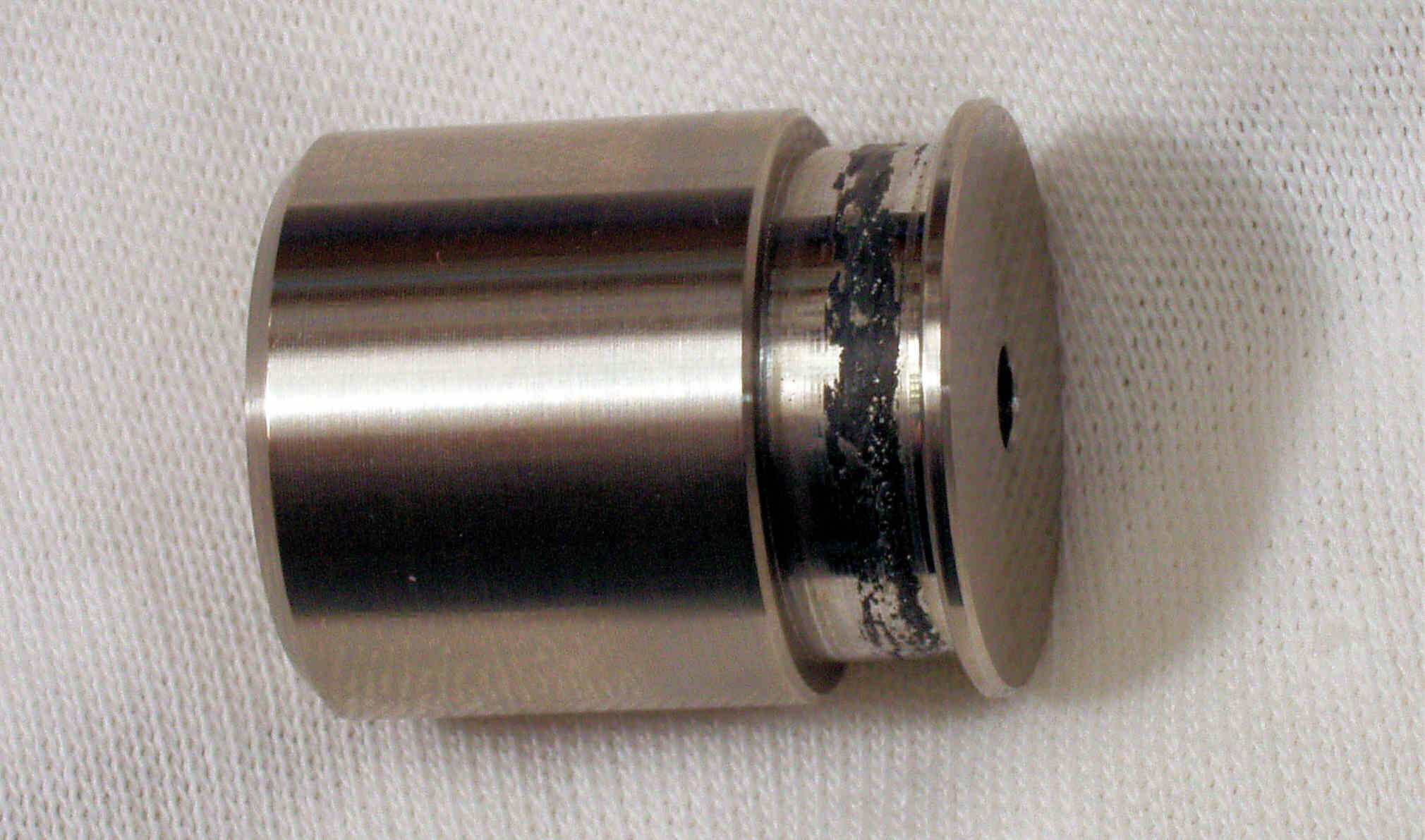

Ｃ５７．　修理中　モーター回転子（アマチュア）プーリ、ベルトのゴムが張り付いている。

Ｃ５８．　修理中　モーターＦＧコイル。

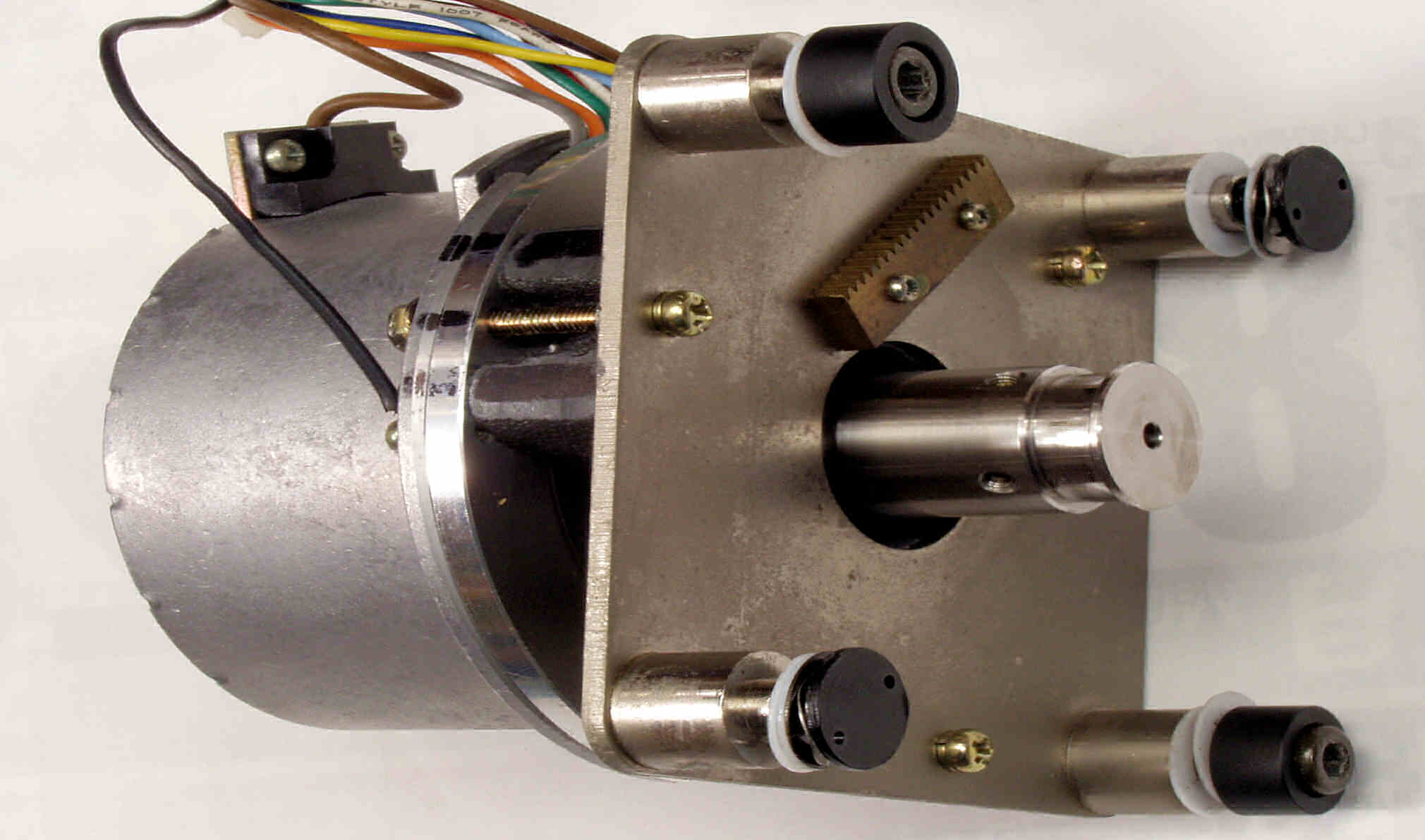

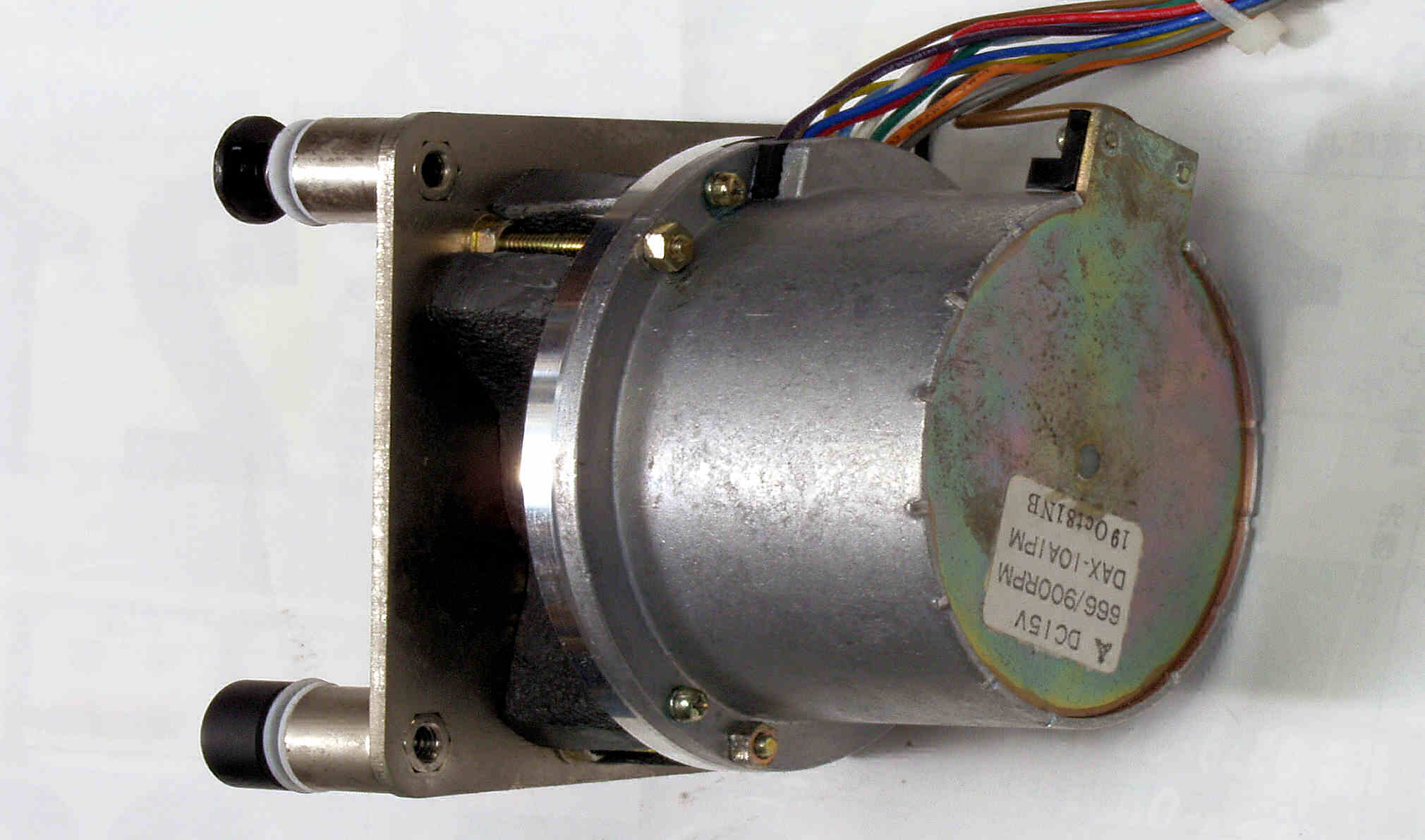

Ｃ５９．　修理後　モーター。

Ｃ５Ａ．　修理後　モーター２。

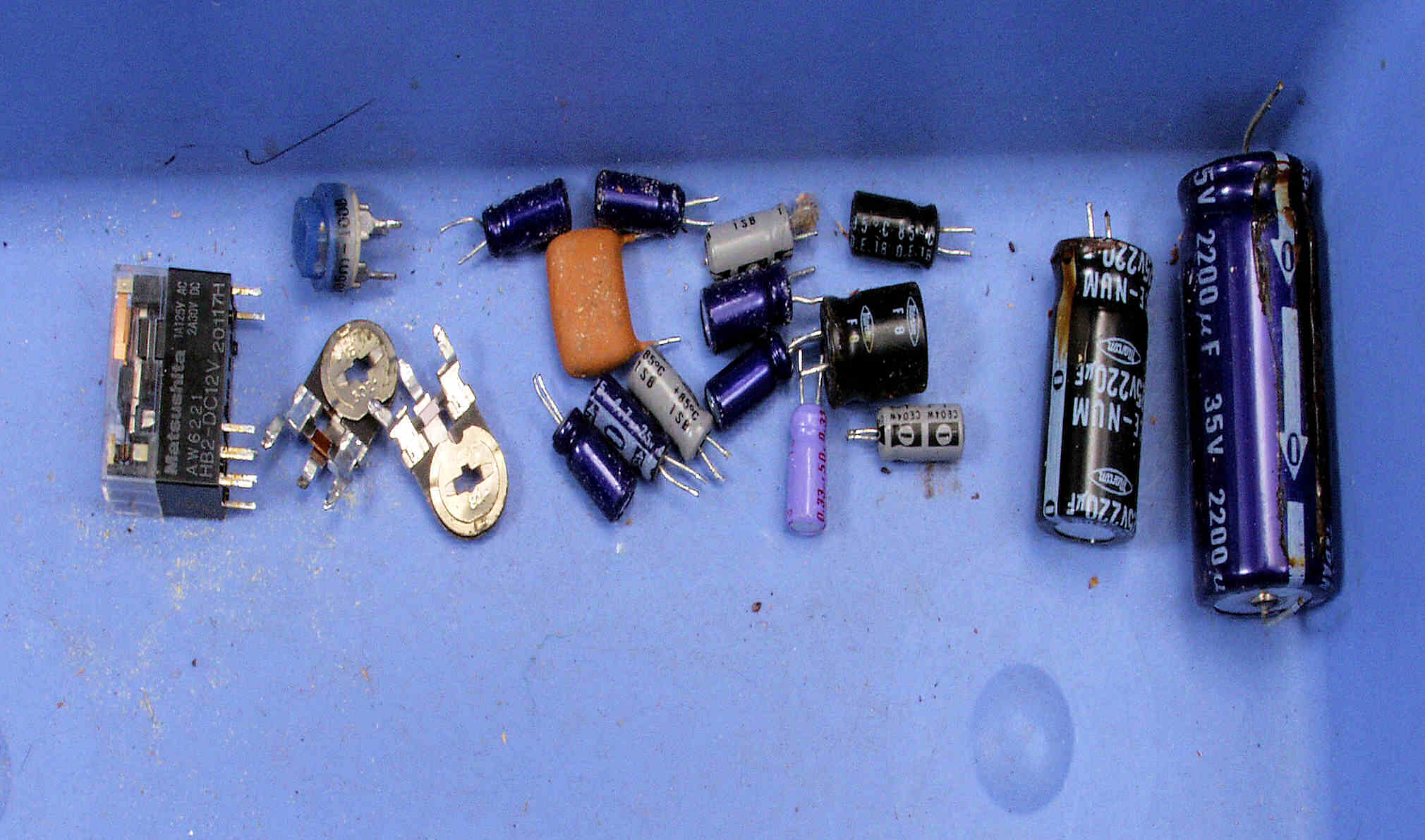

Ｃ６．　交換部品

Ｃ７．　交換部品　リレー。　左＝付いていた物、右＝交換した後発の密閉型。

Ｃ９Ａ．　修理前　　下から見る

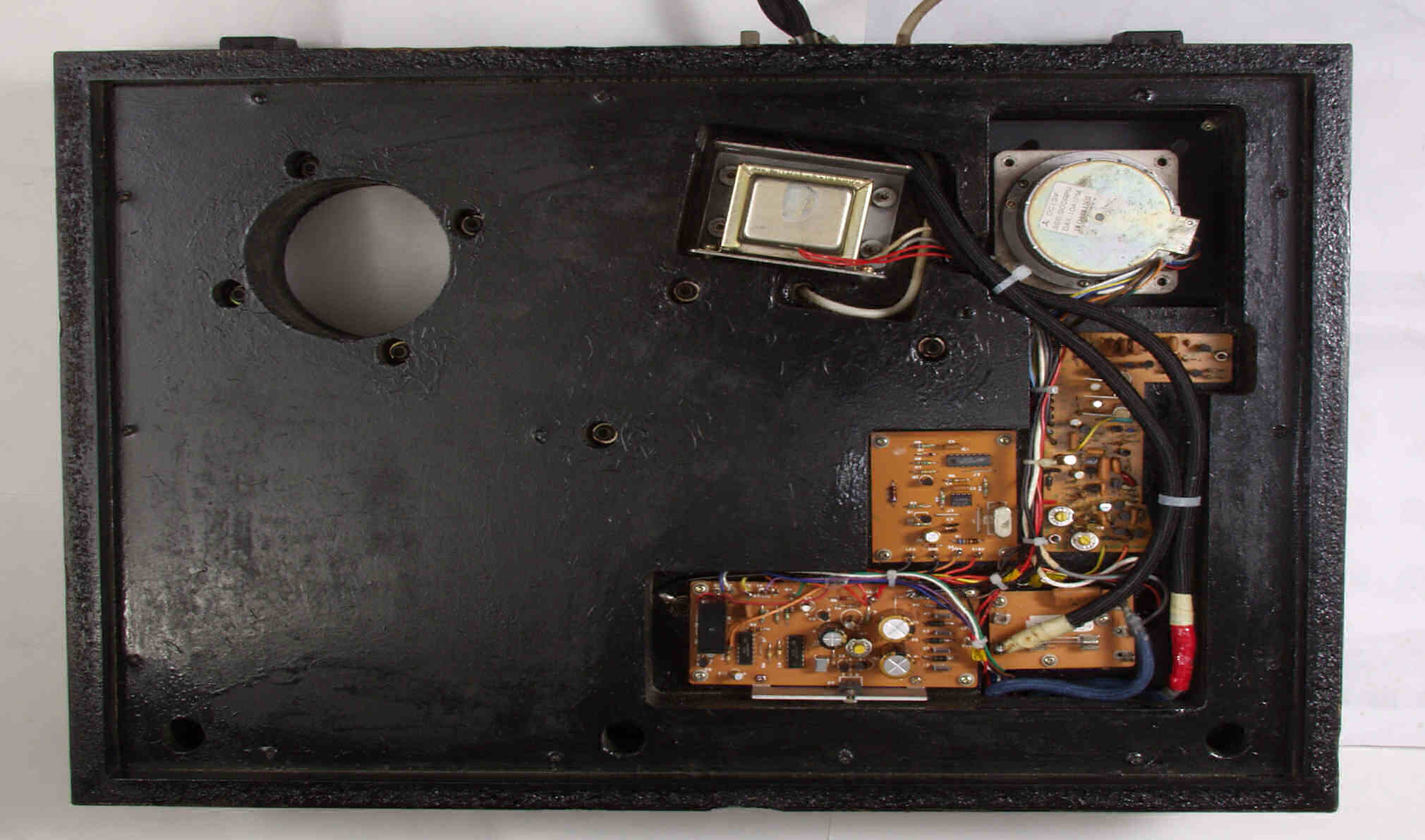

Ｃ９Ｂ．　修理後　　下から見る

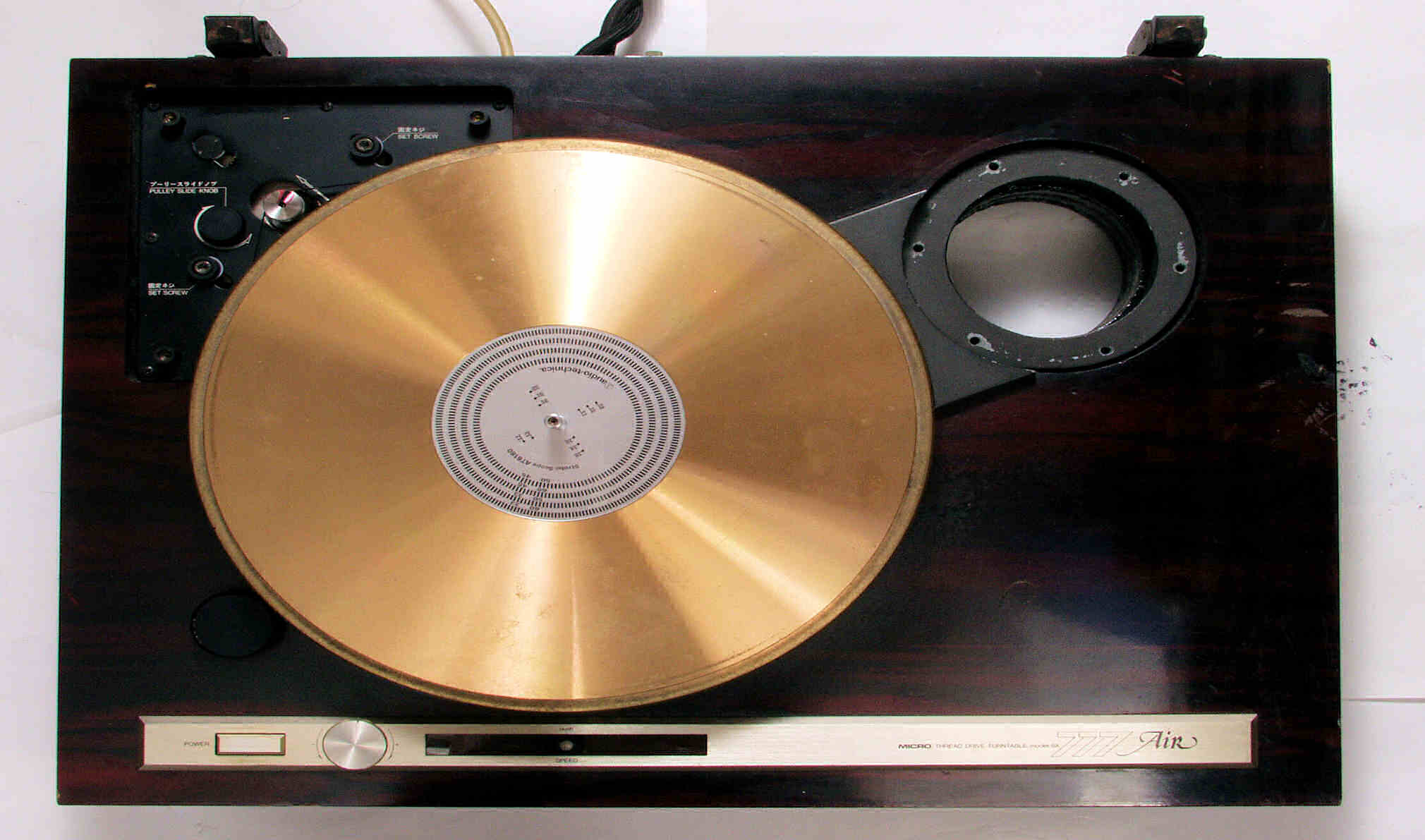

Ｅ９Ｃ．　完成

Ｍ．　下蓋及び本体木部　修理状況。

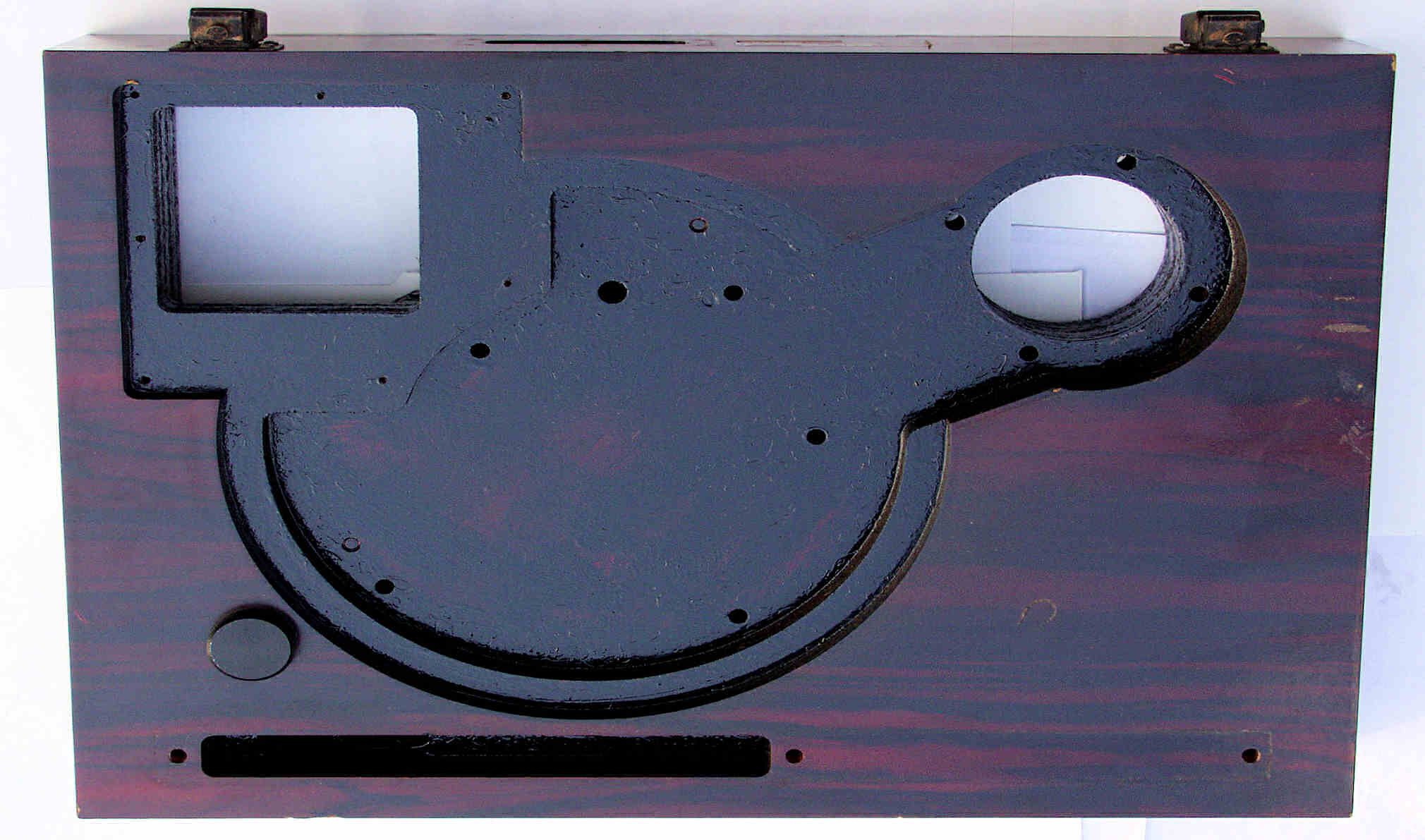

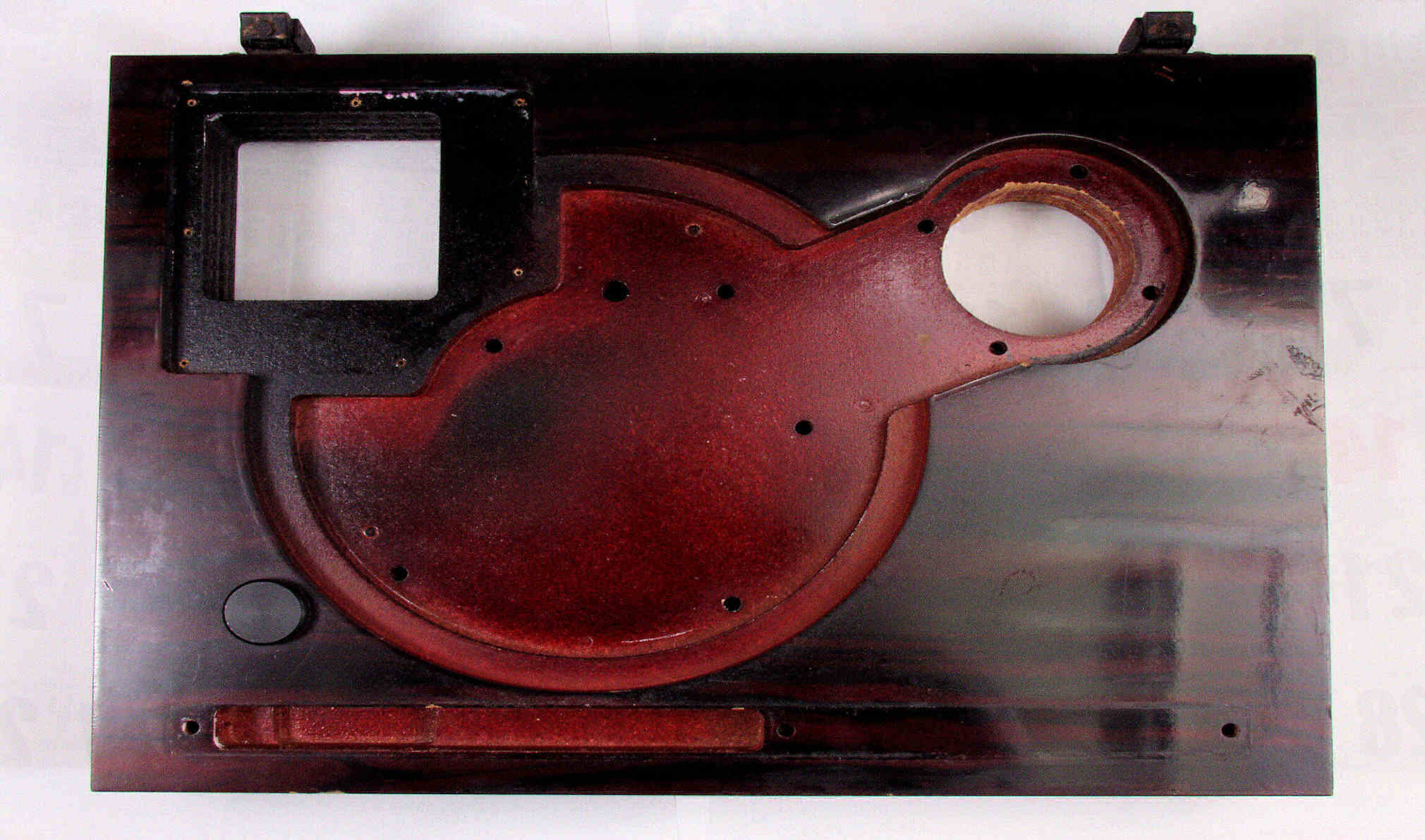

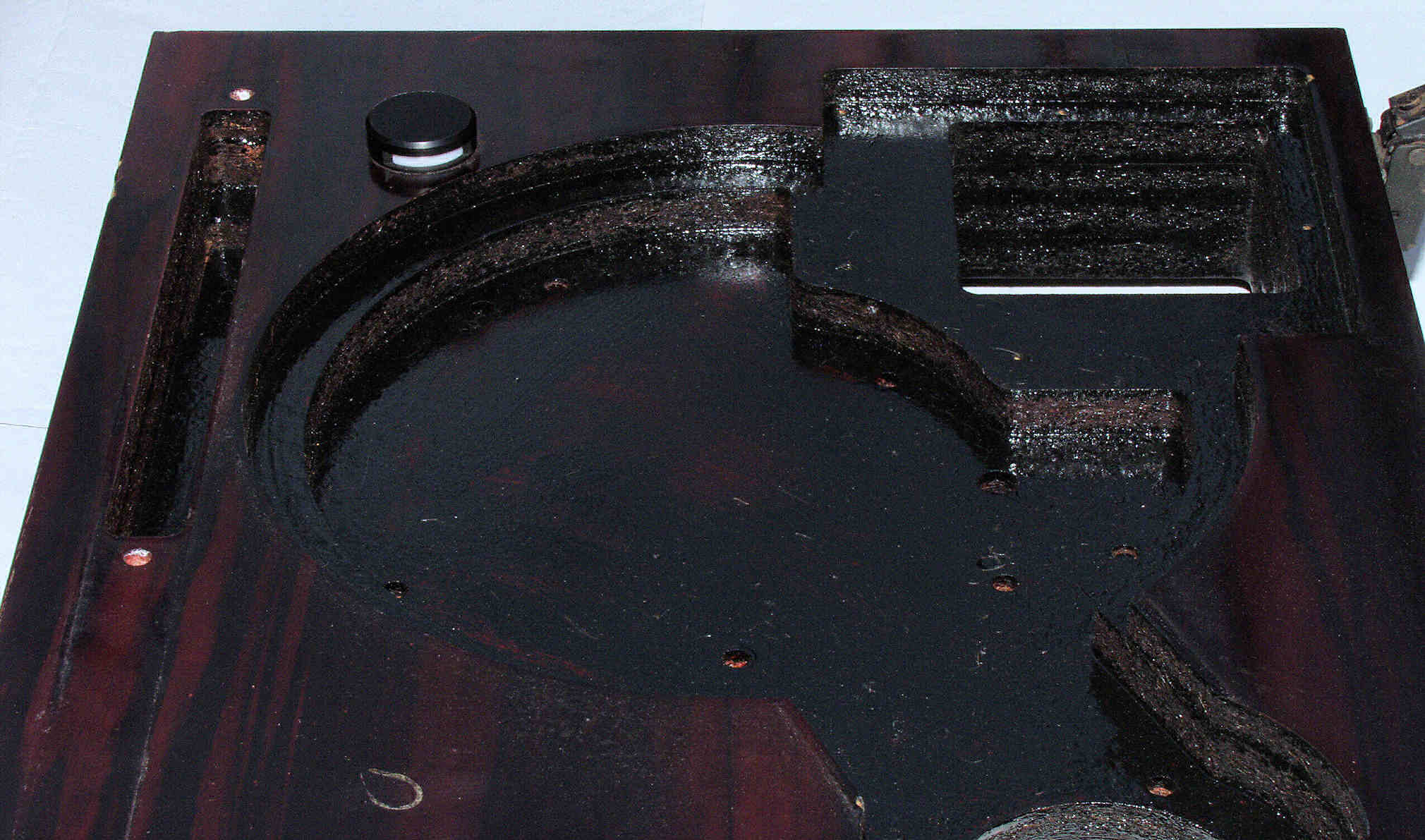

Ｍ１１．　修理中　装備を外した本体

Ｍ１２．　修理（塗装・目止め）後　装備を外した本体、冬場で２度塗りしたので、乾燥に１週間。

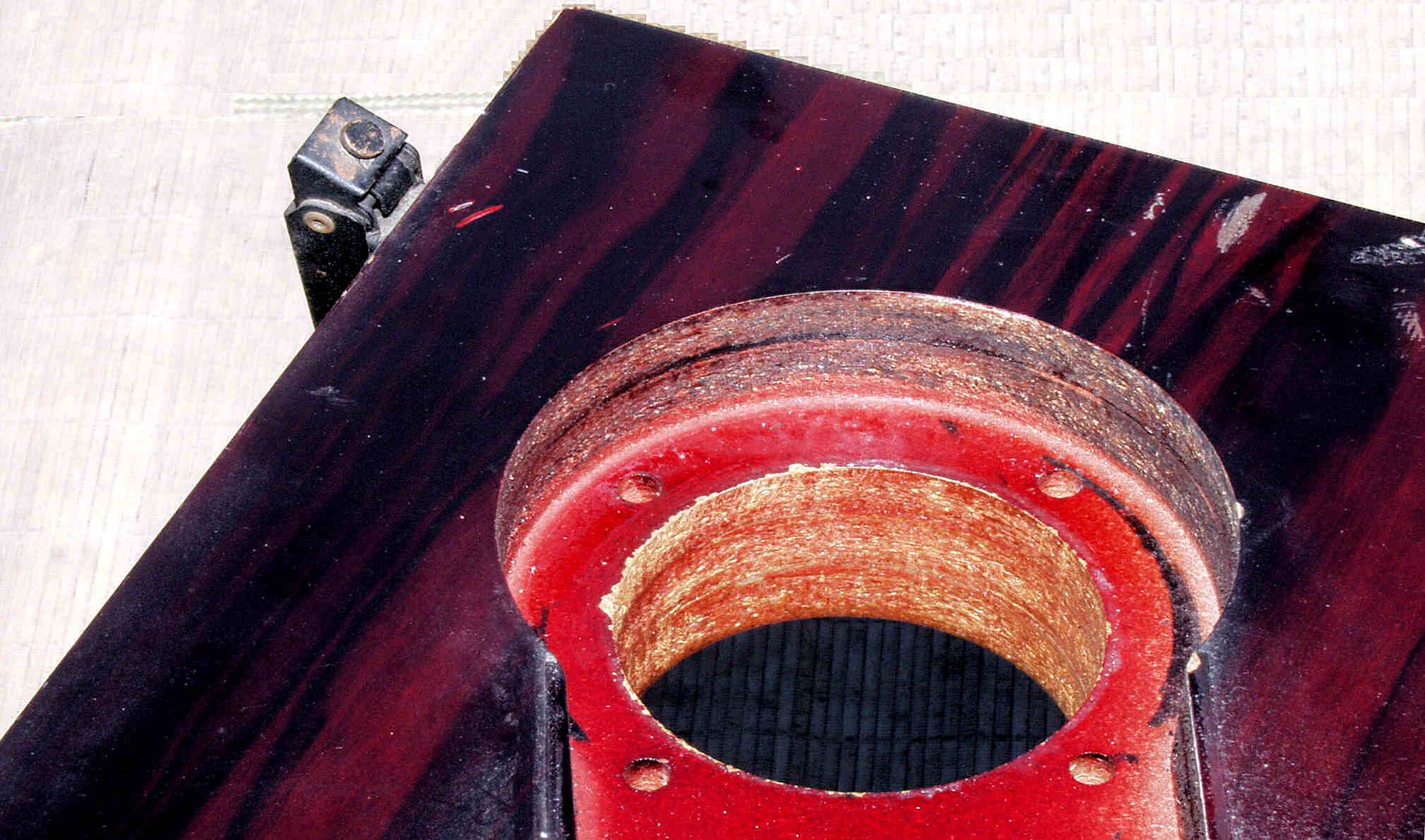

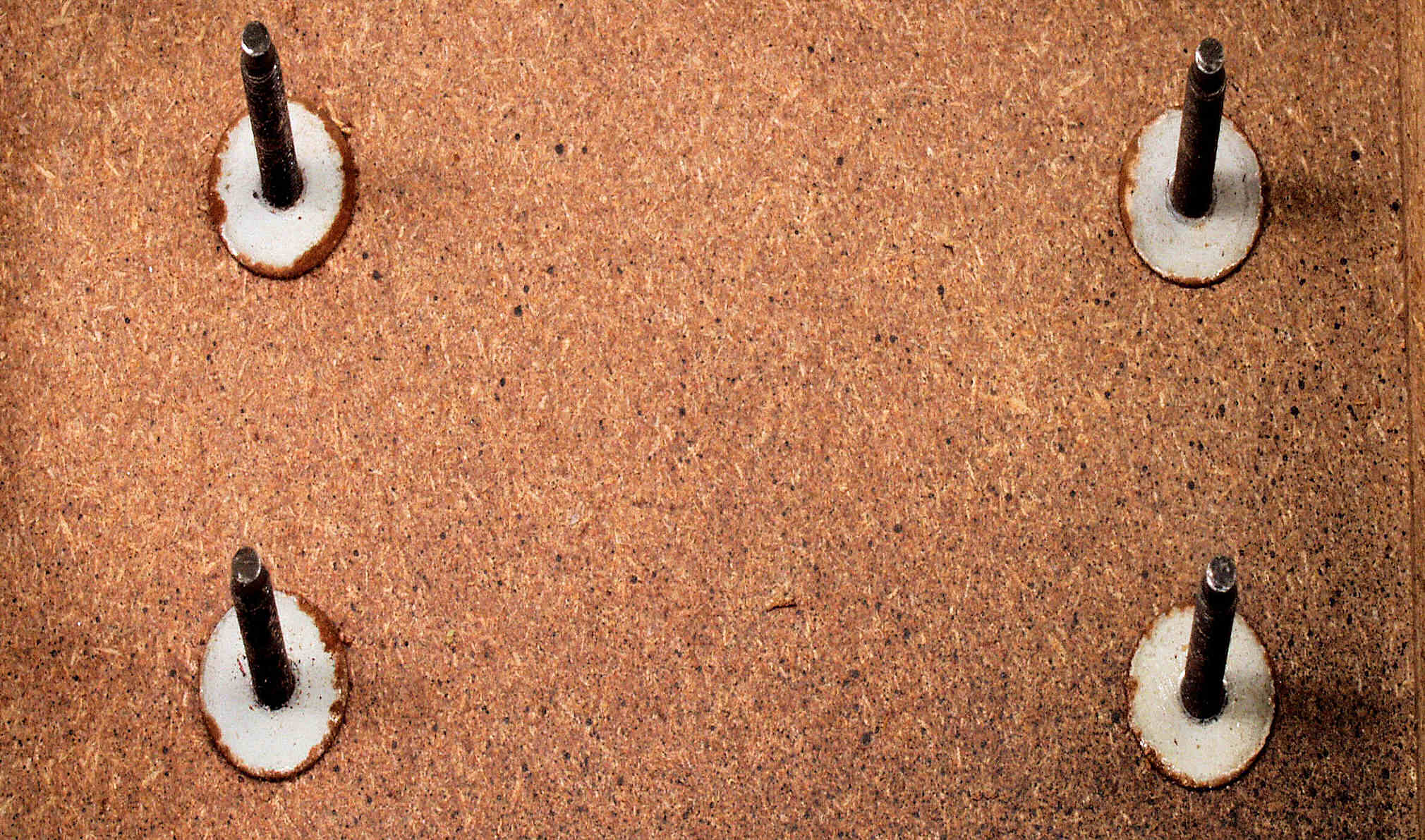

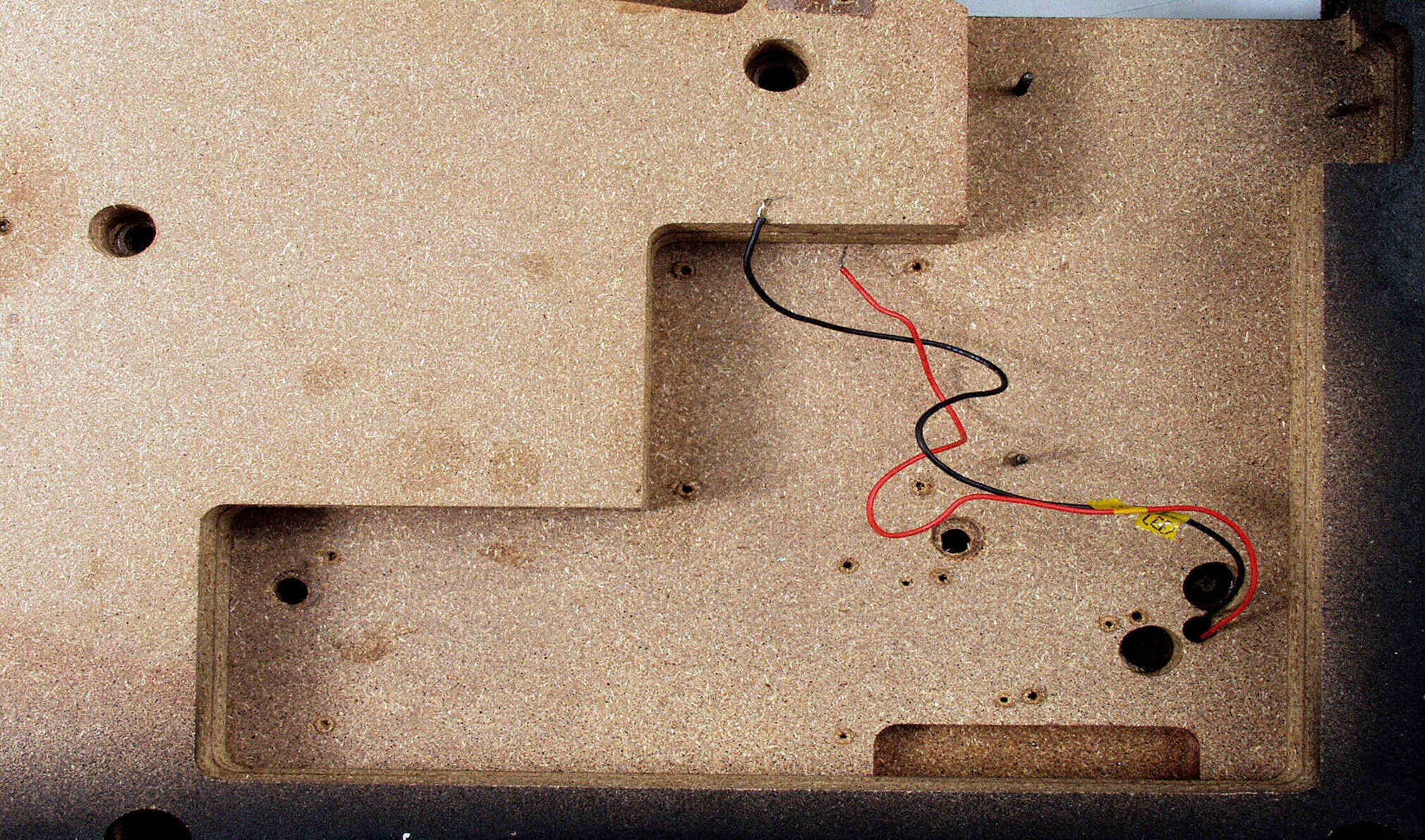

Ｍ２１．　修理中　装備を外した本体、アーム取り付け穴。

Ｍ２２．　修理（塗装・目止め）後　装備を外した本体、アーム取り付け穴。

　　　　　　　　　　　　　　　　　　　写真紛失

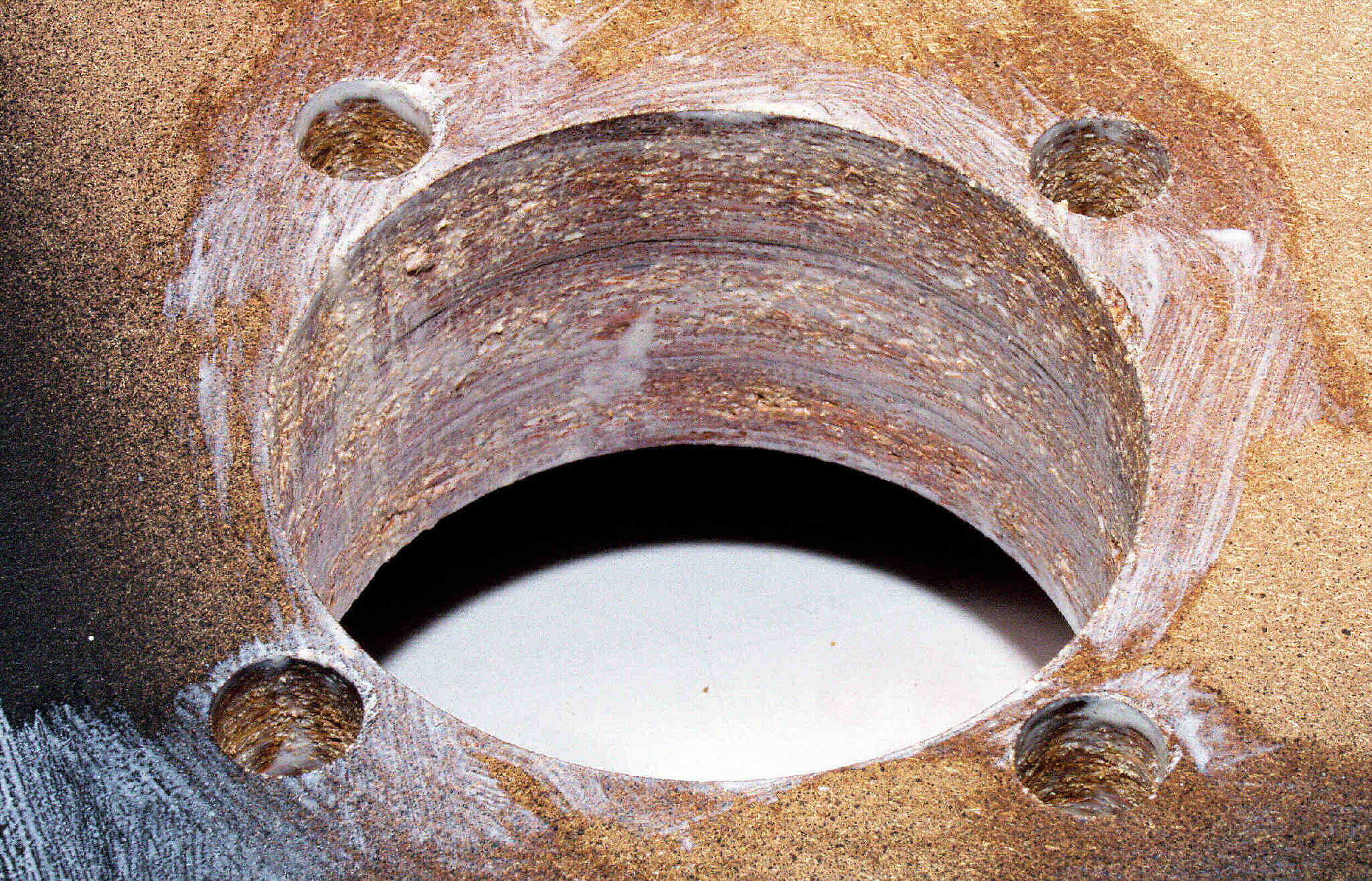

Ｍ２３．　修理中　装備を外した本体、モータ取り付け穴

Ｍ２４．　修理（塗装・目止め）後　装備を外した本体、モータ取り付け穴

Ｍ２５．　修理前　装備を外した本体、取り付け台

Ｍ２６．　修理（塗装・目止め）後　装備を外した本体、取り付け台

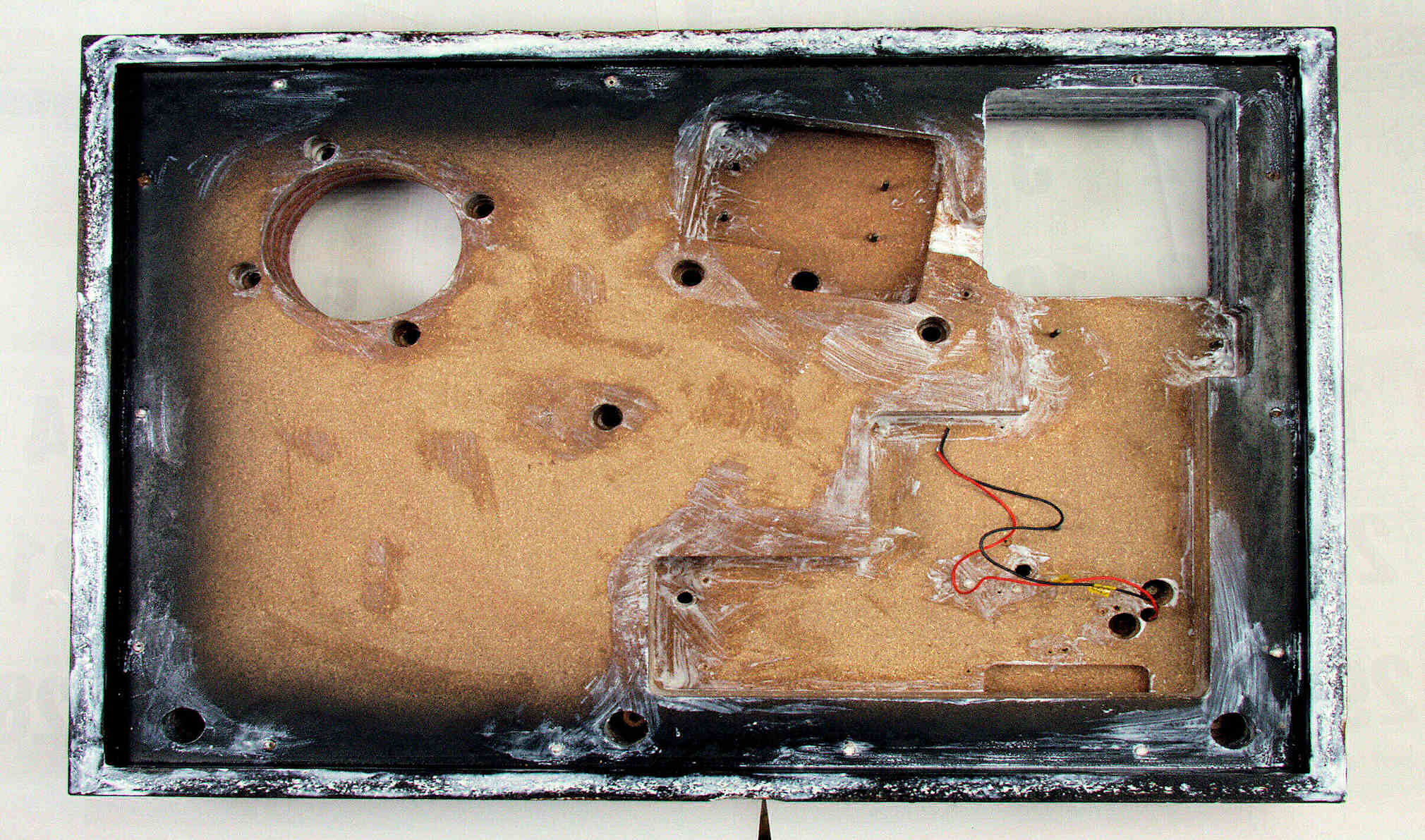

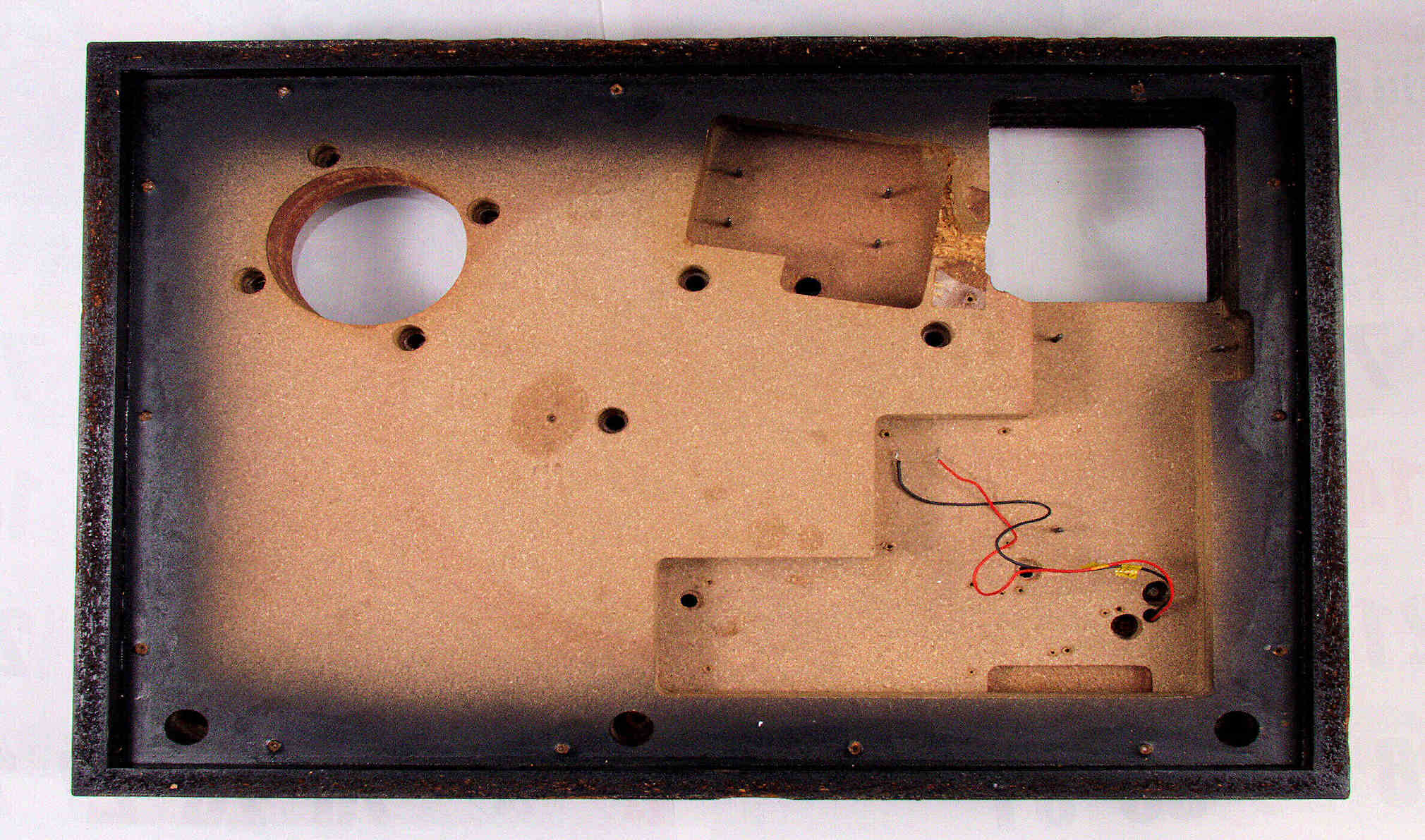

Ｍ３１．　修理中　装備を外した本体裏、１回目水性木工ボンドを塗布した後。

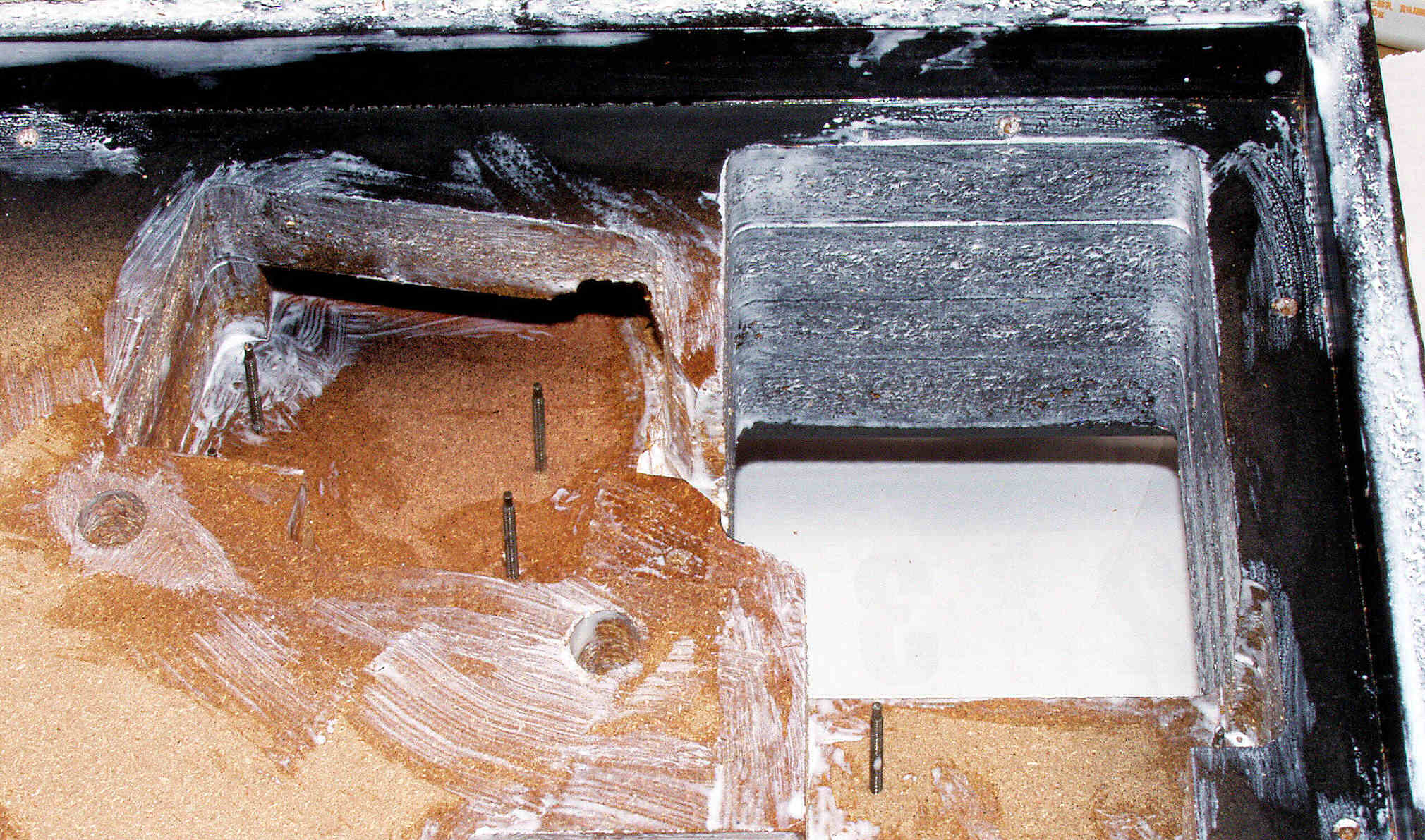

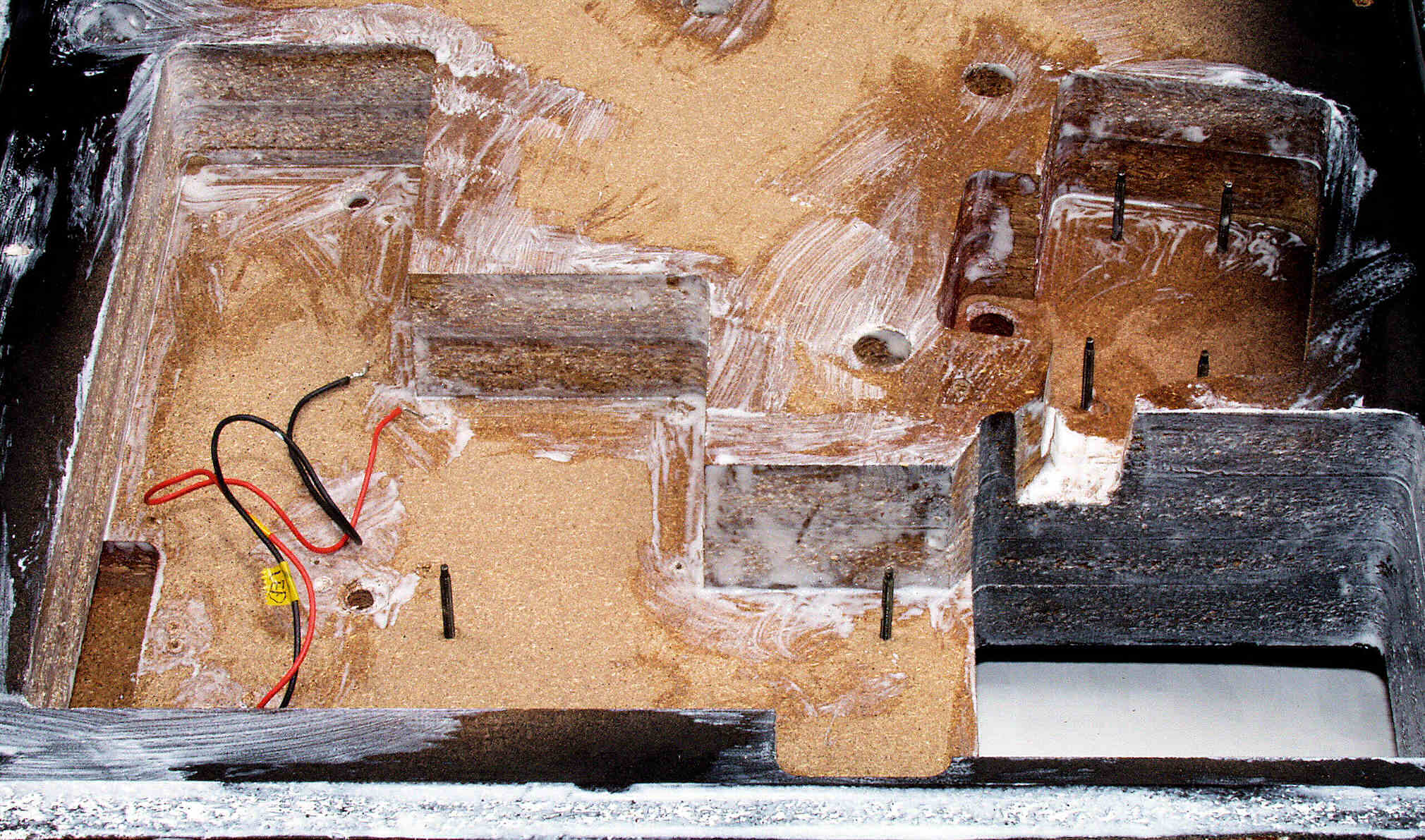

Ｍ３２．　修理中　２回目水性木工ボンドを塗布した後。

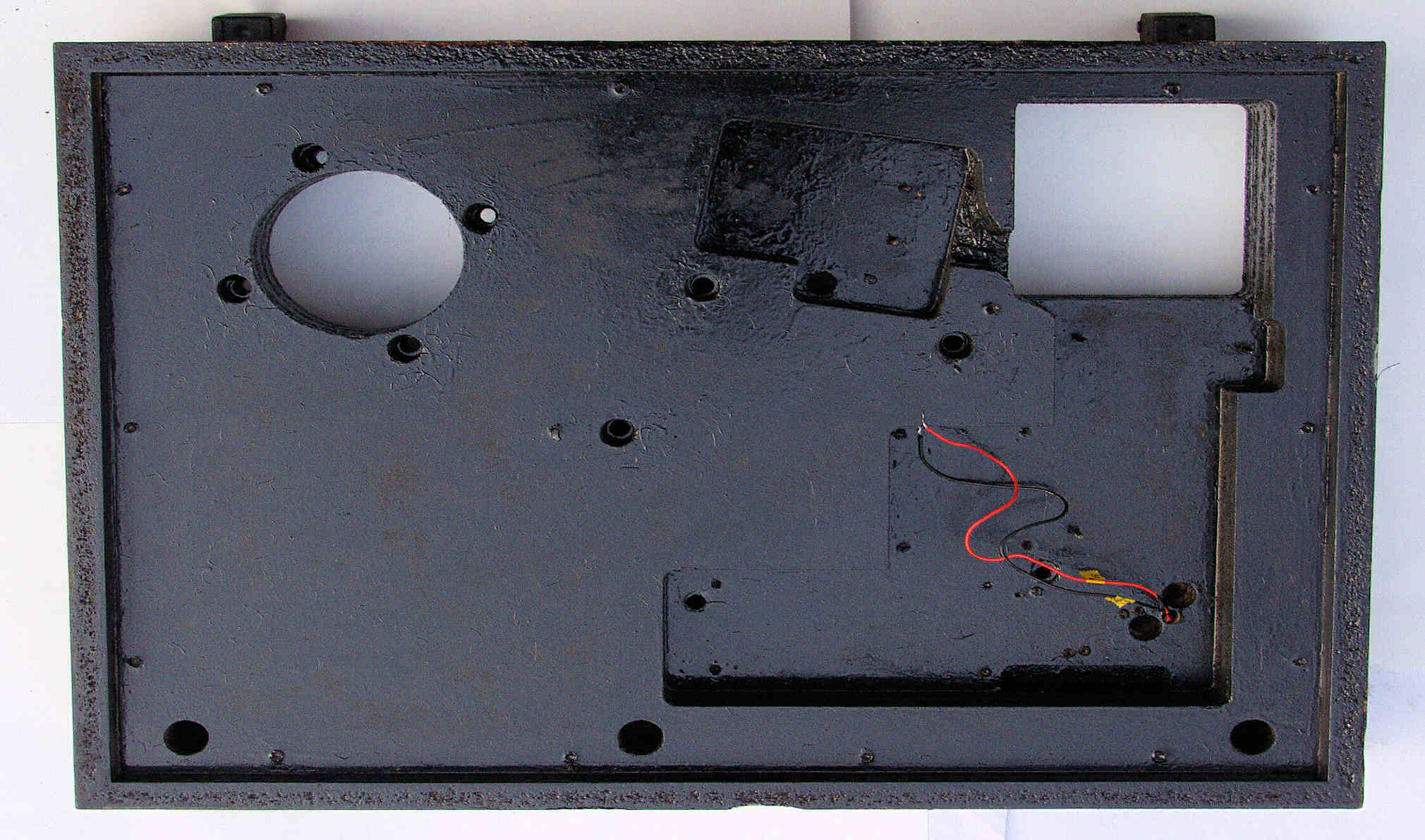

Ｍ３３．　修理（塗装・目止め）後　装備を外した本体、冬場で２度塗りしたので、乾燥に１週間。

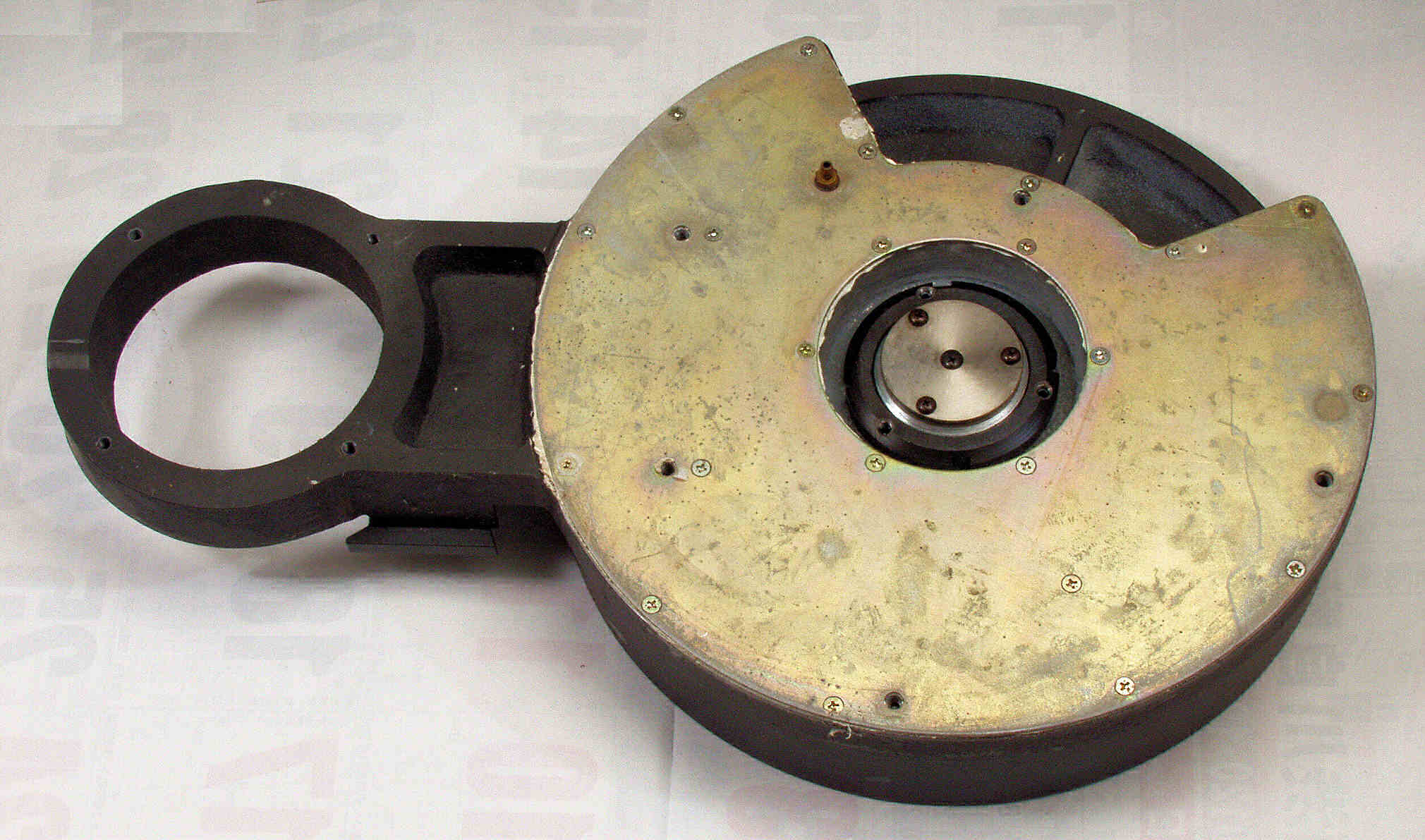

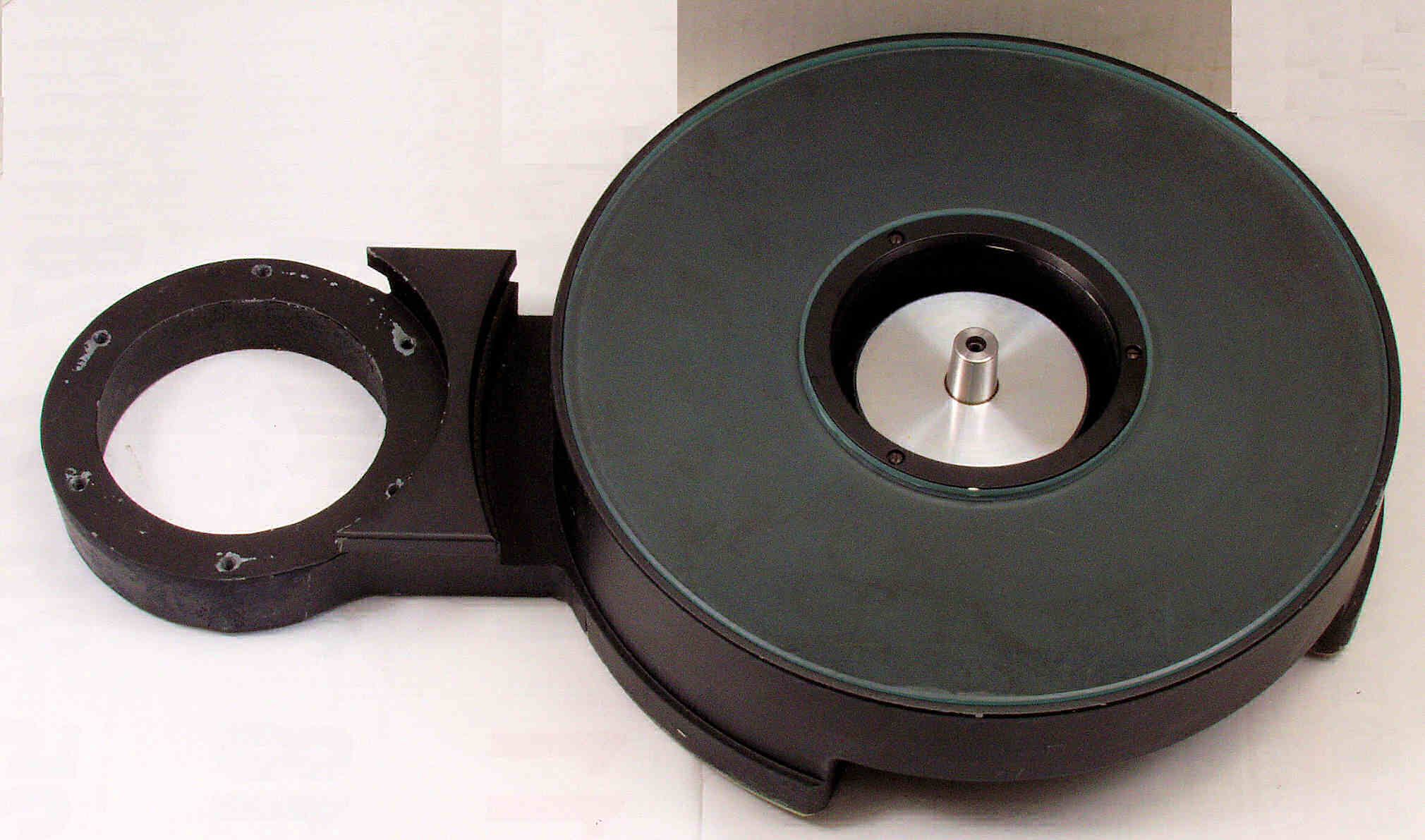

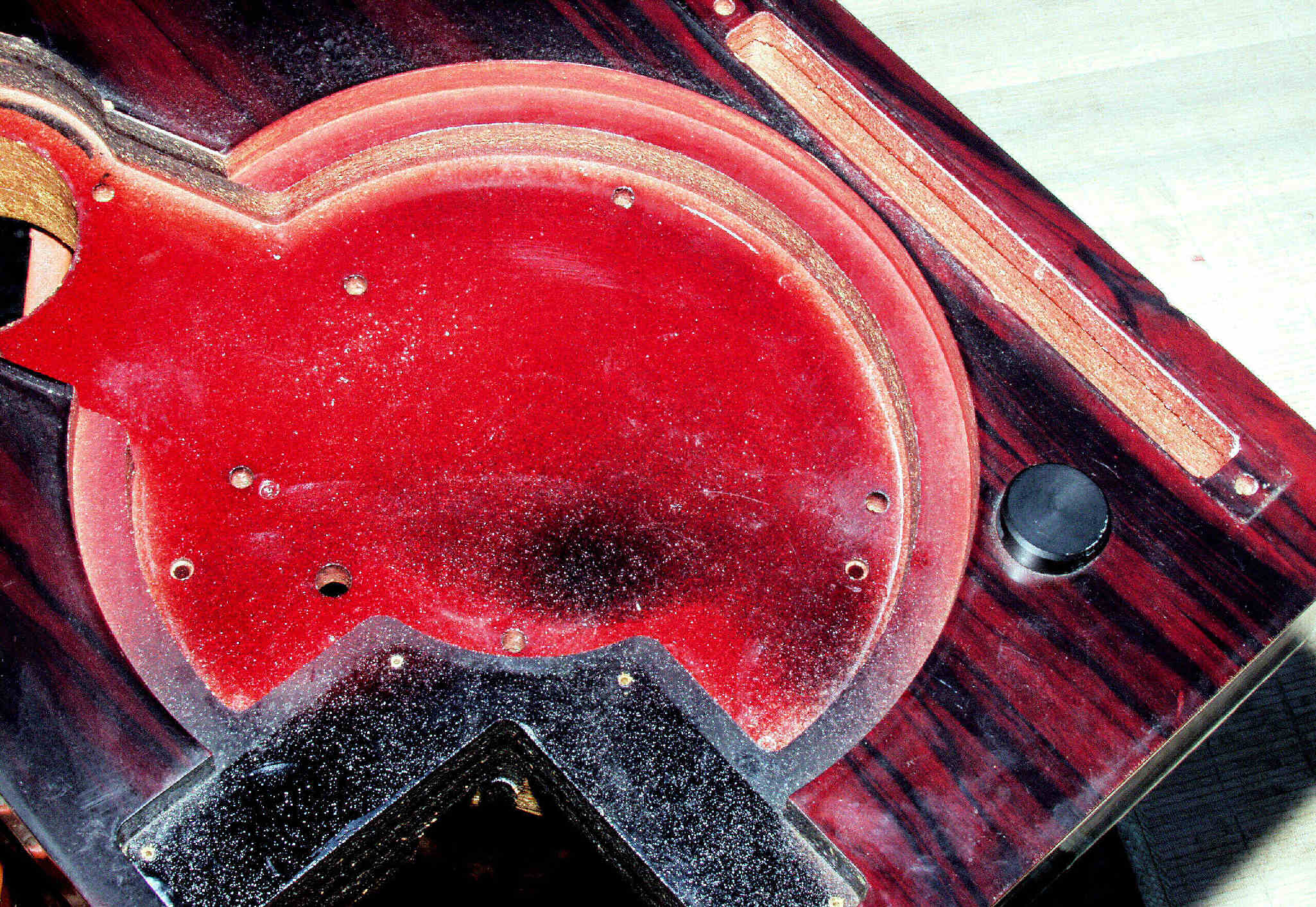

Ｍ４１．　修理中　取り外したタンテーブル本体＋アーム固定台。

Ｍ４２．　修理中　取り外したタンテーブル本体＋アーム固定台裏。この後軸オイル交換する

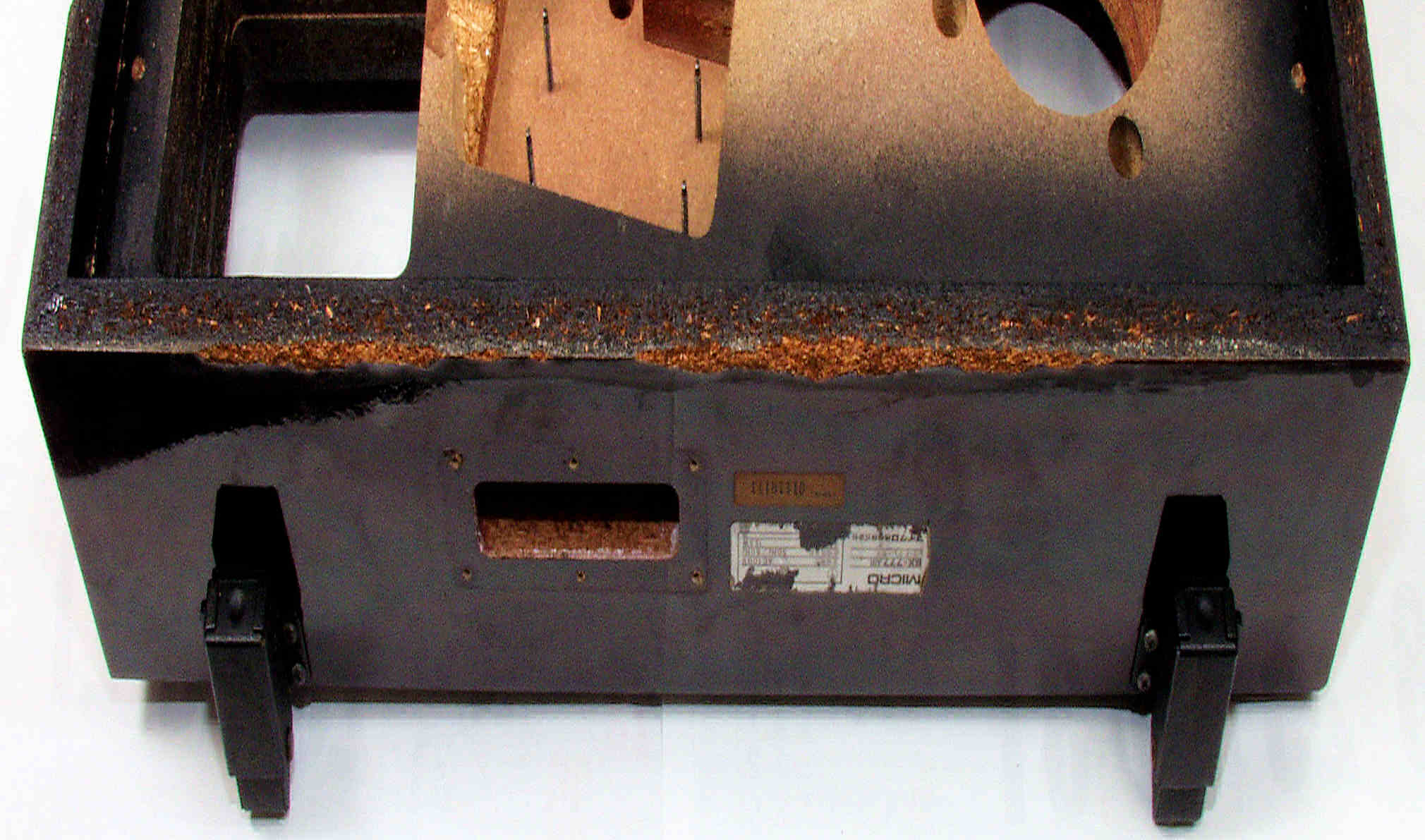

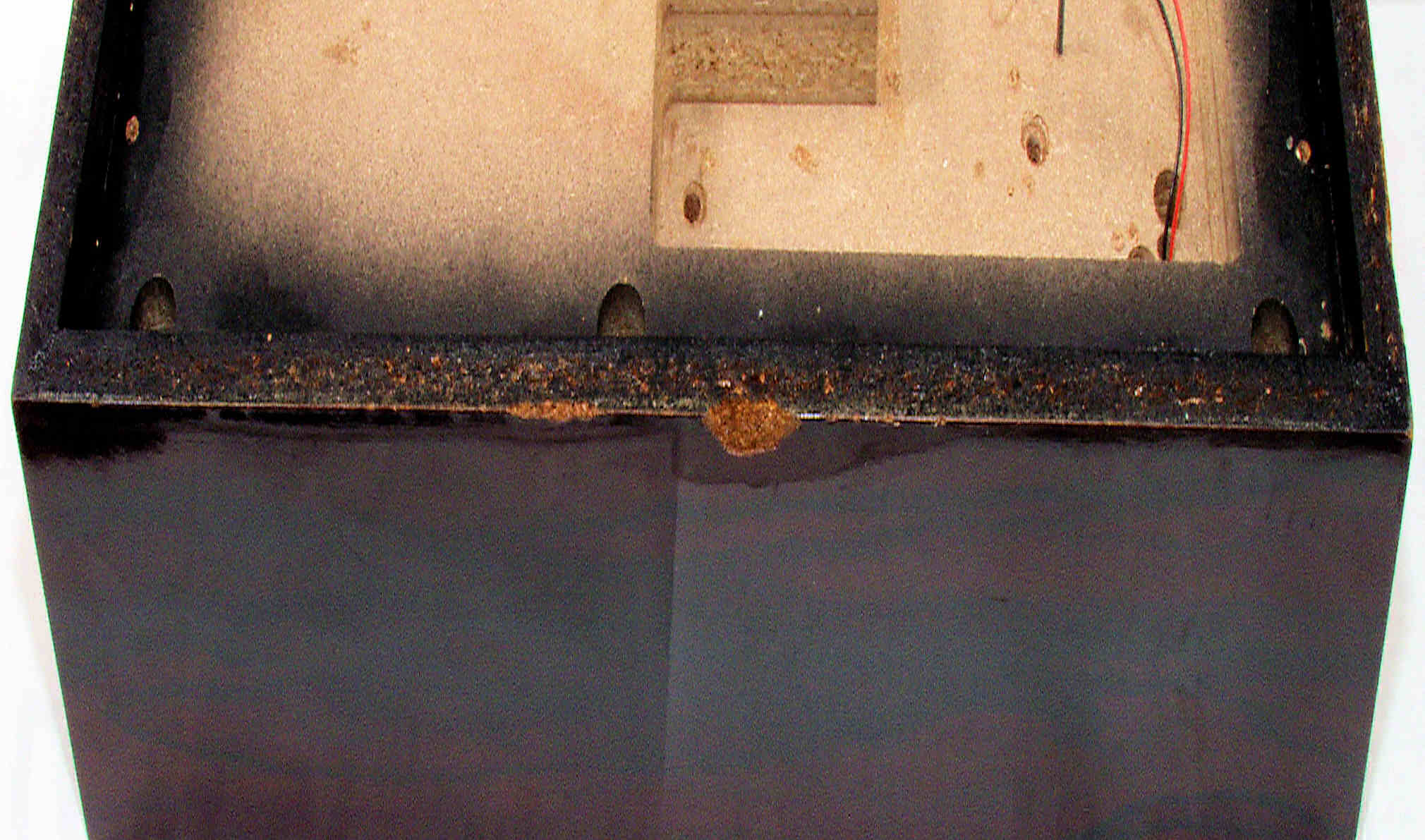

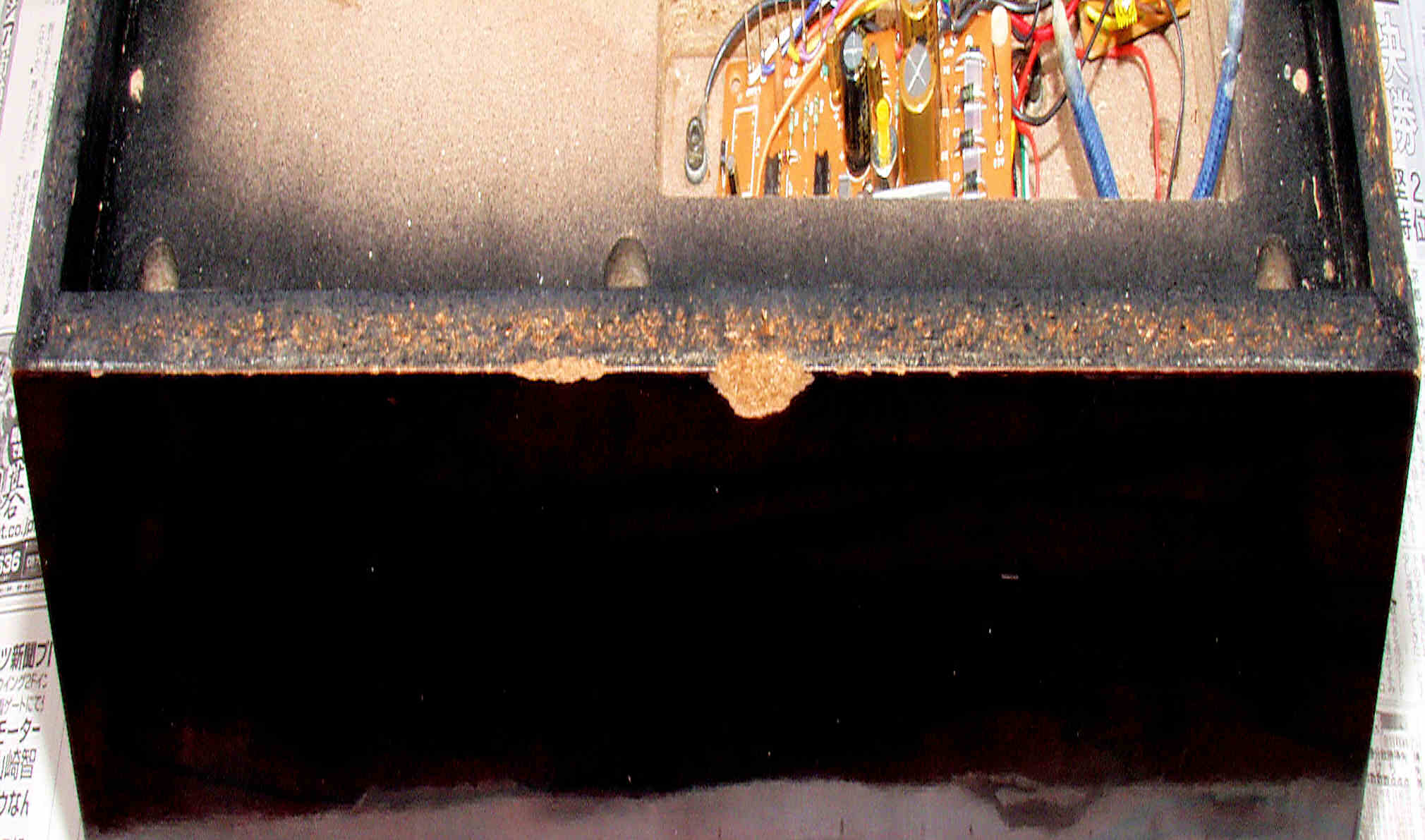

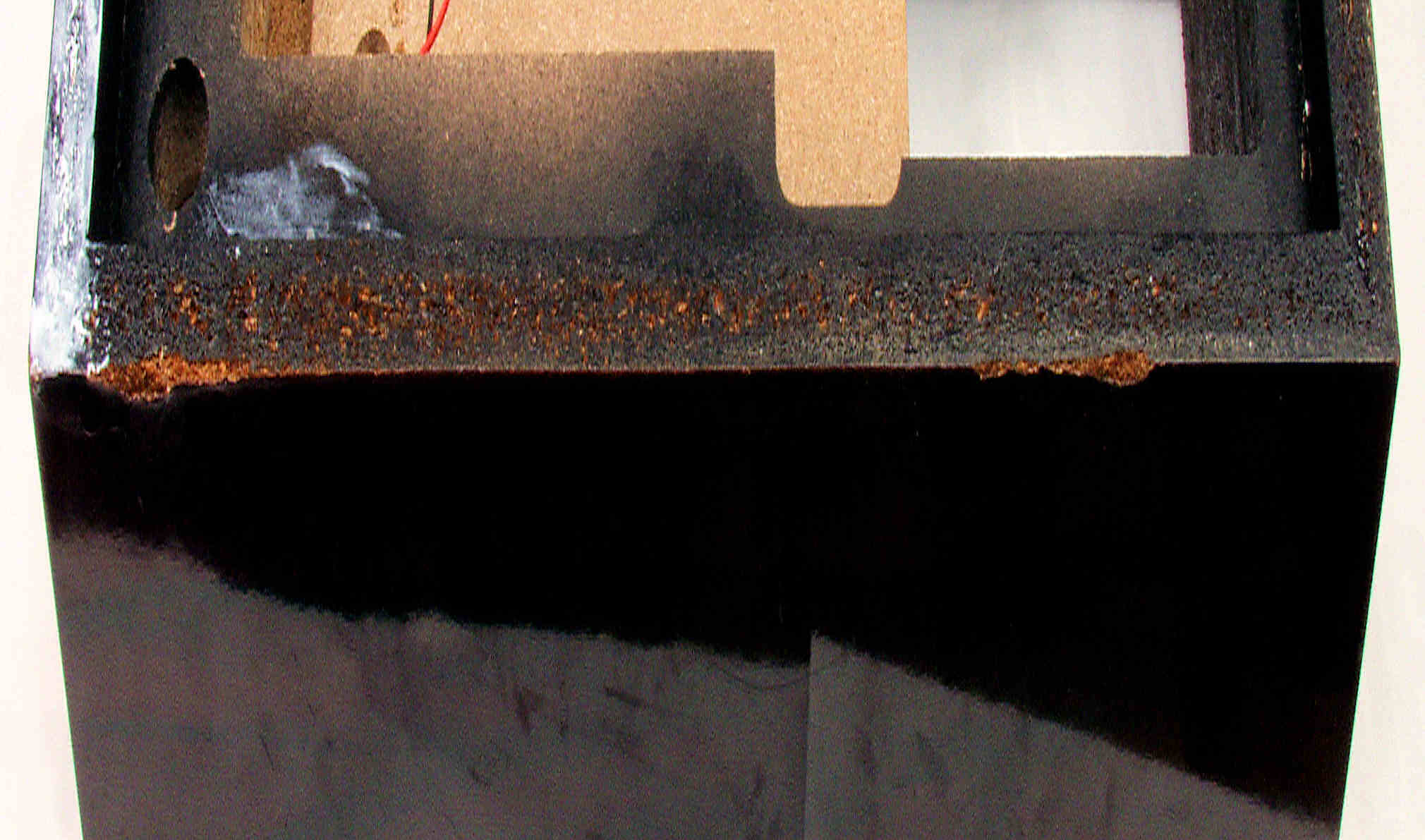

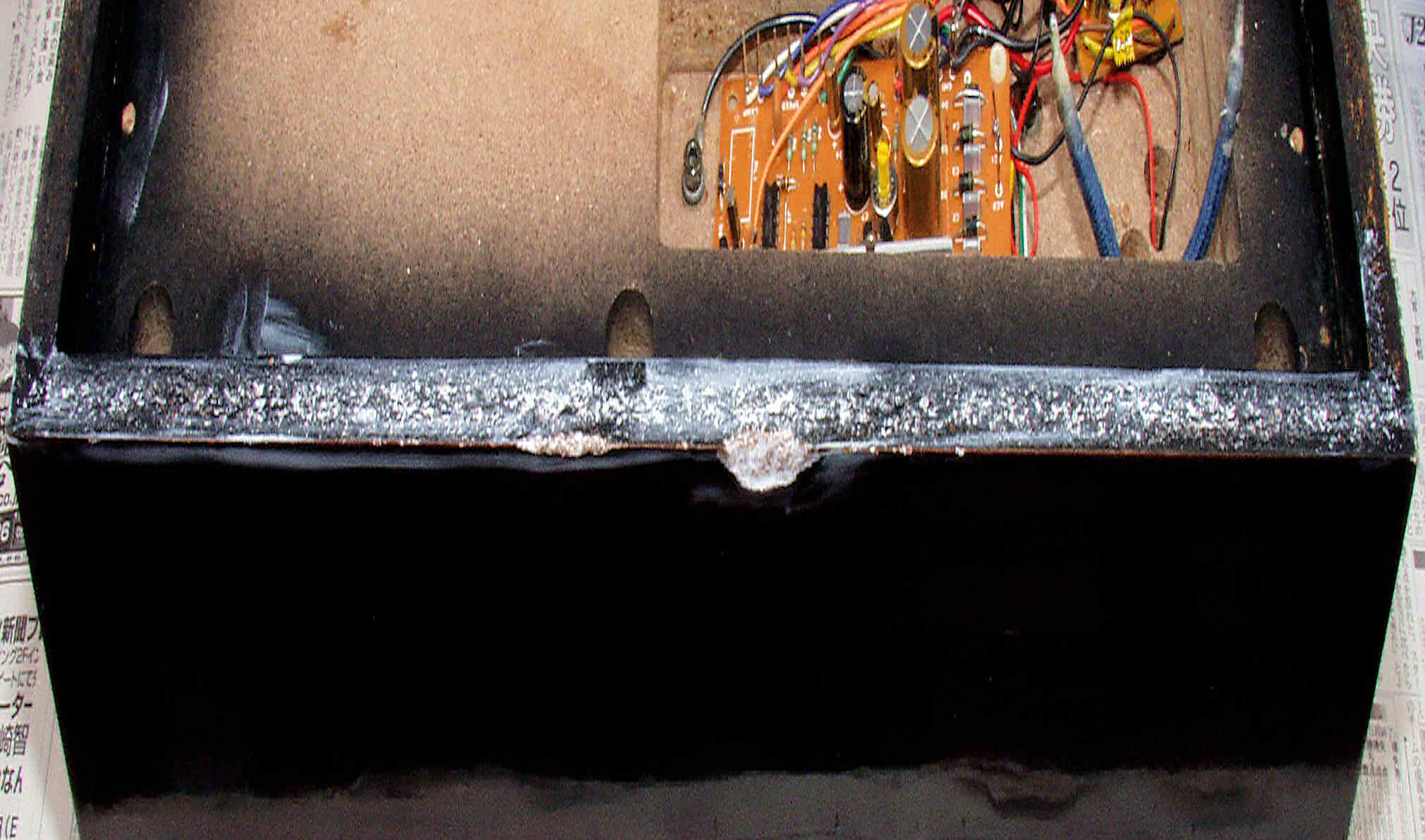

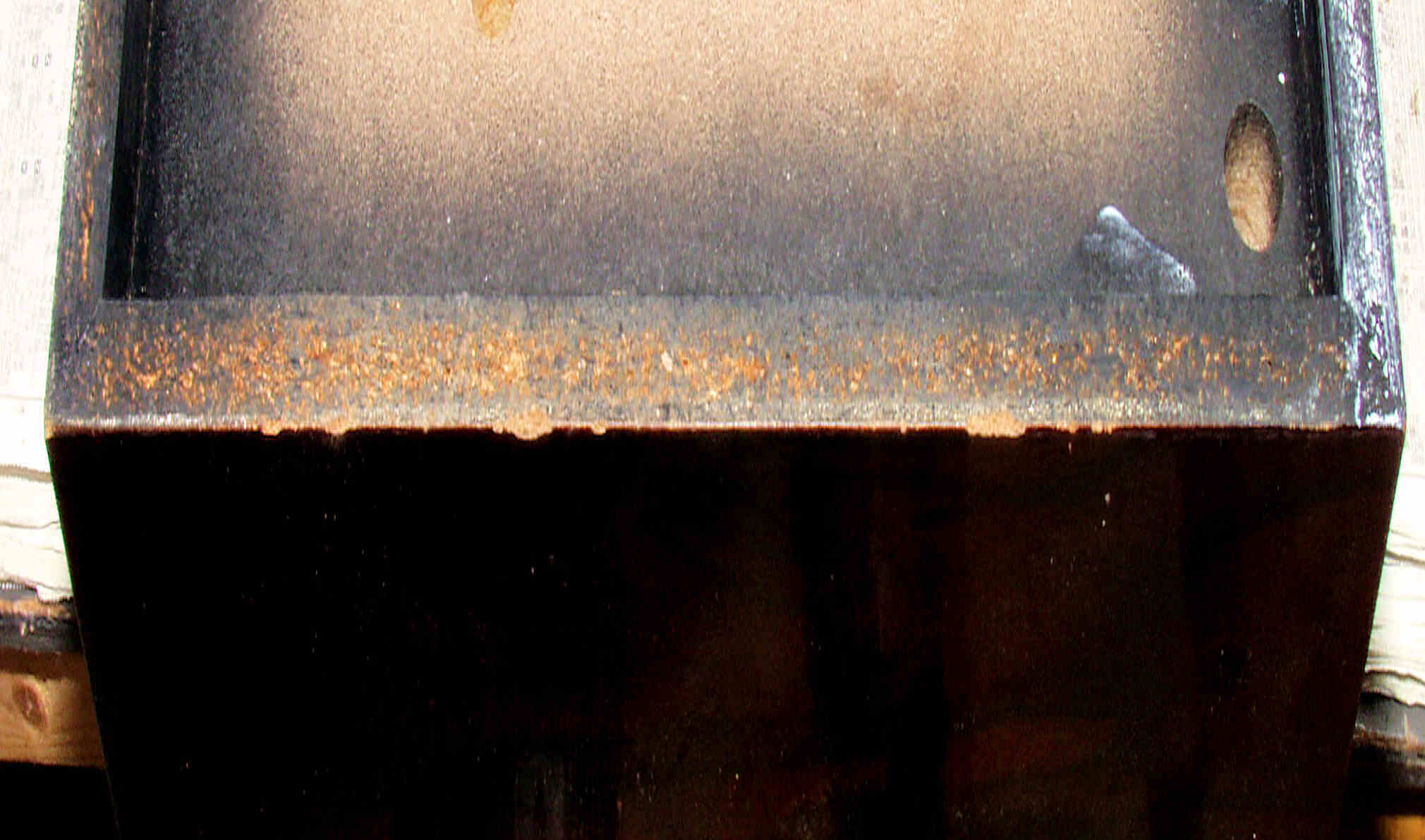

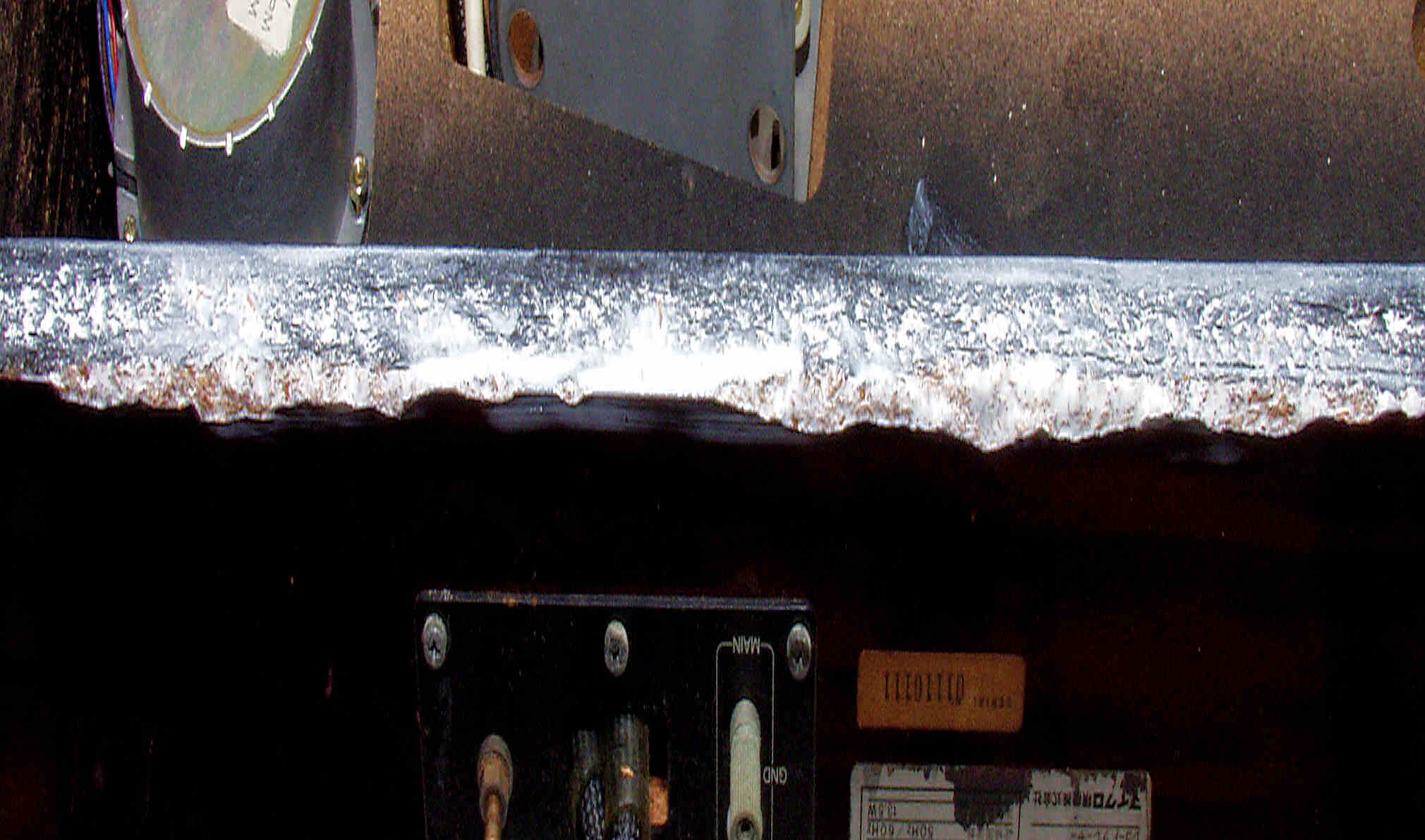

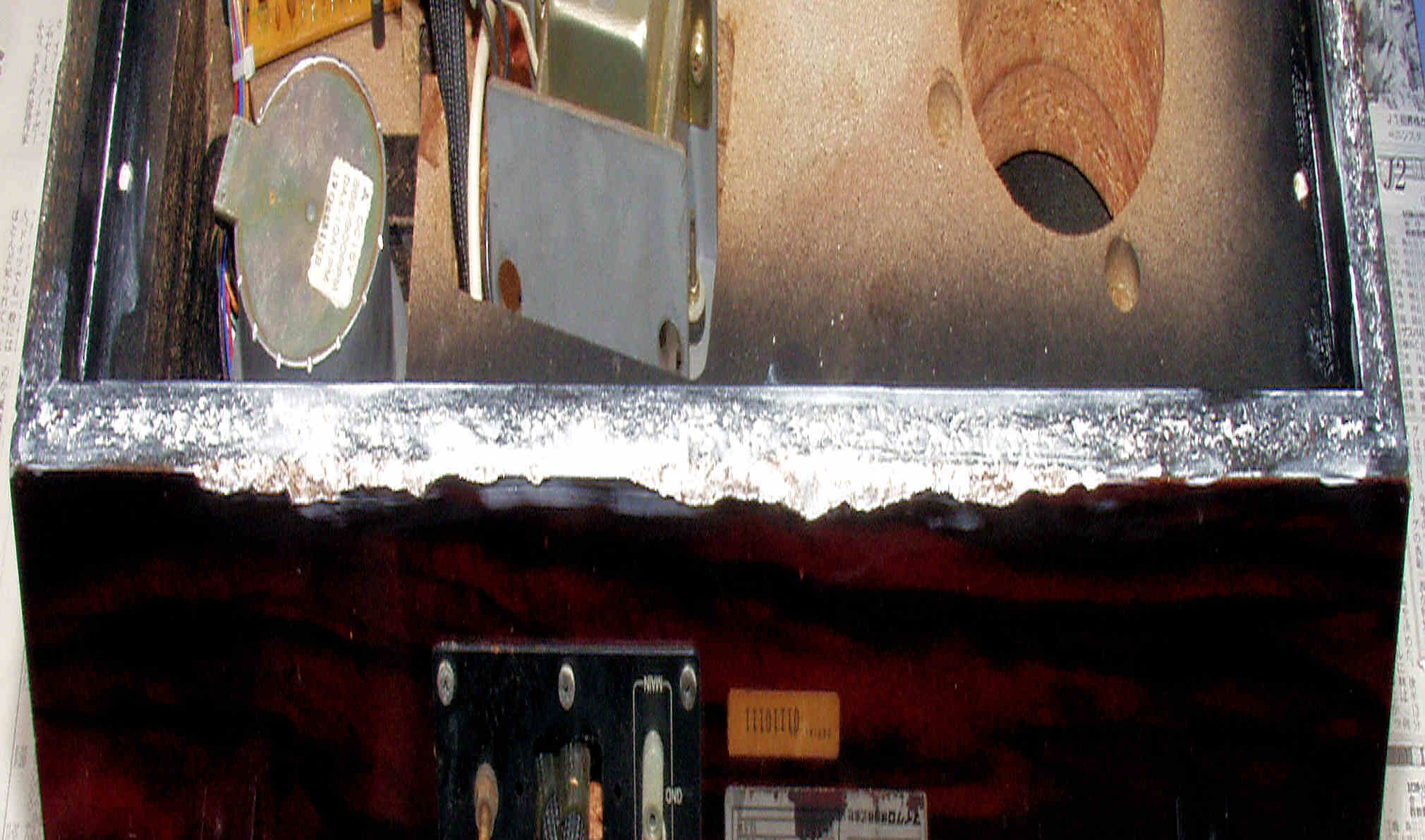

Ｍ５１．　修理前　外箱前下側

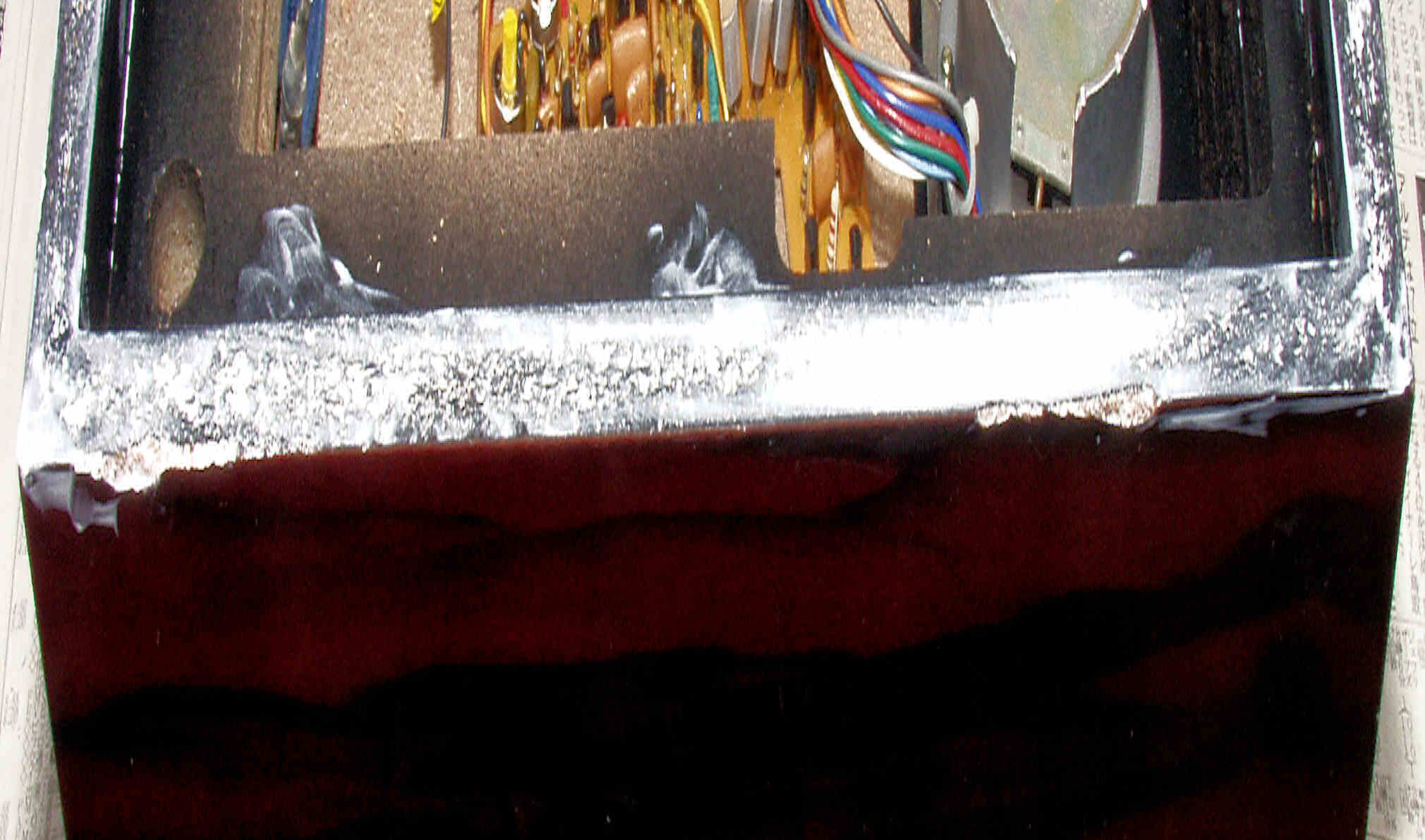

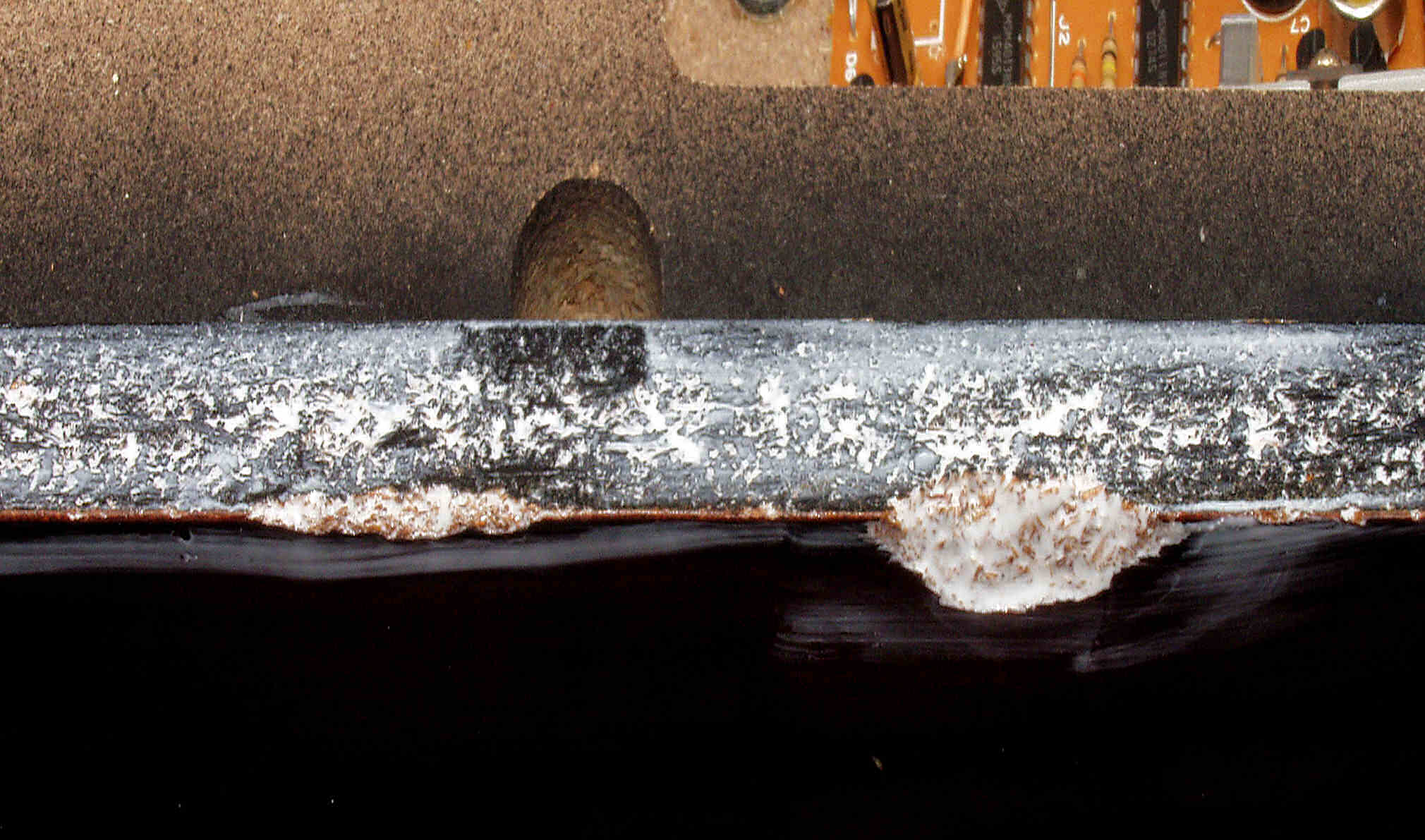

Ｍ５２．　修理中　外箱前下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。

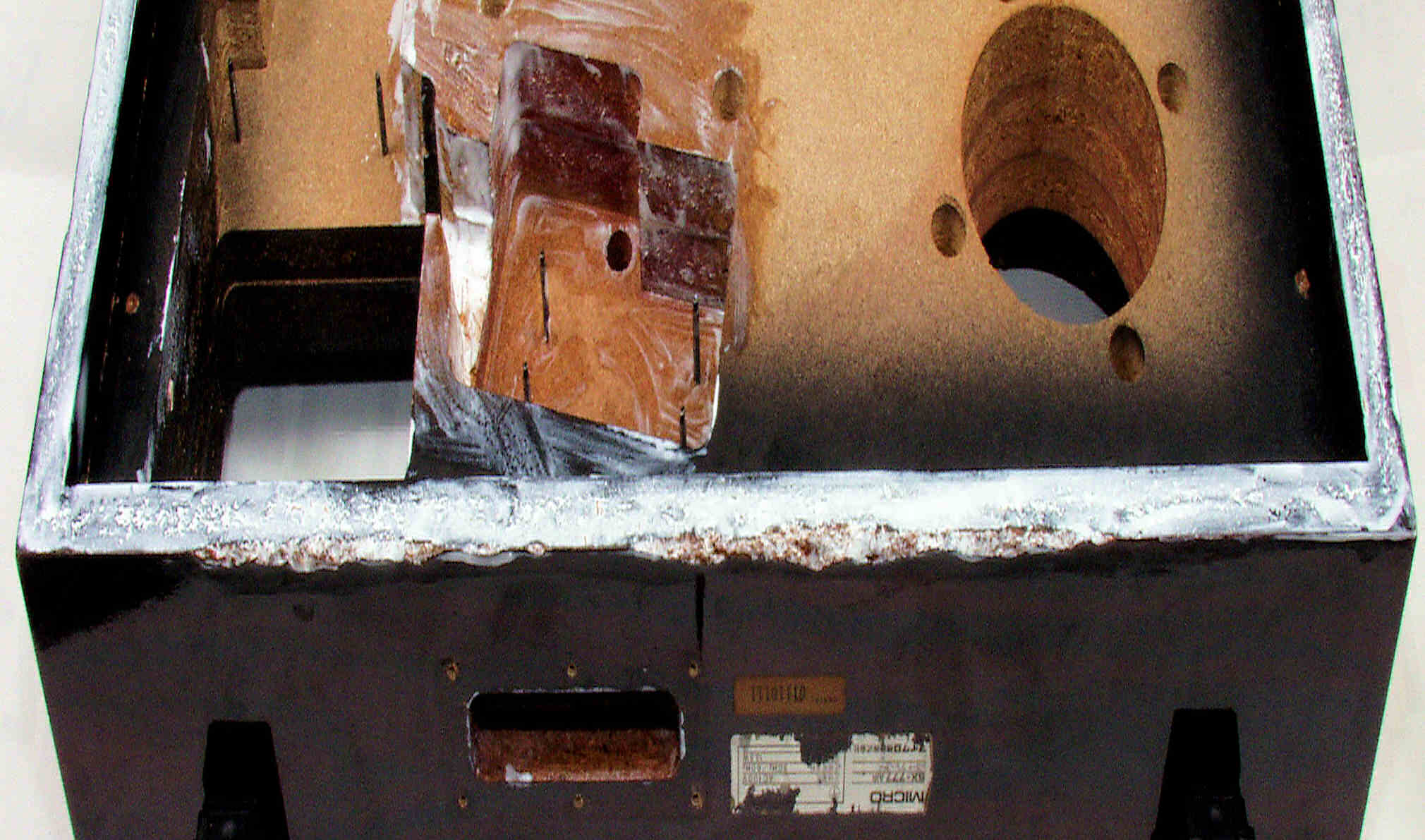

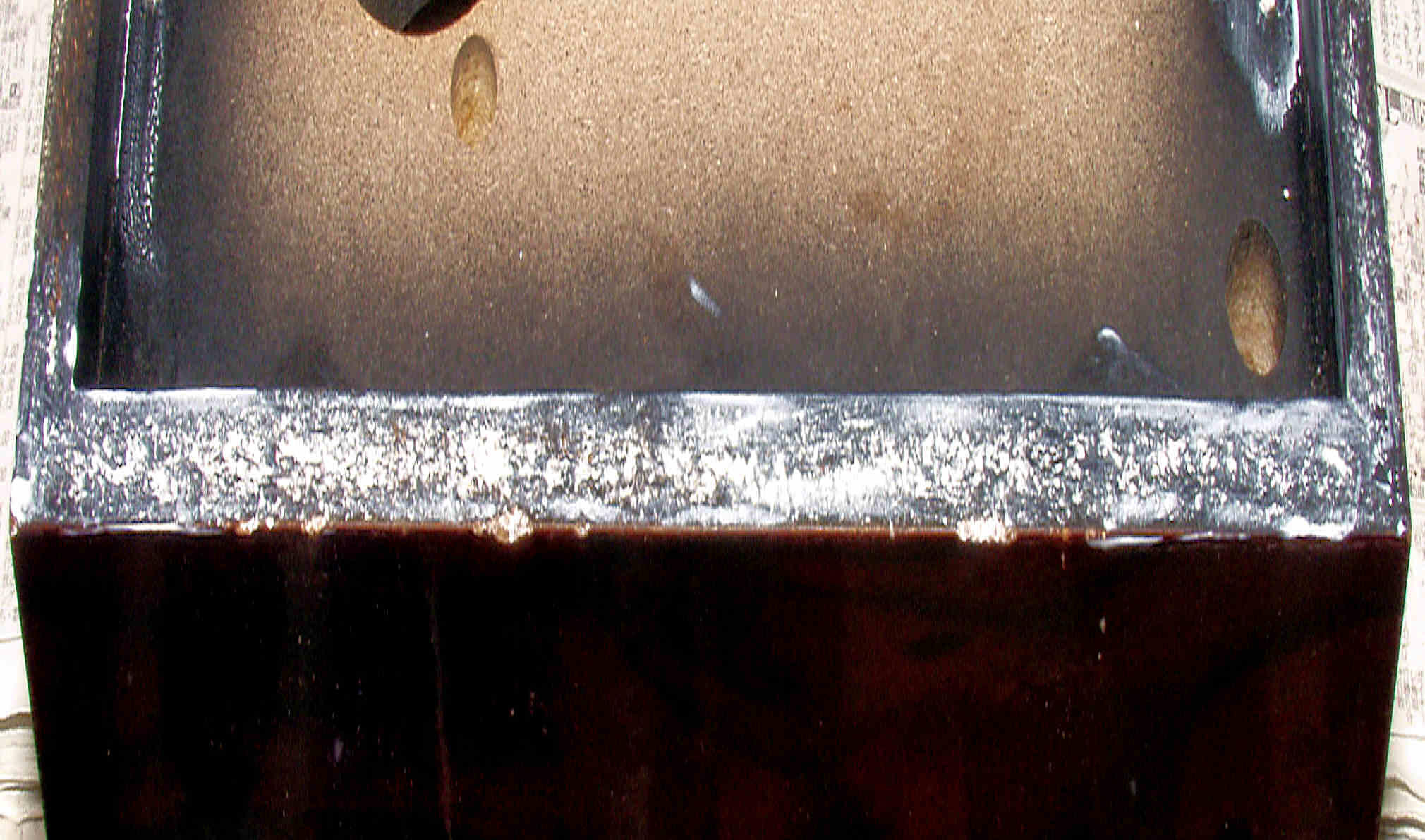

Ｍ５３．　修理中　外箱前下側、水性木工ボンドを塗布乾燥

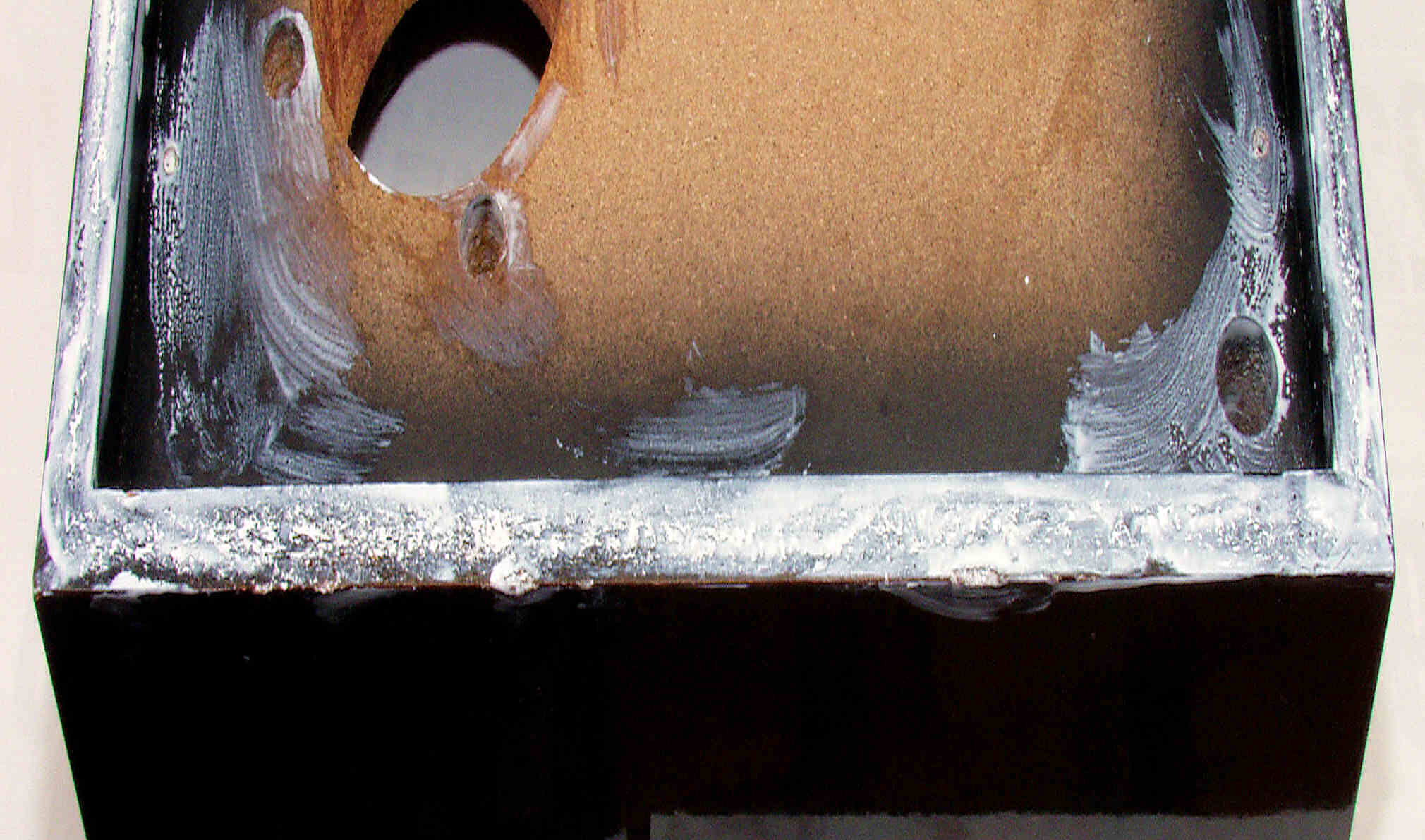

Ｍ５４．　修理後　外箱前下側、２回目水性木工ボンドを塗布

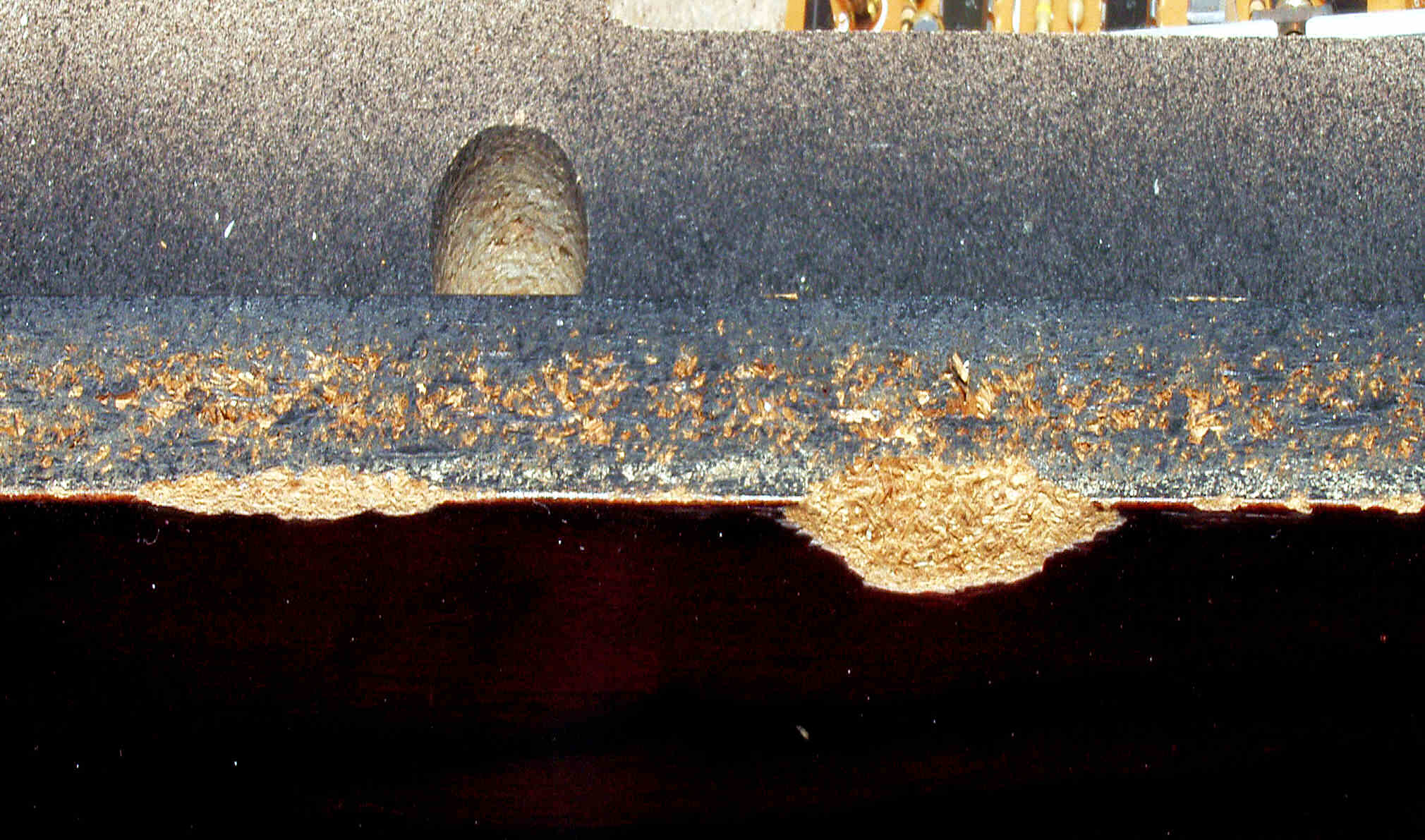

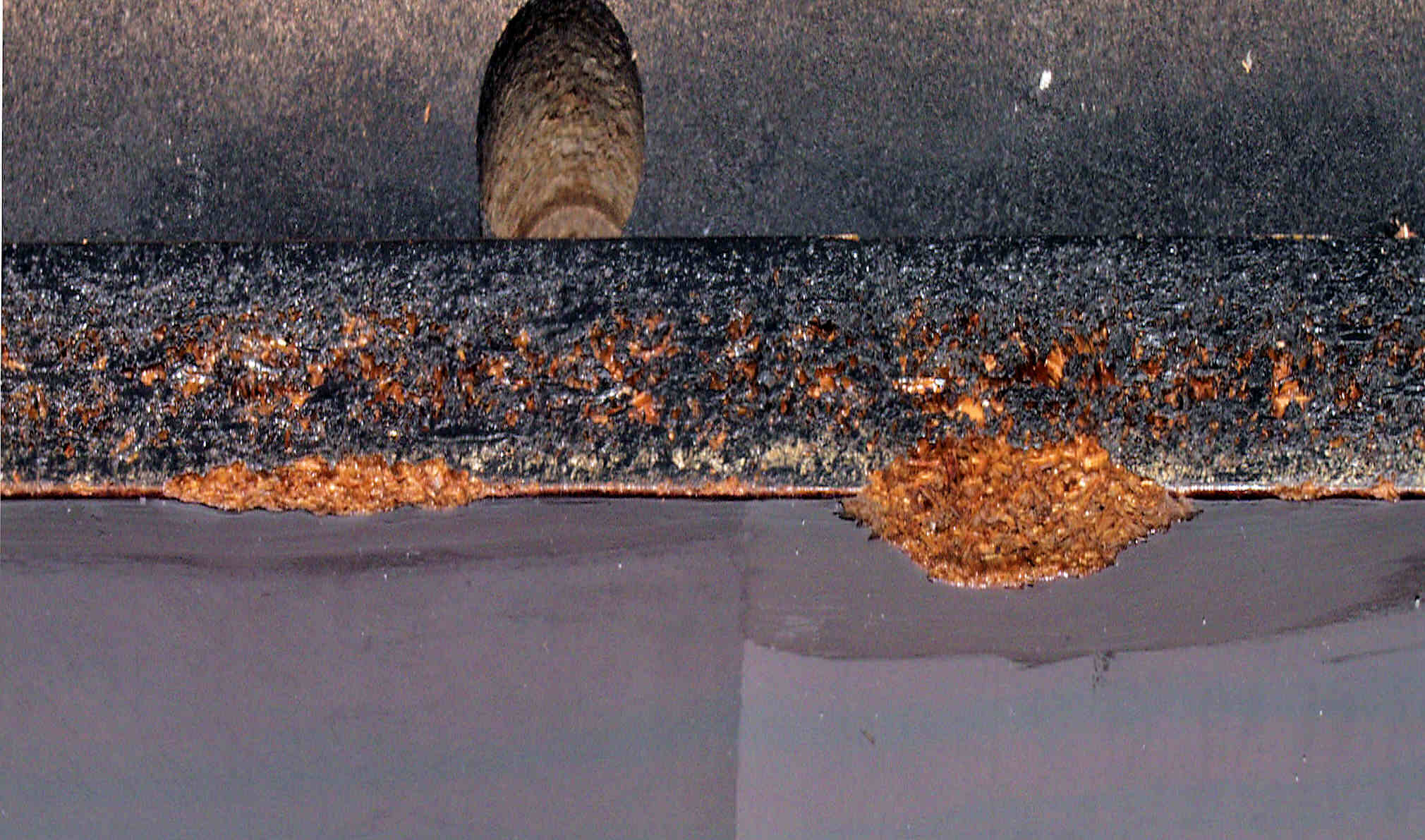

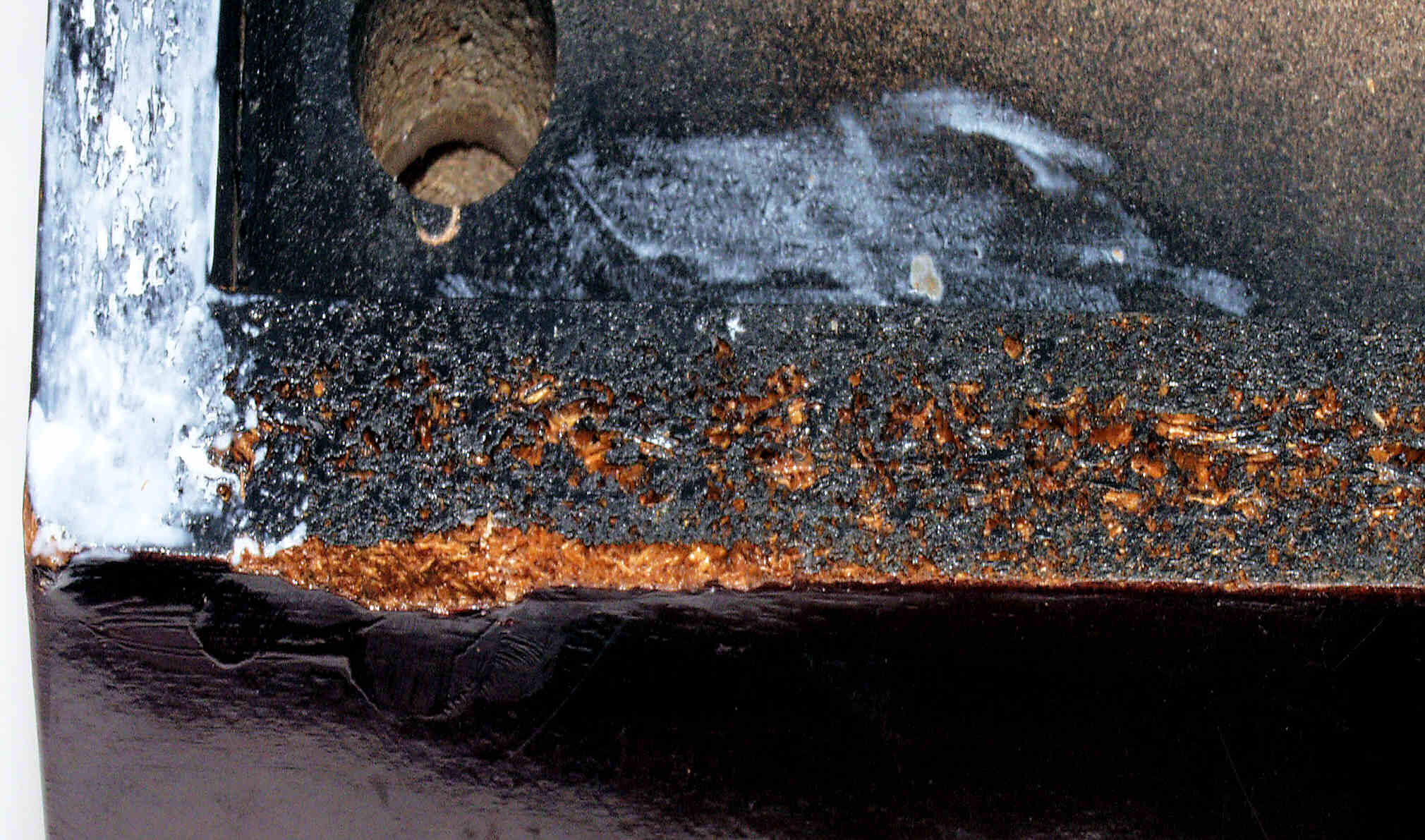

Ｍ５５．　修理前　外箱前下側拡大

Ｍ５６．　修理中　外箱前下側拡大

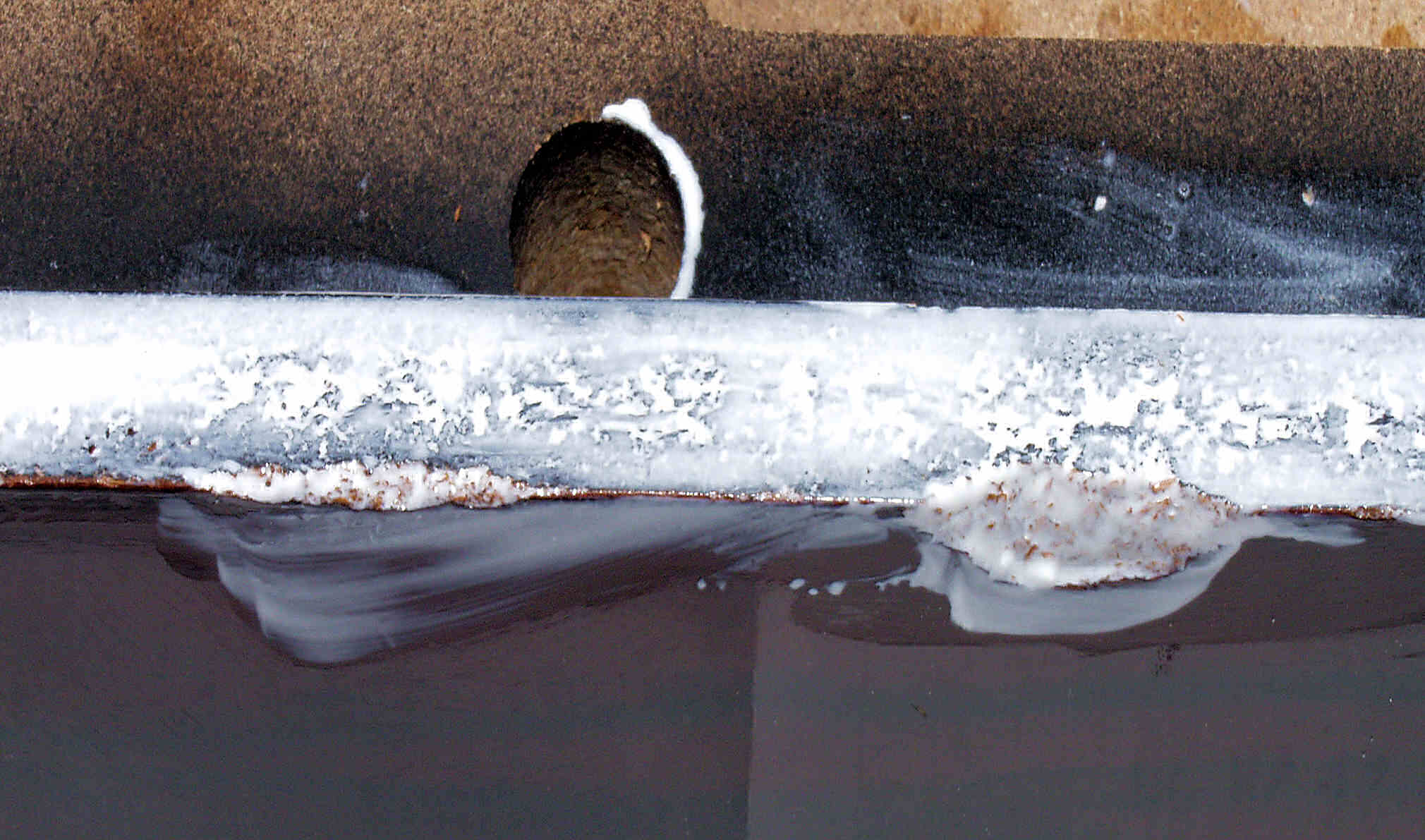

Ｍ５７．　修理中　外箱前下側、水性木工ボンドを塗布乾燥

Ｍ５８．　修理後　外箱前下側、２回目水性木工ボンドを塗布

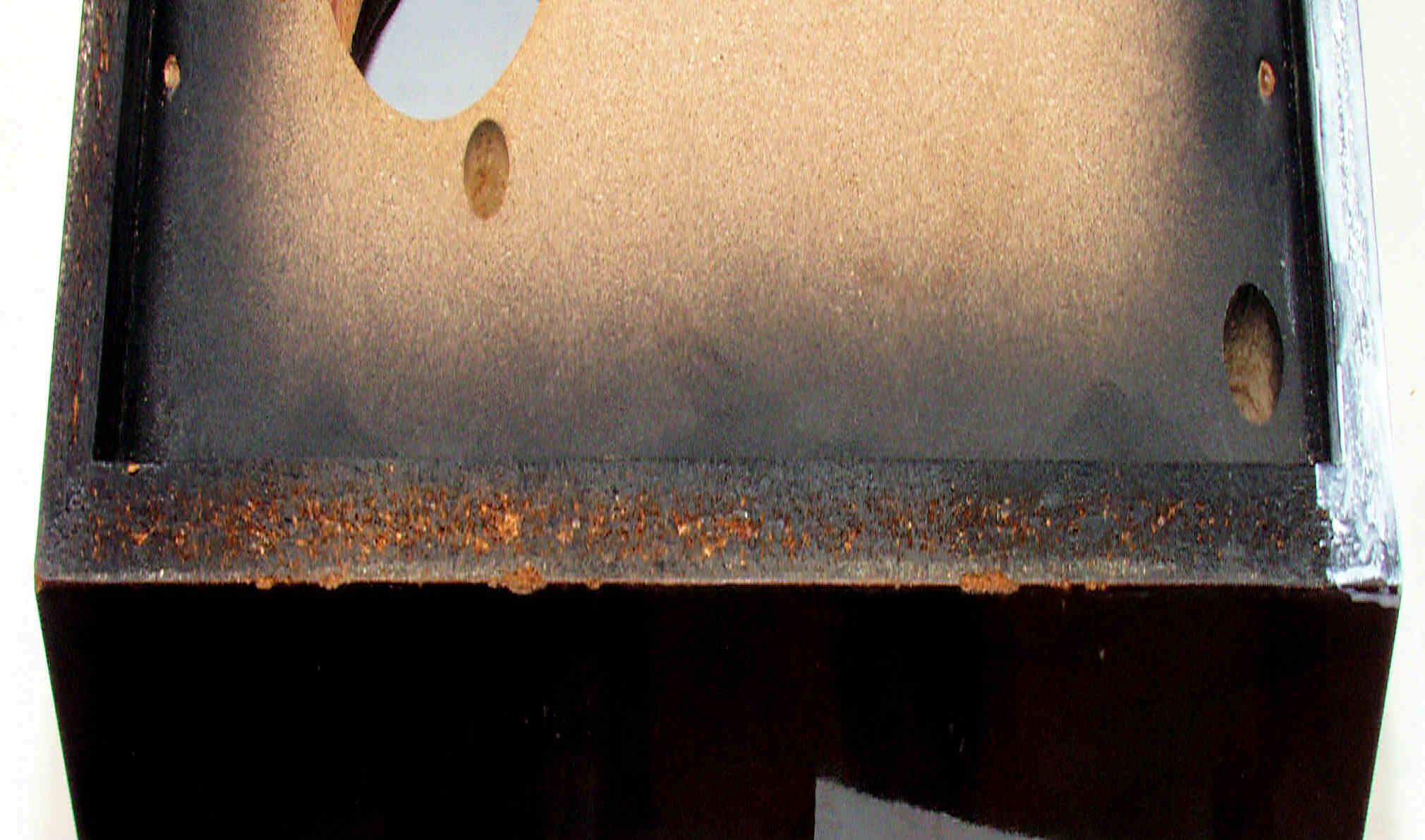

Ｍ５９．　修理前　外箱右下側

Ｍ５Ａ．　修理中　外箱右下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。

Ｍ５Ｂ．　修理中　外箱右下側、水性木工ボンドを塗布乾燥

Ｍ５Ｃ．　修理後　外箱右下側、２回目水性木工ボンドを塗布

Ｍ６１．　修理前　外箱左下側

　　　　　　　　　　　　写真紛失

Ｍ６２．　修理中　外箱左下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。

Ｍ６３．　修理中　外箱左下側、水性木工ボンドを塗布乾燥

Ｍ６４．　修理後　外箱左下側、２回目水性木工ボンドを塗布

Ｍ６５．　修理中　外箱左下側拡大、水性木工ボンドを塗布乾燥

Ｃ６６．　修理後　外箱左下側拡大、２回目水性木工ボンドを塗布

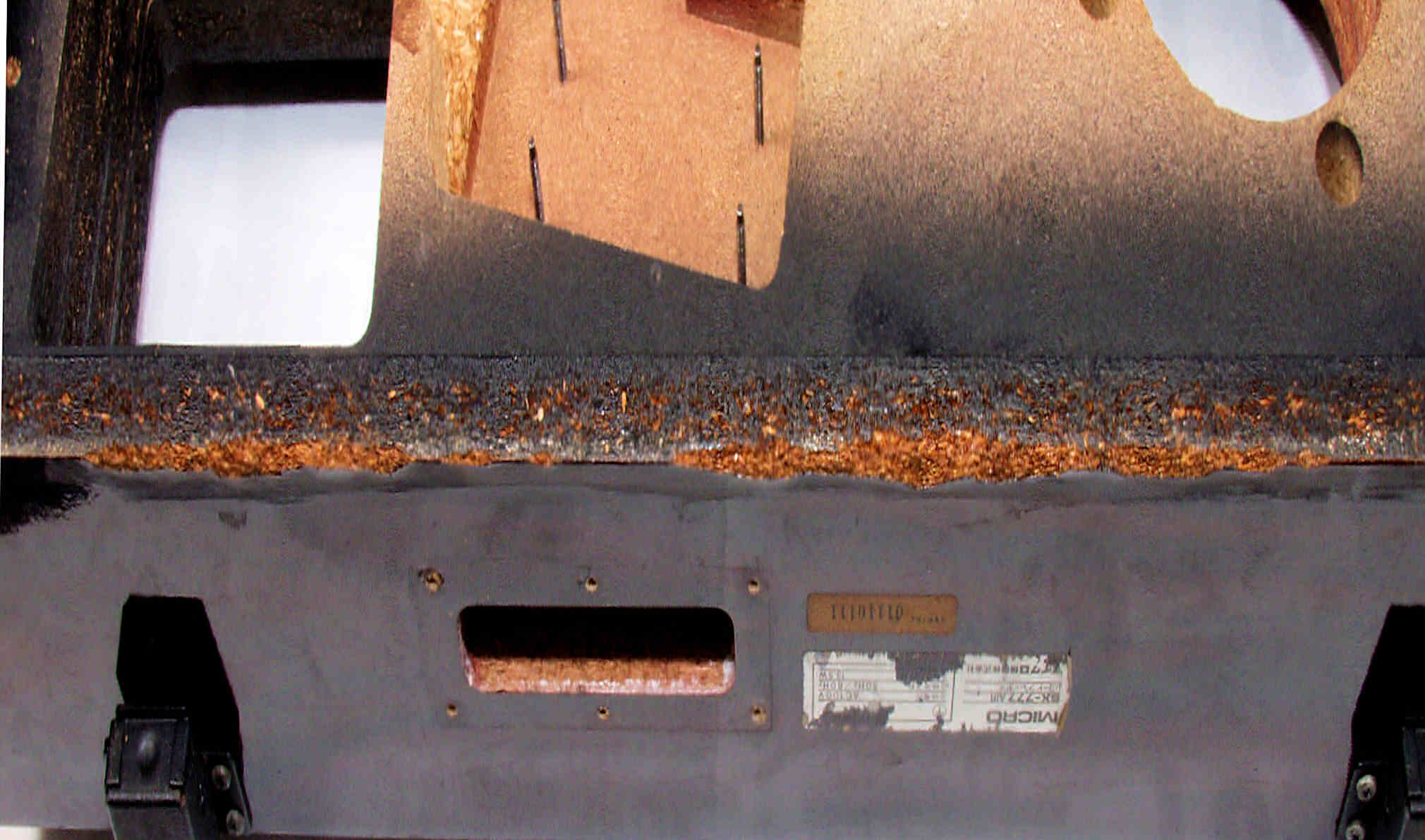

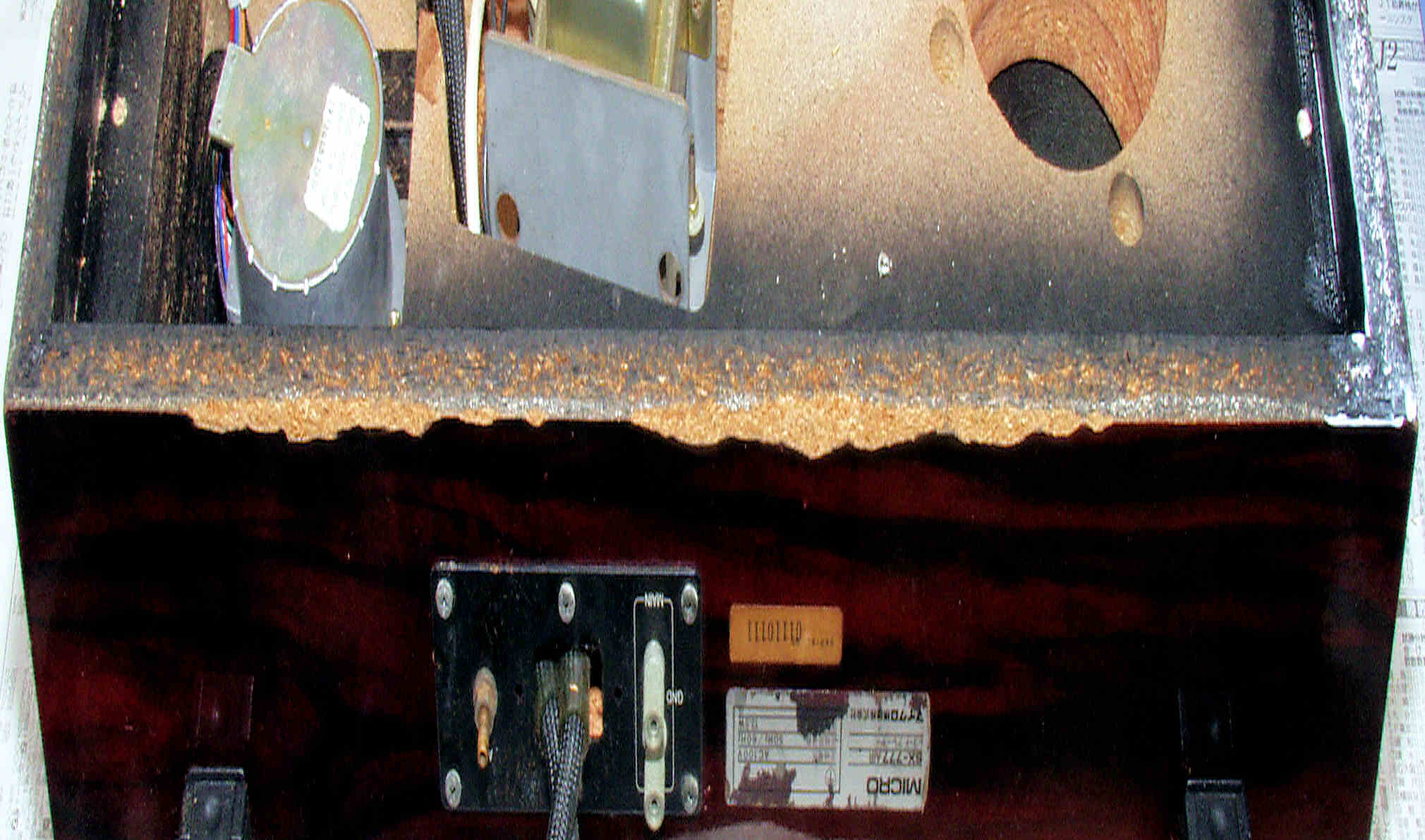

Ｍ７１．　修理前　外箱後下側

Ｍ７２．　修理中　外箱後下側、水性木工ボンドを塗布して、圧縮材の接着する。乾燥後、はみ出し部分は雑巾で簡単に取れる。

Ｍ７３．　修理前　外箱後下側拡大

Ｍ７４．　修理中　外箱後下側拡大

Ｍ７５．　修理中　外箱後下側、水性木工ボンドを塗布乾燥

Ｍ７６．　修理後　外箱後下側、２回目水性木工ボンドを塗布

Ｍ７７．　修理中　外箱後下側拡大、水性木工ボンドを塗布乾燥

Ｍ７８．　修理後　外箱後下側拡大、２回目水性木工ボンドを塗布

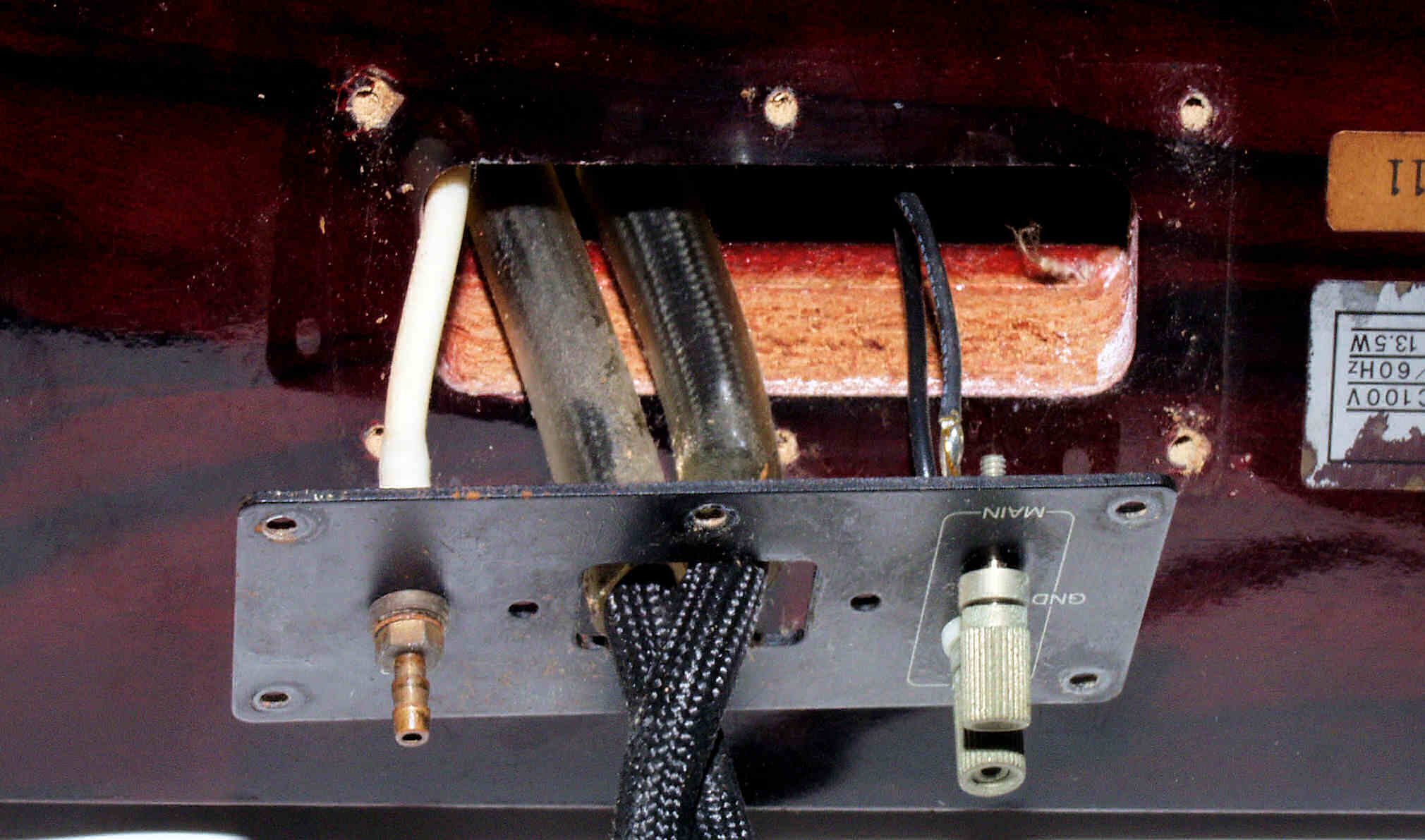

Ｍ７９．　修理中　外箱後下側、ケーブル取り付け当て板。

Ｍ８１．　修理中　ストロボ取り付け止ネジ、錆付き取れない。

Ｍ８２．　修理中　基板取り付け止ネジ、座金が錆付。

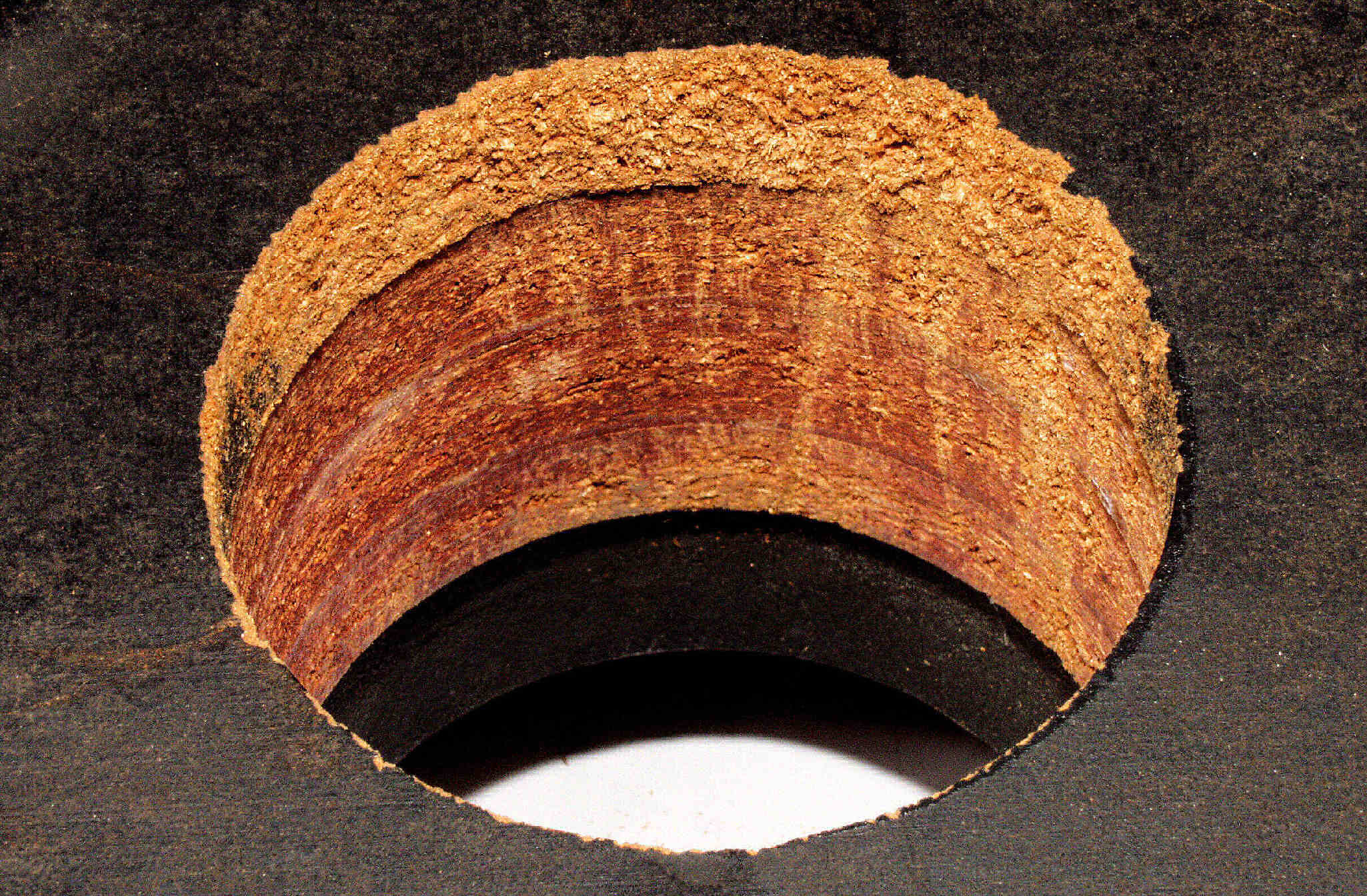

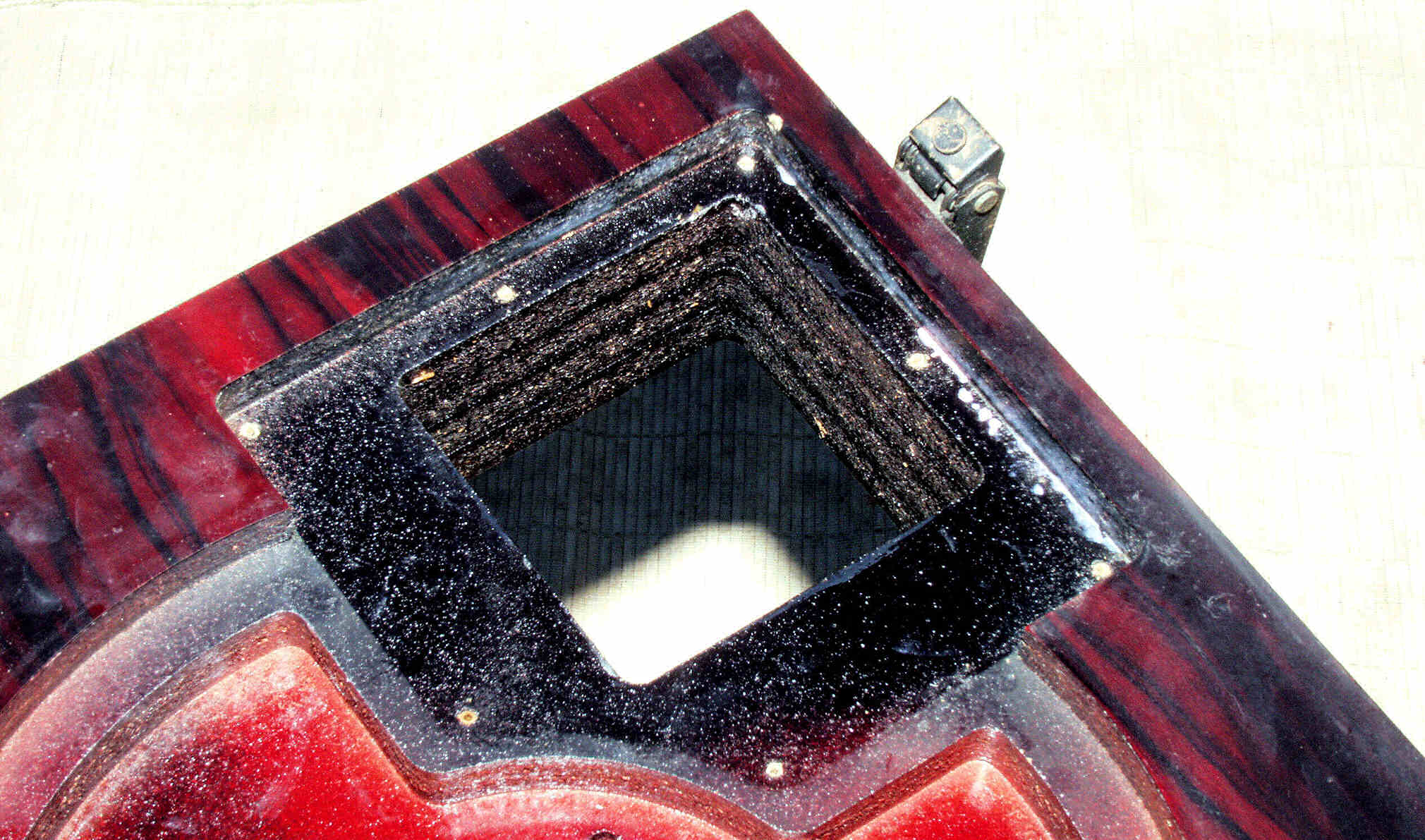

Ｍ９１．　修理前　アーム取り付け穴。

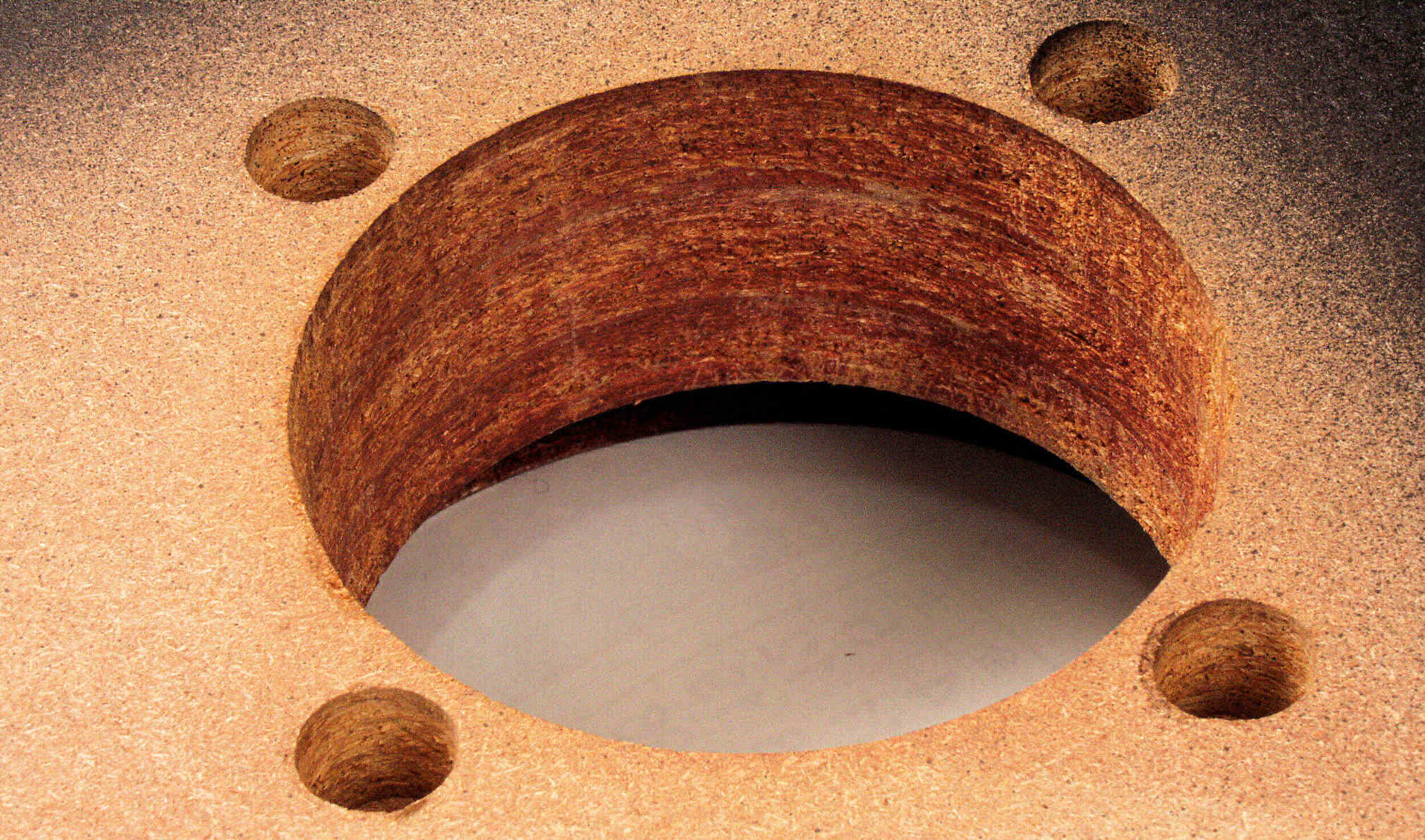

Ｍ９２．　修理後　アーム取り付け穴、水性木工ボンドを塗布

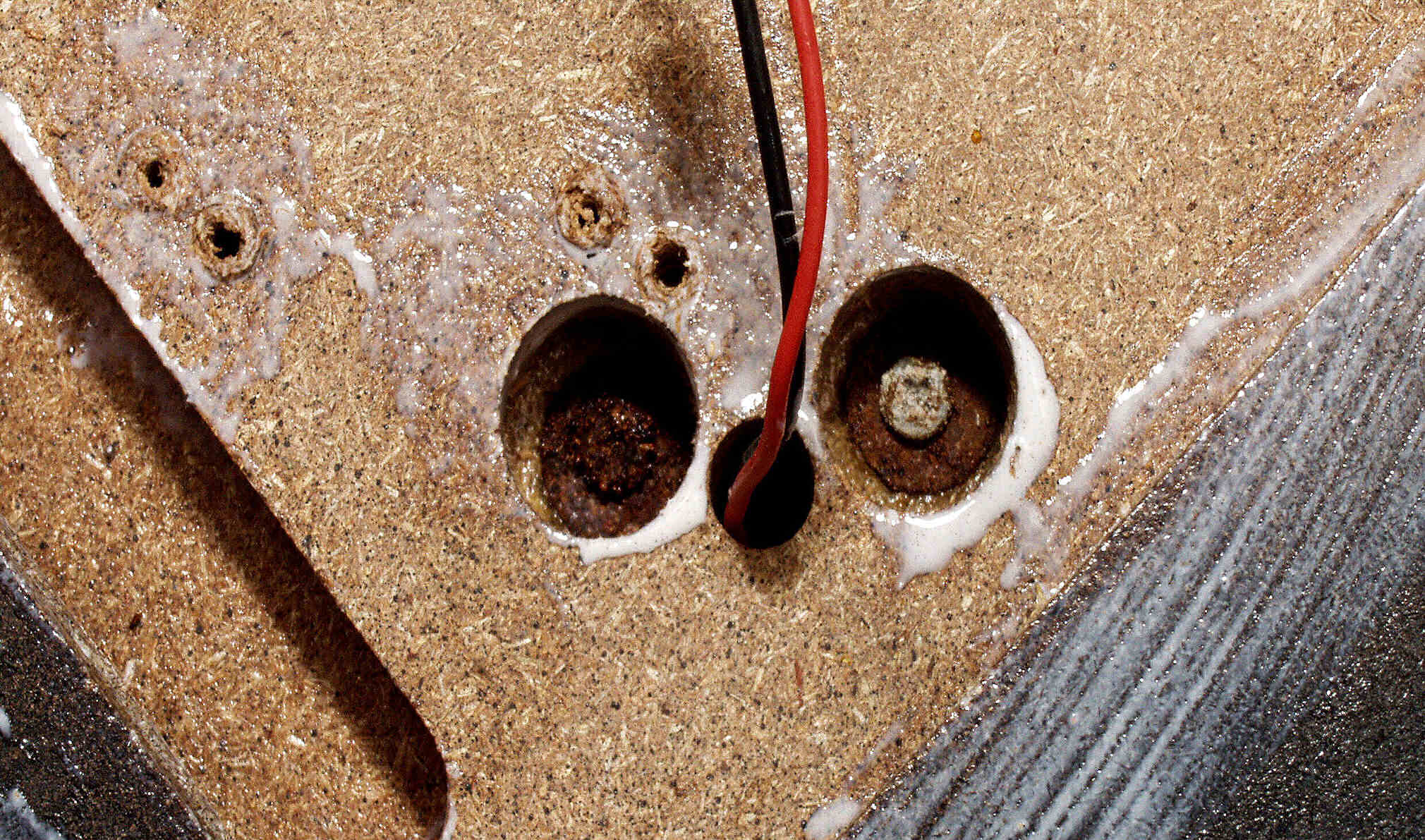

Ｍ９３．　修理前　基板取り付け穴。

Ｍ９４．　修理後　基板取り付け穴、水性木工ボンドを塗布。

Ｍ９５．　修理前　基板取り付け穴２。

Ｍ９６．　修理後　基板取り付け穴２、水性木工ボンドを塗布。

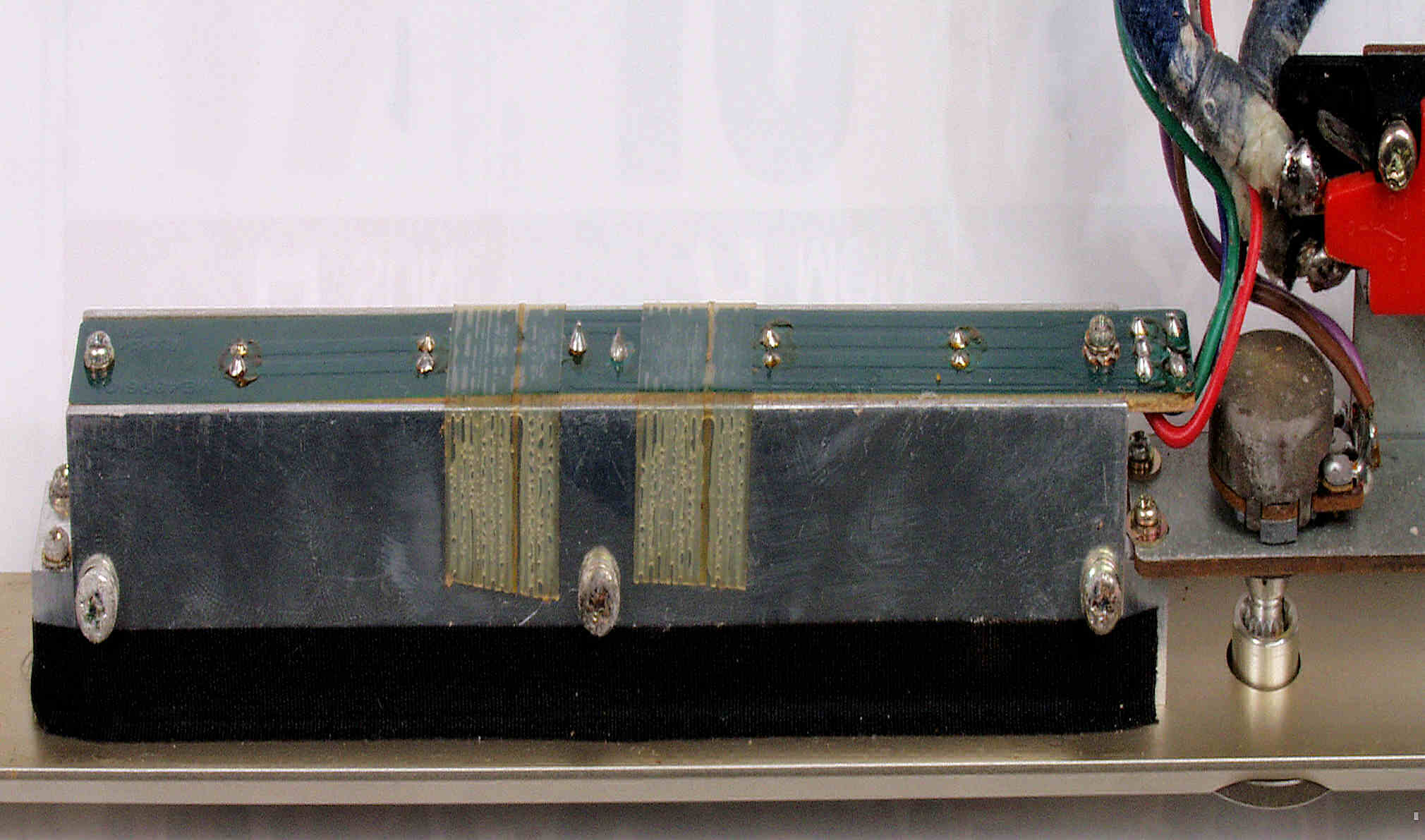

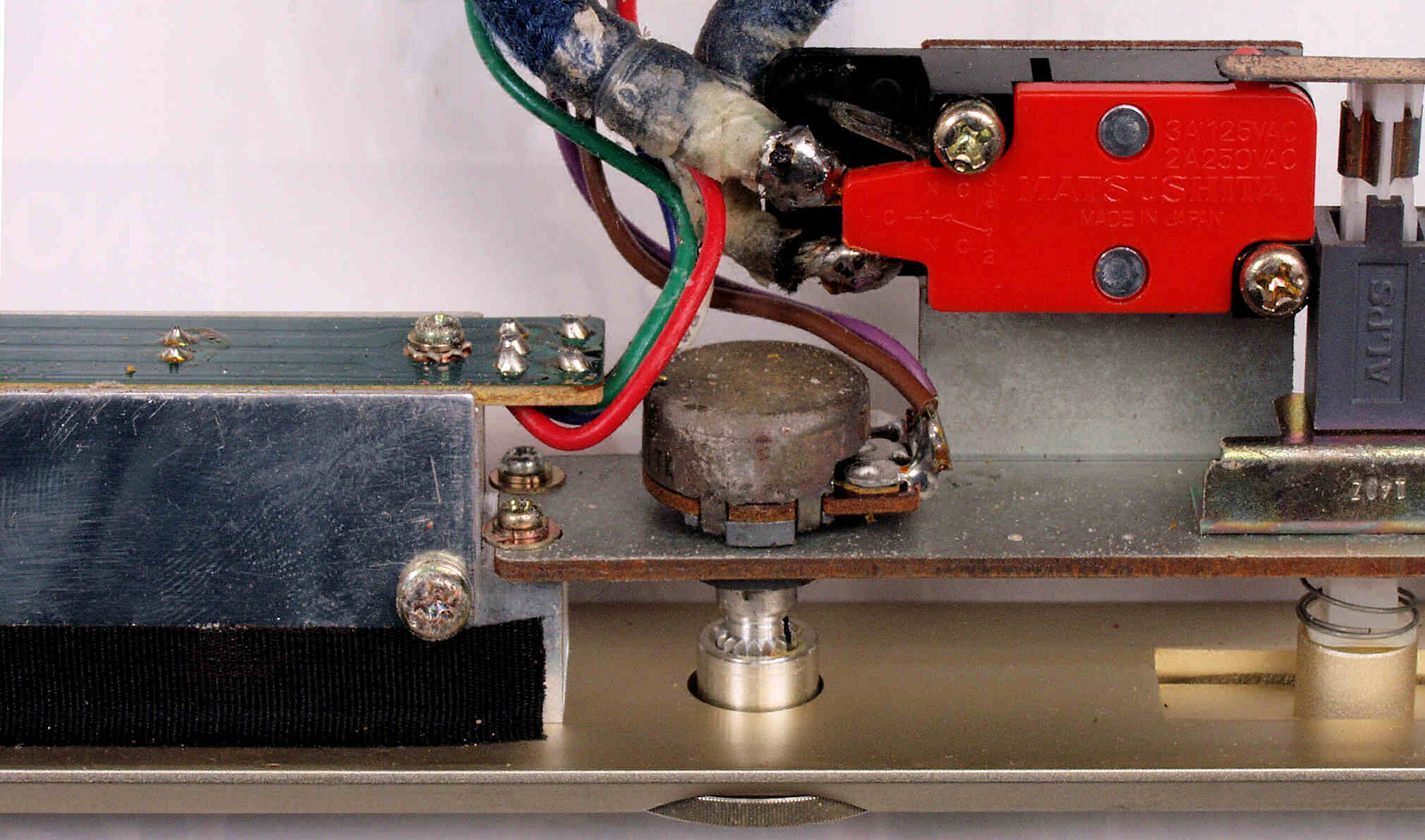

ＭＡ１．　修理中　操作部。

ＭＡ２．　修理中　操作部、ネジや鉄部に錆がある、ＣＲＣで落とす。

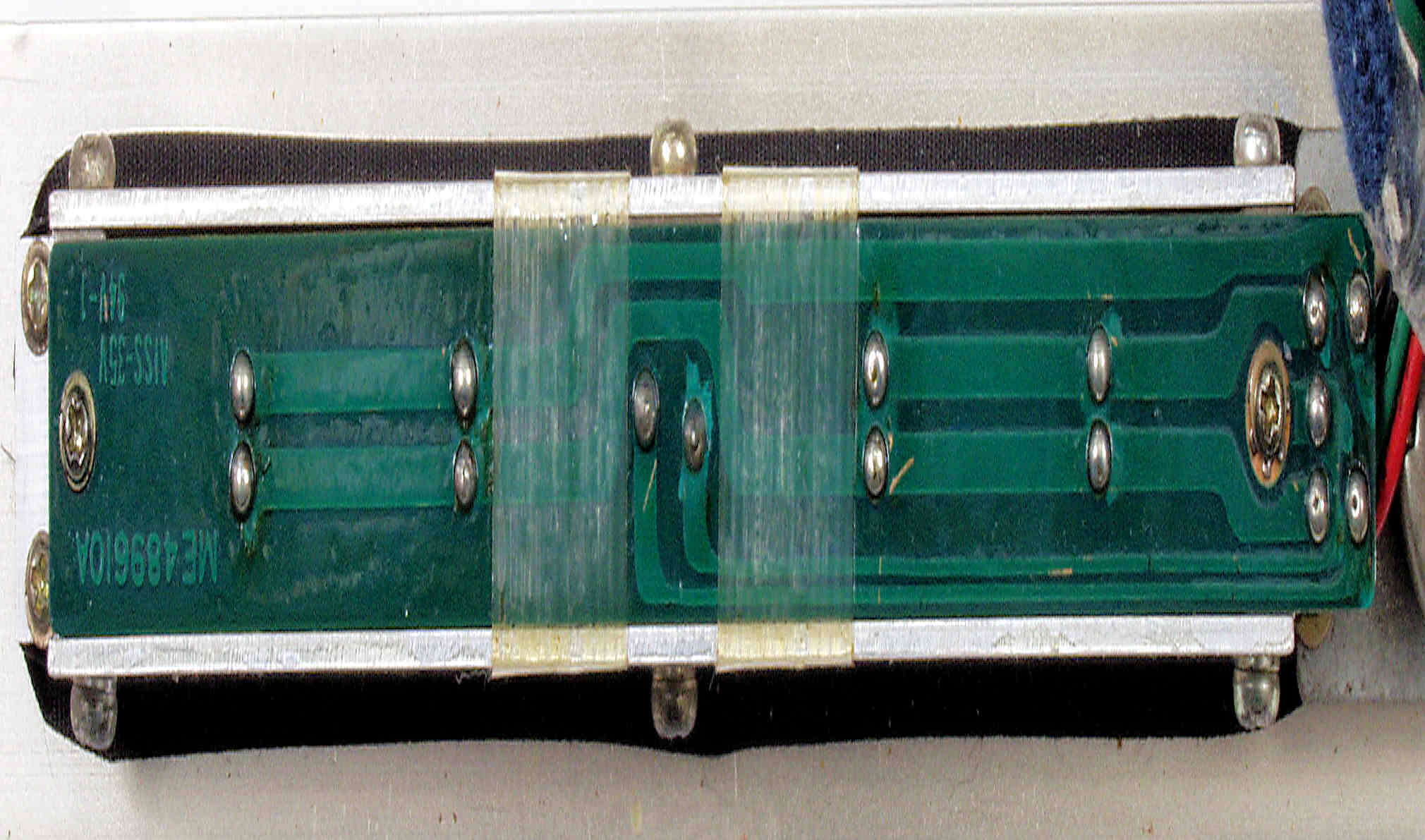

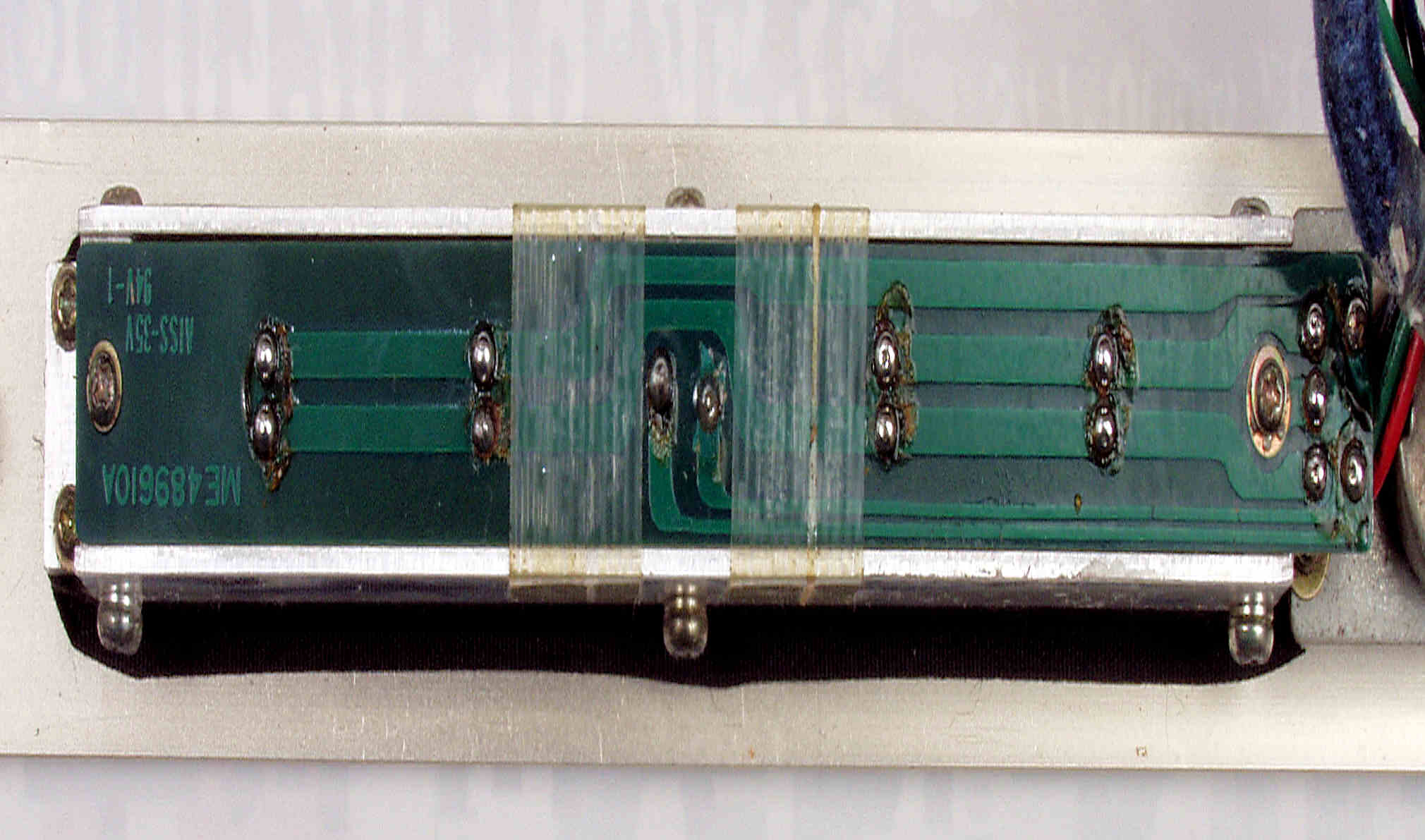

ＭＢ１．　修理前　ランプ基板裏

ＭＢ２．　修理（半田補正）後　ランプ基板裏

ＭＢ３．　完成ランプ基板裏

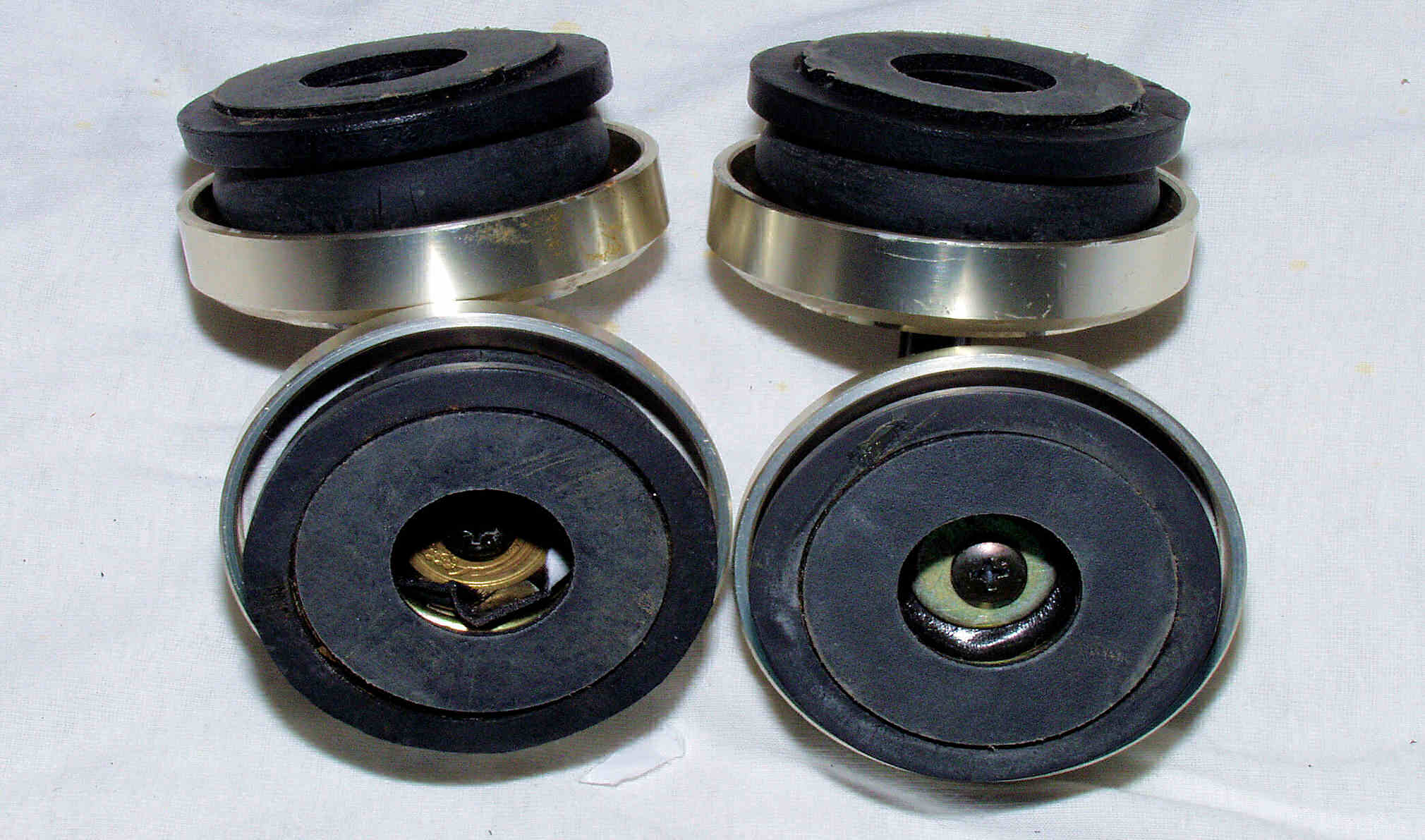

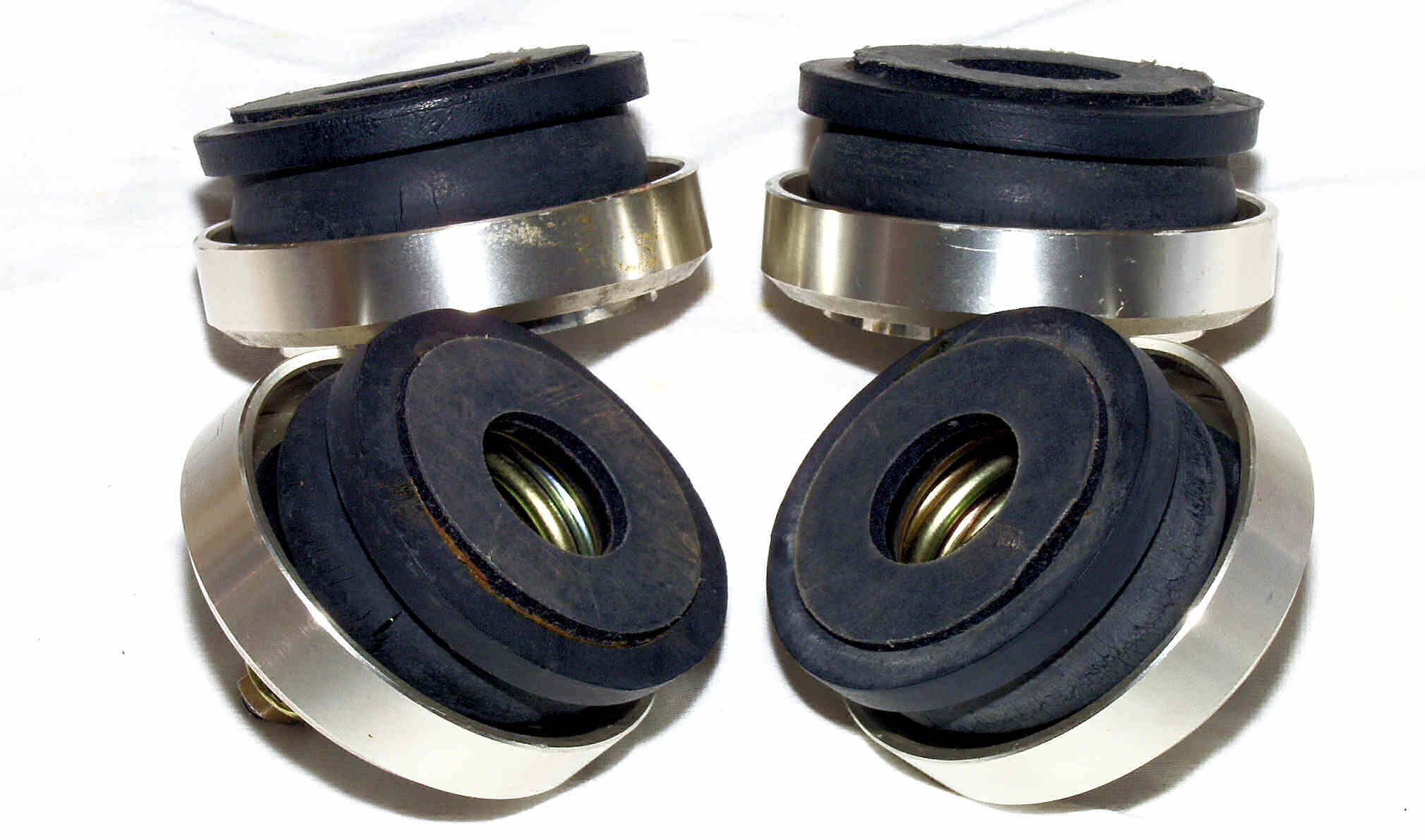

ＭＣ１．　修理前　クション足、ネジ止め部分のゴムが切れている。ユーザーが５円玉を座金で使用。

ＭＣ２．　修理後　クション足、両面テープ、座金使用。

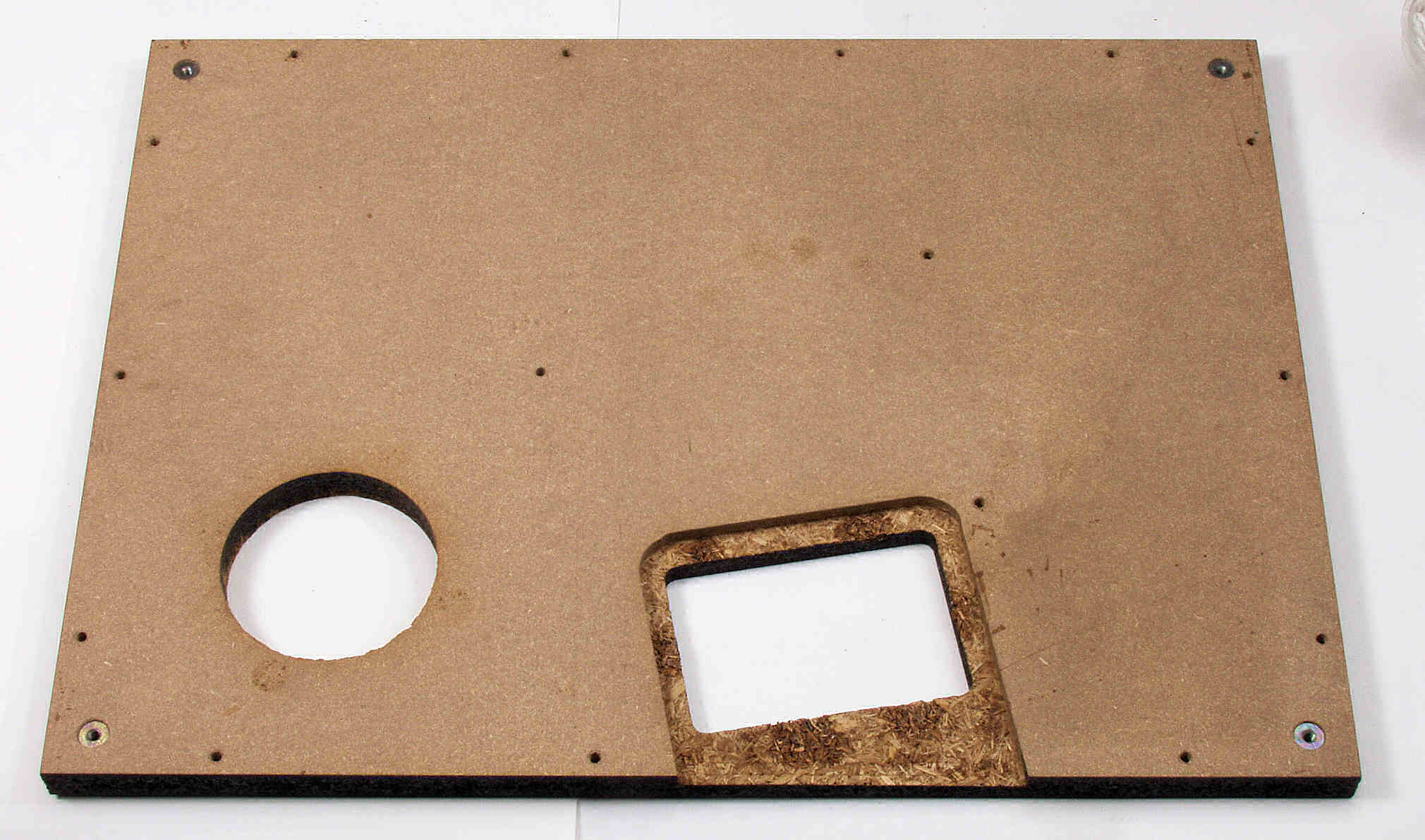

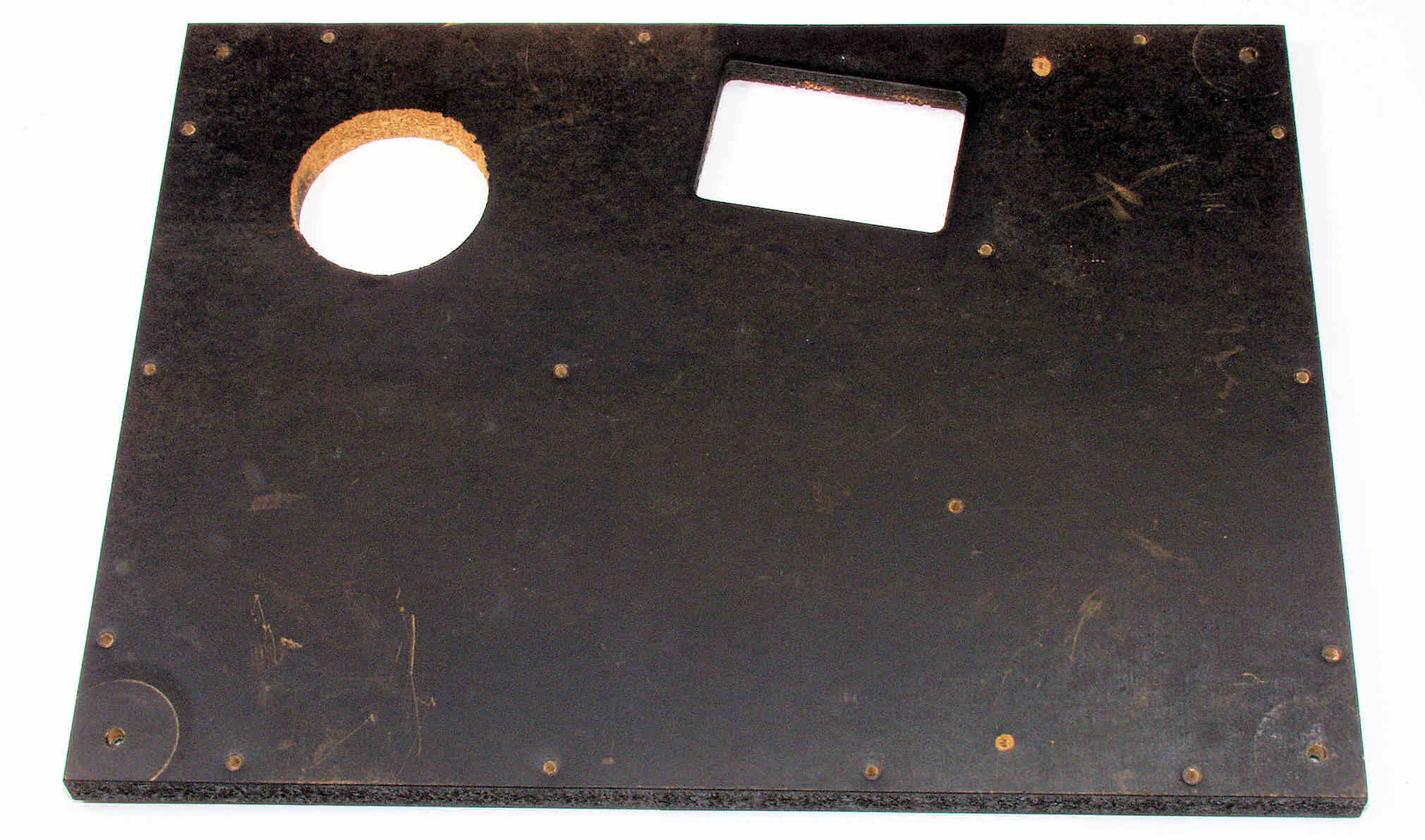

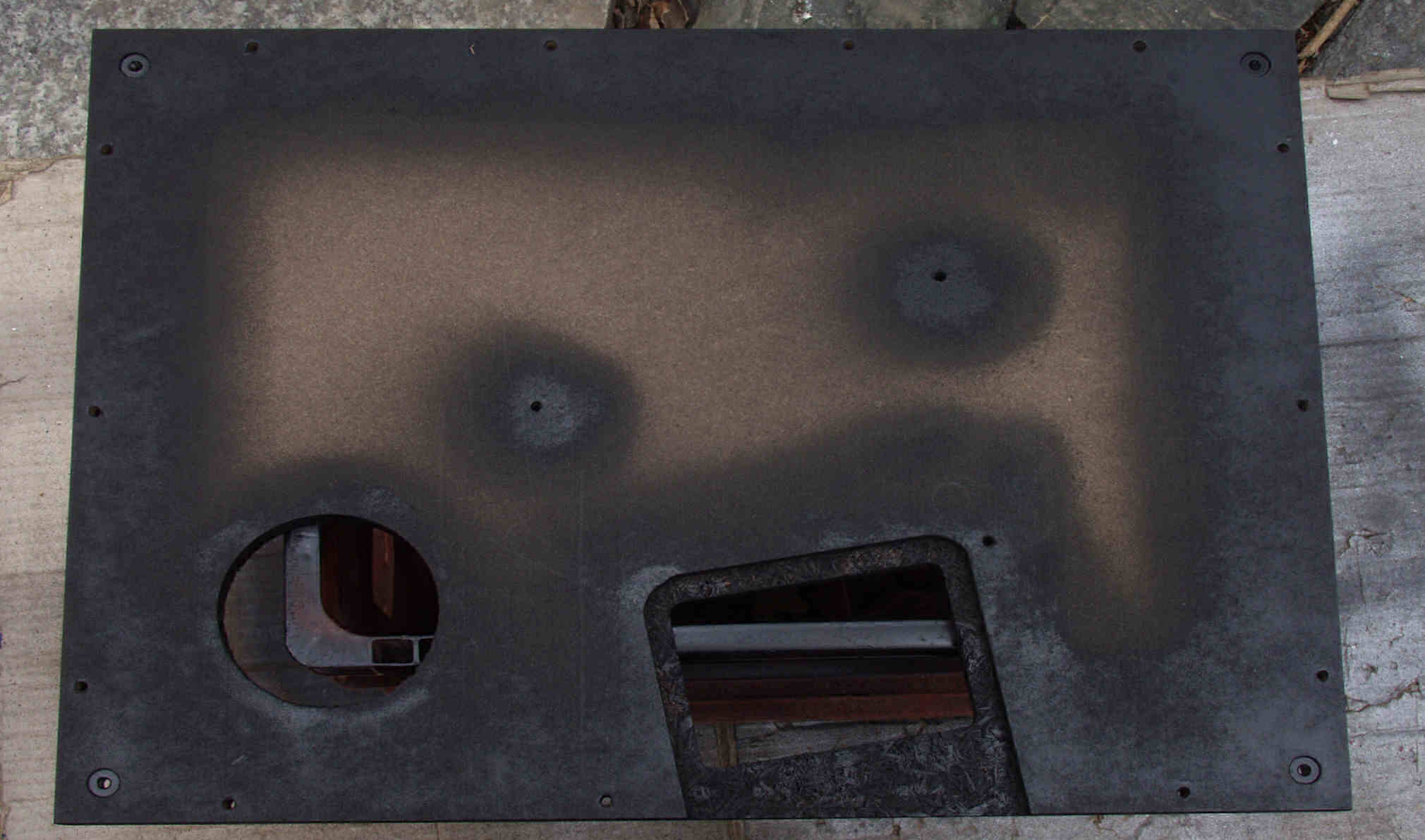

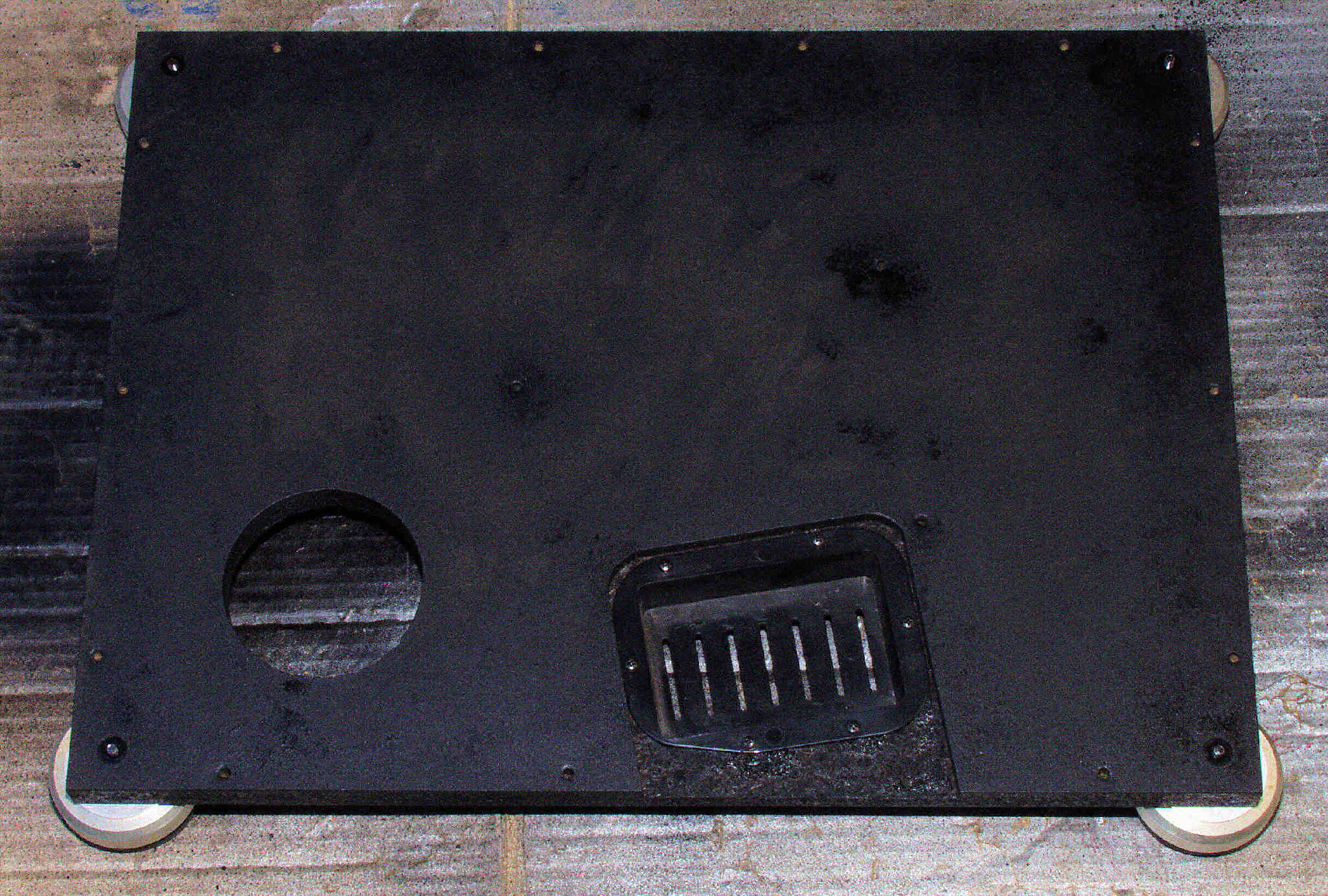

ＭＤ１．　修理前　底板。

ＭＤ２．　修理中　底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。

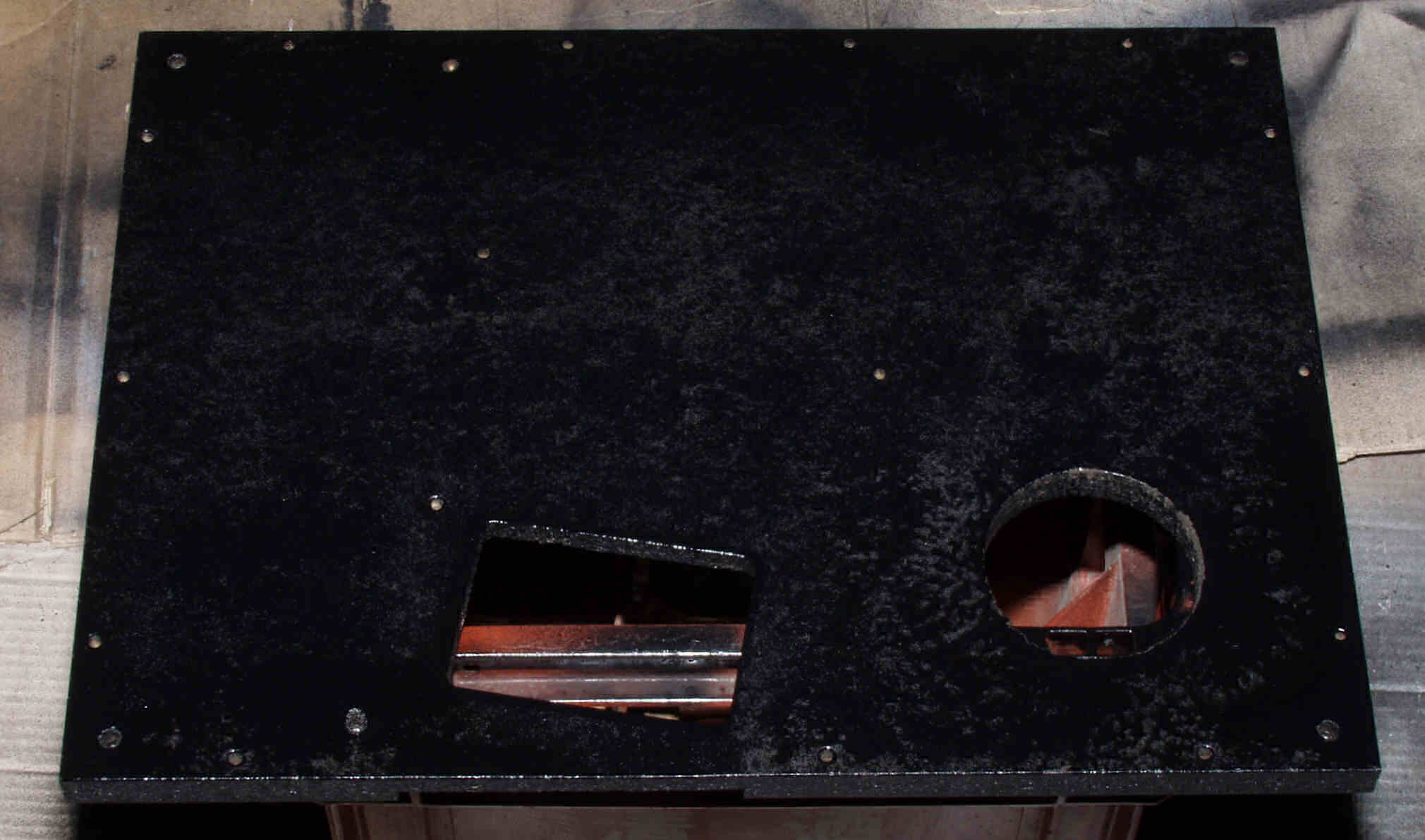

ＭＤ３．　修理後　底板、キズを消す為と割れを防ぐのに、ラッカーを吹く。

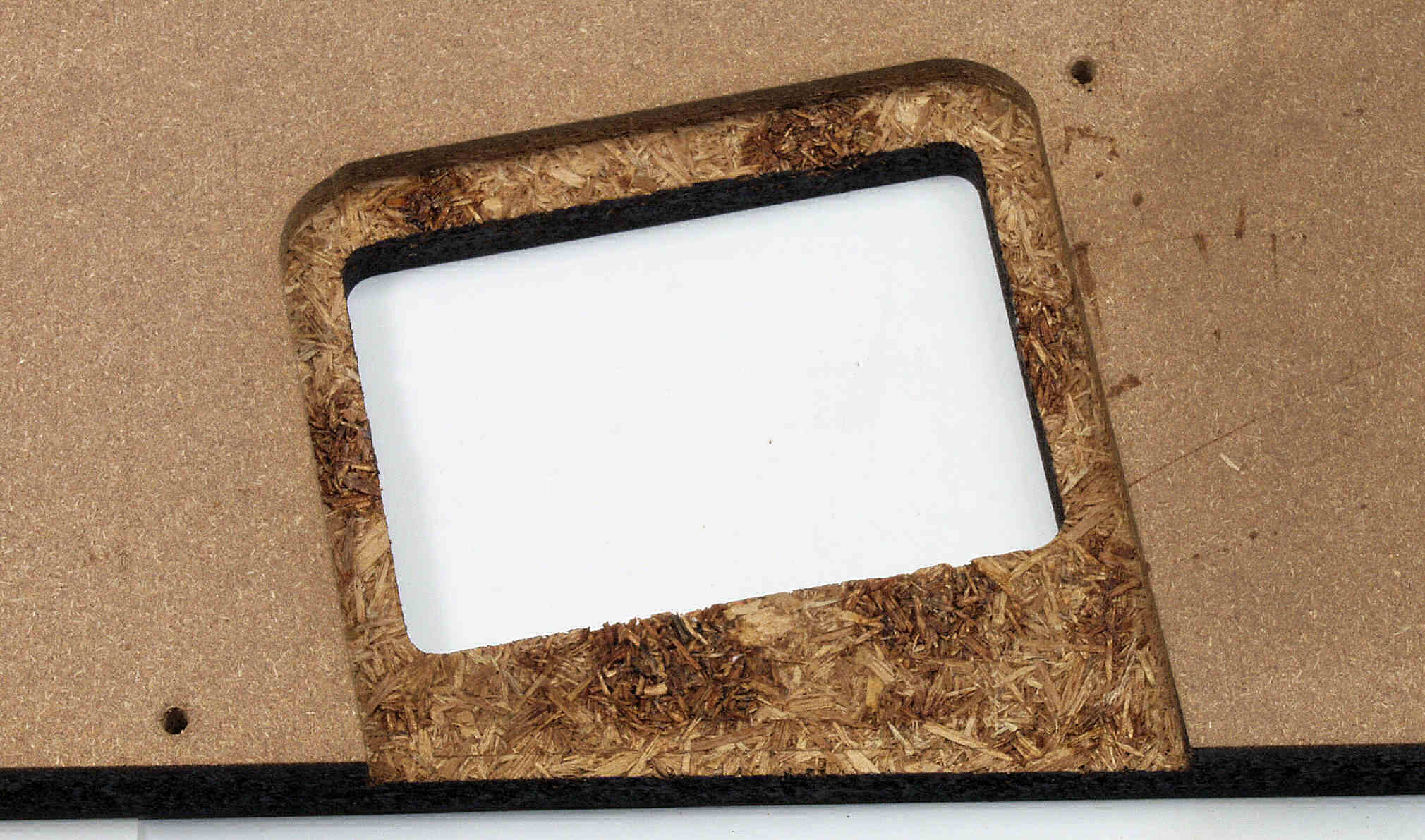

ＭＤ４．　修理前　底板裏。

ＭＤ５．　修理後　底板裏、圧縮材の糊がきかなくなり始めているので接着材を流し込む。

ＭＤ６．　修理中　底板のトランスカバー止ネジ、左＝清掃前、右＝清掃後。

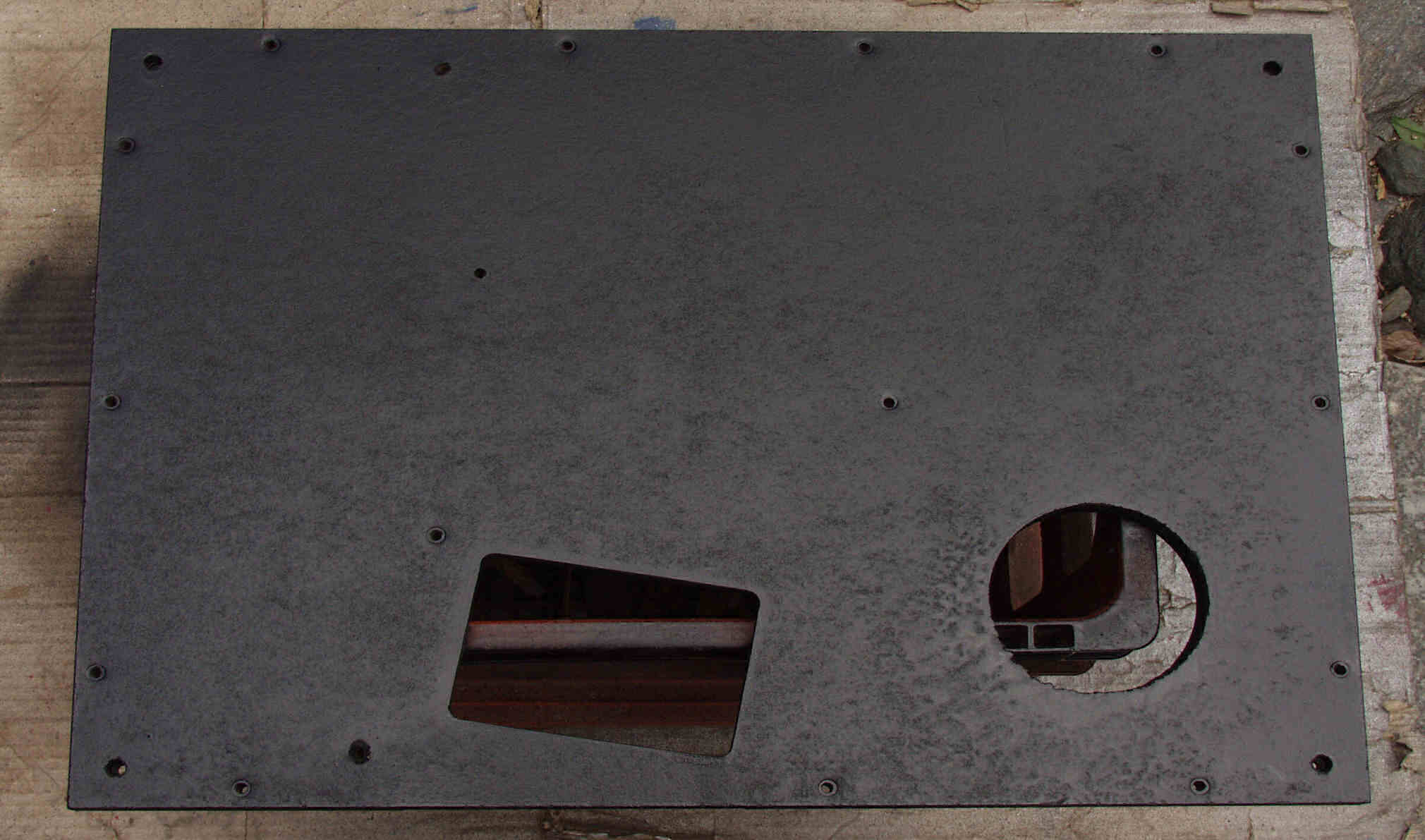

ＭＤ７．　修理後　底板裏、キズを消す為と割れを防ぐのに、ラッカーを吹く。

ＭＤ８．　修理後　底板裏、さらにもう１度吹く。これで、湿気を吸収しないので、変形しない。

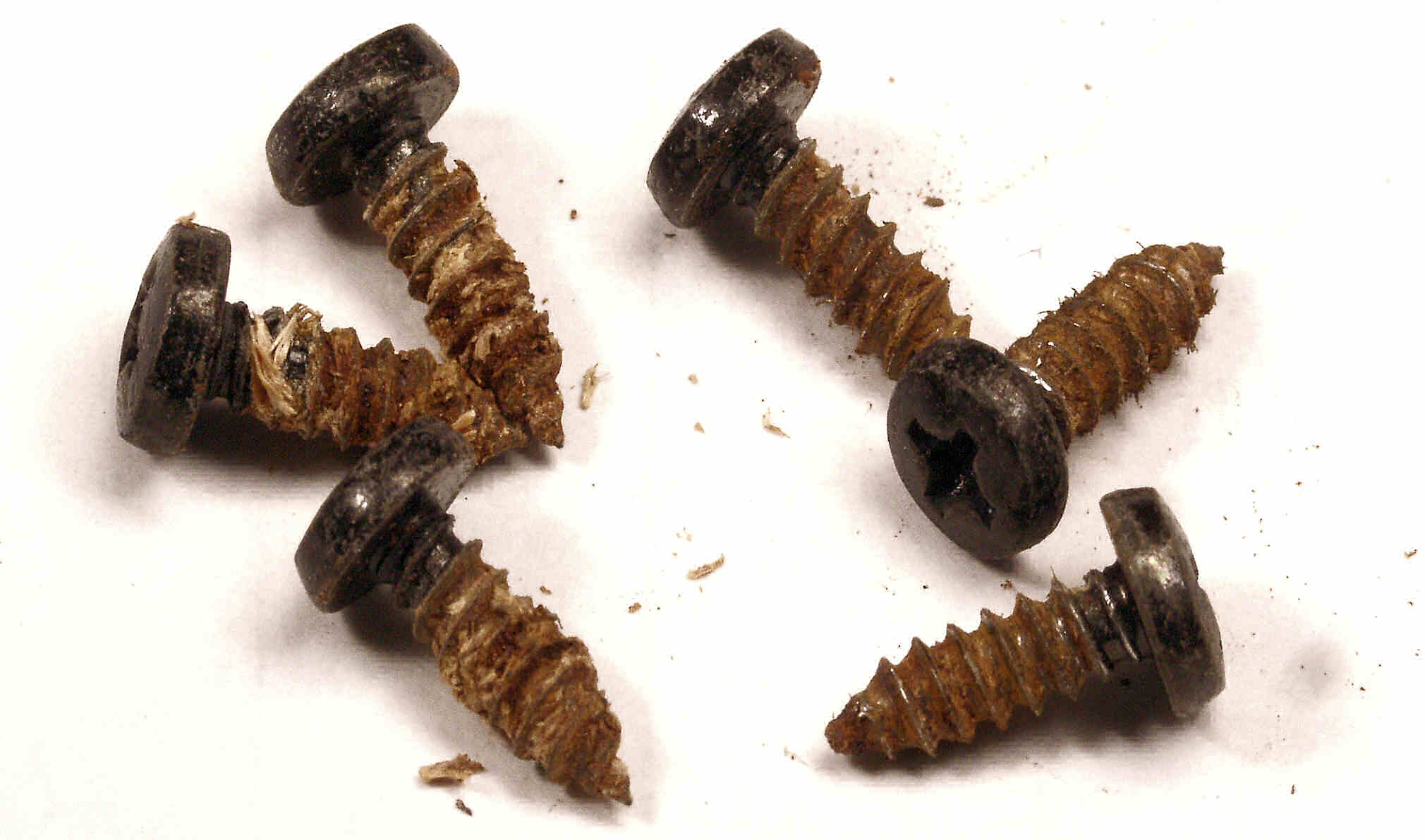

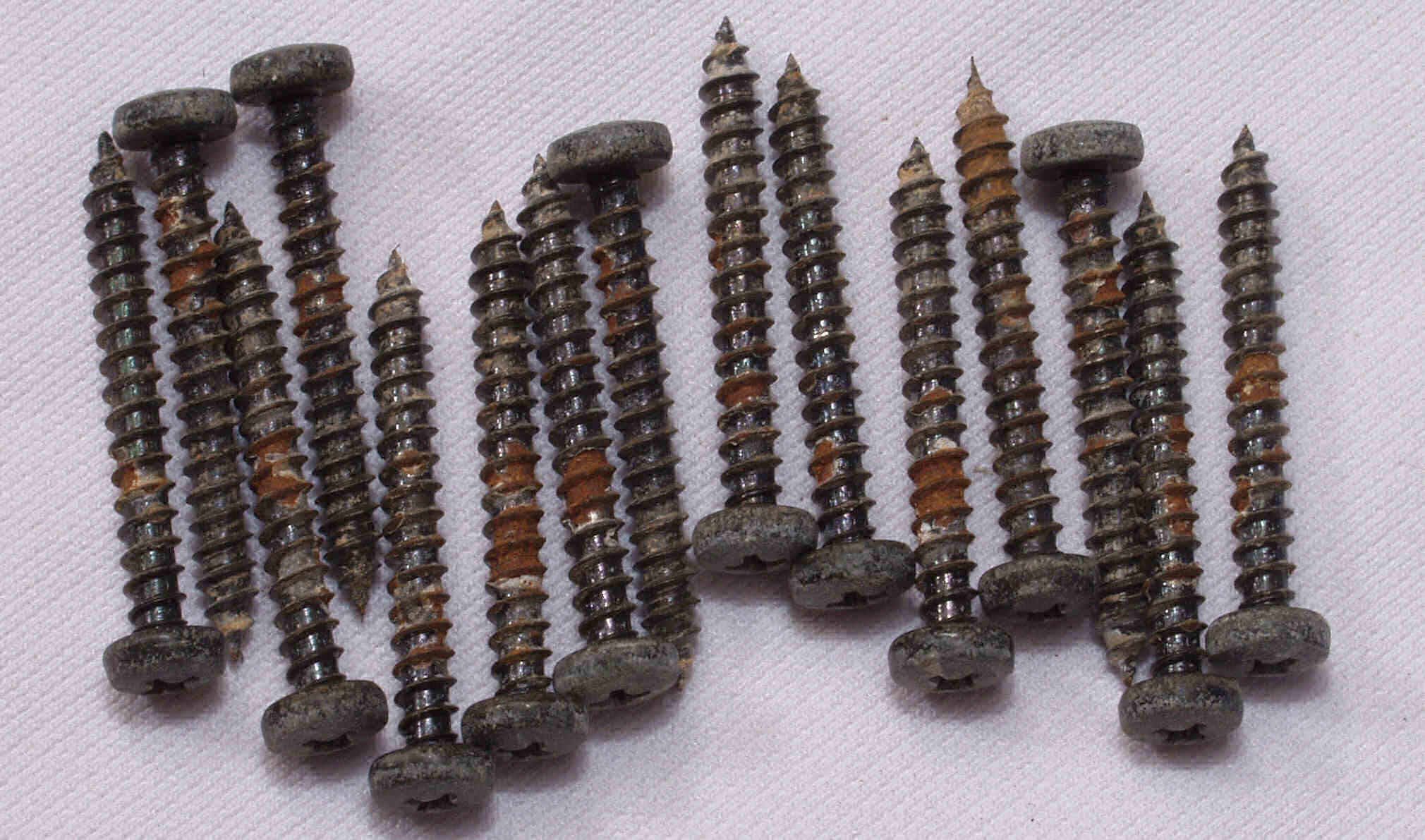

ＭＥ１．　修理前　下蓋等止めネジ、錆が出ている。

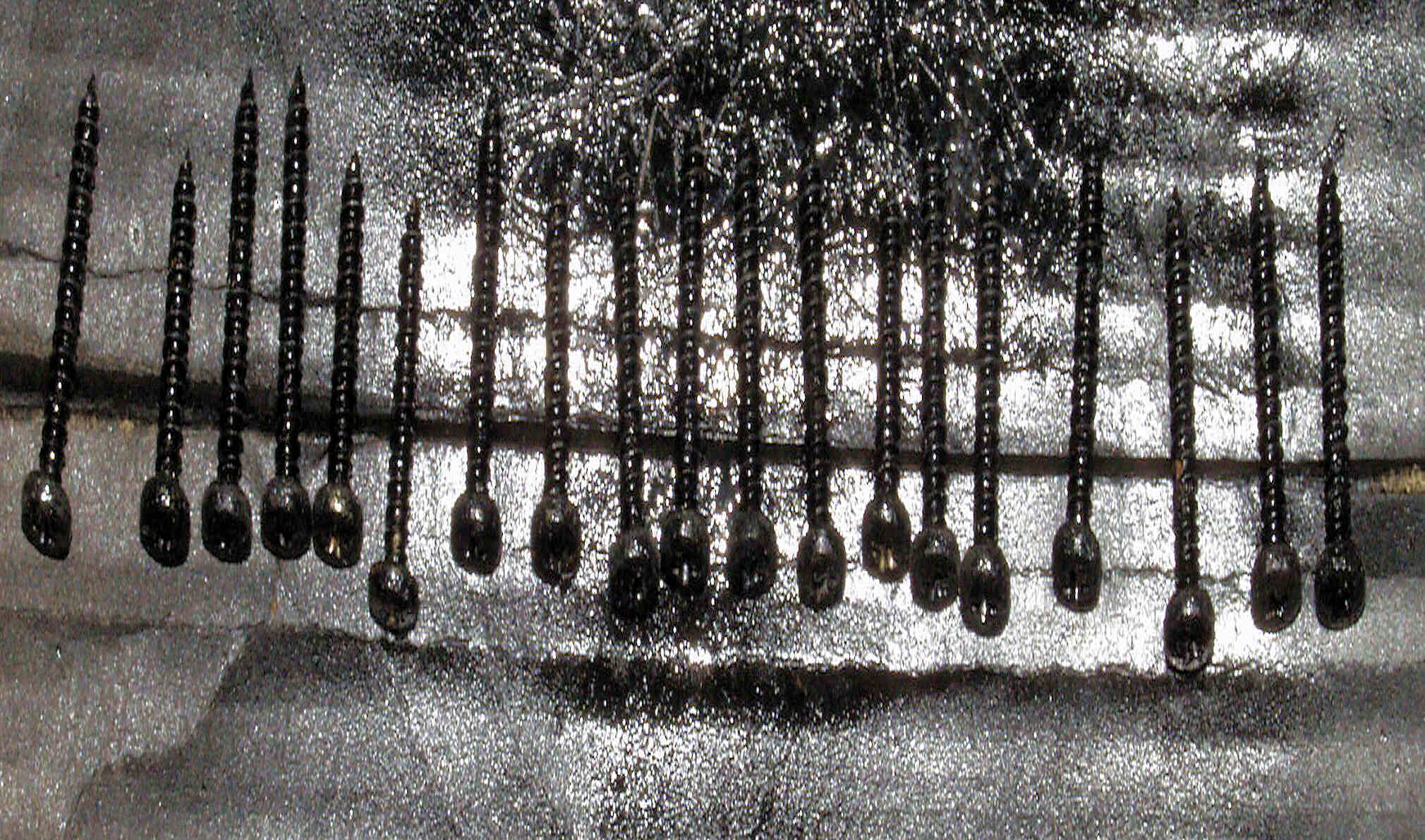

ＭＥ２．　修理中。　下蓋等止めネジ、ラッカーを軽く吹き付ける。
　　　　　　　　　　　　　　この時期は日差しが強く、８０度C位いまで上がるので、塗料の食いつきが良い。

Ｅ．　調整・測定

Ｅ１．　　トロボで測定。「３３回転」

Ｅ２．　　トロボで測定。「４５回転」

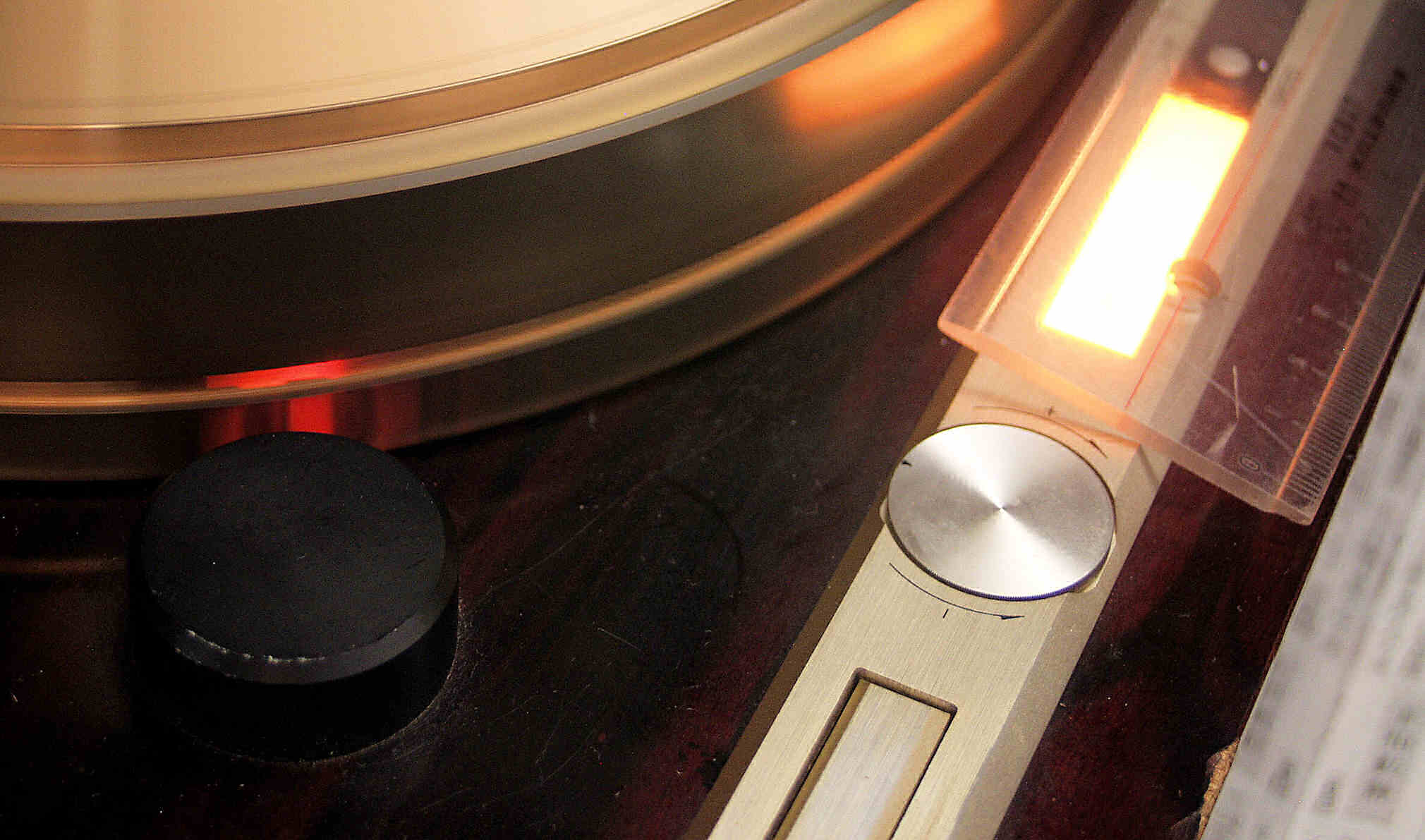

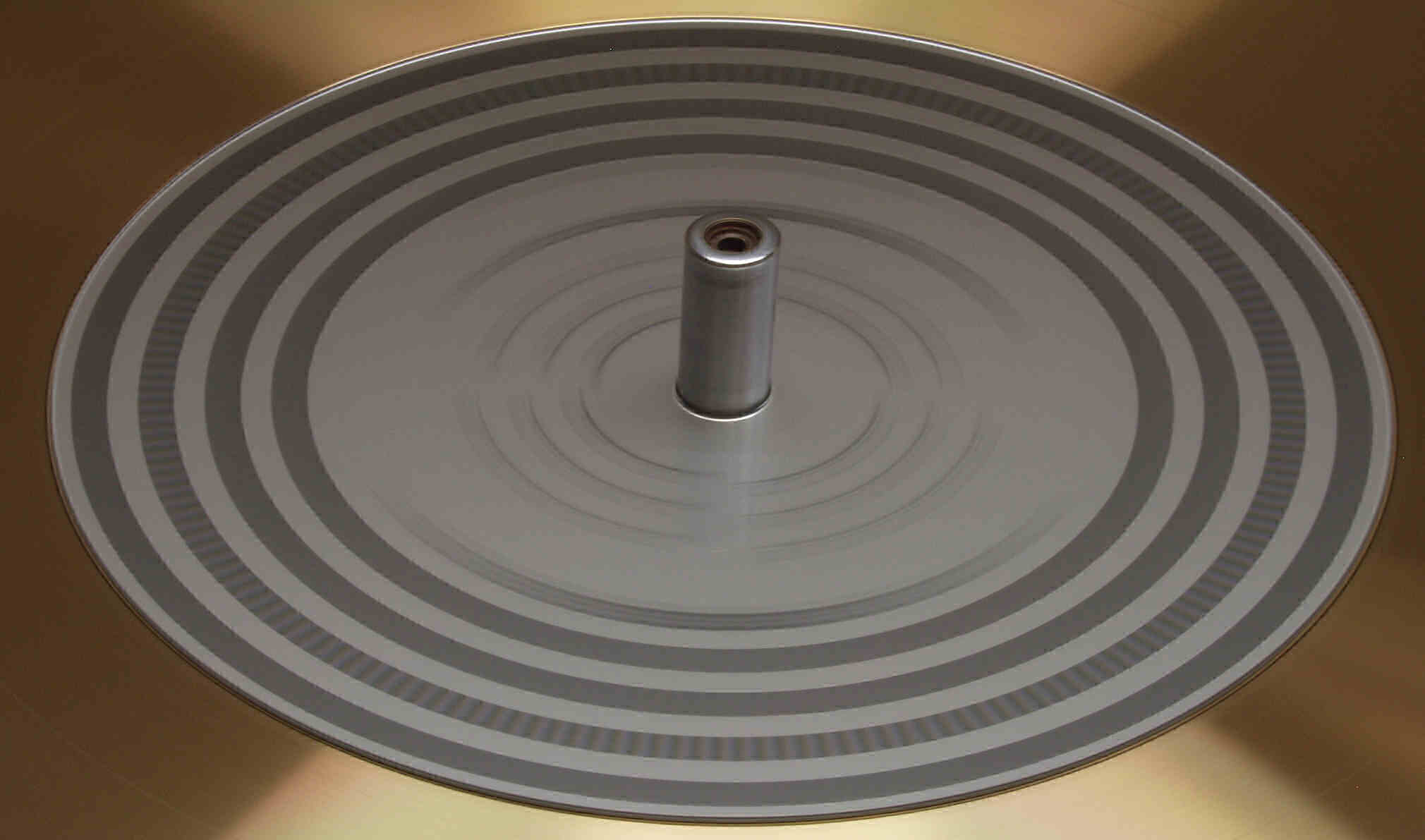

Ｅ３．　　内蔵トロボで測定。「３３回転」。　物差しは照度調整。

Ｅ４．　　内蔵トロボで測定。「４５回転」。　物差しは照度調整

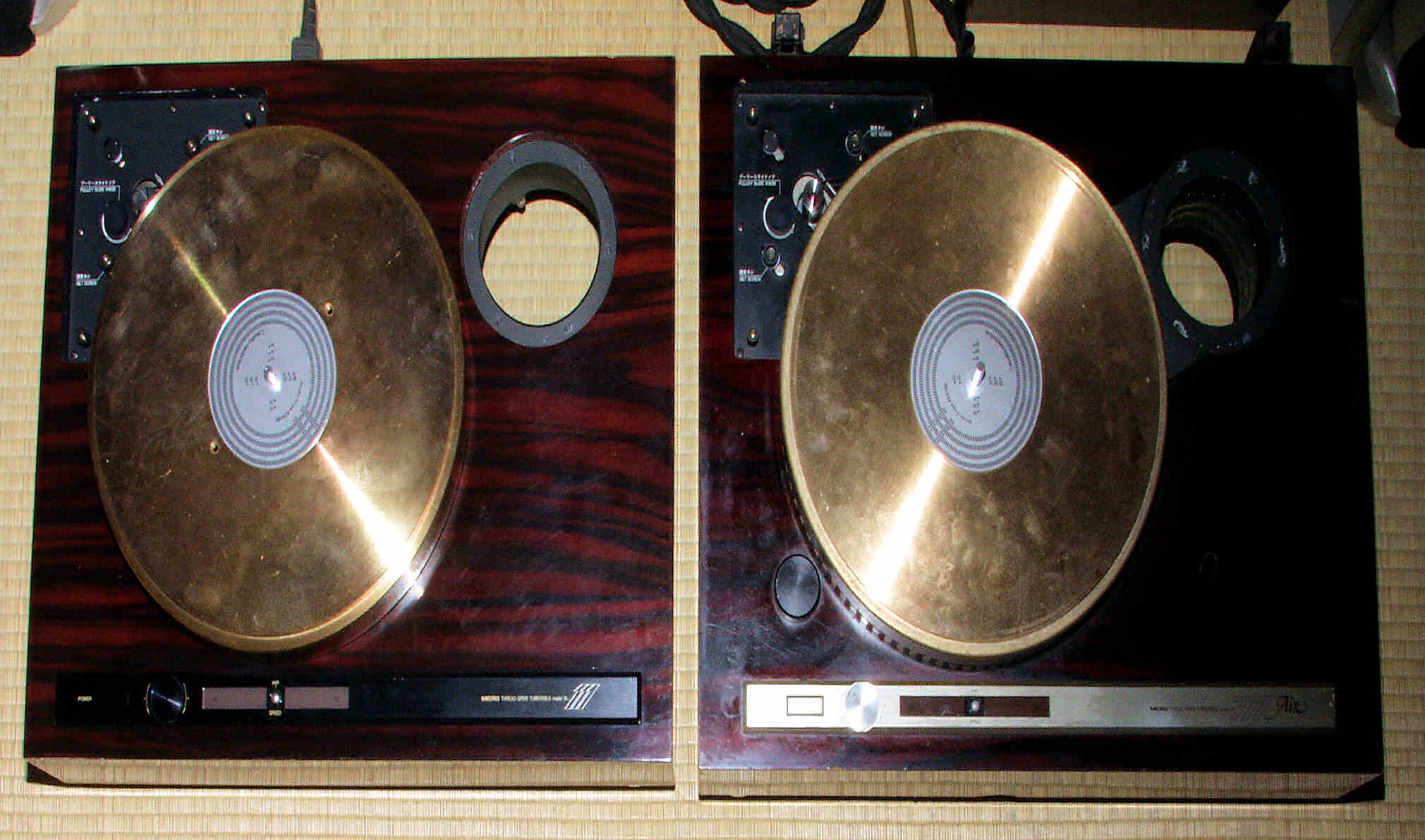

Ｅ５．　完成。　　２４時間エージング、左は　ＢＬ－１１１．　　３台目。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ Air　の仕様（マニアル・カタログより）　

型名	SX-７７７FV.　F=Float、V=Vacuum
モーター	８極２４スロットＤＣブラシレスＦＧサーボモーター
定格回転数	３３1/3，４５rpm
ターンテーブル	砲金製，重量１３kg
慣性モーメント	２トン・cm²
回転数調整範囲	±６％
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１３．５Ｗ
外形寸法	５５５Ｗ×４４０Ｄ×２５０Ｈmm
総重量	４６ｋｇ
付属品	エアーポンプＲＰ-５０７０（重量５ｋｇ）アームマウントベースＡ-１２００シリーズ１個
価格	￥６３８，０００　（１９８４年発売）
