ＭＩＣＲＯＳＥＩＫＩ　ＳＸ－７７７　ＦＶ修理記録

「同時修理　ＲＰ１１１０．　９台目」　　　　　平成２２年２月１５日到着　　３月３日完成

Ａ．　修理前の状況

モーターが、全く回らなくなりました。
ターンテーブルのセンターに少し注油しました。

Ｂ．　原因

モータオイル切れ焼き付。
駆動基板故障。
各部経年劣化。

Ｃ．　修理状況

本体基板修理。
モータ修理。
ターンテーブル清掃・研磨・点検・注油。
本体木部修理。
各種基板修理。

ＣＢ．　下蓋及び本体木部　修理状況

Ｄ．　使用部品

電解コンデンサー　　　　　　　２２個。
半固定VR　　　　　　　　　　　３個。
フイルムコンデンサー　　　　５個。

Ｅ．　調整・測定

Ｆ．　修理費　　８０，０００円

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）

Ａ．　修理前の点検状況

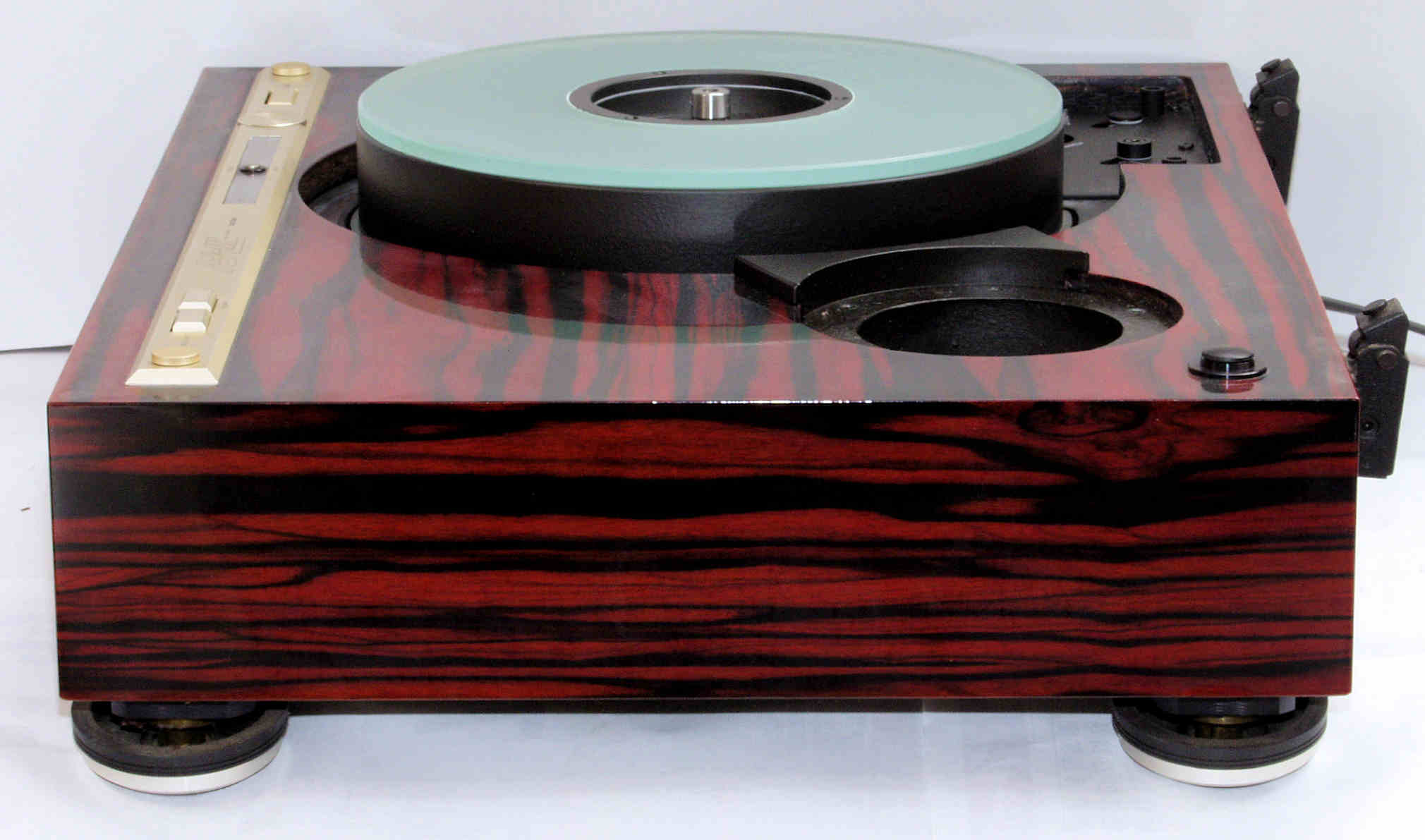

Ａ１１．　点検中、前から見る。

Ａ１２．　点検中、右から見る。

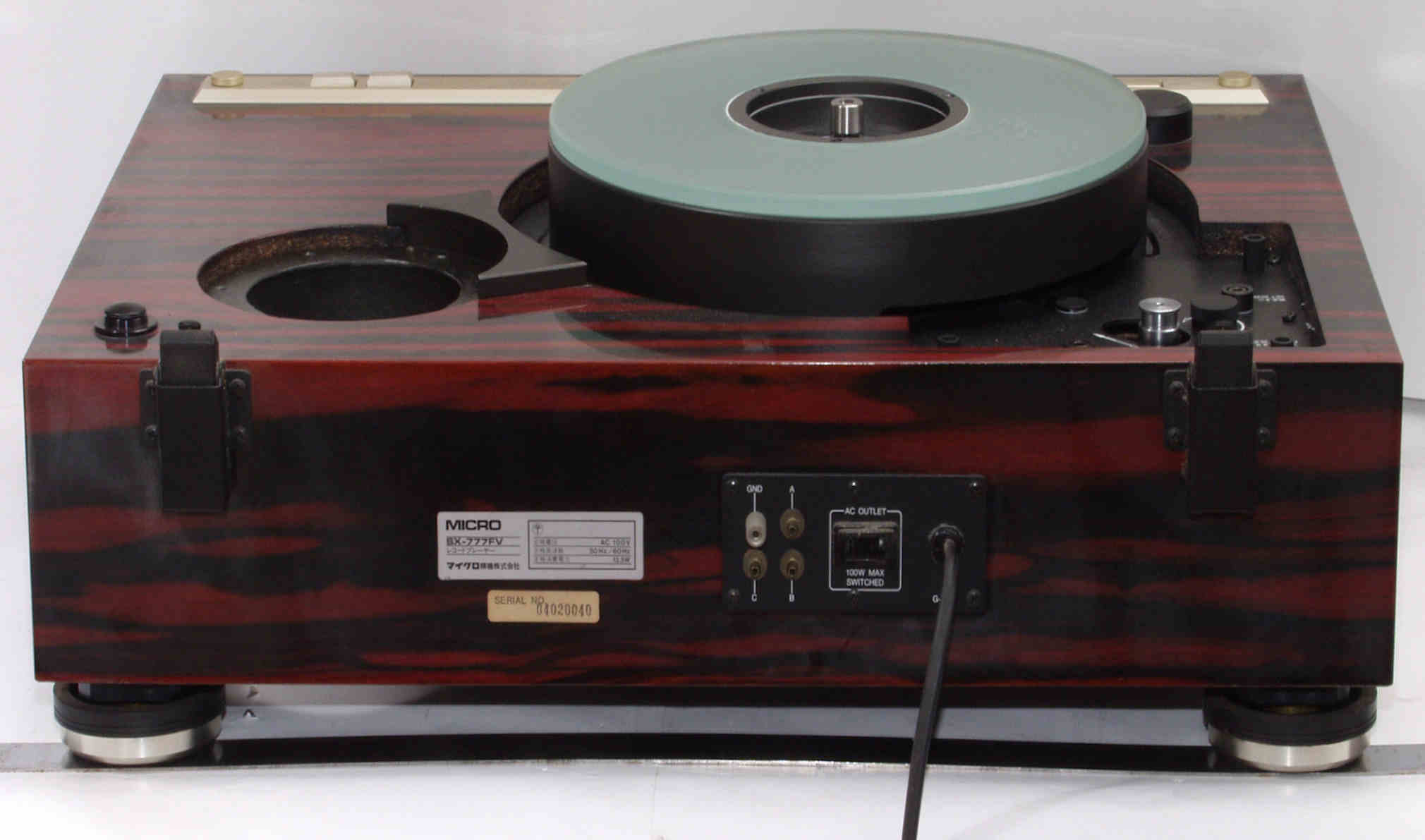

Ａ１３．　点検中、後から見る。

Ａ１４．　点検中、左から見る。

Ａ１５．　点検中、下前から見る。

Ａ１６．　点検中、下後から見る。

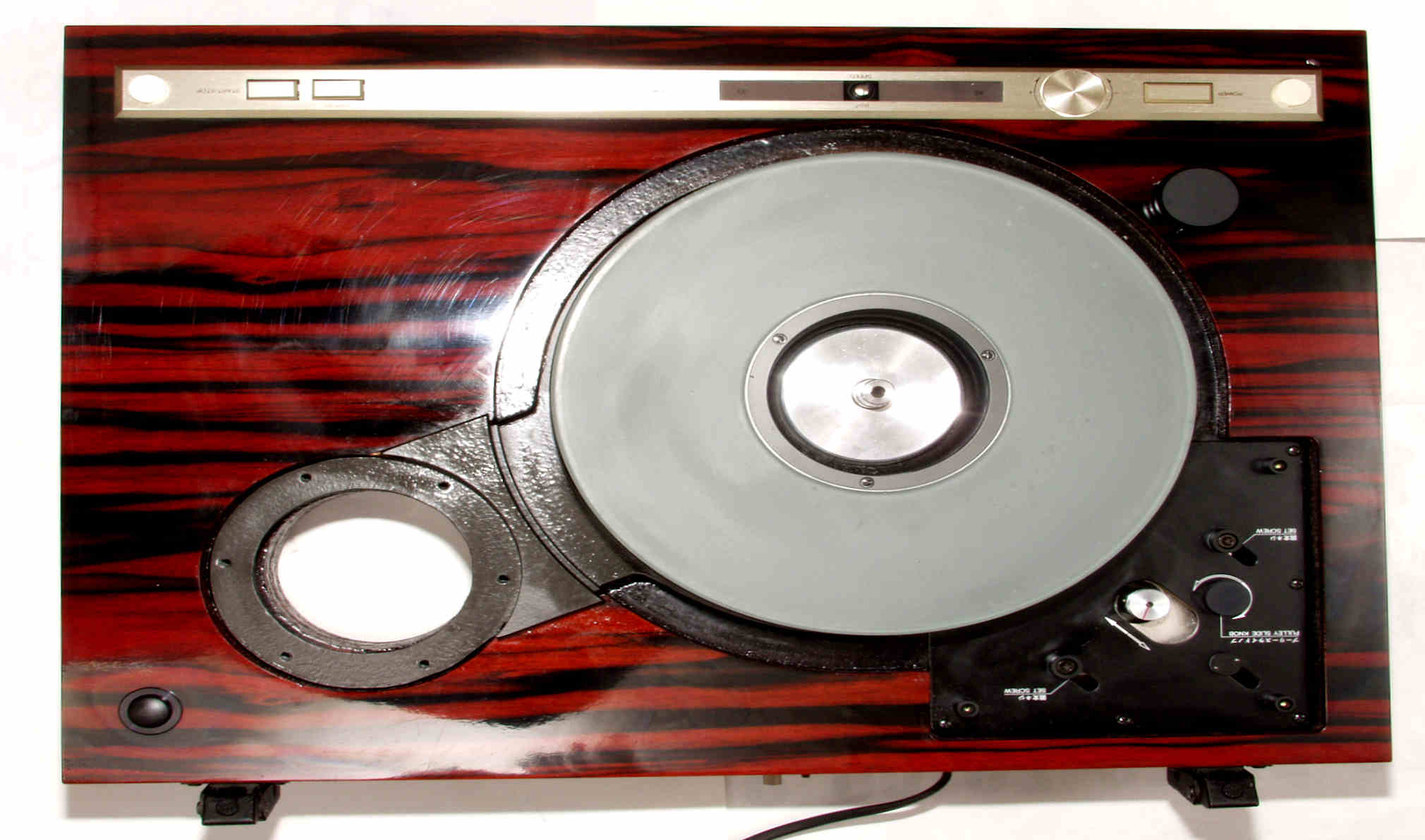

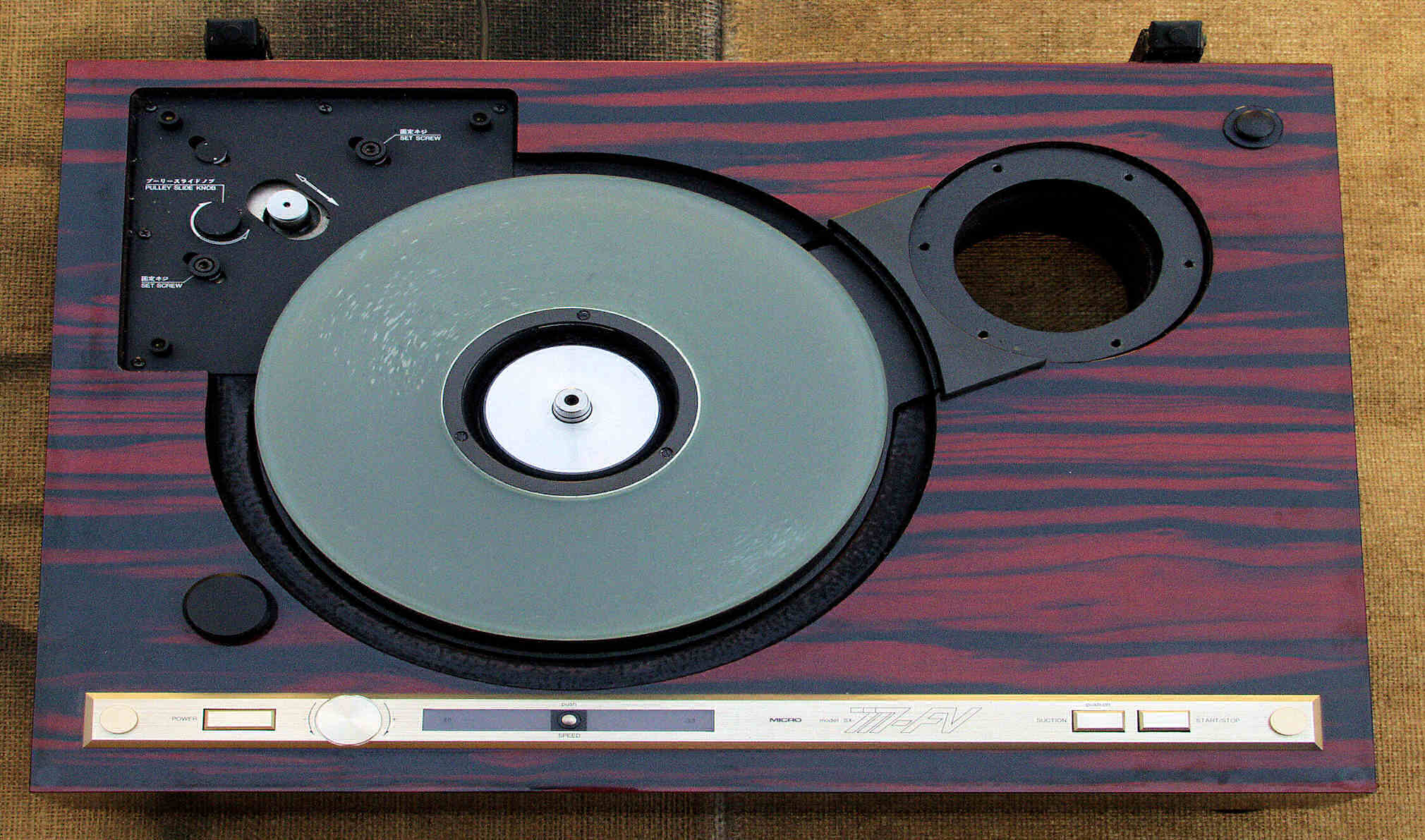

Ａ２１．　点検中、上から見る。

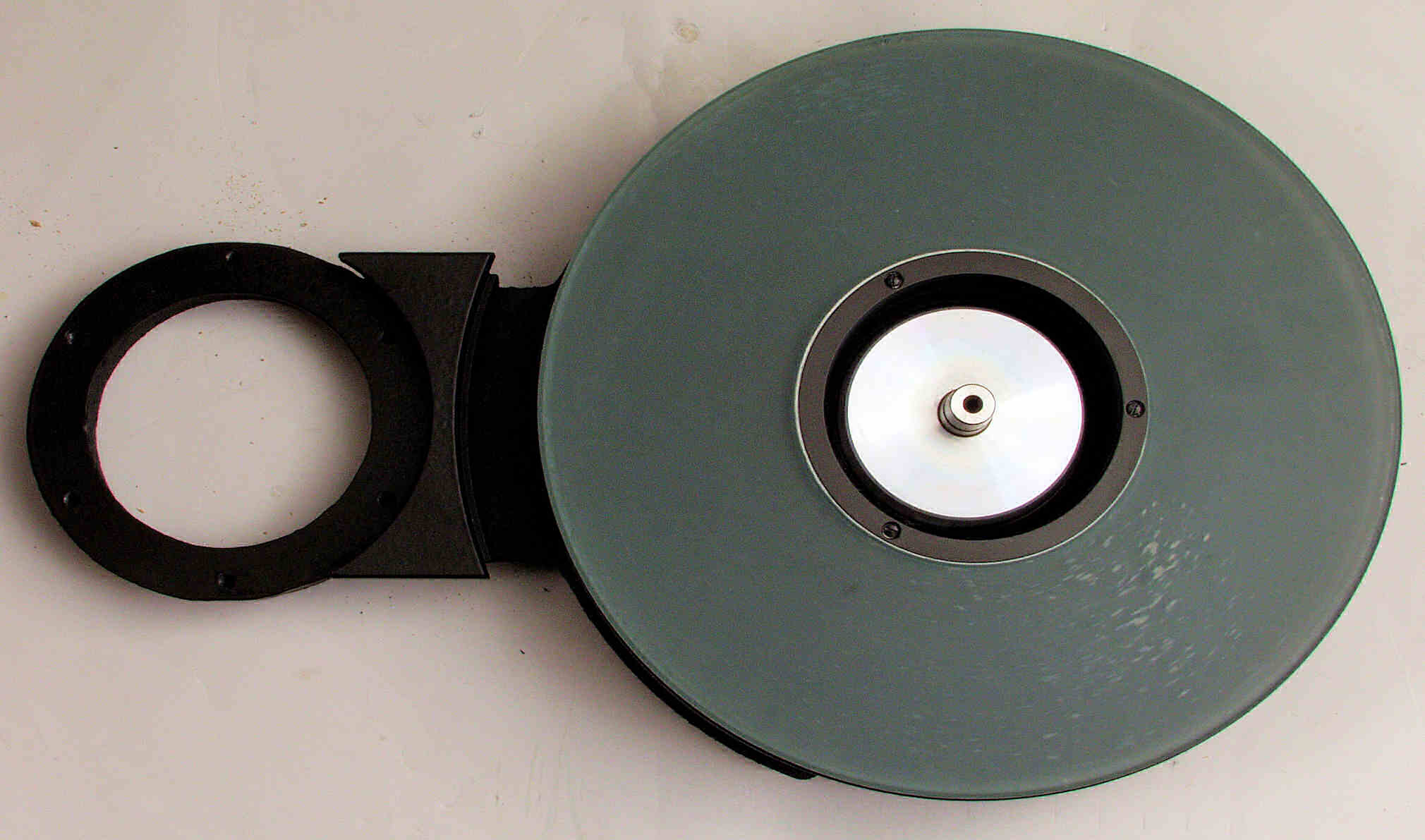

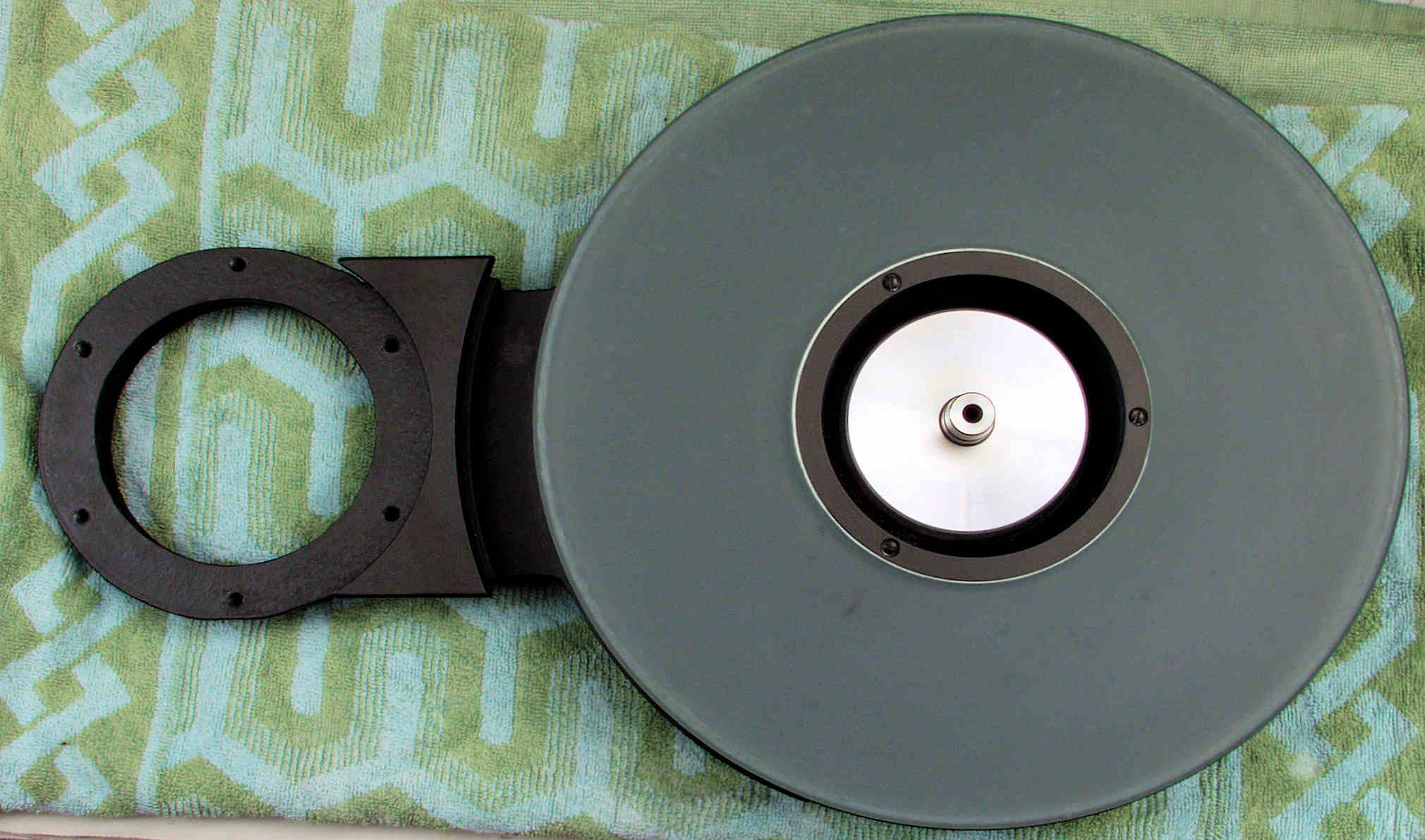

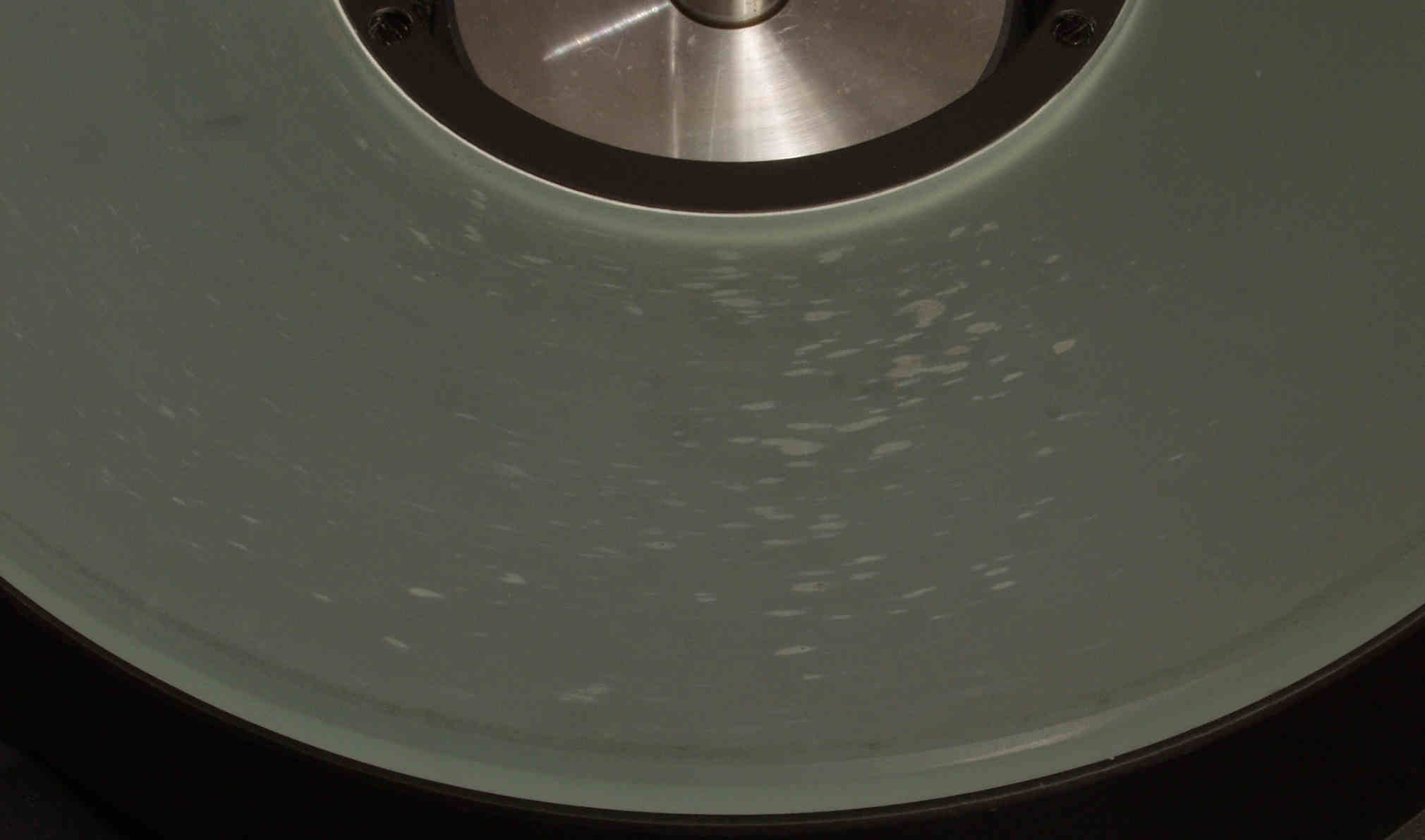

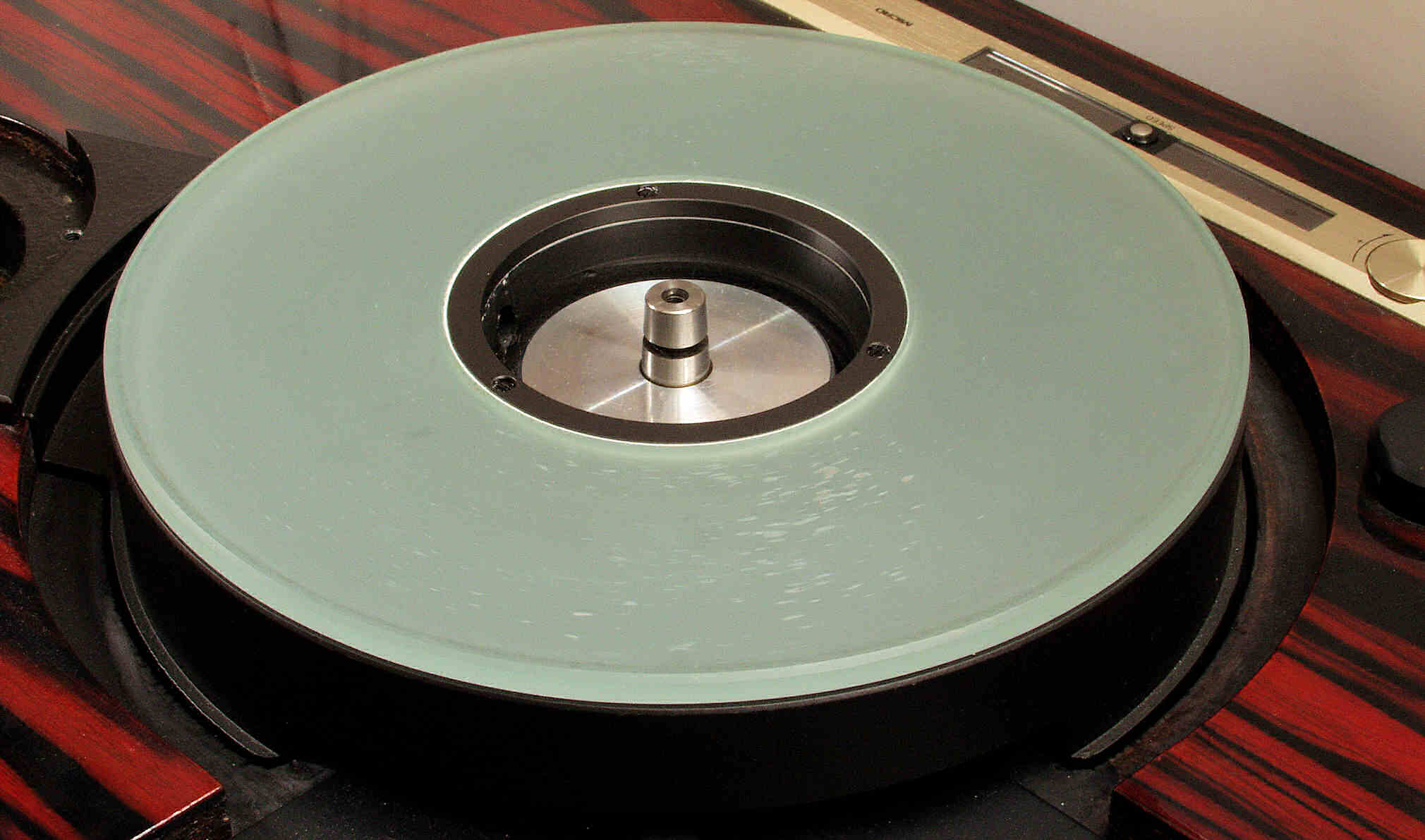

Ａ２２．　点検中、ガラステーブルを見る。

Ａ２３．　点検中、ガラステーブルを見る、キズか汚れ？

Ａ３１．　点検中　下から見る。

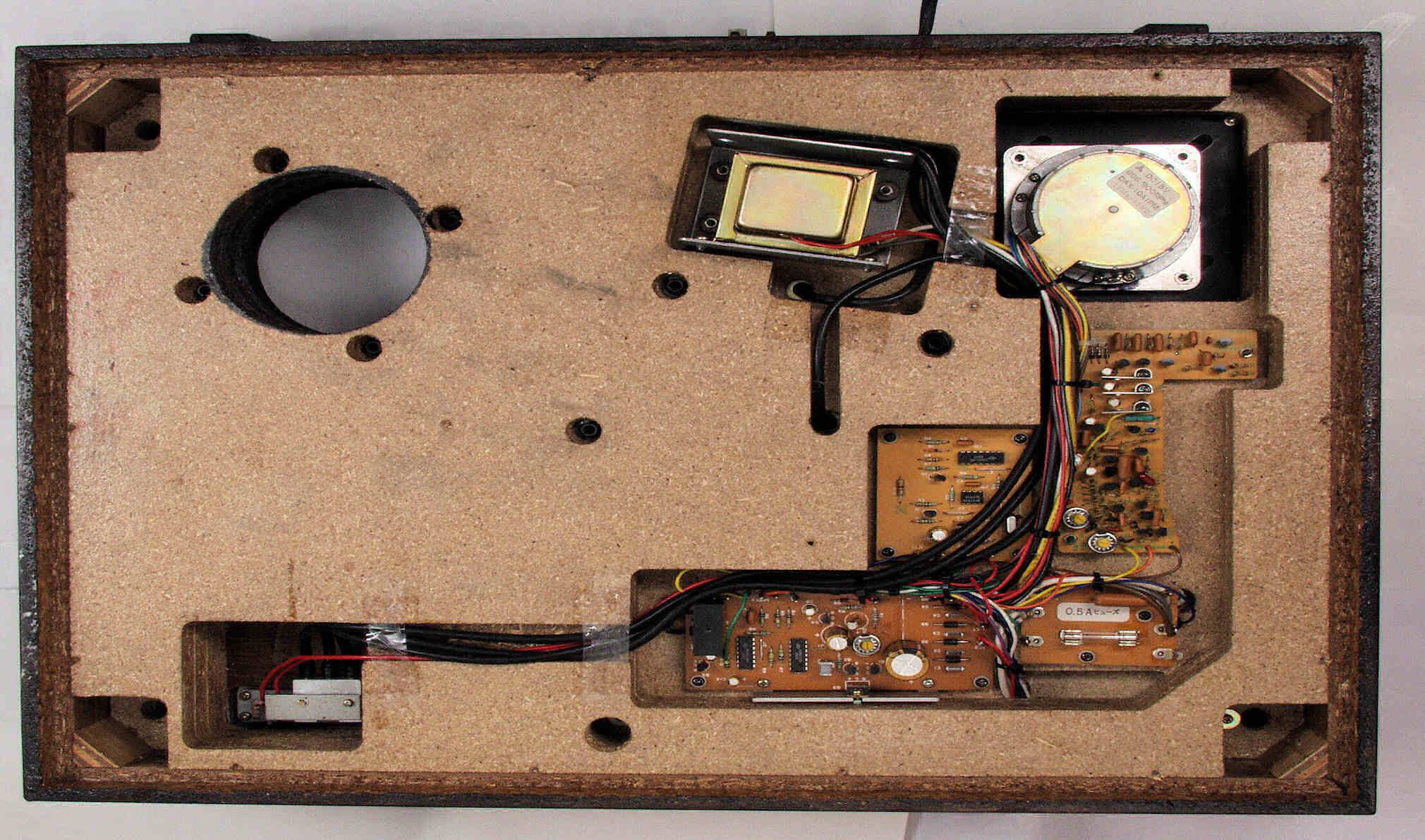

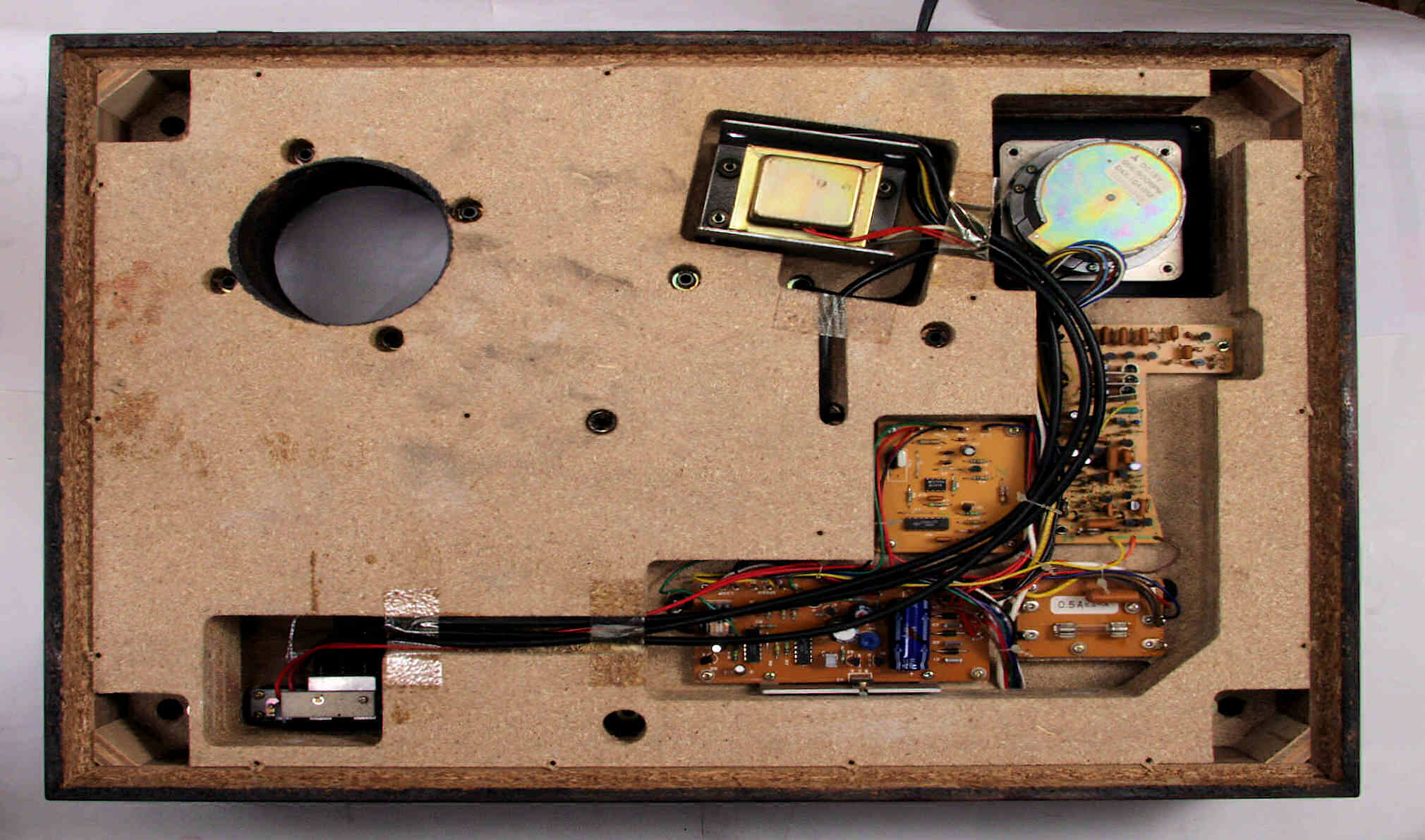

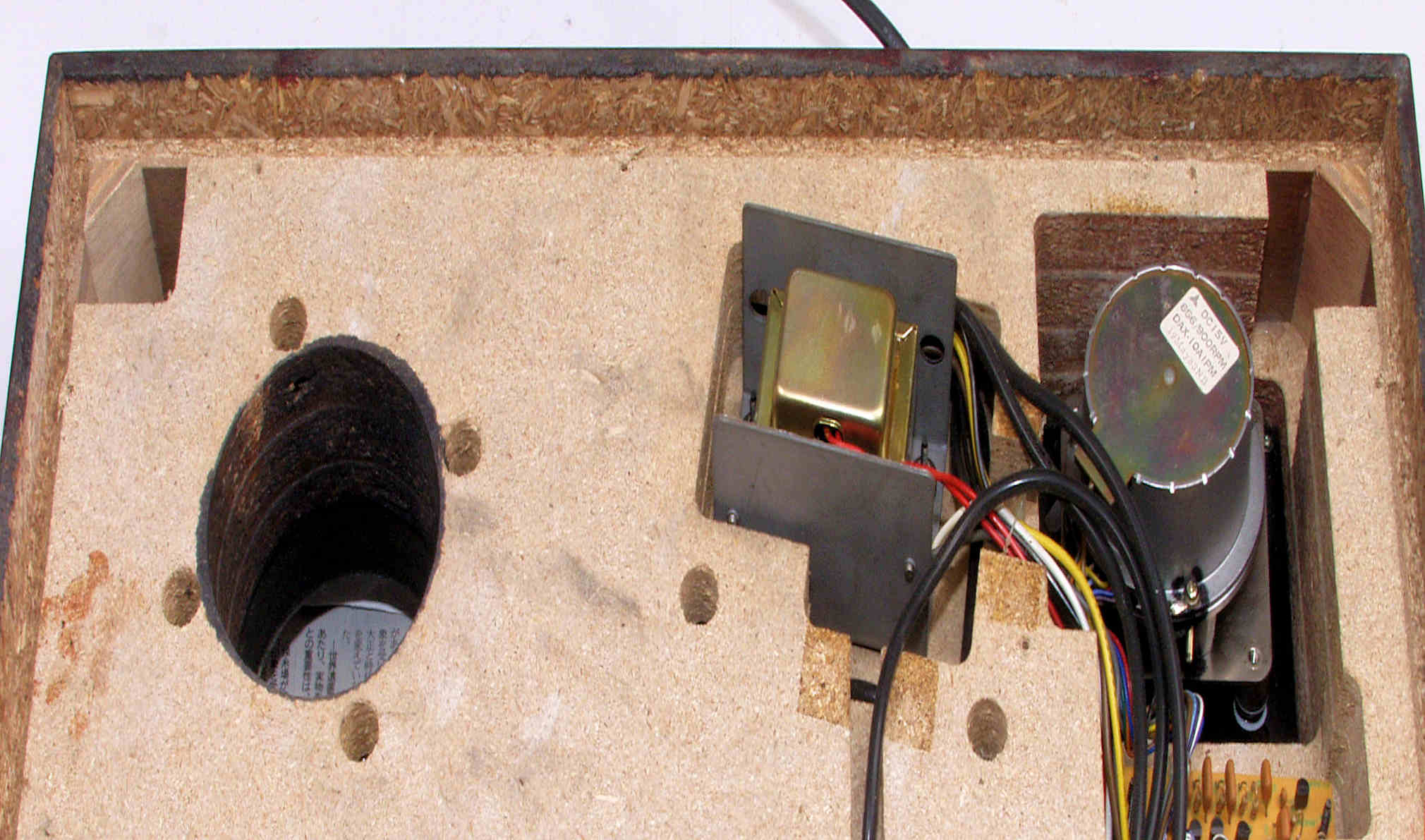

Ａ３２．　点検中　下蓋を外し、下から見る。

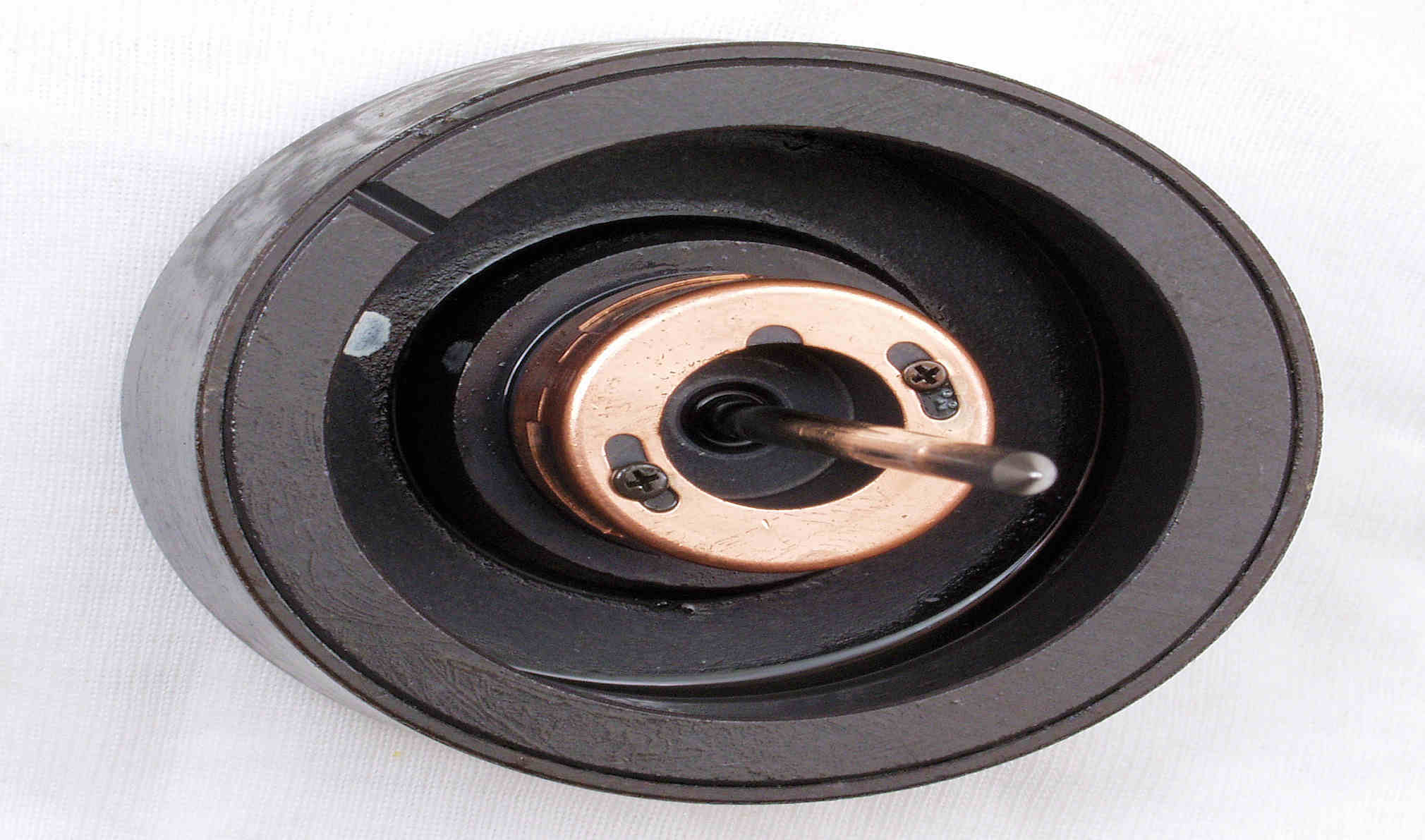

Ａ４１．　点検中、ターンテーブル。

Ａ４２．　点検中、ターンテーブル軸のオイル、固着している？

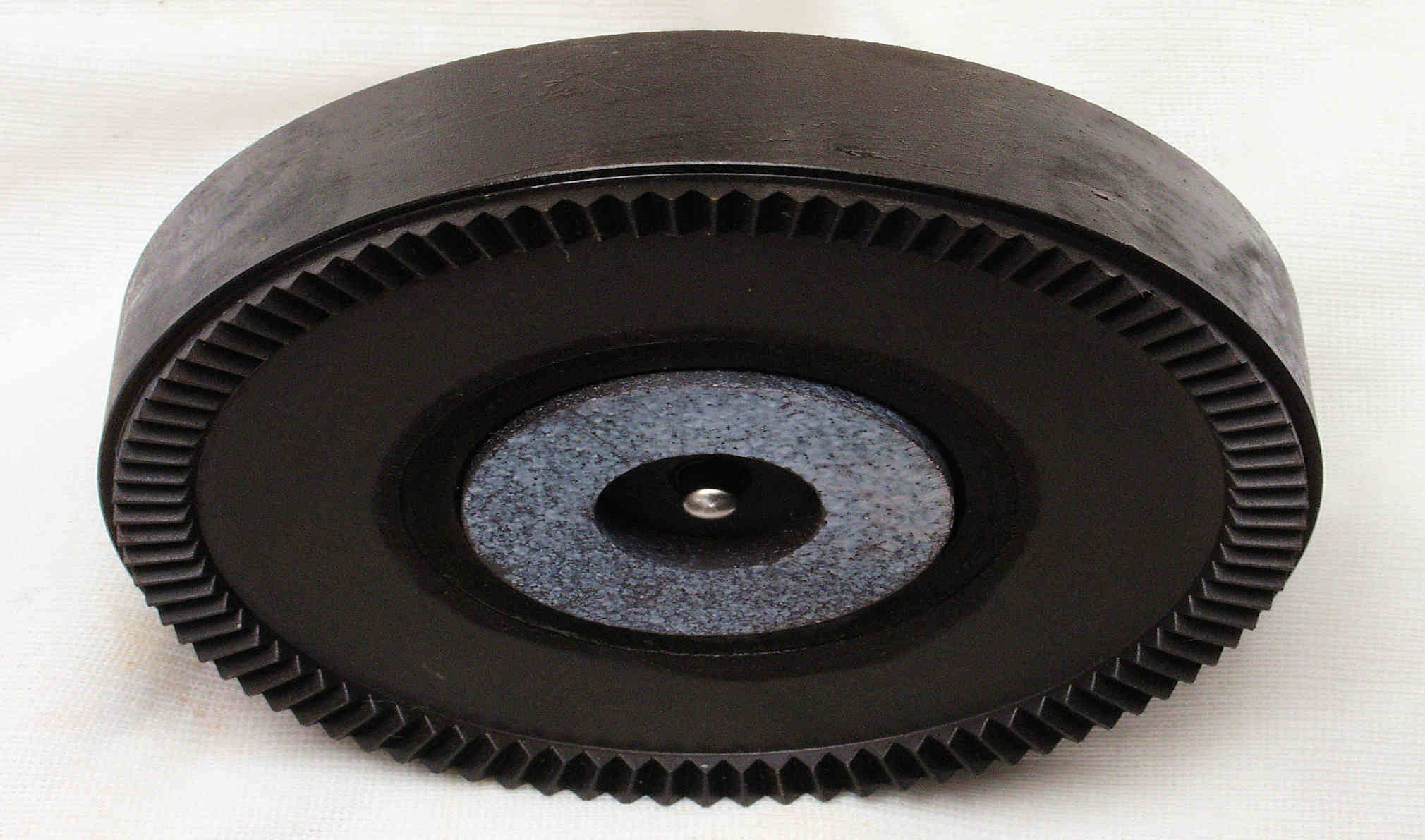

Ａ４３．　点検中、上ターンテーブル裏。

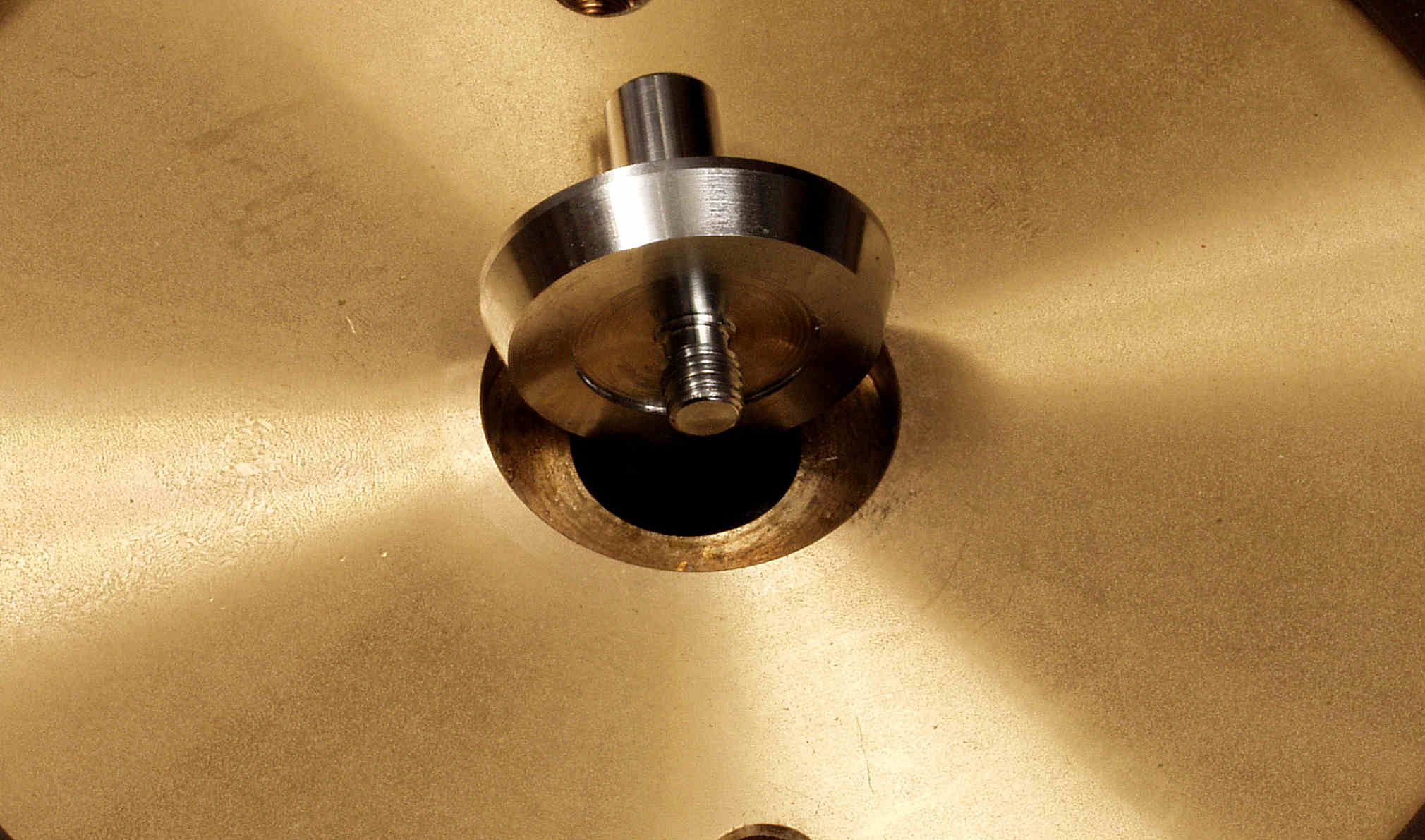

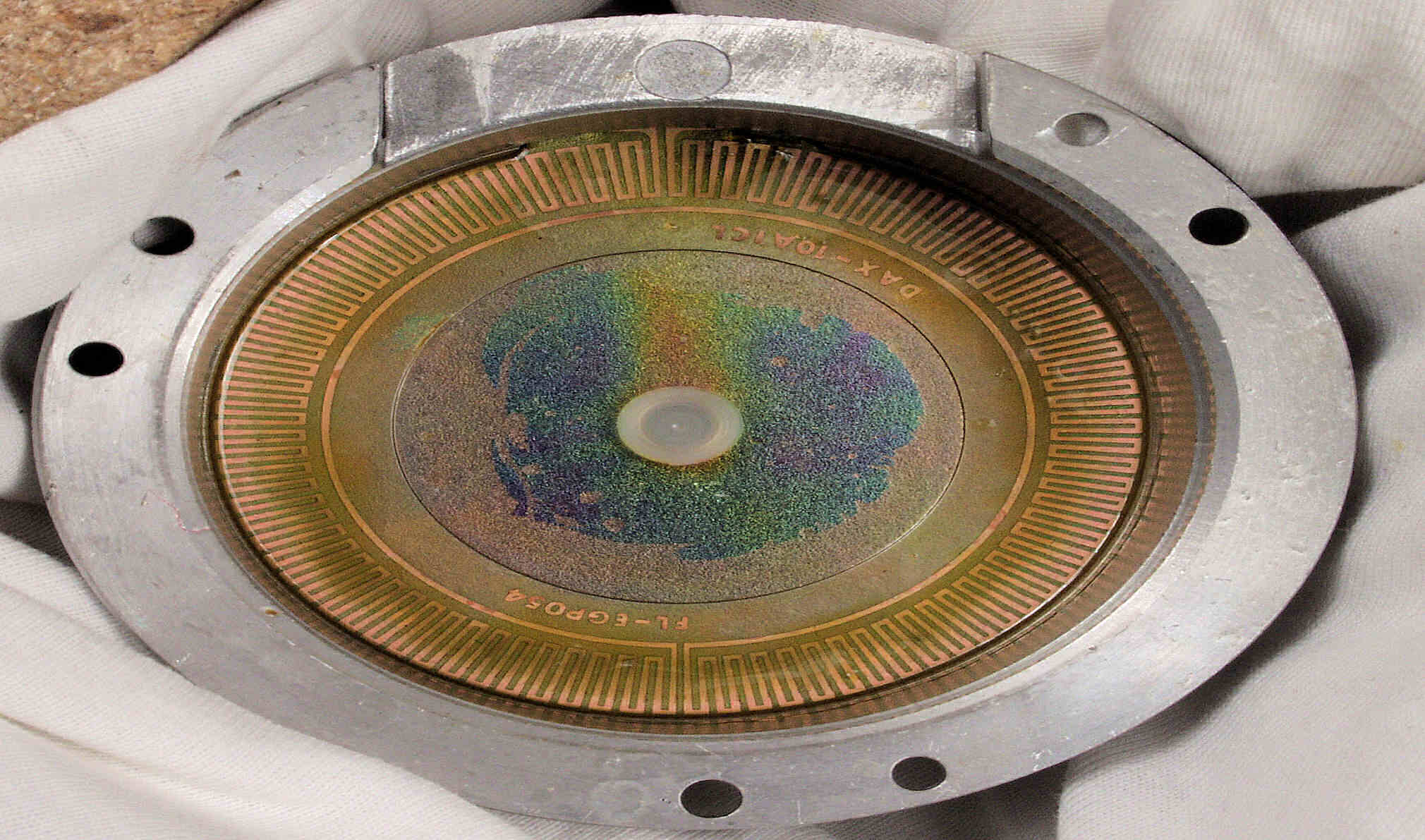

Ａ４４．　点検中、ターンテーブル裏、緑青が出始めている。

Ａ４５．　点検中、上ターンテーブル裏、緑青が出始めている、拡大。

Ｃ．　修理状況

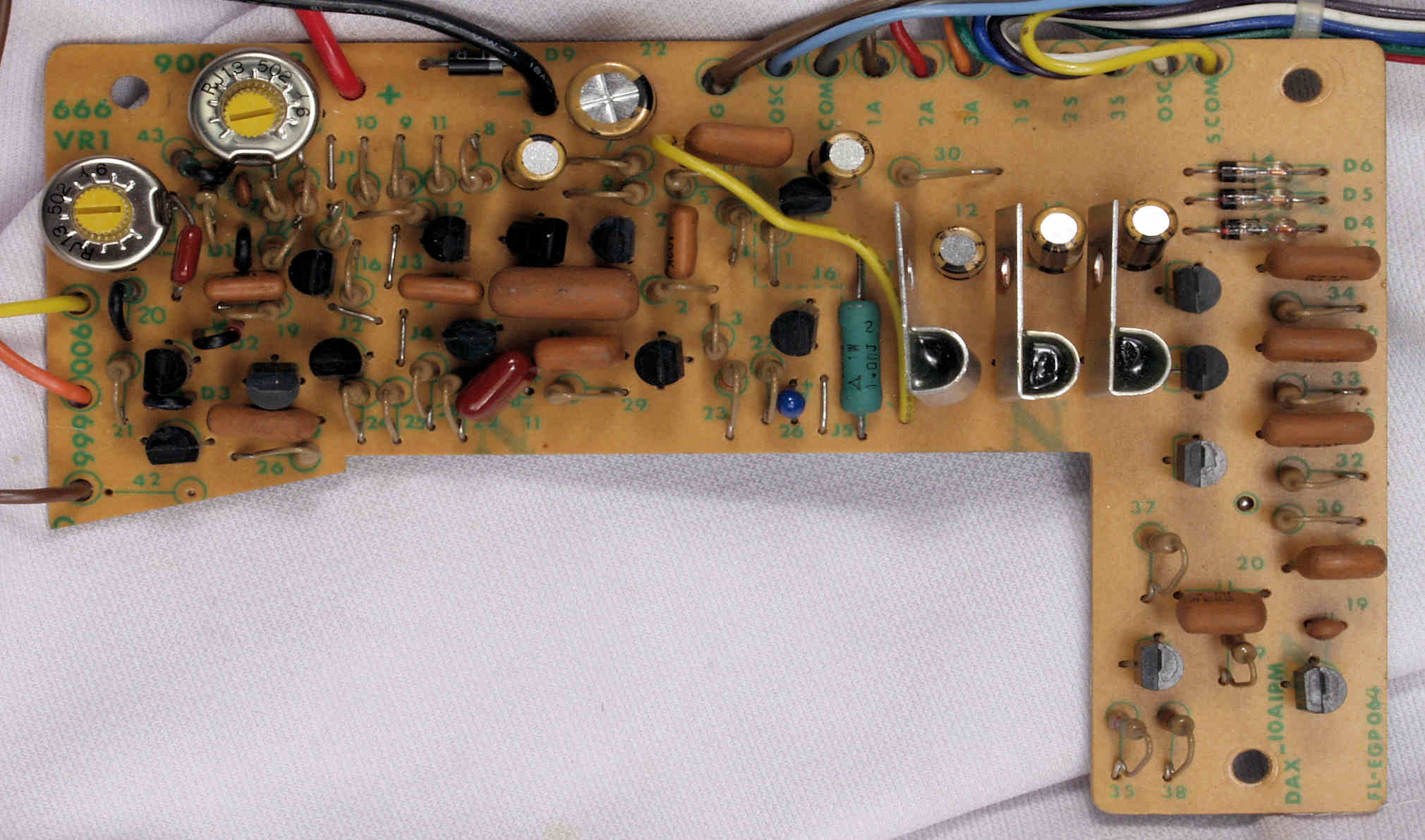

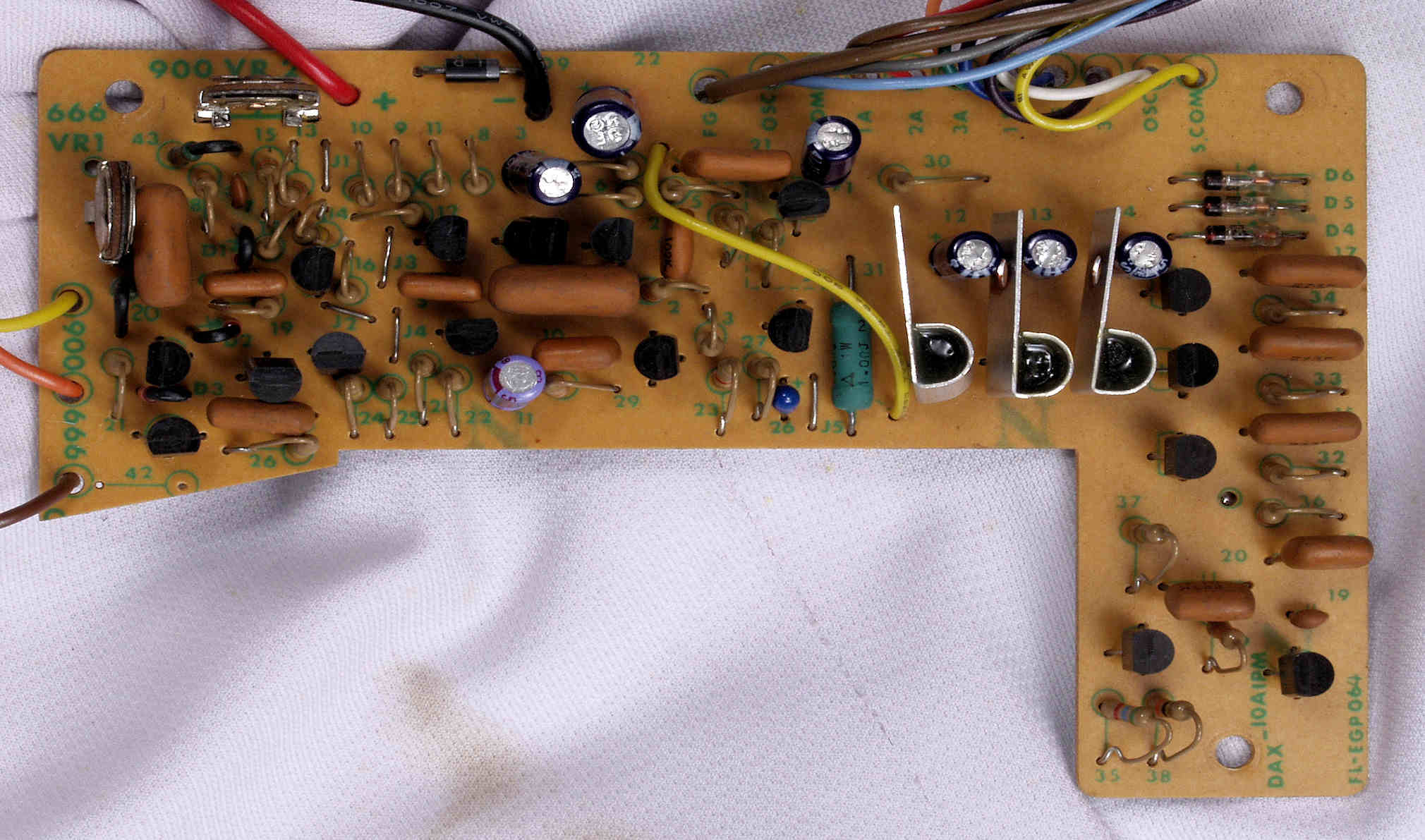

Ｃ１１．　修理前　制御基板

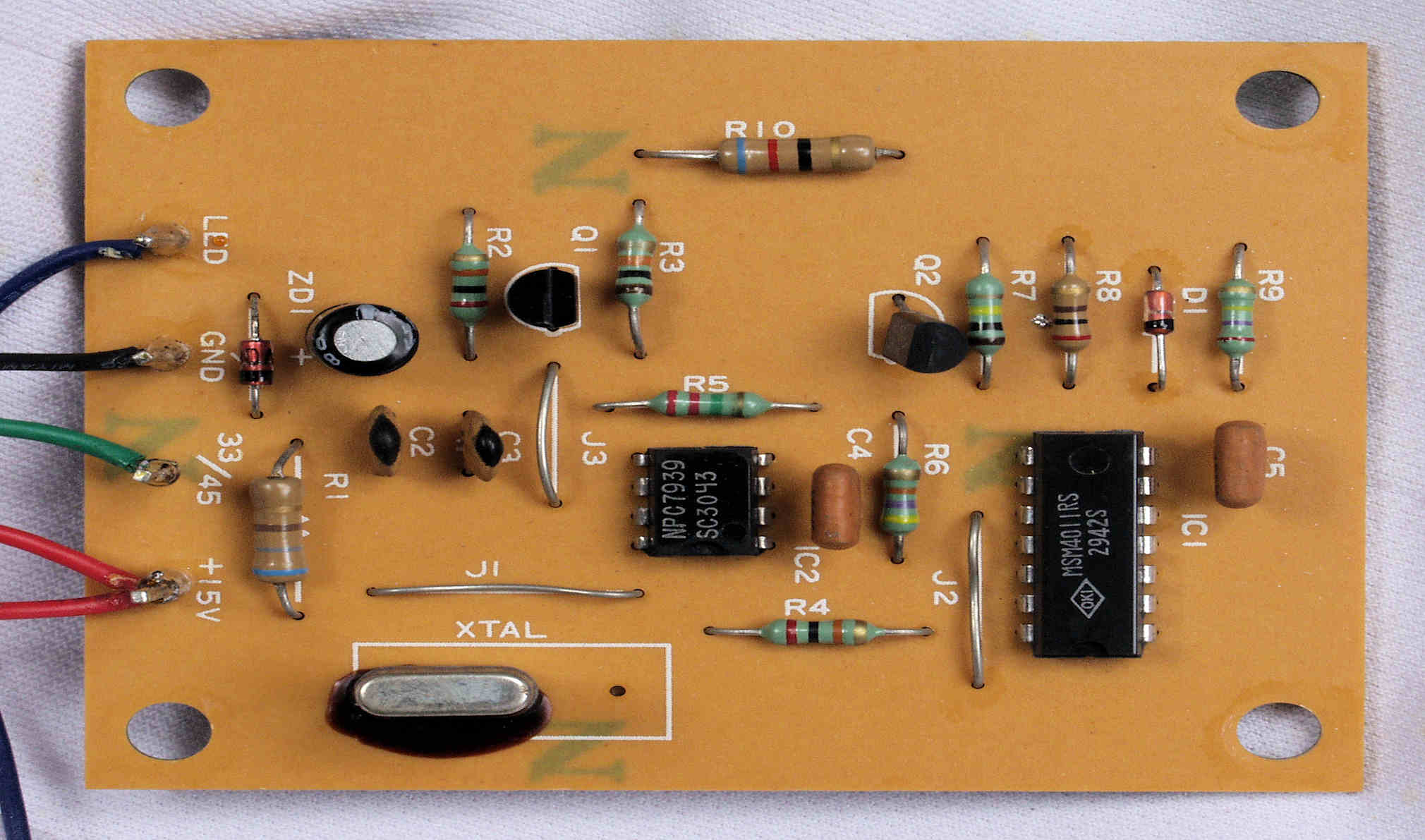

Ｃ１２　．修理後　制御基板、　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー２個交換

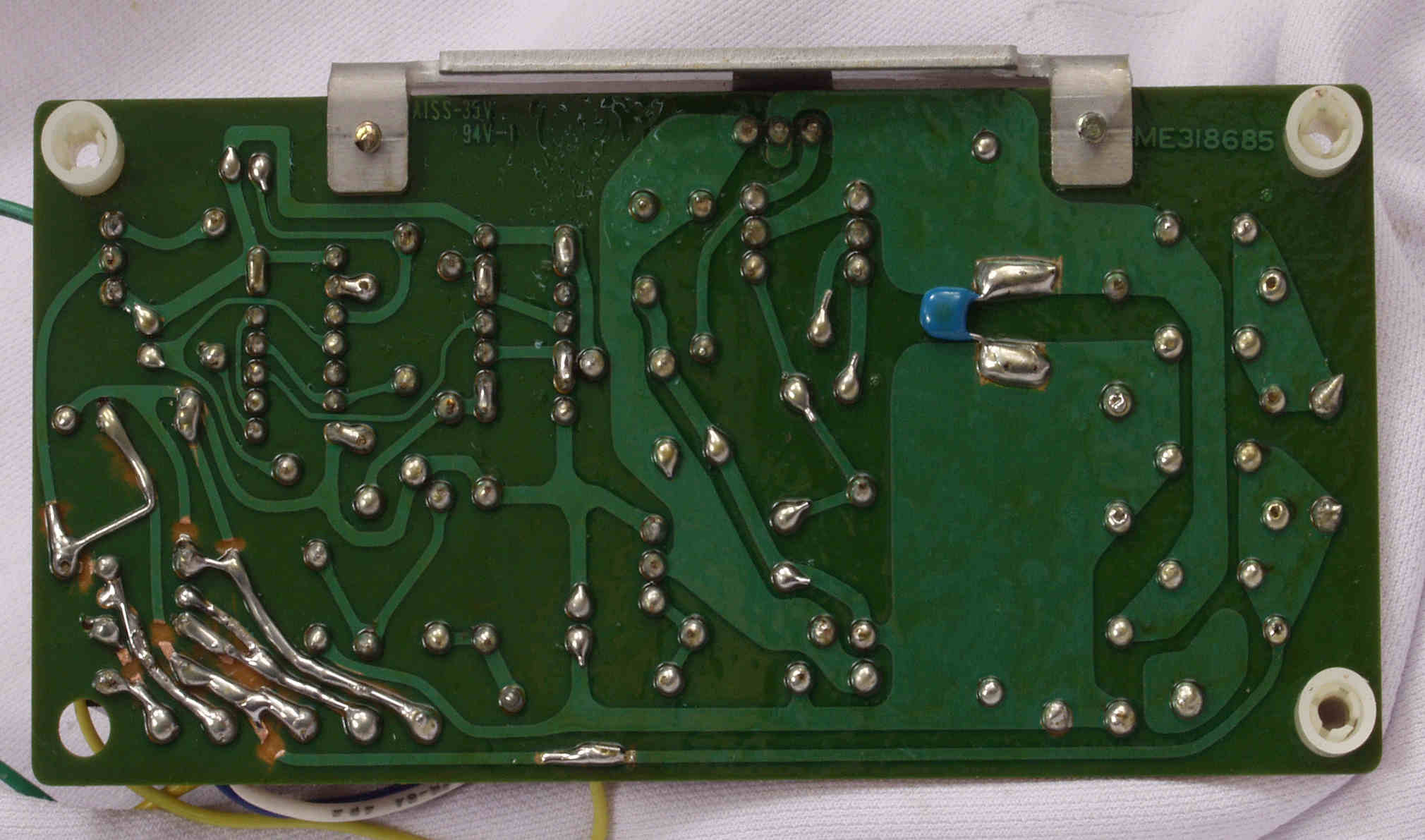

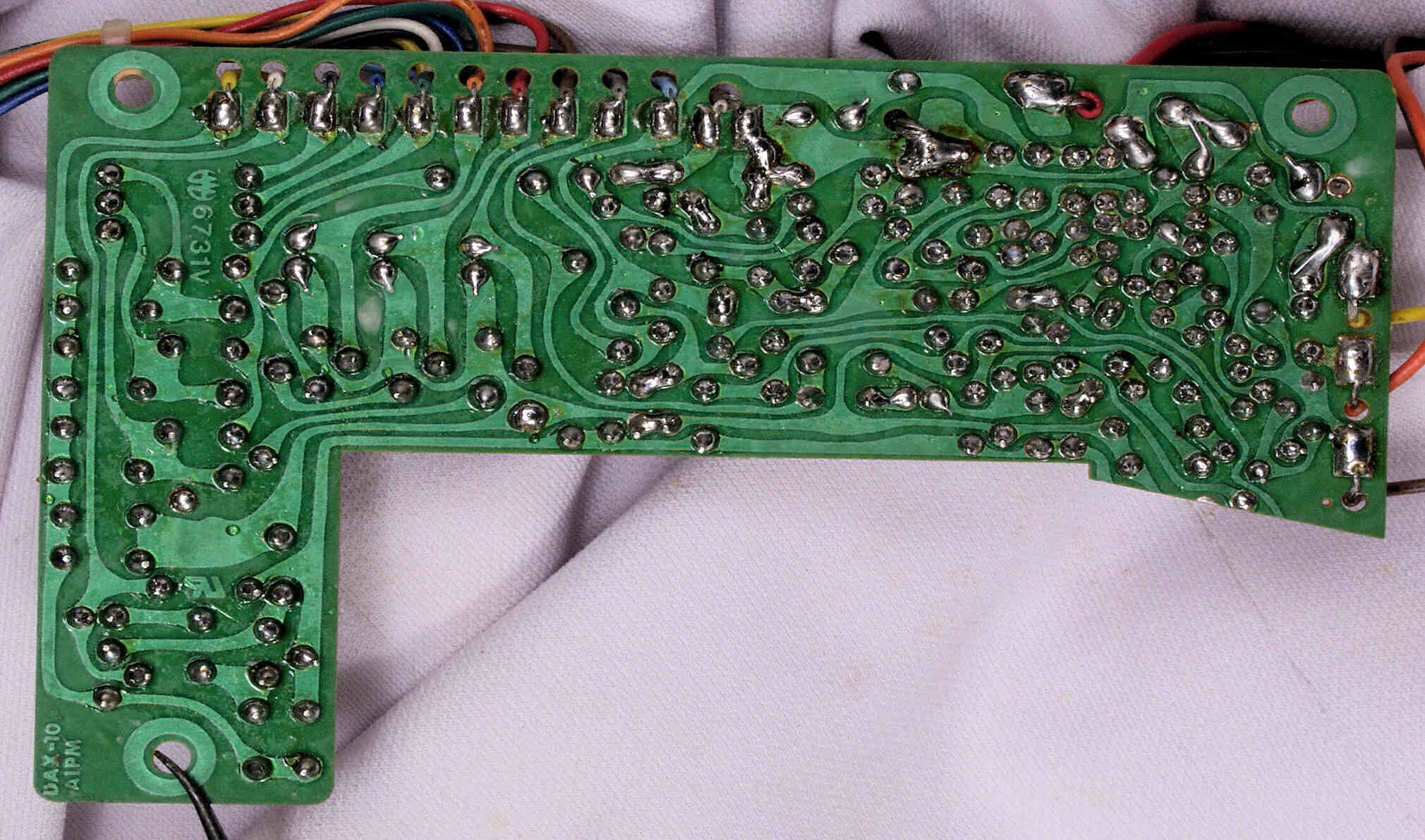

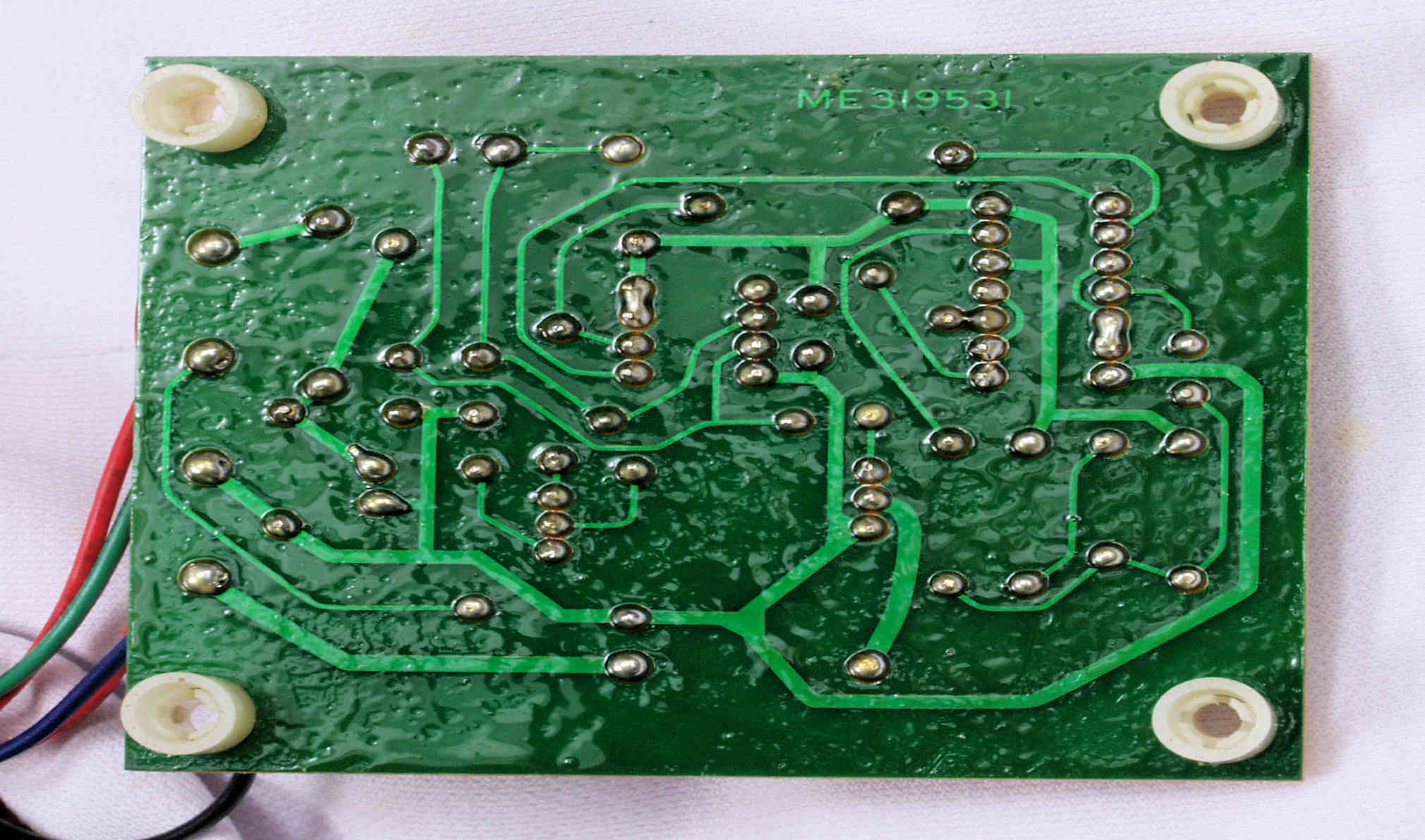

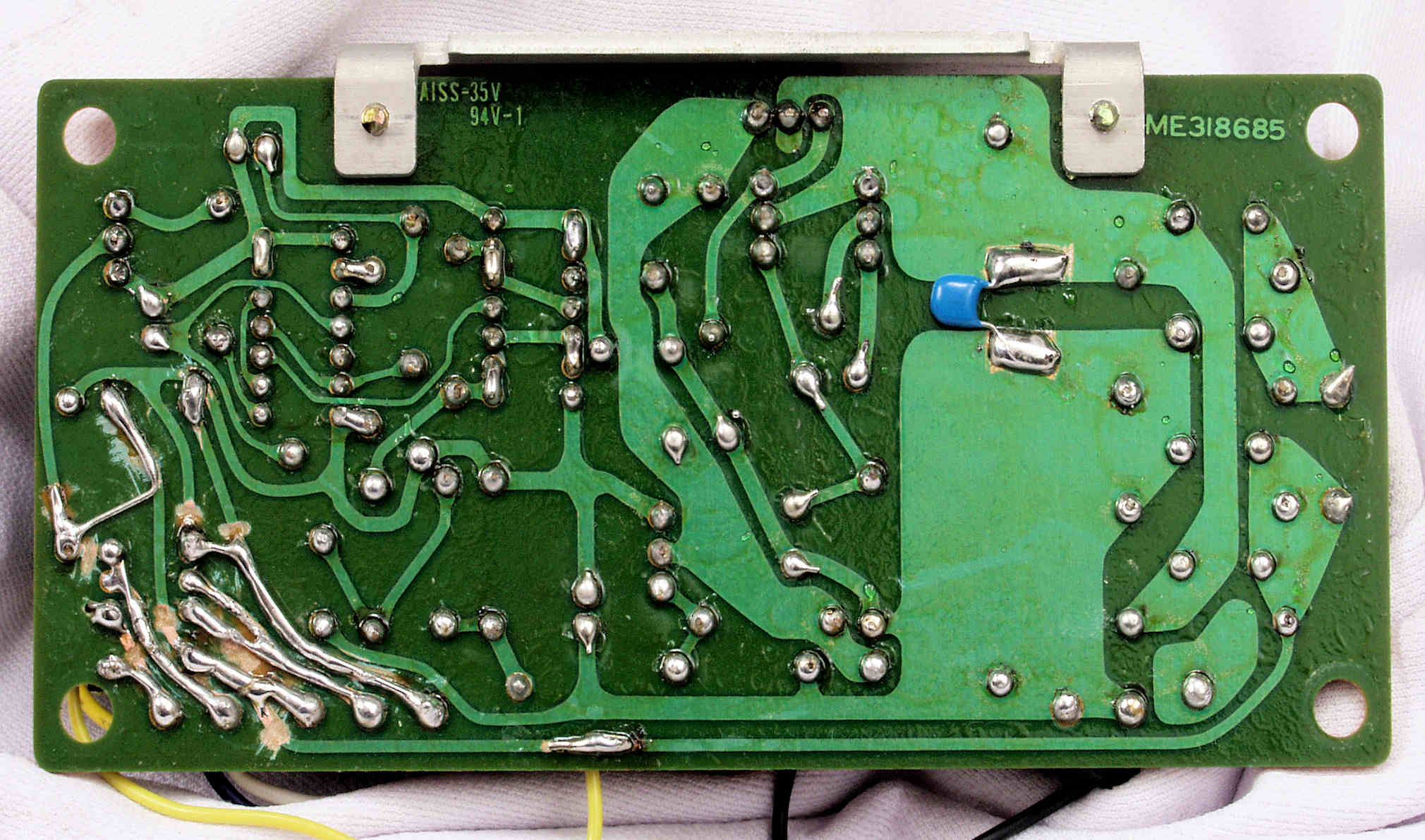

Ｃ１３．　修理前　制御基板裏

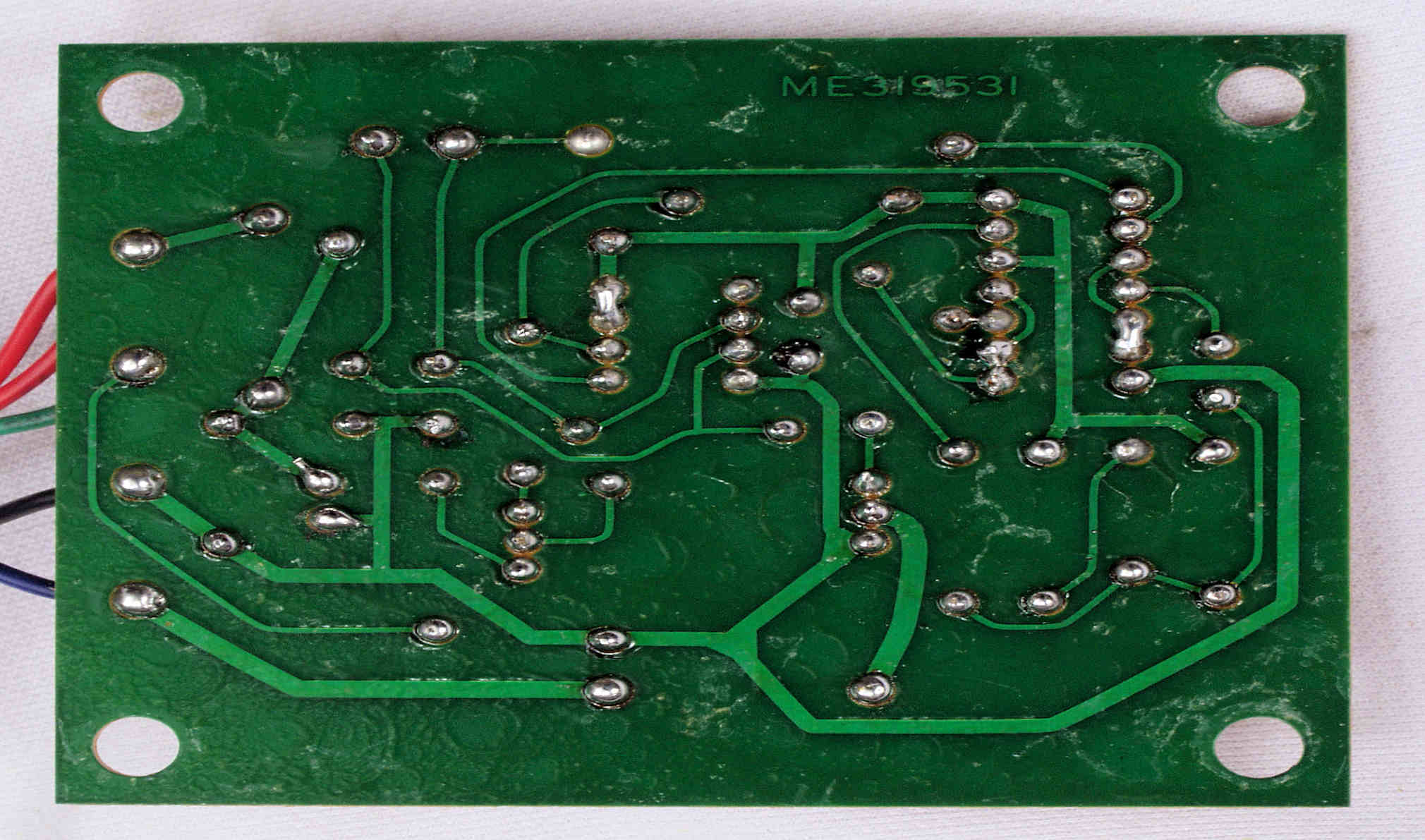

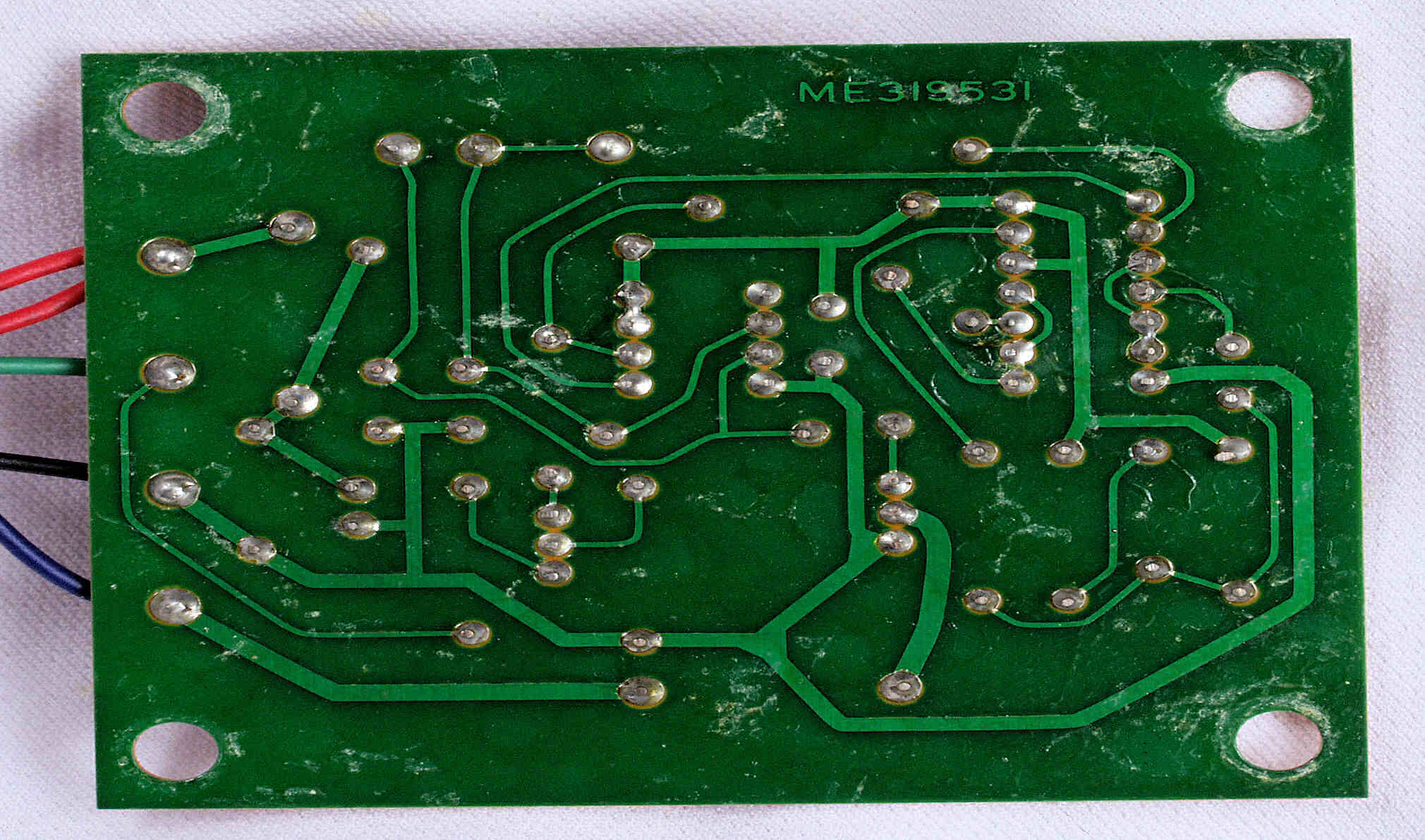

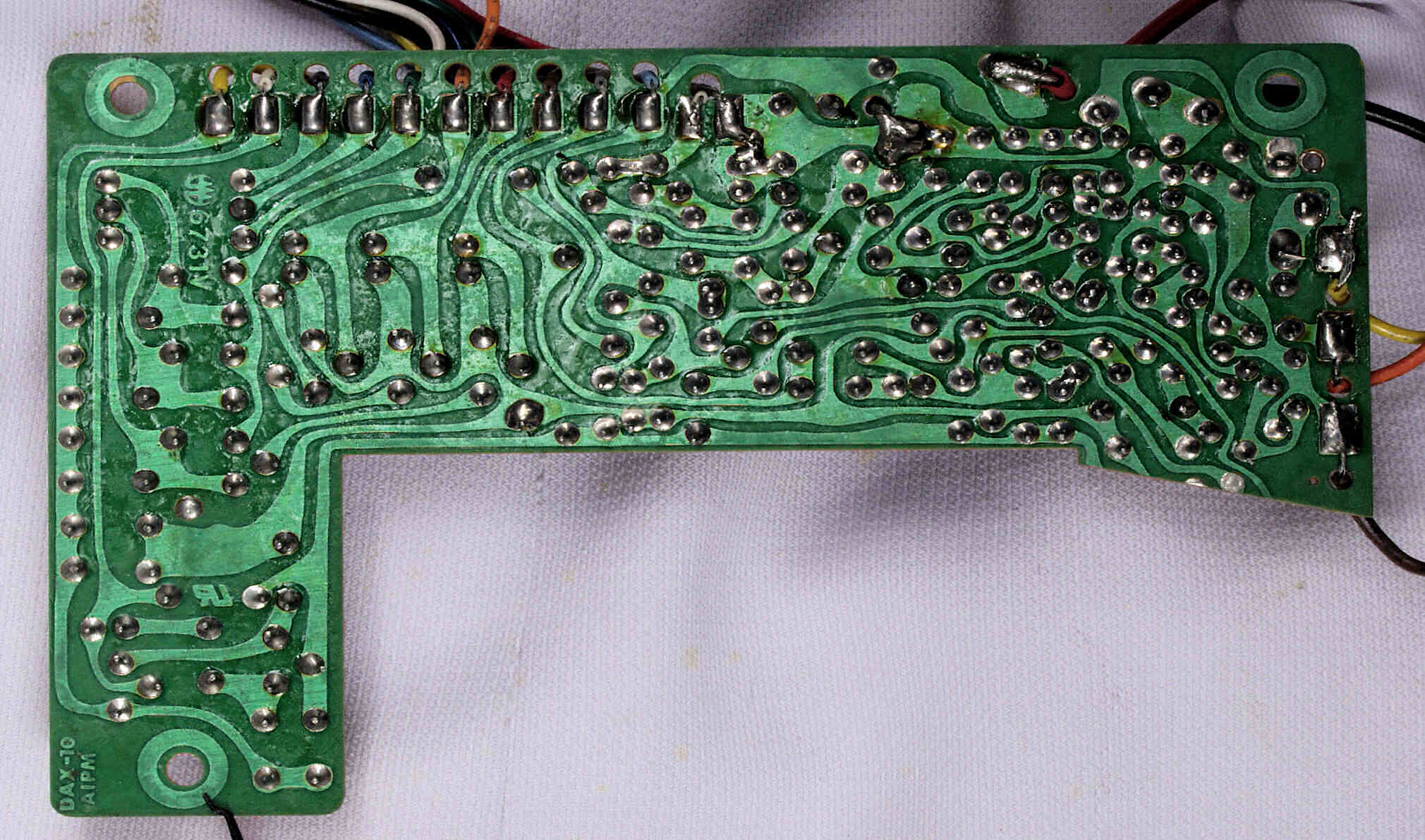

Ｃ１４．　修理（半田補正）後　制御基板裏

Ｃ１５．　完成制御基板基板裏。余分なフラックスを落として、コート液を塗る。

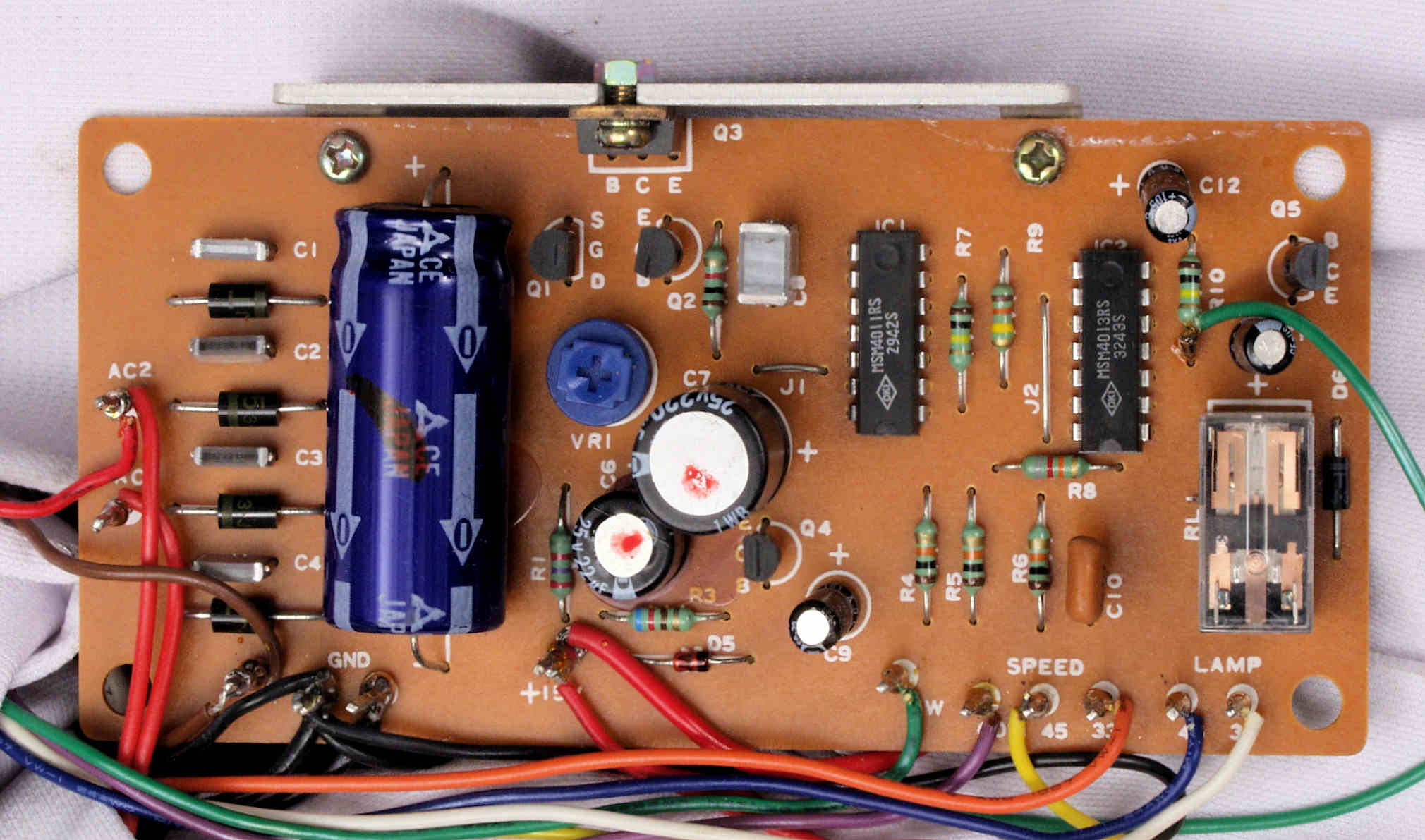

Ｃ２１．　修理前　電源・３３／４５切替基板

Ｃ２２．　修理後　電源・３３／４５切替基板。　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換

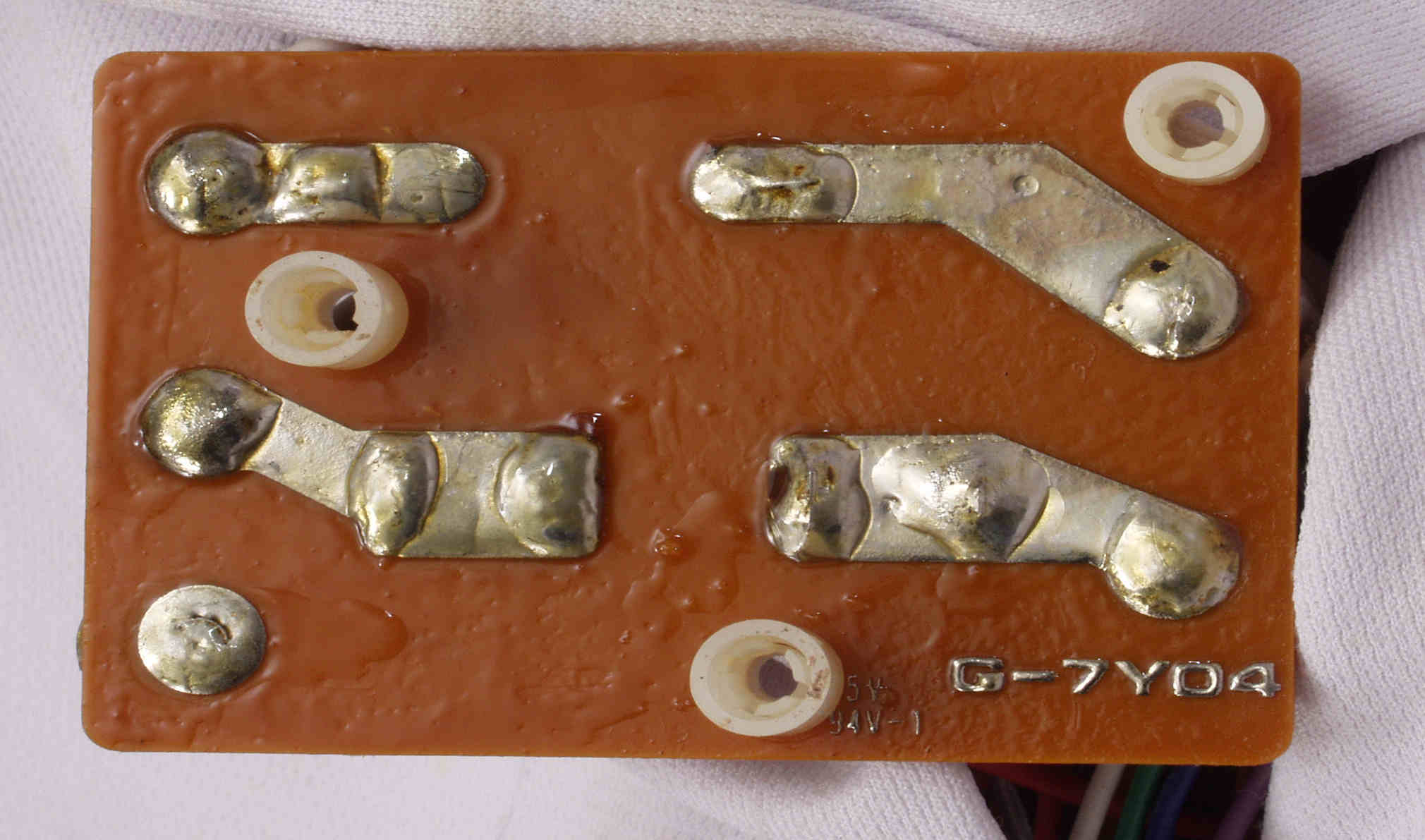

Ｃ２３．　修理前　電源・３３／４５切替基板裏

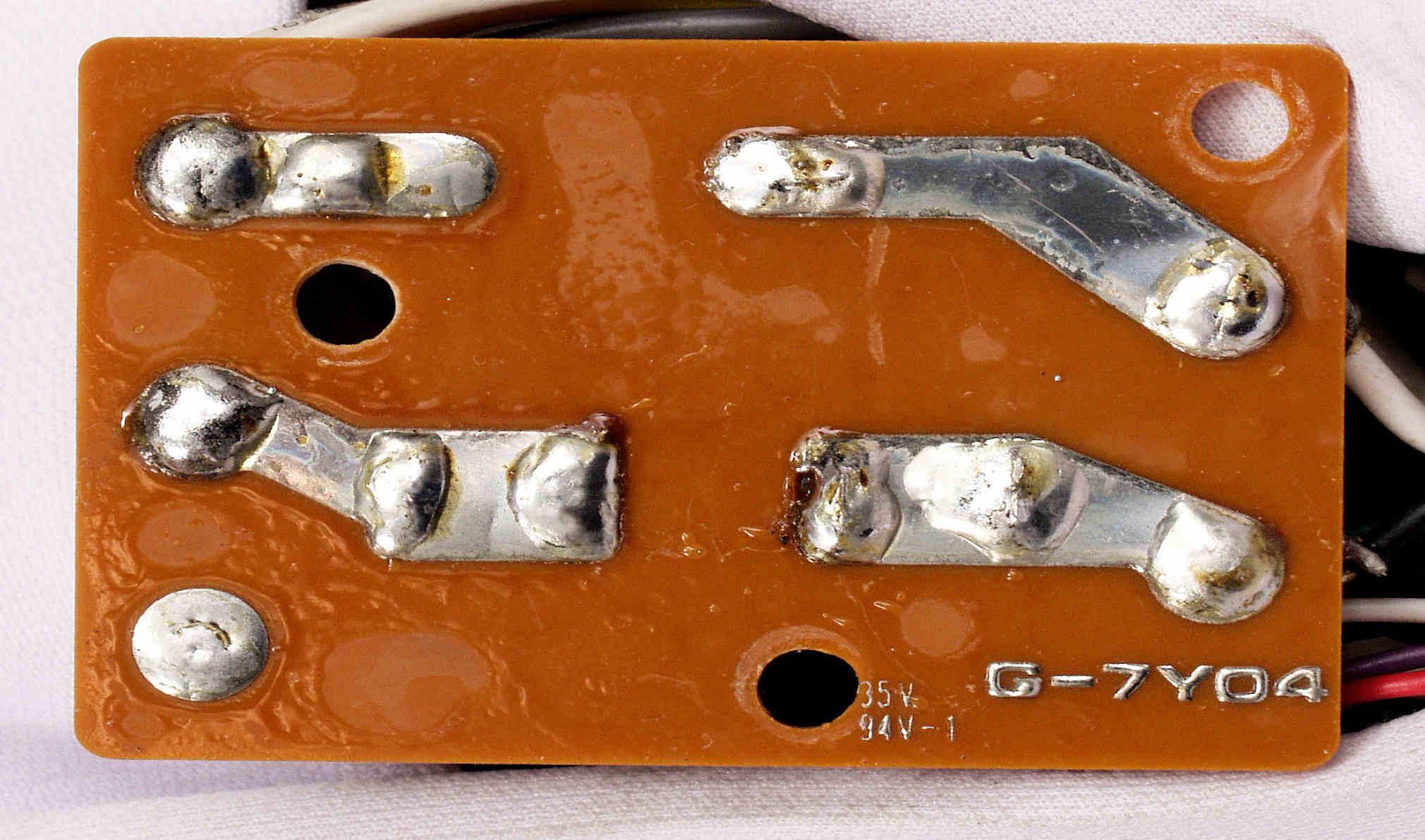

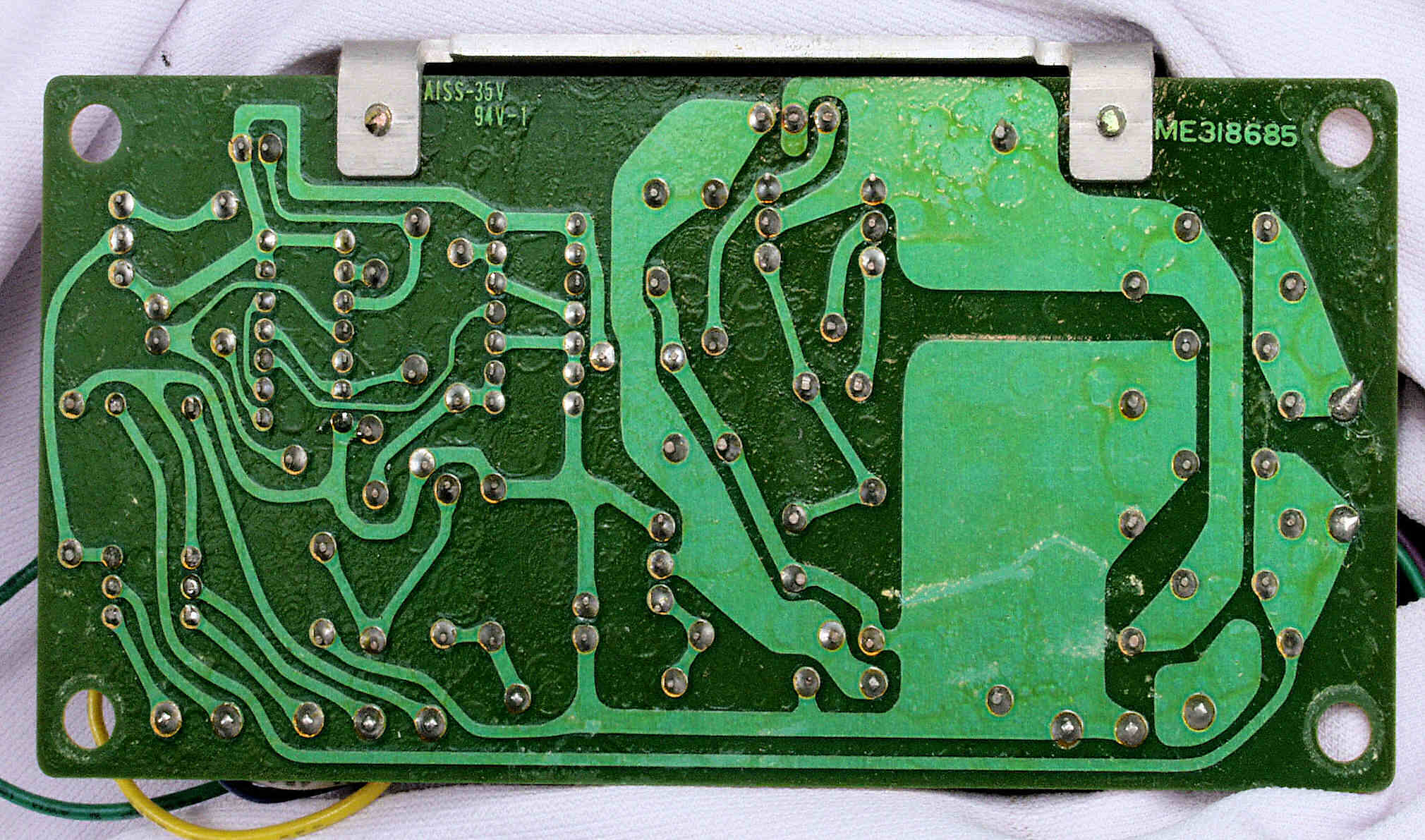

Ｃ２４．　修理（半田補正）後　電源・３３／４５切替基板裏

Ｃ２５．　完成電源・３３／４５切替基板裏。余分なフラックスを落として、コート液を塗る。

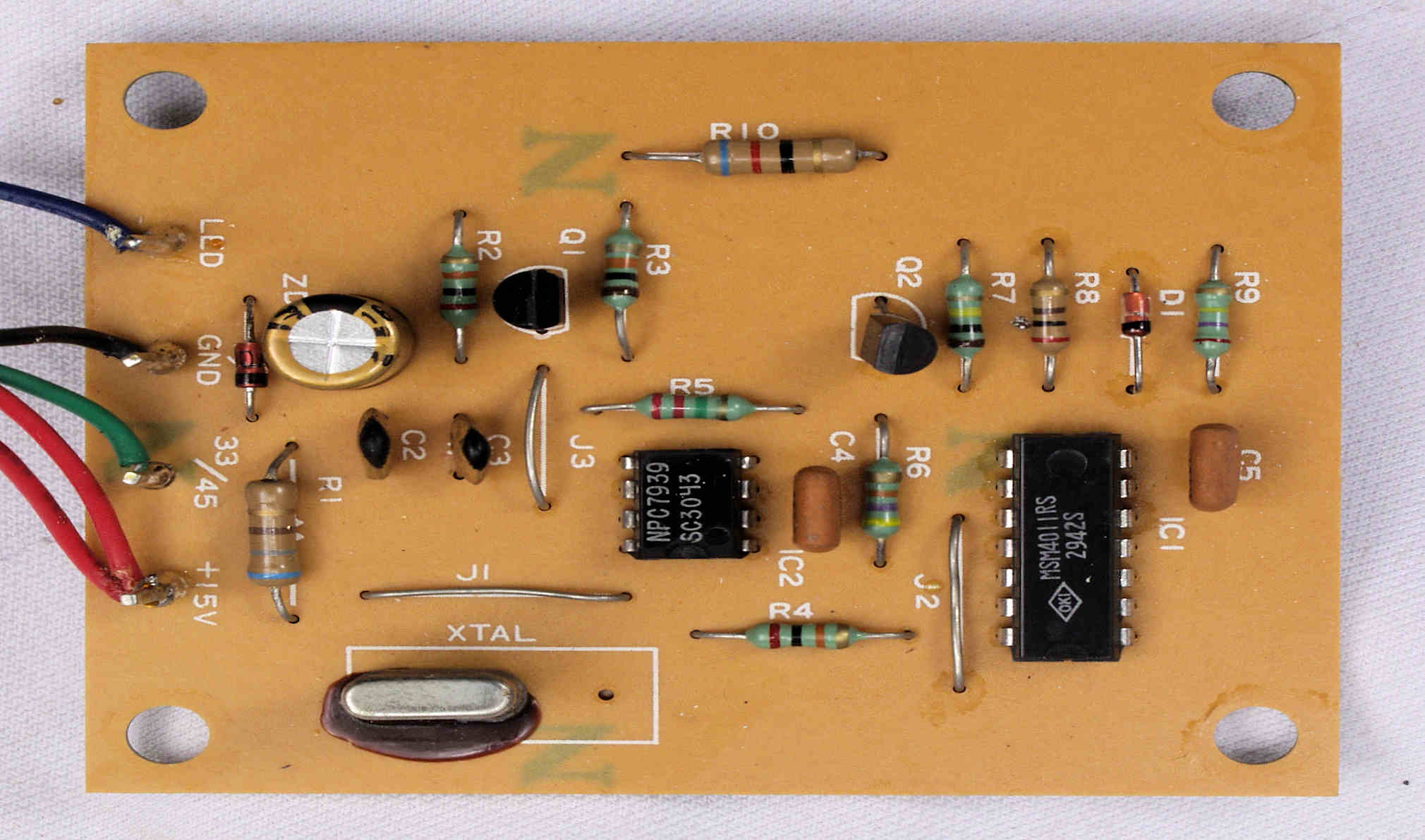

Ｃ３１．　修理前　ストロボ基板

Ｃ３２．　修理後　ストロボ基板　電解コンデンサー１個交換

Ｃ３３．　修理前　ストロボ基板裏

Ｃ３４．　修理（半田補正）後　ストロボ基板裏

Ｃ３５．　完成ストロボ基板裏。余分なフラックスを落として、コート液を塗る。

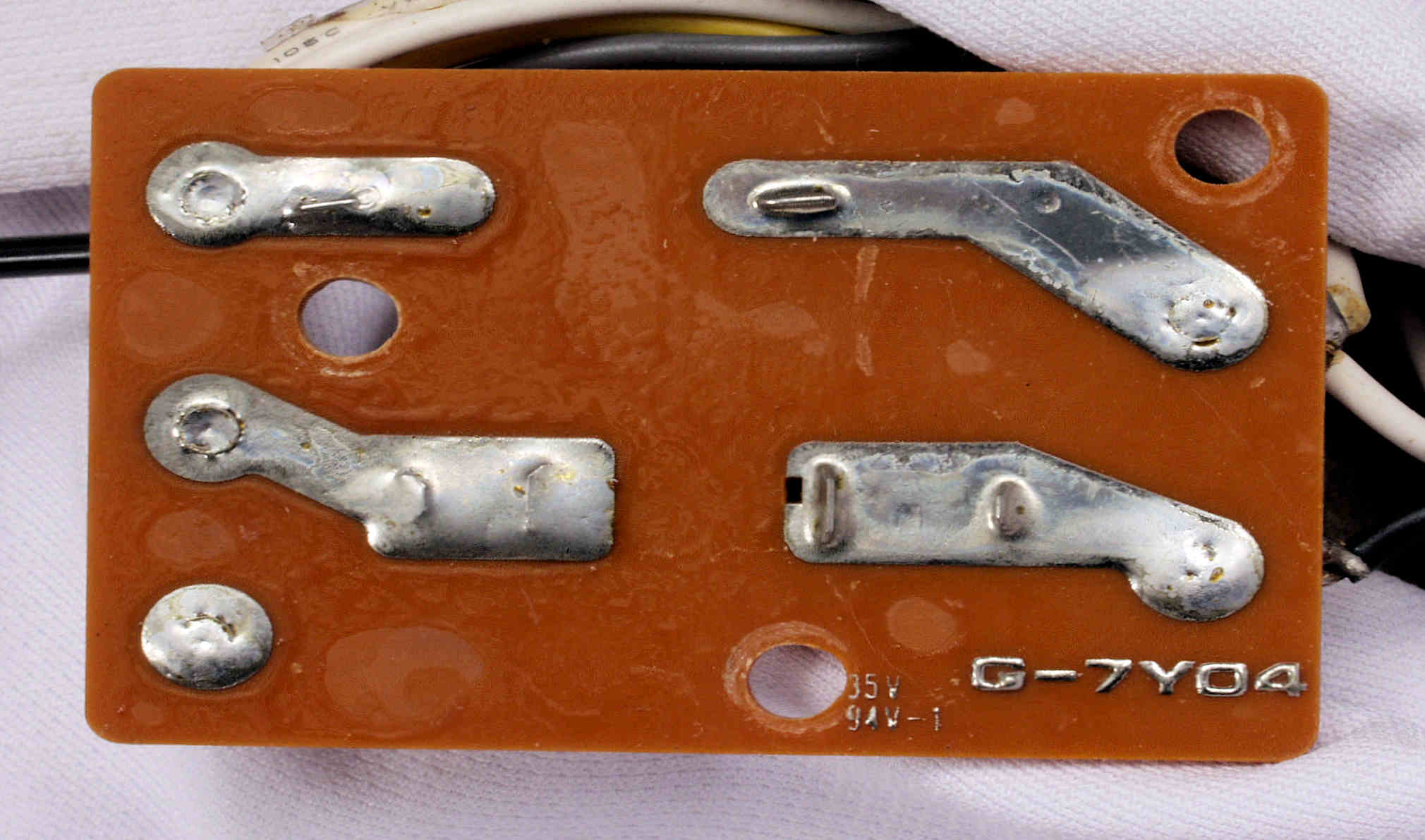

Ｃ４１．　修理前　フューズ基板

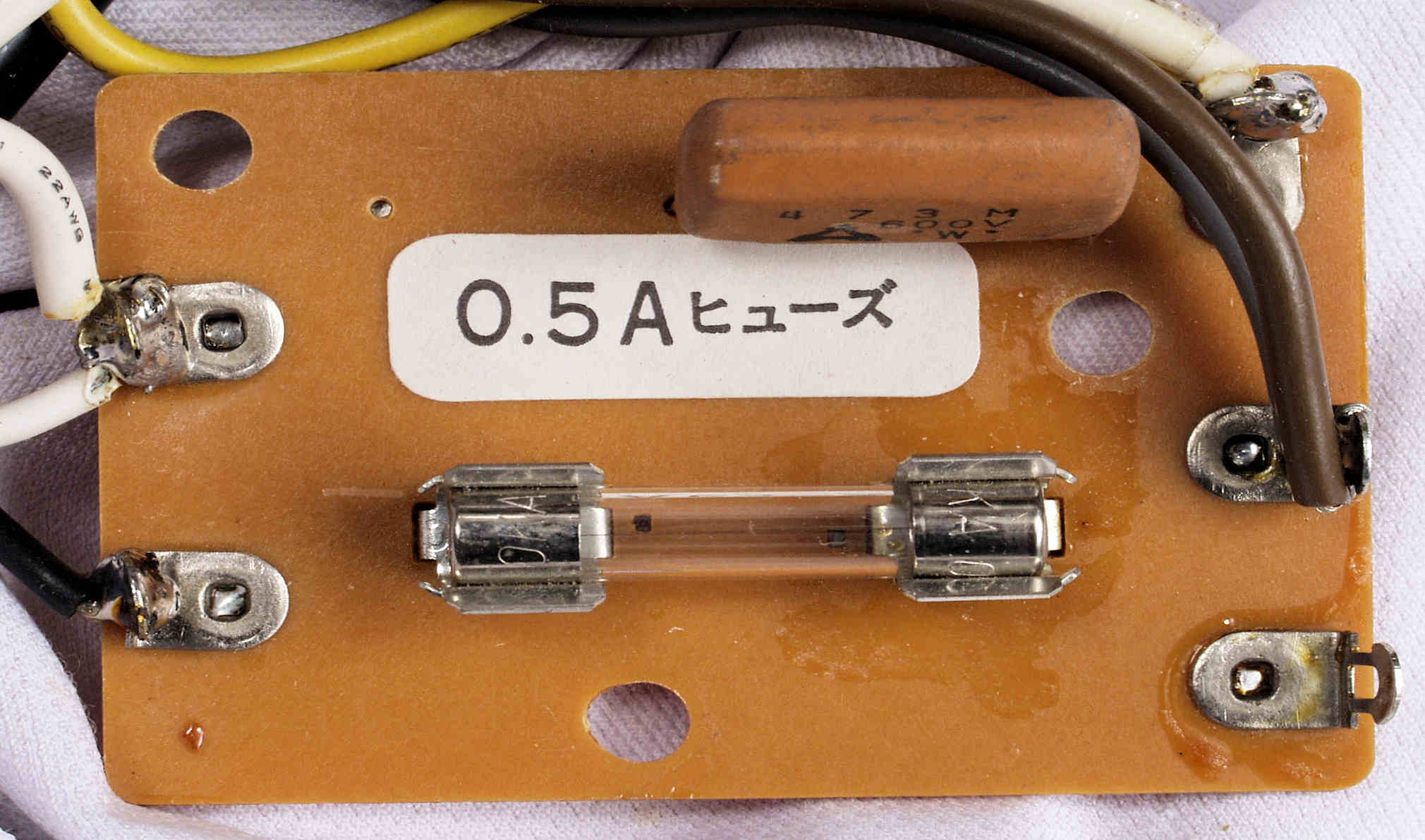

Ｃ４３．　修理前　フューズ基板裏

Ｃ４４．　修理（半田補正）後　フューズ基板裏

Ｃ４５．　完成フューズ基板裏。余分なフラックスを落として、コート液を塗る。

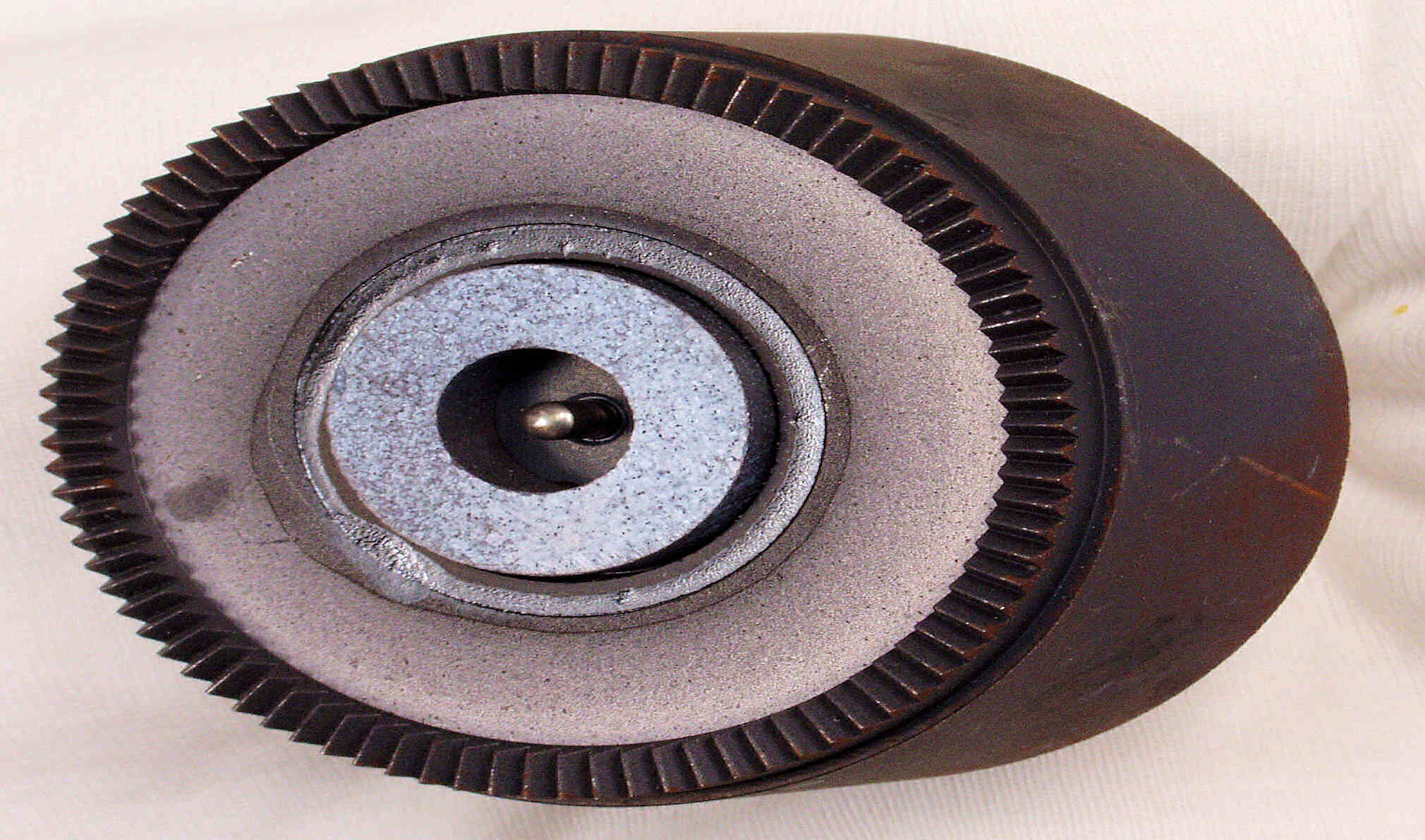

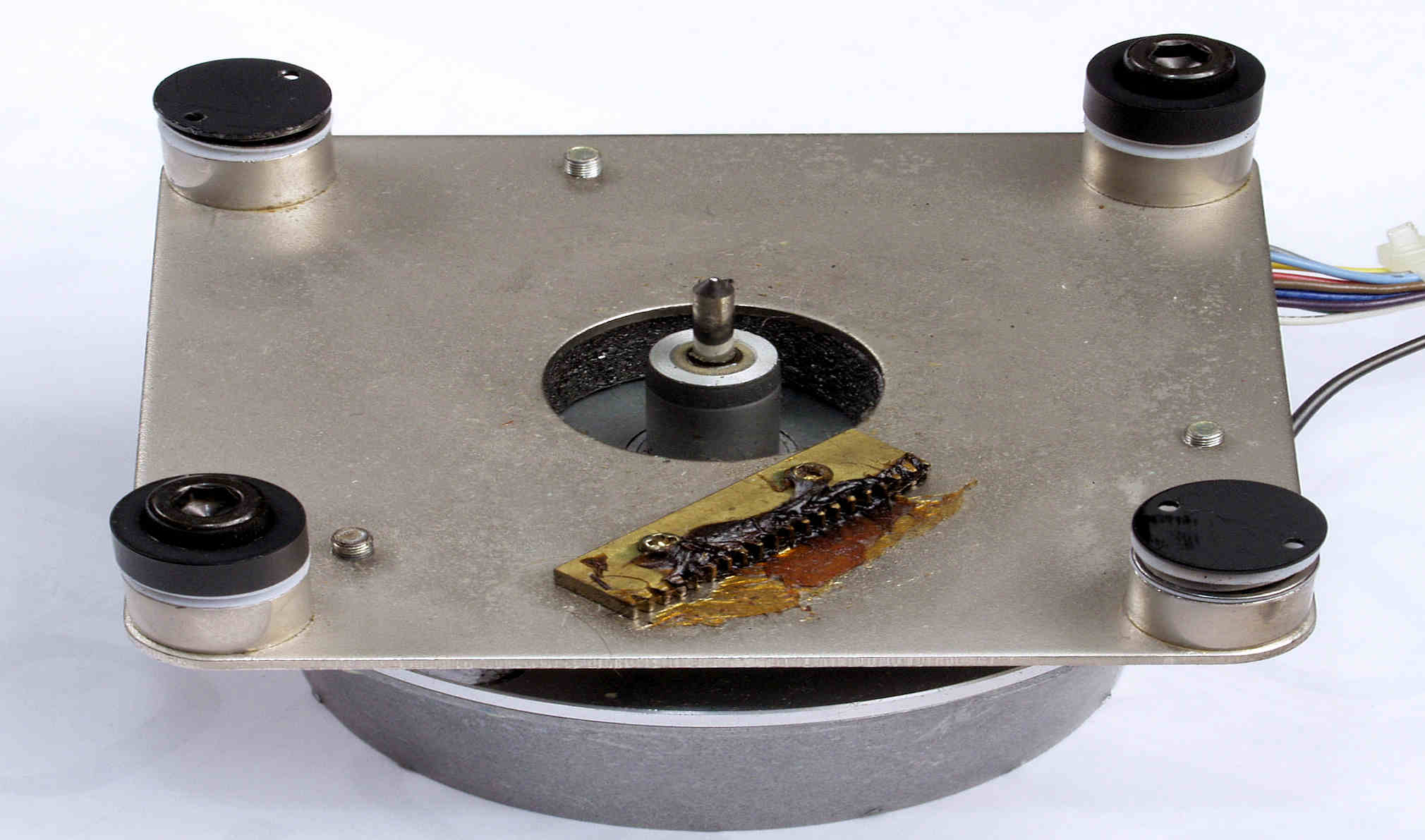

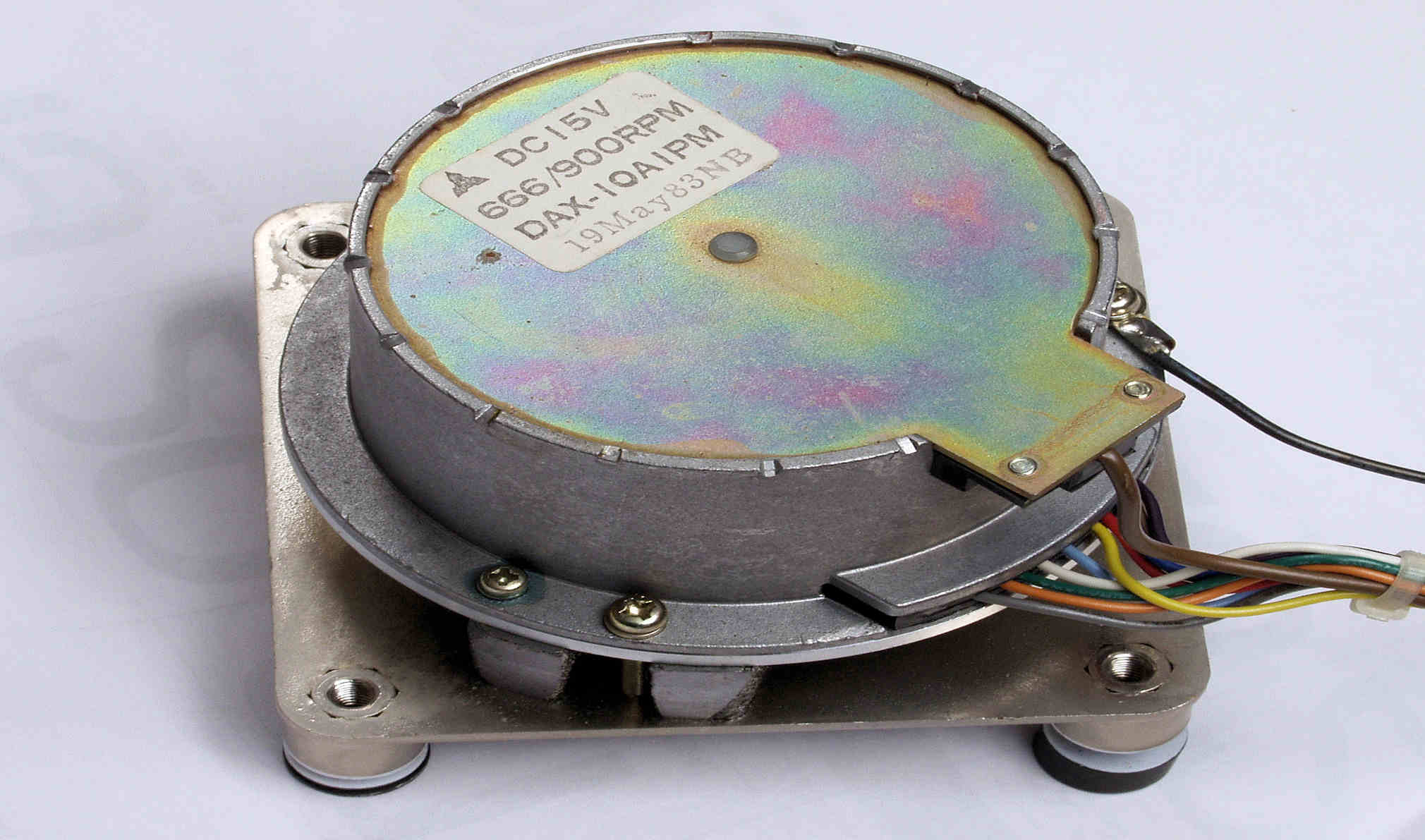

Ｃ５１．　修理前　モーター

Ｃ５２．　修理前　モーターを軸側から見る、軸が焼き付いている。

Ｃ５３．　修理前　モーターを軸側から見る、軸が焼き付いている、拡大。

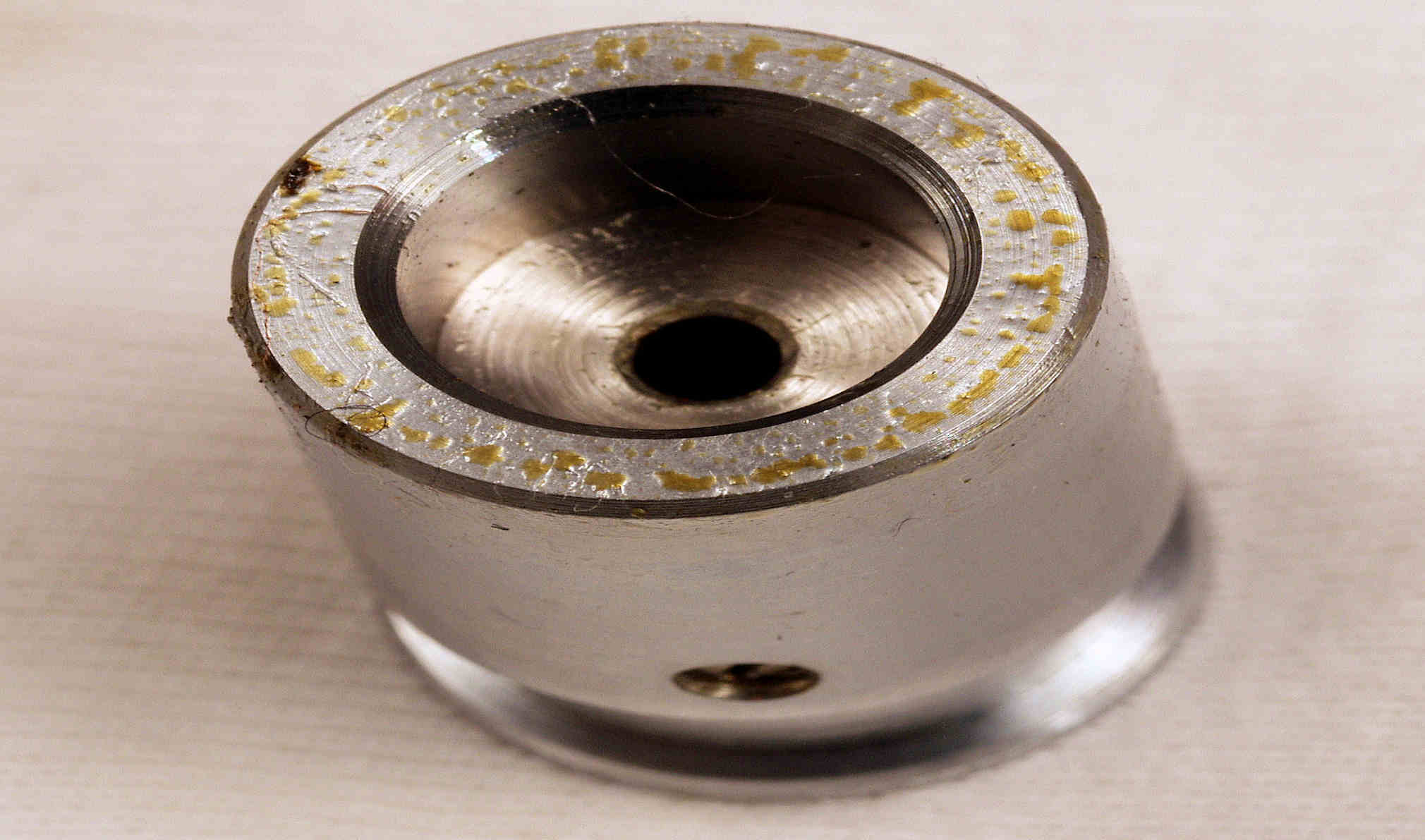

Ｃ５４．　修理前　モータープリーに固着したオイル。

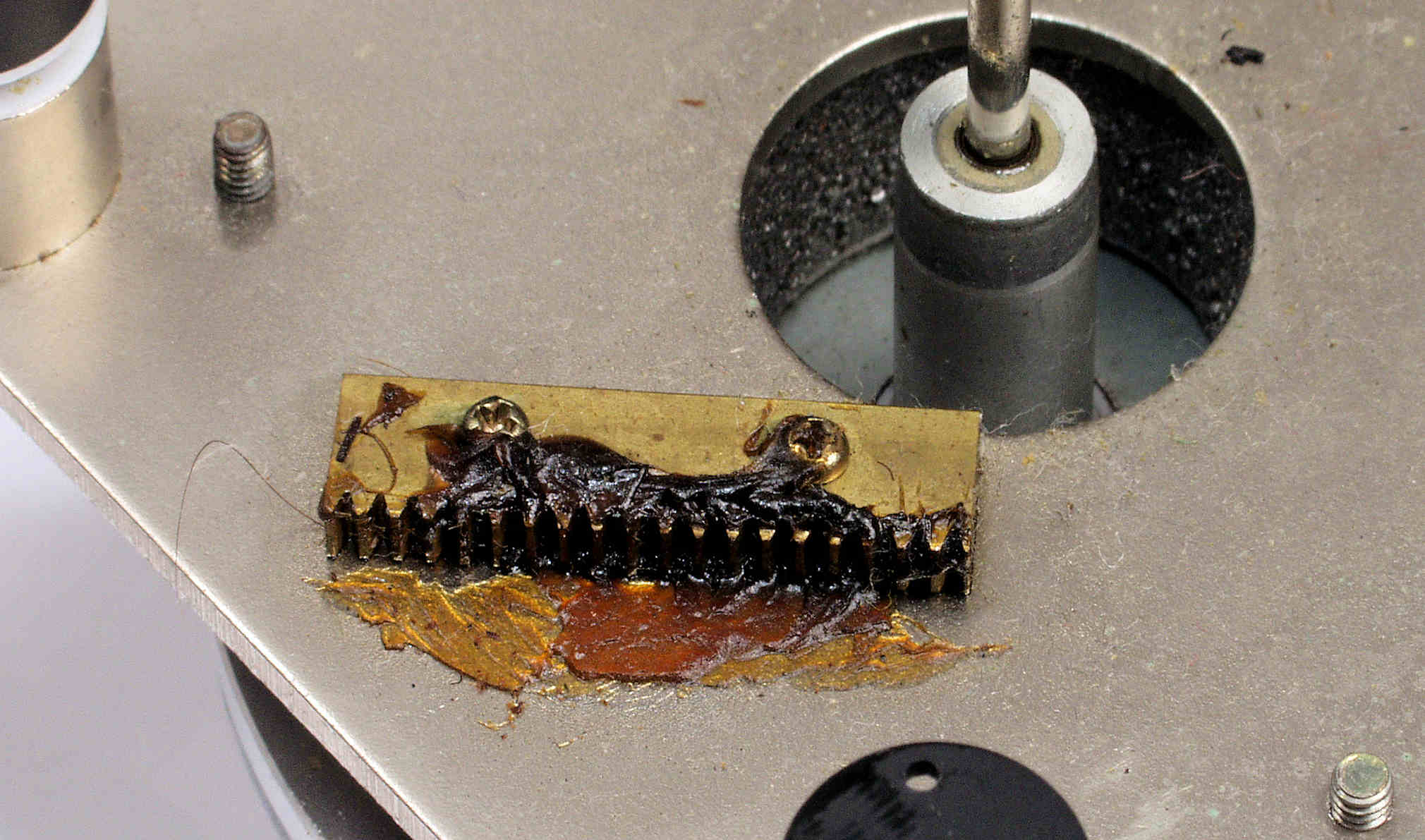

Ｃ５５．　修理前　モーター移動用ラック歯車、グリスが堅く汚れている。

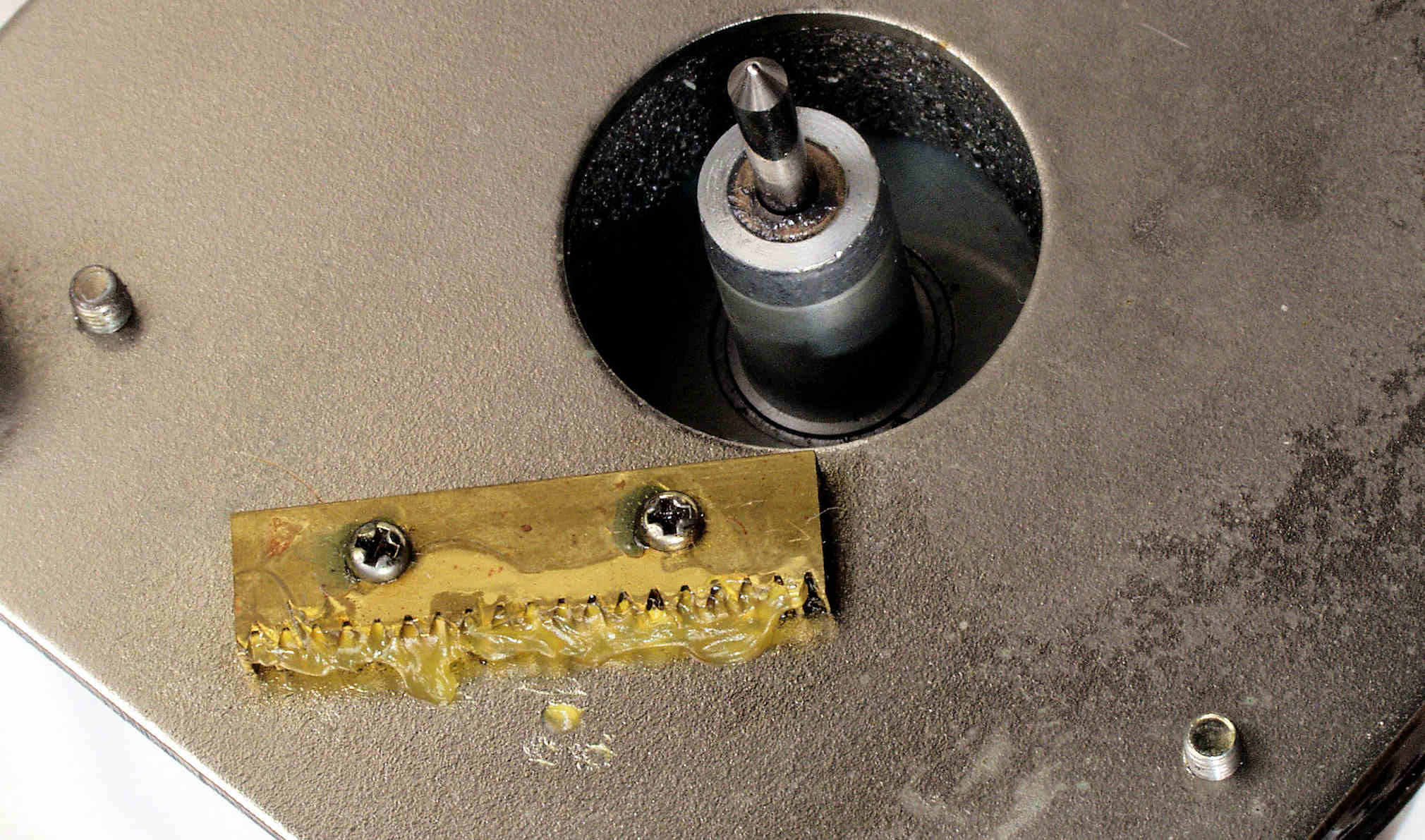

Ｃ５６．　修理後　モーター移動用ラック歯車、グリスが堅く汚れている。

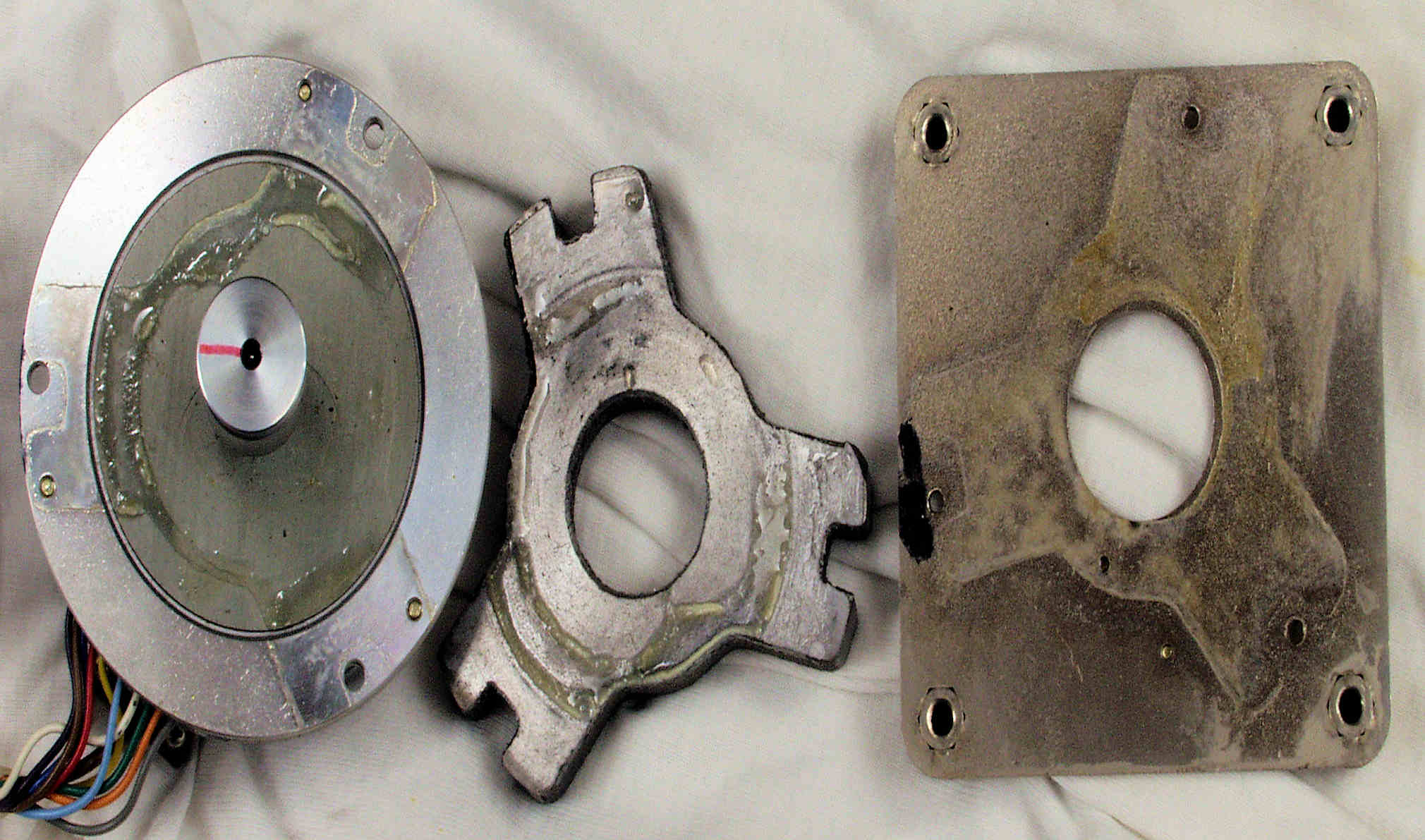

Ｃ５７．　修理中　モーター架台分解、オイルが固着している。

Ｃ５８．　修理中　モーター架台分解、オイルが固着している、拡大。

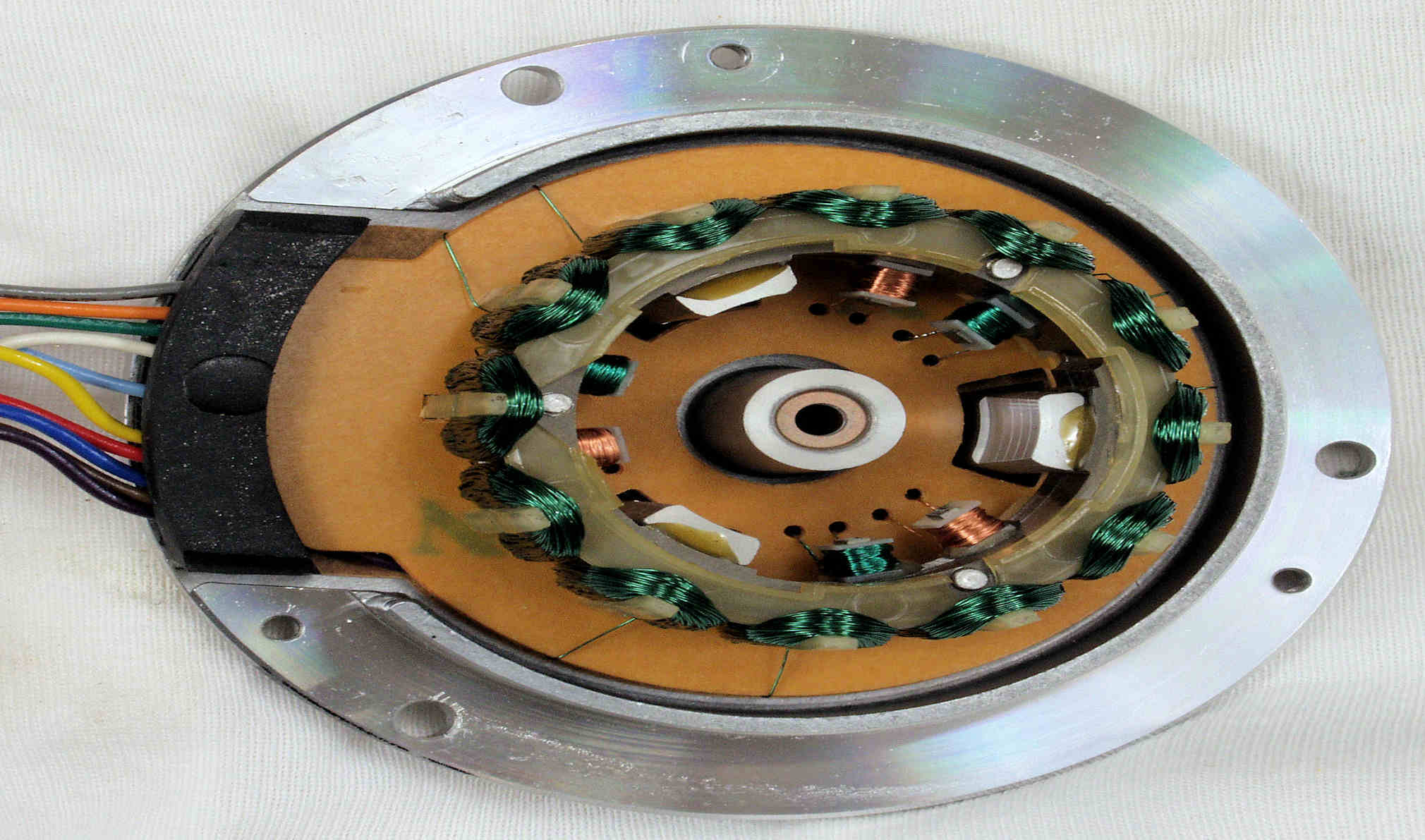

Ｃ６１．　修理中　モーター固定子巻き線。

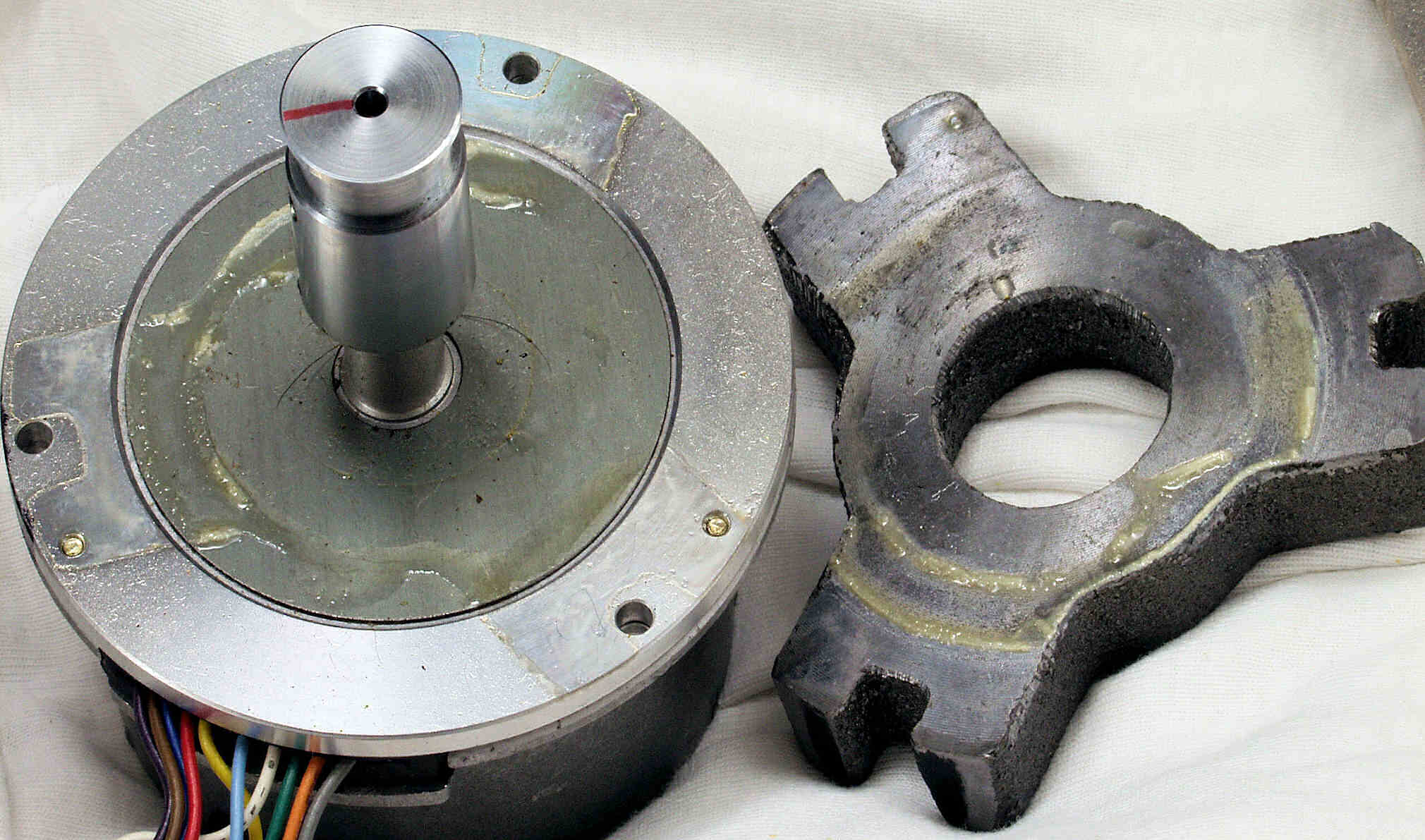

Ｃ６２．　修理中　モーター回転子、錆びが出ている。

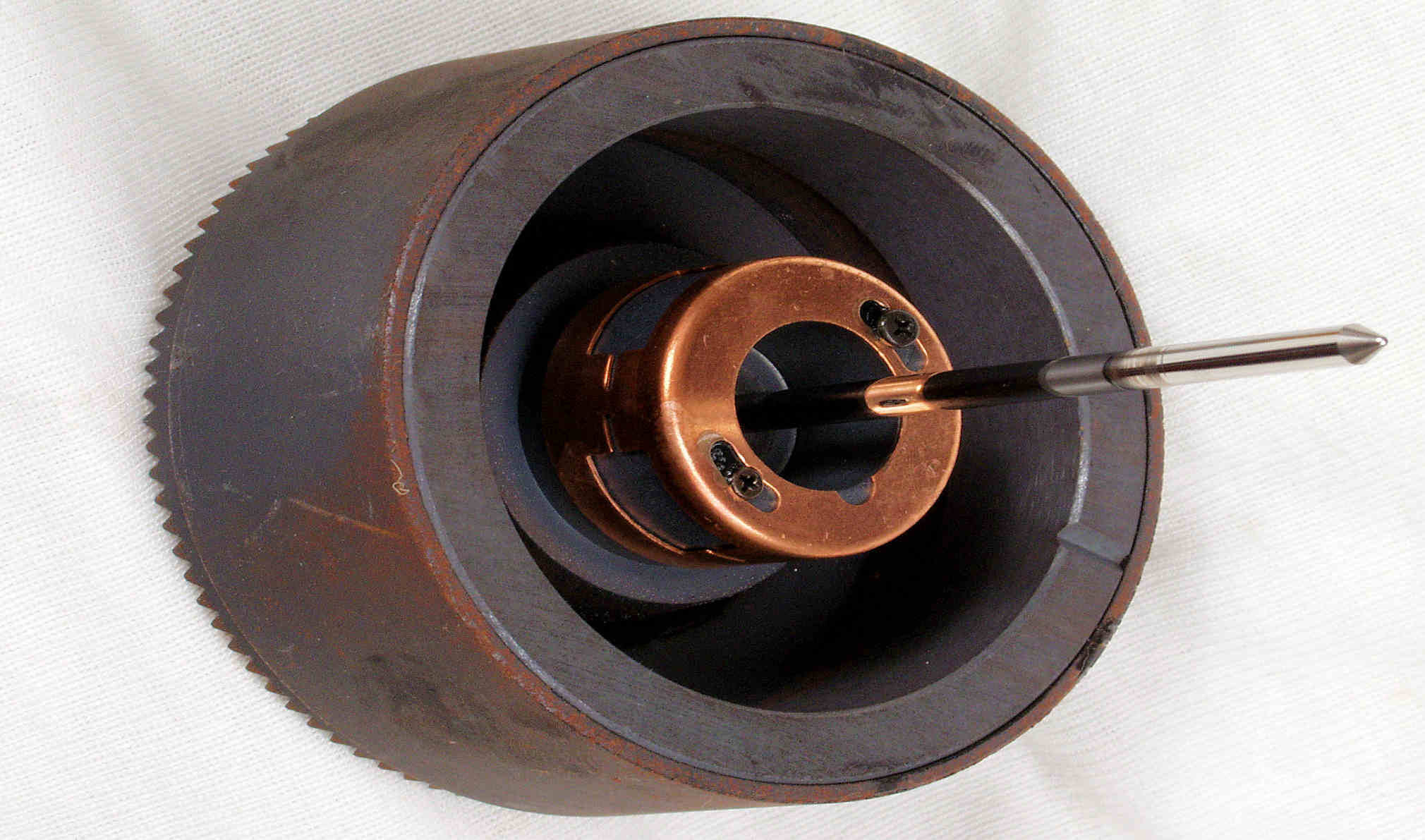

Ｃ６３．　修理後　モーター回転子、錆びを落とす。

Ｃ６４．　修理中　モーター回転子、軸側。　錆びが出ている。

Ｃ６５．　修理中　モーター回転子、軸側。　錆びを落とす。

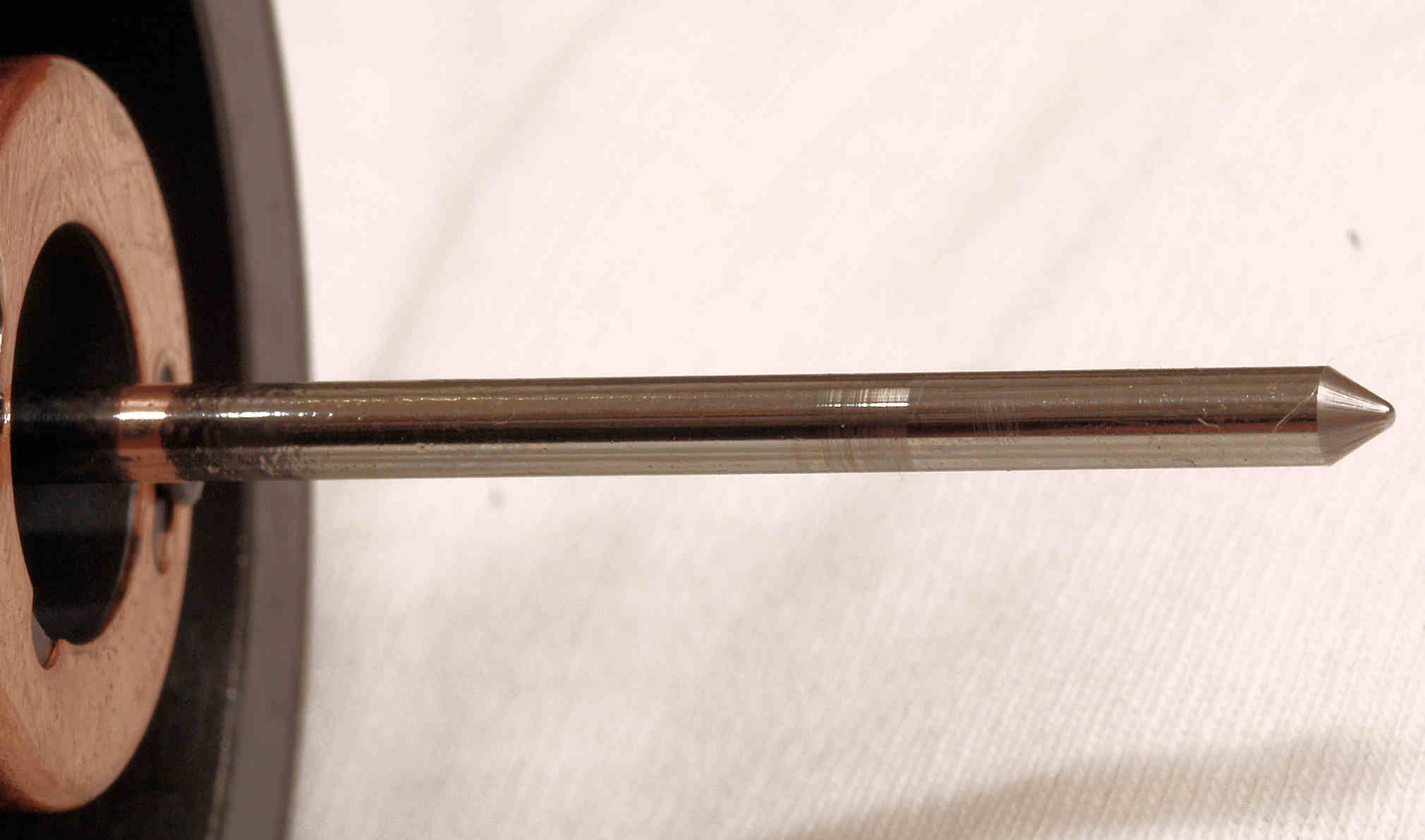

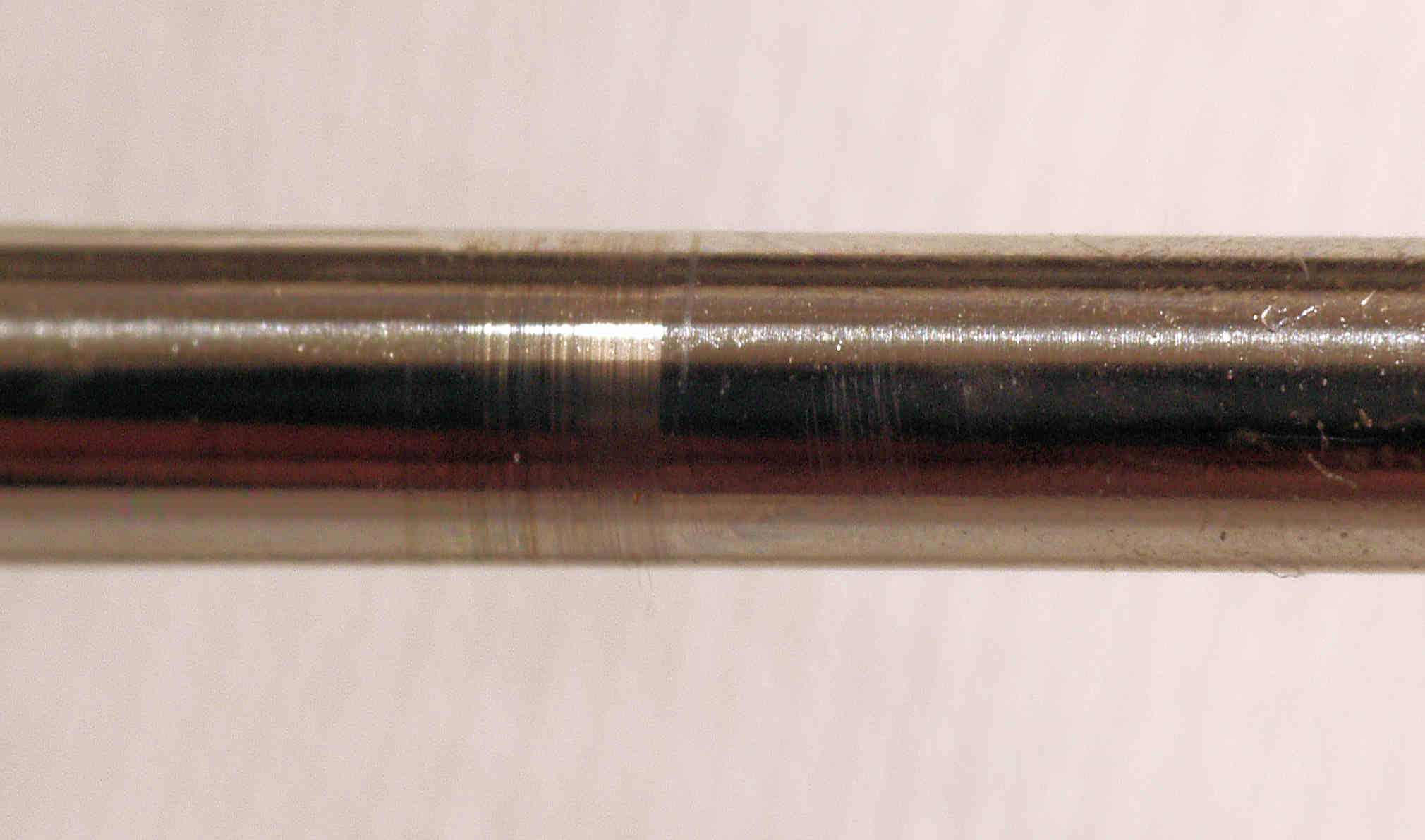

Ｃ６６．　修理中　モーター回転子、軸。　キズあり。

Ｃ６６．　修理中　モーター回転子、軸拡大。　キズあり。

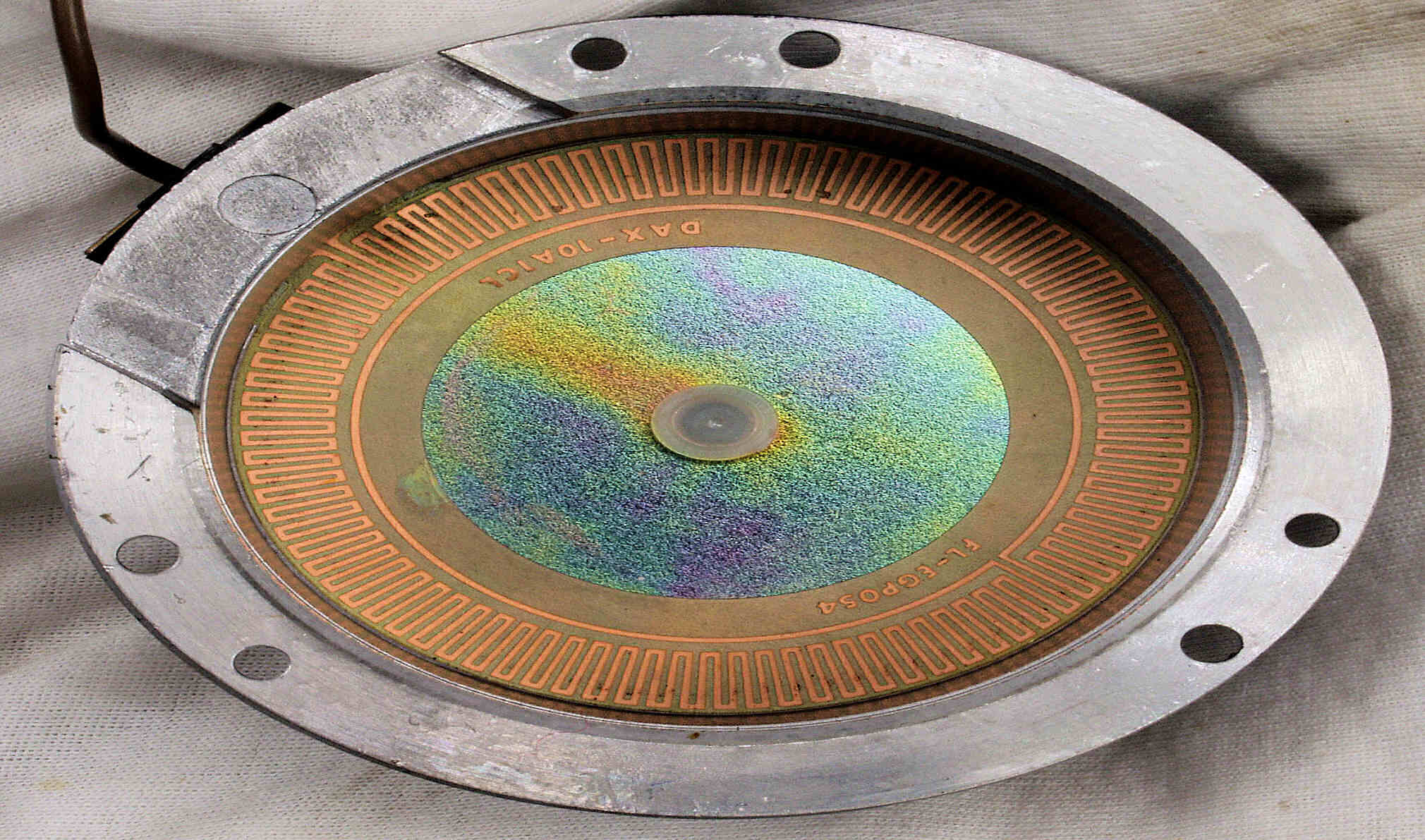

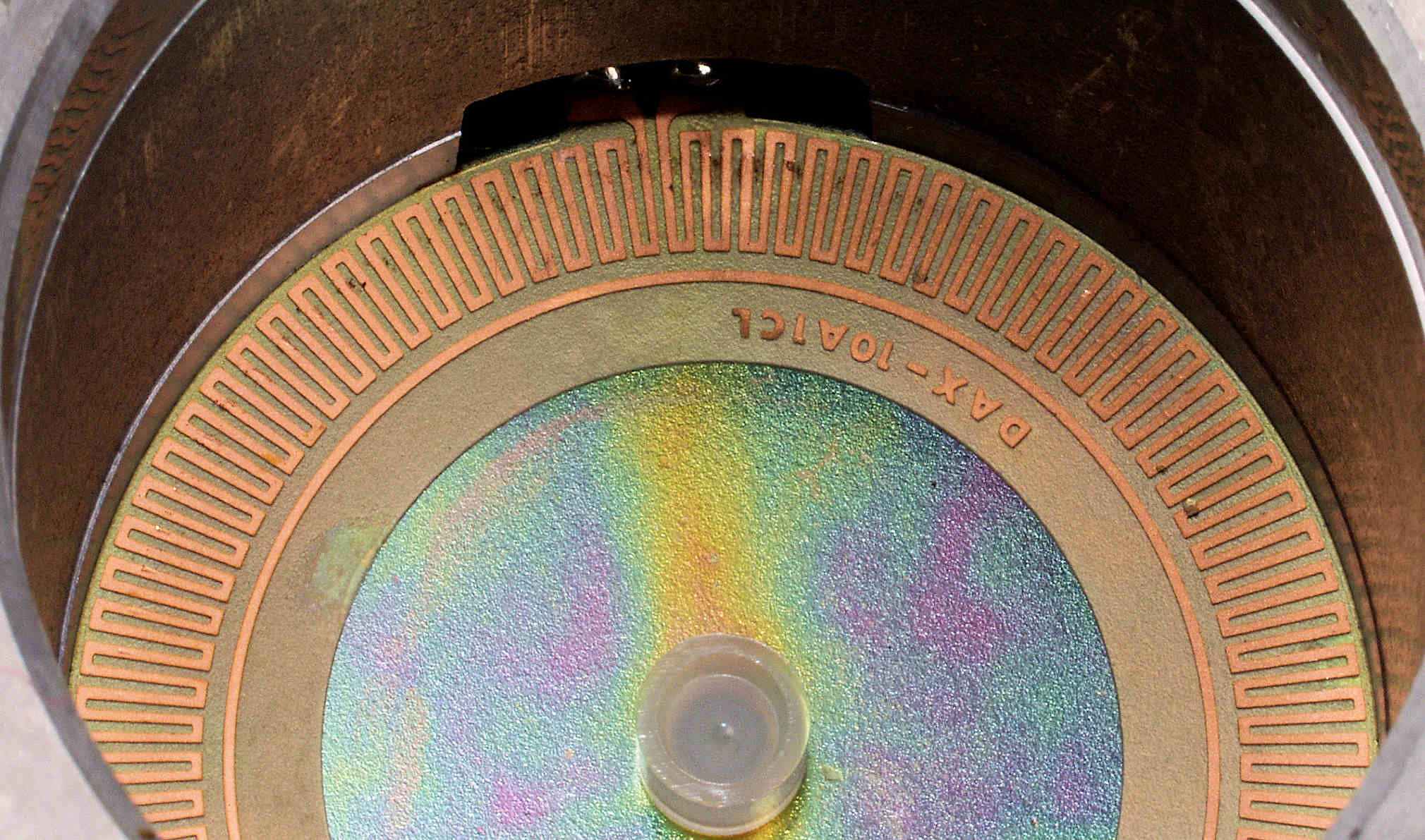

Ｃ７１．　修理中　モーターＦＧコイル。

Ｃ７２．　修理中　モーターＦＧコイル、出力部に浮きが見られる。

Ｃ７３．　修理中　モーターＦＧコイル、絶縁コートで固定する。

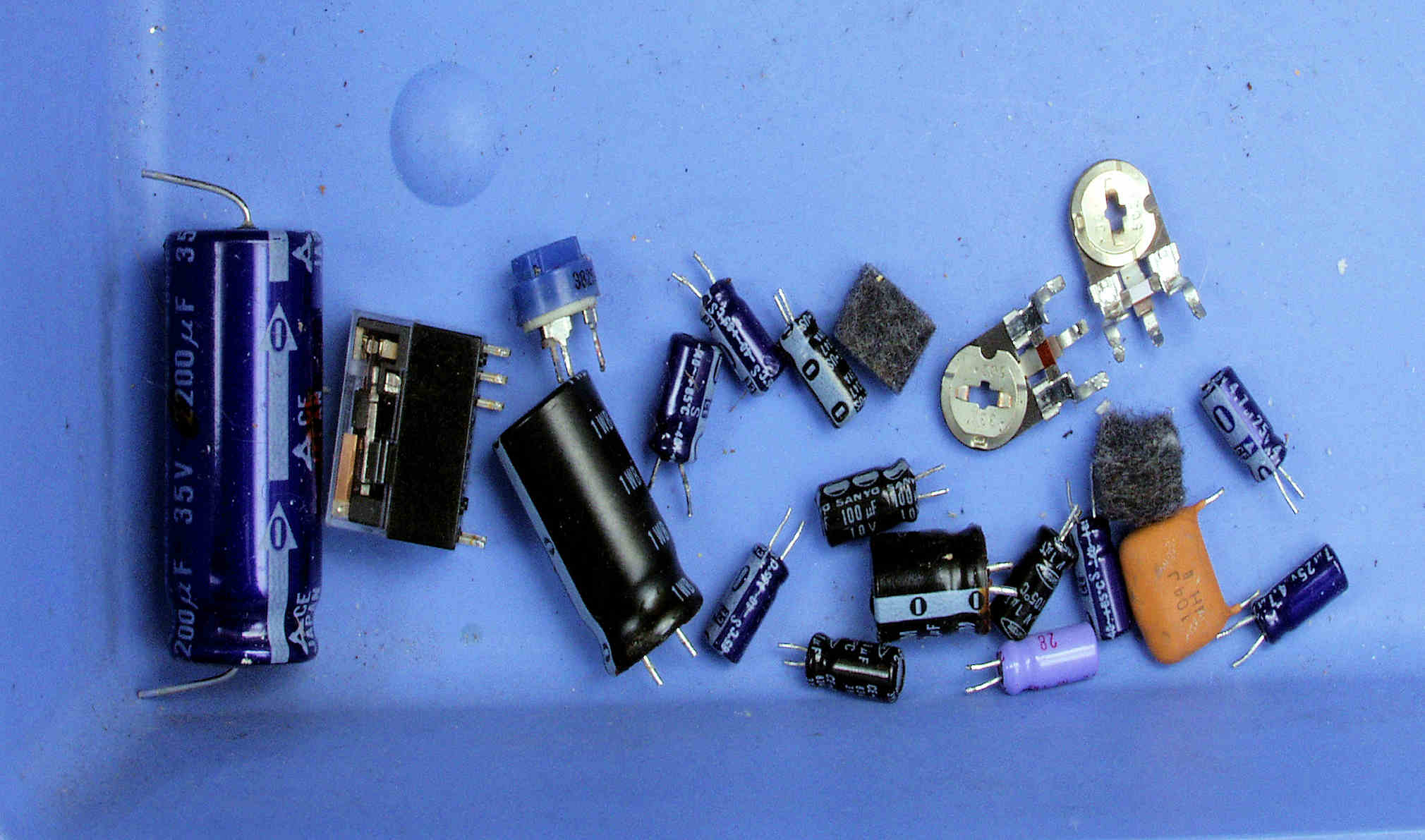

Ｃ８．　交換部品

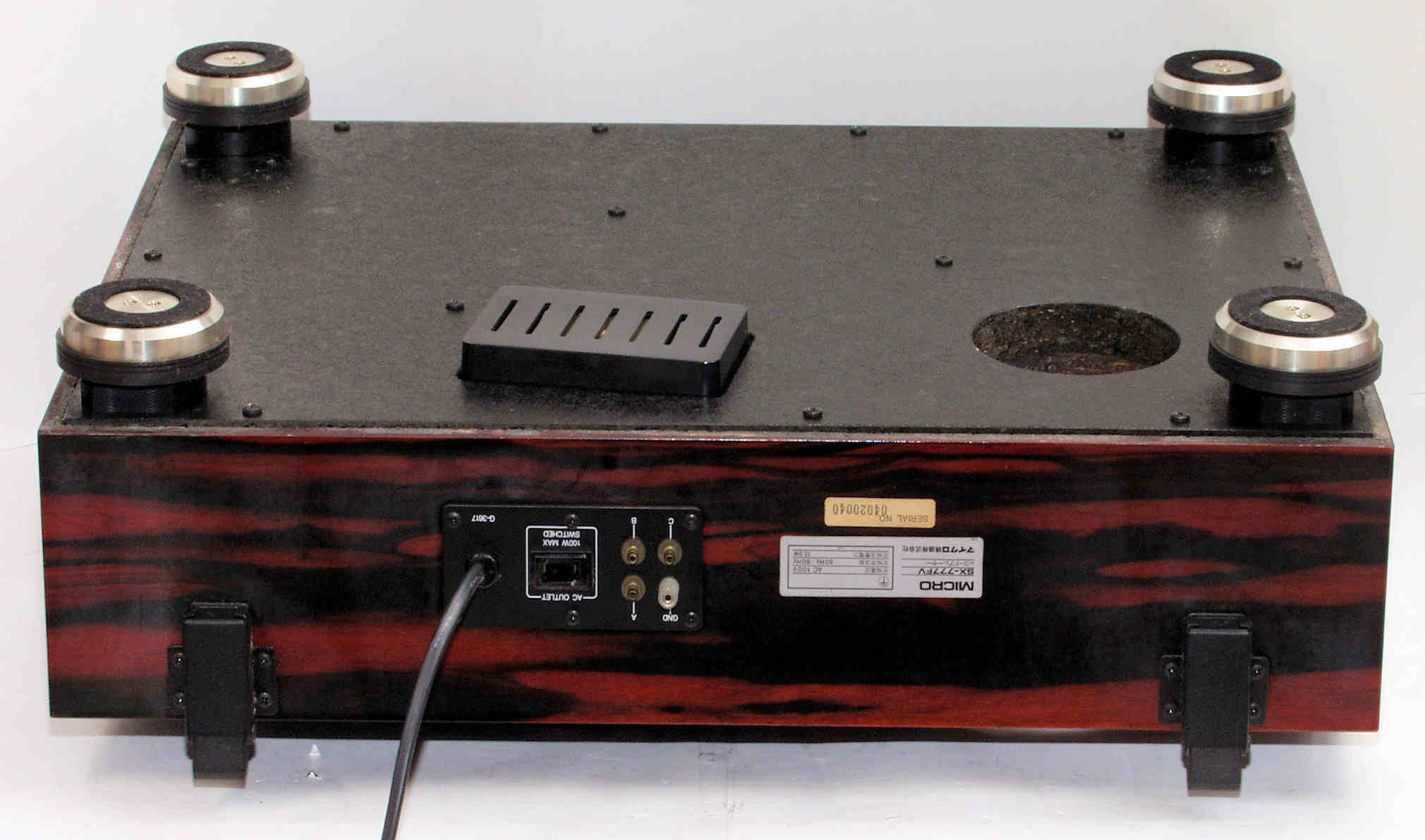

Ｃ９１．　修理前　　下から見る

Ｃ９２．　修理後　　下から見る

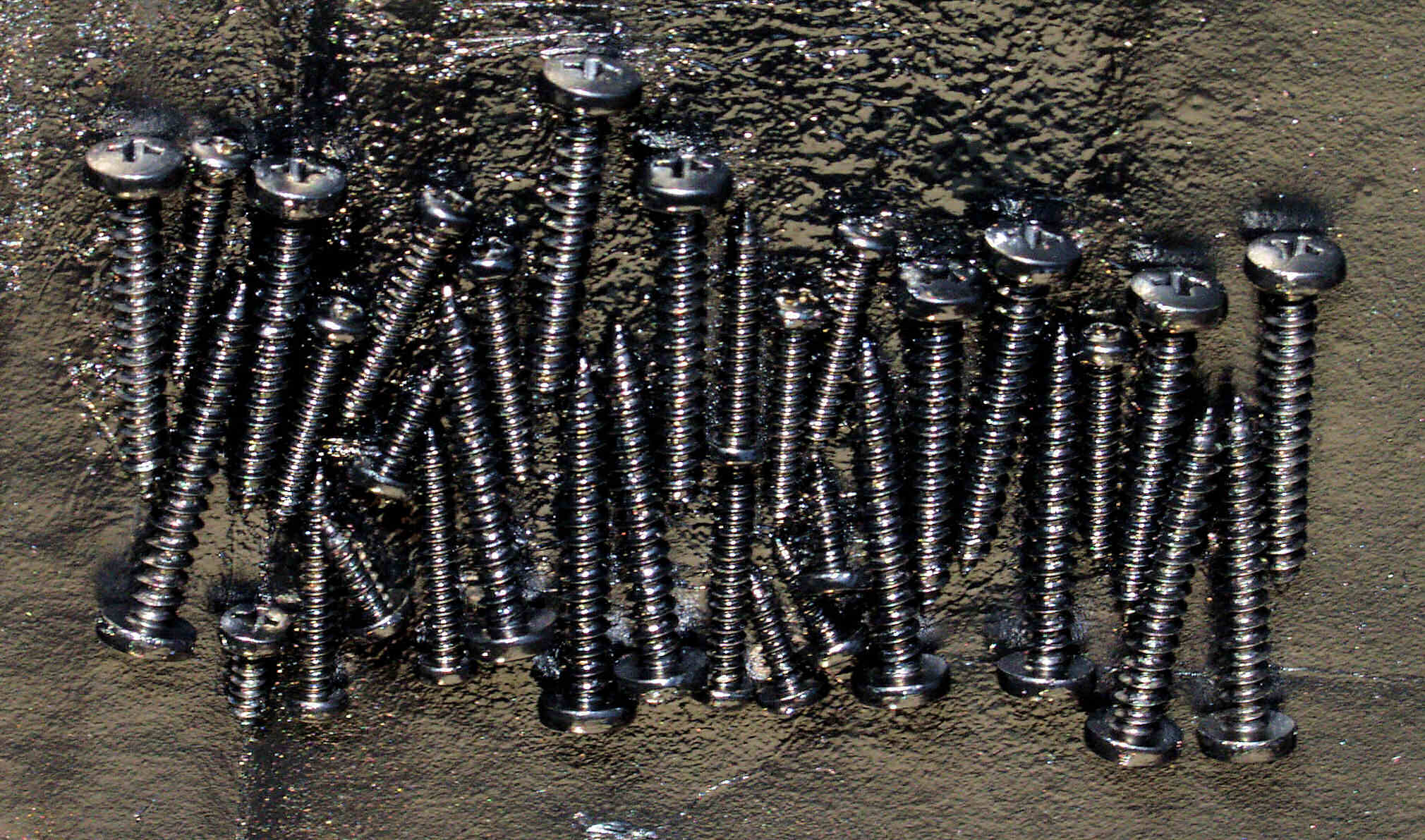

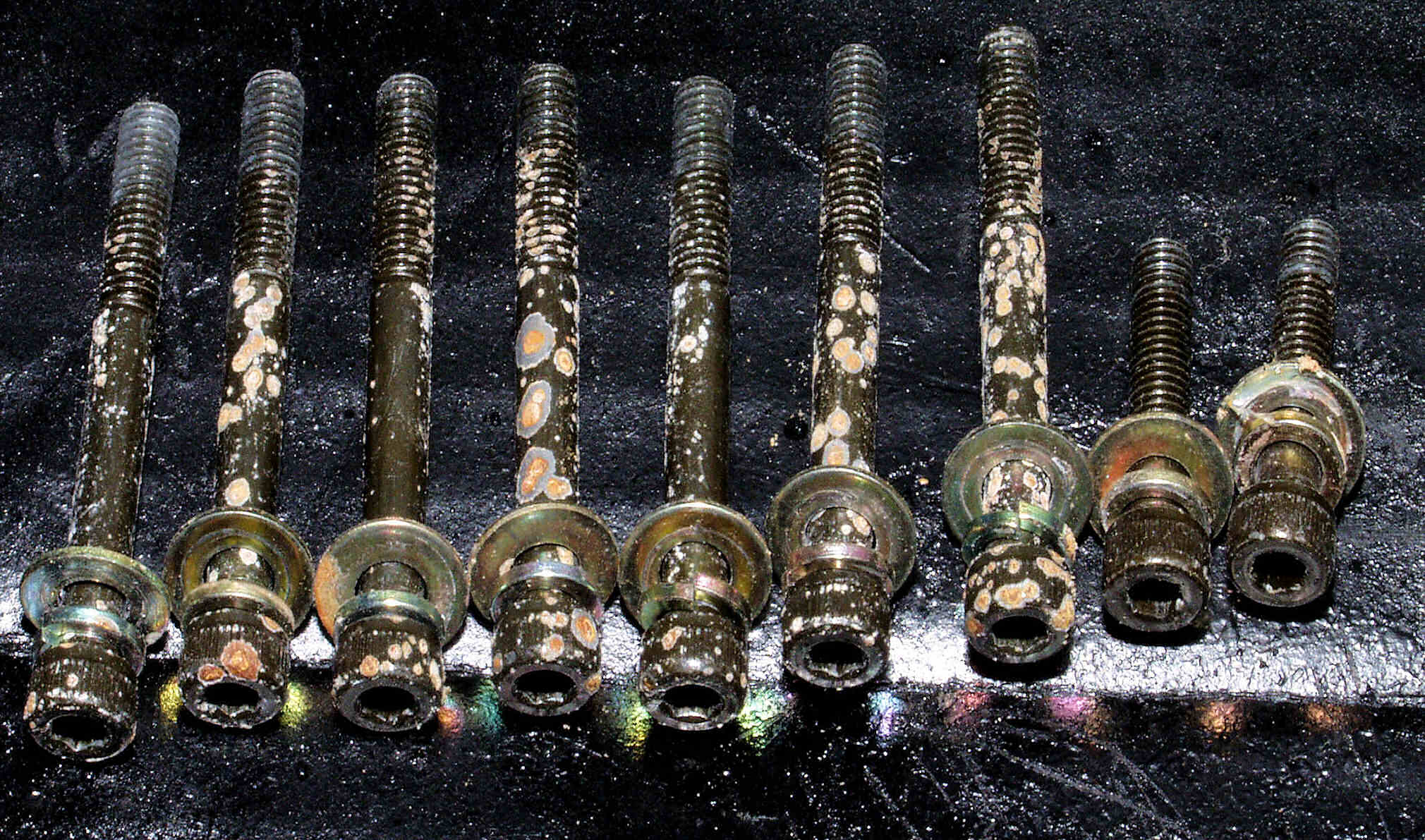

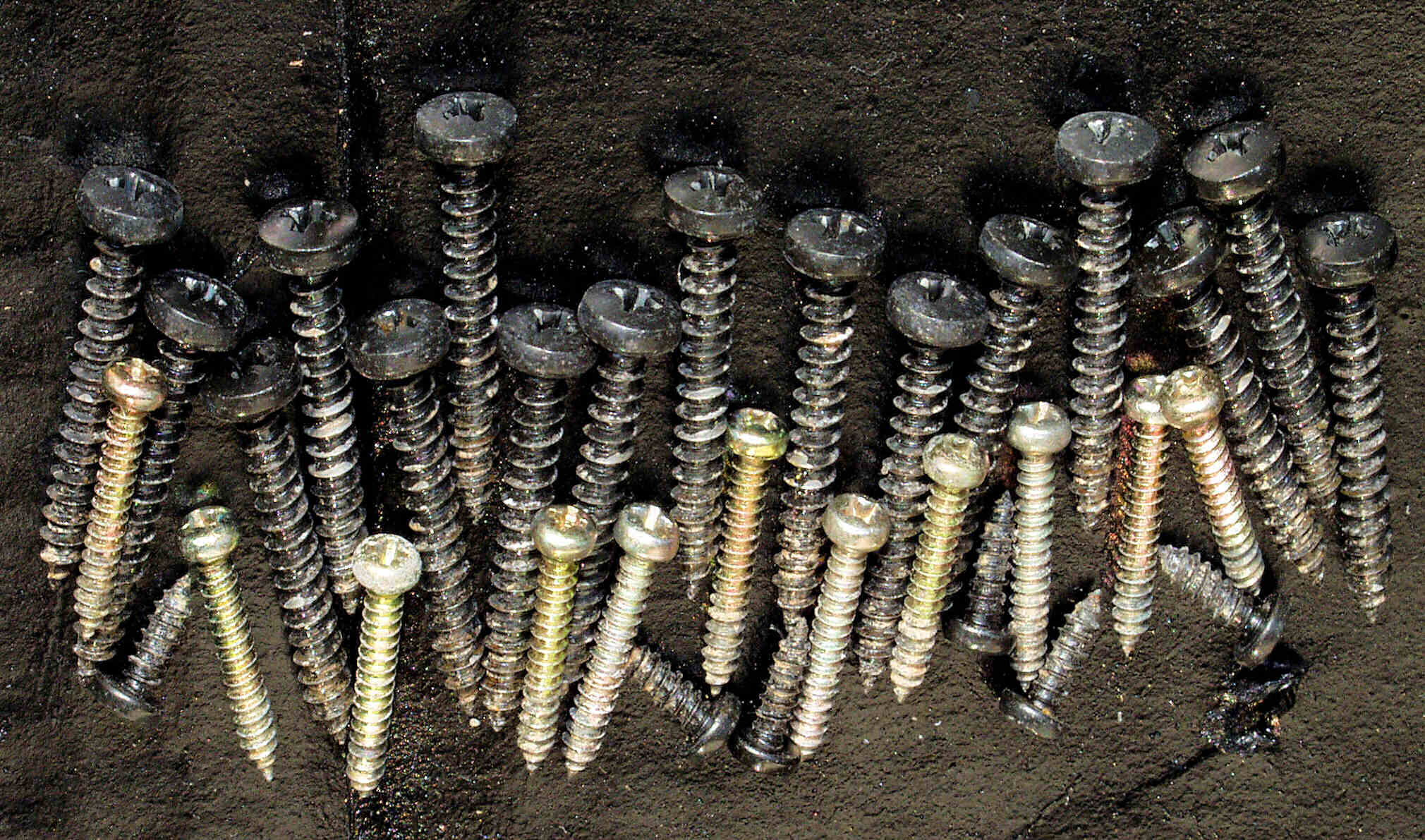

Ｃ９３．　修理前　下蓋止めネジ。

Ｃ９４．　修理（塗装）中　下蓋止めネジ。ネジ部に覆いをして、錆止めにラッカーを吹き付ける。

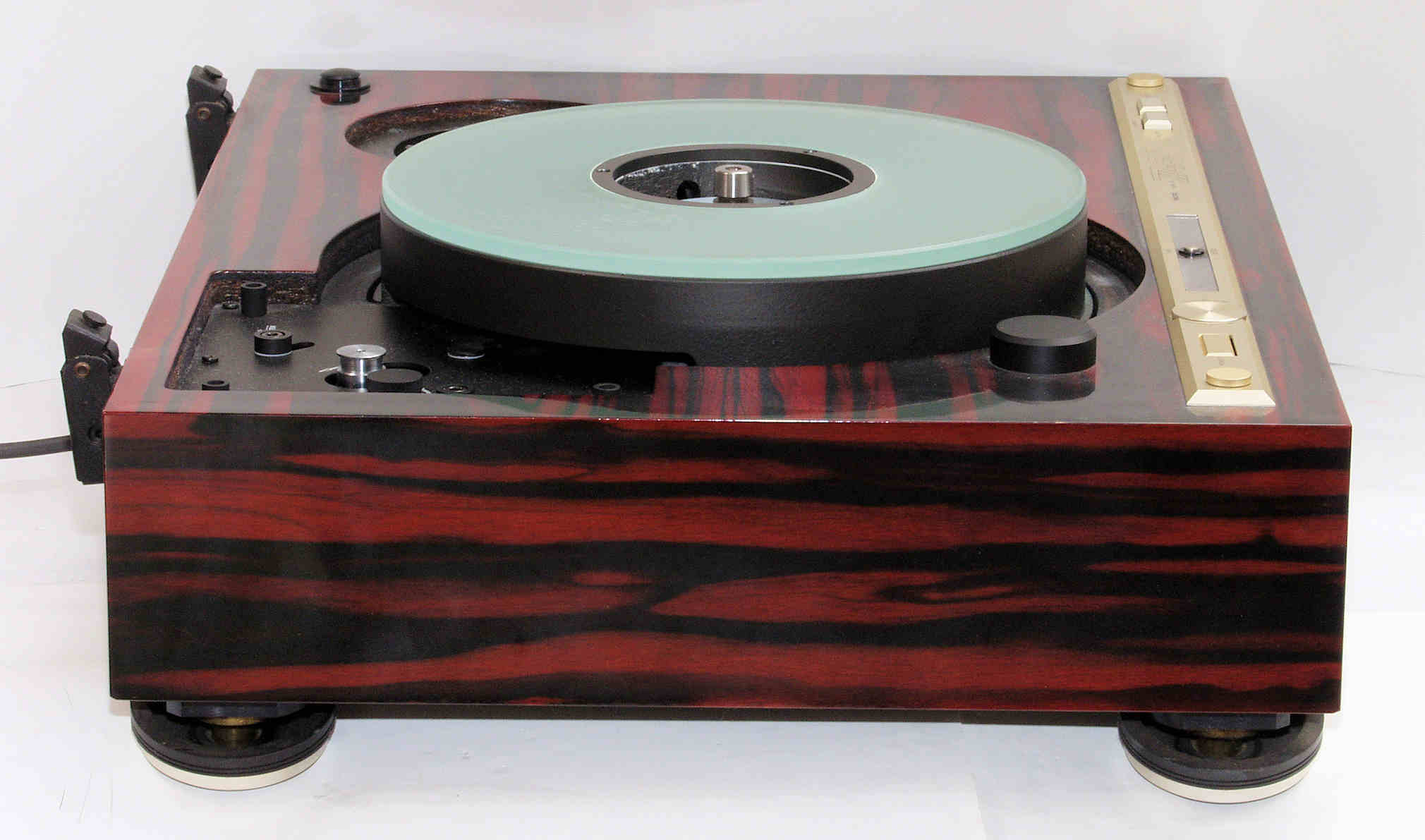

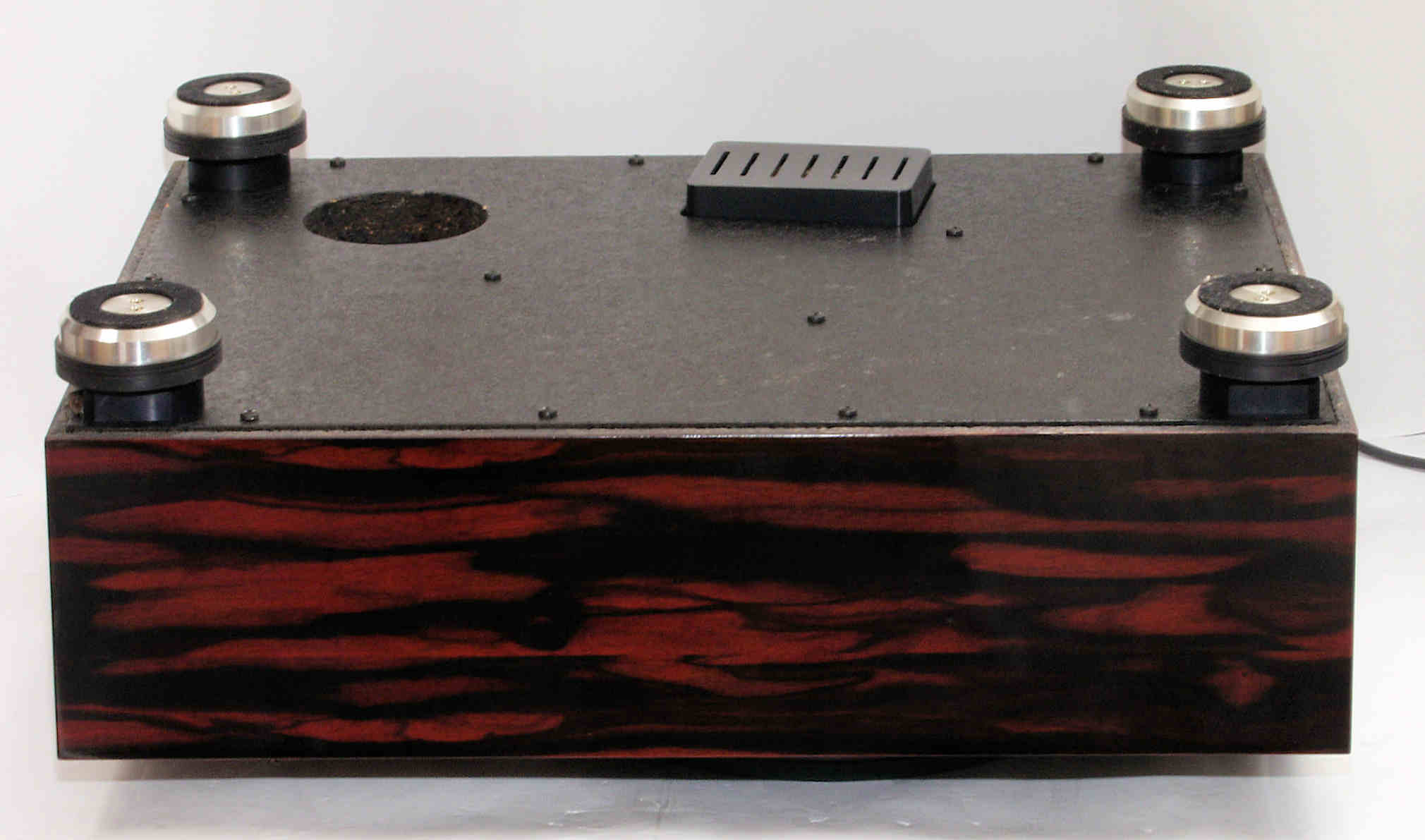

Ｃ９５．　完成、下から見る。

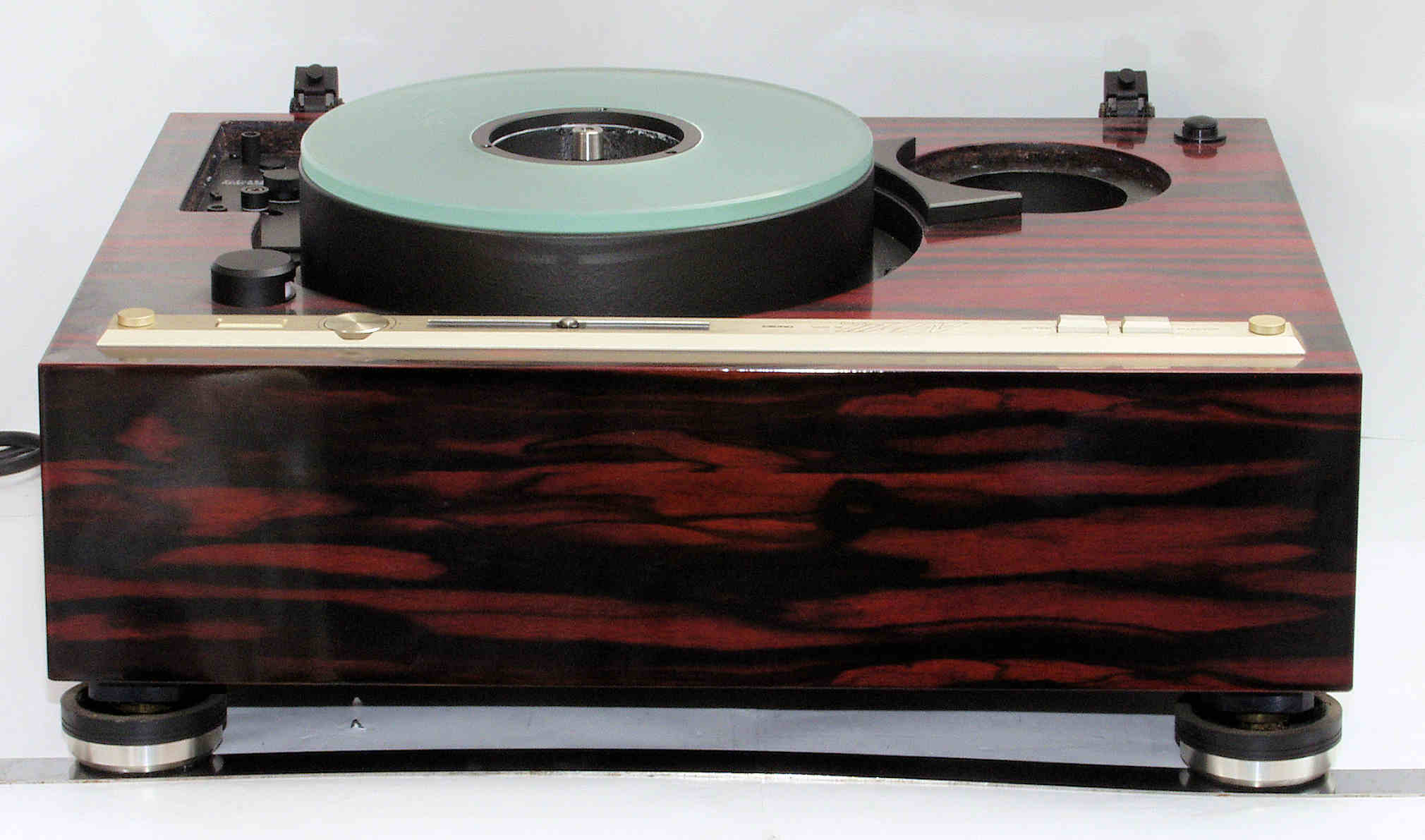

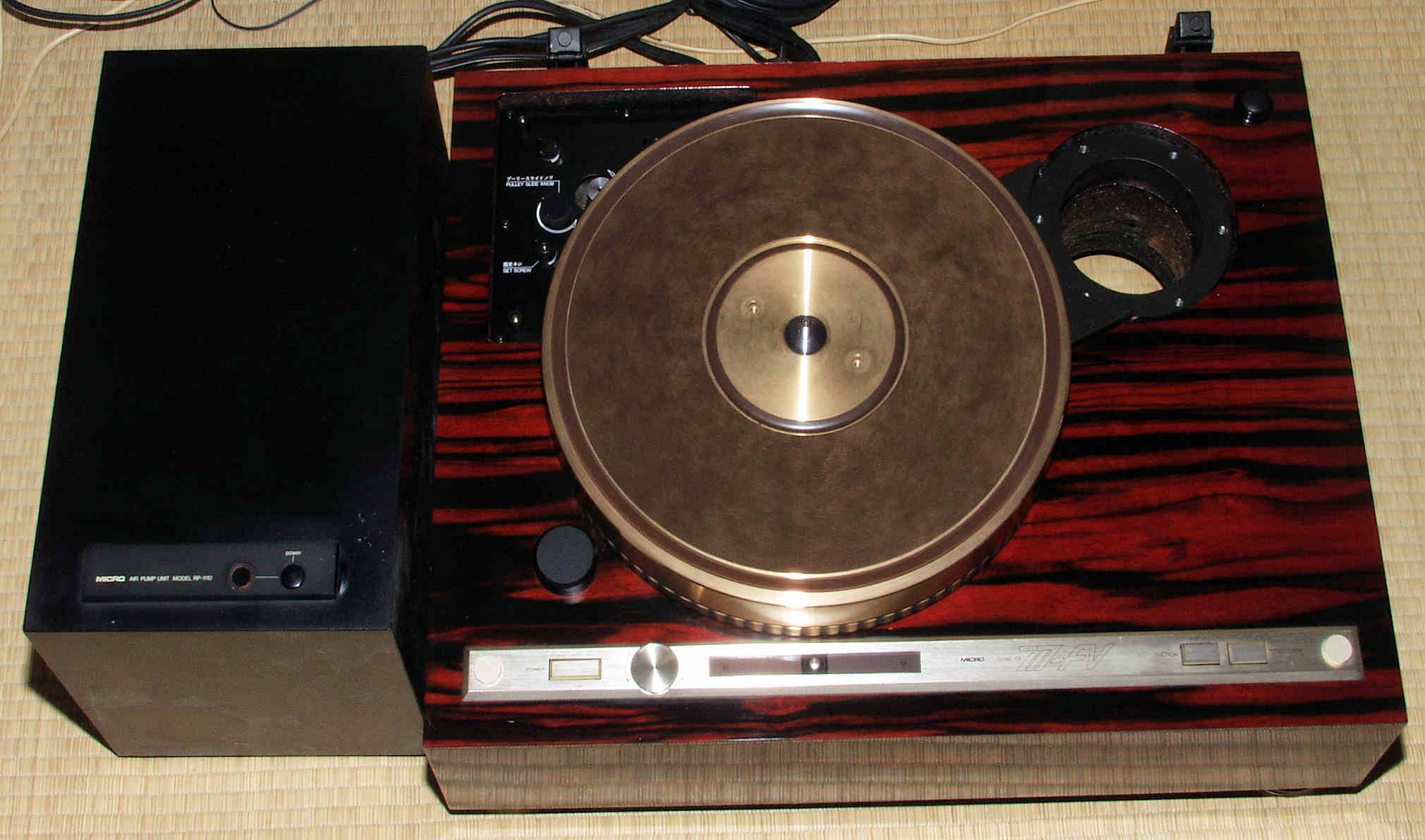

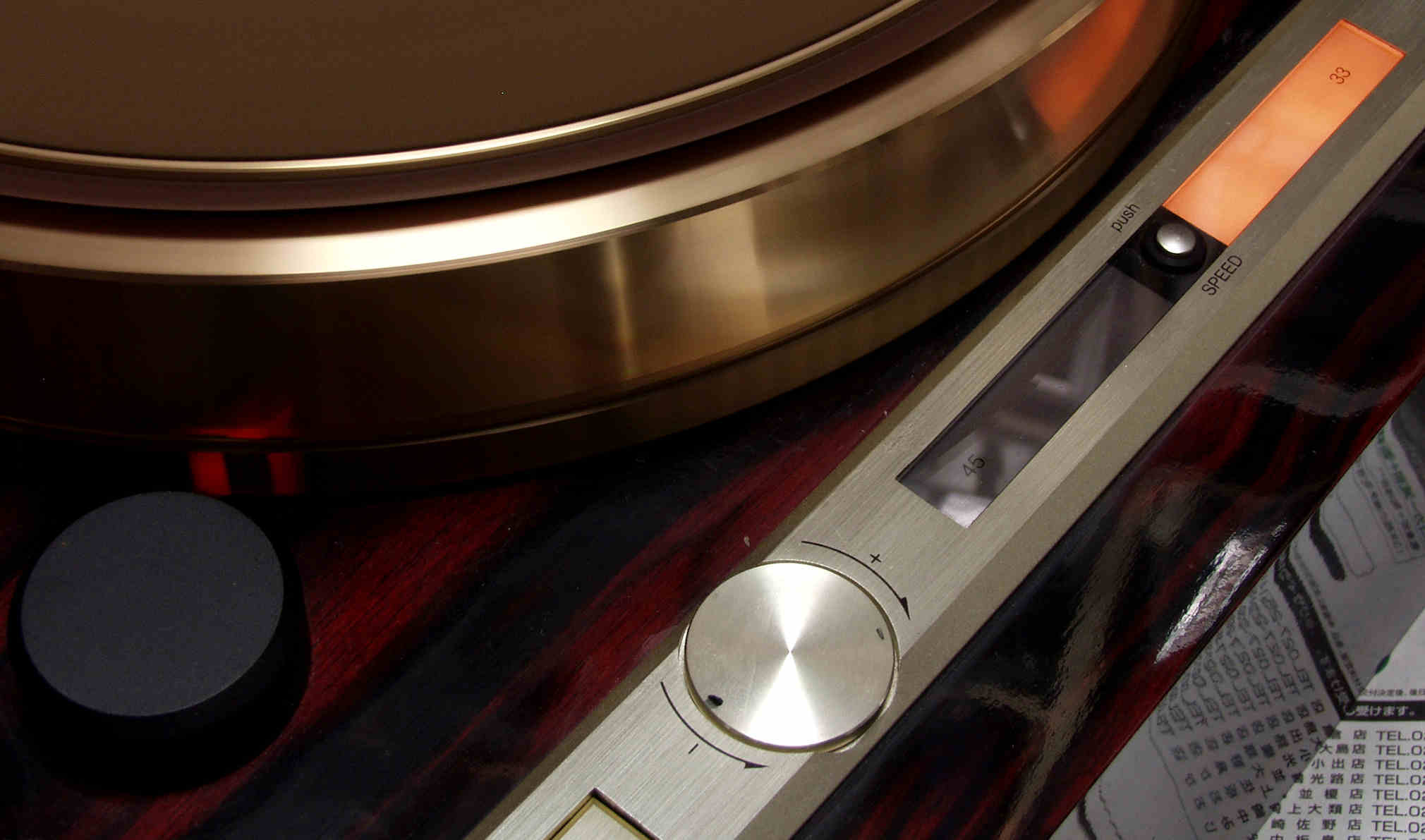

Ｃ９６．　完成、上から見る。

ＣＢ．　下蓋及び本体木部　修理状況。

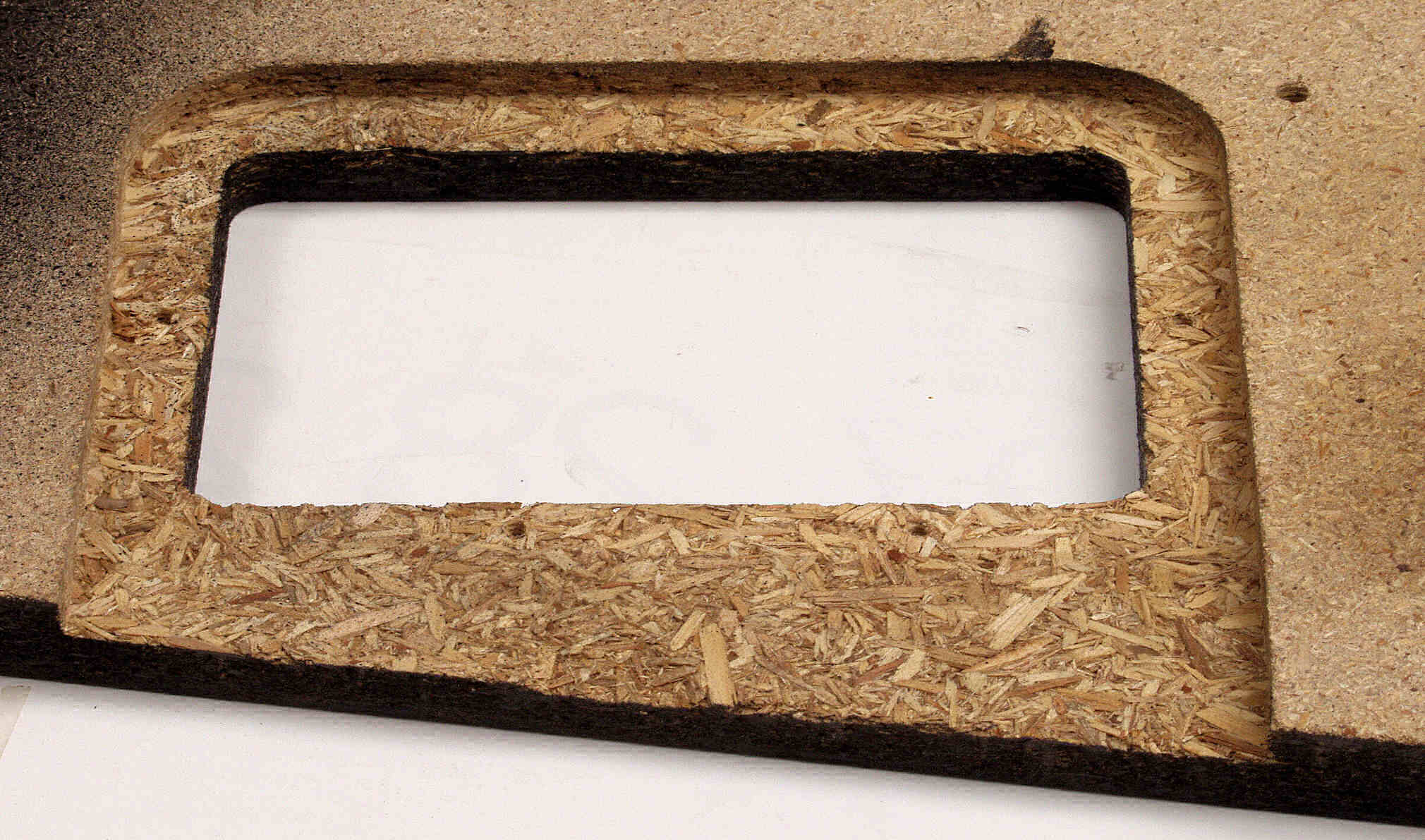

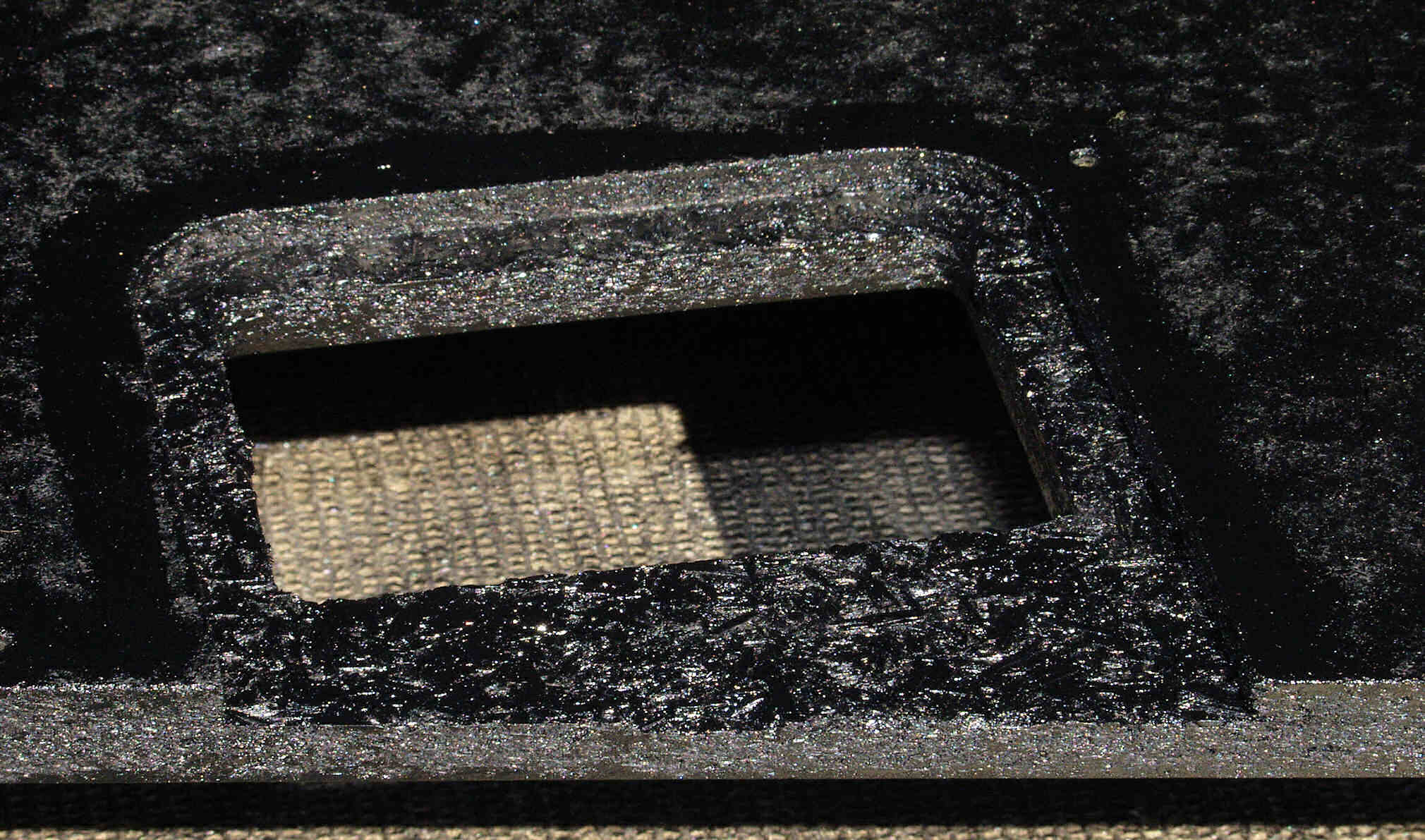

ＣＢ１０．　修理前　本体前下裏の圧縮材。

ＣＢ１１．　修理中　本体前下裏の圧縮材、水性木工ボンドを塗布する。

ＣＢ１２．　修理前　本体右下裏の圧縮材。

ＣＢ１３．　修理中　本体右下裏の圧縮材、水性木工ボンドを塗布する。

ＣＢ１４．　修理前　本体後下裏の圧縮材。

ＣＢ１５．　修理中　本体後下裏の圧縮材、水性木工ボンドを塗布する。

ＣＢ１６．　修理前　本体左下裏の圧縮材。

ＣＢ１７．　修理中　本体左下裏の圧縮材、水性木工ボンドを塗布する。

ＣＢ１８．　修理中　本体前後下裏の圧縮材、乾燥後、２回目の水性木工ボンドを塗布する。

ＣＢ１９．　修理中　本体前後下裏の圧縮材、乾燥後、２回目の水性木工ボンドを塗布する。

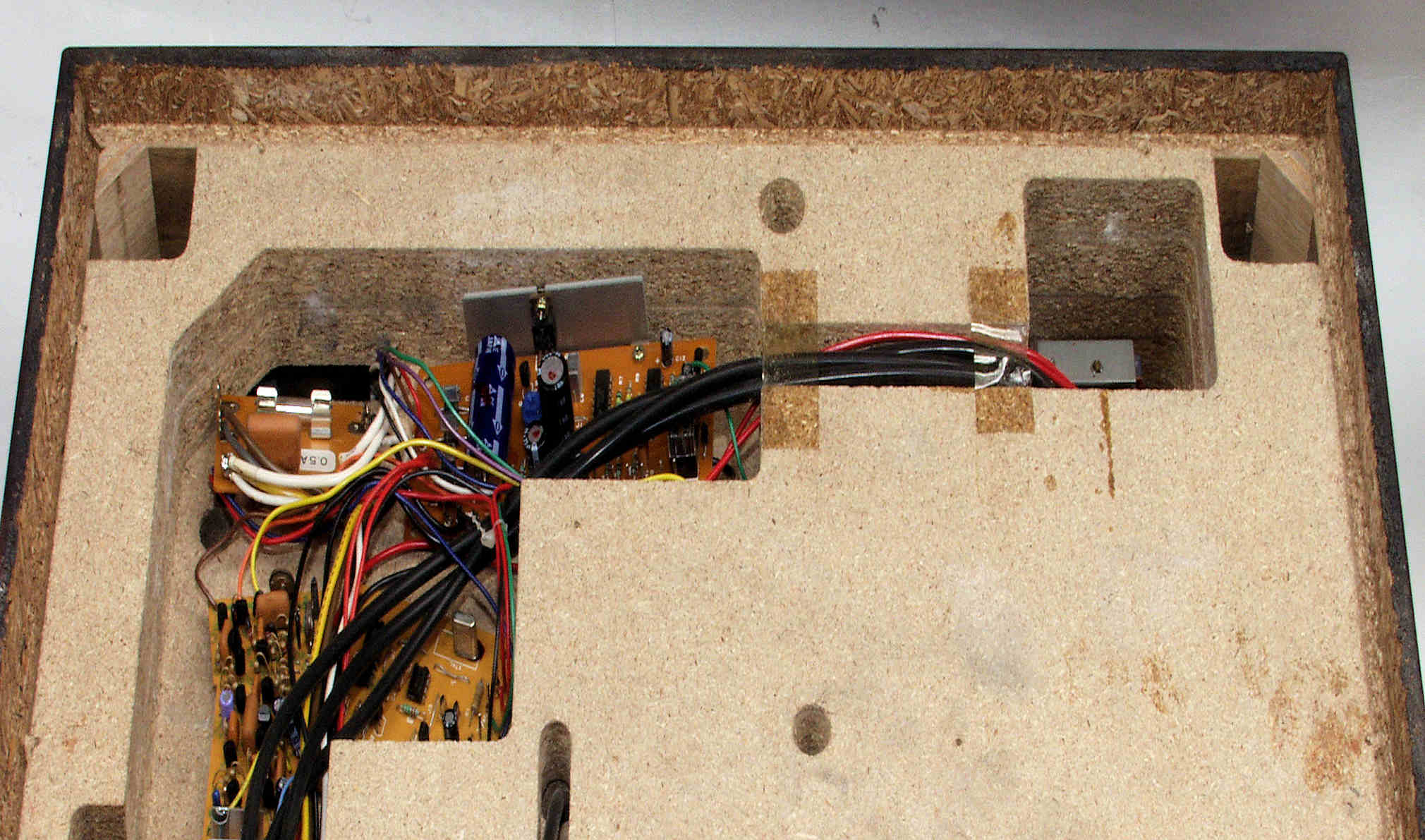

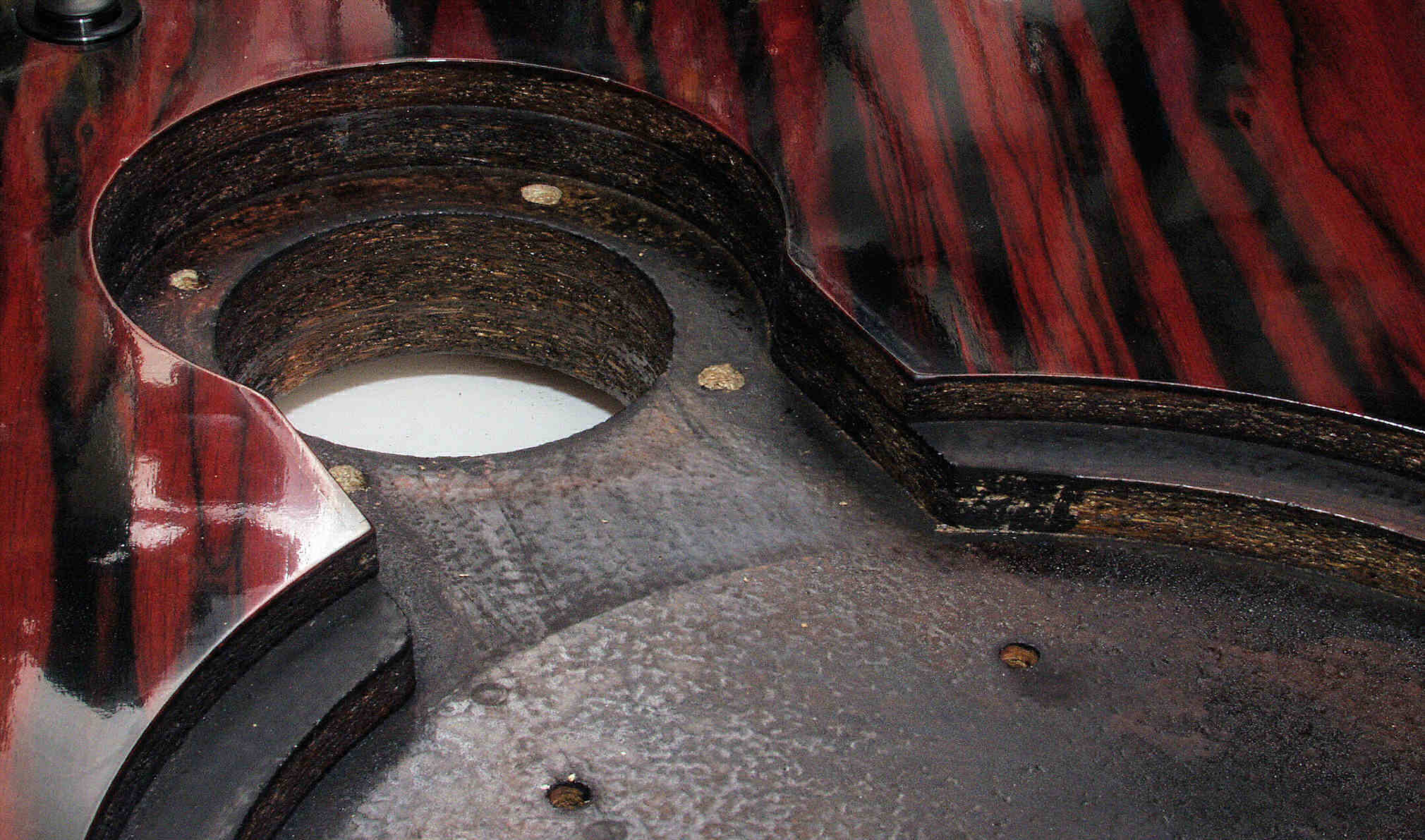

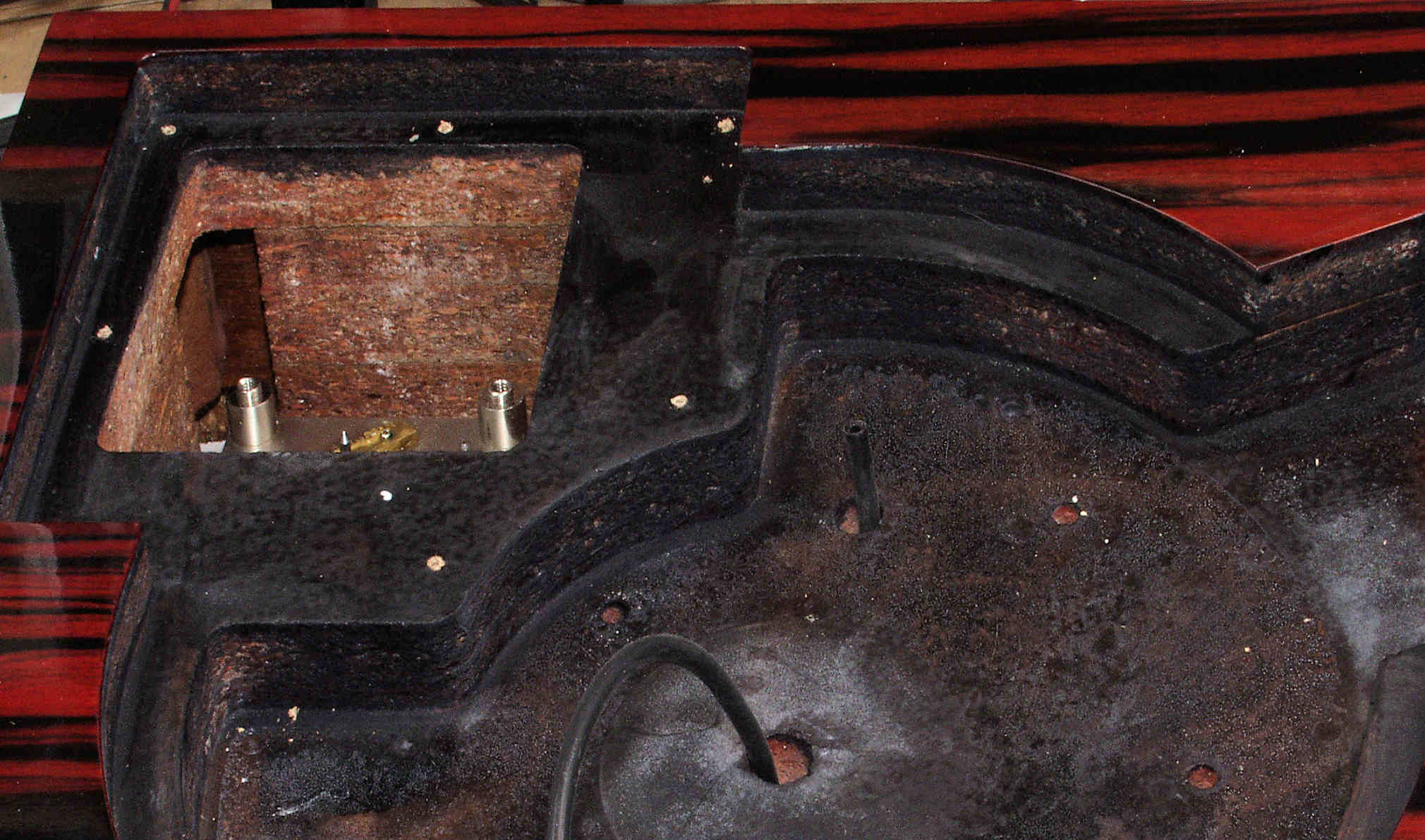

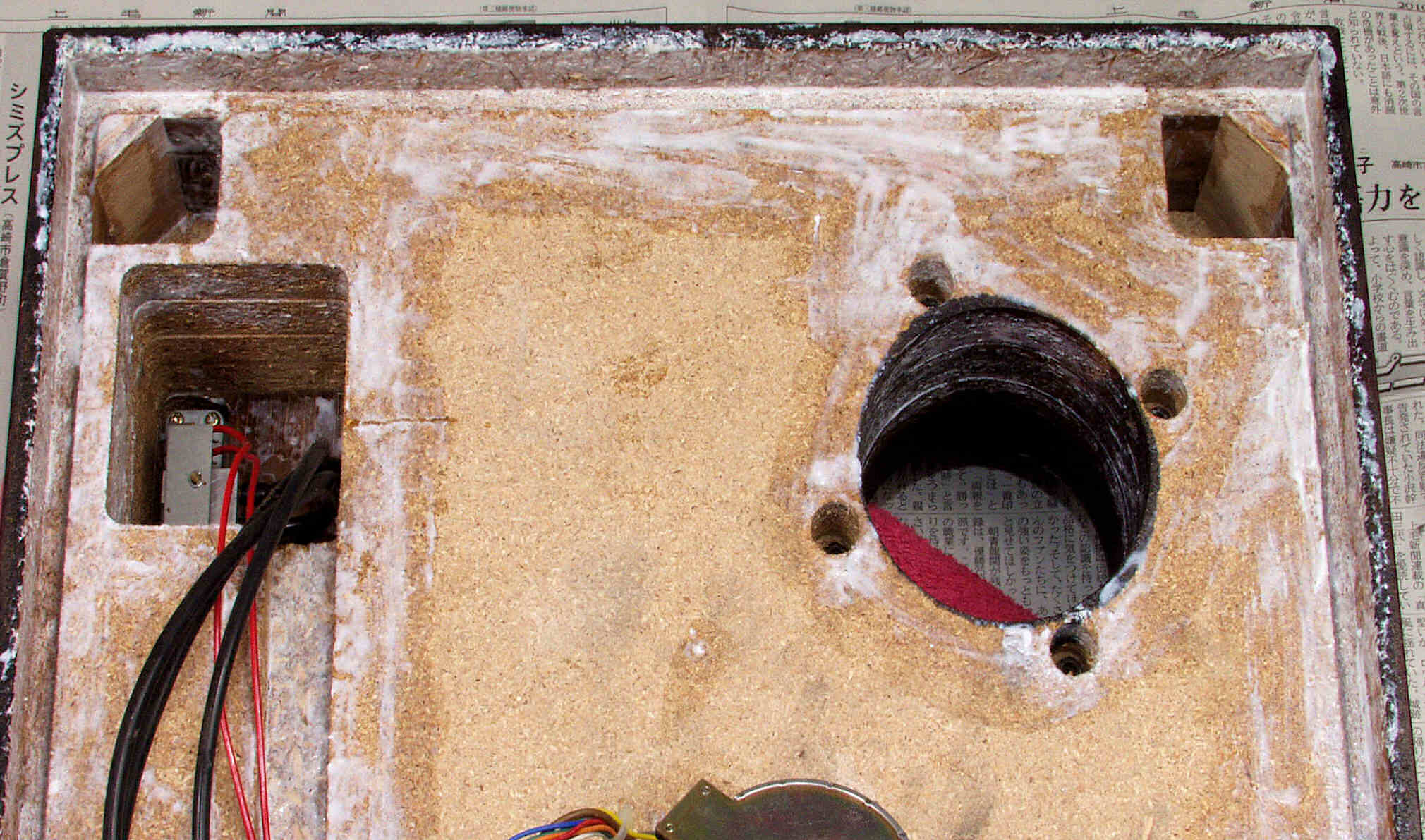

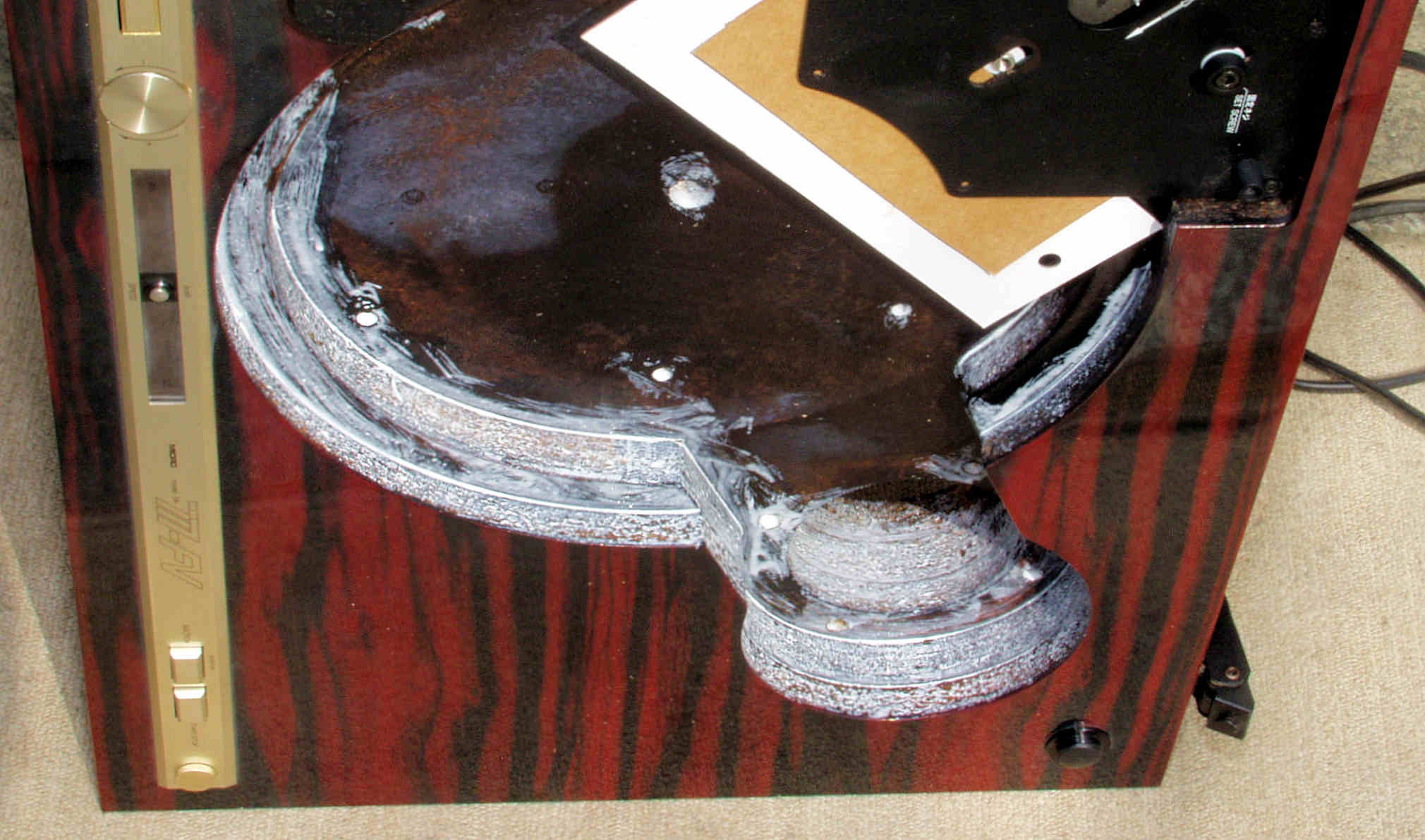

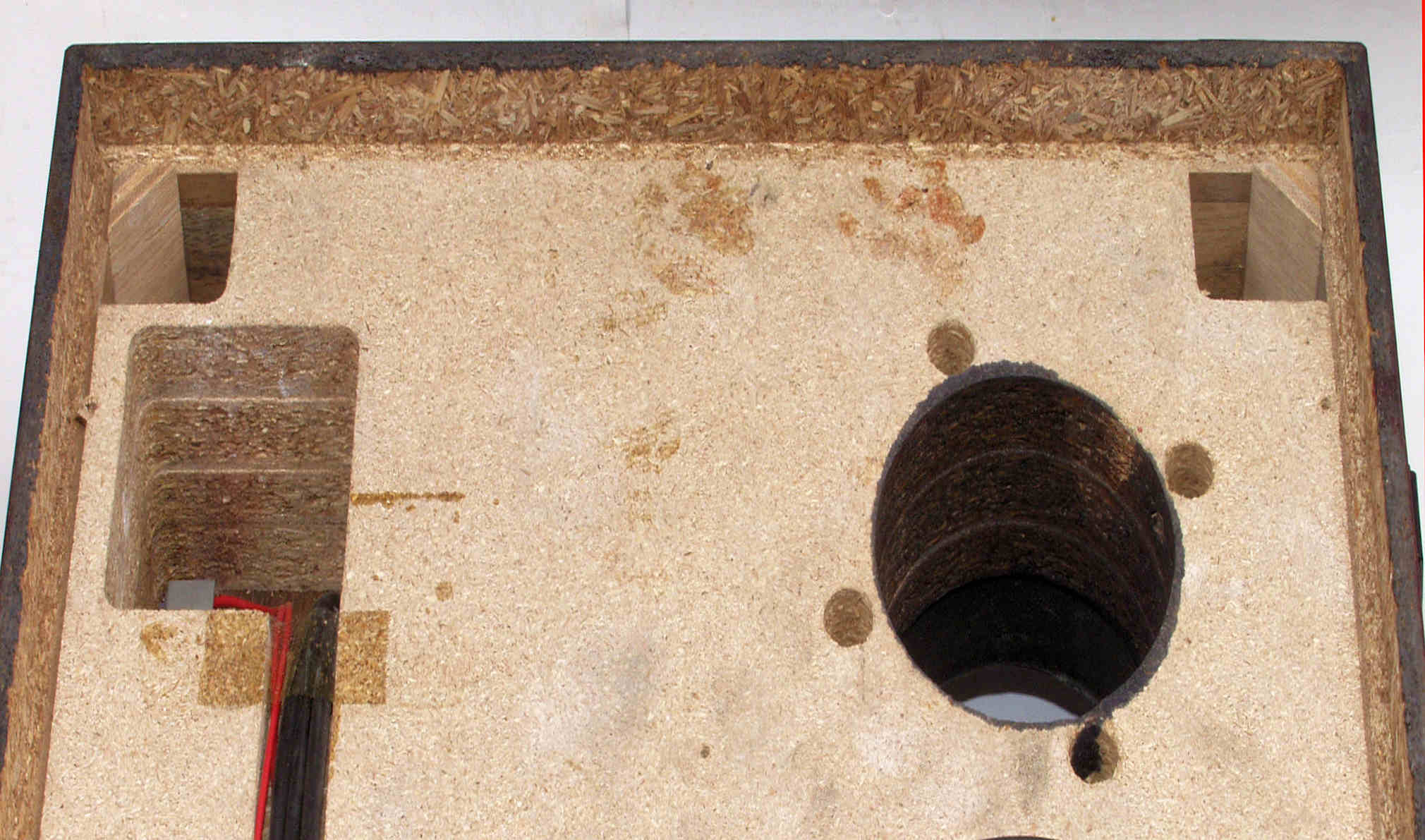

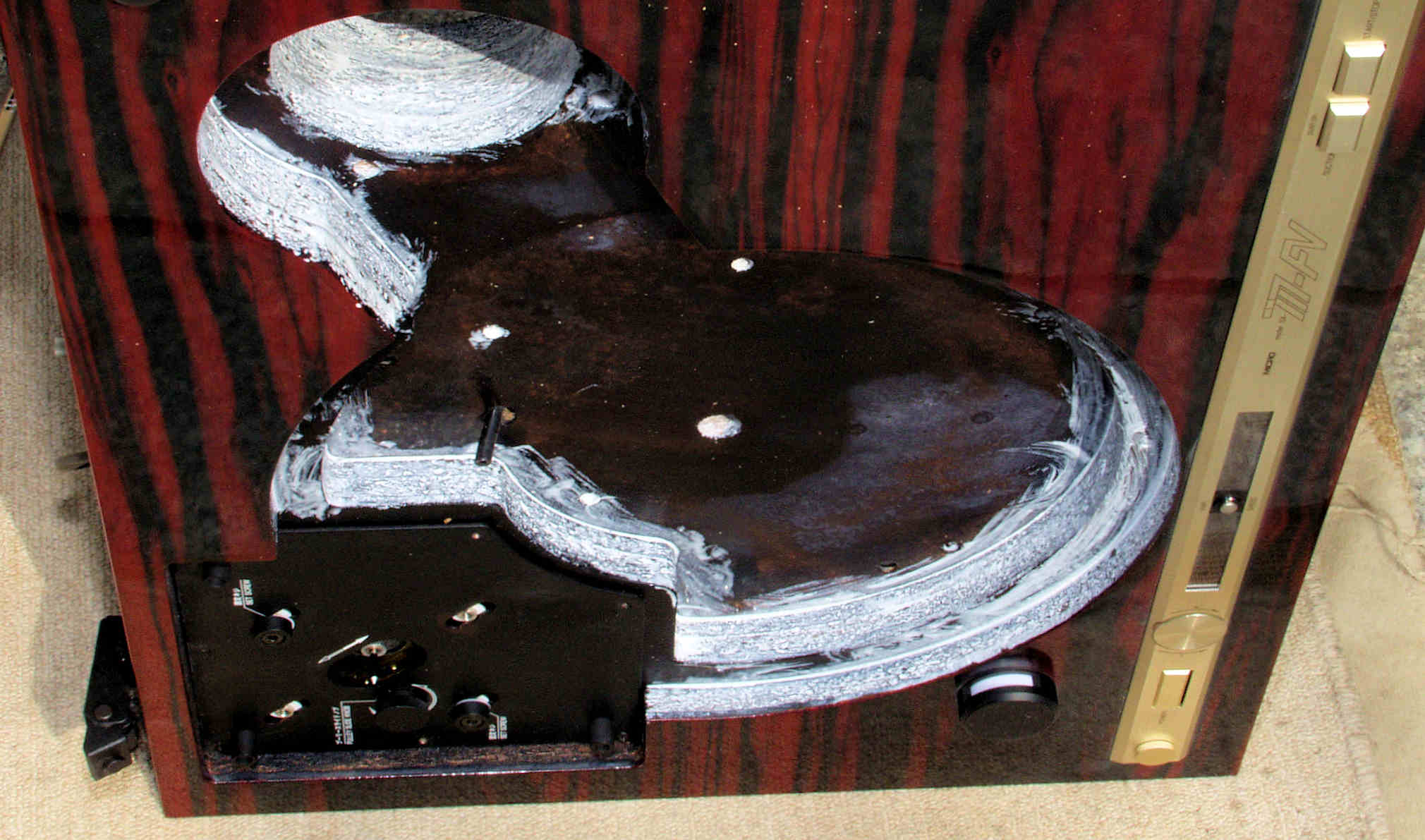

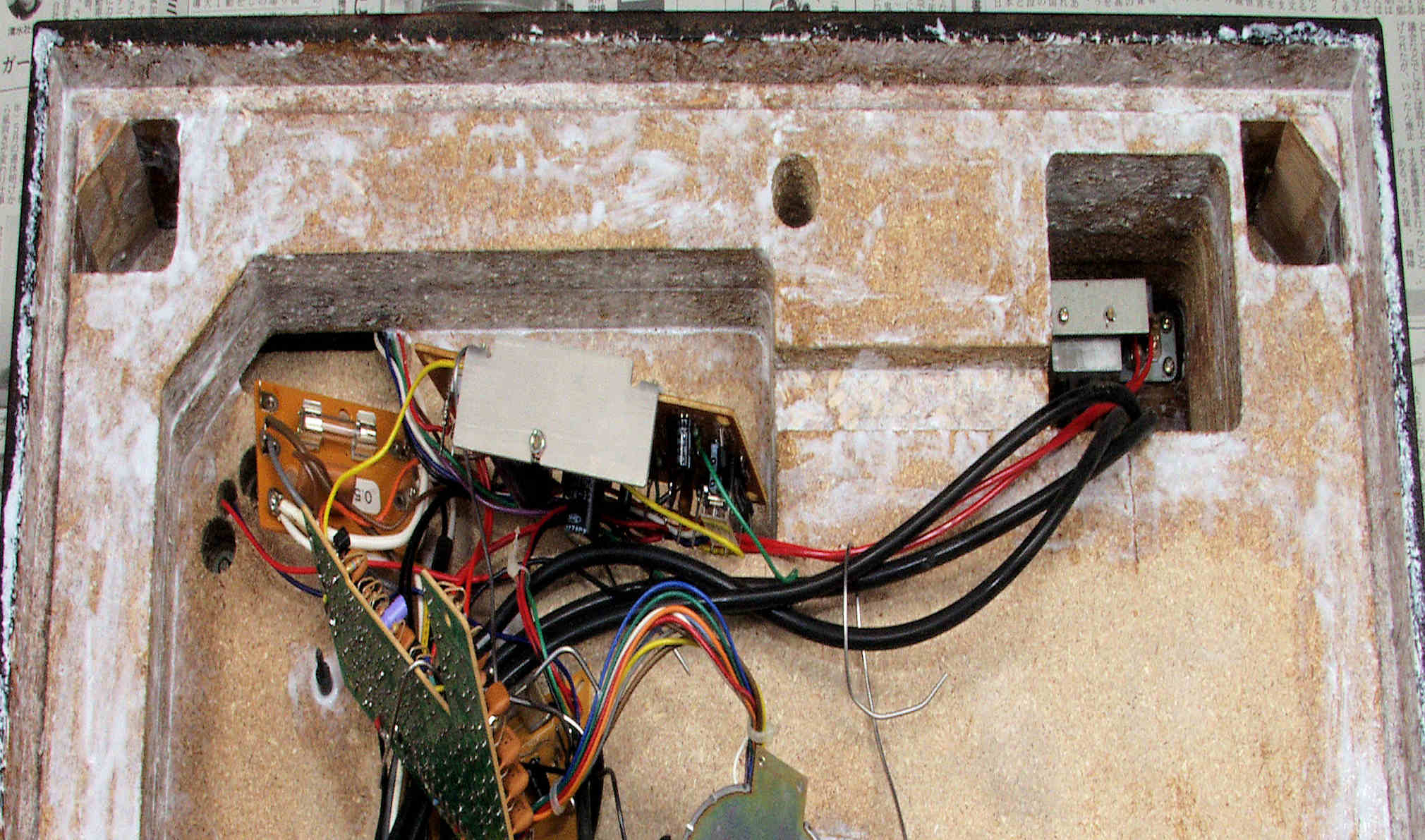

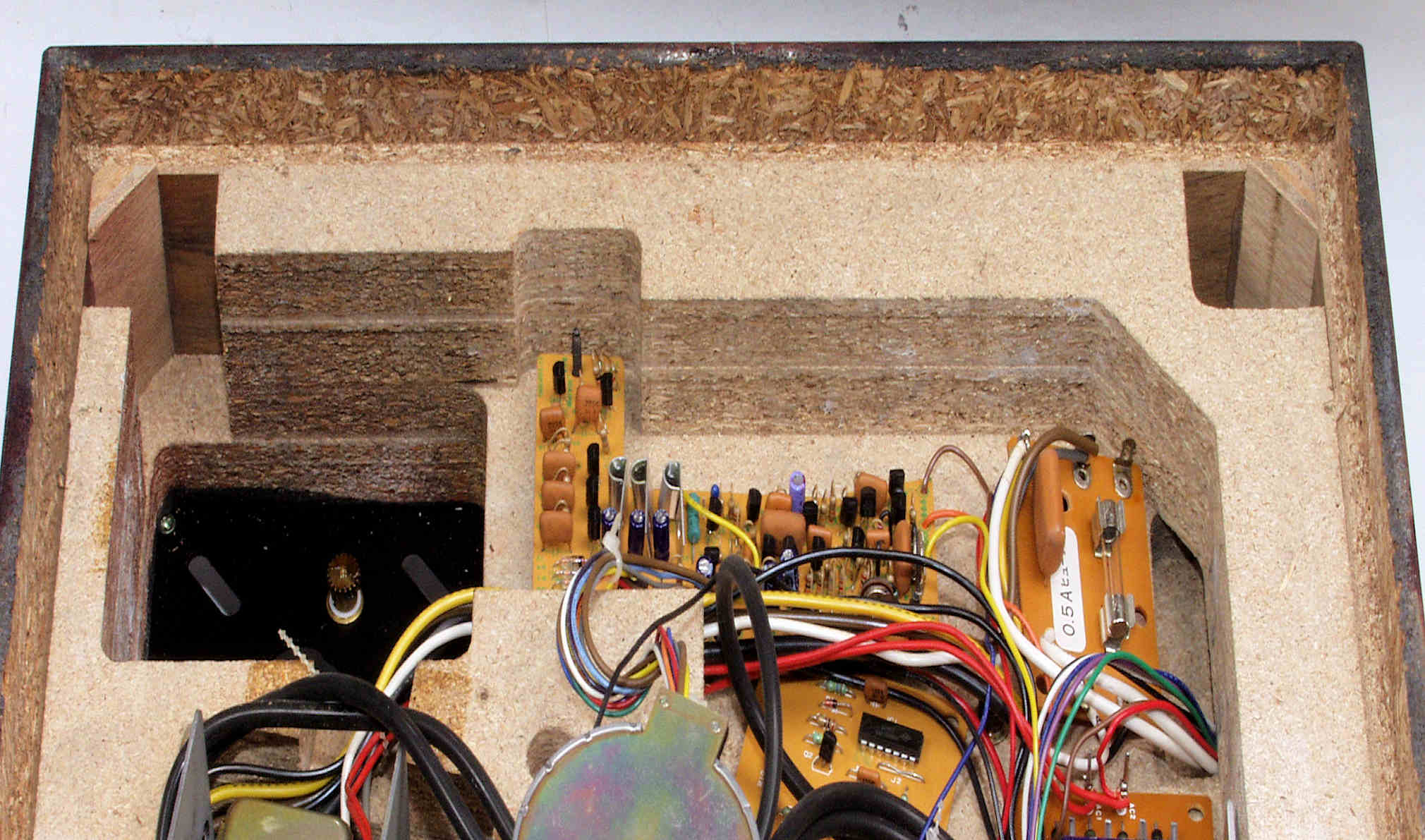

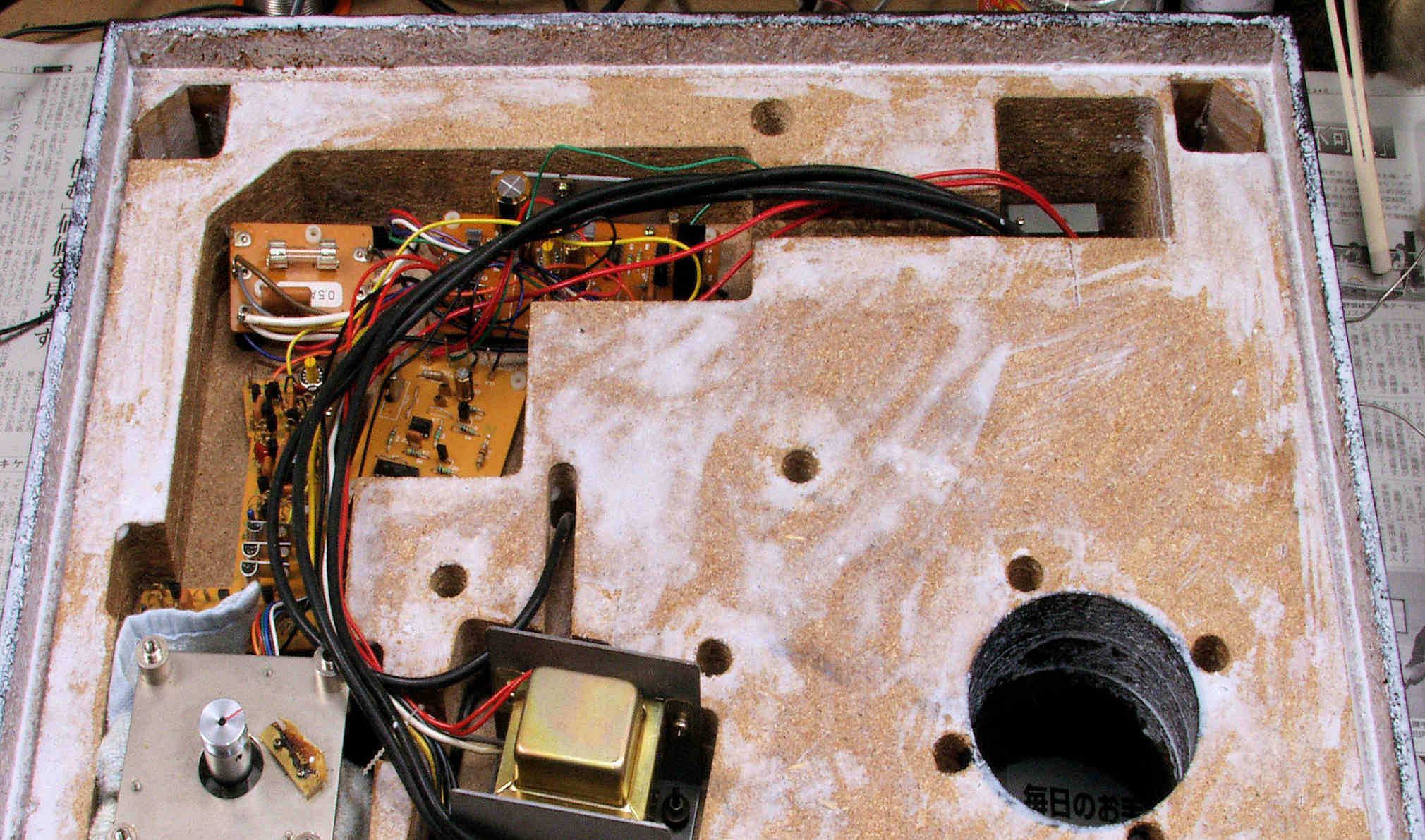

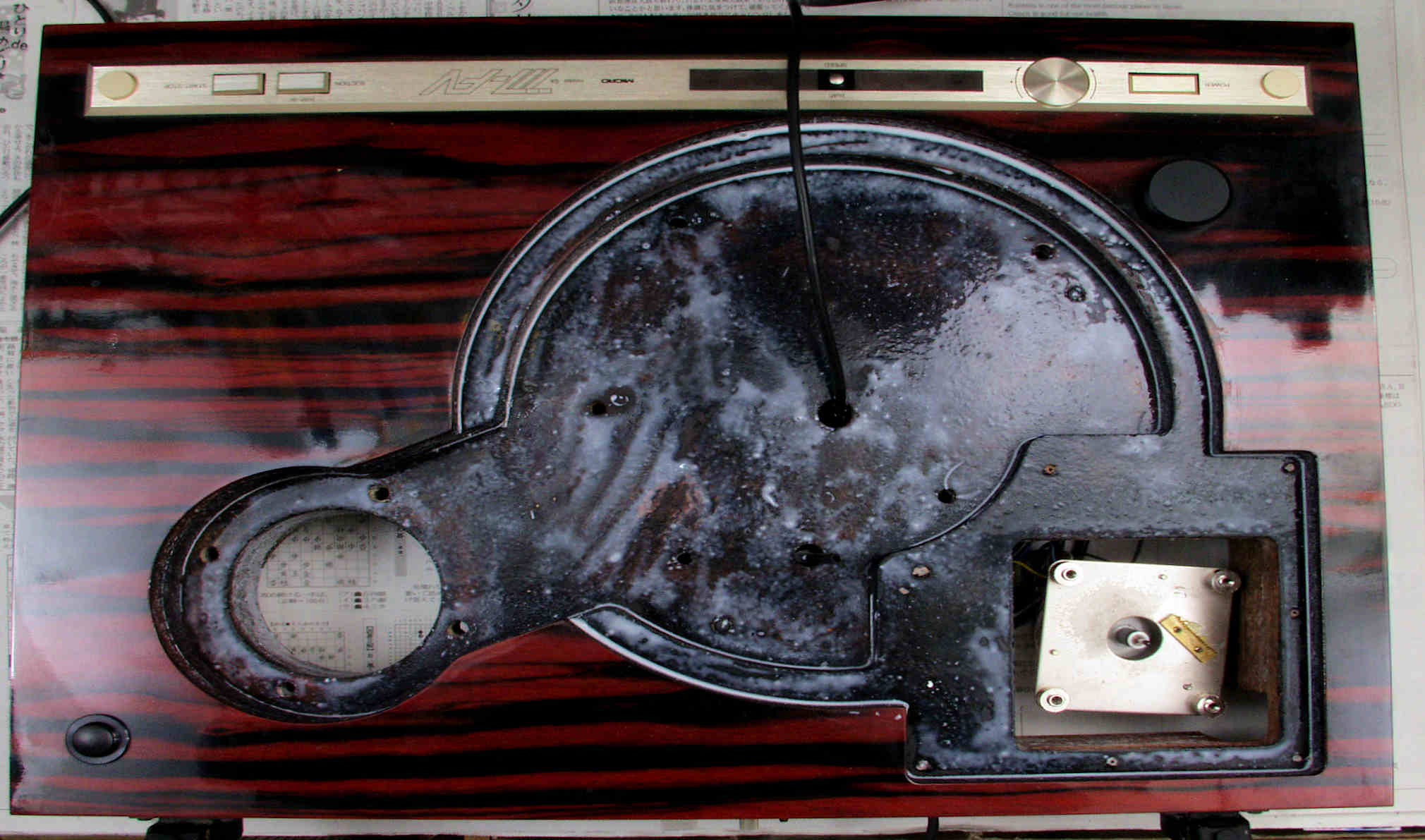

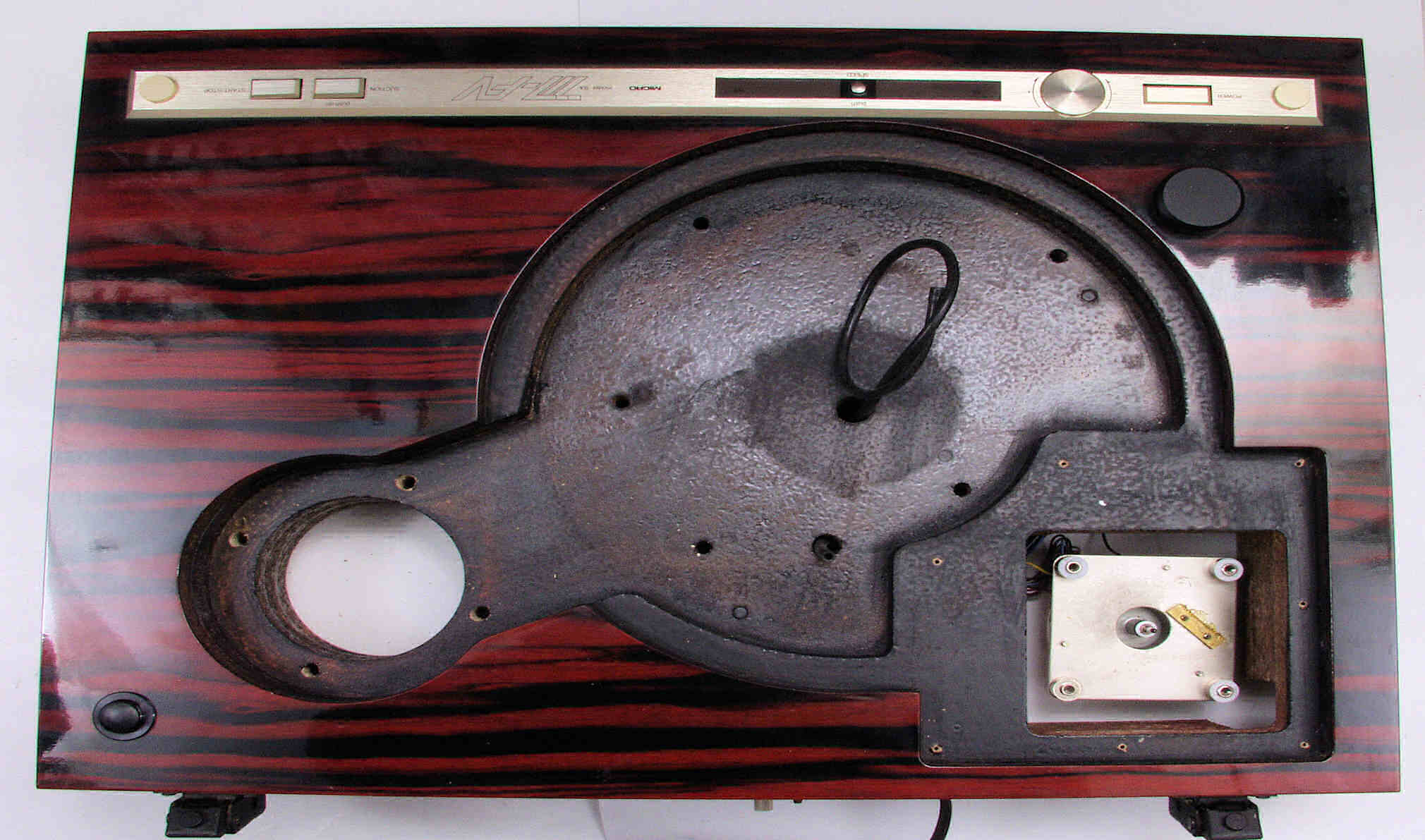

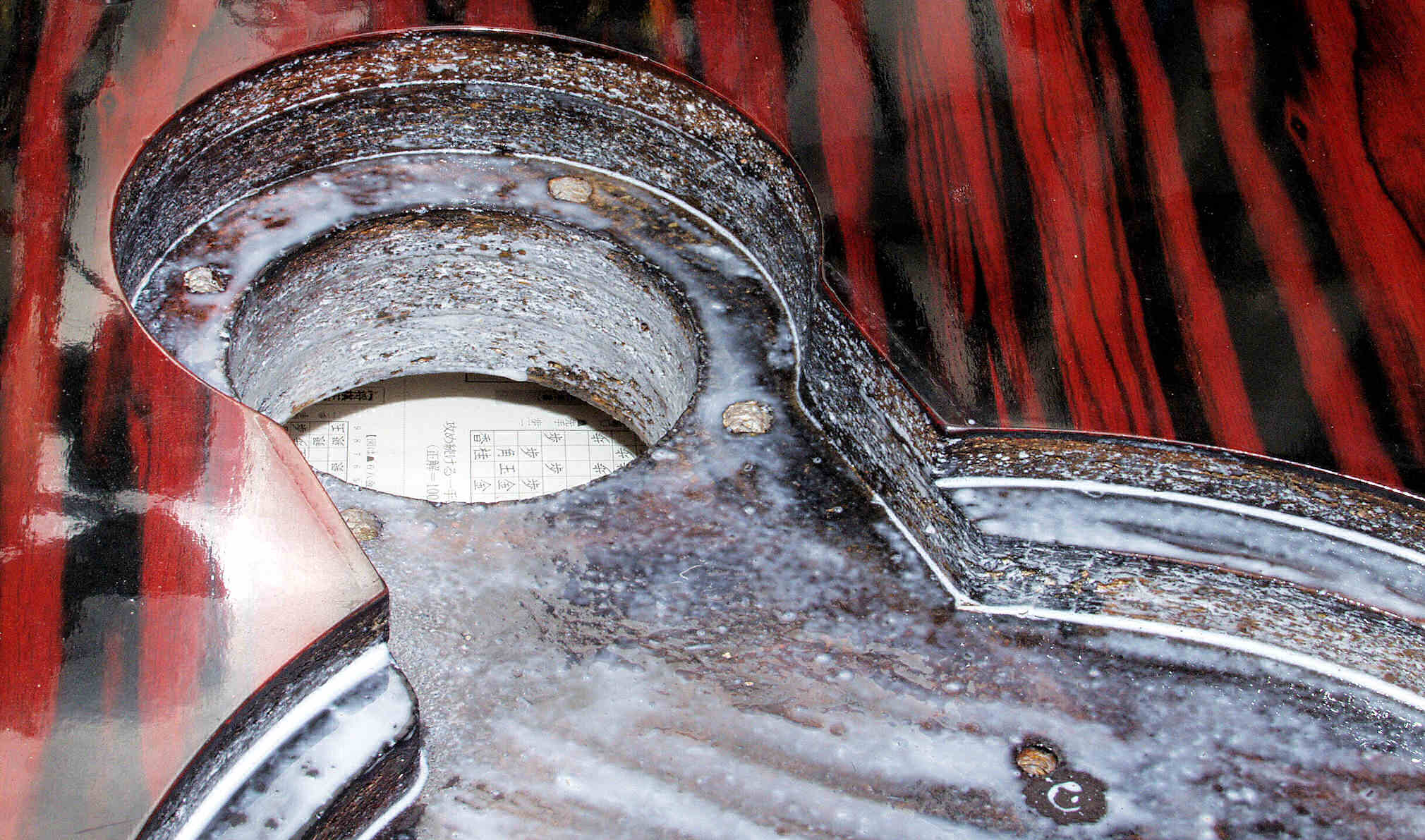

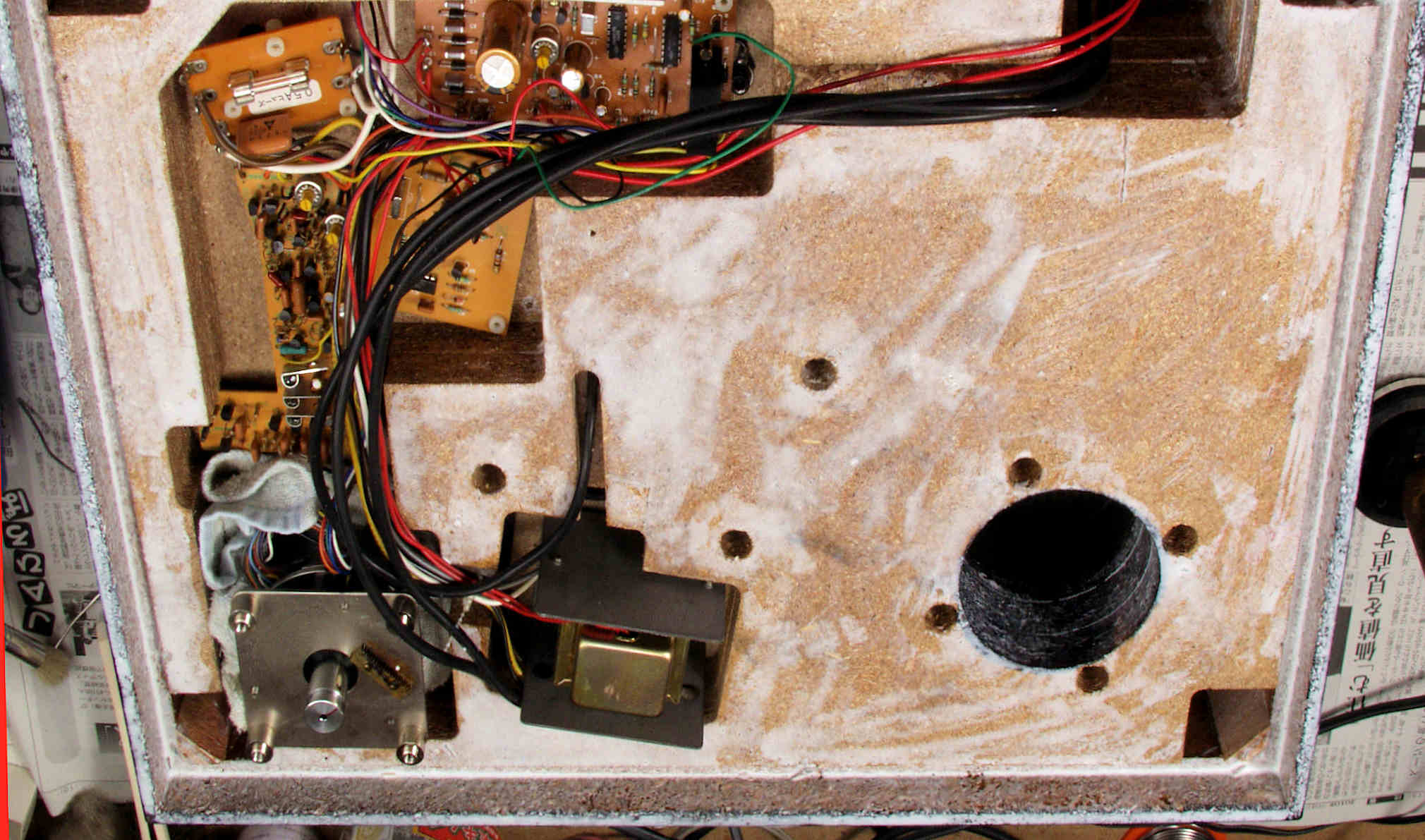

ＣＢ２０．　修理前　本体上部、タンテーブル架台を取り除いた後。

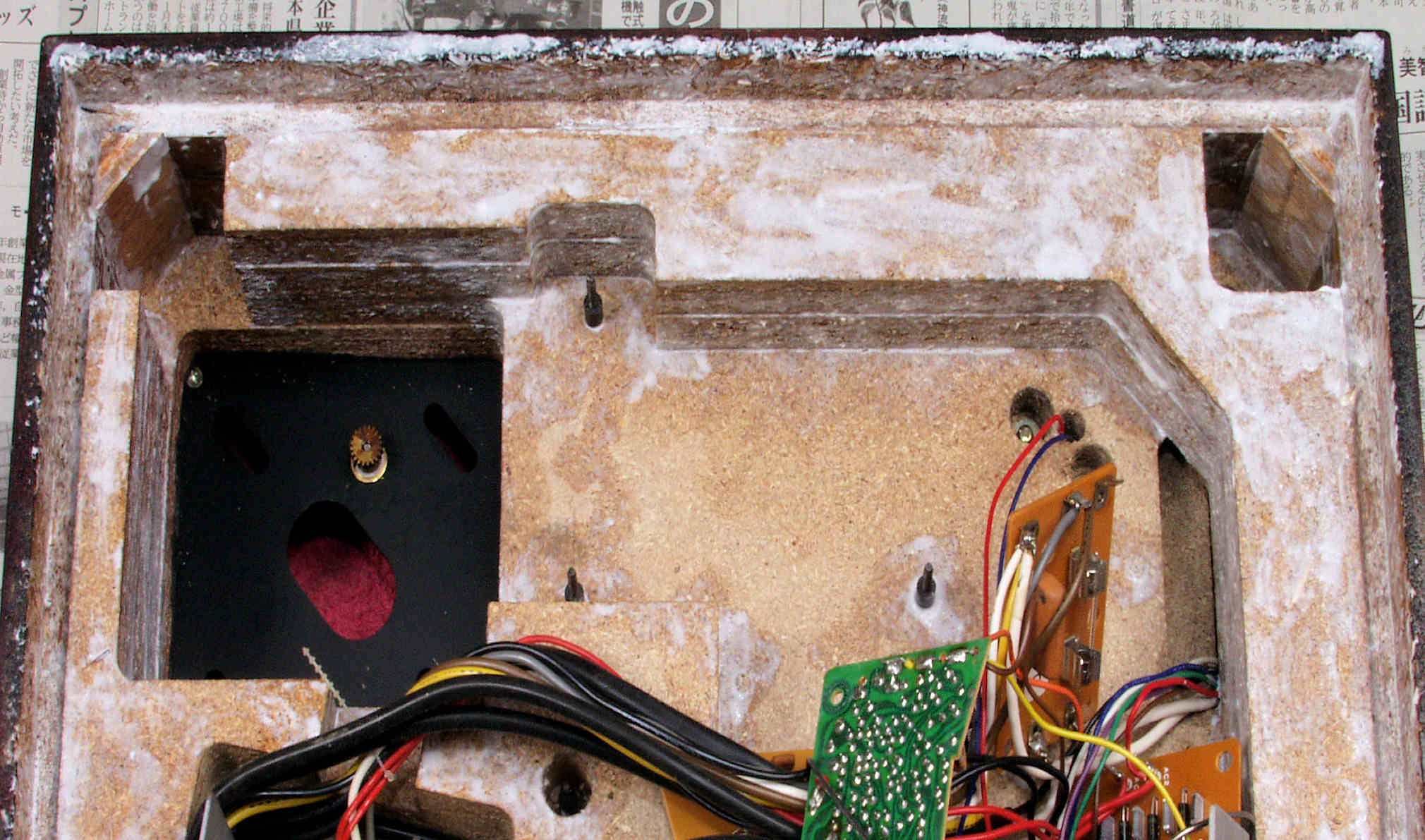

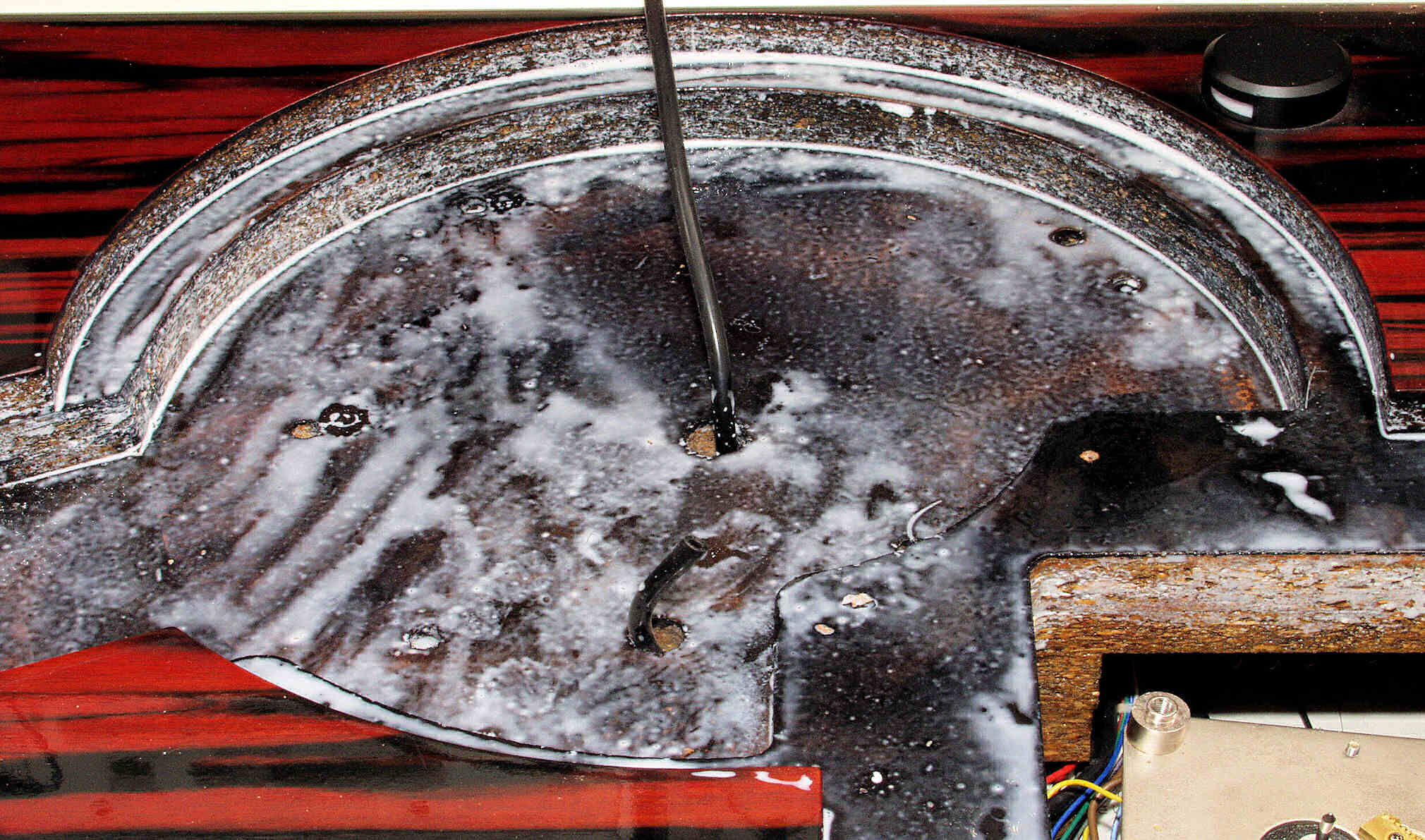

ＣＢ２１．　修理中　　本体上部、タンテーブル架台を取り除いた後、水性木工ボンドを塗布する。

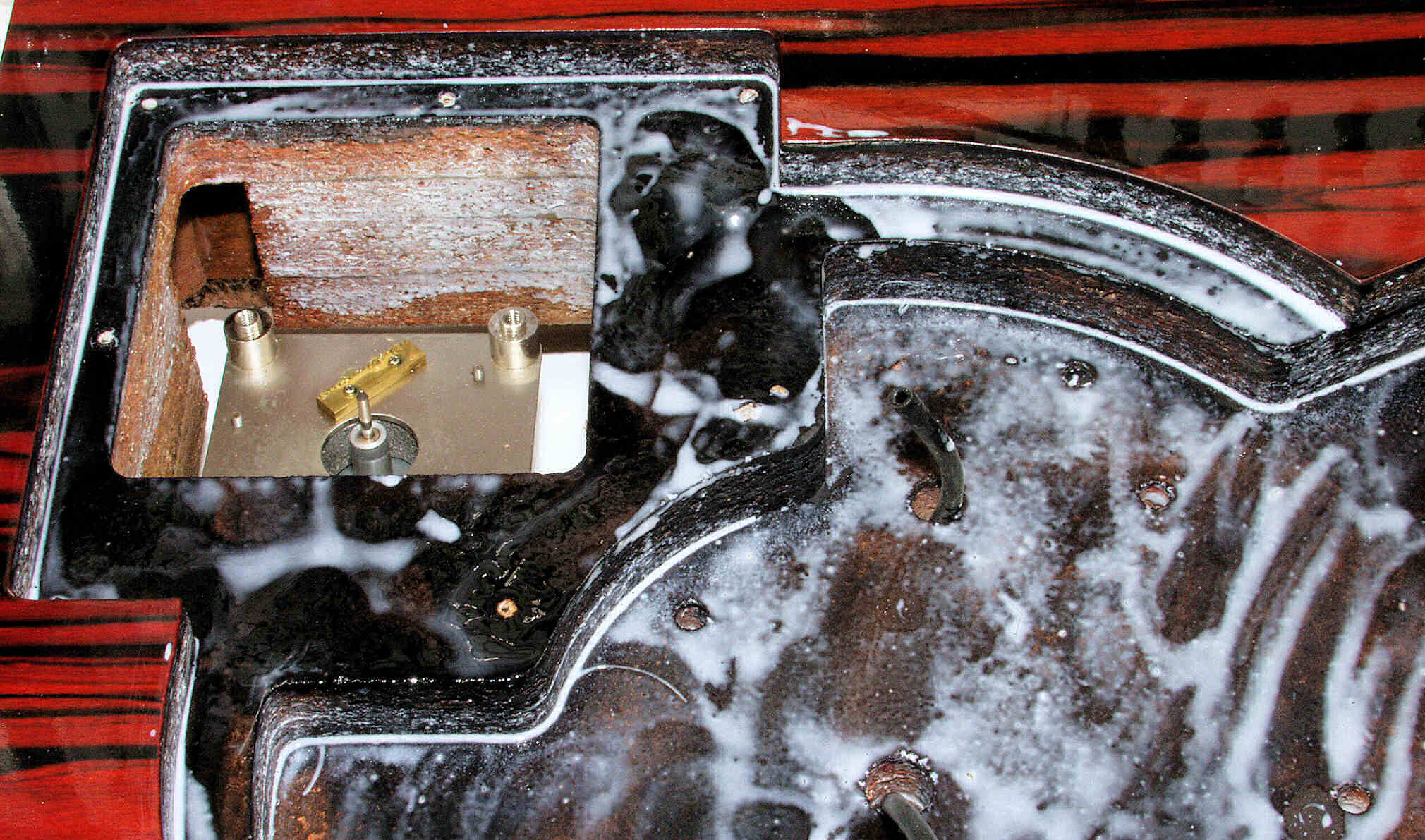

ＣＢ２２．　修理前　本体上部、アーム取り付け部。

ＣＢ２３．　修理中　本体上部、アーム取り付け部、水性木工ボンドを塗布する。

ＣＢ２４．　修理前　本体上部、ターンテーブル取り付け部。

ＣＢ２５．　修理中　本体上部、ターンテーブル取り付け部、水性木工ボンドを塗布する。

ＣＢ２６．　修理前　本体上部、モーター取り付け部。

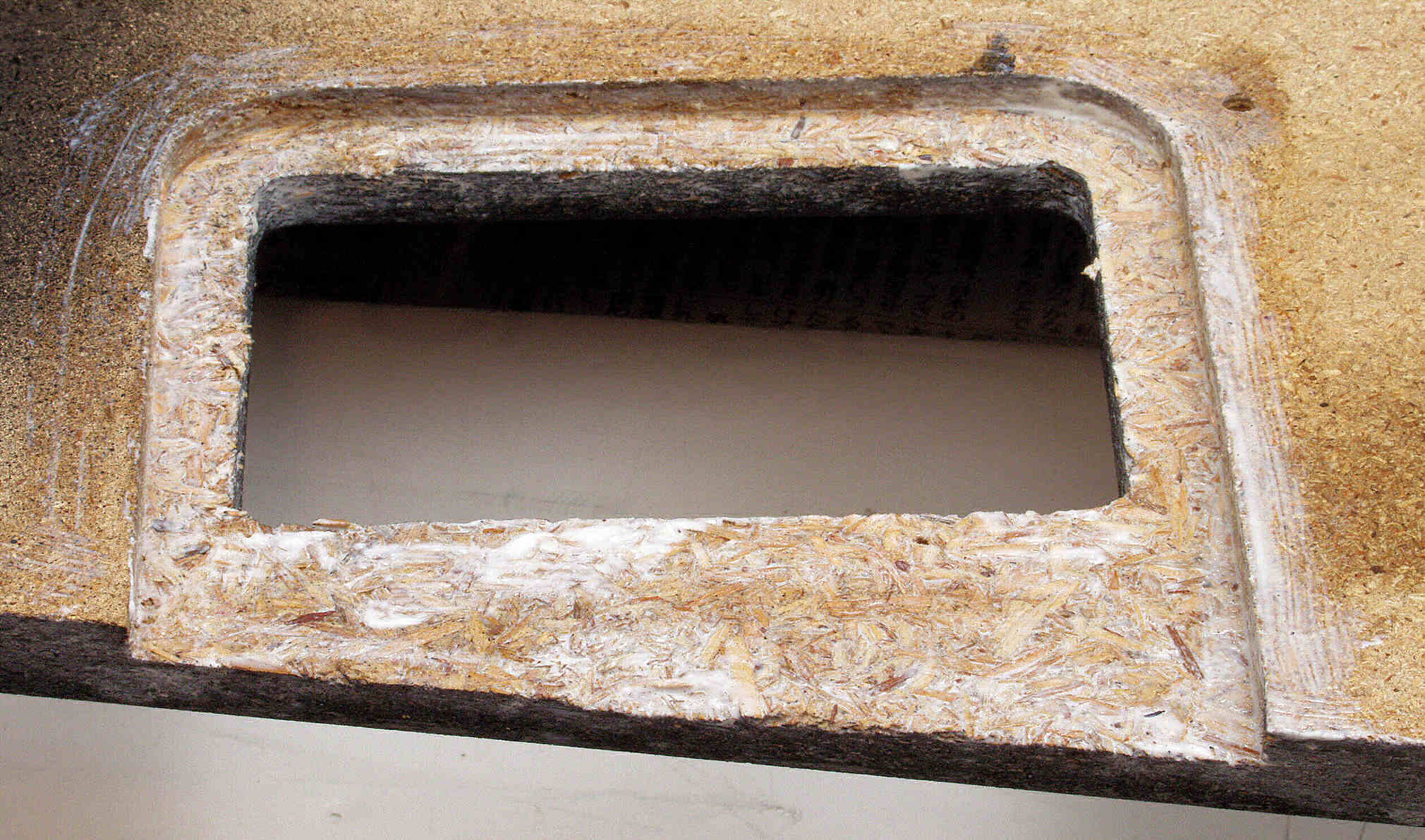

ＣＢ２７．　修理中　本体上部、モーター取り付け部、水性木工ボンドを塗布する。

ＣＢ２８．　修理中　本体上部、さらに、横面に水性木工ボンドを塗布する。

ＣＢ２９．　修理中　本体上部、反対側、横面に水性木工ボンドを塗布する。

ＣＢ３１．　修理前　タンテーブル架台表。

ＣＢ３２．　修理（清掃）後　タンテーブル架台表。

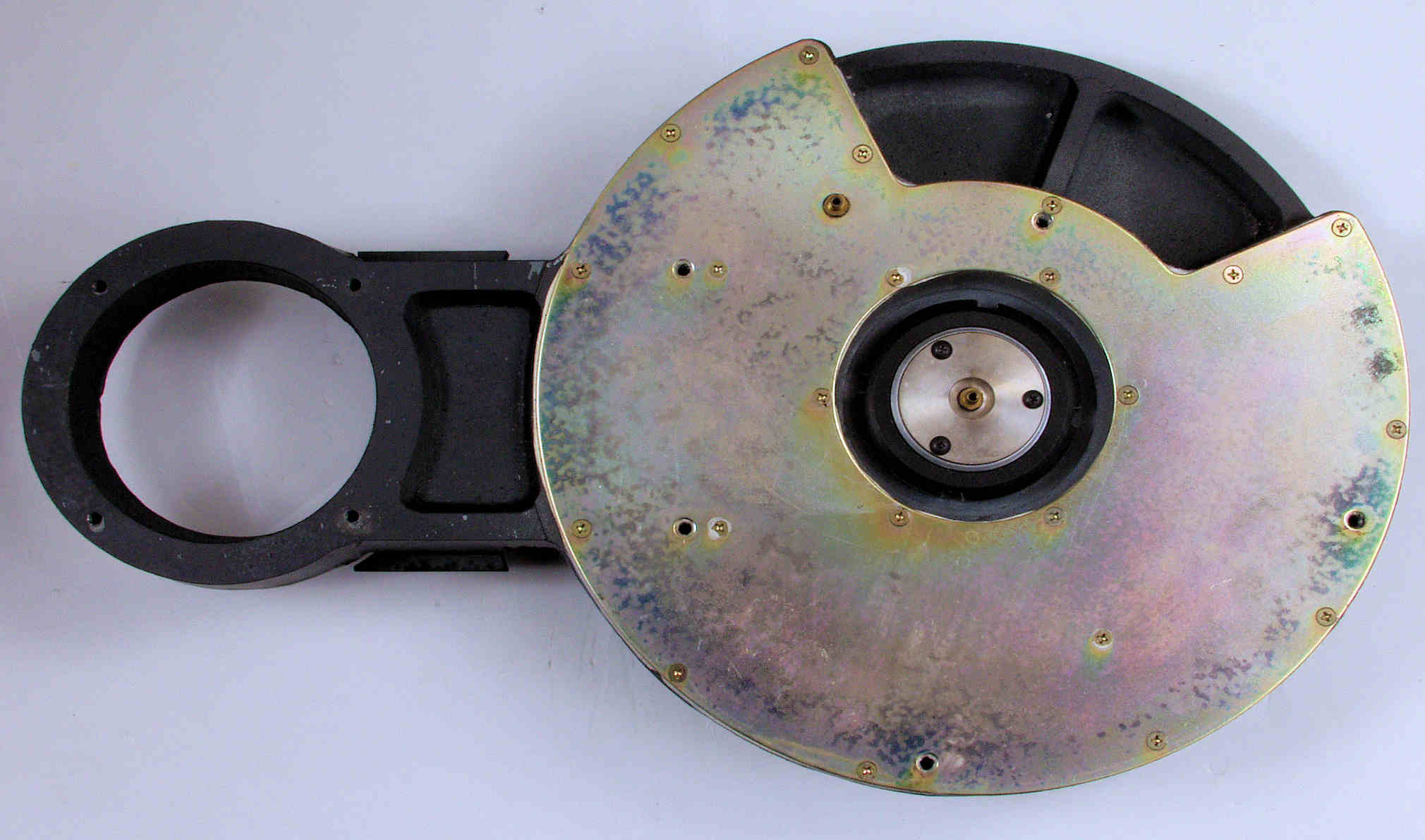

ＣＢ３３．　修理中　タンテーブル架台裏、オイル交換をする。

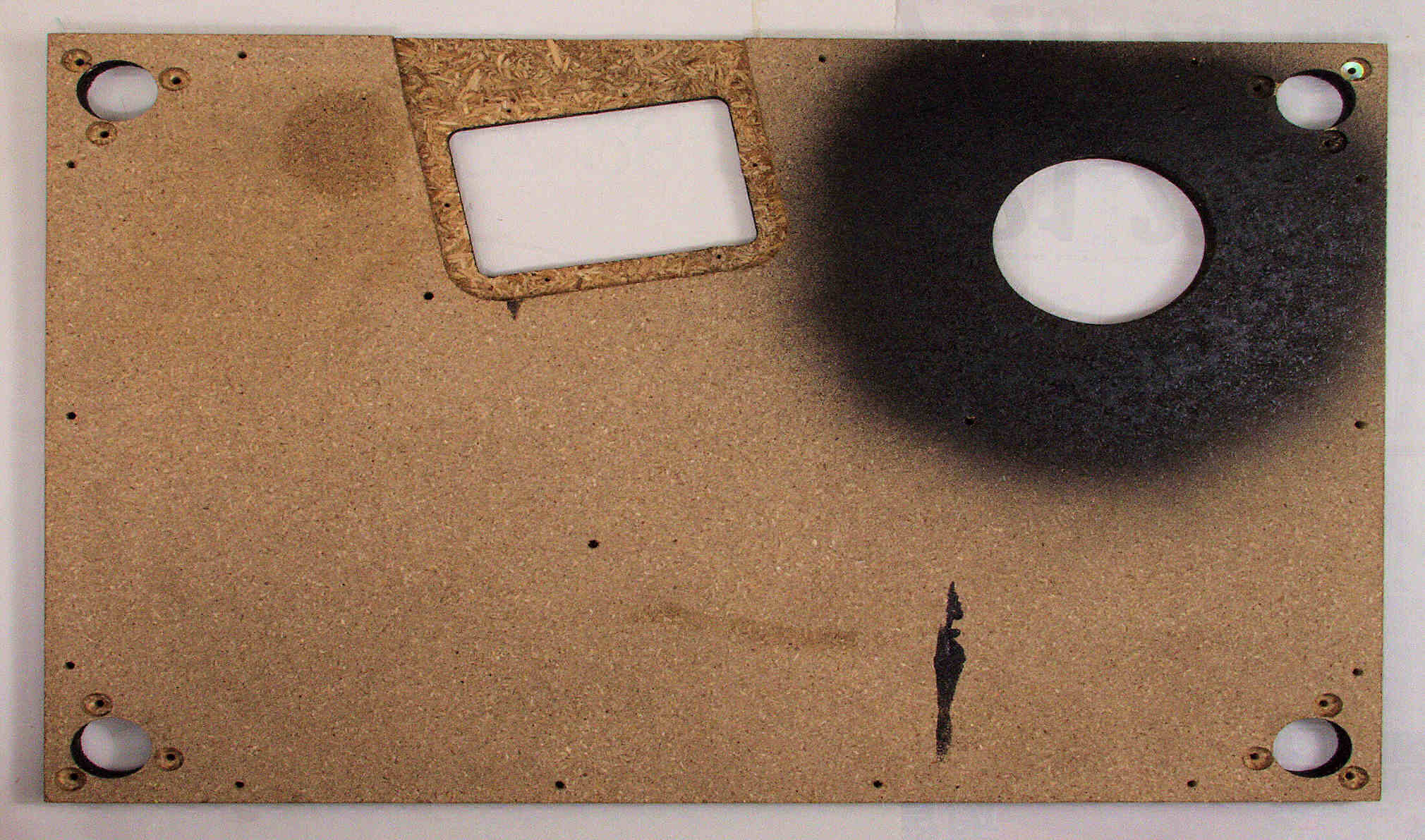

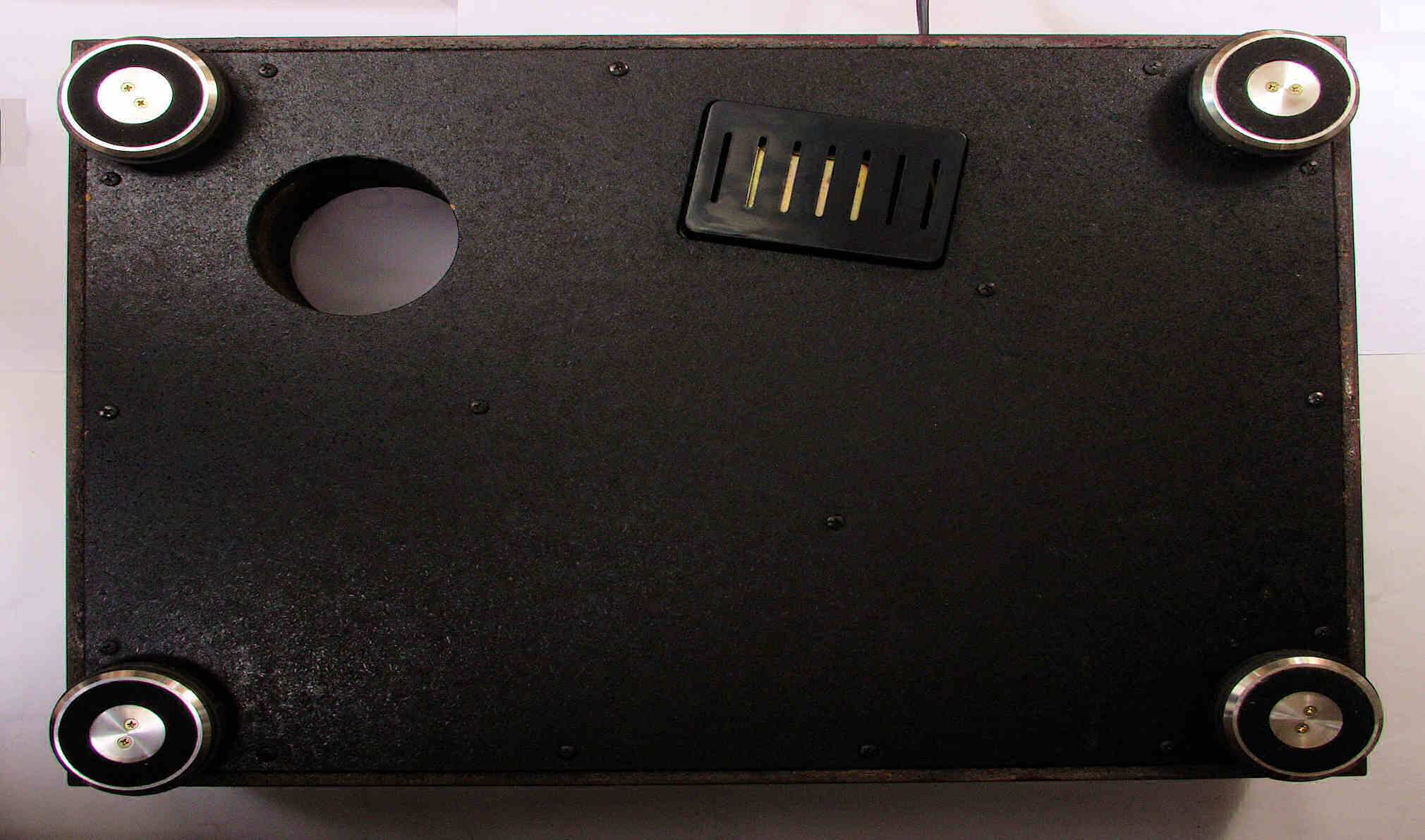

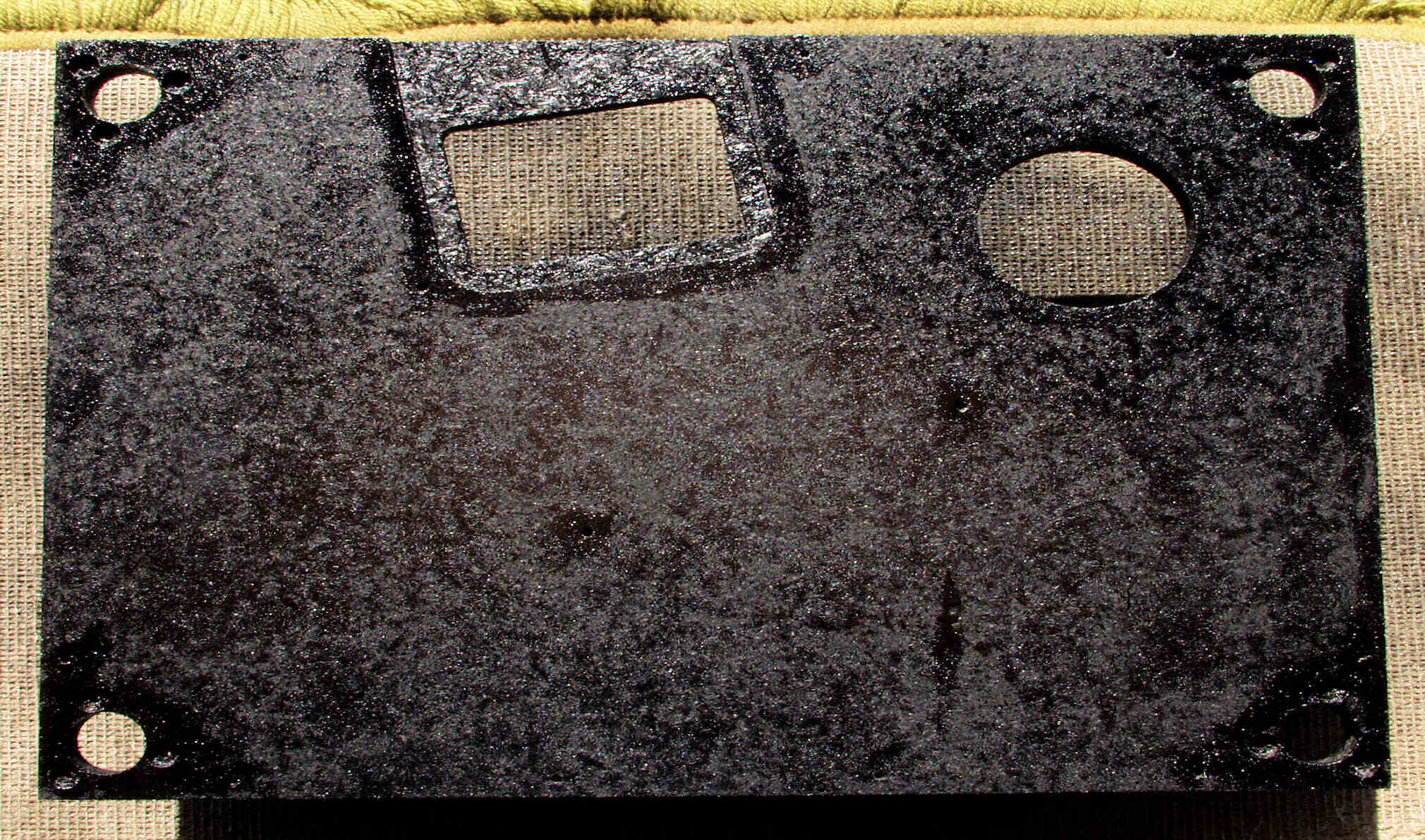

ＣＢ４１．　修理前　底板。

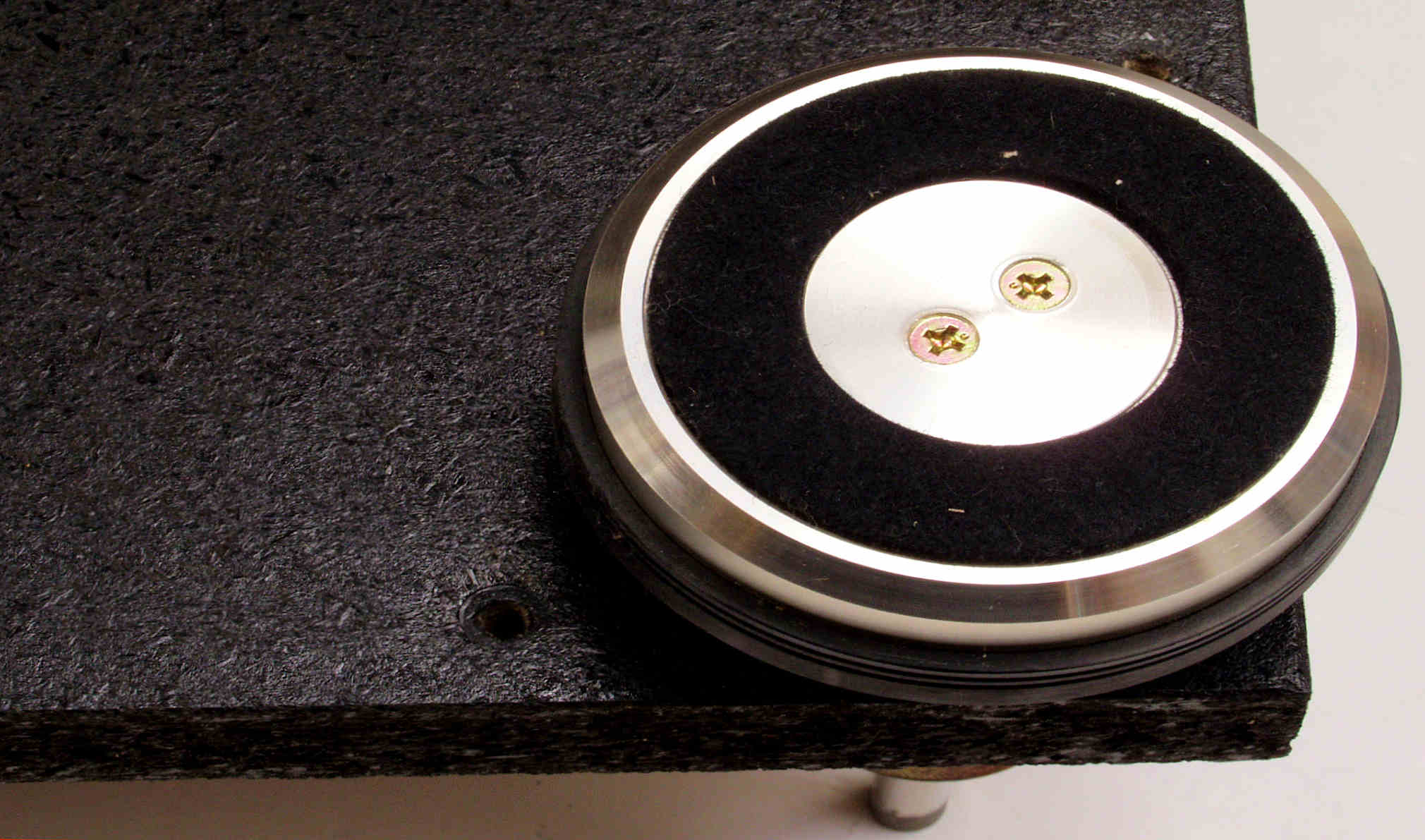

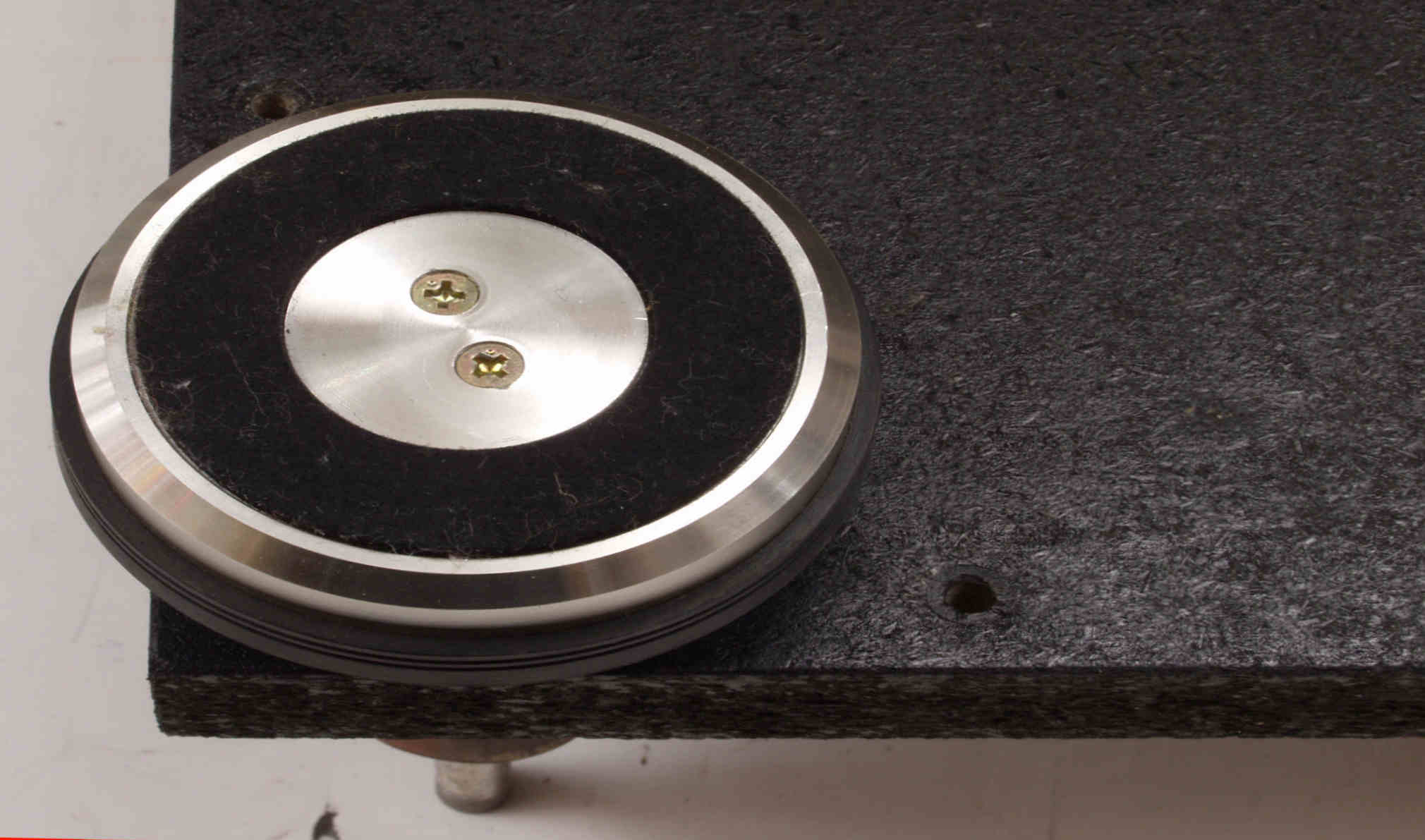

ＣＢ４２．　修理前　前右クション足。

ＣＢ４３．　修理前　前左クション足。

ＣＢ４４．　修理前　後右クション足。

ＣＢ４５．　修理前　後左クション足。

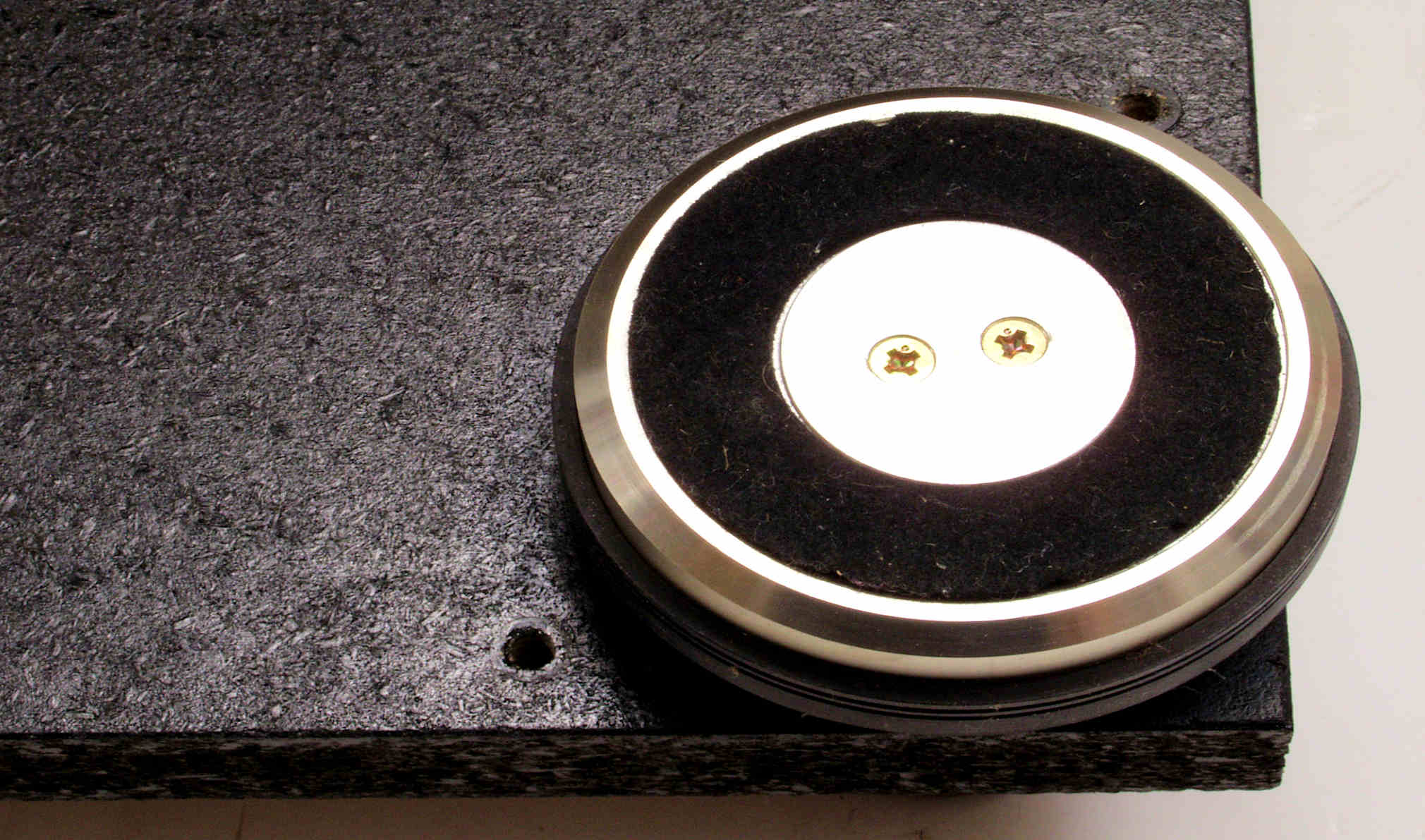

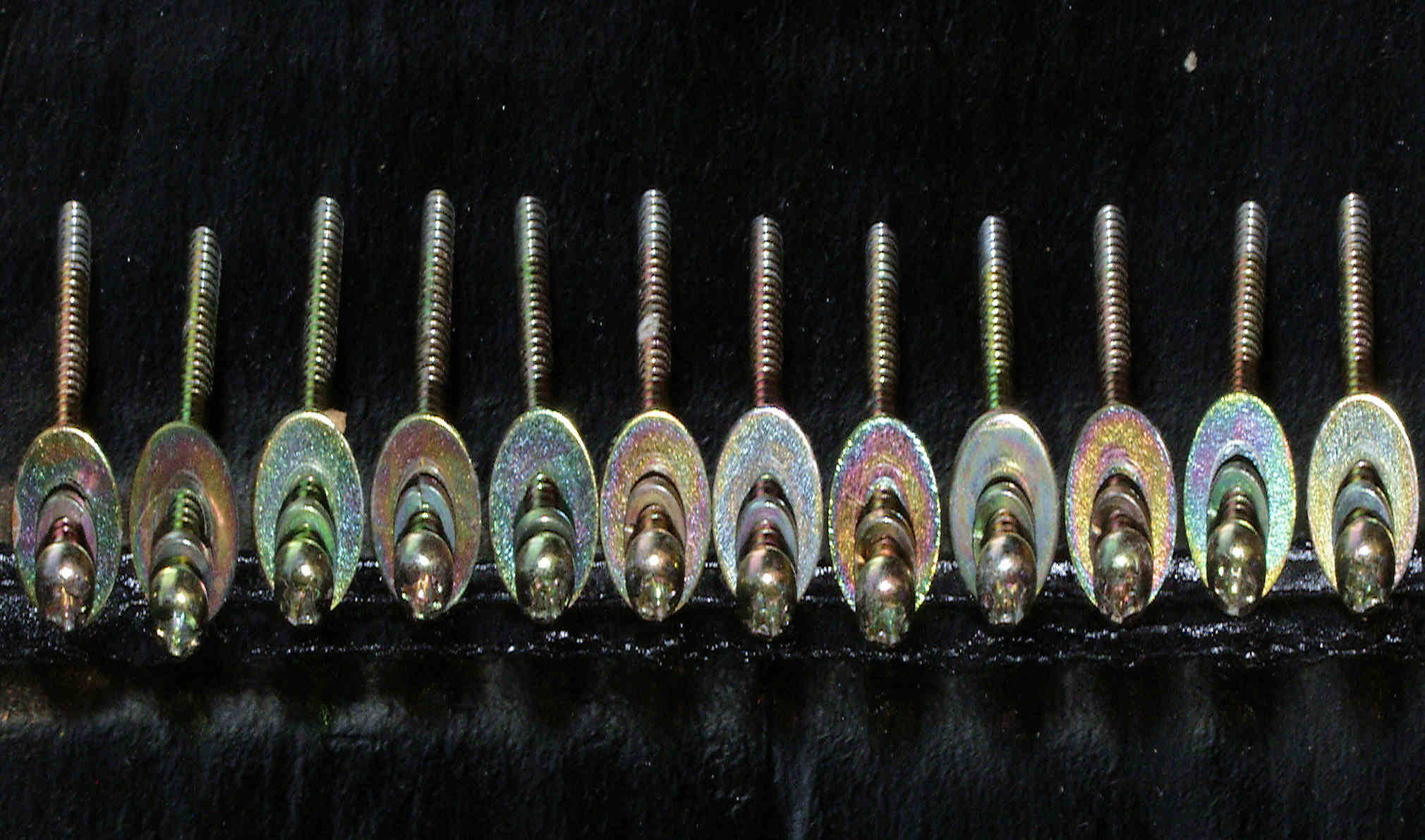

ＣＢ４６．　修理前　クション足止めネジ。

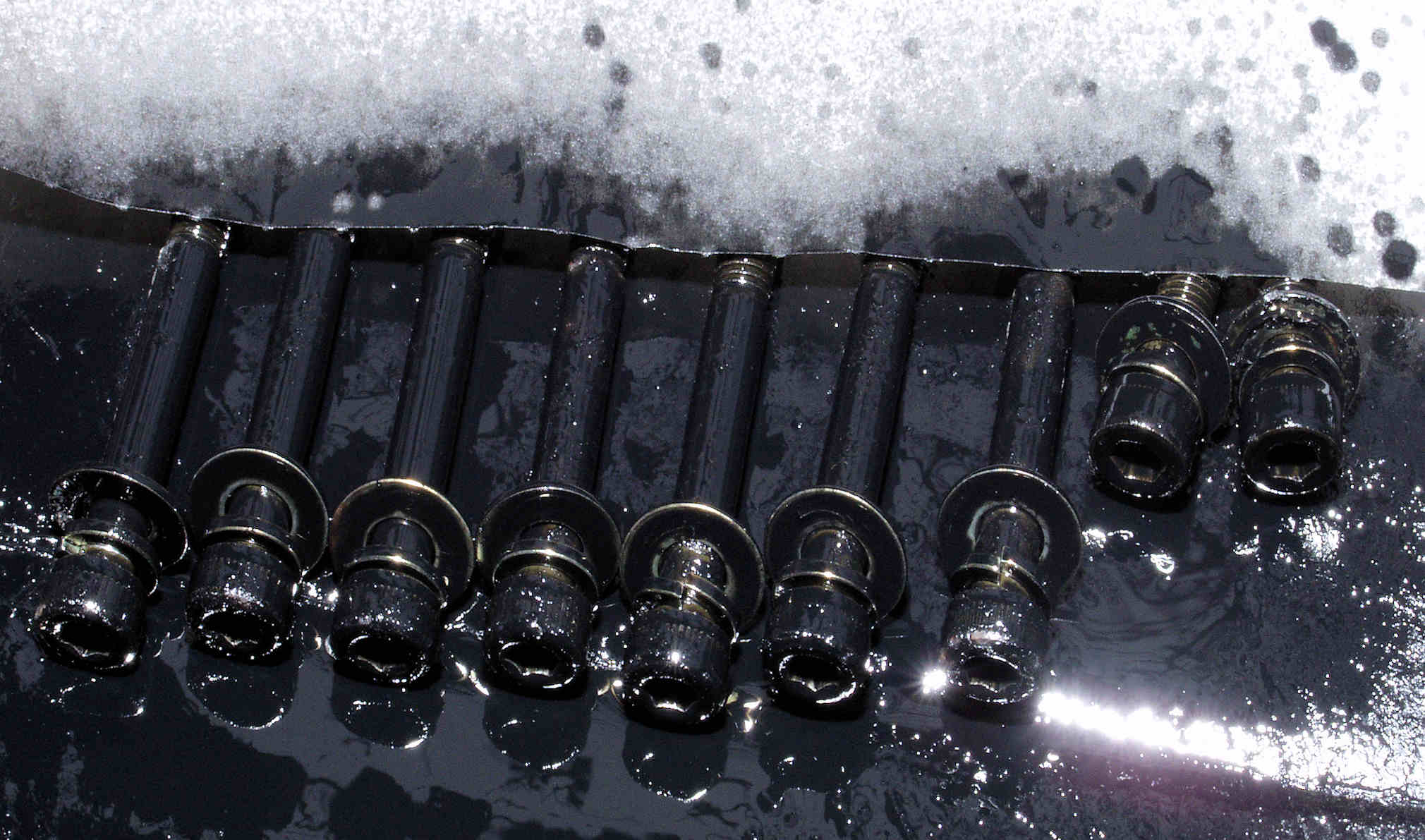

ＣＢ４７．　修理（塗装）中　クション足止めネジ。ネジ部に覆いをして、錆止めにラッカーを吹き付ける。

ＣＢ４８．　修理（塗装）後　クション足止めネジ。

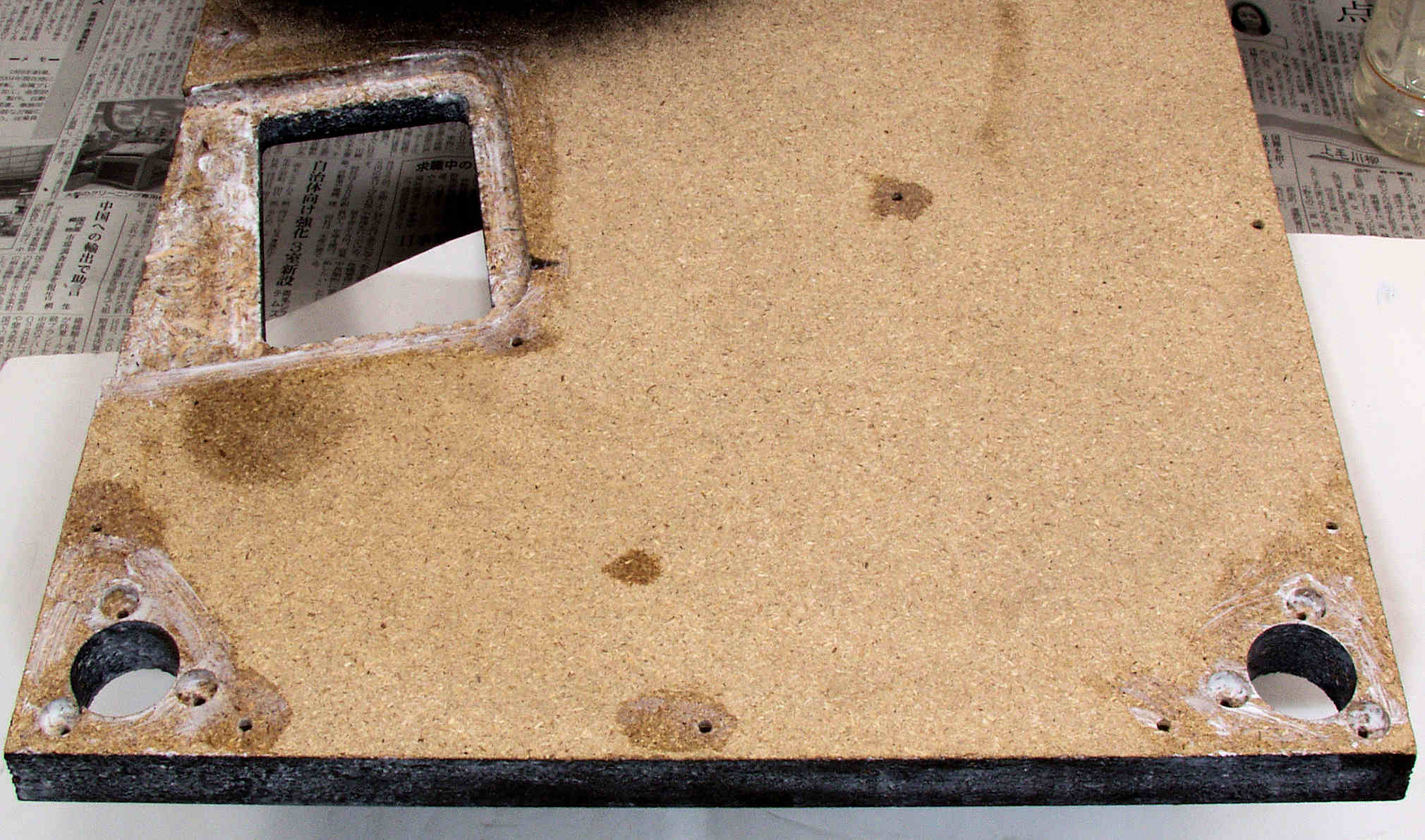

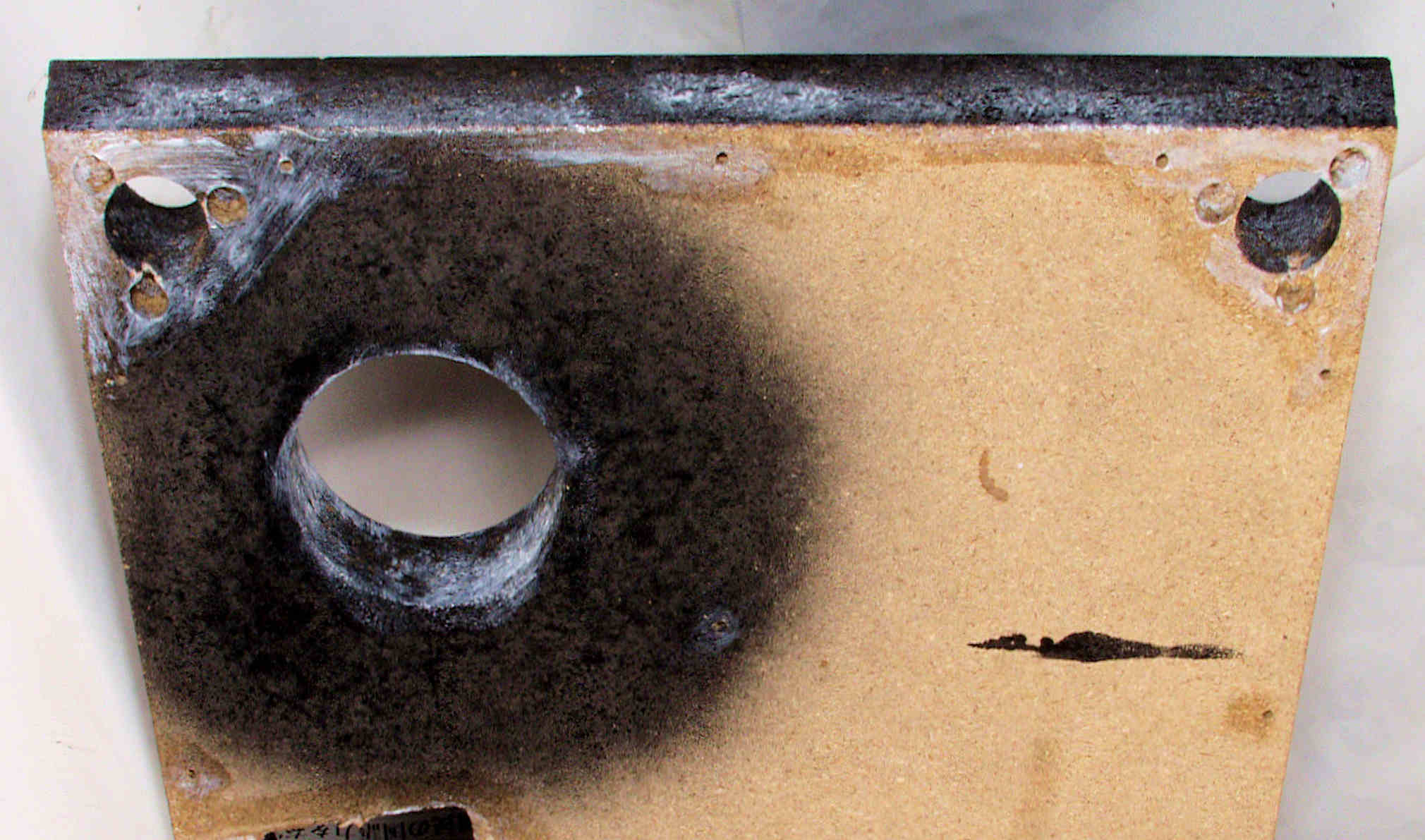

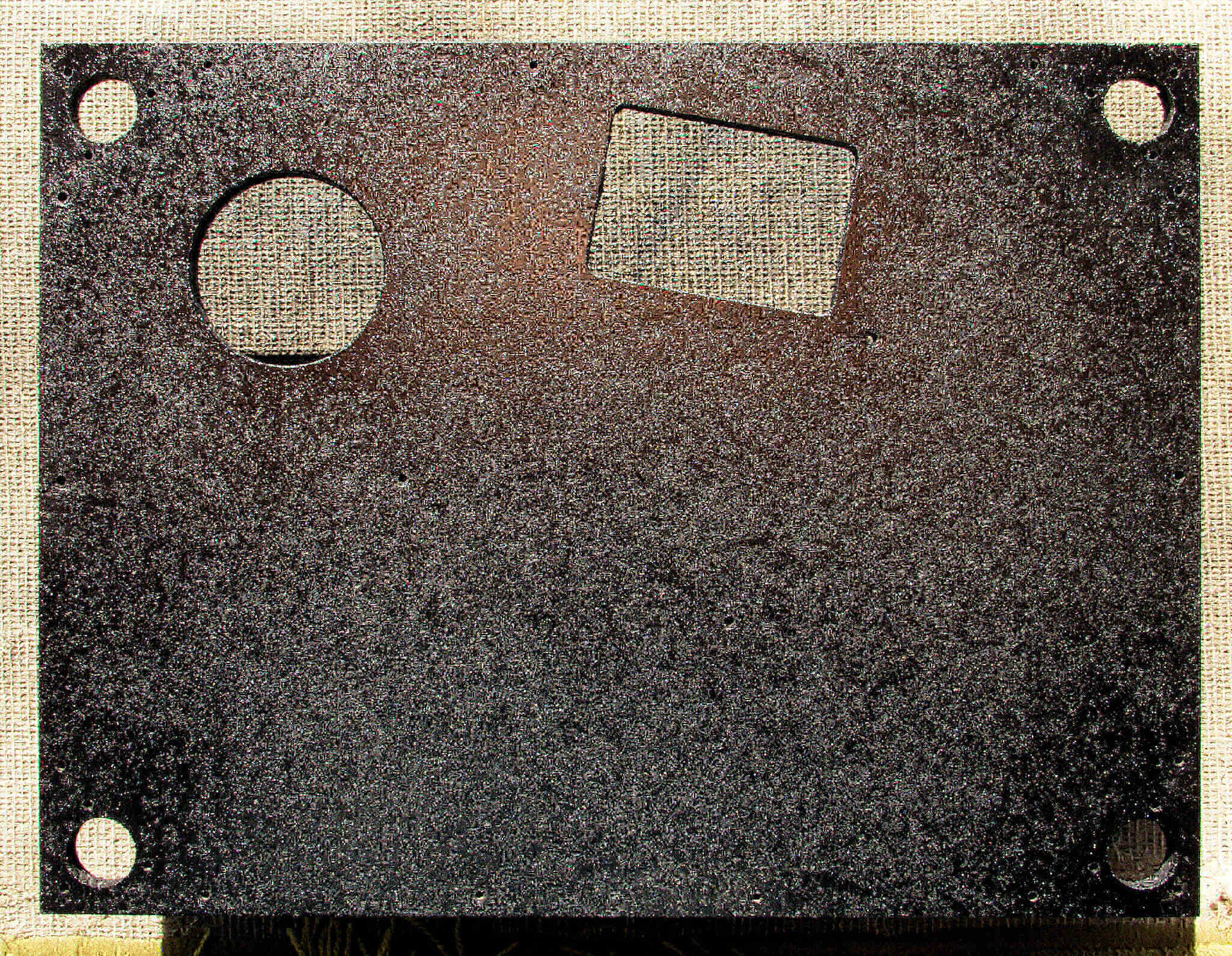

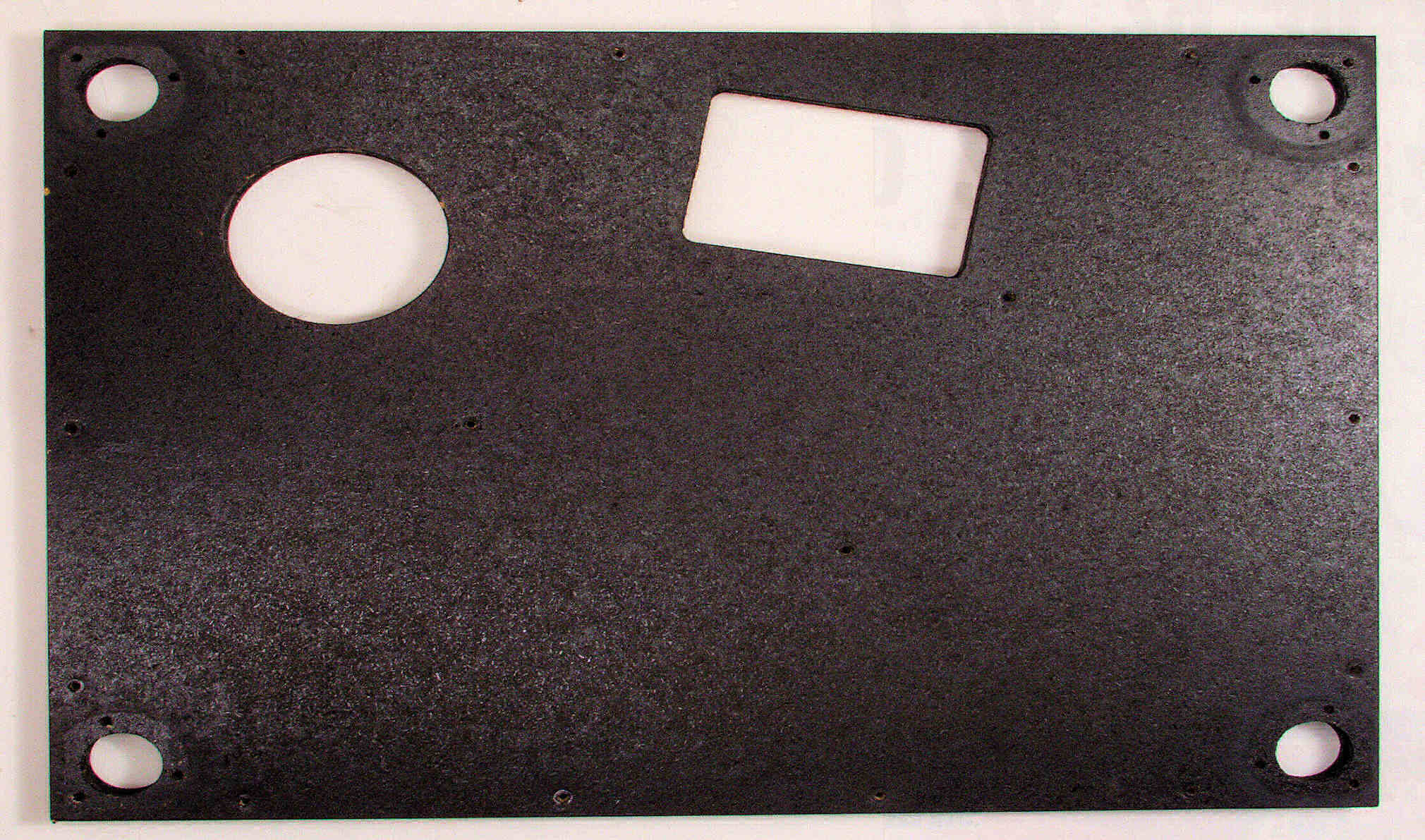

ＣＢ５１．　修理前　底板表。

ＣＢ５２．　修理中　底板表、キズを消す為と割れを防ぐのに、ラッカーを吹く。

ＣＢ５３．　修理前　底板裏。

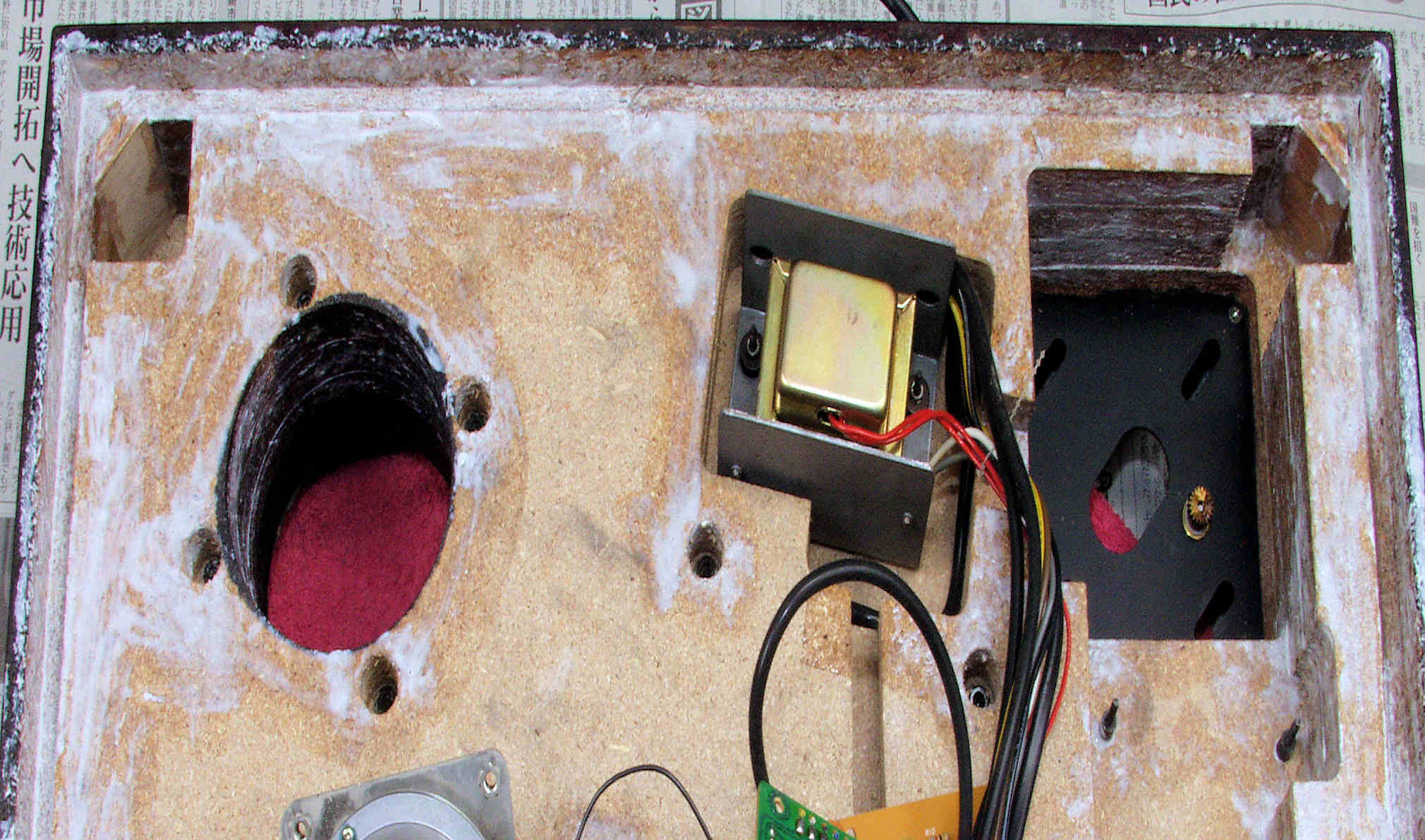

ＣＢ５４．　修理中　底板裏、４本の足と、トランスカバー取る。

ＣＢ５５．　修理中　底板裏、トランスカバーを取付ける所。

ＣＢ５６．　修理中　底板裏、トランスカバーを取付ける所、水性木工ボンドを塗布する。

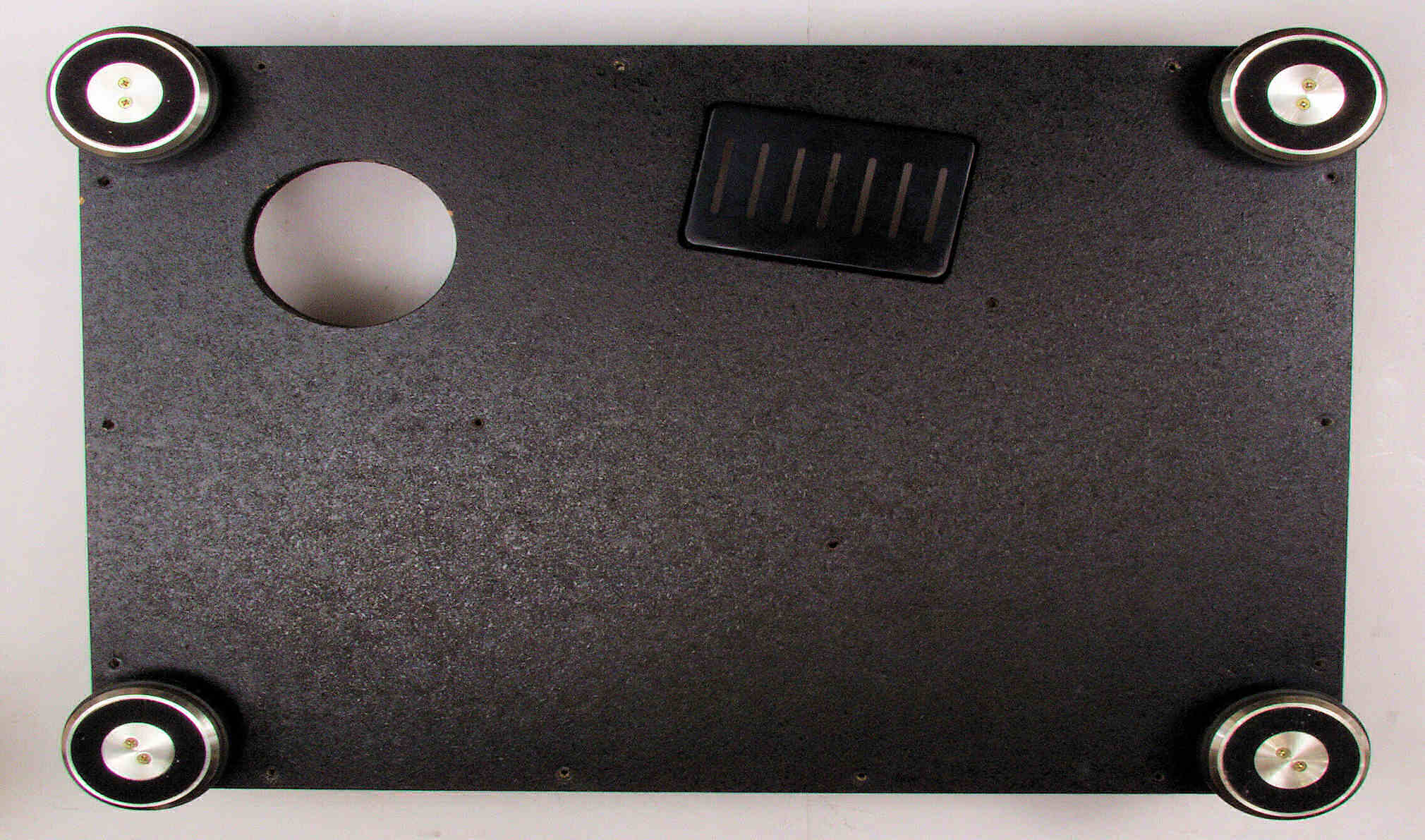

ＣＢ５７．　完成底板裏、トランスカバーを取付ける所、キズを消す為と割れを防ぐのに、ラッカーを吹く。。

ＣＢ５８．　修理中　底板裏の圧縮材に、水性木工ボンドを塗布する。

ＣＢ５９．　修理中　底板裏の圧縮材に、水性木工ボンドを塗布する２。

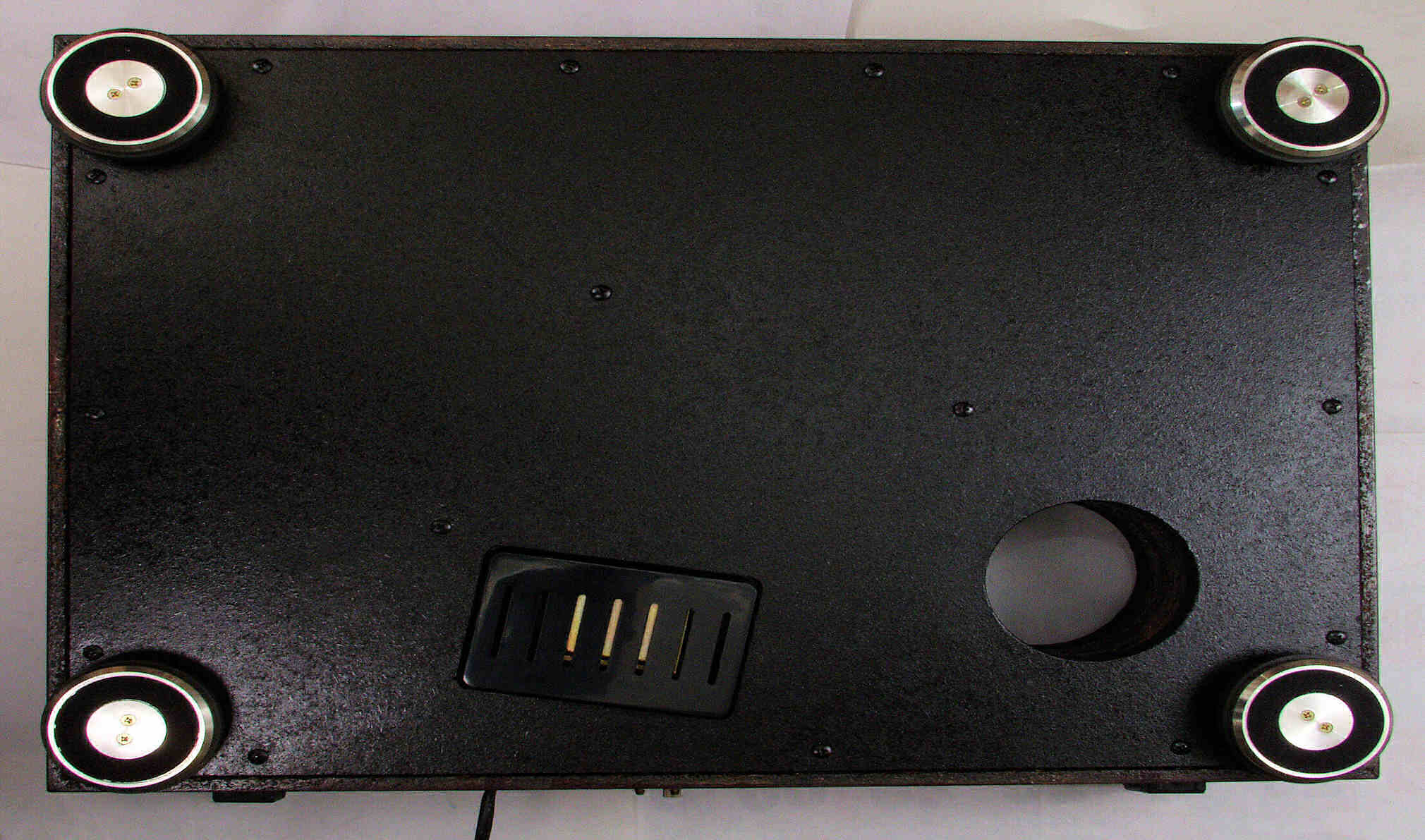

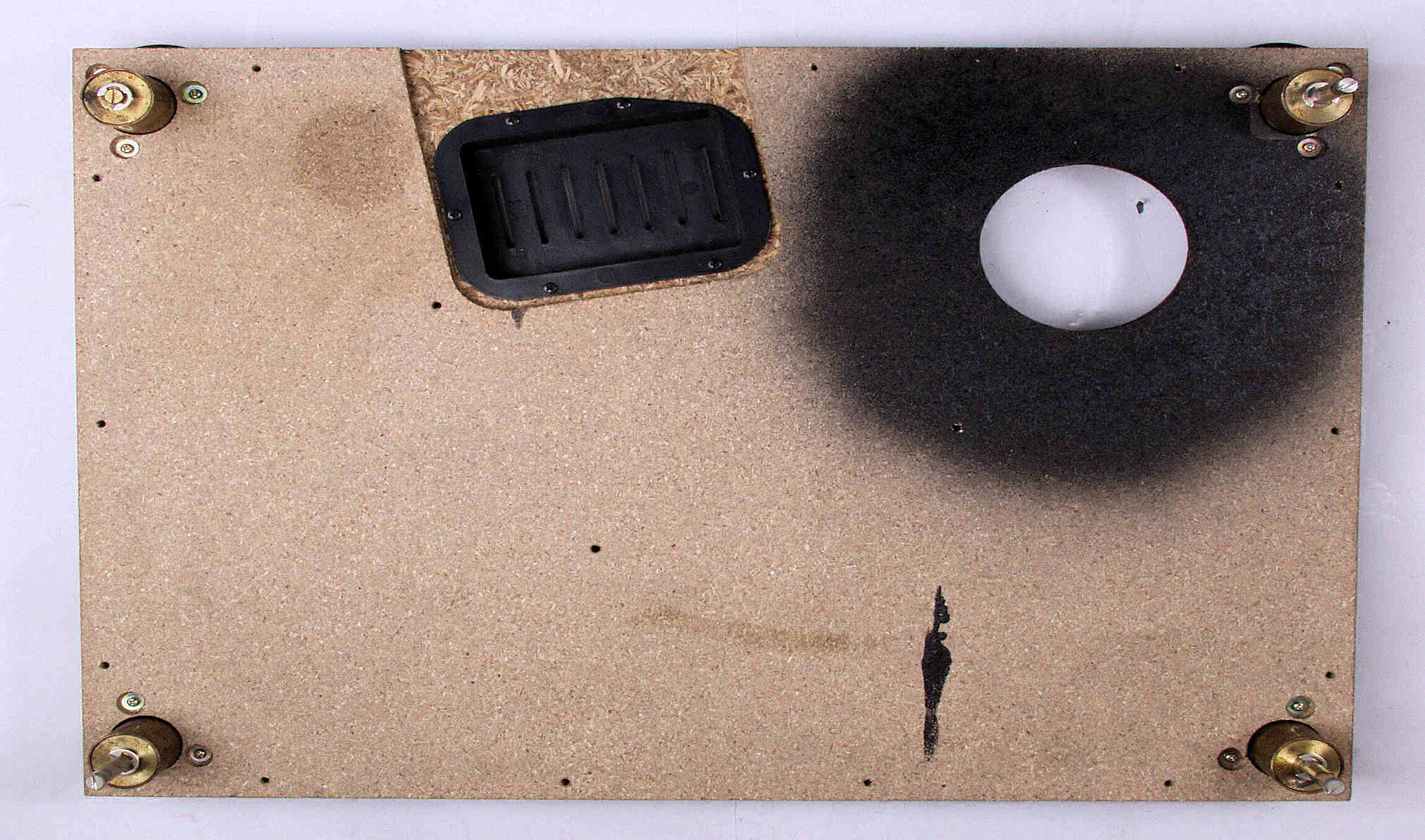

ＣＢ５Ａ．　修理後　底板裏、キズを消す為と割れを防ぐのに、ラッカーを吹く。

ＣＢ５Ｂ．　修理前　底板蓋止めネジや基板止めネジ。

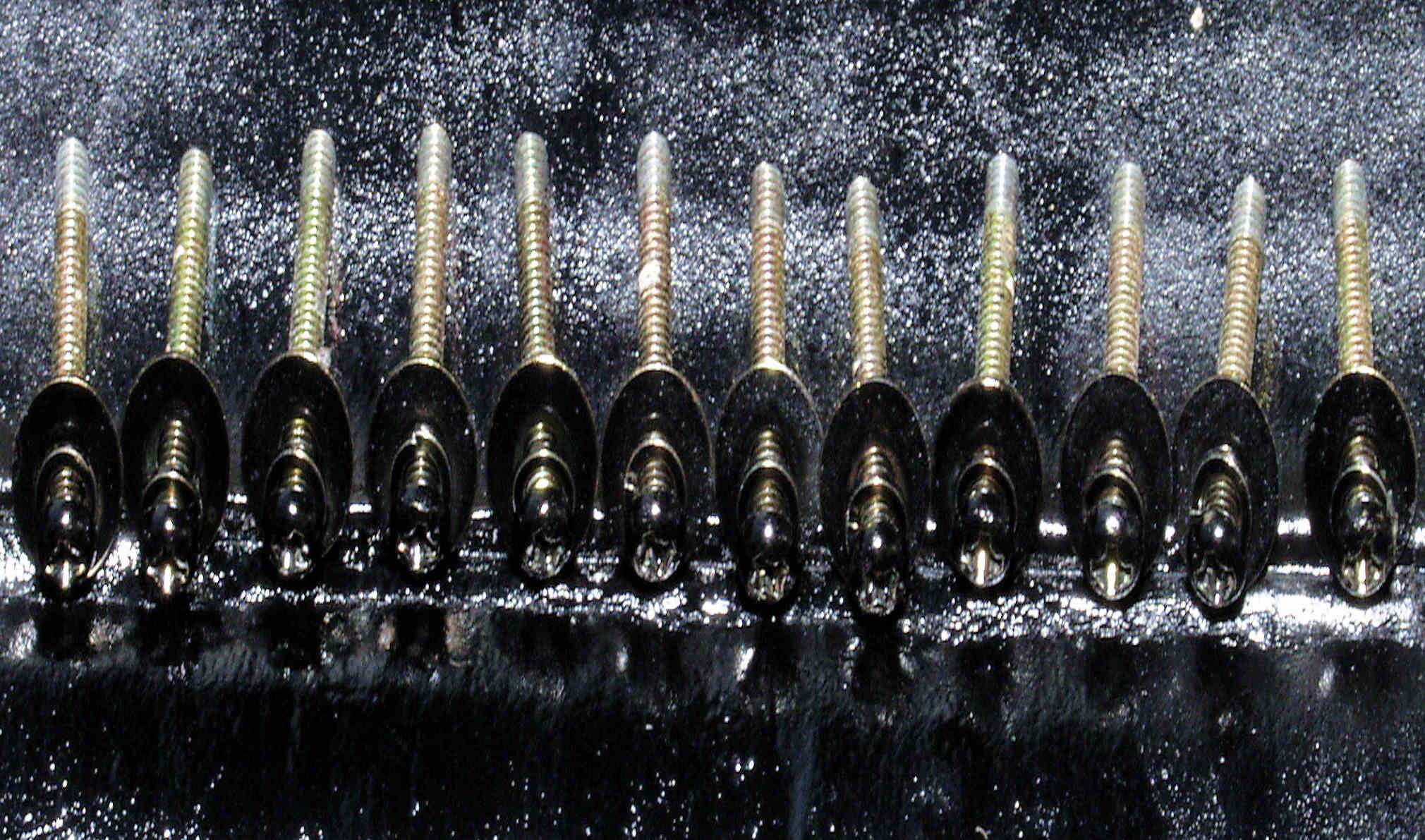

ＣＢ５Ｃ．　修理（塗装）中　底板蓋止めネジや基板止めネジ、錆止めにラッカーを吹き付ける。

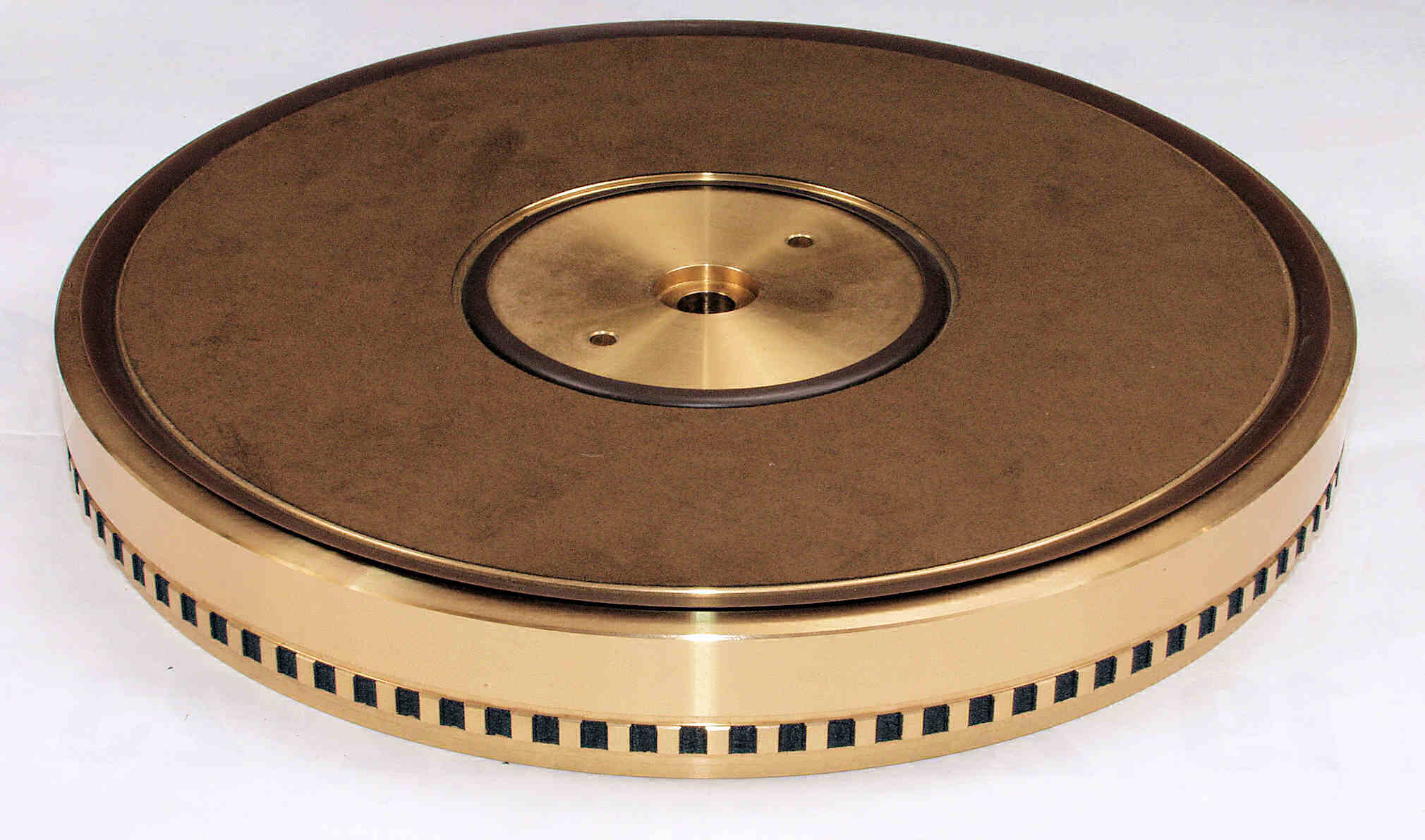

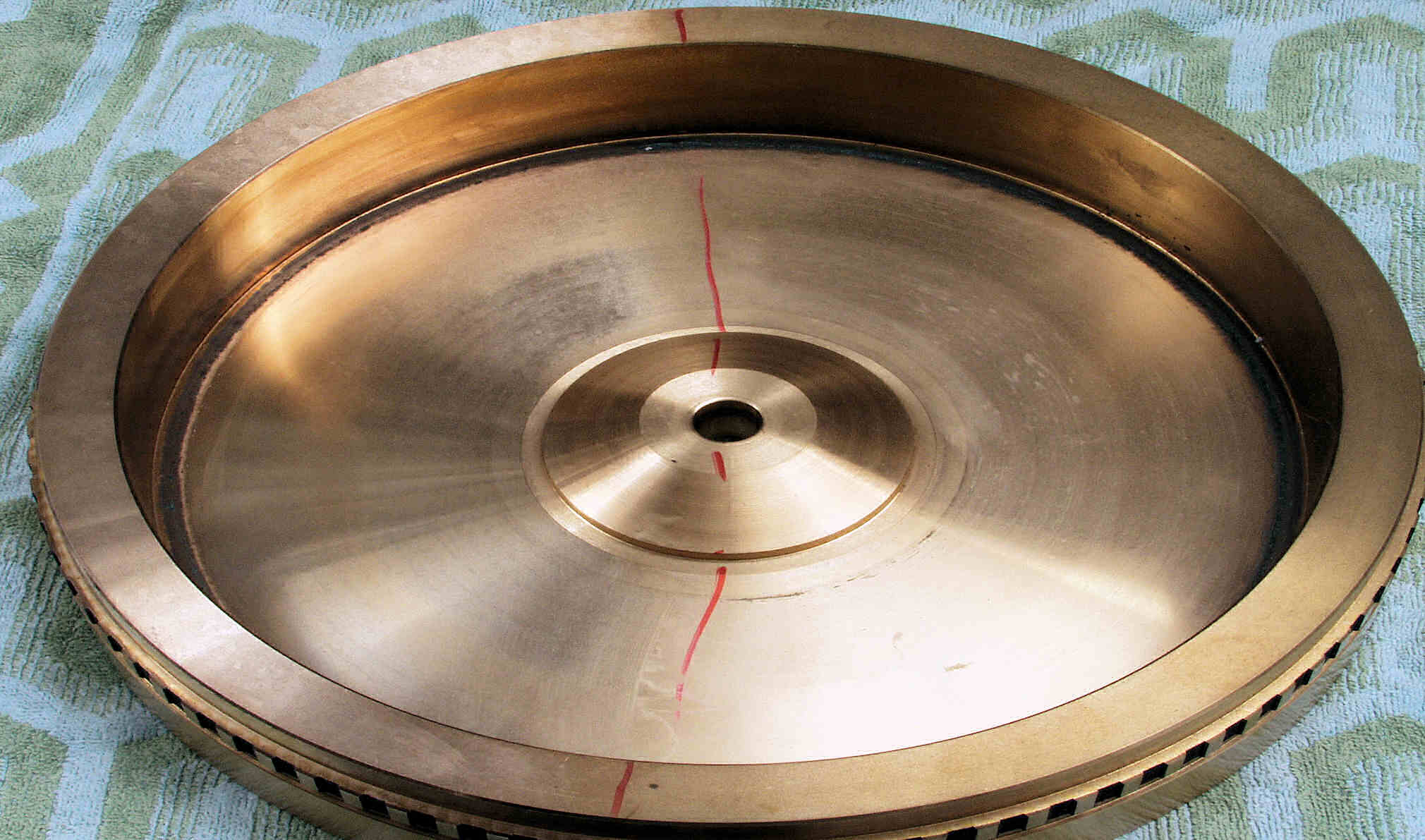

ＣＢ６１．　修理前、ターンテーブル裏。

ＣＢ６２．　修理（研磨・清掃）中、ターンテーブル裏、左側研磨中。

ＣＢ６３．　修理（研磨・清掃）後、ターンテーブル裏。

ＣＢ６４．　修理前、ターンテーブル裏。

ＣＢ６５．　修理（研磨・清掃）中、ターンテーブル裏、左側研磨中。

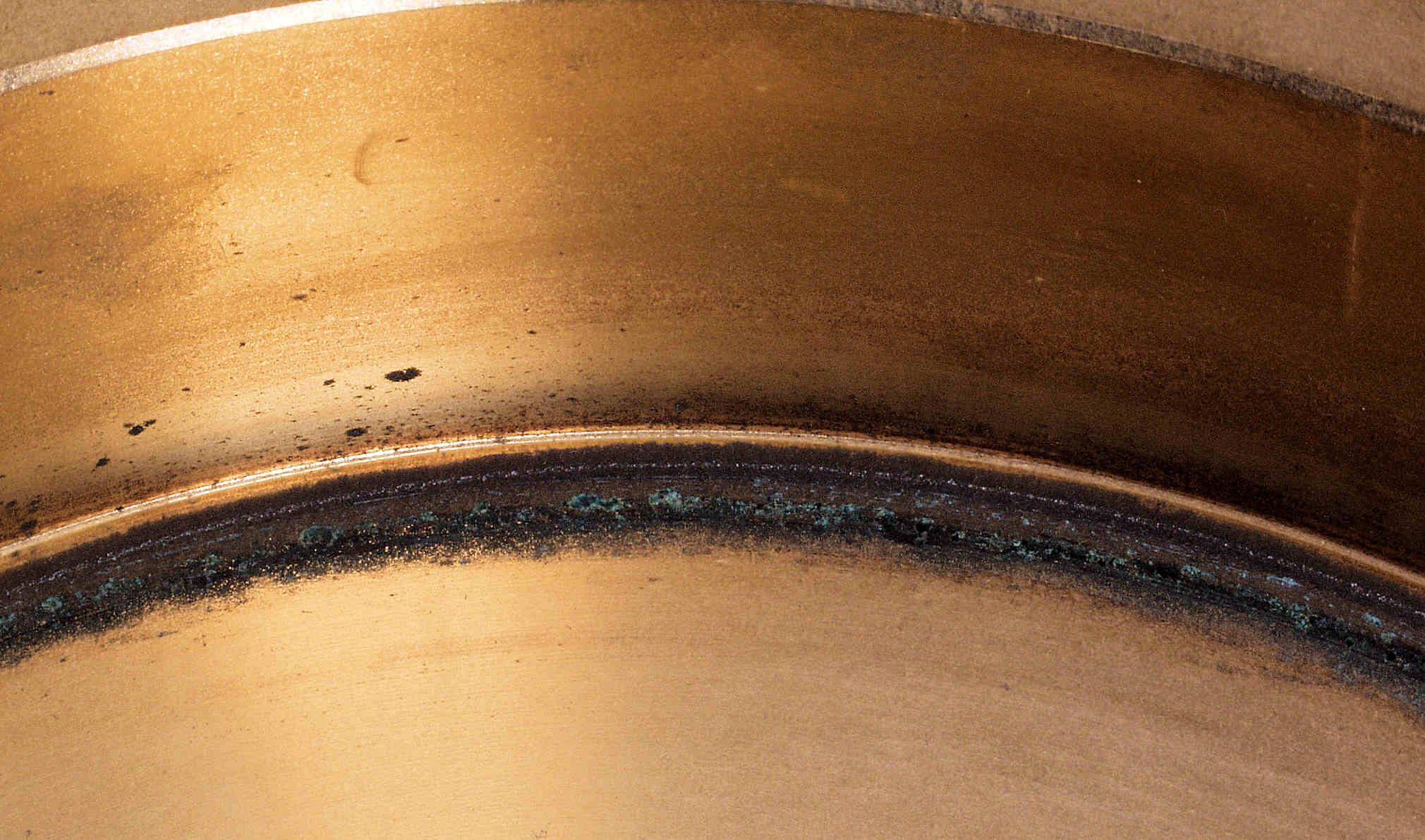

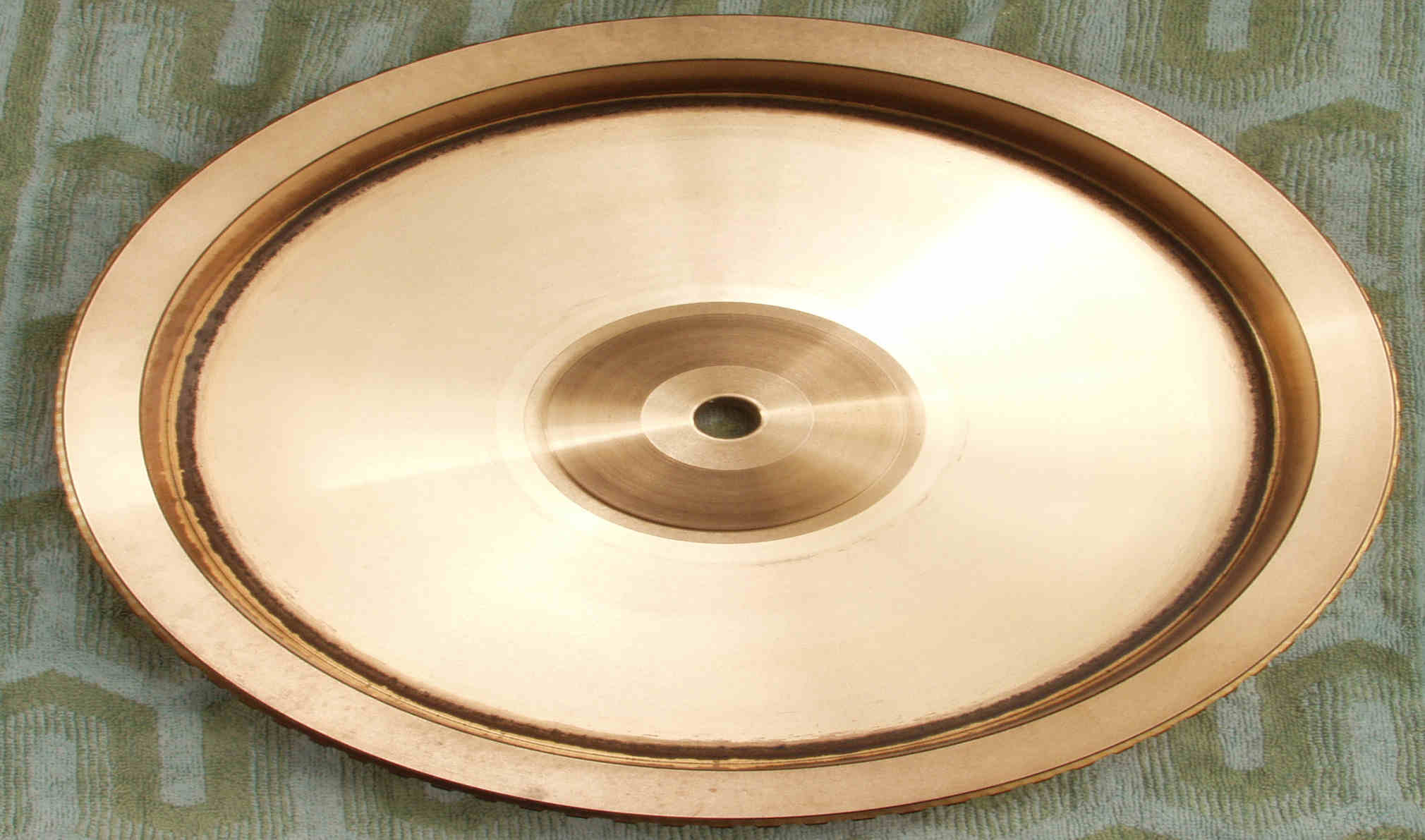

ＣＢ６６．　修理前、ターンテーブル裏、緑青が出始めている、拡大。

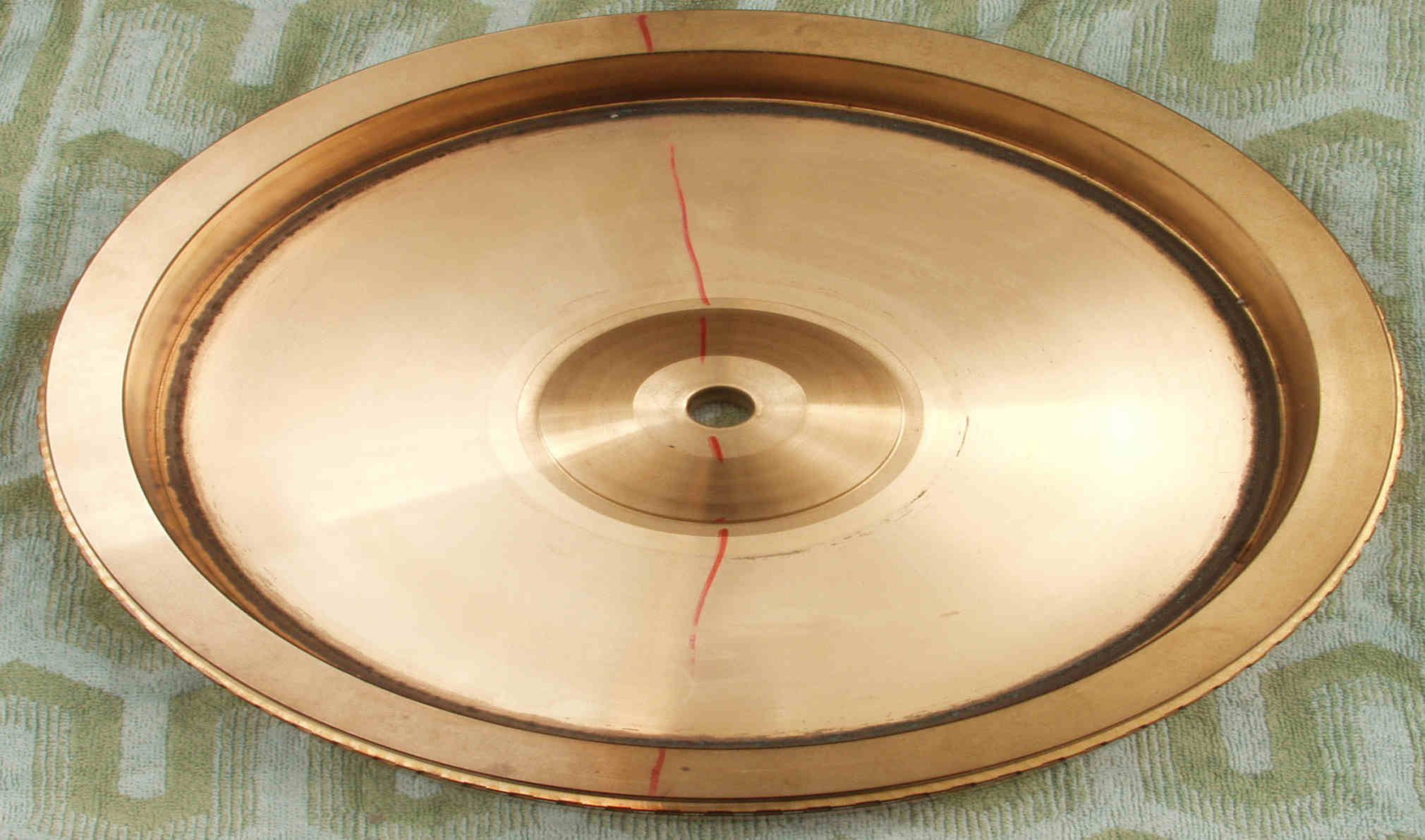

ＣＢ６７．　修理（研磨・清掃）後、ターンテーブル裏、拡大。腐食の深度（キズ深さ）はいがいと深い。

Ｅ．　調整・測定

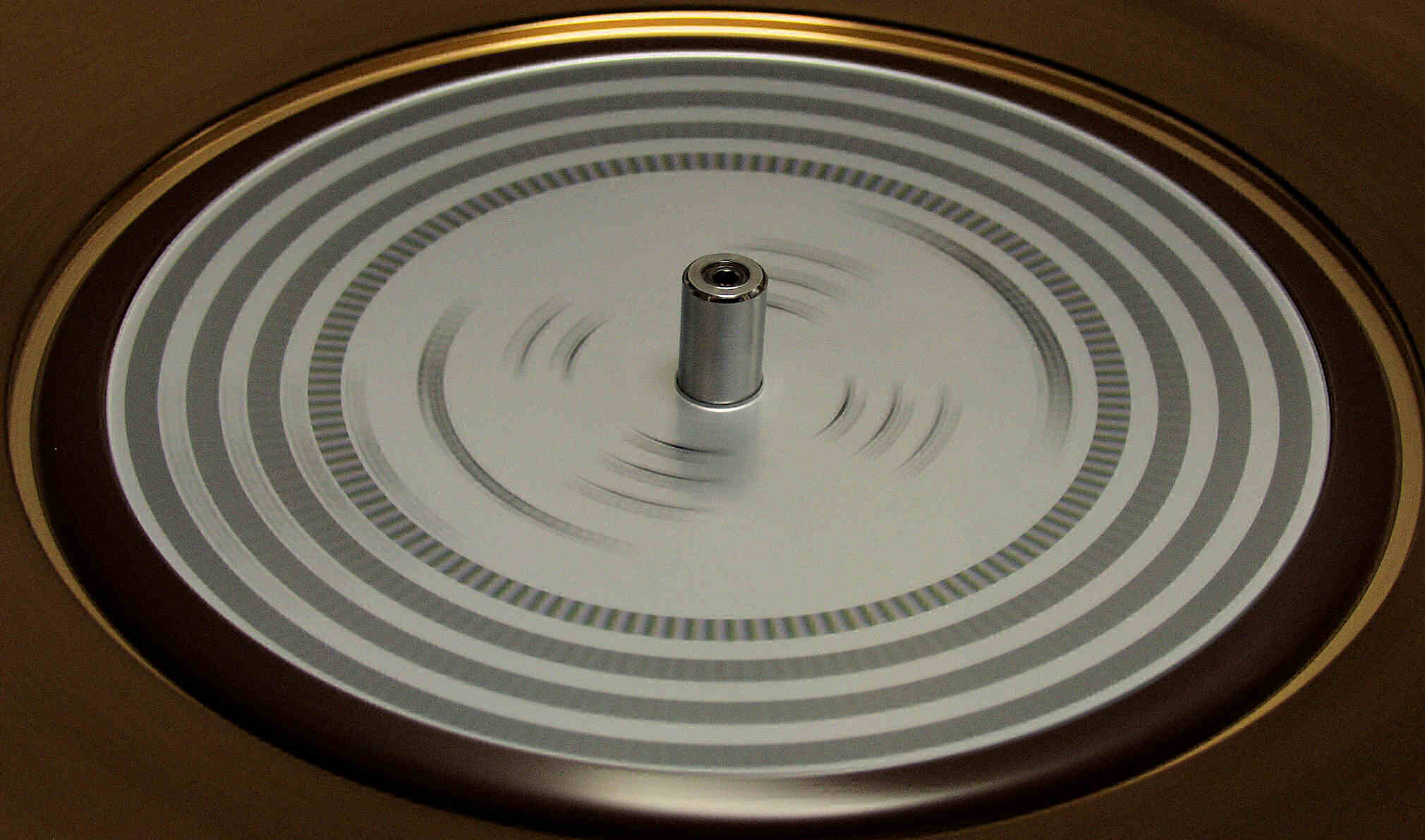

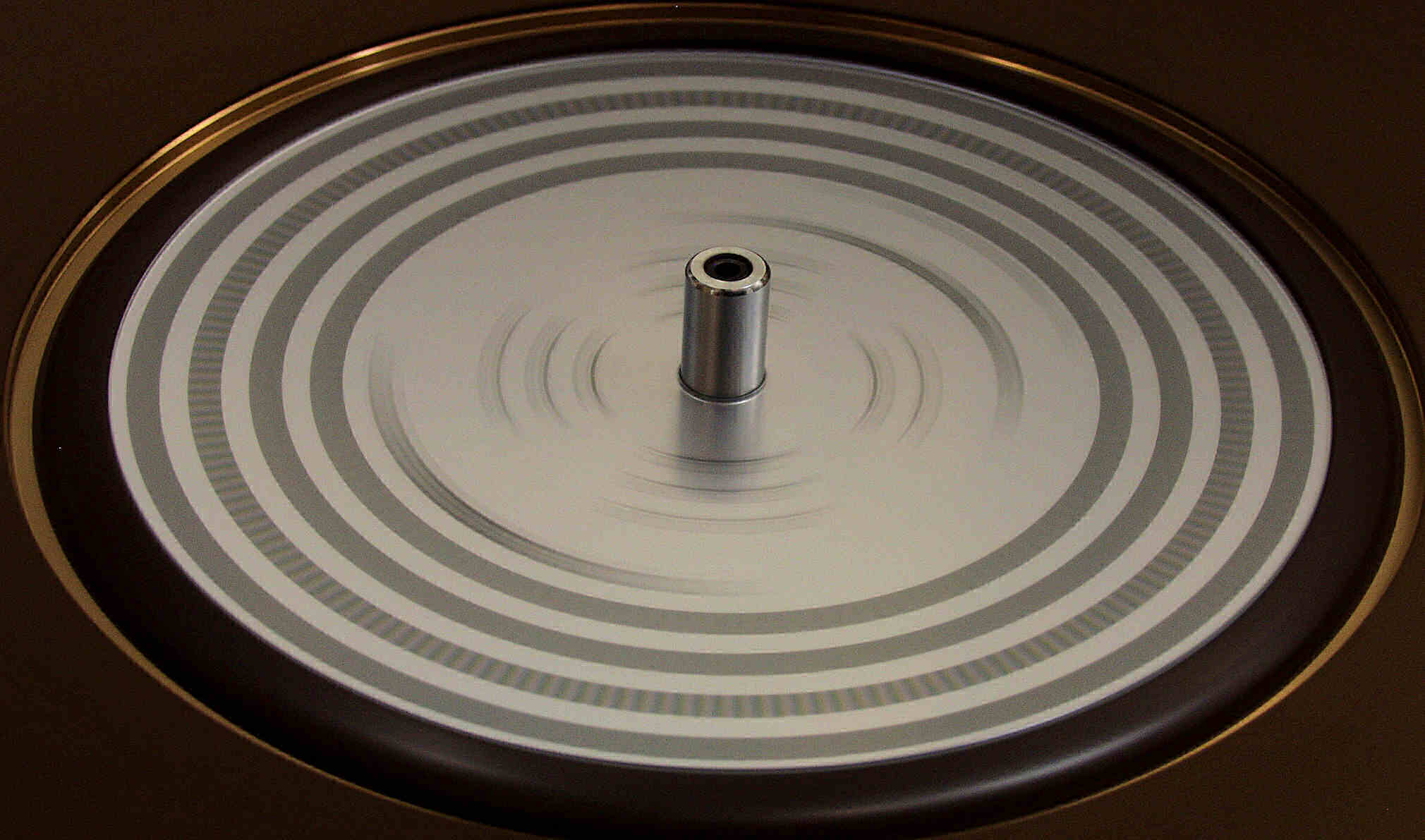

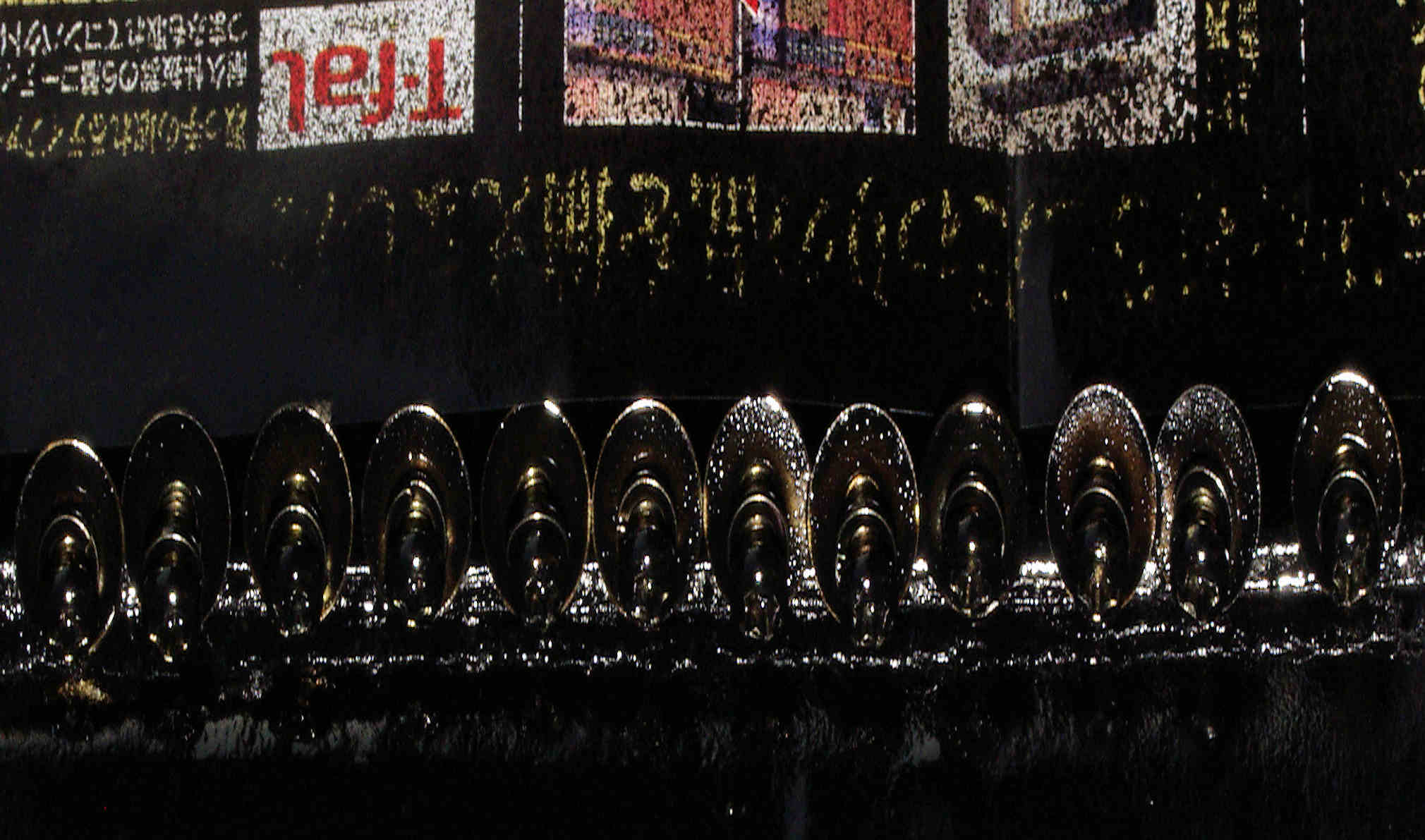

Ｅ１．　　ストロボで測定。「３３回転」

Ｅ２．　　ストロボで測定。「４５回転」

Ｅ３．　　内蔵トロボで測定。「３３回転」。

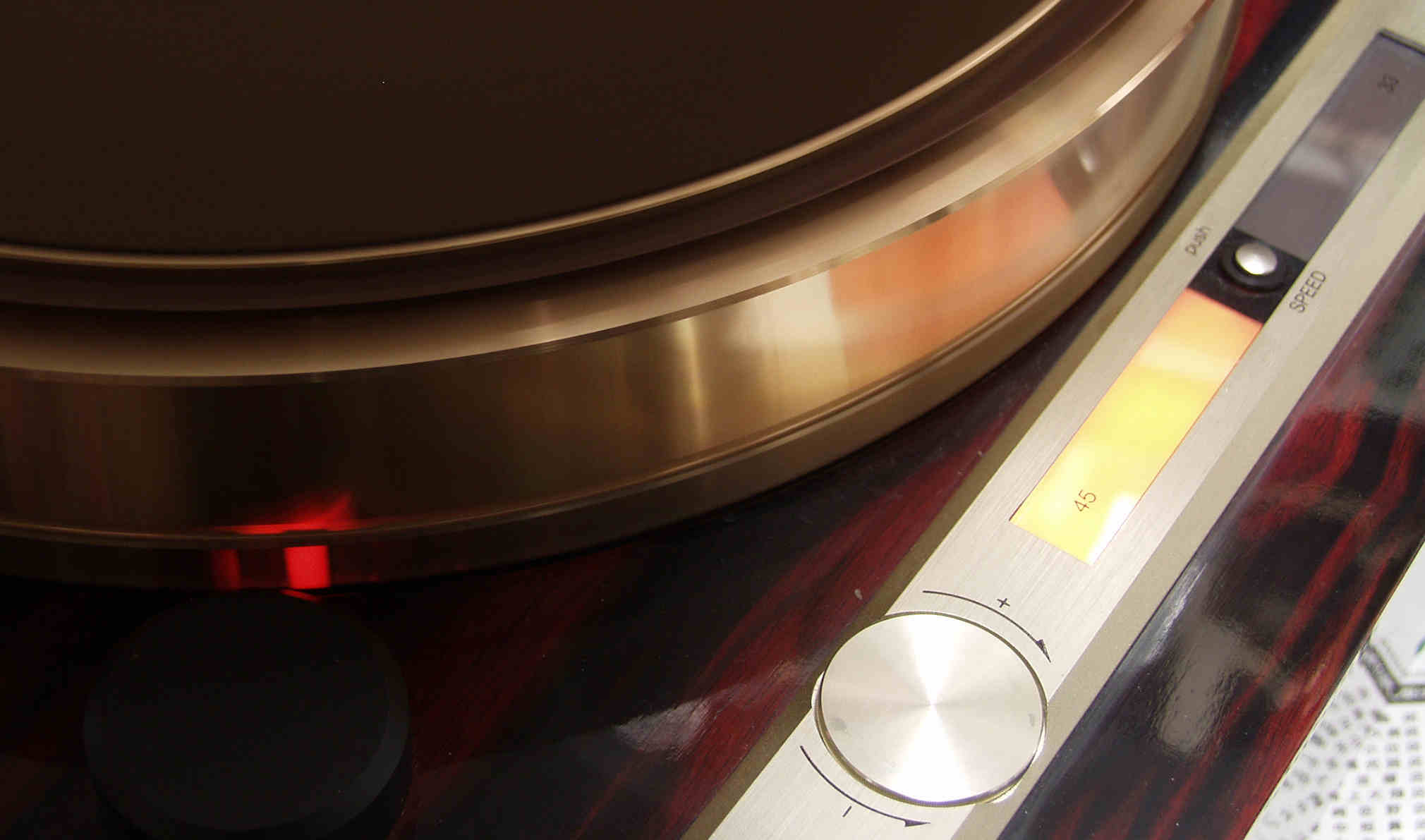

Ｅ４．　　内蔵トロボで測定。「４５回転」。

Ｅ５．　完成。　　２４時間エージング。

Ｓ．　MICRO SEIKI　ＳＸ－７７７ＦＶ　の仕様（マニアル・カタログより）　

型名	SX-７７７FV.　F=Float、V=Vacuum
モーター	８極２４スロットＤＣブラシレスＦＧサーボモーター
定格回転数	３３1/3，４５rpm
ターンテーブル	砲金製，重量１３kg
慣性モーメント	２トン・cm²
回転数調整範囲	±６％
電源	ＡＣ１００Ｖ（５０/６０Ｈｚ）
消費電力	１３．５Ｗ
外形寸法	５５５Ｗ×４４０Ｄ×２５０Ｈmm
総重量	４６ｋｇ
付属品	エアーポンプＲＰ-５０７０（重量５ｋｇ）アームマウントベースＡ-１２００シリーズ１個
価格	￥６３８，０００　（１９８４年発売）
