Ｔｅｃｈｎｉｃｓ　ＳＰ－１０修理記録

梱包はこちらを参考　平成２２年３月４日到着　　７月１４日完成　

寸評　カスタムＬＳＩが使用されていないので、今後も修理部品に不安が無く、長く使用出来ます。
　　　　機械的な消耗品は軸ですので、注油を忘れずにする事。

Ａ．　修理前の状況

電源SW入りづらい。

Ｂ．　原因

経年劣化。

Ｃ．　修理状況

電解コンデンサー交換。
半固定ＶＲ交換。
電源ＳＷの機構修理。

Ｇ．　使用部品

電解コンデンサー　　　　１１個。
半固定ＶＲ　　　　　　　　　　３個。

Ｅ．　測定・調整

Ｆ．　修理費　　　　　　　　　　　６５，０００円　　　オーバーホール修理。

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０　の仕様（マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

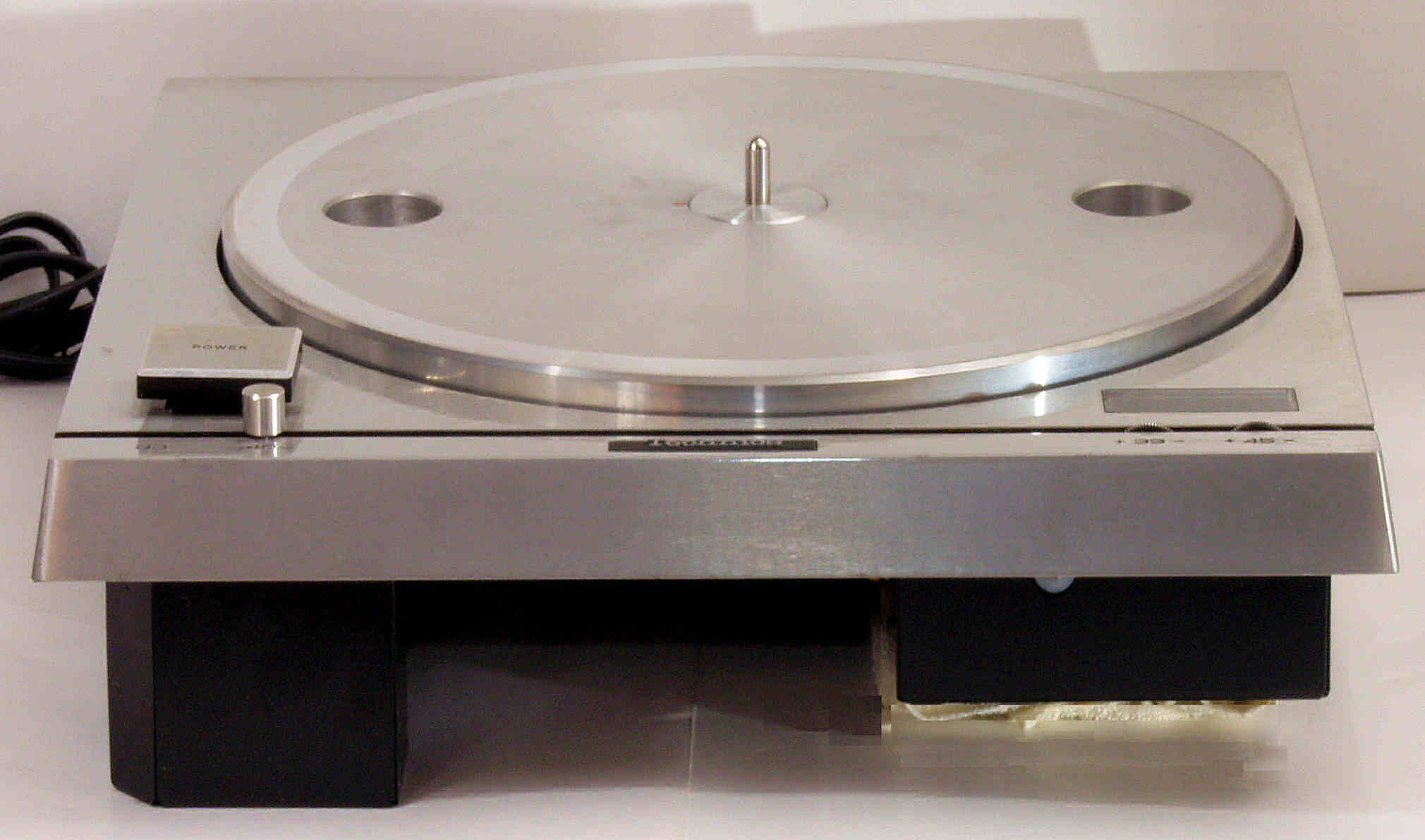

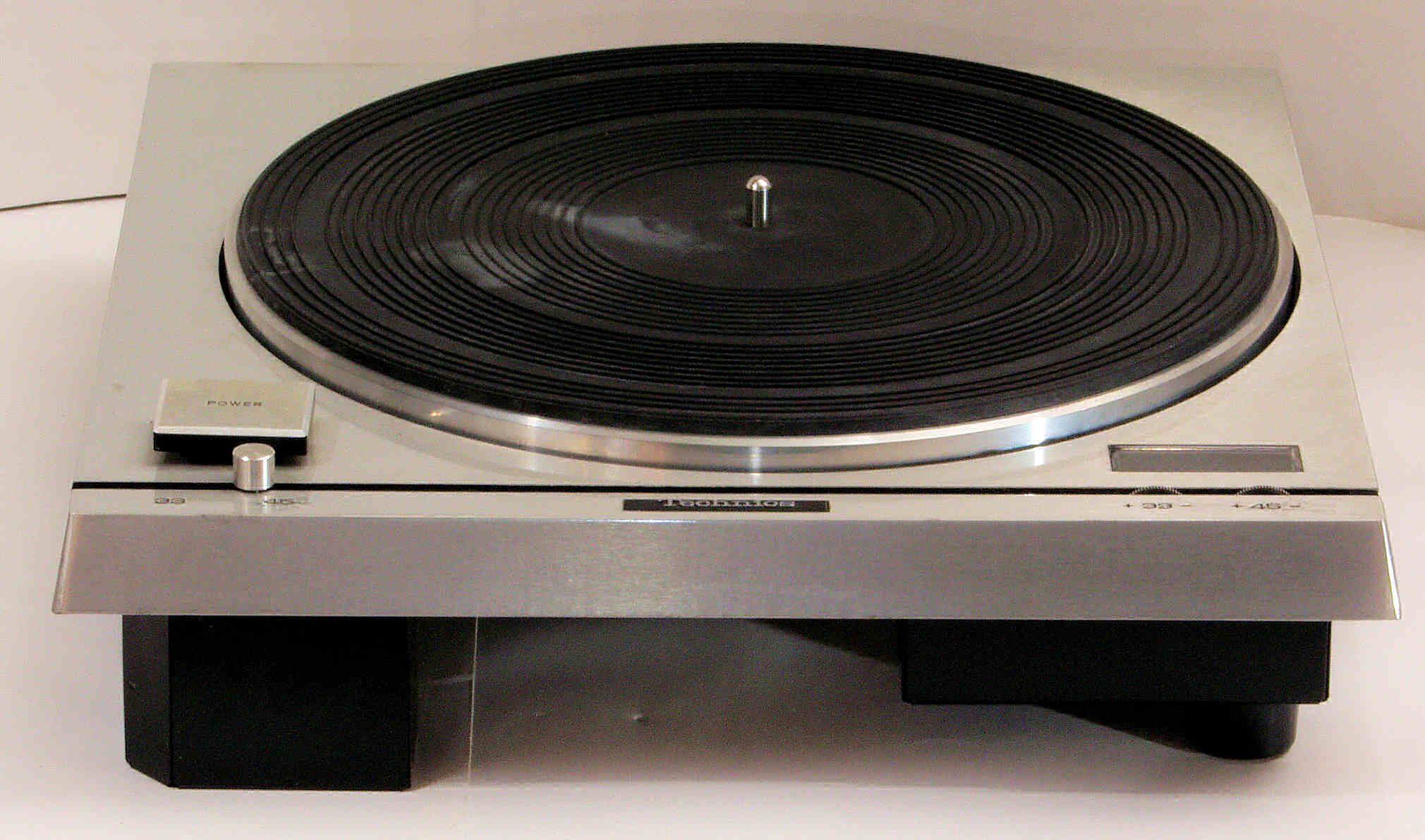

Ａ１１．　点検中　前から見る。

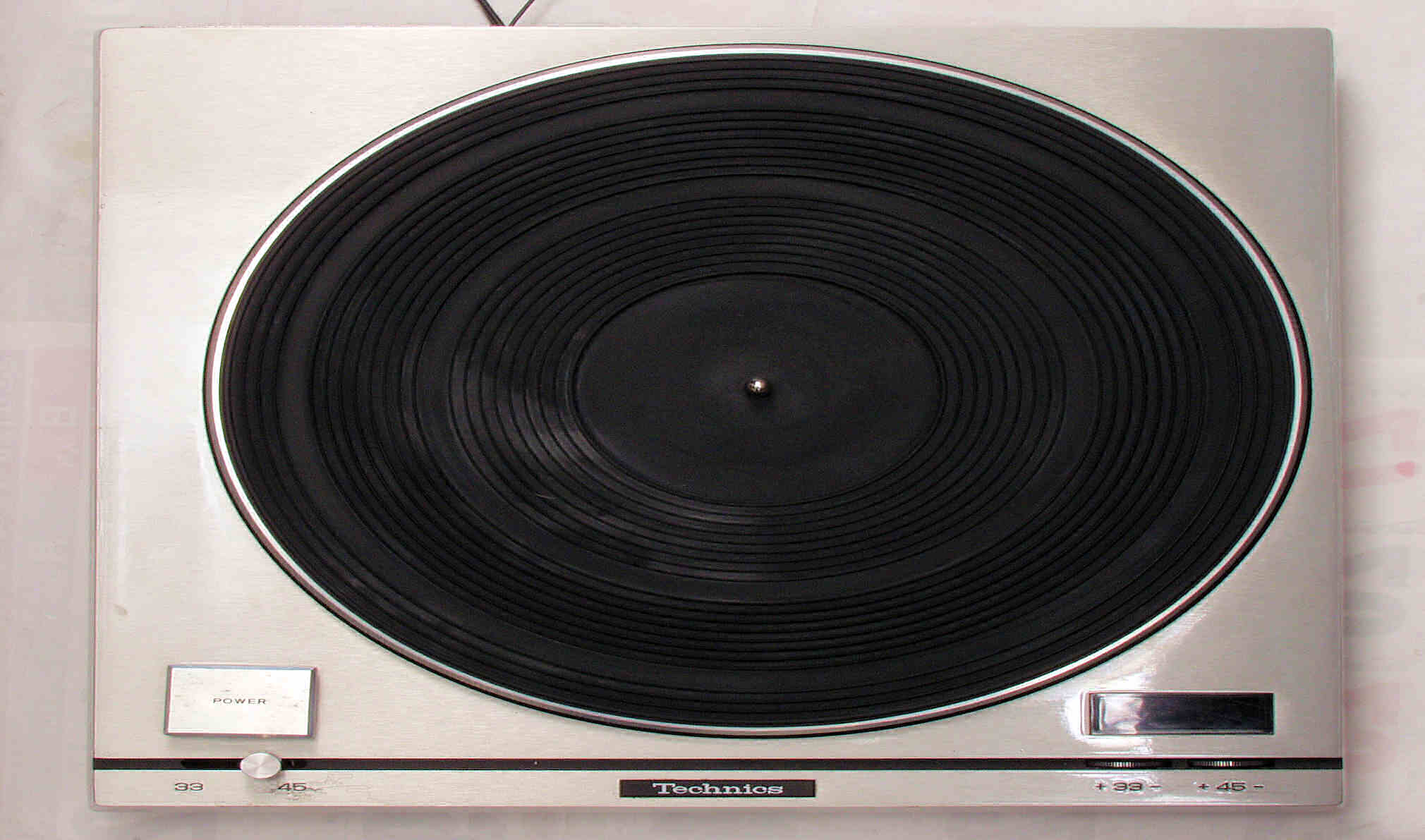

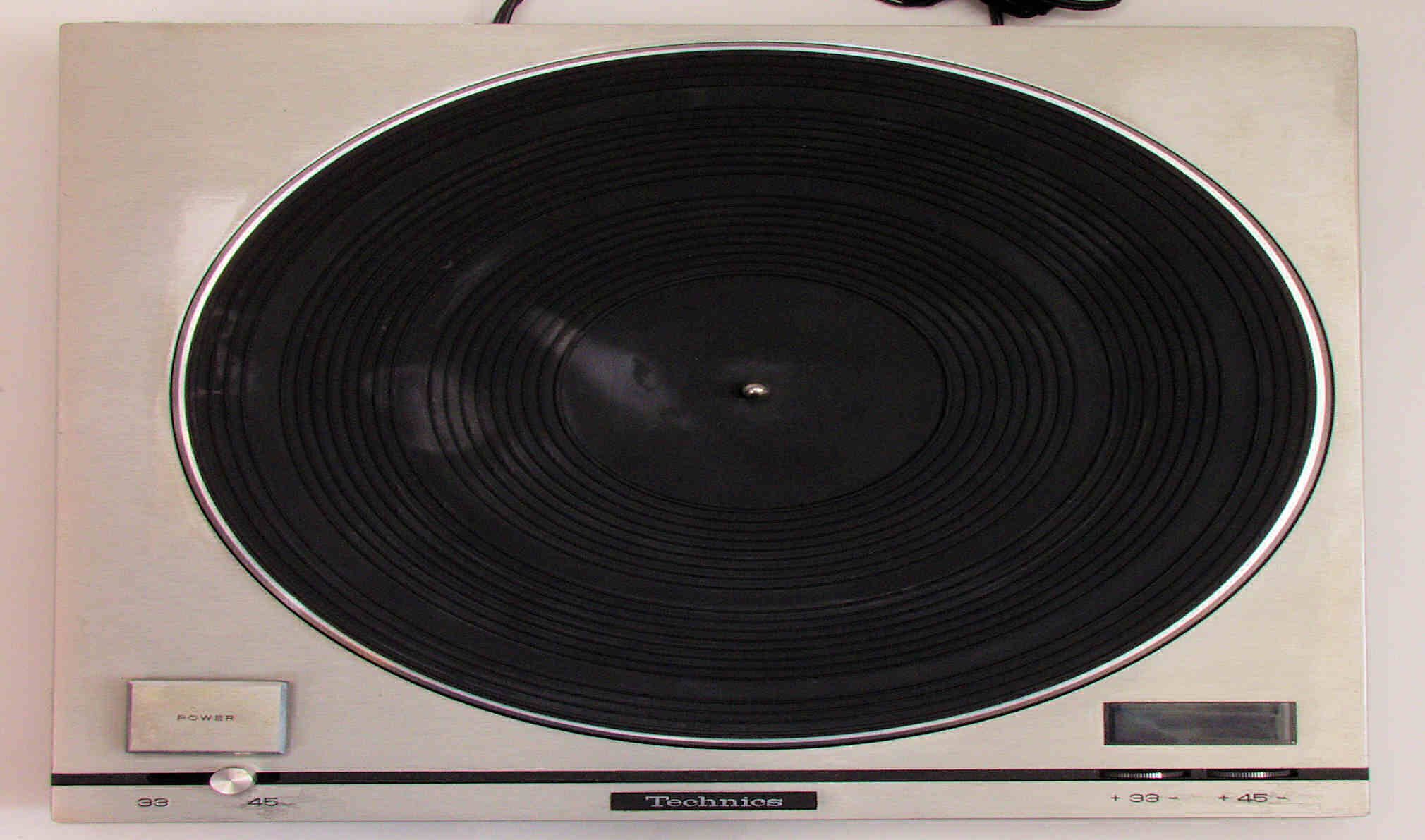

Ａ１２．　点検中　上から見る。

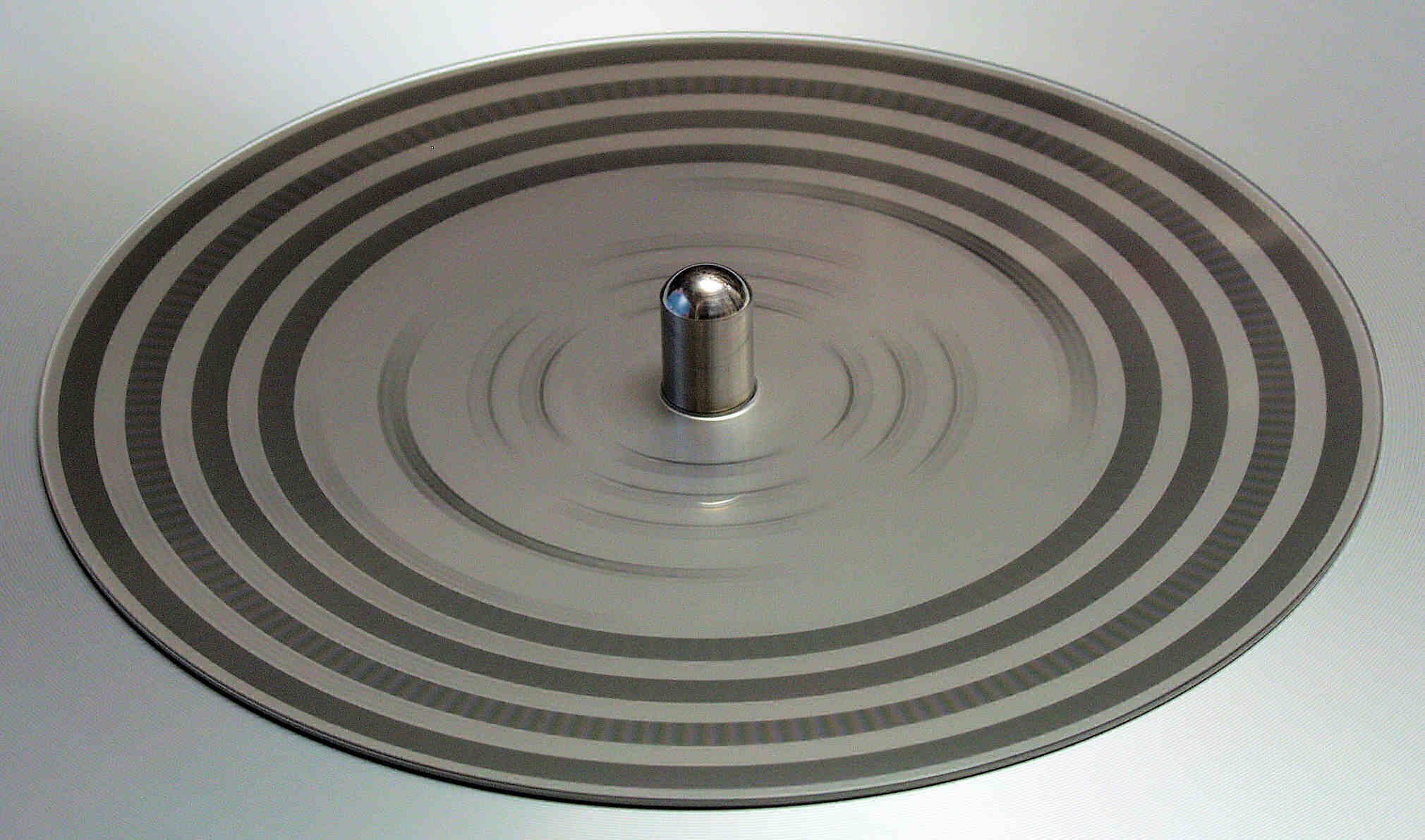

Ａ２１．　点検中　　ゴムマットを取り、前から見る。

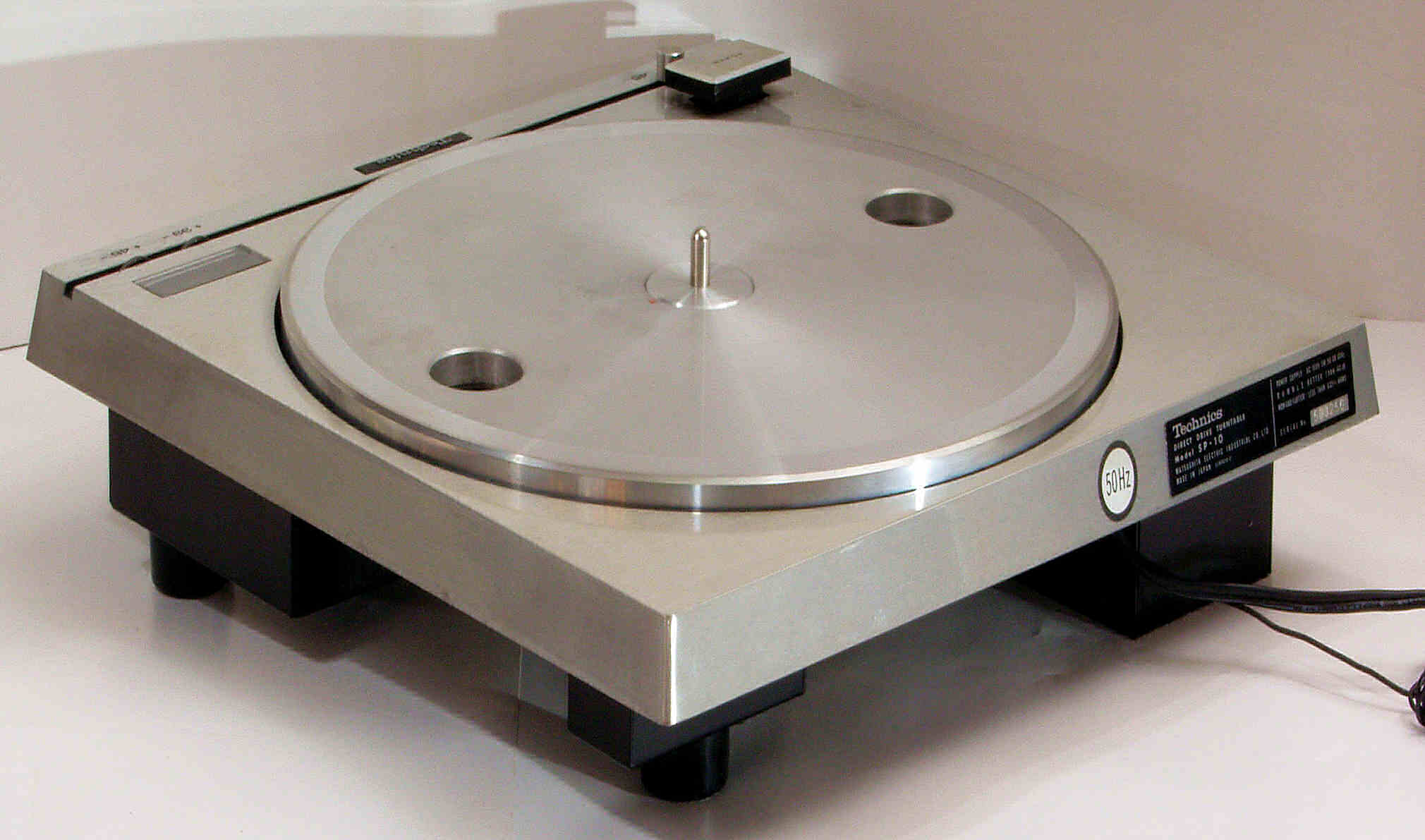

Ａ２２．　点検中　前左から見る。

Ａ２３．　点検中　後から見る。

Ａ２４．　点検中　後右から見る。

Ａ３１．　点検中　上から見る。

Ａ３２．　点検中　ターンテーブルを取り上から見る。

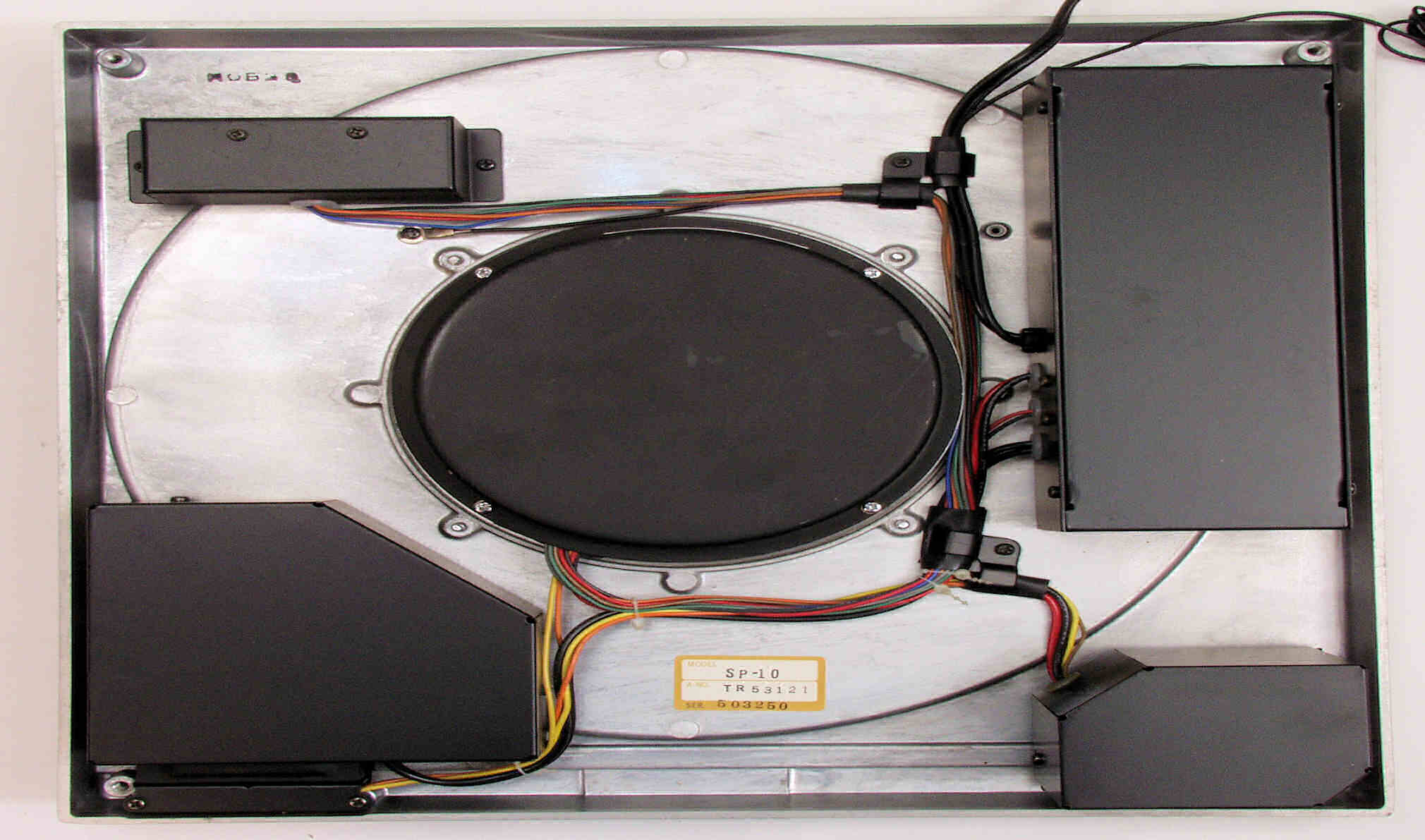

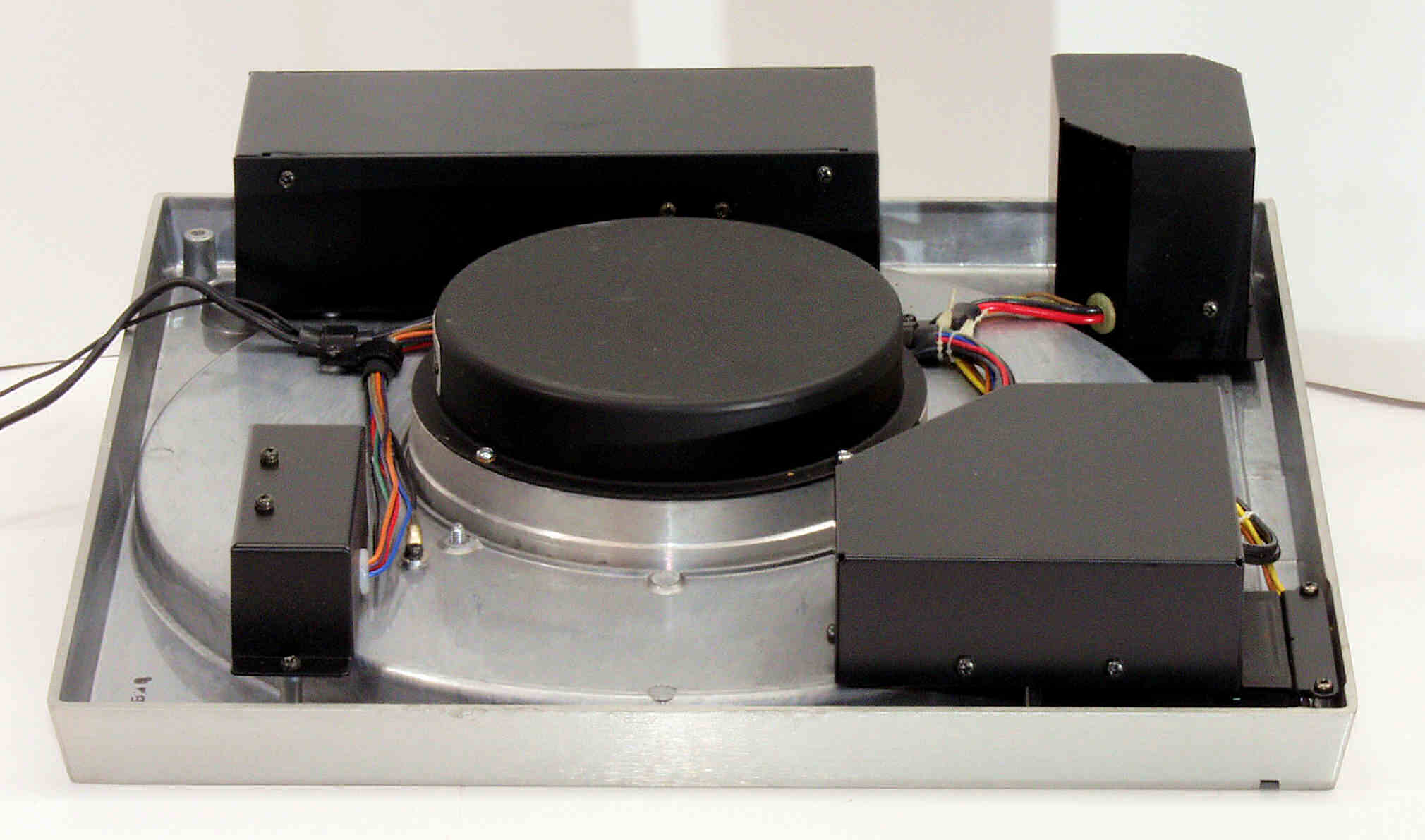

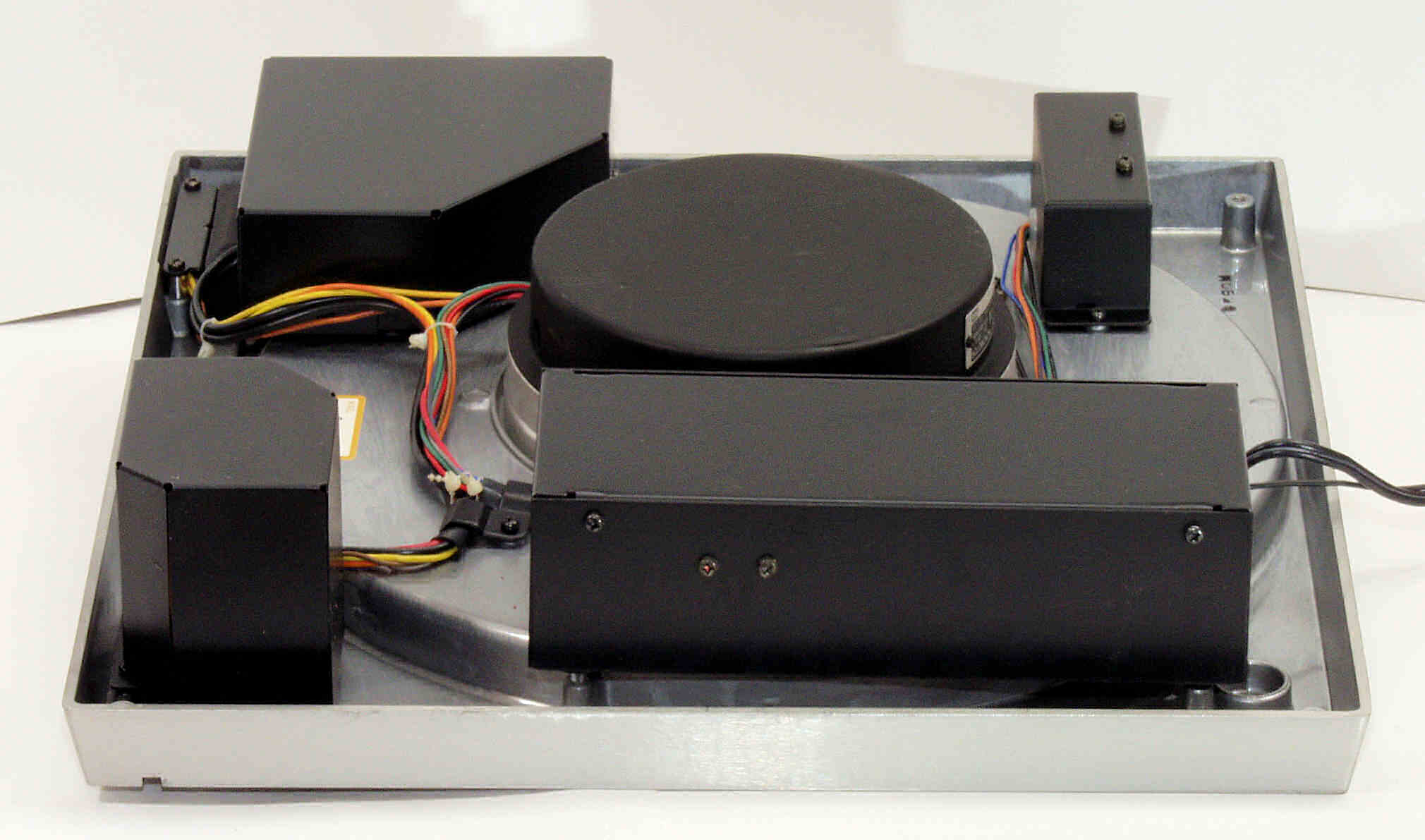

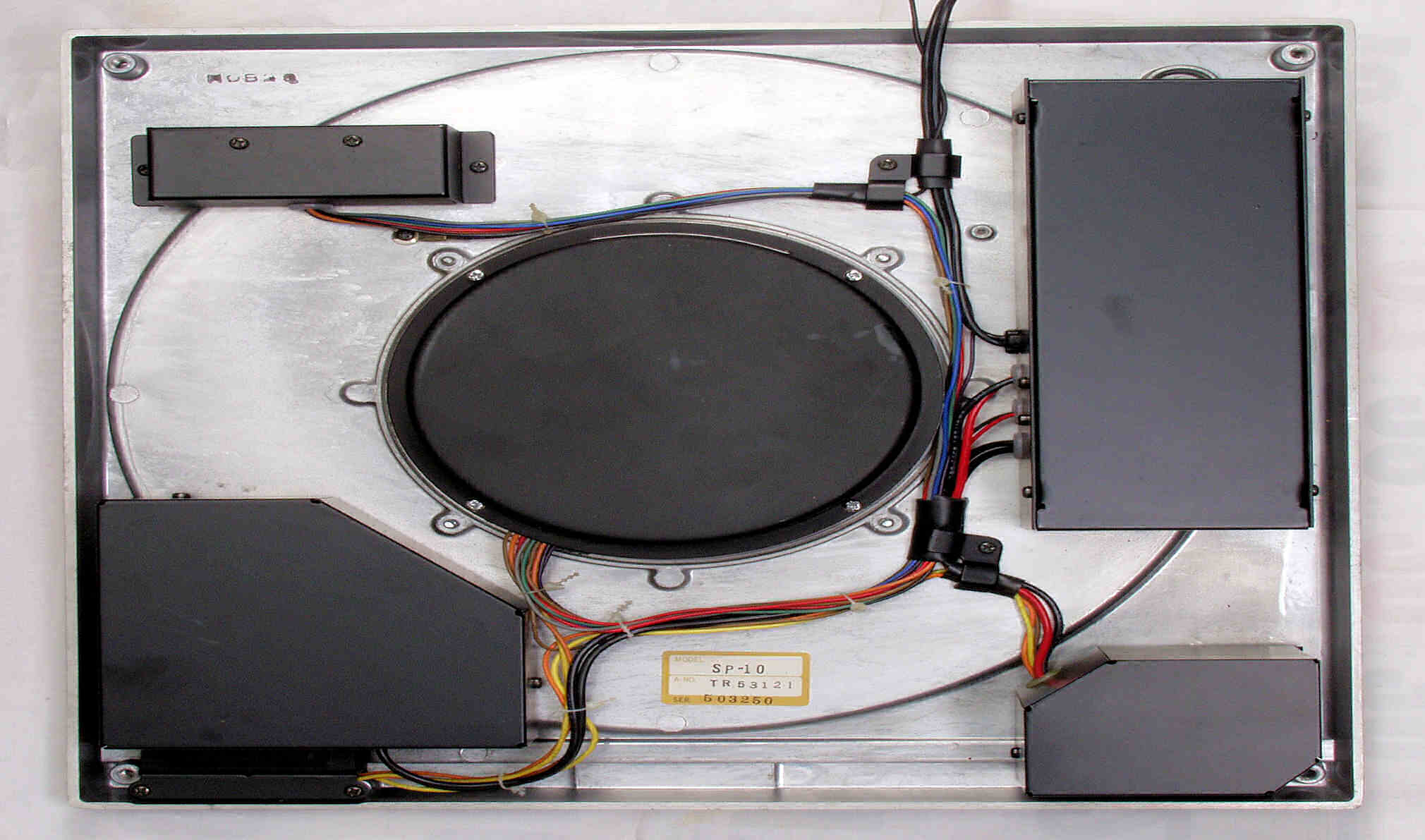

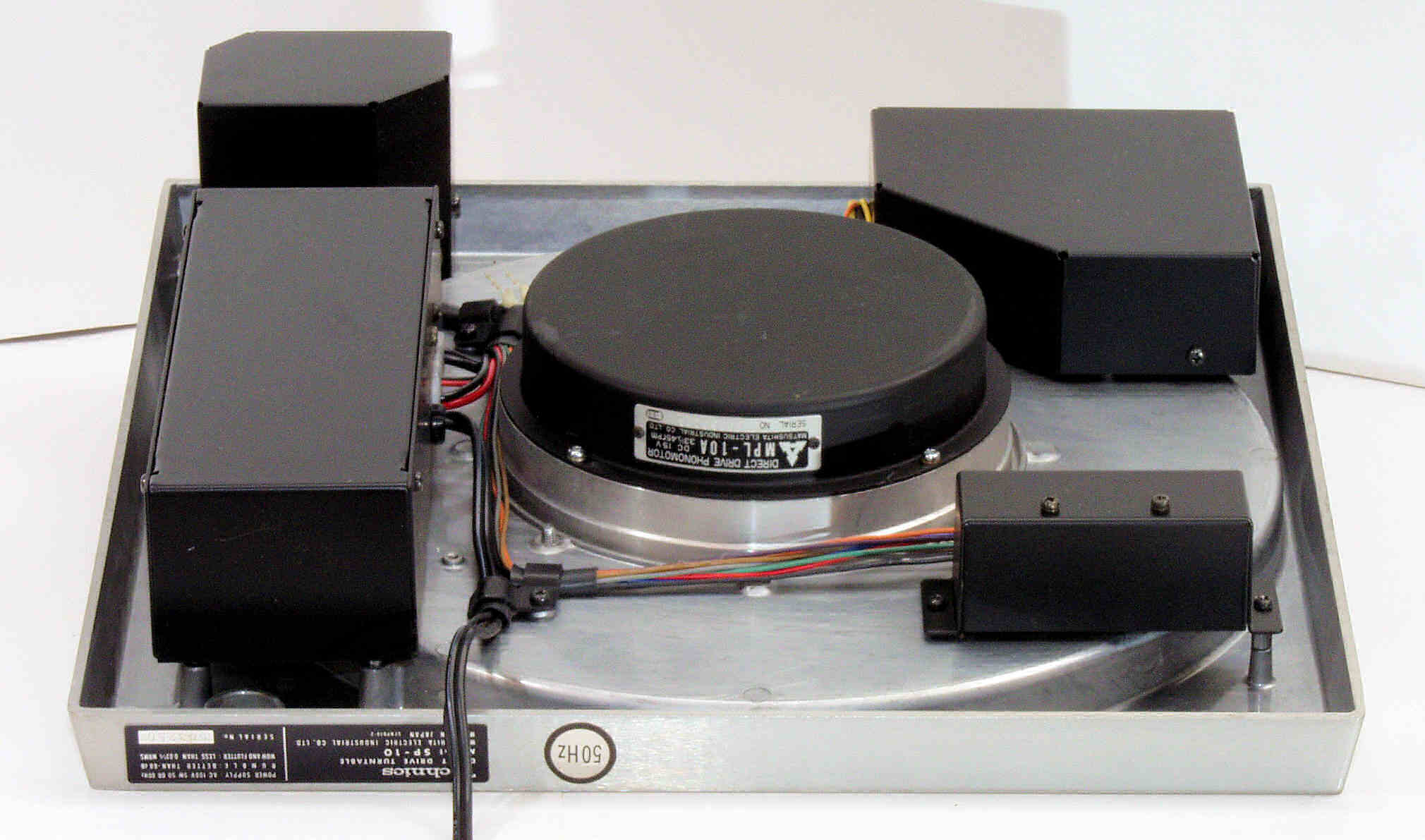

Ａ４１．　点検中　下から見る。

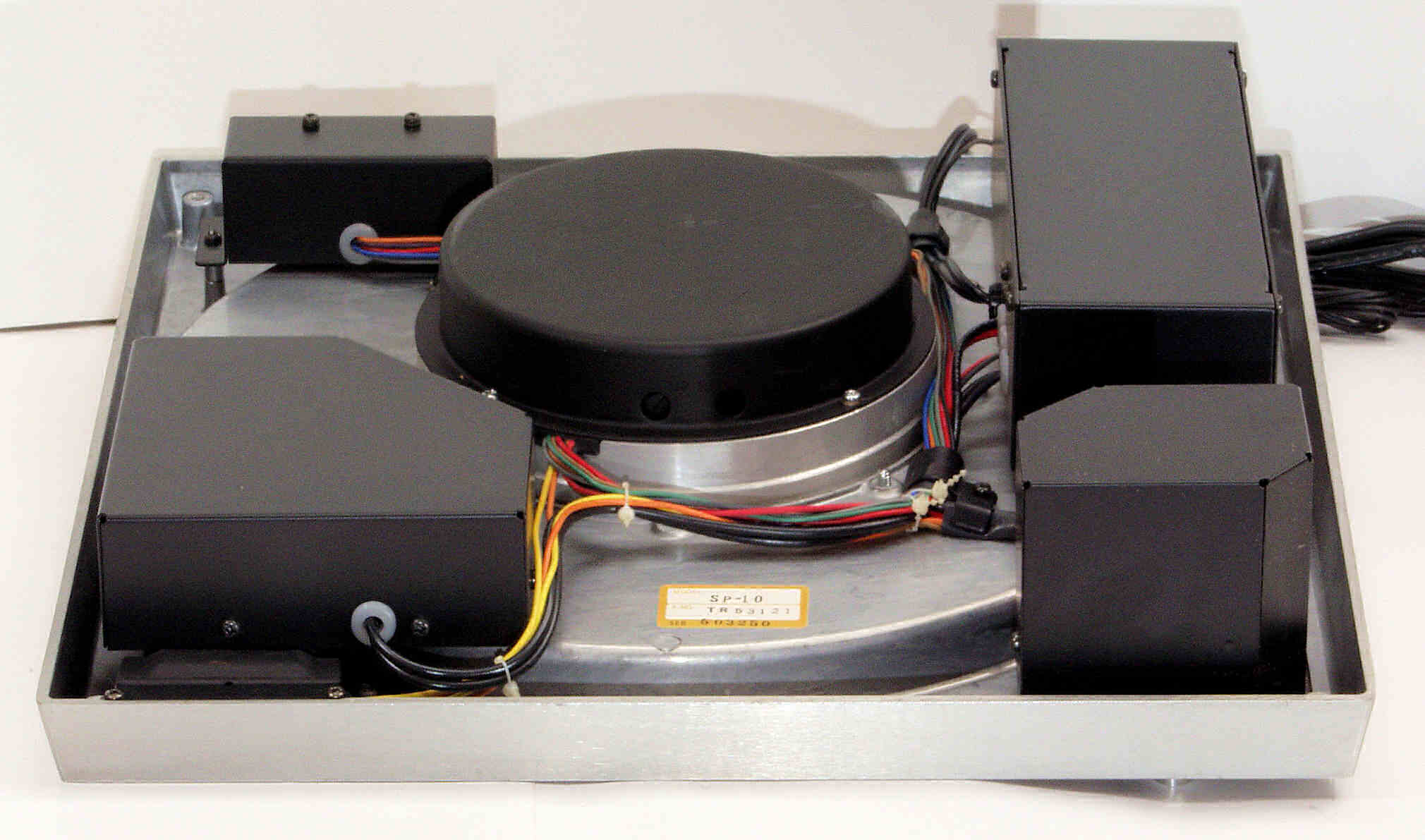

Ａ４２．　点検中　下前から見る。

Ａ４３．　点検中　下右から見る。

Ａ４４．　点検中　下後から見る。

Ａ４５．　点検中　下左から見る。

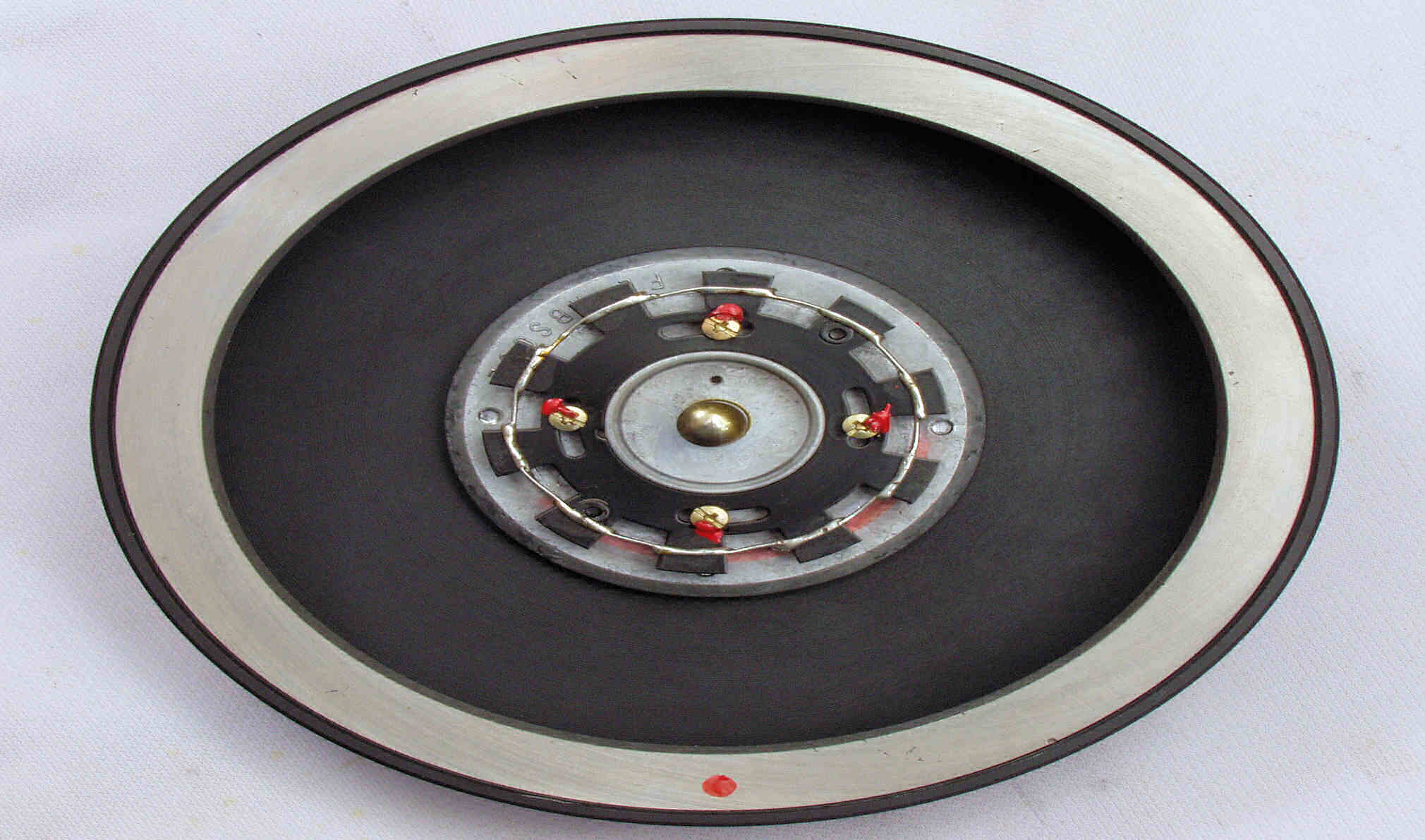

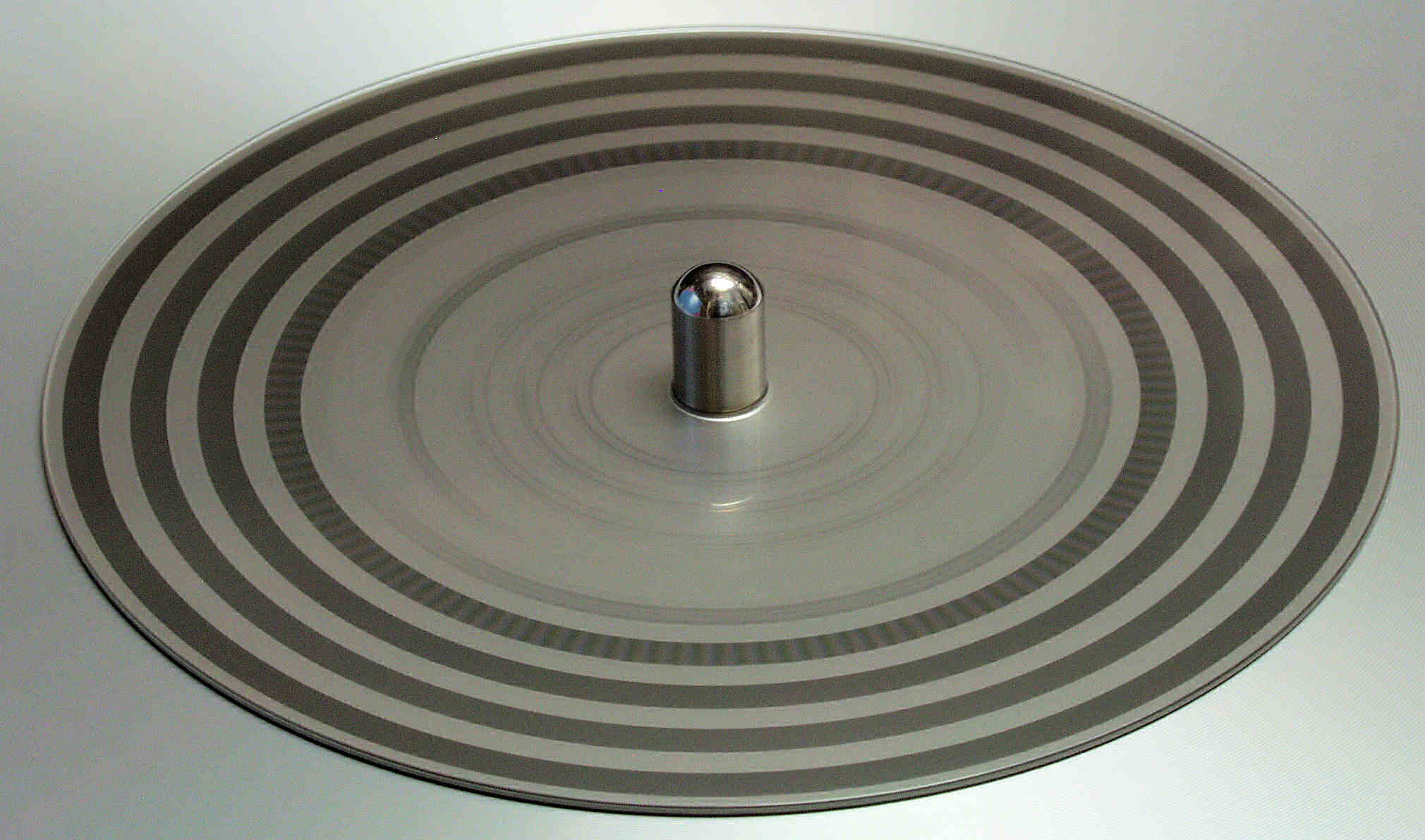

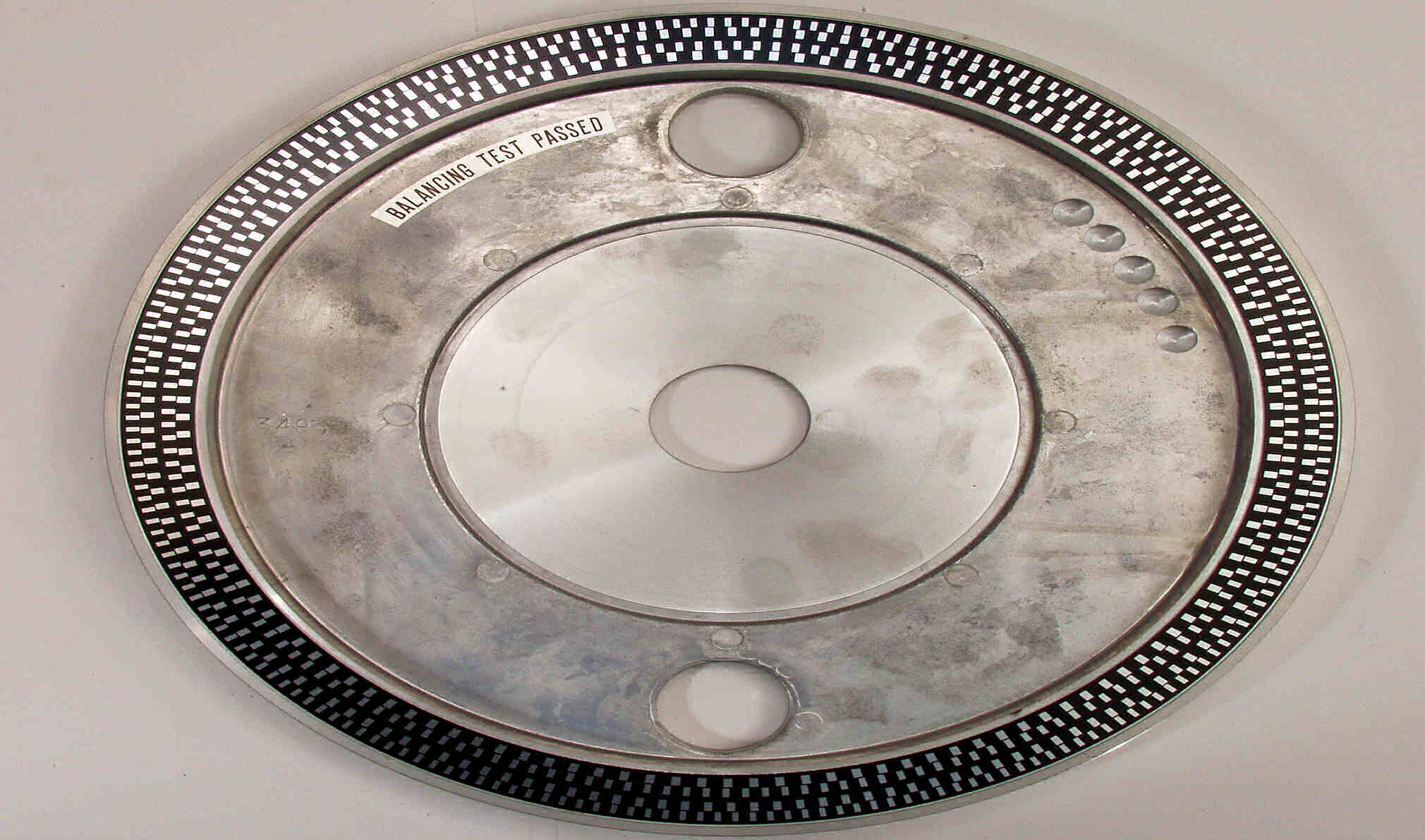

Ａ５１．　点検中　ターンテーブルを裏から見る。

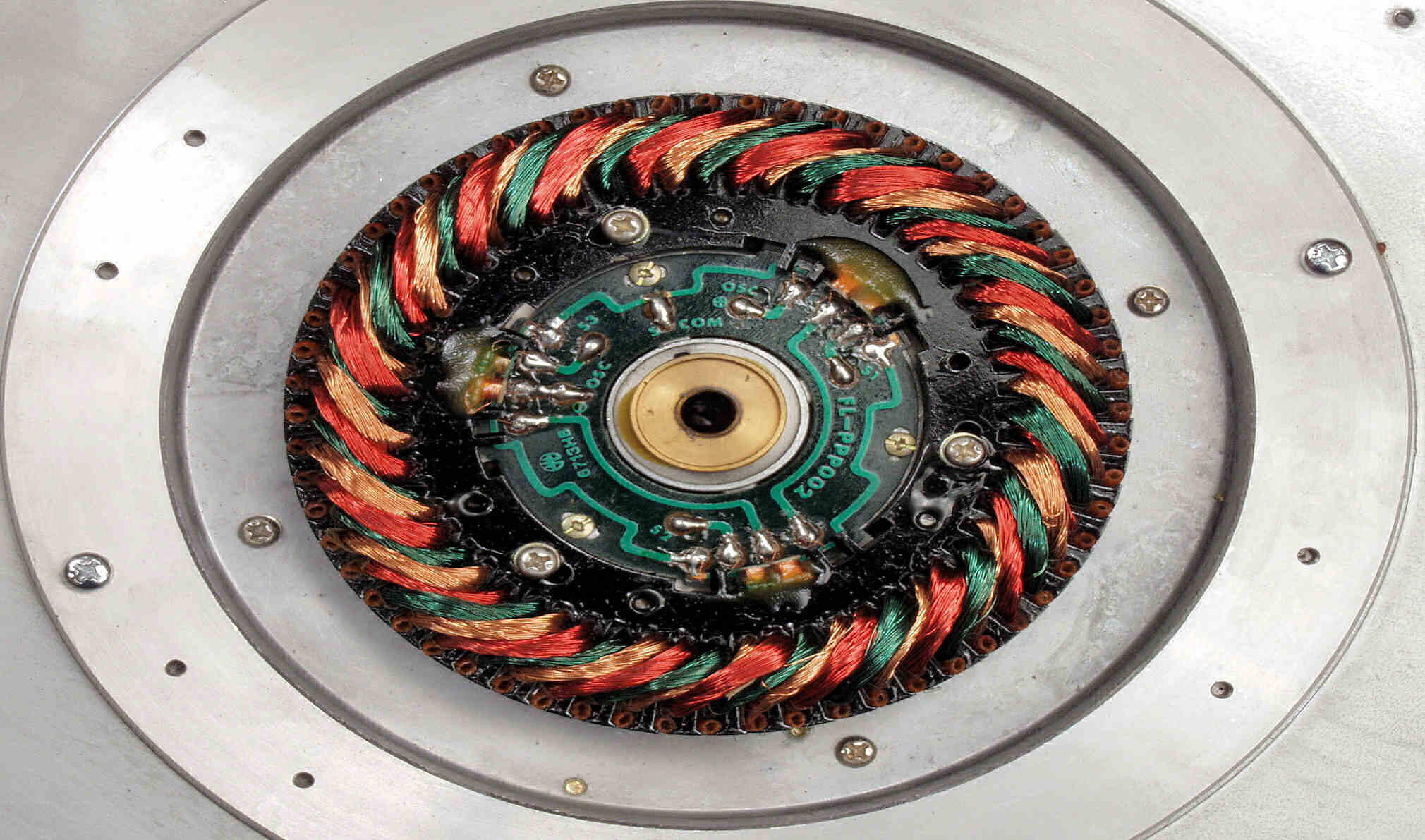

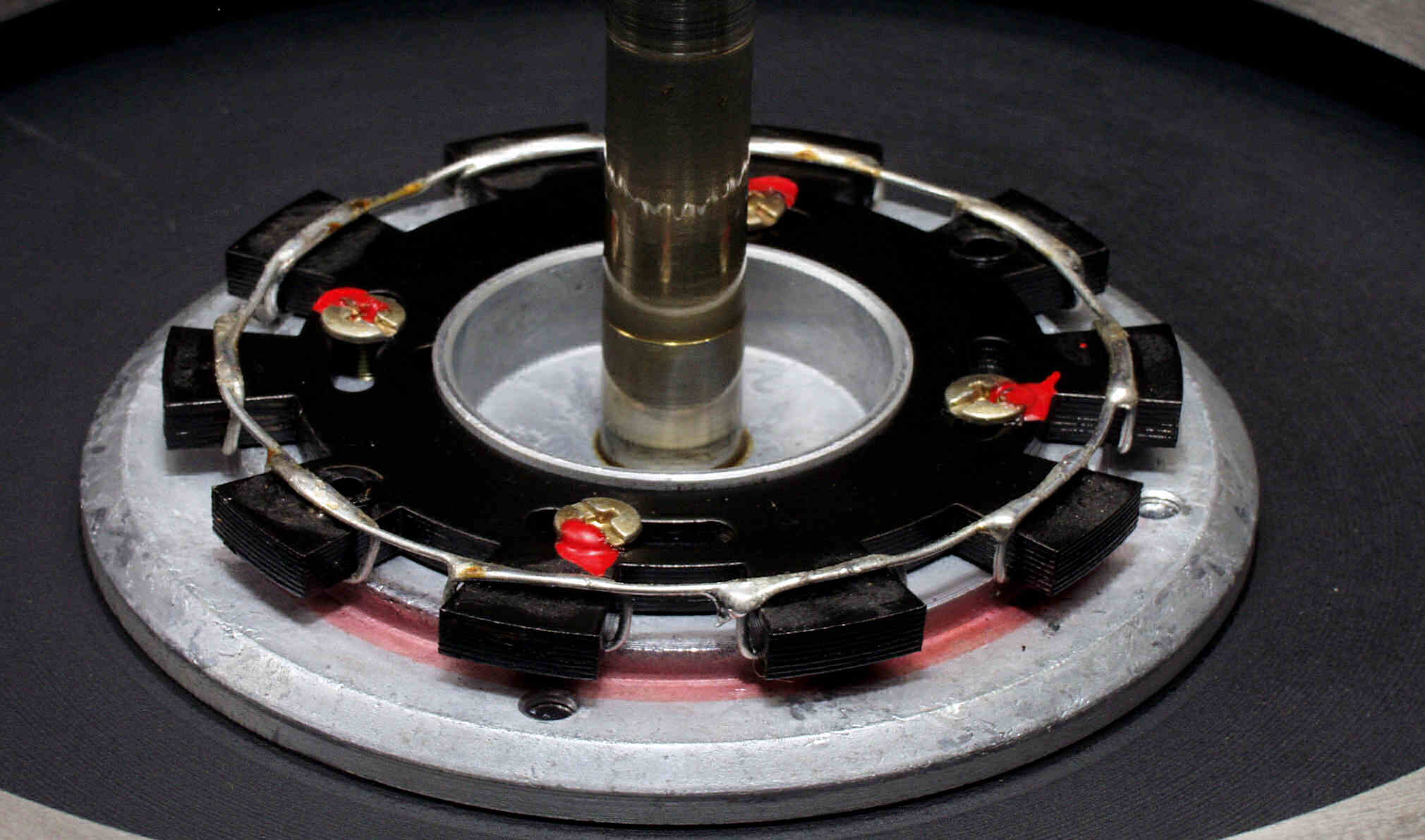

Ａ５２．　点検中　モータ駆動コイル。

Ａ５３．　点検中　モータFGコイル。

Ａ６１．　点検中　回転子見る

Ａ６２．　点検中　回転子のFG磁石を見る

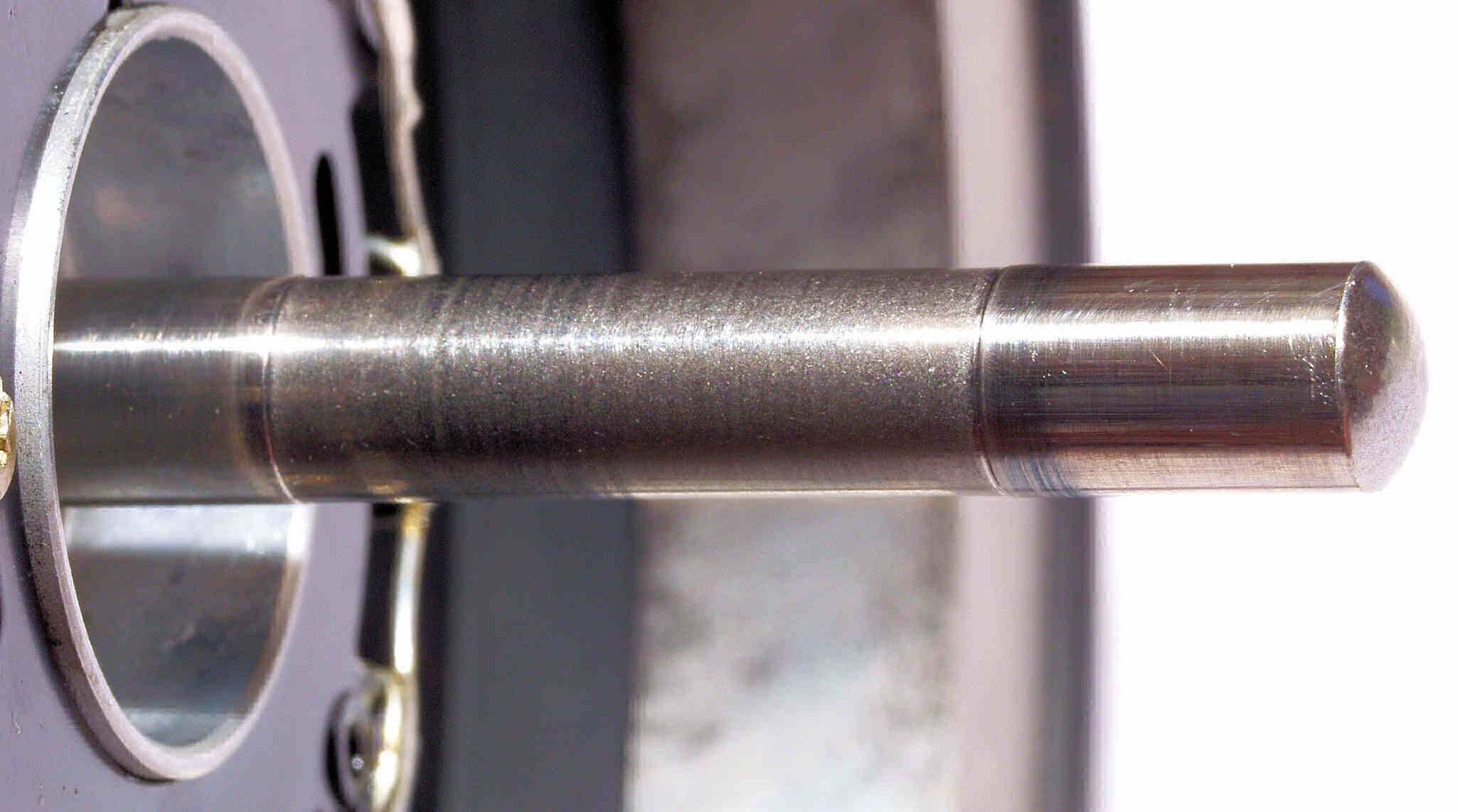

Ａ６３．　点検中　回転子の軸見る、キズは少ない。

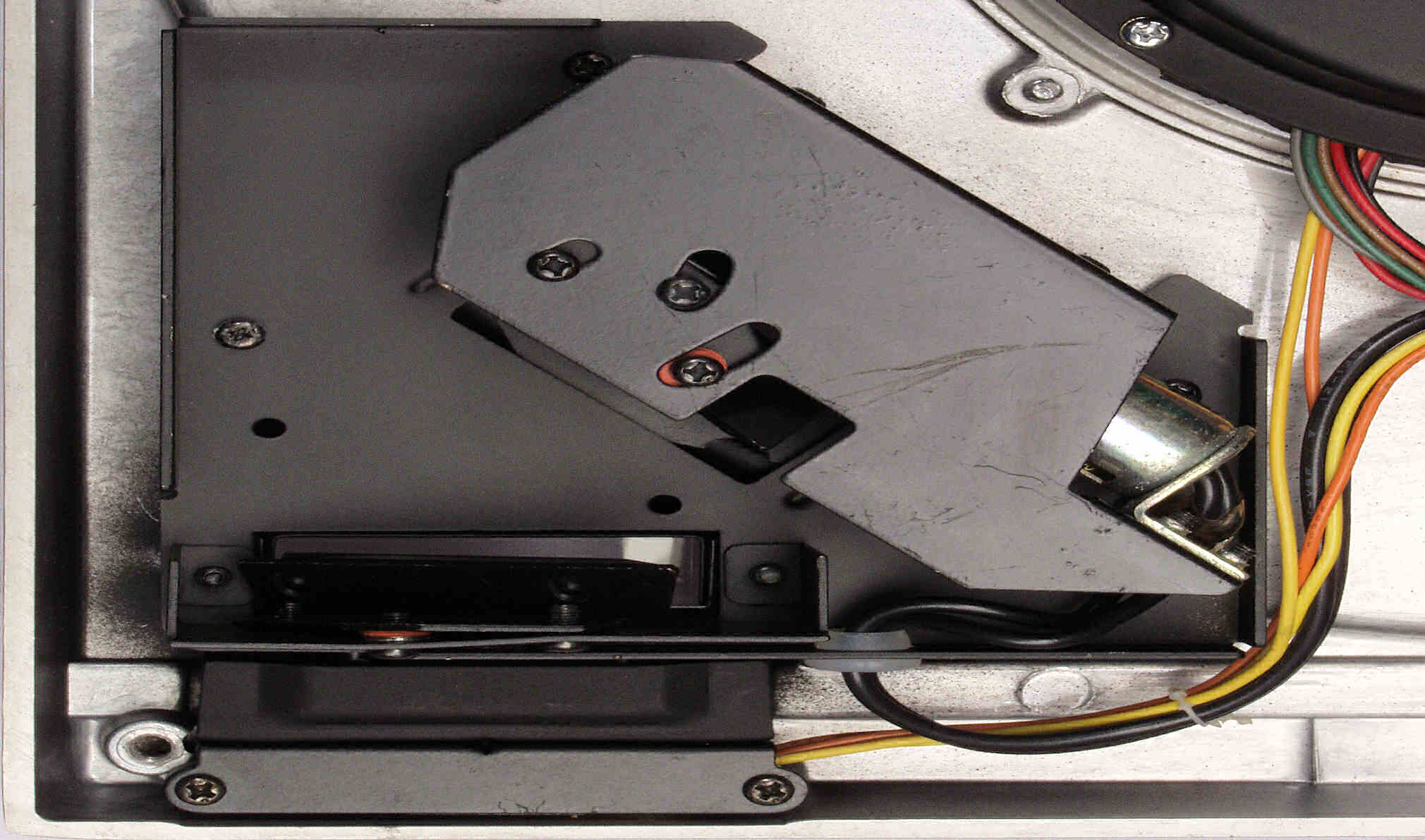

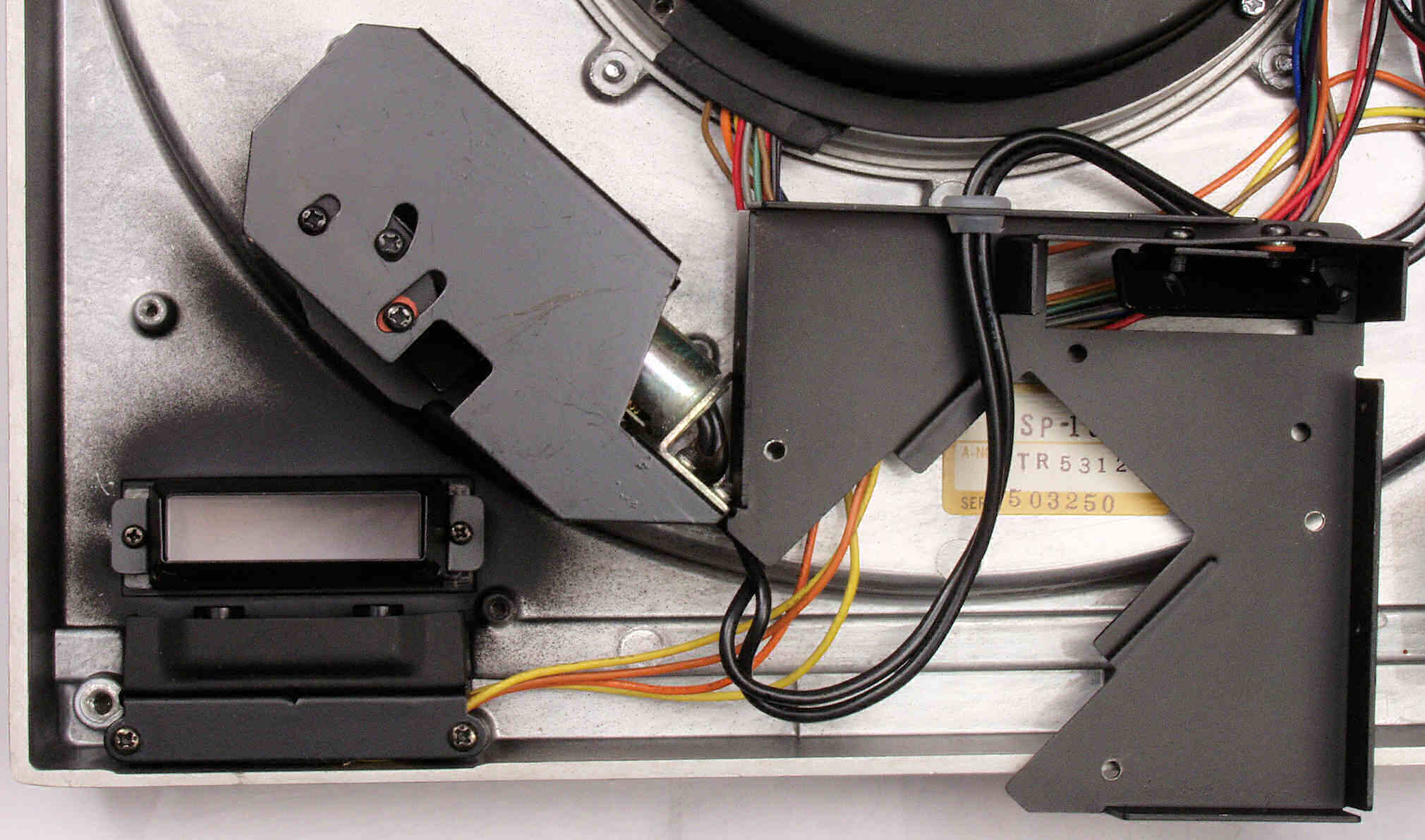

Ａ７１．　点検中　ストロボ機構。

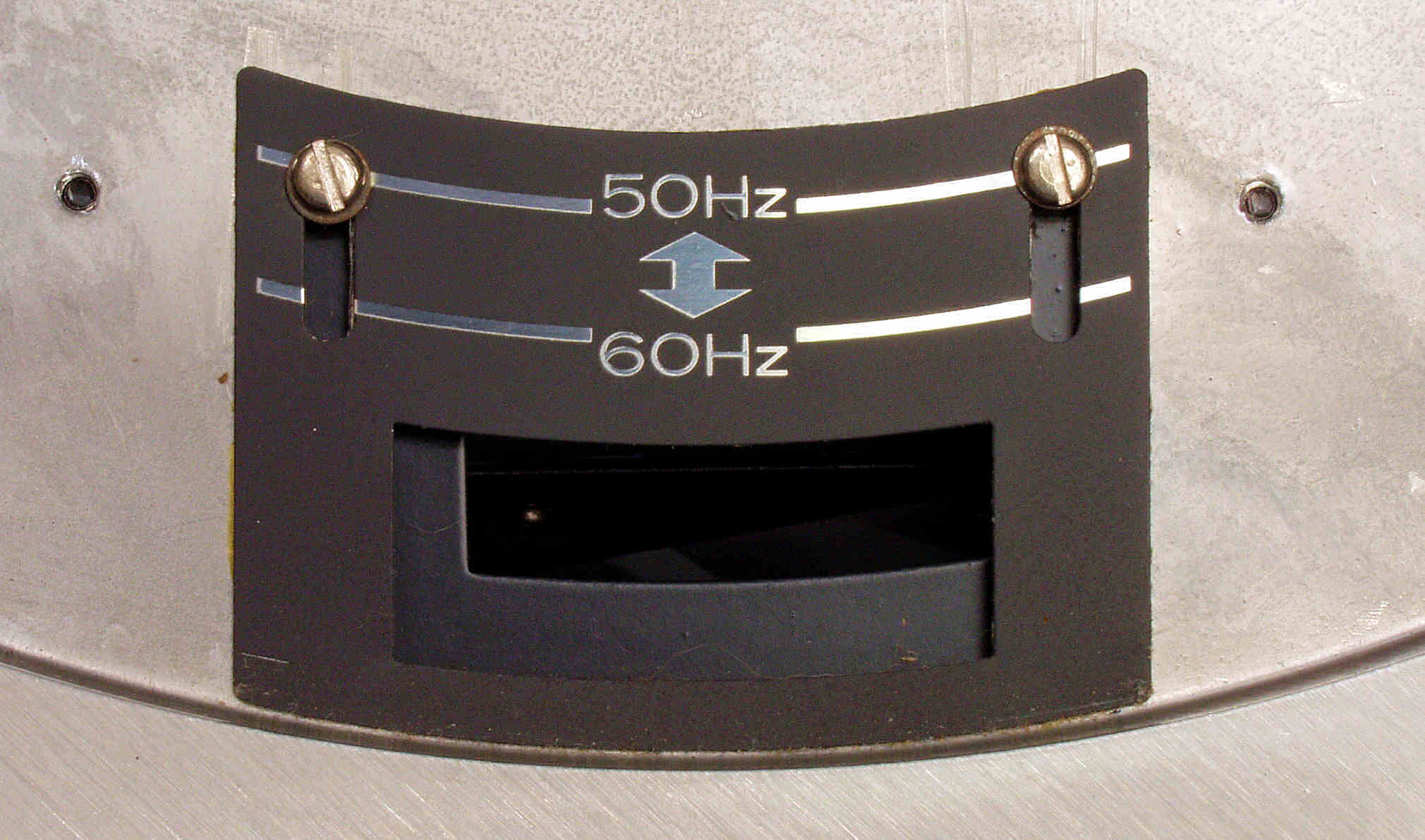

Ａ７２．　点検中　ストロボ５０／６０HZ、切り替え機構。

Ａ８１．　点検中　電源部、電源トランス＋定電圧回路。

　　　　　　　　　　　　写真紛失。

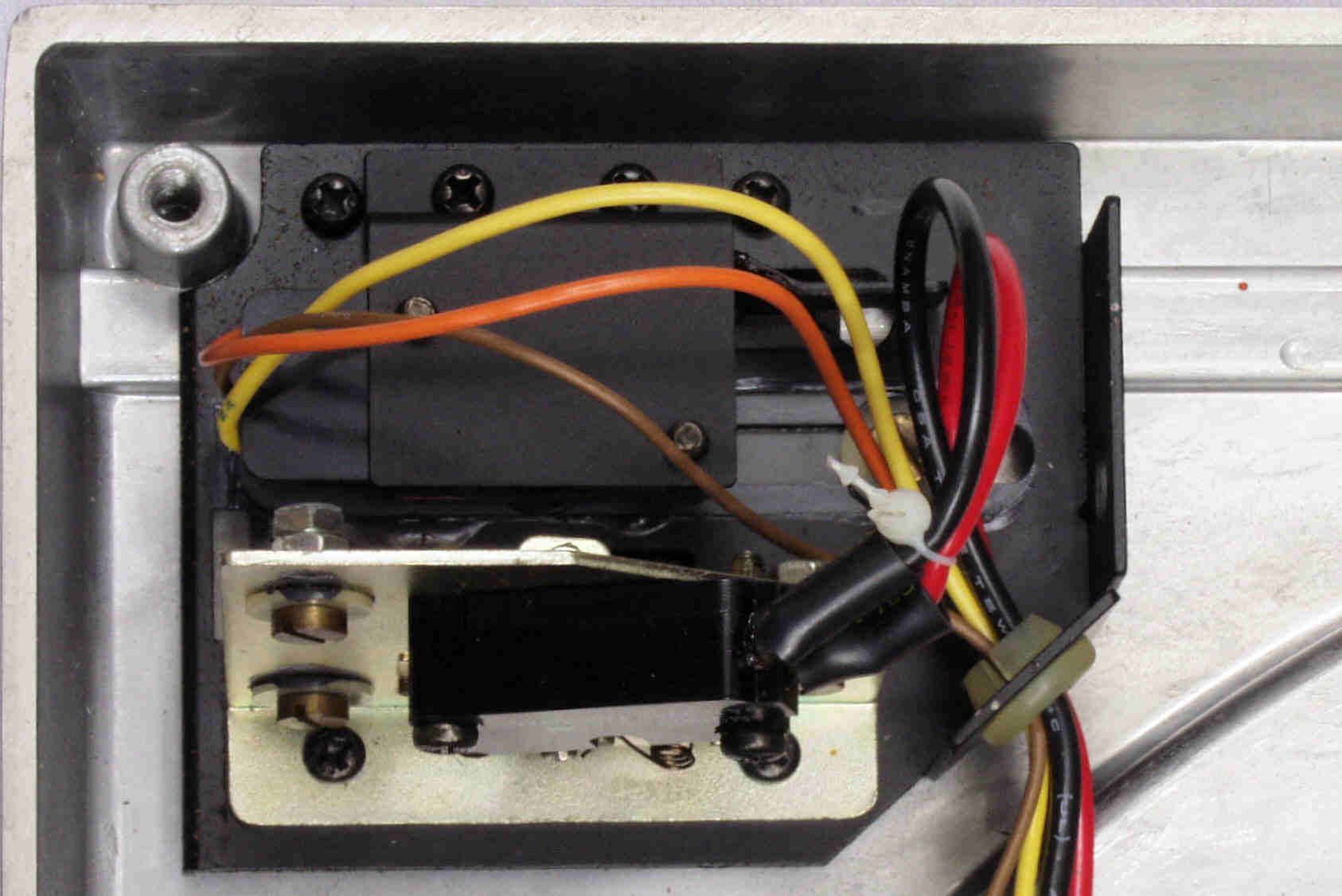

Ａ８２．　点検中　電源ＳＷ部。

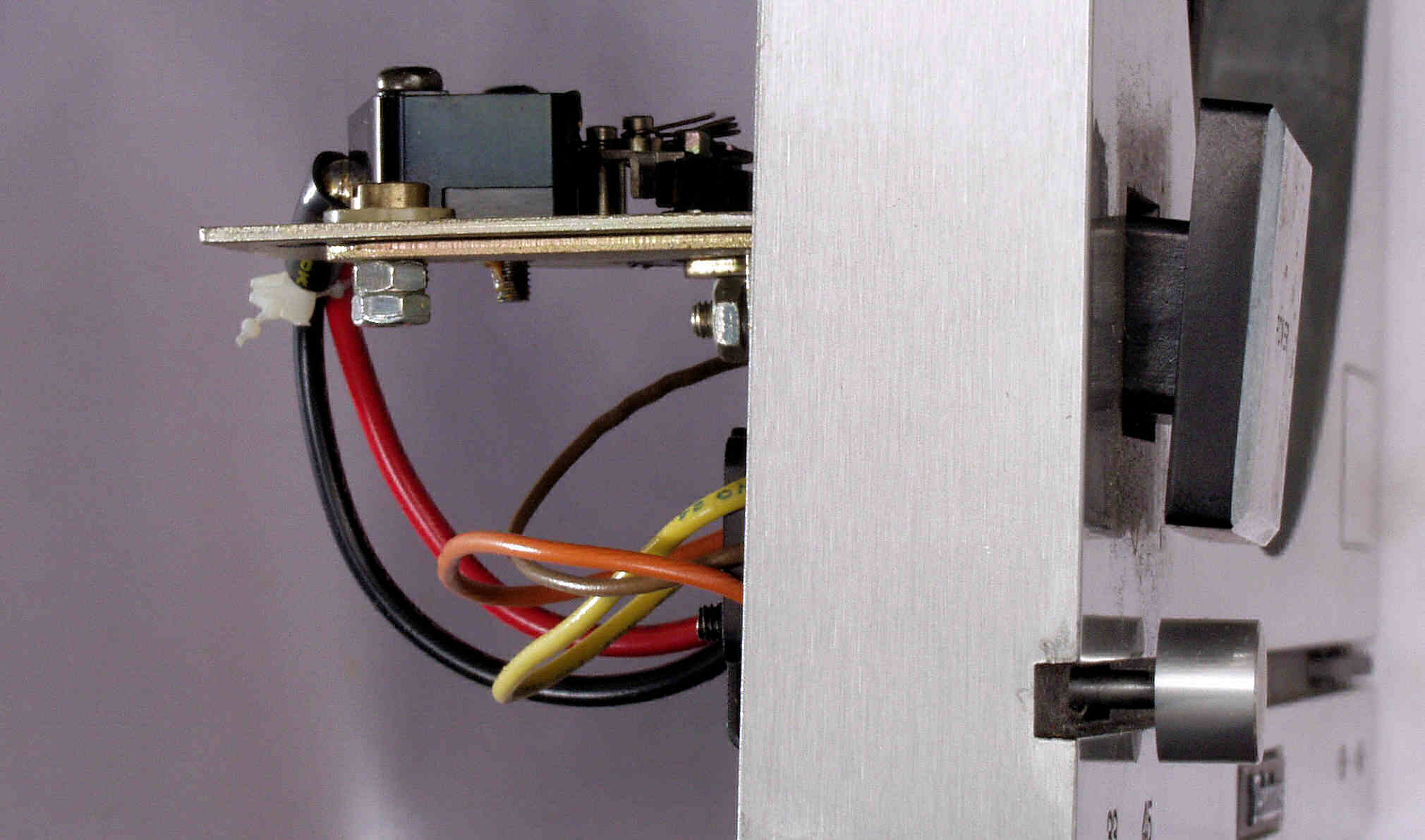

Ａ８３．　点検中　電源ＳＷ部を横から見る、軸芯がずれている。

Ａ９１．　点検中　モータ駆動ＴＲ（トランジスター）。

Ａ９２．　点検中　メイン基板を見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

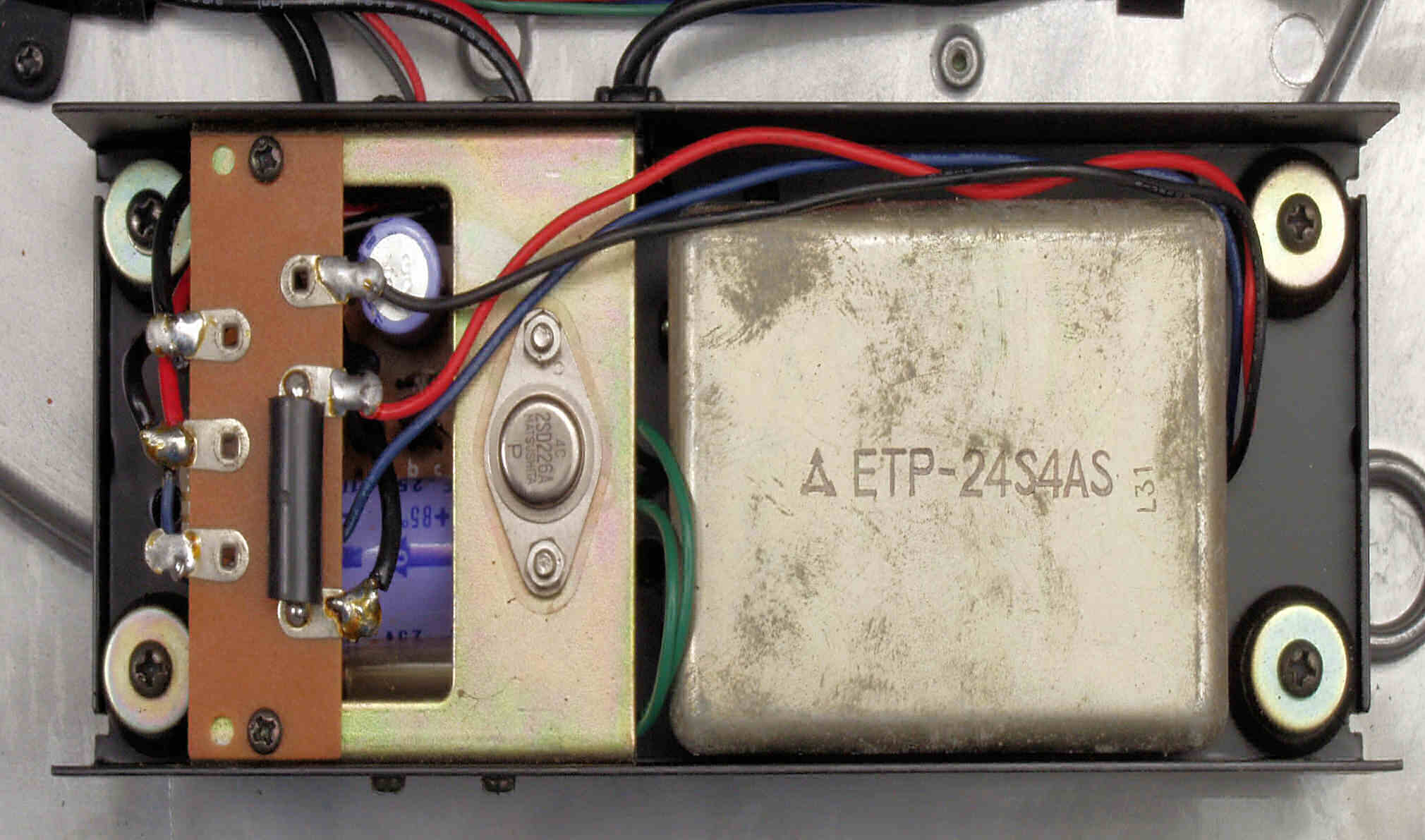

Ｃ１０．　修理前　電源部。

Ｃ１１．　修理前　電源部、定電圧回路。

Ｃ１２．　修理後　電源部、定電圧回路。

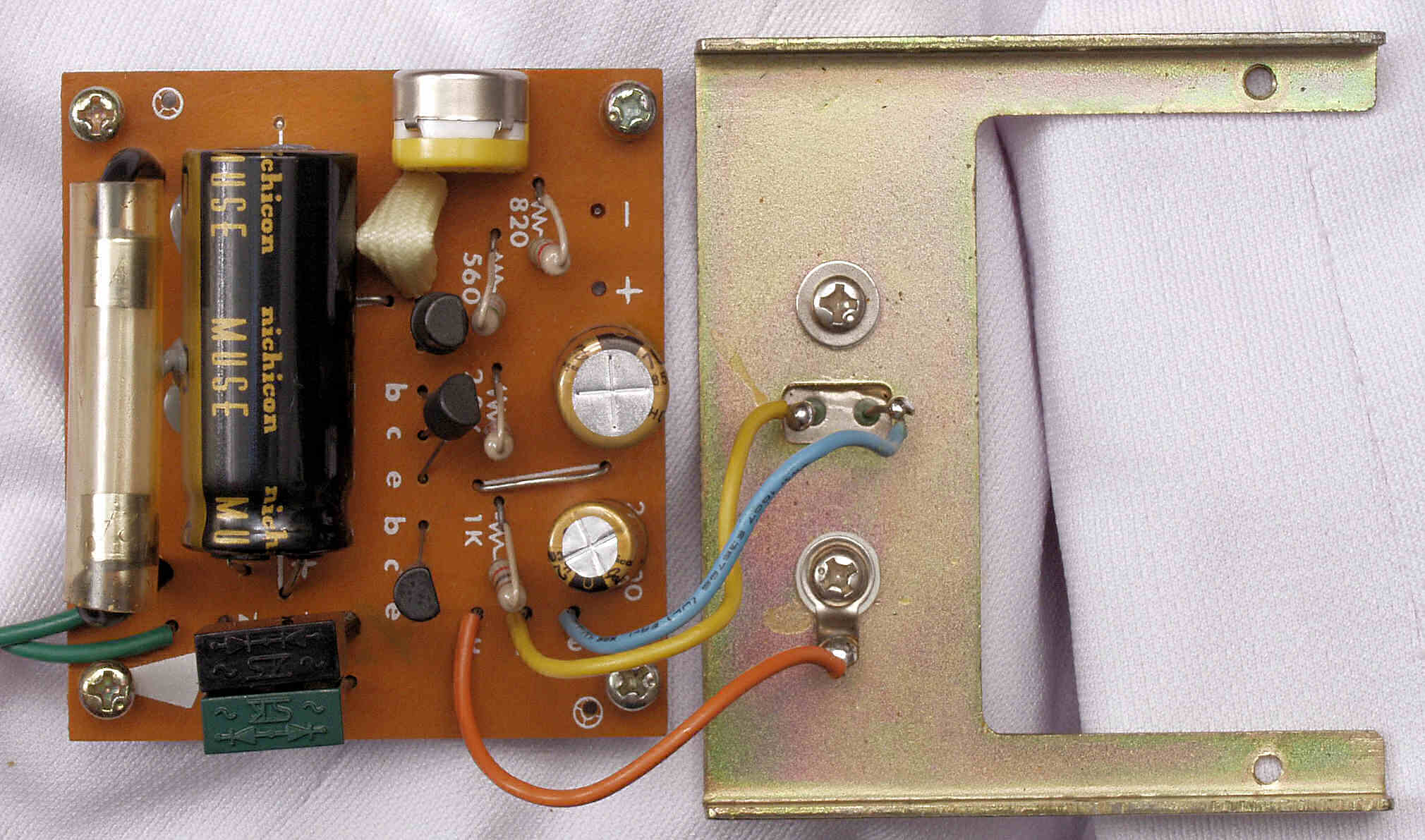

Ｃ１３．　修理前　定電圧基板。

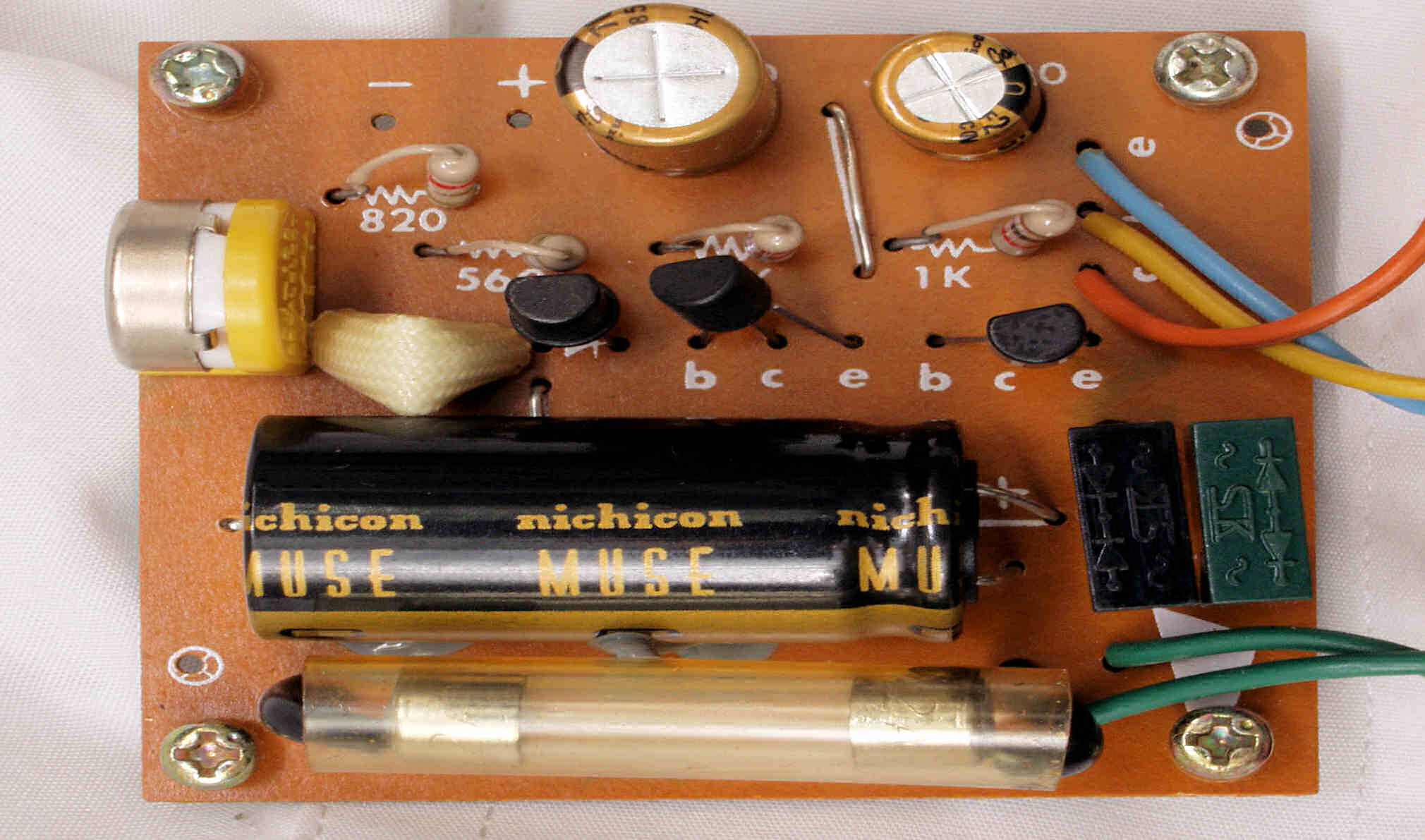

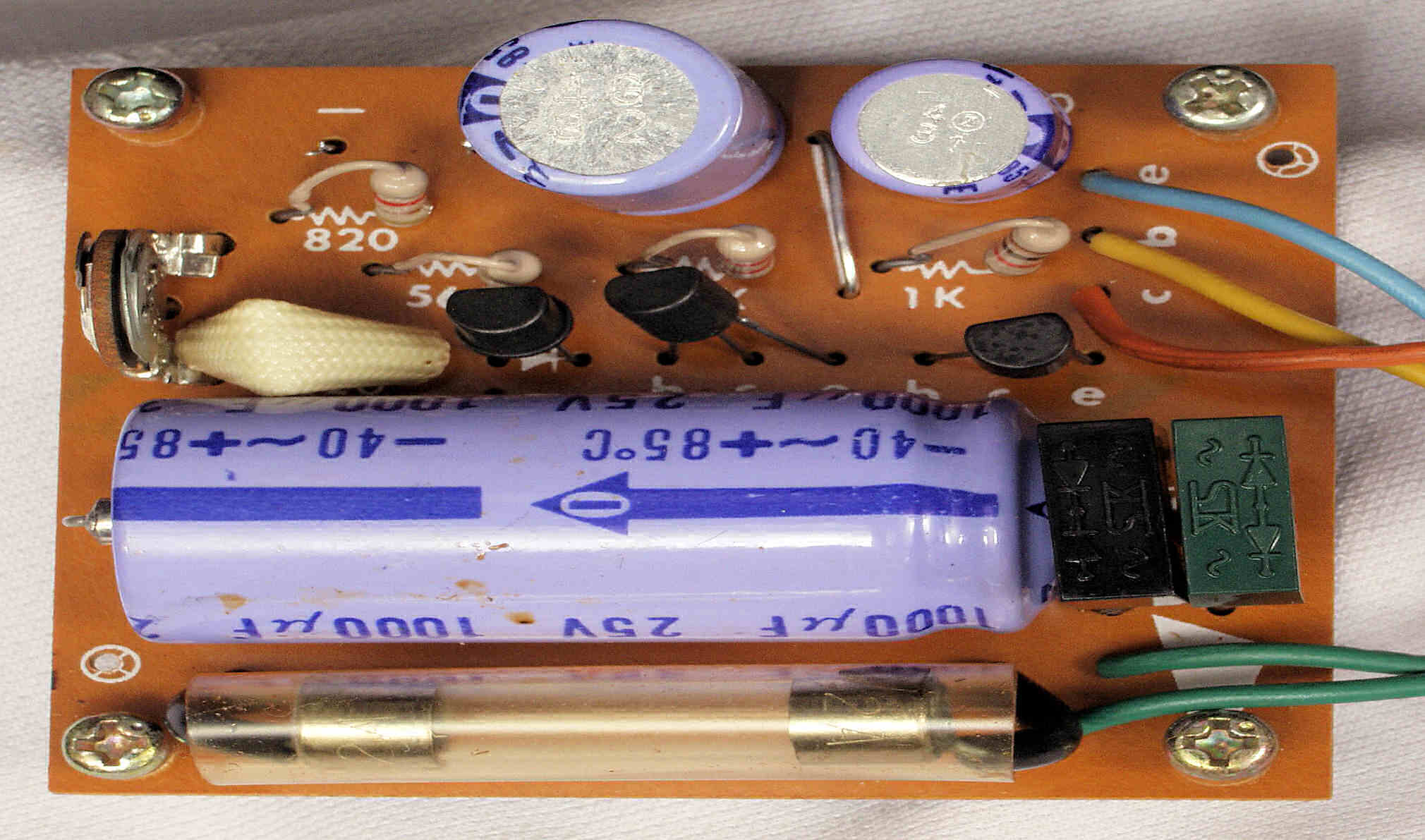

Ｃ１４．　修理後　定電圧基板　半固定ＶＲ、電解コンデンサー３個交換。

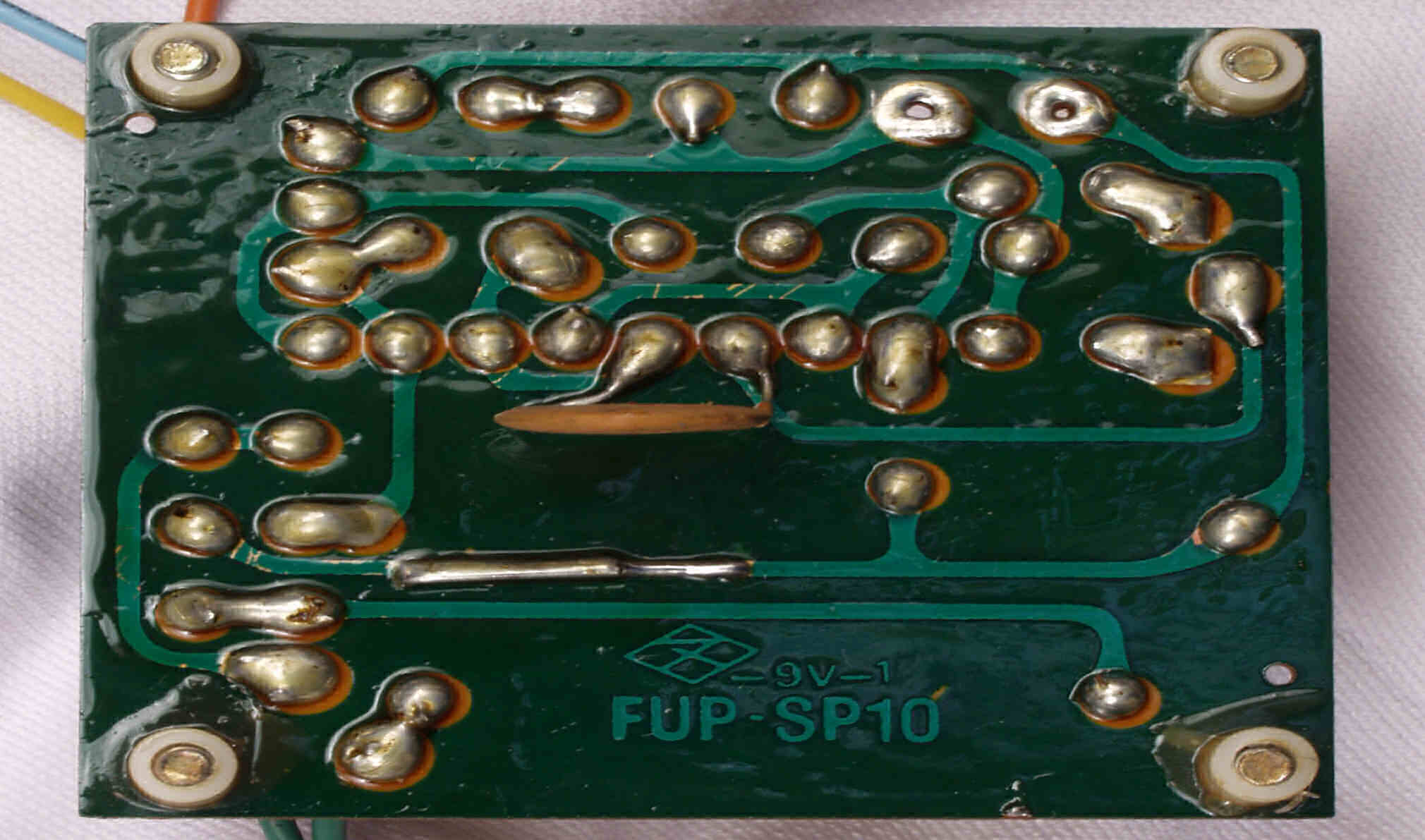

Ｃ１５．　修理前　定電圧基板裏。

Ｃ１６．　修理（半田補正）後　定電圧基板裏、全ハンダをやり直す。

Ｃ１７．　完成定電圧基板裏。余分なフラックスを落として、コート液を塗る。

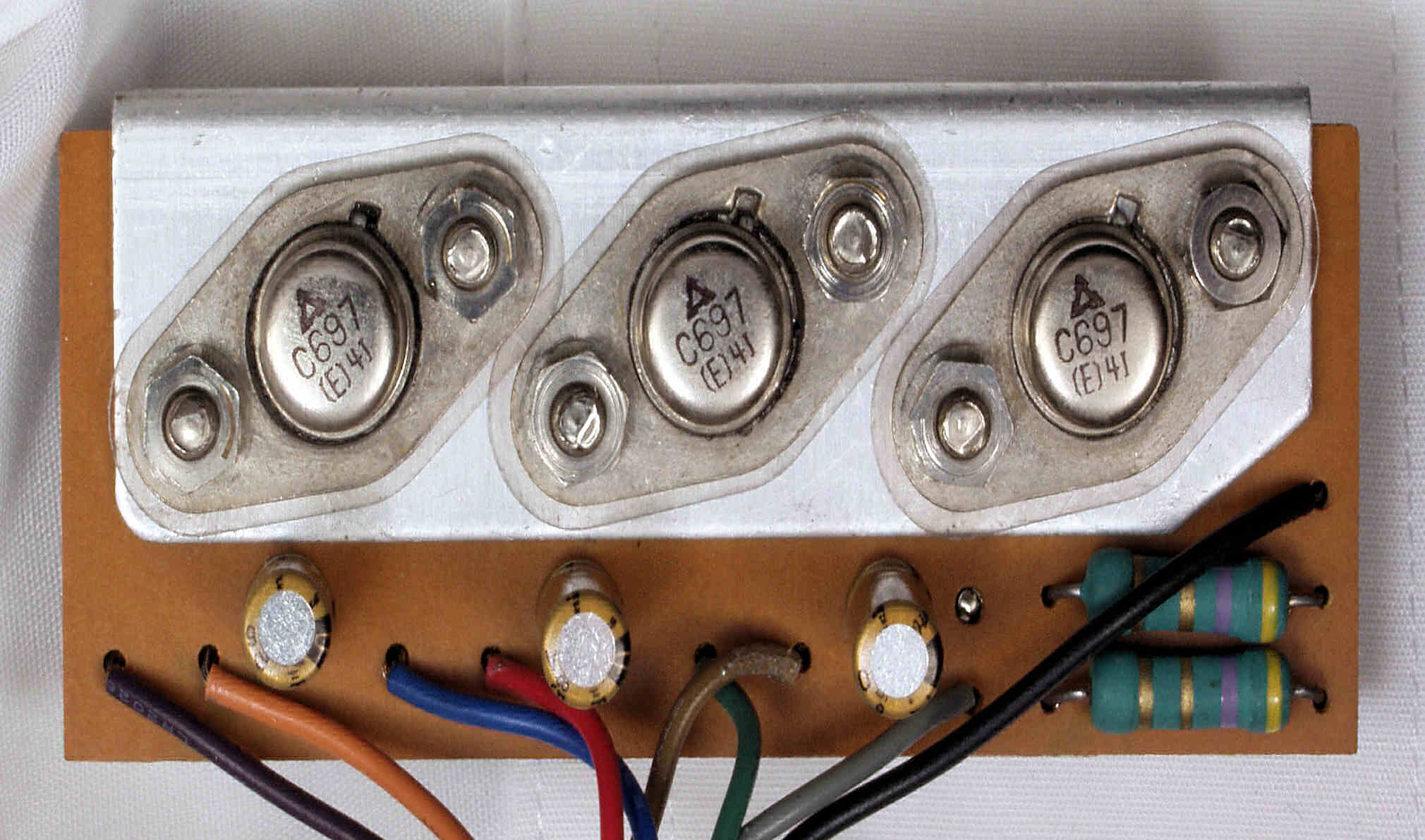

Ｃ２１．　修理前　ドライブＴｒ基板

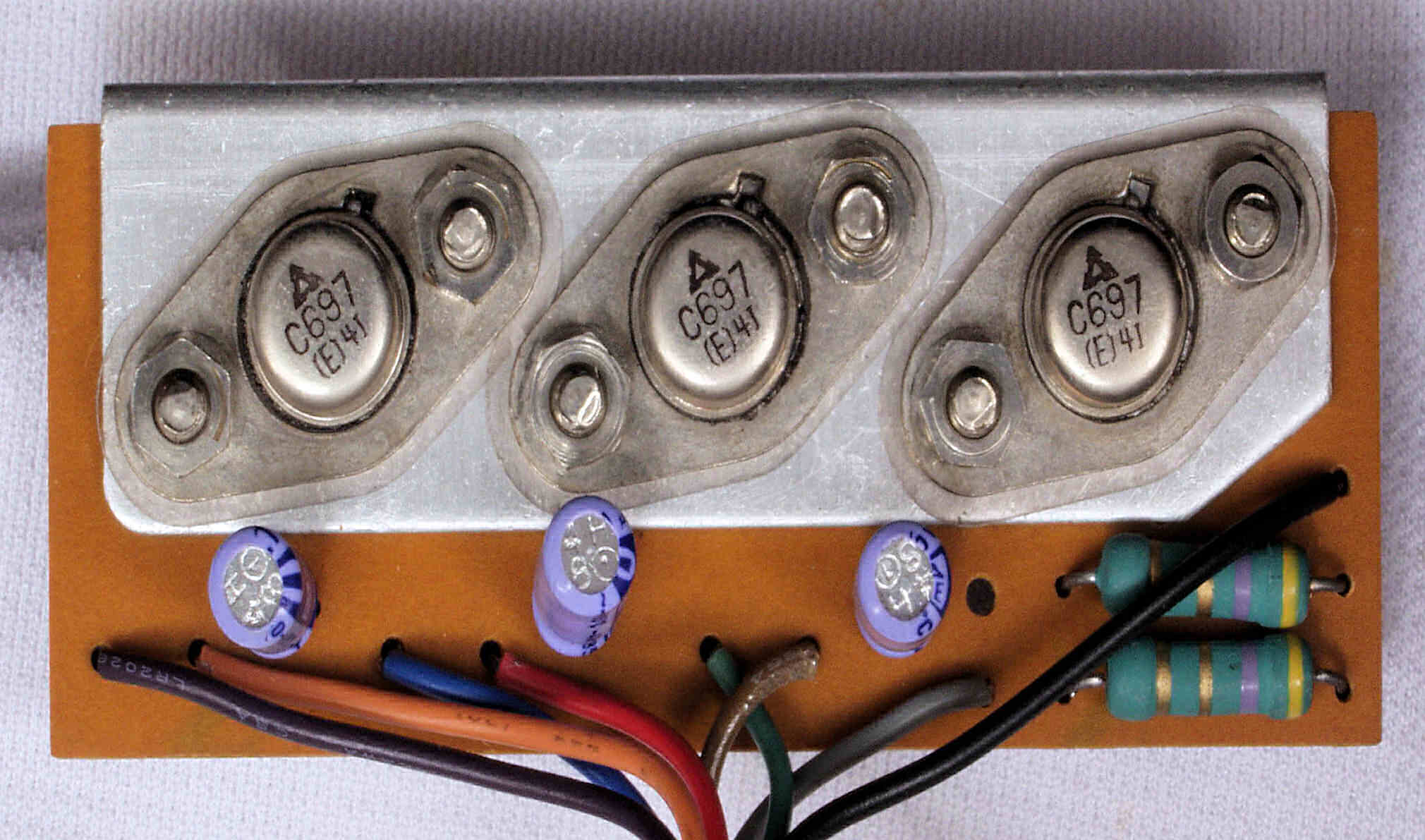

Ｃ２２．　修理後　ドライブＴｒ基板、電解コンデンサ３個交換

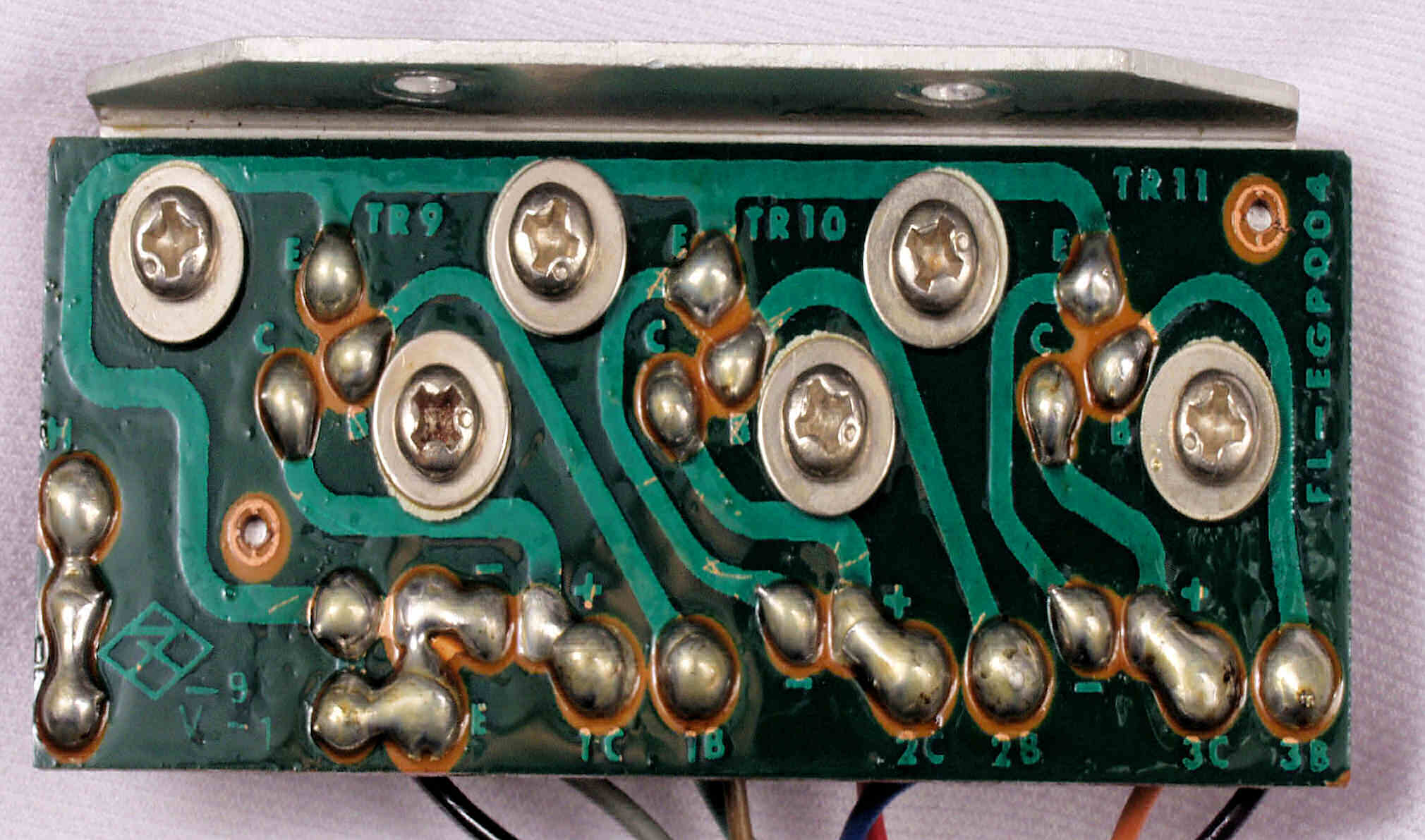

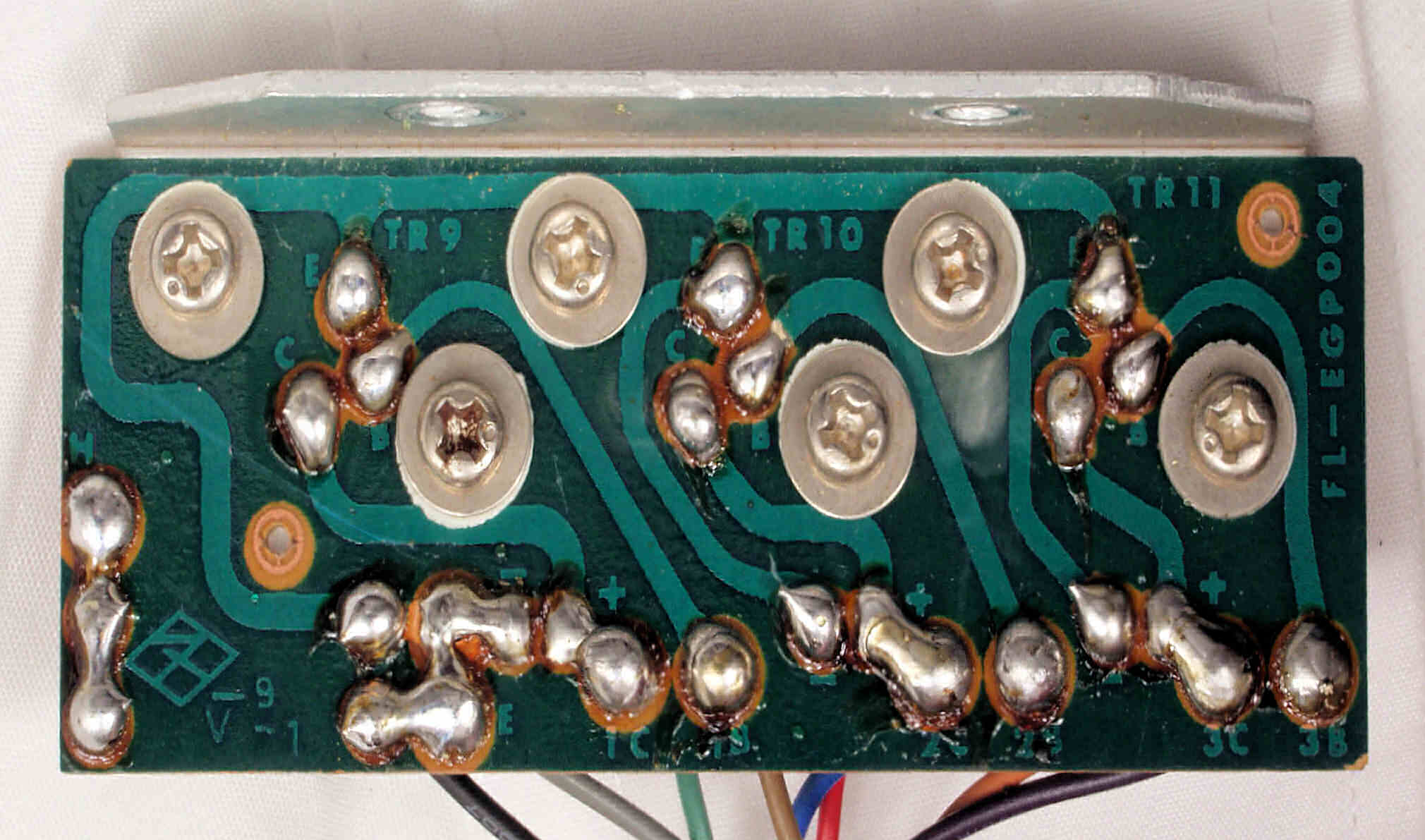

Ｃ２３．　修理前　ドライブＴｒ基板基板裏

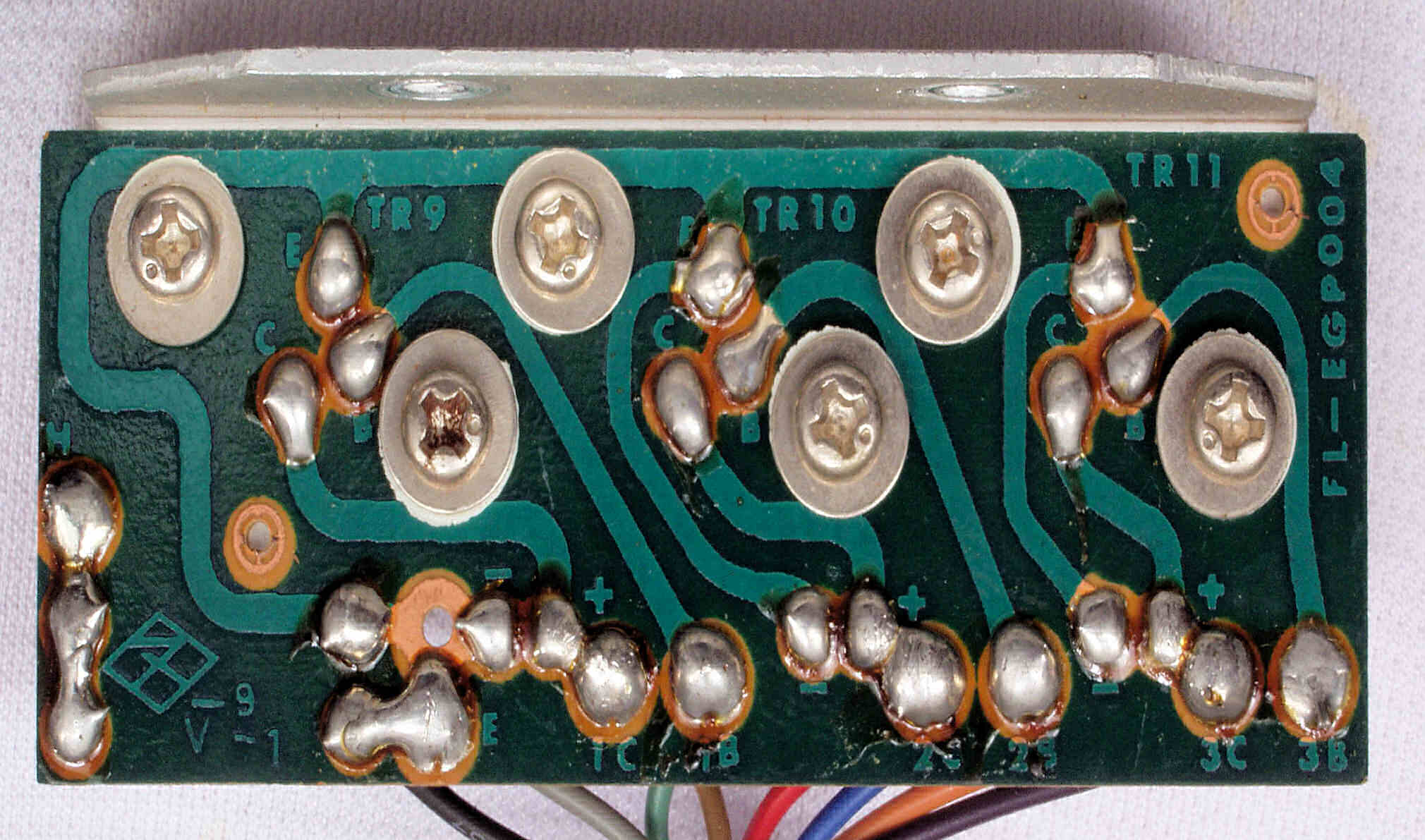

Ｃ２４．　修理（半田補正）後　ドライブＴｒ基板裏、全ハンダをやり直す

Ｃ２５．　完成ドライブＴｒ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ３１．　修理前　駆動回路基板

Ｃ３２．　修理後　駆動回路基板　半固定ＶＲ２個、電解コンデンサー４個交換

Ｃ３３．　修理前　駆動回路基板裏

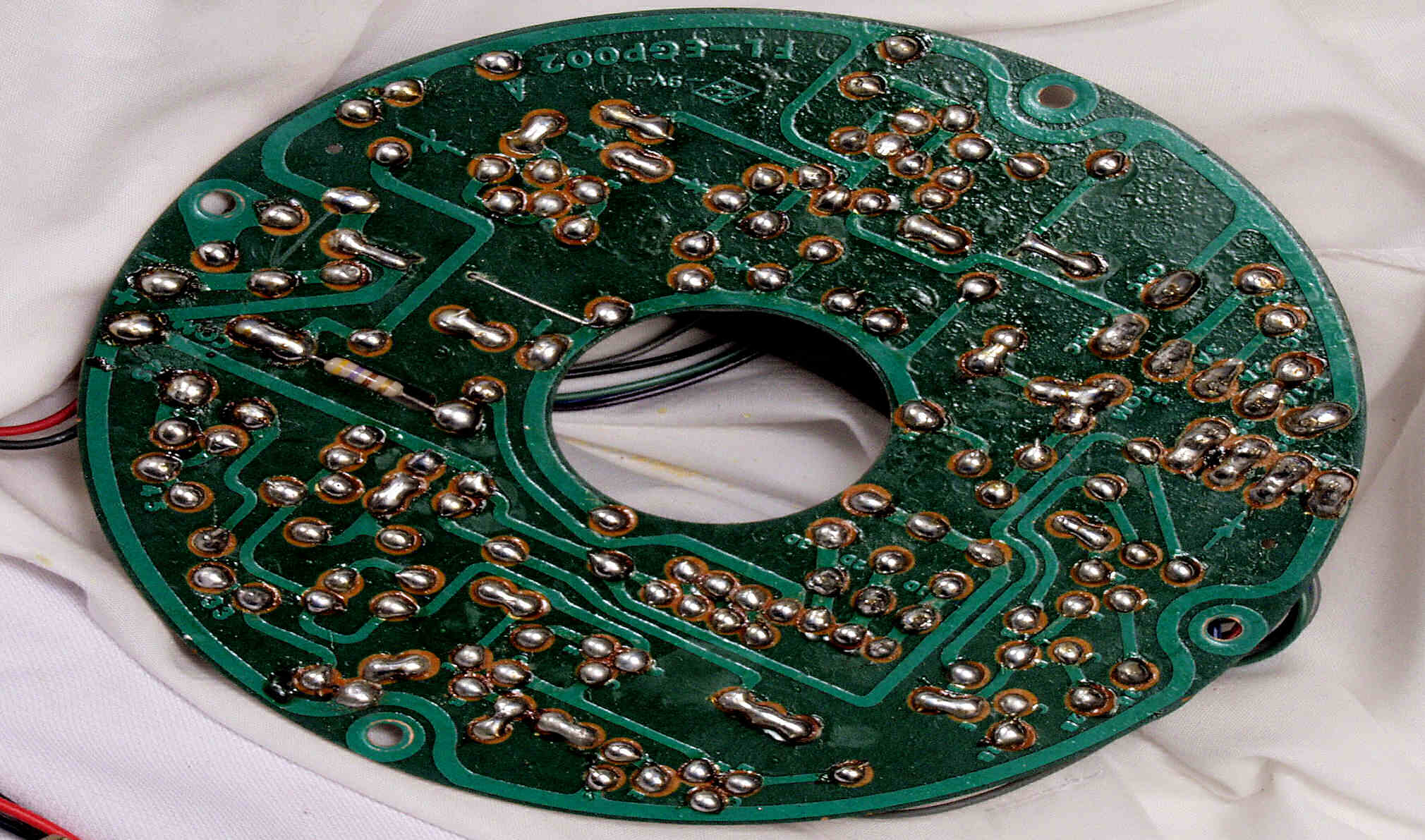

Ｃ３４．　修理（半田補正）後　駆動回路基板裏、全ハンダをやり直す

Ｃ３５．　完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。

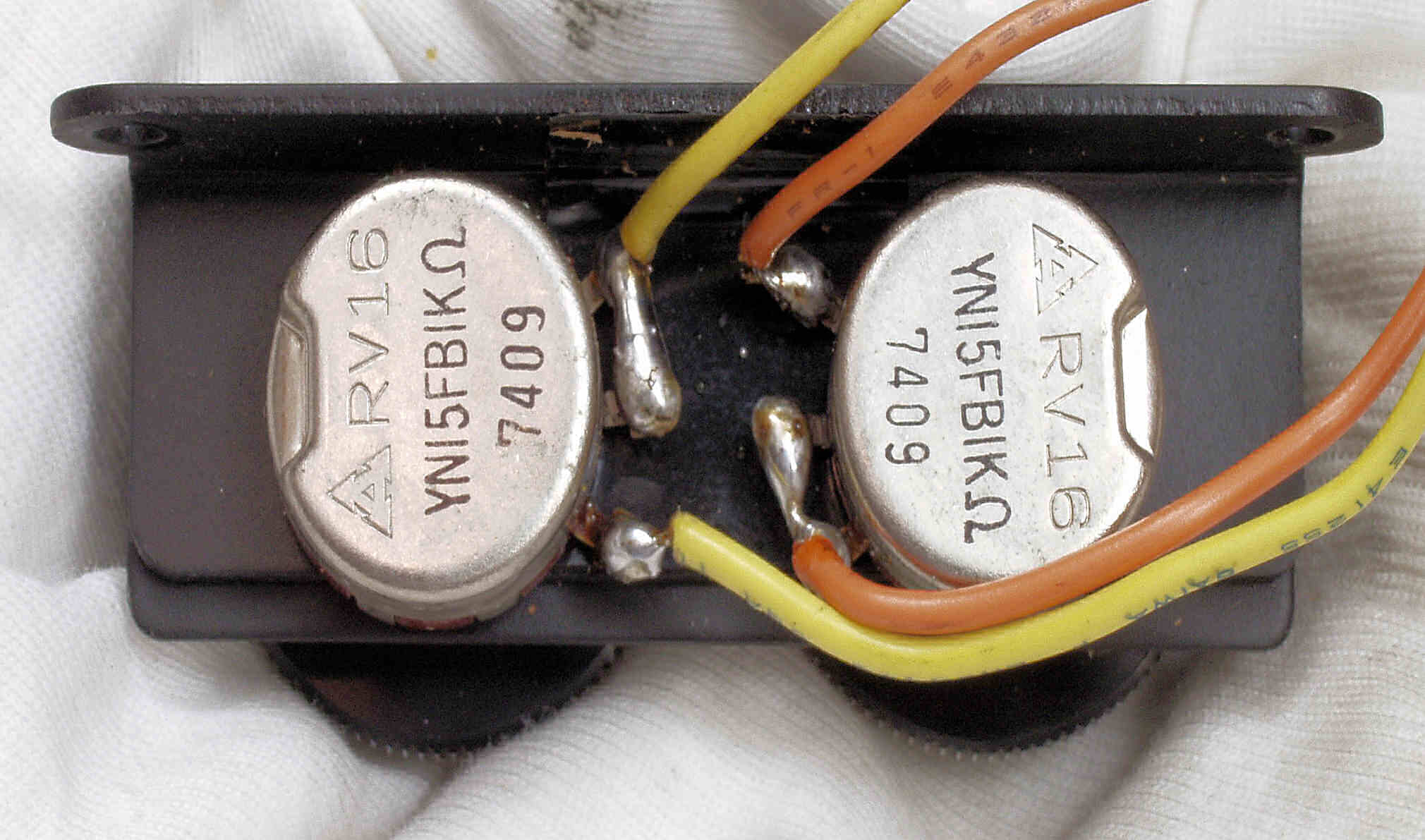

Ｃ４１．　修理前　速度調整ＶＲ。

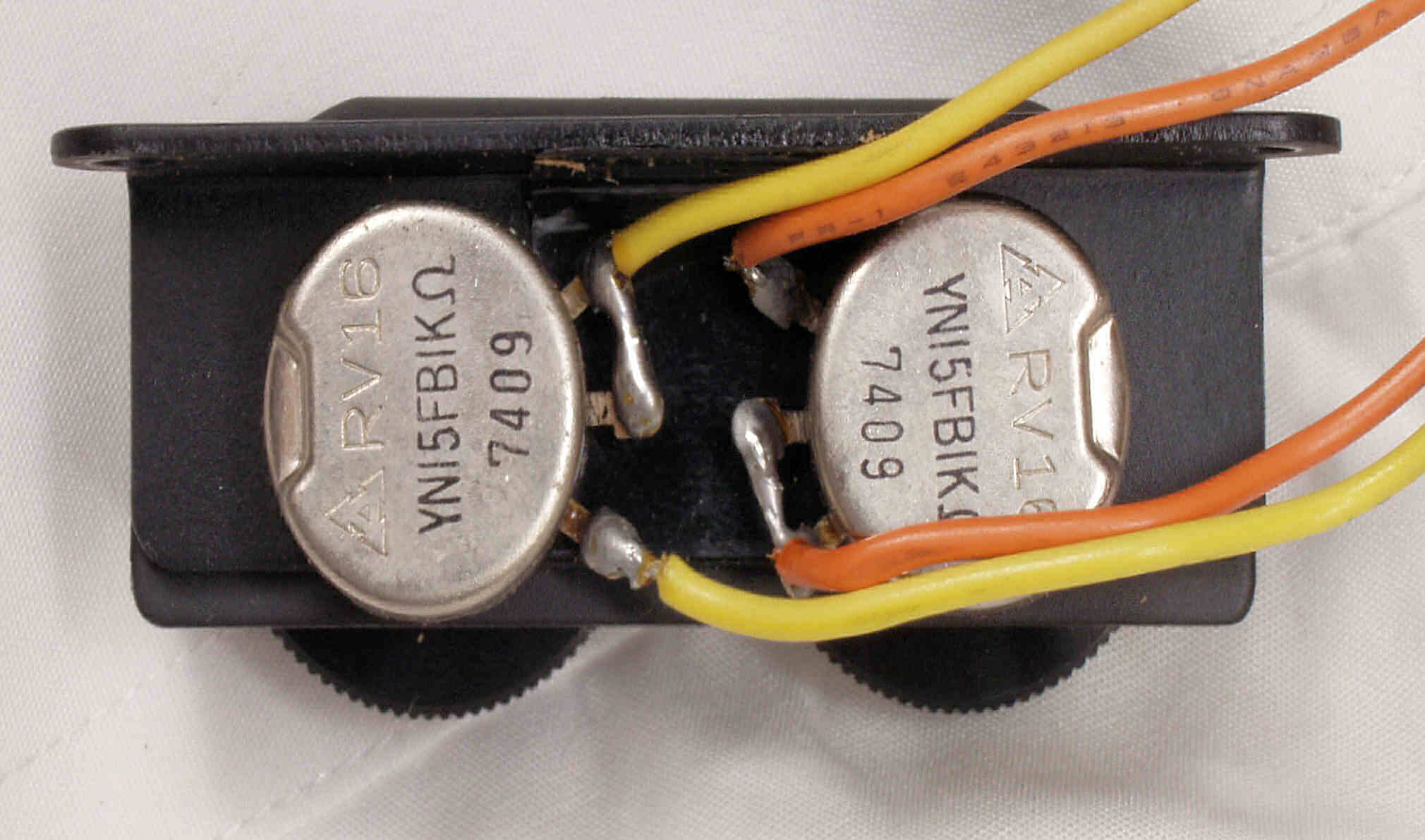

Ｃ４２．　修理（半田補正）後　速度調整ＶＲ。

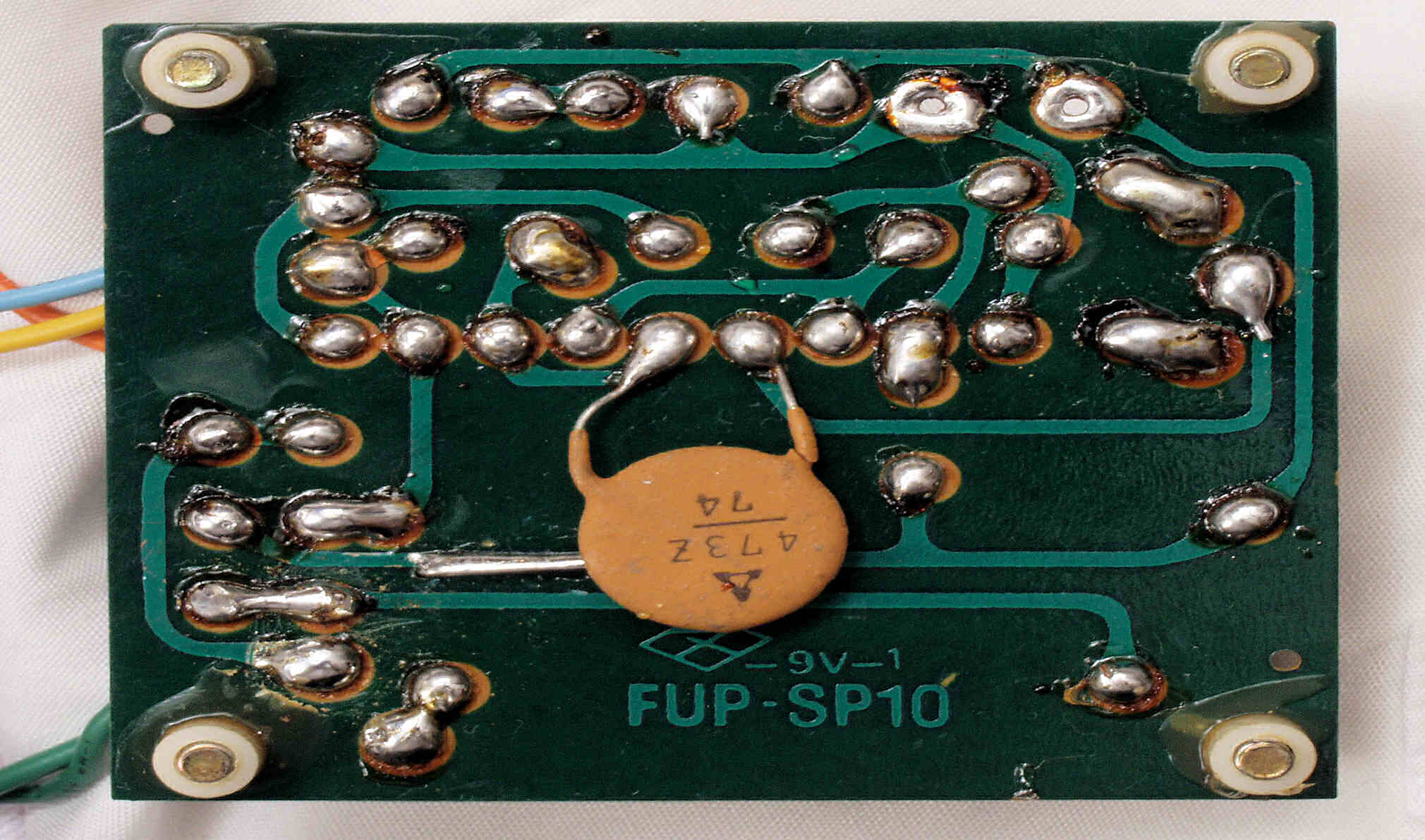

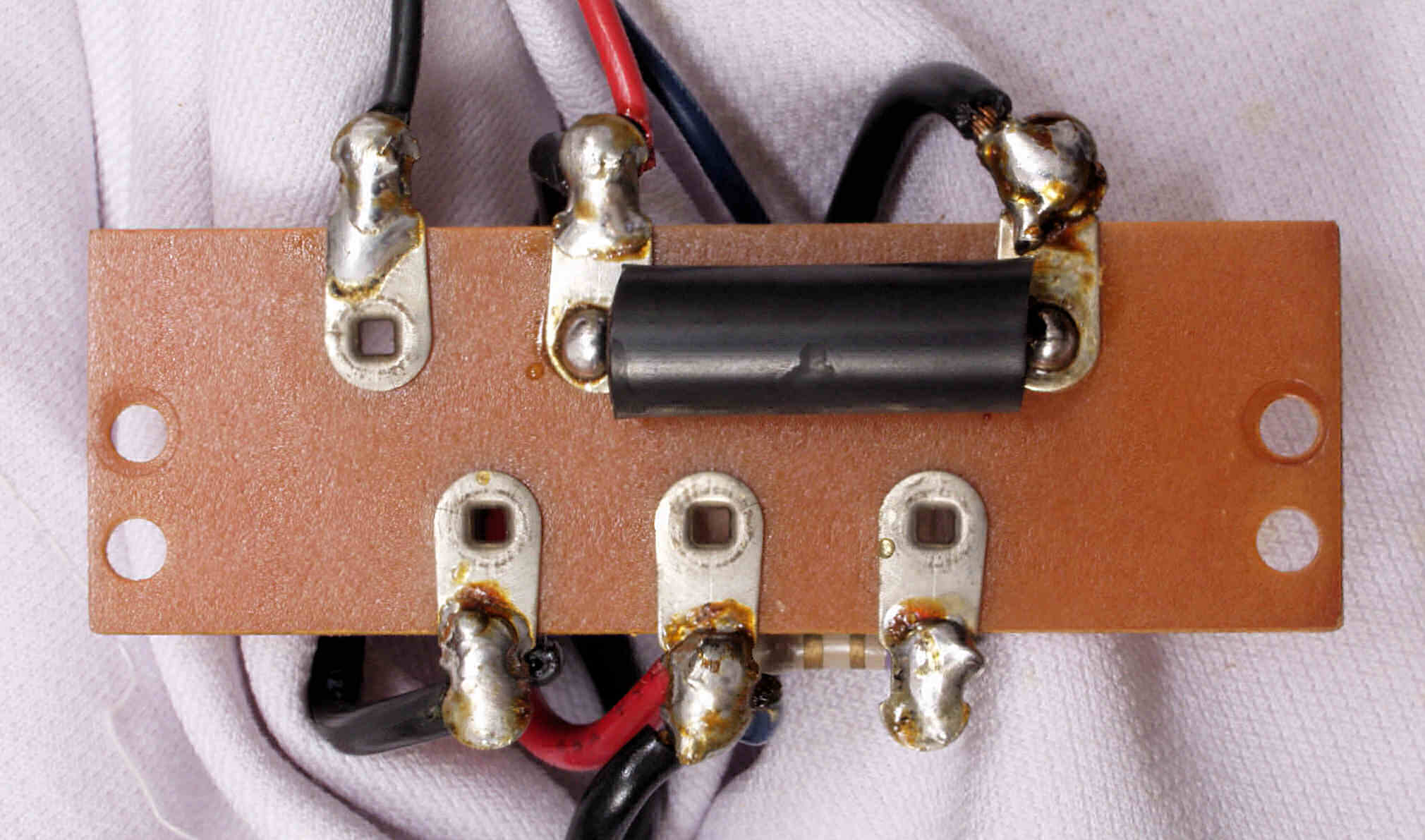

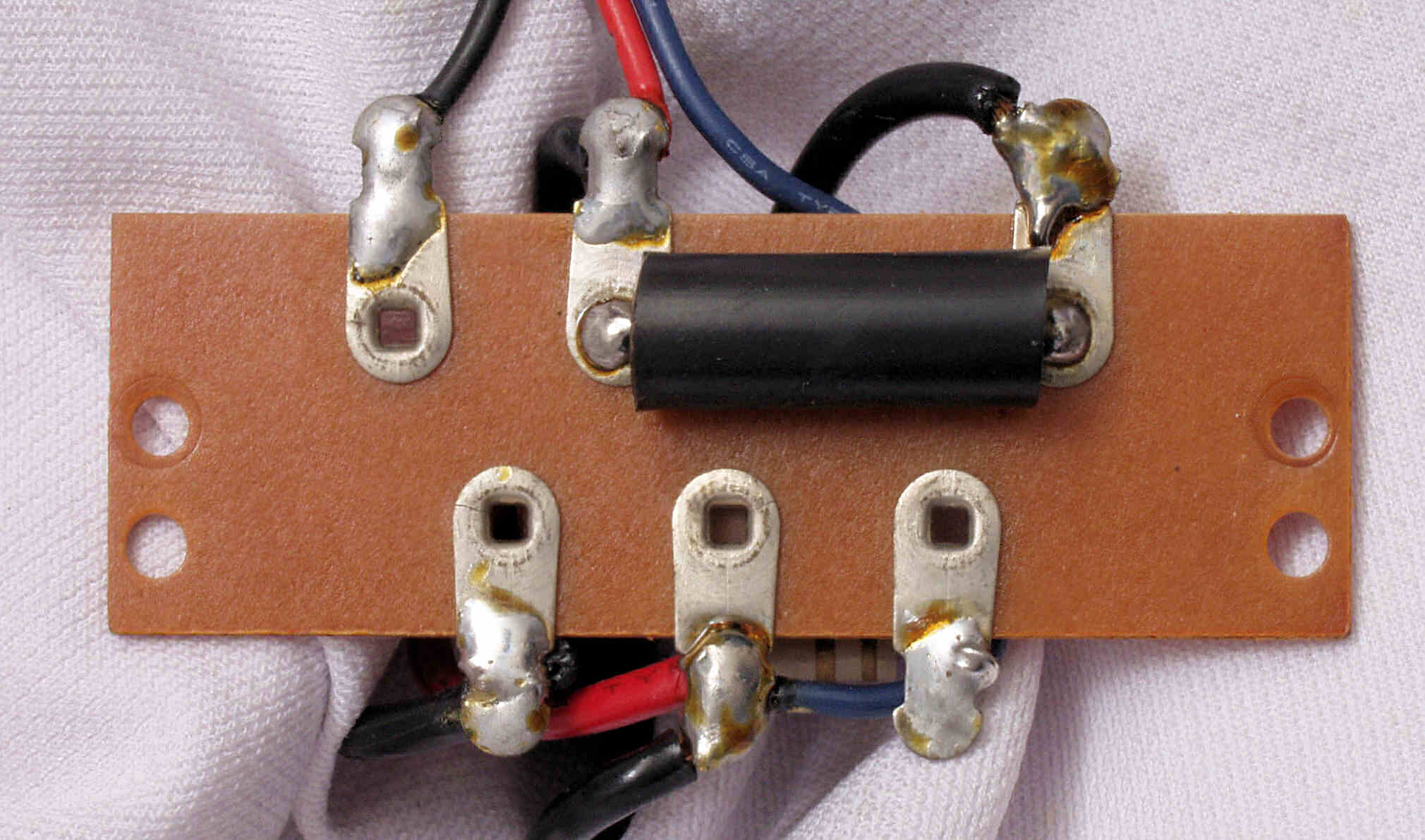

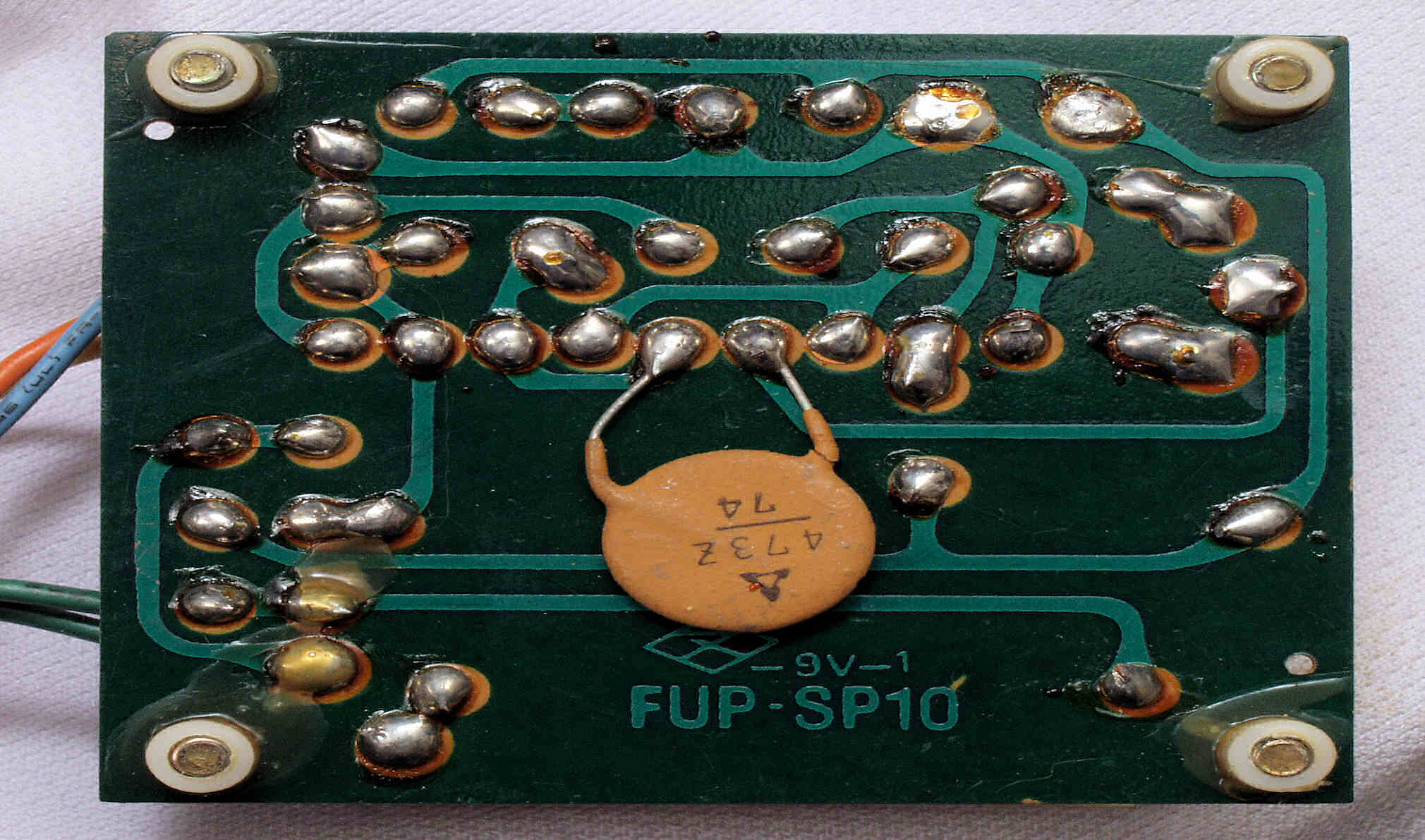

Ｃ４４．　修理前　ラインフイルター基板。

Ｃ４５．　修理（半田補正）後　ラインフイルター基板。

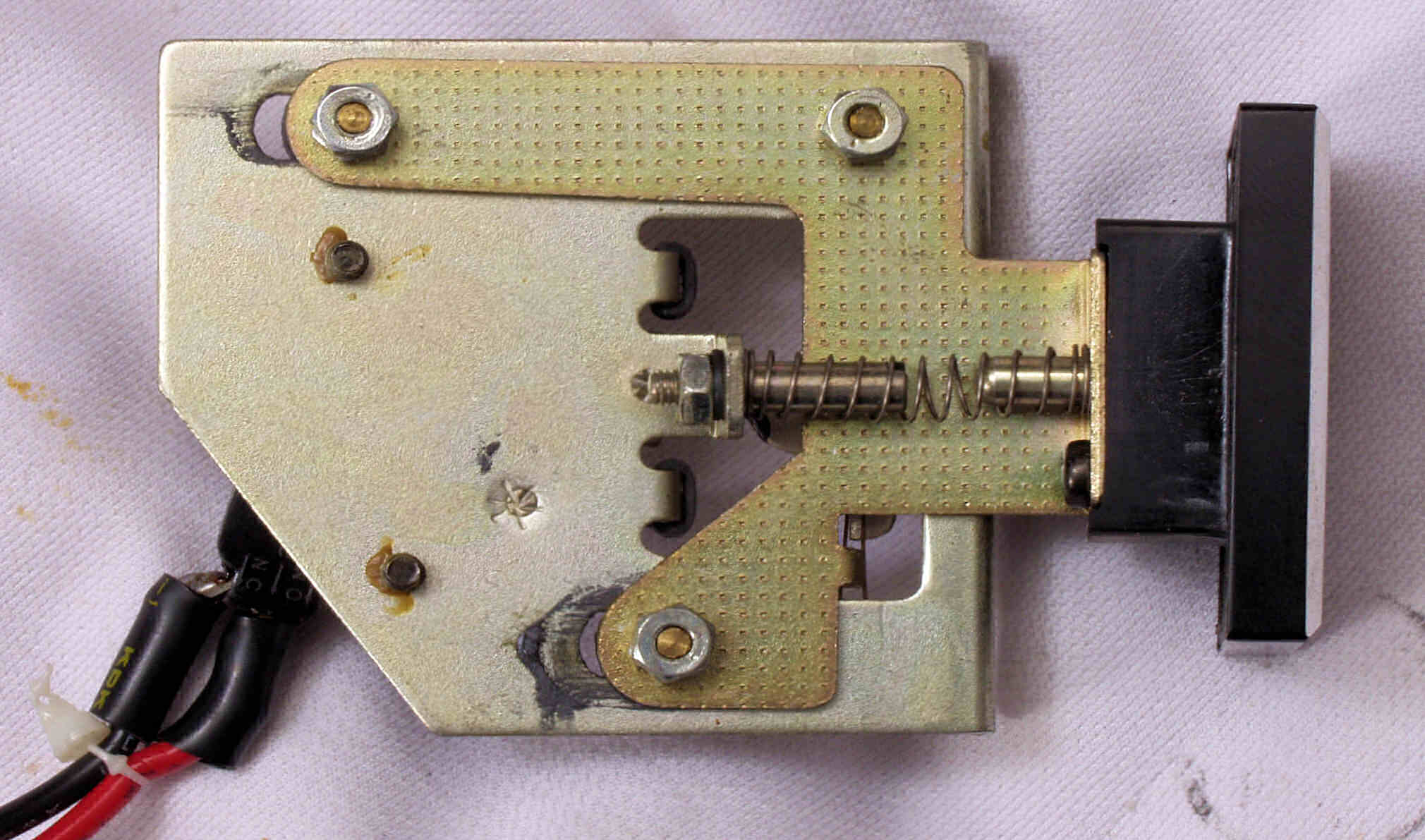

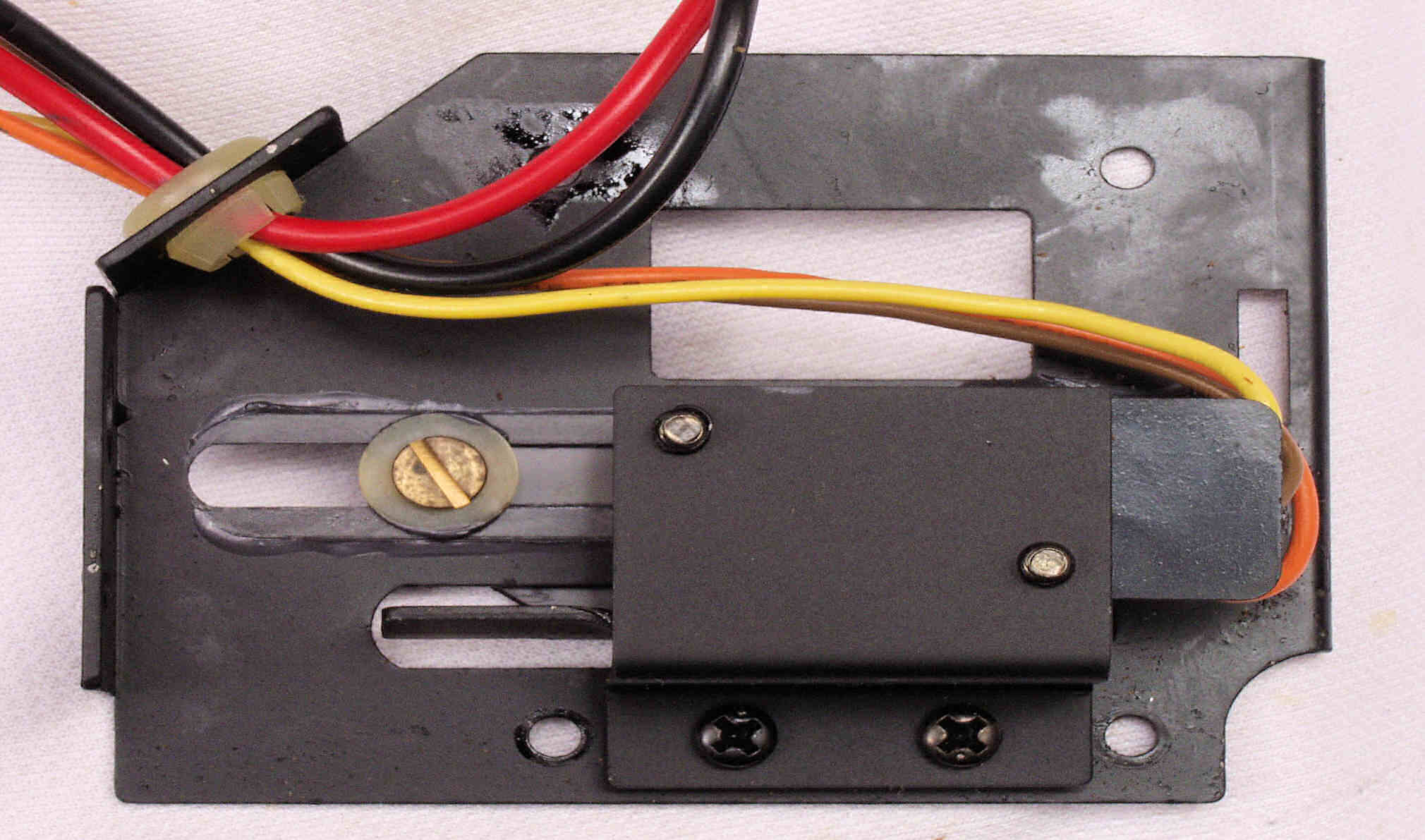

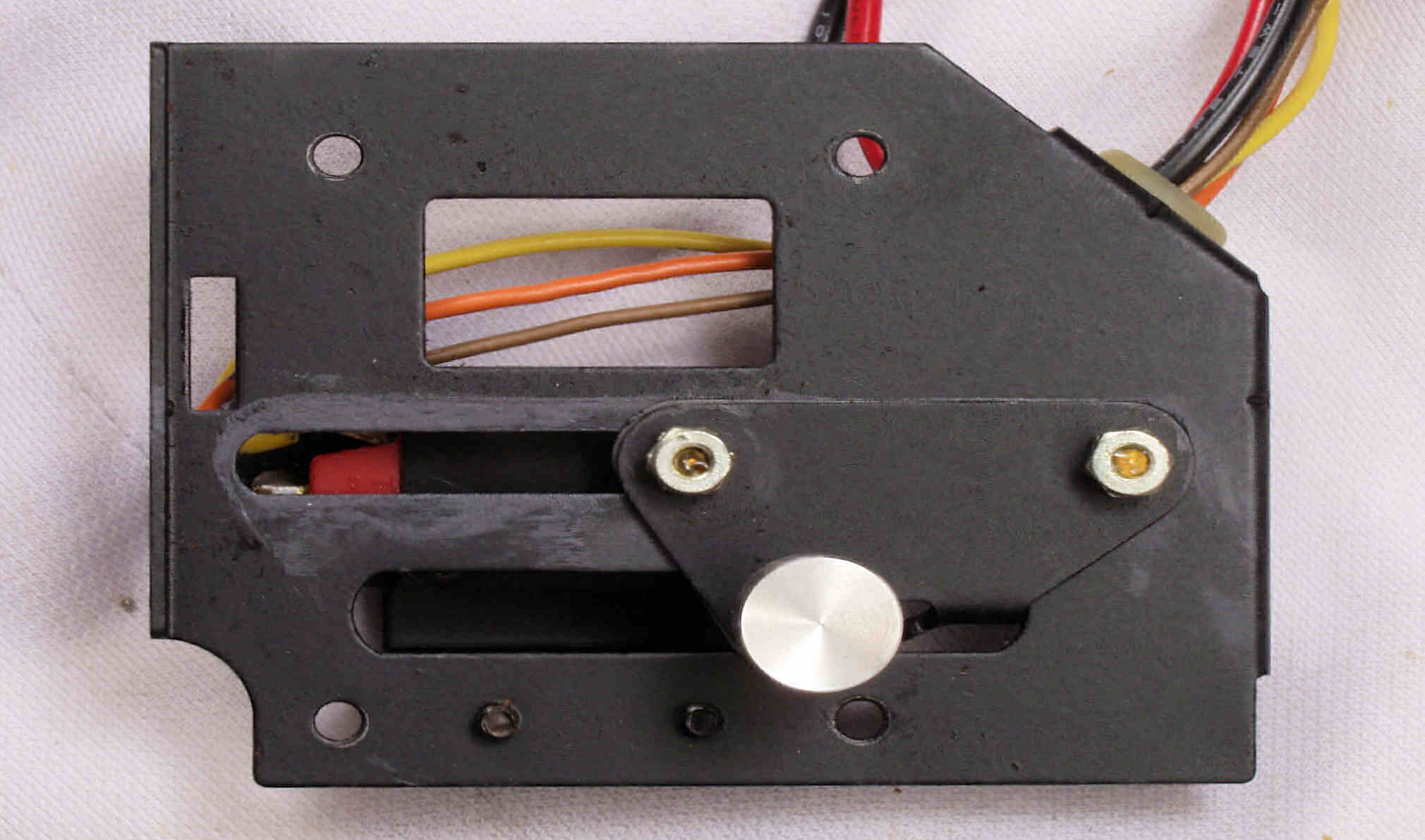

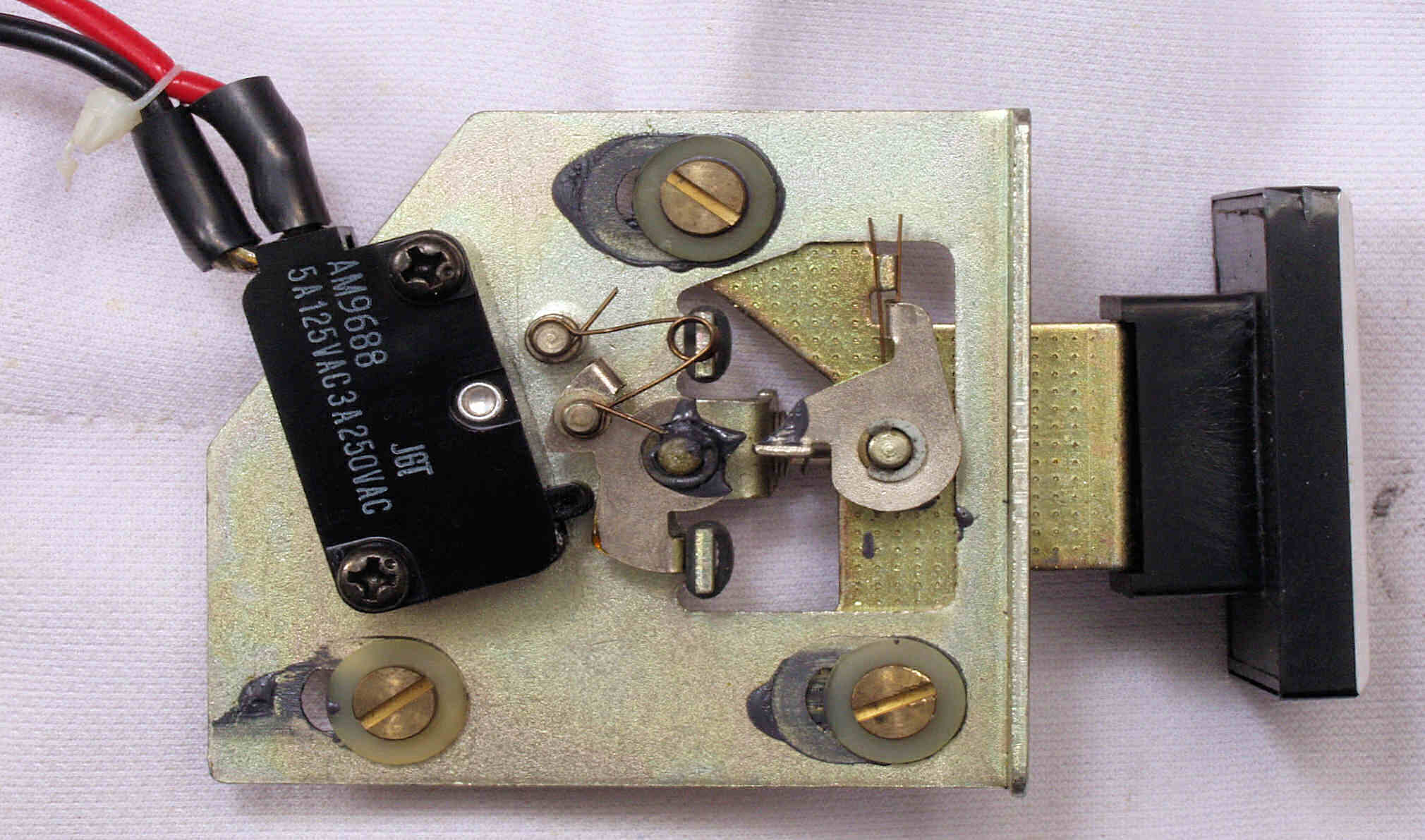

Ｃ５１．　修理中　電源ＳＷ表

Ｃ５２．　修理中　電源ＳＷ裏

Ｃ５３．　修理中　３３／４５回転切り替えＳＷ表。

Ｃ５４．　修理中　３３／４５回転切り替えＳＷ裏。

Ｃ５５．　修理中　３３／４５回転切り替えＳＷ横。

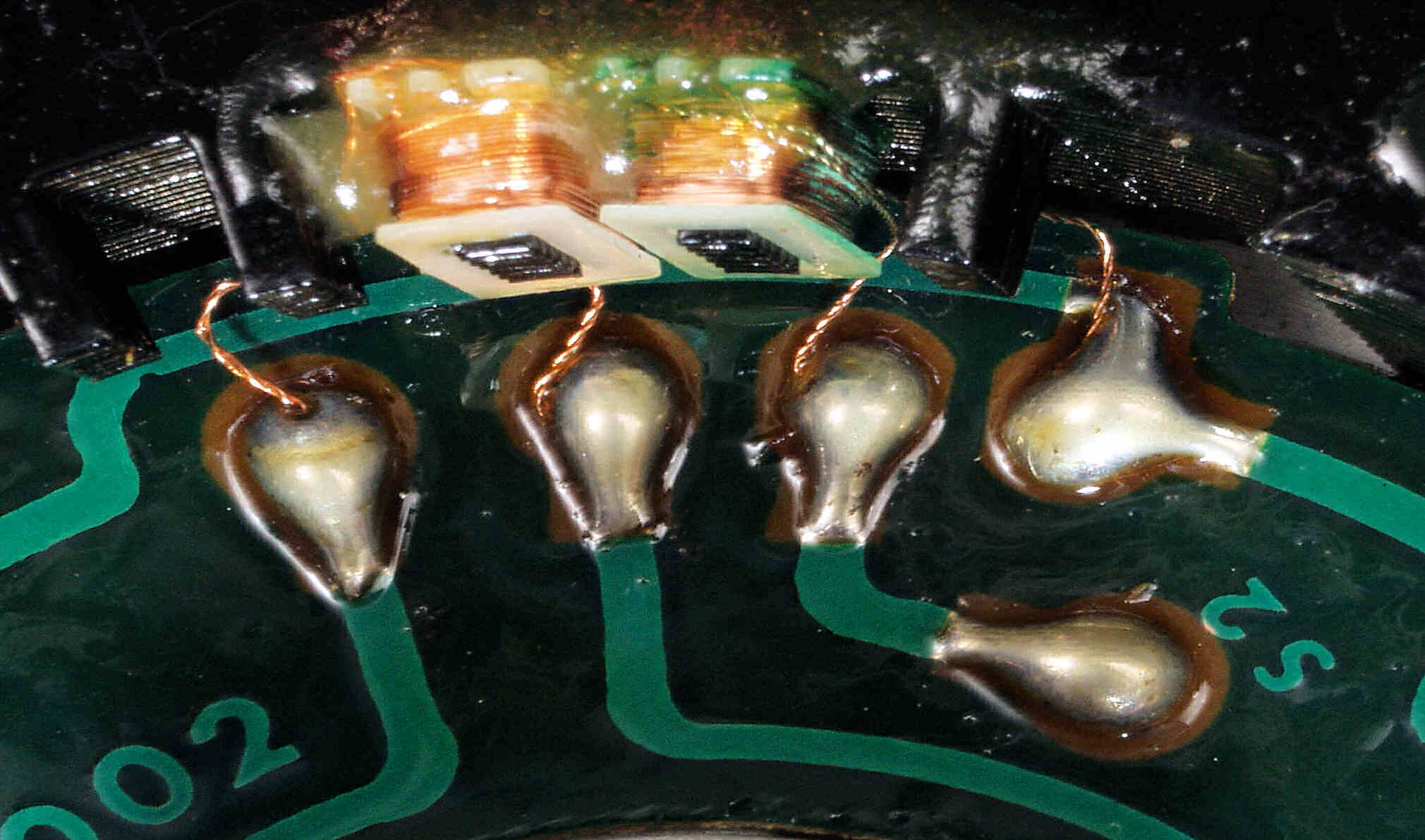

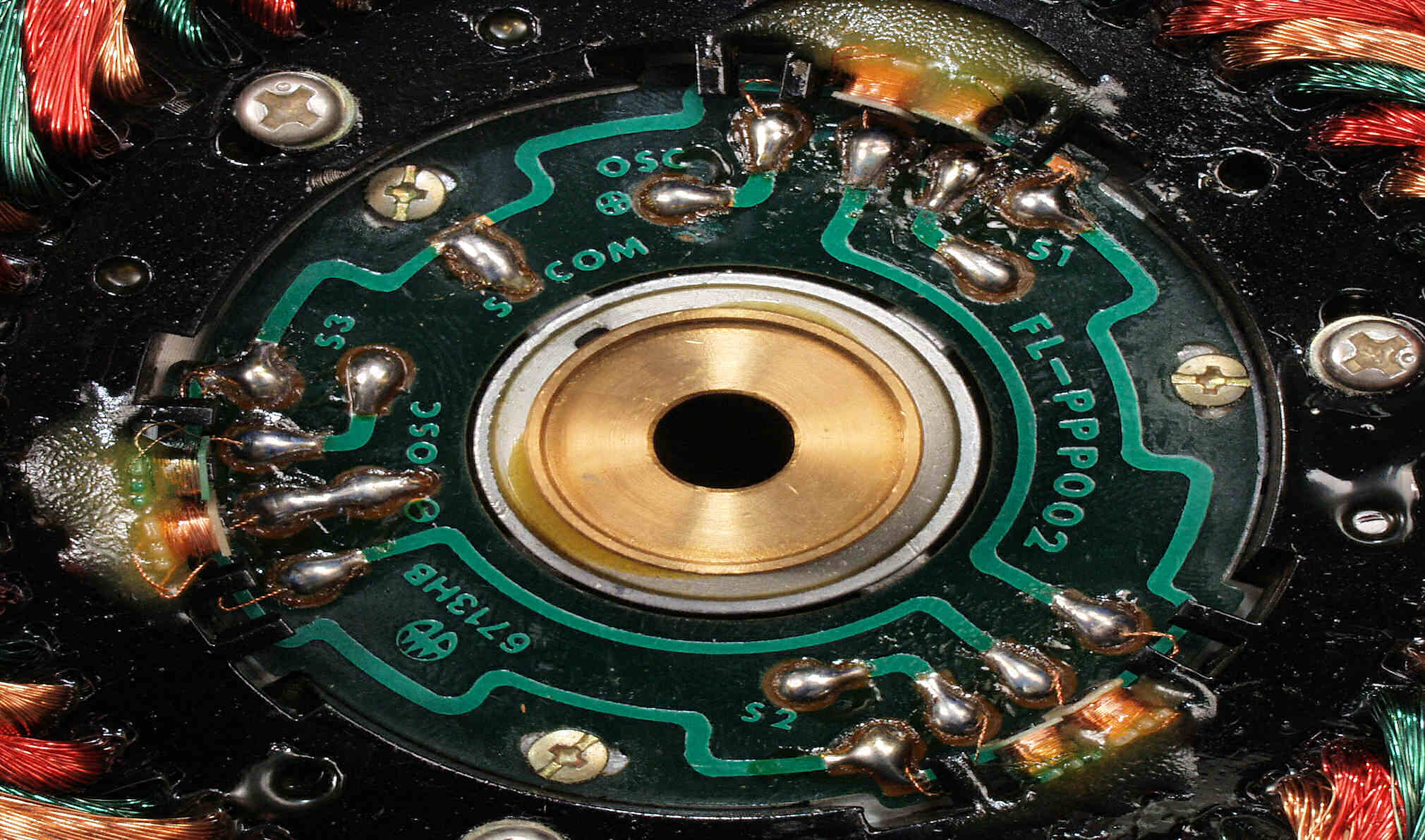

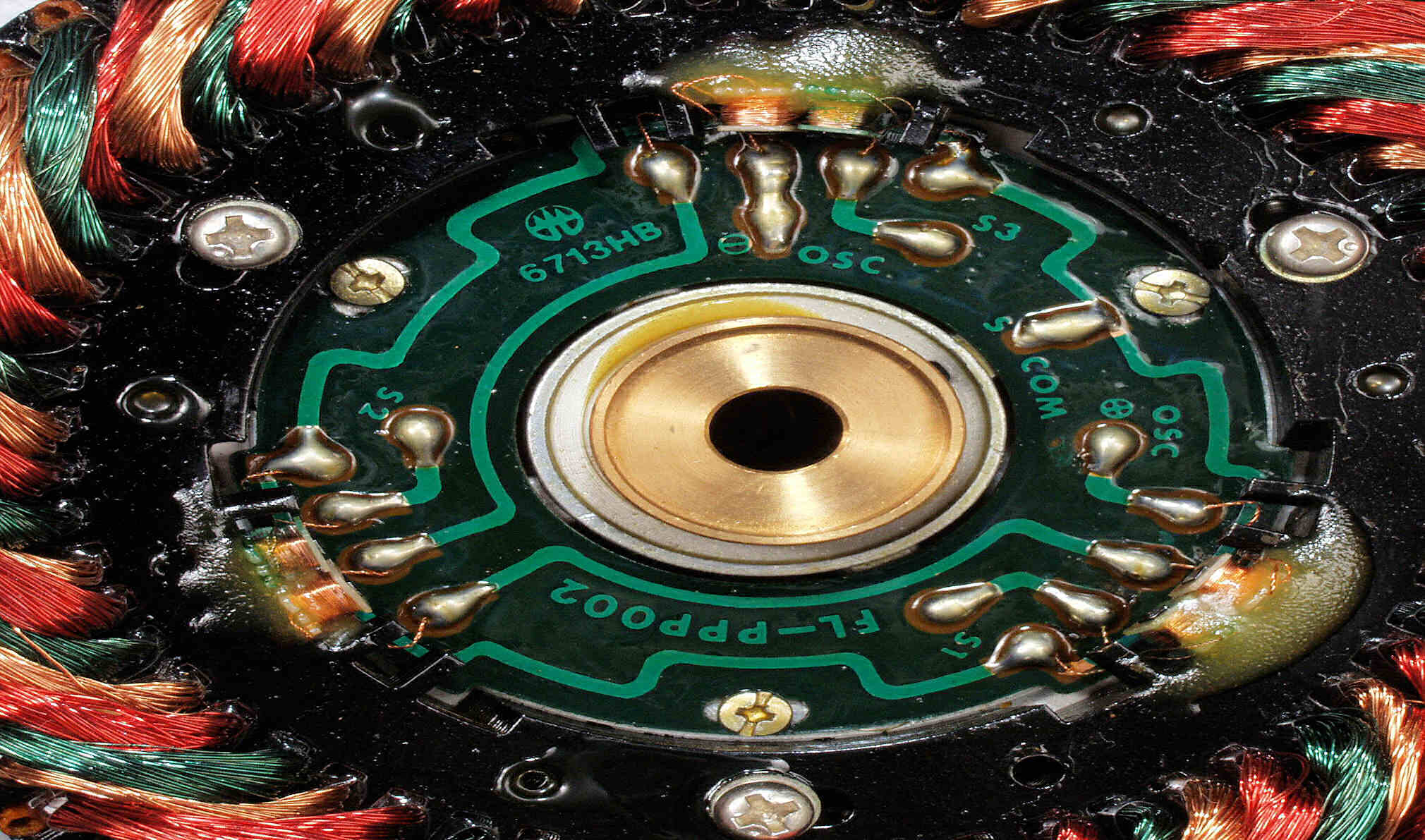

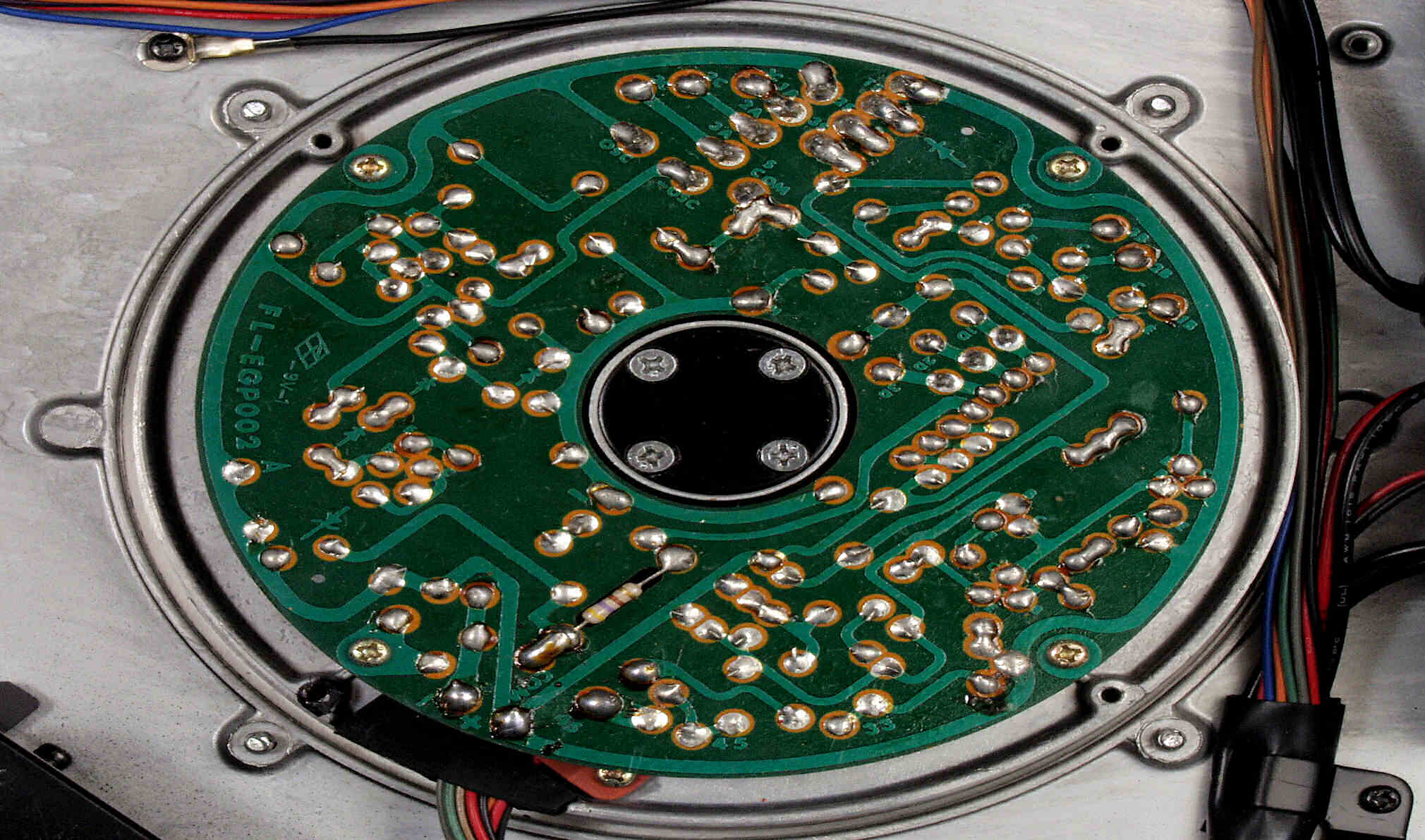

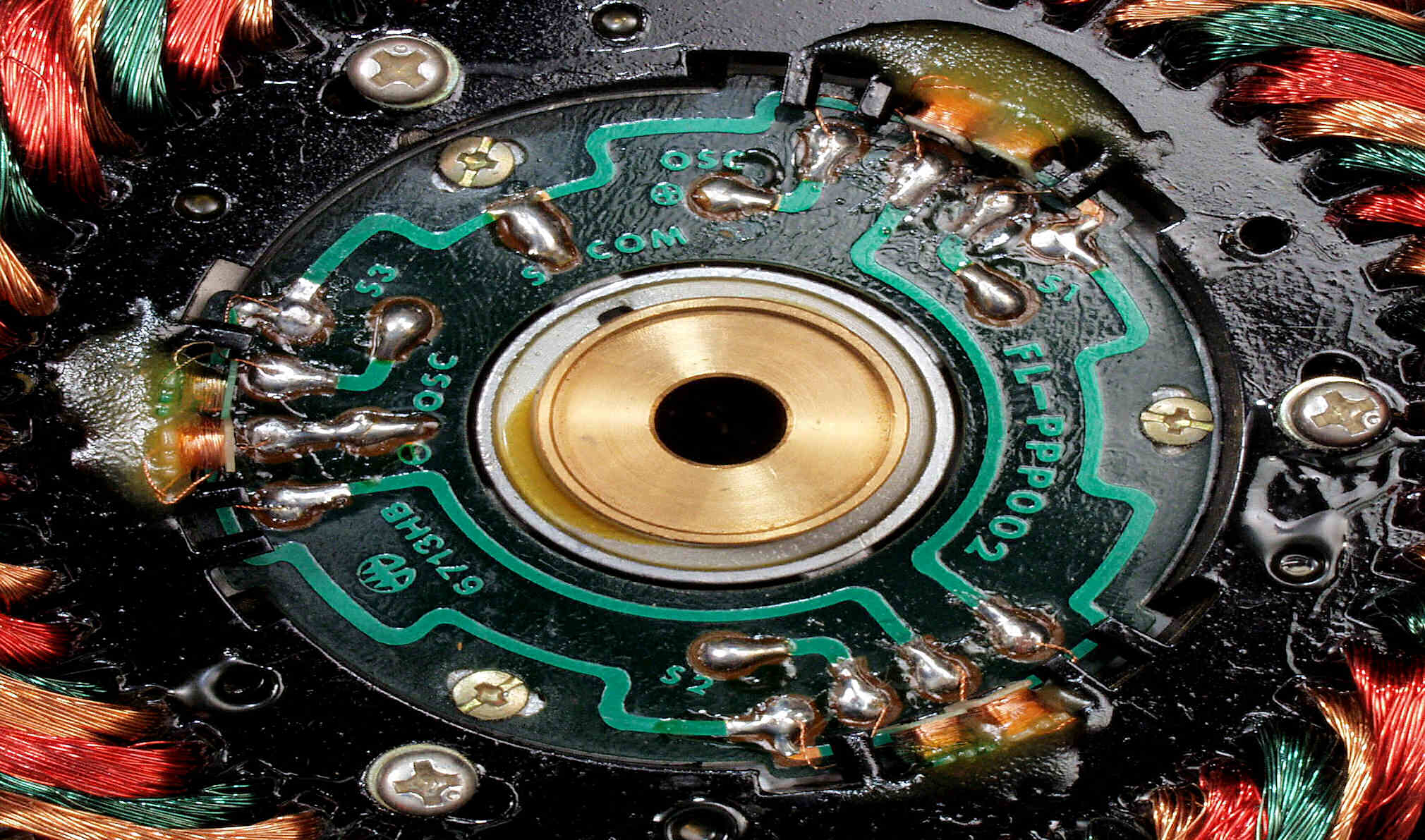

Ｃ６１．　修理前　モータ位置コイル基板。

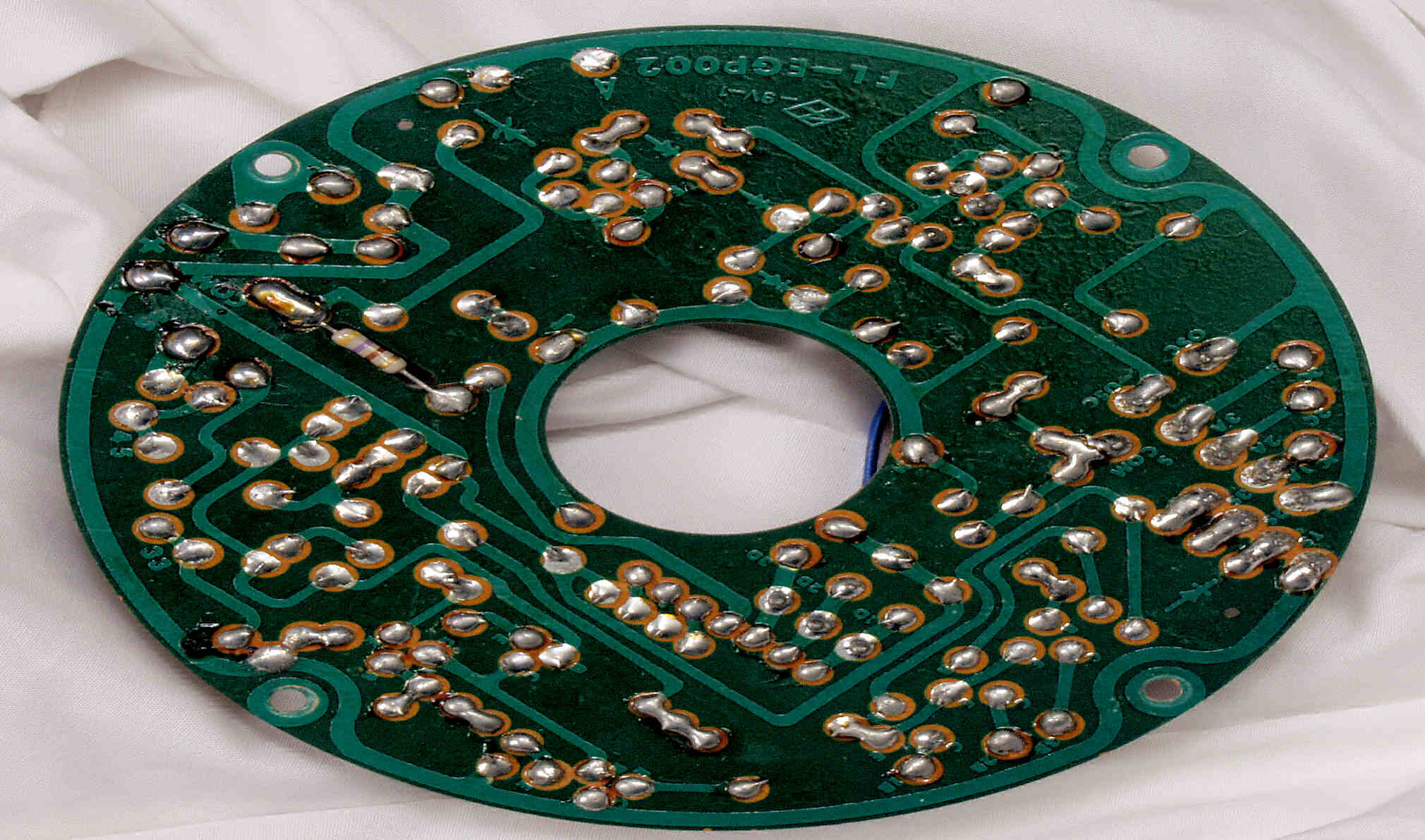

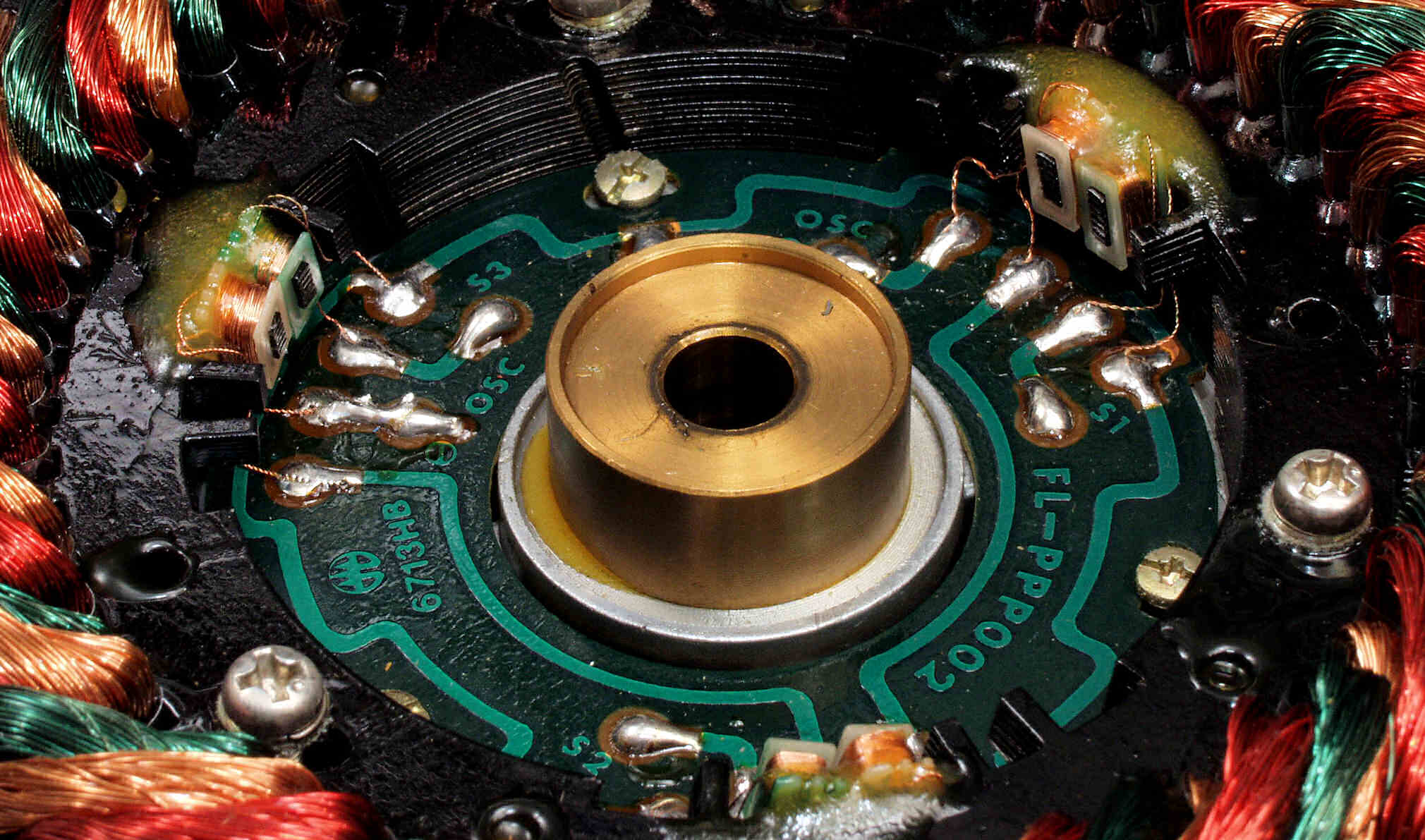

Ｃ６２．　修理（半田補正）後　モータ位置コイル基板。全ハンダをやり直す。

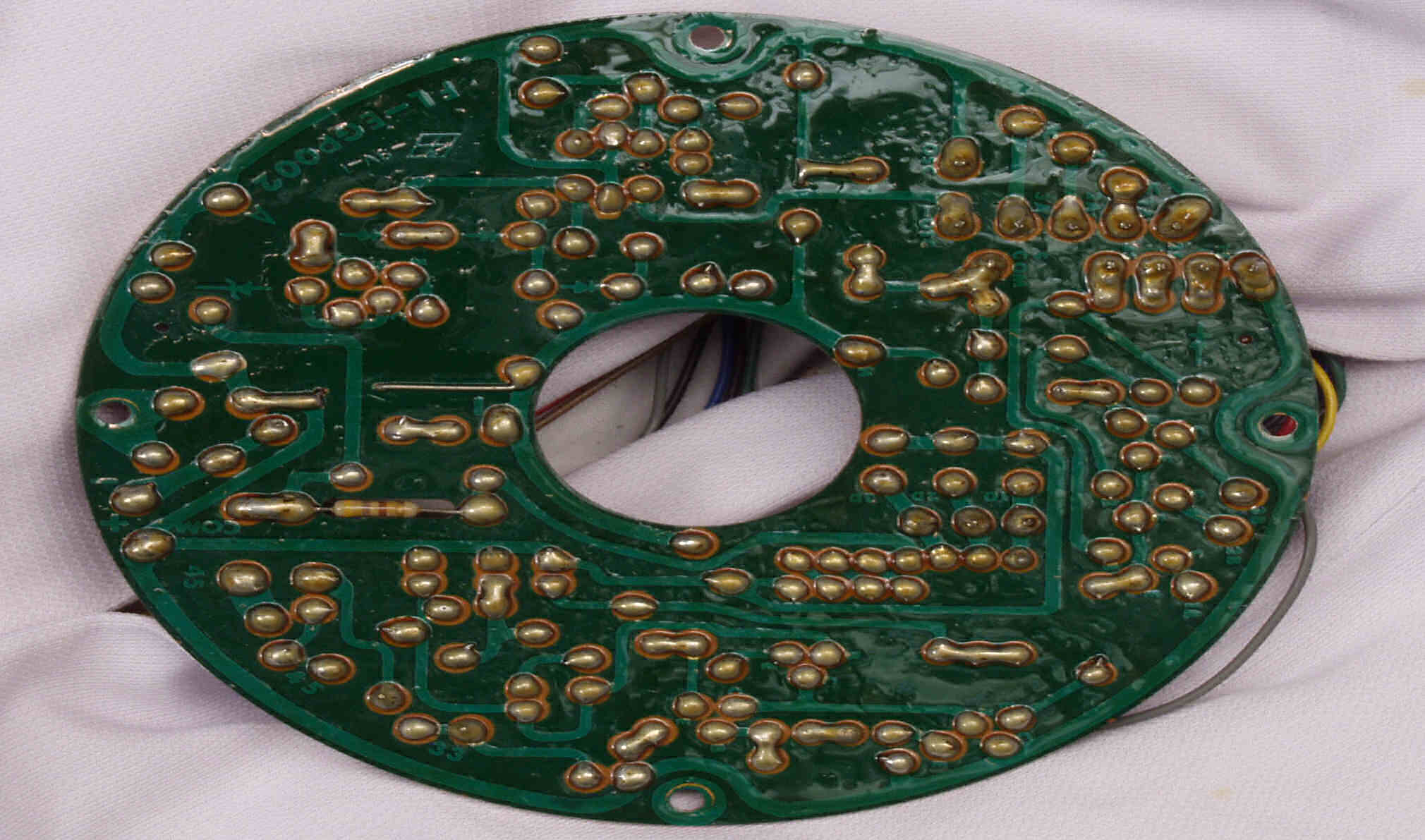

Ｃ６３．　完成モータ位置コイル基板。余分なフラックスを落として、コート液を塗る。

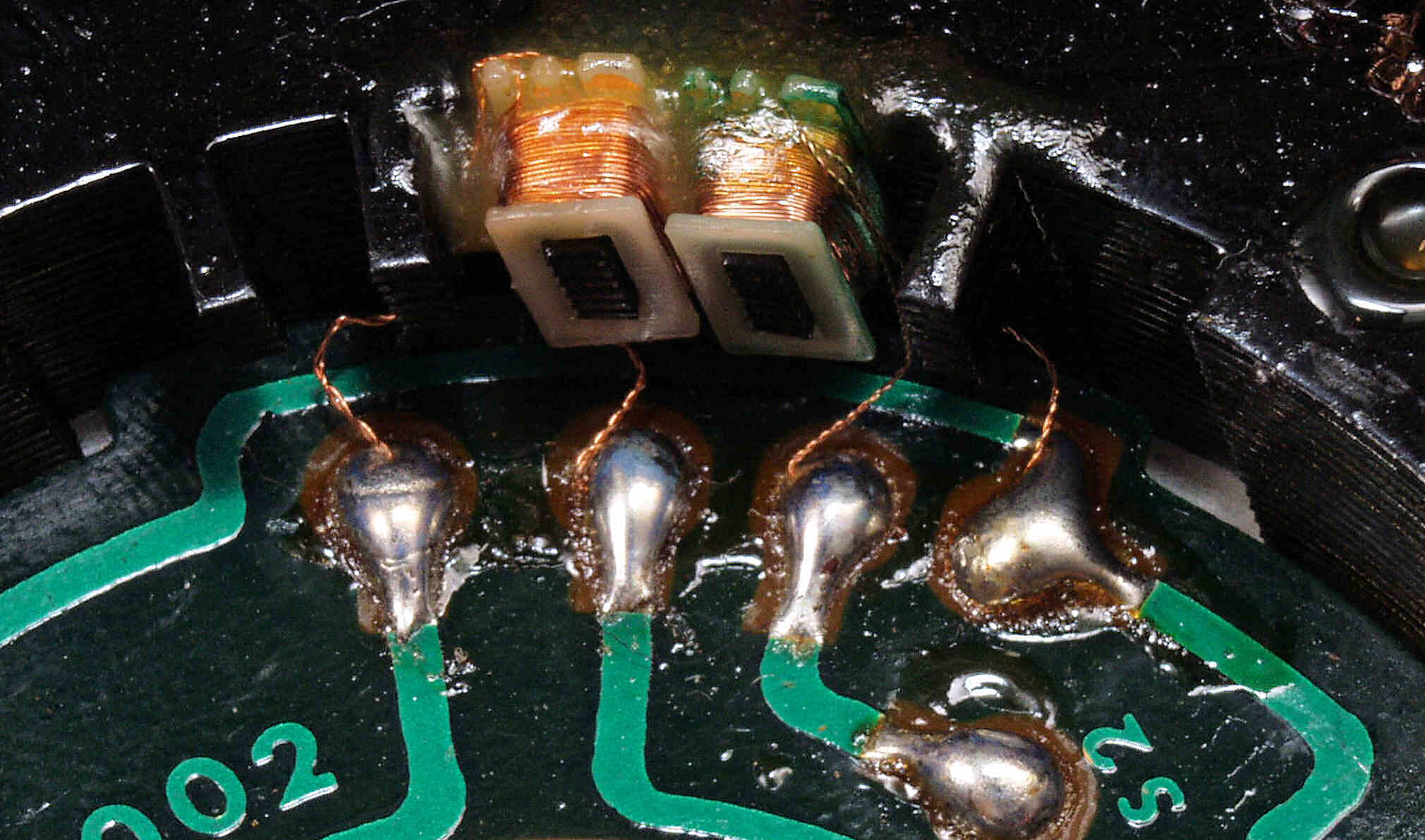

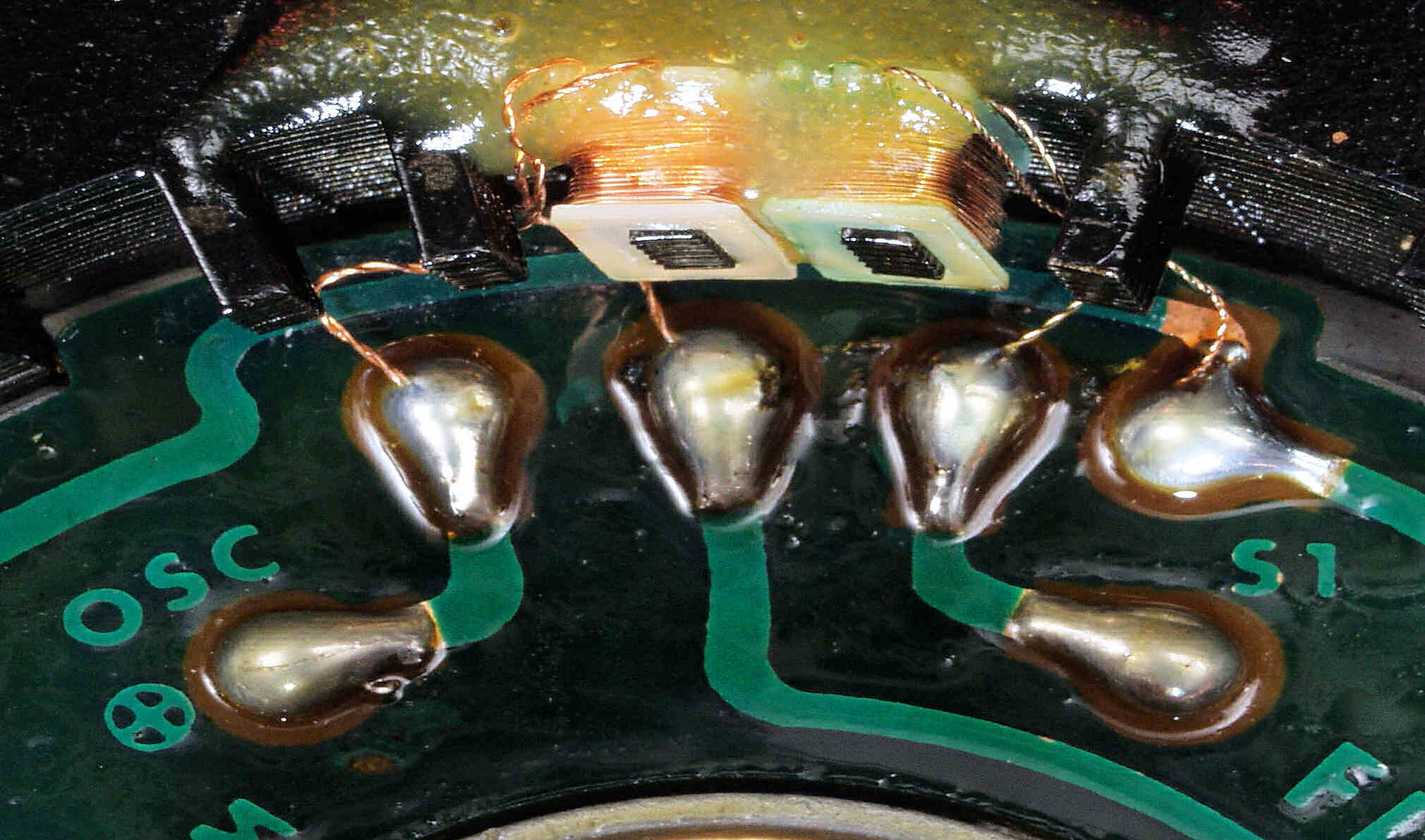

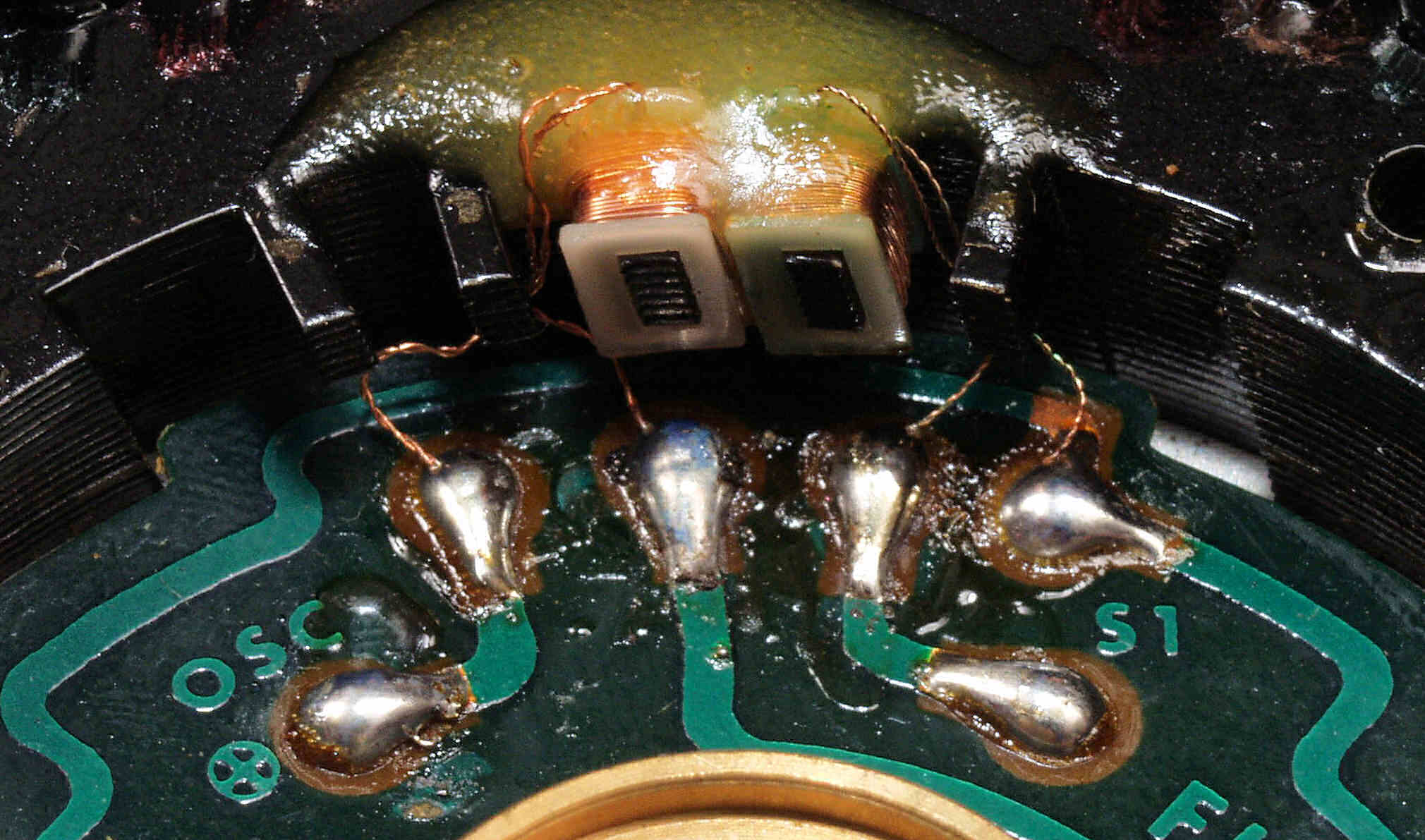

Ｃ７１．　修理前　モータ位置コイル基板Ｓ１。

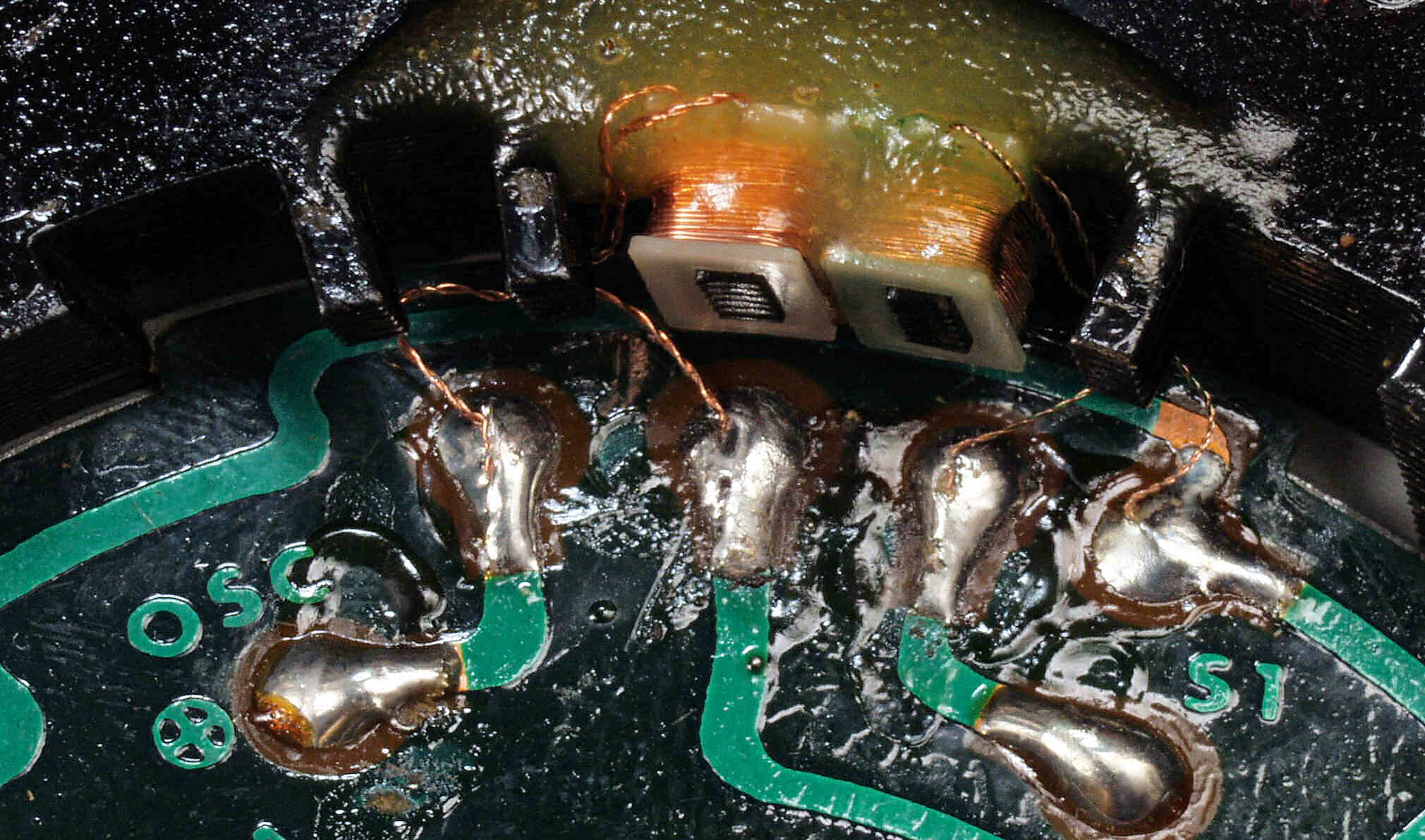

Ｃ７２．　修理（半田補正）後　モータ位置コイル基板Ｓ１。

Ｃ７３．　完成モータ位置コイル基板Ｓ１。余分なフラックスを落として、コート液を塗る。

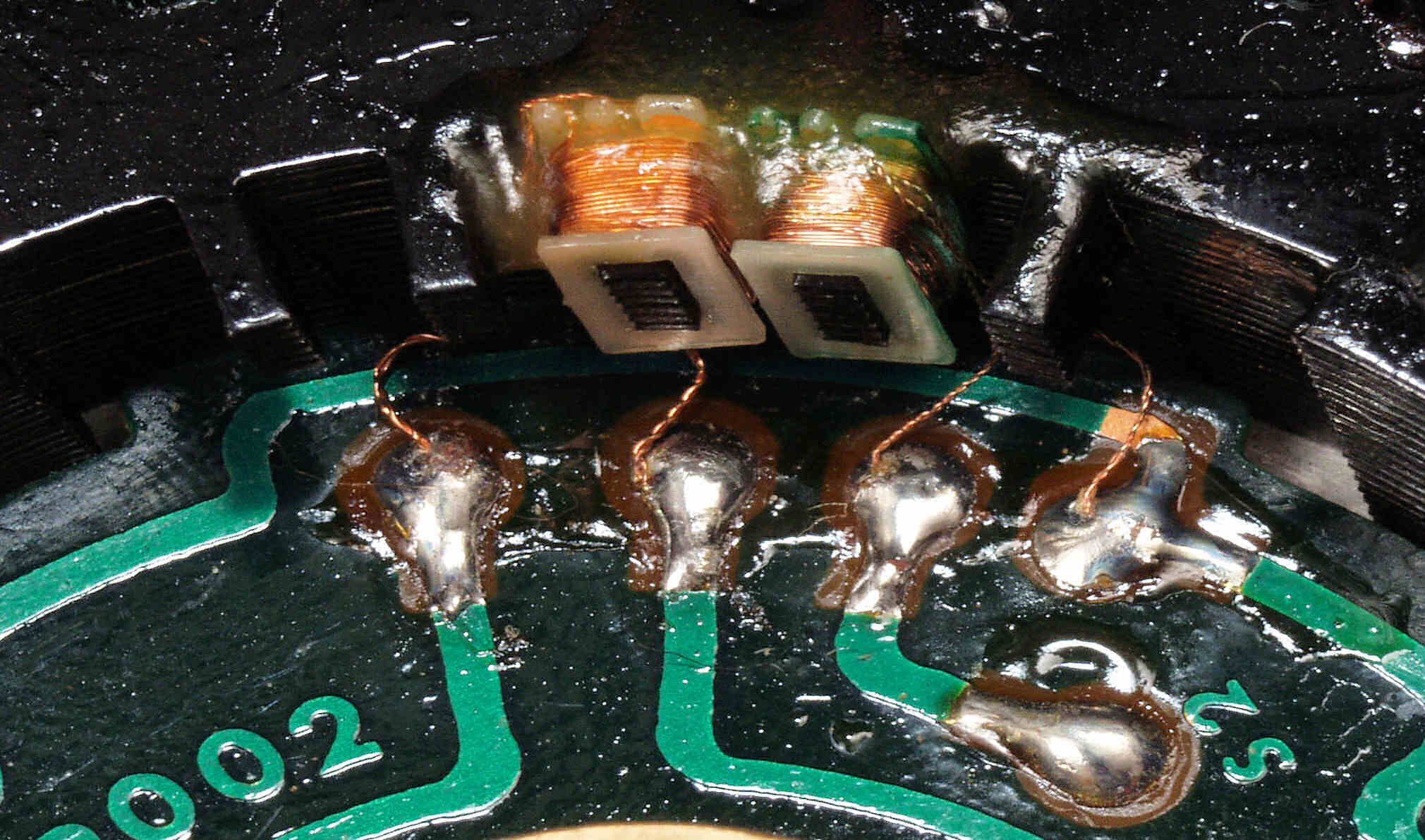

Ｃ８１．　修理前　モータ位置コイル基板Ｓ２。

Ｃ８２．　修理（半田補正）後　モータ位置コイル基板Ｓ２。

Ｃ８３．　完成モータ位置コイル基板Ｓ２。余分なフラックスを落として、コート液を塗る。

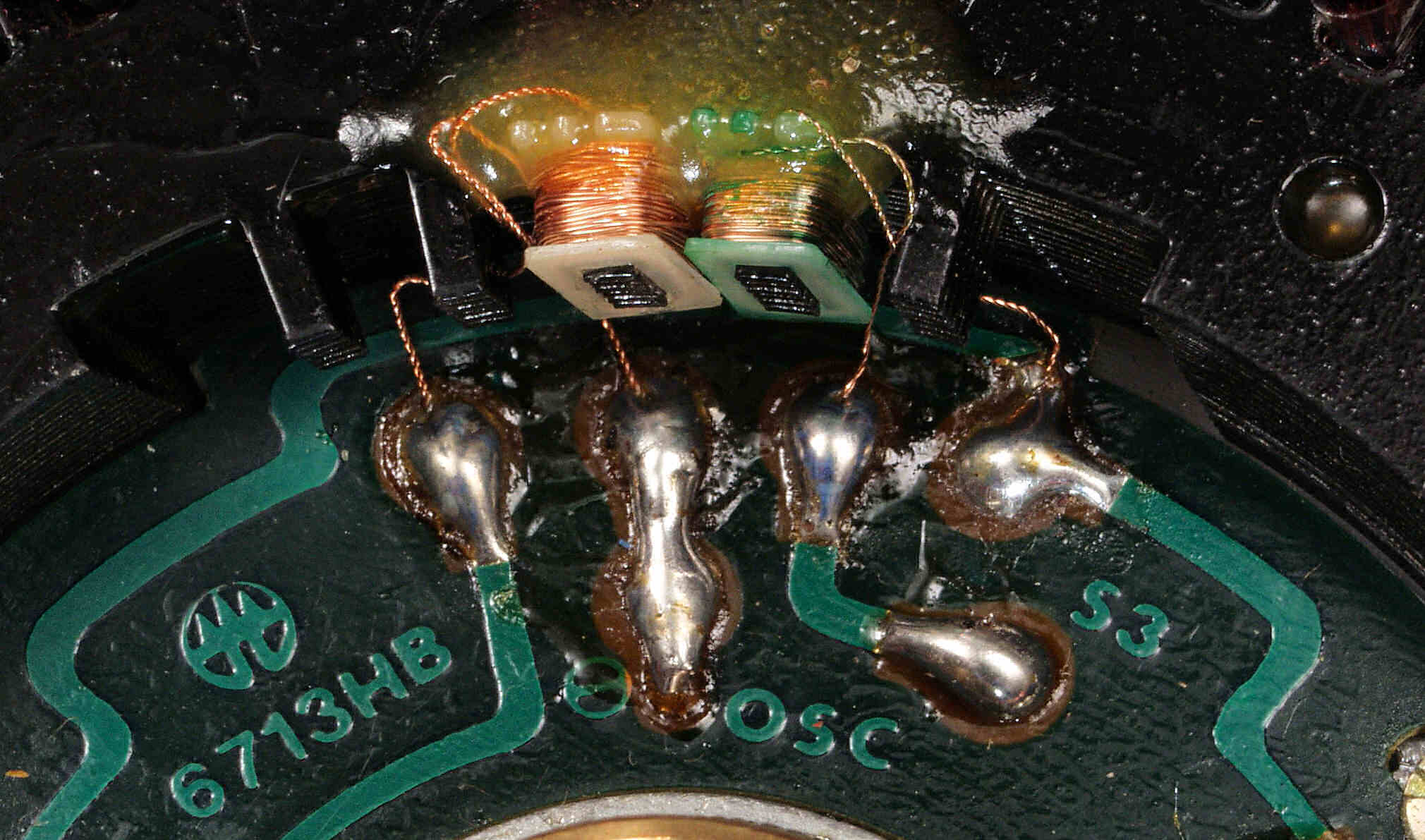

Ｃ９１．　修理前　モータ位置コイル基板Ｓ３。

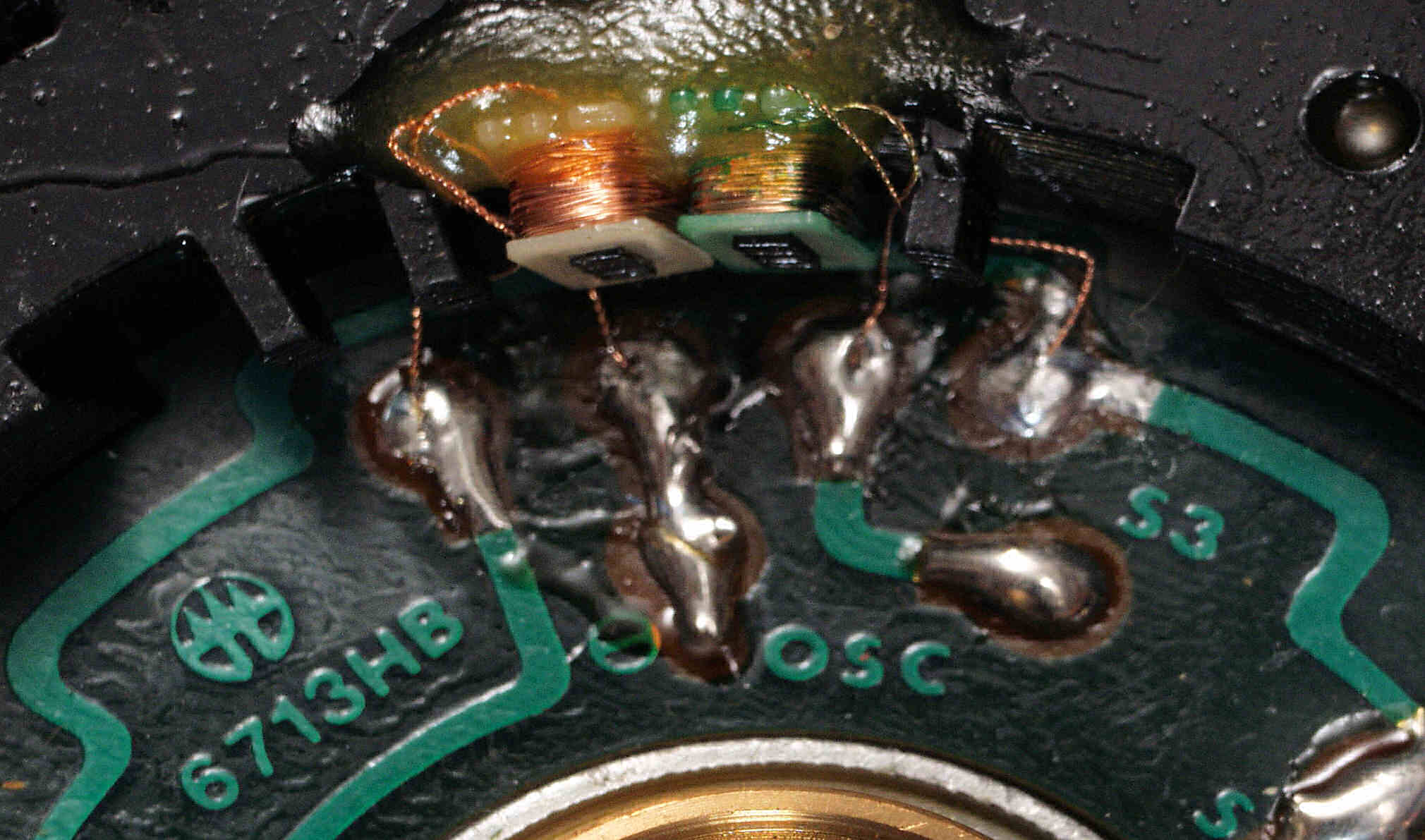

Ｃ９２．　修理（半田補正）後　モータ位置コイル基板Ｓ３。

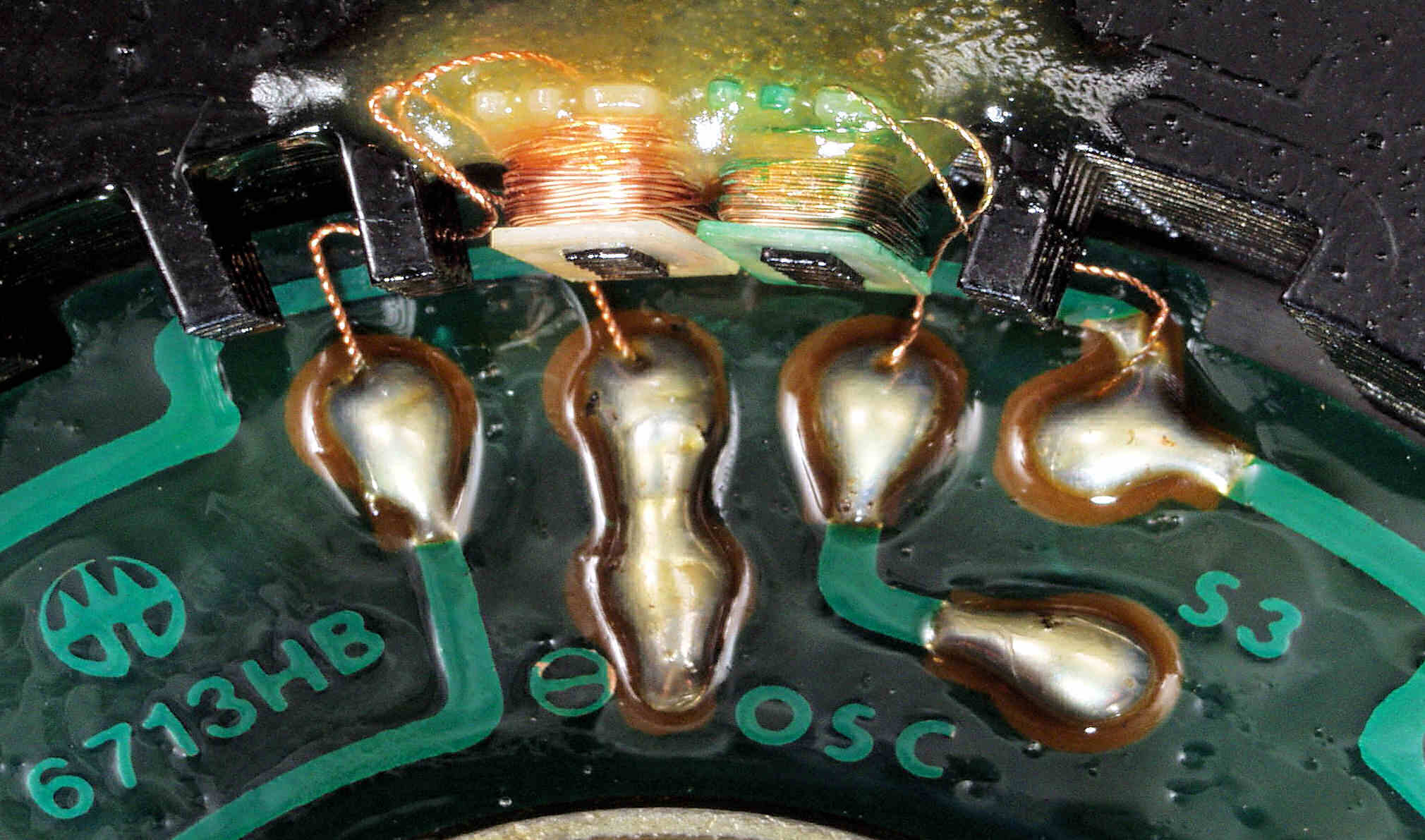

Ｃ９３．　完成モータ位置コイル基板Ｓ３。余分なフラックスを落として、コート液を塗る。

ＣＡ１．　修理（清掃）中　ストロボ装置。

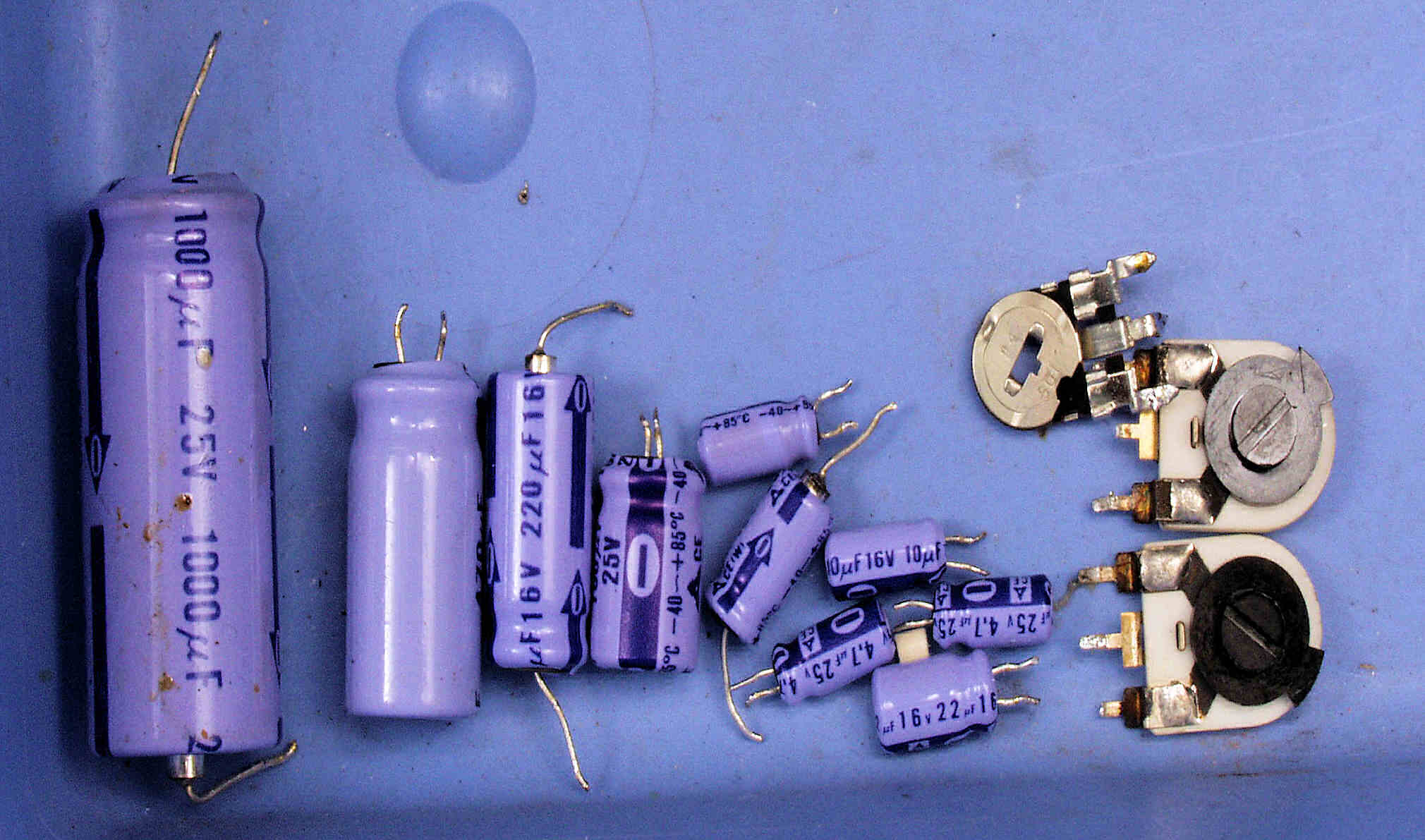

ＣＡ２．　交換部品。

ＣＢ１．　修理前　下から見る。

ＣＢ２．　修理後　下から見る。

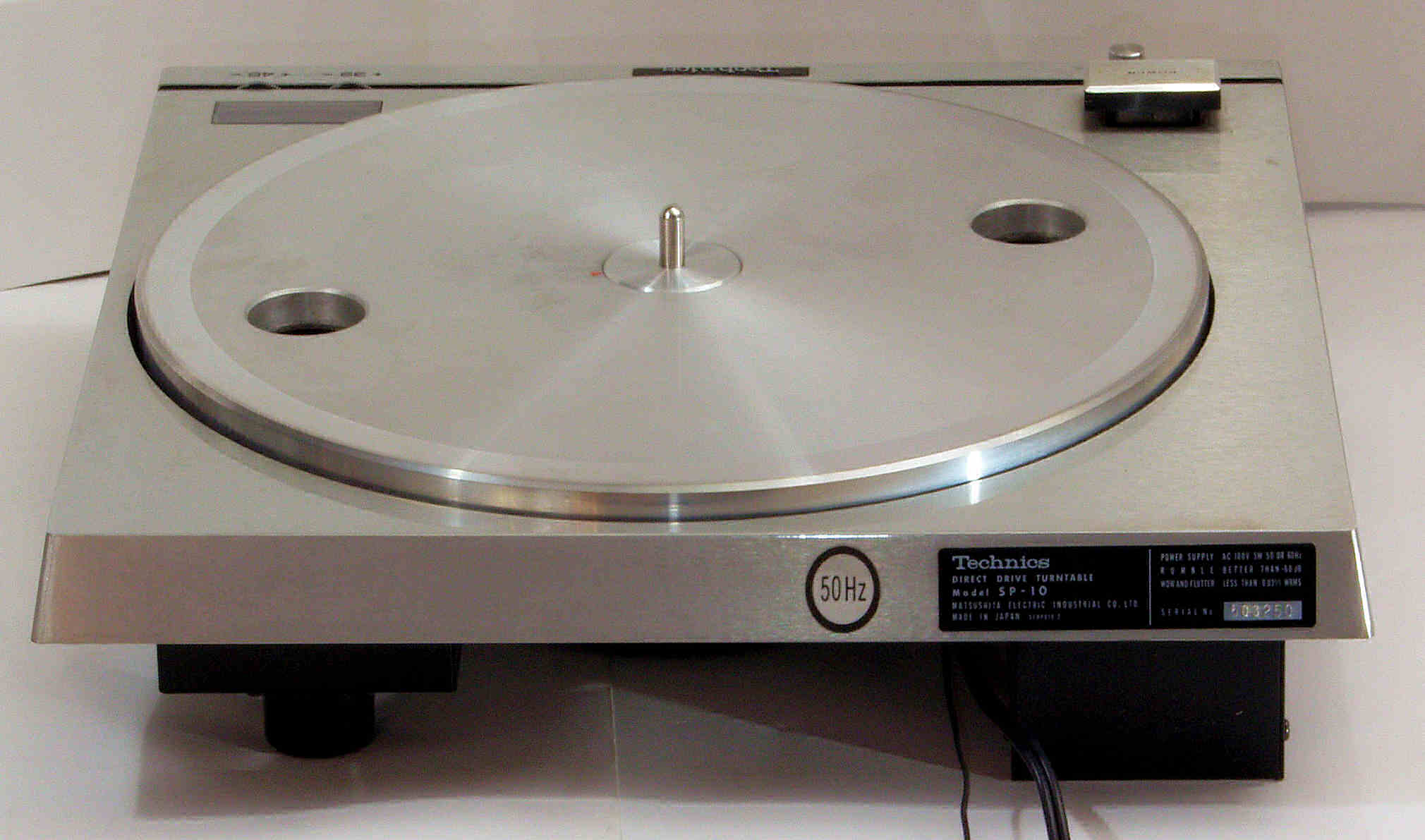

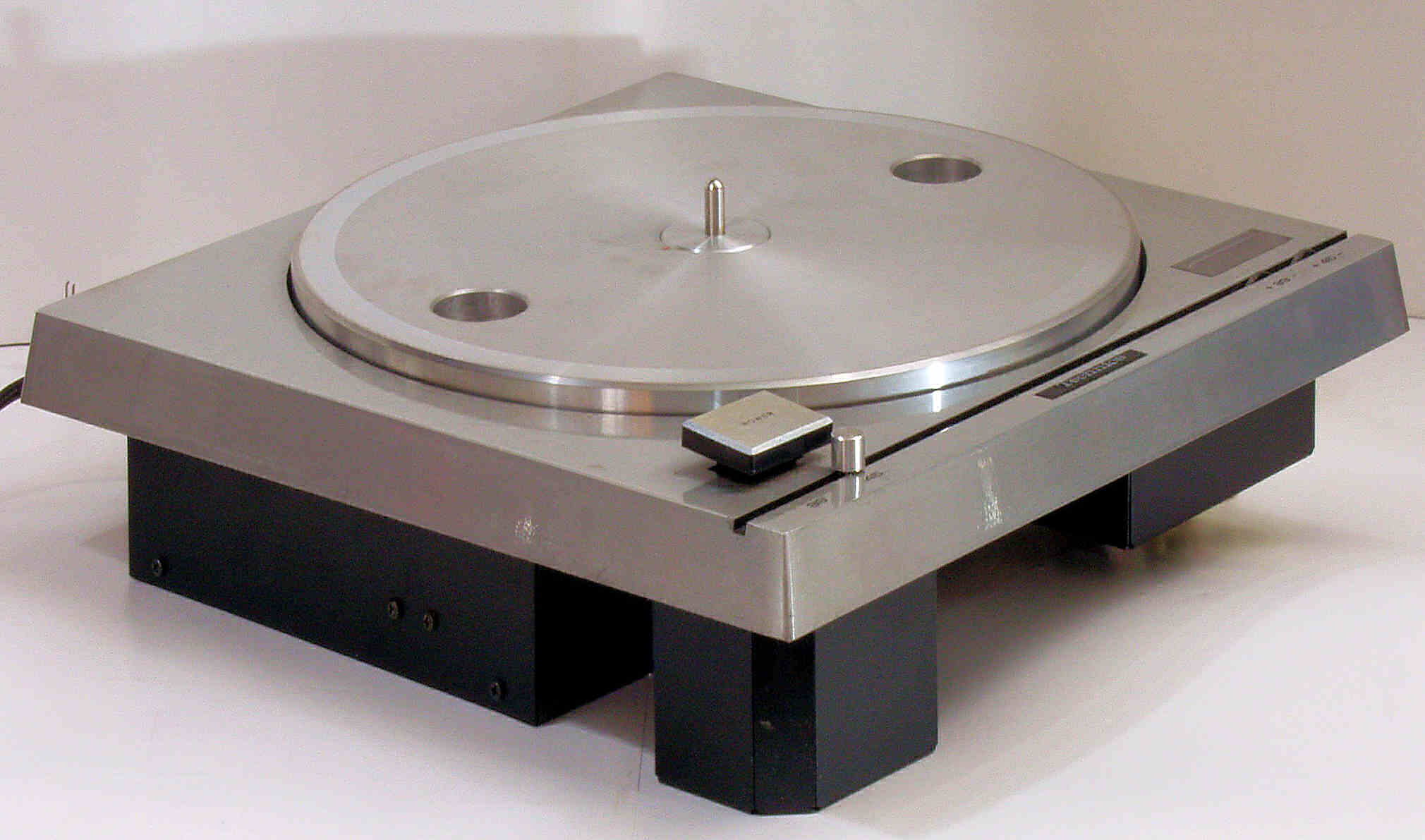

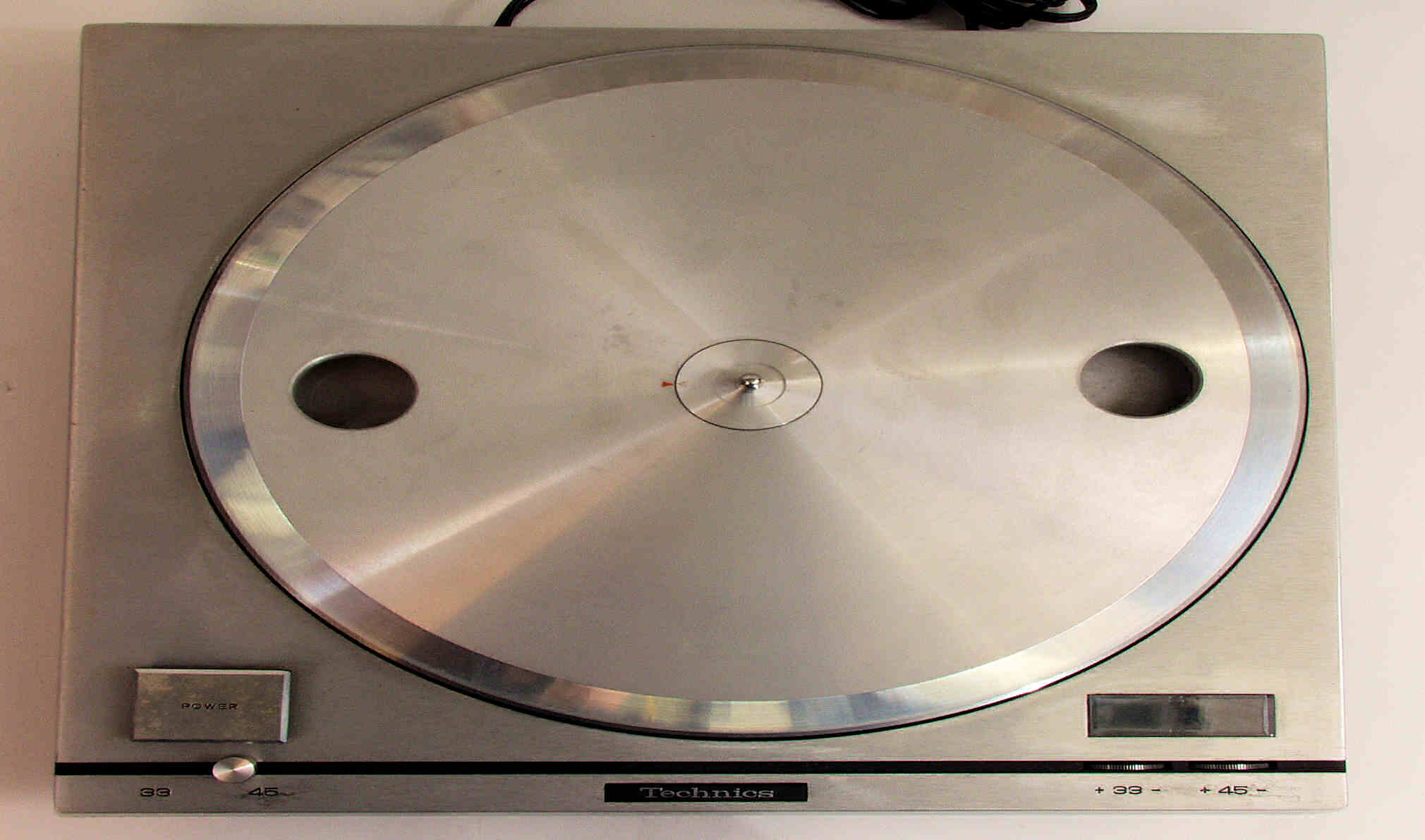

ＣＢ３．　完成　上から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ１．　測定・調整　３３回転。　

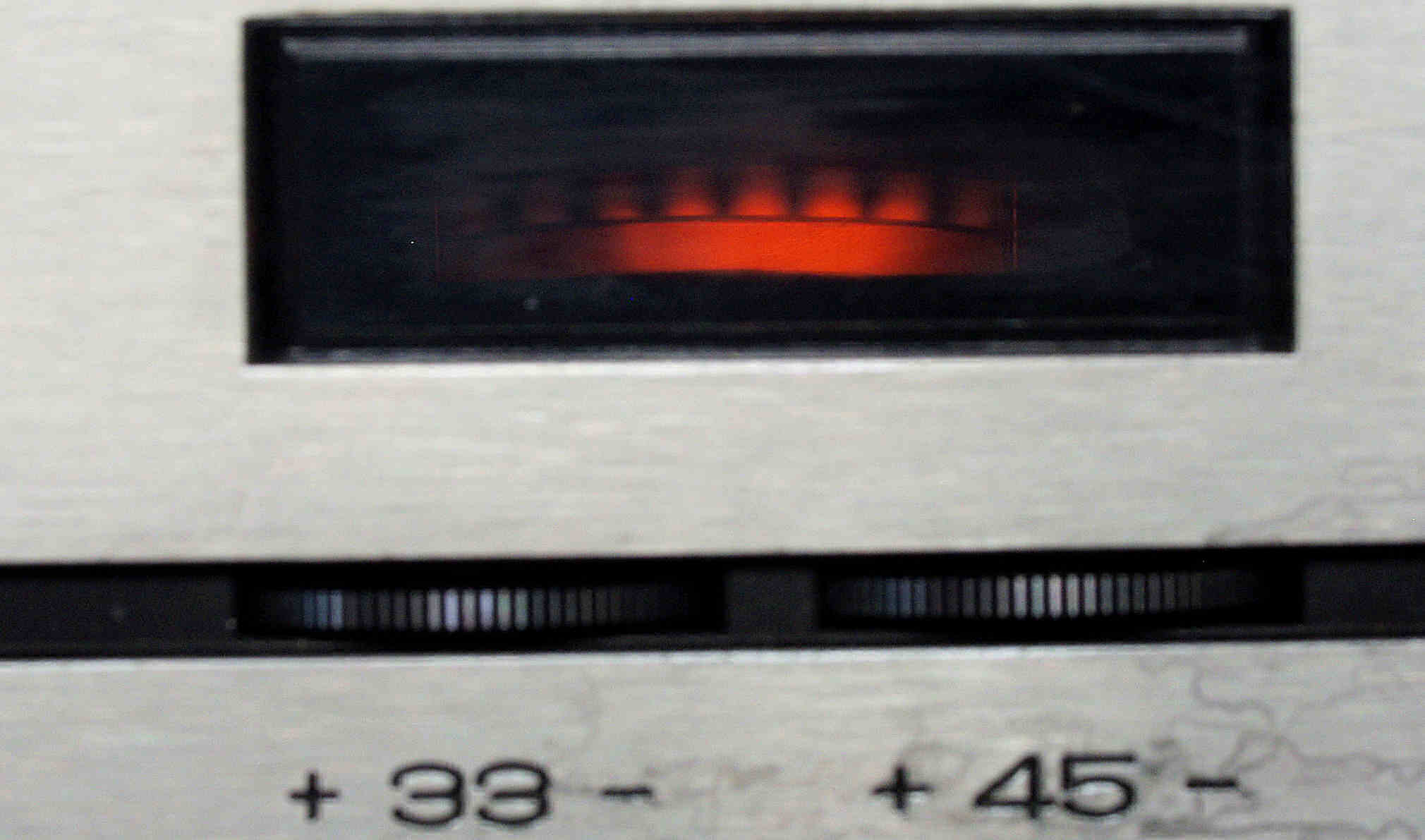

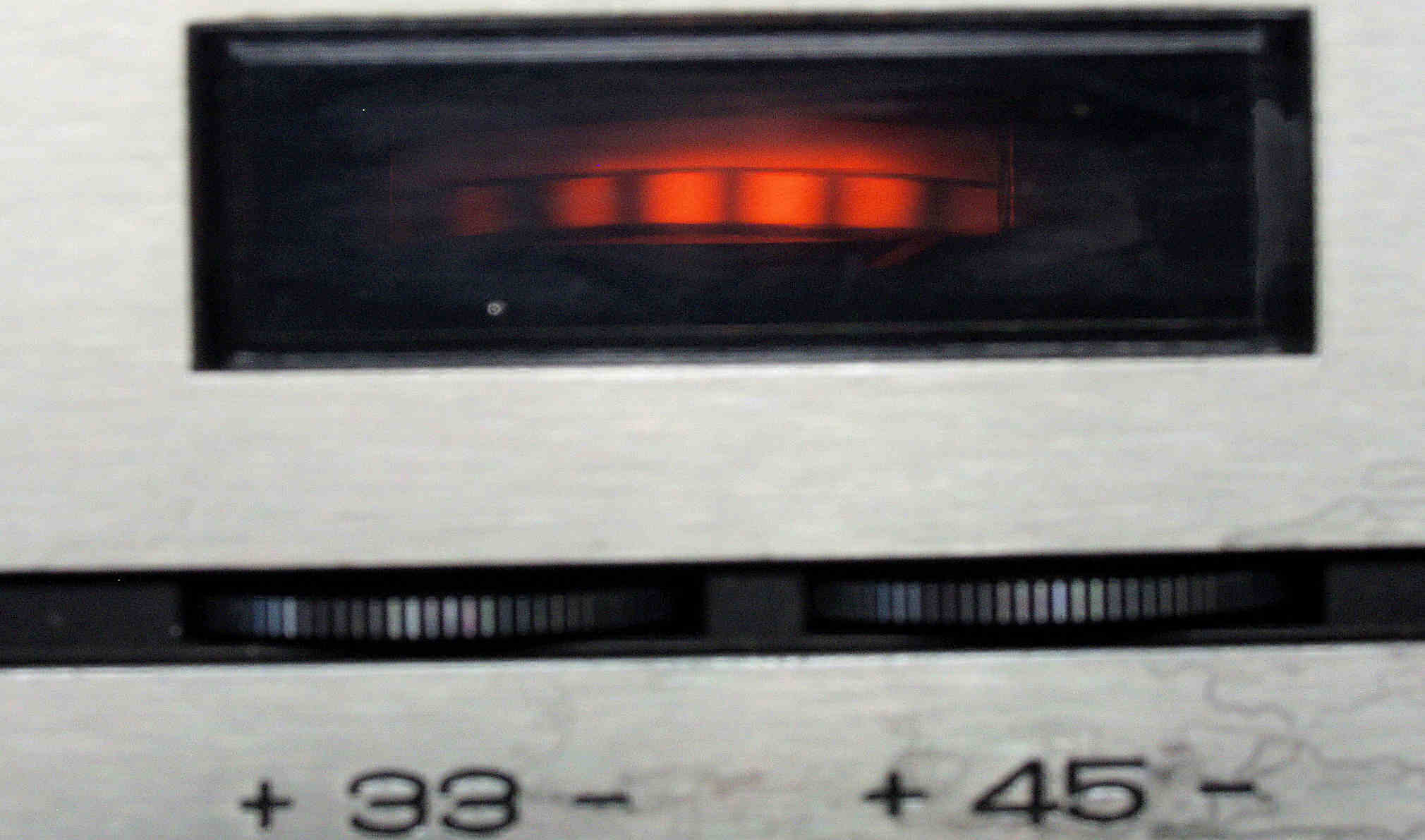

Ｅ２．　ストロボで測定　　３３回転。

Ｅ３．　調整　測定・４５回転。　

Ｅ４．　ストロボで測定　　４５回転。

Ｅ５．　完成し２４時間連続動作エージング中。

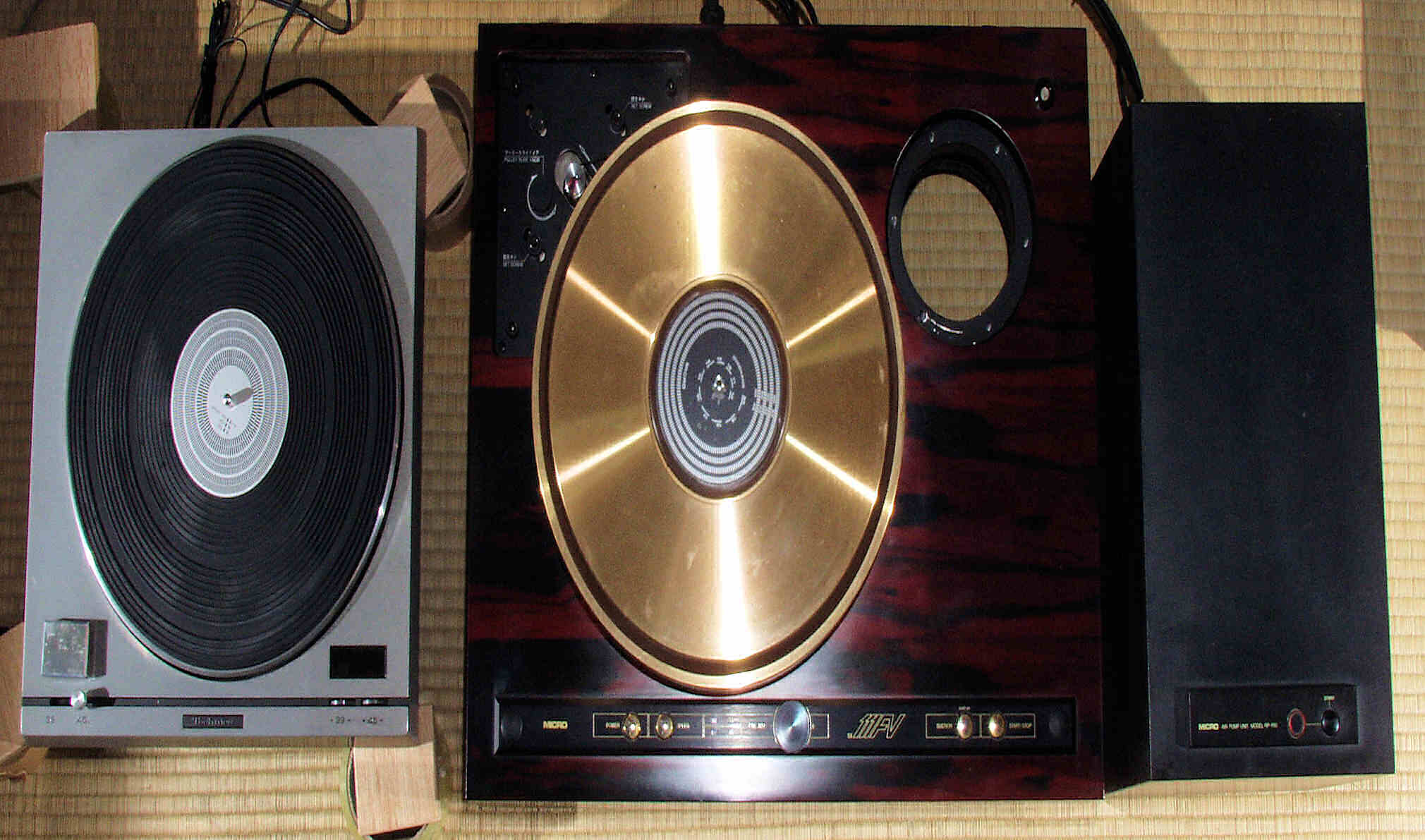

　　　　　　　　　　　　　　マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、
　　　　　　　　　　　　　　純粋に電気で安定させている。　右は「MICRO SEIKI　ＳＸ－１１１ＦＶ．　２台目」

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ－１０　の仕様（マニアルより）

ターンテーブル	アルミ合金ダイカスト　直径３００mm 、　慣性質量　３３０kg・cm^2、自重　２．８kg
モーター	２０極６０スロット　超低速電子整流子フォノモーター（ＤＣ１５Ｖ　８５ｍＡ）
ターンテーブル駆動方式	直接駆動形
電源	１００Ｖ　（５０/６０Ｈｚ）
消費電力	５Ｗ
回転数	３３・1/3＆４５ｒｐｍ
回転数切換の方式	電気スイッチ
回転数微調整の方法	可変抵抗器による各回転数単独調整（調整範囲　±２％）
ワウ	０．０３％以下（Ｗ.Ｒ.Ｍ.Ｓ）
フラッター	０．０２％以下（Ｗ.Ｒ.Ｍ.Ｓ）
ランブル（Ｓ／Ｎ）	６０dB以上
起動	１／２回転で正常動作（３３・1/3rpm)
寸法	３５０Ｗ×３５０Ｄ×９０Ｈmm
重量	９kg
