Ｔｅｃｈｎｉｃｓ　ＳＰ−１０MK�Uａ．　１２台目修理記録

梱包はこちらを参考　　２０２４／８／２７持込　　９／２５完成

寸評　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０MK�UａはカスタムＩＣ使用。 　　　　現在工房手持在庫３組（２０２５／９／１６．現在）。　 　　　　機械的な消耗品は軸ですので、注油を忘れずにする事。

Ａ．　修理前の状況 ３３回転制御不能で高速回転。 Ｂ．　原因 各部経年劣化。 C-MOS　カスタムIC交換。 Ｃ．　修理状況 電解コンデンサー交換（オーディオコンデンサー使用）。 半固定ＶＲ交換。 ストロボ分解清掃。 モーター分解・清掃・修理・給油。 モーター回転数感知巻き線（FGコイル）点検。 C-MOS　カスタムIC交換。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　８個。 フイルム・コンデンサー　　　　９個。 電解コンデンサー　　　　　　　３５個。 カスタムIC 　　　　　　　　　３個。 制御リレー　　　　　　３個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１１０，０００円　オーバーホール修理。 Ｍ．　モーター修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�U　の仕様（マニアルより）

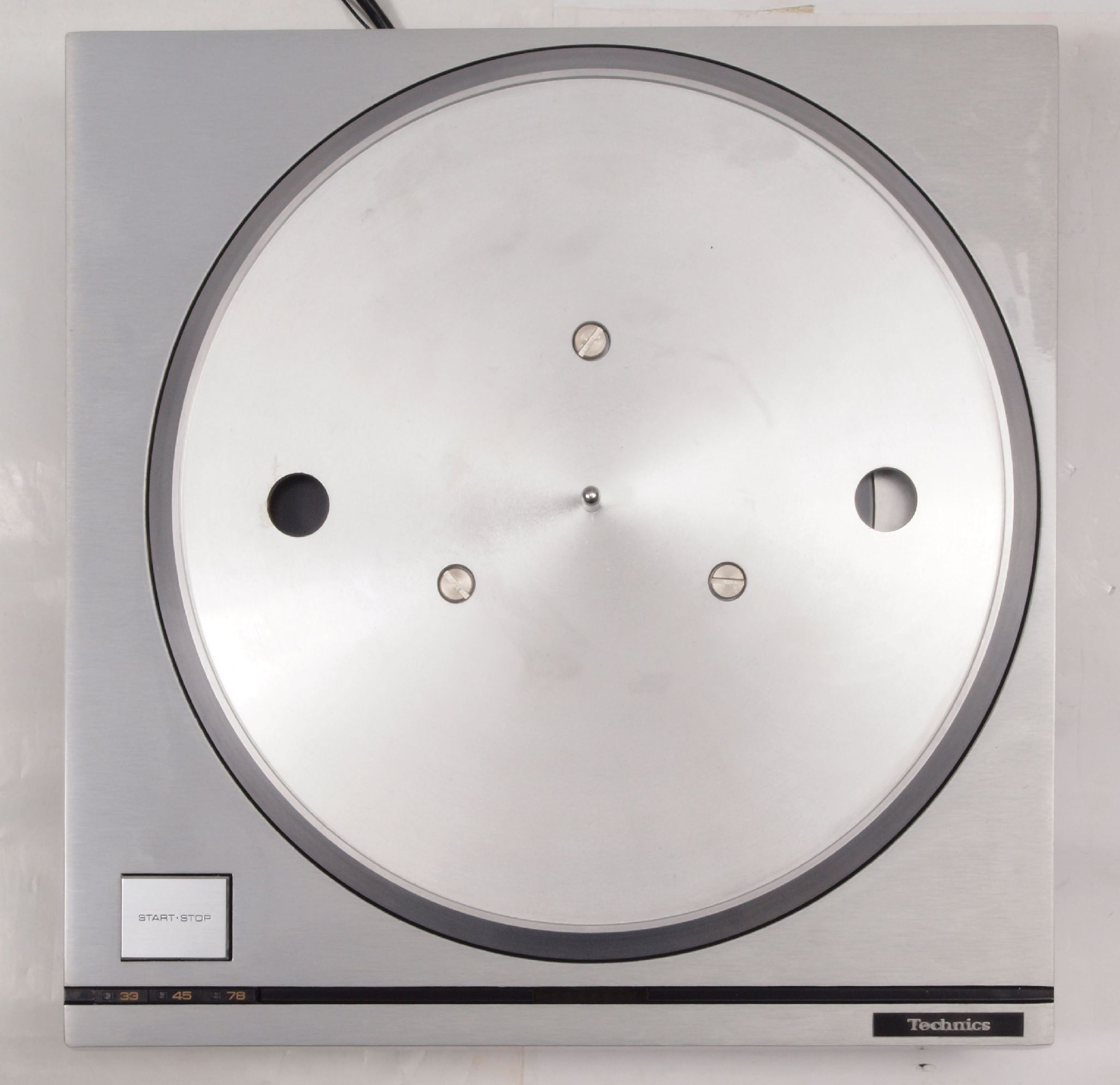

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　点検中　上から見る。

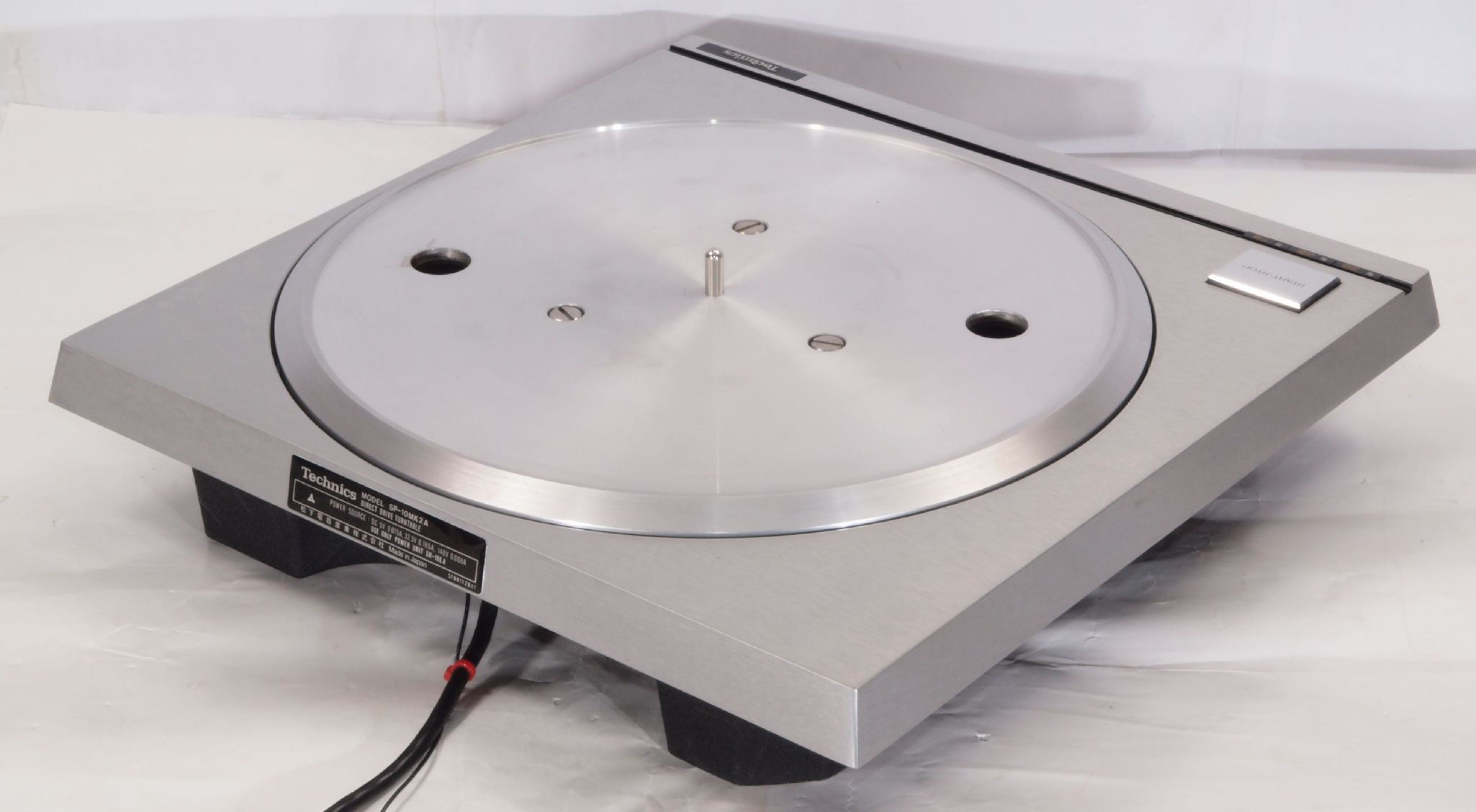

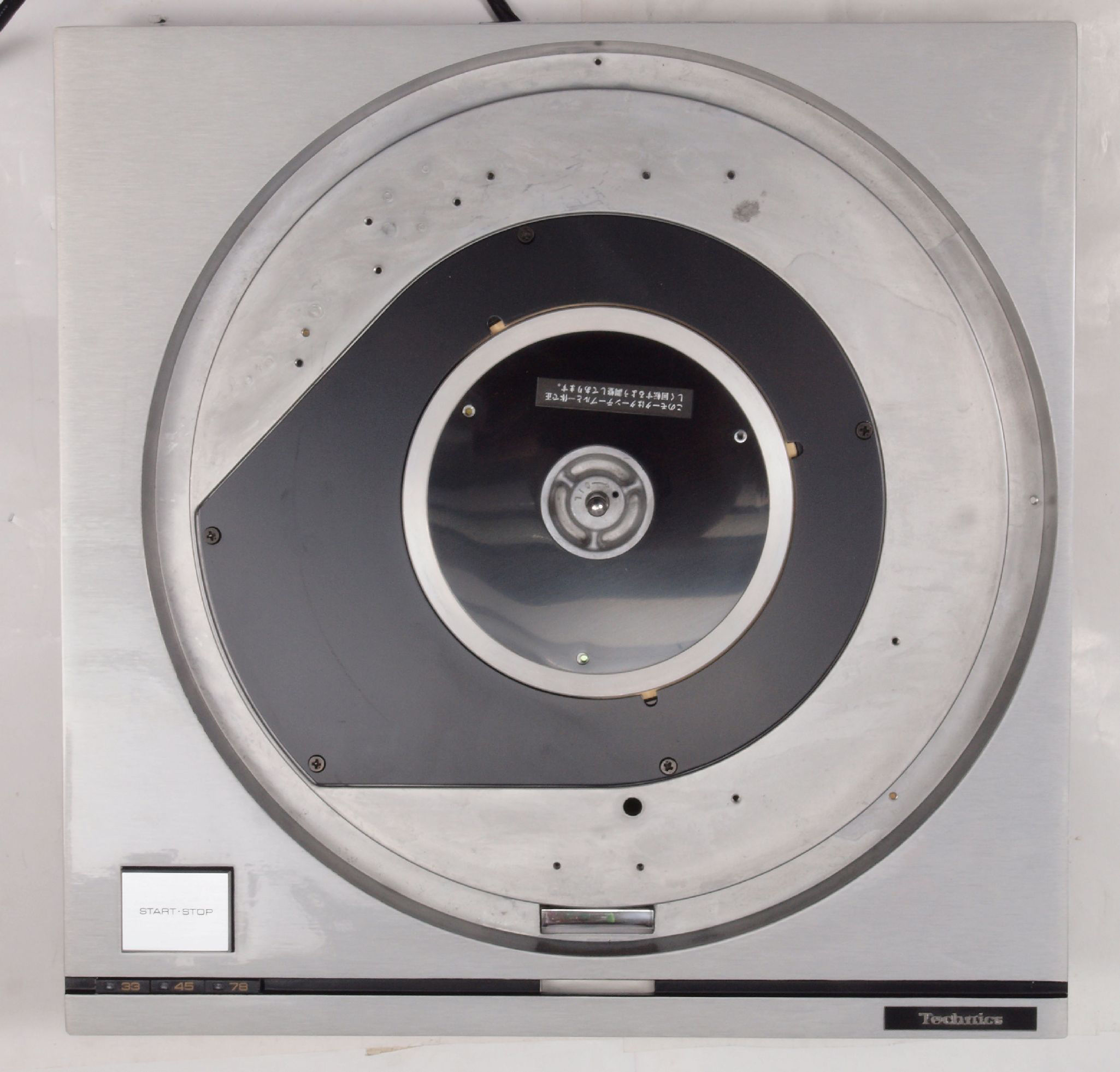

Ａ１２．　点検中　ターンテーブルを外し、上から見る

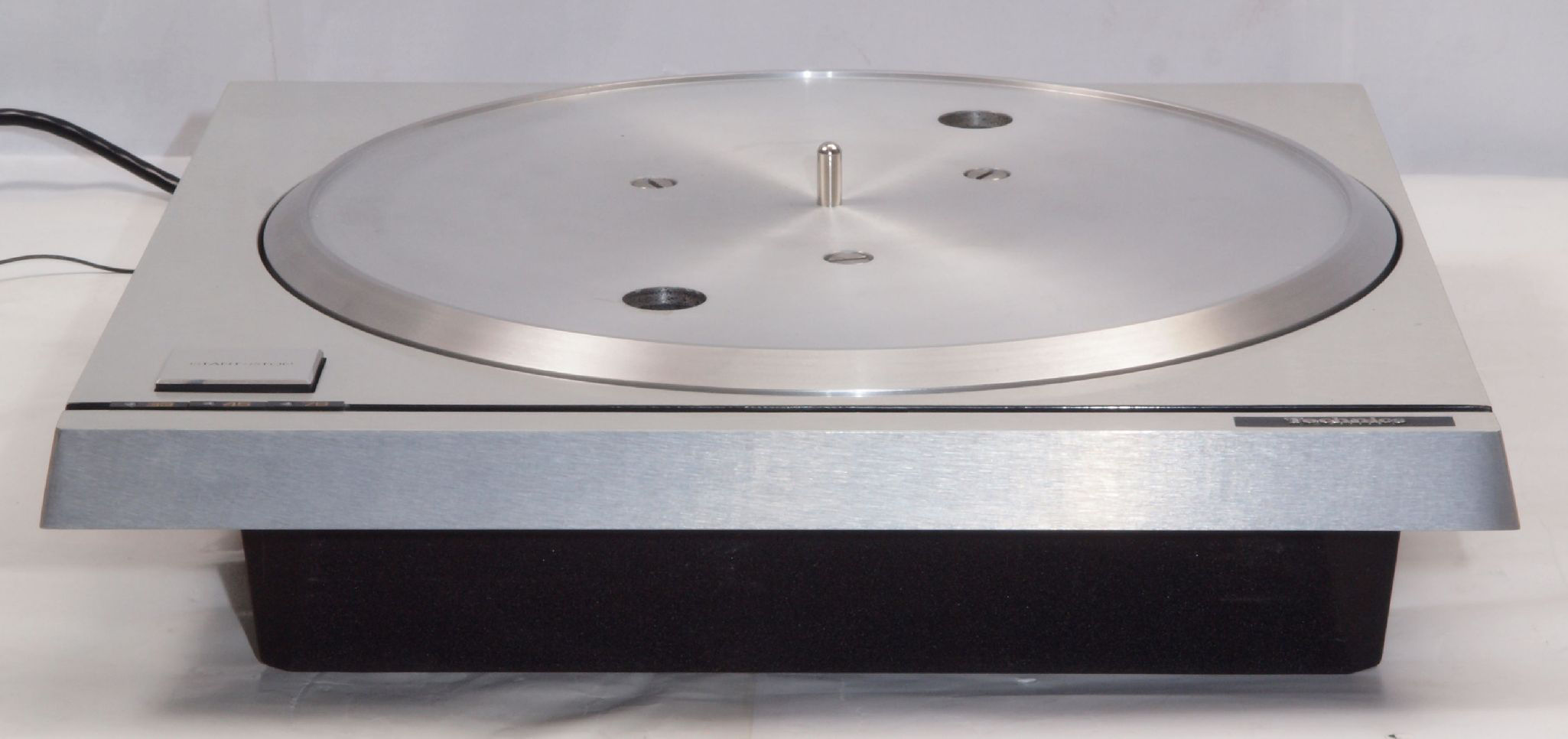

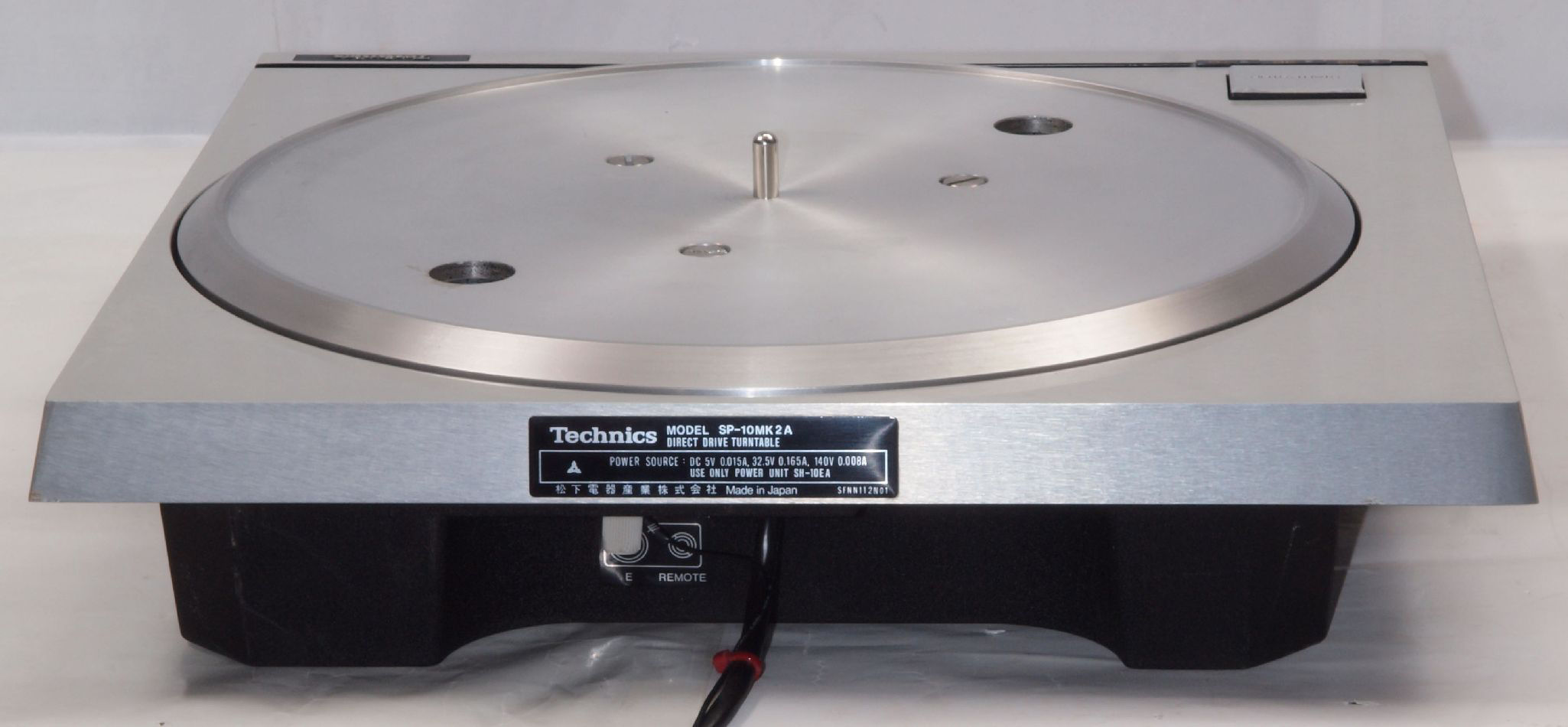

Ａ１３．　点検中　前から見る

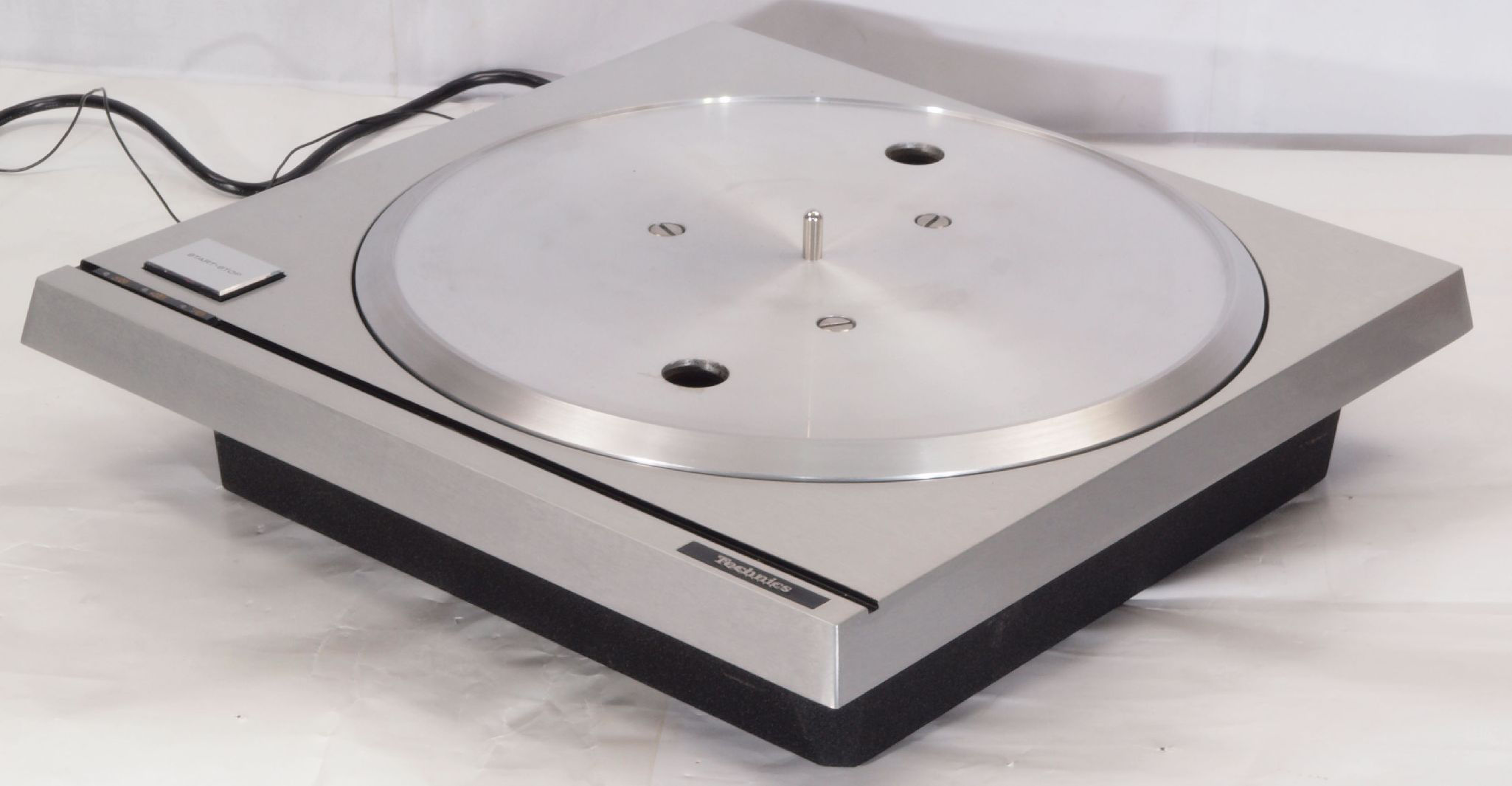

Ａ１４．　点検中　前右から見る

Ａ１５．　点検中　後から見る

Ａ１６．　点検中　後左から見る

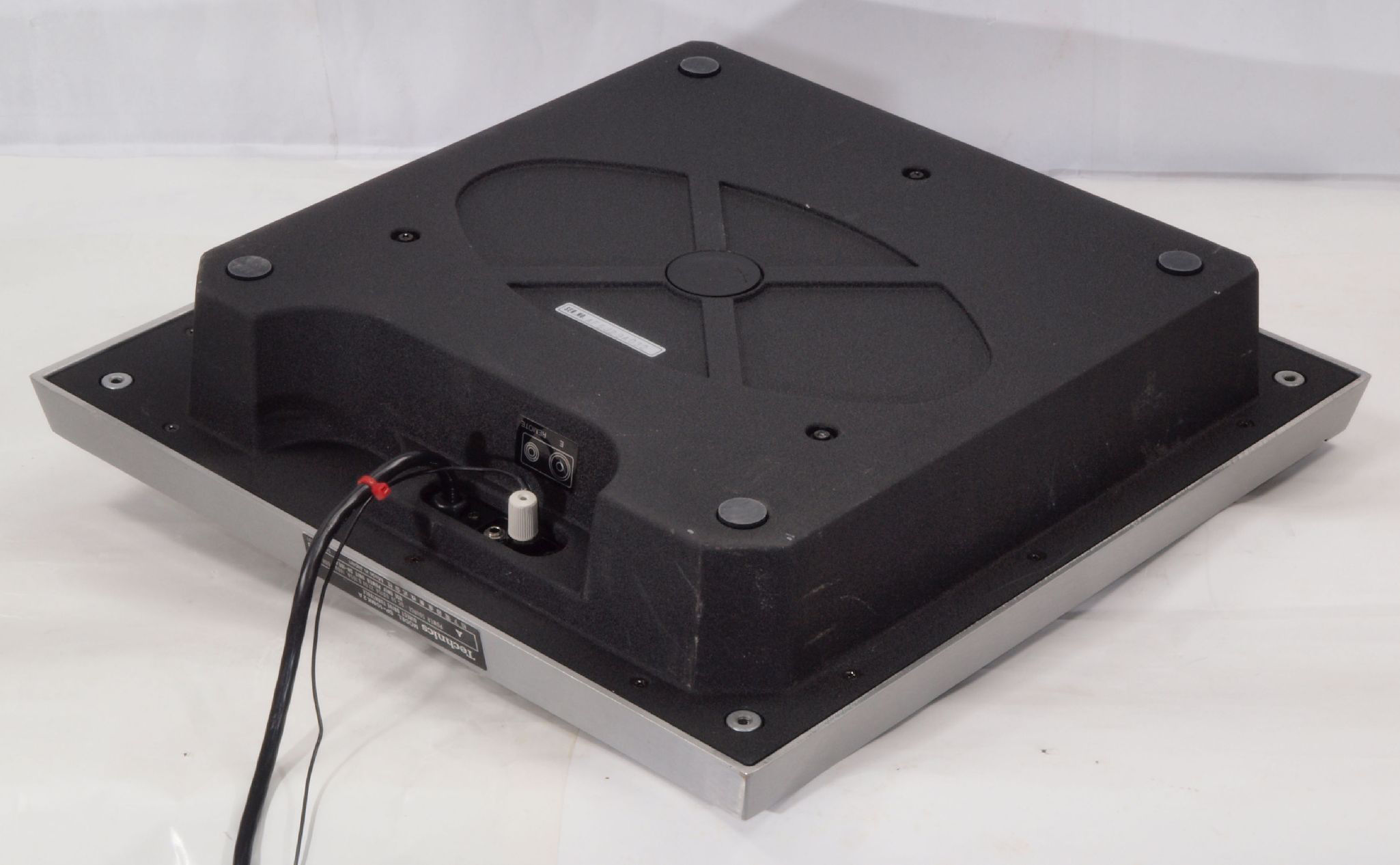

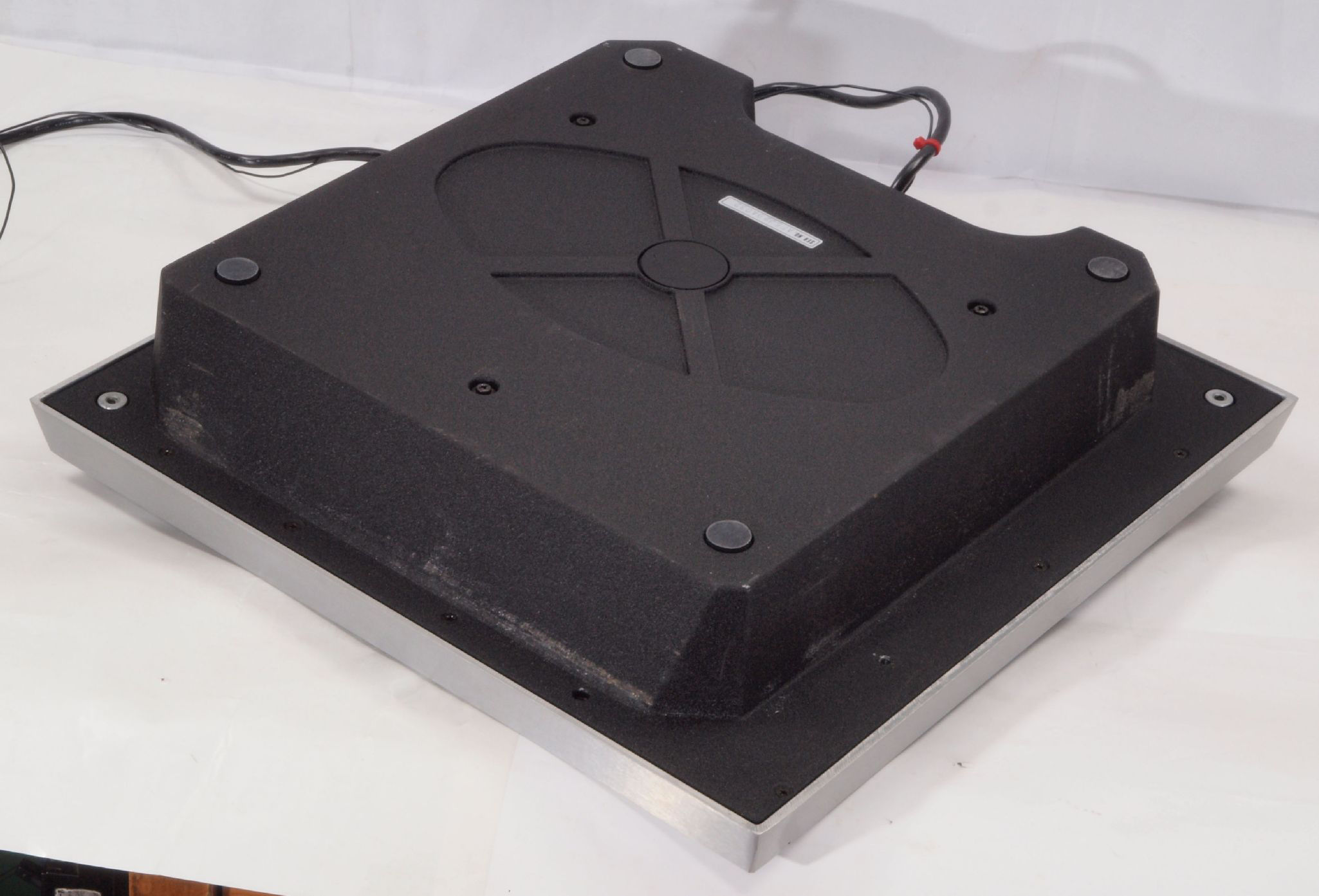

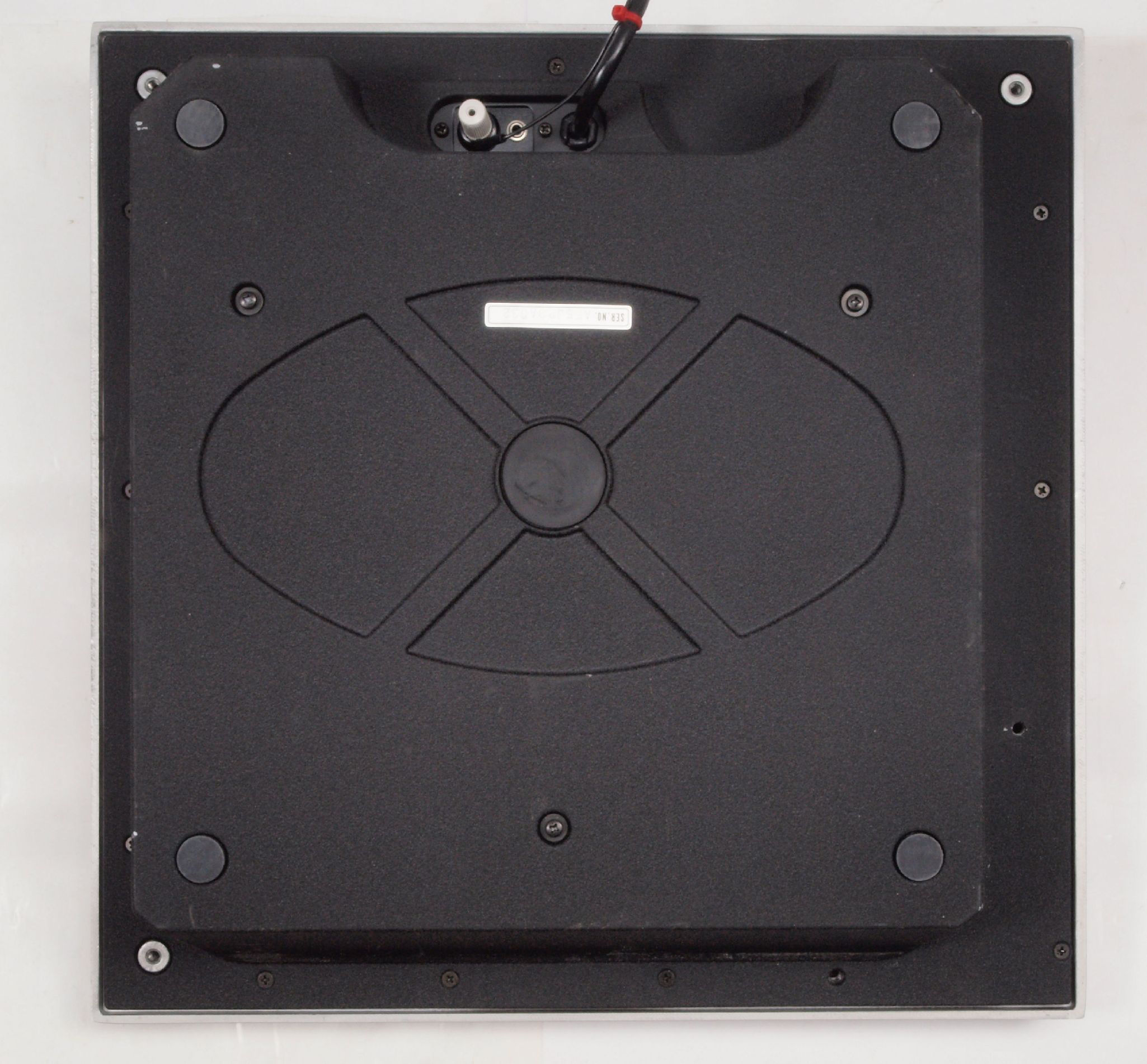

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

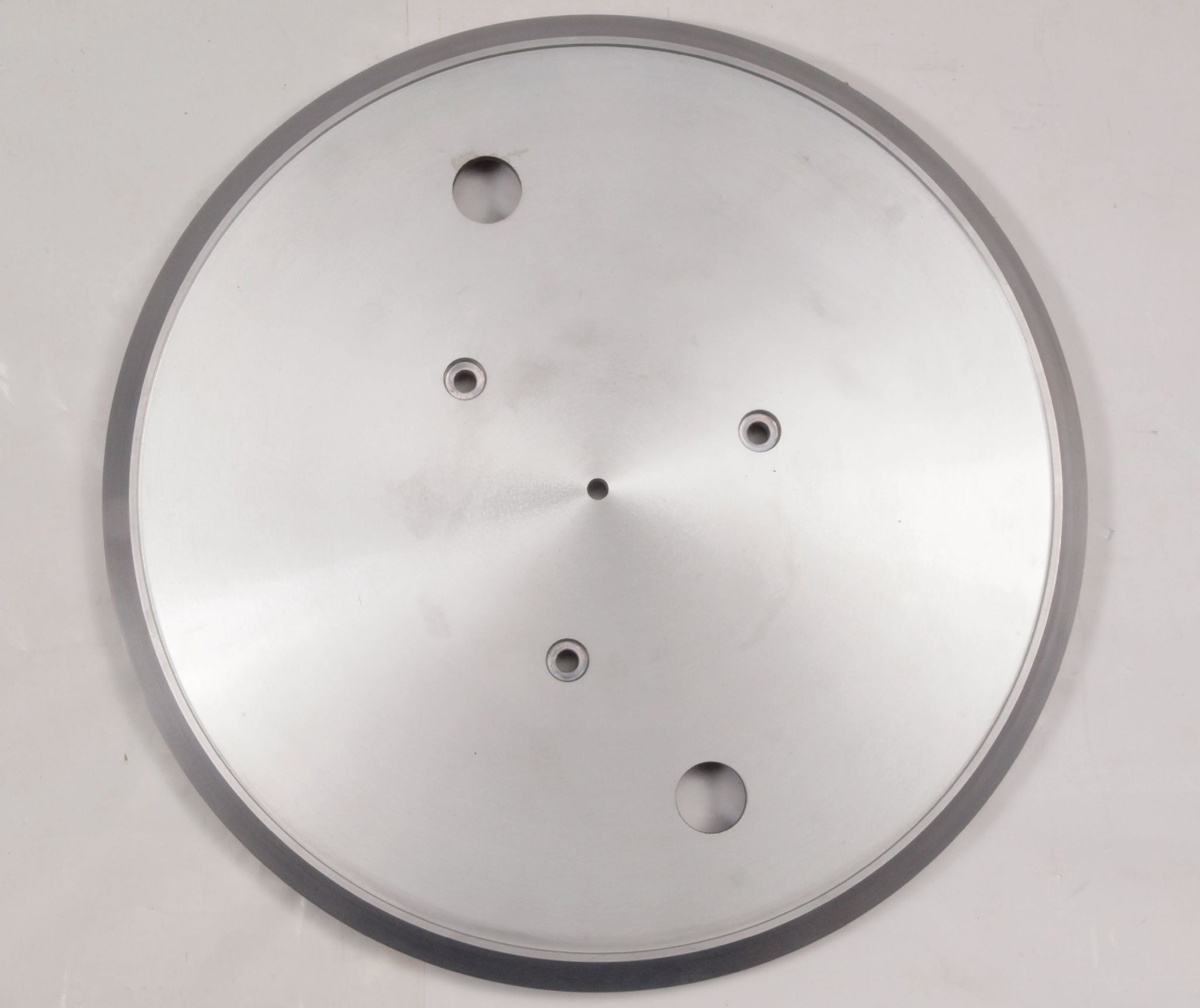

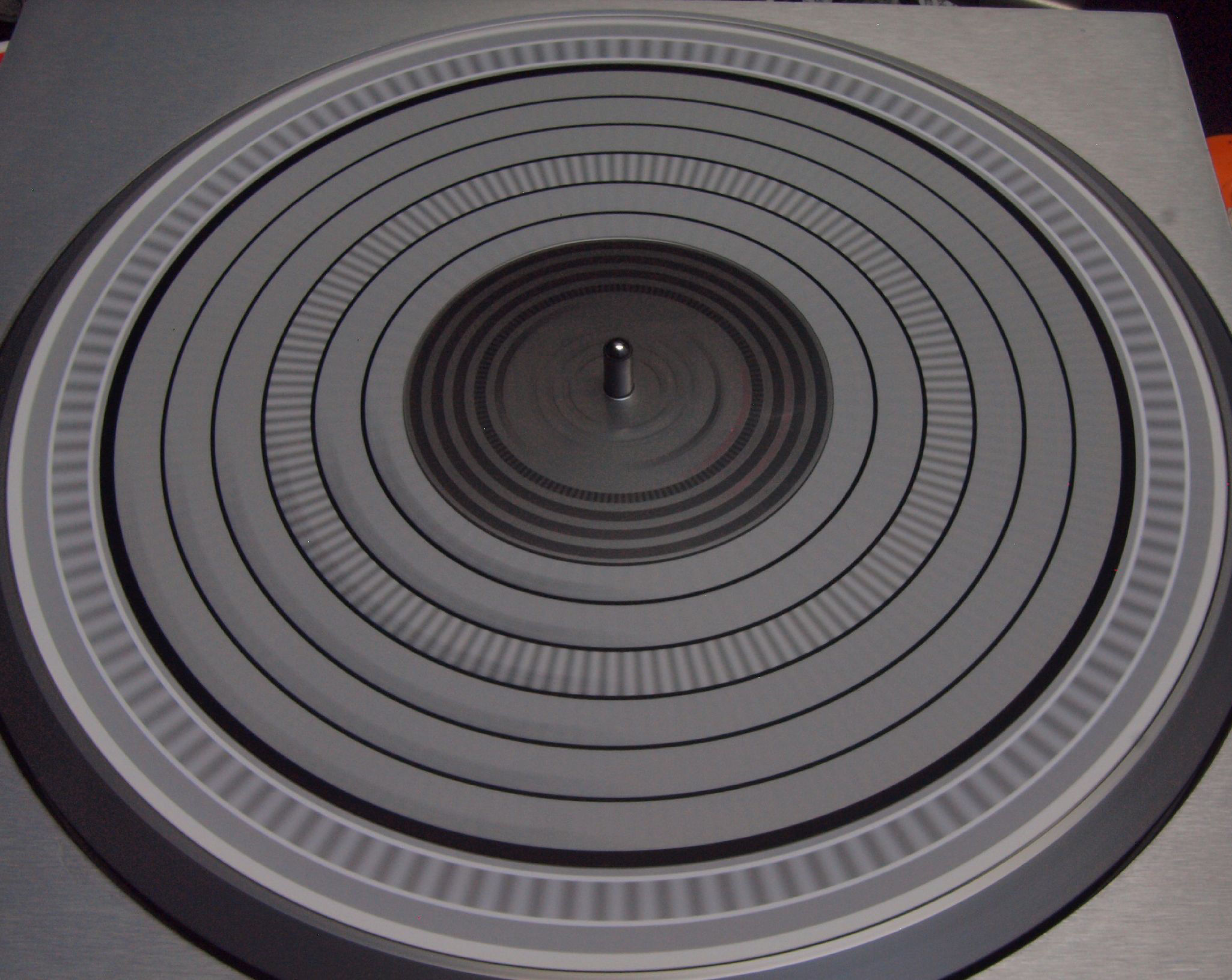

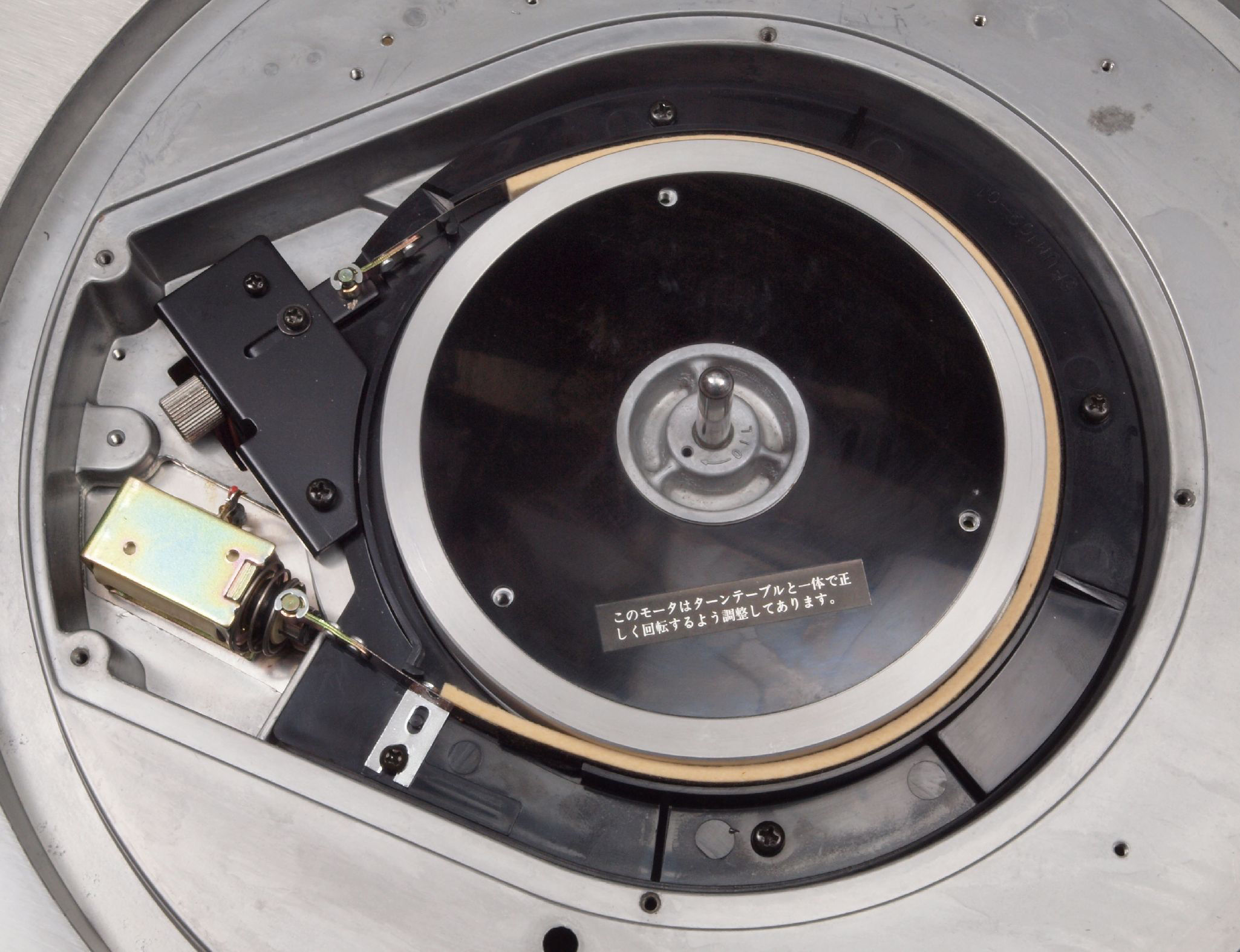

Ａ３１．　点検中　ターンテーブル。

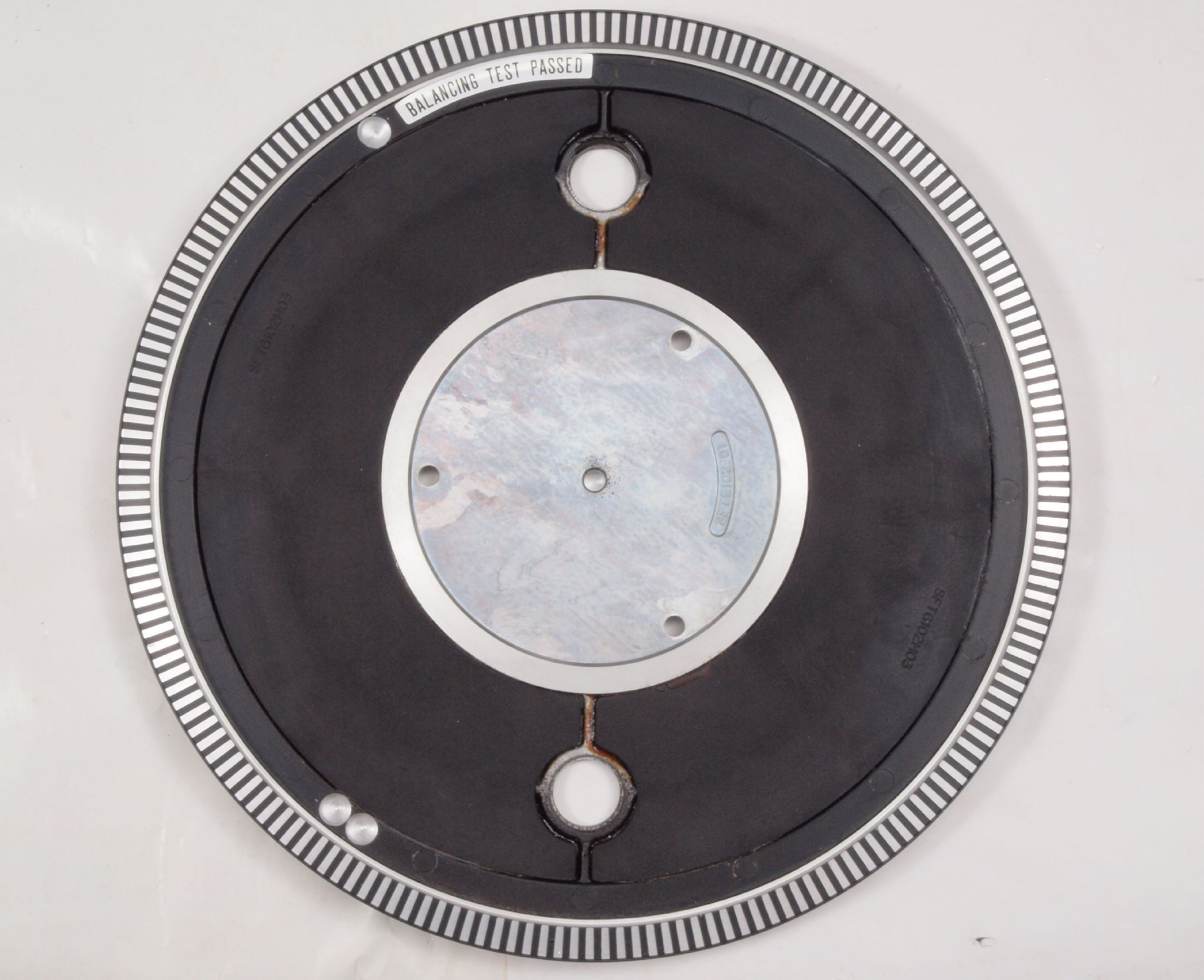

Ａ３２．　点検中　ターンテーブル裏。

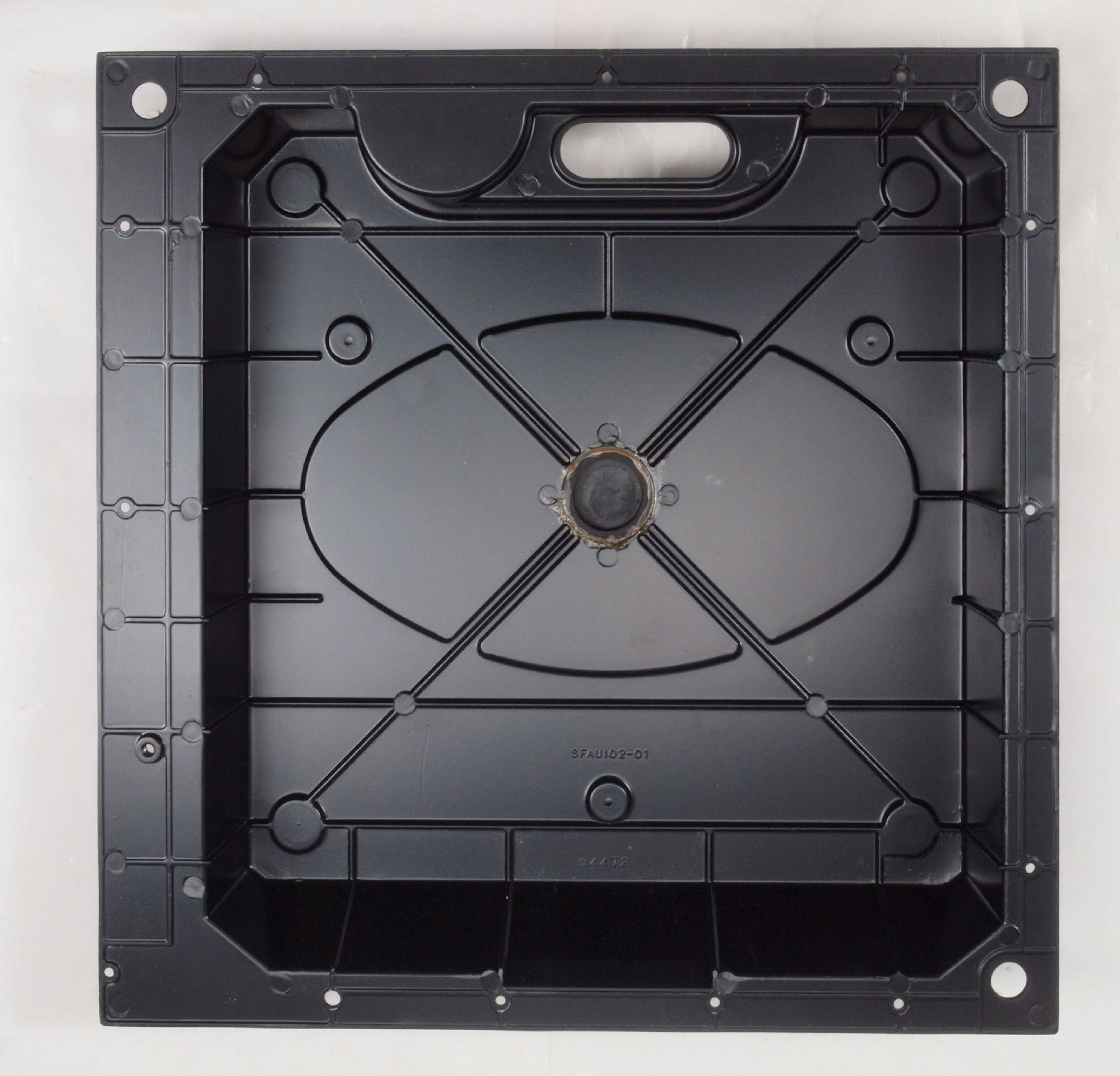

Ａ４１．　点検中　下蓋を取り、下から見る、　新しいバージョン。

Ａ４２．　点検中　下蓋裏の埃等。

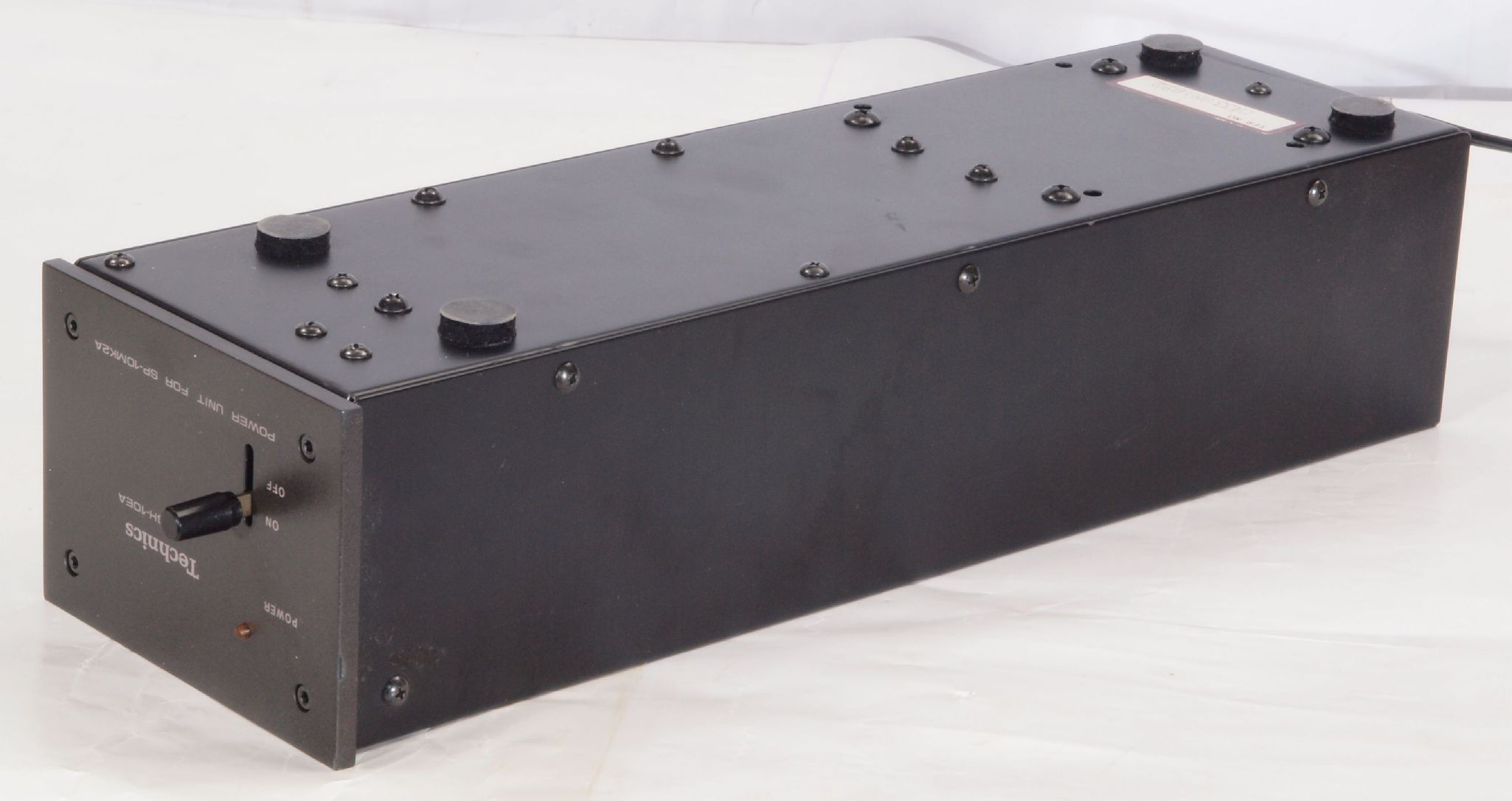

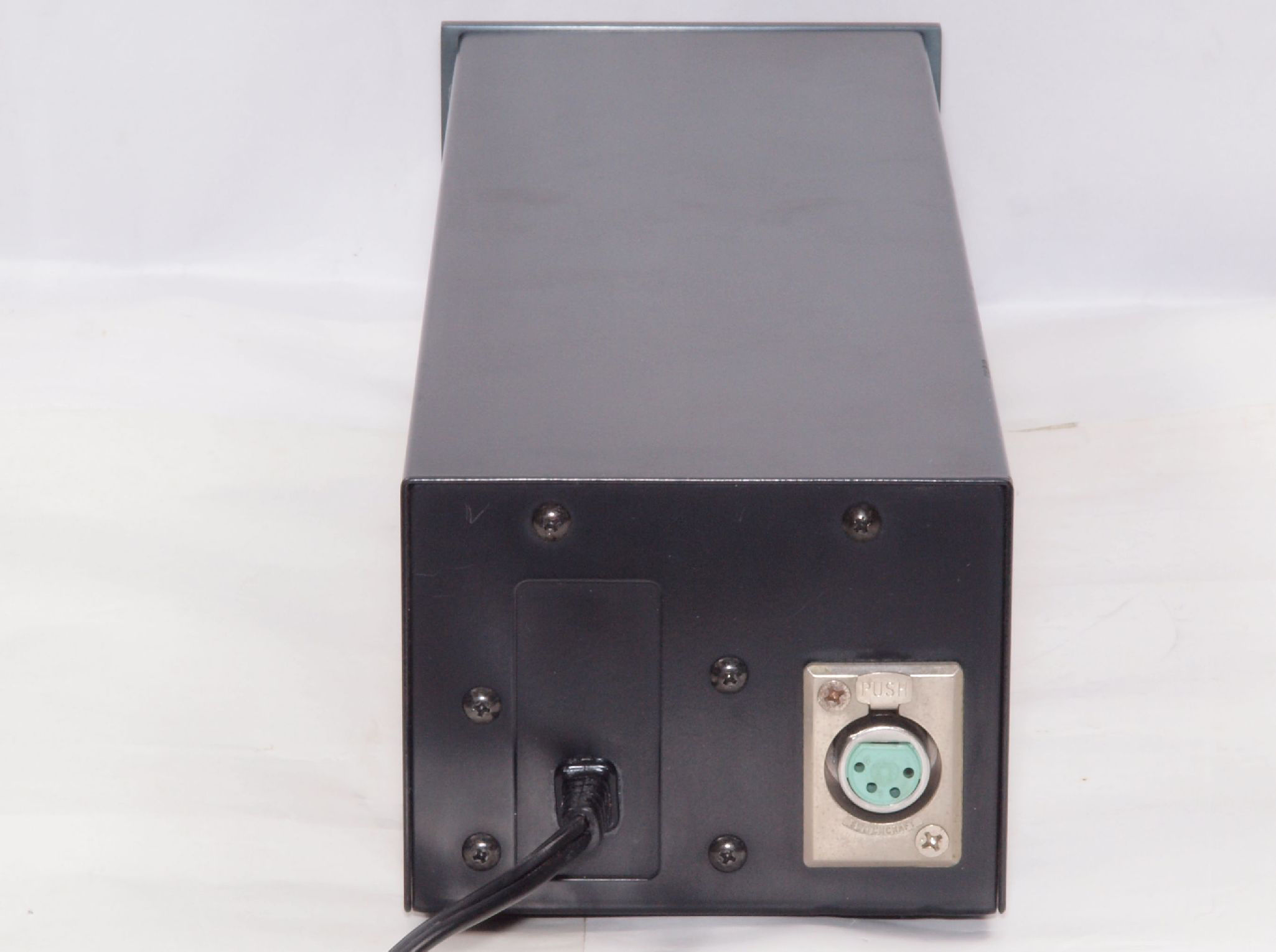

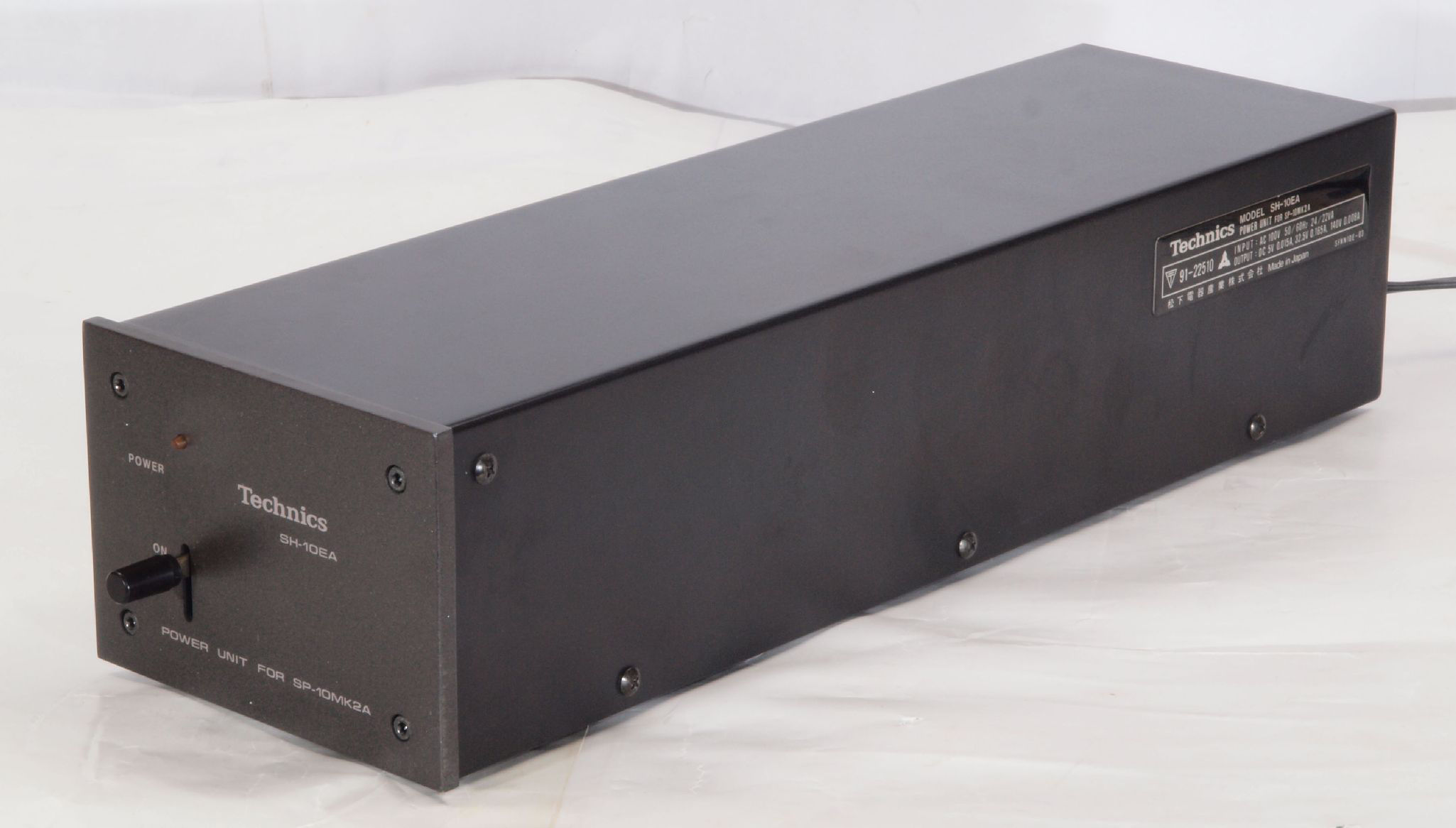

Ａ６１．　点検中　電源部　上から見る

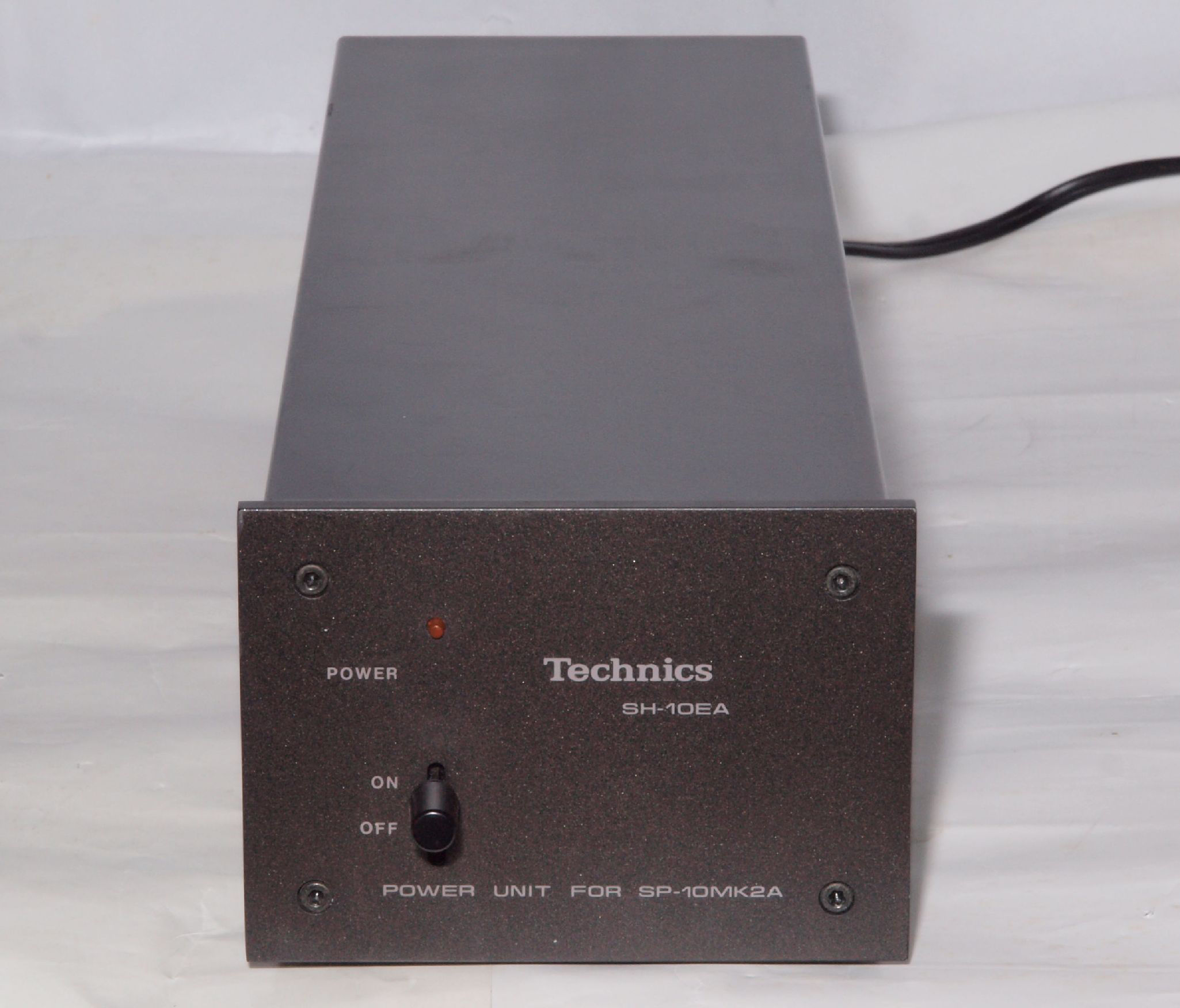

Ａ６２．　点検中　電源部　前から見る

Ａ６３．　点検中　電源部　前右から見る

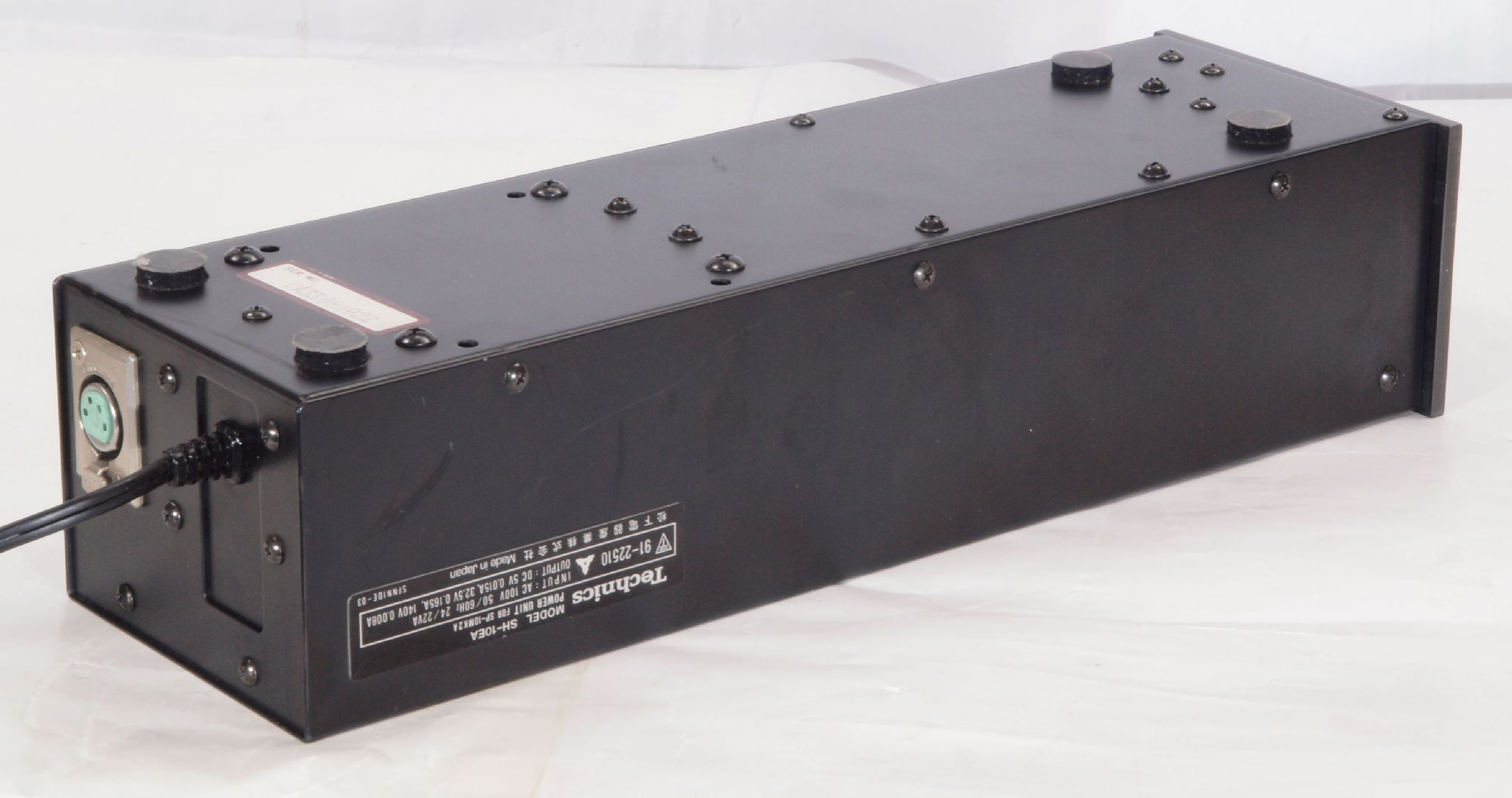

Ａ６４．　点検中　電源部　後から見る

Ａ６５．　点検中　電源部　後左から見る

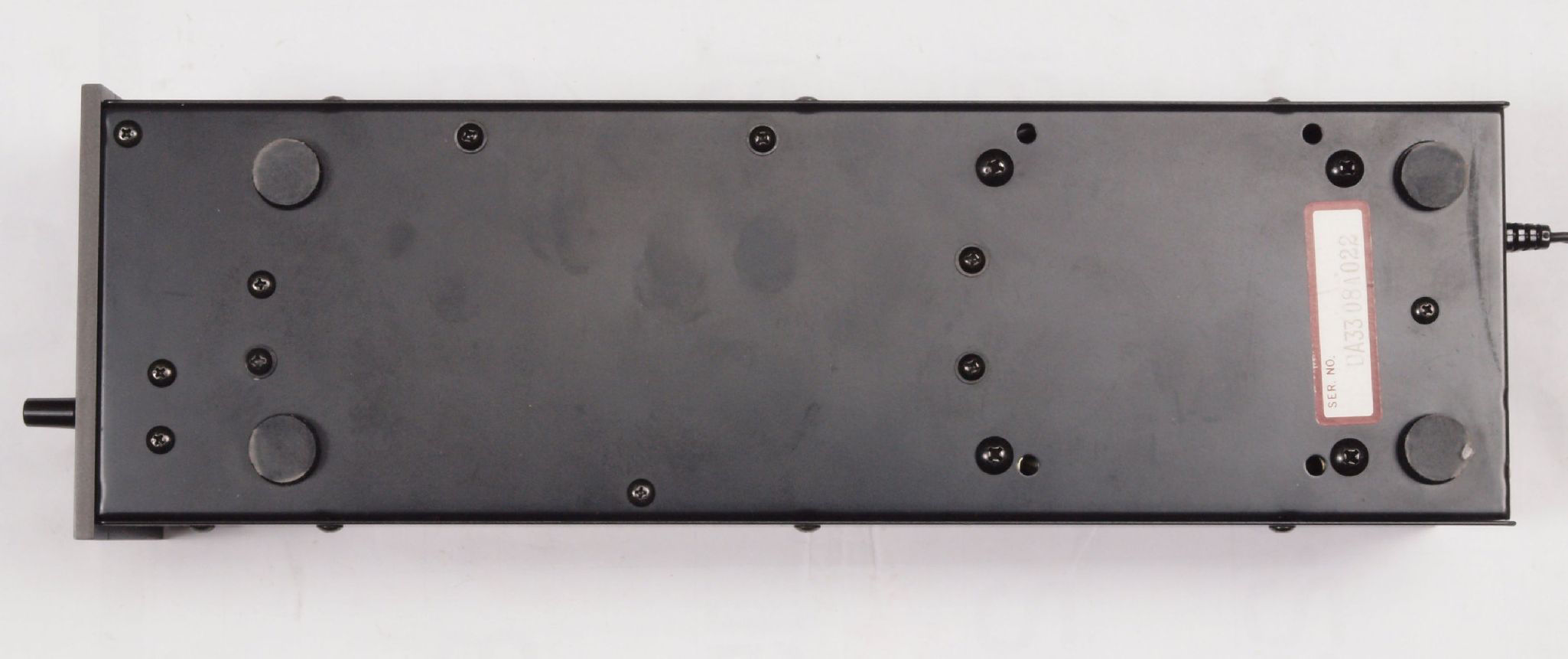

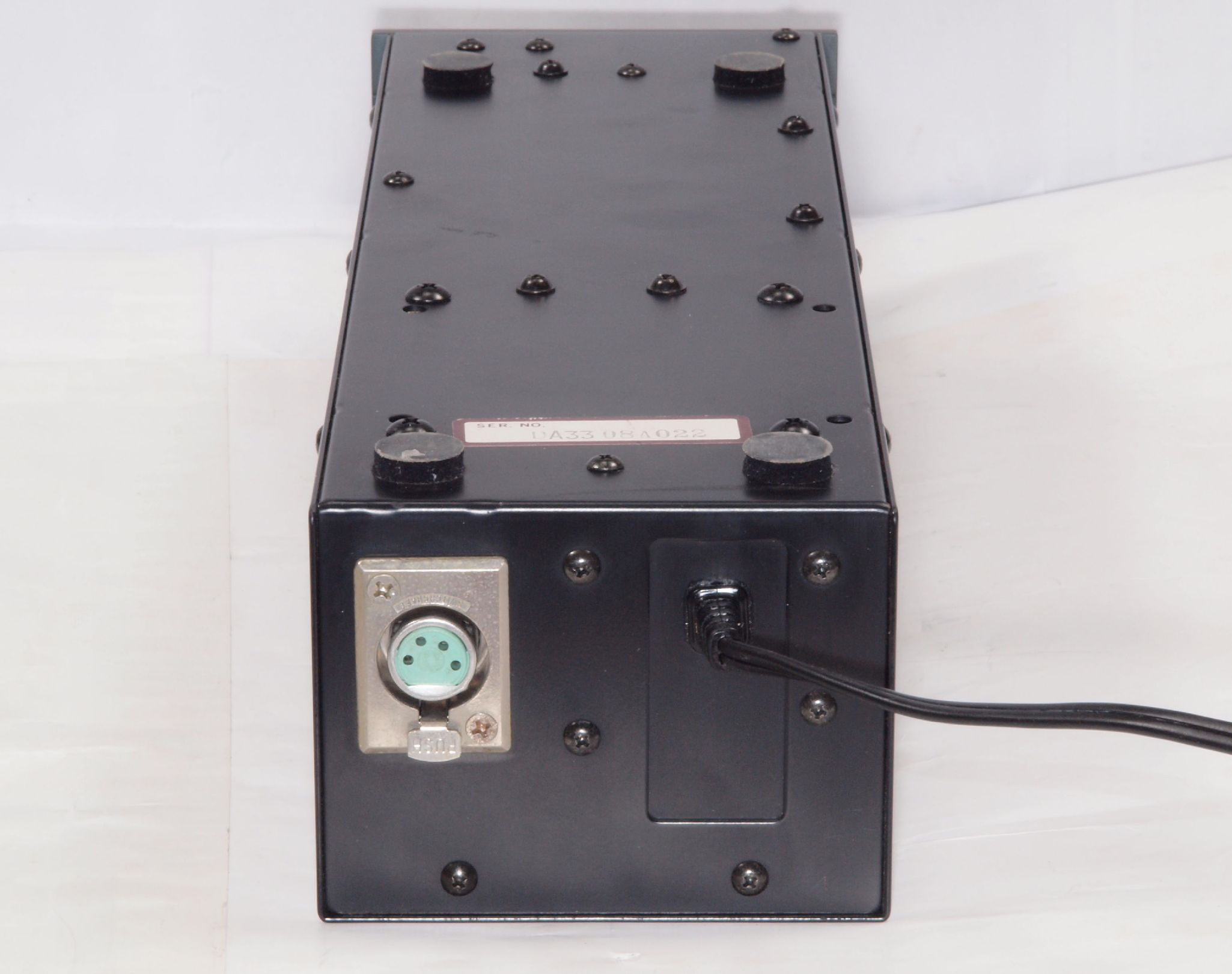

Ａ７１．　点検中　電源部　下から見る

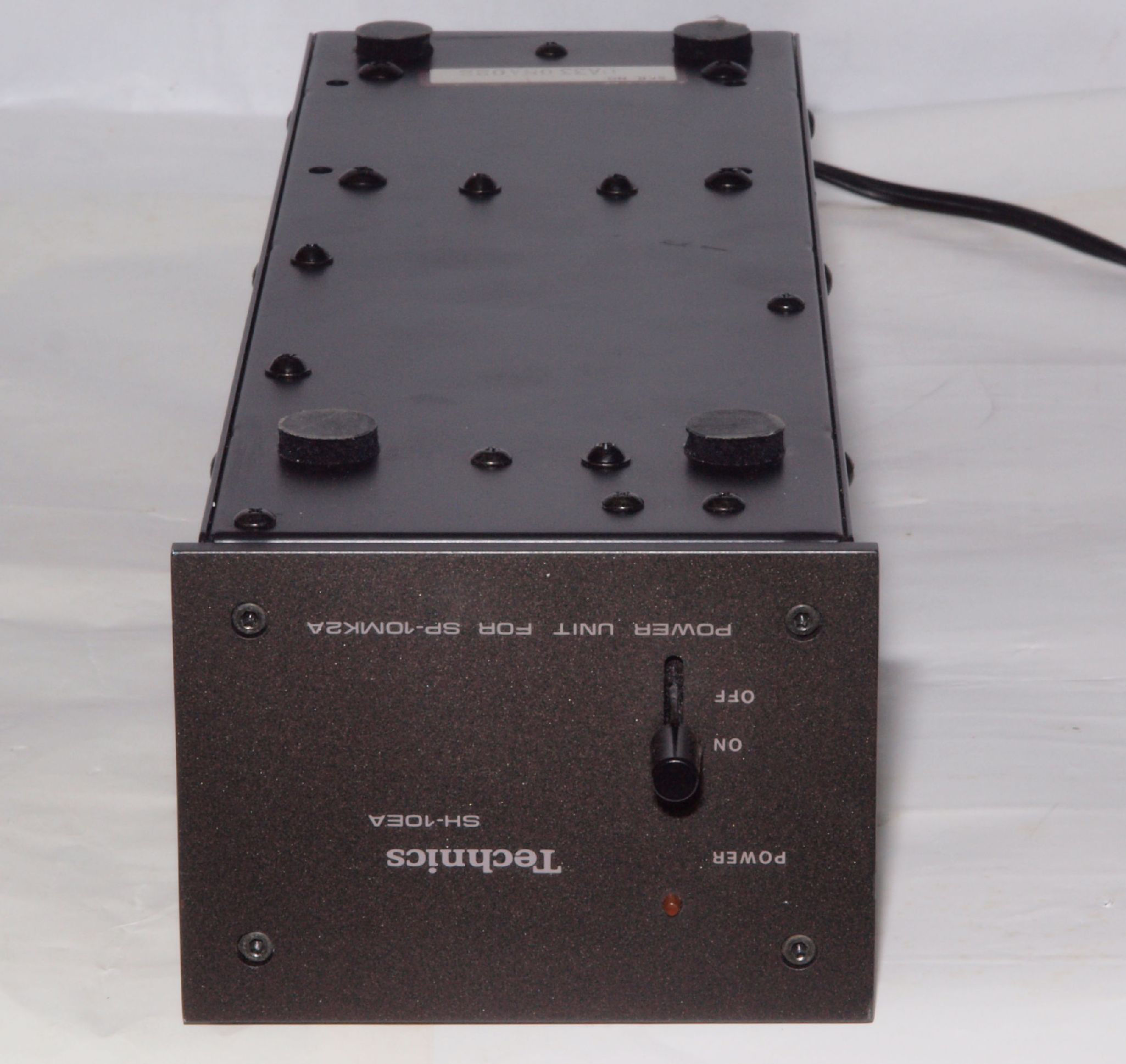

Ａ７２．　点検中　電源部　下前から見る

Ａ７３．　点検中　電源部　下前左から見る

Ａ７４．　点検中　電源部　下後から見る

Ａ７５．　点検中　電源部　下後右から見る

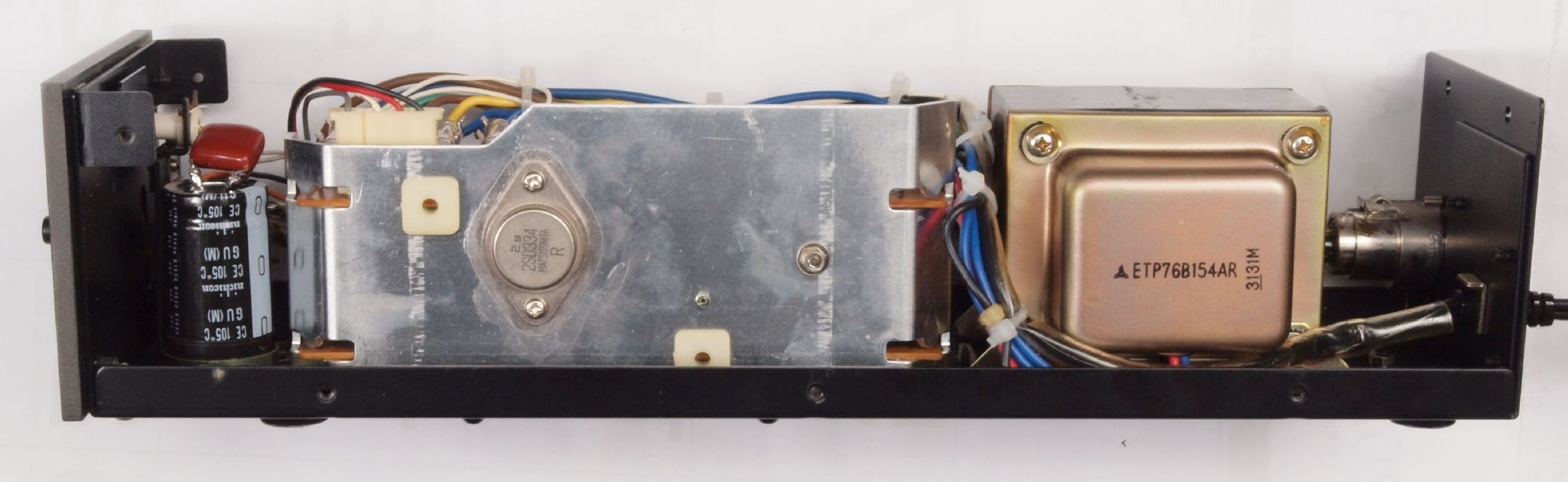

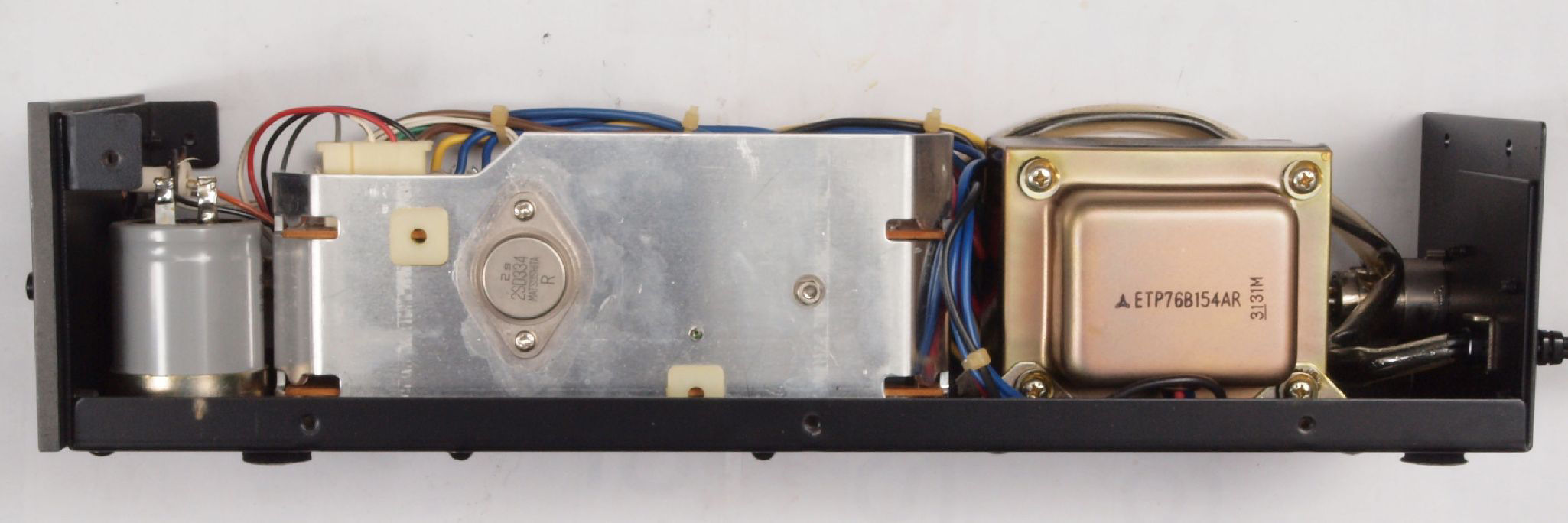

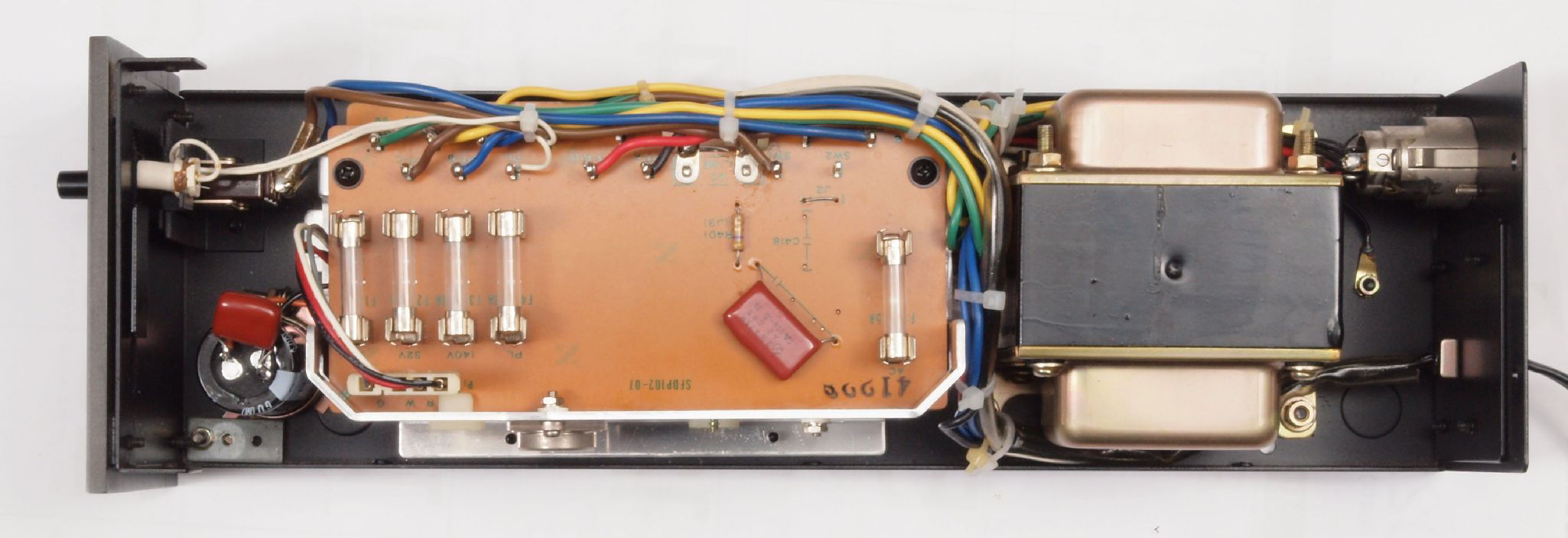

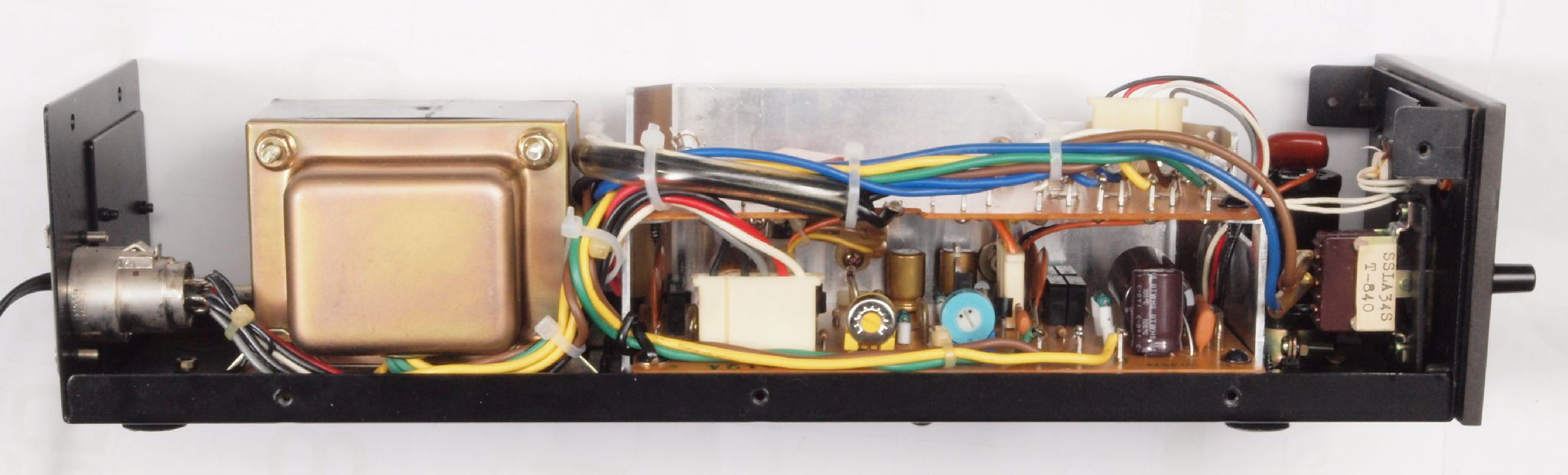

Ａ８１．　点検中　電源部、　ケースを取り、上から見る

Ａ８２．　点検中　電源部、　ケースを取り、右から見る

Ａ８３．　点検中　電源部、　ケースを取り、左から見る

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　電源、基板を取り外したところ。

Ｃ１１．　修理前　電源定電圧基板

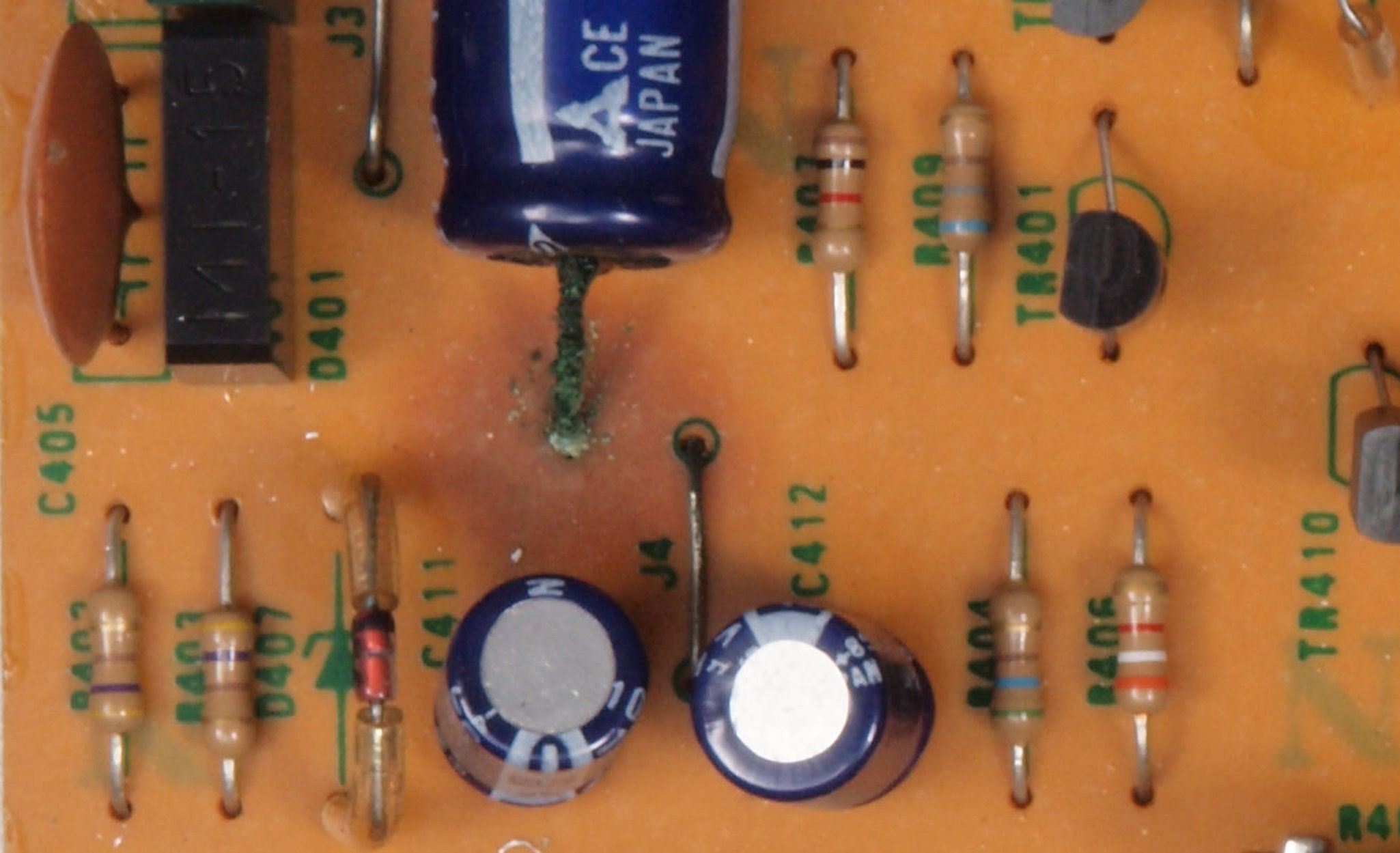

Ｃ１１２．　修理前　電源定電圧基板、電解コンデンサーの液漏れ跡

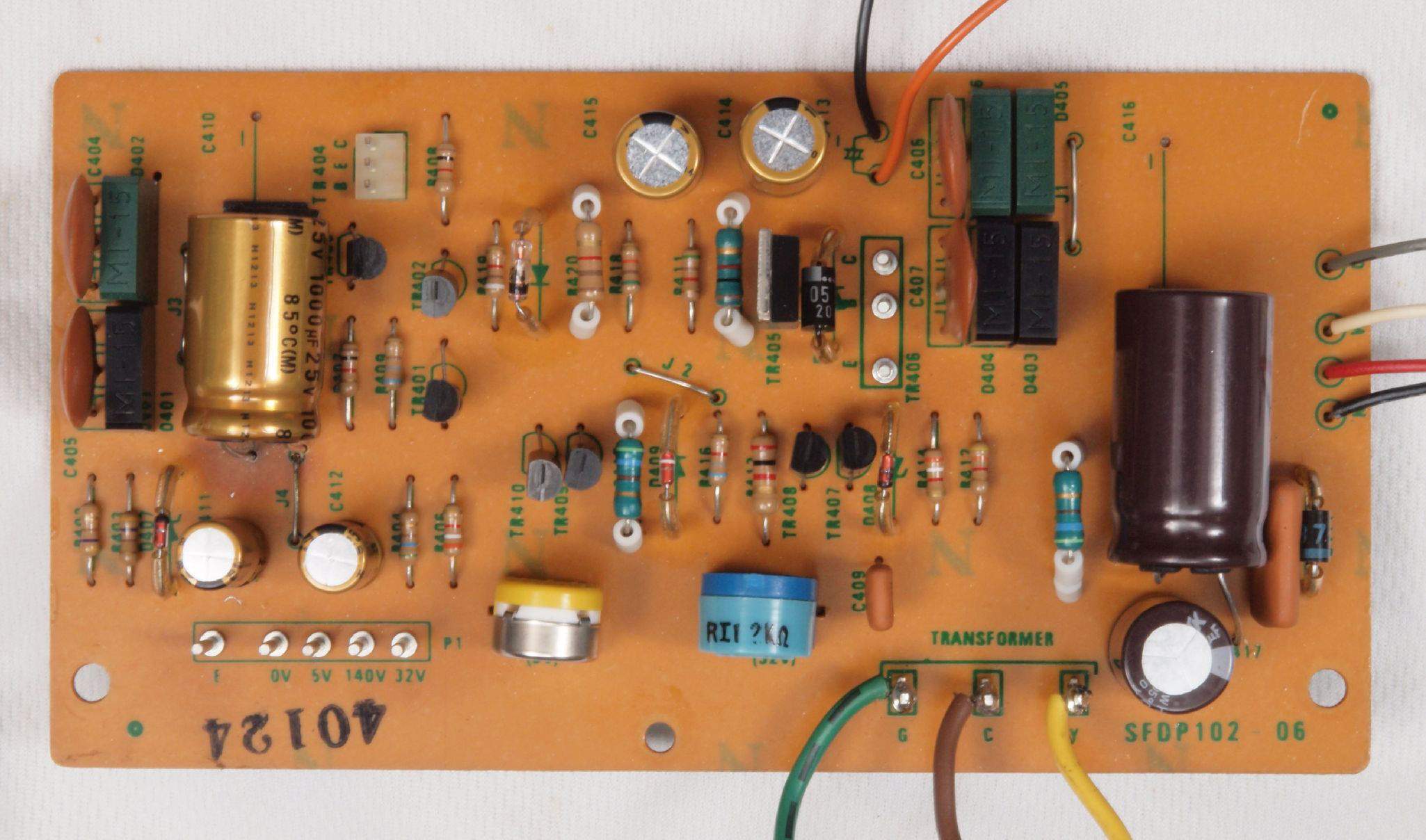

Ｃ１２．　修理後　電源定電圧基板　電解コンデンサー７個、半固定ＶＲ２個交換

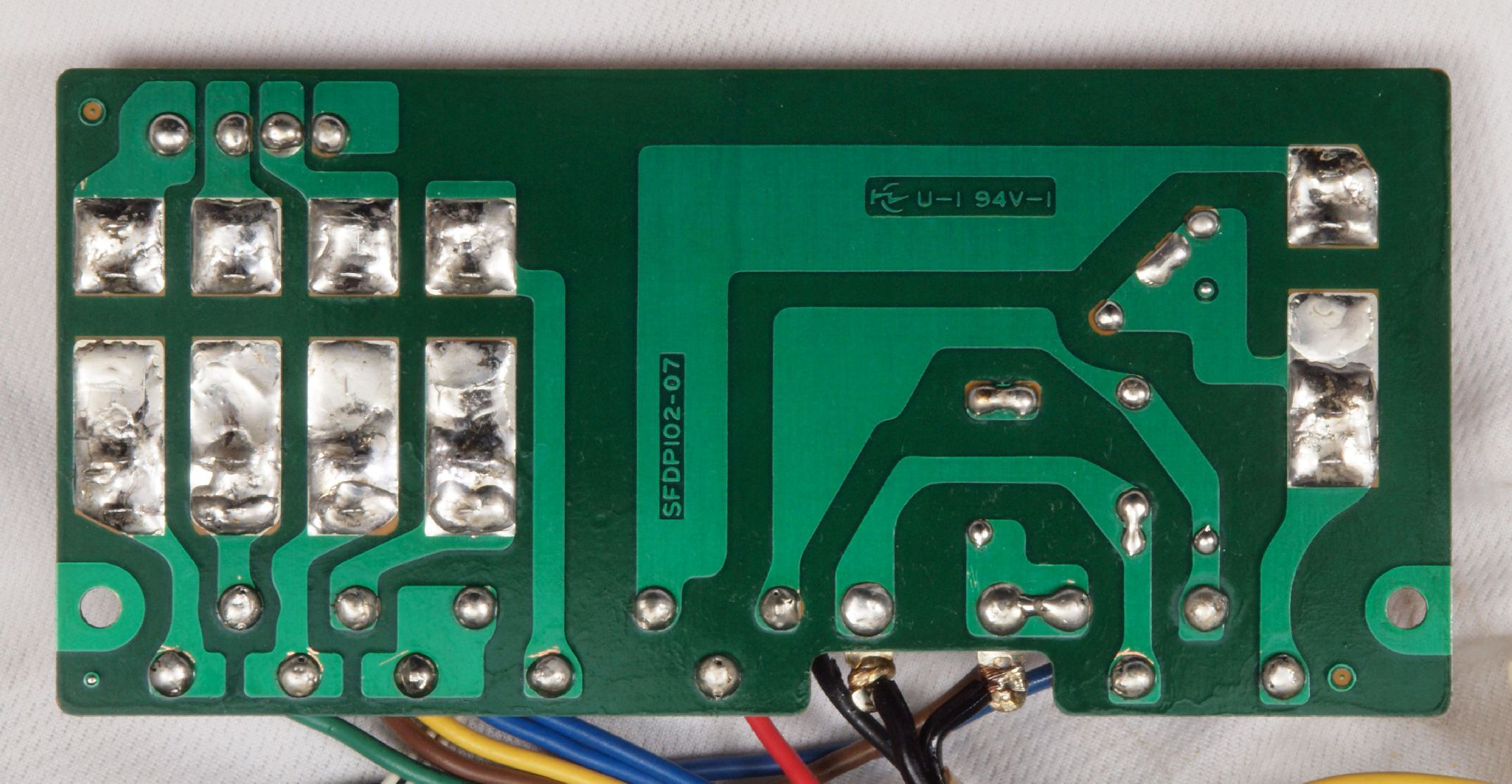

Ｃ１３．　修理前　電源定電圧基板裏

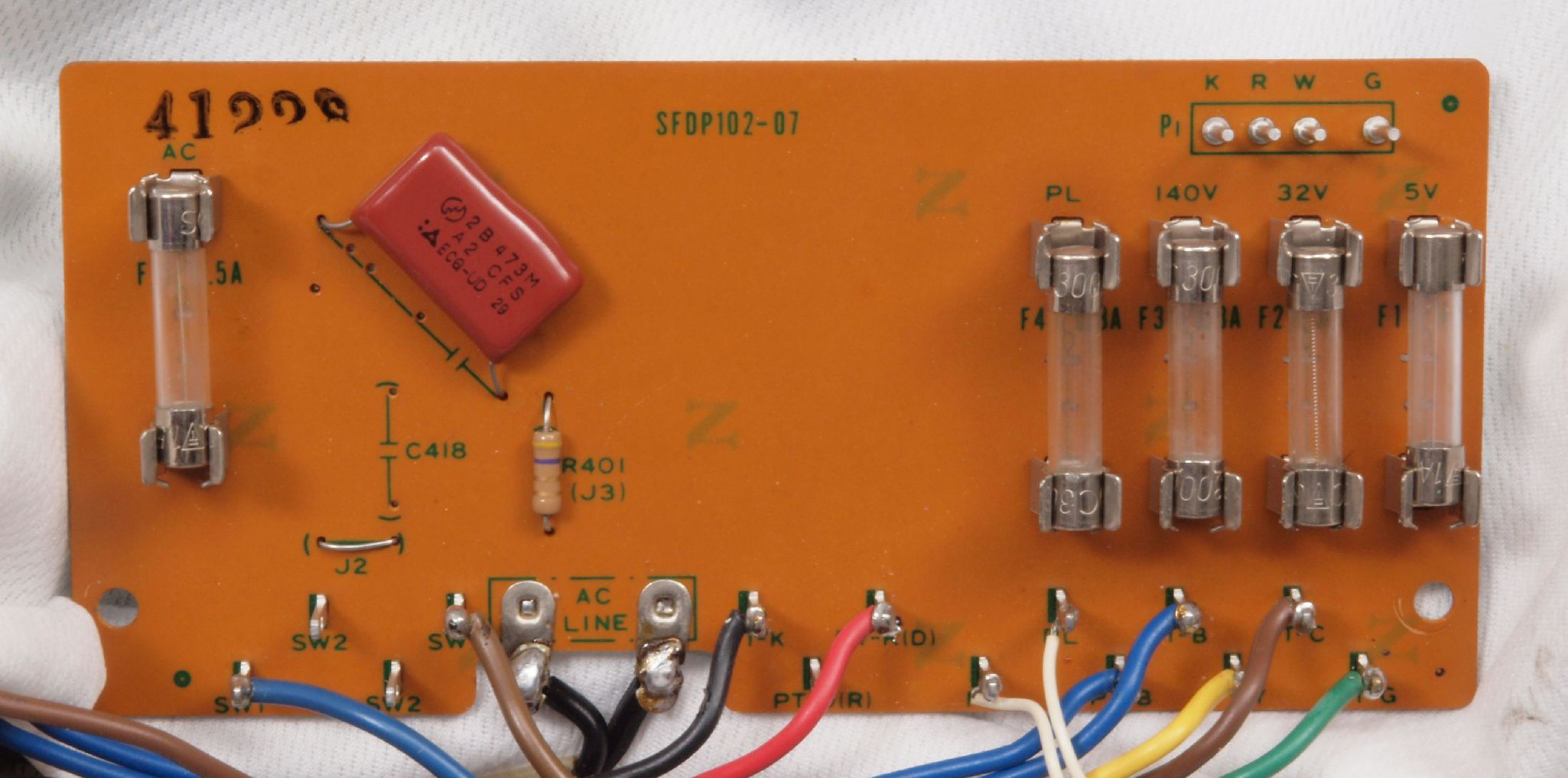

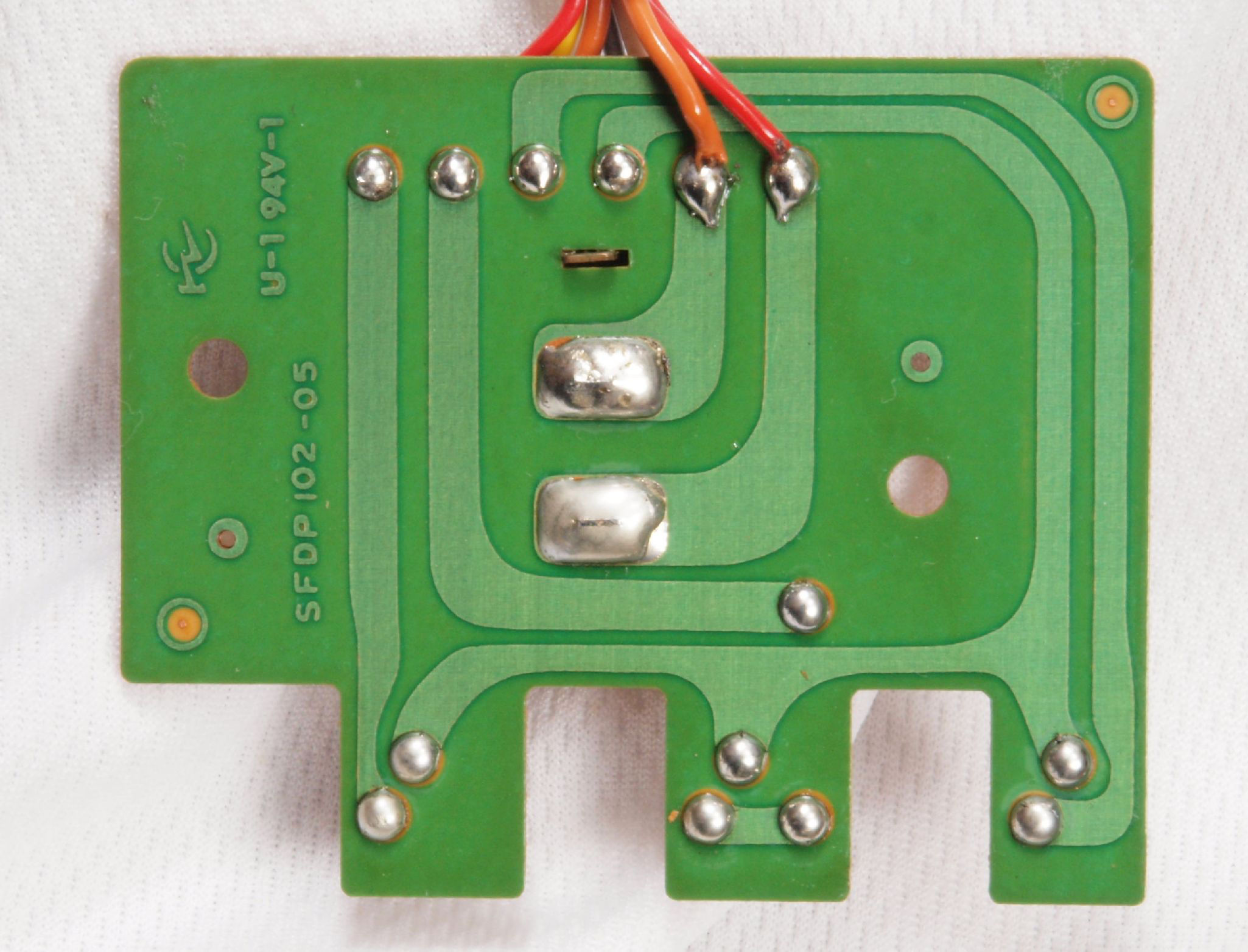

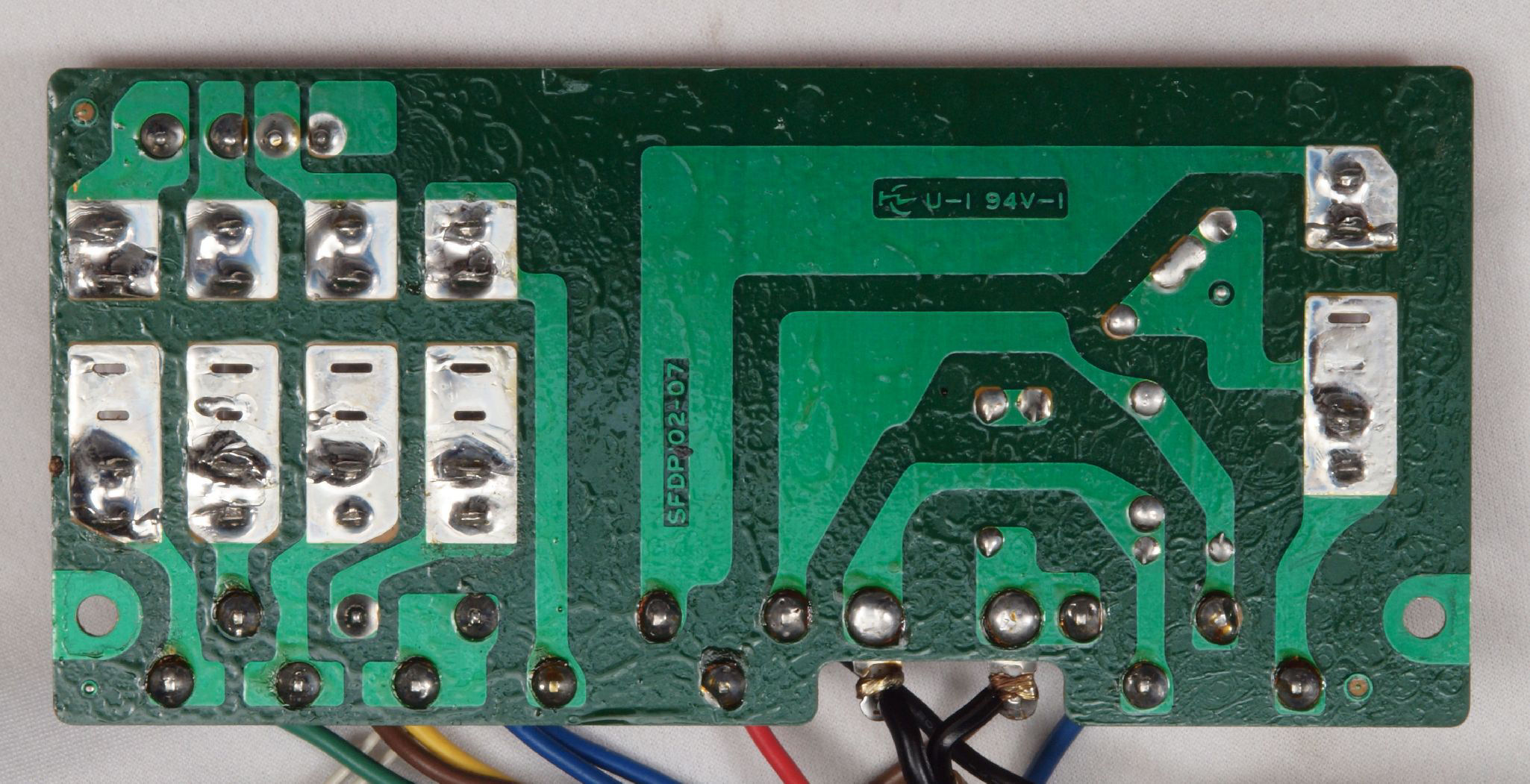

Ｃ１４．　修理（半田補正）後　電源定電圧基板裏。全ハンダをやり直す。フイルムコンデンサー２個追加。

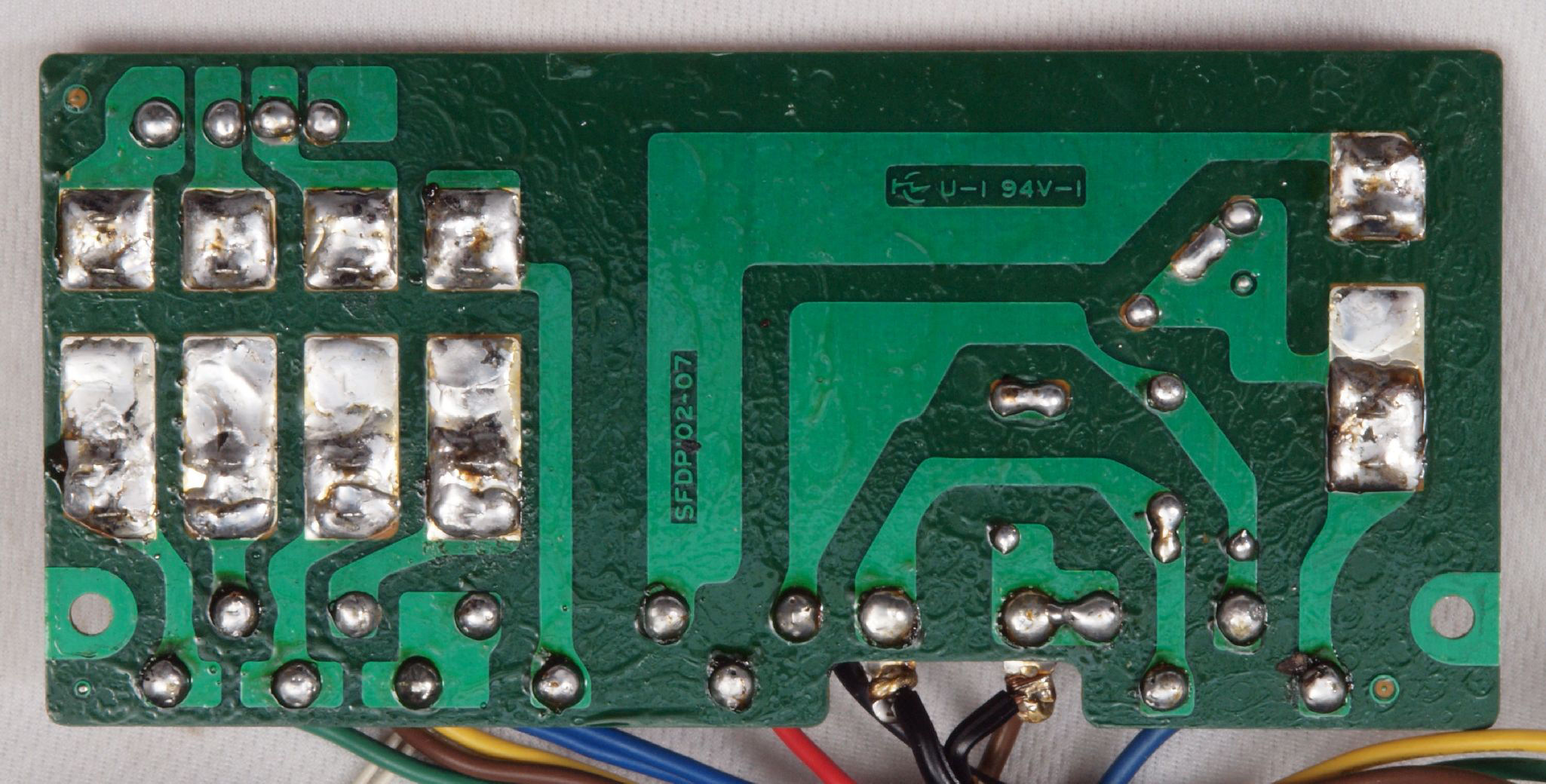

Ｃ１５．　完成電源定電圧基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

Ｃ２１．　修理後　電源ヒューズ基板

Ｃ２２．　修理前　電源ヒューズ基板裏

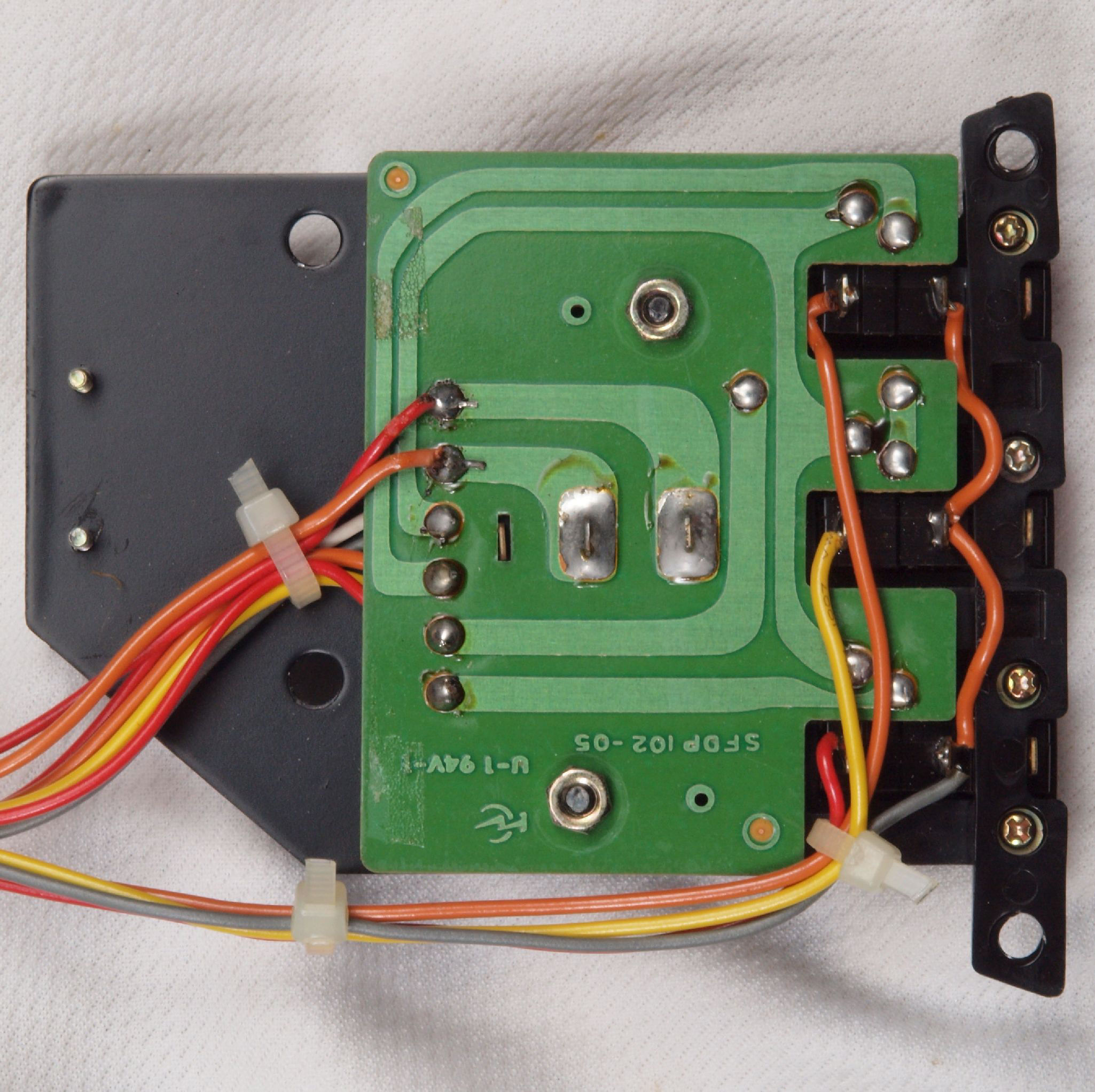

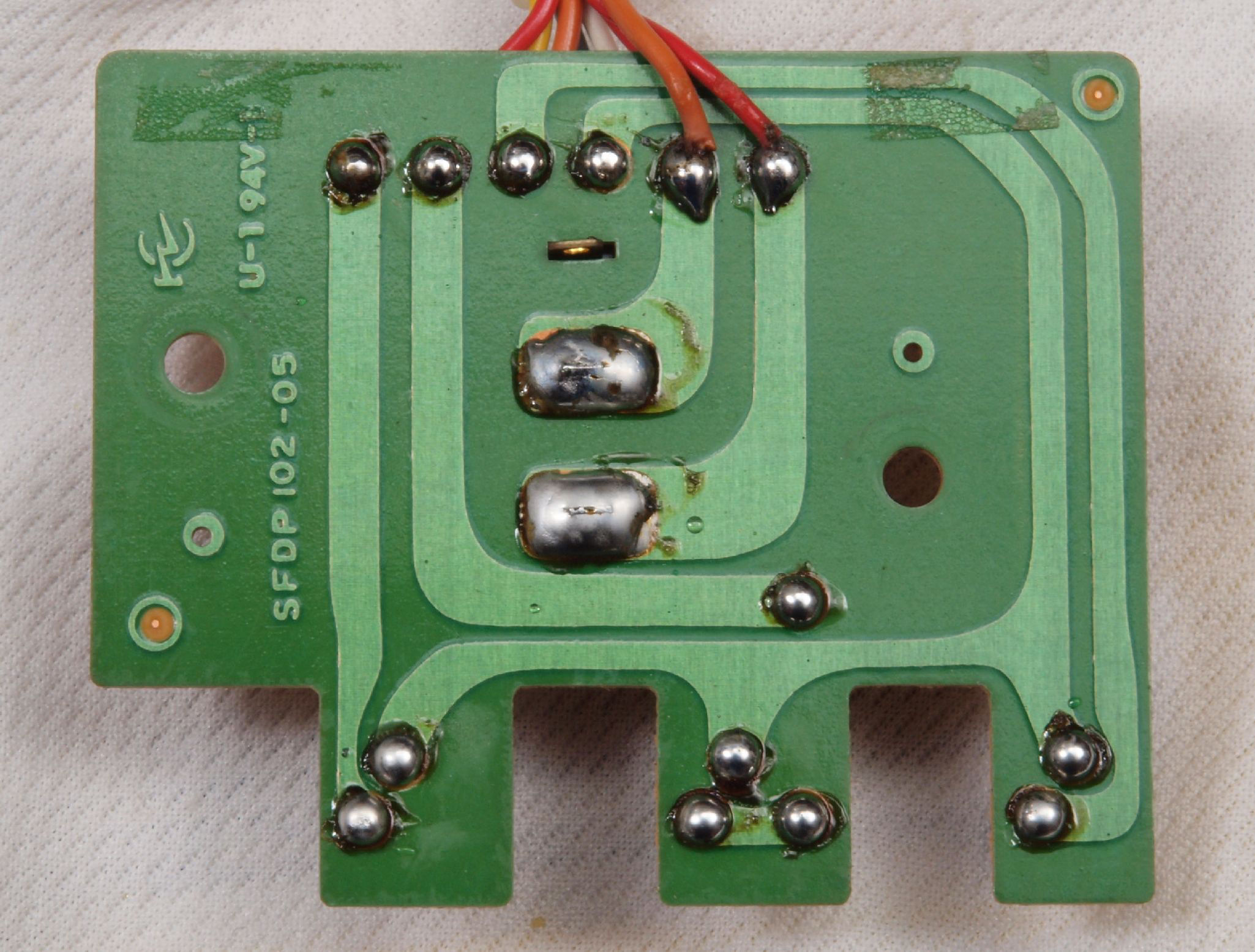

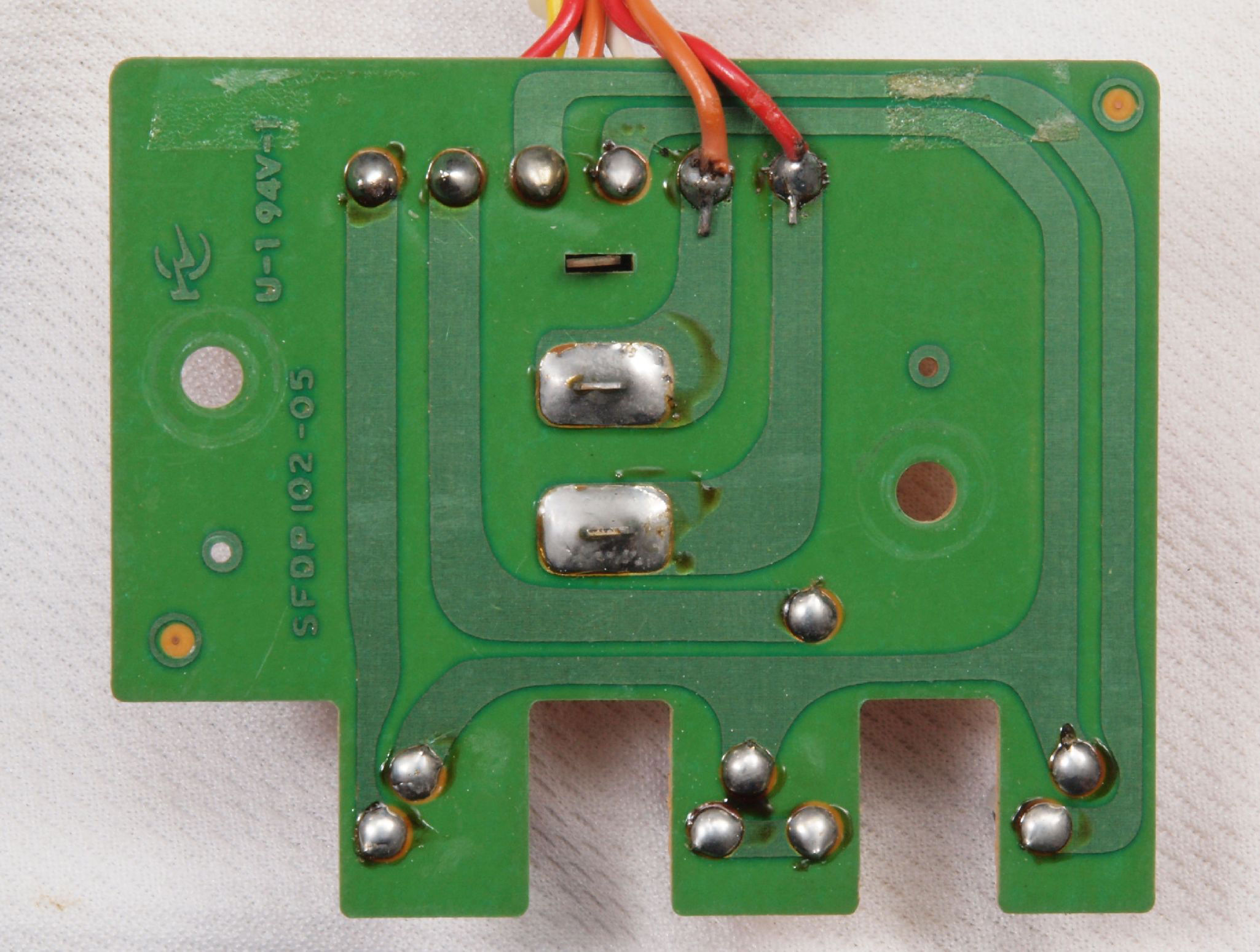

Ｃ２３．　修理（半田補正）後　電源ヒューズ基板裏。全ハンダをやり直す。

Ｃ２４．　完成電源ヒューズ基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

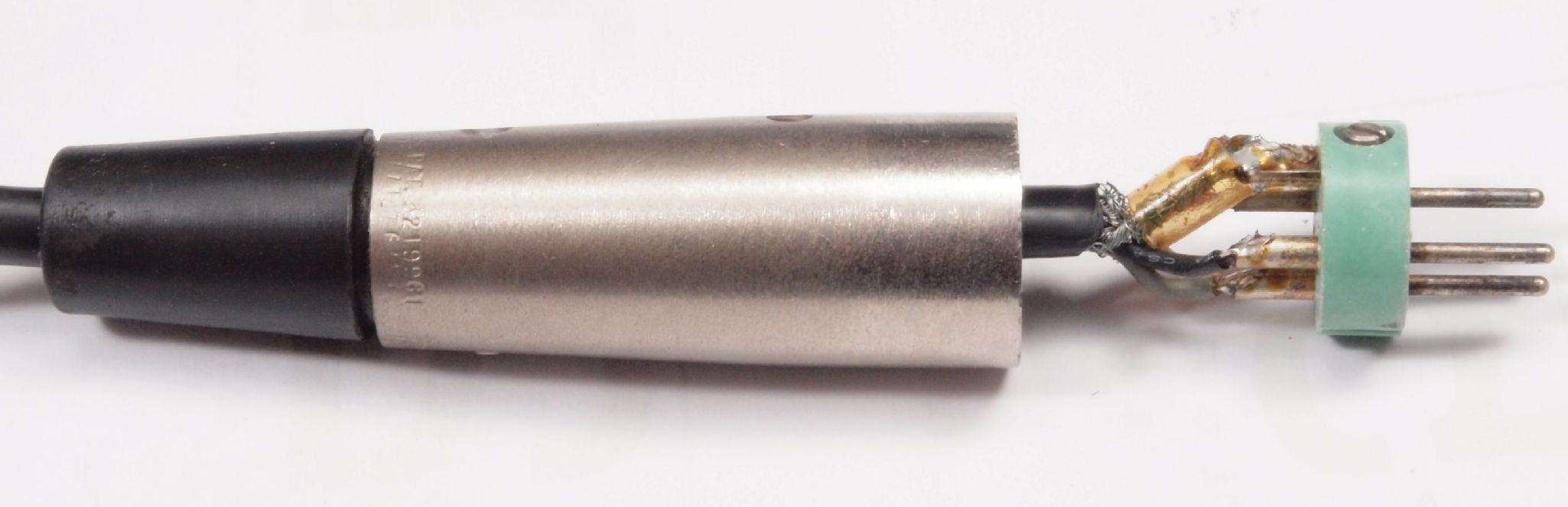

Ｃ３１．　修理中　電源コネクター、点検・補修

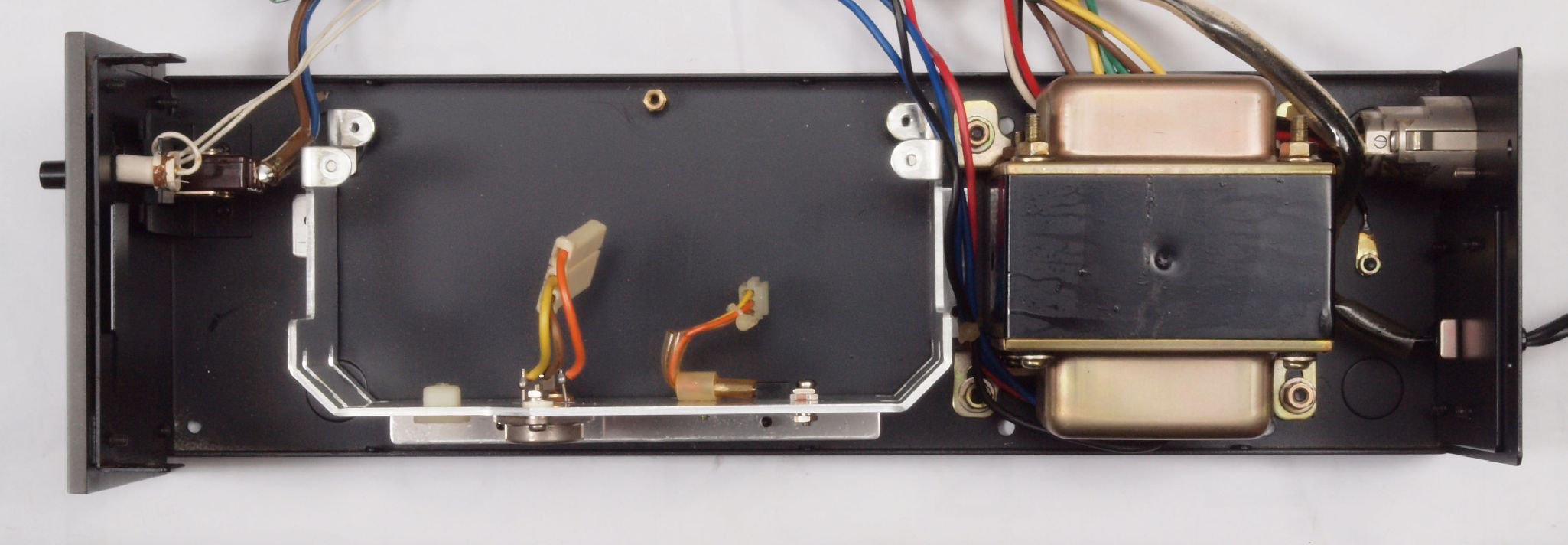

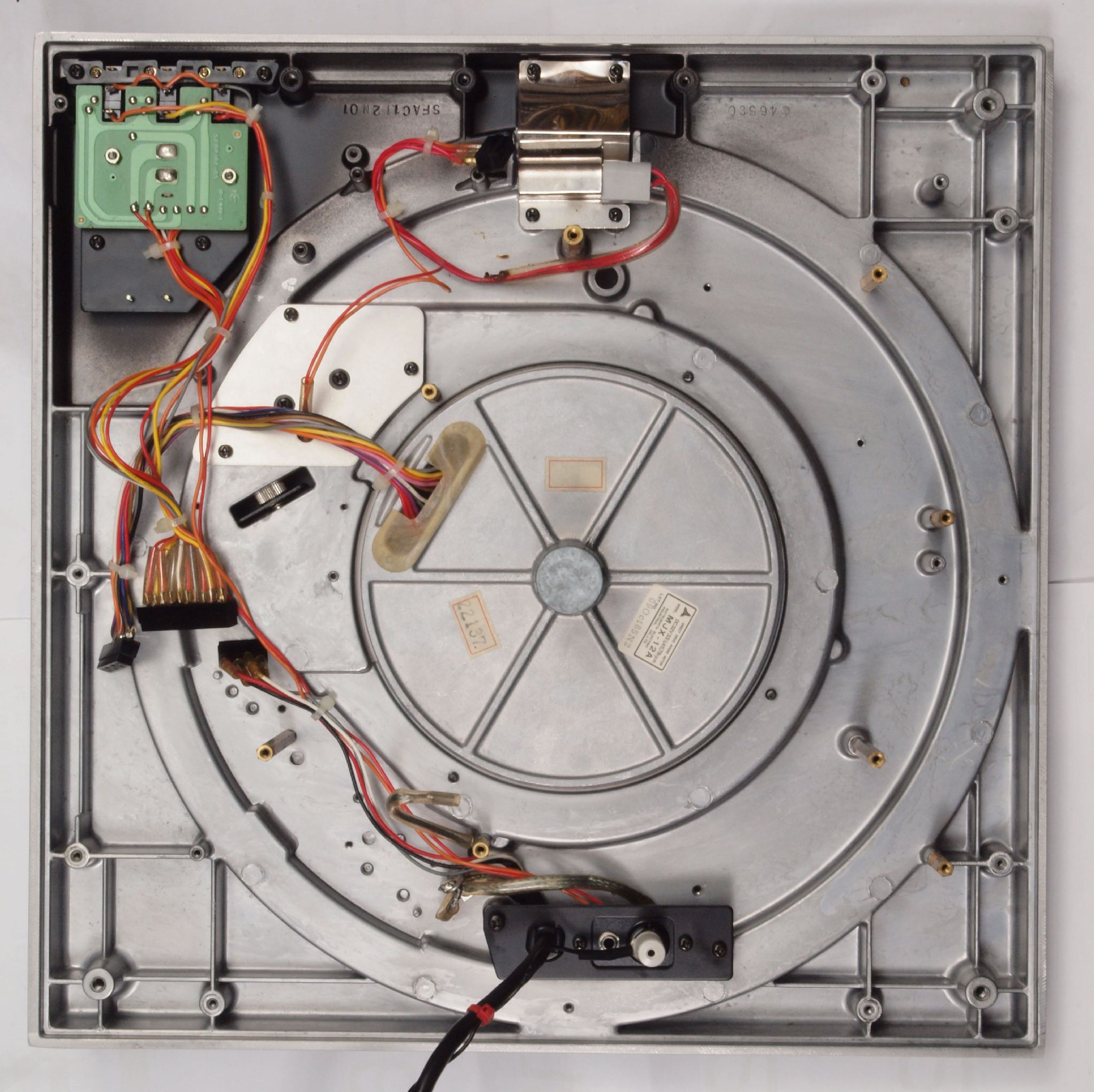

Ｃ４０．　修理中　基板を外した躯体。

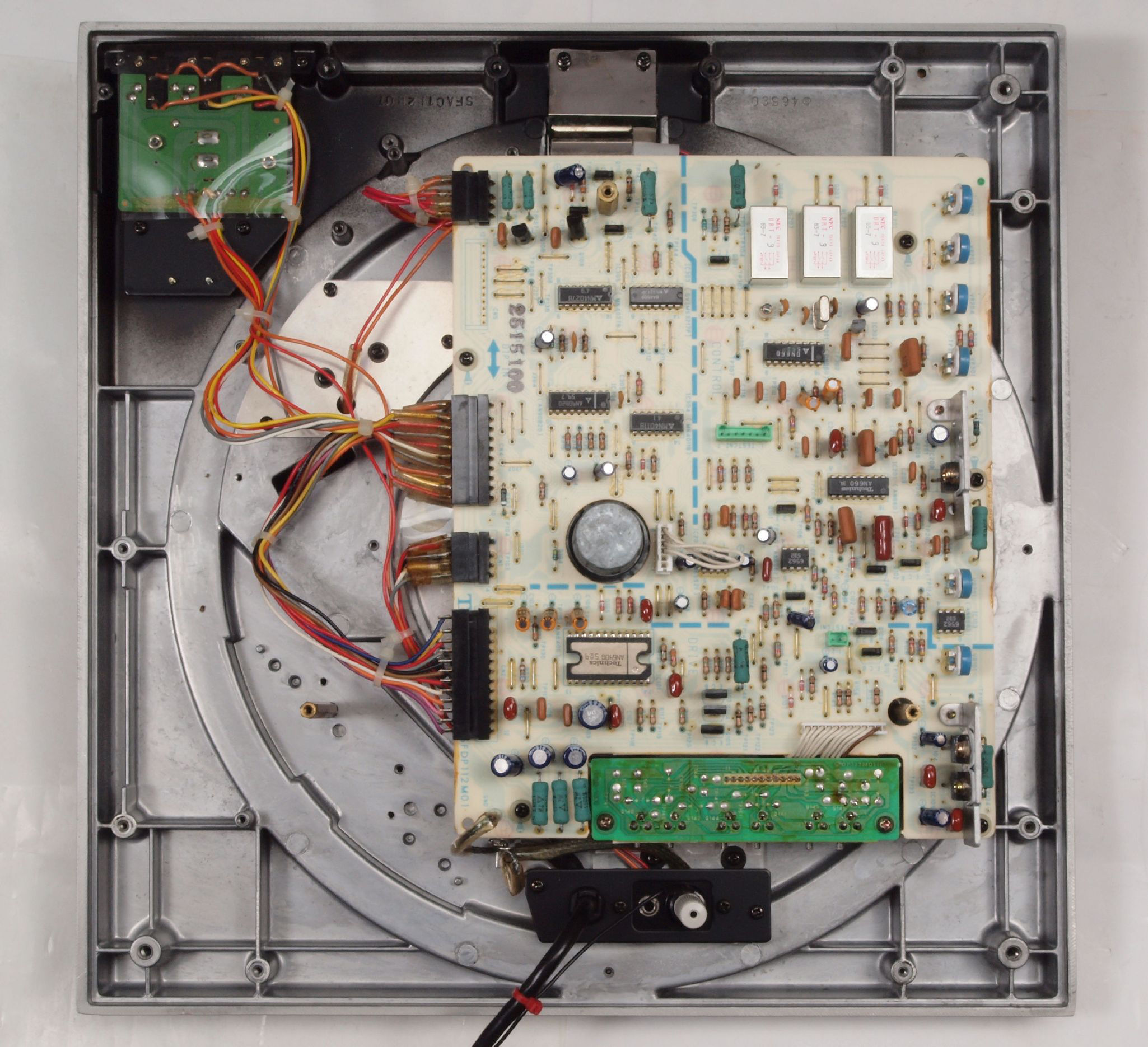

Ｃ４１．　修理前　基板

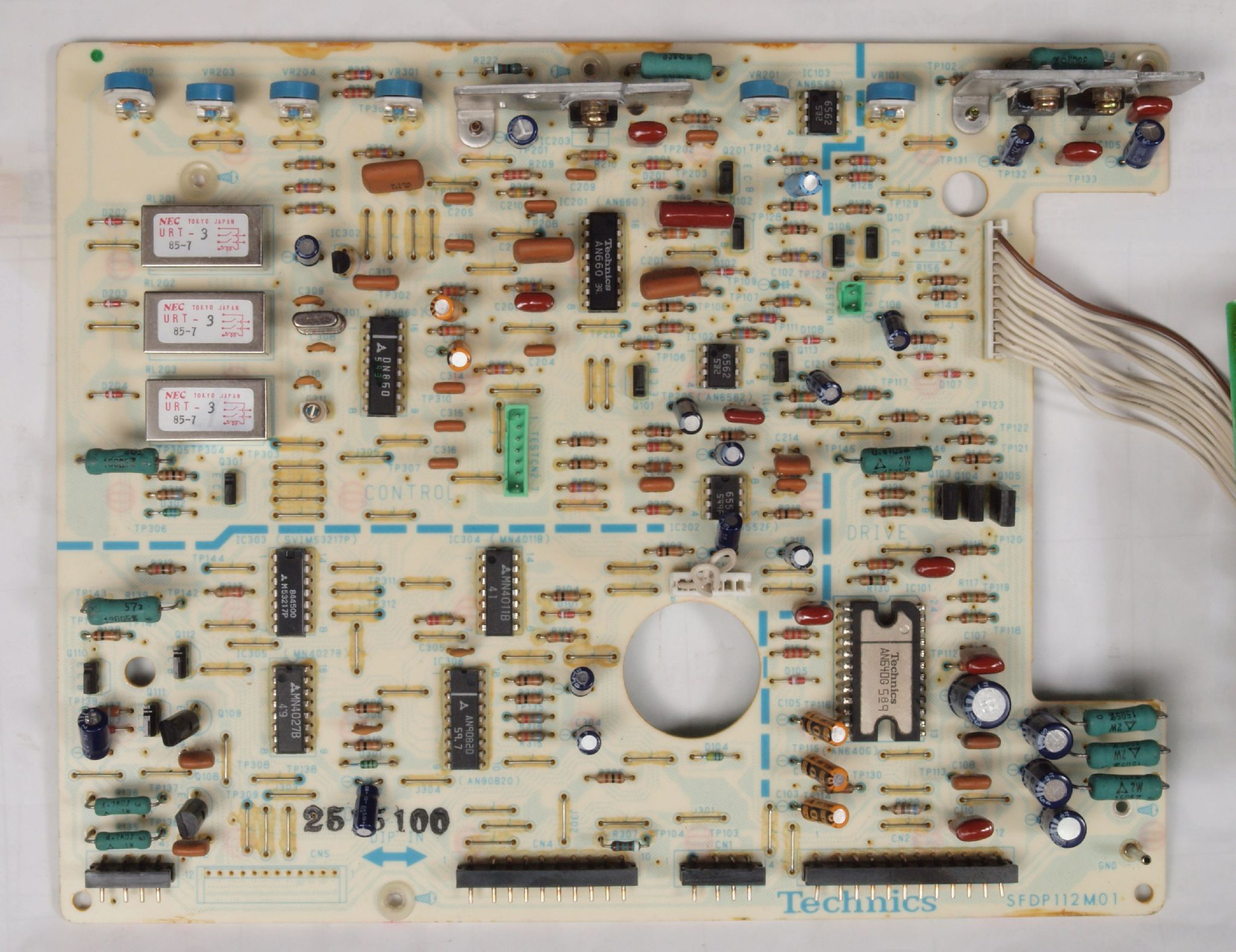

Ｃ４２．　修理後　基板　電解コンデンサー２４個、リードリレー３個、半固定ＶＲ６個、カスタマＩＣ３個、フイルムコンデンサー個７交換

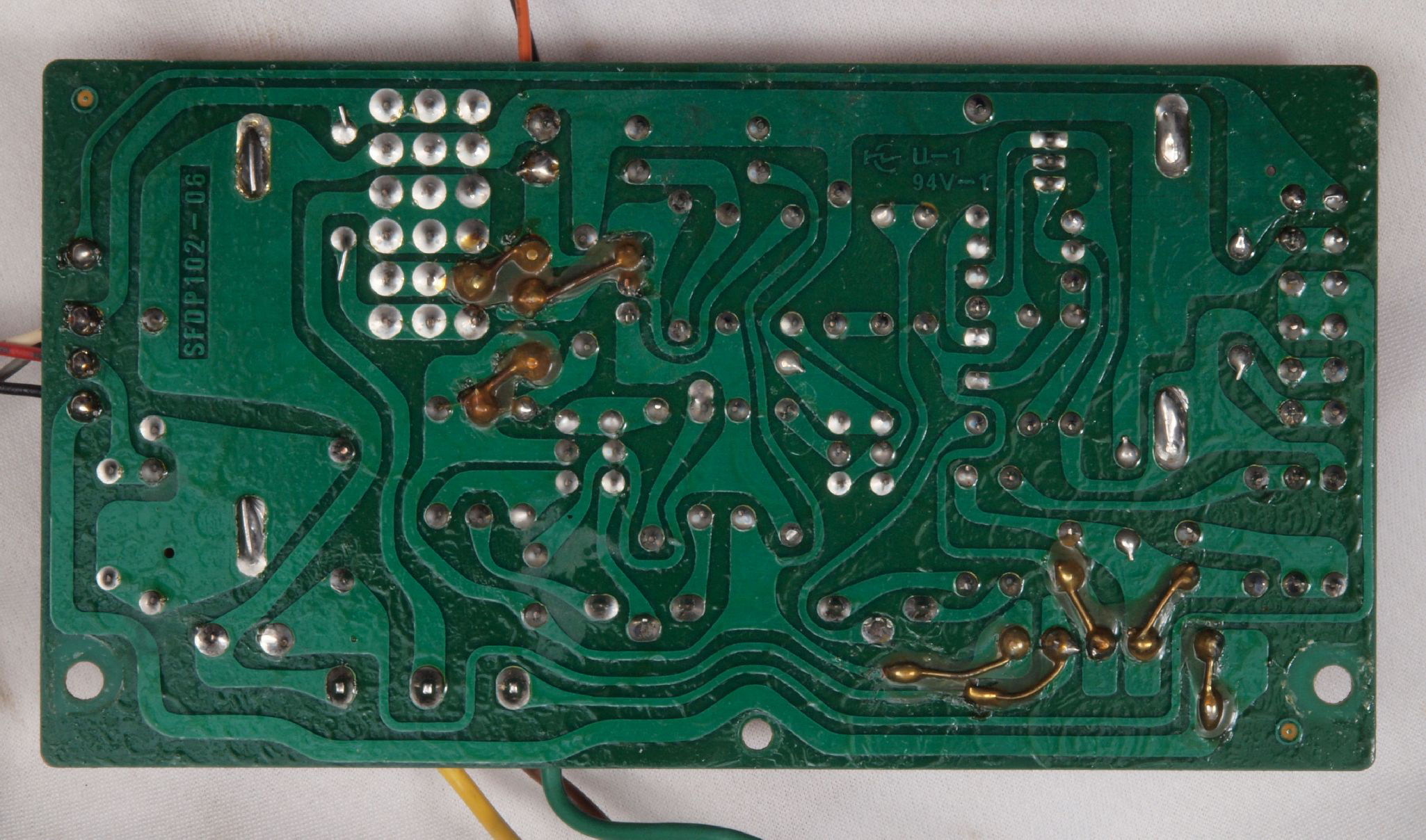

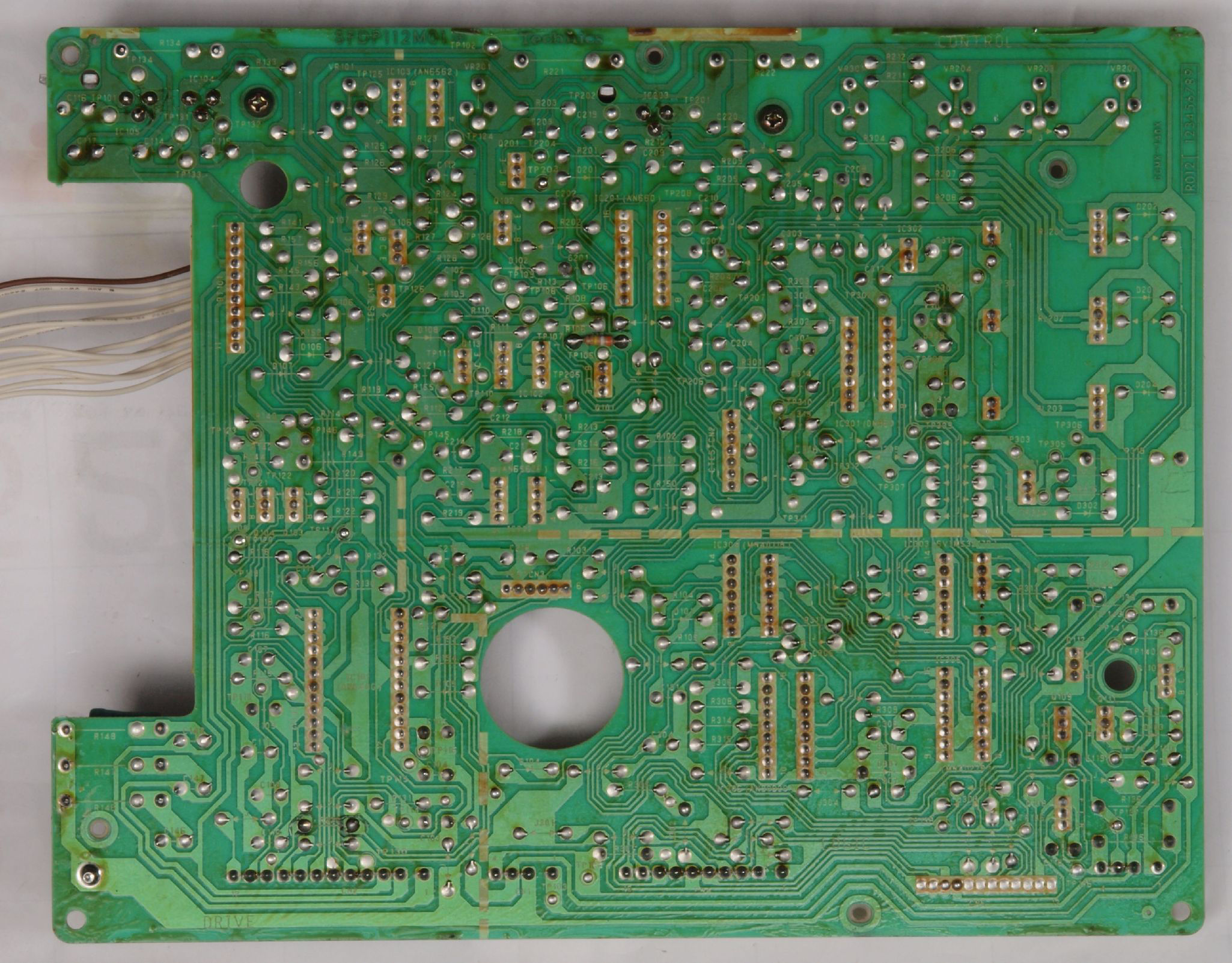

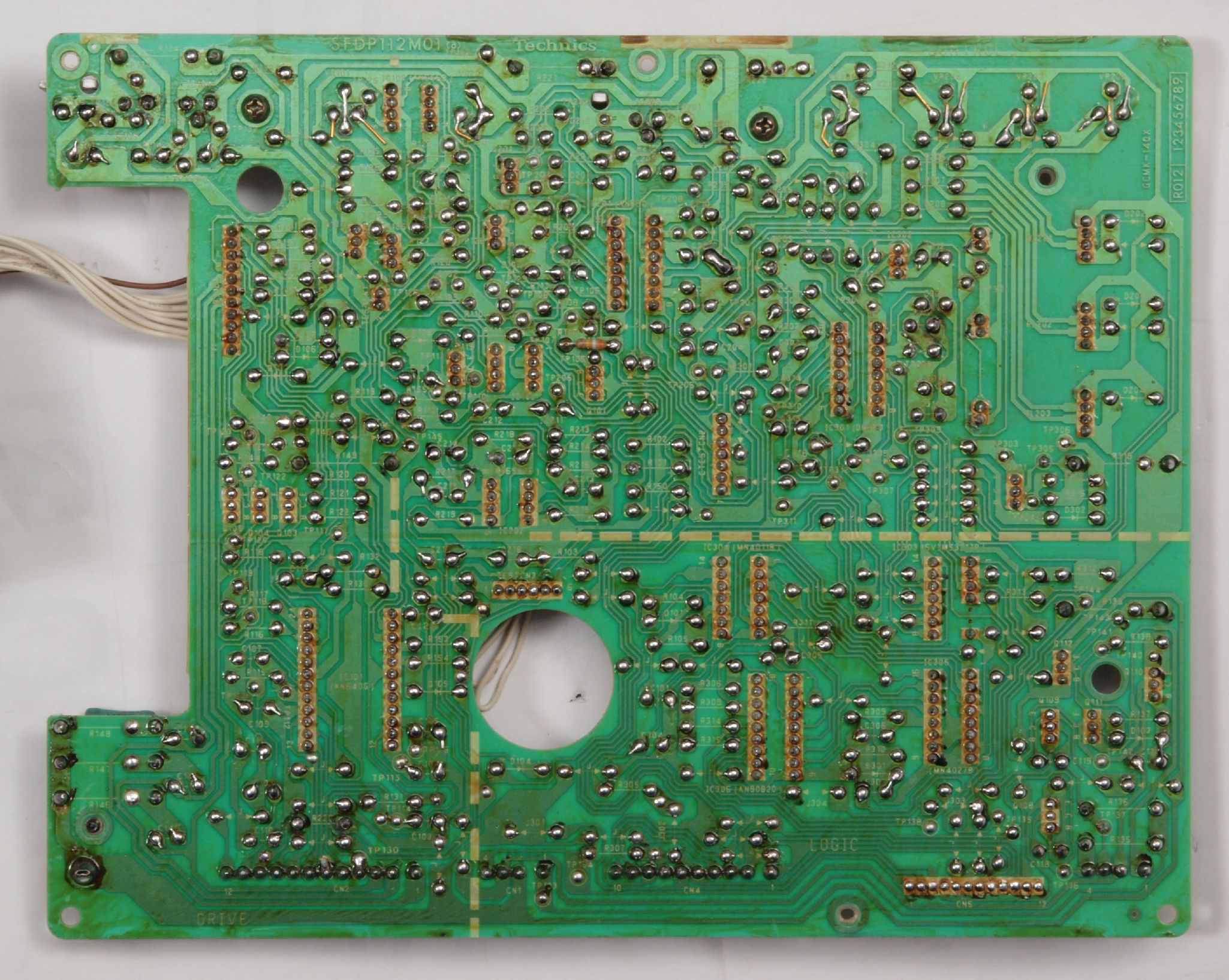

Ｃ４４．　修理前　基板裏

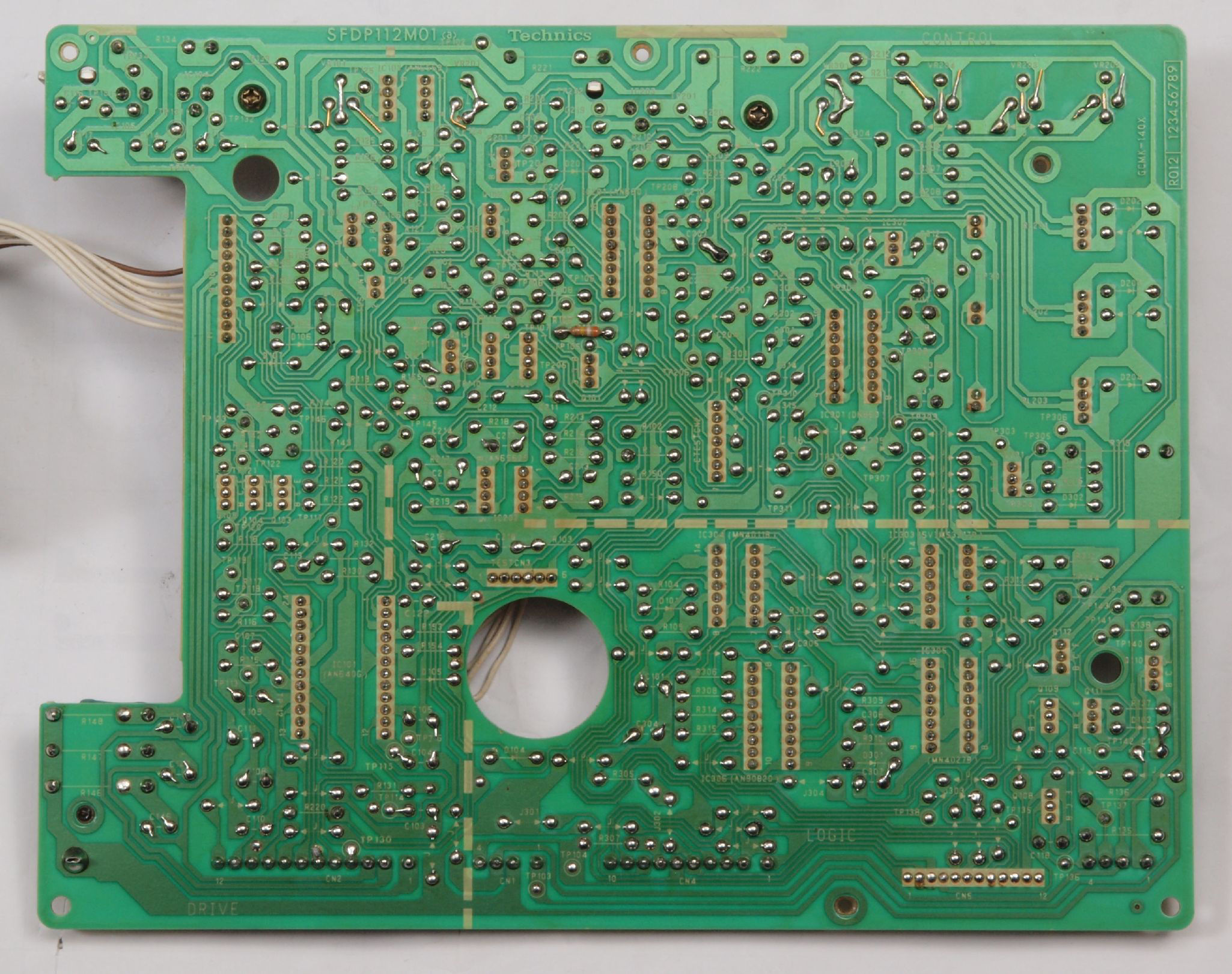

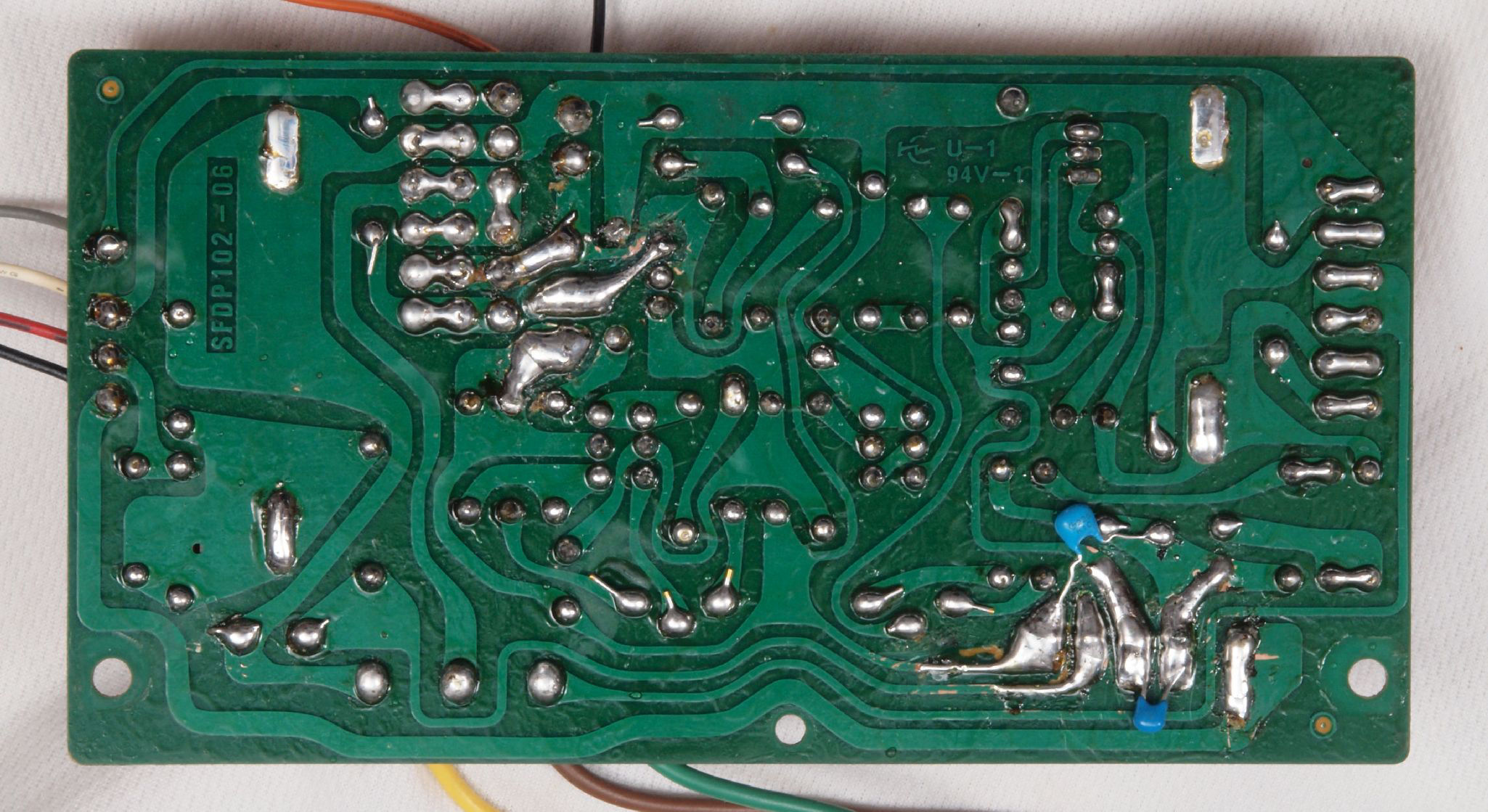

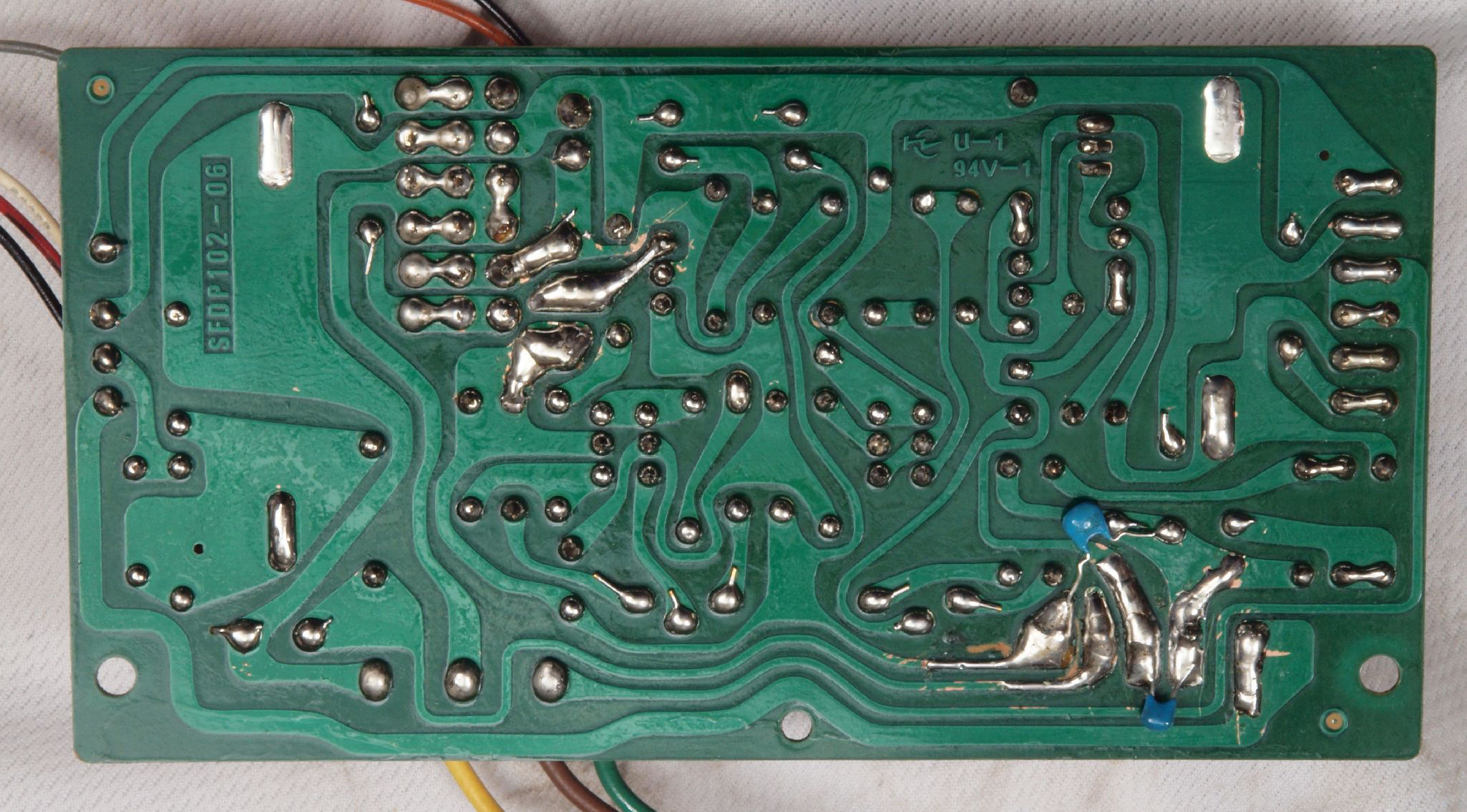

Ｃ４５．　修理（半田補正）後　基板裏。全ハンダをやり直す。

Ｃ４６．　完成基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

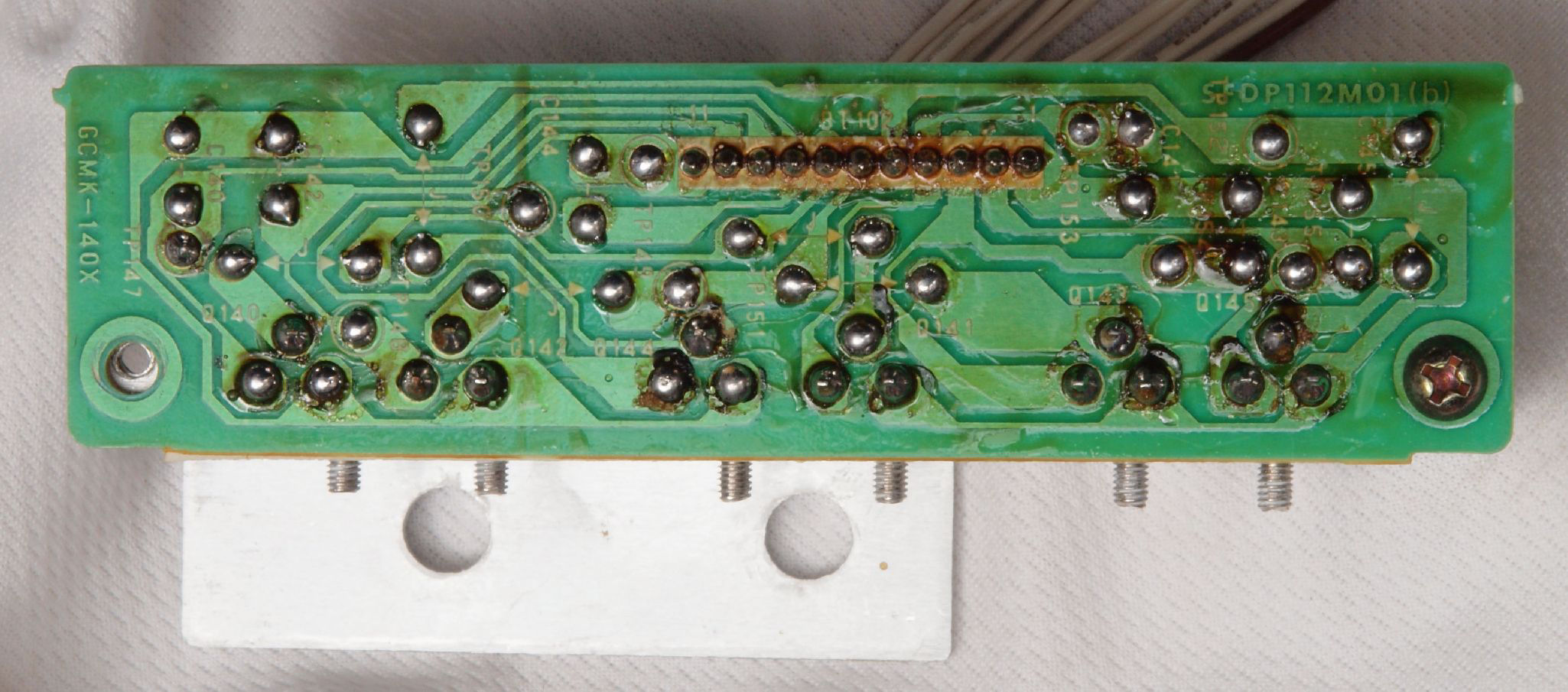

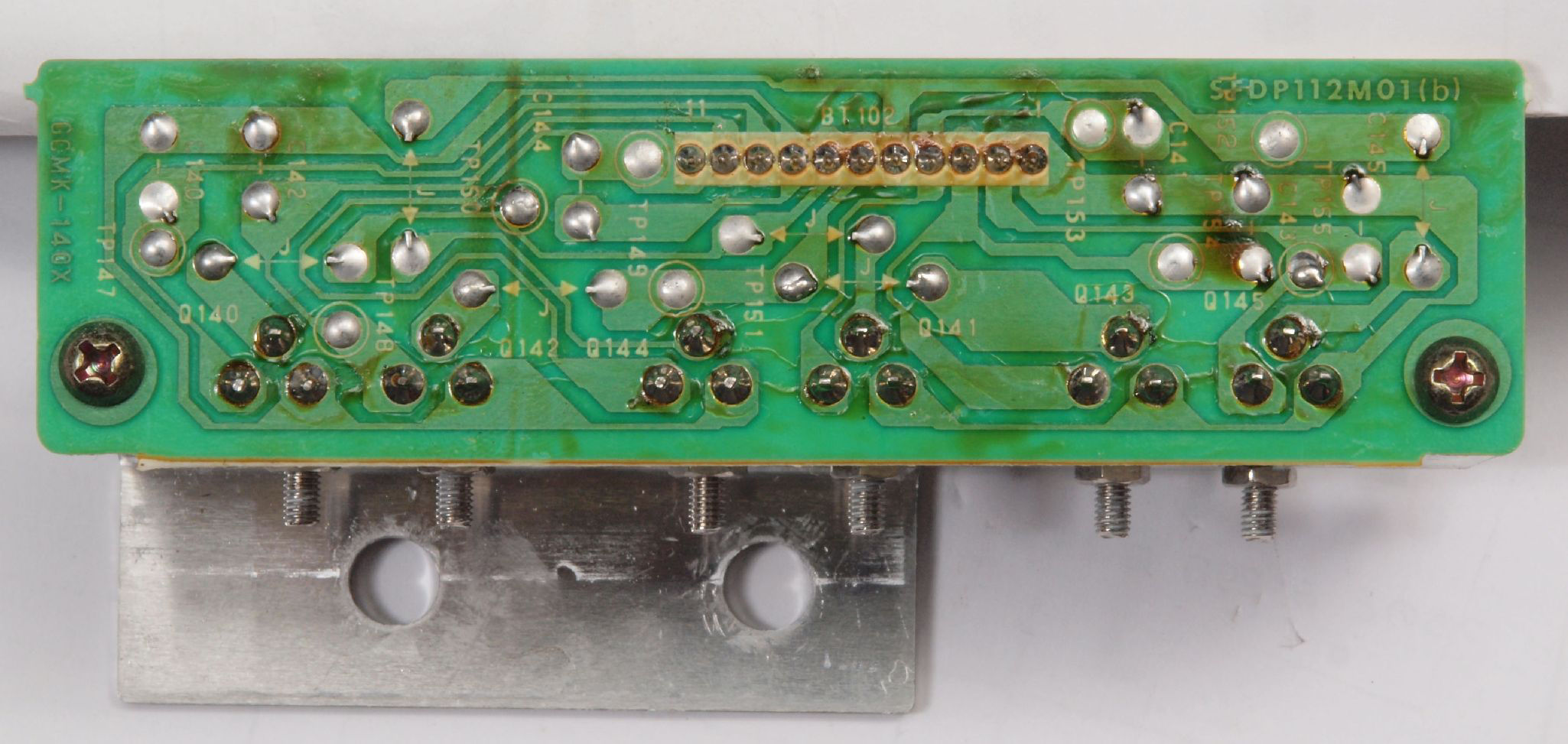

Ｃ５１．　修理前　駆動ＴＲ（トランジスター）基板

Ｃ５２．　修理前　駆動ＴＲ（トランジスター）基板裏。

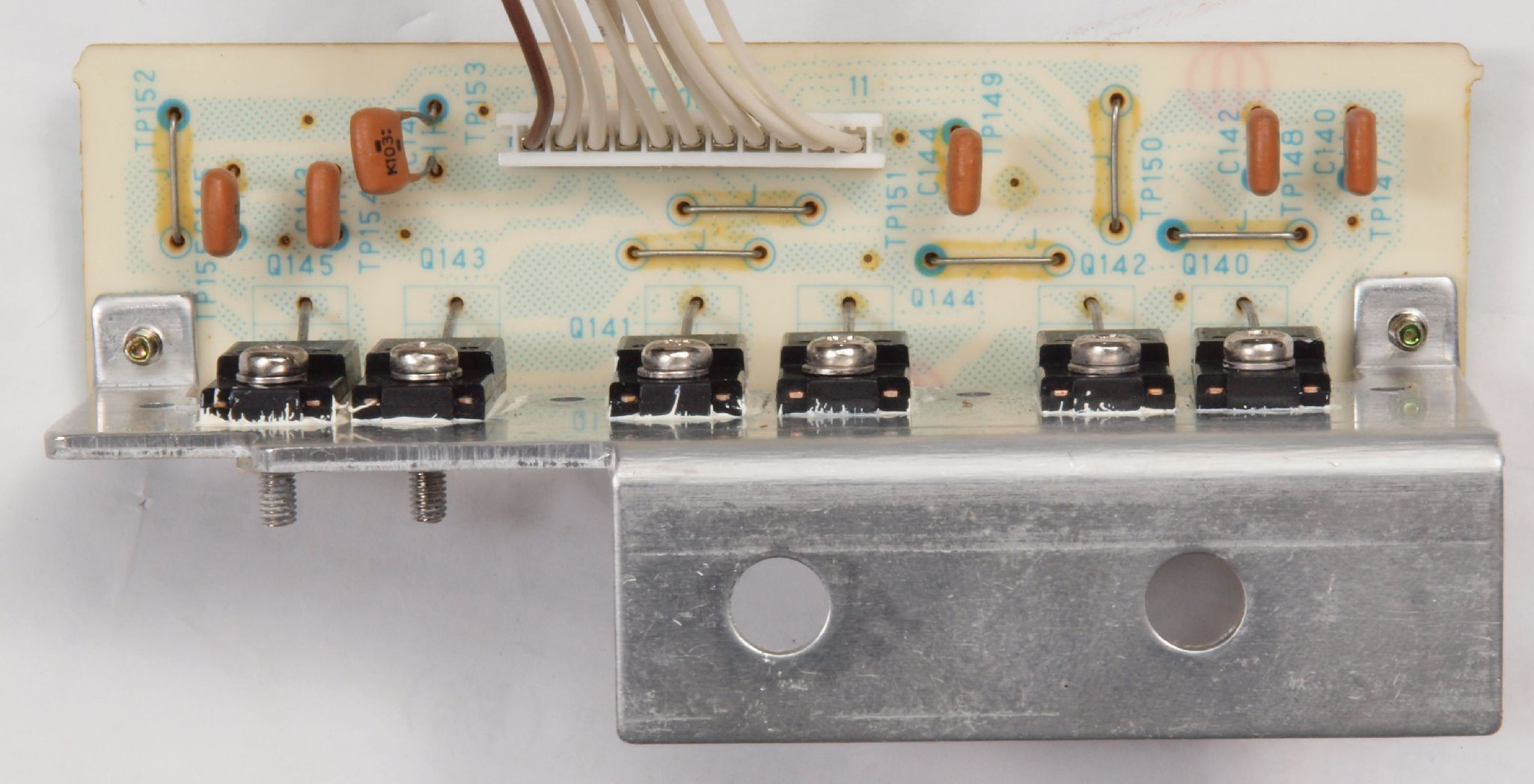

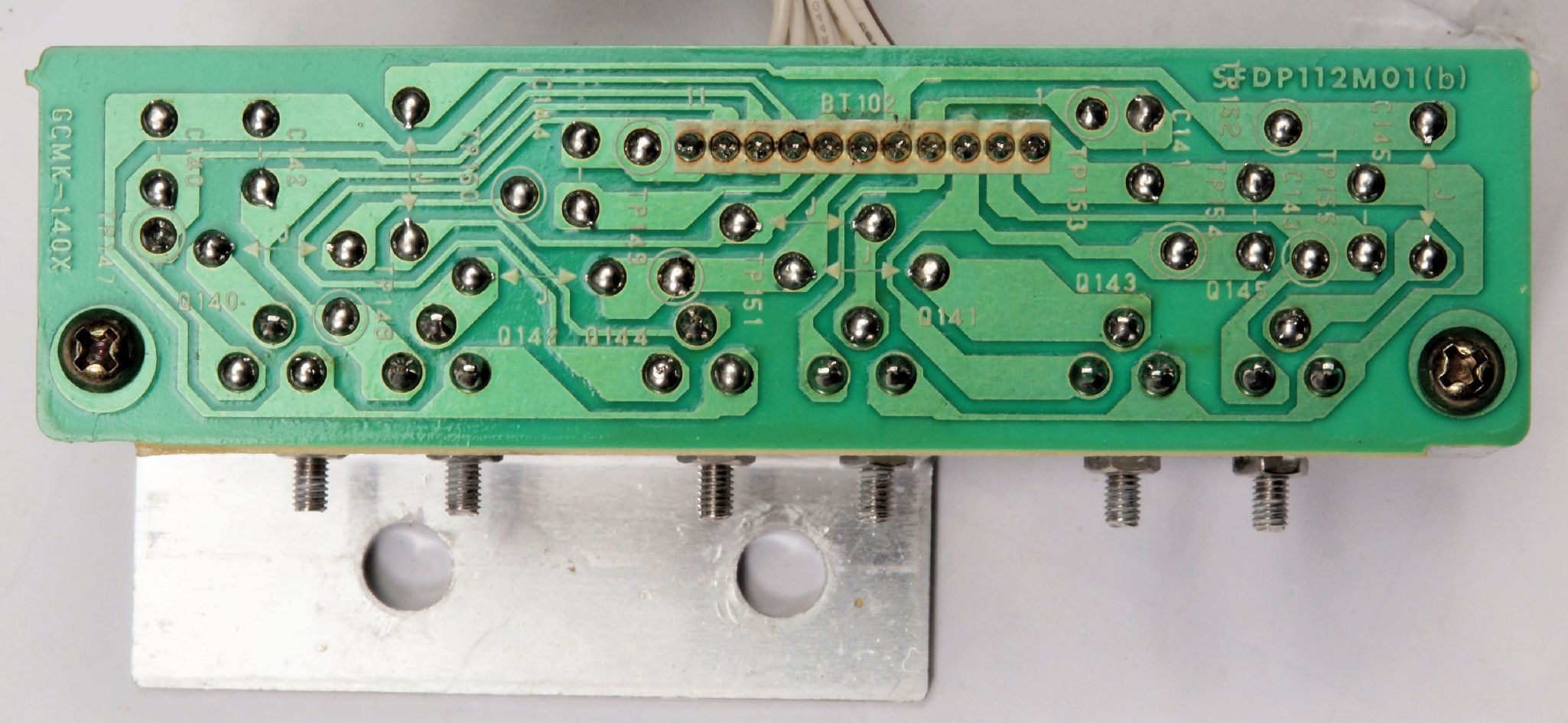

Ｃ５３．　修理（半田補正）後　駆動ＴＲ（トランジスター）基板裏。全ハンダをやり直す。

Ｃ５４．　完成駆動ＴＲ（トランジスター）基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

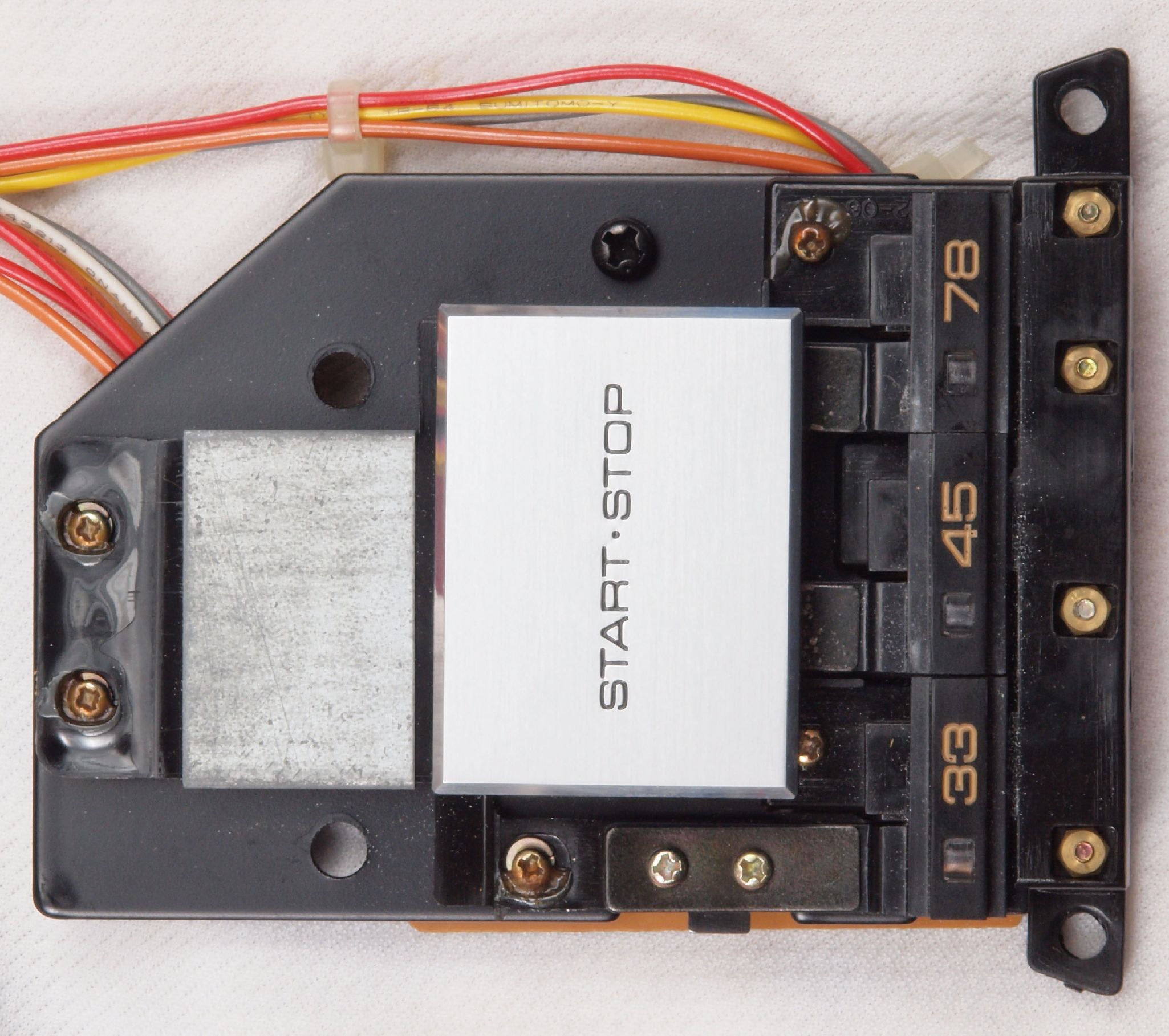

Ｃ６１．　修理中　操作ＳＷ

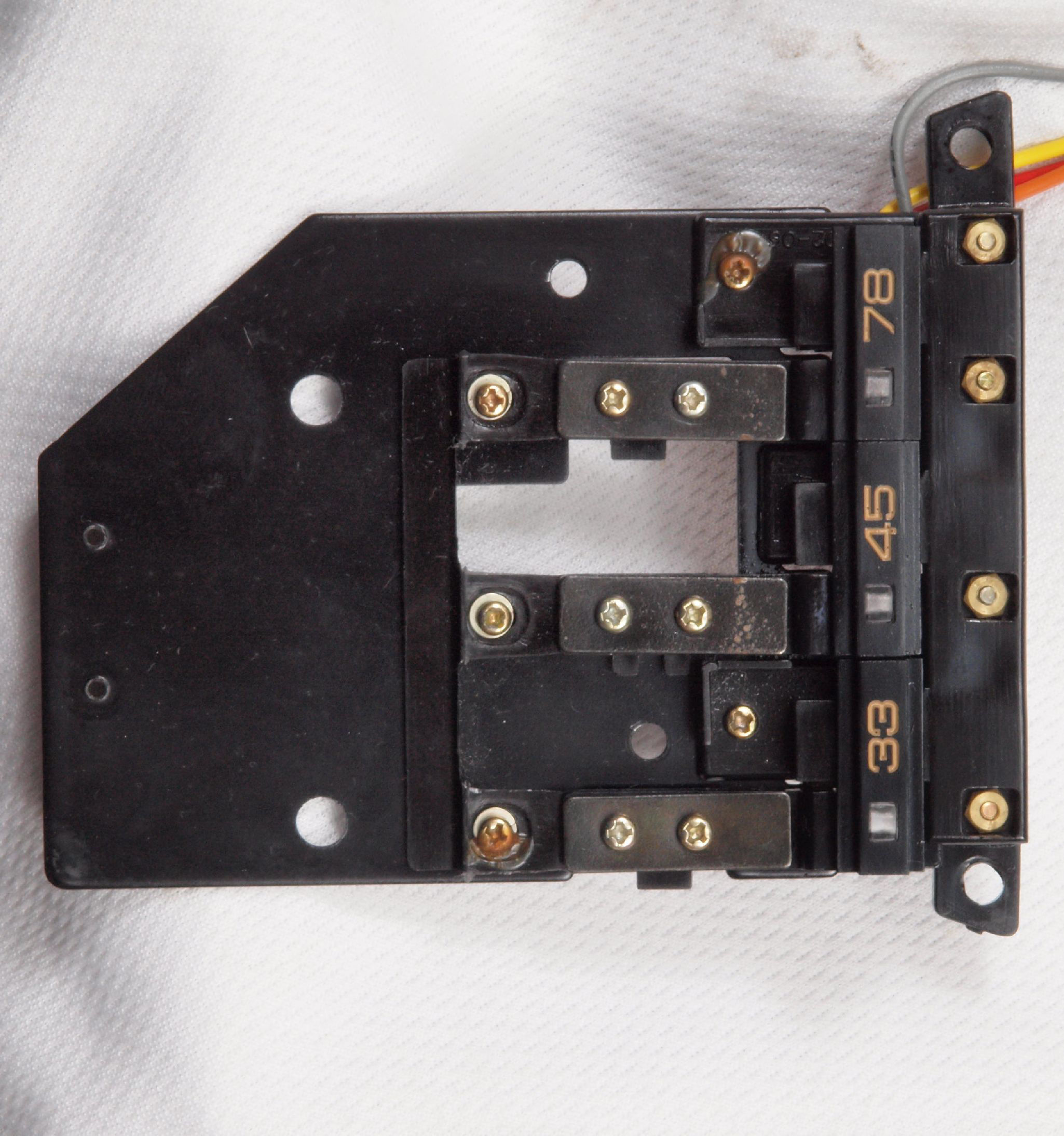

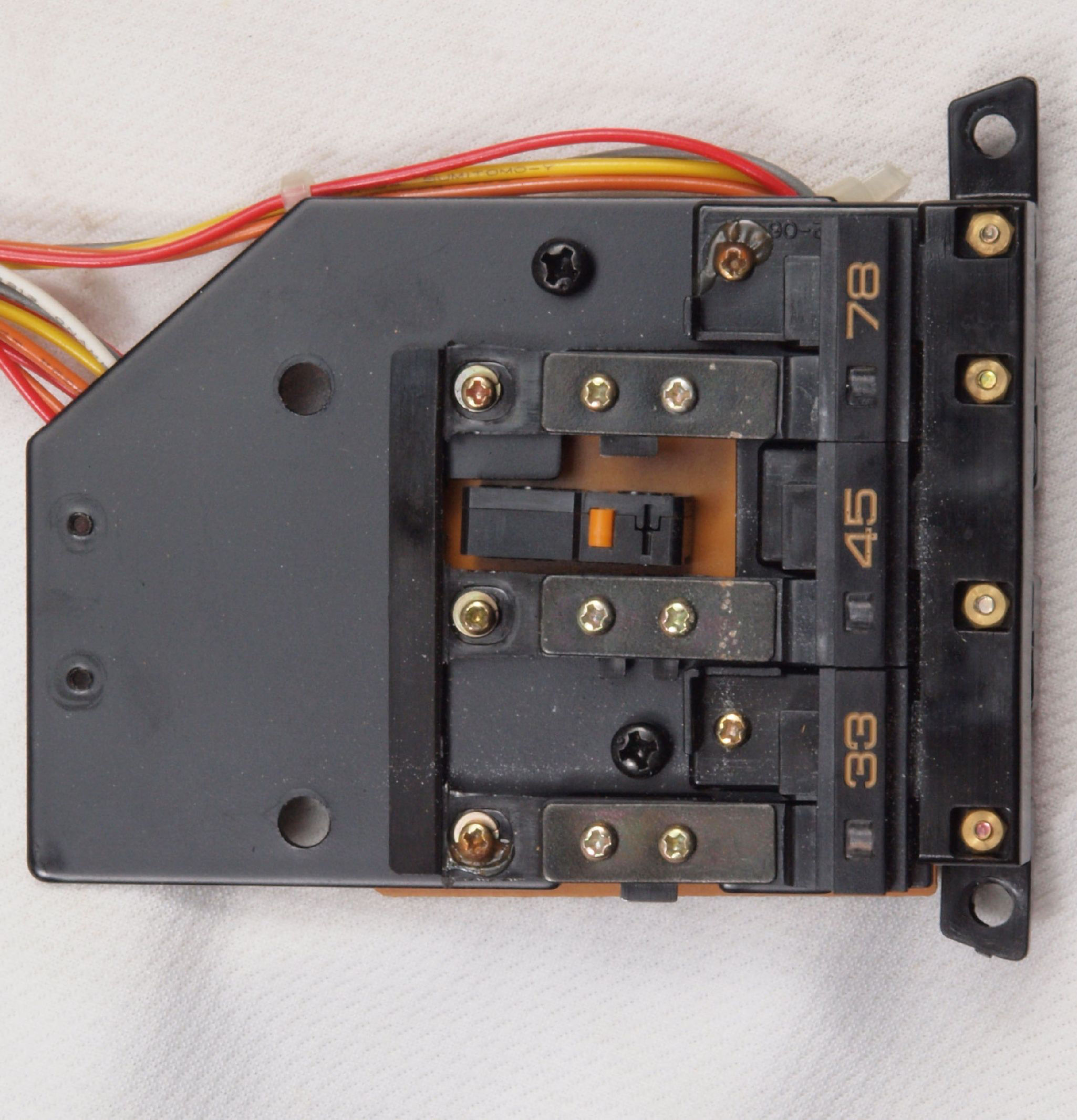

Ｃ６２．　修理（清掃）前　操作ＳＷの速度切換部

Ｃ６３．　修理（清掃）後　操作ＳＷの速度切換部

Ｃ６４．　修理前　操作ＳＷ裏側

Ｃ６５．　修理（半田補正）後　　操作ＳＷ裏。全ハンダをやり直す。

Ｃ６６．　完成操作ＳＷ裏。

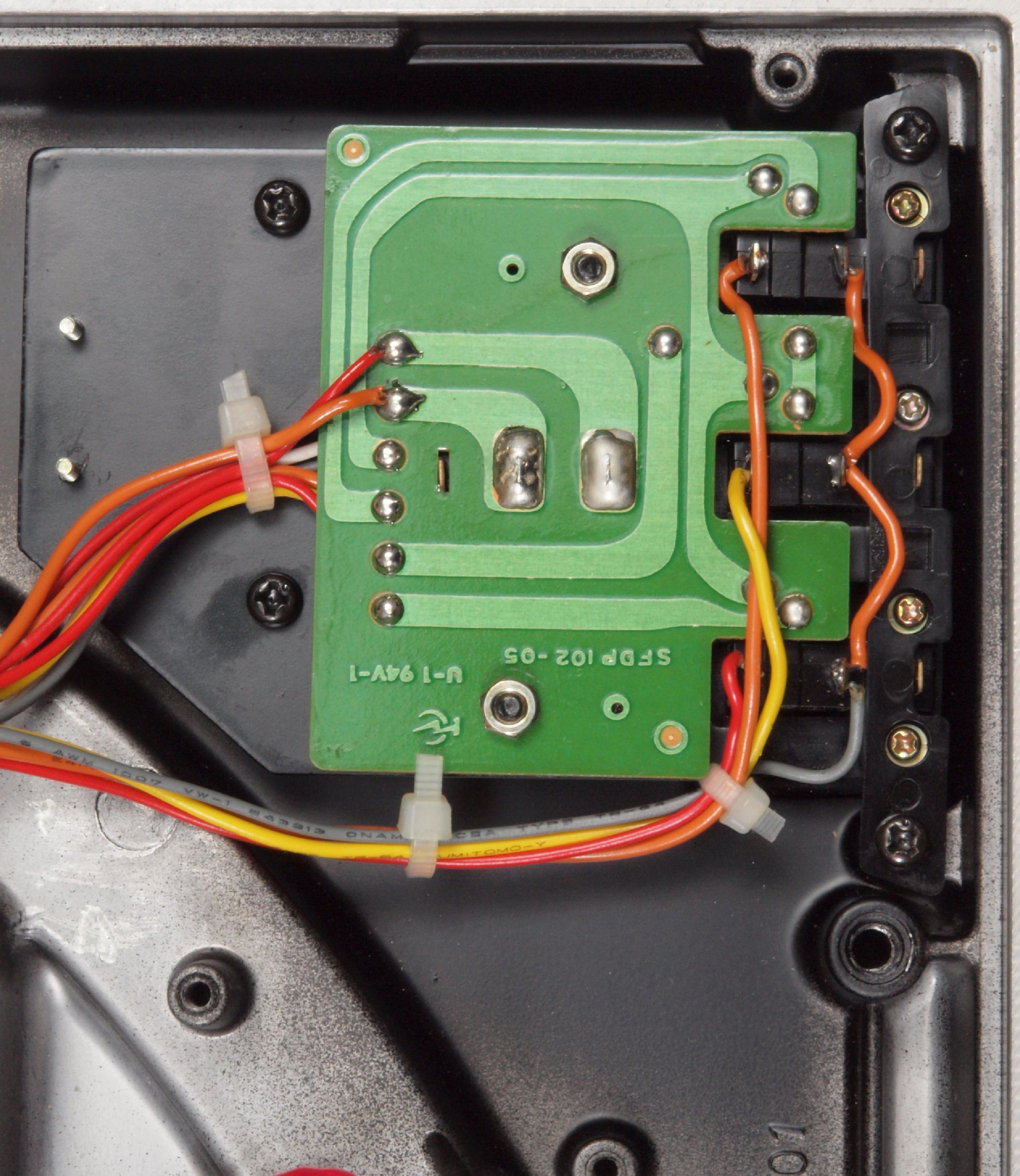

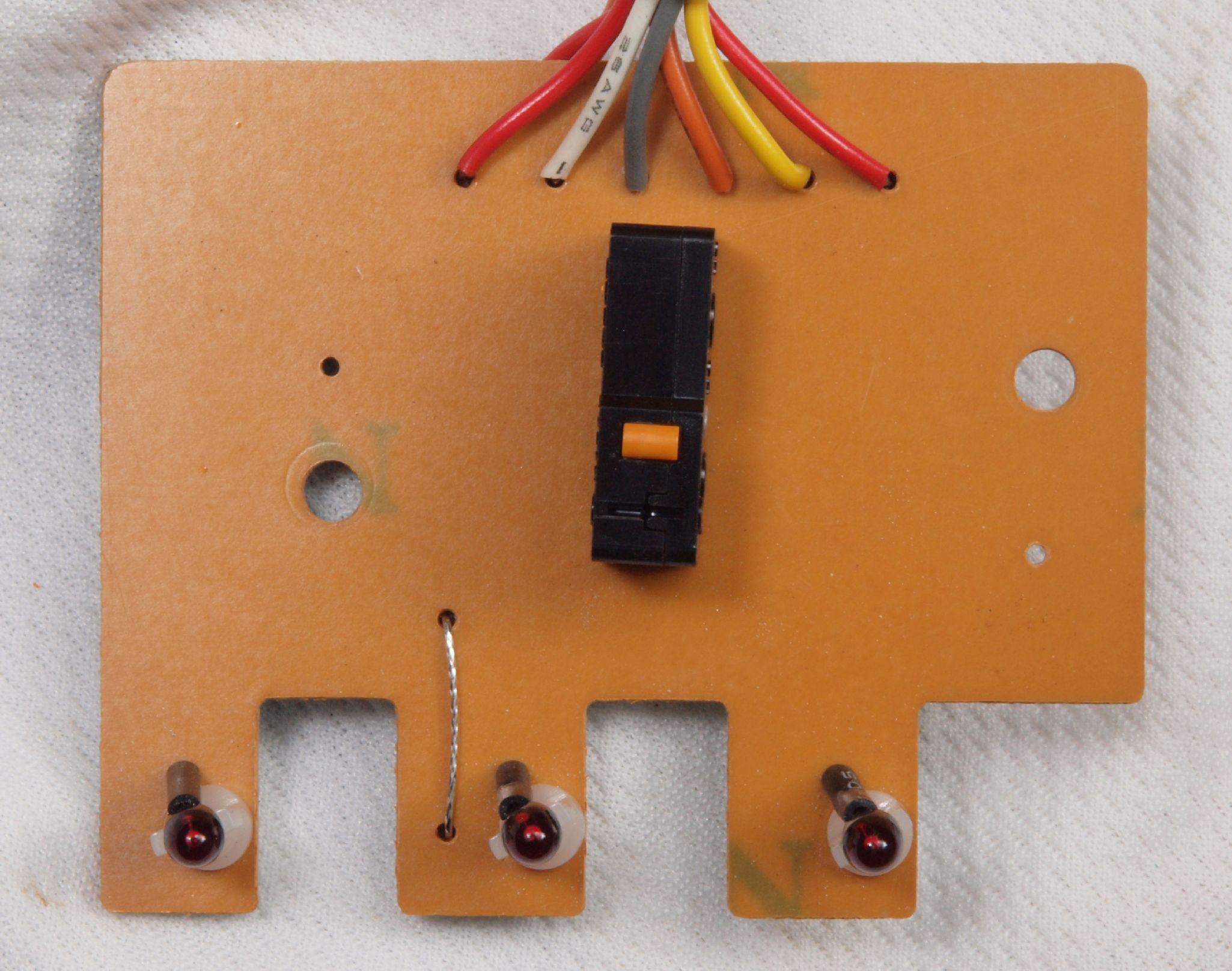

Ｃ６７．　修理前　ＳＷ基板

Ｃ６８．　修理前　ＳＷ基板裏

Ｃ６９．　修理（半田補正）後　　ＳＷ基板裏。全ハンダをやり直す。

Ｃ６Ａ．　完成ＳＷ基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

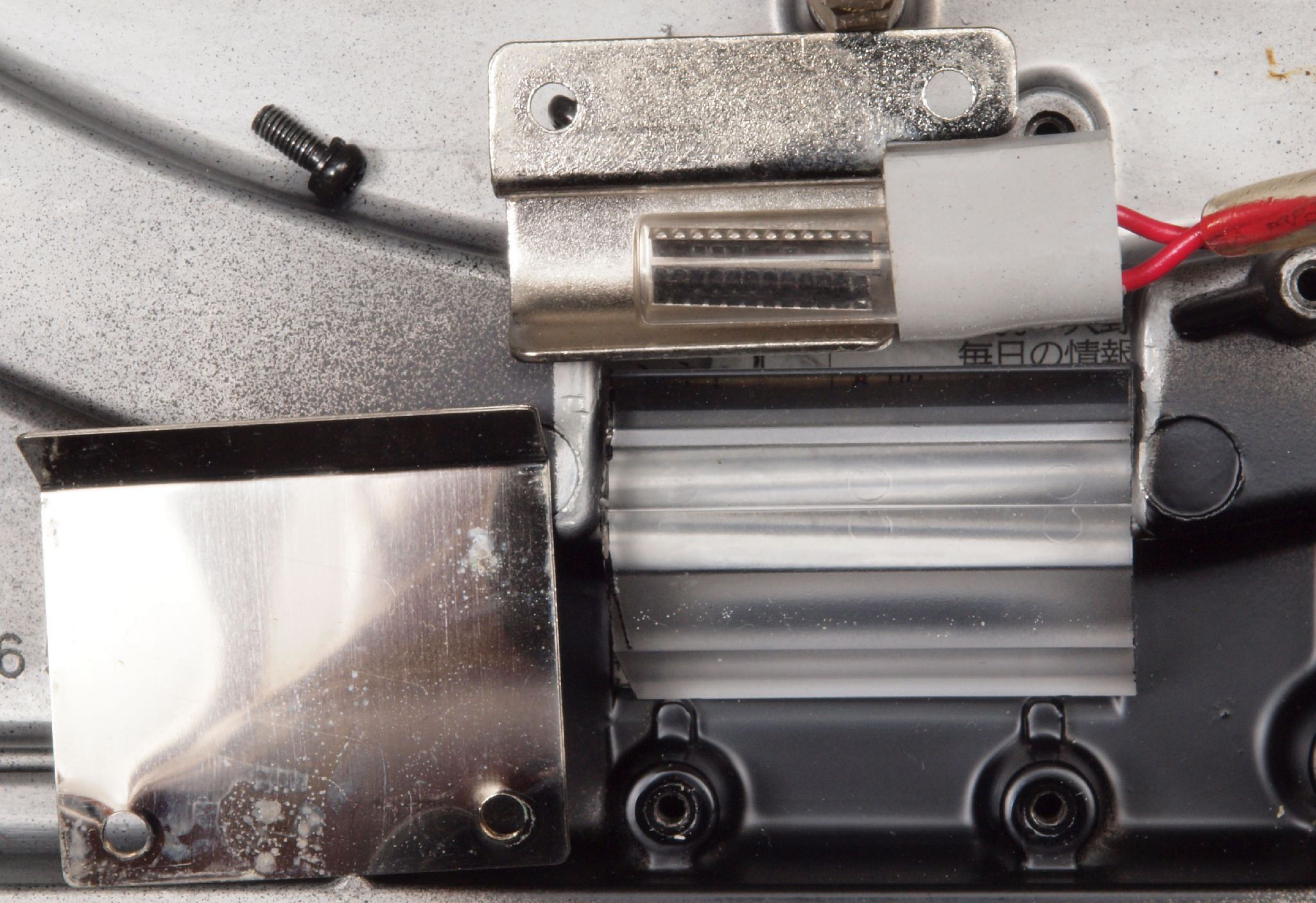

Ｃ７１．　修理（清掃）中 　ストロボ部分解・点検・清掃。

Ｃ７２．　修理（清掃）後 　ストロボ部分、　ストロボ発光管（ネオン管）はまだ十分綺麗。

Ｃ８１．　修理中　メカニカルブレーキ。　メカ部を長持ちさせる為に、弱めに設定。

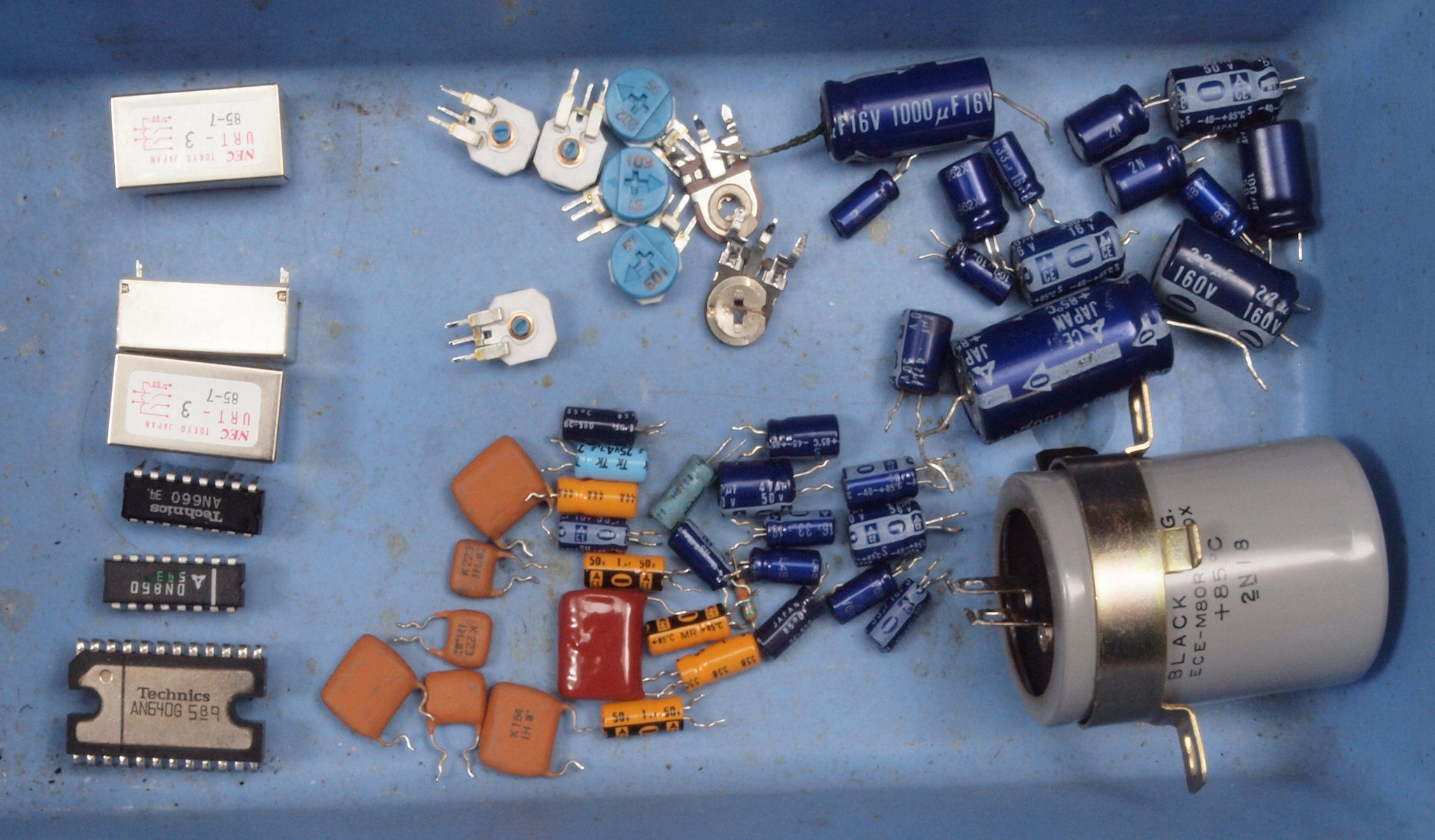

Ｃ９１．　交換部品

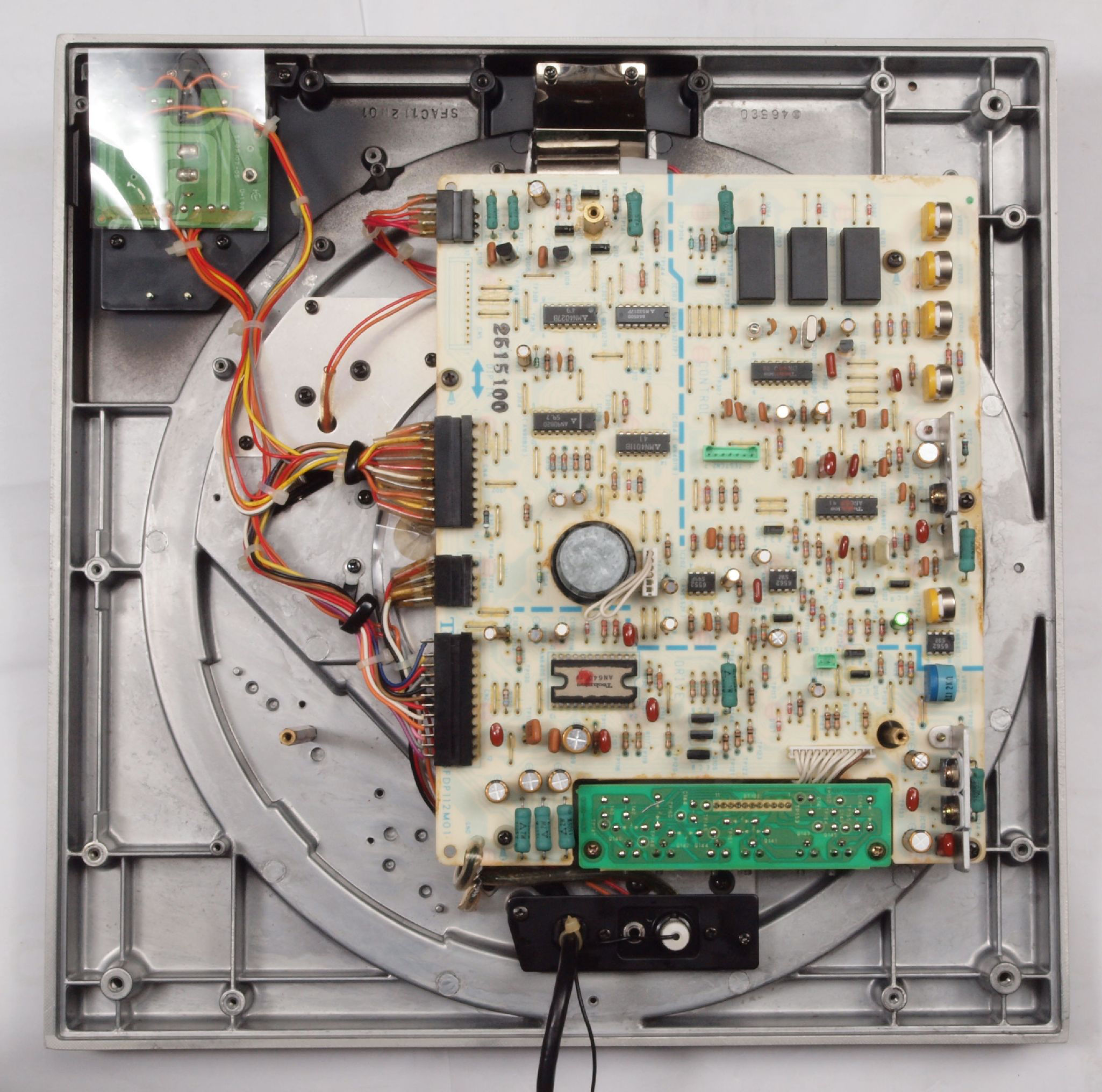

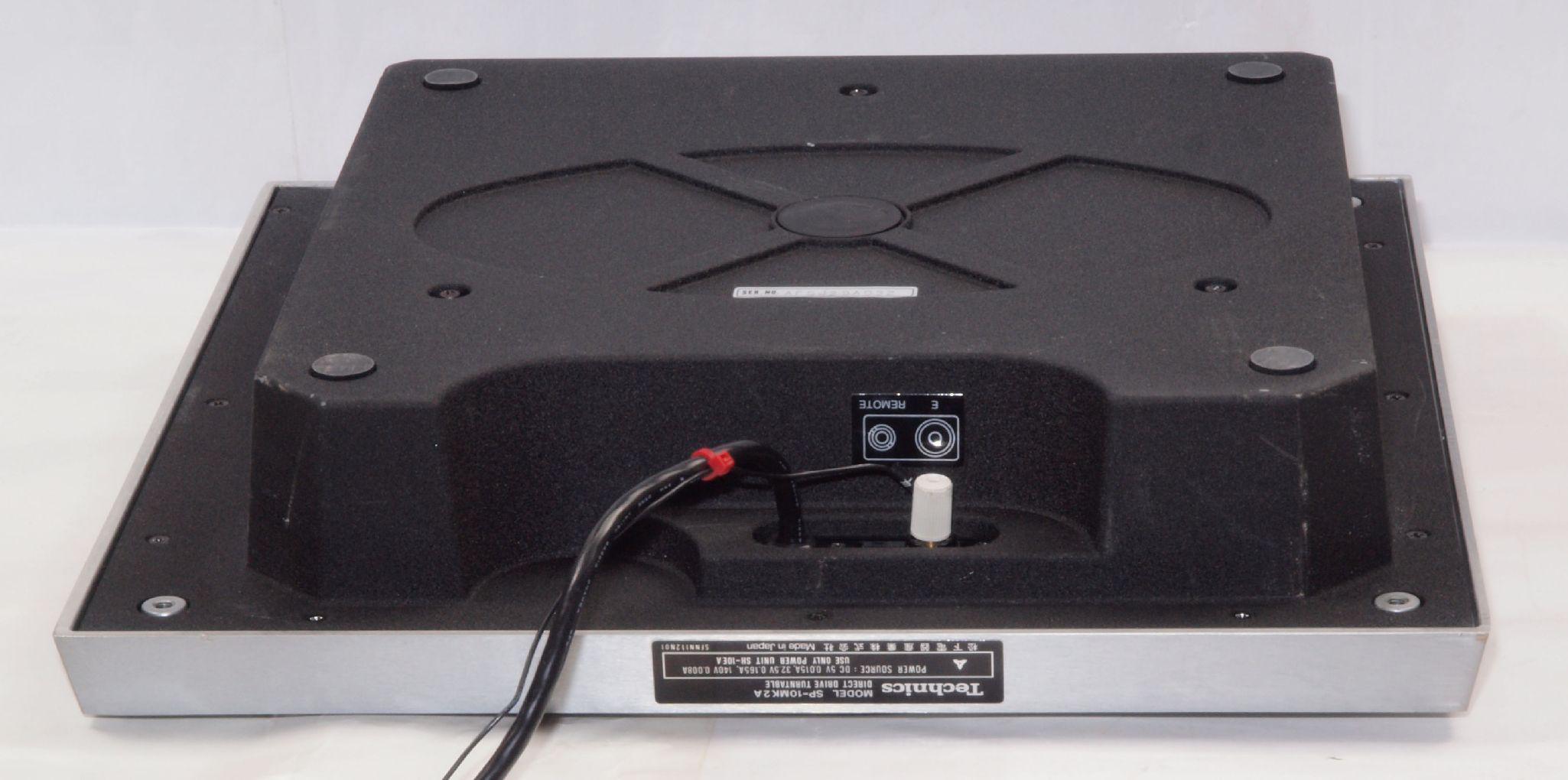

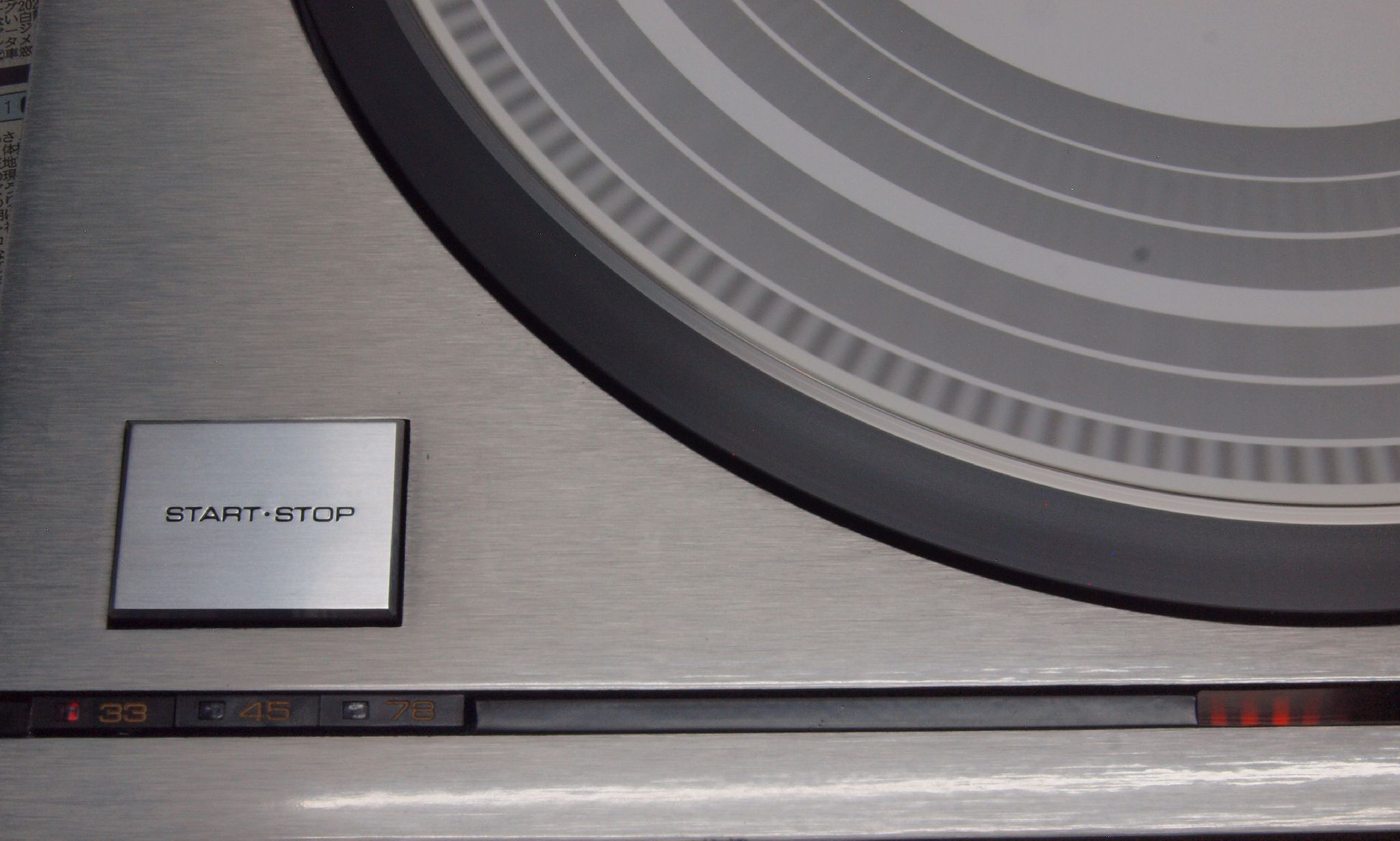

ＣＡ１．　修理前　下から見る

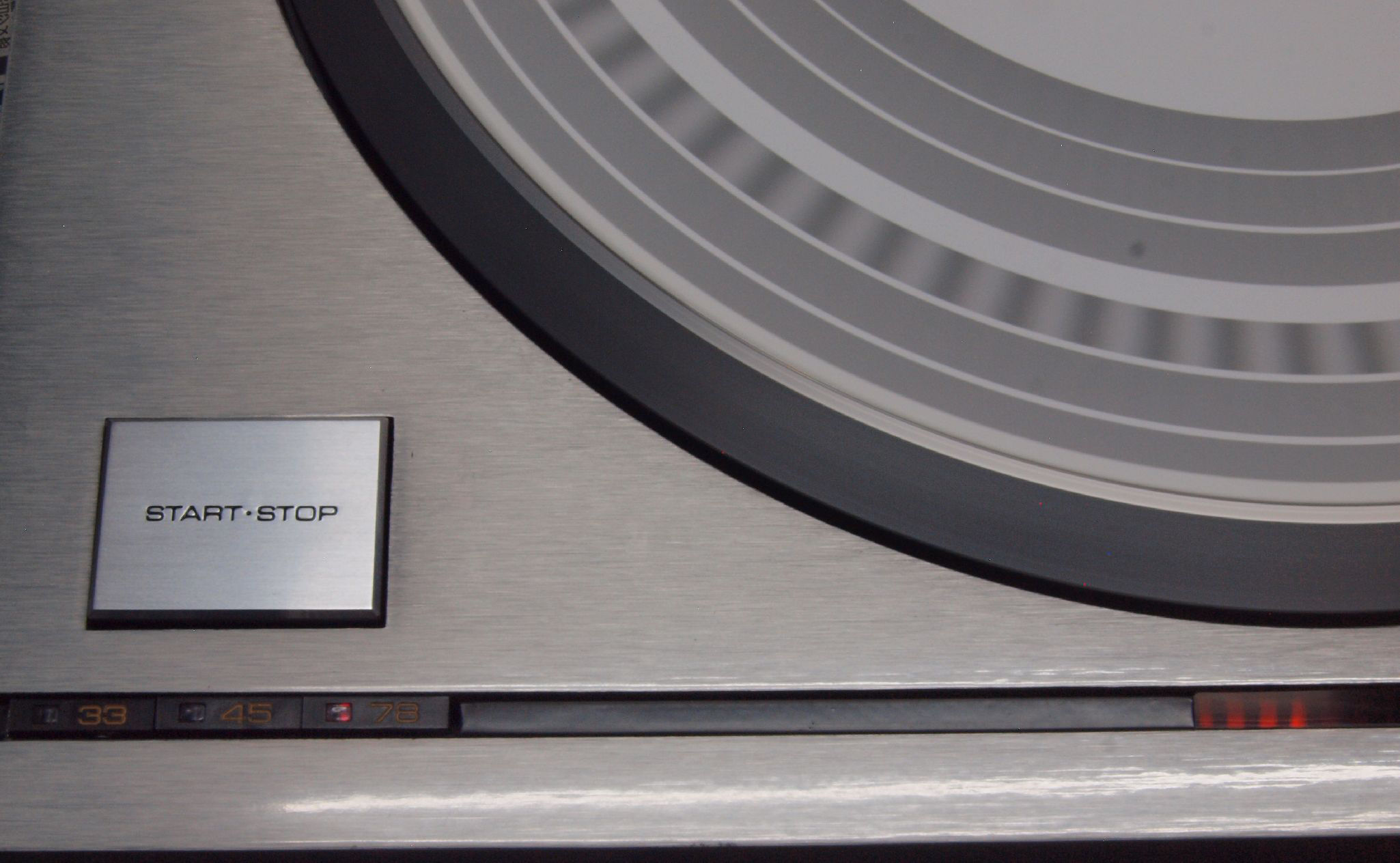

ＣＡ２．　修理後　下から見る

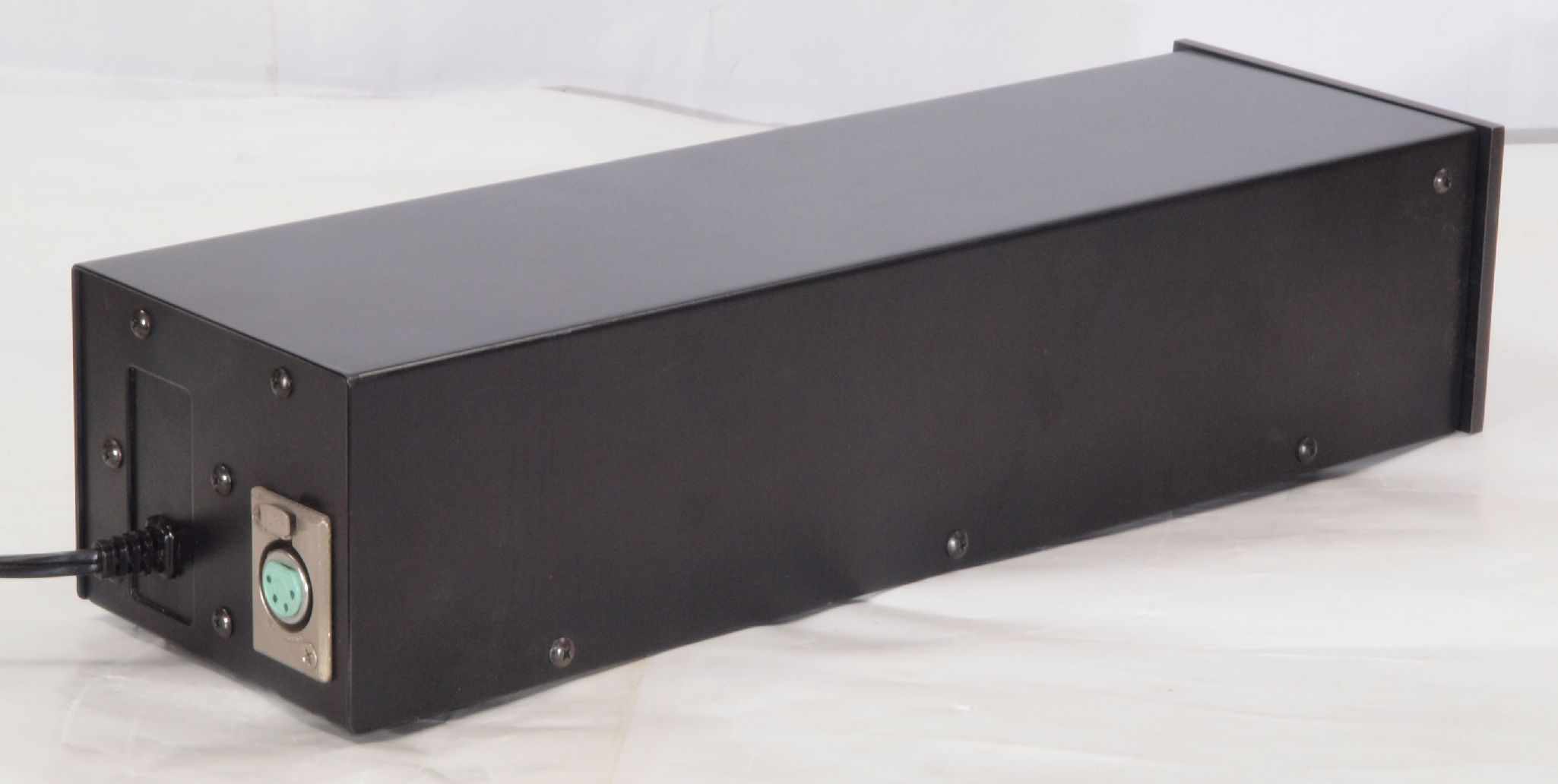

ＣＡ３．　修理前　電源部

ＣＡ４．　修理後　電源部

ＣＡ５．　修理前　電源部を右から見る

ＣＡ６．　修理後　電源部を右から見る

ＣＡ７．　修理前　電源部を左から見る

ＣＡ８．　修理後　電源部を左から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　測定・調整

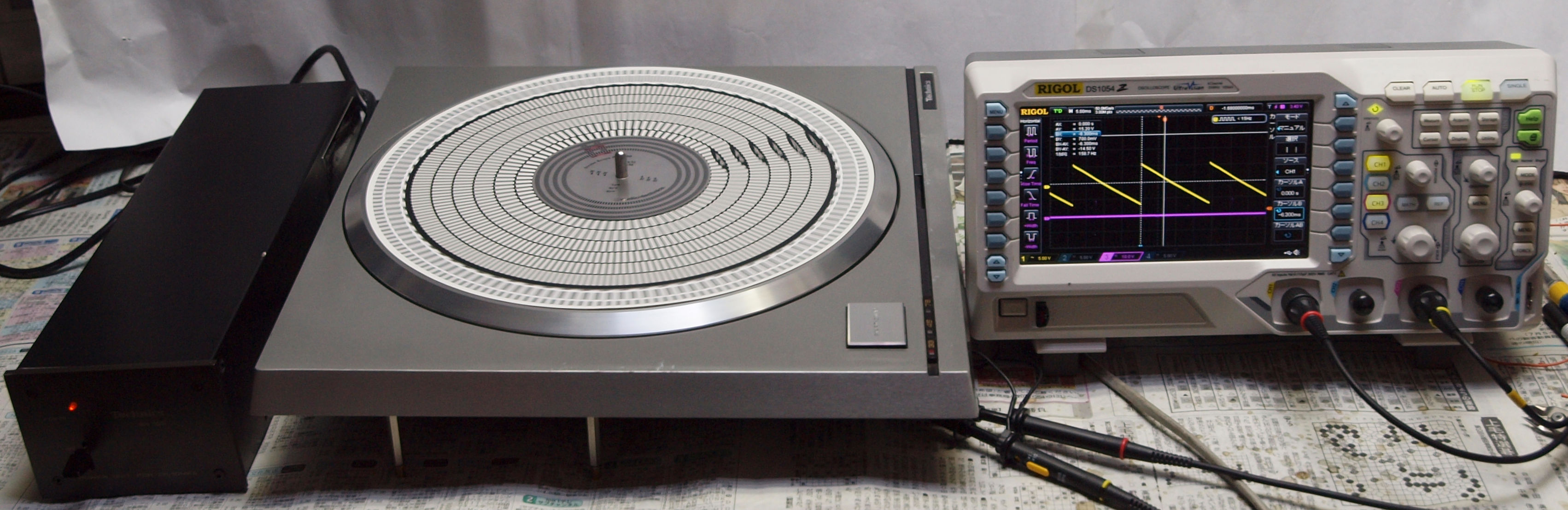

Ｅ２１．　ＰＬＬ−３３回転（ロック）。

Ｅ２２．　ＰＬＬ−４５回転（ロック）。

Ｅ２３．　ＰＬＬ−７８回転（ロック）。

Ｅ３１．　３３回転。

Ｅ３２．　４５回転。

Ｅ３３．　７８回転。

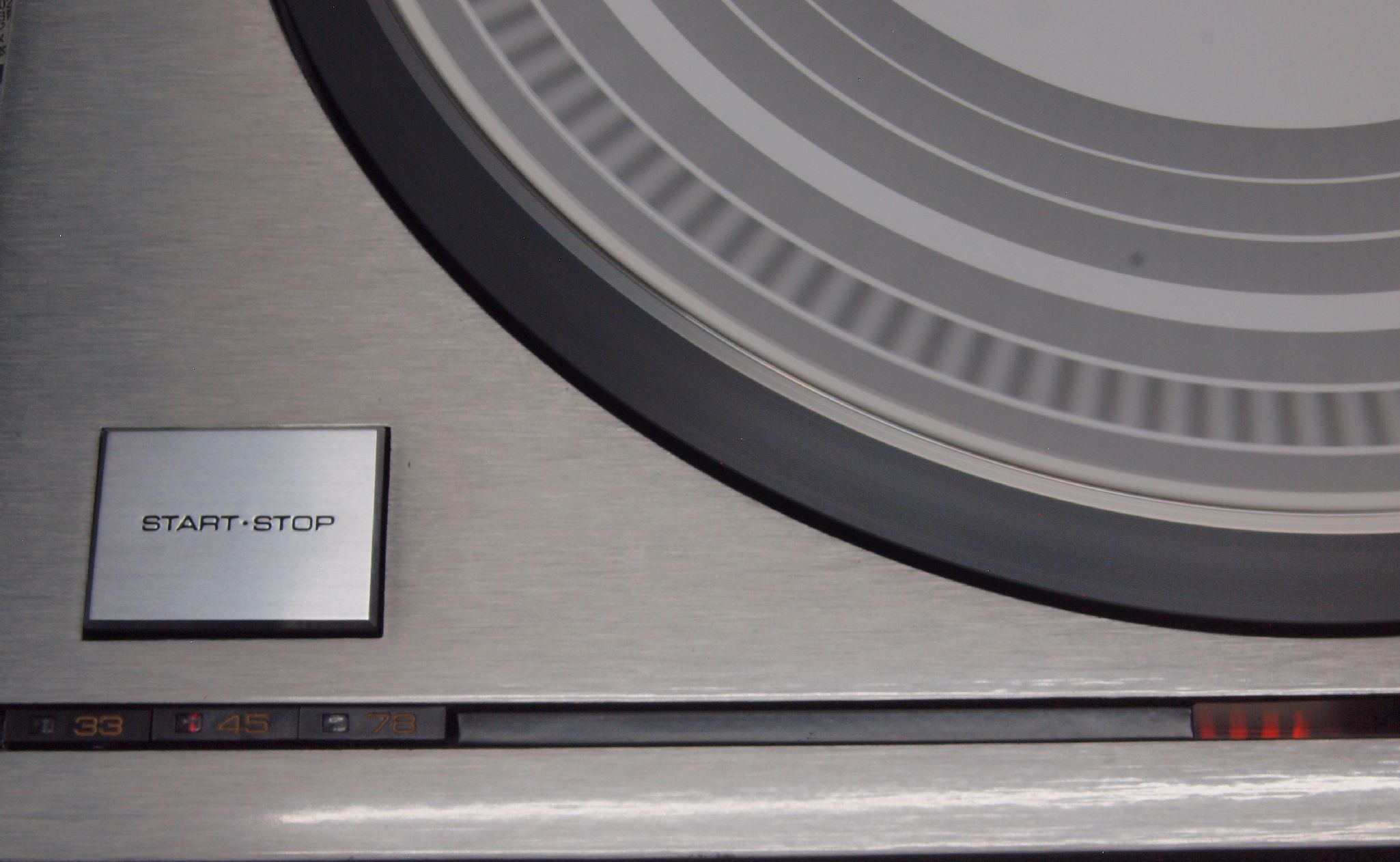

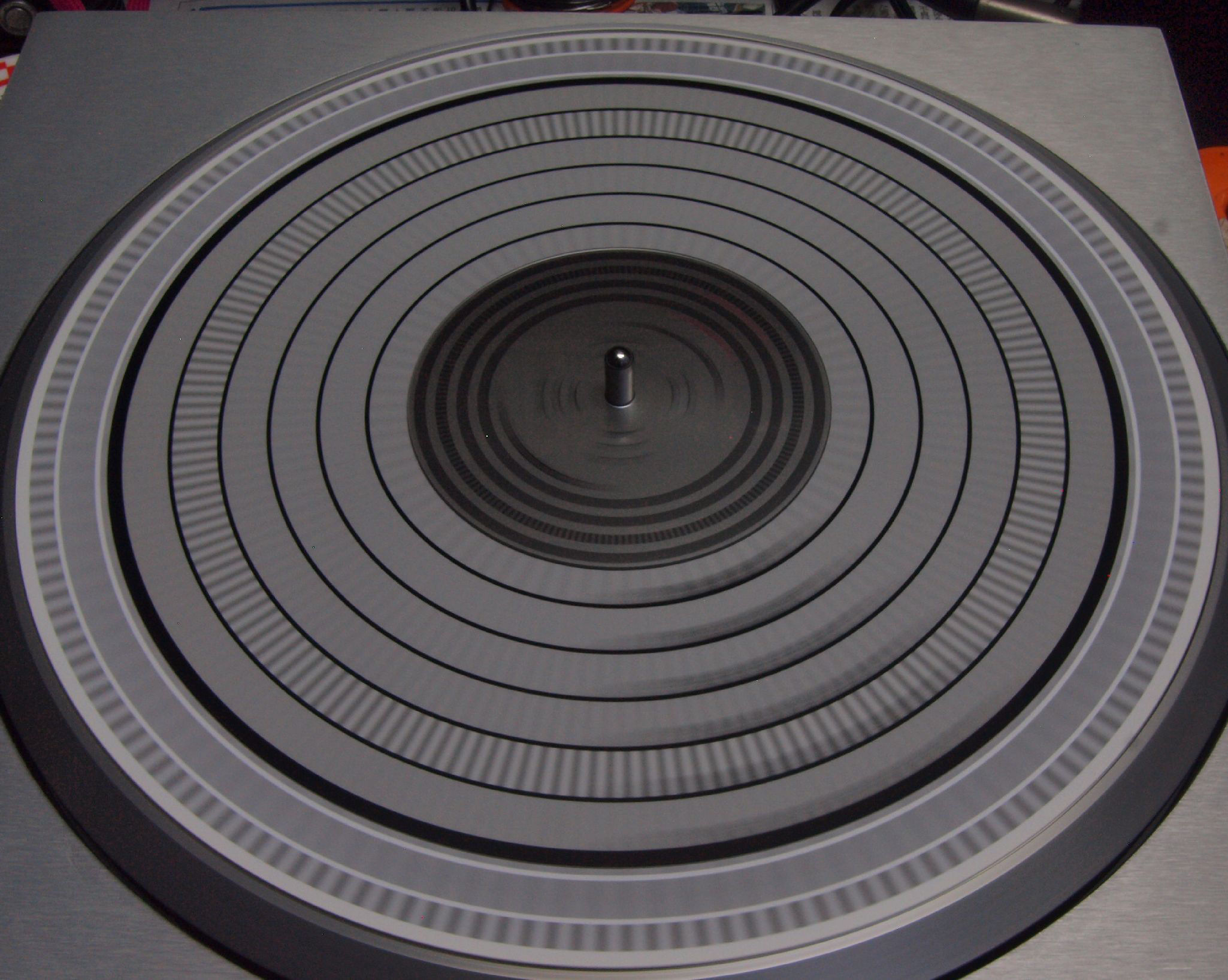

Ｅ４１．　ストロボで点検、３３回転。

Ｅ４２．　ストロボで点検、４５回転。

Ｅ４３．　ストロボで点検、７８回転。

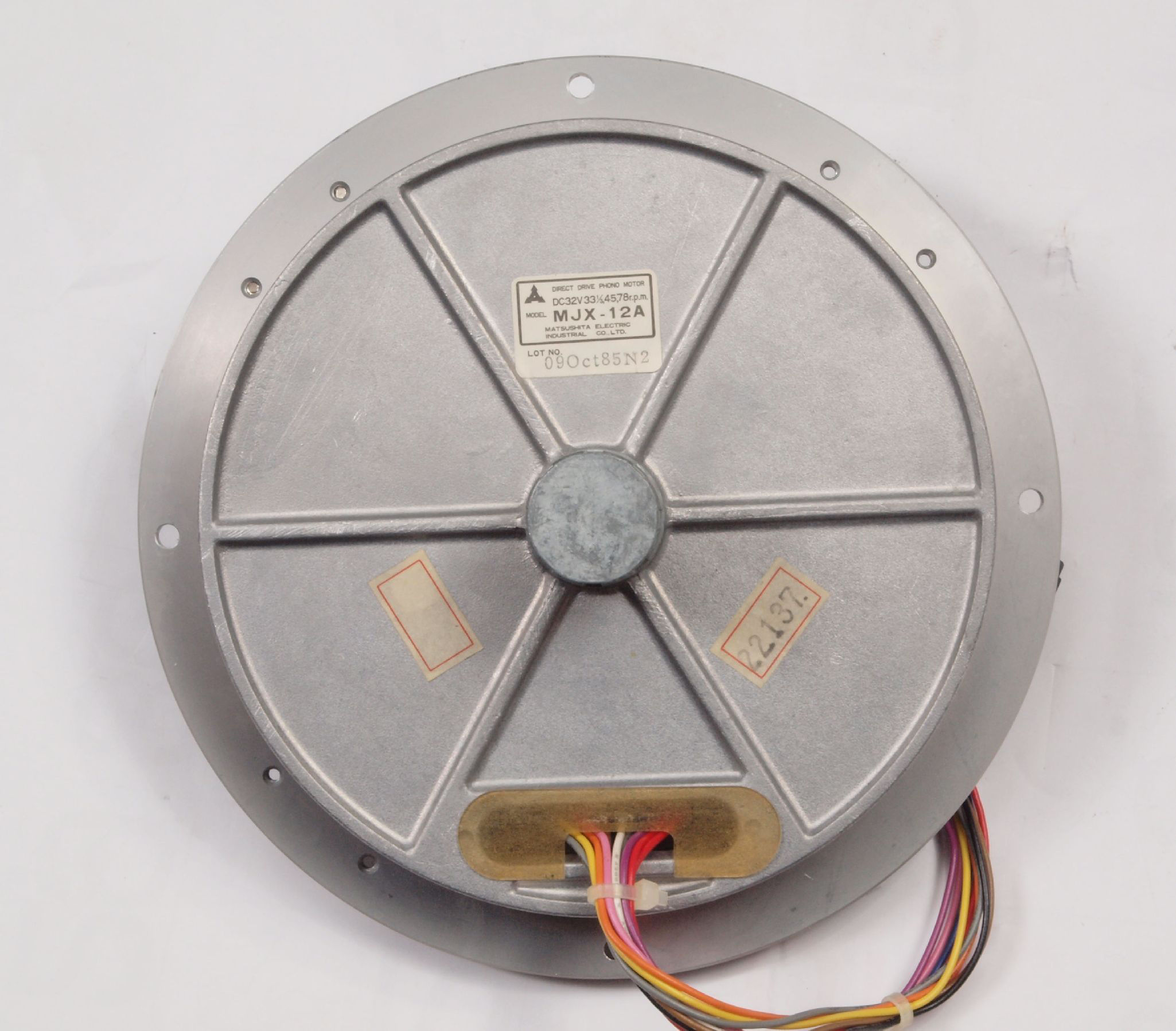

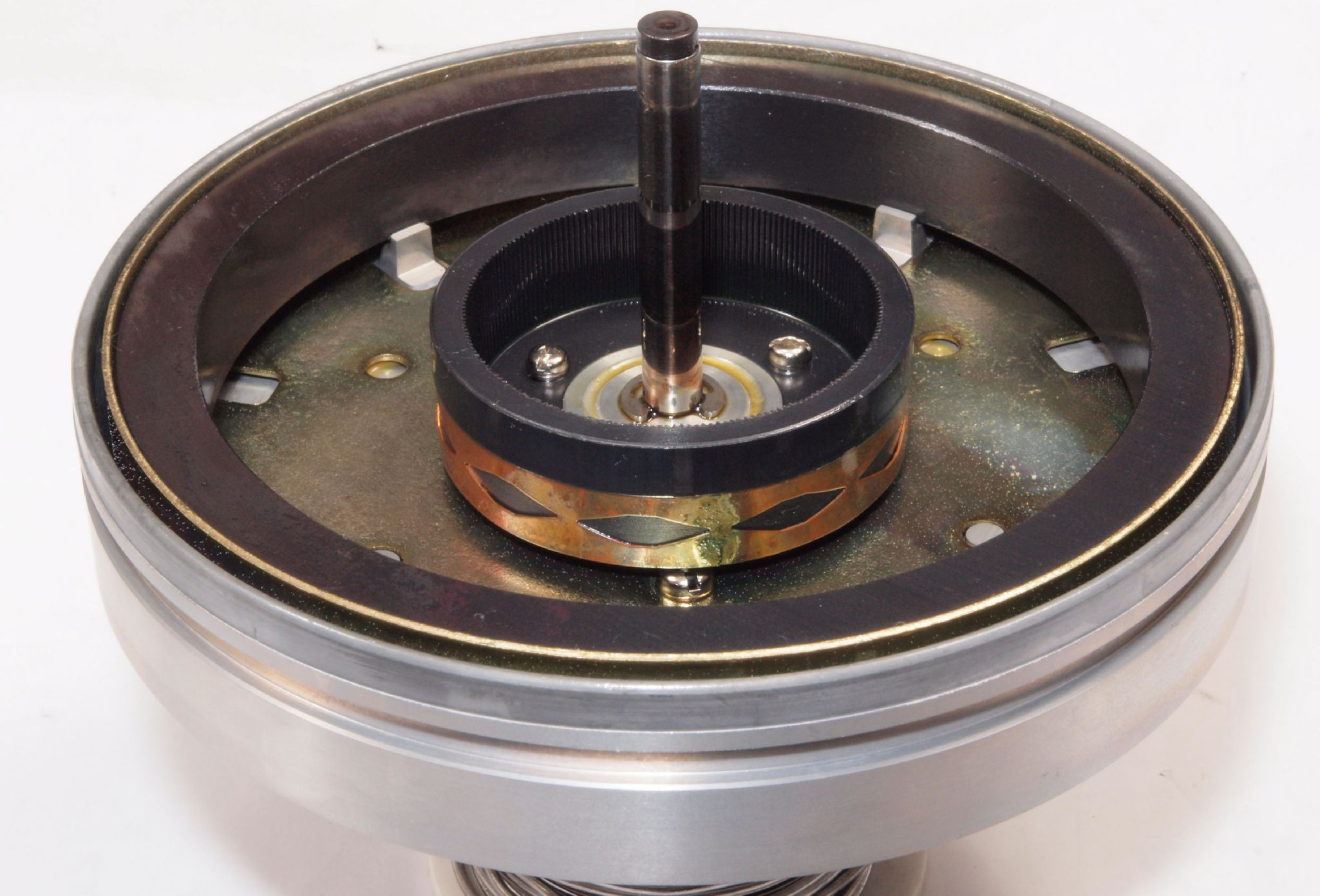

Ｍ．　モーター修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１１．　修理前　モータを取出す。

Ｍ１２．　修理前　モータを取出す。

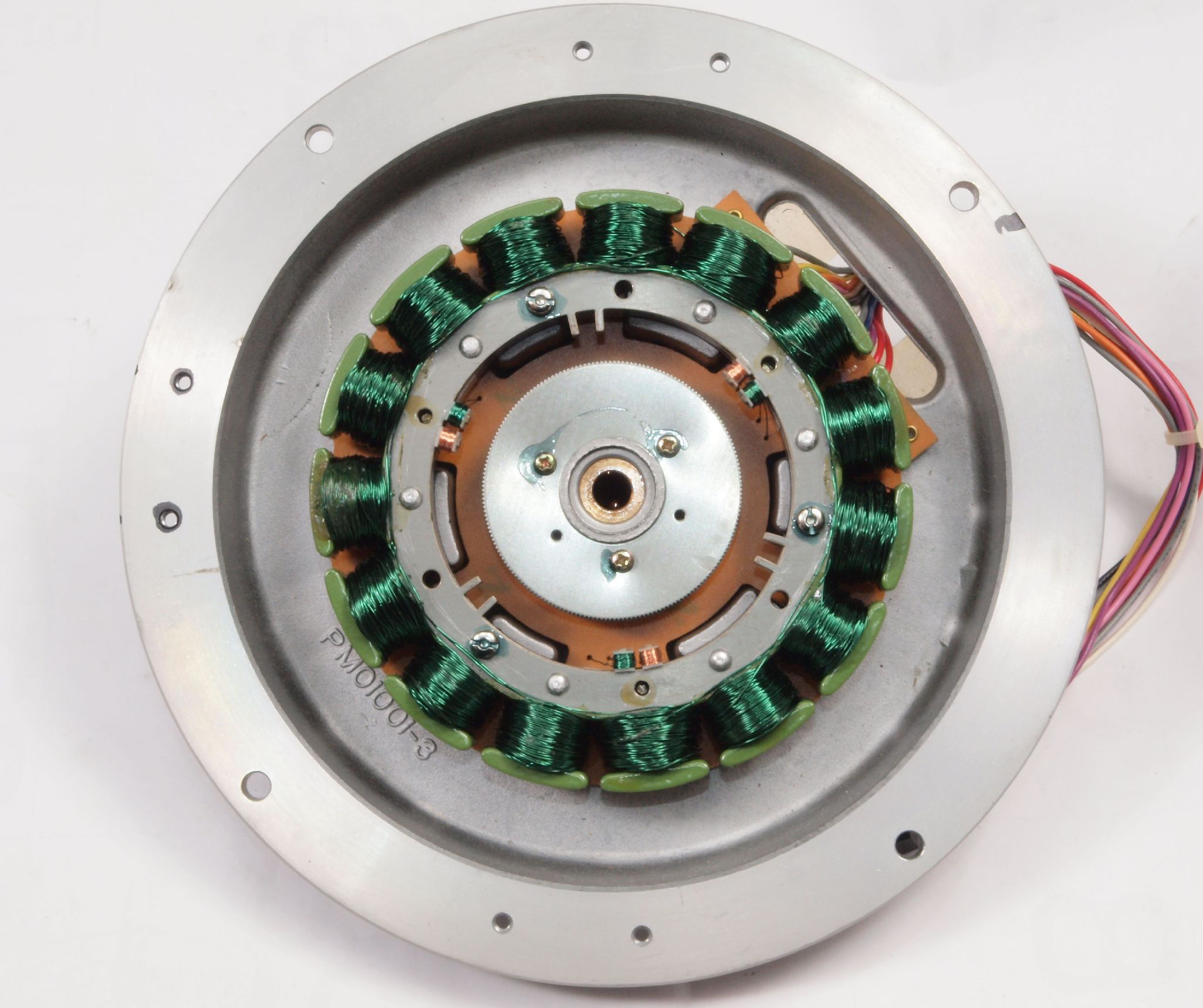

Ｍ２１．　修理前　モータ固定子。

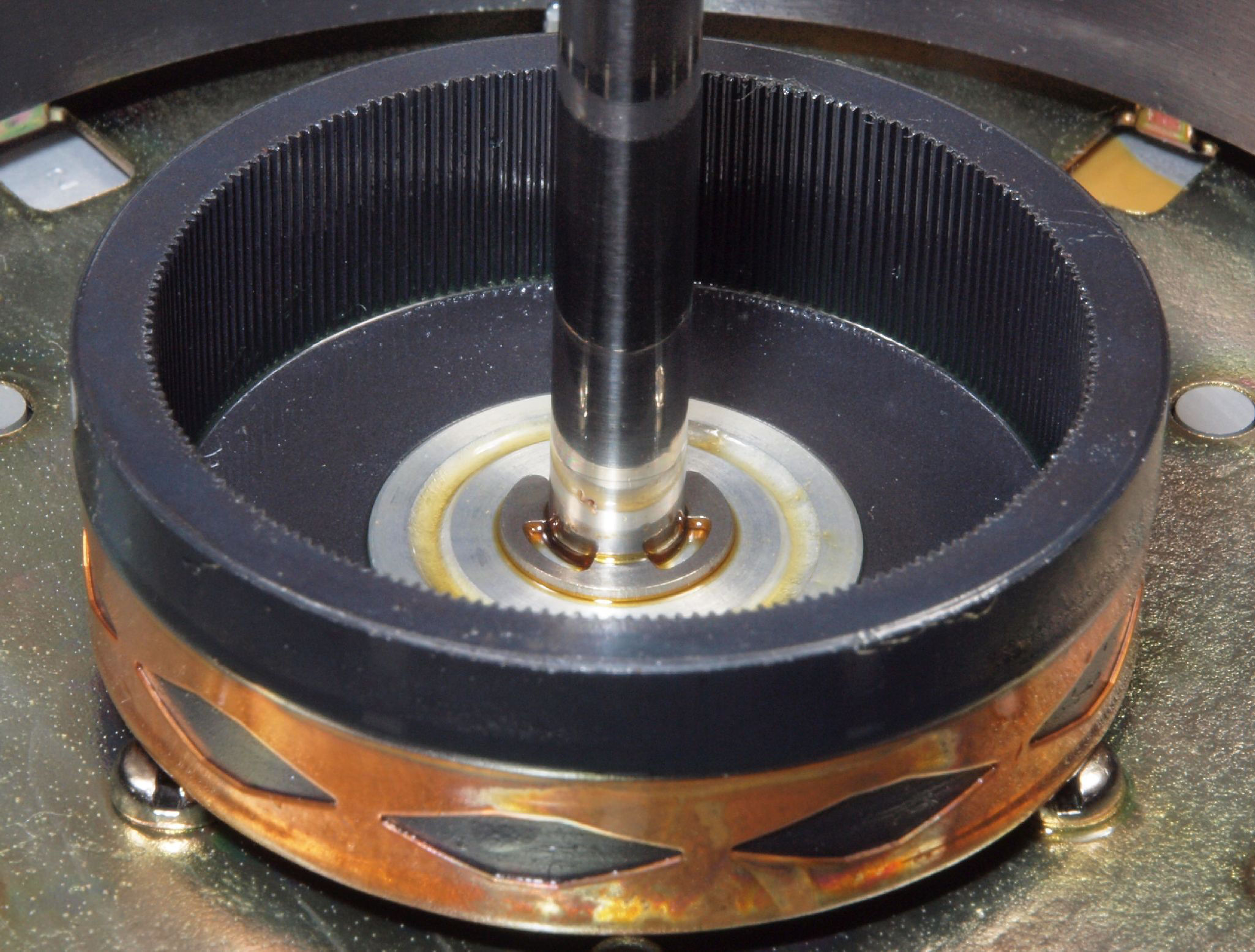

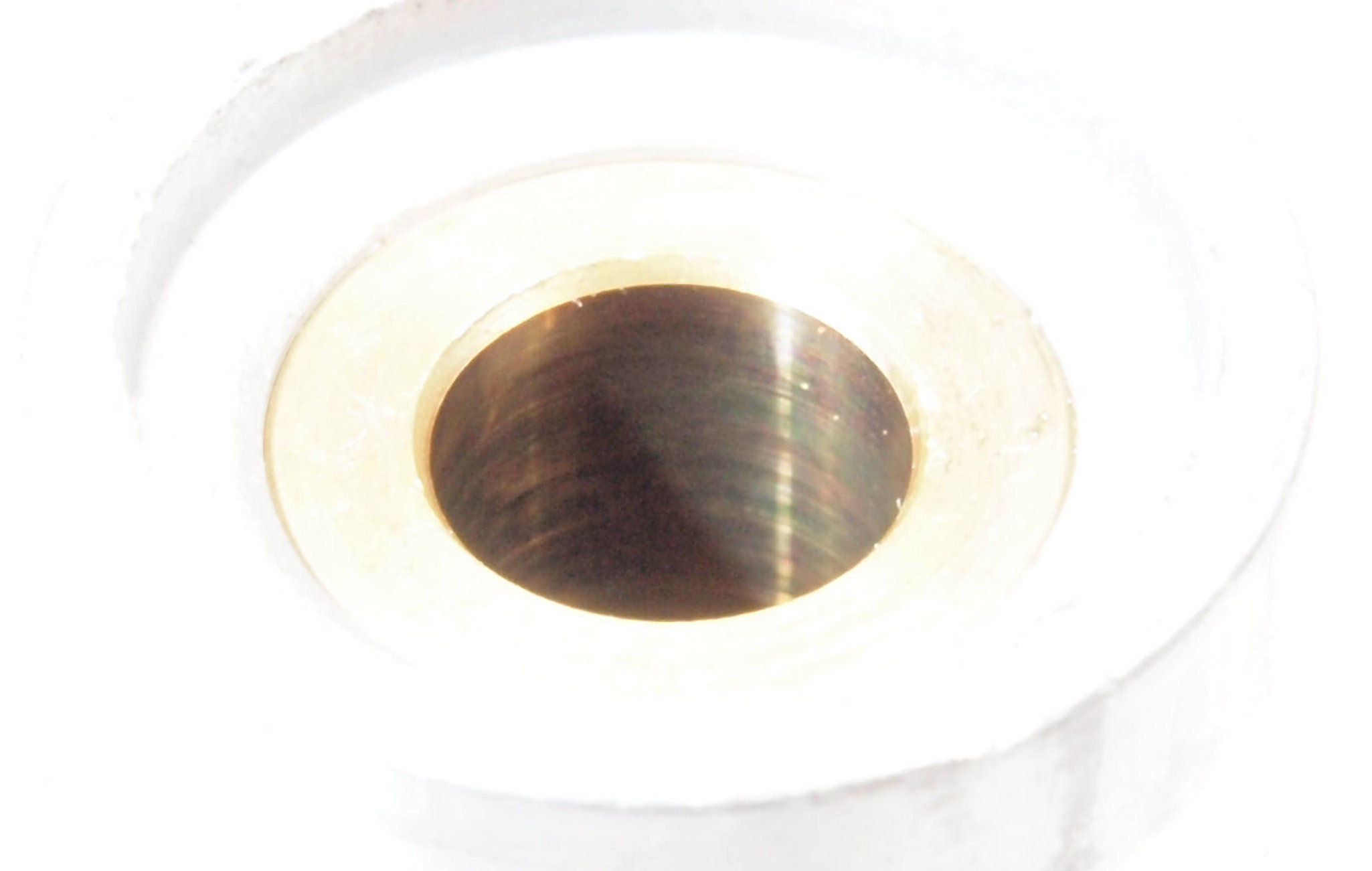

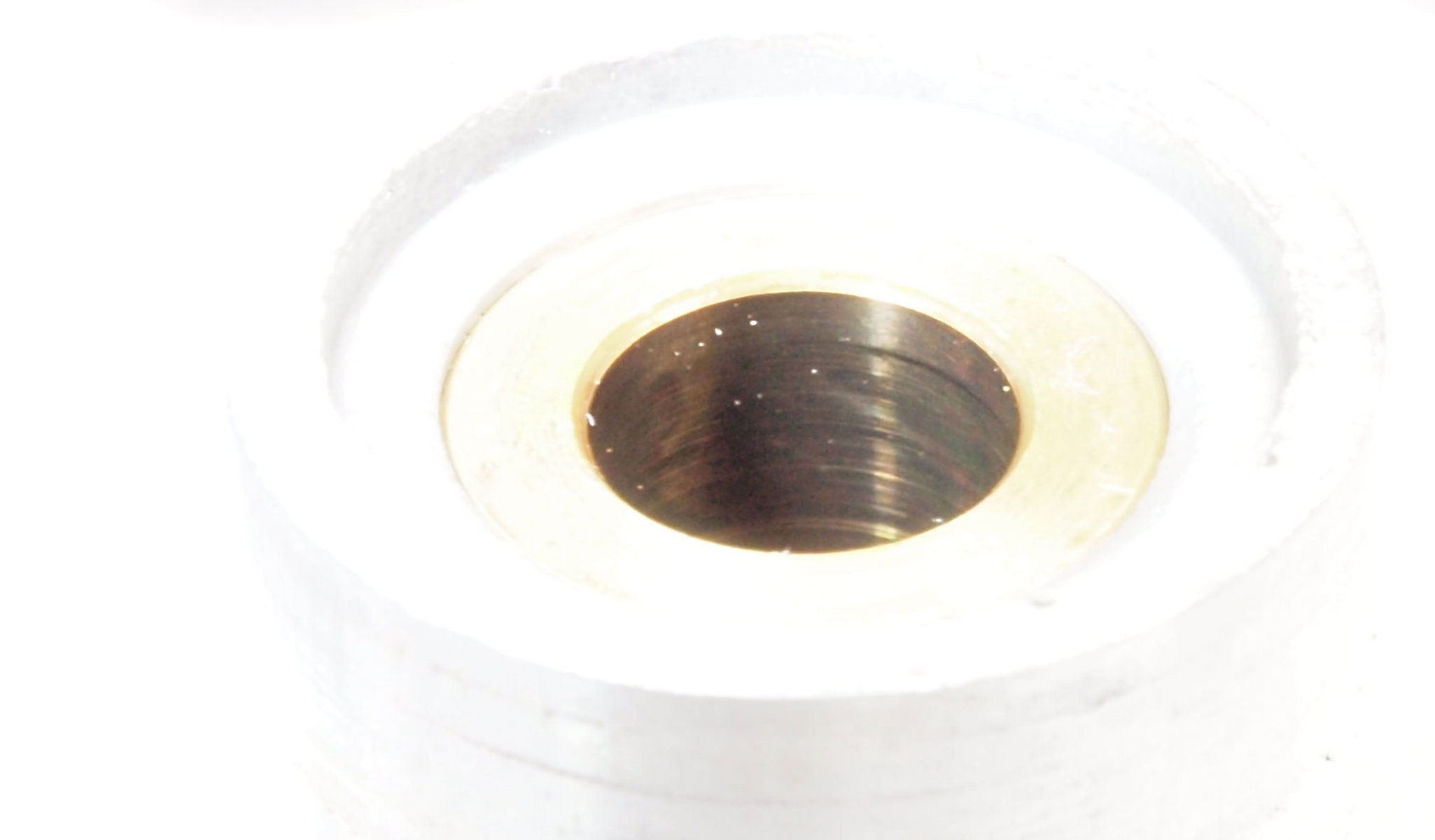

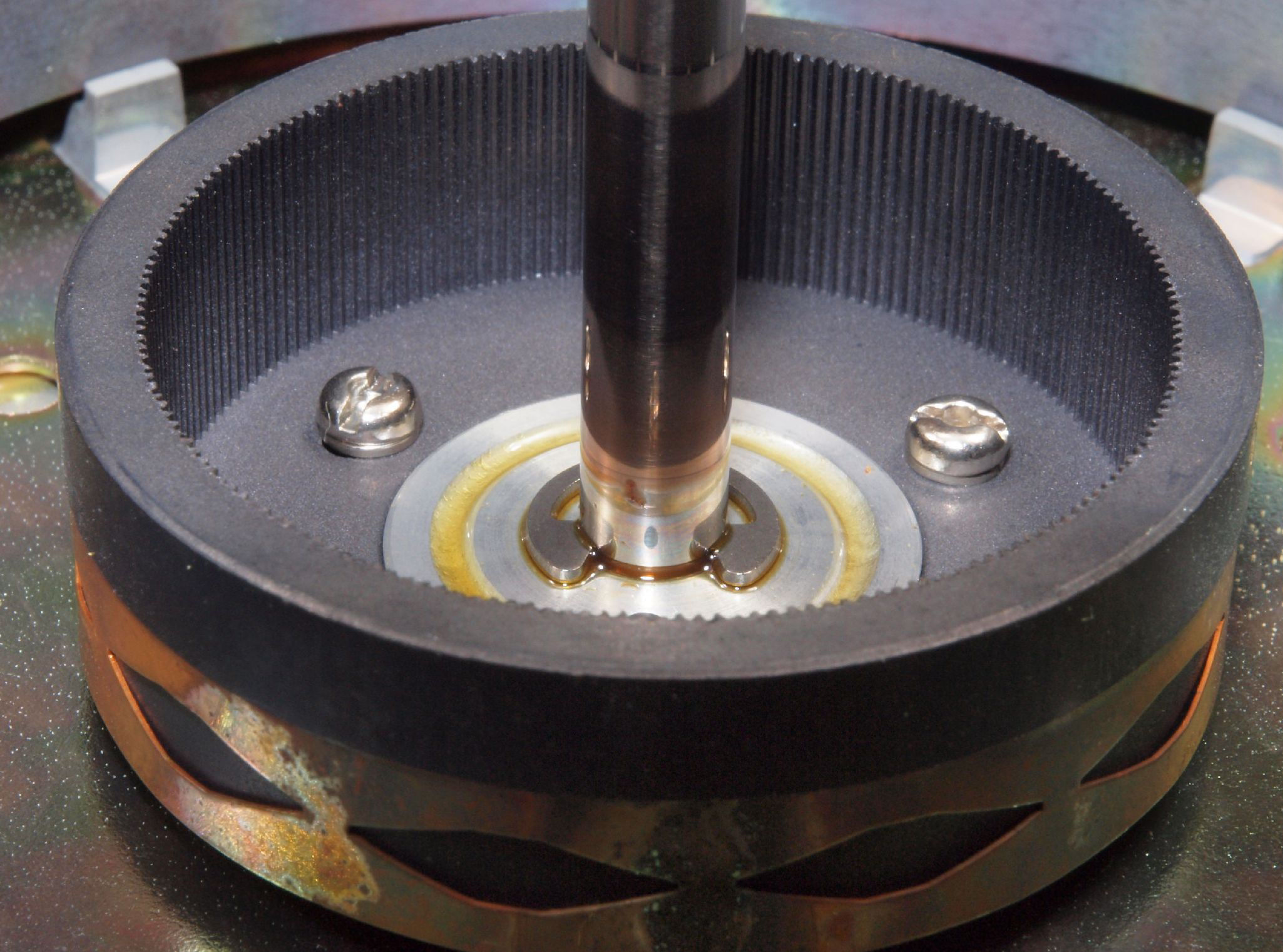

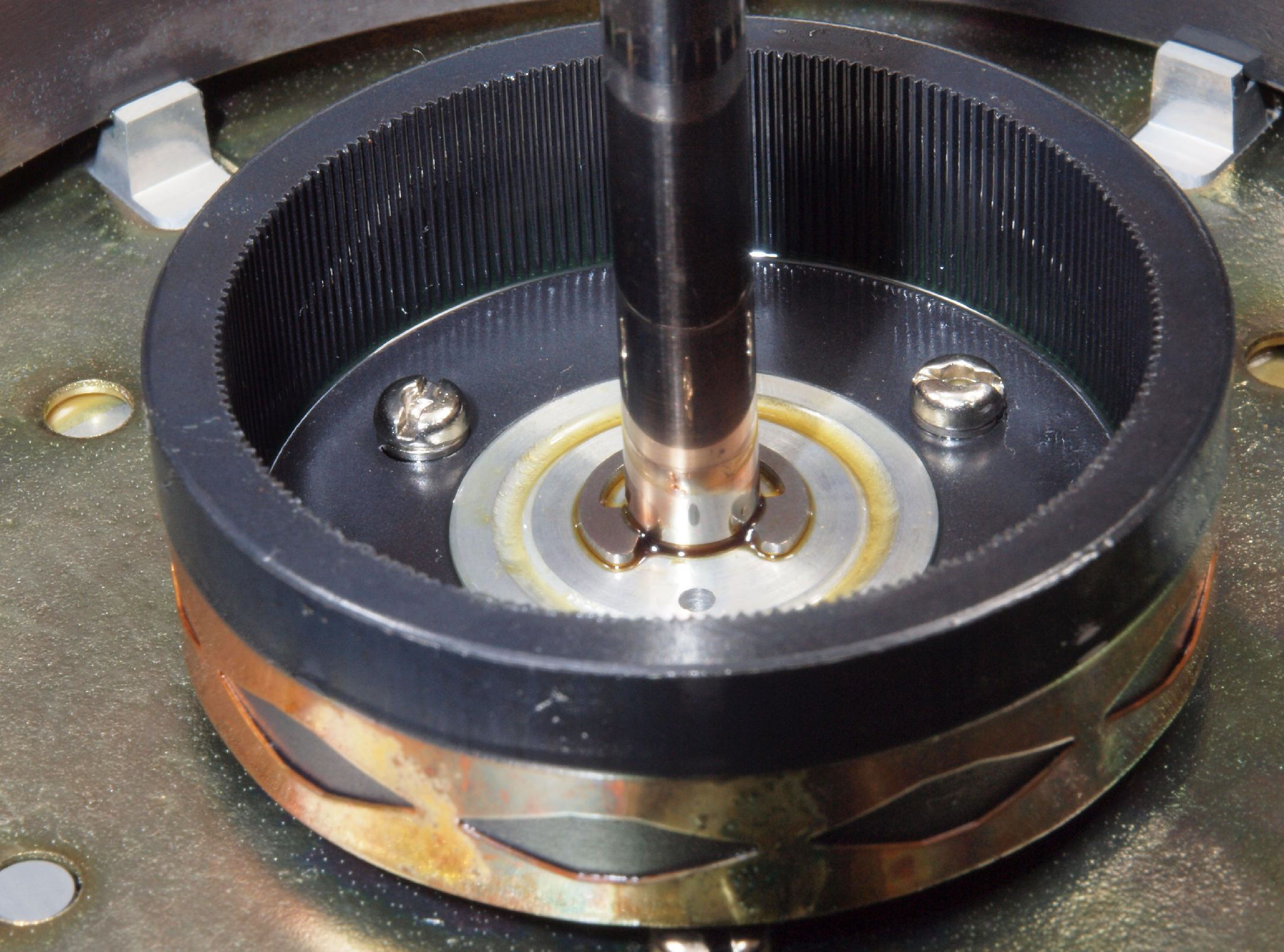

Ｍ２２．　修理中　モータ固定子軸受け。オイル切れでキズ有り。

Ｍ２３．　修理中　モータ固定子軸受け、反対側。オイル切れでキズ有り。

Ｍ３１．　修理中　ＦＧ−コイル点検中、異常なし。

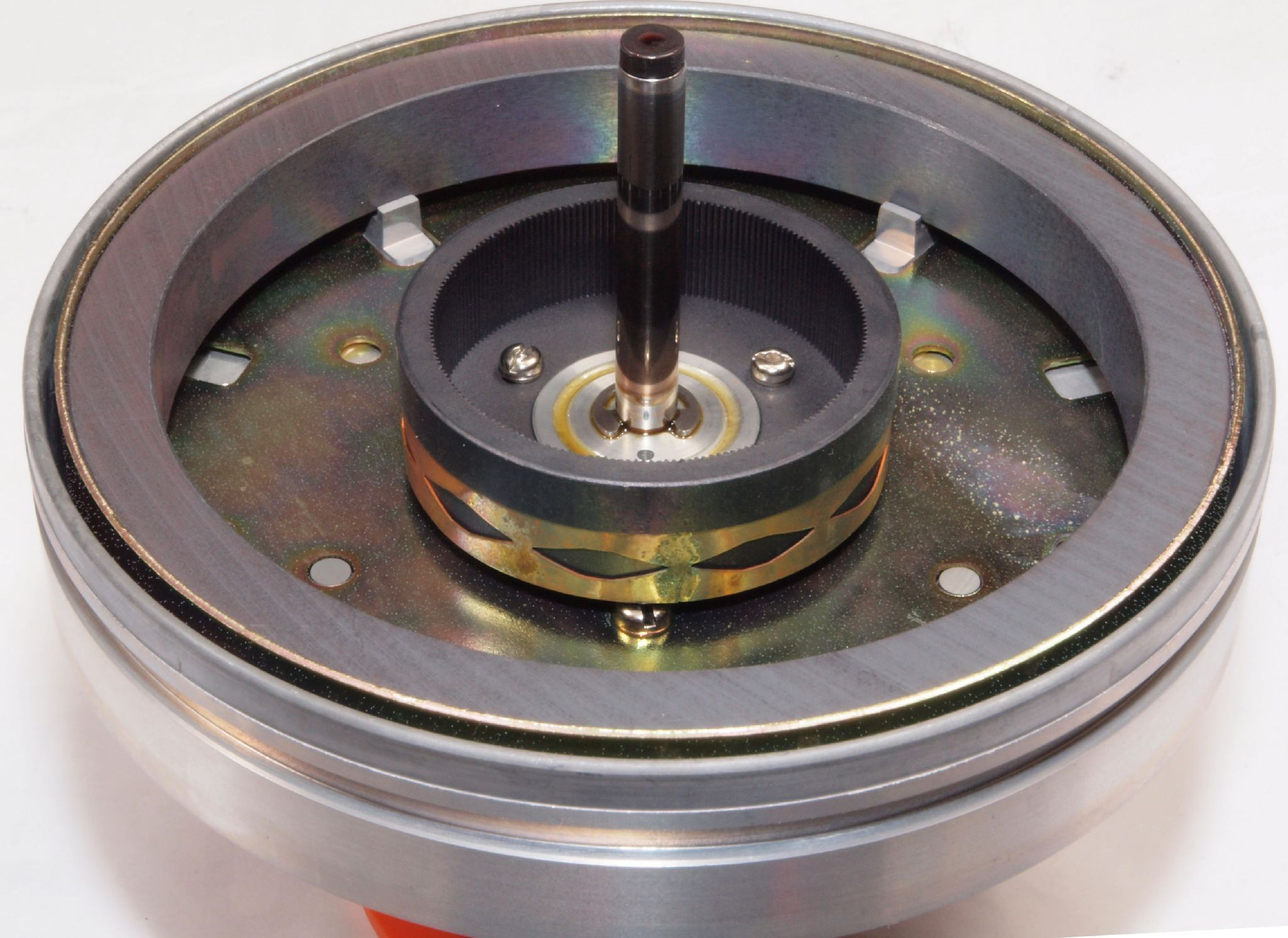

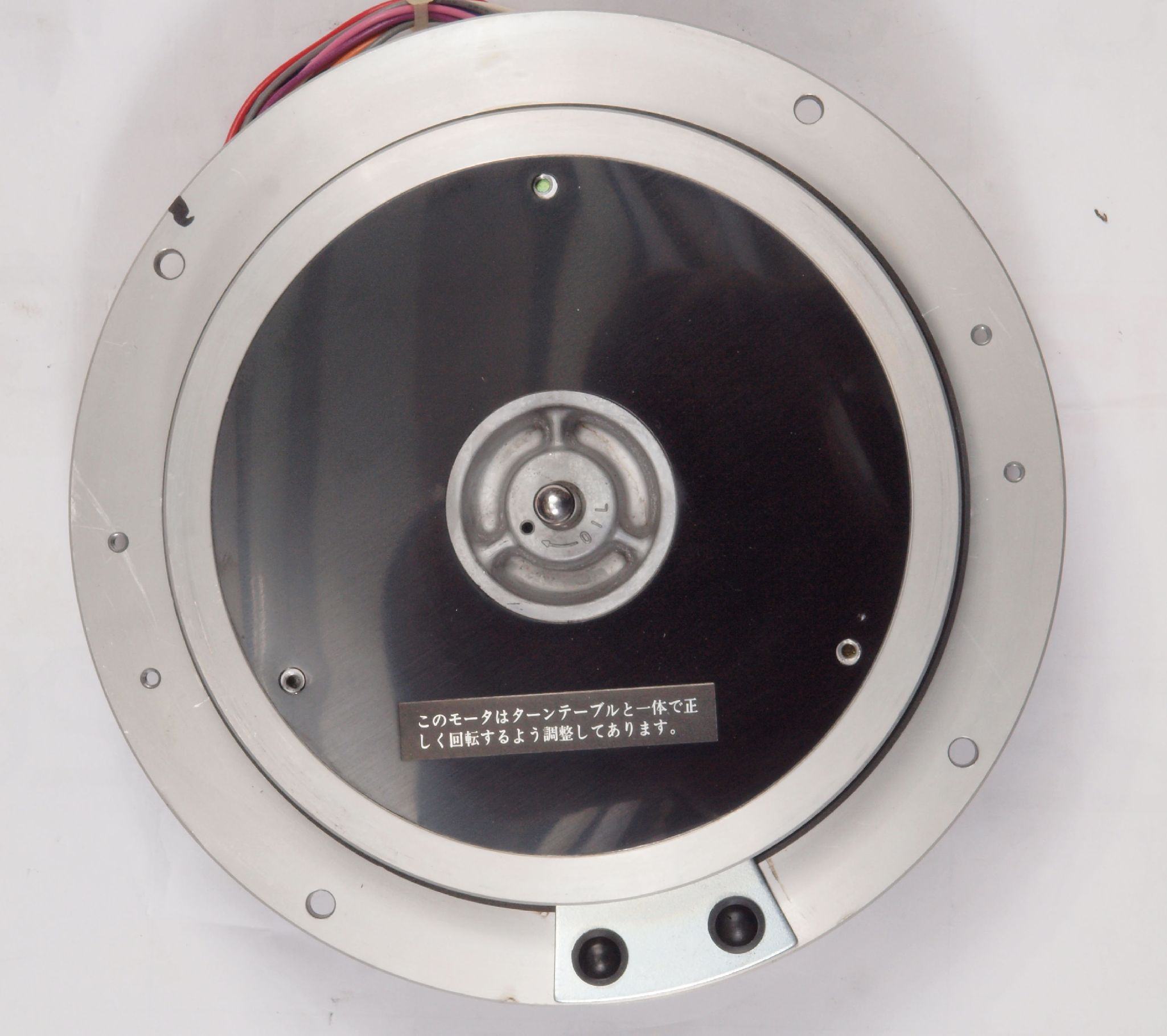

Ｍ４１．　修理前　モータ回転子裏、表面に少し赤いサビが発生している。

Ｍ４２．　修理後　モータ回転子裏。　今後の為、錆止めを軽く塗布する。

Ｍ４３．　修理前　モータ回転子裏、反対側。表面に赤いサビが発生している。

Ｍ４４．　修理後　モータ回転子裏、反対側。　今後の為、錆止めを軽く塗布する。

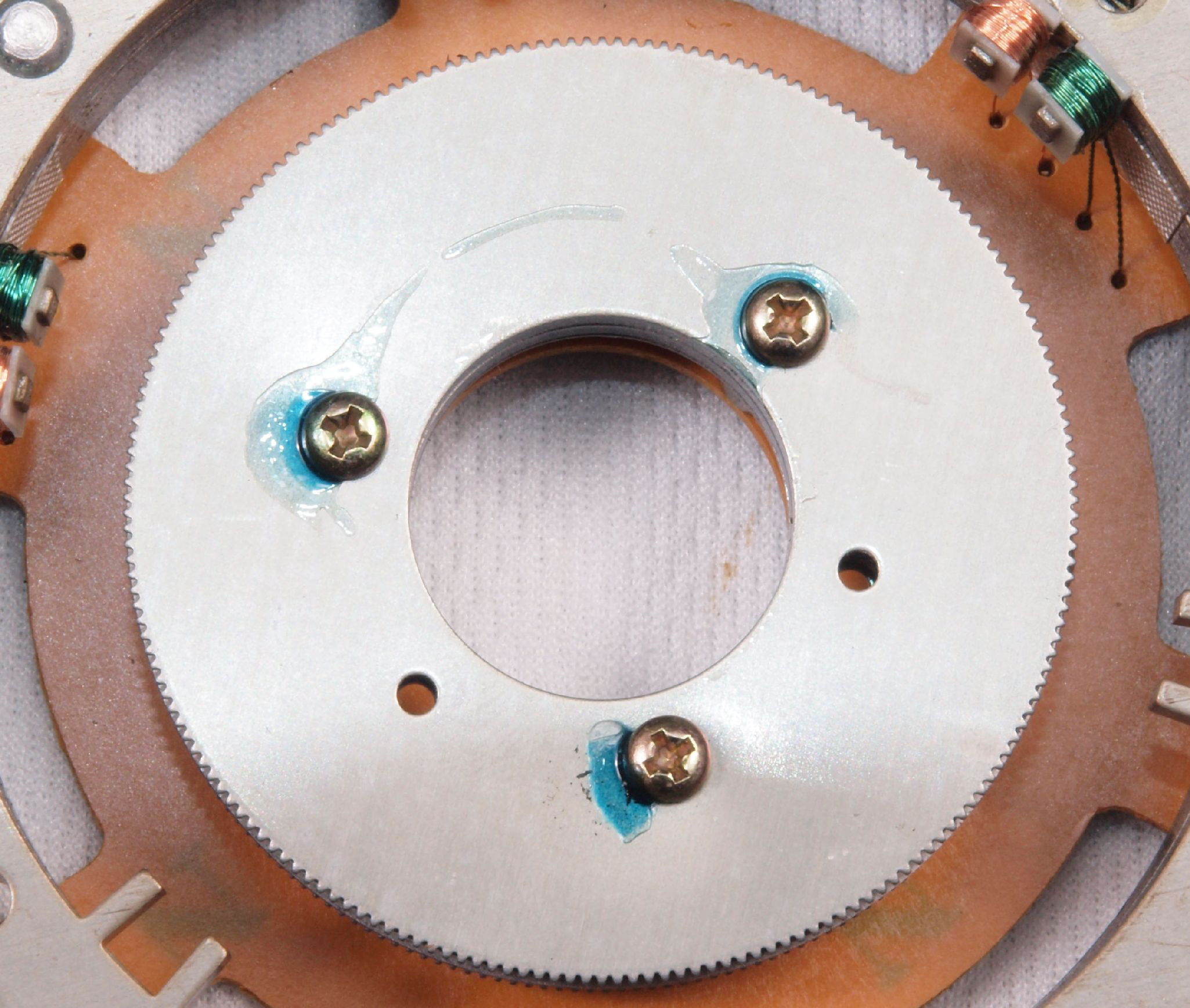

Ｍ５１．　修理前　ＦＧ−コア。

Ｍ５２．　修理後　ＦＧ−コア。　今後の為、錆止めを軽く塗布する。

Ｍ５３．　修理前　ＦＧ−コア、反対側。

Ｍ５４．　修理後　ＦＧ−コア、反対側。　今後の為、錆止めを軽く塗布する。

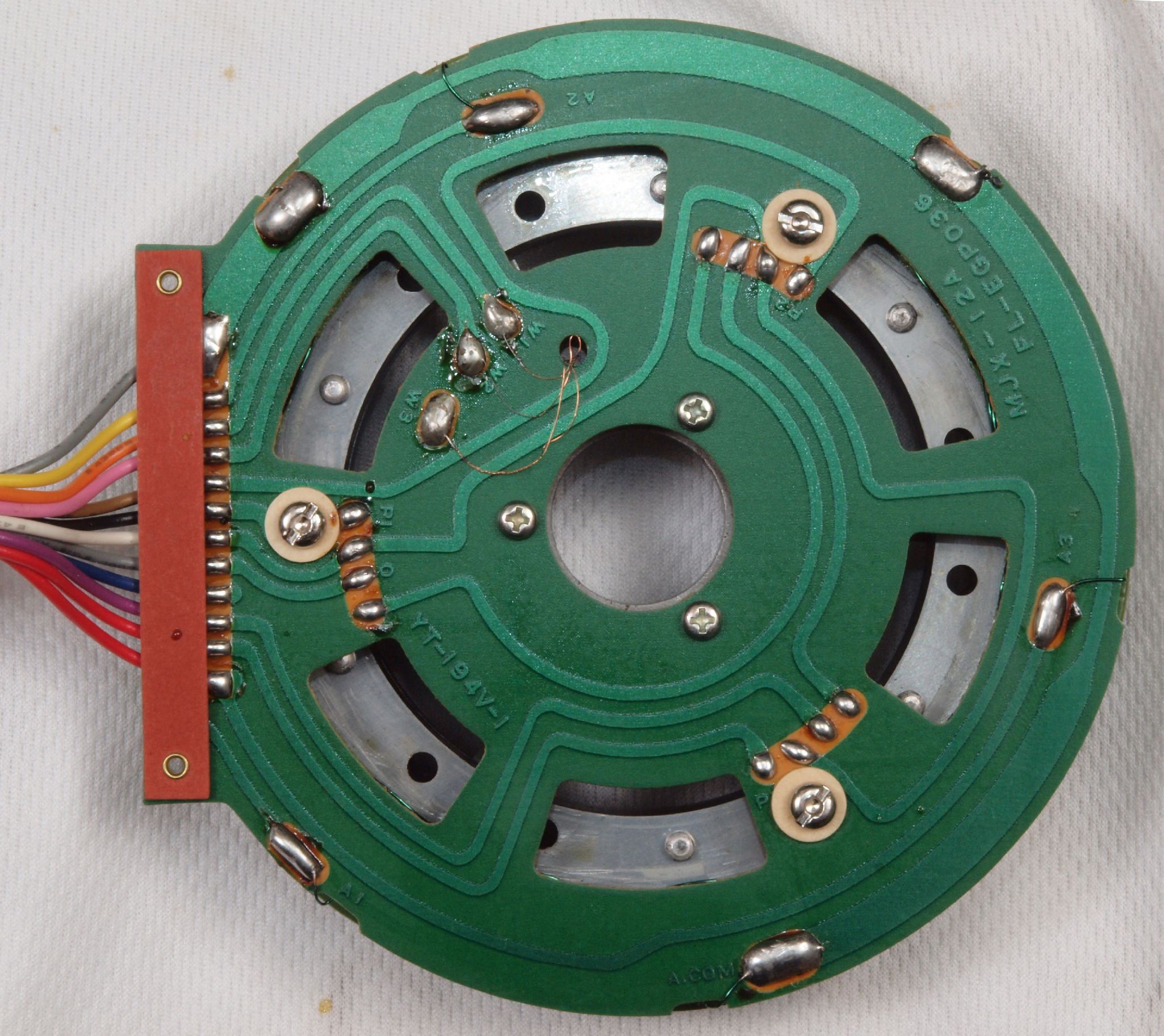

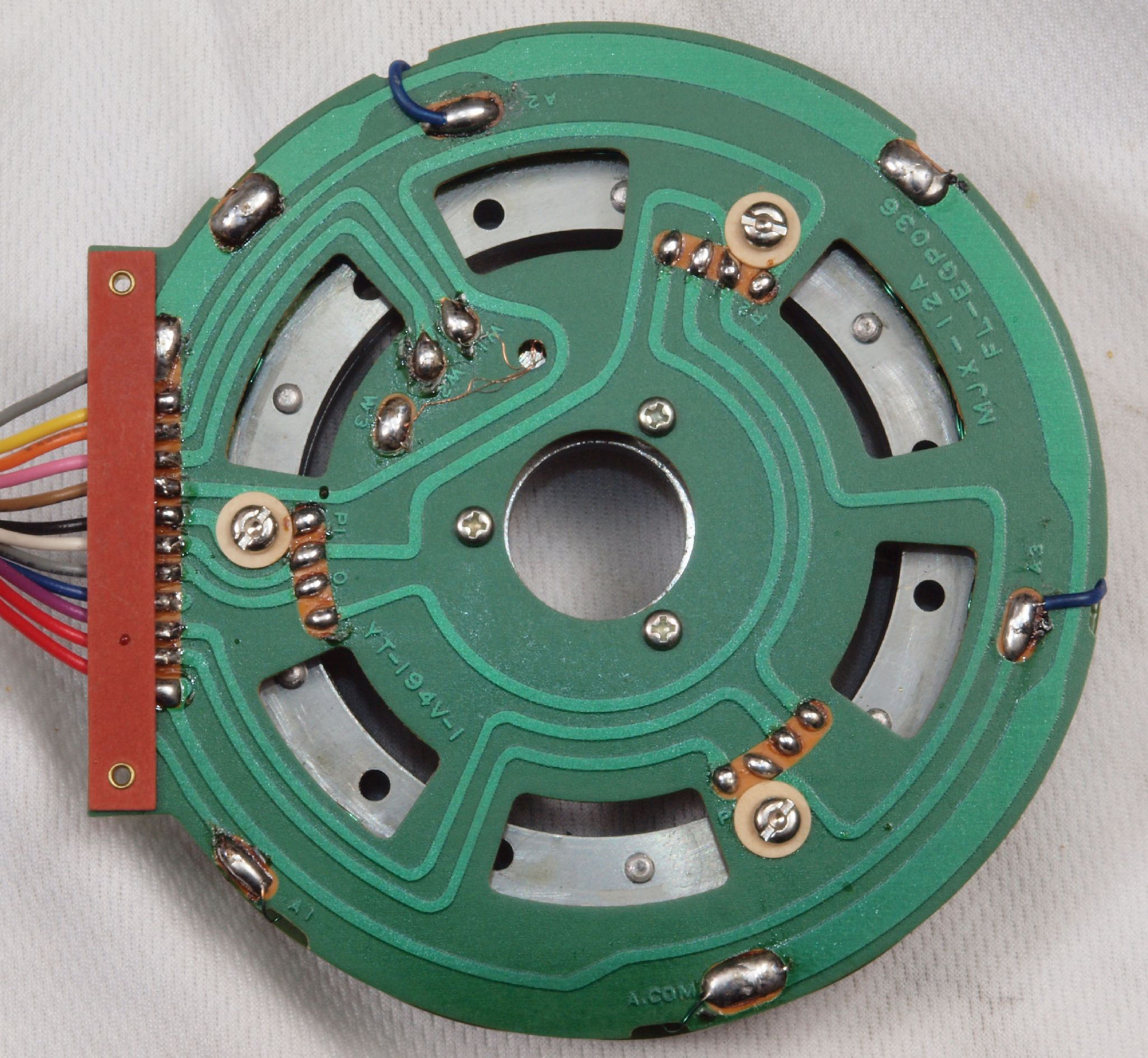

Ｍ６１．　修理前　固定子巻線基板裏。

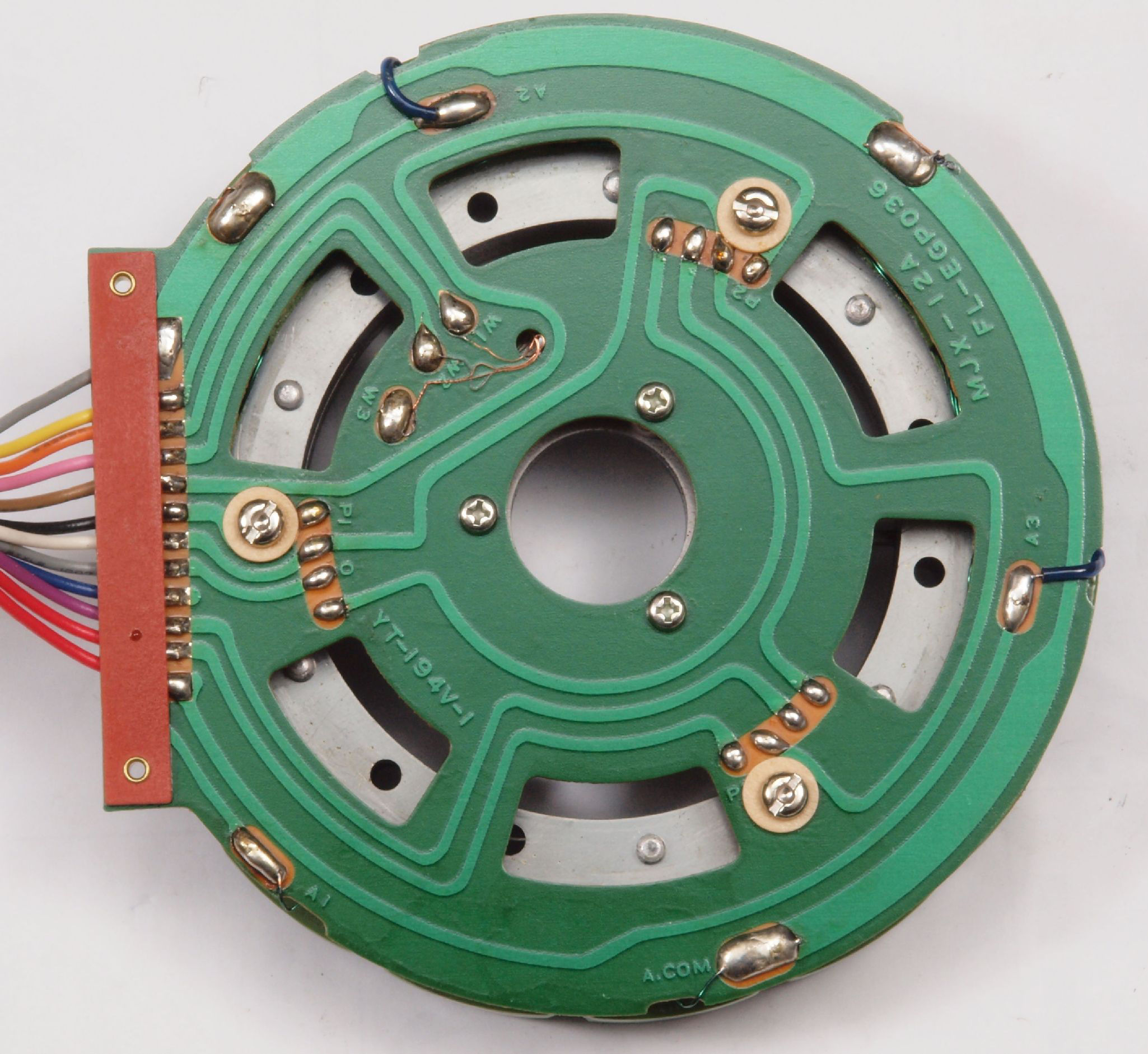

Ｍ６２．　修理後　固定子巻線基板裏。

Ｍ６３．　完成固定子巻線基板裏。　余分なフラックスを落として洗浄し、コート液を塗る。

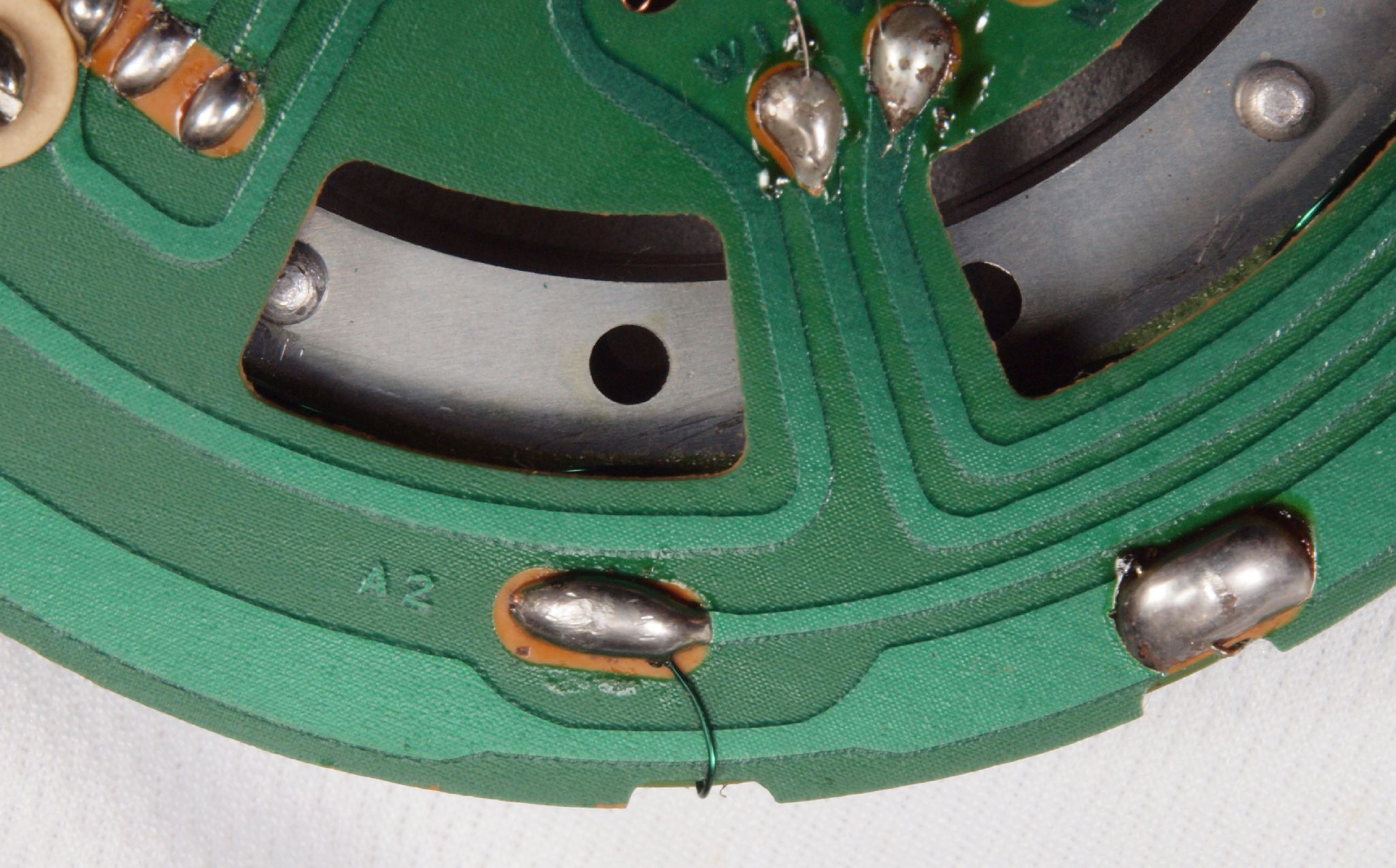

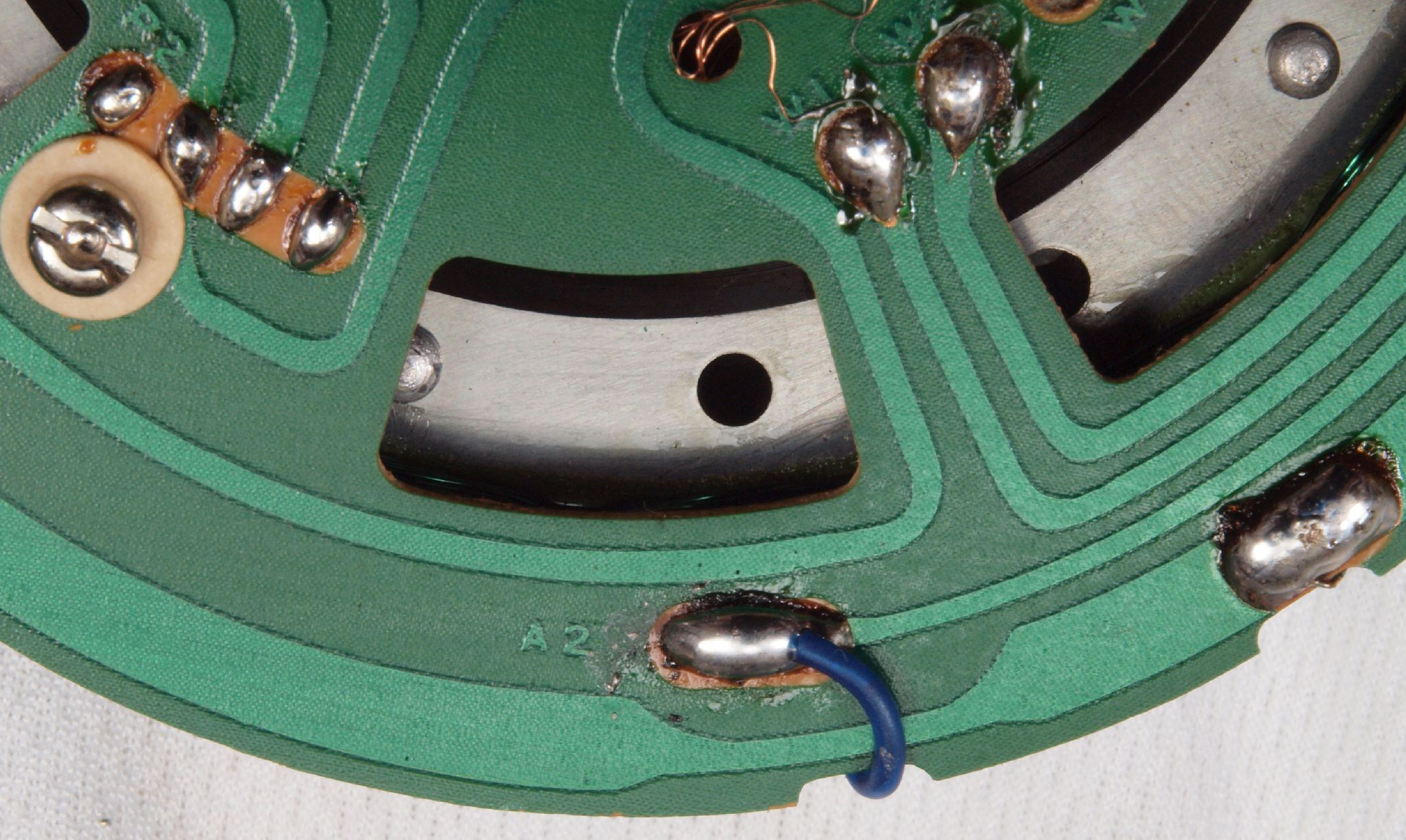

Ｍ６４．　修理前　アマチュアコイルの引き出し線Ａ２、　エナメル線の絶縁＋レジスト液のみで！。

Ｍ６５．　修理後　アマチュアコイルの引き出し線Ａ２、拡大。

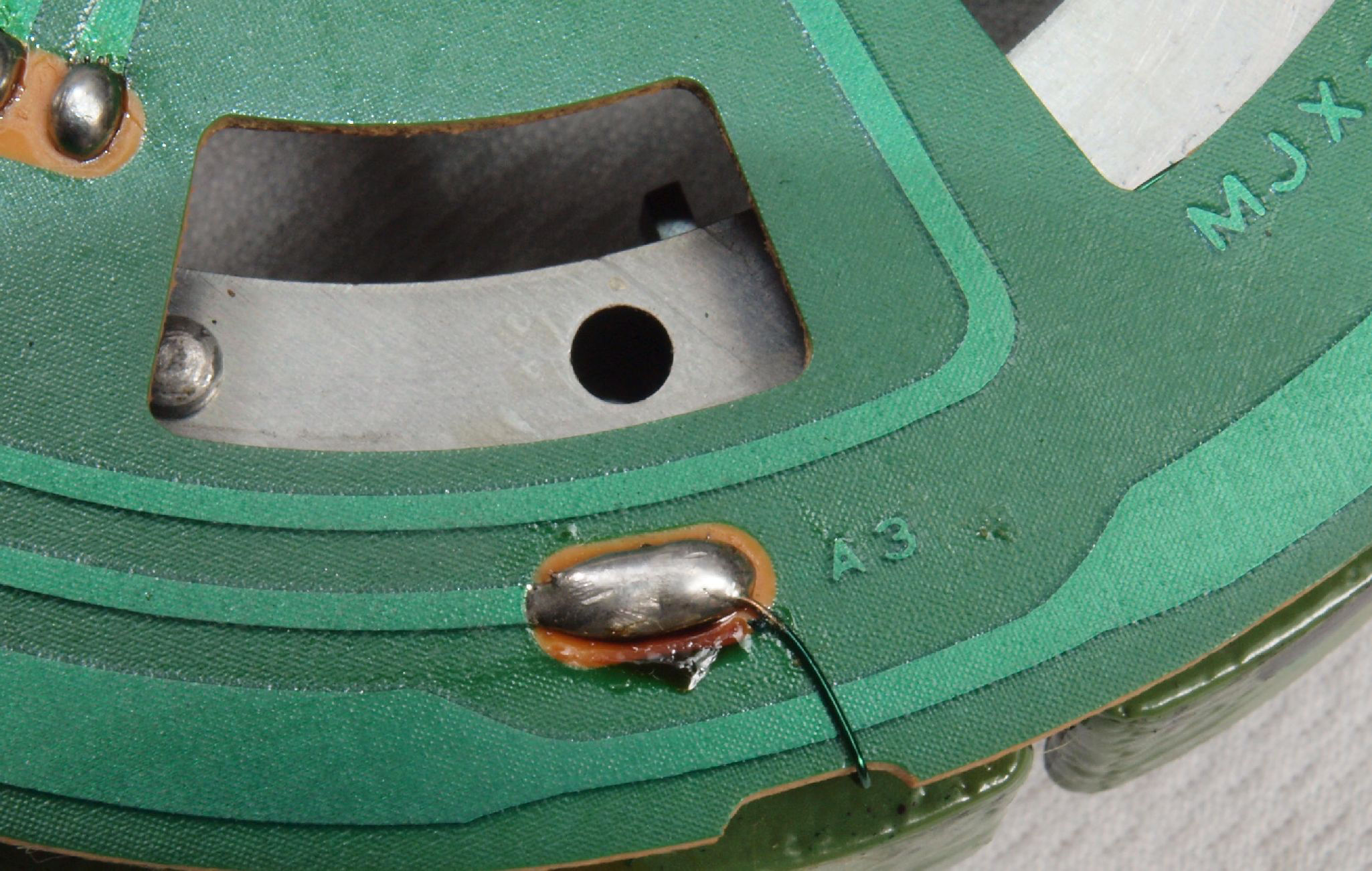

Ｍ６６．　修理前　アマチュアコイルの引き出し線Ａ３、　エナメル線の絶縁＋レジスト液のみで！

Ｍ６７．　修理後　アマチュアコイルの引き出し線Ａ３、拡大。

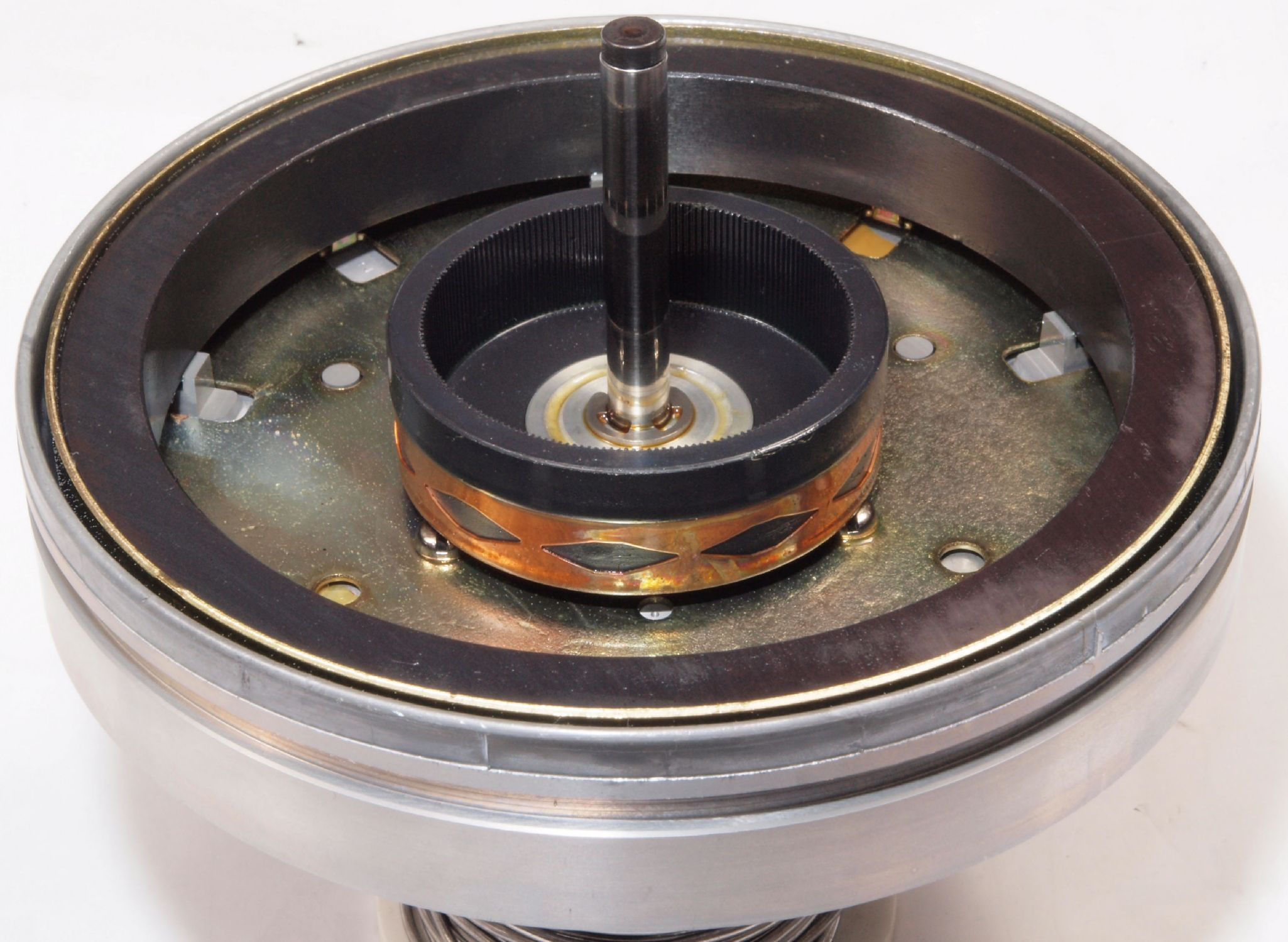

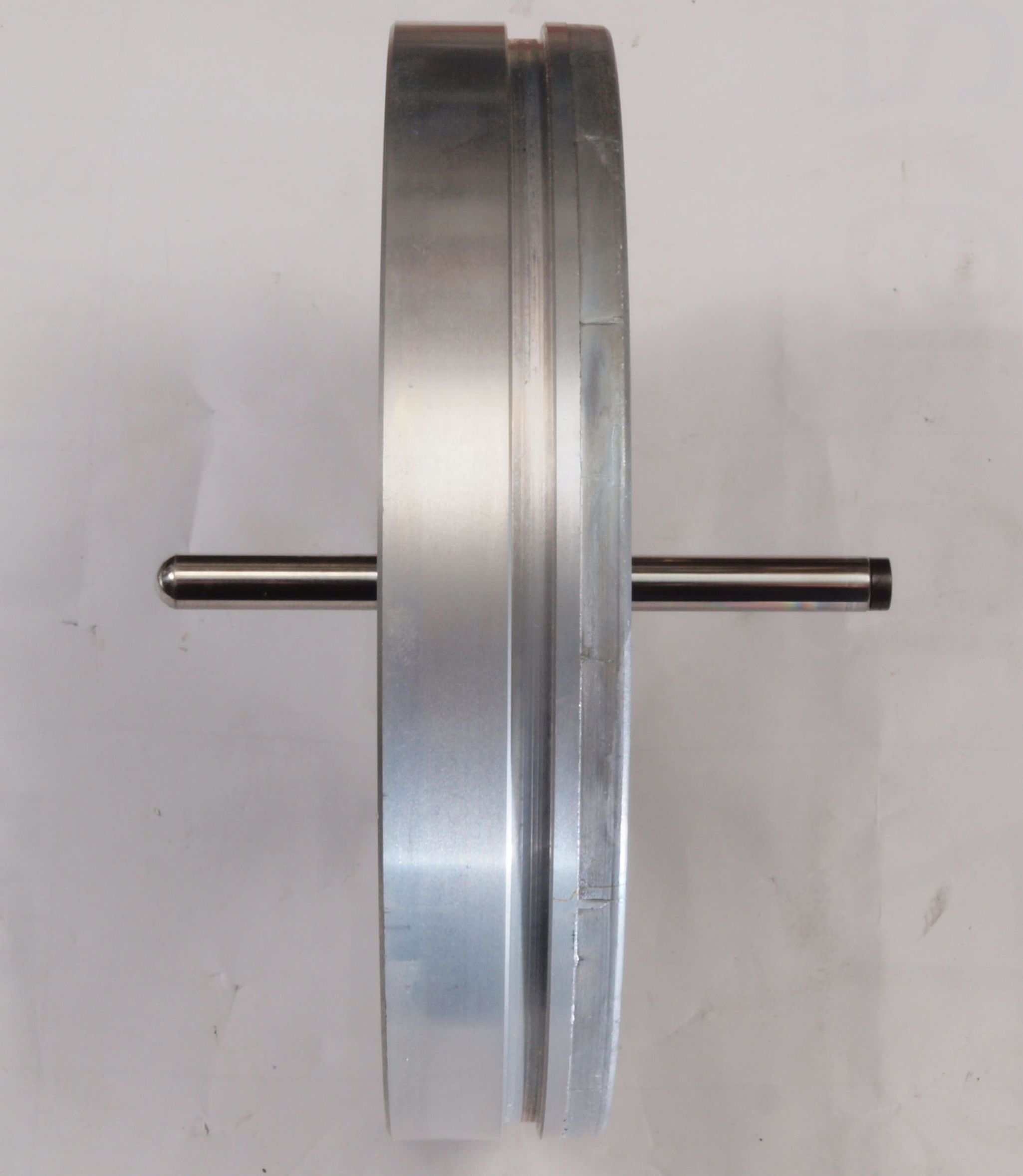

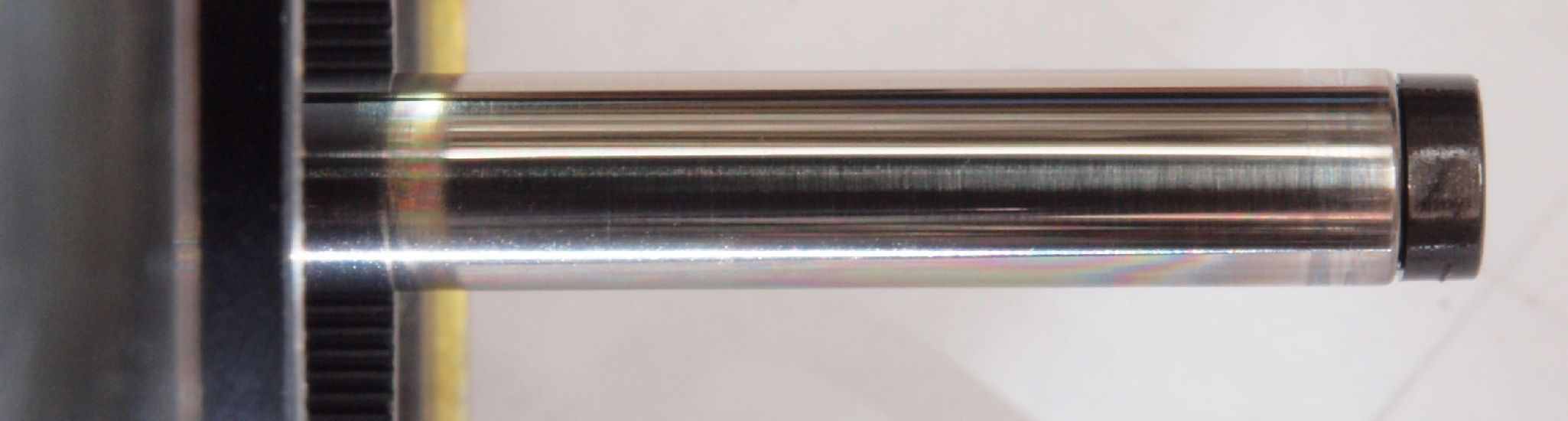

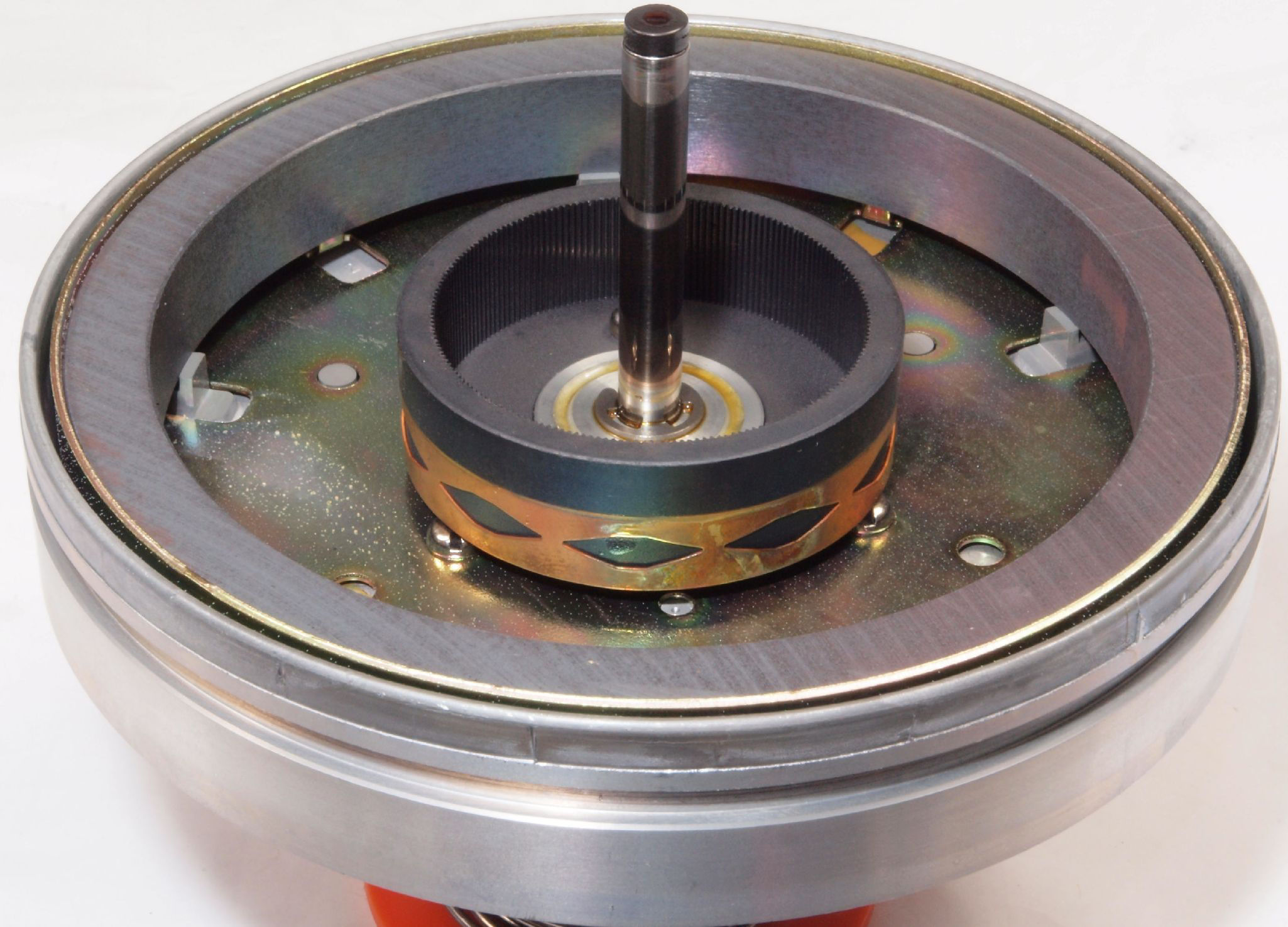

Ｍ７１．　修理前　モータ回転子。

Ｍ７２．　修理前　モータ回転子下側軸。

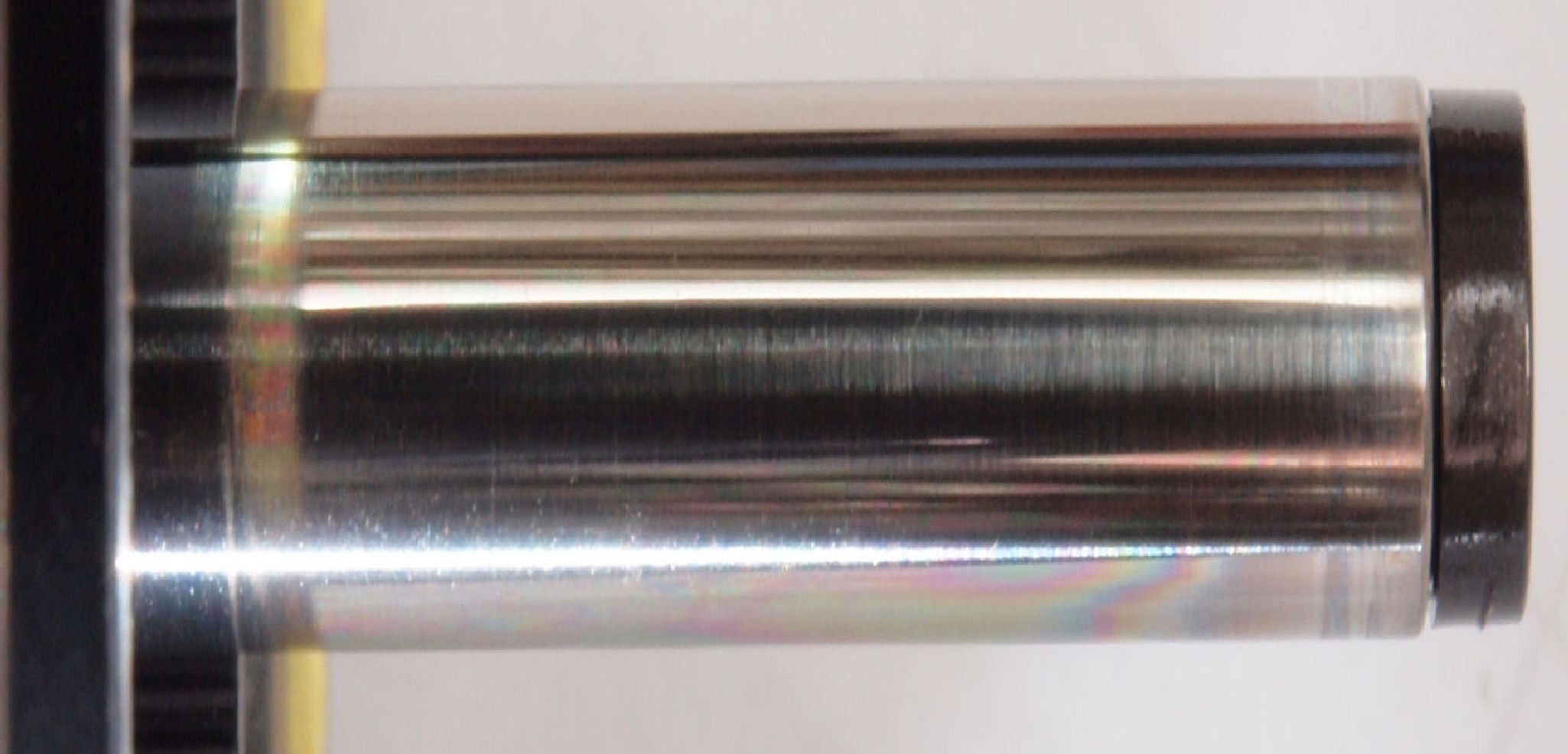

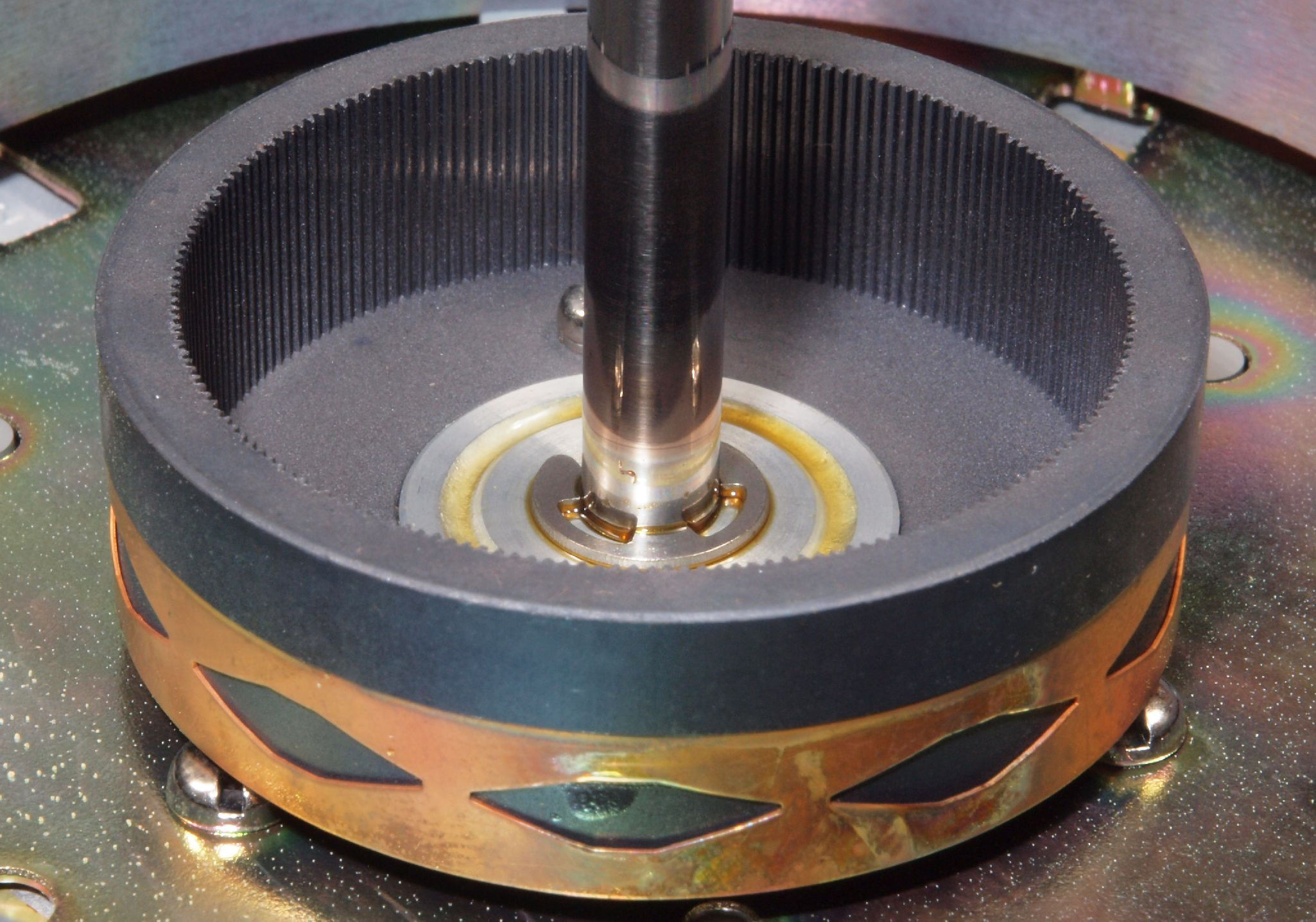

Ｍ７３．　修理中　回転子軸拡大して見る、　すこし擦れ跡があるが綺麗。

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�U　の仕様（マニアルより）

型式 ダイレクトドライブターンテーブル ＳＰ−１０ｍｋ�U 駆動形式 ダイレクトドライブ 駆動モーター ブラシレスＤＣモーター 制御方式 クォーツフェイズロックドコントロ−ル ターンテーブル アルミダイカスト製　直径３２．０cm，重量３．０ｋｇ 回転数 ３３　1/3，４５，７８.２６rpm 起動トルク ６ｋｇ・cm 起動特性 ０．２５秒で定速回転（３３1/3rpm時） 負荷変動 ５ｋｇ・cm以内、　０％ 回転数偏差 ±０．００２％以内 ワウ・フラッター ０．０２５％ＷＲＭＳ（ＪＩＳ　Ｃ５５２１） ＳＮ比 ７８dB（ＩＥＣ９８Ａ weighted） 電源 ＡＣ１００Ｖ　５０／６０Ｈｚ 消費電力 １６Ｗ 外形寸法 （本体）　　 幅３８６．５×高さ１０２．５×奥行３６８．５mm （電源部）　幅１１０×高さ８３．５×奥行３７０mm 重量 （本体）９．５ｋｇ。　　（電源部）３．８ｋｇ 備考 プラグを差し込んだ状態ではさらに奥行85mmが必要 価格 ￥150,000(1976年頃)
