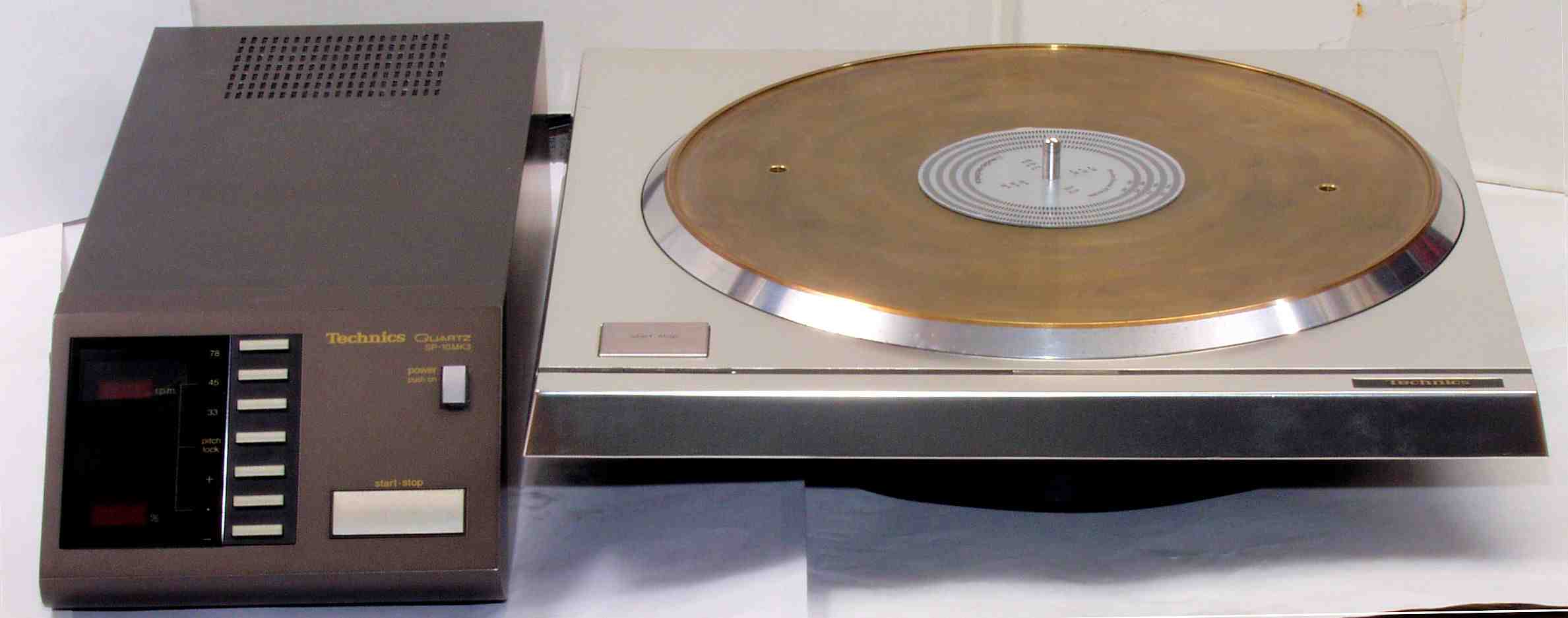

Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V．　８台目修理記録

◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考 　平成２０年９月２８日持込　　１１月２２日完成

注意　このＡＭＰは初期のＣ−ＭＯＳ−ＩＣそれもカスタム「ＭＮ６０４２」が使用されています。 　　　　基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること

Ａ．　修理前の状況 ＹＡＨＯＯオークションで購入、最初は問題ないのですが、使用して1時間以上経ち、回転を止めた後にスイッチを入れても回りません。 電源を切ってしばらくすると、また回転しますが、ある程度使用すると、また回らなくなります。 自分で、軸を外そうとして、ＦＧコイルを切断してしまいました。巻きはじめなので、巻き替えが必要です。 Ｂ．　原因 経年劣化、および技量不足。 Ｃ．　修理状況 ＣＭ．　機構修理状況 ＣＣ．　ＦＧコイル修理 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　４７個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　４個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　１０個。 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　　　　　１０５，０００円。　　オーバーホール修理。 Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V　の仕様（カタログ・マニアルより）

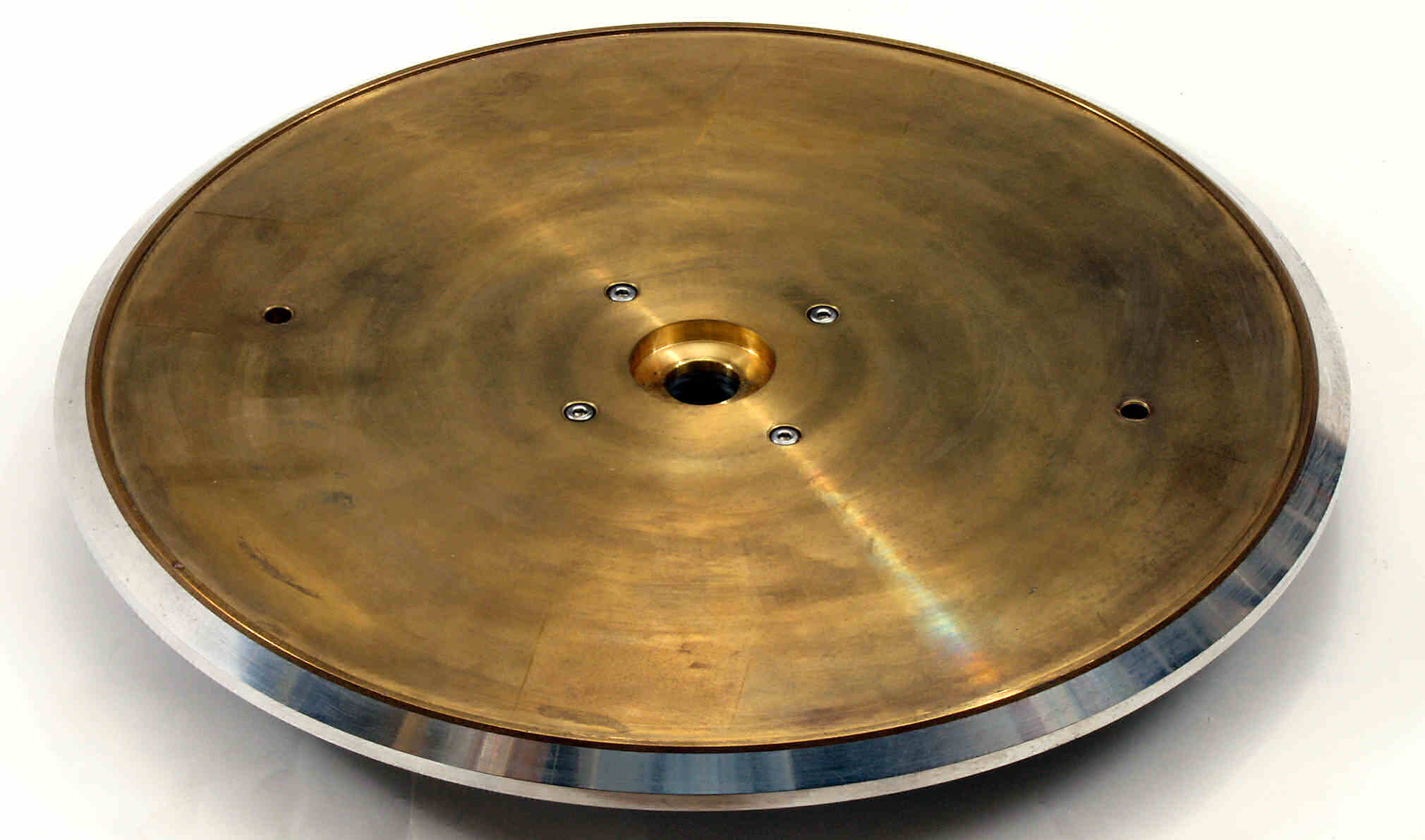

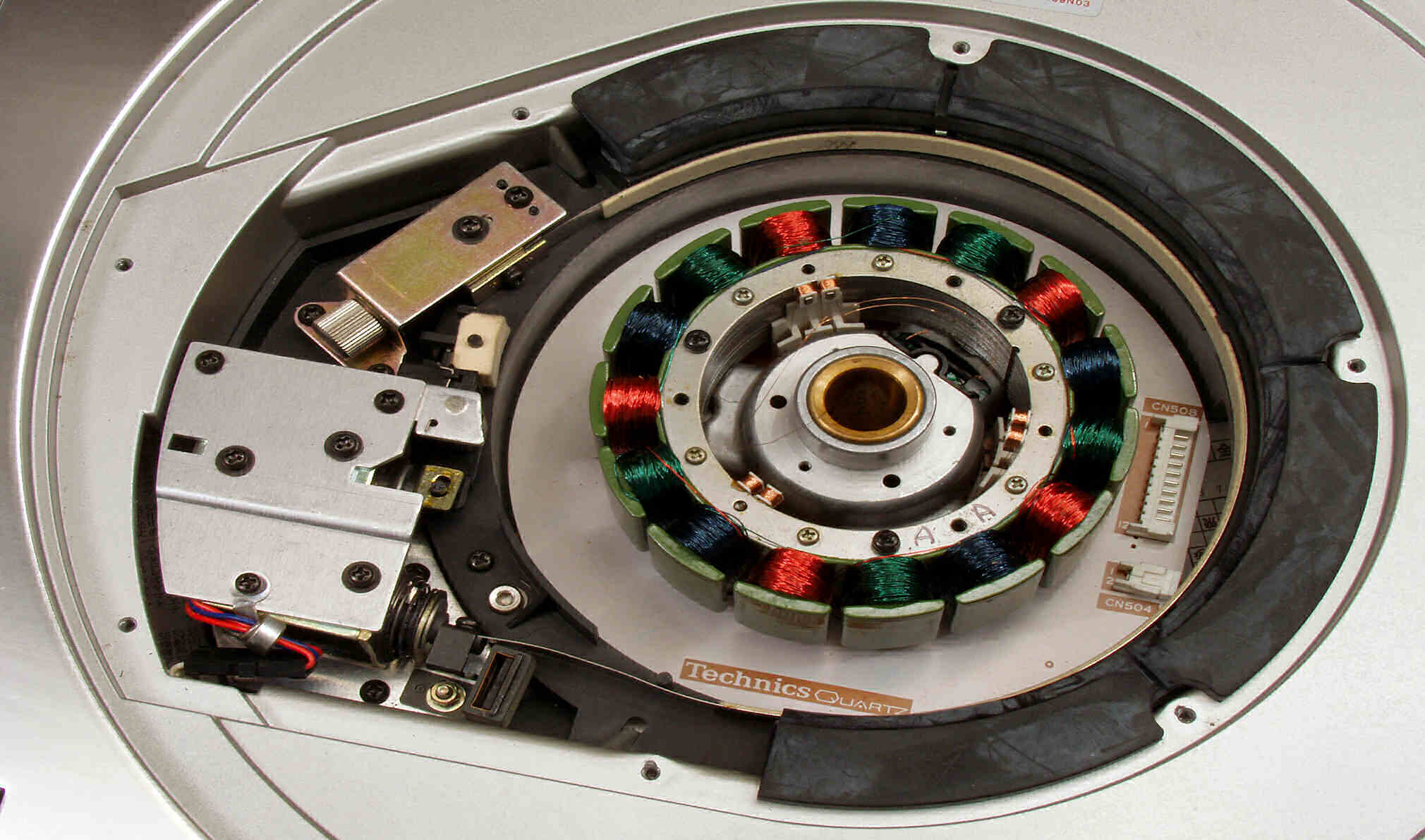

Ａ．　修理前の状況 Ａ１１．　点検中　タンテーブルを見る

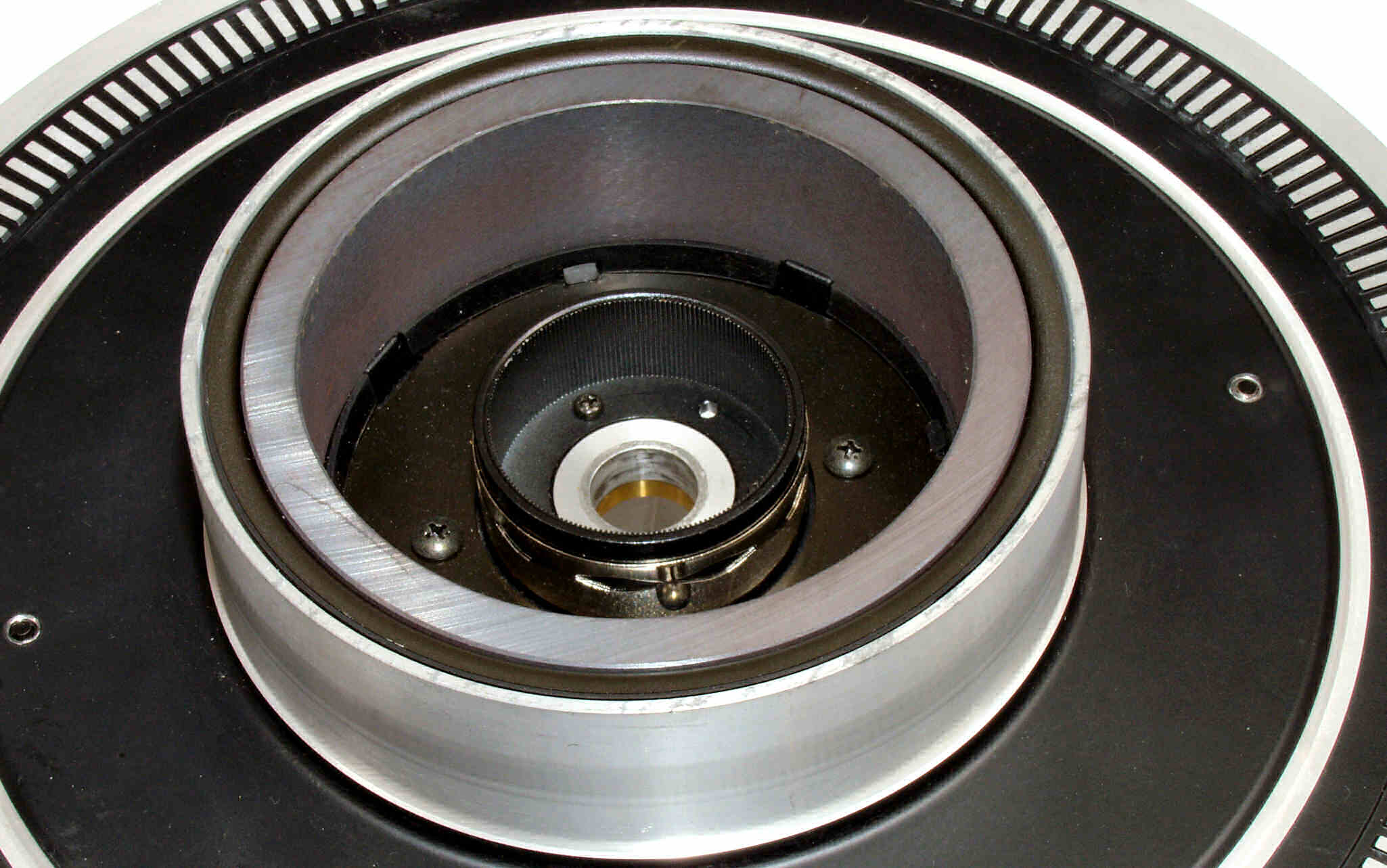

Ａ１２．　点検中　タンテーブルがアウター・ロータに成っている。　非常に綺麗です。

Ａ１３．　点検中　ターンテーブル裏　アウターロータの磁石。

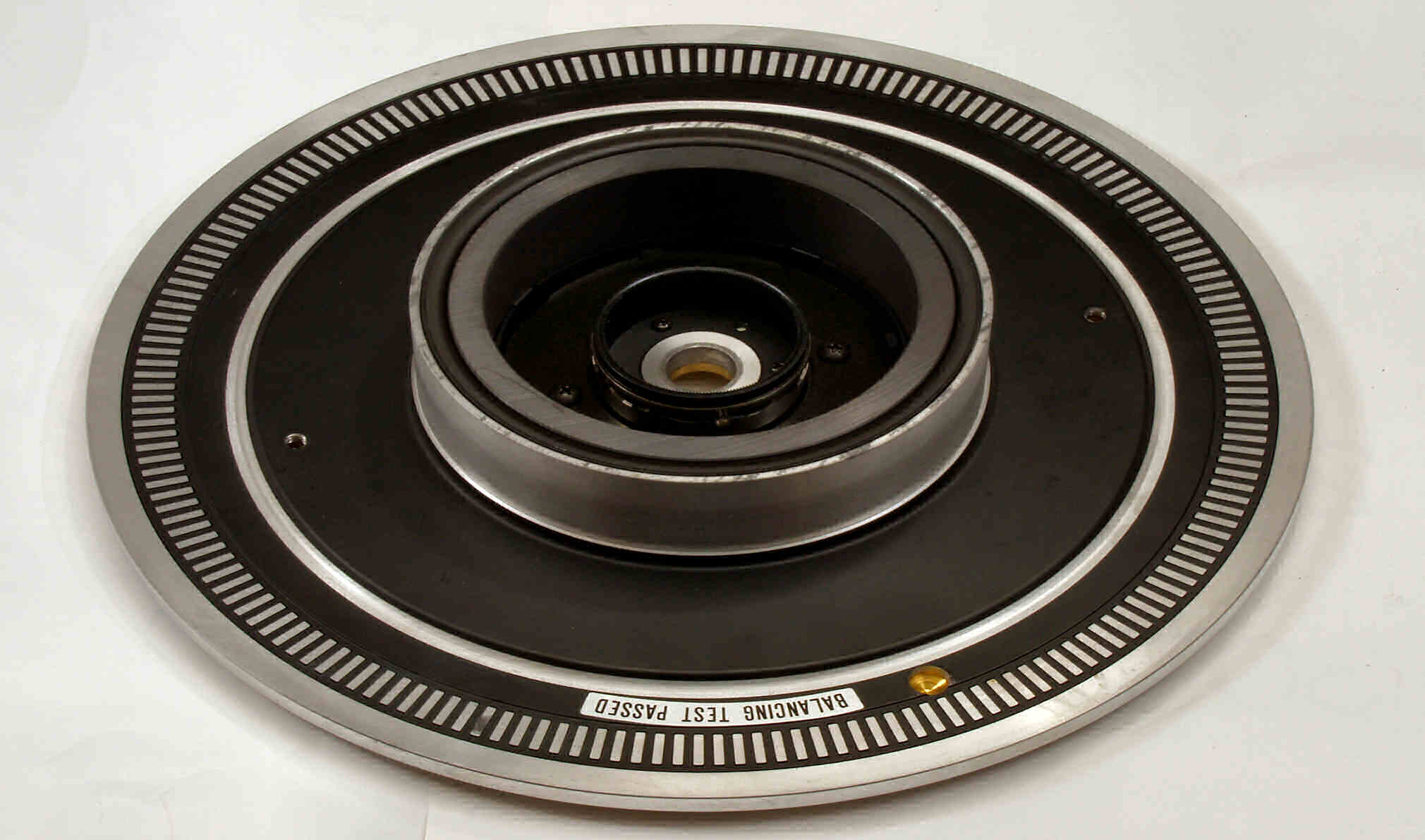

Ａ１４．　点検中　ターンテーブル裏パルス発生山、非常に綺麗です。

Ａ２１．　点検中　ＦＧコイルを切断して、取り外してあるる。

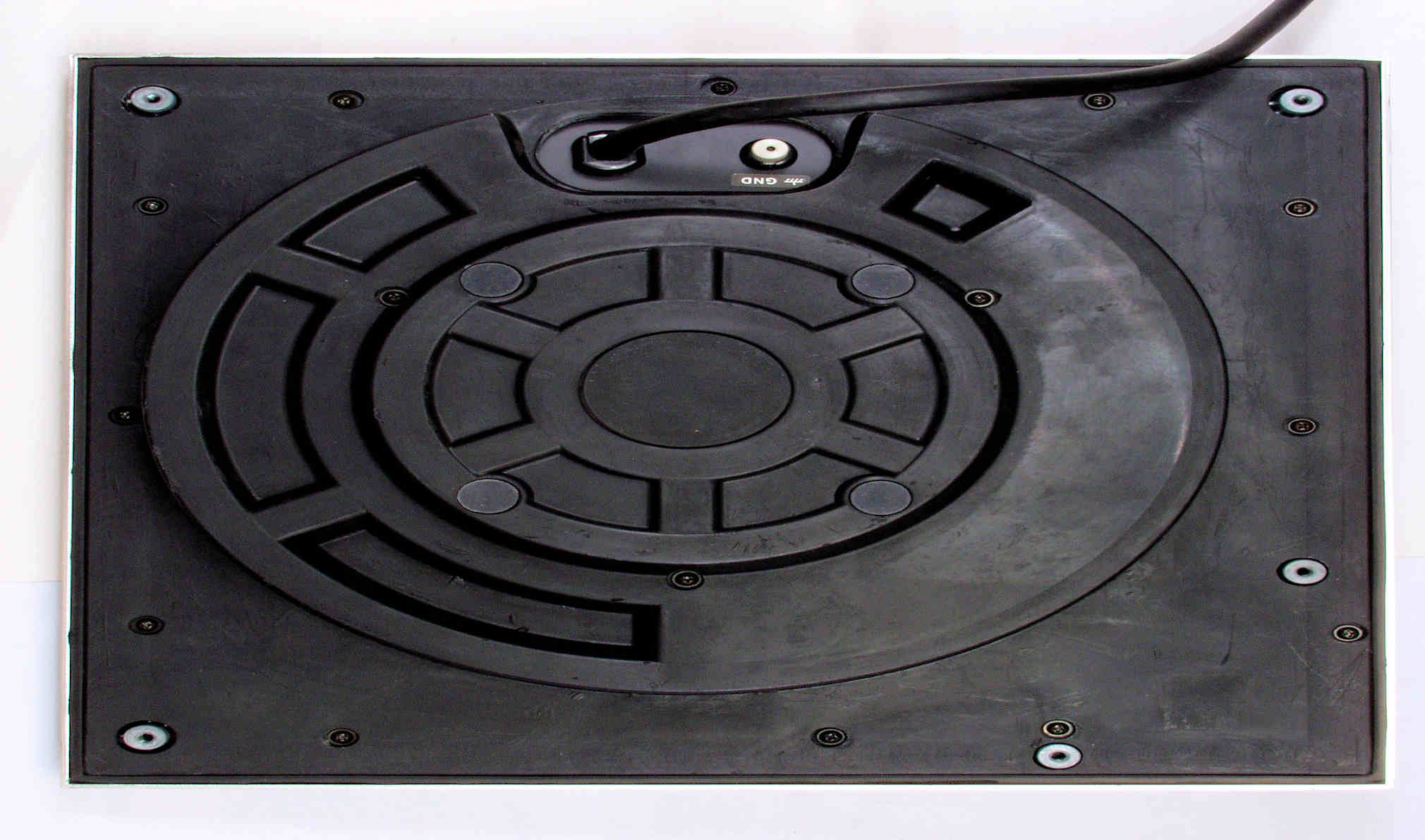

Ａ３１．　点検中　下から見る

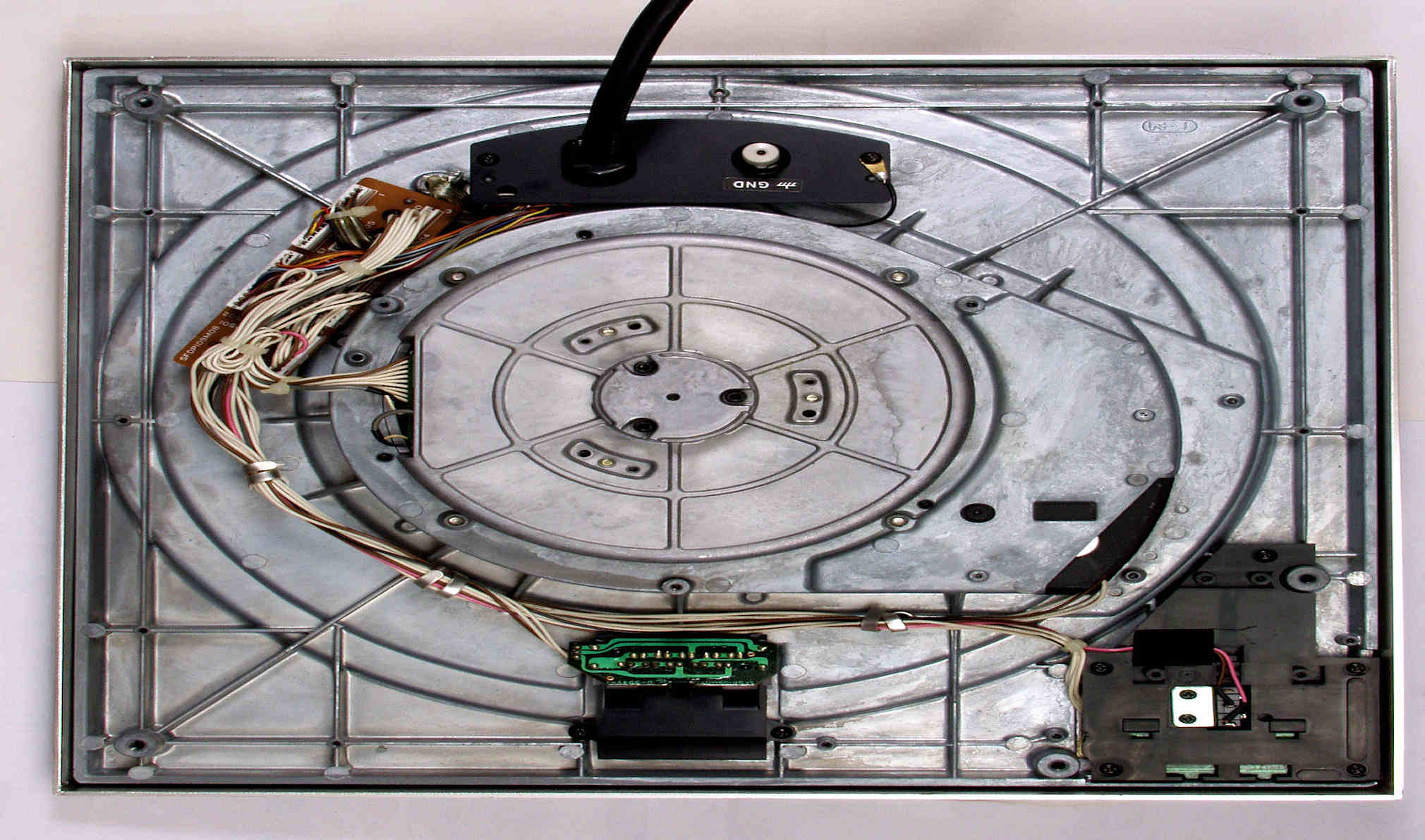

Ａ３２．　点検中　下ケースを取り、下から見る

Ａ４１．　点検中　接続コネクター点検

Ａ６１．　電源部点検中　外観を上から見る

Ａ６２．　電源部点検中　外観を上横から見る

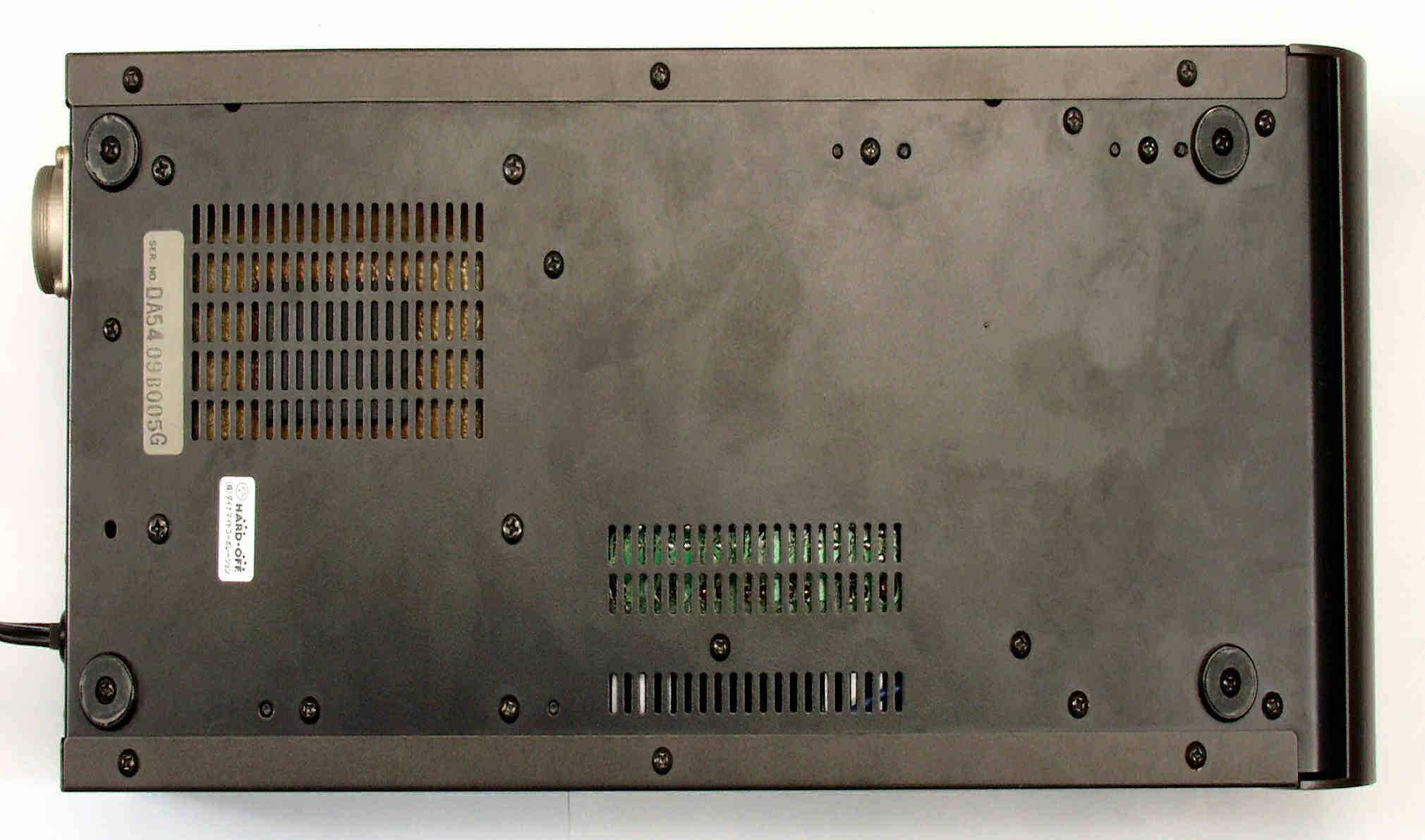

Ａ６３．　電源部点検中　外観を下から見る

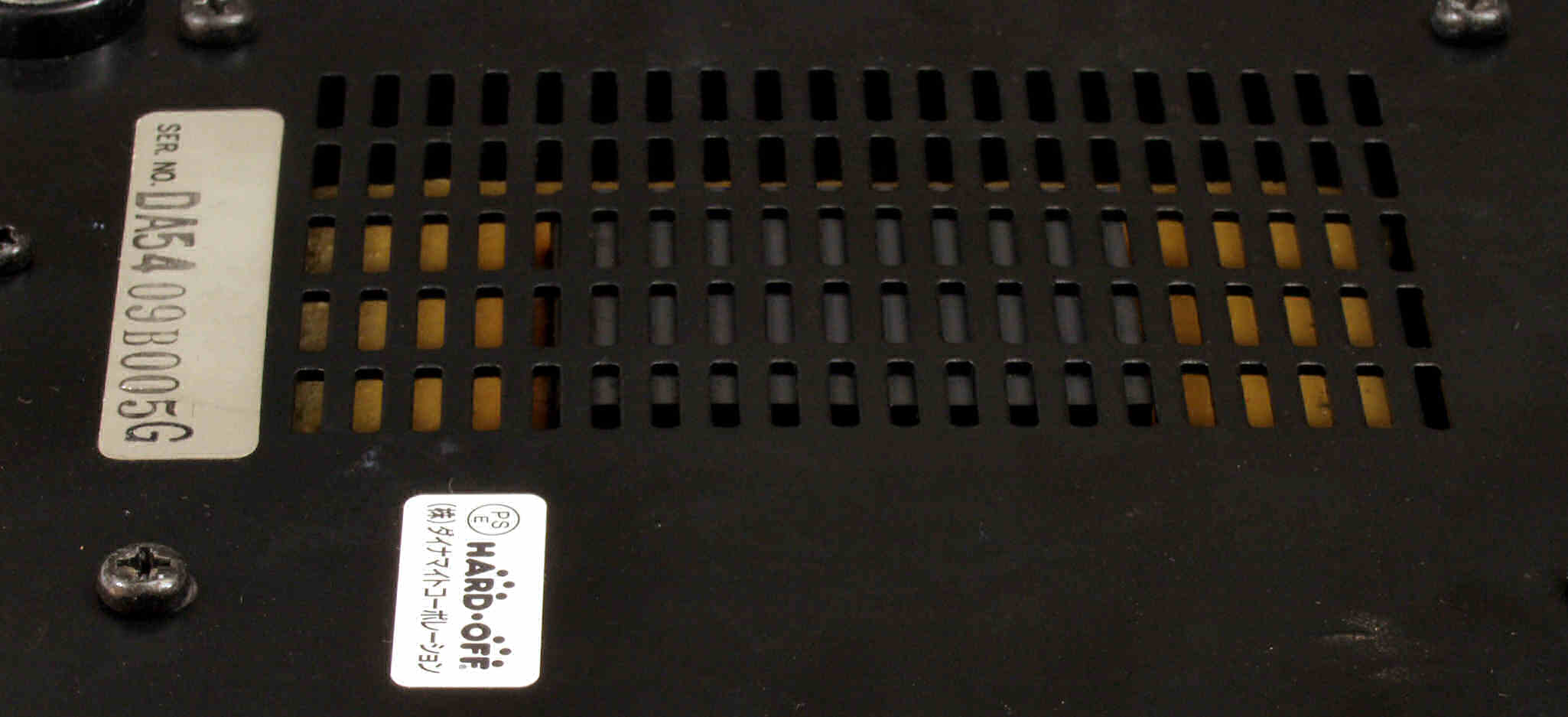

Ａ７１．　電源部点検中　外観を下から見る、トランス部の膨らみも無し、HARD-OFFからの購入！

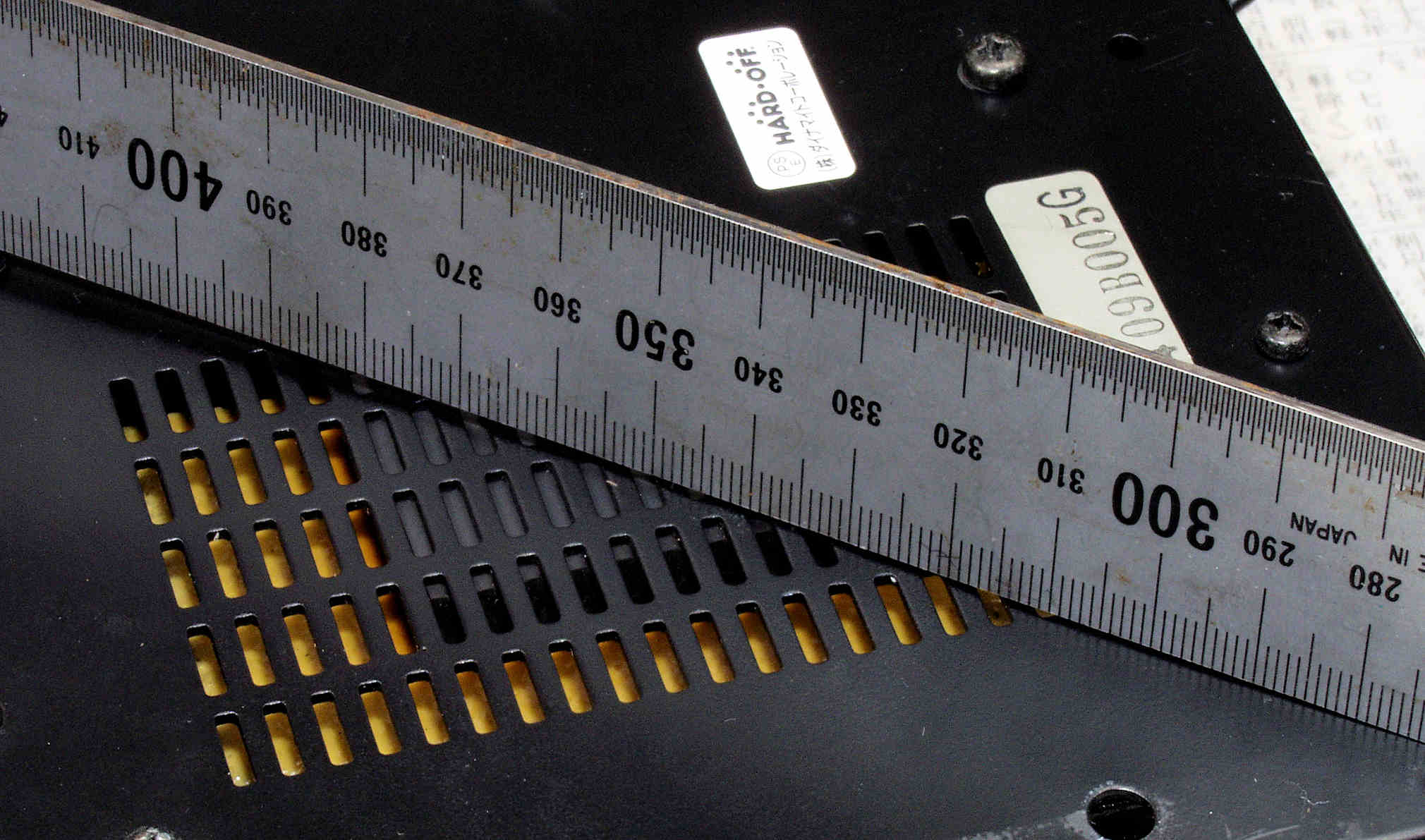

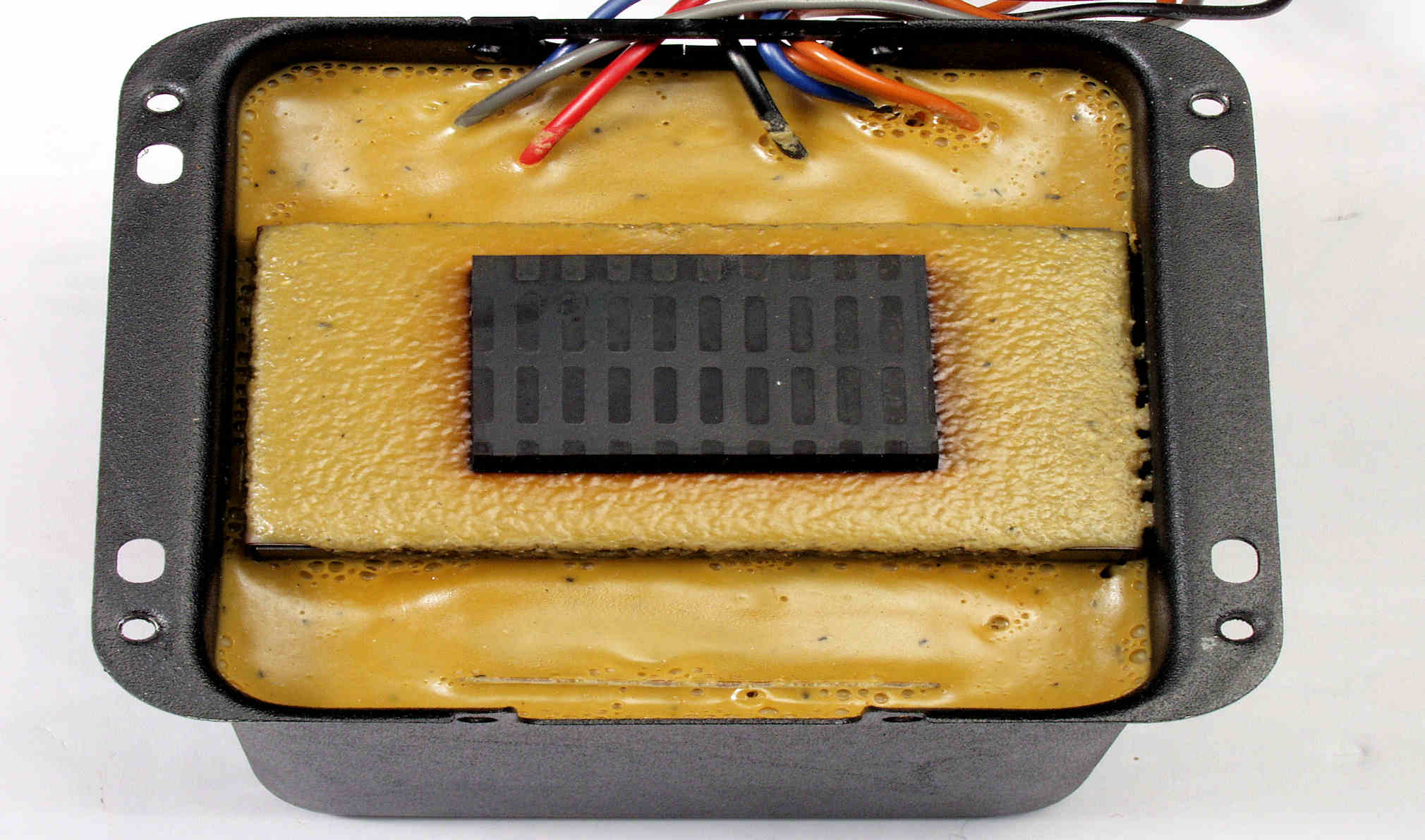

Ａ７２．　電源部点検中　定規を当てると、トランス部の膨らみ有り！

Ａ８１．　電源部点検中　外観を前から見る

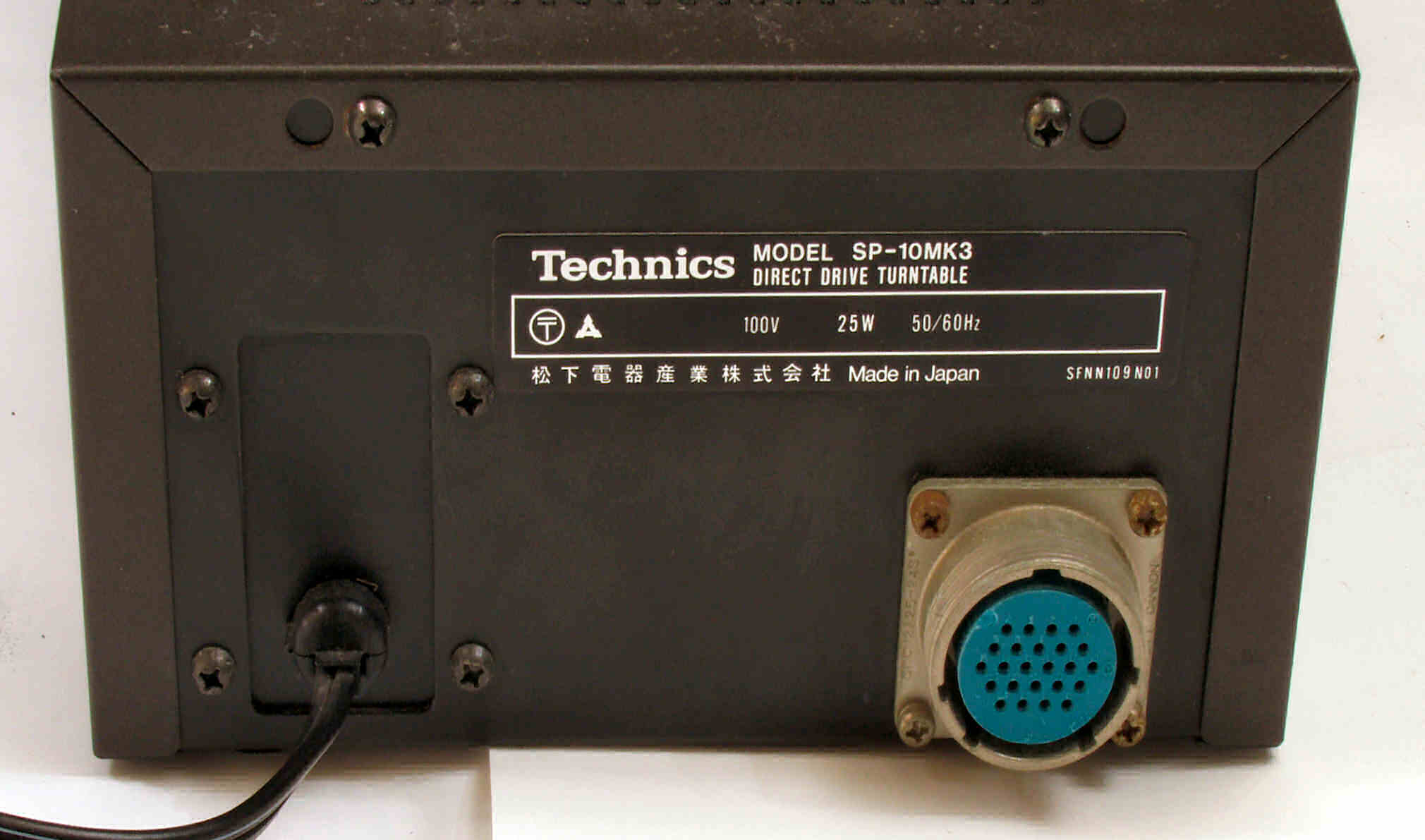

Ａ８２．　電源部点検中　外観を後から見る

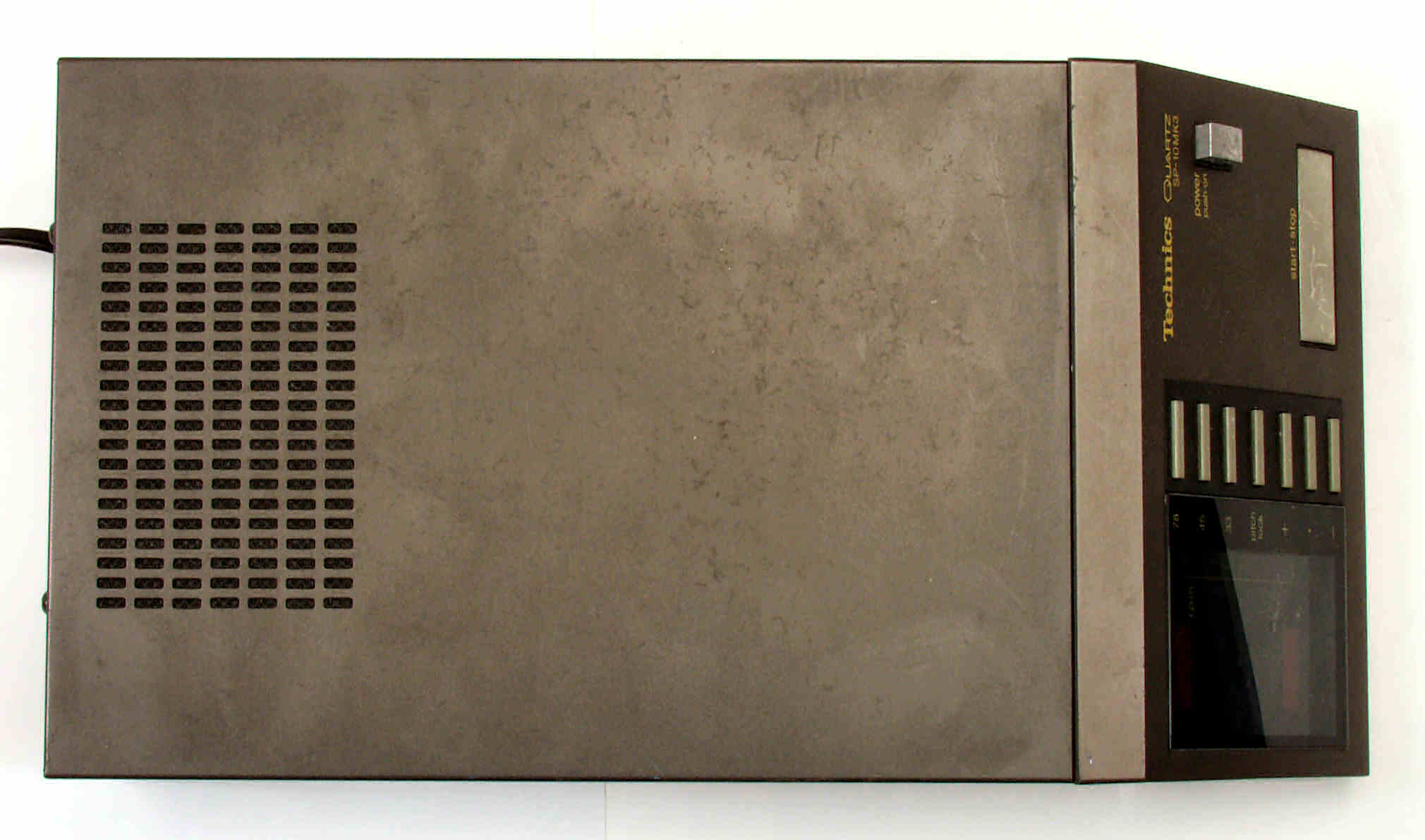

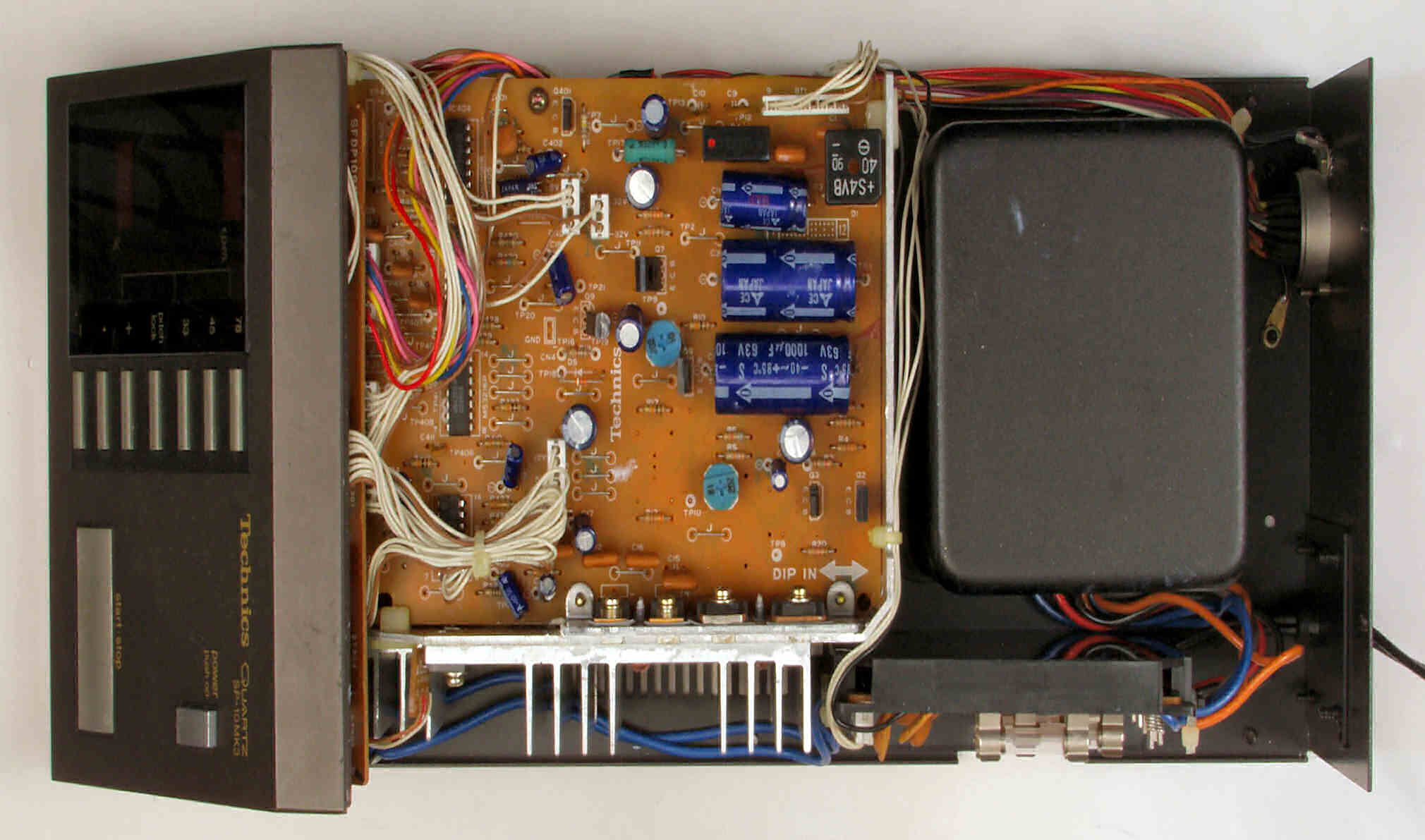

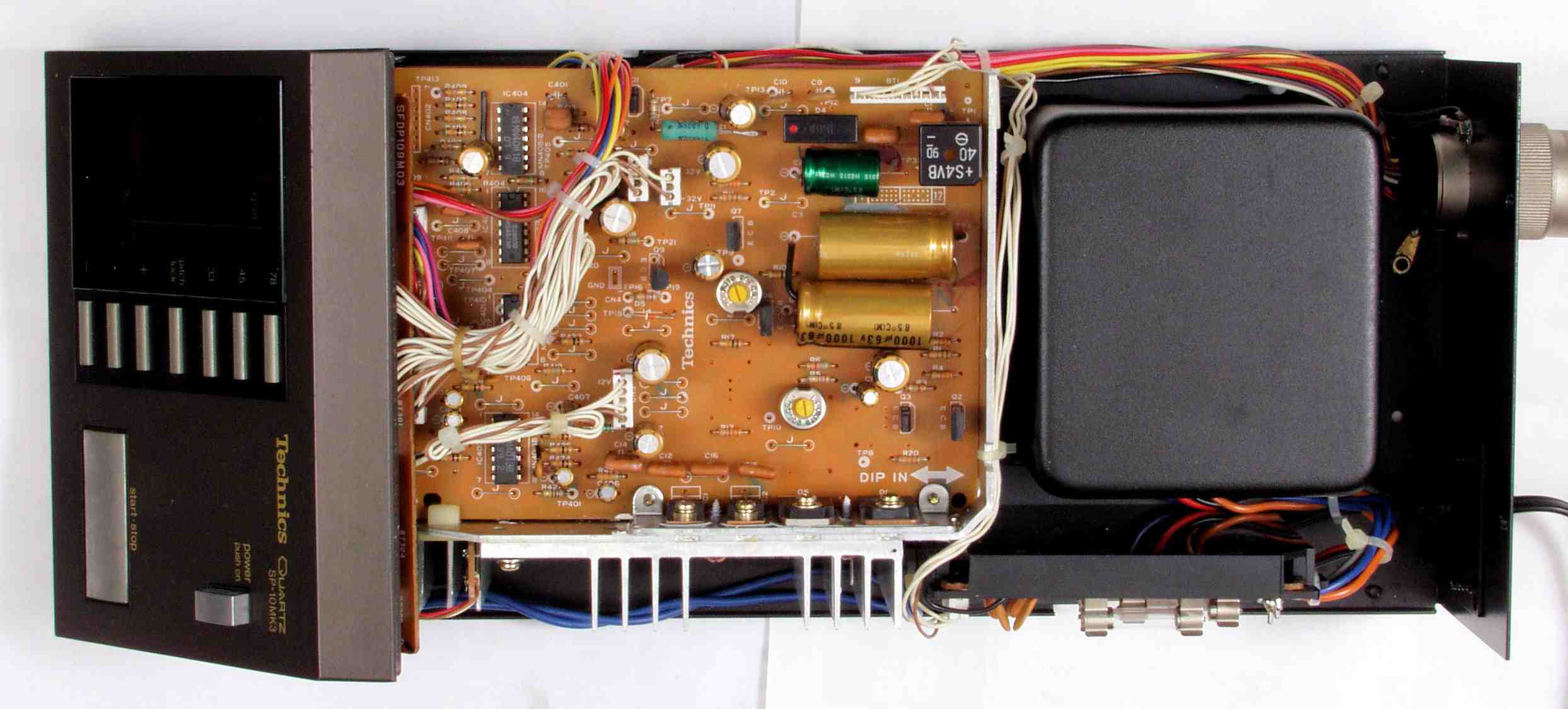

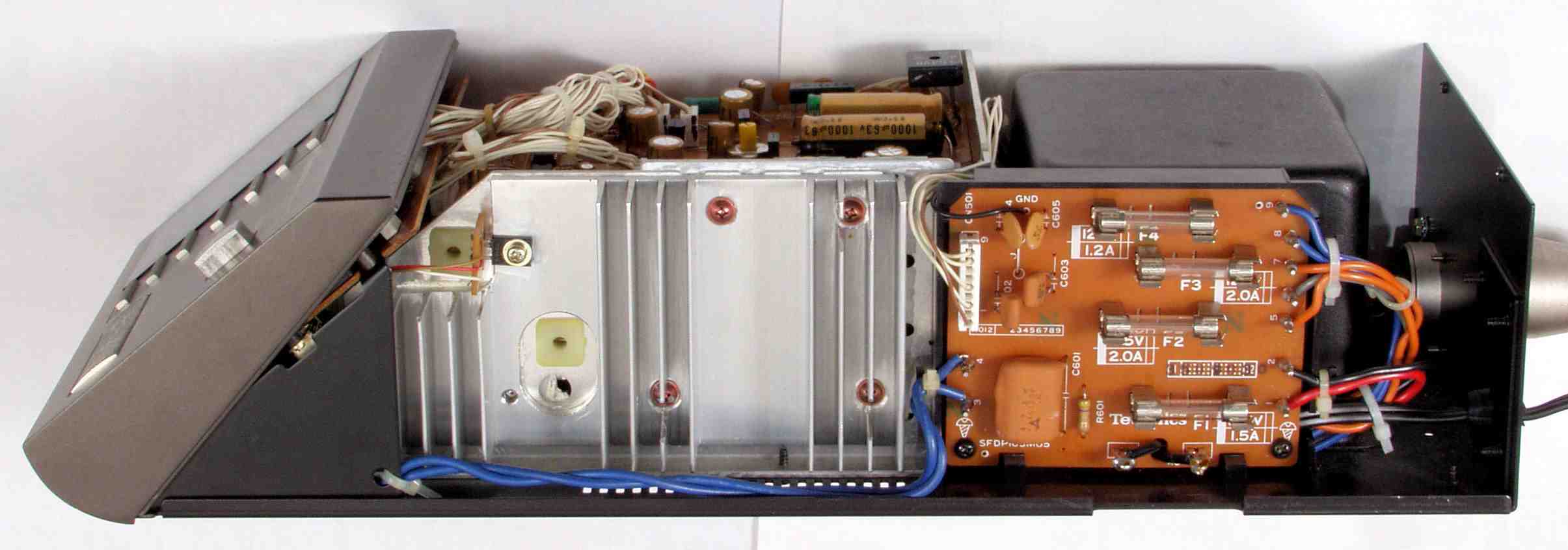

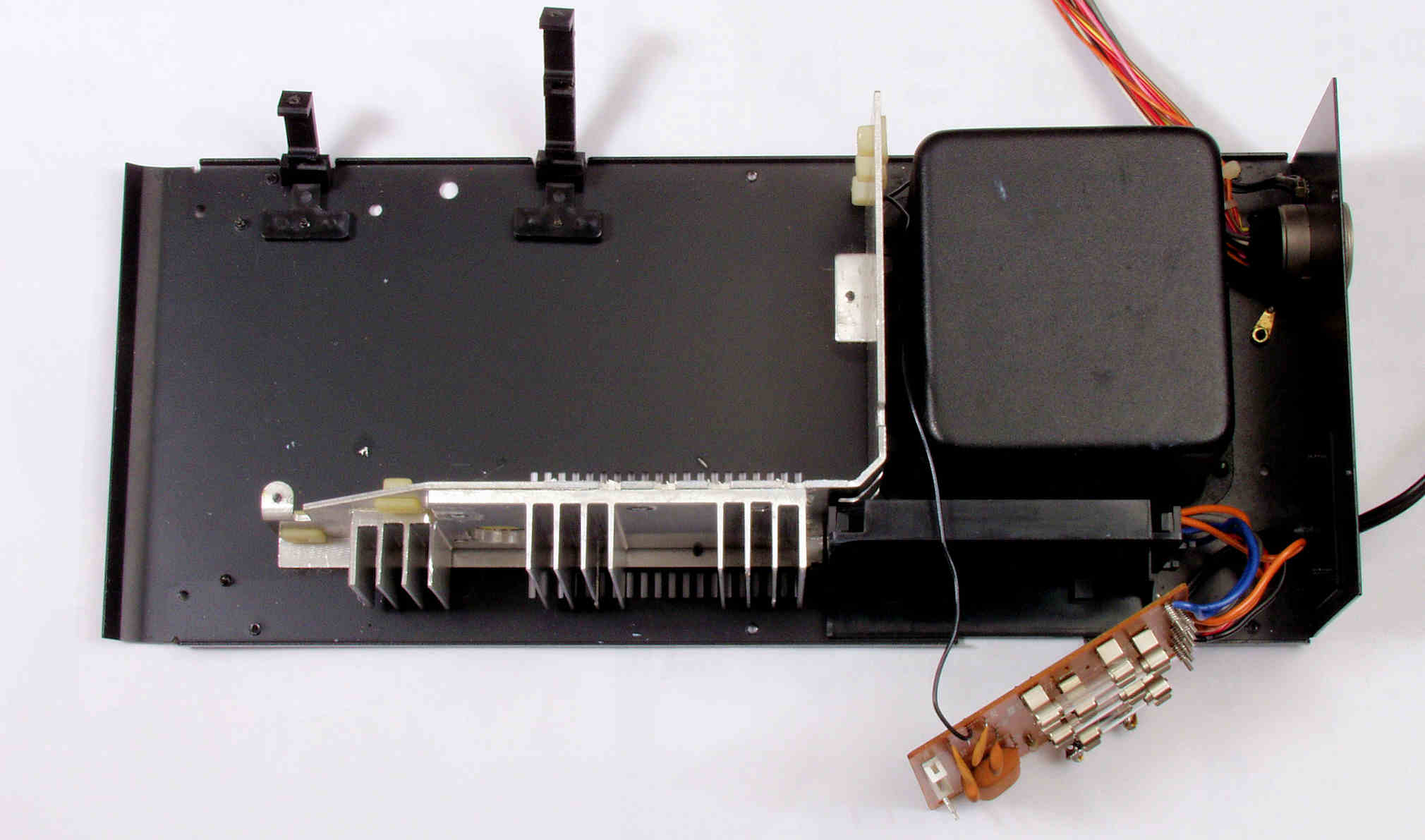

Ａ９１．　電源部点検中　ケースを取り、本体を上から見る

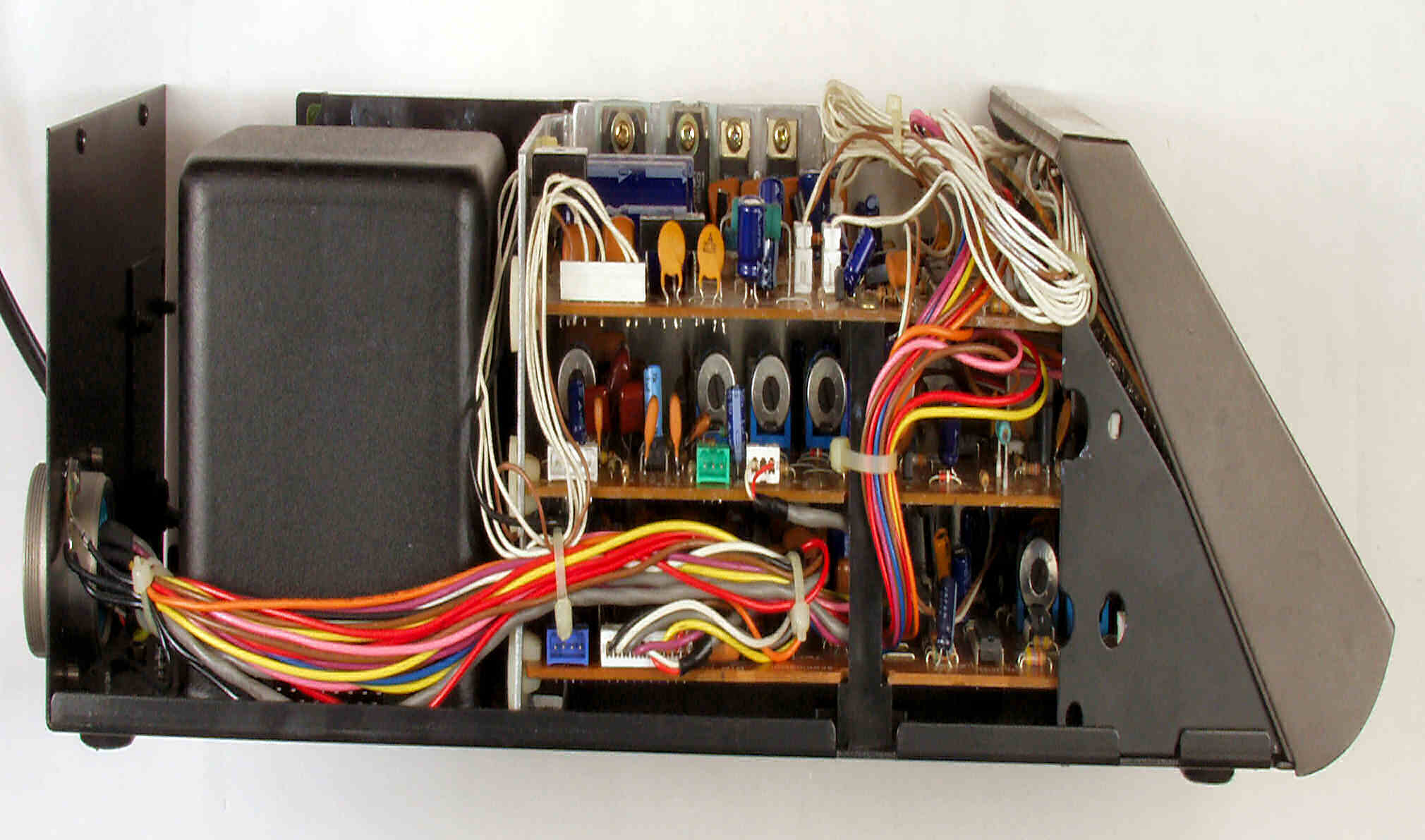

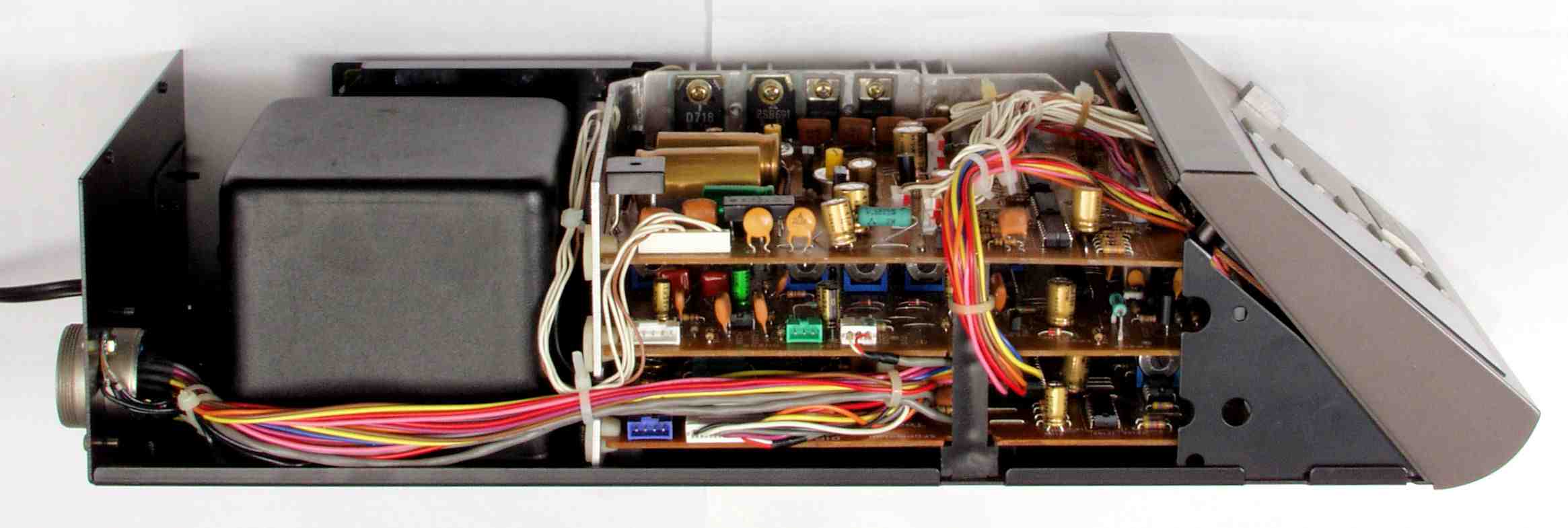

Ａ９２．　電源部点検中　ケースを取り、本体を左側から見る

Ａ９３．　電源部点検中　ケースを取り、本体を右側から見る。

Ａ９４．　電源部点検中　修理記録表（１９９１年１１月１３日修理完了）。

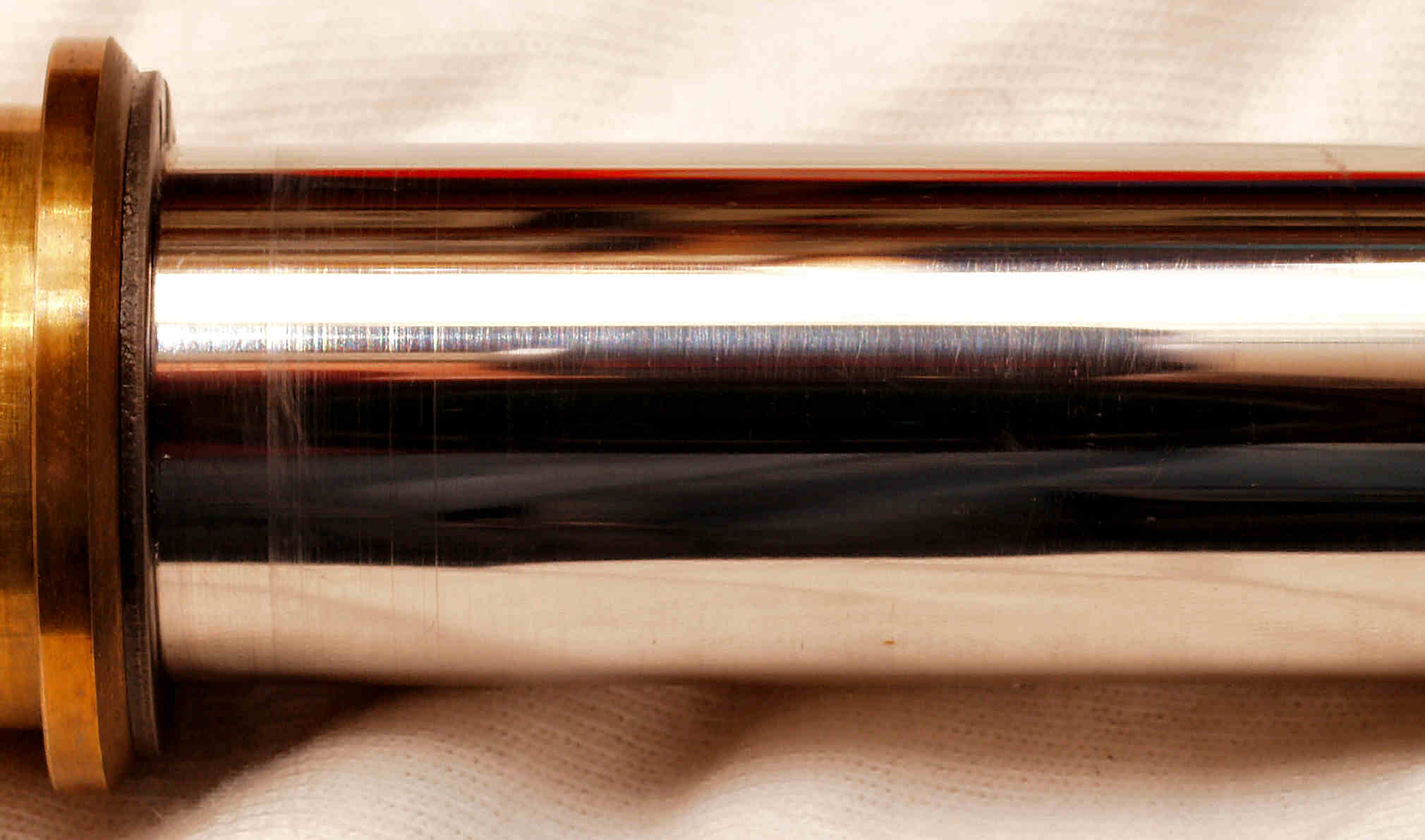

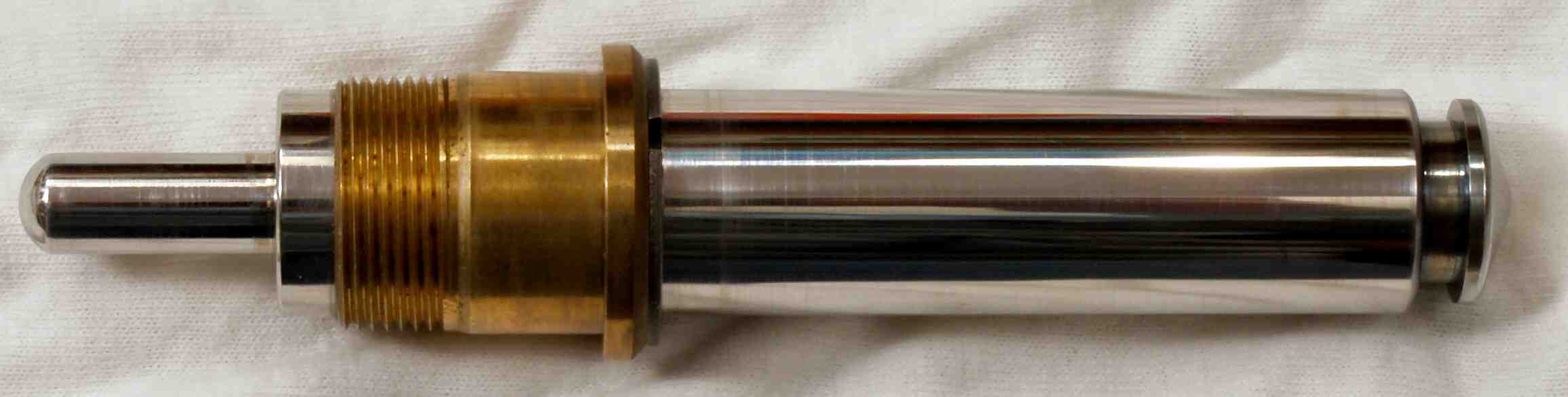

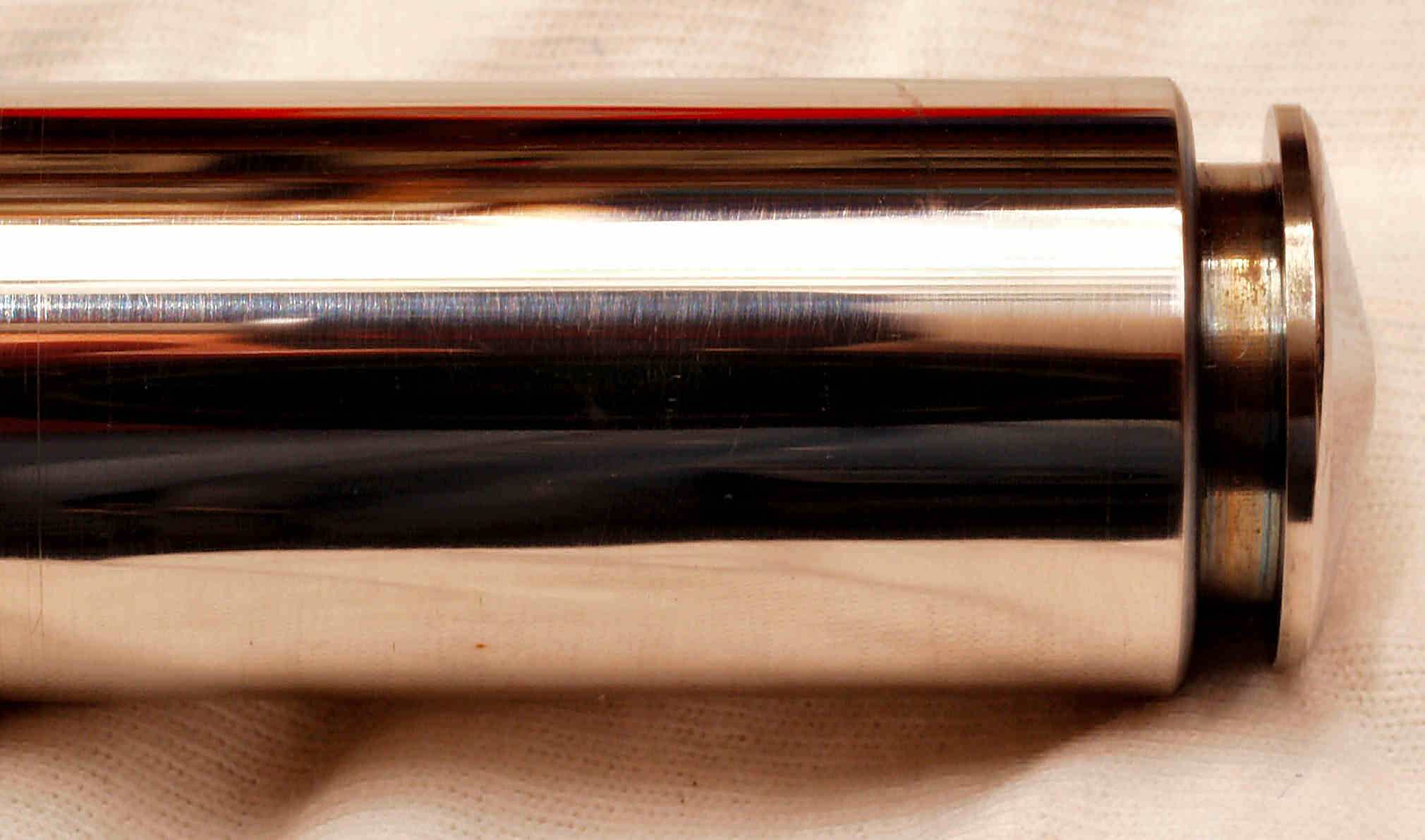

ＣＭ．　機構修理状況 ＣＭ１１．　修理中　軸のグリスアップ、機械油が使用されていましたが、この様な重い（負荷が高い）タンテーブルの場合は不可

ＣＭ１２．　修理中　軸のグリスアップ。　外からの埃が進入し出口側に傷が多い、５年に１回はグリスアップが必要。

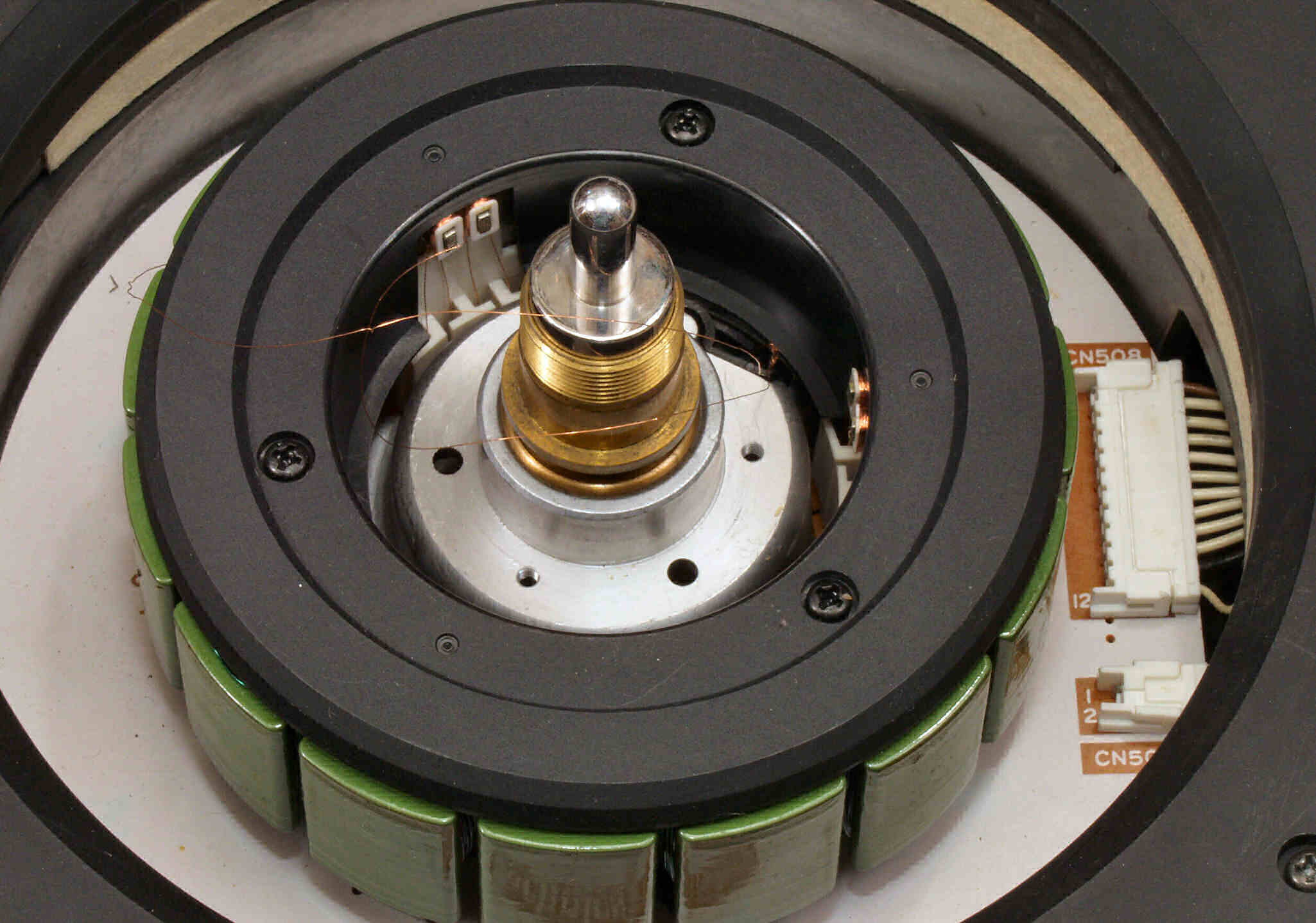

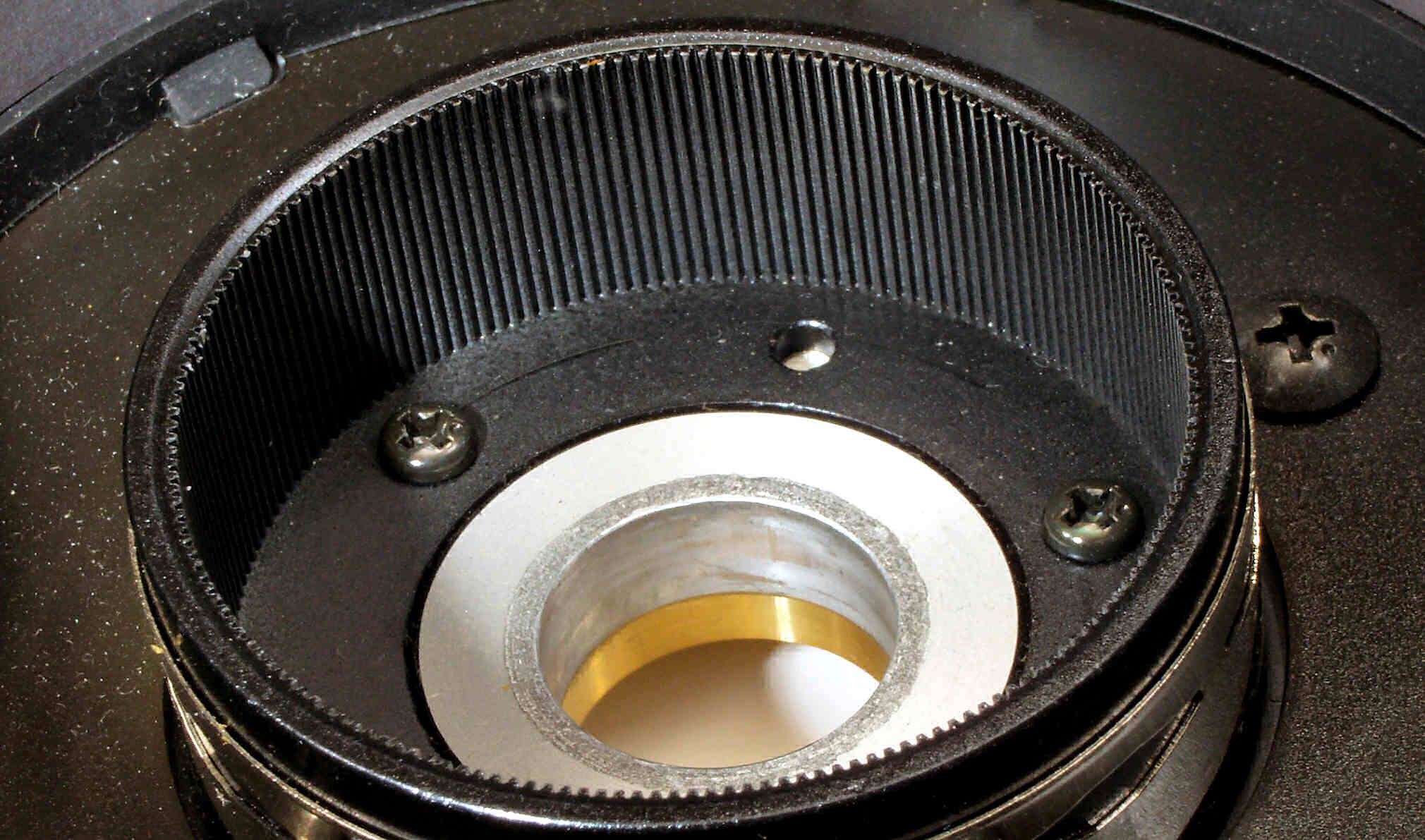

ＣＭ１３．　修理中　軸のグリスアップ。　奥の方、過負荷で変色している。

ＣＭ２１．　修理中　ブレーキ機構のメカ調整

Ｃ．　修理状況 Ｃ１１．　修理中　　基板を取り外す。

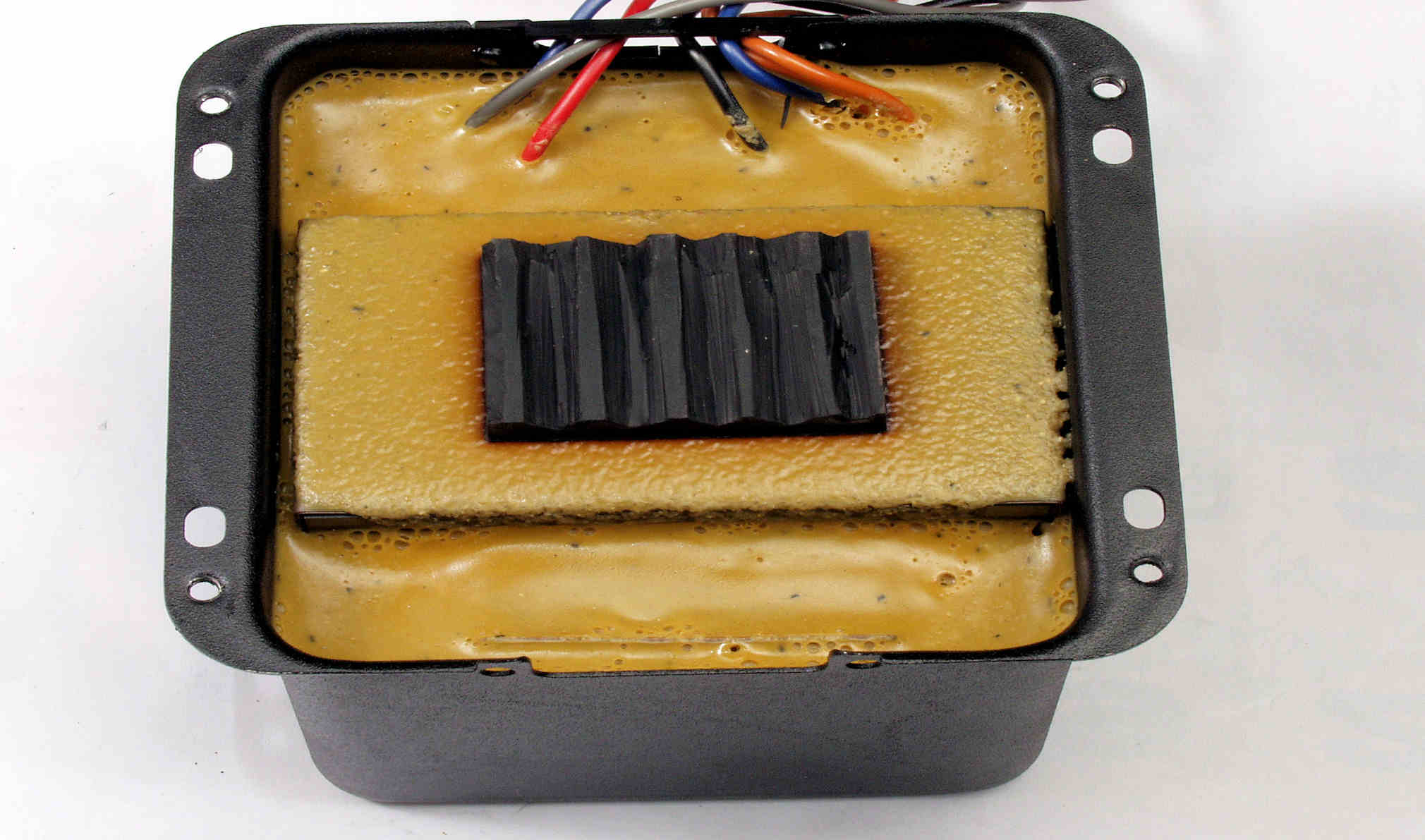

Ｃ１２．　修理中　　トランスの押さえゴム。

Ｃ１３．　修理後　トランスの押さえゴム、　切り込みを入れ、当たりを弱める。

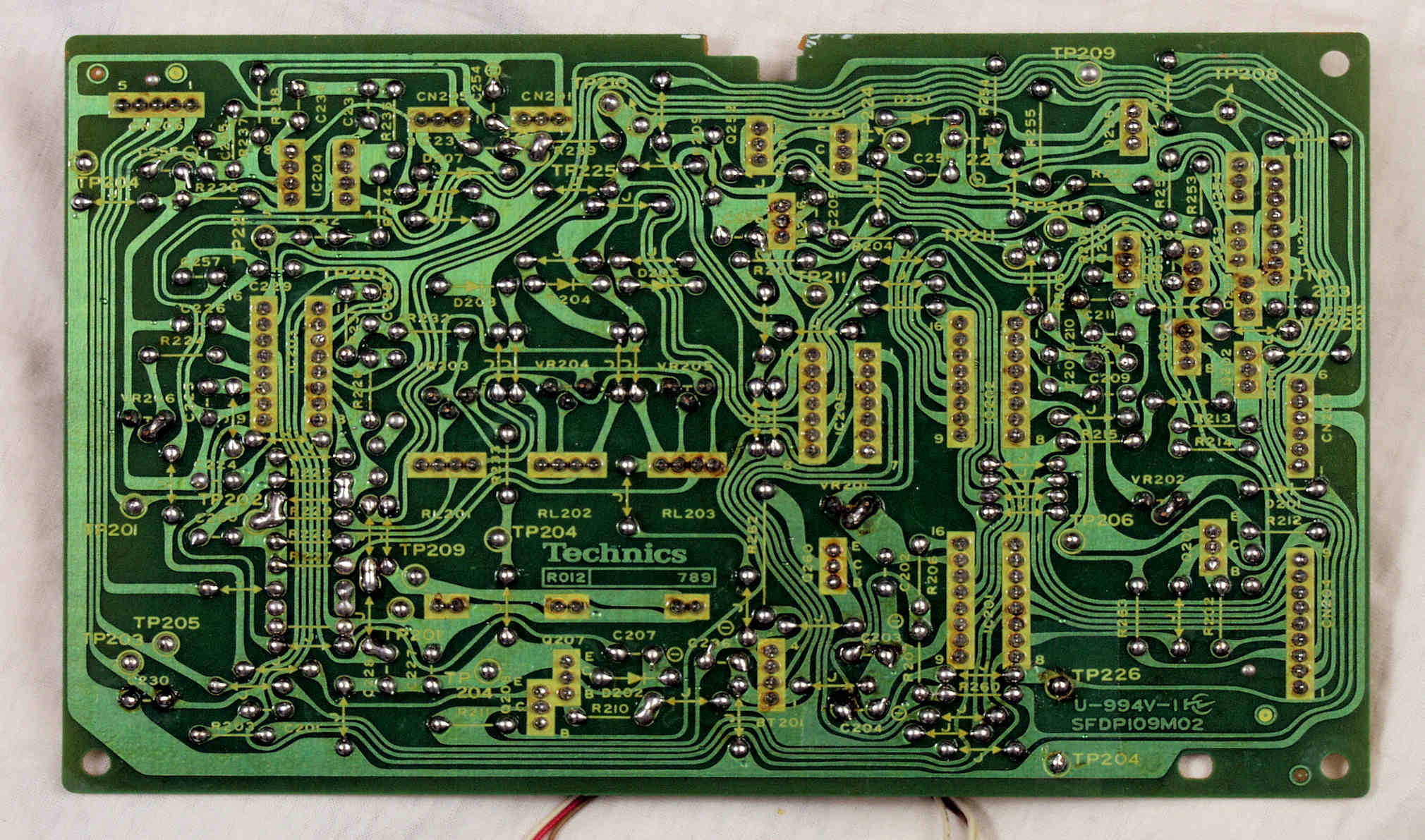

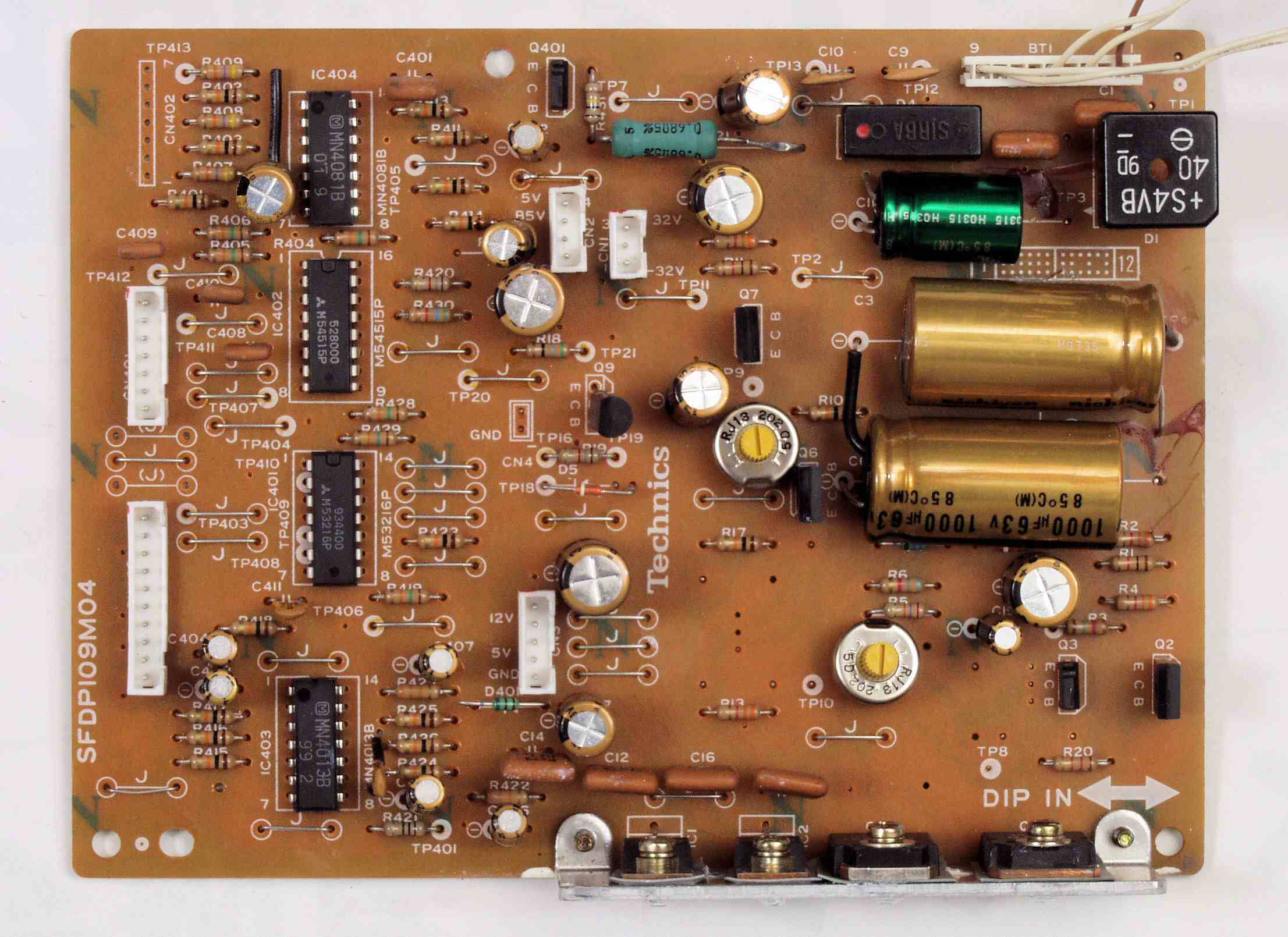

Ｃ２１．　修理前　定電圧回路基板

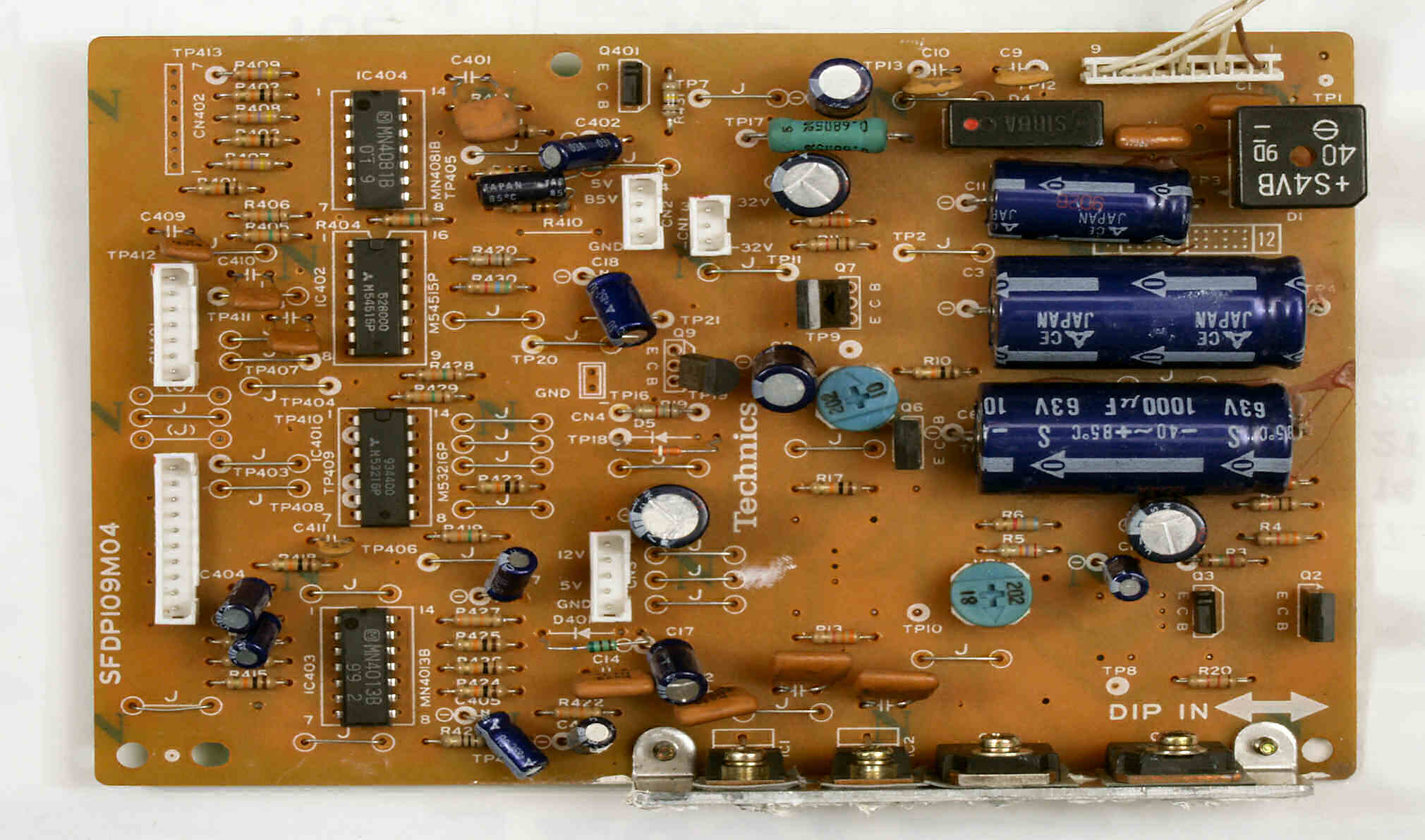

Ｃ２２．　修理後　定電圧回路基板　電解コンデンサー１７個、半固定ＶＲ２個交換

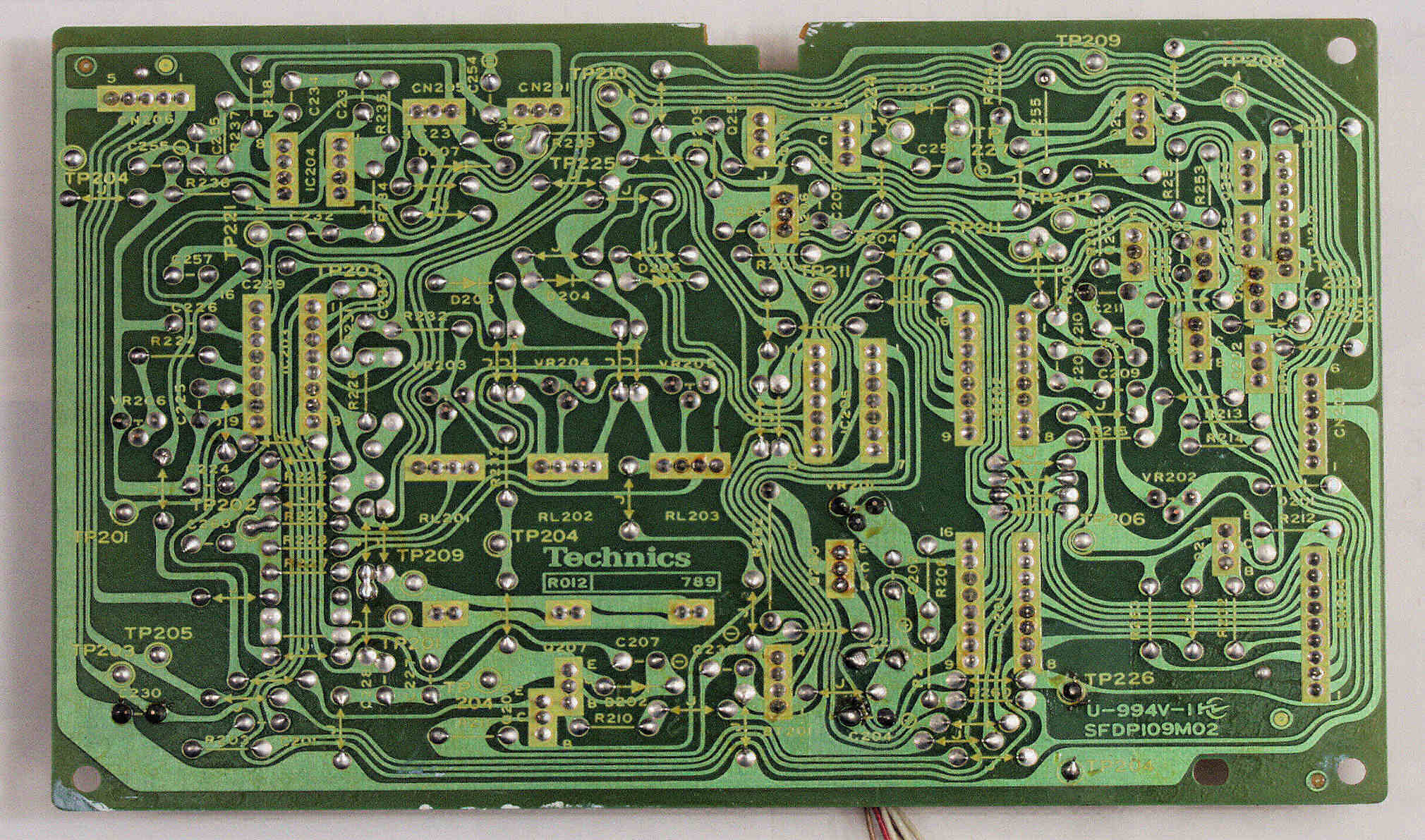

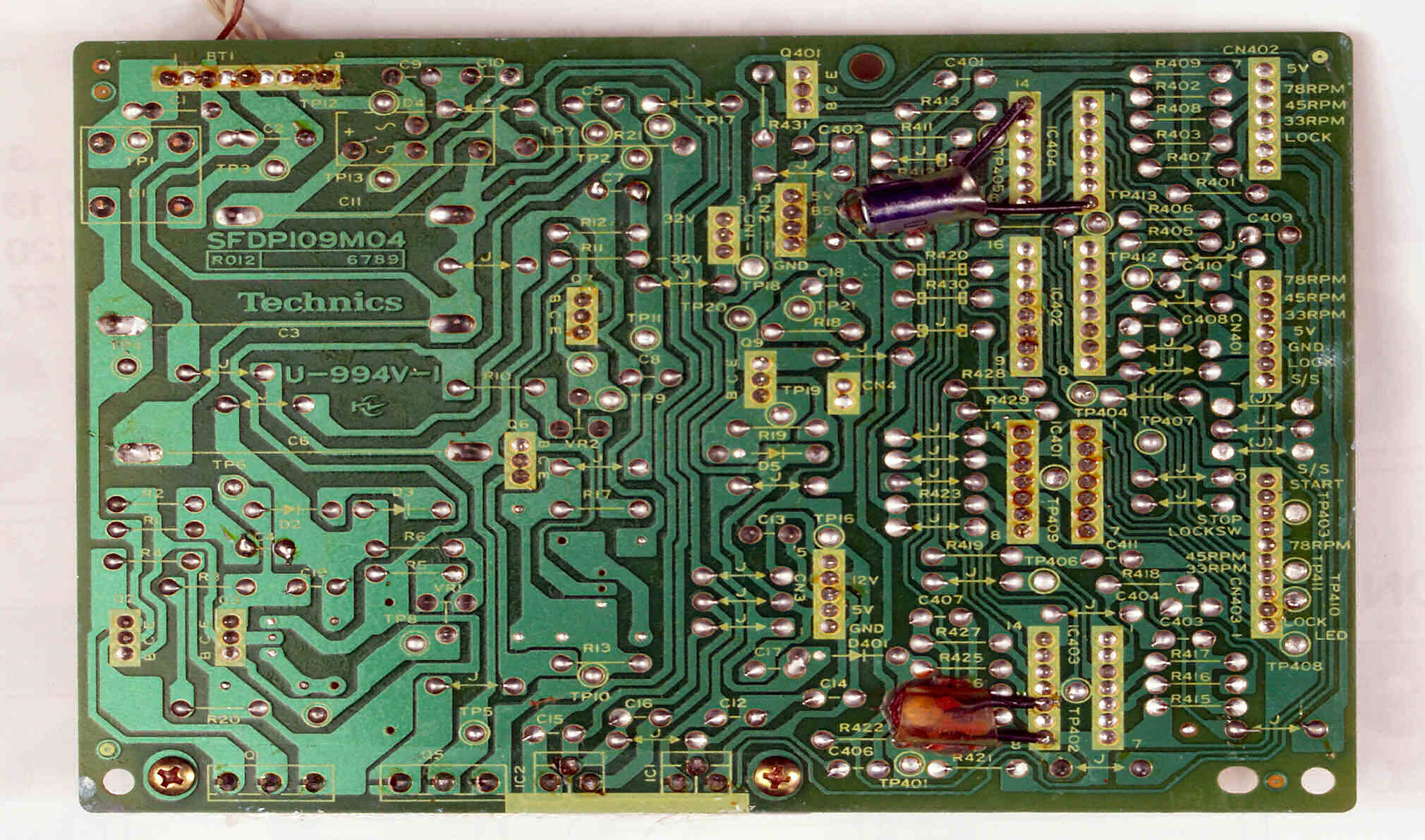

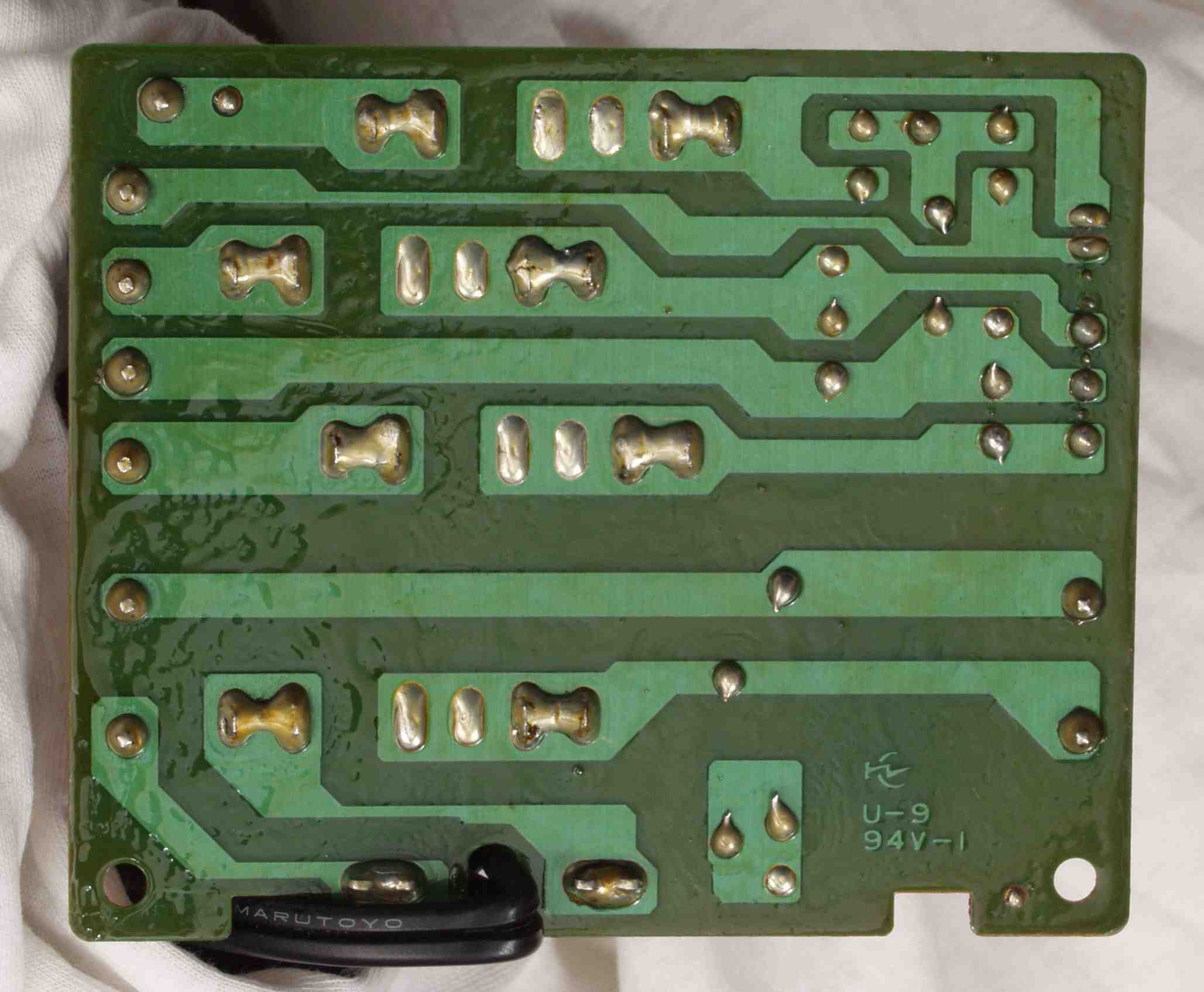

Ｃ２３．　修理前　定電圧回路基板裏

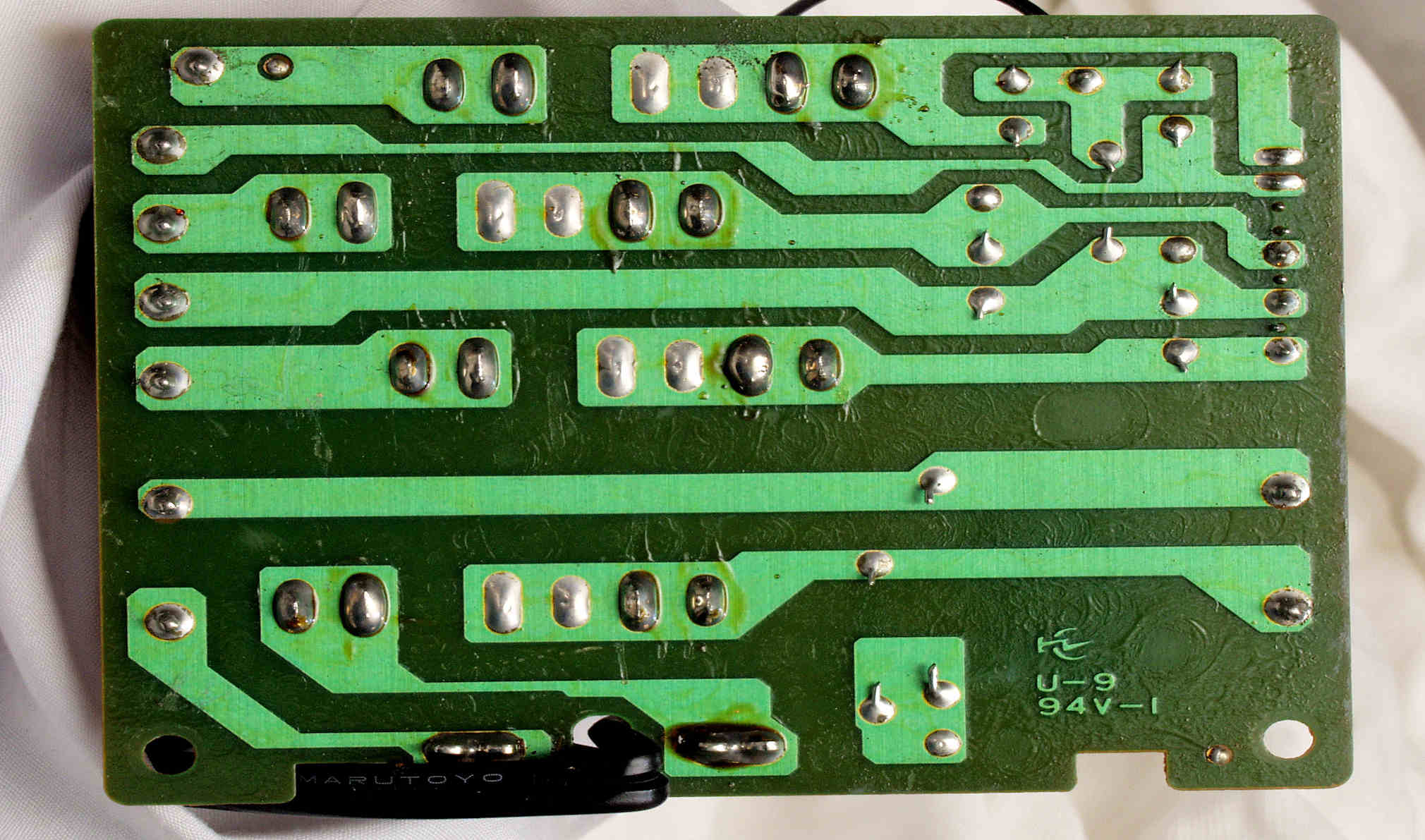

Ｃ２４．　修理（半田補正）後＋不要なフラックスを取る 　　　　　　　　　　　　　　　　　　　　　　　　　定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する

Ｃ２５．　完成定電圧回路基板裏。余分なフラックスを落として、コート液を塗る。

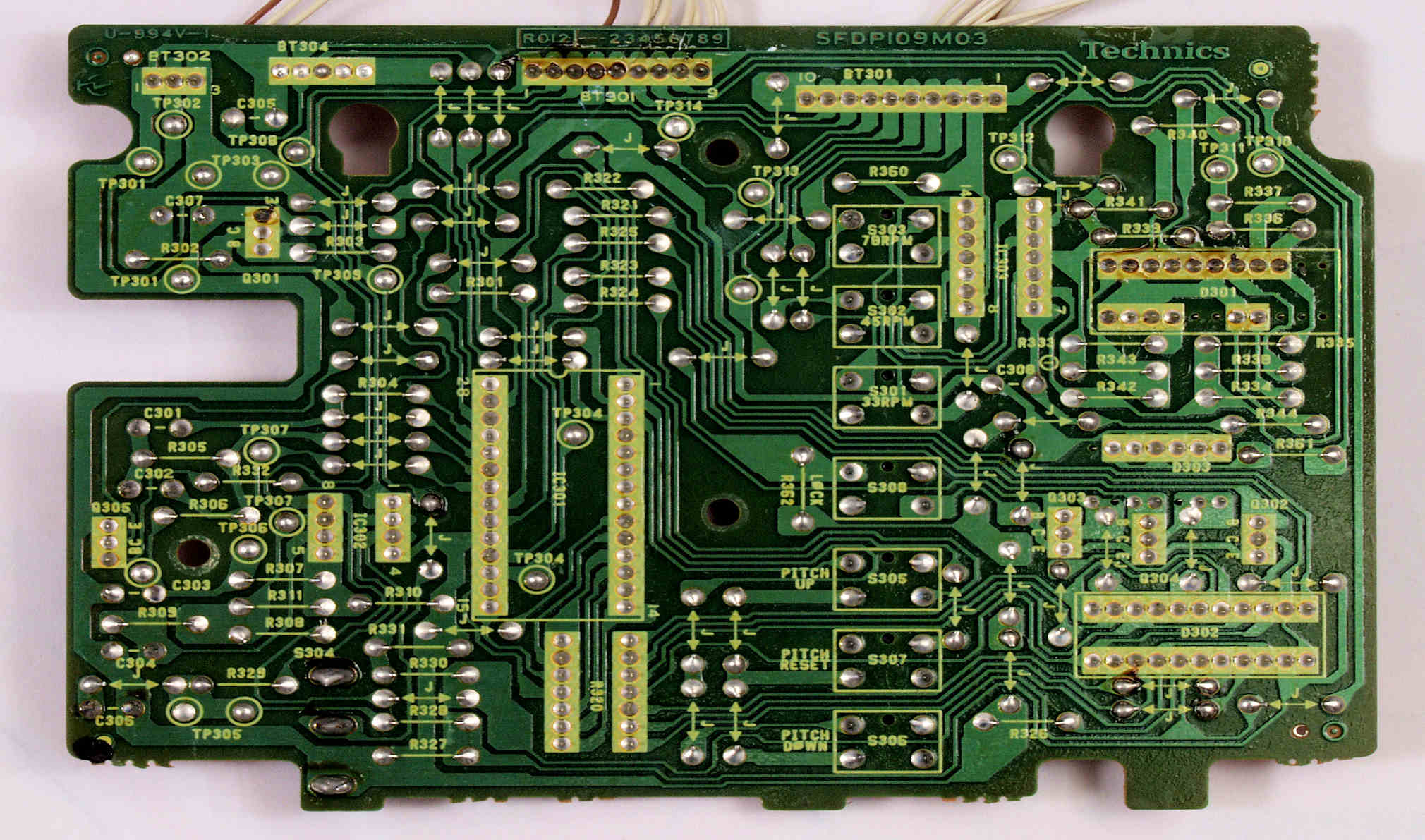

Ｃ３１．　修理前　操作回路基板

Ｃ３２．　修理後　操作回路基板。　電解コンデンサー３個交換

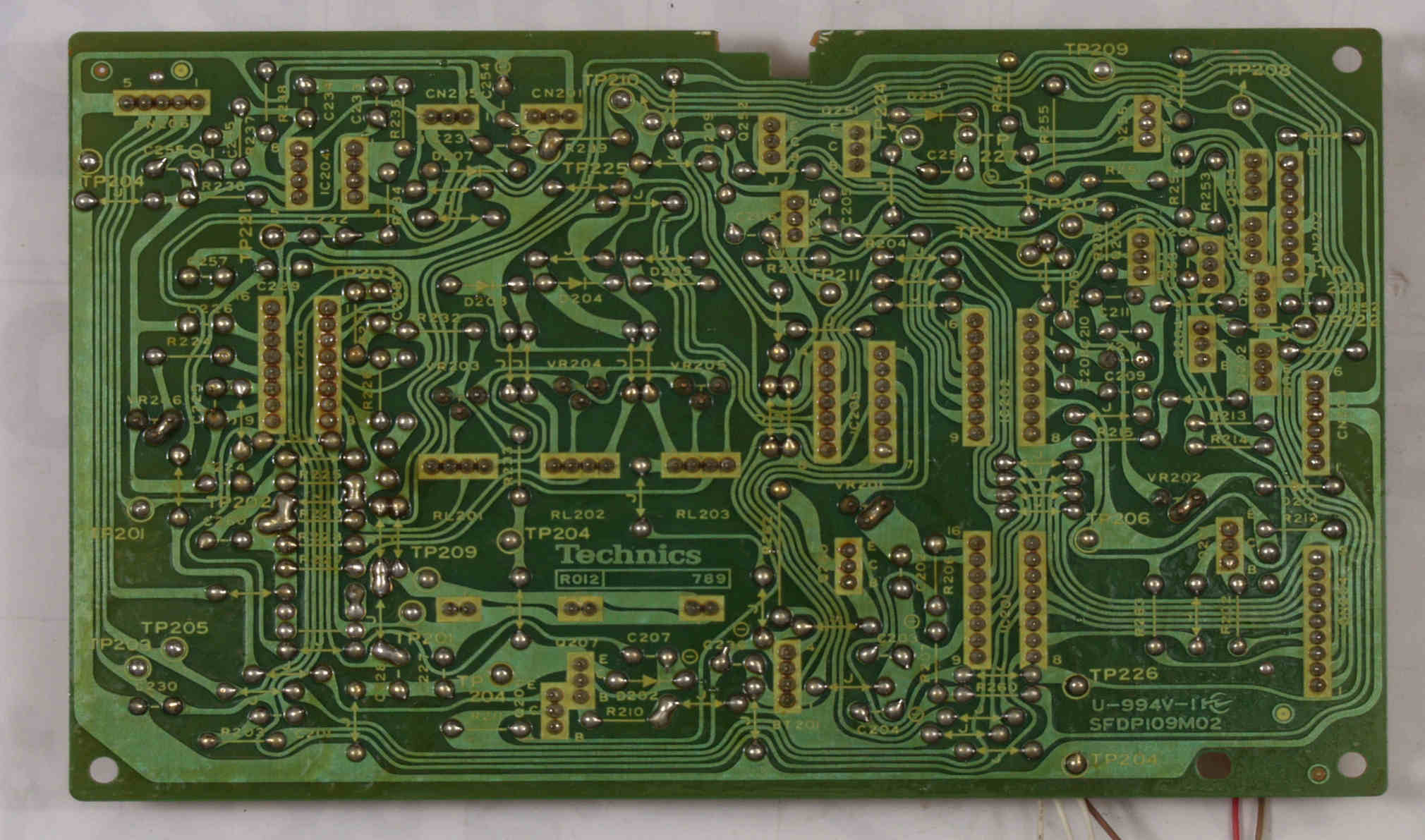

Ｃ３３．　修理前　操作回路基板裏

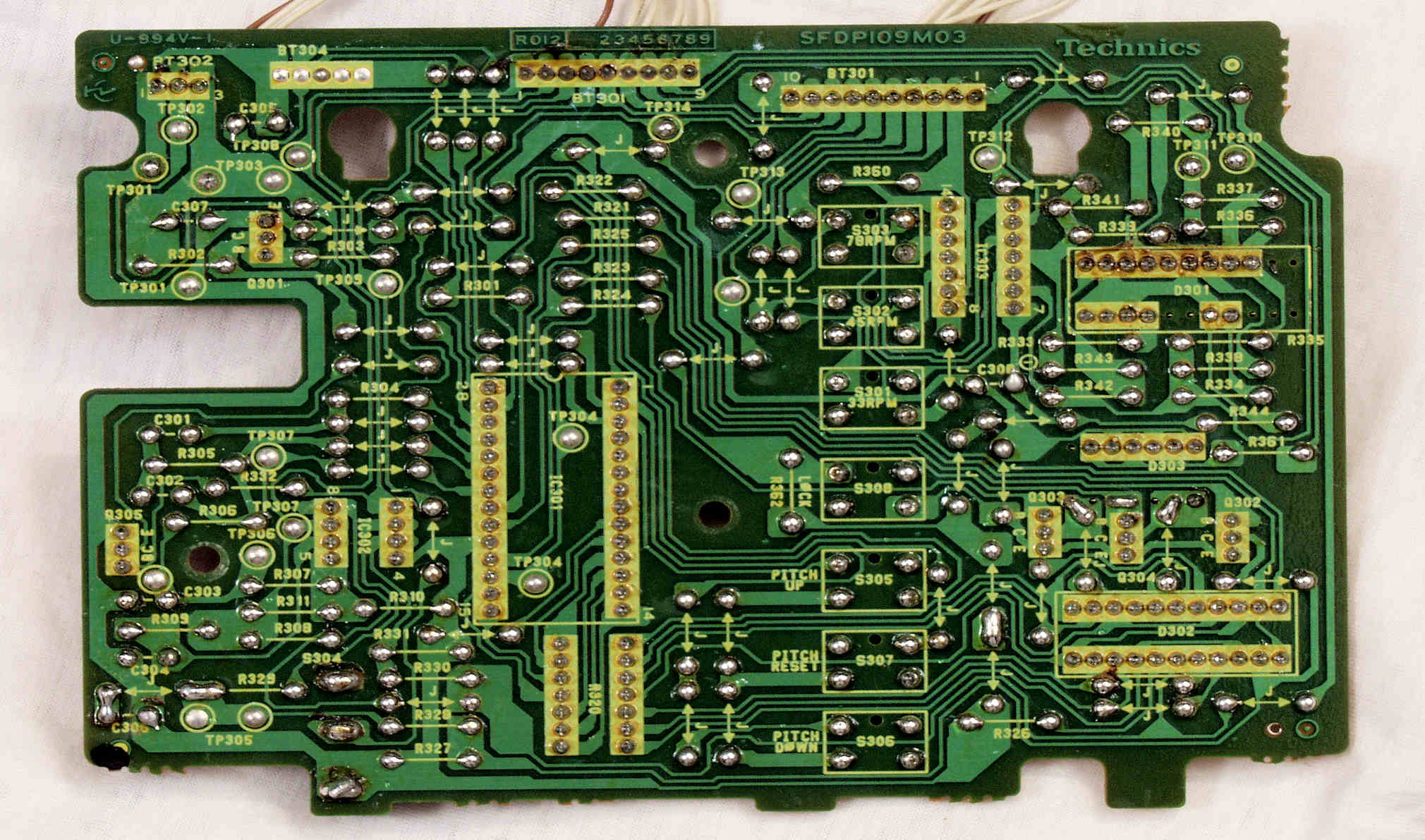

Ｃ３４．　修理（半田補正）後　操作回路基板裏、全ハンダをやり直す

Ｃ３５．　完成操作回路基板裏。余分なフラックスを落として、コート液を塗る。

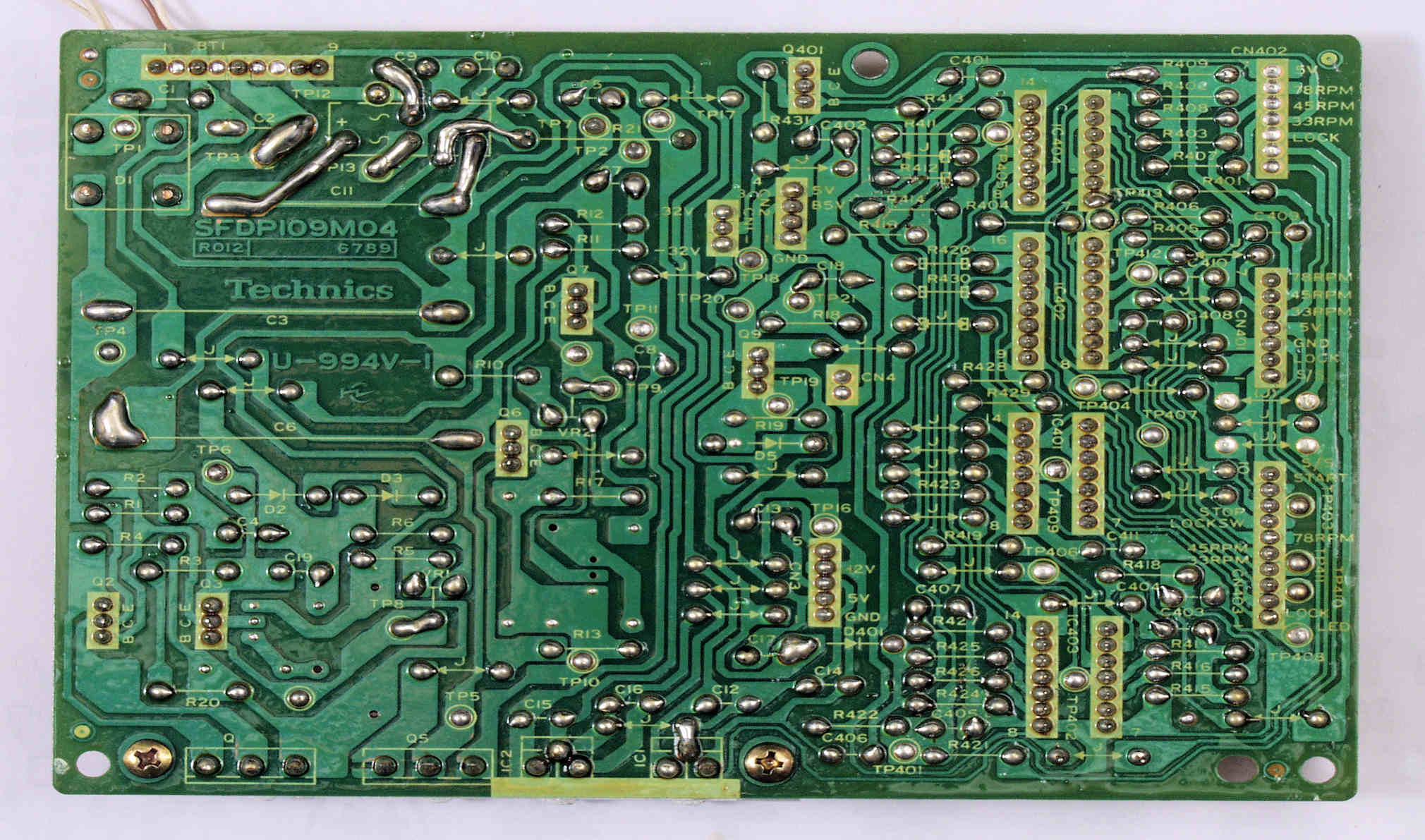

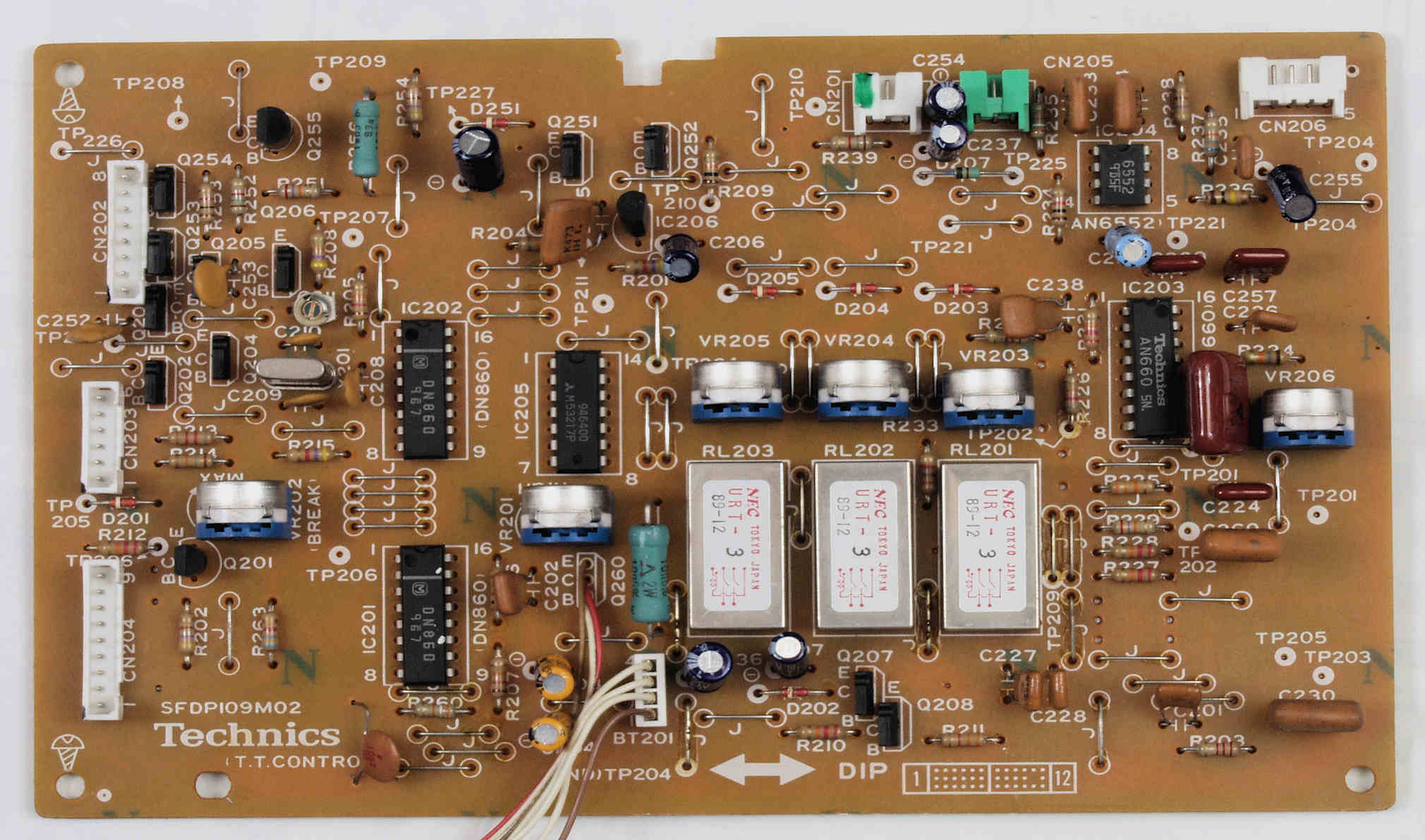

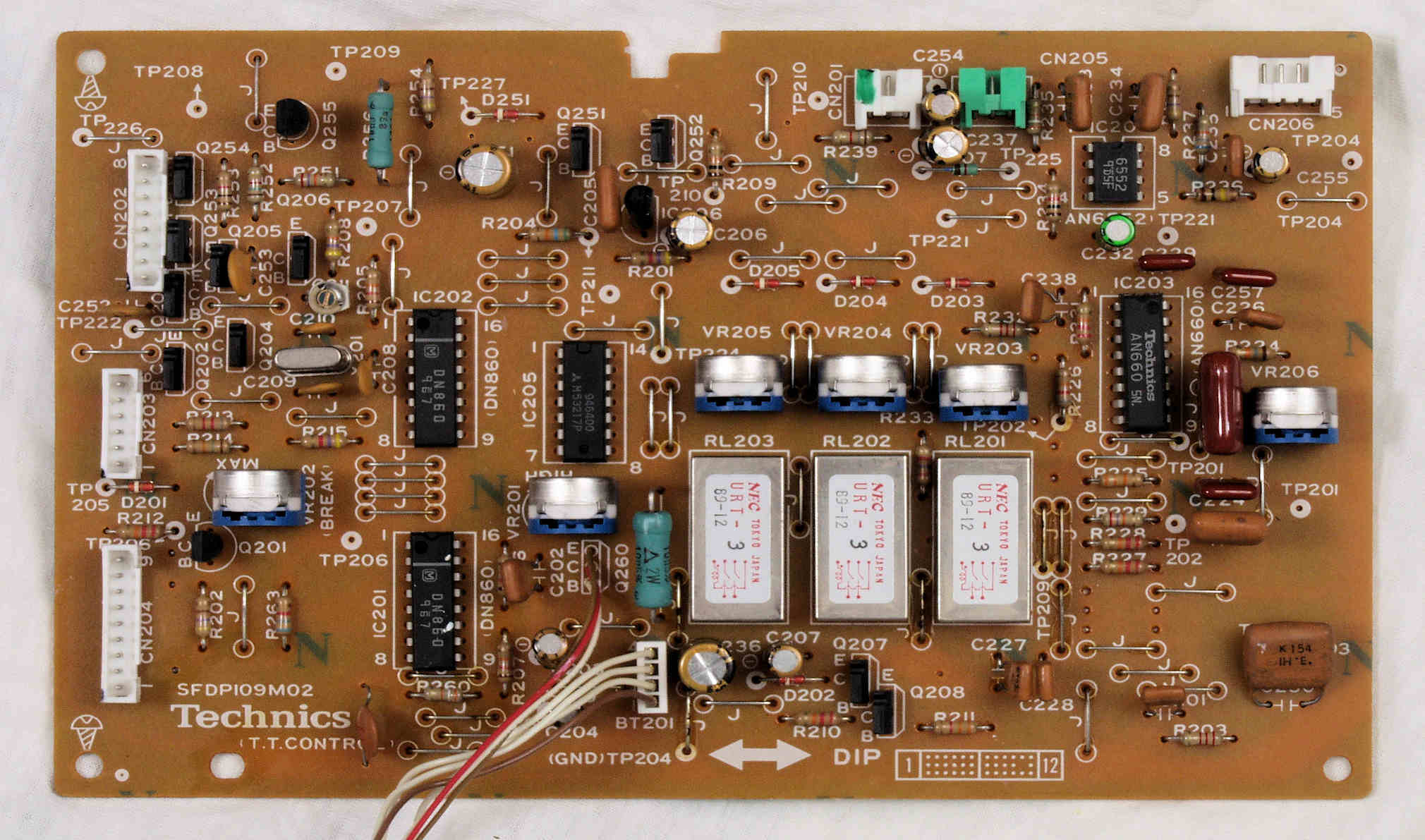

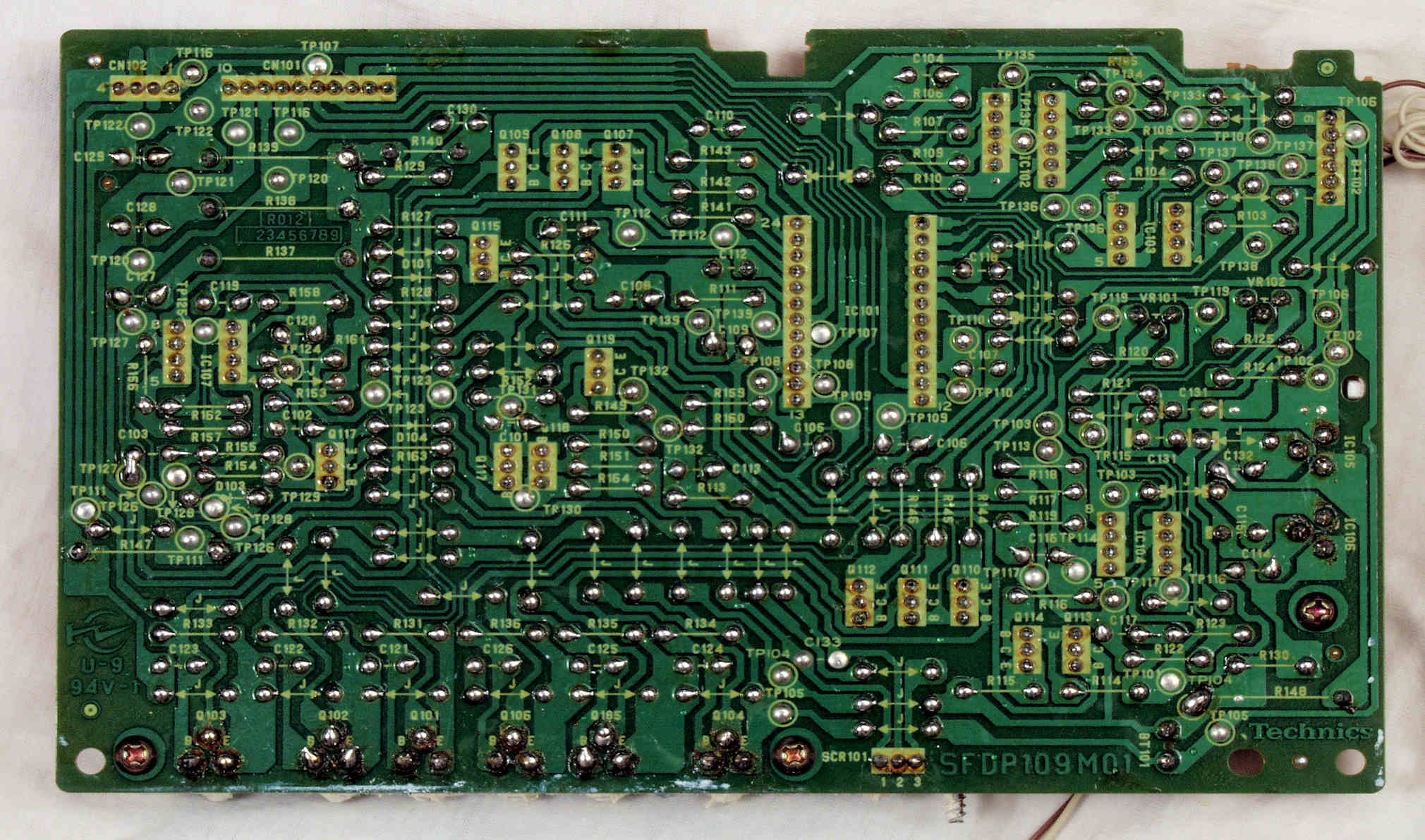

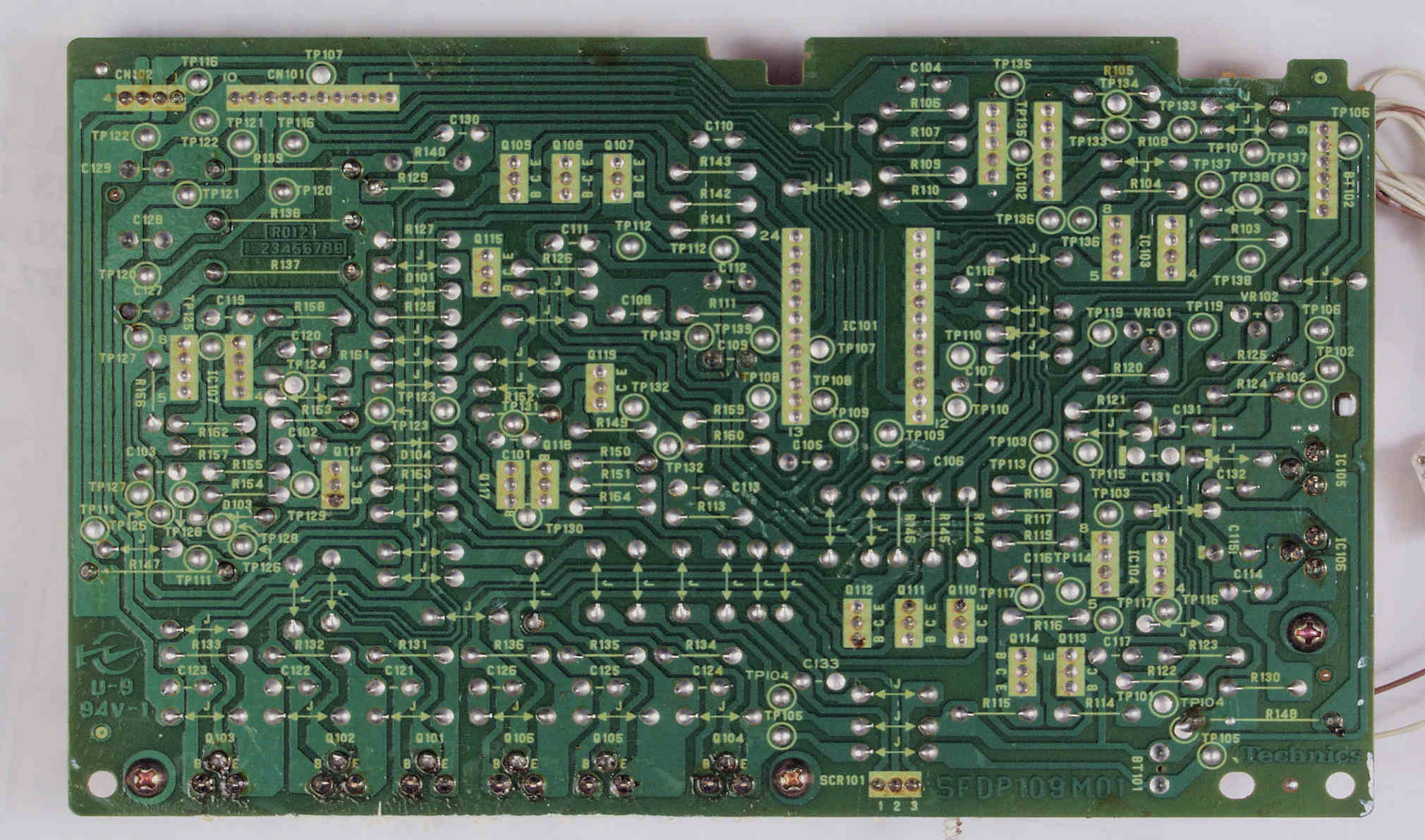

Ｃ４１．　修理前　制御回路基板

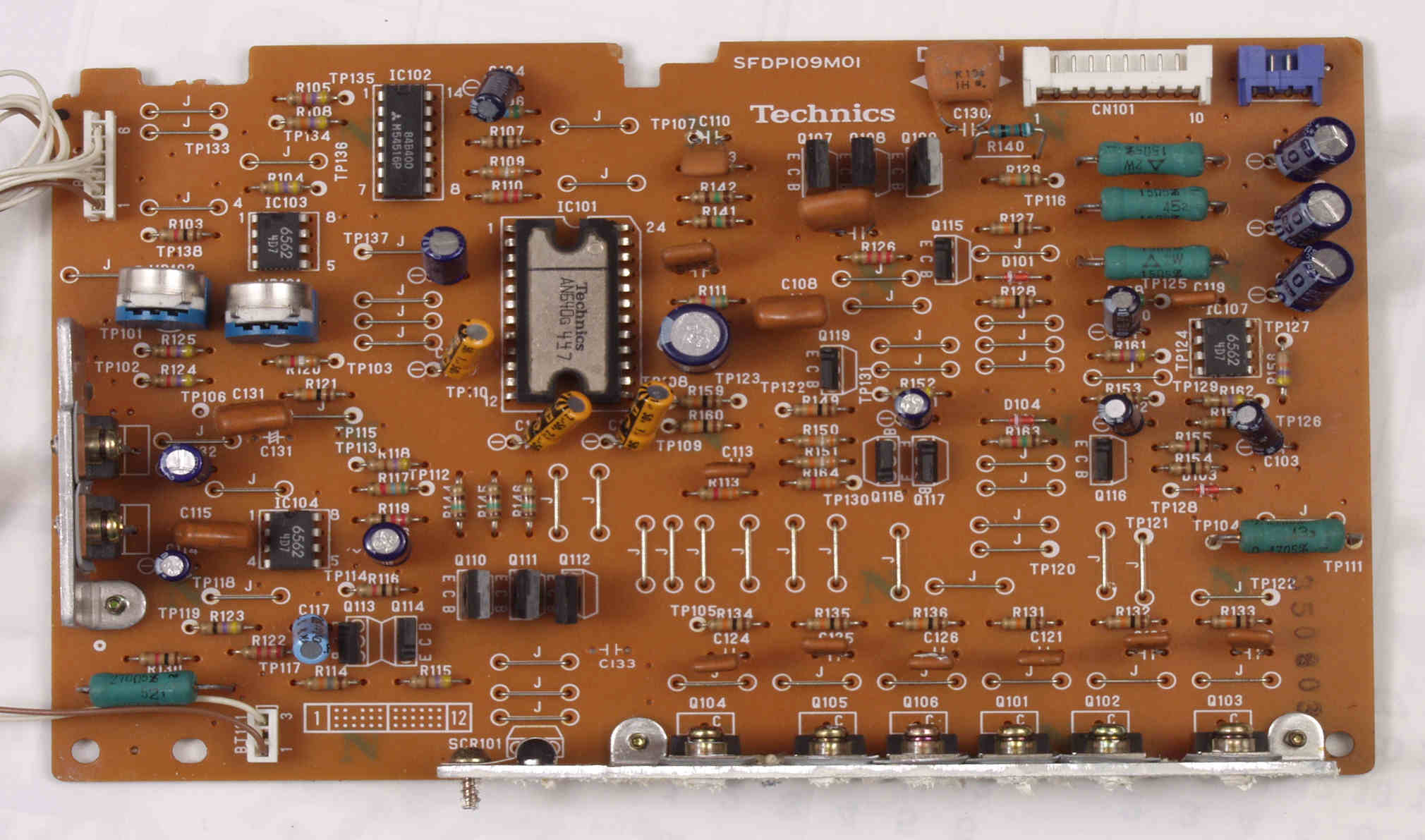

Ｃ４２．　修理後　制御回路基板　半固定ＶＲ６個、電解コンデンサー１０個交換

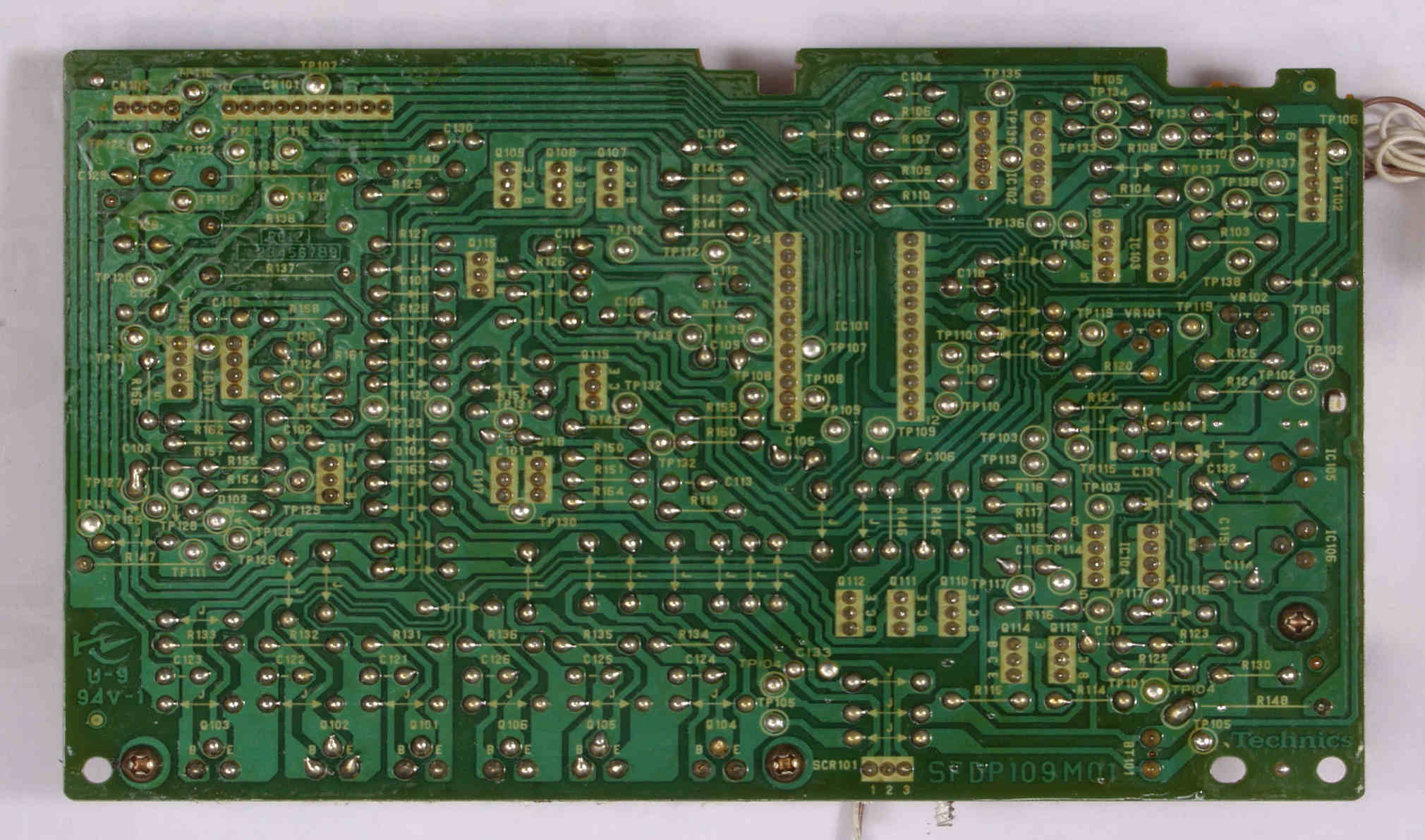

Ｃ４３．　修理後　制御回路基板裏

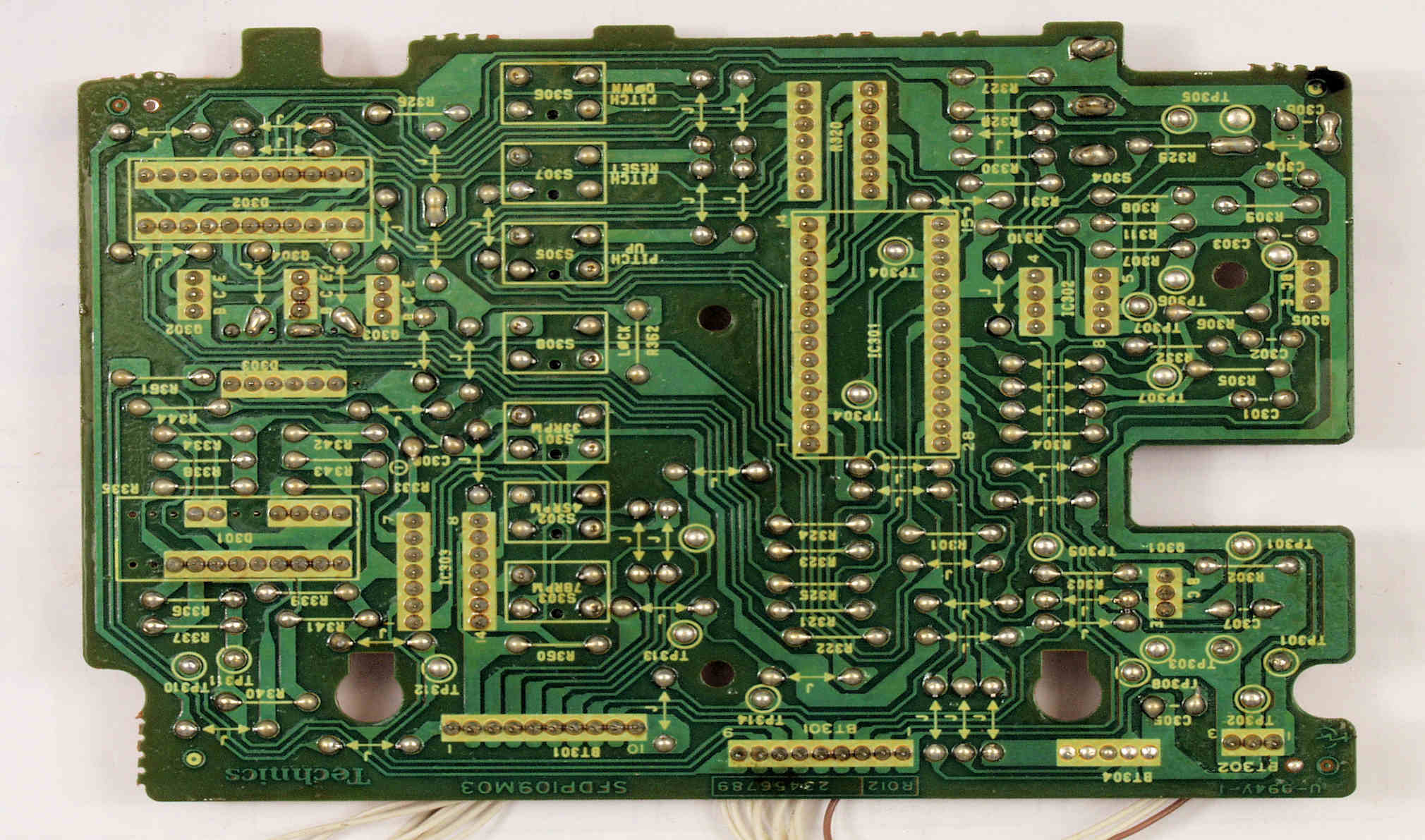

Ｃ４４．　修理（半田補正）後　制御回路基板裏、全ハンダをやり直す

Ｃ４５．　完成制御回路基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理前　駆動回路基板

Ｃ５２．　修理後　駆動回路基板　電解コンデンサー１７個交換

Ｃ５３．　修理前　駆動回路基板裏

Ｃ５４．　修理（半田補正）後　駆動回路基板裏、全ハンダをやり直す

Ｃ５５．　完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。

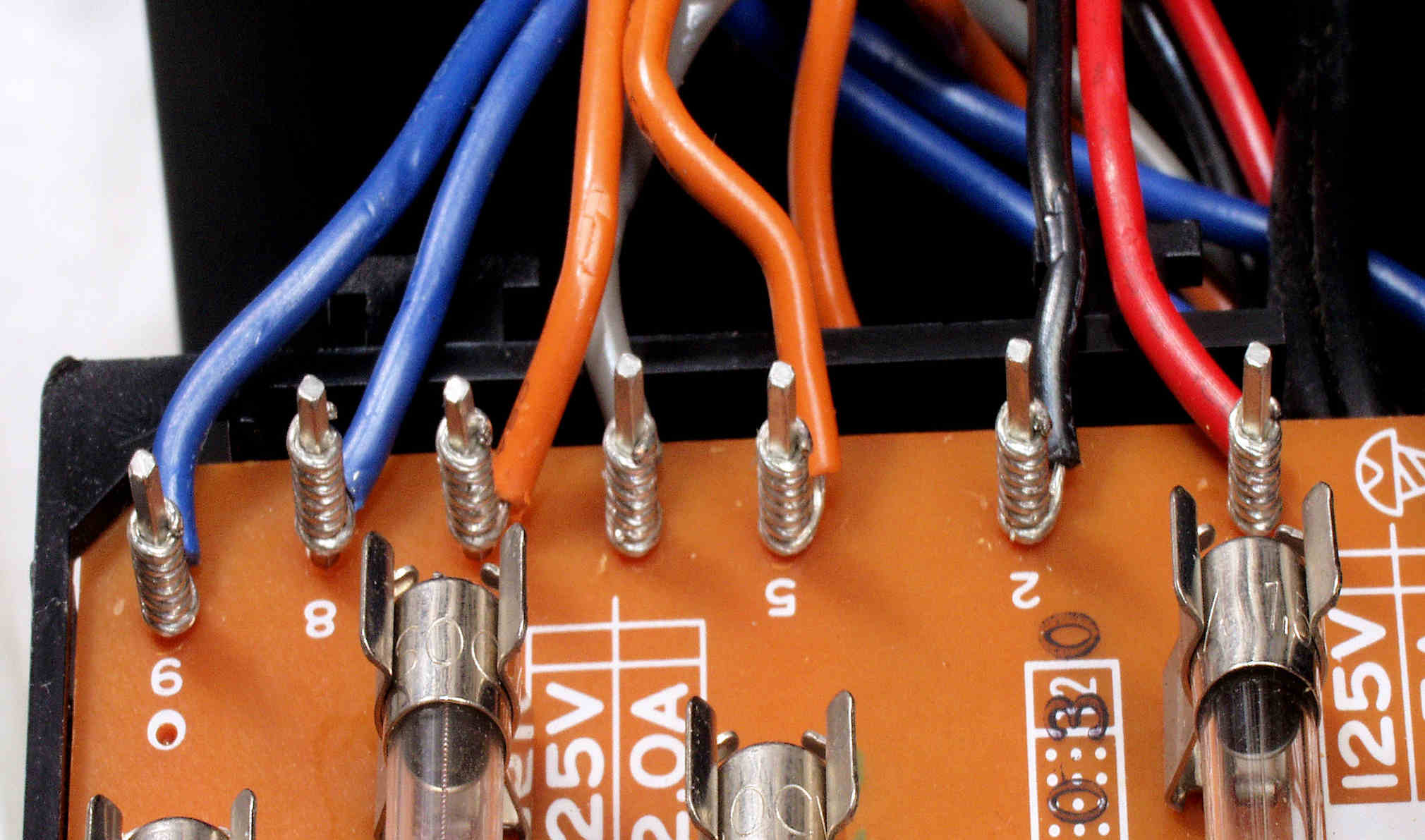

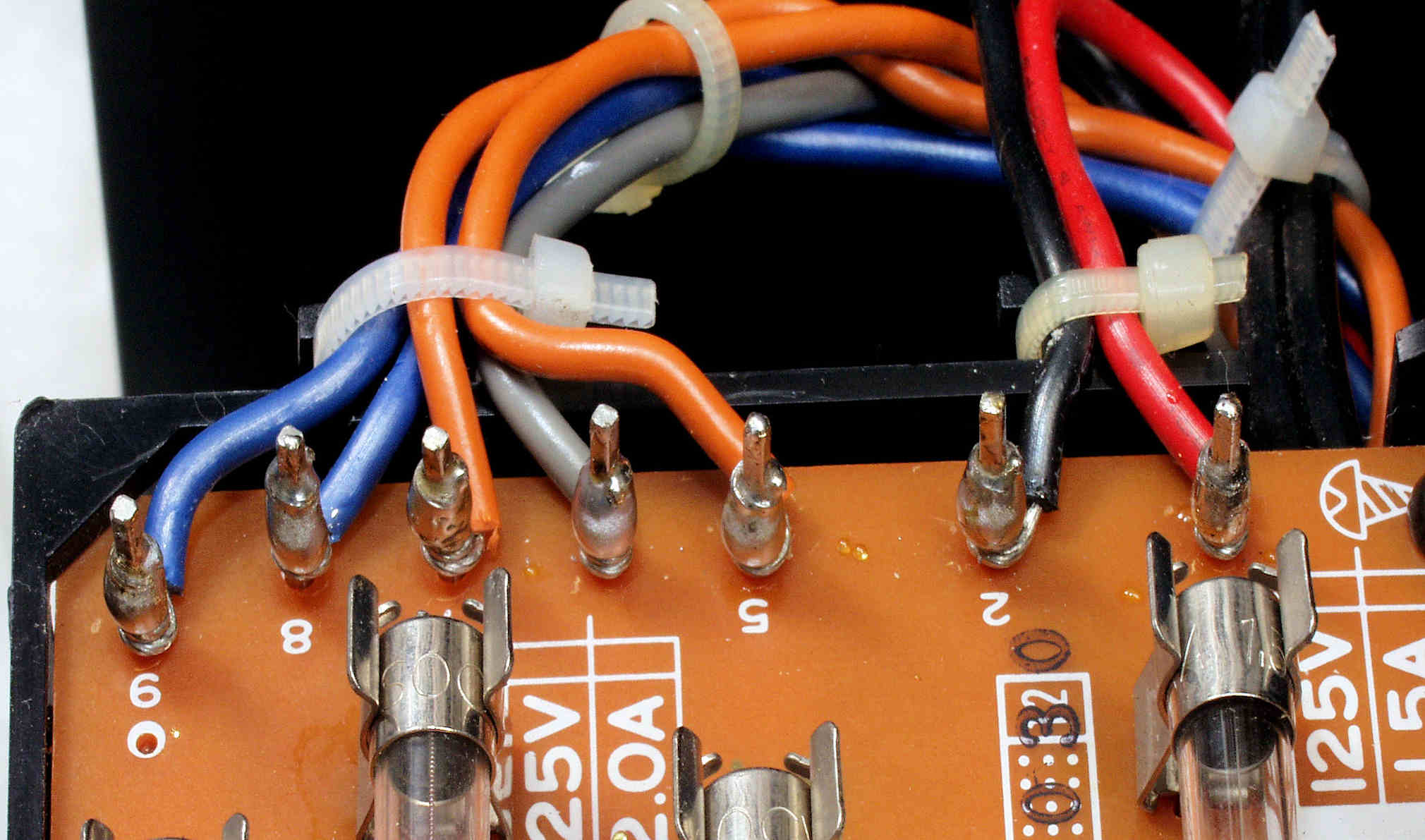

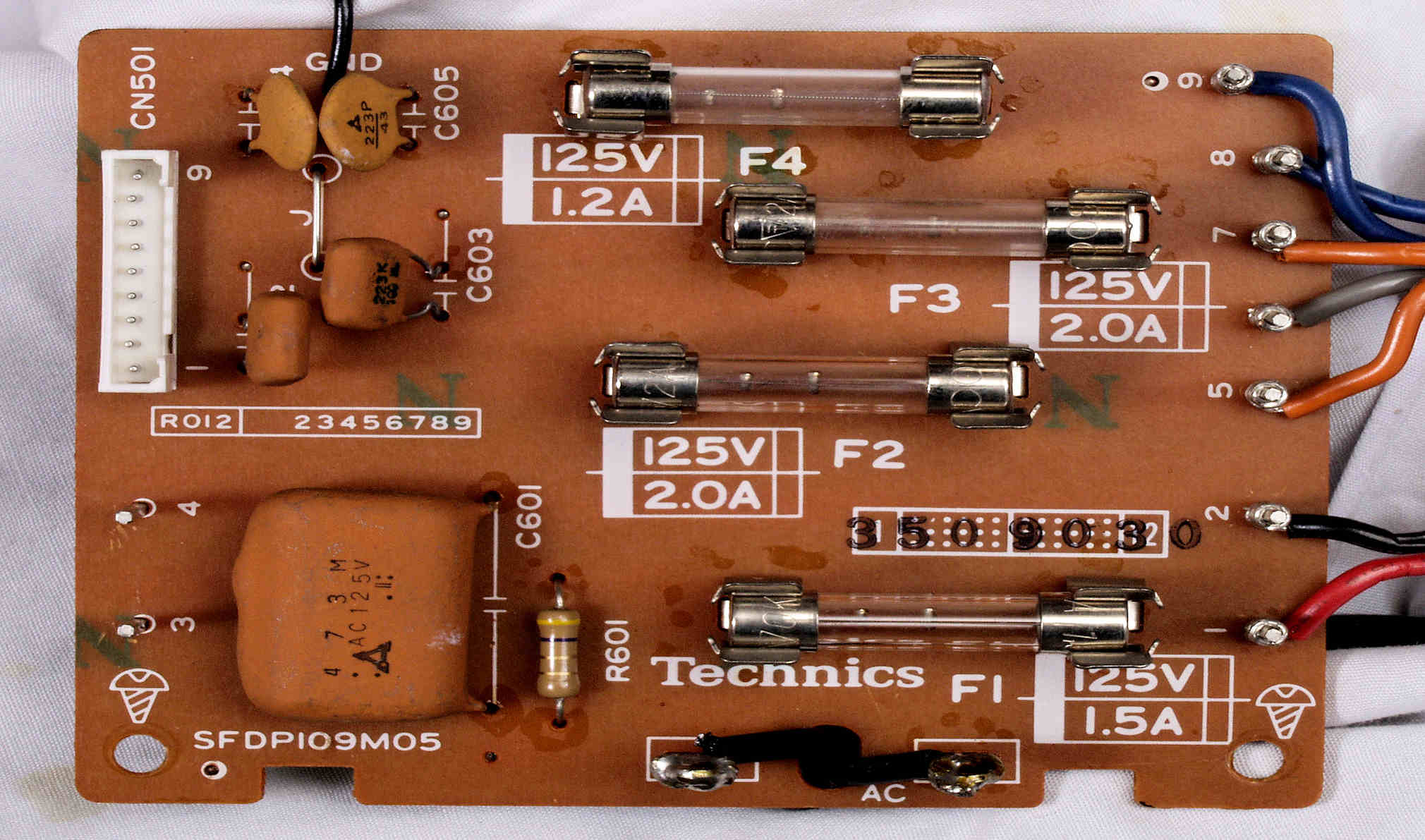

Ｃ６１．　修理中　ヒューズ基板。

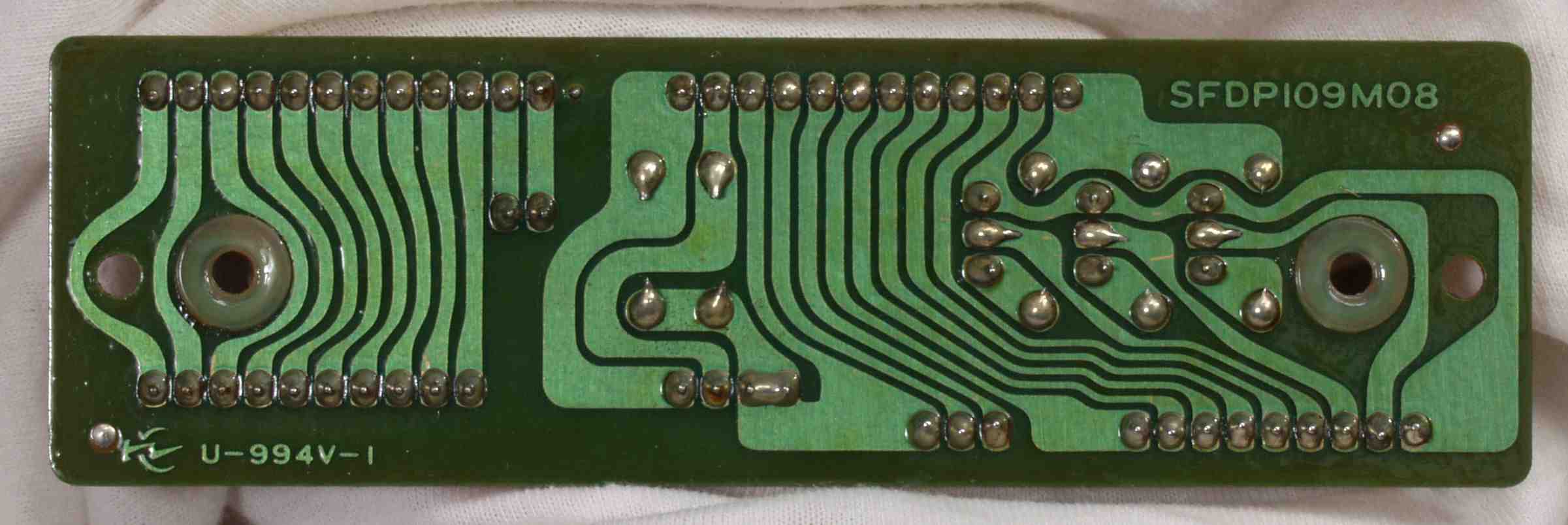

Ｃ６２．　修理前　ヒューズ基板裏

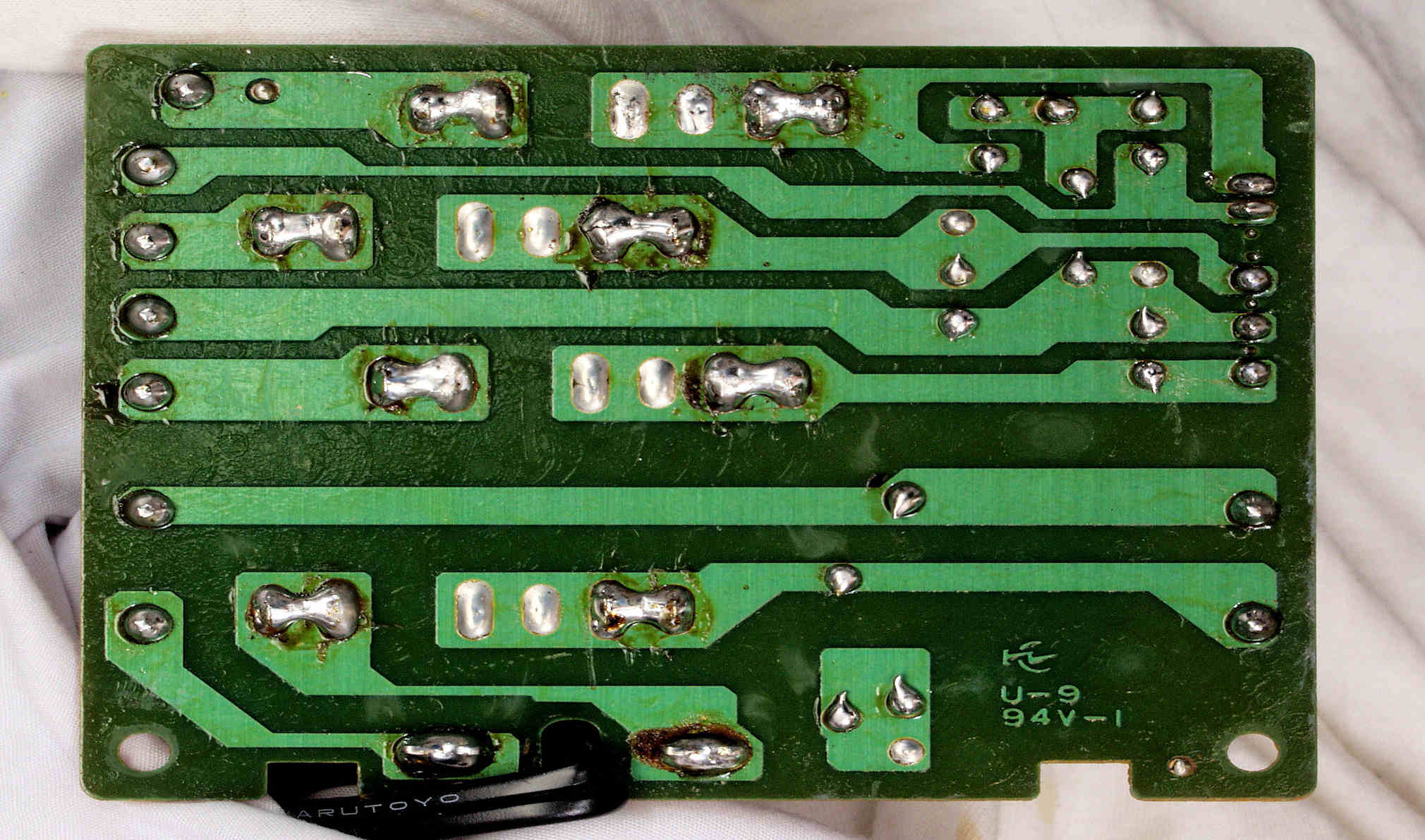

Ｃ６３．　修理（半田補正）後　ヒューズ基板裏、全ハンダをやり直す

Ｃ６４．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ６５．　修理前　ヒューズ基板ラッピング

Ｃ６６．　修理後　ヒューズ基板ラッピング、ハンダを浸みこませる。

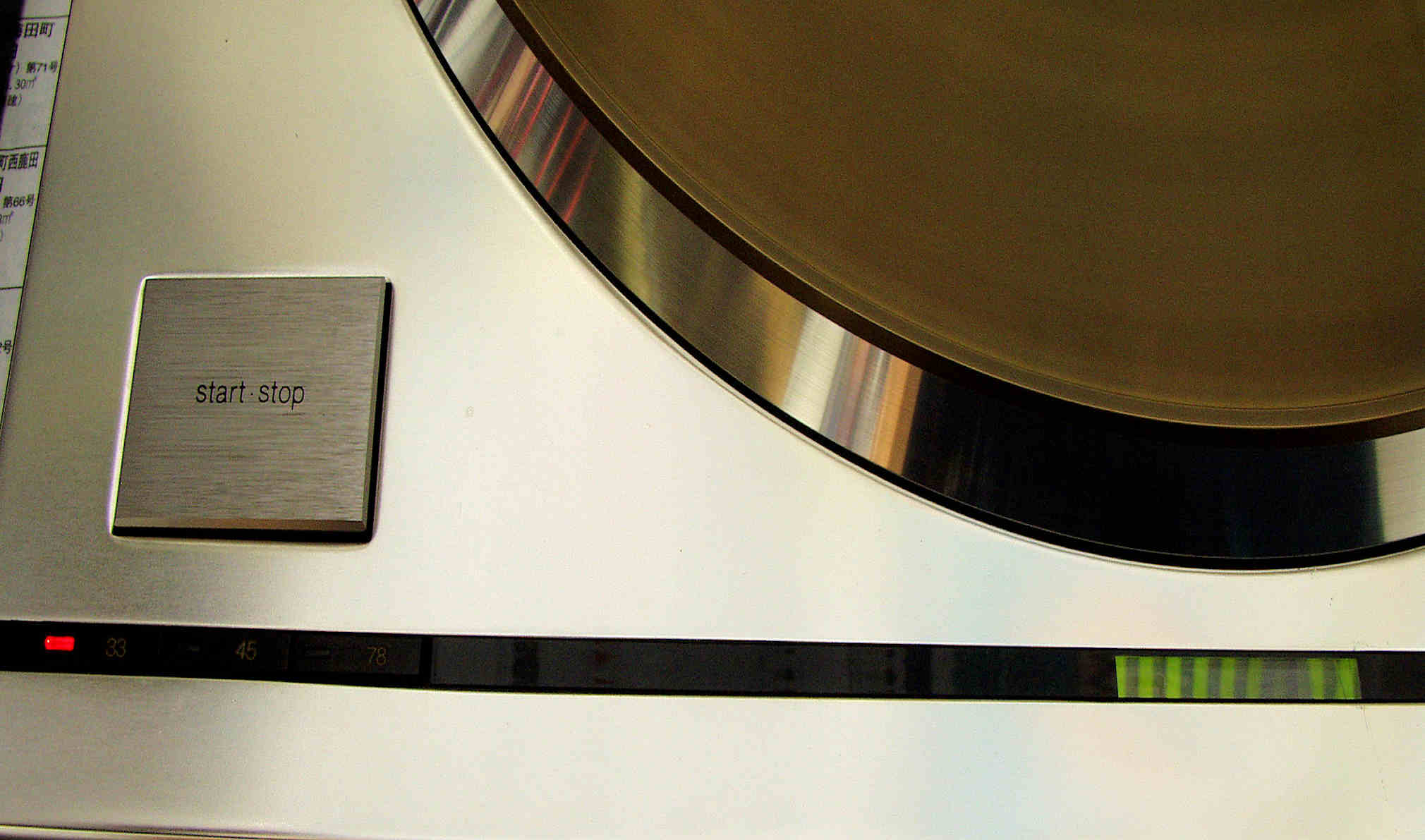

Ｃ７１．　パネル清掃

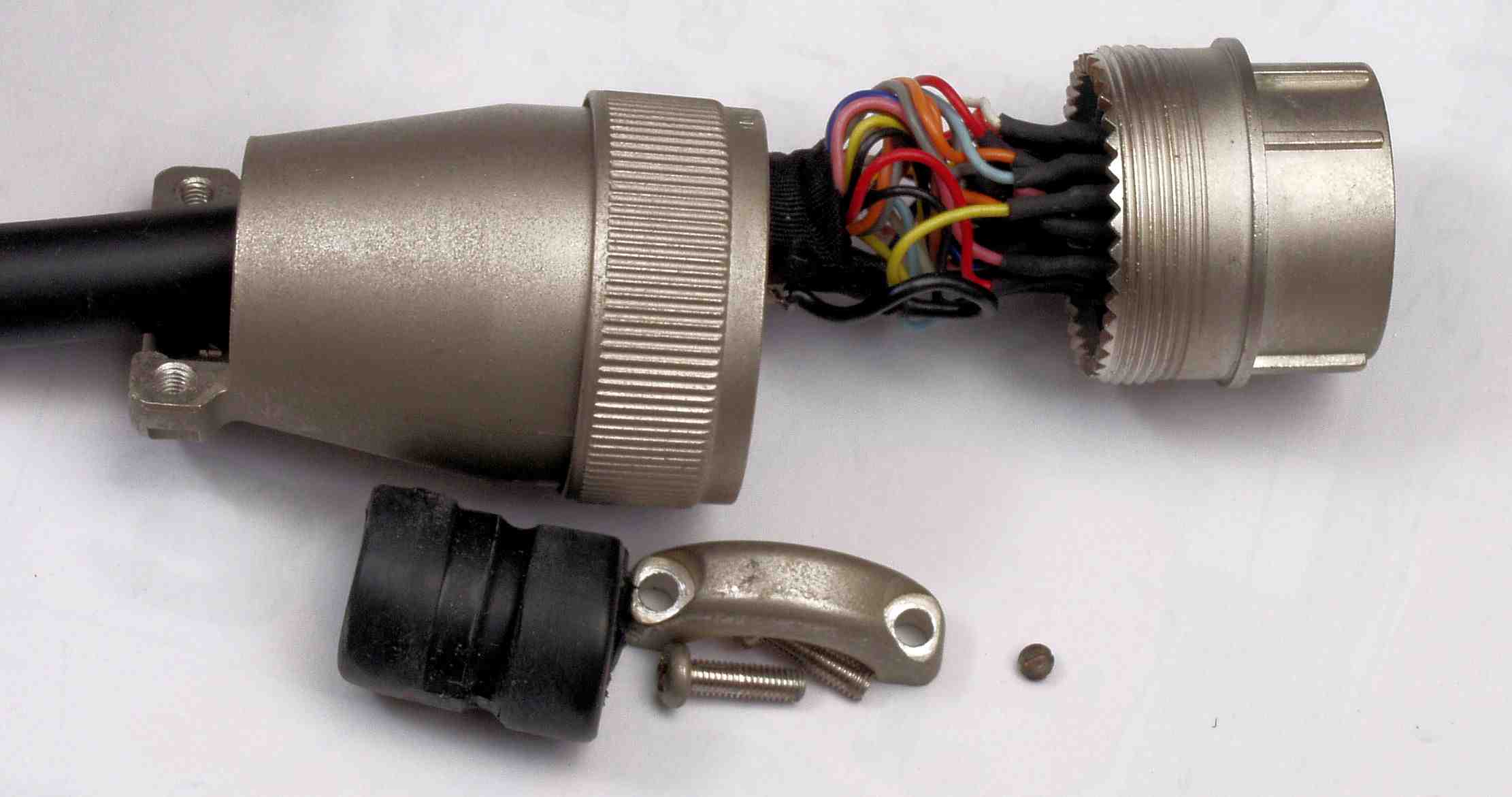

Ｃ８１．　ケーブルコネクター点検

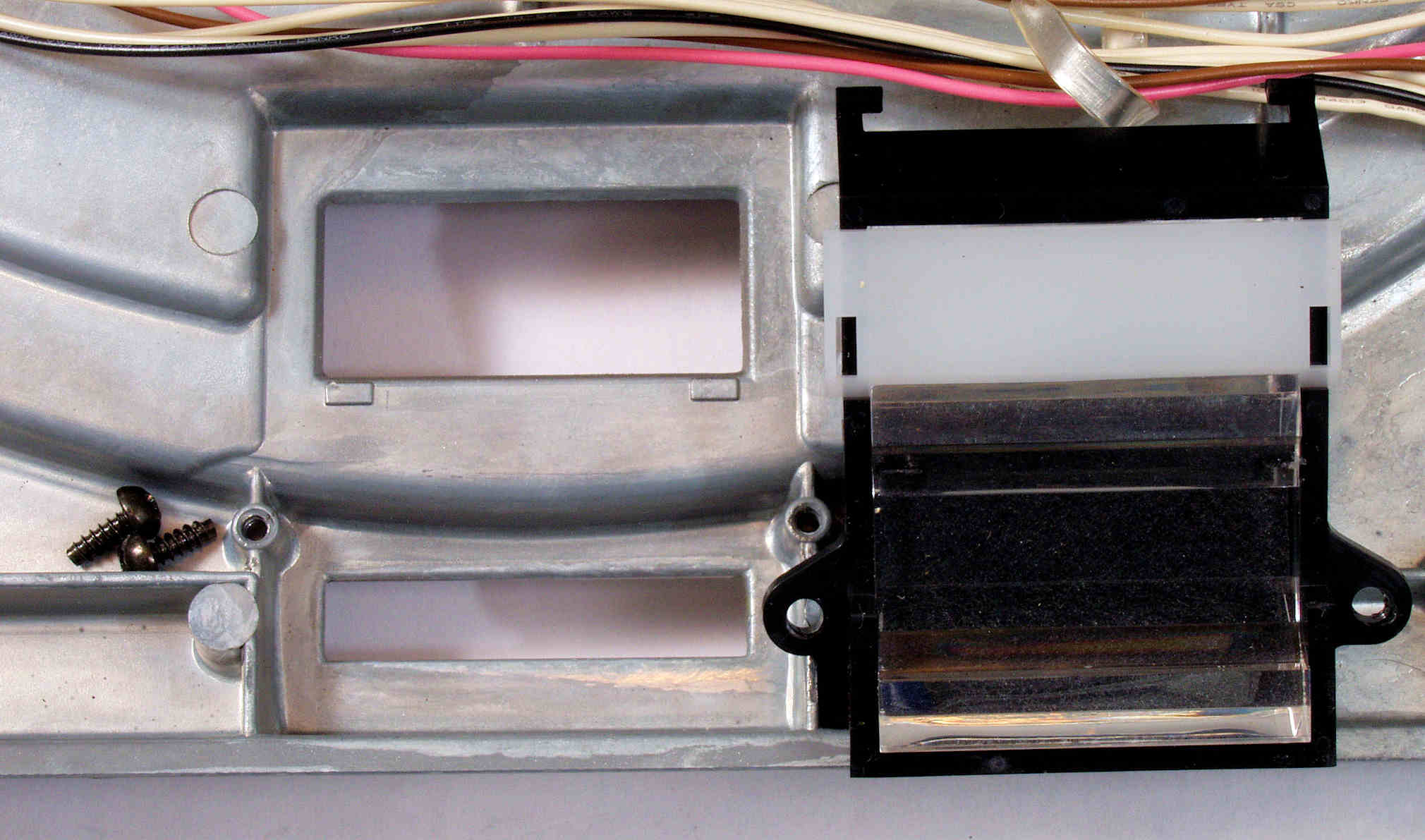

Ｃ９１．　清掃中　ストロボ窓・周り清掃。

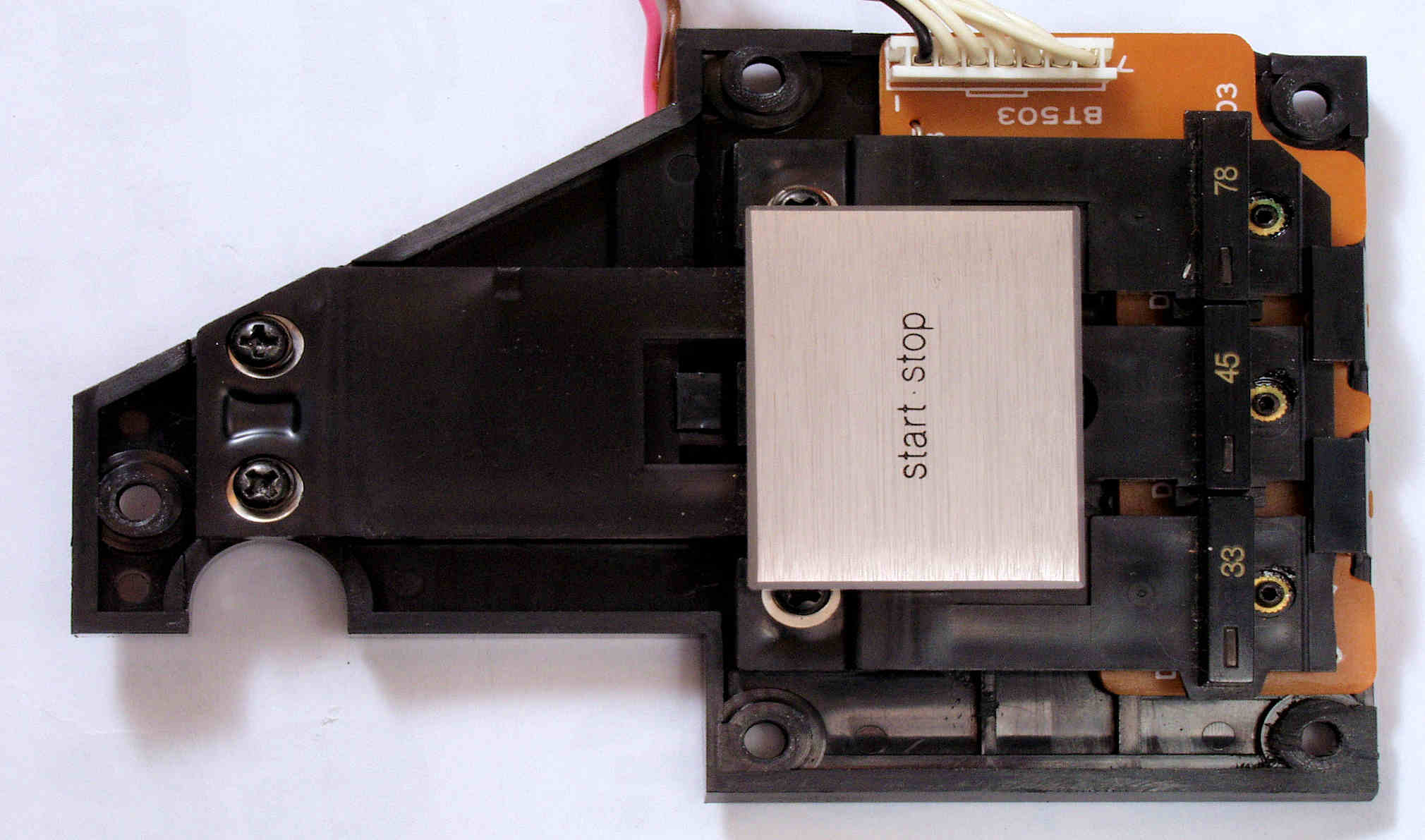

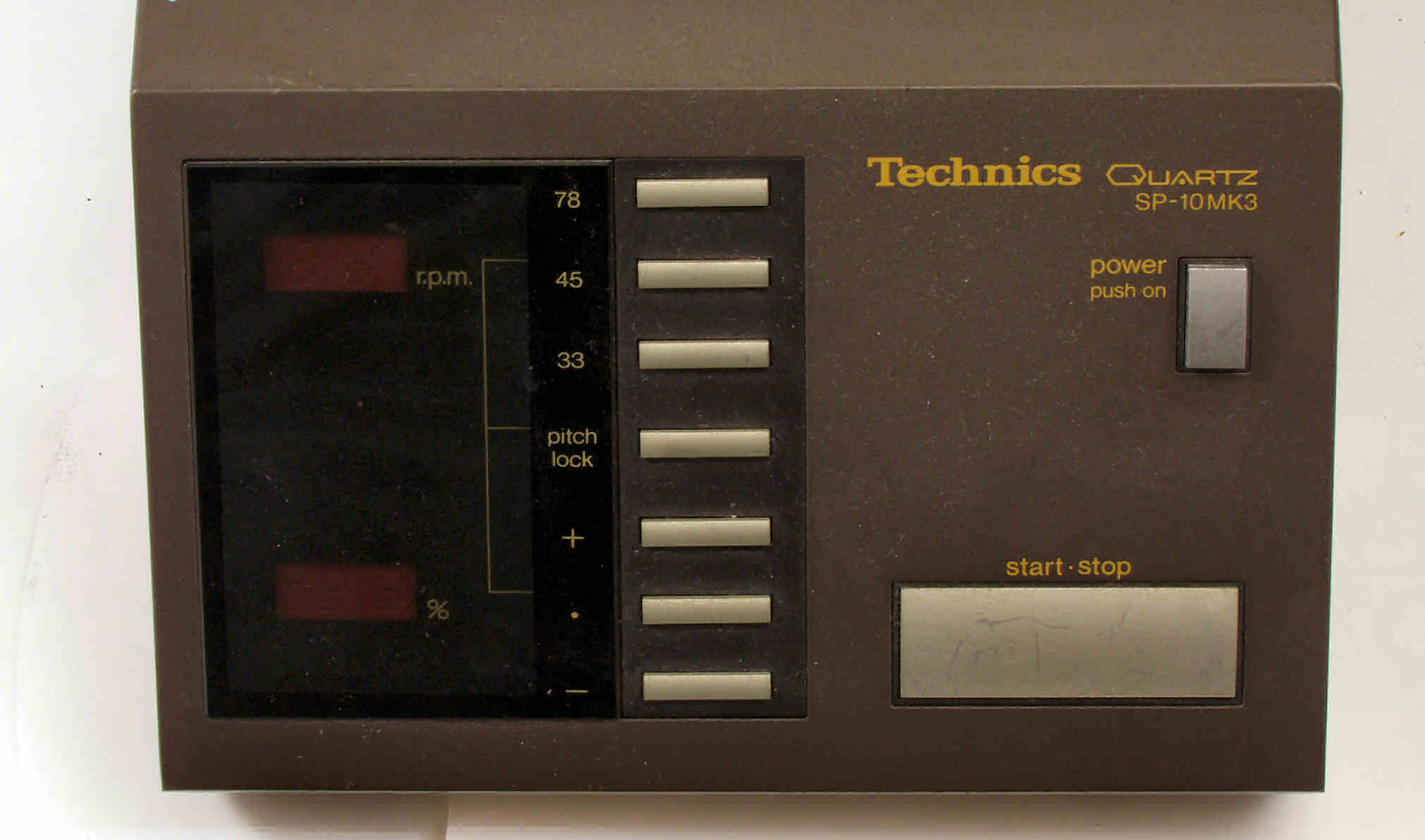

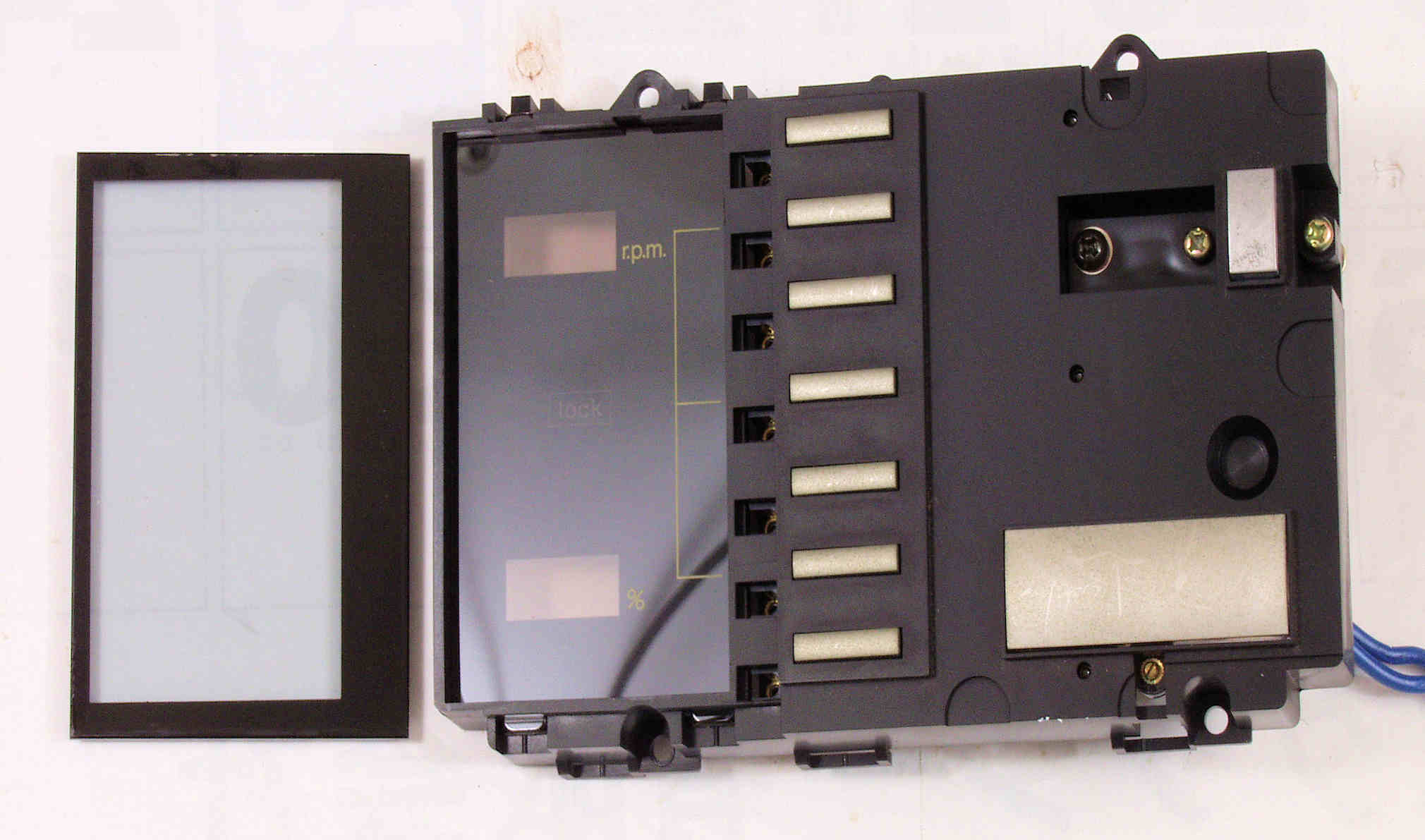

Ｃ１０．　修理中　ターンテーブル操作ＳＷ

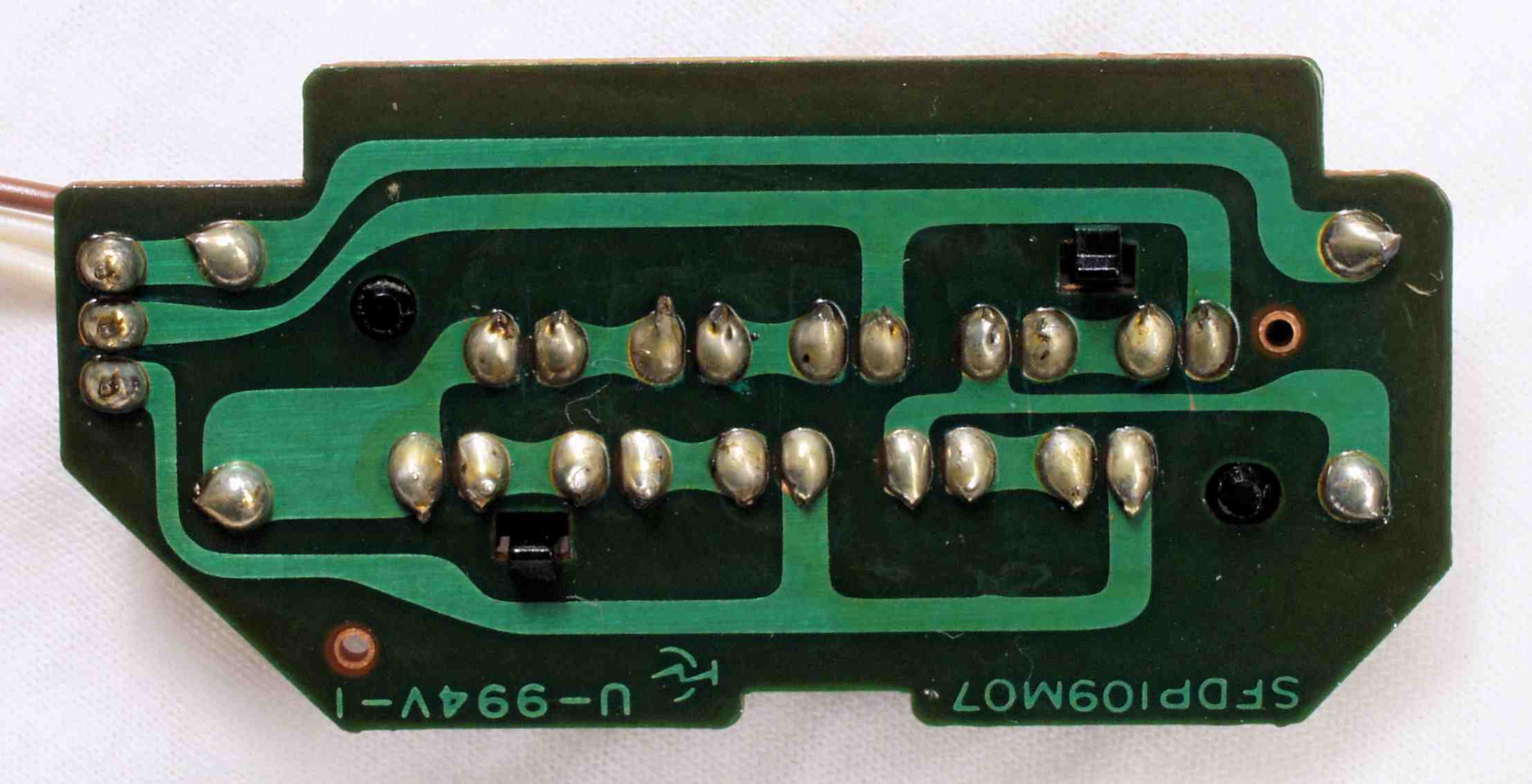

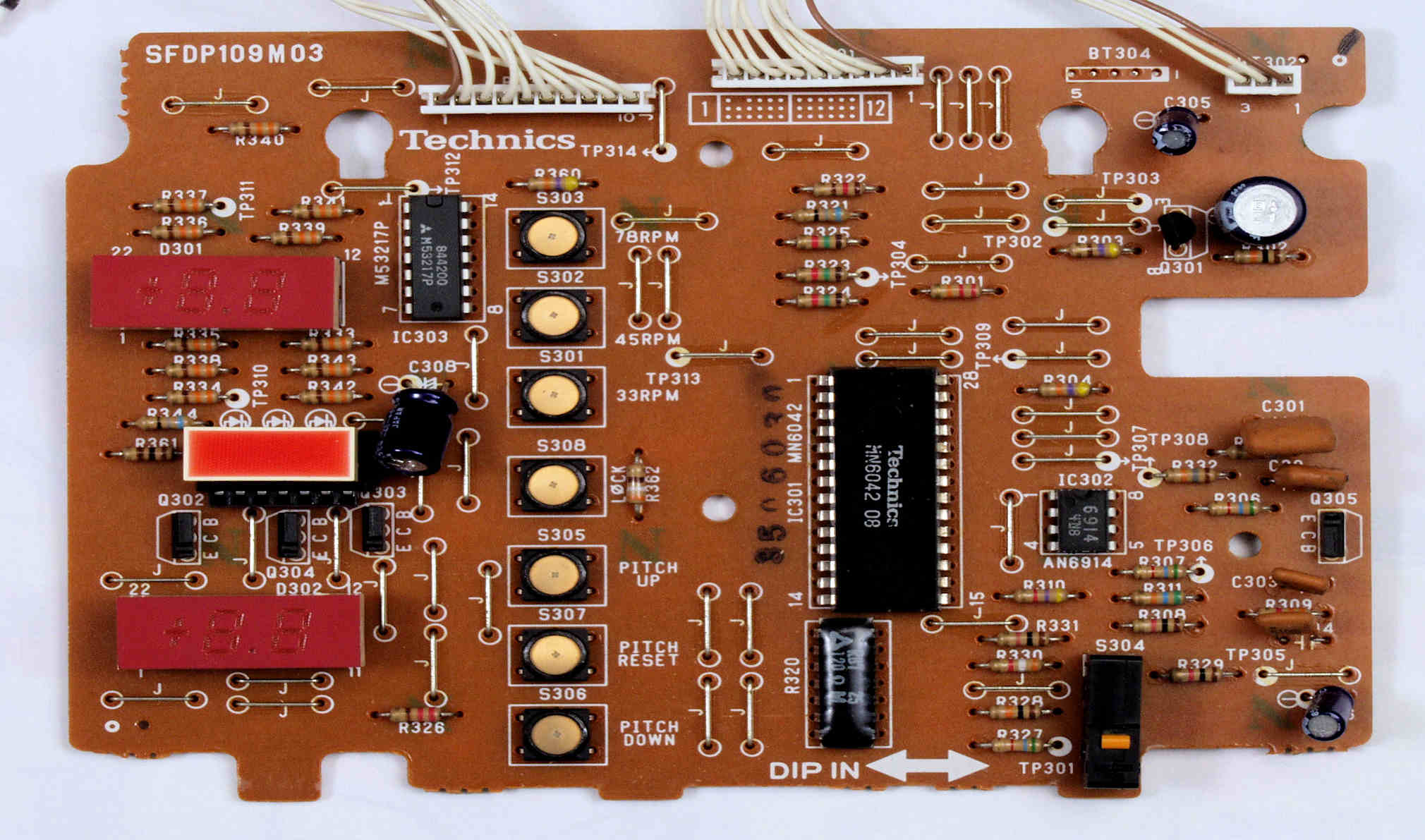

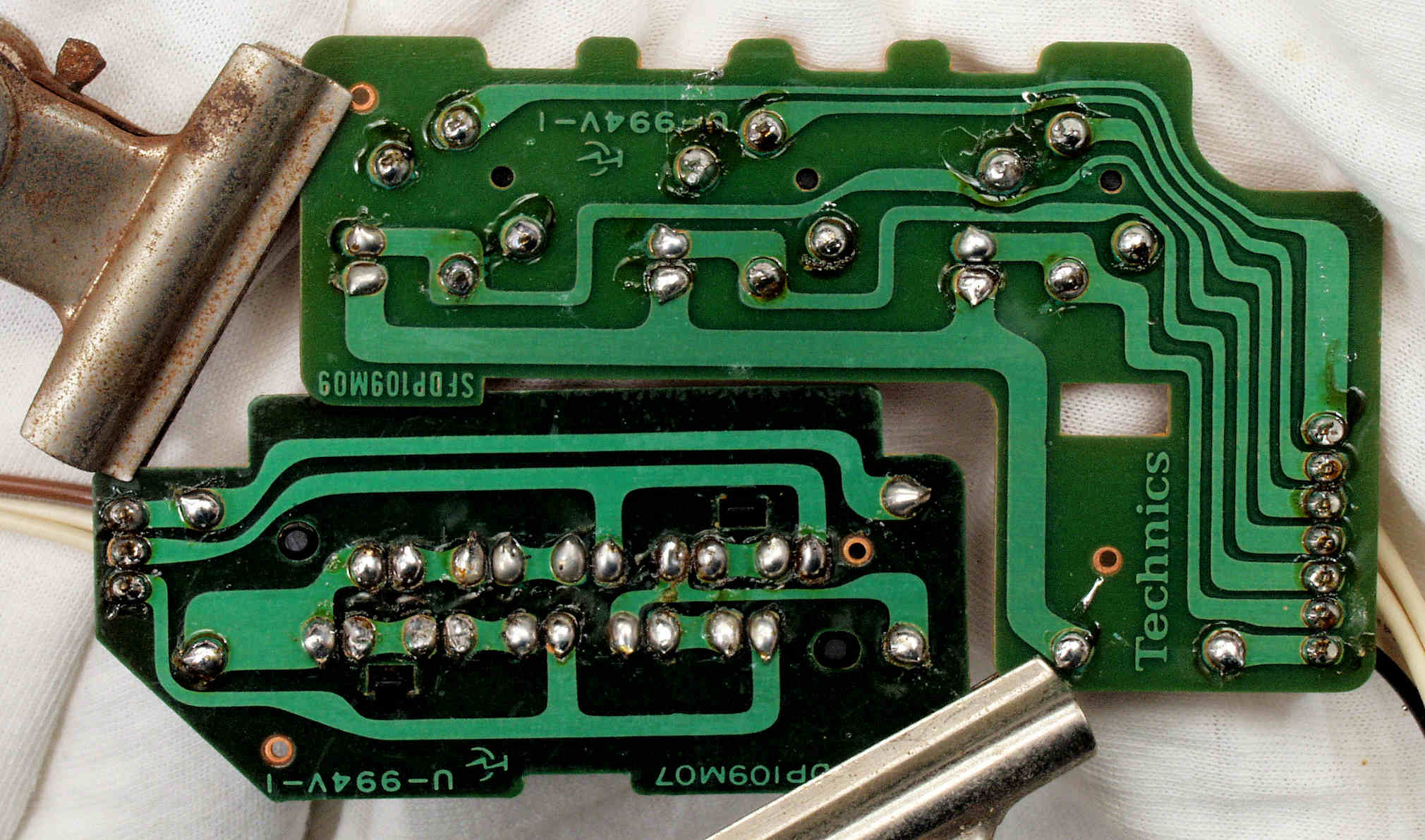

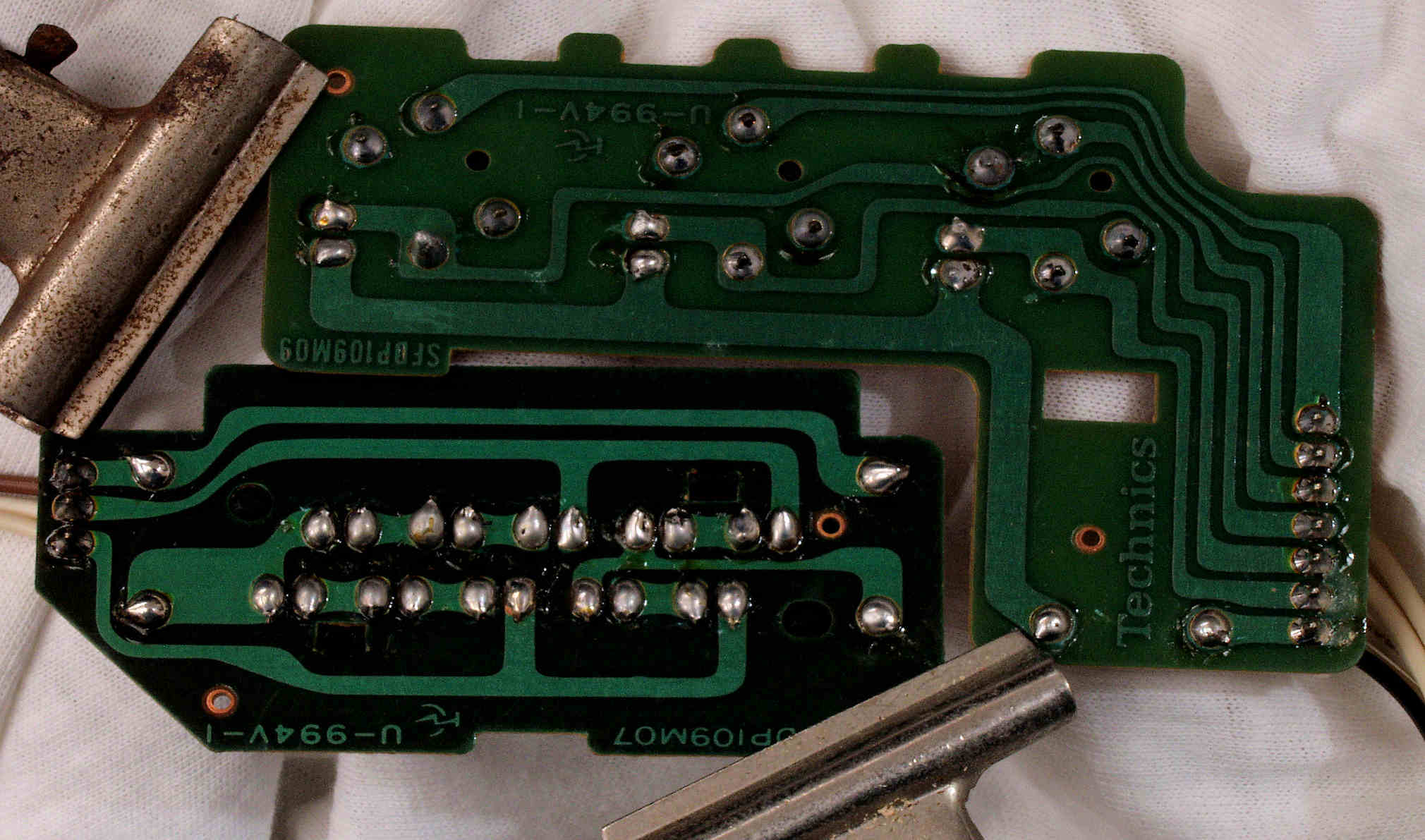

Ｃ１１１．　修理前　ターンテーブル操作基板基板裏・ＬＥＤ表示基板裏

Ｃ１１２．　修理（半田補正）後　ターンテーブル接続基板裏・ＬＥＤ表示基板裏

Ｃ１１３．　完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ１１４．　完成ターンテーブルＬＥＤ表示基板裏。余分なフラックスを落として、コート液を塗る。

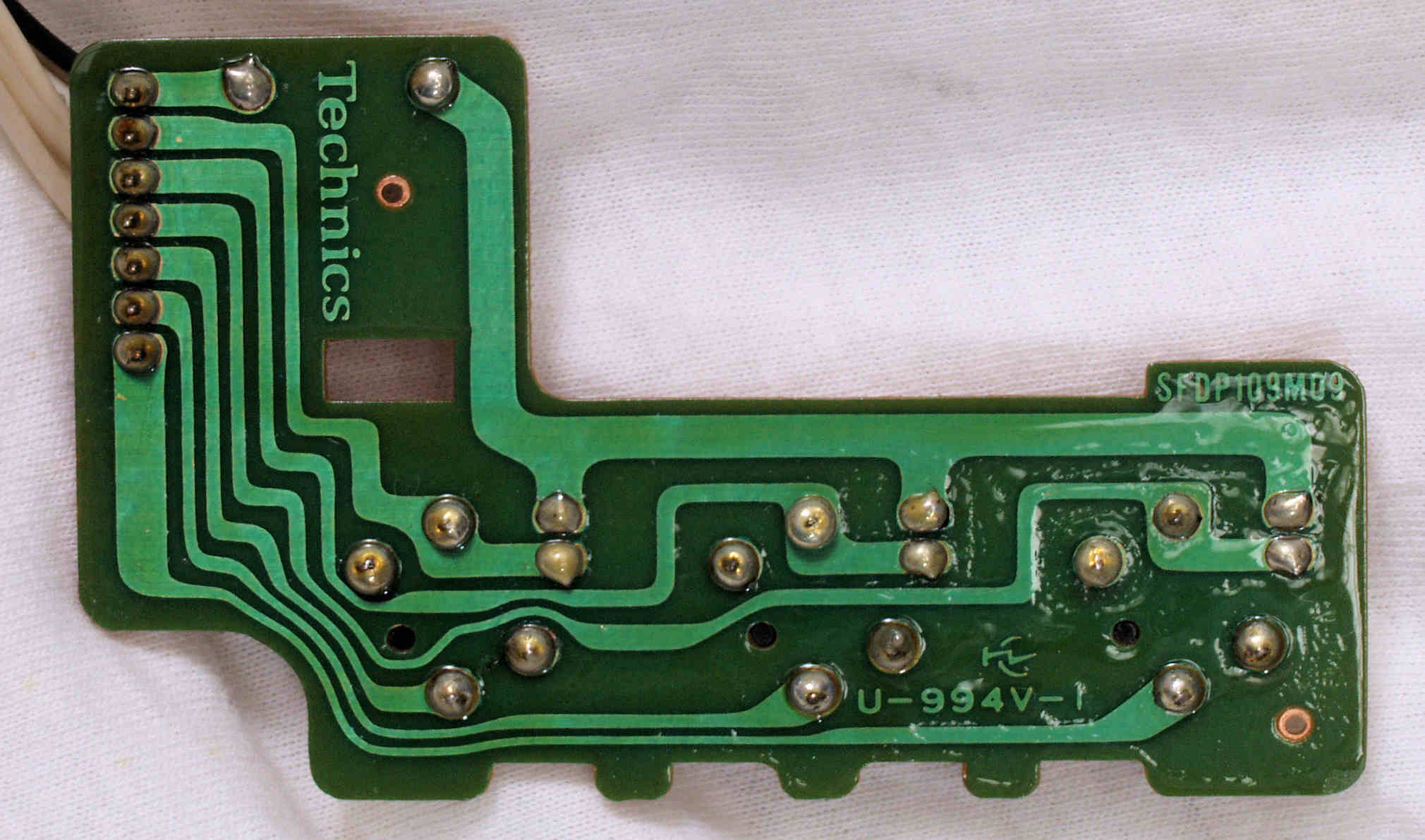

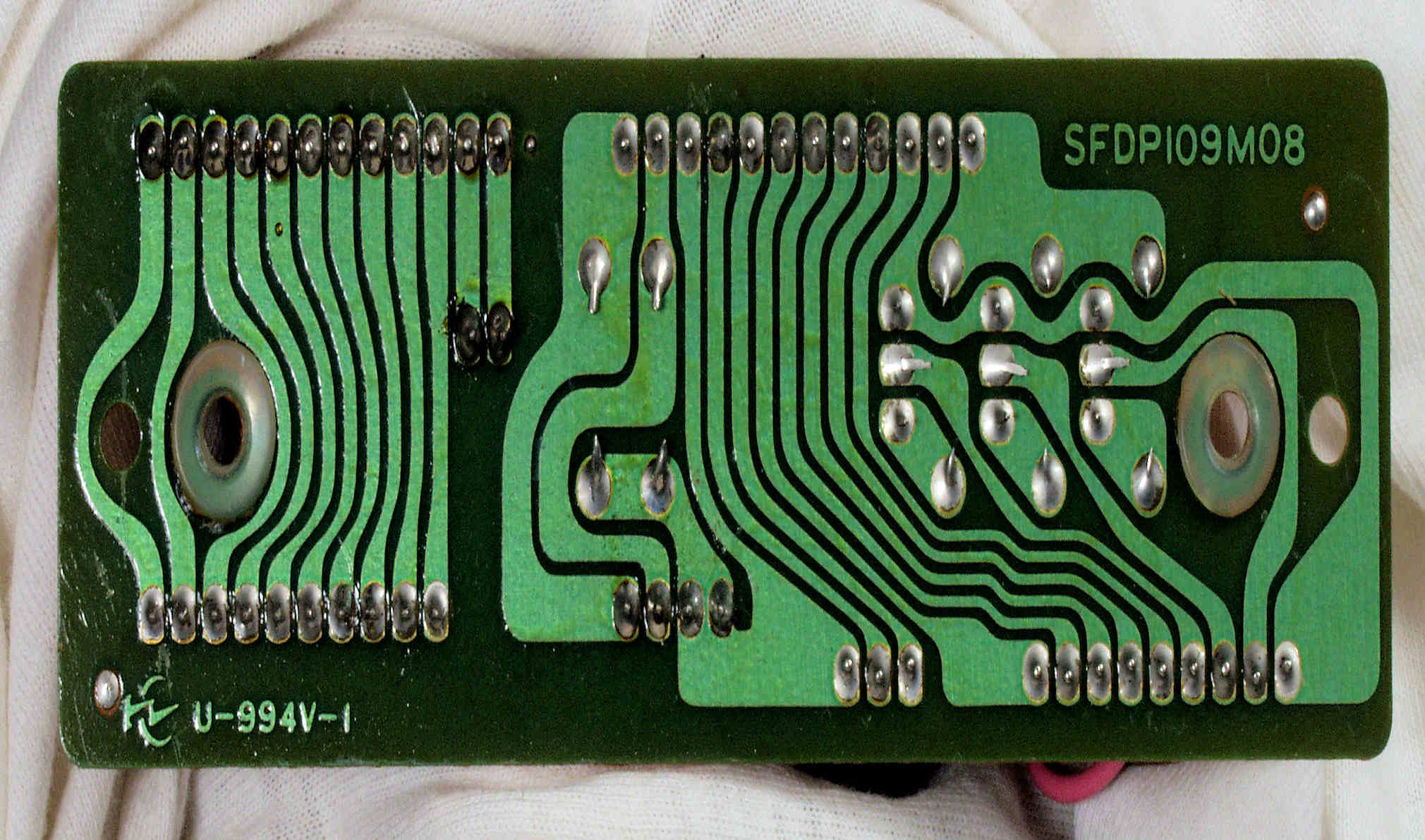

Ｃ１１５．　修理前　ターンテーブル接続基板裏

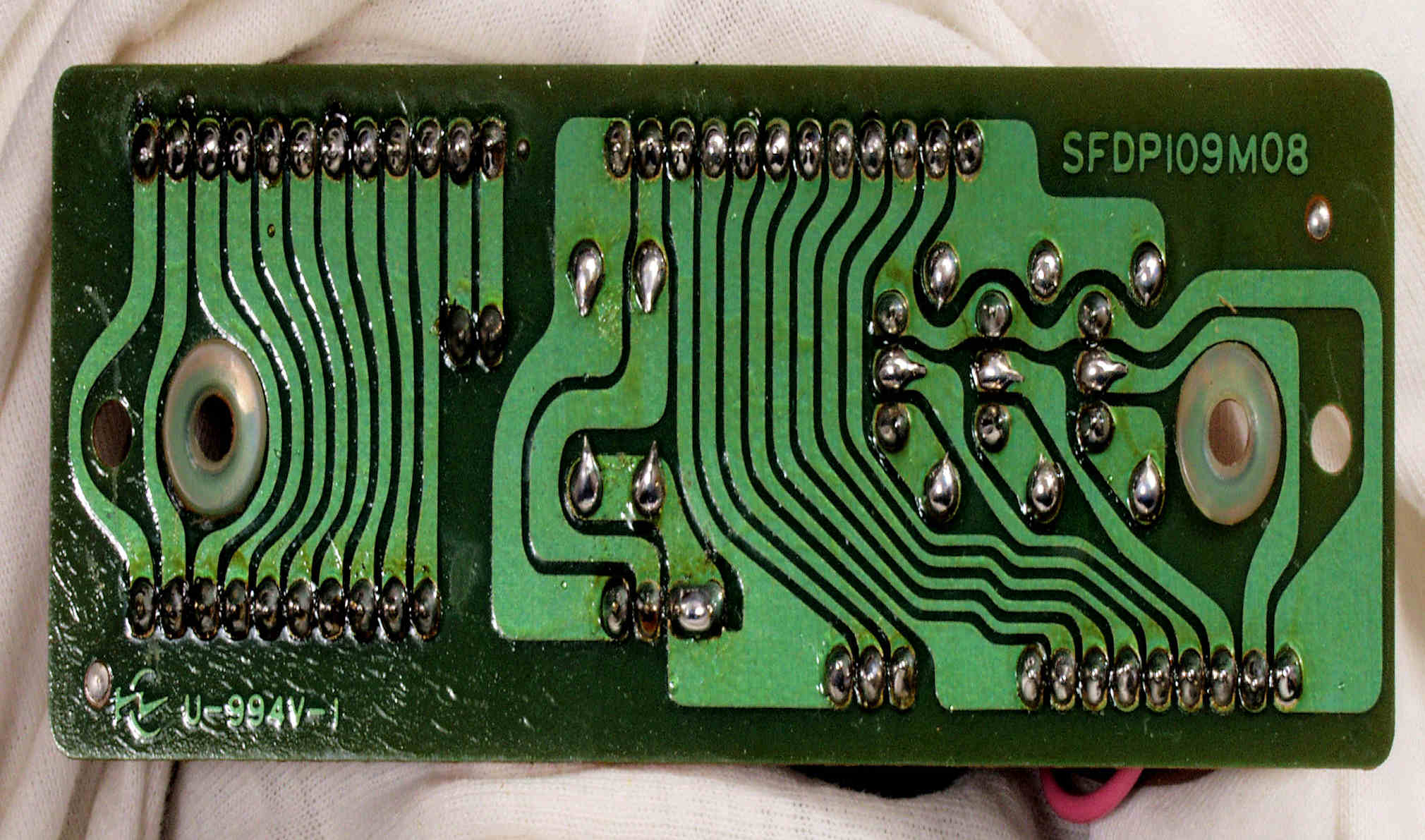

Ｃ１１６．　修理（半田補正）後　ターンテーブル接続基板裏

Ｃ１１７．　完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。

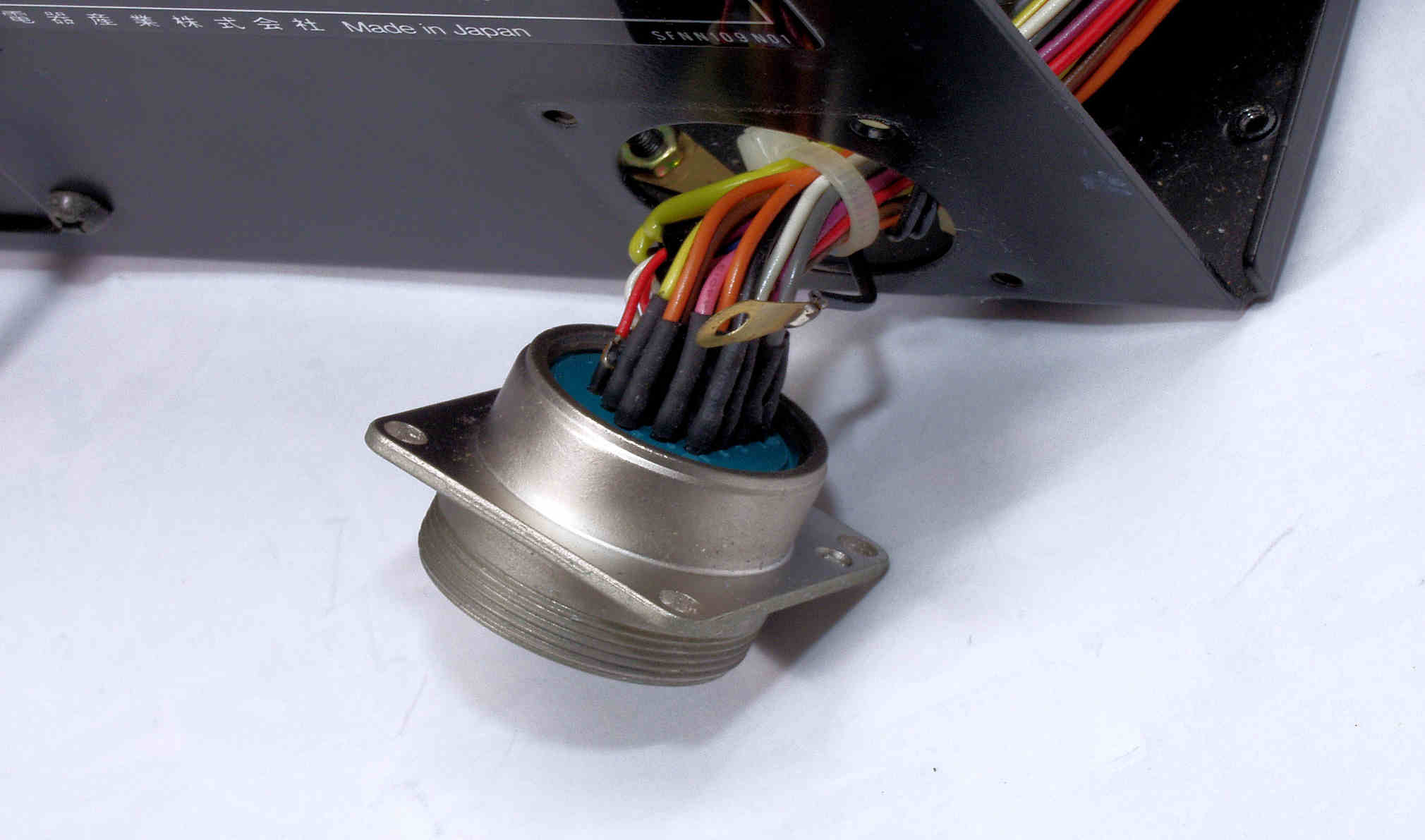

Ｃ１２１．　修理・点検中　接続コネクター点検。

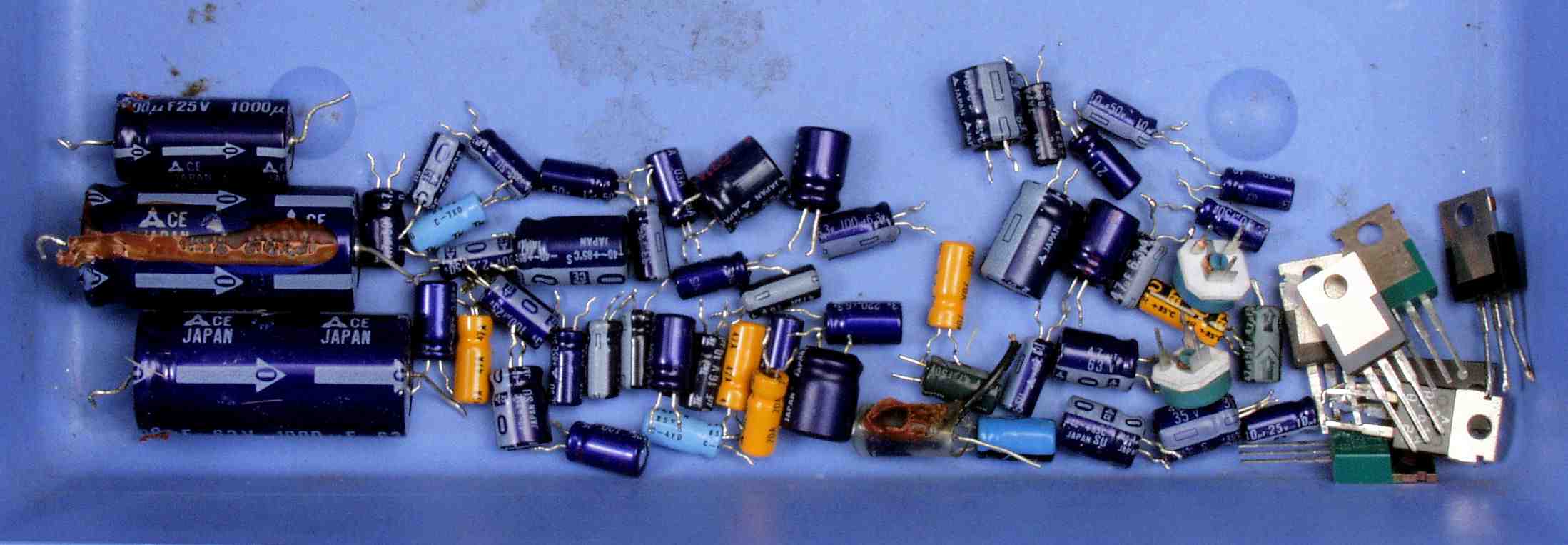

Ｃ１３１．　交換部品

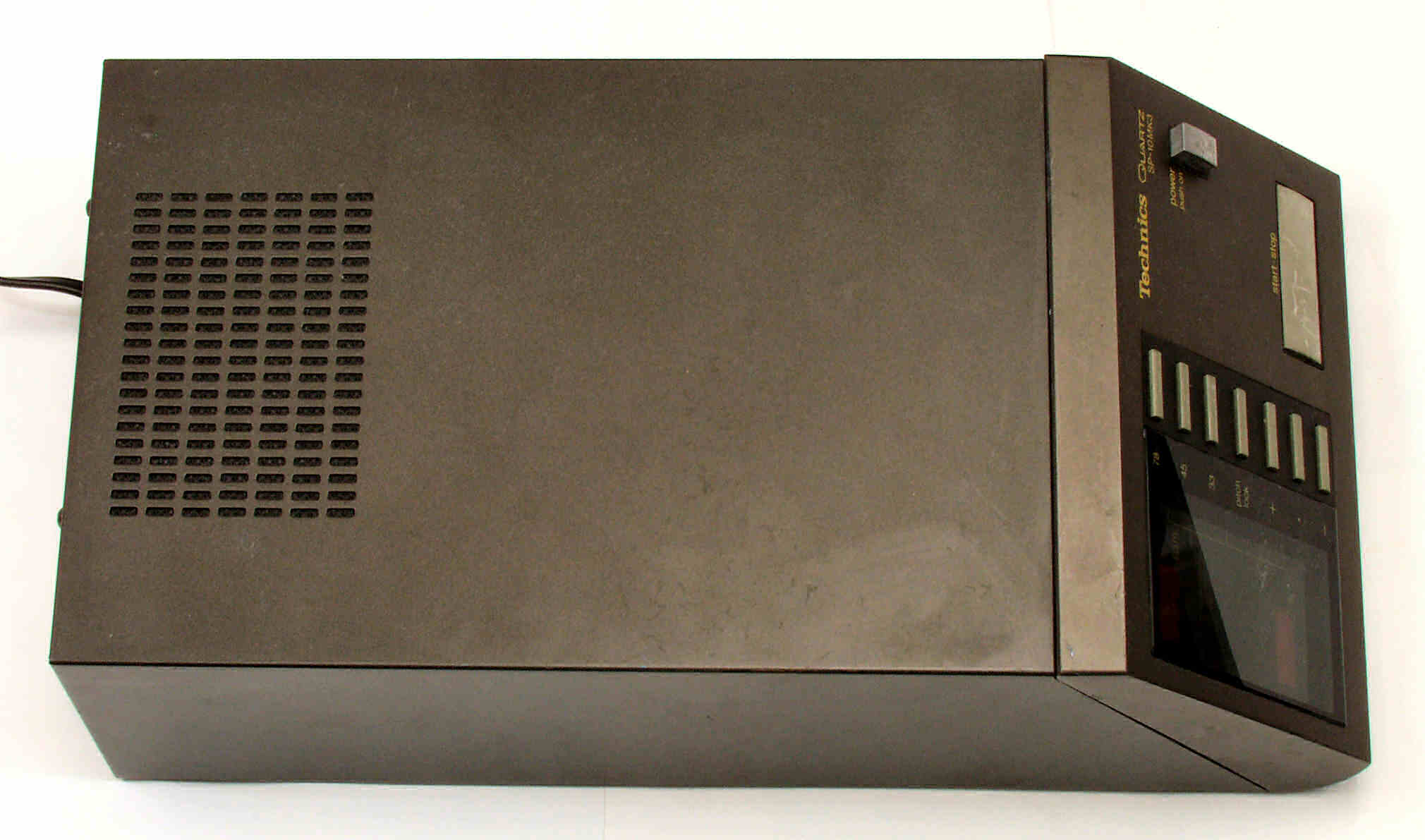

Ｃ１４１．　修理前　上から見る

Ｃ１４２．　修理後　上から見る

Ｃ１４３．　修理前　左側から見る

Ｃ１４４．　修理後　左側から見る

Ｃ１４５．　修理前　右側から見る

Ｃ１４６．　修理後　右側から見る

Ｃ１５１．　修理前　下から見る

Ｃ１５２．　修理後　下から見る

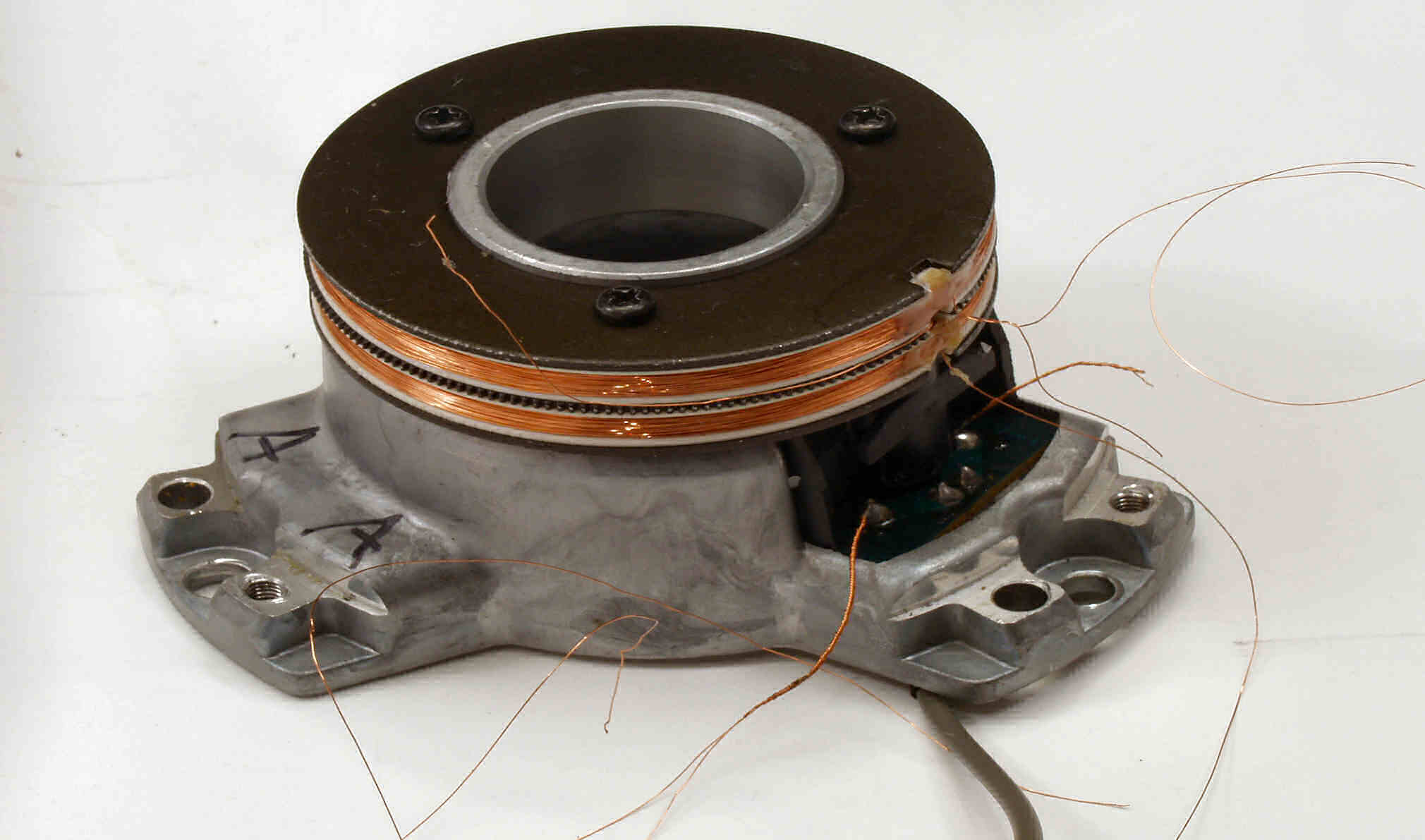

ＣＣ．　ＦＧコイル修理 ＣＣ１１．　ＦＧコイルを切断した線が見える。

ＣＣ１２．　ＦＧコイルを切断した線が見える。

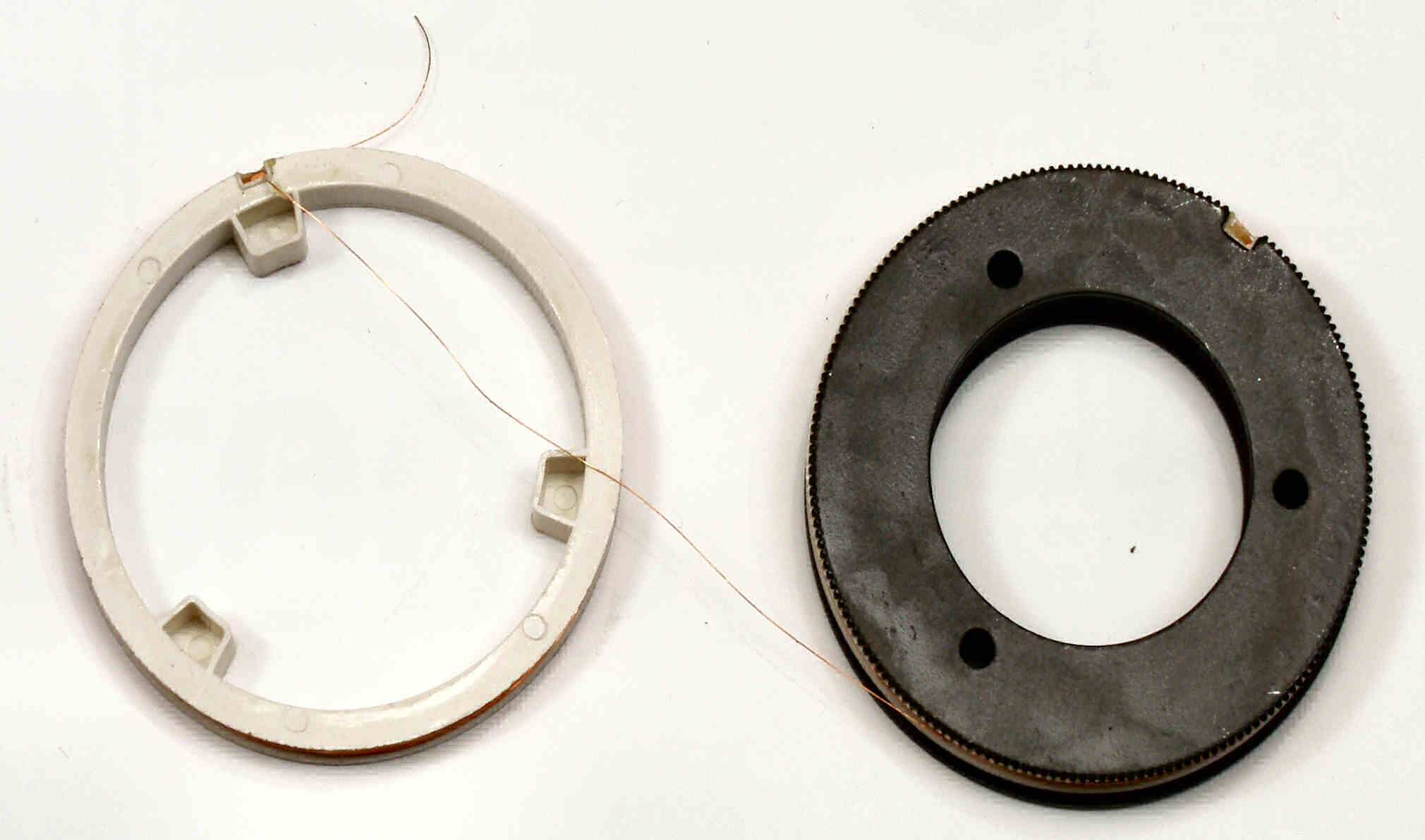

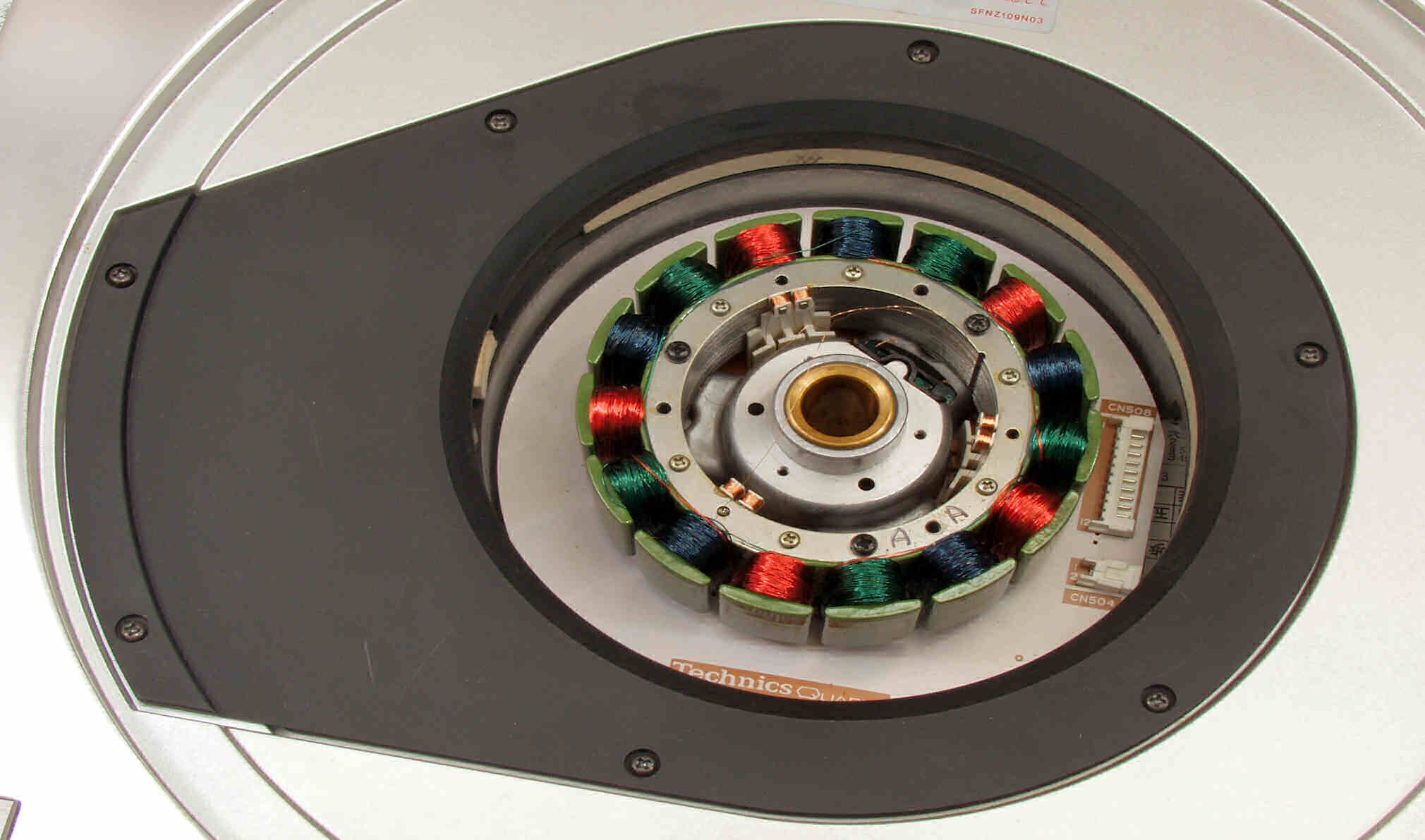

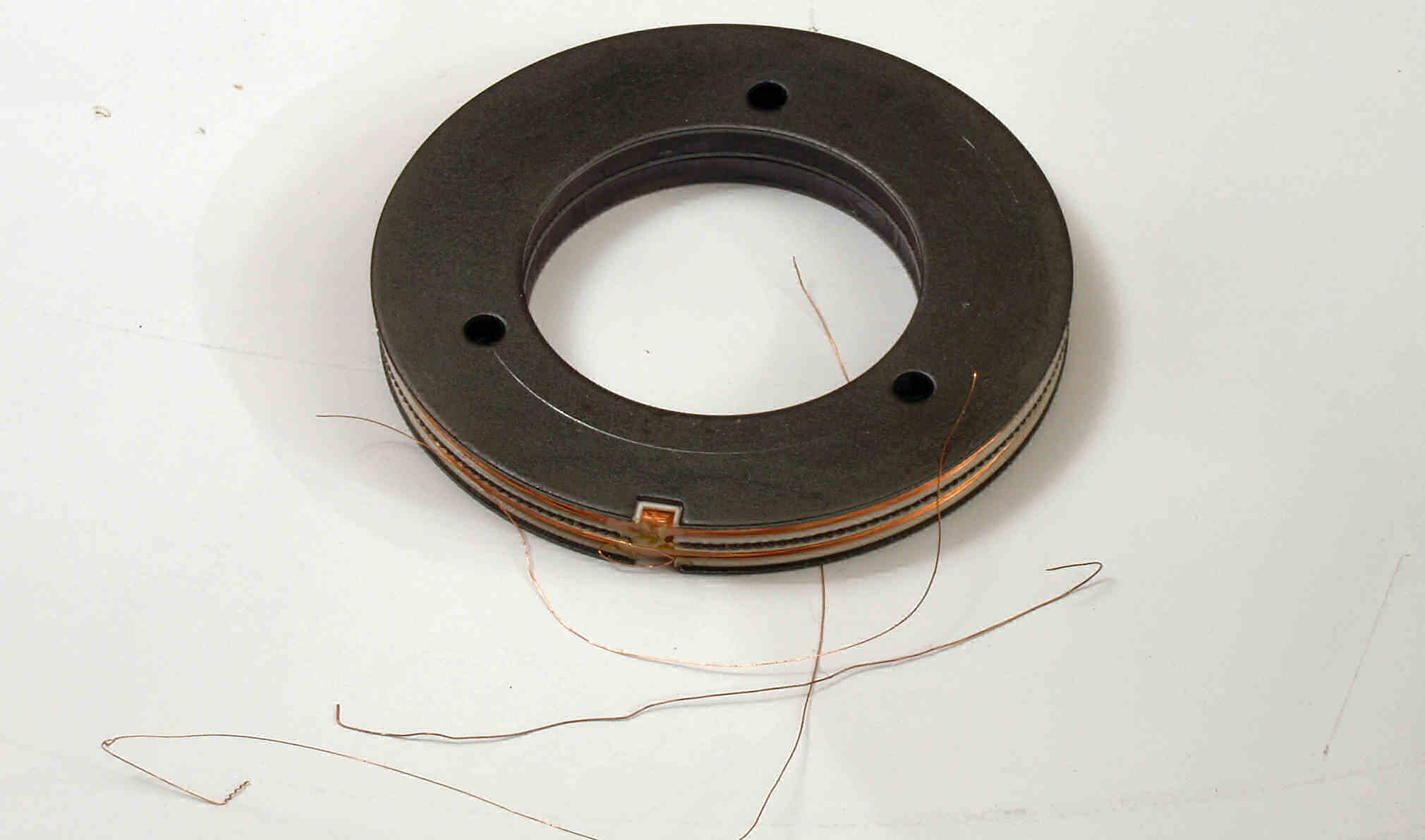

ＣＣ１３．　ＦＧコイル取り出し。

ＣＣ１４．　ＦＧコイル取り出し。

ＣＣ１５．　ＦＧコイル修理中。

ＣＣ１６．　ＦＧコイルセット完了。

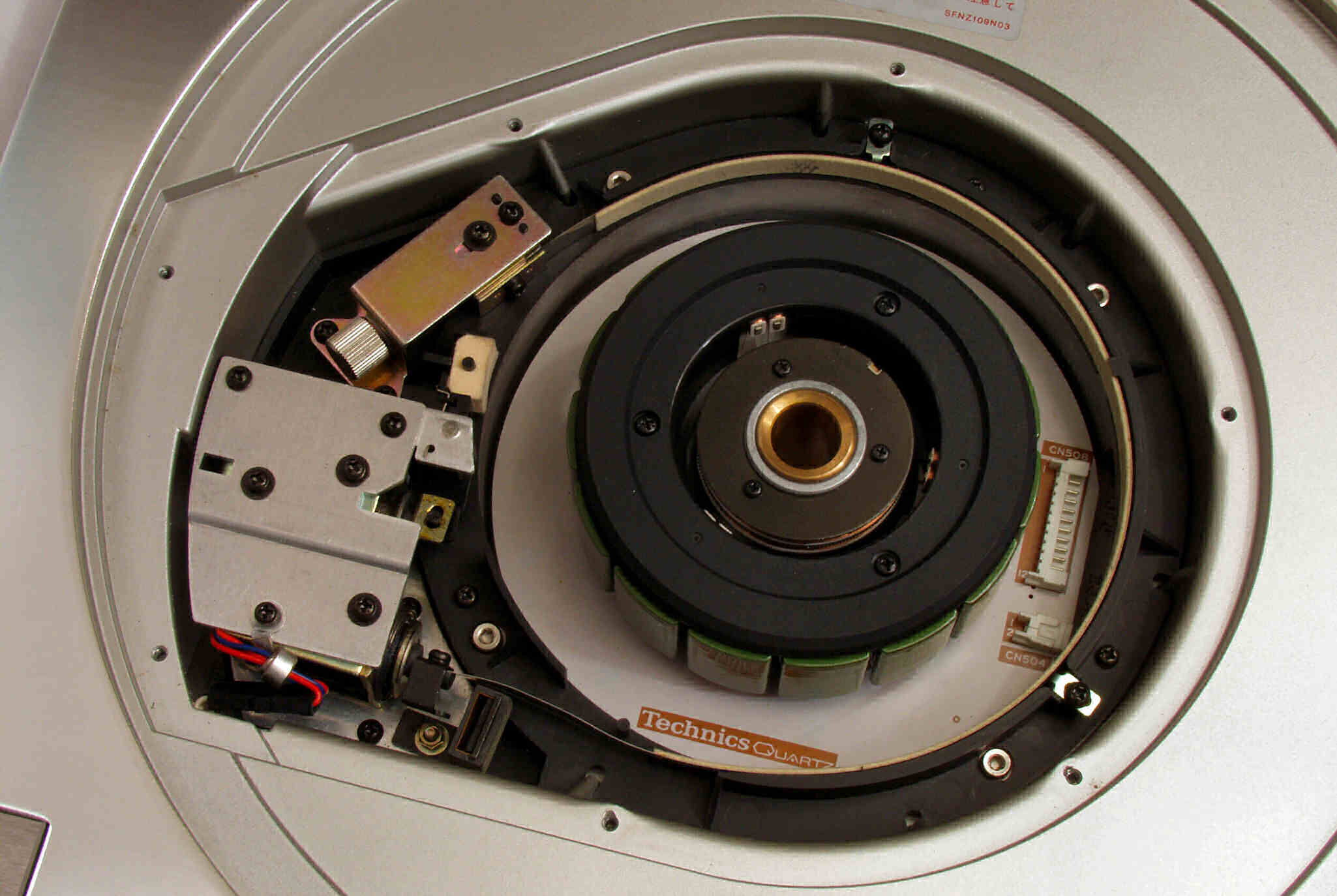

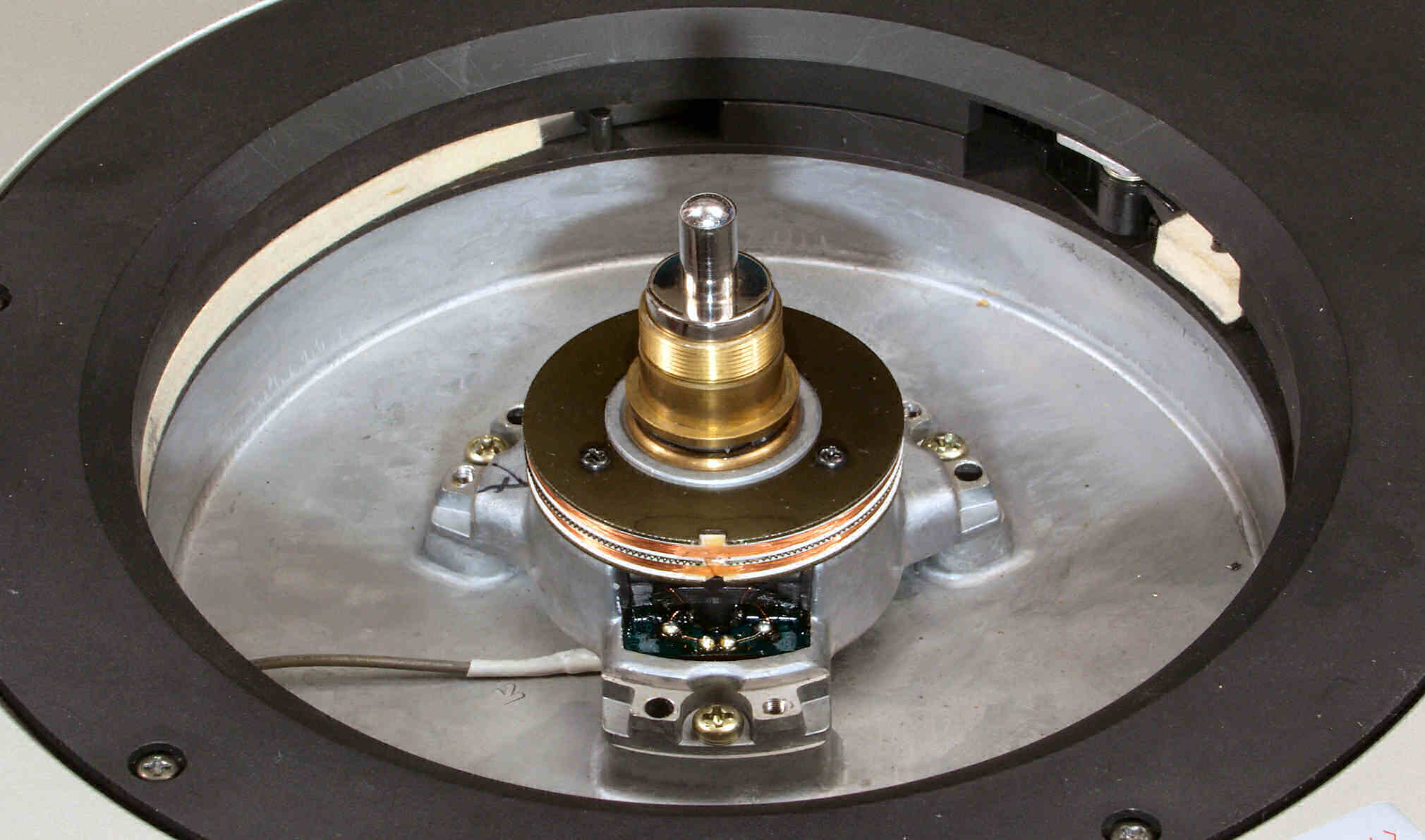

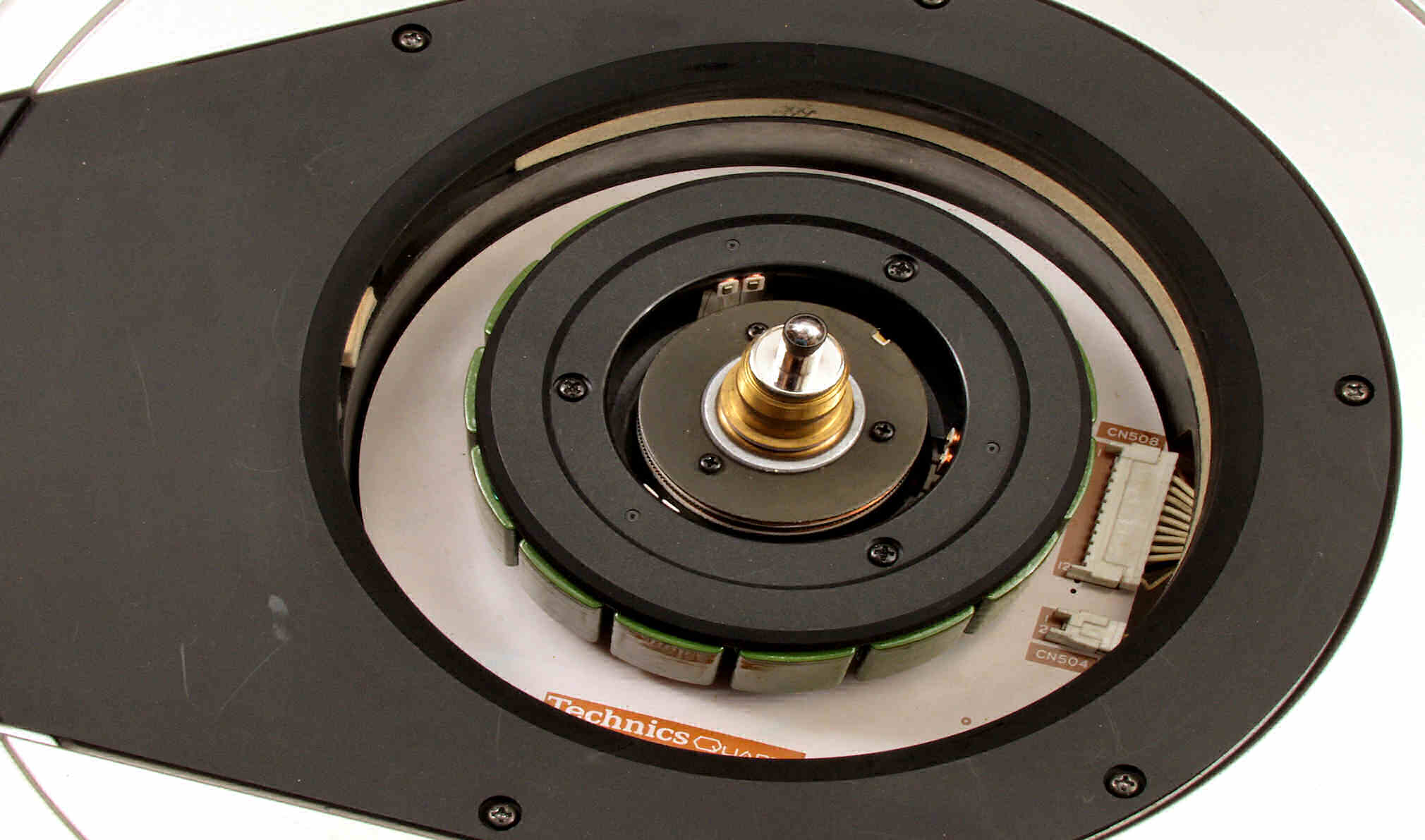

ＣＣ２１．　アマチュア（回転子）取り出す。

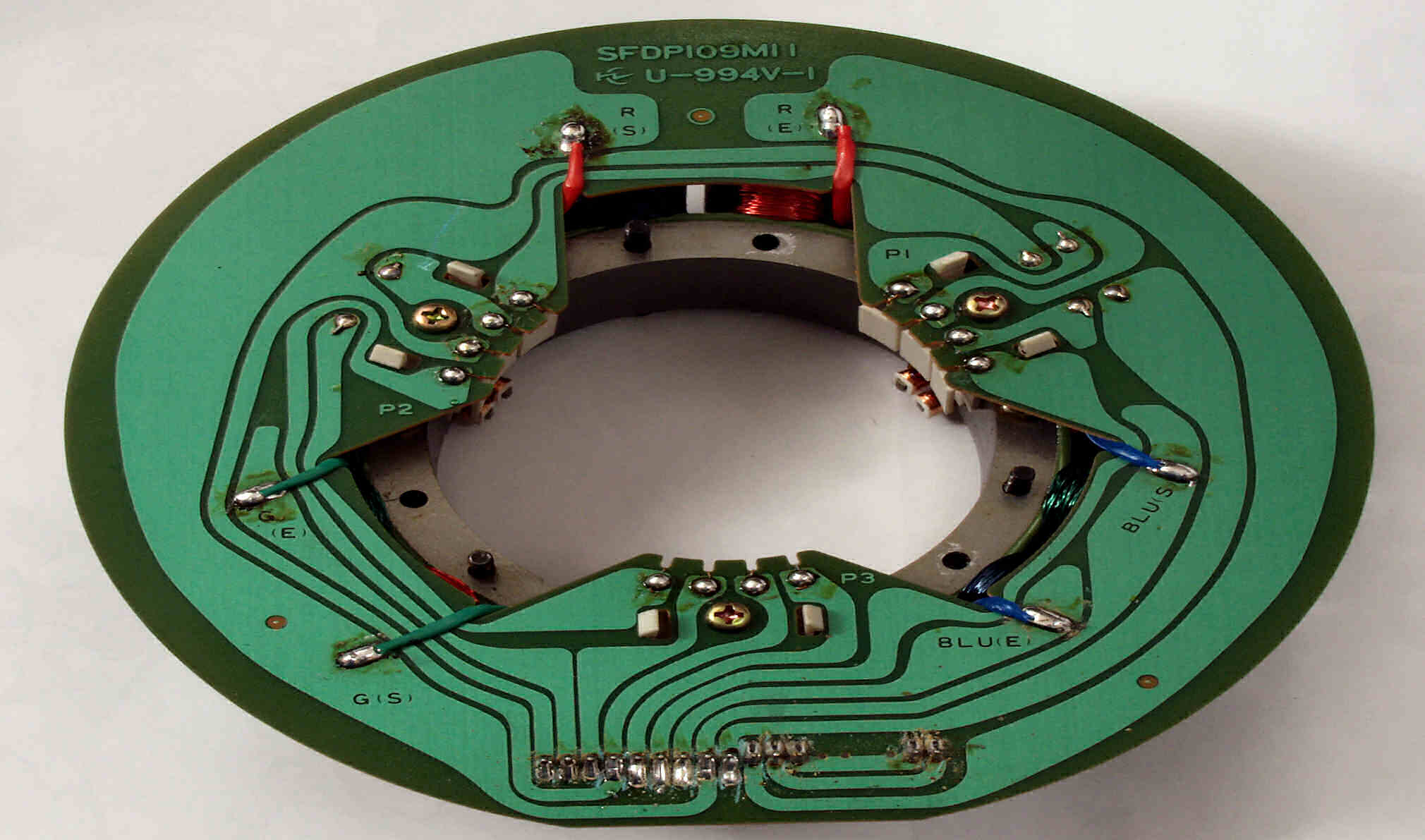

ＣＣ３１．　アマチュア（回転子）基盤裏を見る。

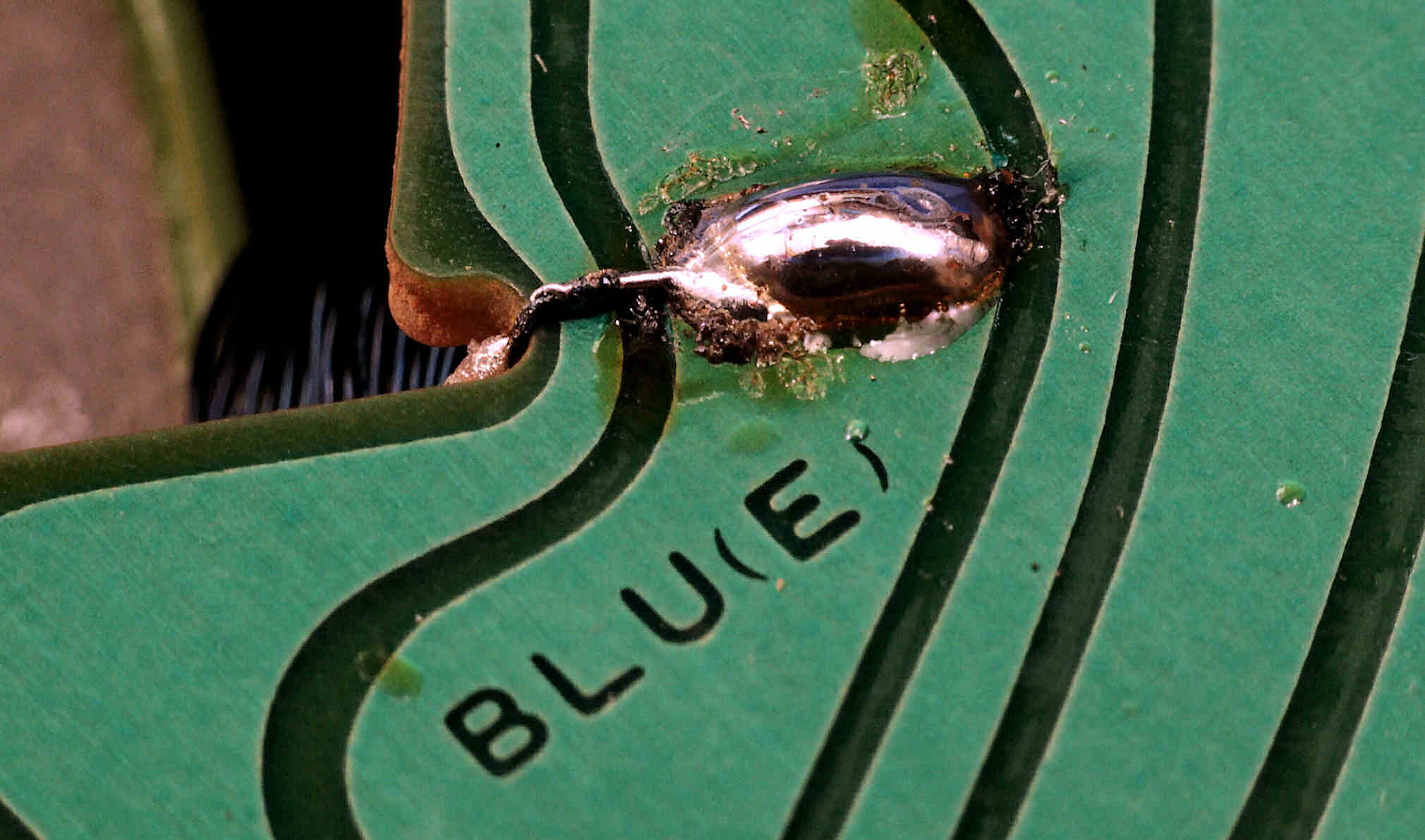

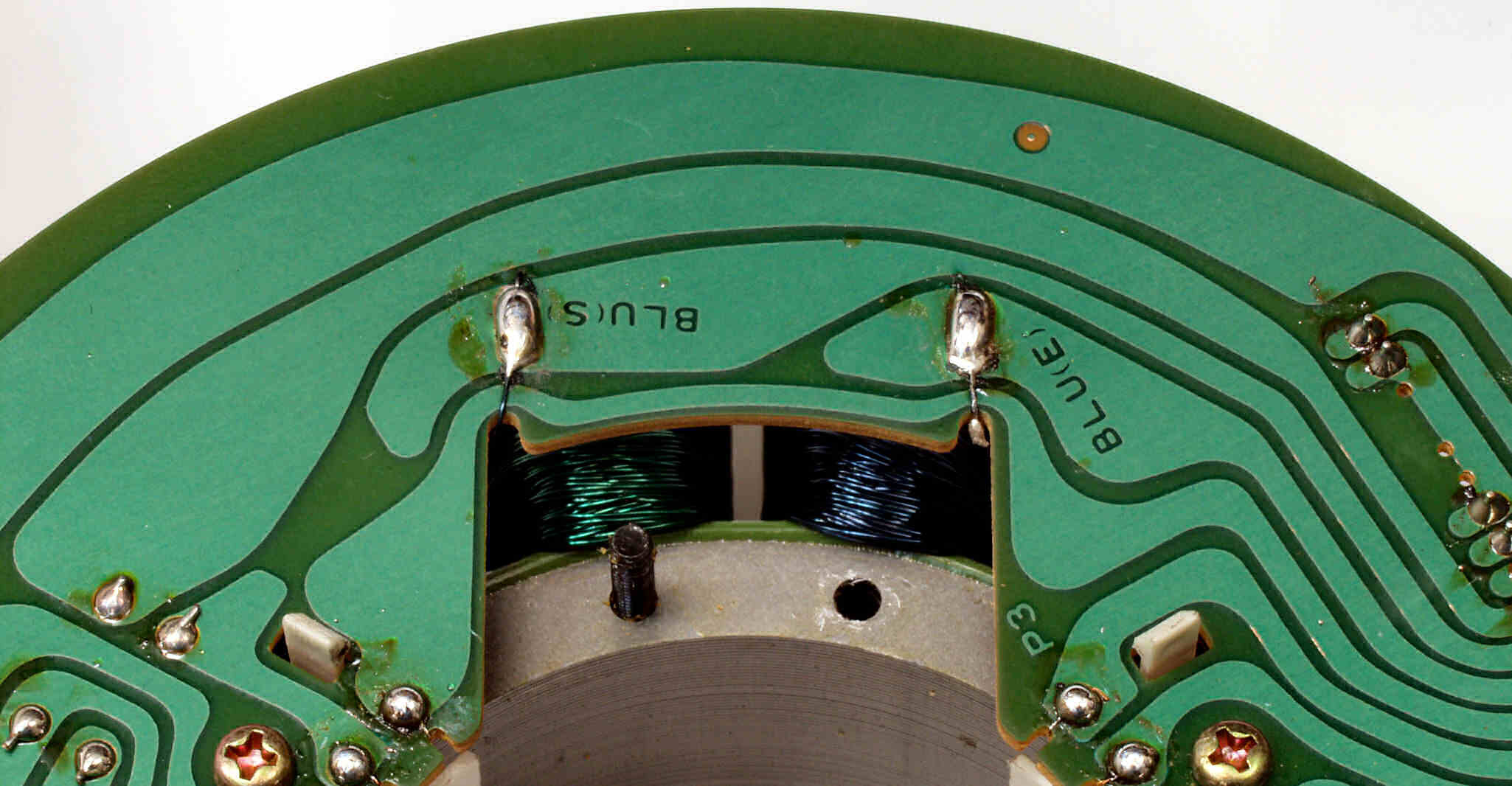

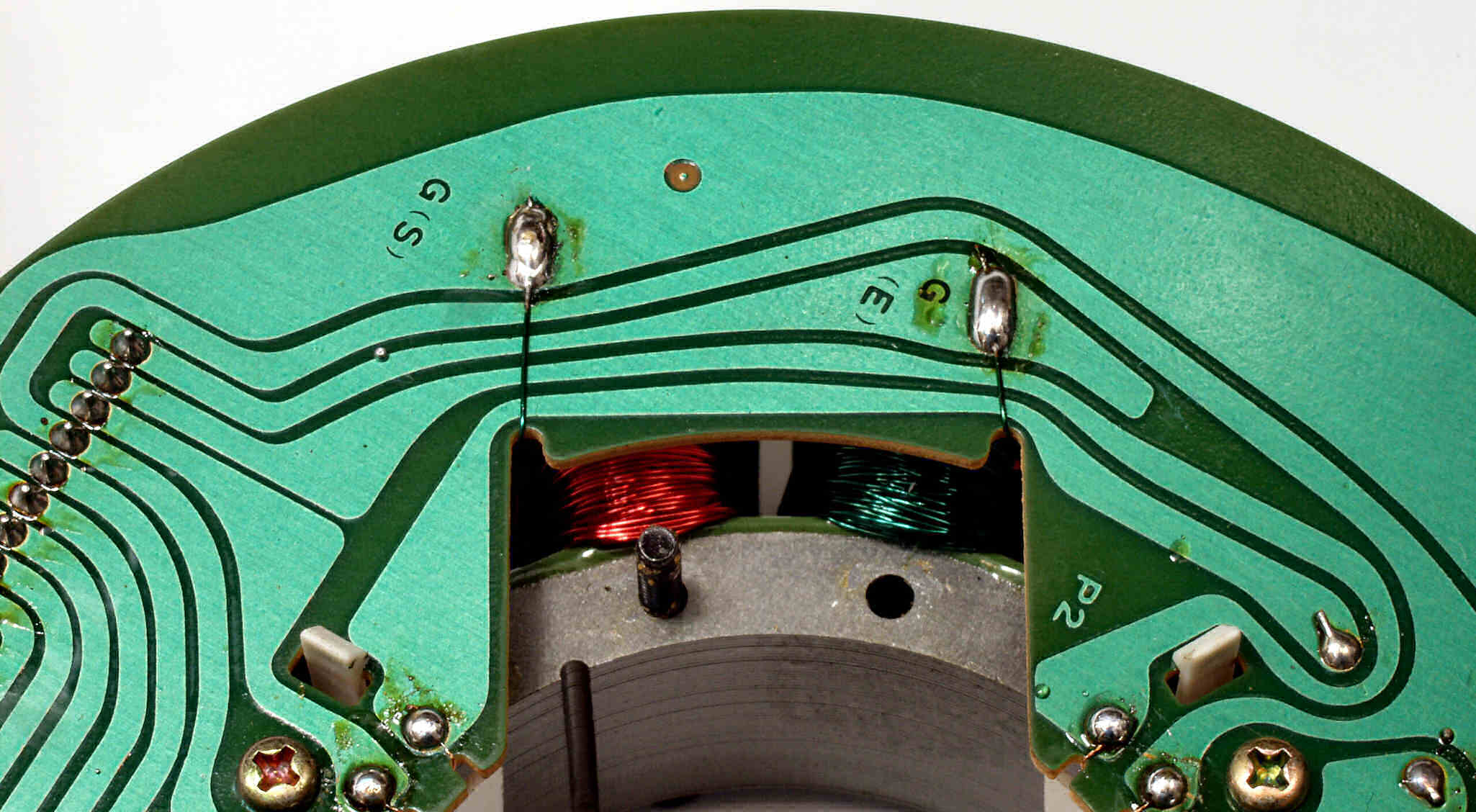

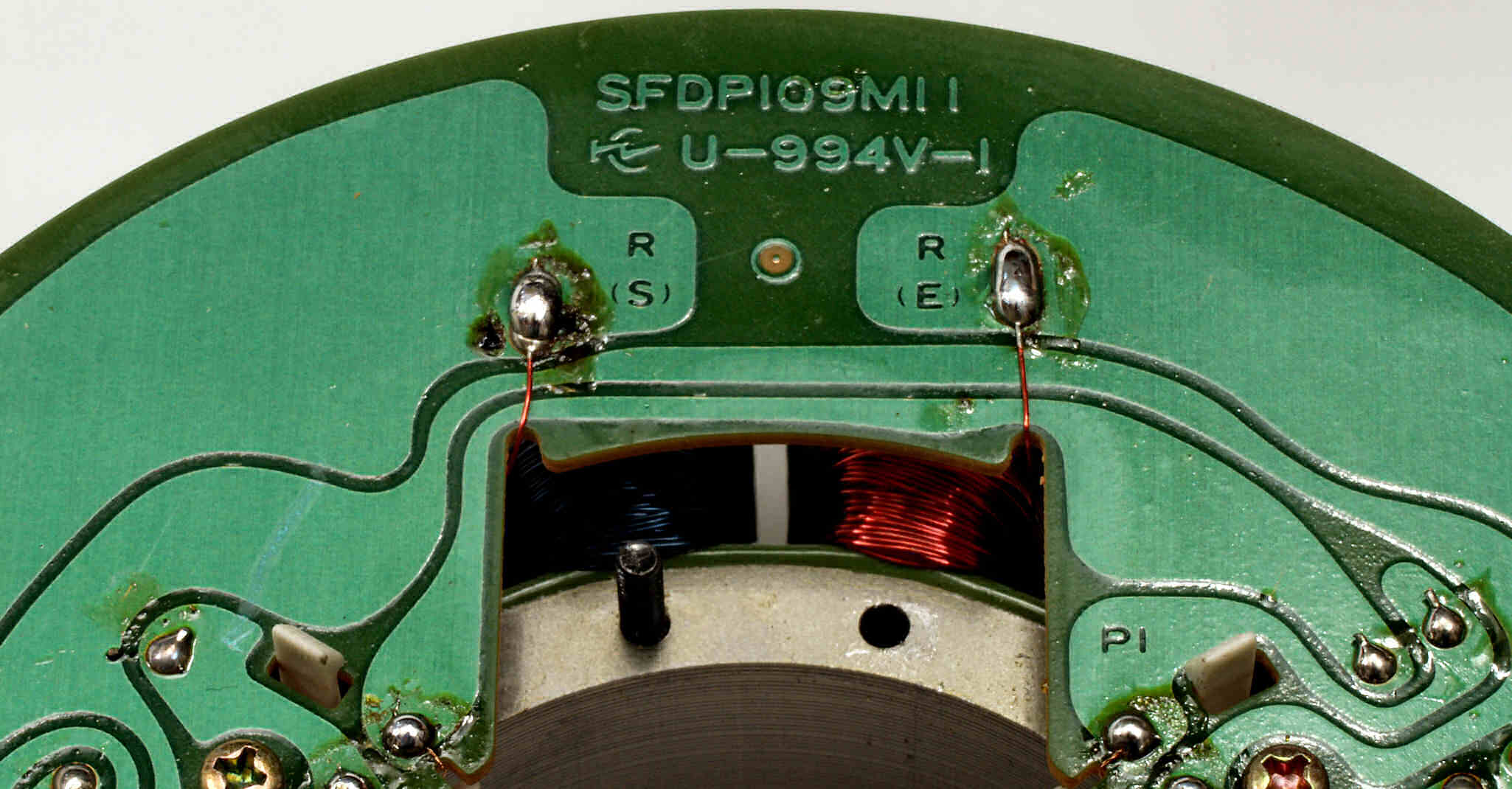

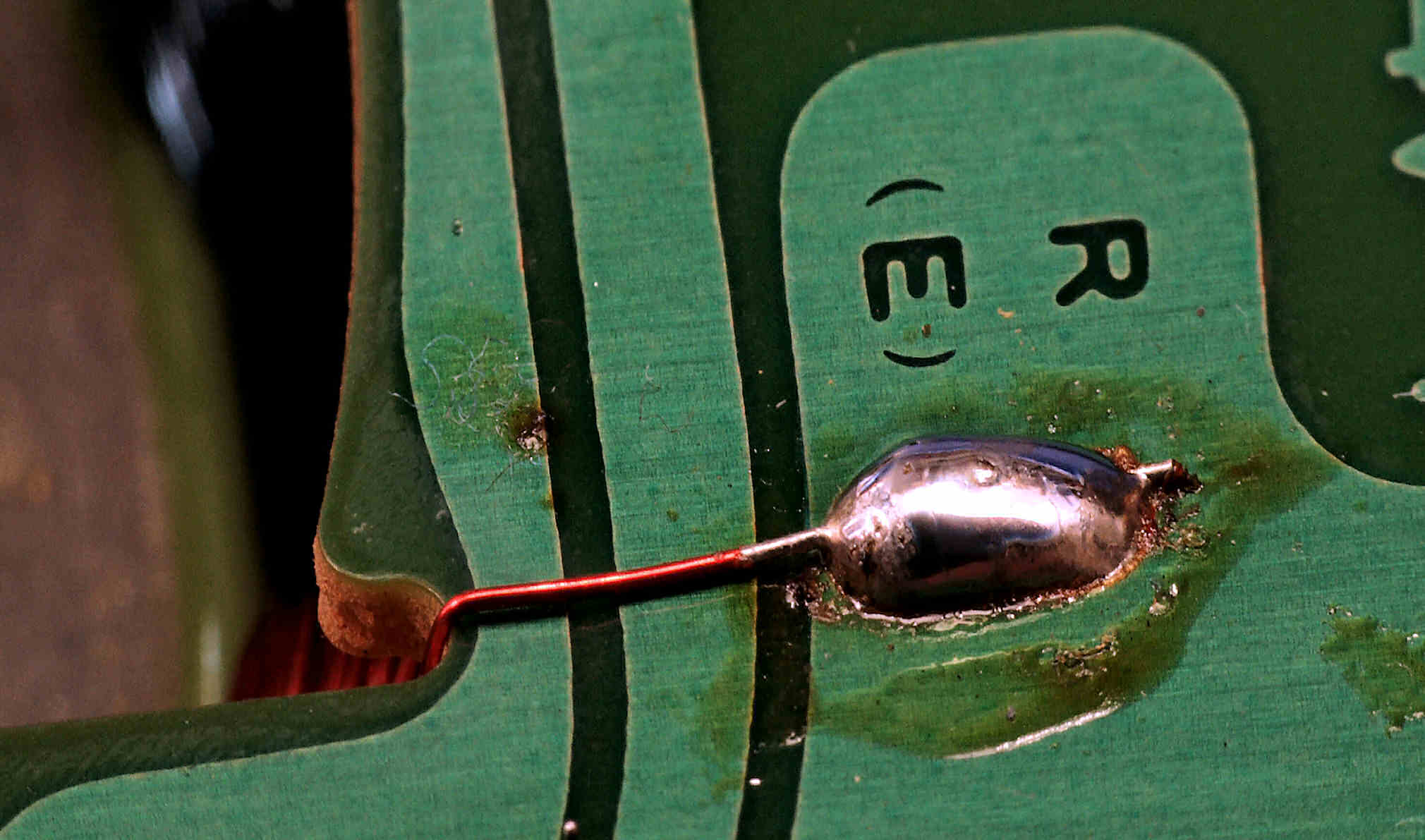

ＣＣ３２．　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！

ＣＣ３３．　拡大。

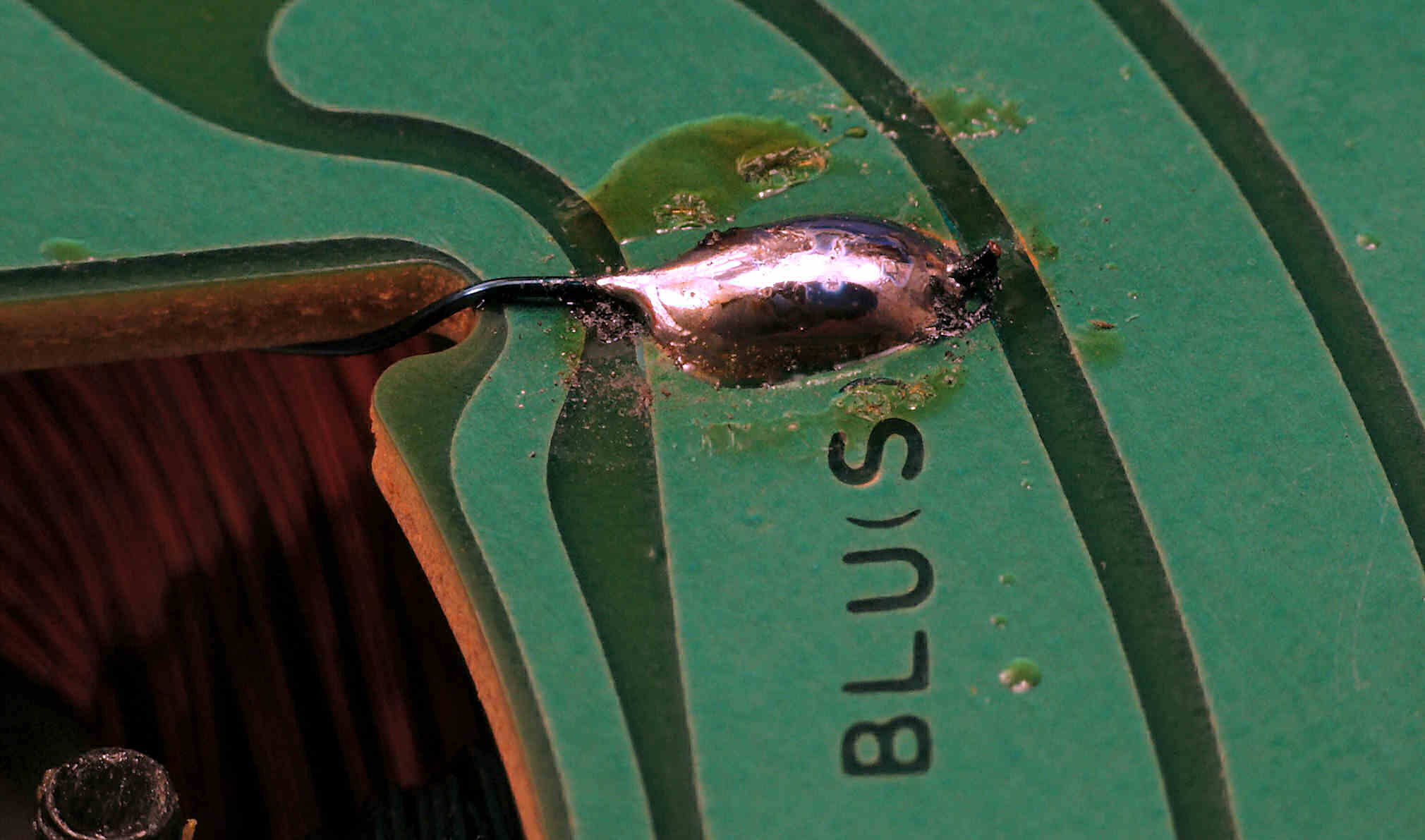

ＣＣ３４．　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！

ＣＣ３５．　拡大。

ＣＣ３６．　拡大２

ＣＣ３７．　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！

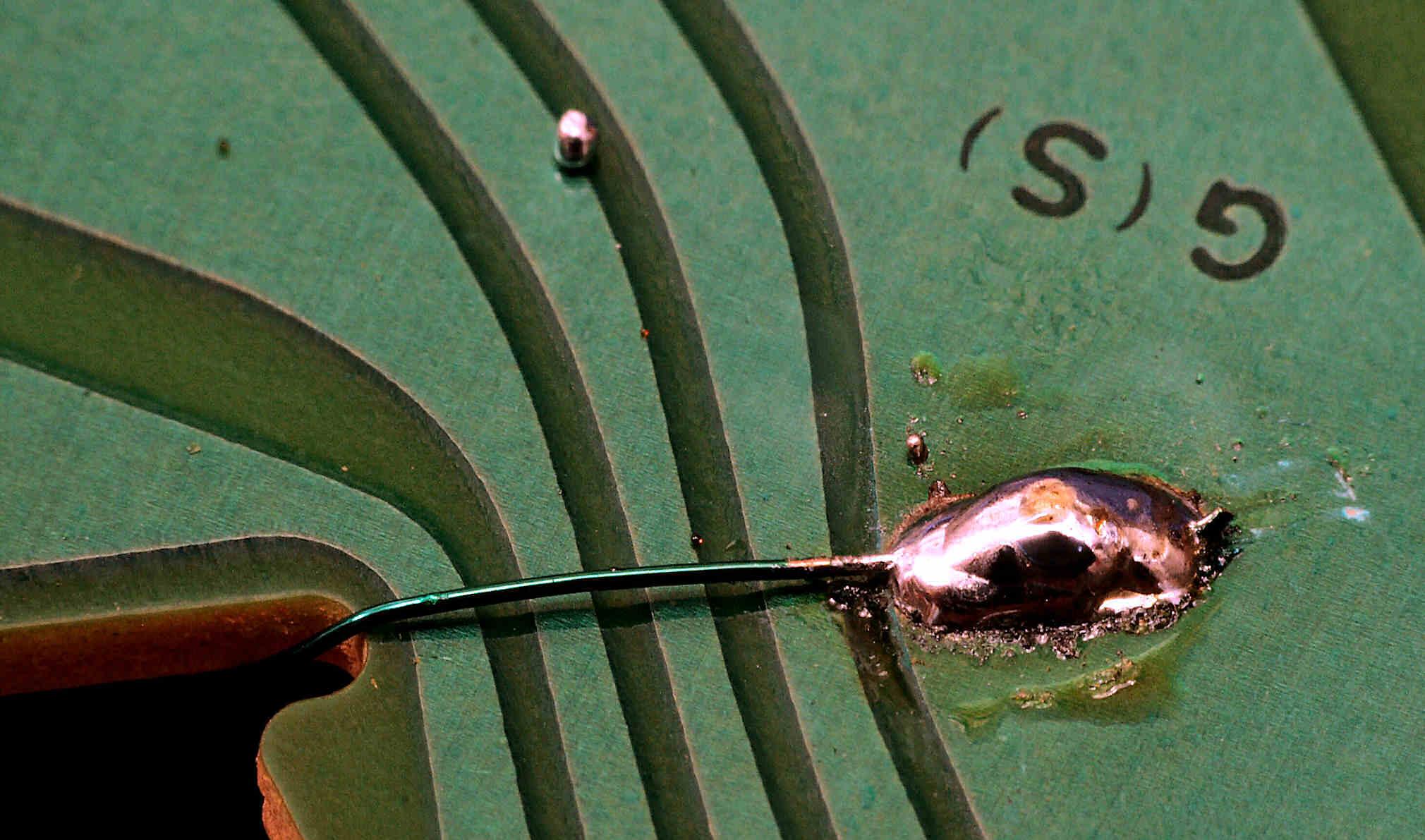

ＣＣ３８．　拡大、半田玉はおまけ！

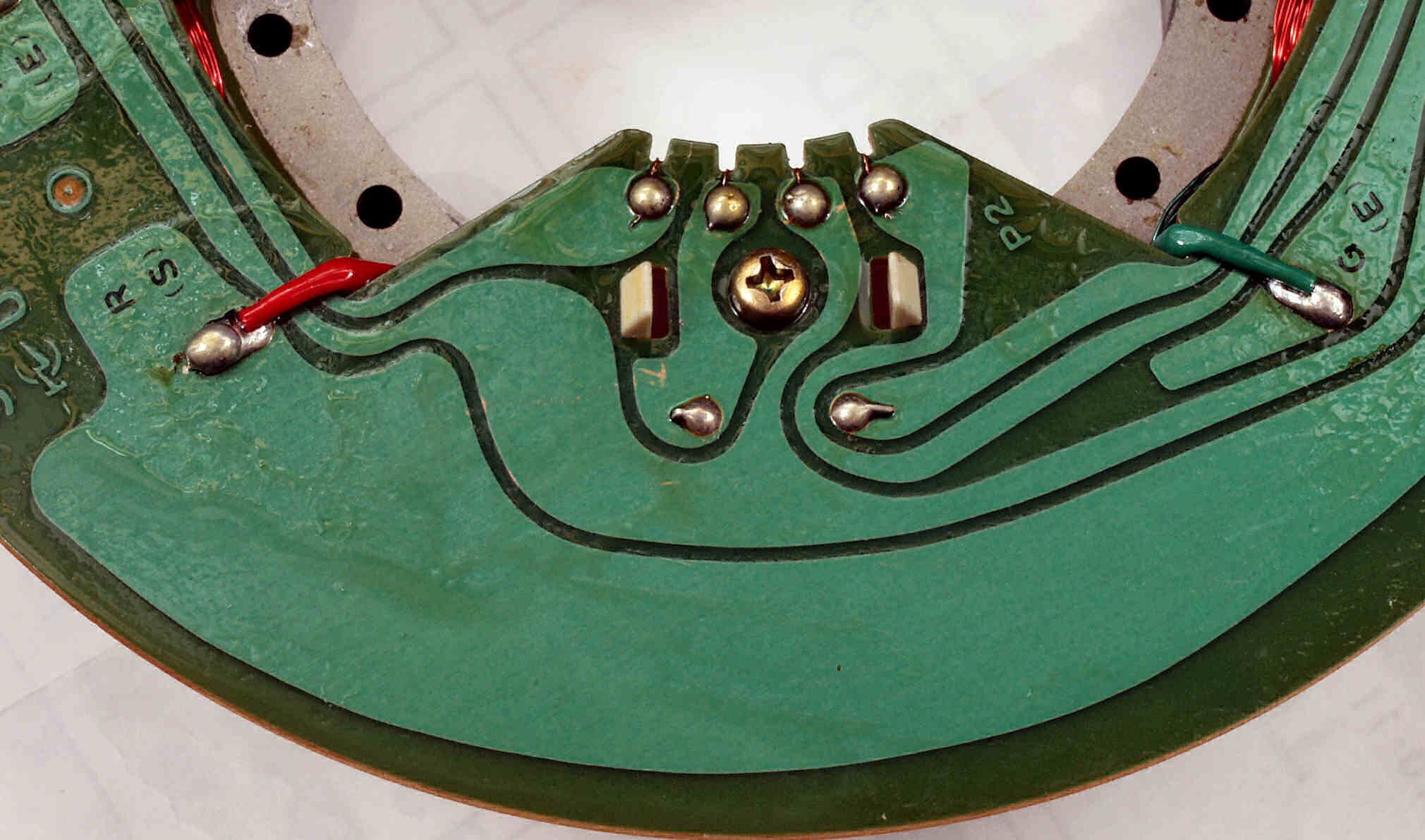

ＣＣ４１．　アマチュア（回転子）基盤裏、端子裏の半田のりしろを広げる。

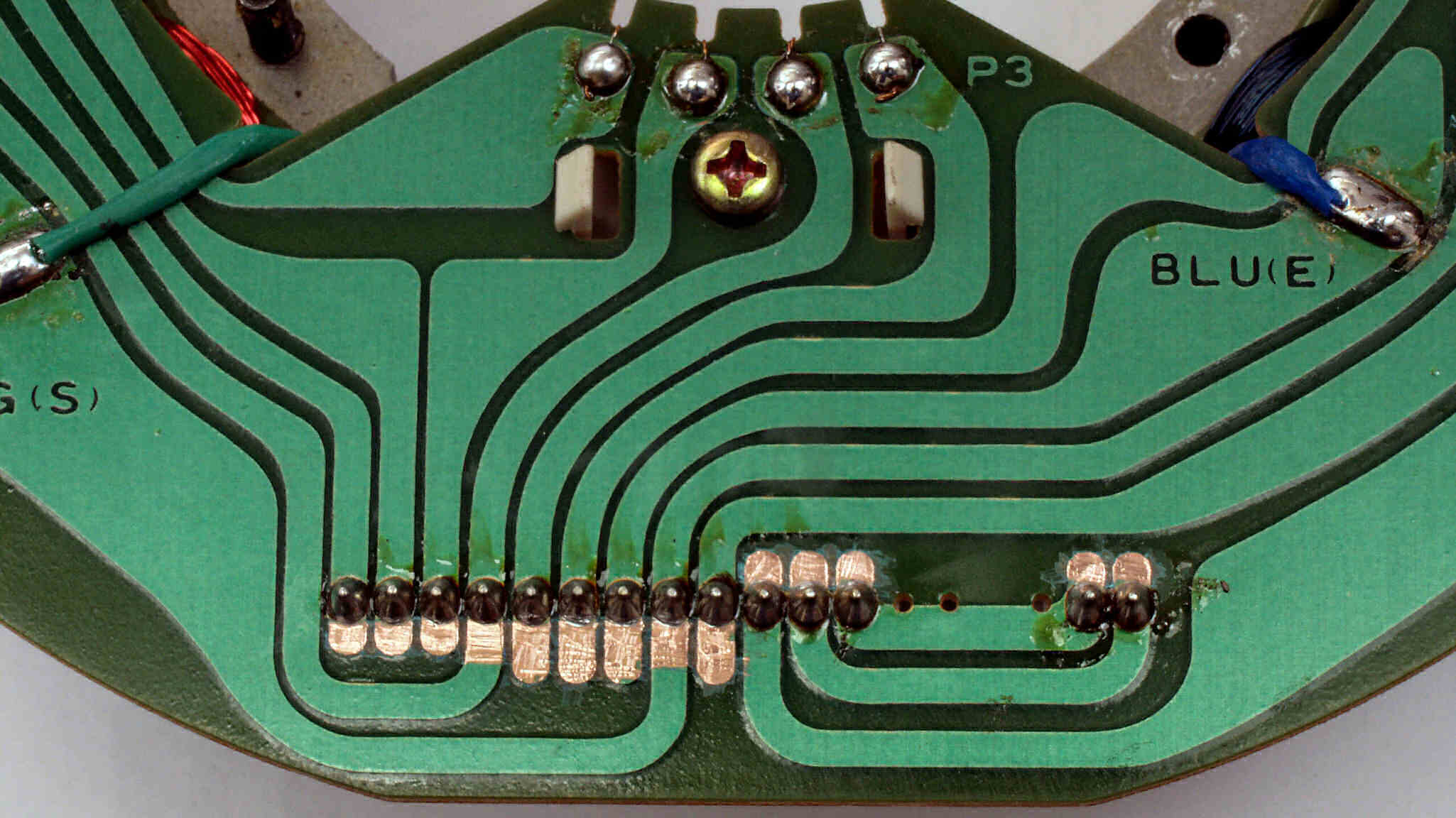

ＣＣ５１．　半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。

ＣＣ５２．　半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。

ＣＣ５３．　半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。

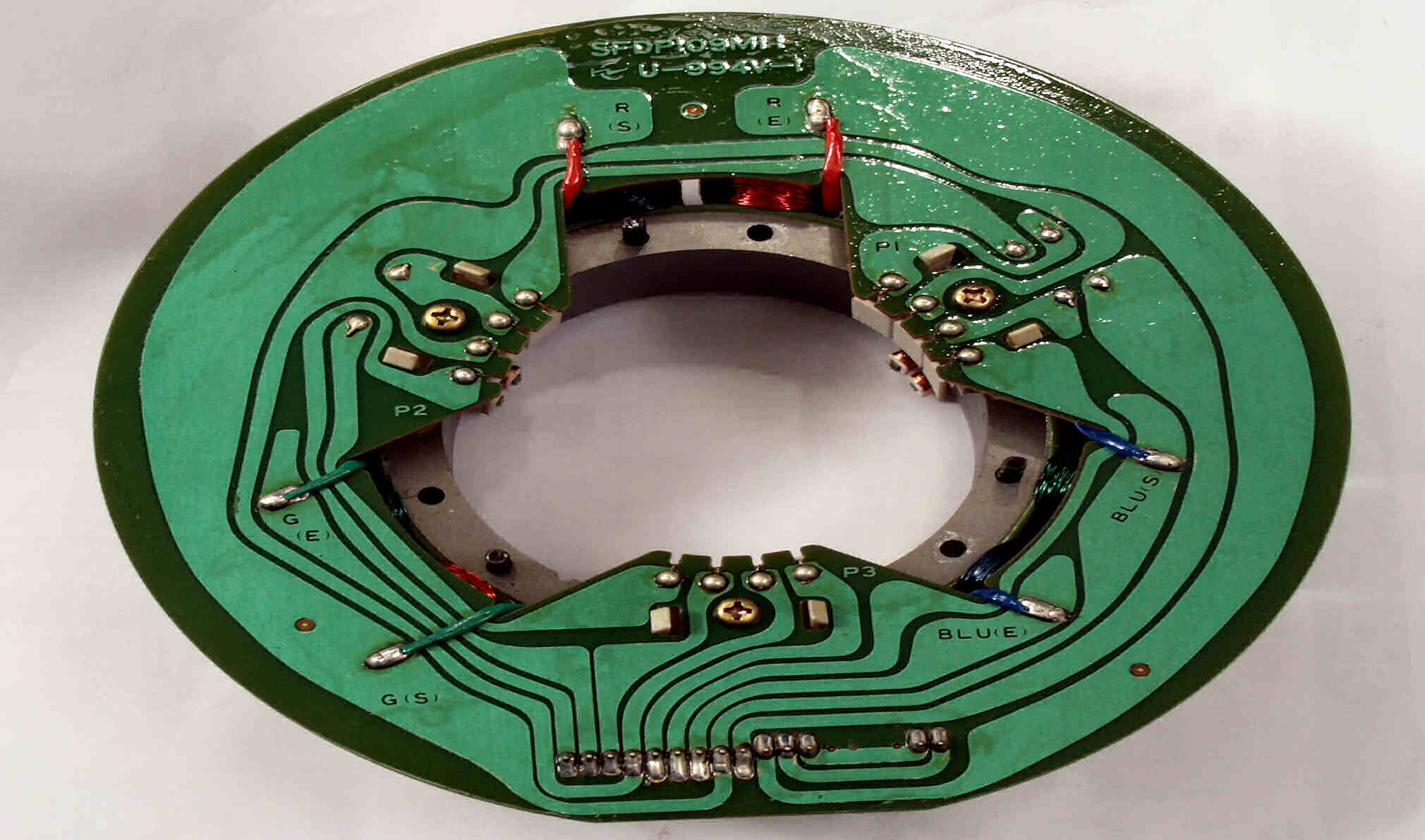

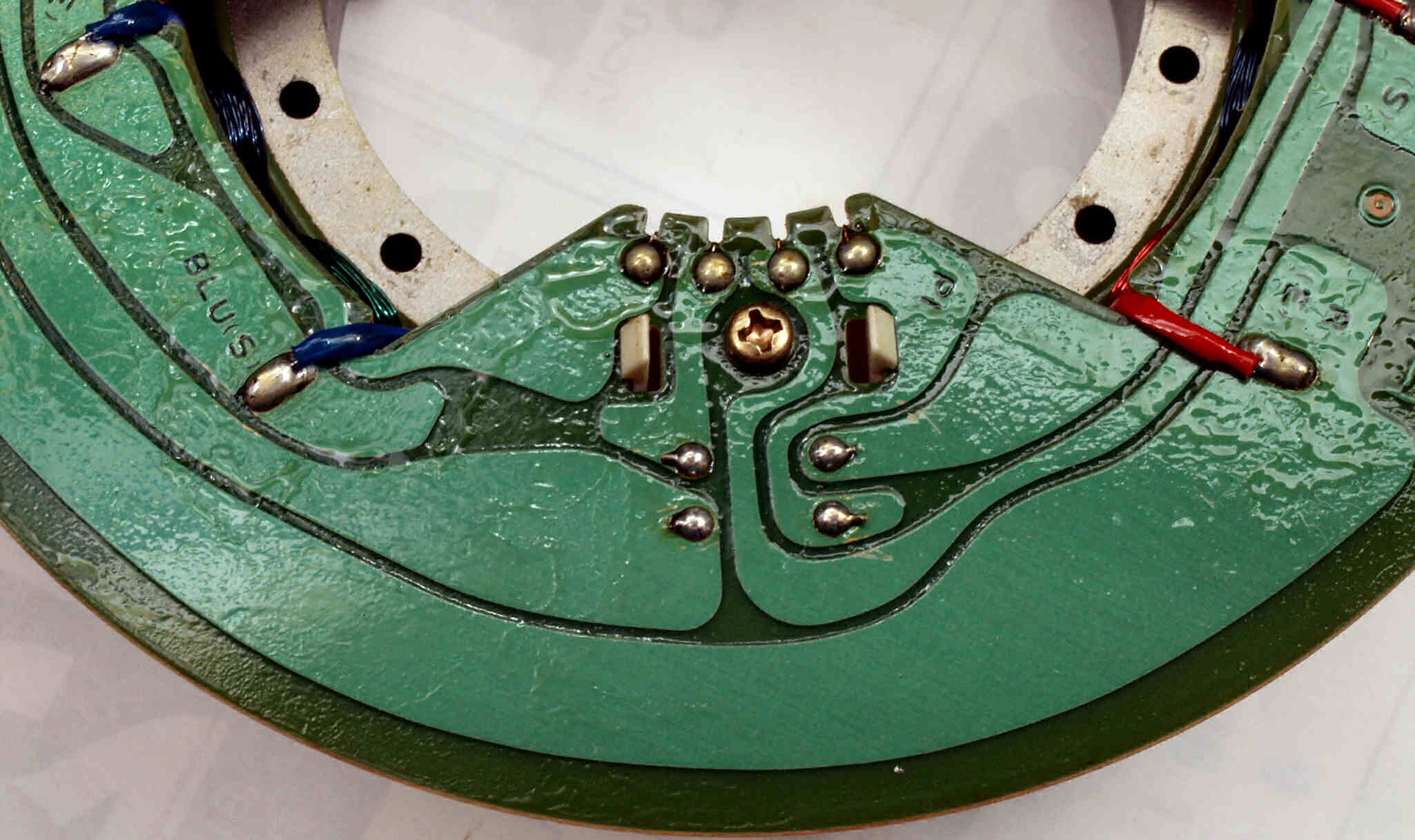

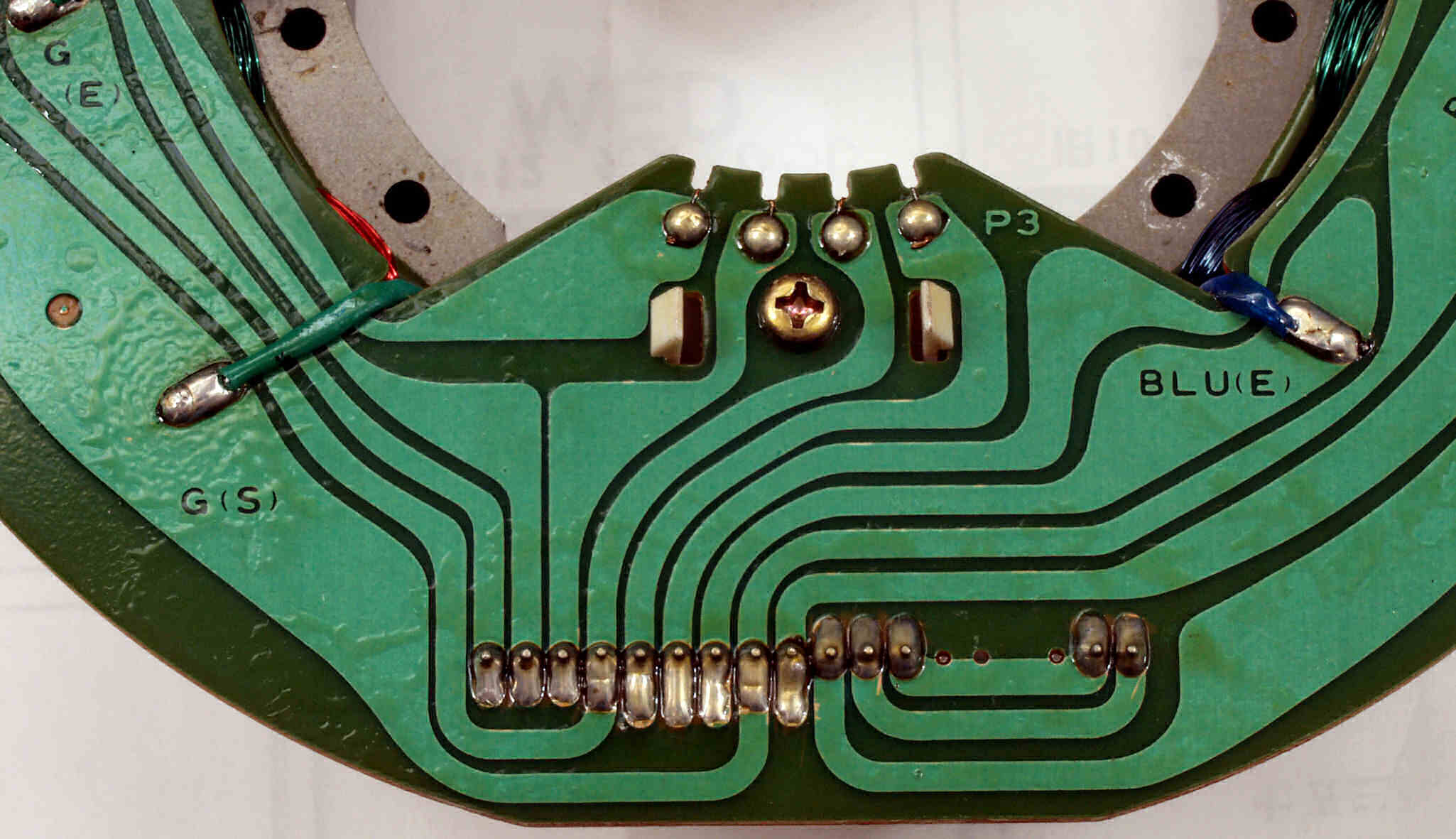

ＣＣ６１．　修理（半田補正・引き出し線保護）後アマチュア（回転子）基盤裏。

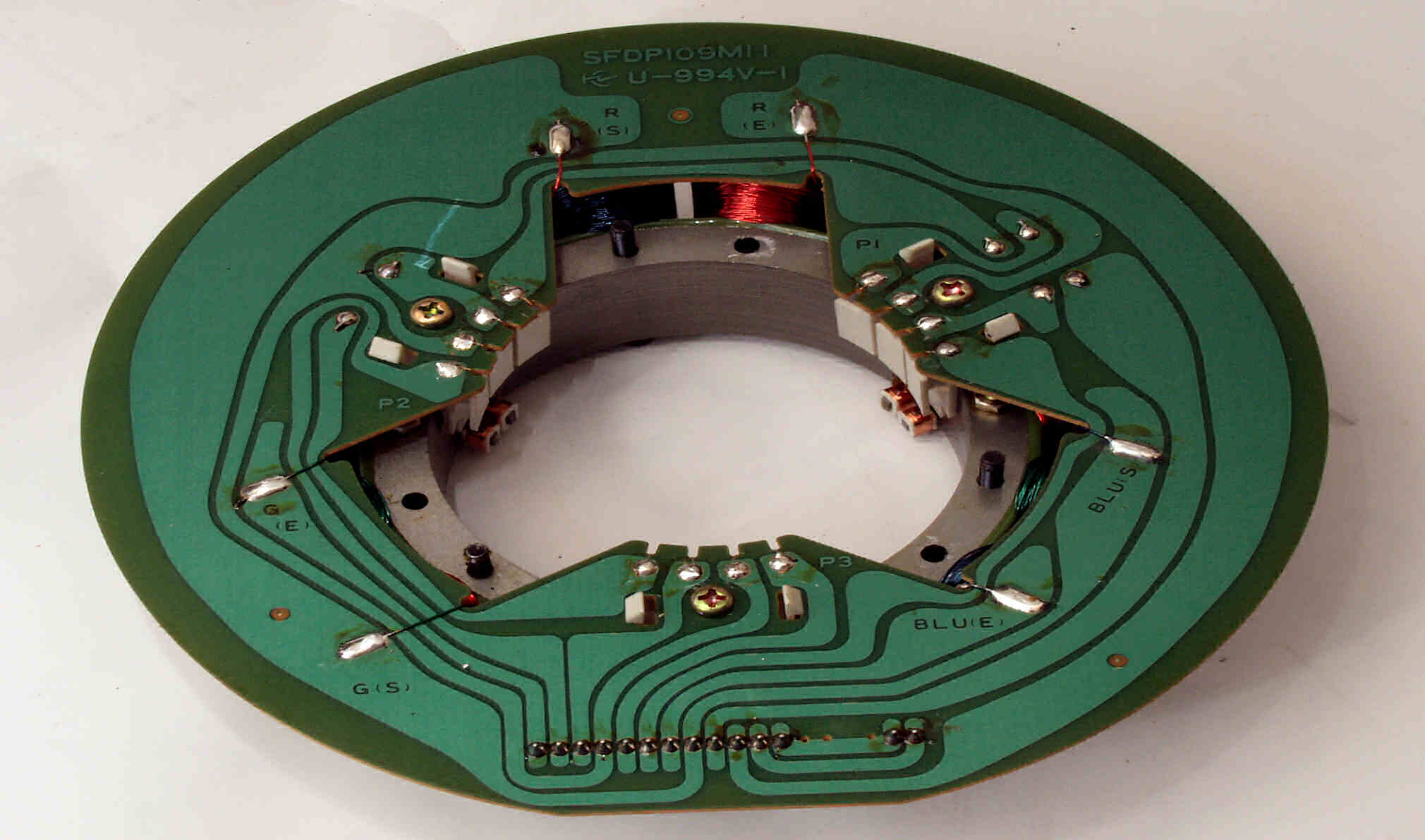

ＣＣ６２．　完成アマチュア（回転子）基盤裏。

ＣＣ７１．　ＦＧコイル修理完成。

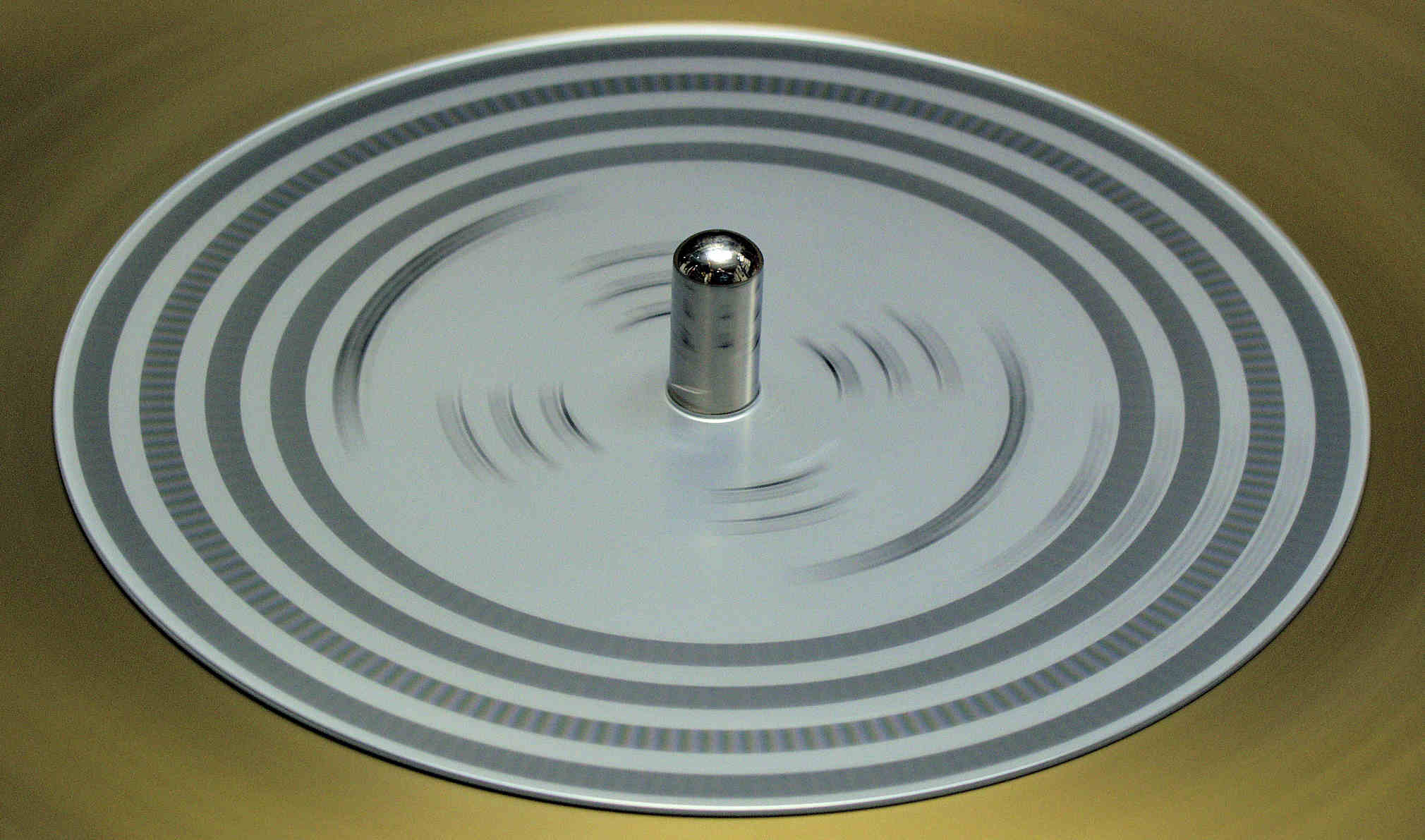

Ｅ．　測定・調整 Ｅ１１．　測定　３３回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

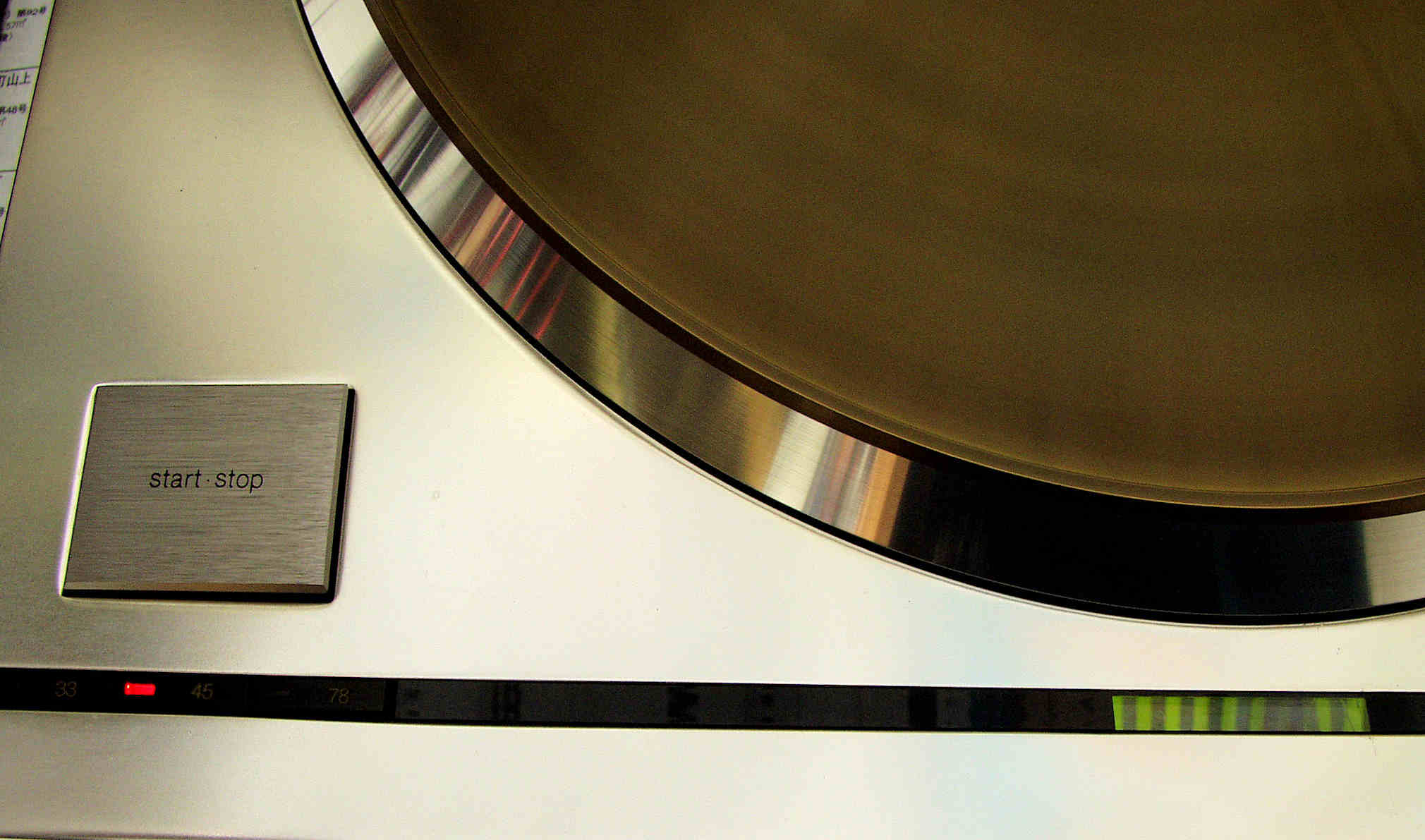

Ｅ１２．　測定　４５回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

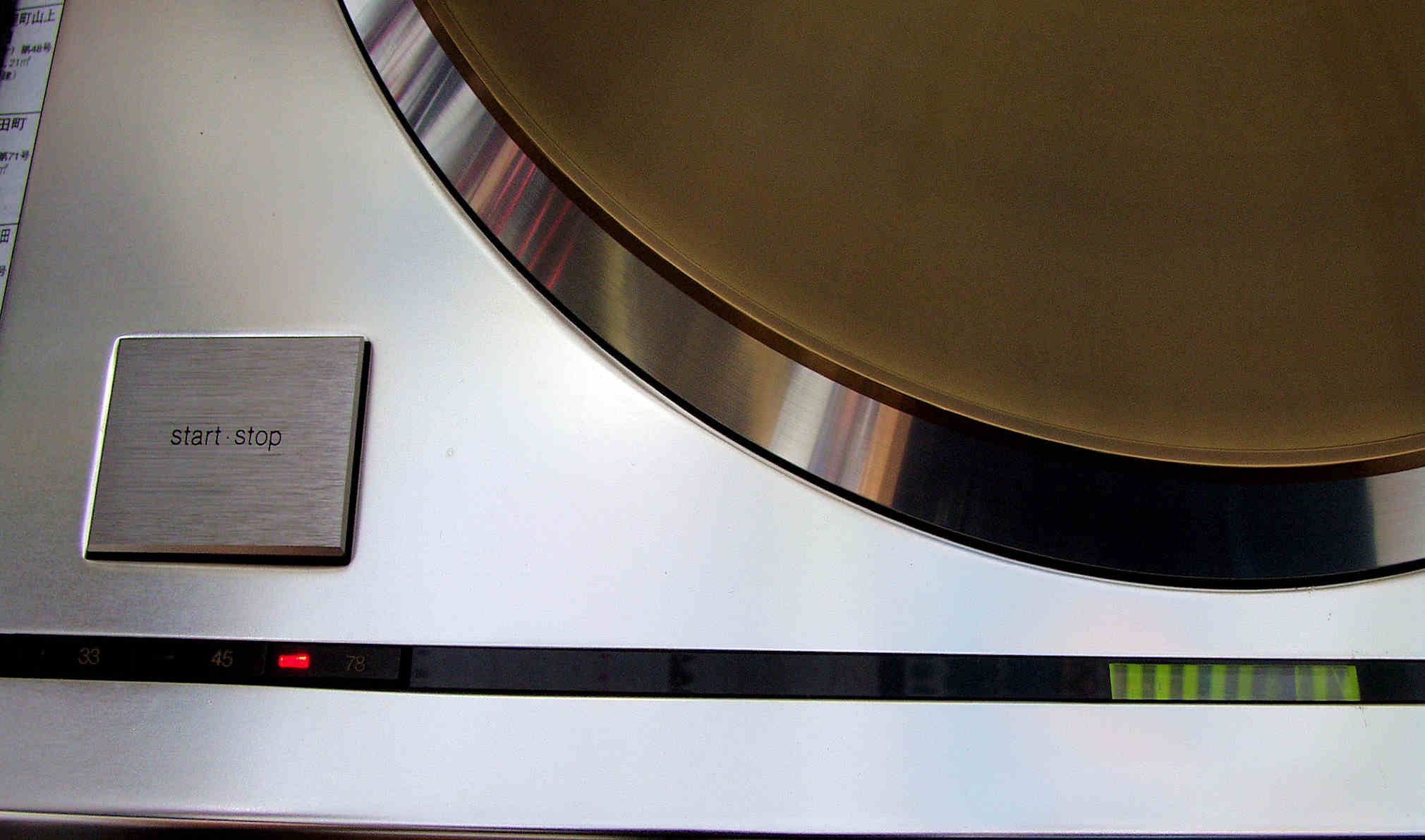

Ｅ１３．　測定　７８回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

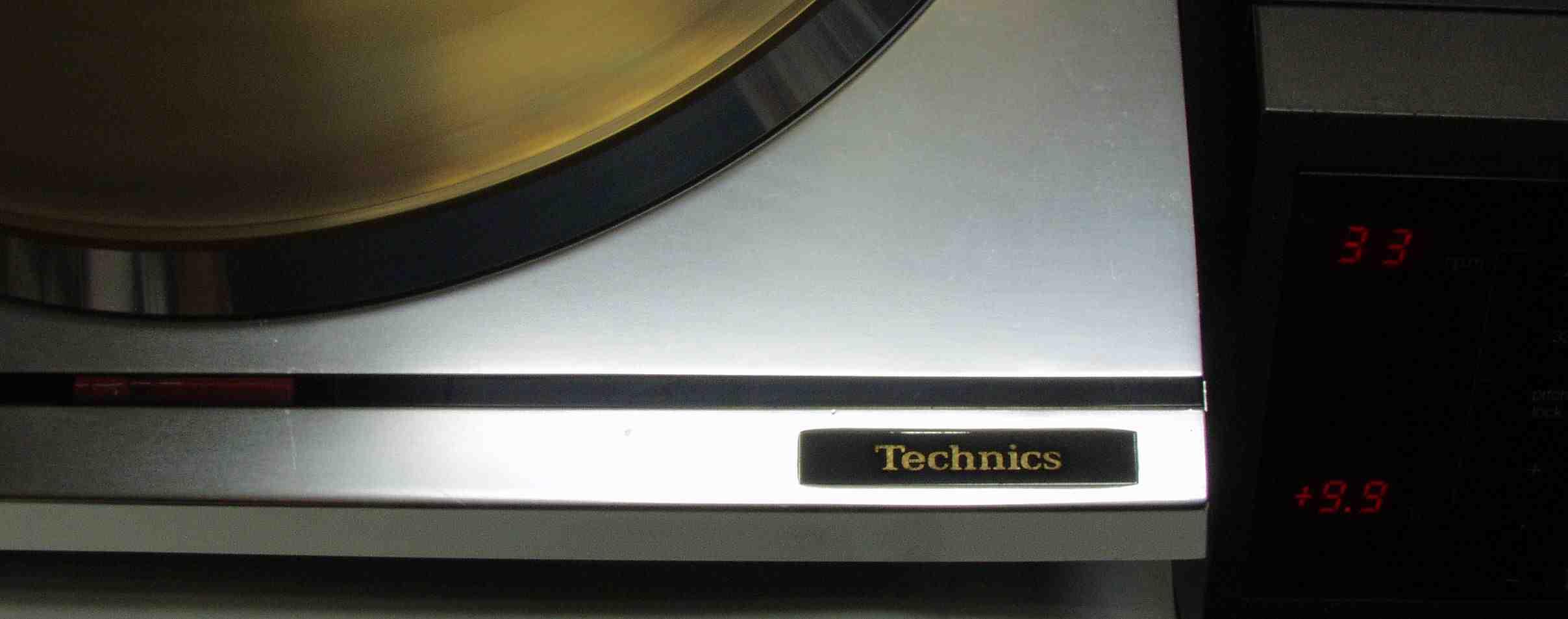

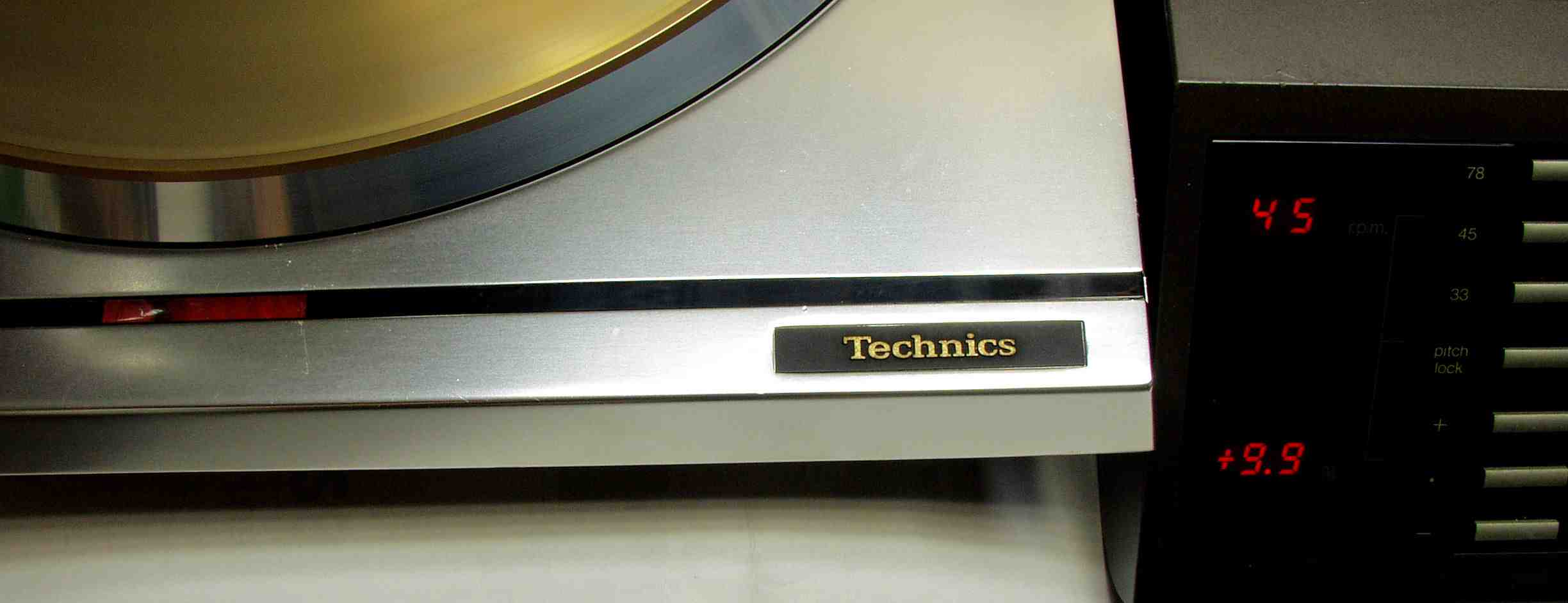

Ｅ２１．　測定　　３３回転。　微調整＋９．９％転。

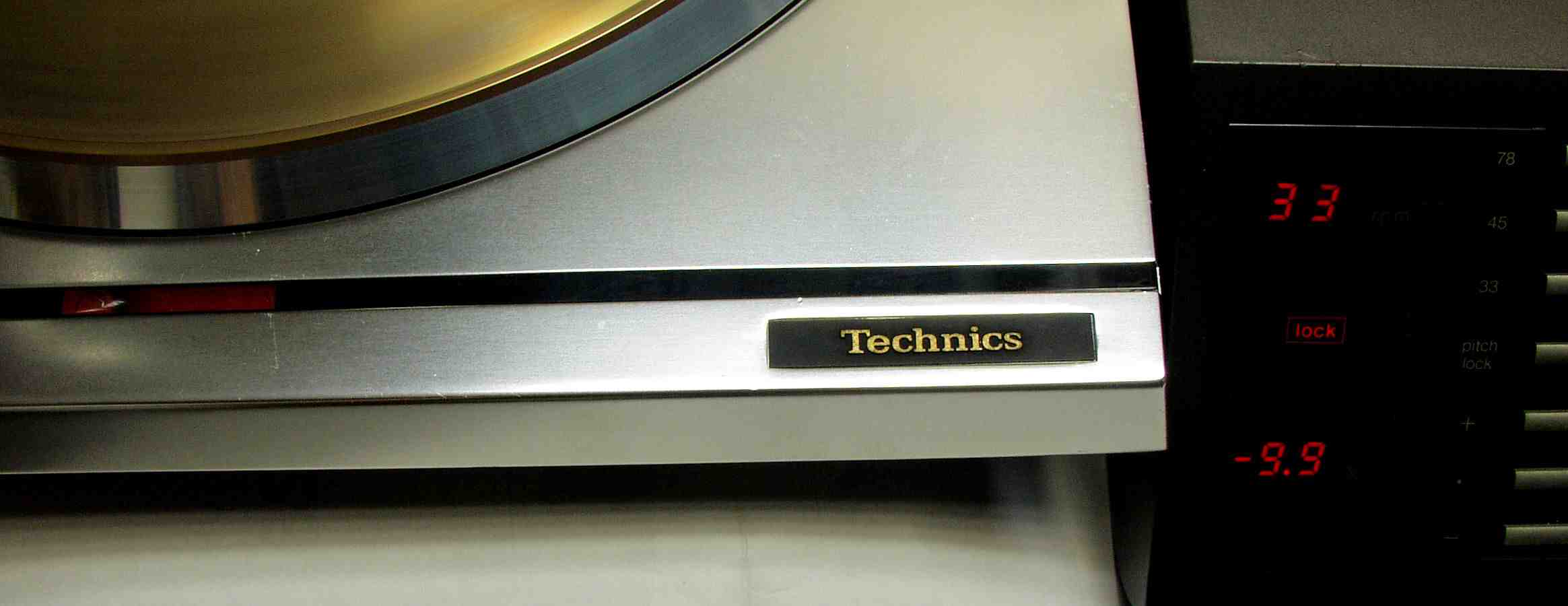

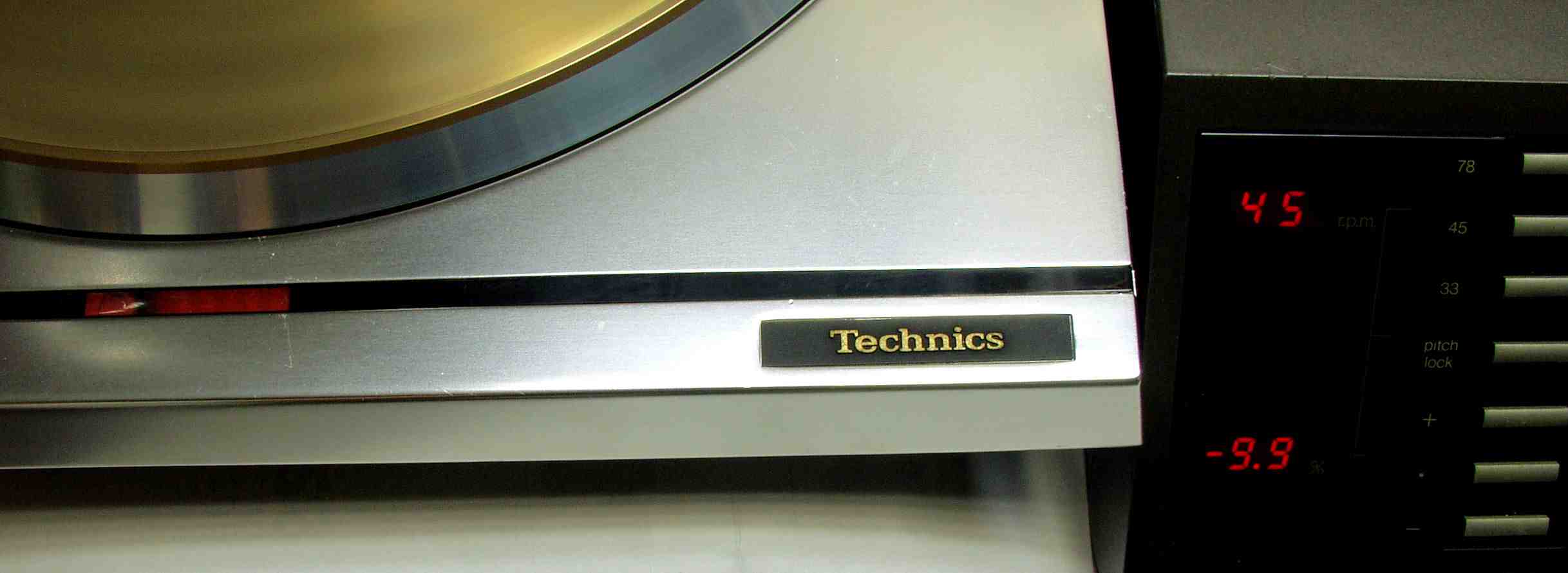

Ｅ２２．　測定　　３３回転。　微調整−９．９％転。　ＬＯＣＫ「ＬＥＤ表示」

Ｅ２３．　測定　　４５回転。　微調整＋９．９％。

Ｅ２４．　測定　　４５回転。　微調整−９．９％。

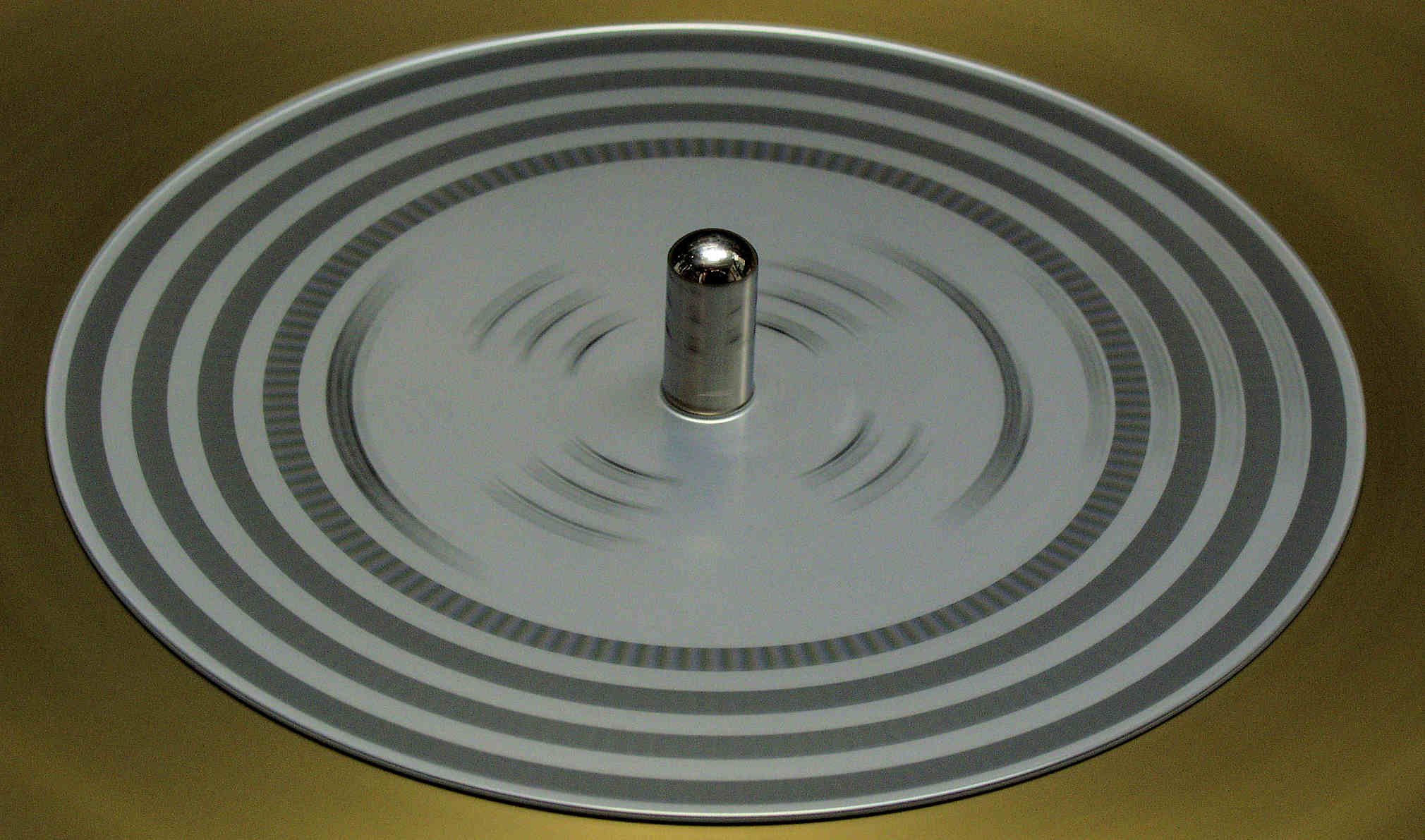

Ｅ３１．　ストロボで測定　　３３回転。

Ｅ３２．　ストロボで測定　　４５回転。

Ｅ４１．　完成し２４時間連続動作エージング中　マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、 　　　　　　　　　　　　純粋に電気で安定させている。

Ｓ．Ｔｅｃｈｎｉｃｓ　ＳＰ−１０ｍｋ�V　の仕様（カタログ・マニアルより）

形式 クォーツフェイズロックドコントロール、　ダイレクトドライブ ターンテーブル 銅合金＋アルミダイカスト製，直径３２ｃｍ ターンテーブル重量 １０ｋｇ 慣性質量 １．１ｔｏｎ・ｃｍ2（１，１００ｋｇ・ｃｍ） モータ クォーツフェイズロックドコントロール、　超低速電子整流子ブラシレスＤＣモータ 回転数 ３スピード，３３・1/3，４５，７８．２６ｒｐｍ 回転数微調範囲 ０．１％ステップで±９．９％までのクォーツロックピッチ可変（各回転数単独） 起動トルク １６ｋｇ・ｃｍ 起動時間 ０．２５秒（３３・1/3ｒ.ｐ.ｍ.） 停止時間 ０．３秒（３３・1/3ｒ.ｐ.ｍ.） 負荷変動 １０ｋｇ・ｃｍ以内、　０％ 回転数偏差 ±０．００１％以内 ワウ・フラッタ ０．０１５％　ＷＲＭＳ（ＪＩＳ　Ｃ５５２１）±０．０２１％　ｗｅｉｇｈｔｅｄ　ｚｅｒｏ　ｔｏ　ｐｅａｋ（ＤＩＮ４５５０７，ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ） ＳＮ比 ９２dB　ＤＩＮ-Ｂ（ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）、　６０dB　ＤＩＮ-A（ＩＥＣ９８Ａ　ｕｎｗｅｉｇｈｔｅｄ） 電源 ＡＣ１００Ｖ，５０/６０Ｈｚ 消費電力 ２５Ｗ 外形寸法 ３６９Ｗ×１１３Ｈ×３６９Ｄmm（本体）、１６６Ｗ×９６Ｈ×４１０Ｄmm（電源＋コントロールユニット） 重量 １８ｋｇ（本体のみ）、　６ｋｇ（電源＋コントロールユニット） 価格 ￥２５０，０００
