Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ．　１４台目修理記録
◆ターンテーブルの点検◆レコードプレヤーの修理◆梱包はこちらを参考
　平成２４年６月１１日持込　　６月２６日完成　
注意　このＡＭＰは初期のＣ－ＭＯＳ－ＩＣそれもカスタム「ＭＮ６０４２」が使用されています。
　　　　基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること
Ａ．　修理前の状況
  • 高速で回転する（ロック外れ）。
    ピッチコントロール出来ず。
    この「ＳＰ－１０ｍｋⅢ．１４台目」は初期型らしく、下記基板に手直しがある。

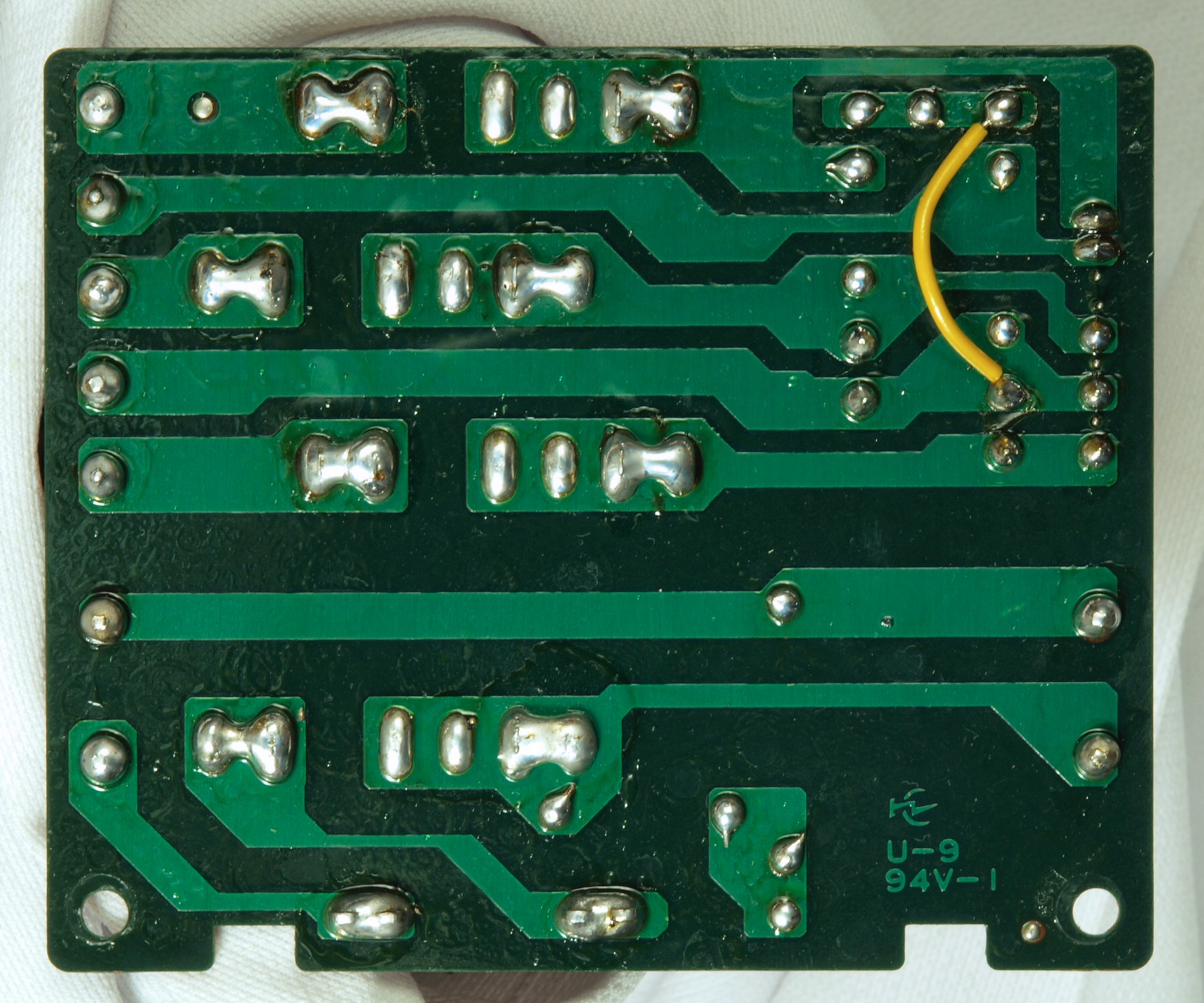

    １．ヒューズ基板裏のジャンパー線。
    ２．駆動回路基板裏の追加フイルムコンデンサー。
    ３．修理前　操作回路基板裏の追加フイルムコンデンサー。


Ｔ．　手持ちＬＳＩ「ＭＮ６０４２・ＡＮ６９１４」でバラック修理の状況。

Ｂ．　原因
  • 各部経年劣化。
    Ｃ－ＭＯＳ－ＩＣ「ＭＮ６０４２」不良。
Ｃ．　電源部　修理状況
  • 電解コンデンサー交換。
    半固定ＶＲ交換。
    ＭＮ６０４２交換。
    劣化ＴＲ（トランジスター）交換。
    配線手直し、補強。
    経年劣化による各部ハンダ補正。
    プレヤーより本体（タンテーブル部）取り外し。

Ｄ．　本体タンテーブル修理状況

Ｍ．　モータ部　修理状況
  • 配線手直し、補強。
    経年劣化による各部ハンダ補正。

Ｇ．　使用部品
  • 電解コンデンサー　　　　　　　　　　　　　　　　　　　４７個。
    整流ダイオード　　　　　　　　　　　　　　　　　　　　　４個。
    半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　個。
    ＴＲ（トランジスター）

Ｅ．　測定・調整

Ｆ．　修理費　　　　　　　　　　　１１０，０００円。　　オーバーホール修理。

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）

R．　Ｔｅｃｈｎｉｃｓ　ＳＨ－１０Ｂ５　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況
Ａ０１．　点検中　キャビネット「ＳＨ-１０Ｂ５」に収まっている。

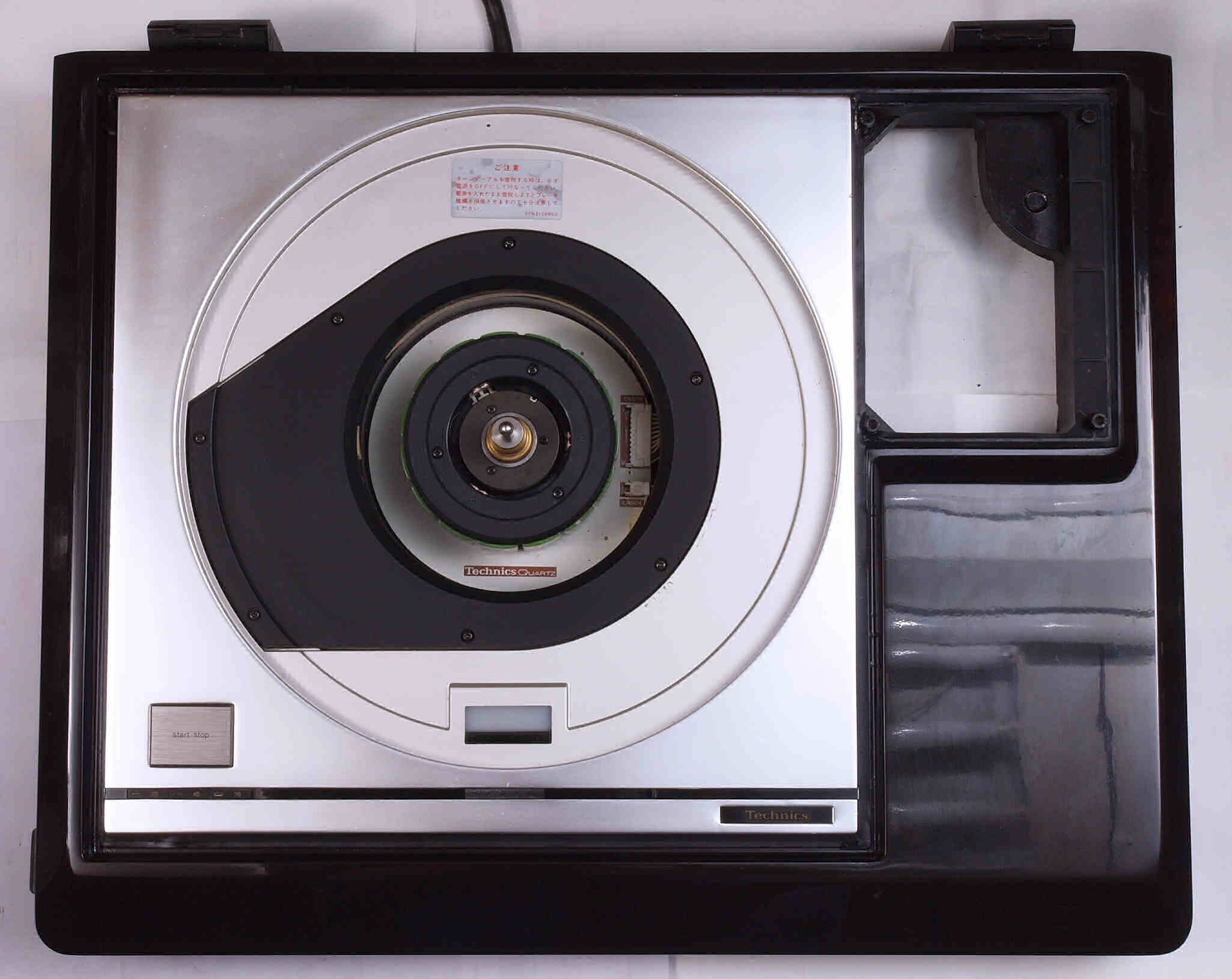

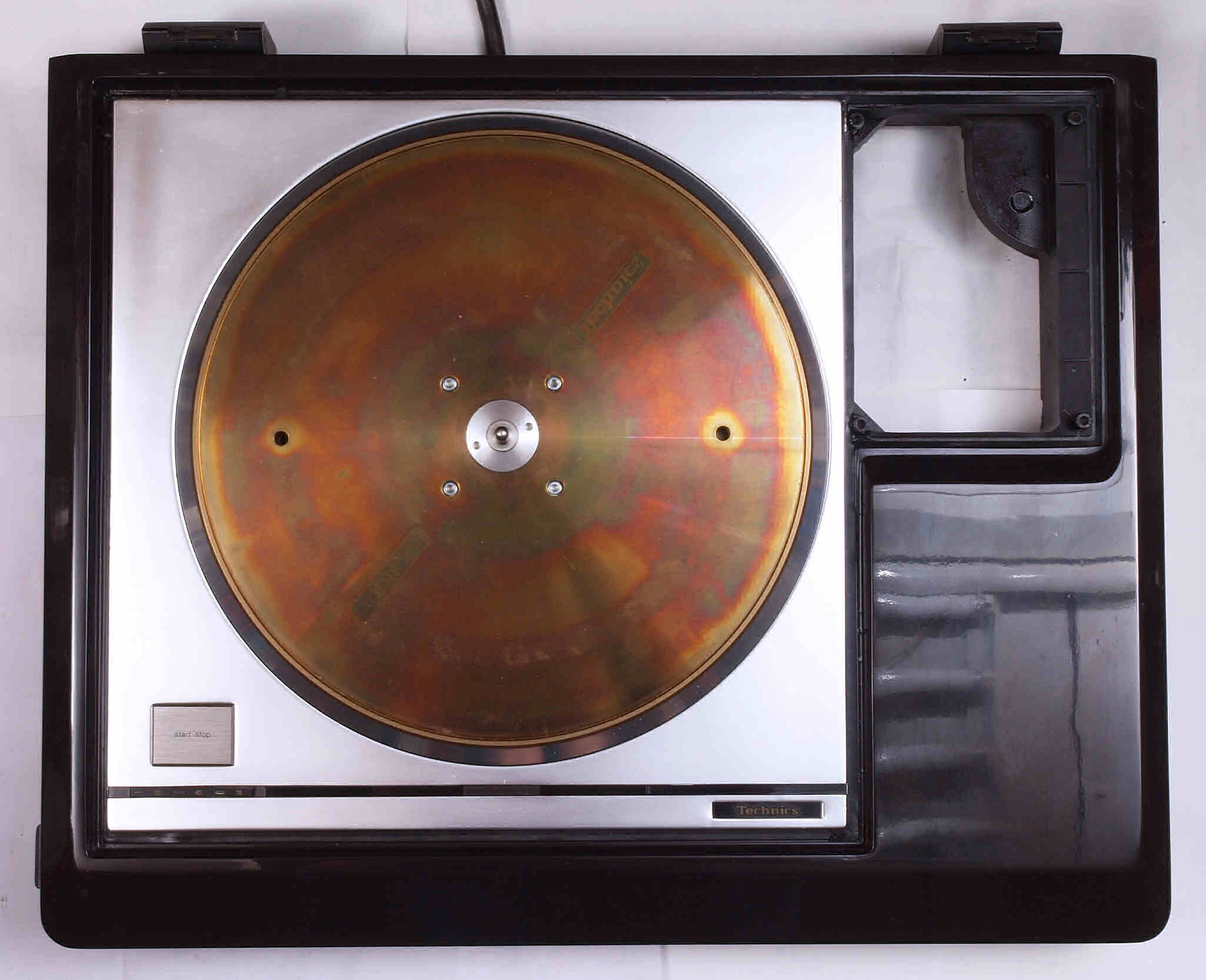

Ａ０２．　点検中　タンテーブルを外し、上から見る。
Ａ０３．　点検中　下から見る。

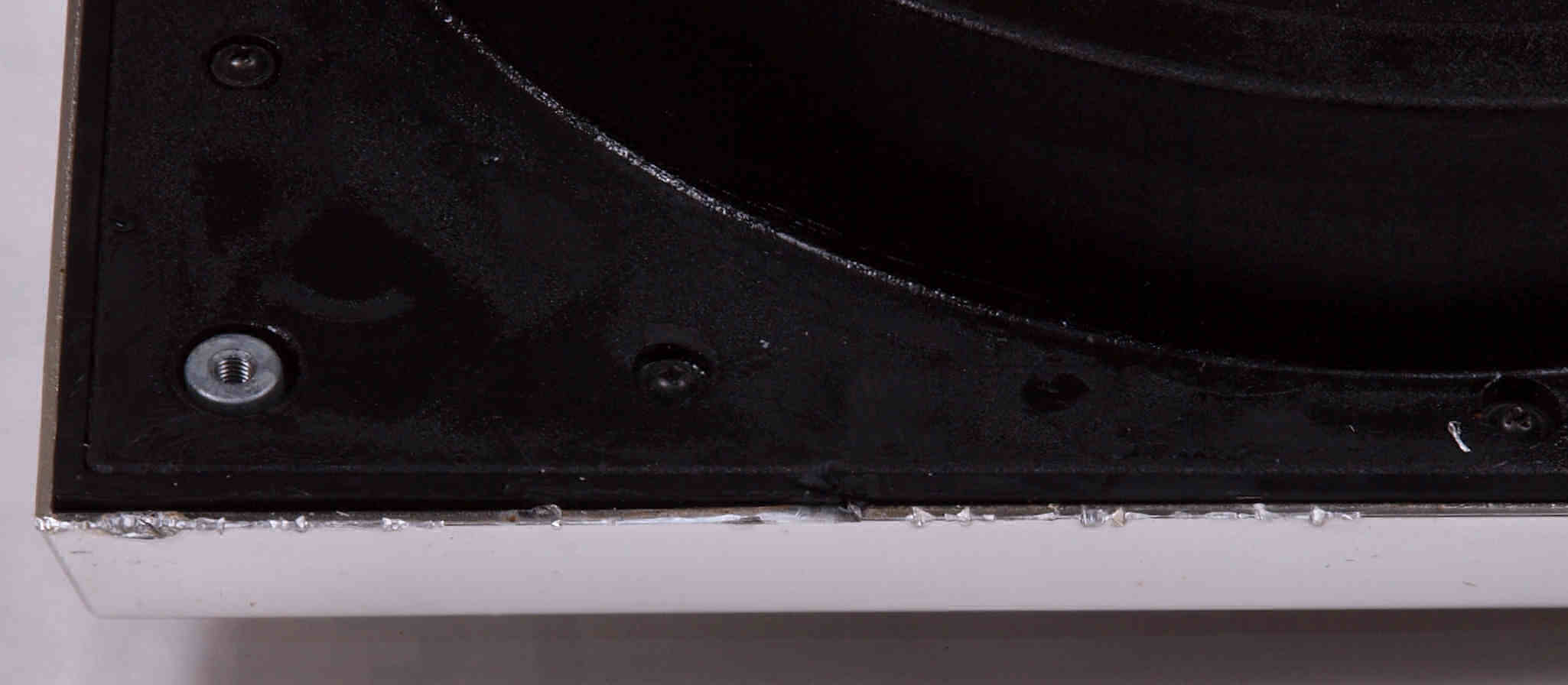

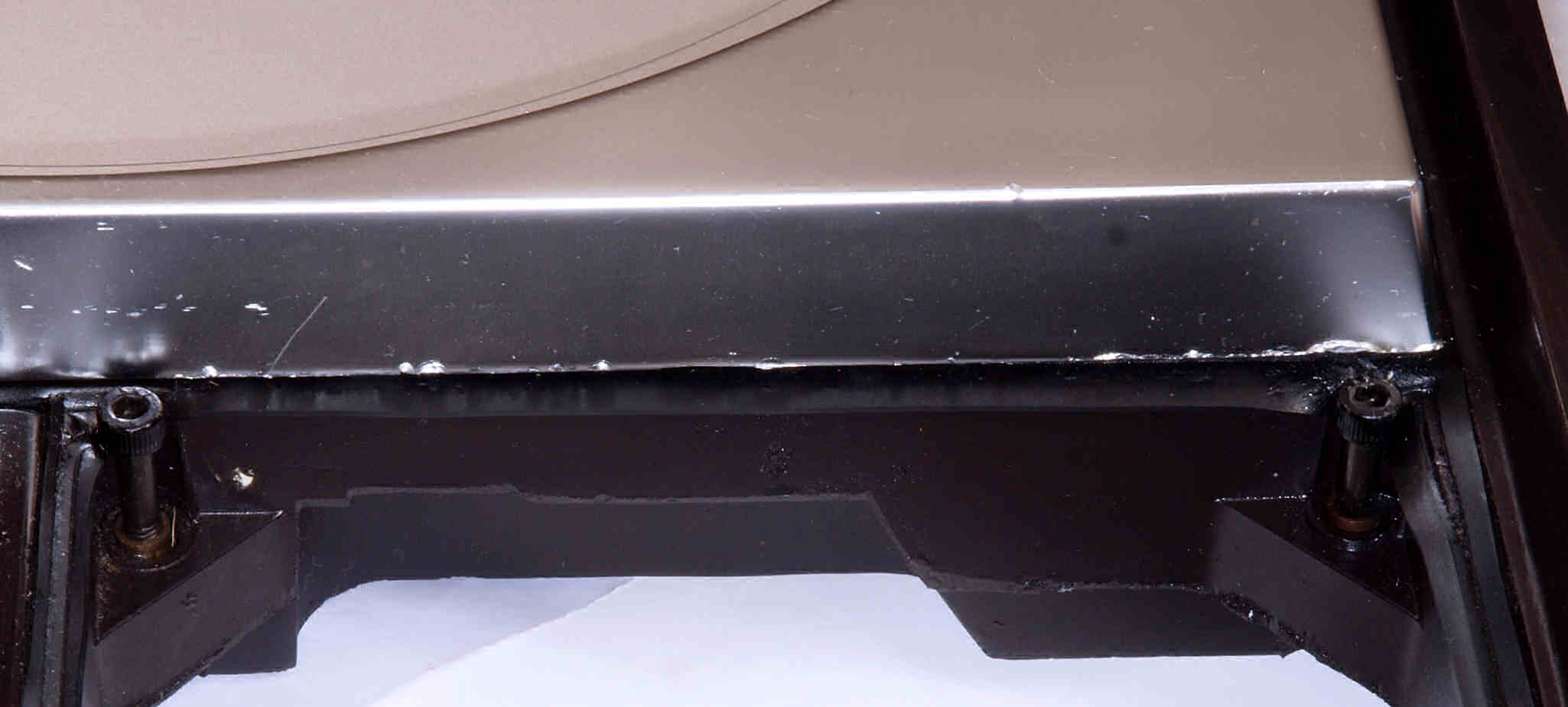

Ａ０４．　点検中　過去のユーザや修理屋が「ＳＰ－１０ｍｋⅢ」を取り外そうと試みたキズ後、　手前のカバーのみを持ち上げ、はく離している。
Ａ０５．　点検中　ＳＨ-１０Ｂ５から、　ＳＰ－１０ｍｋⅢを取り外す。
Ａ０６．　点検中　取り外したＳＰ－１０ｍｋⅢ、カバーが、はく離している。
　　　　　　　　　　　過去のユーザや修理屋が「ＳＰ－１０ｍｋⅢ」を取り外そうと試みたキズ後、

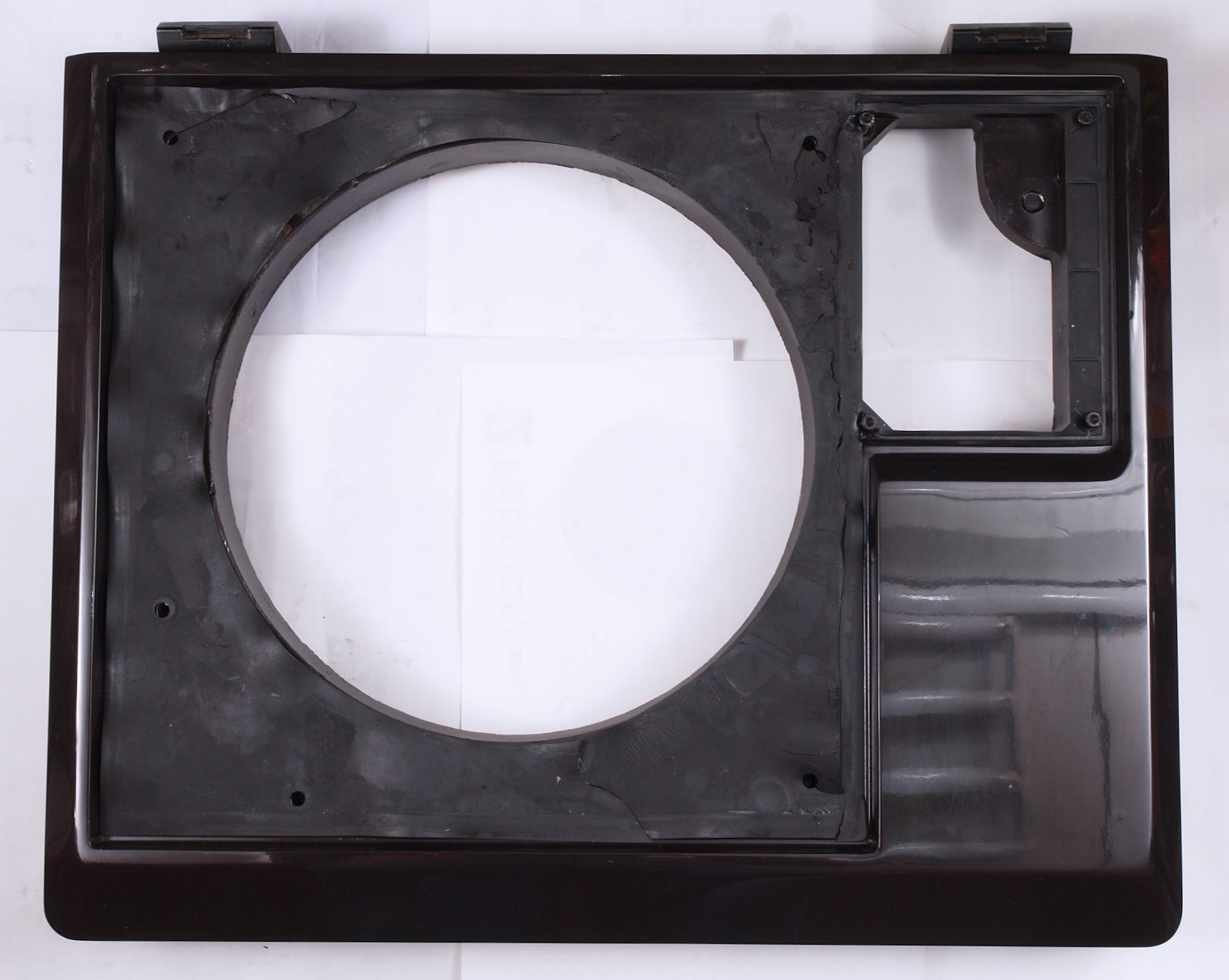

　　　　　　　　　　　外側のカバーのみを持ち上げ、はく離している。

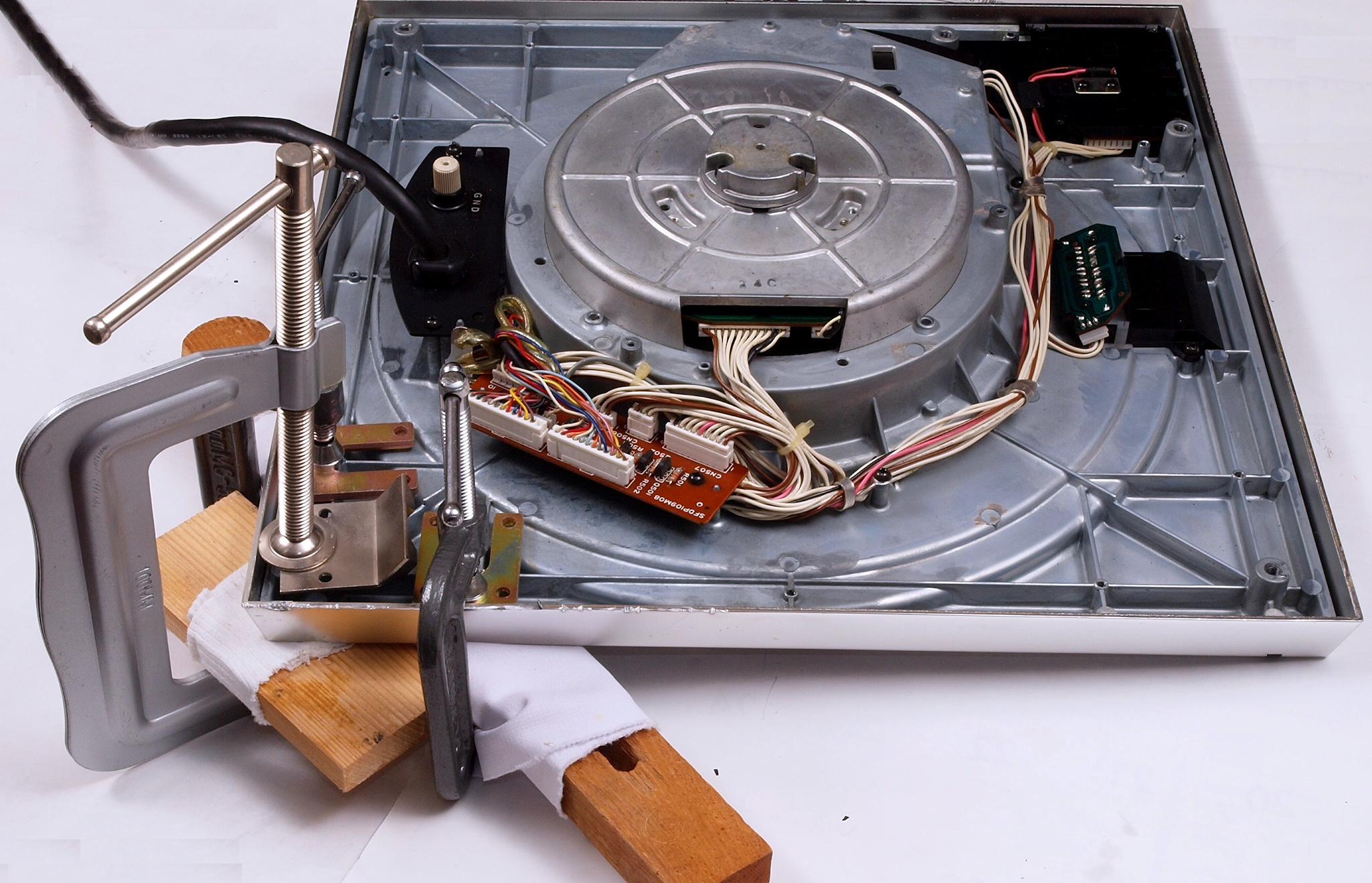

Ａ０７．　点検中　取り外したＳＰ－１０ｍｋⅢ、シャコ万で夾み、接着する。

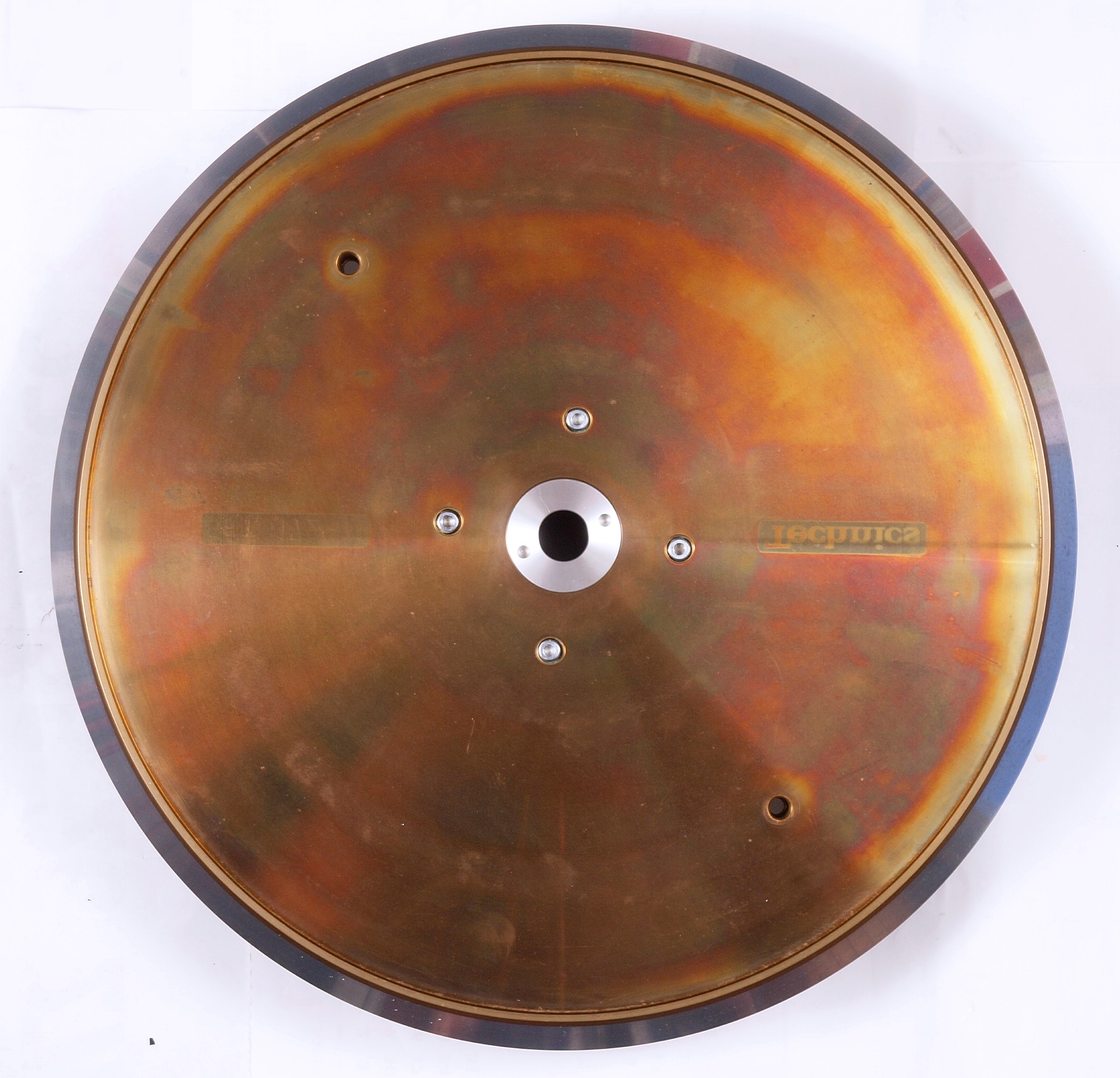

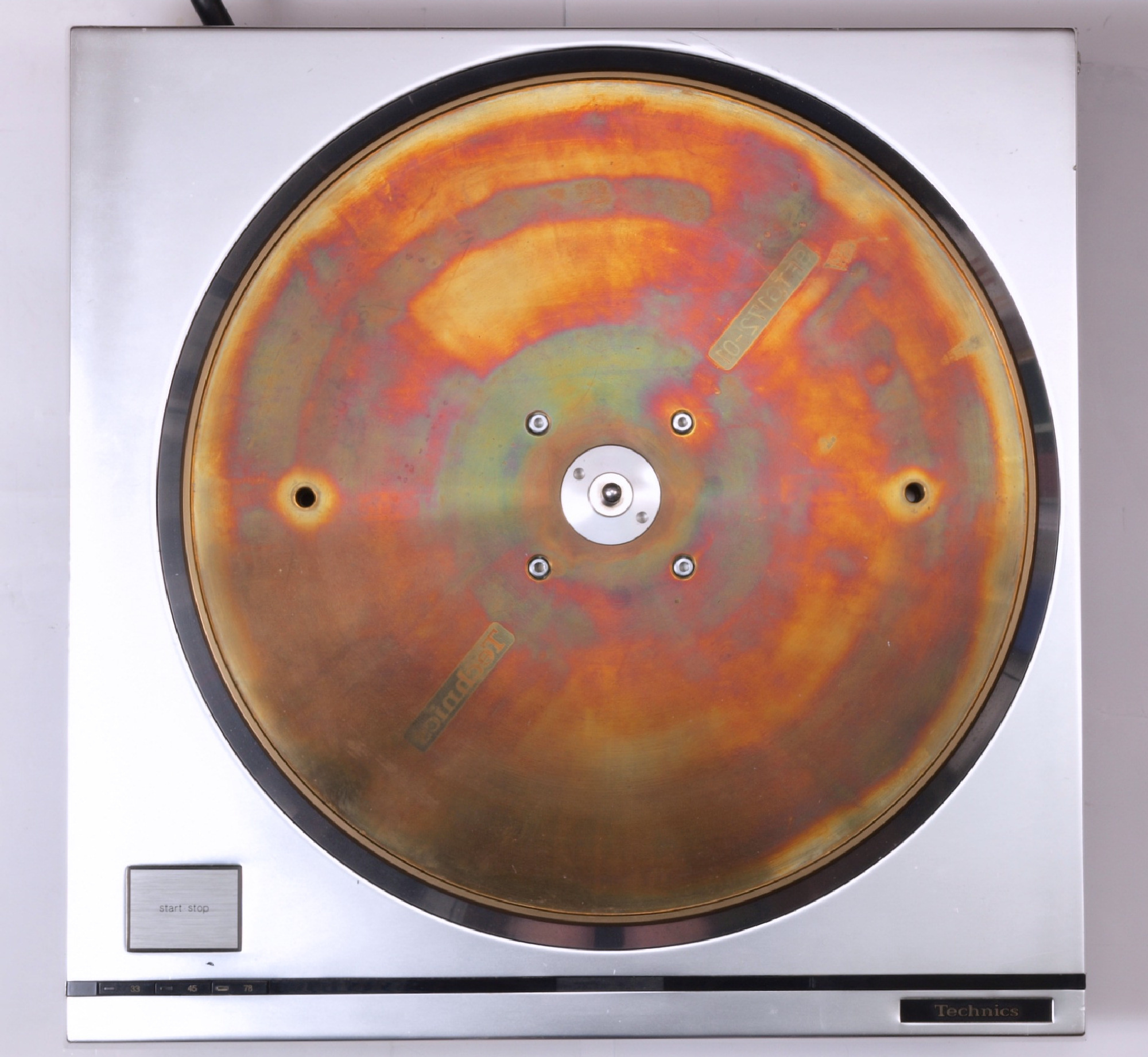

Ａ０８．　点検中　タンテーブルを見る。

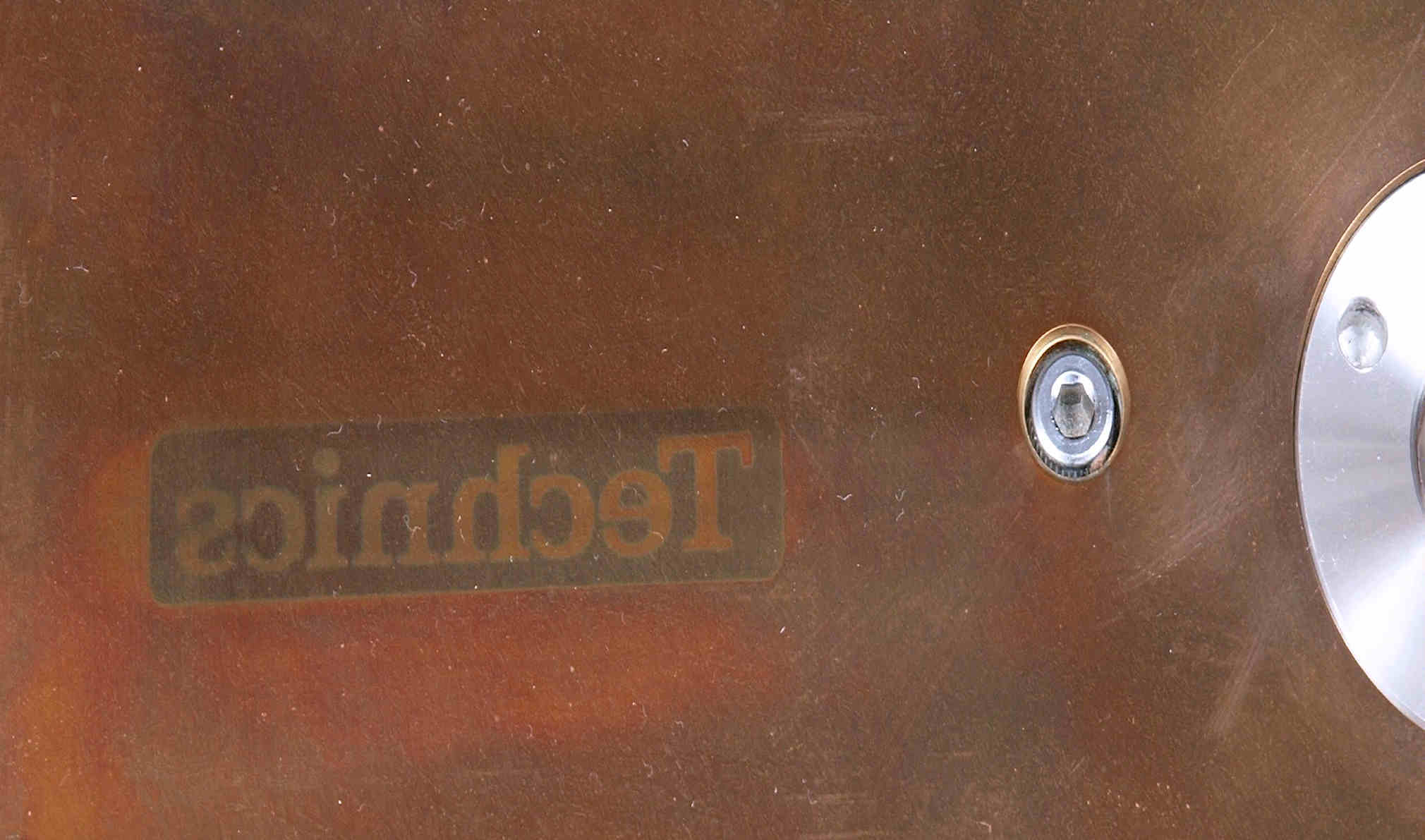

Ａ０９．　点検中　タンテーブルに転写したゴムの文字拡大。
Ａ０Ａ．　点検中　転写元のタンテーブルゴムの文字。

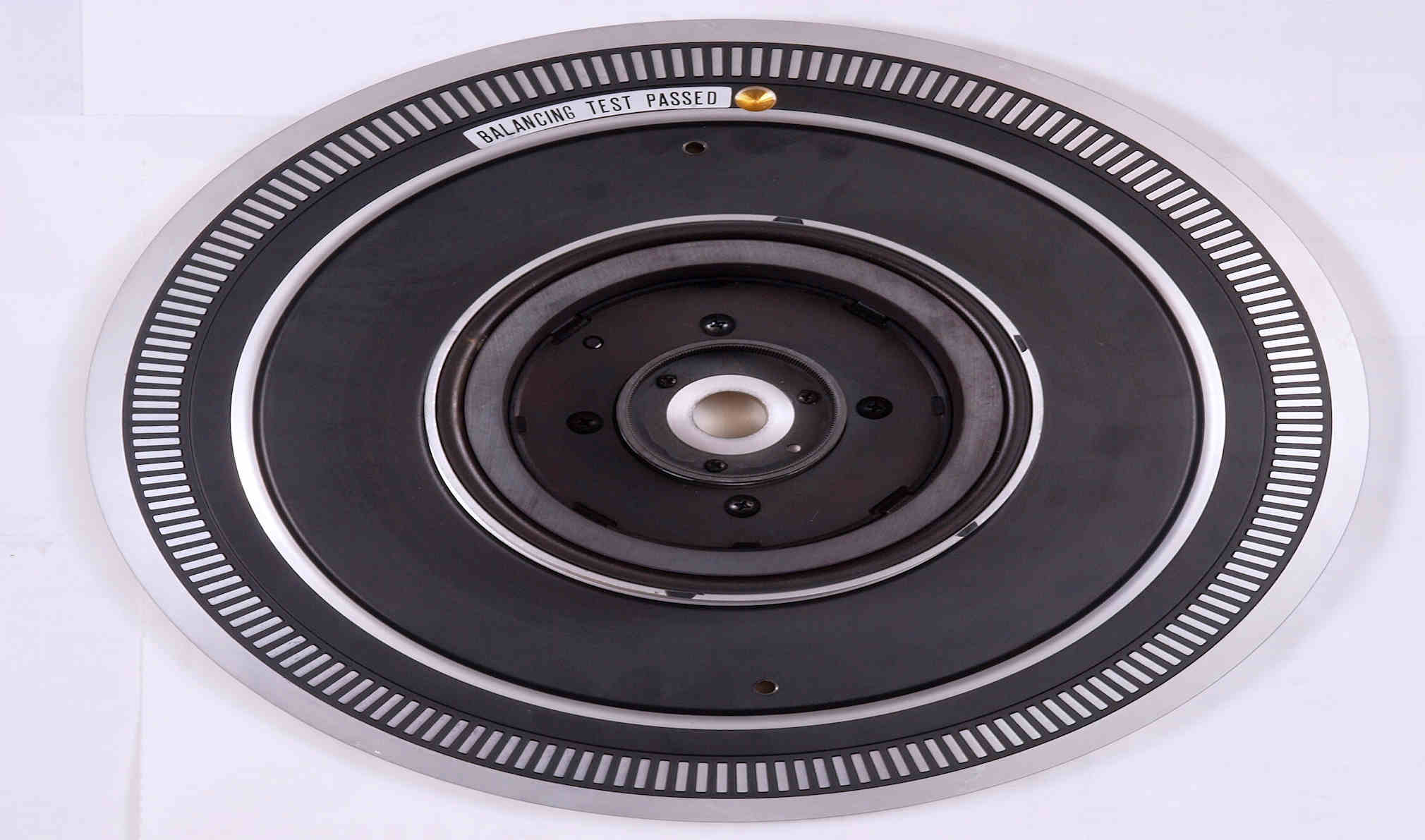

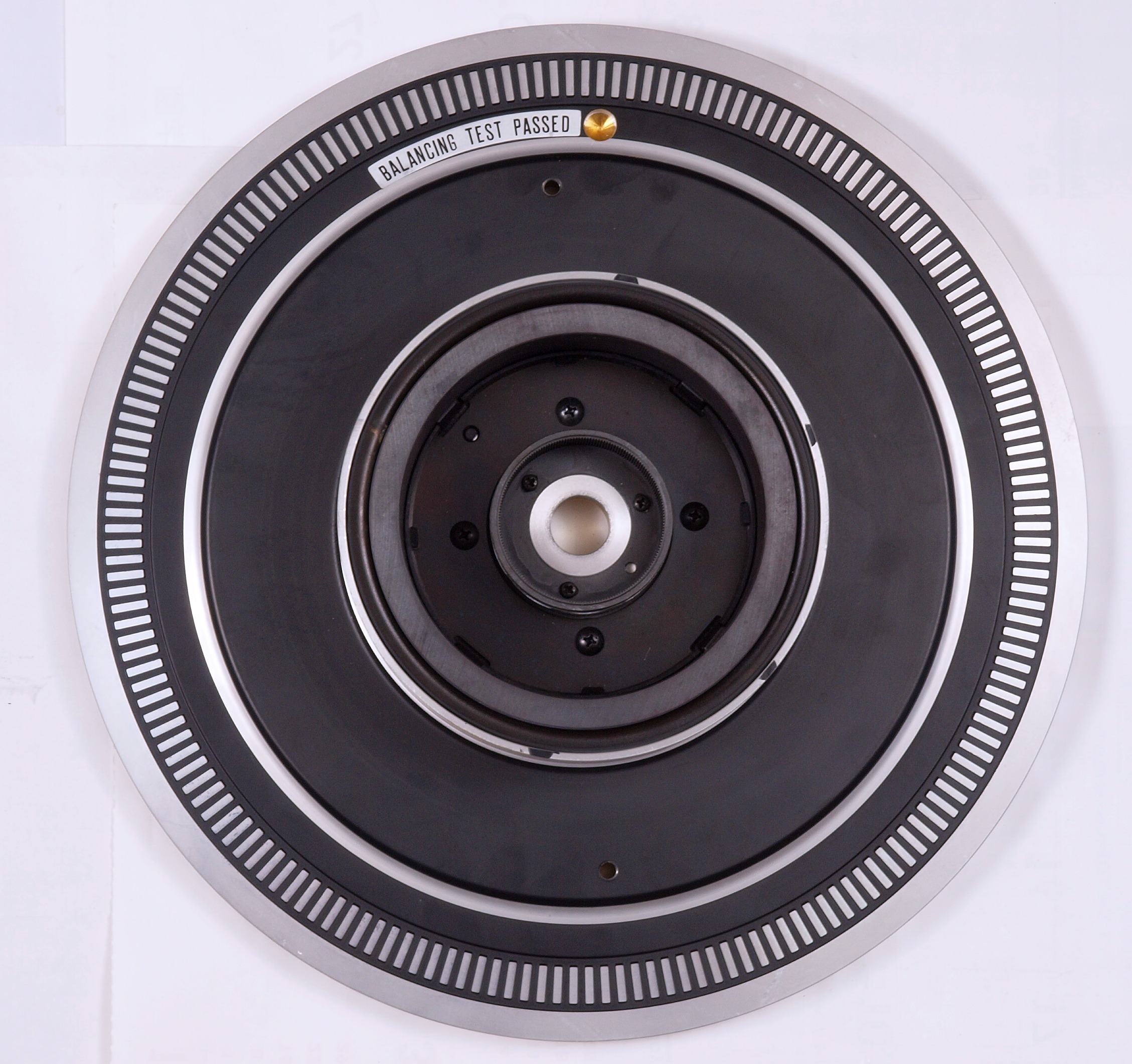

Ａ０Ｂ．　点検中　ターンテーブル裏。

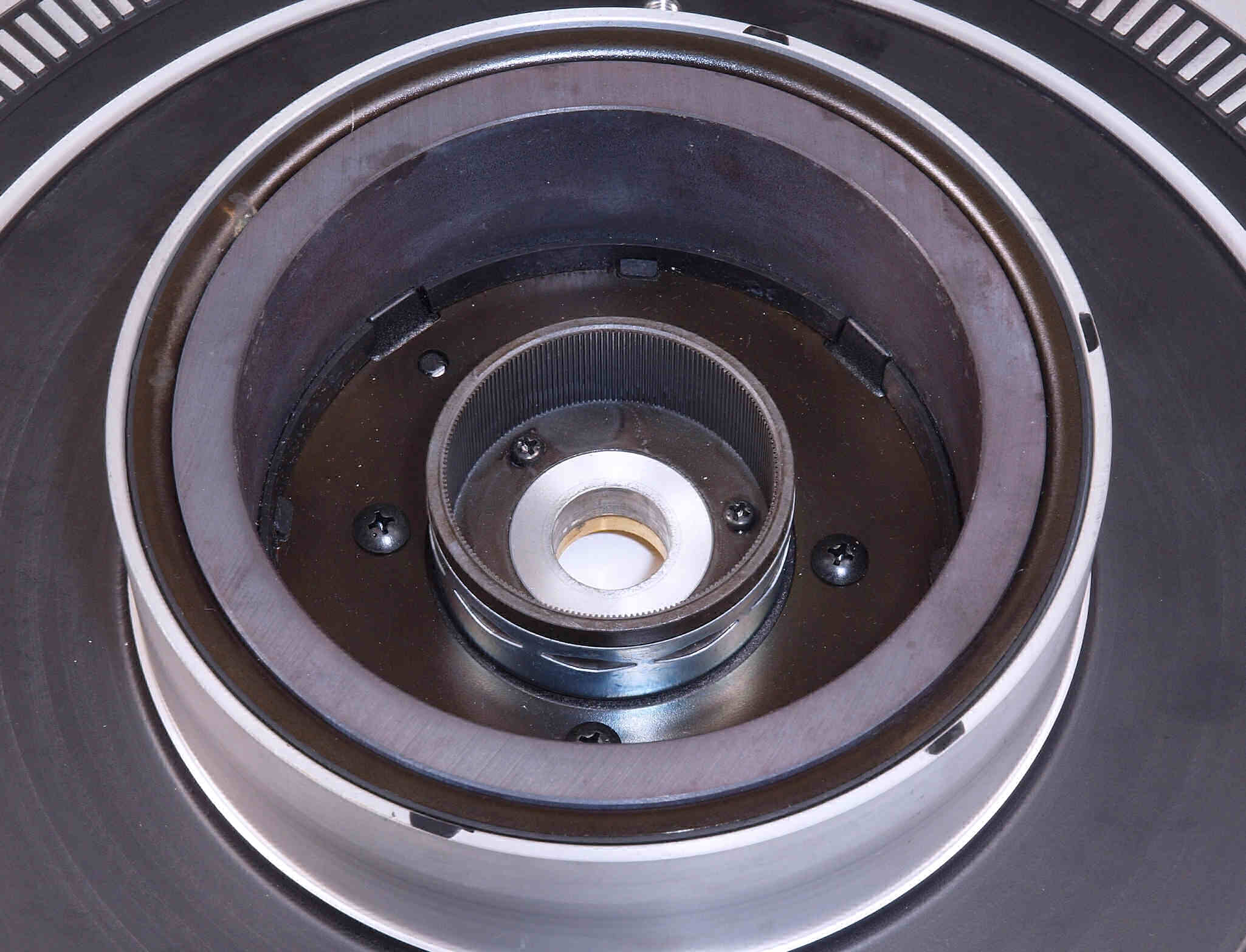

Ａ０Ｃ．　点検中　ターンテーブル裏　アウターロータの磁石。　非常に綺麗です。

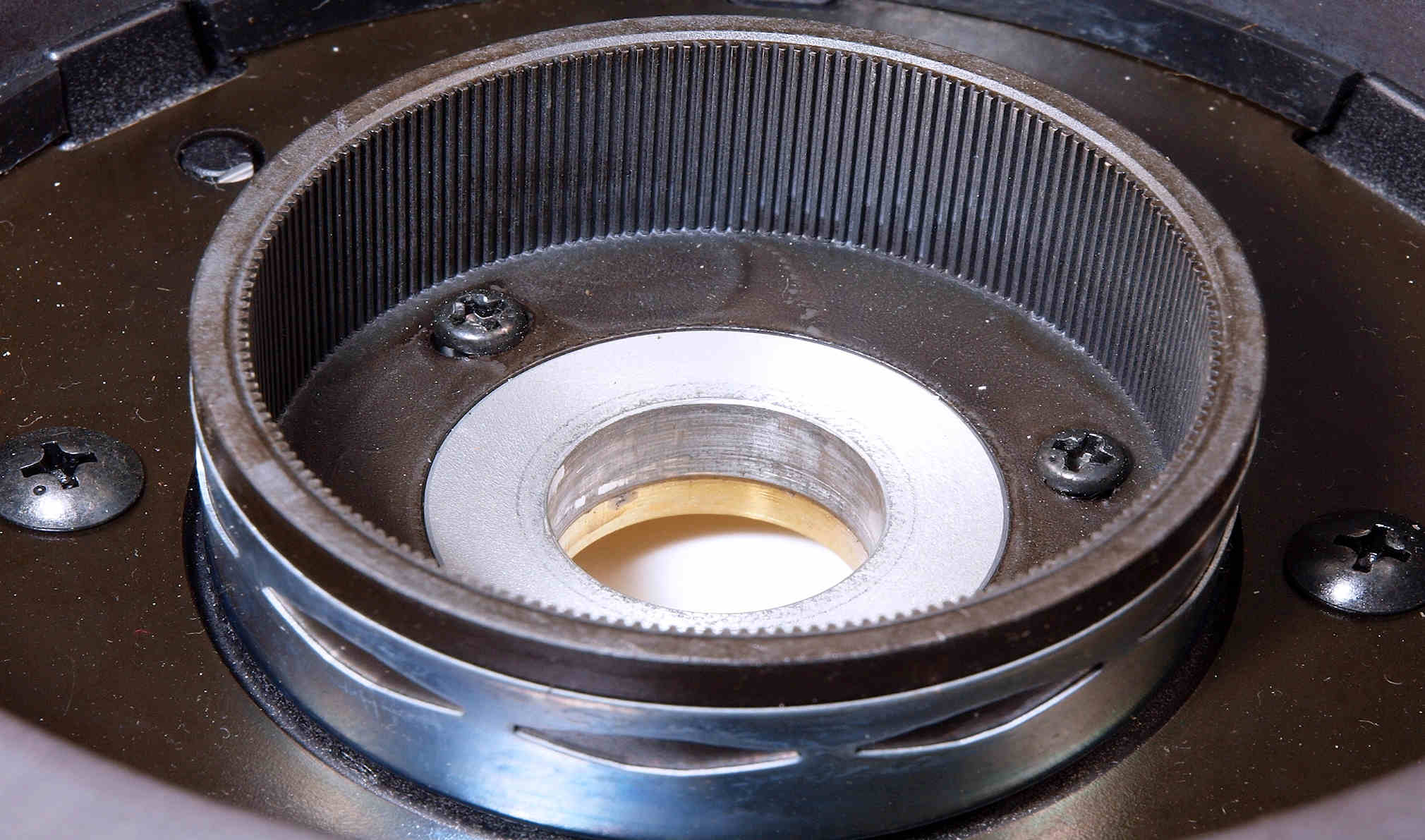

Ａ０Ｄ．　点検中　ターンテーブル裏パルス発生山、非常に綺麗です。

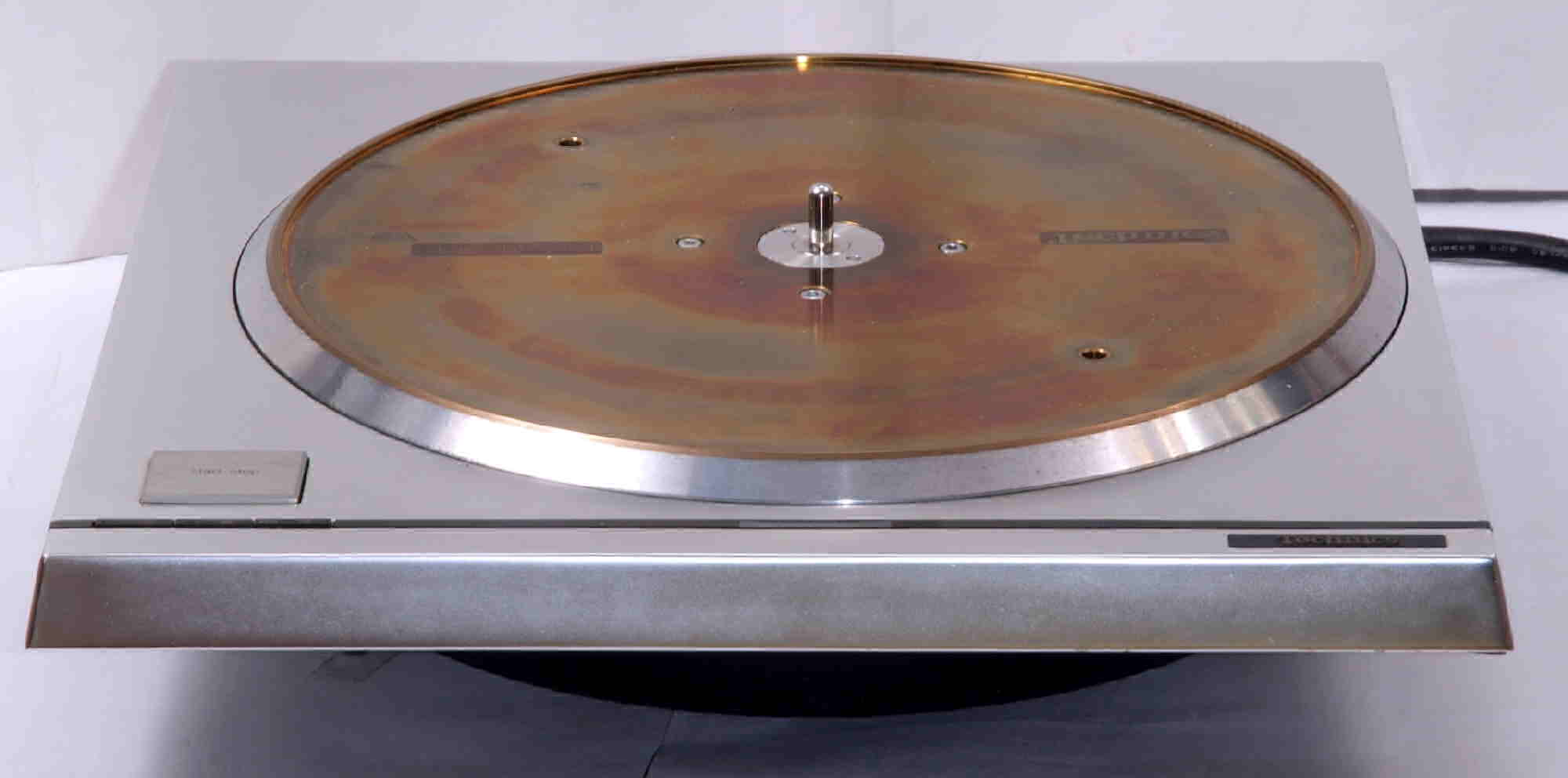

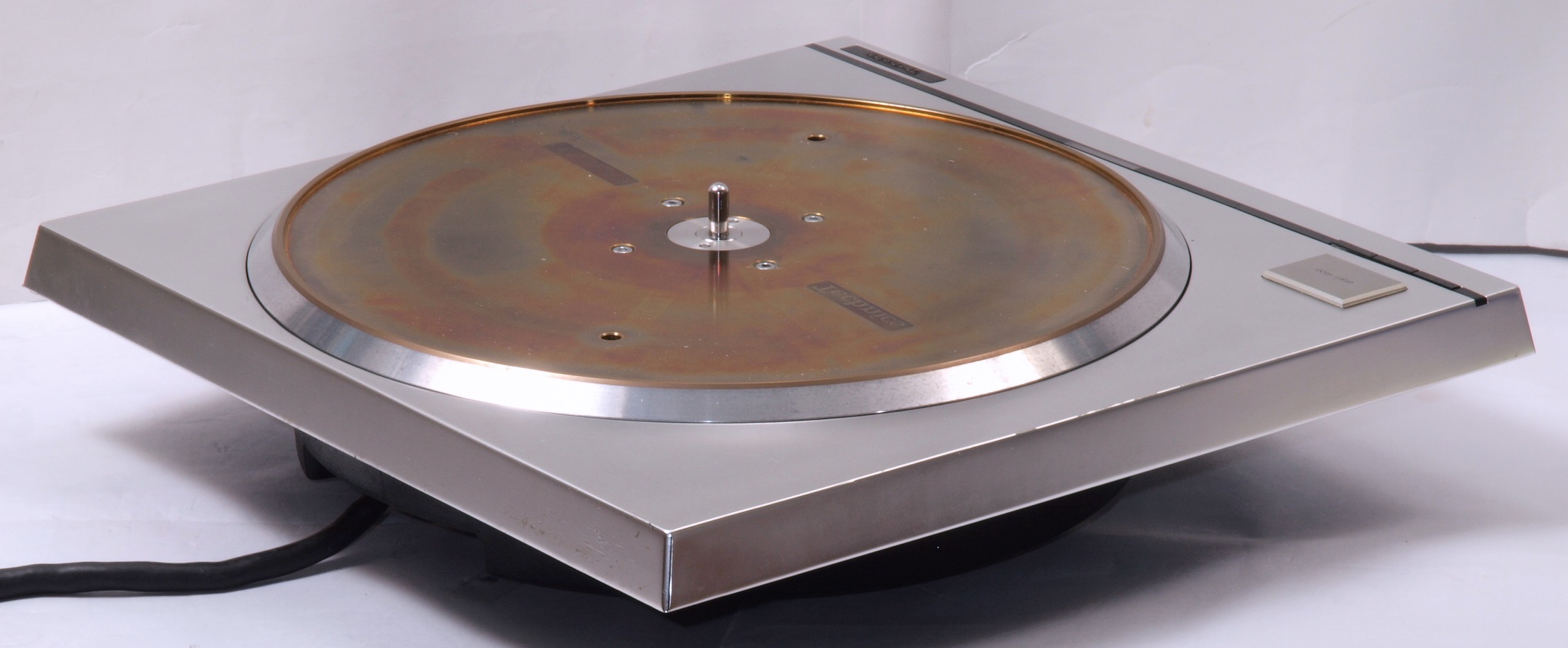

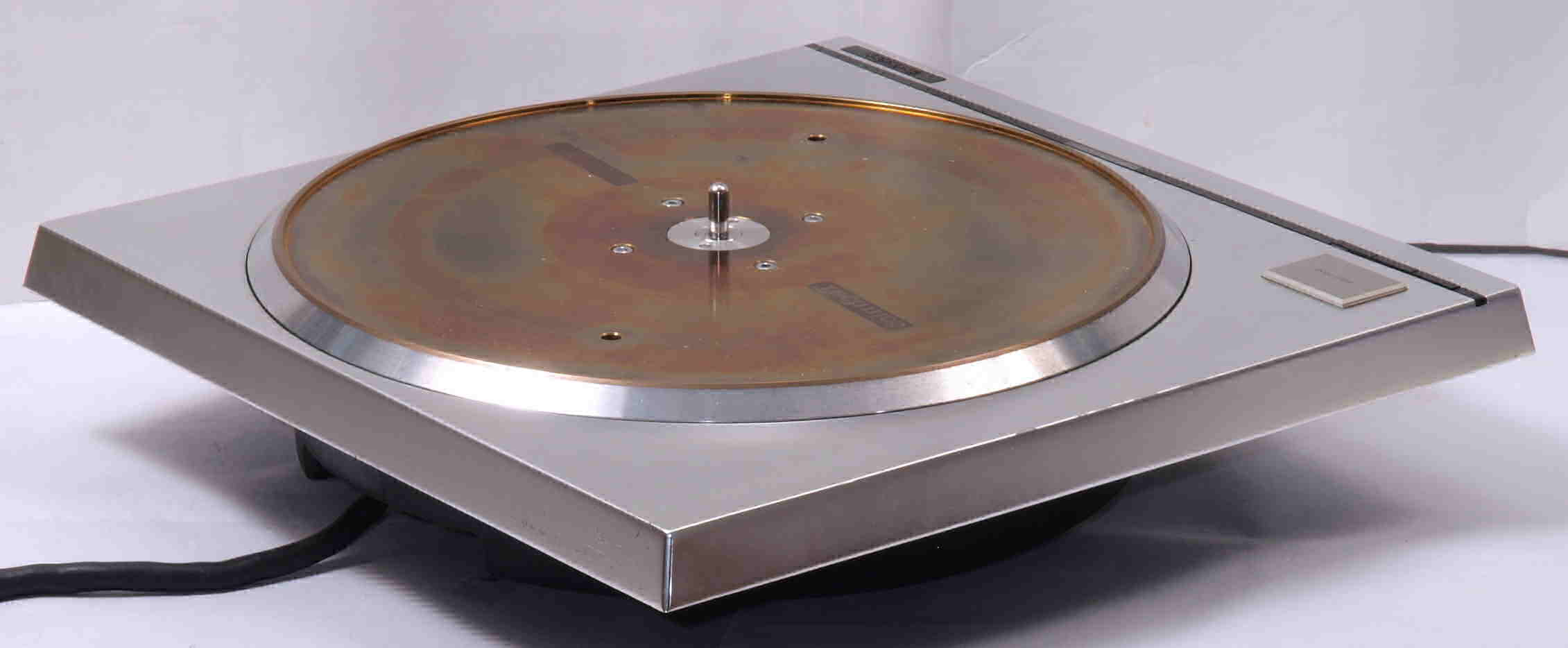

Ａ１１．　点検中　前から見る。
Ａ１２．　点検中　前右から見る
Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る
Ａ１５．　点検中　上から見る

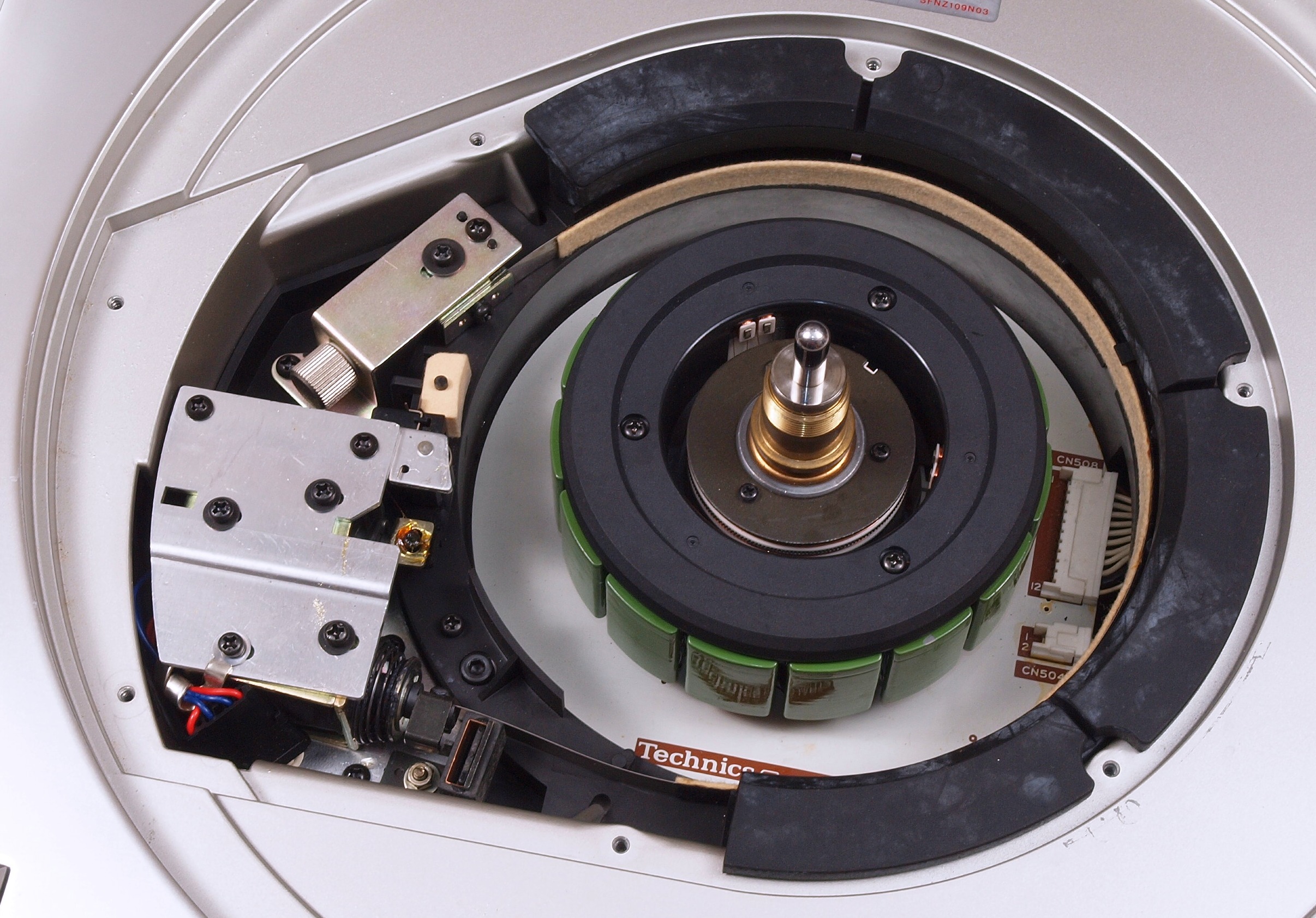

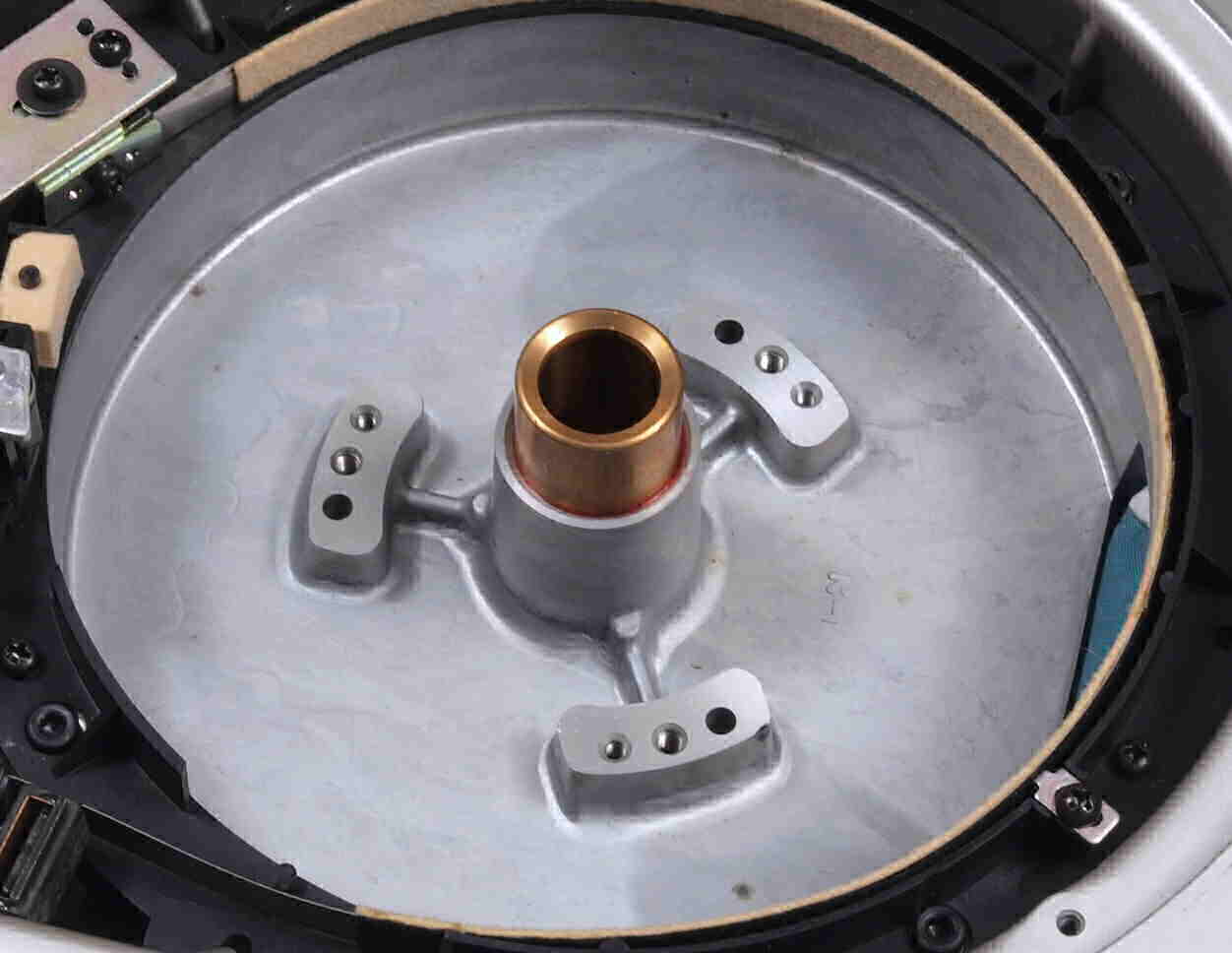

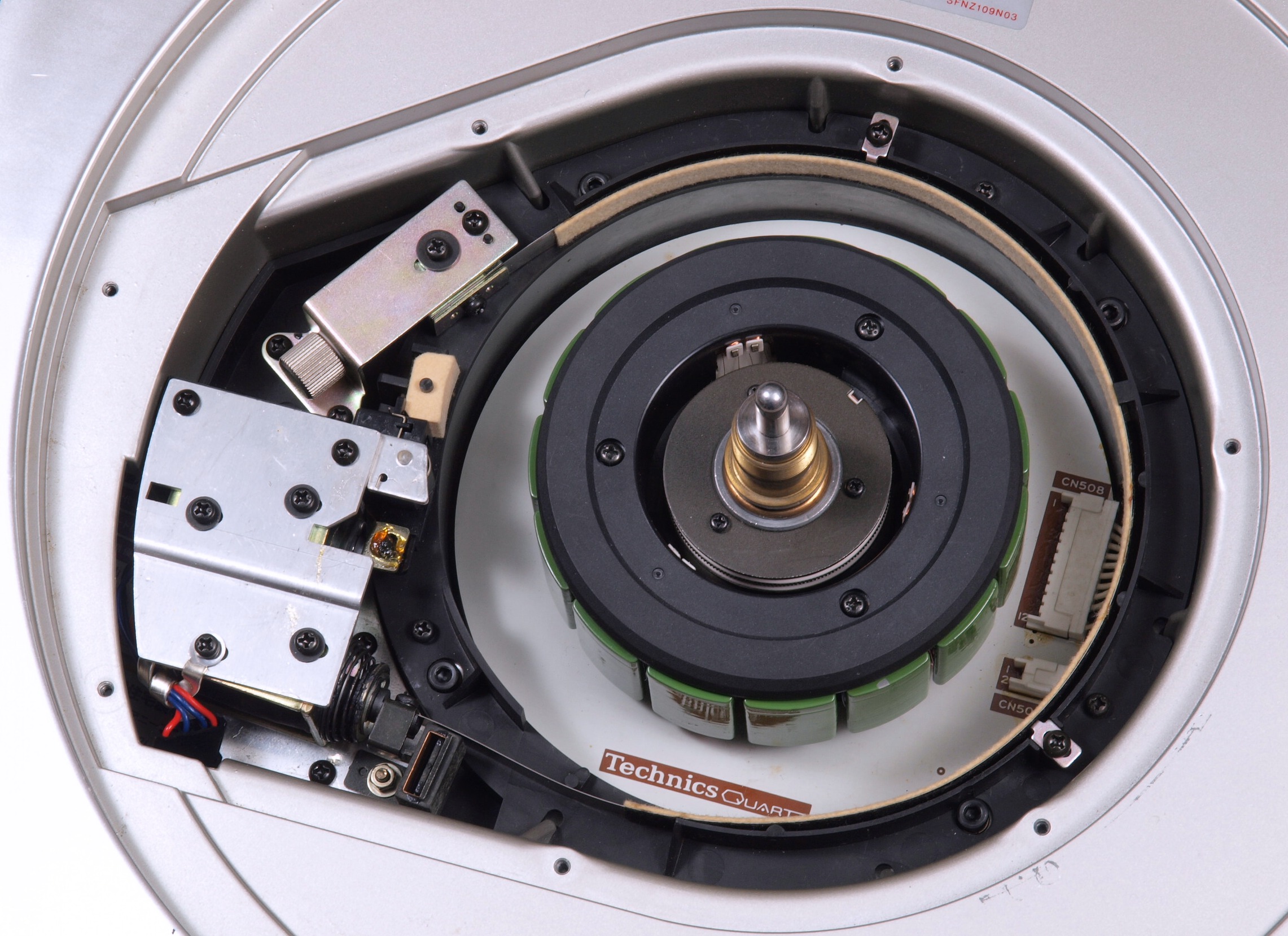

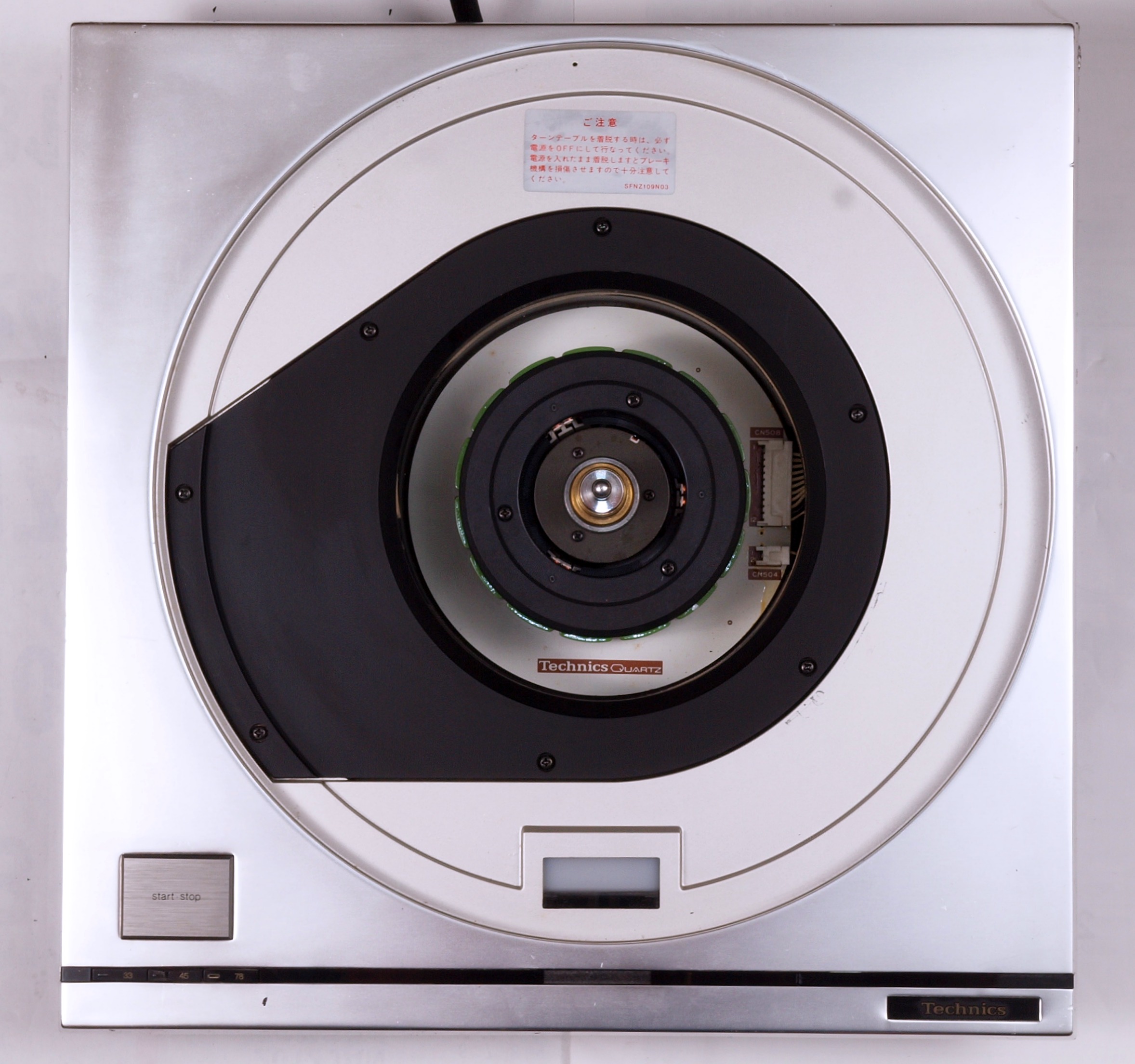

Ａ１６．　点検中　タンテーブルを外し、上から見る。
Ａ１７．　点検中　ブレーキ機構を見る。

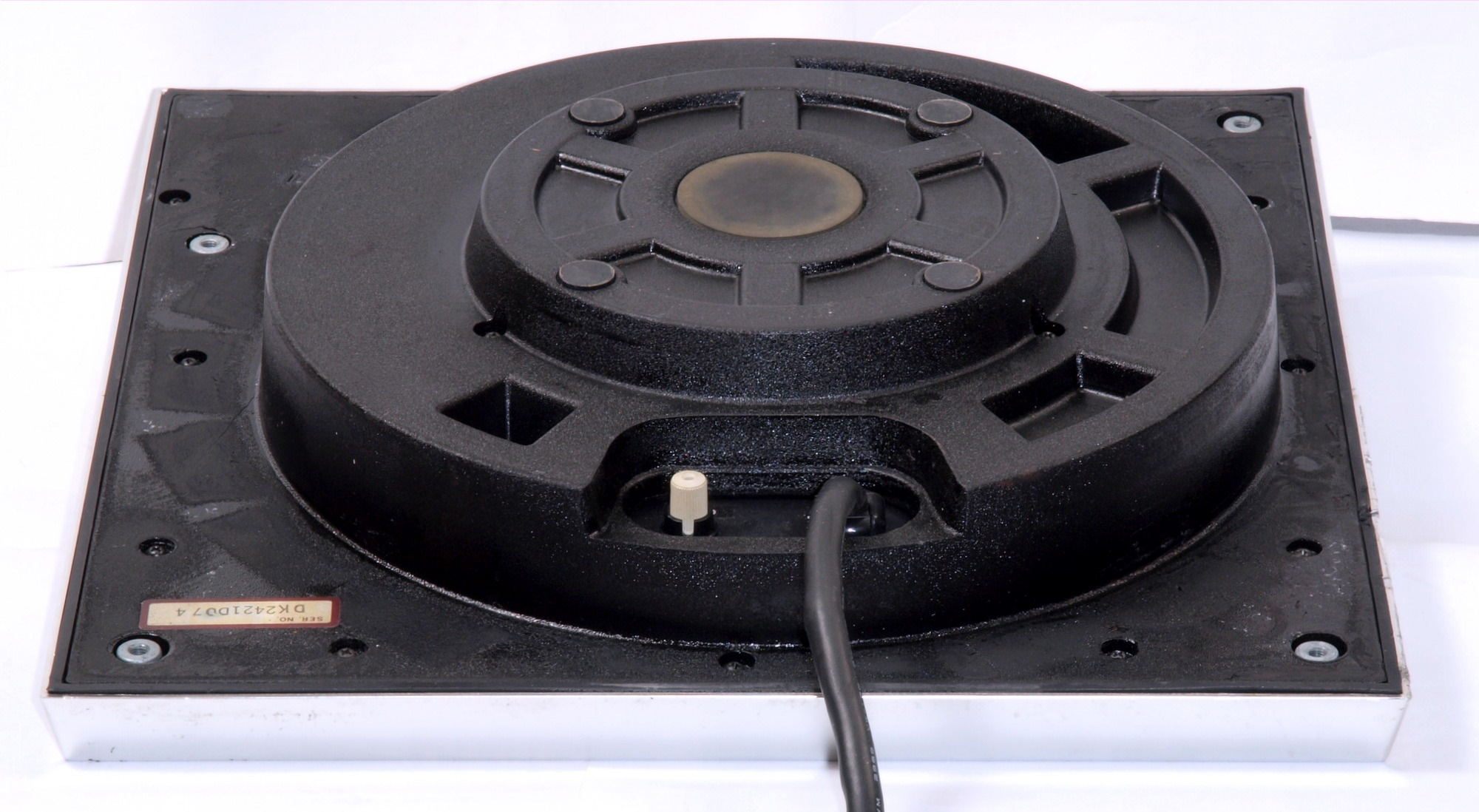

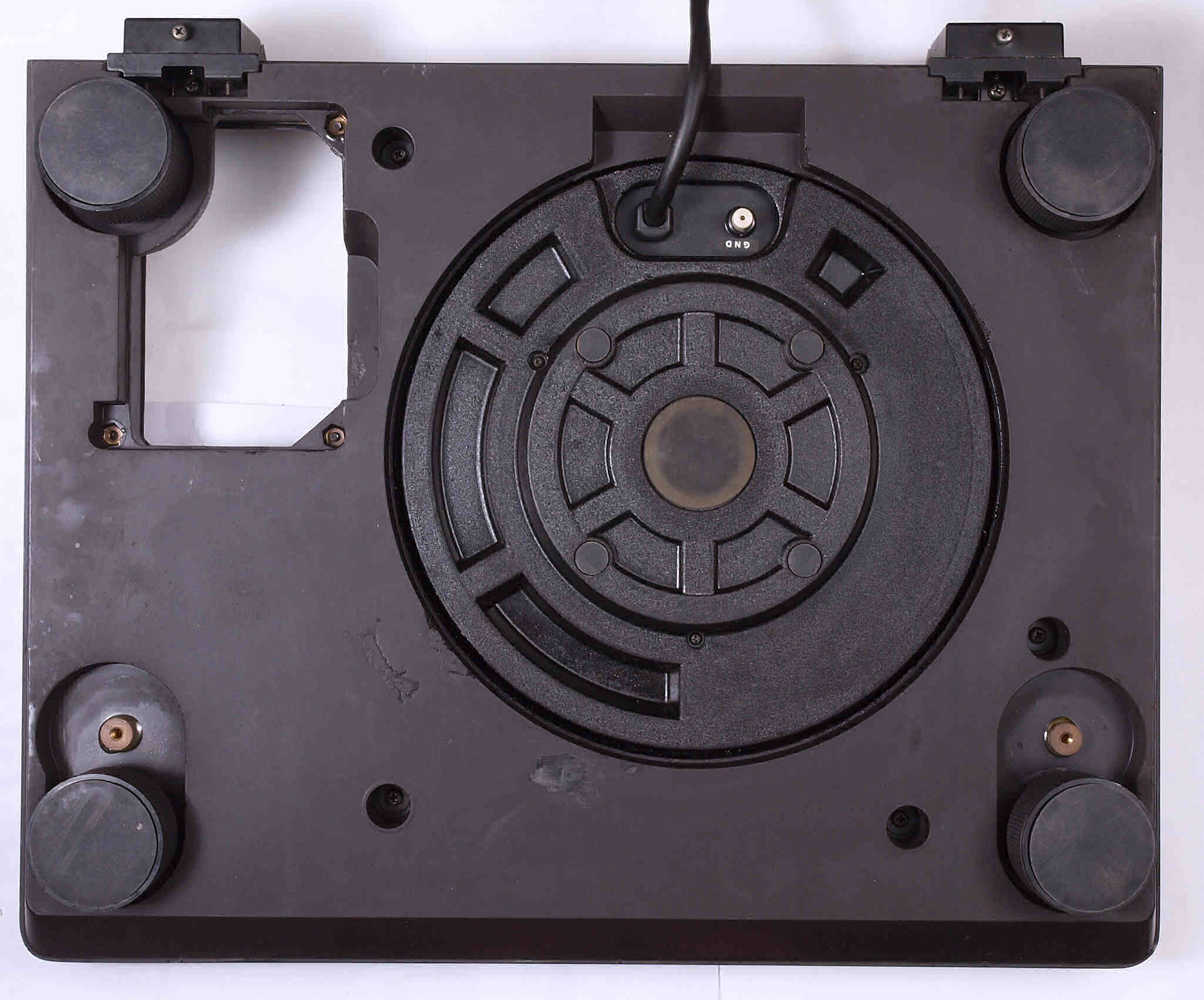

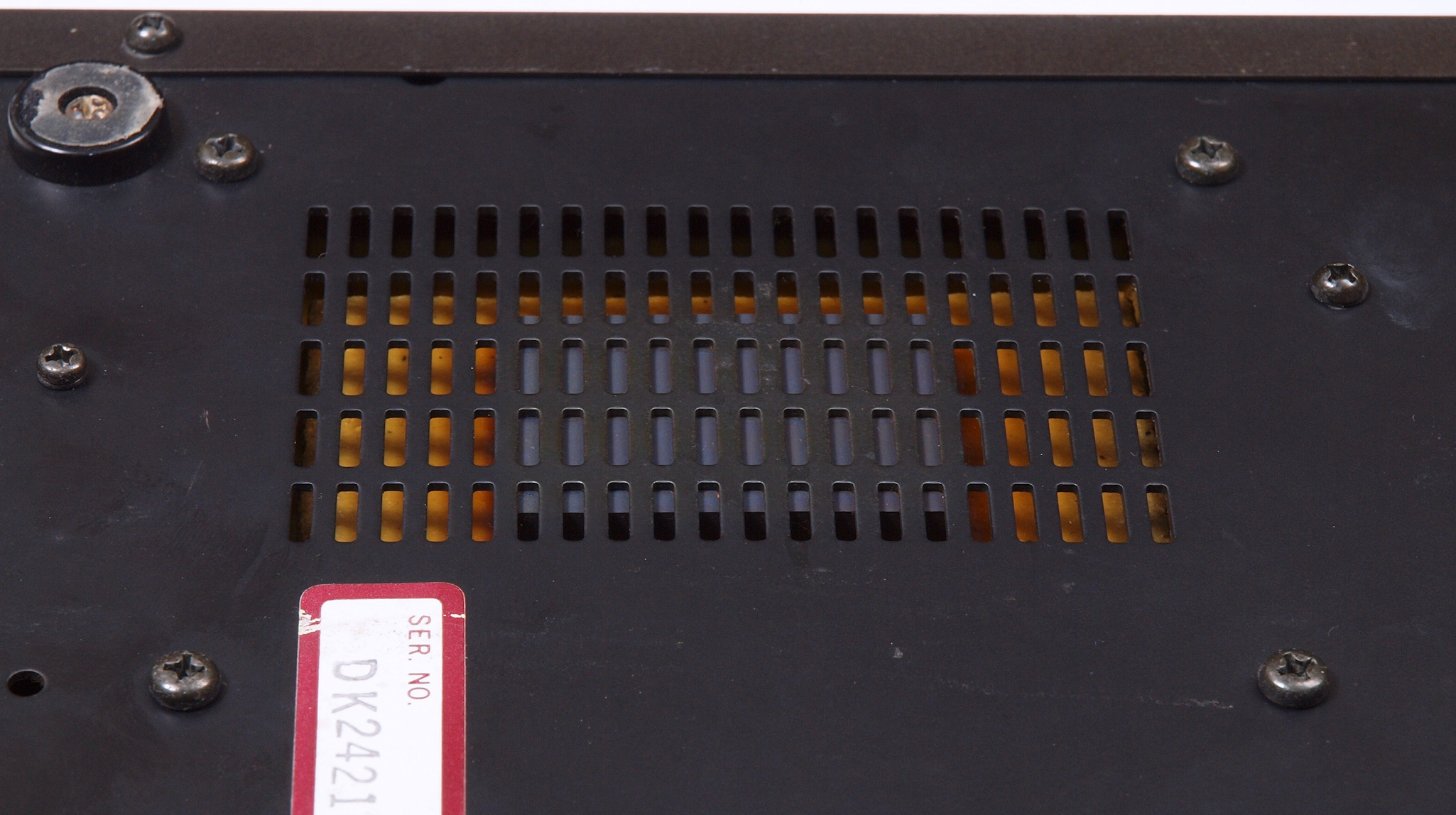

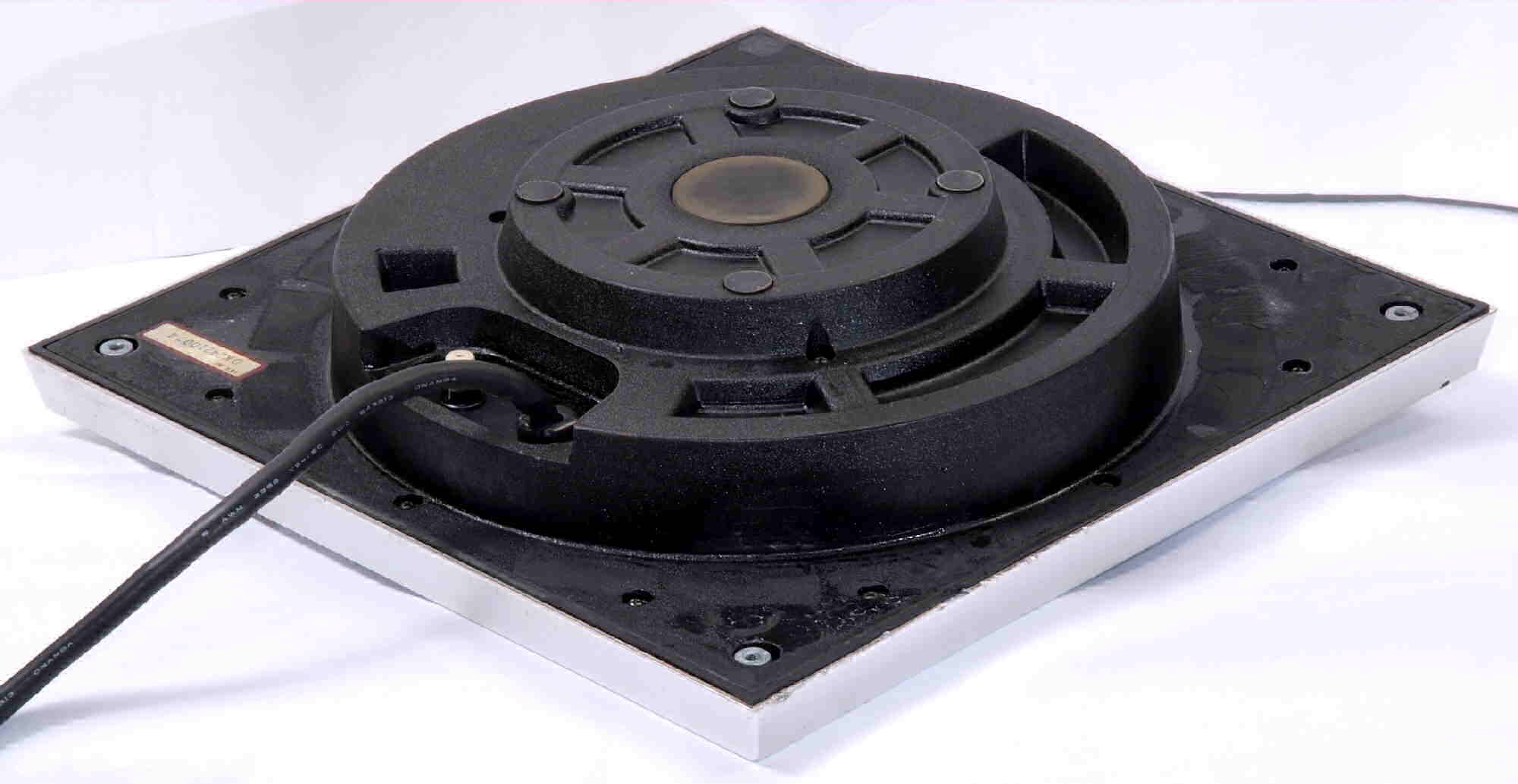

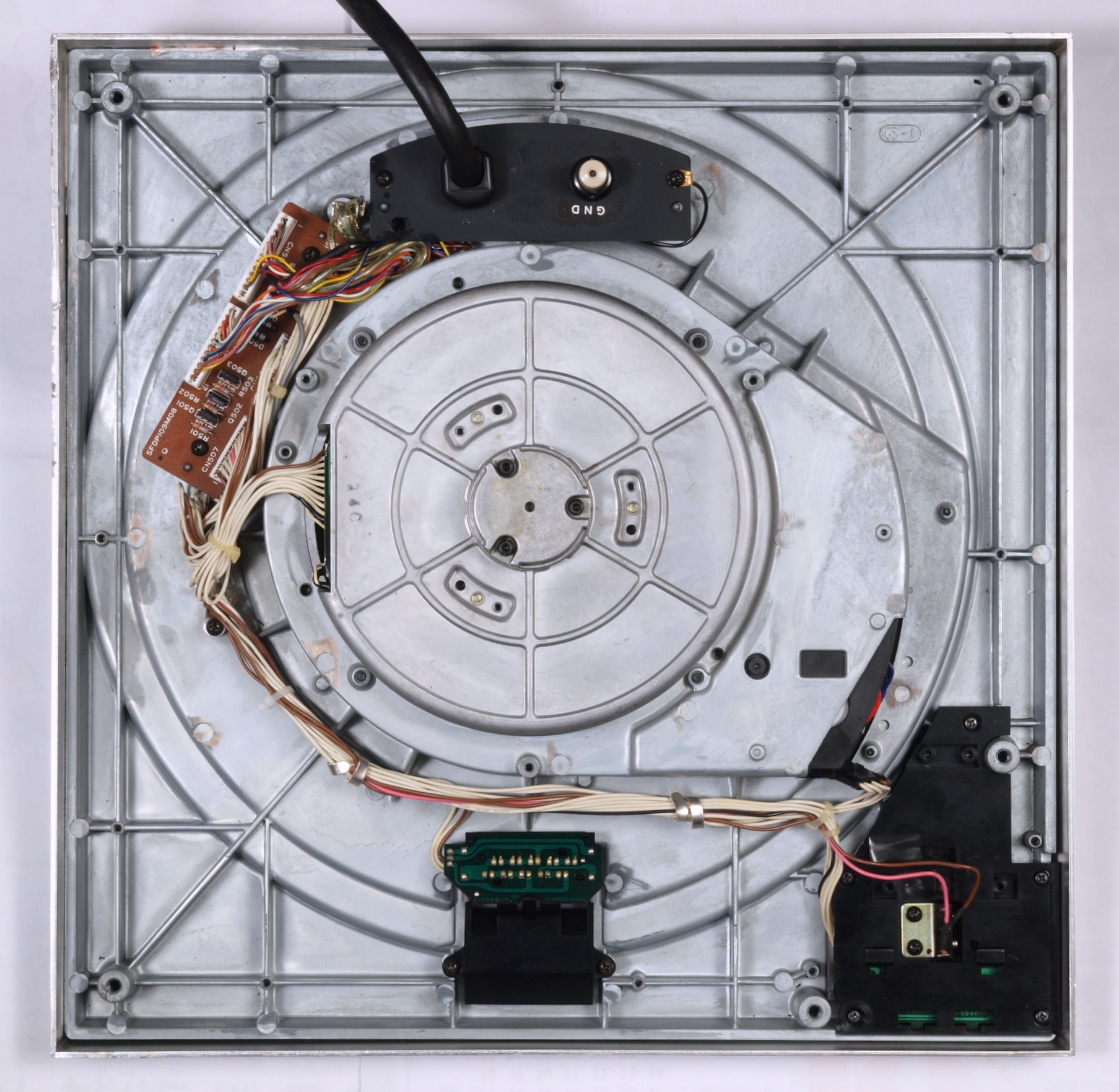

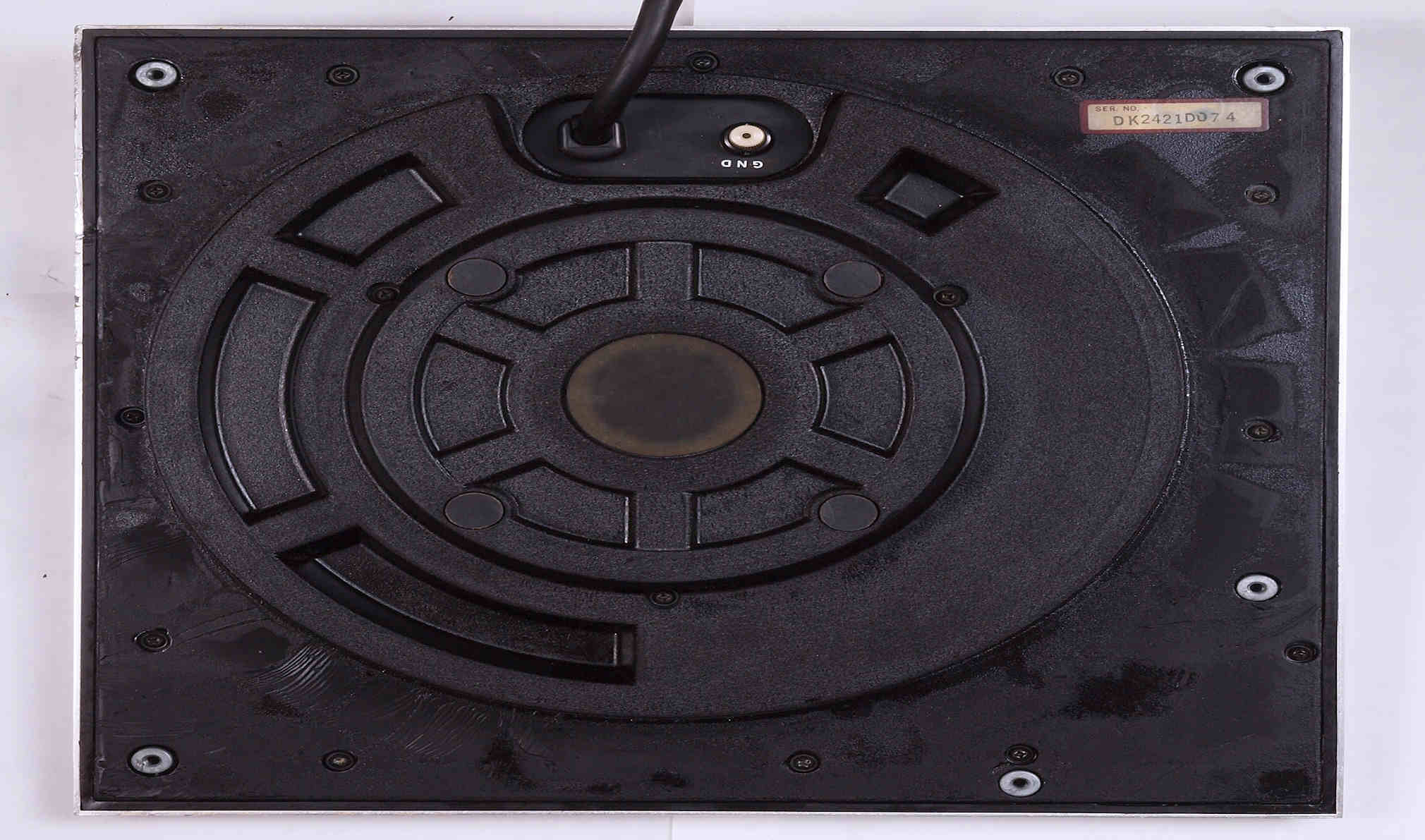

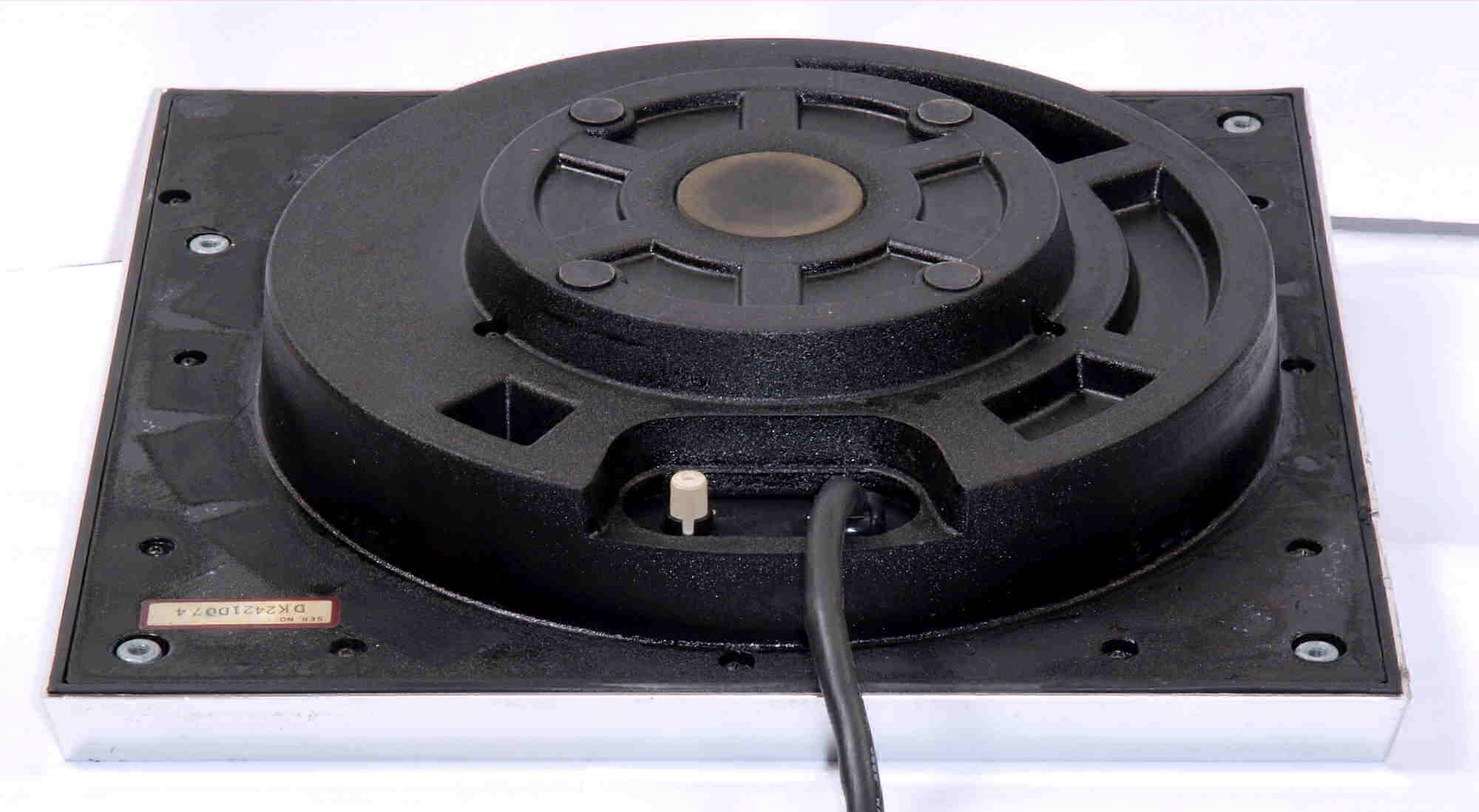

Ａ２１．　点検中　下から見る

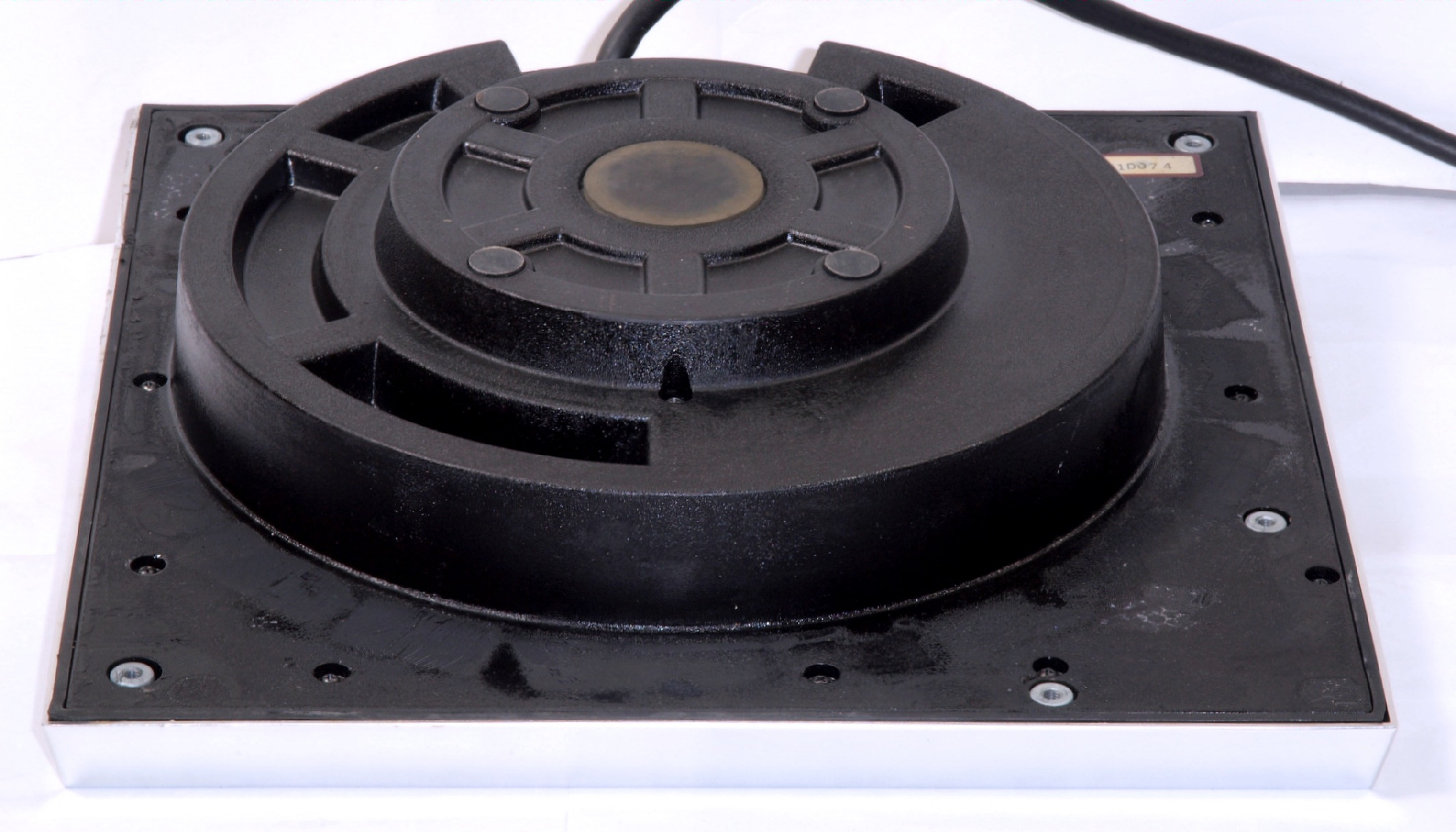

Ａ２２．　点検中　下前から見る

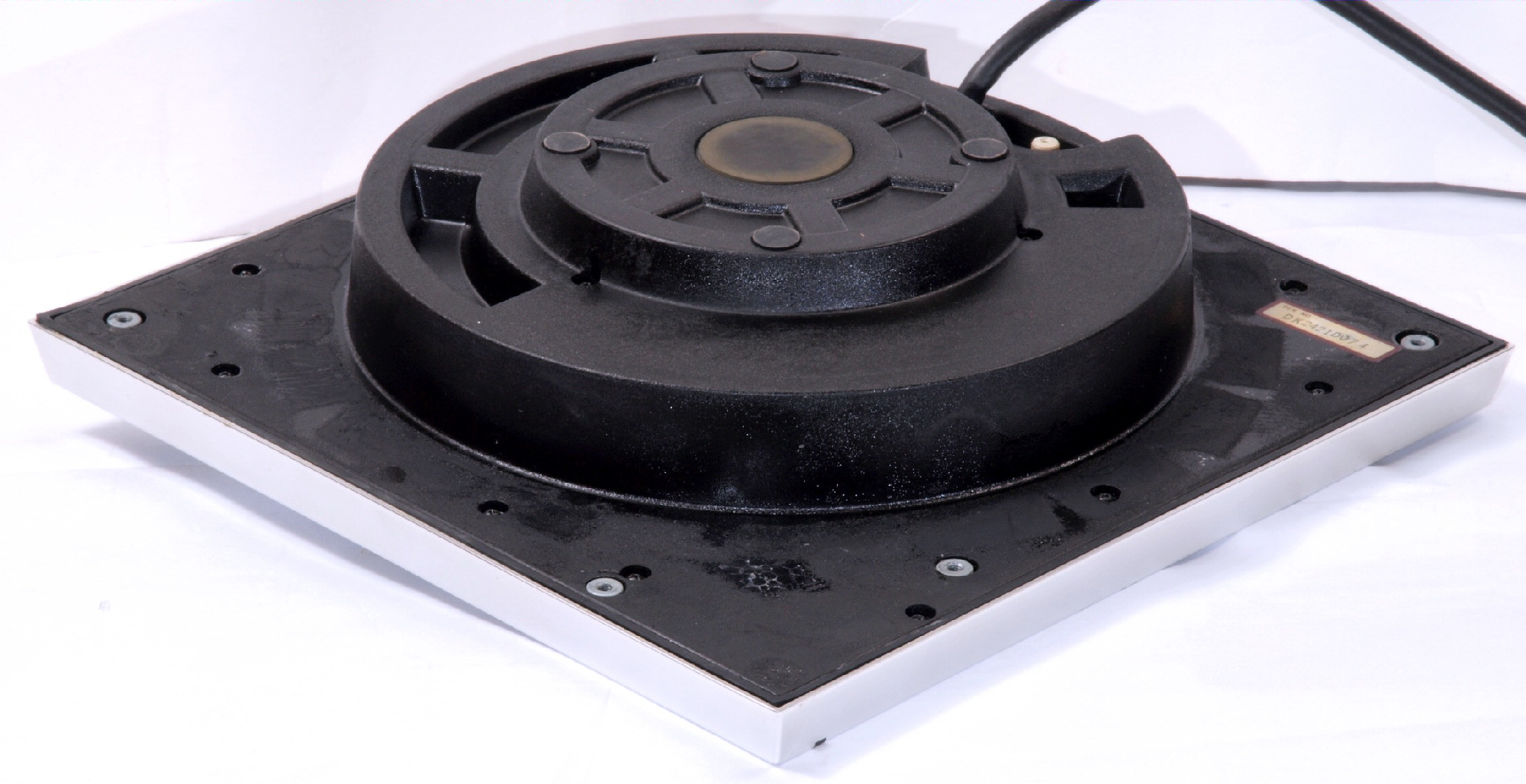

Ａ２３．　点検中　下前左から見る
Ａ２４．　点検中　下後から見る
Ａ２５．　点検中　下後右から見る

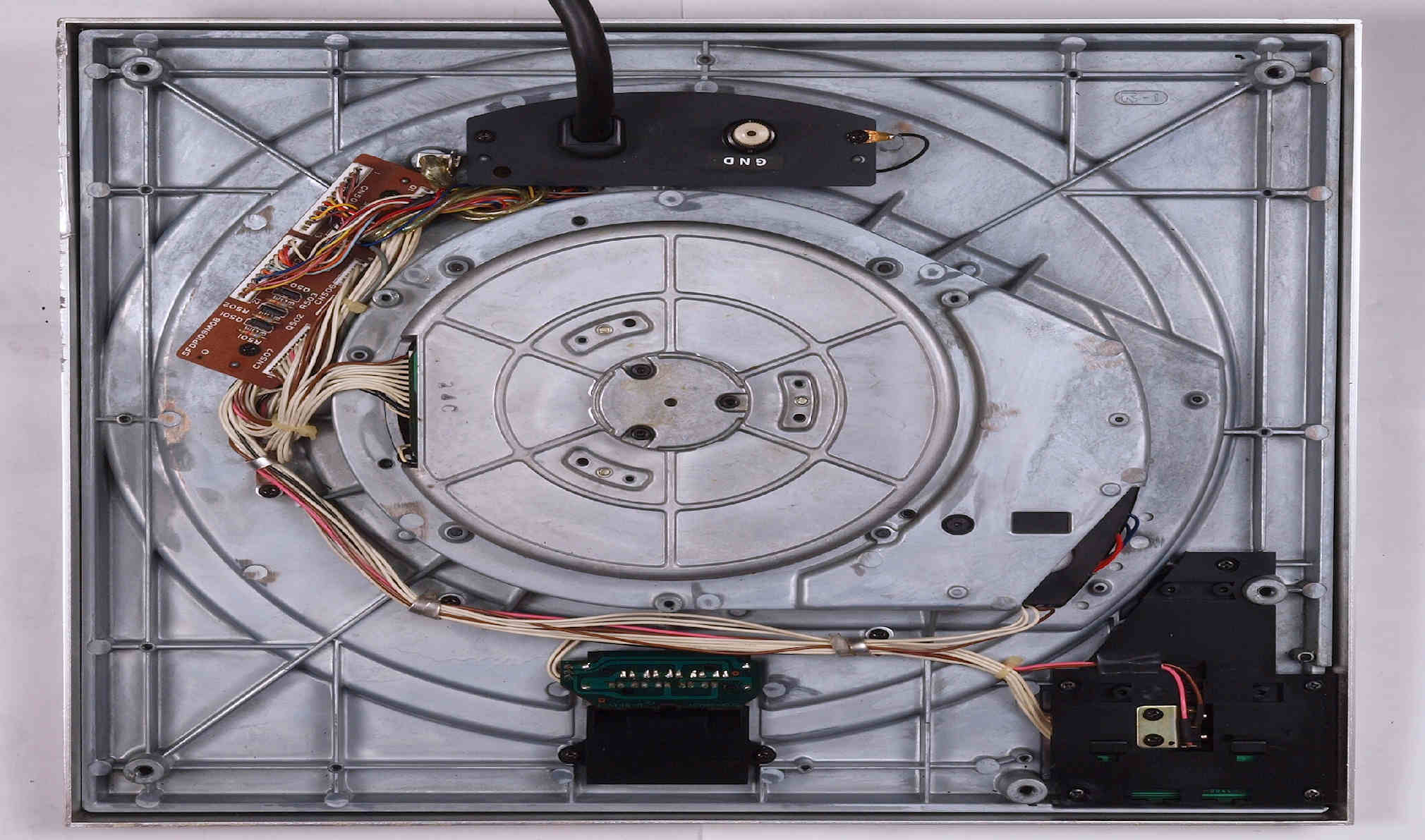

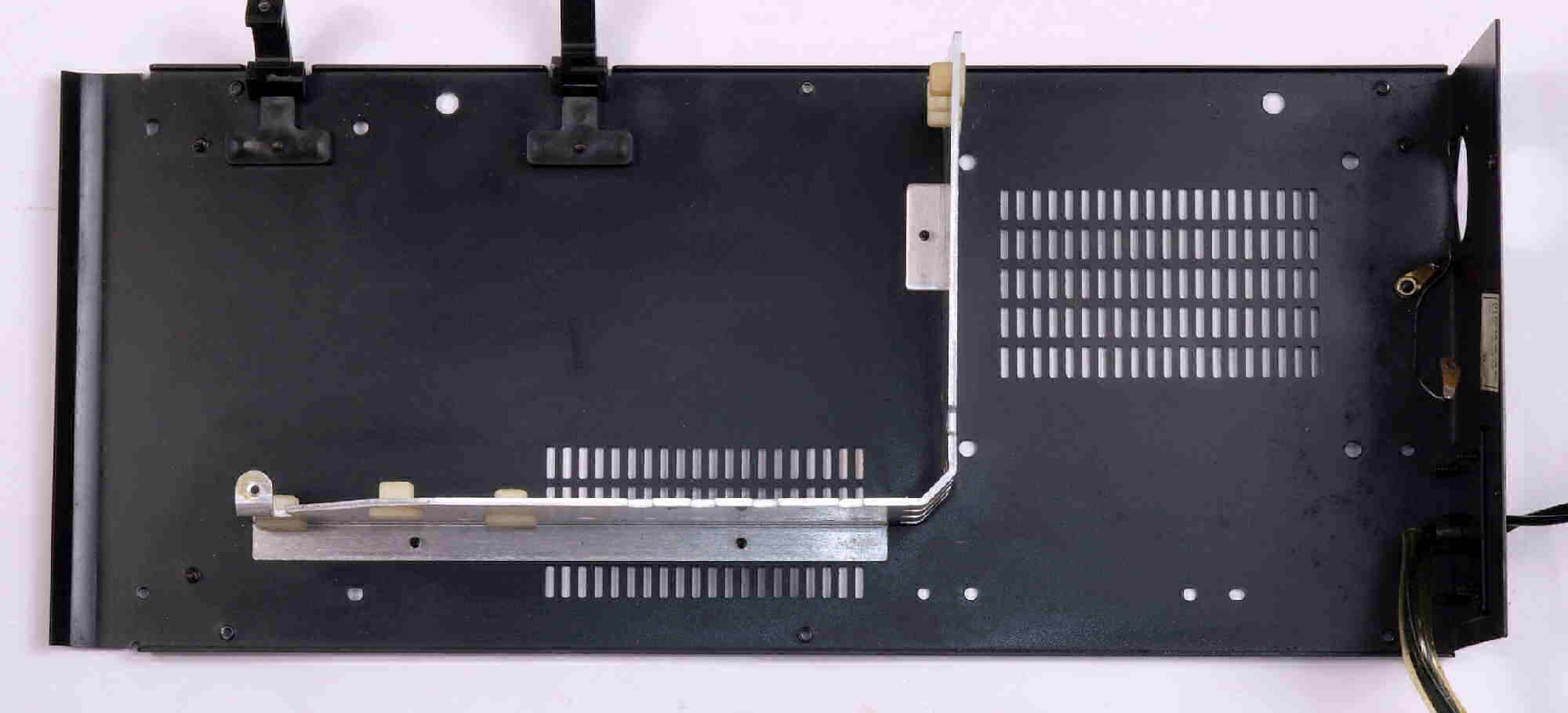

Ａ３１．　点検中　下ケースを取り、下から見る。

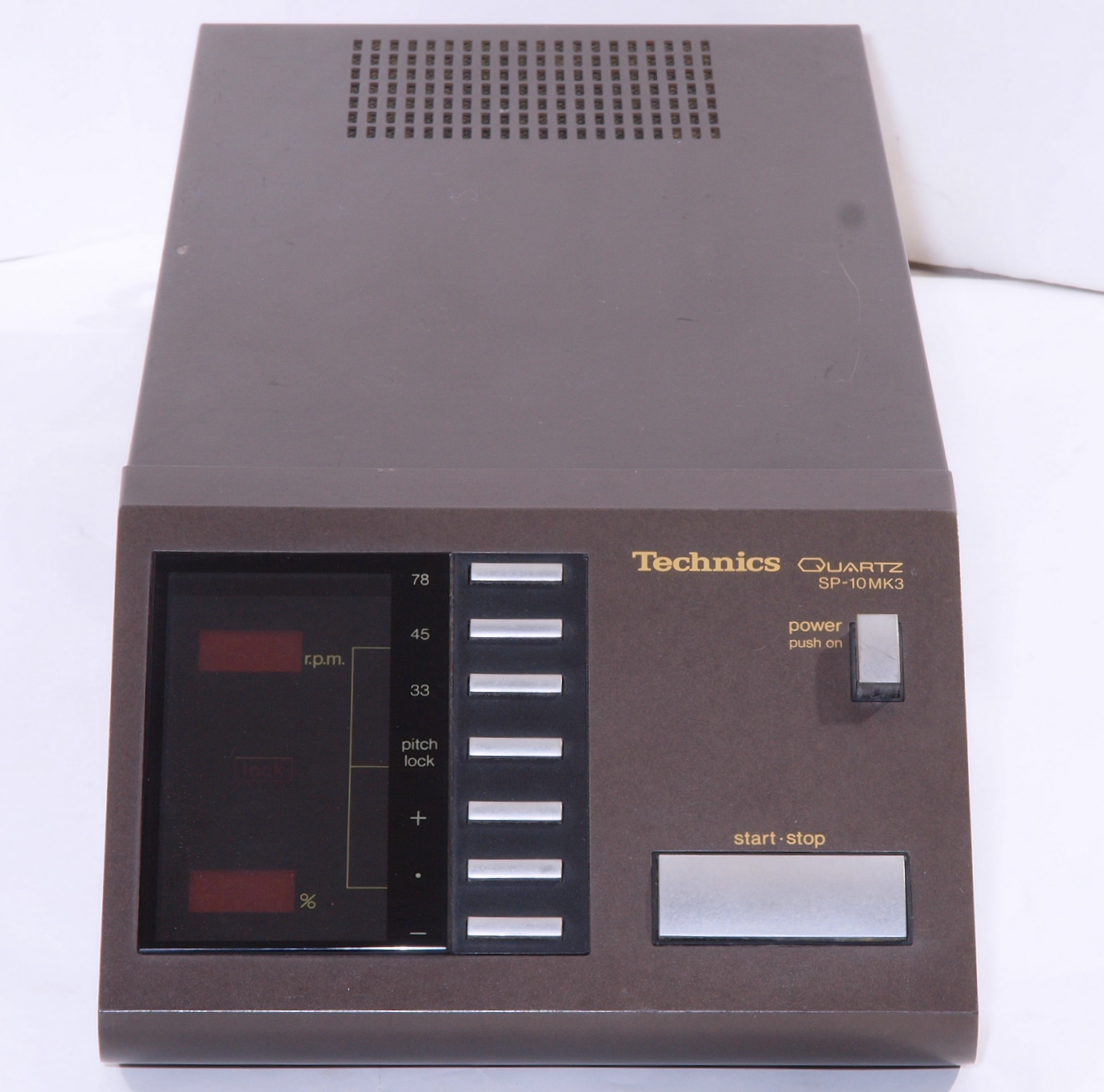

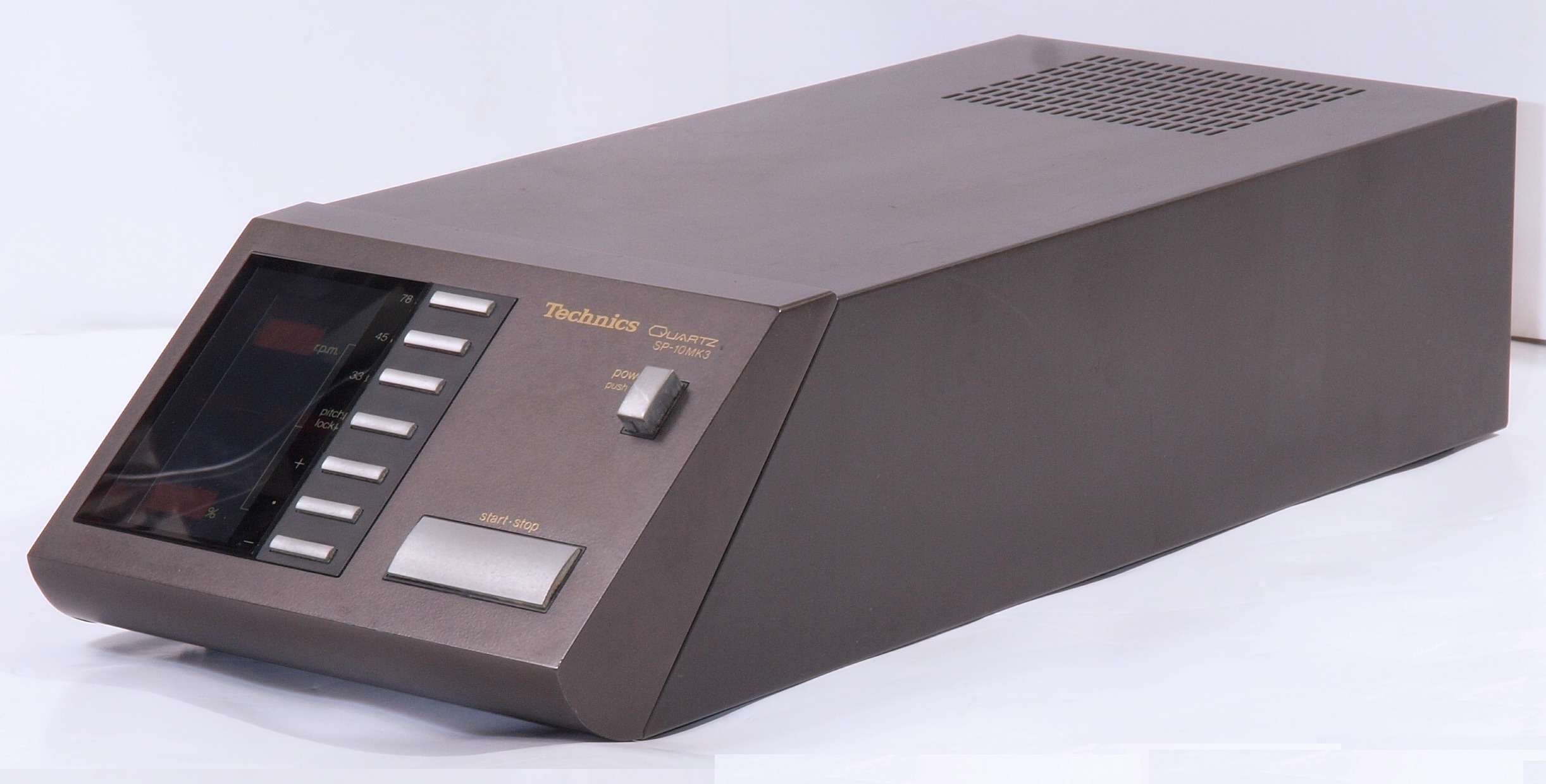

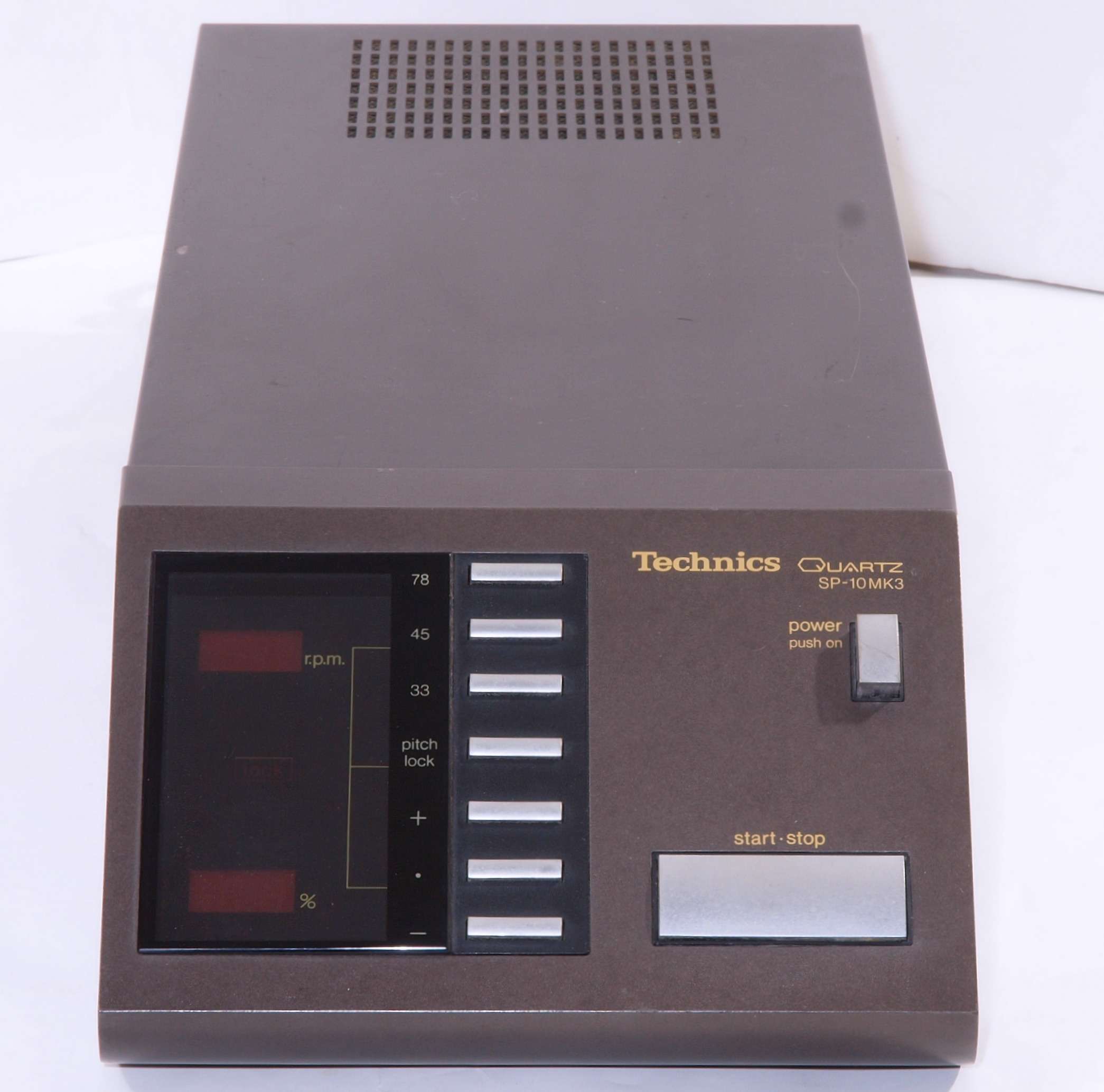

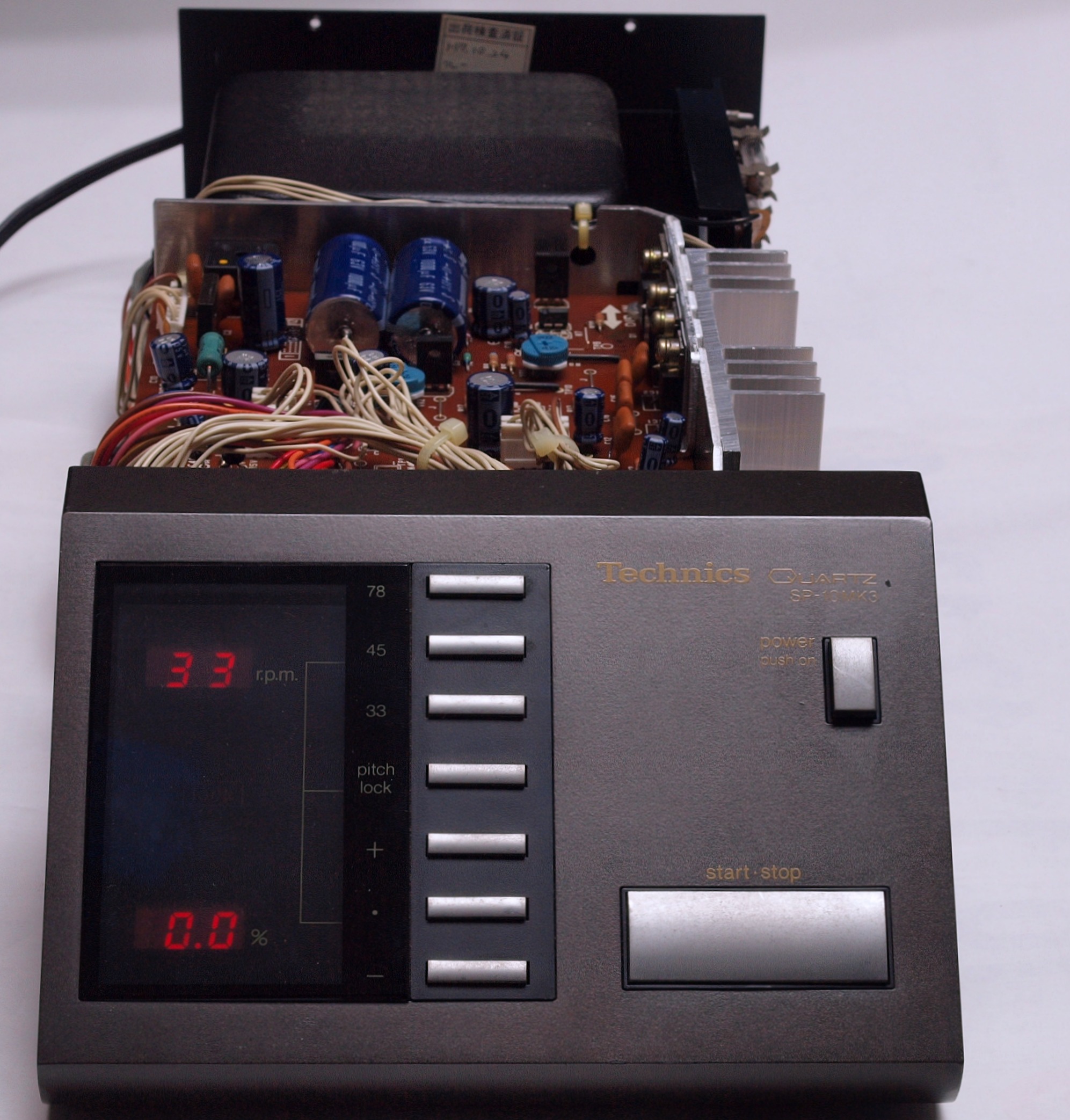

Ａ６１．　電源部点検中　前から見る
Ａ６２．　電源部点検中　前右から見る

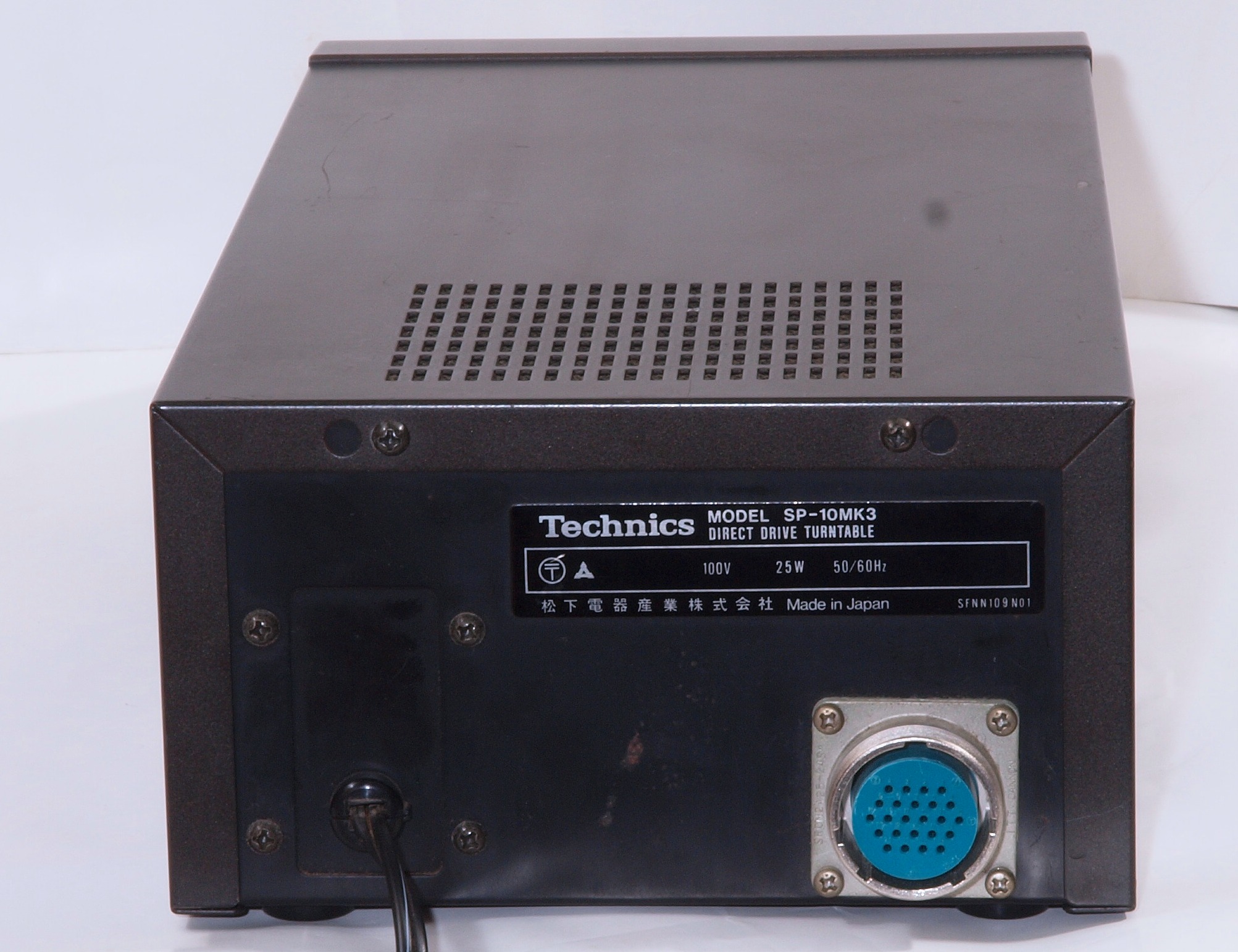

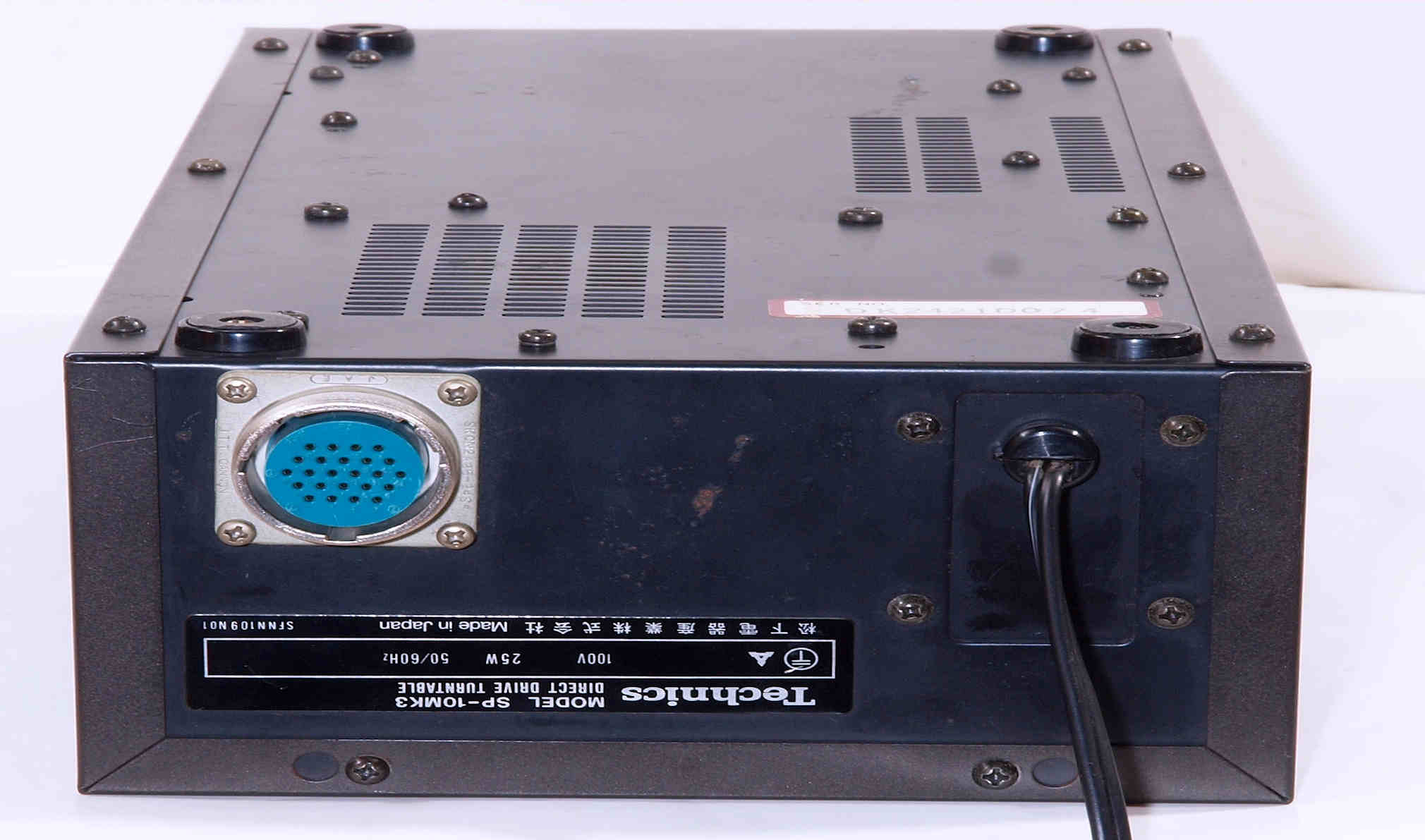

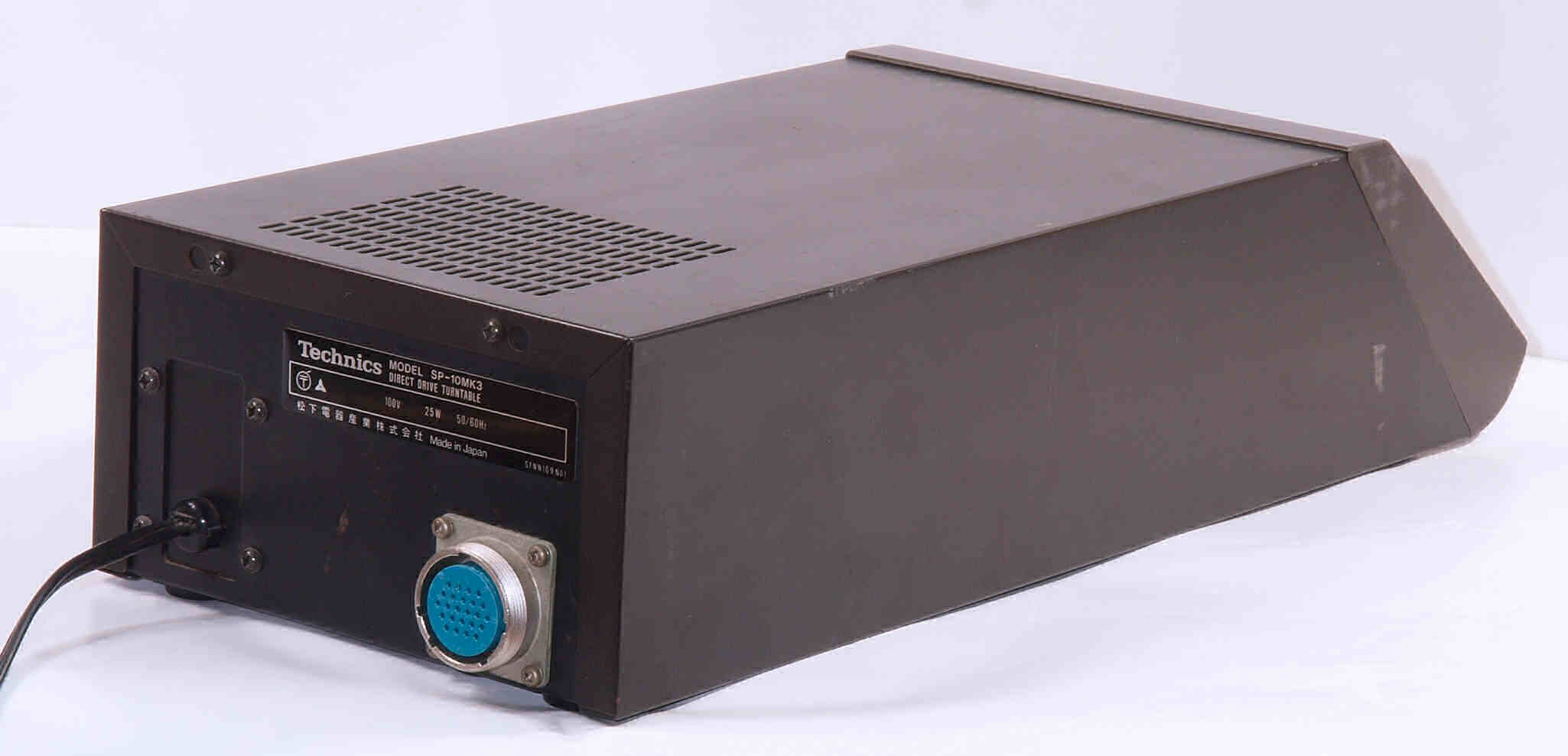

Ａ６３．　電源部点検中　後から見る

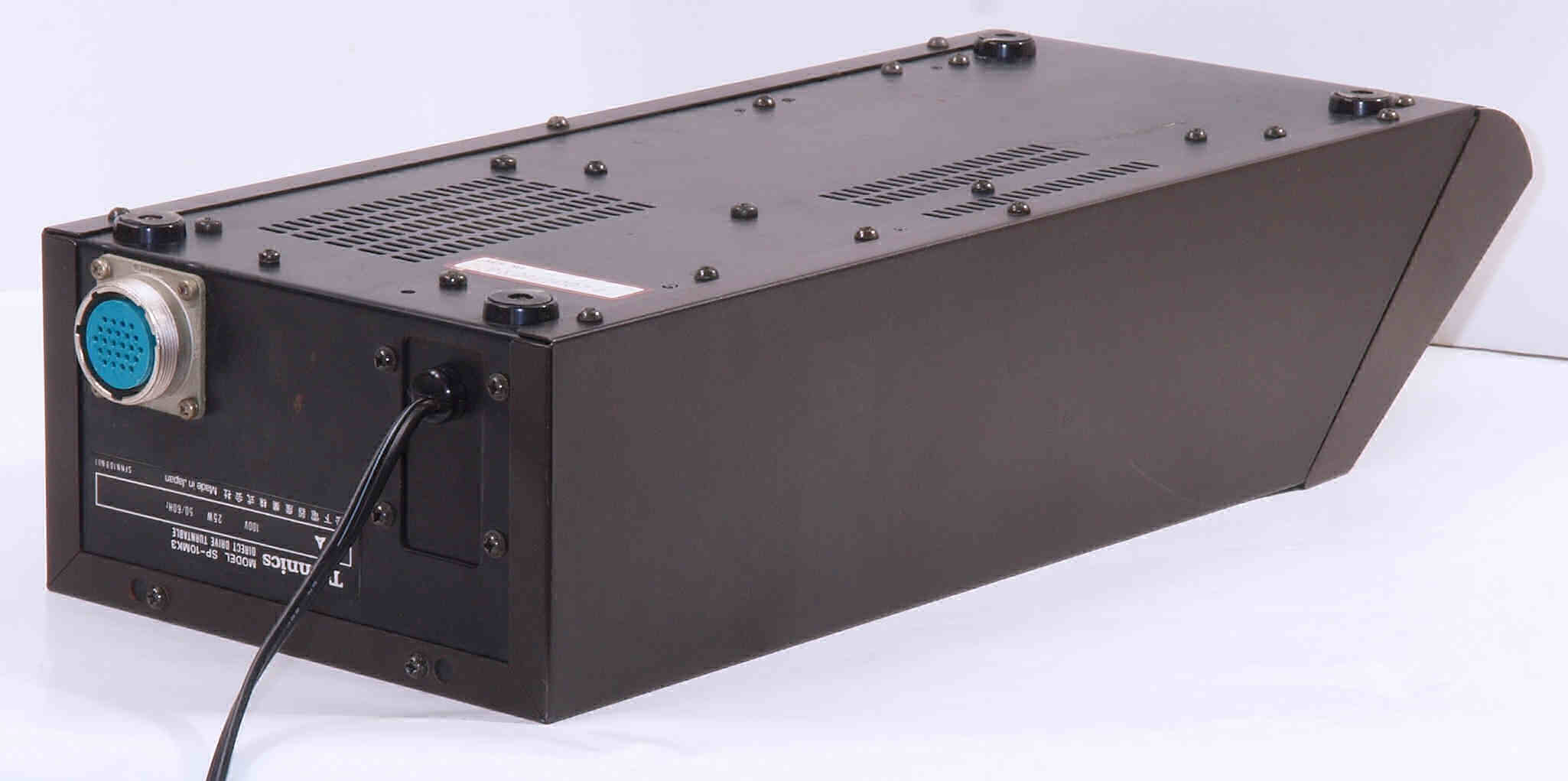

Ａ６４．　電源部点検中　後左から見る

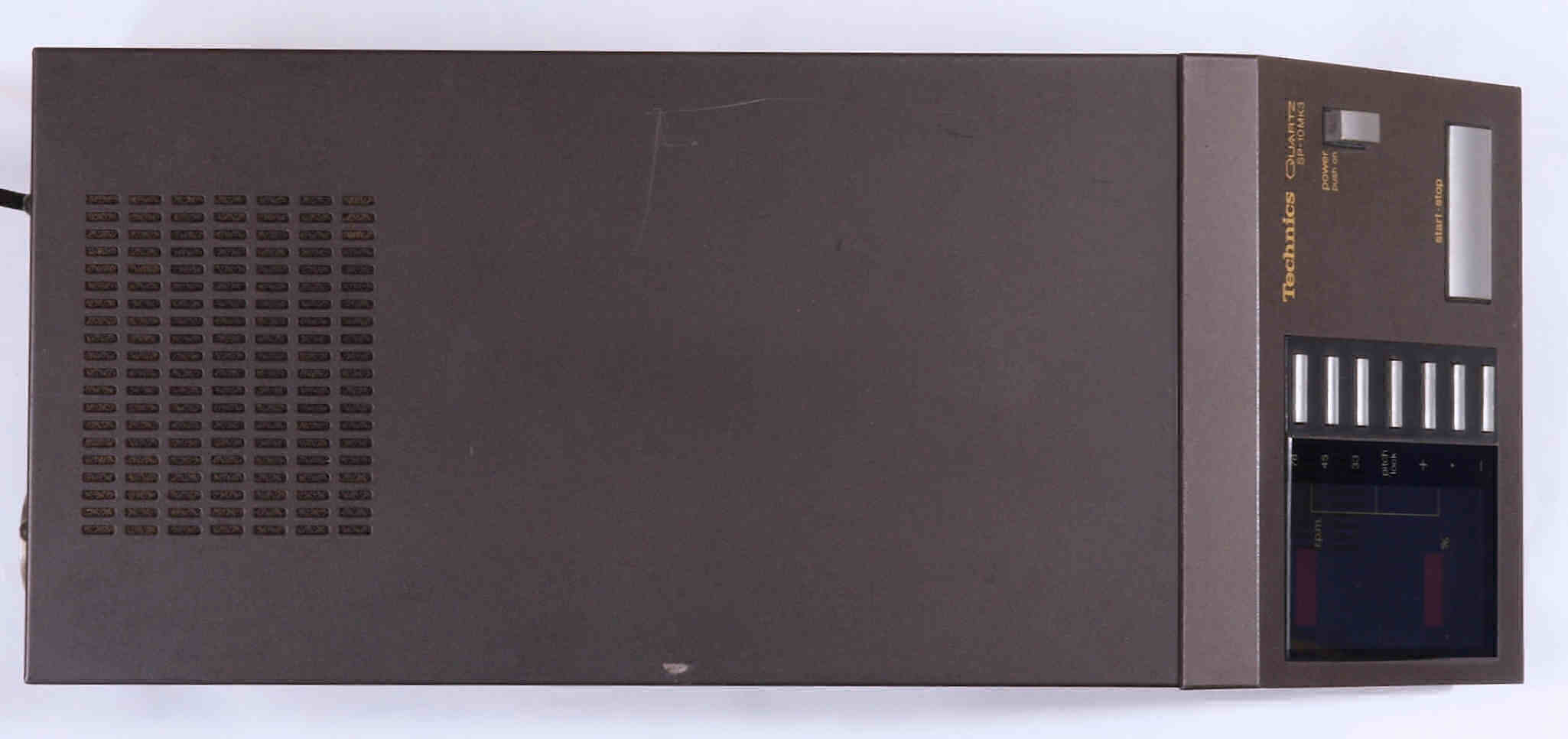

Ａ６５．　電源部点検中　上から見る

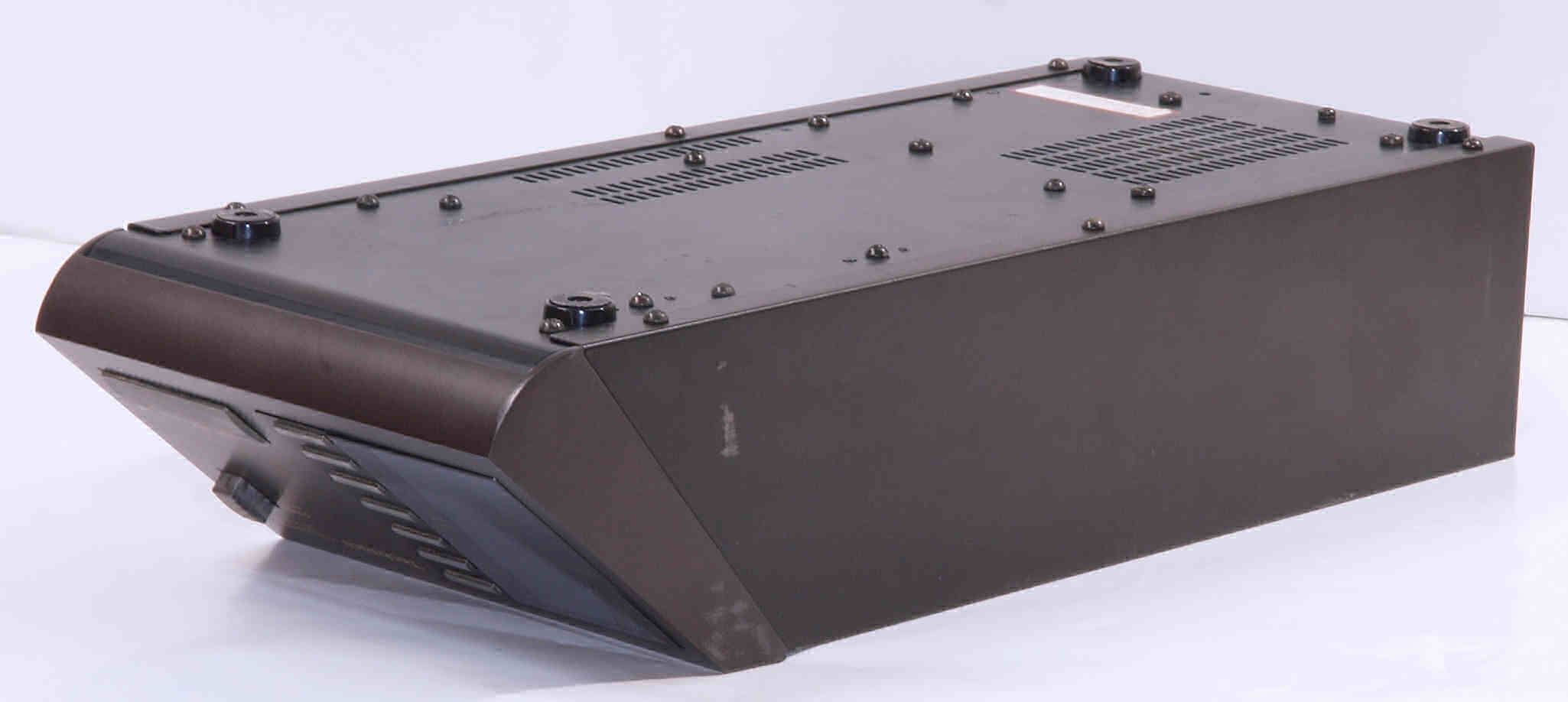

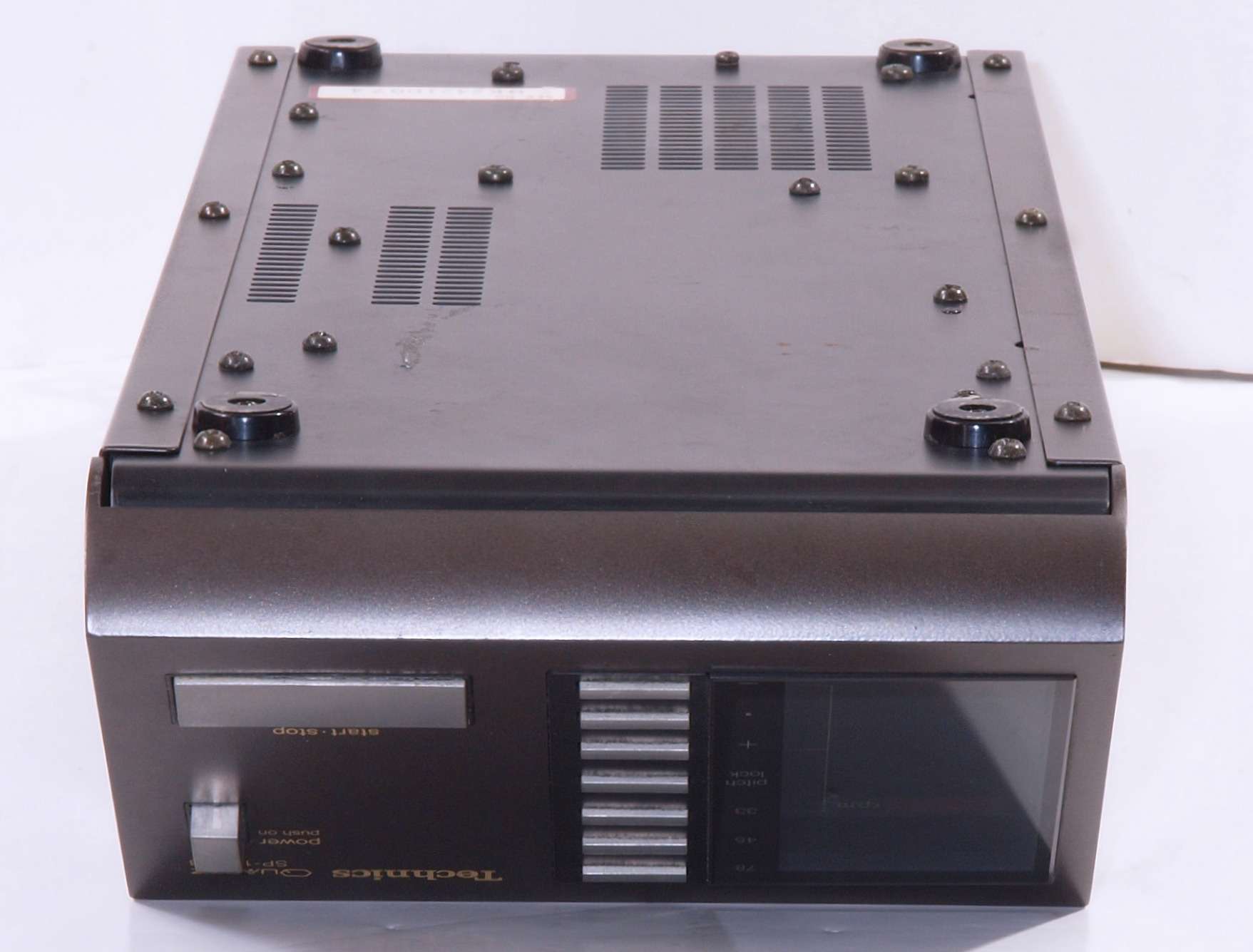

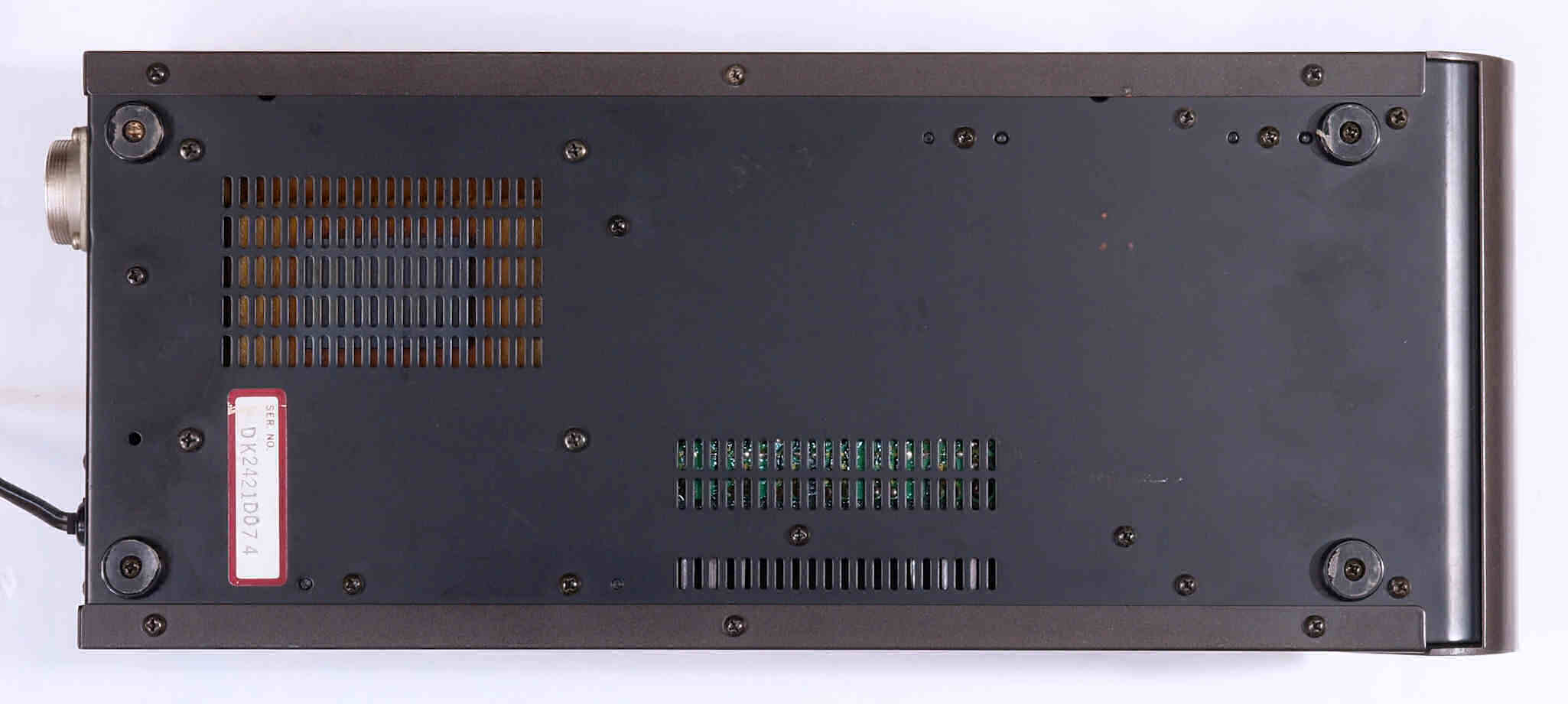

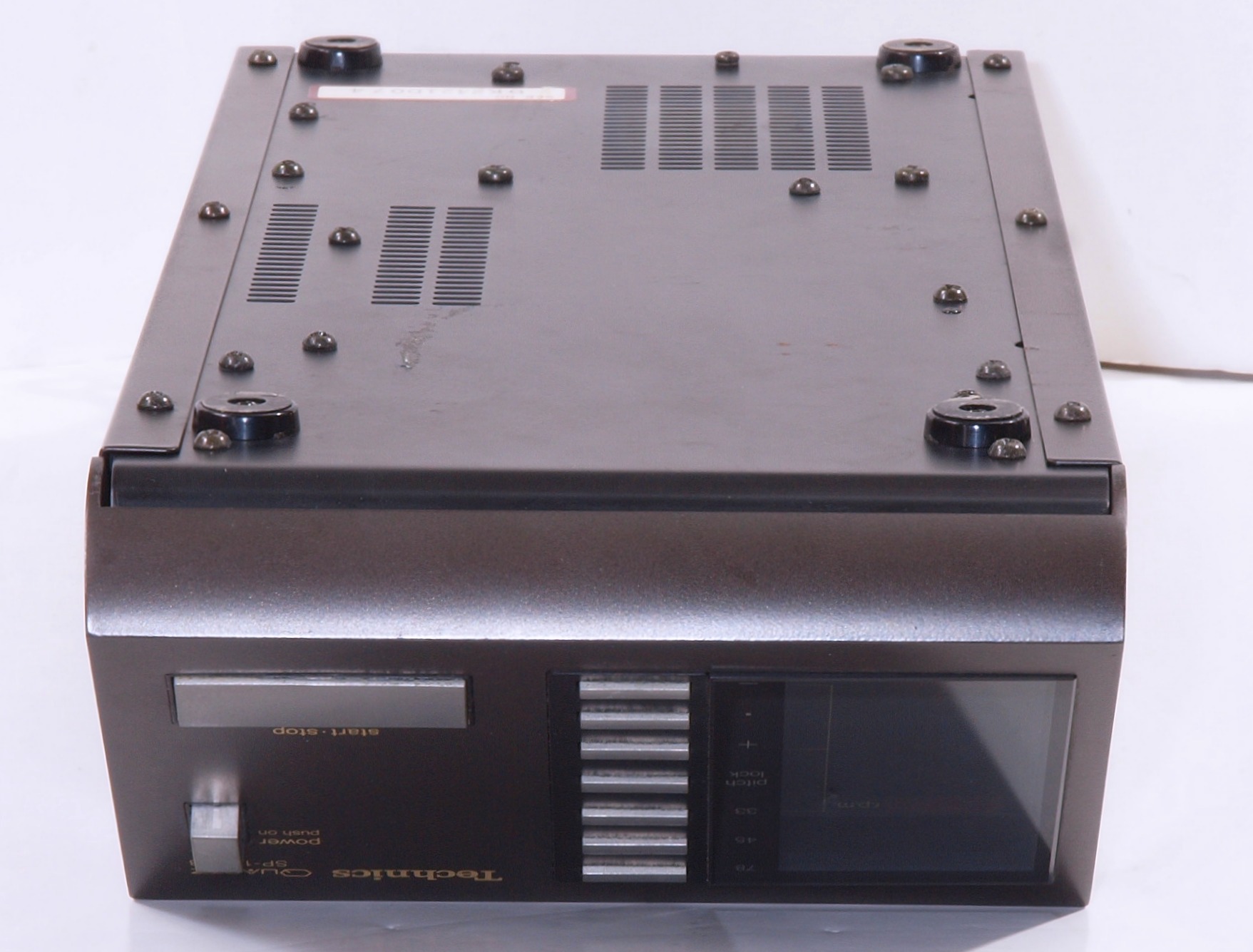

Ａ７１．　電源部点検中　下から見る
Ａ７２．　電源部点検中　下前から見る
Ａ７３．　電源部点検中　下前左から見る
Ａ７４．　電源部点検中　下後から見る
Ａ７５．　電源部点検中　下後右から見る

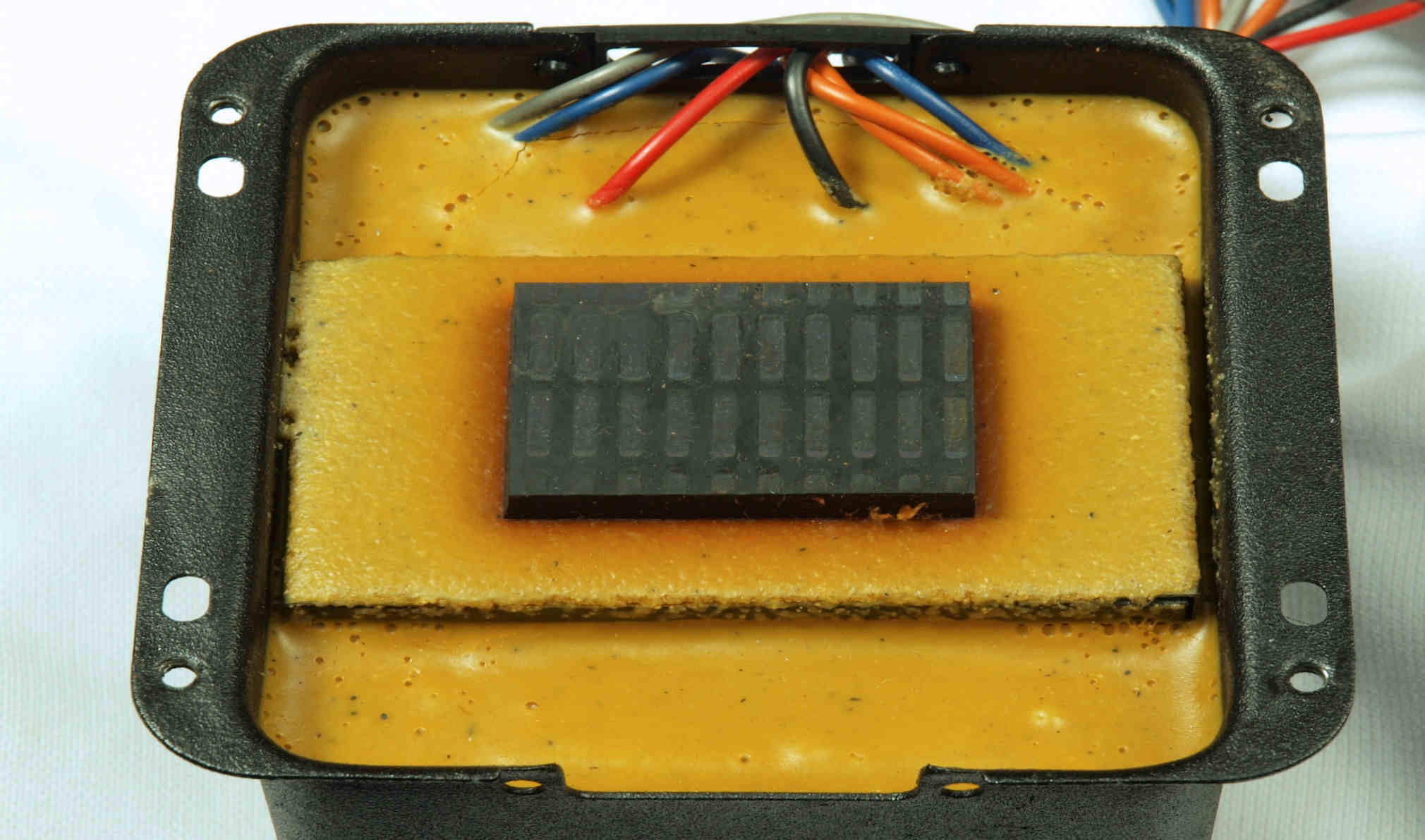

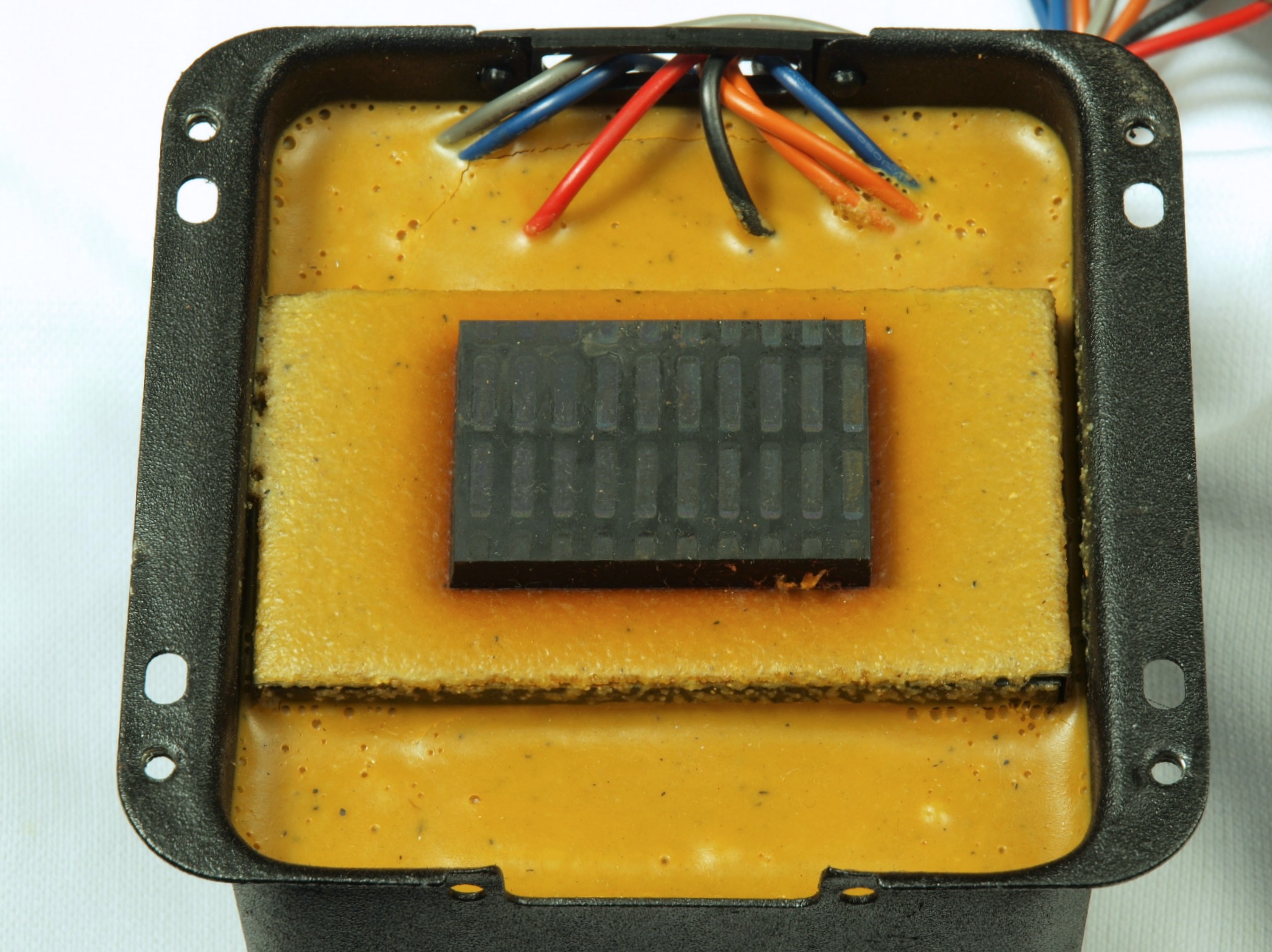

Ａ７６．　電源部点検中、　トランス部の膨らみは殆ど無し。
Ａ７７．　電源部点検中、　Ｃ－ＭＯＳ－ＩＣそれもカスタム「ＭＮ６０４２」不良の為、ピッチコントロールが効かない。
Ａ８１．　電源部点検中　過去に修理標（平成１３年）２００１年７月２３日

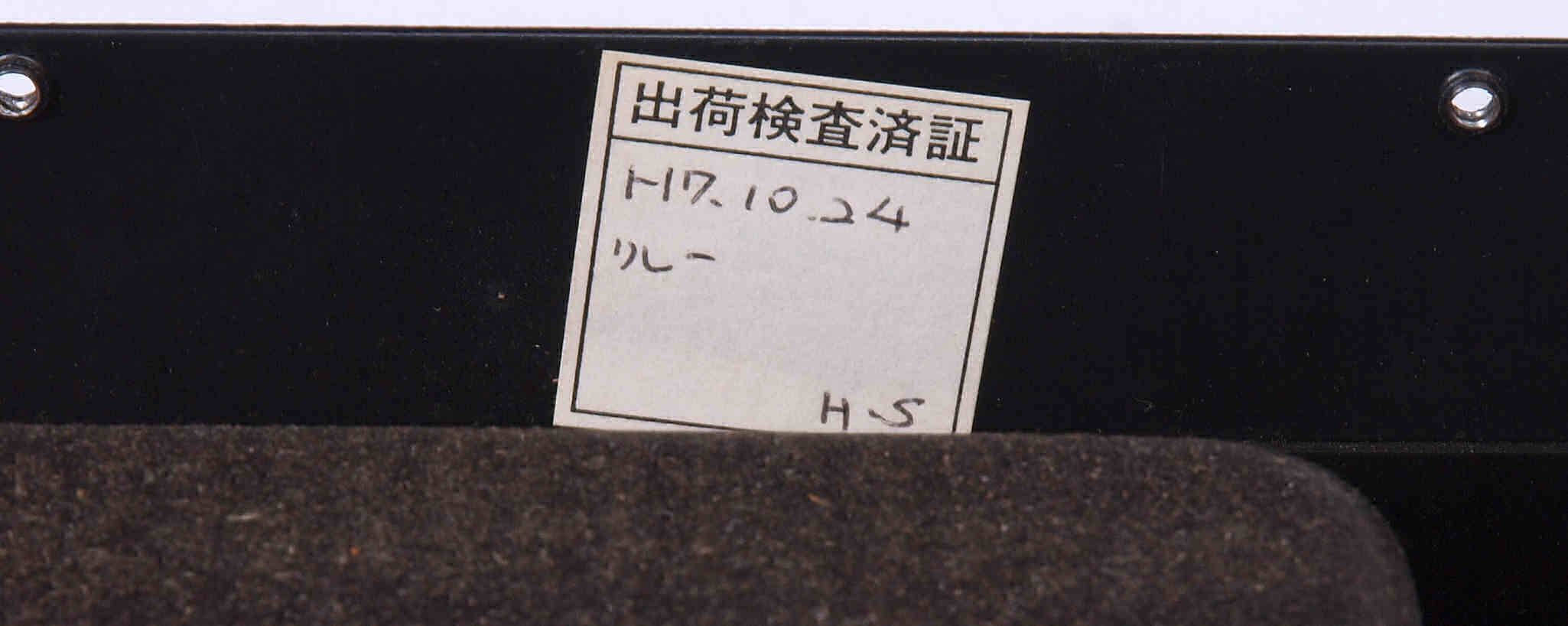

Ａ８２．　電源部点検中　過去に修理標（平成７年）１９９５年１０月２４日
Ａ８３．　電源部点検中　パネル裏の埃、修理時に清掃しないのか？

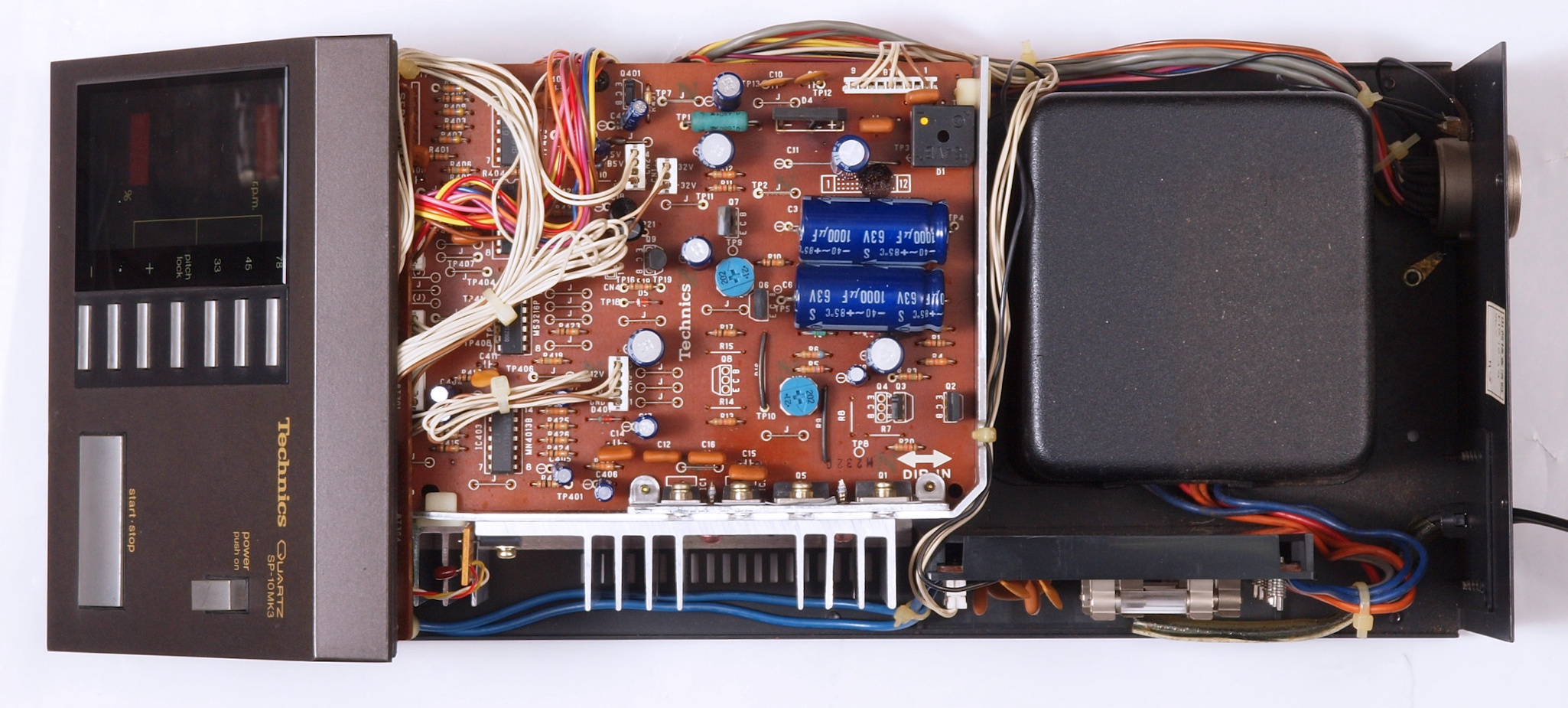

Ａ９１．　電源部点検中　ケースを取り、本体を上から見る

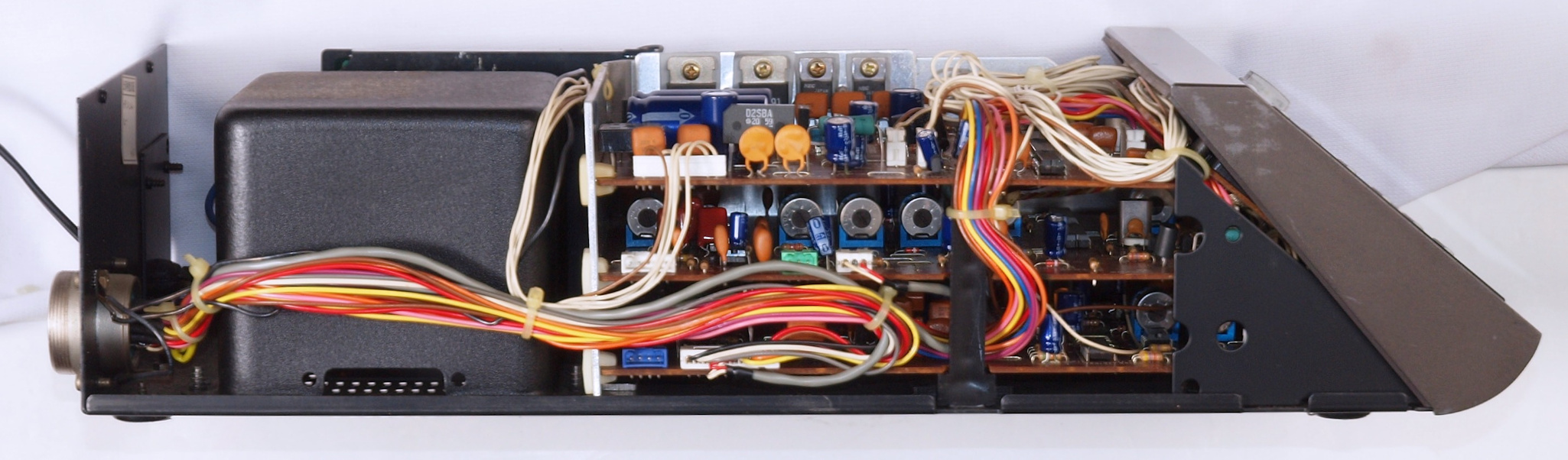

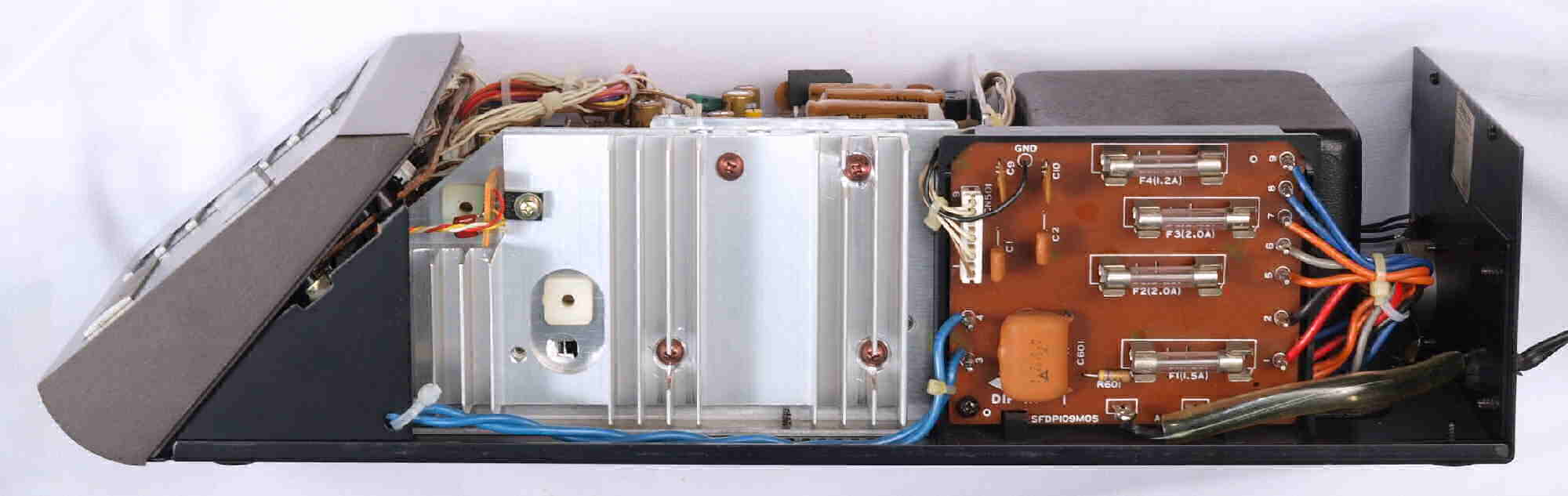

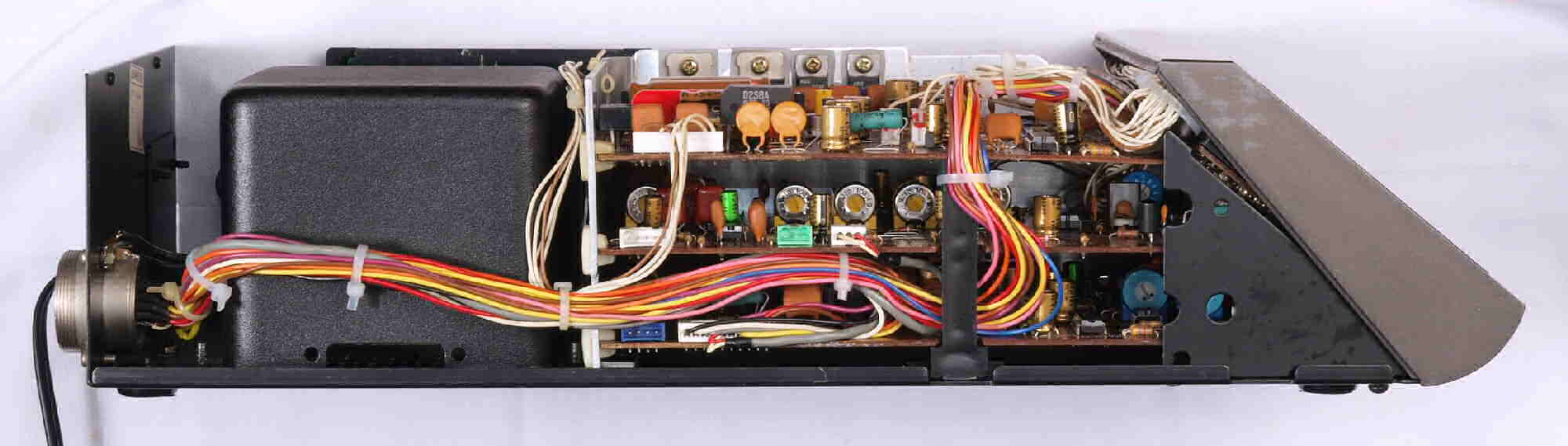

Ａ９２．　電源部点検中　ケースを取り、本体を左側から見る
Ａ９３．　電源部点検中　ケースを取り、本体を右側から見る。
Ｔ．　手持ちＬＳＩ「ＭＮ６０４２・ＡＮ６９１４」でバラック修理の状況

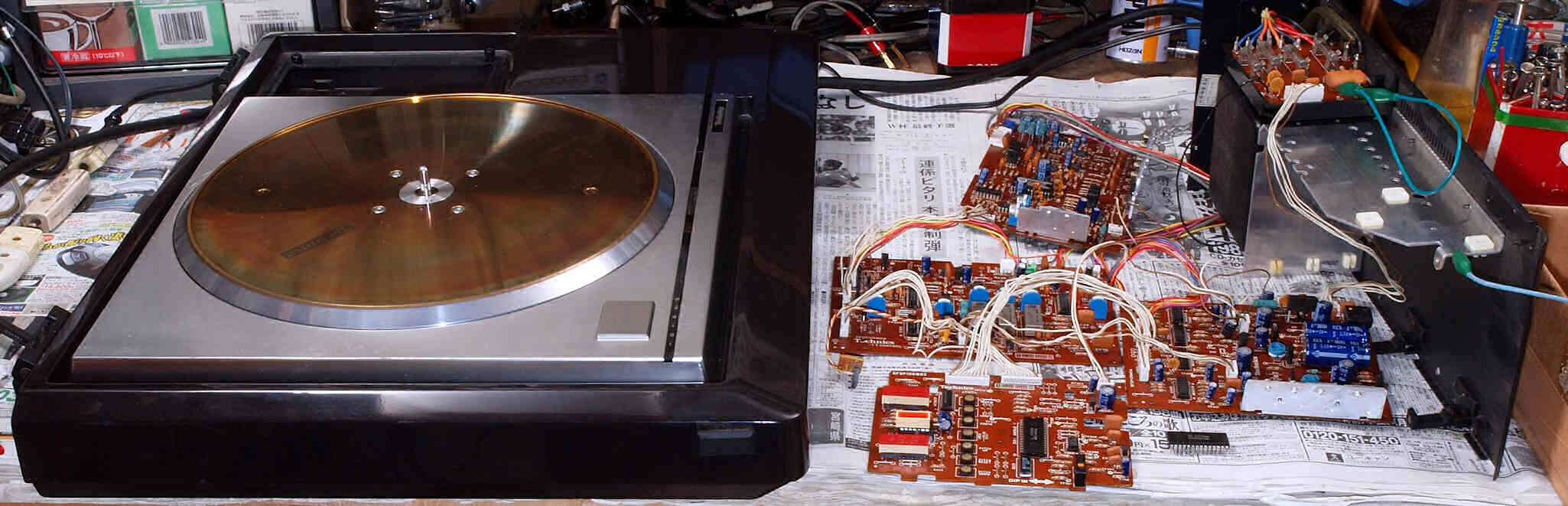

Ｔ．　修理中　　バラック修理で基板等の動作確認。
Ｃ．　電源部　修理状況
Ｃ１１．　修理中　基板を取り外す。

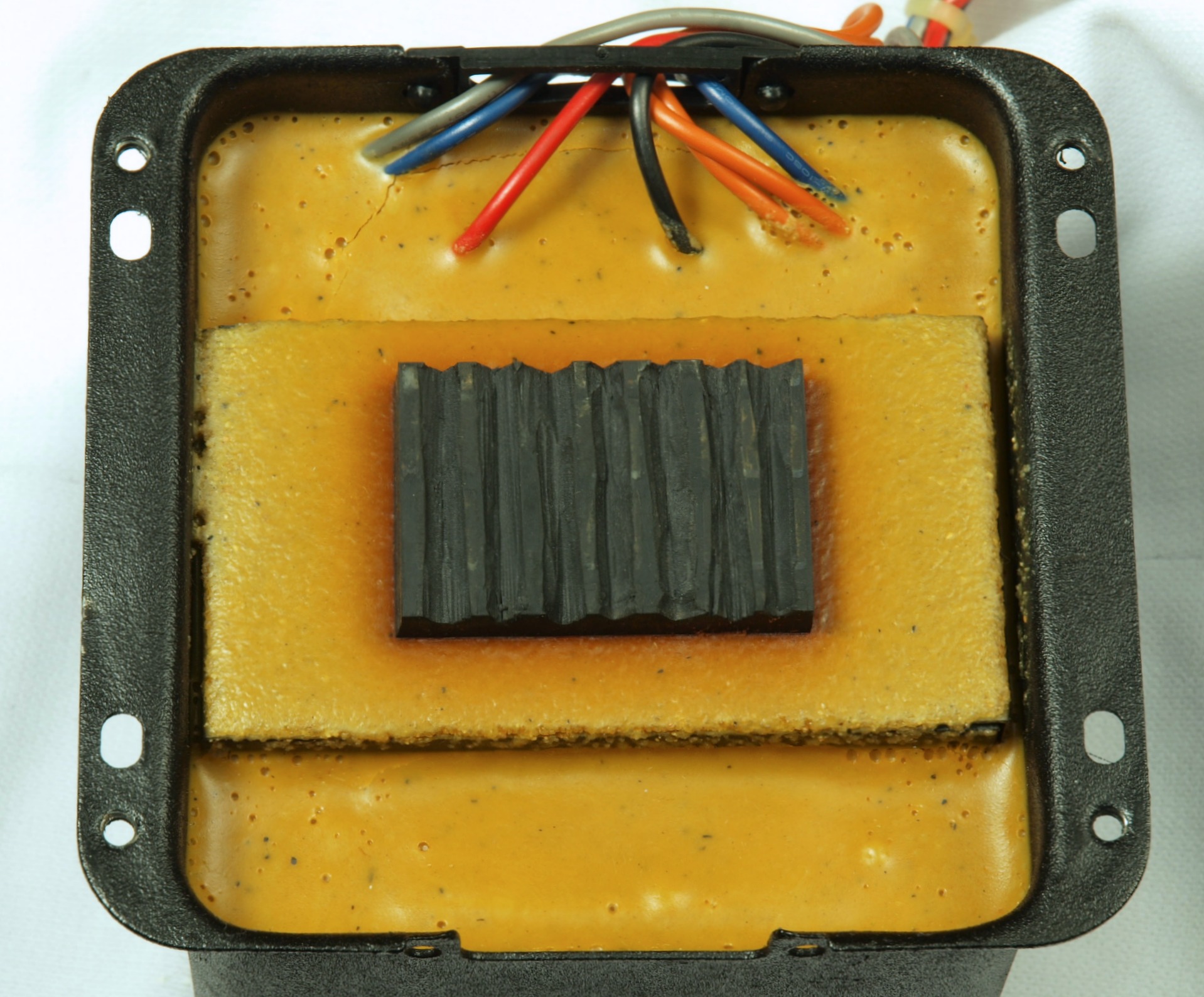

Ｃ１２．　修理中　　トランスの押さえゴム。
Ｃ１３．　修理後　トランスの押さえゴム、　切り込みを入れ、当たりを弱める。

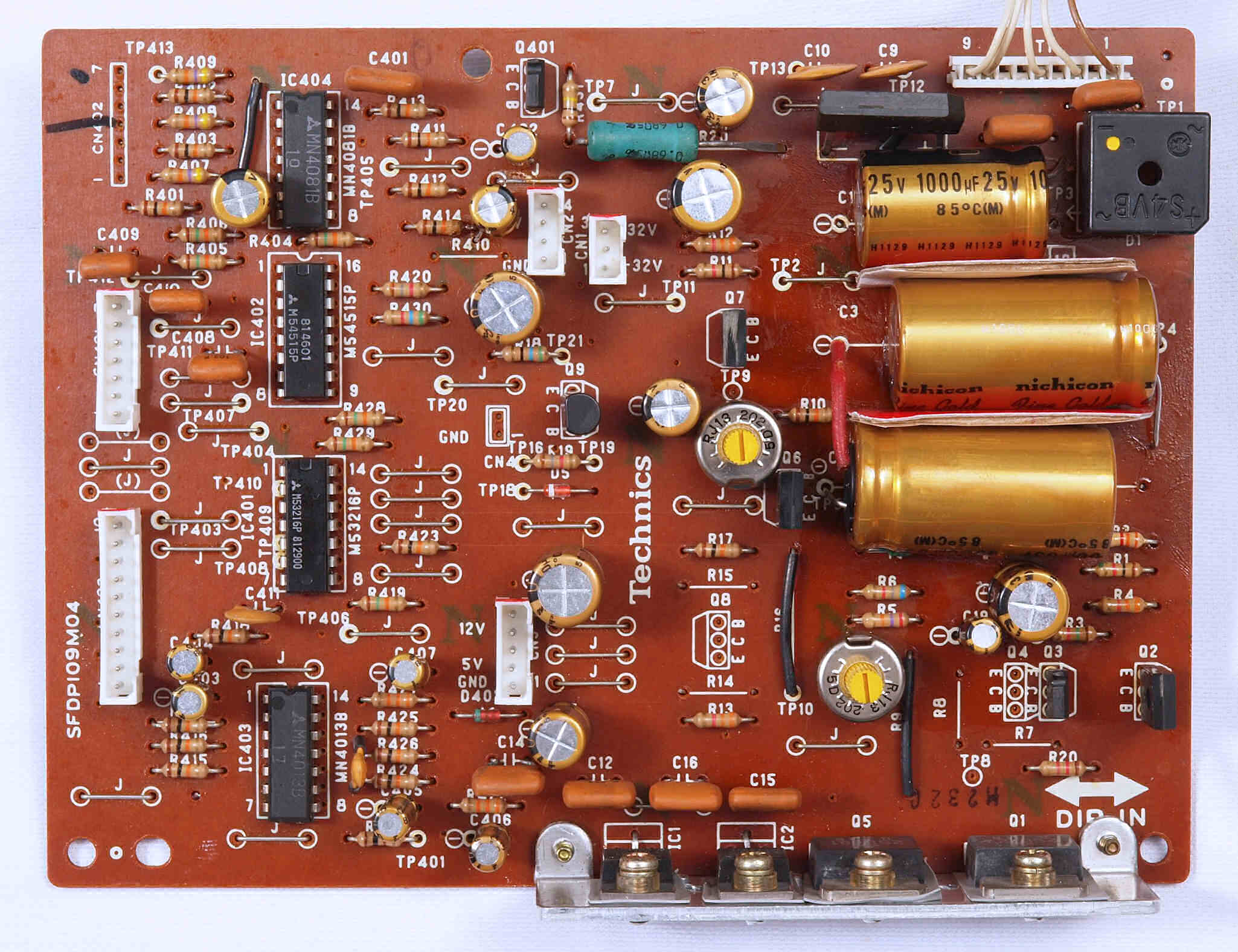

Ｃ２１．　修理前　定電圧回路基板

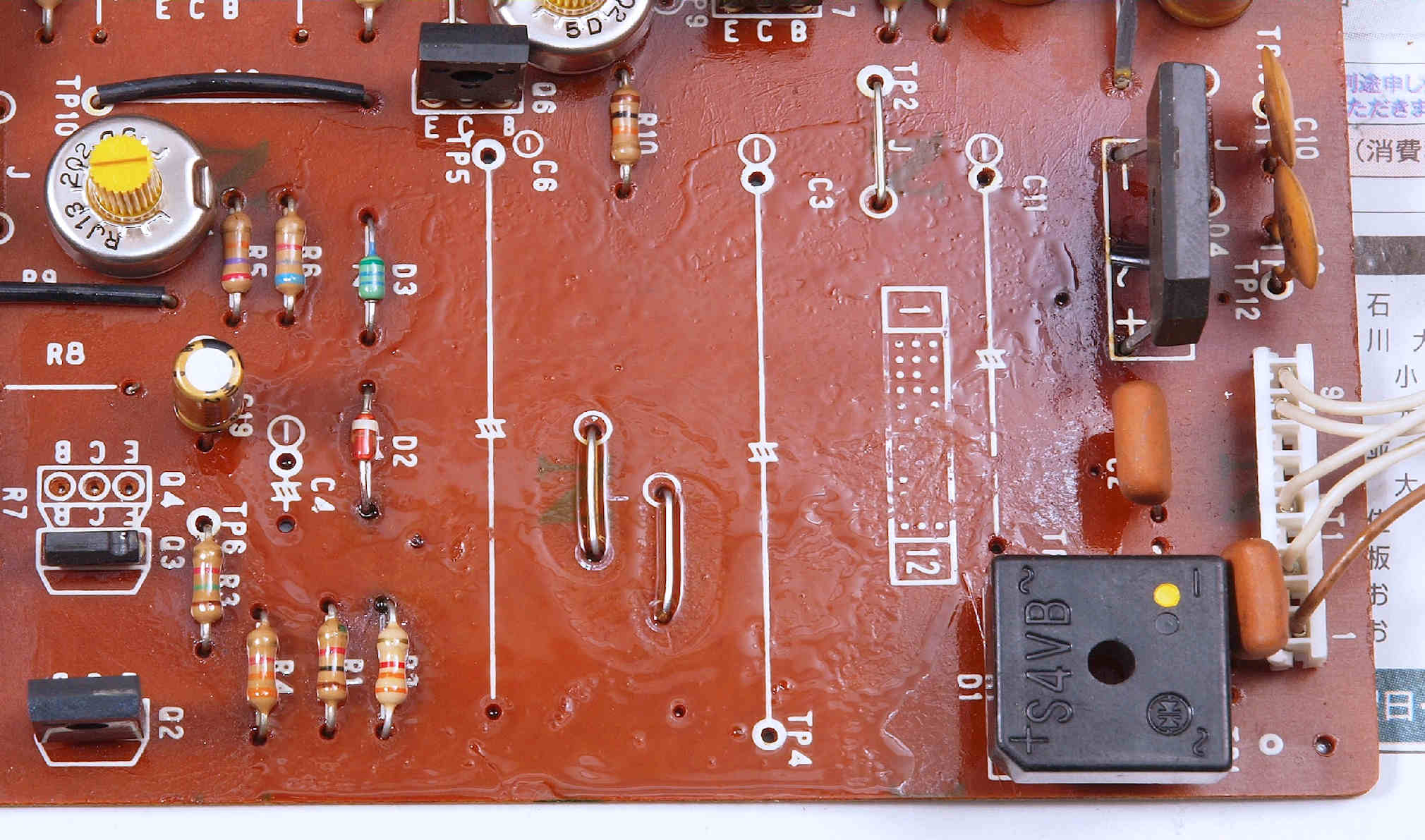

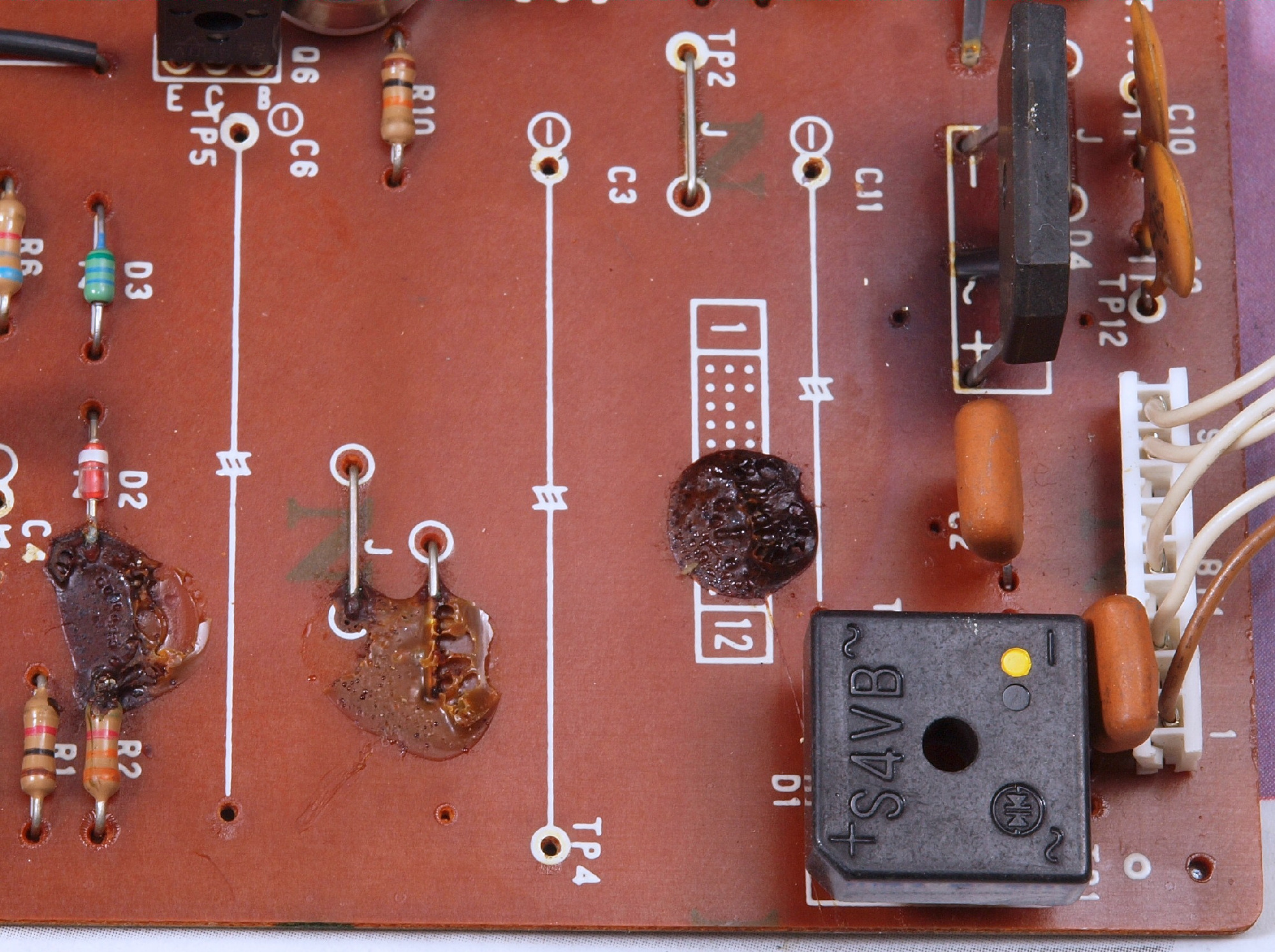

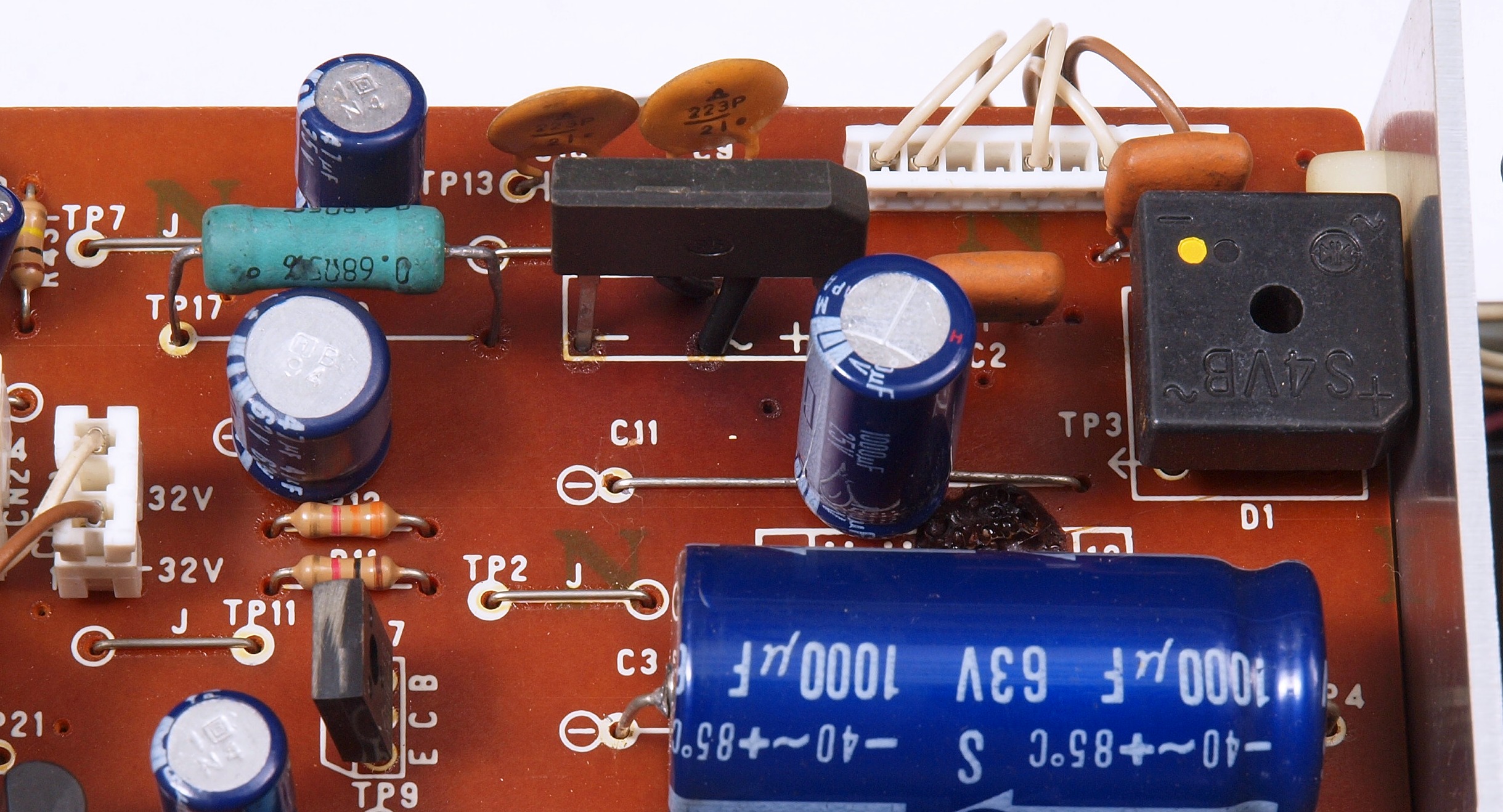

Ｃ２１２．　修理中　定電圧回路基板、　整流ブリッジが交換されている。　電解コンデンサーの液漏れ！
Ｃ２１３．　修理中　定電圧回路基板、　電解コンデンサー固定接着材。　
Ｃ２１４．　修理中　定電圧回路基板、　電解コンデンサー固定接着材を取り除き、腐食したジャンパー線、抵抗交換。　

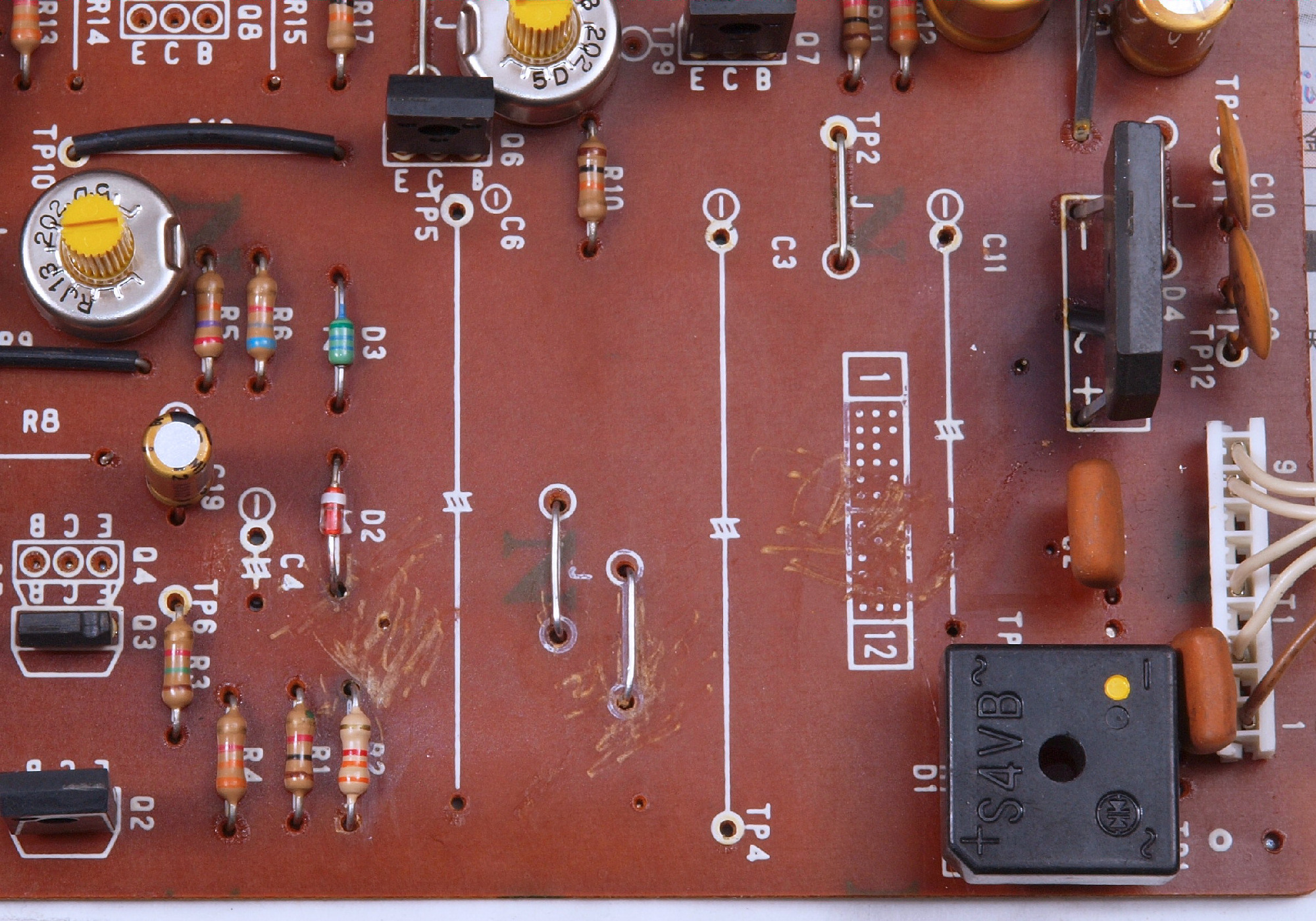

Ｃ２１５．　修理後　定電圧回路基板、　念の為、コート液を塗る。

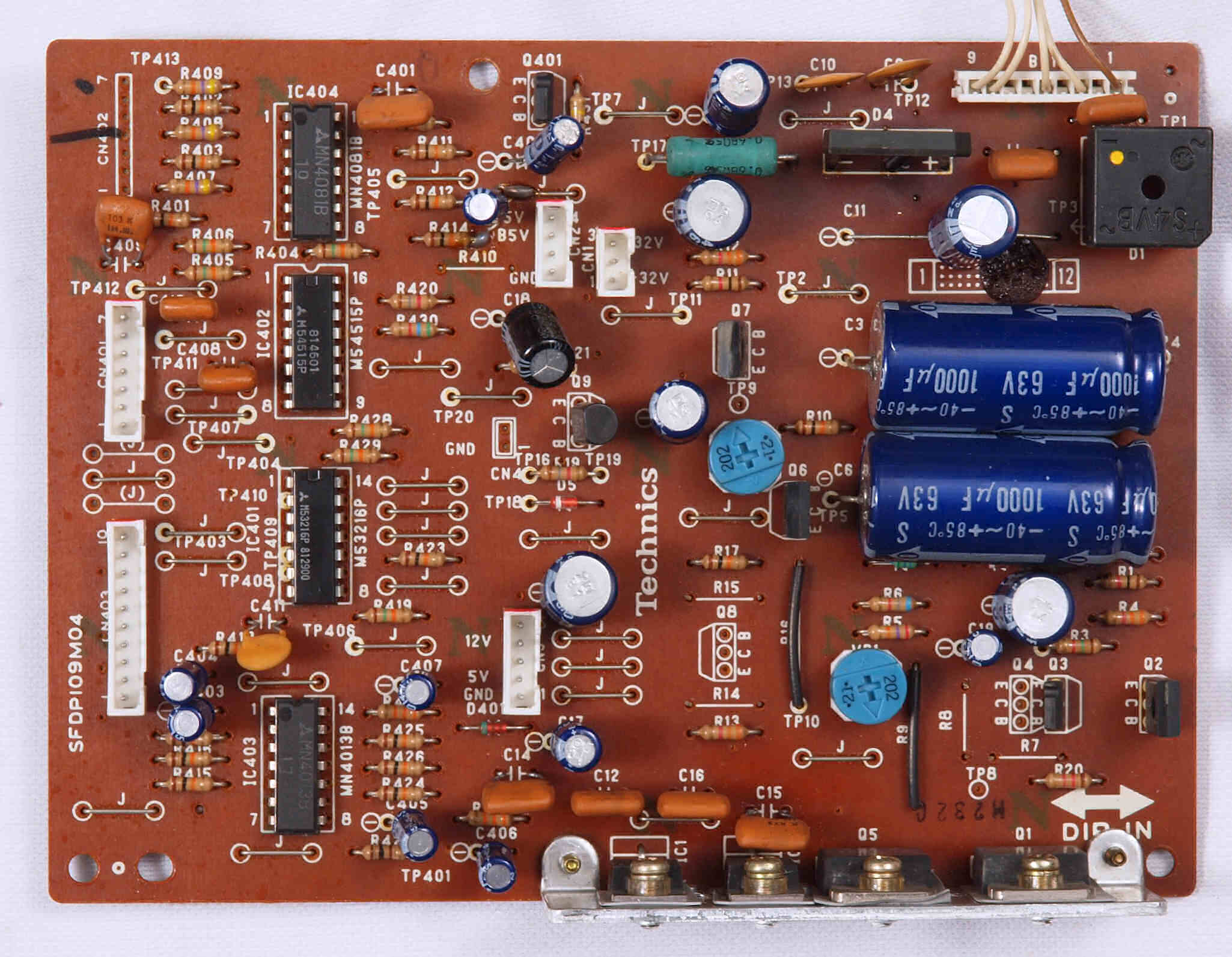

Ｃ２２．　修理後　定電圧回路基板　電解コンデンサー１７個、半固定ＶＲ２個、抵抗２個交換
Ｃ２３．　修理前　定電圧回路基板裏
Ｃ２４．　修理（半田補正）後、　定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する
Ｃ２６．　完成定電圧回路基板裏。余分なフラックスを落として、コート液を塗る。

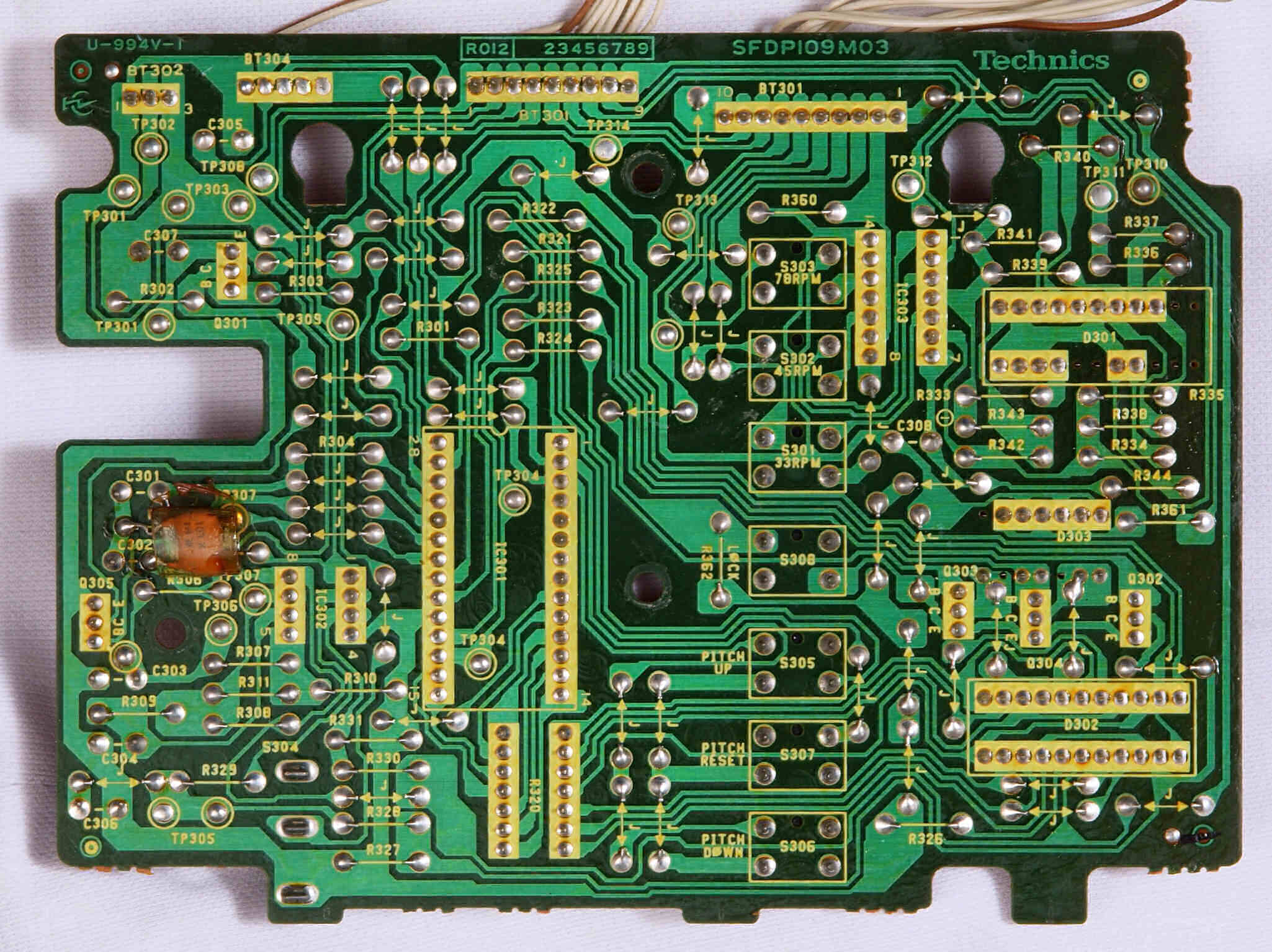

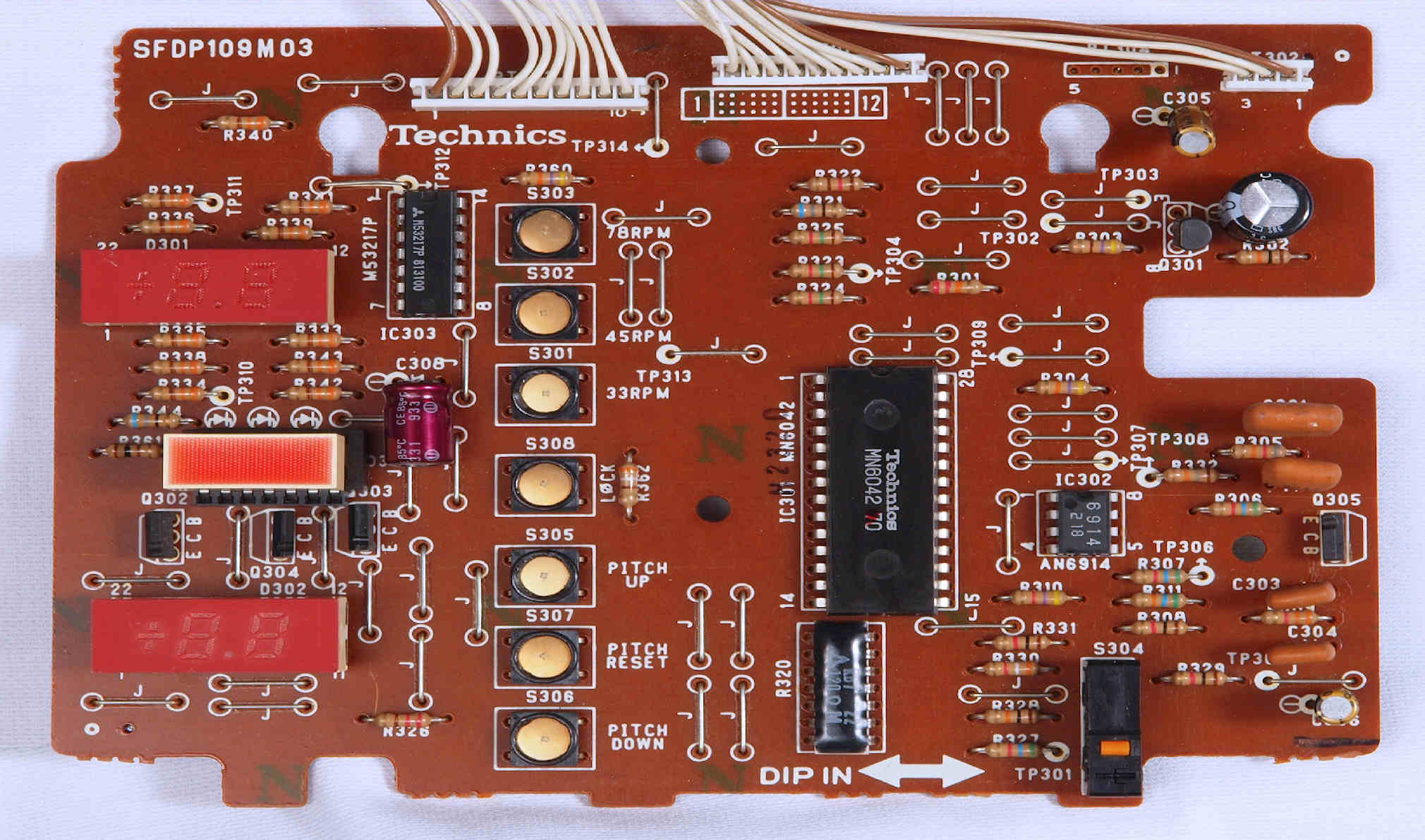

Ｃ３１．　修理前　操作回路基板、　「ＭＮ６０４２」不良。

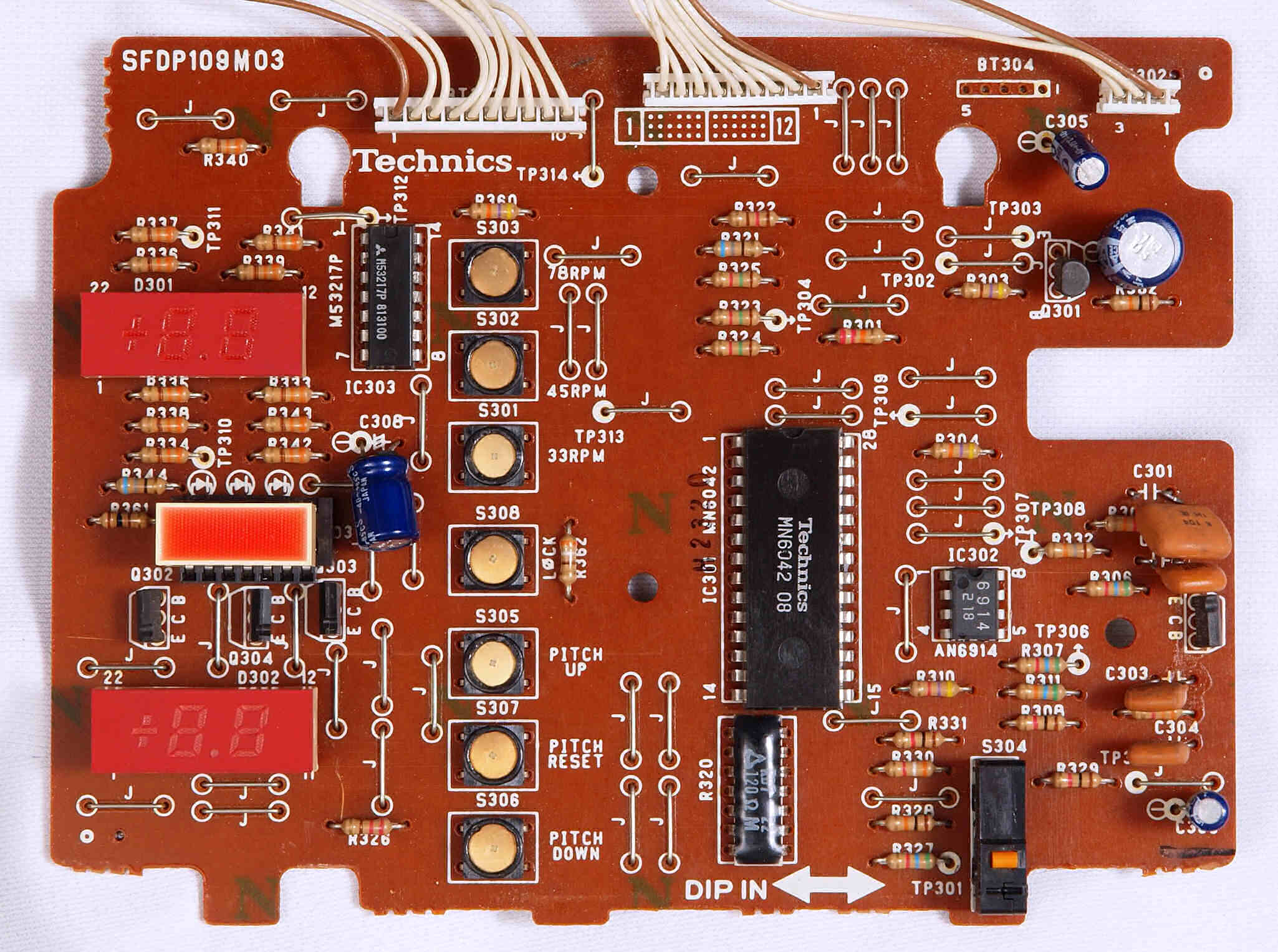

Ｃ３２．　修理後　操作回路基板。　電解コンデンサー３個交換

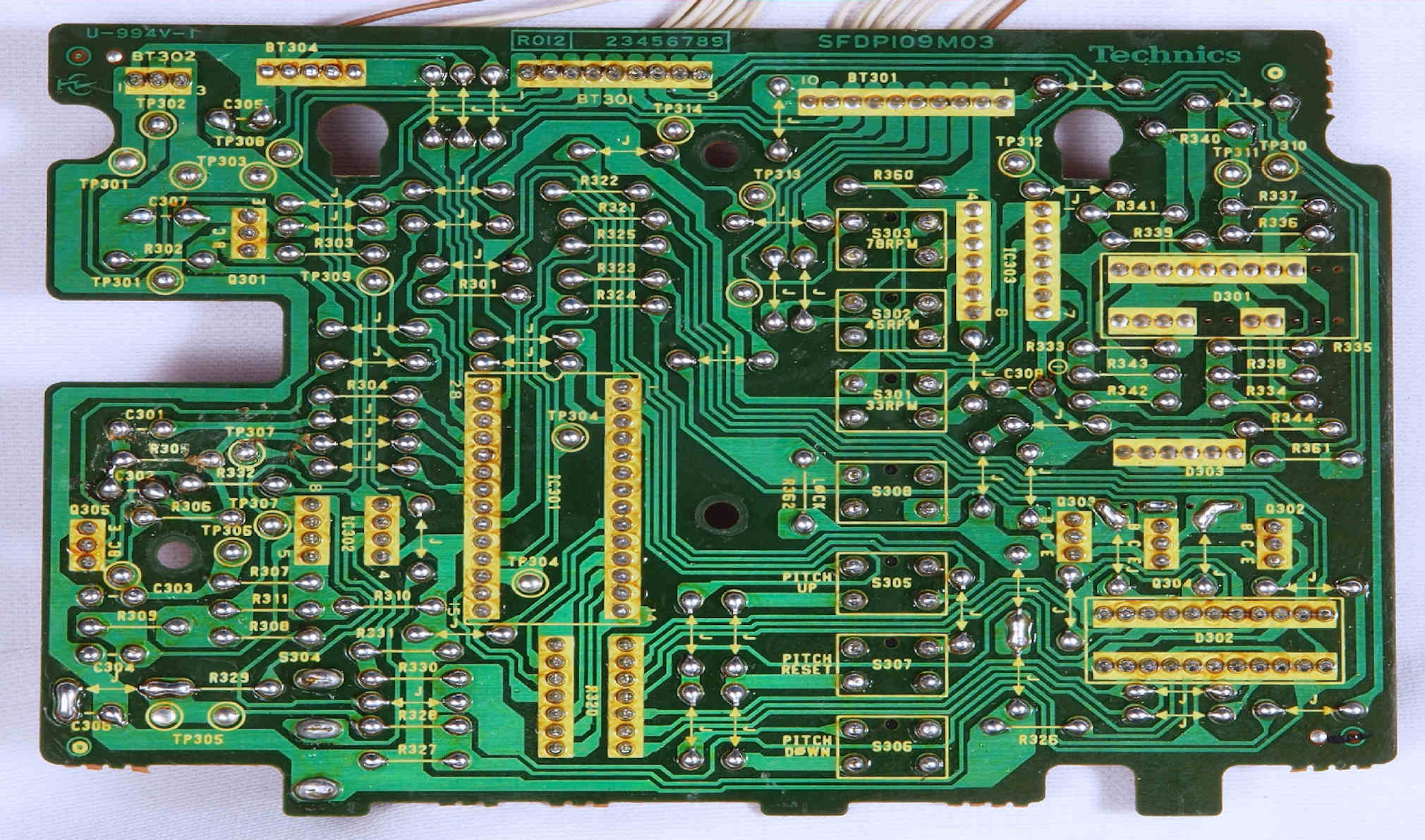

Ｃ３３．　修理前　操作回路基板裏

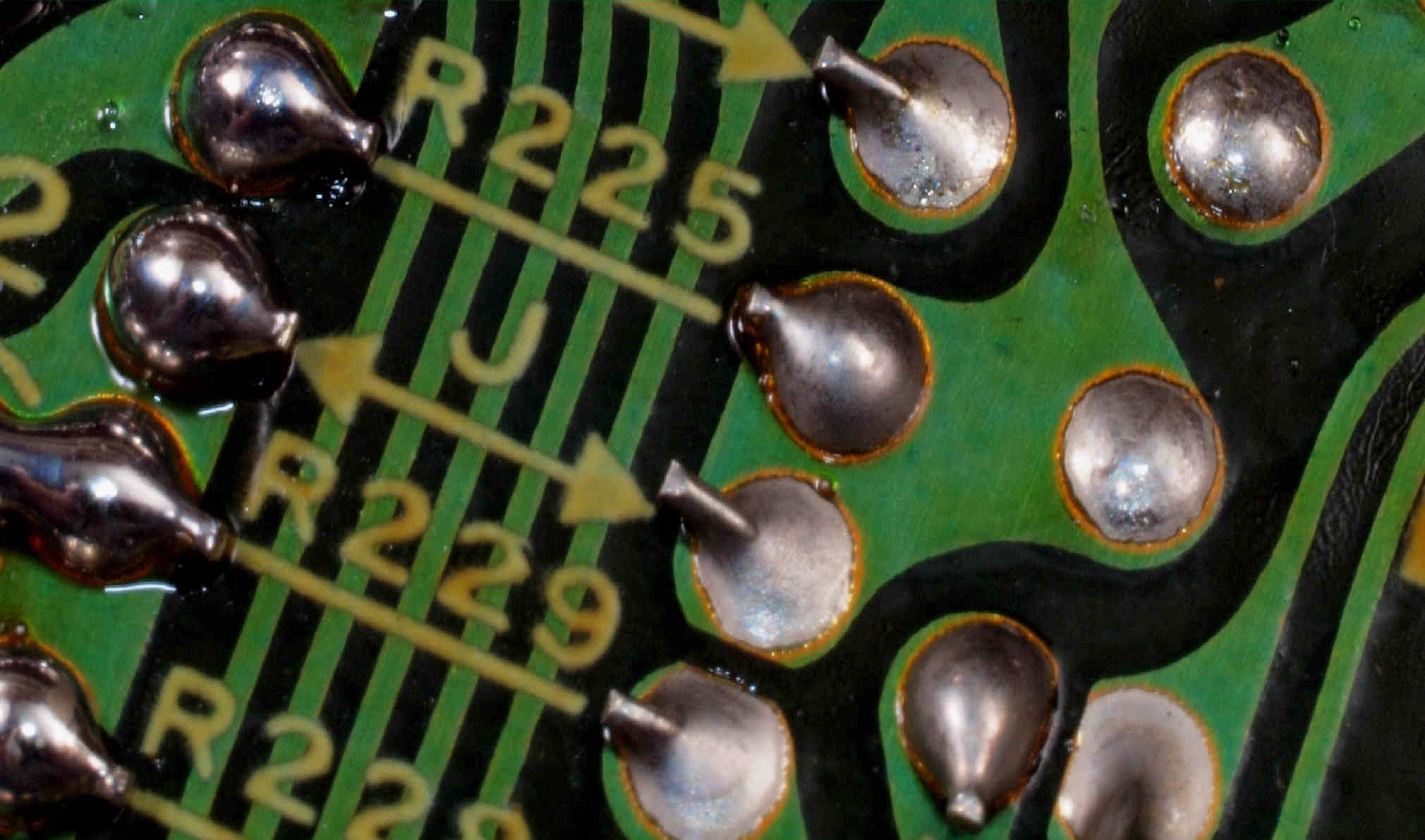

Ｃ３３２．　修理中　操作回路基板裏。　ハンダ不良ヶ所。

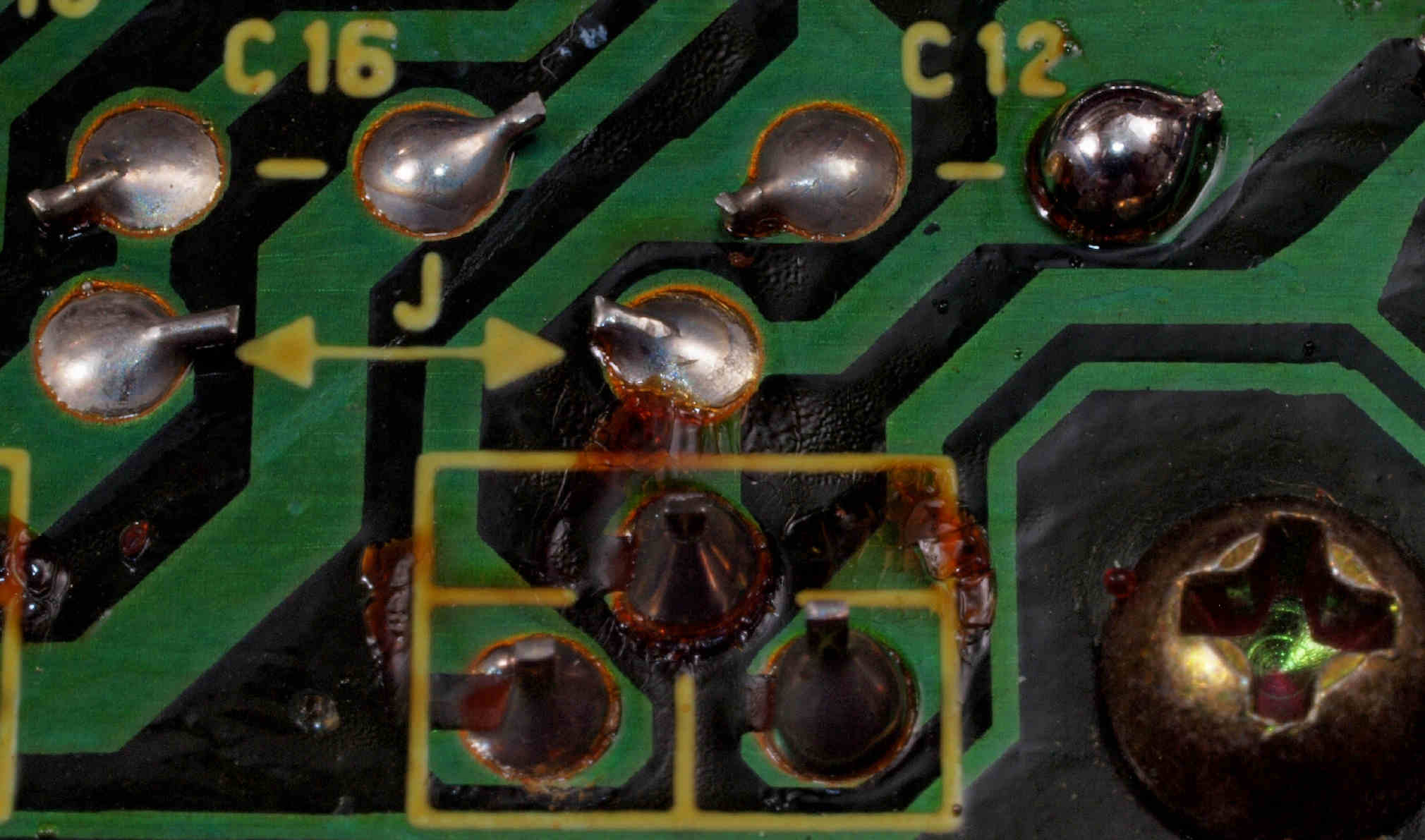

Ｃ３３３．　修理中　操作回路基板裏。　　曲げる方向が悪く下の銅箔に？

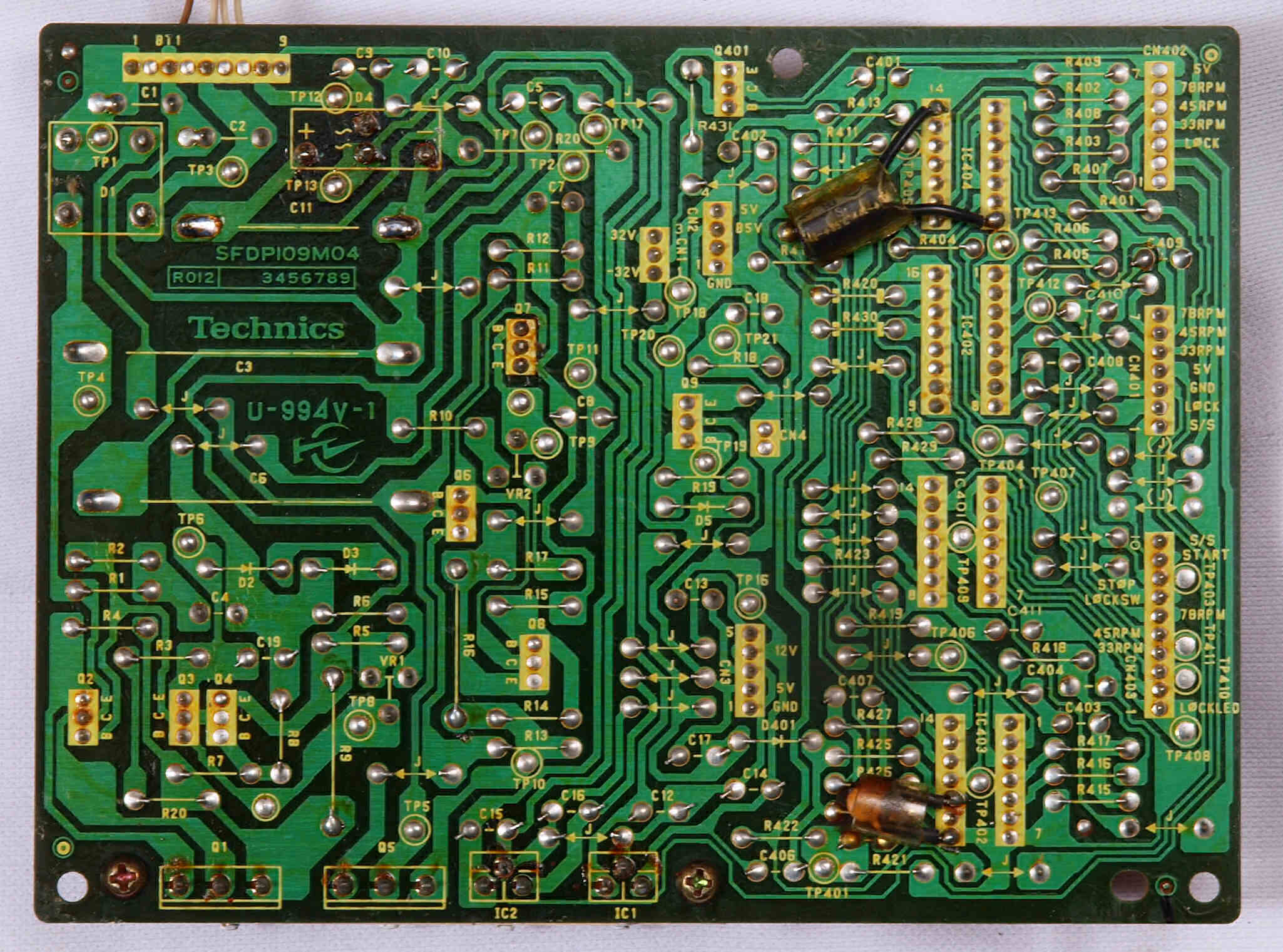

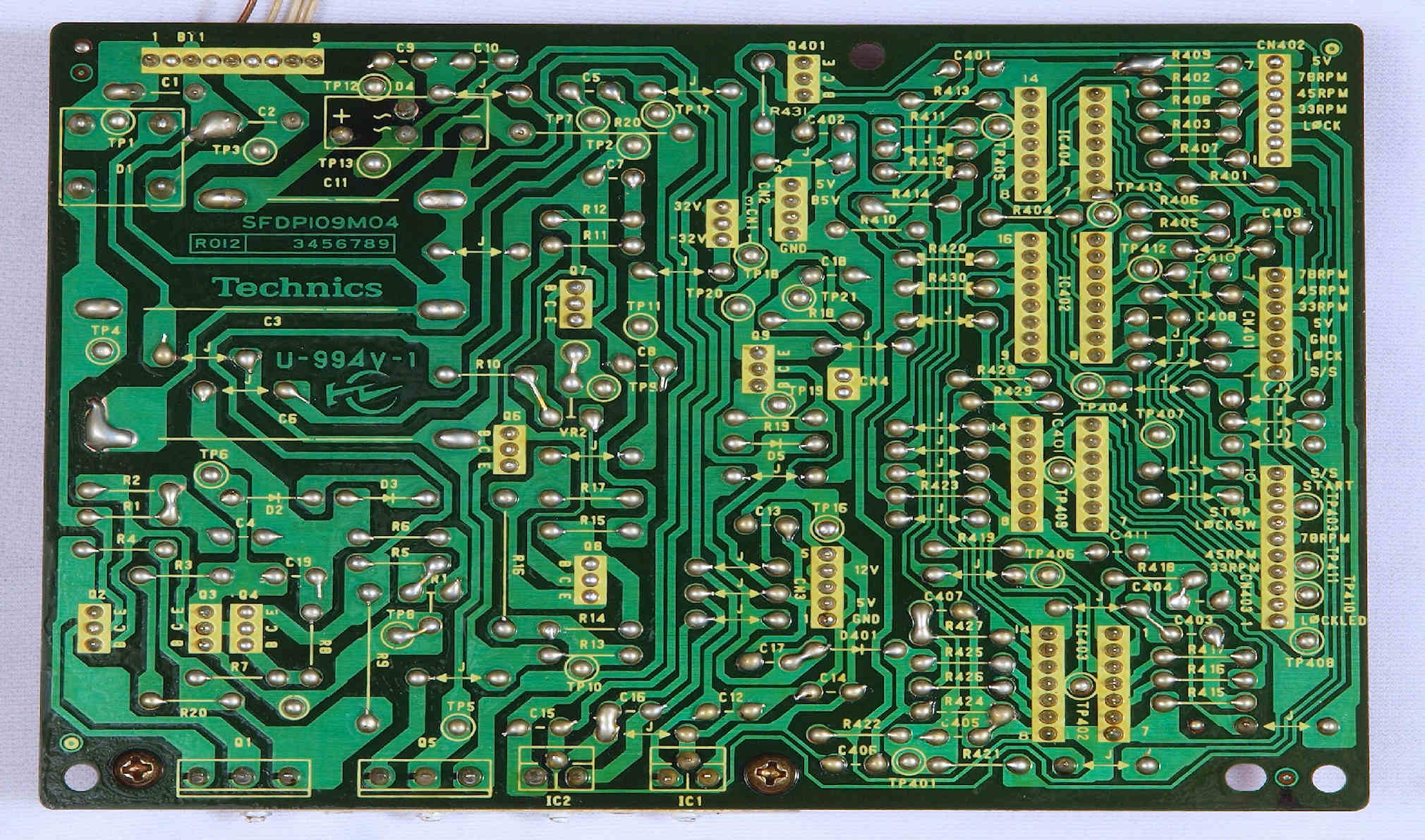

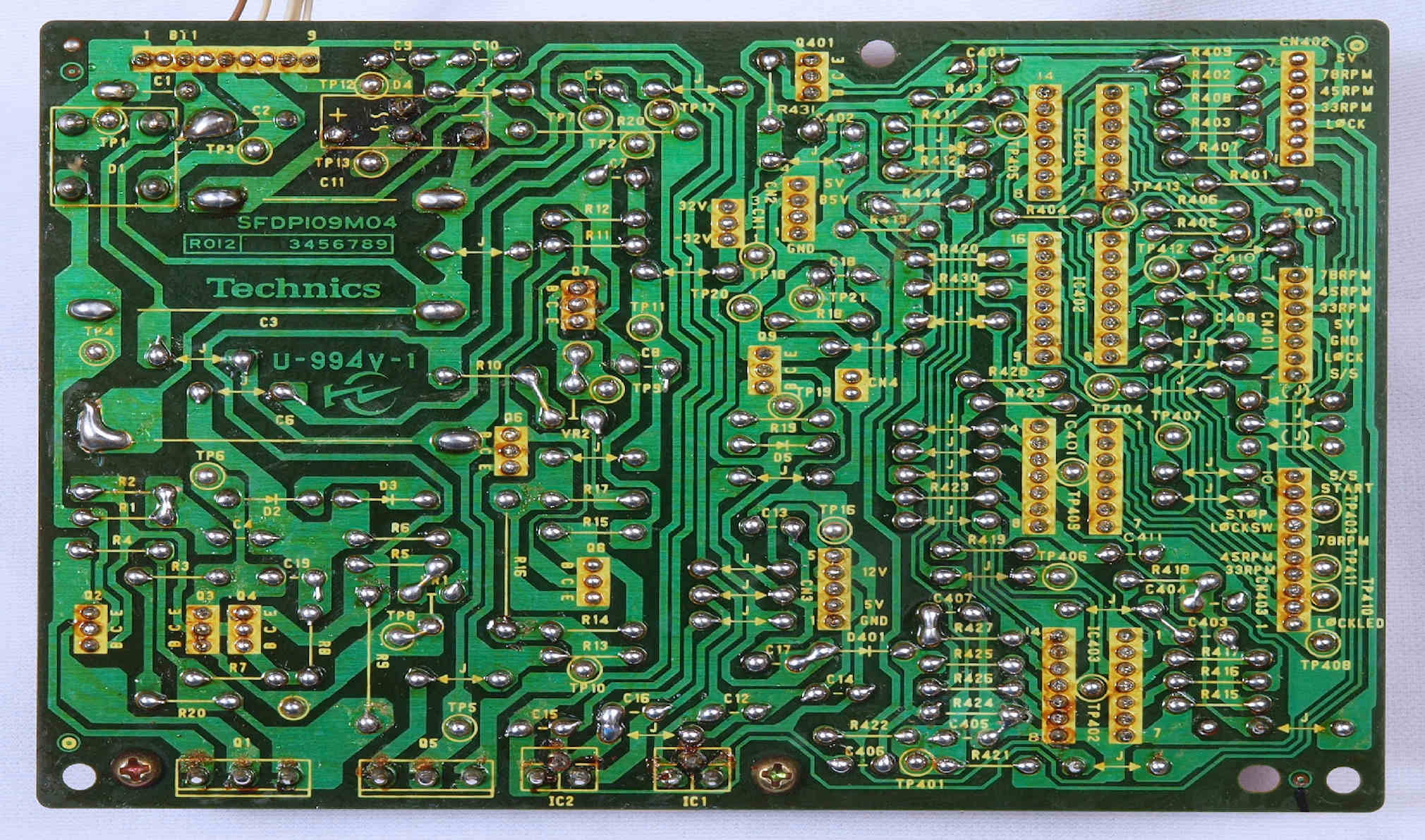

Ｃ３４．　修理（半田補正）後　操作回路基板裏、全ハンダをやり直す

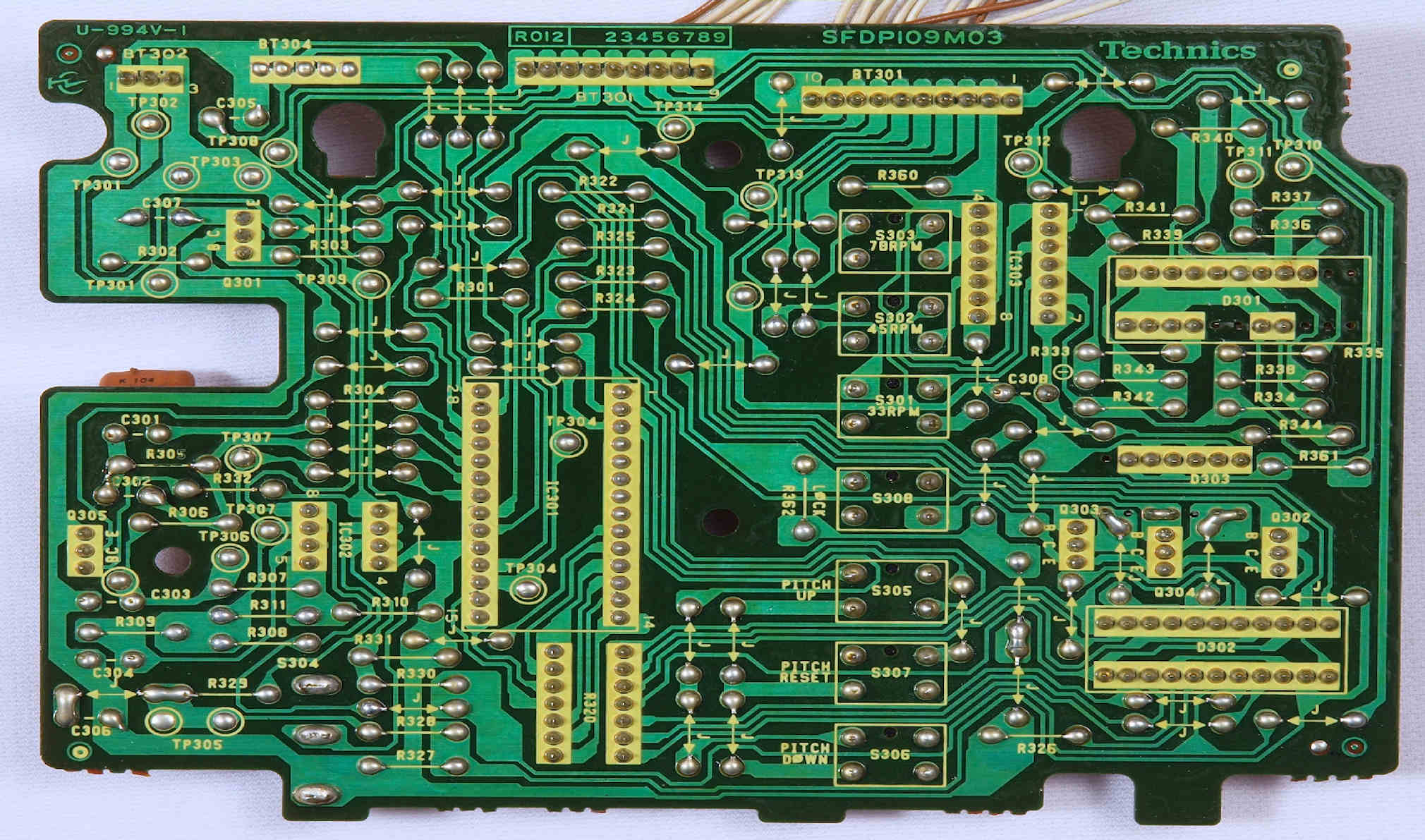

Ｃ３５．　完成操作回路基板裏。余分なフラックスを落として、コート液を塗る。

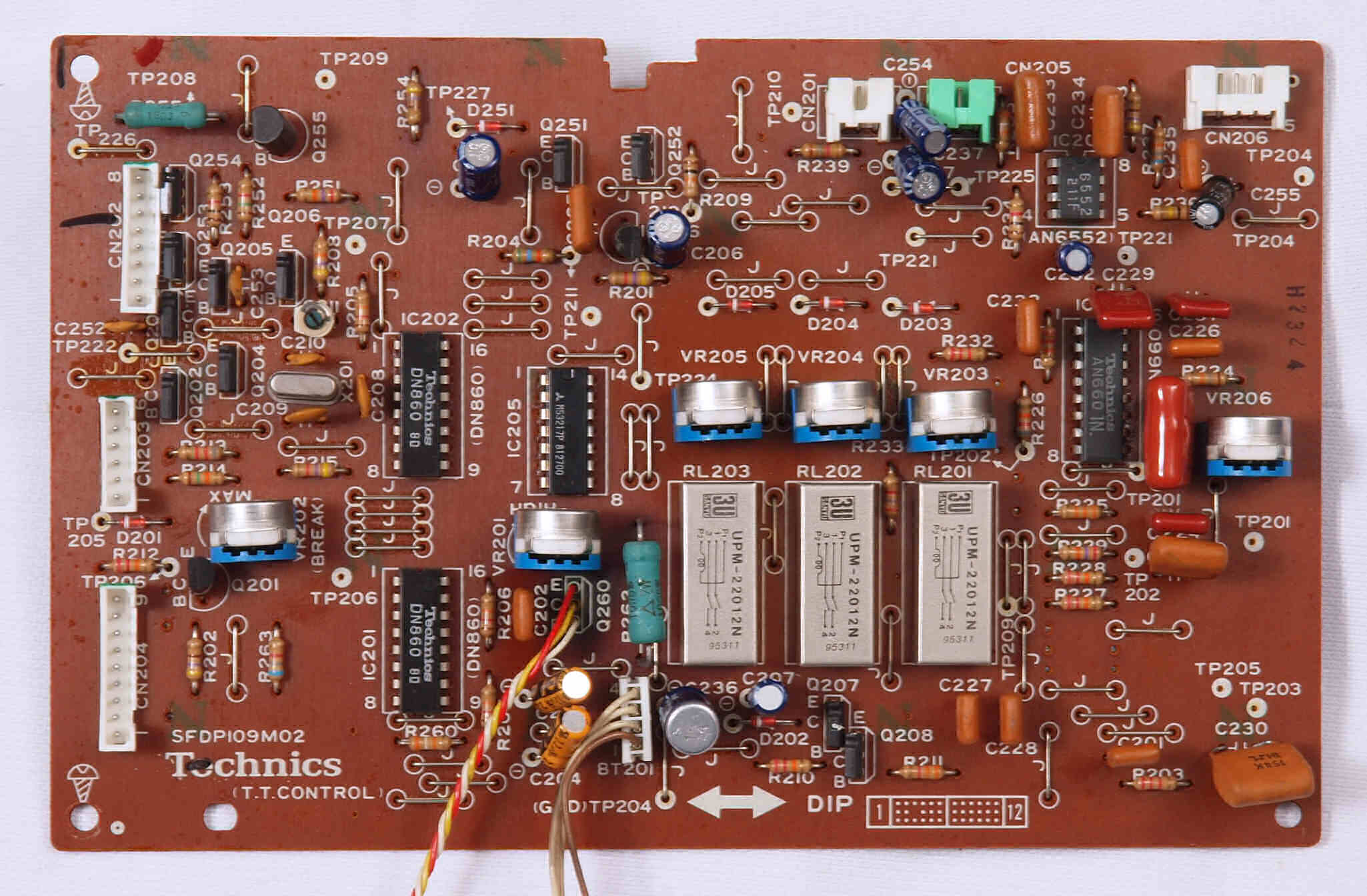

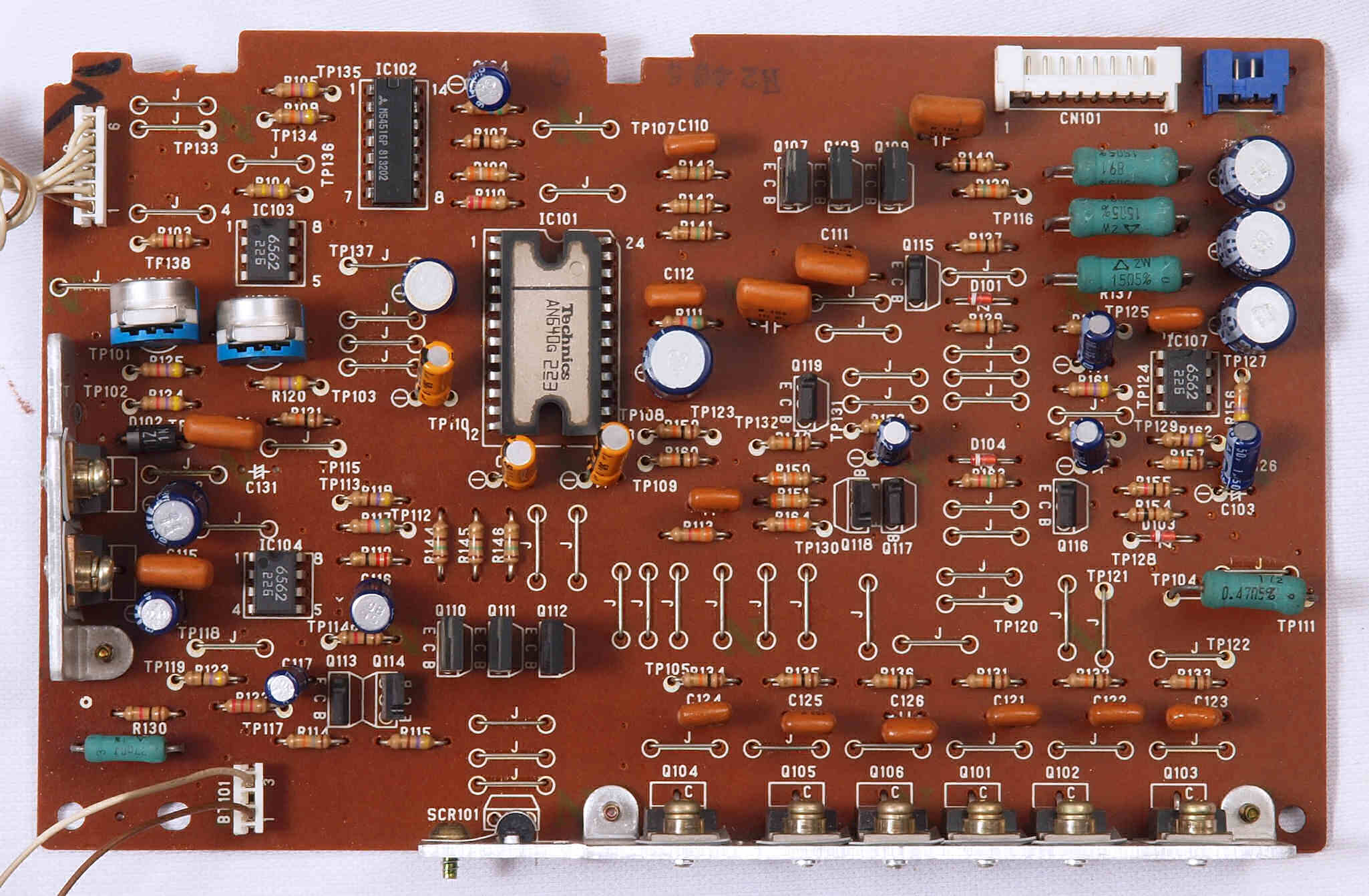

Ｃ４１．　修理前　制御回路基板、　リードリレーが３個交換されている。

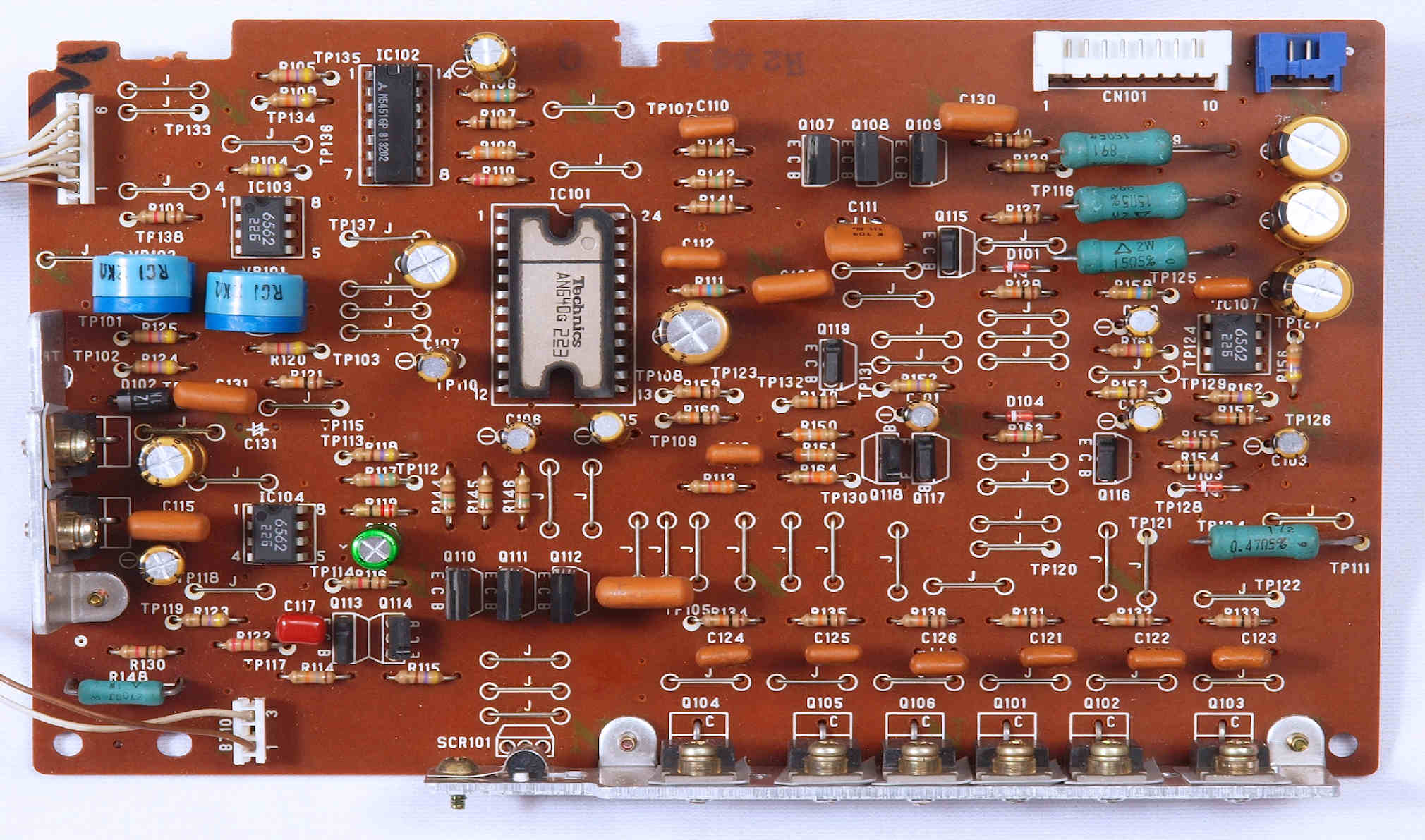

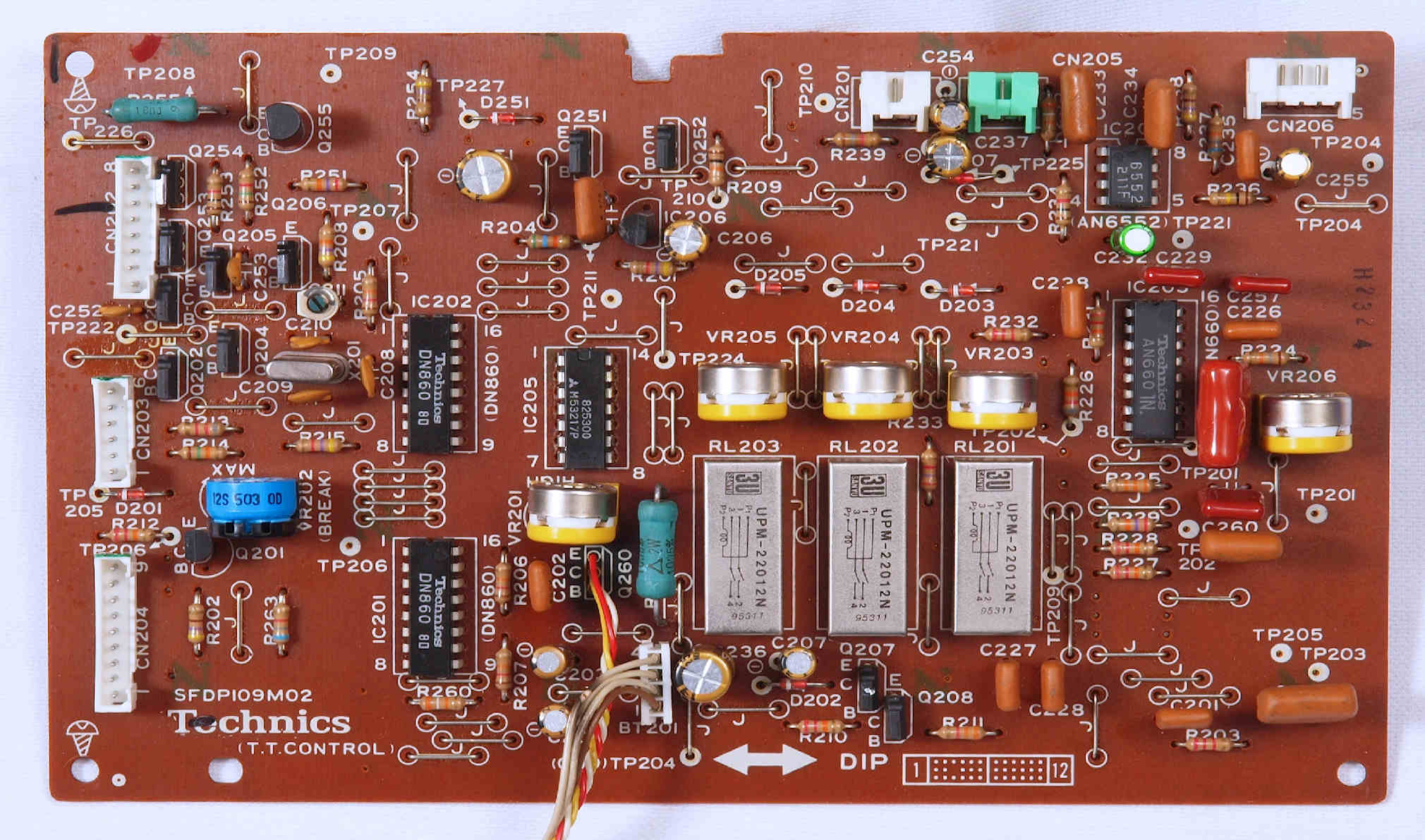

Ｃ４２．　修理後　制御回路基板　半固定ＶＲ３個、電解コンデンサー１０個交換

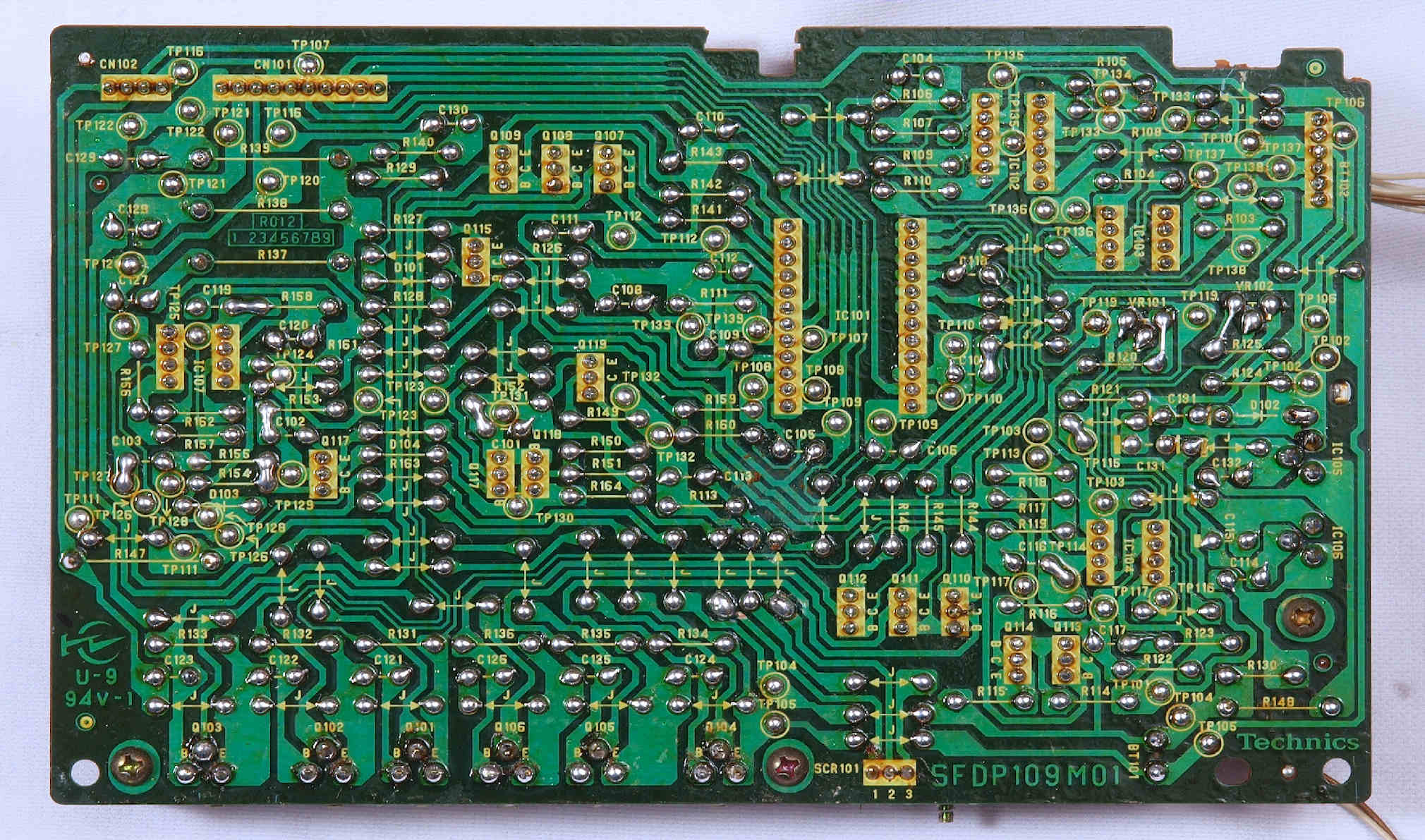

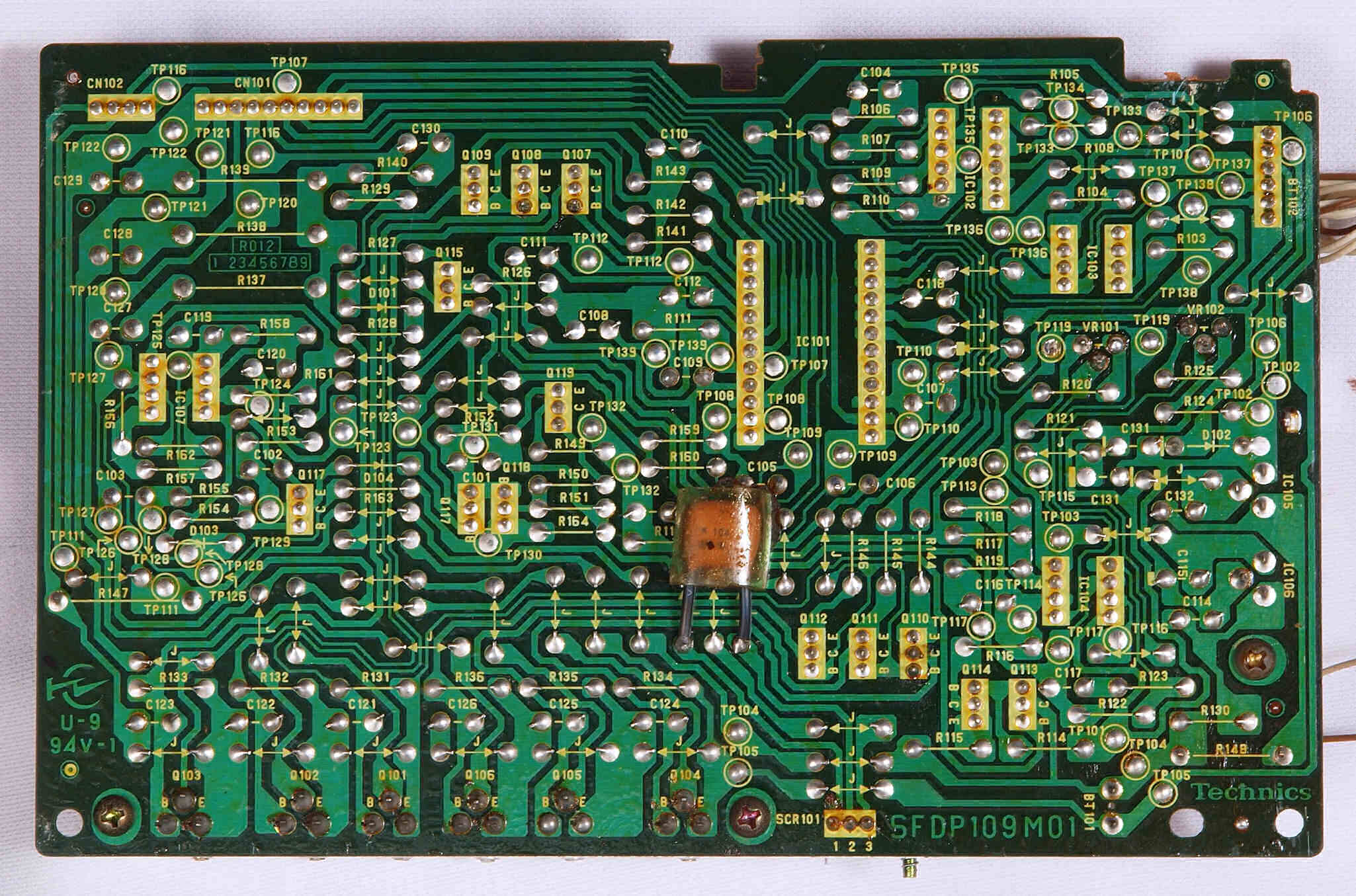

Ｃ４３．　修理前　制御回路基板裏

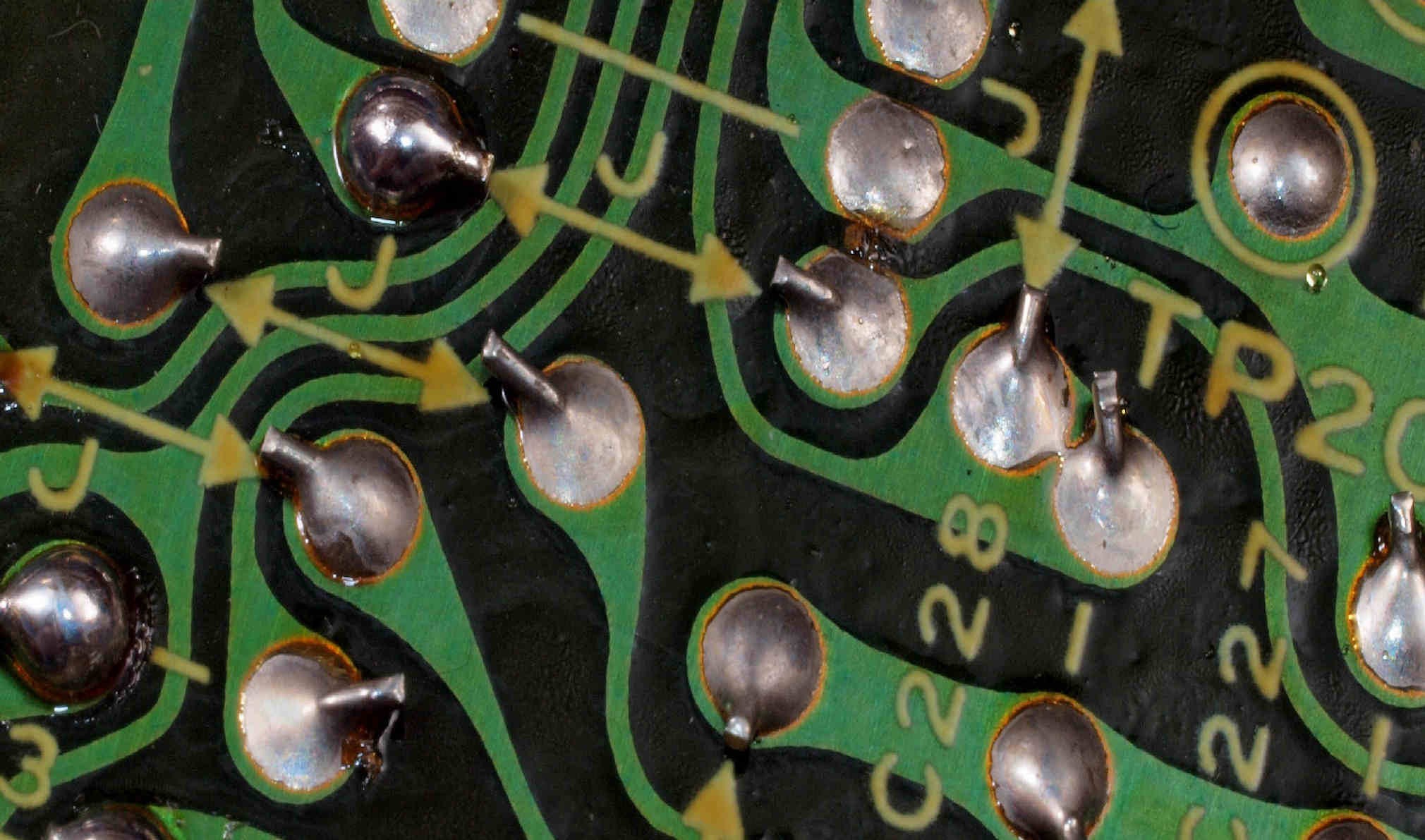

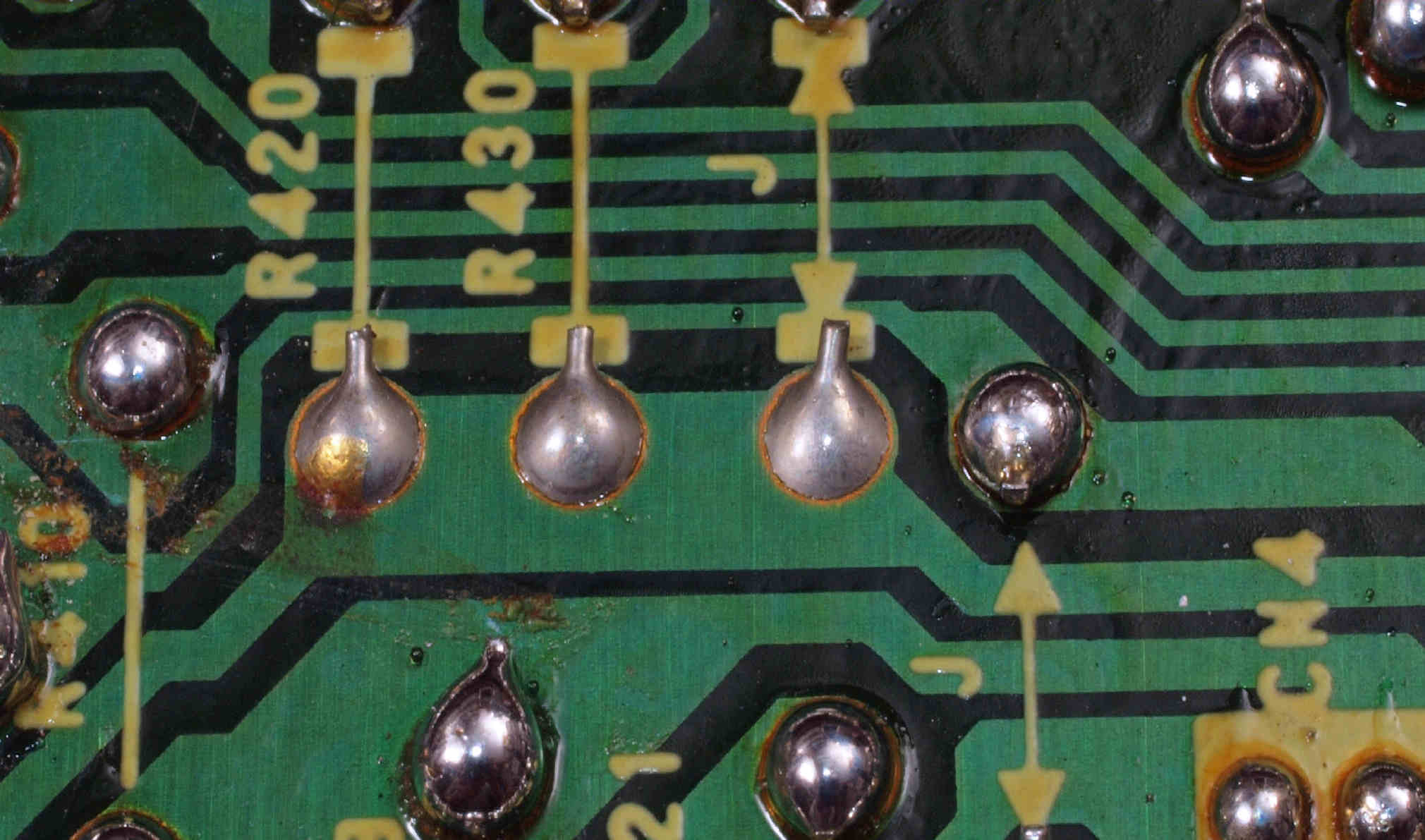

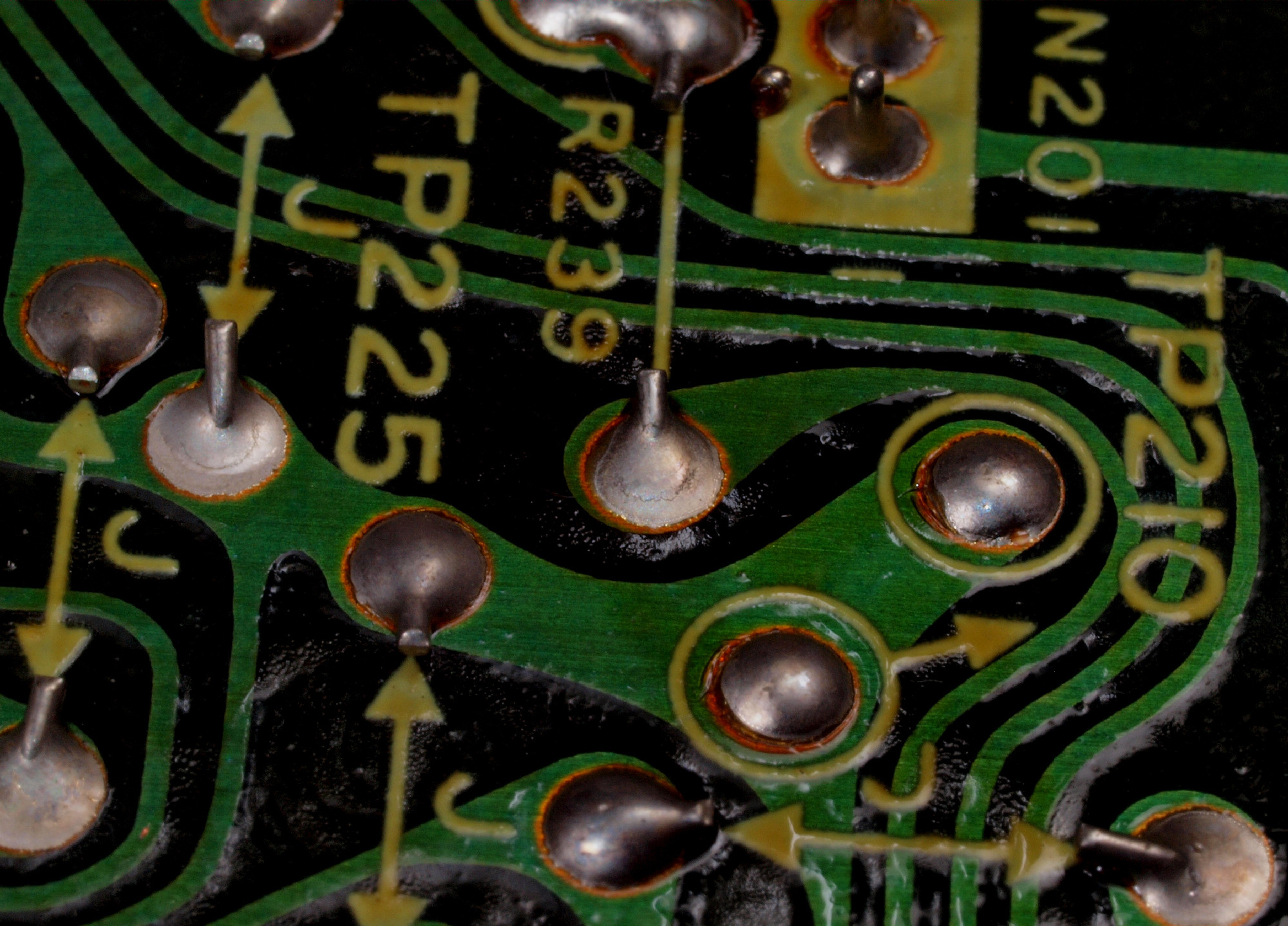

Ｃ４３２．　修理中　制御回路基板裏。　ハンダ不良ヶ所。
Ｃ４３２．　修理中　制御回路基板裏。　曲げる方向が悪く下の銅箔に？
Ｃ４３３．　修理中　制御回路基板裏。　曲げる方向が悪く下の銅箔に？

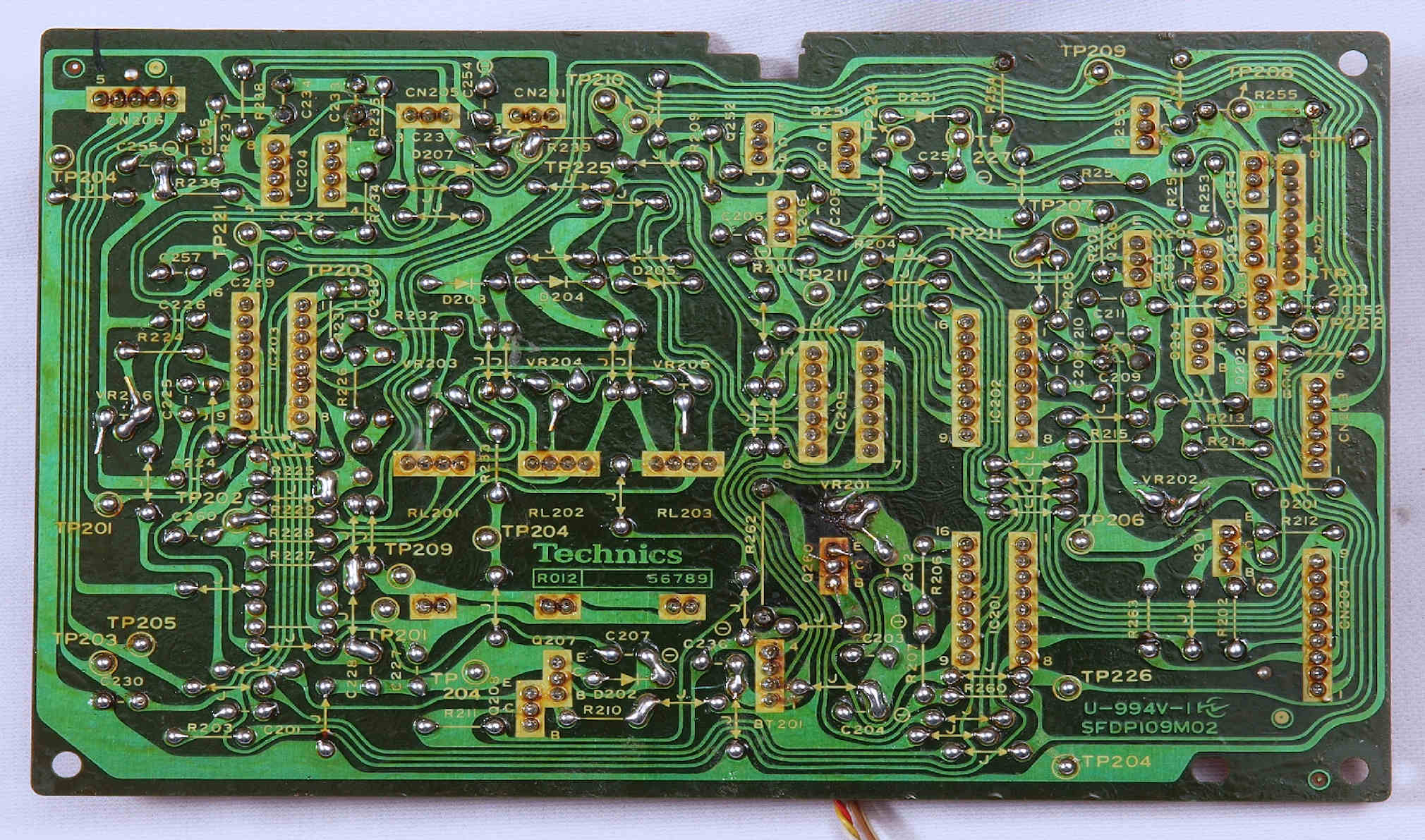

Ｃ４４．　修理（半田補正）後　制御回路基板裏、全ハンダをやり直す

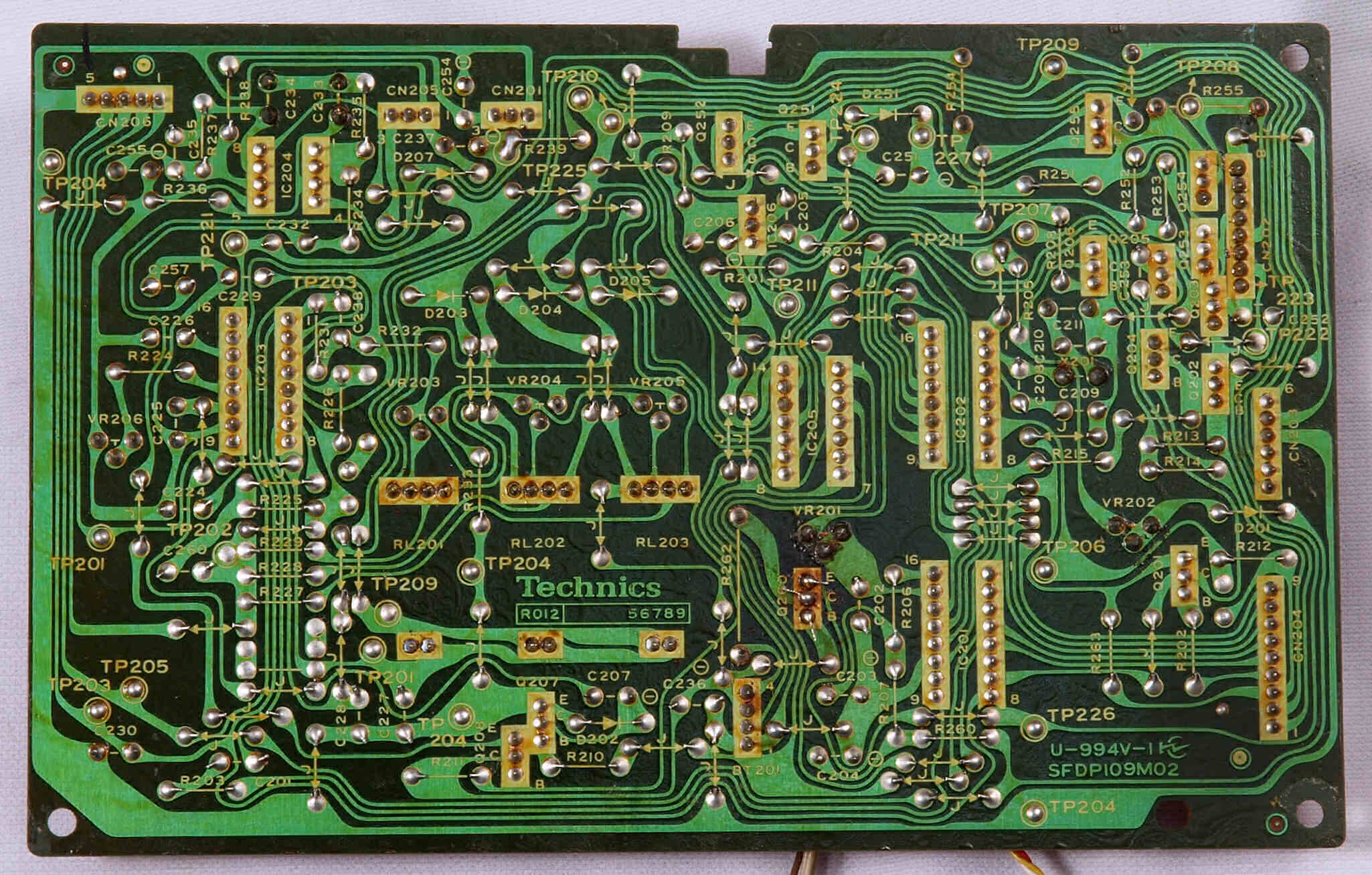

Ｃ４６．　完成制御回路基板裏。余分なフラックスを落として、コート液を塗る。
Ｃ５１．　修理前　駆動回路基板
Ｃ５２．　修理後　駆動回路基板　電解コンデンサー１７個交換
Ｃ５３．　修理前　駆動回路基板裏

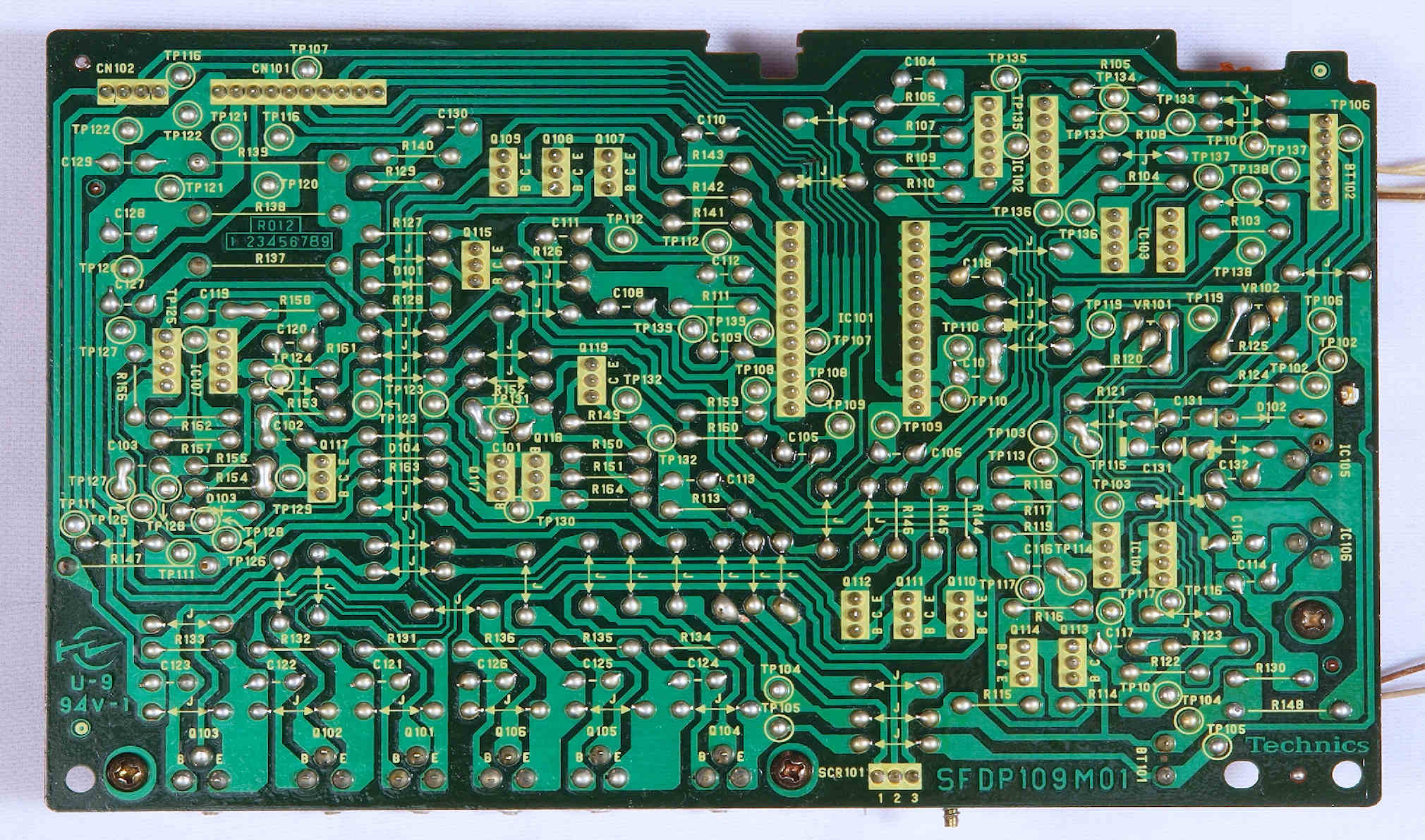

Ｃ５４．　修理（半田補正）後　駆動回路基板裏、全ハンダをやり直す
Ｃ５５．　完成駆動回路基板裏。余分なフラックスを落として、コート液を塗る。

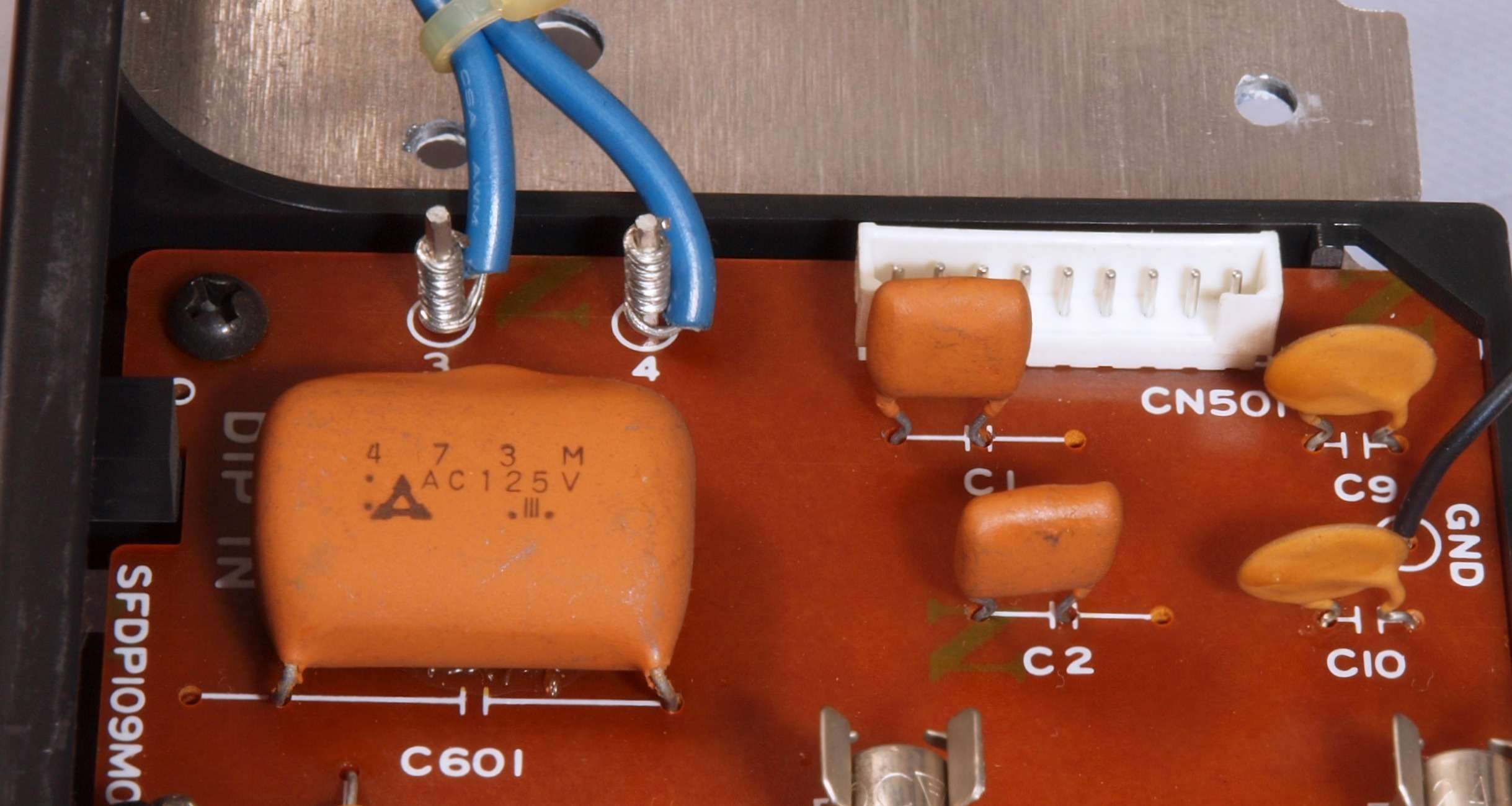

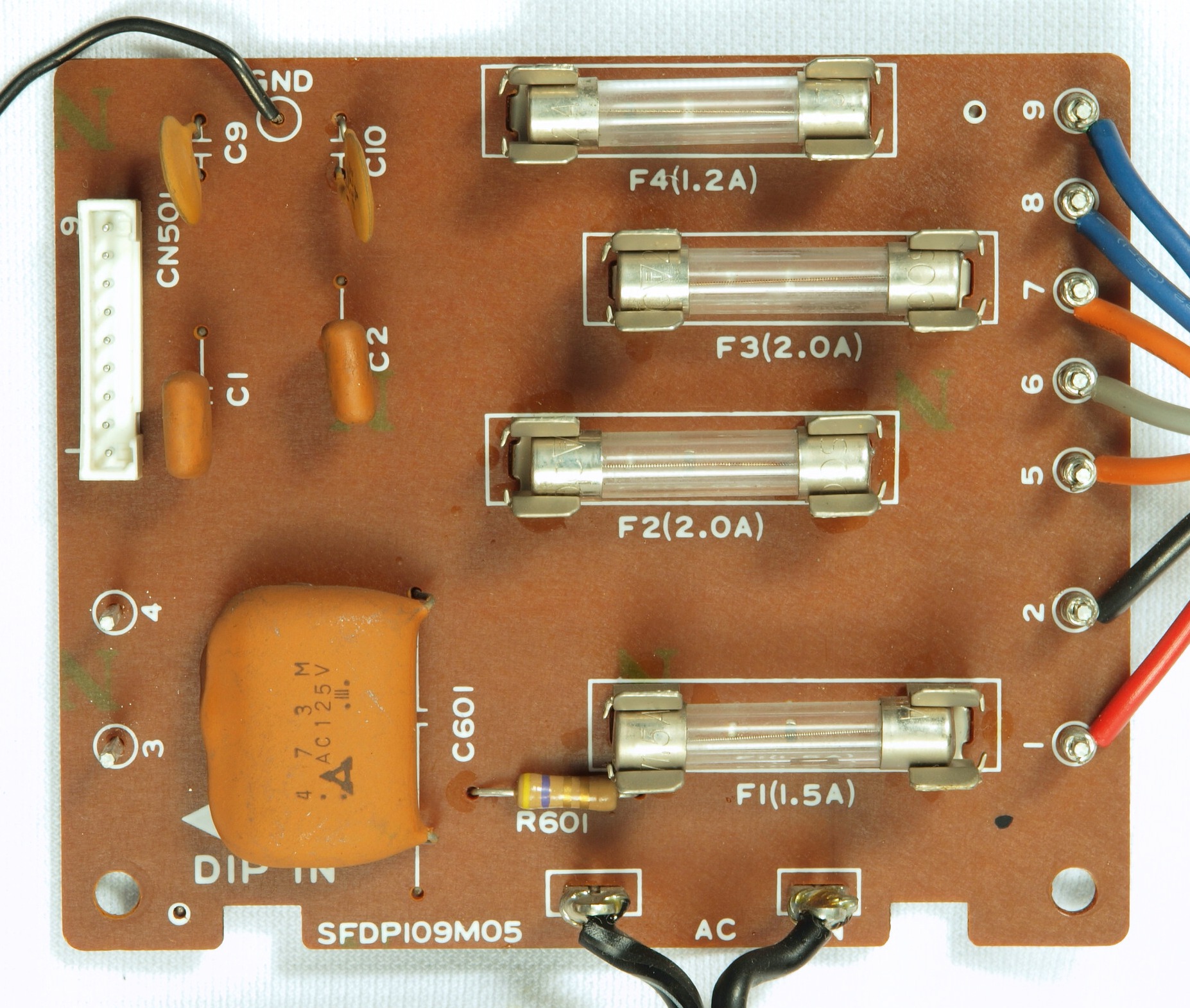

Ｃ６１．　修理前　ヒューズ基板。

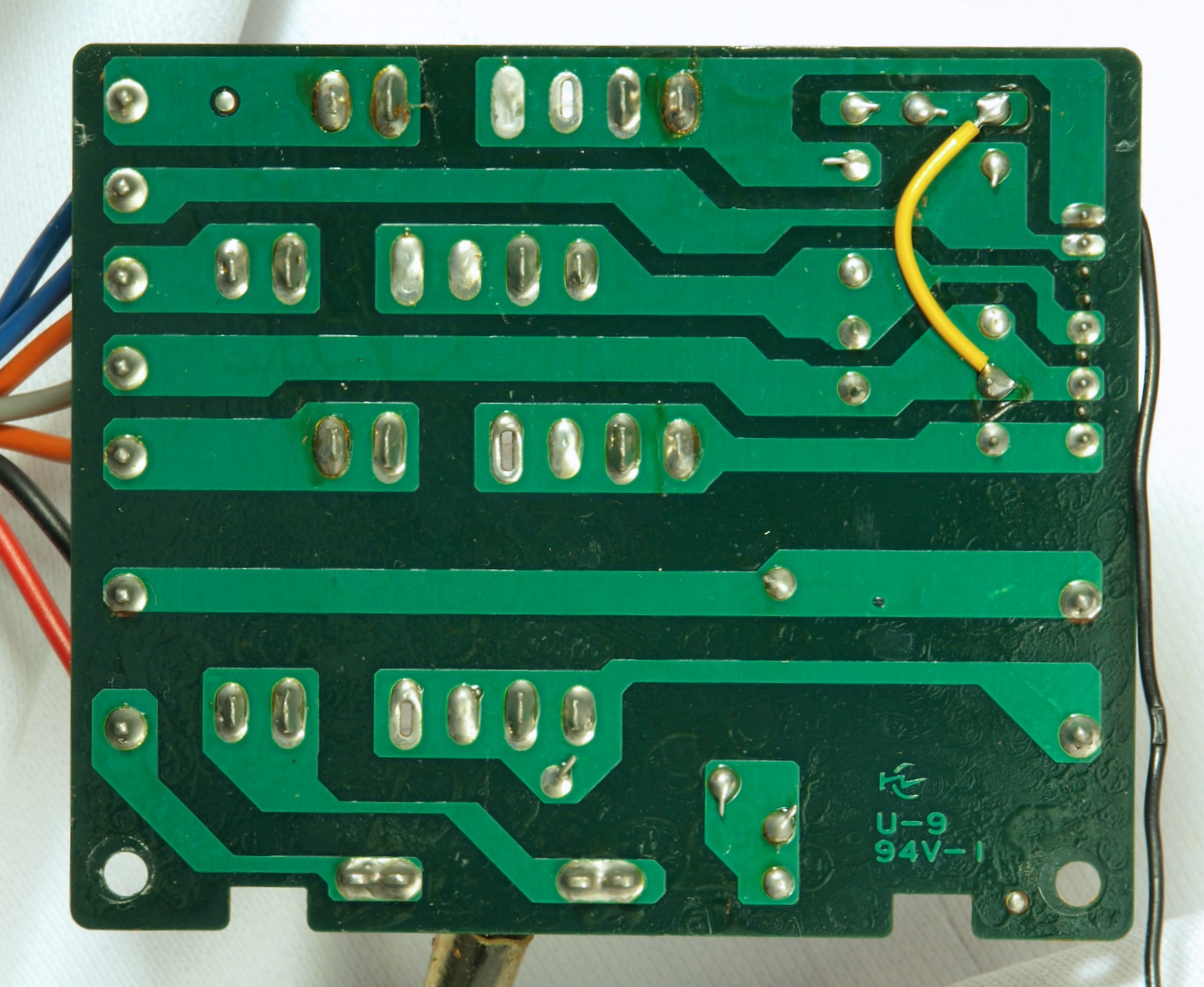

Ｃ６２．　修理前　ヒューズ基板裏

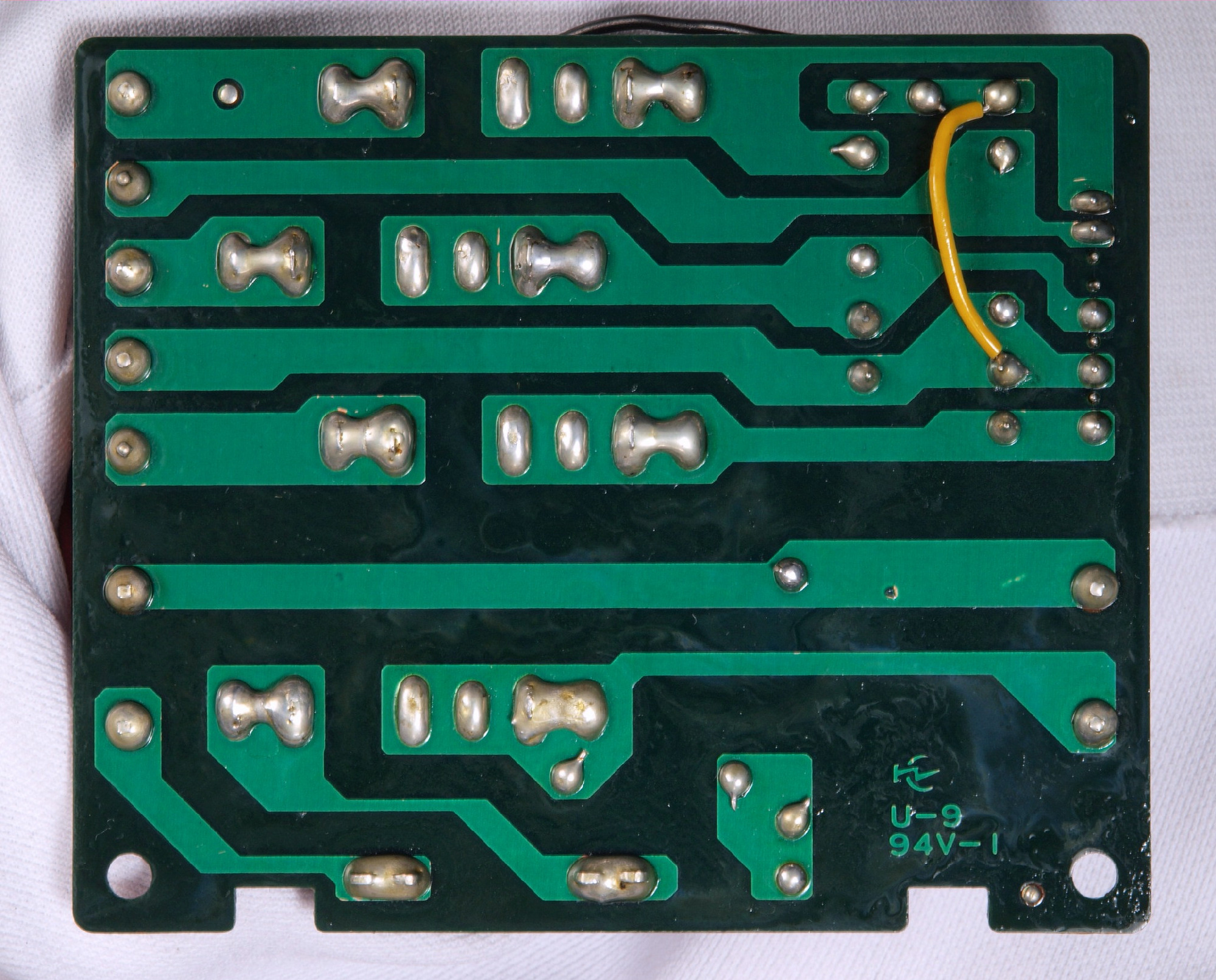

Ｃ６３．　修理（半田補正）後　ヒューズ基板裏、全ハンダをやり直す
Ｃ６４．　完成ヒューズ基板裏。余分なフラックスを落として、コート液を塗る。

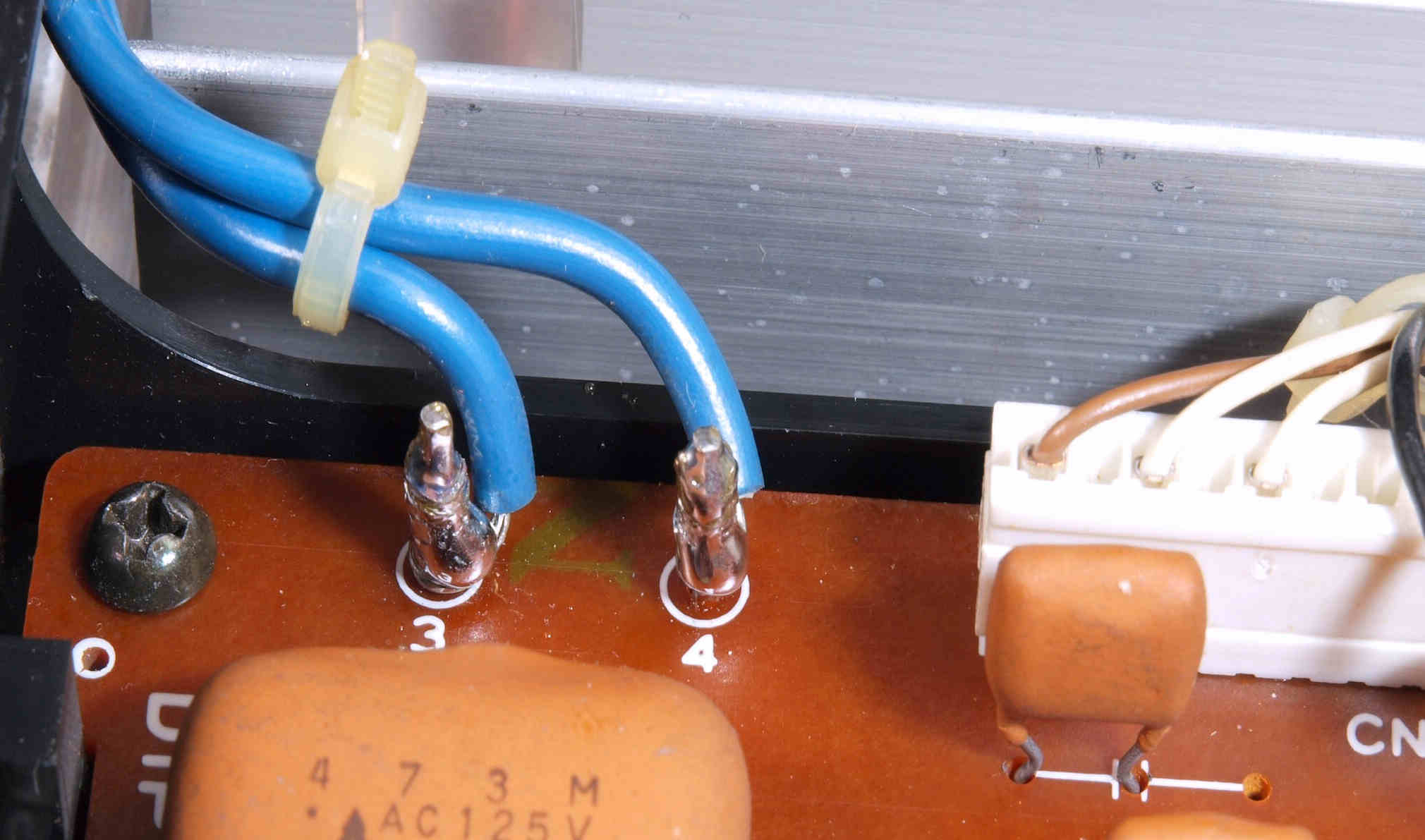

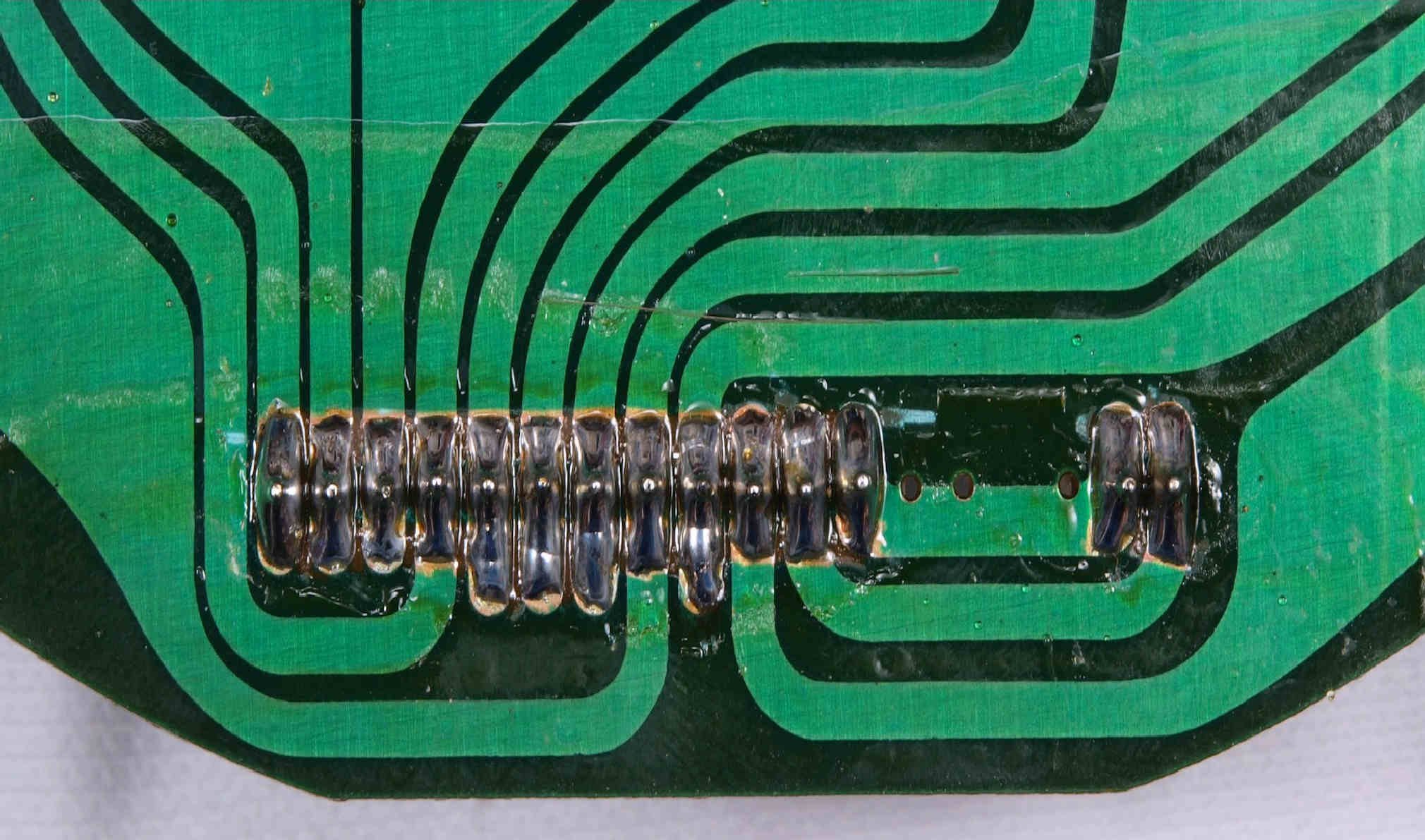

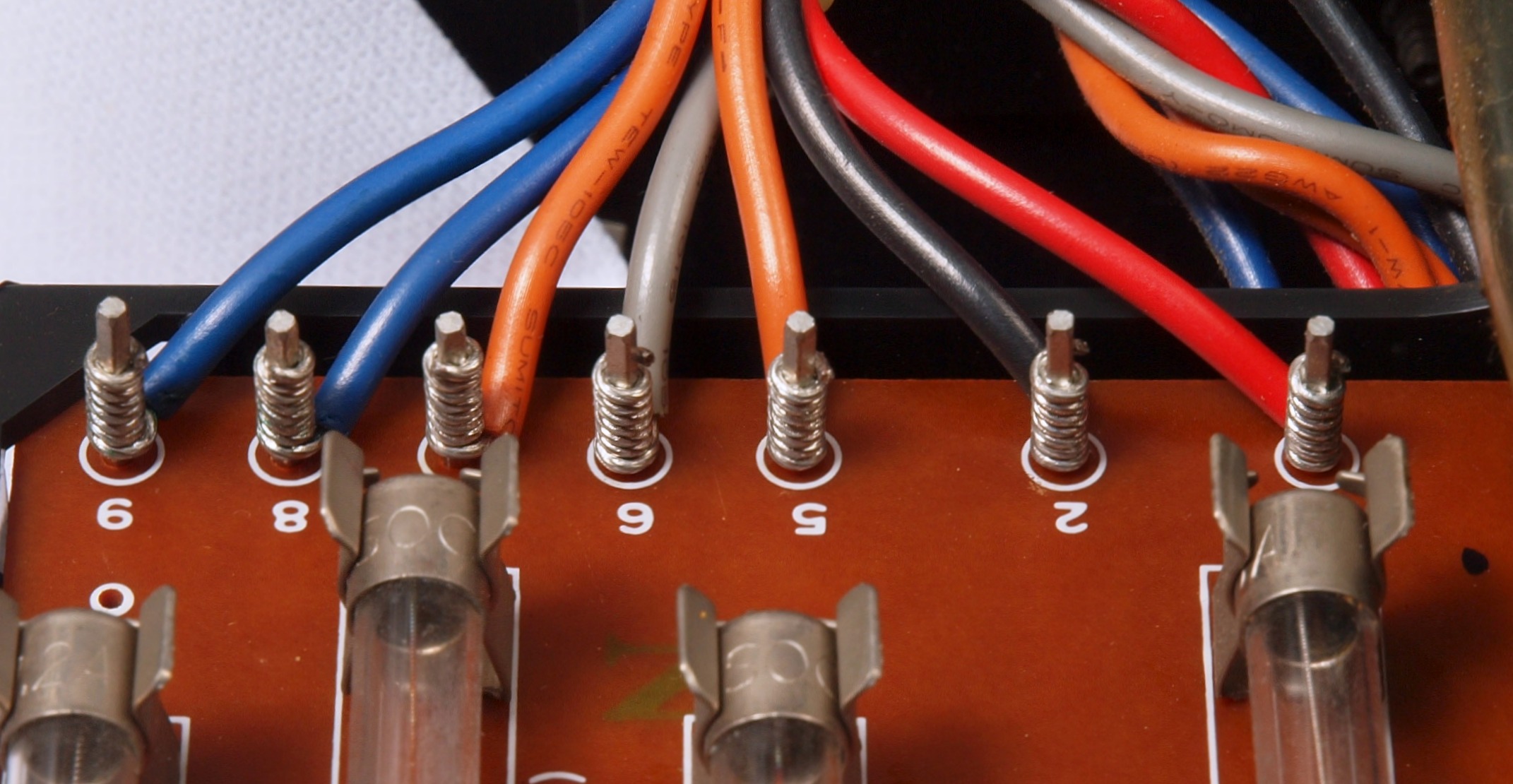

Ｃ６５．　修理前　ヒューズ基板ラッピング

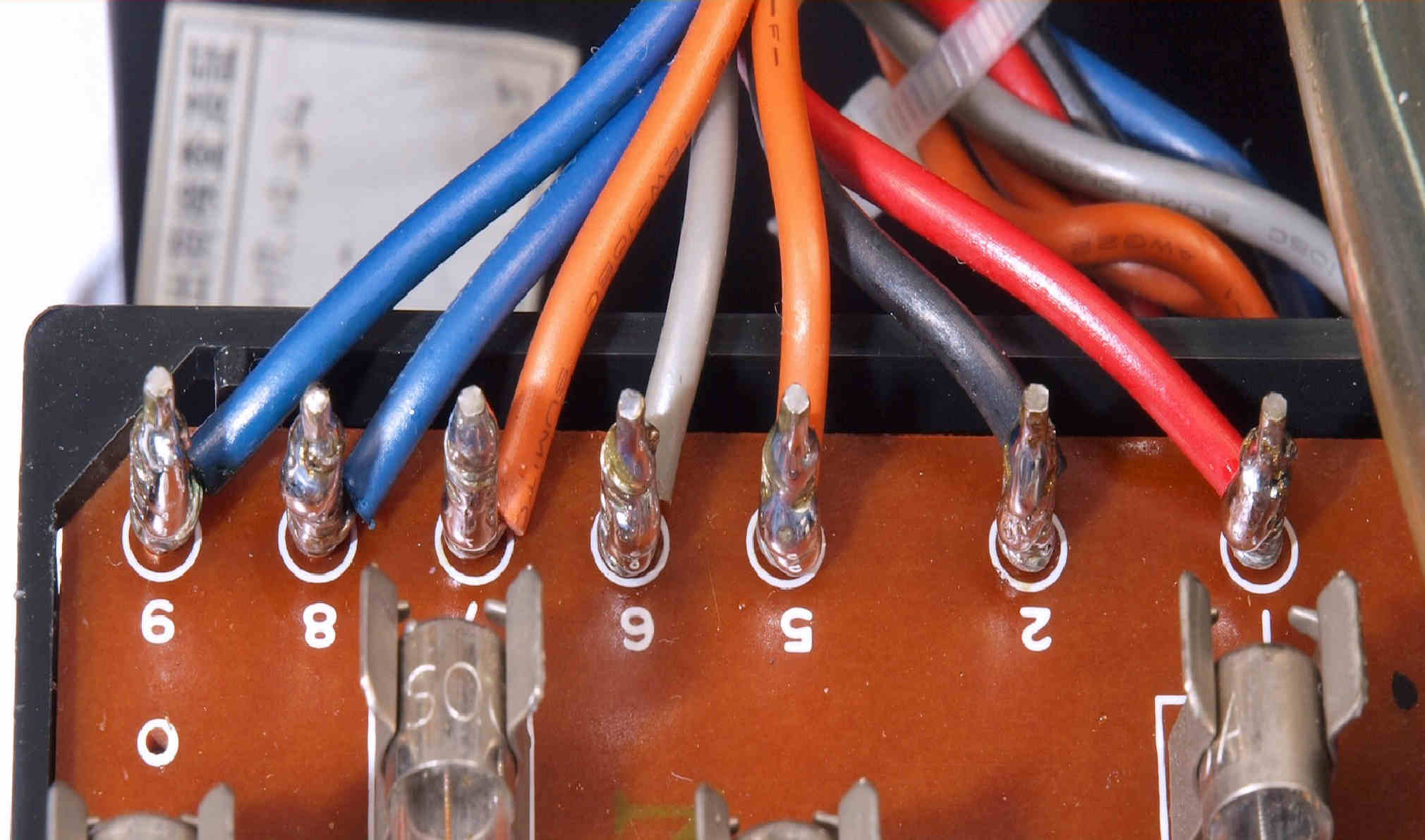

Ｃ６６．　修理後　ヒューズ基板ラッピング、ハンダを浸みこませる。
Ｃ６７．　修理前　ヒューズ基板ラッピング２
Ｃ６８．　修理後　ヒューズ基板ラッピング２、ハンダを浸みこませる。

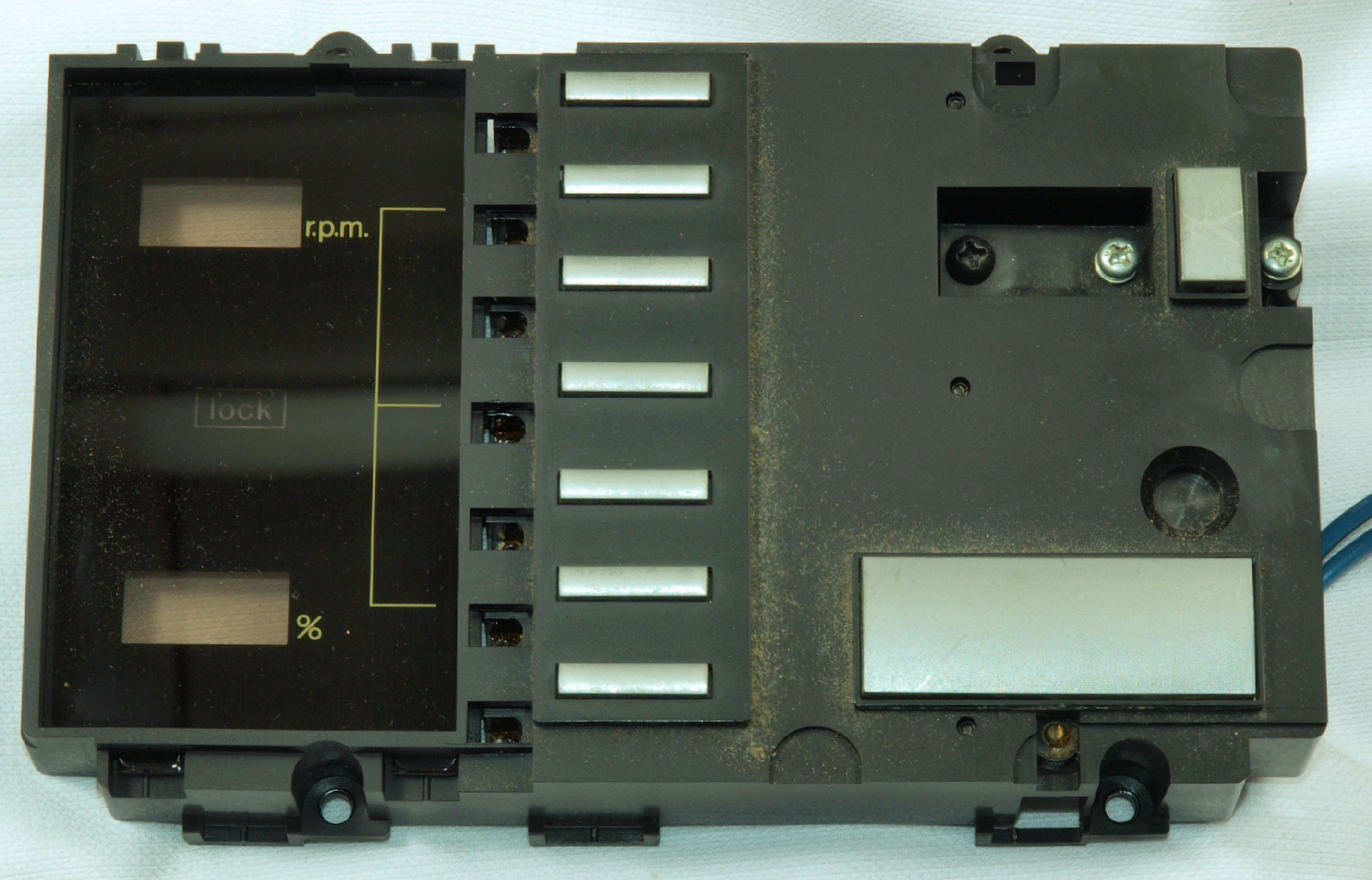

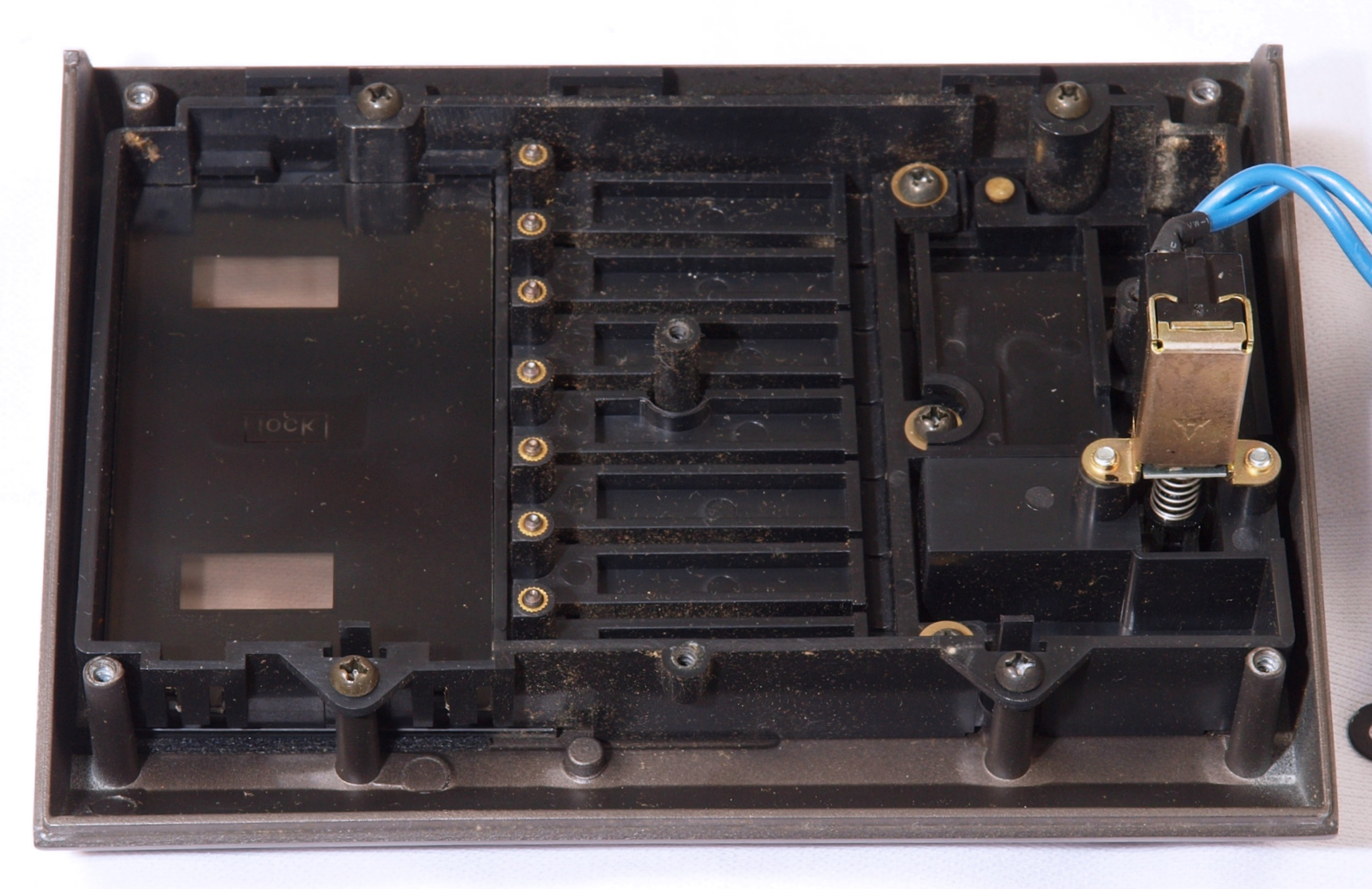

Ｃ７１．　パネル清掃中
Ｃ９１．　修理中　接続コネクター点検。
ＣＡ１．　修理前　上から見る。

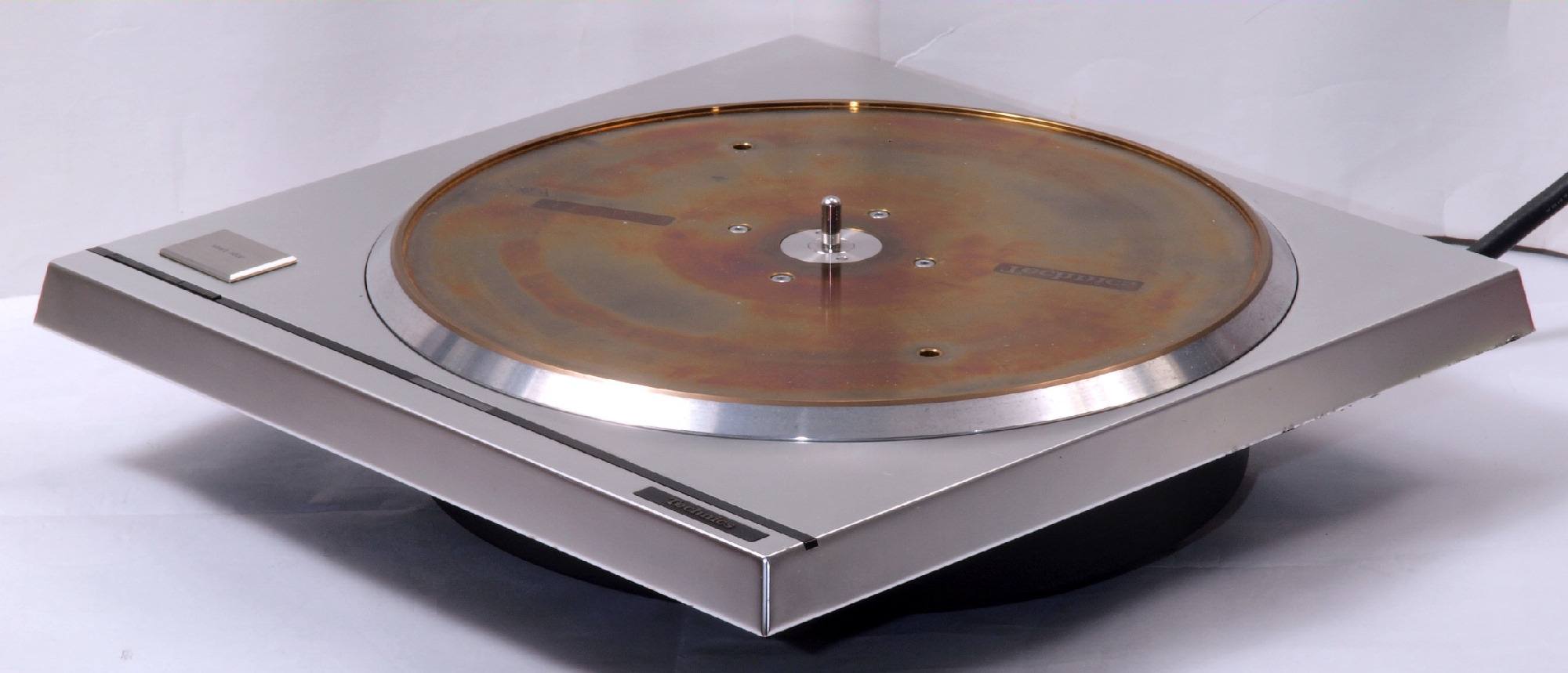

ＣＡ２．　修理後　上から見る。
ＣＡ３．　修理前　左から見る。
ＣＡ４．　修理後　左から見る。
ＣＡ５．　修理前　右から見る。
ＣＡ６．　修理後　右から見る。
Ｄ．　本体（タンテーブル）修理状況

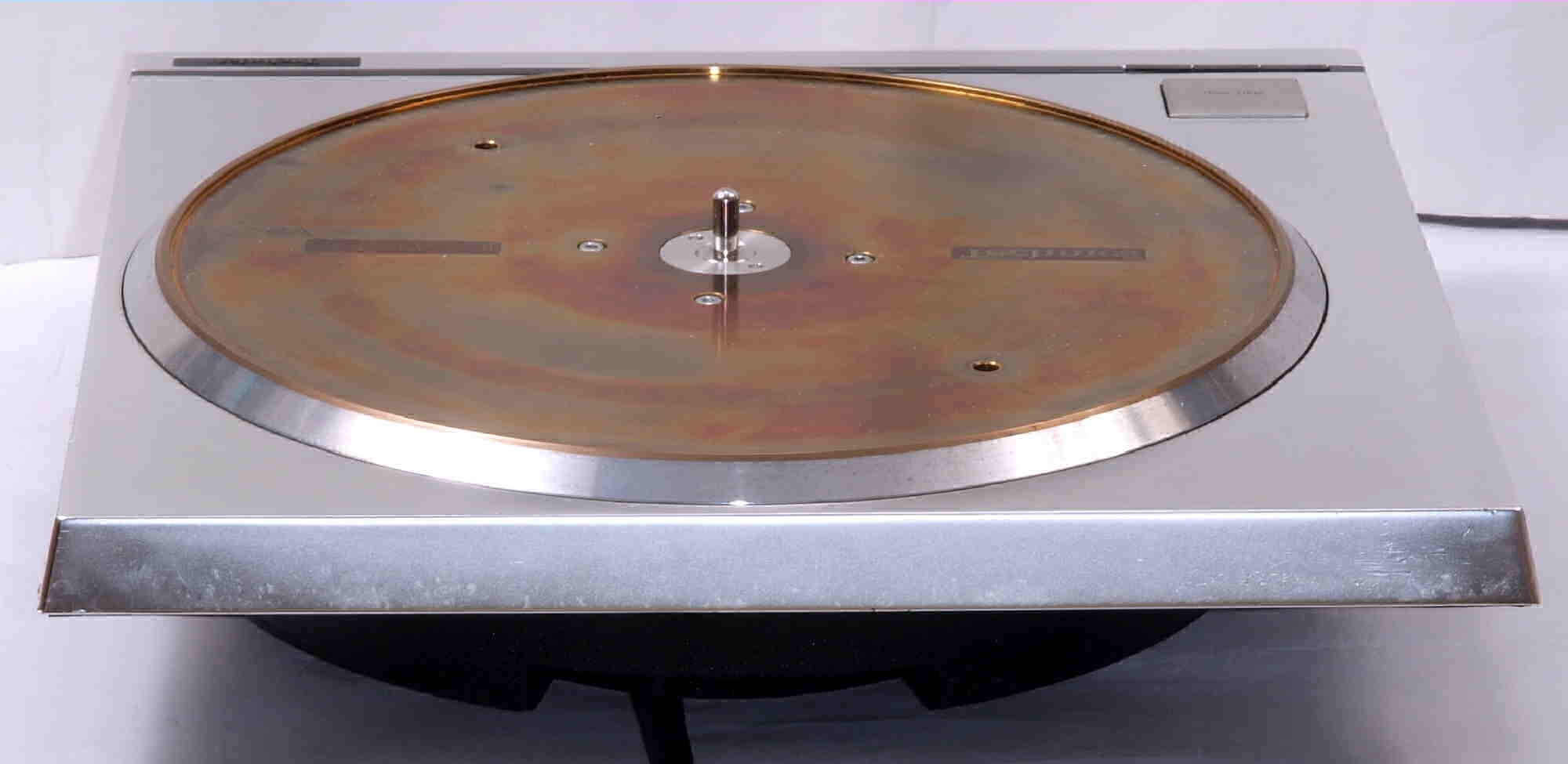

Ｄ０１．　修理前　上から見る。
Ｄ１１．　修理中　ブレーキ機構のメカ調整、ベルトブレーキ＋パッドブレーキの２本立て。
Ｄ１２．　完成　ブレーキ機構のメカ調整

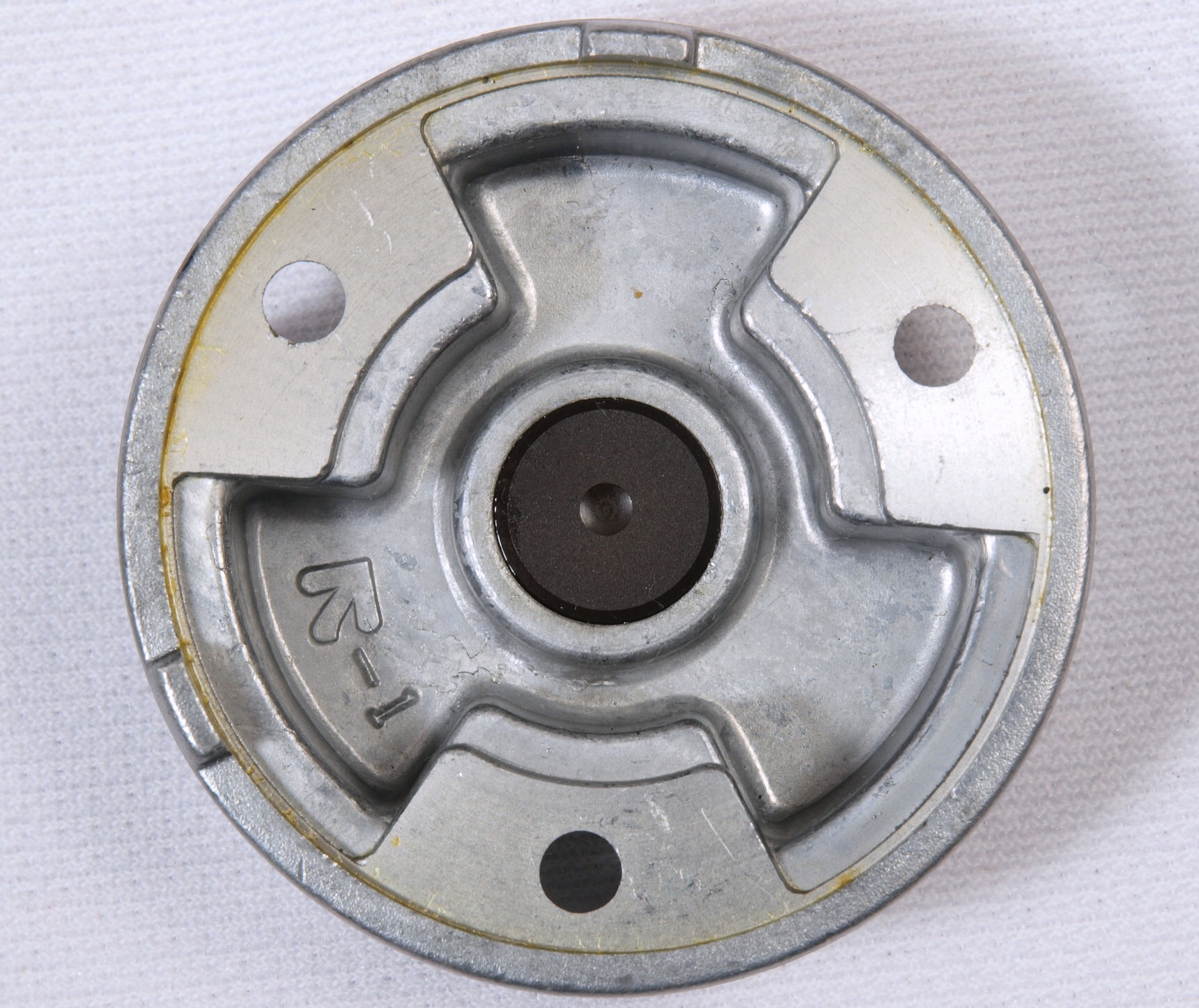

Ｄ２１．　修理中　軸の下受。

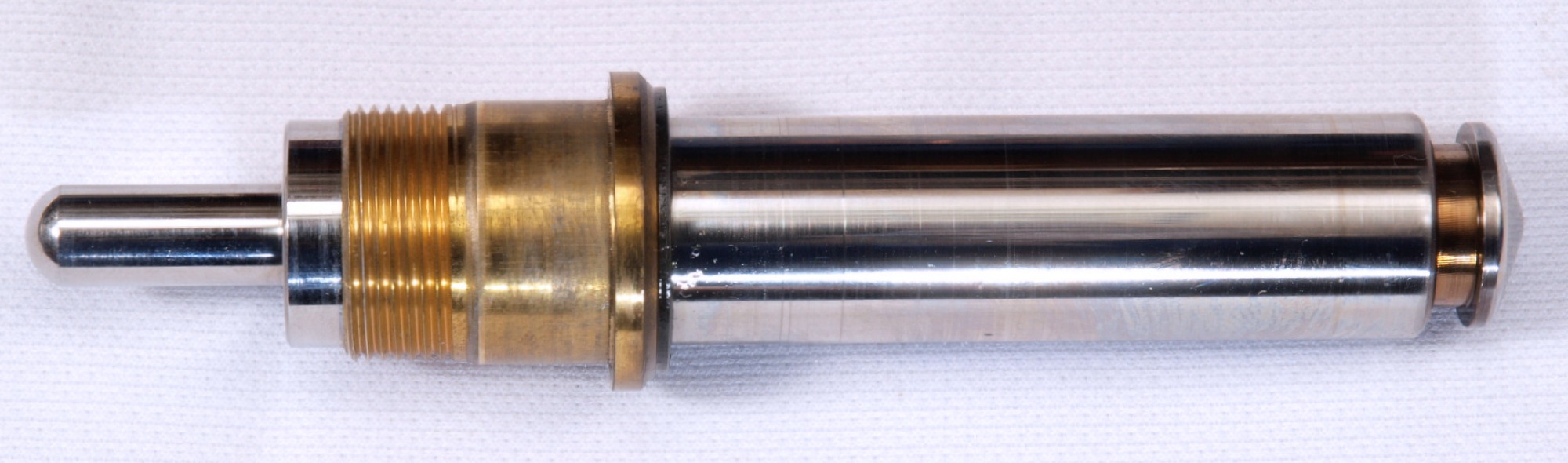

Ｄ２２．　修理中　軸のキズの様子。

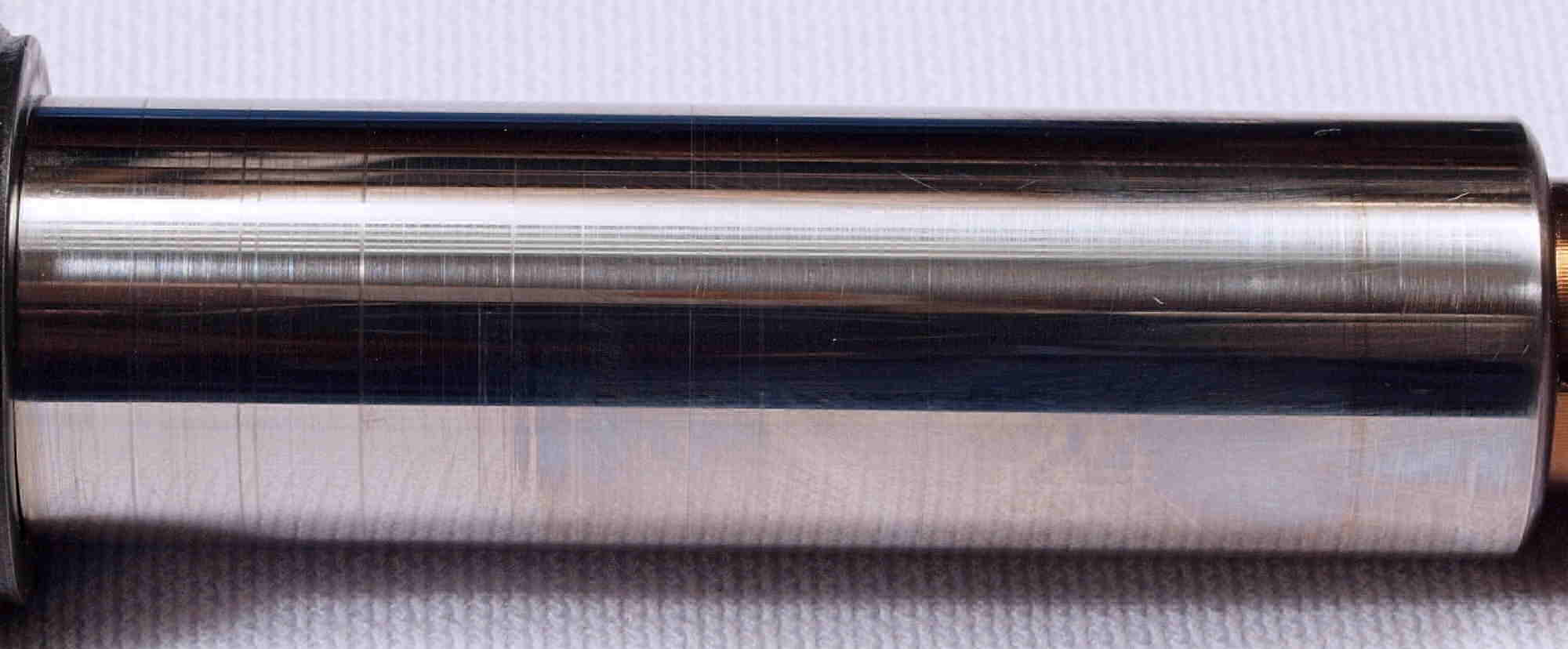

Ｄ２３．　修理中　軸ののキズの様子、拡大。

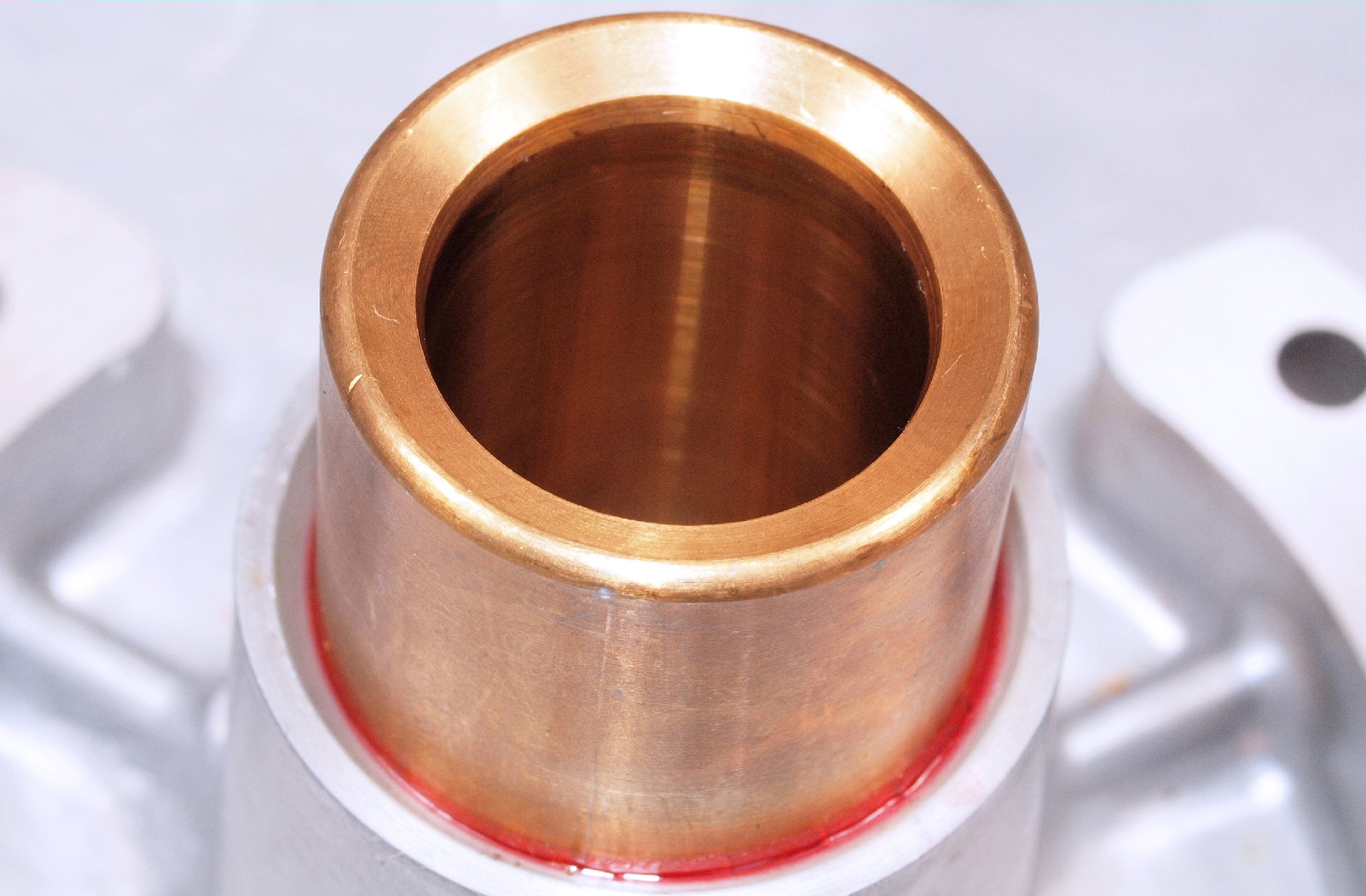

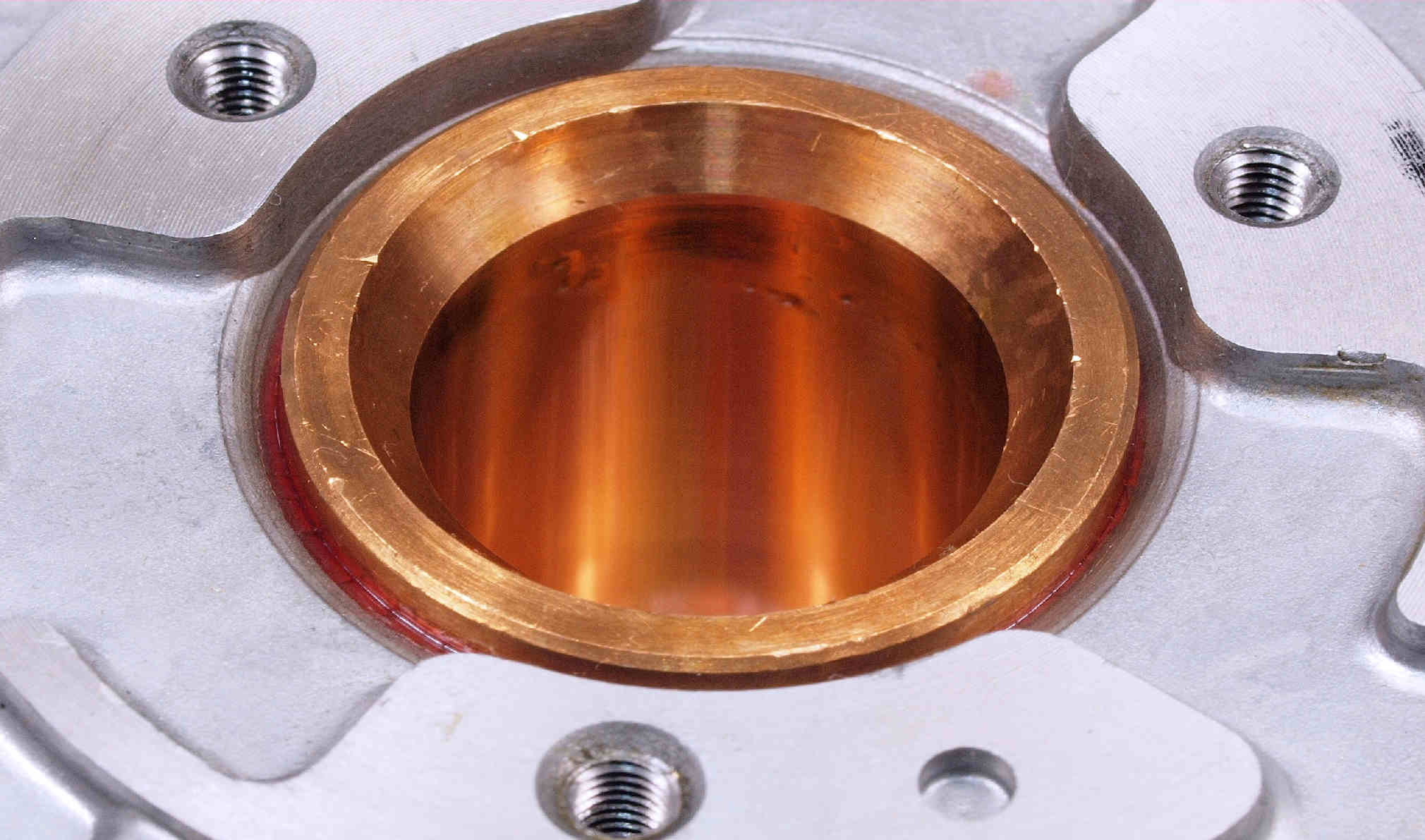

Ｄ２４．　修理中　軸受けのキズの様子、上側。
Ｄ２５．　修理中　軸受けのキズの様子、下側。

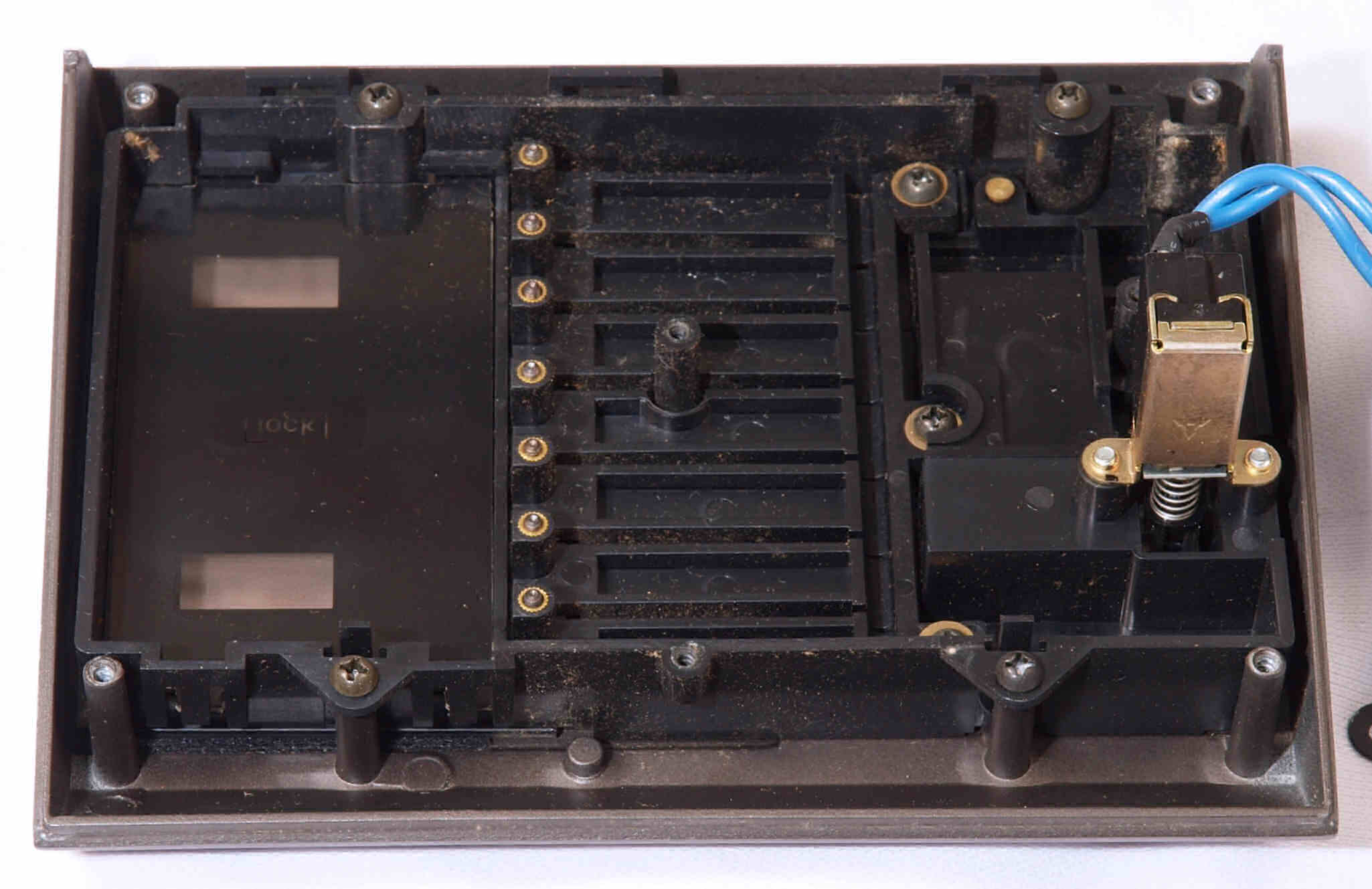

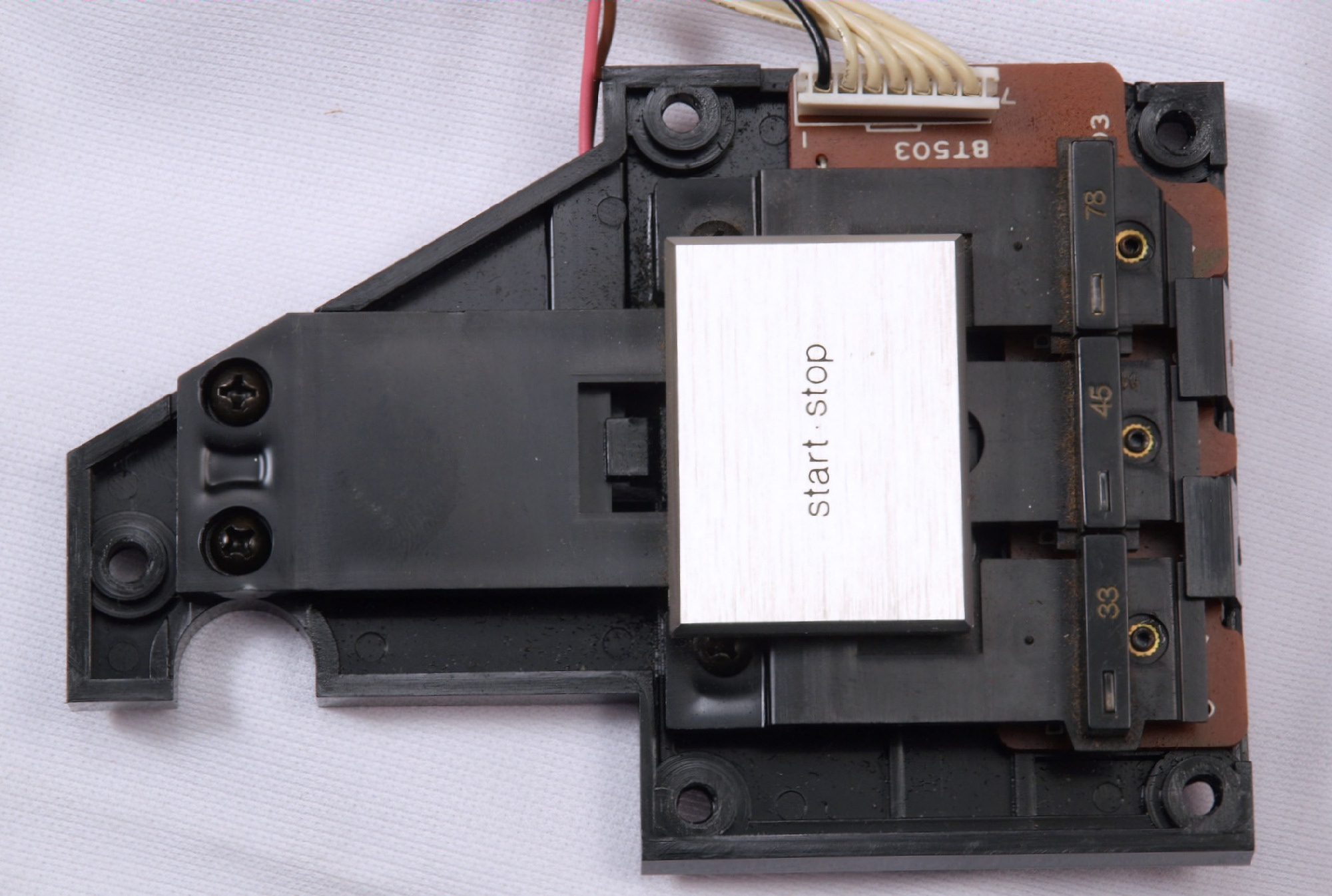

Ｄ３０．　修理前　ターンテーブル操作ＳＷ

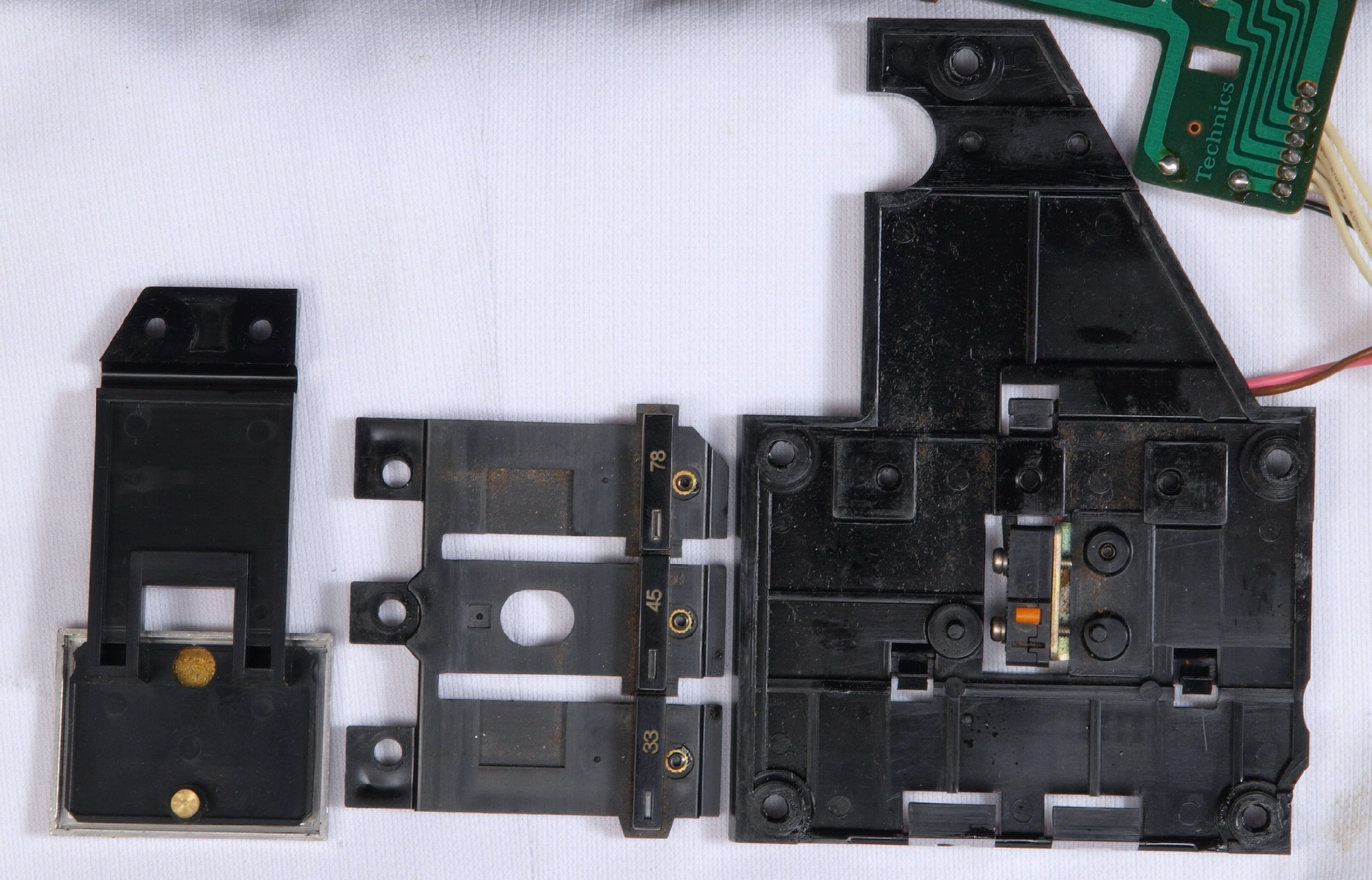

Ｄ３１．　修理中　ターンテーブル操作ＳＷを分解・清掃。
Ｄ３２．　修理前　ターンテーブル操作基板

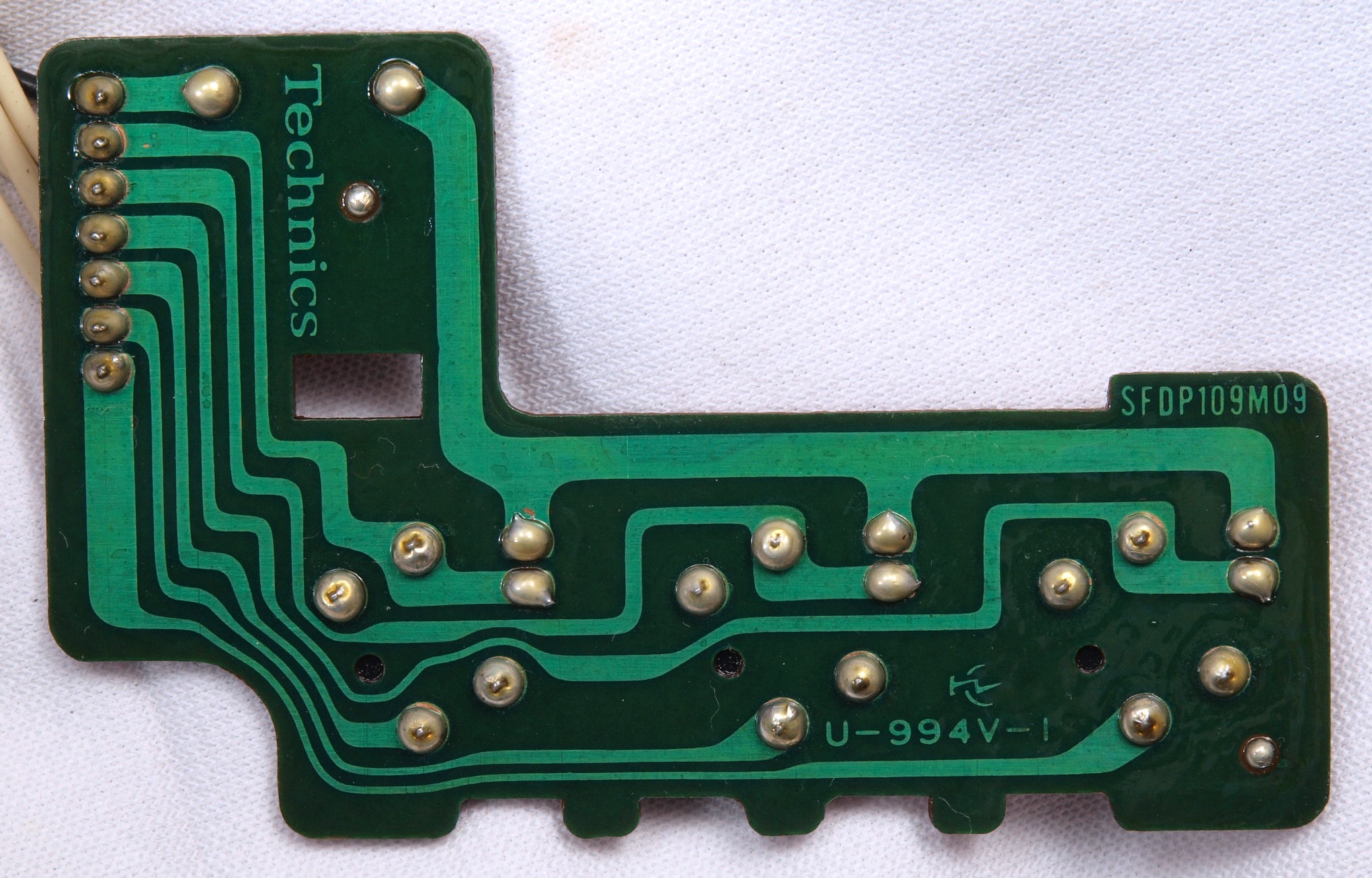

Ｄ３３．　修理前　ターンテーブル操作基板裏

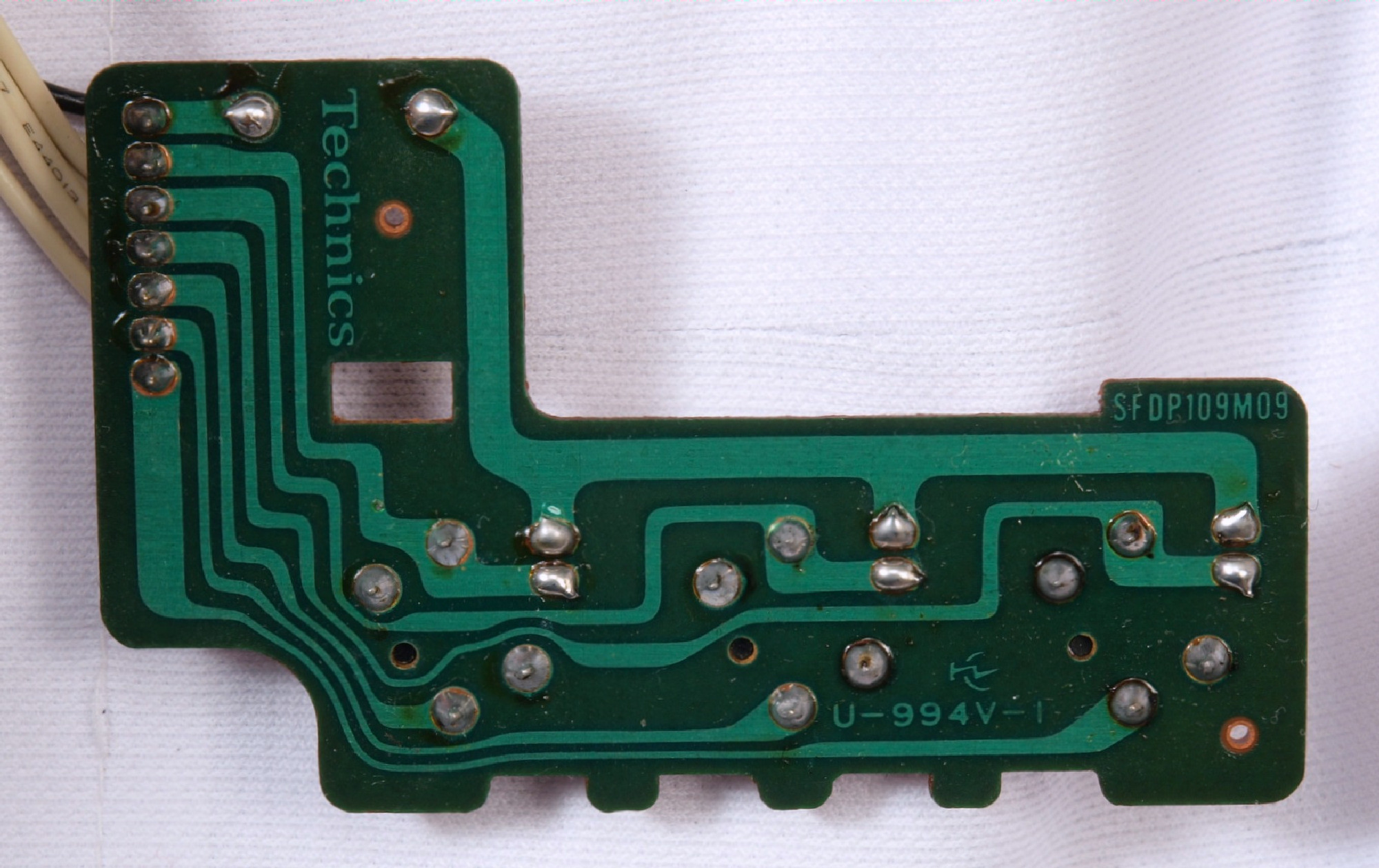

Ｄ３４．　修理（半田補正）後　ターンテーブル接続基板裏
Ｄ３５．　完成ターンテーブル操作基板基板裏。　余分なフラックスを落として、コート液を塗る。

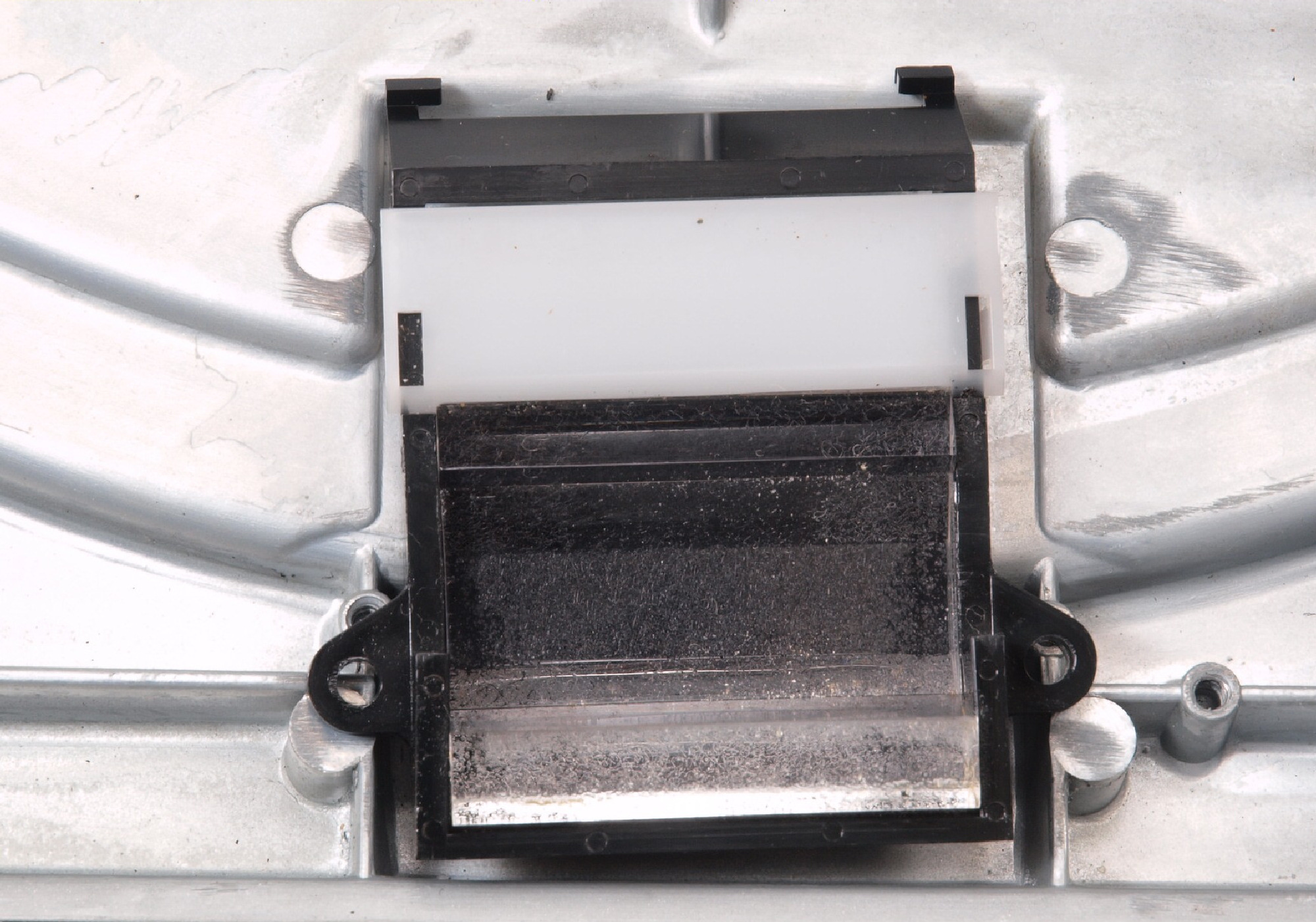

Ｄ４０．　清掃中　ストロボ窓・周り清掃。

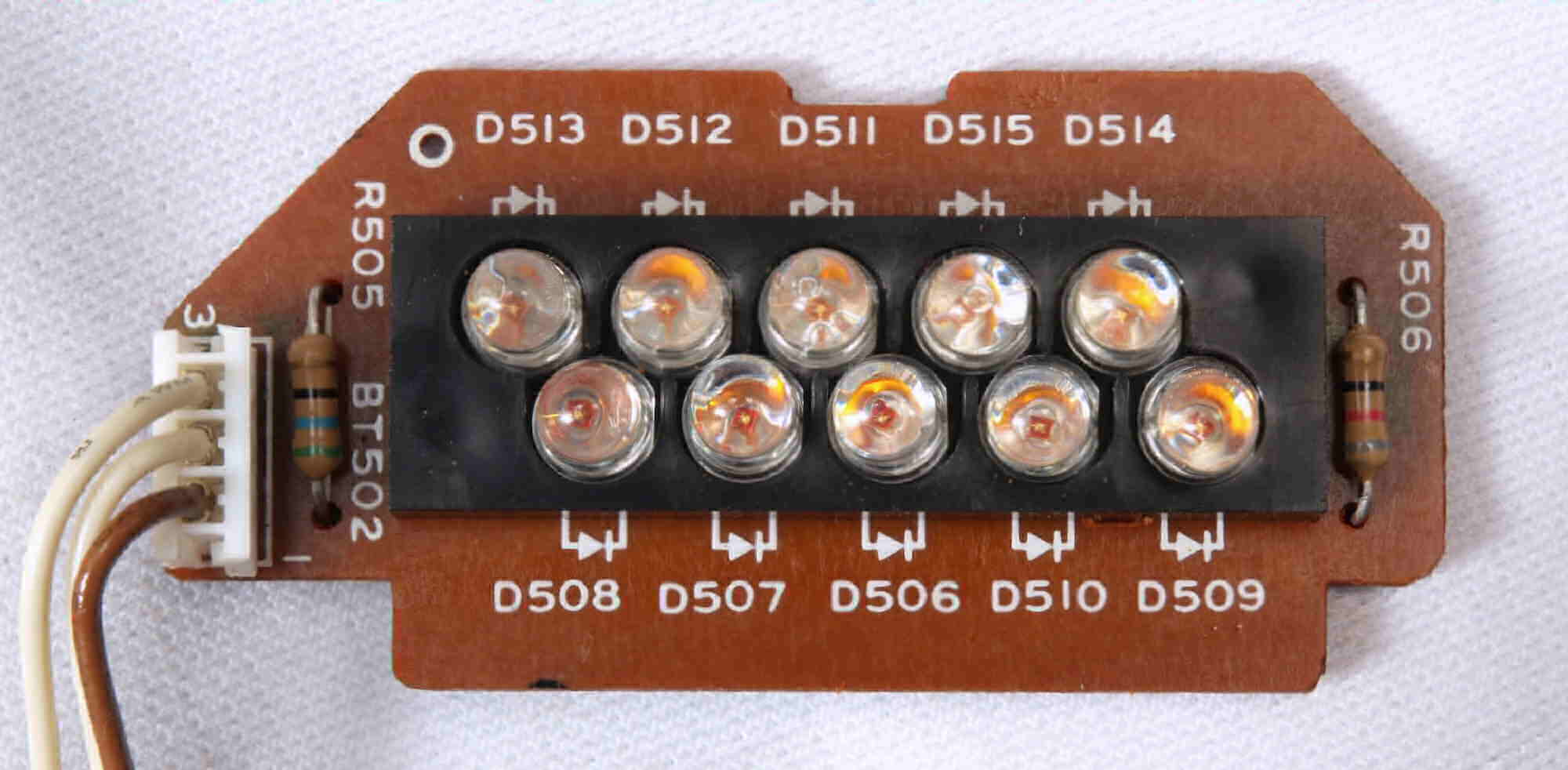

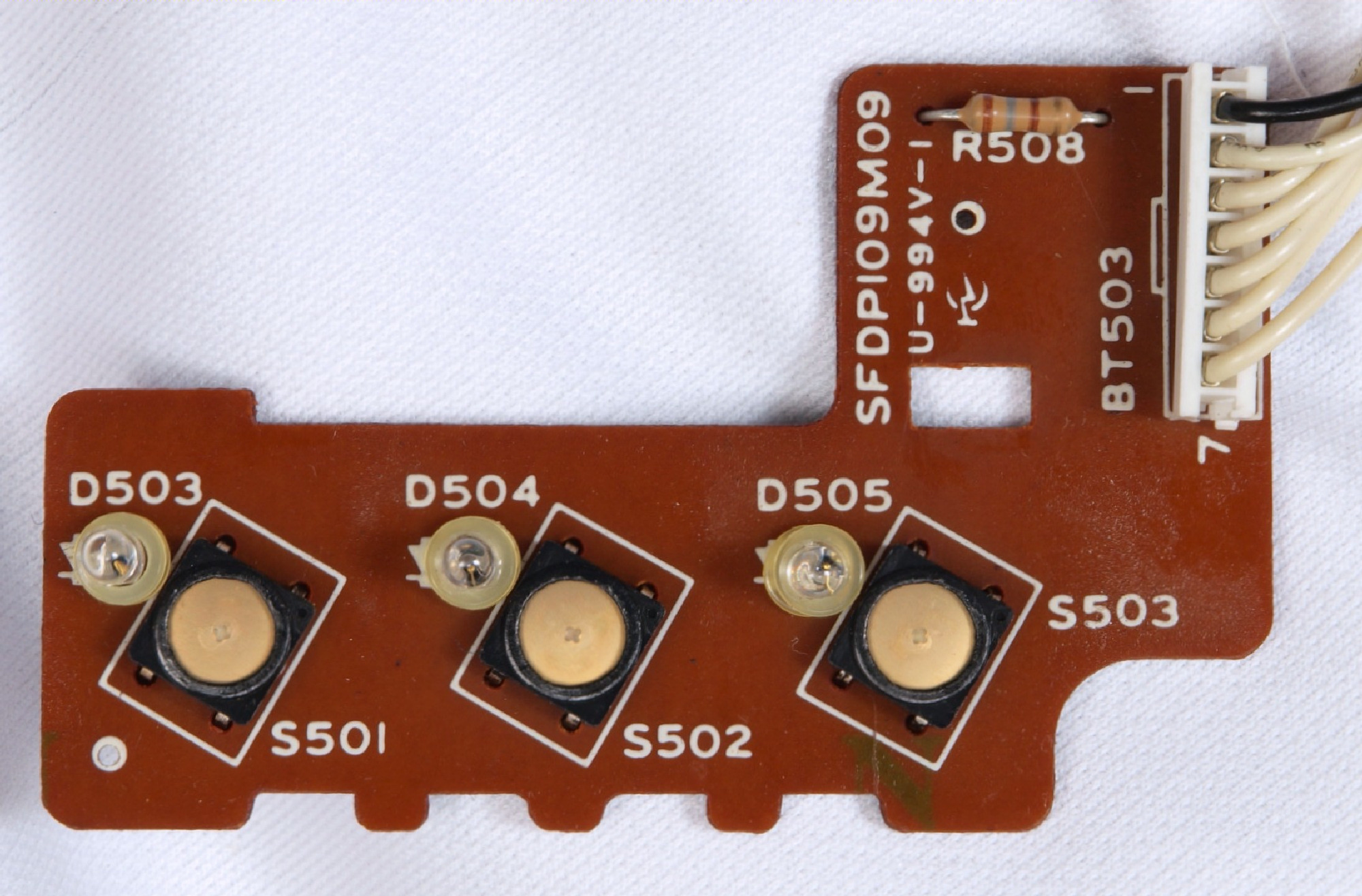

Ｄ４１．　修理前　ＬＥＤ表示基板

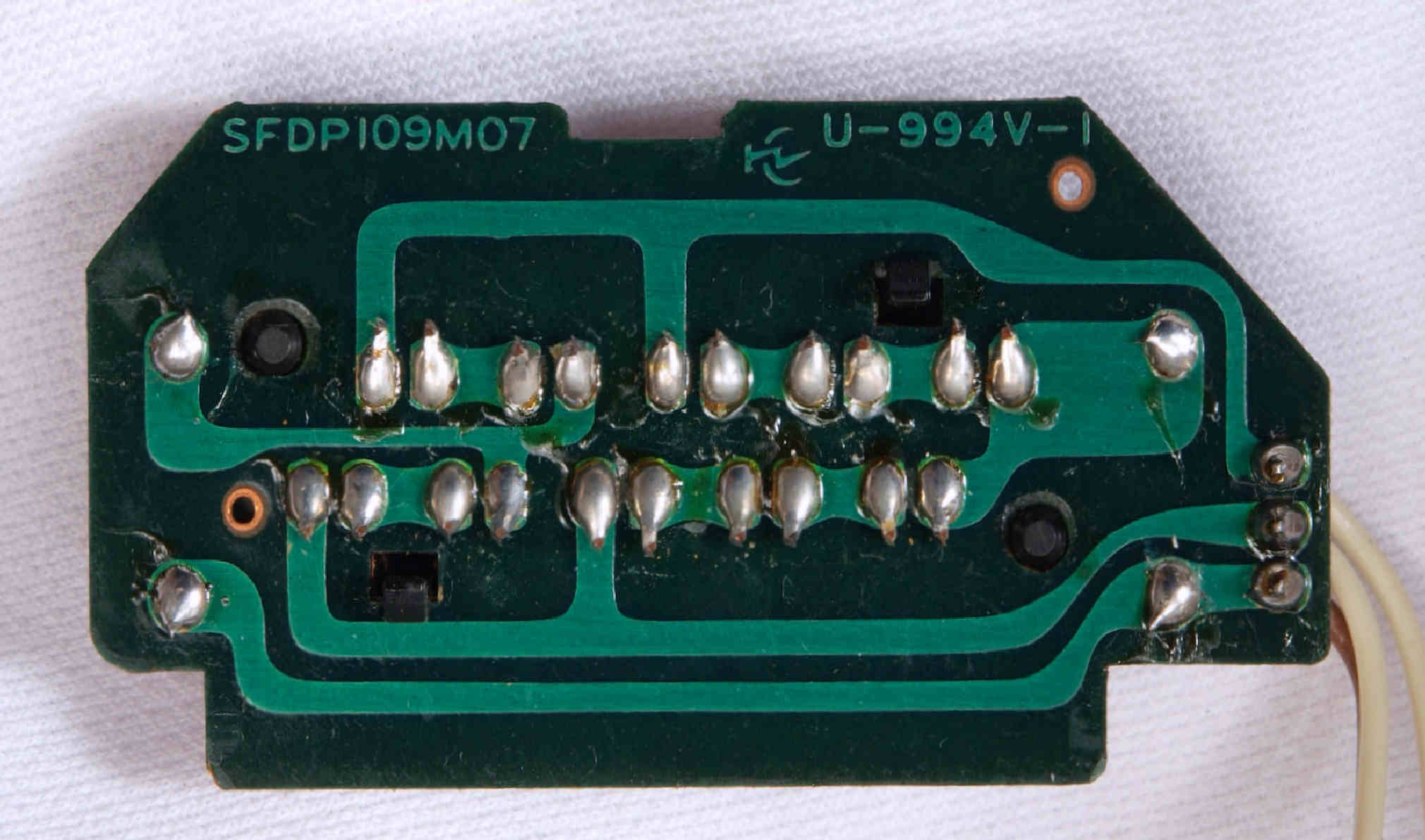

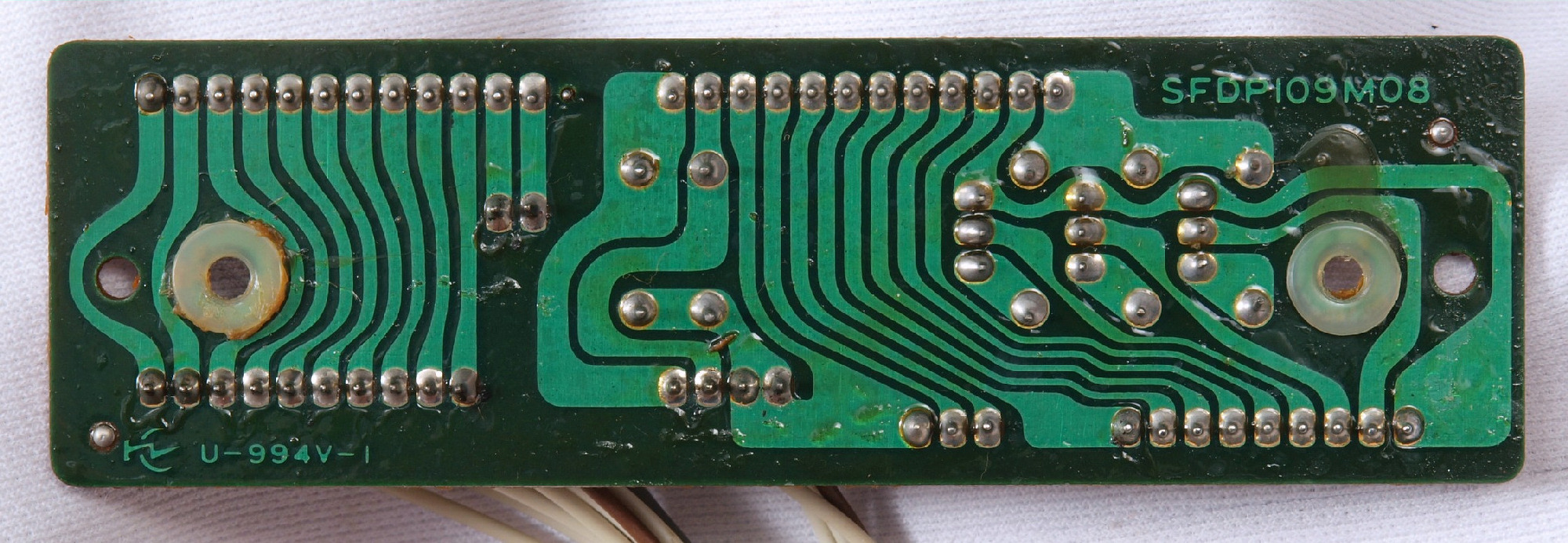

Ｄ４２．　修理前　ＬＥＤ表示基板裏

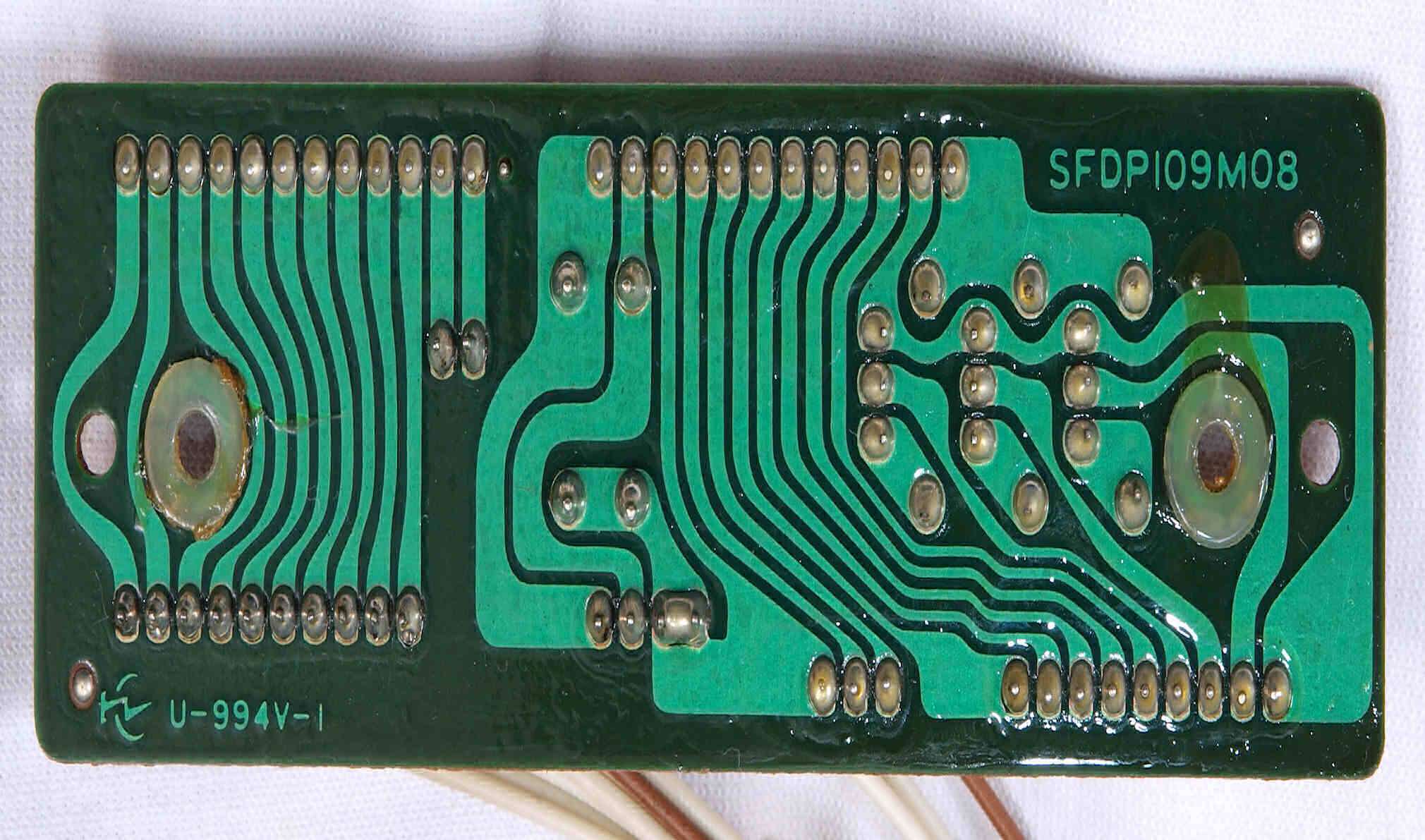

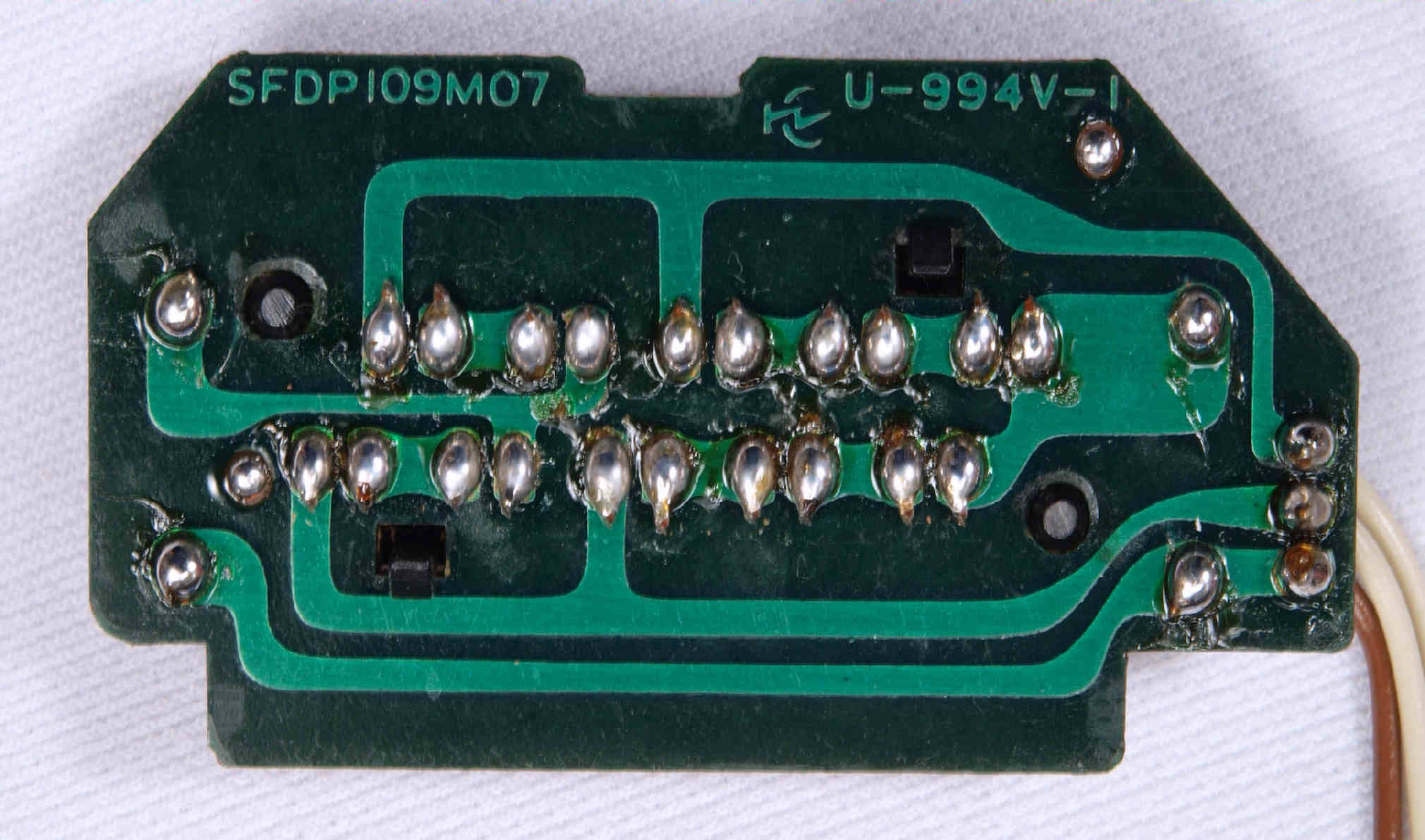

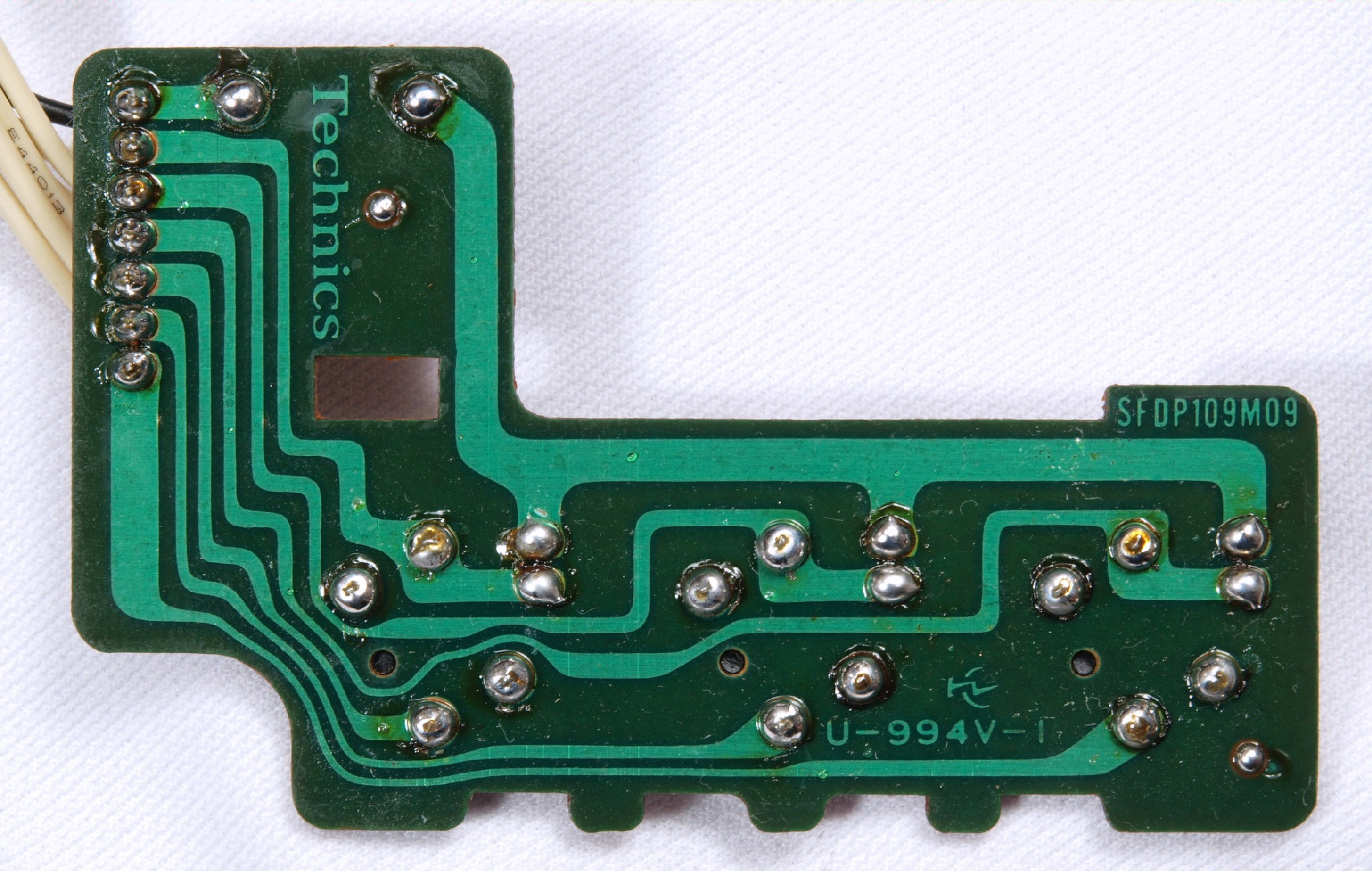

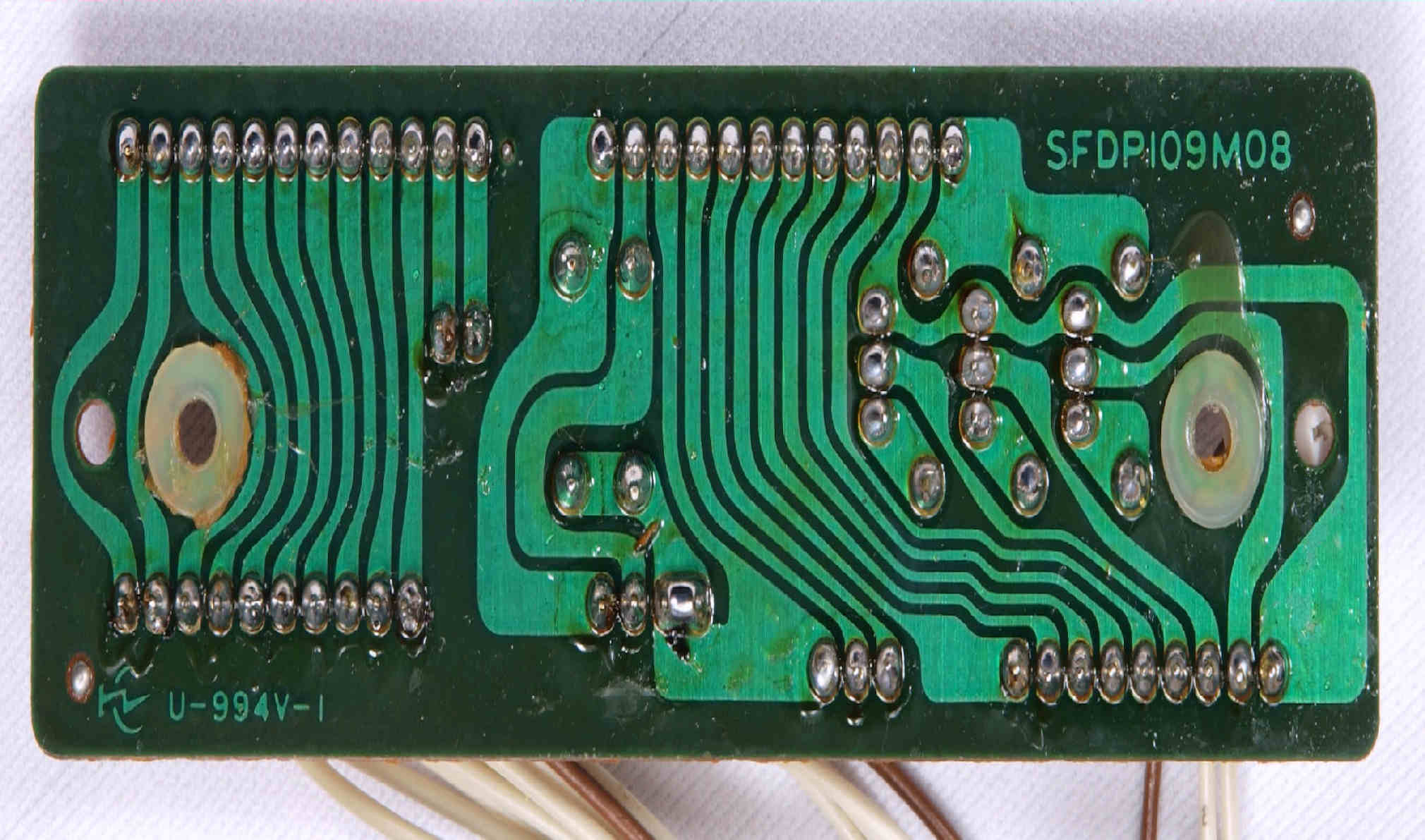

Ｄ４３．　修理（半田補正）後　ＬＥＤ表示基板裏

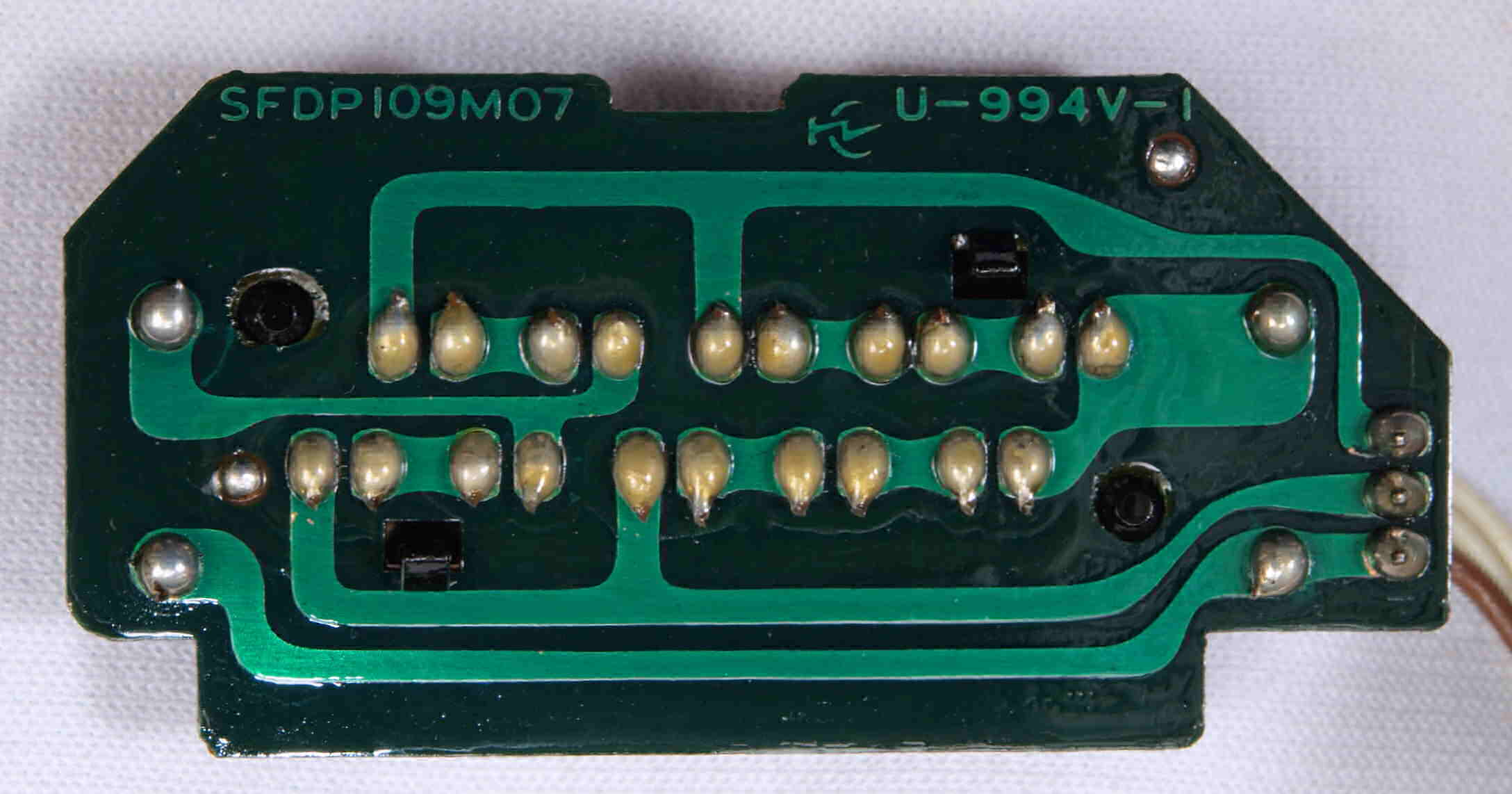

Ｄ４４．　完成ＬＥＤ表示基板裏。　余分なフラックスを落として、コート液を塗る。

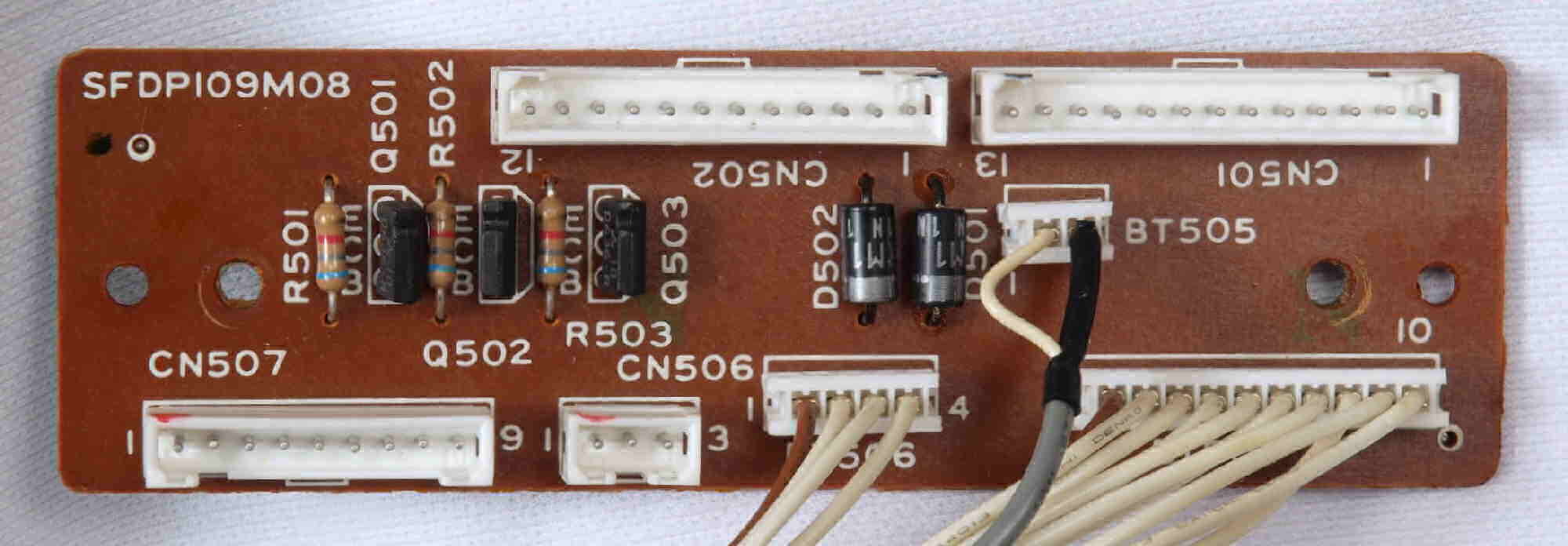

Ｄ５１．　修理前　ターンテーブル接続基板
Ｄ５２．　修理前　ターンテーブル接続基板裏
Ｄ５３．　修理（半田補正）後　ターンテーブル接続基板裏
Ｄ５４．　完成ターンテーブル接続基板裏。余分なフラックスを落として、コート液を塗る。

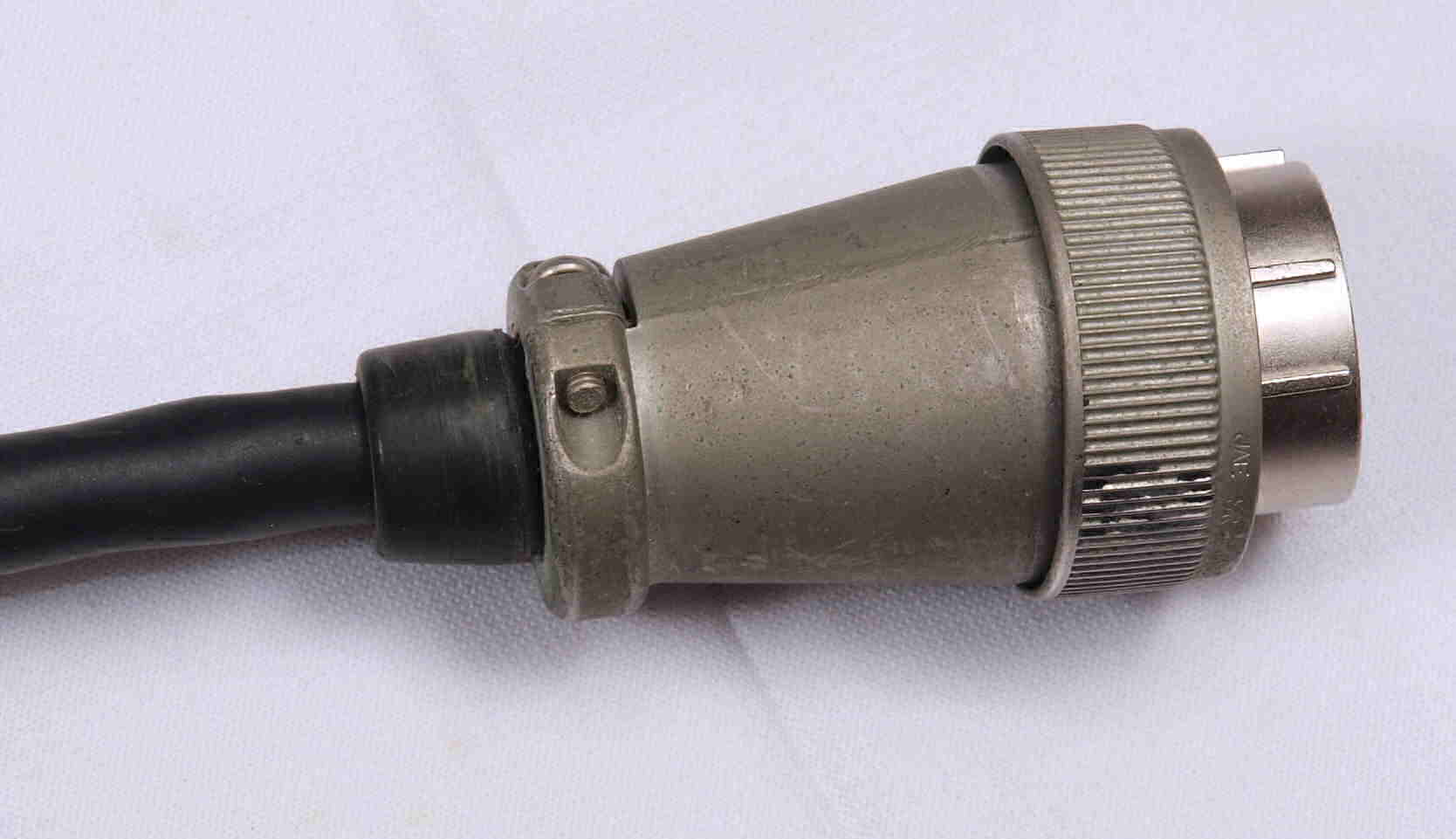

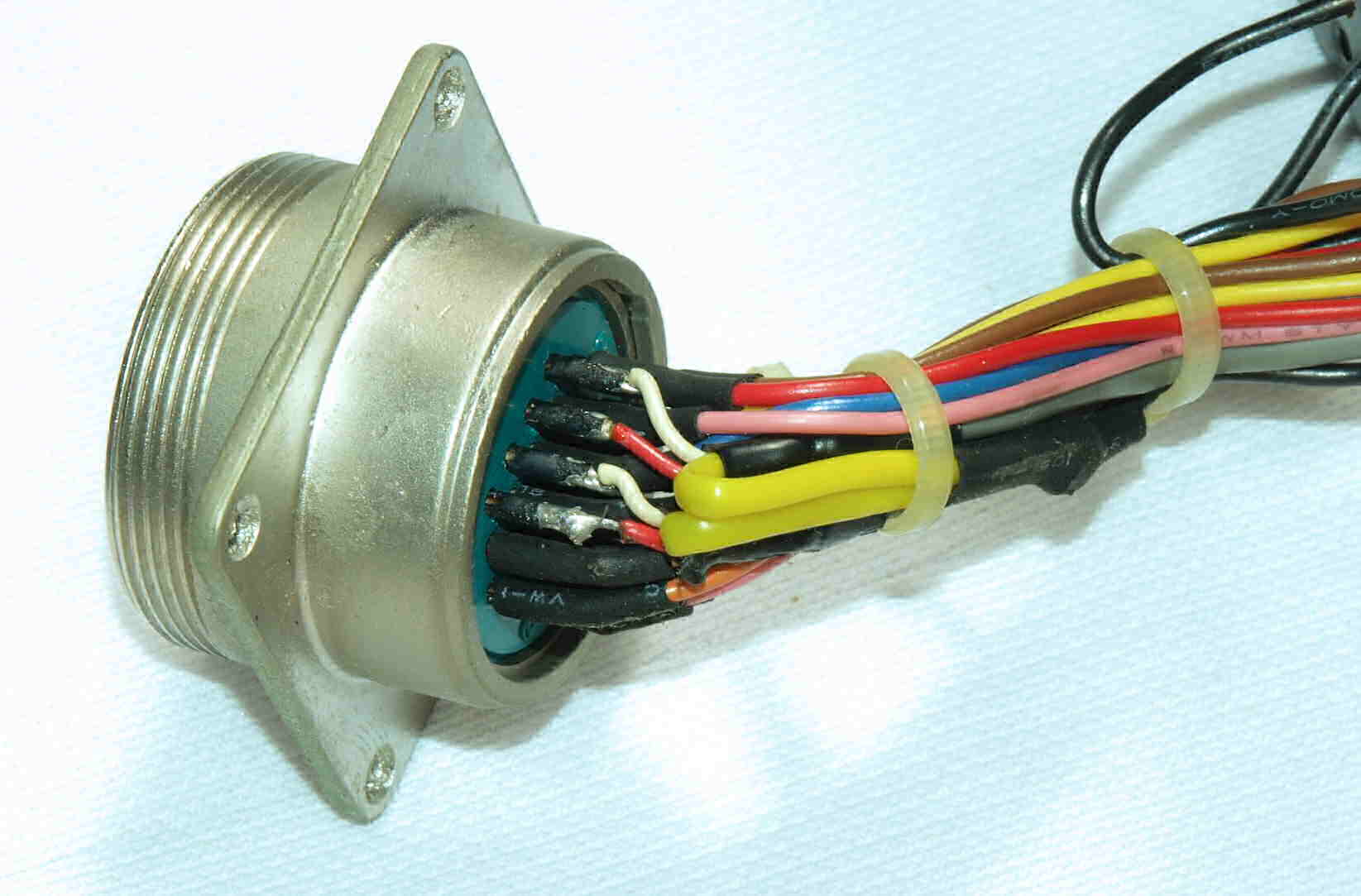

Ｄ６１．　修理中　接続コネクター。
Ｄ６２．　修理後　接続コネクター。
Ｍ．　モータ部　修理状況
Ｍ１１．　修理中、　アマチュア（回転子）取り出す。

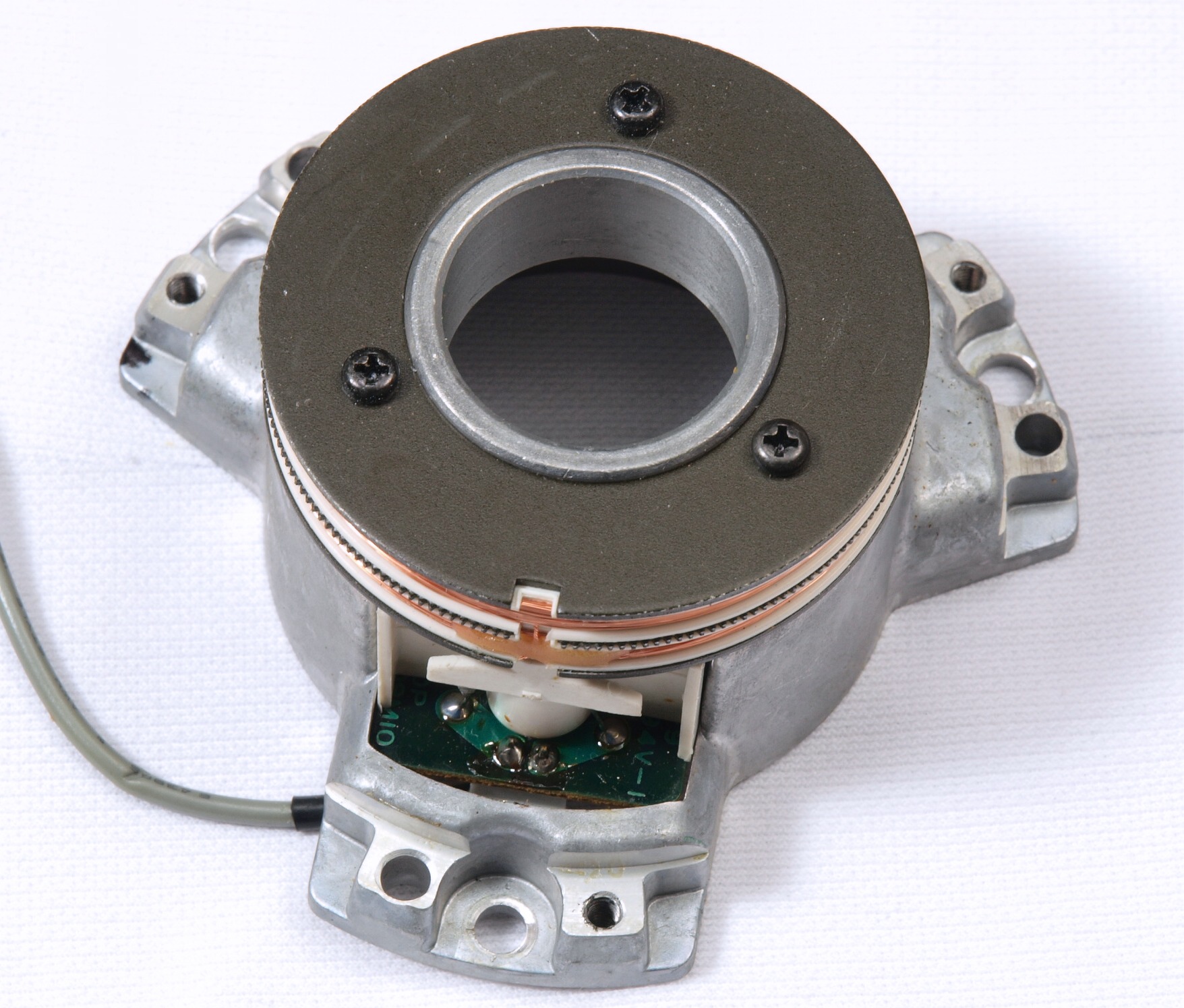

Ｍ１４．　修理中、　ＦＧコイル部、異常なしです。

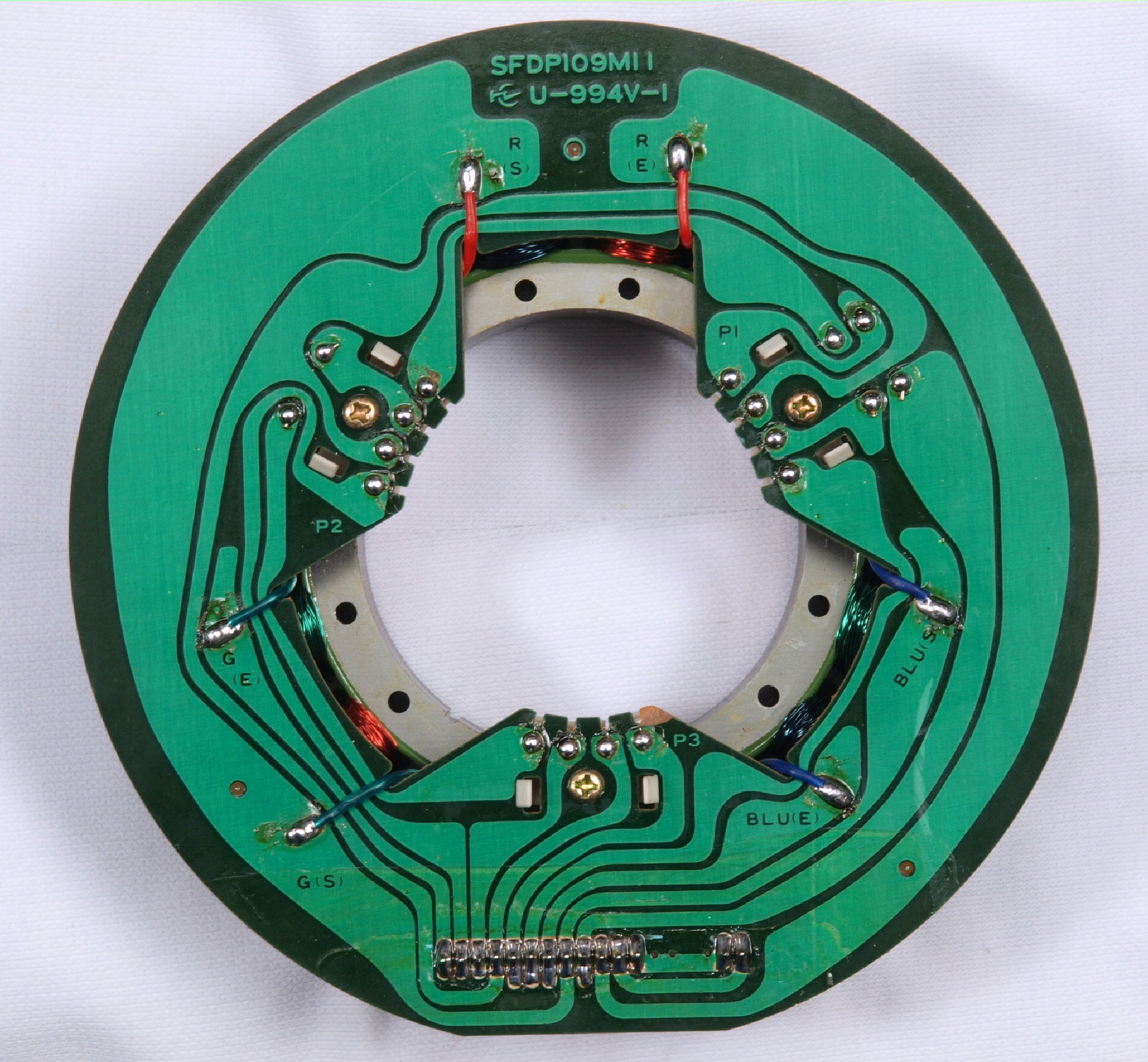

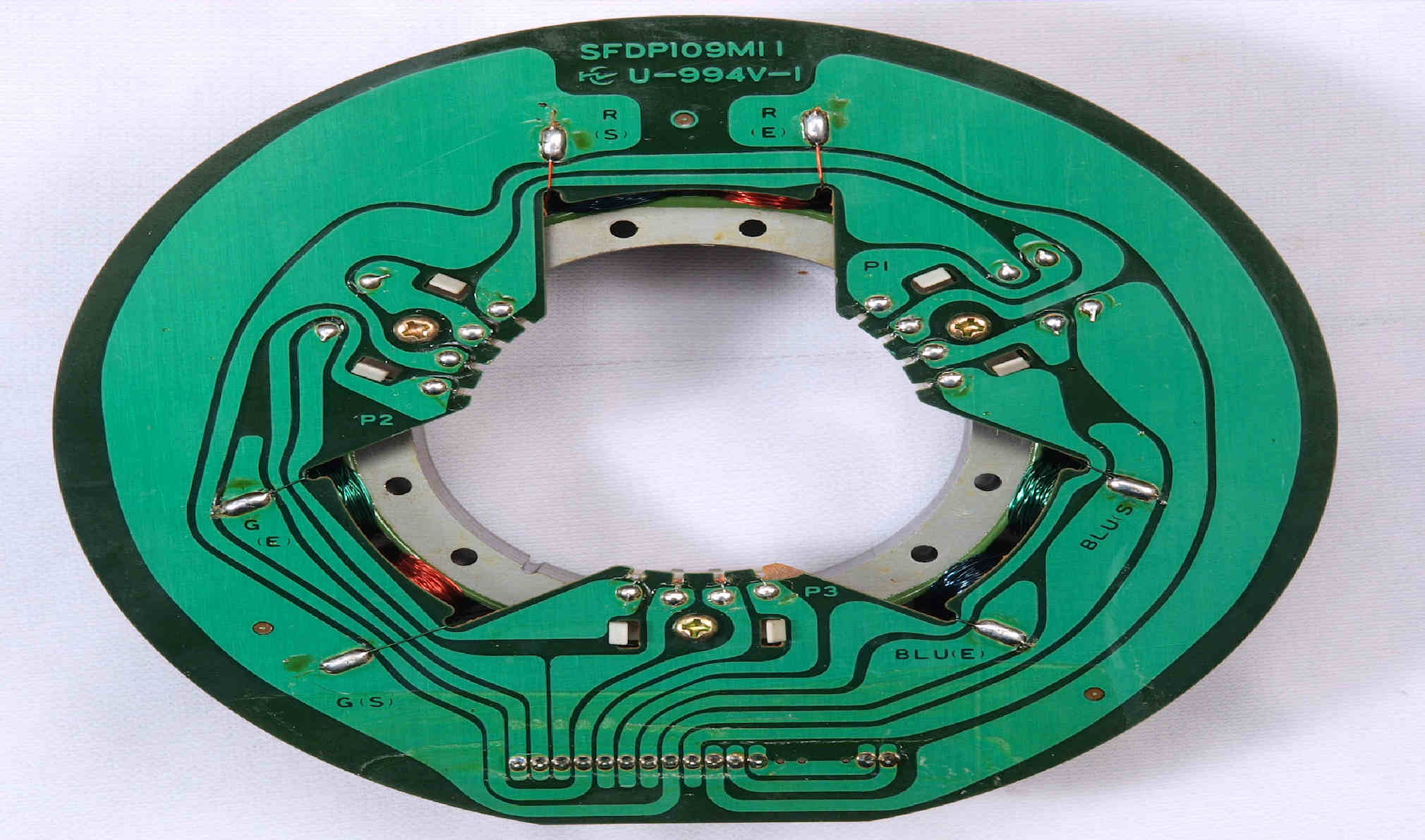

Ｍ２１．　修理中、　アマチュア（回転子）基盤裏を見る。
Ｍ２２．　修理中、　半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。

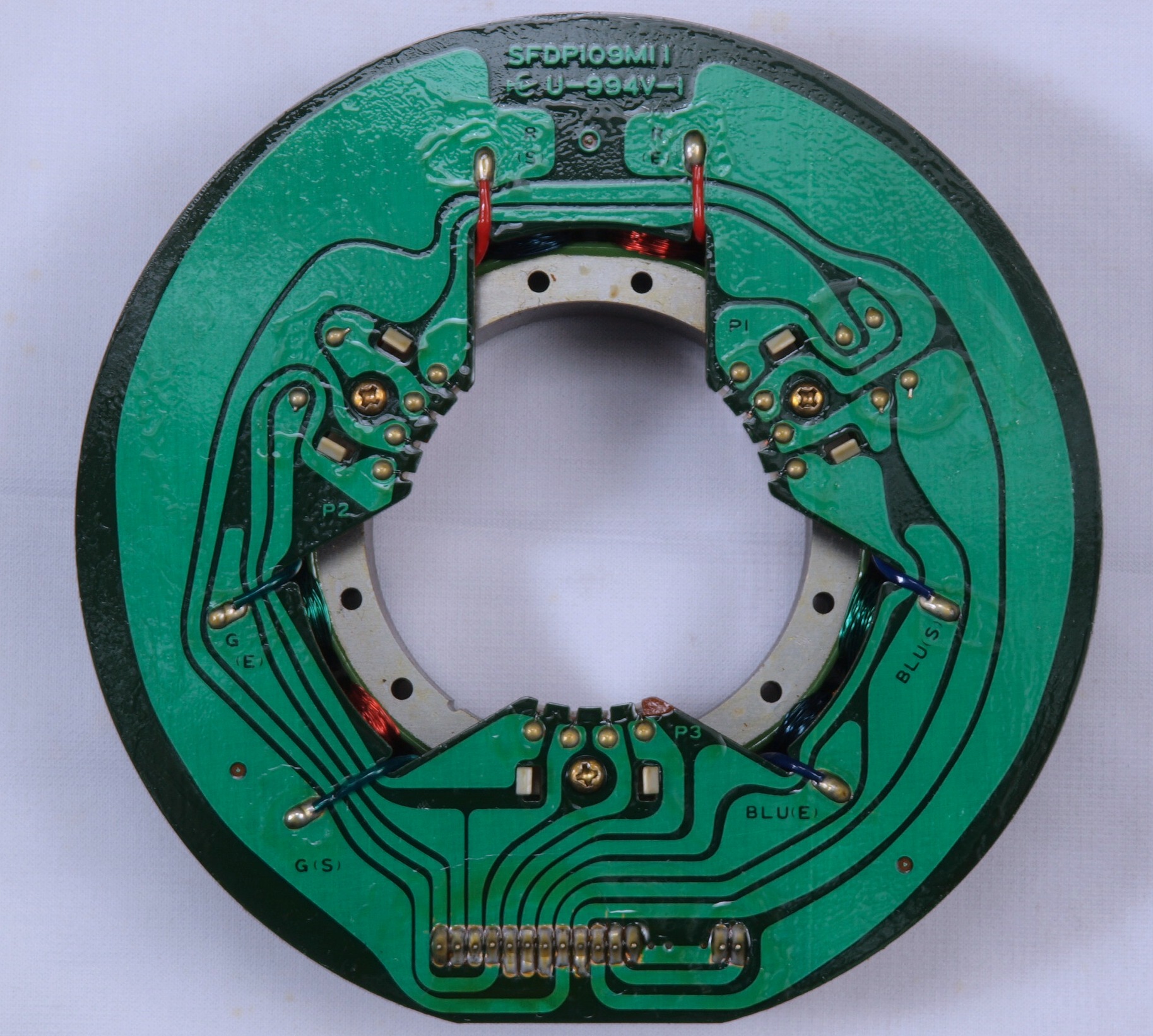

Ｍ２３．　完成アマチュア（回転子）基盤裏。　余分なフラックスを落として、コート液を塗る。

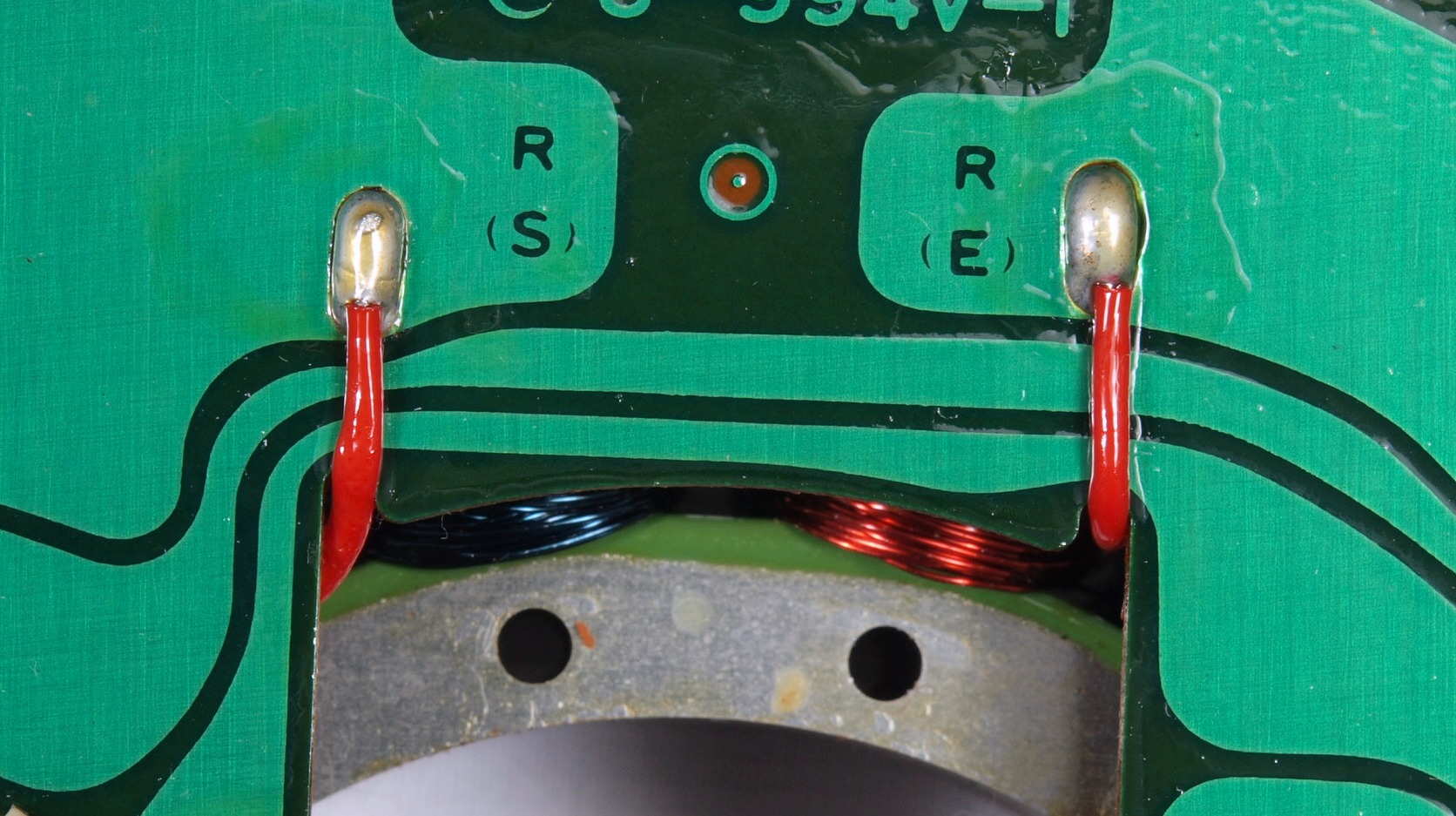

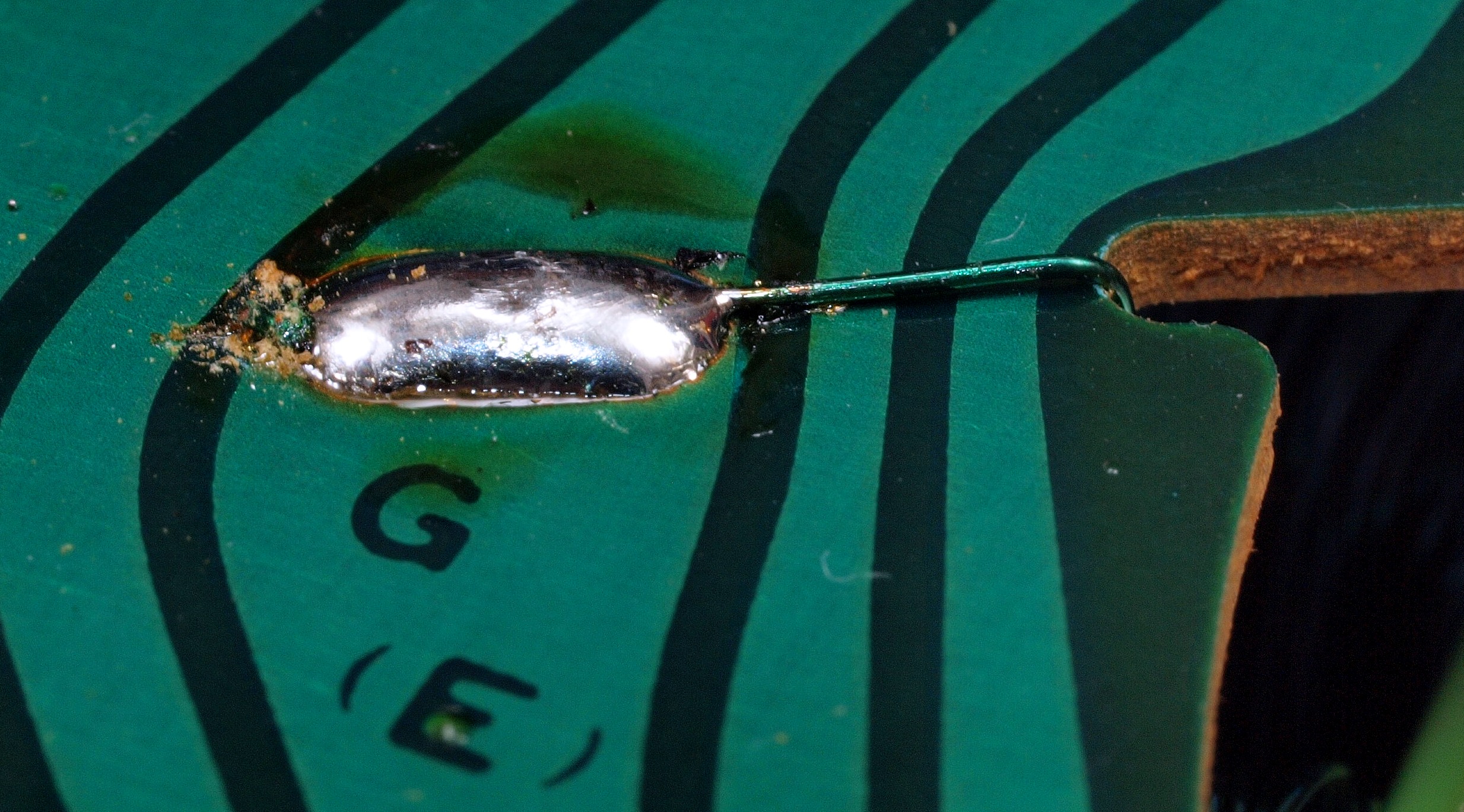

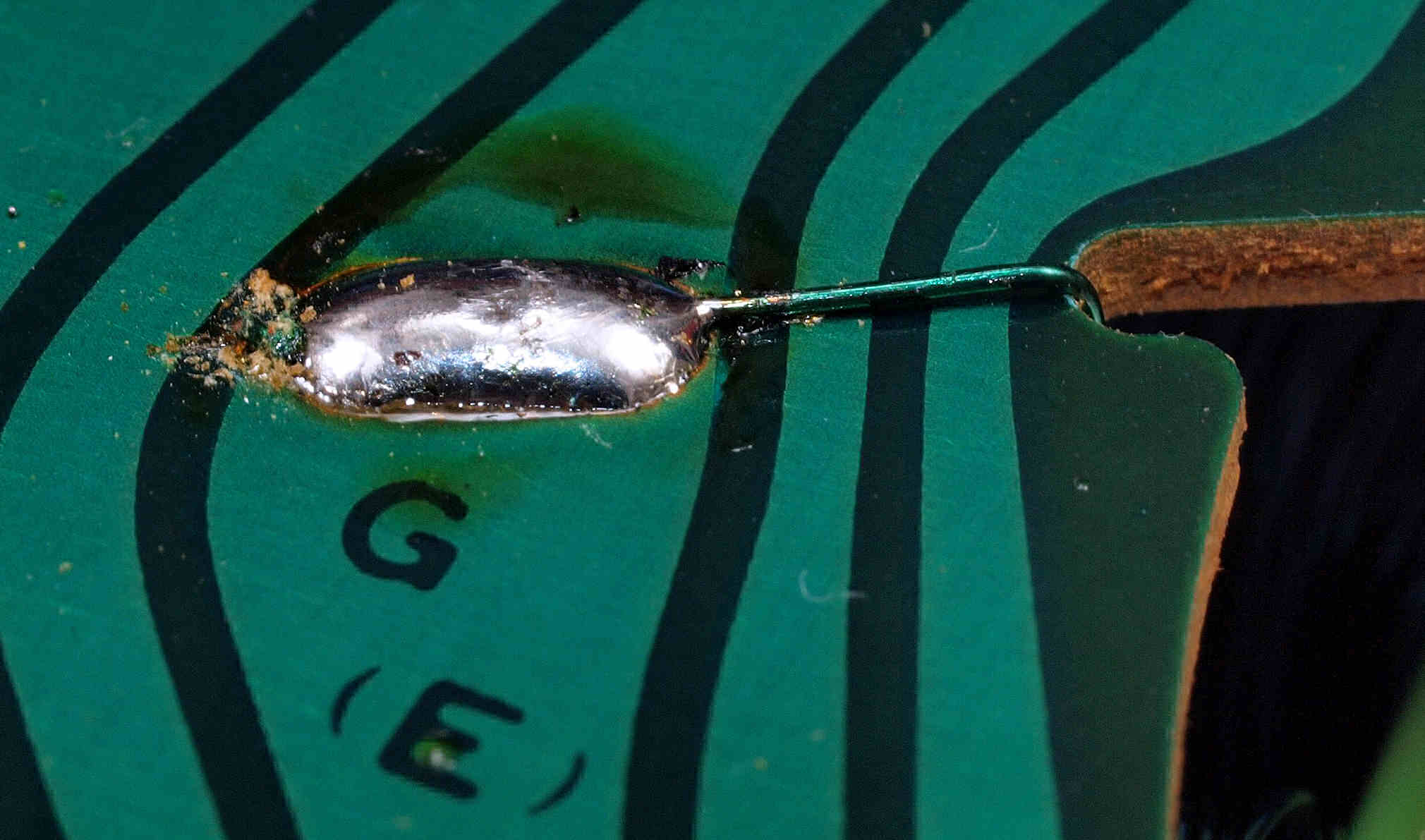

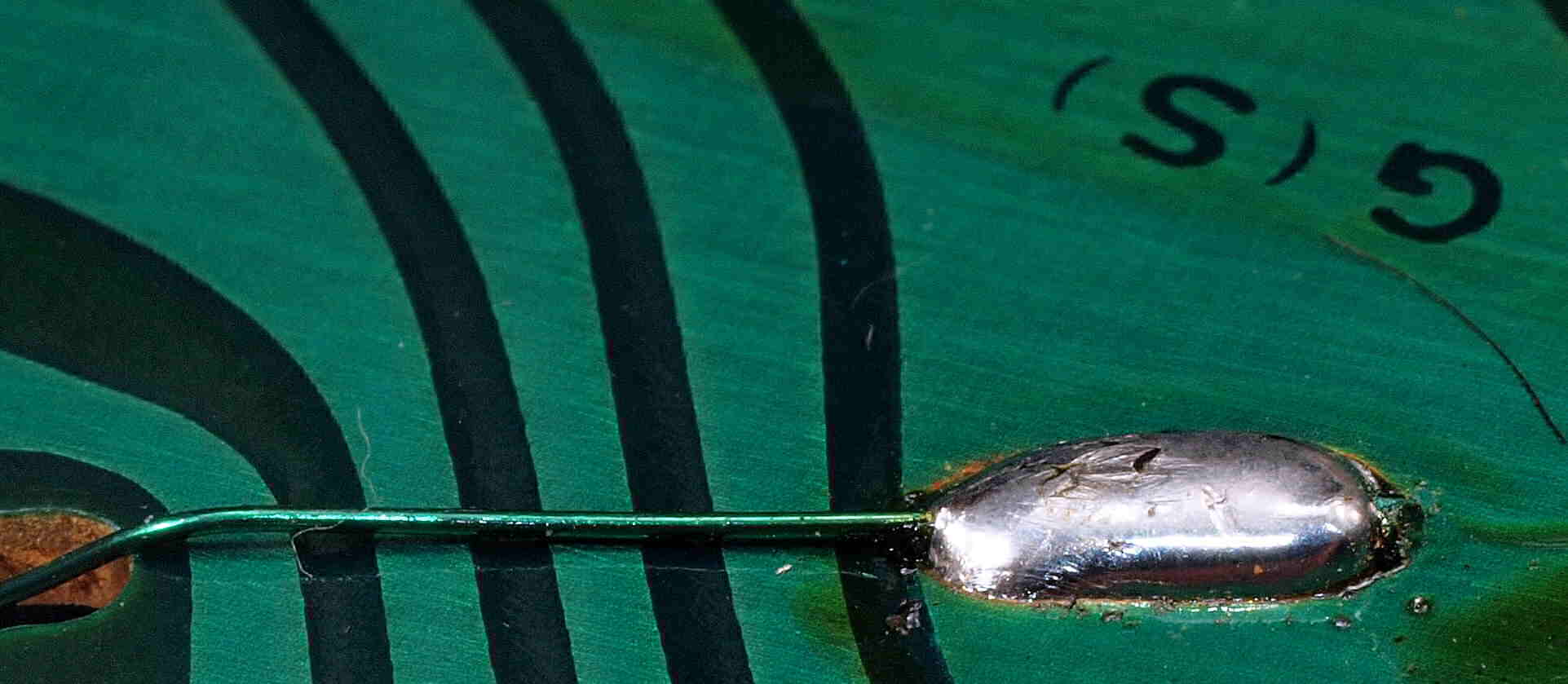

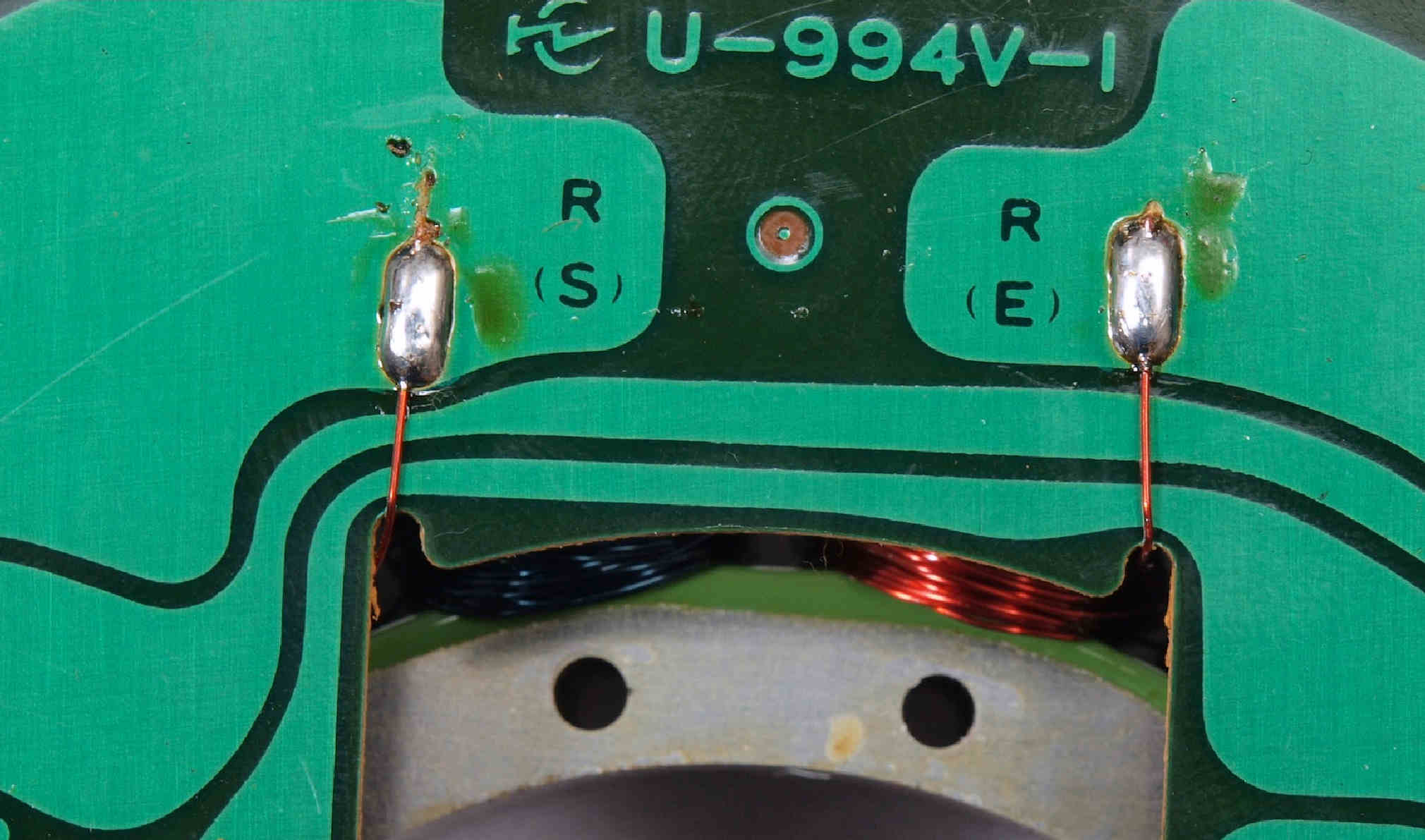

Ｍ３１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＲＥＤ巻線）
Ｍ３１２．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＲＥＤ巻線）拡大

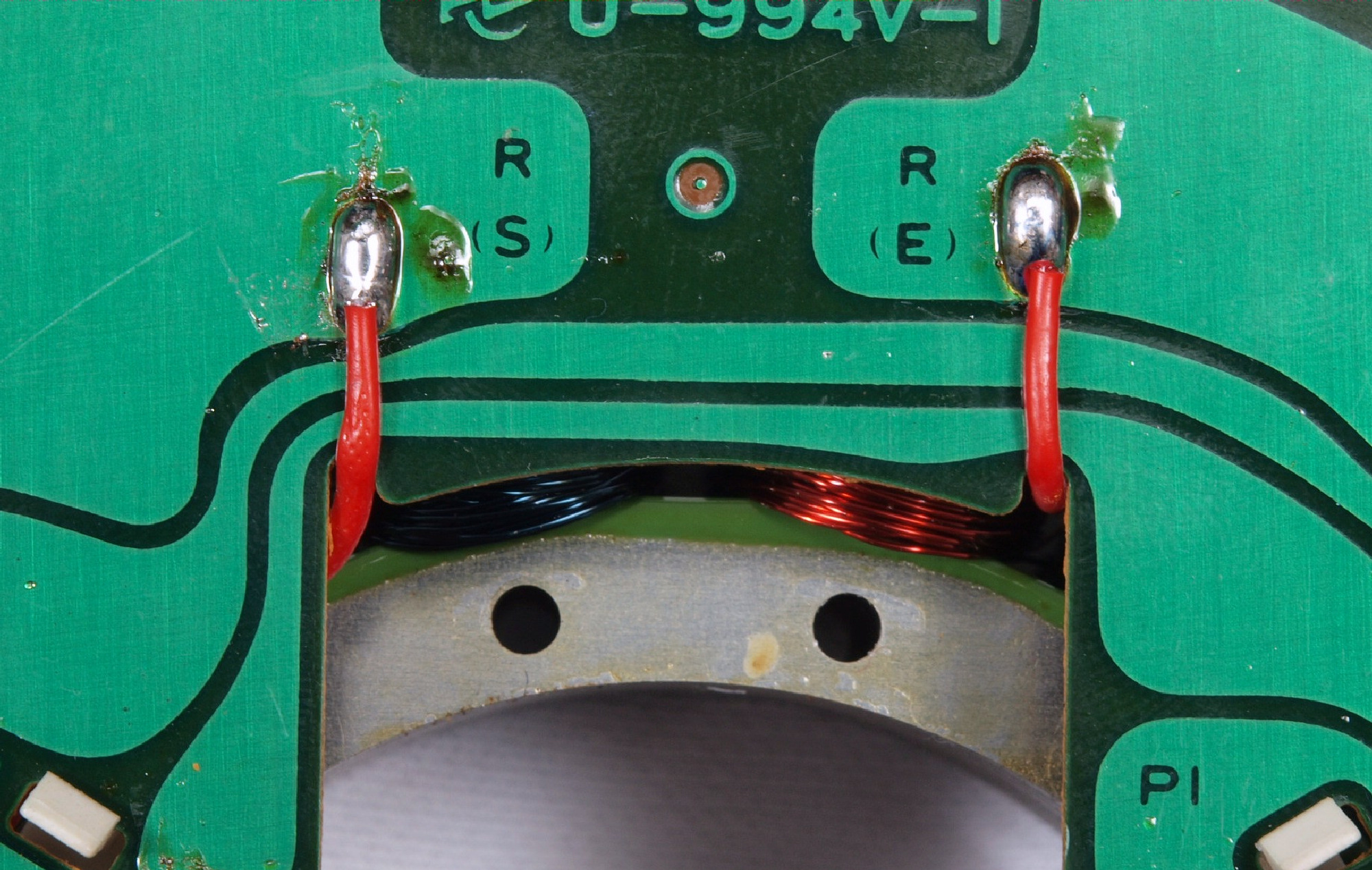

Ｍ３２．　修理中、　引き出し線絶縁。（ＲＥＤ巻線）

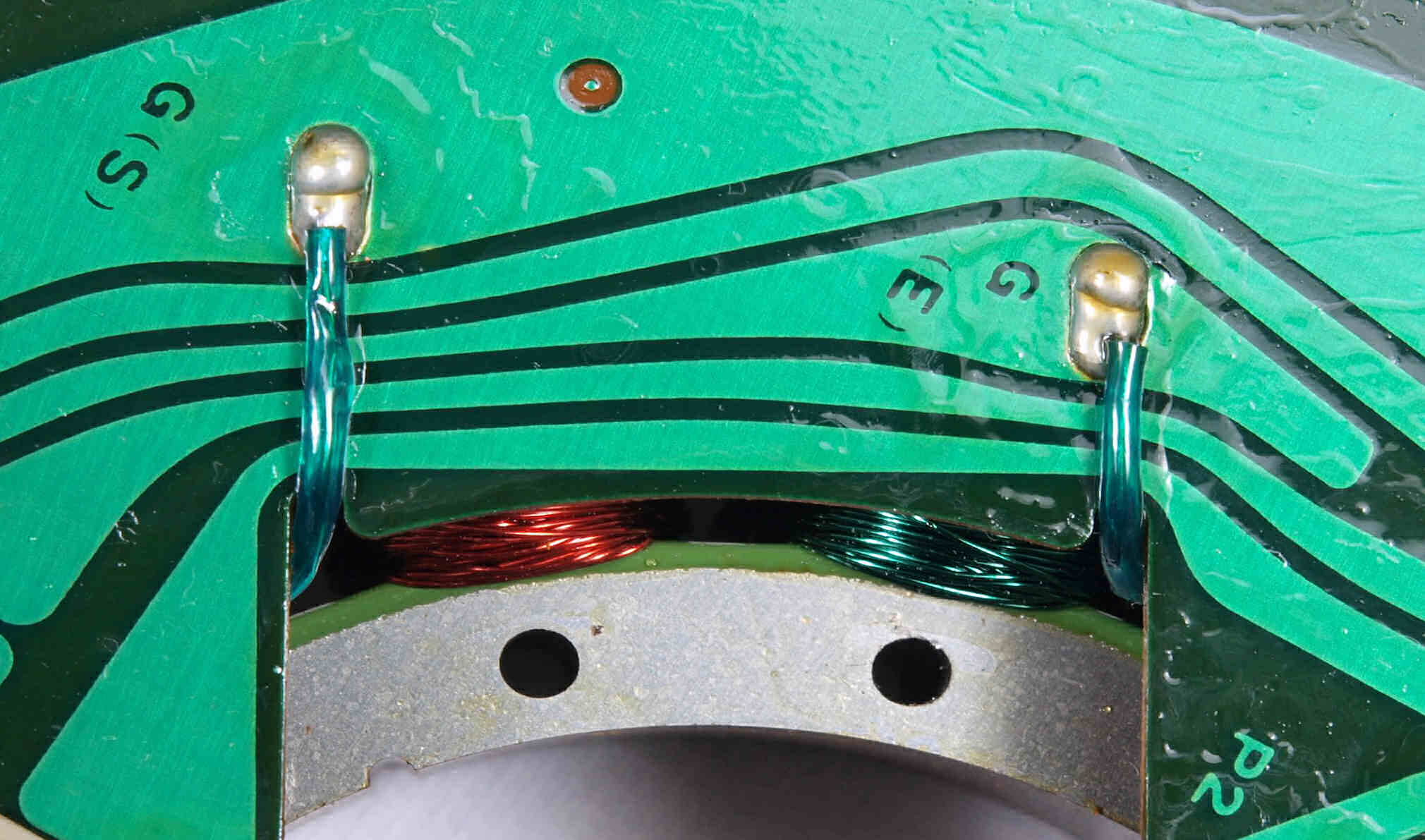

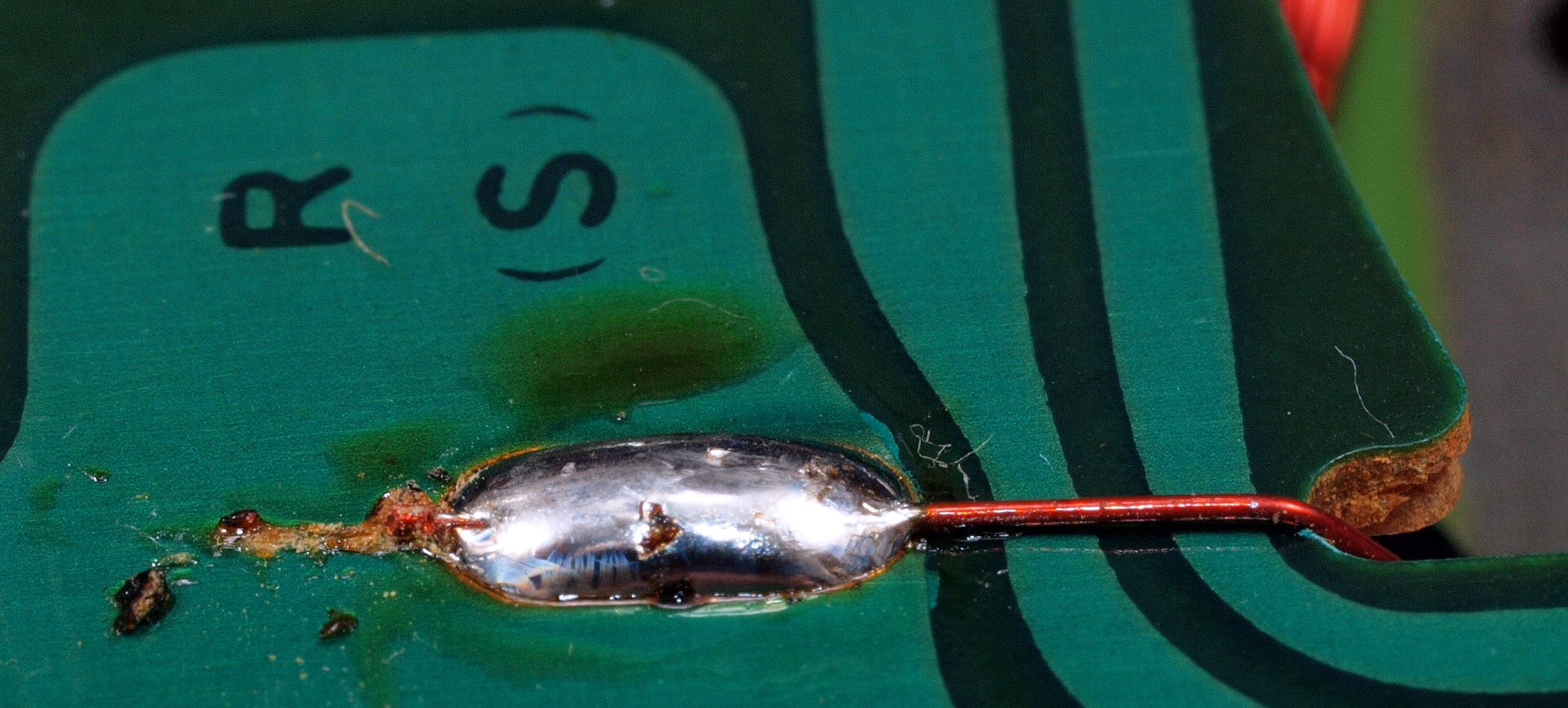

Ｍ３３．　完成、余分なフラックスを落として、コート液を塗る。（ＲＥＤ巻線）

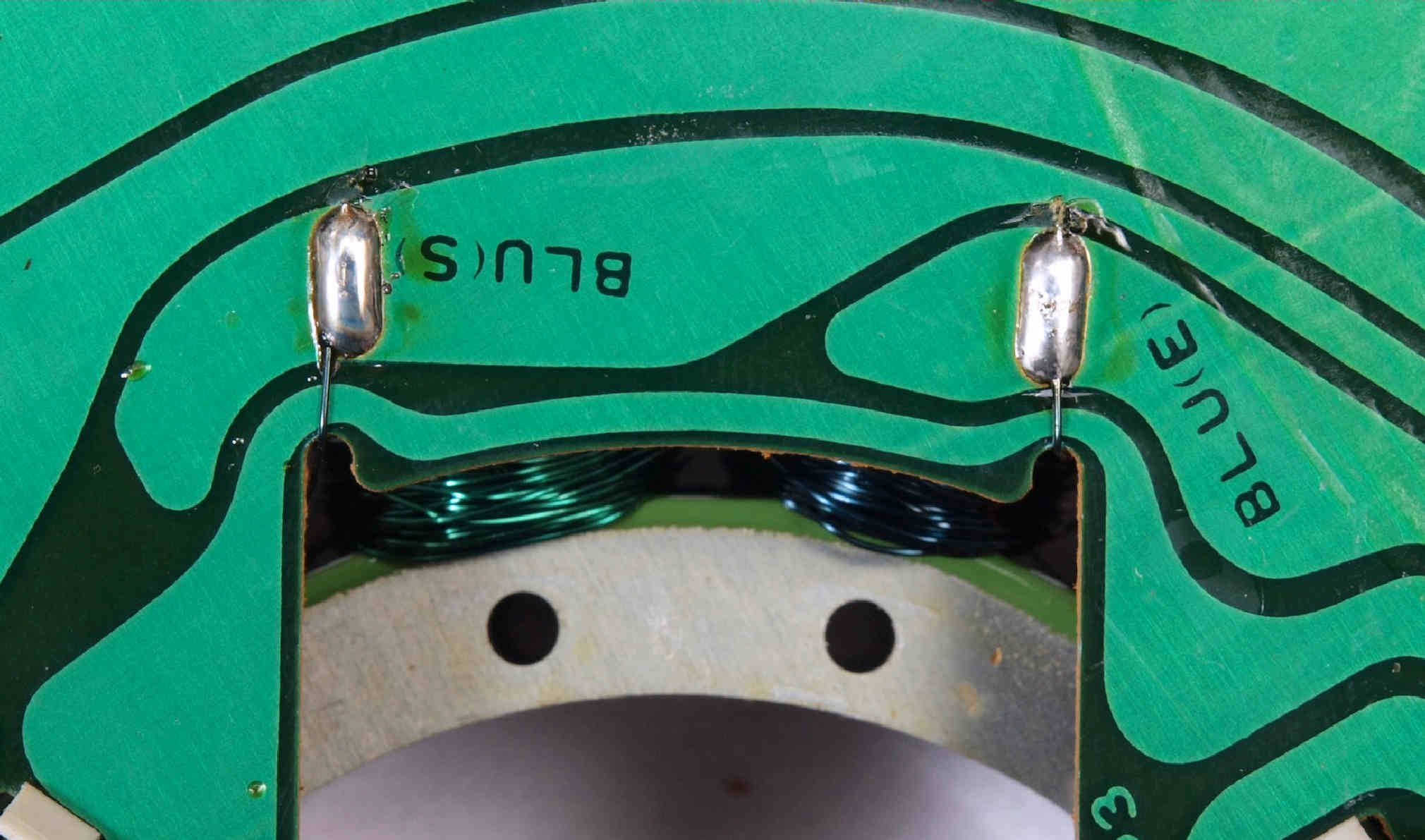

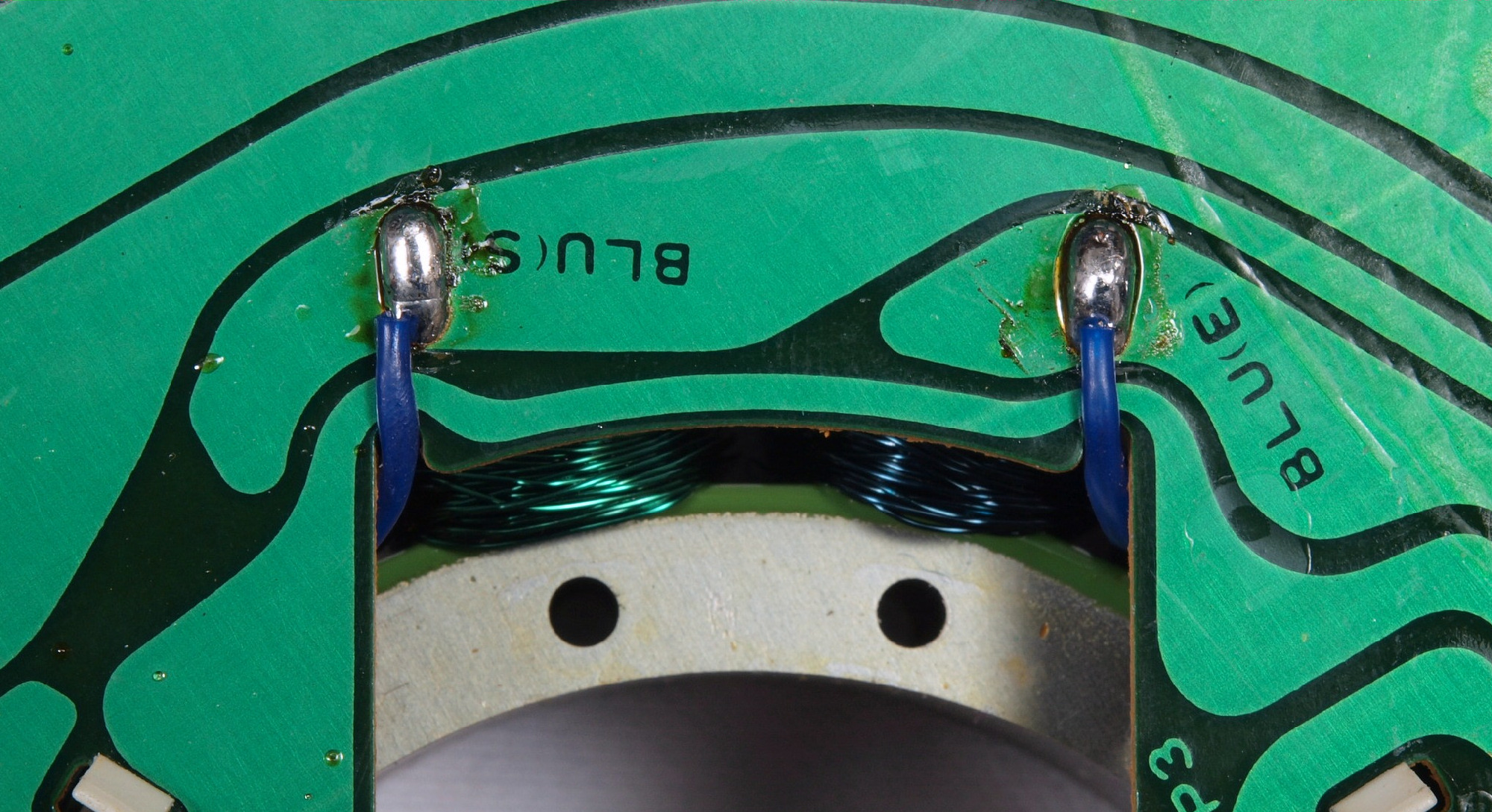

Ｍ４１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＢＬＵＥ巻線）

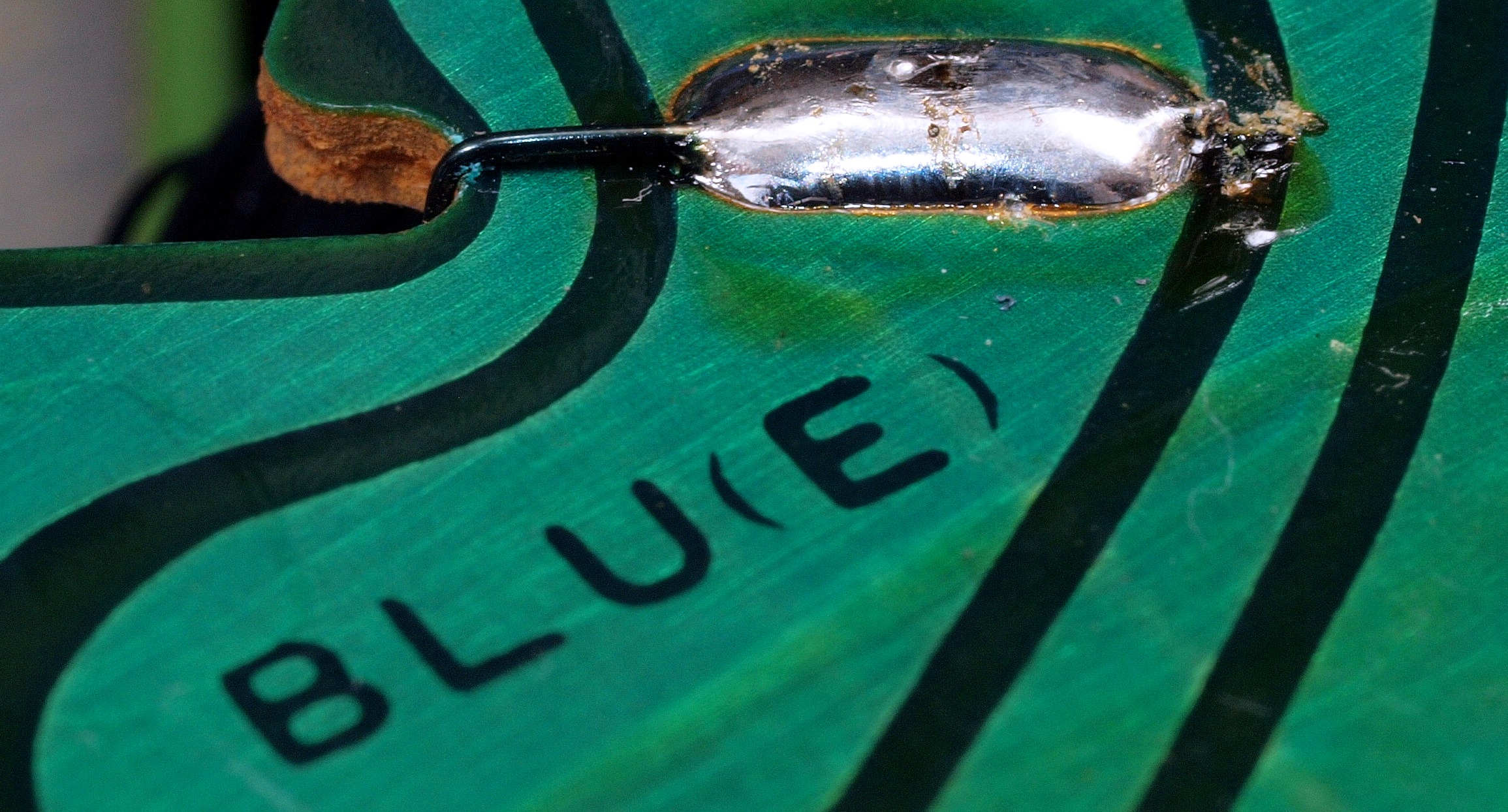

Ｍ４１２．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＢＬＵＥ巻線）拡大
Ｍ４１３．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＢＬＵＥ巻線）拡大

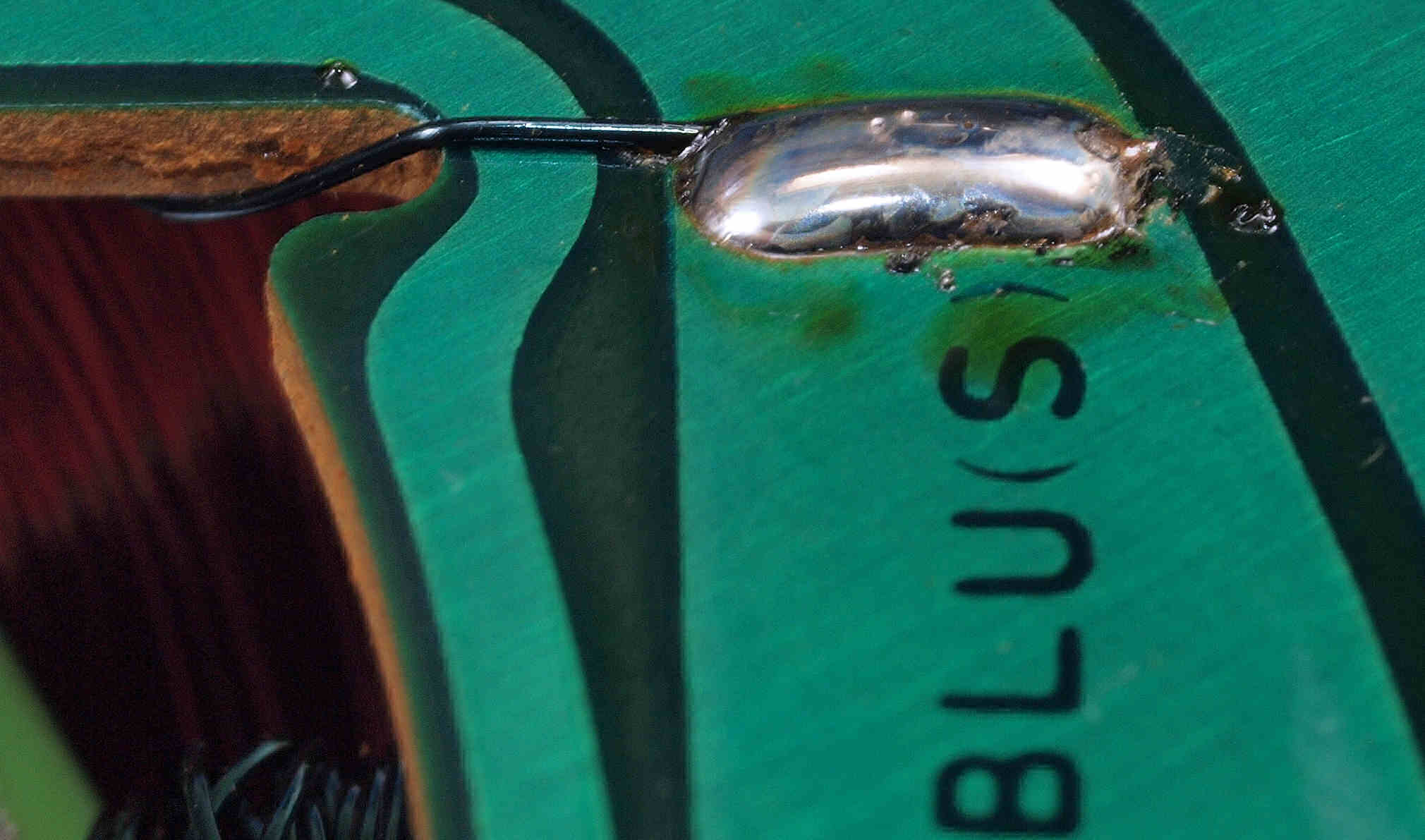

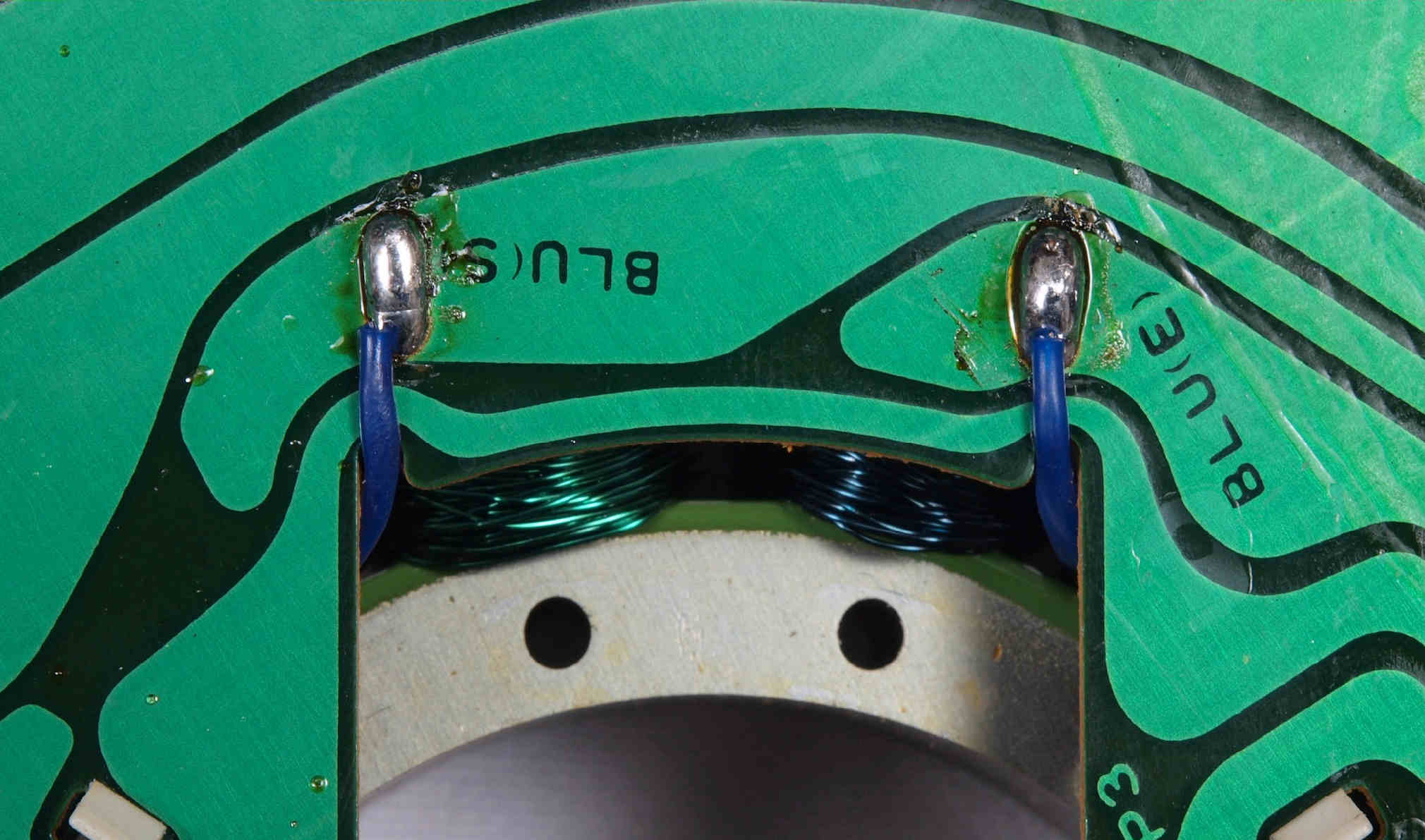

Ｍ４４．　修理中、　引き出し線絶縁。　（ＢＬＵＥ巻線）

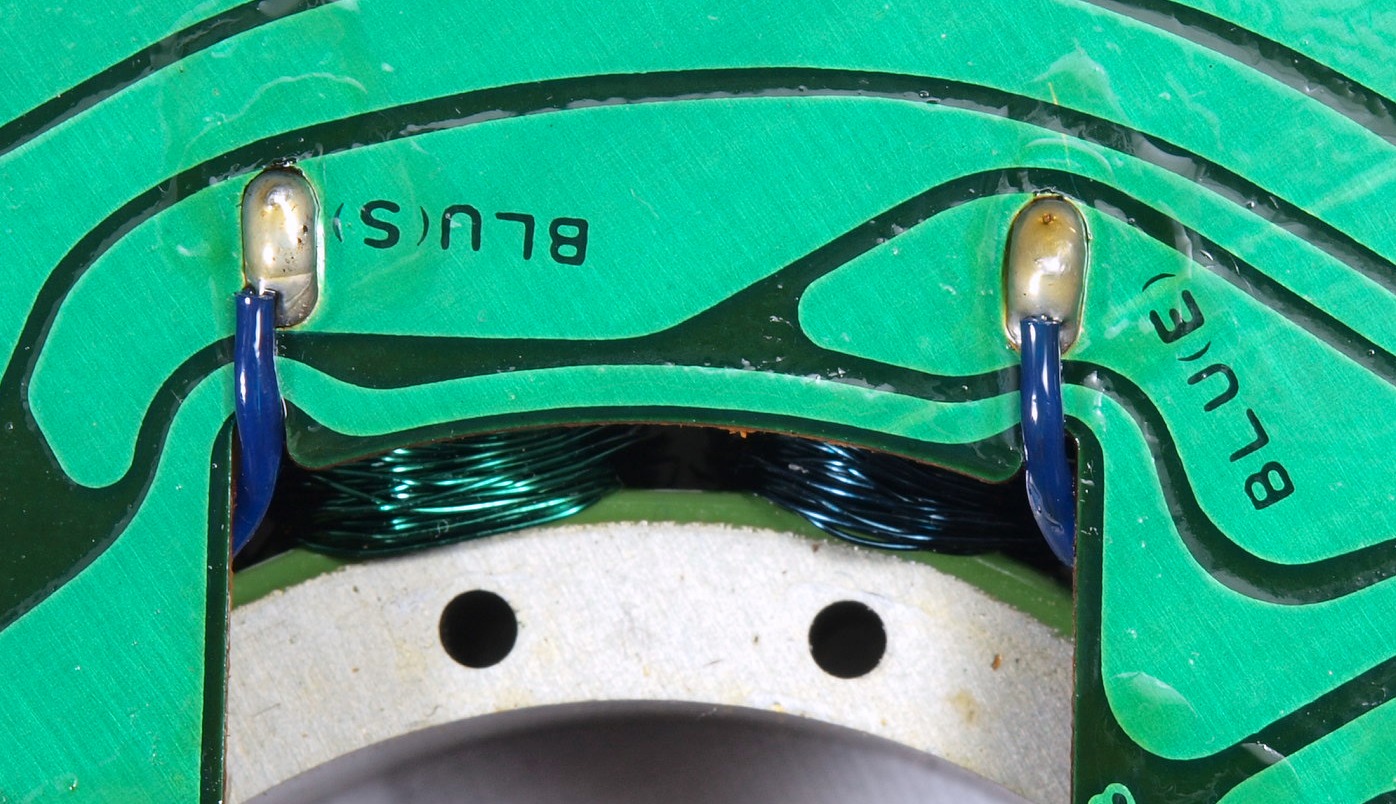

Ｍ４５．　完成、余分なフラックスを落として、コート液を塗る。（ＢＬＵＥ巻線）

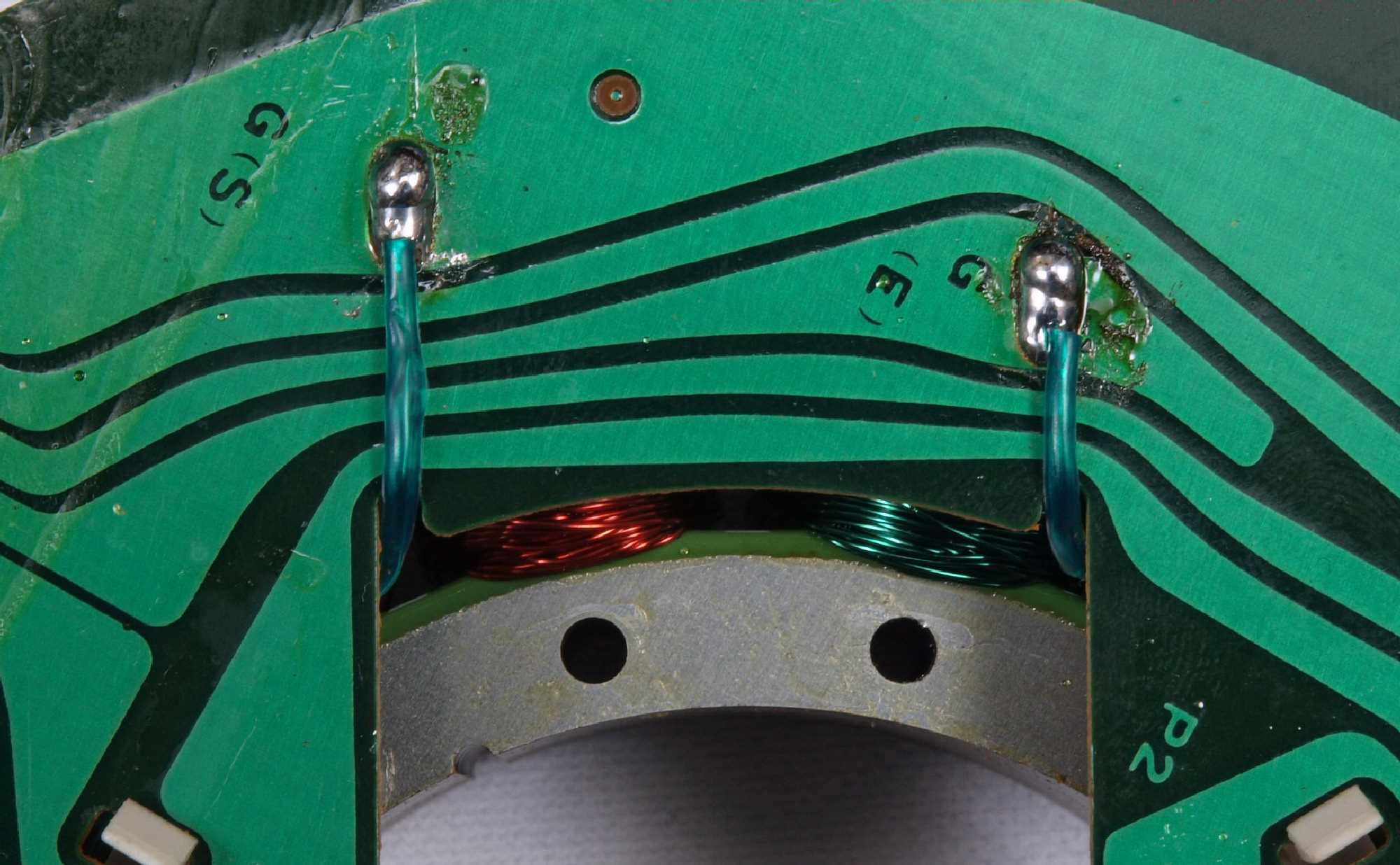

Ｍ５１．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＧＲＥＥＮ巻線）
Ｍ５１２．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＧＲＥＥＮ巻線）拡大
Ｍ５１３．　修理中、　アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！（ＧＲＥＥＮ巻線）拡大
Ｍ５２．　修理中、　引き出し線絶縁。（ＧＲＥＥＮ巻線）

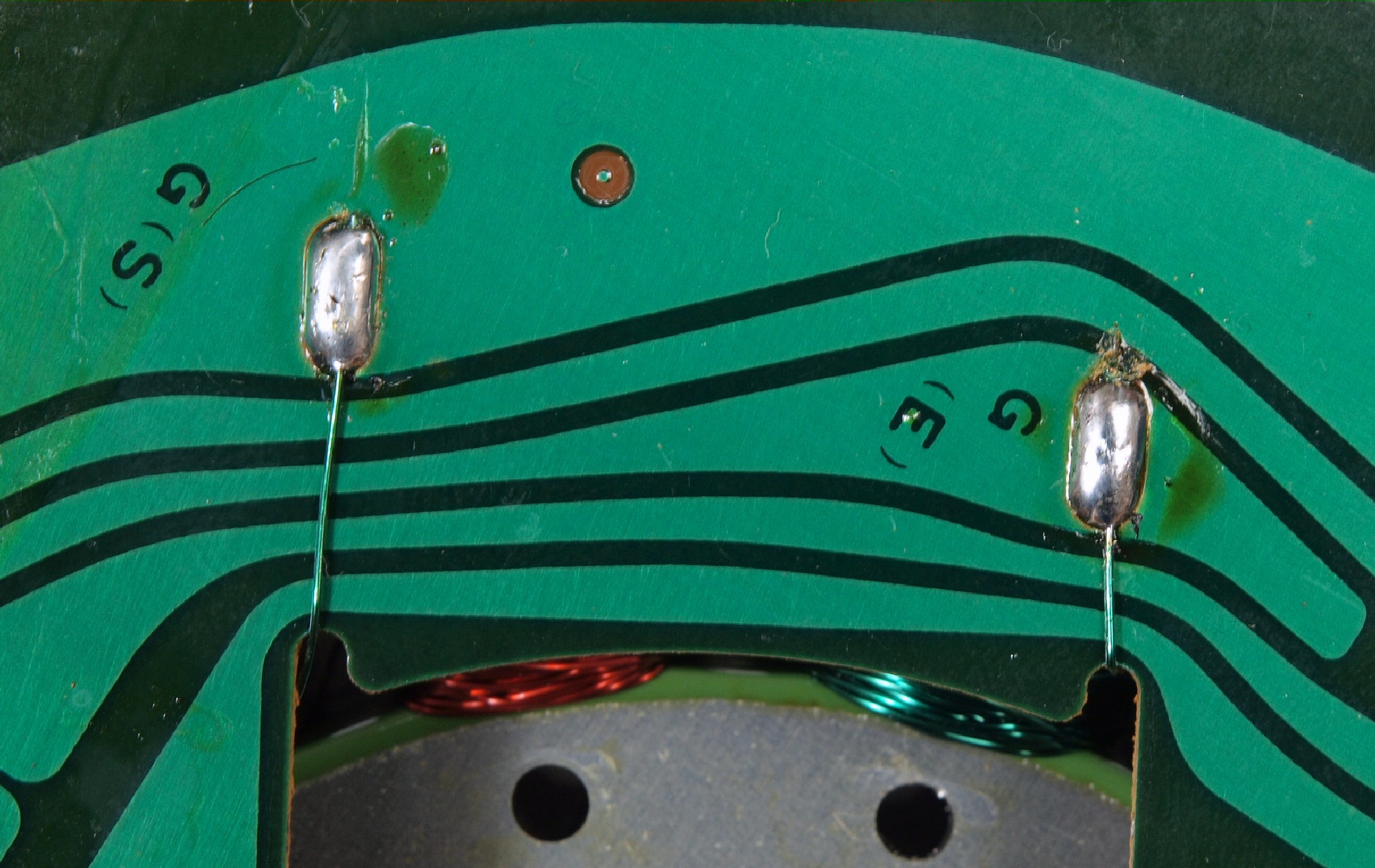

Ｍ５３．　完成、余分なフラックスを落として、コート液を塗る。（ＧＲＥＥＮ巻線）

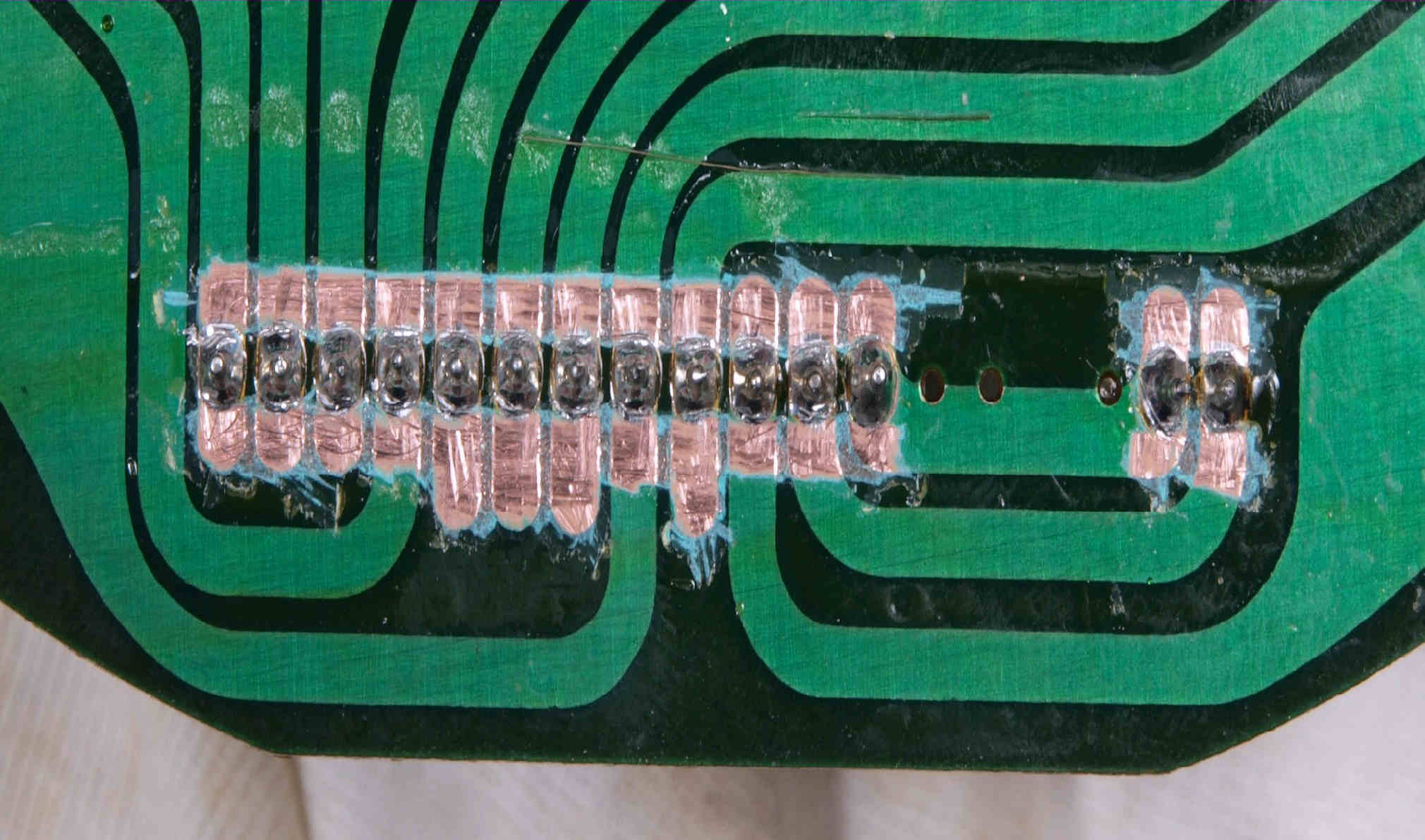

Ｍ６１．　修理前　アマチュア（回転子）基盤裏端子。
Ｍ６２．　修理中　アマチュア（回転子）基盤裏端子、　半田のりしろを広げる。

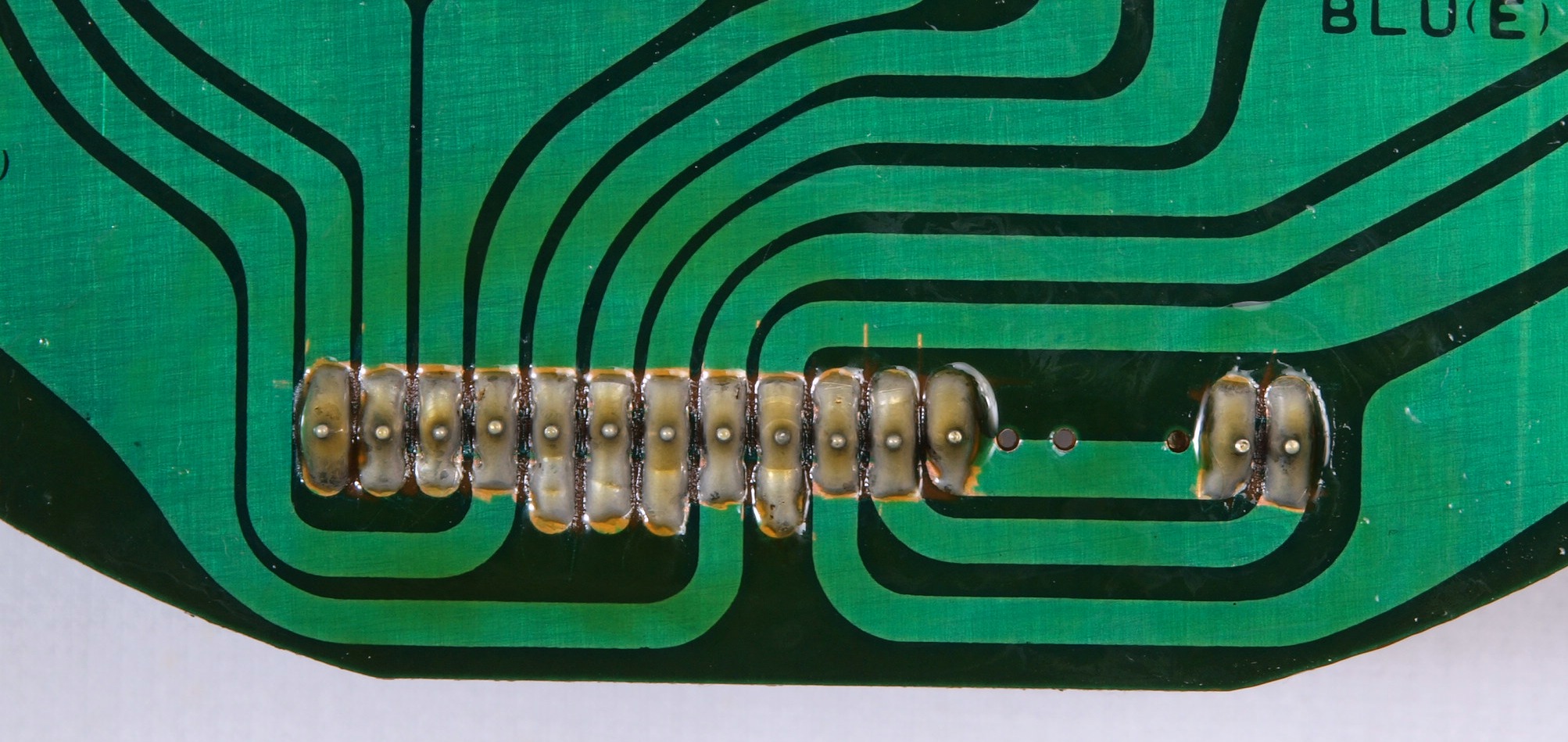

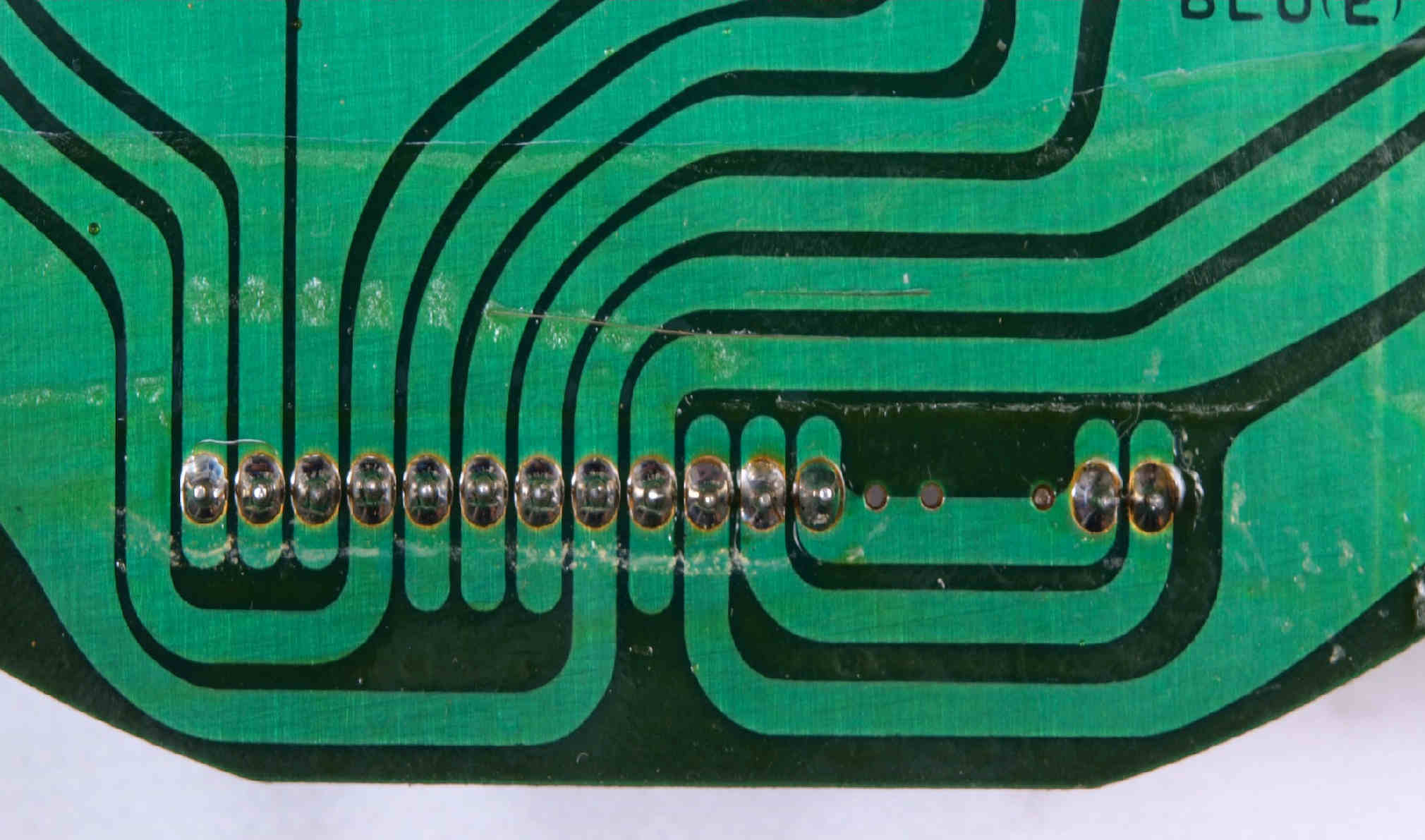

Ｍ６３．　修理（半田補正）後　アマチュア（回転子）基盤裏端子。
Ｍ６３．　完成、アマチュア（回転子）基盤裏端子、　半田のりしろを広げ、余分なフラックスを落として、コート液を塗る。。
Ｍ７１．　修理前　下から見る
Ｍ７２．　修理後　下から見る

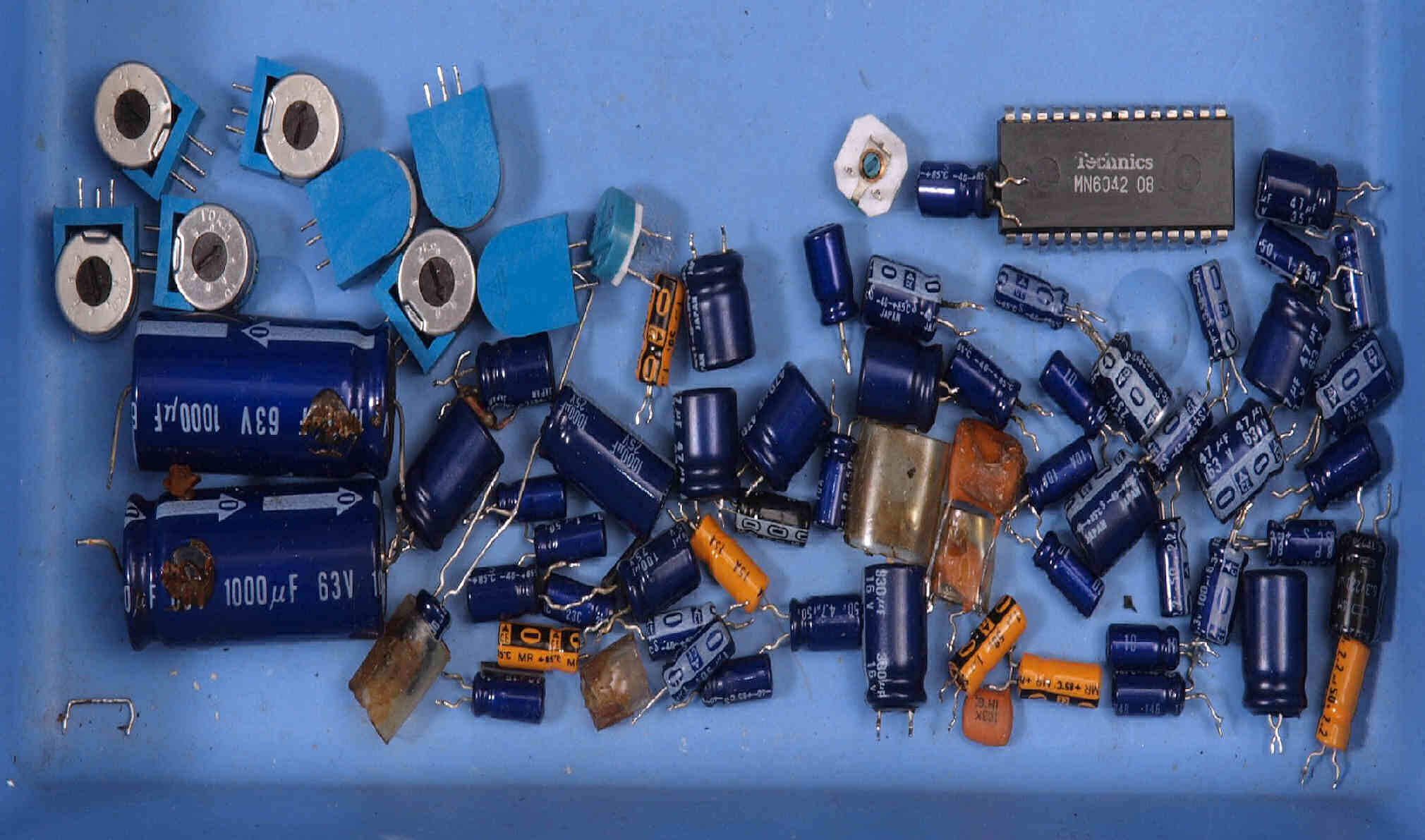

Ｍ８１．　全体の交換部品

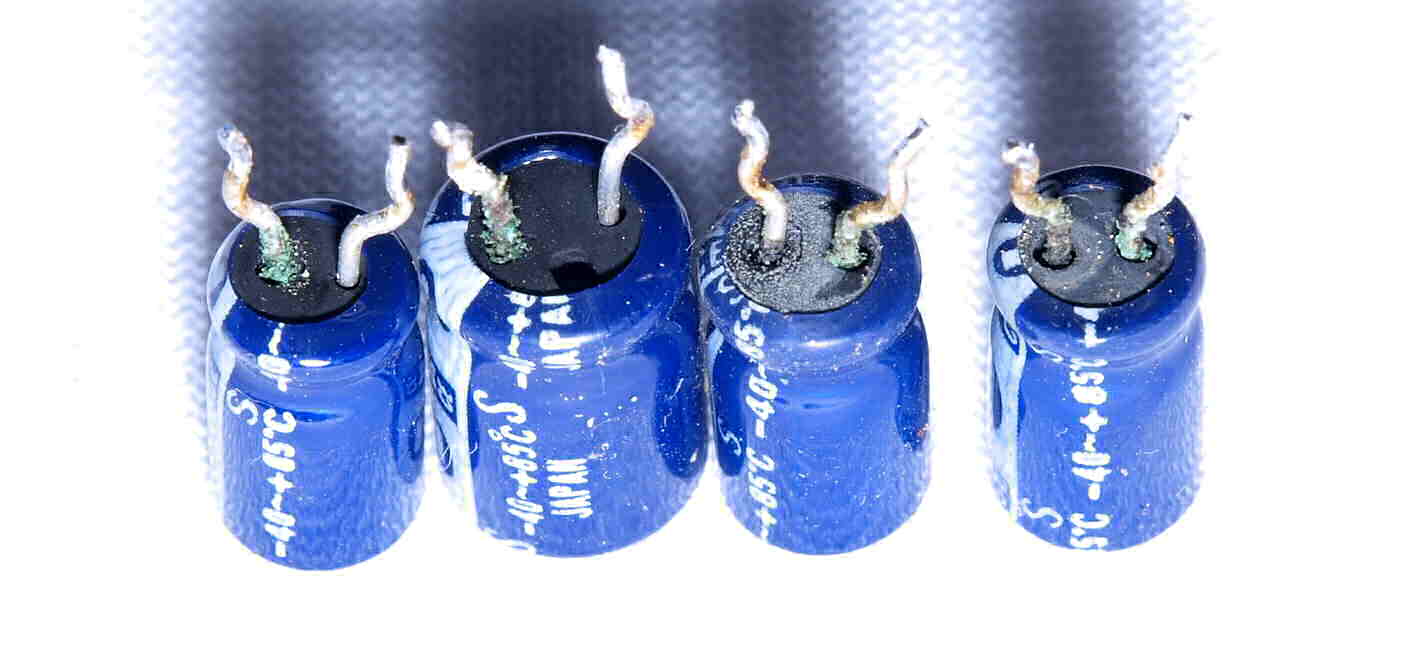

Ｍ８２．　全体の交換部品、　液漏れした電解コンデンサー。
Ｅ．　測定・調整

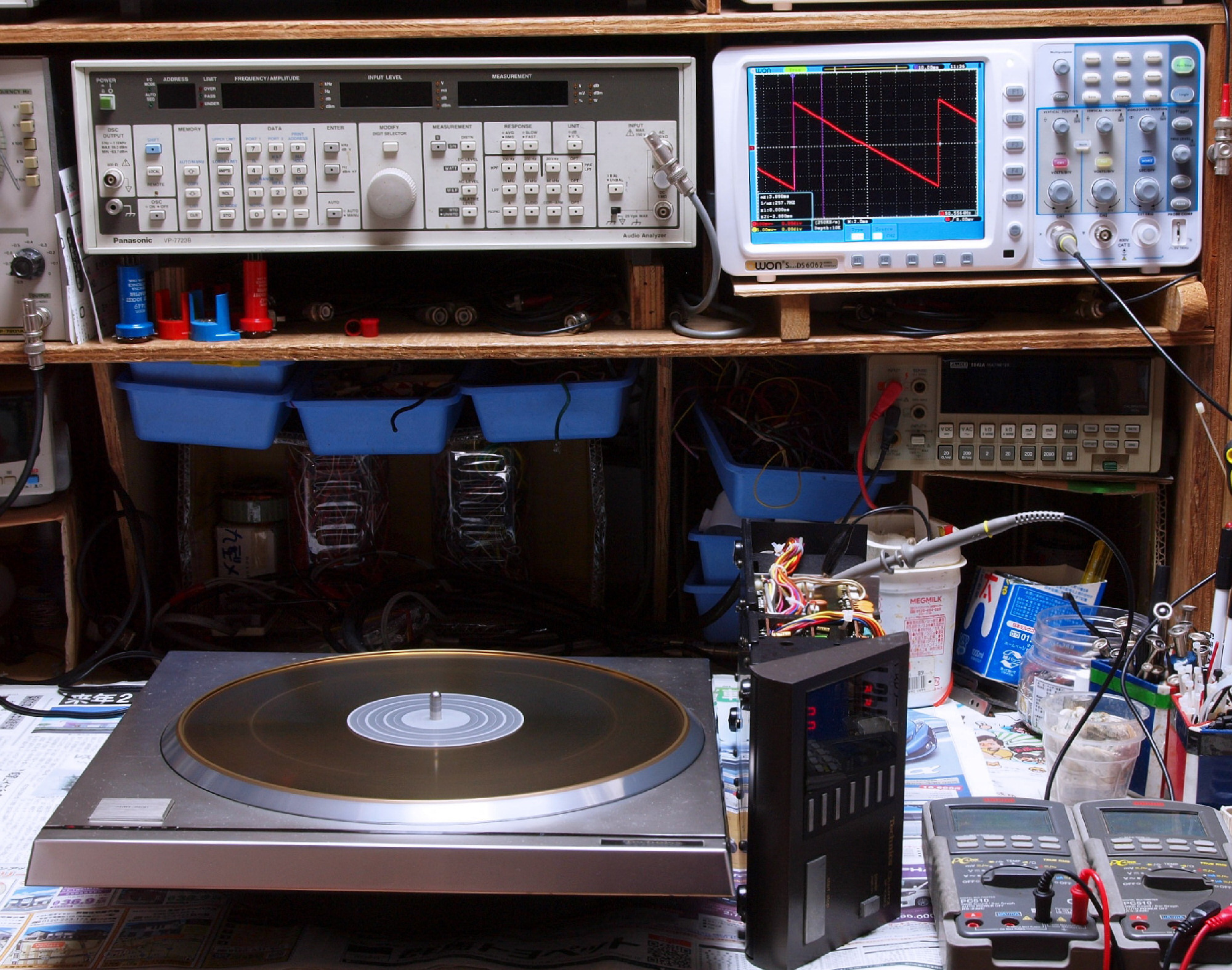

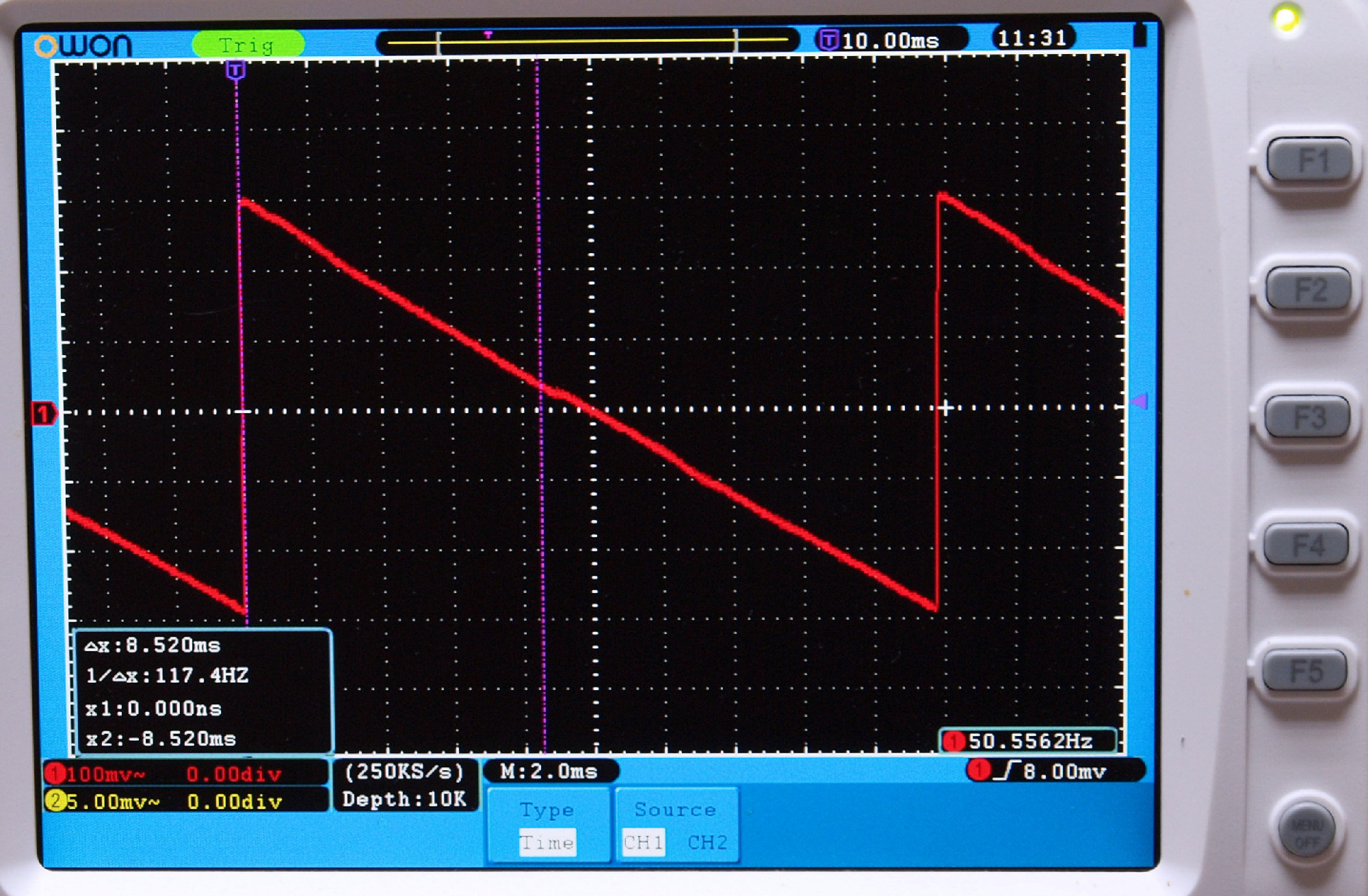

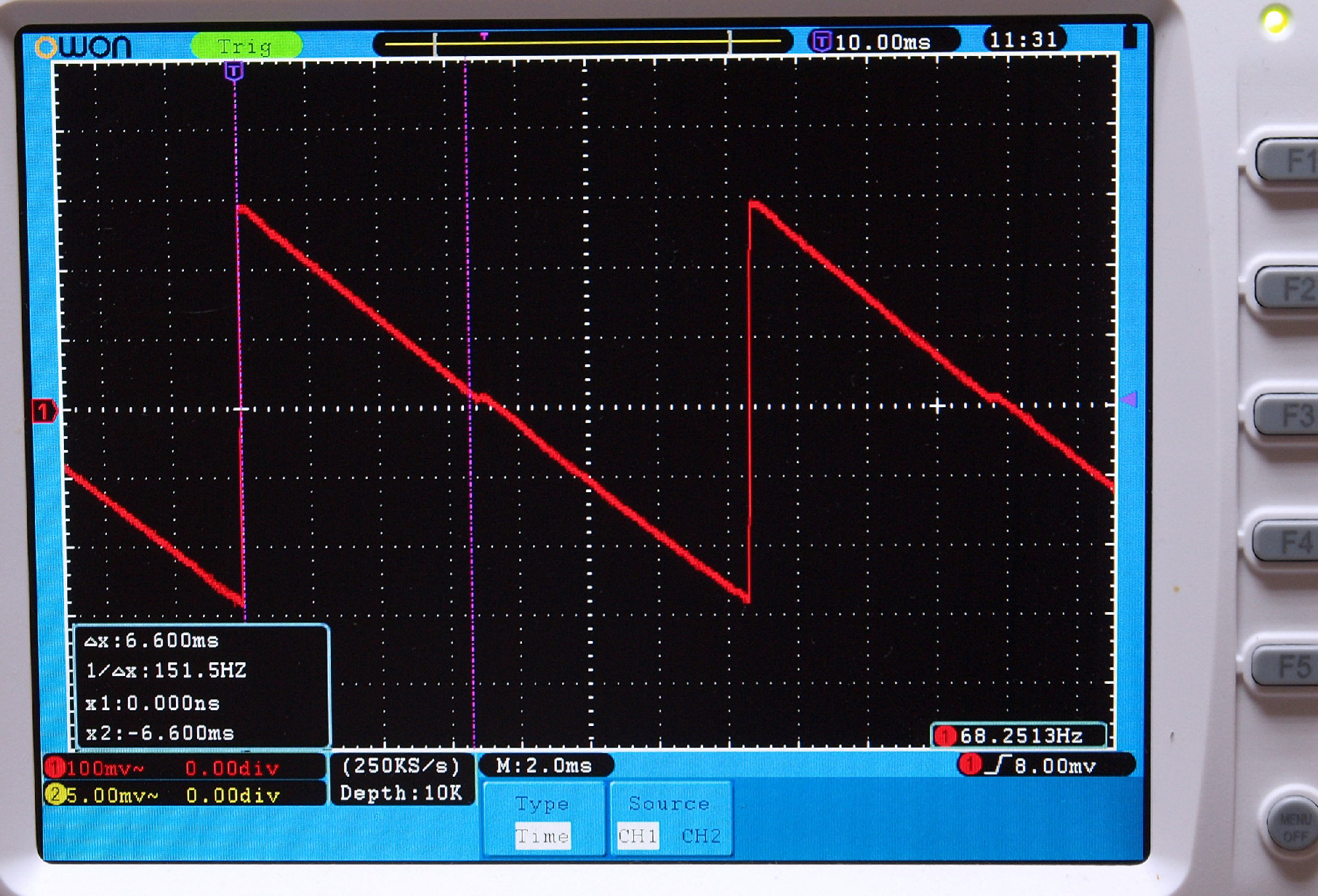

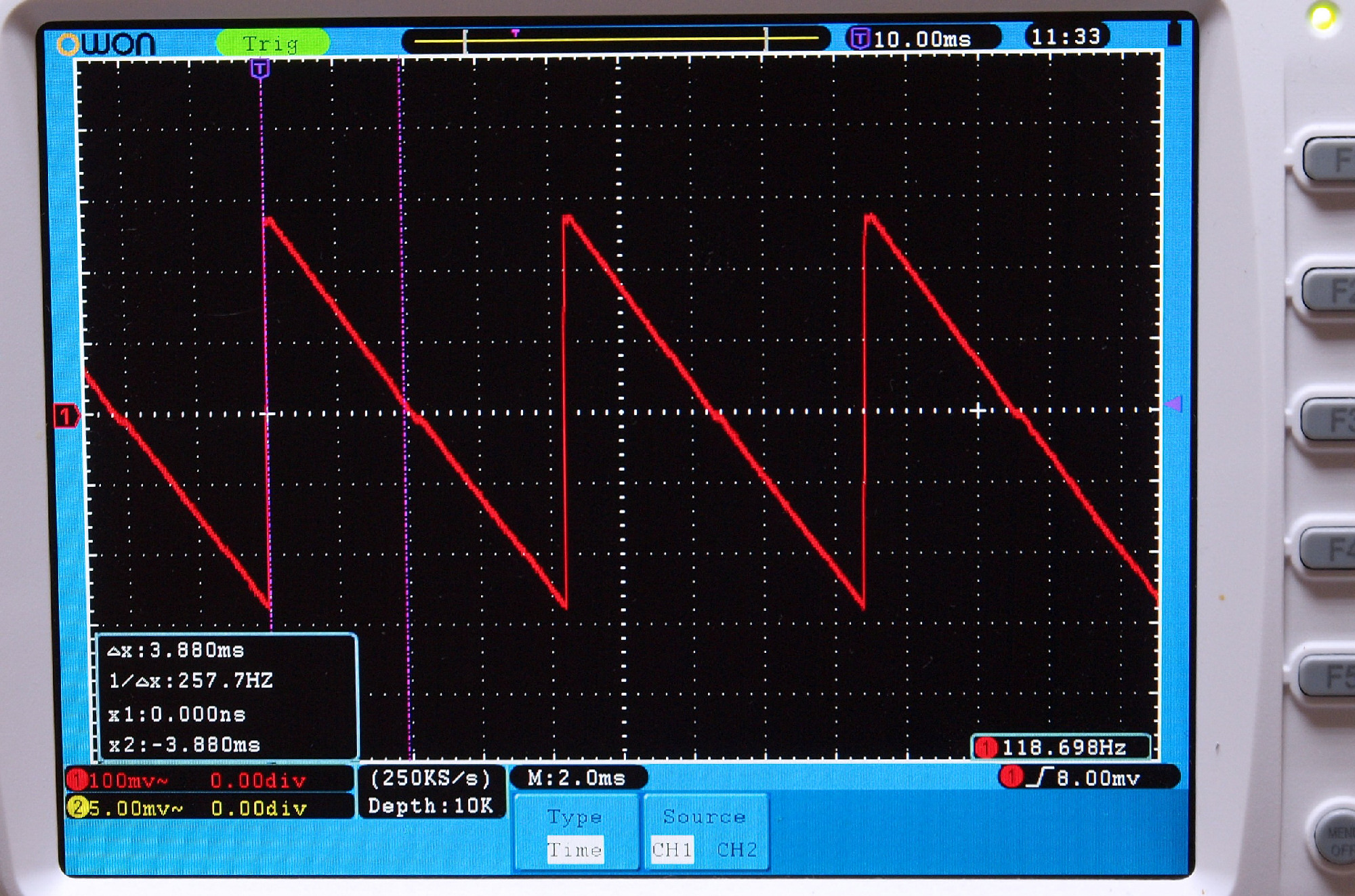

Ｅ１１．　調整中。
Ｅ２１．　調整　３３回転。　
Ｅ２２．　測定　３３回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

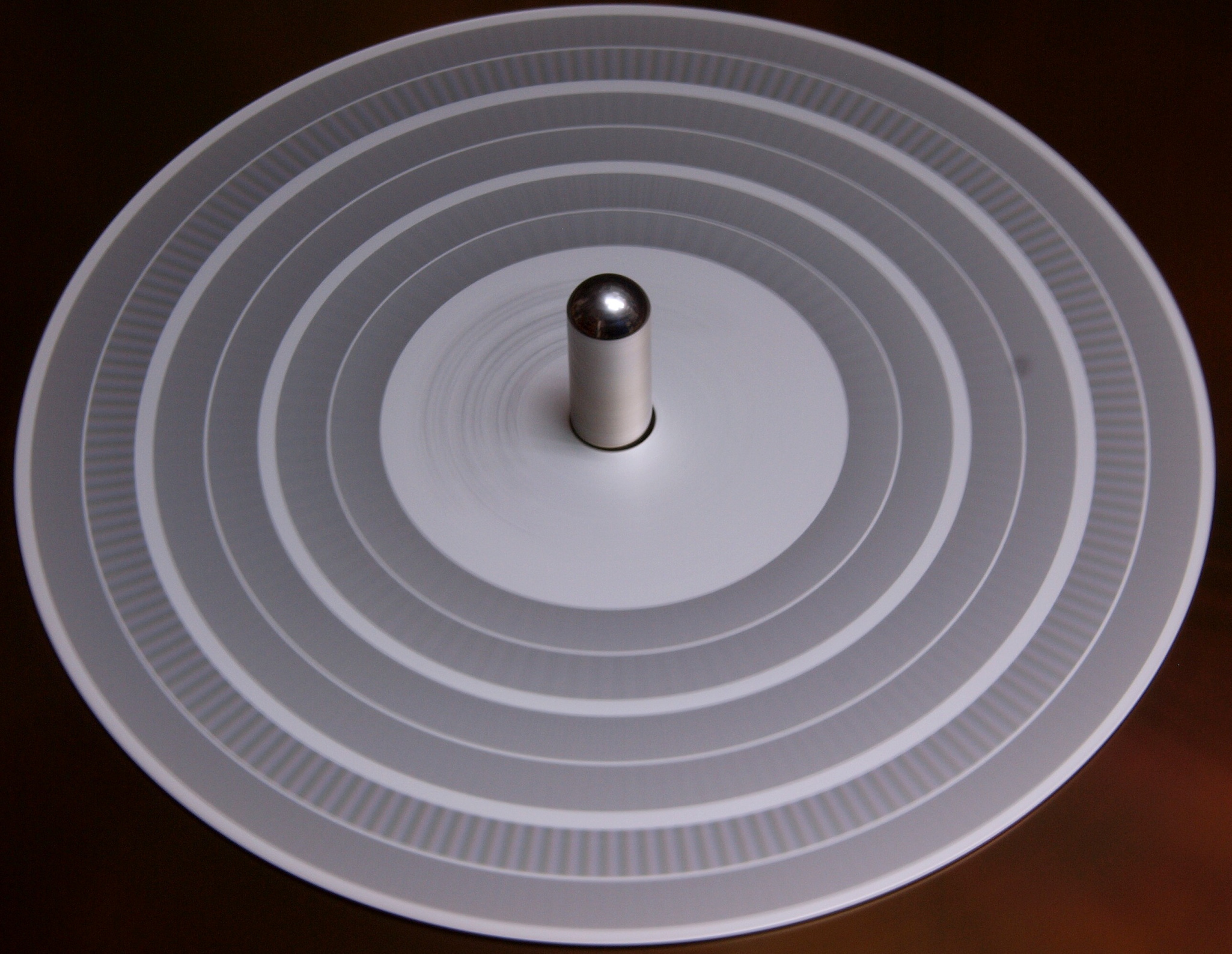

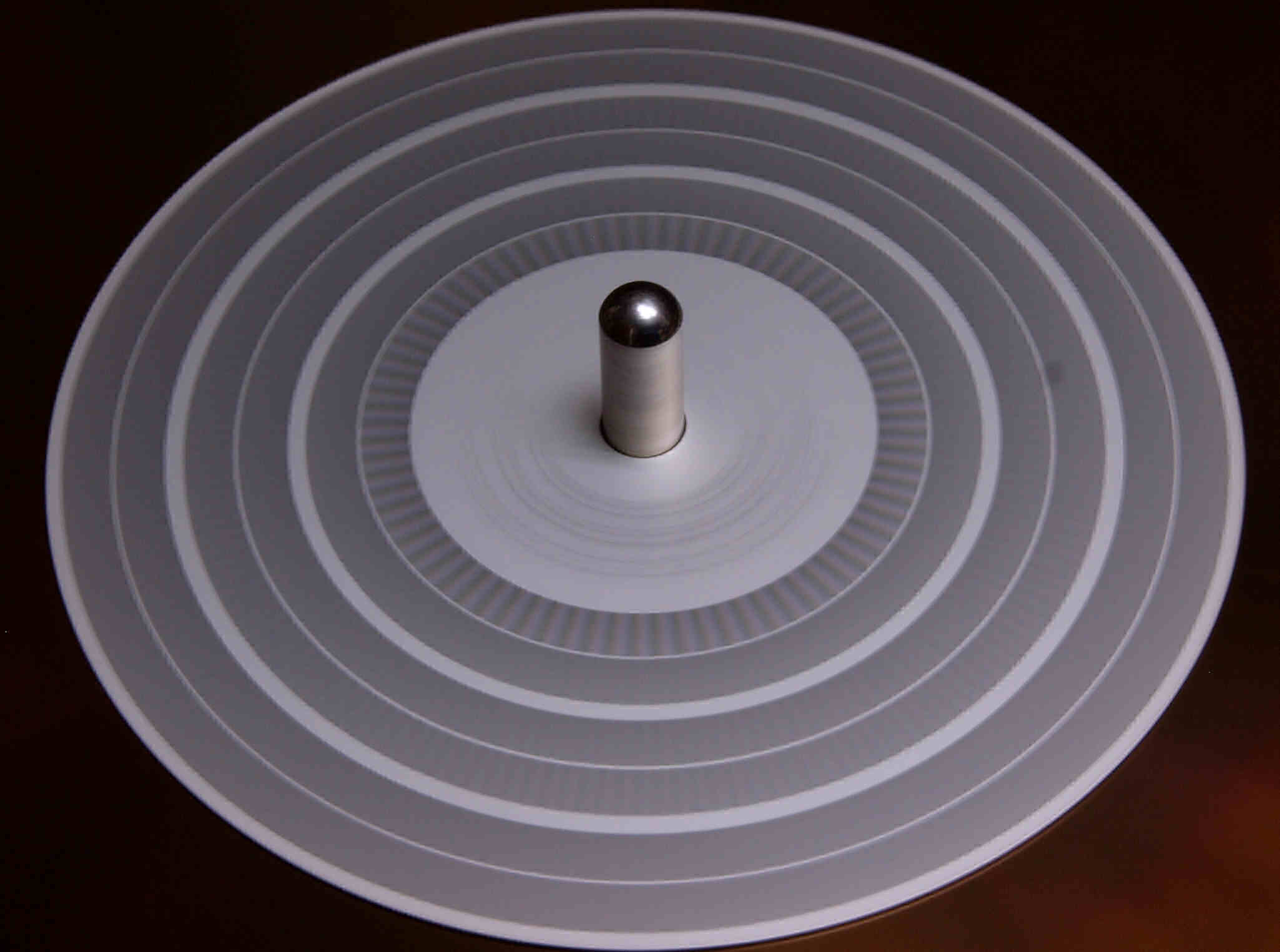

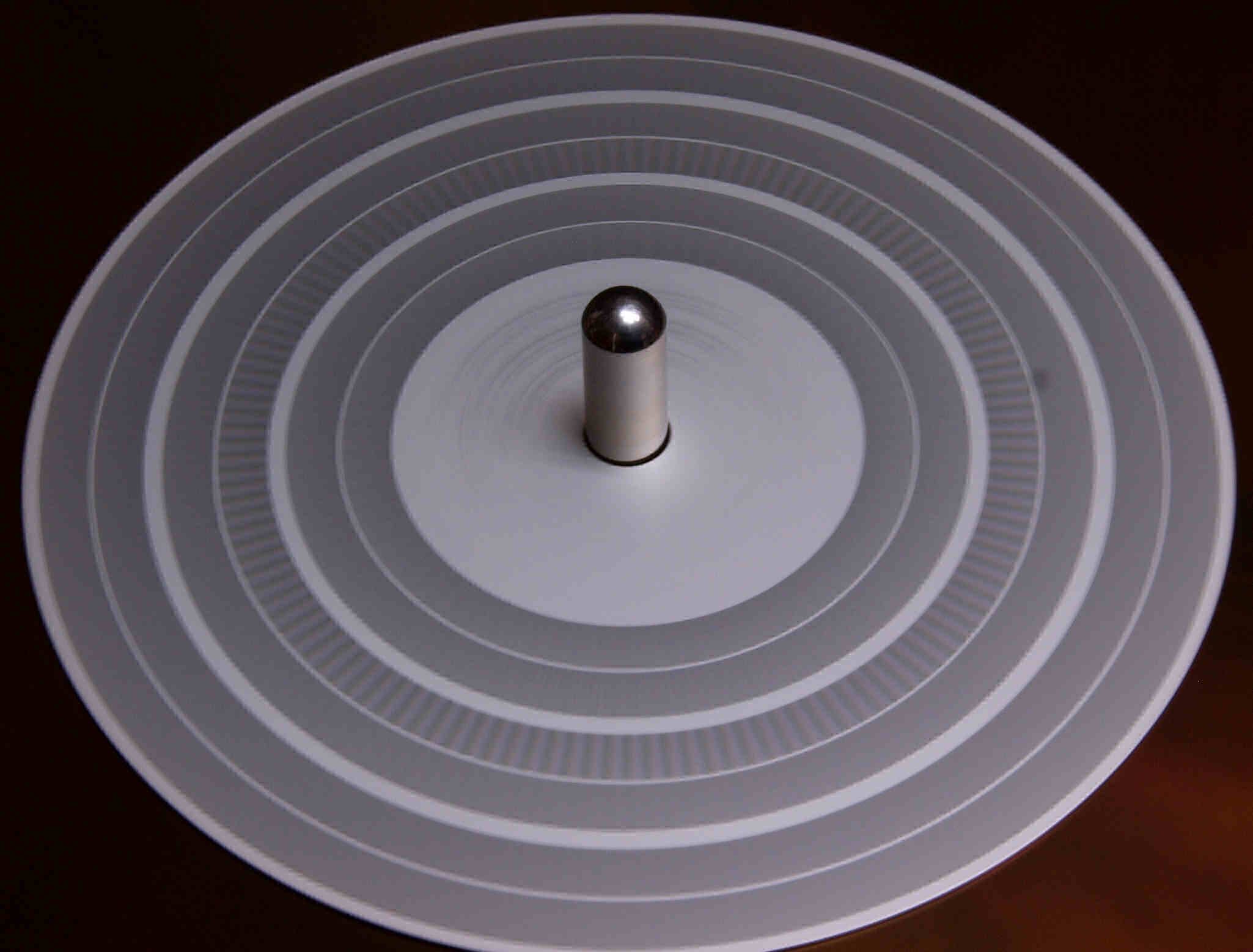

Ｅ２３．　ストロボで測定　　３３回転。
Ｅ３１．　調整　４５回転。　
Ｅ３２．　測定　４５回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為

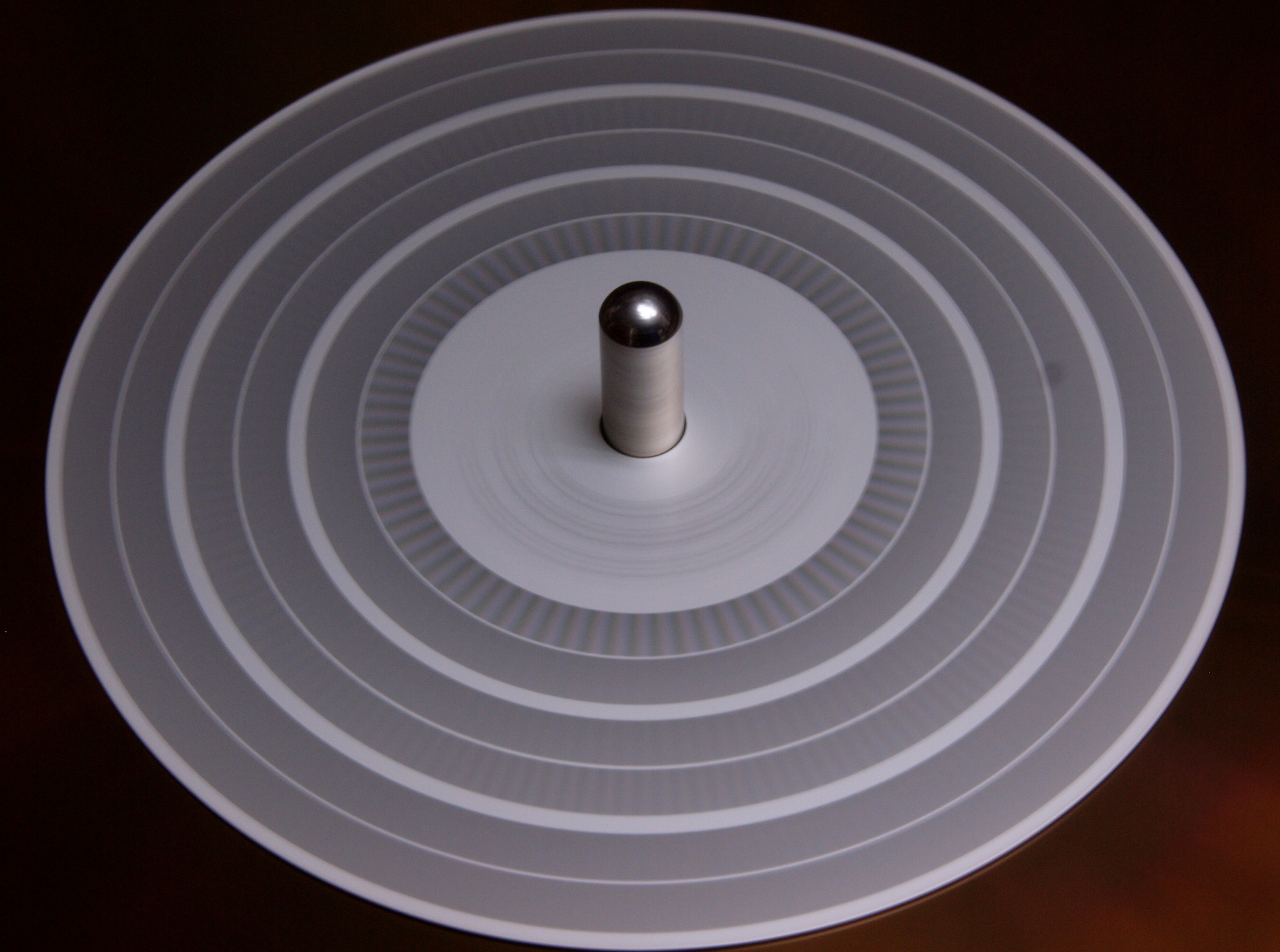

Ｅ３３．　ストロボで測定　　４５回転。
Ｅ４１．　調整　７８回転。
Ｅ４２．　測定　７８回転。　ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為
Ｅ４３．　ストロボで測定　　７８回転。

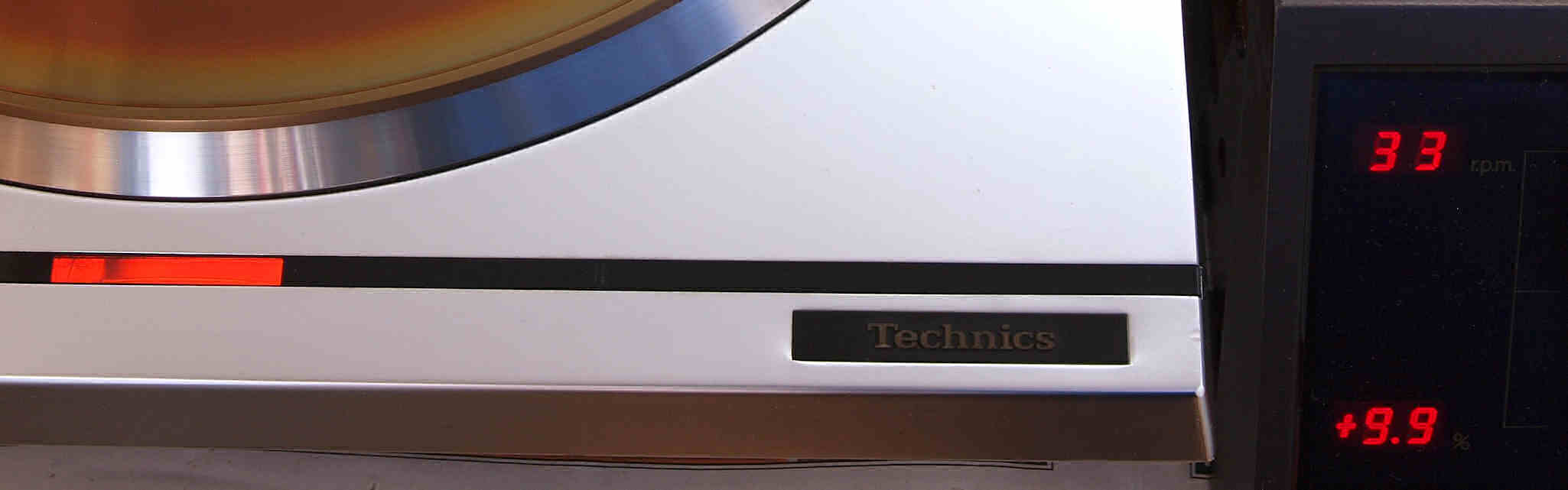

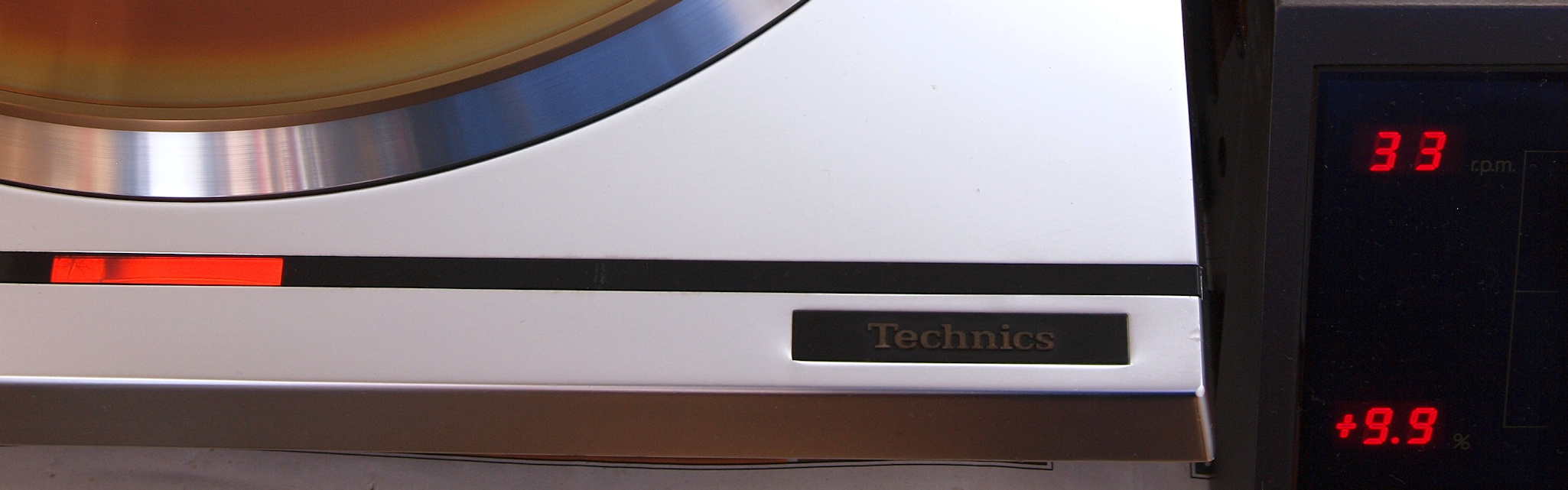

Ｅ５１．　測定　　３３回転。　微調整＋９．９％回転。
Ｅ５２．　測定　　４５回転。　微調整＋９．９％回転。

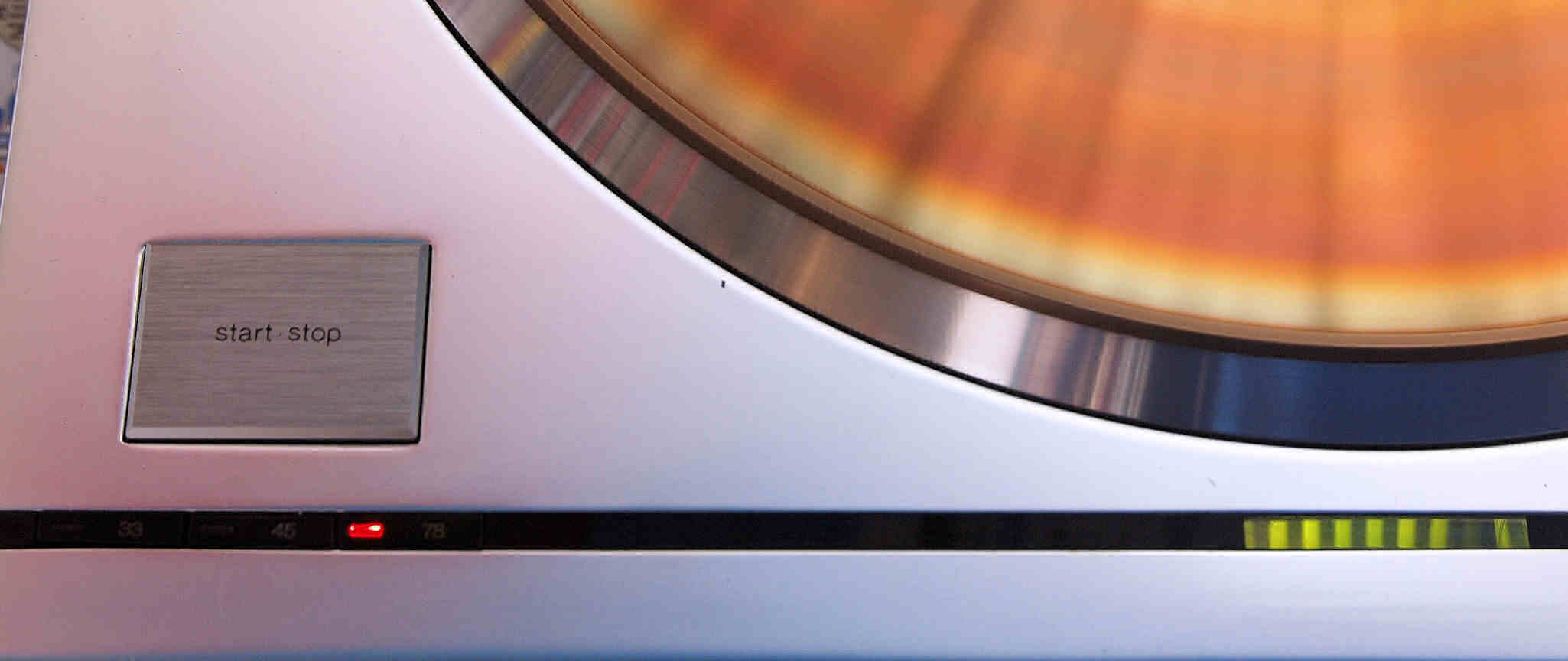

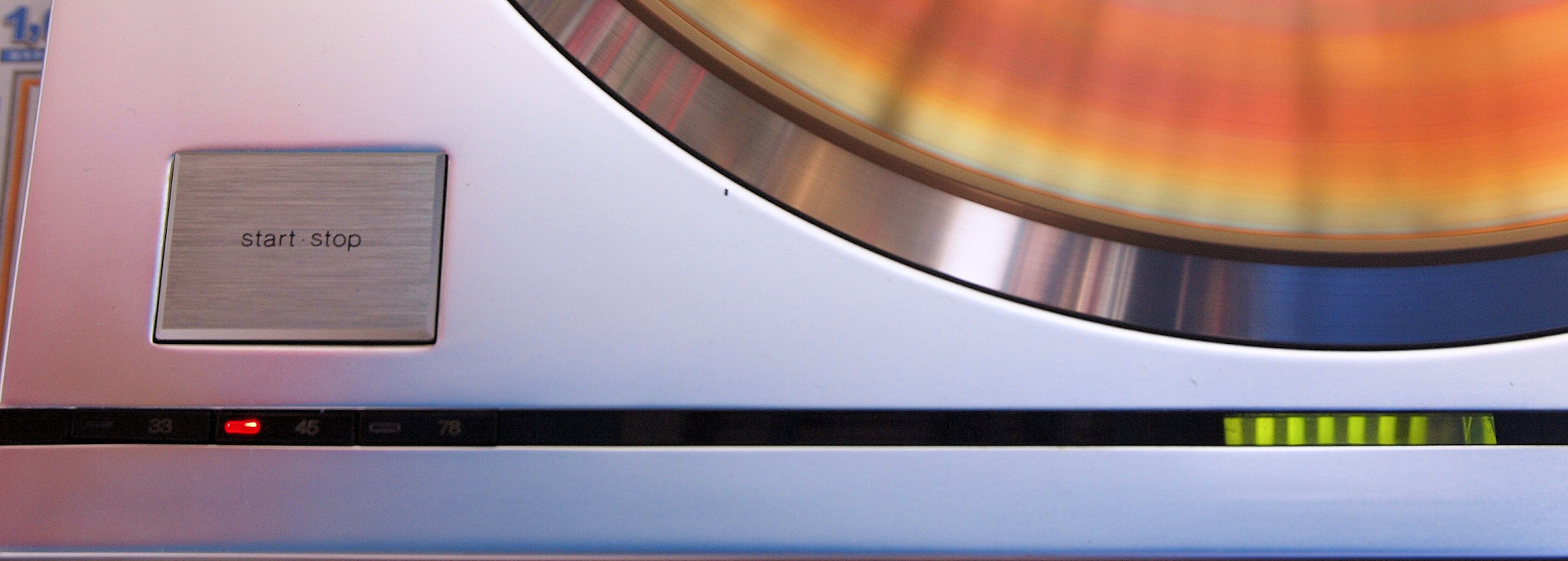

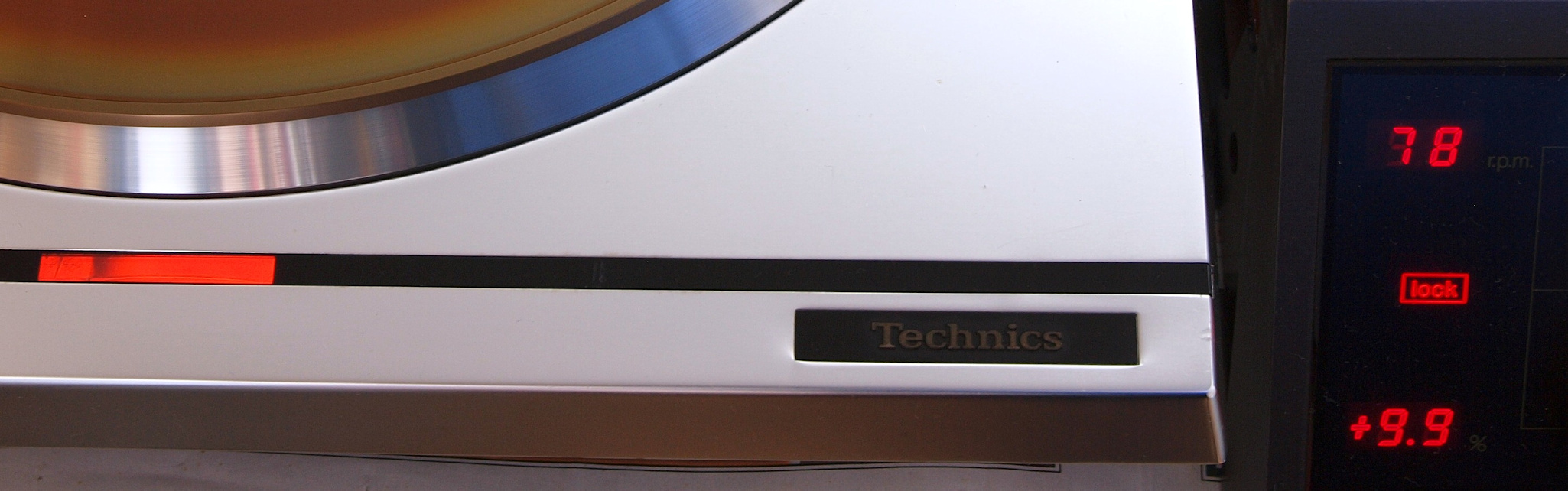

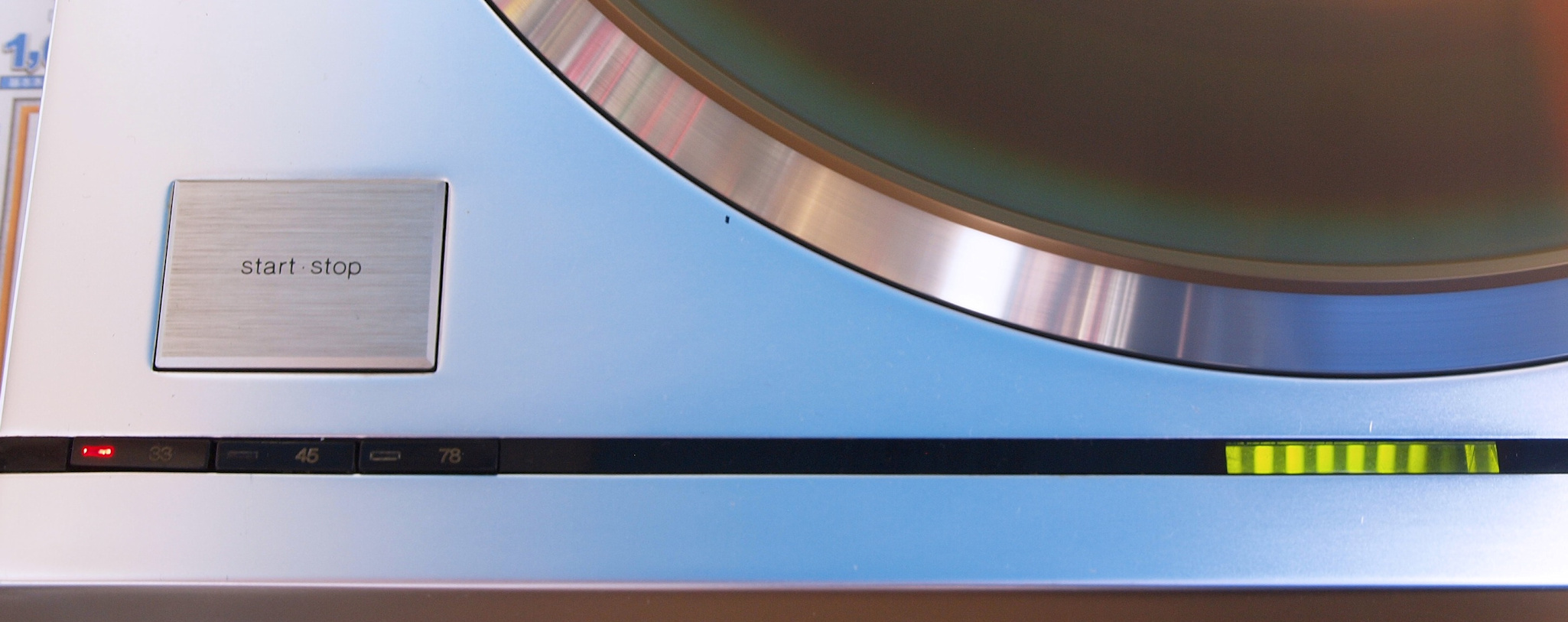

Ｅ５３．　測定　　７８回転。　微調整＋９．９％回転。　ＬＯＣＫ「ＬＥＤ表示」

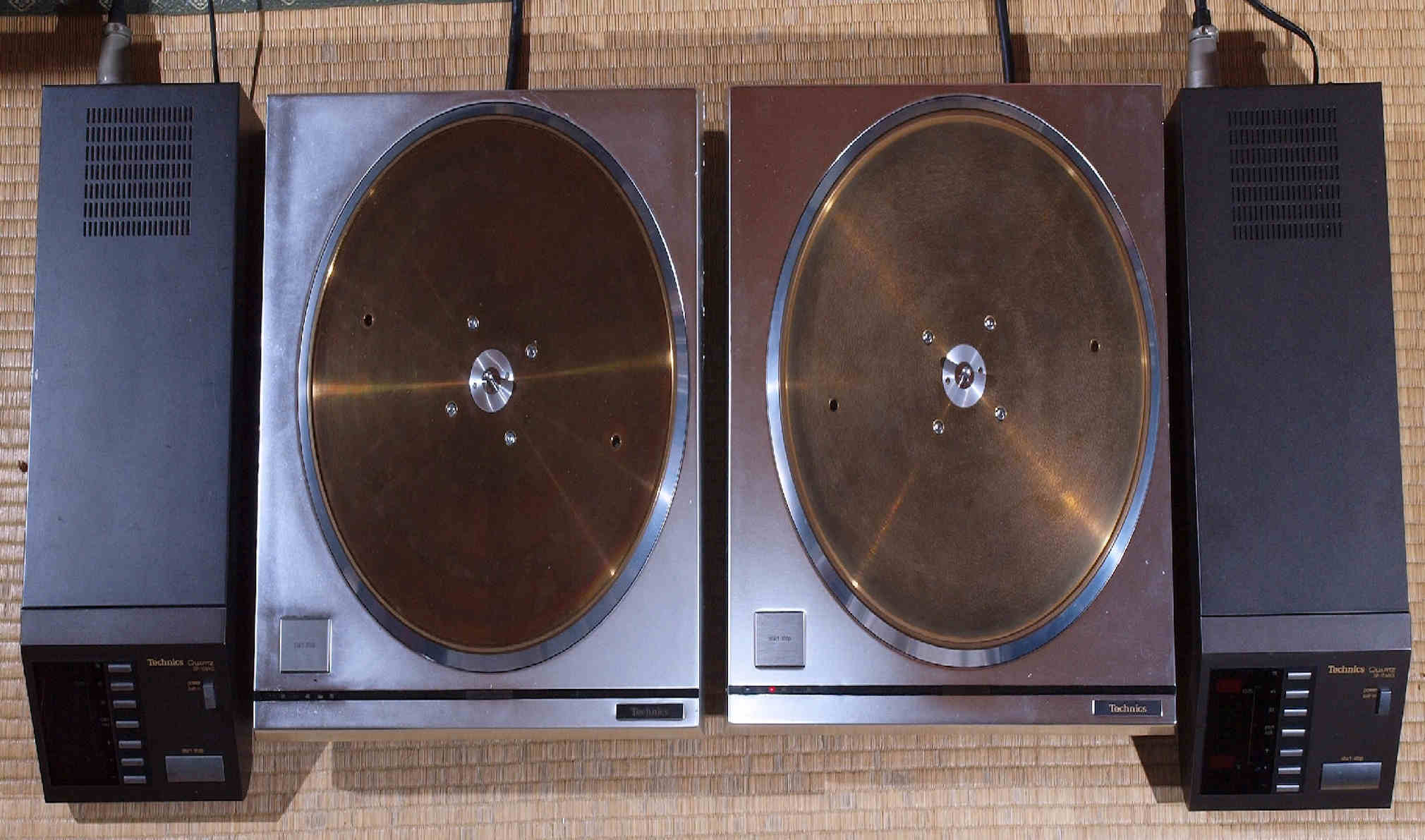

Ｅ６．　完成し２４時間連続動作エージング中　マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、
　　　　　　　　　　　　純粋に電気で安定させている。　左は、１３台目。
Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）　
形式 クォーツフェイズロックドコントロール、　ダイレクトドライブ　ＳＰ－１０ｍｋⅢ
ターンテーブル 銅合金＋アルミダイカスト製，直径３２ｃｍ
ターンテーブル重量 １０ｋｇ
慣性質量 １．１ｔｏｎ・ｃｍ2（１，１００ｋｇ・ｃｍ）
モータ クォーツフェイズロックドコントロール、　超低速電子整流子ブラシレスＤＣモータ
回転数 ３スピード，３３・1/3，４５，７８．２６ｒｐｍ
回転数微調範囲 ０．１％ステップで±９．９％までのクォーツロックピッチ可変（各回転数単独）
起動トルク １６ｋｇ・ｃｍ
起動時間 ０．２５秒（３３・1/3ｒ.ｐ.ｍ.）
停止時間 ０．３秒（３３・1/3ｒ.ｐ.ｍ.）
負荷変動 １０ｋｇ・ｃｍ以内、　０％
回転数偏差 ±０．００１％以内
ワウ・フラッタ ０．０１５％　ＷＲＭＳ（ＪＩＳ　Ｃ５５２１）±０．０２１％　ｗｅｉｇｈｔｅｄ　ｚｅｒｏ　ｔｏ　ｐｅａｋ（ＤＩＮ４５５０７，ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）
ＳＮ比 ９２dB　ＤＩＮ-Ｂ（ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）、　６０dB　ＤＩＮ-A（ＩＥＣ９８Ａ　ｕｎｗｅｉｇｈｔｅｄ）
電源 ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力 ２５Ｗ
外形寸法 ３６９Ｗ×１１３Ｈ×３６９Ｄmm（本体）、１６６Ｗ×９６Ｈ×４１０Ｄmm（電源＋コントロールユニット）
重量 １８ｋｇ（本体のみ）、　６ｋｇ（電源＋コントロールユニット）
価格 ￥２５０，０００
発売日 １９８１年
Ｒ．　Ｔｅｃｈｎｉｃｓ　ＳＨ－１０Ｂ５　の仕様（カタログ・マニアルより）　
形式 ＳＨ-１０Ｂ５
外形寸法 ５６１Ｗ×１７５Ｈ×４６６Ｄmm
重量 １９．０ｋｇ（ダストカバー含む）
アーム実効長 ２１１～２４２mm
トーンアーム後部 １１０mm以内（Ｌが２１１mmの時）、　８０mm以内（Ｌが２４２mmの時）
アームベース ＥＰＡ-１００ＭＫ２用穴あき１枚、　穴無１枚付
価格 ￥１２０，０００
