Technics sp10mkiii

Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ．　１６台目再修理記録

◆ターンテーブルの点検 ◆レコードプレヤーの修理 ◆梱包はこちらを参考
　平成２７年８月３日到着　８月１０日完成　

注意　このＡＭＰは初期のＣ－ＭＯＳ－ＩＣそれもカスタム「ＭＮ６０４２」が使用されています。
　　　　基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること

Ａ．　修理前の状況

ユーザーがテーブルを綺麗にしようと、回転させながら、磨いた所、電源から煙が出て、回転不能にした。
地元アメリカ・カルフォルニヤの修理屋が手におえず、送られて来た。

Ｂ．　現状・原因

ロック外れて高速回転。
メカニカルブレーキ不動作。

Ｆ．　修理費　　　　　　　　　　　５０，０００円（木枠製作＋東京までの輸送費を含む）
　　　　　　　　　　　　　　　　　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

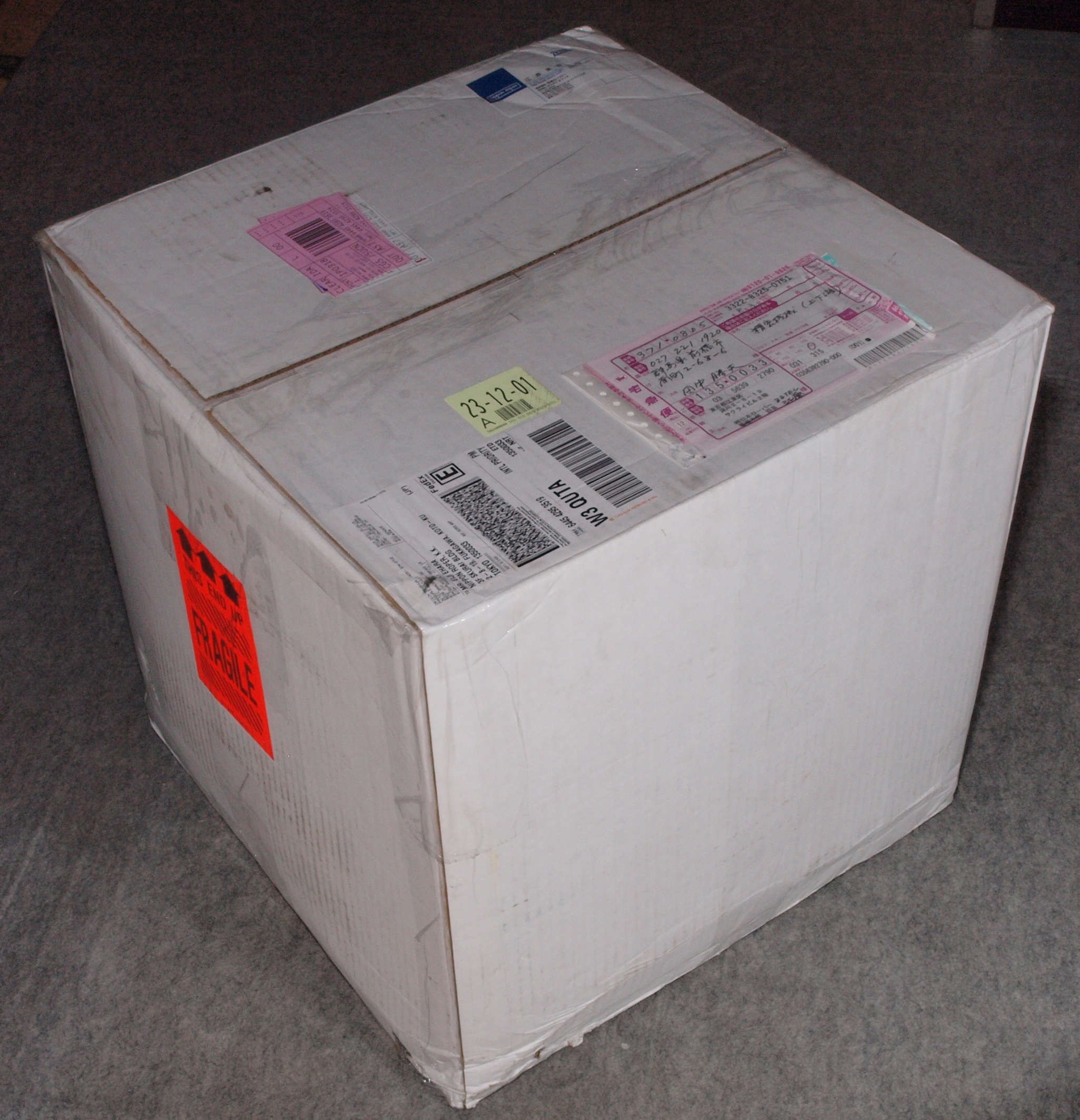

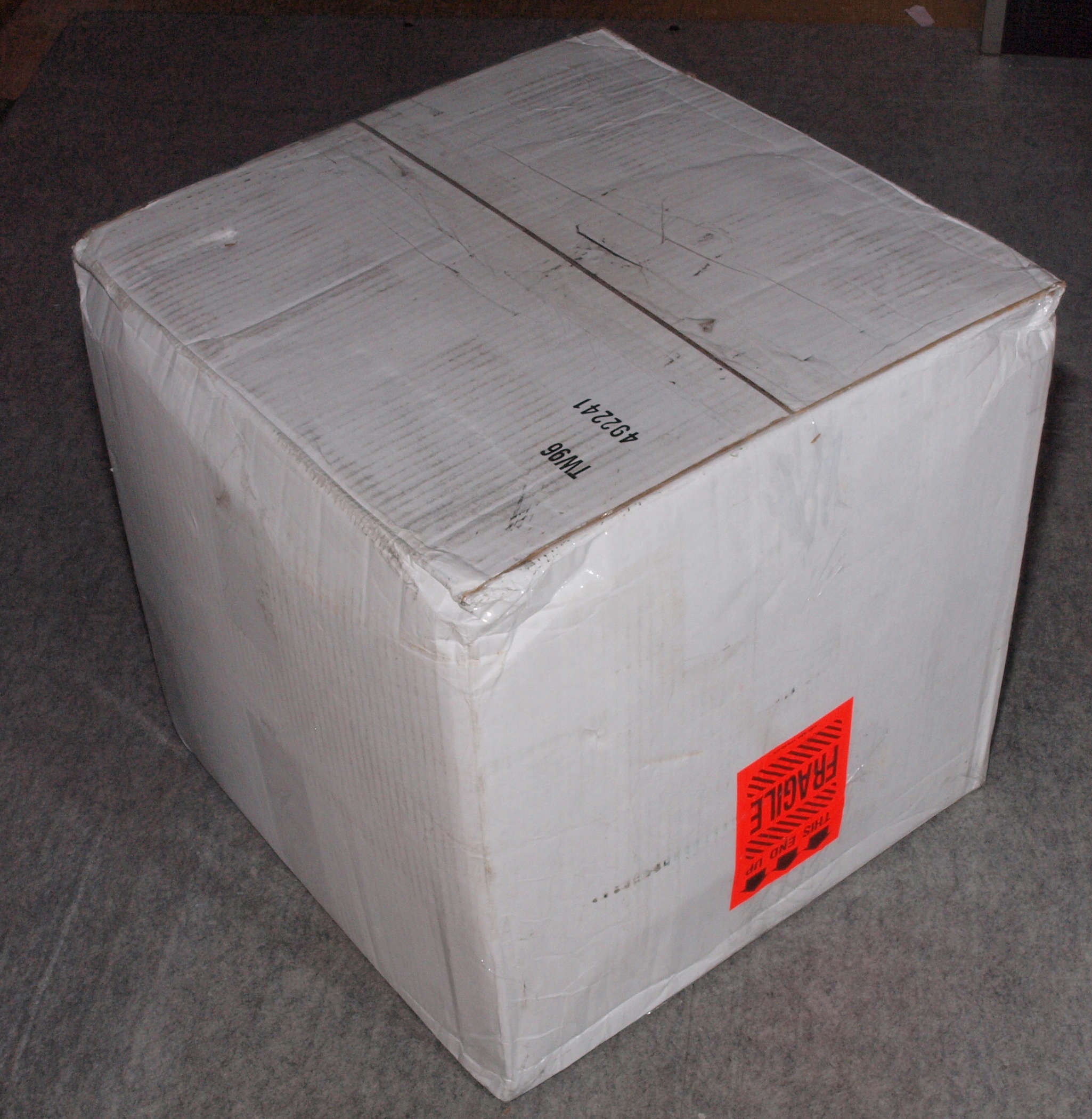

Ａ１１．　点検中　梱包を見る。　木箱では弱いので、帰りはこれをコンパネで保護して送り返す。

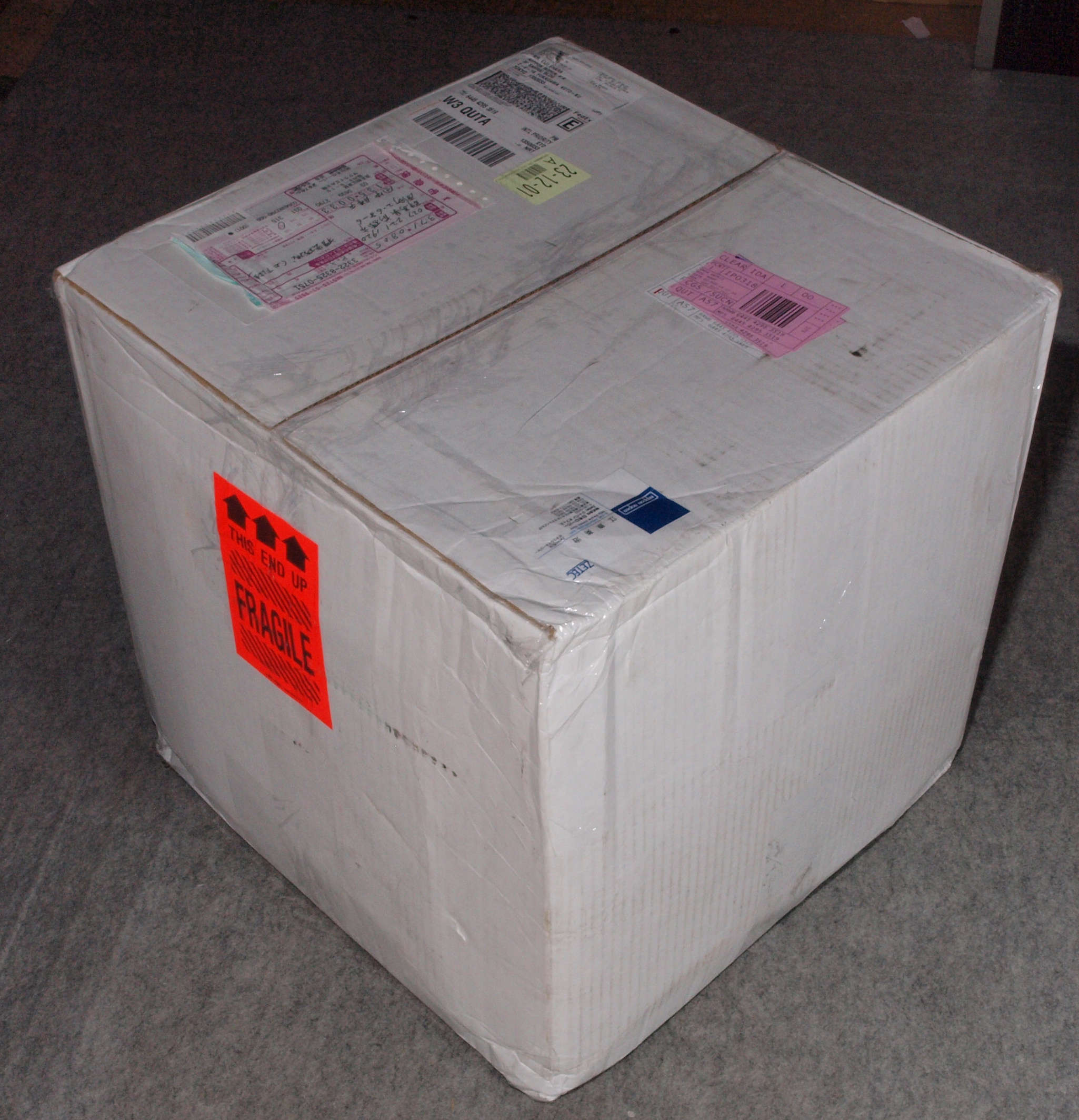

Ａ１２．　点検中　梱包を見る、反対側。

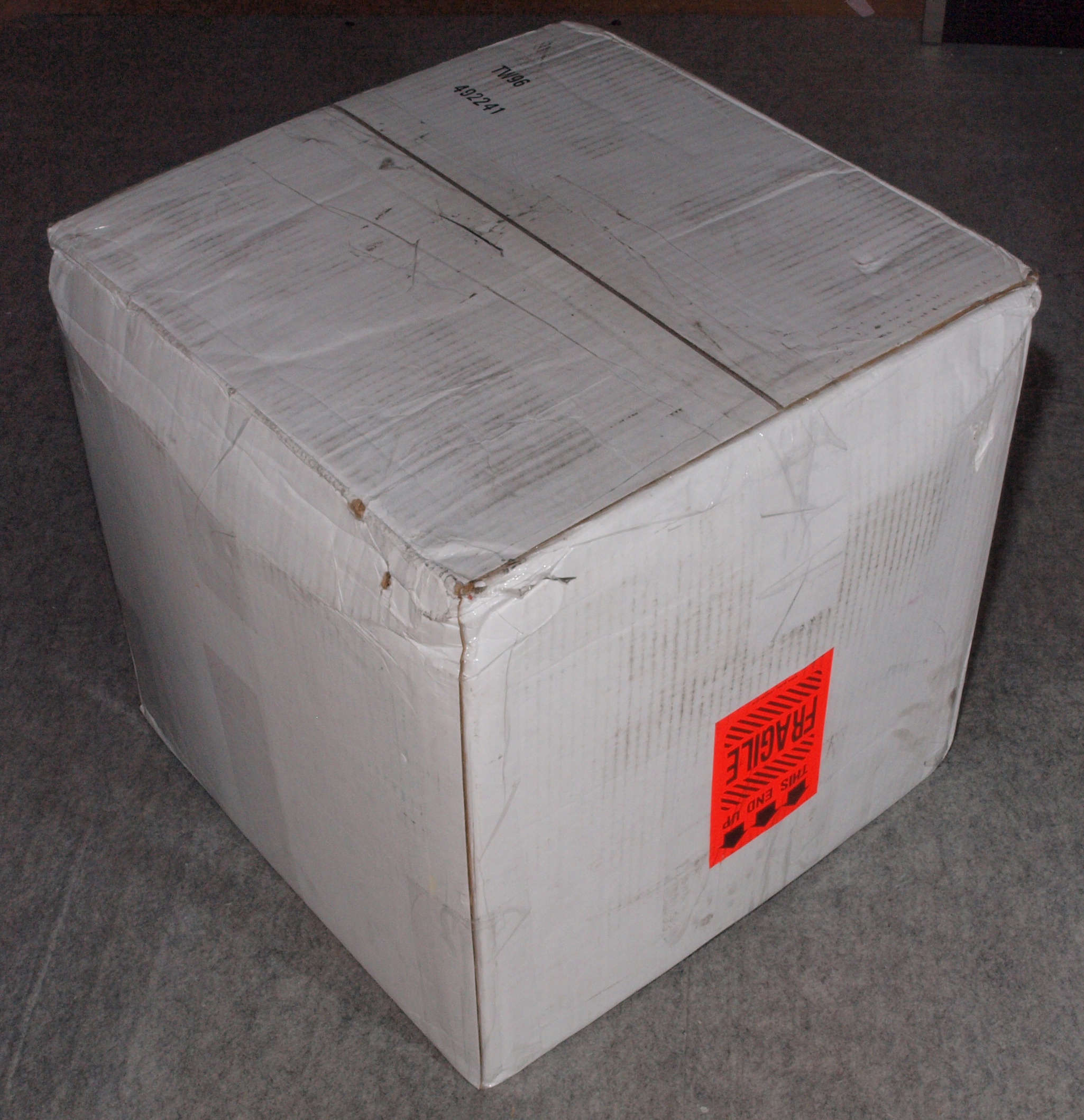

Ａ１３．　点検中　梱包を下から見る。ダンボールが腰砕けに成っている。

Ａ１４．　点検中　梱包を下から見る、反対側。

Ａ２１．　点検中　開梱、上ダンボールを開く。

Ａ２２．　点検中　　開梱、電源・コントロールユニット。

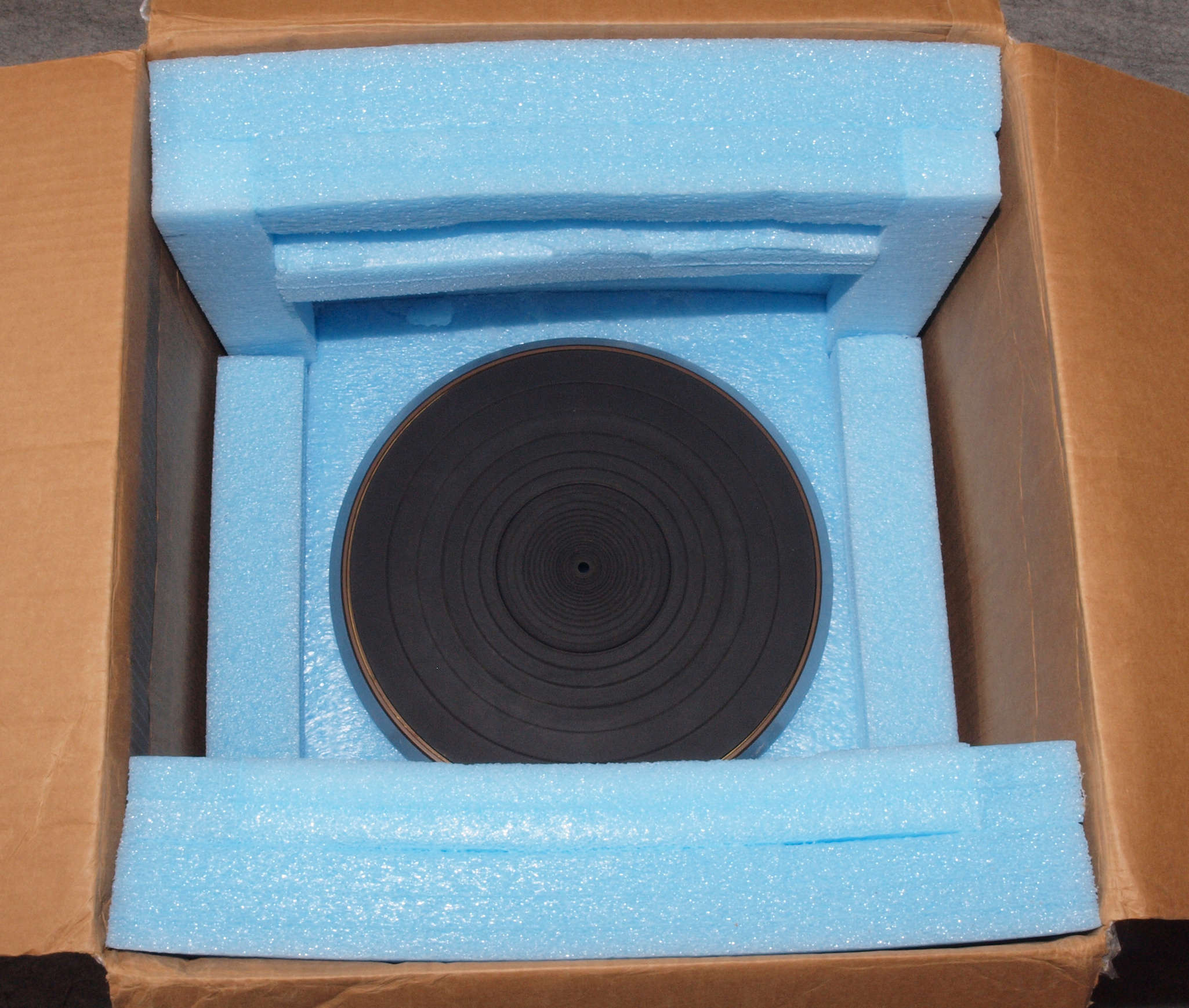

Ａ２３．　点検中　開梱、タンテーブル。

Ａ２４．　点検中　開梱、タンテーブル下クション。

Ａ２５．　点検中　開梱、本体。

Ａ３０．　電源部点検中　下後が凹んでいる。

Ａ３１．　電源部点検中　発送時

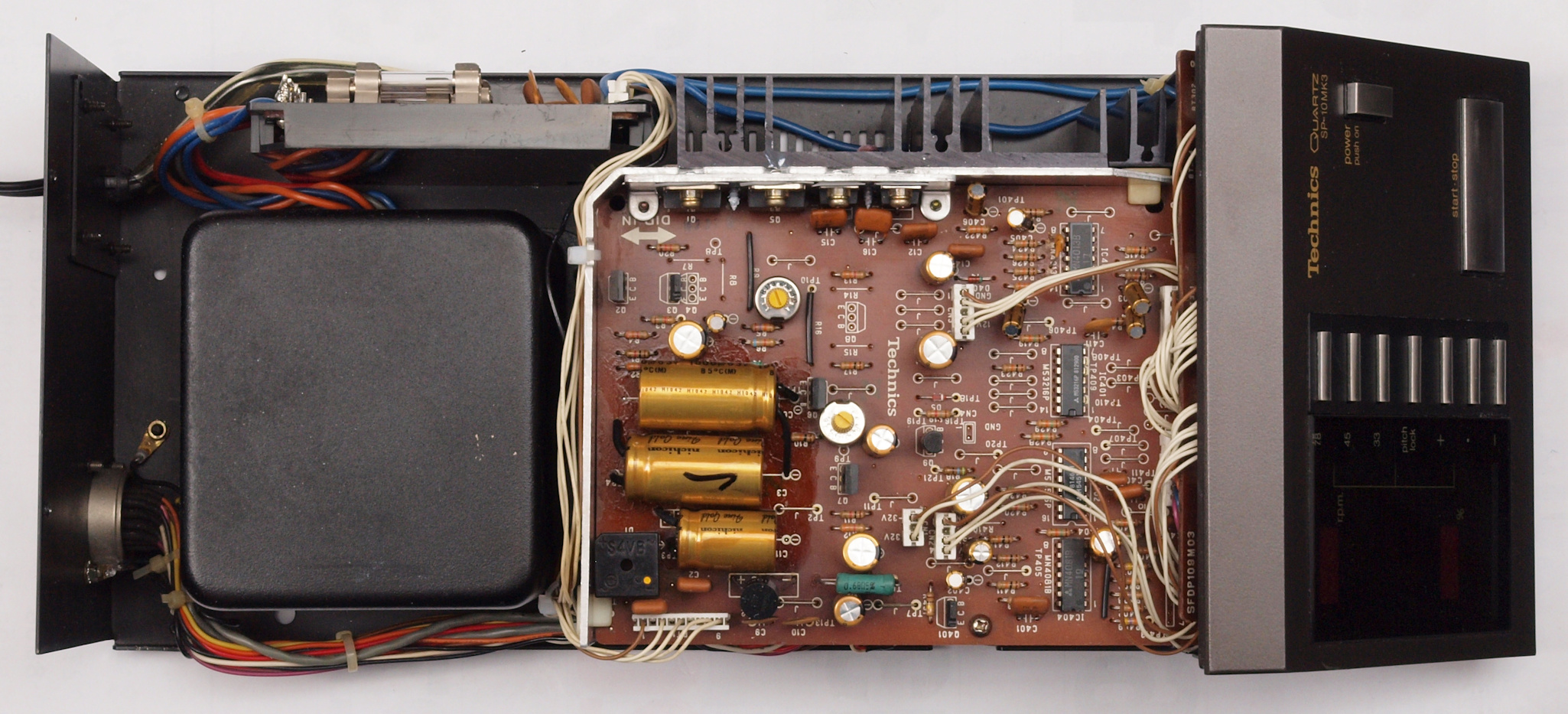

Ａ３２．　電源部点検中　上から見る。

Ａ３３．　電源部点検中　発送時。

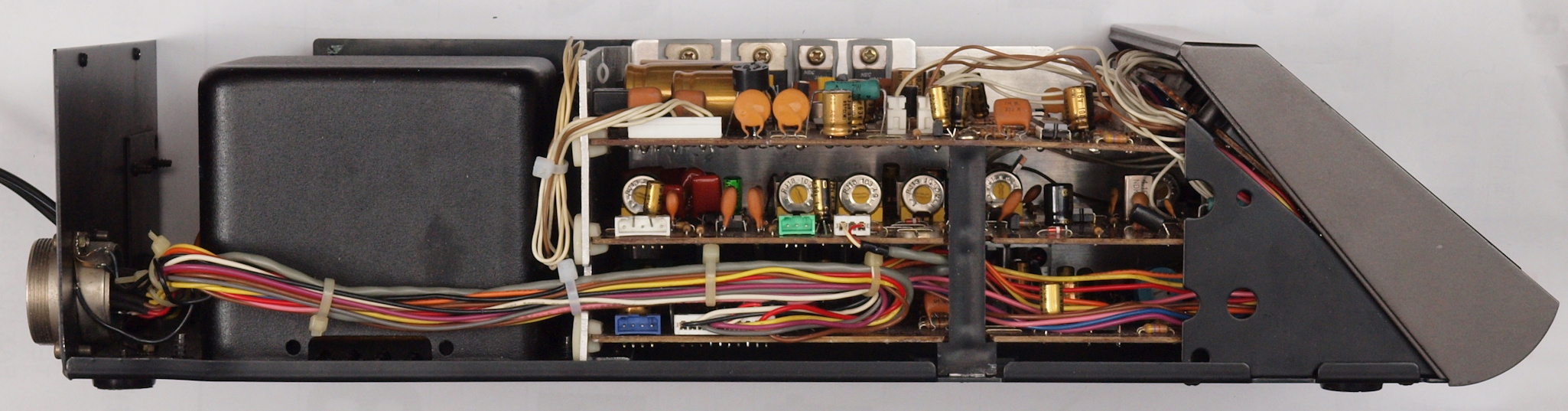

Ａ３４．　電源部点検中　左から見る。

Ａ３５．　電源部点検中　発送時。

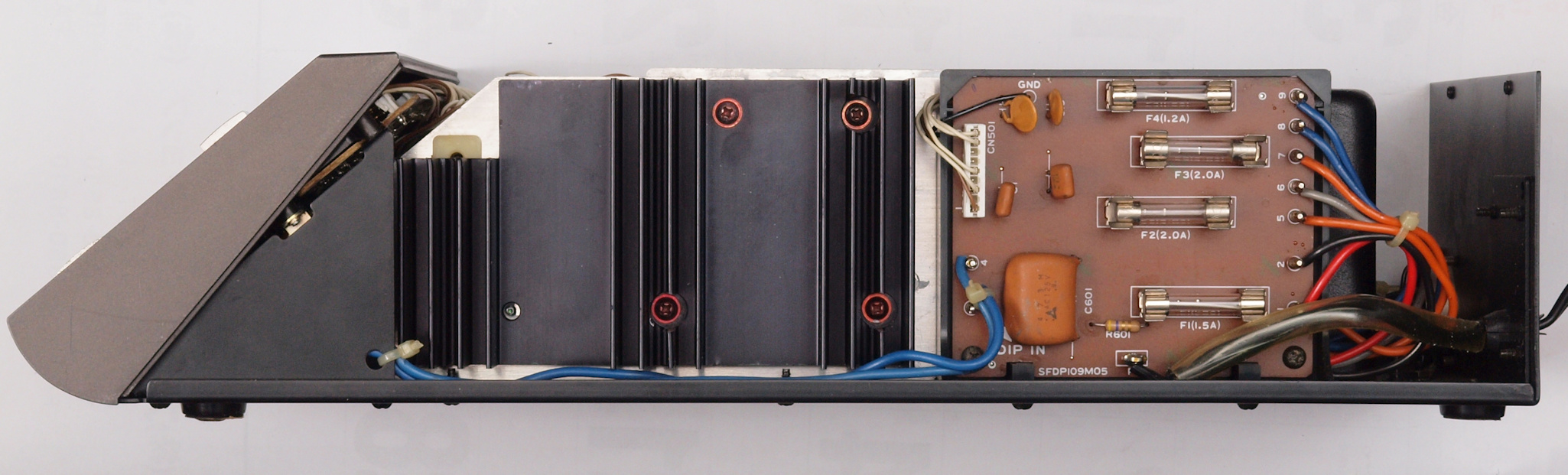

Ａ３６．　電源部点検中　右から見る。

Ａ４１．　点検中　発送時定電圧回路基板

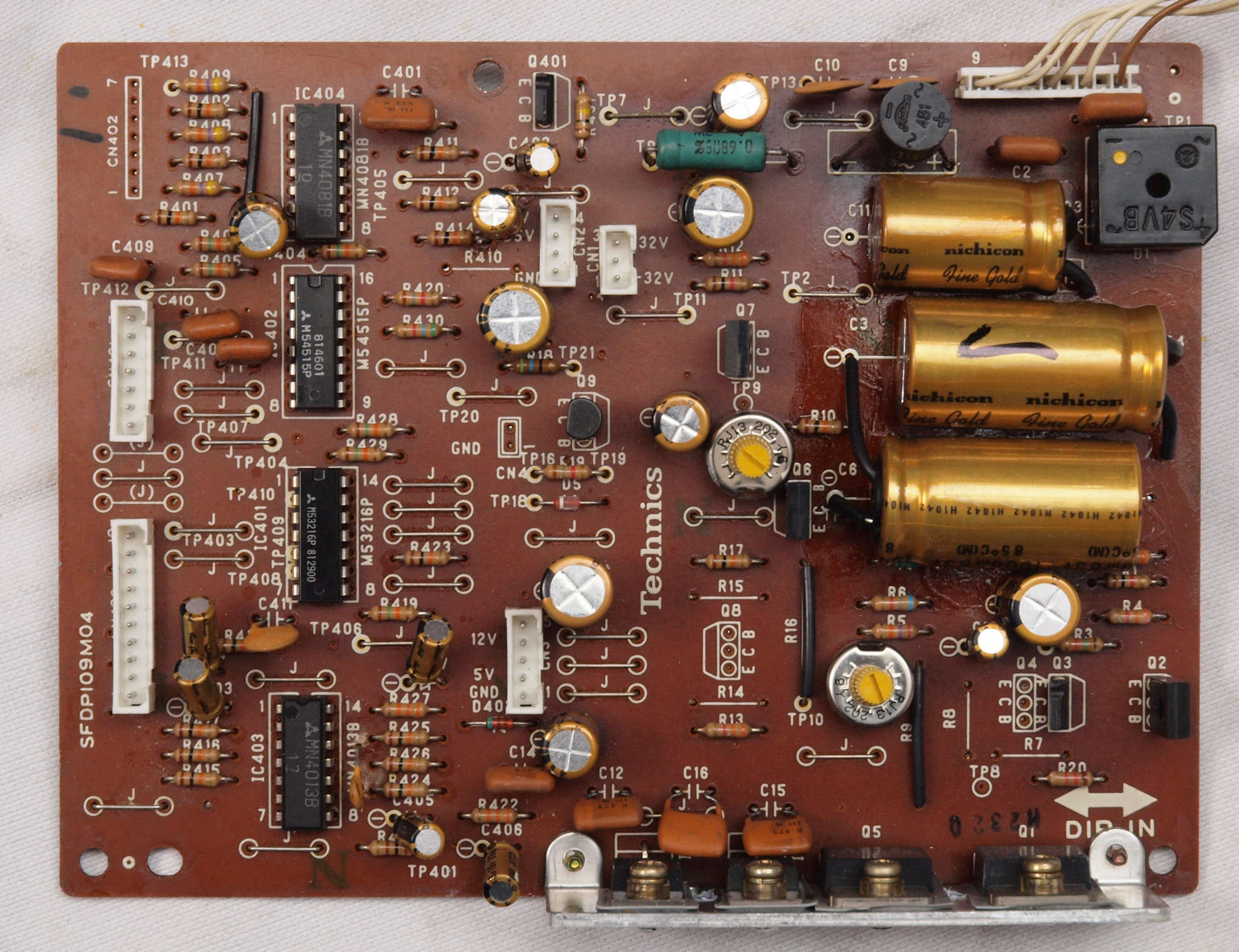

Ａ４２．　点検中　定電圧回路基板

Ａ４３．　点検中　発送時定電圧回路基板裏。

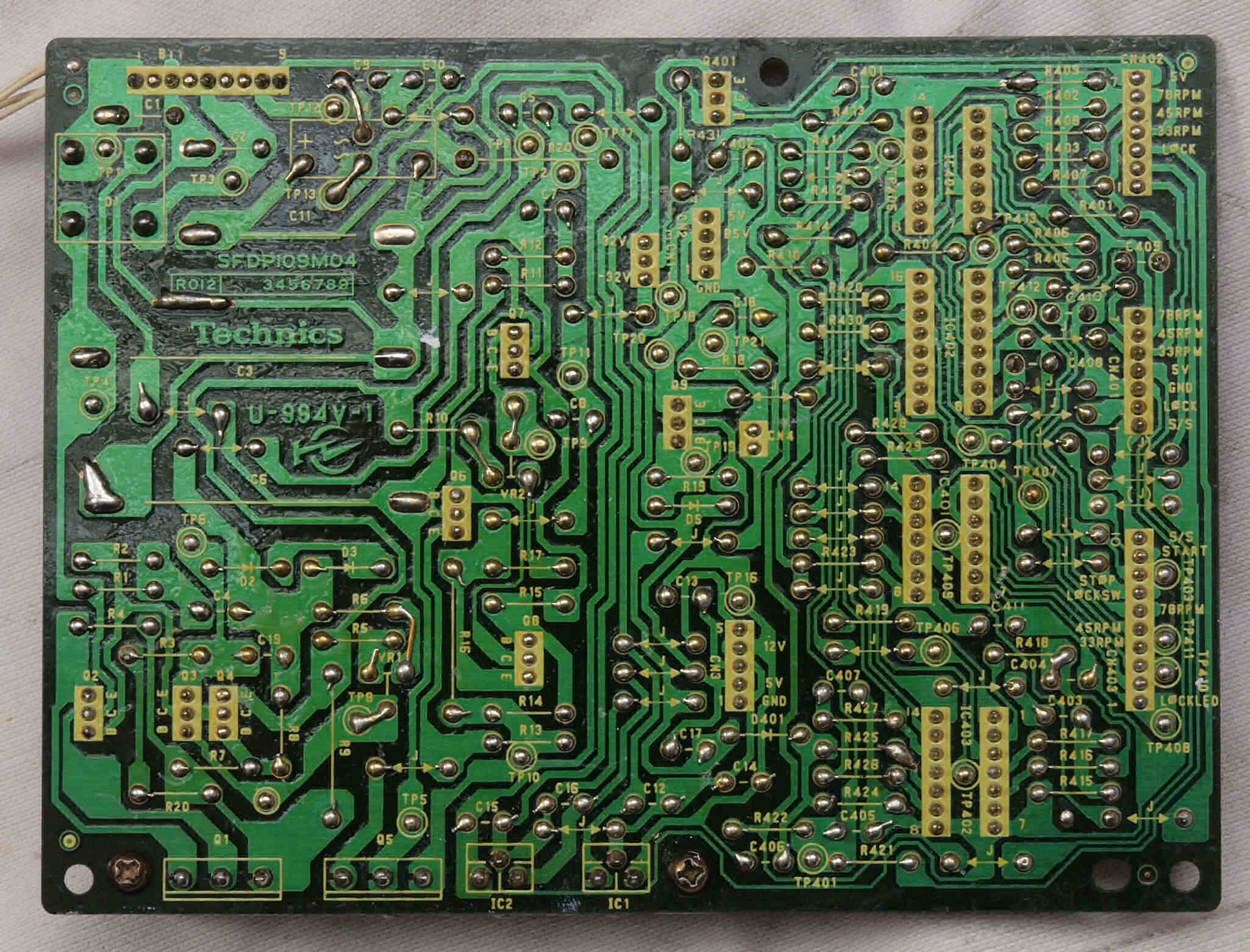

Ａ４４．　点検中　定電圧回路基板裏。

Ａ４５．　点検中　発送時操作回路基板。

Ａ４６．　点検中　操作回路基板。

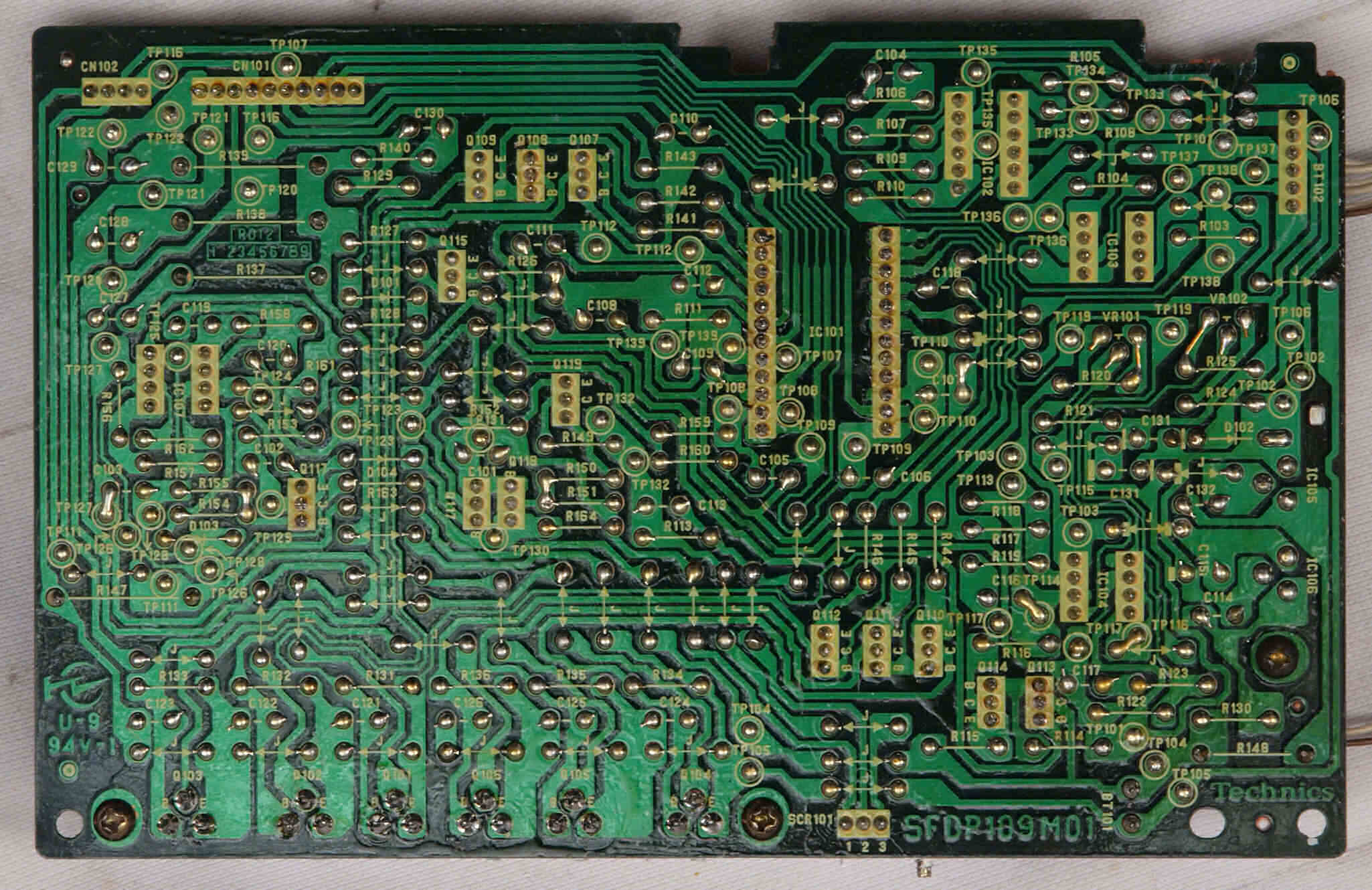

Ａ４７．　点検中　発送時操作回路基板裏。

Ａ４８．　点検中　発送時制御回路基板

Ａ４９．　点検中　制御回路基板

Ａ４A．　点検中　発送時制御回路基板裏。

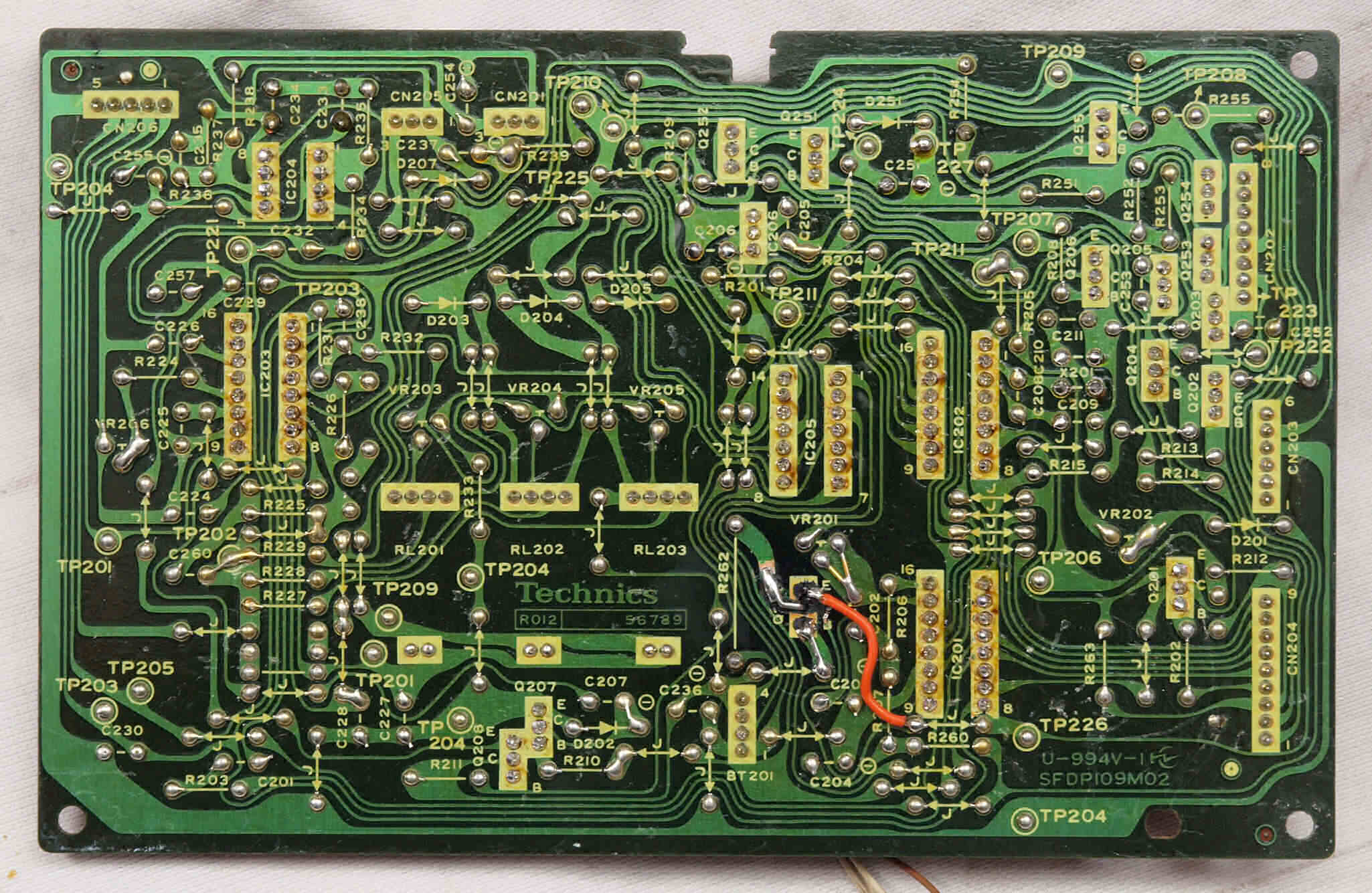

Ａ４B．　点検中　制御回路基板裏。

Ａ４Ｃ．　点検中　発送時駆動回路基板。

Ａ４Ｄ．　点検中　駆動回路基板。

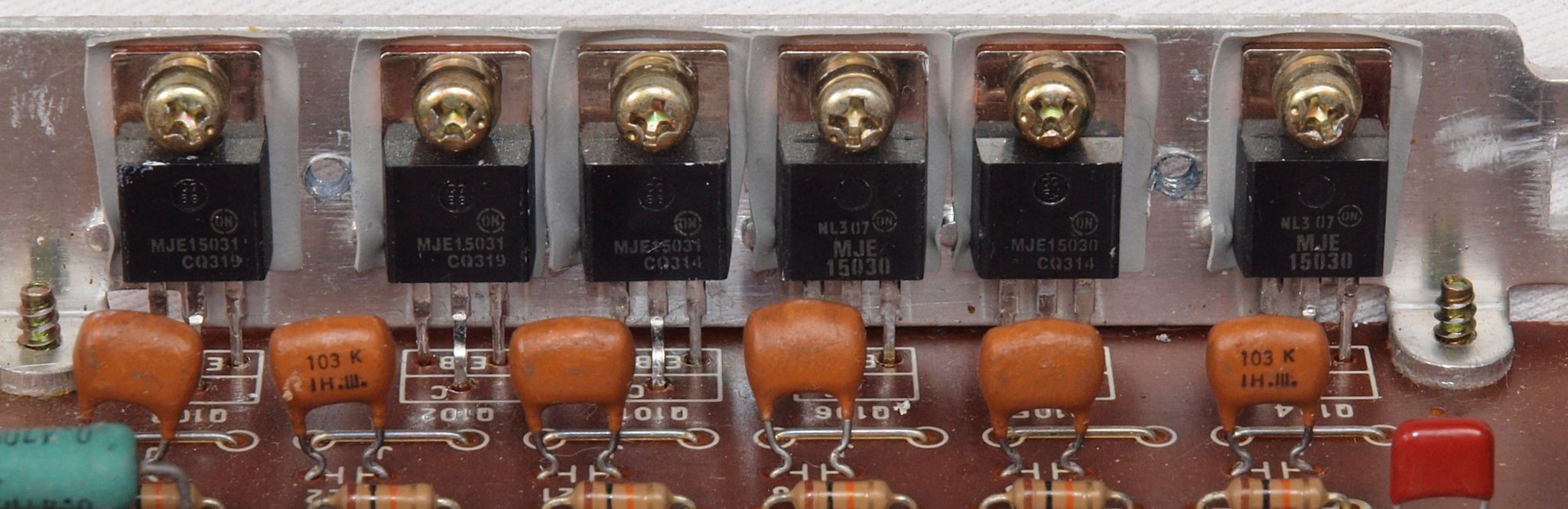

Ａ４Ｄ２．　点検中　駆動回路基板。　駆動ＴＲ（トランジスター）が６個交換されている。

Ａ４Ｅ．　点検中　発送時駆動回路基板裏。

Ａ４Ｆ．　点検中　駆動回路基板裏。

Ａ５１．　点検中　発送時ヒューズ基板。

Ａ５２．　点検中　全ヒューズが交換されている。

Ａ５３．　点検中　発送時ヒューズ基板裏

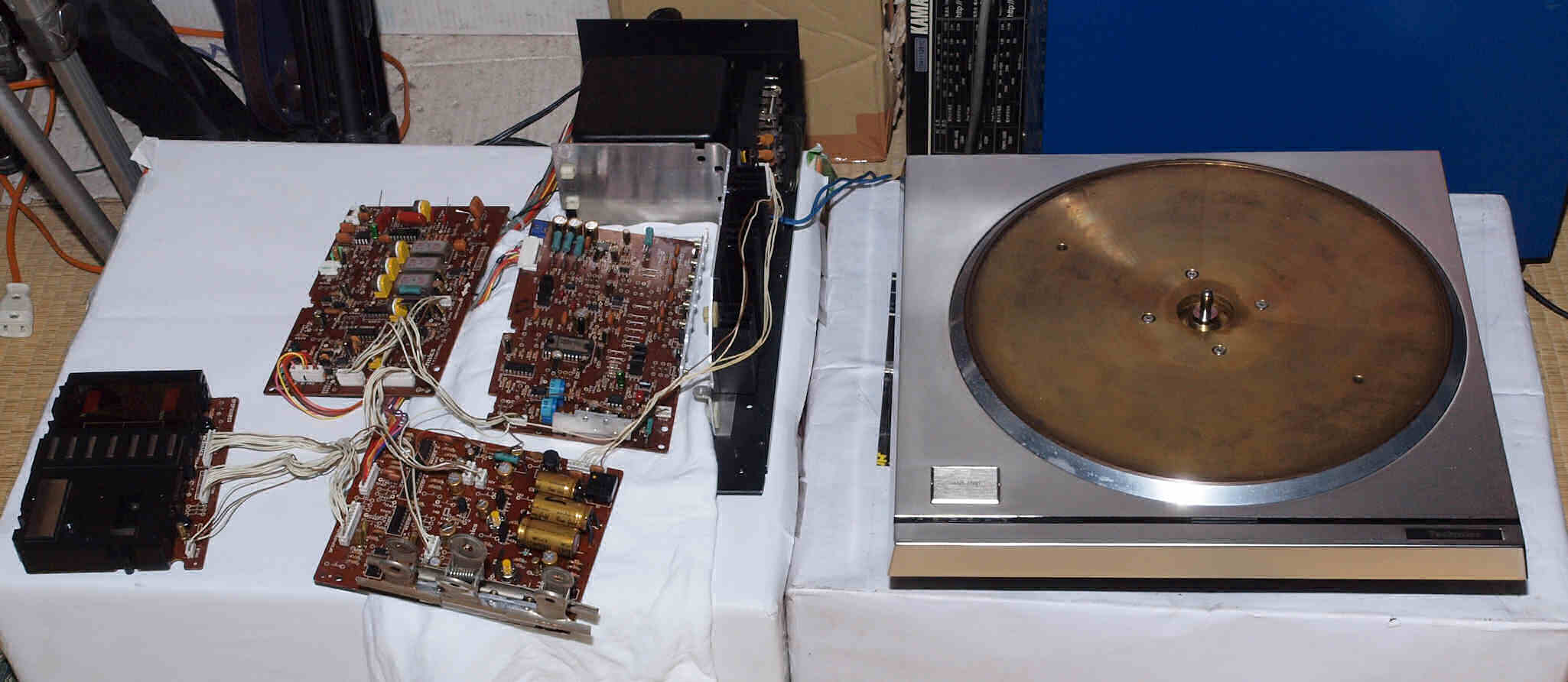

Ａ６１．　バラック修理後のエージング中

Ｙ．　ユーザー宅の設置状況
Ｙ１．　設置状況、　正面から見る。　設置場所は米国カルフォルニヤ。

Ｓ．　Ｔｅｃｈｎｉｃｓ　ＳＰ－１０ｍｋⅢ　の仕様（カタログ・マニアルより）　

形式	クォーツフェイズロックドコントロール、　ダイレクトドライブ　ＳＰ－１０ｍｋⅢ
ターンテーブル	銅合金＋アルミダイカスト製，直径３２ｃｍ
ターンテーブル重量	１０ｋｇ
慣性質量	１．１ｔｏｎ・ｃｍ2（１，１００ｋｇ・ｃｍ）
モータ	クォーツフェイズロックドコントロール、　超低速電子整流子ブラシレスＤＣモータ
回転数	３スピード，３３・1/3，４５，７８．２６ｒｐｍ
回転数微調範囲	０．１％ステップで±９．９％までのクォーツロックピッチ可変（各回転数単独）
起動トルク	１６ｋｇ・ｃｍ
起動時間	０．２５秒（３３・1/3ｒ.ｐ.ｍ.）
停止時間	０．３秒（３３・1/3ｒ.ｐ.ｍ.）
負荷変動	１０ｋｇ・ｃｍ以内、　０％
回転数偏差	±０．００１％以内
ワウ・フラッタ	０．０１５％　ＷＲＭＳ（ＪＩＳ　Ｃ５５２１）±０．０２１％　ｗｅｉｇｈｔｅｄ　ｚｅｒｏ　ｔｏ　ｐｅａｋ（ＤＩＮ４５５０７，ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）
ＳＮ比	９２dB　ＤＩＮ-Ｂ（ＩＥＣ９８Ａ　ｗｅｉｇｈｔｅｄ）、　６０dB　ＤＩＮ-A（ＩＥＣ９８Ａ　ｕｎｗｅｉｇｈｔｅｄ）
電源	ＡＣ１００Ｖ，５０/６０Ｈｚ
消費電力	２５Ｗ
外形寸法	３６９Ｗ×１１３Ｈ×３６９Ｄmm（本体）、１６６Ｗ×９６Ｈ×４１０Ｄmm（電源＋コントロールユニット）
重量	１８ｋｇ（本体のみ）、　６ｋｇ（電源＋コントロールユニット）
価格	￥２５０，０００
発売日	１９８１年
