THORENS　ＴＤ１２５　修理記録

◆ターンテーブルの点検◆梱包はこちらを参考　平成２９年７月３１日到着　　８月２６日完成

Ａ．　修理前の状況 レコードプレーヤーTHORENS「TD-125」のことです。 3年ほど前にeBayで手に入れました。 どうも動きが怪しく，また電源電圧が220Vと扱い辛いこともあり，徹底的なメンテナンスをお願いできないかと思いましてメールをしました。 幸い，回路図の付いたマニュアル（ネットからのダウンロード）も手に入れました。 これを見ますと，少なくとも電源電圧を117Vに変更できるようです。 Ｂ．　現状・原因 経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 １部フイルムコンデンサー交換。 使用電圧をＡＣ１００Ｖ５０Ｈｚに改造 電源コードプラグ交換 Ｄ．　本体タンテーブル修理状況 Ｍ．　モータ部　修理状況 Ｇ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　６個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　７個。 フイルムコンデンサー　　　　　　　　　　　　　　　　１個。 電源コードプラグ　　　　　　　　　　　　　　　　　　　１個。 ヒユーズ　　　　　　　　　　　　　　　　　　　　　　　　１個。 電源プラグ　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　測定・調整 Ｆ．　修理費　　　　　　　　　　　６５，０００円。　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　THORENS　ＴＤ１２５　の仕様（カタログ・マニアルより）

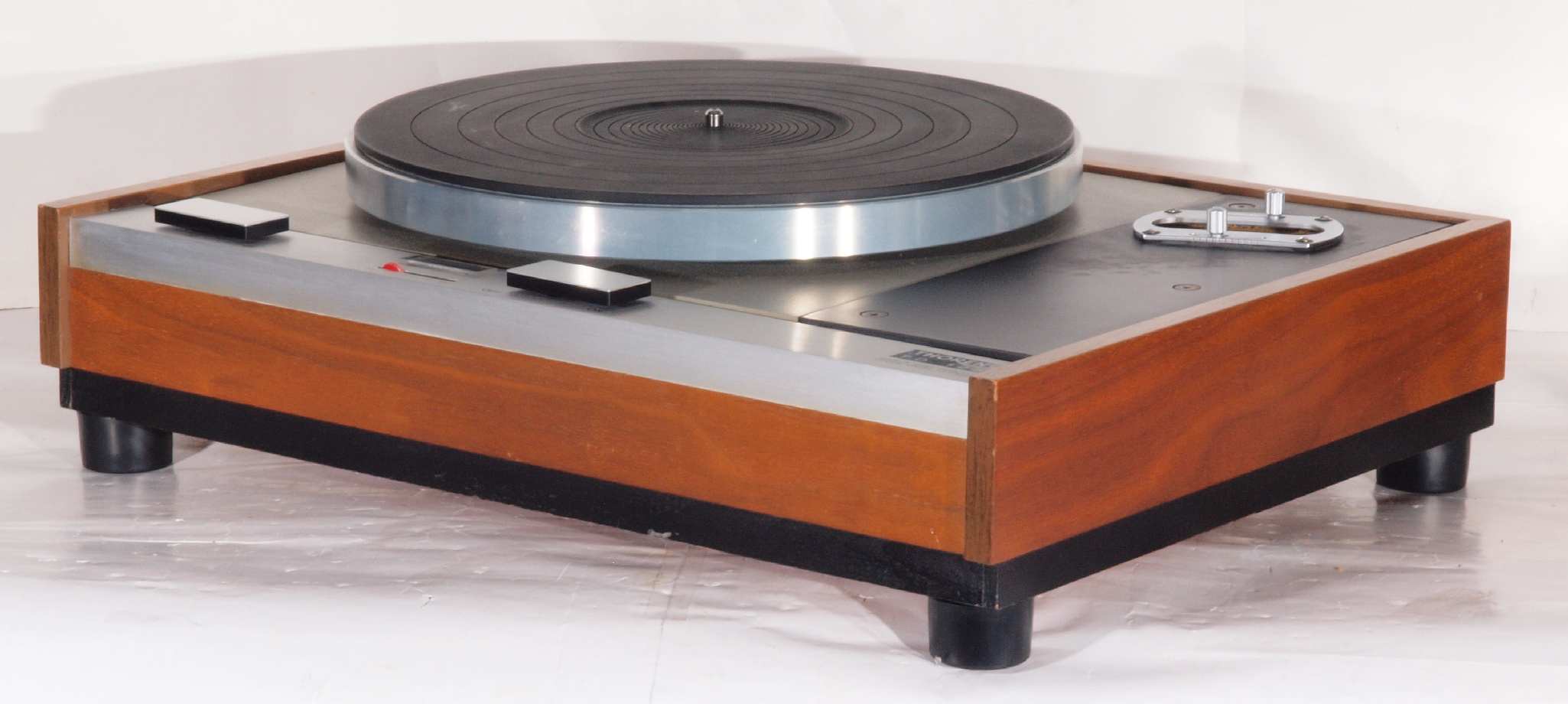

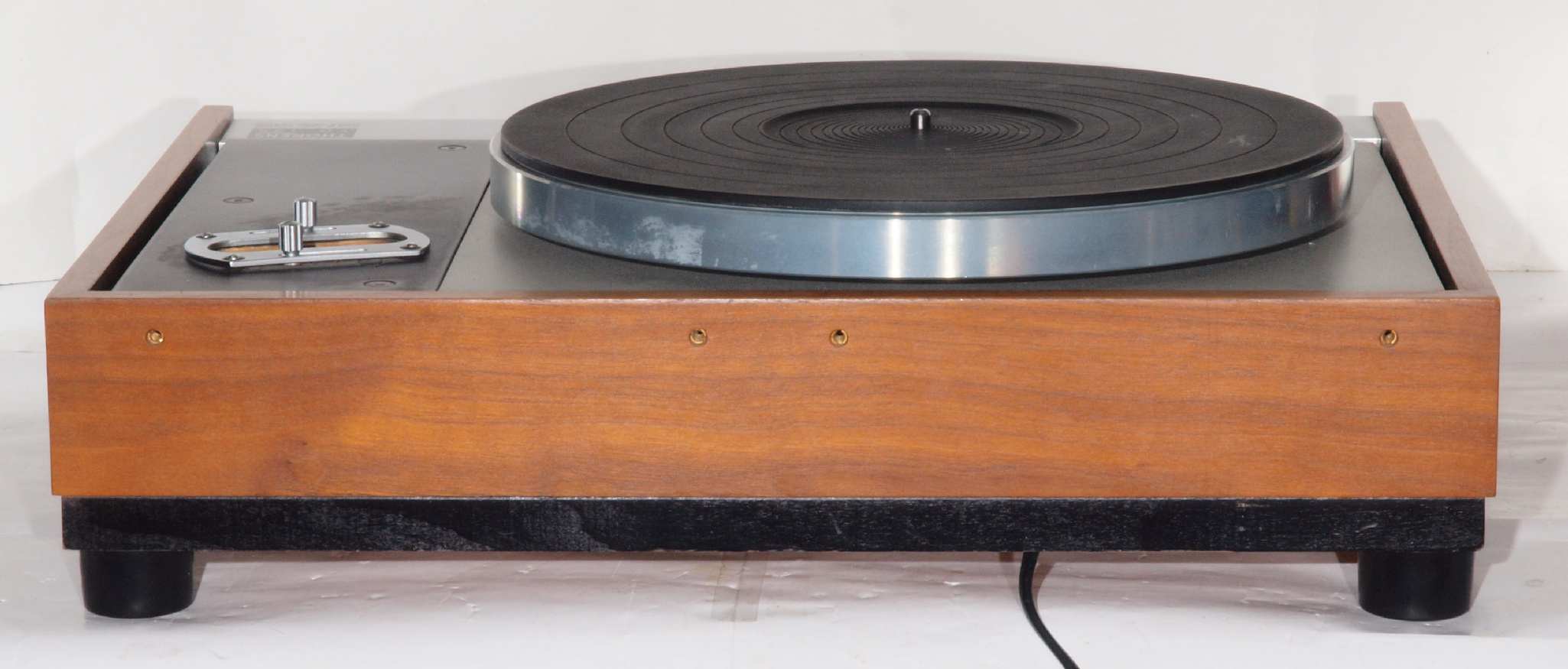

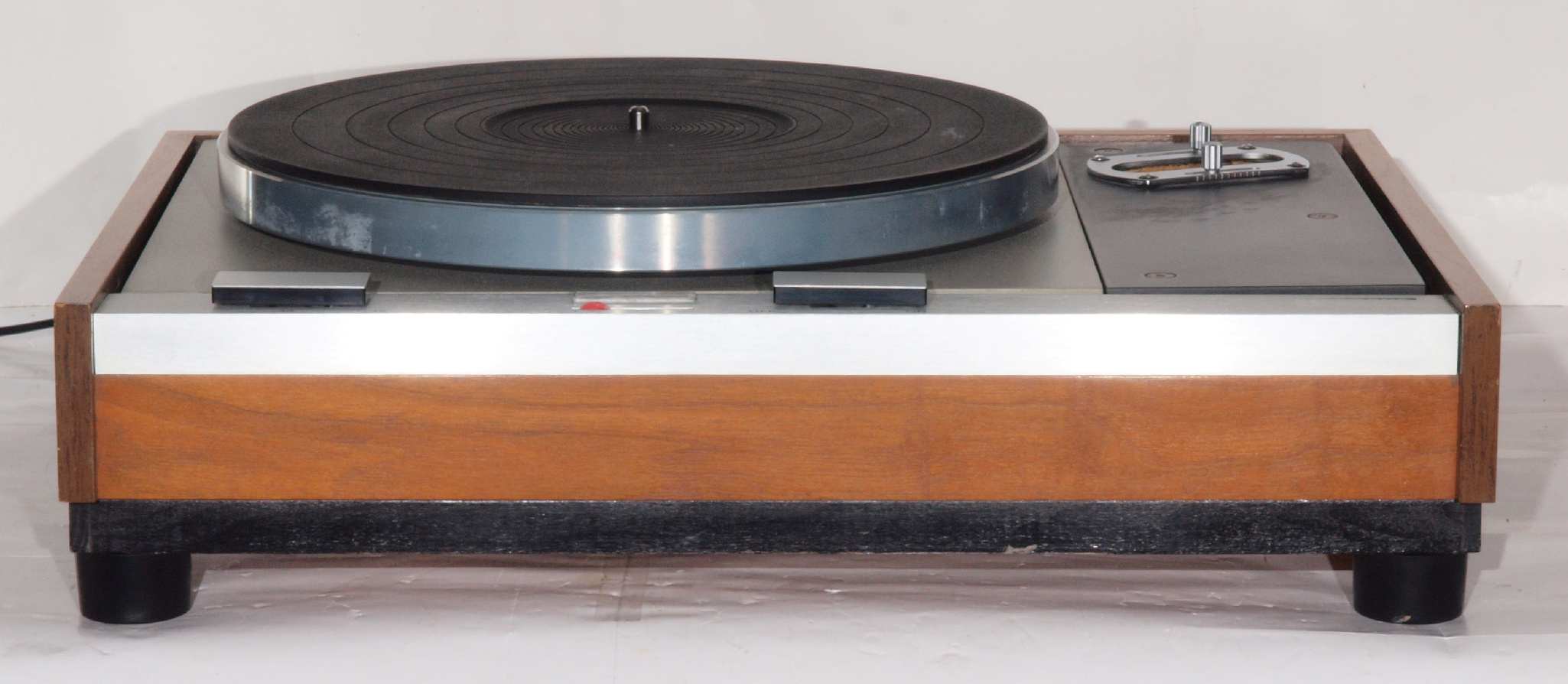

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

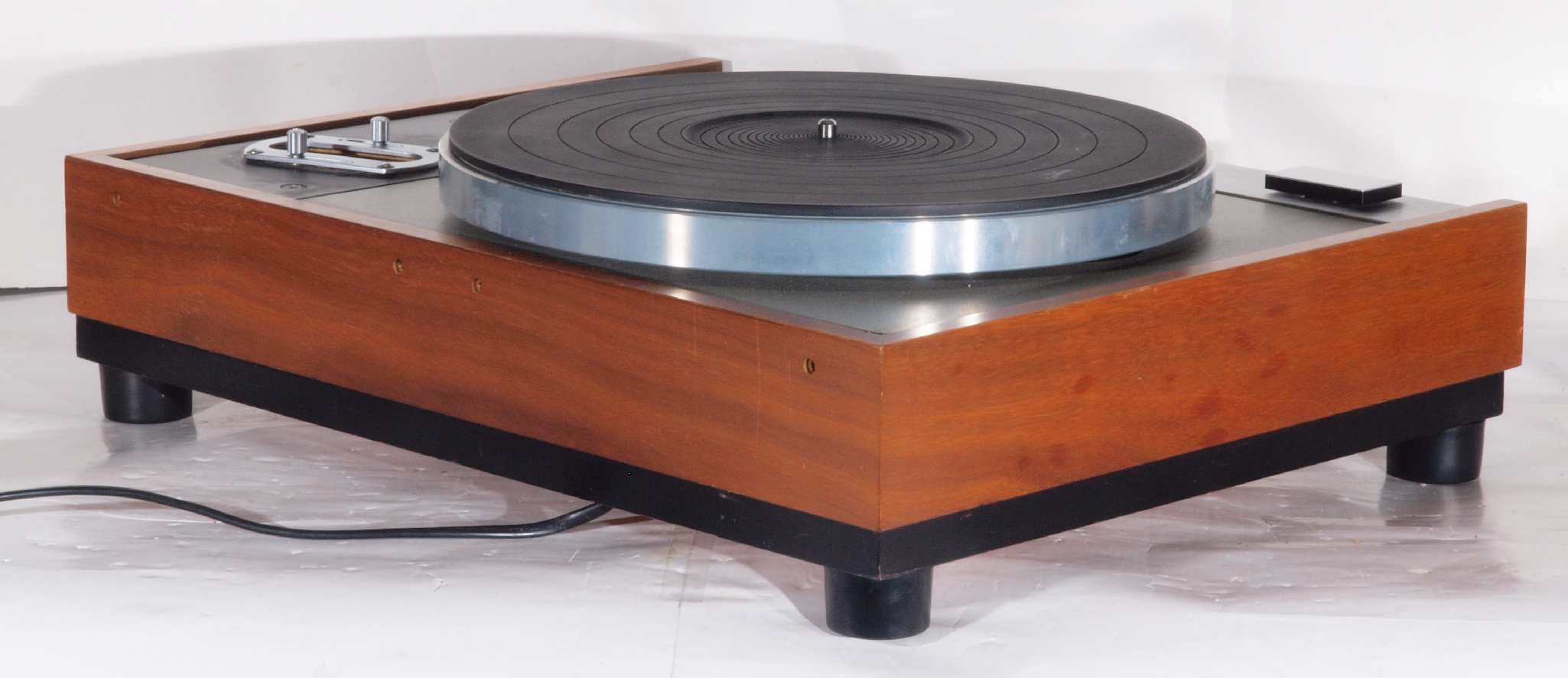

Ａ１４．　点検中　後左から見る

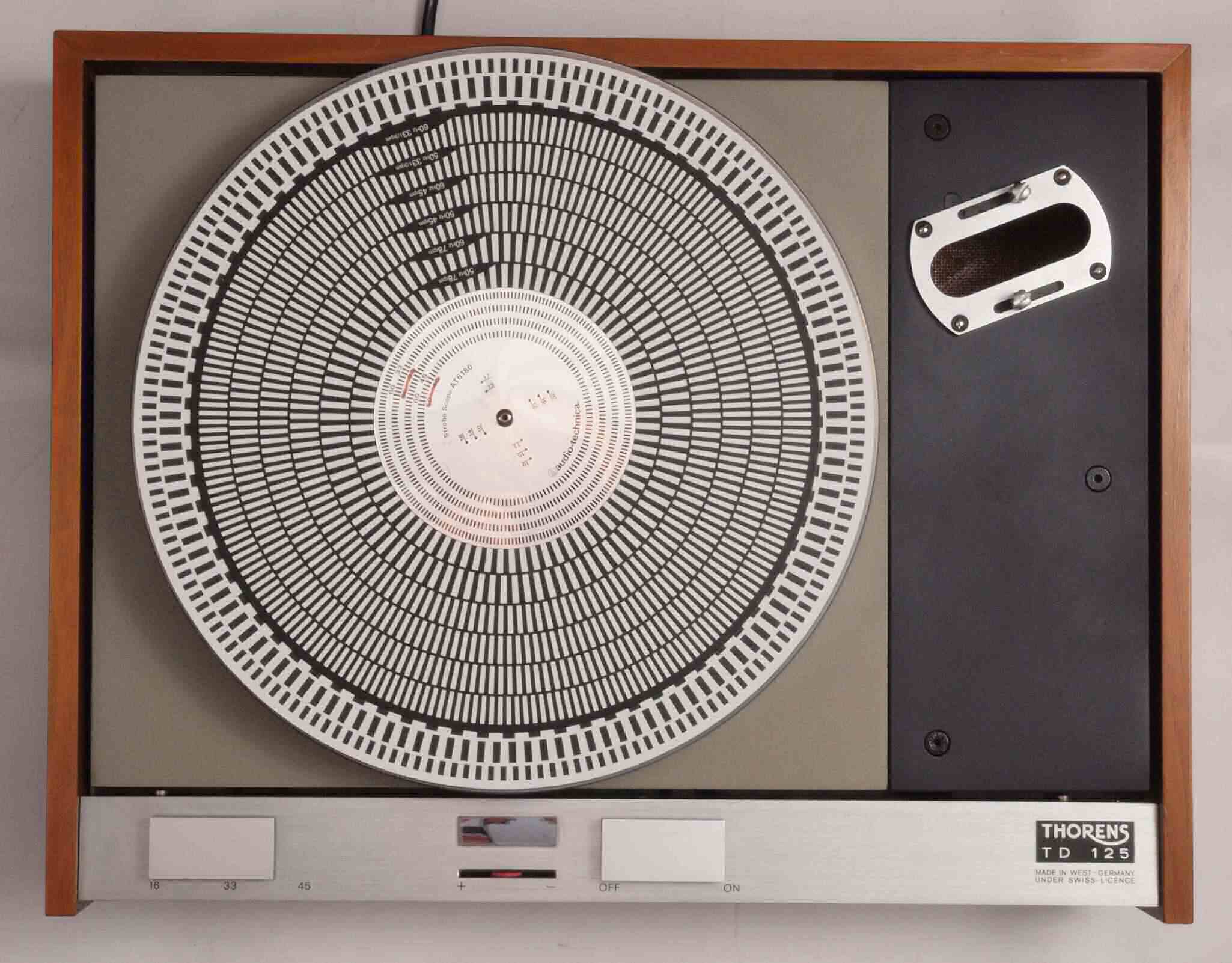

Ａ１５．　点検中　上から見る

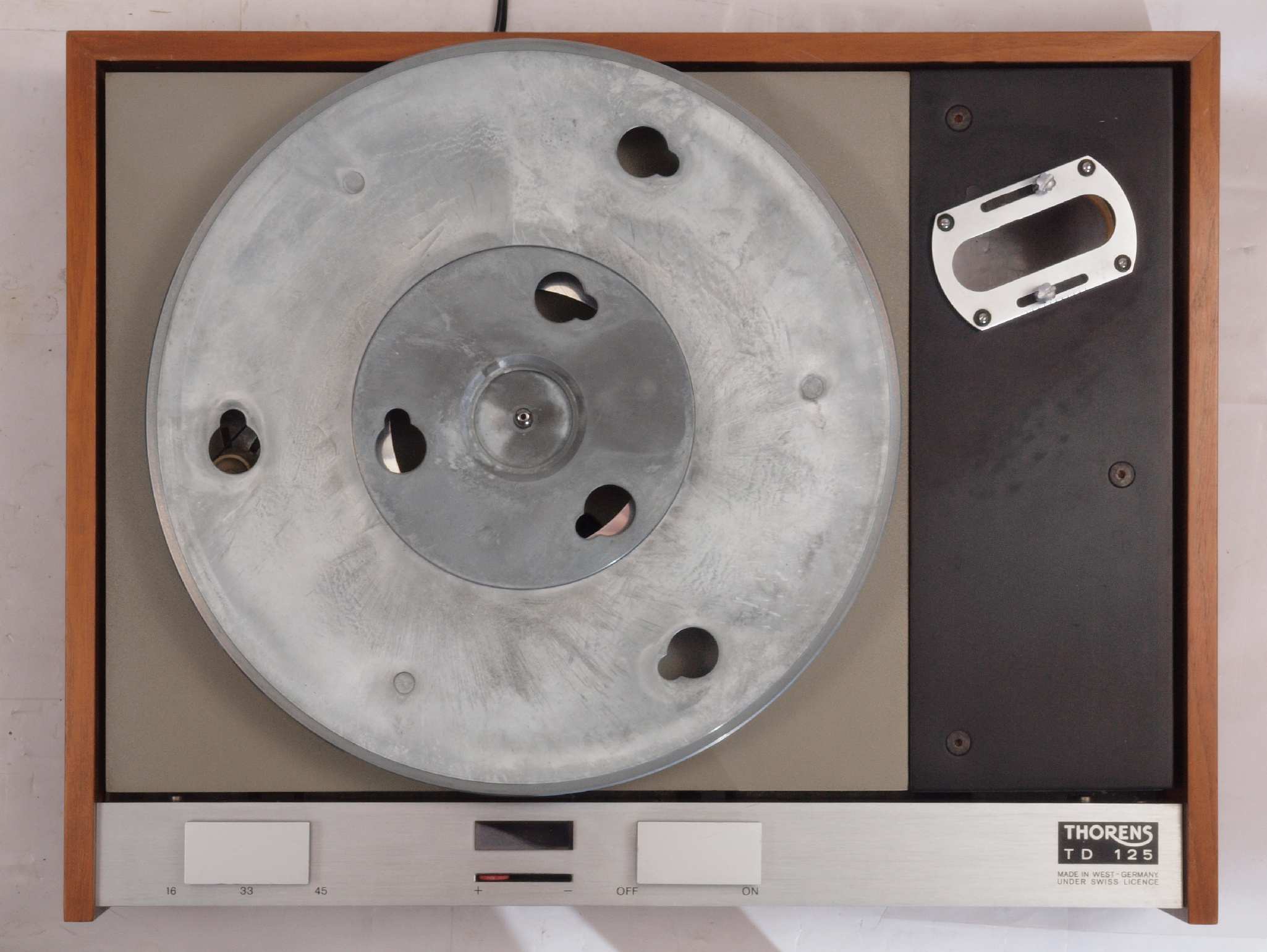

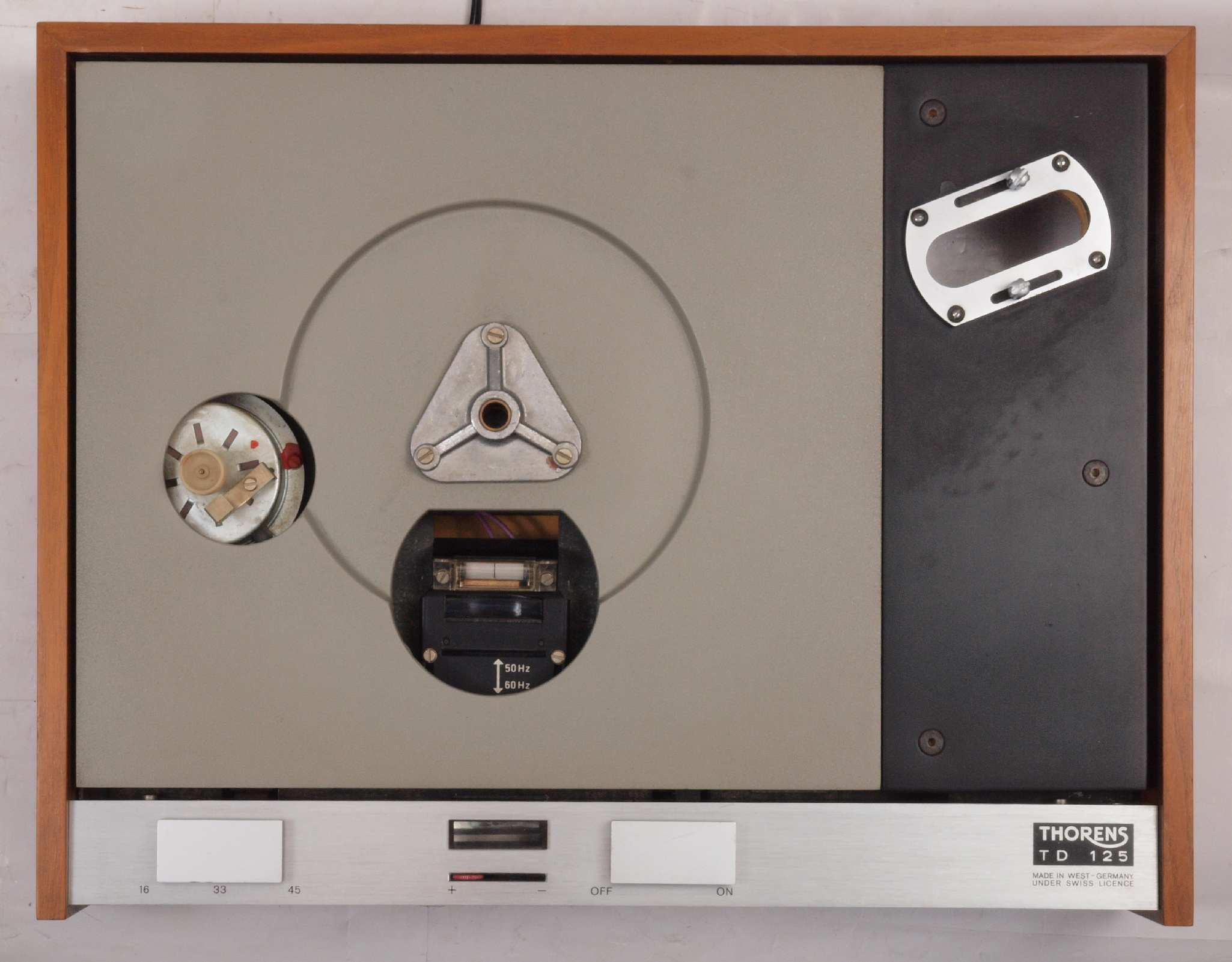

Ａ１６．　点検中　タンテーブルを外し、上から見る。

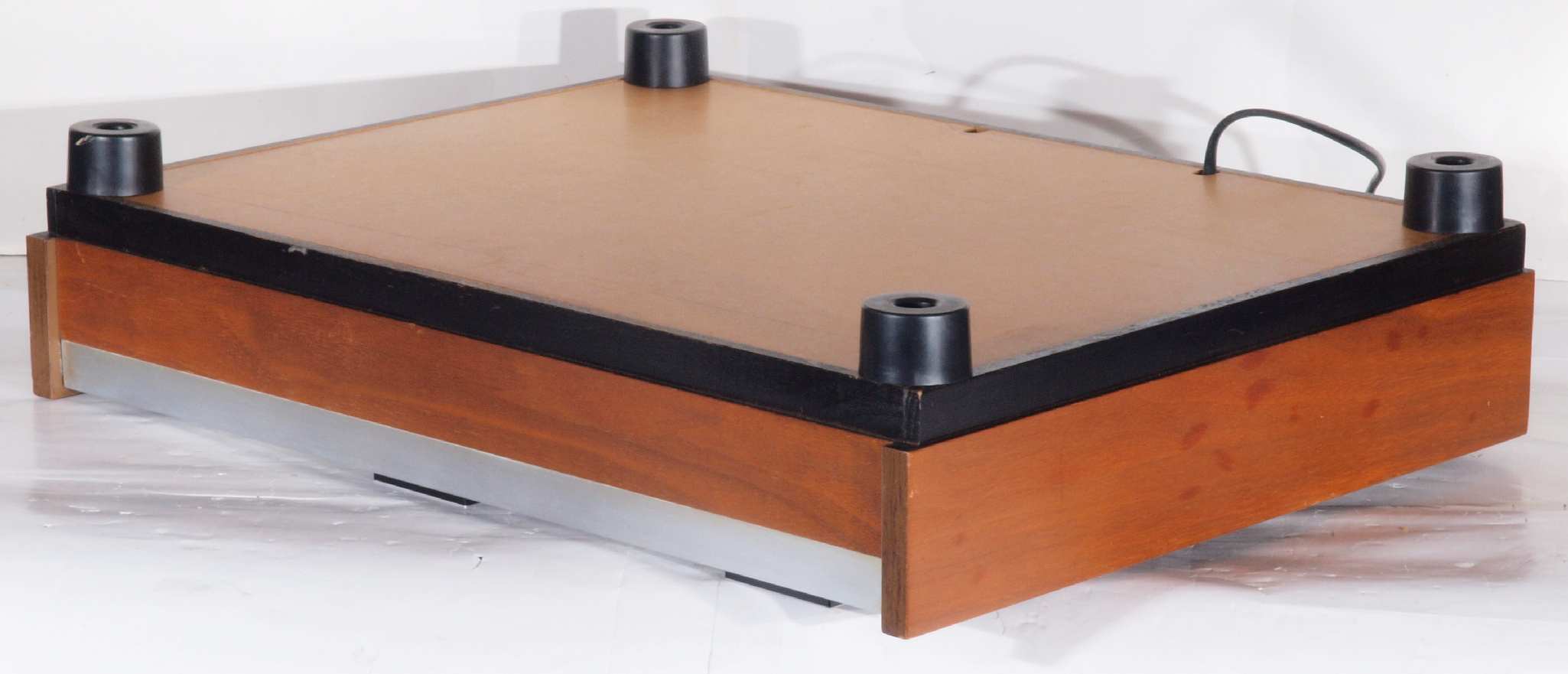

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

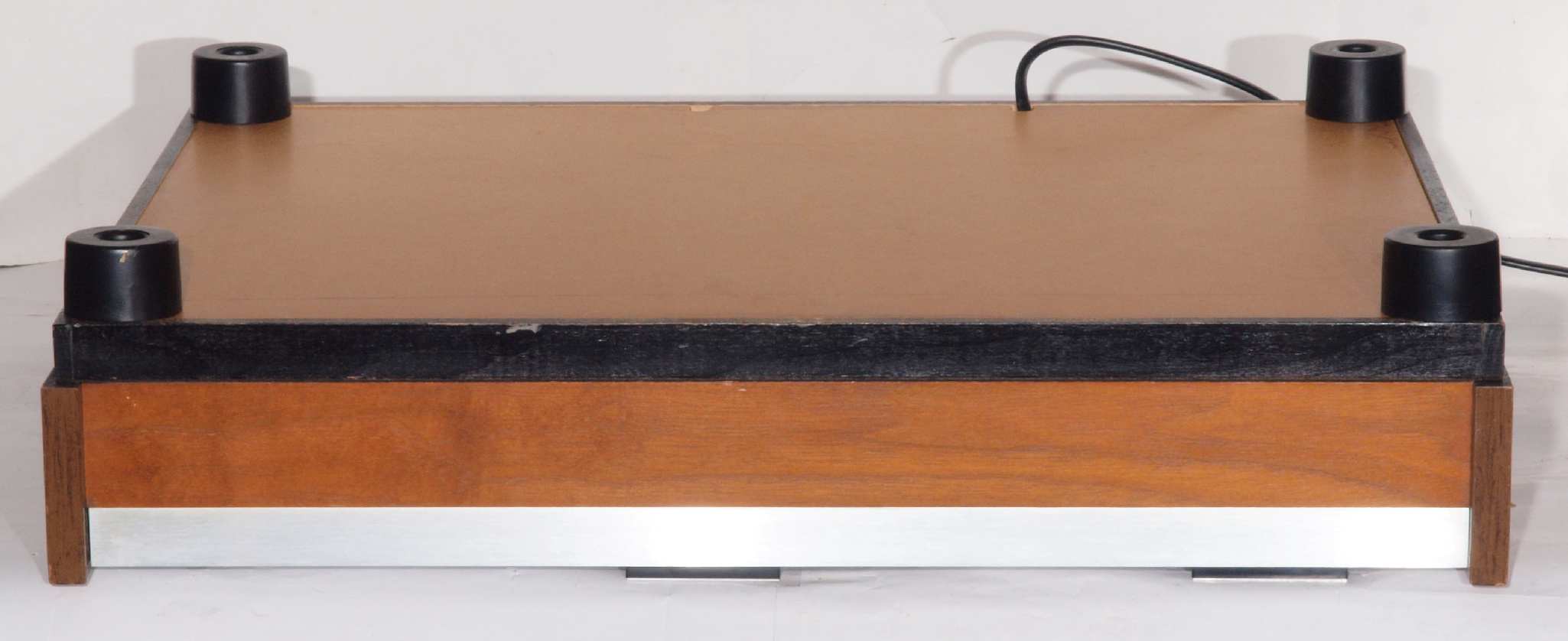

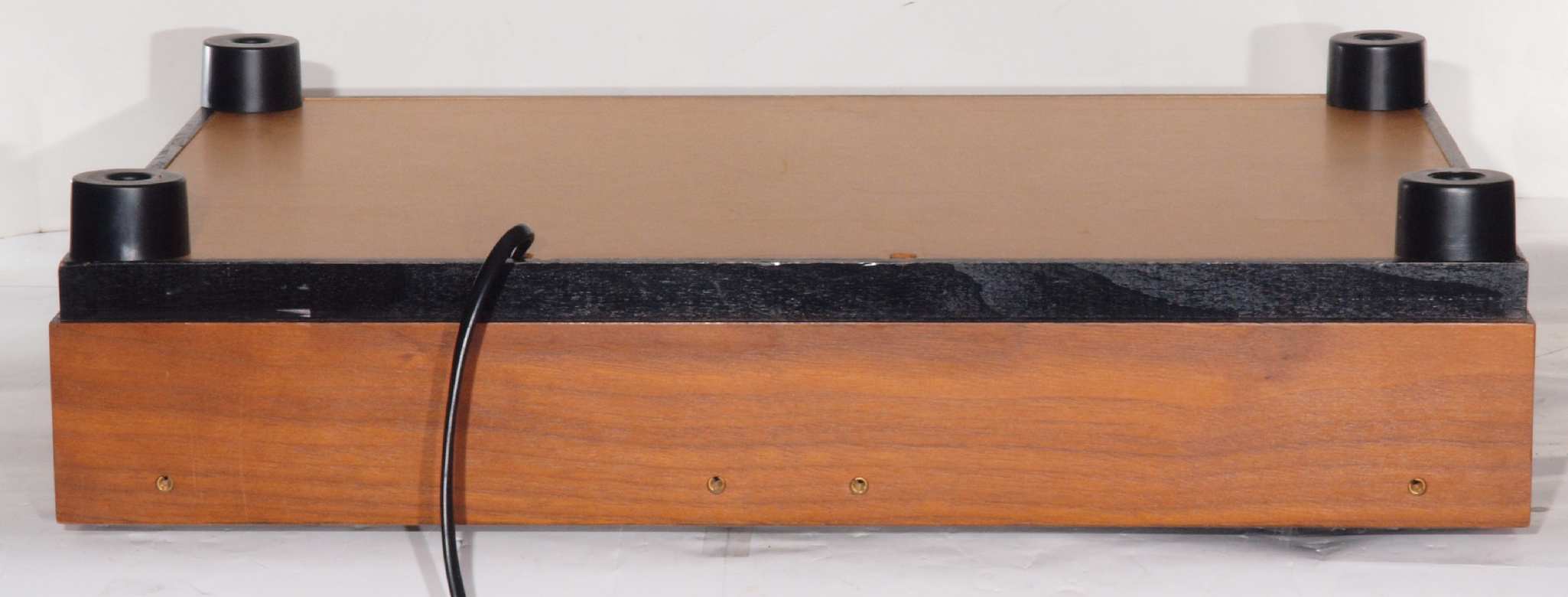

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

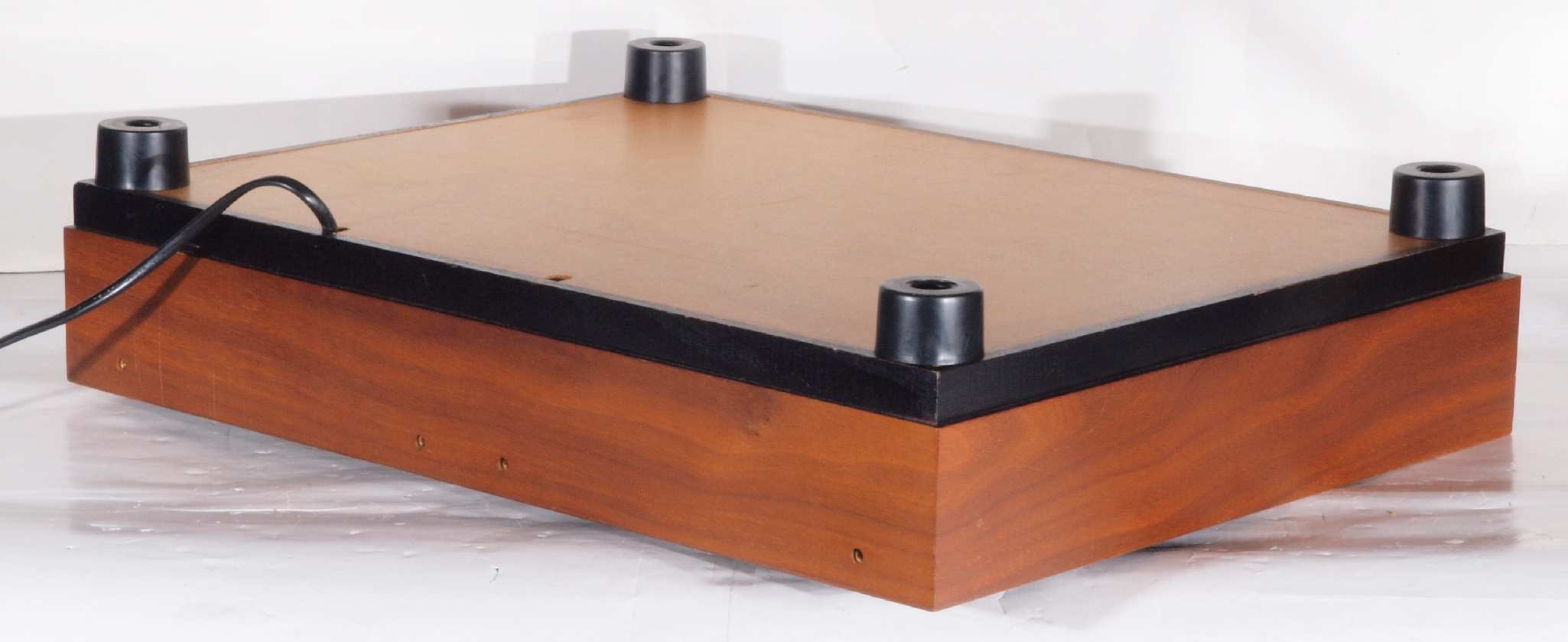

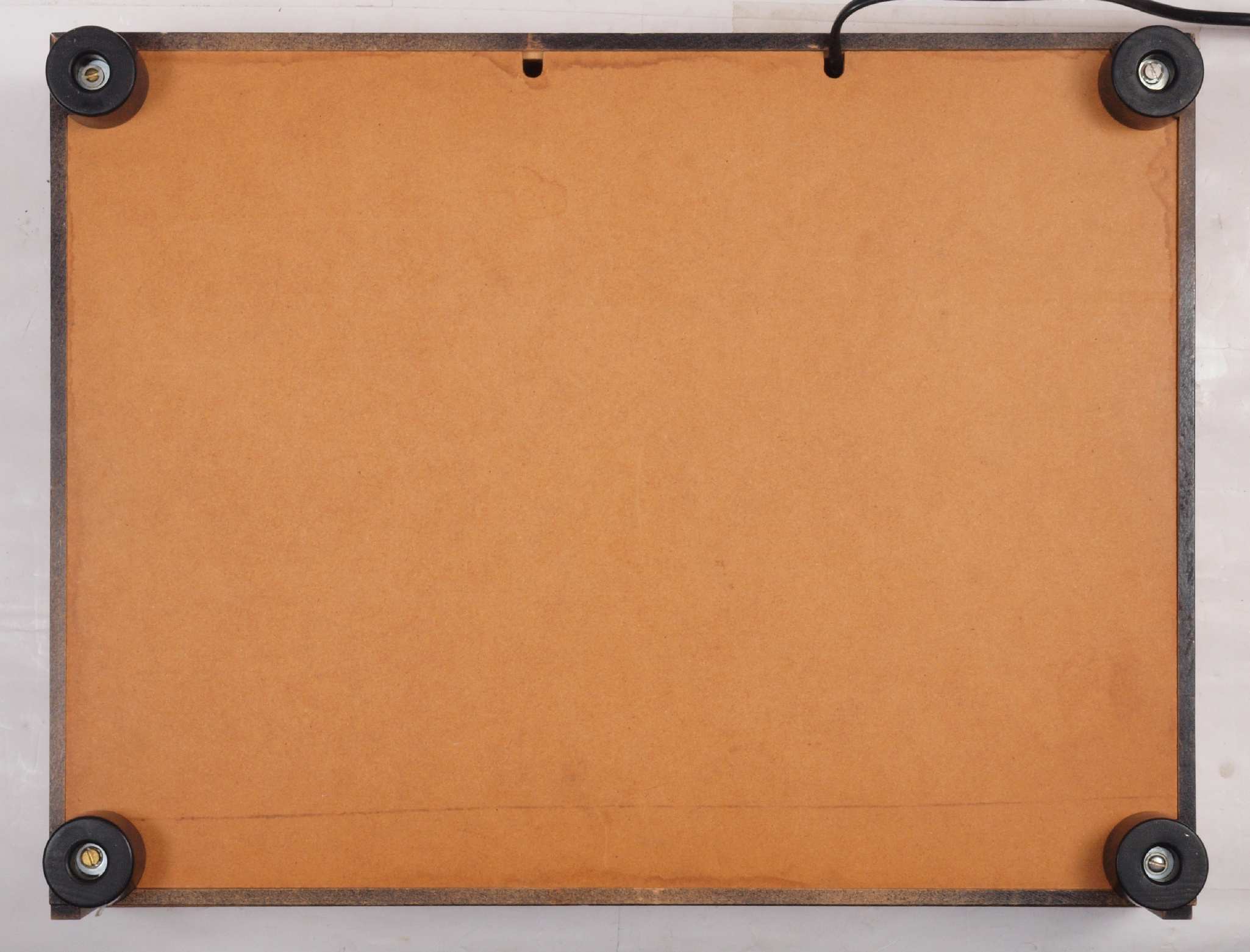

Ａ２５．　点検中　下から見る。

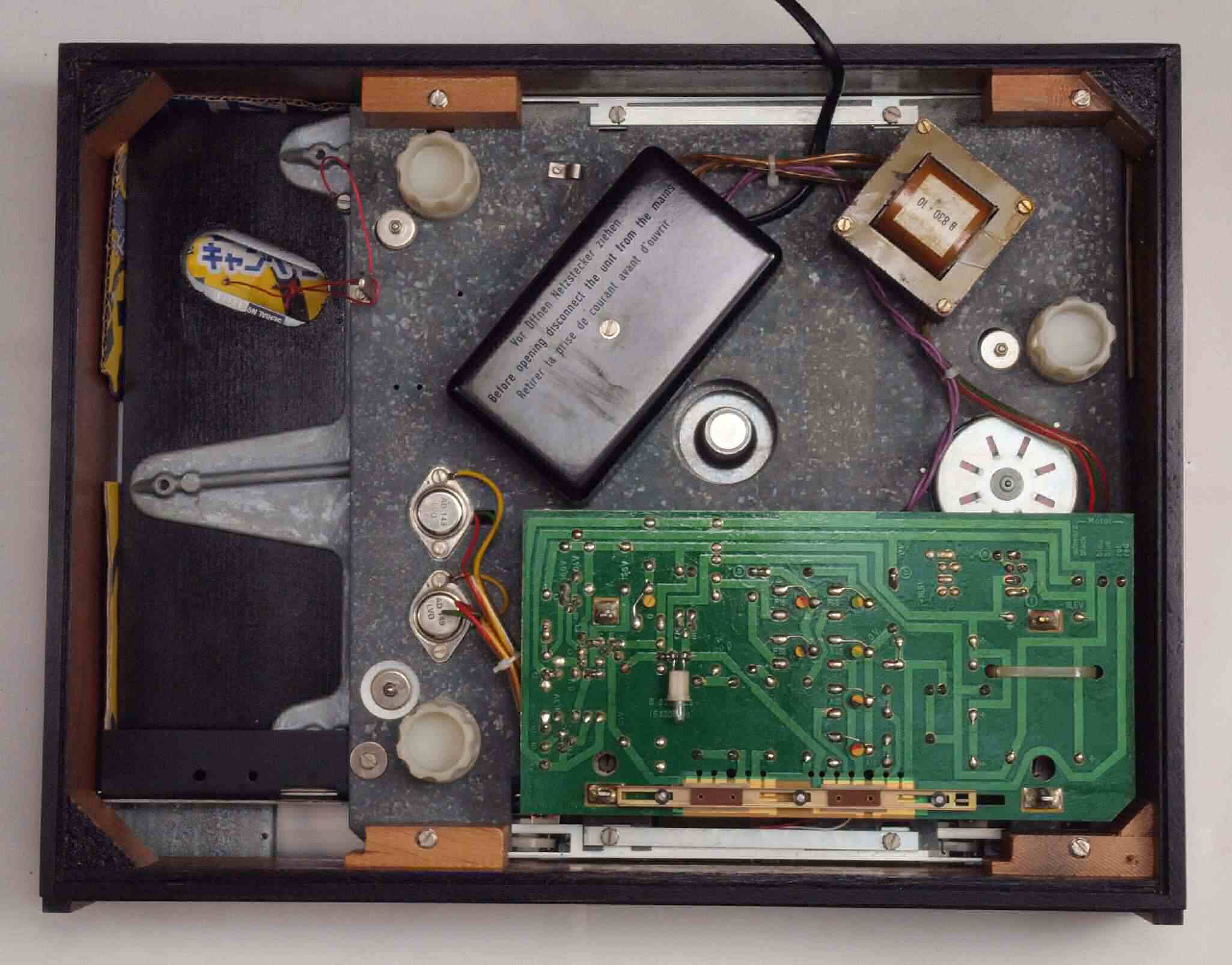

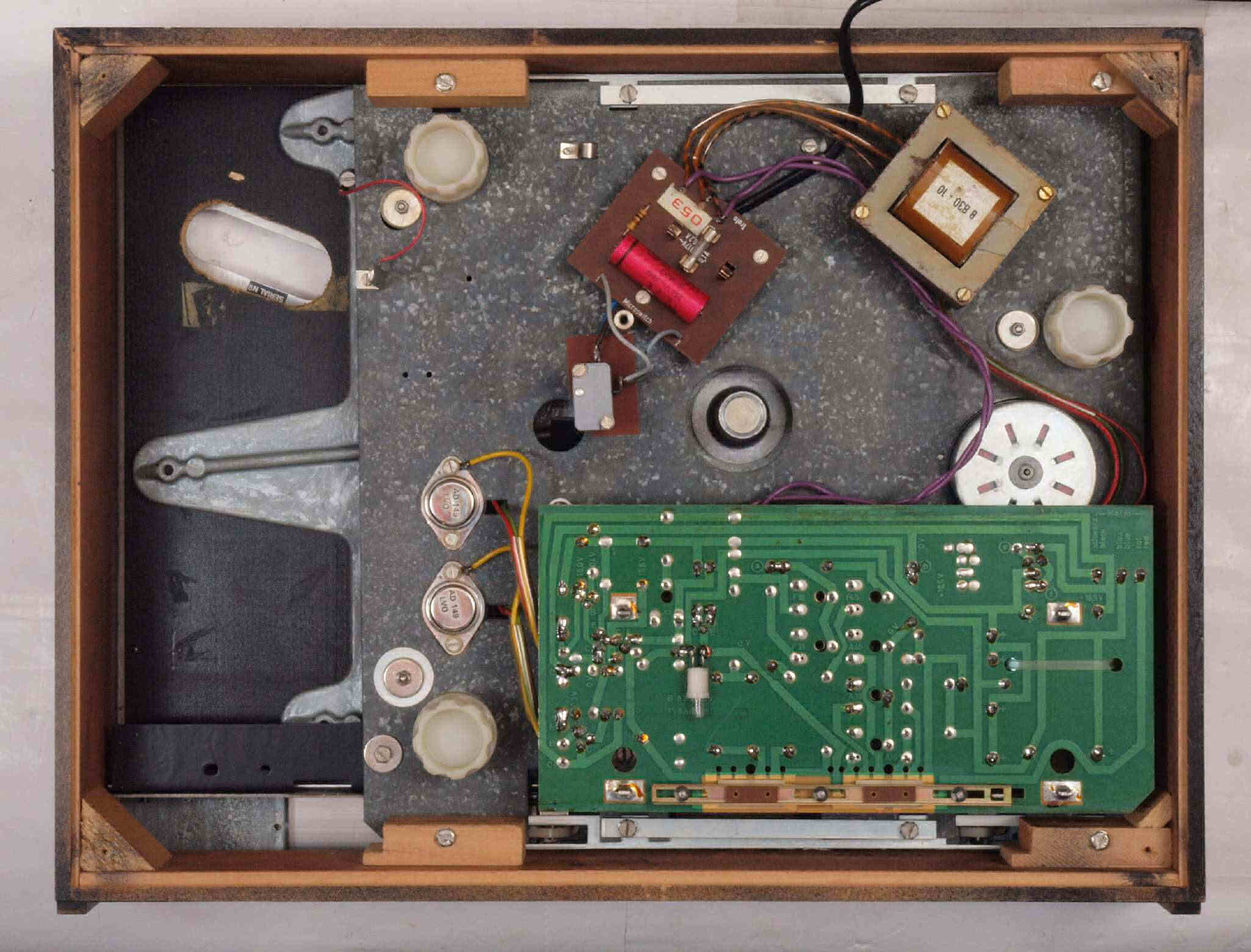

Ａ２６．　点検中　下蓋を取り、下から見る。

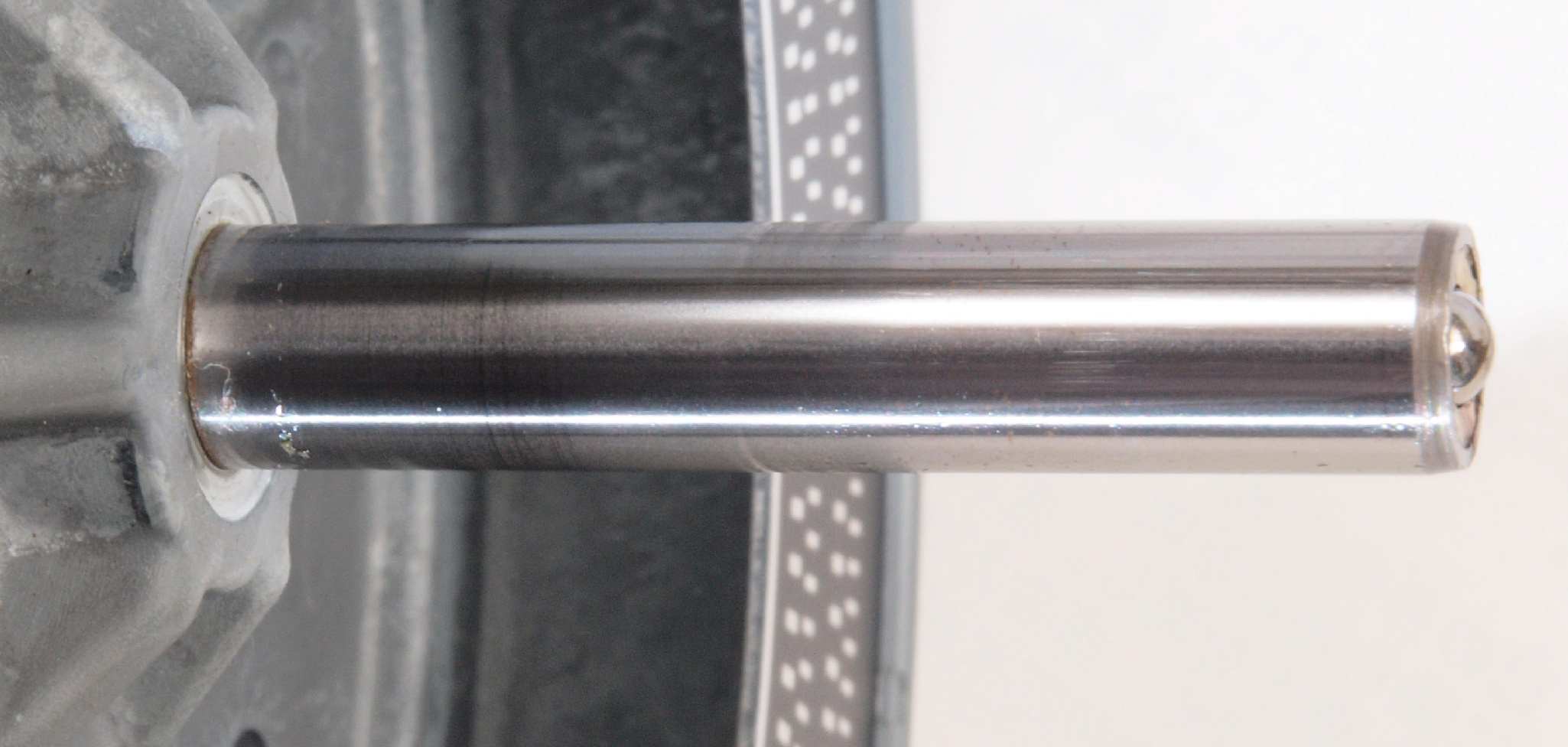

Ａ３１．　点検中　タンテーブルの軸を見る。

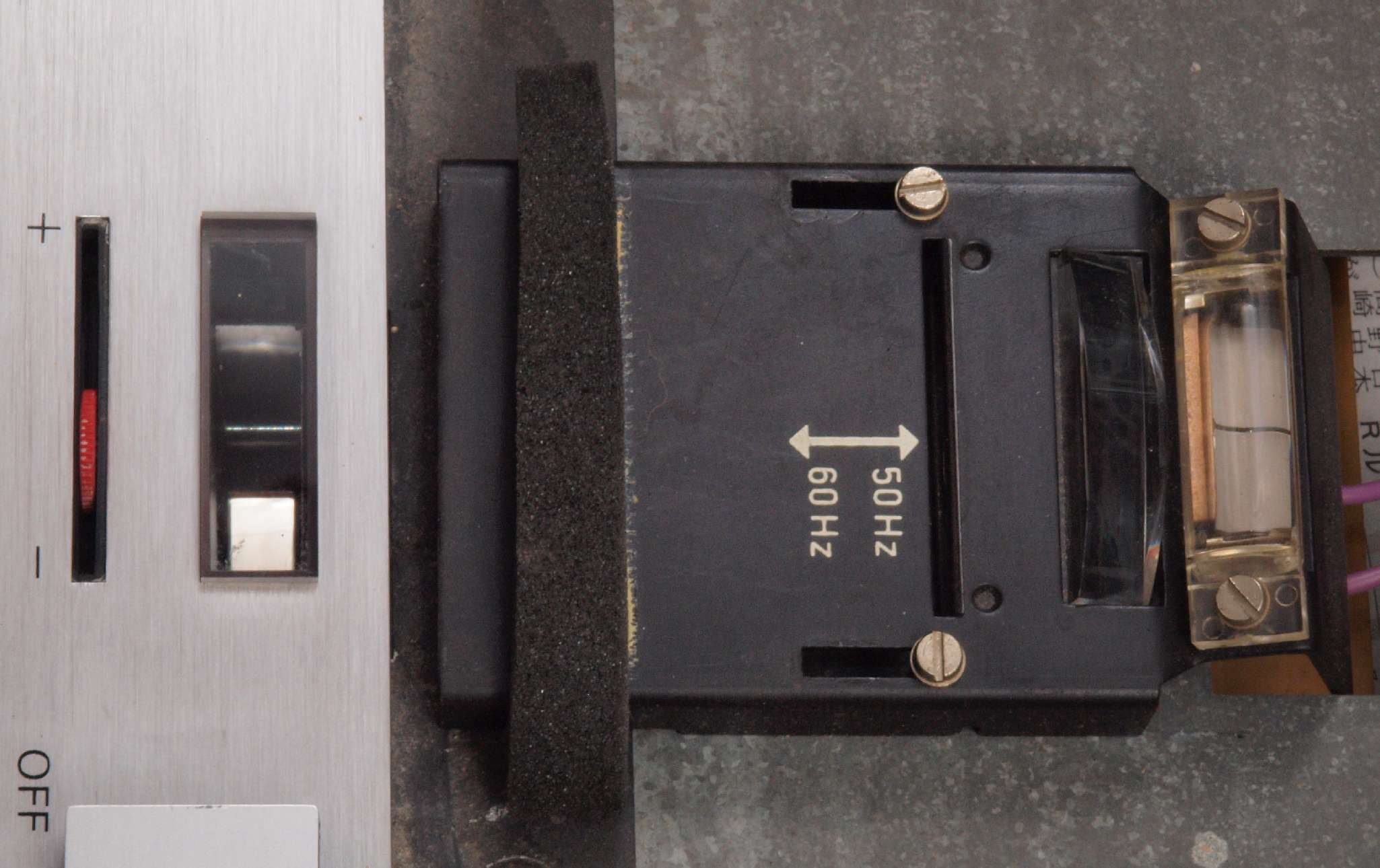

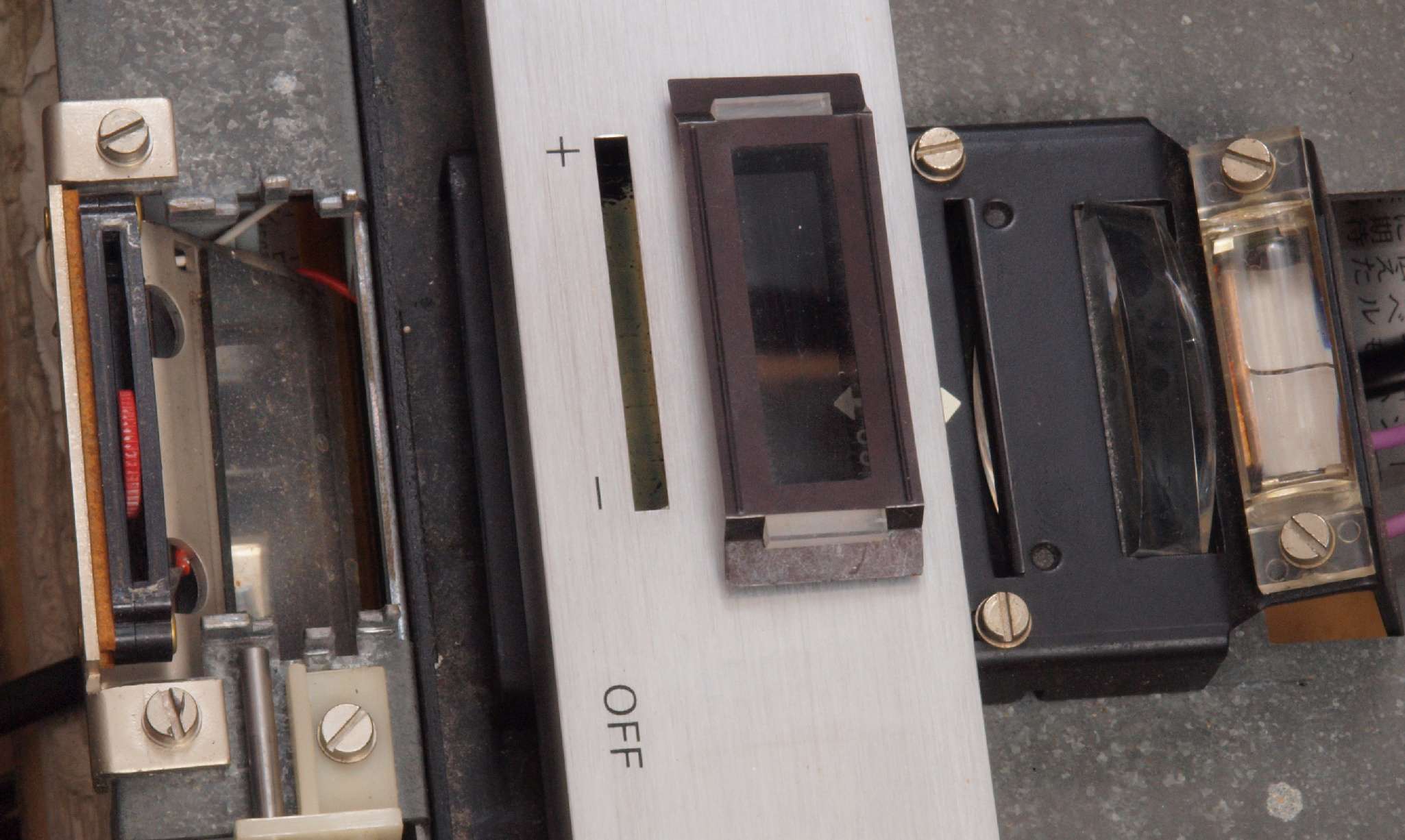

Ａ４１．　点検中　内蔵ストロボ装置。

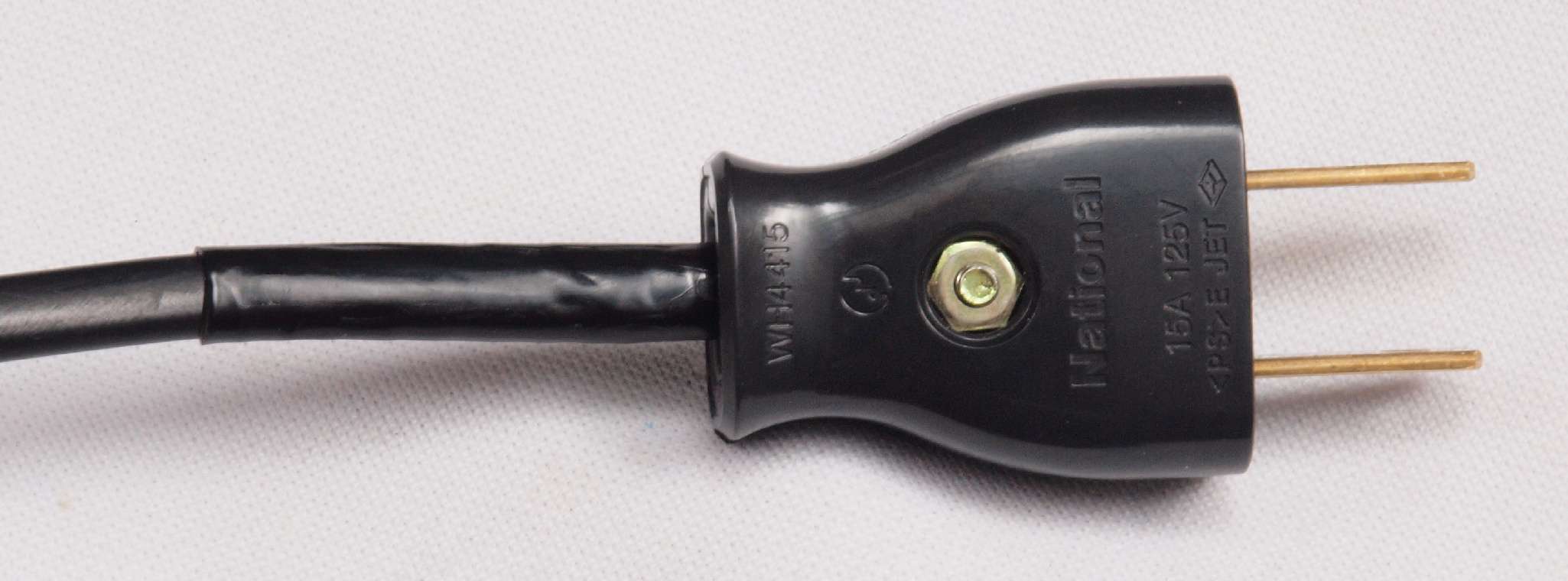

Ａ５１．　点検中　電源コード。　純正コードを生かし、ＡＣ１００Ｖ用プラグに交換する。

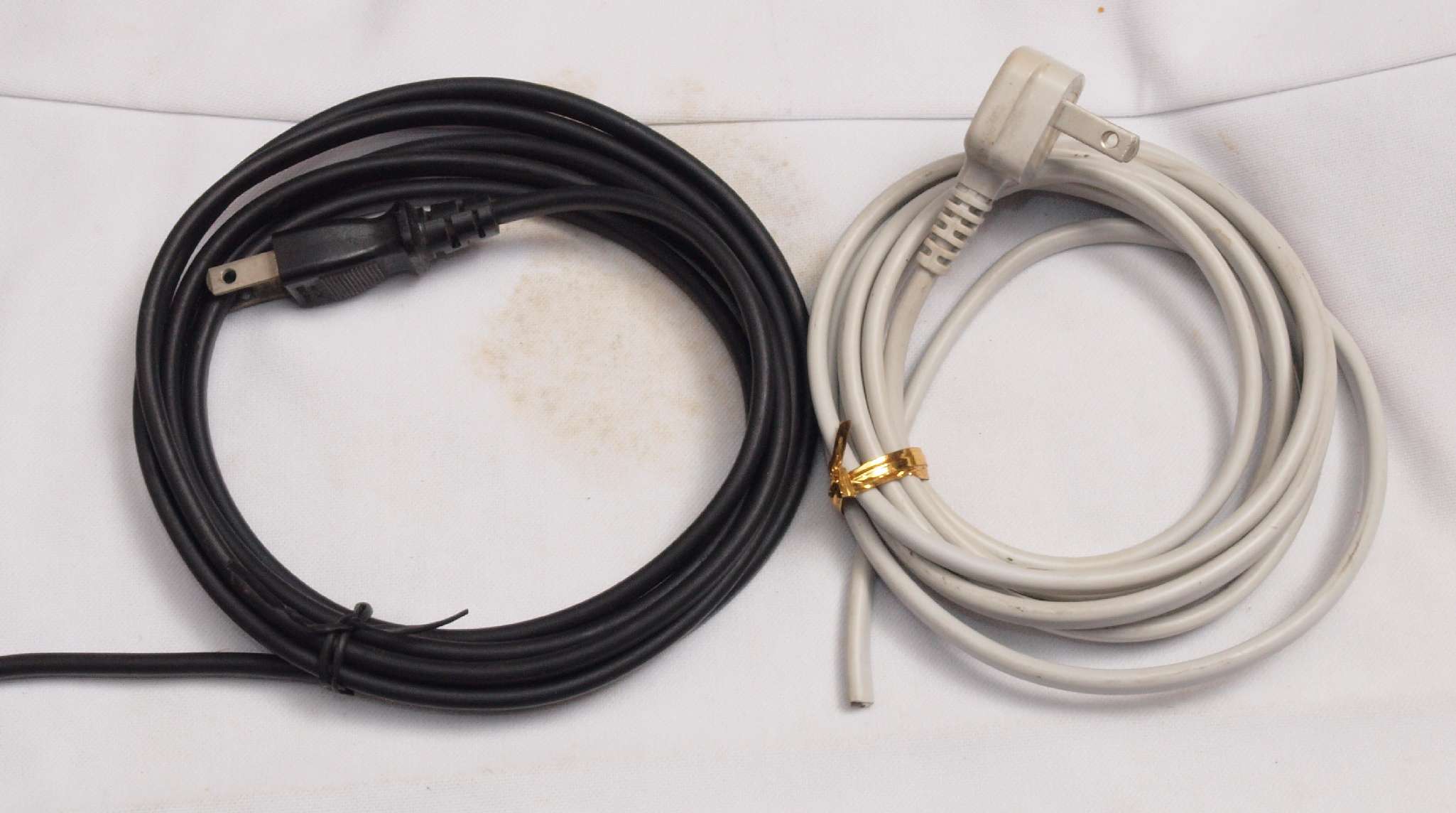

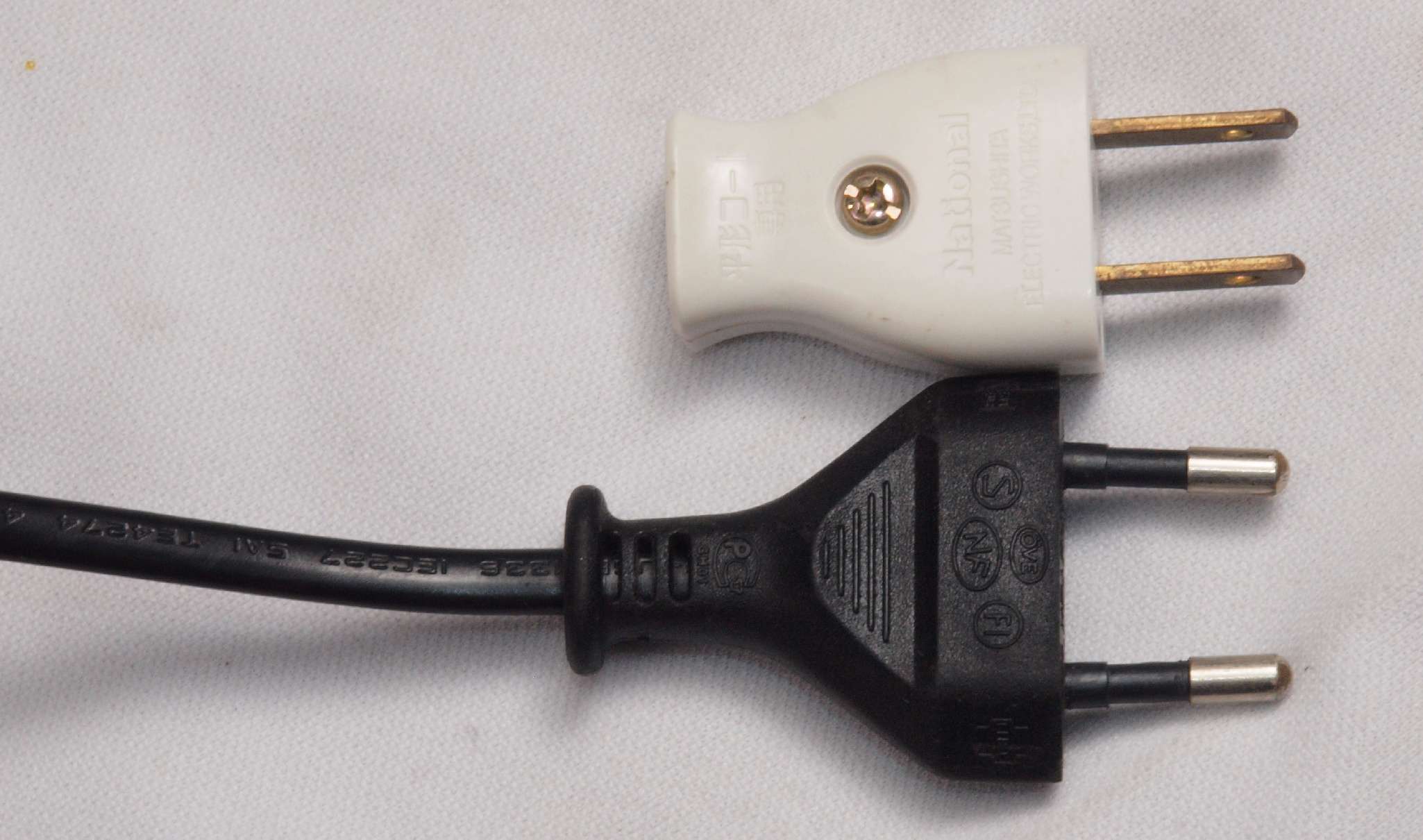

Ａ５２．　点検中　電源コード。　下記の中古２種類より選択して交換。長さはいずれも、本体より２ｍ以内。

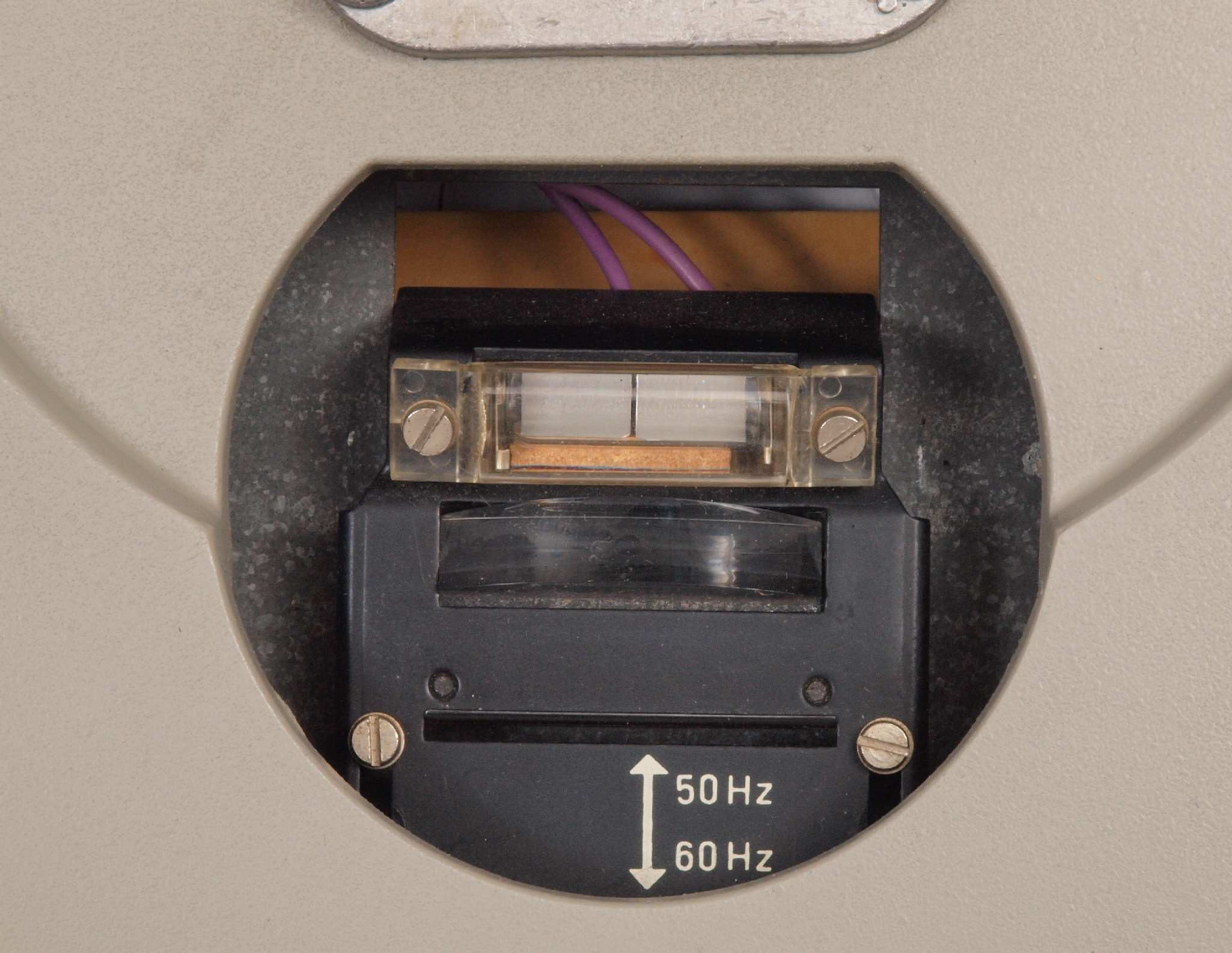

Ａ６１．　点検中　サブターンテーブル下（裏）のストロボ。これを電源周波数点灯ネオンランプで計測する。

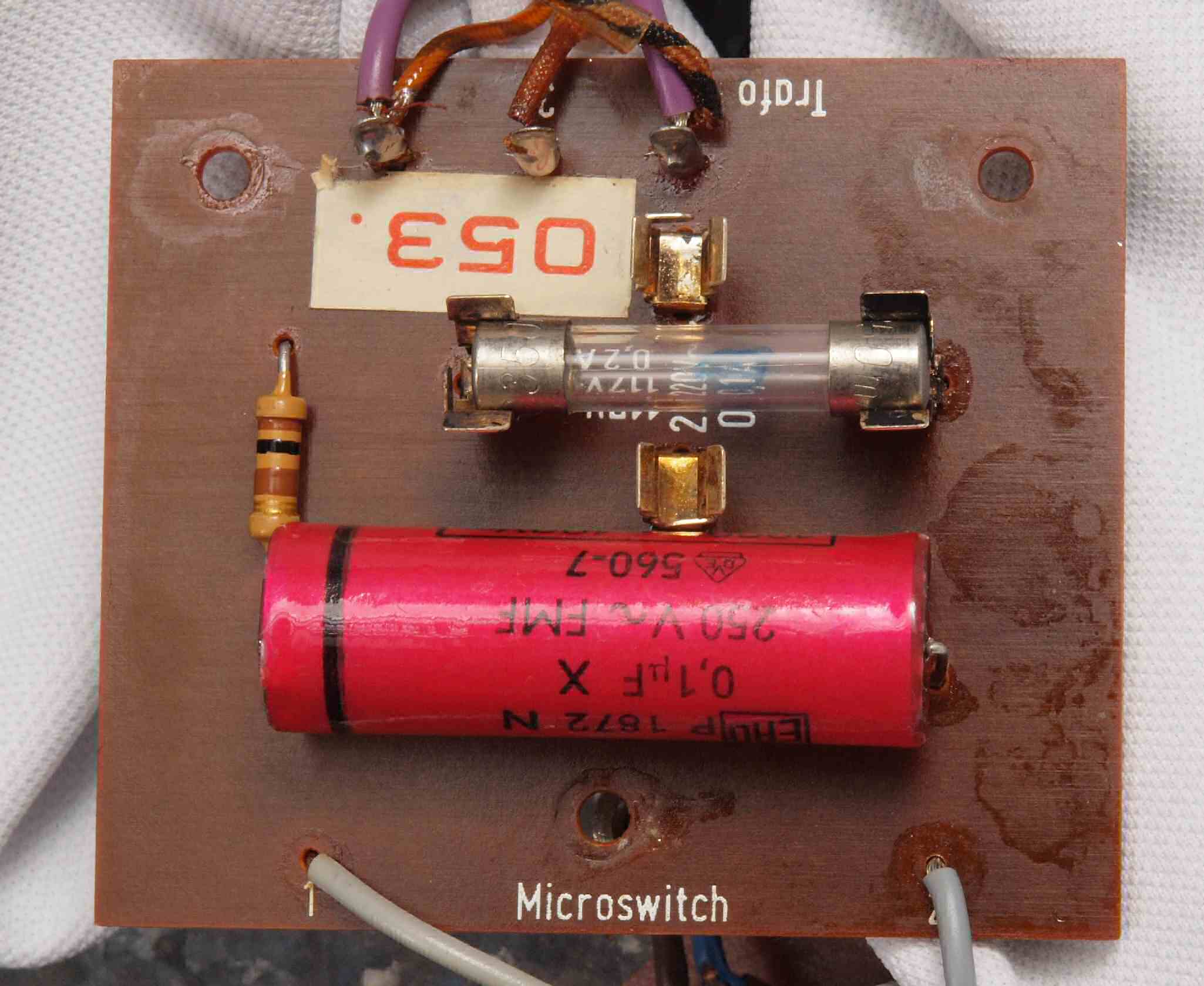

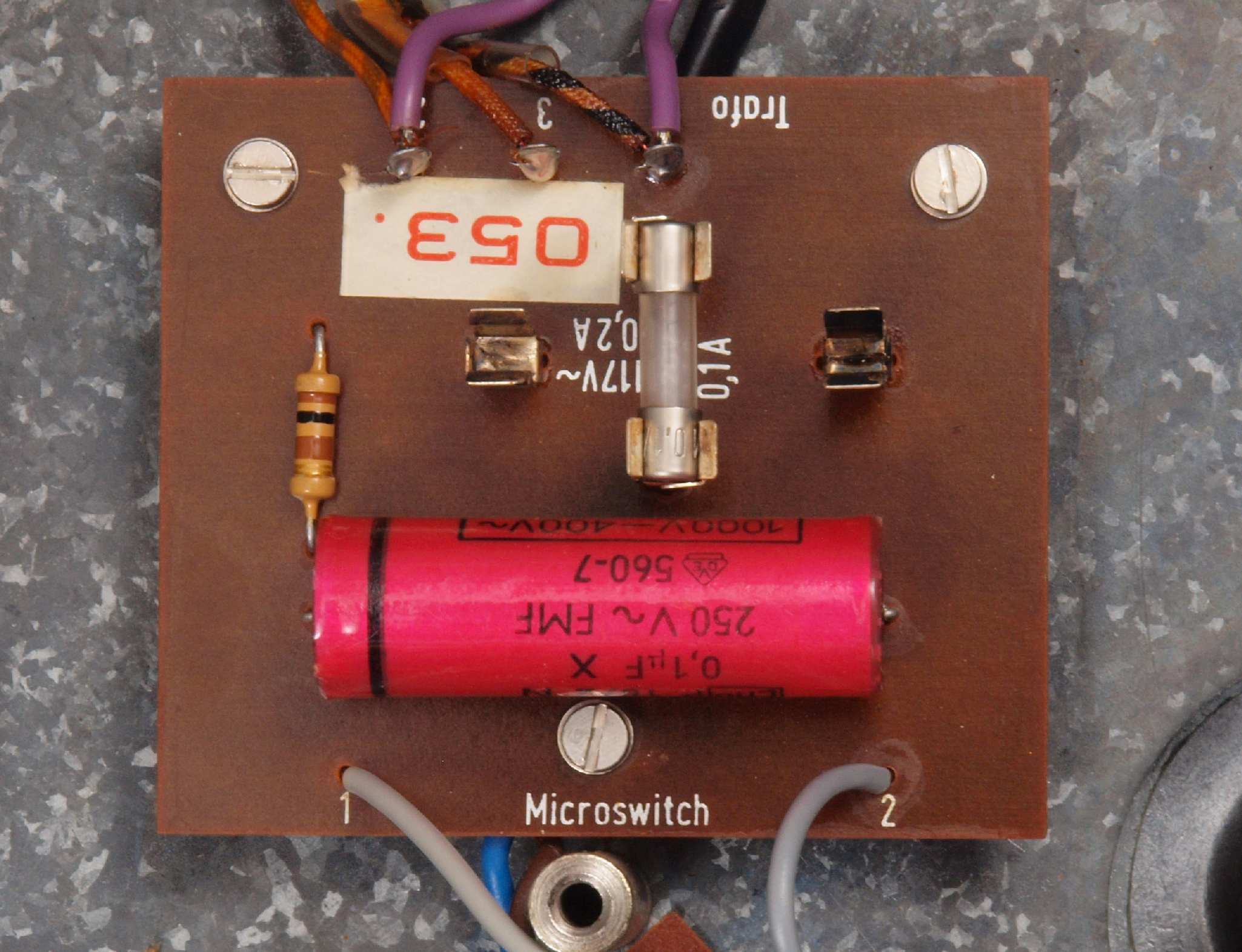

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　ヒユーズ基板。

Ｃ１２．　修理後　ヒユーズ基板、ヒューズ交換。

Ｃ１３．　修理前　ヒユーズ基板

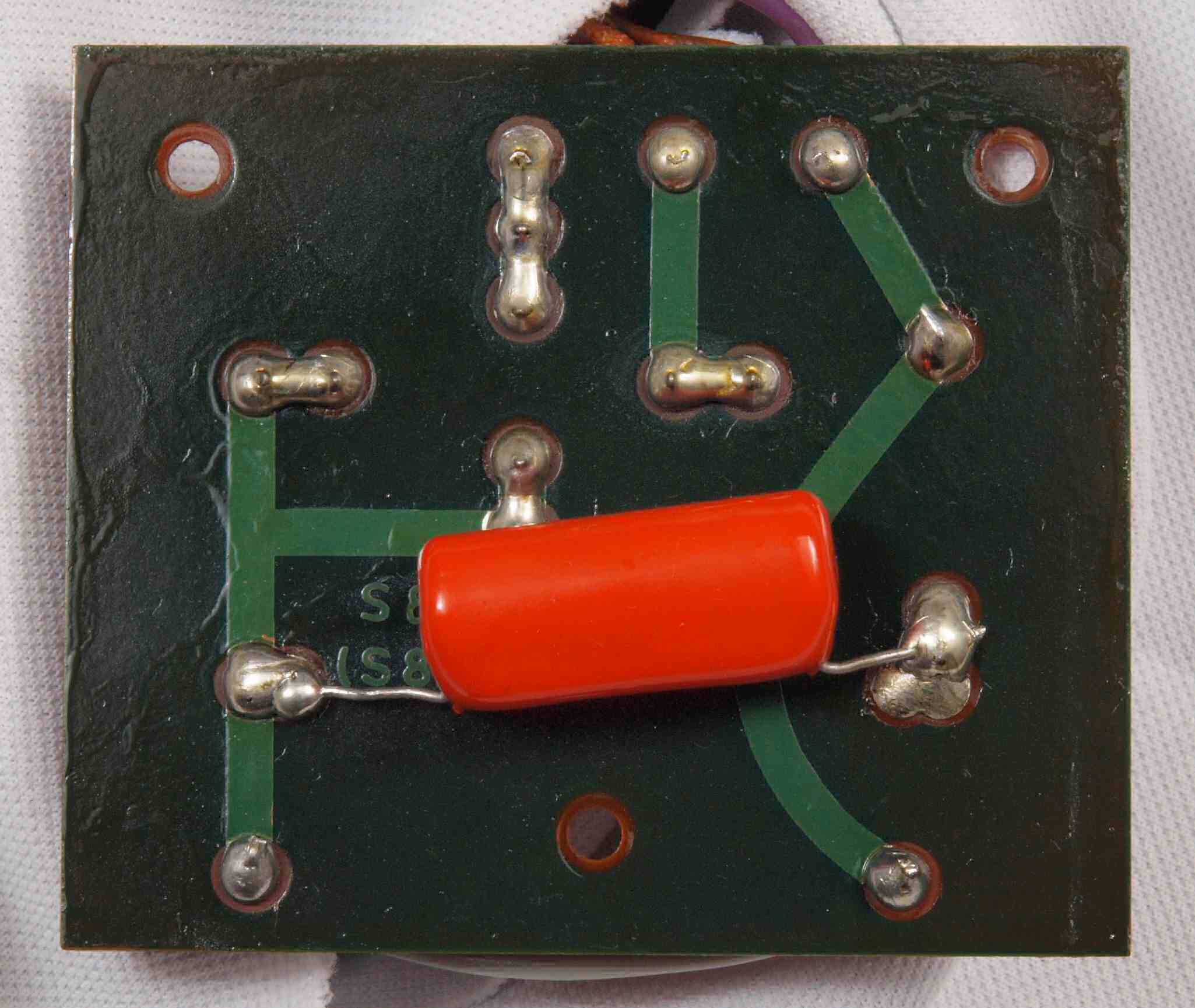

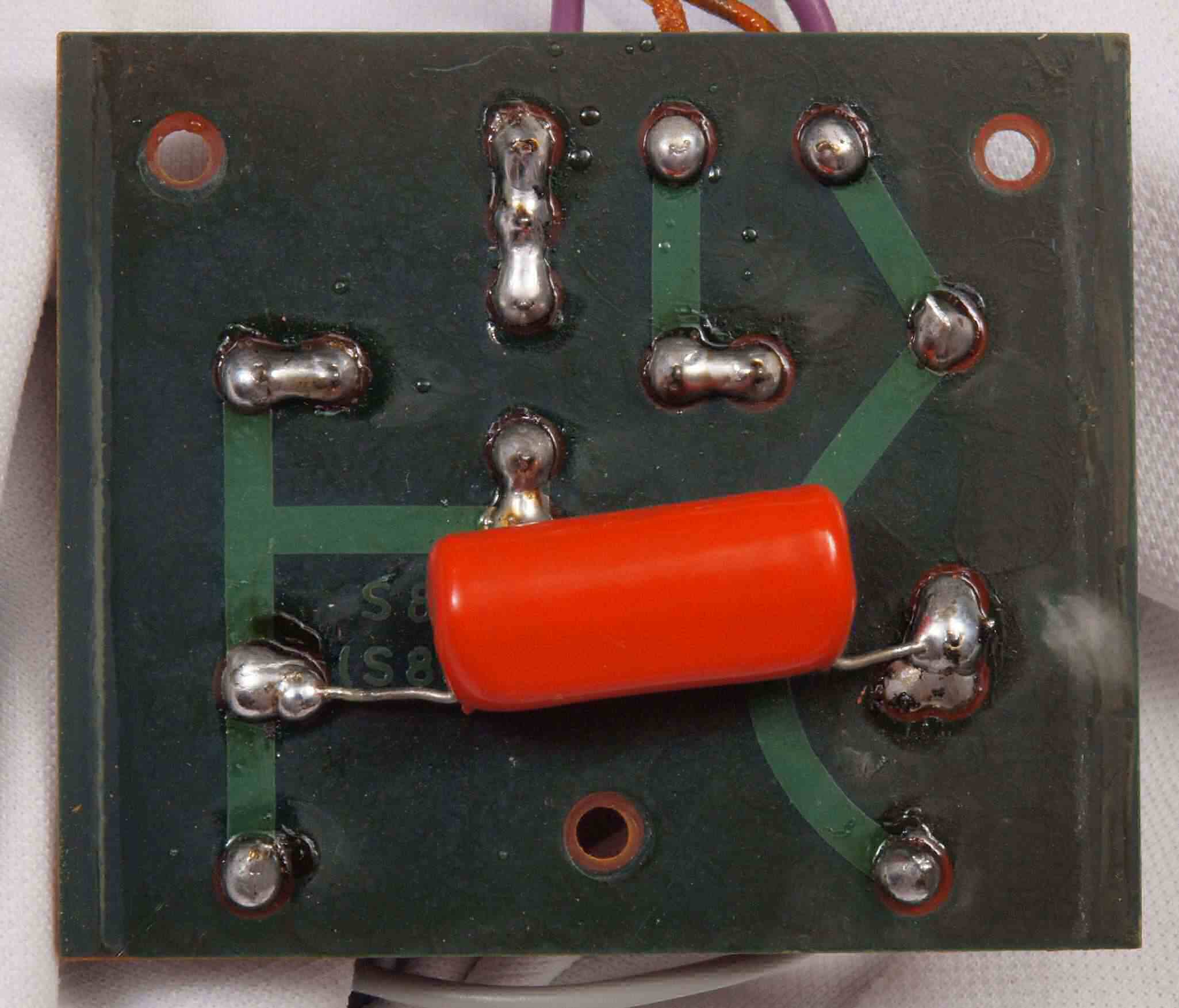

Ｃ１４．　修理（半田補正）後、　ヒユーズ基板、全ハンダをやり直す。フイルムコンデンサー１個追加。

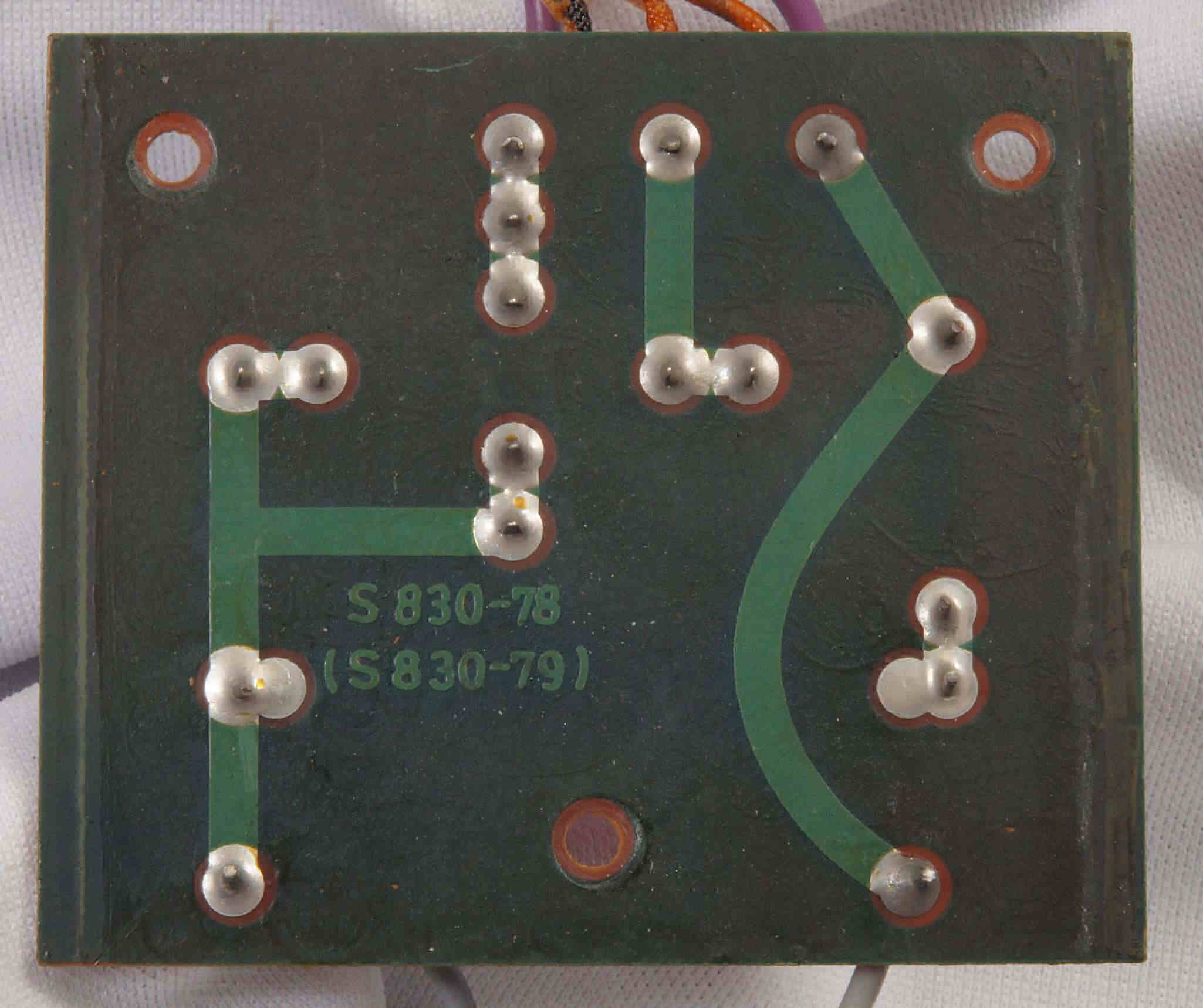

Ｃ１５．　完成ヒユーズ基板裏。余分なフラックスを洗浄後、コート液を塗る。

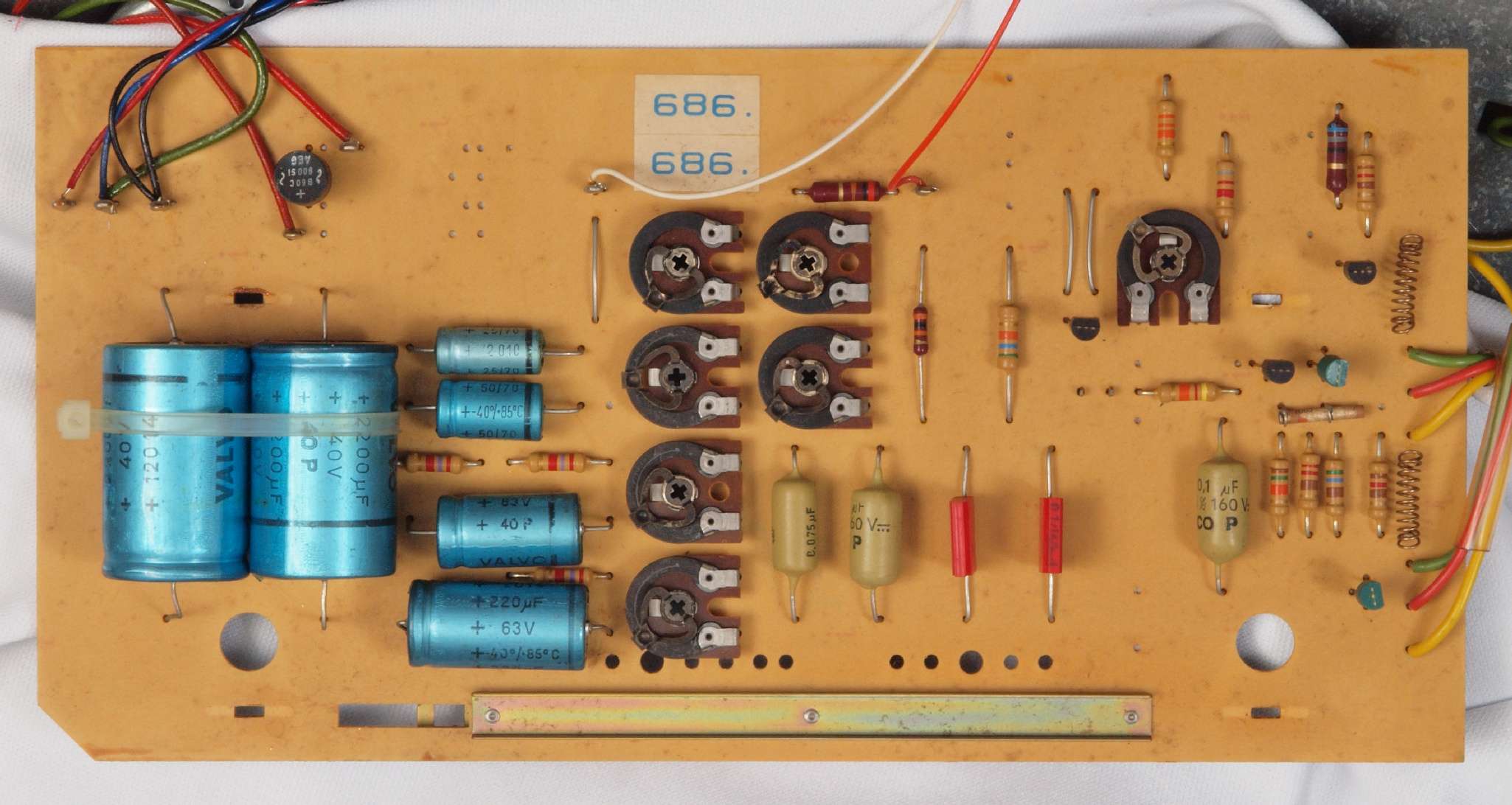

Ｃ２１．　修理前　制御基板

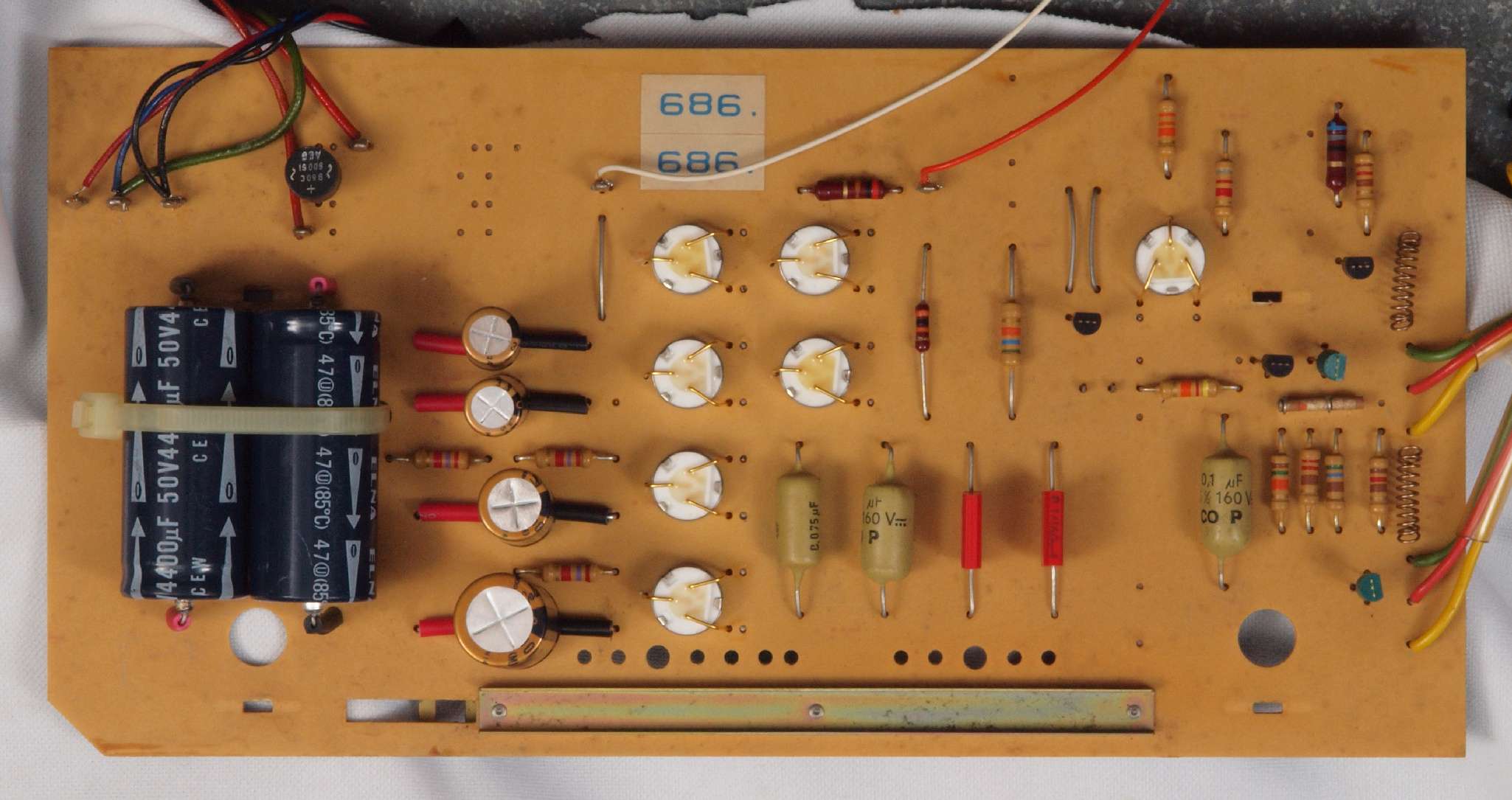

Ｃ２２．　修理後　制御基板。電解コンデンサー６個、半固定ＶＲ７個交換。

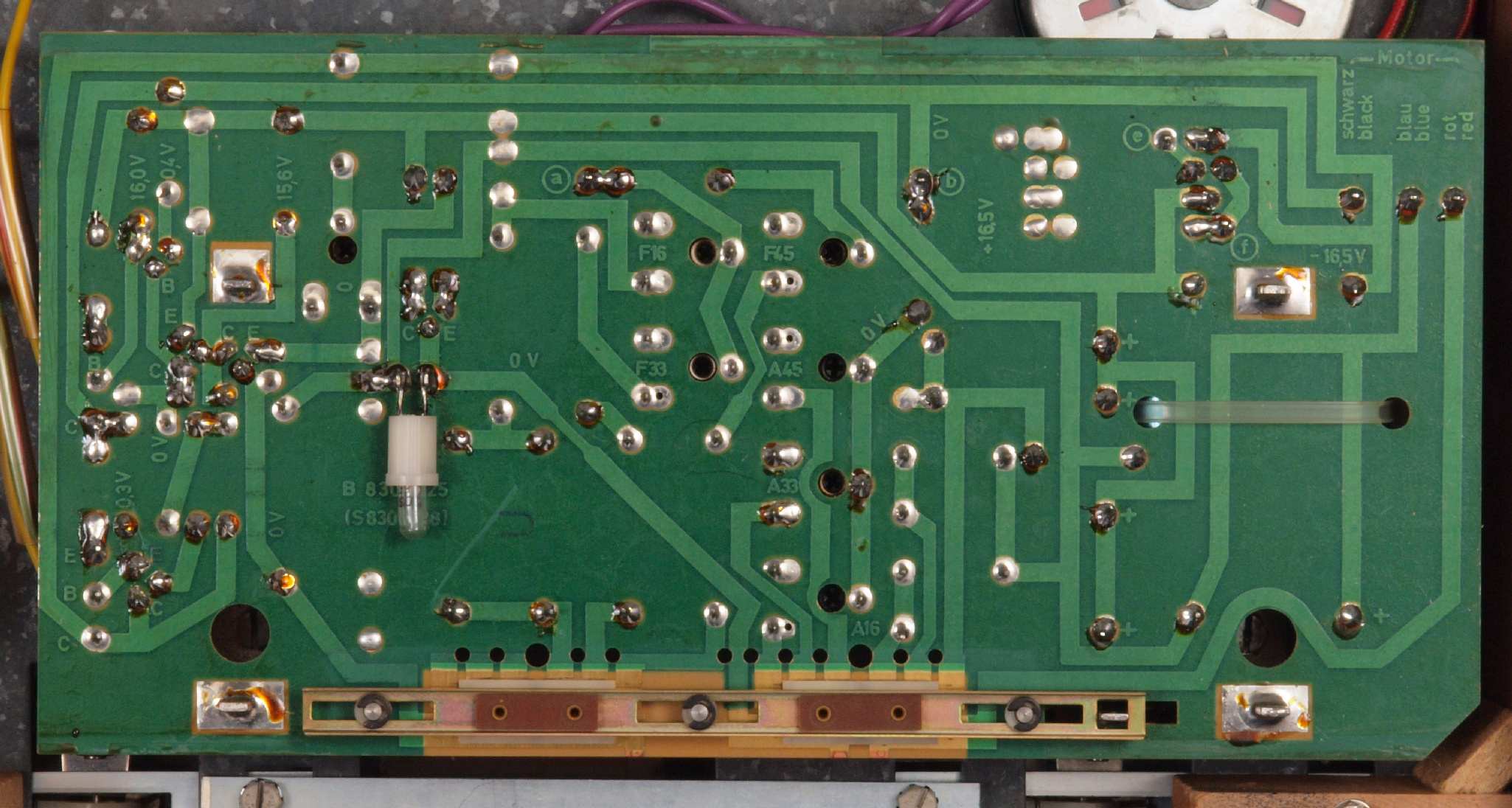

Ｃ２３．　修理前　制御基板裏

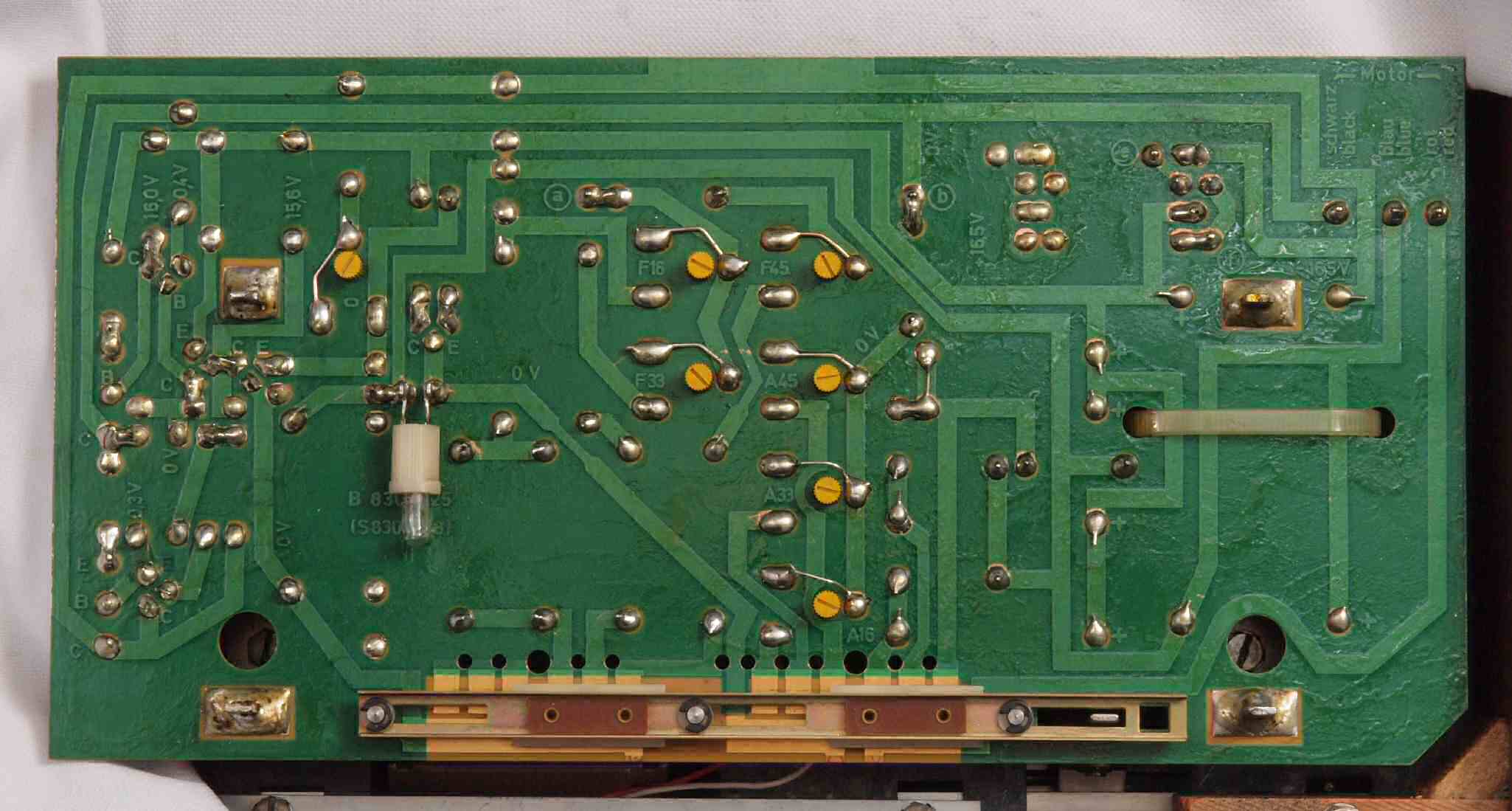

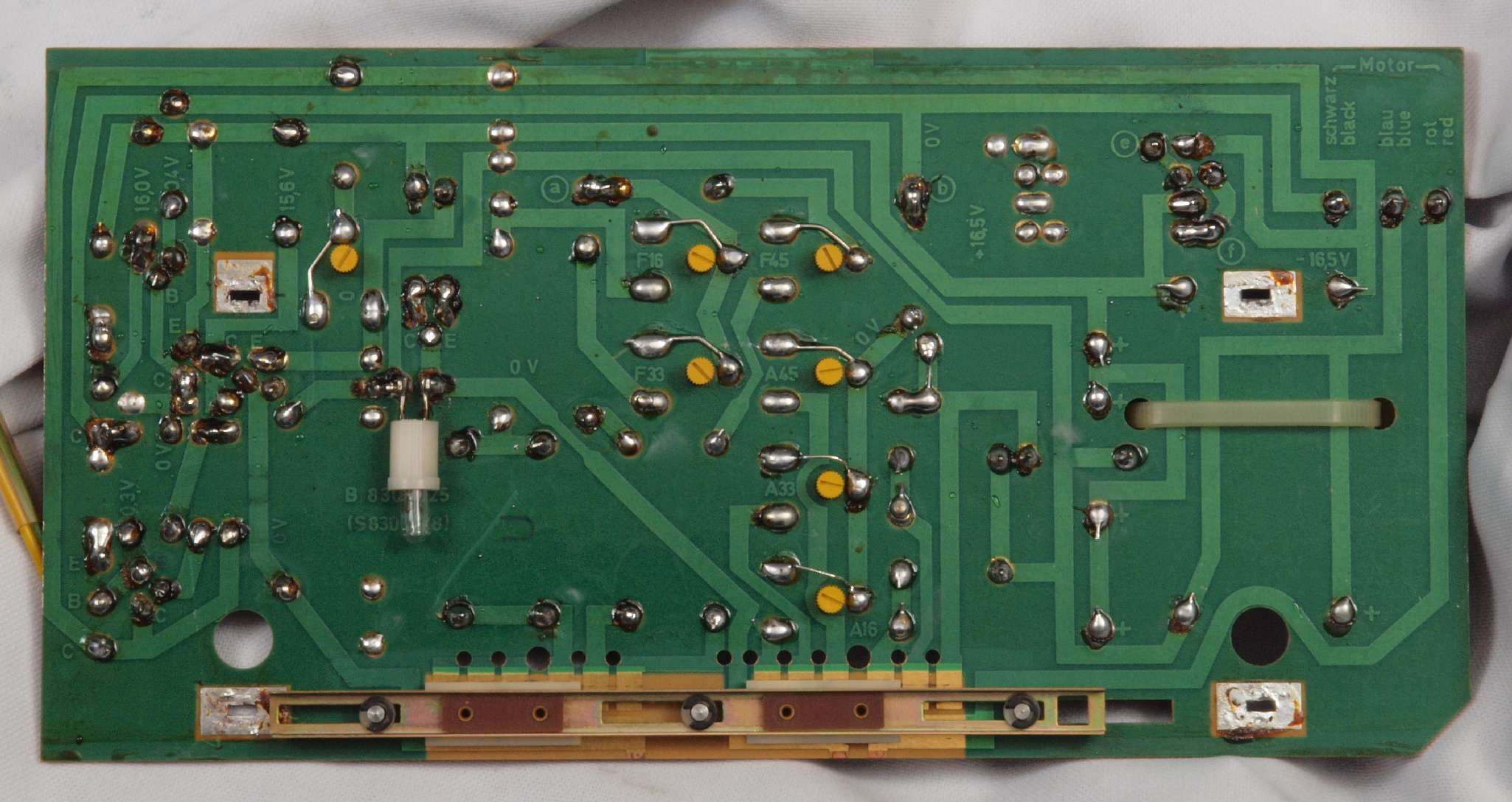

Ｃ２４．　修理（半田補正）後　制御基板裏、全ハンダをやり直す

Ｃ２５．　完成制御基板裏。余分なフラックスを洗浄後、コート液を塗る。

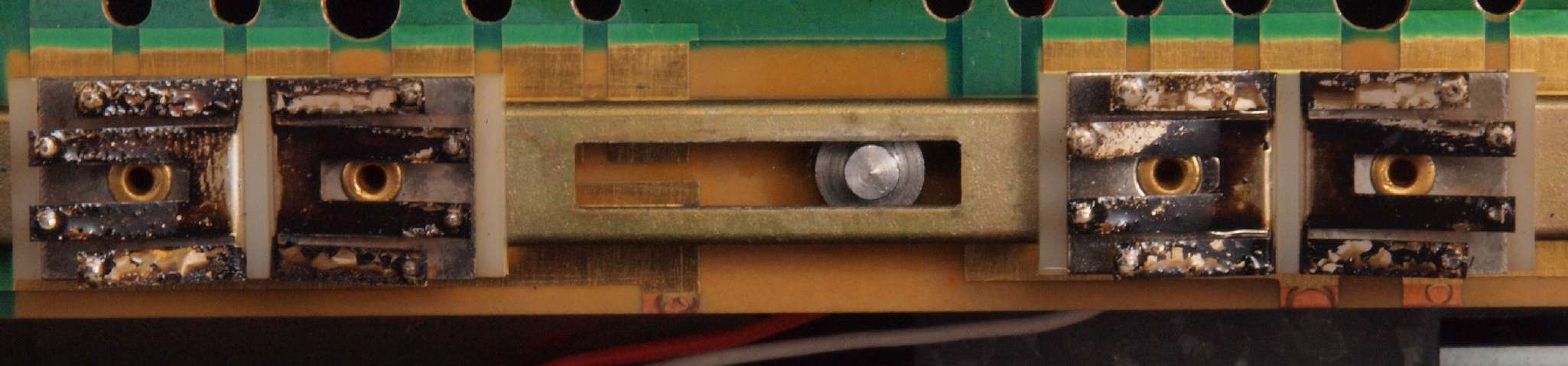

Ｃ２６．　修理中　速度切換ＳＷの接点清掃。

Ｃ３１．　修理前　ストロボ装置。

Ｃ３２．　修理（清掃）中　ストロボ装置。

Ｃ３３．　修理（清掃）後　　ストロボ装置。

Ｃ４１．　修理前　２００Ｖ用電源コンセント。

Ｃ４２．　修理（交換）後　１００Ｖ用電源コンセント。

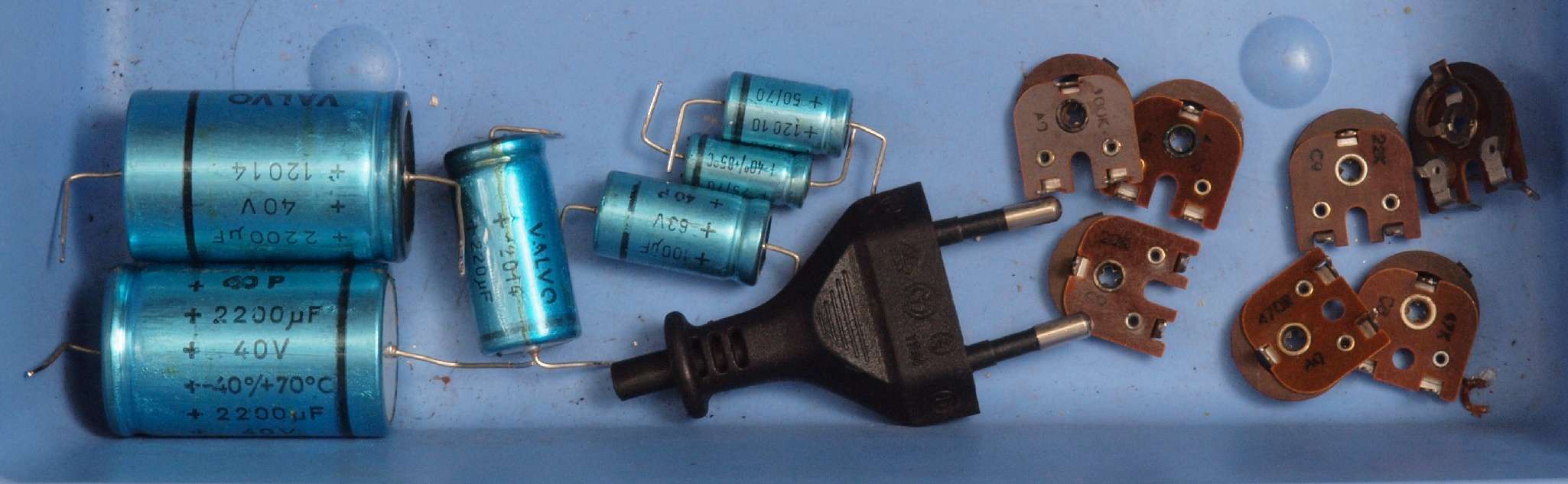

Ｃ５１．　交換部品

ＣＡ１．　修理前　上から見る。

ＣＡ２．　修理後　上から見る。

ＣＡ５．　修理前　下から見る。

ＣＡ６．　修理後　下から見る。

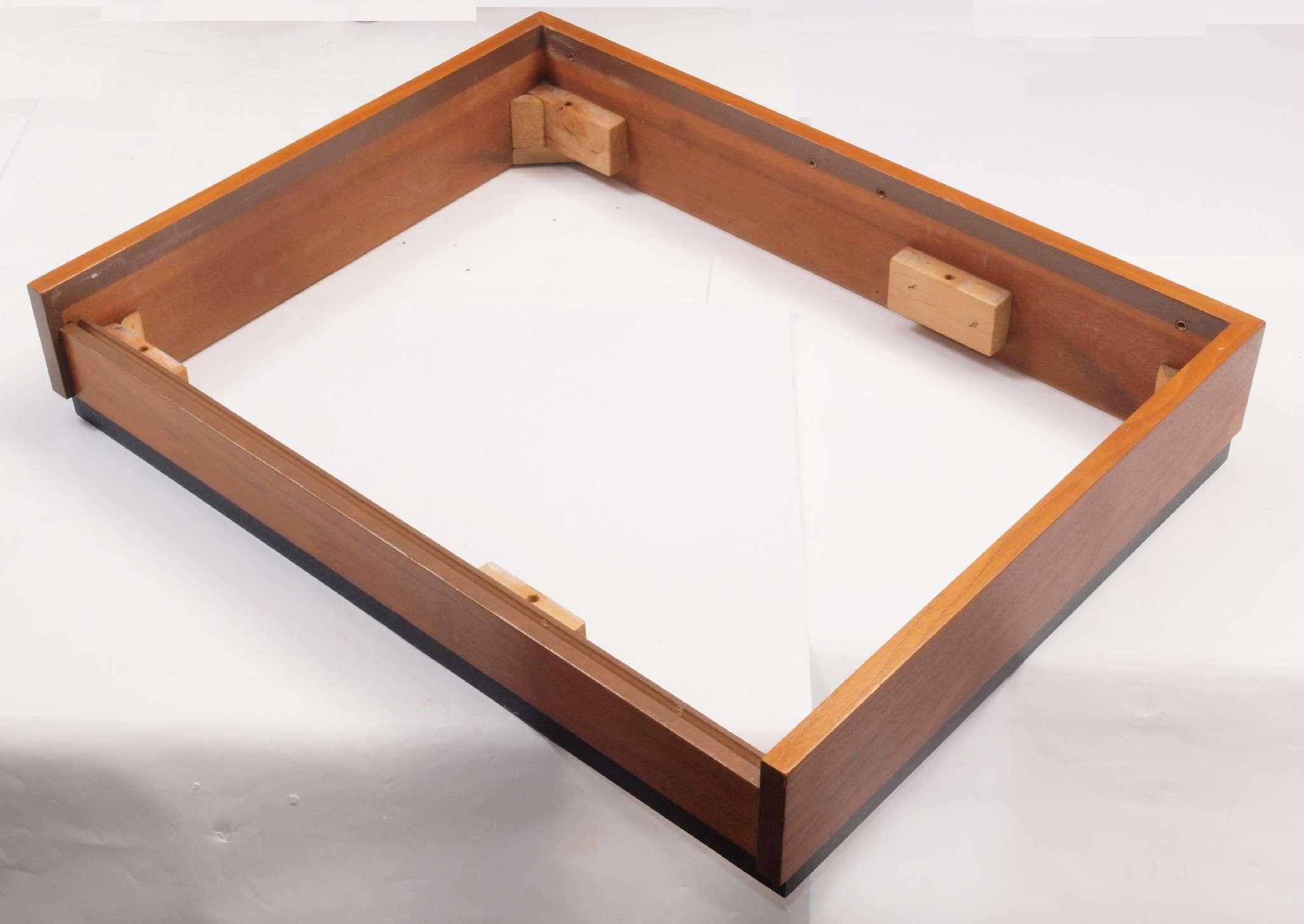

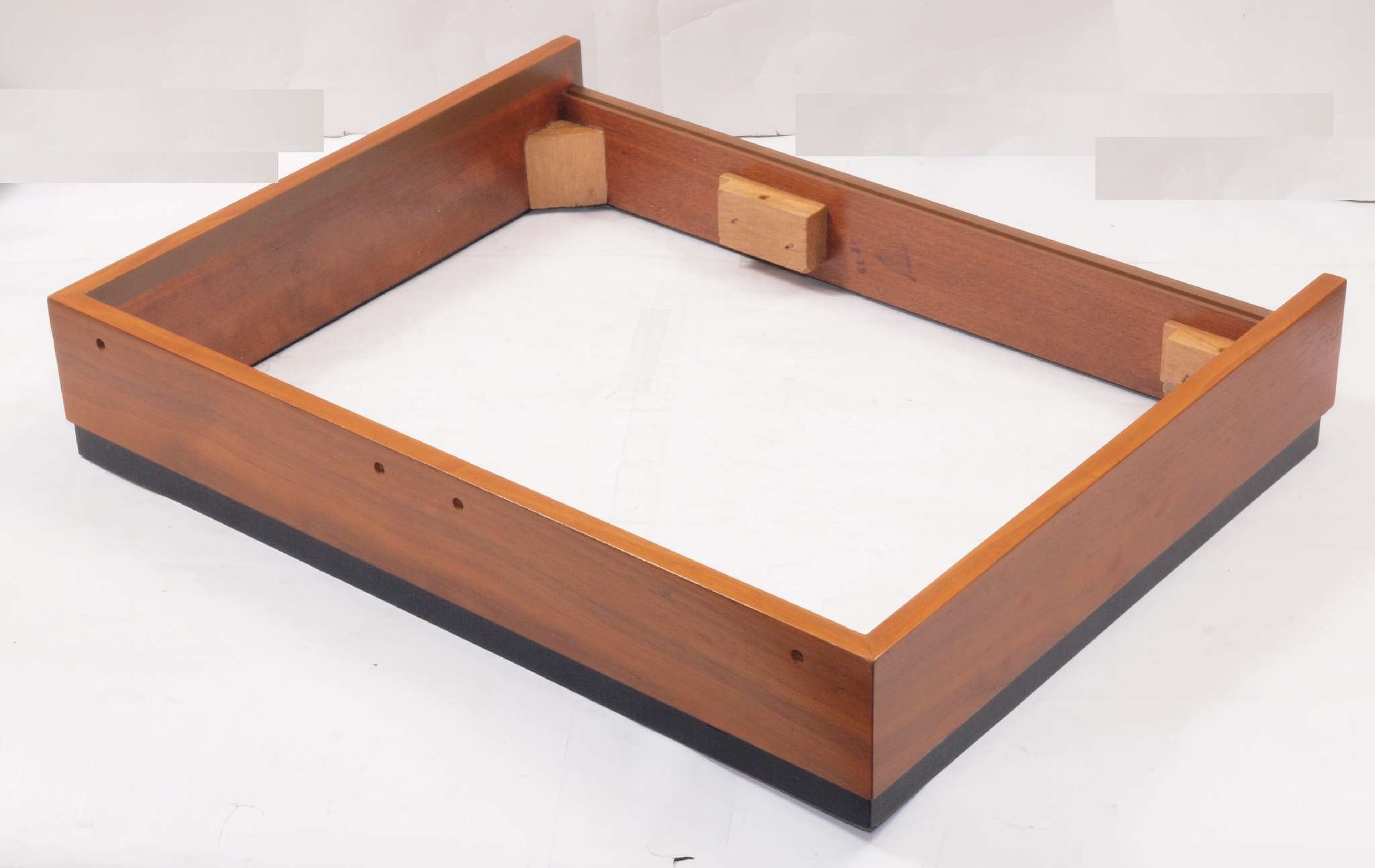

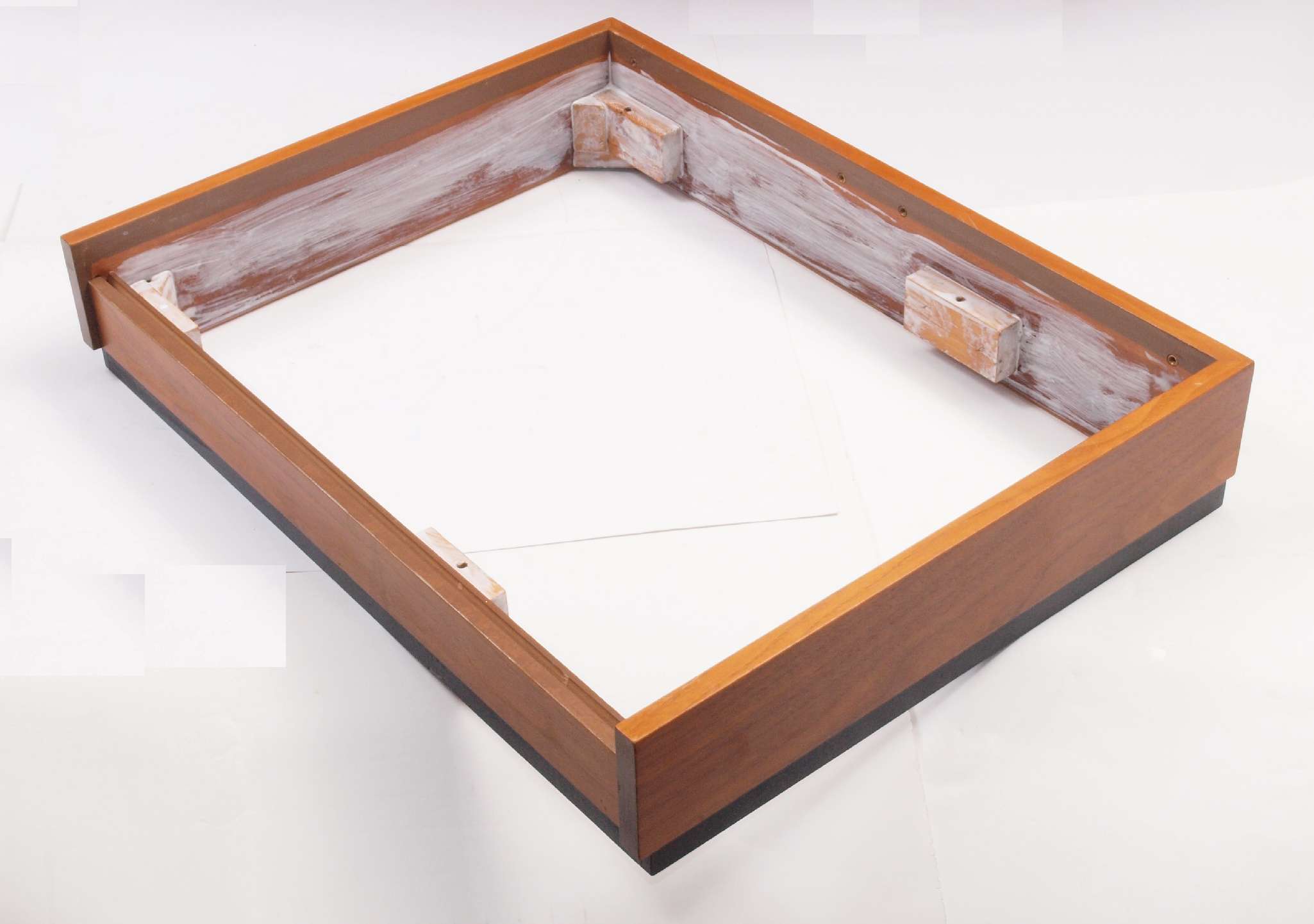

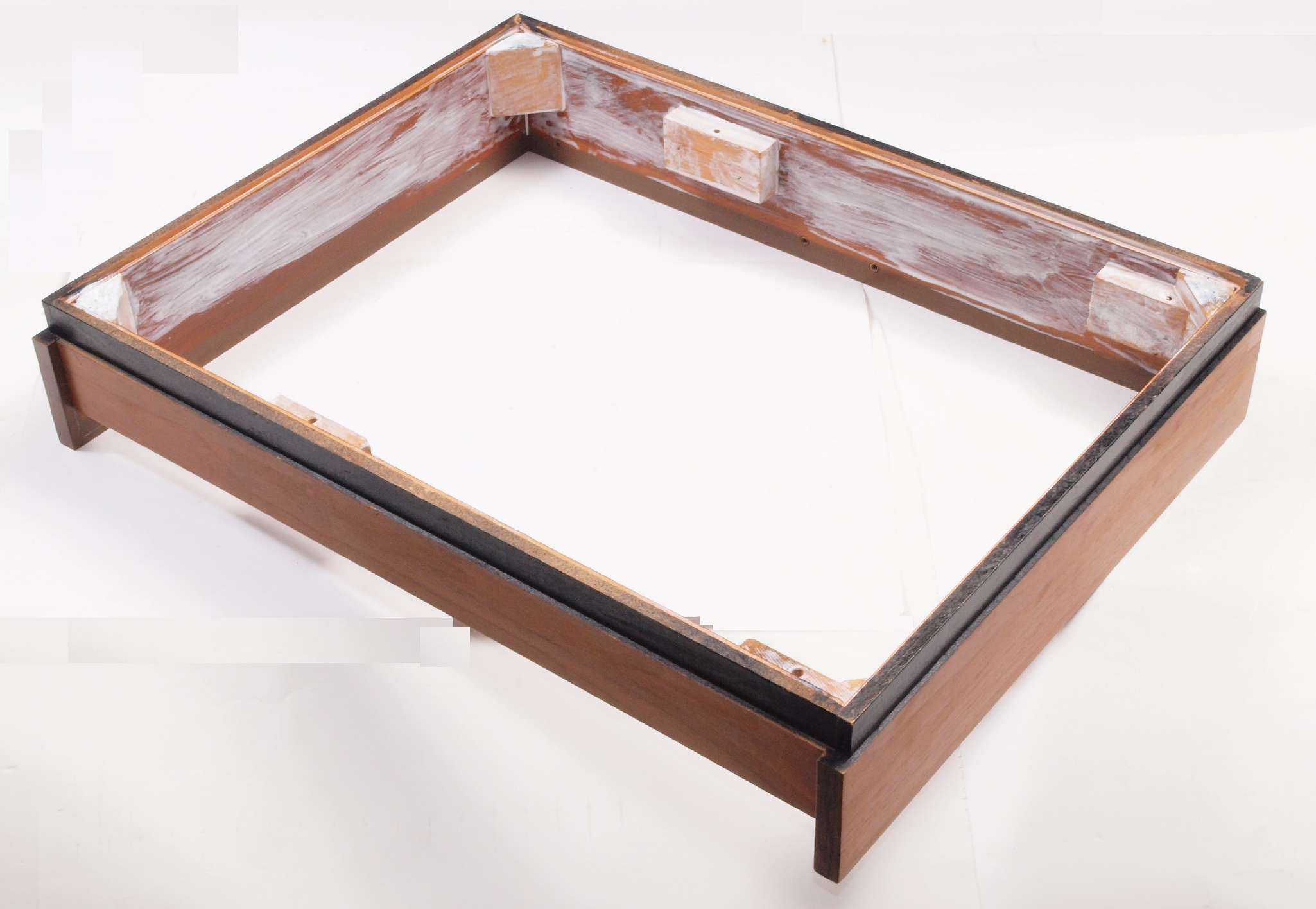

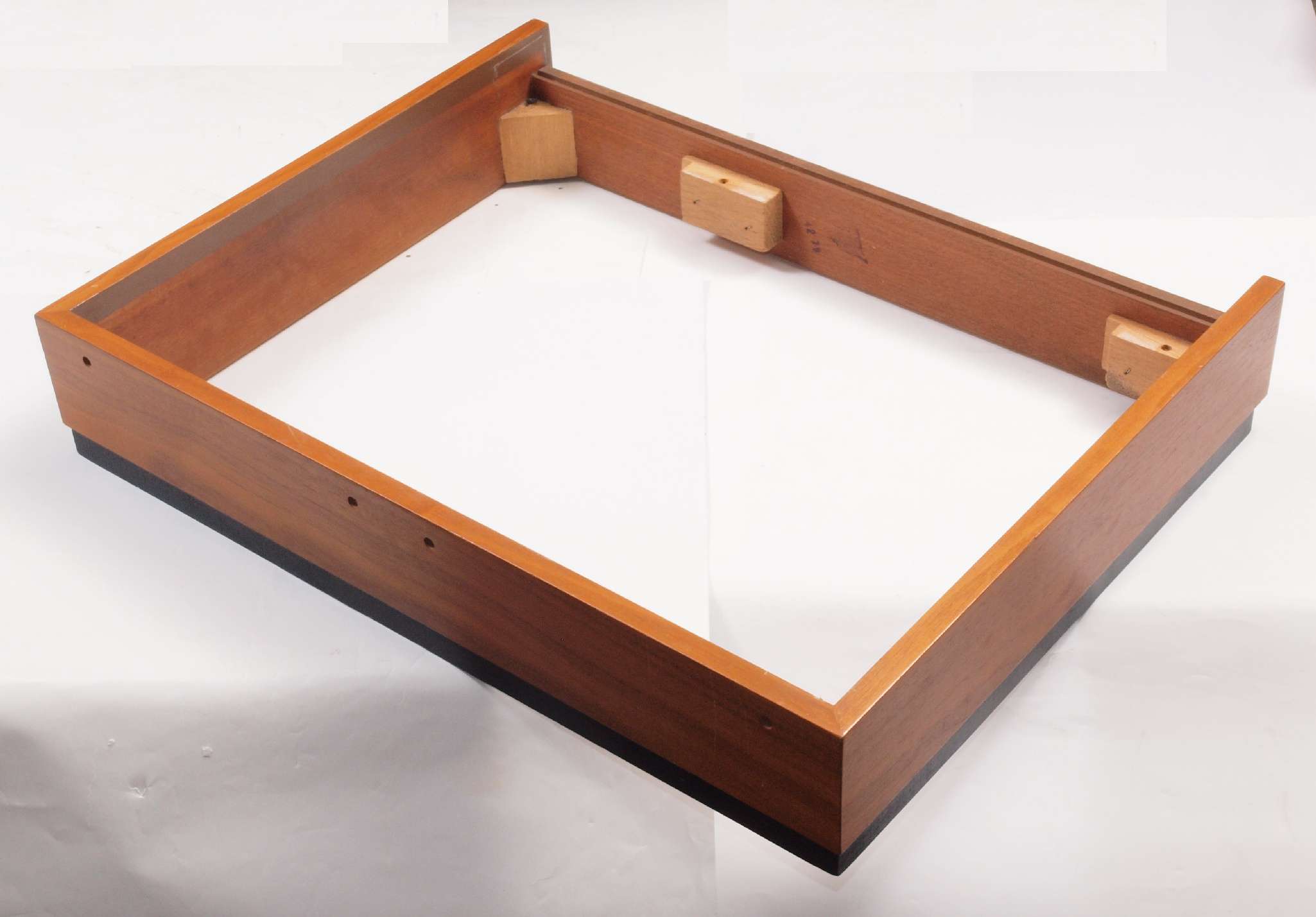

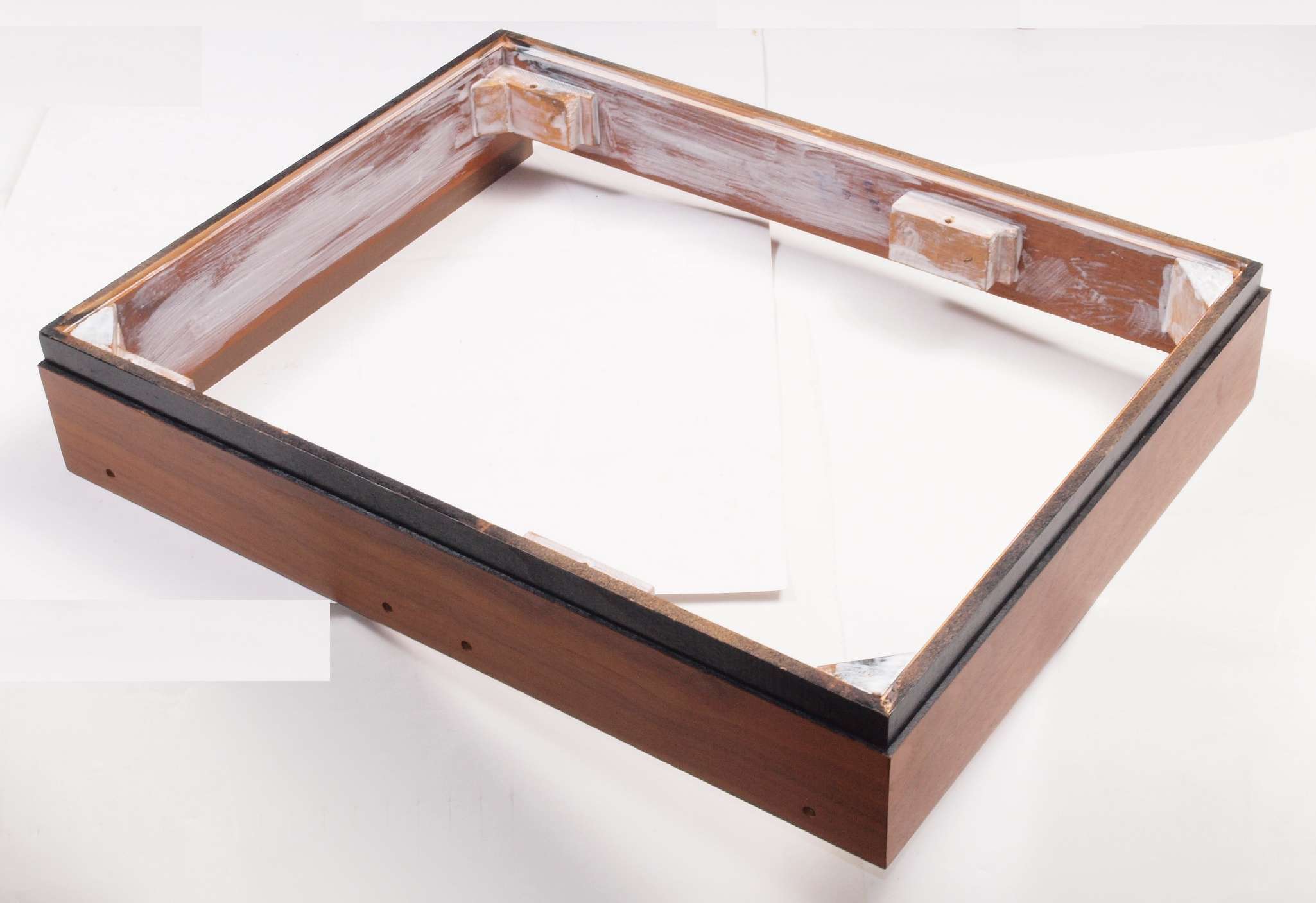

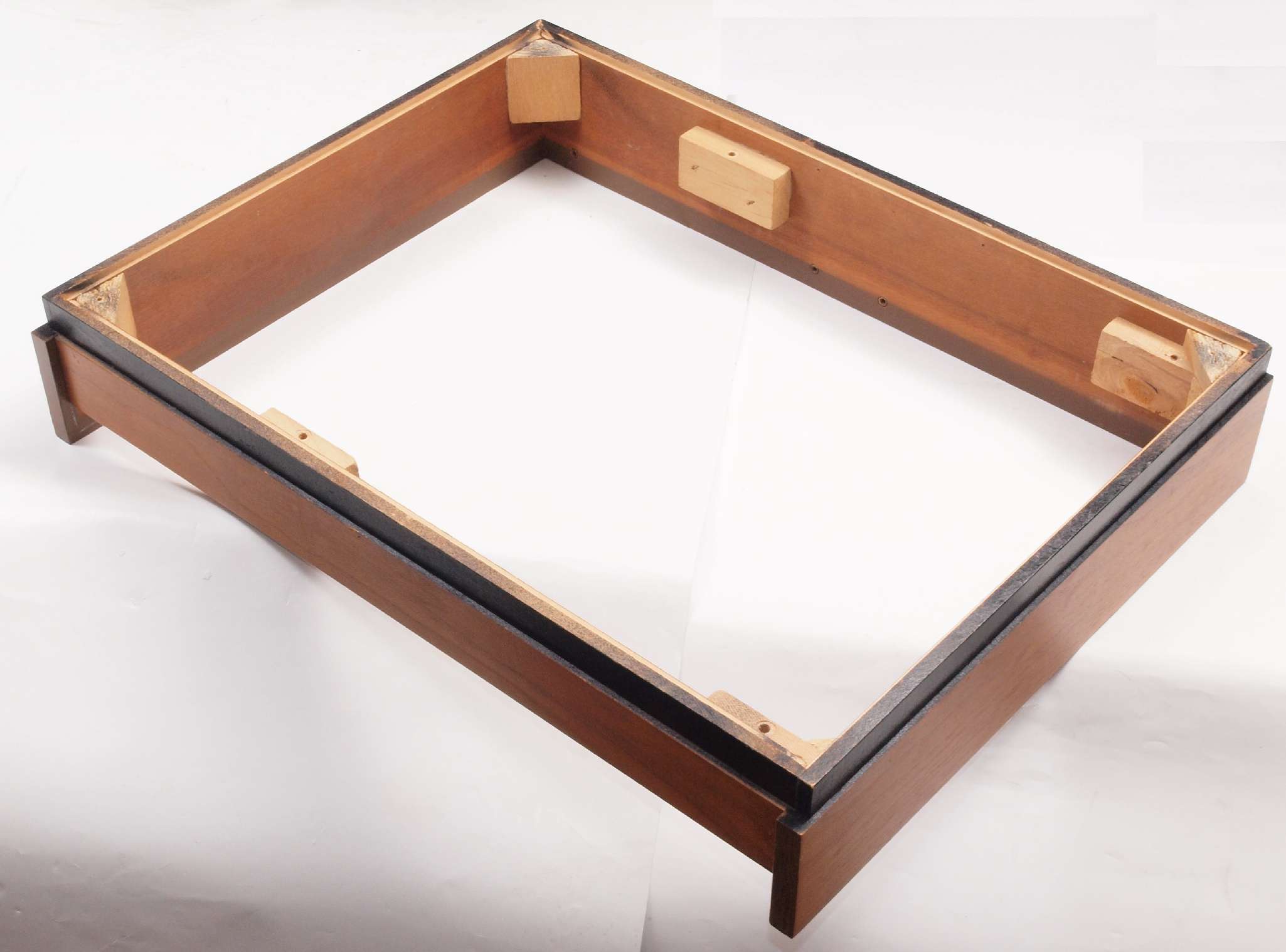

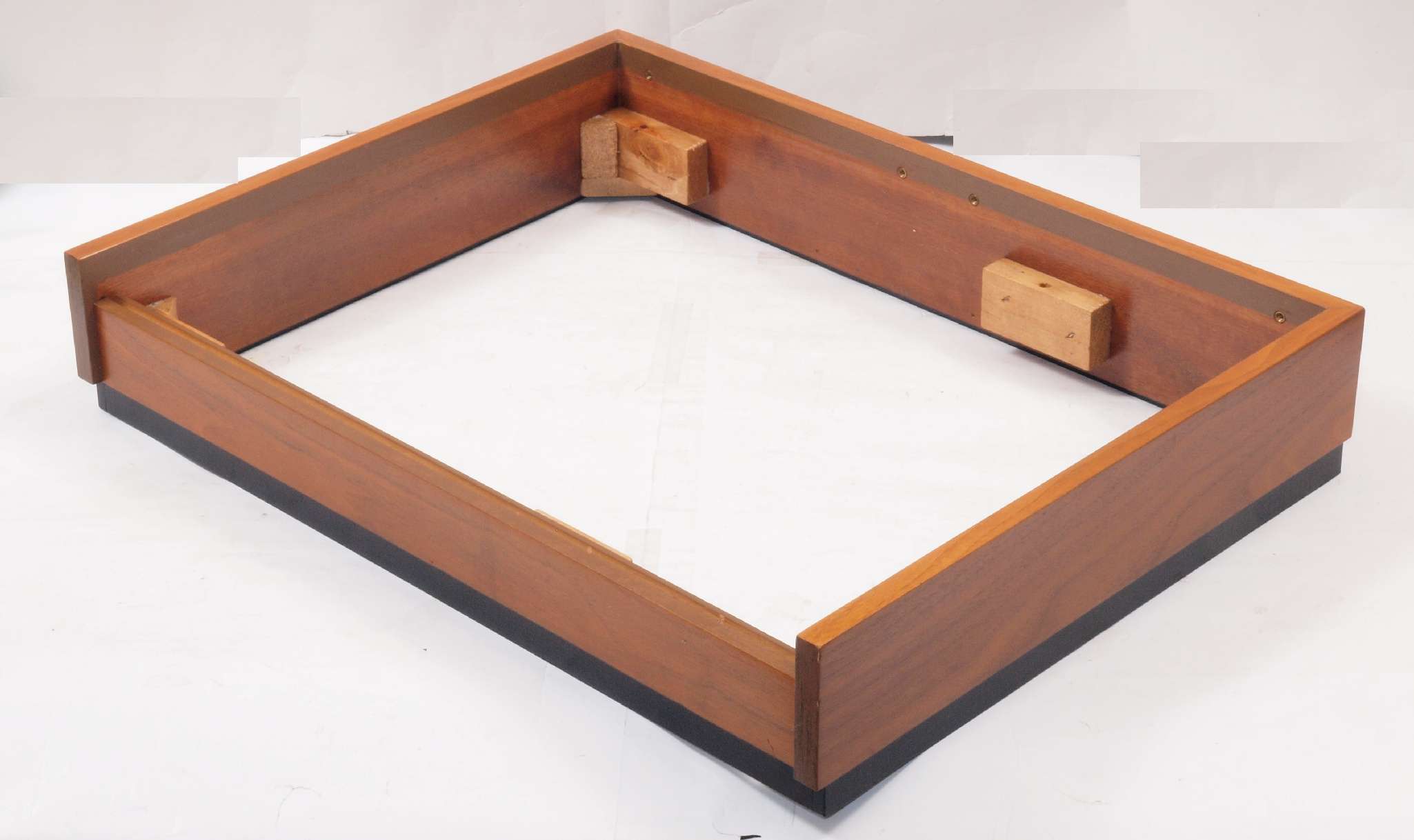

Ｄ．　本体（タンテーブル）修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｄ１１．　修理前　前右木台。

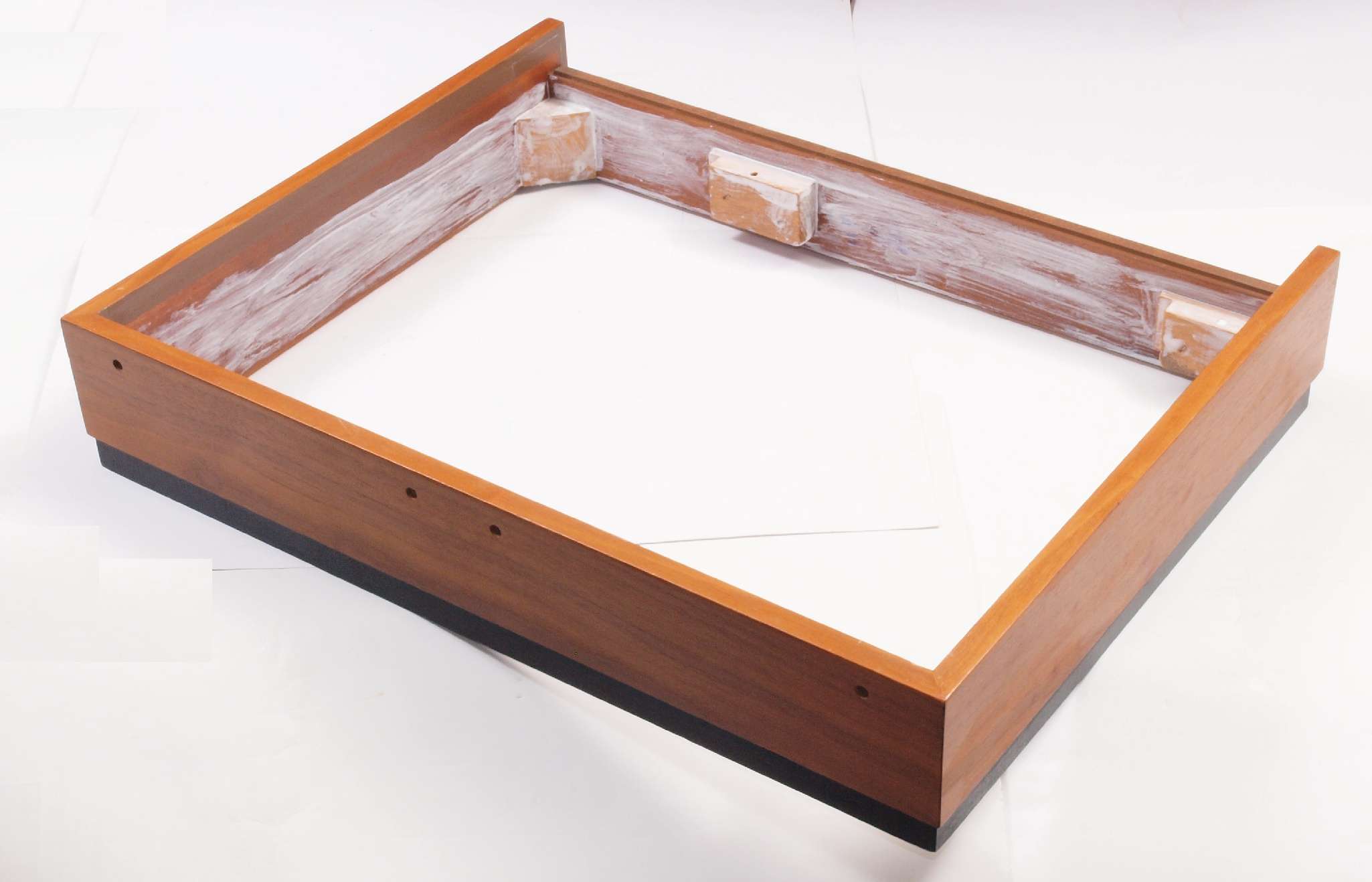

Ｄ１２．　修理中　前右木台。ボンドを塗って固める。

Ｄ１３．　修理後中　前右木台。更に透明ラッカーを吹く。

Ｄ１４．　修理前　後左木台。

Ｄ１５．　修理中　後左木台。ボンドを塗って固める。

Ｄ１６．　修理後　後左木台。更に透明ラッカーを吹く。

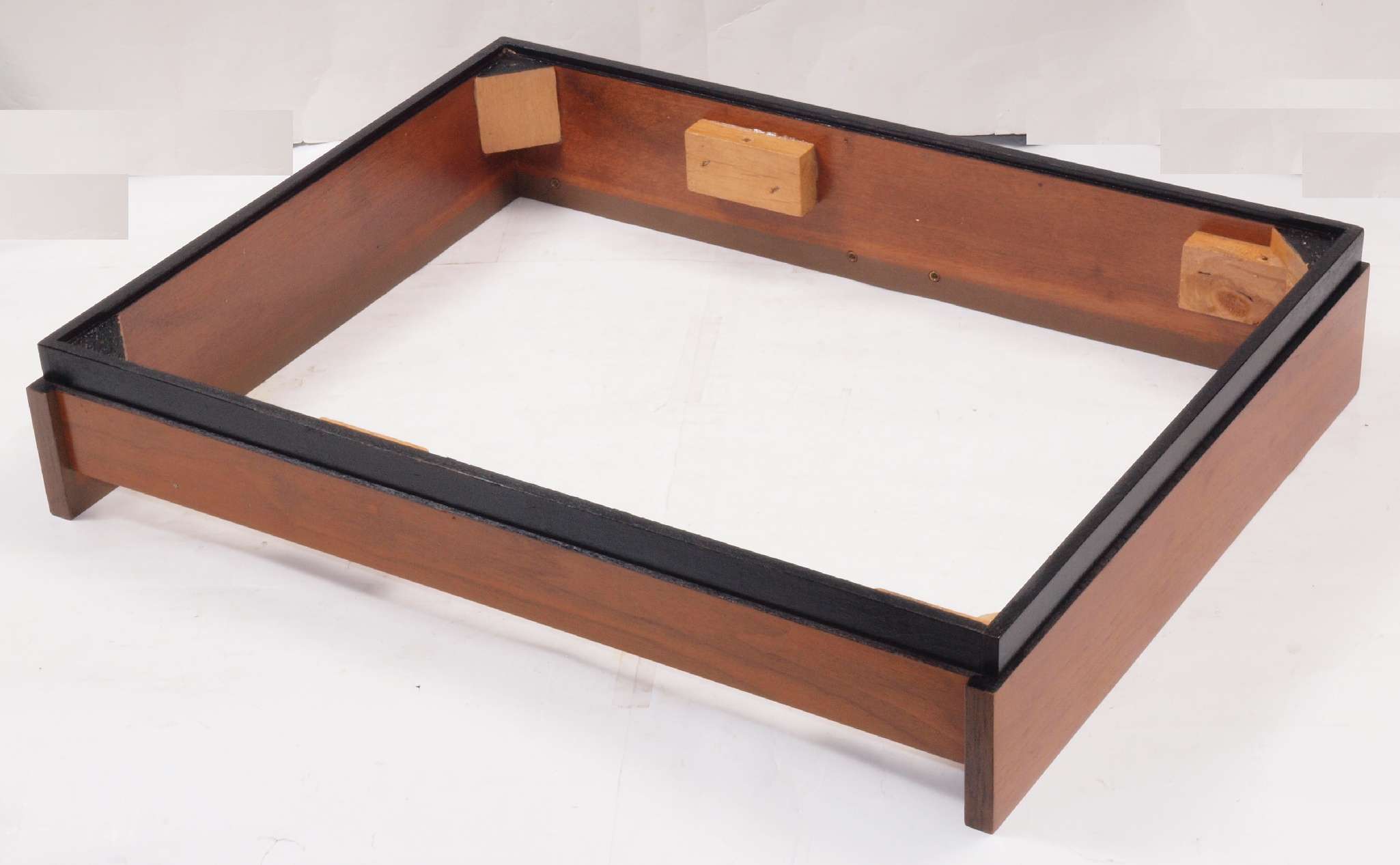

Ｄ１７．　修理前　下前左木台。

Ｄ１８．　修理中　下前左木台。ボンドを塗って固める。

Ｄ１９．　修理後　下前左木台。更に透明ラッカーを吹く。

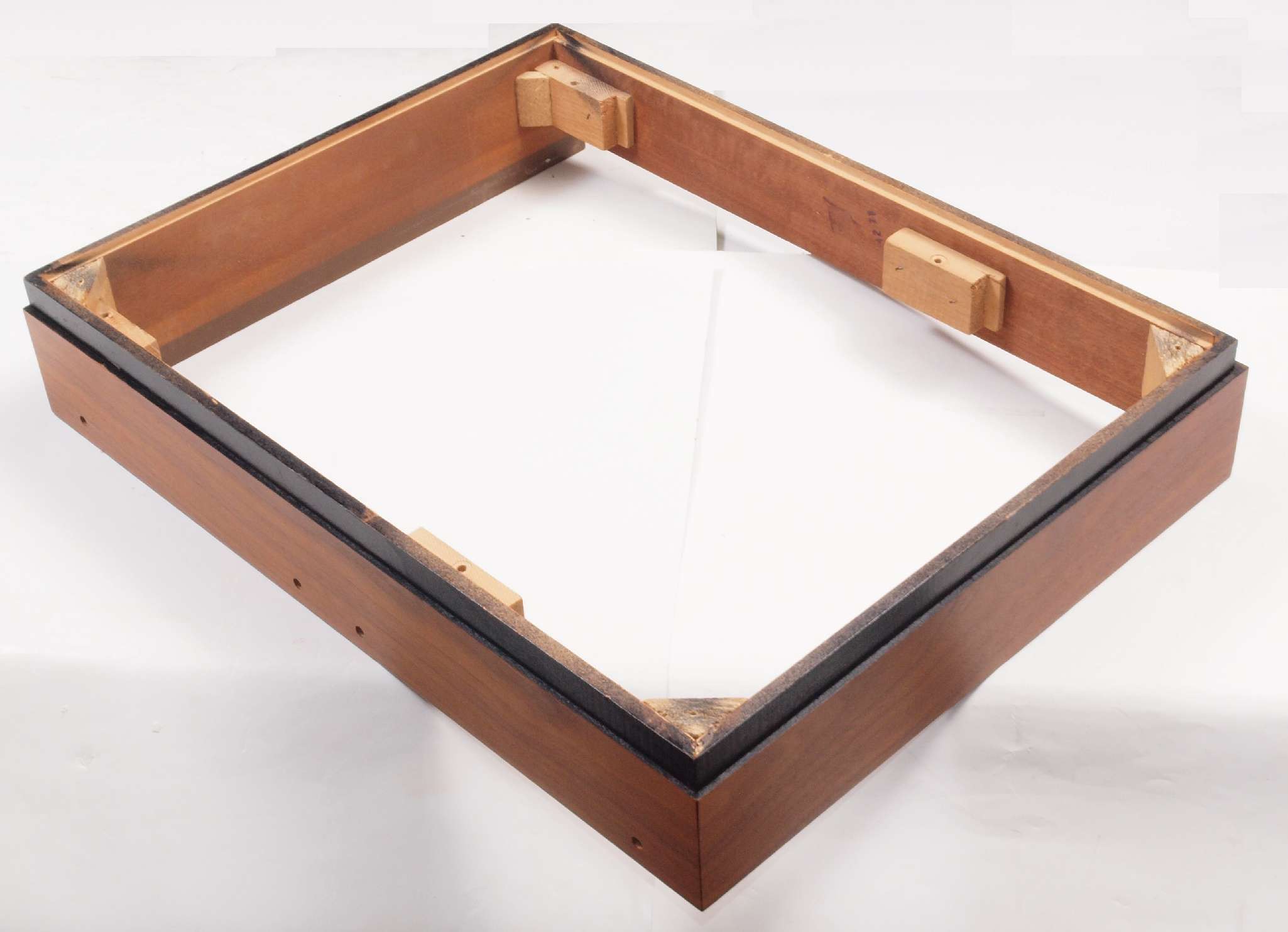

Ｄ１Ａ．　修理前　下後右木台。

Ｄ１Ｂ．　修理中　下後右木台。ボンドを塗って固める。

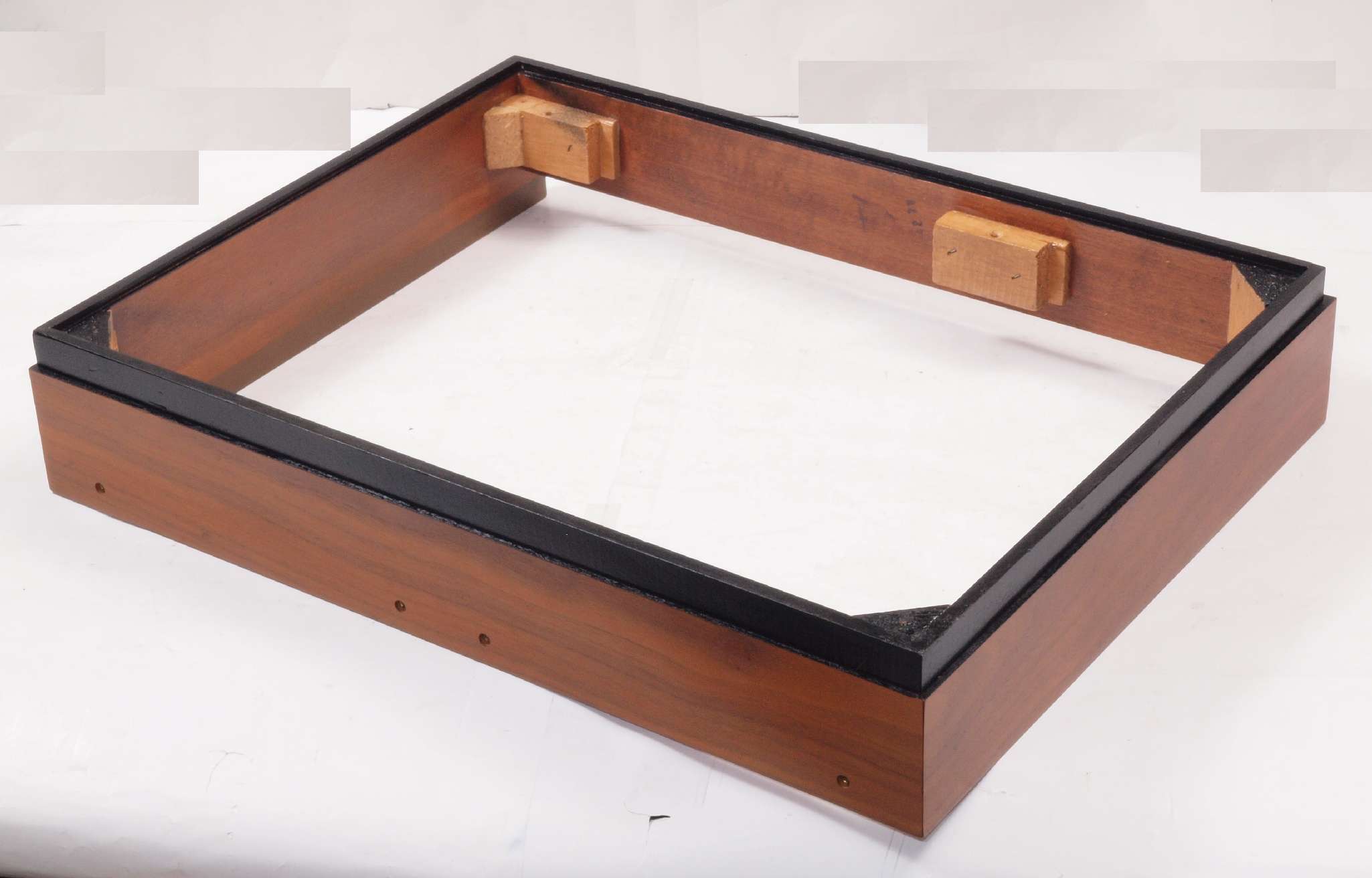

Ｄ１Ｃ．　修理後　下後右木台。更に透明ラッカーを吹く。

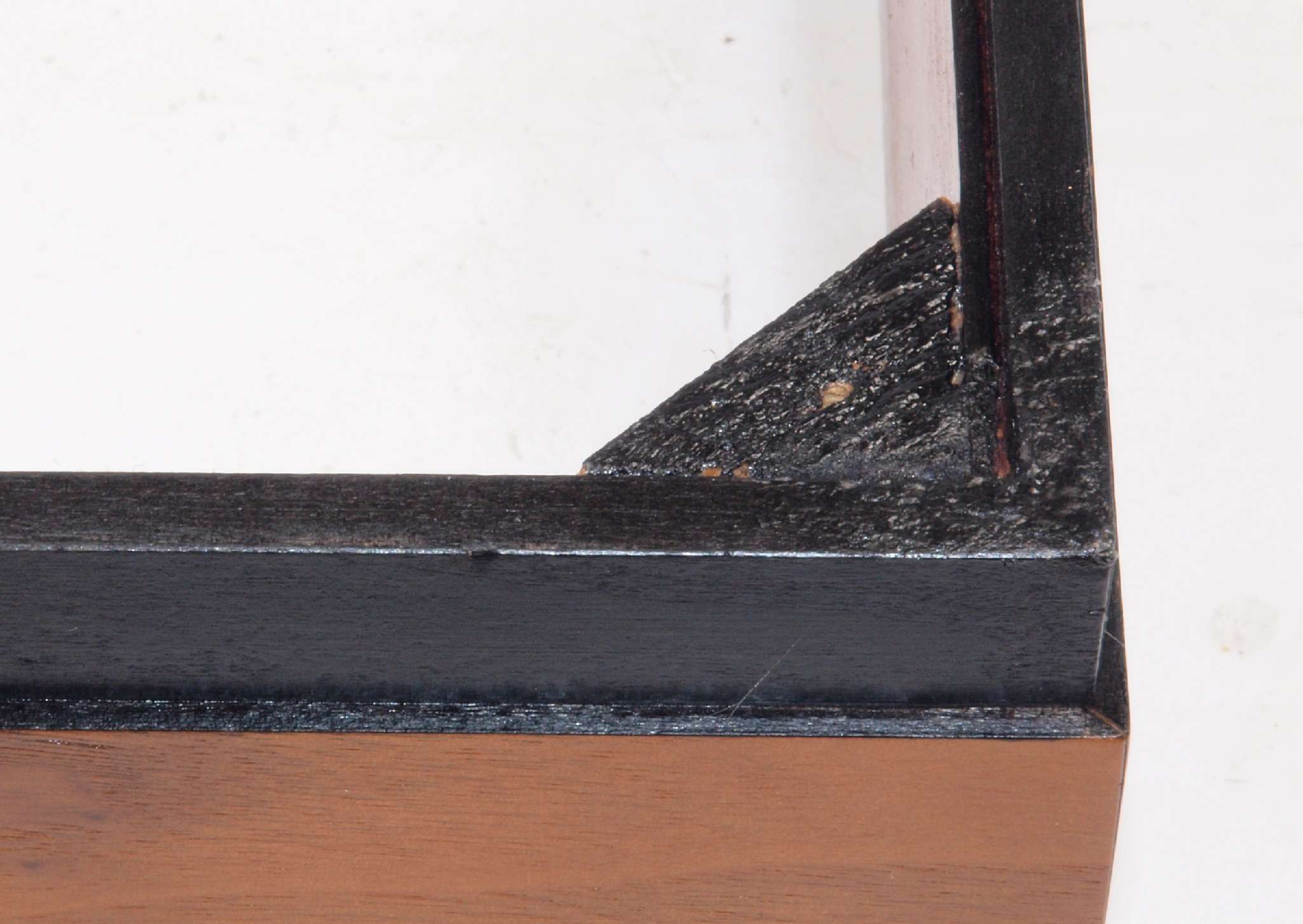

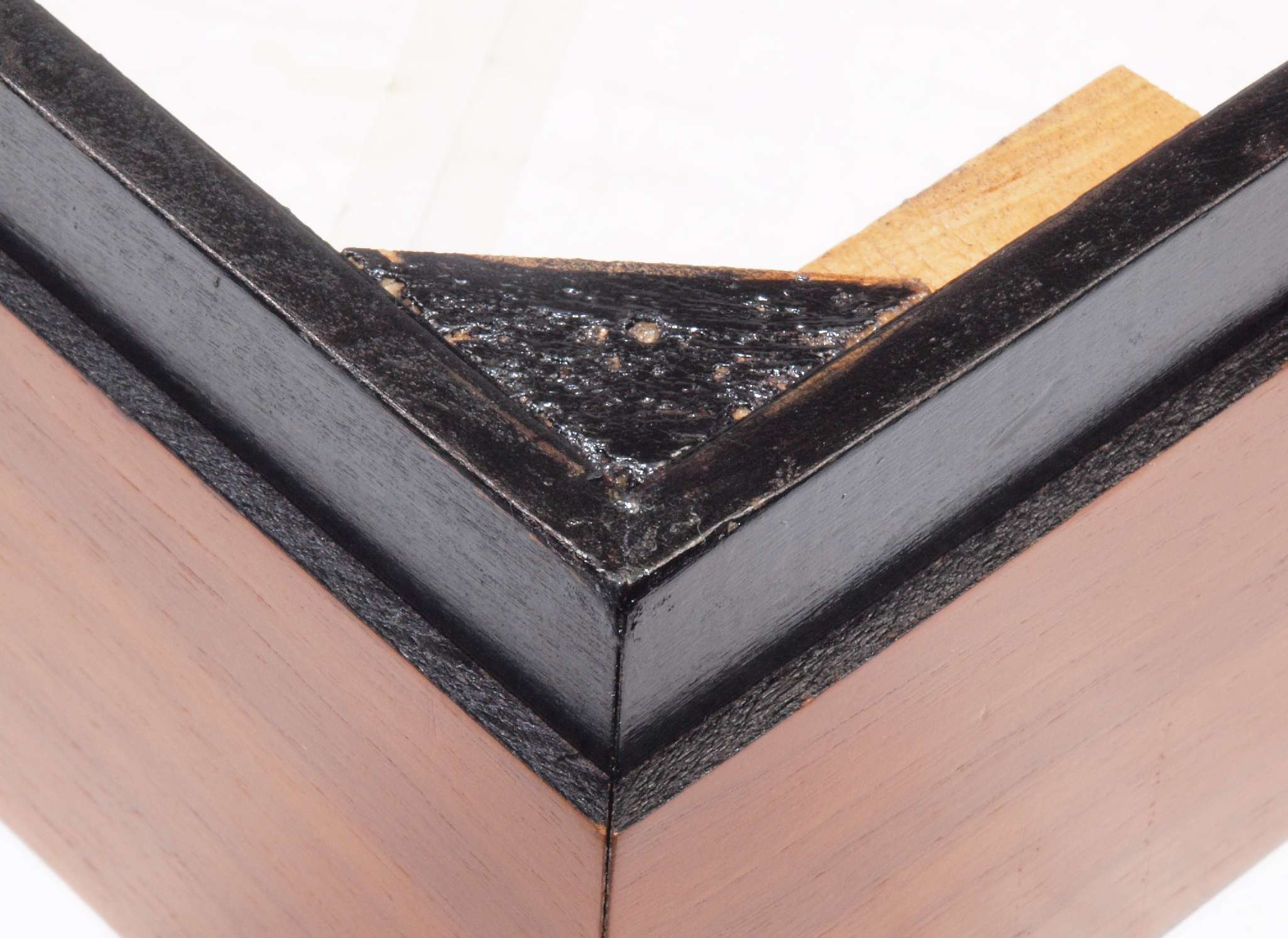

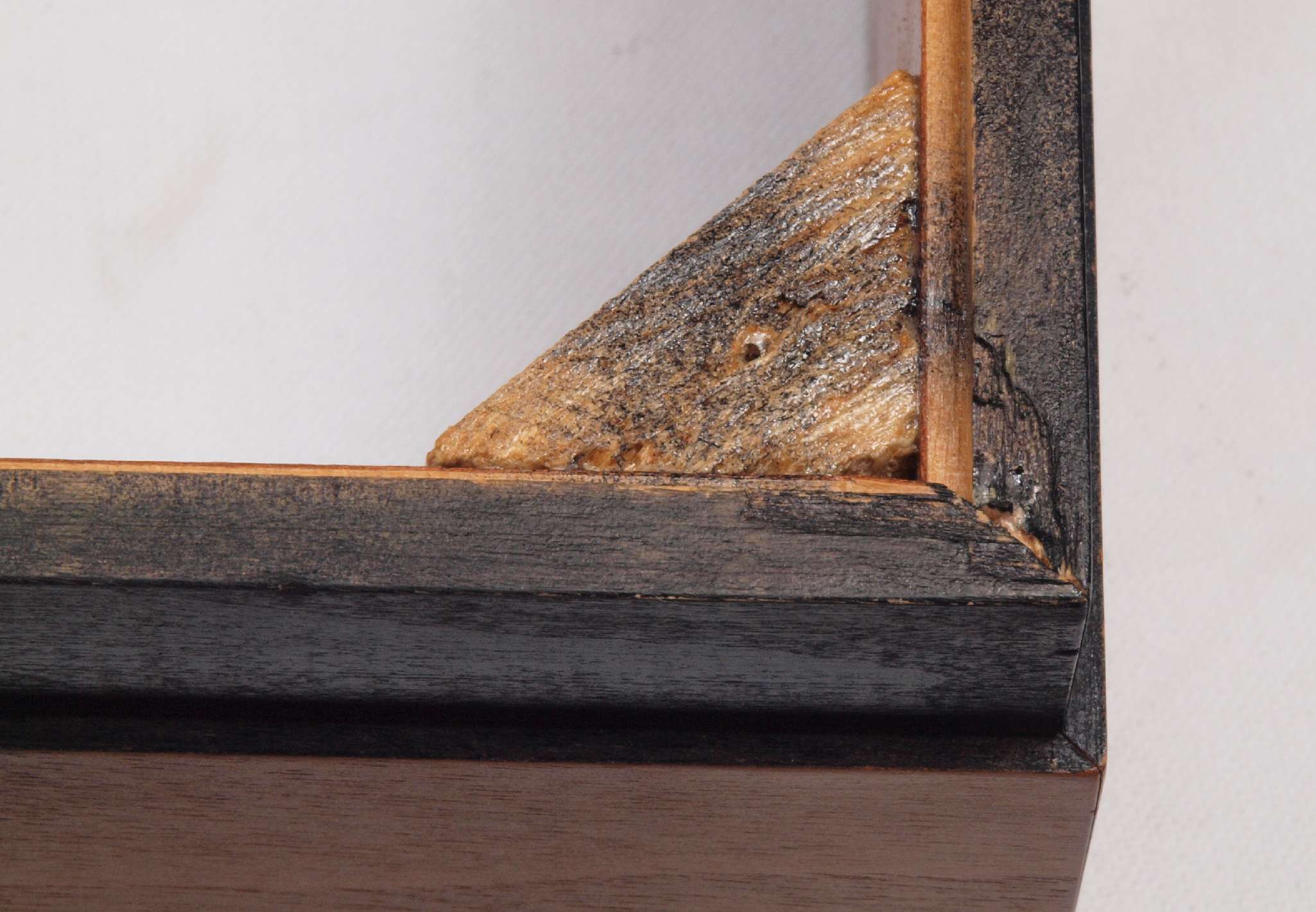

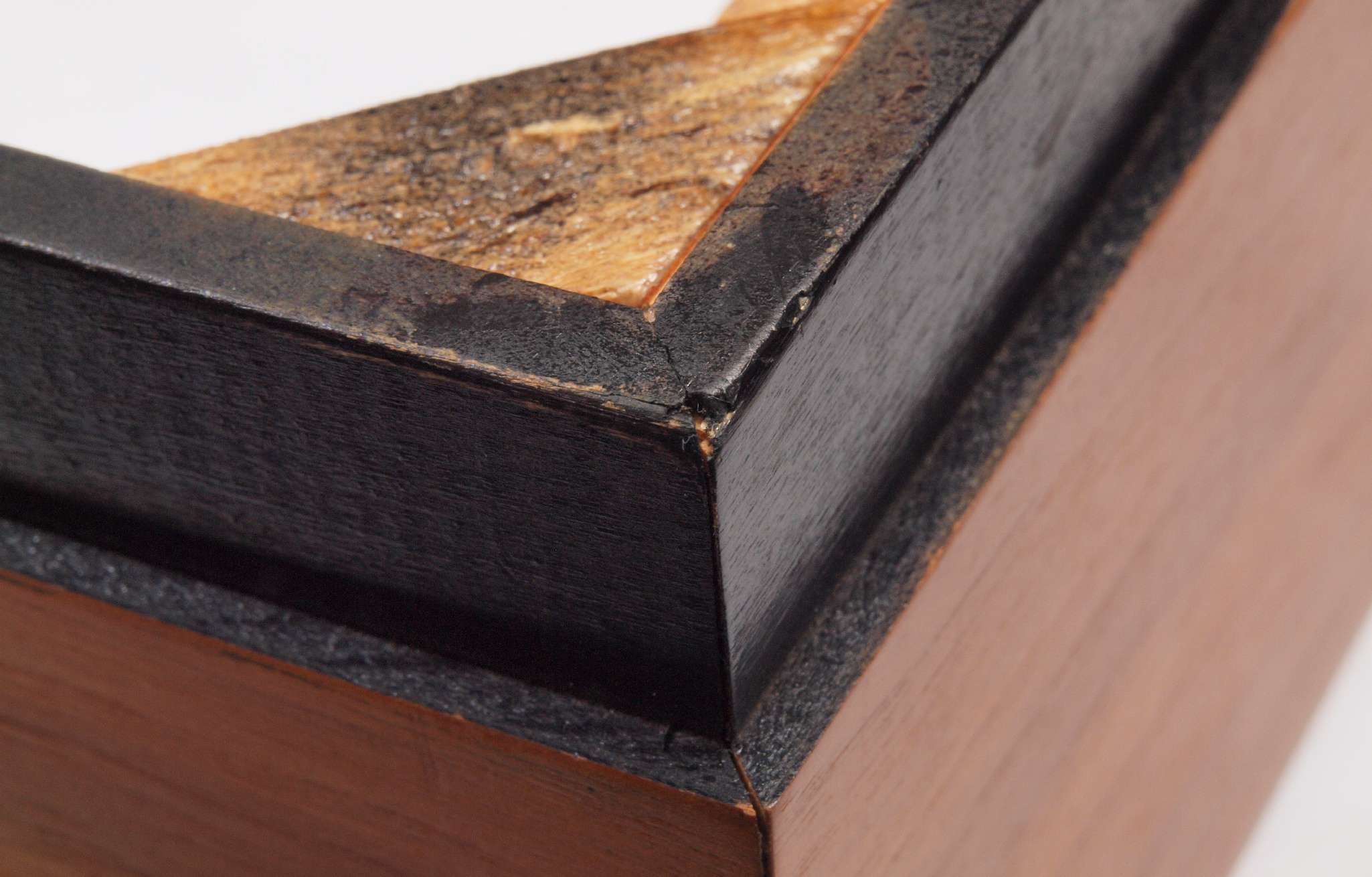

Ｄ１Ｃ２．　修理前　下後右木台角。

Ｄ１Ｃ３．　修理後　下後右木台角。

Ｄ１Ｃ４．　修理前　下後左木台角。

Ｄ１Ｃ５．　修理後　下後左木台角。

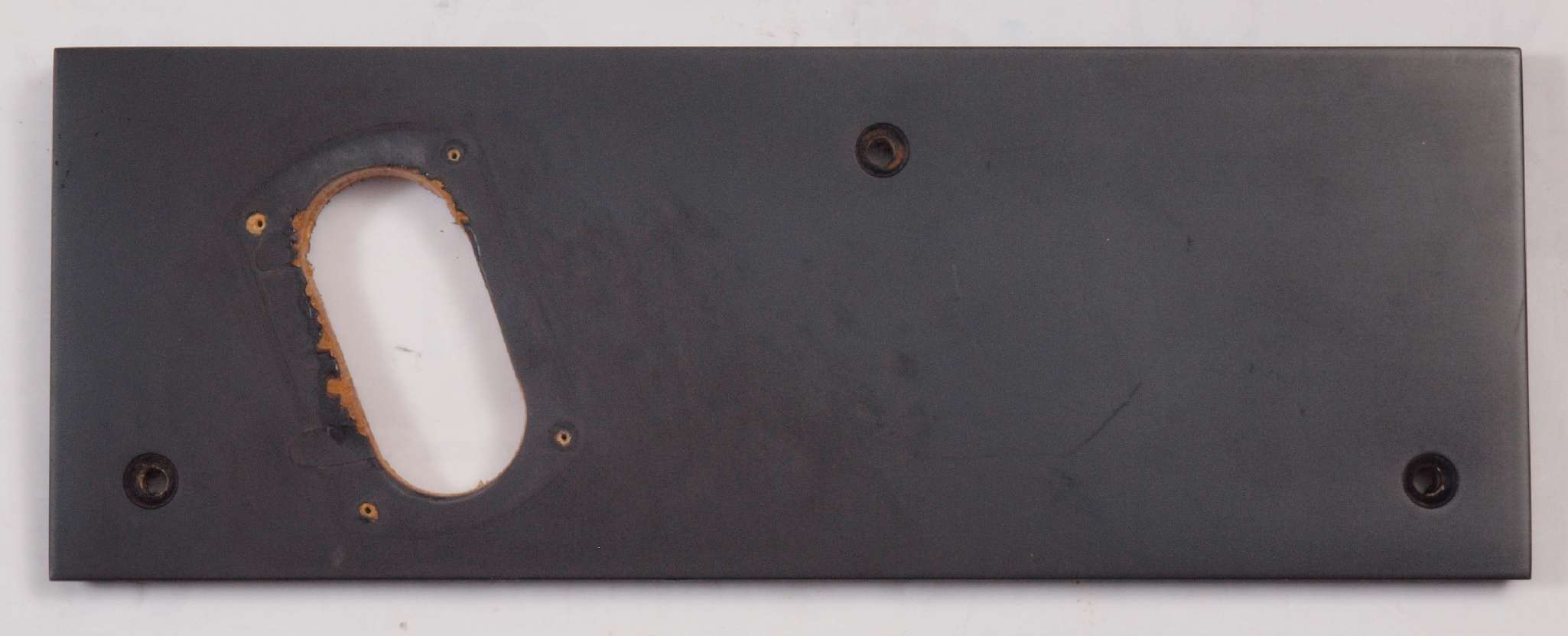

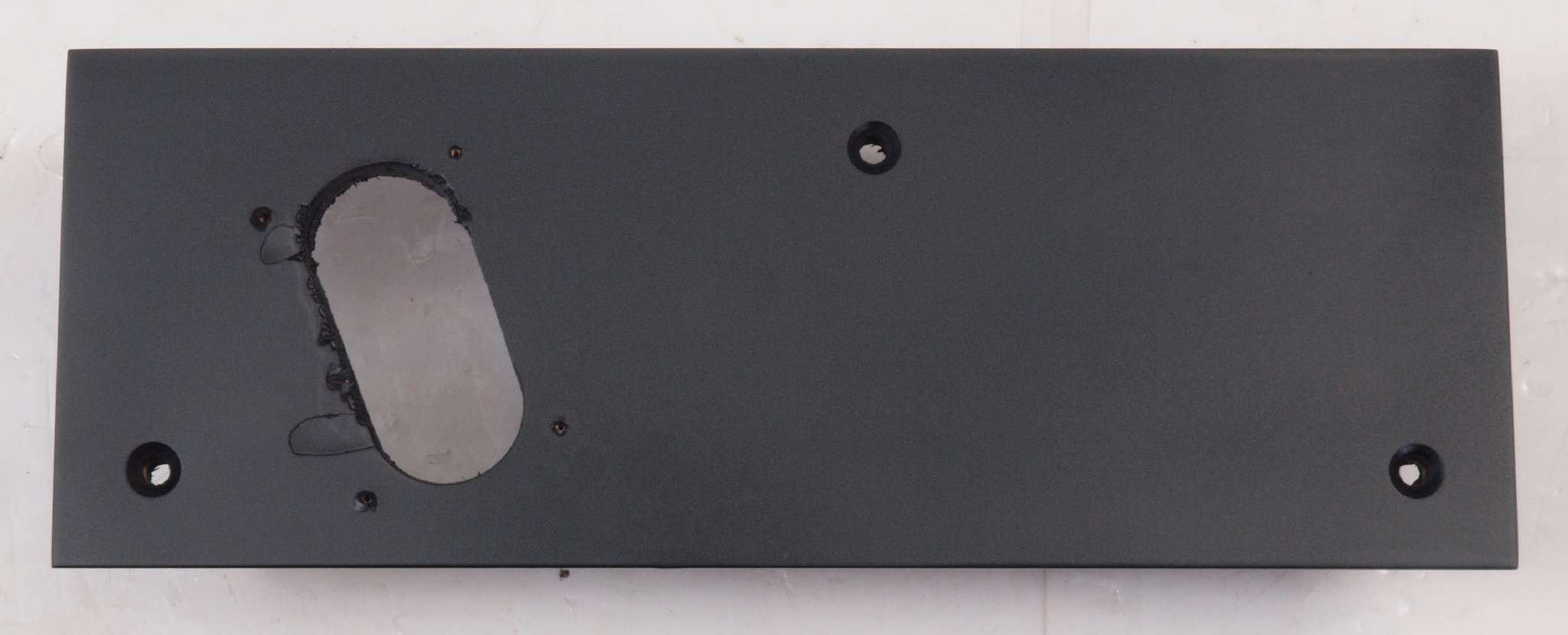

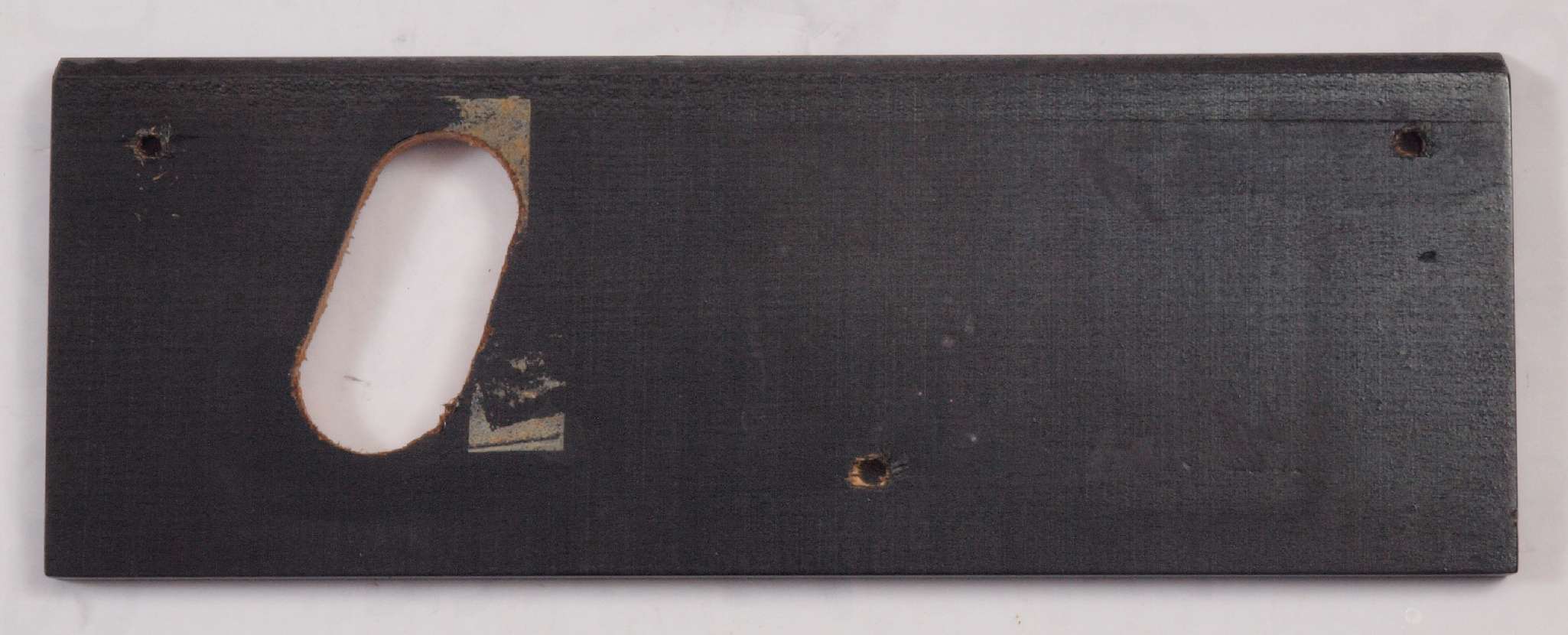

Ｄ２１．　修理前　アーム取付け台表

Ｄ２２．　修理後　アーム取付け台表。　艶消しで塗装する。

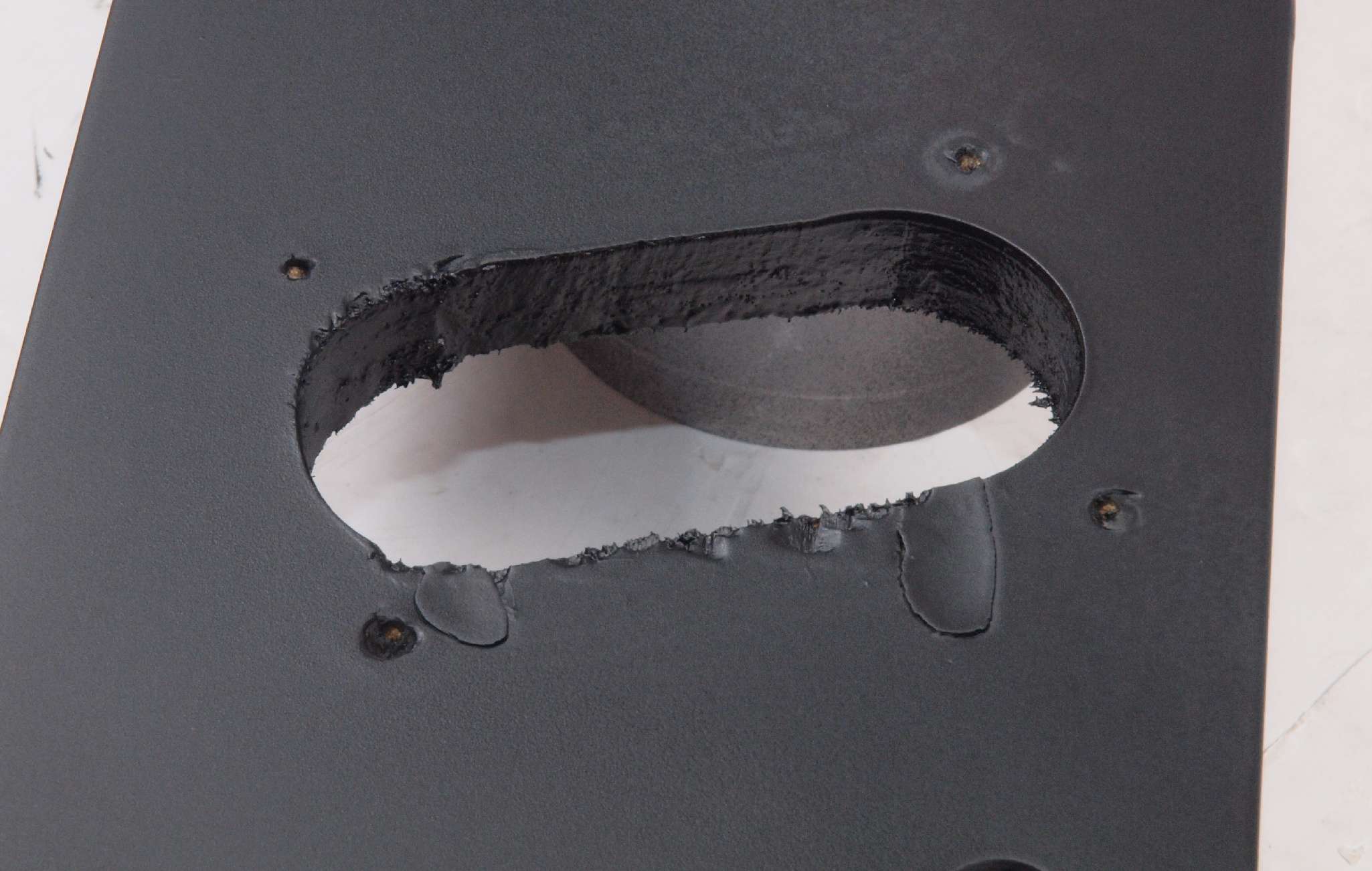

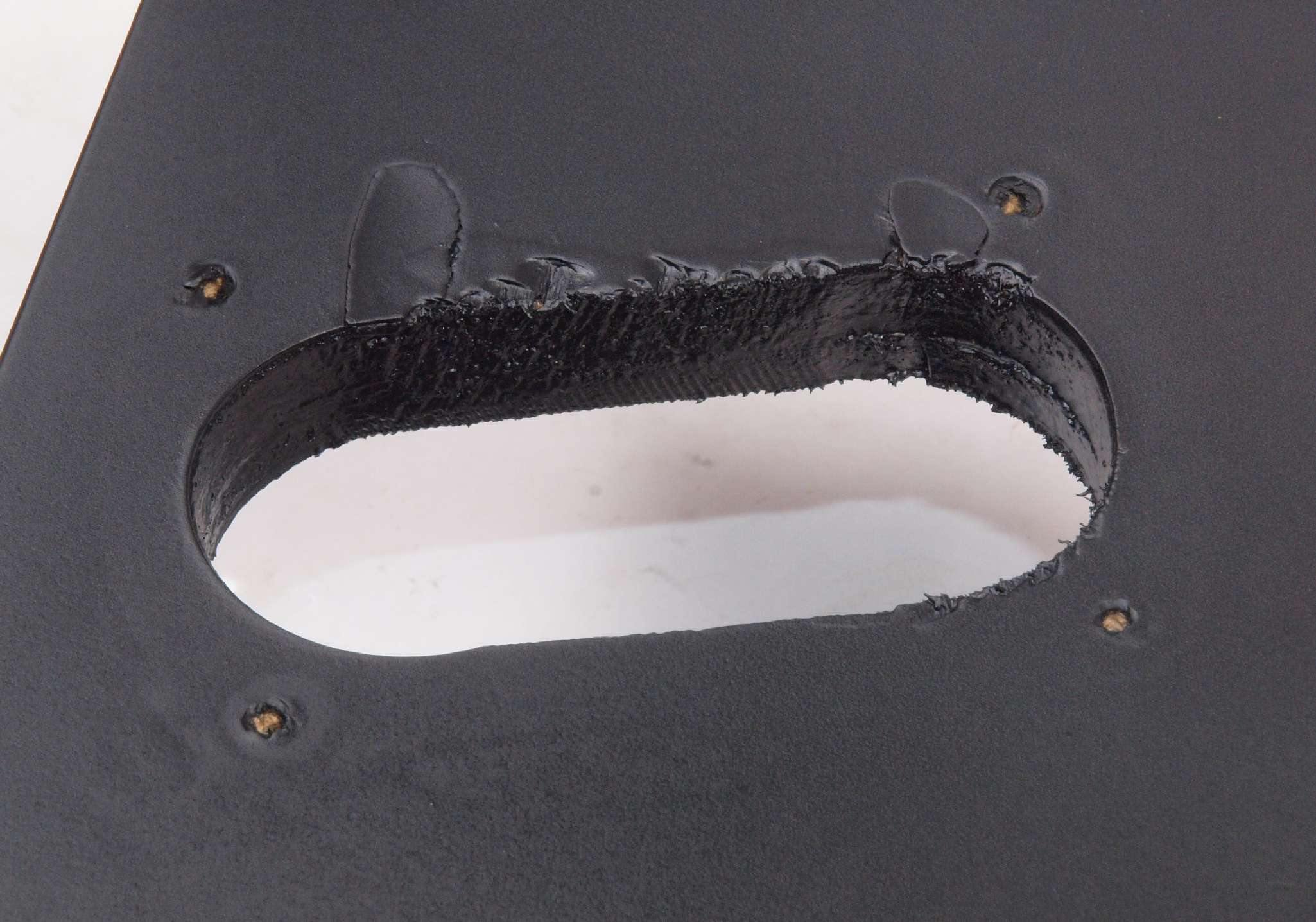

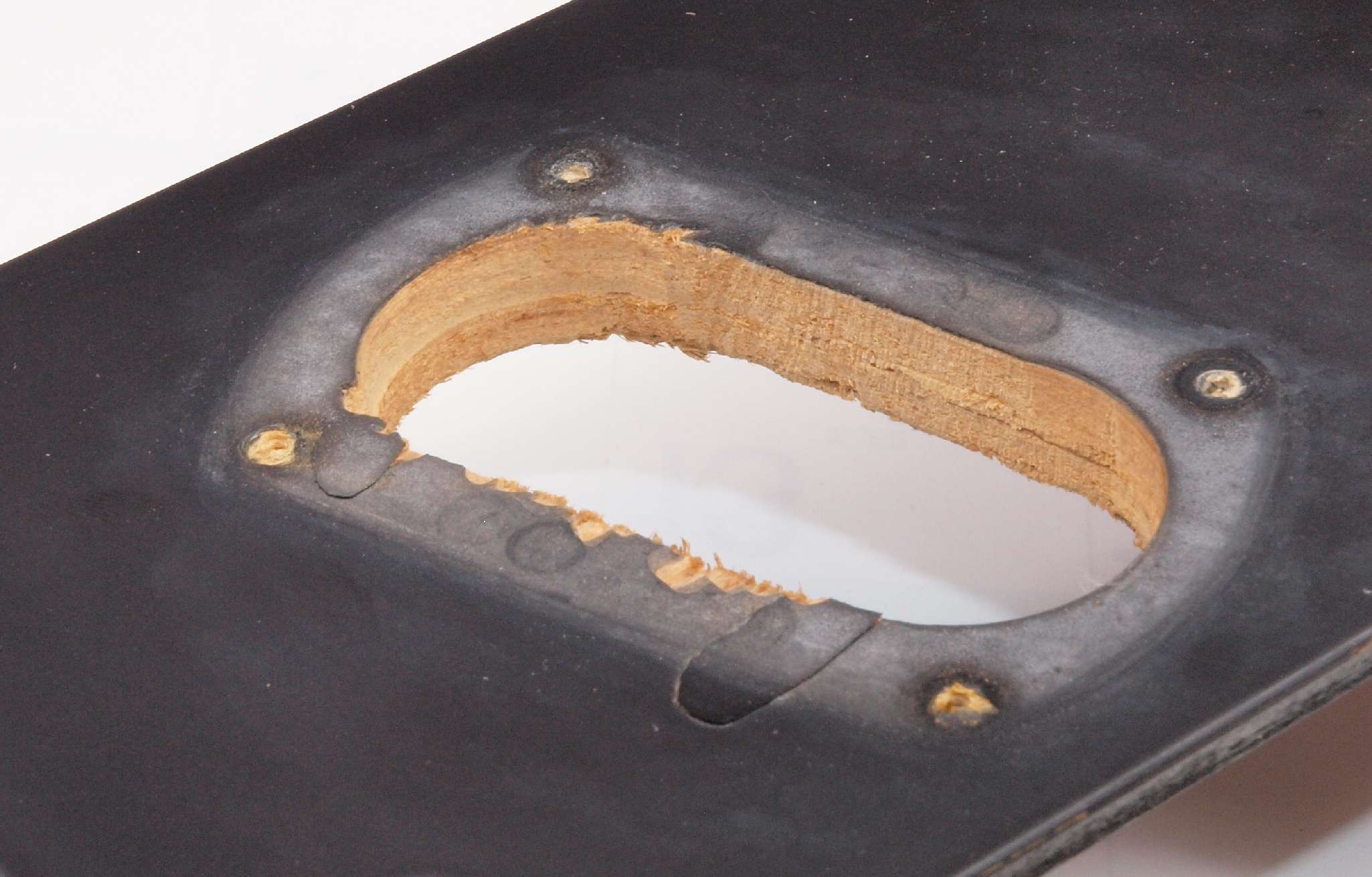

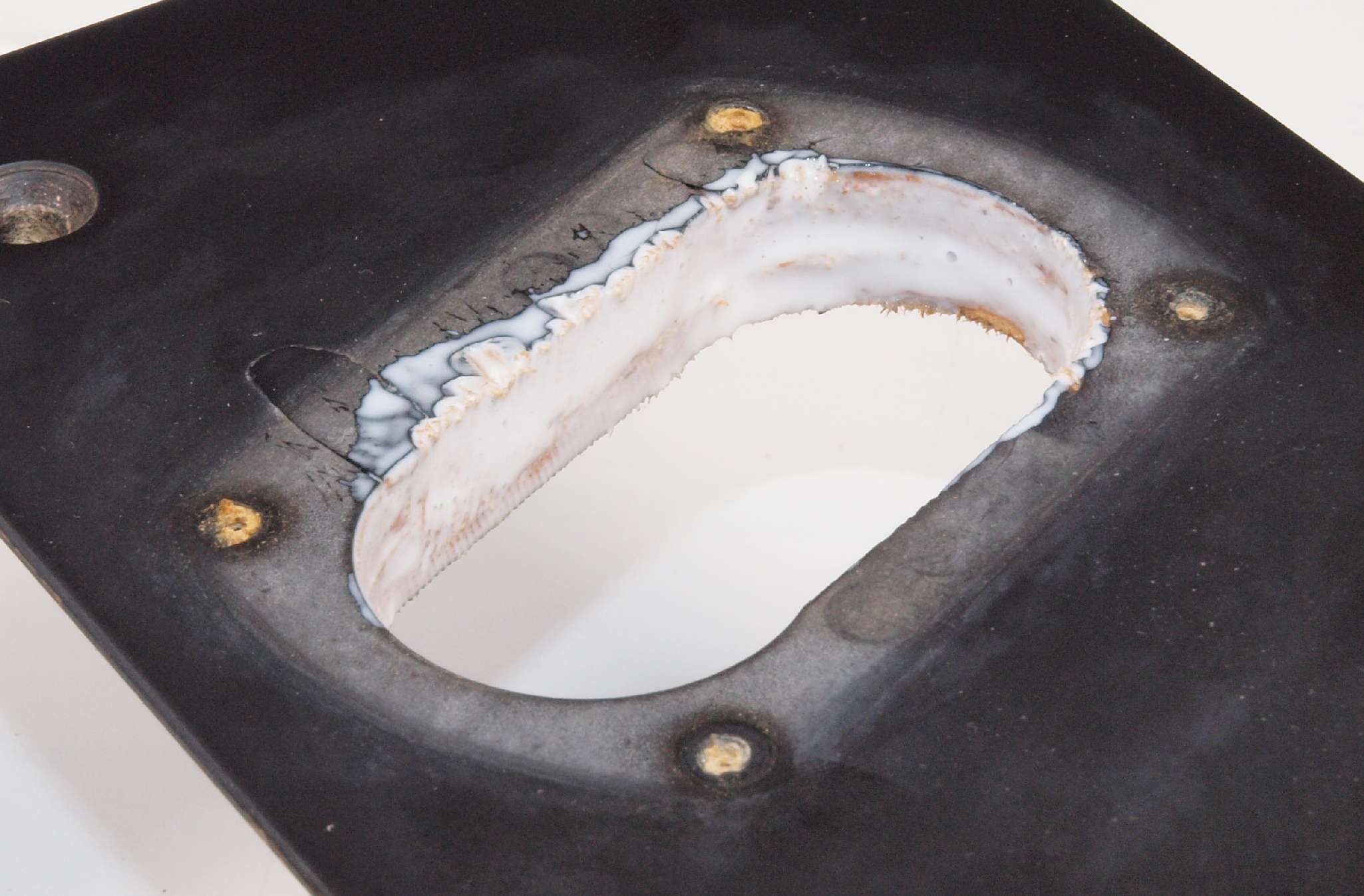

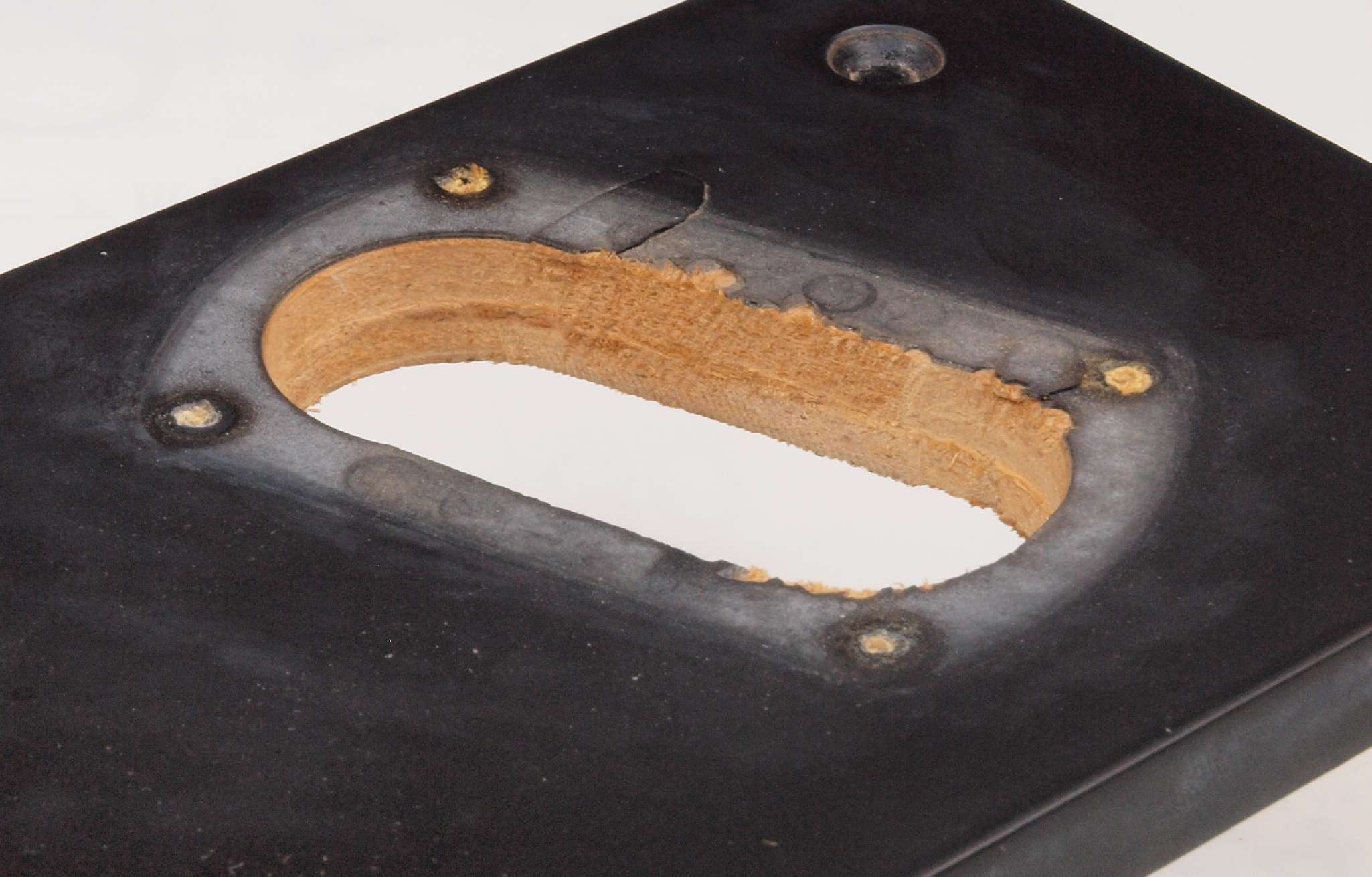

Ｄ２３．　修理前　アーム取付け穴。

Ｄ２４．　修理中　アーム取付け穴。ボンドを塗って固める。

Ｄ２５．　修理後　アーム取付け穴。更に塗装する。

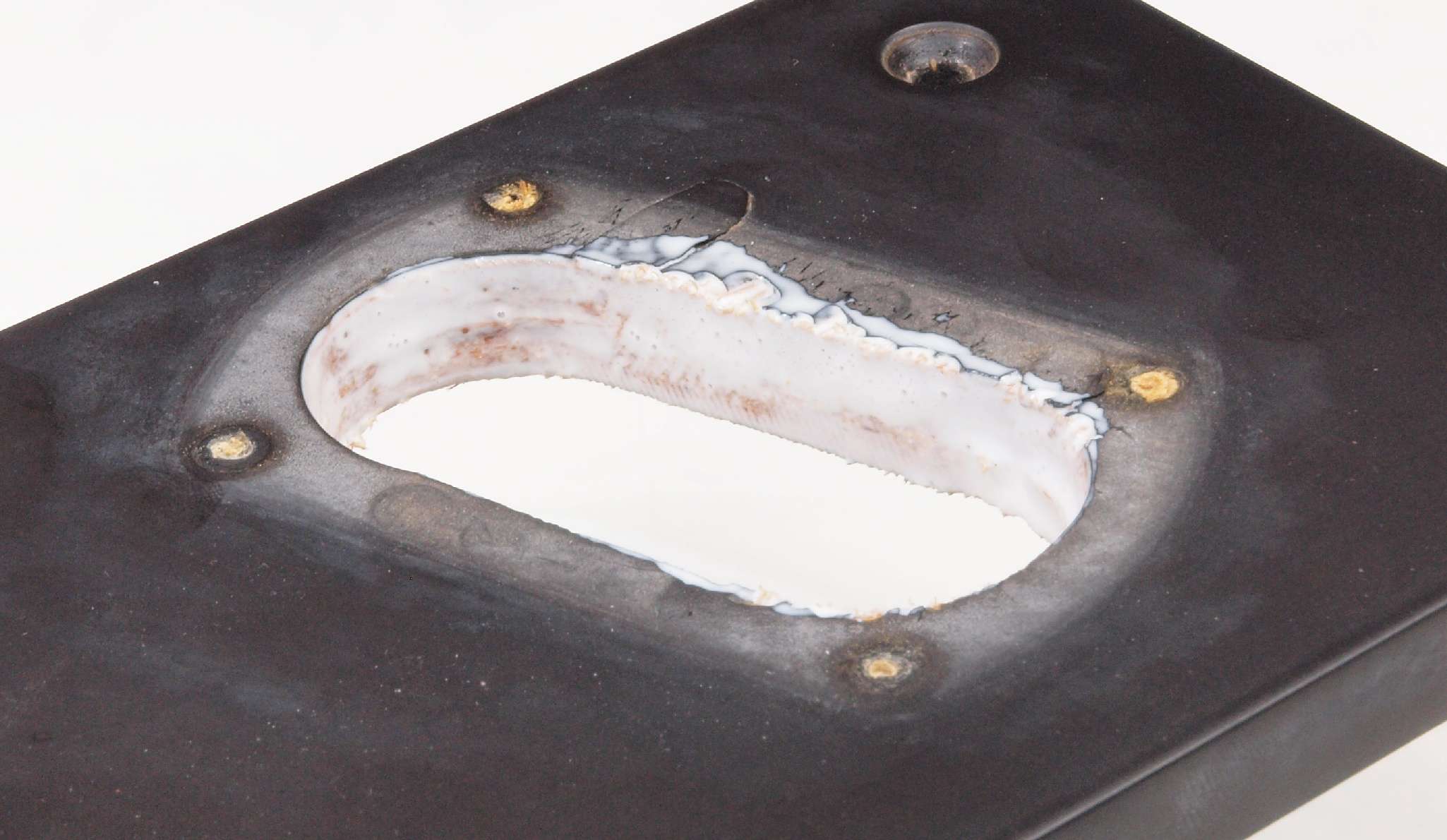

Ｄ２６．　修理前　アーム取付け穴、反対側。

Ｄ２７．　修理中　アーム取付け穴、反対側。ボンドを塗って固める。

Ｄ２８．　修理後　アーム取付け穴、反対側。更に塗装する。

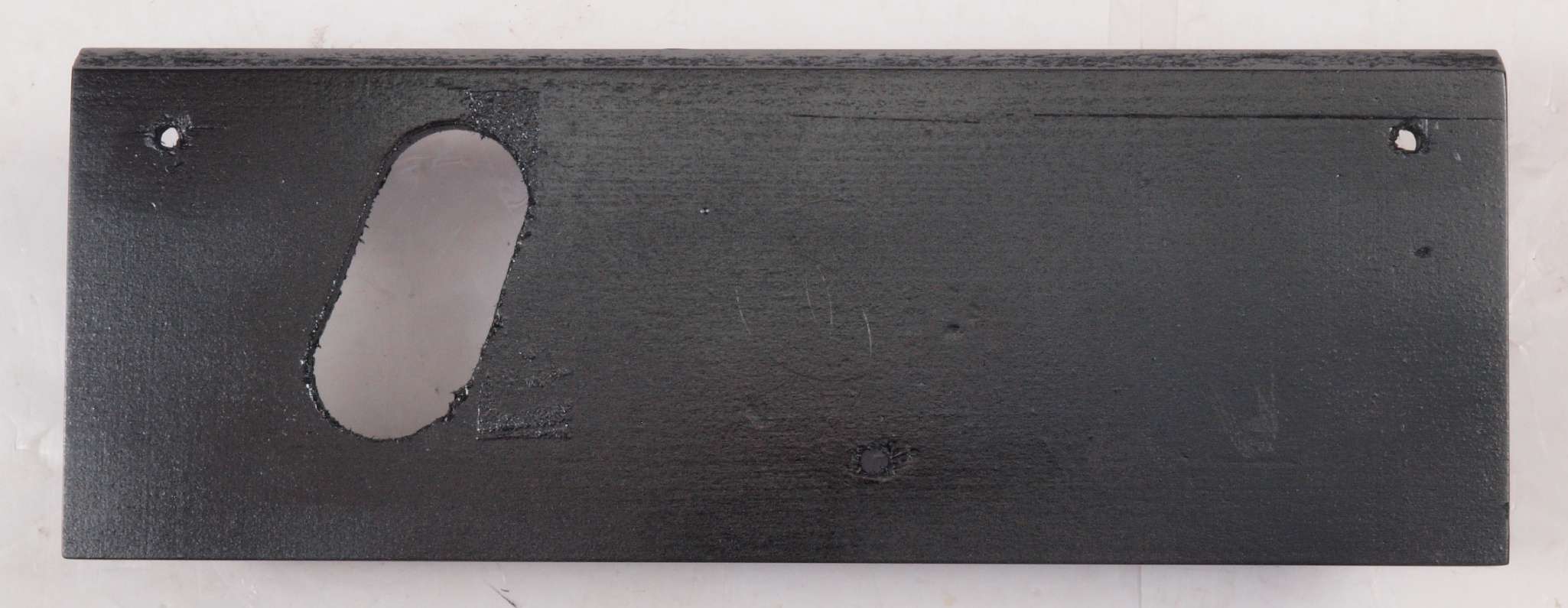

Ｄ２９．　修理前　アーム取付け台裏。

Ｄ２７．　修理後　アーム取付け台裏。塗装する。

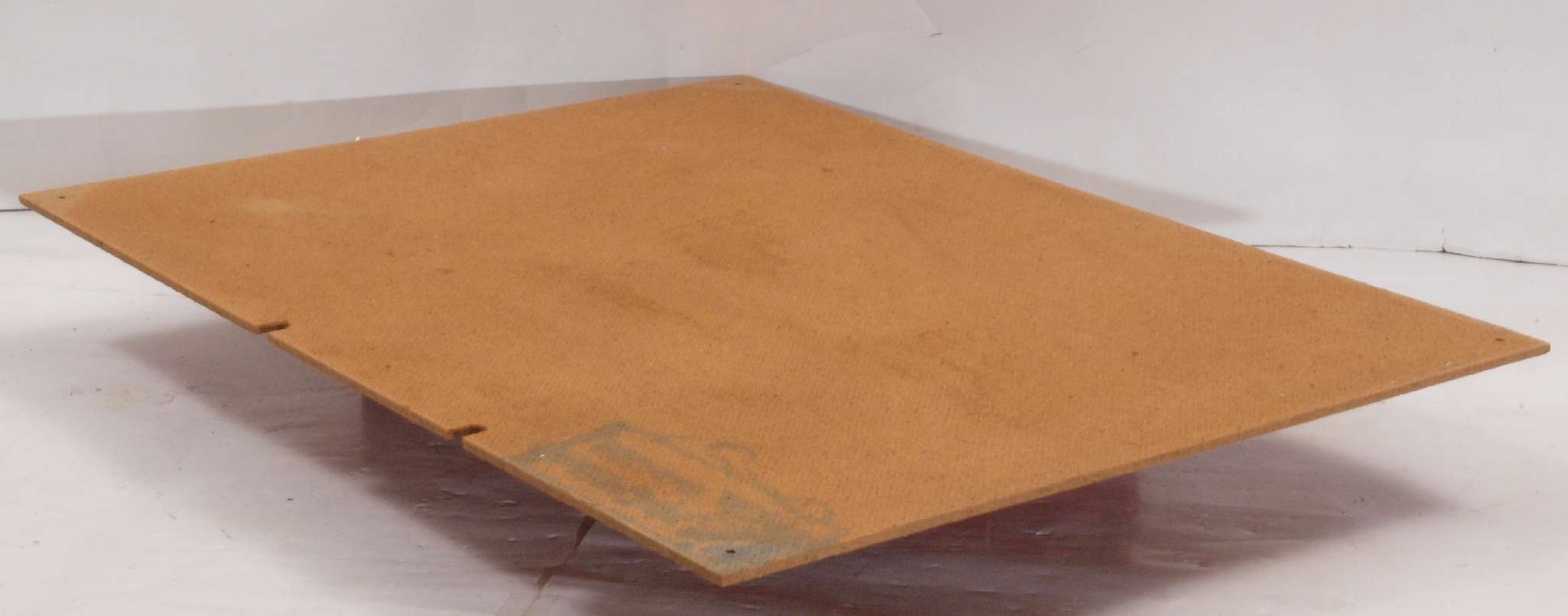

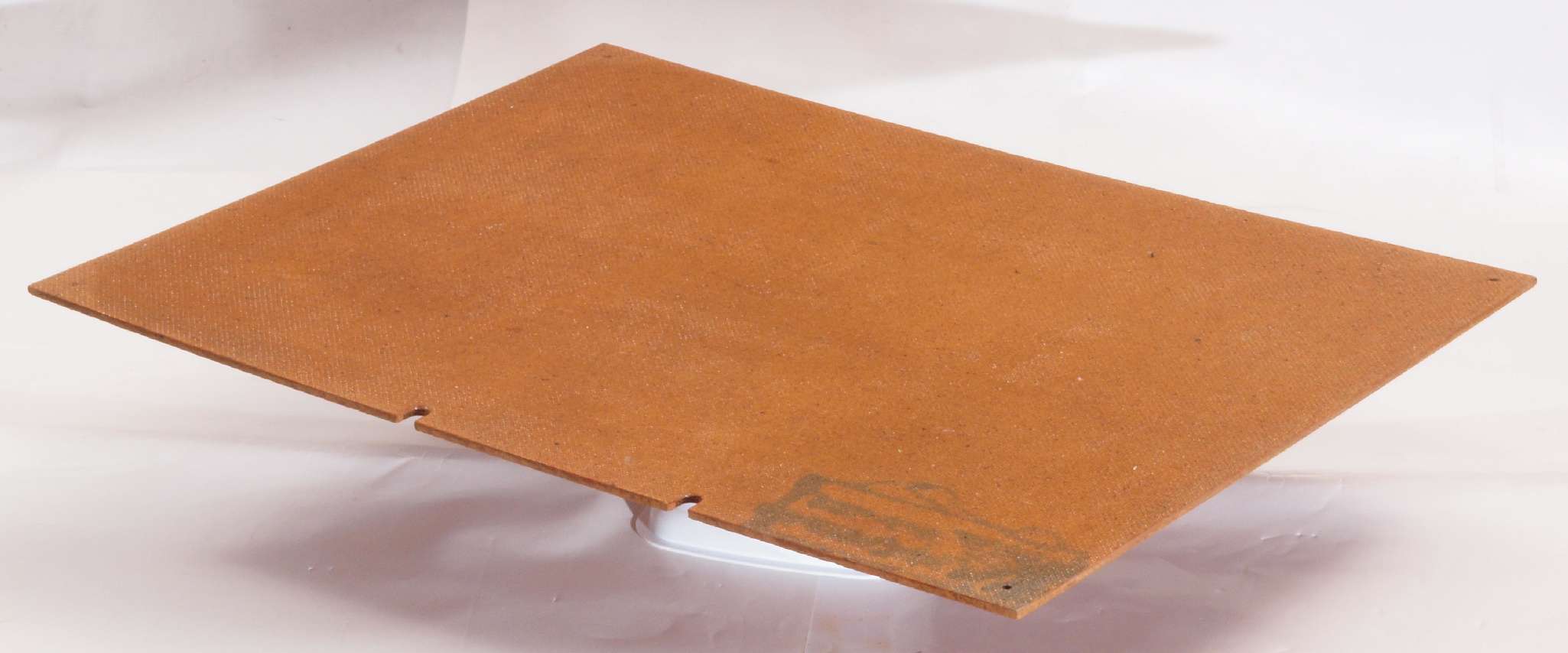

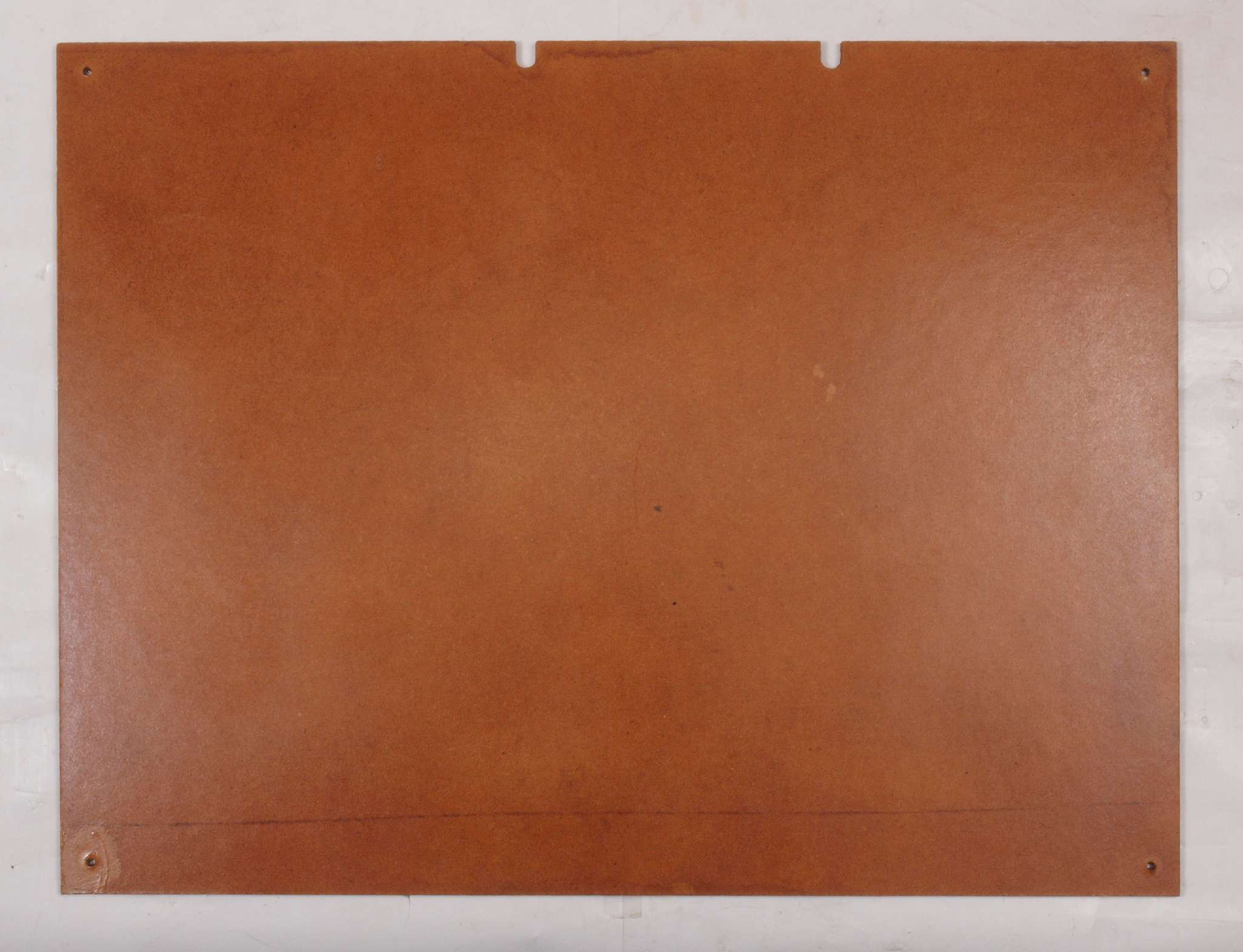

Ｄ５１．　修理前　ターンテーブル底板表側。パルプ（紙）を圧縮成形した物で湿度に弱い。

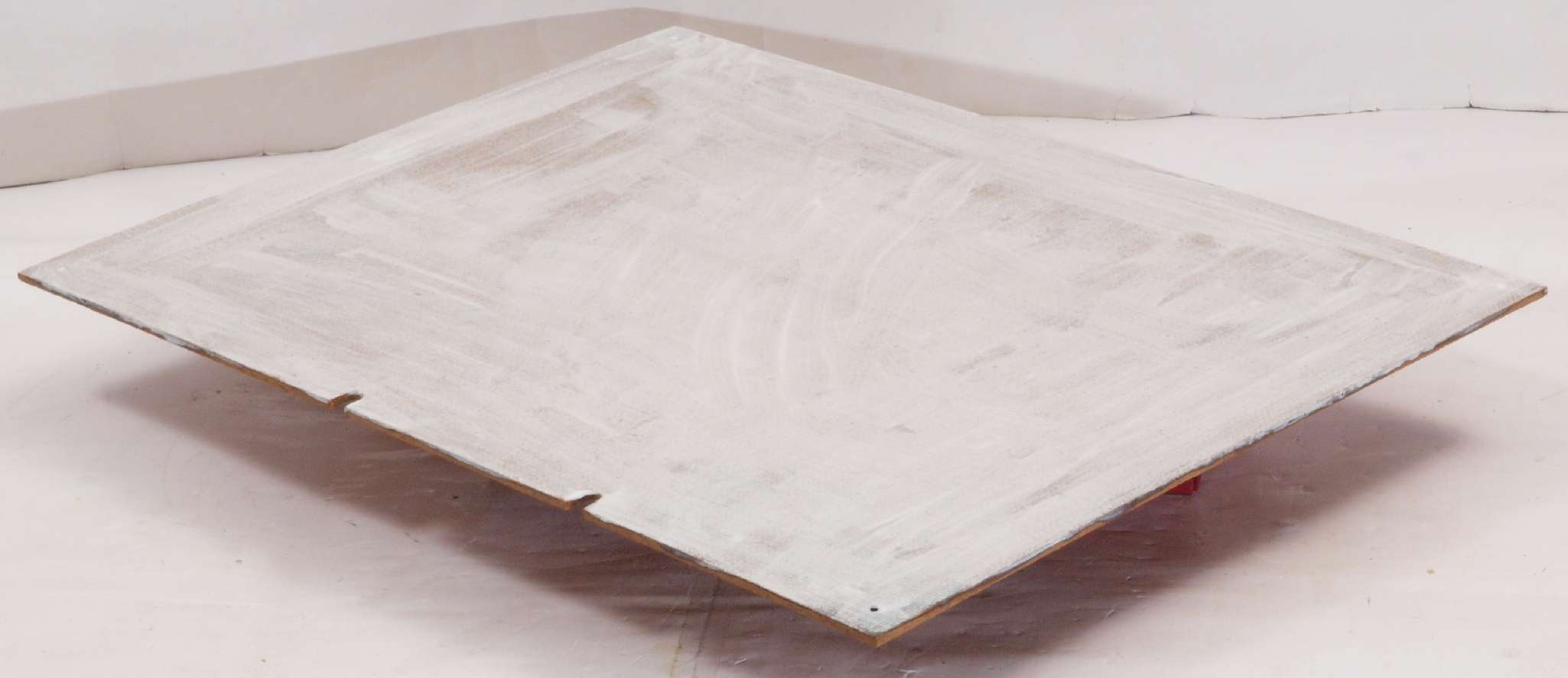

Ｄ５２．　修理後　ターンテーブル底板表側。透明ラッカーを吹く。

Ｄ５３．　修理前　ターンテーブル底板裏側

Ｄ５４．　修理中　ターンテーブル底板裏側。ボンドを塗って固める。

Ｄ５５．　修理後　ターンテーブル底板裏側。さらに、塗装する。

Ｄ６１．　修理中　反りに注意しながら、天日で乾燥させる。 　　　　　　　　　　　　　　　　　　　　　　　　回りは、MICRO　マイクロ精機　ＲＶ１０９０．　５台目　＆　ＲＶ１０９０．　６台目

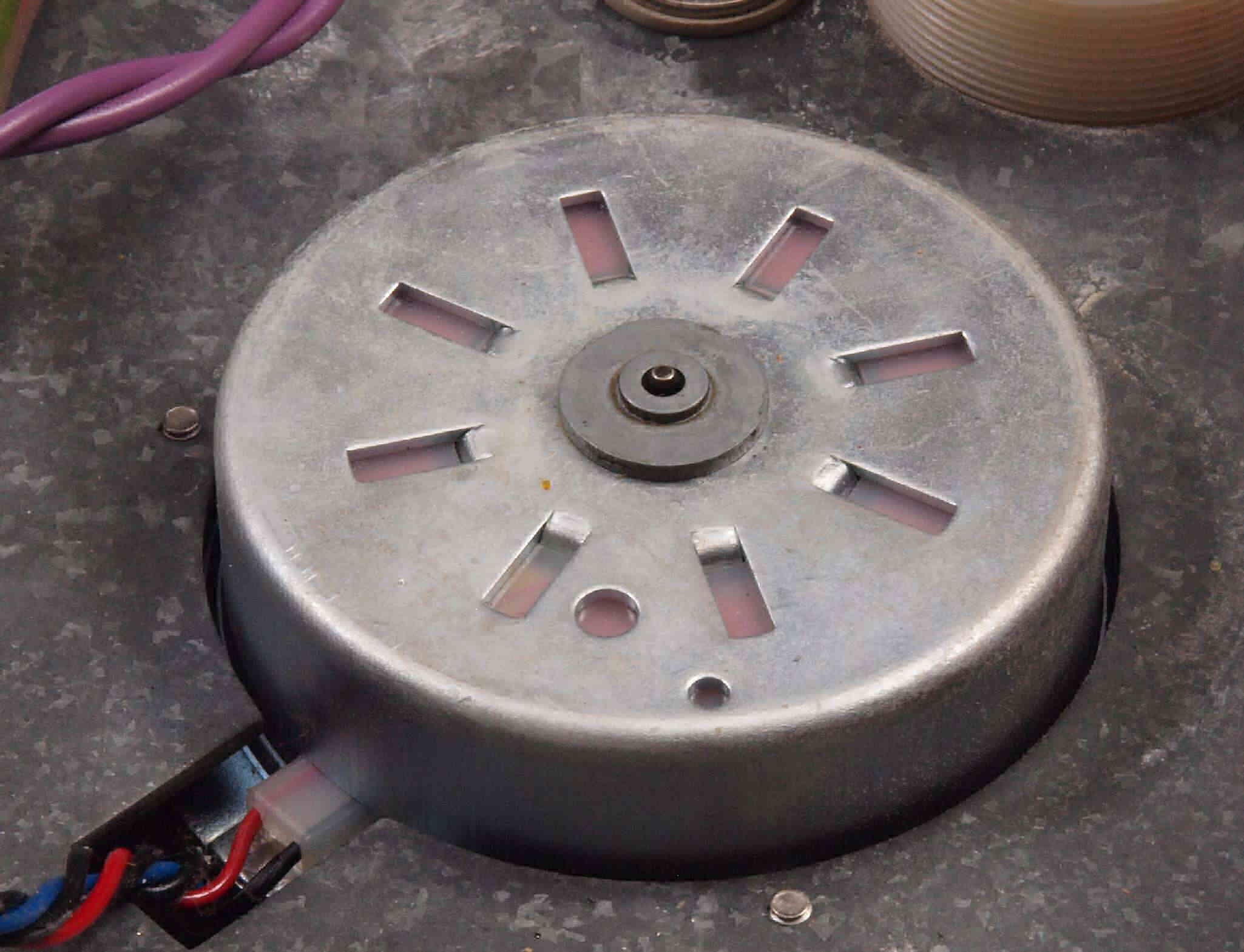

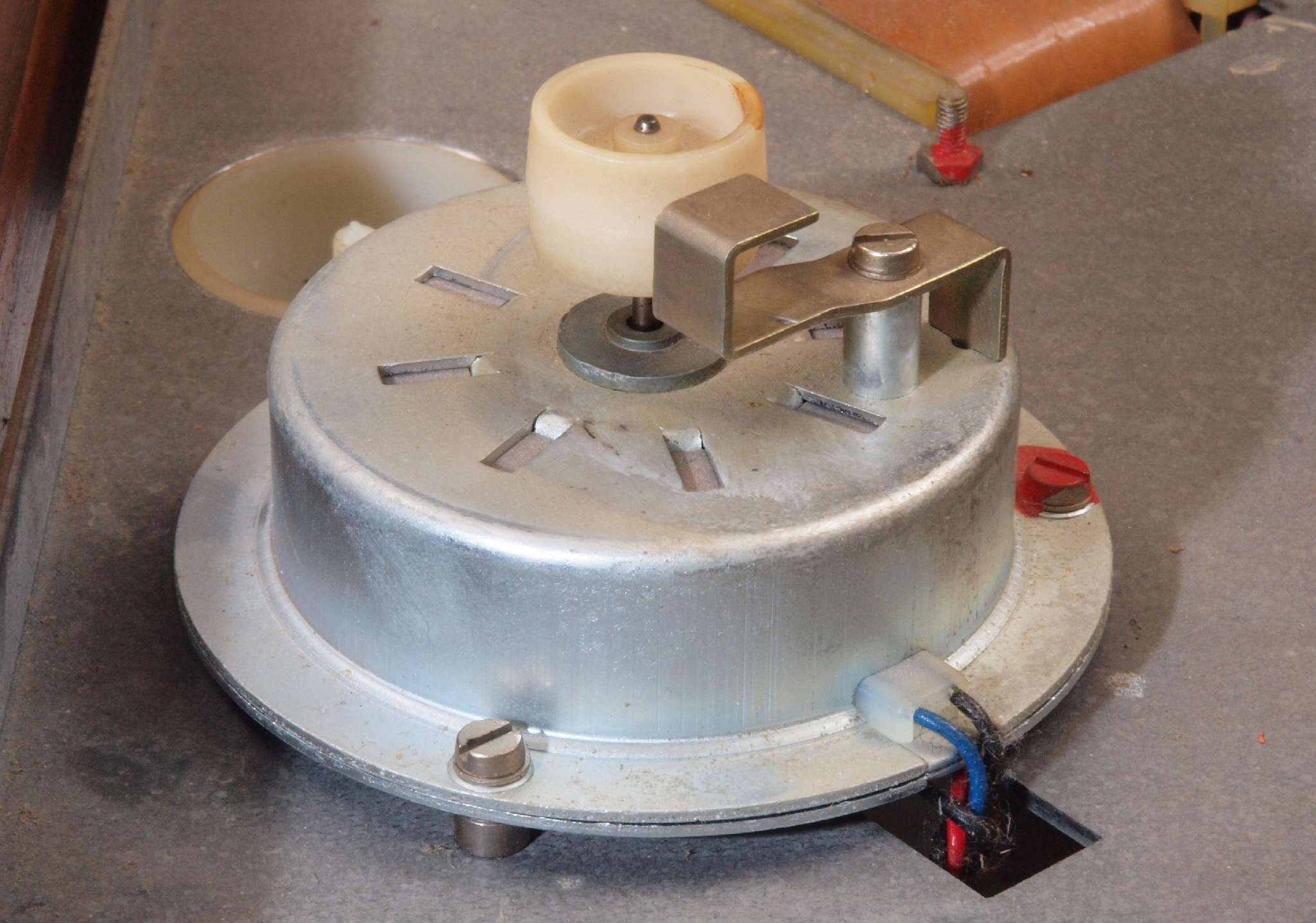

Ｍ．　モータ部　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｍ１．　修理中、　モーター軸上側、給油可能。

Ｍ２．　修理中、　モーター軸下側、給油可能。

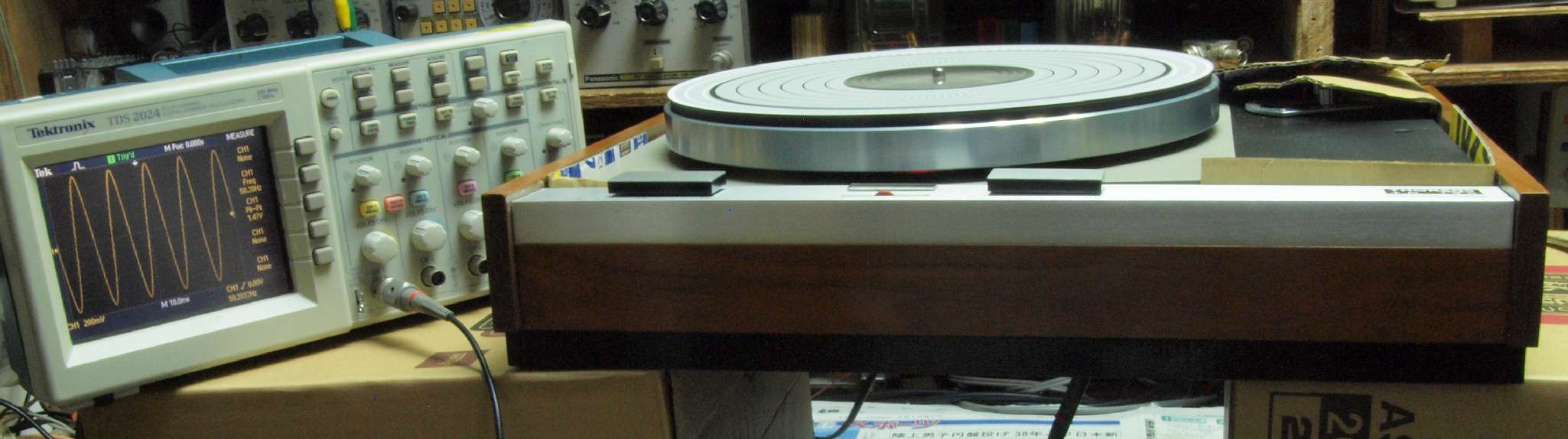

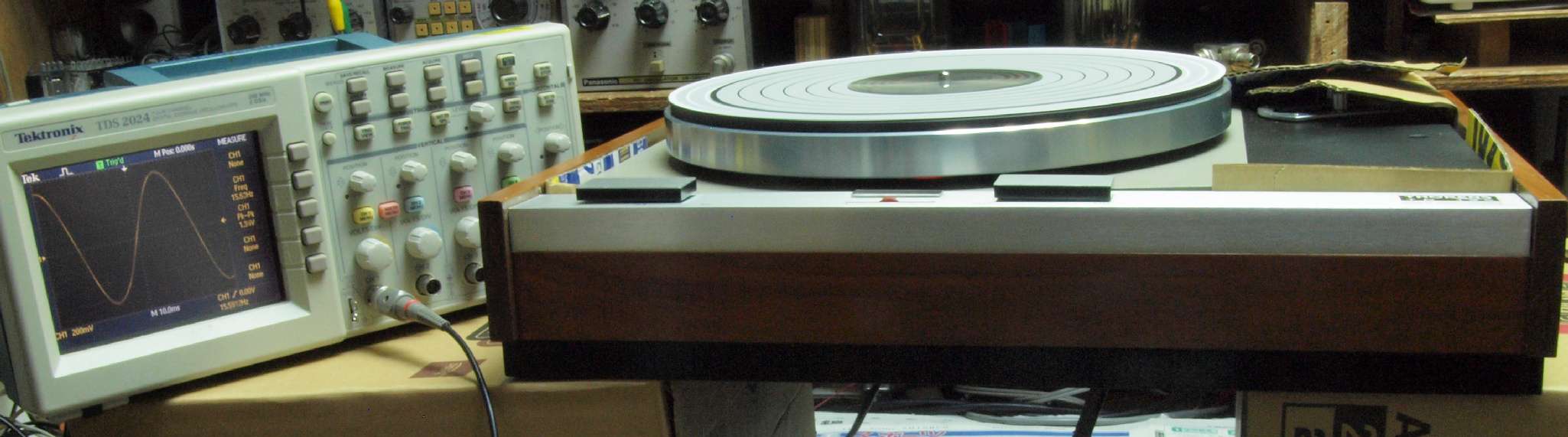

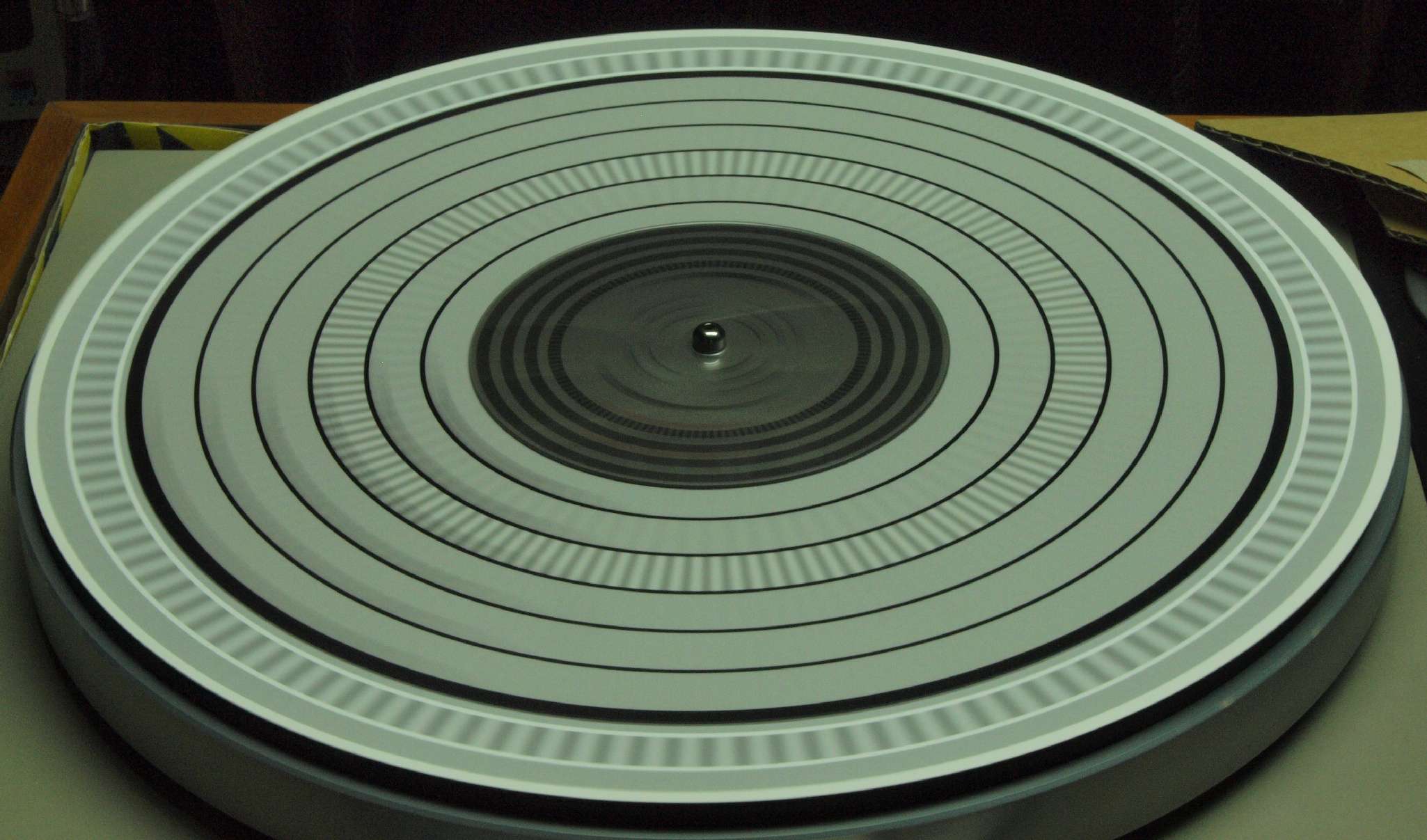

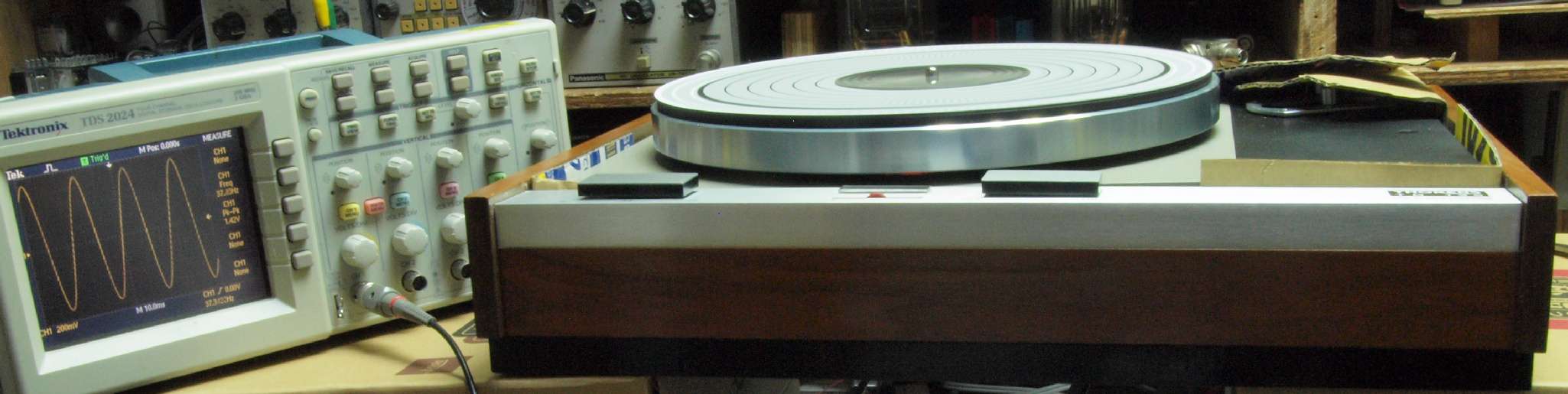

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　調整中　３３回転。

Ｅ２．　測定　３３回転。

Ｅ３．　調整中　４５回転。

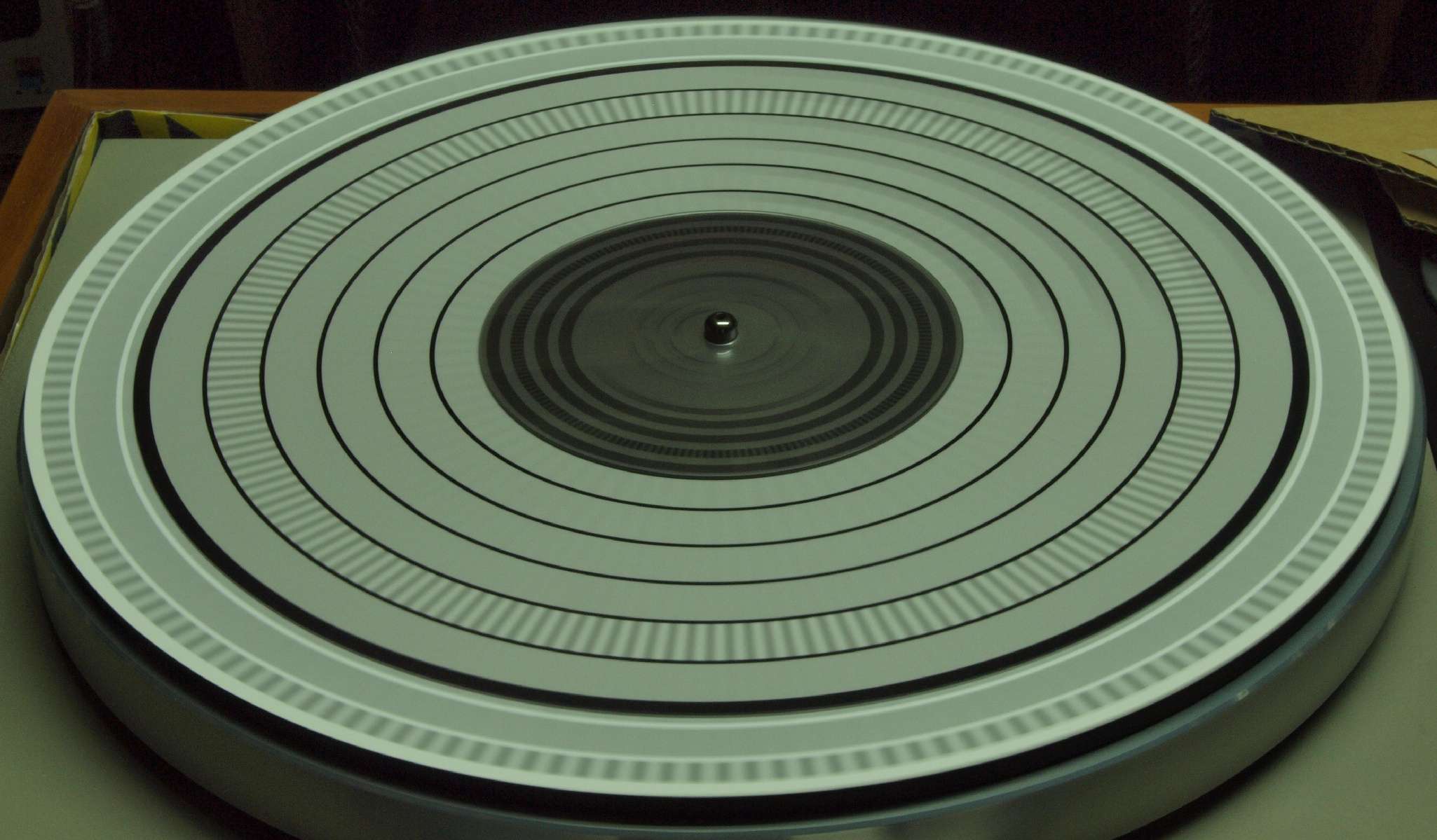

Ｅ４．　ストロボで測定　　４５回転。

Ｅ５．　調整　１６回転。

Ｅ６．　内蔵ストロボで測定　　１６回転。

Ｅ７．　完成　　２４時間エージング。　左はＲＶ１０９０．　６台目　中はＲＶ１０９０．　５台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況、　正面から見る。

Ｓ．　THORENS　ＴＤ１２５　の仕様（カタログ・マニアルより）

型式 レコードプレイヤー ＴＤ１２５ ターンテーブルTD125mk�U 駆動方式 ベルトドライブ方式、電子回路制御 駆動モーター 16極シンクロナスモーター 速度切替回路 周波数制御による速度切替 ソリッドステート2相ウィーンブリッジ発振器 回転数 16 2/3、33 1/3、45rpm 速度調整範囲 ±2％ ターンテーブル 30cm非磁性亜鉛合金ダイキャスト製、3.2kg ワウフラッター 0.03％以下（wrms）、0.06％以下（D＝N45507） SN比 68dB（D＝N45539） 電源 AC100V、50Hz/60Hz 消費電力 2.5W 外形寸法 幅440×高さ120×奥行340mm 重量 14.5kg 別売 オリジナルケース ST509（サンスイ製?、\7,900） アクリル製ダストカバー TX25（\10,500） トーンアームTP16 型式 ダイナミックバランス型 実効長 230mm オーバーハング 14.4mm（調整可） 水平トラッキングエラー 0.2゜/cm以下 針圧調整位置 0.5gr ヘッドシェル マグネシウム合金製プラグイン式 インサイドフォースキャンセラー 全ての針形状、針圧に対して調整可 使用可能カートリッジ 取付ビス間隔1/2インチ（12.7mm） 価格 TD125mk�U＝\94,000（1970年代前半頃） TD125mk�UA＝\131,000（1970年代前半頃） TD125mk�UB＝\104,000（1970年代前半頃） TD125mk�UAB＝\141,000（1970年代前半頃）
