JVC Ｖｉｃｔｏｒ　ＪＬ−Ｔ７７　修理記録

包装はこちら参考　　　 　　　　　　平成２４年１２月１０日到着　　１２月２６日完成

Ａ．　修理前の状況 40年近く前に、新品で購入しました。 20年前に友人に譲ったのですが、「使用しない」と言うことで帰ってきました。 10年近く使われていなかった模様です。 譲った時には、45回転のスイッチに不具合がありましたが、友人自身で修理した ようです。 1度はメーカで修理（マイクロスイッチ交換）しましたが、2度目は「部品 がない」と言うことで断られました。 ストロボ（放電管）の輝度が時々急変し ます。放電管のガラスに、放電による黒ずみがついています。 回転が不安定になったことは、既にお知らせしましたが、回転する時に小さく「カサコソ」と何かとに触れるような音がします。 しかし、電源を落とすと回転中でも音はしなくなります。 Ｂ．　原因 経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 モーターをオーバーホール（修理・清掃・給油）。 フイルムコンデンサー１部交換。 ＴＲ（トランジスター）１部交換。 ネオン管交換。 Ｍ．　モーター修理状況 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　１３個。 半固定ＶＲ　　　　　　　　　　　　　　　　　３個。 フイルムコンデンサー　　　　　　　　　　６個。 ＴＲ（トランジスター）　　　　　　　　　　　１７個。 ネオン管　　　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　６５，０００円　　オーバーホール修理 　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　JVC　ＪＬ−Ｔ７７ の仕様（マニアル・カタログより）

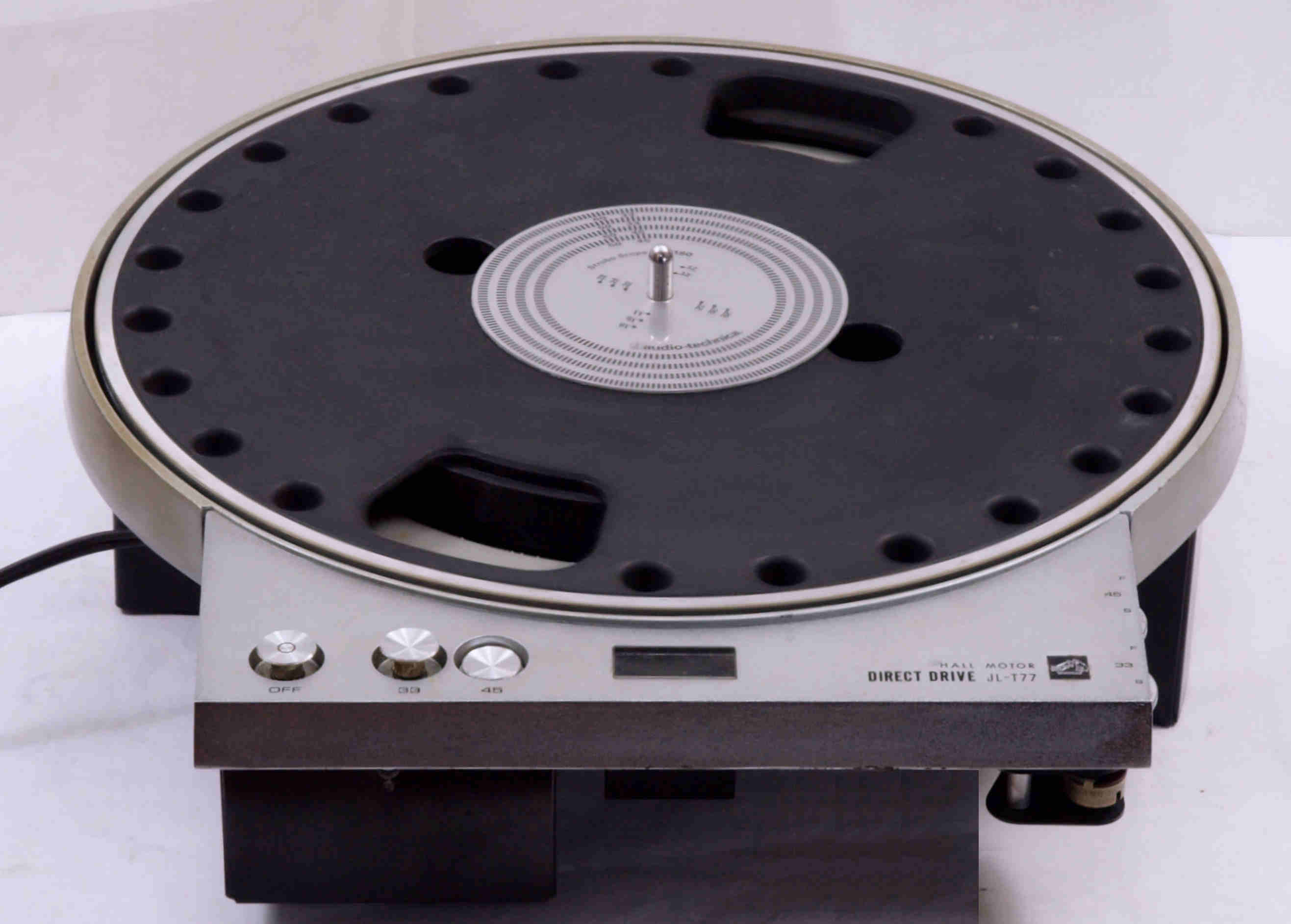

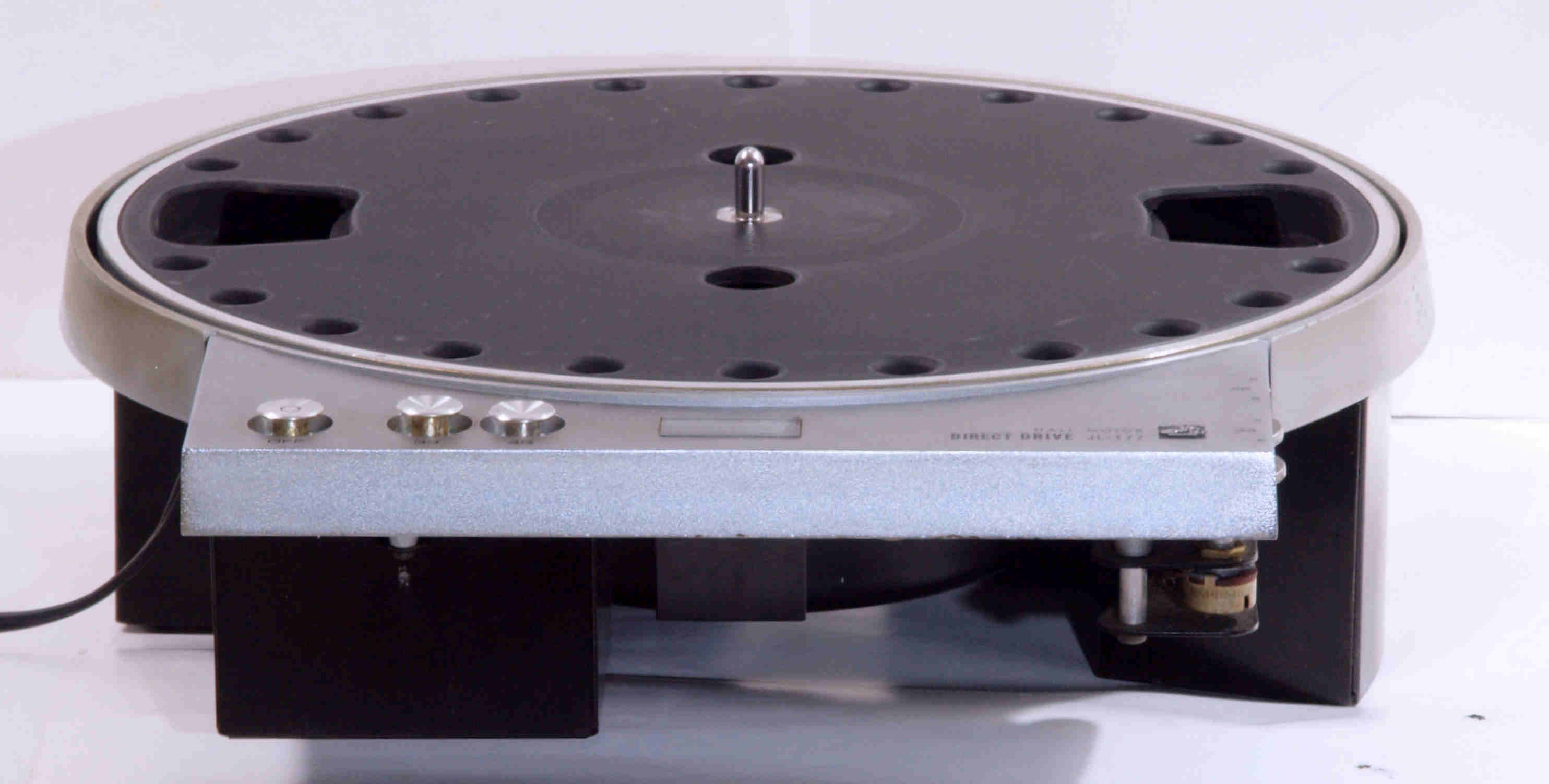

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る。

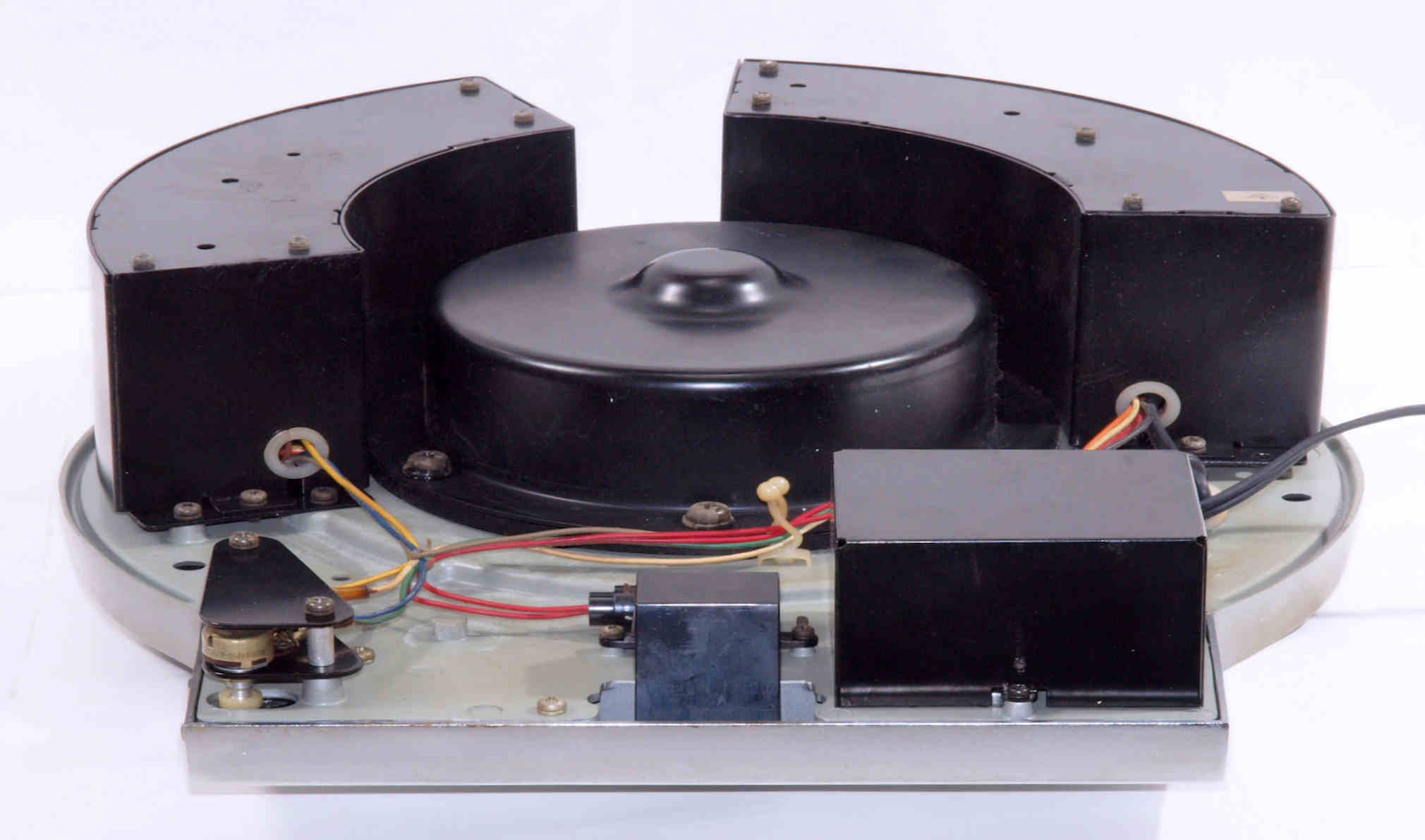

Ａ１２．　点検中　後から見る。

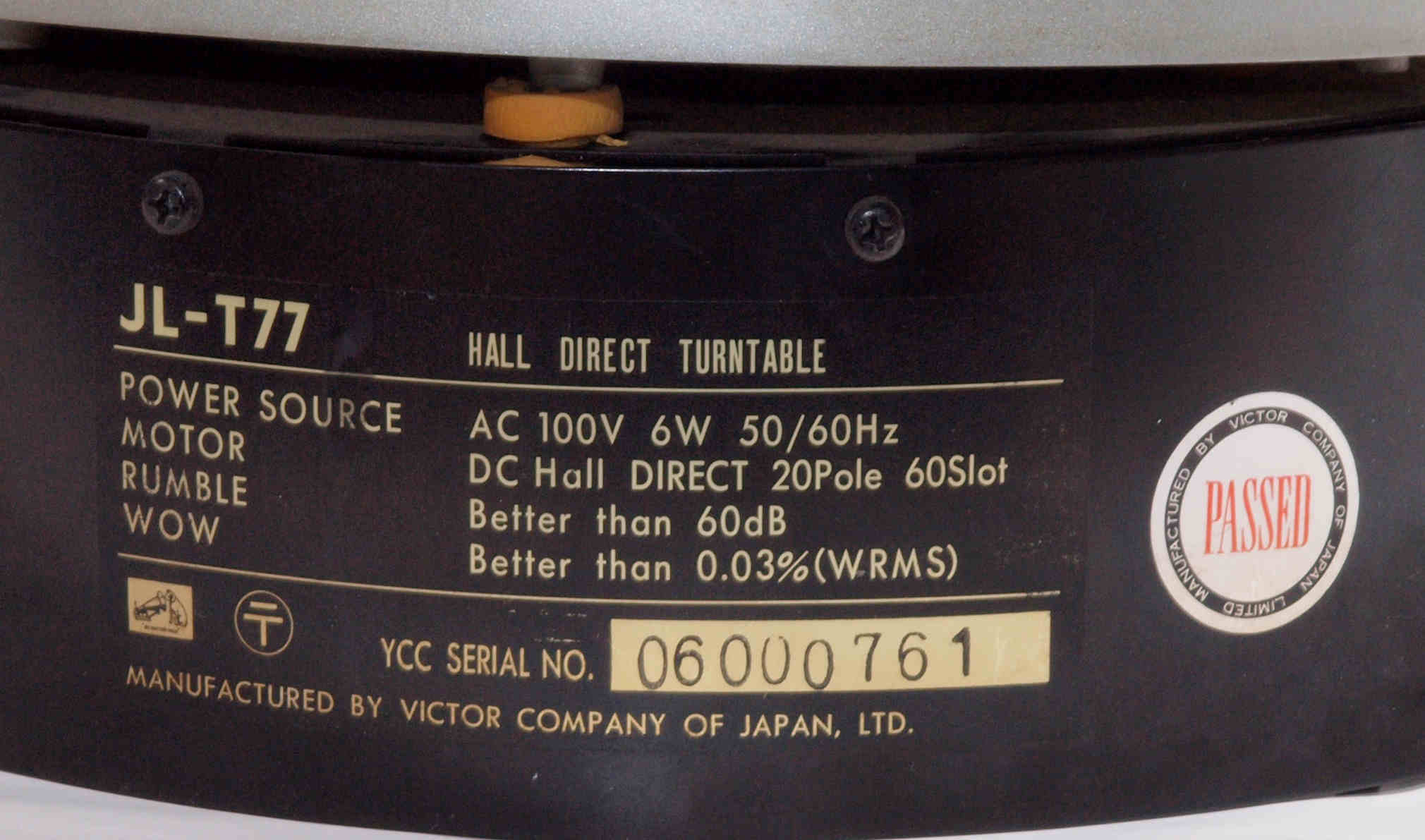

Ａ１２２．　点検中　銘板。

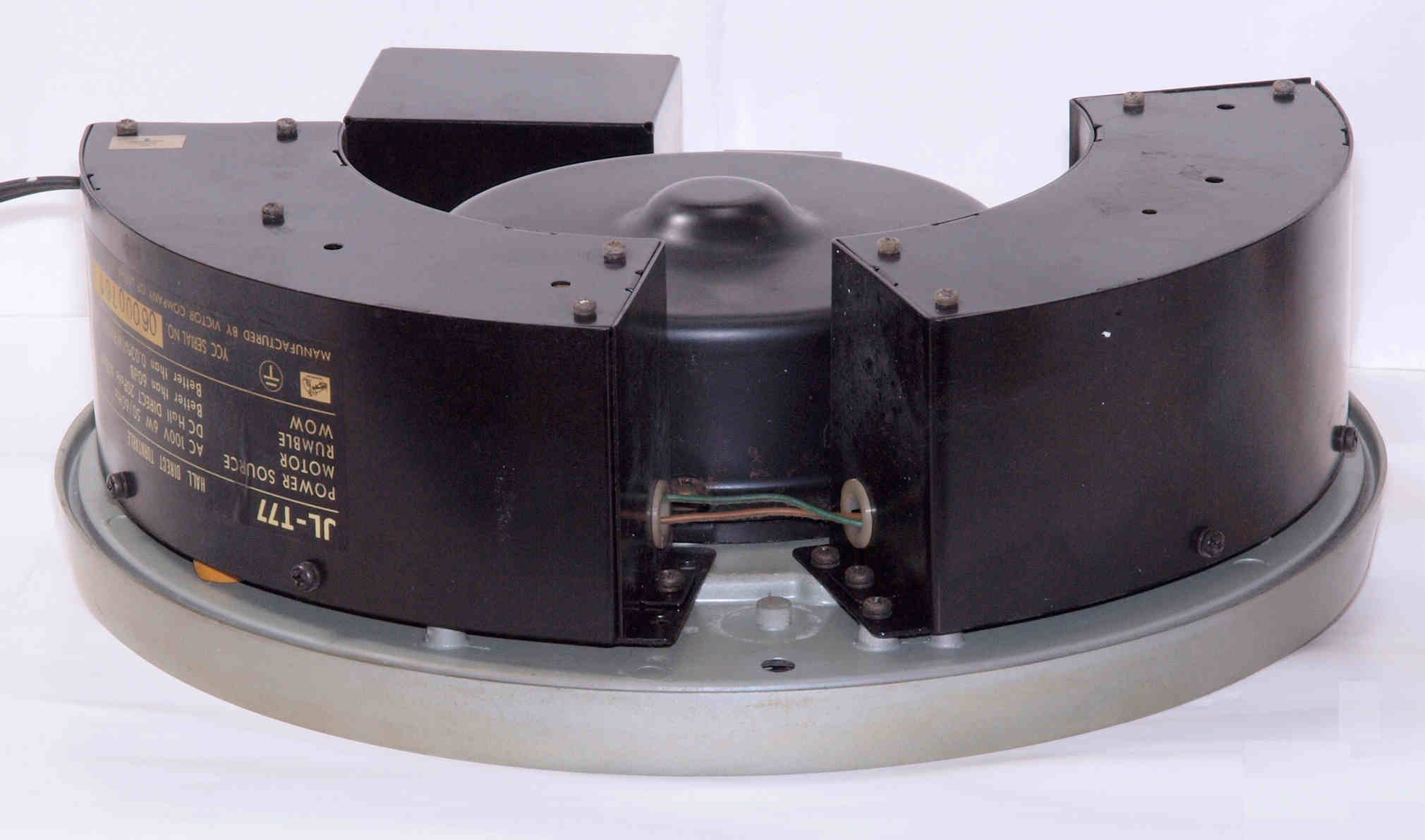

Ａ１３．　点検中　上から見る。

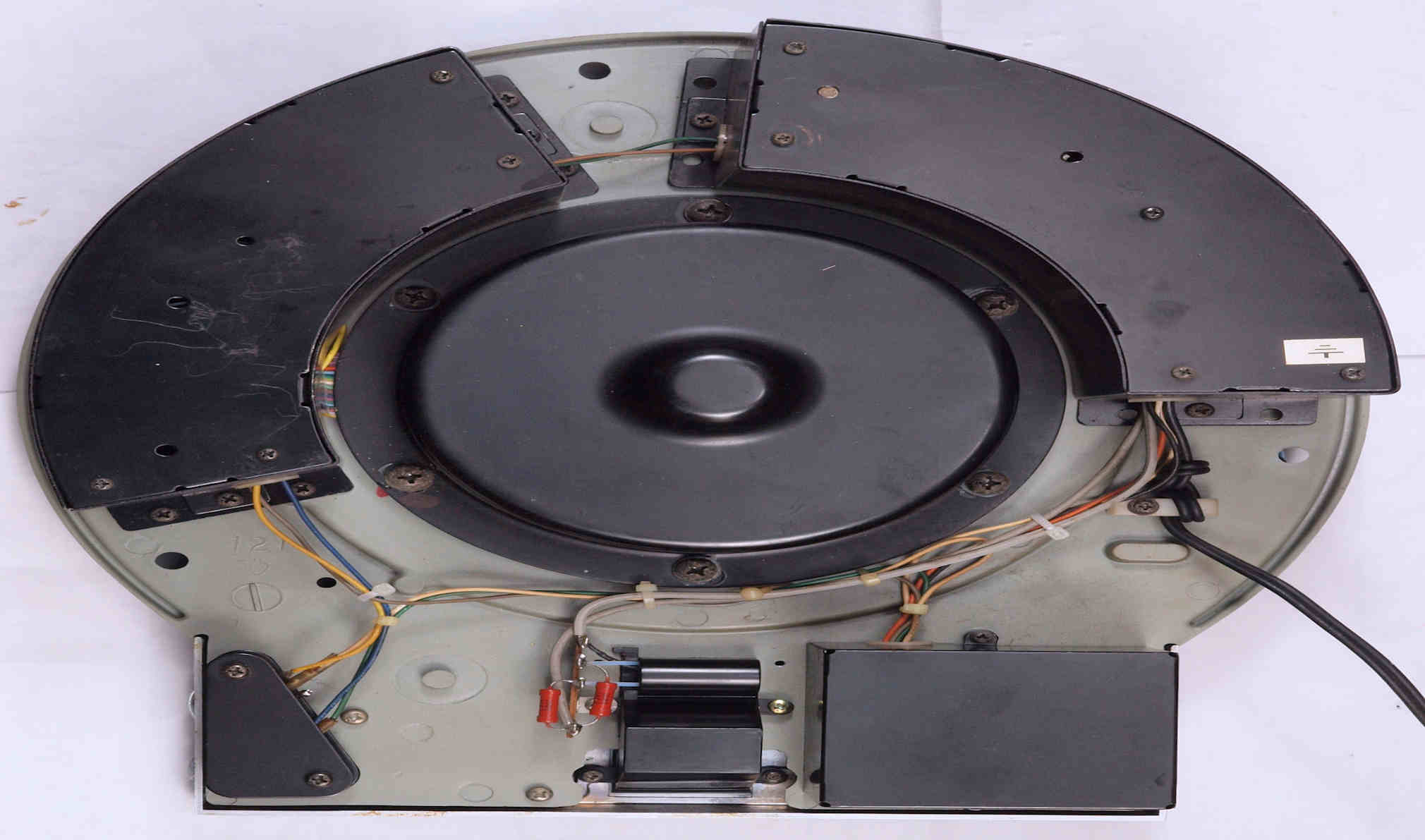

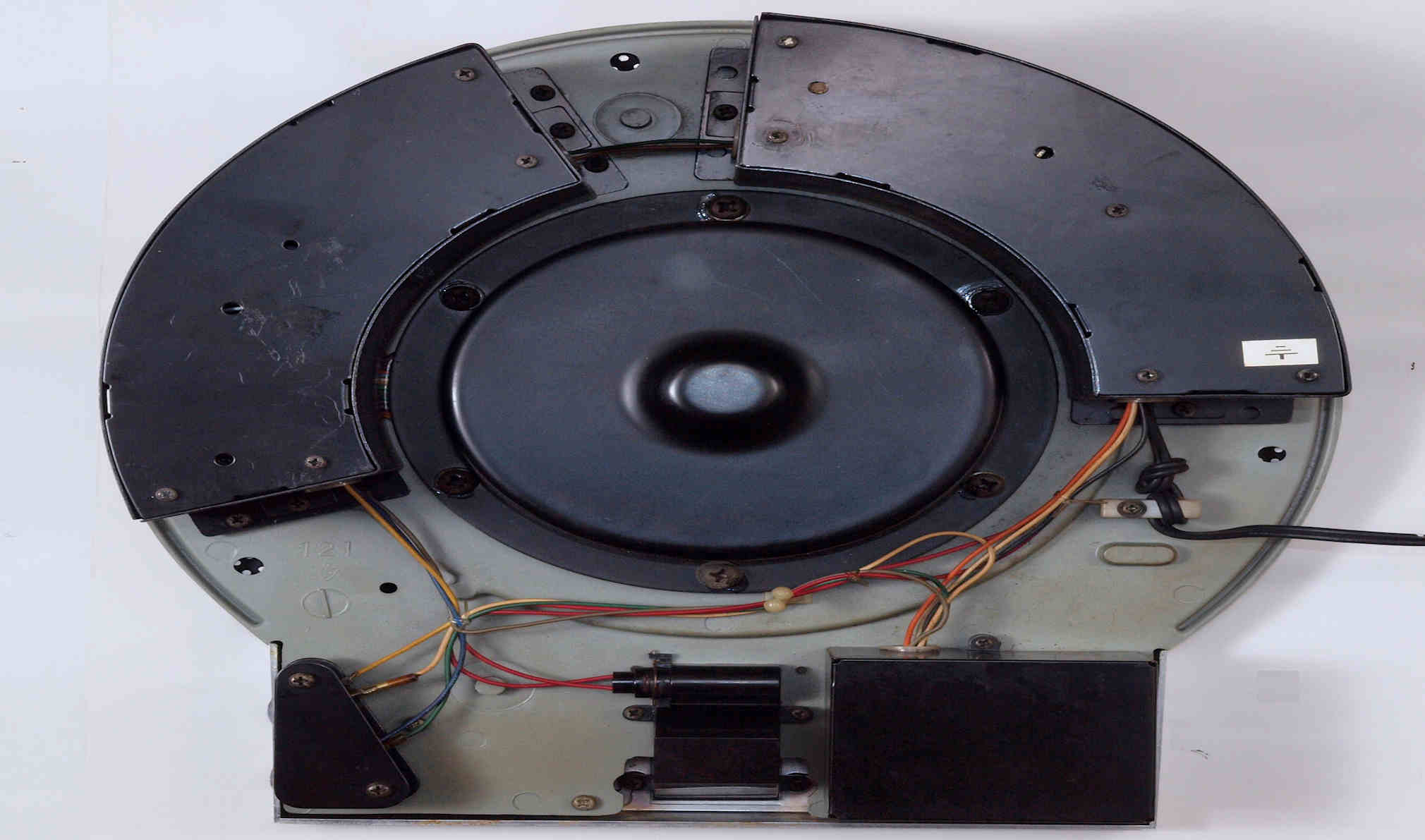

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る。

Ａ２３．　点検中　下後から見る。

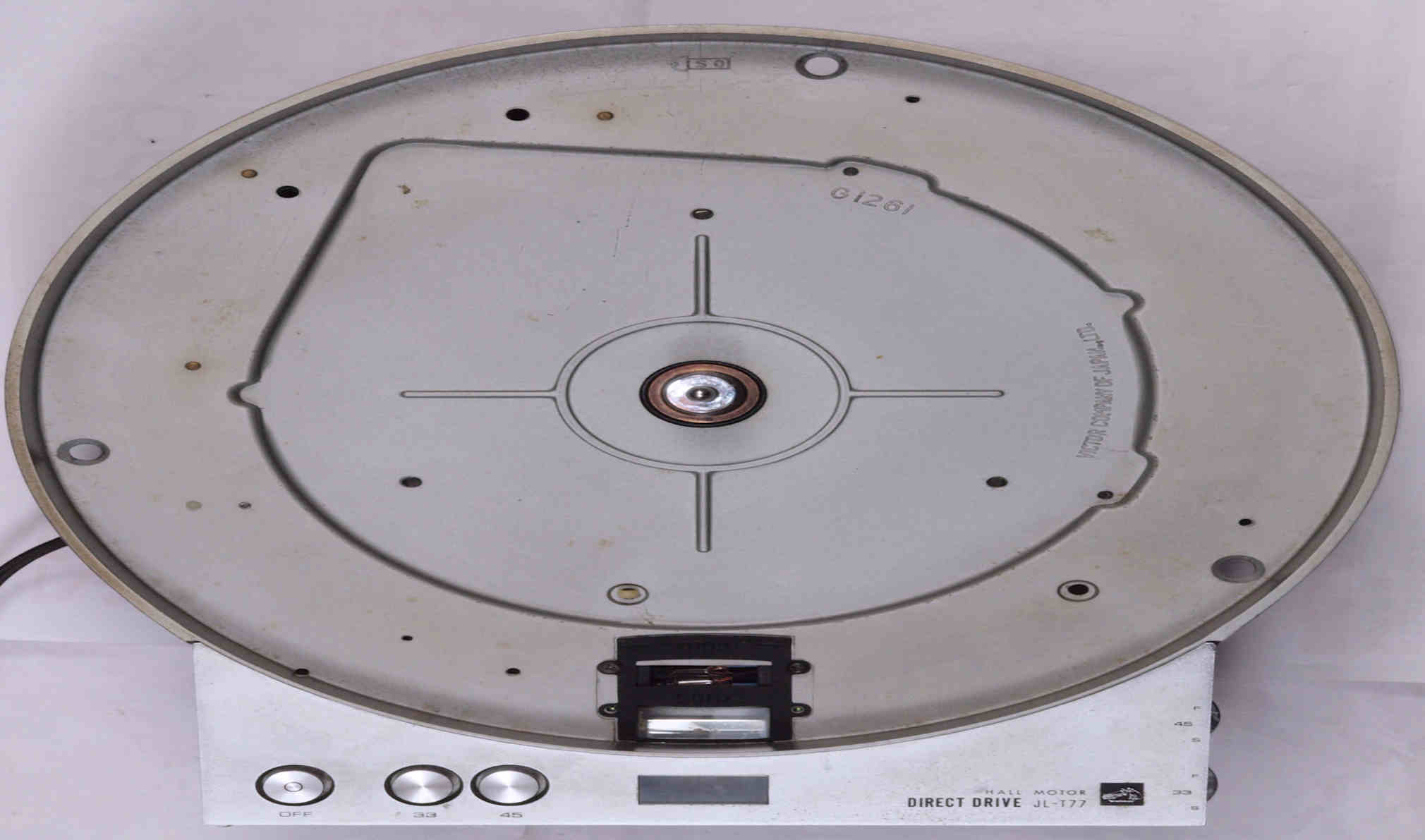

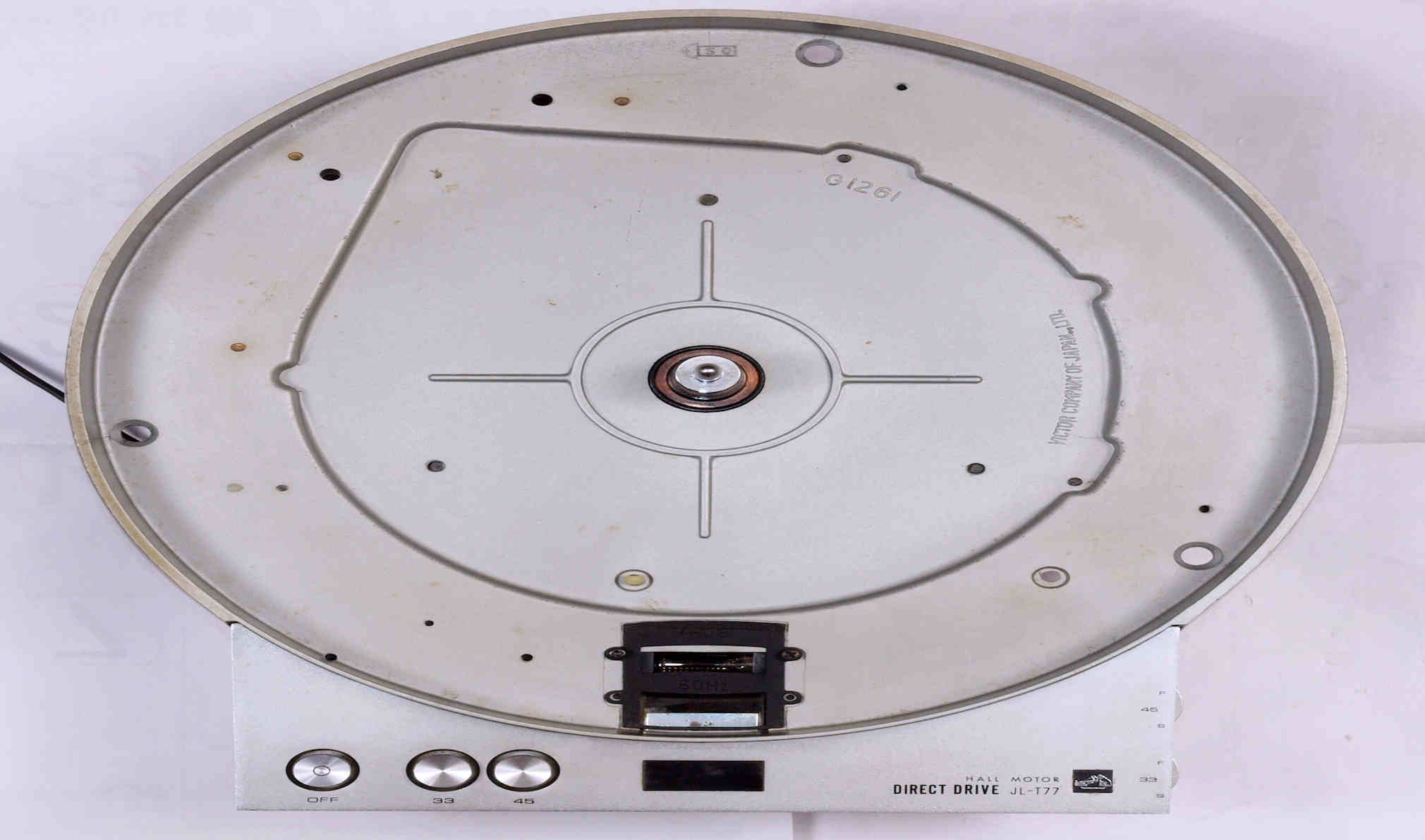

Ａ３１．　点検中　タンテーブルを取り、上から見る。

Ａ４１．　点検中　タンテーブル、上から見る。

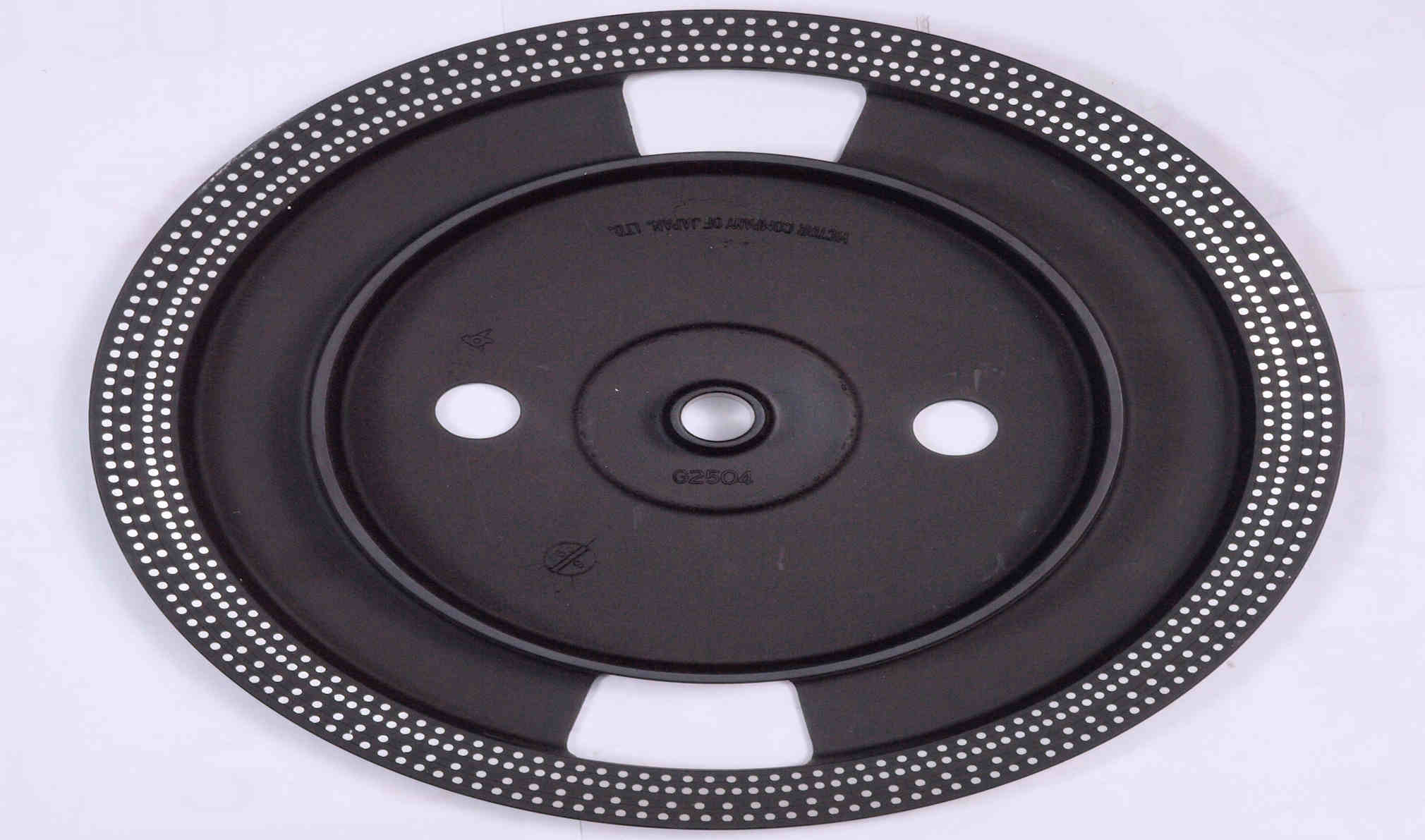

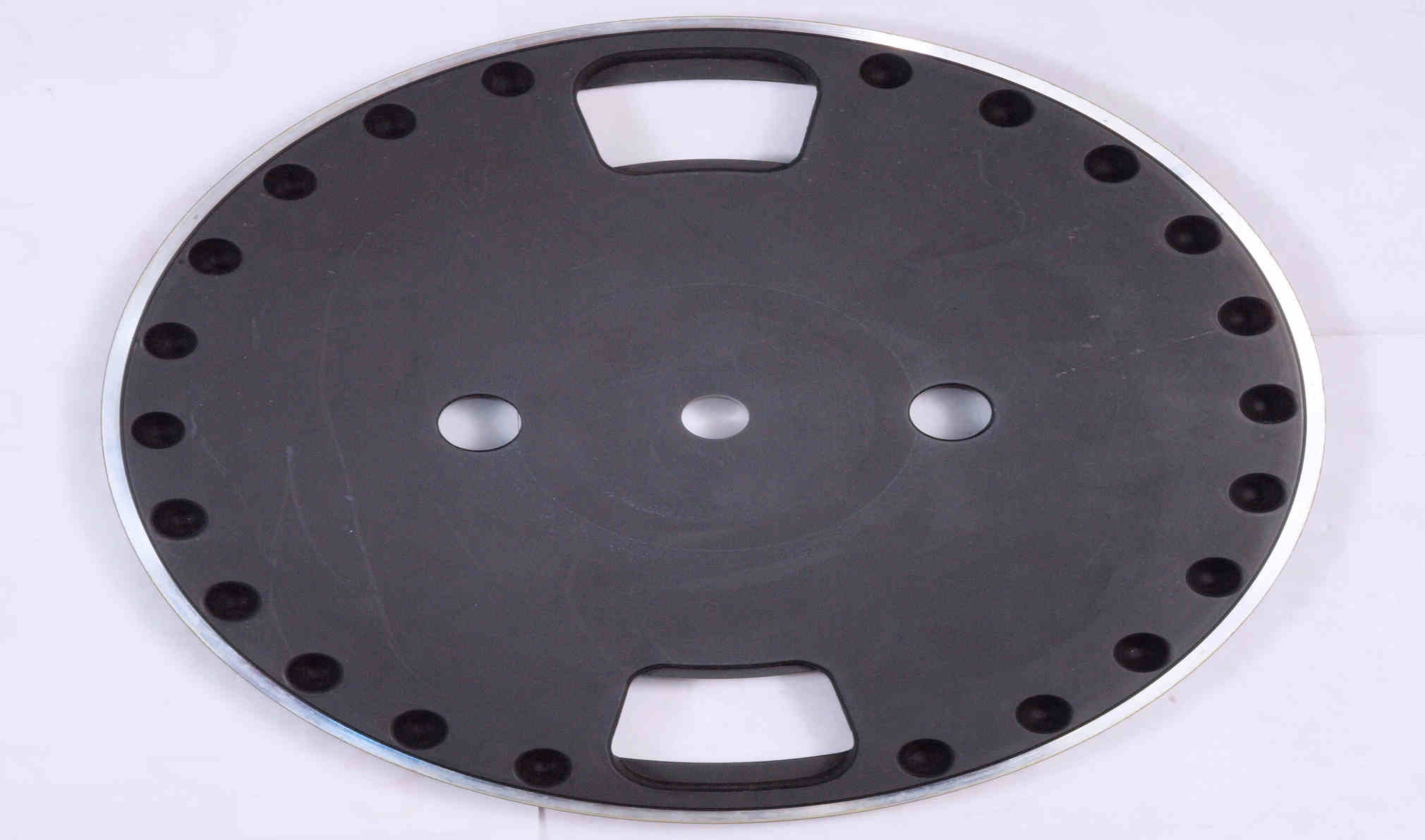

Ａ４２．　点検中　タンテーブルを裏側から見る。

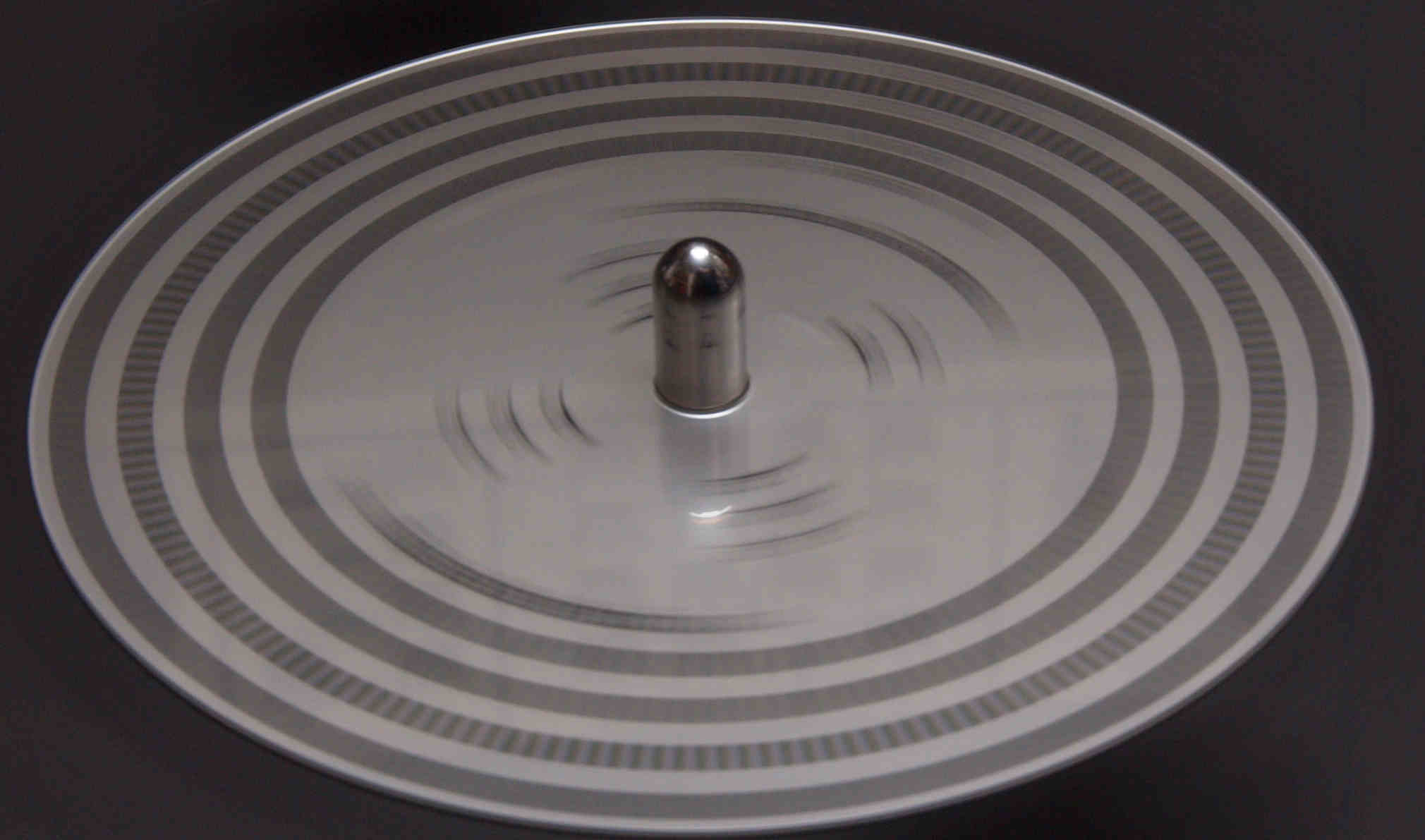

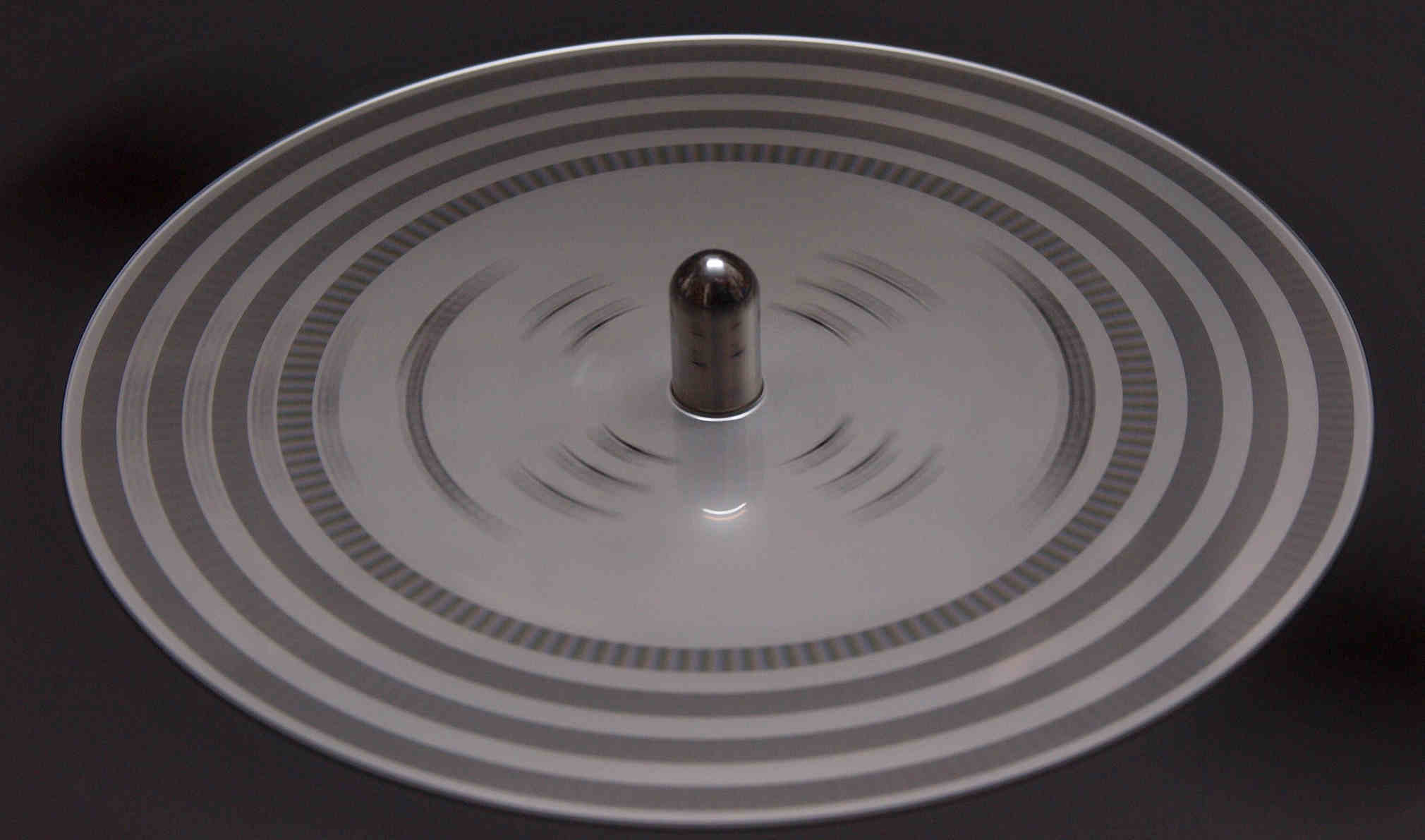

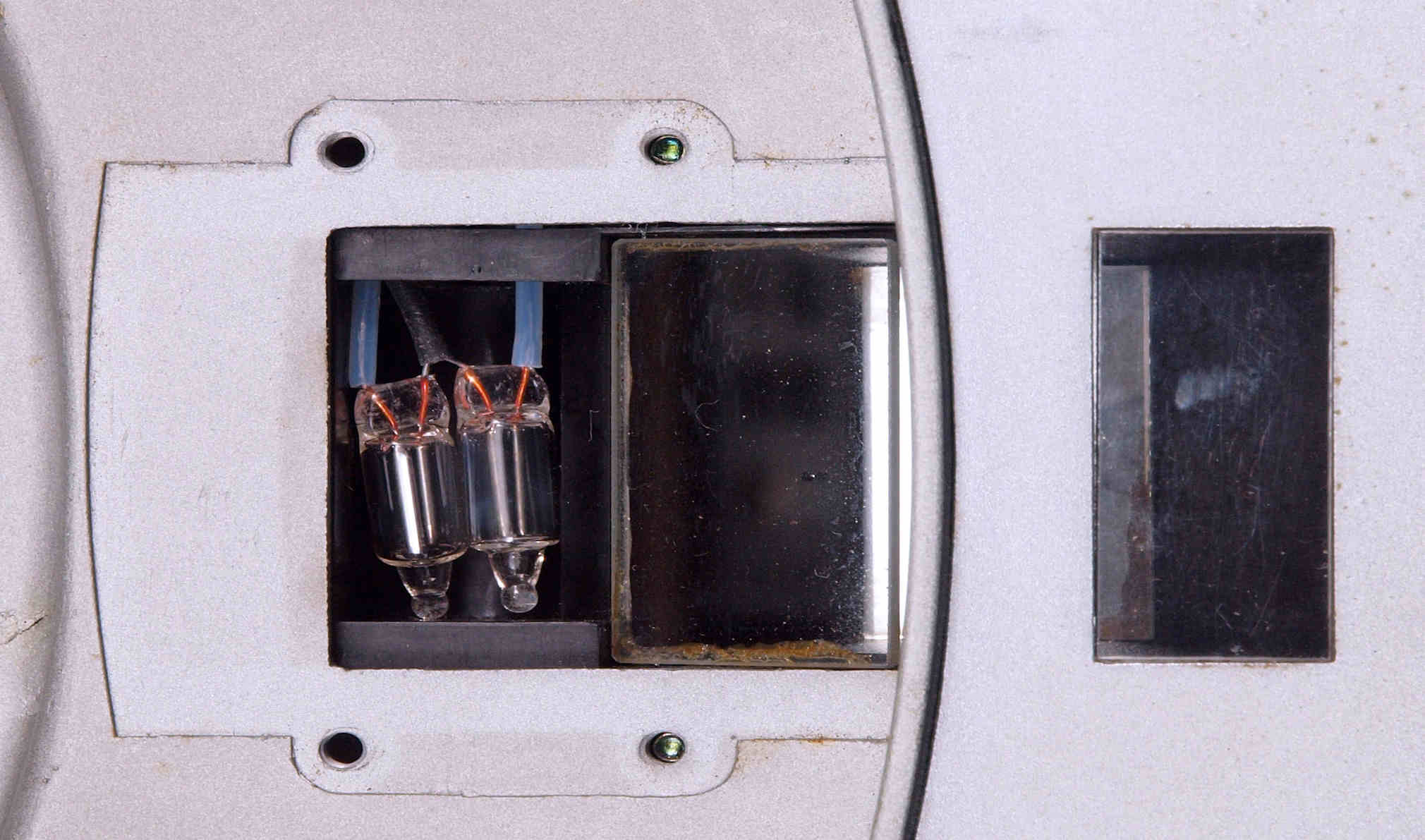

Ａ５１．　点検中　回転数ストロボ表示。

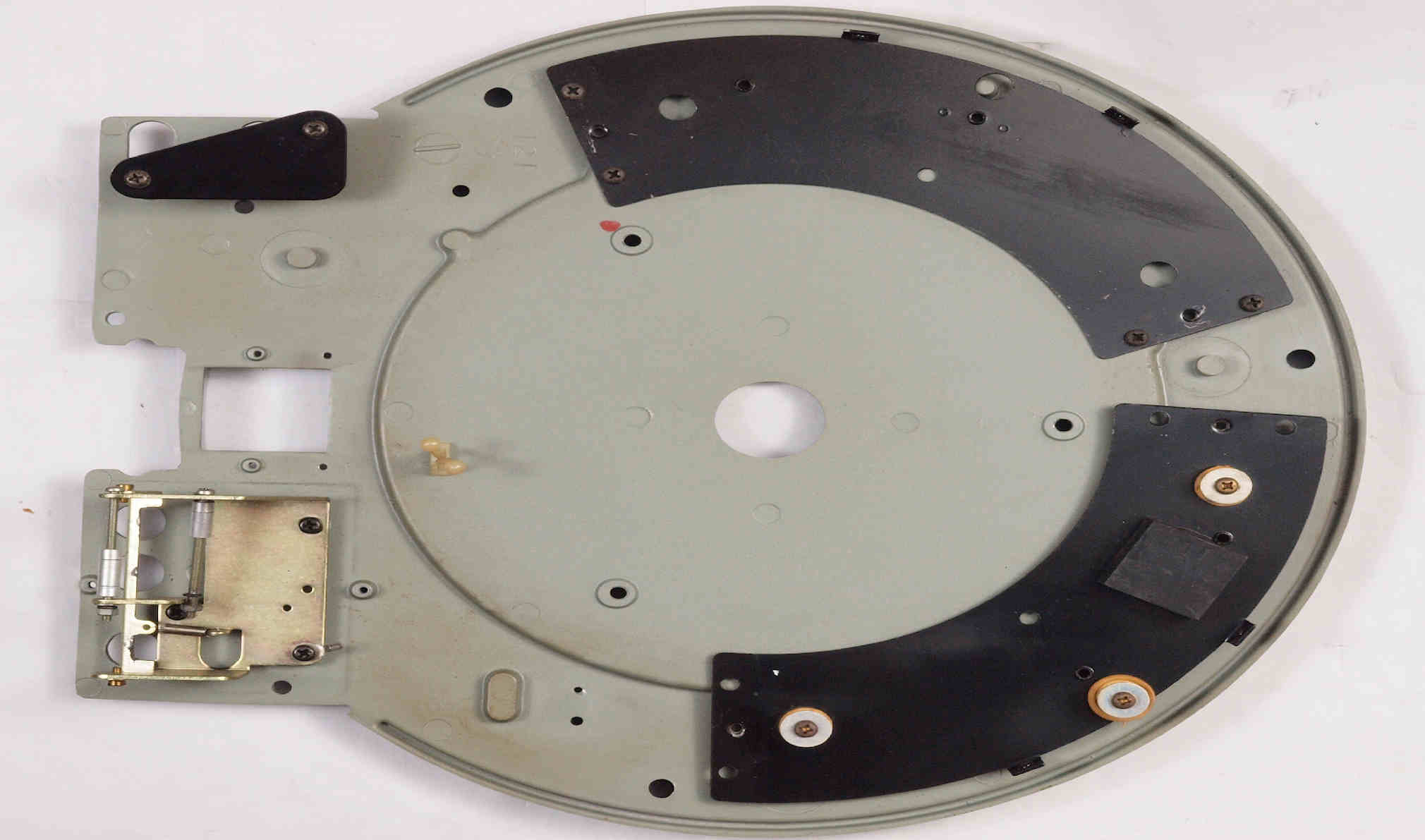

Ｃ．　修理状況 Ｃ１０．　修理中　モータ、基板を取り外した架台。

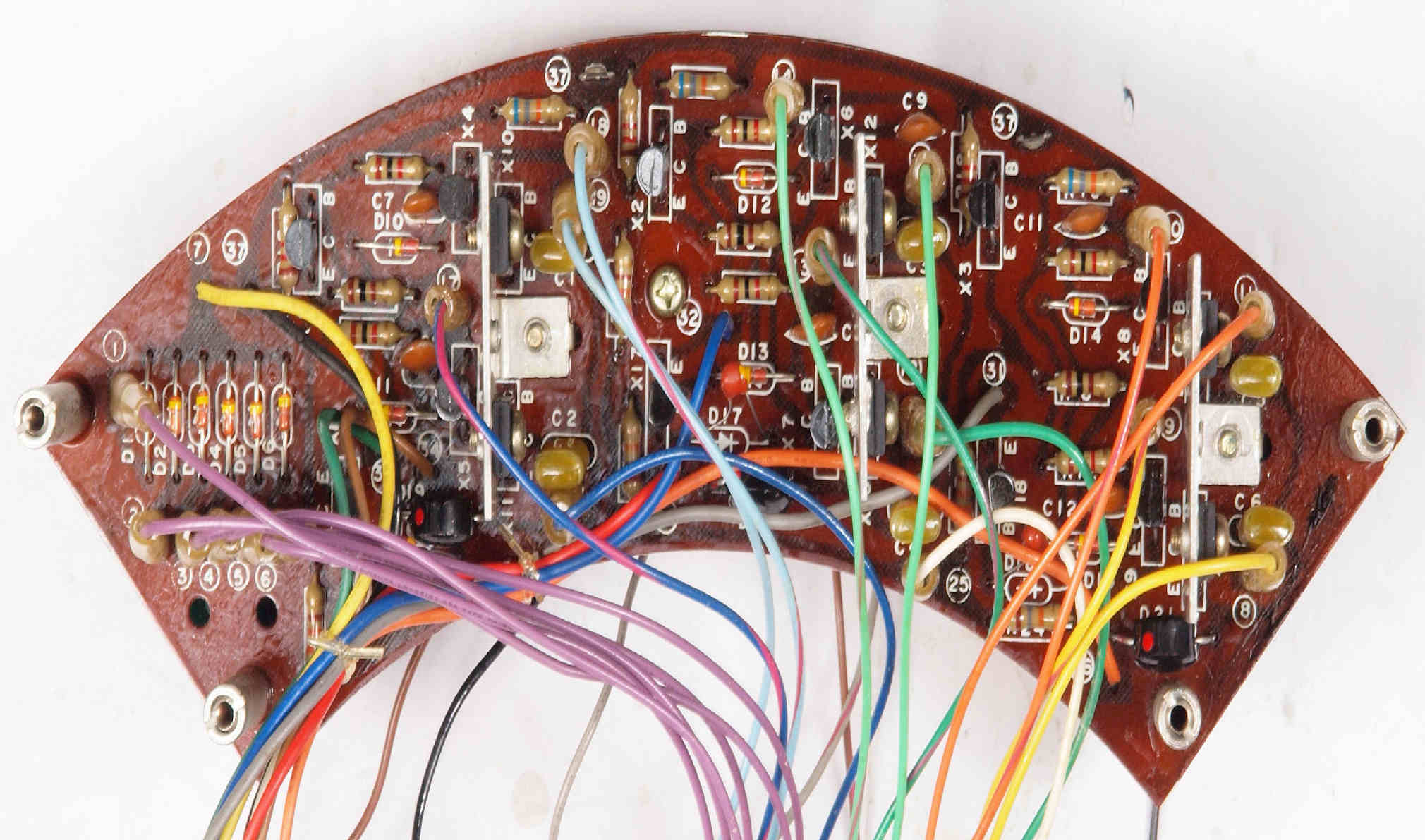

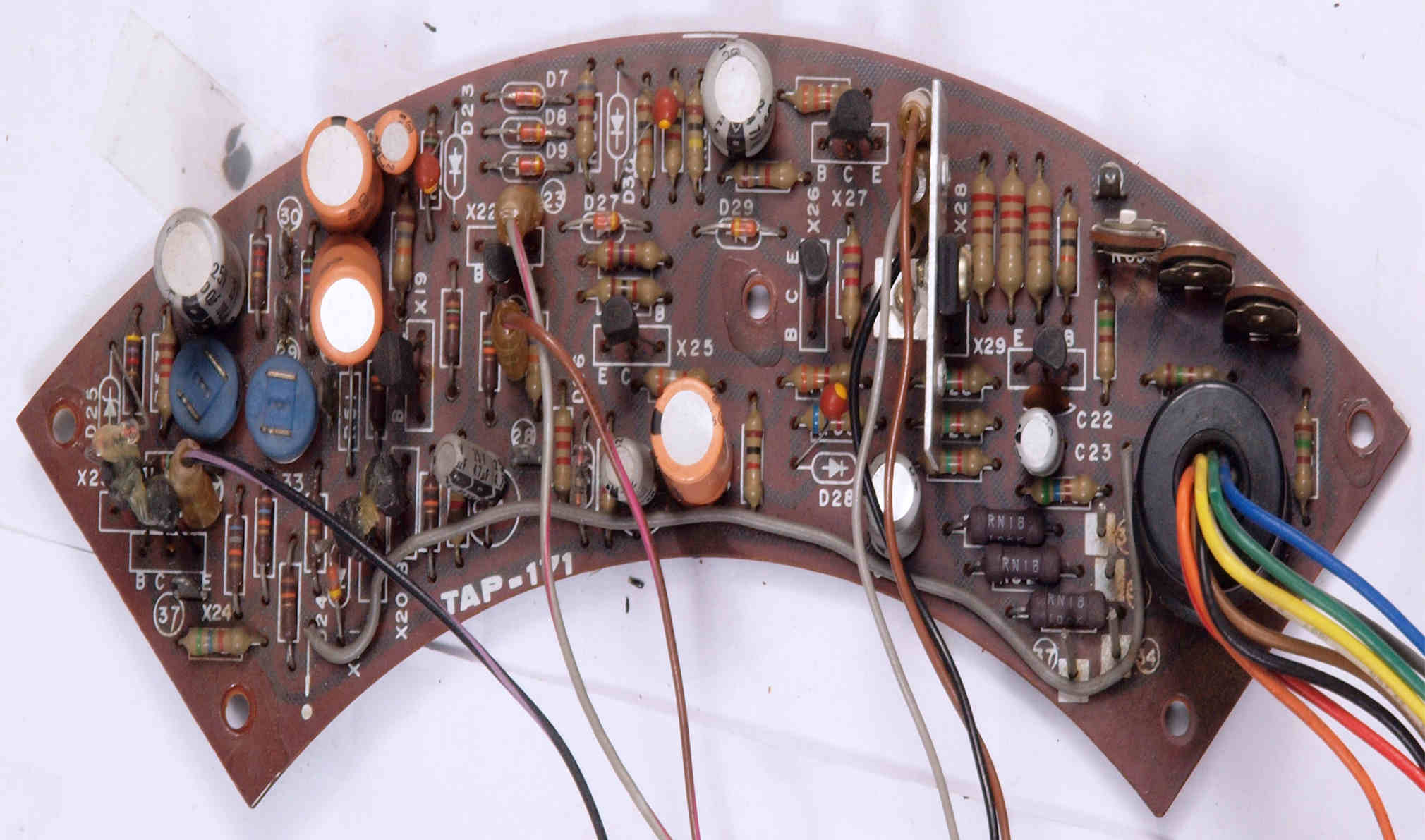

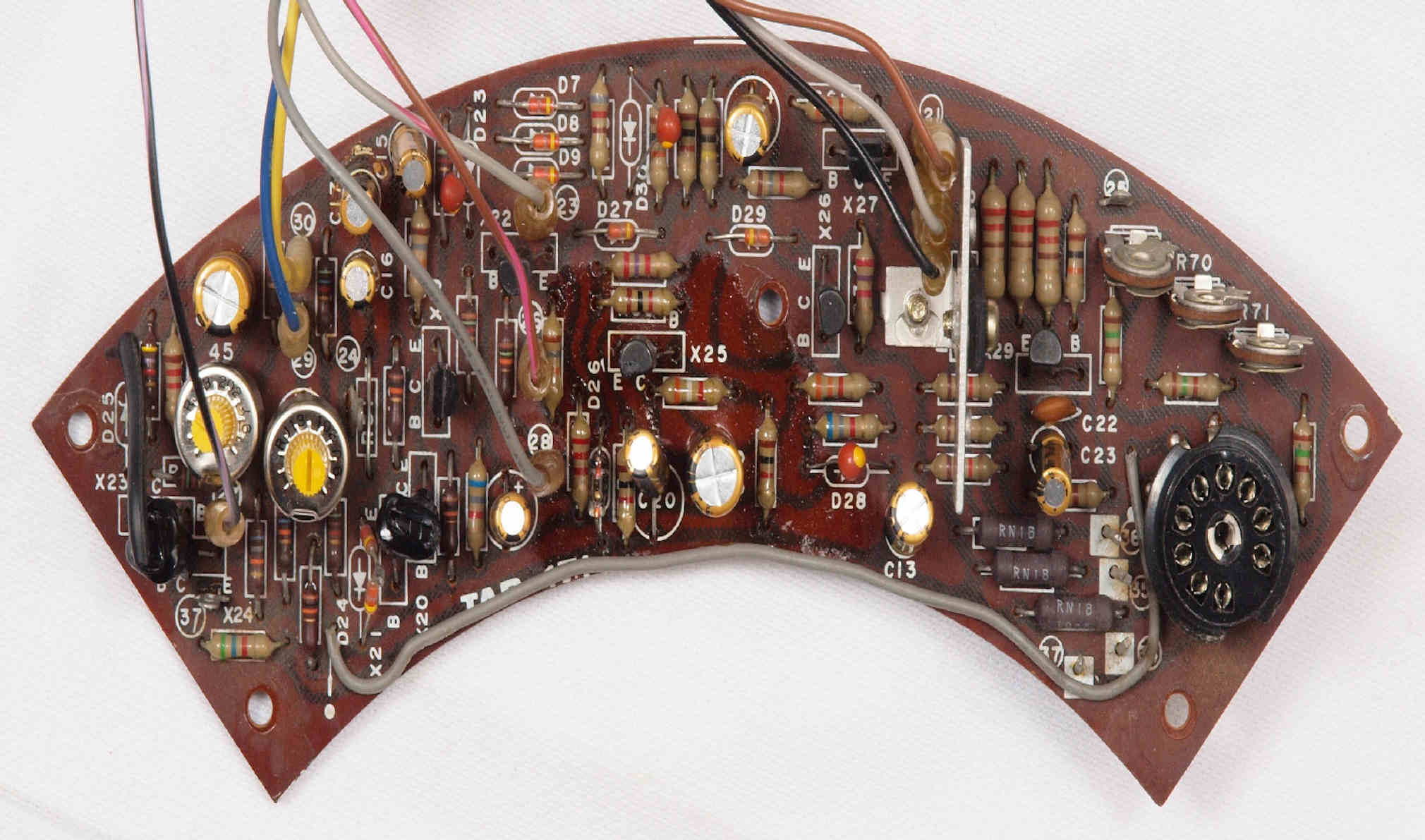

Ｃ１１．　修理前　基板

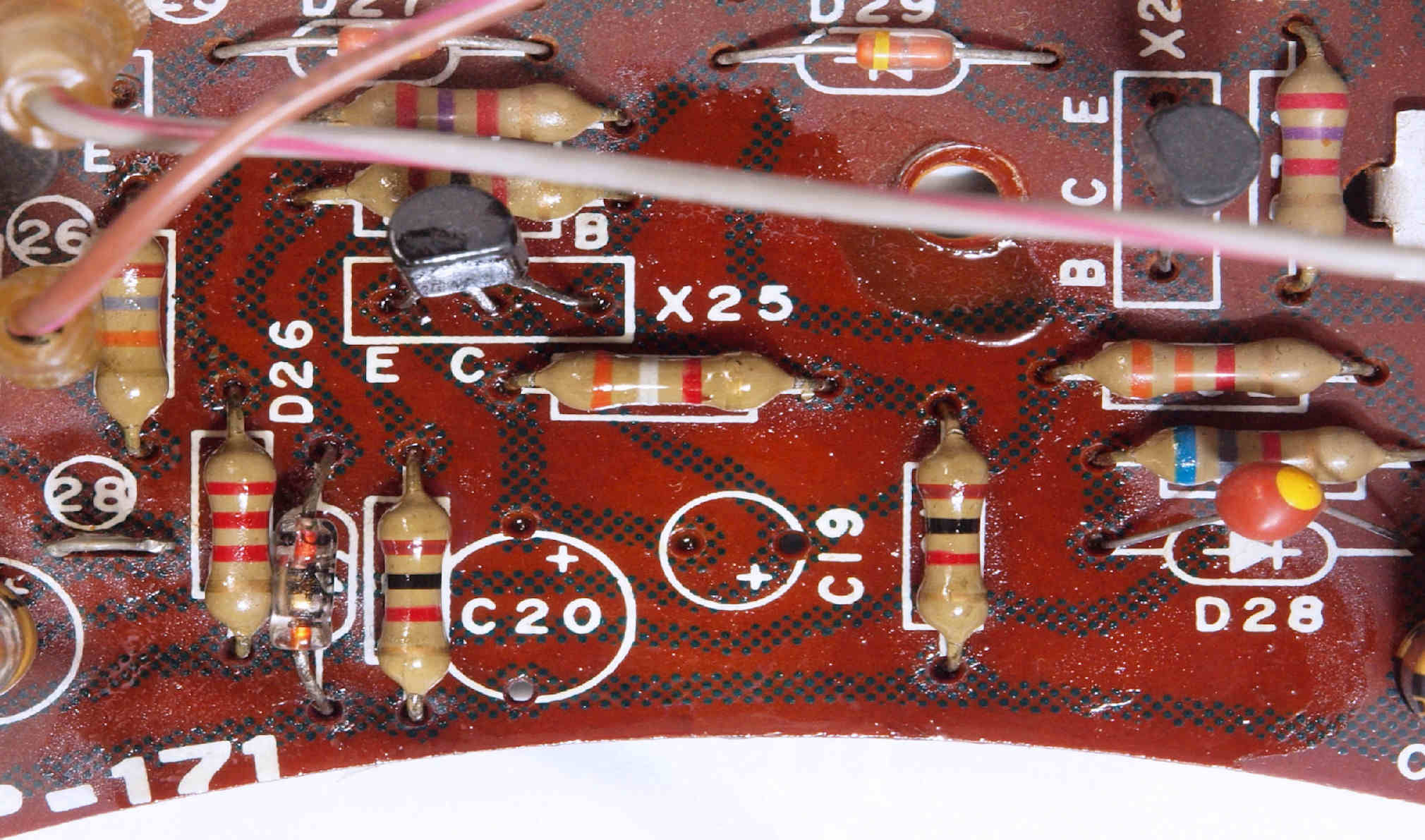

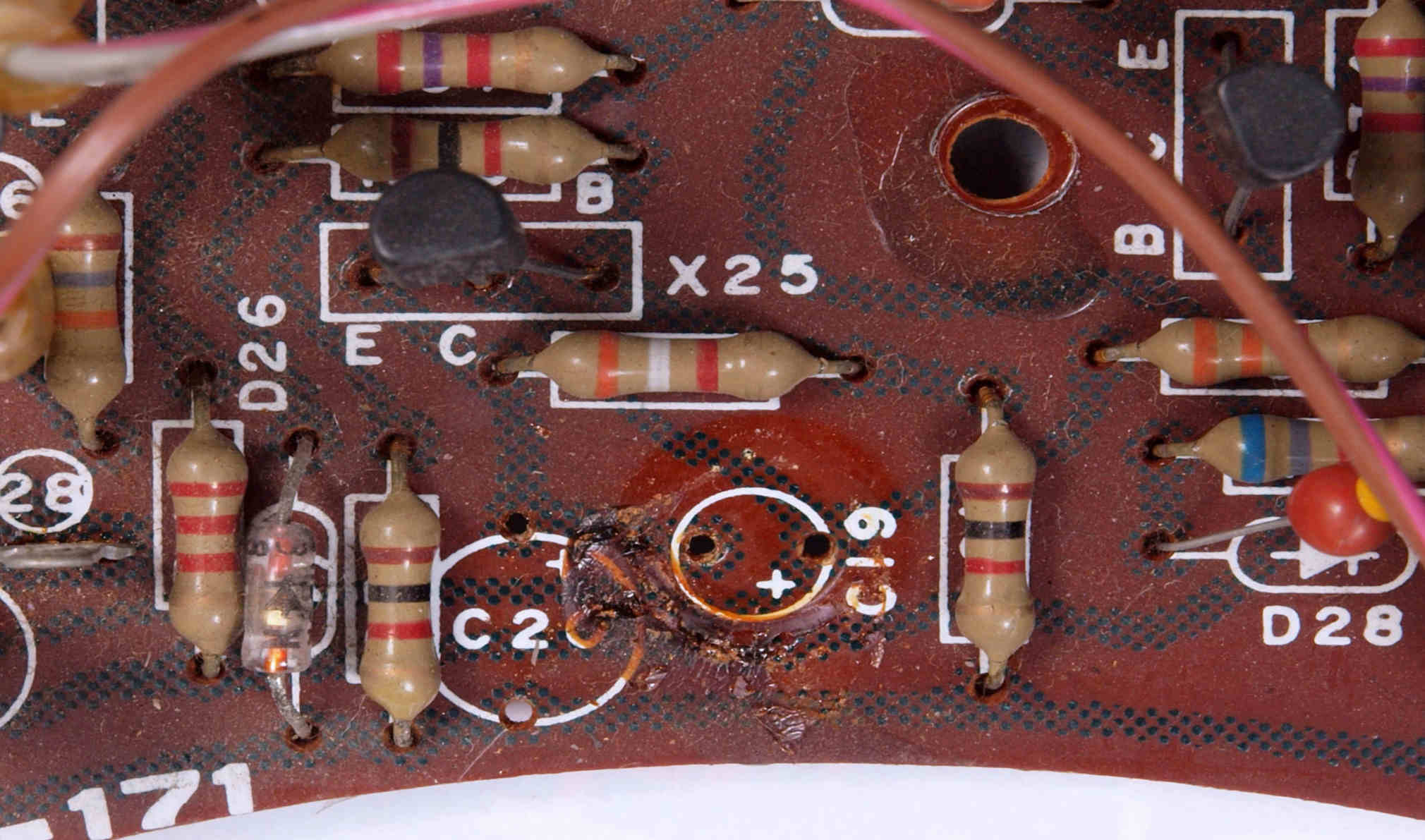

Ｃ１１２．　修理中　基板電解コンデンサー固定接着材、トルエンが使用してあり、銅線を犯す。

Ｃ１１３．　修理後　基板電解コンデンサー固定接着材接着材、取り去り、コート液を塗布する。

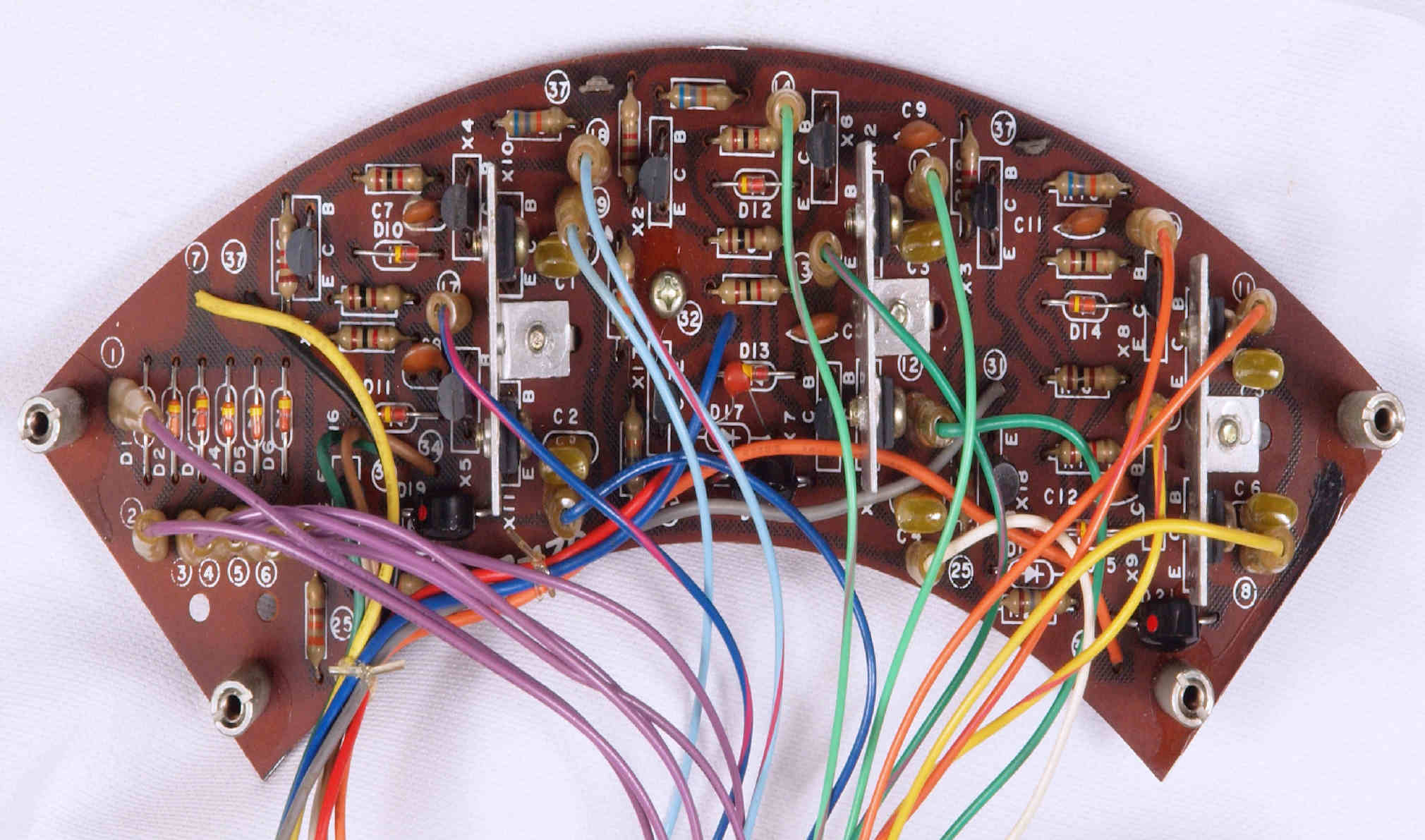

Ｃ１２．　修理後　基板　半固定ＶＲ２個、電解コンデンサー１０個、ＴＲ（トランジスター）８個交換

Ｃ１２２．　完成基板　コート液を塗布する。

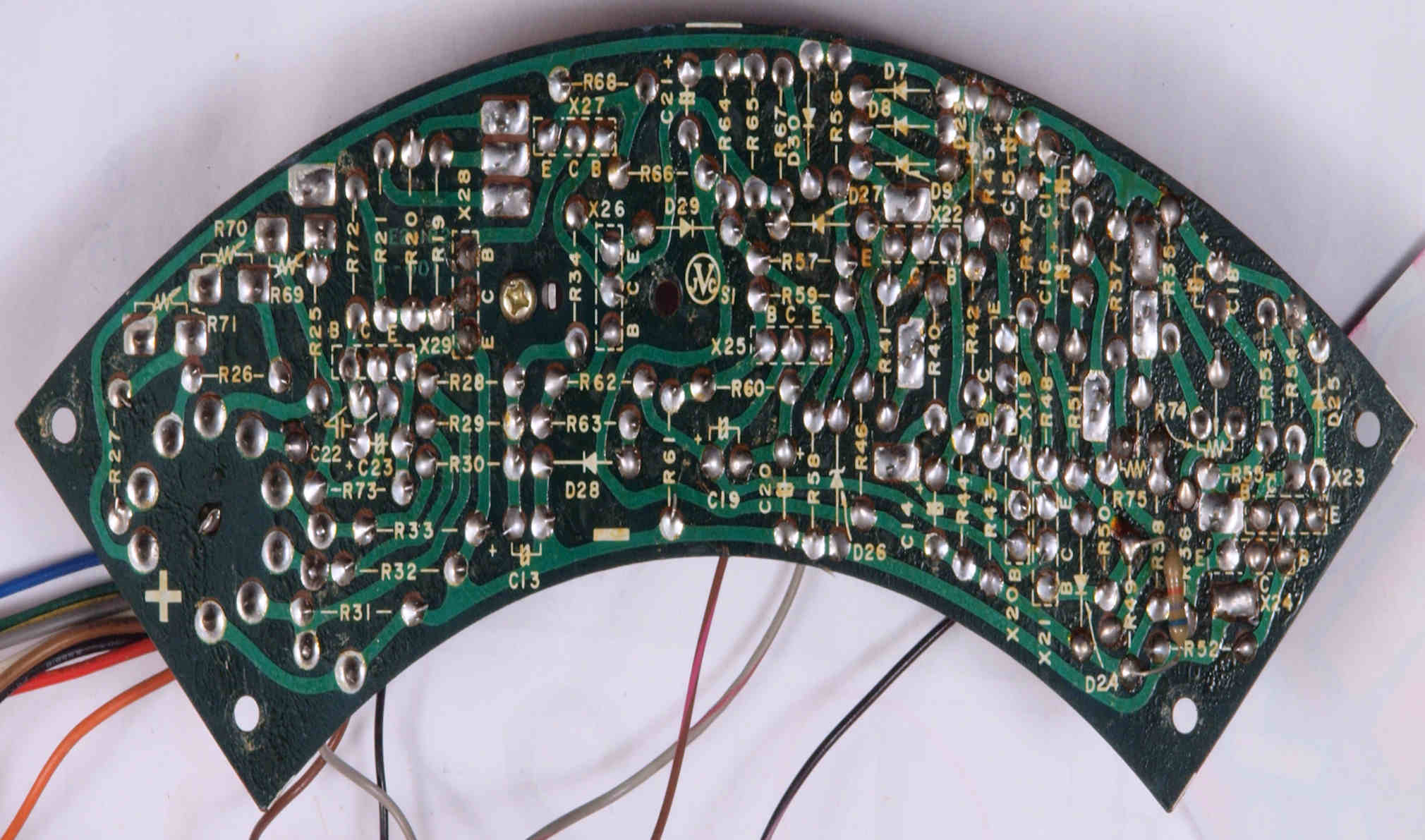

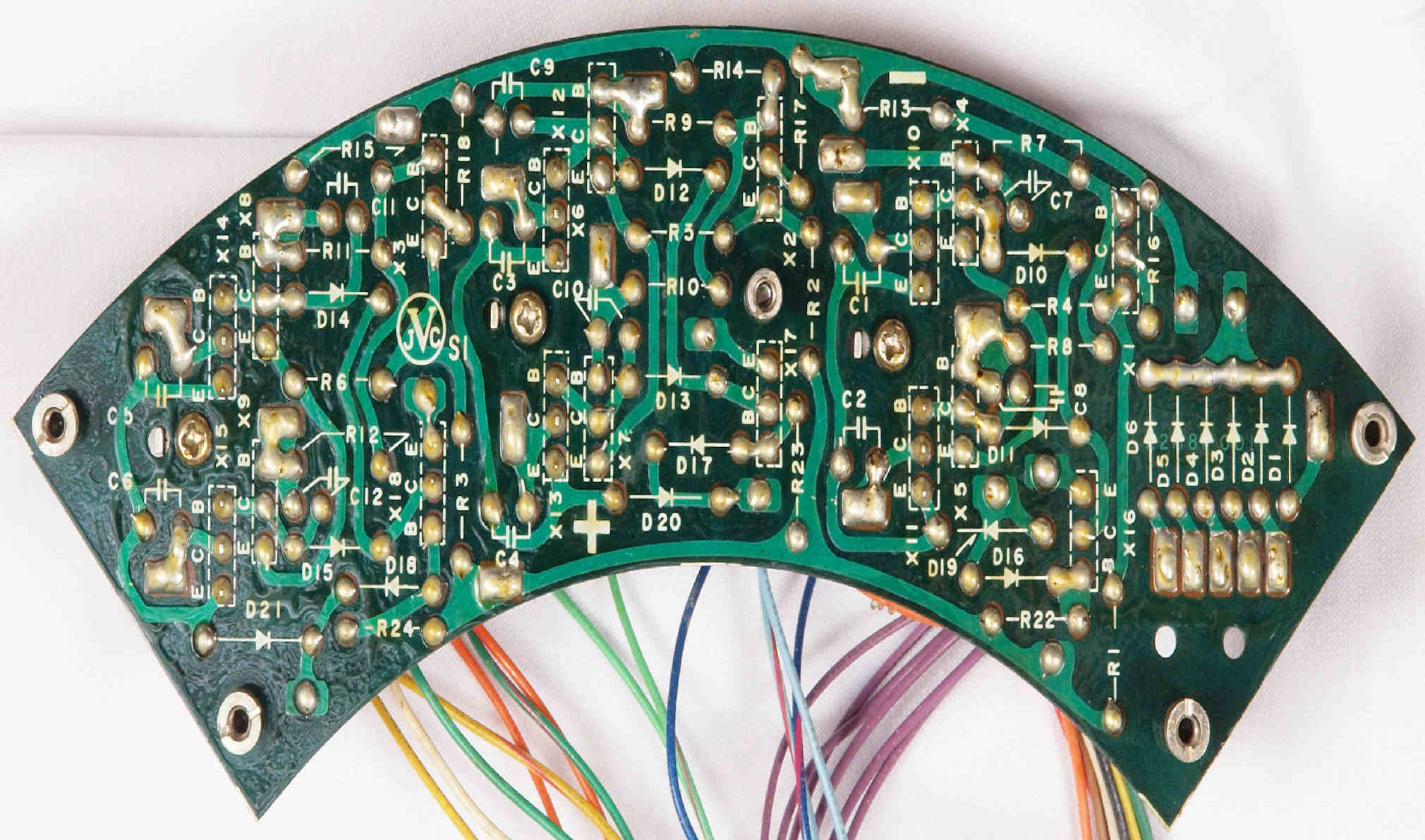

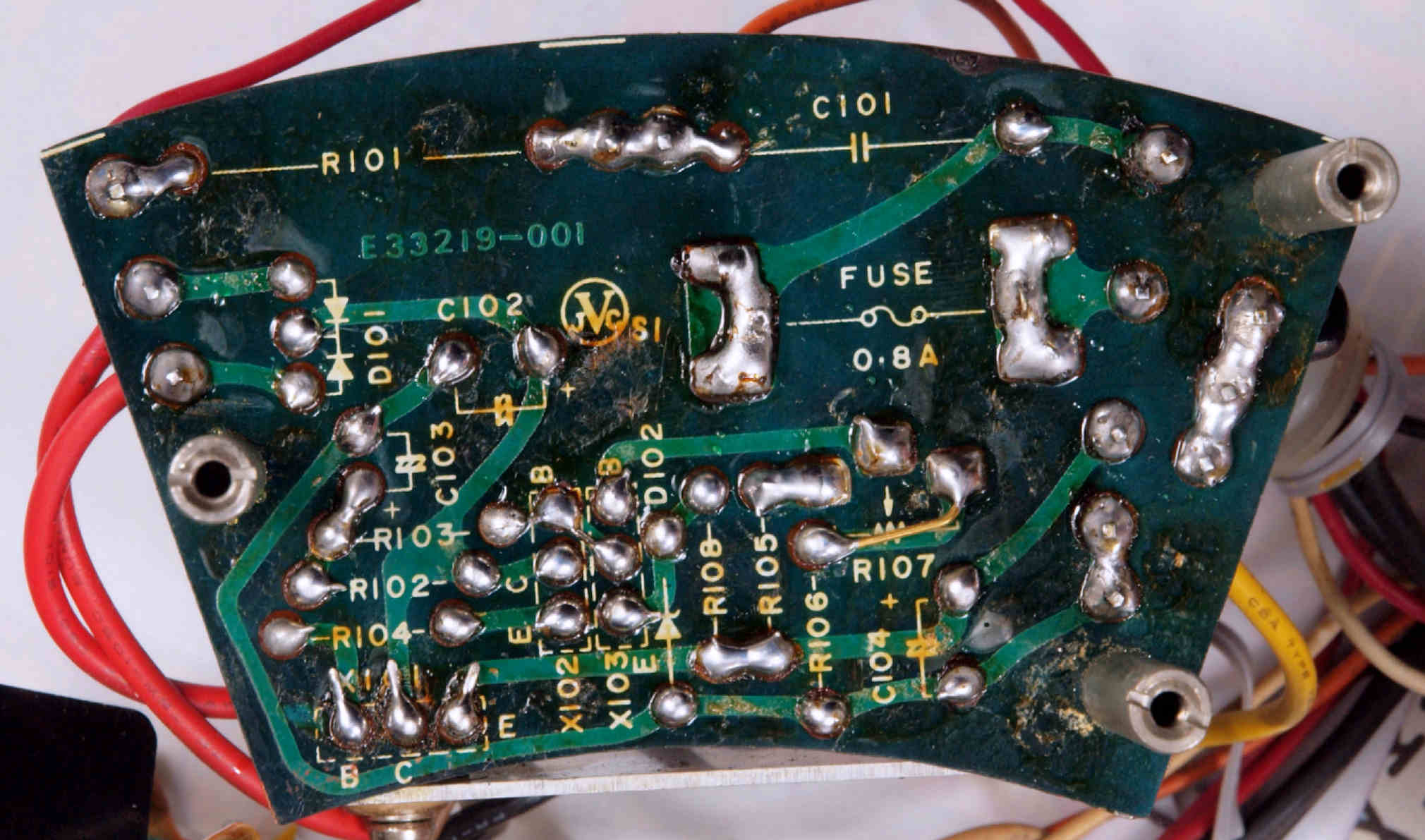

Ｃ１３．　修理前　基板裏

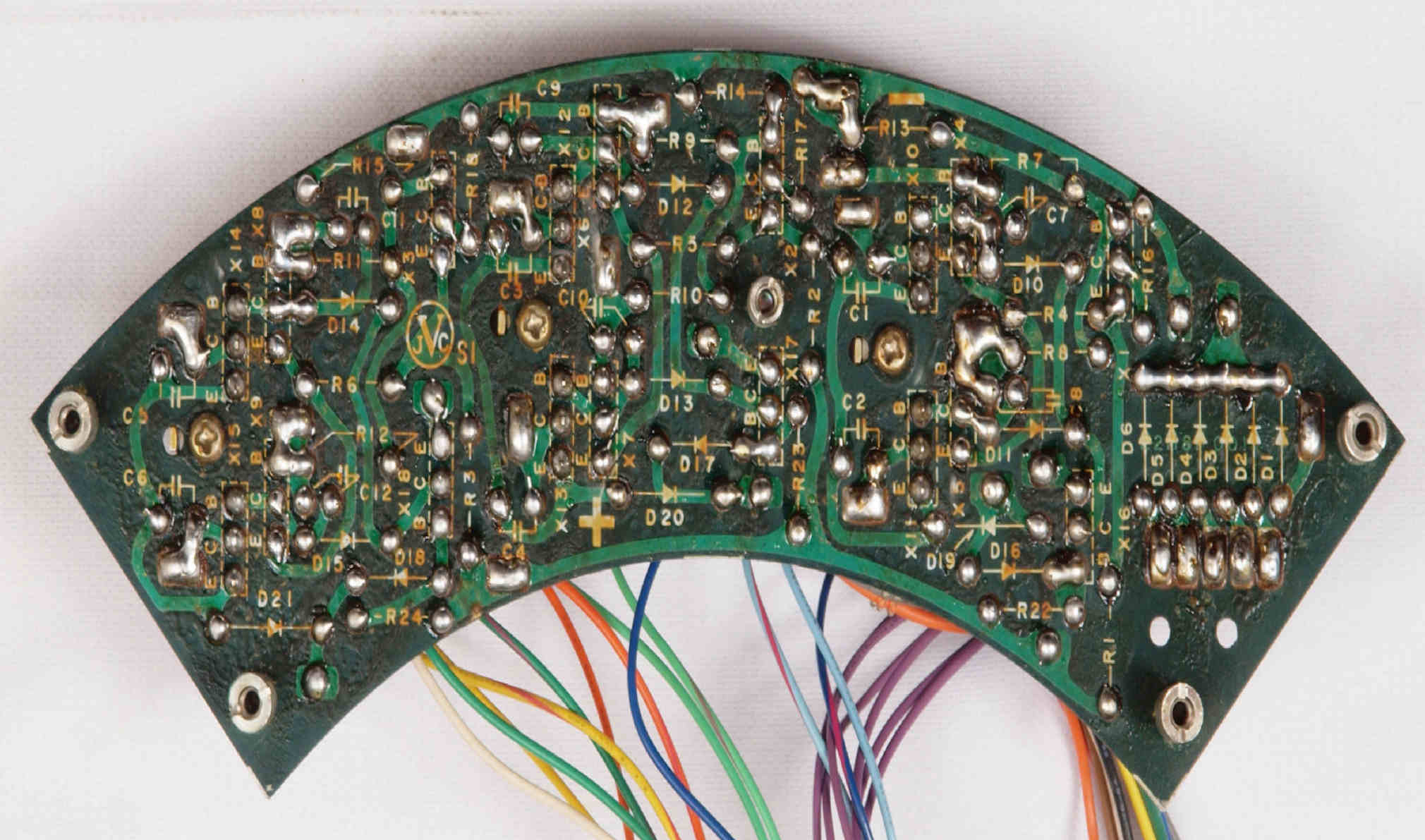

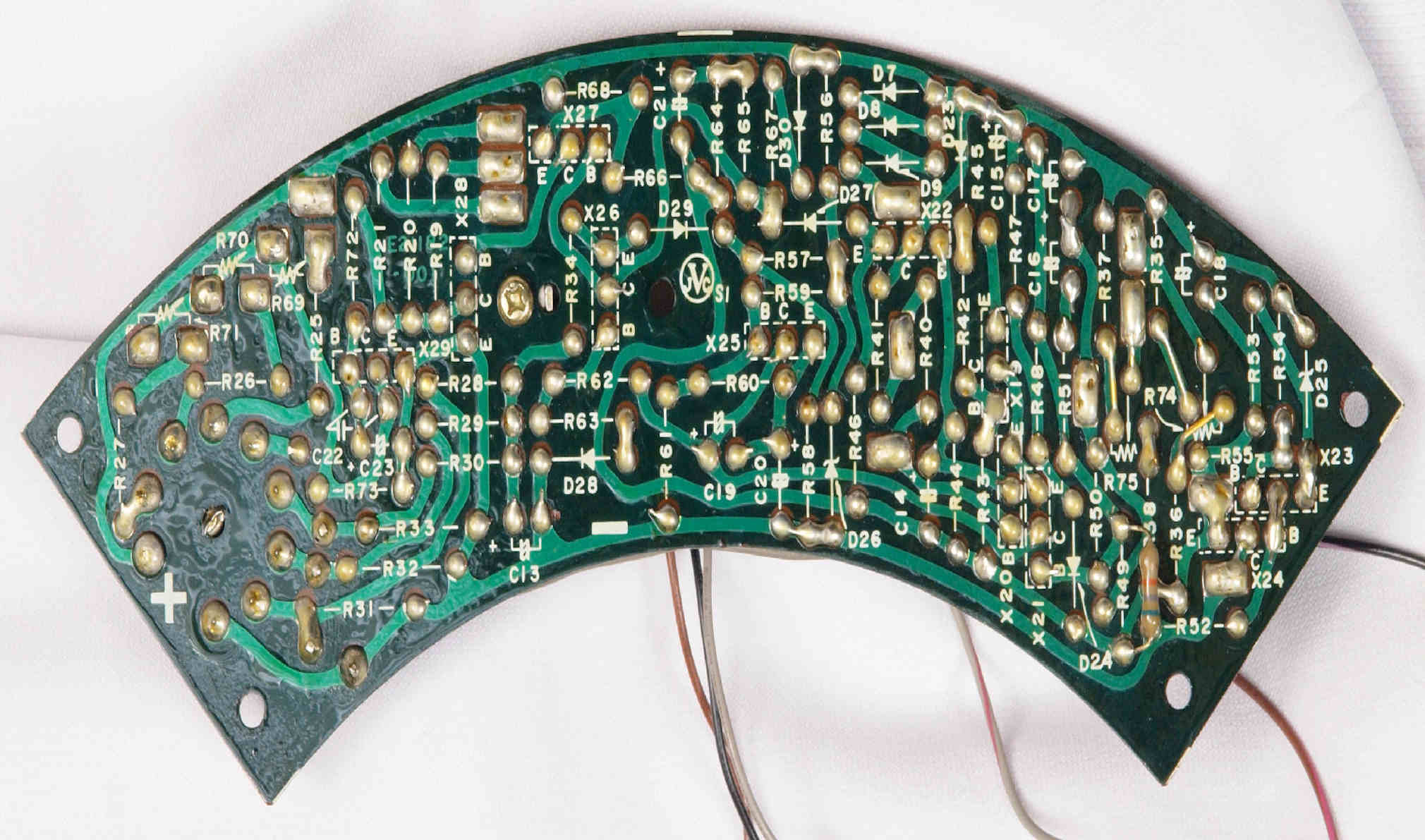

Ｃ１４．　修理（半田補正）後　基板裏　全半田をやり直す

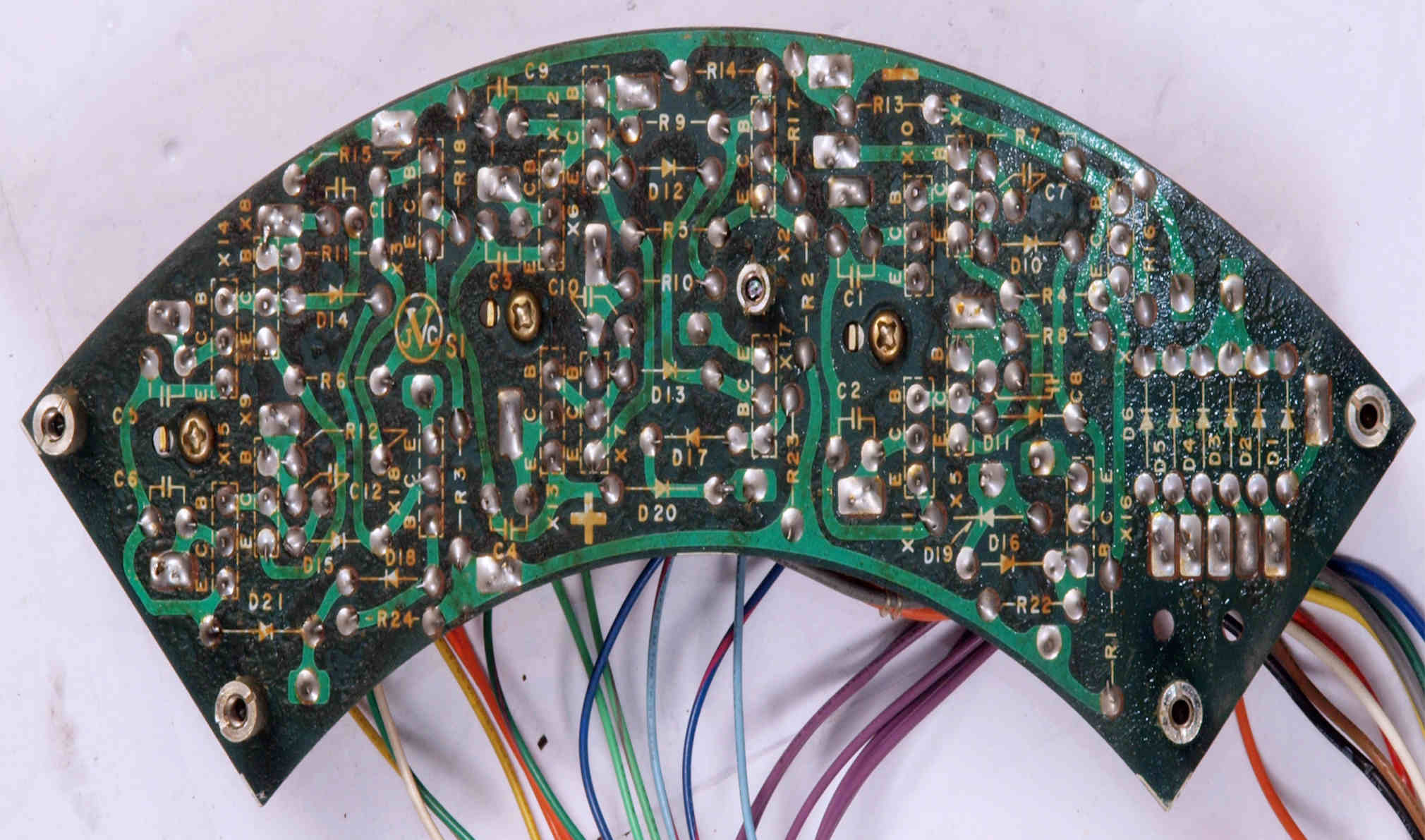

Ｃ１５．　完成基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

Ｃ２１．　修理前　基板２

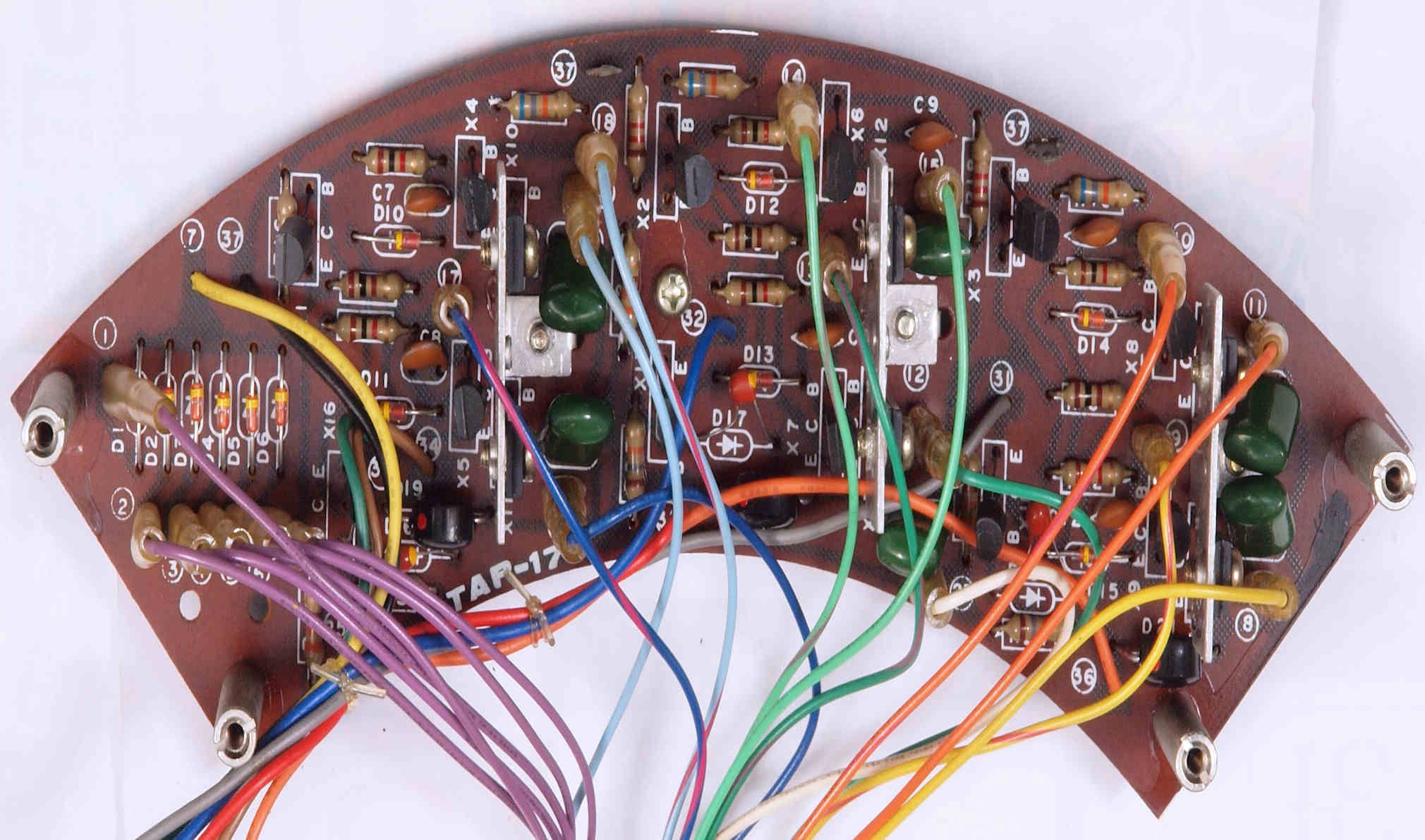

Ｃ２２．　修理後　基板２　ＴＲ（トランジスター）９個、フイルムコンデンサー６個交換

Ｃ１２２．　完成基板２　コート液を塗布する。

Ｃ２３．　修理前　基板２裏

Ｃ２４．　修理（半田補正）後　基板２裏。

Ｃ２５．　完成基板２裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

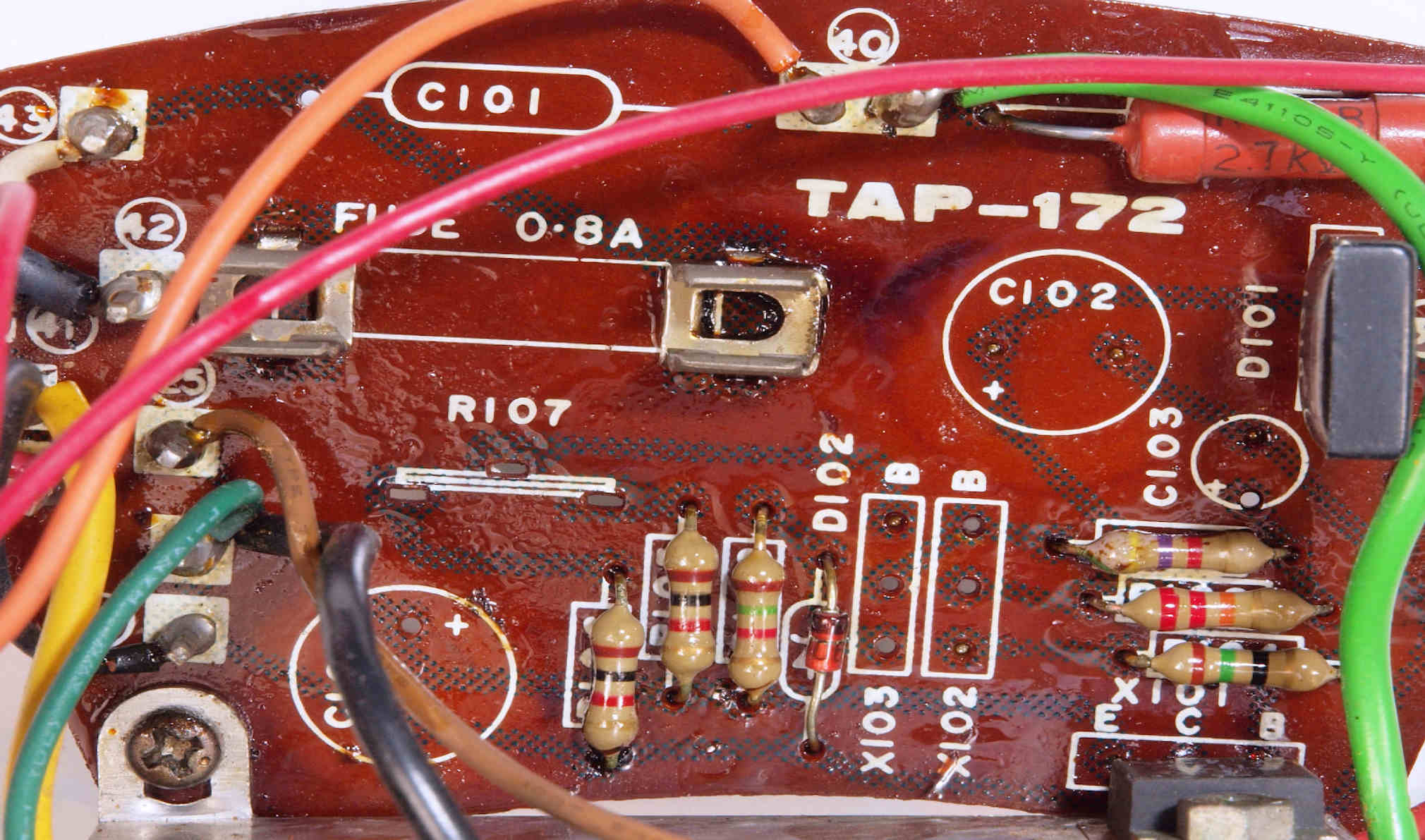

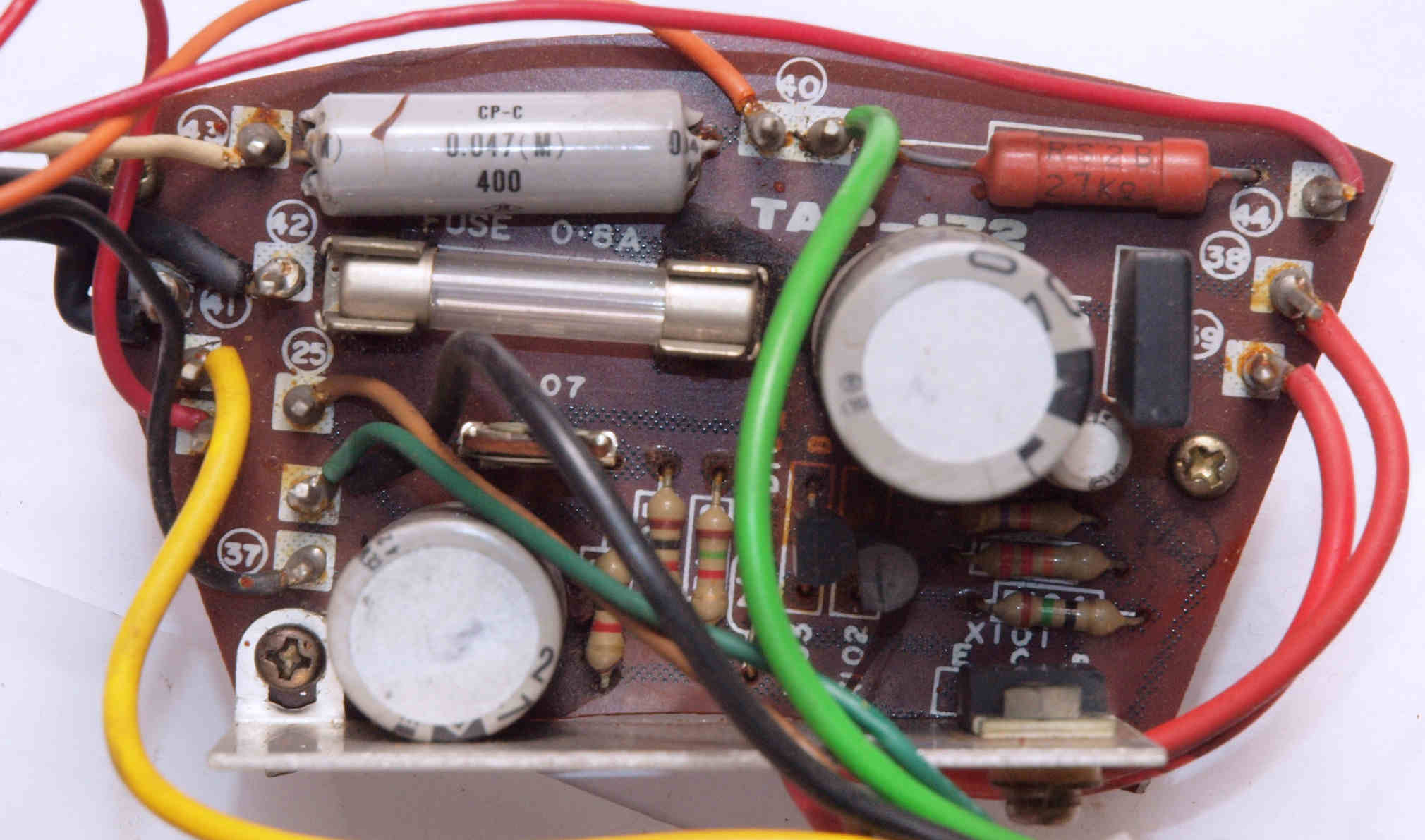

Ｃ３１．　修理前　電源基板

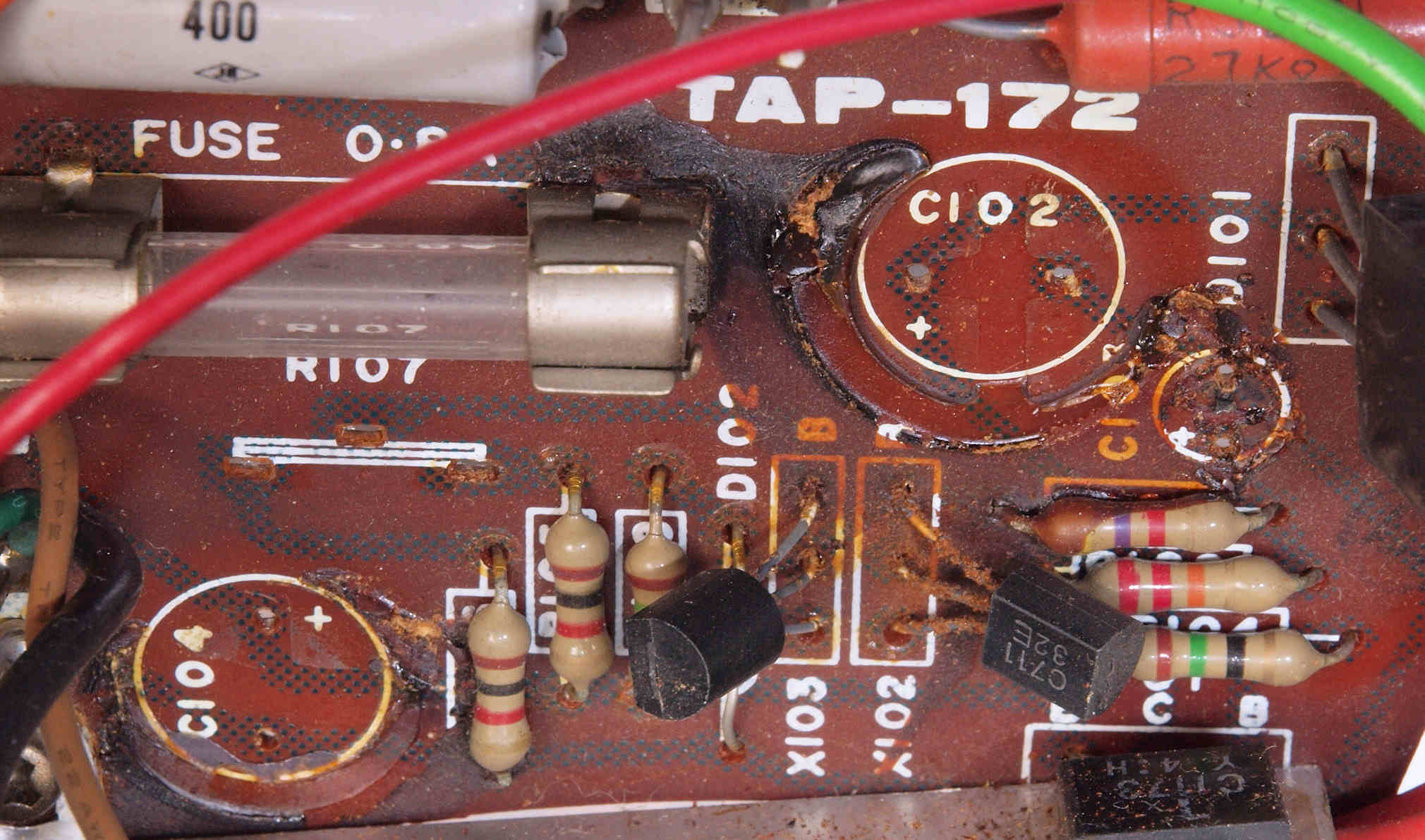

Ｃ３１２．　修理前　電源基板電解コンデンサー固定接着材、トルエンが使用してあり、銅線を犯す。

Ｃ３１３．　修理後　電源基板電解コンデンサー固定接着材、取り去り、コート液を塗布する。

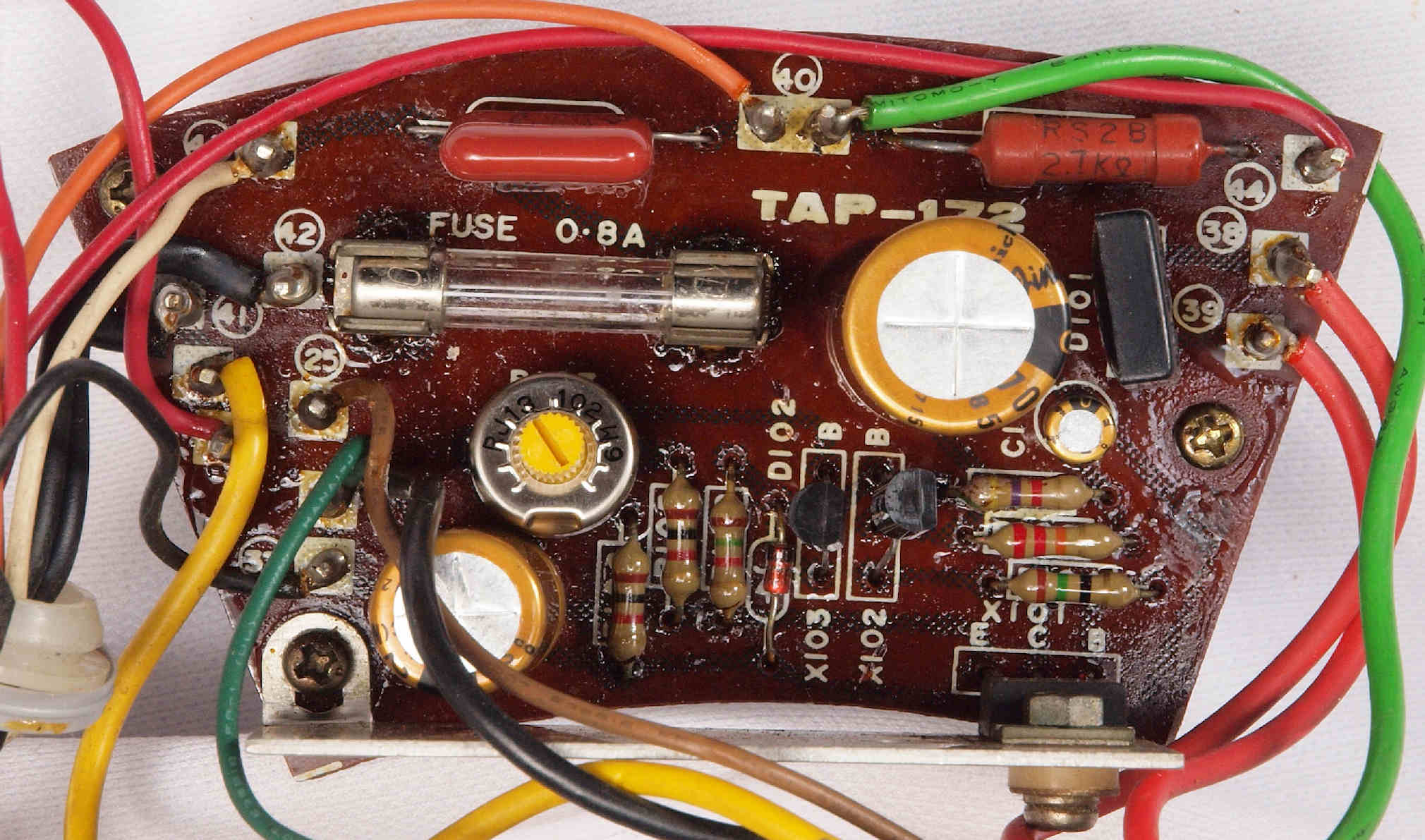

Ｃ３２．　修理後　電源基板　半固定ＶＲ１個、電解コンデンサー３個交換

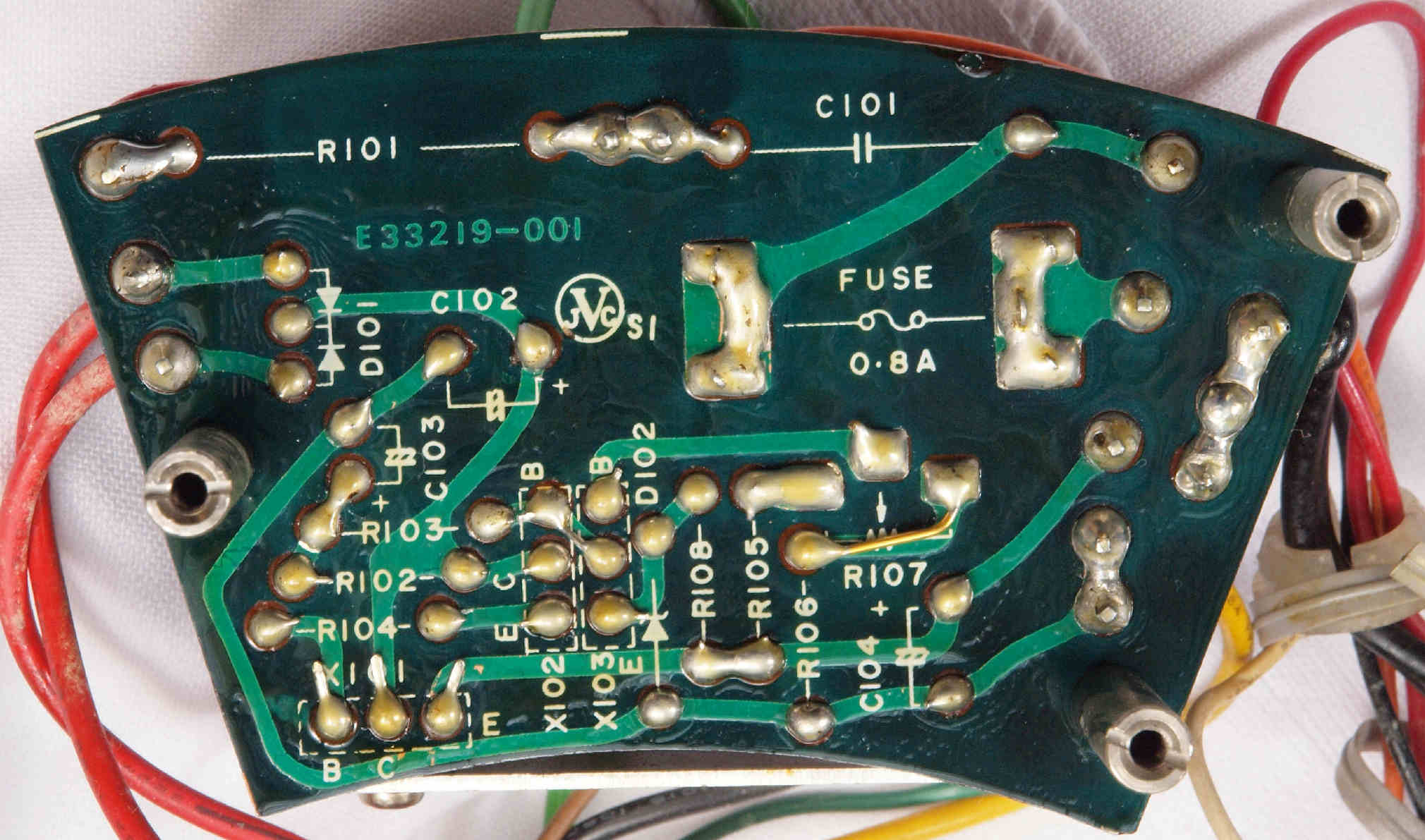

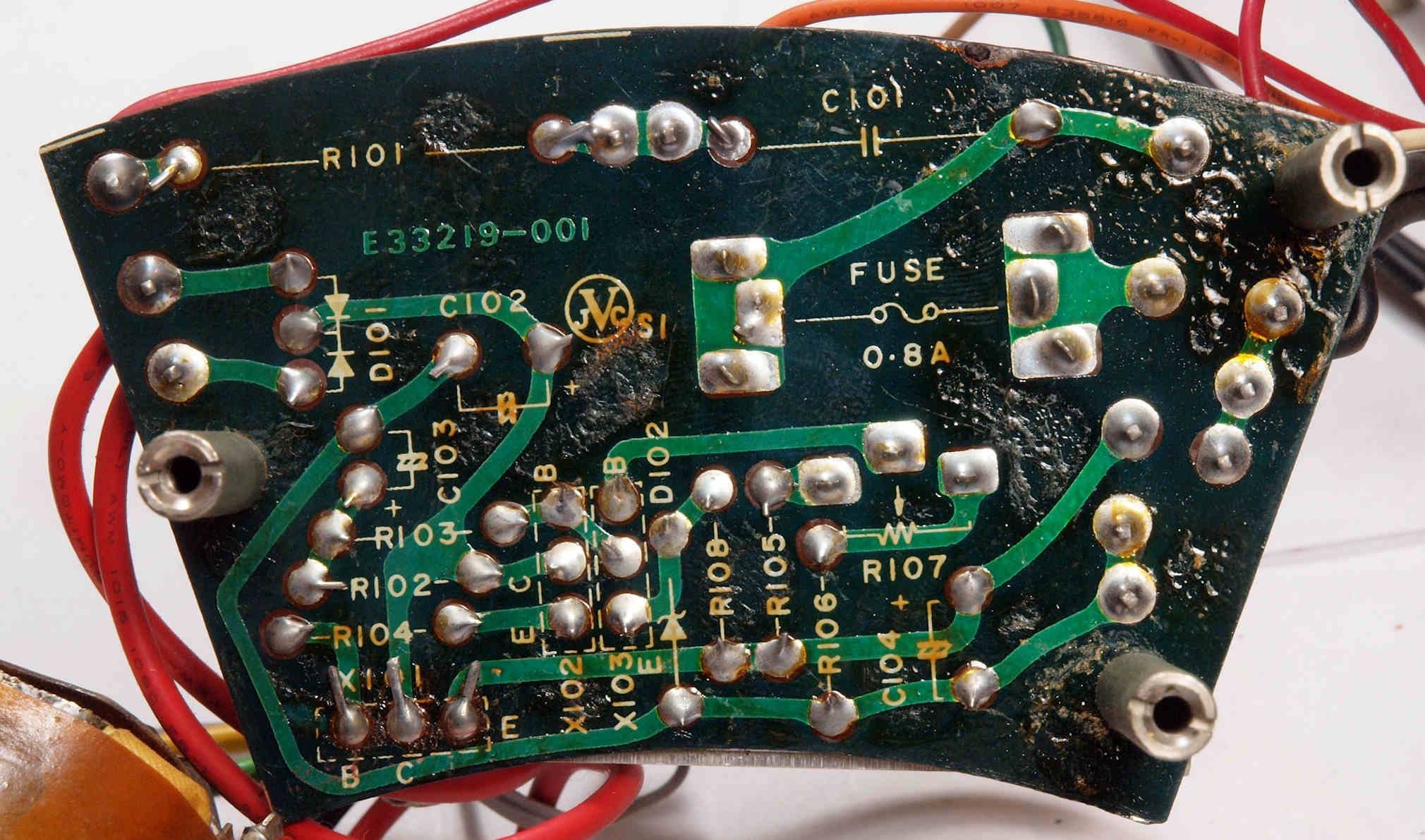

Ｃ３３．　修理前　電源基板裏

Ｃ３４．　修理（半田補正）後　電源基板裏。

Ｃ３５．　完成電源基板裏　不要なフラックスを取り、洗浄し、コート液を塗布する。

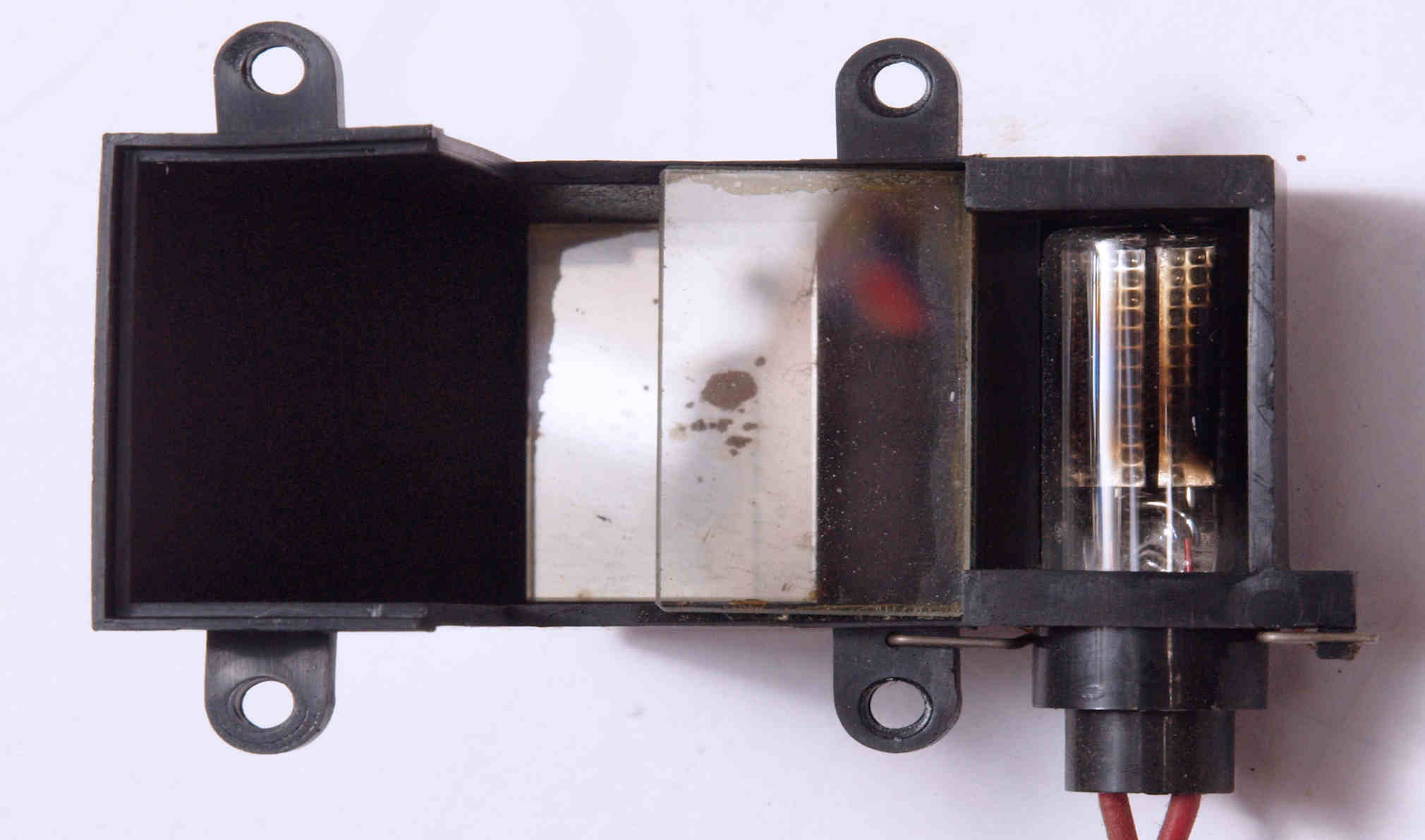

Ｃ４１．　修理中　ストロブ部点検・清掃。

Ｃ４１．　修理中　ストロブ部点検・清掃。

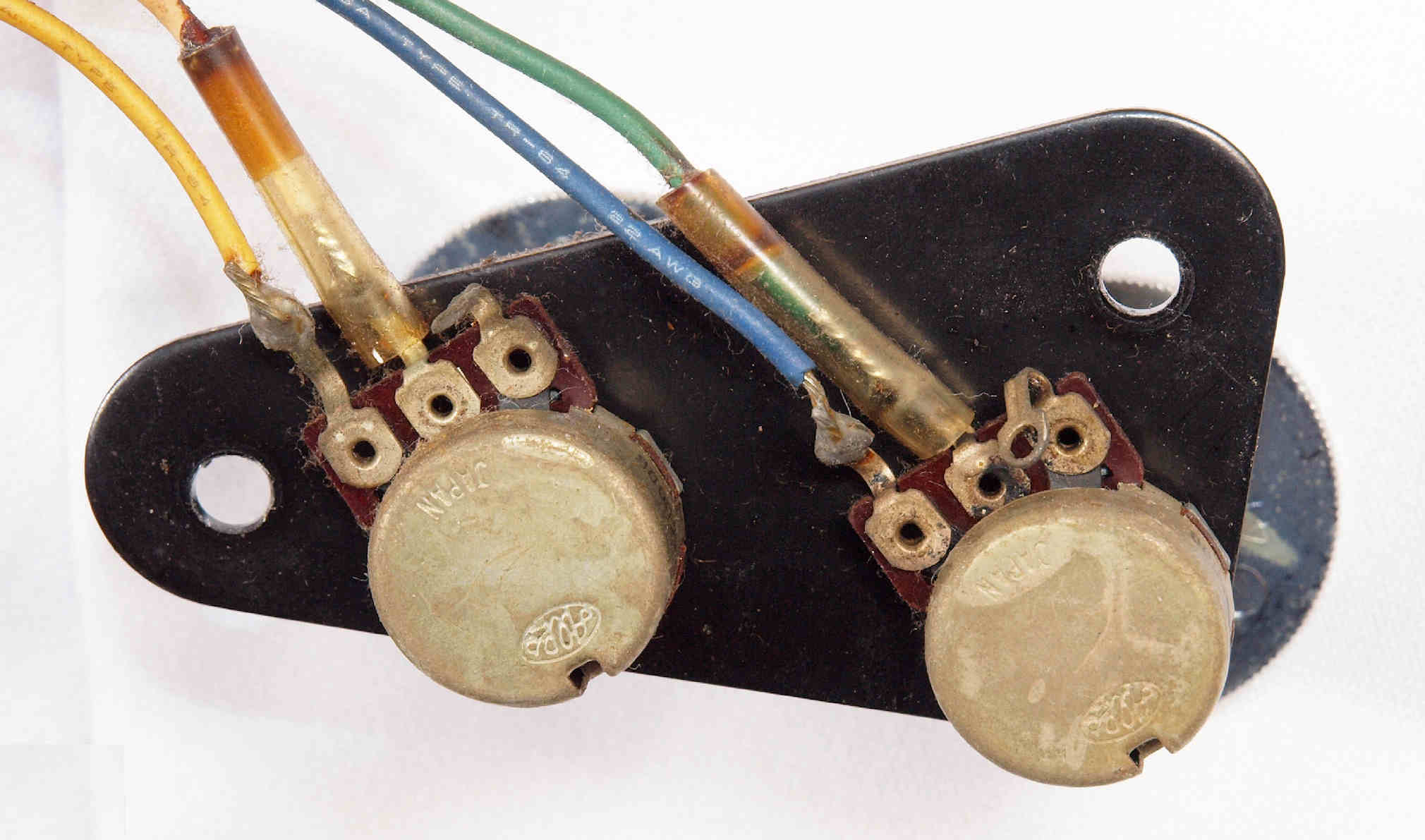

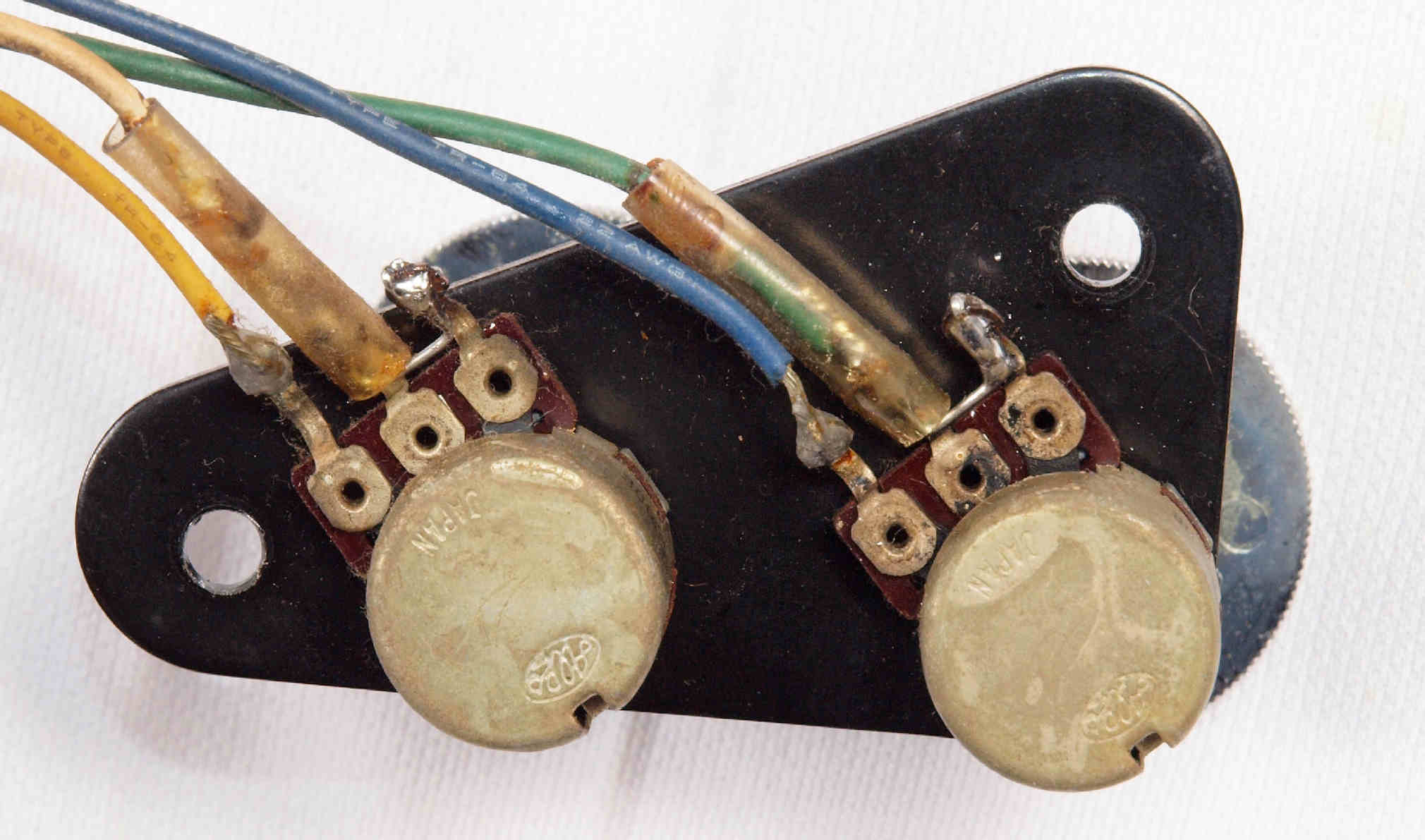

Ｃ５１．　修理前　回転微調整用ＶＲ。

Ｃ５２．　修理後　回転微調整用ＶＲ、　ガリ防止の為、ジャンパーする。

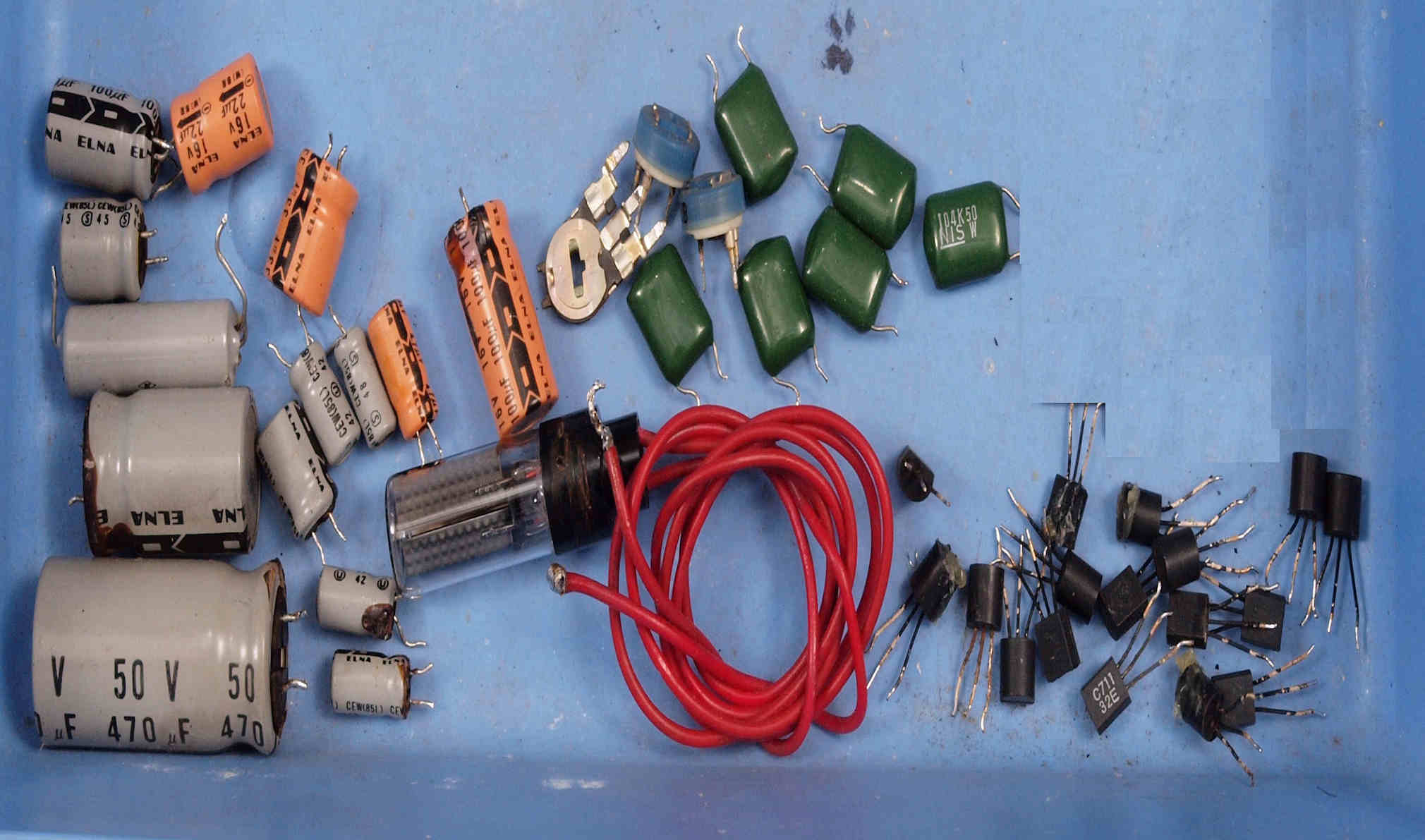

Ｃ６１．　交換部品

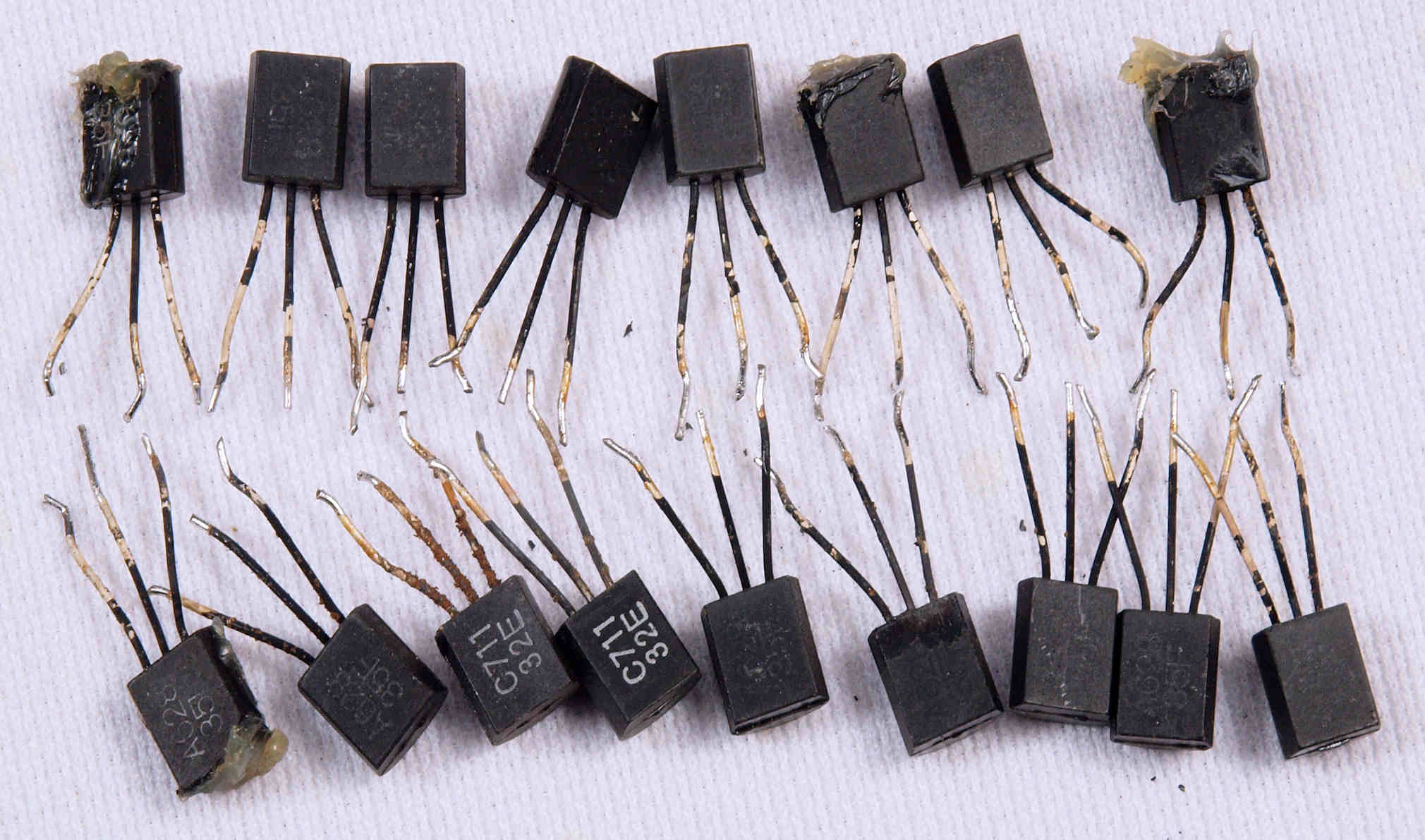

Ｃ６２．　交換部品、　足黒ＴＲ（トランジスター）

Ｃ７１．　修理前　上から見る。

Ｃ７２．　修理後　上から見る。

Ｃ７３．　修理前　下から見る。

Ｃ７４．　修理後　下から見る。

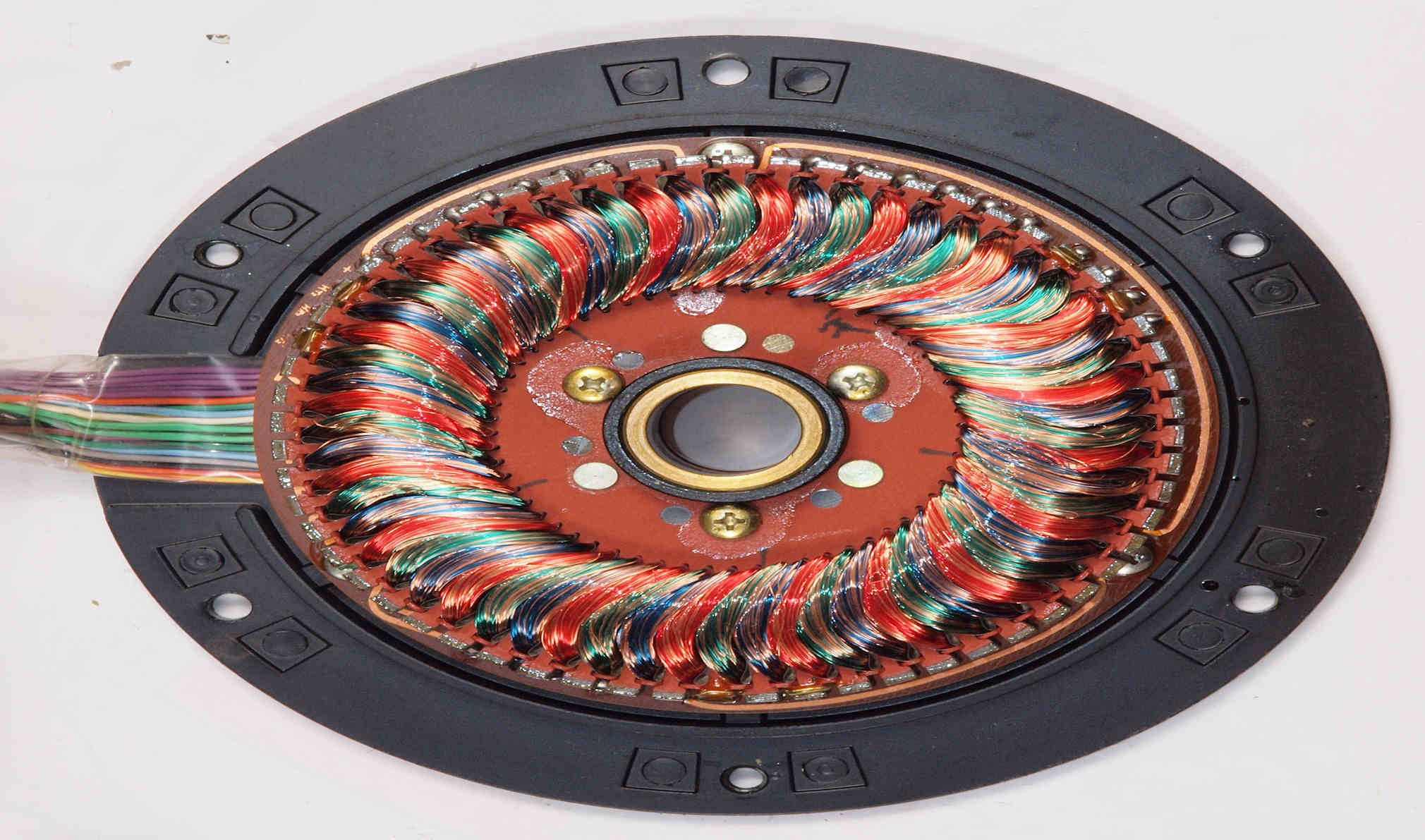

Ｍ．　モーター修理状況 Ｍ１１．　修理中　モーター固定子、２０極巻線！！

Ｍ１２．　修理中　モーター固定子　下側軸受け、グリスが真っ黒で少し固着。

Ｍ１３．　修理中　モーター固定子、上側軸受け、グリスが真っ黒で少し固着。

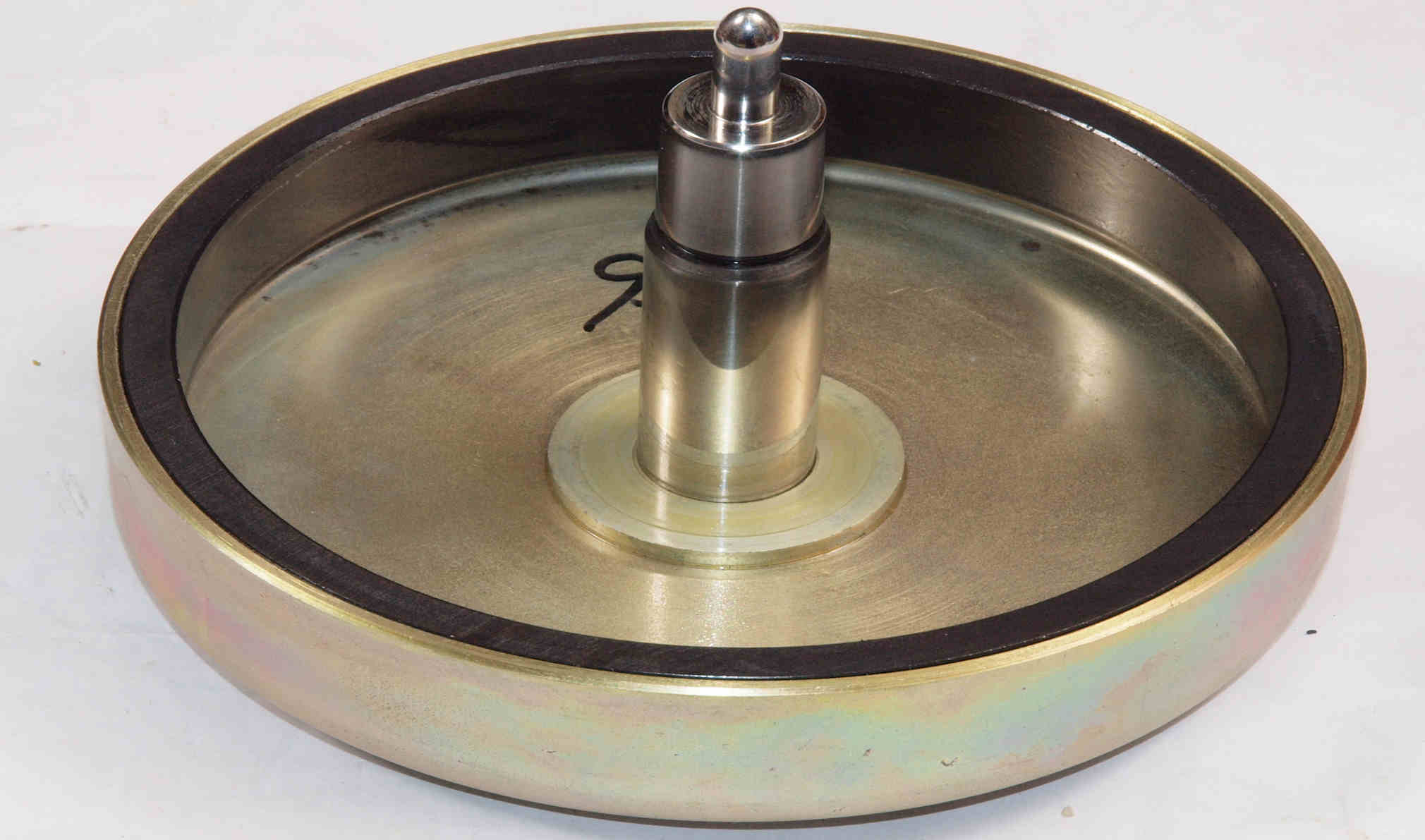

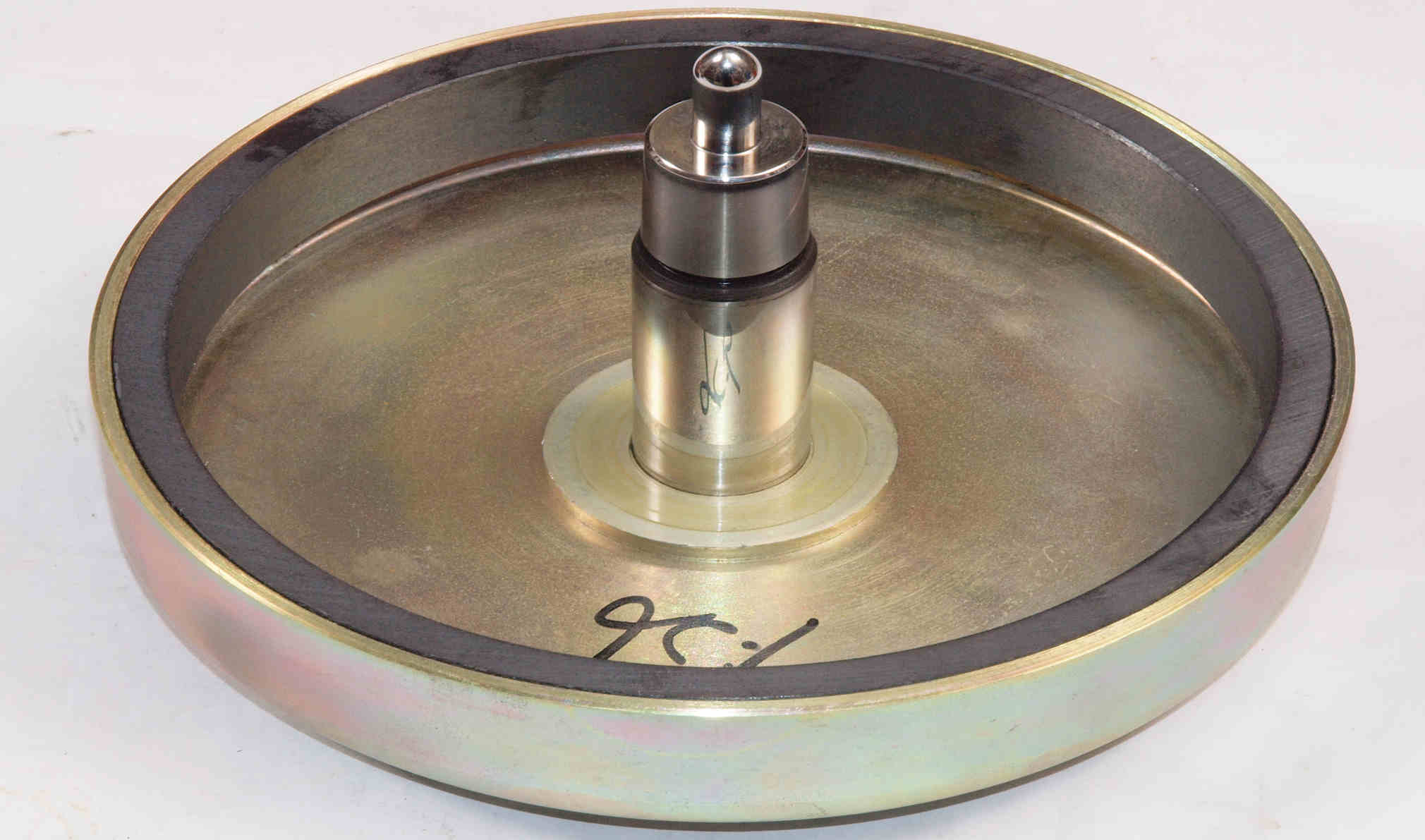

Ｍ２１．　修理中　回転子（アウターロータ）。

Ｍ２２．　修理中　回転子（アウターロータ）反対側。

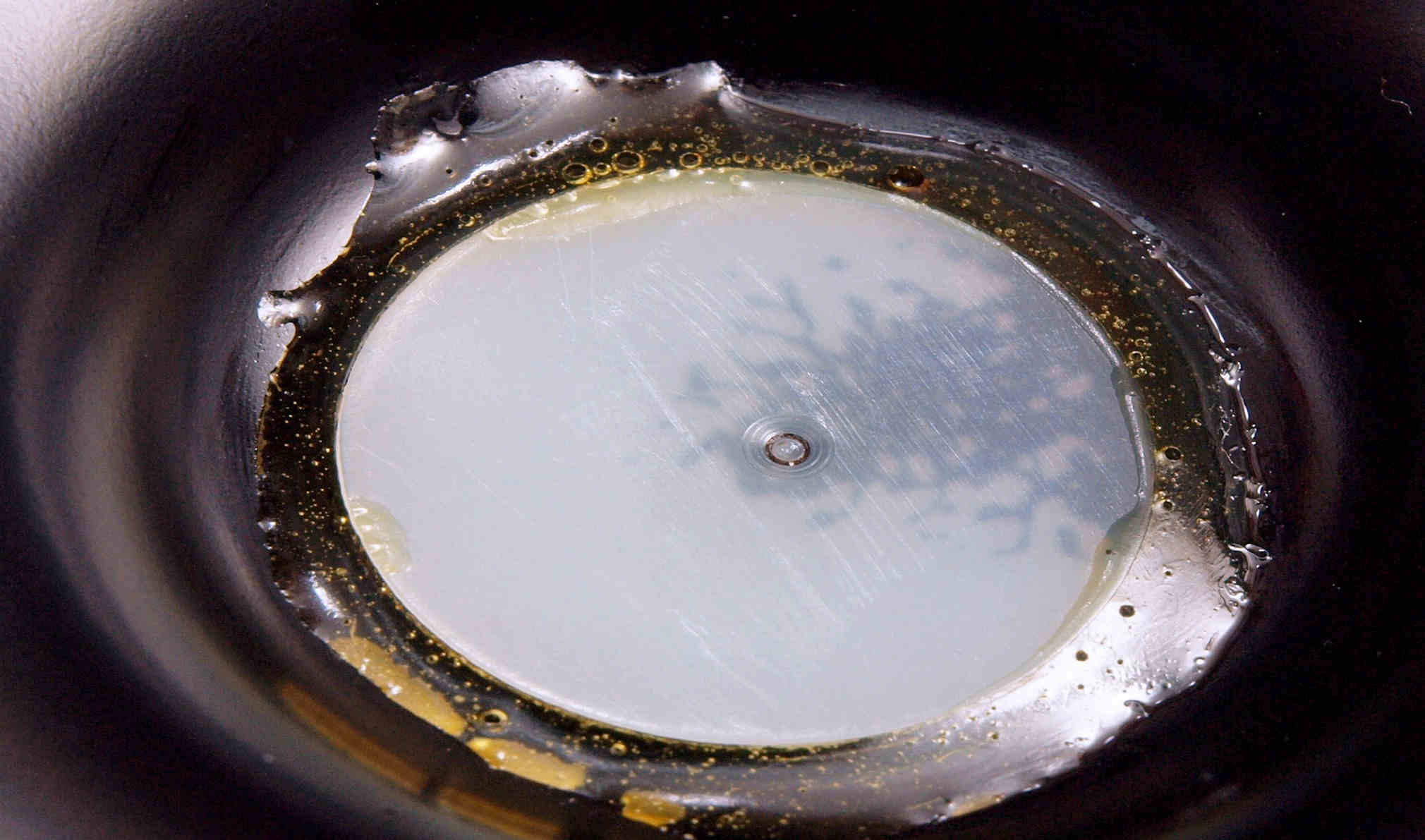

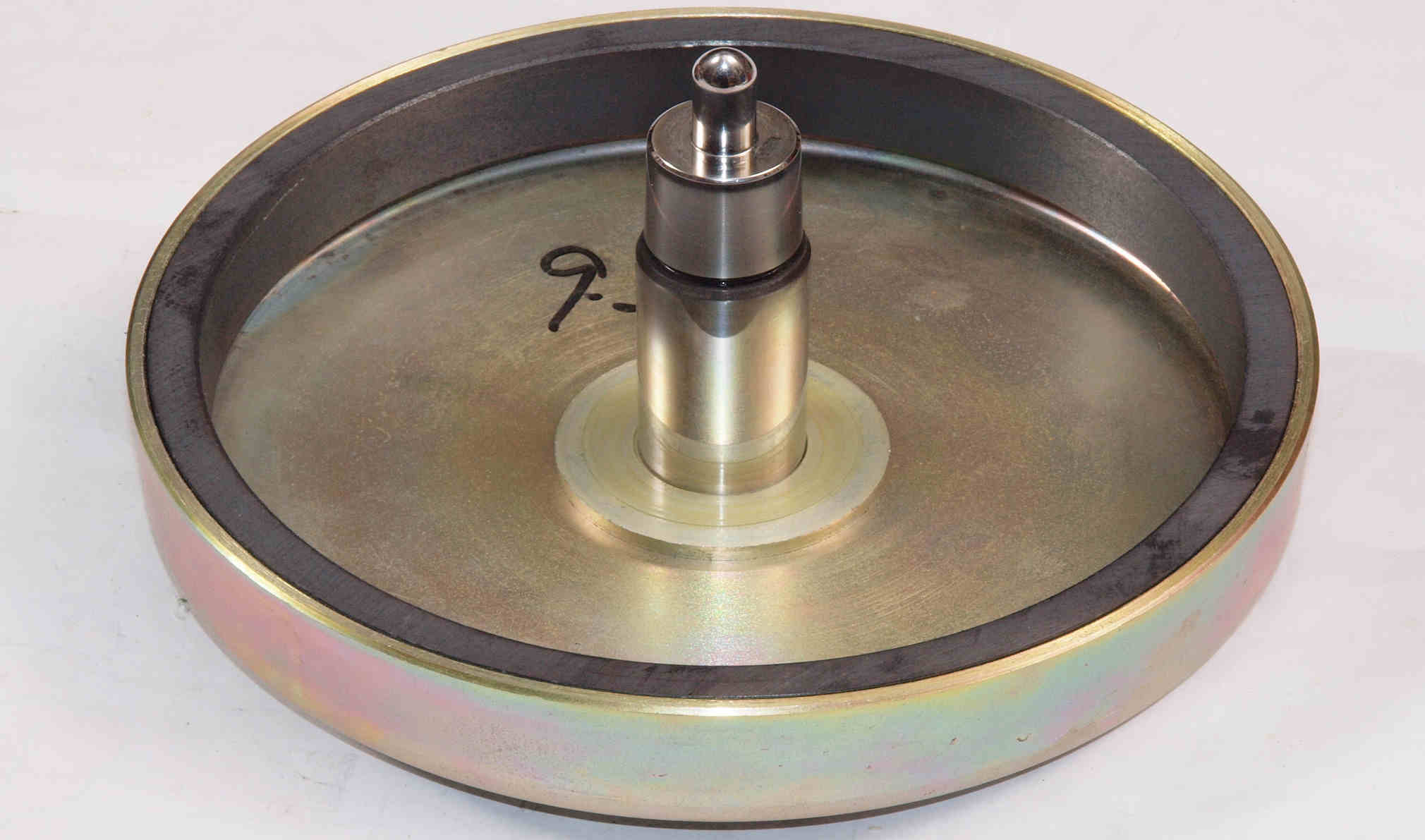

Ｍ２３．　修理中　回転子（アウターロータ）、ＣＲＣで洗浄し、鉱物油を軽く塗布。

Ｍ２３．　修理中　回転子（アウターロータ）反対側、ＣＲＣで洗浄し、鉱物油を軽く塗布。

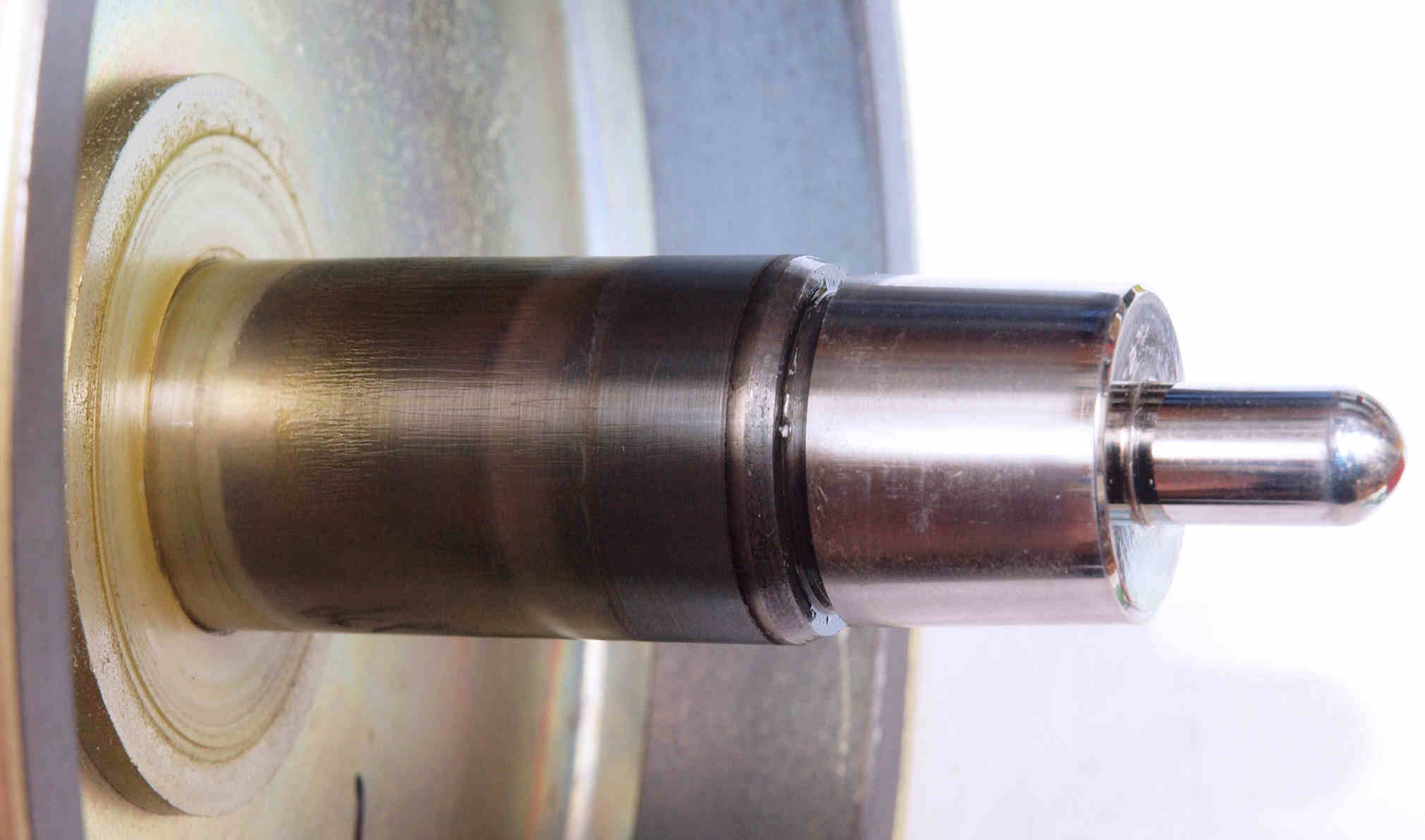

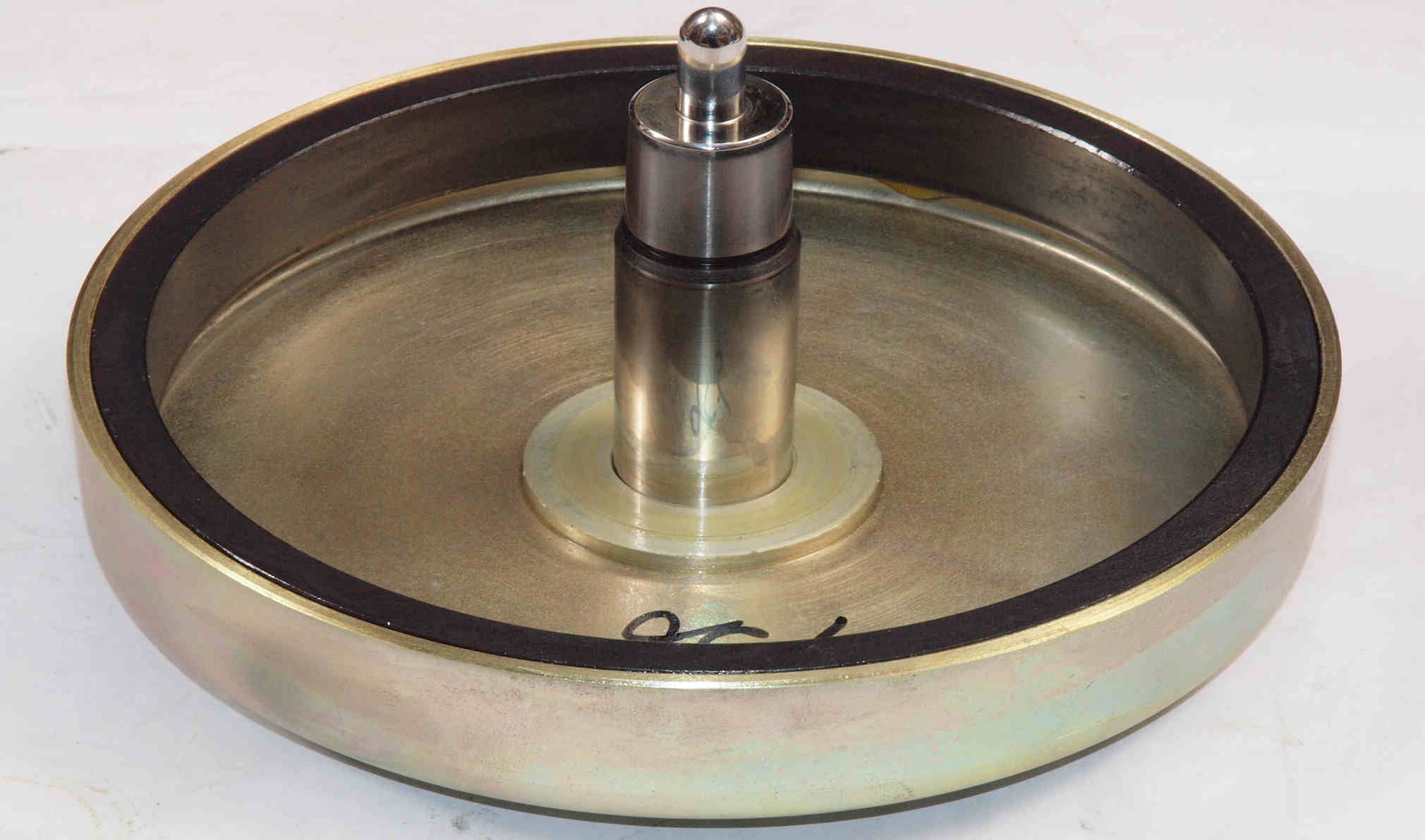

Ｍ３１．　修理中　モーター軸、真ん中のみぞ下の黒い部分が軸受けに当たる所。

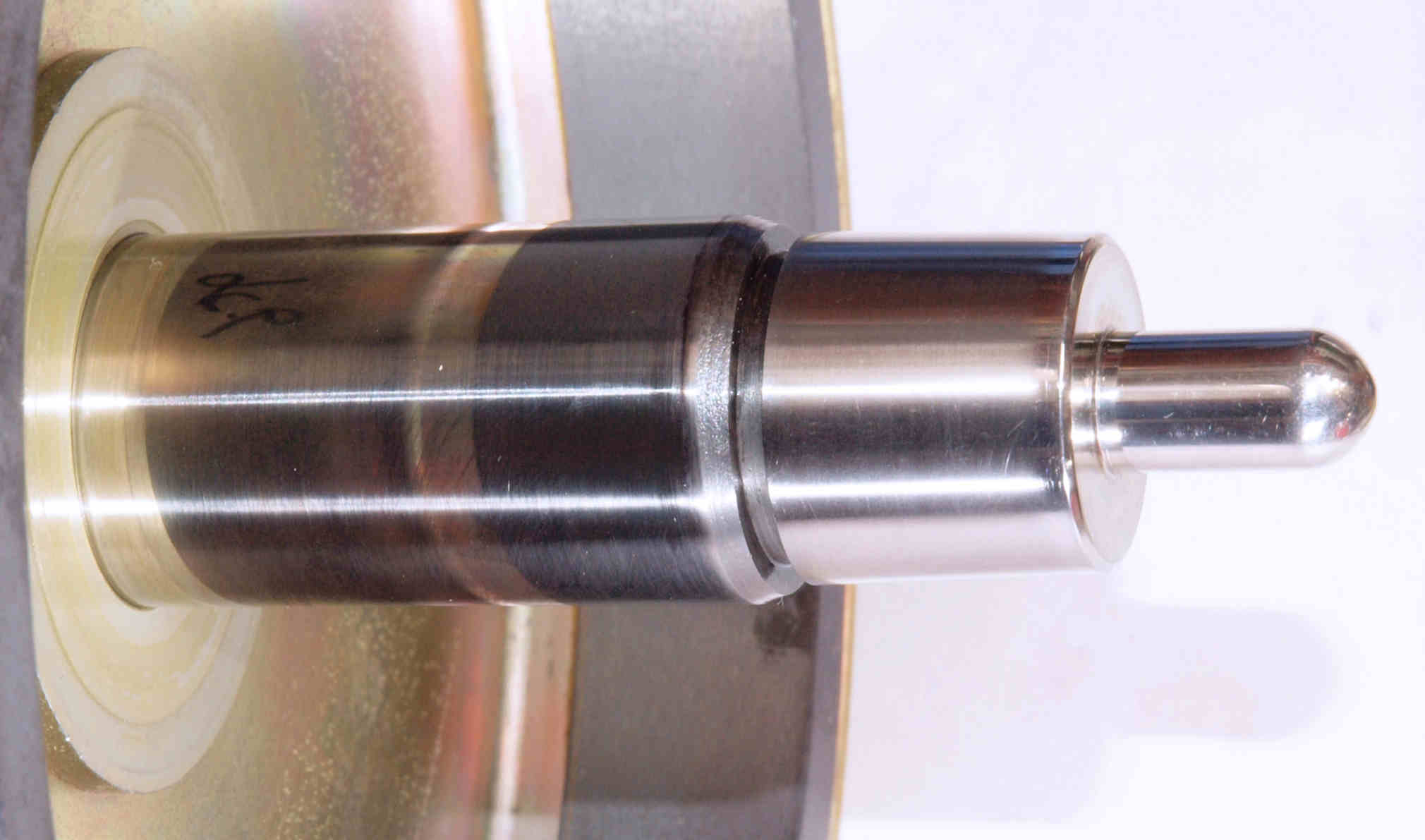

Ｍ３２．　修理中　清掃後モーター軸。

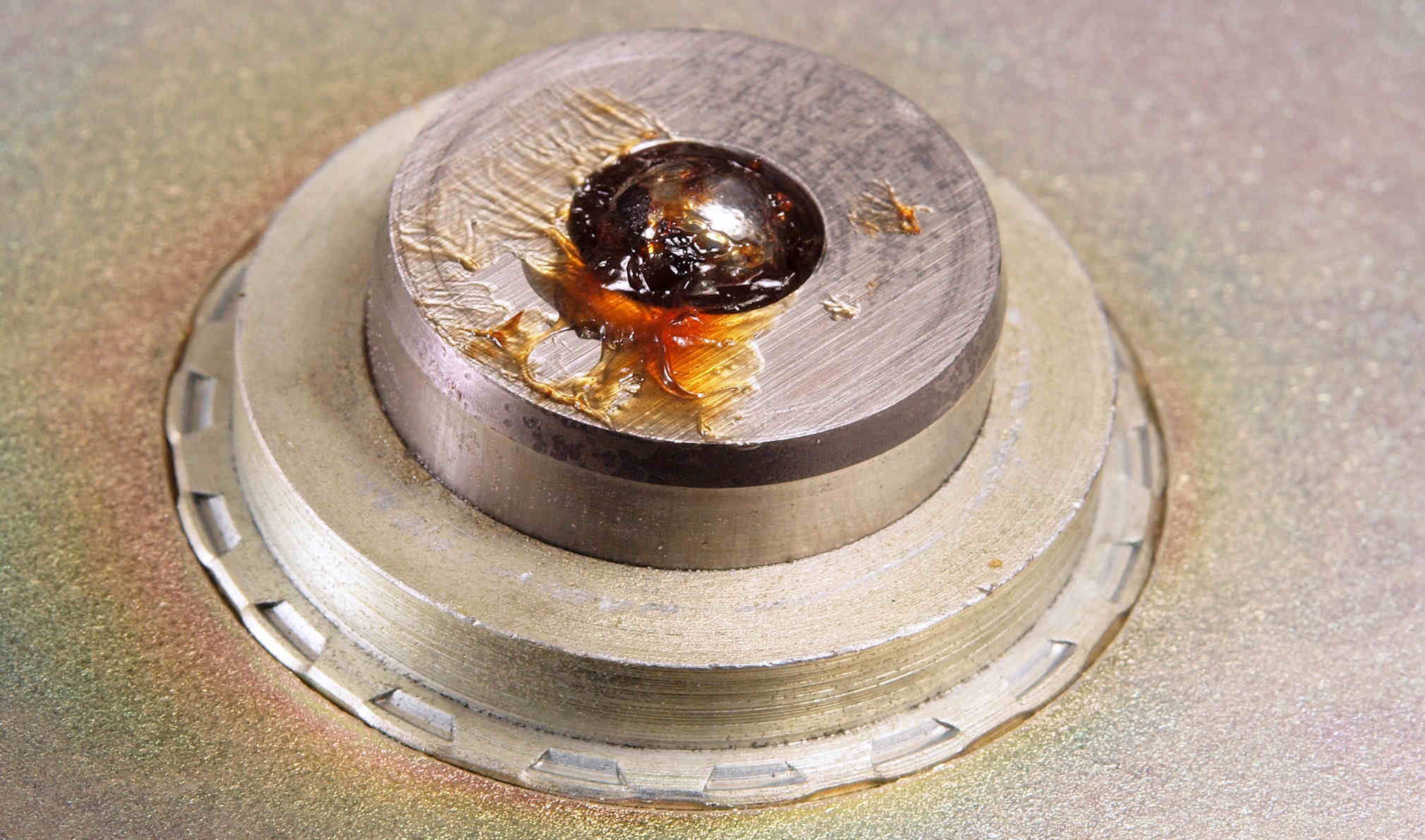

Ｍ４１．　修理中　モーター軸の下のボール。

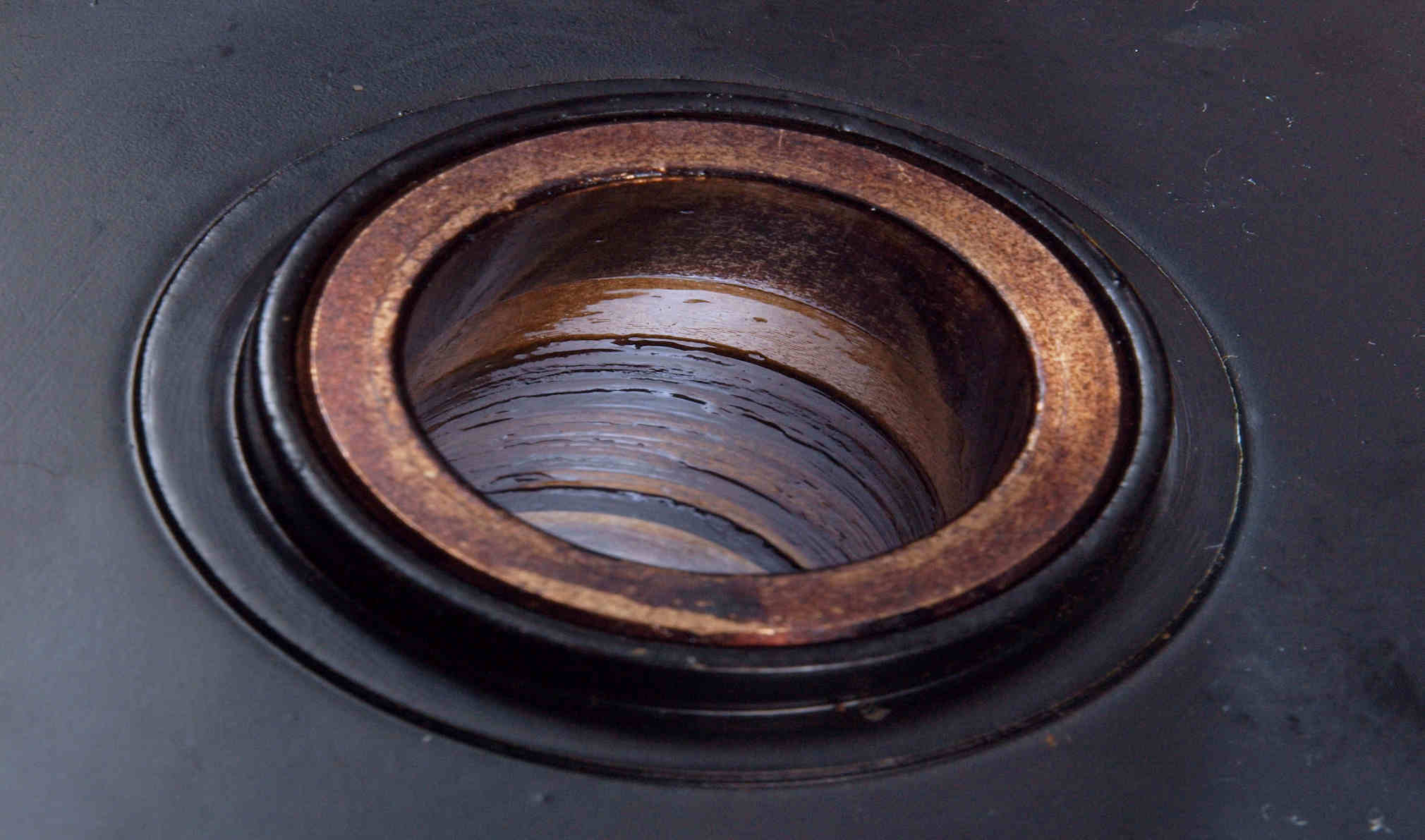

Ｍ４２．　修理中　固定子の軸受け部、グリスが真っ黒で固着。

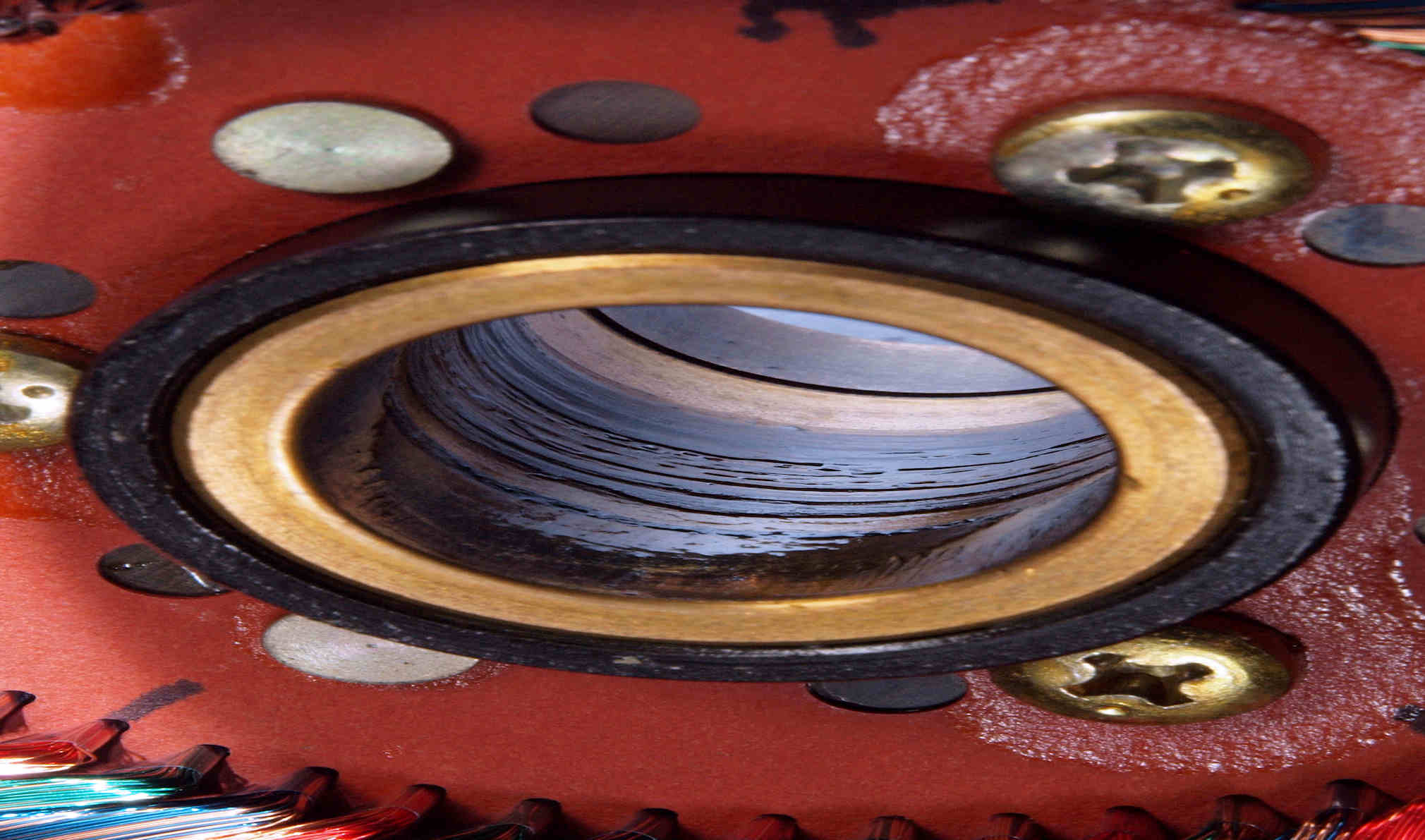

Ｍ４２．　修理中　固定子の軸受け部、テフロンライナーが削れている。

Ｅ．　調整・測定

Ｅ２１．　回転測定・調整。

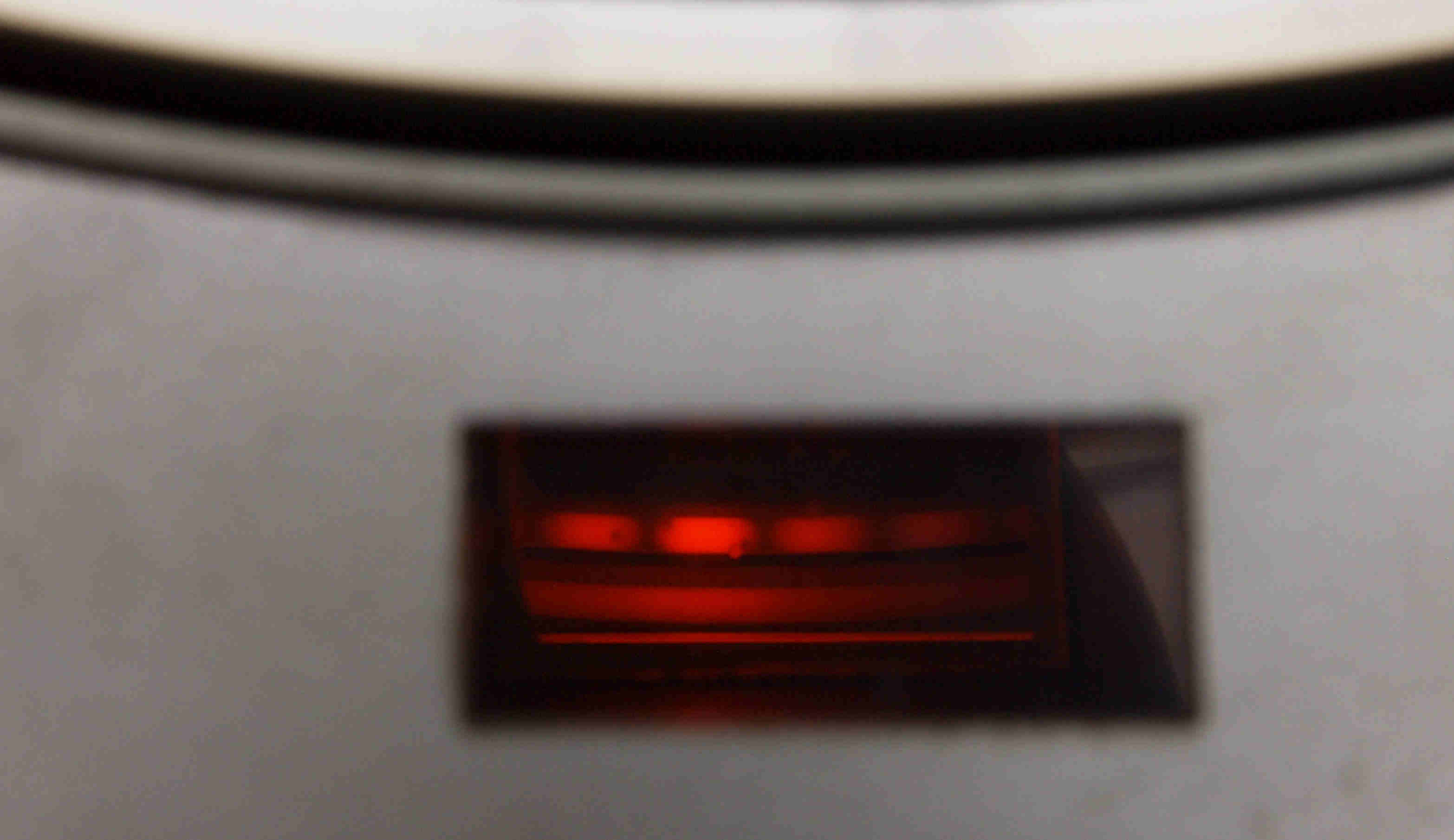

Ｅ２２．　３３回転測定。　その時の内蔵ストロボ表示。

Ｅ２３．　３３回転測定。　その時のストロボ表示。

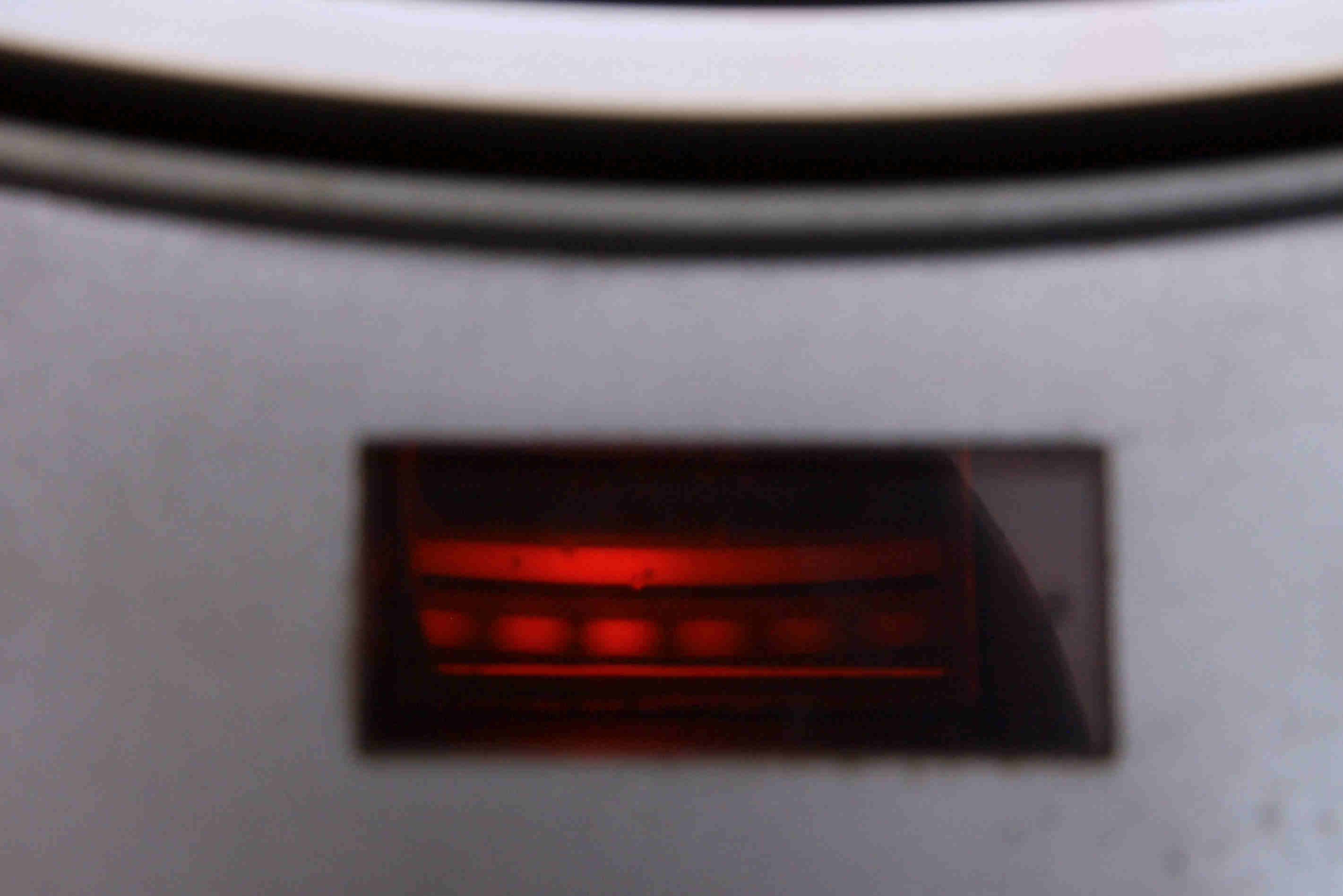

Ｅ３１．　４５回転測定。　その時の内蔵ストロボ表示。

Ｅ３２．　４５回転測定。　その時のストロボ表示。

Ｓ．　JVC　ＪＬ−Ｔ７７ の仕様（マニアル・カタログより）

型式 ターンテーブル　JL-T77 モーター 20極60スロット6フェーズによるDCダイレクトドライブモーター 駆動方式 ダイレクトドライブ方式 回転数 33 1/3、45rpm 回転数調整範囲 ±3％ 起動特性 1/2回転で正常動作 ワ・フラッター 0.03％WRMS S/N 60dB ターンテーブルの材質 31cmアルミダイキャスト製 価格 53,000／1975年頃
