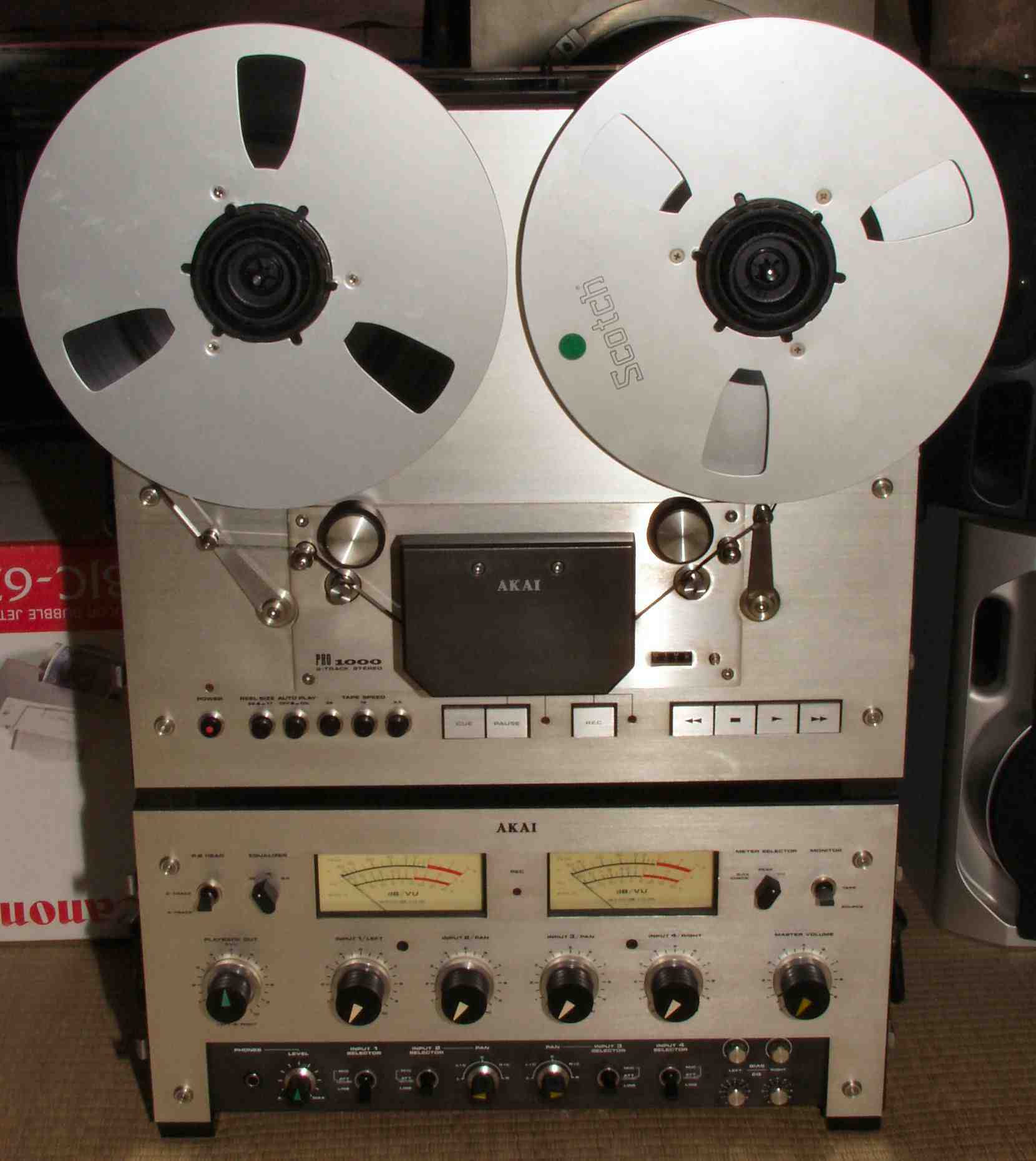

ＡＫＡＩ　ＰＲＯ１０００　２台目

平成１６年８月２５日到着持込　　　平成18年7月16日返却

Ａ．修理前の状況 　 　録音再生できず、早送り・巻き戻しで途中で止まる B．原因 　　経年変化による劣化 　　走行系のトルク無し Ｃ．修理状況 　　ＰＢ−ＡＭＰ（プレイバック・アンプ）基板修理 　　ＲＥＣ−ＡＭＰ（レコーデング・アンプ）基板修理 　　各コントロール基板修理 　　ＲＥＣ−バイアス（レコーデング・バイアス）基板修理 　　ＴＲ（トランジスタ−）交換 　　ＦＥＴ（電界トランジスタ−）交換 　　半固定ＶＲ交換 　　電解コンデンサー交換 　　フイルムコンデンサー交換 　　リレー交換 D．駆動・走行系修理 　　　 　　 Ｆ．使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　１４個 　　電解コンデンサー　　　　　　　　　　　　　　　　　１７１個 　　ＴＲ（トランジスタ−）　　　　　　　　　　　　　　　　９８個 　　ＦＥＴ（電界トランジスタ−）　　　　　　　　　　　　　４個 　　フイルムコンデンサー　　　　　　　　　　　　　　　　８個 　　リレー　　　　　　　　　　　　　　　　　　　　　　　　　　６個 Ｆ．修理費　　　　　　　　　　　　　　　　　，０００円 　　　　　　　　　　　　　　　　　　　　　　　　　　修理費合わず返却 Ｓ．　ＡＫＡＩ　ＰＲＯ１０００　の仕様（カタログ・マニアルより）

Ａ．修理前の状況 Ａ−１．点検中　テープ・ソース共出力しない

Ａ−２．．点検中　早送り・巻き戻しで途中で止まる

Ａ−３．帰ります

Ｓ．　ＡＫＡＩ　ＰＲＯ１０００　の仕様（カタログ・マニアルより）

録音トラック方式 ２トラック２チャンネルステレオ方式 再生トラック方式 ２トラック２チャンネルステレオ方式 ４トラック２チャンネルステレオ方式 最大使用リール ２６形（１０号） テープ速度 ３８ｃｍ/秒，１９ｃｍ/秒，９．５ｃｍ/秒 テープ速度偏差 ±０．５％ ワウ・フラッター ３８ｃｍ/秒=０．０２５％ＷＲＭＳ １９ｃｍ/秒=０．０４％ＷＲＭＳ ９．５ｃｍ/秒=０．０８％ＷＲＭＳ テープ立上がり特性 ０．８秒，３８ｃｍ/秒 （起動時よりワウ・フラッターが規格値に入るまでの時間） 周波数特性 ３８ｃｍ/秒，０ＶＵ録音=５０〜２０，０００Ｈｚ，±１dB １９ｃｍ/秒，０ＶＵ録音=４０〜２４，０００Ｈｚ，±３dB ９．５ｃｍ/秒，０ＶＵ録音=６０〜１２，０００Ｈｚ，±３dB 総合高調波歪率 １％以下，１ｋＨｚ，０ＶＵ （３８ｃｍ/秒，１９ｃｍ/秒，９．５ｃｍ/秒） 総合Ｓ/Ｎ比 ６０dB 再生補償特性 ＮＡＢ 消去率 ７０dB 録音バイアス周波数 １５０ｋＨｚ ヘッド（４） ２トラック録音ＧＸヘッド ２トラック再生ＧＸヘッド ４トラック再生ＧＸヘッド フルトラック消去ヘッド モーター（３） キャプスタンドライブ用ＣＰＧ内蔵ＡＣサーボ・オイル 循環式無給油型モーター×１ リールドライブ用オイル循環式無給油型 ６極エディカレントモーター×２ 早送り・巻戻し時間 １２０秒以内（７４０ｍテープ使用時） 入力 マイク（４）　適合インピーダンス=６００Ω〜１０ｋΩ 　　　　　　　最少入力レベル=０．３ｍＶ/−６９dB ライン（４）　入力インピーダンス=１００ｋΩ 　　　　　　　最少入力レベル=７０ｍＶ/−２１dB 出力 ライン（４）　負荷インピーダンス=１０ｋΩ以上 　　　　　　　出力インピーダンス=１００Ω以下 　　　　　　　基準出力=０dBs（０．７７５Ｖ） ミキサー（２）負荷インピーダンス=２０ｋΩ以上 　　　　　　　出力インピーダンス=１ｋΩ以下 　　　　　　　出力レベル=３００ｍＶ）　 レベルメーター ピーク　ＤＩＮ規格準拠・指示応答時間=０．０１秒 　　　　　メーター復帰時間=０．８秒 ＶＵ　　　ＢＴＳ規格準拠 使用半導体 トランジスタ=１３３，ダイオード=９４，ＦＥＴ=６，ＩＣ=２ 電源 １００Ｖ　ＡＣ，５０/６０Ｈｚ 消費電力 １１６Ｗ 外形寸法 メ　 カ部=４８６Ｗ×４１２Ｈ×２８４Ｄmm アンプ部=４８６Ｗ×２３１Ｈ×３０９Ｄmm 重量 メ カ部=２８．３ｋｇ、　アンプ部=１０．２ｋｇ 価格 ￥３９８，０００

pr10002-2
