VacuumTubeTester Hickok TV-2B/Uで
８０４５Ｇ　Ｇｍ、Ｉｐ測定
ＬＵＸＫＩＴ　Ａ３６００　８０４５Ｇ　６本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝６０００μmho、Ｉｐ＝８２．５ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝９４００μmho、Ｉｐ＝１３３．７ｍＡ。
    ３本目　８０４５Ｇ　測定。　Ｇｍ＝８５００μmho、Ｉｐ＝１２２．２ｍＡ。
    ４本目　８０４５Ｇ　測定。　空気管で測定不可。
    ５本目　８０４５Ｇ　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝１４３．４ｍＡ。
    ６本目　８０４５Ｇ　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝１５３．０ｍＡ。

ＬＵＸ　ＭＢ３０４５．　３台目　８０４５Ｇ　２本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝１４０．５ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝１３４．０ｍＡ。
ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　購入２本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝１３６．２ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝７５００μmho、Ｉｐ＝１４６．９ｍＡ。
ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　２回目購入２本の「Ｇｍ　＆　Ｉｐ」測定。 購入先。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝８２００μmho、Ｉｐ＝１４５．４ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝８８００μmho、Ｉｐ＝１５６．６ｍＡ。
ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　３回目購入４本の「Ｇｍ　＆　Ｉｐ」測定。 購入先。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝１７０．９ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝１００００μmho、Ｉｐ＝１７５．１ｍＡ。
    ３本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、　Ｉｐ＝１６０．３ｍＡ。
    ４本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、　Ｉｐ＝１６８．１ｍＡ。
ＬＵＸ　ＭＢ３０４５　修理真空管　８０４５Ｇ　４回目購入４本の「Ｇｍ　＆　Ｉｐ」測定。 購入先。
  • １本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、Ｉｐ＝１４４．７ｍＡ。
    ２本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、Ｉｐ＝１５３．４ｍＡ。
    ３本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、Ｉｐ＝１４９．１ｍＡ。
    ４本目　８０４５Ｇ　測定。　Ｇｍ＝９５００μmho、Ｉｐ＝１４５．４ｍＡ。
ＬＵＸ　ＭＢ３０４５　修理真空管　８０４５Ｇ　５回目購入３本の「Ｇｍ　＆　Ｉｐ」測定。
  • １本目　「８０４５Ｇ」　Ｇｍ測定＝７１００μmho、ＩＰ＝１１３．７ｍＡ。
    ２本目　「８０４５Ｇ」　Ｇｍ測定＝５０００μmho、ＩＰ＝　６６．７ｍＡ。
    ２本目　「８０４５Ｇ」　Ｇｍ測定＝６５００μmho、ＩＰ＝１０１．０ｍＡ。

Ａ．　ＬＵＸ　ＬＵＸＫＩＴ　Ａ３６００　８０４５Ｇ　の「Ｇｍ　＆　Ｉｐ」測定。

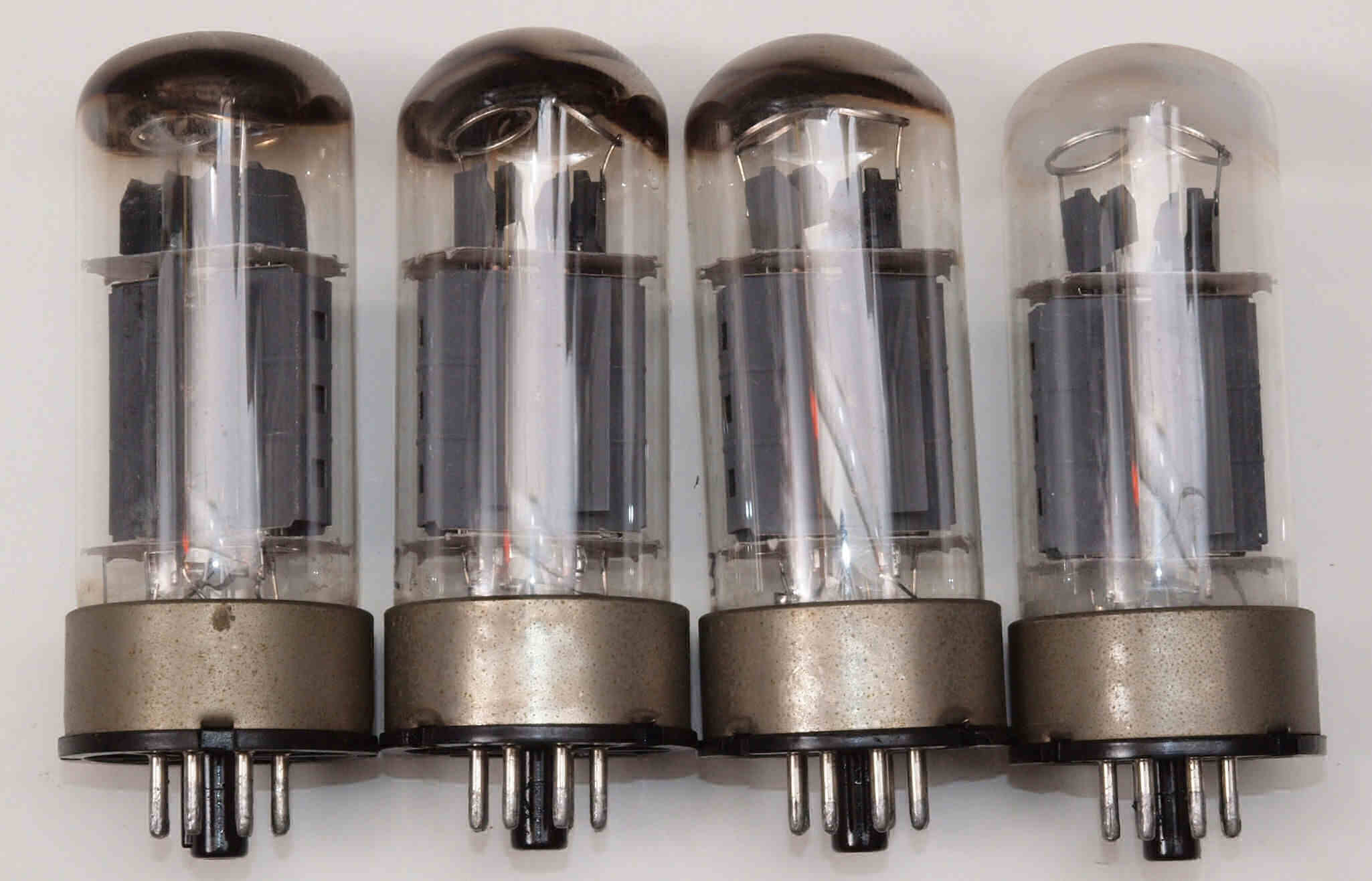

　　　　　　付属真空管　「８０４５Ｇ」。　左から１本目．２．３．４本目、４本目は空気管。
　　　　　　ＬＵＸ８０４５Ｇの付属規格表から、
　　　　　　８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

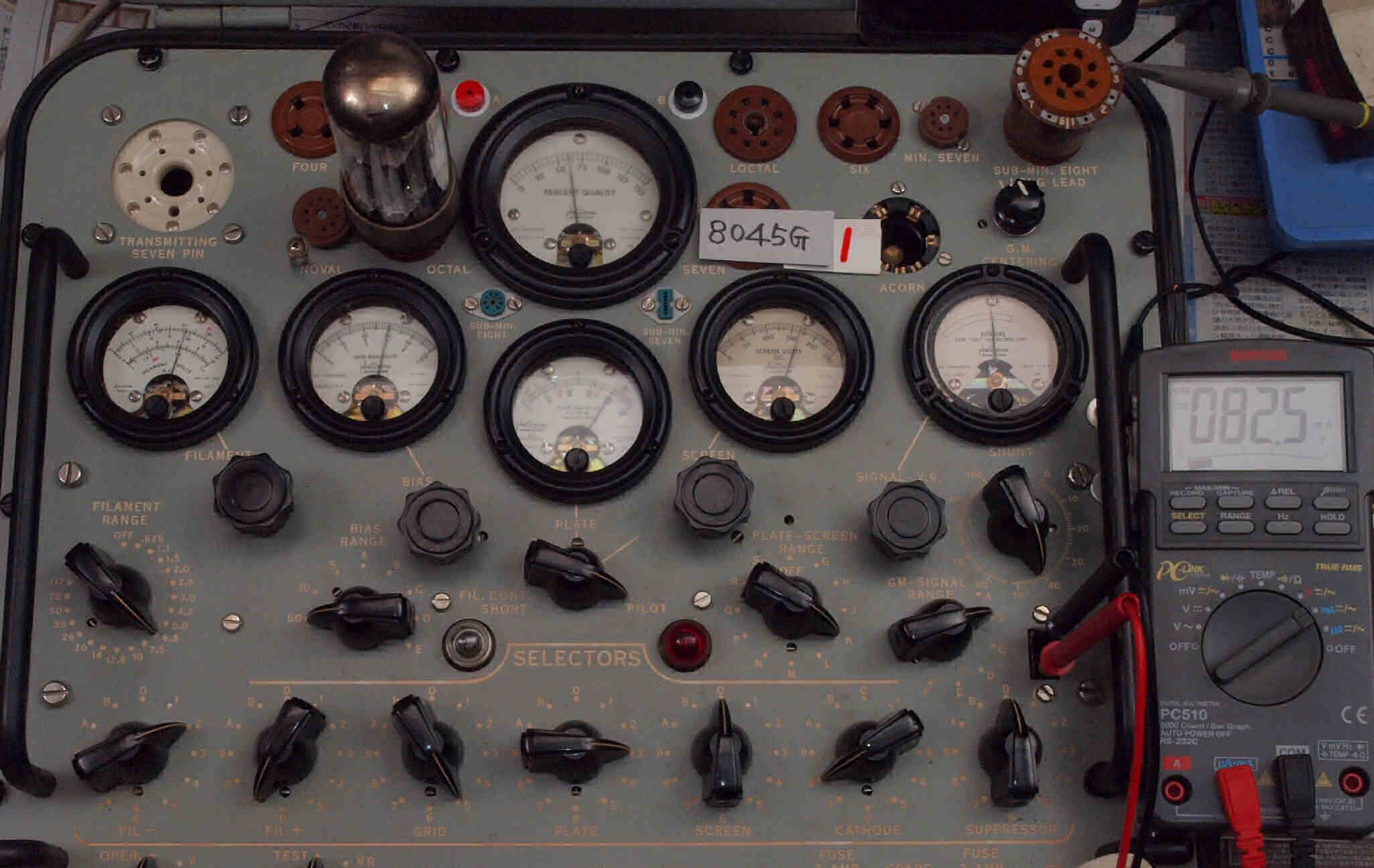

Ａ１１．　付属１本目　「８０４５Ｇ」。　Ｇｍ測定＝６０００μmho、ＩＰ＝８２．５ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

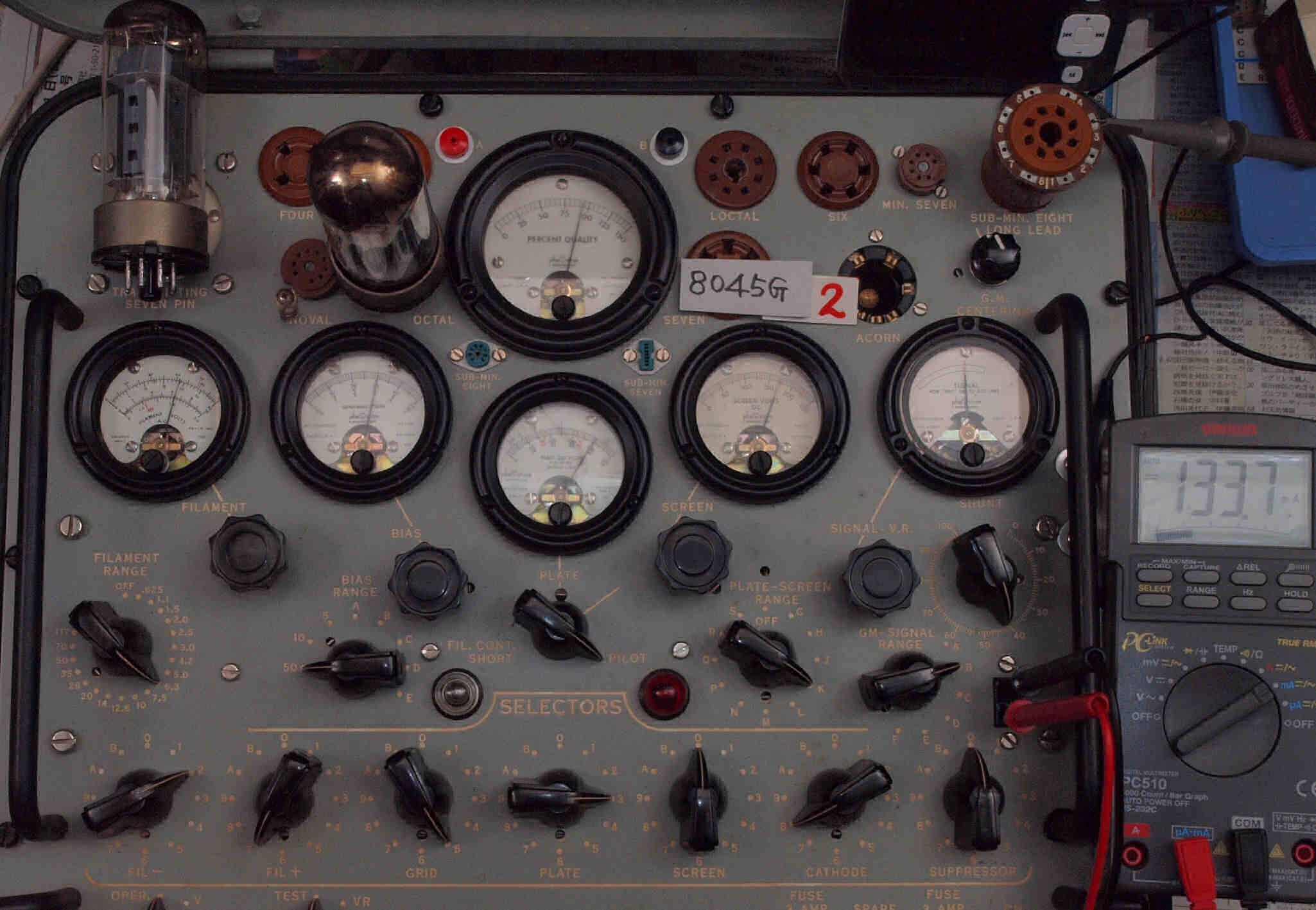

Ａ１２．　付属２本目　「８０４５Ｇ」。　Ｇｍ測定＝９４００μmho、ＩＰ＝１３３．７ｍＡ。

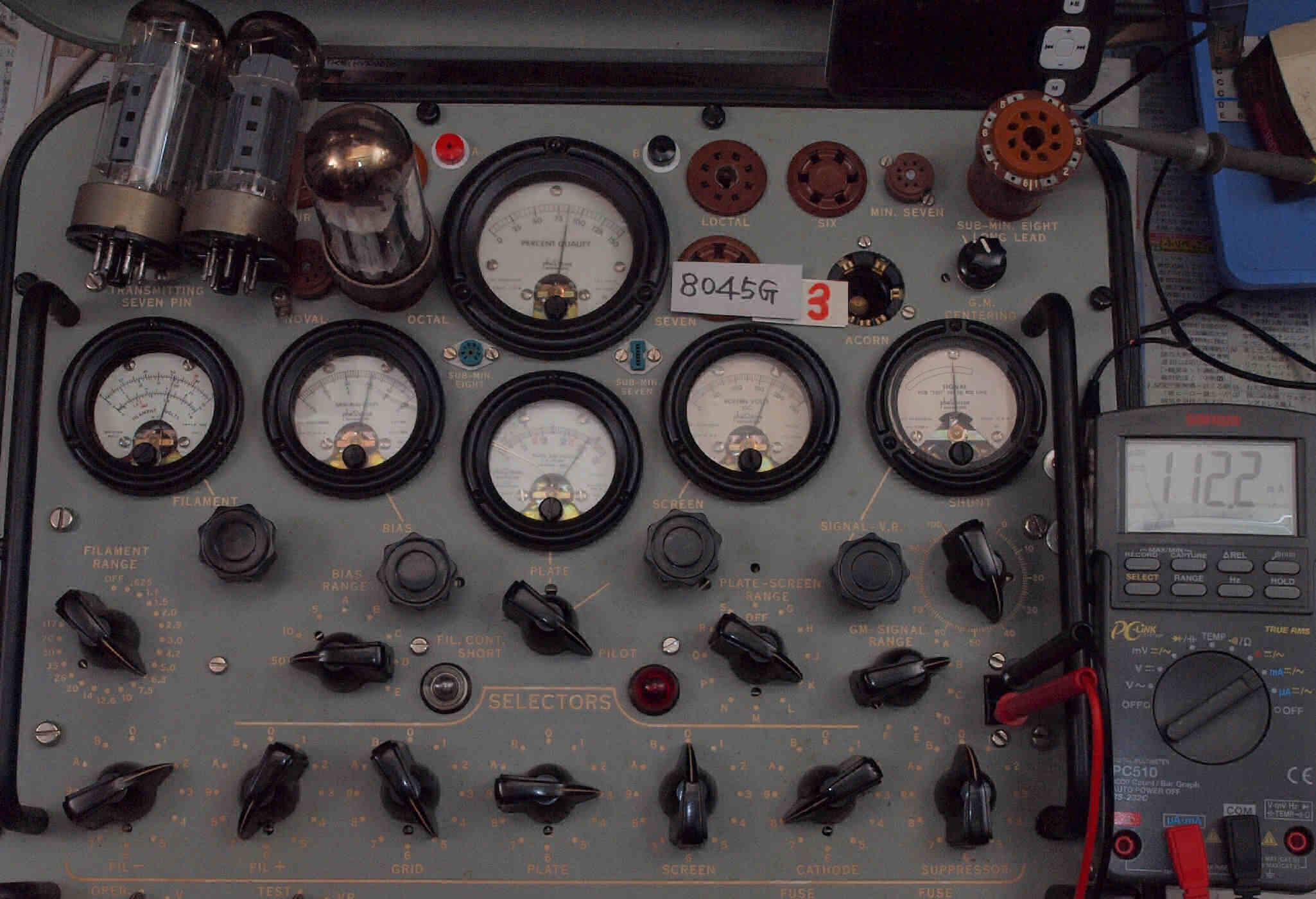

Ａ１３．　付属３本目　「８０４５Ｇ」。　Ｇｍ測定＝８５００μmho、ＩＰ＝１２２．２ｍＡ。
Ａ１４．　付属４本目　「８０４５Ｇ」。　空気管で測定できず。

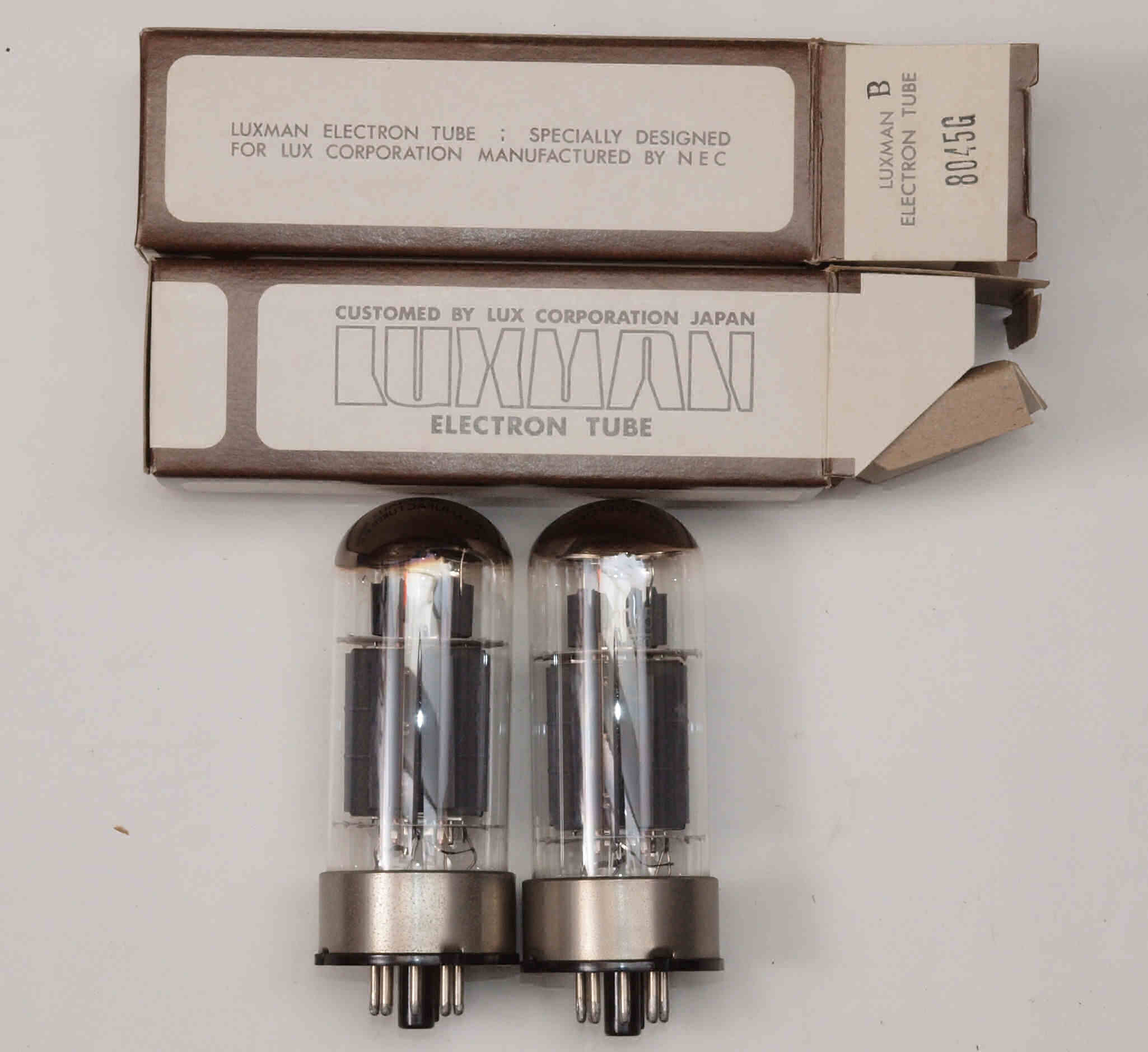

Ａ１５．　予備真空管　「８０４５Ｇ」。　左から１本目．２本目。
　　　　　　ＬＵＸ８０４５Ｇの付属規格表から、
　　　　　　８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。

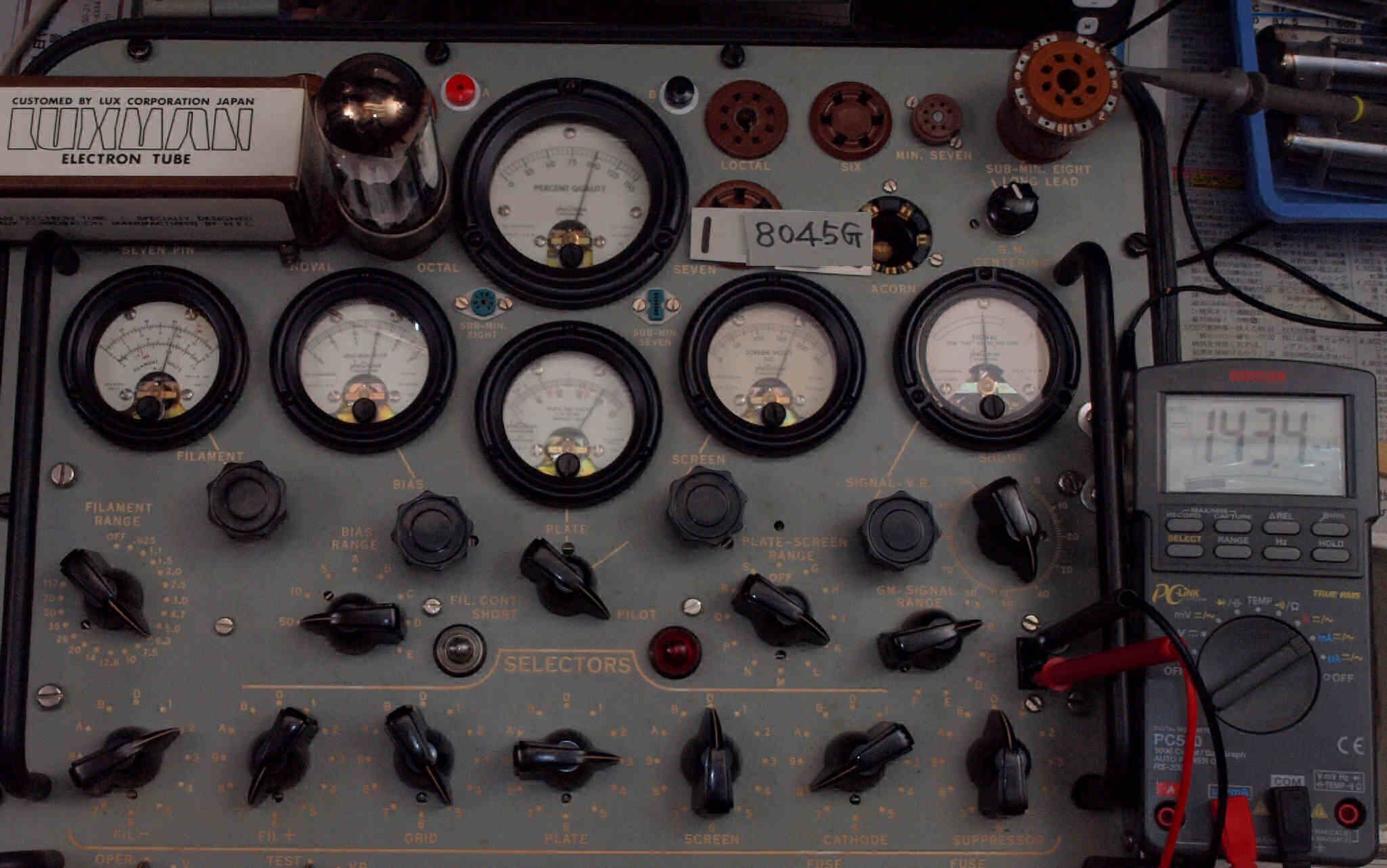

Ａ１６．　予備１本目　「８０４５Ｇ」。　Ｇｍ測定＝１００００μmho、ＩＰ＝１４３．４ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。

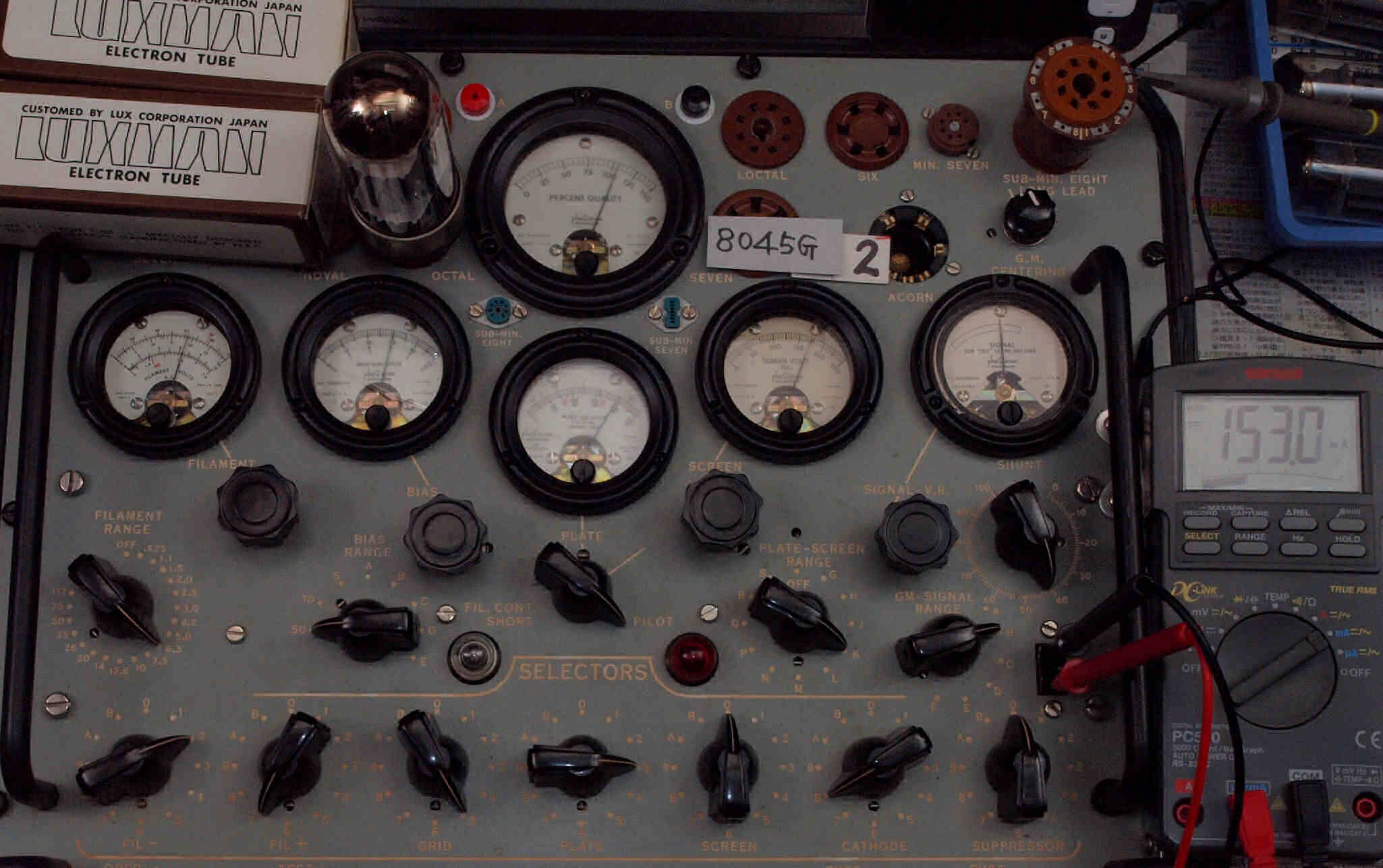

Ａ１７．　予備２本目　「８０４５Ｇ」。　Ｇｍ測定＝１０５００μmho、ＩＰ＝１５３．０ｍＡ。
Ｂ．　ＬＵＸ　ＭＢ３０４５．　３台目　８０４５Ｇ　２本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、２本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｂ１１．　付属１本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４０．５ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。
Ｂ１２．　付属２本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１３４．０ｍＡ。
Ｃ１．　ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　購入２本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、２本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｃ１１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１３６．２ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。
Ｃ１２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝７５００μmho、ＩＰ＝１４６．９ｍＡ。
Ｃ２．　ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　２回目購入２本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、２本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｃ２１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝８２００μmho、ＩＰ＝１４５．４ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。
Ｃ２２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝８８００μmho、ＩＰ＝１５６．０ｍＡ。
プレート電流波形を観測しながら測定する。
Ｃ３．　ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　３回目購入４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、２本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｃ３１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝１００００μmho、ＩＰ＝１７０．９ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。
Ｃ３２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝１００００μmho、ＩＰ＝１７５．１ｍＡ。
Ｃ３３．　３本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１６０．３ｍＡ。
Ｃ３４．　４本目　「８０４５Ｇ」。　Ｇｍ測定＝９９００μmho、ＩＰ＝１６８．１ｍＡ。
プレート電流波形を観測しながら測定する。
Ｃ４．　ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　４回目購入４本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、２本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｃ４１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４４．７ｍＡ。
　　　　　測定条件、「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。　ＲａｎｇｅSW＝Ａ、FullScale＝１５０００μmho。
Ｃ４２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１５３．４ｍＡ。
Ｃ４３．　３本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４９．１ｍＡ。
Ｃ４４．　４本目　「８０４５Ｇ」。　Ｇｍ測定＝９５００μmho、ＩＰ＝１４５．４ｍＡ。
プレート電流波形を観測しながら測定する。
測定電源は安定化（電圧・周波数）電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
Ｃ５　ＬＵＸ　ＭＢ３０４５．修理真空管　８０４５Ｇ　５回目購入３本の「Ｇｍ　＆　Ｉｐ」測定。
　　　　付属真空管　「８０４５Ｇ」、３本。
　　　　ＬＵＸ８０４５Ｇの付属規格表から、８０４５Ｇ相互コンダクタンス＝１１０００μmho「Ｅｐ＝２００Ｖ、ＩＰ＝１２０ｍＡ、Ｅｇ１＝−３０Ｖ」。
Ｕ５１．　１本目　「８０４５Ｇ」。　Ｇｍ測定＝７１００μmho、ＩＰ＝１１３．７ｍＡ。
Ｕ５２．　２本目　「８０４５Ｇ」。　Ｇｍ測定＝５０００μmho、ＩＰ＝６６．７ｍＡ。
Ｕ５３．　３本目　「８０４５Ｇ」。　Ｇｍ測定＝６５００μmho、ＩＰ＝１０１．０ｍＡ。
*８０４５Ｇ 付属規格表
*６２４０Ｇ 付属規格表
　　　 　　　　　 　　
