Hickok TV-2C/Uで Toshiba　６ＧＢ８ Ｇｍ ＆ Ｉｐ測定
Ａ．ペア箱入り　６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１０４．４ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２５．８ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３７．２ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３９．８ｍＡ。
Ｂ．箱入り　６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１３３．９ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３０．３ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３６００μmho、Ｉｐ＝１４０．５ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１３６．４ｍＡ。
Ｃ．６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．３ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３１．７ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３８．５ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．５ｍＡ。
Ｄ．灰色プレート、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２２．５ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．９ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２１．２ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３４００μmho、Ｉｐ＝１２４．４ｍＡ。　
Ｅ．シングルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１１９．５ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３３．５ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．４ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１２９．４ｍＡ。
Ｆ．ダブルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０６００μmho、Ｉｐ＝１２６．６ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４６．６ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１４７．１ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１６００μmho、Ｉｐ＝１１４．２ｍＡ。
Ｇ．ダブルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５０００μmho、Ｉｐ＝１３７．３ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２４．５ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５４００μmho、Ｉｐ＝１３７．７ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２４．１ｍＡ。
Ｈ．ダブルゲッター、６Ｇ-Ｂ８　　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９７．６ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９８．２ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１０２．７ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝９９．２ｍＡ。
Ｉ．ダブルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９７．６ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９８．２ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１０２．７ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝９９．２ｍＡ。
Ｊ．シングルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１１．８ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２４００μmho、Ｉｐ＝１１０．５ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１８．３ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１０９．３ｍＡ。
Ｋ．シングルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１１５．１ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１１８．３ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１４０．１ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４７．３ｍＡ。
Ｌ．シングルゲッター、６Ｇ-Ｂ８　４本。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３５．２ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３２．４ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３４．８ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２９．０ｍＡ。
Ｍ．手持ち６Ｇ-Ｂ８　　１３個の　「ＧＭ　＆　Ｉｐ」　測定。
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７０．６ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３１．９ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１２２．０ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２０．４ｍＡ。
    ５本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１６８．９ｍＡ。
    ６本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２２００μmho、Ｉｐ＝１３１．９ｍＡ。
    ７本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。
    ８本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０８００μmho、Ｉｐ＝１２０．０ｍＡ。
    ９本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。
    １０本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９６００μmho、Ｉｐ＝１３２．６ｍＡ。
    １１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１１２．４ｍＡ。
    １２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１４６．８ｍＡ。

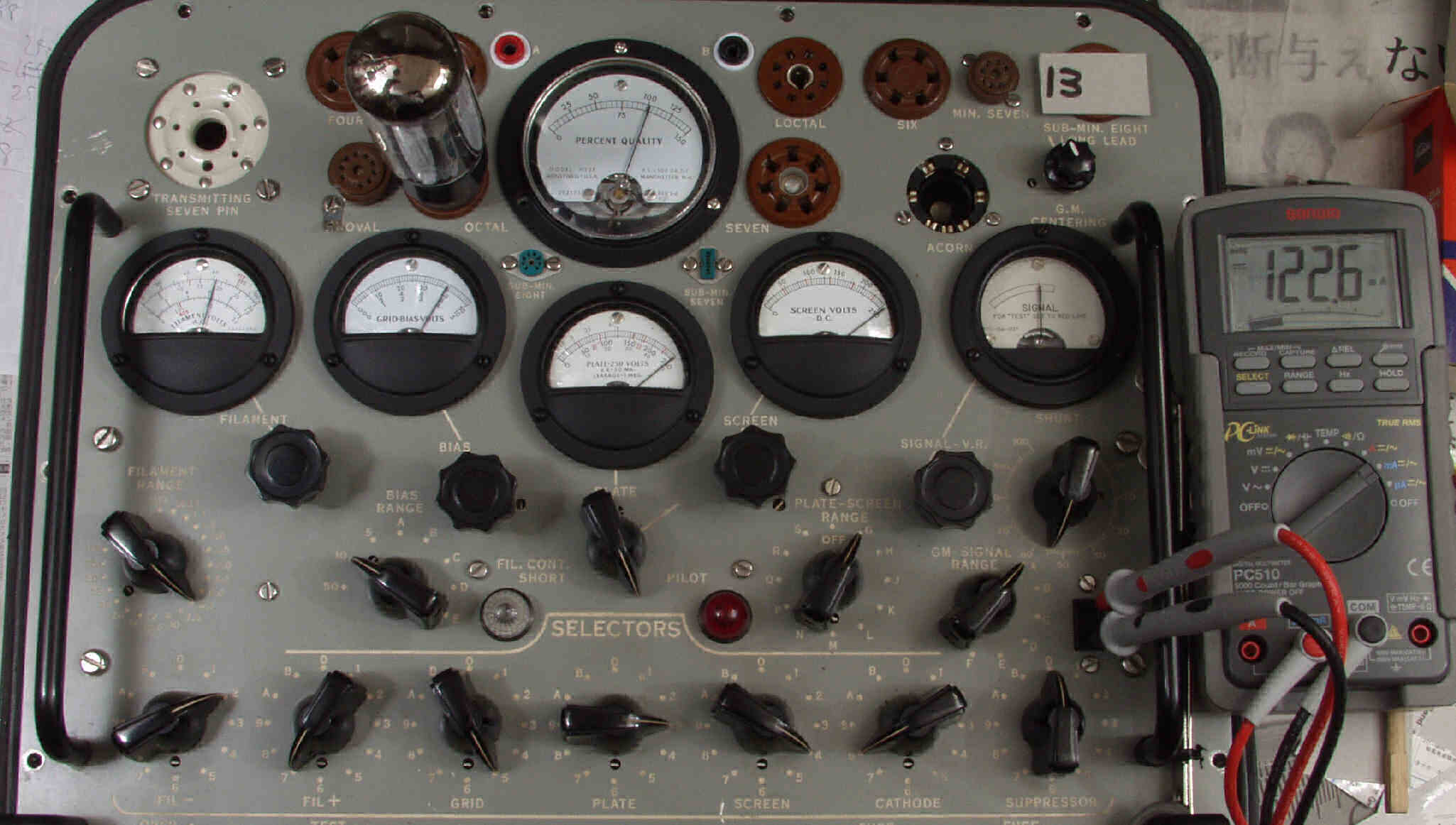

    １３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０２００μmho、Ｉｐ＝１２２．６ｍＡ。

　　
測定電源は交流安定化電源を使用し、ＡＣ１１５Ｖ　６０Ｈｚで行う。
　画像をクリックすると、大きく（横幅2050ドット）表示されます。
ヒーターは十分に余熱をしてから測定する。
プレート波形を観測しながら測定する。
Ａ．　ペア箱入り　６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。

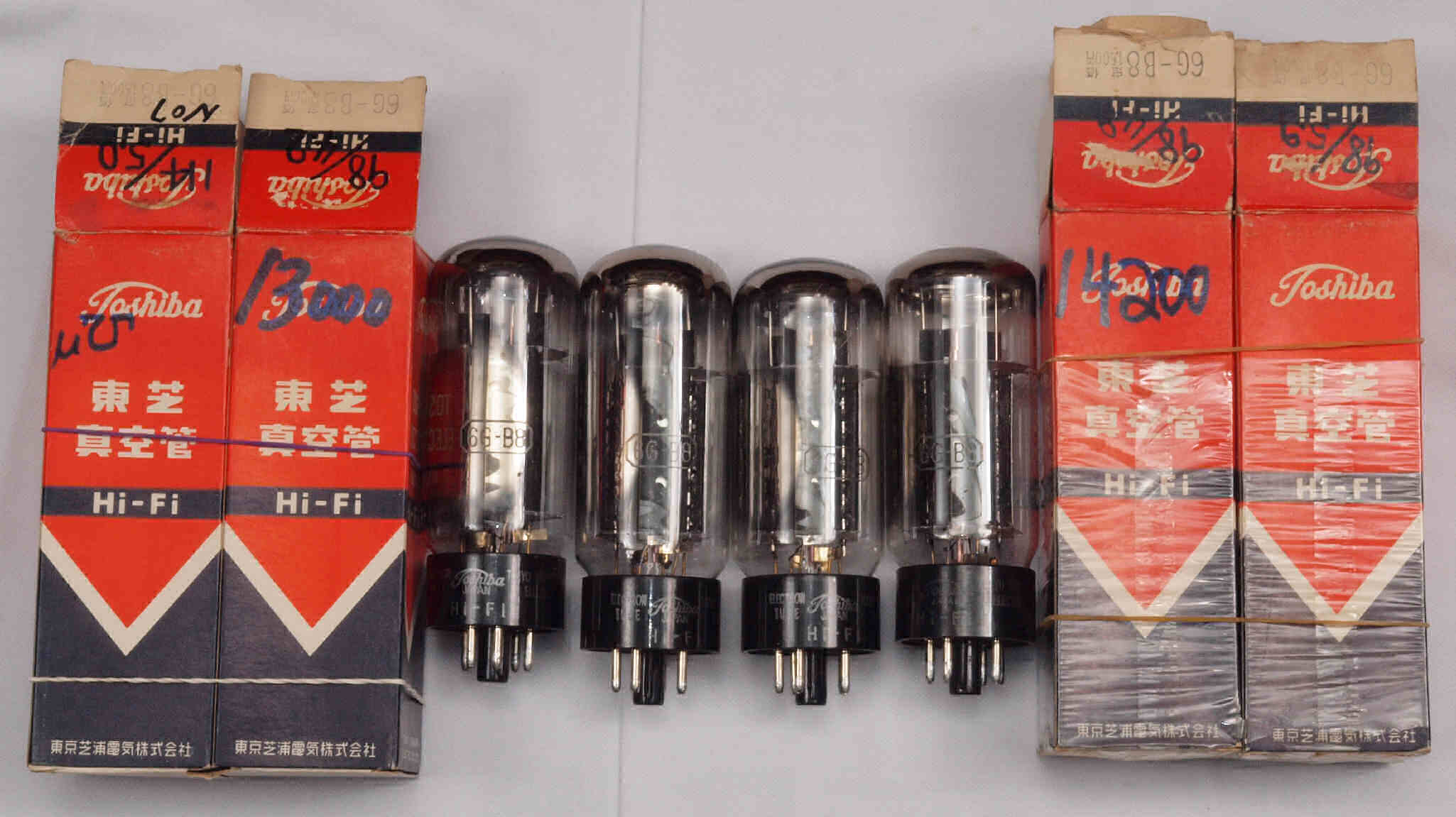

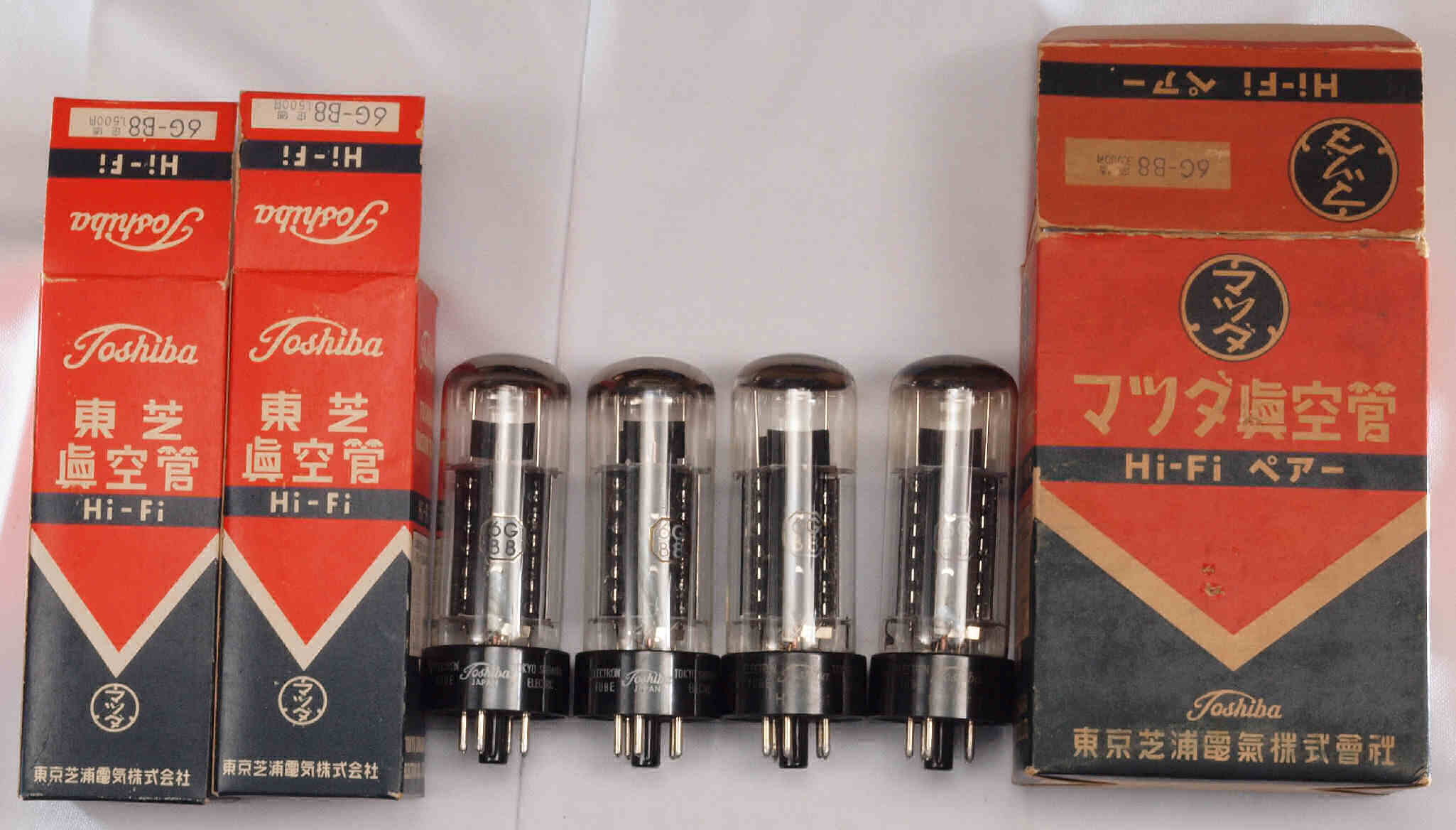

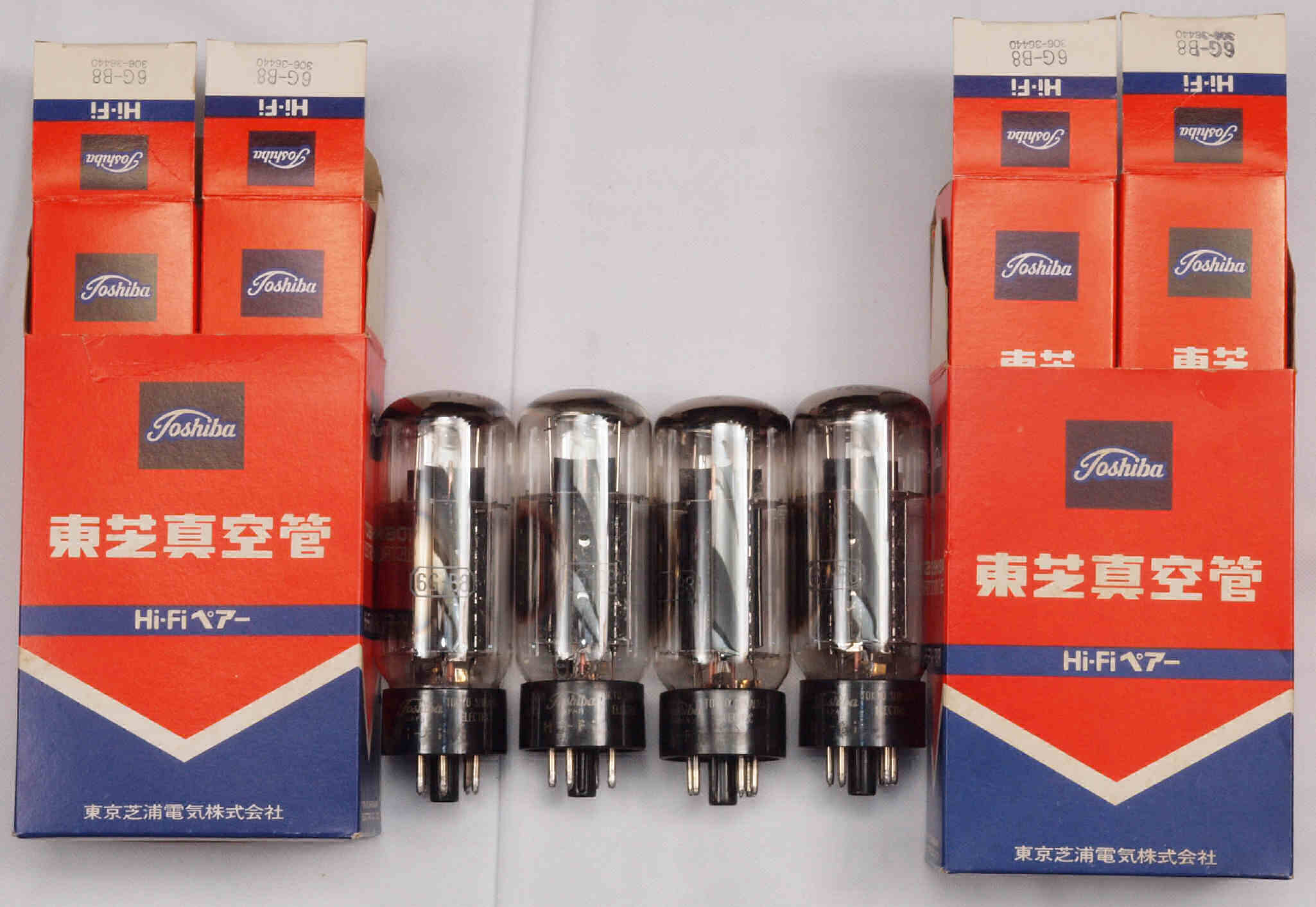

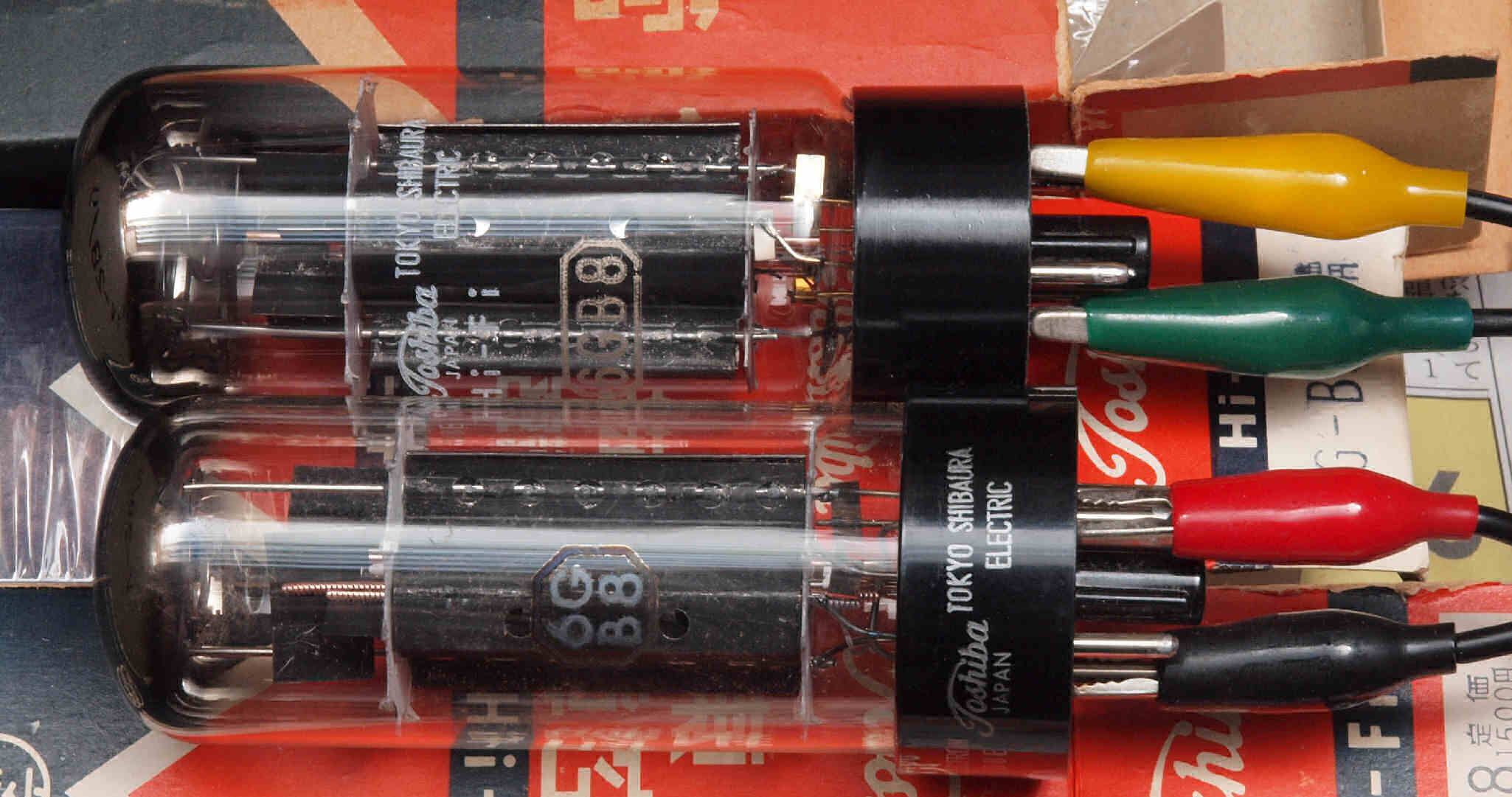

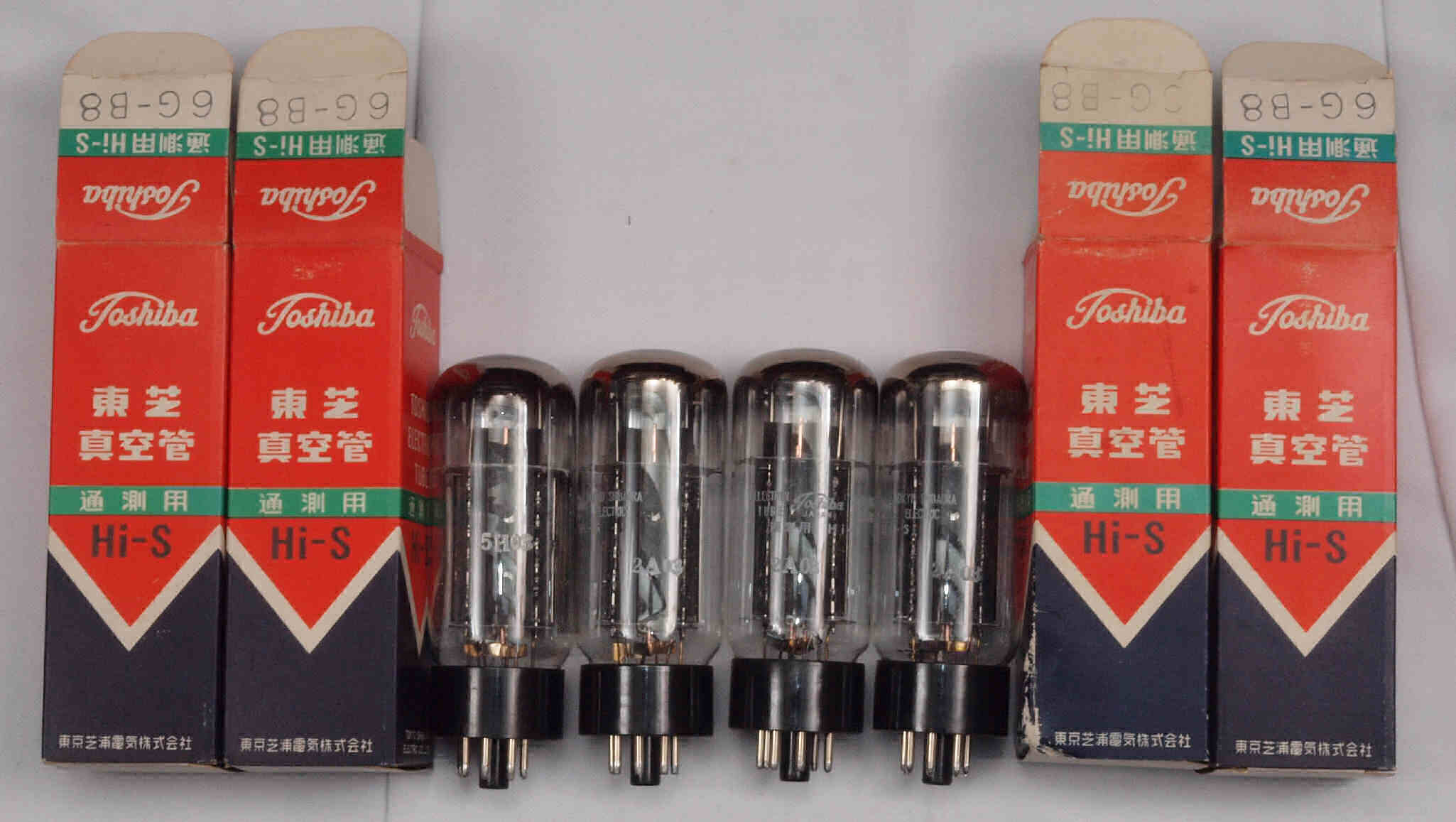

　　　　　　　　　　　　　　　　　　　上＝ペア箱、下＝内箱。

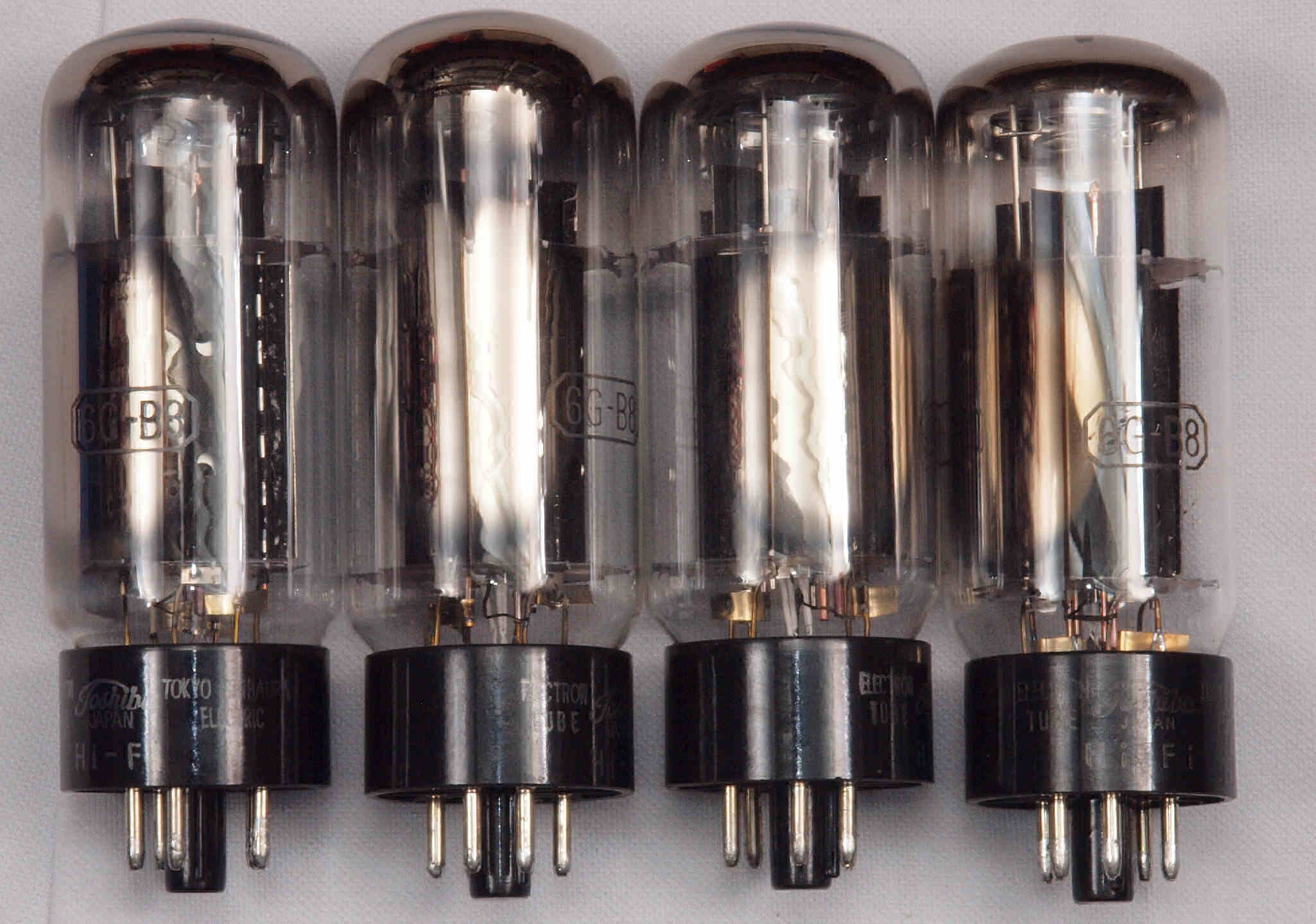

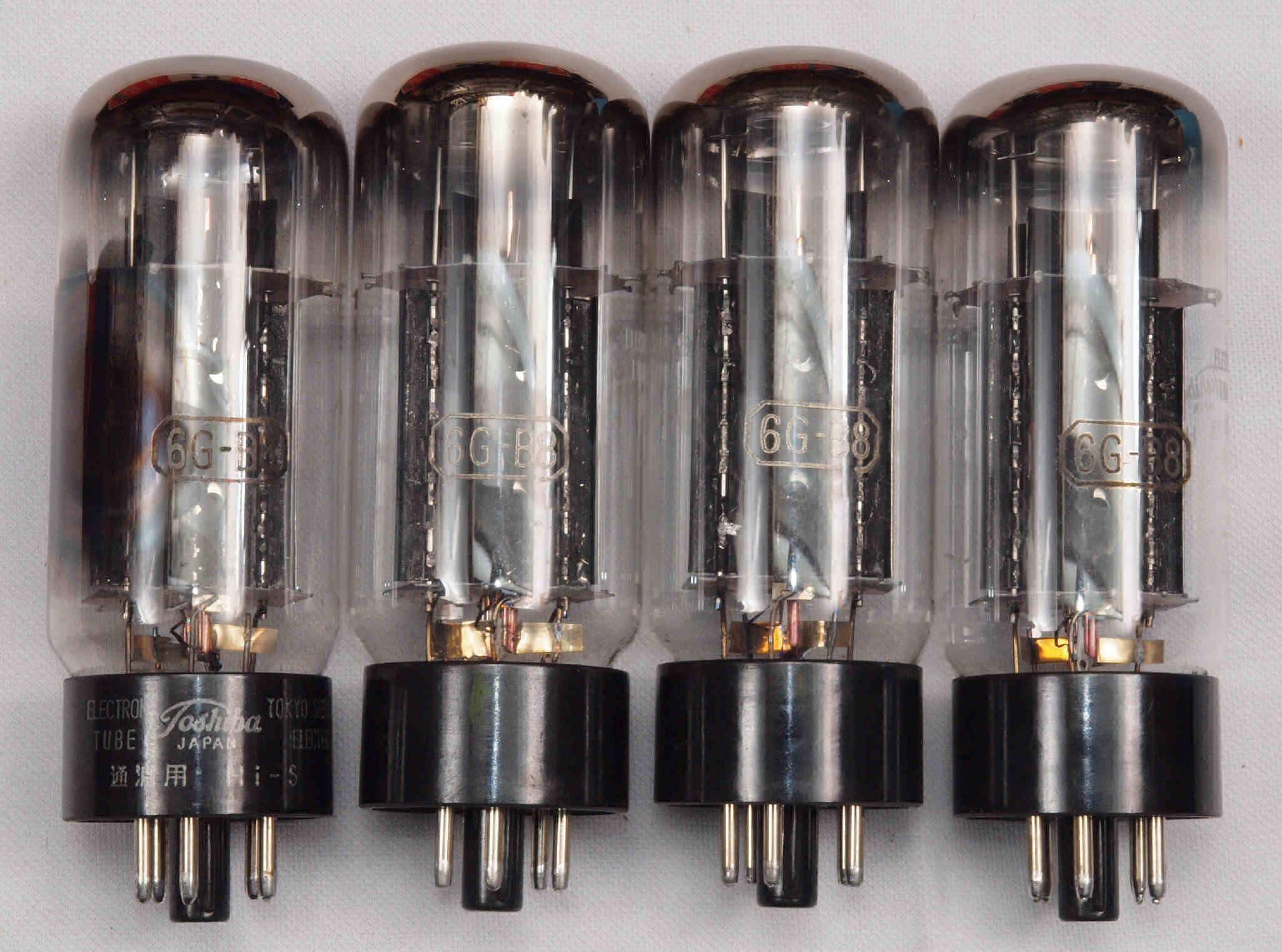

左から、
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１０４．４ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２５．８ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３７．２ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３９．８ｍＡ。

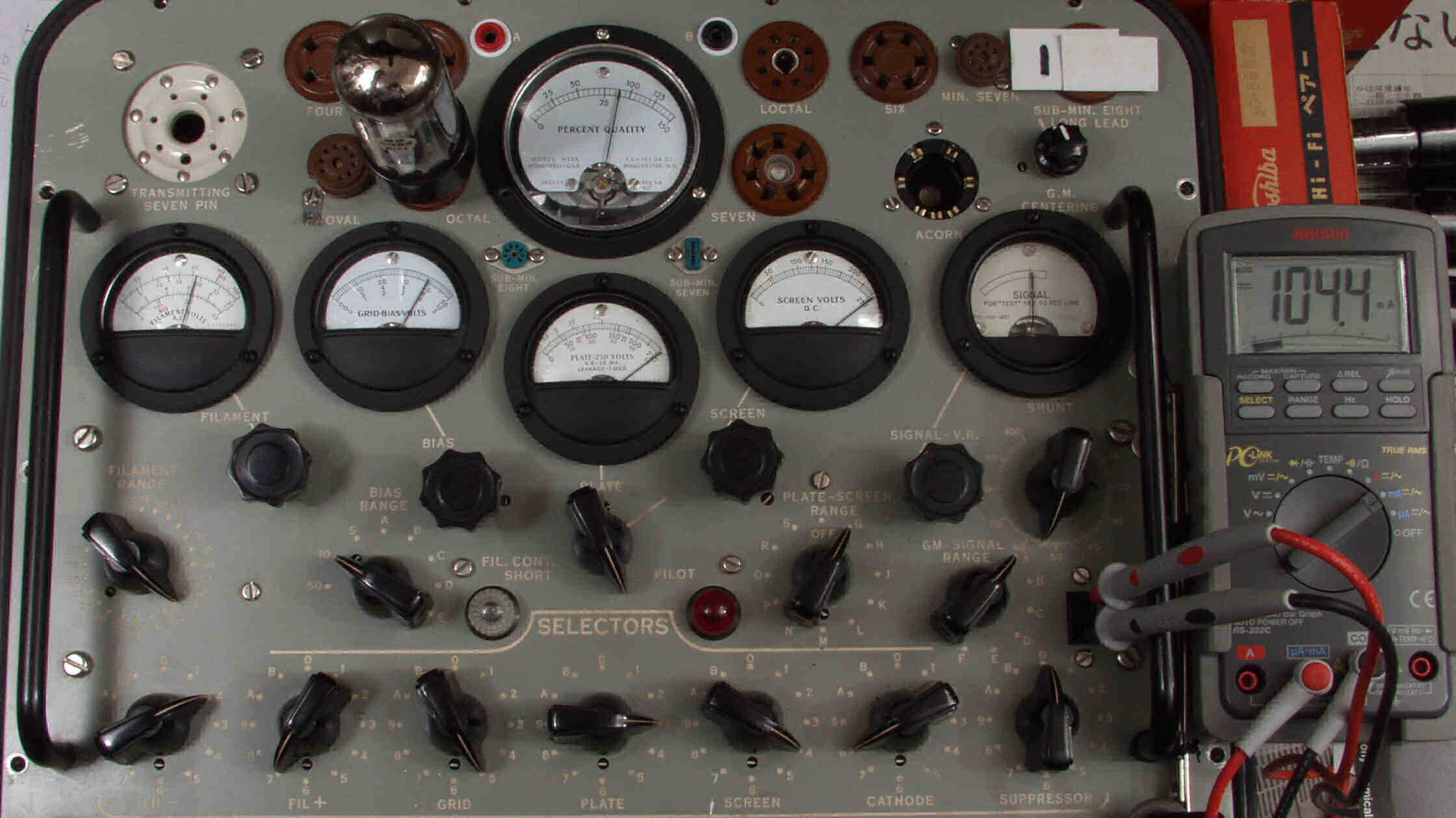

Ａ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１０４．４ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

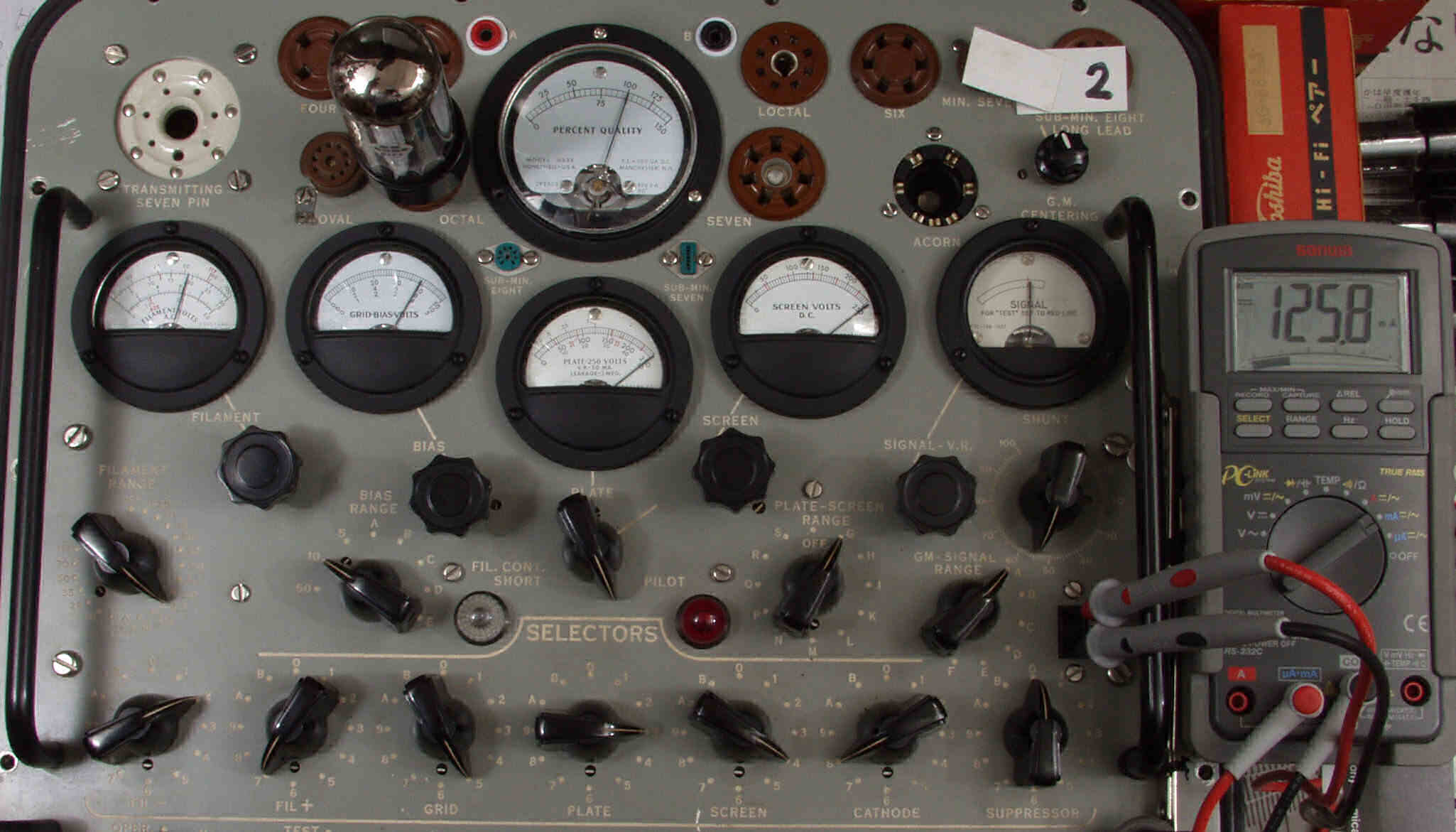

Ａ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２５．８ｍＡ。
Ａ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３７．２ｍＡ。

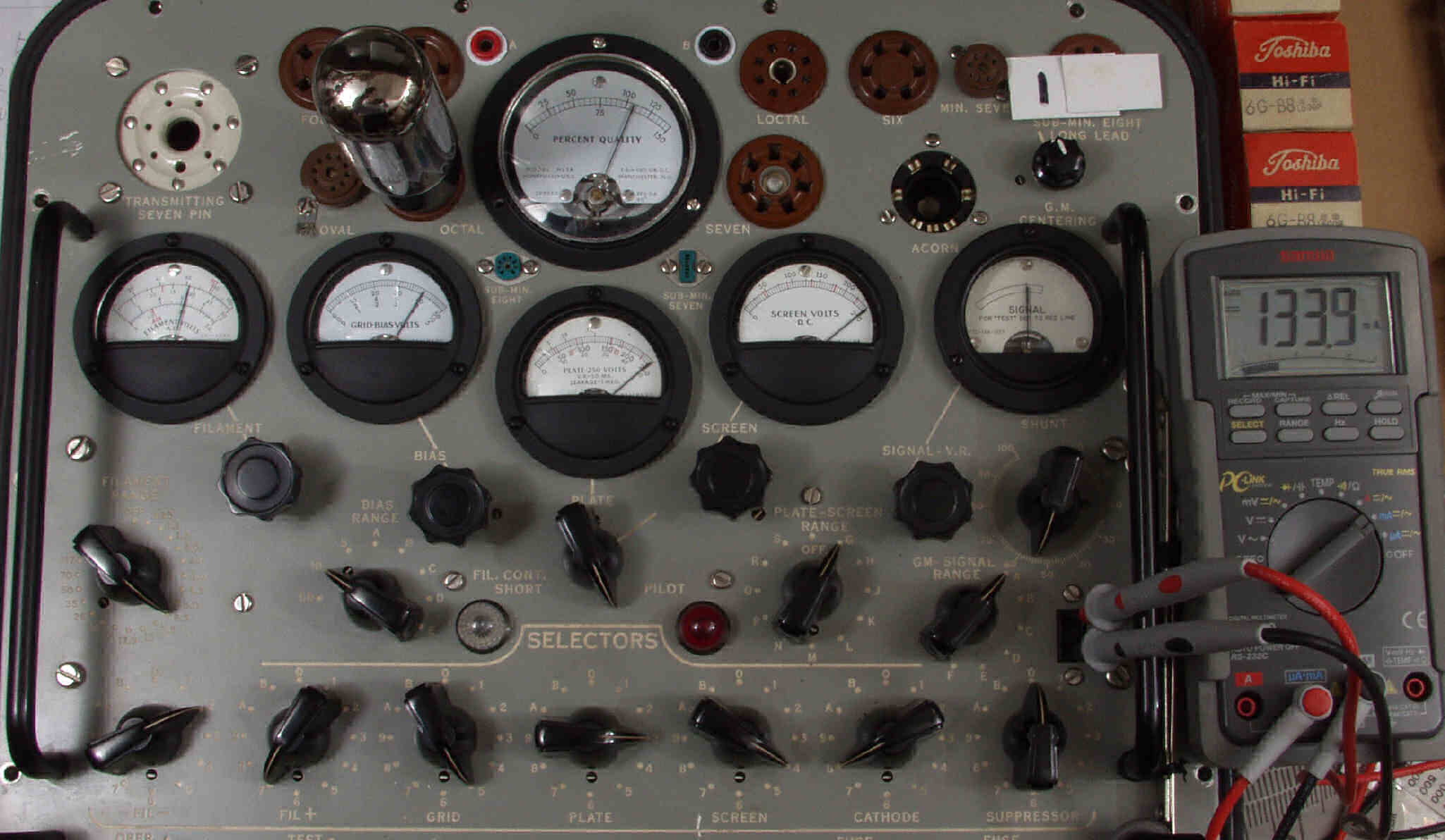

Ａ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３９．８ｍＡ。
Ｂ．　箱入り　６Ｇ-Ｂ８　　４本「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から、
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１３３．９ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３０．３ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３６００μmho、Ｉｐ＝１４０．５ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１３６．４ｍＡ。　
Ｂ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１３３．９ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

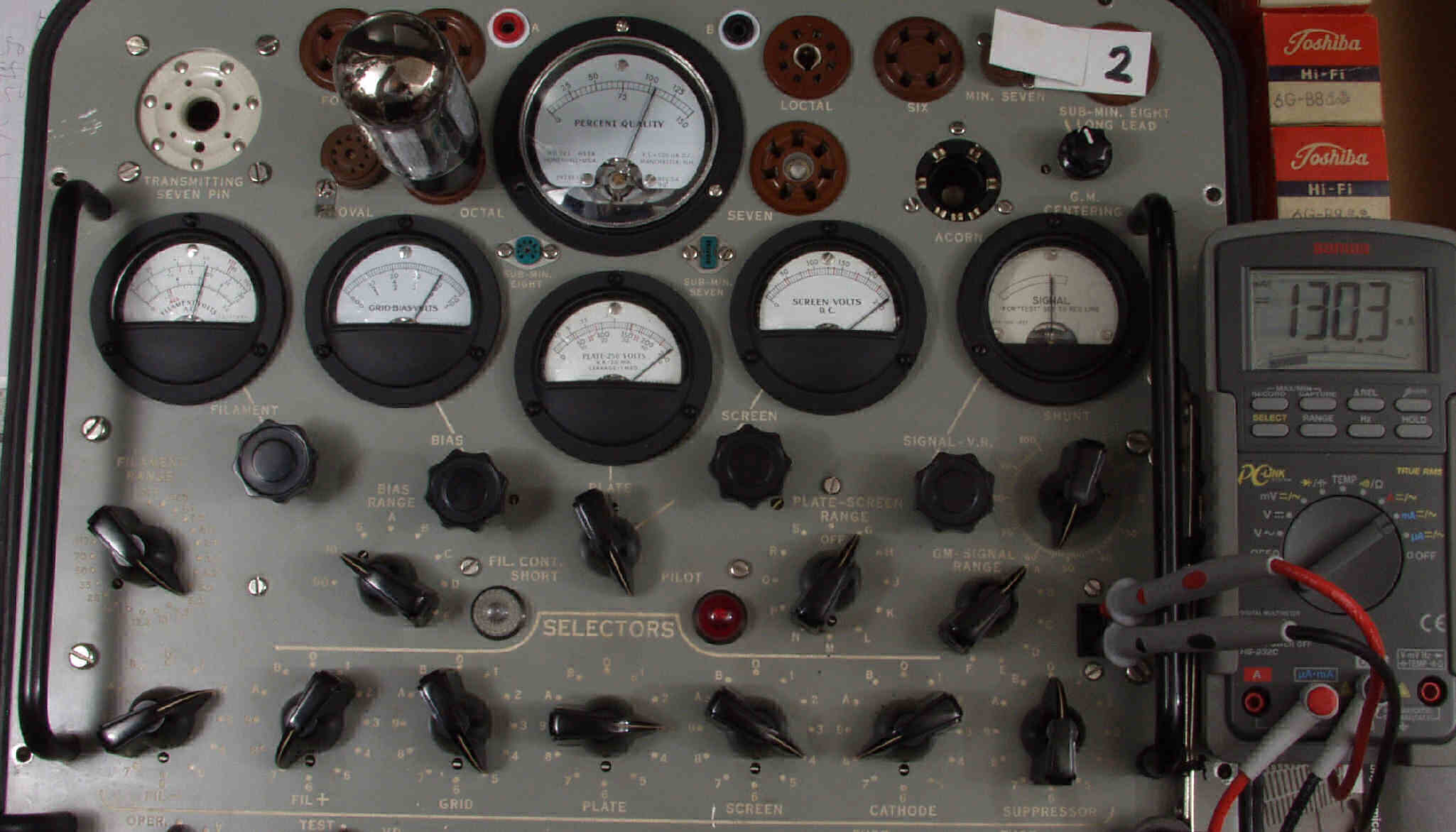

Ｂ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３０．３ｍＡ。

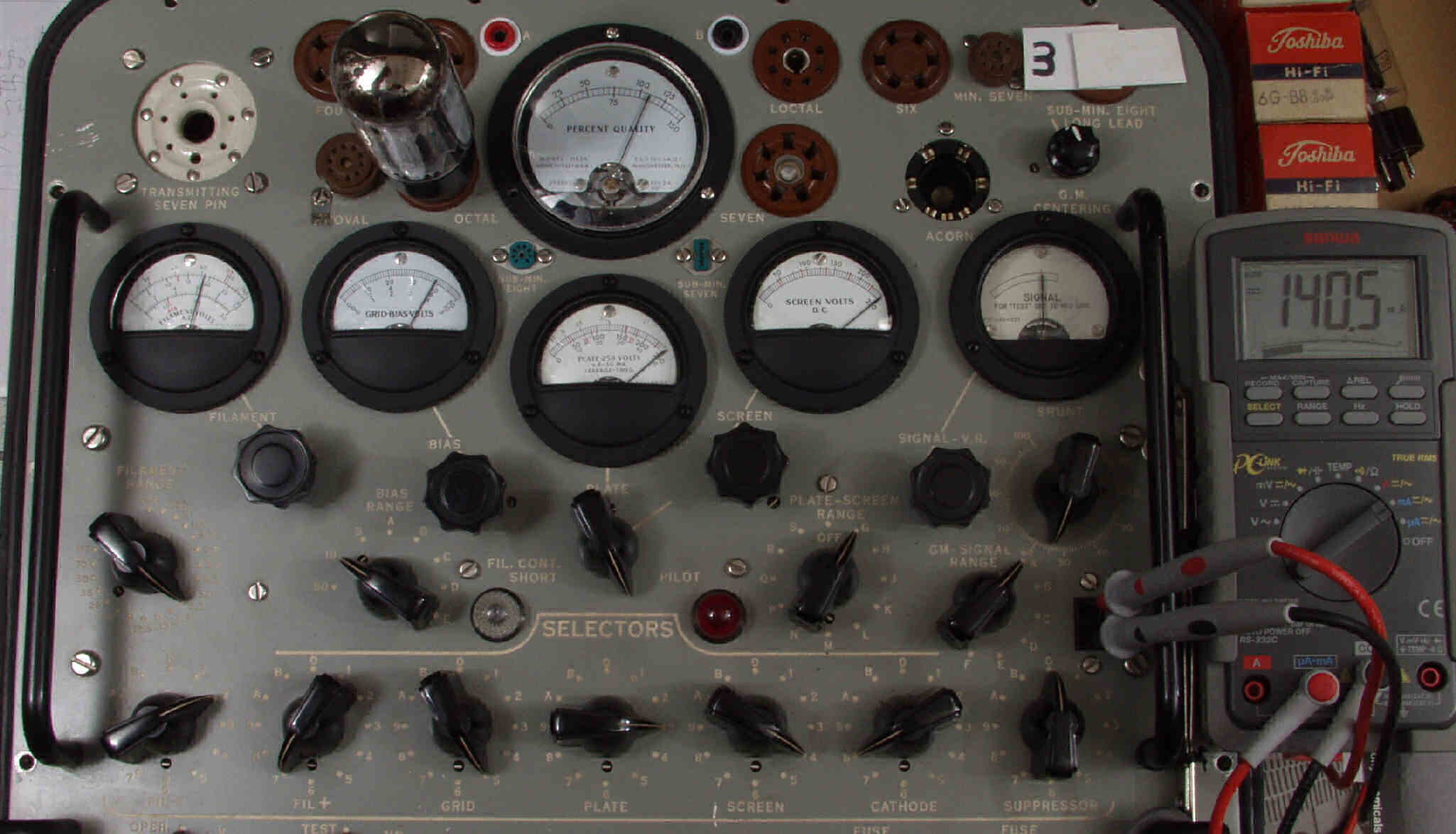

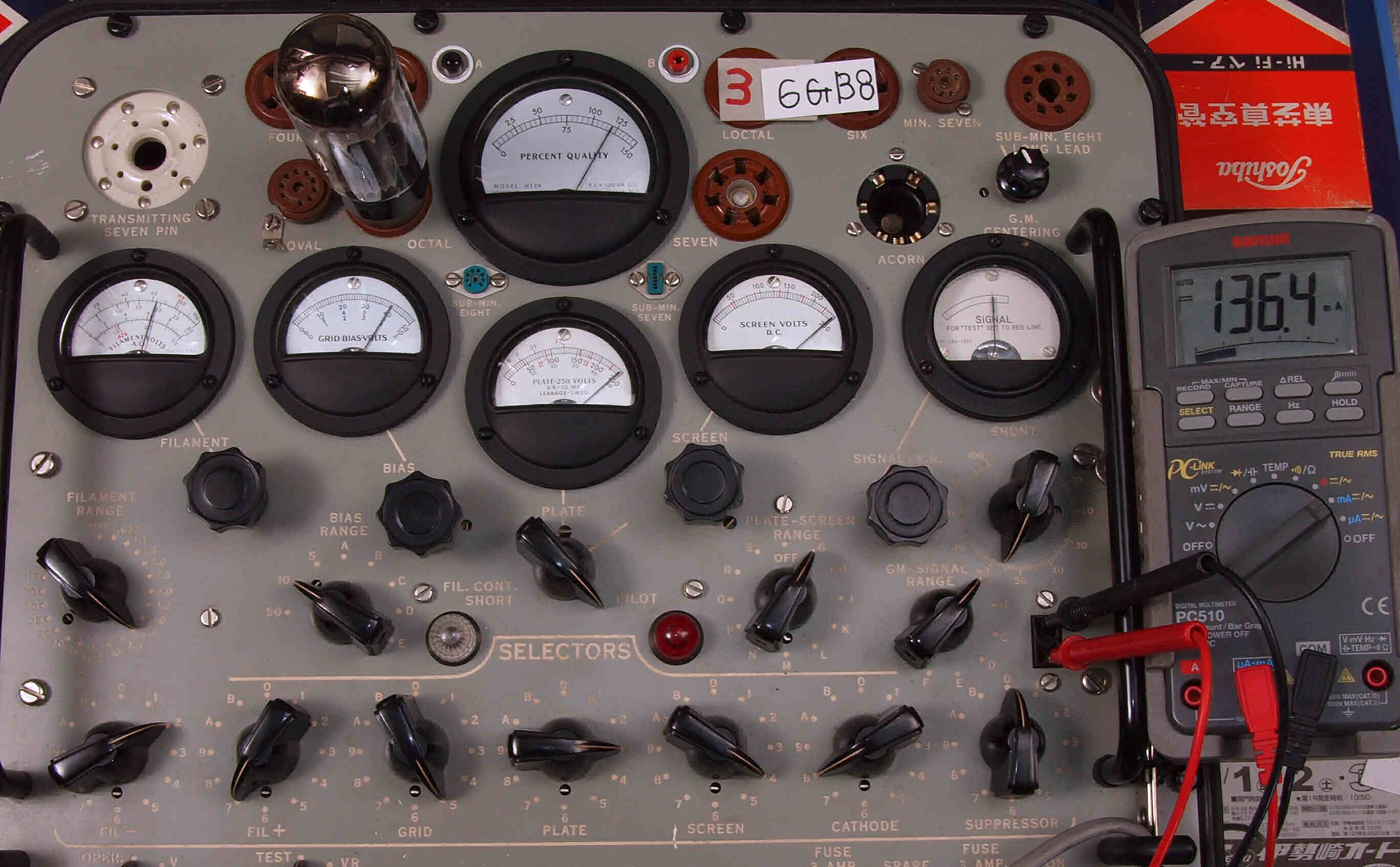

Ｂ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３６００μmho、Ｉｐ＝１４０．５ｍＡ。

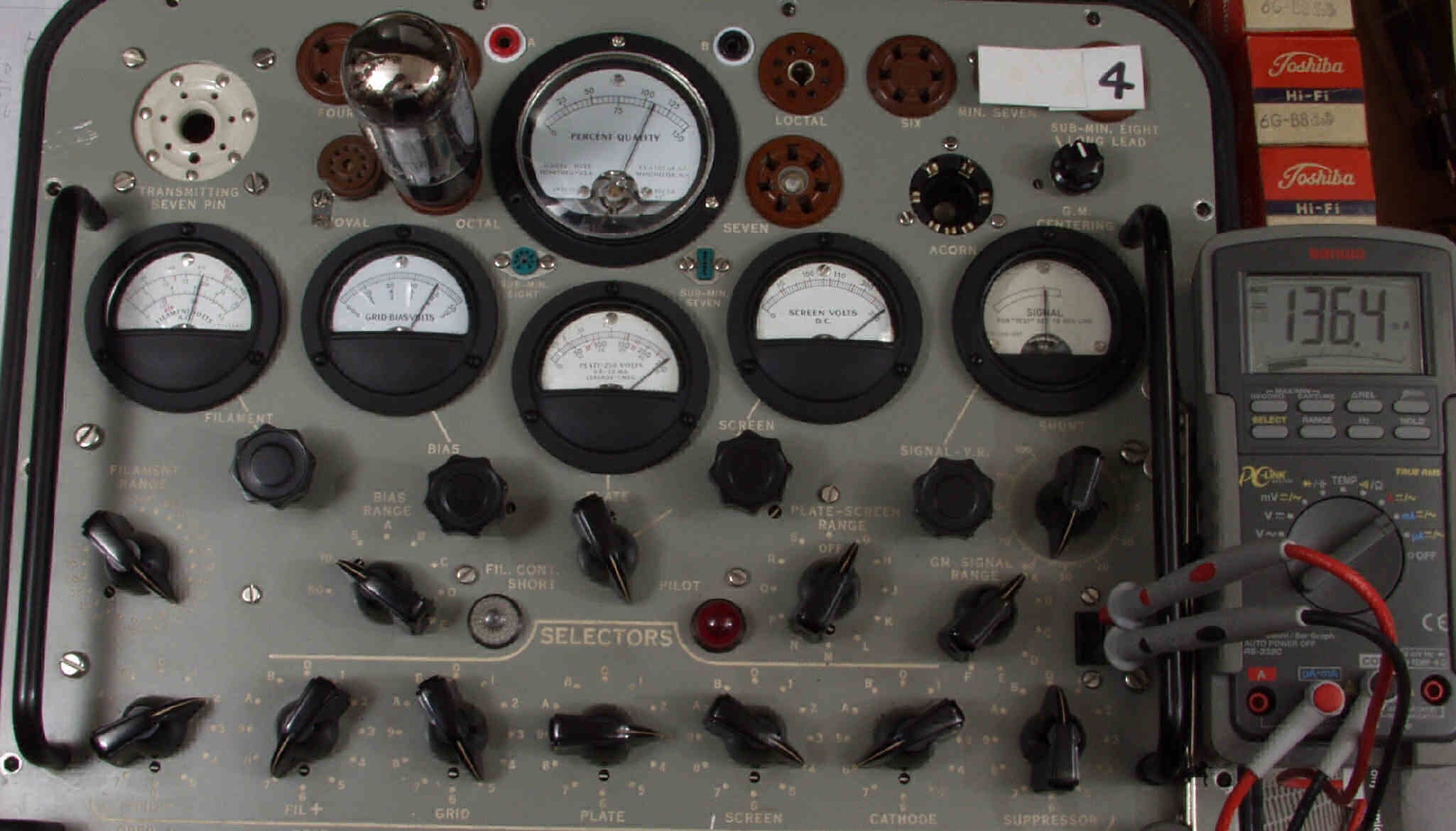

Ｂ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１３６．４ｍＡ。
Ｃ．　６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。

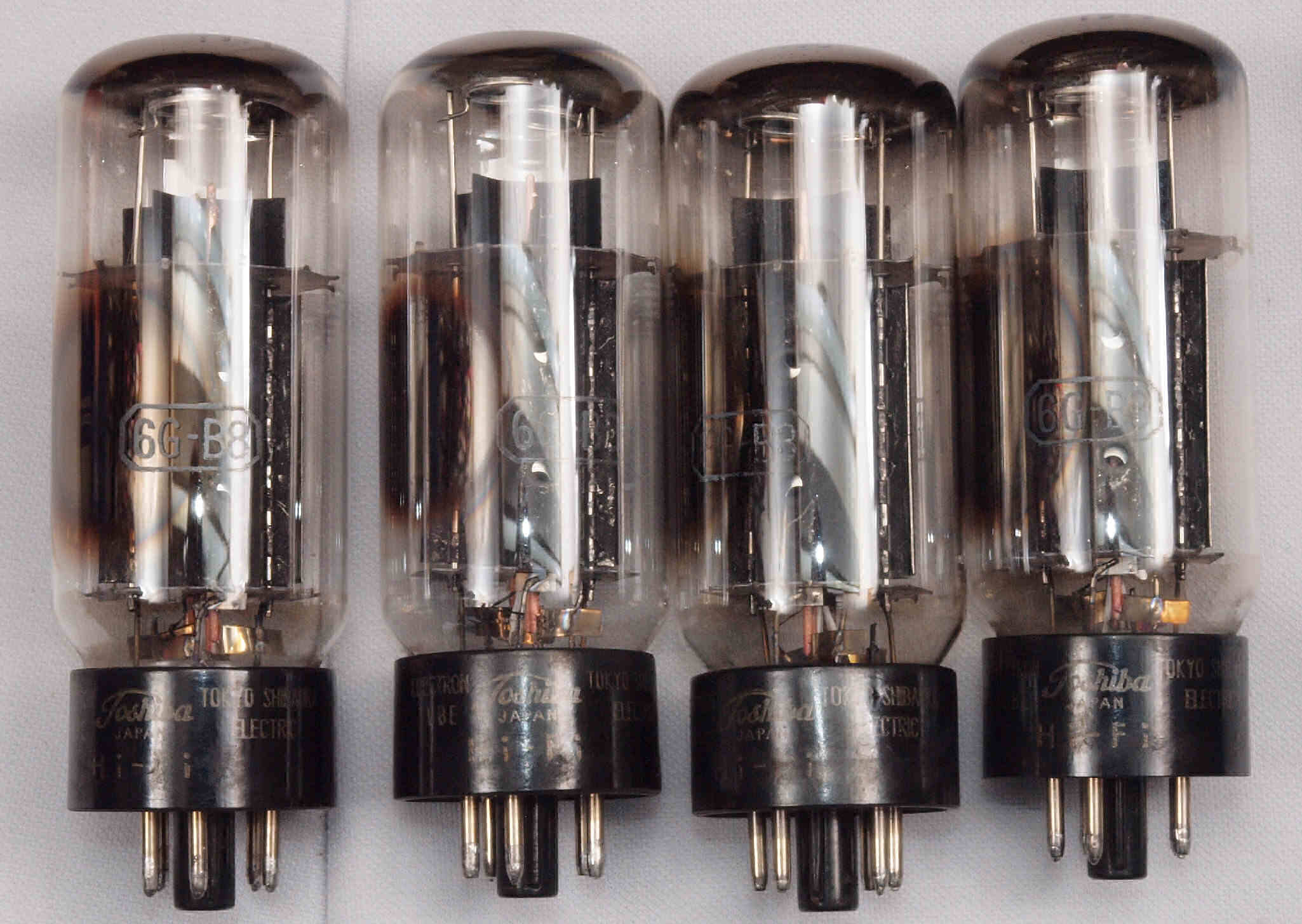

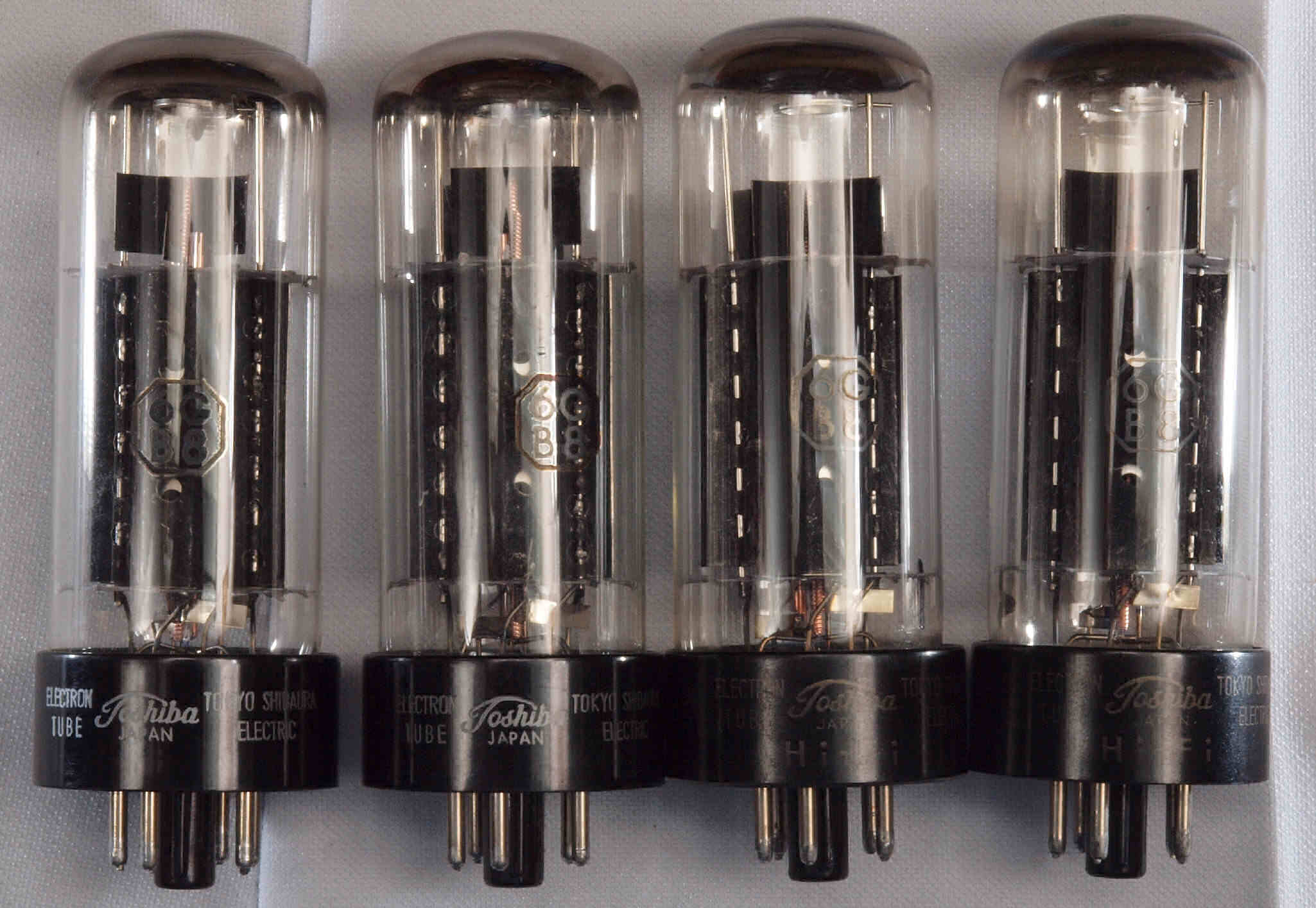

左上　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．３ｍＡ。
左下　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３１．７ｍＡ。
右上　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３８．５ｍＡ。
右下　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．５ｍＡ。

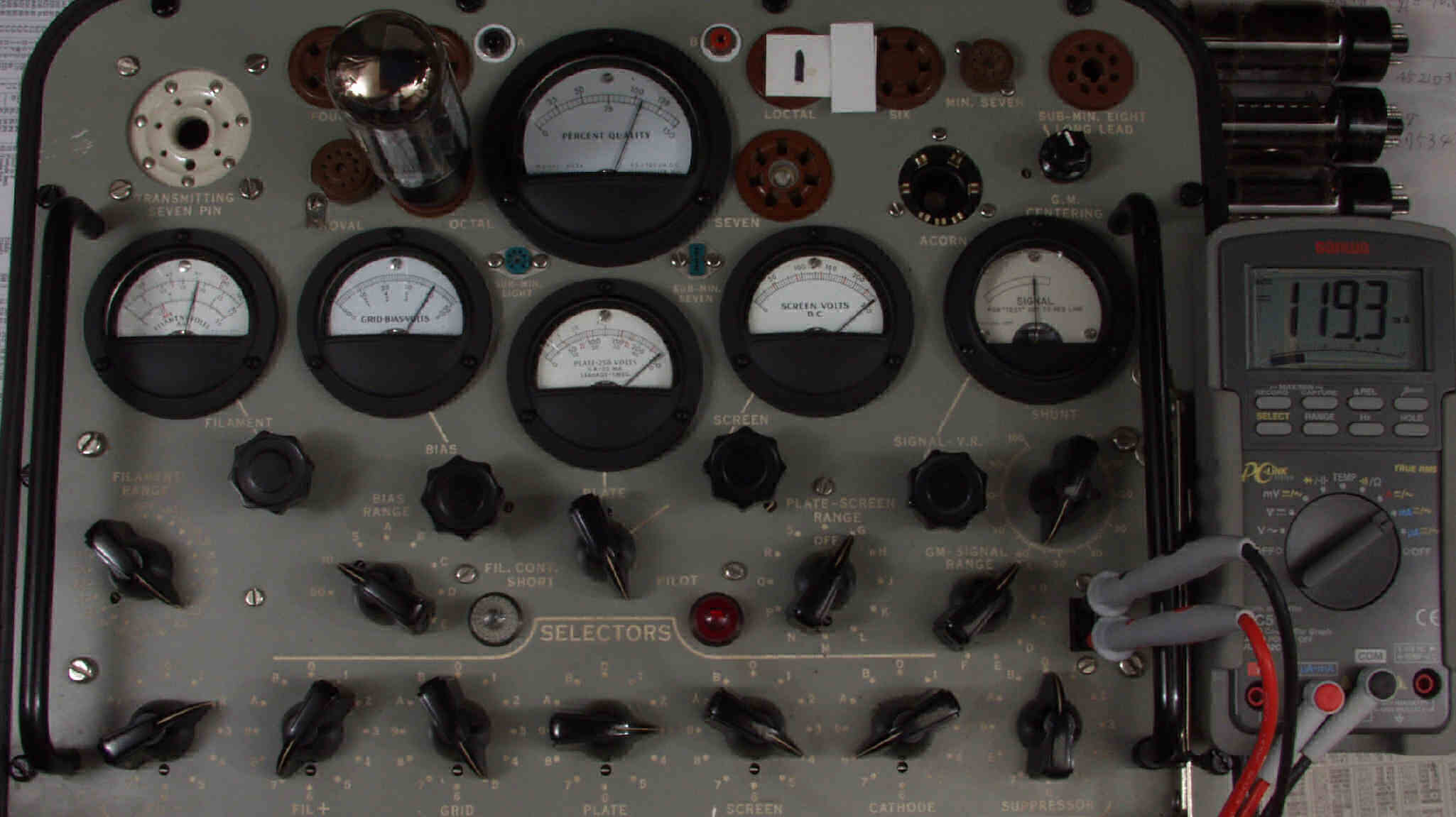

Ｃ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．３ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

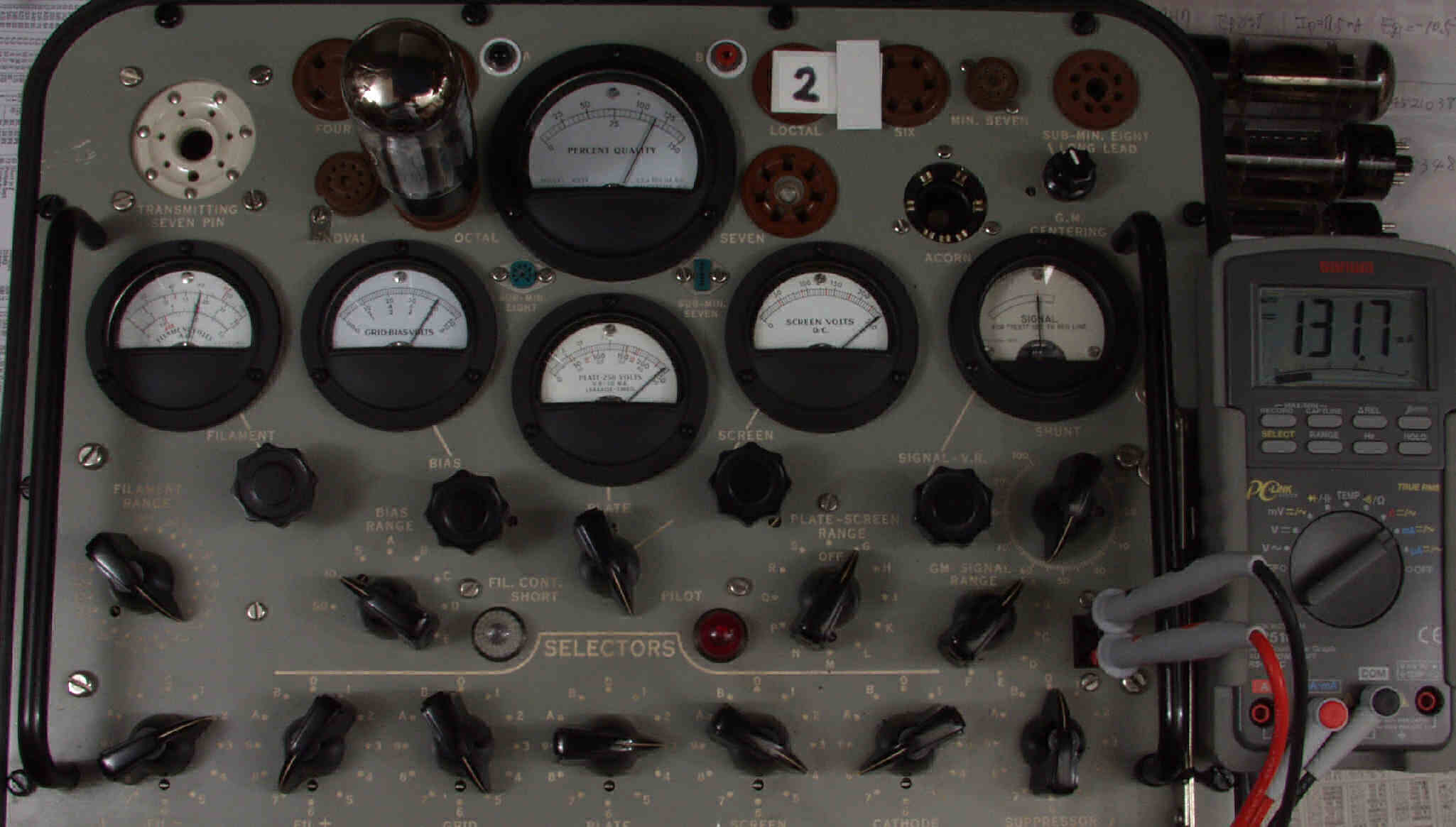

Ｃ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３１．７ｍＡ。

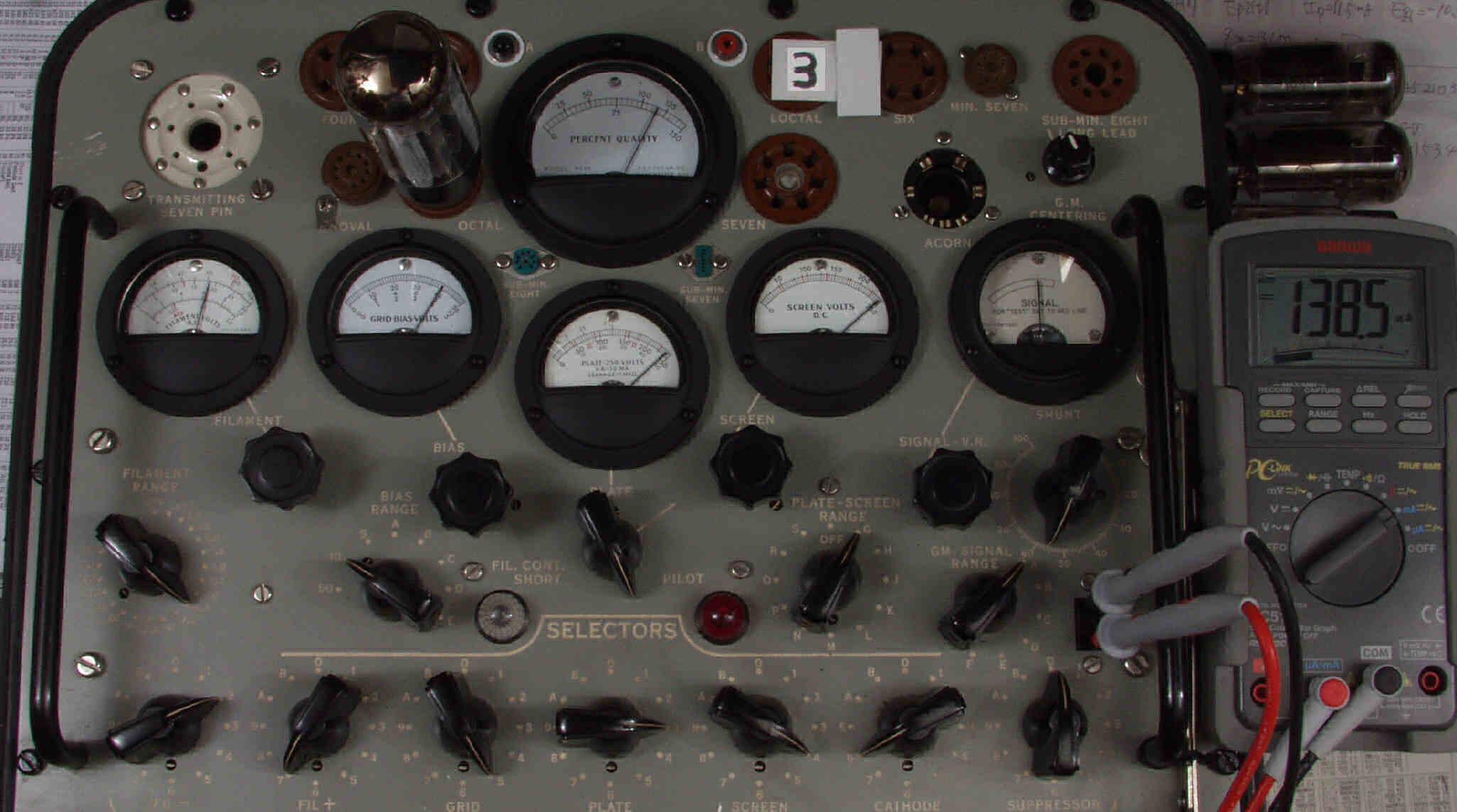

Ｃ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１３８．５ｍＡ。

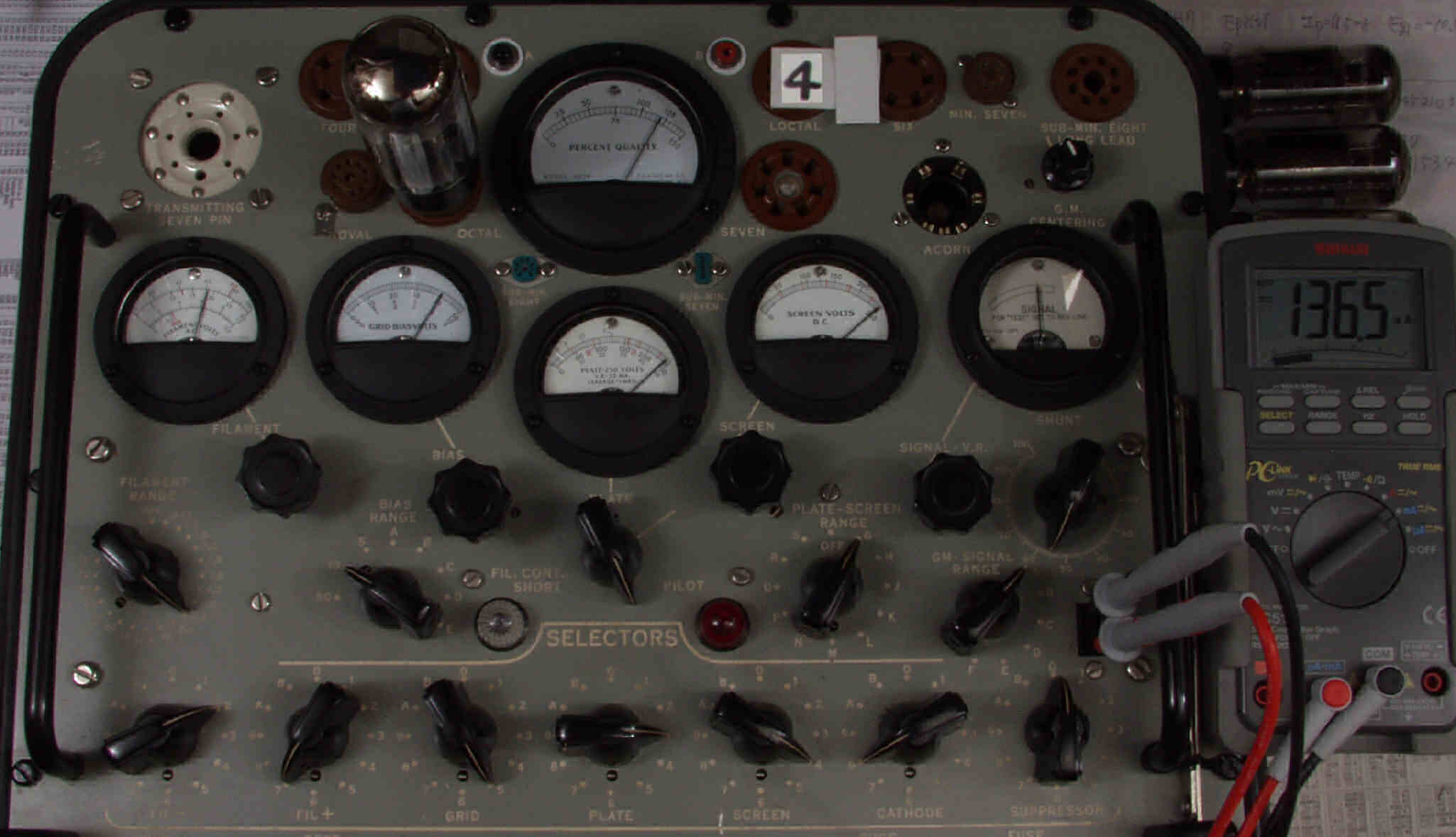

Ｃ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．５ｍＡ。
Ｄ．　灰色プレート、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２２．５ｍＡ。
左下　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．９ｍＡ。
右上　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２１．２ｍＡ。
右下　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３４００μmho、Ｉｐ＝１２４．４ｍＡ。　

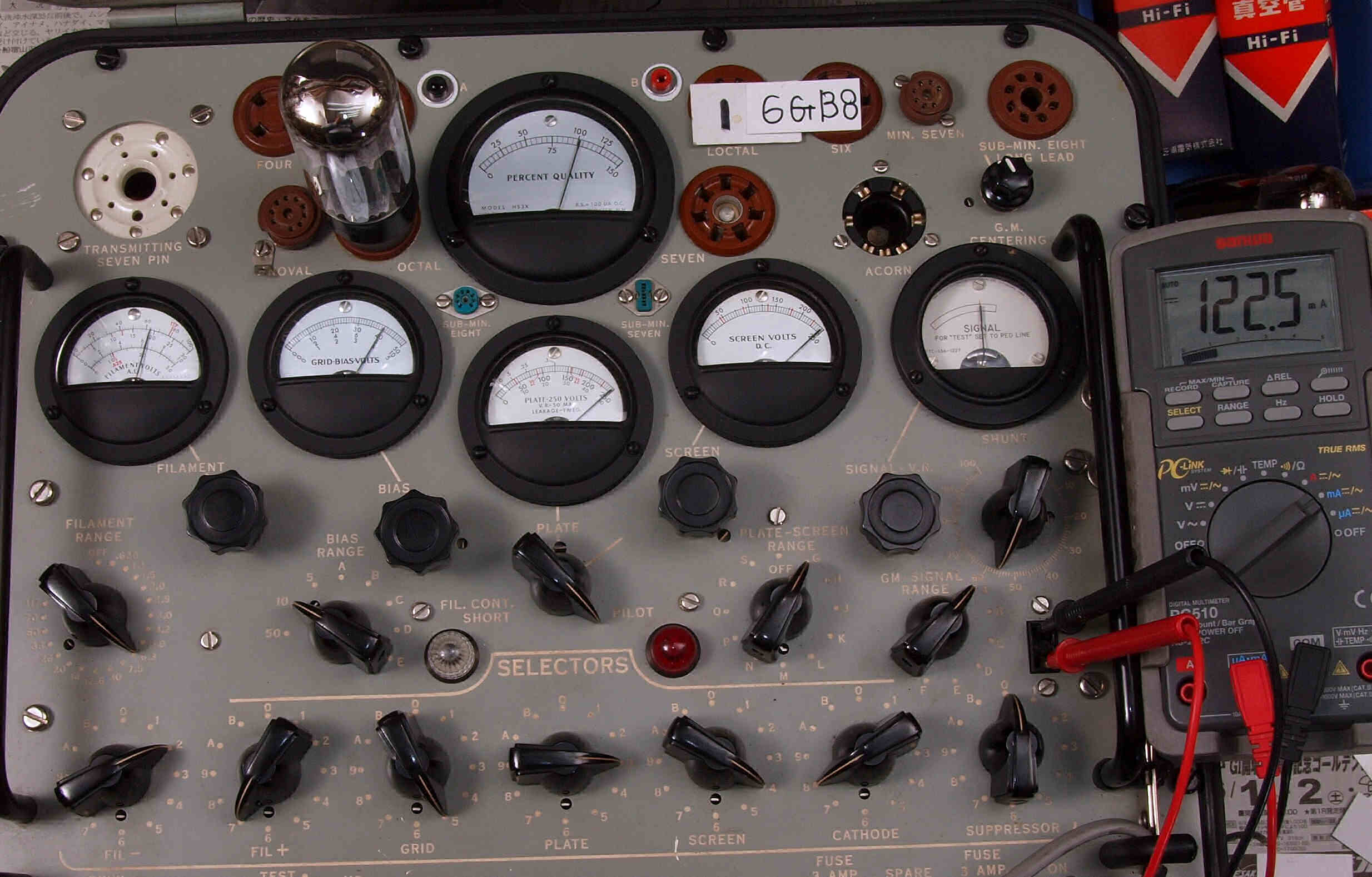

Ｄ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２２．５ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

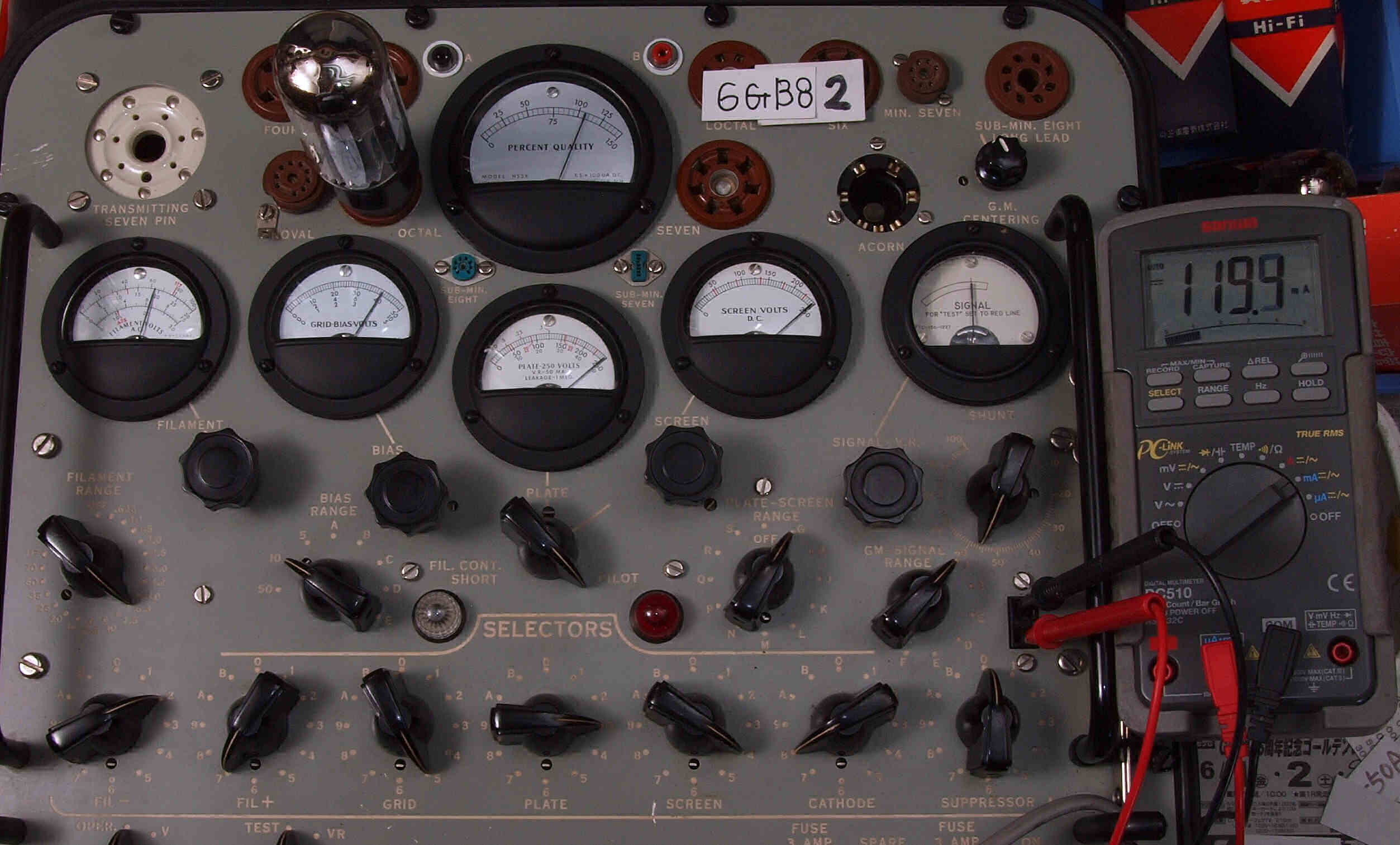

Ｄ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１１９．９ｍＡ。

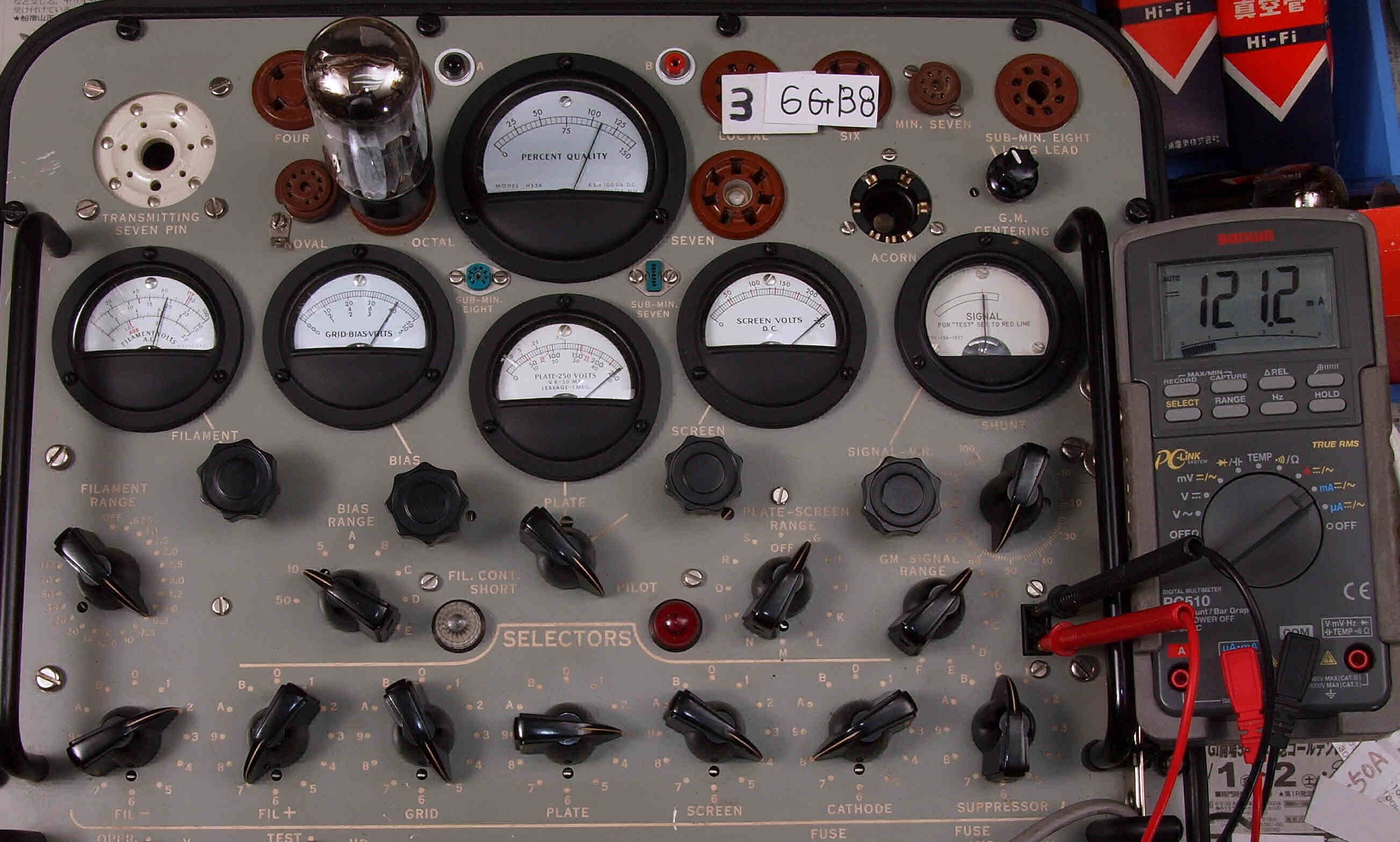

Ｄ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２１．２ｍＡ。

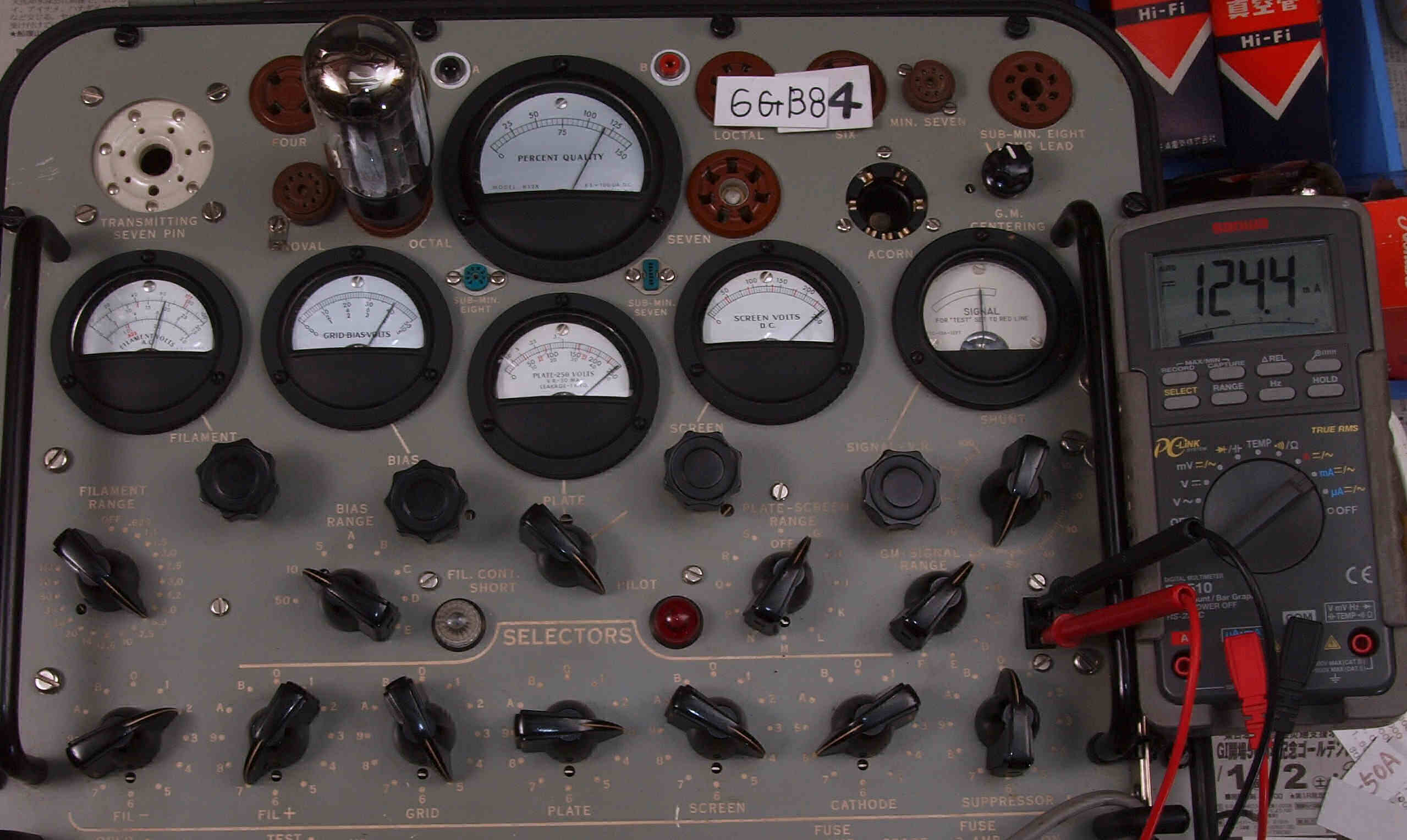

Ｄ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３４００μmho、Ｉｐ＝１２４．４ｍＡ。
Ｅ．　シングルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１１９．５ｍＡ。
左下　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３３．５ｍＡ。
右上　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．４ｍＡ。
右下　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１２９．４ｍＡ。

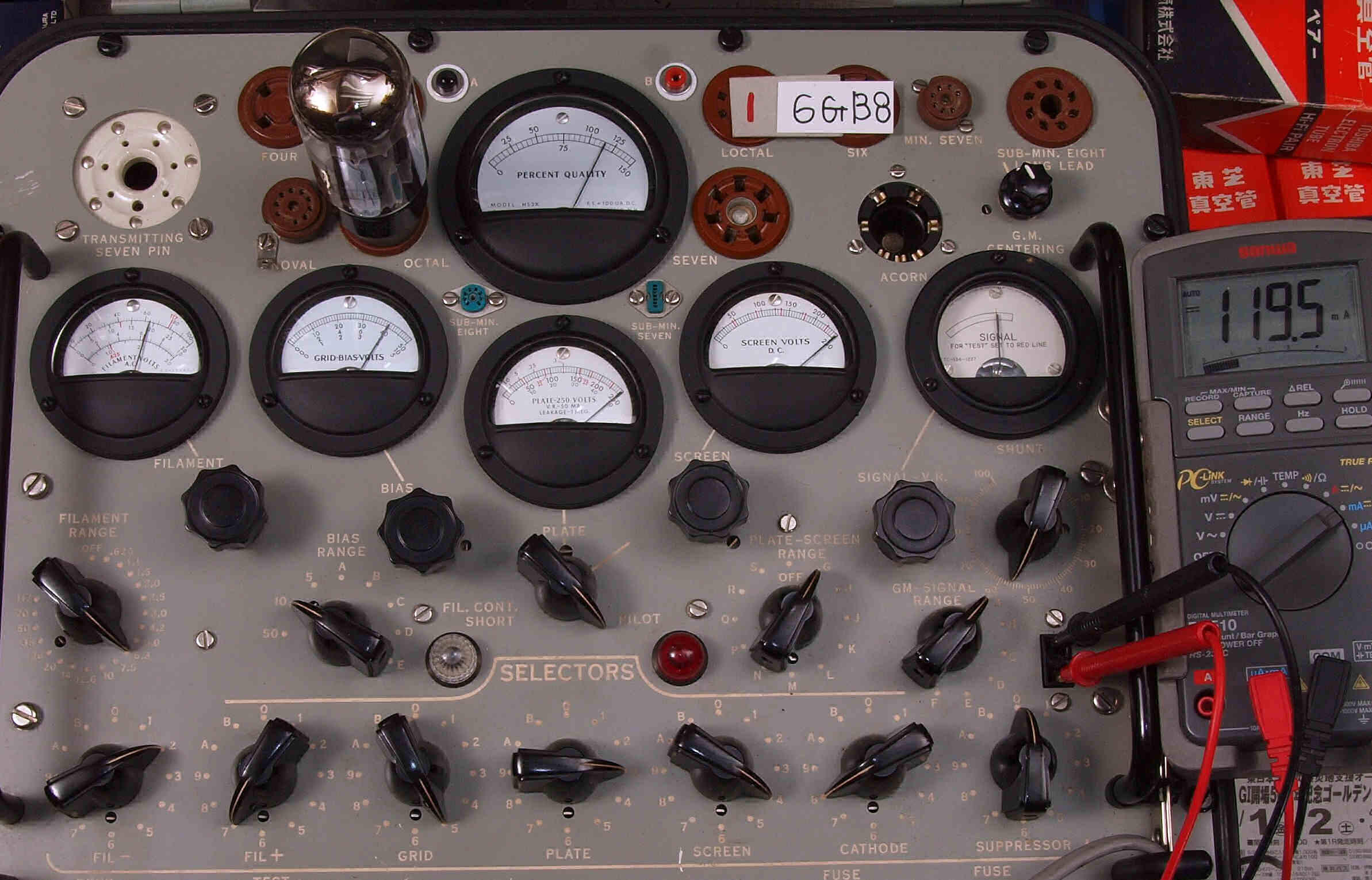

Ｅ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１１９．５ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

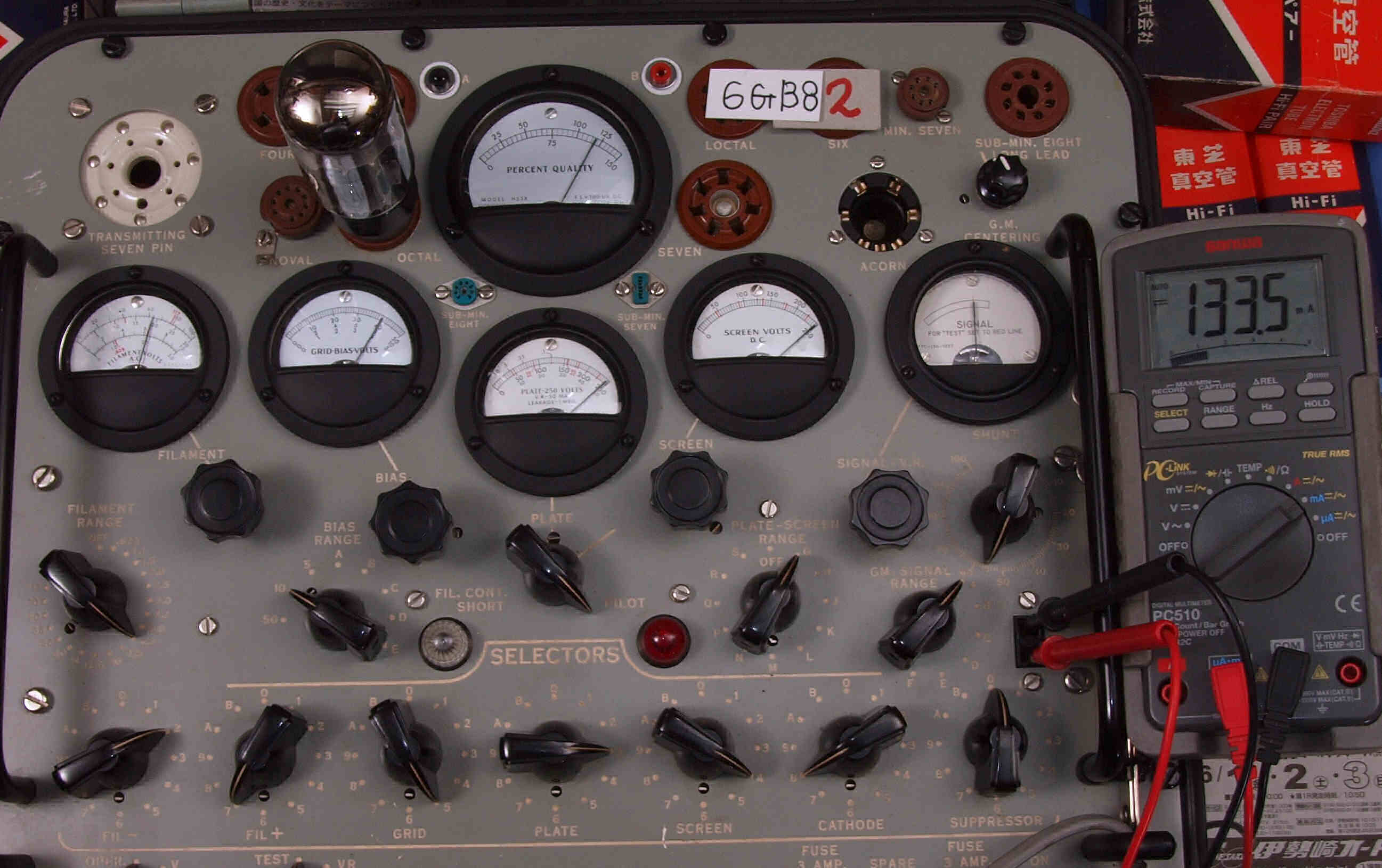

Ｅ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３３．５ｍＡ。
Ｅ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３６．４ｍＡ。

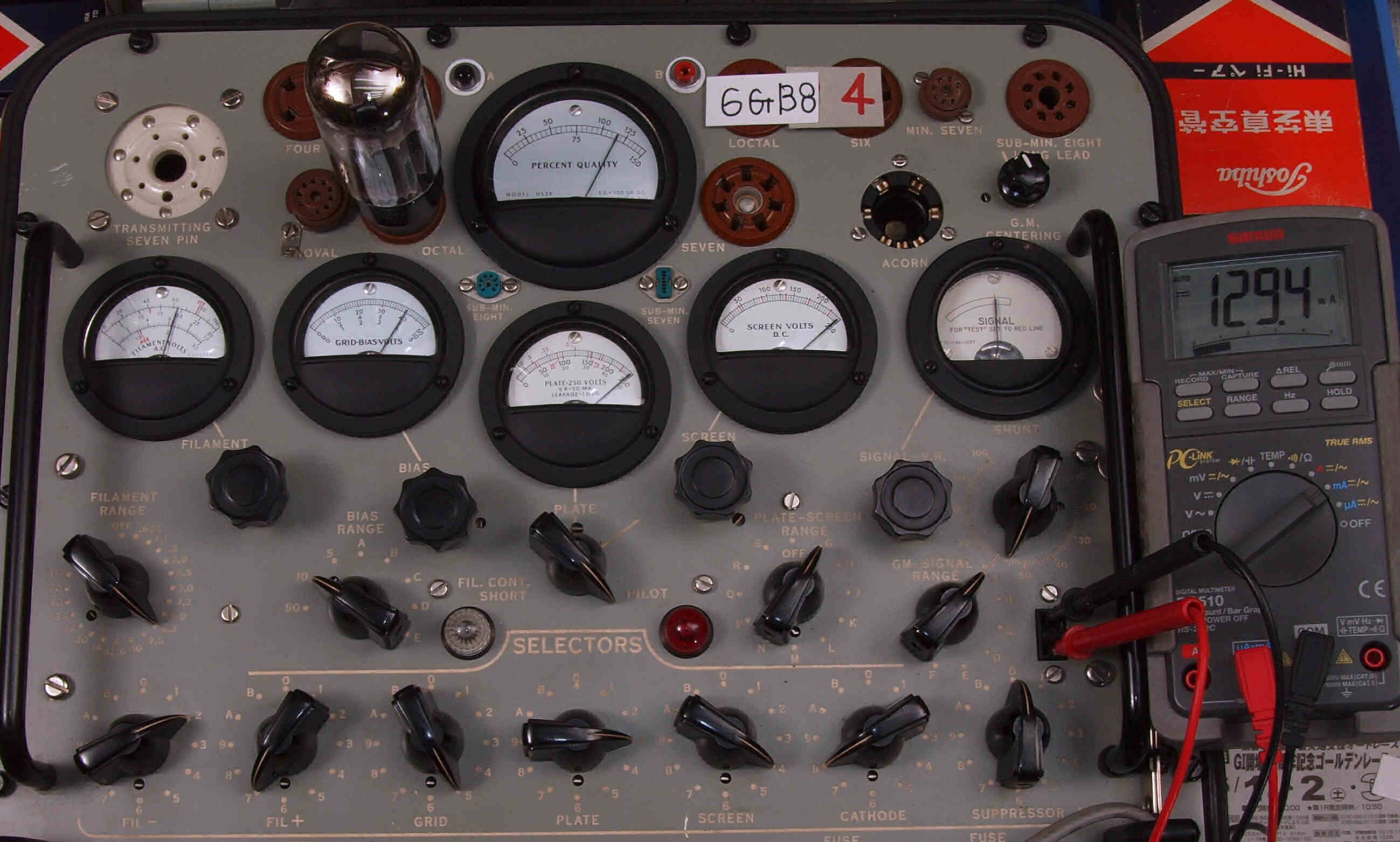

Ｅ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１２９．４ｍＡ。
Ｆ．　ダブルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０６００μmho、Ｉｐ＝１２６．６ｍＡ。
左下　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４６．６ｍＡ。
右上　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１４７．１ｍＡ。
右下　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１６００μmho、Ｉｐ＝１１４．２ｍＡ。

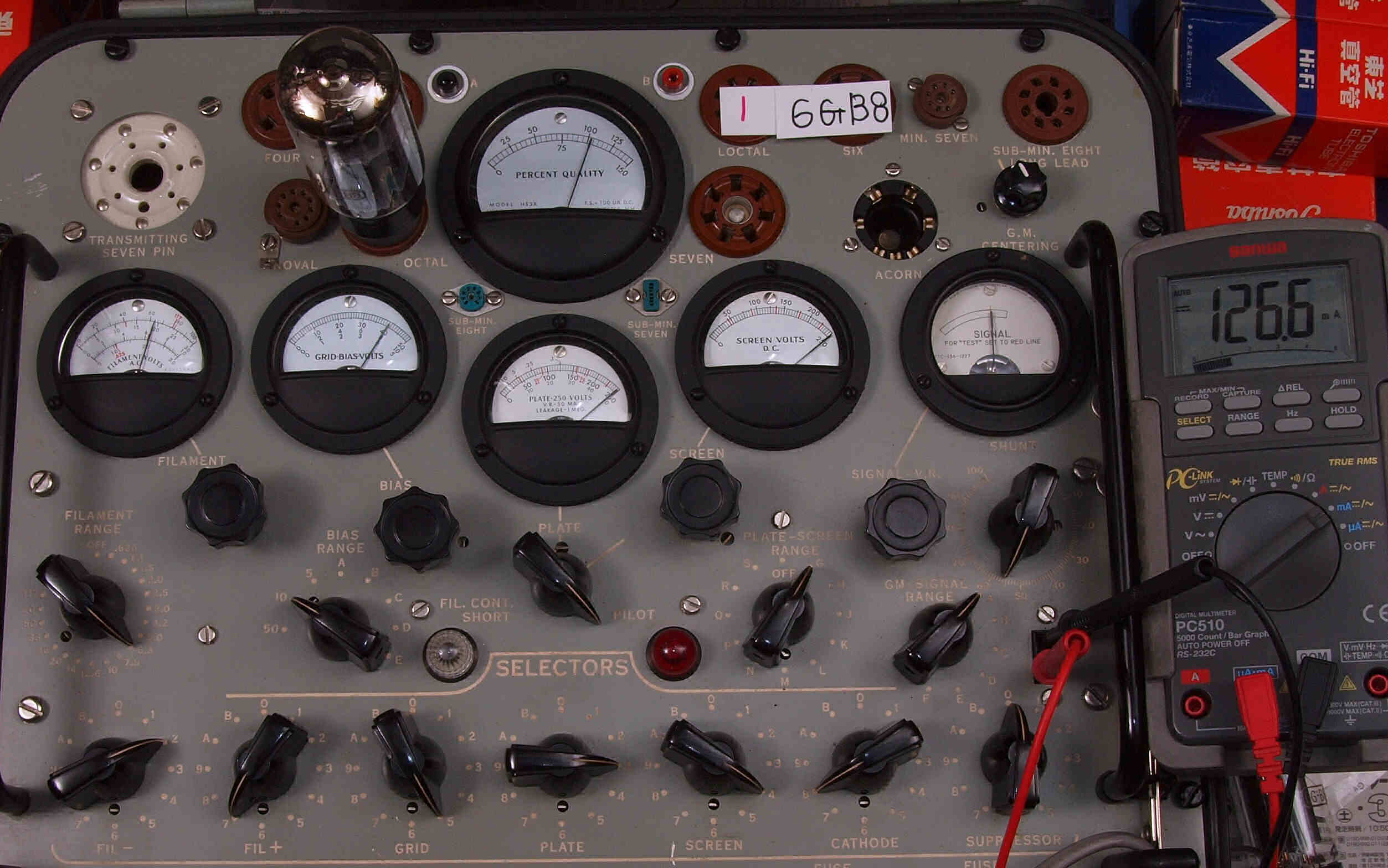

Ｆ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０６００μmho、Ｉｐ＝１２６．６ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

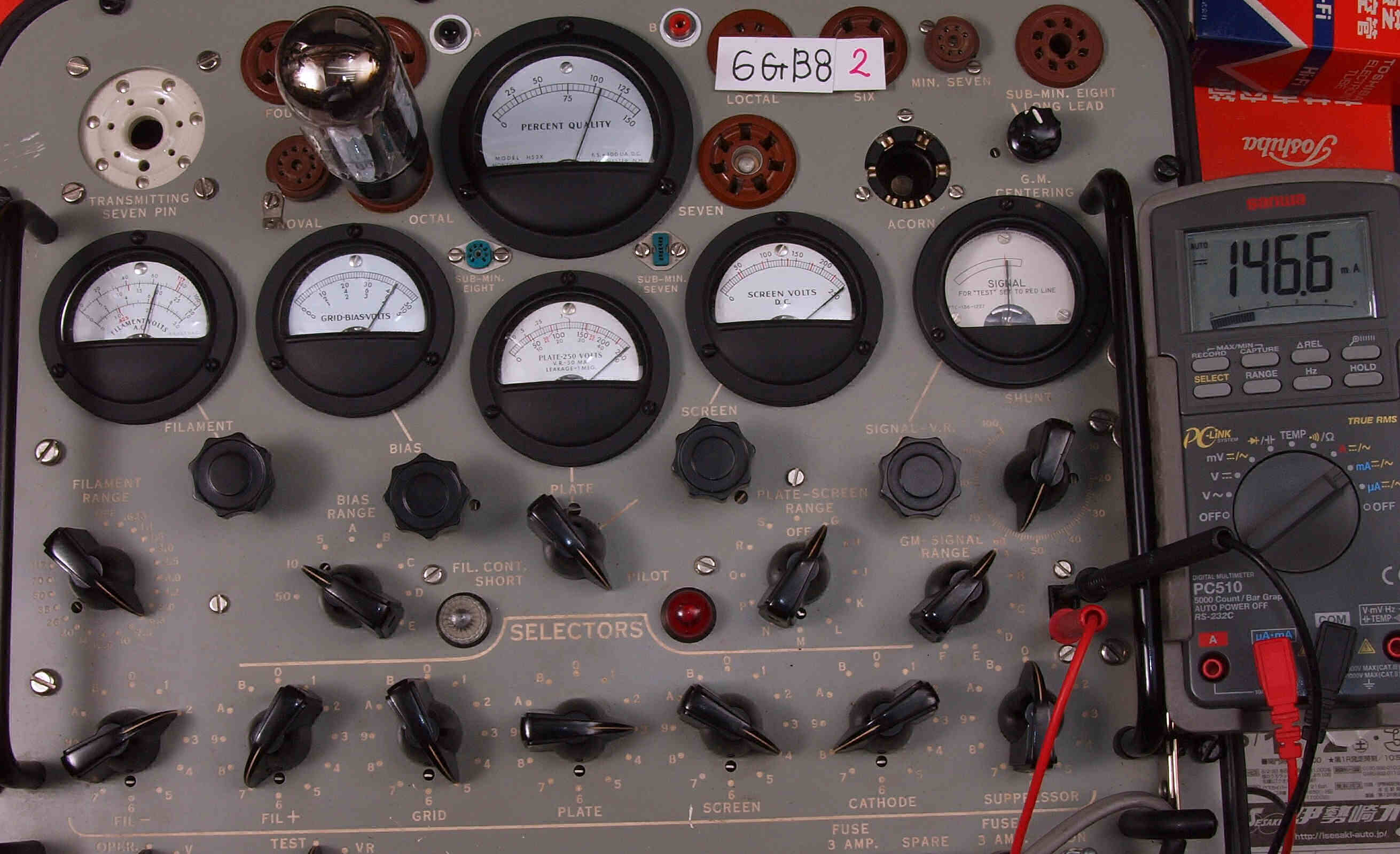

Ｆ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４６．６ｍＡ。

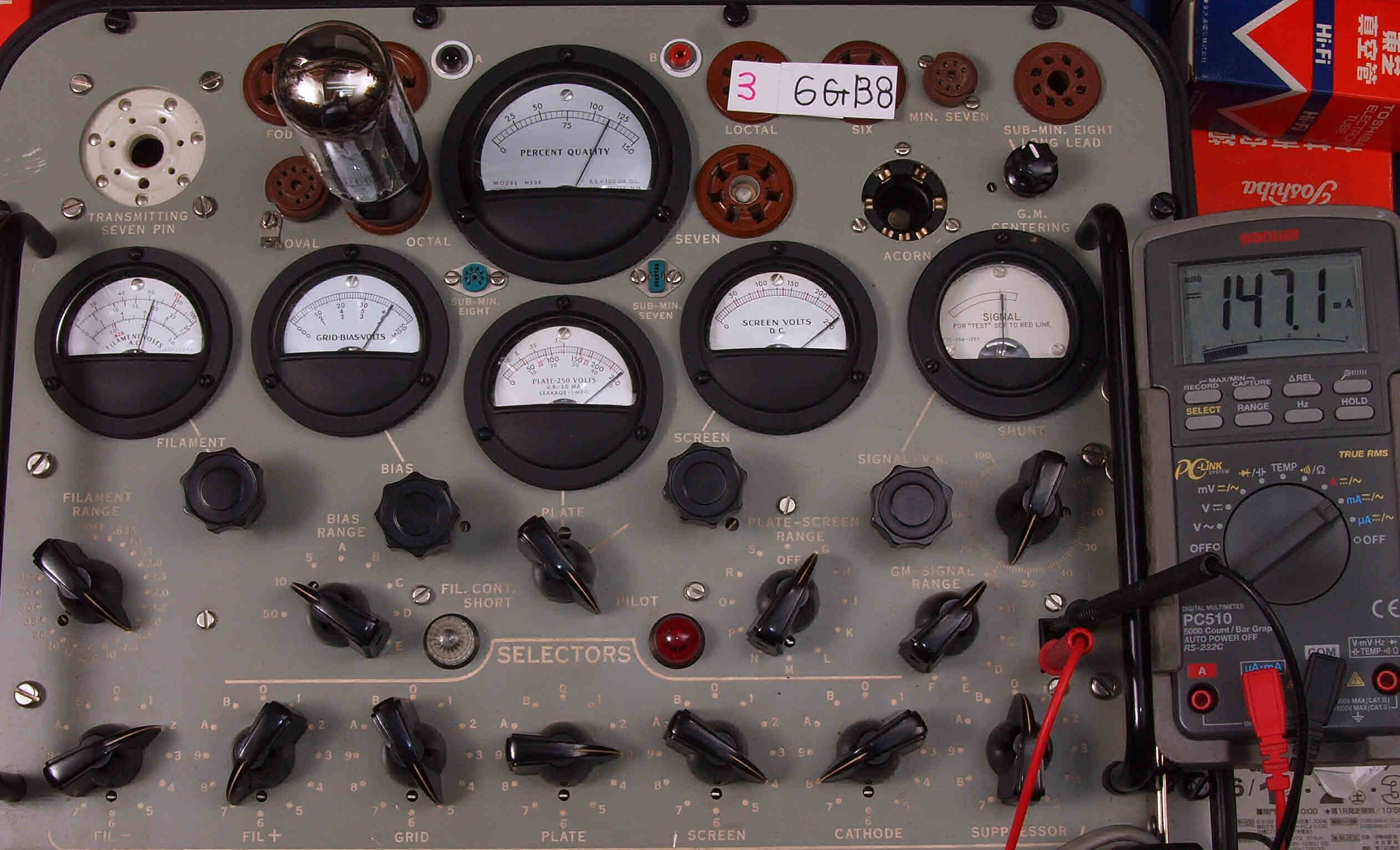

Ｆ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１４７．１ｍＡ。

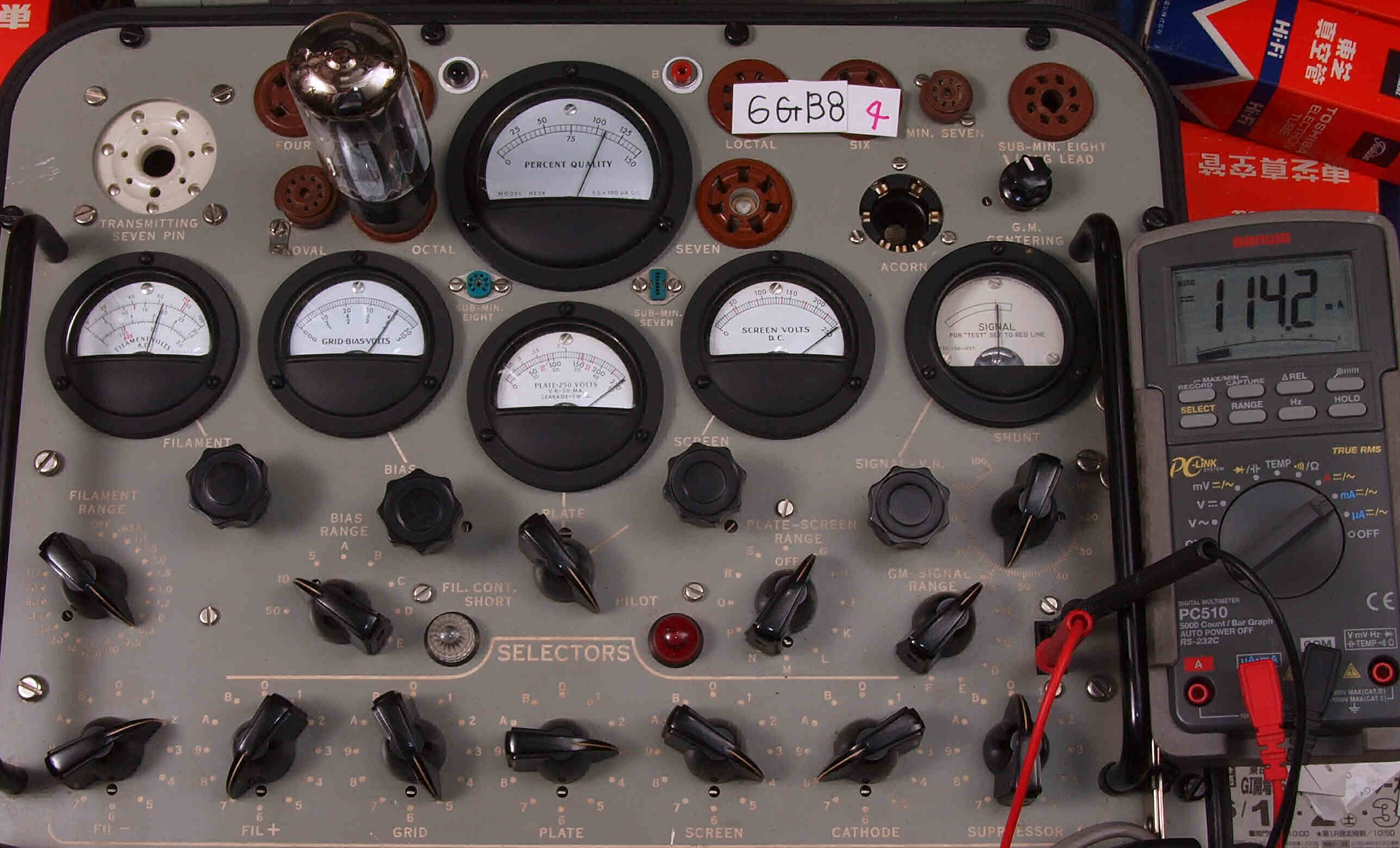

Ｆ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１６００μmho、Ｉｐ＝１１４．２ｍＡ。
Ｇ．　ダブルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左上　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５０００μmho、Ｉｐ＝１３７．３ｍＡ。
左下　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２４．５ｍＡ。
右上　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５４００μmho、Ｉｐ＝１３７．７ｍＡ。
右下　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２４．１ｍＡ。
Ｇ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５０００μmho、Ｉｐ＝１３７．３ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

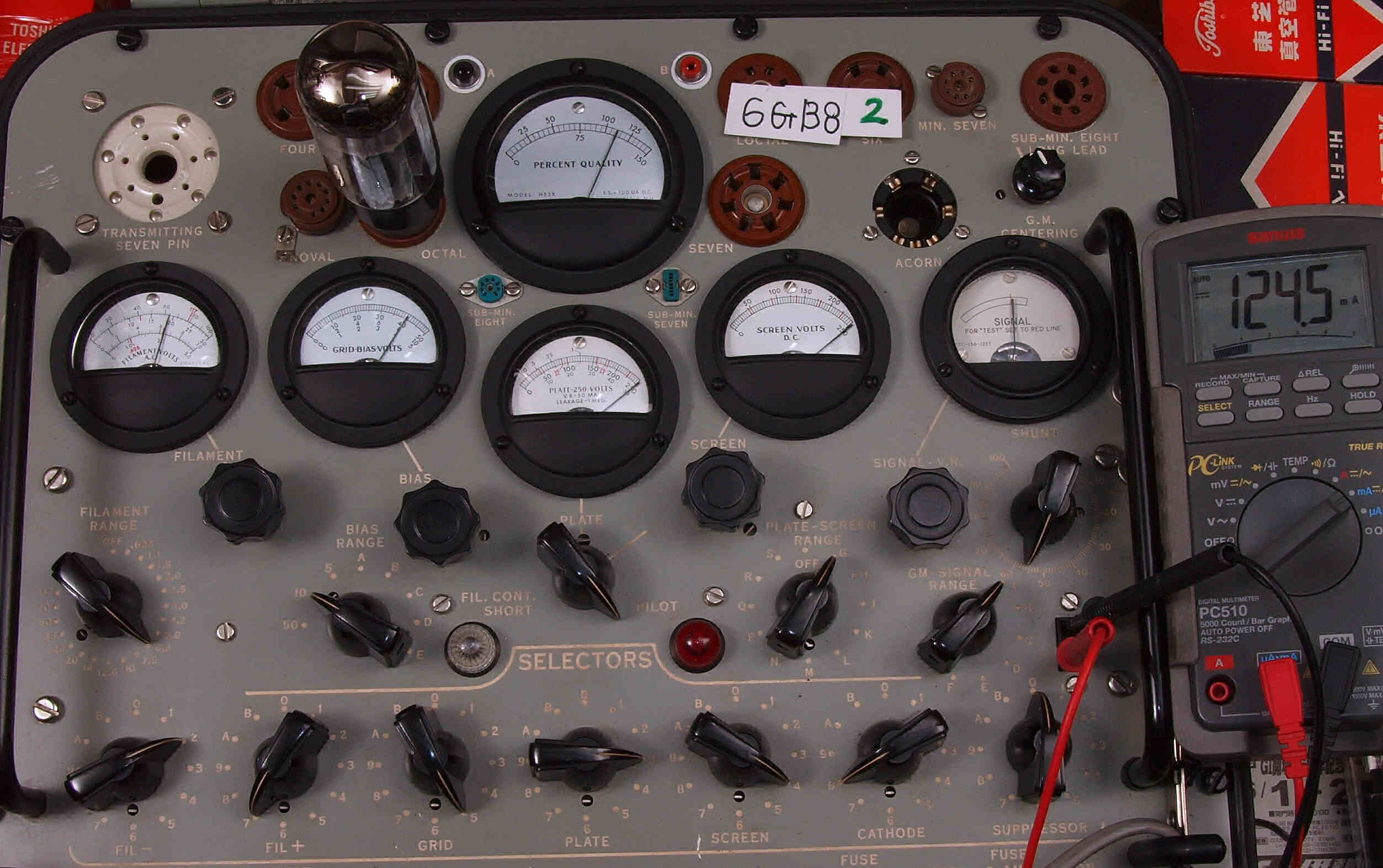

Ｇ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２４．５ｍＡ。

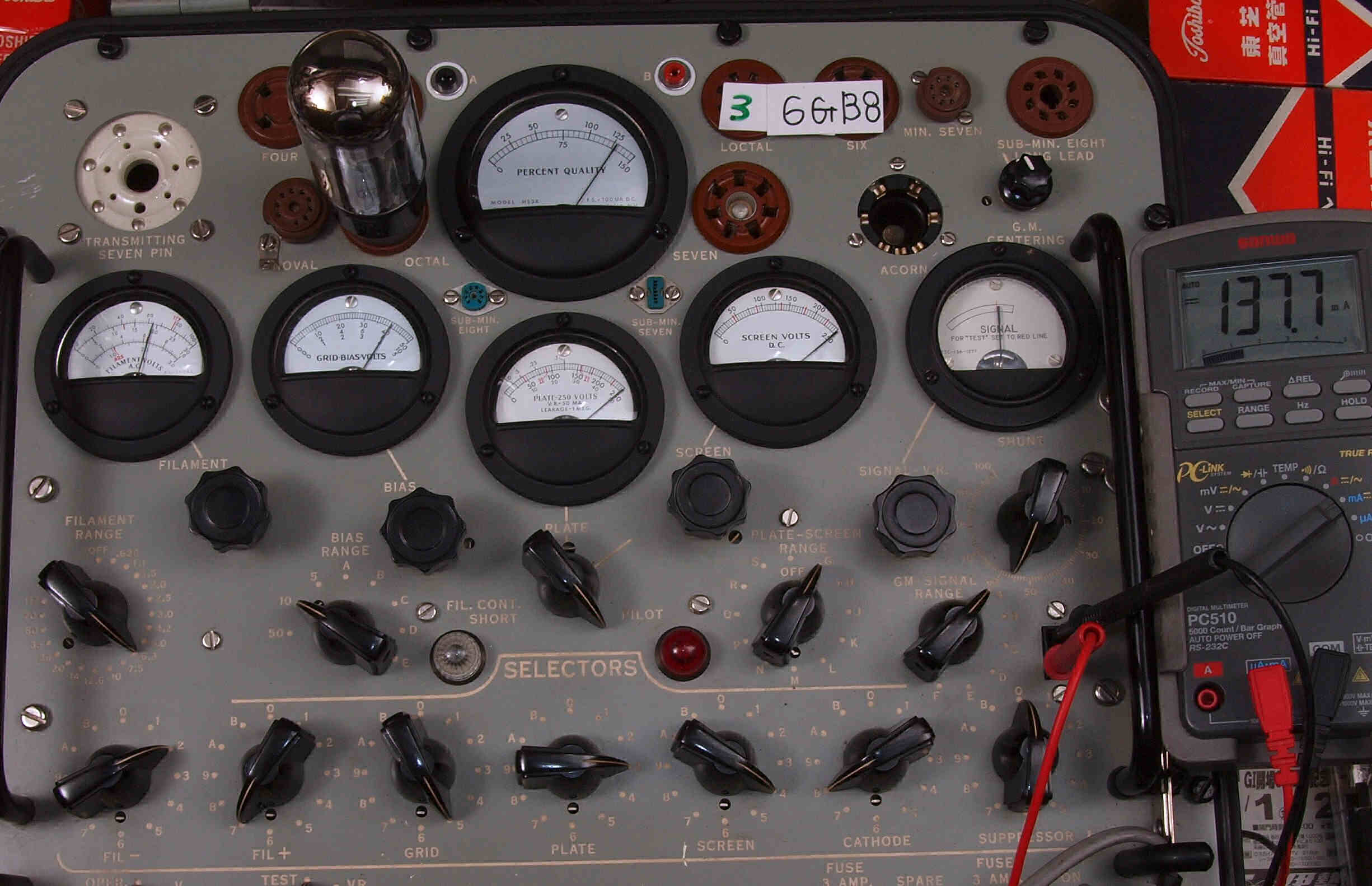

Ｇ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２５４００μmho、Ｉｐ＝１３７．７ｍＡ。

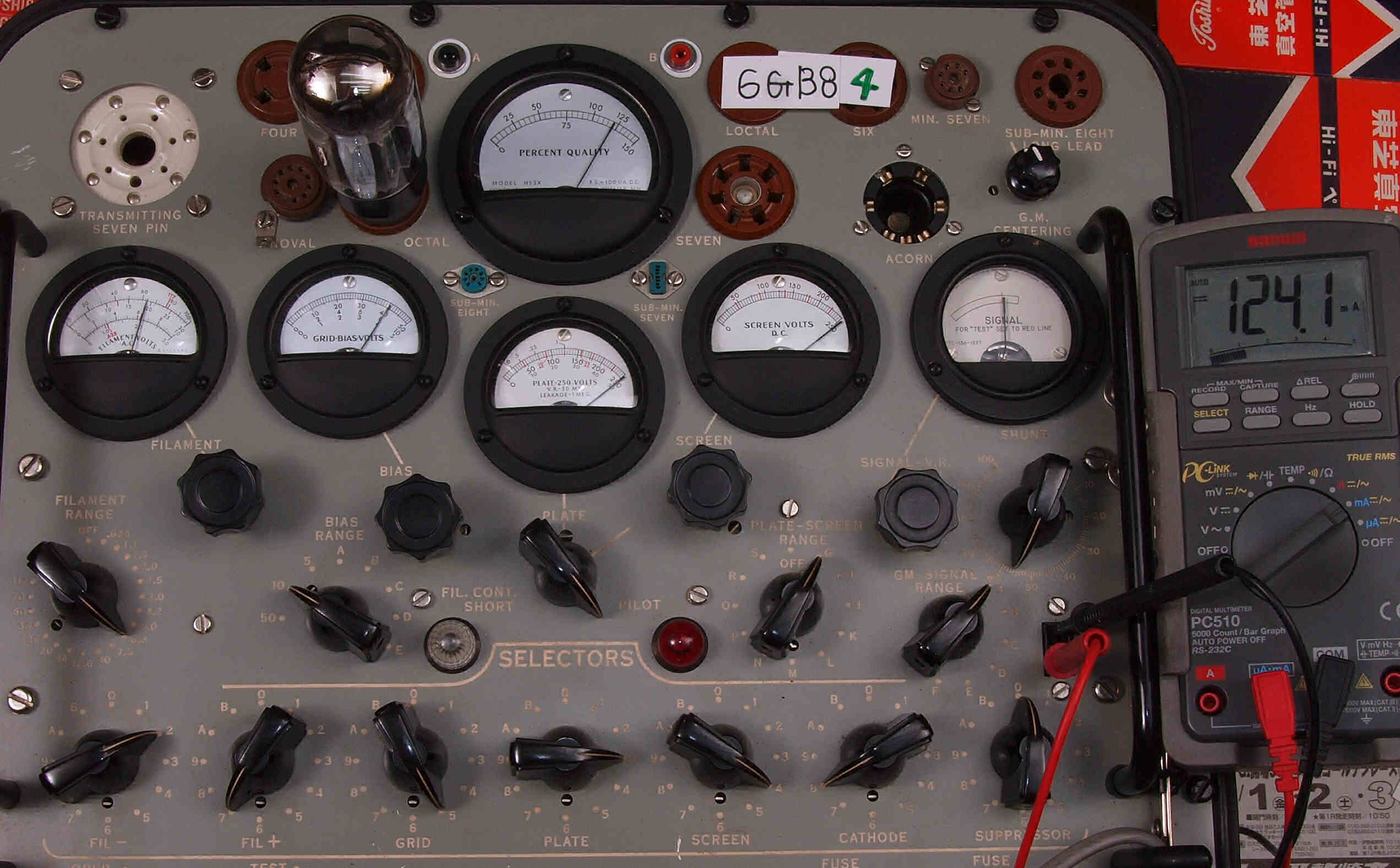

Ｇ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２４．１ｍＡ。
Ｈ．　ダブルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９７．６ｍＡ。
　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９８．２ｍＡ。
　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１０２．７ｍＡ。
　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝９９．２ｍＡ。

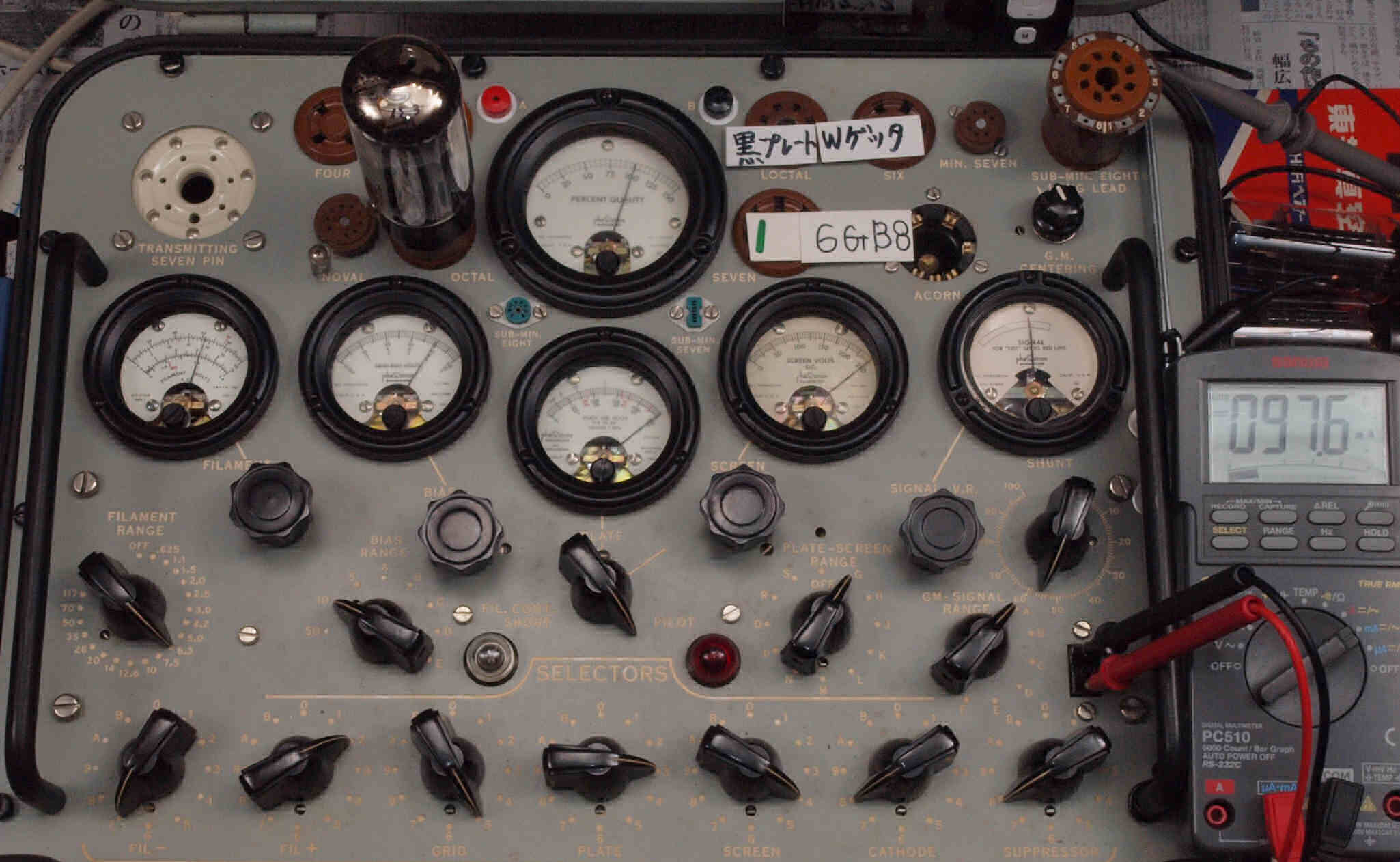

Ｈ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９７．５ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

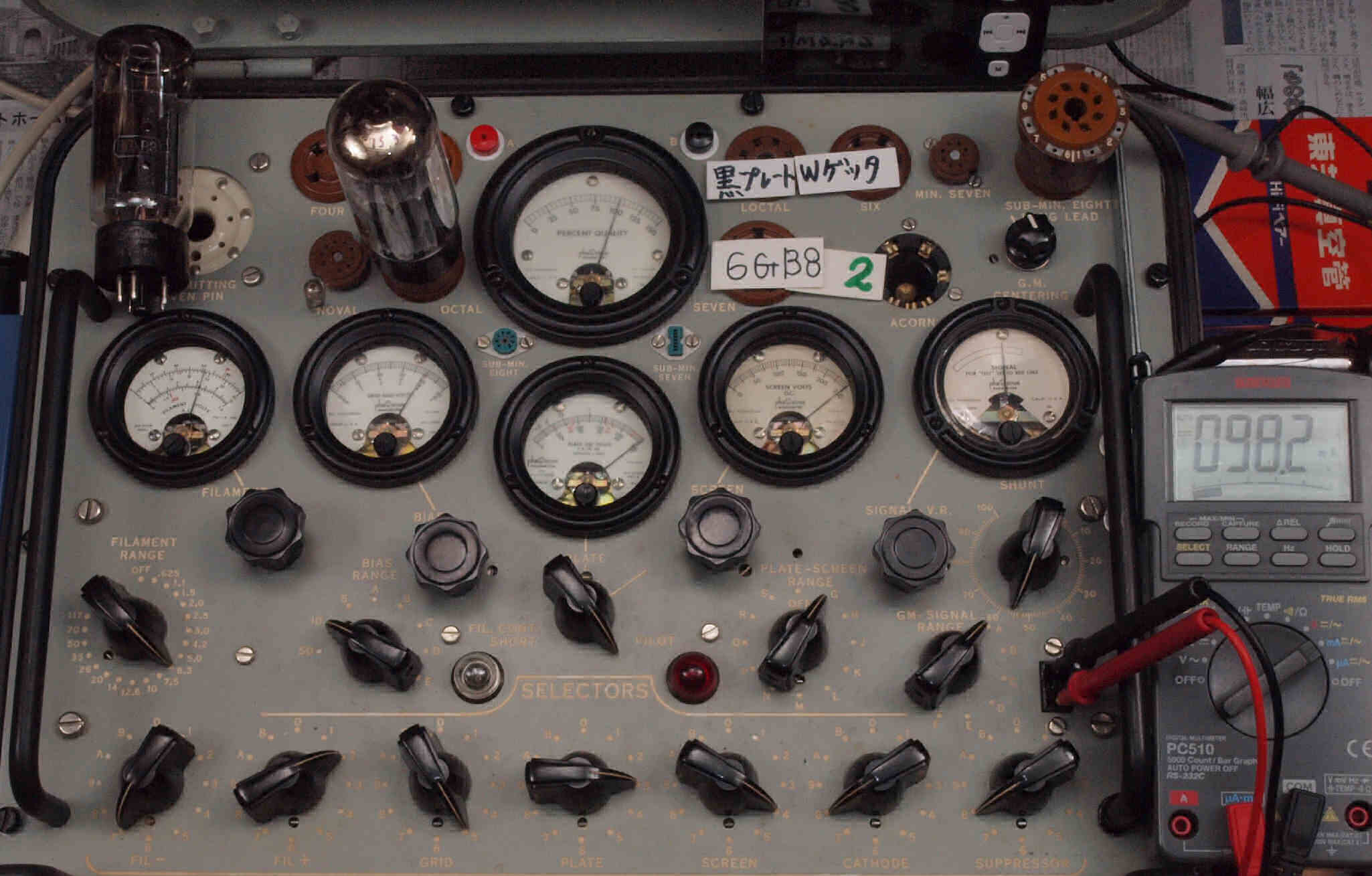

Ｈ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝９８．２ｍＡ。

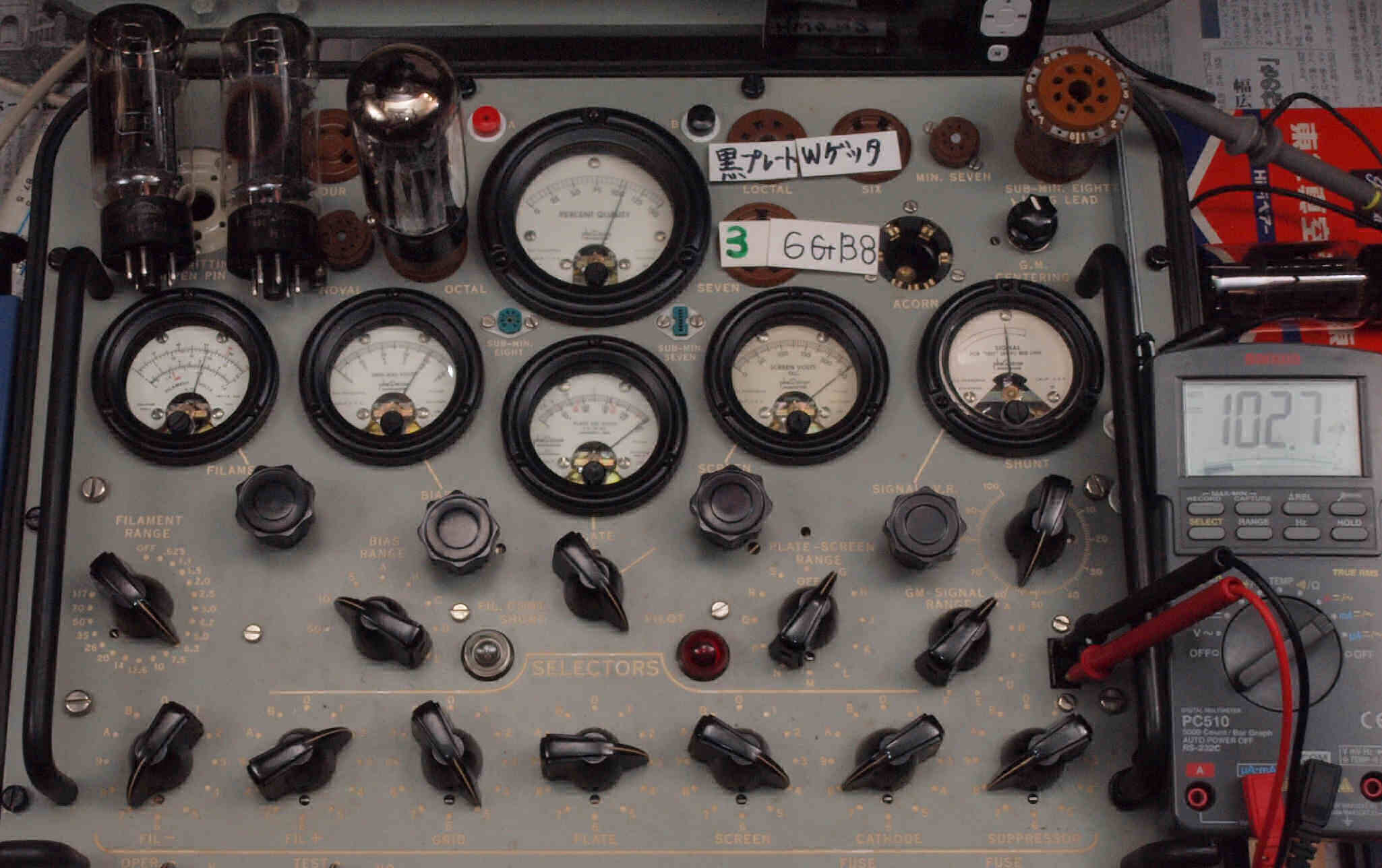

Ｈ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１０２．７ｍＡ。

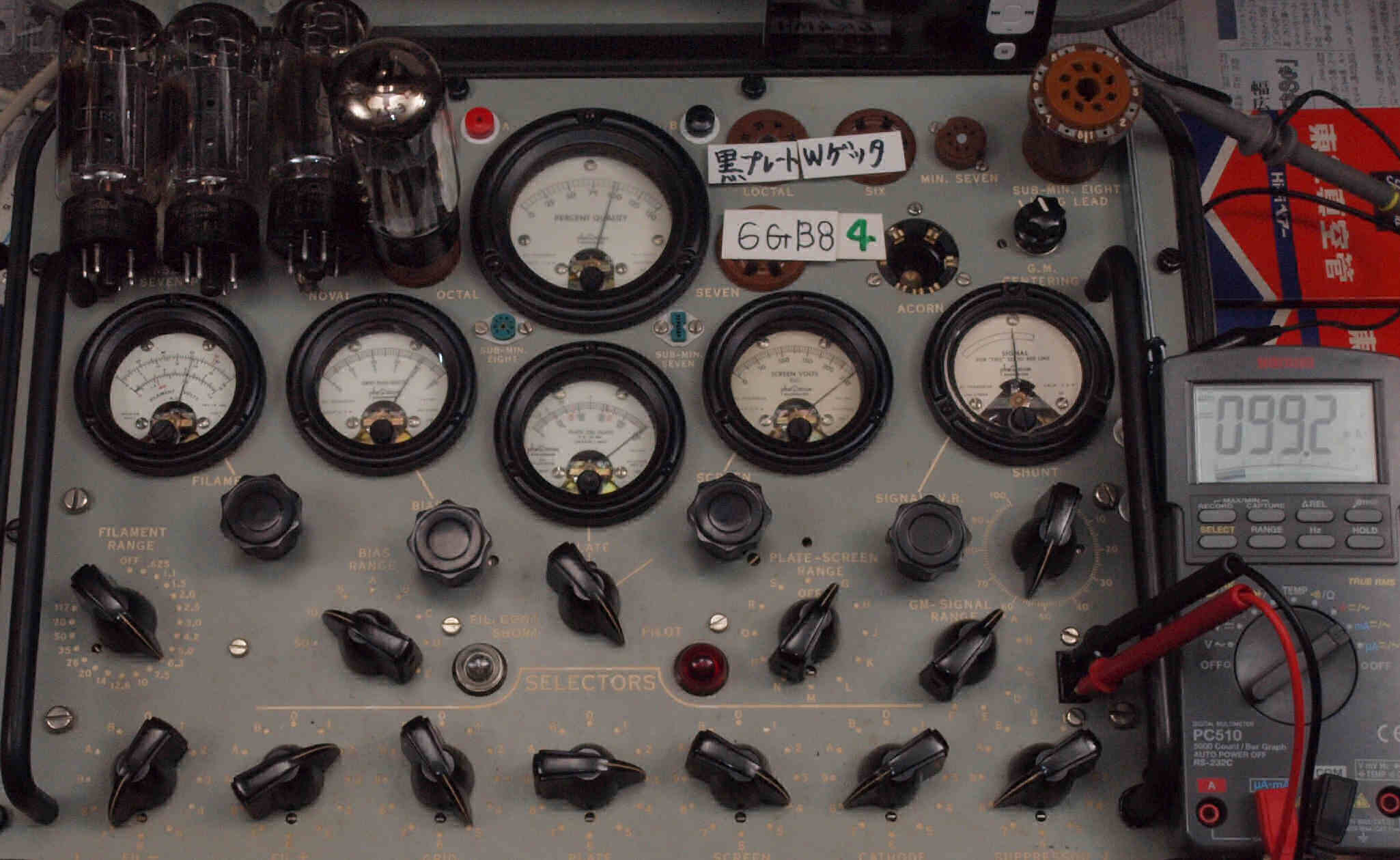

Ｈ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝９９．２ｍＡ。
Ｉ．　ダブルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１０８．５ｍＡ。

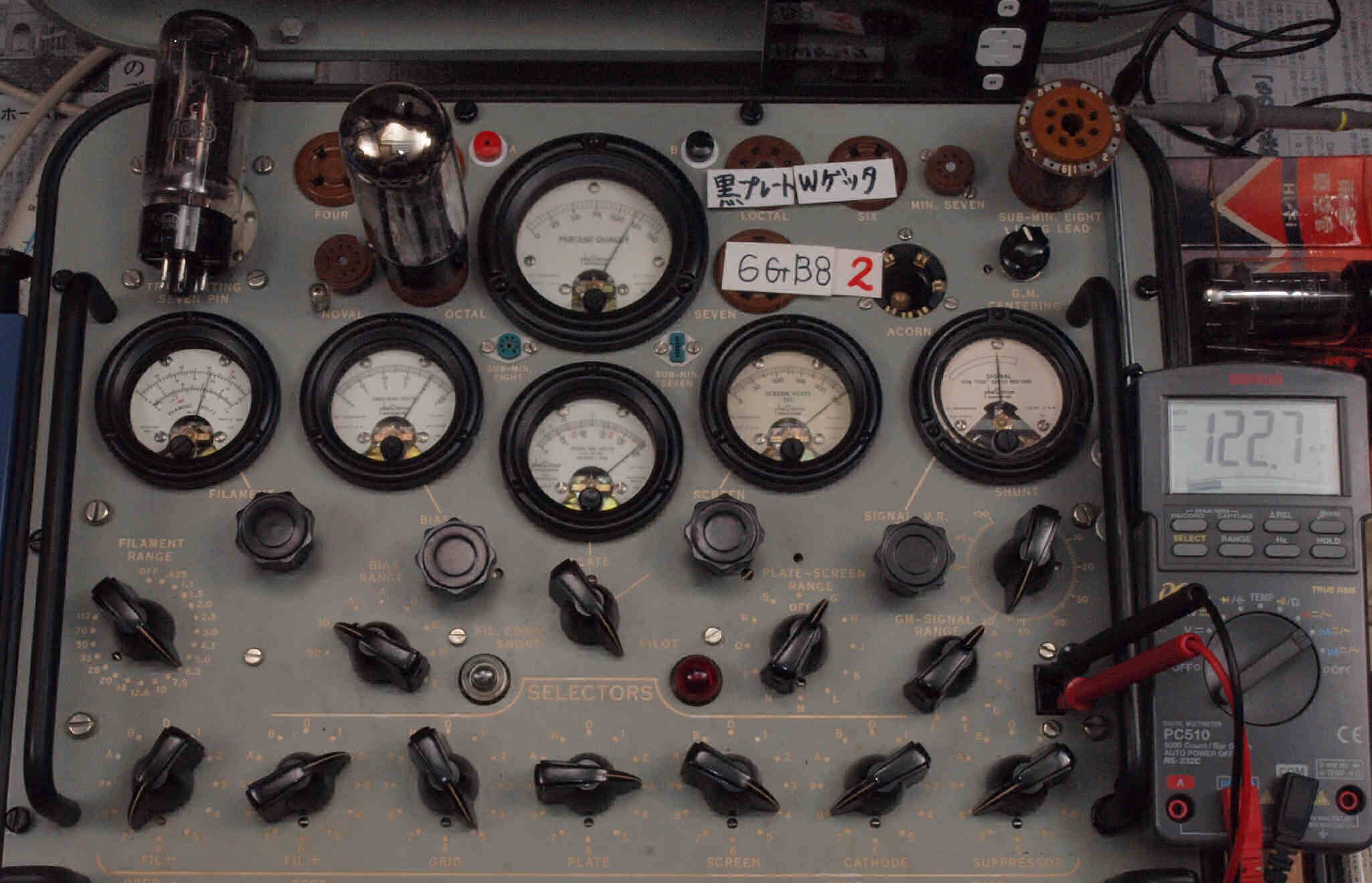

    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２２．７ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１１５．０ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２２．８ｍＡ。　

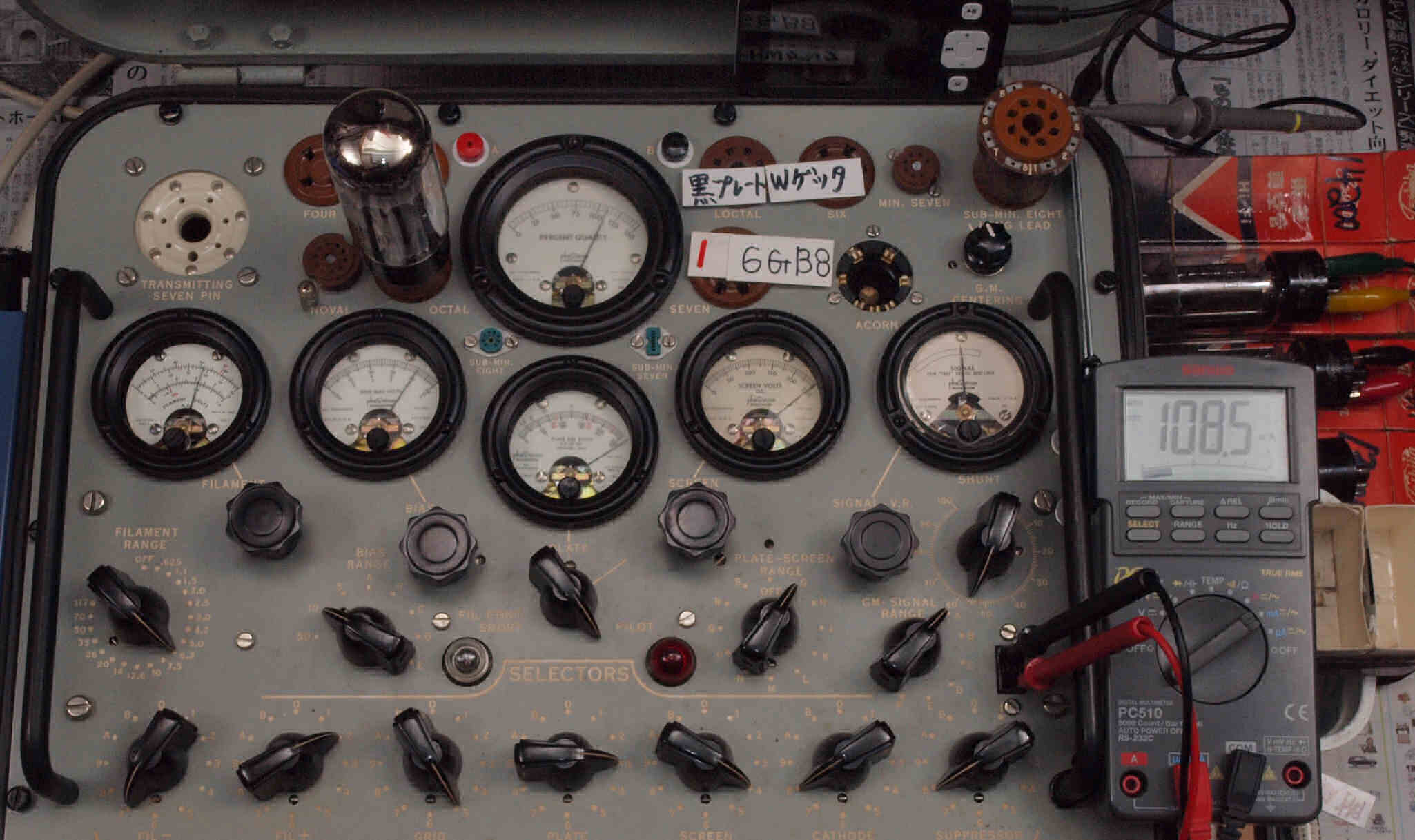

Ｉ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１０８．５ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｉ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１２２．７ｍＡ。

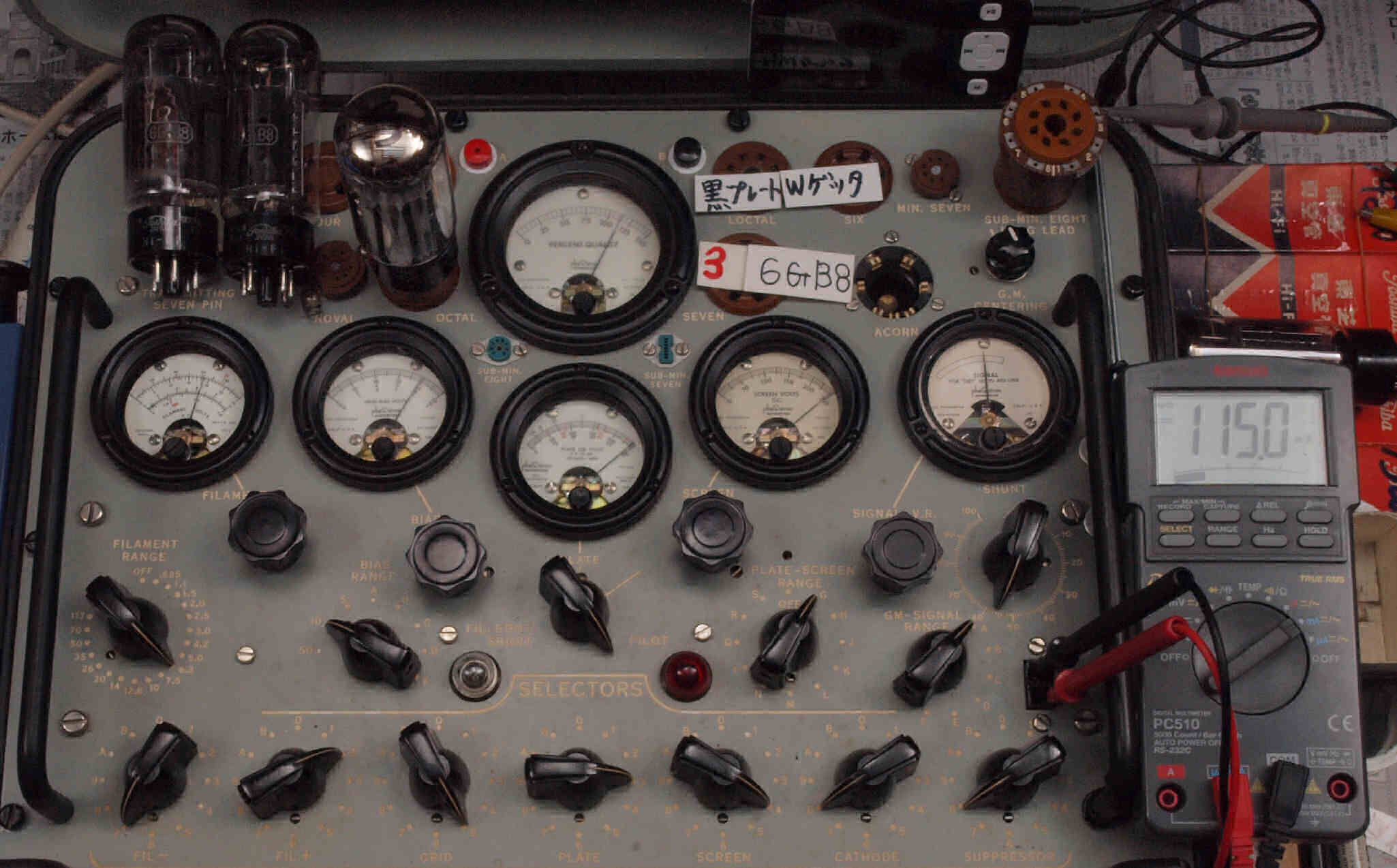

Ｉ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１１５．０ｍＡ。

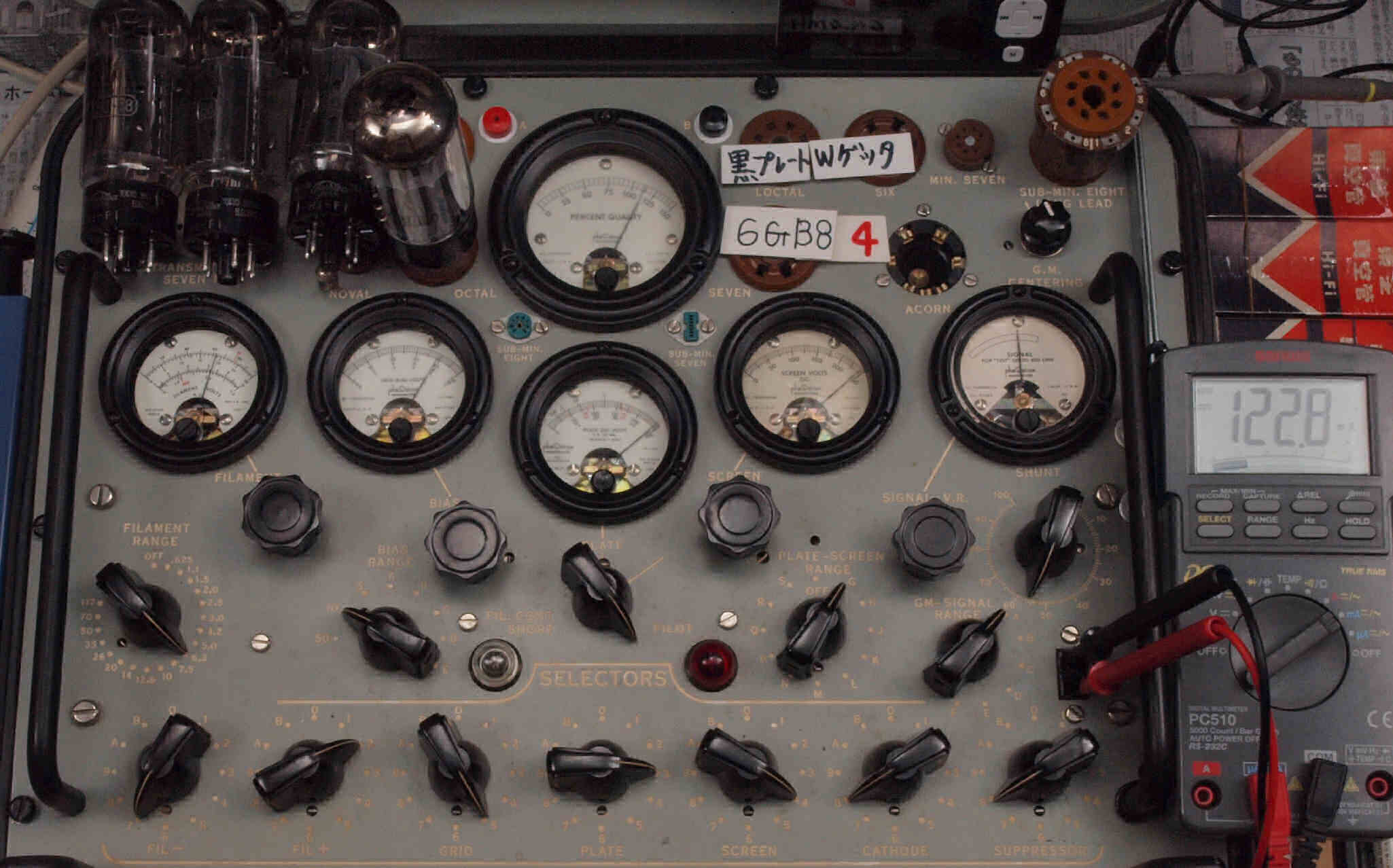

Ｉ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２２．８ｍＡ。
Ｊ．　シングルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１１．８ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２４００μmho、Ｉｐ＝１１０．５ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１８．３ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１０９．３ｍＡ。

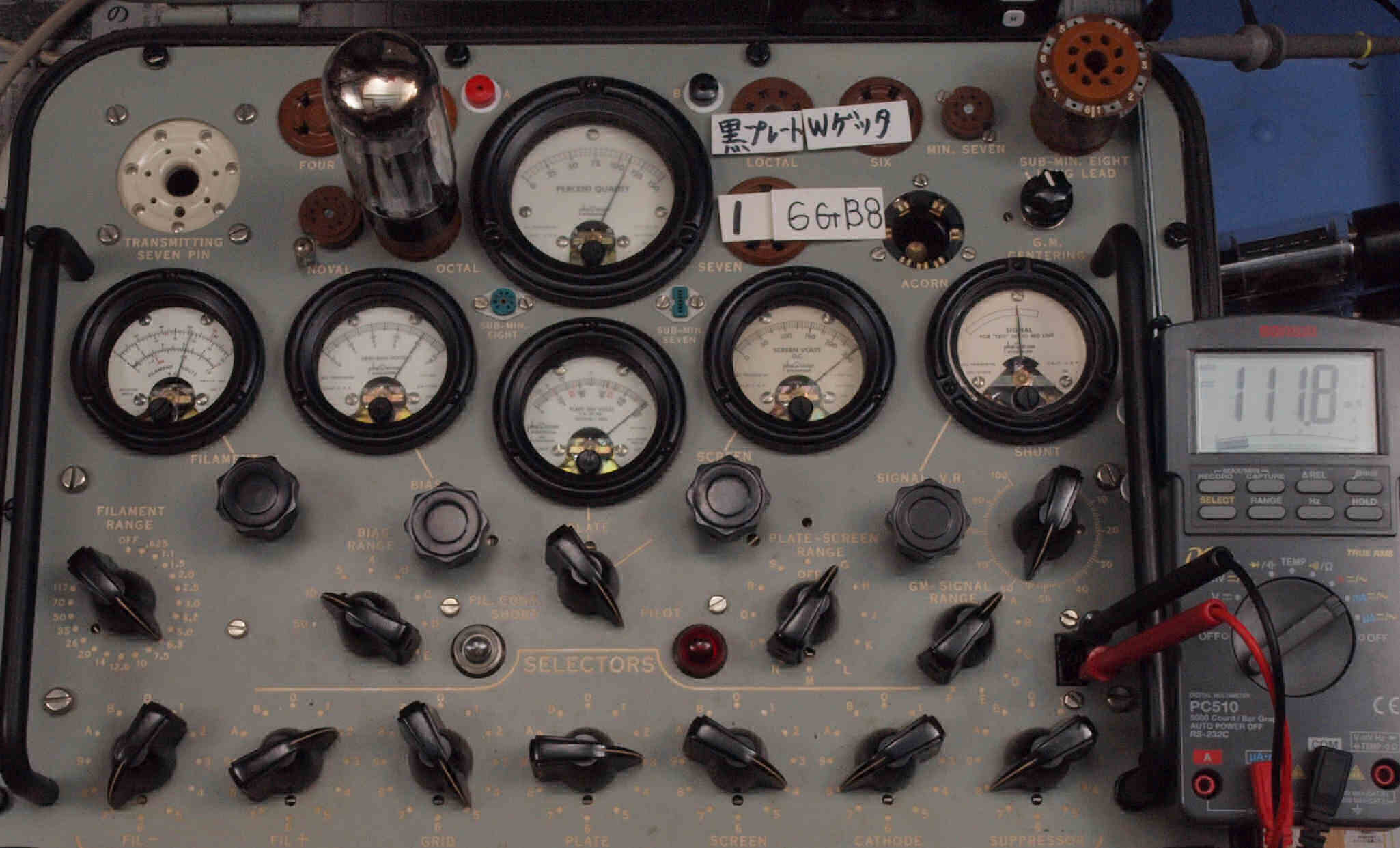

Ｊ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１１．８ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

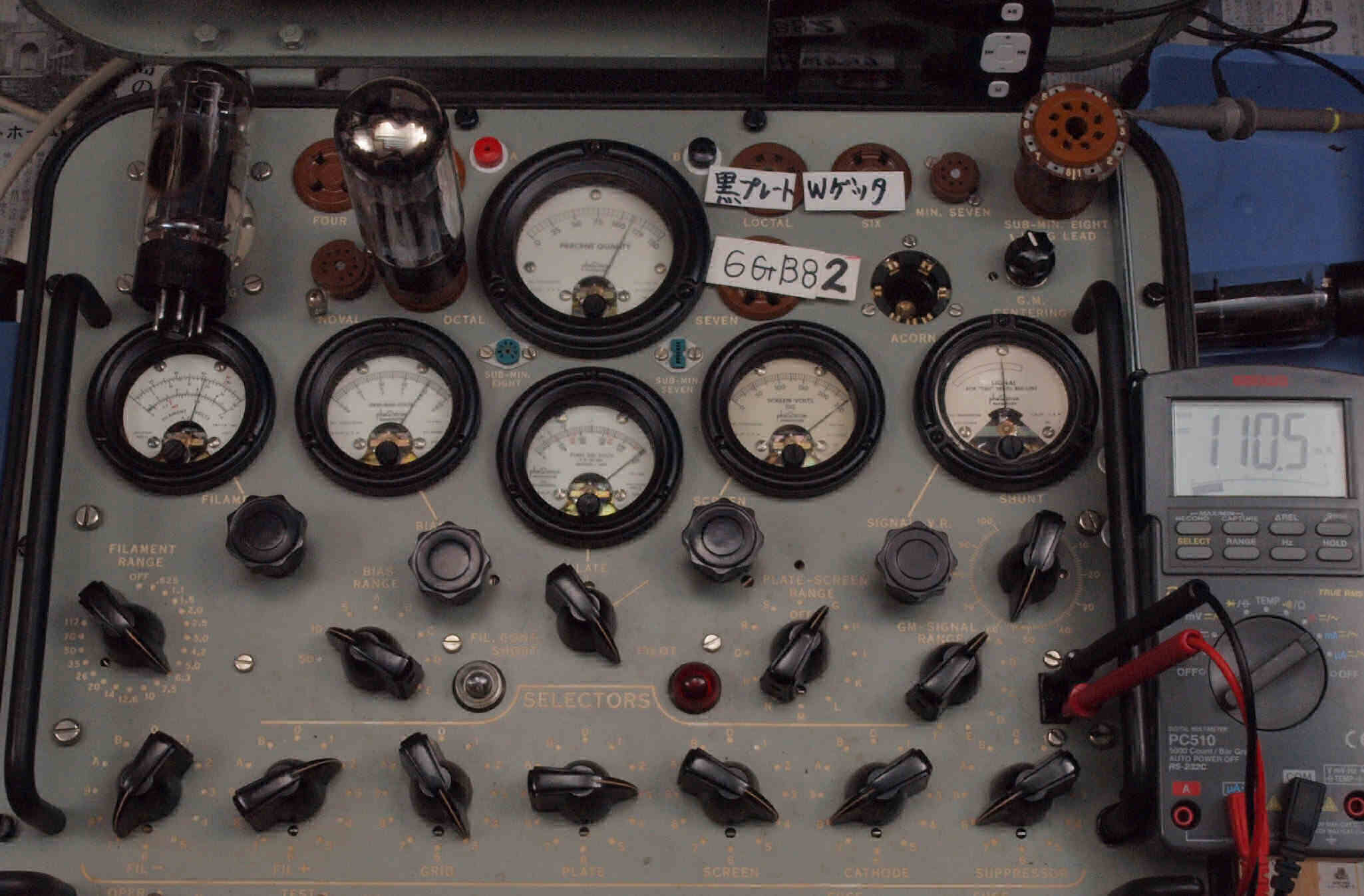

Ｊ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２４００μmho、Ｉｐ＝１１０．５ｍＡ。

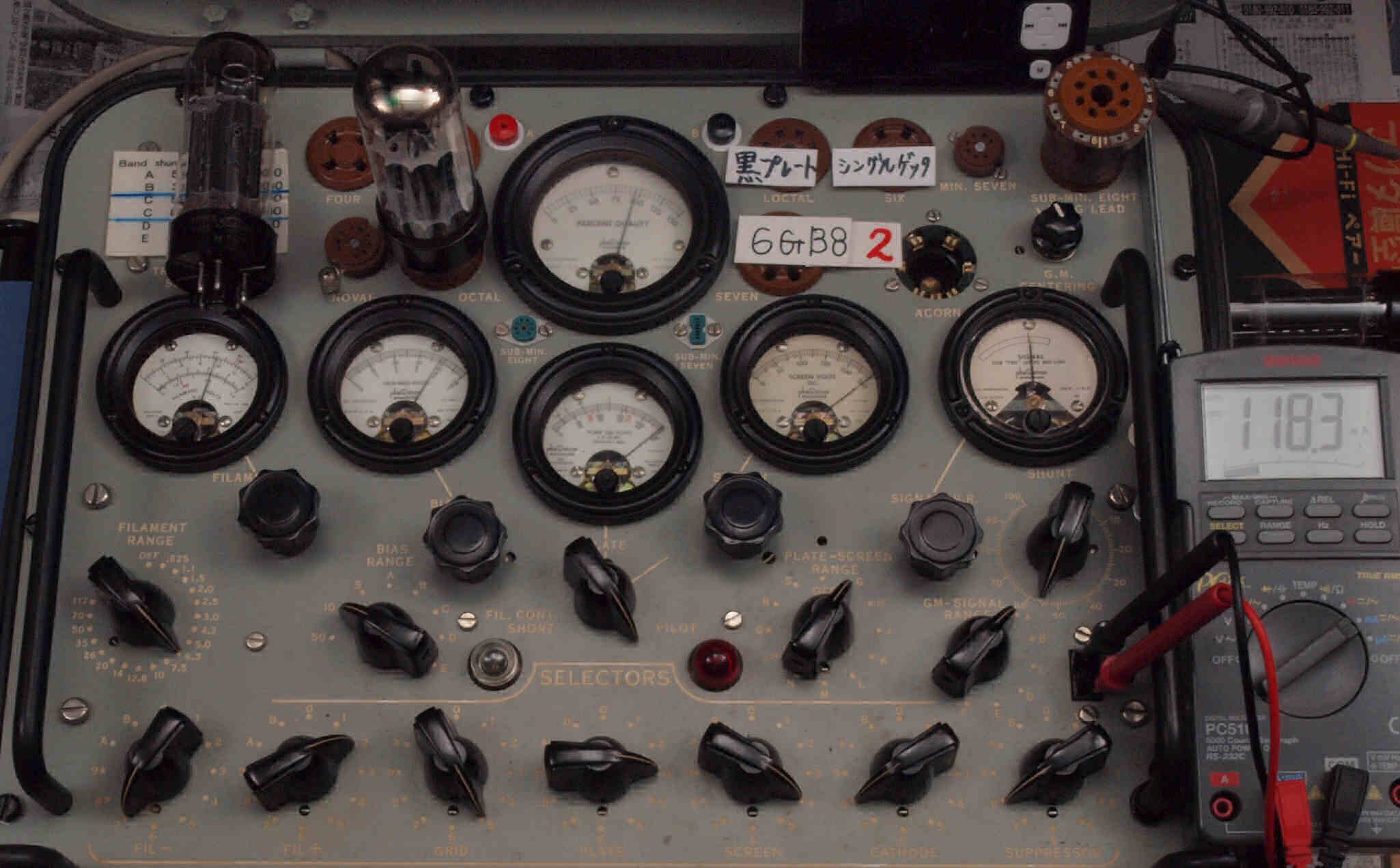

Ｊ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１１８．３ｍＡ。

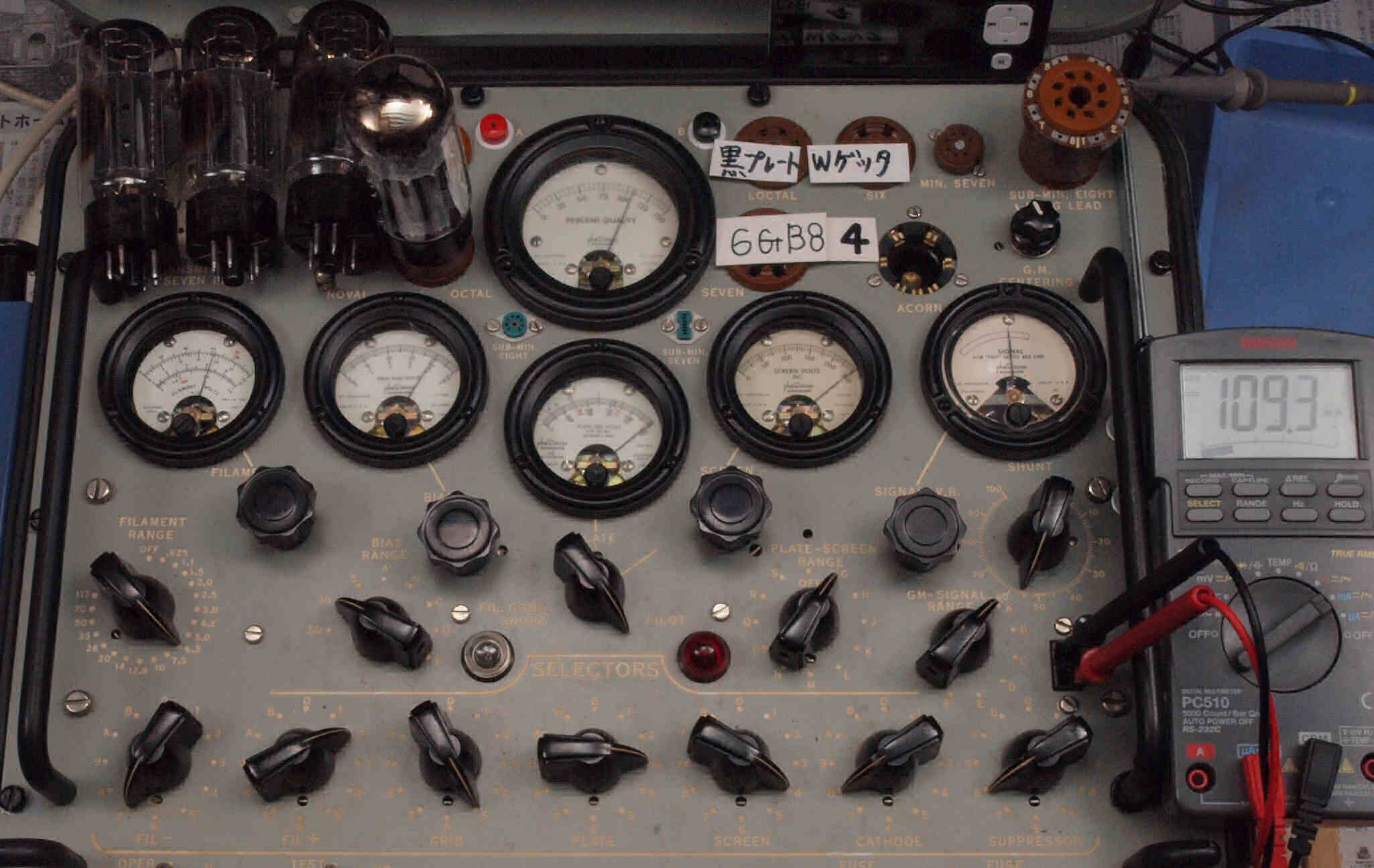

Ｊ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１０９．３ｍＡ。
Ｋ．　シングルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１１５．１ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１１８．３ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１４０．１ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４７．３ｍＡ。　

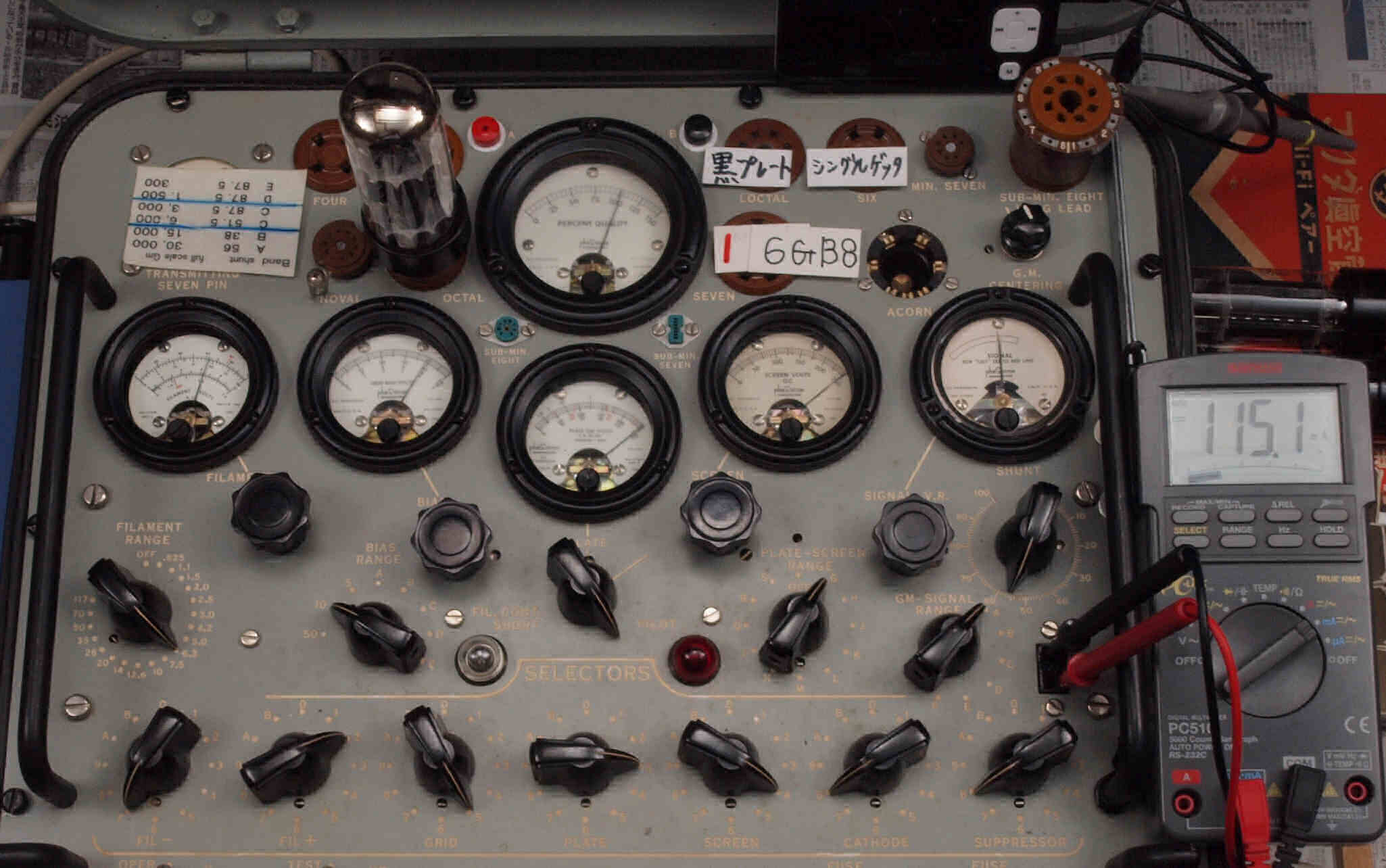

Ｋ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１１５．１ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｋ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１１８．３ｍＡ。

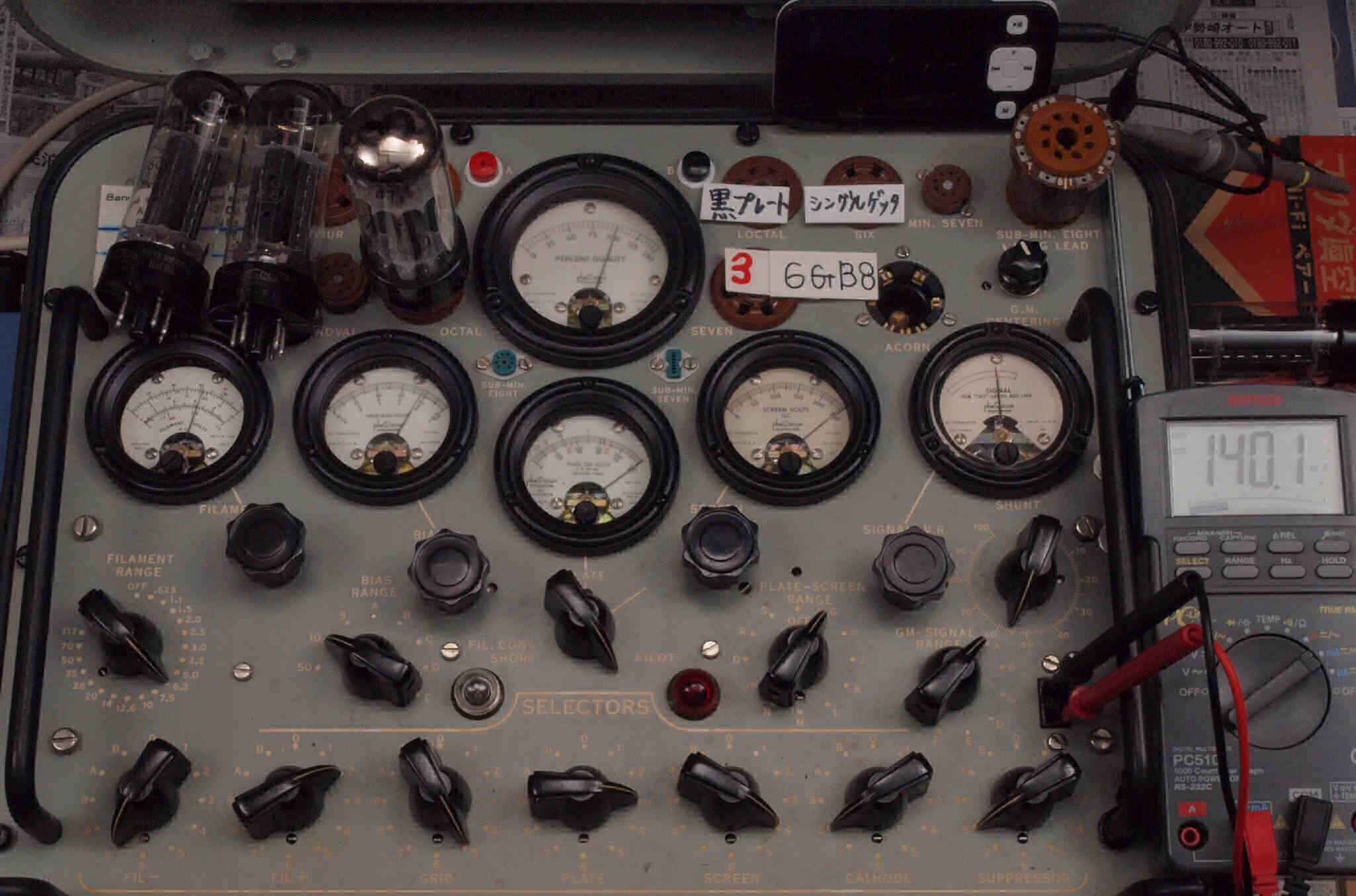

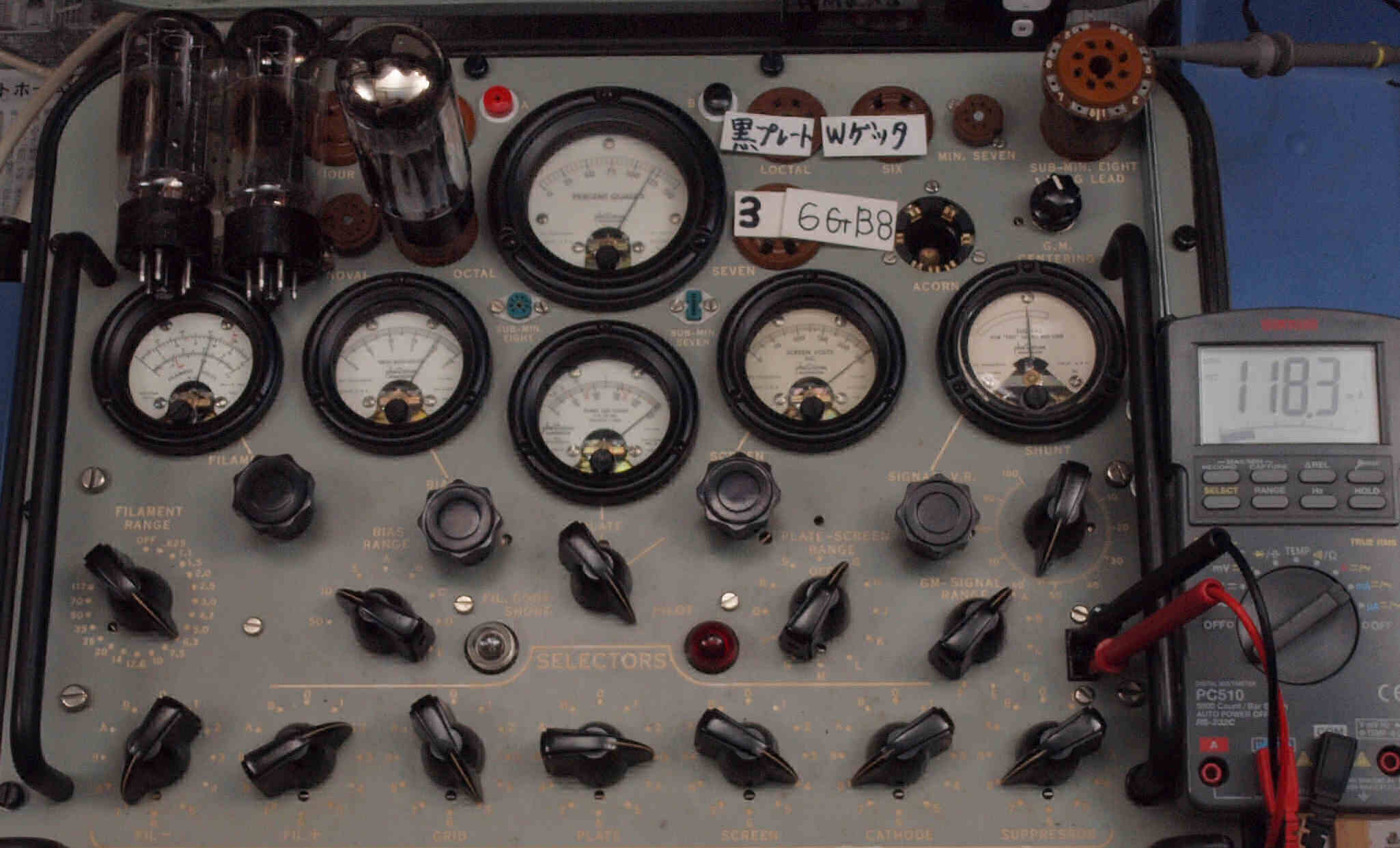

Ｋ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１４０．１ｍＡ。

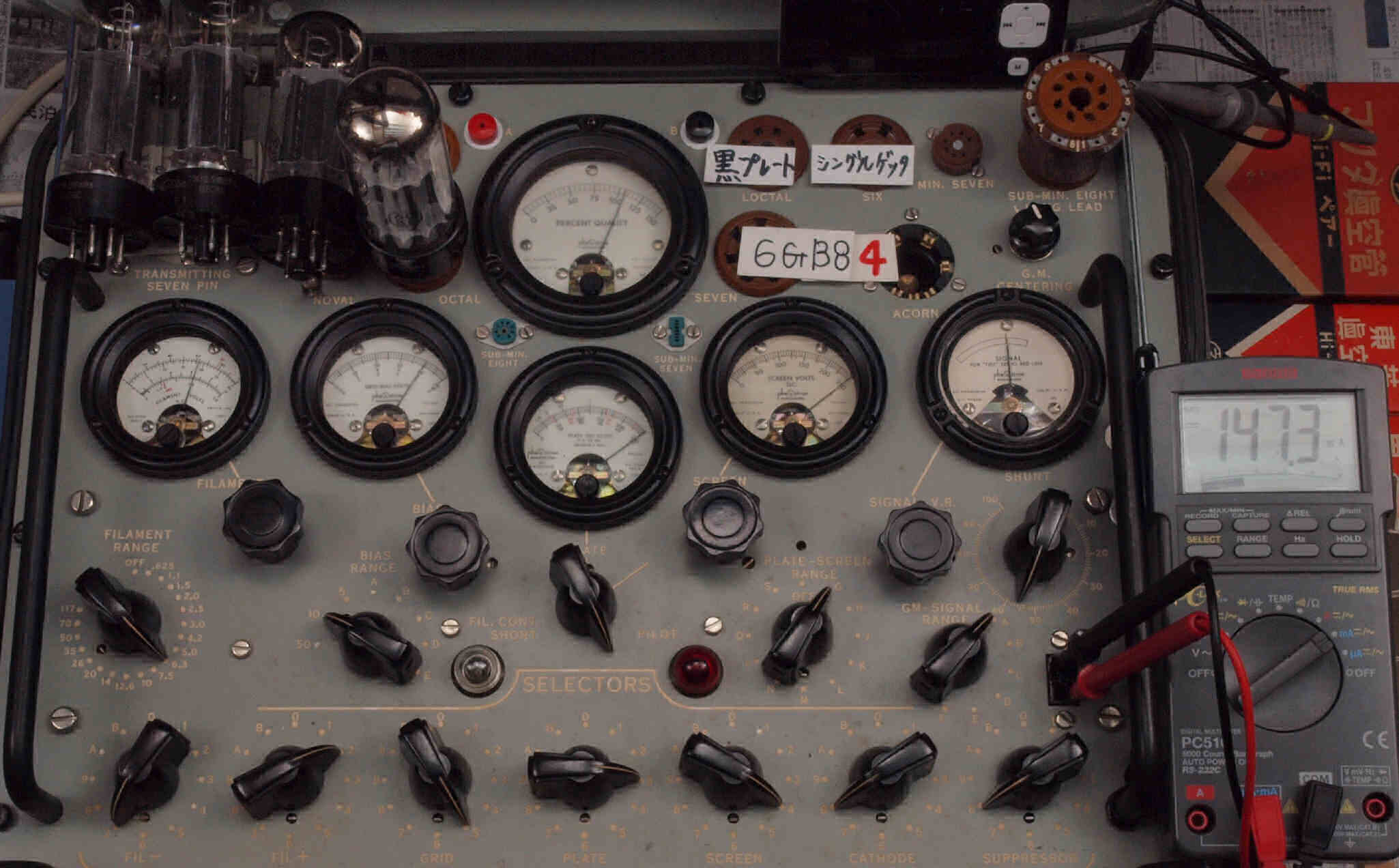

Ｋ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１４７．３ｍＡ。
Ｌ．　シングルゲッター、６Ｇ-Ｂ８　　４本の「Ｇｍ　＆　Ｉｐ」測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
左から
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３５．２ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３２．４ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３４．８ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２９．０ｍＡ。　

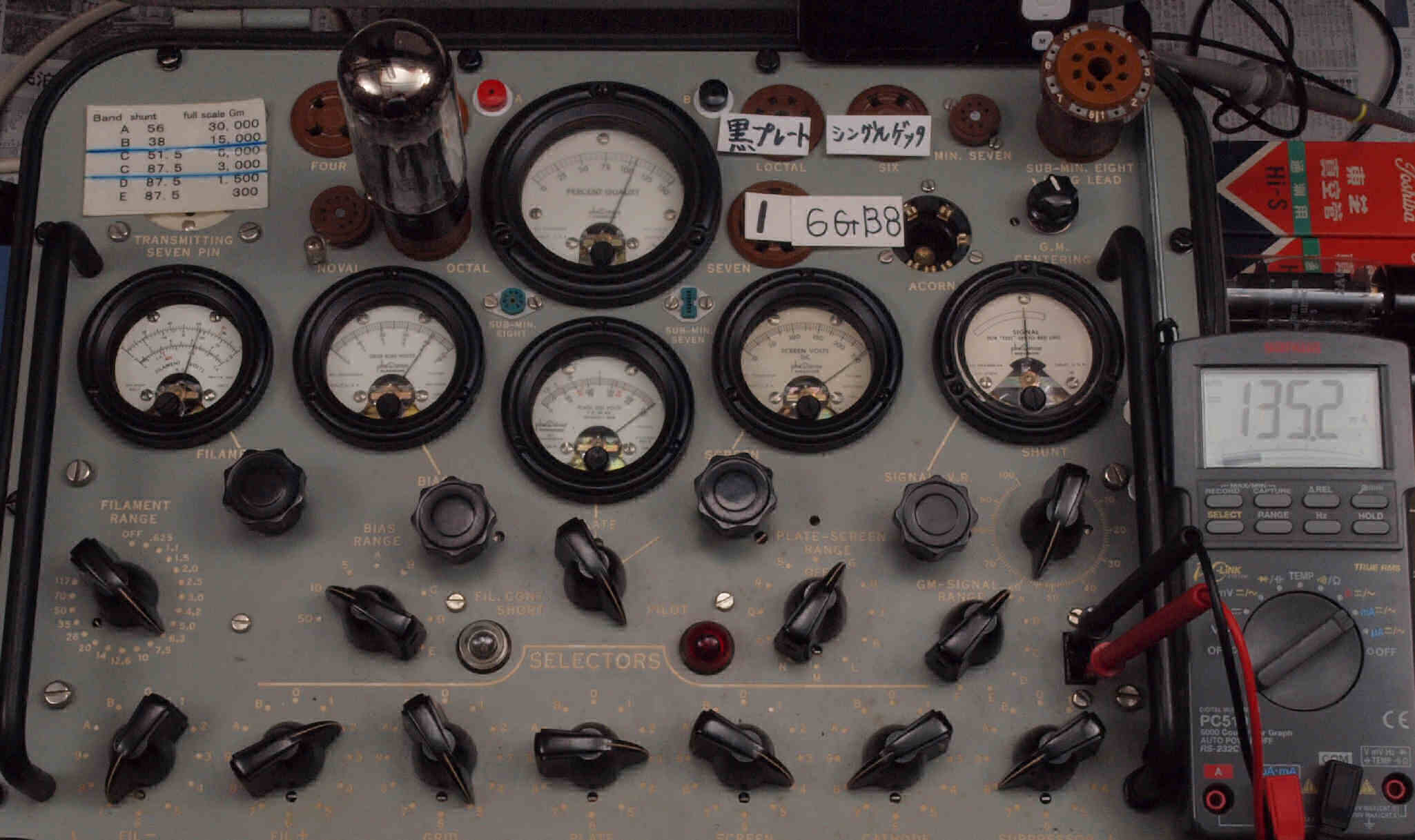

Ｌ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３５．２ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

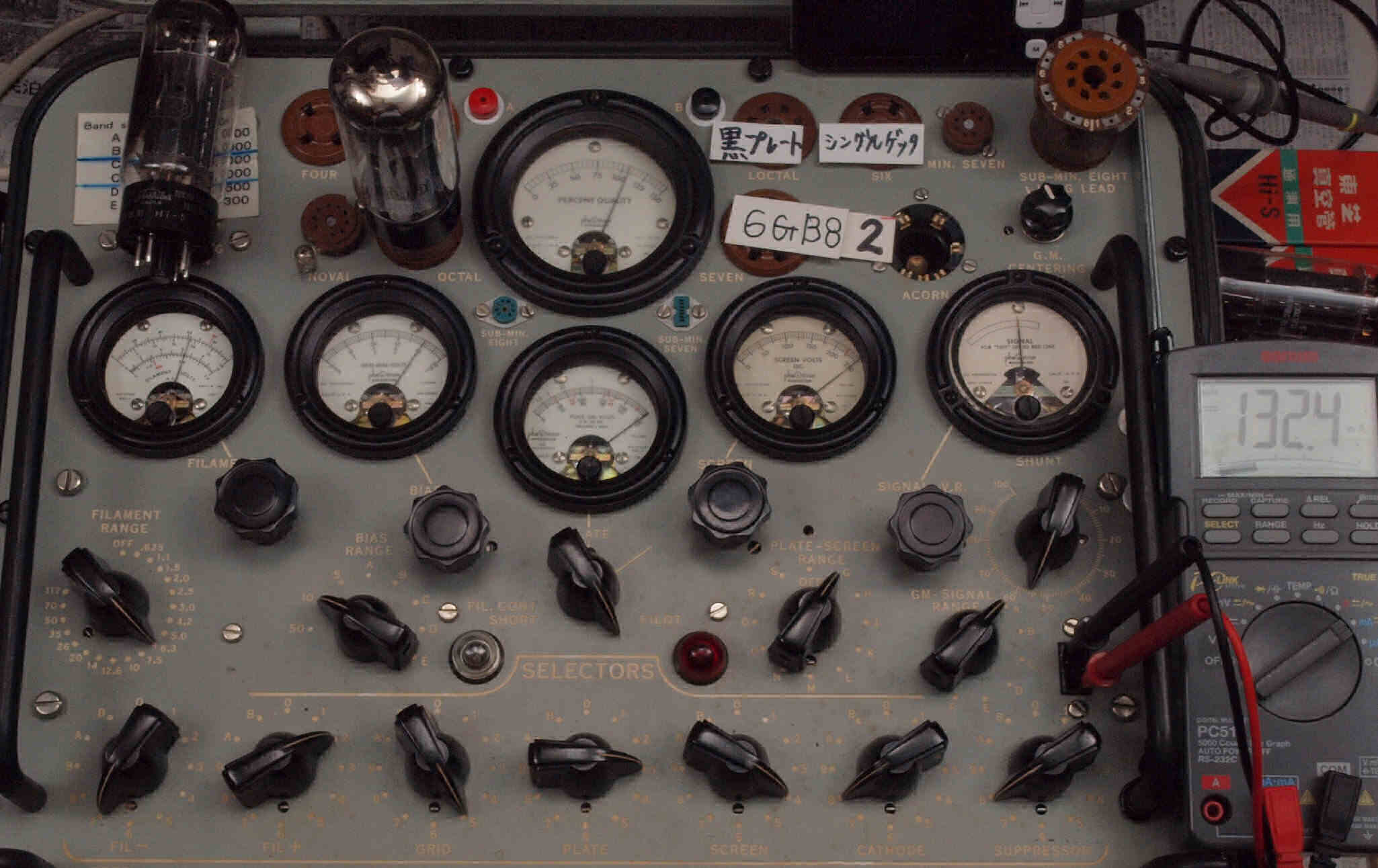

Ｌ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３２．４ｍＡ。

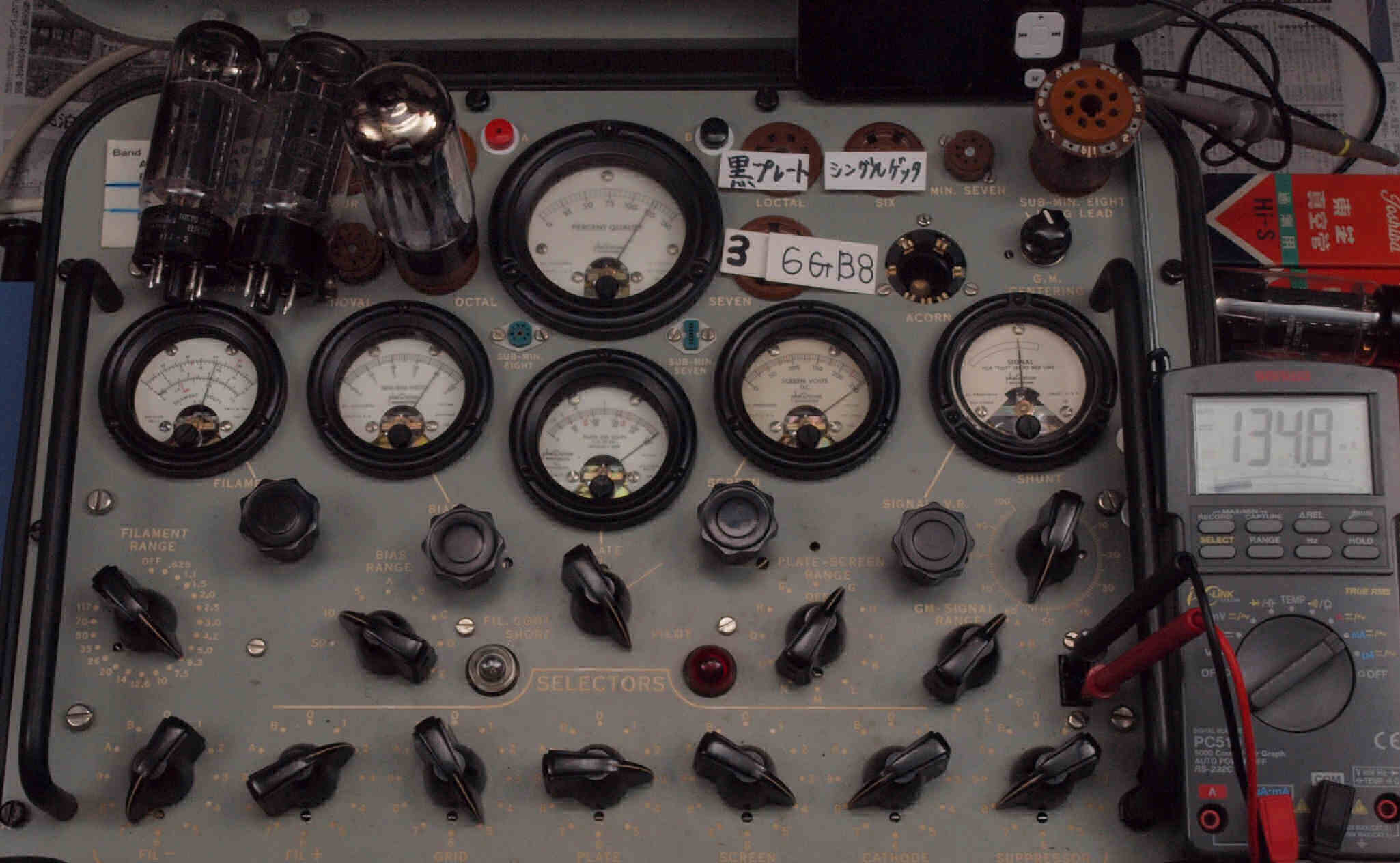

Ｌ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１３４．８ｍＡ。

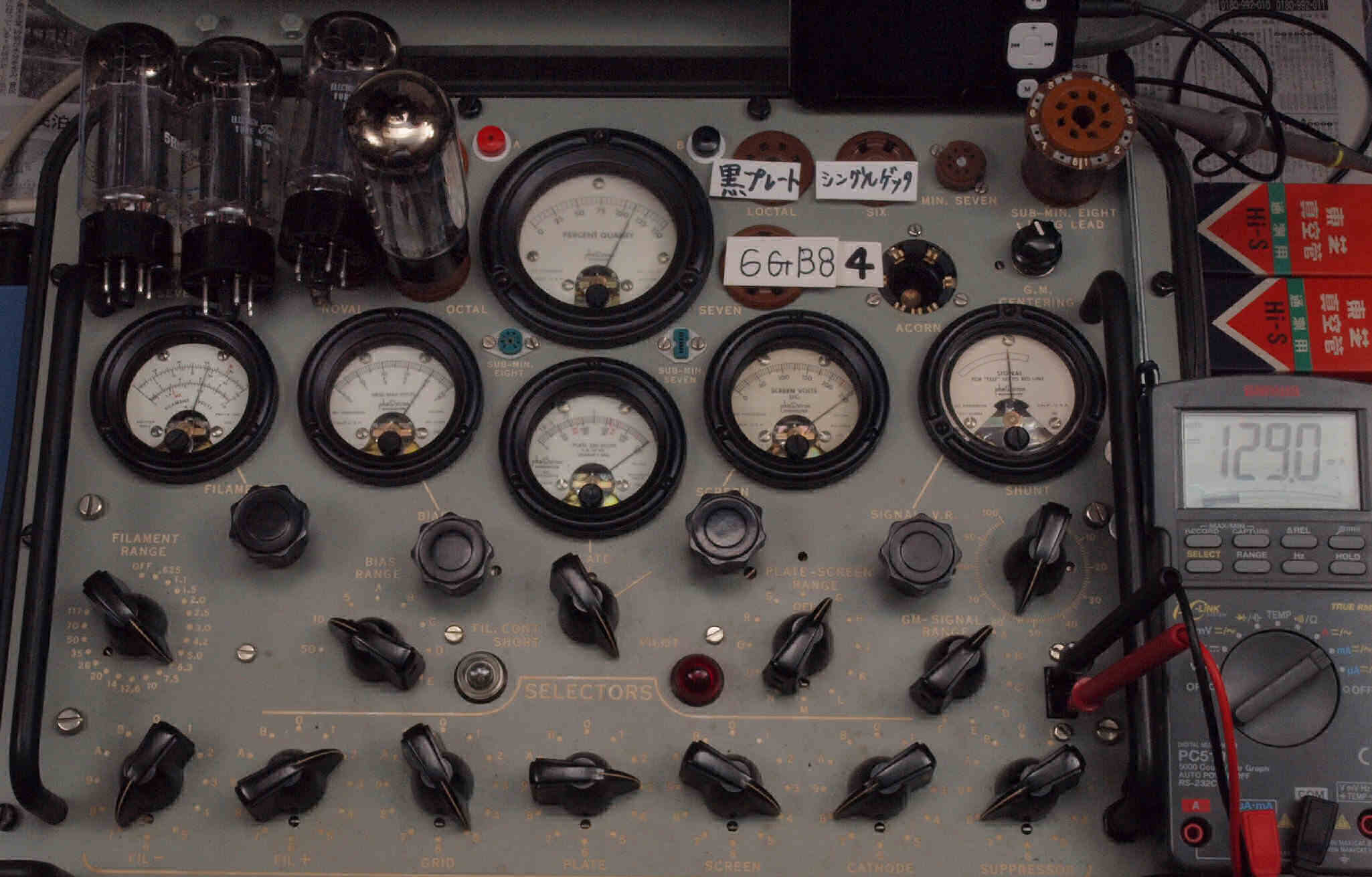

Ｌ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２０００μmho、Ｉｐ＝１２９．０ｍＡ。
Ｍ．　手持ち６Ｇ-Ｂ８　　１３個の　「Ｇｍ　＆　Ｉｐ」　測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
　　　真空管ハンドブック（規格表）の相互コンダクタンス＝２００００μmho
　　　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」
1966実用真空管ハンドブック、1965/1971全日本真空管マニュアル、1995オーディオ用真空管マニアル、60/62/69東芝電子管ハンドブック、1995世界の真空管カタログより。
下左
  • １本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７０．６ｍＡ。
    ２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３１．９ｍＡ。
    ３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１２２．０ｍＡ。
    ４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２０．４ｍＡ。

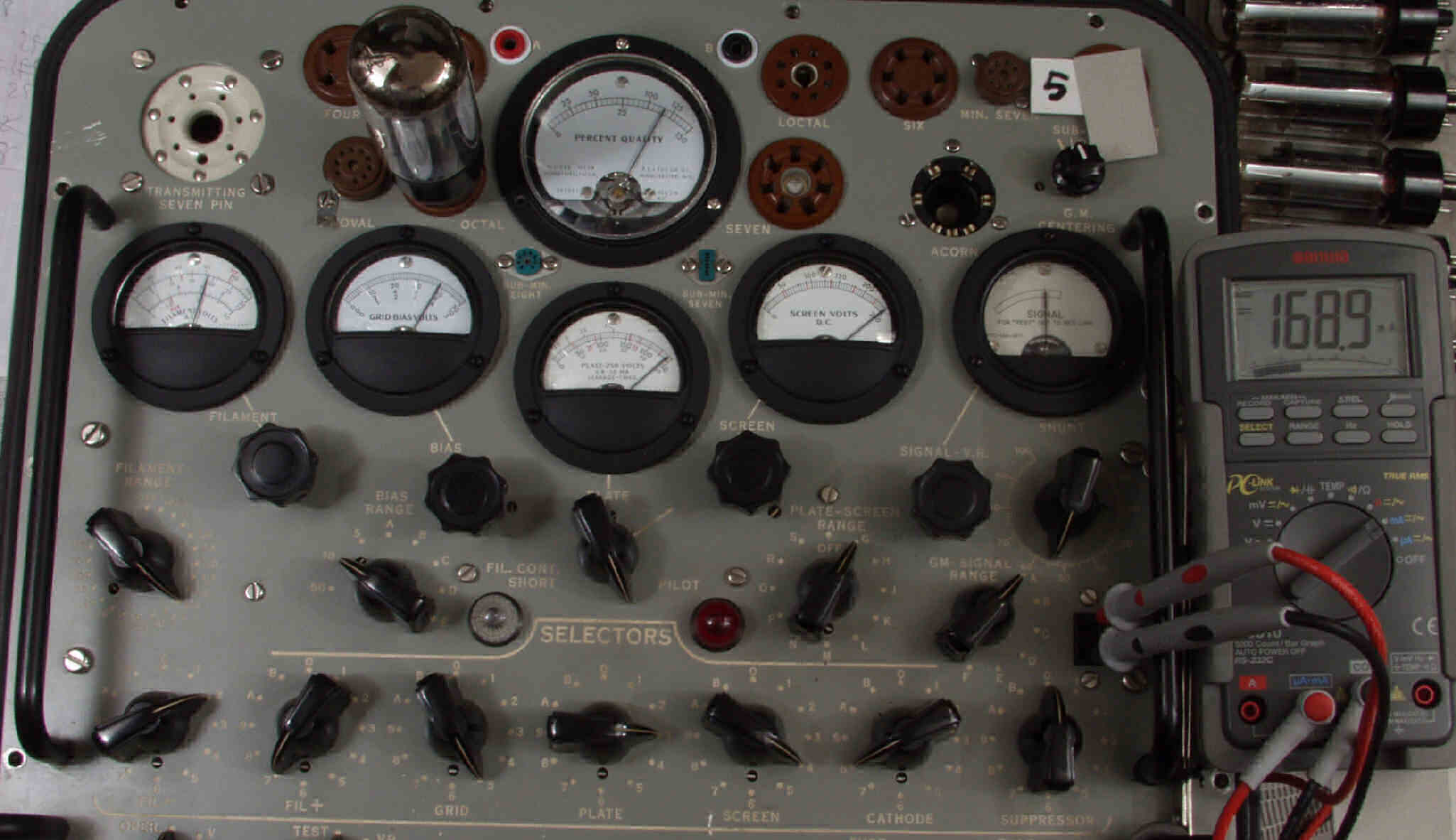

    ５本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１６８．９ｍＡ。
    ６本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２２００μmho、Ｉｐ＝１３１．９ｍＡ。
    ７本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。

上左

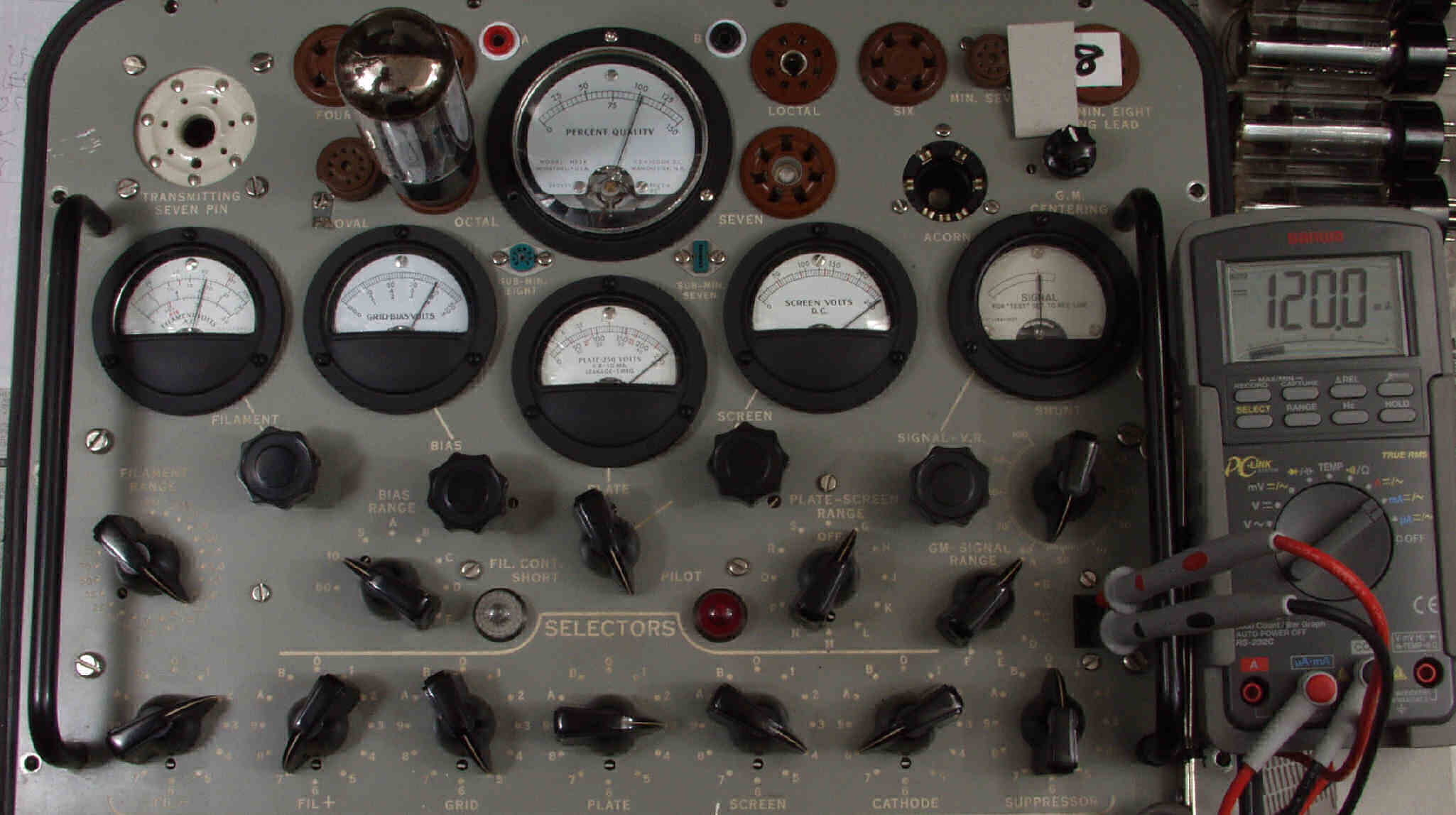

  • ８本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０８００μmho、Ｉｐ＝１２０．０ｍＡ。

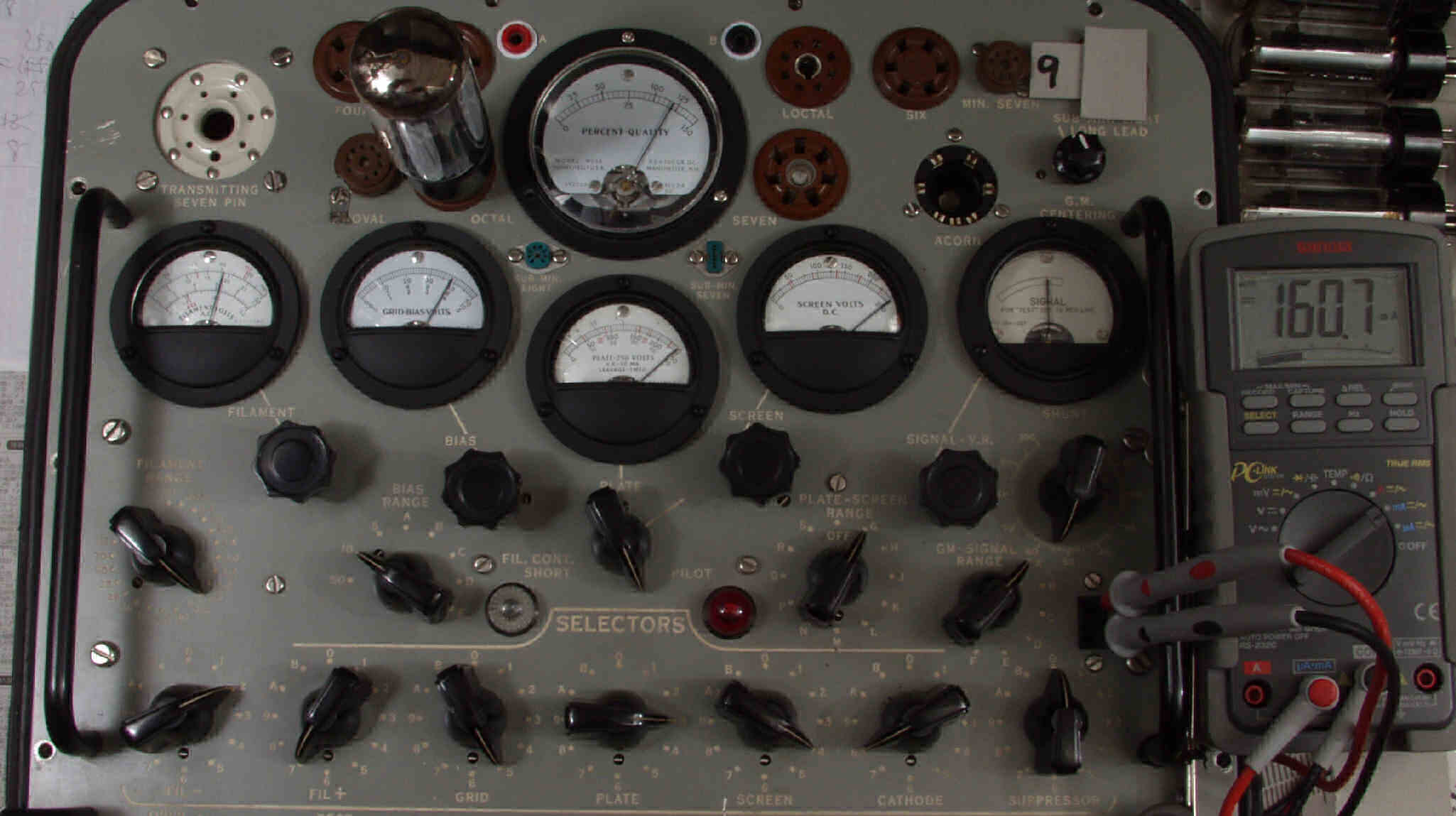

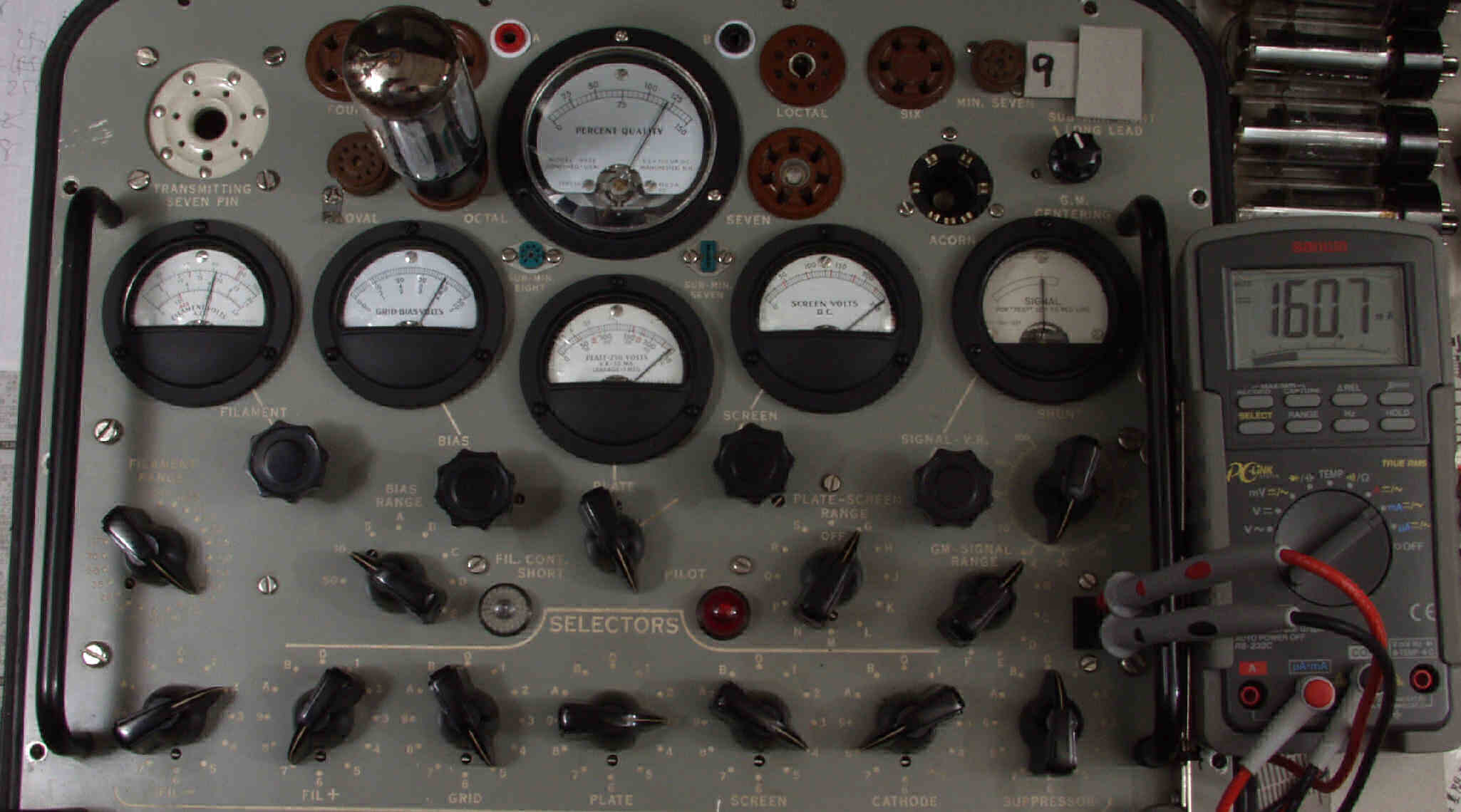

    ９本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。

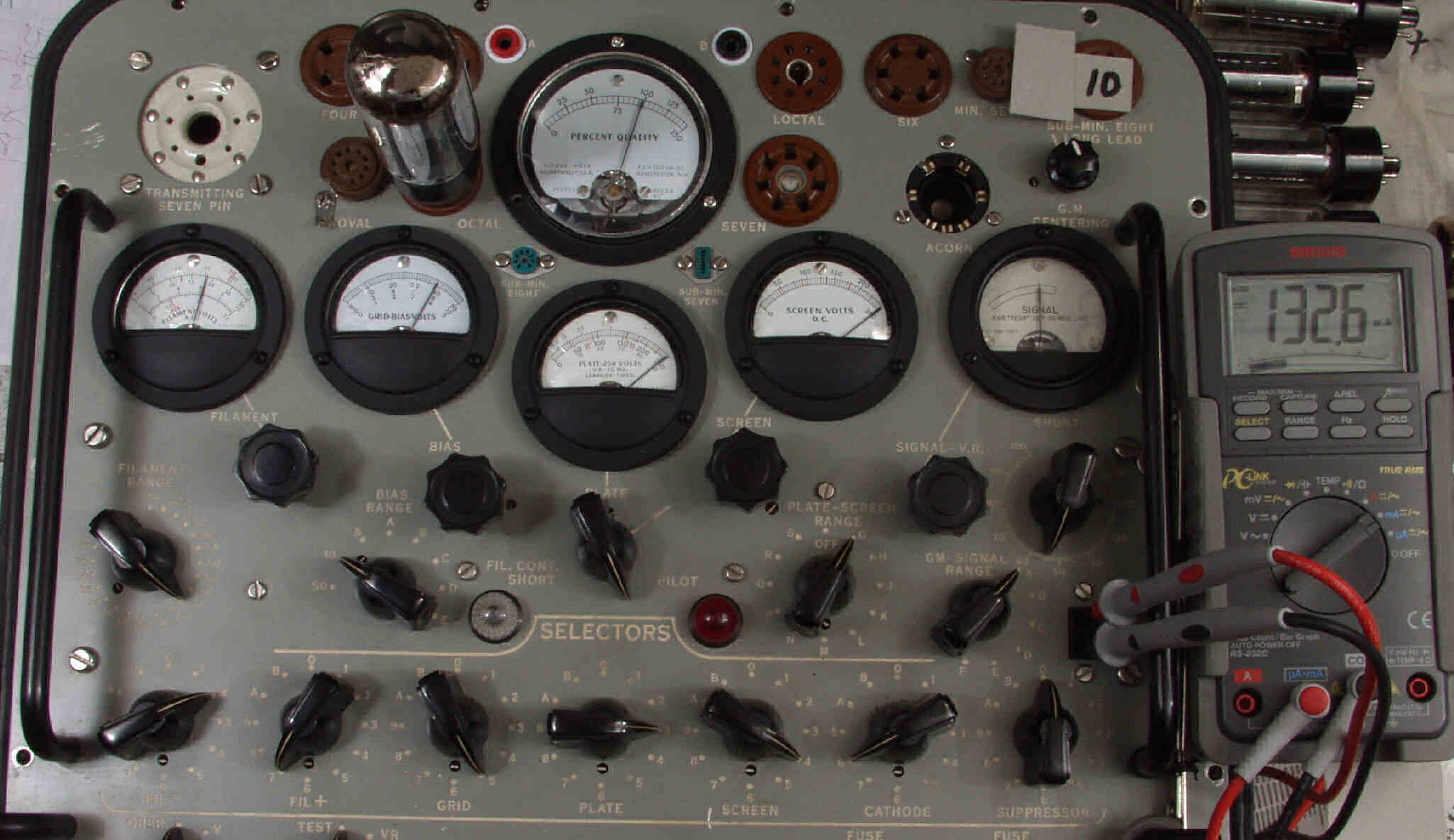

    １０本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９６００μmho、Ｉｐ＝１３２．６ｍＡ。

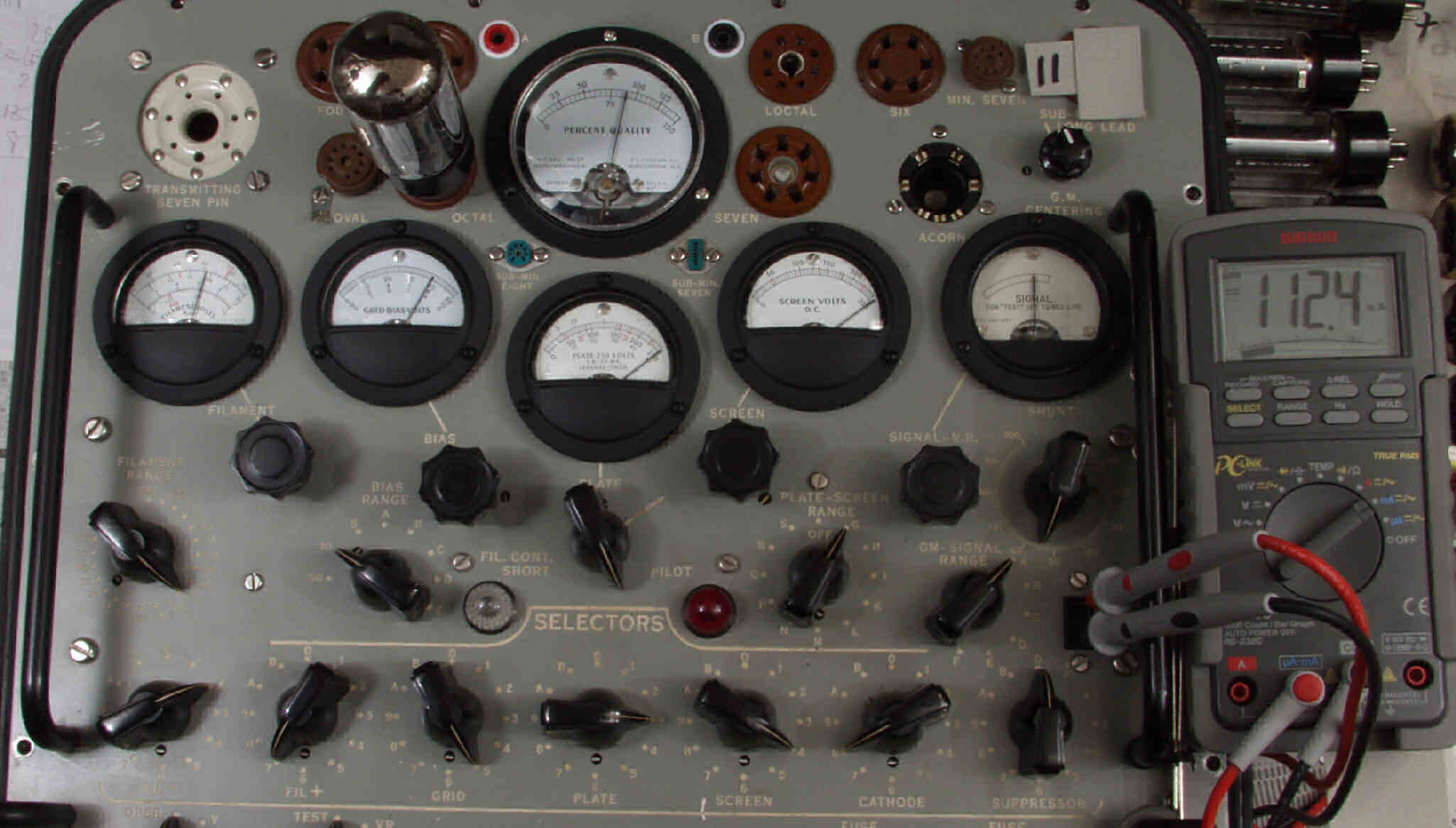

    １１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１１２．４ｍＡ。

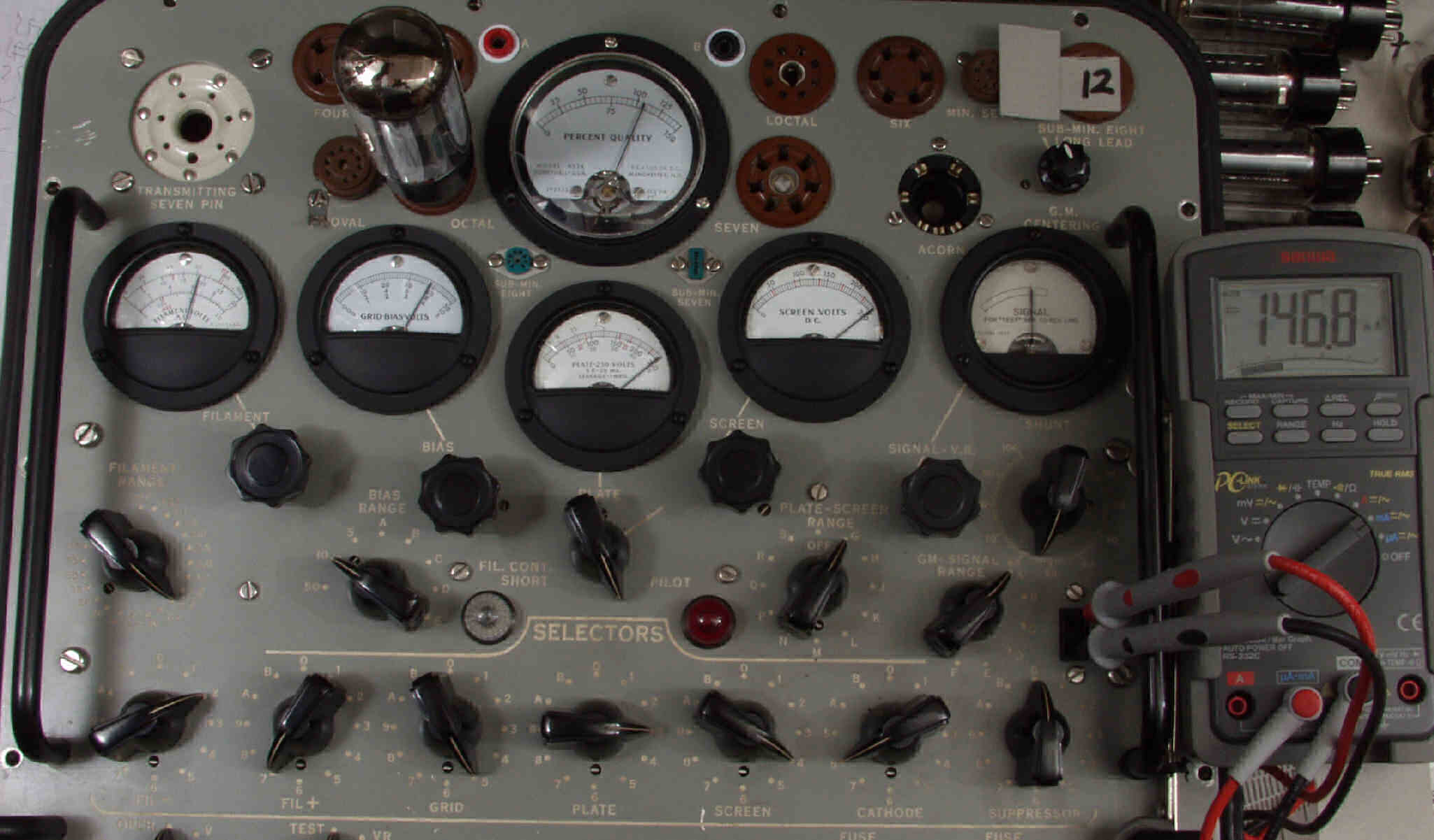

    １２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１４６．８ｍＡ。
    １３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０２００μmho、Ｉｐ＝１２２．６ｍＡ。　

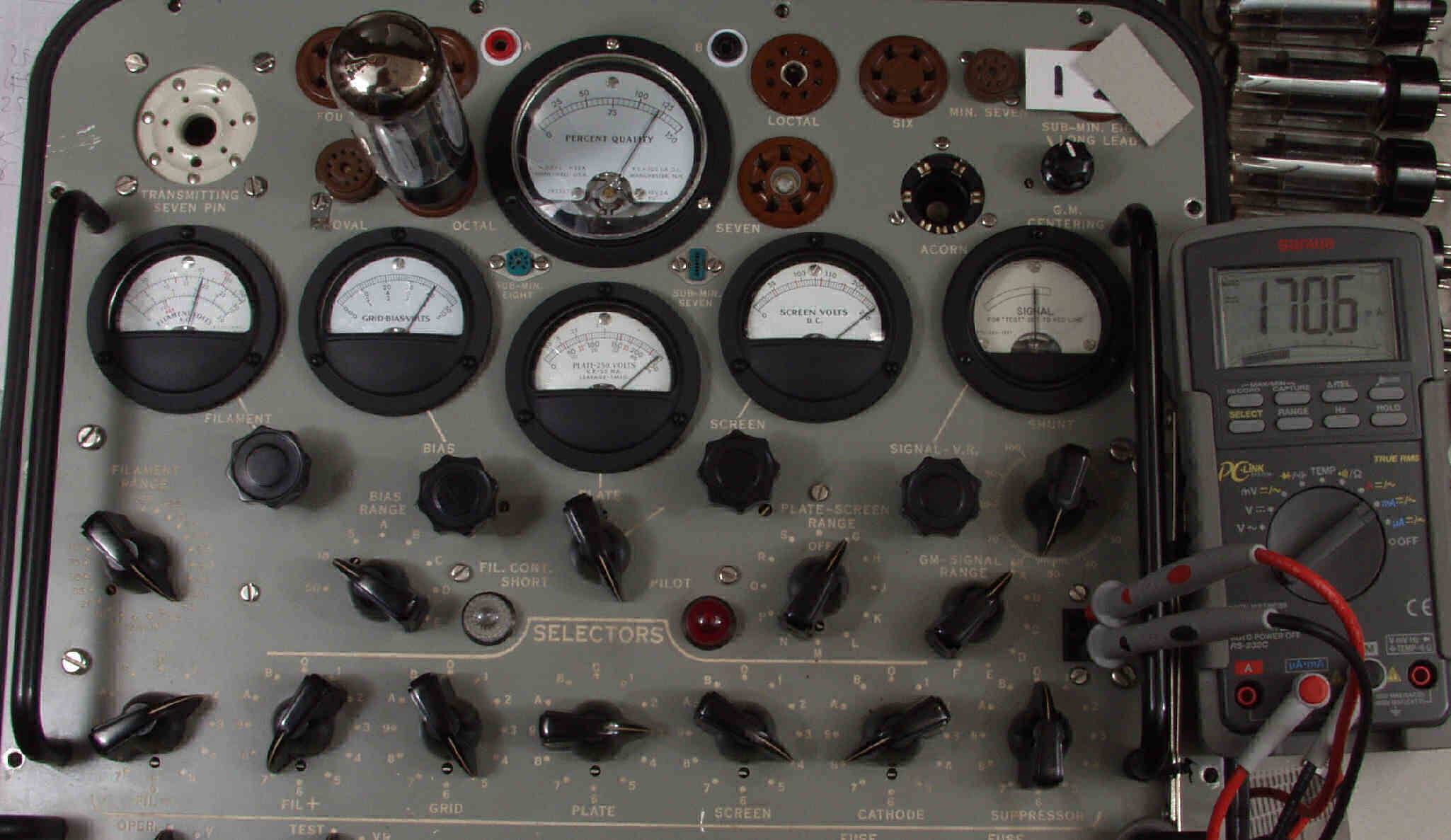

Ｍ１．　１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１７０．６ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｍ２．　２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１０００μmho、Ｉｐ＝１３１．９ｍＡ。

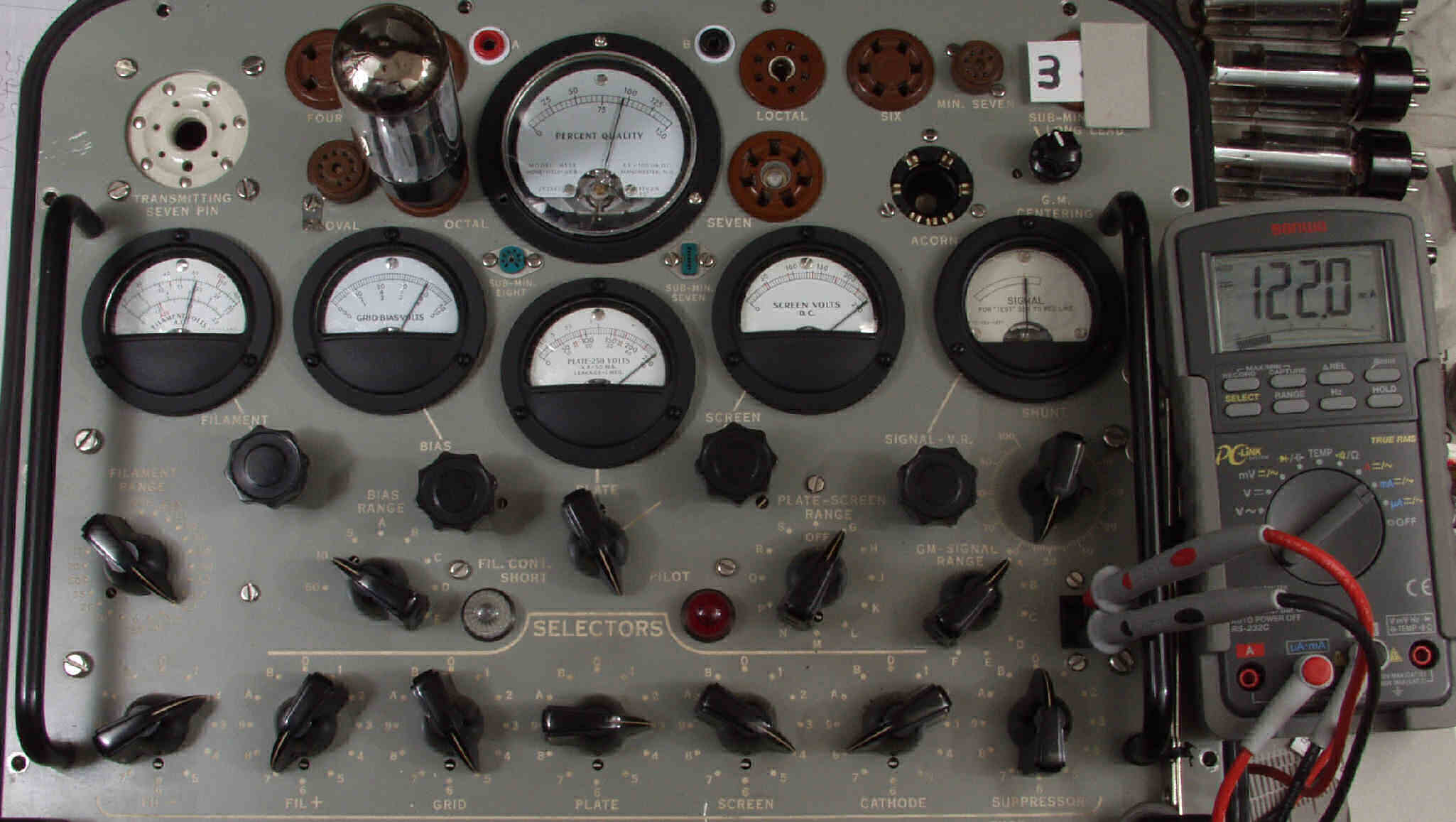

Ｍ３．　３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９０００μmho、Ｉｐ＝１２２．０ｍＡ。

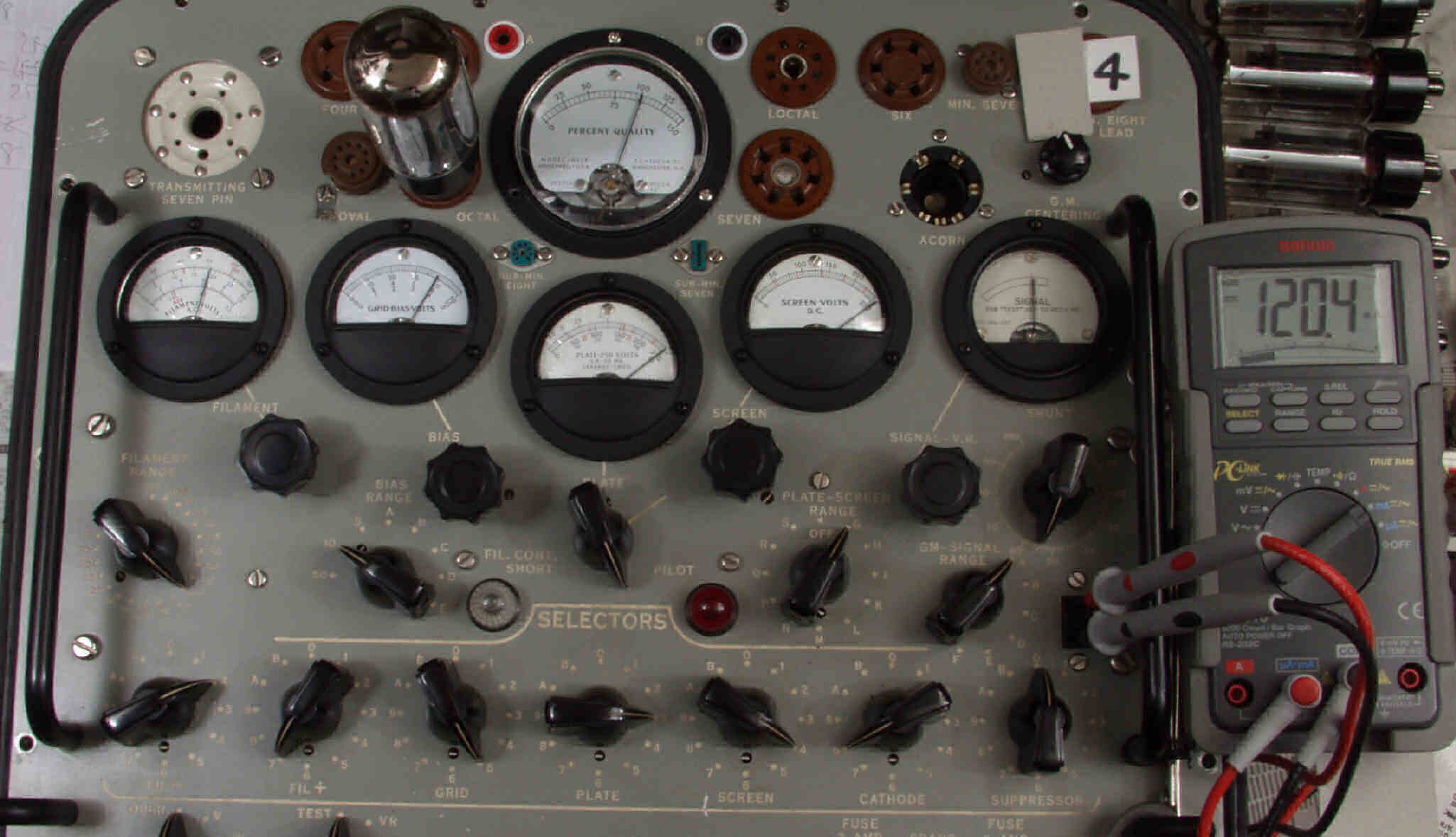

Ｍ４．　４本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２００００μmho、Ｉｐ＝１２０．４ｍＡ。
Ｍ５．　５本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２３０００μmho、Ｉｐ＝１６８．９ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」

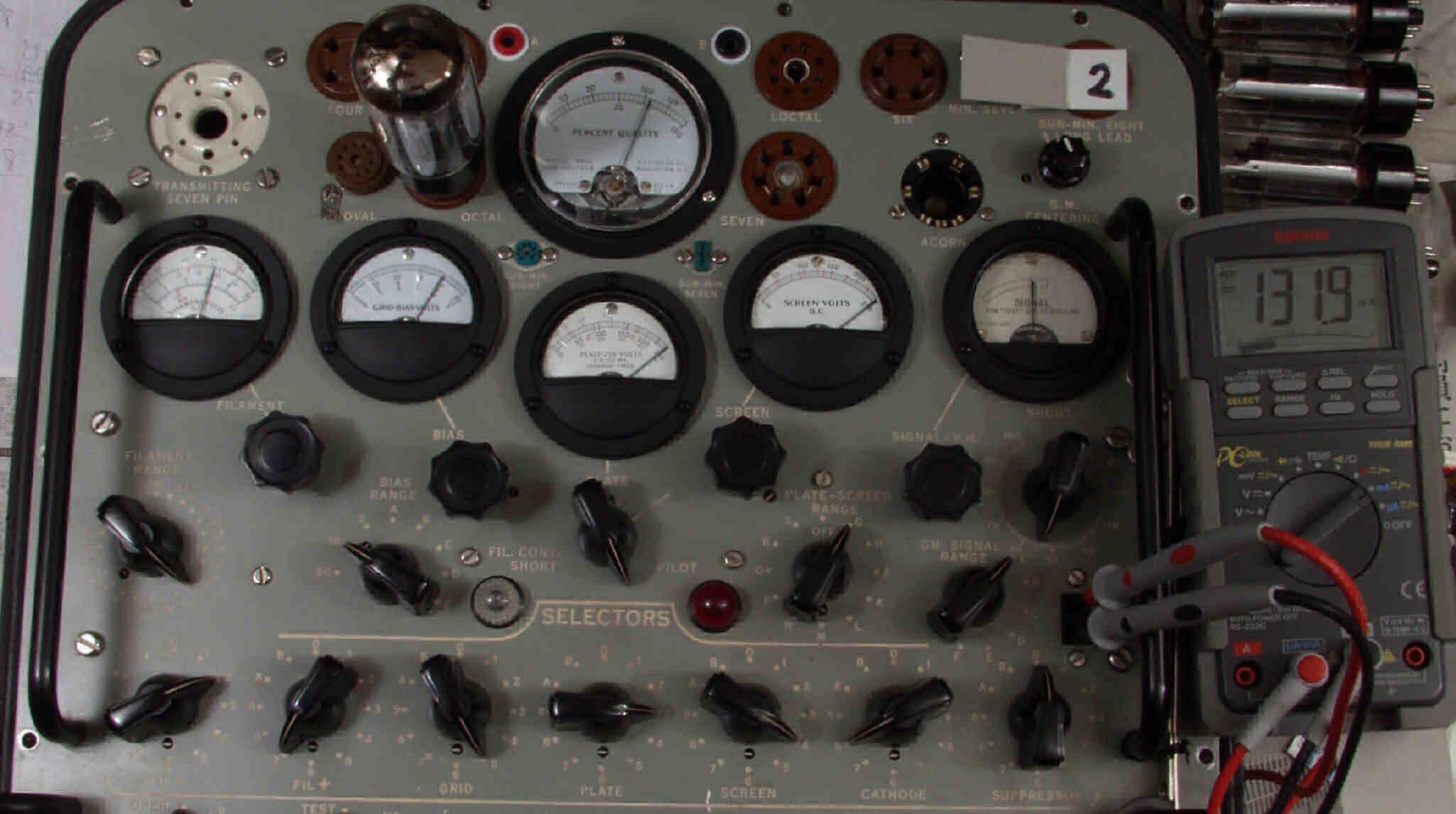

Ｍ６．　６本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２２２００μmho、Ｉｐ＝１３１．９ｍＡ。
Ｍ７．　７本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。
Ｍ８．　８本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０８００μmho、Ｉｐ＝１２０．０ｍＡ。
Ｍ９．　９本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２４０００μmho、Ｉｐ＝１６０．７ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
Ｍ１０．　１０本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１９６００μmho、Ｉｐ＝１３２．６ｍＡ。
Ｍ１１．　１１本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝１８０００μmho、Ｉｐ＝１１２．４ｍＡ。
Ｍ１２．　１２本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２１４００μmho、Ｉｐ＝１４６．８ｍＡ。
Ｍ１３．　１３本目　６Ｇ-Ｂ８　測定。　Ｇｍ＝２０２００μmho、Ｉｐ＝１２２．６ｍＡ。ＲａｎｇｅSW＝Ａ、FullScale＝３００００μmho。
　　　　　　　　　　　　　　　　　測定条件、　「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−８Ｖ」
　　　 　　　　　　 　　tv-2c-u3y、6gb8-1L
ここに掲載された写真は、その肖像権・版権・著作権等は、放棄しておりません。 　写真・記事を無断で商用利用・転載等することを、禁じます。
　Copyright(C) 2025 Amp Repair Studio All right reserved.
